Обновление номенклатуры фрезерного
инструмента
2ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм
Уважаемый клиент!
В данной брошюре мы представляем Вам наш новый ассортимент инструмента для фрезерной
обработки. Подробная информация об основных инструментах представлена в нашем главном
каталоге фрезерного инструмента. В дополнение к нашим высококачественным изделиям мы
предоставляем услугу разработки и производства специального инструмента. Наша команда
квалифицированных инженеров готова разработать специальные решения для индивидуальных
целей применения. Желаем приятного чтения. При возникновении любых вопросов, пожалуйста,
обратитесь к нам.
Ваша команда ARNO®
ARNO® Система фрезерования FE
• Корпусы - обработка уступов 5 – 6
• Корпусы - высокопроизводительное фрезерование (HFC) 7
• Пластины 8 – 10
• Оправки 11 – 12
• Рекомендации по применению 13 – 18
ARNO® Система фрезерования FTA
• Новые пластины FTA 19 – 22
Ассортимент продуктов
Фрезерование
НОВИНКА
3Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование

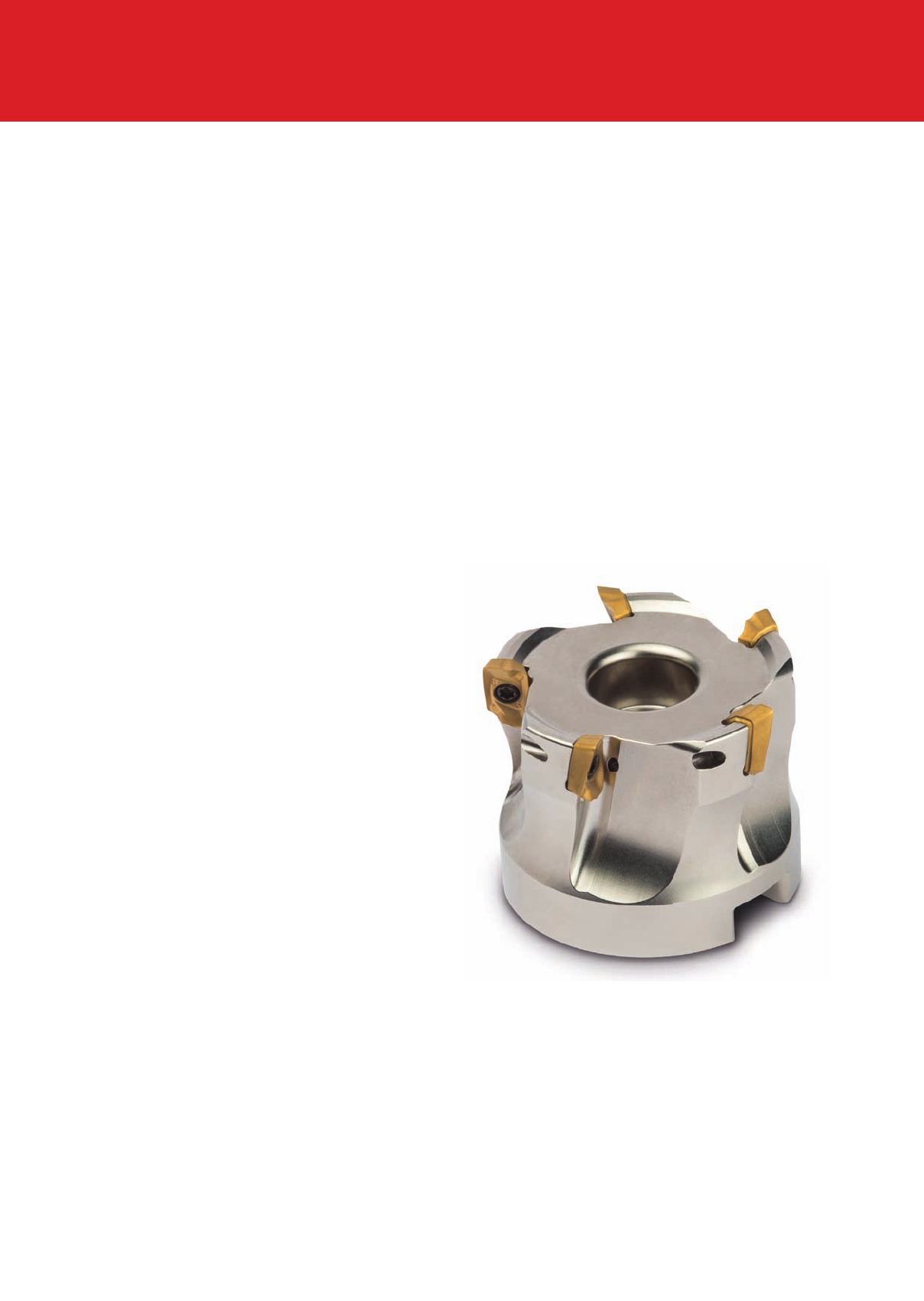

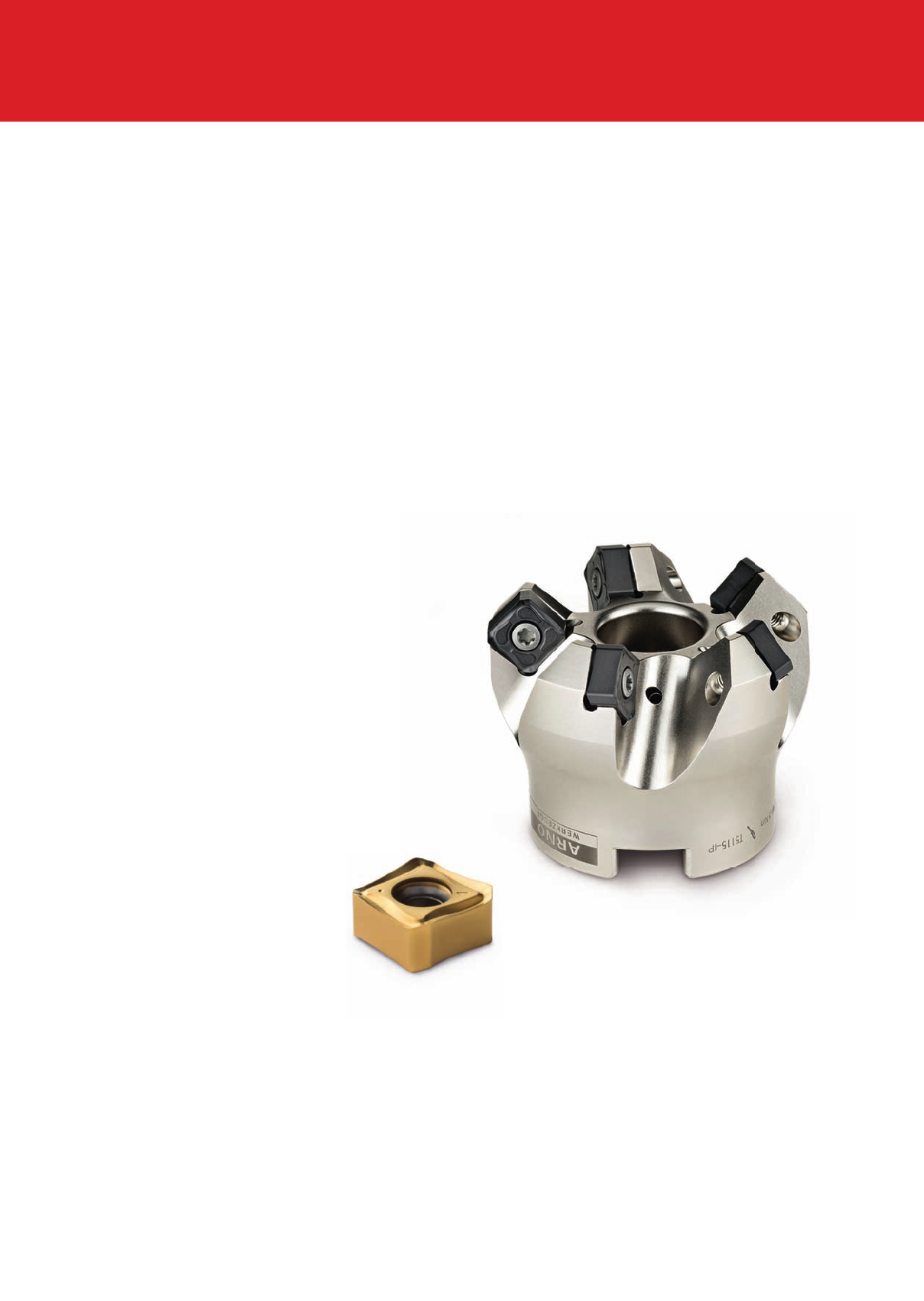

Новая система FE ARNO® Werkzeuge охватывает
диапазон диаметров 16-80 мм и является решением
для обработки прямоугольных уступов (90°),
обработки пазов, а также высокопроизводительного
фрезерования с простой сменой пластины.
Спиральная пластина обеспечивает плавное врезание
и выход из материала обрабатываемой заготовки.
Максимально увеличенный угол позиционирования
пластины гарантирует плавность процесса резания. В
результате испытаний фрезы было получено
прекрасное качество обработанной поверхности.
Обработка уступов 90°, с глубиной резания 8 мм при
использовании стандартных пластин с радиусом при
вершине 0,8 мм. Предлагается пять геометрий в
комбинации с шестью сортами твёрдого сплава с PVD
покрытием, а также большое разнообразие
исполнений режущих кромок практически для всего
спектра обрабатываемых материалов.
ARNO® Система фрезерования FE-
Обработка прямоугольных уступов.
Диаметр фрез от 16 мм
FE
4ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм

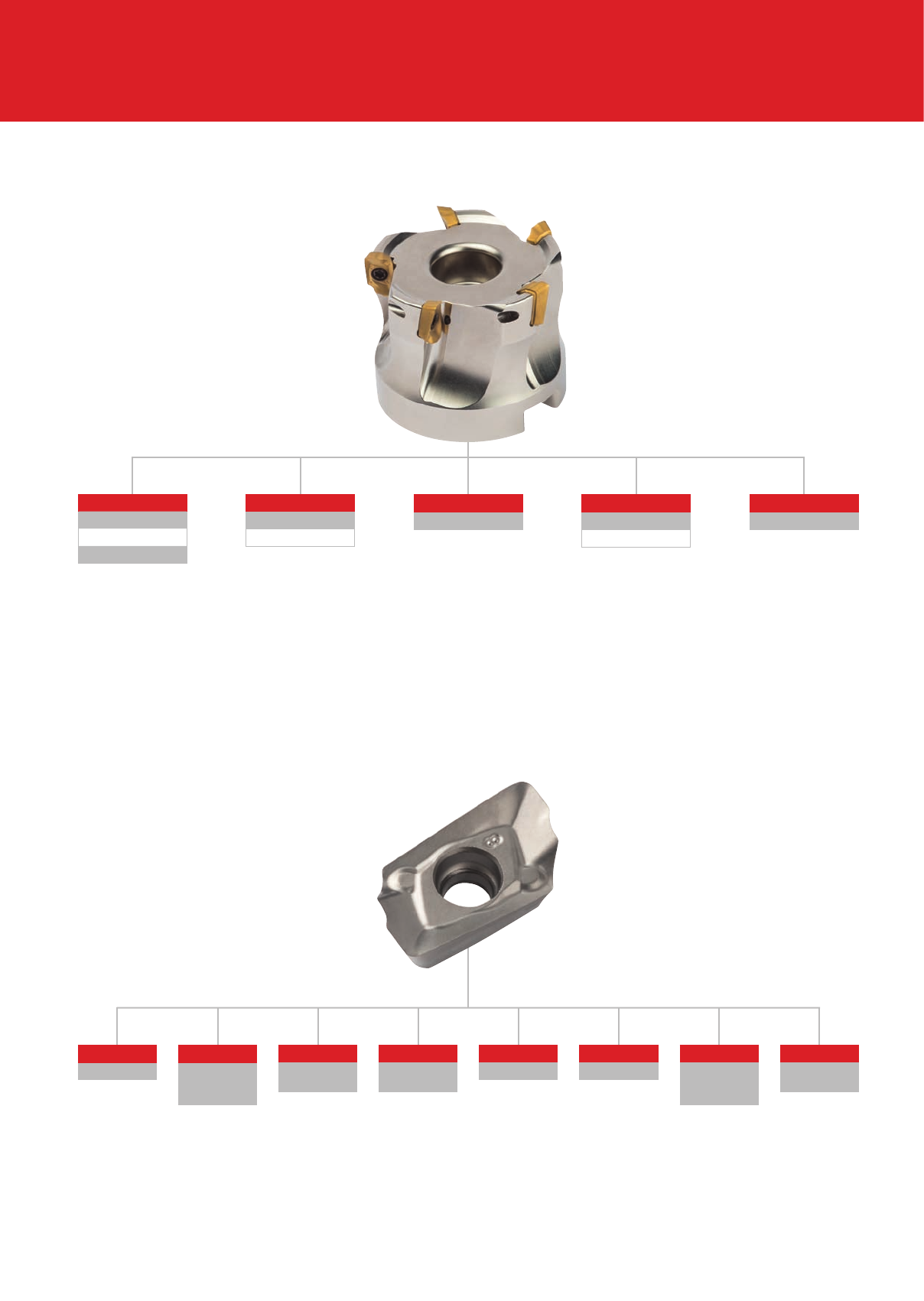

Система обозначений FE
FEA
F = Торцевая фреза
E =
Обработка уступов
A / C / G =
Тип корпуса
190
1 = Поколение
90 =
Угол в плане
063
Диаметр (мм)
R06
R = Направление
06 =
Число зубьев
11
Размер пластины
PMA
Стружколом
XOMT
Артикул
AN
ARNO®-
Область
применения
2015
ISO-код
сплава
11
Длина
режущей
кромки (мм)
PDSR
Тип кромки
40
Толщина
пластины
08
Радиус при
вершине
Корпусы
Пластины

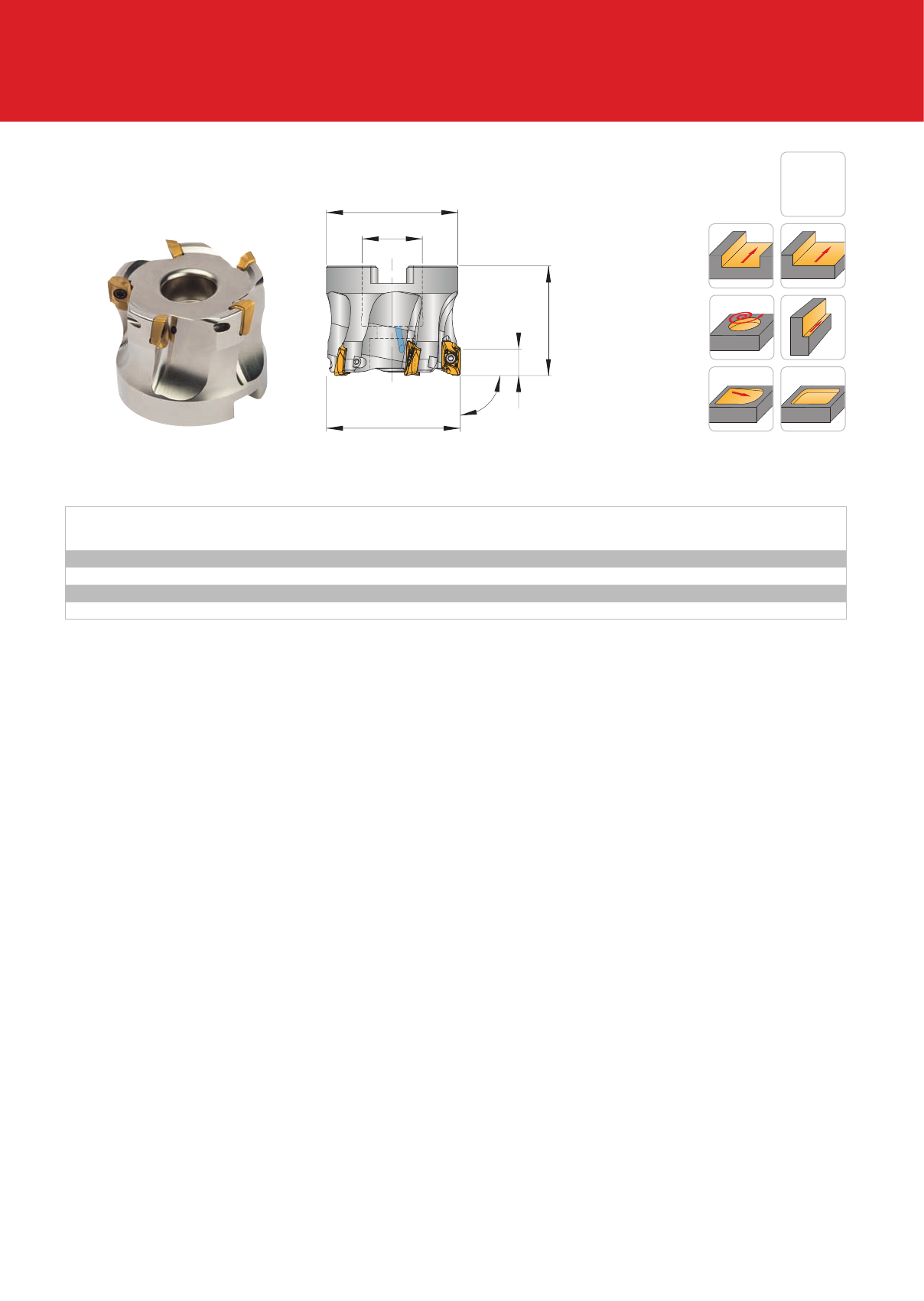

5Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование
Корпусы FE
Артикул d1dAh d a z Пластина
FEA-190.040.R04-11 40 16 40 35 10 4 XO.. 1140…
FEA-190.050.R05-11 50 22 40 48 10 5 XO.. 1140…
FEA-190.063.R06-11 63 22 40 48 10 6 XO.. 1140…
FEA-190.080.R07-11 80 27 50 60 10 7 XO.. 1140…
Обработка прямоугольных уступов – FEA -11
d
A
90°
h
d
a
d
1
✓
с
подводом
СОЖ
Примечание: Для пластин, представленных на странице 8, оправки для торцевых фрез см. на стр. 11.

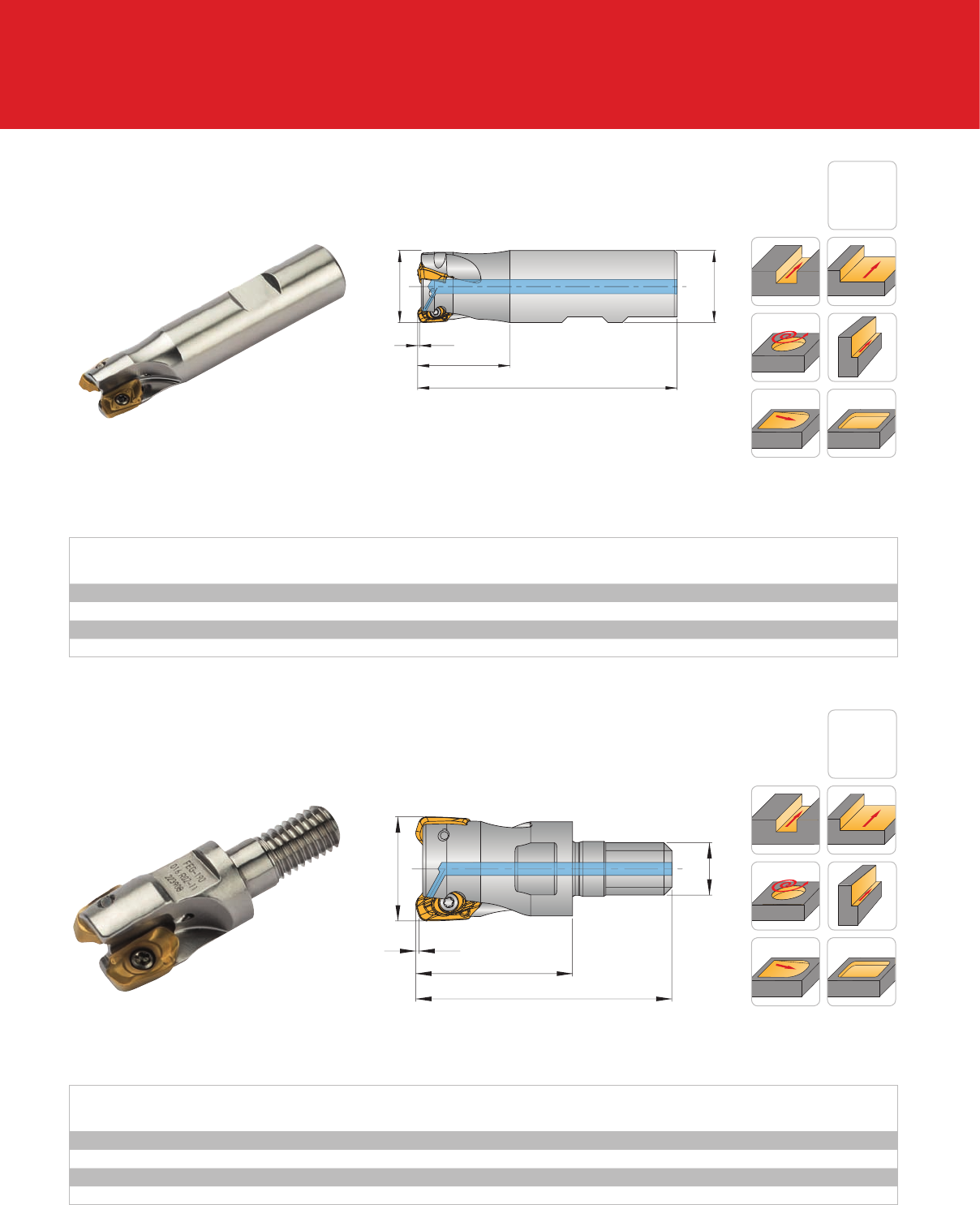

6ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм
Примечание: на чертеже изображено исполнение z=3
Для пластин, представленных на странице 8, оправки для торцевых фрез см. на стр. 11.
Корпусы FE

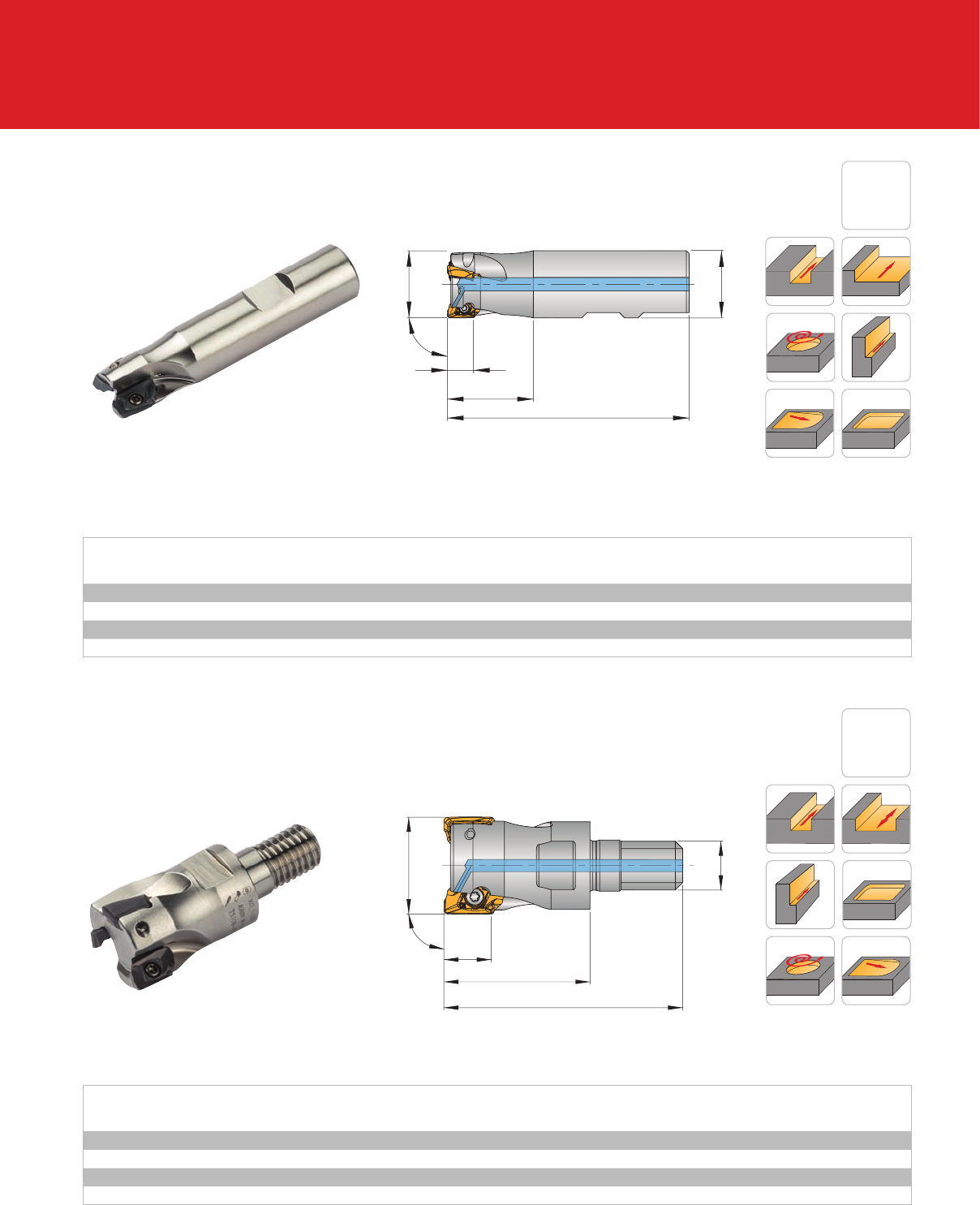

Обработка прямоугольных уступов – FEC -11
Обработка прямоугольных уступов – FEG -11
l
l
1
a
90°
d
1
d
A
90°
d1
dA
a
l
l1
✓
с
подводом
СОЖ
✓
с
подводом
СОЖ
Примечание: Для пластин, представленных на странице 8, оправки для торцевых фрез см. на стр. 11.
Артикул d1dAll
1az Пластина
FEC-190.016.R02-11 16 16 75 25 10 2 XO.. 1140…
FEC-190.020.R02-11 20 20 80 25 10 2 XO.. 1140…
FEC-190.025.R03-11 25 25 90 32 10 3 XO.. 1140…
FEC-190.032.R04-11 32 32 100 40 10 4 XO.. 1140…
Артикул d1dAll
1az Пластина
FEG-190.016.R02-11 16 M8 43 25 10 2 XO.. 1140…
FEG-190.020.R02-11 20 M10 49 30 10 2 XO.. 1140…
FEG-190.025.R03-11 25 M12 57 35 10 3 XO.. 1140…
FEG-190.035.R04-11 35 M16 58 35 10 4 XO.. 1140…
7Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование
Примечание: на чертеже изображено исполнение z=3
Для пластин, представленных на странице 8, оправки для торцевых фрез см. на стр. 11.
Корпусы FE
l
a
p max
l
1
d
A
d
1
l
l1
ap max
dA
d1
Примечание: Для пластин, представленных на странице 8, оправки для торцевых фрез см. на стр. 11.
Артикул d1dAll
1ap макс. zПластина
FEC-190.016.R02-11 16 16 75 25 0,7 2 XO.. 114015
FEC-190.020.R02-11 20 20 80 25 0,7 2 XO.. 114015
FEC-190.025.R03-11 25 25 90 32 0,7 3 XO.. 114015
FEC-190.032.R04-11 32 32 100 40 0,7 4 XO.. 114015
Артикул d1dAll
1ap макс. zПластина
FEG-190.016.R02-11 16 M8 43 25 0,7 2 XO.. 114015
FEG-190.020.R02-11 20 M10 49 30 0,7 2 XO.. 114015
FEG-190.025.R03-11 25 M12 57 35 0,7 3 XO.. 114015
FEG-190.035.R04-11 35 M16 58 35 0,7 4 XO.. 114015
Высокопроизводительное фрезерование – FEC -11
Высокопроизводительное фрезерование – FEG -11
✓
с
подводом
СОЖ
✓
с
подводом
СОЖ

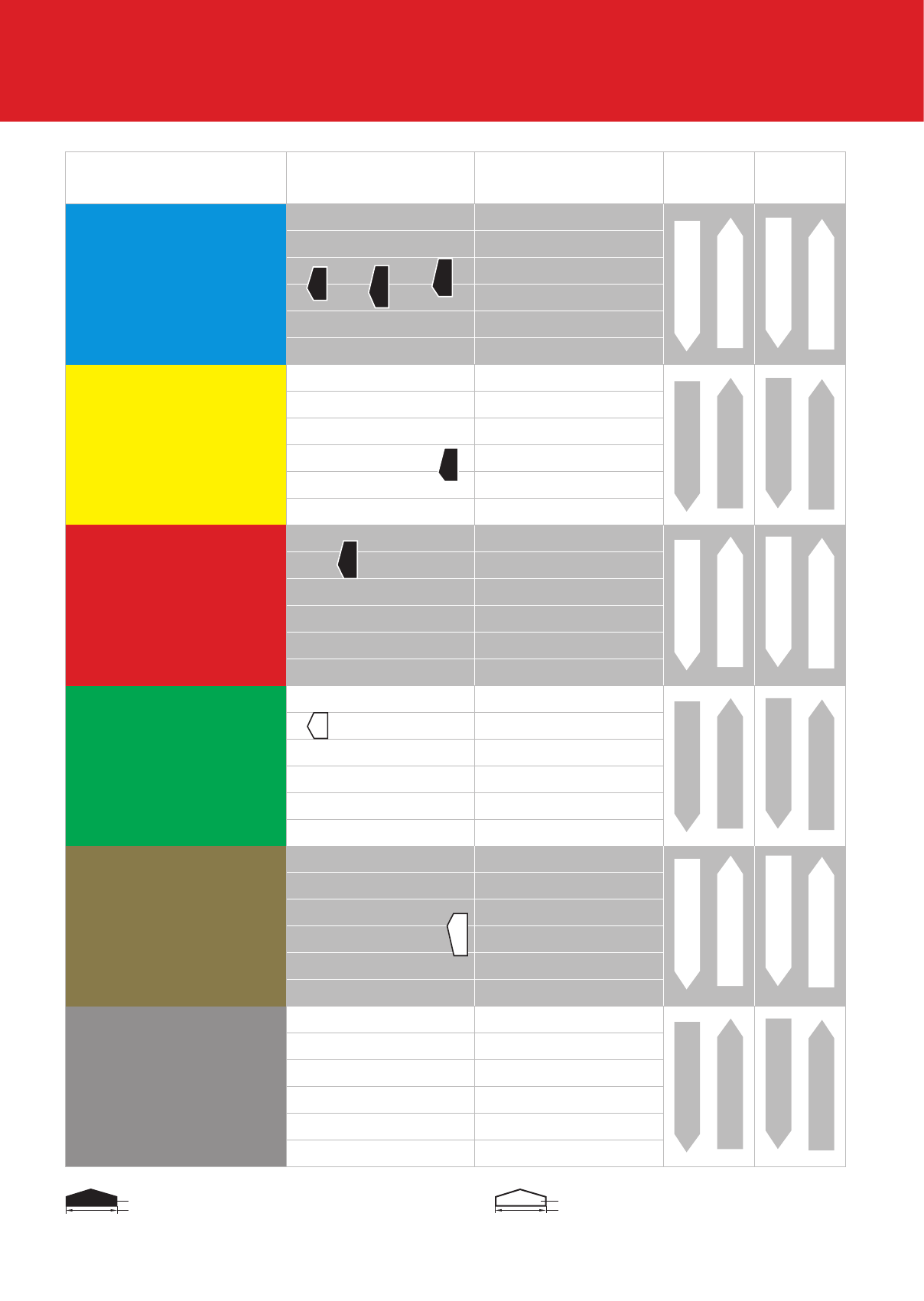

8ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм

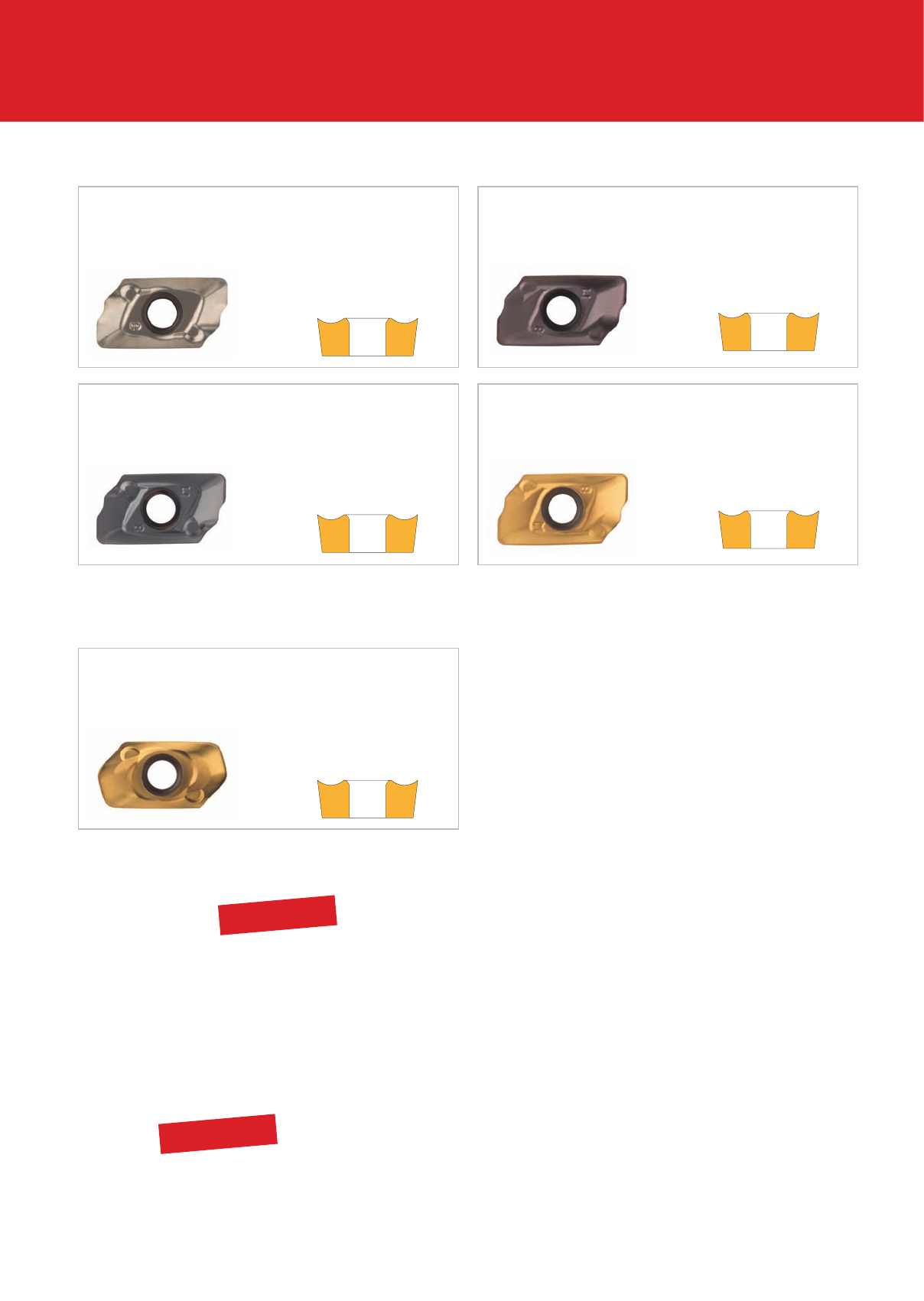

Геометрия и описание сплавов FE
Обработка уступов
- PMA
Для обработки алюминия, алюминиевых сплавов и неметаллов.
односторонняя
Черновая - чистовая
обработка
Передний угол 23˚
- PMG
Геометрия обработки литья.
Черновая – получистовая
обработка
Передний угол 21˚
односторонняя
- PMR
Для обработки нержавеющей стали.
односторонняя
Черновая – получистовая
обработка
Передний угол 28˚
- PMS
Геометрия для обработки стали.
Черновая – получистовая
обработка
Передний угол 21˚
Высокопроизводительное фрезерование
- HFC
Геометрия для чистового высокопроизводительного
фрезерования до 0,7 мм.
Чистовая - получистовая обработка
Передний угол 15˚
AK6915
Твердый сплав с покрытием PVD.
Сплав для применения с высокими скоростями резания.
Идеальный выбор для фрезерования литья (CG и GGG).
AM5740
Твердый сплав с покрытием PVD.
Применяется для фрезерования нержавеющей стали со средними
и высокими скоростями резания. Геометрия с увеличенным
углом также подходит для обработки жаропрочных сплавов и
сплавов на основе титана.
AN2015
Твердый сплав с покрытием PVD.
Сплав для обработки алюминия и неметаллов. Также подходит для
чистовой обработки стали, чугуна, нержавеющей стали и
жаропрочных сплавов.
Твёрдые сплавы с покрытием
AP5330
Твердый сплав с покрытием PVD (TiAlN).
Универсальный сплав для применения в условиях современного
производства, где необходимы надежность и высокая
производительность. Основное применение - обработка стали.
AP5430
Твердый сплав с покрытием PVD (TiAlN/TiN). Общее применение
сплава - обработка различных типов стали. Сплав характеризуется
прочностью и износостойкостью. Покрытие TiN упрощает
выявление износа.
AP5830+
Твердый сплав с PVD-покрытием.
Подходит для фрезерной обработки с СОЖ, обработки стали,
нержавеющей стали и литья. Данный сплав является универсальным
и обладает высокой устойчивостью к термическому выкрашиванию.
НОВИНКА
НОВИНКА
односторонняя
односторонняя

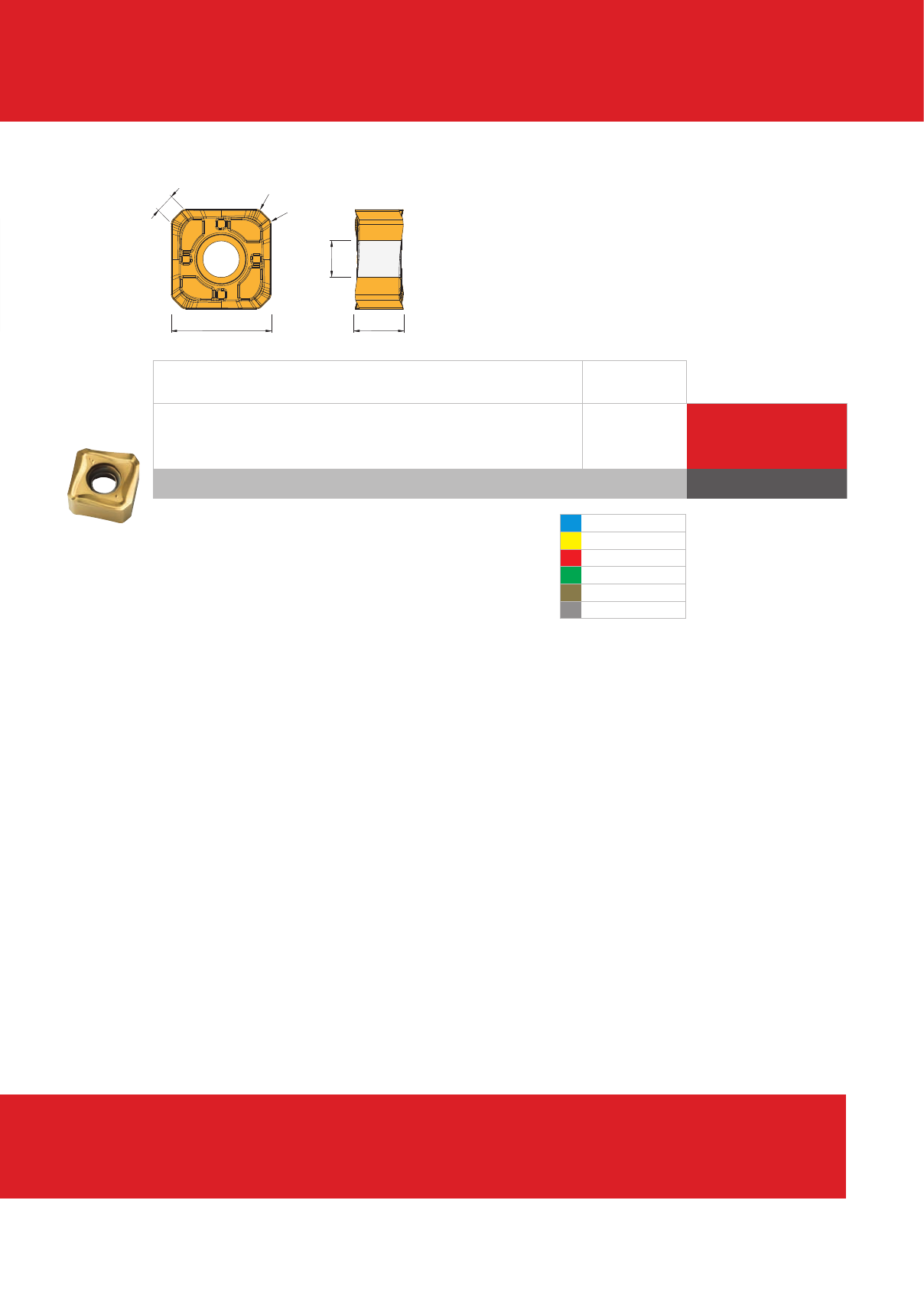

9Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование

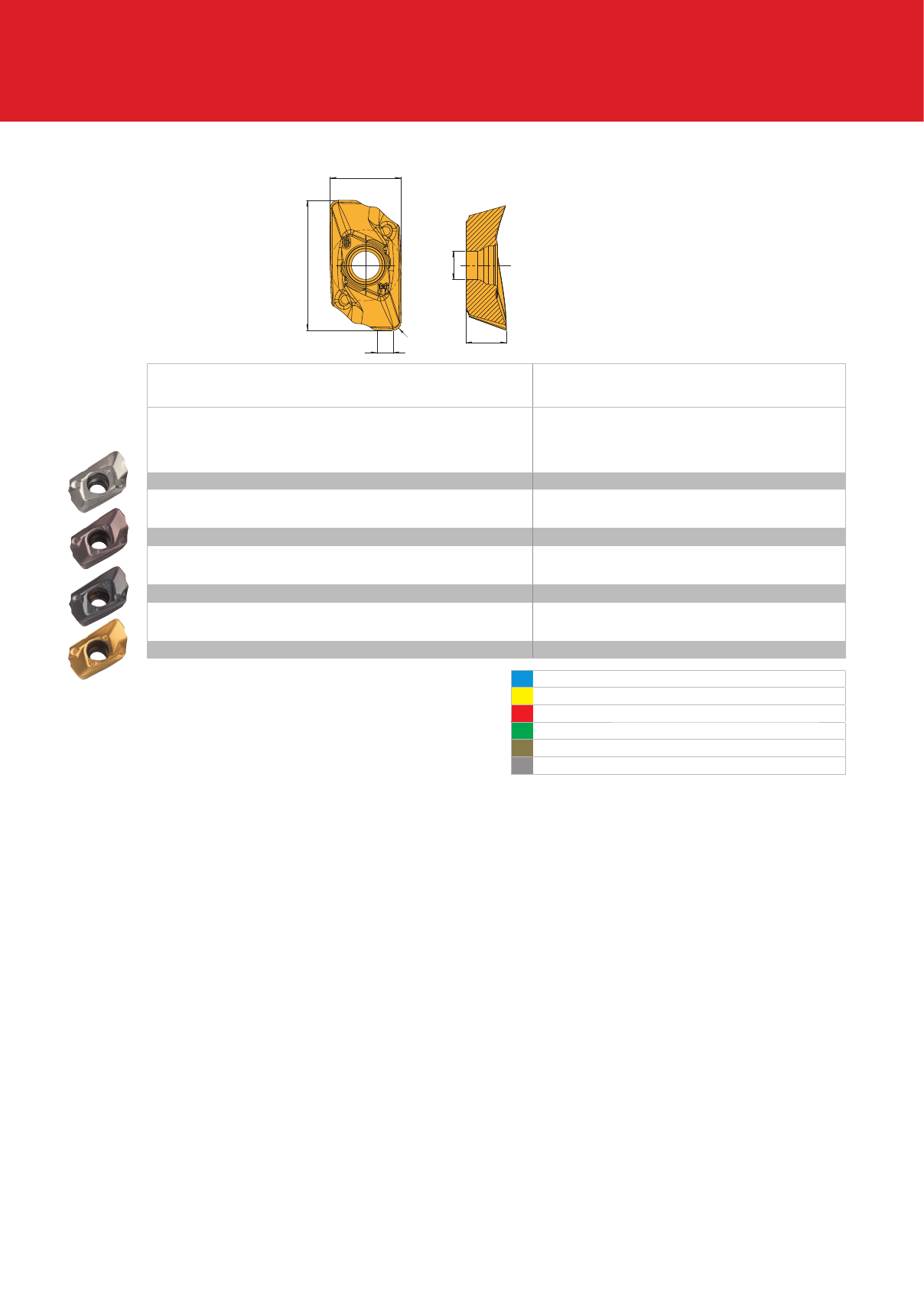

Пластины – обработка прямоугольных уступов FE
FE -11
С покрытием
Артикул l s d d1rl
1
AK6915
AM5740
AN2015
AP5330
AP5430
AP5830+
XOMT 114008PDSR-PMA 12,80 4,0 7,0 2,8 0,8 1,6 z
XOMT 114008PDSR-PMG 12,80 4,0 7,0 2,8 0,8 1,6 z
XOMT 114008PDSR-PMR 12,80 4,0 7,0 2,8 0,8 1,6 z
XOMT 114008PDSR-PMS 12,80 4,0 7,0 2,8 0,8 1,6 zzz
Pz
z
zzz
Mzz
z
z
Kzz
z
z
Nz
Sz
z
z
z
H
z Основное применение
z
z Вторичное применение
s
d
l
r
I
1
d
1
10 ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм

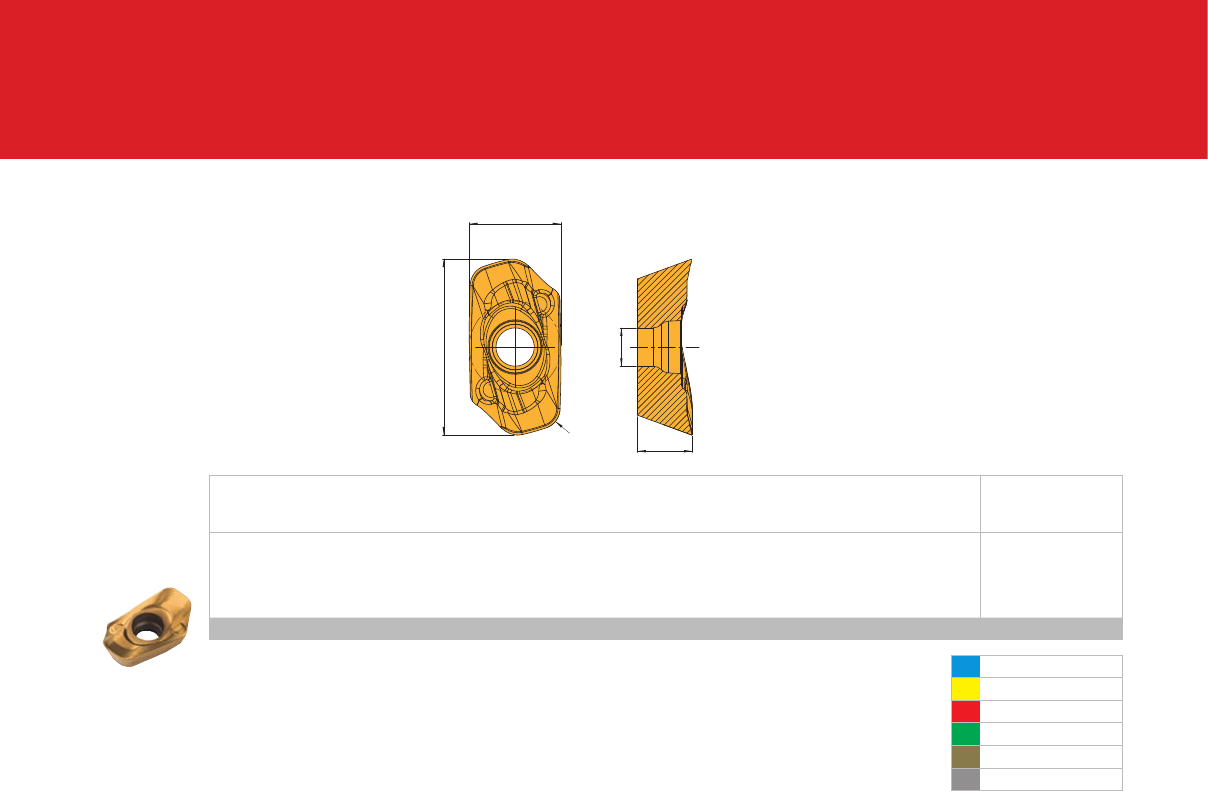

Пластины - высокопроизводительное фрезерование FE
FE -11
Pz
M
K
N
S
H
z Основное применение
z
z Вторичное применение
d
l
r
s
d
1
С покрытием
Артикул l s d d1r
AP5430
XOMT 114015SN-HFC 12,80 4,0 7,0 2,8 1,5 z
11Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование
Оправки FE

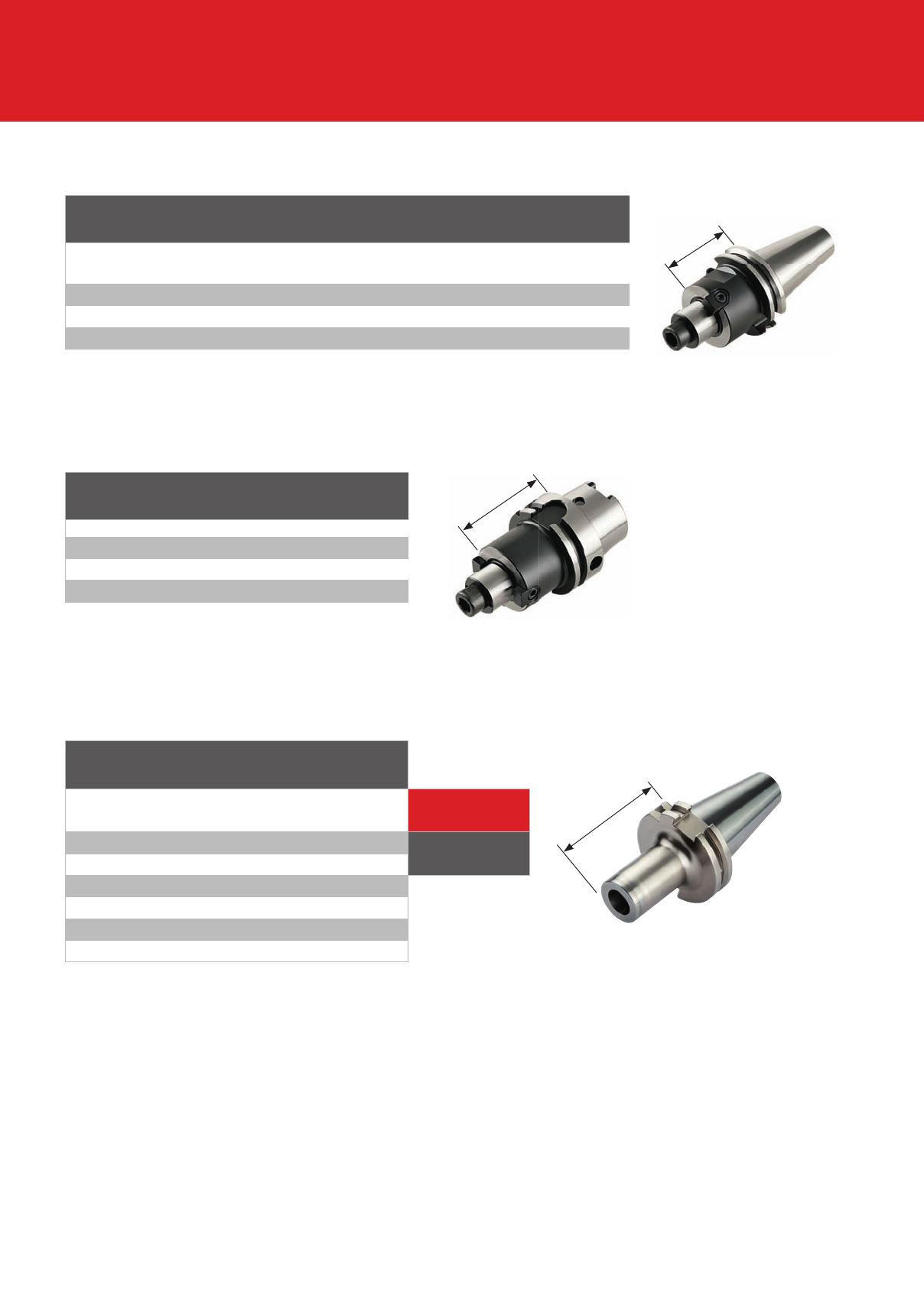

SK40 оправки для торцевых фрез FEA со сквозным подводом СОЖ
Фреза-Ø L Оправка
SK40 DIN 69871
Оправка
SK40 MAS BT
(мм) (мм) Артикул Артикул
40 40 69871AD+B-40-16x35IK-L40 BT40AD+B-16x35IK-L40
50 / 63 40 69871AD+B-40-22x48IK-L40 BT40AD+B-22x48IK-L40
80 50 69871AD+B-40-27x60IK-L50 BT40AD+B-27x60IK-L50
L
HSK63 оправки для торцевых фрез FEA со сквозным подводом СОЖ
Фреза-Ø L Оправка
SK40 DIN 69871
(мм) (мм) Артикул
40 40 HSK-A63-16x35IK-L40
50 / 63 40 HSK-A63-22x48IK-L40
80 55 HSK-A63-27x60IK-L55
L
SK40 оправки для торцевых фрез FEG со сквозным подводом СОЖ
Фреза-Ø L Оправка
(мм) (мм) Артикул НОВИНКА
16 44 69871AD-40-M8-14x25IK-L44 Для малых диаметров
Для малых диаметров
20 44 69871AD-40-M10-18x25IK-L44
25 69 69871AD-40-M12-21x50IK-L69
25 119 69871AD-40-M12-21x100IK-L119
35 69 69871AD-40-M16-29x50IK-L69
35 119 69871AD-40-M16-29x100IK-L119
L
12 ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм
Оправки FE
HSK63 оправки для торцевых фрез FEG
Фреза-Ø L Оправка
(мм) (мм) Артикул НОВИНКА
16 51 HSK-A63-M8-14x25IK-L51 Для малых диаметров
Для малых диаметров
20 51 HSK-A63-M10-18x25IK-L51
25 76 HSK-A63-M12-21x50IK-L76
25 126 HSK-A63-M12-21x100IK-L126
35 76 HSK-A63-M16-29x50IK-L76
35 126 HSK-A63-M16-29x100IK-L126
L

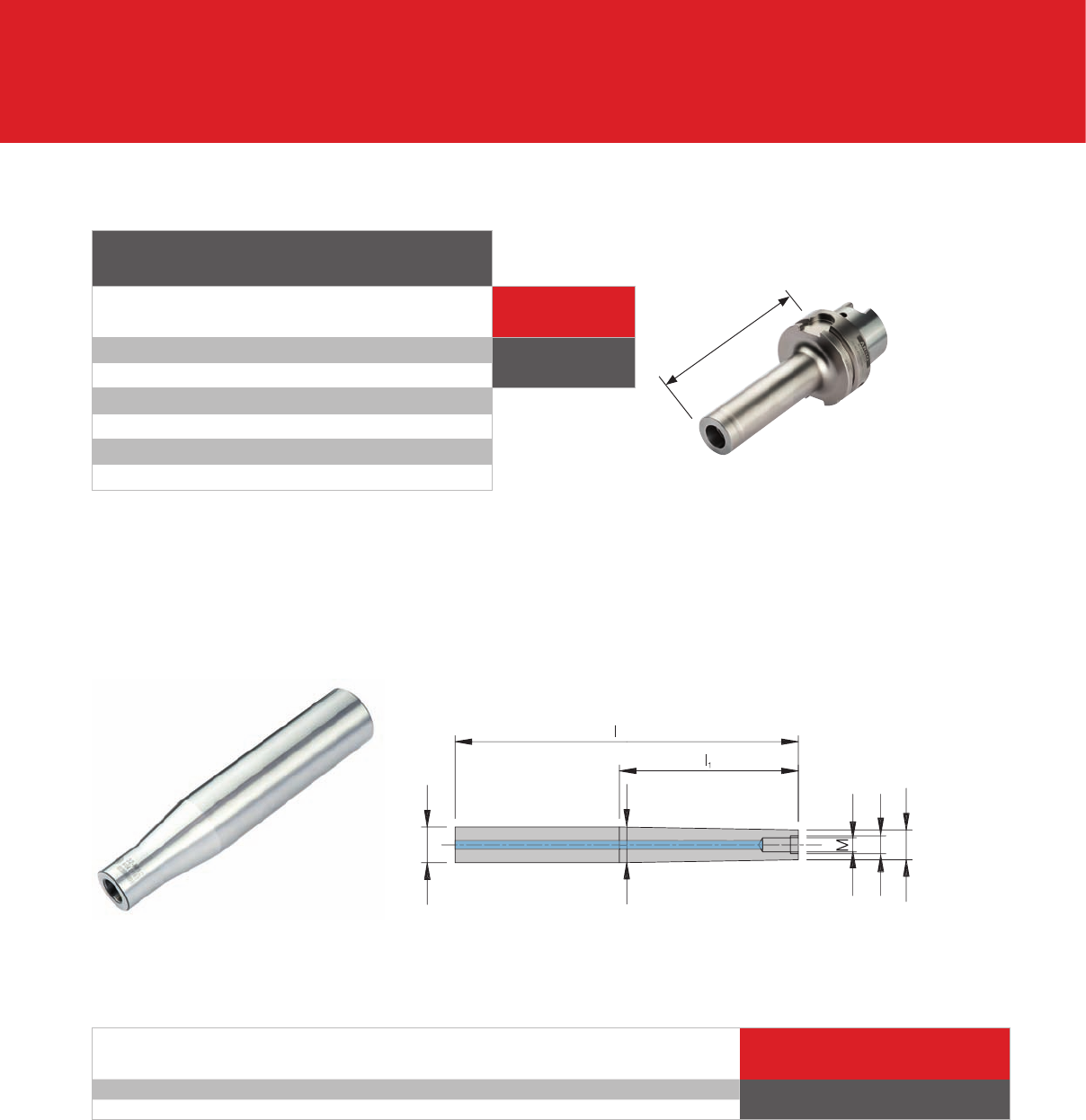

ACV3…
Твердосплавные удлинители для фрез FEG со сквозным подводом СОЖ
Артикул dAMd
1d2d3l1l
ACV3.16.060.15M8-VHM 16 M8 8,5 14,2 15 60 108 Для малых диаметров
ACV3.20.080.19M10-VHM 20 M10 10,5 18,5 19 80 131
dA
d3
d1
d2
13Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование

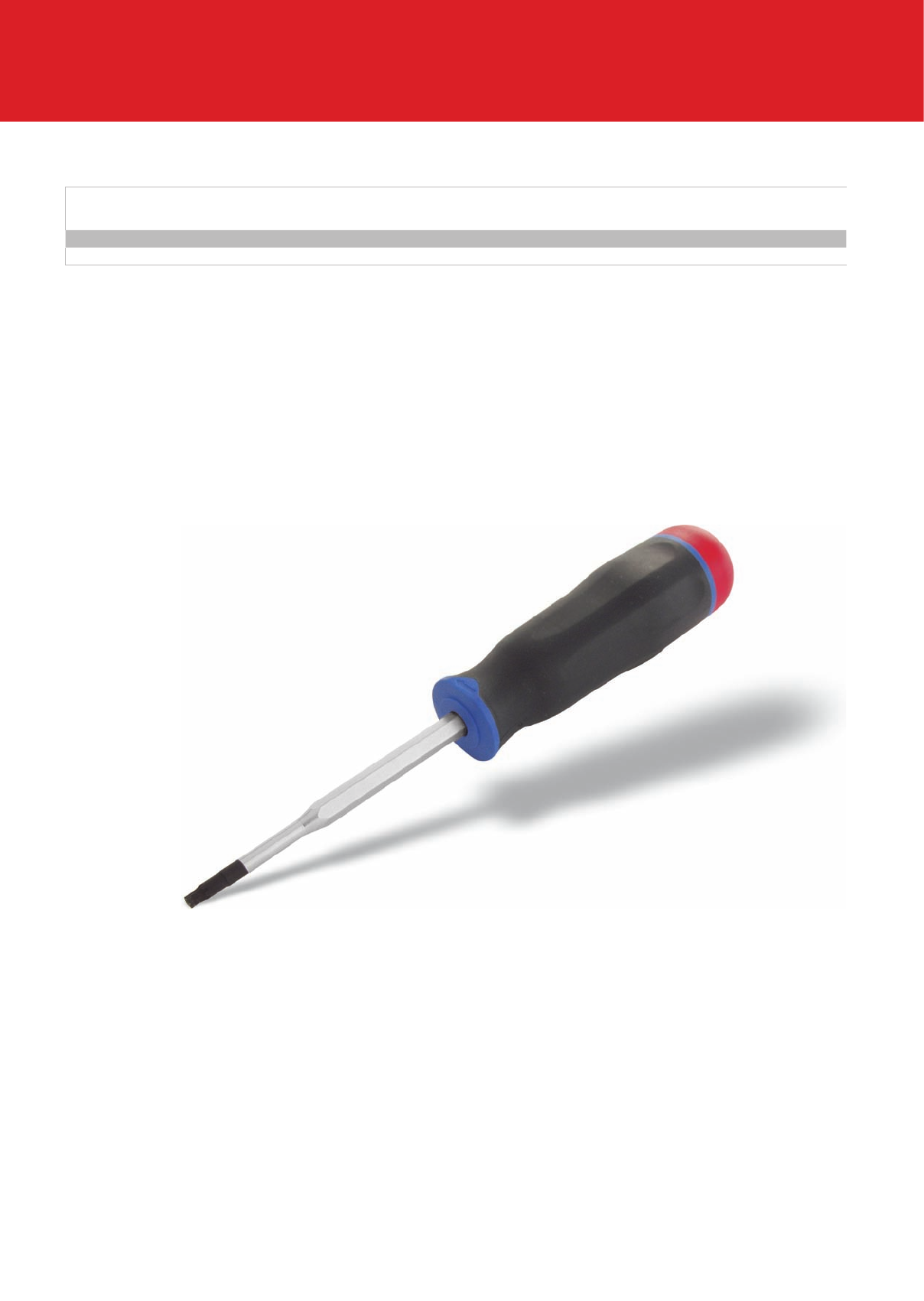

Запасные части FE
Винты и отвертки
Артикул Момент затяжки TorxPlus®-Винт TorxPlus®-Ключ
FE….. 016..- 025… 1,6 Nm AS 0091 T5108-IP
FE….. 032..- 080… 1,6 Nm AS 0092 T5108-IP
ПРИМЕЧАНИЕ ПО СУХОЙ ОБРАБОТКЕ:
В данном режиме обработки может повышаться температура инструмента
и винтов.
• Пожалуйста, выполняйте замену соответствующих винтов.
• Не выполняйте замену пластин, когда корпус раскален.
• Дождитесь остывания инструмента или работайте с дублёром
инструмента.
• Замену винтов производить только ключом IP или
динамометрическим ключом.
Die Tabellenwerte sind Richtwerte.
Рекомендуемые параметры резания являются приблизительными. Может потребоваться их адаптация для конкретного режима обработки.
ISO Обрабатываемый материал
Твердость по
Бринеллю
Скорость резания VC [м/мин]
P
Нелегированная сталь и
стальное литье
< 0,15 % C / закаленные и термообработанные 125
0,15 – 0,45 % C / закаленные и термообработанные
150 - 250
> 0,45 % C / закаленные и термообработанные 300
Низколегированная сталь и
стальное литье
отожженные 180
закаленные и термообработанные
250 - 300
закаленные и термообработанные 350
Высоколегированная
сталь, высоколегированная
инструментальная сталь
отожженные 200
Сталь и стальное литье закаленные и термообработанные 350
Нержавеющая сталь и
стальное литье
ферритные, отожженные 200
мартенситные, закаленные и термообработанные
325
MНержавеющая сталь
ферритная, мартенситная отожженная 200
аустенитная, закаленная 180
дуплексная, закаленная 230
мартенситная / аустенитная, закаленная 330
K
Серый чугун перлитный / ферритный 180
перлитный / мартенситный 260
Чугун с шаровидным
графитом
ферритный 160
перлитный –
Ковкий чугун ферритный 130
перлитный 230
N
Алюминиевые сплавы с
длинной стружкой
нетермообрабатываемые 60
термообрабатываемые, термообработанные 100
Алюминиевые литьевые
сплавы
≤ 12 % Si, термообработанные 80
≤ 12 % Si, термообрабатываемые, термообработанные
90
≤ 12 % Si, нетермообрабатываемые 130
Медь и медные сплавы
(бронза / латунь)
Сплавы со свинцом, Pb > 1% –
Латунь, бронза –
Алюминиевая бронза 90
Медь и электролизная медь 100
Неметаллические материалы
Твердые пластики 100
Армированные пластики –
Твердая резина –
S
Жаропрочные сплавы
Сплавы на базе железа, отожженные 200
Сплавы на базе железа, термообработанные 280
Сплавы на базе никеля или кобальта, отожженные
250
Сплавы на базе никеля или кобальта 30 - 58 HRC, литье
–
Сплавы на базе никеля или кобальта
1500 - 2200 Nмм2, термообработанные –
Титановые сплавы Чистый титан Rm 440
Альфа- и бета-сплавы термообработанные
Rm 1050
H
Закаленная сталь закаленная и термообработанная 55 HRC
закаленная и термообработанная 60 HRC
Высокопрочный чугун литой 400
Упрочненный чугун закаленный и термообработанный 55 HRC
14 ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм
Рекомендации по режимам резания для прямоугольных уступов с XO..1140…
AK6915
AM5740
AN2015
AP5330
AP5430
AP5830+
130 – 220 130 – 220 130 – 220
120 – 220 120 – 220 120 – 220
100 – 220 100 – 220 100 – 220
130 – 220 130 – 220 130 – 220
100 – 220 100 – 220 100 – 220
90 – 220 90 – 220 90 – 220
120 – 200 120 – 200 120 – 200
100 – 180 100 – 180 100 – 180
120 – 200 120 – 200 120 – 200
100 – 180 100 – 180 100 – 180
90 – 200
90 – 200
90 – 200
70 – 180
180 – 350
140 – 280
130 – 250
100 – 200
150 – 320
120 – 250
440 – 1500
440 – 1500
440 – 1500
330 – 1200
220 – 1000
220 – 600
275 – 1000
165 – 400
330 – 800
90 – 1000
85 – 500
90 – 300
20 – 60
20 – 60
20 – 60
20 – 30
20 – 30
40 – 70
20 – 40
Рекомендуемые режимы резания FE
Рекомендуемые параметры резания являются приблизительными. Может потребоваться их адаптация для конкретного режима обработки.
ISO Обрабатываемый материал
Твердость по
Бринеллю
Скорость резания VC [м/мин]
P
Нелегированная сталь и стальное литье
< 0,15 % C / закаленные и термообработанные 125
0,15 – 0,45 % C / закаленные и термообработанные 150 – 250
> 0,45 % C / закаленные и термообработанные 300
Низколегированная сталь и стальное литье
отожженные 180
закаленные и термообработанные 250 – 300
закаленные и термообработанные 350
Высоколегированная сталь,
высоколегированная инструментальная
сталь
отожженные 200
Сталь и стальное литье закаленные и термообработанные 350
Нержавеющая сталь и стальное литье ферритные, отожженные 200
мартенситные, закаленные и термообработанные 325
MНержавеющая сталь
ферритная, мартенситная отожженная 200
аустенитная, закаленная 180
дуплексная, закаленная 230
мартенситная / аустенитная, закаленная 330
K
Серый чугун перлитный / ферритный 180
перлитный / мартенситный 260
Чугун с шаровидным графитом ферритный 160
перлитный –
Ковкий чугун ферритный 130
перлитный 230
N
Алюминиевые сплавы с длинной стружкой нетермообрабатываемые 60
термообрабатываемые, термообработанные 100
Алюминиевые литьевые сплавы
≤ 12 % Si, термообработанные 80
≤ 12 % Si, термообрабатываемые, термообработанные 90
≤ 12 % Si, нетермообрабатываемые 130
Медь и медные сплавы (бронза / латунь)
Сплавы со свинцом, Pb > 1% –
Латунь, бронза –
Алюминиевая бронза 90
Медь и электролизная медь 100
Неметаллические материалы
Твердые пластики 100
Армированные пластики –
Твердая резина –
S
Жаропрочные сплавы
Сплавы на базе железа, отожженные 200
Сплавы на базе железа, термообработанные 280
Сплавы на базе никеля или кобальта, отожженные 250
Сплавы на базе никеля или кобальта 30 - 58 HRC, литье –
Сплавы на базе никеля или кобальта 1500 - 2200
Nмм2, термообработанные –
Титановые сплавы Чистый титан Rm 440
Альфа- и бета-сплавы термообработанные Rm 1050
H
Закаленная сталь закаленная и термообработанная 55 HRC
закаленная и термообработанная 60 HRC
Высокопрочный чугун литье 400
Упрочненный чугун закаленный и термообработанный 55 HRC
15Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование
Рекомендуемые режимы резания FE
Рекомендации по режимам резания для высокопроизводительного
фрезерования с XO..114015…
AP5430
200 – 300
200 – 300
200 – 275
200 – 275
200 – 275
200 – 275
180 – 235
180 – 235
180 – 220
180 – 220
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
16 ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм
ISO-Область применения FE
Пластина -XO..-11... – Рекомендации по режимам резания
Рекомендуемые параметры резания являются приблизительными. Может потребоваться их адаптация для конкретного режима обработки.
Высокопроизводительное фрезерование vc
(м/мин) fz
(мм) ap
(мм)
ISO Обрабатываемый материал
PСталь 180 – 300 0,5 – 1,25 0,3 – 0,7
MНержавеющая сталь –––
KЧугун –––
NЦветные металлы и неметаллы –––
SЖаропрочные сплавы –––
Обработка прямоугольных уступов
Получистовая обработка Черновая обработка
ISO Обрабатываемый материал vc
(м/мин) fz
(мм) ap
(мм) vc
(м/мин) fz
(мм) ap
(мм)
PСталь 120 – 220 0,05 – 0,20 < 3 90 – 180 0,1 – 0,25 < 5
MНержавеющая сталь 90 – 200 0,05 – 0,25 < 3 60 – 120 0,1 – 0,25 < 5
KЧугун 170 – 350 0,05– 0,20 < 3 120 – 230 0,1 – 0,25 < 5
NЦветные металлы и неметаллы 400 – 1500 0,05 – 0,25 < 3 400 – 1000 0,1 – 0,20 < 9
SЖаропрочные сплавы 40 – 120 0,05 – 0,15 < 3 30 – 90 0,1 – 0,20 < 5
ISO C покрытием Без покрытия Обрабатываемый
материал Применение
P
Сталь, стальное литье, ковкий чугун с
длинной стружкой
10
20
30
40
50
M
Нержавеющая сталь, стальное литье,
марганцевая сталь, автоматная сталь
10
20
30
40
50
K
Серый чугун, закаленный твердый
чугун,
ковкий чугун с мелкой стружкой
10
20
30
40
50
N
Алюминий и алюминиевые сплавы,
неметаллические материалы
10
20
30
40
50
S
Жаропрочные сплавы,
титановые сплавы
10
20
30
40
50
H
Высокопрочная сталь,
высокопрочный чугун
10
20
30
40
50
17Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование
AN2015
AM5740
AK6915
AM5740
AP5830+
AP5330
AP5430
AP5330
Основное применение
Сплав
Рекомендуемая область применения
Вторичное применение
Сплав
Рекомендуемая область применения
AM5740
Износостойкость
ПрочностьПрочностьПрочность Прочность ПрочностьПрочность
ИзносостойкостьИзносостойкостьИзносостойкостьИзносостойкостьИзносостойкость
Подача
Скорость резания
Подача
Скорость резания
Подача
Скорость резания
Подача
Скорость резания
Подача
Скорость резания
Подача
Скорость резания
ISO-Область применения FE
18 ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм

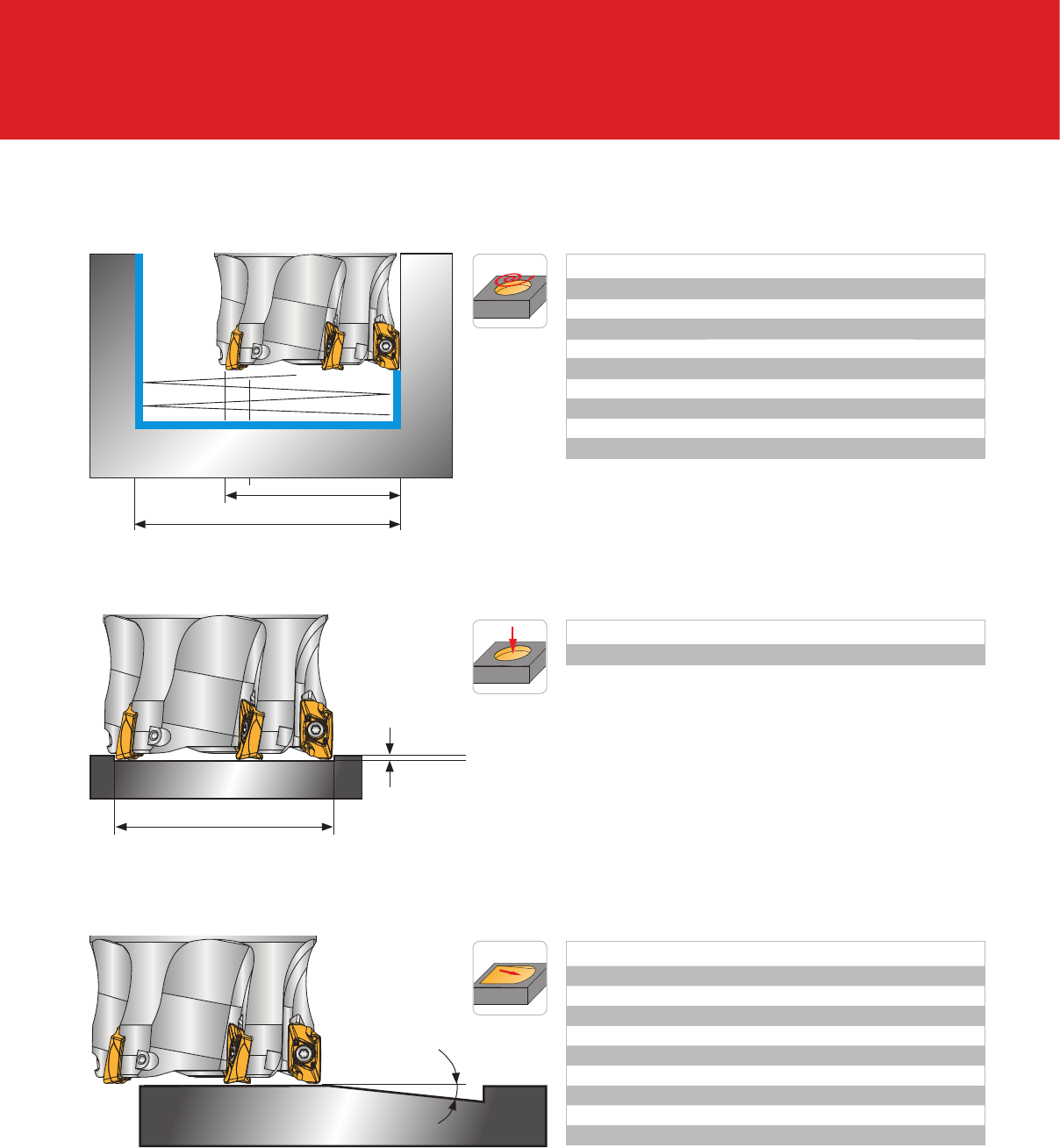

Рекомендации по применению – Обработка прямоугольных уступов FE
Режимы резания для пластин XO….11… обработка прямоугольных уступов
D1
Dмин. / Dмакс.
D1Dмин. Dмакс.
16 23,2 30
20 29,2 38
25 36,7 48
32 47,2 62
35 51,7 68
40 59,2 78
50 74,2 98
63 93,7 124
80 119,2 158
Винтовая интерполяция
Dмин. = минимальный диаметр отверстия
Dмакс. = максимальный диаметр отверстия для плоского участка
Плунжерное фрезерование
D1Xмакс.
D16 – D80 2,5 мм
D1
Xмакс.
D1 α
16 11°
20 8,4°
25 6,5°
32 4,9°
35 4,5°
40 3,8°
50 3°
63 2,3°
80 1,8°
Врезание под углом
α
19Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование
FTA
Фреза FTA характеризуется углом в плане 45°, ее
пластины имеют 8 рабочих режущих кромок. Самая
высокая стабильность и низкое энергопотребление,
даже при максимальных параметрах резания.
Увеличенный угол геометрии стружколома
обеспечивает очень плавный процесс обработки, что
снижает интенсивность износа шпинделя станка.
Фреза изготавливается с неравным шагом, что
позволяет снизить вибрации. Это прекрасное
сочетание цены и производительности.

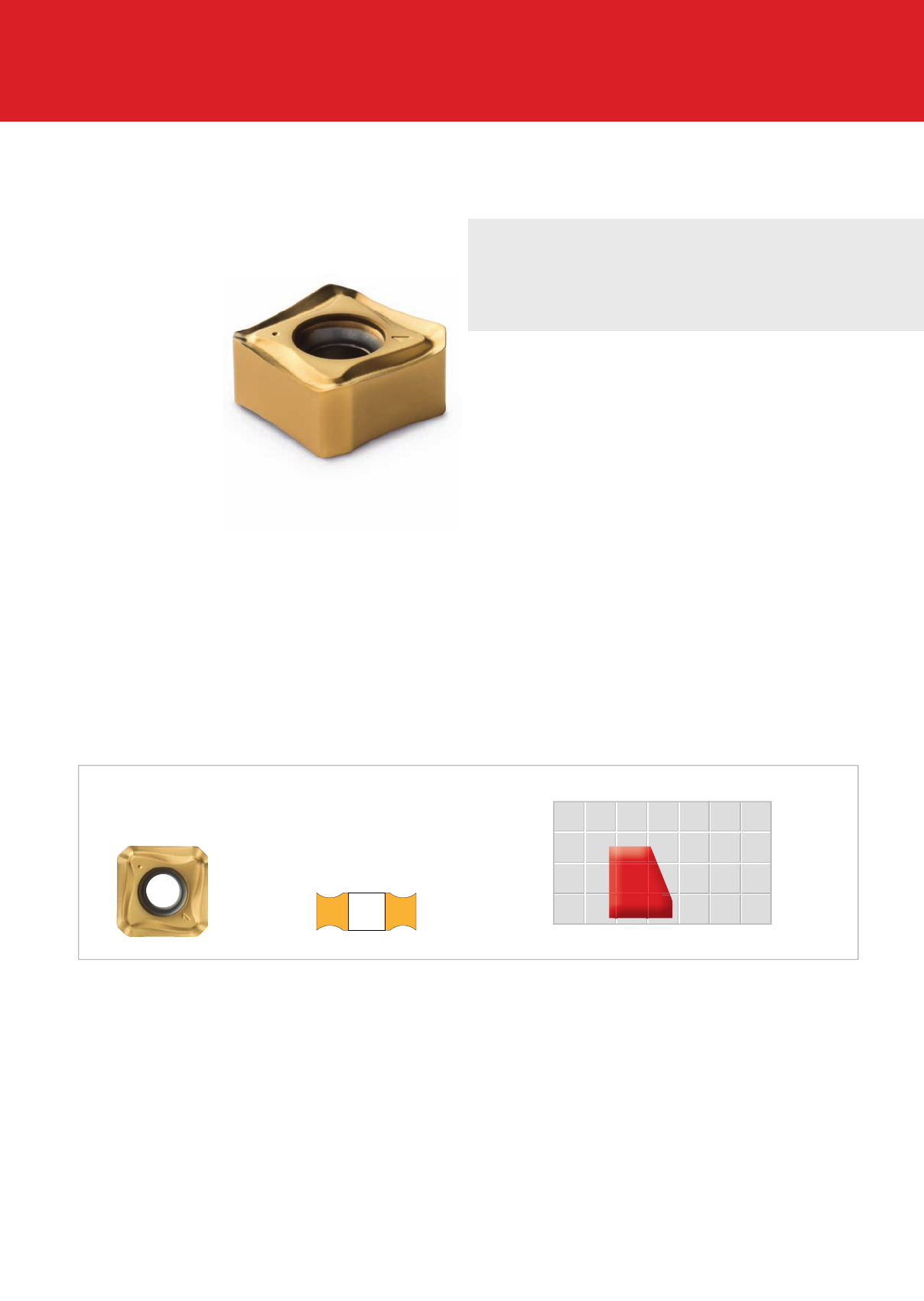

ARNO® Фрезерная система FTA
для обработки плоскостей
20 ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм
Описание сплавов и геометрий FTA
Твёрдые сплавы с покрытием
Геометрия
AP5440
Твердый сплав с покрытием PVD.
Этот сплав с покрытием PVD в первую очередь подходит
для обработки в нестабильных условиях или при больших
объемах обработки со средними и низкими скоростями
резания. Основная область применения AP5440 -
обработка сталей.
Обновление хорошо зарекомендовавшей себя системы
FTA. Пластины с новой геометрией и с новым сплавом с
улучшенным покрытием. Новая геометрия -NMS1 и
сплав AP5440 прекрасно подходят для обработки стали.
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные SN.. 1205..
- NMS1
Для обработки стали.
Получистовая - черновая
обработка
двухсторонние
21Размеры указаны в мм ARNO®-Werkzeuge | Фрезерование
Пластины FTA
SNMX
Pz
z
M
K
N
S
H
z Основное применение
z
z Вторичное применение
С покрытием
Артикул d l1sd
1r
AP5440
НОВИНК
SNMX 120508EN-NMS1 12,0 2,0 5,56 4,4 0,8 z
z
Новый сплав и геометрия для
фрезерной обработки стали.
r
r
s
d1
l
1
d
Подробную информацию о системе FTA
см. в главе 1 каталога ARNO® "Инструменты и сменные пластины для фрезерования и резьбофрезерования".
ISO Обрабатываемый материал
Предел
прочности
(Н/мм2)
Скорость резания VC (м/мин)
с покрытием
P
Нелегированная сталь
и стальное литье
< 0,15 % C / закаленные и термообработанные 350
0,15 – 0,45 % C / закаленные и термообработанные 650
> 0,45 % C / закаленные и термообработанные 1000
Низколегированная сталь
и стальное литье
отожженные 600
закаленные и термообработанные
900
1200
Высоколегированная сталь отожженная 700
Высоколегированная инструментальная
сталь и стальное литье закаленные 1100
Нержавеющая сталь ферритная, отожженная 700
Стальное литье мартенситное, закаленное и термообработанное 1000
MНержавеющая сталь аустенитная и ферритная / 450 – 600
аустенитная, закаленная 600 – 900
K
Серый чугун
перлитный / ферритный 500 – 700
перлитный / мартенситный
700 – 850
800 – 1100
Чугун с шаровидным графитом ферритный 550
перлитный 800
Ковкий чугун ферритный 450
перлитный 750
N
Алюминиевые сплавы с длинной стружкой нетермообрабатываемые 200
термообрабатываемые, термообработанные 350
Алюминиевые литьевые сплавы
≤ 12 % Si, термообработанные 250
≤ 12 % Si, термообрабатываемые,
термообработанные 300
≤ 12 % Si, нетермообрабатываемые 450
Медь и медные сплавы
(бронза / латунь)
Сплавы со свинцом, Pb > 1 % 400
Латунь, бронза 300
Алюминиевая бронза 500
Медь и электролизная медь 200
Неметаллические материалы
Твердые пластики –
Армированные пластики –
Твердая резина –
S
Жаропрочные сплавы
Сплавы на базе железа, отожженные 700
Сплавы на базе железа, термообработанные 950
Сплавы на базе никеля или кобальта, отожженные 800
Сплавы на базе никеля или кобальта, литье 1100
Сплавы на базе никеля или кобальта,
термообработанные 1200
Титановые сплавы Чистый титан 500 – 700
Альфа- и бета-сплавы термообработанные 700 – 1000
H
Закаленная сталь закаленная
55 HRC
60 HRC
Высокопрочный чугун литой 41 HRC
Упрочненный чугун закаленный 55 HRC
Рекомендуемые параметры резания являются приблизительными.
Может потребоваться их адаптация для конкретного режима обработки.
22 ARNO®-Werkzeuge | Фрезерование Размеры указаны в мм
AP5440
200 – 275
170 – 250
150 – 250
150 – 250
140 – 200
100 – 180
140 – 210
100 – 170
140 – 190
100 – 170
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
Рекомендуемые режимы резания FTA
