Уважаемый клиент,
В данной брошюре мы представляем наш новый ассортимент инструмента для токарной
обработки. Подробная информация об основных инструментах представлена в нашем главном
каталоге инструмента для токарной обработки.
В дополнение к нашим высококачественным изделиям мы предоставляем услугу разработки и
производства специального инструмента. Наша команда квалифицированных инженеров готова
разработать специальные решения для индивидуальных целей применения.
Желаем приятного чтения. При возникновении любых вопросов, пожалуйста, обратитесь к нам.
Ваша команда ARNO®
Державки для внутренней обработки
• Ассортимент продукции SDQC R/L 24
• Ассортимент продукции SDUC R/L 24
Державки для токарных автоматов с интегрированными каналами подвода СОЖ
• SCACR – Угол в плане: 90,5° 15
• SCLCR – Угол в плане: 95° 16
• SDACR – Угол в плане: 90,5° 17
• SDJCR – Угол в плане: 93° 18
• SDNCN – Угол в плане: 62,5° 19
• SVACR – Угол в плане: 90,5° 20
• SVJCR – Угол в плане: 93° 21
• SVVCN – Угол в плане: 72,5° 22
Державки для наружной обработки со сквозным подводом СОЖ
• Державки с зажимом рычагом 6
• Державки с зажимом винтом 10
ARNO® Пластины для токарной обработки
• Пластины – твердые сплавы 26 – 48
• Пластины – высокопозитивные 49 – 51
• Пластины – металлокерамические сплавы 53 – 60
• Пластины – сверхтвердые режущие материалы 61 – 71
Ассортимент продукции
Токарная обработка
4Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

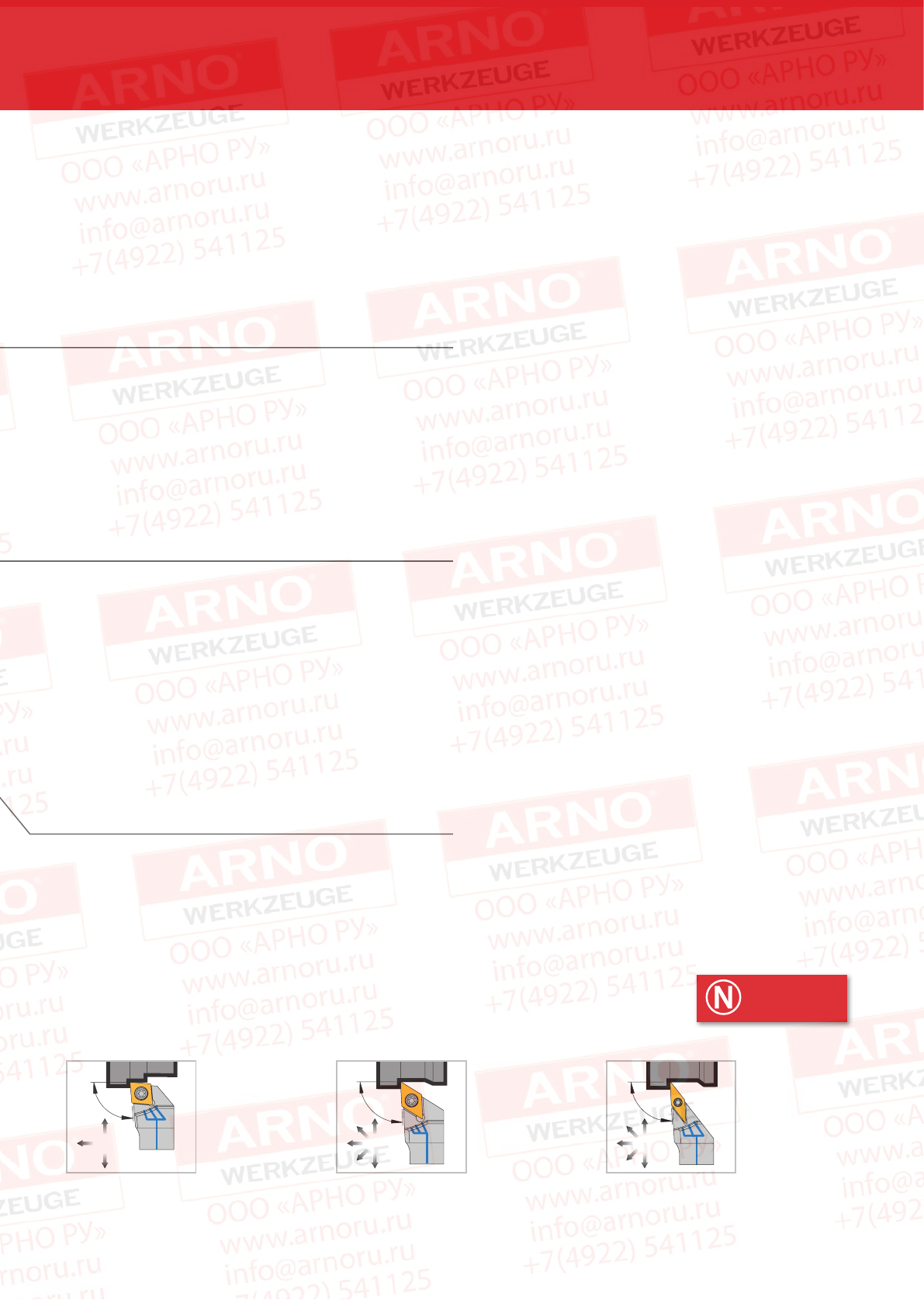

Описание Державка с IK-UN
Державка с IK-UN
Наружная обработка - общий обзор
Для установки державок с позитивными и
негативными пластинами
Имеется в различных формах
Регулировка длины в определенном диапазоне
VDI-хвостовик
Зажим рычагом - негативные
95°
PCLN
R/L
PDJN
R/L
PWLN
R/L
93°
95°
НОВИНКА
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 5
Описание Державка с IK-UN
Целенаправленное охлаждение через
3 форсунки на режущей кромке
Дополнительное охлаждение через
форсунку СОЖ
Большой выбор пластин для обработки
всех материалов
Зажим винтом - позитивные
SVJC
R/L
SCLC
R/L
SDJC
R/L
95°
93°
93°
НОВИНКА
Тип VDI H
Хвостовик AKL V
*VDI-держатель Исполнение и сечение
державки
Таблица 1
B1
20 16 36,3 15 KMH01-B1-20x16x30-IK … 1616 L
25 16 36,3 15 KMH01-B1-25x16x30-IK … 1616 L
30 20 47,3 17 KMH01-B1-30x20x40-IK … 2020 L
40 25 54,3 22 KMH01-B1-40x25x44-IK … 2525 L
B2
25 16 36,3 15 KMH01-B2-25x16x30-IK … 1616 R
30 20 47,3 17 KMH01-B2-30x20x40-IK … 2020 R
40 25 54,3 22 KMH01-B2-40x25x44-IK … 2525 R
B3
25 16 36,3 15 KMH01-B3-25x16x30-IK … 1616 R
30 20 47,3 17 KMH01-B3-30x20x40-IK … 2020 R
40 25 54,3 22 KMH01-B3-40x25x44-IK … 2525 R
B4
25 16 36,3 15 KMH01-B4-25x16x30-IK … 1616 L
30 20 47,3 17 KMH01-B4-30x20x40-IK … 2020 L
40 25 54,3 22 KMH01-B4-40x25x44-IK … 2525 L
6Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом рычагом Наружная обработка

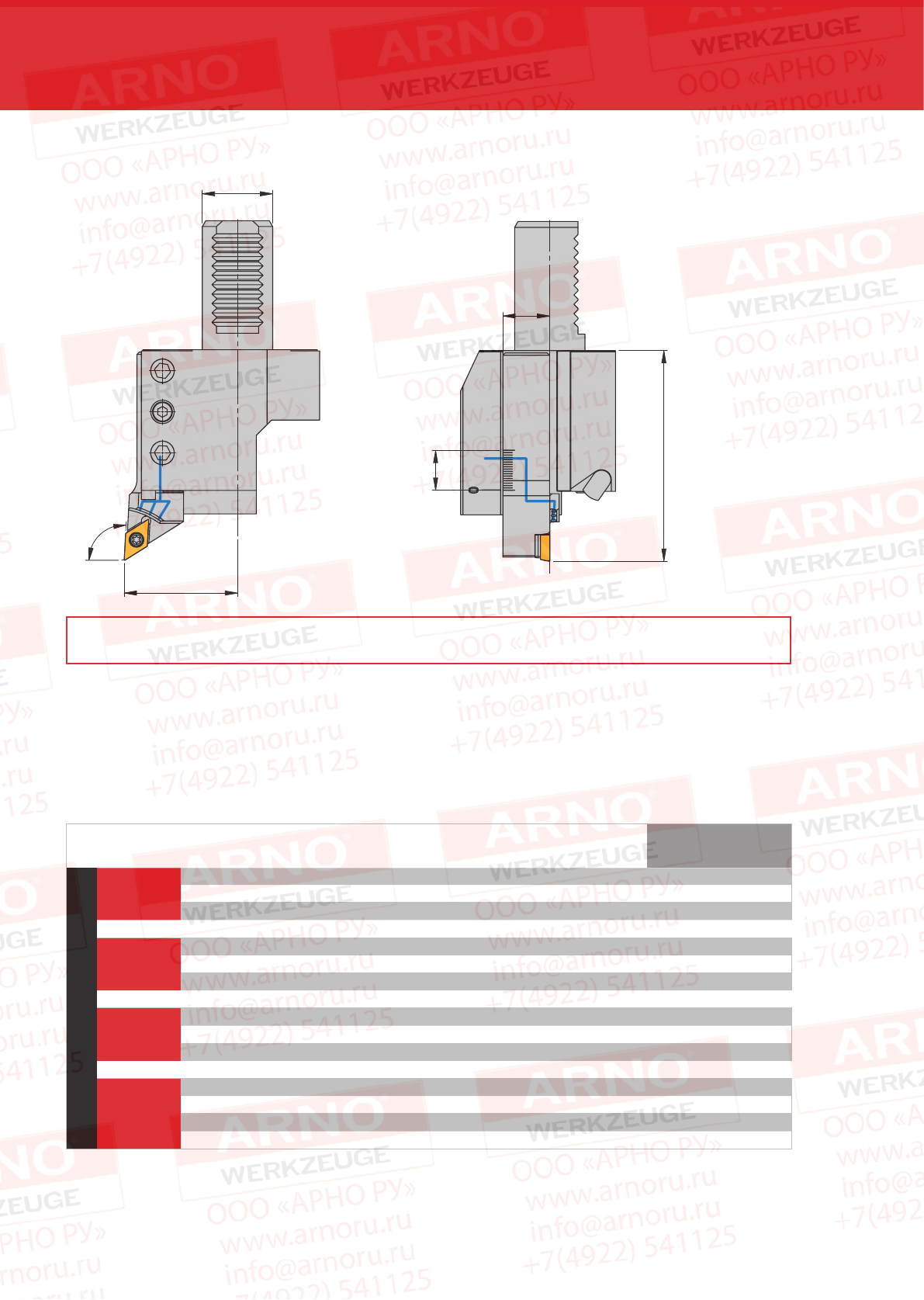

Державка ISO-IK-UN с зажимом рычагом на держателе инструмента (VDI)
Зажимы инструмента KMH с KMD и IK-формой B…
AKL
VDI
W°
F
H
V
Как пользоваться: В таблице 1 выберите форму держателя KMH (VDI) и сечение и исполнение державки.
В зависимости от типа зажима, выберите державку и пластину в таблице 2.
* Державка может быть выдвинута вперед в держателе VDI до значения „V“. Подача СОЖ обеспечивается в пределах шкалы. "Размер F" меняется соответственно..
Исполнение и сечение
державки Артикул F W PG 5 H Пластина
Таблица 2
… 1616 L PCLNL 1616X12-IK-UN 56 95° l
16
CN…1204…
PDJNL 1616X11-IK-UN 54,5 93° lDN…1104…
… 1616 R PCLNR 1616X12-IK-UN 56 95° lCN…1204…
PDJNR 1616X11-IK-UN 54,5 93° lDN…1104…
… 2020 L
PCLNL 2020X12-IK-UN 61 95° l
20
CN…1204…
PDJNL 2020X11-IK-UN 56,5 93° lDN…1104…
PDJNL 2020X15-IK-UN 66 93° lDN…1506…
PWLNL 2020X08-IK-UN 51 95° lWN…0804…
… 2020 R
PCLNR 2020X12-IK-UN 61 95° lCN…1204…
PDJNR 2020X11-IK-UN 56,5 93° lDN…1104…
PDJNR 2020X15-IK-UN 66 93° lDN…1506…
PWLNR 2020X08-IK-UN 51 95° lWN…0804…
… 2525 L
PCLNL 2525X12-IK-UN 57 95° l
25
CN…1204…
PCLNL 2525X16-IK-UN 64,5 95° lCN…1606…
PDJNL 2525X11-IK-UN 61,5 93° lDN…1104…
PDJNL 2525X15-IK-UN 71 93° lDN…1506…
PWLNL 2525X08-IK-UN 57 95° lWN…0804…
… 2525 R
PCLNR 2525X12-IK-UN 57 95° lCN…1204…
PCLNR 2525X16-IK-UN 64,5 95° lCN…1606…
PDJNR 2525X11-IK-UN 61,5 93° lDN…1104…
PDJNR 2525X15-IK-UN 71 93° lDN…1506…
PWLNR 2525X08-IK-UN 57 95° lWN…0804…
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 7
Державки с зажимом рычагом Наружная обработка

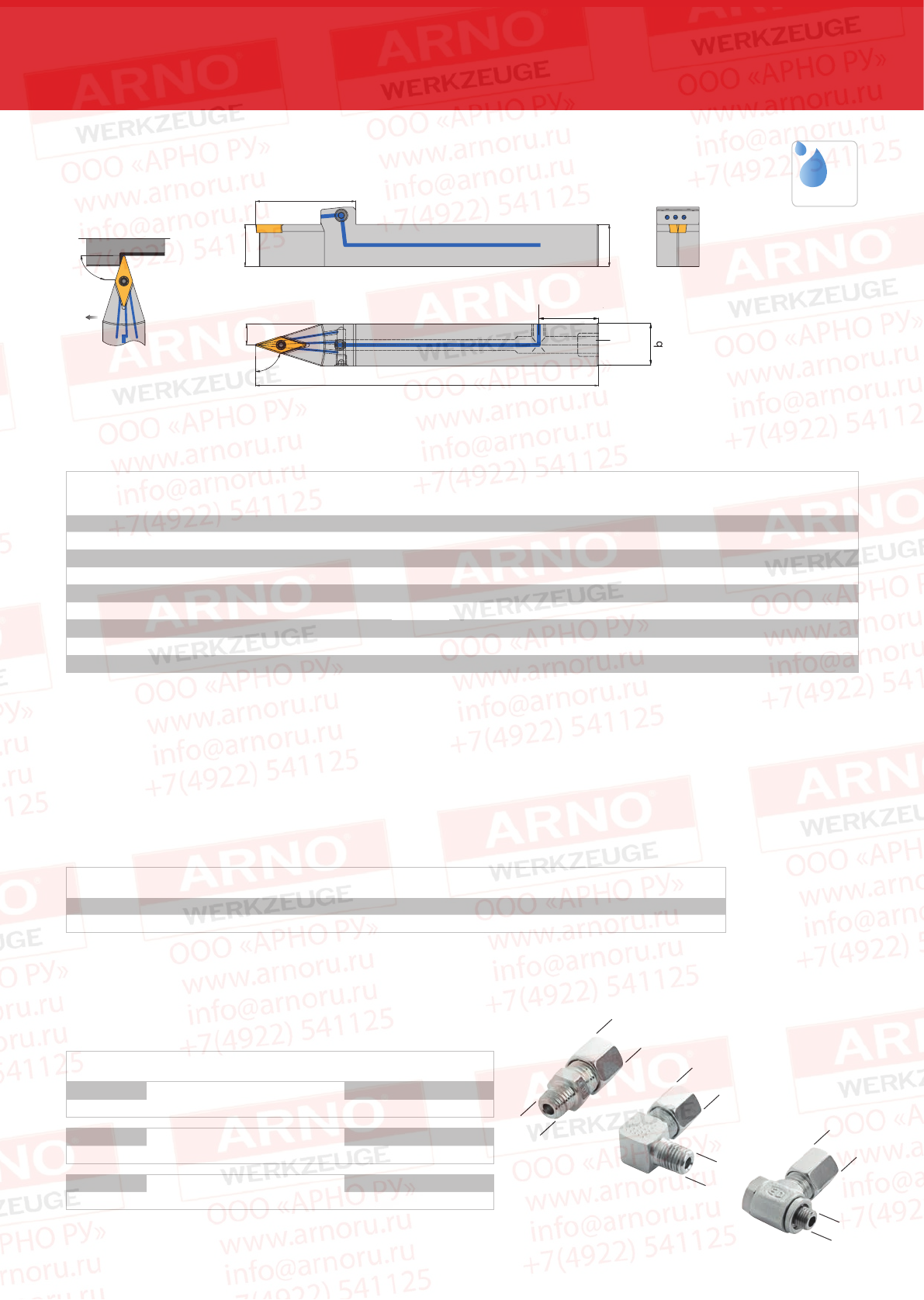

Державка ISO с зажимом рычагом и со сквозным подводом СОЖ –
подача снизу (паз)
✓
Запасные части

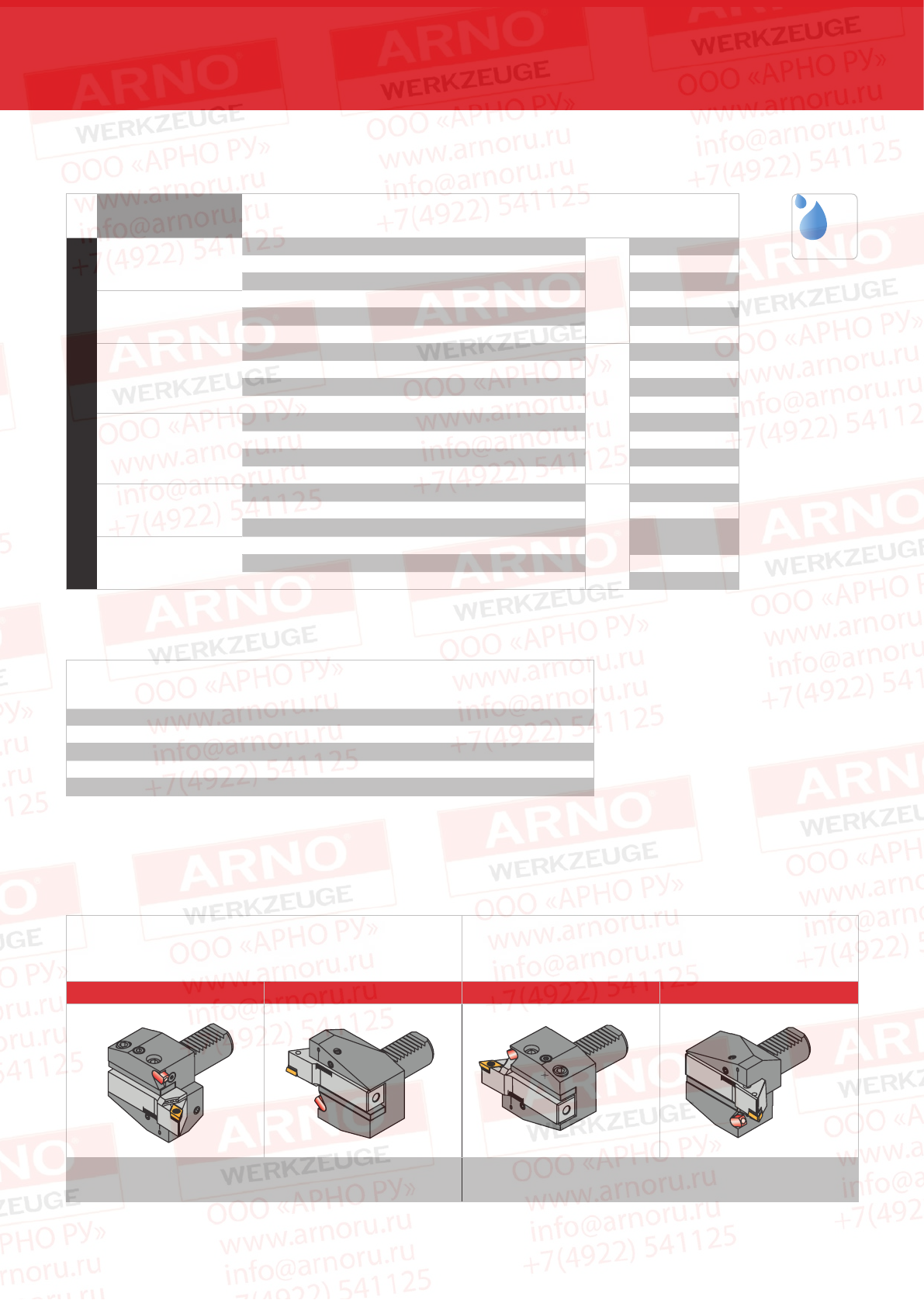

Возможности размещения
Пластина Зажимный винт Опорная пластина Трубчатый штифт Рычаг Монтажная оправка
CN…1204… SP 1111 UP 1111 RP 1111 HP 1111 MP 1111
CN…1606… SP 1221 UP 1221 RP 1221 HP 1221 MP 1221
DN…1104… SP 3111 UP 2011 RP 3112 HP 2011 MP 3111
DN…1506… SP 1111 UP 2421 RP 1111 HP 2421 MP 1111
WN…0604… SP 3111 U P 71111 RP 3112 HP 4751 M P 3111
WN…0804… SP 1111 UP 71011 RP 1111 HP 1111 MP 1111
Держатель KMH01-B … -IK с левой державкой Держатель KMH01-B … с правой державкой
KMH01-B1-…-IK KMH01-B4-…-IK KMH01-B2-…-IK KMH01-B3-…-IK
Положение при монтаже
нормальное
Положение при монтаже
перевернутое
Положение при монтаже
нормальное
Положение при монтаже
перевернутое
Тип VDI H
Хвостовик F V
*VDI-держатель Исполнение и сечение
державки
Таблица 1
C1
25 16 39,3 15 KMH01-C1-25x16x55-IK … 1616 R
30 20 48,3 17 KMH01-C1-30x20x70-IK … 2020 R
40 25 57,8 22 KMH01-C1-40x25x85-IK … 2525 R
C2
25 16 39,3 15 KMH01-C2-25x16x55-IK … 1616 L
30 20 48,3 17 KMH01-C2-30x20x70-IK … 2020 L
40 25 57,8 22 KMH01-C2-40x25x85-IK … 2525 L
C3
25 16 39,3 15 KMH01-C3-25x16x55-IK … 1616 L
30 20 48,3 17 KMH01-C3-30x20x70-IK … 2020 L
40 25 57,8 22 KMH01-C3-40x25x85-IK … 2525 L
C4
25 16 39,3 15 KMH01-C4-25x16x55-IK … 1616 R
25 20 48,3 17 KMH01-C4-30x20x70-IK … 2020 R
30 20 48,3 17 KMH01-C4-30x20x70-IK … 2020 R
40 25 57,8 22 KMH01-C4-40x25x85-IK … 2525 R
8Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом рычагом Наружная обработка
Державка ISO-IK-UN с зажимом рычагом на держателе инструмента (VDI)
Зажимы инструмента KMH с KMD и IK-формой C…
F
VDI
W°
AKL
H
V
Как пользоваться: В таблице 1 выберите форму держателя KMH (VDI) и сечение и исполнение державки.
В зависимости от типа зажима, выберите державку и пластину в таблице 2.
* Державка может быть выдвинута вперед в зажиме VDI до значения „V“. Подача СОЖ обеспечивается в пределах шкалы. "Размер AKL" меняется соответственно.
Исполнение и сечение
державки Артикул AKL W PG 5 H Пластина
Таблица 2
… 1616 L PCLNL 1616X12-IK-UN 81 95° l
16
CN…1204…
PDJNL 1616X11-IK-UN 79,5 93° lDN…1104…
… 1616 R PCLNR 1616X12-IK-UN 81 95° lCN…1204…
PDJNR 1616X11-IK-UN 79,5 93° lDN…1104…
… 2020 L
PCLNL 2020X12-IK-UN 96 95° l
20
CN…1204…
PDJNL 2020X11-IK-UN 91,5 93° lDN…1104…
PDJNL 2020X15-IK-UN 101 93° lDN…1506…
PWLNL 2020X08-IK-UN 86 95° lWN…0804…
… 2020 R
PCLNR 2020X12-IK-UN 96 95° lCN…1204…
PDJNR 2020X11-IK-UN 91,5 93° lDN…1104…
PDJNR 2020X15-IK-UN 101 93° lDN…1506…
PWLNR 2020X08-IK-UN 86 95° lWN…0804…
… 2525 L
PCLNL 2525X12-IK-UN 99,5 95° l
25
CN…1204…
PCLNL 2525X16-IK-UN 107 95° lCN…1606…
PDJNL 2525X11-IK-UN 104 93° lDN…1104…
PDJNL 2525X15-IK-UN 113,5 93° lDN…1506…
PWLNL 2525X08-IK-UN 99,5 95° lWN…0804…
… 2525 R
PCLNR 2525X12-IK-UN 99,5 95° lCN…1204…
PCLNR 2525X16-IK-UN 107 95° lCN…1606…
PDJNR 2525X11-IK-UN 104 93° lDN…1104…
PDJNR 2525X15-IK-UN 113,5 93° lDN…1506…
PWLNR 2525X08-IK-UN 99,5 95° lWN…0804…
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 9
Державки с зажимом рычагом Наружная обработка
Державка ISO с зажимом рычагом и со сквозным подводом СОЖ –
подача снизу (паз)
✓
Запасные части
Возможности размещения
Пластина Зажимный винт Опорная пластина Трубчатый штифт Рычаг Монтажная оправка
CN…1204… SP 1111 UP 1111 RP 1111 HP 1111 MP 1111
CN…1606… SP 1221 UP 1221 RP 1221 HP 1221 MP 1221
DN…1104… SP 3111 UP 2011 RP 3112 HP 2011 MP 3111
DN…1506… SP 1111 UP 2421 RP 1111 HP 2421 MP 1111
WN…0604… SP 3111 U P 71111 RP 3112 HP 4751 M P 3111
WN…0804… SP 1111 UP 71011 RP 1111 HP 1111 MP 1111
Держатель KMH01-C … -IK с левой державкой Держатель KMH01-C … с правой державкой
KMH01-C2-…-IK KMH01-C3-…-IK KMH01-C1-…-IK KMH01-C4-…-IK
Положение при монтаже
нормальное
Положение при монтаже
перевернутое
Положение при монтаже
нормальное
Положение при монтаже
перевернутое
Тип VDI H
Хвостовик AKL V
*VDI-держатель Исполнение и сечение
державки
Таблица 1
B1
20 16 36,3 15 KMH01-B1-20x16x30-IK … 1616 L
25 16 36,3 15 KMH01-B1-25x16x30-IK … 1616 L
30 20 47,3 17 KMH01-B1-30x20x40-IK … 2020 L
40 25 54,3 22 KMH01-B1-40x25x44-IK … 2525 L
B2
25 16 36,3 15 KMH01-B2-25x16x30-IK … 1616 R
30 20 47,3 17 KMH01-B2-30x20x40-IK … 2020 R
40 25 54,3 22 KMH01-B2-40x25x44-IK … 2525 R
B3
25 16 36,3 15 KMH01-B3-25x16x30-IK … 1616 R
30 20 47,3 17 KMH01-B3-30x20x40-IK … 2020 R
40 25 54,3 22 KMH01-B3-40x25x44-IK … 2525 R
B4
25 16 36,3 15 KMH01-B4-25x16x30-IK … 1616 L
30 20 47,3 17 KMH01-B4-30x20x40-IK … 2020 L
40 25 54,3 22 KMH01-B4-40x25x44-IK … 2525 L
10 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом винтом Наружная обработка
Державка ISO-IK-UN с зажимом винтом на держателе инструмента KMH (VDI)
Зажимы инструмента KMH с KMD и IK-формой B…
AKL
VDI
W°
F
H
V
Как пользоваться: В таблице 1 выберите форму держателя KMH (VDI) и сечение и исполнение державки.
В зависимости от типа зажима, выберите державку и пластину в таблице 2.
* Державка может быть выдвинута вперед в зажиме VDI до значения „V“. Подача СОЖ обеспечивается в пределах шкалы. "Размер AKL" меняется соответственно.
Исполнение и сечение
державки Артикул F W PG 5 H Пластина
Таблица 2
… 1616 L
SCLCL 1616X09-IK-UN 45 95° l
16
CC…09T3…
SDJCL 1616X11-IK-UN 52 93° lDC…11T3…
SVJCL 1616X11-IK-UN 52 93° lVC…1103…
… 1616 R
SCLCR 1616X09-IK-UN 45 95° lCC…09T3…
SDJCR 1616X11-IK-UN 52 93° lDC…11T3…
SVJCR 1616X11-IK-UN 52 93° lVC…1103…
… 2020 L
SCLCL 2020X09-IK-UN 47 95° l
20
CC…09T3…
SDJCL 2020X11-IK-UN 54 93° lDC…11T3…
SVJCL 2020X11-IK-UN 60 93° lVC…1103…
SVJCL 2020X16-IK-UN 67 93° lVC…1604…
… 2020 R
SCLCR 2020X09-IK-UN 47 95° lCC…09T3…
SDJCR 2020X11-IK-UN 54 93° lDC…11T3…
SVJCR 2020X11-IK-UN 60 93° lVC…1103…
SVJCR 2020X16-IK-UN 67 93° lVC…1604…
… 2525 L
SCLCL 2525X12-IK-UN 57 95° l
25
CC…1204…
SDJCL 2525X11-IK-UN 60 93° lDC…11T3…
SVJCL 2525X16-IK-UN 72 93° lVC…1604…
… 2525 R
SCLCR 2525X12-IK-UN 57 95° lCC…1204…
SDJCR 2525X11-IK-UN 60 93° lDC…11T3…
SVJCR 2525X16-IK-UN 72 93° lVC…1604…
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 11
Державки с зажимом винтом Наружная обработка
Державка ISO с зажимом винтом и сквозным подводом СОЖ – подача снизу (паз)
✓
Запасные части
Возможности размещения
Пластина Винт Опорная пластина Резьбовая втулка
CC…09T3… SS 1111 US 1111 GB S 1111
CC…1204… SS 1221 US 1221 GBS 1221
DC…11T3… SS 1111 US 2311 GBS 1111
VC…1103… SS 1751 – –
VC…1604… SS 1111 US 6522
(1) / US 6523 (2) GBS 1111
(1) для пластин ≤ R 0,8
(2) для пластин ≥ R 0,8
Держатель KMH01-B … -IK с левой державкой Держатель KMH01-B … с правой державкой
KMH01-B1-…-IK KMH01-B4-…-IK KMH01-B2-…-IK KMH01-B3-…-IK
Положение при монтаже
нормальное
Положение при монтаже
перевернутое
Положение при монтаже
нормальное
Положение при монтаже
перевернутое
Тип VDI H
Хвостовик F V
*VDI-держатель Исполнение и сечение
державки
Таблица 1
C1
25 16 39,3 15 KMH01-C1-25x16x55-IK … 1616 R
30 20 48,3 17 KMH01-C1-30x20x70-IK … 2020 R
40 25 57,8 22 KMH01-C1-40x25x85-IK … 2525 R
C2
25 16 39,3 15 KMH01-C2-25x16x55-IK … 1616 L
30 20 48,3 17 KMH01-C2-30x20x70-IK … 2020 L
40 25 57,8 22 KMH01-C2-40x25x85-IK … 2525 L
C3
25 16 39,3 15 KMH01-C3-25x16x55-IK … 1616 L
30 20 48,3 17 KMH01-C3-30x20x70-IK … 2020 L
40 25 57,8 22 KMH01-C3-40x25x85-IK … 2525 L
C4
25 16 39,3 15 KMH01-C4-25x16x55-IK … 1616 R
25 20 48,3 17 KMH01-C4-30x20x70-IK … 2020 R
30 20 48,3 17 KMH01-C4-30x20x70-IK … 2020 R
40 25 57,8 22 KMH01-C4-40x25x85-IK … 2525 R
12 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом винтом Наружная обработка

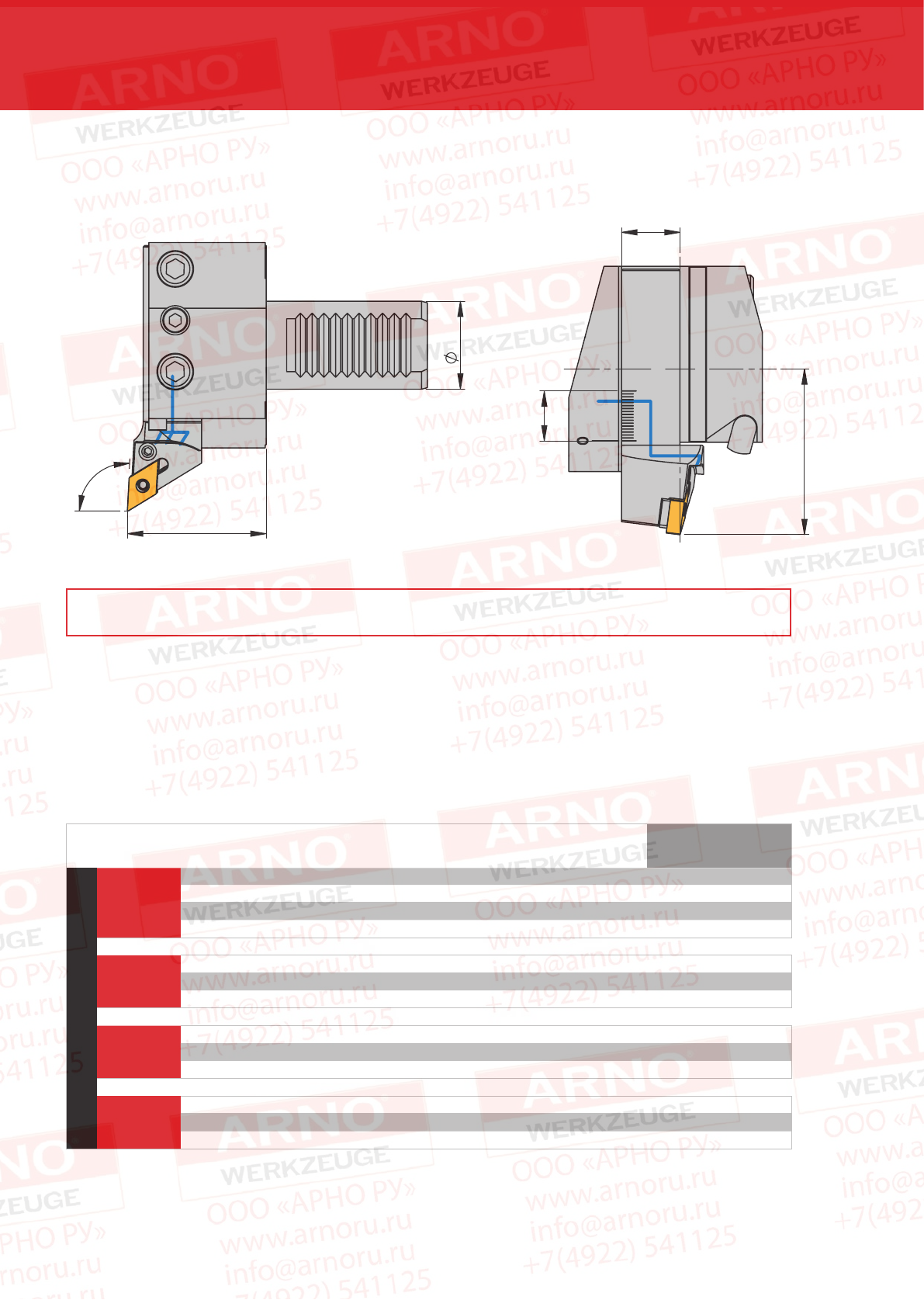

Державка ISO-IK-UN с зажимом винтом на держателе инструмента KMH (VDI)
Зажимы инструмента KMH с KMD и IK-формой C…
AKL
H
V
F
VDI
W°
Как пользоваться: В таблице 1 выберите форму держателя KMH (VDI) и сечение и исполнение державки.
В зависимости от типа зажима, выберите державку и пластину в таблице 2.
* Державка может быть выдвинута вперед в зажиме VDI до значения „V“. Подача СОЖ обеспечивается в пределах шкалы. "Размер AKL" меняется соответственно.
Исполнение и сечение
державки Артикул AKL W PG 5 H Пластина
Таблица 2
… 1616 L
SCLCL 1616X09-IK-UN 70,0 95° l
16
CC…09T3…
SDJCL 1616X11-IK-UN 77,0 93° lDC…11T3…
SVJCL 1616X11-IK-UN 77,0 93° lVC…1103…
… 1616 R
SCLCR 1616X09-IK-UN 70,0 95° lCC…09T3…
SDJCR 1616X11-IK-UN 77,0 93° lDC…11T3…
SVJCR 1616X11-IK-UN 77,0 93° lVC…1103…
… 2020 L
SCLCL 2020X09-IK-UN 82,0 95° l
20
CC…09T3…
SDJCL 2020X11-IK-UN 89,0 93° lDC…11T3…
SVJCL 2020X11-IK-UN 95,0 93° lVC…1103…
SVJCL 2020X16-IK-UN 102,0 93° lVC…1604…
… 2020 R
SCLCR 2020X09-IK-UN 82,0 95° lCC…09T3…
SDJCR 2020X11-IK-UN 89,0 93° lDC…11T3…
SVJCR 2020X11-IK-UN 95,0 93° lVC…1103…
SVJCR 2020X16-IK-UN 102,0 93° lVC…1604…
… 2525 L
SCLCL 2525X12-IK-UN 99,5 95° l
25
CC…1204…
SDJCL 2525X11-IK-UN 102,5 93° lDC…11T3…
SVJCL 2525X16-IK-UN 114,5 93° lVC…1604…
… 2525 R
SCLCR 2525X12-IK-UN 99,5 95° lCC…1204…
SDJCR 2525X11-IK-UN 102,5 93° lDC…11T3…
SVJCR 2525X16-IK-UN 114,5 93° lVC…1604…
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 13

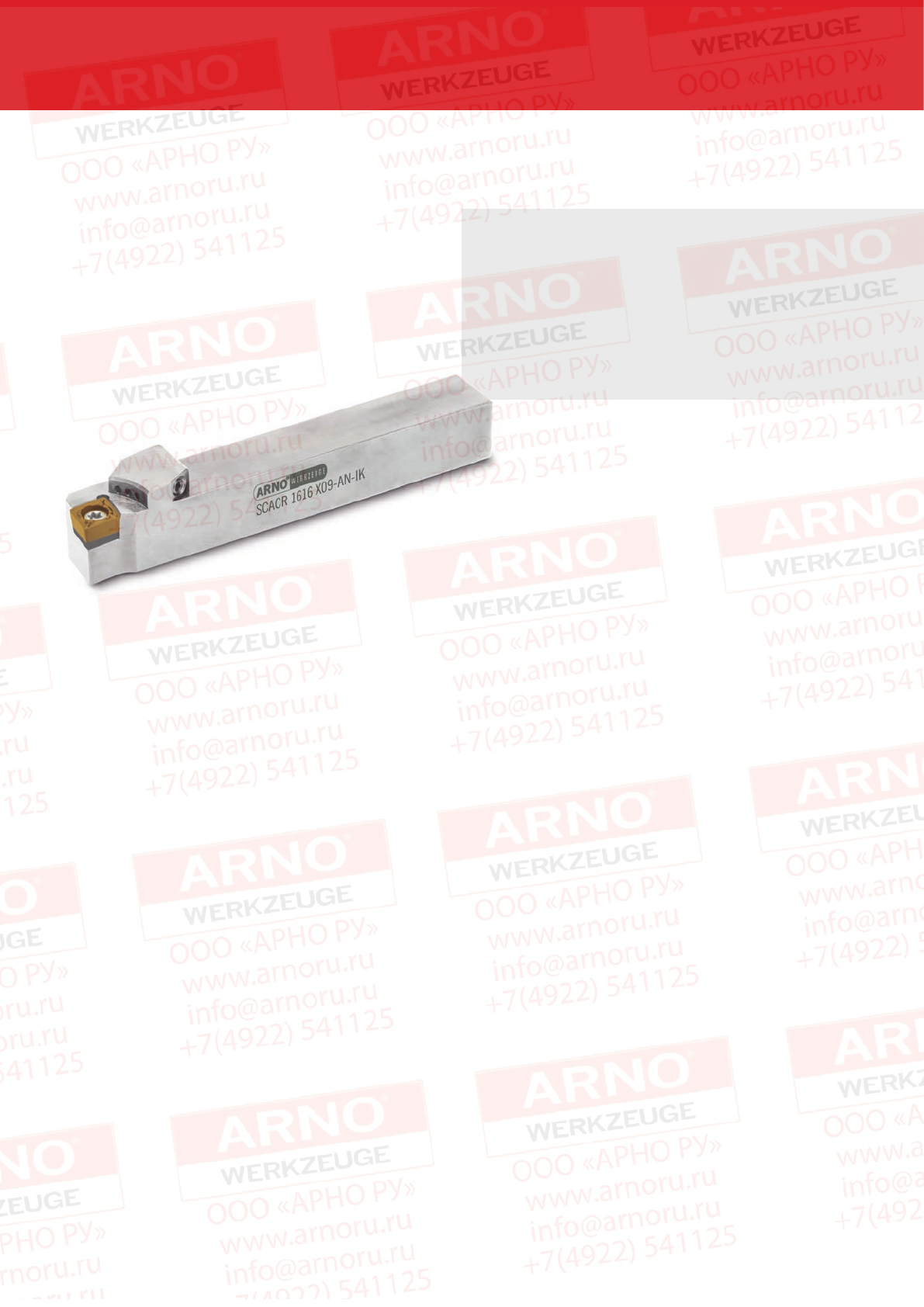

Державки с зажимом винтом Наружная обработка

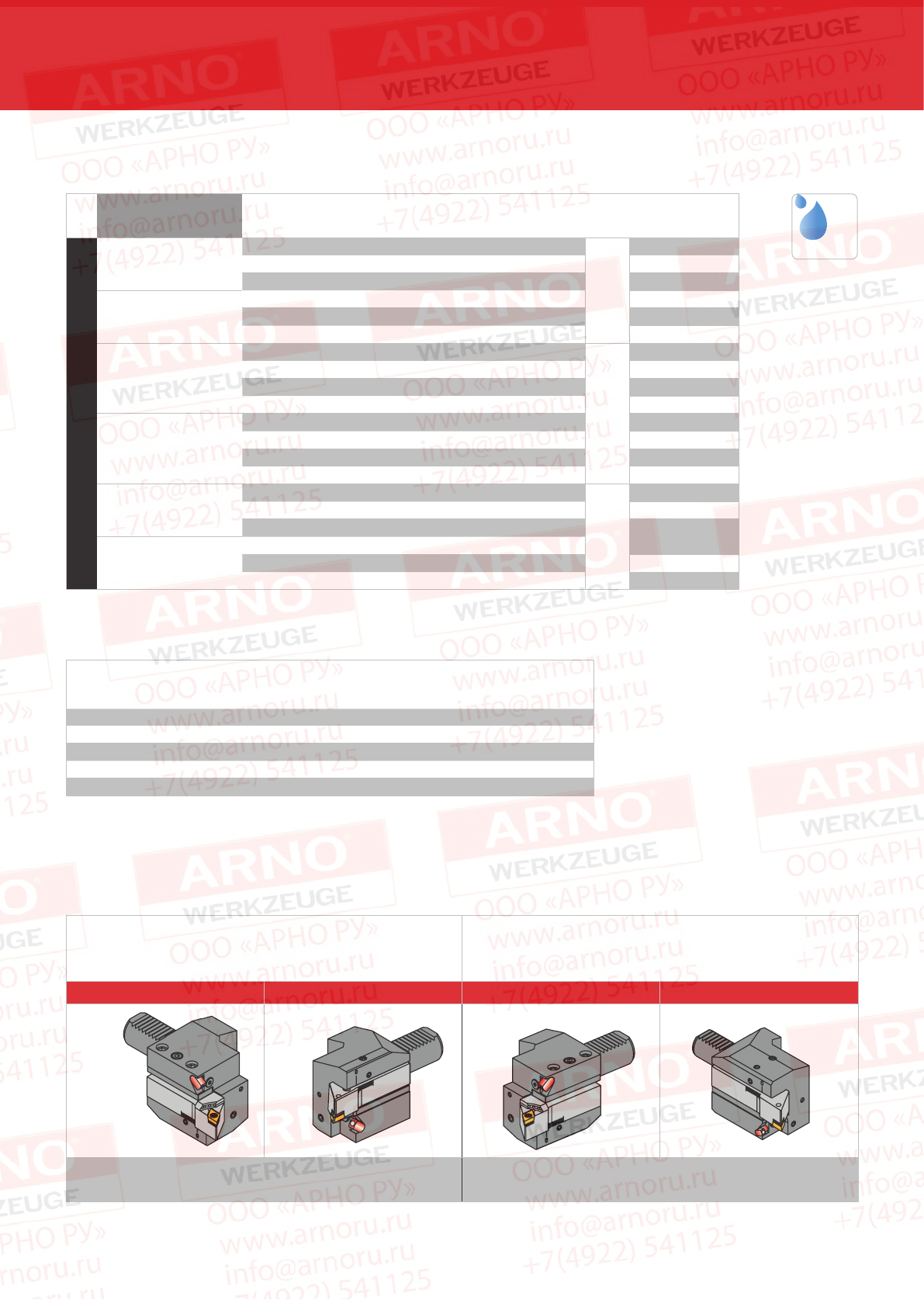

Державка ISO с зажимом винтом и сквозным подводом СОЖ – подача снизу (паз)
✓

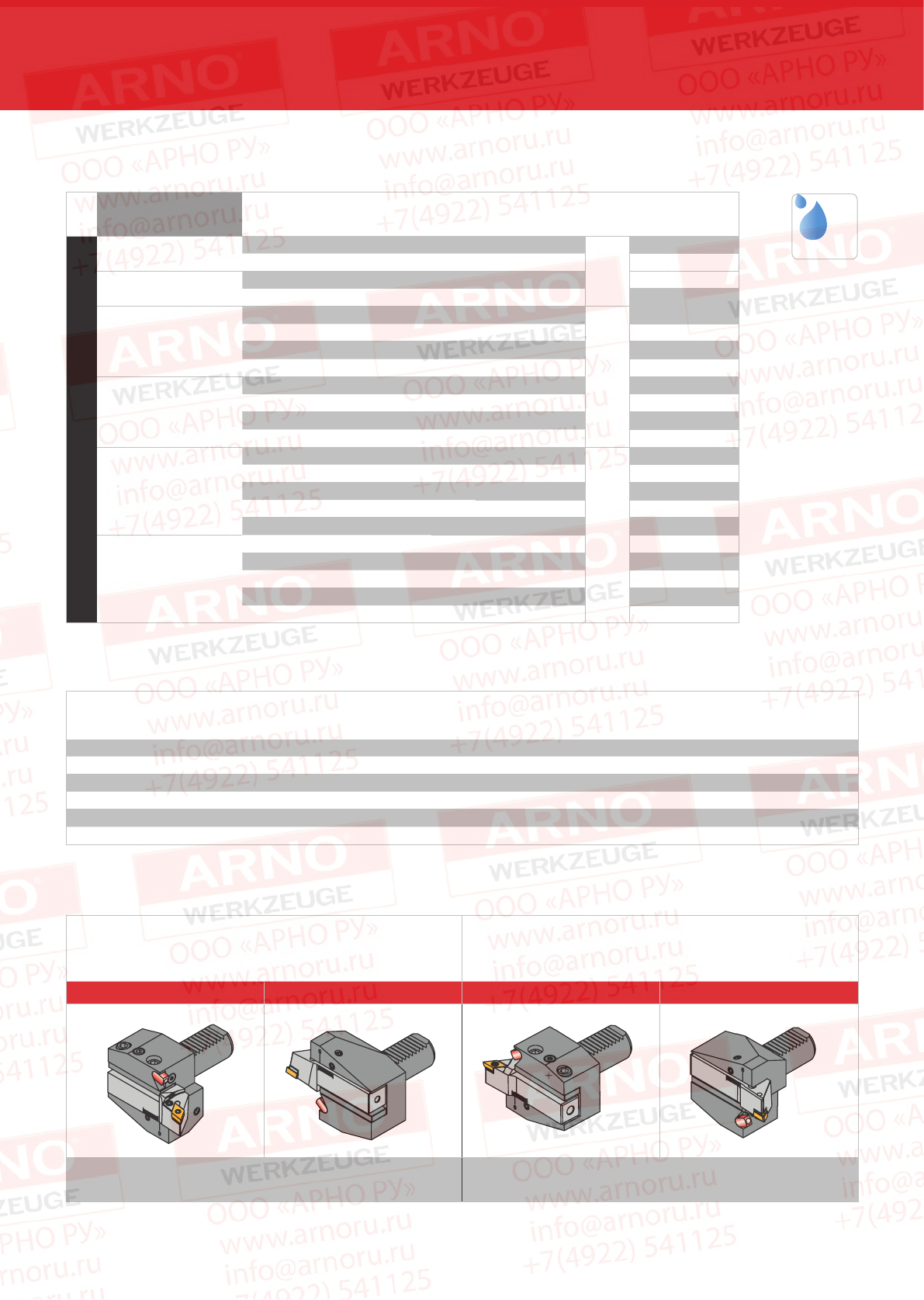

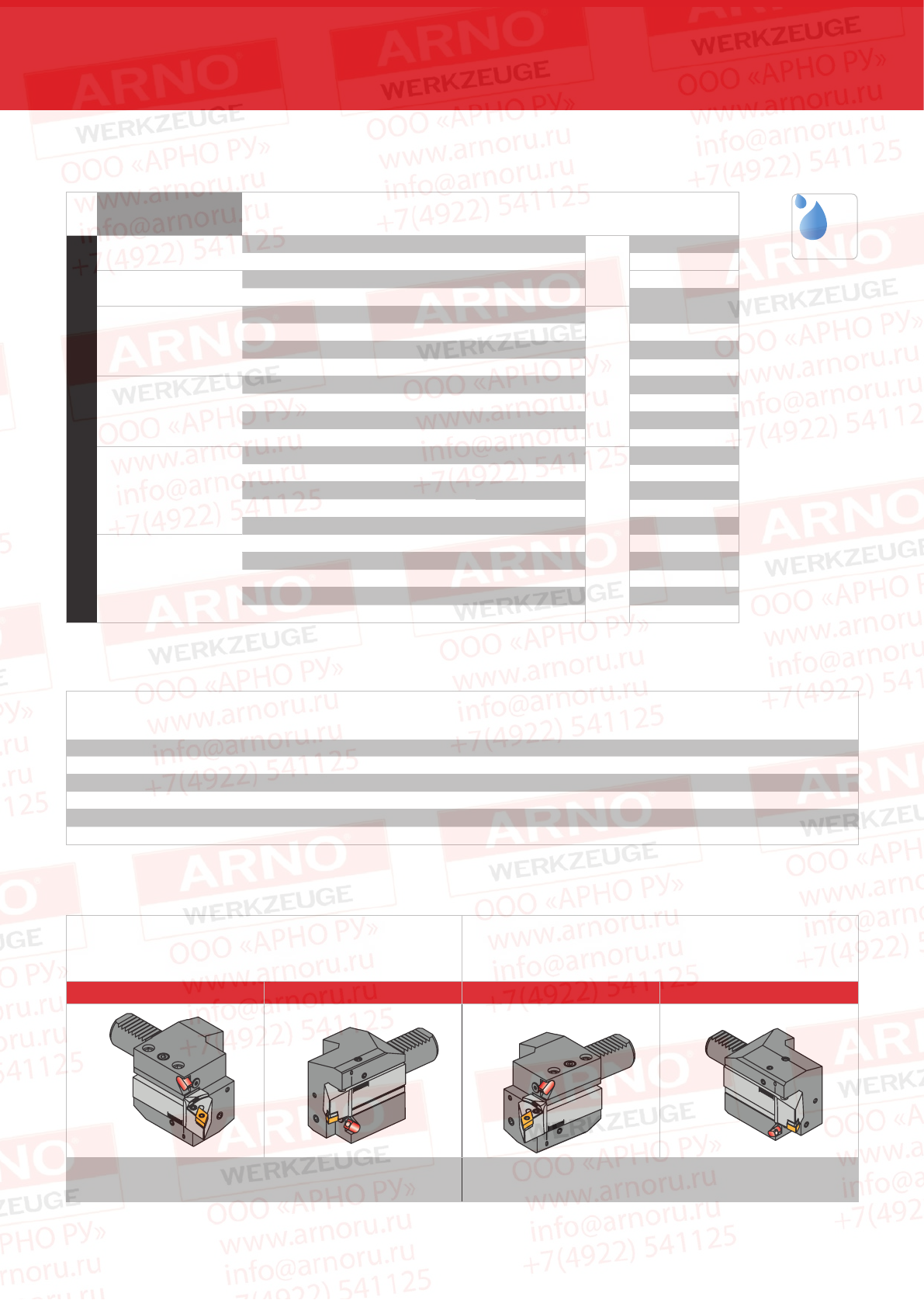

Возможности размещения
Запасные части
Пластина Винт Опорная пластина Резьбовая втулка
CC…09T3… SS 1111 US 1111 GB S 1111
CC…1204… SS 1221 US 1221 GBS 1221
DC…11T3… SS 1111 US 2311 GBS 1111
VC…1103… SS 1751 – –
VC…1604… SS 1111 US 6522
(1) / US 6523 (2) GBS 1111
(1) для пластин ≤ R 0,8
(2) для пластин ≥ R 0,8
Держатель KMH01-C … -IK с левой державкой Держатель KMH01-C … с правой державкой
KMH01-C2-…-IK KMH01-C3-…-IK KMH01-C1-…-IK KMH01-C4-…-IK
Положение при монтаже
нормальное
Положение при монтаже
перевернутое
Положение при монтаже
нормальное
Положение при монтаже
перевернутое
14 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Описание Токарные автоматы

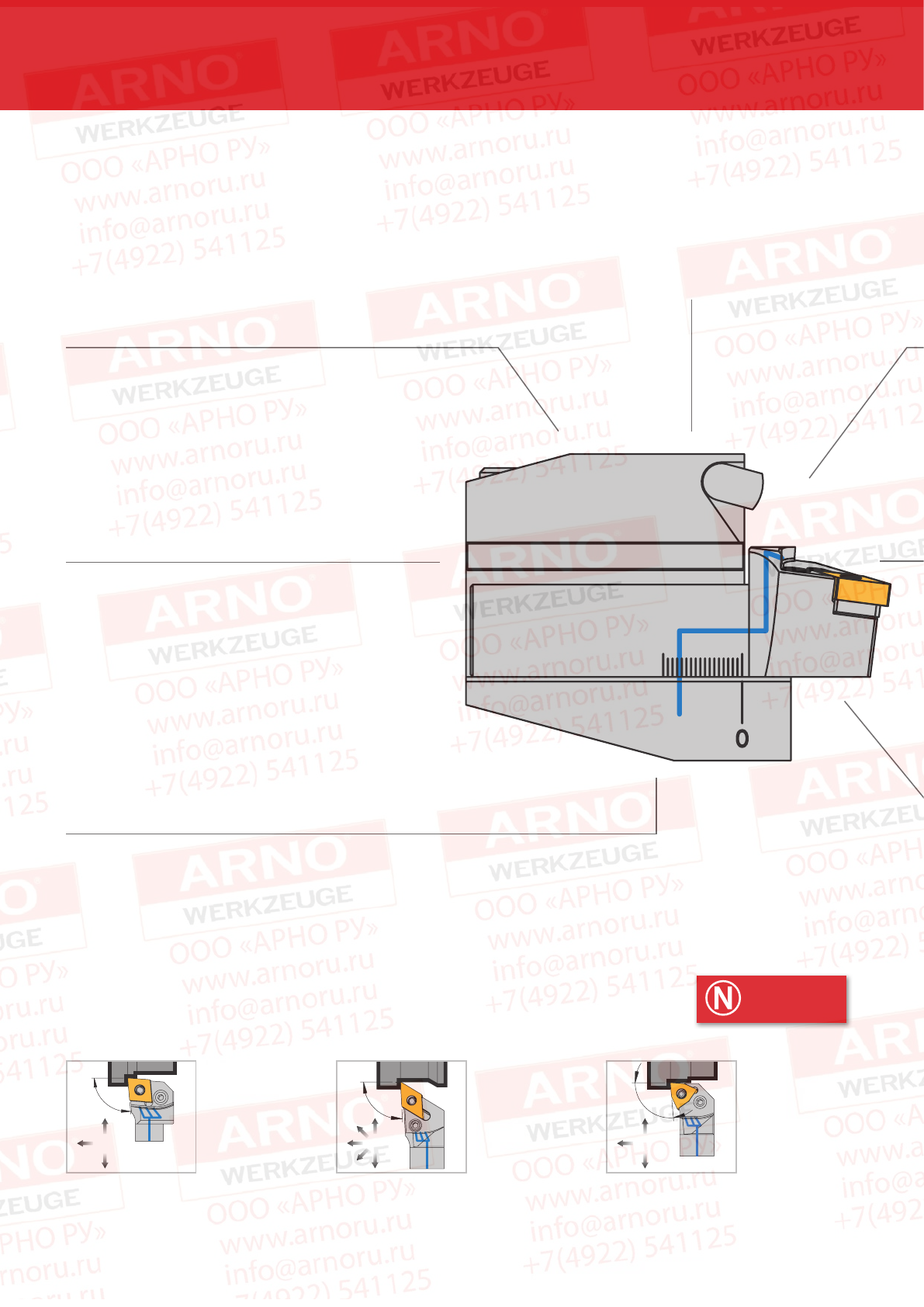

Державки с интегрированными
каналами подвода СОЖ
Характеристики
• Увеличение производительности
• Увеличенный срок службы инструмента - до 100%
• Сокращение времени производства – может
применяться увеличенная скорость резания
(увеличение производительности)
• Улучшенный контроль формирования стружки - даже
при обработке проблемных материалов
• Эффективный подвод СОЖ к режущей кромке пластины
обеспечивает защиту покрытий, на которых могут
негативно сказываться изменения температуры
• Безопасная и надежная обработка
Самые современные автоматы продольного точения
оснащены насосом высокого давления, поэтому ARNO®
предлагает решение для обеспечения максимально
эффективной производительности.
Точная подача СОЖ напрямую в зону резания (между
пластиной и стружкой) позволяет значительно снизить
нагрев и упростить стружколомание.
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 15

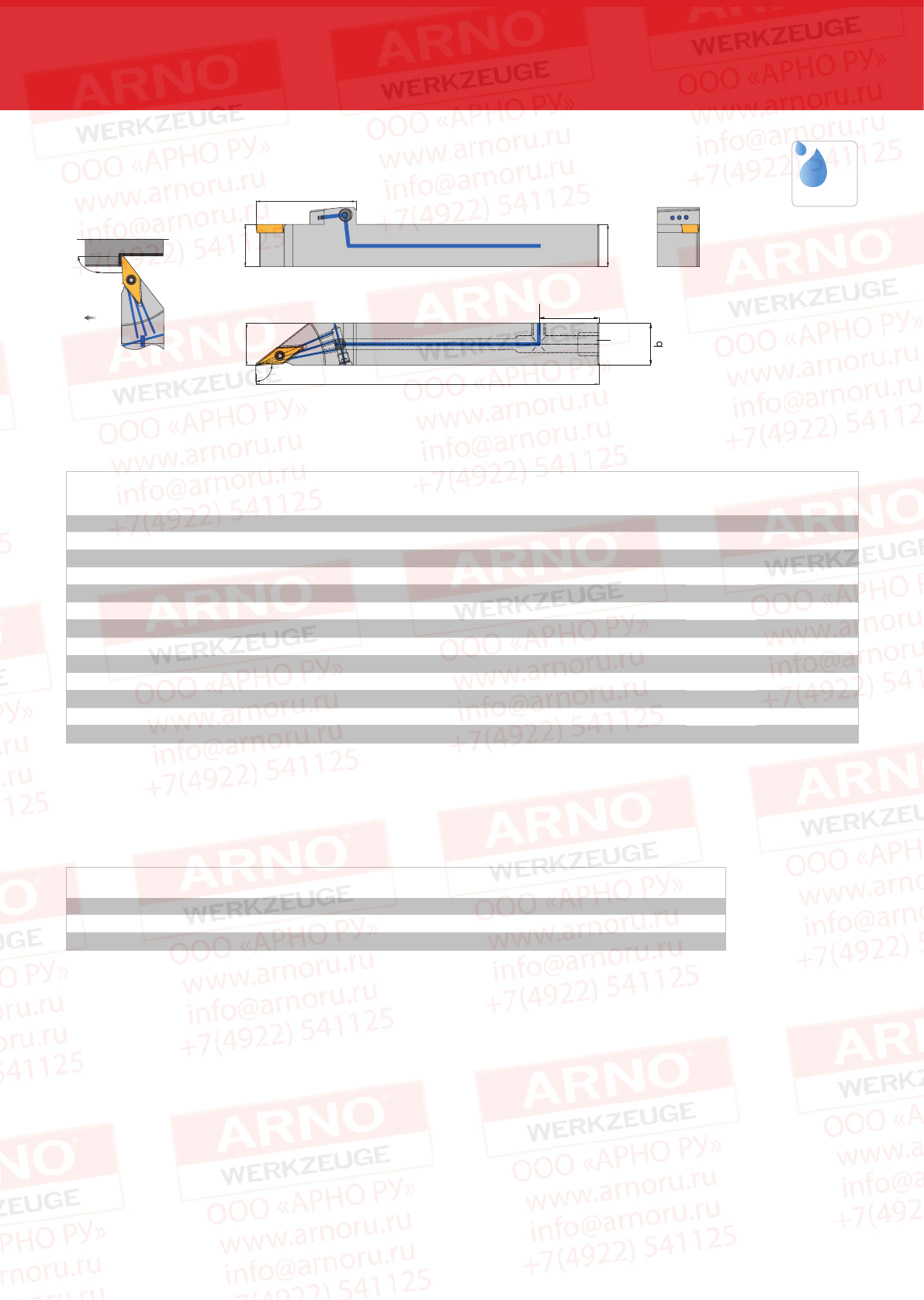

Державки с зажимом винтом Токарные автоматы
h2
f
l2
h1
90,5°
l1
L4
90,5°

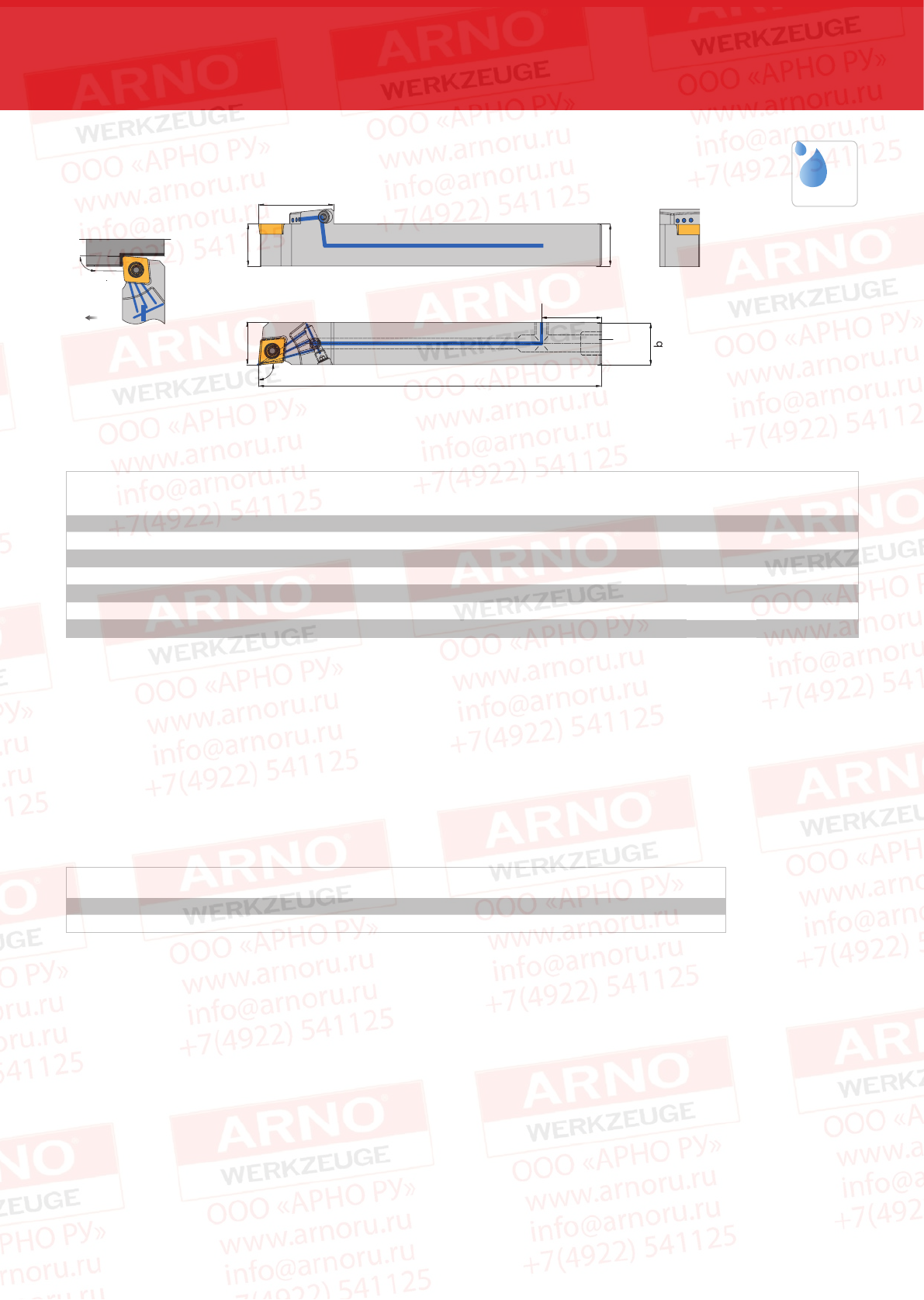

SCACR Угол в плане: 90,5°
Показано правостороннее
исполнение
Запасные части
Державка Винт Ключ Резьбовая шпилька Ключ
SCAC R.. X06-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421
SCAC R.. X09-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421

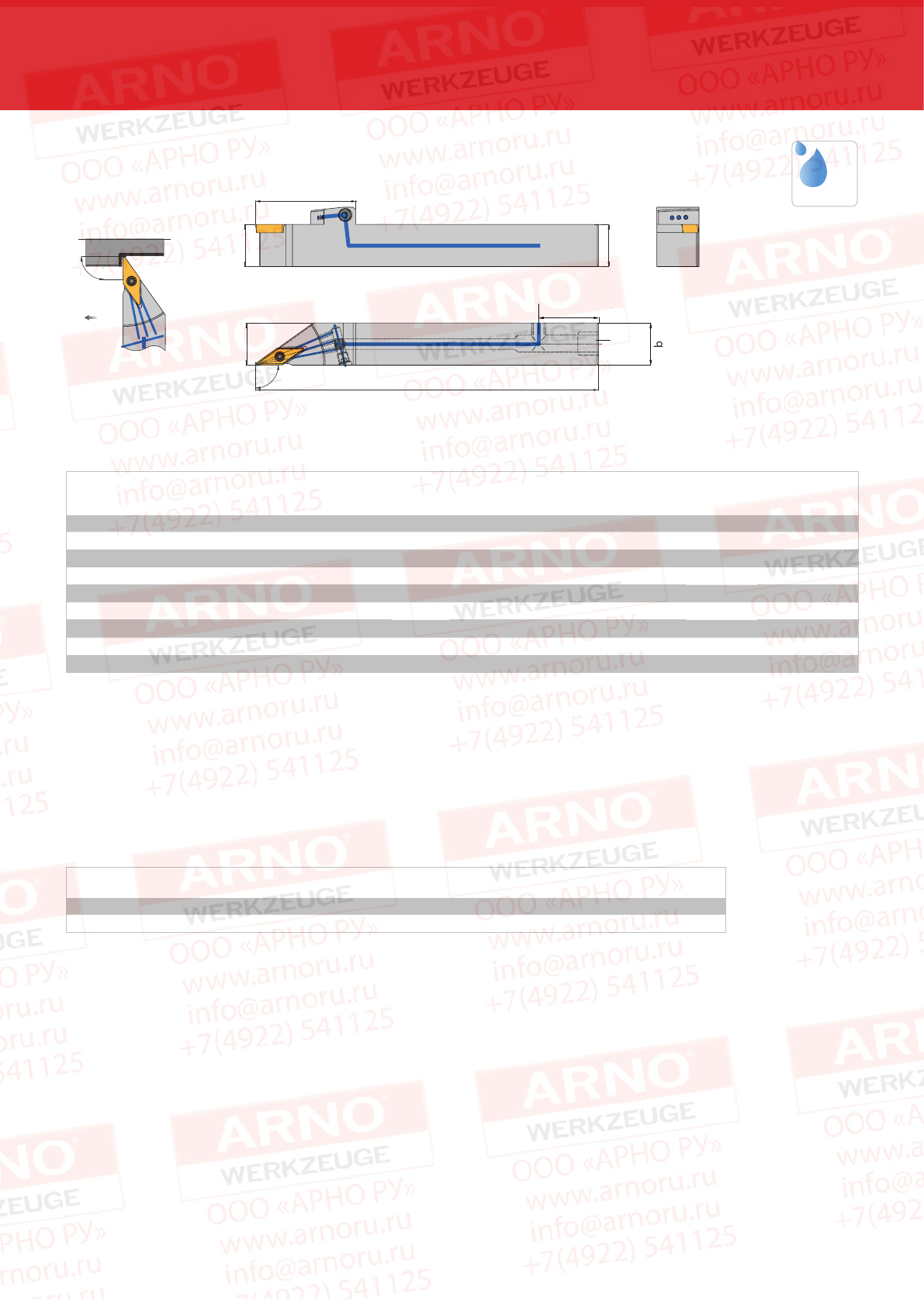

Держатели инструмента с каналами СОЖ сбоку
Вариант SG. – Резьба 2 расположена на стороне противоположной режущей кромки
Артикул h1 / h2b l1l2L4f Резьба 1 Резьба 2 PG 39 Пластина
SCACR 1212 X06-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1 lCC.. 0602..
SCACR 1212 X09-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1 lCC.. 09T3..
SCACR 1616 X09-AN-IK-S1G 16 16 130 21,0 20 16 M8x1 M8x1 lCC.. 09T3..
SCACR 1212 X06-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8" lCC.. 0602..
SCACR 1212 X09-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8" lCC.. 09T3..
SCACR 1616 X09-AN-IK-S2G 16 16 130 21,0 20 16 M8x1 G 1/8" lCC.. 09T3..
Общее описание см. на странице 23
Резьба 2
Резьба 1
✓
16 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом винтом Токарные автоматы
SCLCR Угол в плане: 95°
Показано правостороннее
исполнение
h2
f
l2
h1
95°
l1
L4
95°
Запасные части
Державка Винт Ключ Резьбовая шпилька Ключ
SCLC R.. X06-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421
SCLC R.. X09-AN S S 1111 KS 1111 DIN 913 - M4 x 4 KP 3421
Держатели инструмента с каналами СОЖ сбоку
Вариант SG. – Резьба 2 расположена на стороне противоположной режущей кромки
Резьба 2
Артикул h1 / h2b l1l2L4f Резьба 1 Резьба 2 PG 39 Пластина
SCLCR 1212 X06-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1 lCC.. 0602..
SCLCR 1212 X09-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1 lCC.. 09T3..
SCLCR 1616 X09-AN-IK-S1G 16 16 130 21,0 20 16 M8x1 M8x1 lCC.. 09T3..
SCLCR 1212 X06-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8" lCC.. 0602..
SCLCR 1212 X09-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8" lCC.. 09T3..
SCLCR 1616 X09-AN-IK-S2G 16 16 130 21,0 20 16 M8x1 G 1/8" lCC.. 09T3..
Общее описание см. на странице 23
✓
Резьба 1
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 17
Державки с зажимом винтом Токарные автоматы

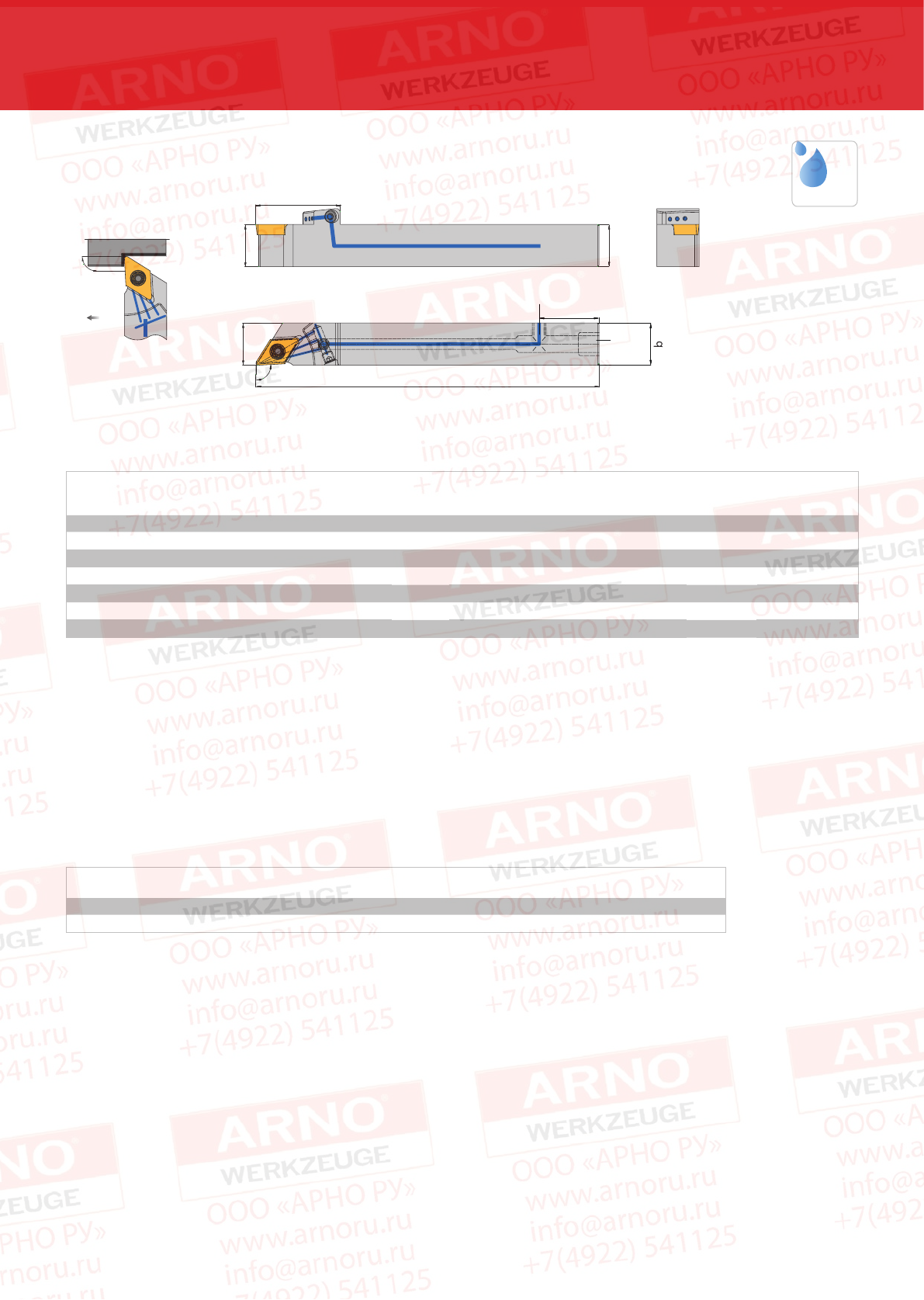

SDACR Угол в плане: 90,5°
Показано правостороннее
исполнение
h2
f
l
2
h1
90,5°
l1
L4
90,5°
Запасные части
Державка Винт Ключ Резьбовая шпилька Ключ
SDAC R.. X07-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421
SDAC R.. X11-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421
Держатели инструмента с каналами СОЖ сбоку
Вариант SG. – Резьба 2 расположена на стороне противоположной режущей кромки
Резьба 2
Артикул h1 / h2b l1l2L4f Резьба 1 Резьба 2 PG 39 Пластина
SDACR 1212 X07-AN-IK-S1G 12 12 130 22,0 20 12 M8x1 M8x1 lDC.. 0702..
SDACR 1212 X11-AN-IK-S1G 12 12 130 27,5 20 12 M8x1 M8x1 lDC.. 11T3..
SDACR 1616 X11-AN-IK-S1G 16 16 130 27,5 20 16 M8x1 M8x1 lDC.. 11T3..
SDACR 1212 X07-AN-IK-S2G 12 12 130 22,0 20 12 M8x1 G 1/8" lDC.. 0702..
SDACR 1212 X11-AN-IK-S2G 12 12 130 27,5 20 12 M8x1 G 1/8" lDC.. 11T3..
SDACR 1616 X11-AN-IK-S2G 16 16 130 27,5 20 16 M8x1 G 1/8" lDC.. 11T3..
Общее описание см. на странице 23
✓
Резьба 1
18 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом винтом Токарные автоматы
SDJCR Угол в плане: 93°
Показано правостороннее
исполнение
h2
f
l2
h1
93°
l1
L4
93°
Запасные части
Державка Винт Ключ Резьбовая шпилька Ключ
SDJC R.. X07-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421
SDJC R.. X11-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421
Держатели инструмента с каналами СОЖ сбоку
Вариант SG. – Резьба 2 расположена на стороне противоположной режущей кромки
Резьба 2
Артикул h1 / h2b l1l2L4f Резьба 1 Резьба 2 PG 39 Пластина
SDJCR 1212 X07-AN-IK-S1G 12 12 130 21,0 20 12 M8x1 M8x1 lDC.. 0702..
SDJCR 1212 X11-AN-IK-S1G 12 12 130 27,5 20 12 M8x1 M8x1 lDC.. 11T3..
SDJCR 1616 X11-AN-IK-S1G 16 16 130 27,5 20 16 M8x1 M8x1 lDC.. 11T3..
SDJCR 1212 X07-AN-IK-S2G 12 12 130 21,0 20 12 M8x1 G 1/8" lDC.. 0702..
SDJCR 1212 X11-AN-IK-S2G 12 12 130 27,5 20 12 M8x1 G 1/8" lDC.. 11T3..
SDJCR 1616 X11-AN-IK-S2G 16 16 130 27,5 20 16 M8x1 G 1/8" lDC.. 11T3..
Общее описание см. на странице 23
✓
Резьба 1
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 19
Державки с зажимом винтом Токарные автоматы
SDNCN Угол в плане: 62,5°
h2
f
l2
h1
62,5°
l1
L4
62,5°
Запасные части
Державка Винт Ключ Резьбовая шпилька Ключ
SDNC N.. X07-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421
SDNC N.. X11-AN S S 1111 KS 1111 DIN 913 - M4 x 4 KP 3421
Держатели инструмента с каналами СОЖ сбоку
Вариант SG. – Резьба 2 расположена на стороне противоположной режущей кромки
Резьба 2
Артикул h1 / h2b l1l2L4f Резьба 1 Резьба 2 PG 39 Пластина
SDNCN 1212 X07-AN-IK-S1G 12 12 130 22,0 20 6 M8x1 M8x1 lDC.. 0702..
SDNCN 1212 X11-AN-IK-S1G 12 12 130 27,5 20 6 M8x1 M8x1 lDC.. 11T3..
SDNCN 1616 X11-AN-IK-S1G 16 16 130 27,5 20 8 M8x1 M8x1 lDC.. 11T3..
SDNCN 1212 X07-AN-IK-S2G 12 12 130 22,0 20 6 M8x1 G 1/8" lDC.. 0702..
SDNCN 1212 X11-AN-IK-S2G 12 12 130 27,5 20 6 M8x1 G 1/8" lDC.. 11T3..
SDNCN 1616 X11-AN-IK-S2G 16 16 130 27,5 20 8 M8x1 G 1/8" lDC.. 11T3..
Общее описание см. на странице 23
✓
Резьба 1
20 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом винтом Токарные автоматы
SVACR Угол в плане: 90,5°
Показано правостороннее
исполнение
h2
f
l
2
h1
90,5°
l1
L4
90,5°
Запасные части
Державка Винт Ключ Резьбовая шпилька Ключ
SVAC R.. X11-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421
SVAC R.. X16-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421
Держатели инструмента с каналами СОЖ сбоку
Вариант SG. – Резьба 2 расположена на стороне противоположной режущей кромки
Резьба 2
Артикул h1 / h2b l1l2L4f Резьба 1 Резьба 2 PG 39 Пластина
SVACR 1212 X11-AN-IK-S1G 12 12 130 28,0 20 12 M8x1 M8x1 lVC.. 1103..
SVACR 1212 X16-AN-IK-S1G 12 12 130 38,0 20 12 M8x1 M8x1 lVC.. 1604..
SVACR 1616 X11-AN-IK-S1G 16 16 130 28,0 20 16 M8x1 M8x1 lVC.. 1103..
SVACR 1616 X16-AN-IK-S1G 16 16 130 38,0 20 16 M8x1 M8x1 lVC.. 1604..
SVACR 1212 X11-AN-IK-S2G 12 12 130 28,0 20 12 M8x1 G 1/8" lVC.. 1103..
SVACR 1212 X16-AN-IK-S2G 12 12 130 38,0 20 12 M8x1 G 1/8" lVC.. 1604..
SVACR 1616 X11-AN-IK-S2G 16 16 130 28,0 20 16 M8x1 G 1/8" lVC.. 1103..
SVACR 1616 X16-AN-IK-S2G 16 16 130 38,0 20 16 M8x1 G 1/8" lVC.. 1604..
Общее описание см. на странице 23
✓
Резьба 1
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 21
Державки с зажимом винтом Токарные автоматы
SVJCR Угол в плане: 93°
Показано правостороннее
исполнение
h2
f
l2
h1
93°
l1
L4
93°
Запасные части
Державка Винт Ключ Резьбовая шпилька Ключ
SVJC R.. X11-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421
SVJC R.. X13-AN SS 8831 KS 1751 DIN 913 - M4 x 4 KP 3421
SVJC R.. X16-AN SS 1111 KS 1111 DIN 913 - M4 x 4 KP 3421
Держатели инструмента с каналами СОЖ сбоку
Вариант SG. – Резьба 2 расположена на стороне противоположной режущей кромки
Резьба 2
Артикул h1 / h2b l1l2L4f Резьба 1 Резьба 2 PG 39 Пластина
SVJCR 1212 X11-AN-IK-S1G 12 12 130 28,0 20 12 M8x1 M8x1 lVC.. 1103..
SVJCR 1212 X13-AN-IK-S1G 12 12 130 34,0 20 12 M8x1 M8x1 lVC.. 1303..
SVJCR 1212 X16-AN-IK-S1G 12 12 130 38,0 20 12 M8x1 M8x1 lVC.. 1604..
SVJCR 1616 X11-AN-IK-S1G 16 16 130 28,0 20 16 M8x1 M8x1 lVC.. 1103..
SVJCR 1616 X13-AN-IK-S1G 16 16 130 34,0 20 16 M8x1 M8x1 lVC.. 1303..
SVJCR 1616 X16-AN-IK-S1G 16 16 130 38,0 20 16 M8x1 M8x1 lVC.. 1604..
SVJCR 1212 X11-AN-IK-S2G 12 12 130 28,0 20 12 M8x1 G 1/8" lVC.. 1103..
SVJCR 1212 X13-AN-IK-S2G 12 12 130 34,0 20 12 M8x1 G 1/8" lVC.. 1303..
SVJCR 1212 X16-AN-IK-S2G 12 12 130 38,0 20 12 M8x1 G 1/8" lVC.. 1604..
SVJCR 1616 X11-AN-IK-S2G 16 16 130 28,0 20 16 M8x1 G 1/8" lVC.. 1103..
SVJCR 1616 X13-AN-IK-S2G 16 16 130 34,0 20 16 M8x1 G 1/8" lVC.. 1303..
SVJCR 1616 X16-AN-IK-S2G 16 16 130 38,0 20 16 M8x1 G 1/8" lVC.. 1604..
Общее описание см. на странице 23
✓
Резьба 1
22 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом винтом Токарные автоматы

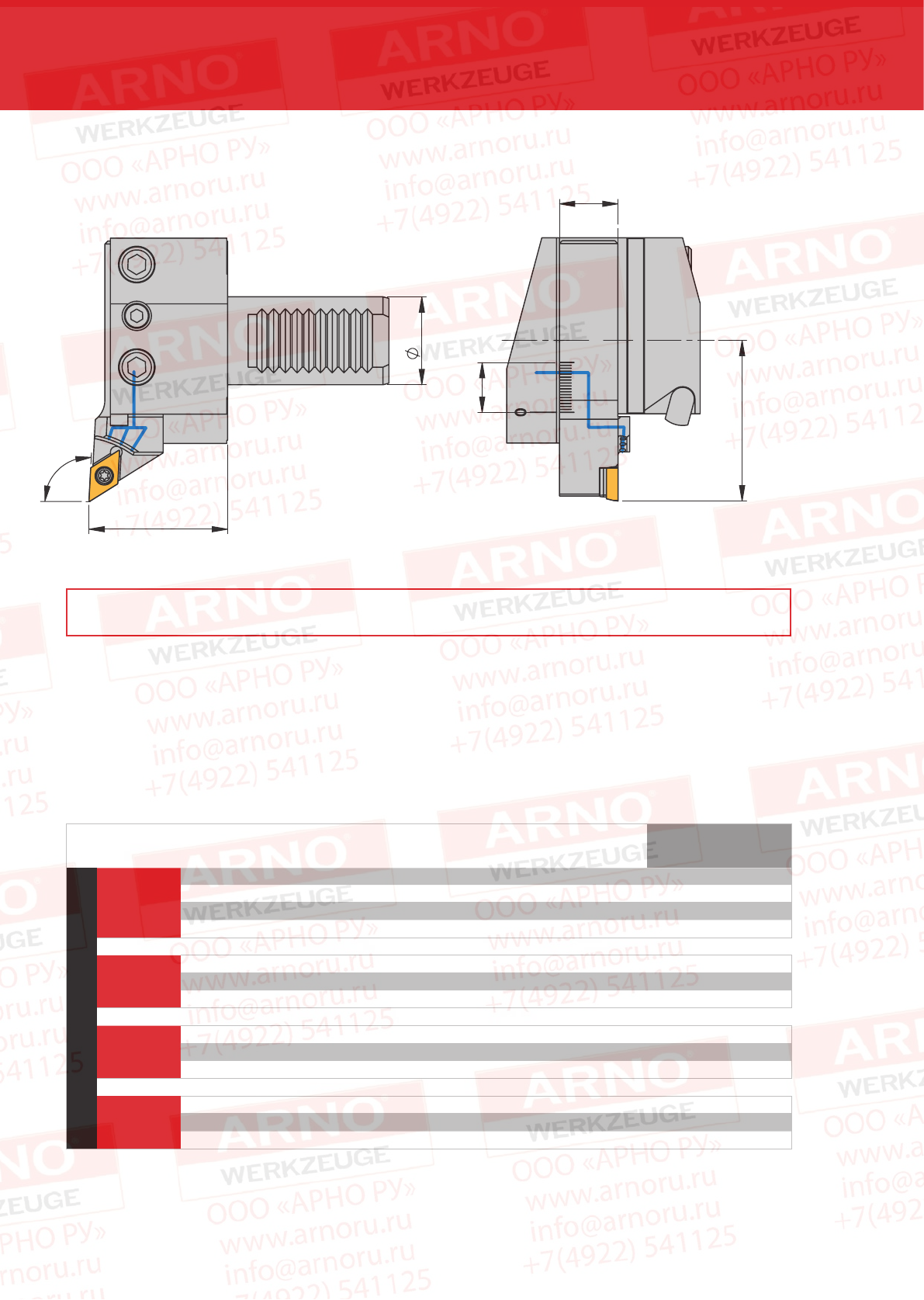

SVVCN Угол в плане: 72,5°
h2
f
l2
h1
72,5
°
l1
L4
72,5°
Комплектующие
Артикул A B
KA 001 Штуцер подвода СОЖ - прямой M8 x 1 Ø 6 мм
KA 002 1/8" Ø 6 мм
KA 004 Штуцер подвода СОЖ - угловой,
закрепленный
M8 x 1 Ø 6 мм
KA 005 1/8" Ø 6 мм
KA 006 Самоориентирующийся
винт-штуцер
M8 x 1 Ø 6 мм
KA 007 1/8" Ø 6 мм
A
B
B
A
A
B
Запасные части
Державка Винт Ключ Резьбовая шпилька Ключ
SVVC N.. X11-AN SS 1751 KS 1751 DIN 913 - M4 x 4 KP 3421
SVVC N.. X16-AN S S 1111 KS 1111 DIN 913 - M4 x 4 KP 3421
Держатели инструмента с каналами СОЖ сбоку
Вариант SG. – Резьба 2 расположена на стороне противоположной режущей кромки
KA 001
KA 002
KA 004
KA 005
KA 006
KA 007
Резьба2
Резьба 1
Артикул h1 / h2b l1l2L4f Резьба 1 Резьба 2 PG 39 Пластина
SVVCN 1212 X11-AN-IK-S1G 12 12 130 28,0 20 6 M8x1 M8x1 lVC.. 1103..
SVVCN 1212 X16-AN-IK-S1G 12 12 130 38,0 20 6 M8x1 M8x1 lVC.. 1604..
SVVCN 1616 X11-AN-IK-S1G 16 16 130 28,0 20 8 M8x1 M8x1 lVC.. 1103..
SVVCN 1616 X16-AN-IK-S1G 16 16 130 38,0 20 8 M8x1 M8x1 lVC.. 1604..
SVVCN 1212 X11-AN-IK-S2G 12 12 130 28,0 20 6 M8x1 G 1/8" lVC.. 1103..
SVVCN 1212 X16-AN-IK-S2G 12 12 130 38,0 20 6 M8x1 G 1/8" lVC.. 1604..
SVVCN 1616 X11-AN-IK-S2G 16 16 130 28,0 20 8 M8x1 G 1/8" lVC.. 1103..
SVVCN 1616 X16-AN-IK-S2G 16 16 130 38,0 20 8 M8x1 G 1/8" lVC.. 1604..
Общее описание см. на странице 23
✓
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 23
Специальное исполнение для подвода СОЖ через держатель -AN-IK
h2
f
l2
h1
90°
b
l1
На базе державки Резьба 1 l1
……… 1212 ……… -AN-IK
……… 1616 ……… -AN-IK
Держатель инструмента с каналами СОЖ сзади
На базе державки Резьба 1 Резьба 2 L4 l1
……… 1212 ……… -AN-IK
……… 1616 ……… -AN-IK
Базовое исполнение l1
……… 1212 ……… -AN-IK 130
……… 1616 ……… -AN-IK 130

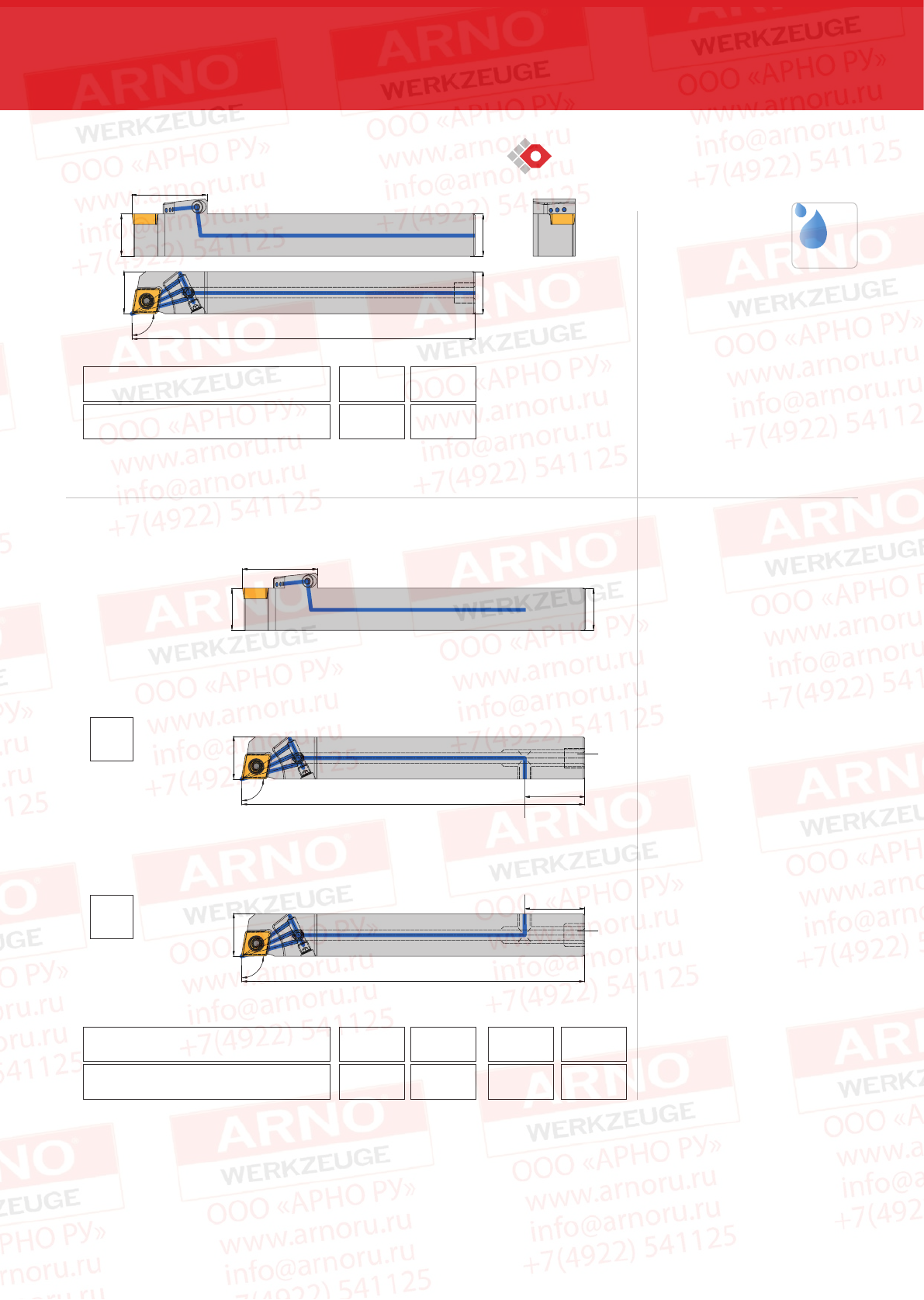

Держатели инструмента с каналами СОЖ сбоку
h2
f
l
2
h1
90°
l1
L4
f
90°
l1
L4
Резьба 1
Вариант S. – Резьба 2 расположена на стороне режущей кромки
Пожалуйста,
выберите:
Правая державка
h2
f
l2
h1
90°
l1
L4
f
90°
l1
L4
Резьба 2
Резьба 1
Вариант SG. – Резьба 2 расположена со стороны противоположной
режущей кромки
Пожалуйста,
выберите:
h2
f
l2
h1
90°
l1
L4
f
90°
l1
L4
Правая державка
Резьба 2
Резьба 1
Данный бланк можно загрузить с сайта: www.arno.de/service/downloads
ARNO® SpecialDesign
✓
24 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Державки с зажимом винтом Внутренняя обработка

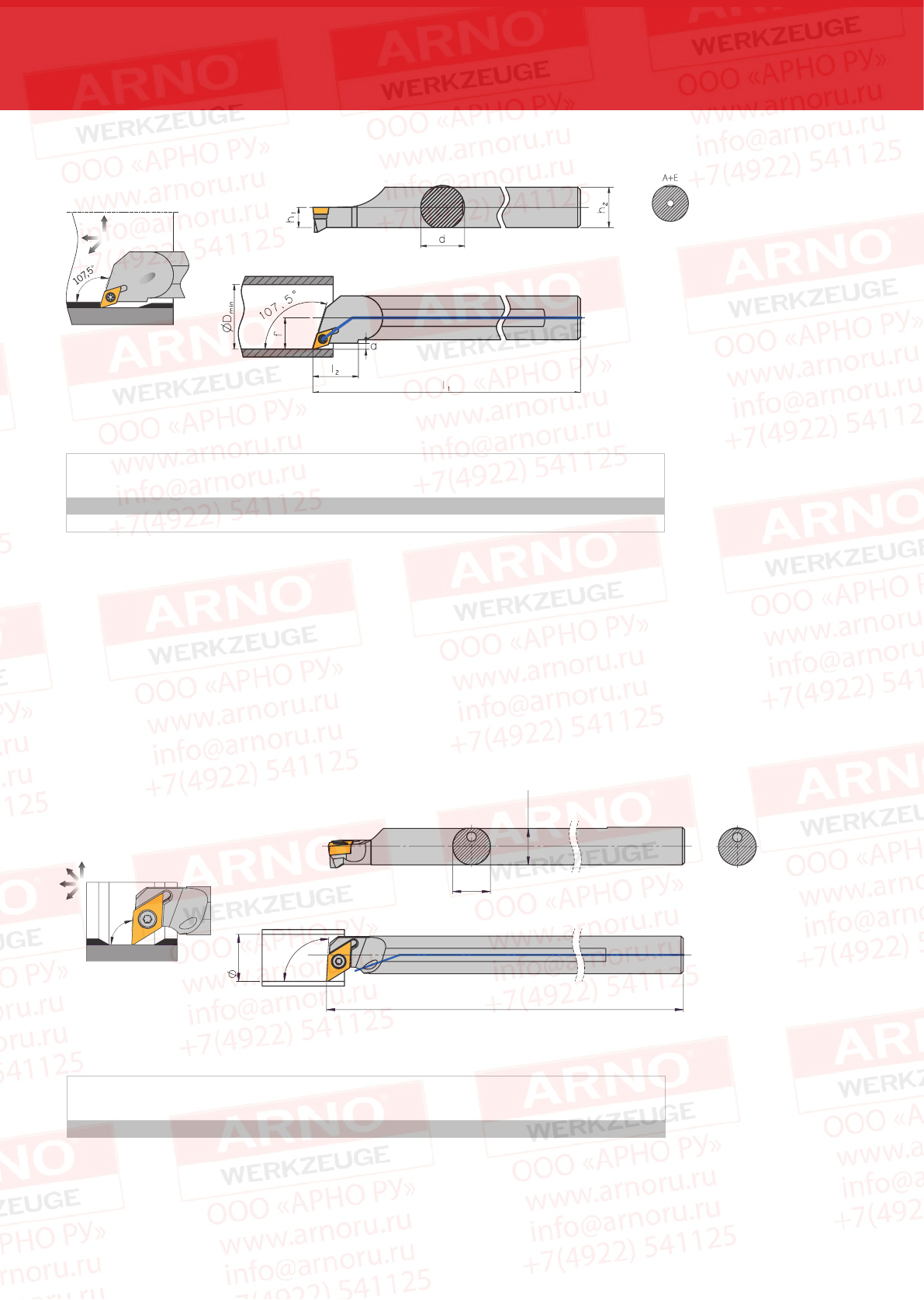

SDQC R/L Угол в плане: 107,5°
Показано правостороннее
исполнение
Державка - стальной хвостовик с отверстием для подвода СОЖ
Артикул d h1h2l1l2f a Dмин PG 8 Пластина
A16M SDQC R/L 11 16,0 8,0 15,5 150 16,5 11 2,9 20,0 lDC.. 11T3…
A20Q SDQC R/L 11 20,0 10,0 19,0 180 20,5 13 2,9 25,0 lDC.. 11T3…
Показано правостороннее
исполнение
Державка - стальной хвостовик с отверстием для подвода СОЖ
Артикул d h1h2l1f a Dмин PG 8 Пластина
A16M SDUC R/L 11 16,0 8,0 15,5 150 11 2,9 20,0 lDC.. 11T3…
SDUC R/L Угол в плане: 93°
f
D min.
93°
l1
h1
h2
d
A, E
Rechte Ausführung abgebildet
f
D min.
93°
l1
h1
h2
d
A, E
Rechte Ausführung abgebildet
93°

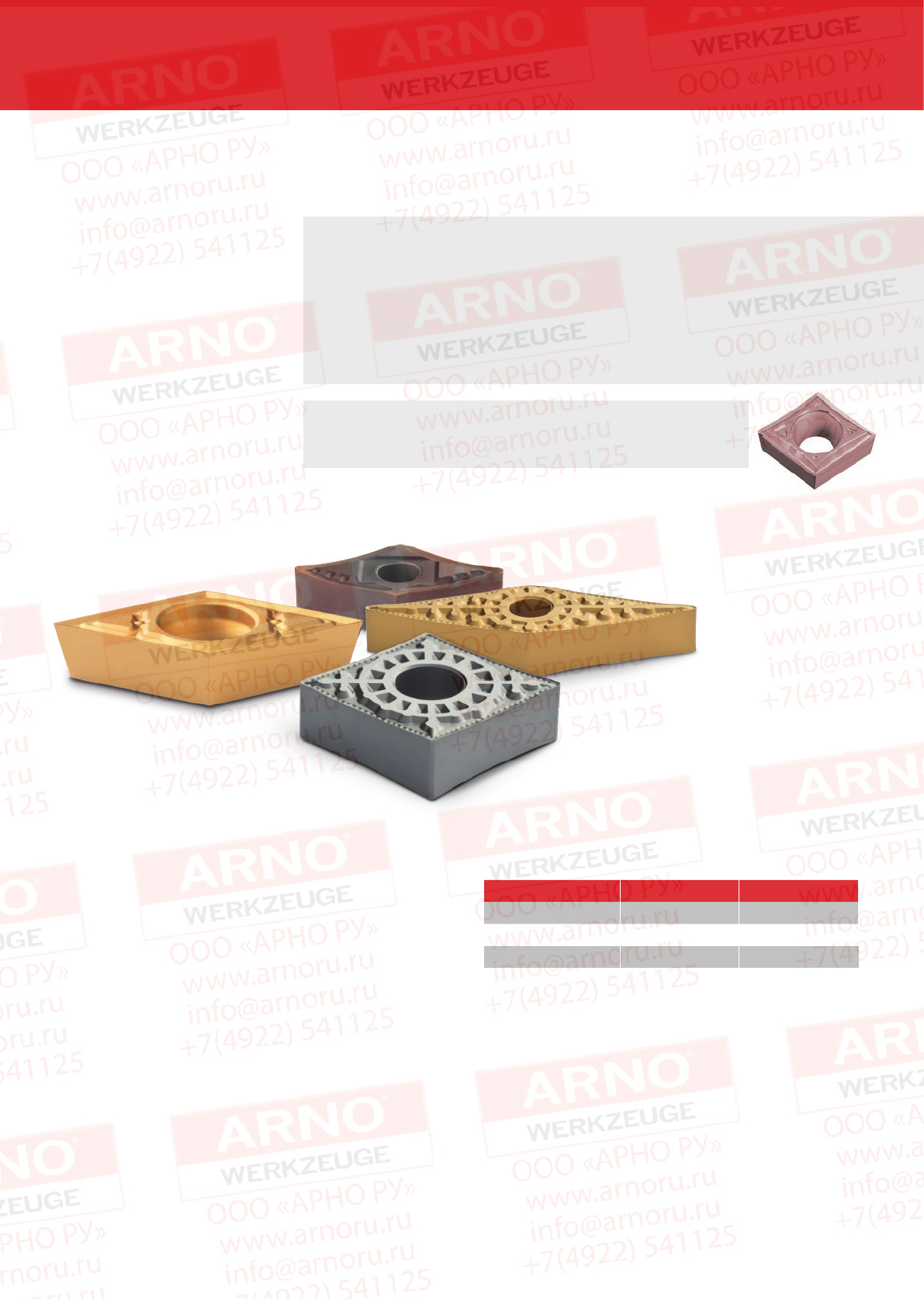

ARNO®
, ,
.
95% ,
.
.
, ,
:
www.arnoru.ru www.arno.de
26 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
• Решение для точения труднообрабатываемых
материалов
• Для обработки нержавеющих сталей
• Надежность
• Высокая стойкость
• Очень высокая термостойкость
• Отличается длительным сроком службы
• Надежность в эксплуатации и хорошая эвакуация стружки

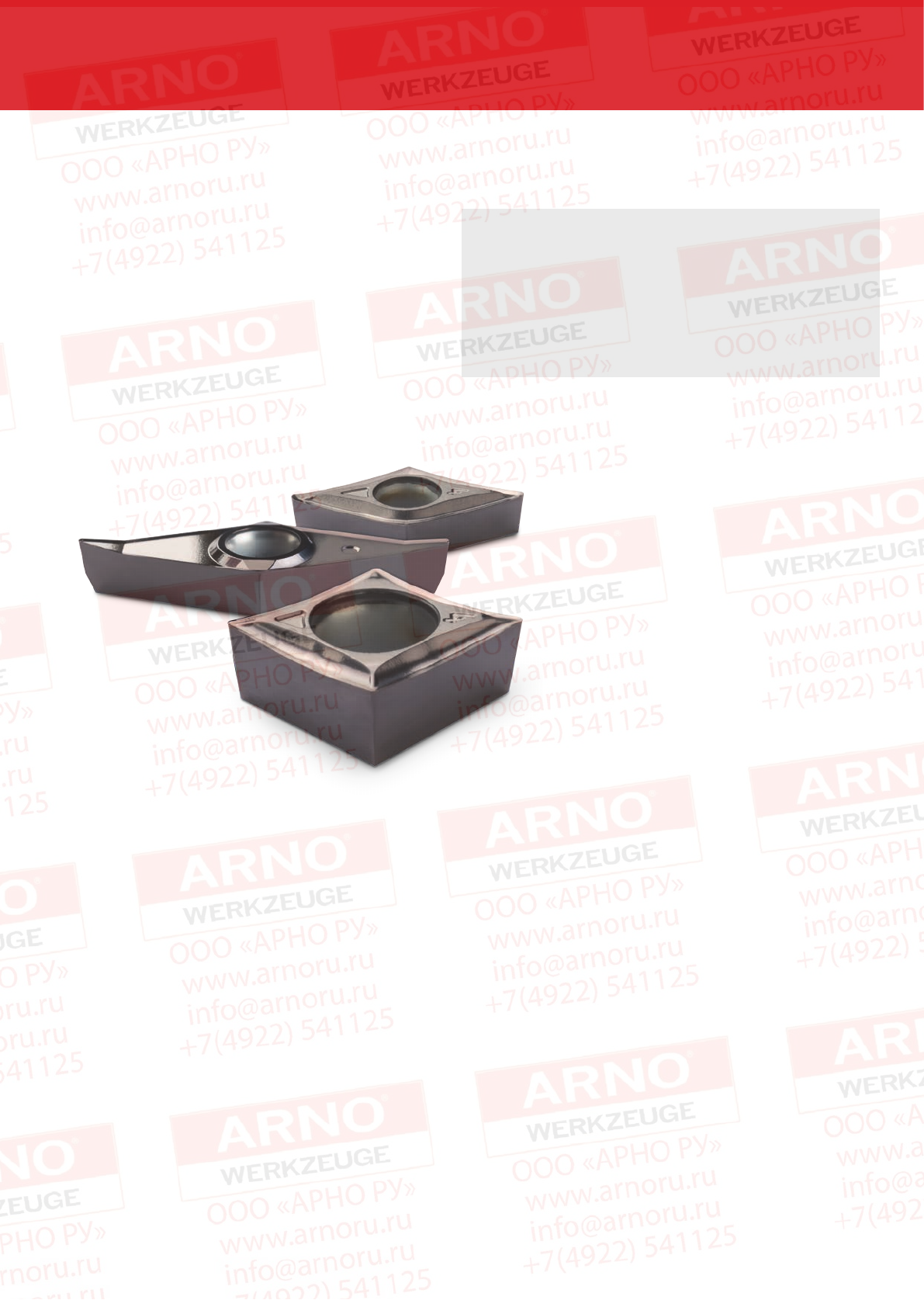

Твердосплавные пластины для
точения экзотических материалов
Характеристики -PMT1 / -NFT / -NMT1 / -NMT -NMT
Геометрия ap мм F, мм/об
-PMT1 1 – 4 0,1 – 0,3
-NFT 0,25 – 1,7 0,08 – 0,2
-NMT1 1 – 4 0,15 – 0,3
-NMT 1 – 4 0,15 – 0,4
Пластины Твердосплавные пластины
Жаропрочные сплавы, суперсплавы, экзотические материалы различных
производителей, такие как Inconel и Haselloy, создают определённые трудности
при обработке резанием. Это обусловлено высоким содержанием никеля и
хрома. Наиболее часто встречаются следующие проблемы: поломка пластины,
ускоренный износ, выкрашивание и затруднённое стружкообразование.
Материалы этой группы, обладая низким весом и высокой термостойкостью,
находят всё более широкое применение в различных отраслях промышленности.
ARNO®-Werkzeuge предлагает сменные пластины специально для обработки
данной группы материалов.
Для сверхчистовой обработки экзотических материалов, также
отлично подходит высокопозитивная геометрия ASF.
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 27

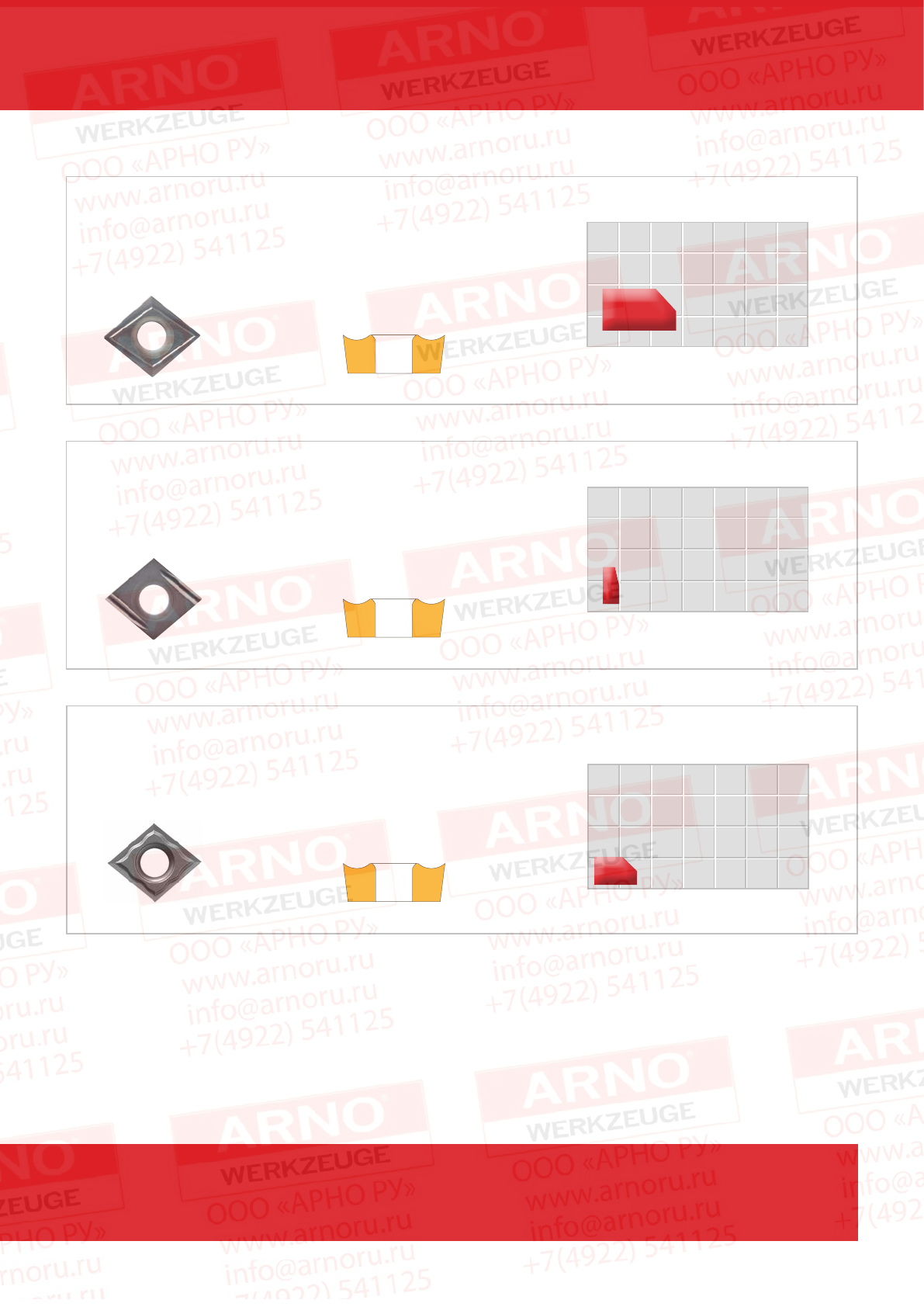

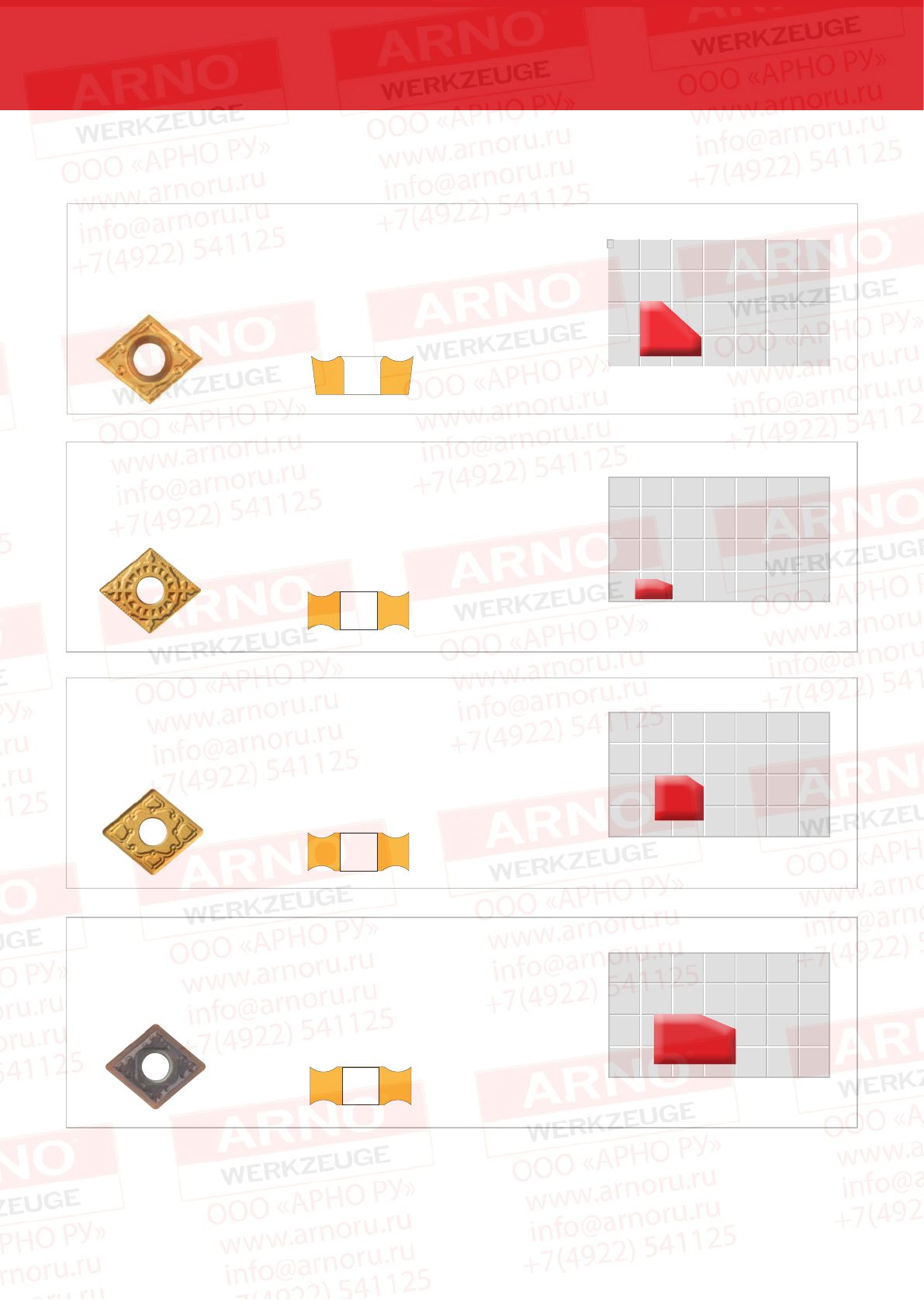

- PMT1
Позитивные пластины для получистовой обработки
Основная область применения - для обработки экзотических и жаропрочных
сплавов, титана и никелевых сплавов. Также может применяться для обработки
нержавеющие стали.

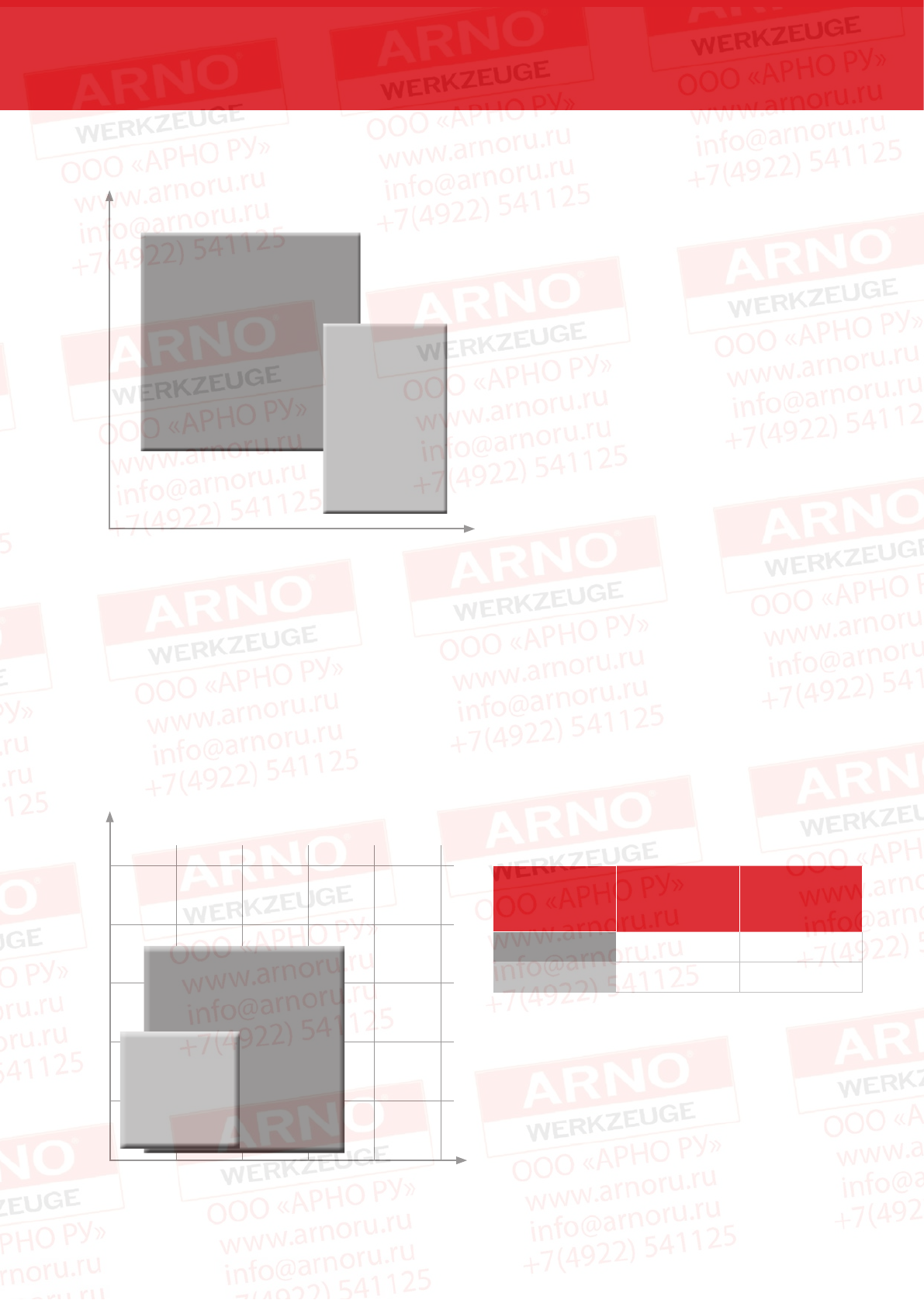

Геометрия и описание сплавов Твердосплавные пластины
Получистовая и черновая обработка
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные SN.. 1205..
Чистовая и получистовая обработка
двухсторонние
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные SN.. 1205..
Получистовая и черновая обработка
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные SN.. 1205..
Получистовая обработка
односторонние 0 0,2 0,4 0,6 f
(мм/об)
ap
(мм)
6
4
2
0
Основные DC.. 11T3..
- NFT
Чистовая обработка
Основная область применения - точение экзотических и
жаропрочных сплавов, титана и никелевых сплавов. Также может
применяться для обработки нержавеющей стали. Передний угол - 20°.
- NMT1
Получистовая и черновая обработка
Основная область применения - точение экзотических и
жаропрочных сплавов, титана и никелевых сплавов. Также может
применяться для обработки нержавеющей стали. Передний угол - 30°.
- NMT
Получистовая и черновая обработка
Основная область применения - точение экзотических и
жаропрочных сплавов, титана и никелевых сплавов. Также может
применяться для обработки нержавеющей стали. Передний угол - 10°.
двухсторонние
двухсторонние
28 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

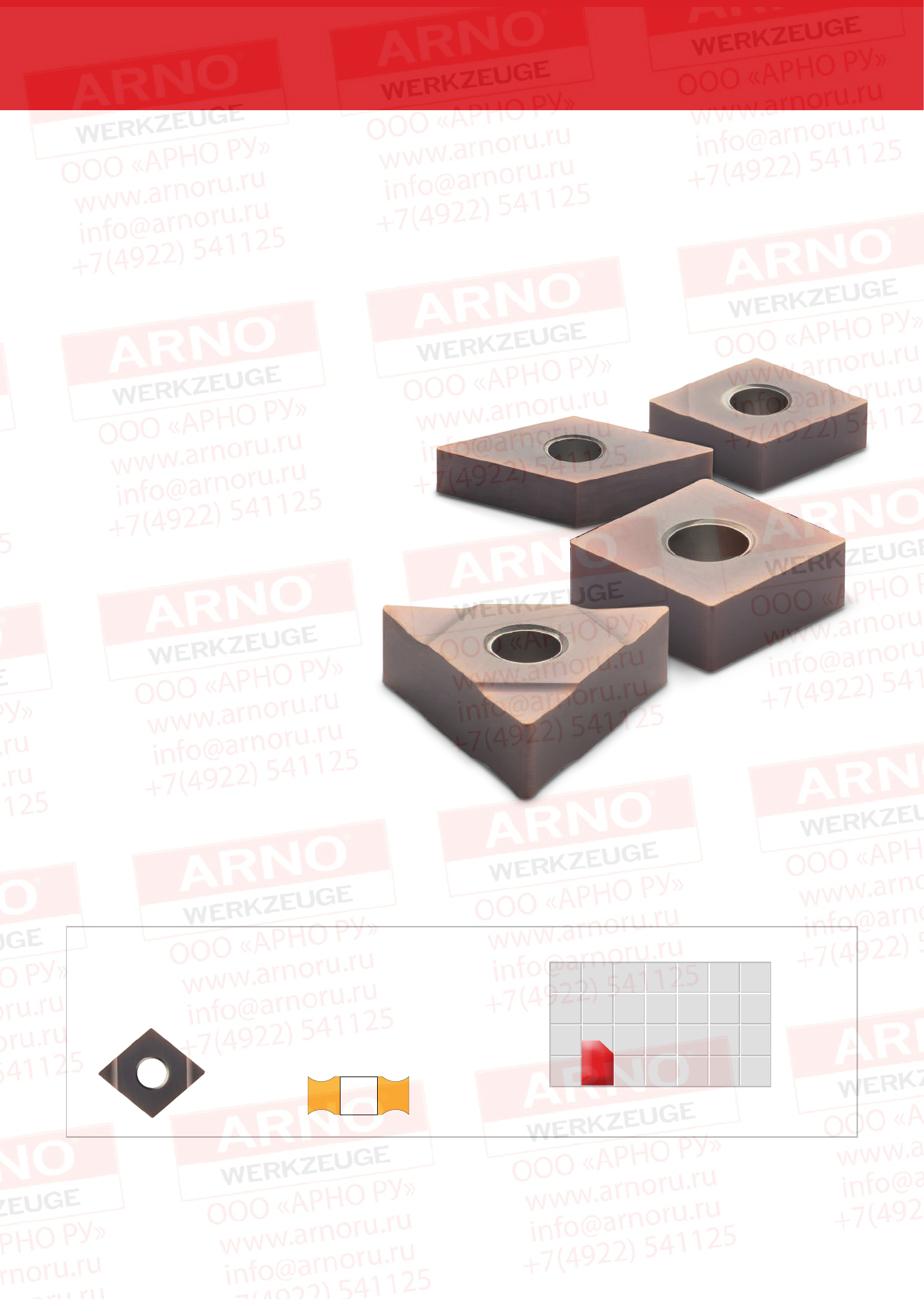

С покрытием
Без покрытия
AH4205 AP2420
Многослойное PVD-покрытие
Новый твердый сплав предназначен для обработки
закаленной стали с твердостью по Роквеллу 52.
Многослойное покрытие и твердая подложка обеспечивают
высокую износостойкость и термостойкость. При
нормальных условиях резания срок службы инструмента
может быть увеличен в два раза.
Многослойное CVD-покрытие
Одна из последних разработок – твёрдый сплав с
многослойным CVD-покрытием из оксида алюминия. Эффект
полировки режущей кромки обеспечивает лёгкое резание.
Износ значительно снижается благодаря тому, что трение
сведено к минимуму. Прочная основа с высоким содержанием
кобальта обеспечивает стабильность режущей кромки при
черновой обработке. TiN-покрытие на передней поверхности
предназначено для визуального контроля величины износа.
AS1010 AS1020
Сплав без покрытия
Сплав для чистовой и лёгкой получистовой обработки
труднообрабатываемых материалов, жаропрочных,
никелевых и титановых сплавов. Также применяется для
обработки экзотических материалов и чистового точения
нержавеющей стали.
Сплав без покрытия
Сплав для получистовой обработки
труднообрабатываемых материалов, жаропрочных,
никелевых и титановых сплавов. Также применяется для
обработки экзотических материалов и получистового
точения нержавеющей стали.
Описание сплавов Твердосплавные пластины
ARNO® Новые сплавы
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 29
ARNO® AH4205
Новый сорт твердого сплава ARNO® специально
предназначен для обработки закаленной стали с
твердостью до 52HRC. В сочетании со стружколомом
-NFS обеспечивается повышение эффективности
формирования стружки.
Среди особенностей и преимуществ: очень твердая
подложка, многослойное покрытие PVD, примерно в 2
раза более продолжительный срок службы, отличные
износостойкость и термостойкость, а также высокое
качество обработанной поверхности (доступна
обработка с индексом шероховатости менее 2 мкм).
- NFS
Геометрия для чистовой обработки.
Основное применение -
обработка закаленной стали.
Чистовая обработка
ap
(мм)
6
4
2
00 0,05 0,1 0,6 f
(мм/об)
-NFS
Пластины Твердосплавные пластины
двухсторонние
30 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

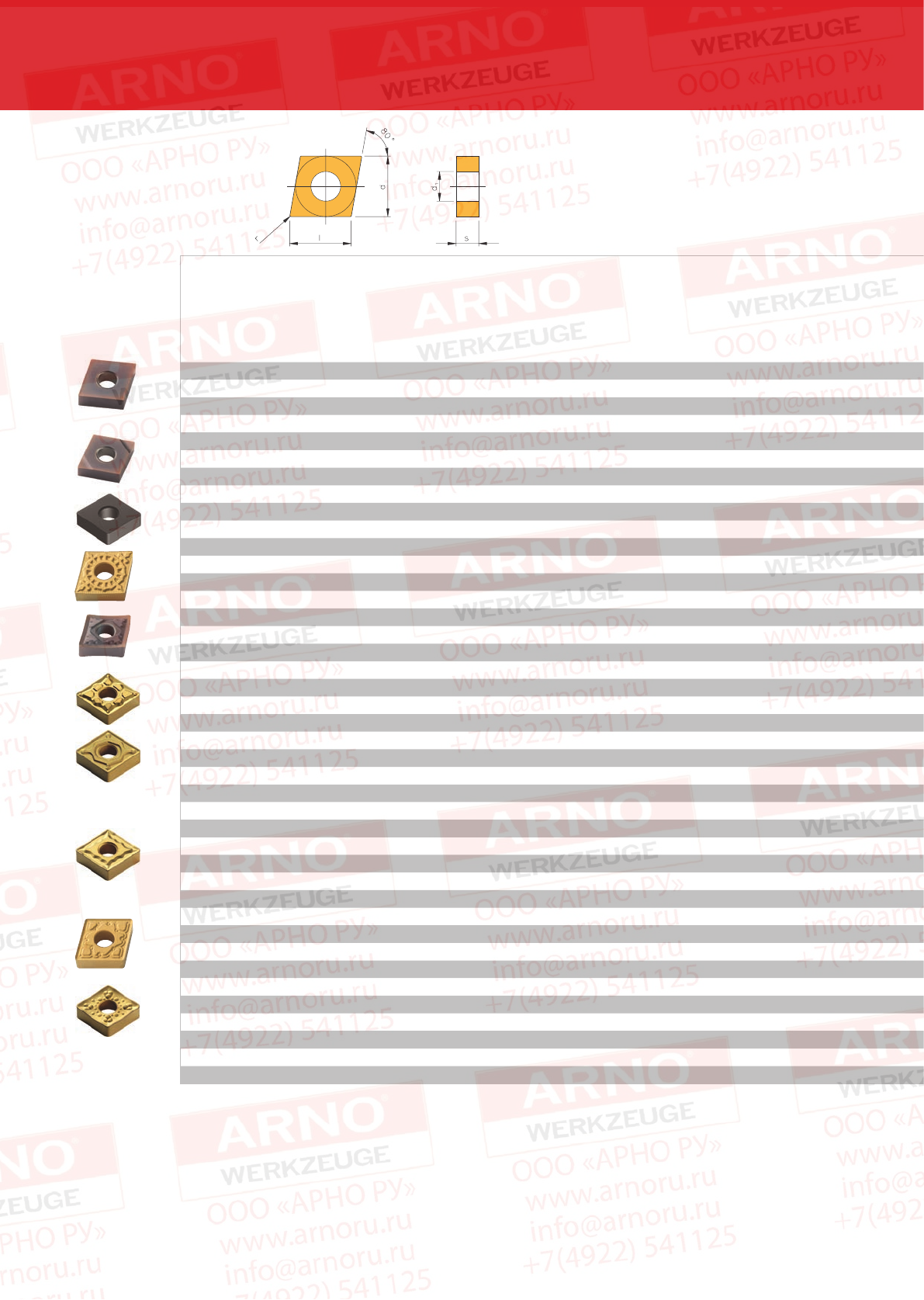

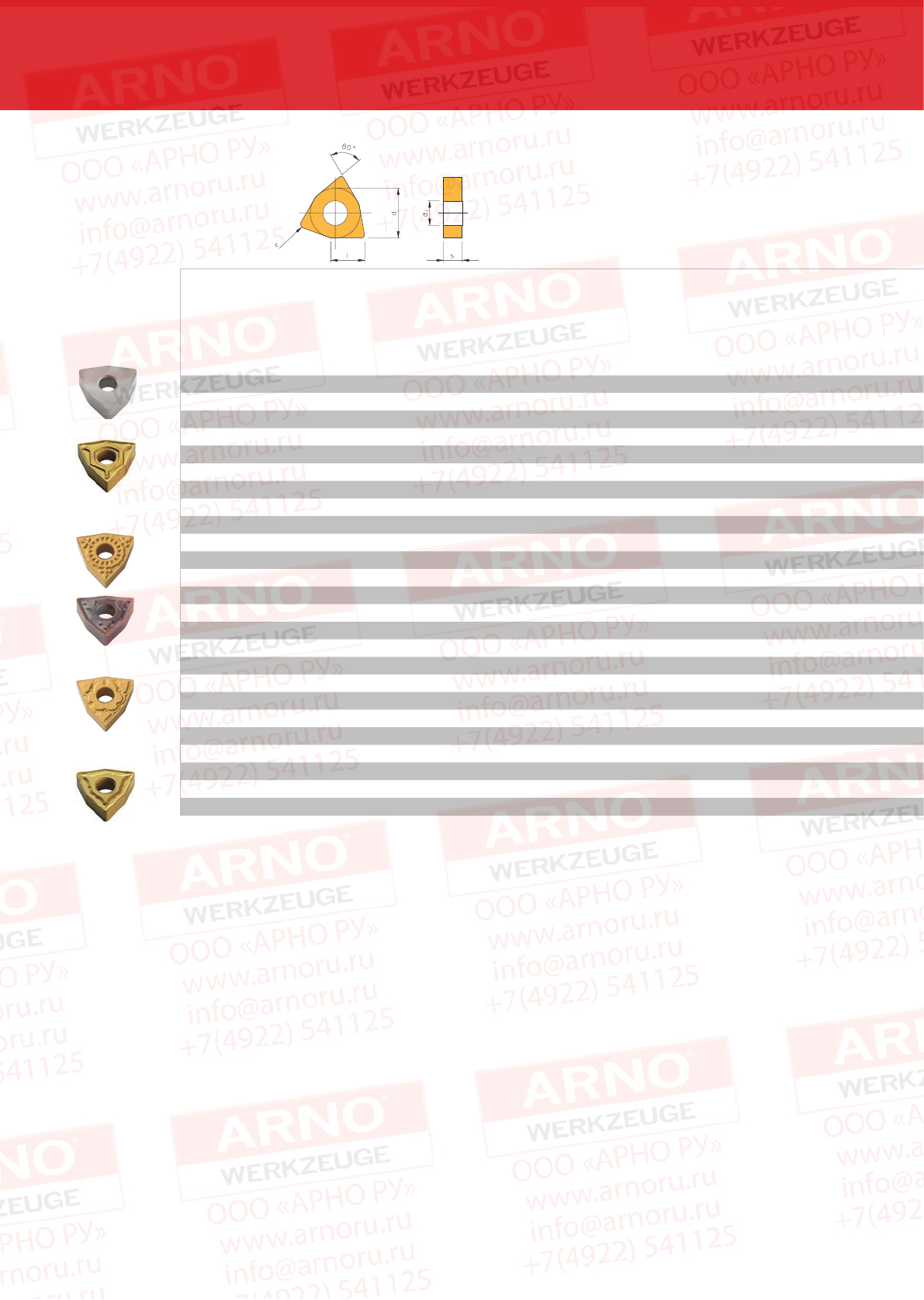

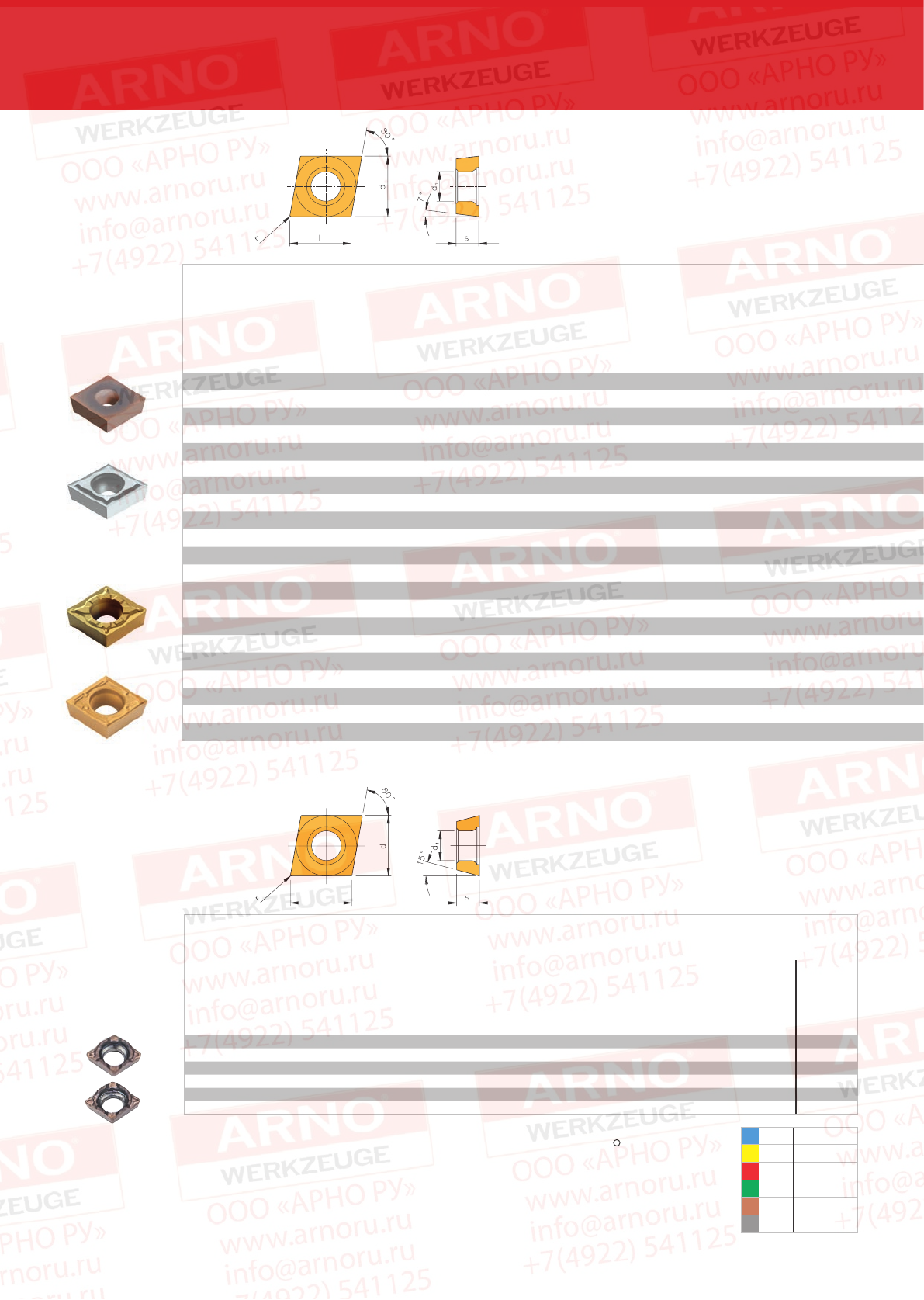

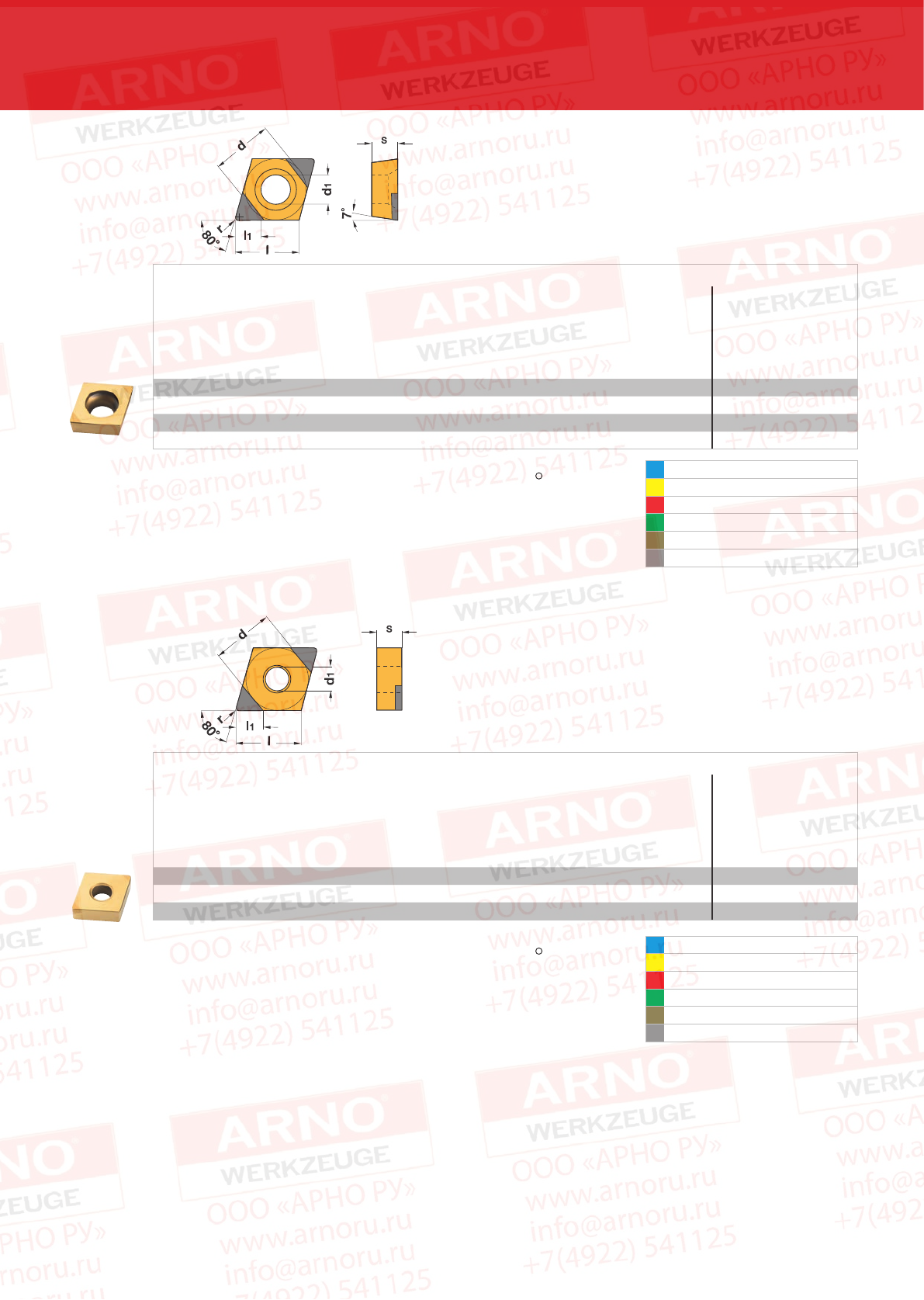

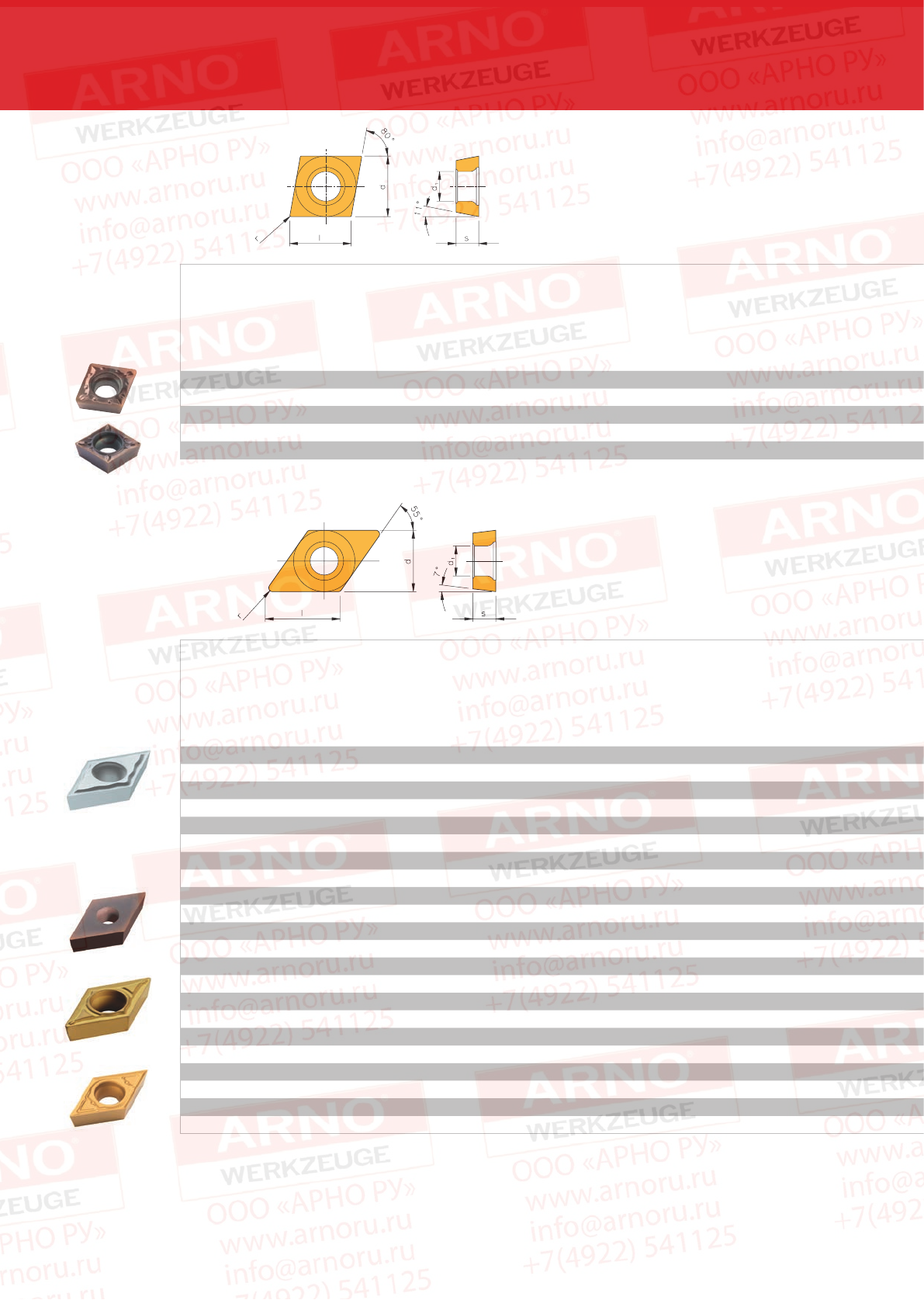

CC..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5025
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AK1010
AK1020
AS1010
AS1020
Артикул
CCGW 060202EN 6,45 6,350 2,38 2,8 0,2 3 lCCGW 060202EN
CCGW 060204EN 6,45 6,350 2,38 2,8 0,4 3 lCCGW 060204EN
CCGW 09T304EN 9,67 9,525 3,97 4,4 0,4 3 lCCGW 09T304EN
CCGW 09T308EN 9,67 9,525 3,97 4,4 0,8 3 lCCGW 09T308EN
CCGT 060201EN-PS 6,45 6,350 2,38 2,8 0,1 3 lCCGT 060201EN-PS
CCGT 060202EN-PS 6,45 6,350 2,38 2,8 0,2 3 lCCGT 060202EN-PS
CCGT 060204EN-PS 6,45 6,350 2,38 2,8 0,4 3 lCCGT 060204EN-PS
CCGT 09T301EN-PS 9,67 9,525 3,97 4,4 0,1 3 lCCGT 09T301EN-PS
CCGT 09T302EN-PS 9,67 9,525 3,97 4,4 0,2 3 lCCGT 09T302EN-PS
CCGT 09T304EN-PS 9,67 9,525 3,97 4,4 0,4 3 lCCGT 09T304EN-PS
CCMT 060202EN-PM1 6,45 6,350 2,38 2,8 0,2 3 lCCMT 060202EN-PM1
CCMT 09T308EN-PM1 9,67 9,525 3,97 4,4 0,8 3 lCCMT 09T308EN-PM1
CCMT 120404EN-PM1 12,90 12,700 4,76 5,5 0,4 3 lCCMT 120404EN-PM1
CCMT 120408EN-PM1 12,90 12,700 4,76 5,5 0,8 3 l l CCMT 120408EN-PM1
CCMT 060202EN-PMT1 6,45 6,350 2,38 2,8 0,2 3 l l l CCMT 060202EN-PMT1
CCMT 060204EN-PMT1 6,45 6,350 2,38 2,8 0,4 3 l l l CCMT 060204EN-PMT1
CCMT 09T302EN-PMT1 9,67 9,525 3,97 4,4 0,2 3 l l l CCMT 09T302EN-PMT1
CCMT 09T304EN-PMT1 9,67 9,525 3,97 4,4 0,4 3 l l l CCMT 09T304EN-PMT1
Пластины
CD..
Без покрытия
Артикул l d s d1r PG
AM5130
CDMT 040102EN-PM1 4,03 3,97 1,0 2,1 0,2 3 l
CDMT 040104EN-PM1 4,03 3,97 1,0 2,1 0,4 3 l
CDMT 040102EN-PS2 4,03 3,97 1,0 2,1 0,2 3 l
CDMT 040104EN-PS2 4,03 3,97 1,0 2,1 0,4 3 l
P
Ml
K
N
Sl
H
Внимание: Обозначение не соответствует стандарту ISO l Основное применение
l Допустимое применение
Сплавы
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 31

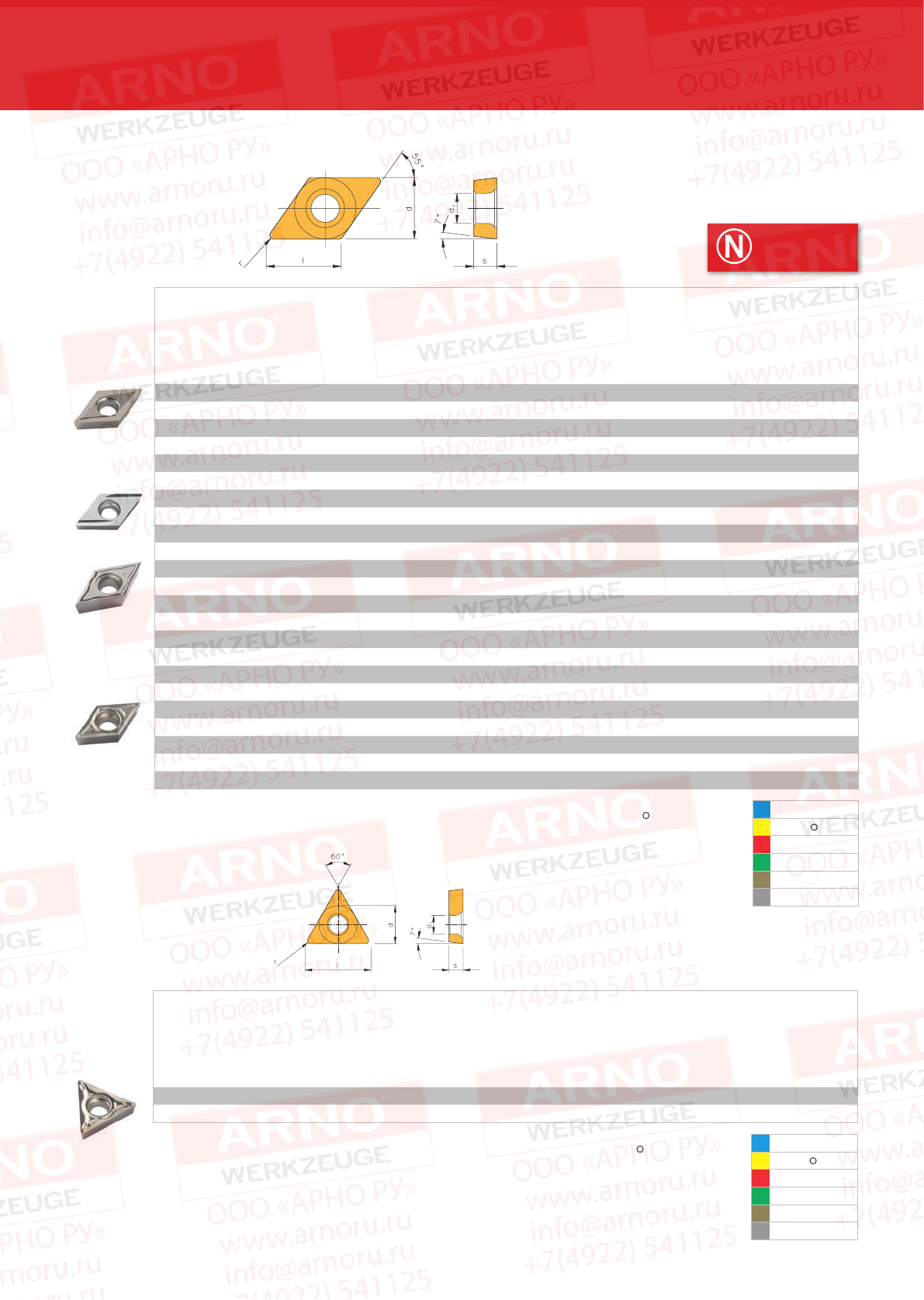

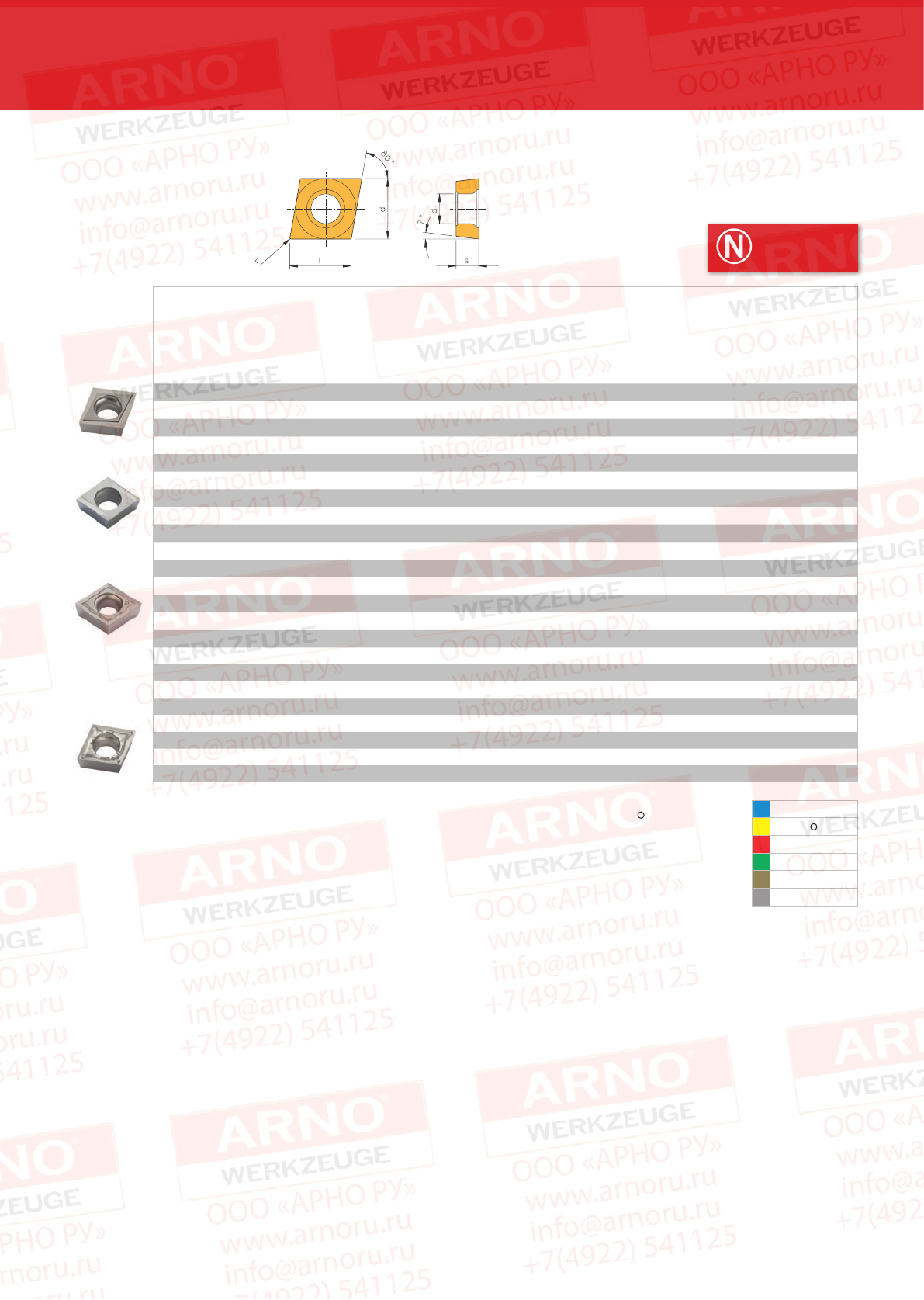

С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5025
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AK1010
AK1020
AS1010
AS1020
Артикул
CCGW 060202EN 6,45 6,350 2,38 2,8 0,2 3 lCCGW 060202EN
CCGW 060204EN 6,45 6,350 2,38 2,8 0,4 3 lCCGW 060204EN
CCGW 09T304EN 9,67 9,525 3,97 4,4 0,4 3 lCCGW 09T304EN
CCGW 09T308EN 9,67 9,525 3,97 4,4 0,8 3 lCCGW 09T308EN
CCGT 060201EN-PS 6,45 6,350 2,38 2,8 0,1 3 lCCGT 060201EN-PS
CCGT 060202EN-PS 6,45 6,350 2,38 2,8 0,2 3 lCCGT 060202EN-PS
CCGT 060204EN-PS 6,45 6,350 2,38 2,8 0,4 3 lCCGT 060204EN-PS
CCGT 09T301EN-PS 9,67 9,525 3,97 4,4 0,1 3 lCCGT 09T301EN-PS
CCGT 09T302EN-PS 9,67 9,525 3,97 4,4 0,2 3 lCCGT 09T302EN-PS
CCGT 09T304EN-PS 9,67 9,525 3,97 4,4 0,4 3 lCCGT 09T304EN-PS
CCMT 060202EN-PM1 6,45 6,350 2,38 2,8 0,2 3 lCCMT 060202EN-PM1
CCMT 09T308EN-PM1 9,67 9,525 3,97 4,4 0,8 3 lCCMT 09T308EN-PM1
CCMT 120404EN-PM1 12,90 12,700 4,76 5,5 0,4 3 lCCMT 120404EN-PM1
CCMT 120408EN-PM1 12,90 12,700 4,76 5,5 0,8 3 l l CCMT 120408EN-PM1
CCMT 060202EN-PMT1 6,45 6,350 2,38 2,8 0,2 3 l l l CCMT 060202EN-PMT1
CCMT 060204EN-PMT1 6,45 6,350 2,38 2,8 0,4 3 l l l CCMT 060204EN-PMT1
CCMT 09T302EN-PMT1 9,67 9,525 3,97 4,4 0,2 3 l l l CCMT 09T302EN-PMT1
CCMT 09T304EN-PMT1 9,67 9,525 3,97 4,4 0,4 3 l l l CCMT 09T304EN-PMT1
PllP
Ml l l l M
KlK
N N
Sllll S
HlH
l Основное применение
l Допустимое применение
Твердые сплавы
Сплавы
32 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

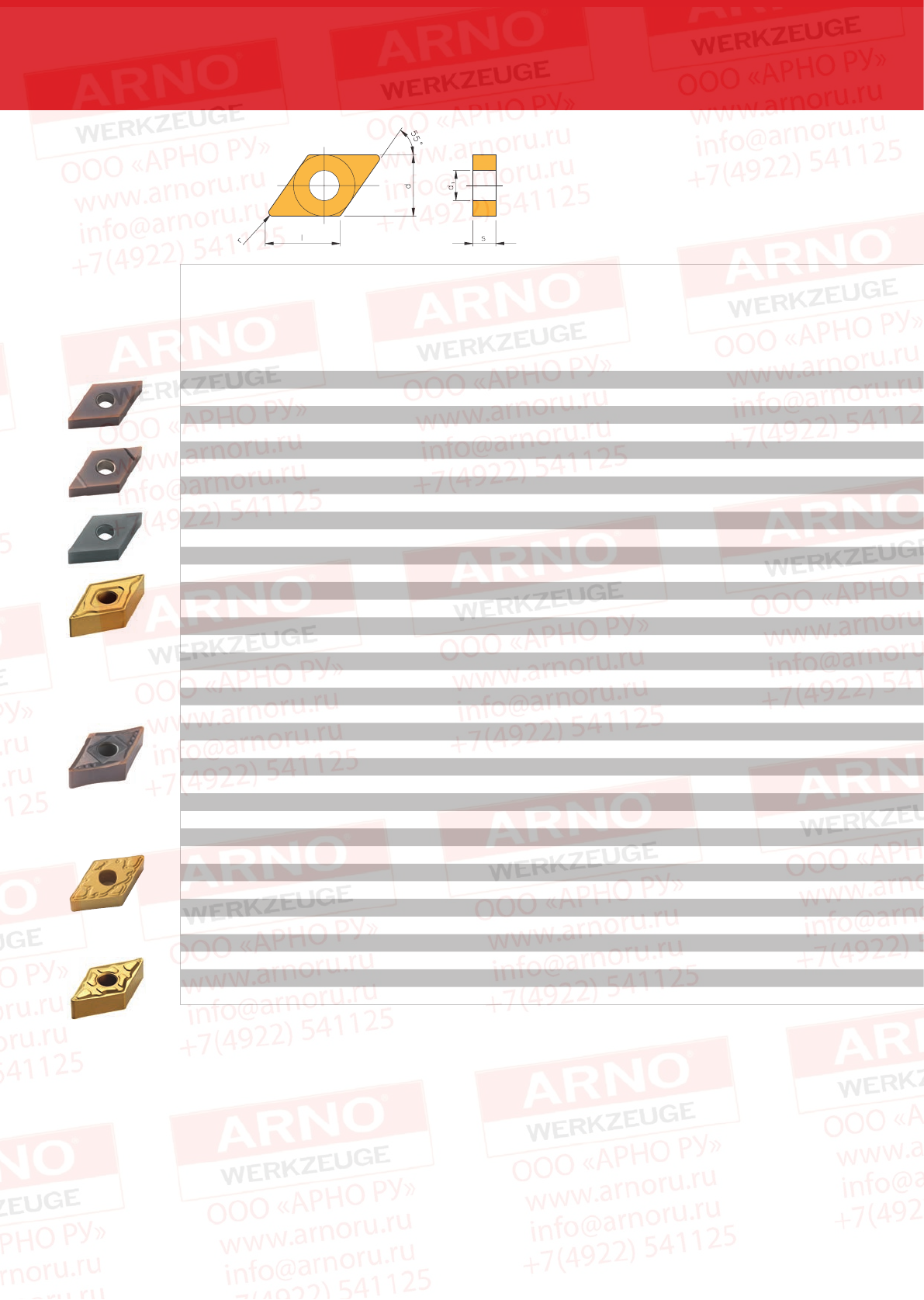

CN..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
CNGA 120402EN 12,90 12,700 4,76 5,5 0,2 40 lCNGA 120402EN
CNGA 120404EN 12,90 12,700 4,76 5,5 0,4 40 lCNGA 120404EN
CNGA 120408EN 12,90 12,700 4,76 5,5 0,8 40 lCNGA 120408EN
CNGG 120402EN-NFS 12,90 12,700 4,76 5,5 0,2 40 lCNGG 120402EN-NFS
CNGG 120404EN-NFS 12,90 12,700 4,76 5,5 0,4 40 lCNGG 120404EN-NFS
CNGG 120408EN-NFS 12,90 12,700 4,76 5,5 0,8 40 lCNGG 120408EN-NFS
CNMA 120408EN 12,90 12,700 4,76 5,5 0,8 40 lCNMA 120408EN
CNMA 120412EN 12,90 12,700 4,76 5,5 1,2 40 lCNMA 120412EN
CNMG 120404EN-NFT 12,90 12,700 4,76 5,5 0,4 40 l l l l l CNMG 120404EN-NFT
CNMG 120408EN-NFT 12,90 12,700 4,76 5,5 0,8 40 l l l l l CNMG 120408EN-NFT
CNMG 120404EN-NMT 12,90 12,700 4,76 5,5 0,4 40 l l l l CNMG 120404EN-NMT
CNMG 120408EN-NMT 12,90 12,700 4,76 5,5 0,8 40 l l l l CNMG 120408EN-NMT
CNMG 120412EN-NMT 12,90 12,700 4,76 5,5 1,2 40 l l l l CNMG 120412EN-NMT
CNMG 120404EN-NS1 12,90 12,700 4,76 5,5 0,4 40 l l CNMG 120404EN-NS1
CNMG 120408EN-NS1 12,90 12,700 4,76 5,5 0,8 40 l l CNMG 120408EN-NS1
CNMG 120408EN-NM2 12,90 12,700 4,76 5,5 0,8 40 l l CNMG 120408EN-NM2
CNMG 120412EN-NM2 12,90 12,700 4,76 5,5 1,2 40 lCNMG 120412EN-NM2
CNMG 160608EN-NM2 16,10 15,875 6,35 6,35 0,8 2 lCNMG 160608EN-NM2
CNMG 120408EN-NMG1 12,90 12,700 4,76 5,5 0,8 40 l l CNMG 120408EN-NMG1
CNMG 120412EN-NMG1 12,90 12,700 4,76 5,5 1,2 40 l l l CNMG 120412EN-NMG1
CNMG 160612EN-NMG1 16,10 15,875 6,35 6,35 1,2 2l l l CNMG 160612EN-NMG1
CNMG 160616EN-NMG1 16,10 15,875 6,35 6,35 1,6 2l l l CNMG 160616EN-NMG1
CNMG 190612EN-NMG1 19,30 19,050 6,35 7,94 1,2 2l l CNMG 190612EN-NMG1
CNMG 190616EN-NMG1 19,30 19,050 6,35 7,94 1,6 2l l l CNMG 190616EN-NMG1
CNMG 120408EN-NMT1 12,90 12,700 4,76 5,5 0,8 40 l l l l l CNMG 120408EN-NMT1
CNMG 120412EN-NMT1 12,90 12,700 4,76 5,5 1,2 40 l l l l l CNMG 120412EN-NMT1
CNMM 120408EN-NR1 12,90 12,700 4,76 5,5 0,8 2 lCNMM 120408EN-NR1
CNMM 120412EN-NR1 12,90 12,700 4,76 5,5 1,2 2lCNMM 120412EN-NR1
CNMM 160612EN-NR1 16,10 15,875 6,35 6,35 1,2 2l l CNMM 160612EN-NR1
CNMM 160616EN-NR1 16,10 15,875 6,35 6,35 1,6 2l l l CNMM 160616EN-NR1
CNMM 190612EN-NR1 19,30 19,050 6,35 7,94 1,2 2l l l CNMM 190612EN-NR1
CNMM 190616EN-NR1 19,30 19,050 6,35 7,94 1,6 2lCNMM 190616EN-NR1
Пластины
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 33
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
CNGA 120402EN 12,90 12,700 4,76 5,5 0,2 40 lCNGA 120402EN
CNGA 120404EN 12,90 12,700 4,76 5,5 0,4 40 lCNGA 120404EN
CNGA 120408EN 12,90 12,700 4,76 5,5 0,8 40 lCNGA 120408EN
CNGG 120402EN-NFS 12,90 12,700 4,76 5,5 0,2 40 lCNGG 120402EN-NFS
CNGG 120404EN-NFS 12,90 12,700 4,76 5,5 0,4 40 lCNGG 120404EN-NFS
CNGG 120408EN-NFS 12,90 12,700 4,76 5,5 0,8 40 lCNGG 120408EN-NFS
CNMA 120408EN 12,90 12,700 4,76 5,5 0,8 40 lCNMA 120408EN
CNMA 120412EN 12,90 12,700 4,76 5,5 1,2 40 lCNMA 120412EN
CNMG 120404EN-NFT 12,90 12,700 4,76 5,5 0,4 40 l l l l l CNMG 120404EN-NFT
CNMG 120408EN-NFT 12,90 12,700 4,76 5,5 0,8 40 l l l l l CNMG 120408EN-NFT
CNMG 120404EN-NMT 12,90 12,700 4,76 5,5 0,4 40 l l l l CNMG 120404EN-NMT
CNMG 120408EN-NMT 12,90 12,700 4,76 5,5 0,8 40 l l l l CNMG 120408EN-NMT
CNMG 120412EN-NMT 12,90 12,700 4,76 5,5 1,2 40 l l l l CNMG 120412EN-NMT
CNMG 120404EN-NS1 12,90 12,700 4,76 5,5 0,4 40 l l CNMG 120404EN-NS1
CNMG 120408EN-NS1 12,90 12,700 4,76 5,5 0,8 40 l l CNMG 120408EN-NS1
CNMG 120408EN-NM2 12,90 12,700 4,76 5,5 0,8 40 l l CNMG 120408EN-NM2
CNMG 120412EN-NM2 12,90 12,700 4,76 5,5 1,2 40 lCNMG 120412EN-NM2
CNMG 160608EN-NM2 16,10 15,875 6,35 6,35 0,8 2 lCNMG 160608EN-NM2
CNMG 120408EN-NMG1 12,90 12,700 4,76 5,5 0,8 40 l l CNMG 120408EN-NMG1
CNMG 120412EN-NMG1 12,90 12,700 4,76 5,5 1,2 40 l l l CNMG 120412EN-NMG1
CNMG 160612EN-NMG1 16,10 15,875 6,35 6,35 1,2 2l l l CNMG 160612EN-NMG1
CNMG 160616EN-NMG1 16,10 15,875 6,35 6,35 1,6 2l l l CNMG 160616EN-NMG1
CNMG 190612EN-NMG1 19,30 19,050 6,35 7,94 1,2 2l l CNMG 190612EN-NMG1
CNMG 190616EN-NMG1 19,30 19,050 6,35 7,94 1,6 2l l l CNMG 190616EN-NMG1
CNMG 120408EN-NMT1 12,90 12,700 4,76 5,5 0,8 40 l l l l l CNMG 120408EN-NMT1
CNMG 120412EN-NMT1 12,90 12,700 4,76 5,5 1,2 40 l l l l l CNMG 120412EN-NMT1
CNMM 120408EN-NR1 12,90 12,700 4,76 5,5 0,8 2 lCNMM 120408EN-NR1
CNMM 120412EN-NR1 12,90 12,700 4,76 5,5 1,2 2lCNMM 120412EN-NR1
CNMM 160612EN-NR1 16,10 15,875 6,35 6,35 1,2 2l l CNMM 160612EN-NR1
CNMM 160616EN-NR1 16,10 15,875 6,35 6,35 1,6 2l l l CNMM 160616EN-NR1
CNMM 190612EN-NR1 19,30 19,050 6,35 7,94 1,2 2l l l CNMM 190612EN-NR1
CNMM 190616EN-NR1 19,30 19,050 6,35 7,94 1,6 2lCNMM 190616EN-NR1
l Основное применение
l Допустимое применение
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Plllll P
Ml l l l llM
KlK
N N
Sllll llS
HlH
Твердые сплавы
Сплавы
34 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
CP..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
CPMT 05T102EN-PM1 5,60 5,560 1,98 2,5 0,2 3 lCPMT 05T102EN-PM1
CPMT 05T104EN-PM1 5,60 5,560 1,98 2,5 0,4 3 lCPMT 05T104EN-PM1
CPMT 05T102EN-PS2 5,60 5,560 1,98 2,5 0,2 3 lCPMT 05T102EN-PS2
CPMT 05T104EN-PS2 5,60 5,560 1,98 2,5 0,4 3 lCPMT 05T104EN-PS2
Пластины
DC..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5025
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AK1010
AK1020
AS1010
AS1020
Артикул
DCGT 070201EN-PS 7,75 6,35 2,38 2,8 0,1 3 lDCGT 070201EN-PS
DCGT 070202EN-PS 7,75 6,35 2,38 2,8 0,2 3 lDCGT 070202EN-PS
DCGT 070204EN-PS 7,75 6,35 2,38 2,8 0,4 3 lDCGT 070204EN-PS
DCGT 11T3005FN-PS 11,60 9,525 3,97 4,4 0,05 3 lDCGT 11T3005FN-PS
DCGT 11T301EN-PS 11,60 9,525 3,97 4,4 0,1 3 lDCGT 11T301EN-PS
DCGT 11T302EN-PS 11,60 9,525 3,97 4,4 0,2 3 lDCGT 11T302EN-PS
DCGT 11T304EN-PS 11,60 9,525 3,97 4,4 0,4 3 lDCGT 11T304EN-PS
DCGW 070202EN 7,75 6,350 2,38 2,8 0,2 3 lDCGW 070202EN
DCGW 070204EN 7,75 6,350 2,38 2,8 0,4 3 lDCGW 070204EN
DCGW 11T302EN 11,60 9,525 3,97 4,4 0,2 3 lDCGW 11T302EN
DCGW 11T304EN 11,60 9,525 3,97 4,4 0,4 3 lDCGW 11T304EN
DCMT 070202EN-PM1 7,75 6,350 2,38 2,8 0,2 3 lDCMT 070202EN-PM1
DCMT 070204EN-PM1 7,75 6,350 2,38 2,8 0,4 3 lDCMT 070204EN-PM1
DCMT 11T304EN-PM1 11,60 9,525 3,97 4,4 0,4 3 lDCMT 11T304EN-PM1
DCMT 11T308EN-PM1 11,60 9,525 3,97 4,4 0,8 3 lDCMT 11T308EN-PM1
DCMT 070202EN-PMT1 7,75 6,35 2,38 2,8 0,2 3 l l l DCMT 070202EN-PMT1
DCMT 070204EN-PMT1 7,75 6,35 2,38 2,8 0,4 3 l l l DCMT 070204EN-PMT1
DCMT 11T302EN-PMT1 11,60 9,525 3,97 4,4 0,2 3 l l l DCMT 11T302EN-PMT1
DCMT 11T304EN-PMT1 11,60 9,525 3,97 4,4 0,4 3 l l l DCMT 11T304EN-PMT1
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 35
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
CPMT 05T102EN-PM1 5,60 5,560 1,98 2,5 0,2 3 lCPMT 05T102EN-PM1
CPMT 05T104EN-PM1 5,60 5,560 1,98 2,5 0,4 3 lCPMT 05T104EN-PM1
CPMT 05T102EN-PS2 5,60 5,560 1,98 2,5 0,2 3 lCPMT 05T102EN-PS2
CPMT 05T104EN-PS2 5,60 5,560 1,98 2,5 0,4 3 lCPMT 05T104EN-PS2
P P
MlM
K K
N N
SlS
H H
l Основное применение
l Допустимое применение
Твердые сплавы
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5025
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AK1010
AK1020
AS1010
AS1020
Артикул
DCGT 070201EN-PS 7,75 6,35 2,38 2,8 0,1 3 lDCGT 070201EN-PS
DCGT 070202EN-PS 7,75 6,35 2,38 2,8 0,2 3 lDCGT 070202EN-PS
DCGT 070204EN-PS 7,75 6,35 2,38 2,8 0,4 3 lDCGT 070204EN-PS
DCGT 11T3005FN-PS 11,60 9,525 3,97 4,4 0,05 3 lDCGT 11T3005FN-PS
DCGT 11T301EN-PS 11,60 9,525 3,97 4,4 0,1 3 lDCGT 11T301EN-PS
DCGT 11T302EN-PS 11,60 9,525 3,97 4,4 0,2 3 lDCGT 11T302EN-PS
DCGT 11T304EN-PS 11,60 9,525 3,97 4,4 0,4 3 lDCGT 11T304EN-PS
DCGW 070202EN 7,75 6,350 2,38 2,8 0,2 3 lDCGW 070202EN
DCGW 070204EN 7,75 6,350 2,38 2,8 0,4 3 lDCGW 070204EN
DCGW 11T302EN 11,60 9,525 3,97 4,4 0,2 3 lDCGW 11T302EN
DCGW 11T304EN 11,60 9,525 3,97 4,4 0,4 3 lDCGW 11T304EN
DCMT 070202EN-PM1 7,75 6,350 2,38 2,8 0,2 3 lDCMT 070202EN-PM1
DCMT 070204EN-PM1 7,75 6,350 2,38 2,8 0,4 3 lDCMT 070204EN-PM1
DCMT 11T304EN-PM1 11,60 9,525 3,97 4,4 0,4 3 lDCMT 11T304EN-PM1
DCMT 11T308EN-PM1 11,60 9,525 3,97 4,4 0,8 3 lDCMT 11T308EN-PM1
DCMT 070202EN-PMT1 7,75 6,35 2,38 2,8 0,2 3 l l l DCMT 070202EN-PMT1
DCMT 070204EN-PMT1 7,75 6,35 2,38 2,8 0,4 3 l l l DCMT 070204EN-PMT1
DCMT 11T302EN-PMT1 11,60 9,525 3,97 4,4 0,2 3 l l l DCMT 11T302EN-PMT1
DCMT 11T304EN-PMT1 11,60 9,525 3,97 4,4 0,4 3 l l l DCMT 11T304EN-PMT1
Pll l P
Mll lll lM
Kl l K
N N
Sll l l l S
HlH
l Основное применение
l Допустимое применение
Сплавы
Сплавы
36 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

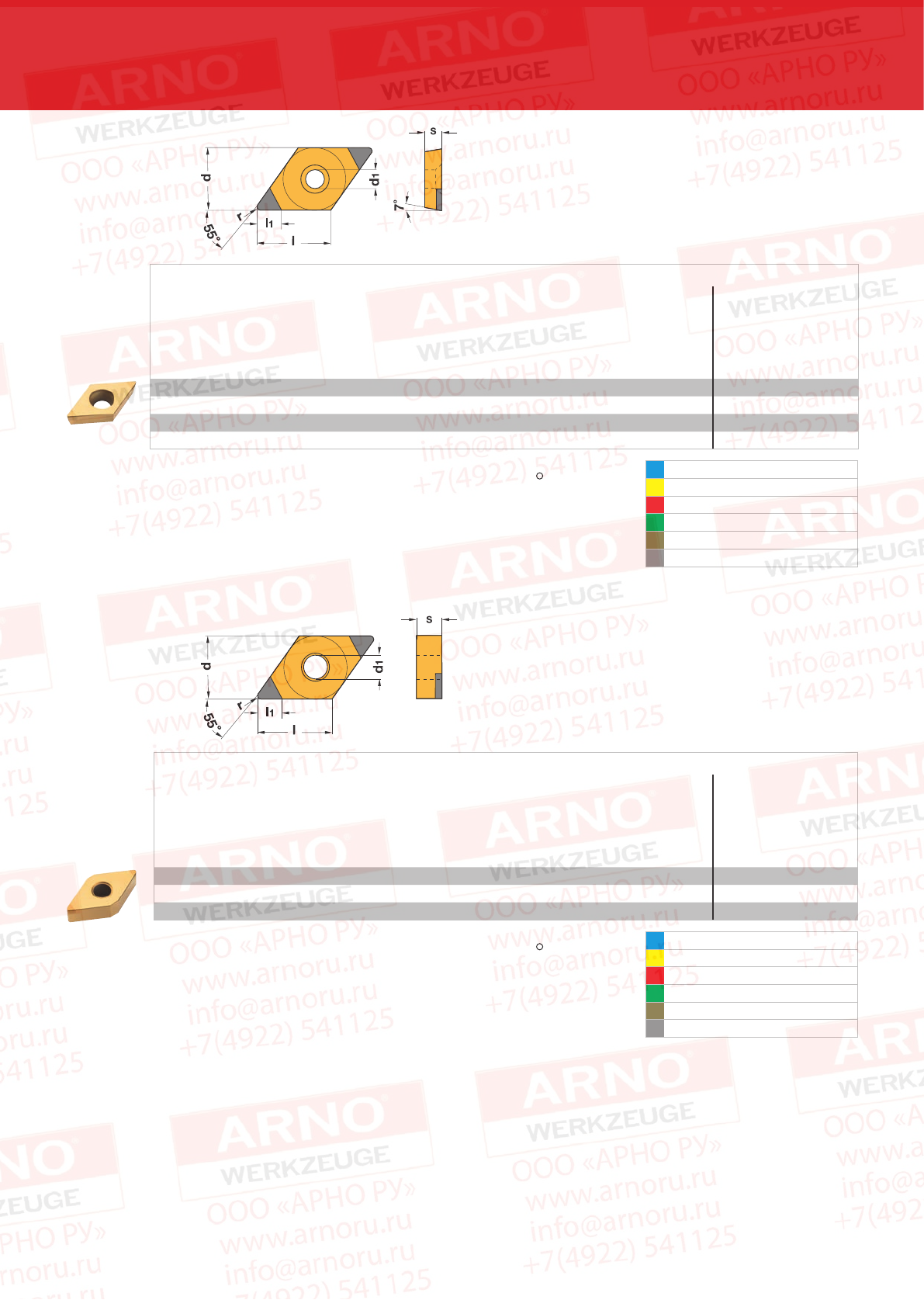

DN..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
DNGA 150602EN 15,50 12,70 6,35 5,2 0,2 2 lDNGA 150602EN
DNGA 150604EN 15,50 12,70 6,35 5,2 0,4 2 lDNGA 150604EN
DNGA 150608EN 15,50 12,70 6,35 5,2 0,8 2 lDNGA 150608EN
DNGG 150602EN-NFS 15,50 12,70 6,35 5,2 0,2 2 lDNGG 150602EN-NFS
DNGG 150604EN-NFS 15,50 12,70 6,35 5,2 0,4 2 lDNGG 150604EN-NFS
DNGG 150608EN-NFS 15,50 12,70 6,35 5,2 0,8 2 lDNGG 150608EN-NFS
DNMA 150608EN 15,50 12,70 6,35 5,2 0,8 2 lDNMA 150608EN
DNMA 150612EN 15,50 12,70 6,35 5,2 1,2 2lDNMA 150612EN
DNMG 110404EN-NM2 11,60 9,525 4,76 3,8 0,4 2 lDNMG 110404EN-NM2
DNMG 110408EN-NM2 11,60 9,525 4,76 3,8 0,8 2 l l DNMG 110408EN-NM2
DNMG 150404EN-NM2 15,50 12,70 4,76 5,2 0,4 2 lDNMG 150404EN-NM2
DNMG 150408EN-NM2 15,50 12,70 4,76 5,2 0,8 2 l l DNMG 150408EN-NM2
DNMG 150412EN-NM2 15,50 12,70 4,76 5,2 1,2 2l l DNMG 150412EN-NM2
DNMG 150604EN-NM2 15,50 12,70 6,35 5,2 0,4 2 lDNMG 150604EN-NM2
DNMG 150608EN-NM2 15,50 12,70 6,35 5,2 0,8 2 lDNMG 150608EN-NM2
DNMG 150612EN-NM2 15,50 12,70 6,35 5,2 1,2 2lDNMG 150612EN-NM2
DNMG 110404EN-NMT 11,60 9,525 4,76 3,8 0,4 2 l l l l DNMG 110404EN-NMT
DNMG 110408EN-NMT 11,60 9,525 4,76 3,8 0,8 2 lDNMG 110408EN-NMT
DNMG 150404EN-NMT 15,50 12,70 4,76 5,2 0,4 2 lDNMG 150404EN-NMT
DNMG 150408EN-NMT 15,50 12,70 4,76 5,2 0,8 2 l l DNMG 150408EN-NMT
DNMG 150604EN-NMT 15,50 12,70 6,35 5,2 0,4 2 lDNMG 150604EN-NMT
DNMG 150608EN-NMT 15,50 12,70 6,35 5,2 0,8 2 lDNMG 150608EN-NMT
DNMG 110402EN-NMT1 11,60 9,525 4,76 3,8 0,2 2 l l DNMG 110402EN-NMT1
DNMG 110404EN-NMT1 11,60 9,525 4,76 3,8 0,4 2 l l DNMG 110404EN-NMT1
DNMG 110408EN-NMT1 11,60 9,525 4,76 3,8 0,8 2 lDNMG 110408EN-NMT1
DNMG 150608EN-NMT1 15,50 12,70 6,35 5,2 0,8 2 l l l l l DNMG 150608EN-NMT1
DNMG 150612EN-NMT1 15,50 12,70 6,35 5,2 1,2 2l l l l l DNMG 150612EN-NMT1
DNMG 150404EN-NS1 15,50 12,70 4,76 5,2 0,4 2 lDNMG 150404EN-NS1
DNMG 150408EN-NS1 15,50 12,70 4,76 5,2 0,8 2 l l DNMG 150408EN-NS1
DNMG 150604EN-NS1 15,50 12,70 6,35 5,2 0,4 2 lDNMG 150604EN-NS1
Пластины
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 37
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
DNGA 150602EN 15,50 12,70 6,35 5,2 0,2 2 lDNGA 150602EN
DNGA 150604EN 15,50 12,70 6,35 5,2 0,4 2 lDNGA 150604EN
DNGA 150608EN 15,50 12,70 6,35 5,2 0,8 2 lDNGA 150608EN
DNGG 150602EN-NFS 15,50 12,70 6,35 5,2 0,2 2 lDNGG 150602EN-NFS
DNGG 150604EN-NFS 15,50 12,70 6,35 5,2 0,4 2 lDNGG 150604EN-NFS
DNGG 150608EN-NFS 15,50 12,70 6,35 5,2 0,8 2 lDNGG 150608EN-NFS
DNMA 150608EN 15,50 12,70 6,35 5,2 0,8 2 lDNMA 150608EN
DNMA 150612EN 15,50 12,70 6,35 5,2 1,2 2lDNMA 150612EN
DNMG 110404EN-NM2 11,60 9,525 4,76 3,8 0,4 2 lDNMG 110404EN-NM2
DNMG 110408EN-NM2 11,60 9,525 4,76 3,8 0,8 2 l l DNMG 110408EN-NM2
DNMG 150404EN-NM2 15,50 12,70 4,76 5,2 0,4 2 lDNMG 150404EN-NM2
DNMG 150408EN-NM2 15,50 12,70 4,76 5,2 0,8 2 l l DNMG 150408EN-NM2
DNMG 150412EN-NM2 15,50 12,70 4,76 5,2 1,2 2l l DNMG 150412EN-NM2
DNMG 150604EN-NM2 15,50 12,70 6,35 5,2 0,4 2 lDNMG 150604EN-NM2
DNMG 150608EN-NM2 15,50 12,70 6,35 5,2 0,8 2 lDNMG 150608EN-NM2
DNMG 150612EN-NM2 15,50 12,70 6,35 5,2 1,2 2lDNMG 150612EN-NM2
DNMG 110404EN-NMT 11,60 9,525 4,76 3,8 0,4 2 l l l l DNMG 110404EN-NMT
DNMG 110408EN-NMT 11,60 9,525 4,76 3,8 0,8 2 lDNMG 110408EN-NMT
DNMG 150404EN-NMT 15,50 12,70 4,76 5,2 0,4 2 lDNMG 150404EN-NMT
DNMG 150408EN-NMT 15,50 12,70 4,76 5,2 0,8 2 l l DNMG 150408EN-NMT
DNMG 150604EN-NMT 15,50 12,70 6,35 5,2 0,4 2 lDNMG 150604EN-NMT
DNMG 150608EN-NMT 15,50 12,70 6,35 5,2 0,8 2 lDNMG 150608EN-NMT
DNMG 110402EN-NMT1 11,60 9,525 4,76 3,8 0,2 2 l l DNMG 110402EN-NMT1
DNMG 110404EN-NMT1 11,60 9,525 4,76 3,8 0,4 2 l l DNMG 110404EN-NMT1
DNMG 110408EN-NMT1 11,60 9,525 4,76 3,8 0,8 2 lDNMG 110408EN-NMT1
DNMG 150608EN-NMT1 15,50 12,70 6,35 5,2 0,8 2 l l l l l DNMG 150608EN-NMT1
DNMG 150612EN-NMT1 15,50 12,70 6,35 5,2 1,2 2l l l l l DNMG 150612EN-NMT1
DNMG 150404EN-NS1 15,50 12,70 4,76 5,2 0,4 2 lDNMG 150404EN-NS1
DNMG 150408EN-NS1 15,50 12,70 4,76 5,2 0,8 2 l l DNMG 150408EN-NS1
DNMG 150604EN-NS1 15,50 12,70 6,35 5,2 0,4 2 lDNMG 150604EN-NS1
Твердые сплавы
l Основное применение
l Допустимое применение
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Pll l l P
Ml l l l llM
KlK
N N
Sllll llS
HlH
Сплавы
38 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

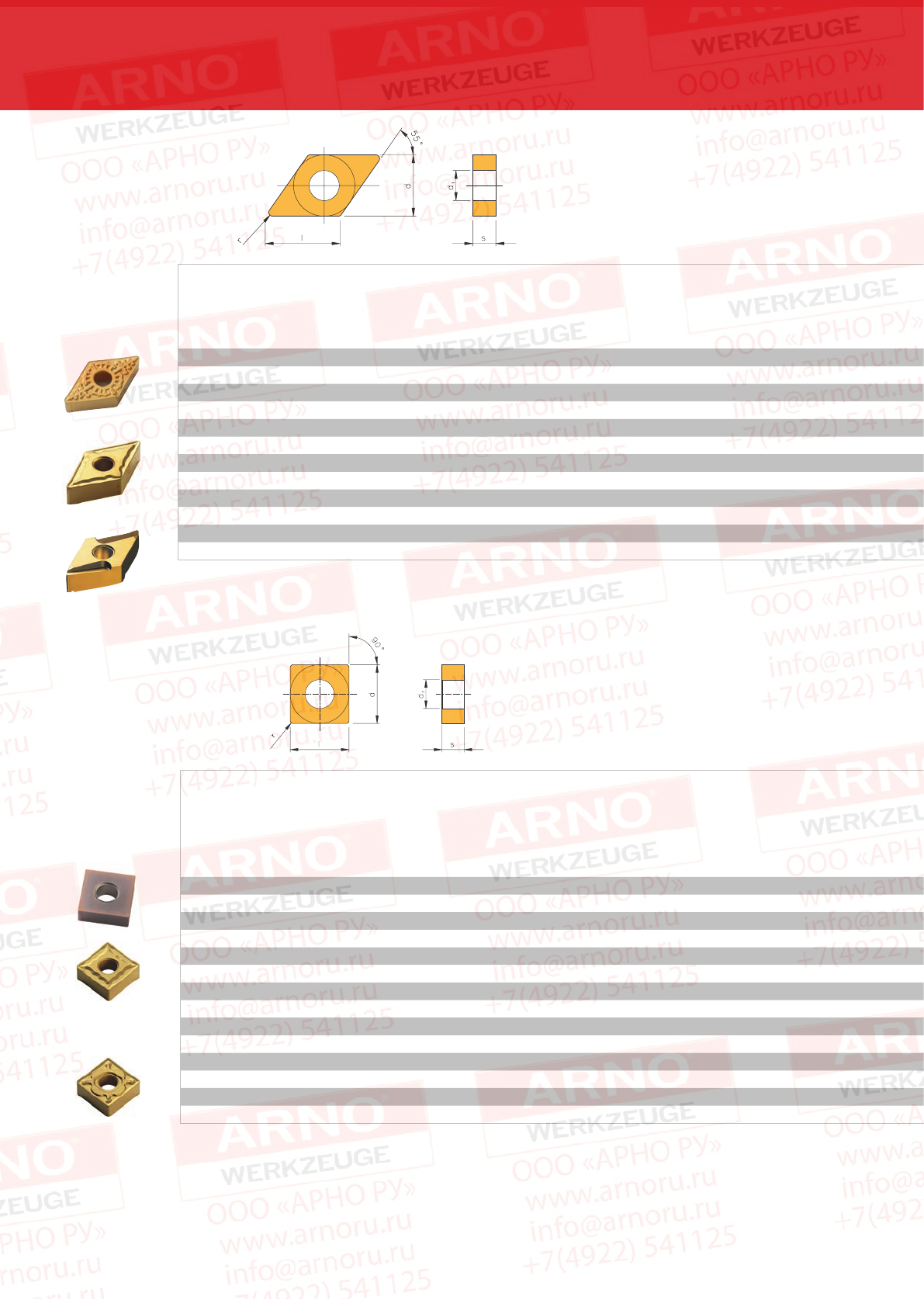

SN..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
SNGA 120404EN 12,70 12,70 4,76 5,16 0,4 2 lSNGA 120404EN
SNGA 120408EN 12,70 12,70 4,76 5,16 0,8 2 lSNGA 120408EN
SNMG 120408EN-NMG1 12,70 12,70 4,76 5,16 0,8 2 l l SNMG 120408EN-NMG1
SNMG 120412EN-NMG1 12,70 12,70 4,76 5,16 1,2 2l l SNMG 120412EN-NMG1
SNMG 150612EN-NMG1 15,875 15,875 6,35 6,35 1,2 2lSNMG 150612EN-NMG1
SNMG 150616EN-NMG1 15,875 15,875 6,35 6,35 1,6 2l l l SNMG 150616EN-NMG1
SNMG 190612EN-NMG1 19,05 19,05 6,35 7,94 1,2 2lSNMG 190612EN-NMG1
SNMG 190616EN-NMG1 19,05 19,05 6,35 7,94 1,6 2l l l SNMG 190616EN-NMG1
SNMM 150612EN-NR1 15,875 15,875 6,35 6,35 1,2 2l l l SNMM 150612EN-NR1
SNMM 150616EN-NR1 15,875 15,875 6,35 6,35 1,6 2l l l SNMM 150616EN-NR1
SNMM 190612EN-NR1 19,05 19,05 6,35 7,94 1,2 2l l l SNMM 190612EN-NR1
SNMM 190616EN-NR1 19,05 19,05 6,35 7,94 1,6 2l l SNMM 190616EN-NR1
Пластины
DN..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
DNMG 150404EN-NFT 15,50 12,70 4,76 5,2 0,4 2 l l DNMG 150404EN-NFT
DNMG 150408EN-NFT 15,50 12,70 4,76 5,2 0,8 2 l l DNMG 150408EN-NFT
DNMG 150604EN-NFT 15,50 12,70 6,35 5,2 0,4 2 l l l l l DNMG 150604EN-NFT
DNMG 150608EN-NFT 15,50 12,70 6,35 5,2 0,8 2 l l l l l DNMG 150608EN-NFT
DNMG 110404EN-NMG1 11,60 9,525 4,76 3,8 0,4 2 lDNMG 110404EN-NMG1
DNMG 110408EN-NMG1 11,60 9,525 4,76 3,8 0,8 2 l l DNMG 110408EN-NMG1
DNMG 150608EN-NMG1 15,50 12,70 6,35 5,2 0,8 2 l l DNMG 150608EN-NMG1
DNMG 150612EN-NMG1 15,50 12,70 6,35 5,2 1,2 2lll DNMG 150612EN-NMG1
DNMX 150608EL 15,50 12,70 6,35 5,2 0,8 2 l l DNMX 150608EL
DNMX 150608ER 15,50 12,70 6,35 5,2 0,8 2 l l DNMX 150608ER
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 39
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
SNGA 120404EN 12,70 12,70 4,76 5,16 0,4 2 lSNGA 120404EN
SNGA 120408EN 12,70 12,70 4,76 5,16 0,8 2 lSNGA 120408EN
SNMG 120408EN-NMG1 12,70 12,70 4,76 5,16 0,8 2 l l SNMG 120408EN-NMG1
SNMG 120412EN-NMG1 12,70 12,70 4,76 5,16 1,2 2l l SNMG 120412EN-NMG1
SNMG 150612EN-NMG1 15,875 15,875 6,35 6,35 1,2 2lSNMG 150612EN-NMG1
SNMG 150616EN-NMG1 15,875 15,875 6,35 6,35 1,6 2l l l SNMG 150616EN-NMG1
SNMG 190612EN-NMG1 19,05 19,05 6,35 7,94 1,2 2lSNMG 190612EN-NMG1
SNMG 190616EN-NMG1 19,05 19,05 6,35 7,94 1,6 2l l l SNMG 190616EN-NMG1
SNMM 150612EN-NR1 15,875 15,875 6,35 6,35 1,2 2l l l SNMM 150612EN-NR1
SNMM 150616EN-NR1 15,875 15,875 6,35 6,35 1,6 2l l l SNMM 150616EN-NR1
SNMM 190612EN-NR1 19,05 19,05 6,35 7,94 1,2 2l l l SNMM 190612EN-NR1
SNMM 190616EN-NR1 19,05 19,05 6,35 7,94 1,6 2l l SNMM 190616EN-NR1
Plll P
MlM
K K
N N
SlS
HlH
l Основное применение
l Допустимое применение
Твердые сплавы
l Основное применение
l Допустимое применение
Plll P
Ml l l llM
K K
N N
Sll l l l S
H H
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
DNMG 150404EN-NFT 15,50 12,70 4,76 5,2 0,4 2 l l DNMG 150404EN-NFT
DNMG 150408EN-NFT 15,50 12,70 4,76 5,2 0,8 2 l l DNMG 150408EN-NFT
DNMG 150604EN-NFT 15,50 12,70 6,35 5,2 0,4 2 l l l l l DNMG 150604EN-NFT
DNMG 150608EN-NFT 15,50 12,70 6,35 5,2 0,8 2 l l l l l DNMG 150608EN-NFT
DNMG 110404EN-NMG1 11,60 9,525 4,76 3,8 0,4 2 lDNMG 110404EN-NMG1
DNMG 110408EN-NMG1 11,60 9,525 4,76 3,8 0,8 2 l l DNMG 110408EN-NMG1
DNMG 150608EN-NMG1 15,50 12,70 6,35 5,2 0,8 2 l l DNMG 150608EN-NMG1
DNMG 150612EN-NMG1 15,50 12,70 6,35 5,2 1,2 2lll DNMG 150612EN-NMG1
DNMX 150608EL 15,50 12,70 6,35 5,2 0,8 2 l l DNMX 150608EL
DNMX 150608ER 15,50 12,70 6,35 5,2 0,8 2 l l DNMX 150608ER
Сплавы
40 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

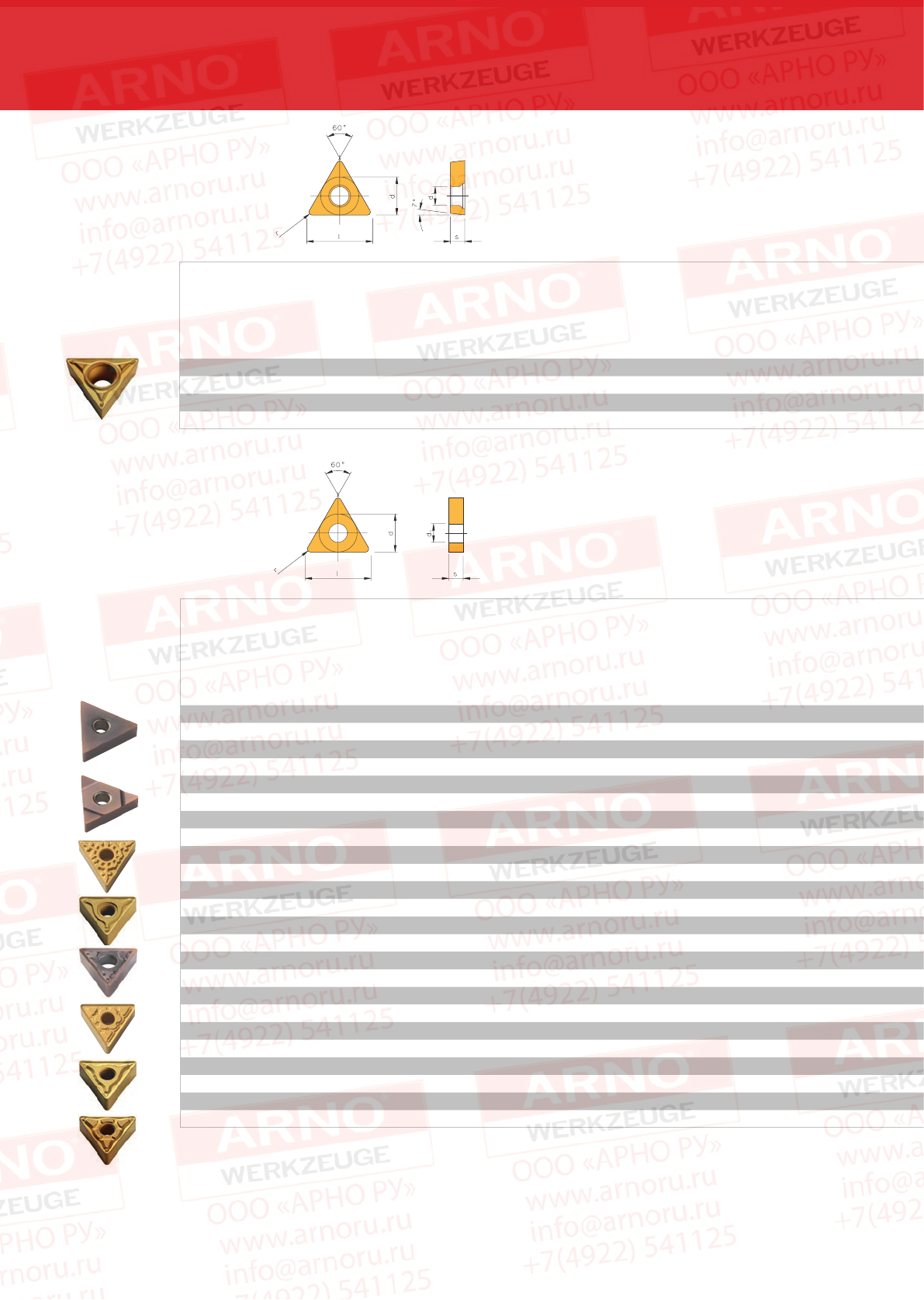

TN..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
TNGA 160402EN 16,50 9,525 4,76 3,81 0,2 2 lTNGA 160402EN
TNGA 160404EN 16,50 9,525 4,76 3,81 0,4 2 lTNGA 160404EN
TNGA 160408EN 16,50 9,525 4,76 3,81 0,8 2 lTNGA 160408EN
TNGG 160402EN-NFS 16,50 9,525 4,76 3,81 0,2 2 lTNGG 160402EN-NFS
TNGG 160404EN-NFS 16,50 9,525 4,76 3,81 0,4 2 lTNGG 160404EN-NFS
TNGG 160408EN-NFS 16,50 9,525 4,76 3,81 0,8 2 lTNGG 160408EN-NFS
TNMG 160404EN-NFT 16,50 9,525 4,76 3,81 0,4 2 l l l l l TNMG 160404EN-NFT
TNMG 160408EN-NFT 16,50 9,525 4,76 3,81 0,8 2 l l l l l TNMG 160408EN-NFT
TNMG 160404EN-NM2 16,50 9,525 4,76 3,81 0,4 2 lTNMG 160404EN-NM2
TNMG 160408EN-NM2 16,50 9,525 4,76 3,81 0,8 2 lTNMG 160408EN-NM2
TNMG 160404EN-NMT 16,50 9,525 4,76 3,81 0,4 2 lTNMG 160404EN-NMT
TNMG 160408EN-NMT 16,50 9,525 4,76 3,81 0,8 2 lTNMG 160408EN-NMT
TNMG 160408EN-NMT1 16,50 9,525 4,76 3,81 0,8 2 l l l l l TNMG 160408EN-NMT1
TNMG 160412EN-NMT1 16,50 9,525 4,76 3,81 1,2 2l l l l l TNMG 160412EN-NMT1
TNMG 160408EN-NMG1 16,50 9,525 4,76 3,81 0,8 2 lTNMG 160408EN-NMG1
TNMG 160412EN-NMG1 16,50 9,525 4,76 3,81 1,2 2lTNMG 160412EN-NMG1
TNMG 160408EN-NS1 16,50 9,525 4,76 3,81 0,8 2 l l TNMG 160408EN-NS1
Пластины

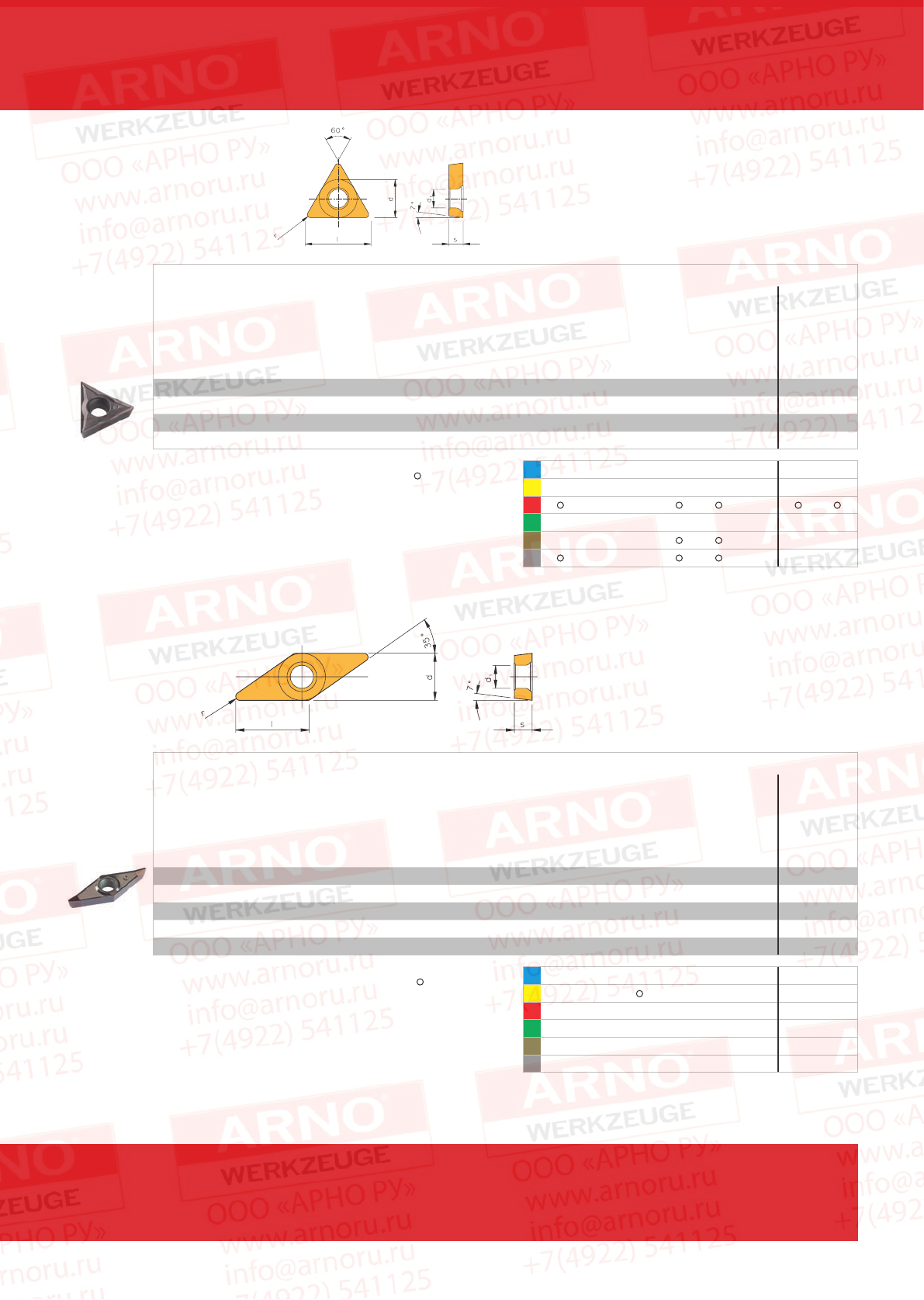

TC..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
TCMT 110202EN-PM1 11,00 6,350 2,38 2,8 0,2 3 lTCMT 110202EN-PM1
TCMT 110204EN-PM1 11,00 6,350 2,38 2,8 0,4 3 lTCMT 110204EN-PM1
TCMT 16T304EN-PM1 16,50 9,525 3,97 4,4 0,4 3 lTCMT 16T304EN-PM1
TCMT 16T308EN-PM1 16,50 9,525 3,97 4,4 0,8 3 lTCMT 16T308EN-PM1
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 41
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
TNGA 160402EN 16,50 9,525 4,76 3,81 0,2 2 lTNGA 160402EN
TNGA 160404EN 16,50 9,525 4,76 3,81 0,4 2 lTNGA 160404EN
TNGA 160408EN 16,50 9,525 4,76 3,81 0,8 2 lTNGA 160408EN
TNGG 160402EN-NFS 16,50 9,525 4,76 3,81 0,2 2 lTNGG 160402EN-NFS
TNGG 160404EN-NFS 16,50 9,525 4,76 3,81 0,4 2 lTNGG 160404EN-NFS
TNGG 160408EN-NFS 16,50 9,525 4,76 3,81 0,8 2 lTNGG 160408EN-NFS
TNMG 160404EN-NFT 16,50 9,525 4,76 3,81 0,4 2 l l l l l TNMG 160404EN-NFT
TNMG 160408EN-NFT 16,50 9,525 4,76 3,81 0,8 2 l l l l l TNMG 160408EN-NFT
TNMG 160404EN-NM2 16,50 9,525 4,76 3,81 0,4 2 lTNMG 160404EN-NM2
TNMG 160408EN-NM2 16,50 9,525 4,76 3,81 0,8 2 lTNMG 160408EN-NM2
TNMG 160404EN-NMT 16,50 9,525 4,76 3,81 0,4 2 lTNMG 160404EN-NMT
TNMG 160408EN-NMT 16,50 9,525 4,76 3,81 0,8 2 lTNMG 160408EN-NMT
TNMG 160408EN-NMT1 16,50 9,525 4,76 3,81 0,8 2 l l l l l TNMG 160408EN-NMT1
TNMG 160412EN-NMT1 16,50 9,525 4,76 3,81 1,2 2l l l l l TNMG 160412EN-NMT1
TNMG 160408EN-NMG1 16,50 9,525 4,76 3,81 0,8 2 lTNMG 160408EN-NMG1
TNMG 160412EN-NMG1 16,50 9,525 4,76 3,81 1,2 2lTNMG 160412EN-NMG1
TNMG 160408EN-NS1 16,50 9,525 4,76 3,81 0,8 2 l l TNMG 160408EN-NS1
l Основное применение
l Допустимое применение
Pl l l P
Ml l l llM
K K
N N
Sll l l l S
HlH
Твердые сплавы
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
TCMT 110202EN-PM1 11,00 6,350 2,38 2,8 0,2 3 lTCMT 110202EN-PM1
TCMT 110204EN-PM1 11,00 6,350 2,38 2,8 0,4 3 lTCMT 110204EN-PM1
TCMT 16T304EN-PM1 16,50 9,525 3,97 4,4 0,4 3 lTCMT 16T304EN-PM1
TCMT 16T308EN-PM1 16,50 9,525 3,97 4,4 0,8 3 lTCMT 16T308EN-PM1
l Основное применение
l Допустимое применение
P P
MlM
K K
N N
SlS
H H
Сплавы
Сплавы
42 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

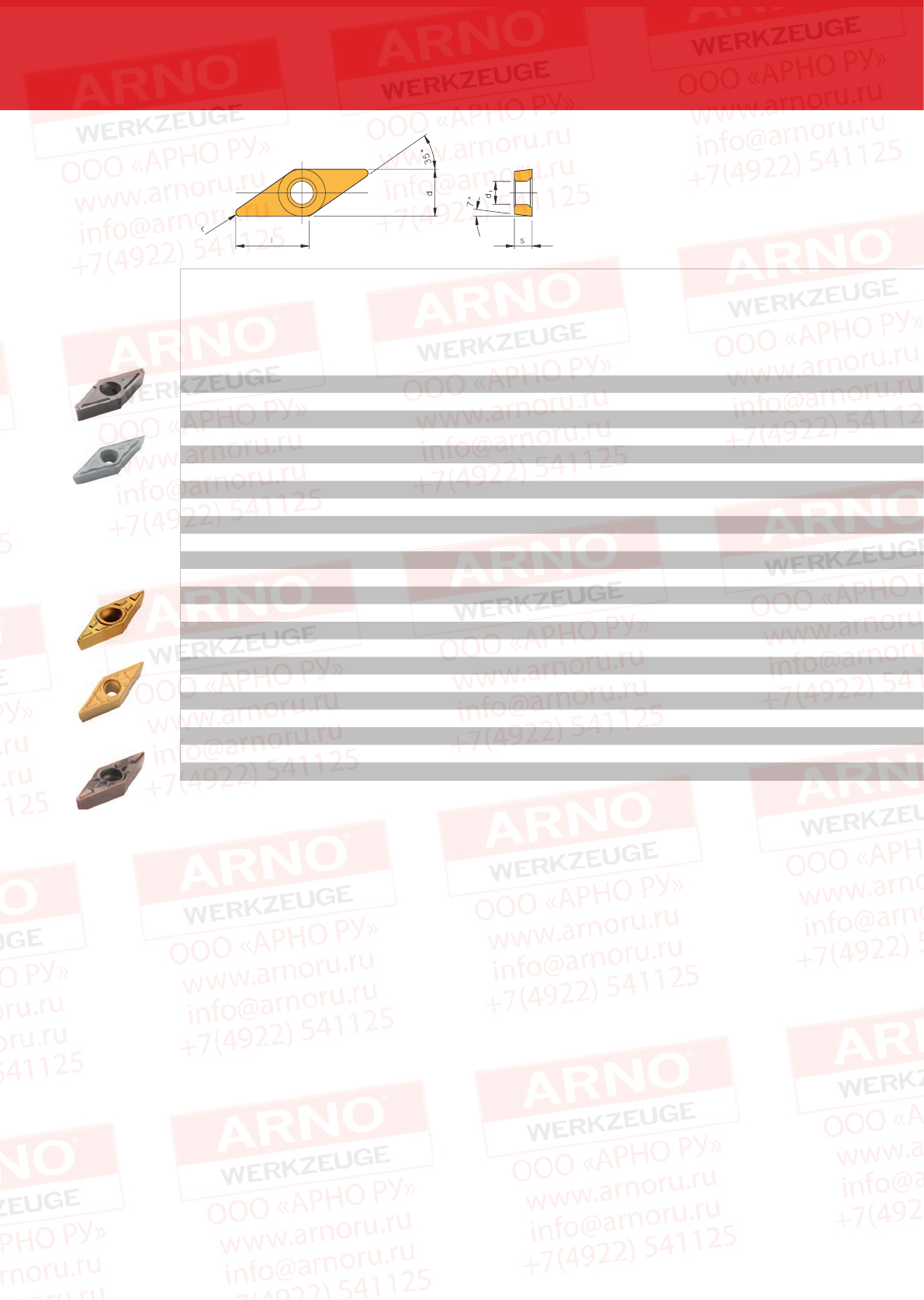

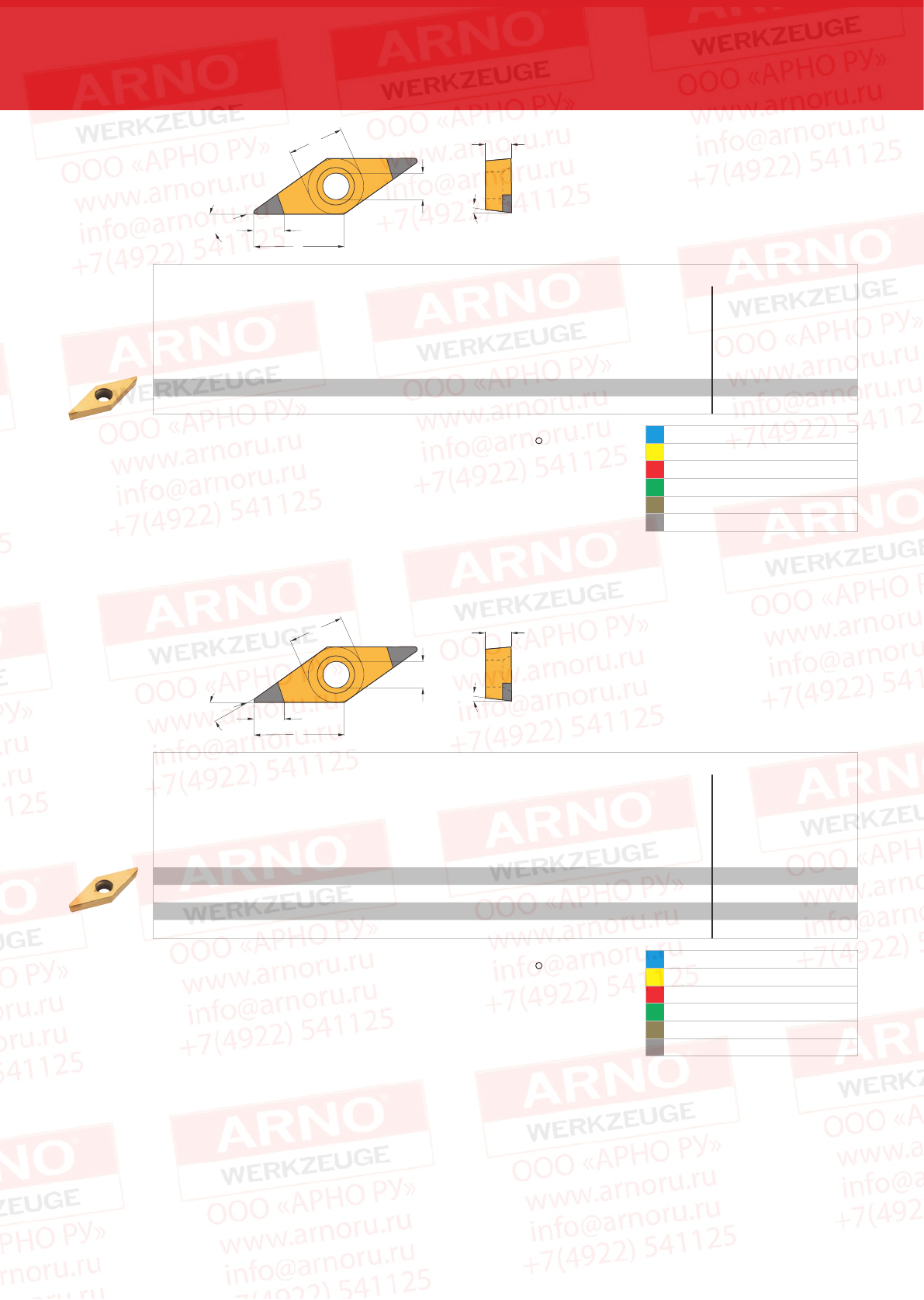

VC..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5025
AM5110
AM5120
AM5130
AP2310
AP2320
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
VCGT 1103003FL-PF2 11,10 6,35 3,18 2,80 0,03 3 l l l VCGT 1103003FL-PF2
VCGT 1103003FR-PF2 11,10 6,35 3,18 2,80 0,03 3 l l l VCGT 1103003FR-PF2
VCGT 110301EN-PS 11,10 6,35 3,18 2,80 0,1 3 lVCGT 110301EN-PS
VCGT 110301FN-PS 11,10 6,35 3,18 2,80 0,1 3 lVCGT 110301FN-PS
VCGT 110302EN-PS 11,10 6,35 3,18 2,80 0,2 3 lVCGT 110302EN-PS
VCGT 110302FN-PS 11,10 6,35 3,18 2,80 0,2 3 lVCGT 110302FN-PS
VCGT 110304EN-PS 11,10 6,35 3,18 2,80 0,4 3 lVCGT 110304EN-PS
VCGT 160401EN-PS 16,50 9,525 4,76 4,40 0,1 3 lVCGT 160401EN-PS
VCGT 160402EN-PS 16,50 9,525 4,76 4,40 0,2 3 lVCGT 160402EN-PS
VCGT 160404EN-PS 16,50 9,525 4,76 4,40 0,4 3 lVCGT 160404EN-PS
VCMT 070202EN-PM1 6,92 3,97 2,38 2,20 0,2 3 lVCMT 070202EN-PM1
VCMT 070204EN-PM1 6,92 3,97 2,38 2,20 0,4 3 lVCMT 070204EN-PM1
VCMT 160408EN-PM1 16,50 9,525 4,76 4,40 0,8 3 lVCMT 160408EN-PM1
VCMT 110302EN-PMT1 11,10 6,350 3,18 2,8 0,2 3 l l l VCMT 110302EN-PMT1
VCMT 110304EN-PMT1 11,10 6,350 3,18 2,8 0,4 3 l l l VCMT 110304EN-PMT1
VCMT 160404EN-PMT1 16,50 9,525 4,76 4,4 0,4 3 l l l VCMT 160404EN-PMT1
VCMT 160408EN-PMT1 16,50 9,525 4,76 4,4 0,8 3 l l l VCMT 160408EN-PMT1
VCMT 070202EN-PS2 6,92 3,97 2,38 2,20 0,2 3 lVCMT 070202EN-PS2
VCMT 070204EN-PS2 6,92 3,97 2,38 2,20 0,4 3 lVCMT 070204EN-PS2
Пластины
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 43
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5025
AM5110
AM5120
AM5130
AP2310
AP2320
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
VCGT 1103003FL-PF2 11,10 6,35 3,18 2,80 0,03 3 l l l VCGT 1103003FL-PF2
VCGT 1103003FR-PF2 11,10 6,35 3,18 2,80 0,03 3 l l l VCGT 1103003FR-PF2
VCGT 110301EN-PS 11,10 6,35 3,18 2,80 0,1 3 lVCGT 110301EN-PS
VCGT 110301FN-PS 11,10 6,35 3,18 2,80 0,1 3 lVCGT 110301FN-PS
VCGT 110302EN-PS 11,10 6,35 3,18 2,80 0,2 3 lVCGT 110302EN-PS
VCGT 110302FN-PS 11,10 6,35 3,18 2,80 0,2 3 lVCGT 110302FN-PS
VCGT 110304EN-PS 11,10 6,35 3,18 2,80 0,4 3 lVCGT 110304EN-PS
VCGT 160401EN-PS 16,50 9,525 4,76 4,40 0,1 3 lVCGT 160401EN-PS
VCGT 160402EN-PS 16,50 9,525 4,76 4,40 0,2 3 lVCGT 160402EN-PS
VCGT 160404EN-PS 16,50 9,525 4,76 4,40 0,4 3 lVCGT 160404EN-PS
VCMT 070202EN-PM1 6,92 3,97 2,38 2,20 0,2 3 lVCMT 070202EN-PM1
VCMT 070204EN-PM1 6,92 3,97 2,38 2,20 0,4 3 lVCMT 070204EN-PM1
VCMT 160408EN-PM1 16,50 9,525 4,76 4,40 0,8 3 lVCMT 160408EN-PM1
VCMT 110302EN-PMT1 11,10 6,350 3,18 2,8 0,2 3 l l l VCMT 110302EN-PMT1
VCMT 110304EN-PMT1 11,10 6,350 3,18 2,8 0,4 3 l l l VCMT 110304EN-PMT1
VCMT 160404EN-PMT1 16,50 9,525 4,76 4,4 0,4 3 l l l VCMT 160404EN-PMT1
VCMT 160408EN-PMT1 16,50 9,525 4,76 4,4 0,8 3 l l l VCMT 160408EN-PMT1
VCMT 070202EN-PS2 6,92 3,97 2,38 2,20 0,2 3 lVCMT 070202EN-PS2
VCMT 070204EN-PS2 6,92 3,97 2,38 2,20 0,4 3 lVCMT 070204EN-PS2
PlllP
Mllllll lM
Kll l l l K
Nl l l N
Sllllll S
HlH
l Основное применение
l Допустимое применение
Твердые сплавы
Сплавы
44 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Пластины

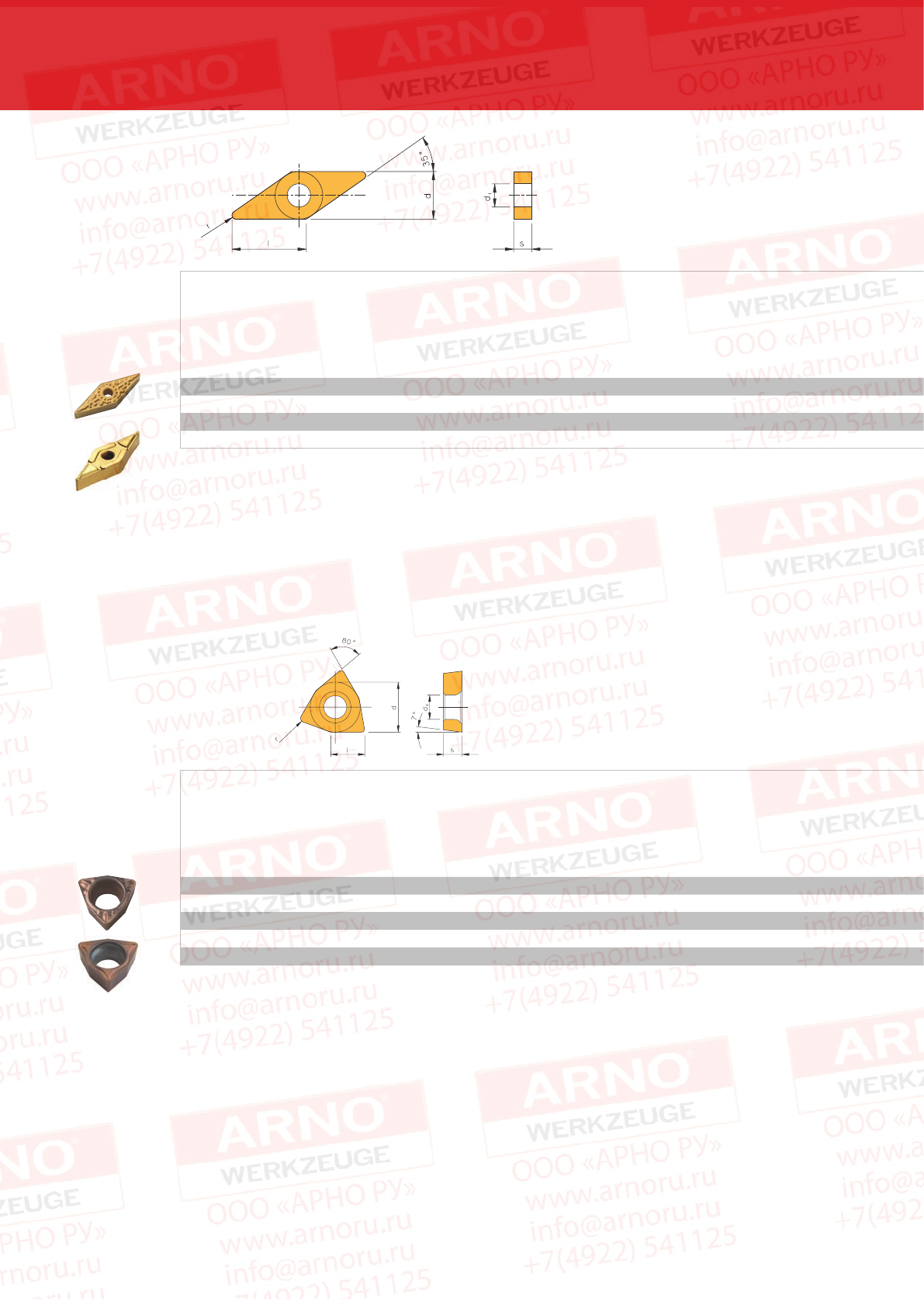

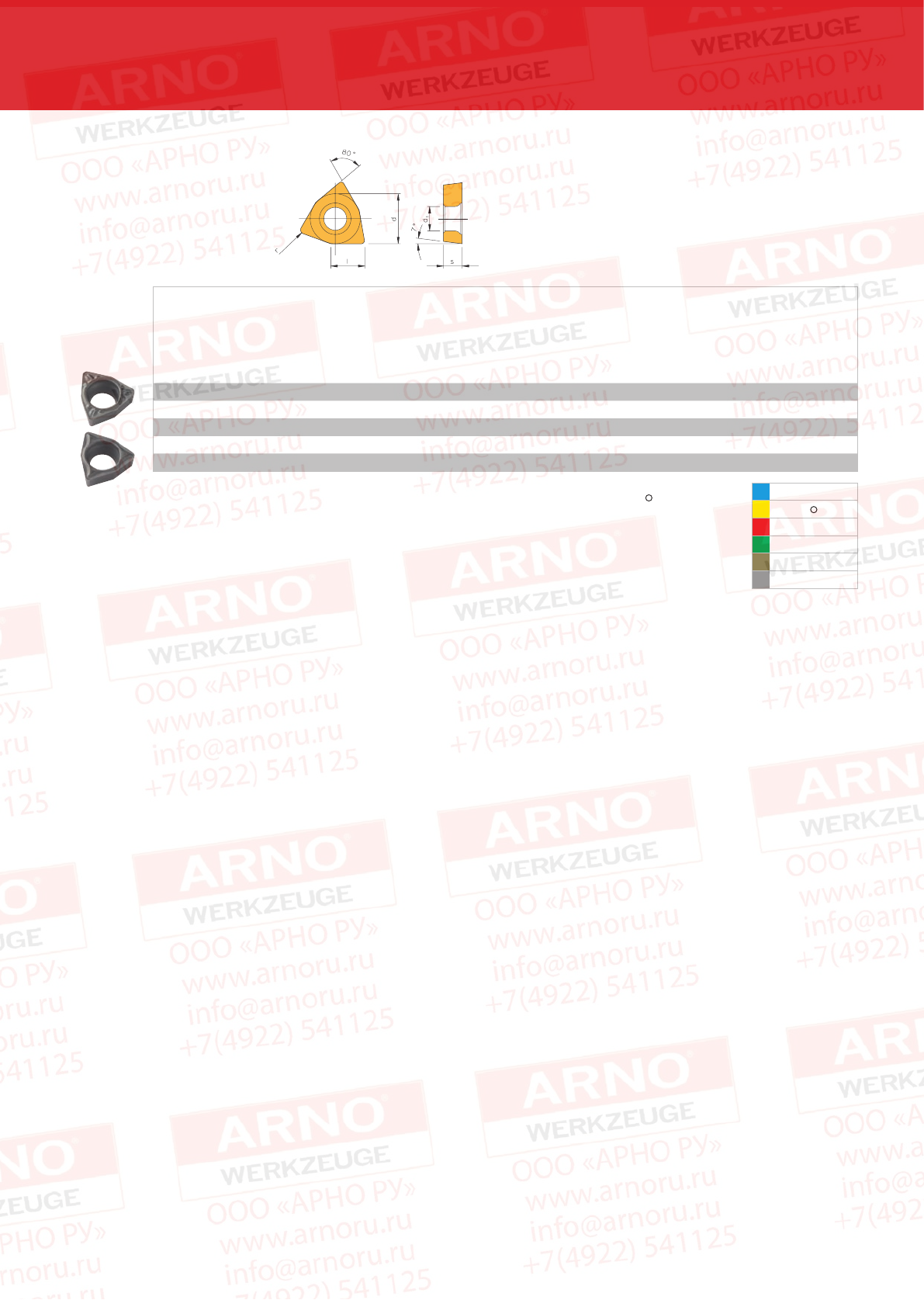

WC..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
WCMT 020102EN-PM1 2,70 3,97 1,59 2,20 0,2 3 lWCMT 020102EN-PM1
WCMT 020104EN-PM1 2,70 3,97 1,59 2,20 0,4 3 lWCMT 020104EN-PM1
WCMT 020102EN-PS2 2,70 3,97 1,59 2,20 0,2 3 lWCMT 020102EN-PS2
WCMT 020104EN-PS2 2,70 3,97 1,59 2,20 0,4 3 lWCMT 020104EN-PS2

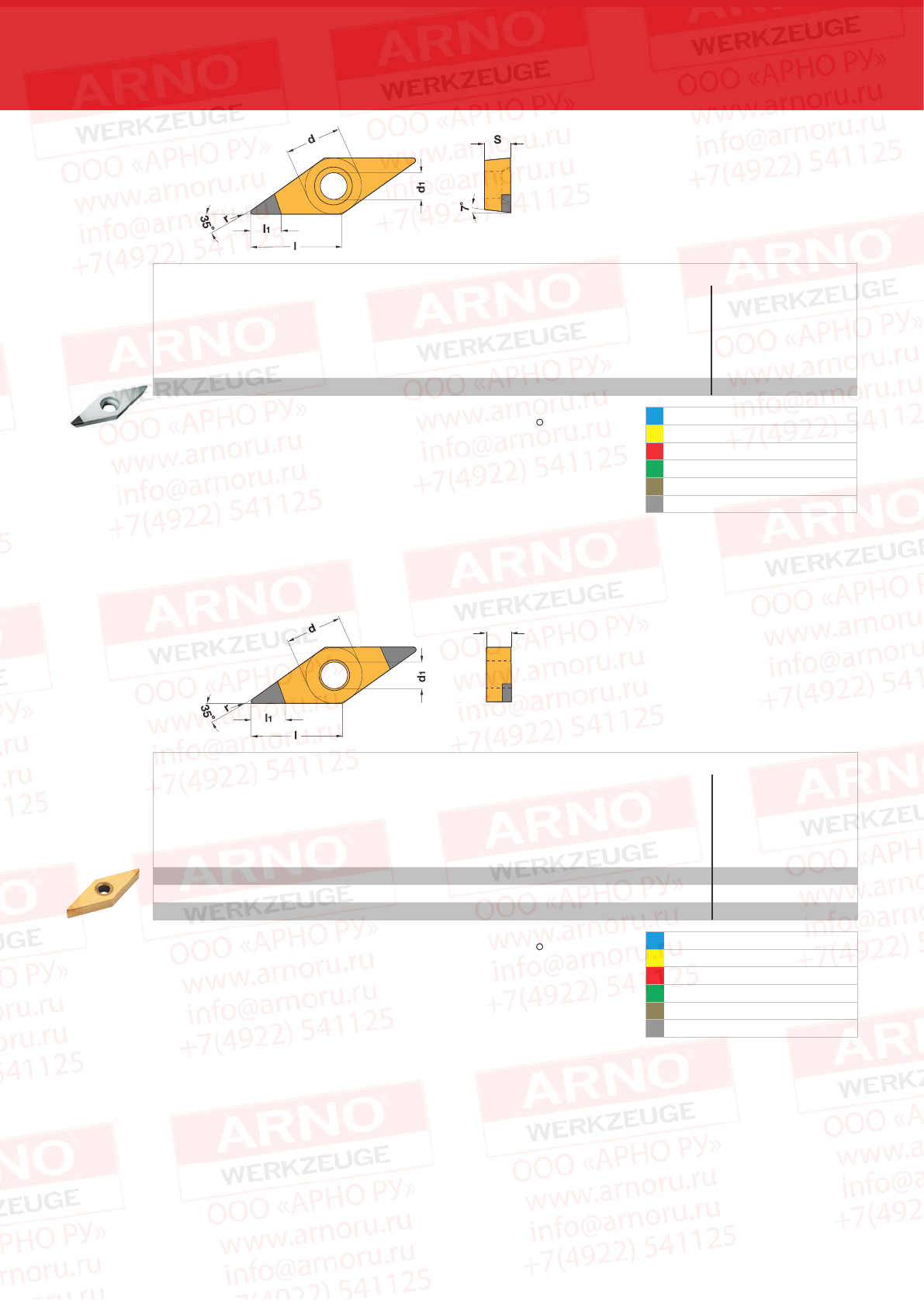

VN..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
VNMG 160404EN-NFT 16,50 9,525 4,76 4,40 0,4 2 l l l l l VNMG 160404EN-NFT
VNMG 160408EN-NFT 16,50 9,525 4,76 4,40 0,8 2 l l l l l VNMG 160408EN-NFT
VNMG 160404EN-NS1 16,50 9,525 4,76 4,40 0,4 2 l l VNMG 160404EN-NS1
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 45
Твердые сплавы
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
WCMT 020102EN-PM1 2,70 3,97 1,59 2,20 0,2 3 lWCMT 020102EN-PM1
WCMT 020104EN-PM1 2,70 3,97 1,59 2,20 0,4 3 lWCMT 020104EN-PM1
WCMT 020102EN-PS2 2,70 3,97 1,59 2,20 0,2 3 lWCMT 020102EN-PS2
WCMT 020104EN-PS2 2,70 3,97 1,59 2,20 0,4 3 lWCMT 020104EN-PS2
P P
MlM
K K
N N
SlS
H H
l Основное применение
l Допустимое применение
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
VNMG 160404EN-NFT 16,50 9,525 4,76 4,40 0,4 2 l l l l l VNMG 160404EN-NFT
VNMG 160408EN-NFT 16,50 9,525 4,76 4,40 0,8 2 l l l l l VNMG 160408EN-NFT
VNMG 160404EN-NS1 16,50 9,525 4,76 4,40 0,4 2 l l VNMG 160404EN-NS1
Pl l P
Ml l l l l M
K K
N N
Sll l l l S
H H
l Основное применение
l Допустимое применение
Сплавы
Сплавы
46 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Пластины
WN..
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
WNMA 080408EN 8,72 12,70 4,76 5,50 0,8 2 lWNMA 080408EN
WNMA 080412EN 8,72 12,70 4,76 5,50 1,2 2 lWNMA 080412EN
WNMG 060404EN-NM2 6,50 9,525 4,76 3,81 0,4 2 lWNMG 060404EN-NM2
WNMG 060408EN-NM2 6,50 9,525 4,76 3,81 0,8 2 l l WNMG 060408EN-NM2
WNMG 080404EN-NM2 8,72 12,70 4,76 5,50 0,4 2 lWNMG 080404EN-NM2
WNMG 080408EN-NM2 8,72 12,70 4,76 5,50 0,8 2 l l WNMG 080408EN-NM2
WNMG 080412EN-NM2 8,72 12,70 4,76 5,50 1,2 2l l l WNMG 080412EN-NM2
WNMG 080404EN-NFT 8,72 12,70 4,76 5,50 0,4 2 l l l l l WNMG 080404EN-NFT
WNMG 080408EN-NFT 8,72 12,70 4,76 5,50 0,8 2 l l l l l WNMG 080408EN-NFT
WNMG 060404EN-NMT 6,50 9,525 4,76 3,81 0,4 2 lWNMG 060404EN-NMT
WNMG 060408EN-NMT 6,50 9,525 4,76 3,81 0,8 2 lWNMG 060408EN-NMT
WNMG 080404EN-NMT 8,72 12,70 4,76 5,50 0,4 2 lWNMG 080404EN-NMT
WNMG 080408EN-NMT 8,72 12,70 4,76 5,50 0,8 2 lWNMG 080408EN-NMT
WNMG 060404EN-NMT1 6,50 9,525 4,76 3,81 0,4 2 l l WNMG 060404EN-NMT1
WNMG 060408EN-NMT1 6,50 9,525 4,76 3,81 0,8 2 lWNMG 060408EN-NMT1
WNMG 080408EN-NMT1 8,72 12,70 4,76 5,50 0,8 2 l l l l l WNMG 080408EN-NMT1
WNMG 080412EN-NMT1 8,72 12,70 4,76 5,50 1,2 2l l l l l WNMG 080412EN-NMT1
WNMG 060408EN-NMG1 6,50 9,525 4,76 3,81 0,8 2 lWNMG 060408EN-NMG1
WNMG 080408EN-NMG1 8,72 12,70 4,76 5,50 0,8 2 lWNMG 080408EN-NMG1
WNMG 080412EN-NMG1 8,72 12,70 4,76 5,50 1,2 2lll WNMG 080412EN-NMG1
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 47
Твердые сплавы
С покрытием Без покрытия
Артикул l d s d1r PG
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Артикул
WNMA 080408EN 8,72 12,70 4,76 5,50 0,8 2 lWNMA 080408EN
WNMA 080412EN 8,72 12,70 4,76 5,50 1,2 2 lWNMA 080412EN
WNMG 060404EN-NM2 6,50 9,525 4,76 3,81 0,4 2 lWNMG 060404EN-NM2
WNMG 060408EN-NM2 6,50 9,525 4,76 3,81 0,8 2 l l WNMG 060408EN-NM2
WNMG 080404EN-NM2 8,72 12,70 4,76 5,50 0,4 2 lWNMG 080404EN-NM2
WNMG 080408EN-NM2 8,72 12,70 4,76 5,50 0,8 2 l l WNMG 080408EN-NM2
WNMG 080412EN-NM2 8,72 12,70 4,76 5,50 1,2 2l l l WNMG 080412EN-NM2
WNMG 080404EN-NFT 8,72 12,70 4,76 5,50 0,4 2 l l l l l WNMG 080404EN-NFT
WNMG 080408EN-NFT 8,72 12,70 4,76 5,50 0,8 2 l l l l l WNMG 080408EN-NFT
WNMG 060404EN-NMT 6,50 9,525 4,76 3,81 0,4 2 lWNMG 060404EN-NMT
WNMG 060408EN-NMT 6,50 9,525 4,76 3,81 0,8 2 lWNMG 060408EN-NMT
WNMG 080404EN-NMT 8,72 12,70 4,76 5,50 0,4 2 lWNMG 080404EN-NMT
WNMG 080408EN-NMT 8,72 12,70 4,76 5,50 0,8 2 lWNMG 080408EN-NMT
WNMG 060404EN-NMT1 6,50 9,525 4,76 3,81 0,4 2 l l WNMG 060404EN-NMT1
WNMG 060408EN-NMT1 6,50 9,525 4,76 3,81 0,8 2 lWNMG 060408EN-NMT1
WNMG 080408EN-NMT1 8,72 12,70 4,76 5,50 0,8 2 l l l l l WNMG 080408EN-NMT1
WNMG 080412EN-NMT1 8,72 12,70 4,76 5,50 1,2 2l l l l l WNMG 080412EN-NMT1
WNMG 060408EN-NMG1 6,50 9,525 4,76 3,81 0,8 2 lWNMG 060408EN-NMG1
WNMG 080408EN-NMG1 8,72 12,70 4,76 5,50 0,8 2 lWNMG 080408EN-NMG1
WNMG 080412EN-NMG1 8,72 12,70 4,76 5,50 1,2 2lll WNMG 080412EN-NMG1
l Основное применение
l Допустимое применение
AH4205
AK2310
AM2110
AM2130
AM5015
AM5110
AM5120
AM5130
AP2310
AP2320
AP2335
AP2420
AP5210
AT10
AK1010
AK1020
AS1010
AS1020
Plllll P
Ml l l l l M
KlK
N N
Sll l l l S
H H
l
Сплавы
Рекомендуемые параметры резания являются приблизительными.
Может потребоваться их адаптация для конкретного режима обработки.
48 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
ISO Обрабатываемый материал
Предел
прочности
(Н/мм2)
Скорость резания VC (м/мин)
С покрытием Без покрытия
P
Нелегированная сталь и
стальное литье
< 0,15 % C / закаленные и
термообработанные 350
0,15 – 0,45 % C / закаленные и
термообработанные 650
> 0,45 % C / закаленные и
термообработанные 1000
Низколегированная сталь и
стальное литье
отожженные 600
закаленные и термообработанные
900
1200
Высоколегированная сталь отожженная 700
Высоколегированная
инструментальная сталь закаленная 1100
Нержавеющая сталь ферритная, отожженная 700
Стальное литье мартенситное, закаленное и
термообработанное 1000
MНержавеющая сталь
450 – 600
600 – 900
K
Серый чугун
перлитный / ферритный 500 – 700
перлитный / мартенситный
700 – 850
800 – 1100
Чугун с шаровидным графитом
ферритный 550
перлитный 800
Ковкий чугун
ферритный 450
перлитный 750
N
Алюминиевые сплавы с длинной
стружкой
нетермообрабатываемые 200
термообрабатываемые,
термообработанные 350
Алюминиевые литьевые сплавы
≤ 12 % Si, термообработанные 250
≤ 12 % Si, термообрабатываемые,
термообработанные 300
≤ 12 % Si, нетермообрабатываемые 450
Медь и медные сплавы
(бронза / латунь)
сплавы со свинцом, Pb > 1 % 400
латунь, бронза 300
алюминиевая бронза 500
медь и электролизная медь 200
Неметаллические материалы
твердые пластики –
армированные пластики –
твердая резина –
S
Жаропрочные сплавы
на базе железа, отожженные 700
на базе железа, термообработанные 950
на базе никеля или кобальта,
отожженные 800
на базе никеля или кобальта, литые 1100
на базе никеля или кобальта,
1200
Титановые сплавы чистый титан 500 – 700
Альфа- и бета-сплавы термообработанные 700 – 1000
H
Закаленная сталь закаленная
55 HRC
60 HRC
Высокопрочный чугун литой 41 HRC
Упрочненный чугун закаленный 55 HRC
Рекомендуемые режимы резания Твердые сплавы
AH4205
AH4205
(-NFS)
AP2420
AS1010
AS1020
– – 250 – 350 – –
– – 210 – 300 – –
– – 180 – 230 – –
– – 180 – 270 – –
– – 160 – 220 – –
– – 100 – 200 – –
– – 130 – 200 – –
– – 70 – 140 – –
–––––
–––––
–––60 – 130 60 – 120
–––50 – 120 40 – 110
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––––
–––20 – 55 20 – 50
–––20 – 55 20 – 50
–––15 – 55 15 – 50
–––15 – 55 15 – 40
–––15 – 50 15 – 40
–––70 – 120 60 – 100
–––30 – 80 30 – 70
60 – 100 20 – 60 –––
40 – 80 20 – 60 –––
–––––
60 – 100 20 – 60 –––
аустенитная и ферритная /
аустенитная, закаленная
на базе железа, отожженные
на базе железа, термообработанные
на базе никеля или кобальта,
отожженные
на базе никеля или кобальта, литые
на базе никеля или кобальта,
термообработанные
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 49
Пластины Высокопозитивные пластины
Идеально подходят для применения в медицинской
промышленности, автомобилестроении,
аэрокосмической отрасли и производстве точного
оборудования
• Специальная геометрия для оптимизации
формирования стружки
• Полированная поверхность для оптимального схода
стружки
• Увеличенный угол для мягкого резания и надежности
• Шлифованные периферийные поверхности для
высочайшей точности
Для труднообрабатываемых
материалов:
Высокопозитивные пластины
Характеристики
Новые технологии и растущее разнообразие сплавов
создают потребность в новых инструментах и в
обработке новых материалов. Специально
разработанные ARNO® высокопозитивные пластины
и применение различных типов покрытий
обеспечивают максимальную скорость обработки
различных материалов.
50 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

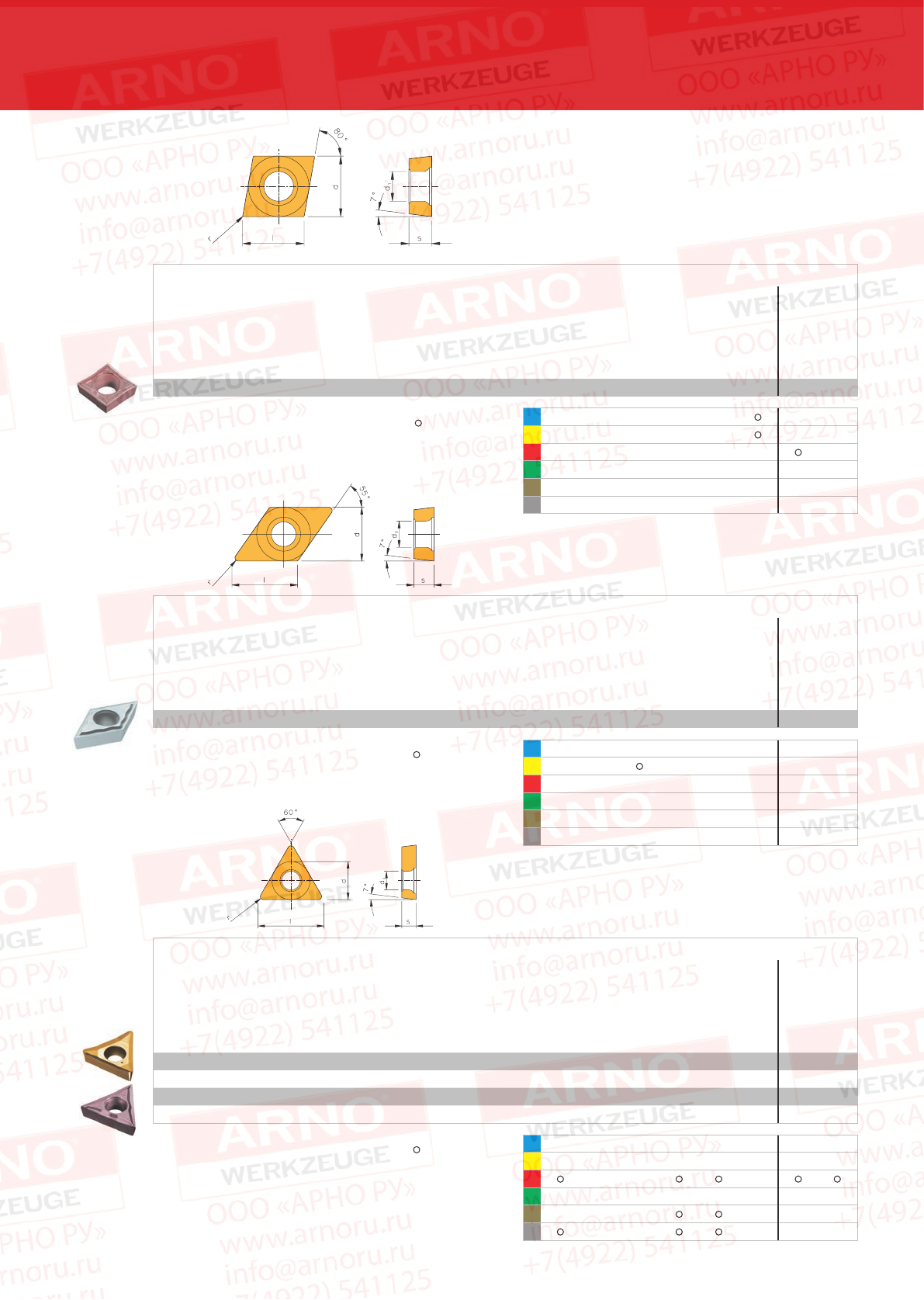

Пластины Высокопозитивные пластины
CC..
TC..
Pl
Ml
Kl
Nl l
S
H
l Основное применение
l Допустимое применение
Pl
Ml
Kl
N
Sl
H
l Основное применение
l Допустимое применение
Pl l l
Ml l l l
Kl l l l l
Nl l
Sl l l l
Hl l l
l Основное применение
l Допустимое применение
С покрытием Без покрытия
Артикул l d s d1r PG
AM5015
AM5025
AP5210
AL10
AL20
PVD1
AK10
AK20
CCGT 09T3005FN-ASF 9,67 9,525 3,97 4,4 0,05 6 l l
С покрытием Без покрытия
Артикул l d s d1r PG
AM5015
AM5025
AP5210
AL10
AL20
PVD1
AK10
AK20
DCGT 11T3005FN-PS 11,60 9,525 3,97 4,4 0,05 3 l
С покрытием Без покрытия
Артикул l d s d1r PG
AM5015
(PG 22)
AM5025
(PG 22)
AP5210
AL10
AL20
PVD1
AK10
AK20
TCGT 090208FN-ALU 9,6 5,56 2,38 2,5 0,8 6 l l
TCGT 090202EN-ASF 9,6 5,56 2,38 2,5 0,2 6 l l l
TCGT 090202FN-ASF 9,6 5,56 2,38 2,5 0,2 6 l l l l
Информацию о других сплавах и геометриях
см. в главе 3 каталога ARNO® "Токарная обработка и обработка резьбы".
DC..
Сплавы
Сплавы
Сплавы
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 51
Пластины Высокопозитивные пластины
TO..

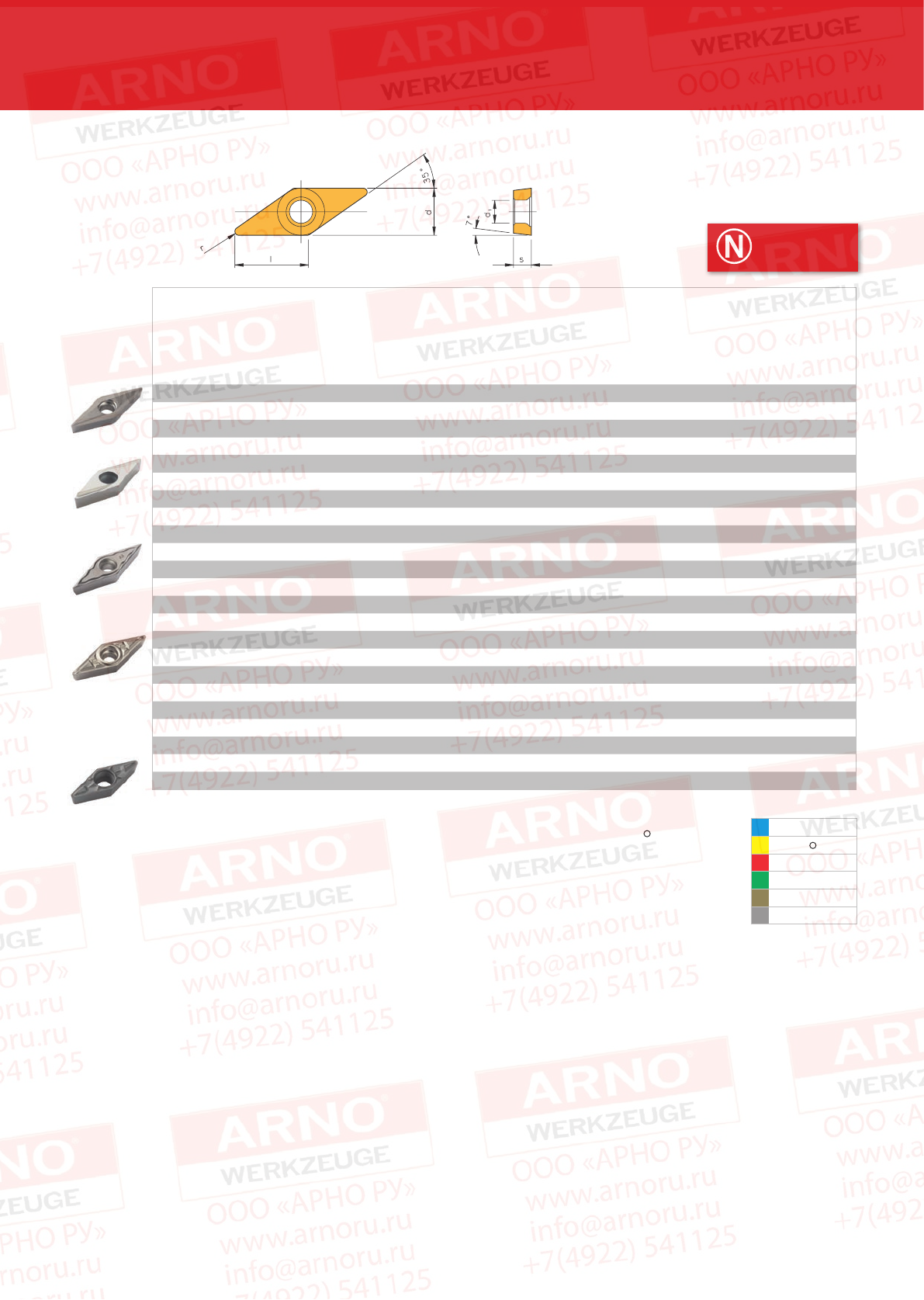

VC..
Pl l l
Ml l l
Kl l l l l
Nl l
Sll l
Hl l l
l Основное применение
l Допустимое применение
Pl
Ml
Kl
N
Sl
H
l Основное применение
l Допустимое применение
С покрытием Без покрытия
Артикул l d s d1r PG
AM5015
(PG 22)
AM5025
AP5210
AL10
AL20
PVD1
AK10
AK20
TOGT 06T102EN-ASF 6,9 3,97 1,98 2,3 0,2 6
TOGT 06T102FN-ASF 6,9 3,97 1,98 2,3 0,2 6
TOGT 090202EN-ASF 9,6 5,56 2,38 2,5 0,2 6
TOGT 090202FN-ASF 9,6 5,56 2,38 2,5 0,2 6
С покрытием Без покрытия
Артикул l d s d1r PG
AM5015
AM5025
AP5210
AL10
AL20
PVD1
AK10
AK20
VCGT 110301FN-ALU 11,1 6,35 3,18 2,9 0,1 22 l
VCGT 110302FN-ALU 11,1 6,35 3,18 2,9 0,2 22 l
VCGT 110304FN-ALU 11,1 6,35 3,18 2,9 0,4 22 l
VCGT 130304FN-ALU 13,1 7,94 3,18 3,2 0,4 22 l
VCGT 160402FN-ALU 16,6 9,525 4,76 4,4 0,2 22 l
Информацию о других сплавах и геометриях
см. в главе 3 каталога ARNO® "Токарная обработка и обработка резьбы".
Сплавы
Сплавы
ARNO®
- .
,
ARNO,
.
-
.
. :
www.arnoru.ru
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 53

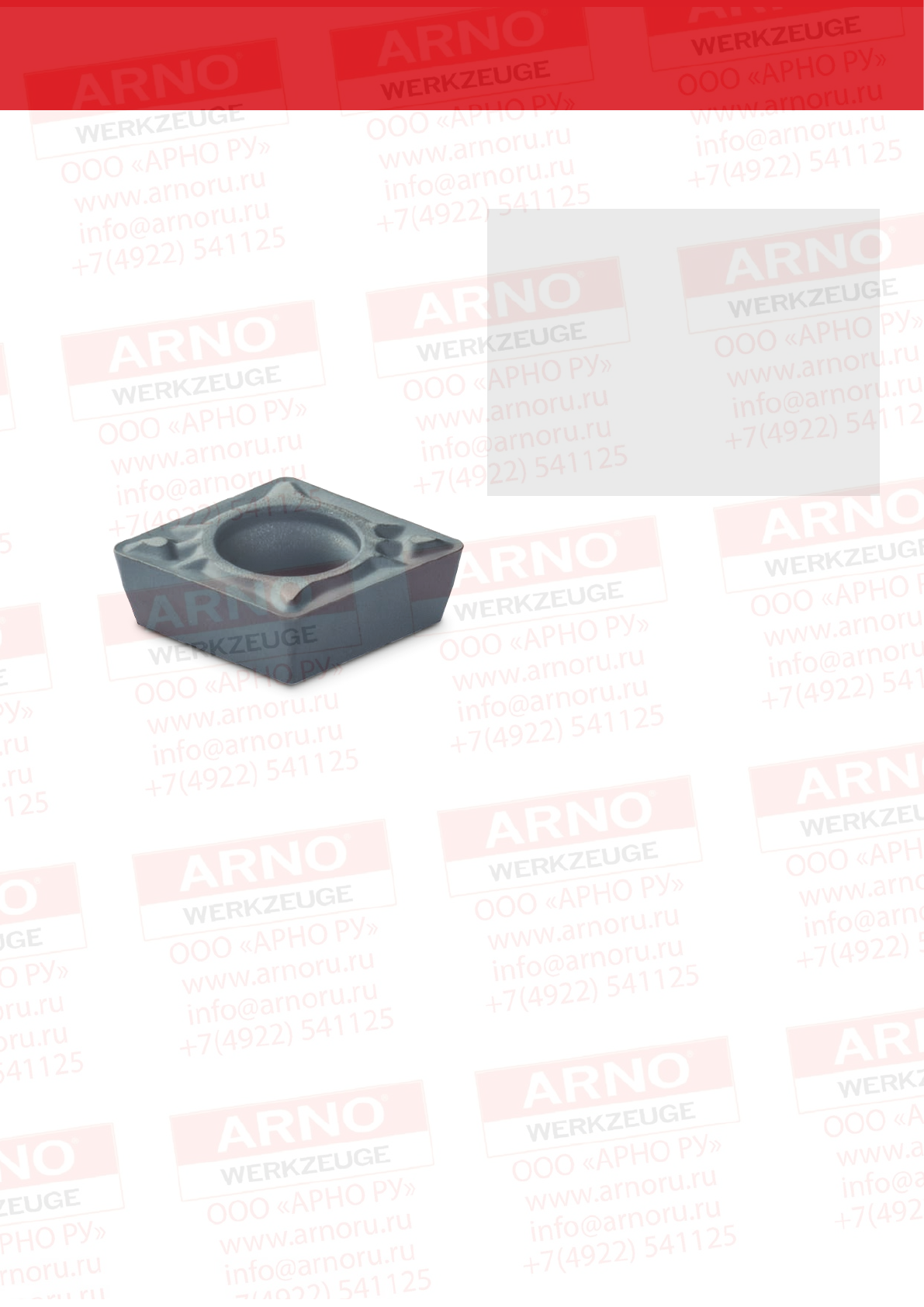

Пластины Металлокерамические сплавы
• Очень высокое качество обработки поверхности
• Необходимость соблюдения жестких допусков
• Высокая скорость резания позволяет повысить
производительность
• Возможность сухой обработки
Расширение ассортимента
Характеристики
Новый металлокерамический сплав для чистовой и
получистовой обработки стали и нержавеющей
стали. Шлифованные пластины с покрытием
применяются в условиях, когда имеется риск
образования наростообразования. Даже в
течение продолжительного периода эффективной
обработки AP6010 сохраняет низкое усилие
резания. Большим преимуществом пластин
является их термостойкость (до 1800°). При
использовании для чистовой обработки
увеличивается срок службы инструмента при
жёстких допусках обработки деталей с
сохранением отличного качества обработки
поверхности.
Без покрытия
AP6010
Мелкозернистый металлокерамический сплав
(средний размер фракции составляет 0,6 мкм). Сплав
применяется для обработки нелегированной и
легированной стали, нержавеющей стали и литья.
Высокая стойкость при чистовой и получистовой
обработке. Подходит для высокоскоростной обработки.
Данный металлокерамический сплав является
химически устойчивым (по сравнению с другими
твердыми сплавами). Данный сплав обеспечивает
отсутствие наростообразования на кромке и отличную
износостойкость. AP6010 прекрасно подходит для
высокой скорости резания, позволяя получить высокое
качество поверхности и точность при чистовой
обработке.
54 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

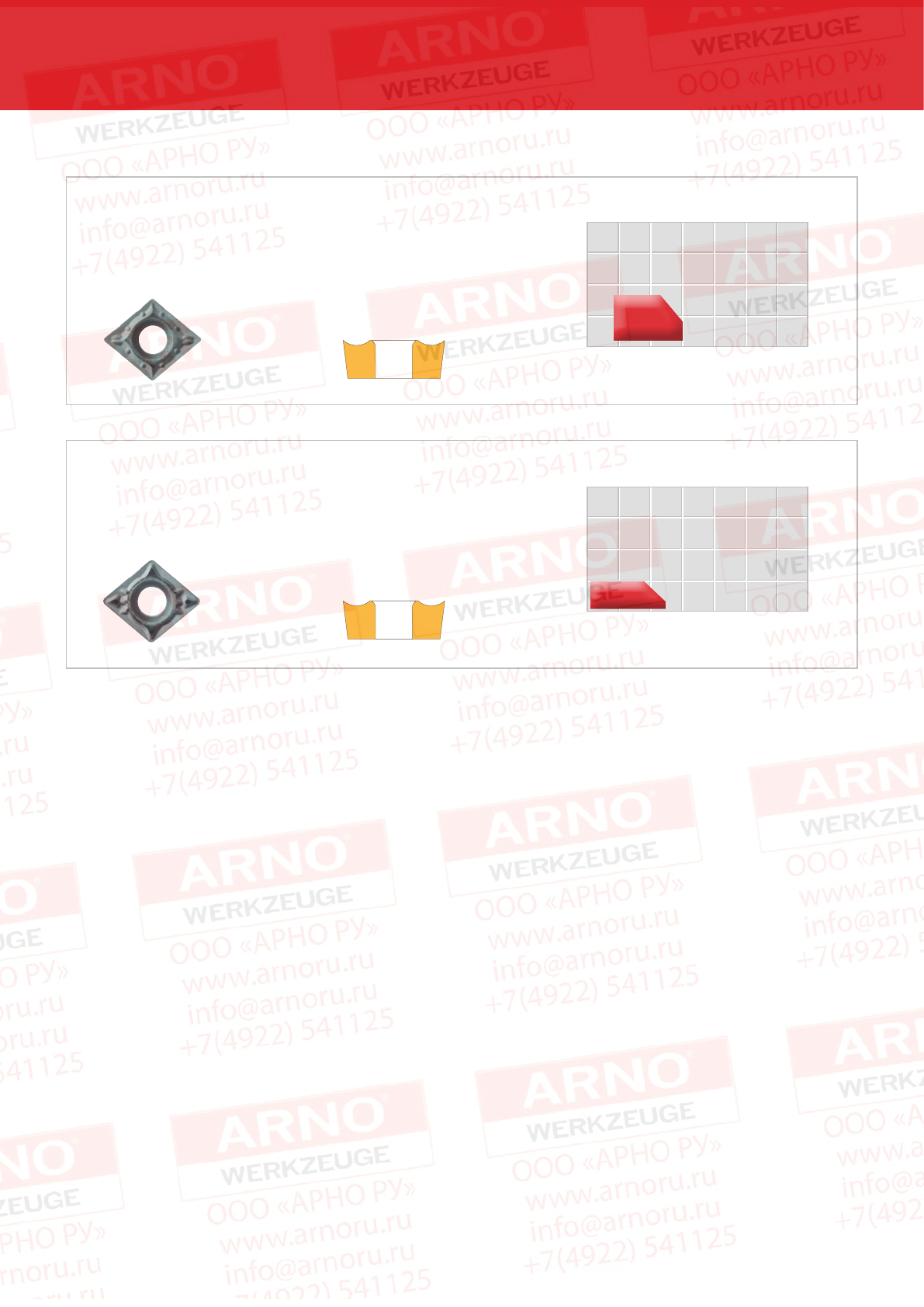

- PM1
Новая позитивная геометрия для чистовой и получистовой
обработки. Основное применение - обработка сталей и
нержавеющих сталей. Двойной позитивный угол режущей кромки
обеспечивает хорошую эвакуацию стружки. Волновая геометрия
обеспечивает отличное стружкообразование при высоких подачах.
Исполнение с покрытием
Геометрия Металлокерамические сплавы
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные -PM1 – CC.. 09T3
Чистовая и получистовая обработка
односторонние
- PS2
Геометрия для чистовой обработки сталей, стального и
нержавеющего литья. Стружколом максимально приближен к
вершине пластины.
Чистовая обработка
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные -PS2 – CC.. 0602
односторонние
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 55
Шлифованное исполнение
Геометрия Металлокерамические сплавы
Информацию о других сплавах и геометриях
см. в главе 3 каталога ARNO® "Токарная обработка и обработка резьбы".
- U
Основная область применения - обработка стали. Хороший
контроль стружкообразования на низких подачах и различных
глубинах.
Чистовая и получистовая обработка
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные -U – CC.. 0602
- AZ
Геометрия с увеличенным углом для чистовой и получистовой
обработки стали, литья и нержавеющей стали. Шлифованный
концентрический стружколом.
Чистовая и получистовая обработка
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные -AZ – VC.. 1103
- PS
Геометрия для отделочной обработки нержавеющей стали и
жаростойких сплавов при малых подачах и глубине резания.
Контролируемая ломка стружки. Низкие усилия резания.
Шлифованная по периметру пластина.
Чистовая обработка
ap
(мм)
6
4
2
00 0,2 0,4 0,6 f
(мм/об)
Основные CC.. 09T3
односторонние
односторонние
односторонние
56 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Пластины Металлокерамические сплавы
CC..
Без покрытия
Артикул l d s d1r PG
AP6010
CCGT 060201FN-AZ 6,4 6,35 2,38 2,8 0,1 23 l
CCGT 060202FN-AZ 6,4 6,35 2,38 2,8 0,2 23 l
CCGT 060204FN-AZ 6,4 6,35 2,38 2,8 0,4 23 l
CCGT 09T302FN-AZ 9,7 9,525 3,97 4,4 0,2 23 l
CCGT 060201FR-U 6,45 6,35 2,38 2,8 0,1 23 l
CCGT 060201FL-U 6,45 6,35 2,38 2,8 0,1 23 l
CCGT 060202FR-U 6,45 6,35 2,38 2,8 0,2 23 l
CCGT 09T302FR-U 9,67 9,525 3,97 4,4 0,2 23 l
CCGT 09T302FL-U 9,67 9,525 3,97 4,4 0,2 23 l
CCGT 0602005FN-PS N6,45 6,35 2,38 2,8 0,05 23 l
CCGT 060201FN-PS 6,45 6,35 2,38 2,8 0,1 23 l
CCGT 060202FN-PS 6,45 6,35 2,38 2,8 0,2 23 l
CCGT 09T3005FN-PS N9,67 9,525 3,97 4,4 0,05 23 l
CCGT 09T301FN-PS 9,67 9,525 3,97 4,4 0,1 23 l
CCGT 09T302FN-PS 9,67 9,525 3,97 4,4 0,2 23 l
CCGT 09T304FN-PS 9,67 9,525 3,97 4,4 0,4 23 l
CCMT 060202EN-PM1 6,45 6,35 2,38 2,8 0,2 23 l
CCMT 060204EN-PM1 6,45 6,35 2,38 2,8 0,4 23 l
CCMT 09T302EN-PM1 9,67 9,525 3,97 4,4 0,2 23 l
CCMT 09T304EN-PM1 9,67 9,525 3,97 4,4 0,4 23 l
Pl
Ml
K
N
S
H
l Основное применение
l Допустимое применение
Сплавы
НОВИНКА
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 57
Пластины Металлокерамические сплавы
CP..
Pl
Ml
K
N
S
H
l Основное применение
l Допустимое применение
Без покрытия
Артикул l d s d1r PG
AP6010
CPMT 05T102EN-PM1 5,60 5,56 1,98 2,5 0,2 23 l
CPMT 05T104EN-PM1 5,60 5,56 1,98 2,5 0,4 23 l
CPMT 05T102EN-PS2 5,60 5,56 1,98 2,5 0,2 23 l
CPMT 05T104EN-PS2 5,60 5,56 1,98 2,5 0,4 23 l
CD..
Без покрытия
Артикул l d s d1r PG
AP6010
CDMT 040102EN-PM1 4,03 3,970 1,0 2,1 0,2 23 l
CDMT 040104EN-PM1 4,03 3,970 1,0 2,1 0,4 23 l
CDMT 040102EN-PS2 4,03 3,970 1,0 2,1 0,2 23 l
CDMT 040104EN-PS2 4,03 3,970 1,0 2,1 0,4 23 l
Pl
Ml
K
N
S
H
l Основное применение
l Допустимое применение
Внимание: Обозначение не соответствует стандарту ISO
Сплавы
Сплавы
58 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Пластины Металлокерамические сплавы
TC..
Без покрытия
Артикул l d s d1r PG
AP6010
TCMT 110204EN-PM1 11,00 6,35 2,38 2,8 0,4 23 l
TCMT 110208EN-PM1 11,00 6,35 2,38 2,8 0,8 23 l
Pl
Ml
K
N
S
H
l Основное применение
l Допустимое применение
DC..
Без покрытия
Артикул l d s d1r PG
AP6010
DCGT 070201FN-AZ 7,70 6,35 2,38 2,8 0,1 23 l
DCGT 070202FN-AZ 7,70 6,35 2,38 2,8 0,2 23 l
DCGT 070204FN-AZ 7,70 6,35 2,38 2,8 0,4 23 l
DCGT 11T302FN-AZ 11,60 9,525 3,97 4,4 0,2 23 l
DCGT 11T304FN-AZ 11,60 9,525 3,97 4,4 0,4 23 l
DCGT 070201FR-U 7,70 6,35 2,38 2,8 0,1 23 l
DCGT 070202FR-U 7,70 6,35 2,38 2,8 0,2 23 l
DCGT 070202FL-U 7,70 6,35 2,38 2,8 0,2 23 l
DCGT 0702005FN-PS N7,75 6,35 2,38 2,8 0,05 23 l
DCGT 070201FN-PS 7,75 6,35 2,38 2,8 0,1 23 l
DCGT 070202FN-PS 7,75 6,35 2,38 2,8 0,2 23 l
DCGT 11T3005FN-PS N11,60 9,525 3,97 4,4 0,05 23 l
DCGT 11T301FN-PS 11,60 9,525 3,97 4,4 0,1 23 l
DCGT 11T302FN-PS 11,60 9,525 3,97 4,4 0,2 23 l
DCGT 11T304FN-PS 11,60 9,525 3,97 4,4 0,4 23 l
DCMT 070202EN-PM1 7,75 6,35 2,38 2,8 0,2 23 l
DCMT 070204EN-PM1 7,75 6,35 2,38 2,8 0,4 23 l
DCMT 11T302EN-PM1 11,60 9,525 3,97 4,4 0,2 23 l
DCMT 11T304EN-PM1 11,60 9,525 3,97 4,4 0,4 23 l
DCMT 11T308EN-PM1 11,60 9,525 3,97 4,4 0,8 23 l
Pl
Ml
K
N
S
H
l Основное применение
l Допустимое применение
Сплавы
Сплавы
НОВИНКА
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 59
Пластины Металлокерамические сплавы
VC..
Без покрытия
Артикул l d s d1r PG
AP6010
VCGT 110301FN-AZ 11,10 6,35 3,18 2,8 0,1 23 l
VCGT 110302FN-AZ 11,10 6,35 3,18 2,8 0,2 23 l
VCGT 110304FN-AZ 11,10 6,35 3,18 2,8 0,4 23 l
VCGT 110301FR-U 11,10 6,35 3,18 2,8 0,1 23 l
VCGT 110301FL-U 11,10 6,35 3,18 2,8 0,1 23 l
VCGT 110302FR-U 11,10 6,35 3,18 2,8 0,2 23 l
VCGT 110302FL-U 11,10 6,35 3,18 2,8 0,2 23 l
VCGT 1103005FN-PS N11,10 6,35 3,18 2,8 0,05 23 l
VCGT 110301FN-PS 11,10 6,35 3,18 2,8 0,1 23 l
VCGT 110302FN-PS 11,10 6,35 3,18 2,8 0,2 23 l
VCGT 110304FN-PS 11,10 6,35 3,18 2,8 0,4 23 l
VCMT 070202EN-PM1 6,92 3,97 2,38 2,2 0,2 23 l
VCMT 070204EN-PM1 6,92 3,97 2,38 2,2 0,4 23 l
VCMT 110302EN-PM1 11,10 6,35 3,18 2,8 0,2 23 l
VCMT 110304EN-PM1 11,10 6,35 3,18 2,8 0,4 23 l
VCMT 160404EN-PM1 16,50 9,525 4,76 4,4 0,4 23 l
VCMT 160408EN-PM1 16,50 9,525 4,76 4,4 0,8 23 l
VCMT 070202EN-PS2 6,92 3,97 2,38 2,2 0,2 23 l
VCMT 070204EN-PS2 6,92 3,97 2,38 2,2 0,4 23 l
Pl
Ml
K
N
S
H
l Основное применение
l Допустимое применение
Сплавы
НОВИНКА
60 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Пластины Металлокерамические сплавы
WC..
Без покрытия
Артикул l d s d1r PG
AP6010
WCMT 020102EN-PM1 2,70 3,97 1,59 2,2 0,2 23 l
WCMT 020104EN-PM1 2,70 3,97 1,59 2,2 0,4 23 l
WCMT 020102EN-PS2 2,70 3,97 1,59 2,2 0,2 23 l
WCMT 020104EN-PS2 2,70 3,97 1,59 2,2 0,4 23 l
Pl
Ml
K
N
S
H
l Основное применение
l Допустимое применение
Сплавы
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 61
• Повышенная износостойкость
• Повышенная износостойкость при сохранении эффективности
• Повышенное качество обработки поверхности
• Повышенная прочность
Пластины для токарной
обработки CBN с новым
покрытием
Характеристики
Пластины Сверхтвердые режущие материалы
Объединив преимущества CBN, такие как высокая
твёрдость и износостойкость с термической
стойкостью покрытия, компания ARNO-Werkzeuge
подготовила новую линейку инструментальных
режущих материалов. Многослойное покрытие
обеспечивает термостойкость и высокую
износостойкость. Новые сплавы CBN характеризуются
высокой степенью равномерности распределения
фракций CBN и связующего материала. Благодаря
улучшенной структуре покрытия наши пластины
характеризуются повышенной твердостью и
термостойкостью. Они являются идеальным решением
для обработки.
62 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Геометрия и описание сплавов Сверхтвердые режущие материалы
Информацию о других сплавах и геометриях
см. в главе 3 каталога ARNO® "Токарная обработка и обработка резьбы".
С покрытием
AH7810 AH7815
Высокоточная и высокоскоростная обработка.
Одна из последних разработок в области износостойких
покрытий. Покрытие обладает пониженным коэффициентом
трения, тем самым повышаются износостойкость, точность
обработки и достигается высокое качество обработанной
поверхности.
Непрерывное и легкое прерывистое высокоскоростное
точение.
Комбинация стабильной основы со специальным износостойким
покрытием позволяет применять сплав для широкого диапазона
вариантов использования: от непрерывного точения до лёгкого
прерывистого. Сплав AH7815 обладает большими
возможностями по сравнению с версией без покрытия.
AH7820 AH7825
Прерывистое точение с высокоми и сниженными скоростями.
Сочетание керамического покрытия с CBN основой делает
возможным обработку закалённых сталей в условиях
прерывистого резания как на пониженных, так и на высоких
скоростях.
Тяжелое прерывистое точение.
Мелкозернистый CBN с высокой прочностью и износостойким
покрытием.
Исполнения фасок
- AM
AM геометрия - идеальный выбор для твёрдого точения.
Применяется для непрерывного точения. Возможно
использование для лёгкого прерывистого точения.
- AR
AR геометрия имеет режущую кромку повышенной прочности
по сравнению с геометрией AM. Применяется в условиях
тяжёлого прерывистого точения. Доступна для заказа
только по запросу.
64 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

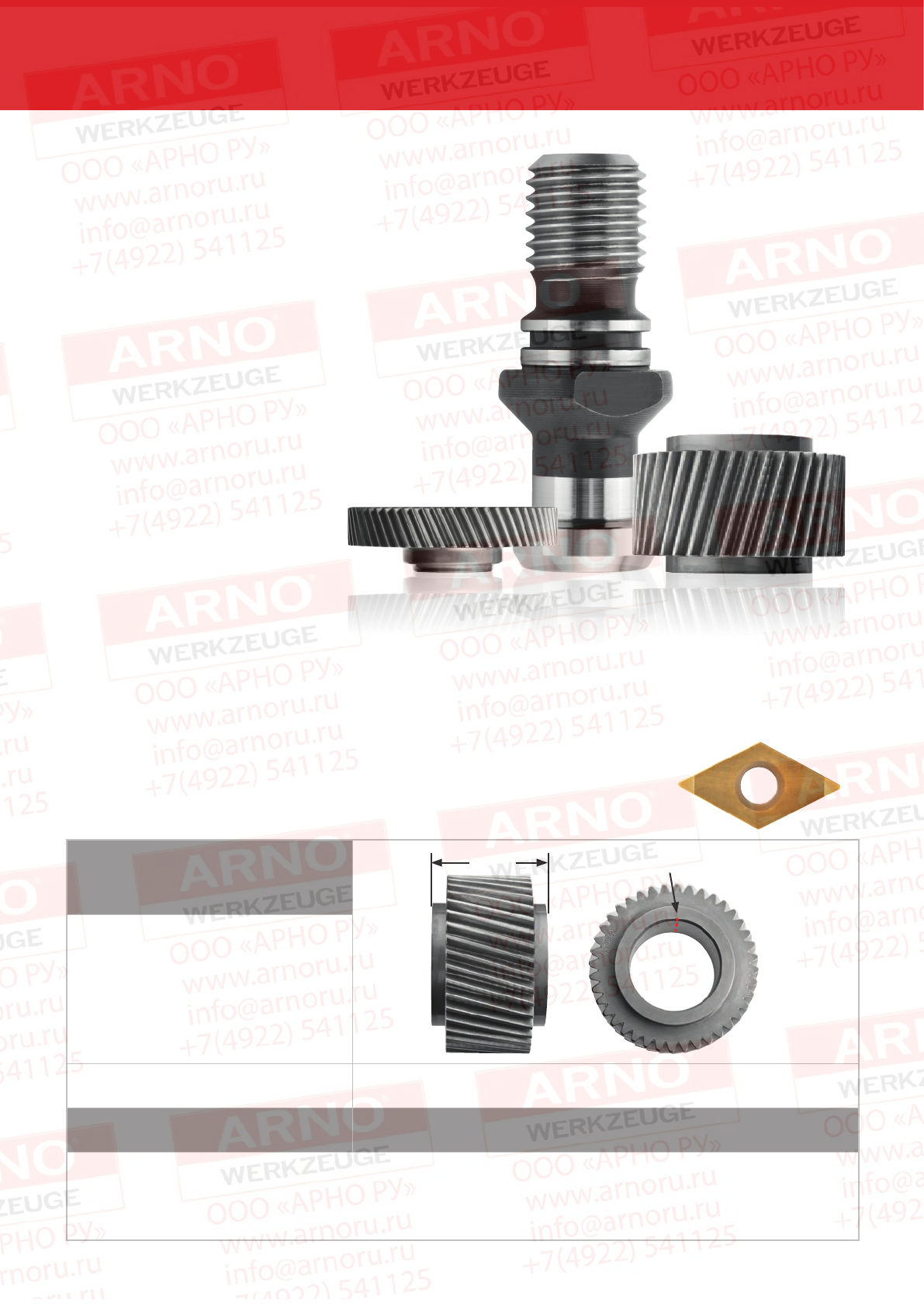

Новая реальность
Статистика реальных испытаний нашими клиентами
доказала повышение производительности при
использовании новых CBN пластин с покрытием.
Трансмиссия
Шестерня
Vc = 220 м/мин
ap = 0,15 мм
f = 0,035 мм
DCGW 11T304TN-AM-2
Эмульсия
Аналог 95 Деталей
AH7810 120 Деталей
Информация:
50 мм Ø 40 G6 мм
Результаты испытаний Сверхтвердые режущие материалы
Испытание 1
Финишная обработка внутренней цилиндрической
поверхности шестерни трансмиссии
• Материал 16MnCr5 62 HRC
• Максимальная шероховатость Rz 1.6
• 25 % увеличение стойкости инструмента
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 65

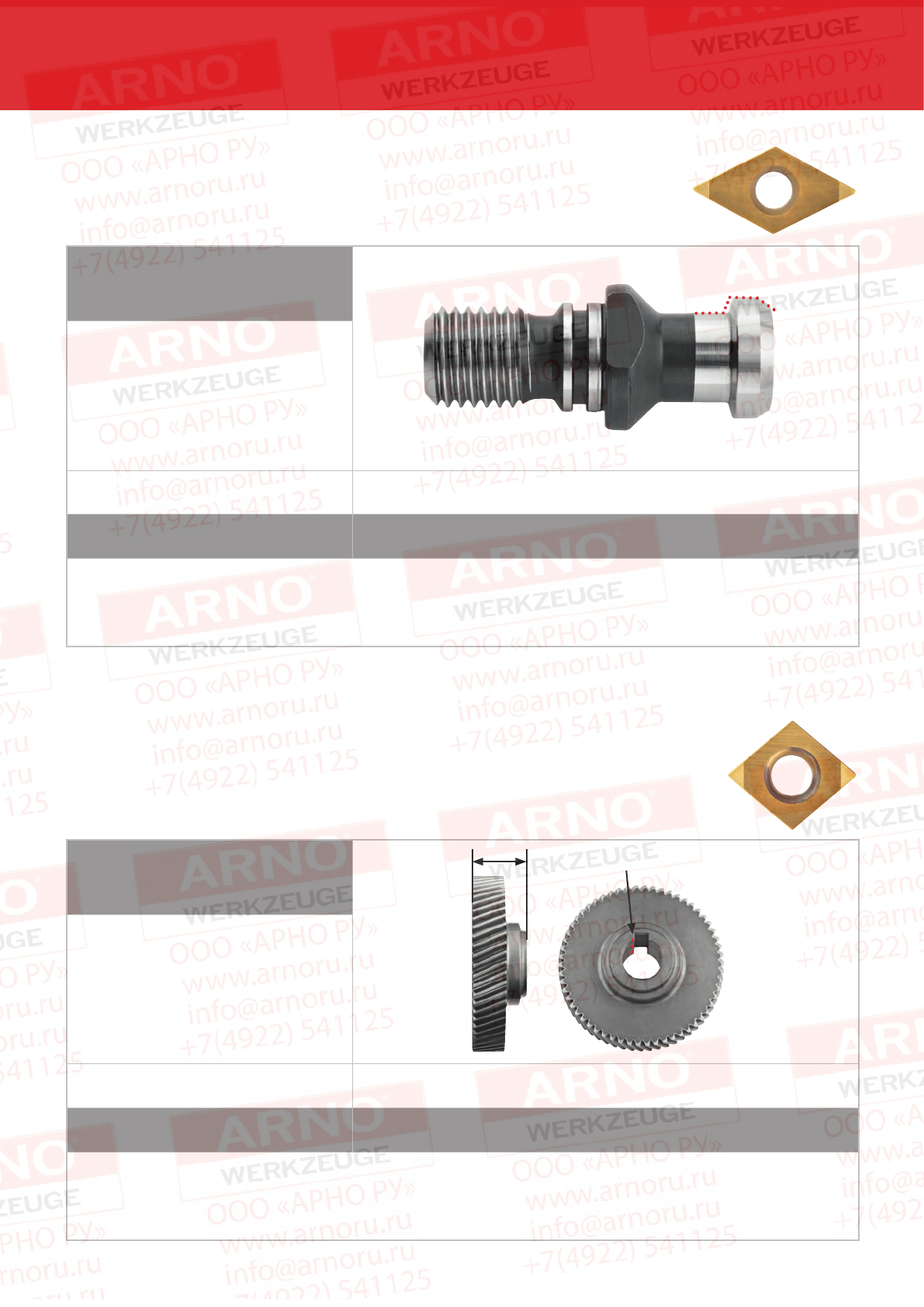

Трансмиссия
Шестерня
Vc = 150 м/мин
ap = 0,1 мм
f = 0,1 мм
CCGW 060204TN-AM-2
Сухая обработка
Аналог 480 Деталей
AH7810 600 Деталей
Информация:
DIN 69872
Штревель
Vc = 210 м/мин
ap = 0,1 мм
f = 0,06 мм
DCGW 070204TN-AM-2
Сухая обработка
Аналог 1.000 Деталей
AH7815 1.400 Деталей
Информация:
Результаты испытаний Сверхтвердые режущие материалы
Испытание 3
Обработка внутренней цилиндрической
поверхности на удар
Испытание 2
Фасонная финишная обработка штревеля DIN 69872
• Материал 16MnCr5 61 HRC
• Прерывистое точение
• 25 % увеличение стойкости инструмента
• Материал 16MnCr5 58 HRC
• 10 % увеличение стойкости инструмента
23 мм Ø 17 H6 мм
66 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Пластины Сверхтвердые режущие материалы
По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR.
По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR.
CC..
CN..
P
M
K
N
S
Hl l l
l Основное применение
l Допустимое применение
P
M
K
N
S
Hl l l
l Основное применение
l Допустимое применение
Без
покрытия С покрытием
Артикул d d1s l l1мин r PG
AH7520
AH7810
AH7815
AH7820
CCGW 060202TN-AM-2 6,35 2,8 2,38 6,5 2,5 0,2 41 l l l
CCGW 060204TN-AM-2 6,35 2,8 2,38 6,5 2,5 0,4 41 l l l
CCGW 09T304TN-AM-2 9,52 4,4 3,97 9,7 2,5 0,4 41 l l l
CCGW 09T308TN-AM-2 9,52 4,4 3,97 9,7 2,5 0,8 41 l l l
Без
покрытия С покрытием
Артикул d d1s l l1мин r PG
AH7520
AH7810
AH7815
AH7820
CNGA 120404TN-AM-2 12,7 5,13 4,76 12,9 2,5 0,4 41 l l l
CNGA 120408TN-AM-2 12,7 5,13 4,76 12,9 2,5 0,8 41 l l l
CNGA 120412TN-AM-2 12,7 5,13 4,76 12,9 2,5 1,2 41 l l l
Сплавы
Сплавы
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 67
Пластины Сверхтвердые режущие материалы
По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR.
По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR.
DC..
DN..
P
M
K
N
S
Hl l l
l Основное применение
l Допустимое применение
P
M
K
N
S
Hl l l
l Основное применение
l Допустимое применение
Без
покрытия С покрытием
Артикул d d1s l l1мин r PG
AH7520
AH7810
AH7815
AH7820
DNGA 150604TN-AM-2 12,7 5,13 6,35 15,5 2,5 0,4 41 l l l
DNGA 150608TN-AM-2 12,7 5,13 6,35 15,5 2,5 0,8 41 l l l
DNGA 150612TN-AM-2 12,7 5,13 6,35 15,5 2,5 1,2 41 l l l
Без
покрытия С покрытием
Артикул d d1s l l1мин r PG
AH7520
AH7810
AH7815
AH7820
DCGW 070202TN-AM-2 6,35 2,8 2,38 7,75 2,5 0,2 41 l l l
DCGW 070204TN-AM-2 6,35 2,8 2,38 7,75 2,5 0,4 41 l l l
DCGW 11T304TN-AM-2 9,52 4,4 3,97 11,6 2,5 0,4 41 l l l
DCGW 11T308TN-AM-2 9,52 4,4 3,97 11,6 2,5 0,8 41 l l l
Сплавы
Сплавы
68 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм
Пластины Сверхтвердые режущие материалы
По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR.
VB..
Без
покрытия С покрытием
Артикул d d1s l l1мин r PG
AH7520
AH7810
AH7815
AH7820
VBGW 160404TN-AM-2 9,52 4,4 4,76 16,6 3 0,4 41 l l l
VBGW 160408TN-AM-2 9,52 4,4 4,76 16,6 3 0,8 41 l l l
P
M
K
N
S
Hl l l
l Основное применение
l Допустимое применение
l
l
1
d
5
°
s
35
°
r
d1
По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR.
VC..
Без
покрытия С покрытием
Артикул d d1s l l1мин r PG
AH7520
AH7810
AH7815
AH7820
VCGW 110302TN-AM-2 6,35 2,9 3,18 11,1 3 0,2 41 l l l
VCGW 110304TN-AM-2 6,35 2,9 3,18 11,1 3 0,4 41 l l l
VCGW 160404TN-AM-2 9,52 4,4 4,76 16,6 3 0,4 41 l l l
VCGW 160408TN-AM-2 9,52 4,4 4,76 16,6 3 0,8 41 l l l
P
M
K
N
S
Hl l l
l Основное применение
l Допустимое применение
l
l1
d
7
°
s
35
°
r
d1
Сплавы
Сплавы
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 69
Пластины Сверхтвердые режущие материалы
По запросу доступны пластины из сплава AH7825 с геометриями -AM и -AR.
VN..
Без
покрытия С покрытием
Артикул d d1s l l1мин r PG
AH7520
AH7810
AH7815
AH7820
VNGA 160402TN-AM-2 9,52 3,81 4,76 16,6 3 0,2 41 l l l
VNGA 160404TN-AM-2 9,52 3,81 4,76 16,6 3 0,4 41 l l l
VNGA 160408TN-AM-2 9,52 3,81 4,76 16,6 3 0,8 41 l l l
P
M
K
N
S
Hl l l
l Основное применение
l Допустимое применение
s
VC..
Без
покрытия С покрытием
Артикул d d1s l l1мин r PG
AH7520
AH7810
AH7815
AH7820
VCGW 070204FN-MW 3,97 2,2 2,38 6,9 3,7 0,4 41 l
P
M
K
N
S
Hl
l Основное применение
l Допустимое применение
Сплавы
Сплавы
70 Инструменты ARNO® | Обновление номенклатуры | Токарная обработка Размеры указаны в мм

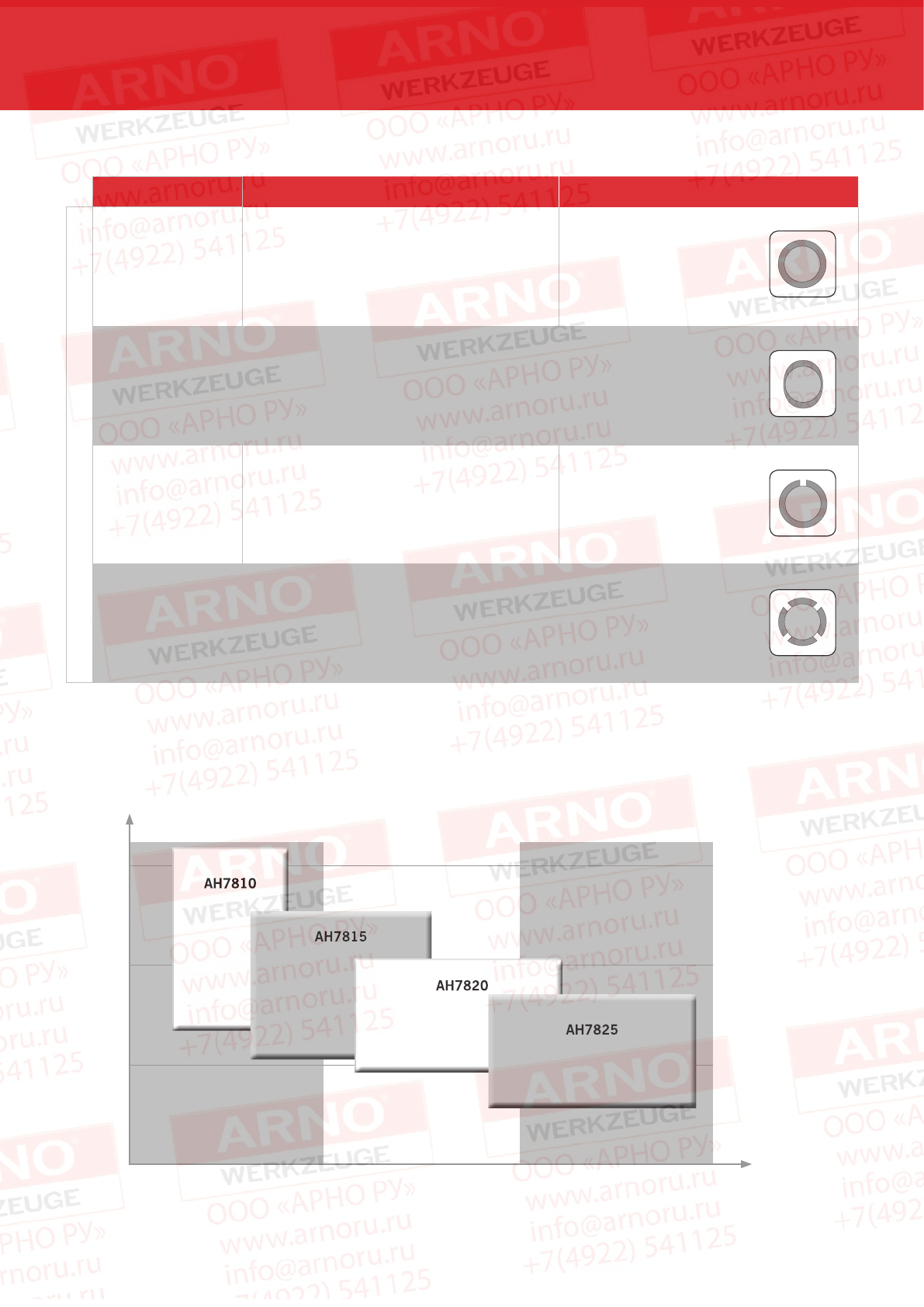

Рекомендации по применению
Сплав Характеристики Применение
С ПОКРЫТИЕМ
AH7810
Износостойкий сплав для высокоскоростного
точения. Оптимальный выбор для
непрерывного точения со скоростями до
Vc – 300 м/мин.
Непрерывное точение
AH7815 Износостойкий сплав для высокоскоростной
обработки. Vc – до 300 м/мин. Переменная глубина резания
AH7820
Универсальный сплав для точения на
пониженных и высоких скоростях.
Vc – до 200 м/мин.
Прерывистое точение
AH7825 Высокопрочный сплав с износостойким
покрытием. Vc – до 180 м/мин. Тяжелое прерывистое точение
Рекомендации по обработке
Скорость резания
м/мин
300
200
100
Непрерывное точение Прерывистое точение Тяжелое прерывистое точение
Прочность
Рекомендации по применению Сверхтвердые режущие материалы
Размеры указаны в мм Инструменты ARNO® | Обновление номенклатуры | Токарная обработка 71
Тип режущей кромки
Параметры резания зависят от исполнения режущей кромки
ap в мм
f в мм / об
0,1 0,2 0,3 0,4 0,5
0,1
0,2
0,3
0,4
0,5
-AM -AM
-AR-AR
Тип ap в мм f в мм / об
-AM 0,05 – 0,35 0,05 – 0,35
-AR 0,03 – 0,20 0,03 – 0,20
Рекомендации по применению Сверхтвердые режущие материалы
-AM – Стандартная геометрия для общих случаев
...твёрдого точения
-AR – Усиленная режущая кромка
-AM
AH7810
AH7815
AH7820
AH7825
-AM
AH7810
AH7815
AH7820
AH7825
-AR
AH7825
-AR
AH7825
Скорость резания
м/мин
Прочность
