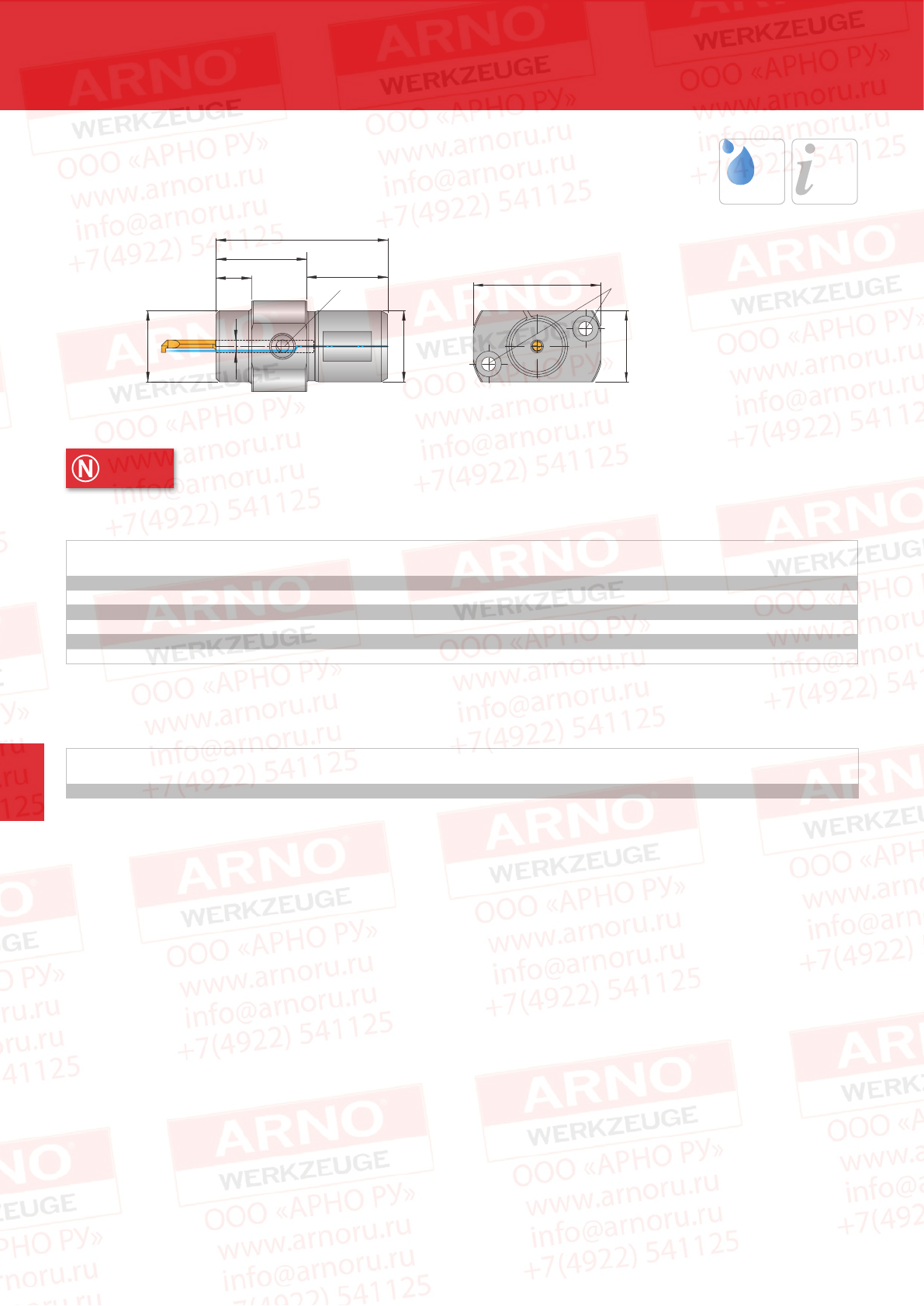

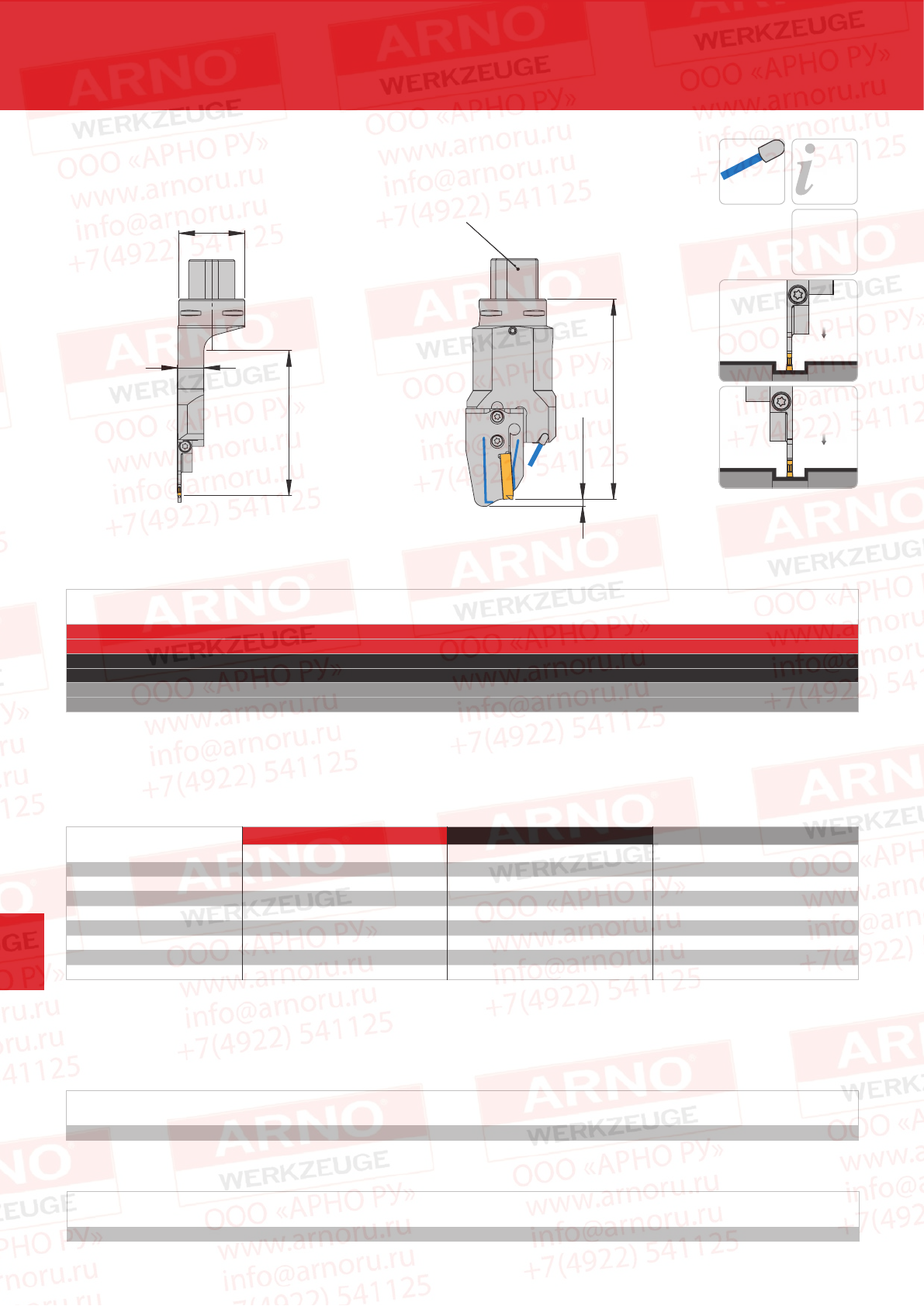

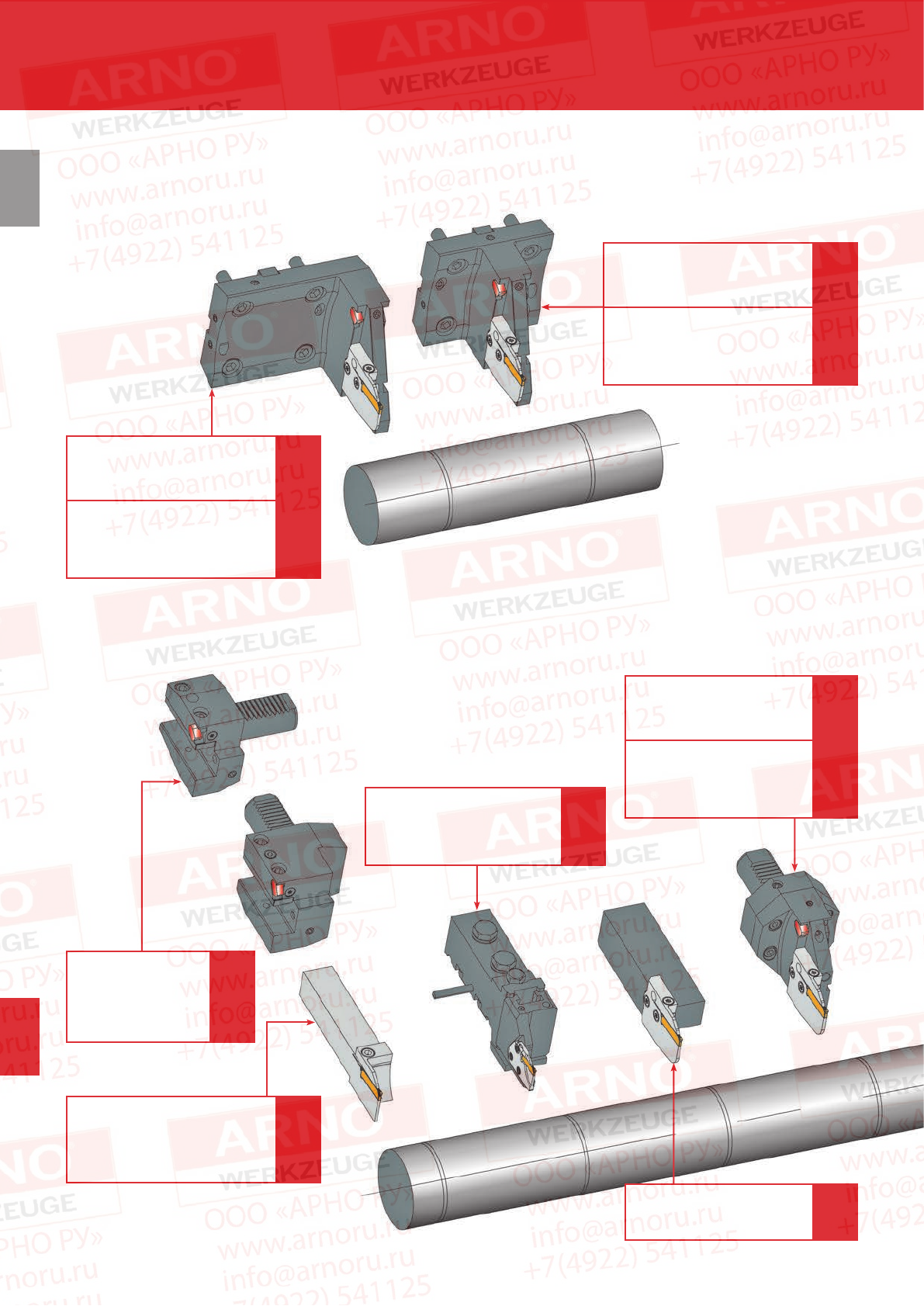

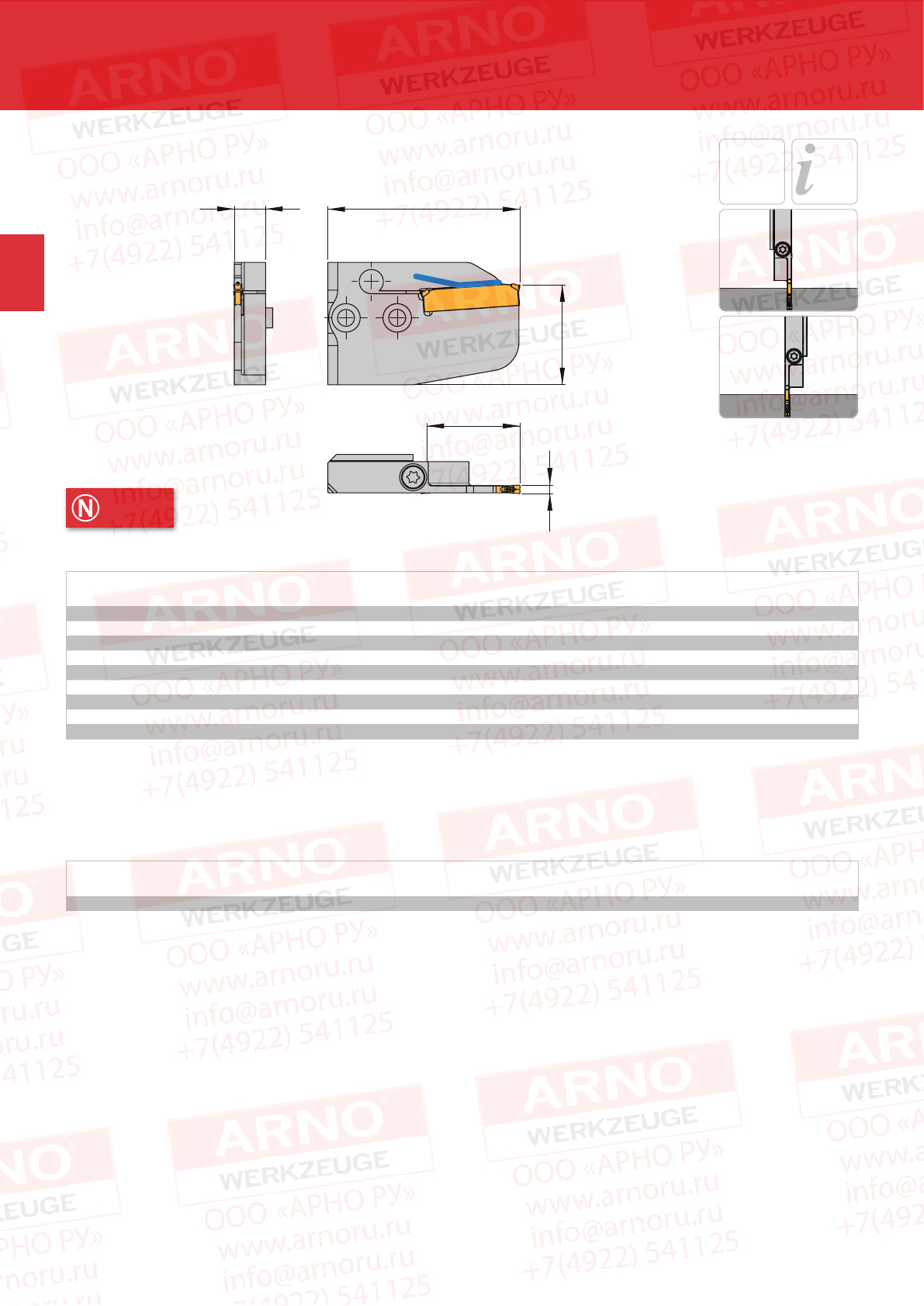

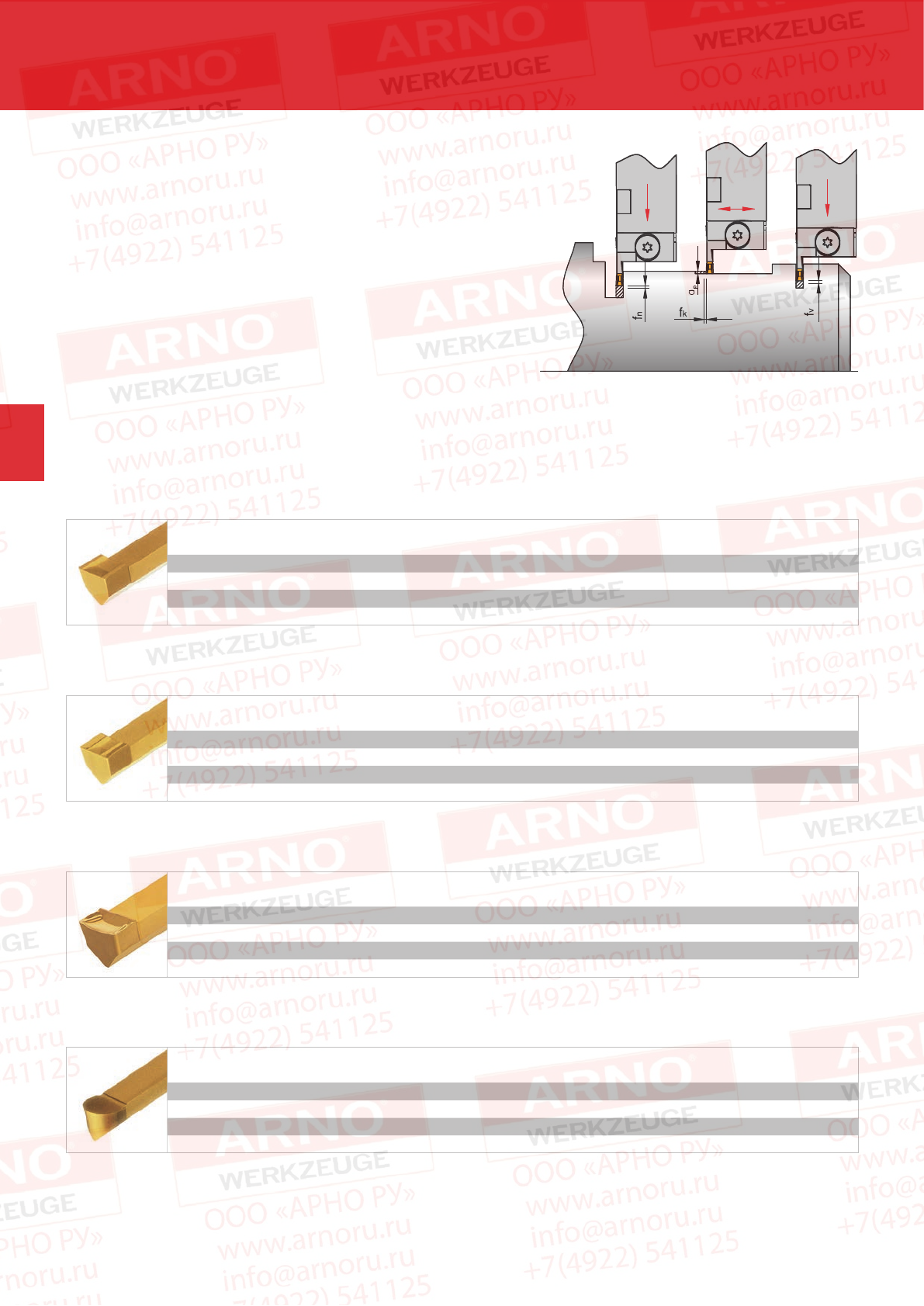

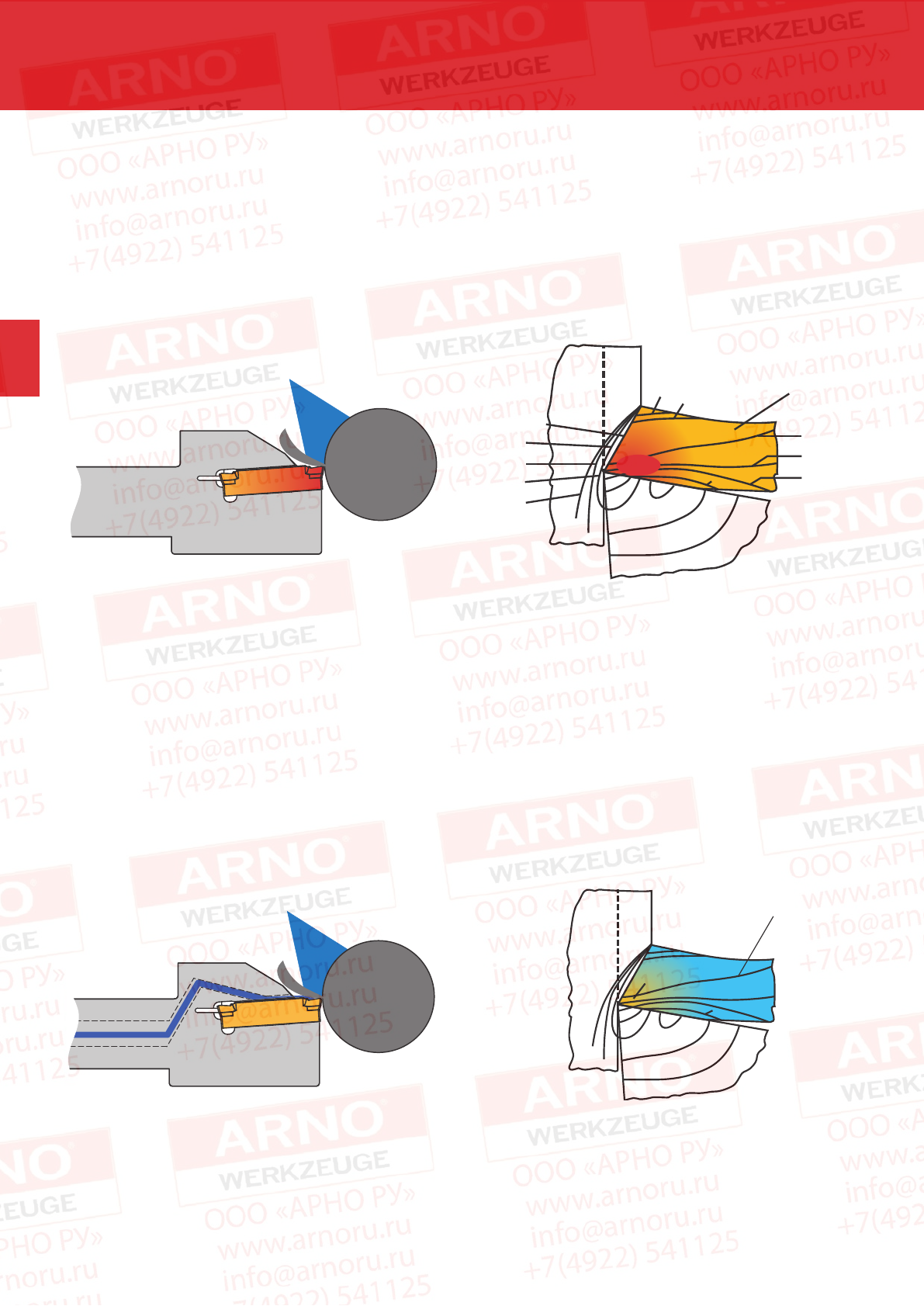

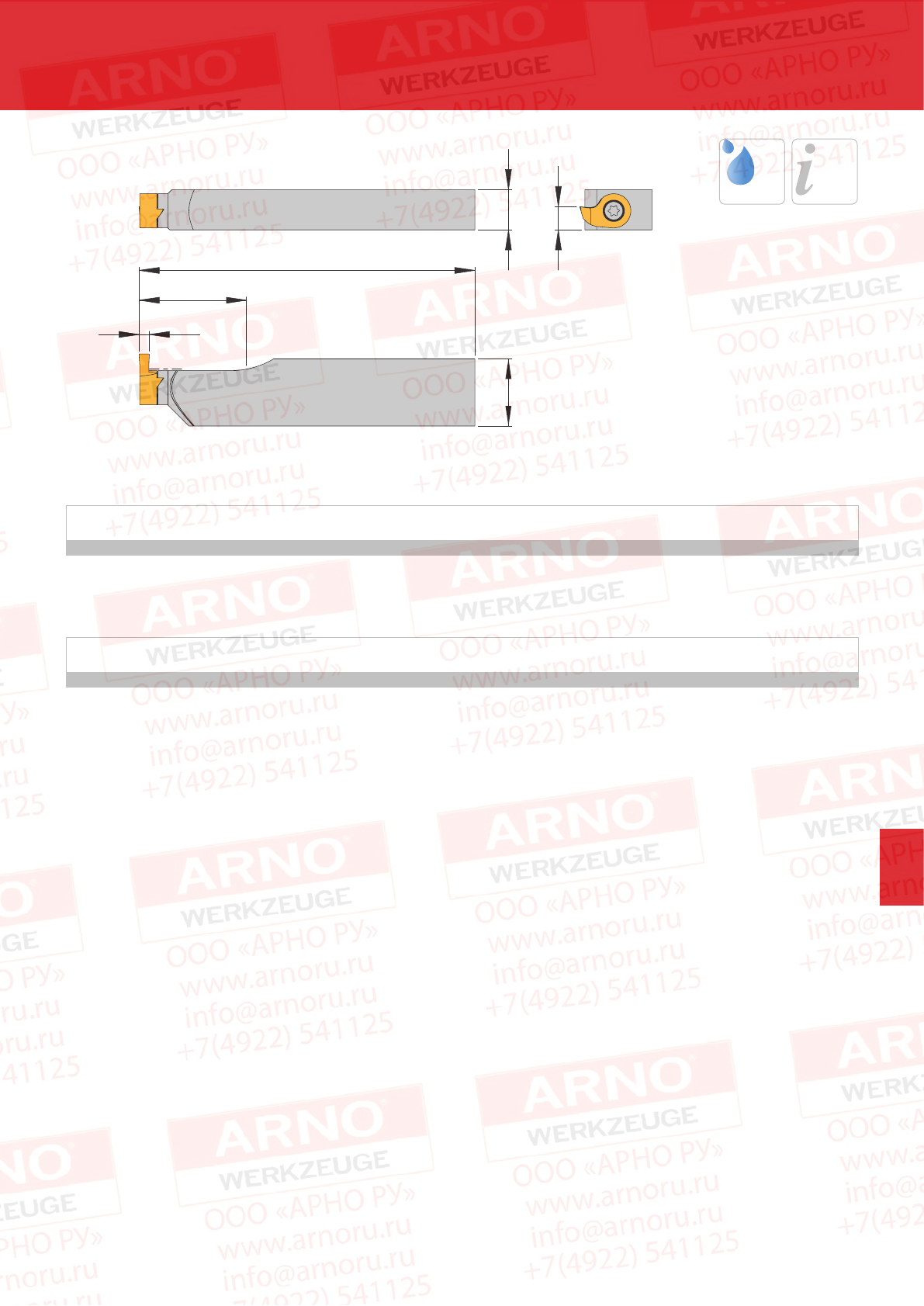

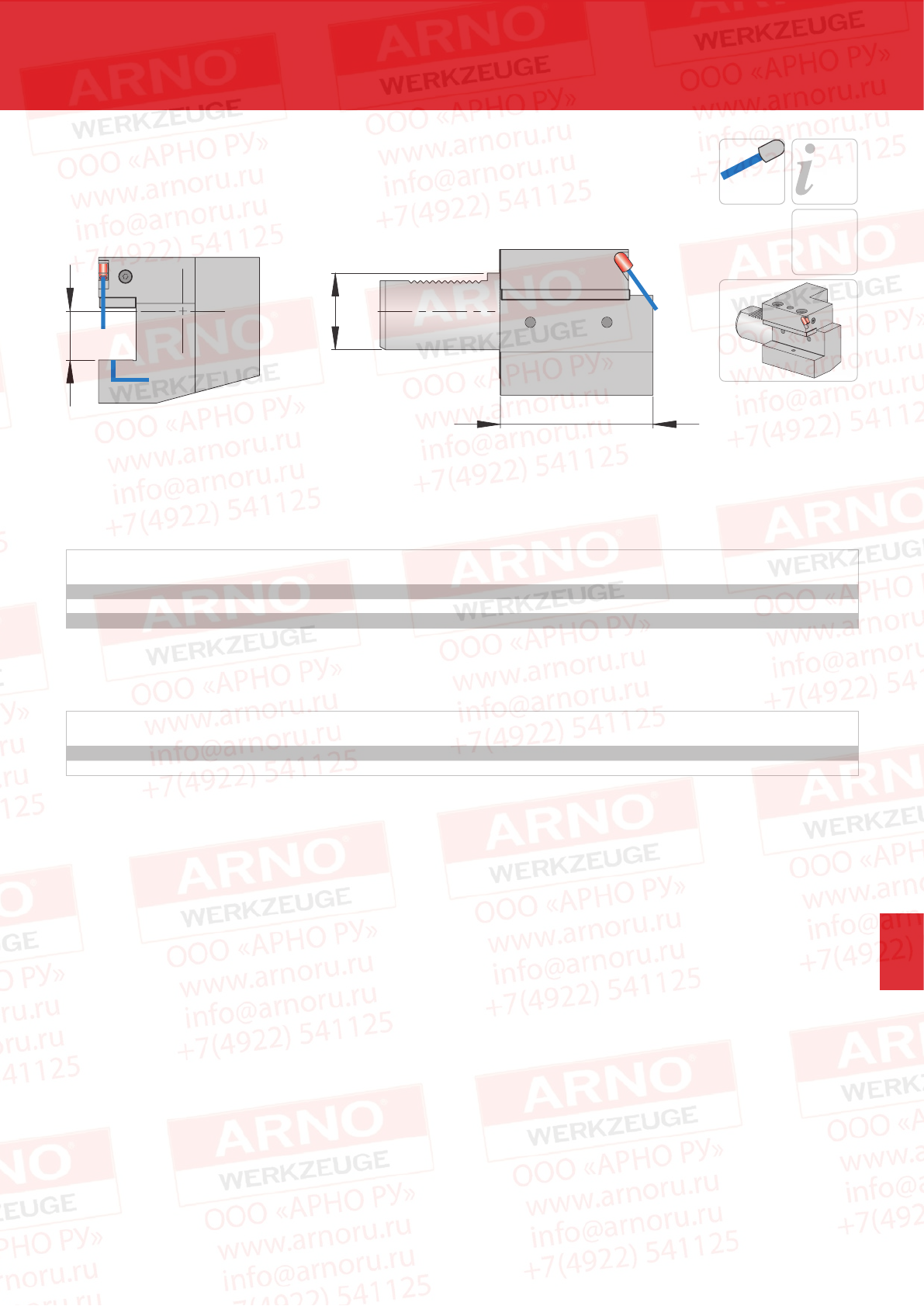

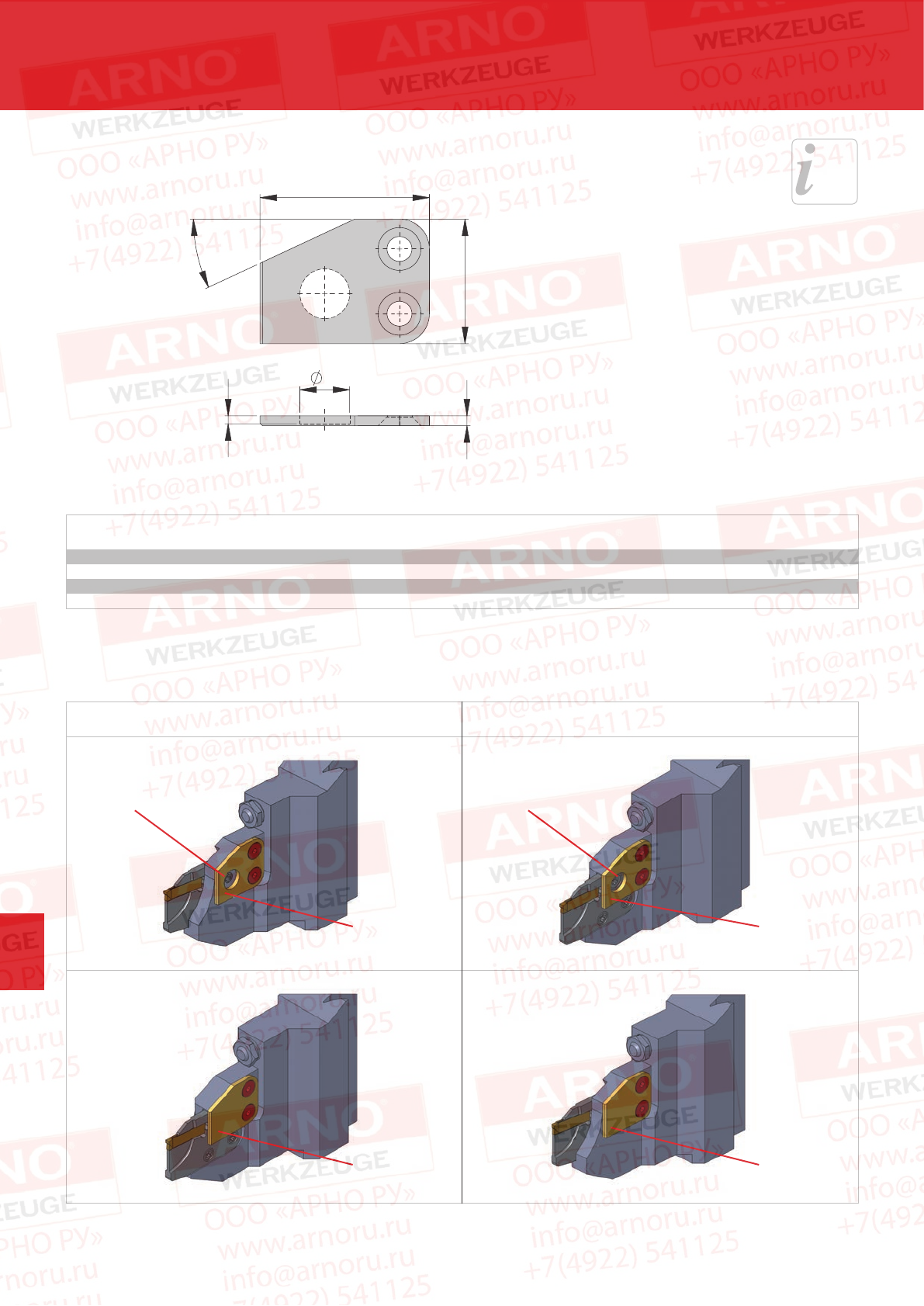

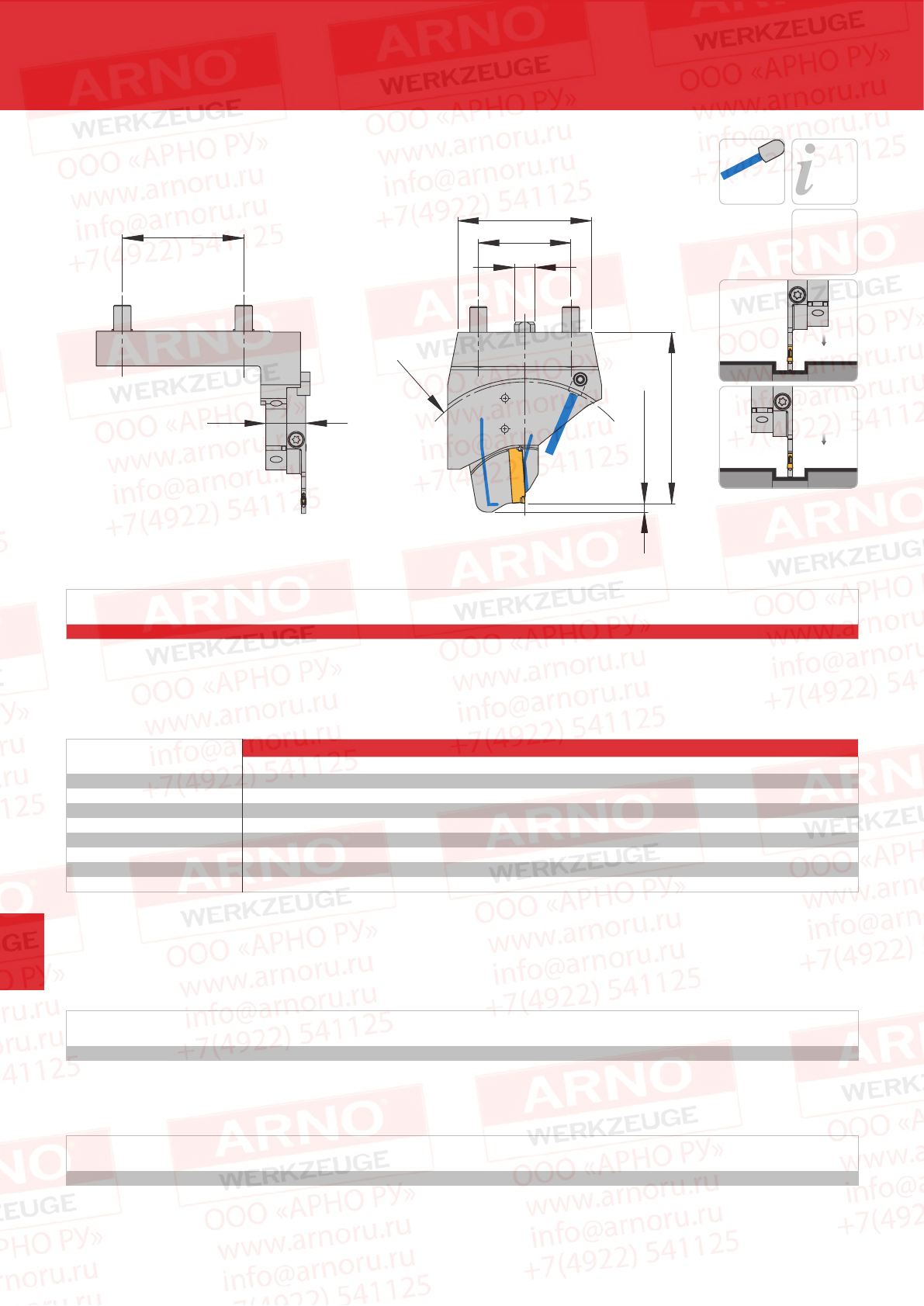

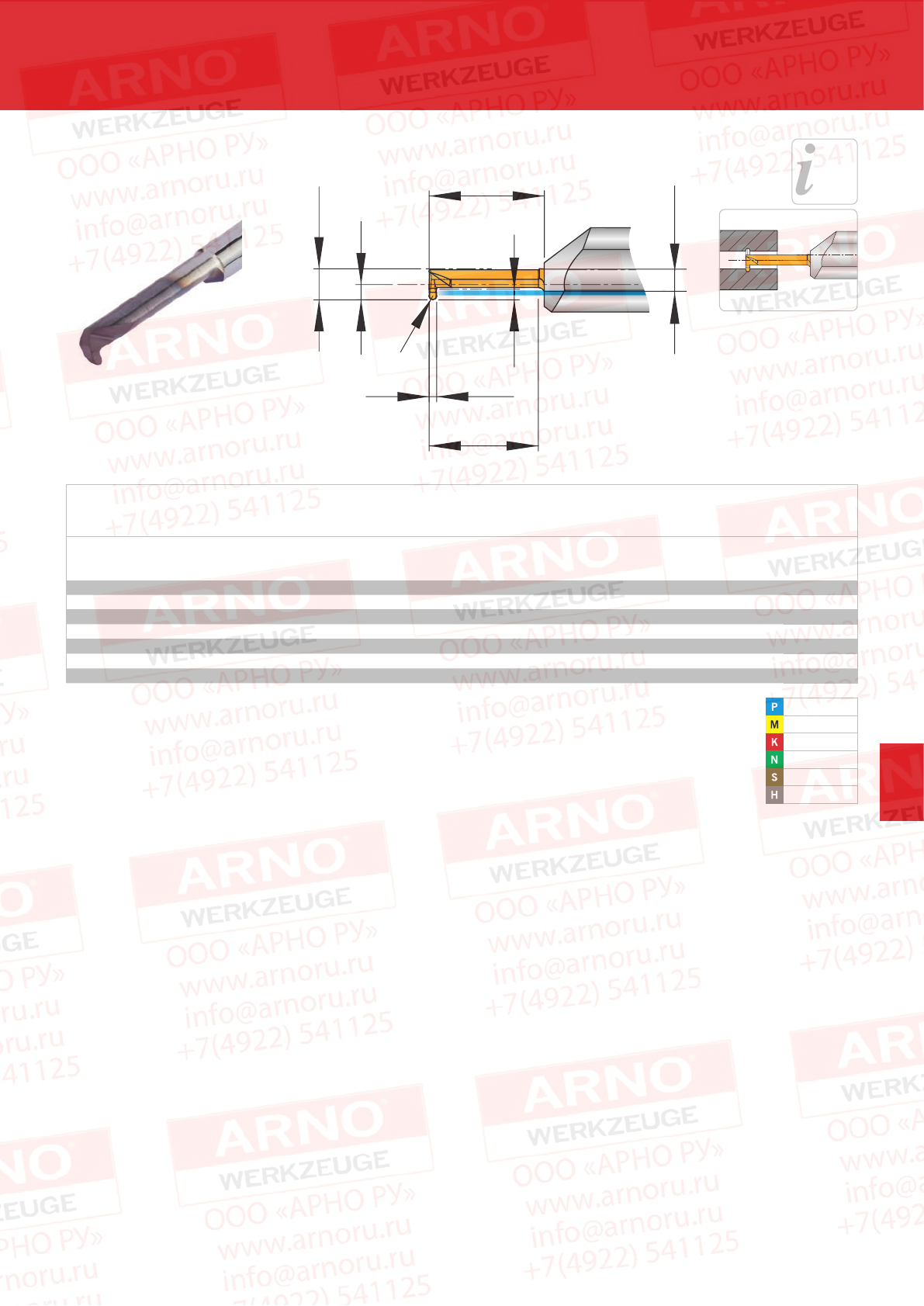

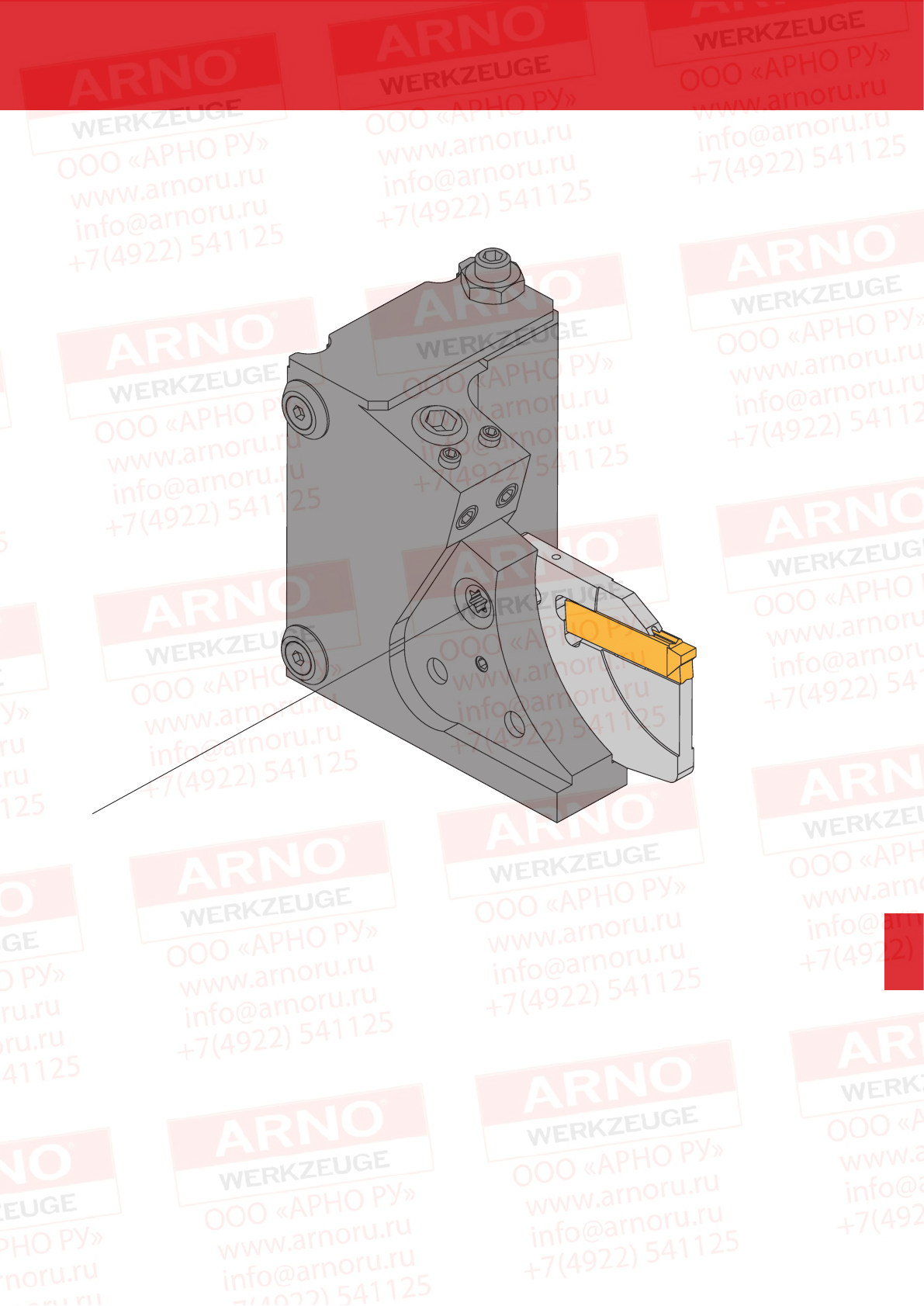

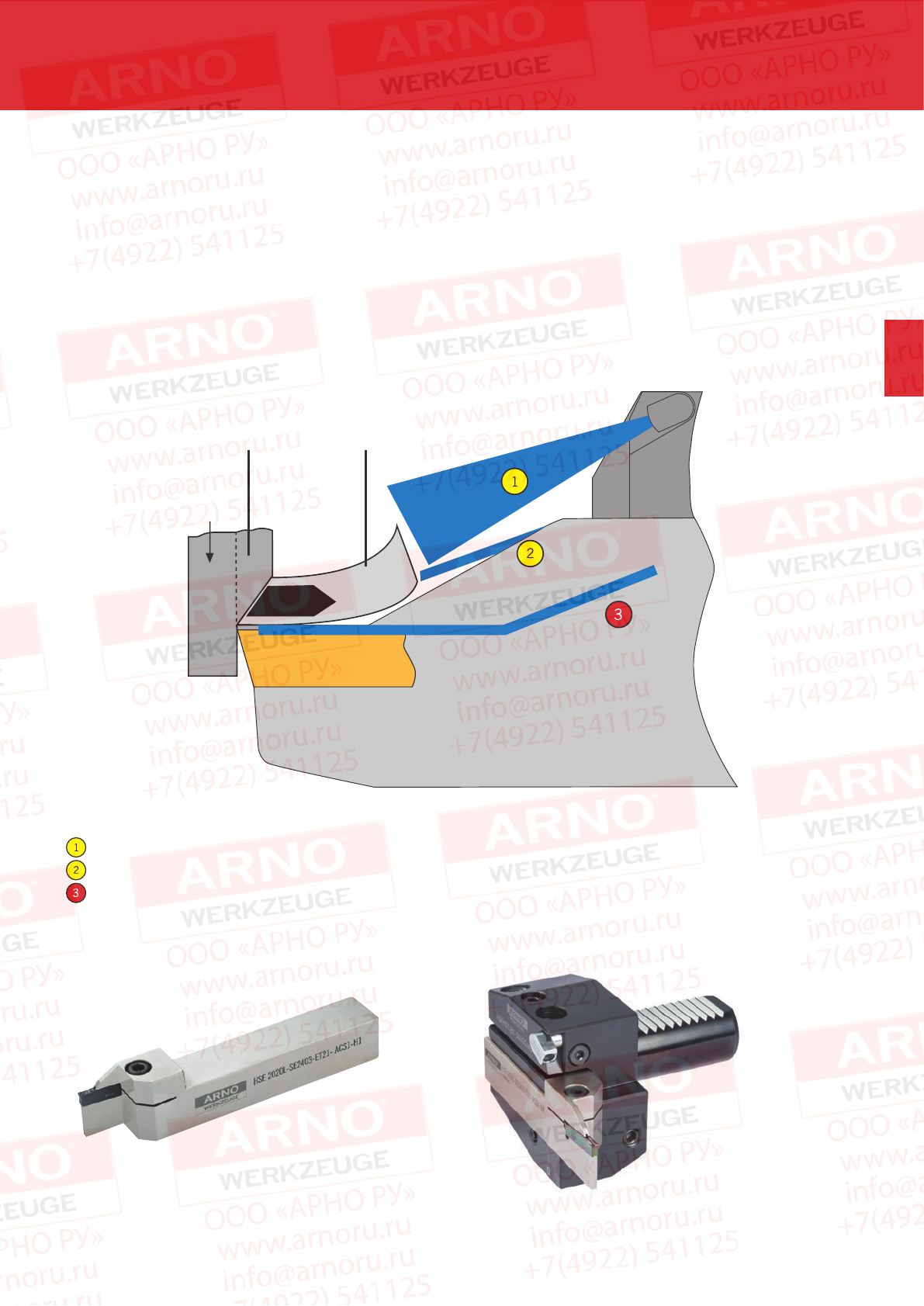

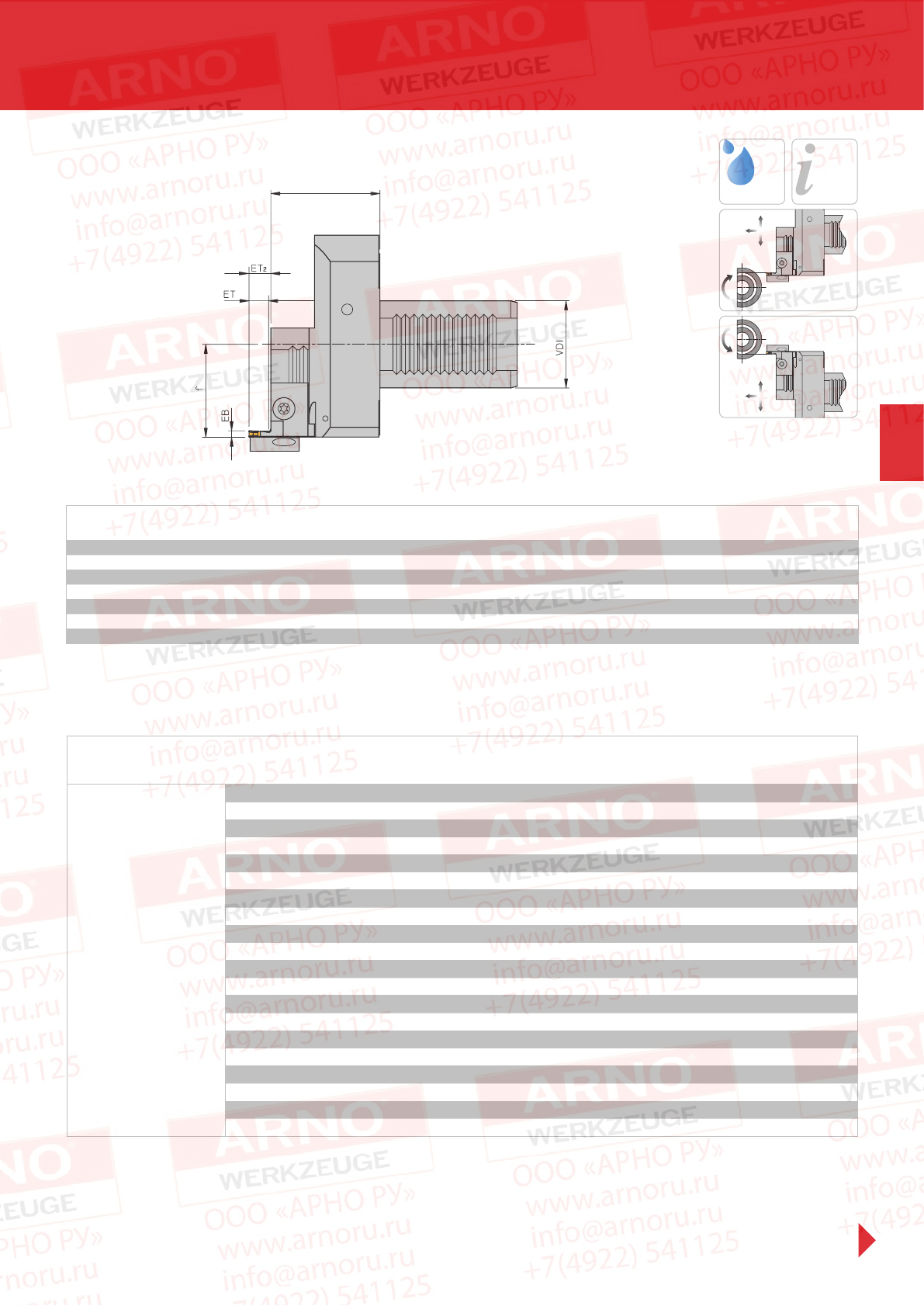

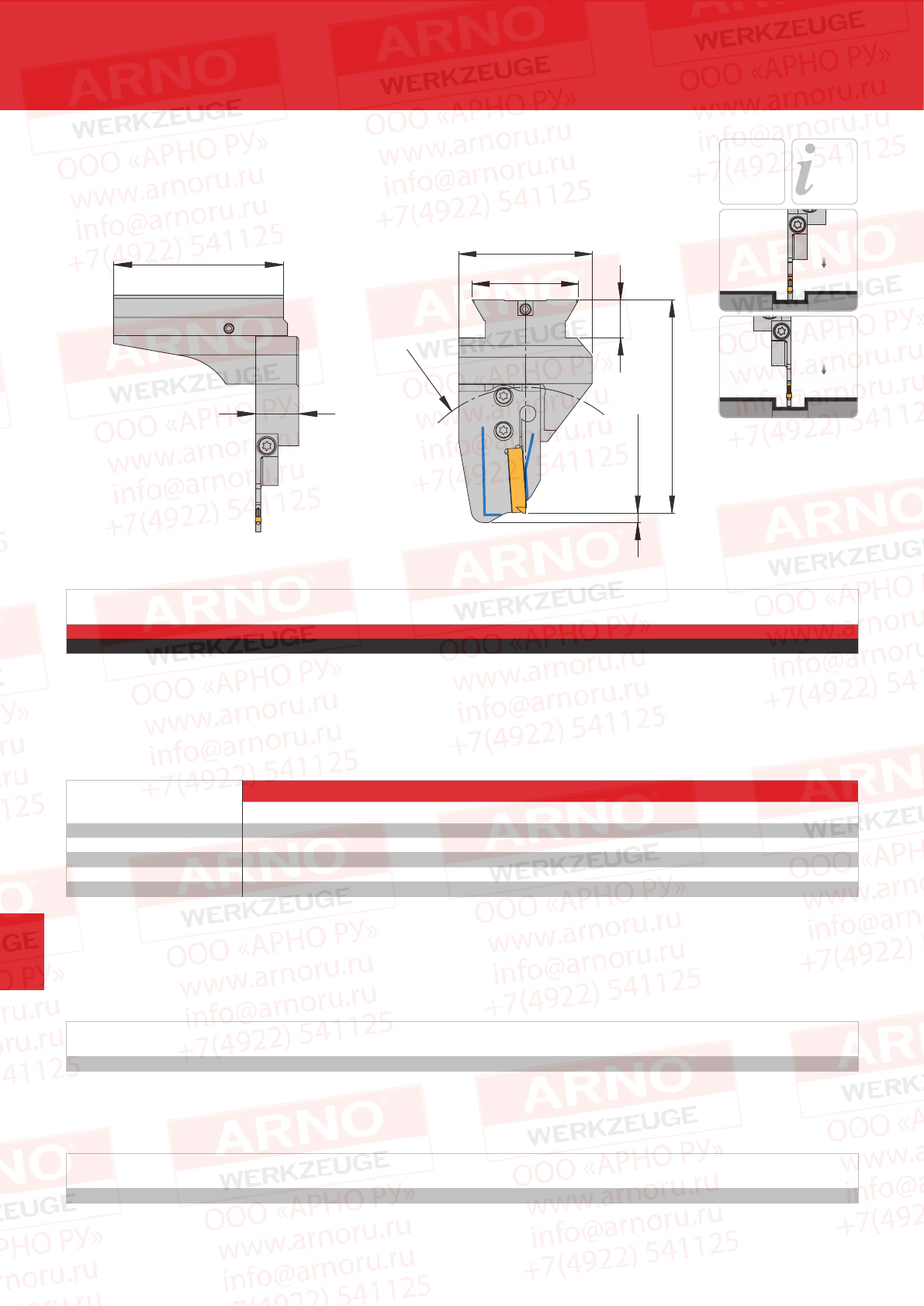

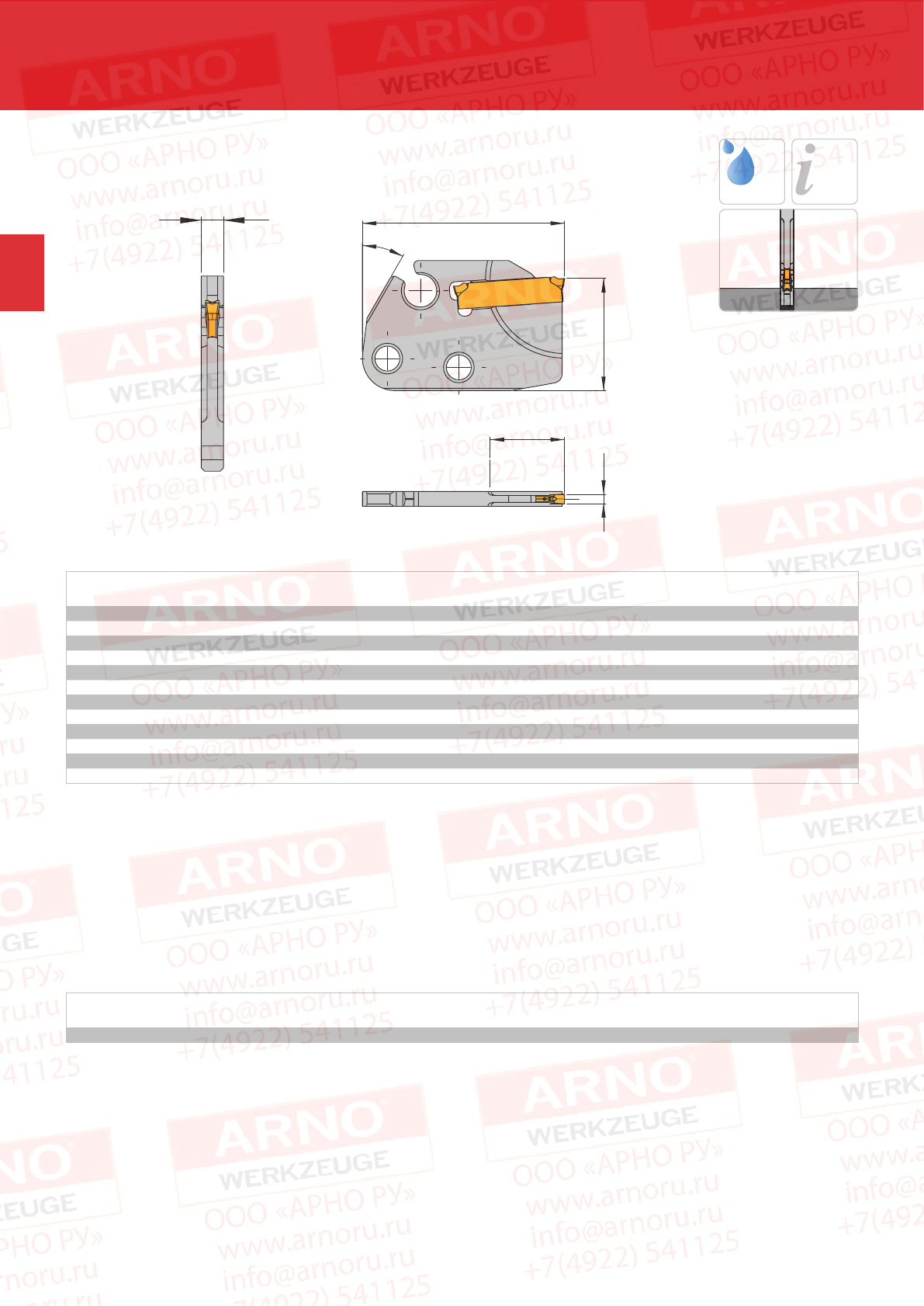

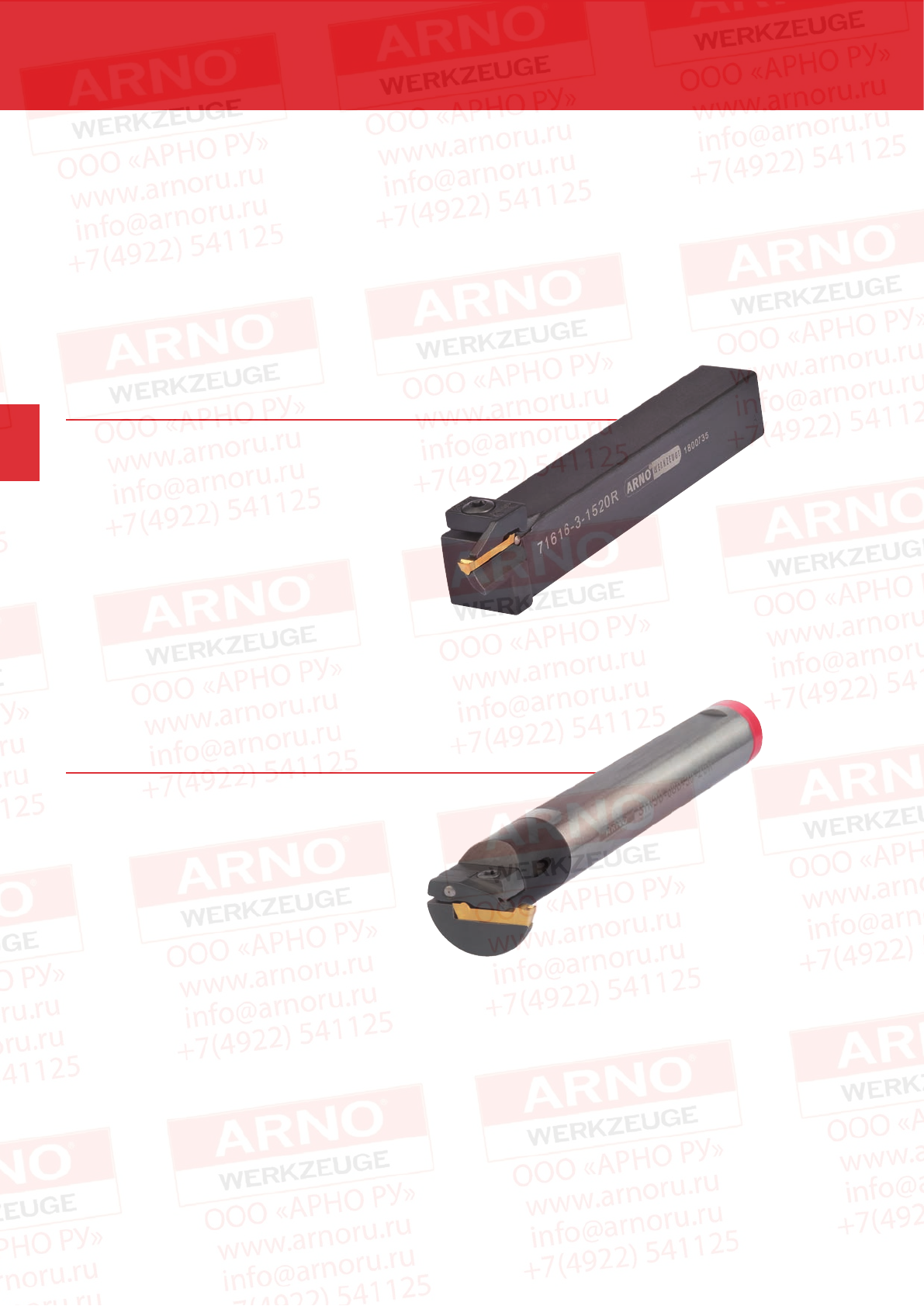

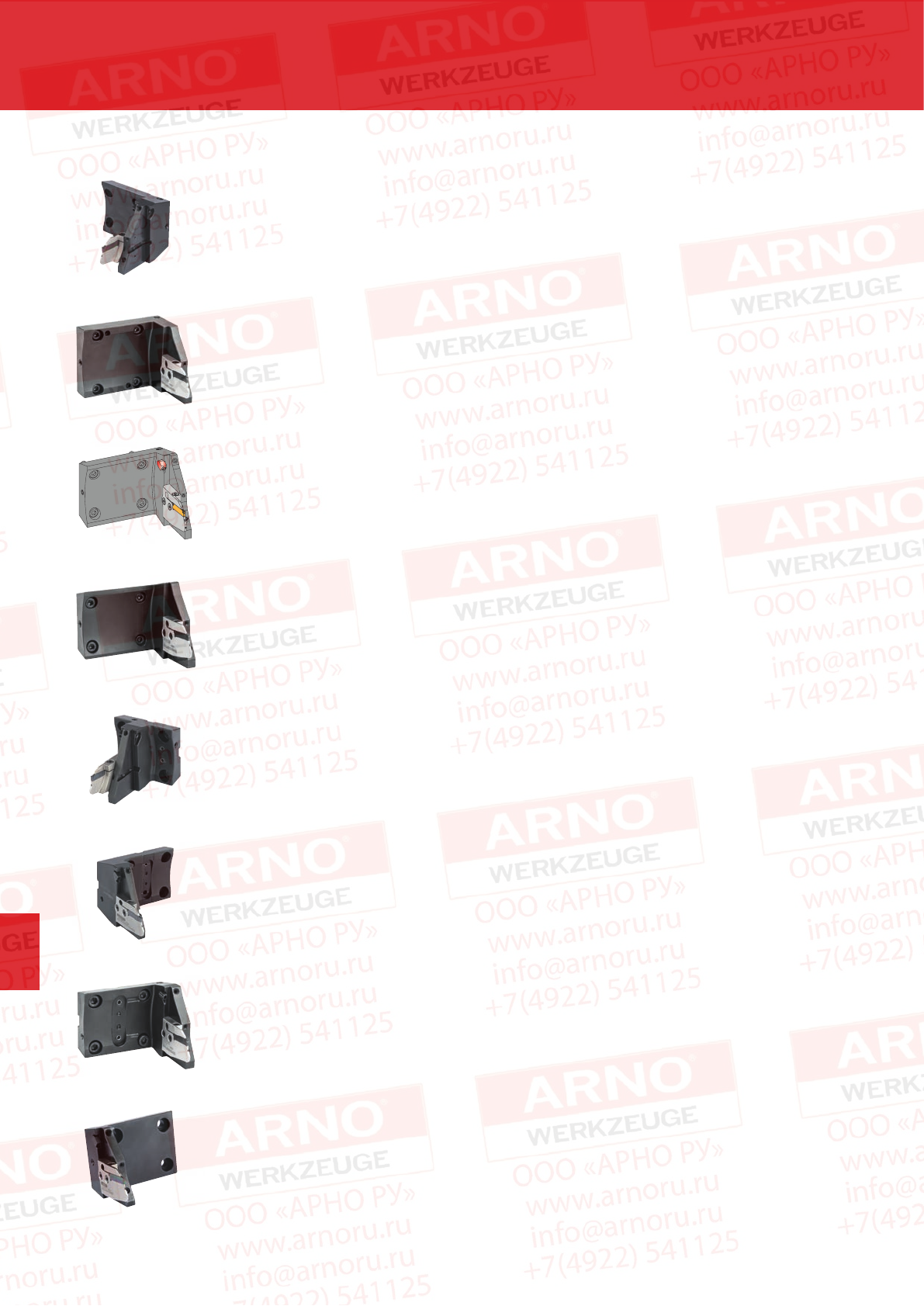

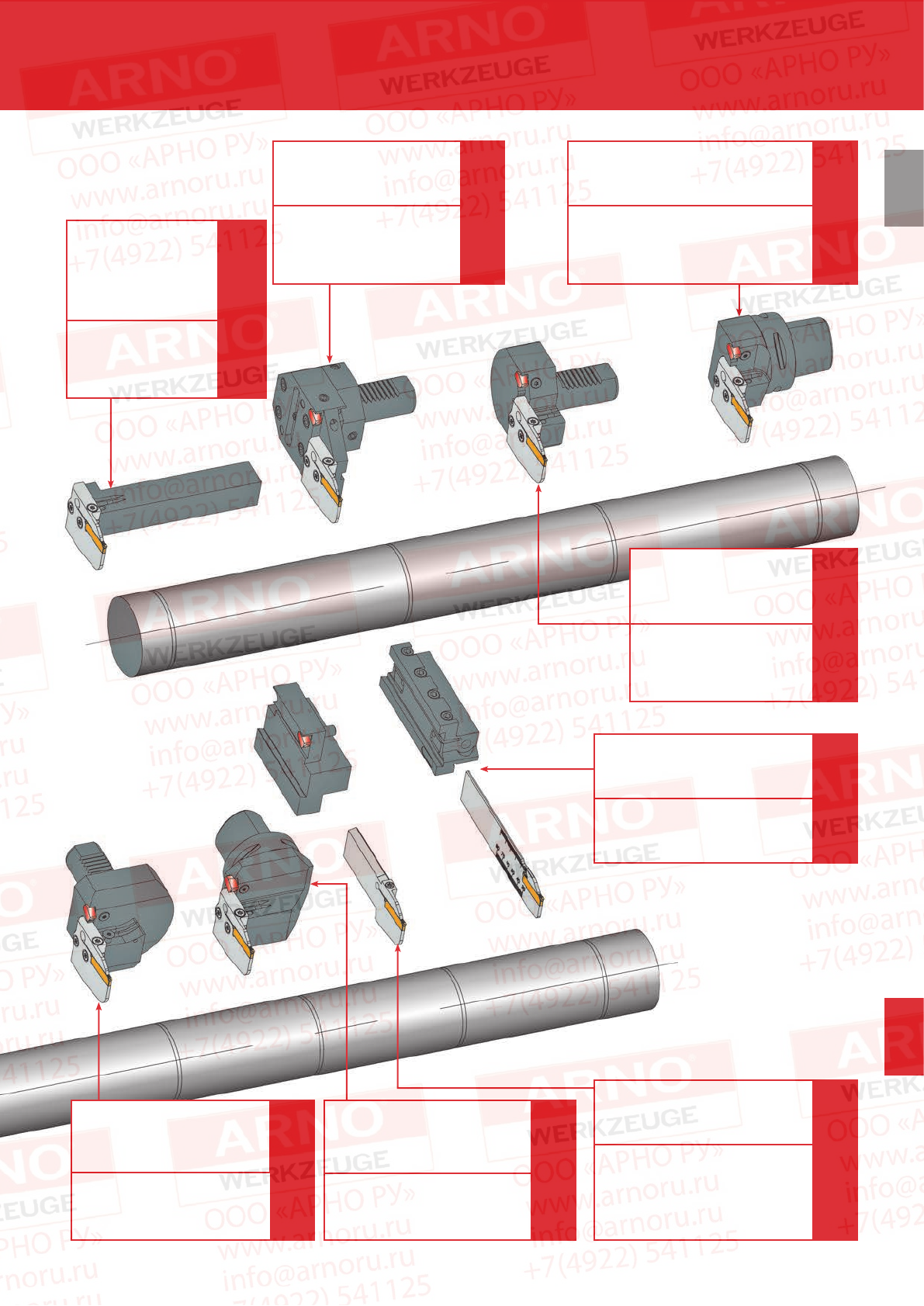

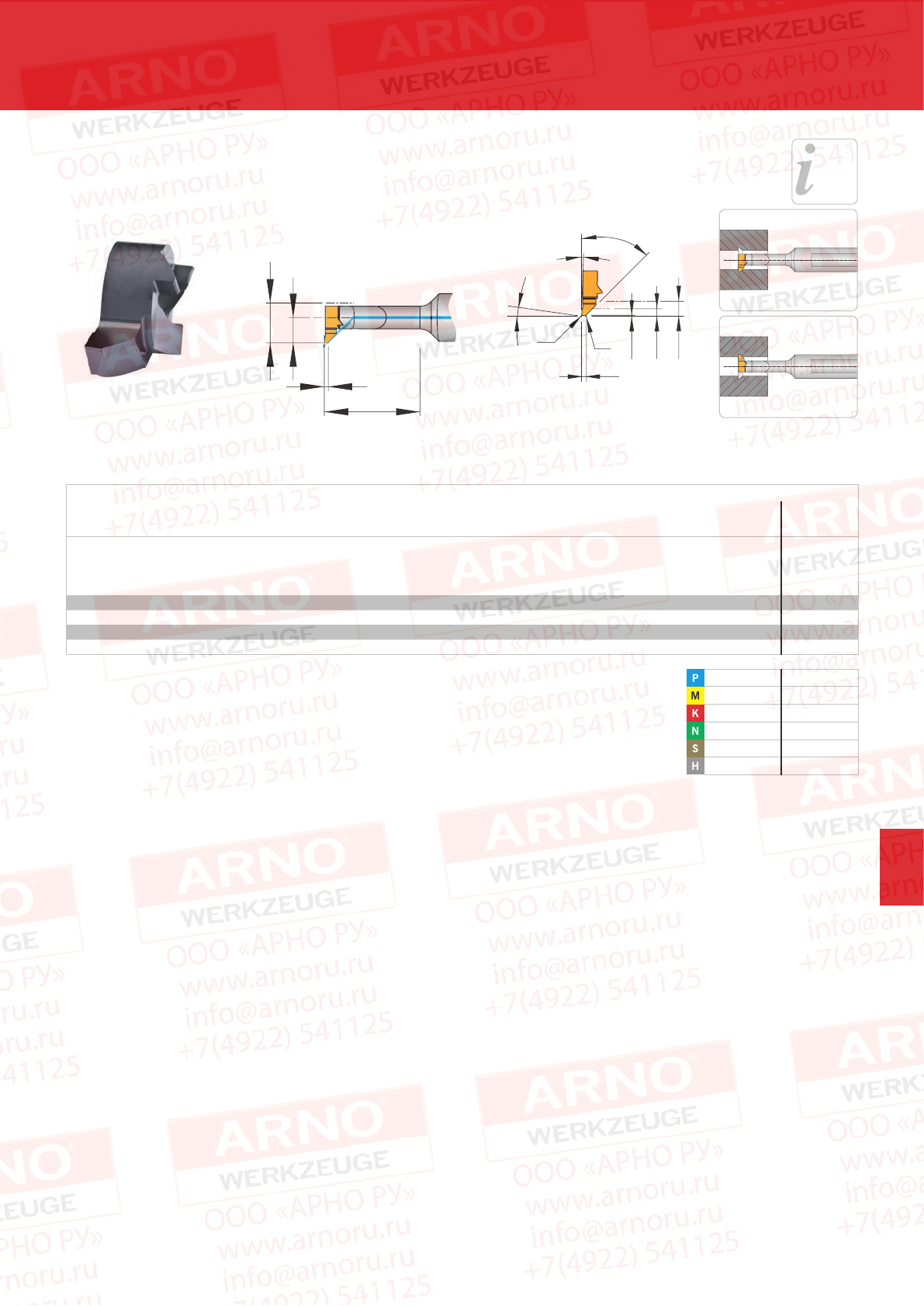

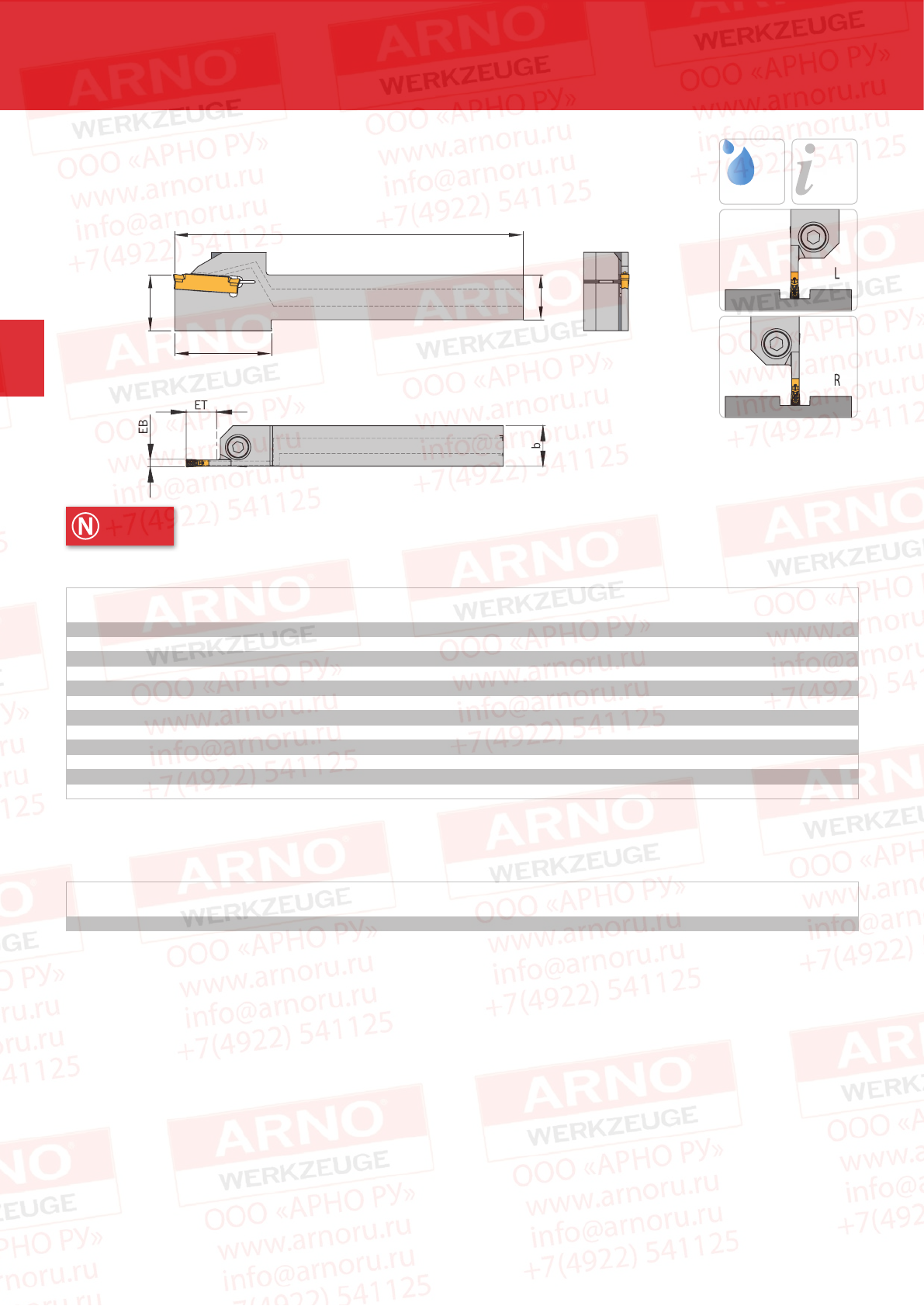

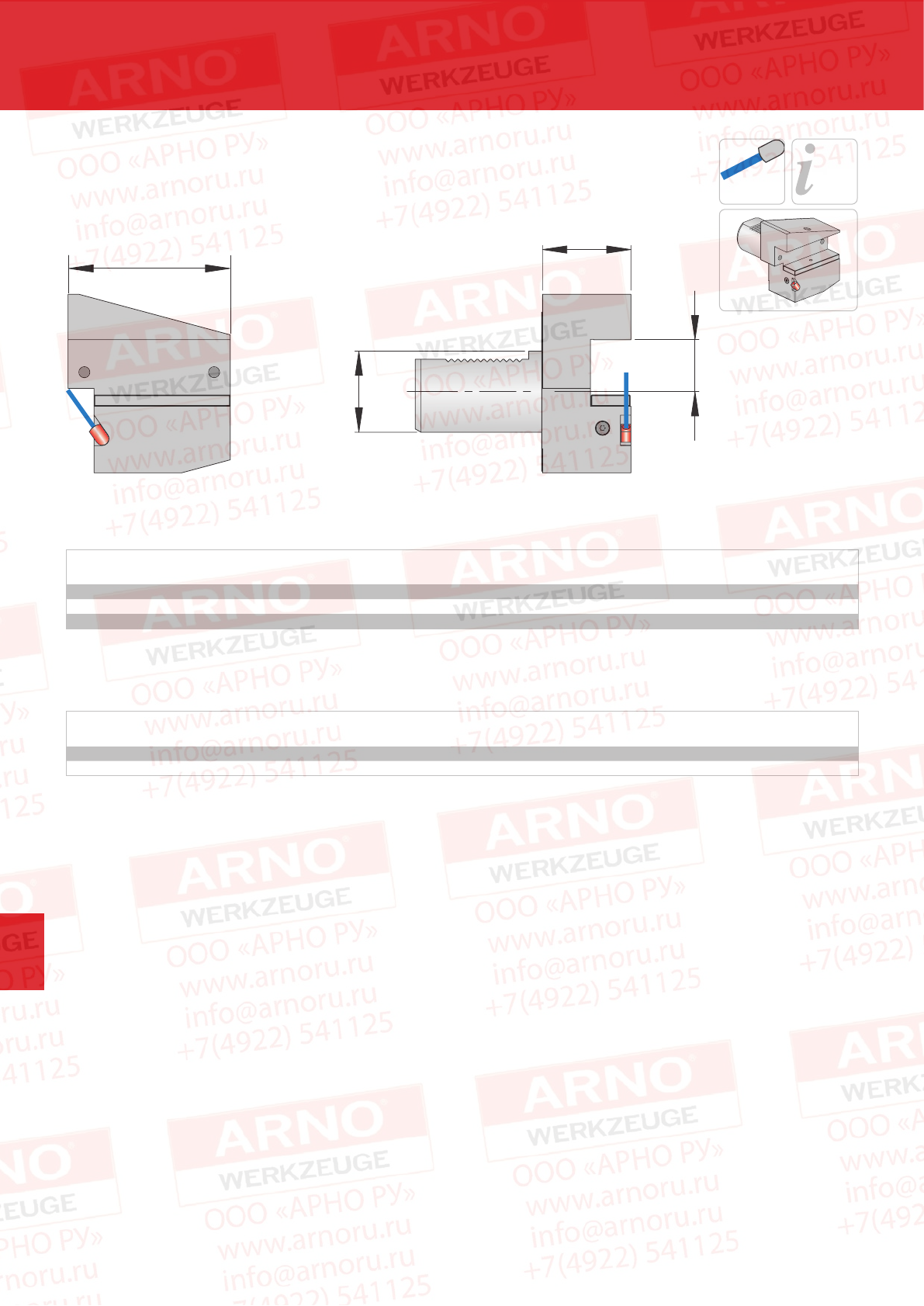

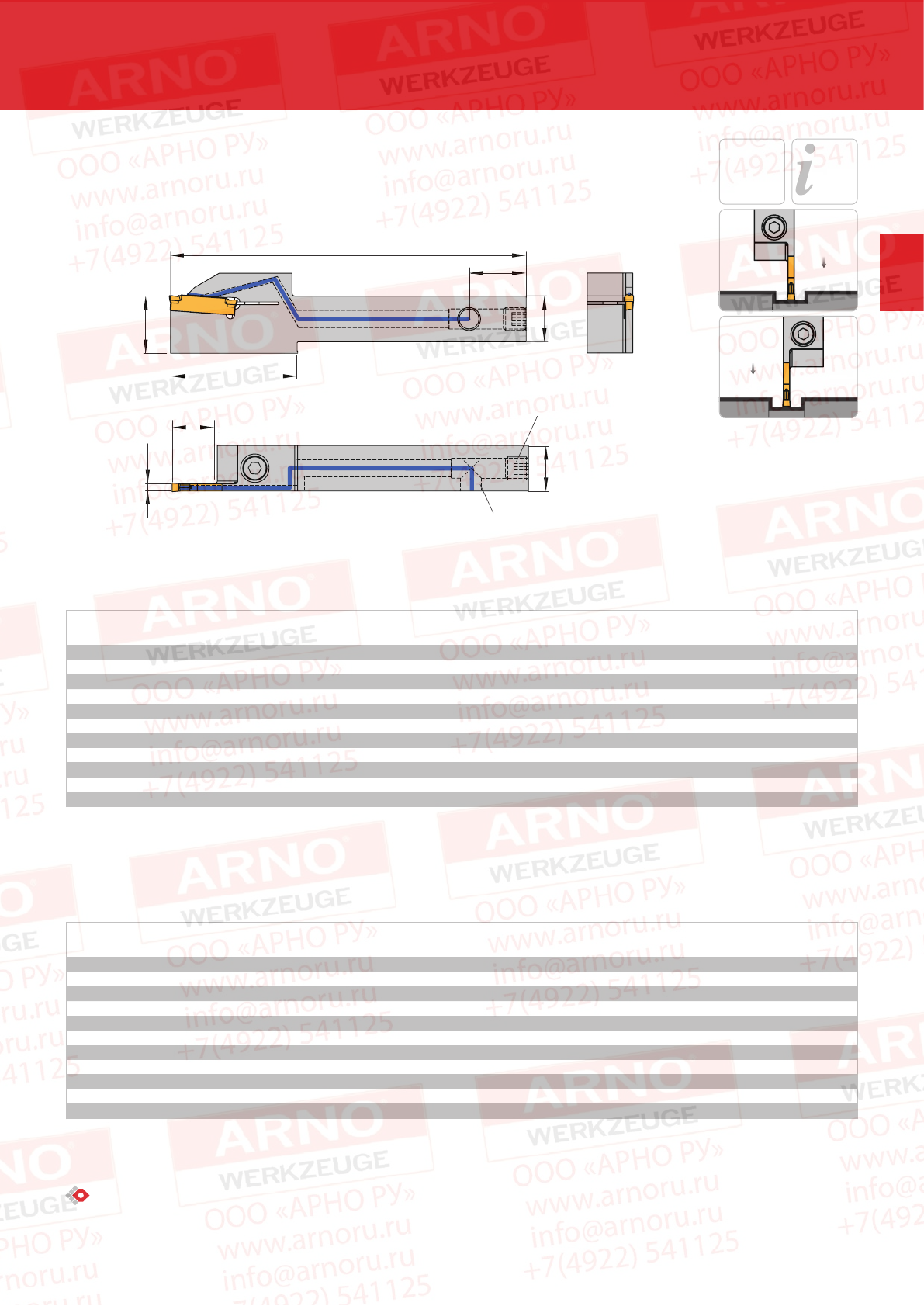

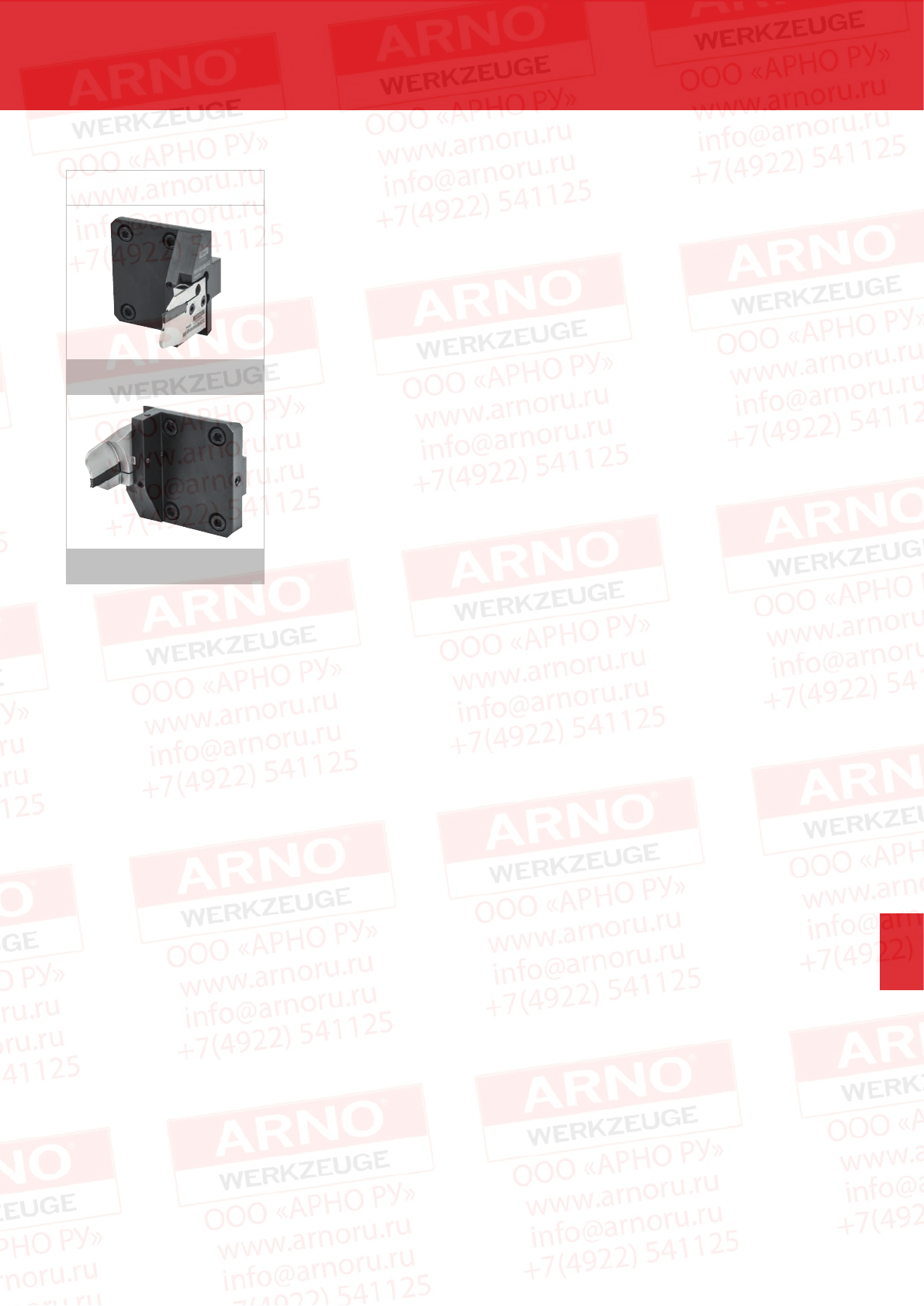

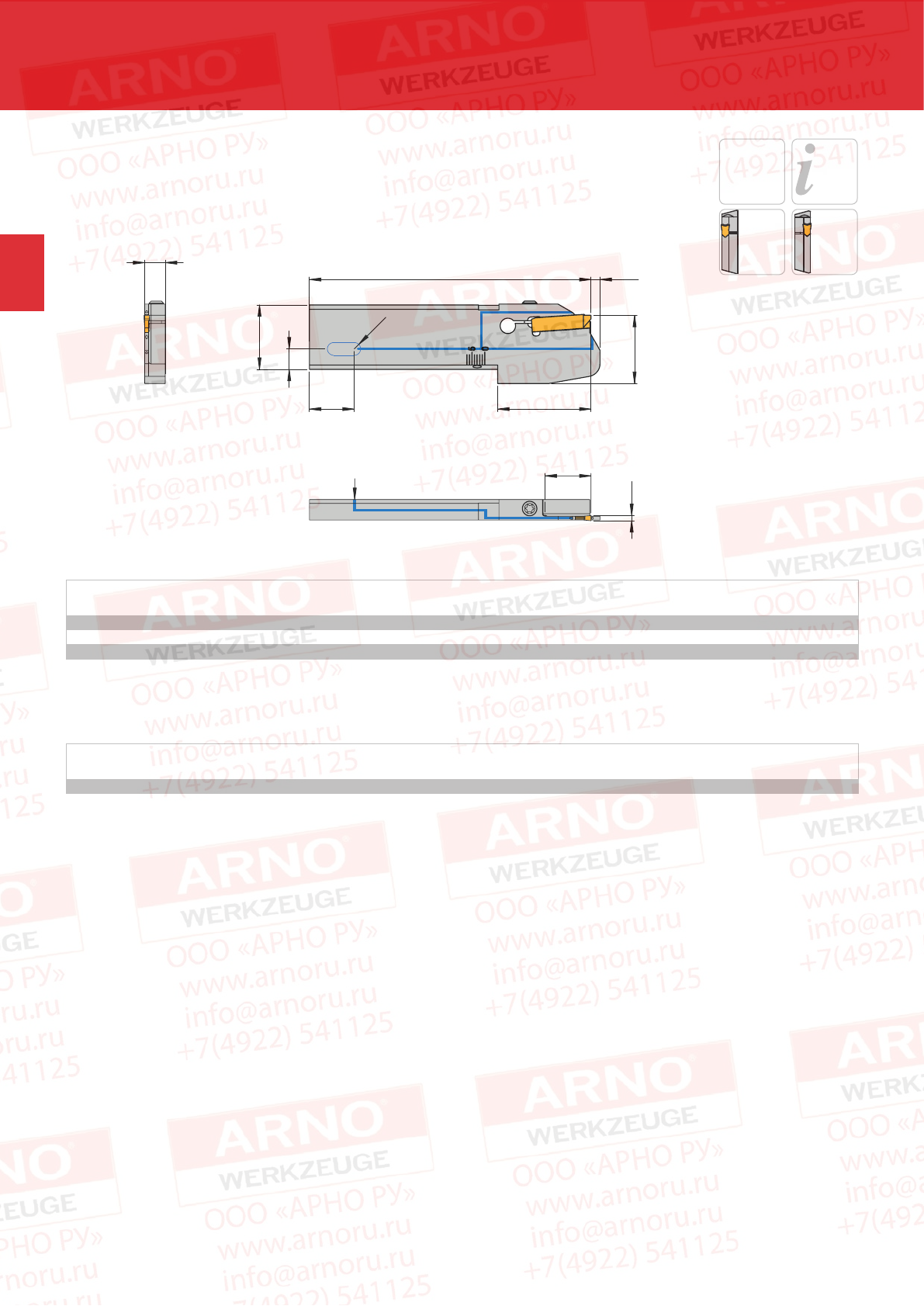

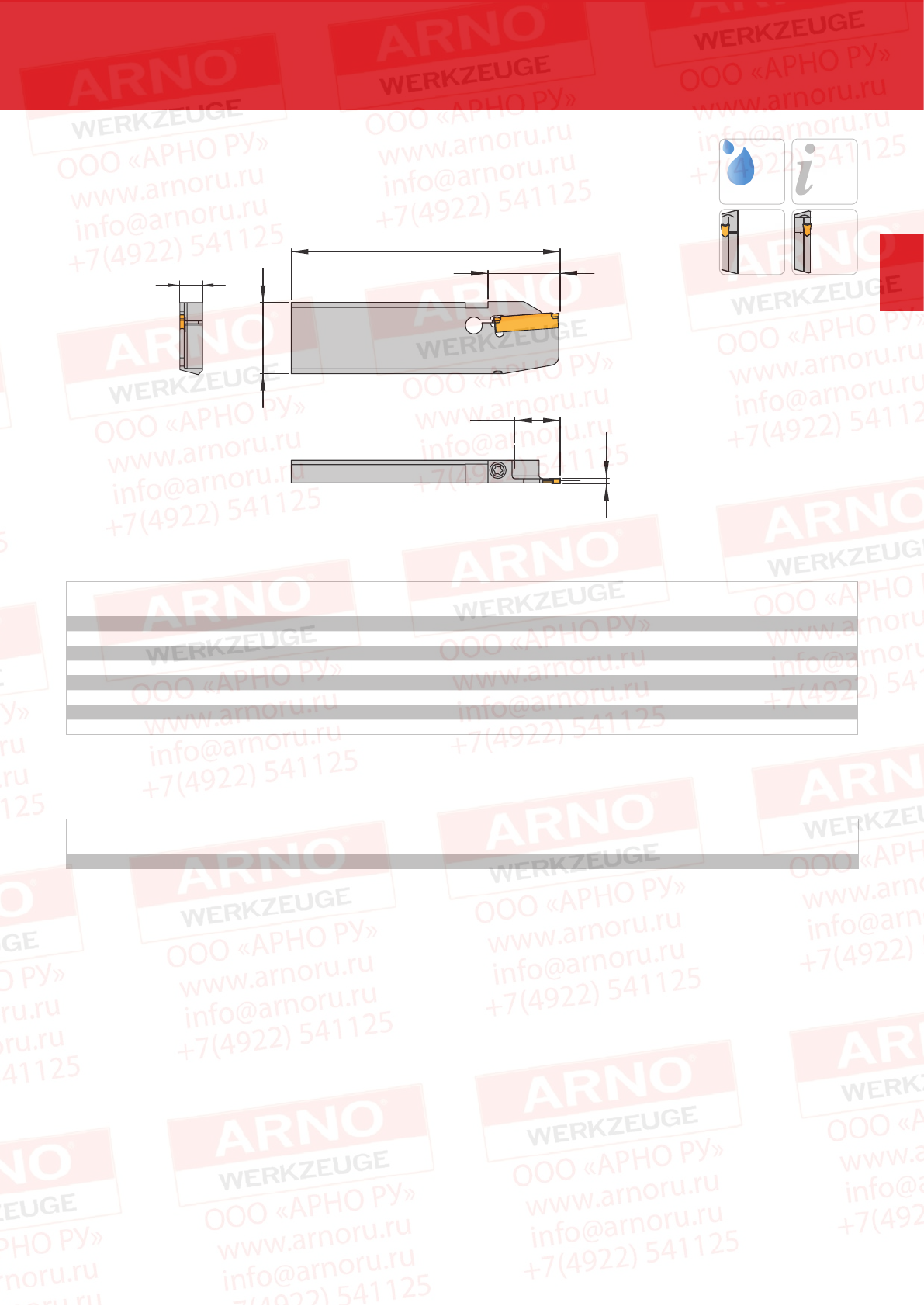

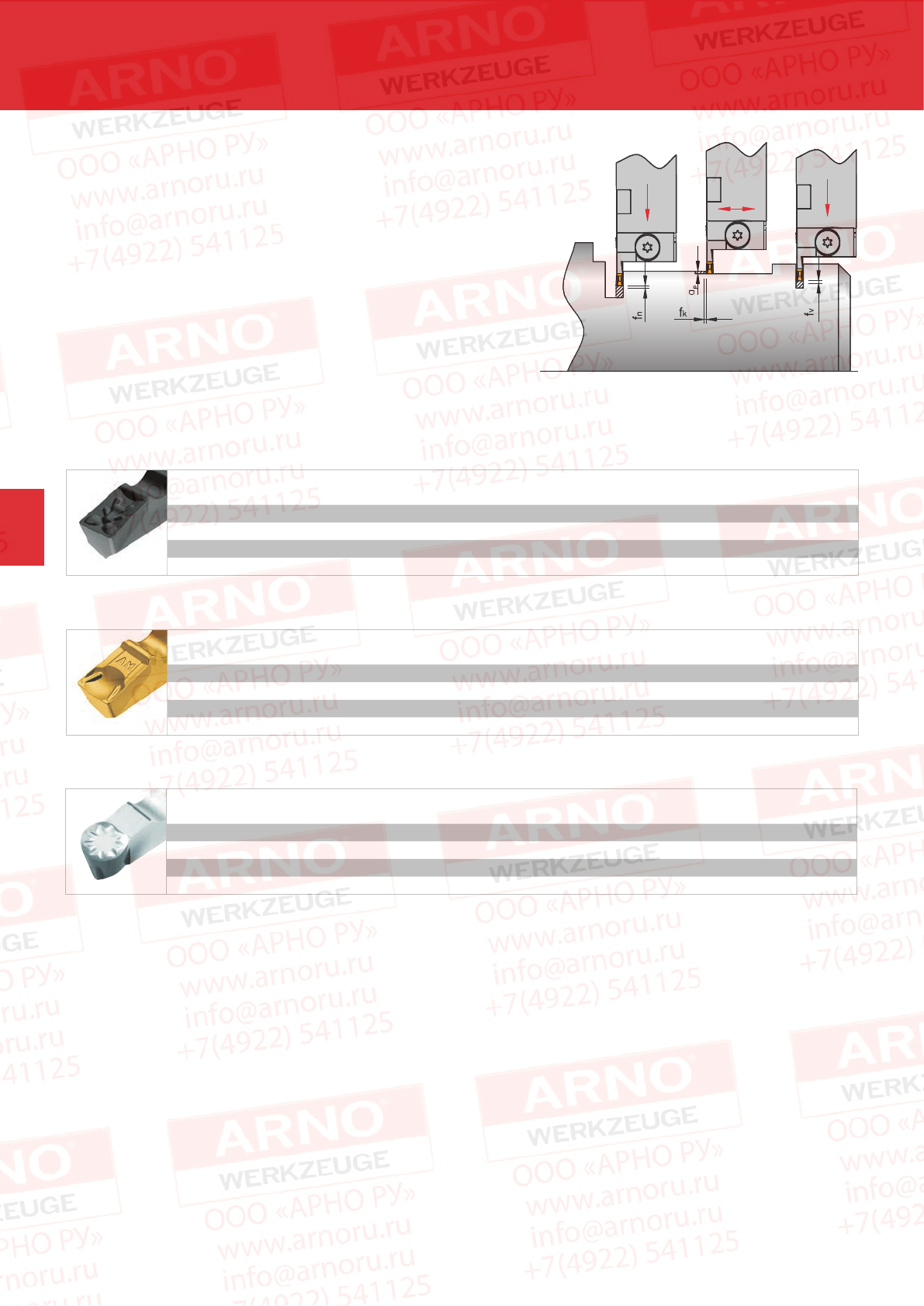

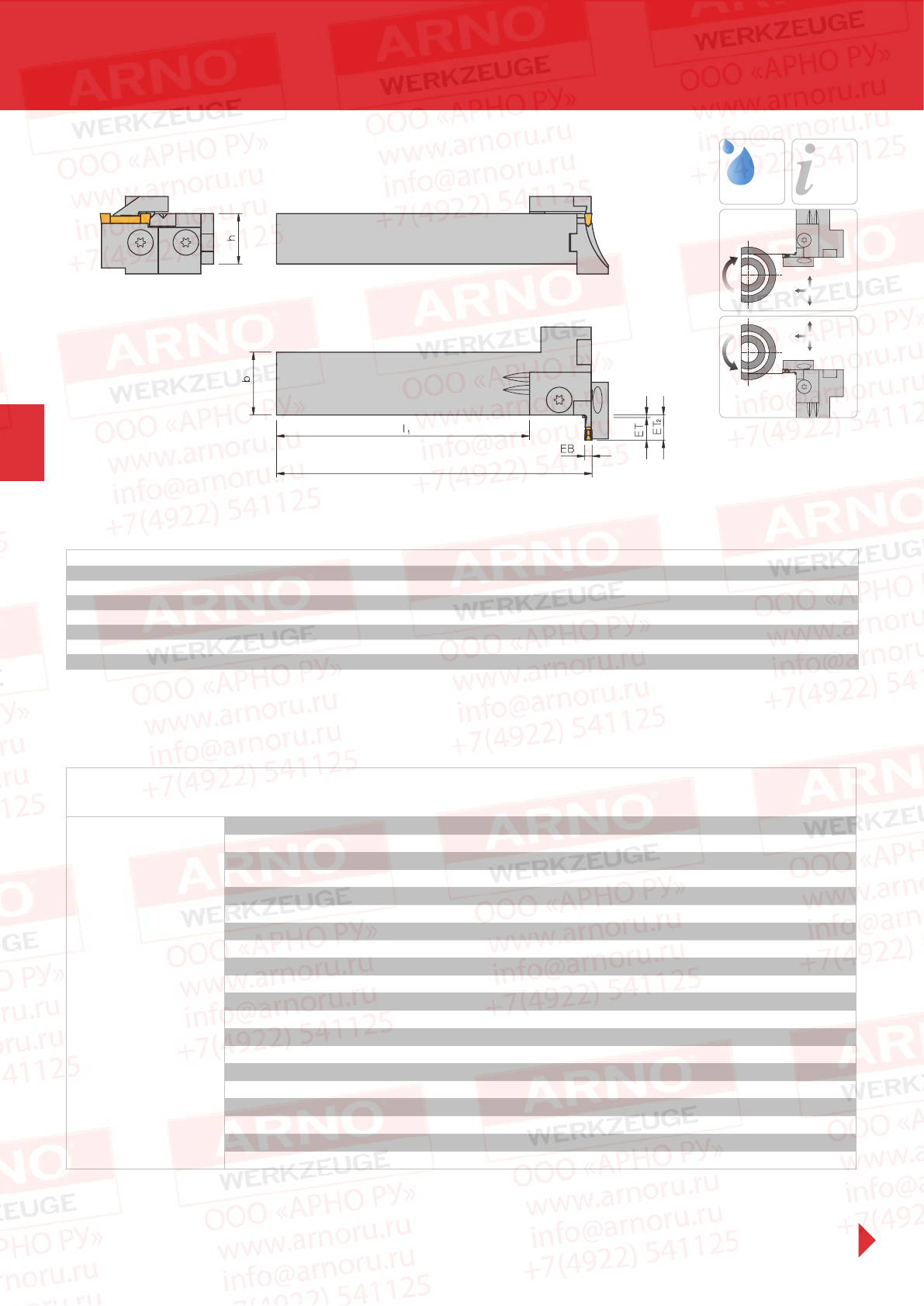

Максимальная подача и глубина резания
fv [мм / об] = Подача на врезание
fn [мм / об] = Подача на врезание по пилотной канавке
fk [мм / об] = Подача при продольном точении
ap [мм] = Глубина резания

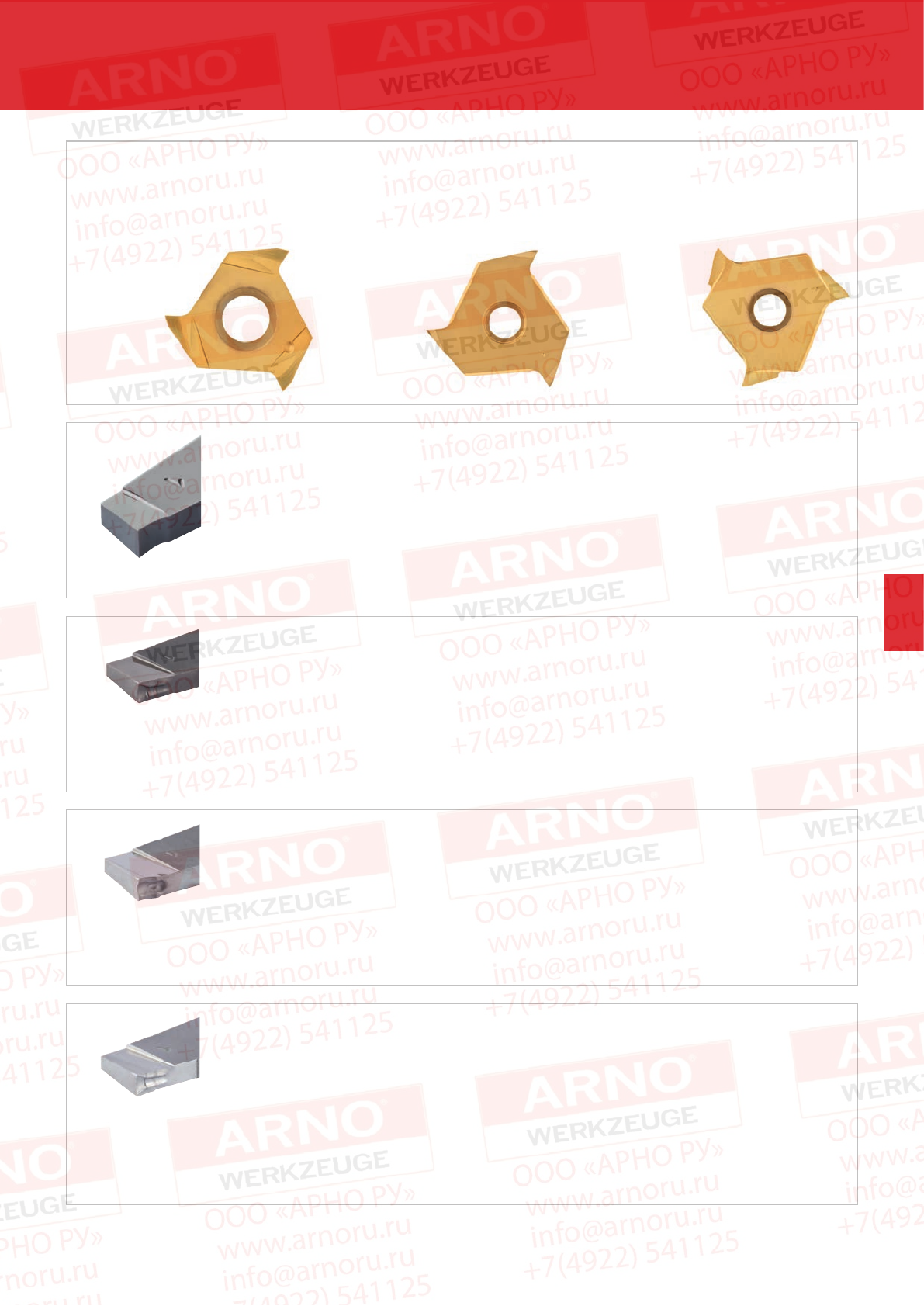

Стандартная геометрия

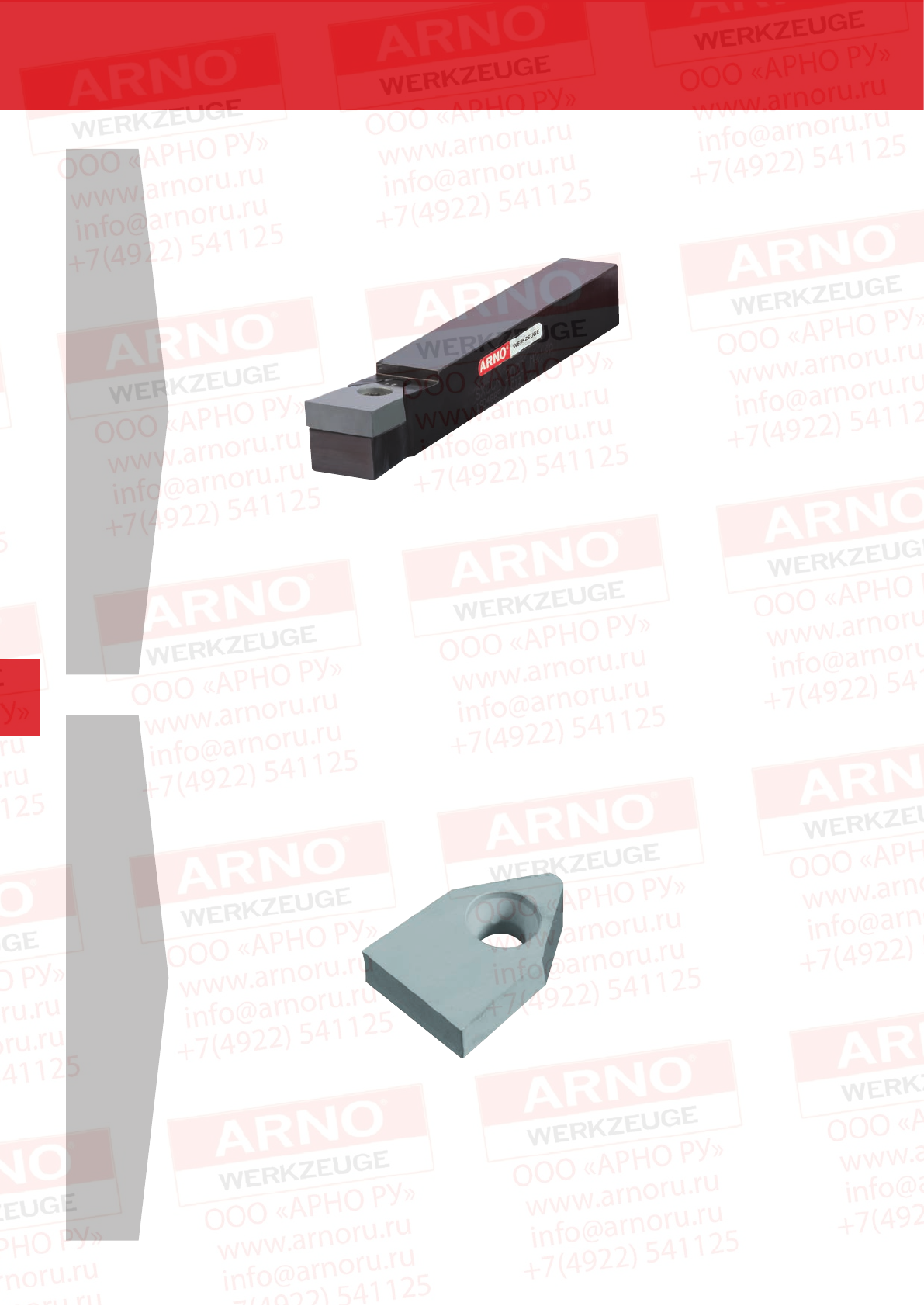

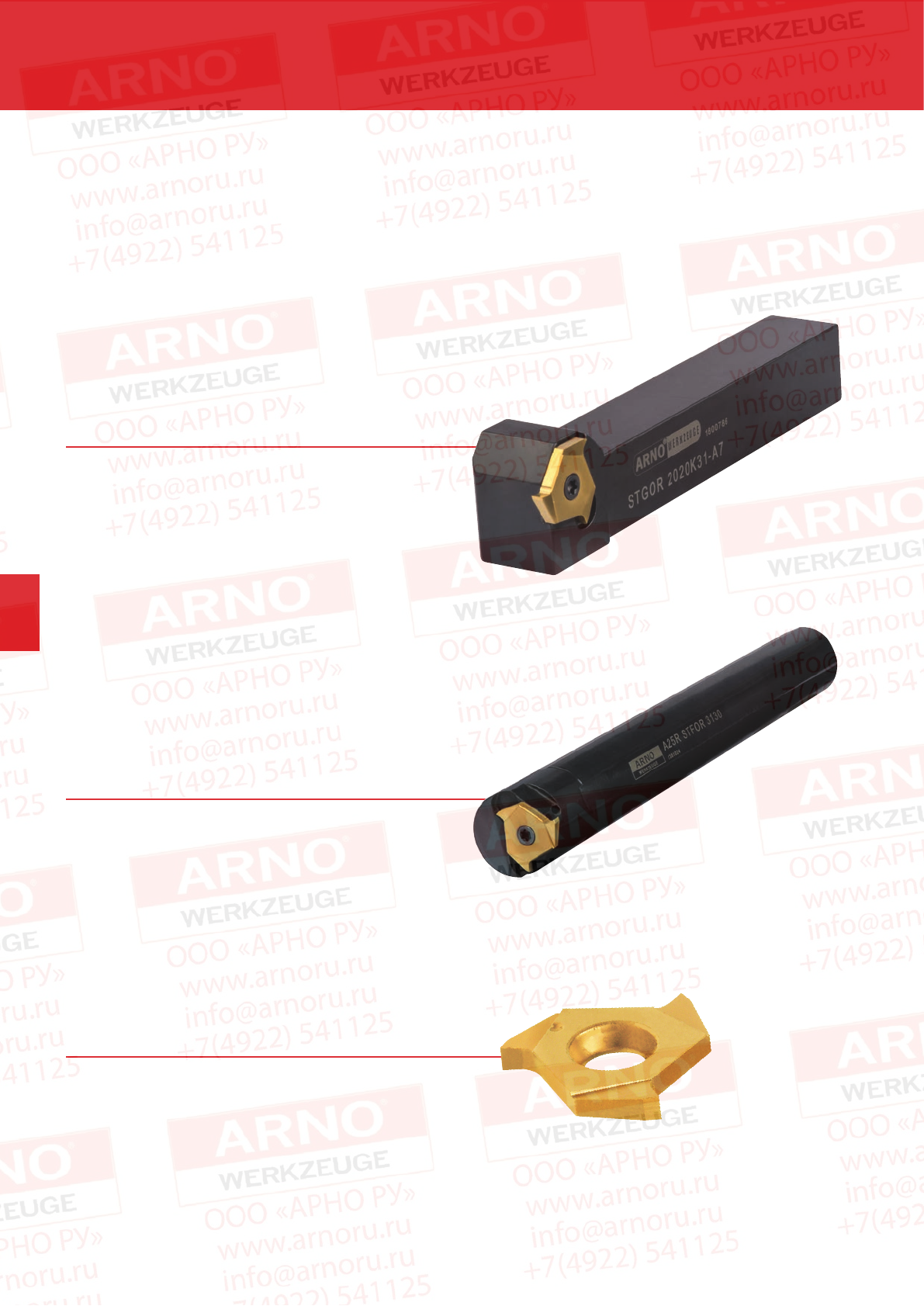

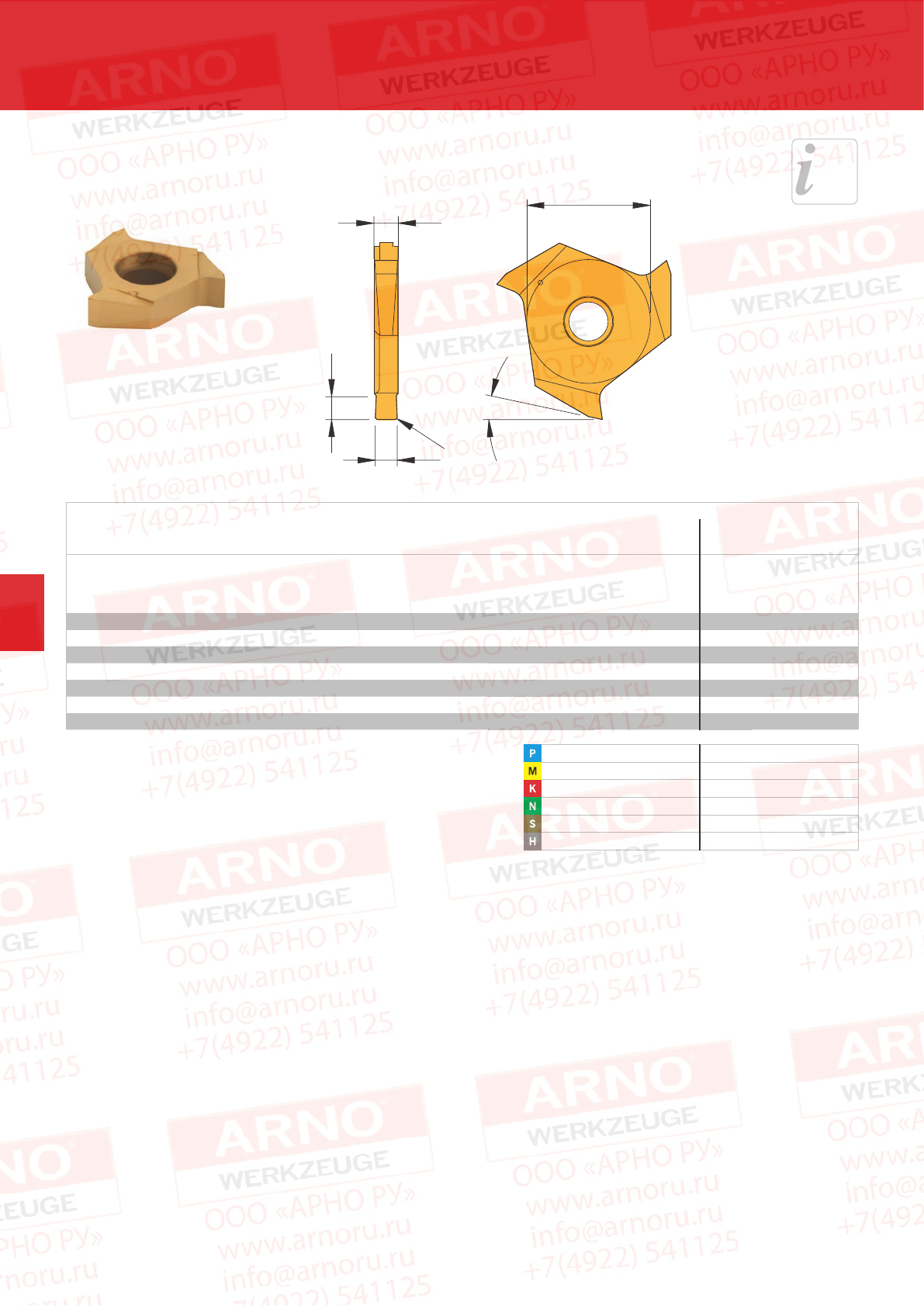

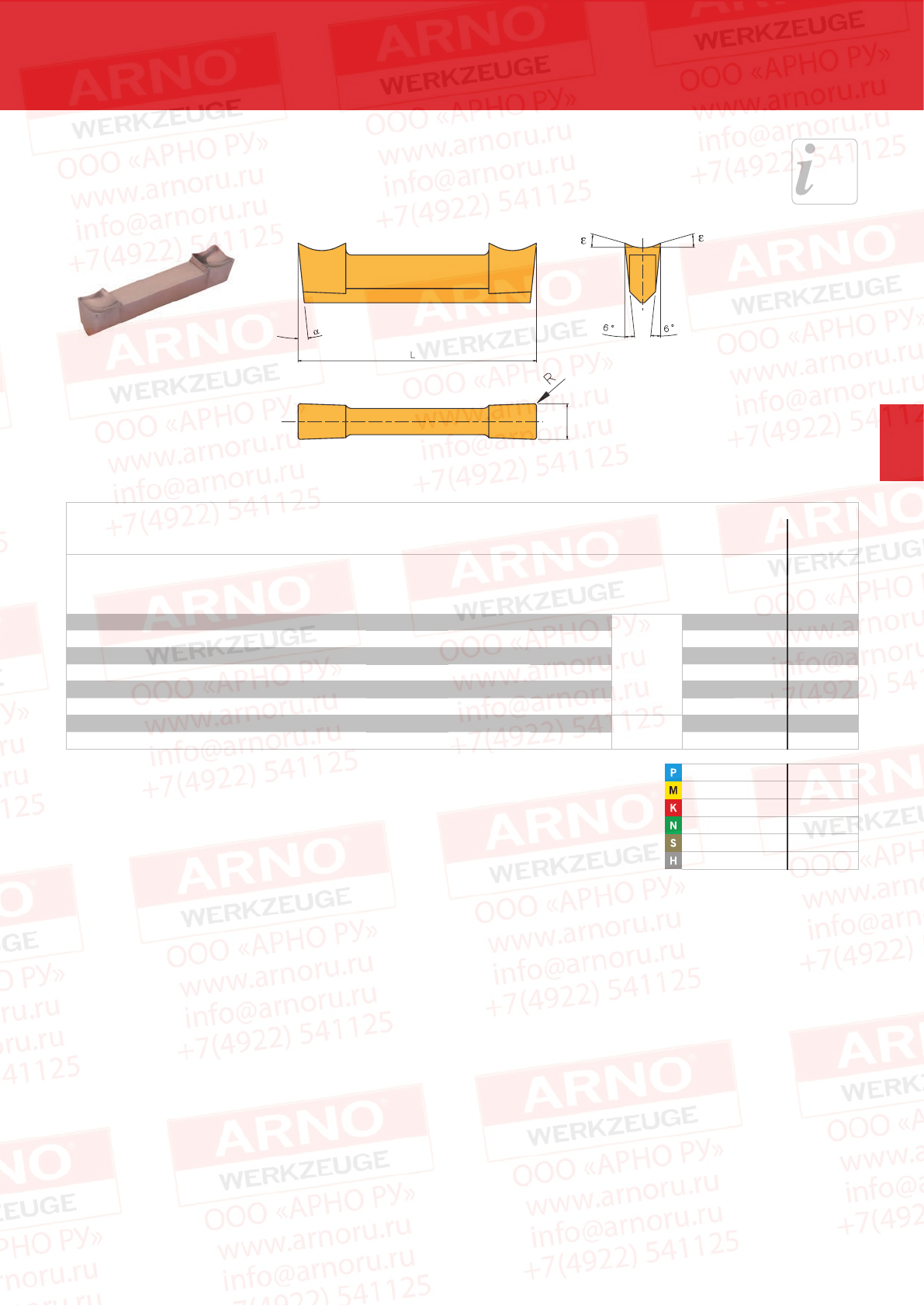

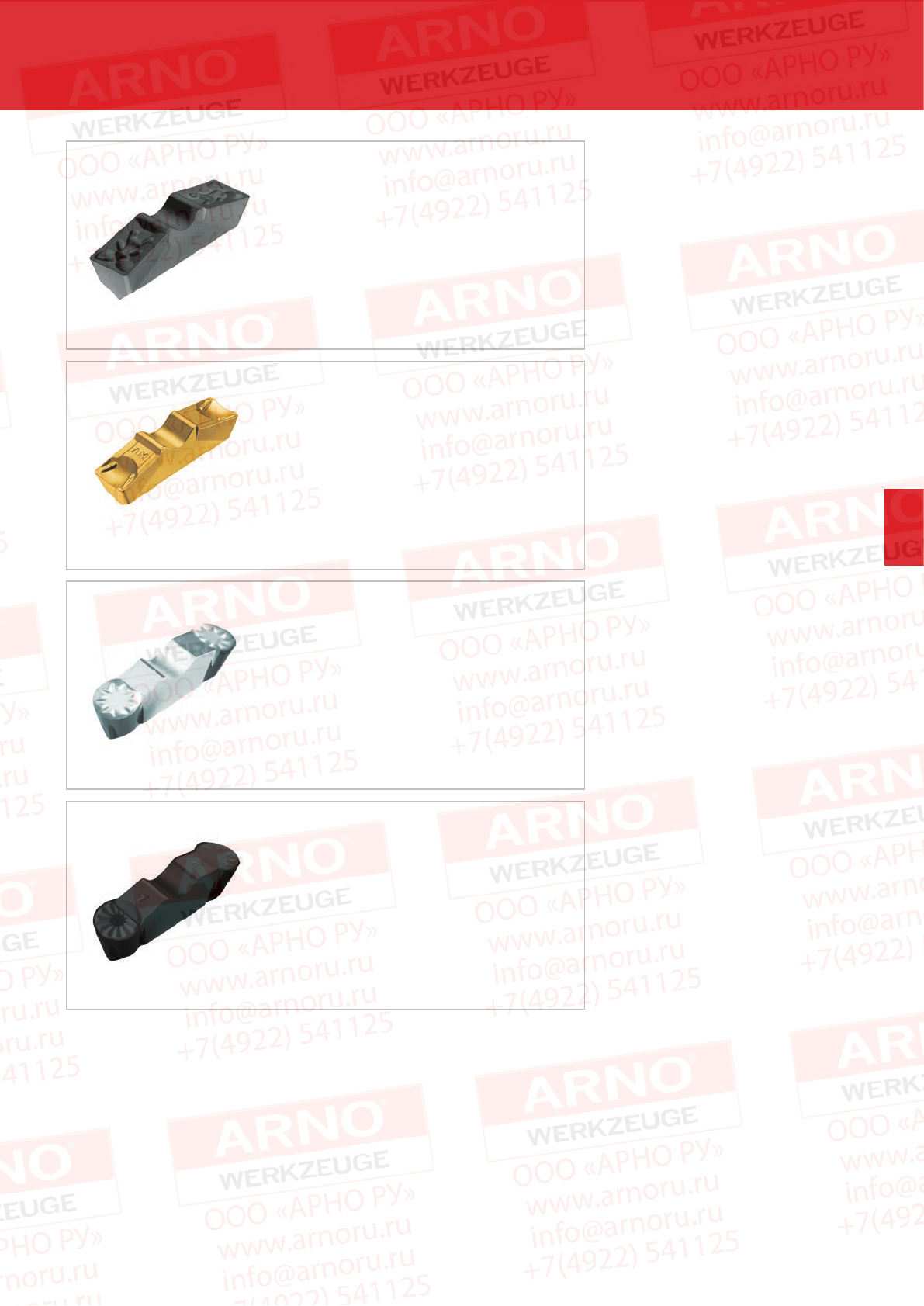

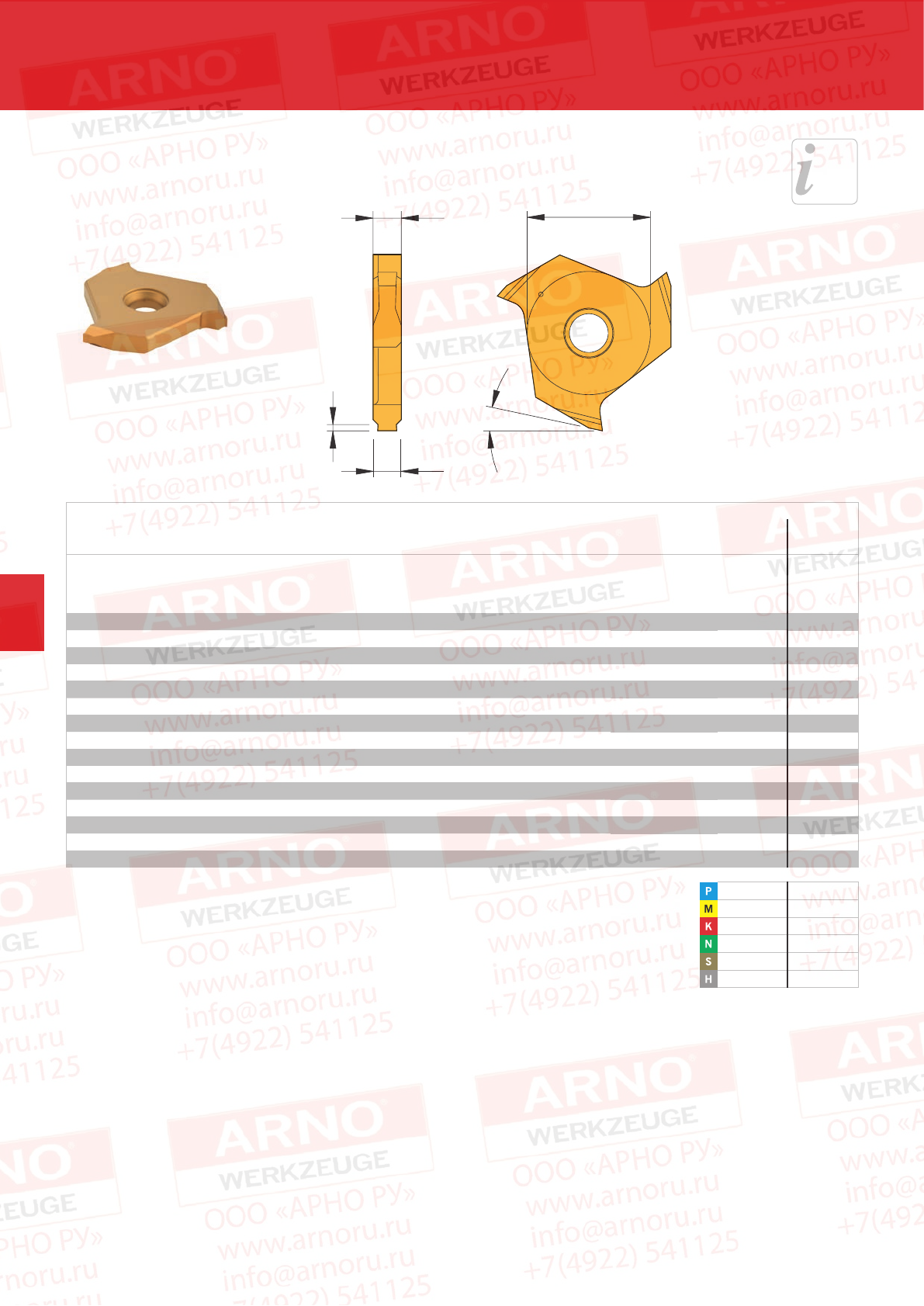

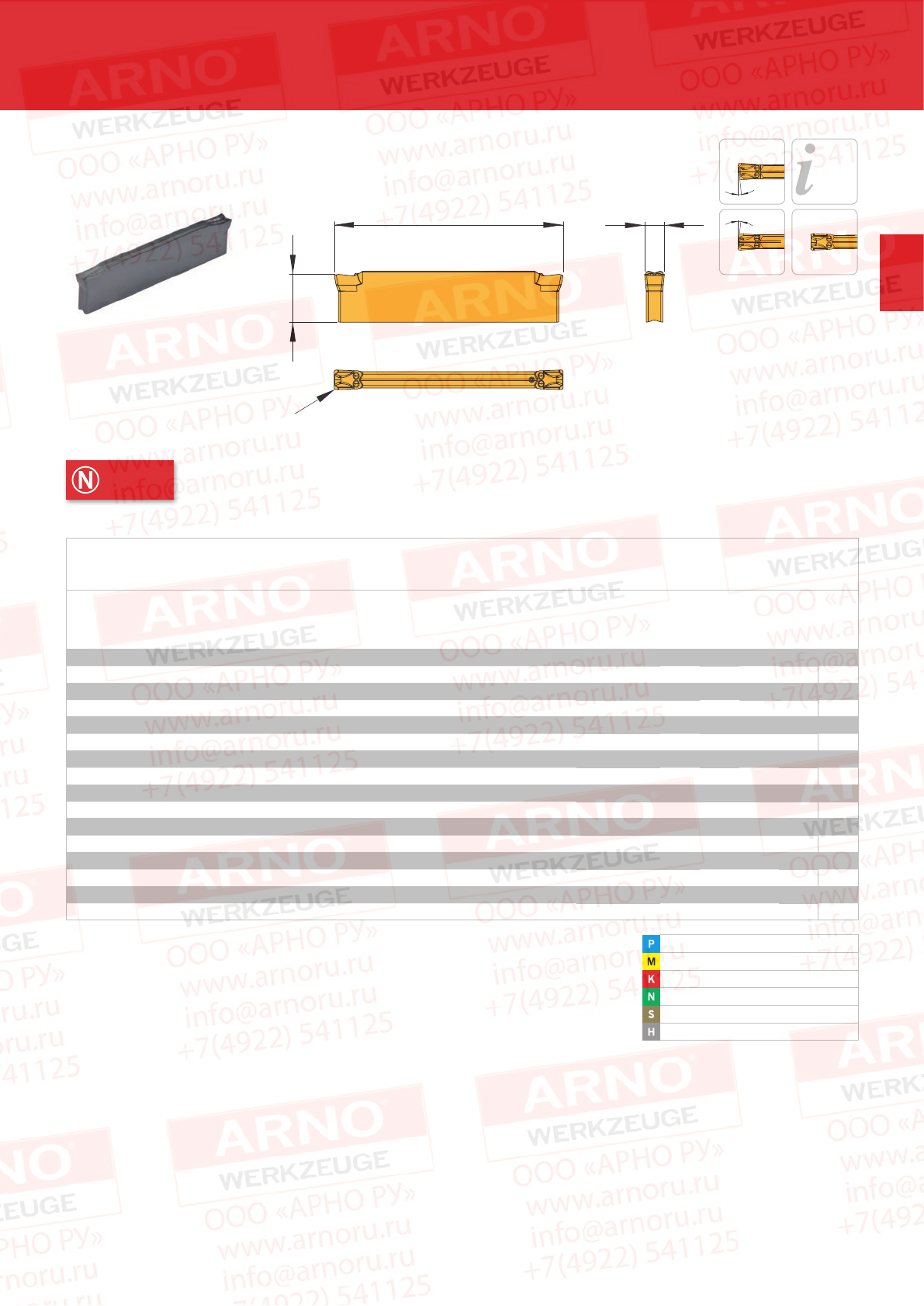

Сменные пластины
21201 31602 32002 42202 52502 63002 83804 104604
fv0,02 – 0,08 0,02 – 0,08 0,05 – 0,12 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,25 0,10 – 0,25
fn0,02 – 0,08 0,02 – 0,08 0,05 – 0,12 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,30 0,10 – 0,30
fk0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,05 – 0,10 0,05 – 0,10 0,07 – 0,15 0,12 – 0,25 0,12 – 0,25
ap макс 0,30 0,30 0,50 0,50 0,50 0,50 1,00 1,00

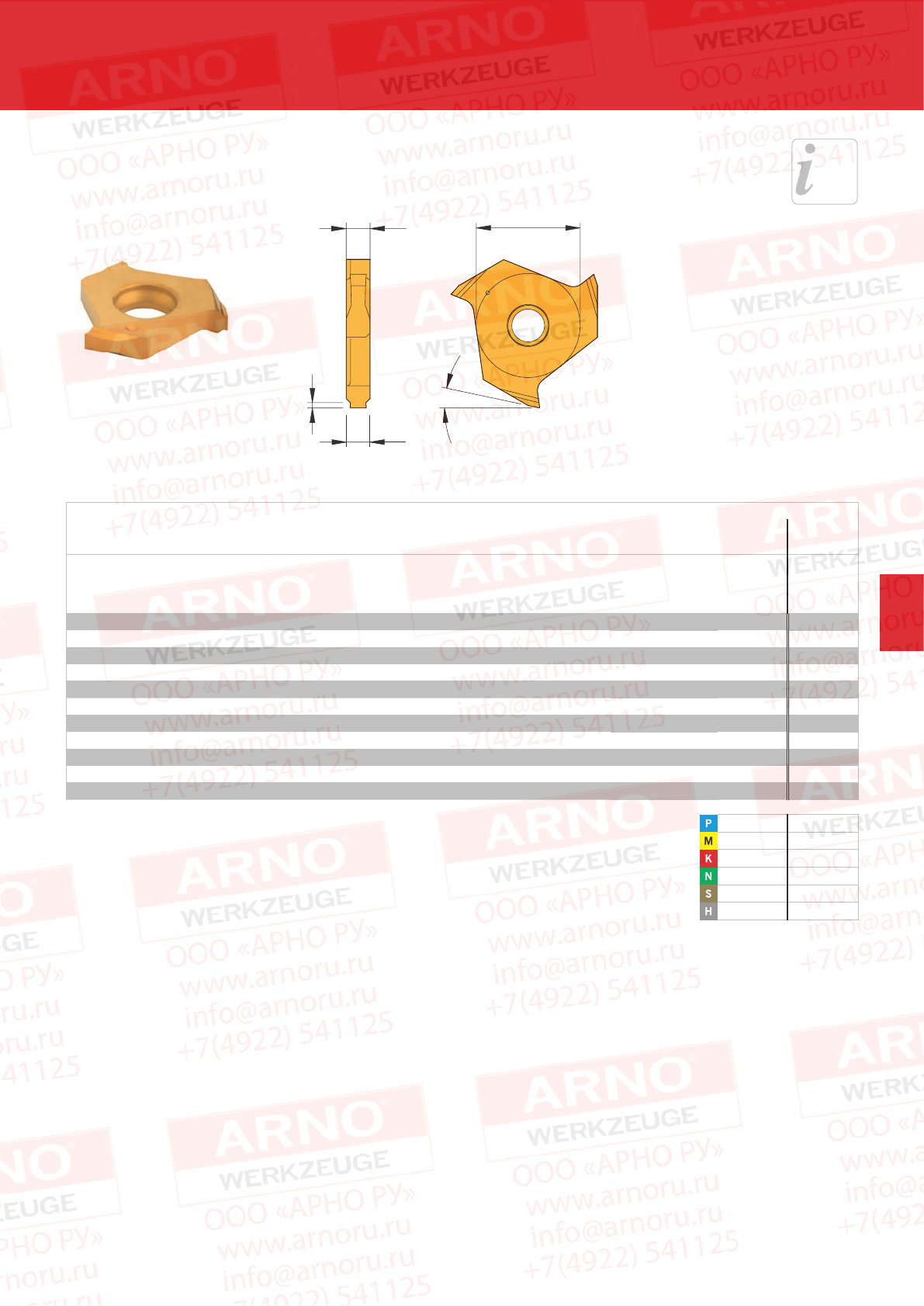

Геометрия для профильного точения -12
Сменные пластины
21201-12 31602-12 32002-12 42202-12 52502-12 63002-12 83804-12 104604-12
fv0,02 – 0,08 0,02 – 0,08 0,05 – 0,15 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,18 0,10 – 0,18
fn0,02 – 0,08 0,02 – 0,08 0,05 – 0,15 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,30 0,10 – 0,30
fk0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,07 – 0,18 0,07 – 0,18 0,07 – 0,18 0,10 – 0,30 0,10 – 0,40
ap макс 0,50 0,50 1,50 2,00 2,50 2,50 3,50 4,00
Геометрия -AM
Сменные пластины
21202-AM 31602-AM 32002-AM 42204-AM 52504-AM 63008-AM 83808-AM 104608-AM
fv0,02 – 0,08 0,02 – 0,08 0,04 – 0,15 0,07 – 0,18 0,07 – 0,25 0,10 – 0,25 0,10 – 0,40 0,10 – 0,40
fn0,02 – 0,08 0,02 – 0,08 0,04 – 0,15 0,07 – 0,18 0,07 – 0,25 0,10 – 0,25 0,10 – 0,40 0,10 – 0,40
fk0,02 – 0,12 0,02 – 0,12 0,04 – 0,15 0,07 – 0,18 0,07 – 0,25 0,10 – 0,25 0,10 – 0,40 0,10 – 0,40
ap макс 0,50 0,50 1,50 2,00 2,50 2,50 3,50 4,00
Полнорадиусная геометрия -V
Сменные пластины
21210 V 31615 V 32015 V 42220 V 52525 V 63030 V 83840 V 104650 V
fv0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,05 – 0,10 0,05 – 0,10 0,07 – 0,12 0,07 – 0,15 0,07 – 0,15
fn0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,05 – 0,10 0,05 – 0,10 0,07 – 0,12 0,07 – 0,15 0,07 – 0,15
fk0,02 – 0,05 0,02 – 0,05 0,05 – 0,10 0,05 – 0,10 0,05 – 0,10 0,07 – 0,12 0,07 – 0,15 0,07 – 0,15
ap макс 0,30 0,30 0,50 0,50 0,50 0,50 1,00 1,00
Рекомендуемые режимы резания NC
Приведённые режимы резания являются приблизительными. Используйте их с учётом поправок для каждого конкретного случая.
3

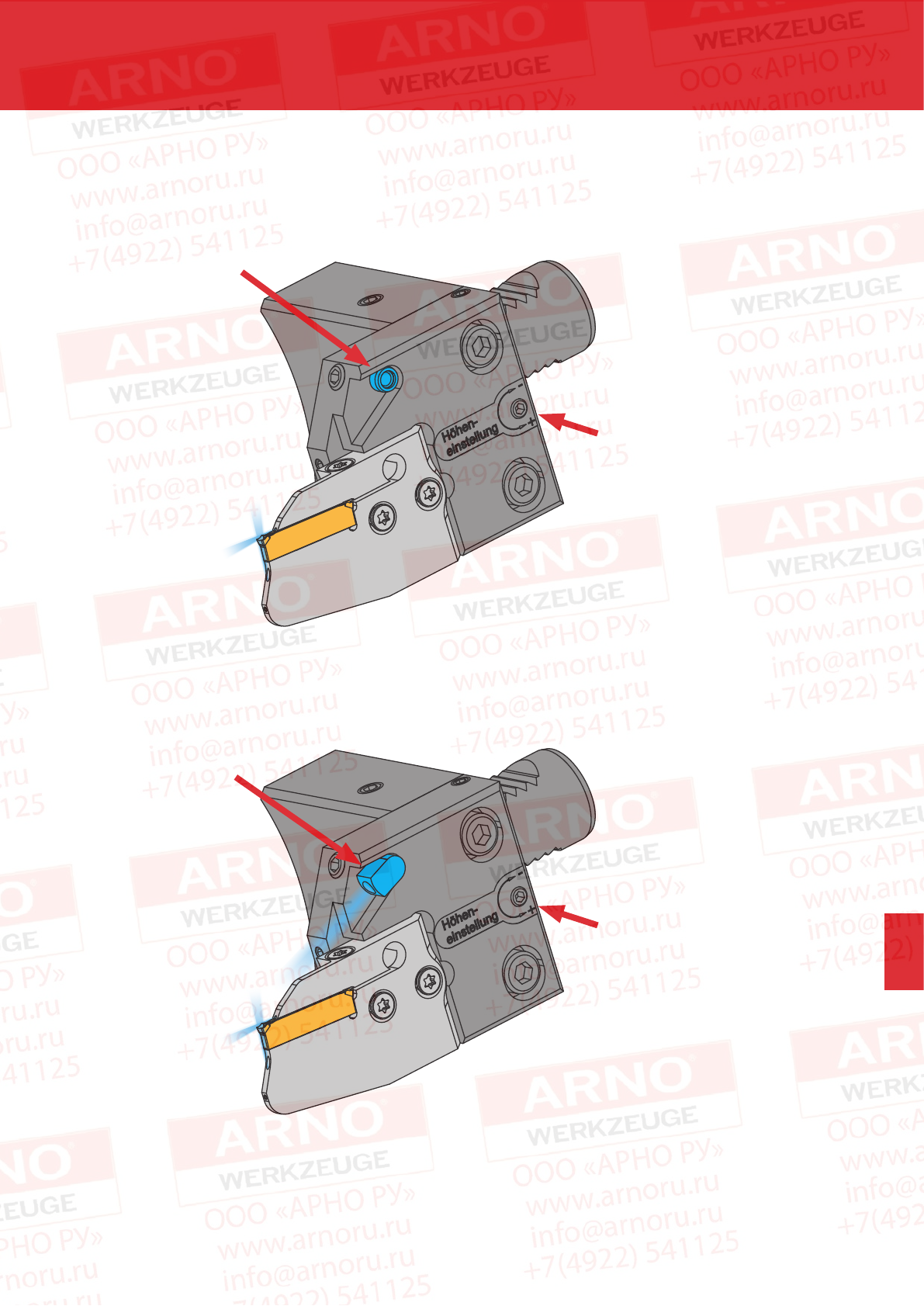

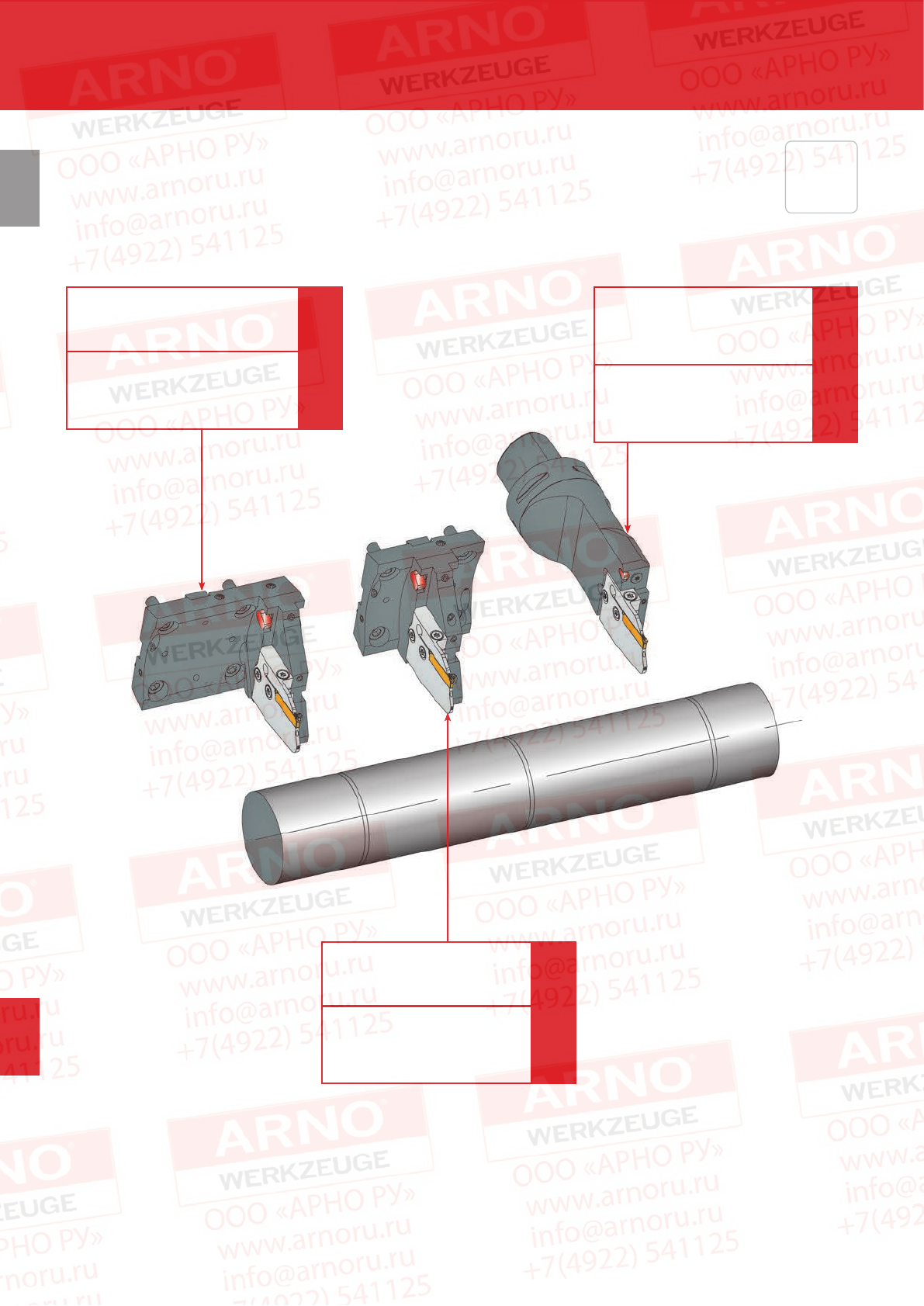

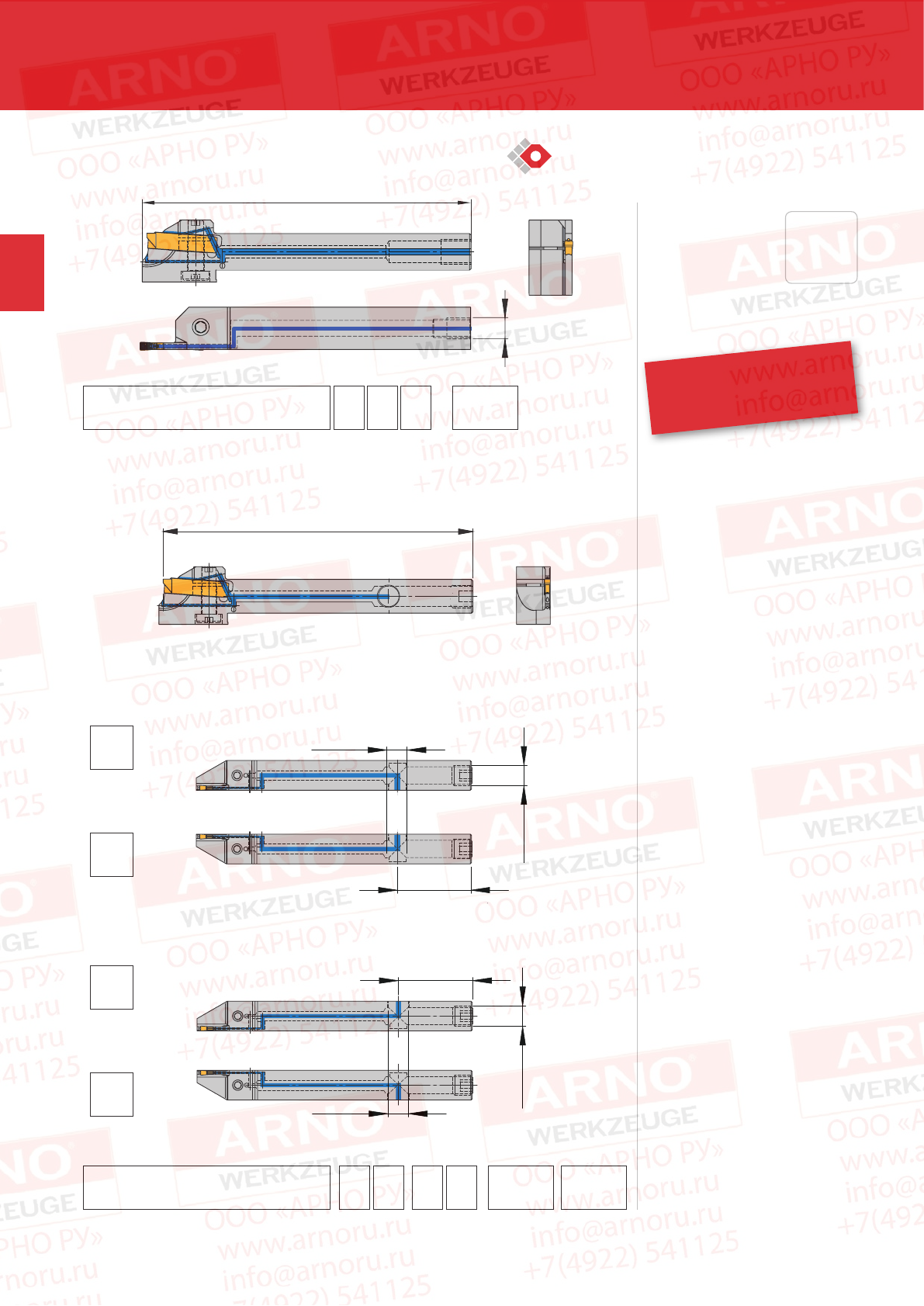

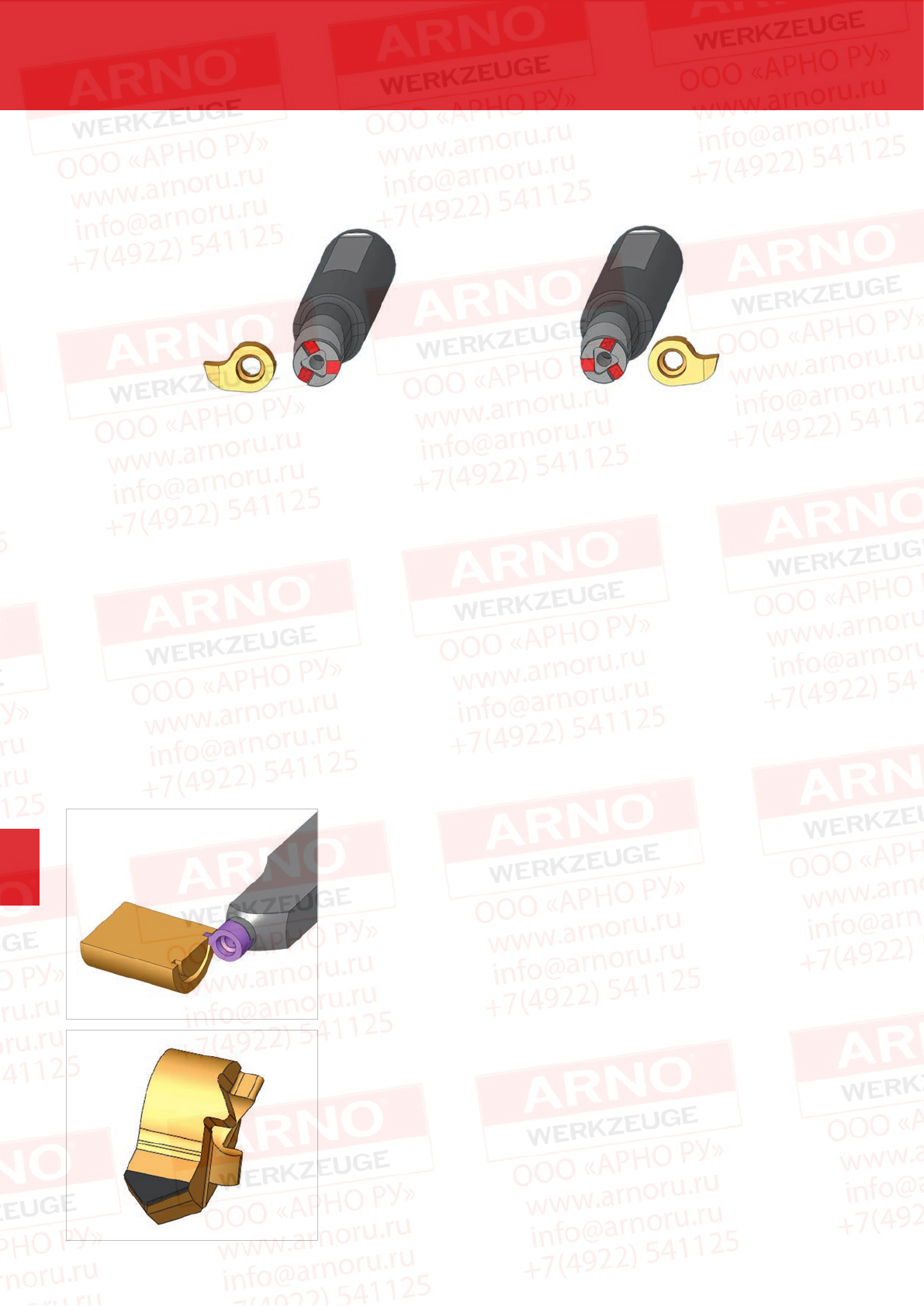

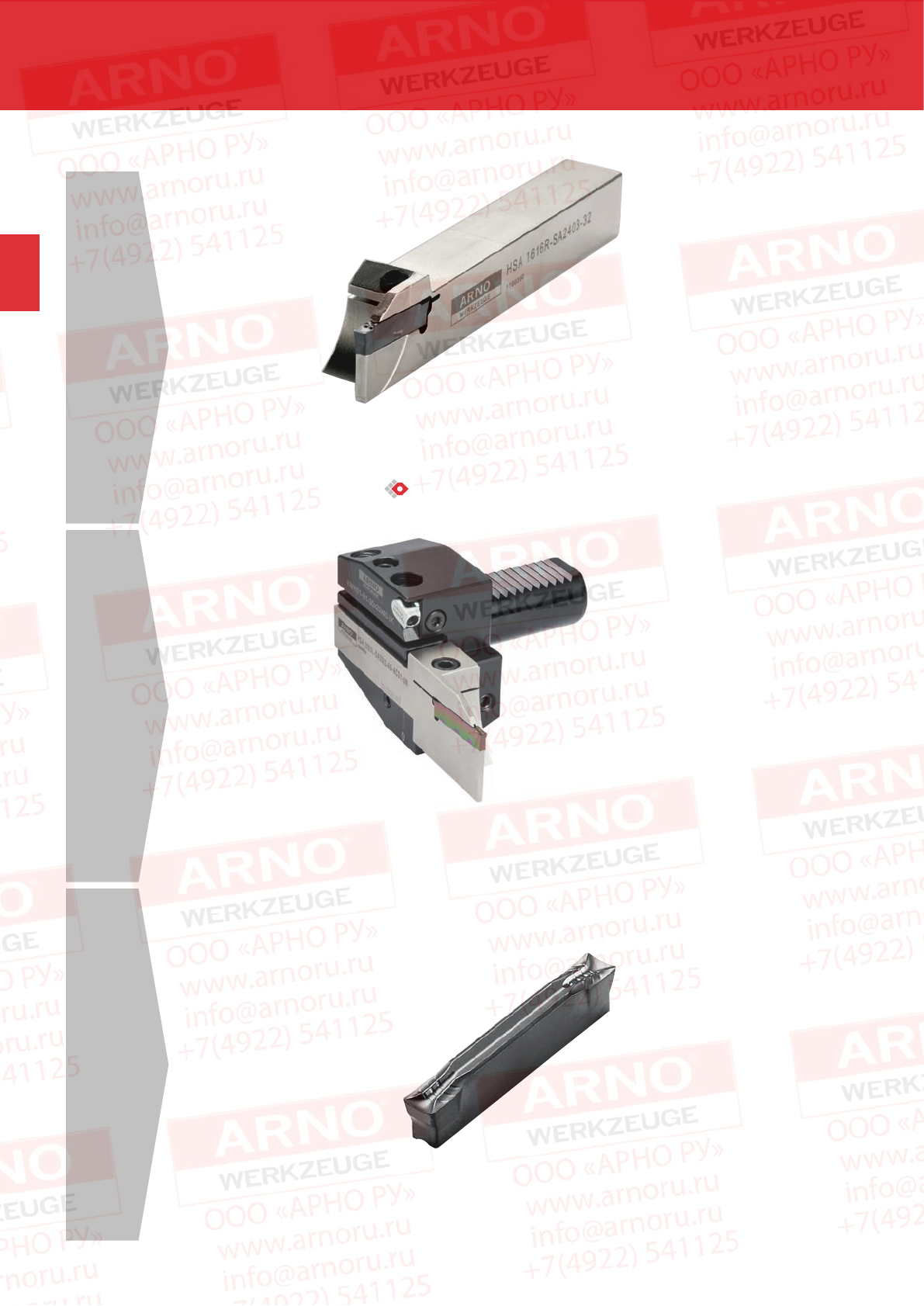

Инструменты ARNO® | Отрезка и обработка канавок224 Все размеры в мм
