CBN ПЛАСТИНЫ
Новые пластины CBN
для токарной обработки
CBN с покрытием
• Повышенная износостойкость
• Повышенная стабильность размера обработки
• Высокое качество обработанной поверхности
Высокое
качество
обработанной
поверхност
и
www.arno.de

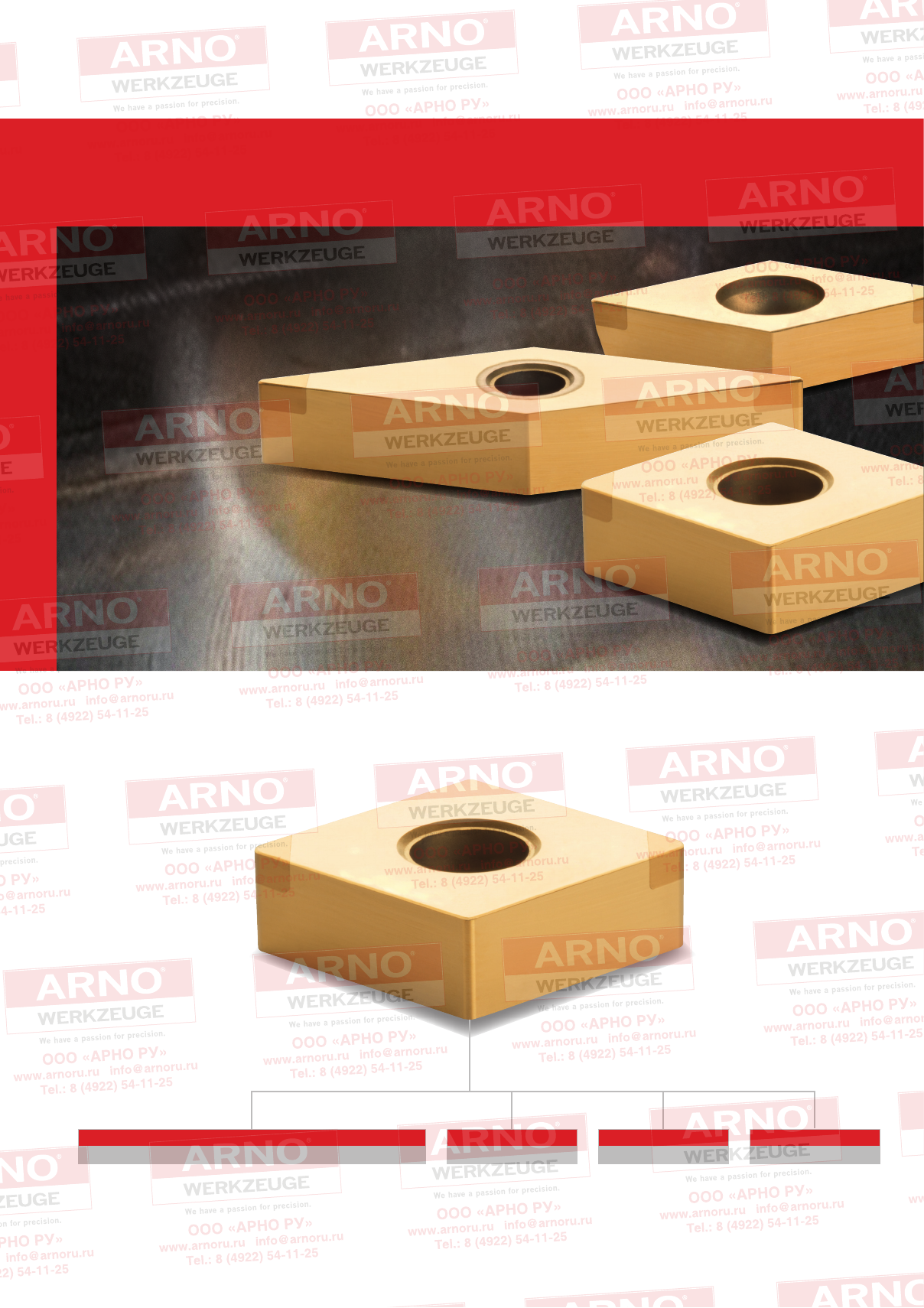

Новые пластины CBN для токарной обработки
Описание
Система обозначений пластин
-AM
Геометрия
CCGW 060202TN
ISO код
-2
Число кромок
AH7810
Сплав
2 ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки
Пластины для токарной
обработки CBN с новым
покрытием
Объединив преимущества CBN, такие как высокая твёрдость и
износостойкость с термической стойкостью покрытия,
компания ARNO-Werkzeuge подготовила новую линейку
инструментальных режущих материалов.
Многослойное покрытие значительно повышает термическую
стойкость и износостойкость.
Преимущества
• Повышенная износостойкость
• Повышенная стабильность размера обработки
• Высокое качество обработанной поверхности
Новые пластины CBN для токарной обработки
AH7810
Высокоточная и высокоскоростная обработка.
Одна из последних разработок в области износостойких
покрытий. Покрытие обладает пониженным коэффициентом
трения, тем самым повышается износостойкость, точность
обработки и достигается высокое качество обработанной
поверхности.
AH7820
Прерывистое точение с высокими и сниженными скоростями.
Сочетание керамического покрытия с CBN основой делает
возможным обработку закалённых сталей в условиях
прерывистого резания как на пониженных, так и на высоких
скоростях.
AH7815
Непрерывное и лёгкое прерывистое высокоскоростное
точение.
Комбинация стабильной основы со специальным
износостойким покрытием позволяет применять сплав для
широкого диапазона вариантов использования: от
непрерывного точения до лёгкого прерывистого. Сплав
AH7815 обладает большими возможностями по сравнению с
версией без покрытия.
AH7825
Тяжёлое прерывистое точение.
Мелкозернистый CBN с высокой прочностью и износостойким
покрытием.
Описание сплавов
Описание
-AM
AM геометрия - идеальный выбор для твёрдого точения.
Применяется для непрерывного точения. Возможно
использование для лёгкого прерывистого точения.
-AR
AR геомертия имеет режущую кромку повышенной
прочности по сравнению с геометрией AM. Применяется в
условиях тяжёлого прерывистого точения. Доступна для заказа
только по запросу.
Геометрии
ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки 3

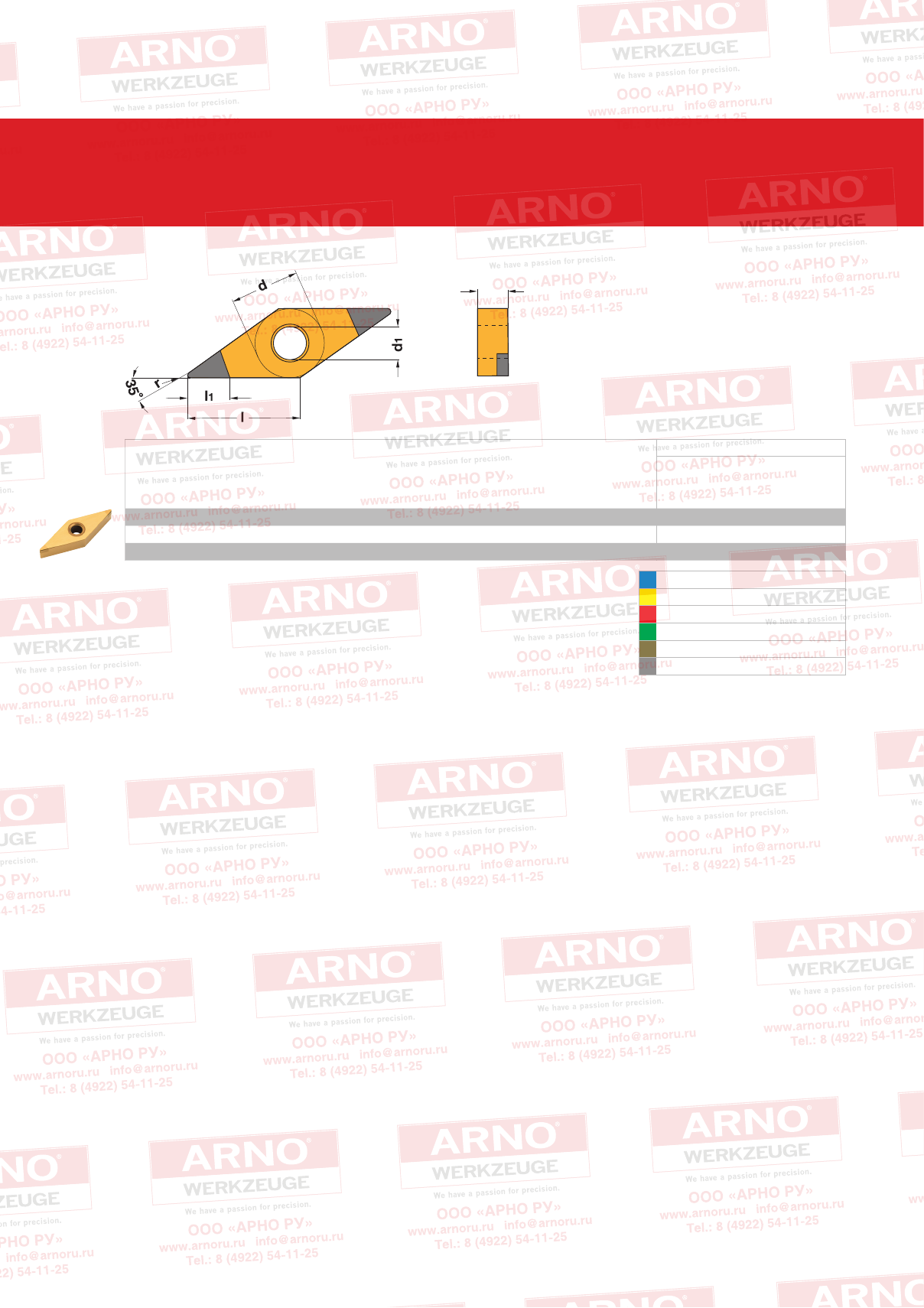

Новые пластины CBN для токарной обработки
Пластины
Пластины геометрий AM и AR со сплавом AH7825 доступны для заказа по запросу.
Пластины геометрий AM и AR со сплавом AH7825 доступны для заказа по запросу.
4 ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки z = Основное применение z
z
= Вторичное применение Размеры в мм

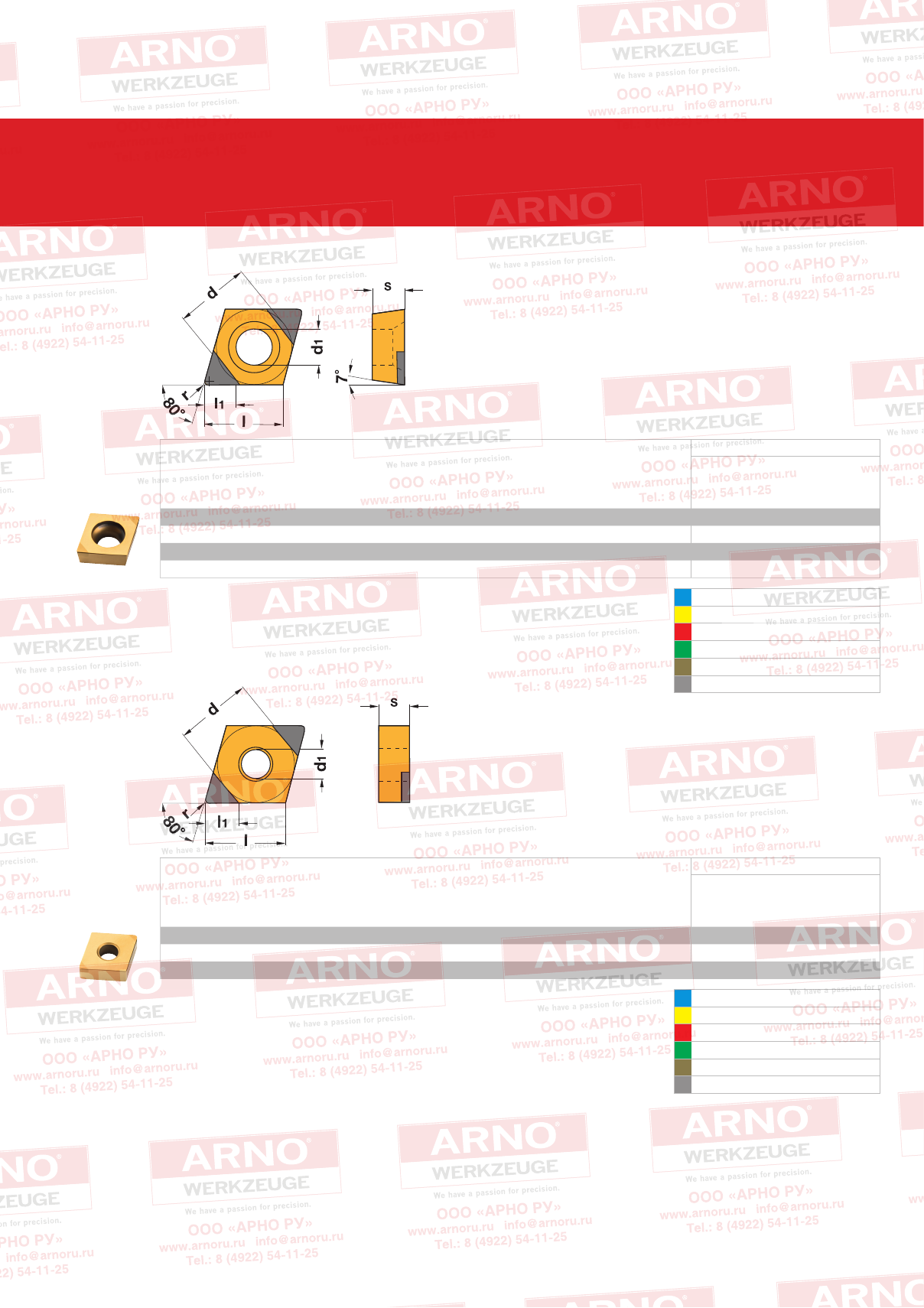

Группа 41
Артикул d d1sll
1min r
AH7810
AH7815
AH7820
CCGW 060202TN-AM-2 6.35 2.8 2.38 6.5 2.5 0.2 z
zz z
CCGW 060204TN-AM-2 6.35 2.8 2.38 6.5 2.5 0.4
zzz
CCGW 09T304TN-AM-2 9.52 4.4 3.97 9.7 2.5 0.4
zzz
CCGW 09T308TN-AM-2 9.52 4.4 3.97 9.7 2.5 0.8
zzz
Группа 41
Артикул d d1sll
1min r
AH7810
AH7815
AH7820
CNGA 120404TN-AM-2 12.7 5.13 4.76 12.9 2.5 0.4 z
zz z
CNGA 120408TN-AM-2 12.7 5.13 4.76 12.9 2.5 0.8
zzz
CNGA 120412TN-AM-2 12.7 5.13 4.76 12.9 2.5 1.2
zzz
CCGW
CNGA
P
M
K
N
S
Hz
zz z
P
M
K
N
S
Hz
zz z
Новые пластины CBN для токарной обработки
Пластины
Пластины геометрий AM и AR со сплавом AH7825 доступны для заказа по запросу.
Пластины геометрий AM и AR со сплавом AH7825 доступны для заказа по запросу.
Размеры в мм z = Основное применение z
z
= Вторичное применение ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки 5
Группа 41
Артикул d d1sll
1min r
AH7810
AH7815
AH7820
DCGW 070202TN-AM-2 6.35 2.8 2.38 7.75 2.5 0.2 z
zz z
DCGW 070204TN-AM-2 6.35 2.8 2.38 7.75 2.5 0.4
zzz
DCGW 11T304TN-AM-2 9.52 4.4 3.97 11.6 2.5 0.4
zzz
DCGW 11T308TN-AM-2 9.52 4.4 3.97 11.6 2.5 0.8
zzz
Группа 41
Артикул d d1sll
1min r
AH7810
AH7815
AH7820
DNGA 150604TN-AM-2 12.7 5.13 6.35 15.5 2.5 0.4 z
zz z
DNGA 150608TN-AM-2 12.7 5.13 6.35 15.5 2.5 0.8
zzz
DNGA 150612TN-AM-2 12.7 5.13 6.35 15.5 2.5 1.2
zzz
DCGW
P
M
K
N
S
Hz
zz z
P
M
K
N
S
Hz
zz z
DNGA
Новые пластины CBN для токарной обработки
Пластины
Пластины геометрий AM и AR со сплавом AH7825 доступны для заказа по запросу.
Пластины геометрий AM и AR со сплавом AH7825 доступны для заказа по запросу.
6 ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки z = Основное применение z
z
= Вторичное применение Размеры в мм
Группа 41
Артикул d d1sll
1min r
AH7810
AH7815
AH7820
VBGW 160404TN-AM-2 9.52 4.4 4.76 16.6 3.0 0.4 z
zz z
VBGW 160408TN-AM-2 9.52 4.4 4.76 16.6 3.0 0.8
zzz
Группа 41
Артикул d d1sll
1min r
AH7810
AH7815
AH7820
VCGW 110302TN-AM-2 6.35 2.9 3.18 11.1 3.0 0.2 z
zz z
VCGW 110304TN-AM-2 6.35 2.9 3.18 11.1 3.0 0.4
zzz
VCGW 160404TN-AM-2 9.52 4.4 4.76 16.6 3.0 0.4
zzz
VCGW 160408TN-AM-2 9.52 4.4 4.76 16.6 3.0 0.8
zzz
VBGW
VCGW
l
l
1
d
5
°
s
35
°
r
d1
l
l
1
d
7
°
s
35
°
r
d1
P
M
K
N
S
Hz
zz z
P
M
K
N
S
Hz
zz z
Новые пластины CBN для токарной обработки
Пластины
Пластины геометрий AM и AR со сплавом AH7825 доступны для заказа по запросу.
Размеры в мм z = Основное применение z
z
= Вторичное применение ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки 7
Группа 41
Артикул d d1sll
1min r
AH7810
AH7815
AH7820
VNGA 160402TN-AM-2 9.52 3.81 4.76 16.6 3.0 0.2 z
zz z
VNGA 160404TN-AM-2 9.52 3.81 4.76 16.6 3.0 0.4
zzz
VNGA 160408TN-AM-2 9.52 3.81 4.76 16.6 3.0 0.8
zzz
s
VNGA
P
M
K
N
S
Hz
zz z

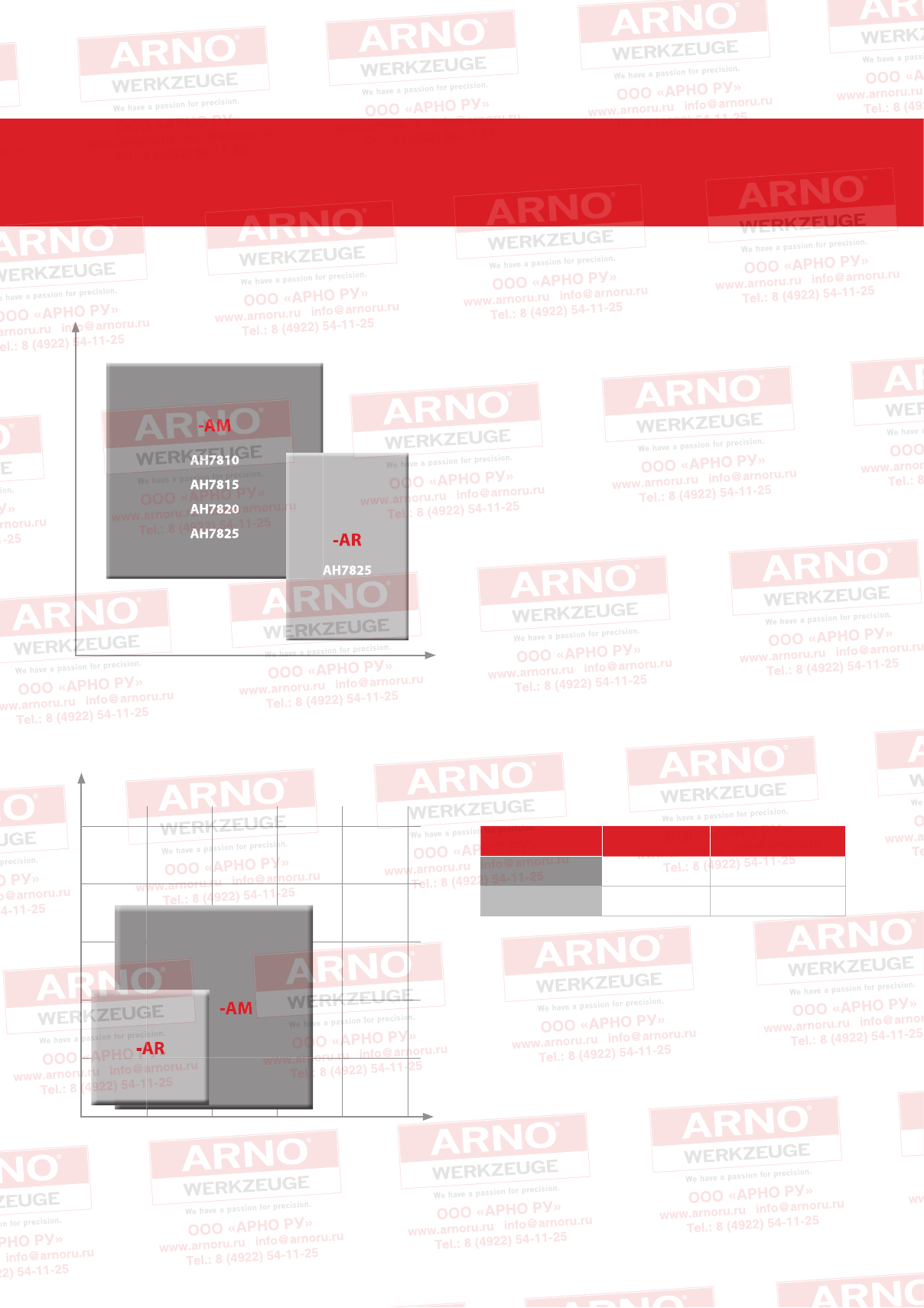

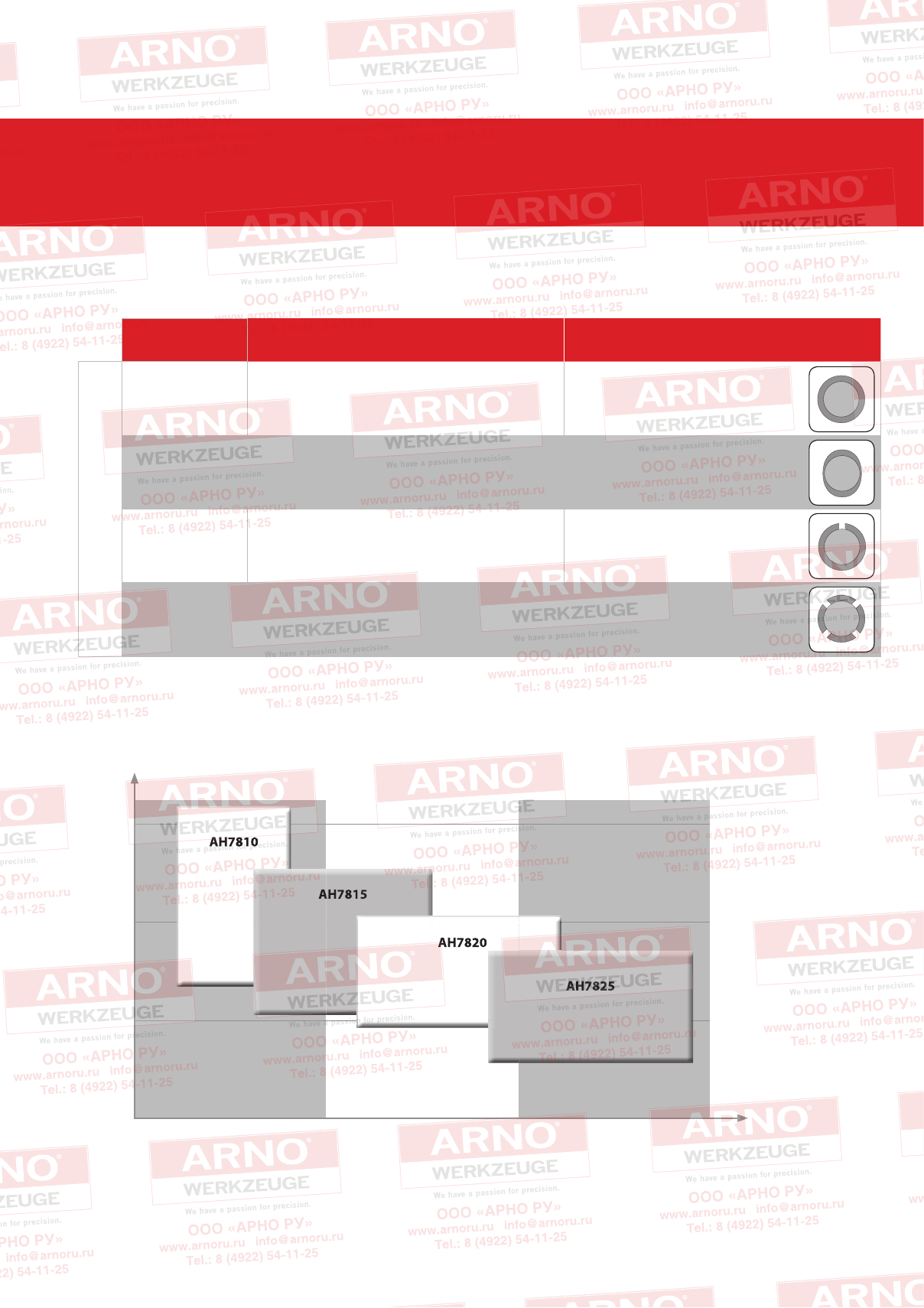

Новые пластины CBN для токарной обработки
Рекомендации по использованию
Рекомендации по использованию
Сплав Характеристики Область применения
С ПОКРЫТИЕМ
AH7810
Износостойкий сплав для высокоскоростного
точения. Оптимальный выбор для непрерывного
точения со скоростями до Vc = 300 м/мин.
Непрерывное точение
AH7815 Износостойкий сплав для высокоскоростной
обработки. Vc – до 300 м/мин. Переменная глубина резания
AH7820 Универсальный сплав для точения на пониженных
и высоких скоростях. Vc – до 200 м/мин. Прерывистое точение
AH7825 Высокопрочный сплав с износостойким
покрытием. Vc – до 180 м/мин. Тяжелое прерывистое точение
Рекомендуемые скорости резания
Скорость резания (Vc) [м/мин]
Непрерывное точение Прерывистое точение Тяжелое прерывистое точение
Прочность сплава
8 ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки
300
200
100
Новые пластины CBN для токарной обработки
Рекомендации по использованию
Области применения геометрий
Условия обработки
Прочность сплава
-AM – Стандартная геометрия для общих случаев твёрдого точения
-AR – Геометрия с усиленной режущей кромкой
Режимы резания
Подача (f) [мм/оборот]
Глубина резания (ap) [мм]
Геометрия ap [мм] f [мм/оборот]
-AM 0.05 - 0.35 0.05 - 0.35
-AR 0.03 - 0.20 0.03 - 0.20
0.1 0.2 0.3 0.4 0.5
0.1
0.2
0.3
0.4
0.5
Размеры в мм ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки 9

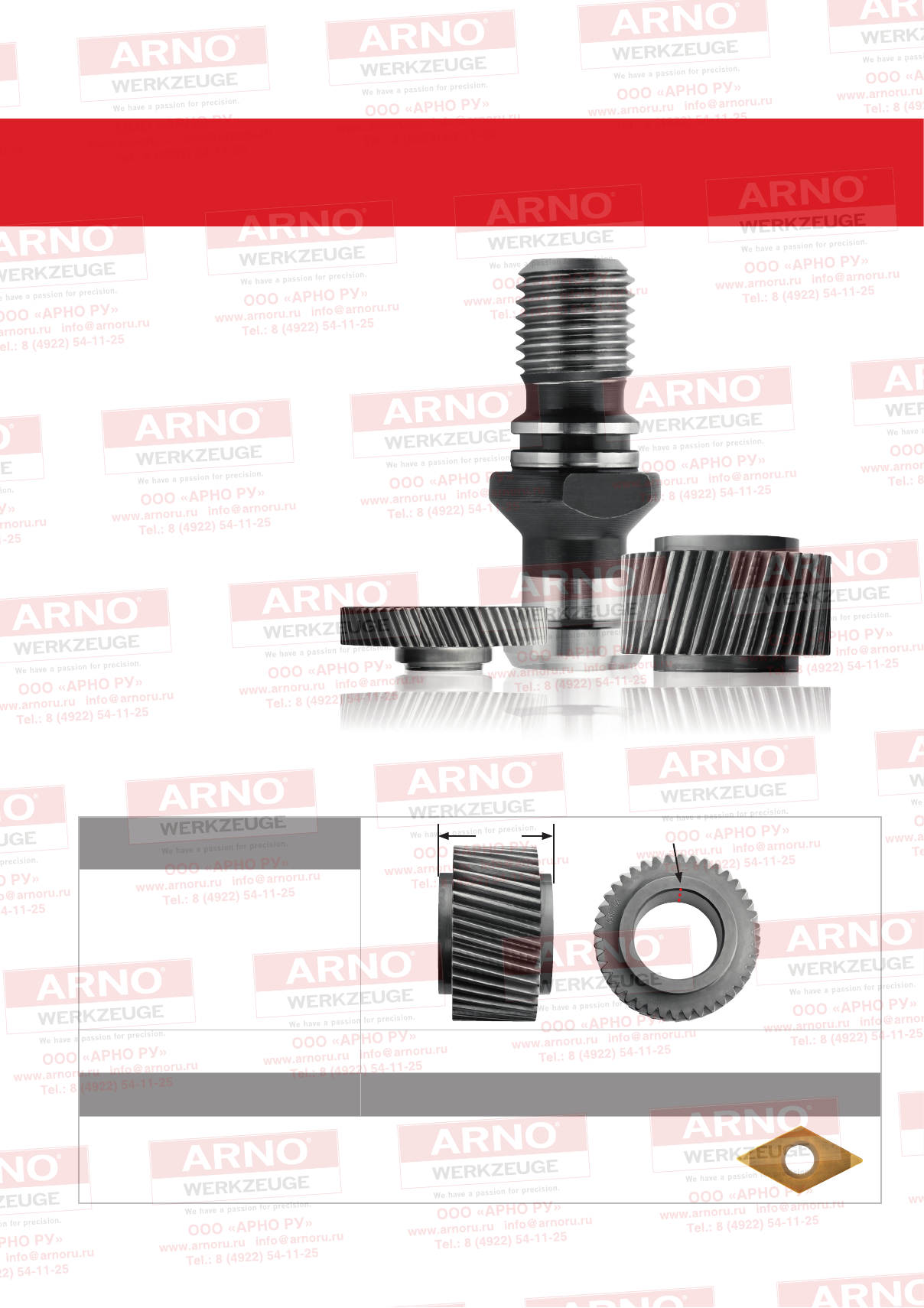

Новые пластины CBN для токарной обработки
От реальных примеров
к реальному применению
Значительное повышение производительности при
использовании новых CBN.
Трансмиссионные
технологии
Зубчатое колесо
Vc = 220 m/min
ap = 0.15 mm
f = 0.035 mm
DCGW 11T304TN-AM-2
Эмульсия
Конкурент 95 деталей
AH7810 120 деталей
Информация: • Материал: 16MnCr5 62 HRC
• Максимальная шероховатость: Rz 1.6
• 25 % увеличение стойкости инструмента
Пример 1
Финишная обработка внутренней цилиндрической поверхности
Примеры использования
10 ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки
50 mm Ø 40 G6 mm

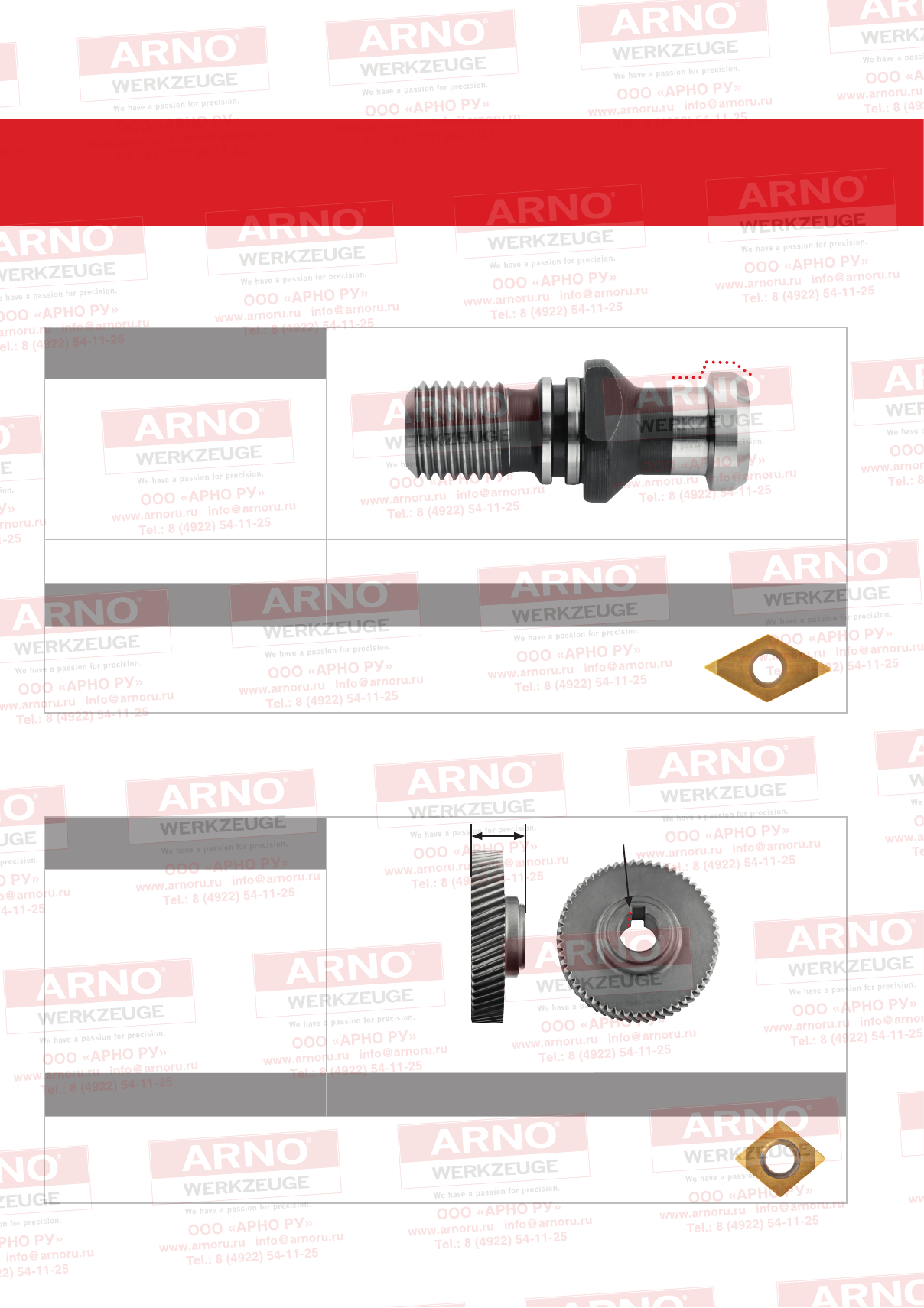

Новые пластины CBN для токарной обработки
Примеры использования
Трансмиссионные
технологии
Зубчатое колесо
Vc = 150 m/min
ap = 0.10 mm
f = 0.10 mm
CCGW 060204TN-AM-2
без СОЖ
Конкурент 480 деталей
AH7820 600 деталей
Информация: • Материал: 16MnCr5 61 HRC
• Прерывистое точение
• 25 % увеличение стойкости инструмента
DIN 69872
Штревель
Vc = 210 m/min
ap = 0.10 mm
f = 0.06 mm
DCGW 070204TN-AM-2
без СОЖ
Конкурент 1000 деталей
AH7815 1400 деталей
Информация: • Материал: 16MnCr5 58 HRC
• 40 % увеличение стойкости инструмента
Пример 3
Обработка внутренней цилиндрической поверхности на удар
Пример 2
Фасонная финишная обработка штревеля DIN69872
Размеры в мм ARNO®-Werkzeuge | Новые пластины CBN для токарной обработки 11
23 mm Ø 17 H6 mm
