WERKZEUGE
®
ARNO
Schraubstock
www.arno.de
Hochdruck-Maschinenschraubstock
High-pressure machine jaw vice
Étau de machine à haute pression
ARNO
®Inhalt
ARNOLD NC
•Beschreibung 1.1 - 1.3
•Übersicht 1.4
•Spindelausführungen 1.5 - 1.6
•Spannbacken 1.7
•Aufsatzbacken 1.8
ARNOLD NC - TWIN
•Beschreibung 2.1 - 2.3
•Übersicht 2.4
•Spindelausführungen 2.5 - 2.6
•Spannbacken 2.7

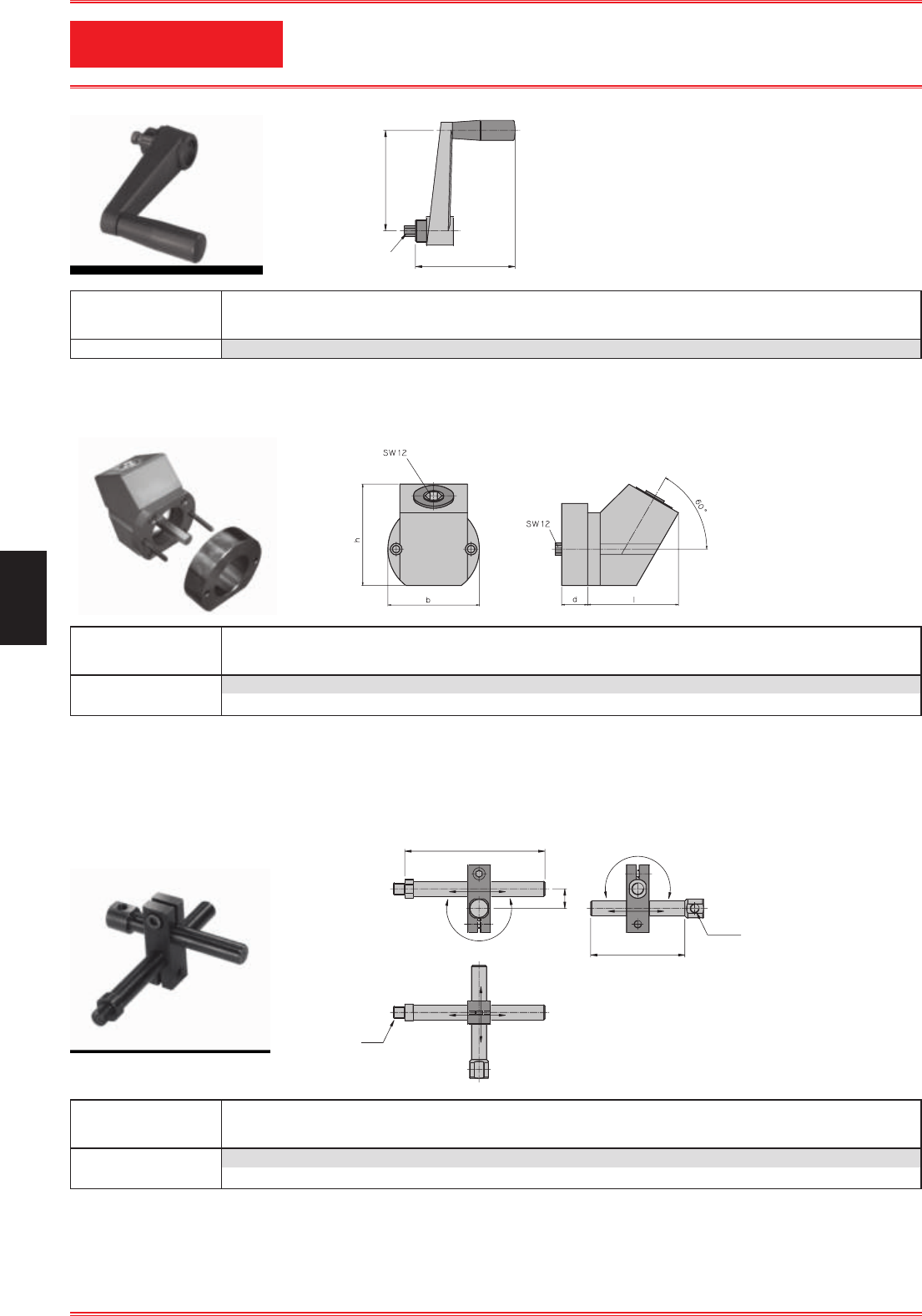

Zubehör 3.1 - 3.2
1
2
3
ARNO
®
ARNOLD NC
1.0 1.0
1
ARNO
®Beschreibung
1.1 1.1

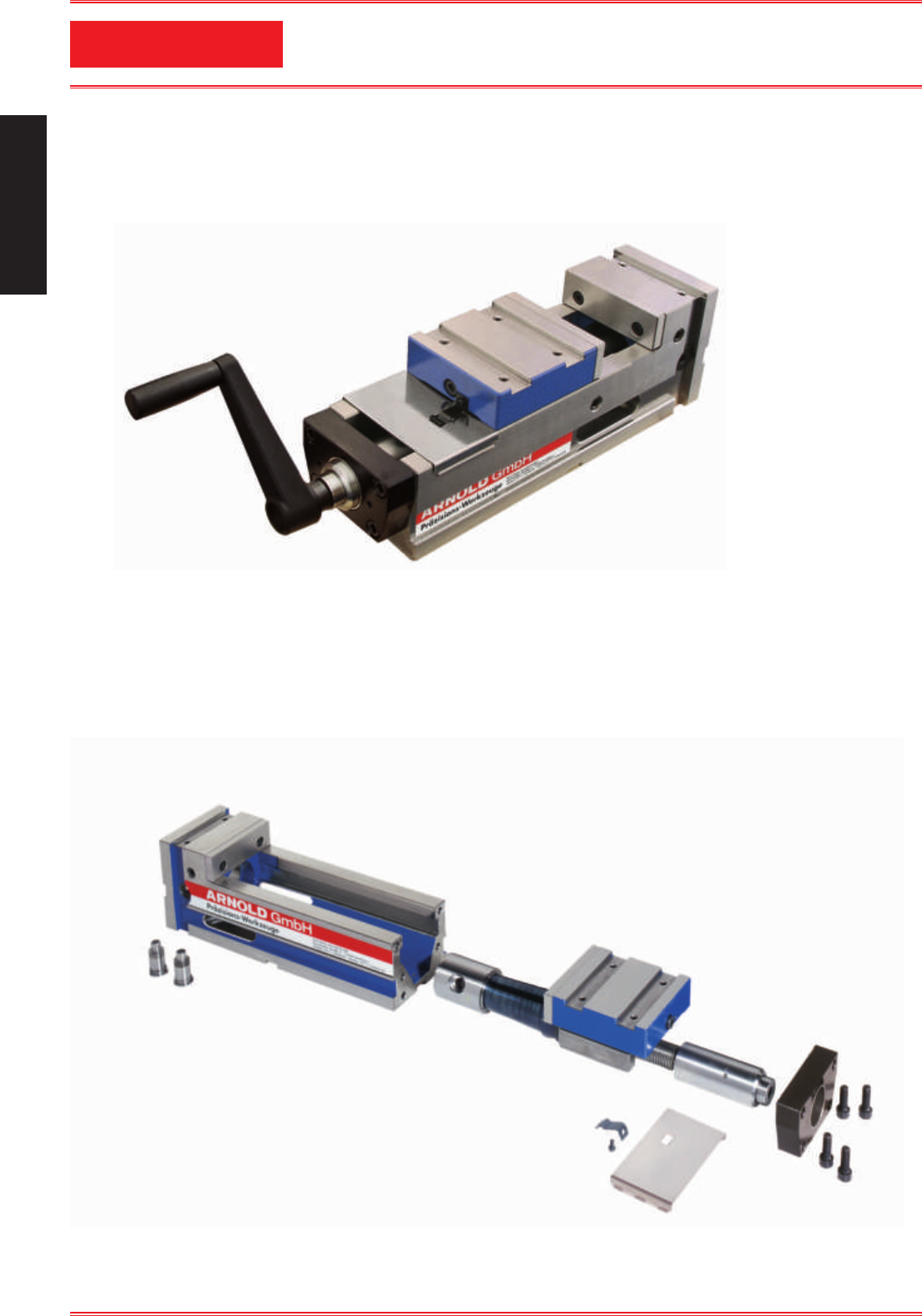

Der ARNOLD NC - Hochdruck-Maschinenschraubstock ist ein vielseitig einsetzbares Spannmittel für eine Vielzahl von Spannaufgaben.
Er zeichnet sich durch seine kompakte Bauweise, genaue Herstellung und hohe Verformungsstabilität aus. Dieser Schraubstock eignet sich sowohl
für den Einsatz auf Vertikal- als auch Horizontal-Bearbeitungszentren im Werkzeug-, Formen- und Vorrichtungsbau sowie in der Produktion.
Der ARNOLD NC kann mit zwei verschiedenen Spindeln ausgerüstet werden und verfügt über ein umfangreiches Zubehör.
1
Technische Merkmale:
• allseitig geschliffener besonders steifer und aus einem Stück gefertigter Grundkörper (Sphäroguss GGG70)
• gehärtete und geschliffene Führungsbahnen
• hohe Spanngenauigkeiten durch enge Fertigungstoleranzen von 0,02 mm
• Kraftverstärker mit je nach Bearbeitungsaufgabe stufenlos einstellbarer Spannkraft
• hohe Wiederholgenauigkeit durch konstante Spannkraft bei jedem Spannvorgang
• Längs- und Quernuten für eine schnelle Positionierung auf dem Maschinentisch
• schnelle und sichere Befestigung mit Spannpratzen
• beidseitige Anschlussgewinde für Werkstückanschläge
• Schutz der Spindel durch Schutzspirale und Abdeckbleche.
Bedienerfreundlichkeit und Wartung:
Der ARNOLD NC ist besonders bedienerfreundlich.
Der gesamte axiale Vorschub, die Vorspannung und der eigentliche Spannvorgang erfolgt mittels einteiliger Spindel. Diese Spindel ist über
zwei seitliche Steckbolzen und eine verschraubte Lagerplatte im Schraubstock-Grundkörper integriert und kann mit nur wenigen Handgriffen
demontiert werden.

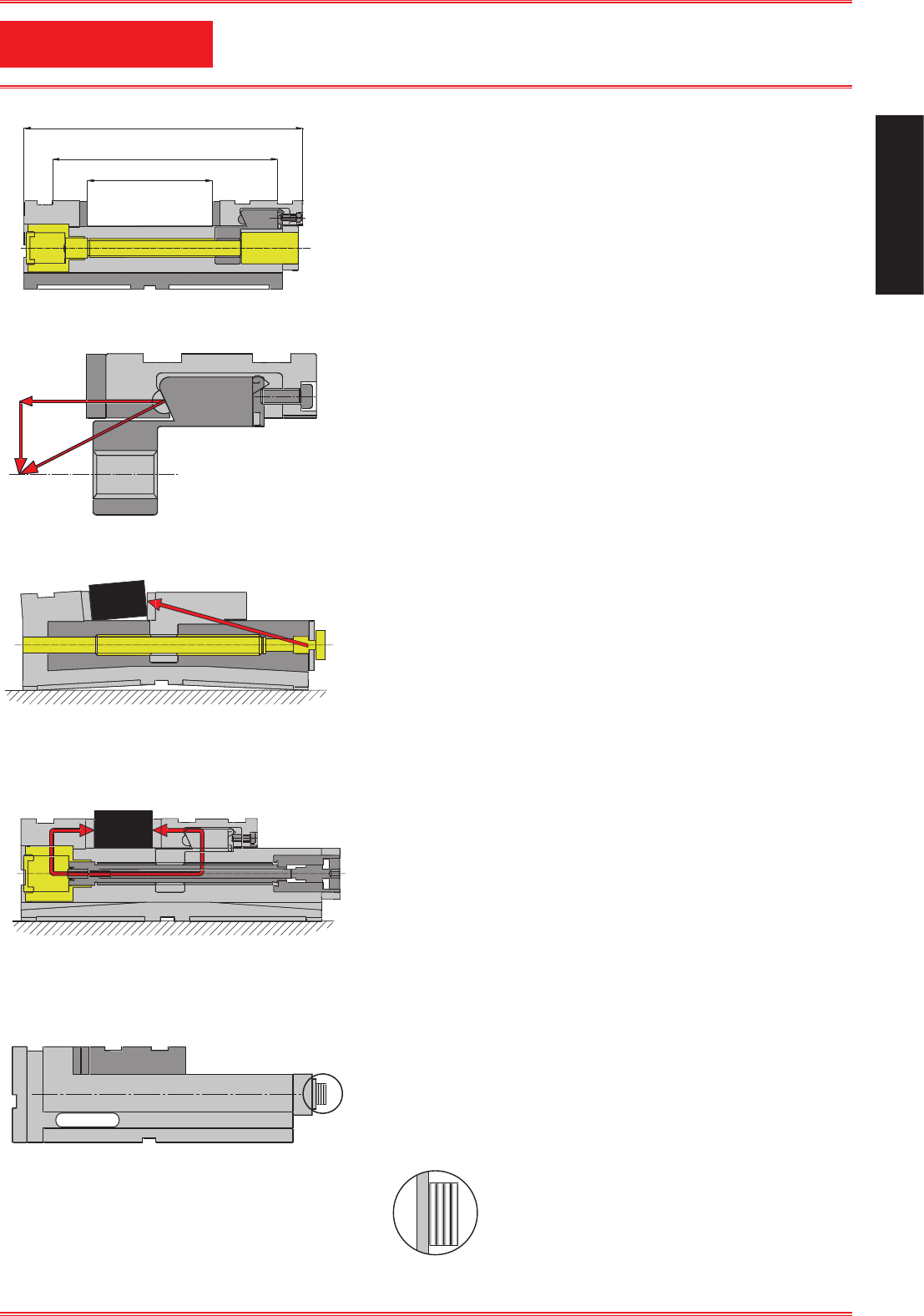

Baulänge
Die Antriebsspindel ist unter dem Werkstück angebracht und trägt nicht zur
Baulänge bei. Es gibt keine Längenänderung bei unterschiedlichen Spann-
weiten. Somit hat der ARNOLD NC einen sehr großen Spannbereich im Ver-
gleich zur Baulänge. Der Spannbereich kann mittels Aufsatzbacken noch
zusätzlich erweitert werden.
Niederzug-Spannsystem
Die Verbindung von der Spindelmutter zur beweglichen Backe erfolgt über
eine Schräge. Somit entsteht beim Spannvorgang ein Niederzugeffekt und
das Werkstück wird zusammen mit der beweglichen Backe nach unten ge-
zogen.
Stabilität Herkömmlicher Hochdruck-Maschinenschraubstock:
Bei herkömmlichen Hochdruck-Maschinenschraubstöcken entsteht beim Ein-
satz großer Spannkräfte eine hohe Krafteinleitung in den Grundkörper. Das
Resultat ist eine starke Verformung des Grundkörpers. Das Werkstück ist
nicht mehr winkelig eingespannt. Es besteht die Gefahr der Verspannung des
Maschinentisches.
Stabilität ARNOLD NC Hochdruck-Maschinenschraubstock:
Der im Kopfteil eingebaute Kraftverstärker zieht die bewegliche Backe an das
Werkstück heran. Der Schraubstockgrundkörper bleibt nahezu kräftefrei. Der
Spannkraftverlauf garantiert, dass der Grundkörper beim Spannvorgang ver-
formungsstabil bleibt. Höchste Spanngenauigkeit wird erreicht.
Spannkrafteinstellung
Der hydraulische Kraftverstärker hat einen linearen Kraftaufbau. Jede Um-
drehung der Spindel nach dem Auslösen der Kupplung bewirkt einen Spann-
druck von 10.000 N.
Wird nicht der volle Spanndruck gewünscht, so kann durch
dosieren der Umdrehungszahl der Spanndruck eingestellt
werden.
Die Spannkrafteinstellung ist an der Kennzeichnung am
Spindelende ablesbar.
ARNO
®Beschreibung
1.2 1.2
Gesamtabmessung
Aufsatzspannbereich
Spannbereich
1234
1234
1
ARNO
®Beschreibung
1.3 1.3

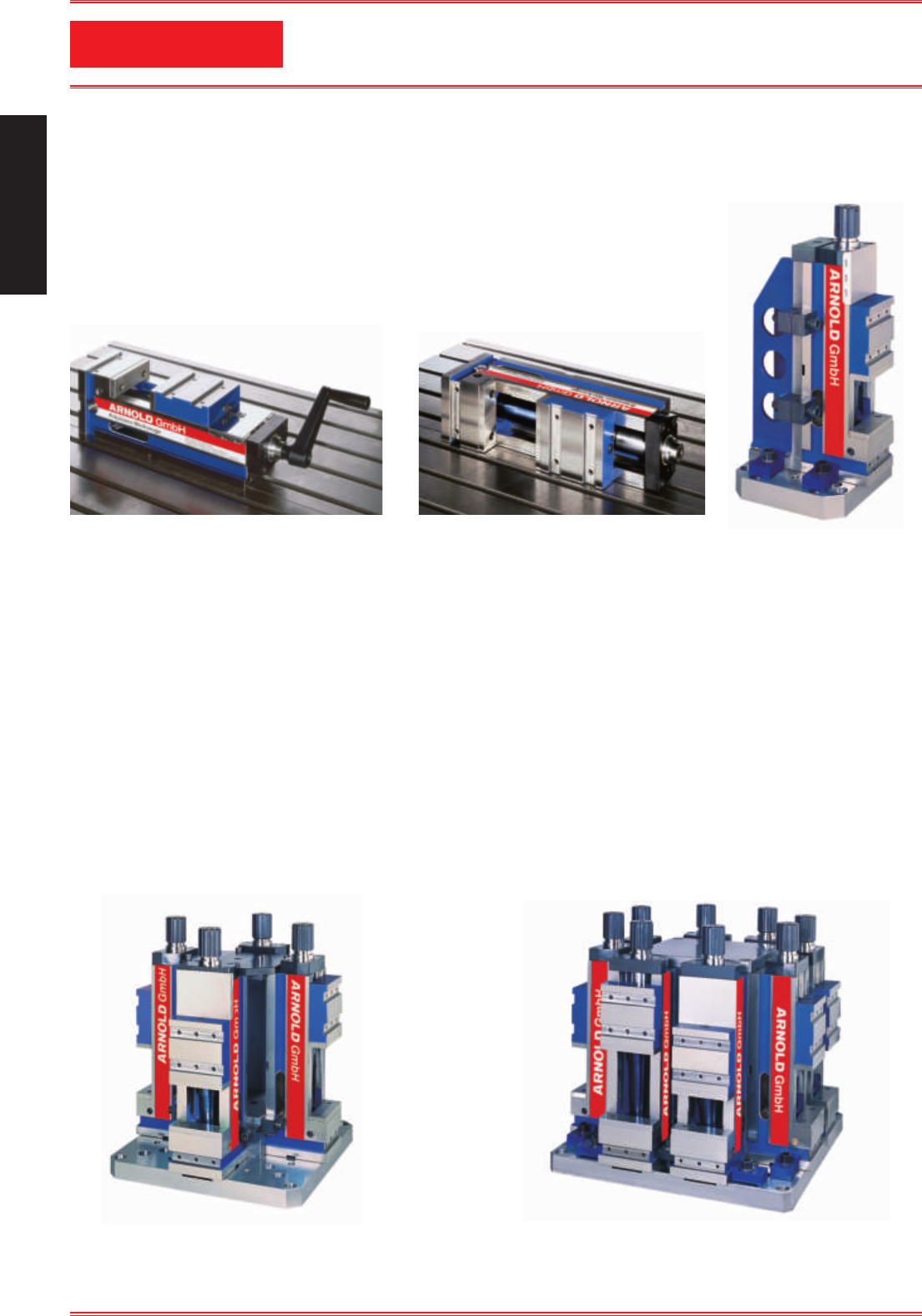

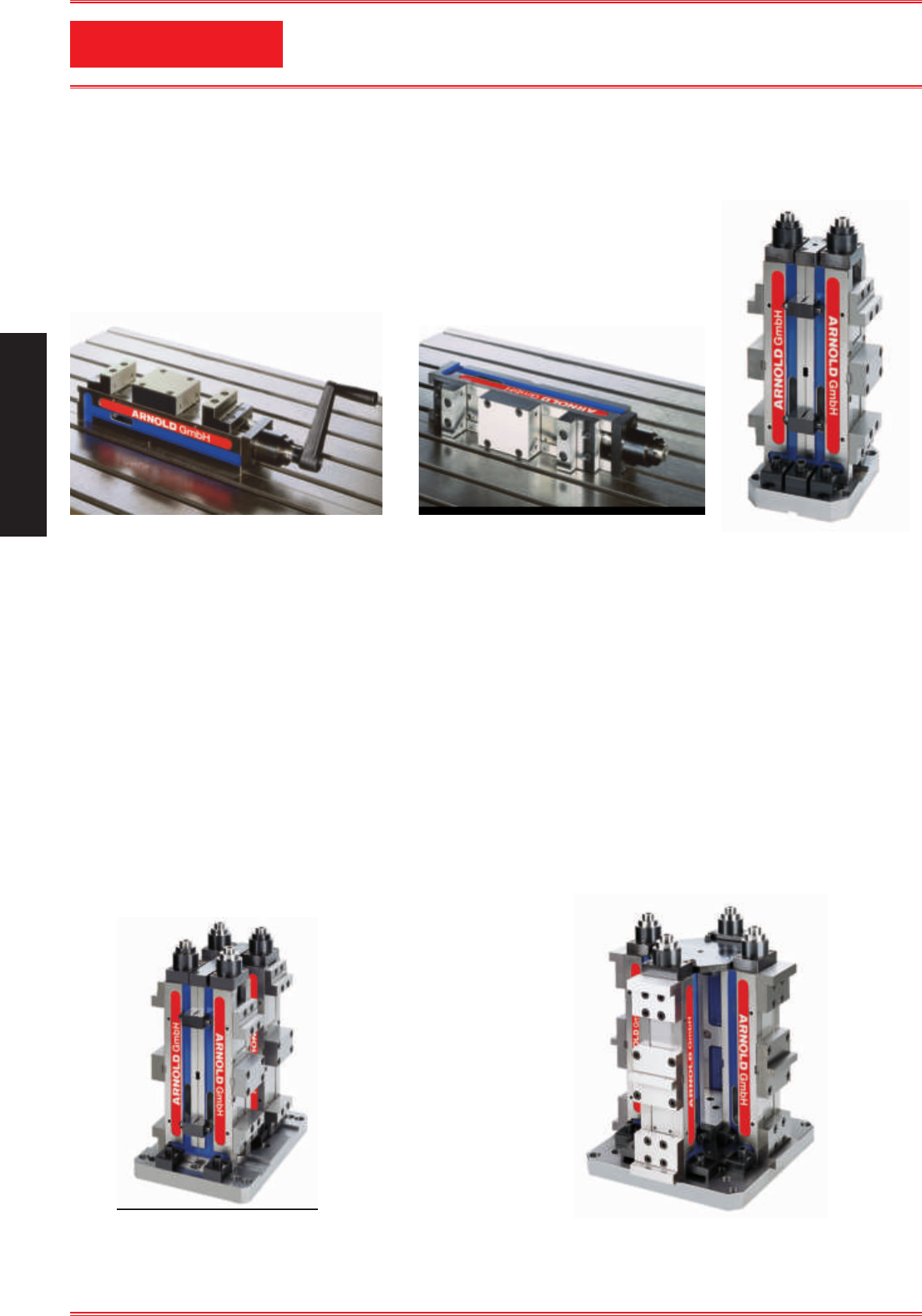

Der ARNOLD NC - Hochdruck-Maschinenschraubstock: Hohe Flexibilität und universelle Aufspannmöglichkeiten.
Sein allseitig geschliffener Grundkörper ermöglicht den horizontalen sowie den vertikalen Einsatz.
Grundseitige Aufspannung Seitliche Aufspannung Stirnseitige Aufspannung
• mit Aufspannwinkel 90°
Der ARNOLD NC - Hochdruck-Maschinenschraubstock ist als Mehrfachspannsystem zum Spannen von zwei und mehr Schraubstöcken auf
Anfrage lieferbar. Genaue Höhenabstimmung ± 0,01 mm auf Kundenwunsch.
1
ARNO
®
1.4 1.4

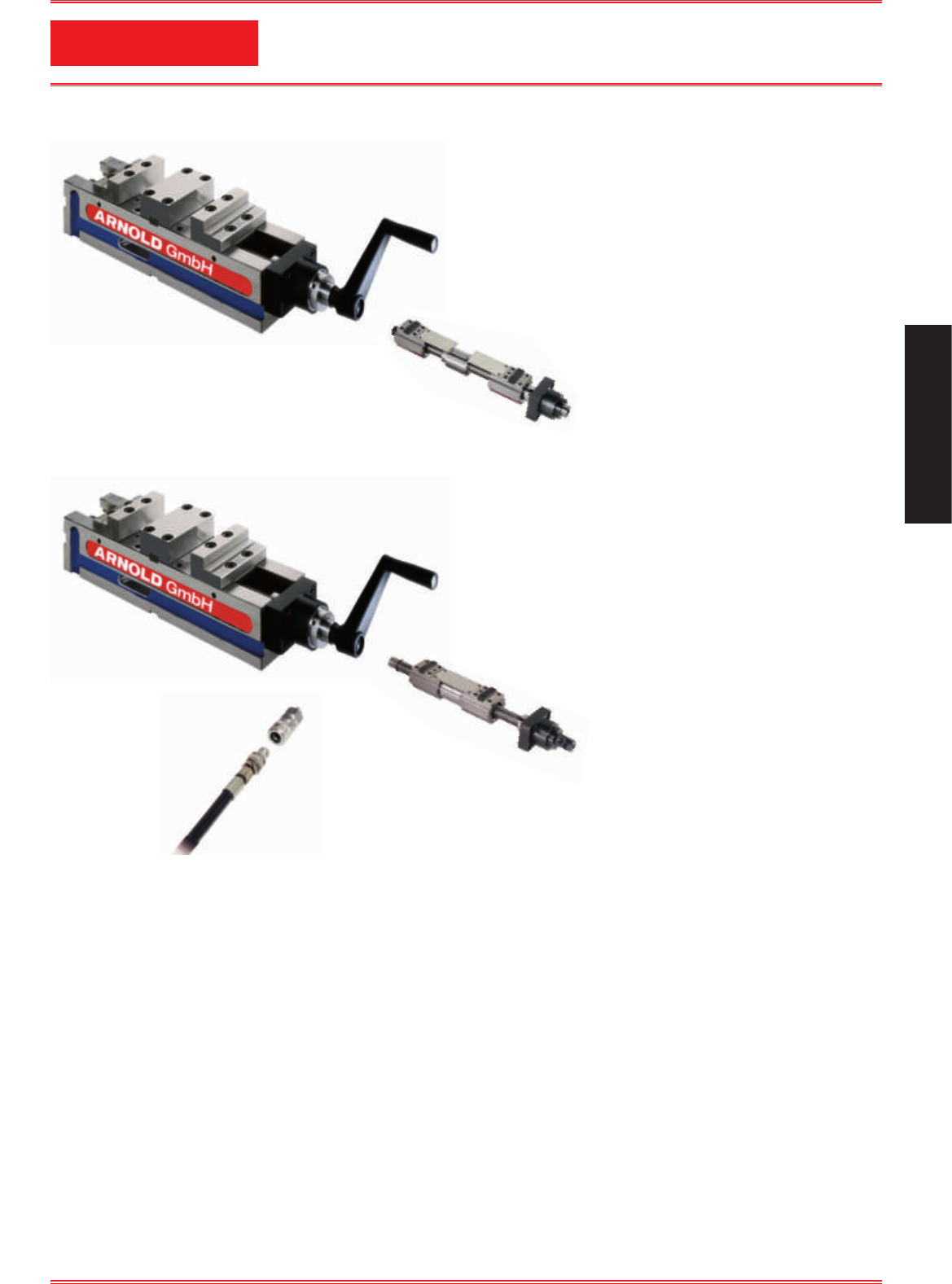

Übersicht ARNOLD
NC
1
Spindelausführung - mechanisch / hydraulisch Seite
1.5
Spindelausführung - hydraulisch / hydraulisch
1.6
Hydro-Spannpumpenaggregat auf Anfrage lieferbar.
Spannbacken 1.7
Aufsatzbacken 1.8
ARNO
®
1.5 1.5

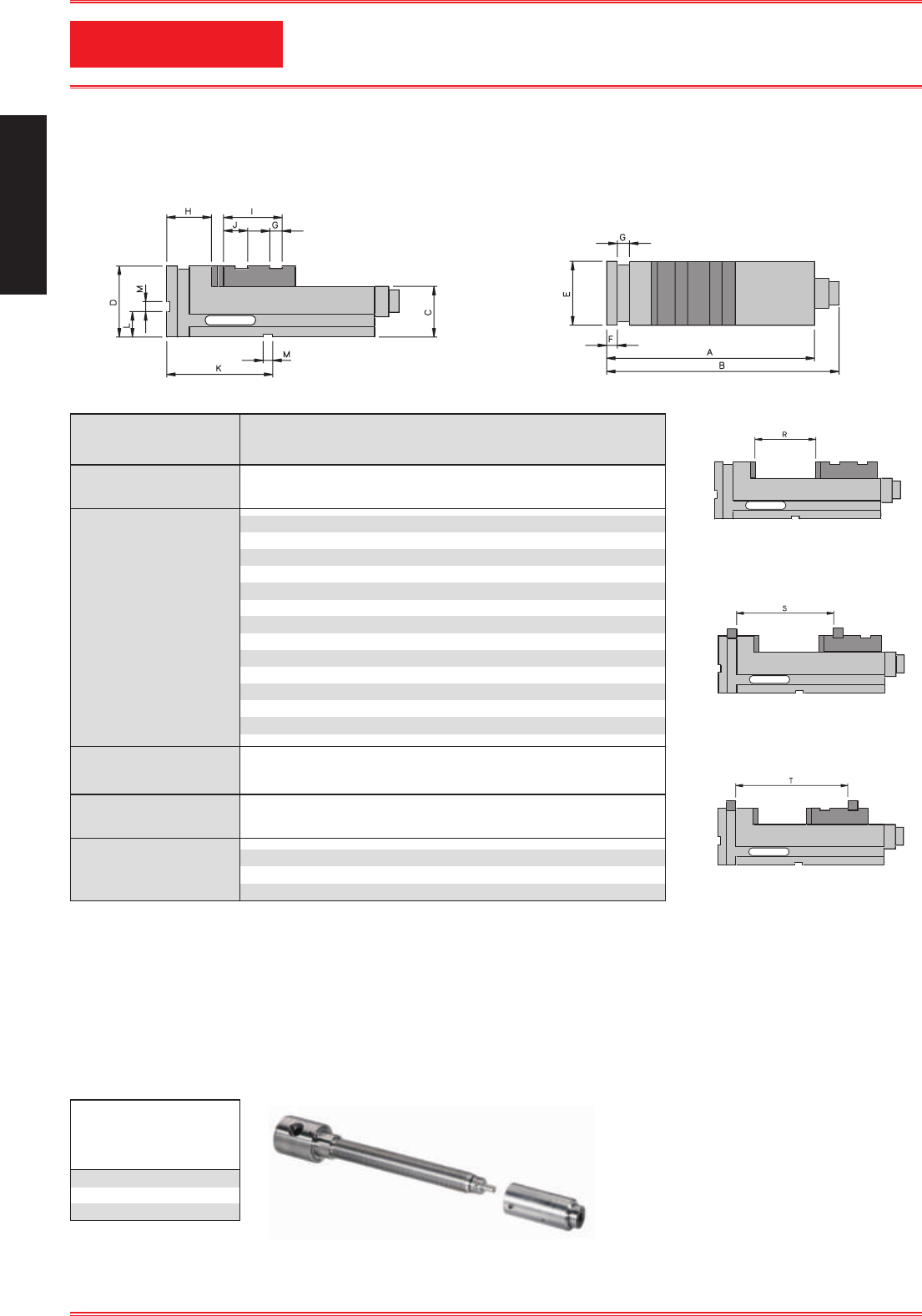

Spindelausführung - mechanisch / hydraulisch
Bezeichnung NC-020200090 NC-020200125 NC-020200160
Backenbreite
[mm]
Abmessungen A
[mm] B
C
D
E
F
G
H
I
J
K
L
M
Gewicht
[kg]
Spannkraft
[kN]
Spannweite R
[mm] S
T
90
300
356
75
115
91
21
20
58
55
–
130
40
20
16
0 - 25
0 - 135
80 - 210
–
125
410
460
100
140
126
21
24
88
112
42
210
50
20
35
0 - 40
0 - 200
80 - 285
150 - 355
160
570
620
110
160
161
21
24
99
112
44
250
60
20
70
0 - 50
0 - 314
110 - 420
180 - 490
• Mechanischer Antrieb mit Handkurbel und Kraftübersetzung über hydraulischen Kraftverstärker.
Ersatzteile
Spindel komplett
Bezeichnung
NC-820000090
NC-820000125
NC-820000160
Im Lieferumfang enthalten: Standard-Wendebacken glatt
Abdeckbleche (NC-90) - 2 Stück
Abdeckbleche (NC-125/160) - 3 Stück
Aufspannpratzen - 4 Stück
Handkurbel
1
ARNO
®
1.6 1.6

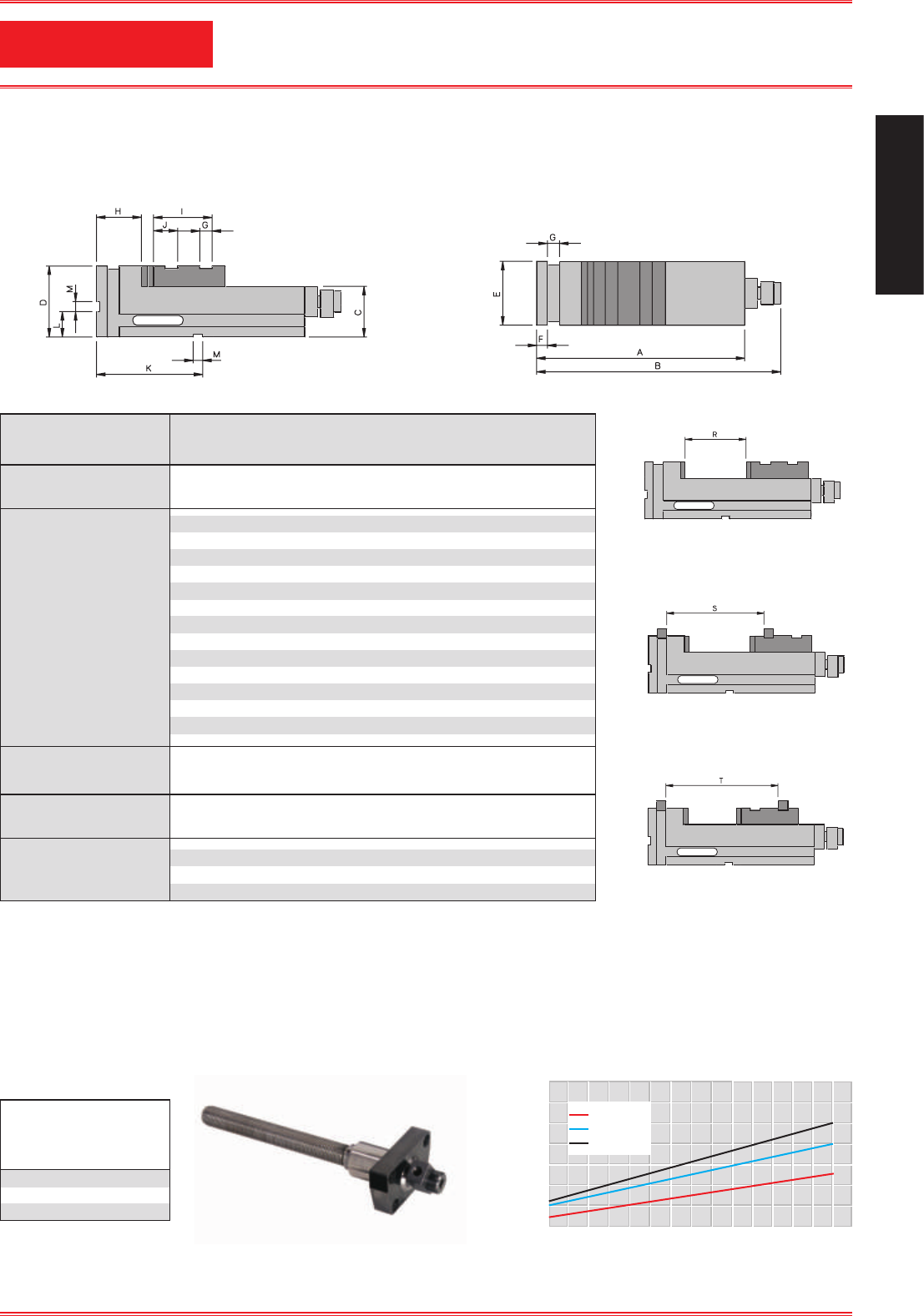

Spindelausführung - hydraulisch / hydraulisch
Bezeichnung NC-020140090 NC-020140125 NC-020140160
Backenbreite
[mm]
Abmessungen A
[mm] B
C
D
E
F
G
H
I
J
K
L
M
Gewicht
[kg]
Spannkraft
[kN]
Spannweite R
[mm] S
T
90
300
385
75
115
91
21
20
58
55
–
130
40
20
16
0 - 25
0 - 135
80 - 210
–
125
410
488
100
140
126
21
24
88
112
42
210
50
20
35
0 - 40
0 - 200
80 - 285
150 - 355
160
570
648
110
160
161
21
24
99
112
44
250
60
20
70
0 - 50
0 - 314
110 - 420
180 - 490
• Krafterzeugung hydraulisch über Hydraulik-Aggregat.
• Die bewegliche Spannbacke wird manuell über die Gewindespindel mittels Handkurbel bis auf 3 - 4 mm an das Werkstück herangeführt.
• Der hydraulische Spannweg (Vorschub) wird über das Hydraulik-Aggregat eingeleitet und beträgt max. 4 mm.
• Besondere Eignung zum rationellen Spannen in der Serienfertigung.
Ersatzteile
Spindel komplett
Bezeichnung
NC-814000090
NC-814000125
NC-814000160
Im Lieferumfang enthalten: Standard-Wendebacken glatt
Abdeckbleche (NC-90) - 2 Stück
Abdeckbleche (NC-125/160) - 3 Stück
Aufspannpratzen - 4 Stück
Handkurbel
Die Spannkraft kann stufenlos über
den Öldruck eingestellt werden:
60
50
40
30
20
10
0
100 200 300 400
Öldruck [bar]
Spannkraft [kN]
NC 90
NC 125
NC 160
1
ARNO
®
1.7 1.7

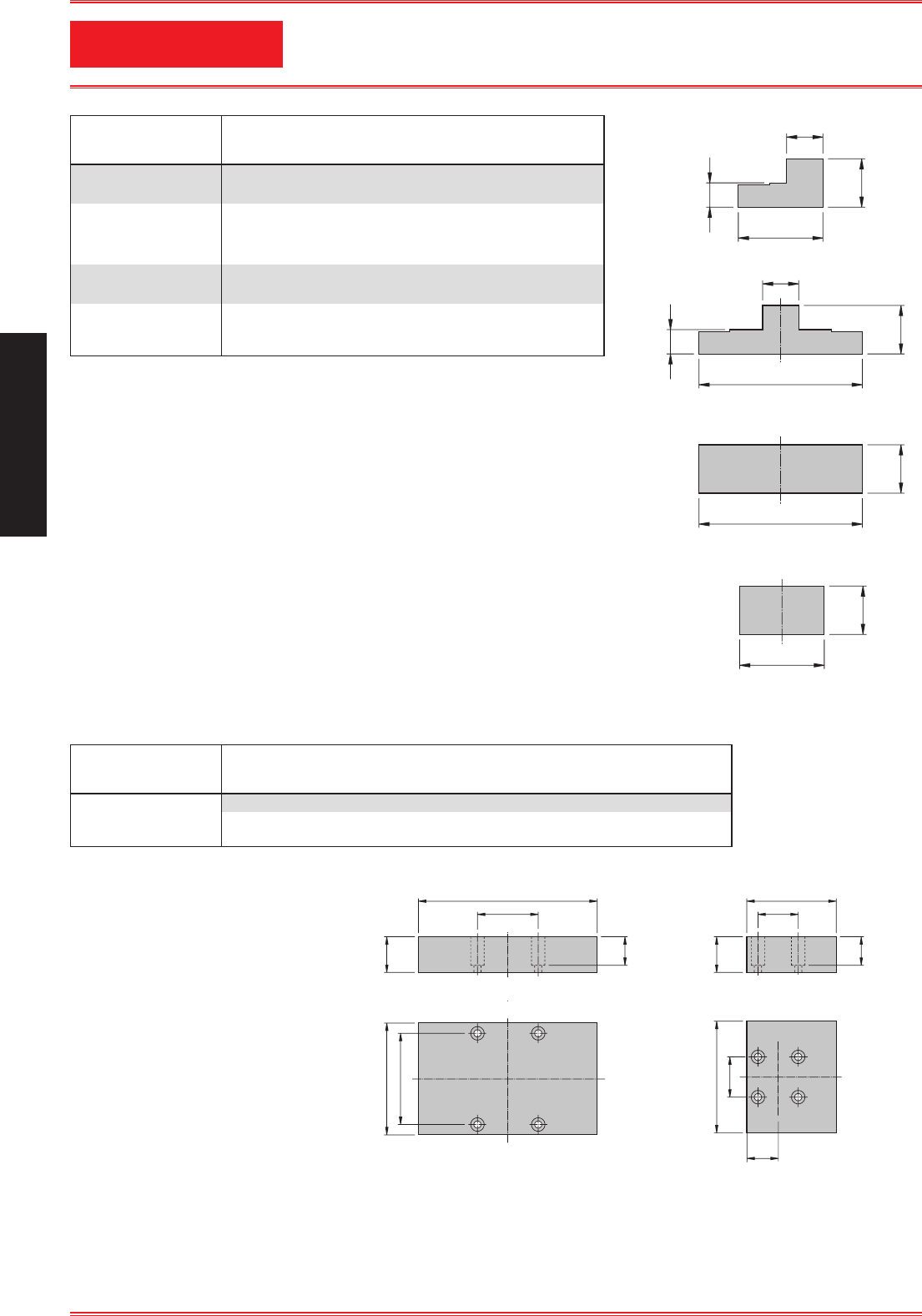

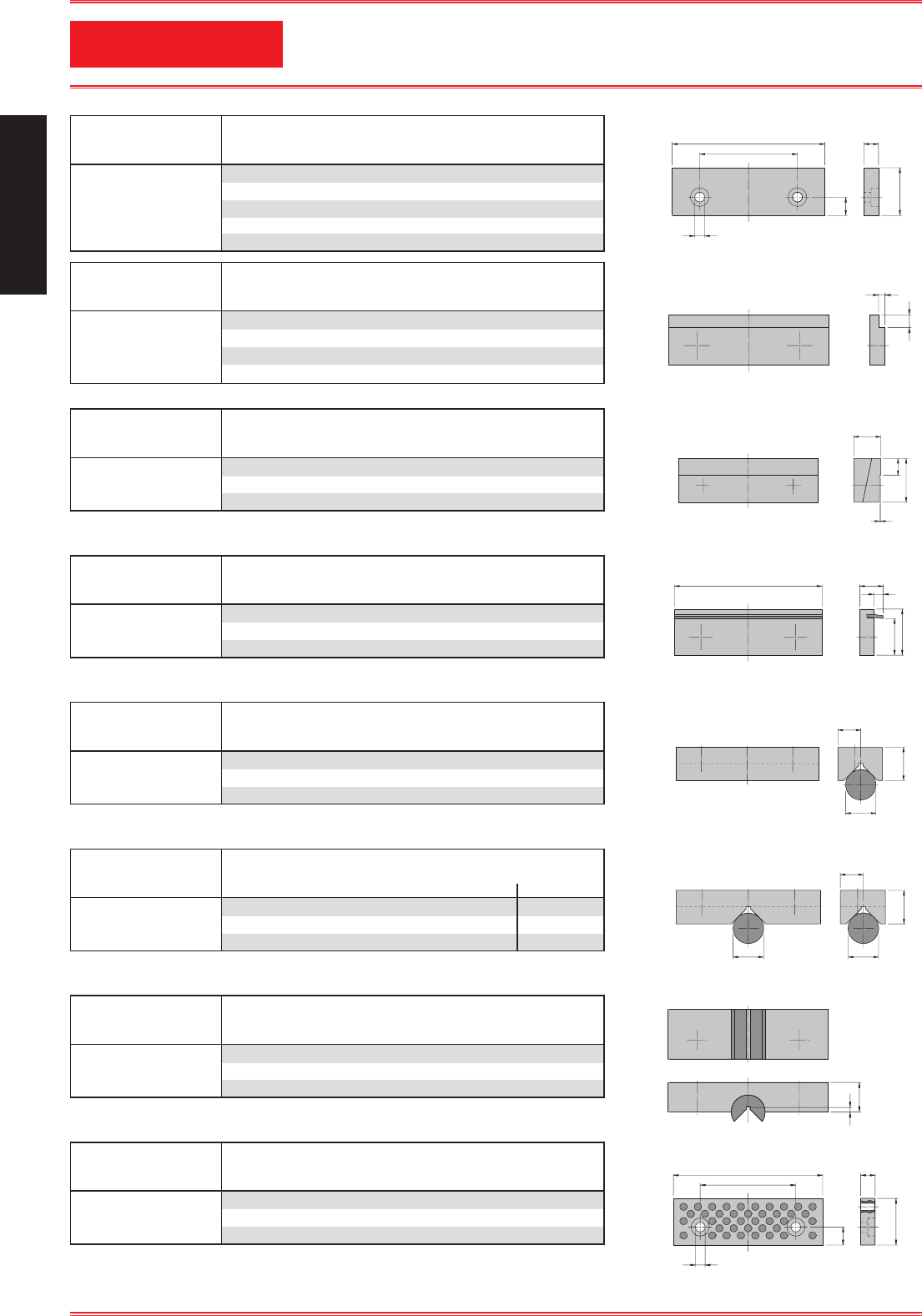

Spannbacken
Abmessungen [mm]
Ausführung Bezeichnung l bhdat
Glatte Spannbacken NC-900360…
Glatte Spannbacken NC-900362… 090
mit Längsrillen 125
160
90
125
160
15
15
20
39
39
49
6
8
8
60
80
100
15
15
16
lt
d
a
b
h
Abmessungen [mm]
Ausführung Bezeichnung l bhdat
Glatte Spannbacken NC-16.090-… 090 3 x 6
mit Stufe 125 3 x 6
125 5 x 10
160 5 x 8
3
3
5
5
6
6
10
8
a
t
Abmessungen [mm]
Ausführung Bezeichnung lbhdat
Niederzugbacken NC-900364… 090
125
160
24
24
26
39
39
49
1
1
1
15
15
20
b
h
a
t
Abmessungen [mm]
Ausführung Bezeichnung l b h dat
Niederzugbacken NC-900361… 090
für Rohteile 125
160
90
125
160
20
20
24
39
39
49
9,0
8,5
8,5
31
31
40
lb
a
t
h
Abmessungen [mm]
Ausführung Bezeichnung lbhdat
Prismenbacken NC-900363… 090
mit waagerechtem 125
Prisma, 90° 160
24
24
26
13-38
15-42
18-50
20
20
24
a
b
ø d
Abmessungen [mm]
Ausführung Bezeichnung lbhdat
Spannbacken NC-16.150-… 090
mit Diagonal- 125
Spannelementen 160
16
23
23
2,5
3,5
3,5
t
b
1 Backe
Abmessungen [mm]
Ausführung Bezeichnung lbhda
Prismenbacken NC-16.120-… 090
mit waagerechtem und 125
senkrechtem Prisma, 90° 160
27
29
32
13-38
15-42
18-50
20
29
32
a
b
ø d
ø d
1 Backe
21-38
24-42
28-50
2 Backen
Weitere Informationen zum VARIO-TEC®Spannbackensystem entnehmen Sie bitte
dem gesonderten Prospekt bzw. der Preisliste VARIO-TEC ®.
Alle Spannbacken sind gehärtet und geschliffen. Weitere Spannbacken auf Anfrage.
Abmessungen [mm]
Ausführung Bezeichnung l h a b d t
VARIO-TEC®VT 29041 / 29042
Spannbacken- VT 22541 / 22542
System VT 26041 / 26042
90
125
160
40
40
50
60
80
100
15
15
20
M6
M8
M8
15
15
15
l
a
t
h
b
d
1
ARNO
®
1.8 1.8
Aufsatzbacken
Abmessungen [mm]
Ausführung Bezeichnung l b h dat
Aufsatzbacken NC-910560… 090
glatt 125
160
90
125
160
20
24
24
16
16
16
b
l
h
Abmessungen [mm]
Ausführung Bezeichnung l b h y at
Aufsatzbacken NC-910570… 090
abgesetzt 125
160
90
125
160
30
40
40
10
10
10
20
24
24
b
y
l
h
Die Aufsatzbacken werden zur Vergrößerung des Spannbereiches auf dem Kopfteil und der beweglichen Backe aufgeschraubt.
1
ARNO
®
ARNOLD NC - TWIN
2.0 2.0
2
ARNO
®Beschreibung

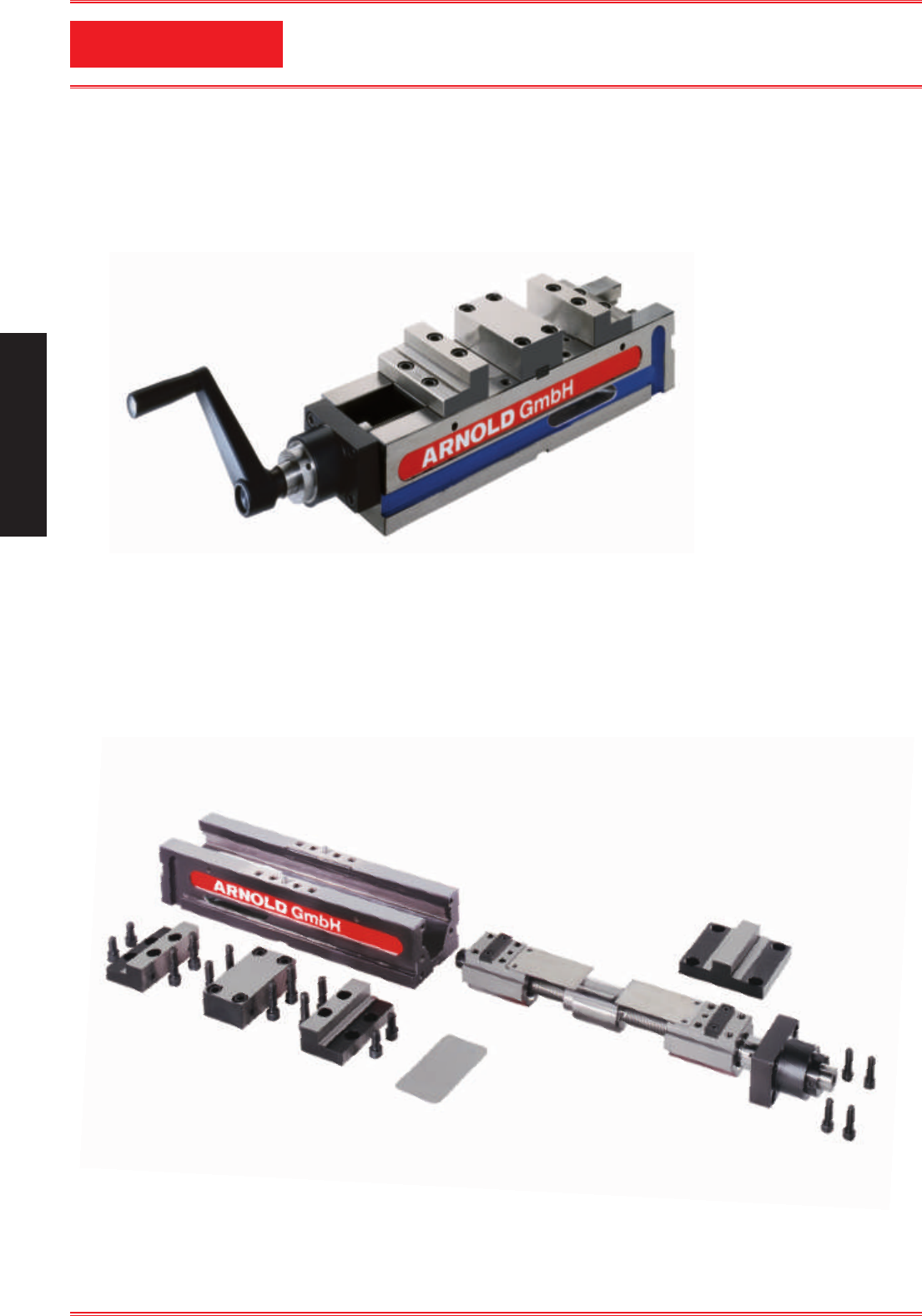

2.1 2.1
2
Technische Merkmale:
• allseitig geschliffener besonders steifer und aus einem Stück gefertigter Grundkörper (Sphäroguss GGG70)
• gehärtete und geschliffene Führungsbahnen
• hohe Spanngenauigkeiten durch enge Fertigungstoleranzen von 0,02 mm
• Kraftverstärker mit je nach Bearbeitungsaufgabe stufenlos einstellbarer Spannkraft
• hohe Wiederholgenauigkeit durch konstante Spannkraft bei jedem Spannvorgang
• Längs- und Quernuten für eine schnelle Positionierung auf dem Maschinentisch
• schnelle und sichere Befestigung mit Spannpratzen
• beidseitige Anschlussgewinde für Werkstückanschläge
• Schutz der Spindel durch Schraubenfeder und Abdeckbleche
• gleichzeitiges Spannen von zwei Seiten gegen eine Festbacke bei einseitiger Spindelbetätigung.
Der ARNOLD NC - TWIN - Hochdruck-Maschinenschraubstock ist ein vielseitig einsetzbares Doppelspannsystem für rationelle Mehrfach-
aufspannungen in der flexiblen Fertigung. Er zeichnet sich aus durch seine kompakte Bauweise, genaue Herstellung und hohe Verformungssta-
bilität. Dieser Schraubstock eignet sich sowohl für den Einsatz auf Vertikal- als auch Horizontal-Bearbeitungszentren für die Doppelbearbeitung
von gleichen bzw. unterschiedlichen Werkstücken.
Der ARNOLD NC - TWIN kann mit zwei verschiedenen Spindeln ausgerüstet
werden und verfügt über ein umfangreiches Zubehör.
Bedienerfreundlichkeit und Wartung:
Die Spindel ist durch Abdeckbleche vor Verunreinigungen geschützt. Durch den kompletten Ausbau der Spindel - Demontage der festen
Mittelbacken sowie der Befestigungsschrauben der Lagerplatte - ist eine schnelle und einfache Reinigung möglich.
ARNO
®Beschreibung
2.2 2.2
Baulänge
Die Antriebsspindel und der Kraftverstärker sind unter dem Werkstück ange-
bracht und tragen nicht zur Baulänge bei. Somit hat der ARNOLD NC - TWIN
einen sehr großen Spannbereich im Vergleich zur Baulänge.
Stabilität
Beim ARNOLD NC - TWIN - Hochdruck-Maschinenschraubstock ist der Kraft-
verstärker im Zentrum (unter der festen Spannbacke) angeordnet und zieht
beide beweglichen Backen an das Werkstück heran. Der Spannkraftverlauf
garantiert, dass der Grundkörper nahezu kräftefrei bleibt.
Die maximale Verformung bei einer Spannkraft von 40 kN liegt unter 0,02 mm.
Toleranzausgleich / 3.Hand-Funktion
Durch die schwimmend gelagerte Antriebsspindel ist das Spannen maßdiffe-
renter Teile ± 5 mm möglich.
Die 3.Hand-Funktion (= Vorspannen des Werkstückes) ermöglicht das Be-
und Entladen beider Spannstellen mit gleich großen oder unterschiedlich
großen Werkstücken in Folge.
Spannkrafteinstellung
Durch den hydraulischen Kraftverstärker erfolgt der Kraftaufbau linear. Jede
Umdrehung der Spindel nach dem Auslösen der Kupplung bewirkt einen
Spanndruck von 10.000 N.
Wird nicht der volle Spanndruck gewünscht, so kann durch
dosieren der Umdrehungszahl der Spanndruck eingestellt
werden.
Die Spannkrafteinstellung ist an der Kennzeichnung am
Spindelende ablesbar.
Außenabmessung
Spannweite
5 mm Toleranzausgleich
1 2
1234
1234
2
ARNO
®Beschreibung
2.3 2.3
Der ARNOLD NC - TWIN - Hochdruck-Maschinenschraubstock: Hohe Flexibilität und universelle Aufspannmöglichkeiten.
Sein allseitig geschliffener Grundkörper ermöglicht den horizontalen sowie den vertikalen Einsatz.
Der ARNOLD NC - TWIN - Hochdruck-Maschinenschraubstock ist als Mehrfachspannsystem zum Spannen von zwei und mehr
Schraubstöcken auf Anfrage lieferbar. Genaue Höhenabstimmung ± 0,01 mm auf Kundenwunsch.
2
Grundseitige Aufspannung Seitliche Aufspannung Stirnseitige Aufspannung
• paarweise Rücken an Rücken
• mit Aufspannwinkel 90°
ARNO
®
2.4 2.4
Übersicht ARNOLD
NC-TWIN
2
Spindelausführung - mechanisch / hydraulisch Seite
2.5
Spindelausführung - hydraulisch / hydraulisch
2.6
Hydro-Spannpumpenaggregat auf Anfrage lieferbar.
Spannbacken 2.7
ARNO
®
2.5 2.5

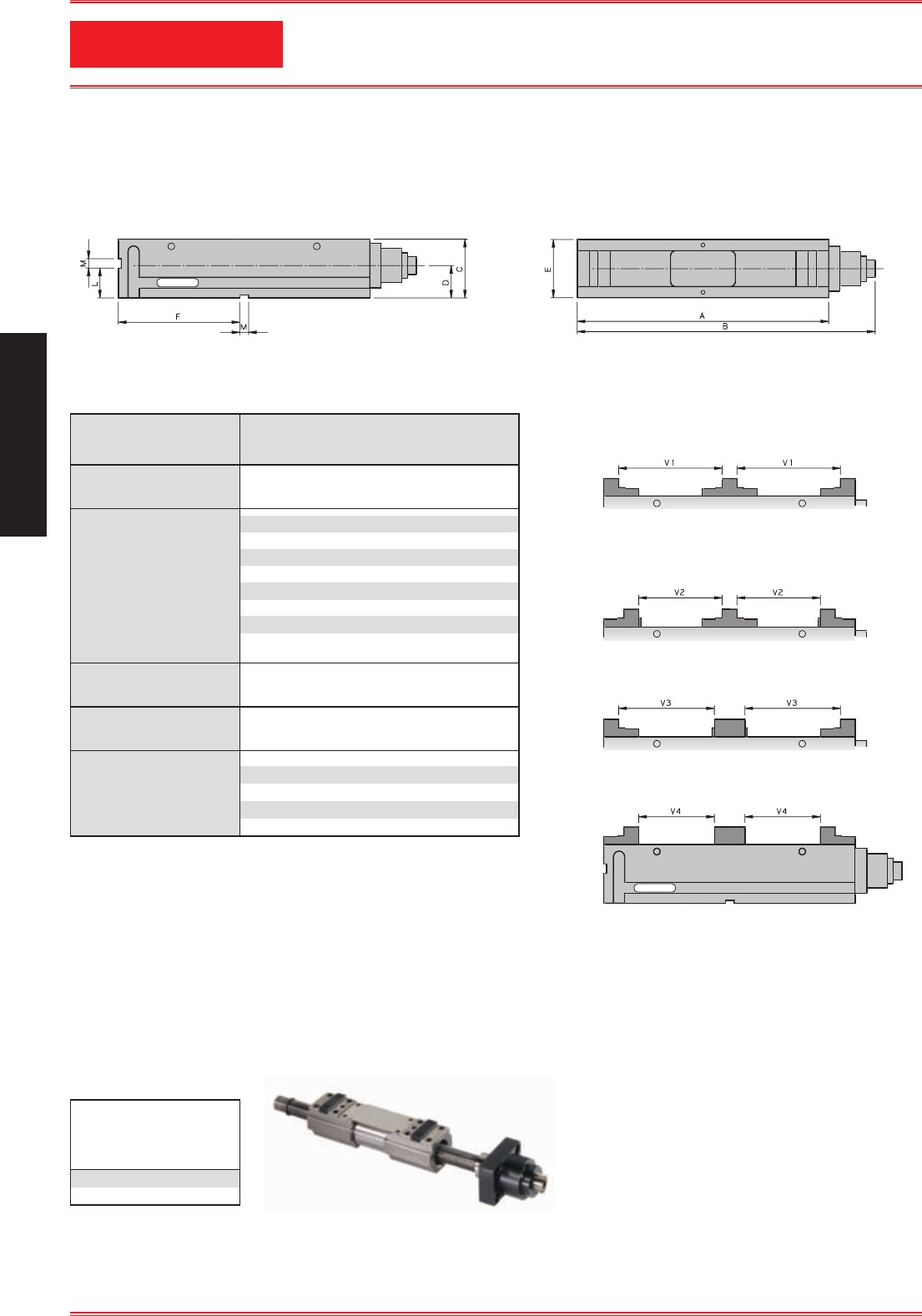

Spindelausführung - mechanisch / hydraulisch
Bezeichnung NC-040410090 NC-040410125
Backenbreite
[mm]
Abmessungen A
[mm] B
C
D
E
F
L
M
Gewicht
[kg]
Spannkraft
[kN]
Spannweite V1
[mm] V2
V3
V4
90
400
489
75
48
91
190
40
20
25
0 - 25
156
121
116
81
125
480
659
100
65
126
230
50
20
45
0 - 40
195
155
142
102
• Mechanischer Antrieb mit Handkurbel und Kraftübersetzung über hydraulischen Kraftverstärker.
Ersatzteile
Spindel komplett
Bezeichnung
NC-840000090
NC-840000125
Im Lieferumfang enthalten: Abgesetzte Mittelbacke inkl. Befestigungsschrauben
Abdeckbleche (TWIN-90) - 2 Stück
Abdeckbleche (TWIN-125) - 4 Stück
Aufspannpratzen - 4 Stück
Handkurbel
Hinweis: Zur Vergrößerung der Spannweite beim ARNOLD NC-TWIN-125
sind schmale Mittelbacken verfügbar.
2
ARNO
®
2.6 2.6
Spindelausführung - hydraulisch / hydraulisch
• Krafterzeugung hydraulisch über Hydraulik-Aggregat.
• Die bewegliche Spannbacke wird manuell über die Gewindespindel mittels Handkurbel bis auf 3 - 4 mm an das Werkstück herangeführt.
• Der hydraulische Spannweg (Vorschub) wird über das Hydraulik-Aggregat eingeleitet und beträgt max. 4 mm.
• Besondere Eignung zum rationellen Spannen in der Serienfertigung.
Ersatzteile
Spindel komplett
Bezeichnung
NC-844000090
NC-844000125
Bezeichnung NC-040140090 NC-040140125
Backenbreite
[mm]
Abmessungen A
[mm] B
C
D
E
F
L
M
Gewicht
[kg]
Spannkraft
[kN]
Spannweite V1
[mm] V2
V3
V4
90
400
525
75
48
91
190
40
20
25
0 - 25
156
121
116
81
125
480
605
100
65
126
230
50
20
45
0 - 40
195
155
142
102
Im Lieferumfang enthalten: Abgesetzte Mittelbacke inkl. Befestigungsschrauben
Abdeckbleche (TWIN-90) - 2 Stück
Abdeckbleche (TWIN-125) - 4 Stück
Aufspannpratzen - 4 Stück
Handkurbel
Hinweis: Zur Vergrößerung der Spannweite beim ARNOLD NC-TWIN-125
sind schmale Mittelbacken verfügbar.
Die Spannkraft kann stufenlos über
den Öldruck eingestellt werden:
60
50
40
30
20
10
0
100 200 300 400
Öldruck [bar]
Spannkraft [kN]
TWIN 90
TWIN 125
2
ARNO
®
2.7 2.7
Spannbacken
Abmessungen [mm]
Ausführung Bezeichnung m l k d n
Feste Mittelbacke, NC-941080090
gerade NC-941190125
Feste Mittelbacke, NC-941080125
gerade schmal
Feste Mittelbacke, NC-941060090
mit Stufe, NC-941060125
Bewegliche Backen NC-941150090
NC-941150125
110
–
70
–
–
64
70
k
d
m
l
k
d
n
l
n
l
m
l
b1
k
s
t
l
v
x
b
m
s
t
l
n
Abmessungen [mm]
Ausführung Bezeichnung b b1sl mnkt vx
Bearbeitbare NC-841180… 090
Spannbacken, weich 125
komplett ➊
➊ Mittelbacke + 2 Endbacken
150
200
90
100
40
40
90
125
68
45
74
102
36
45
32
32
38
45
32
35
Hinweis: Der Einsatz des VARIO-TEC ®- Spannbackensystemes ist auf allen ARNOLD NC - TWIN - Hochdruck-Maschinenschraubstöcken möglich.
Informationen bezüglich der Abmessungen entnehmen Sie bitte dem gesonderten Prospekt bzw. der Preisliste VARIO-TEC ®.
2
–
–
–
30
30
30
30
–
–
–
22
22
22
22
–
135
–
110
135
–
–
40
40
40
40
40
40
40
ARNO
®
Zubehör
3.0 3.0
3
ARNO
®
3.1 3.1

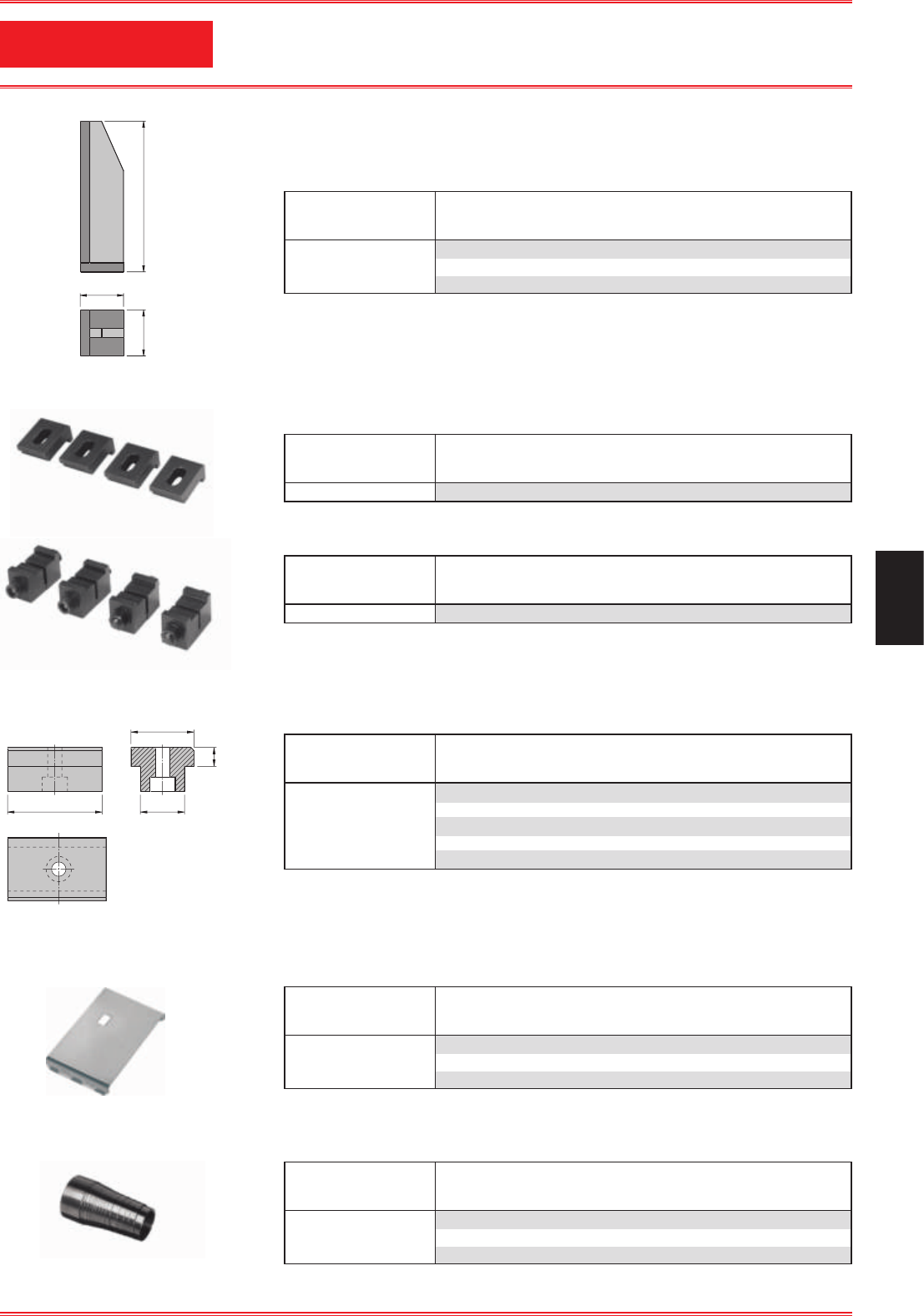

Zubehör
a
sw12 b
G
l
b
h
M12
Abmessungen [mm]
Bezeichnung a b
Handkurbel NC-810600090 130 125
Abmessungen [mm]
Bezeichnung l b h G
Werkstückanschlag NC-800910090
NC-800910125
185
185
26
26
125
125
M10
M16
Universell verstellbar, zum Anschrauben an den Schraubstock.
Für Hochdruck-Maschinenschraubstöcke Backenbreite 125 mm und 160 mm wird der gleiche Werkstückanschlag verwendet.
ACHTUNG: Bitte bei Bestellung unbedingt Schraubstock-Typ angeben.
Für Hochdruck-Maschinenschraubstöcke Backenbreite 125 mm und 160 mm wird der gleiche Winkeltrieb verwendet.
ACHTUNG: Bitte bei Bestellung unbedingt Schraubstock-Typ angeben.
Abmessungen [mm]
Bezeichnung l b h d at
Winkeltrieb NC-820001090
NC-820001125
80
80
88
88
64
64
43
25
3
Abmessungen [mm]
Bezeichnung d b h at
Aufspannwinkel NC - 991500… - 090
- 125
- 160
50
118
140
90
125
160
350
410
570
d
bh
Zur Abstützung bei stirnseitiger Aufspannung.
Abmessung [mm]
Bezeichnung b at
Schutzblech NC - 81059… - 090
- 125
- 160
90
125
160
Zur Abstützung bei stirnseitiger Aufspannung.
ARNO
®
3.2 3.2
Zubehör

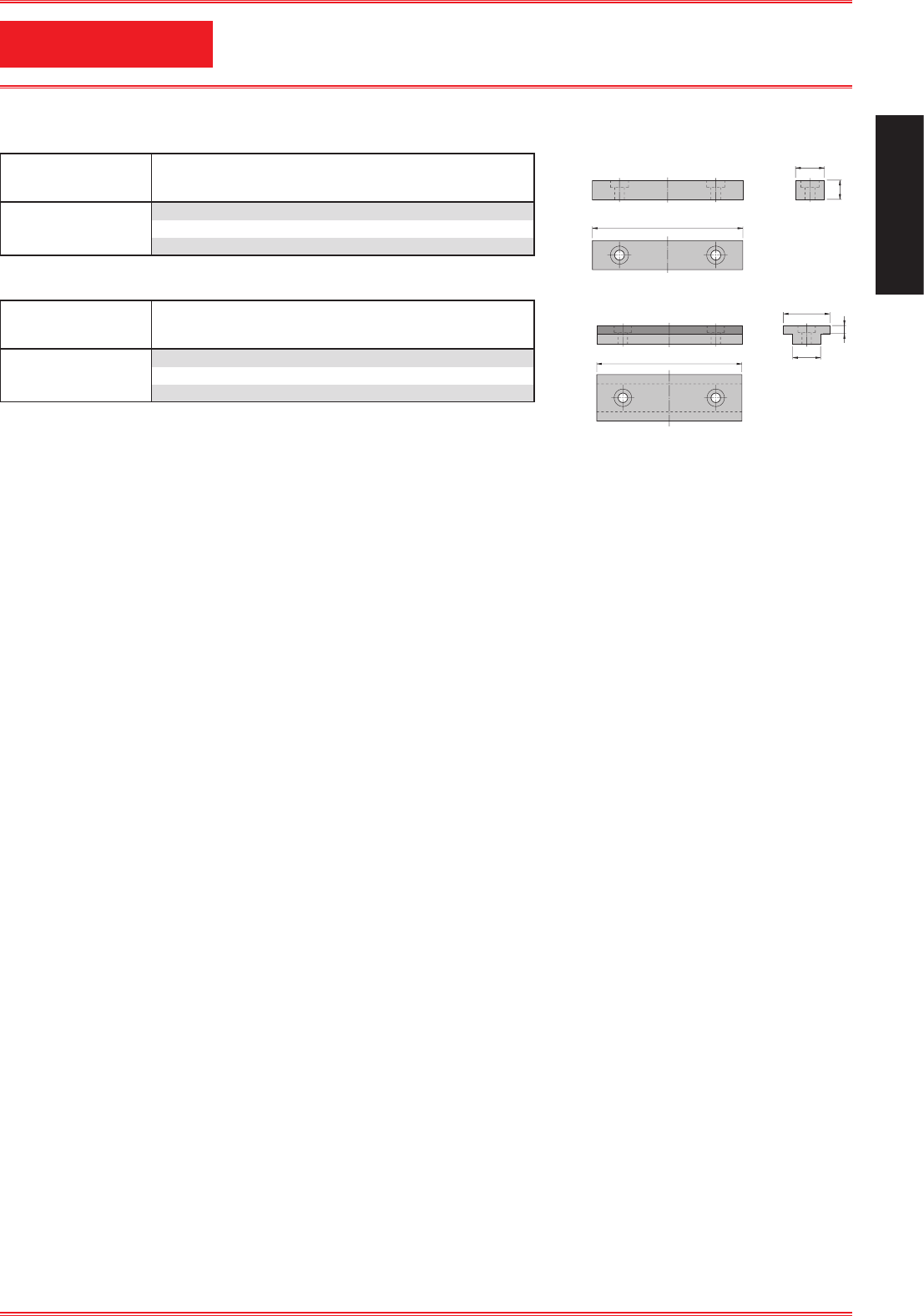

Abmessungen [mm]
Bezeichnung ab
Aufspannpratzen NC-910520090
Abmessungen [mm]
Bezeichnung ab
Doppelspannpratzen NC-891050090
Komplett!
Zur gegenseitigen Abstützung bei stirnseitiger, paarweiser Aufspannung.
Auch mit Aufspannwinkel.
Bezeichnung dbh at
Schutzspirale NC - 910450… - 090
- 125
- 160
30
20
b
6
Abmessungen [mm]
Bezeichnung b
Nutensteine NC-3240 12 x 20
NC-3240 14 x 20
NC-3240 16 x 20
NC-3240 18 x 20
NC-3240 22 x 20
12
14
16
18
22
Gehärtet und geschliffen.
1 Satz = 2 Stück inkl. Befestigungsschrauben.
Hinweis: Bitte unbedingt Nutenbreite vom Maschinentisch angeben!
3
