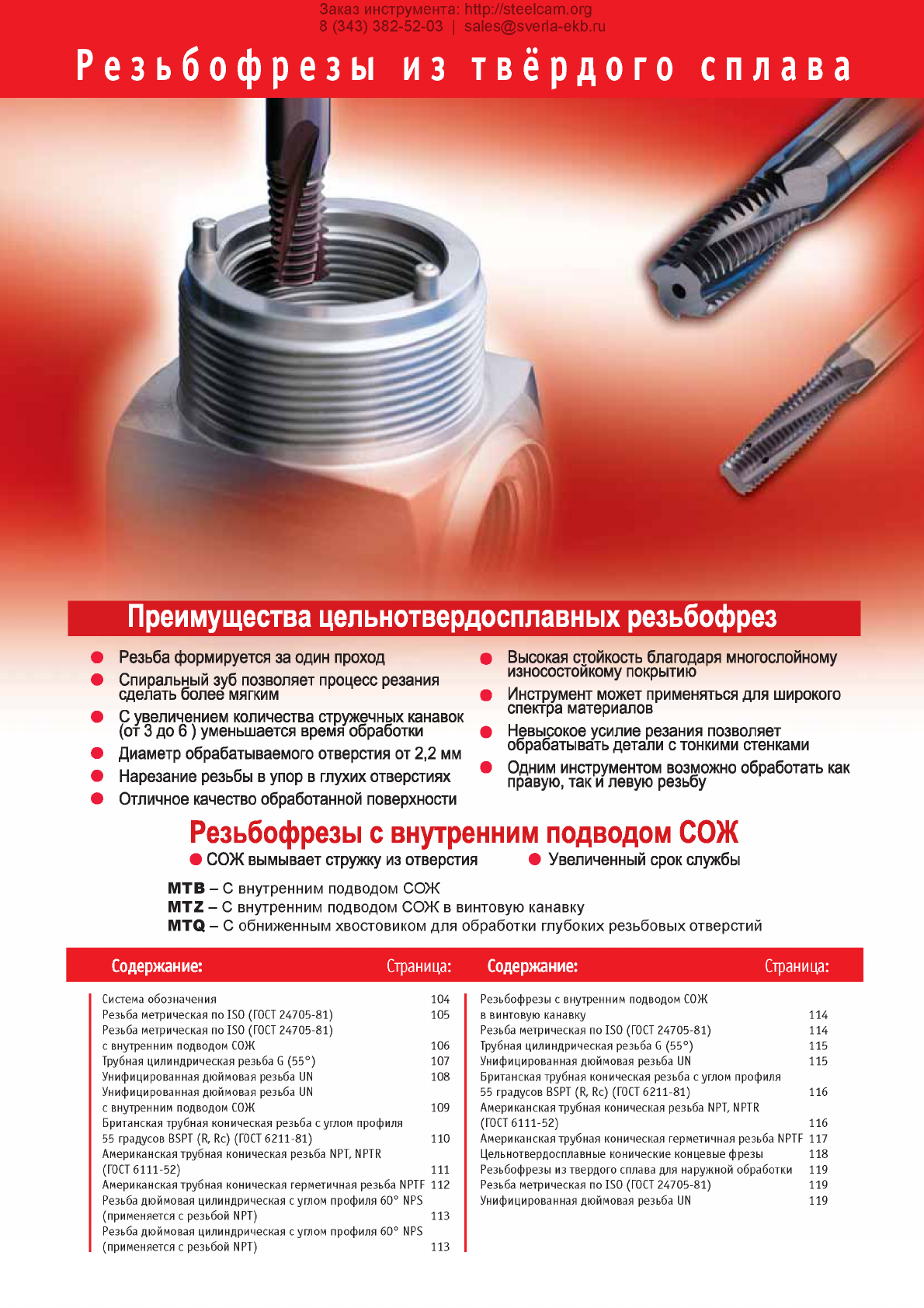

Резьбофрезы из твёрдого сплава
• Резьба формируется за один проход
• Спиральный зуб позволяет процесс резания
сделать более мягким
• С увеличением количества стружечных канавок
(от 3 до 6 ) уменьшается время обработки
• Диаметр обрабатываемого отверстия от 2,2 мм
• Нарезание резьбы в упор в глухих отверстиях
• Отличное качество обработанной поверхности
• Высокая стойкость благодаря многослойному
износостойкому покрытию
• Инструмент может применяться для широкого
спектра материалов
• Невысокое усилие резания позволяет
обрабатывать детали с тонкими стенками
• Одним инструментом возможно обработать как
правую, так и левую резьбу
Резьбофрезы с внутренним подводом СОЖ
• СОЖ вымывает стружку из отверстия • Увеличенный срок службы
M T B - С внутренним подводом СОЖ
M TZ - С внутренним подводом СОЖ в винтовую канавку
M T Q - С обниженным хвостовиком для обработки глубоких резьбовых отверстий
Содержание: Страница: Содержание: Страница:
Система обозначения 104
Резьба метрическая по ISO (ГОСТ 24705-81) 105
Резьба метрическая по ISO (ГОСТ 24705-81)
с внутренним подводом СОЖ 106
Трубная цилиндрическая резьба G (55°) 107
Унифицированная дюймовая резьба UN 108
Унифицированная дюймовая резьба UN
с внутренним подводом СОЖ 109

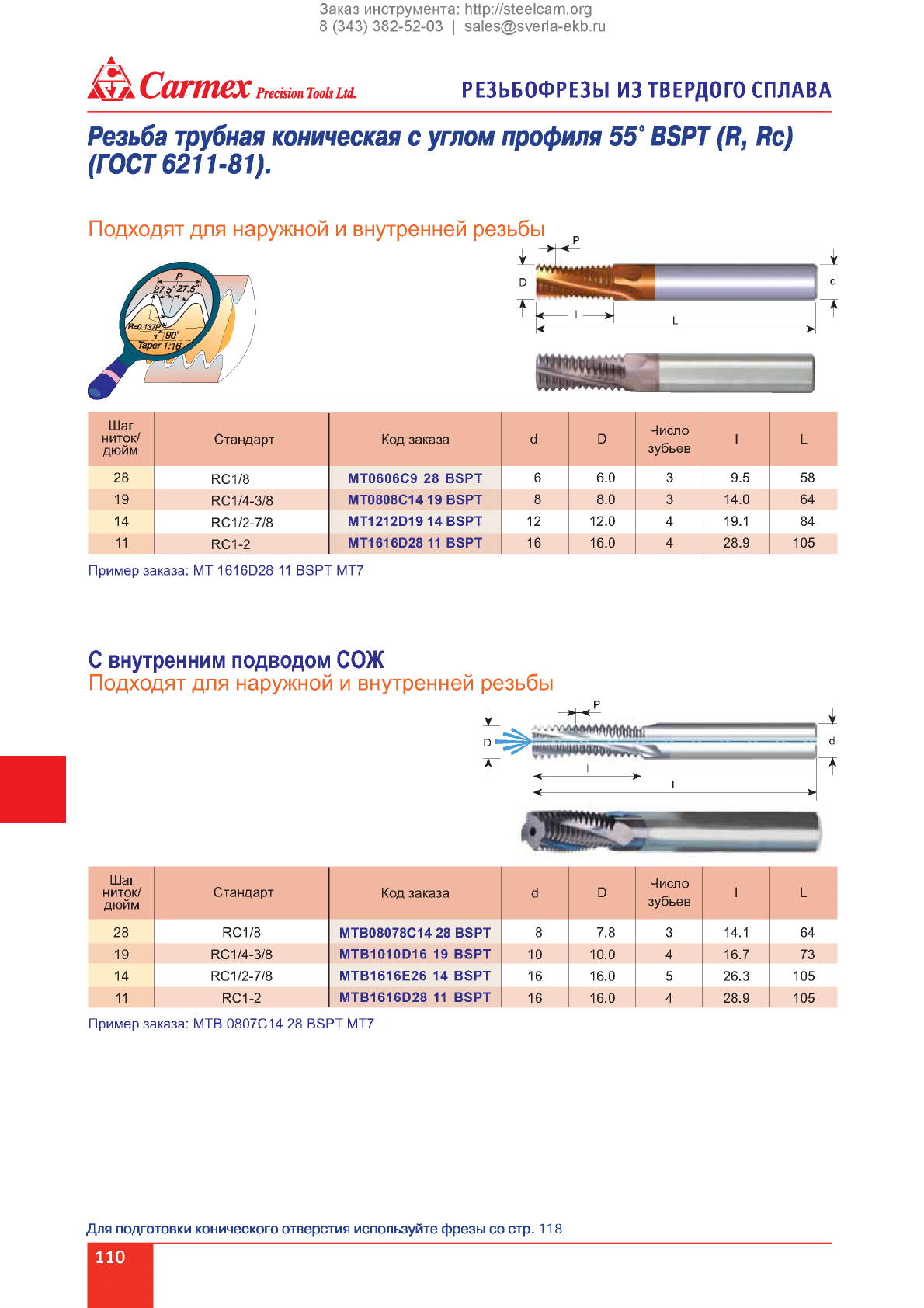

Британская трубная коническая резьба с углом профиля
55 градусов BSPT (R, Rc) (ГОСТ 6211-81) 110

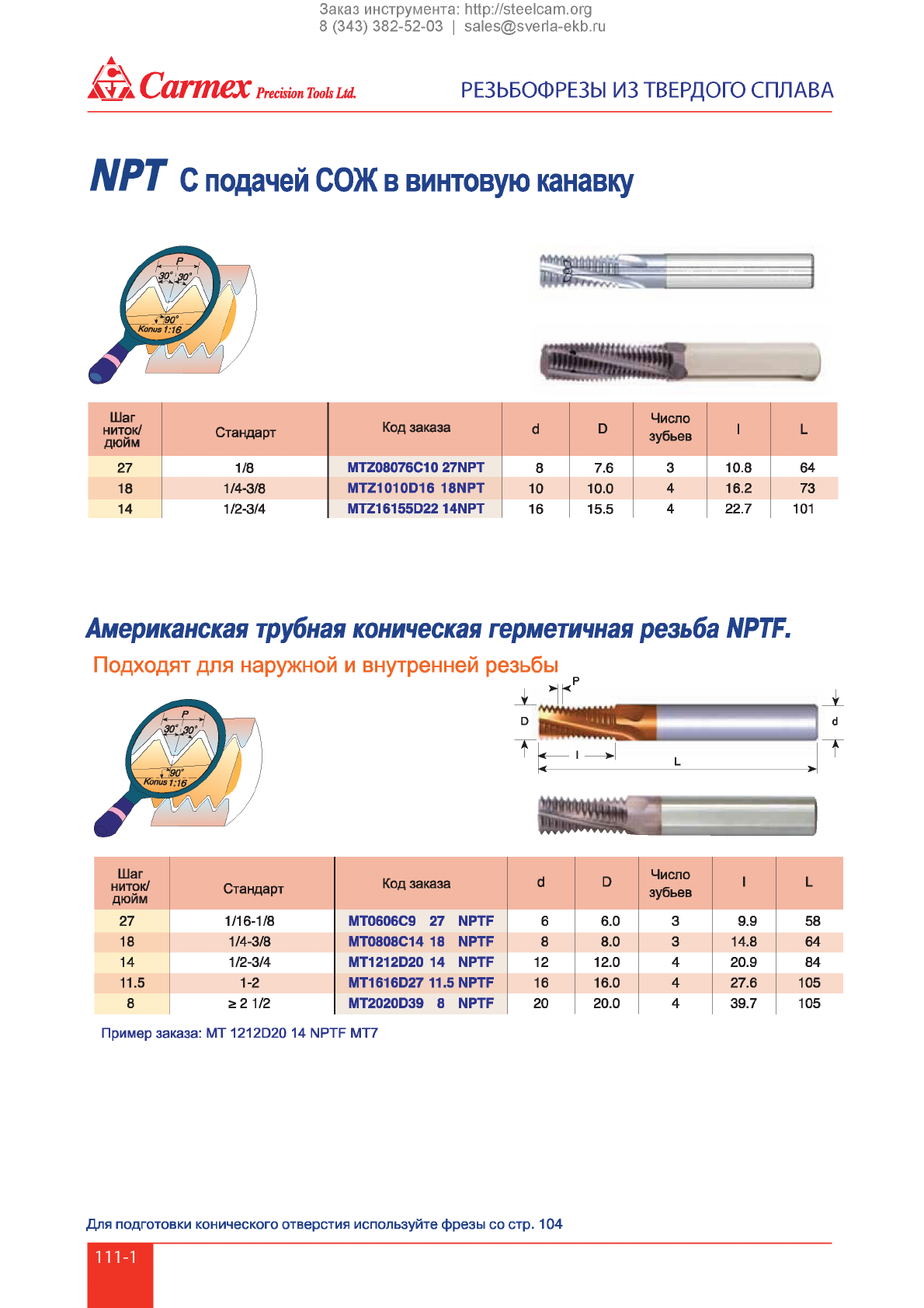

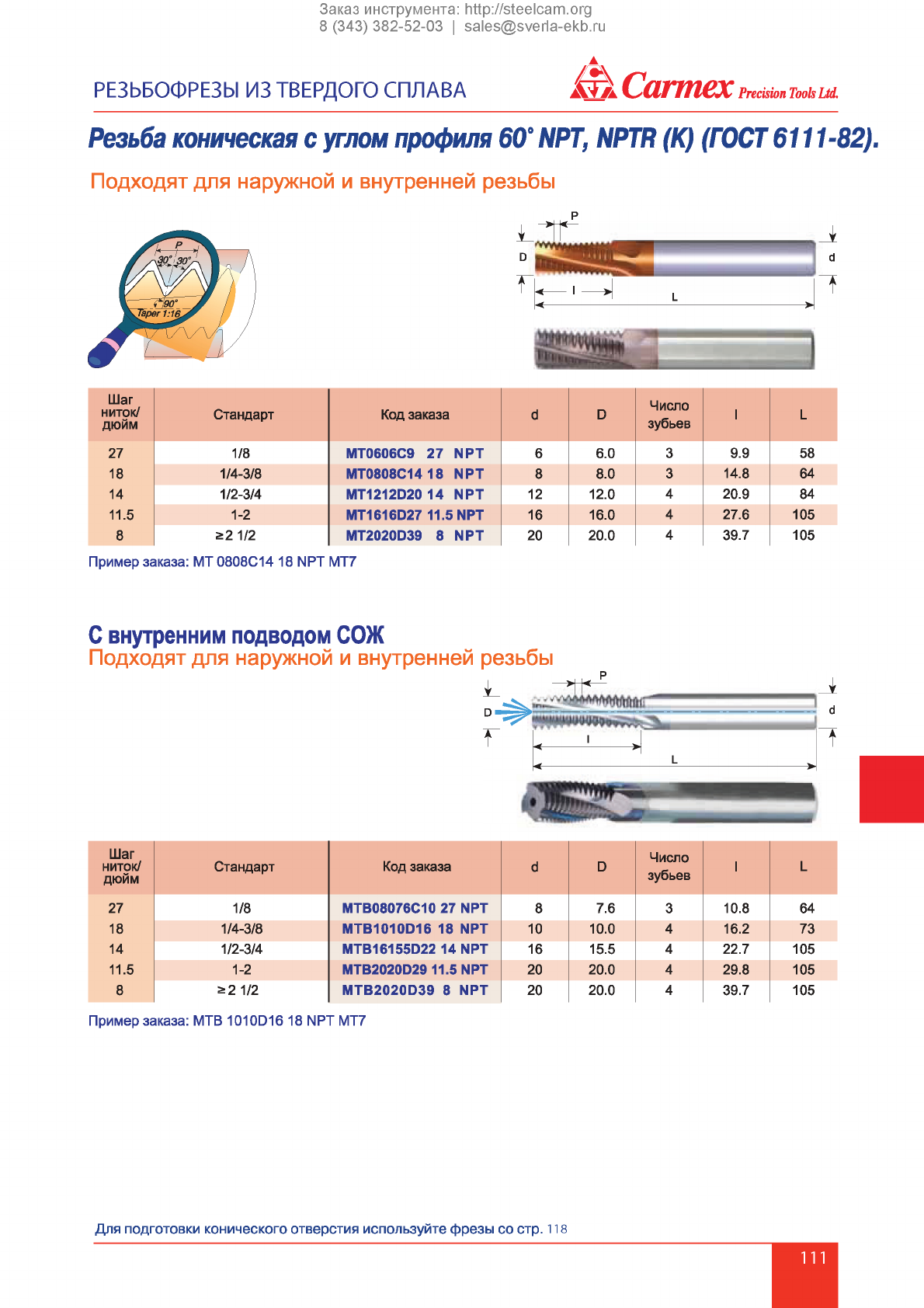

Американская трубная коническая резьба NPT, NPTR
(ГОСТ 6111-52) 111

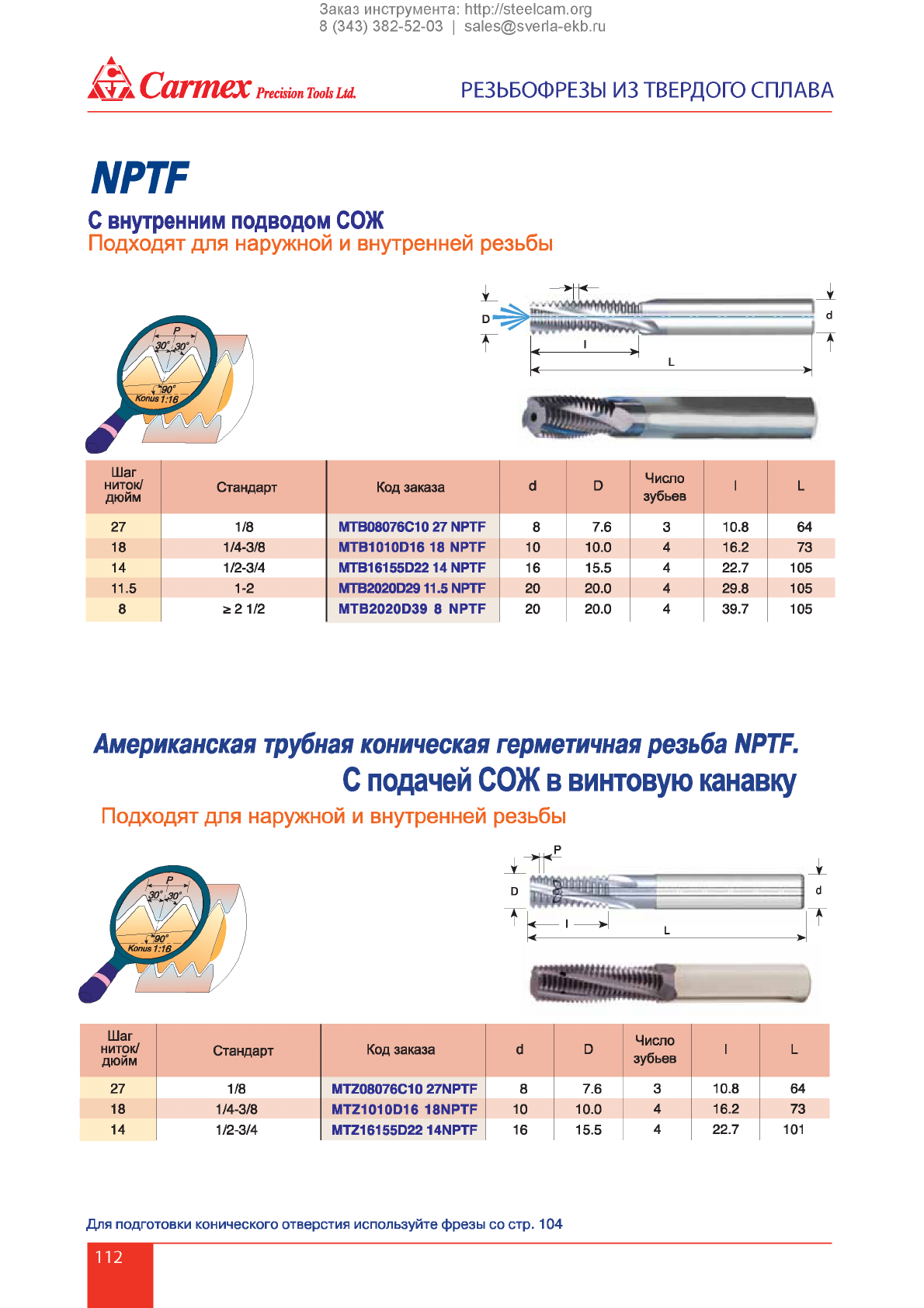

Американская трубная коническая герметичная резьба NPTF 112

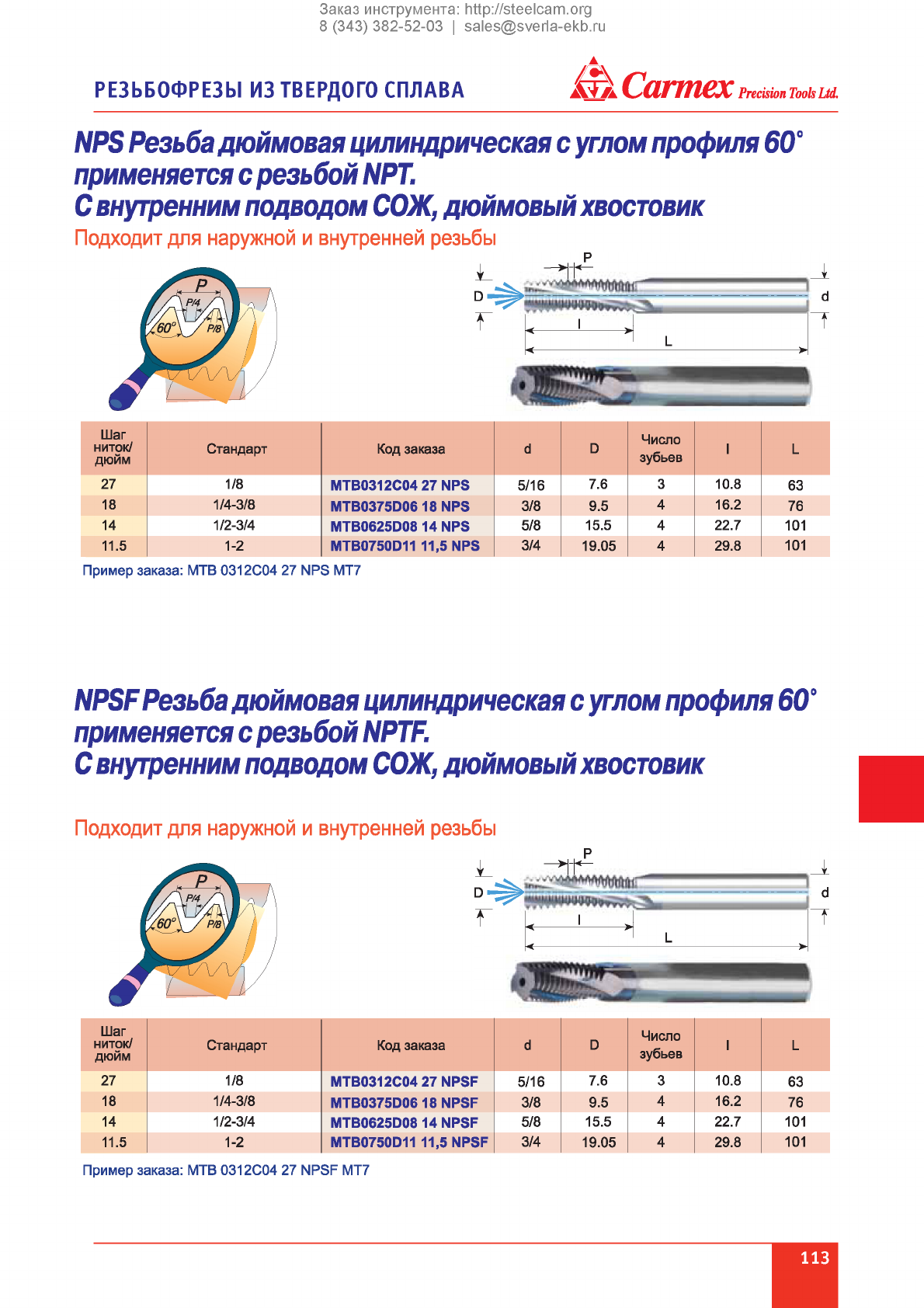

Резьба дюймовая цилиндрическая с углом профиля 60° NPS
(применяется с резьбой NPT) 113
Резьба дюймовая цилиндрическая с углом профиля 60° NPS
(применяется с резьбой NPT) 113
Резьбофрезы с внутренним подводом СОЖ
в винтовую канавку 114
Резьба метрическая по ISO (ГОСТ 24705-81) 114

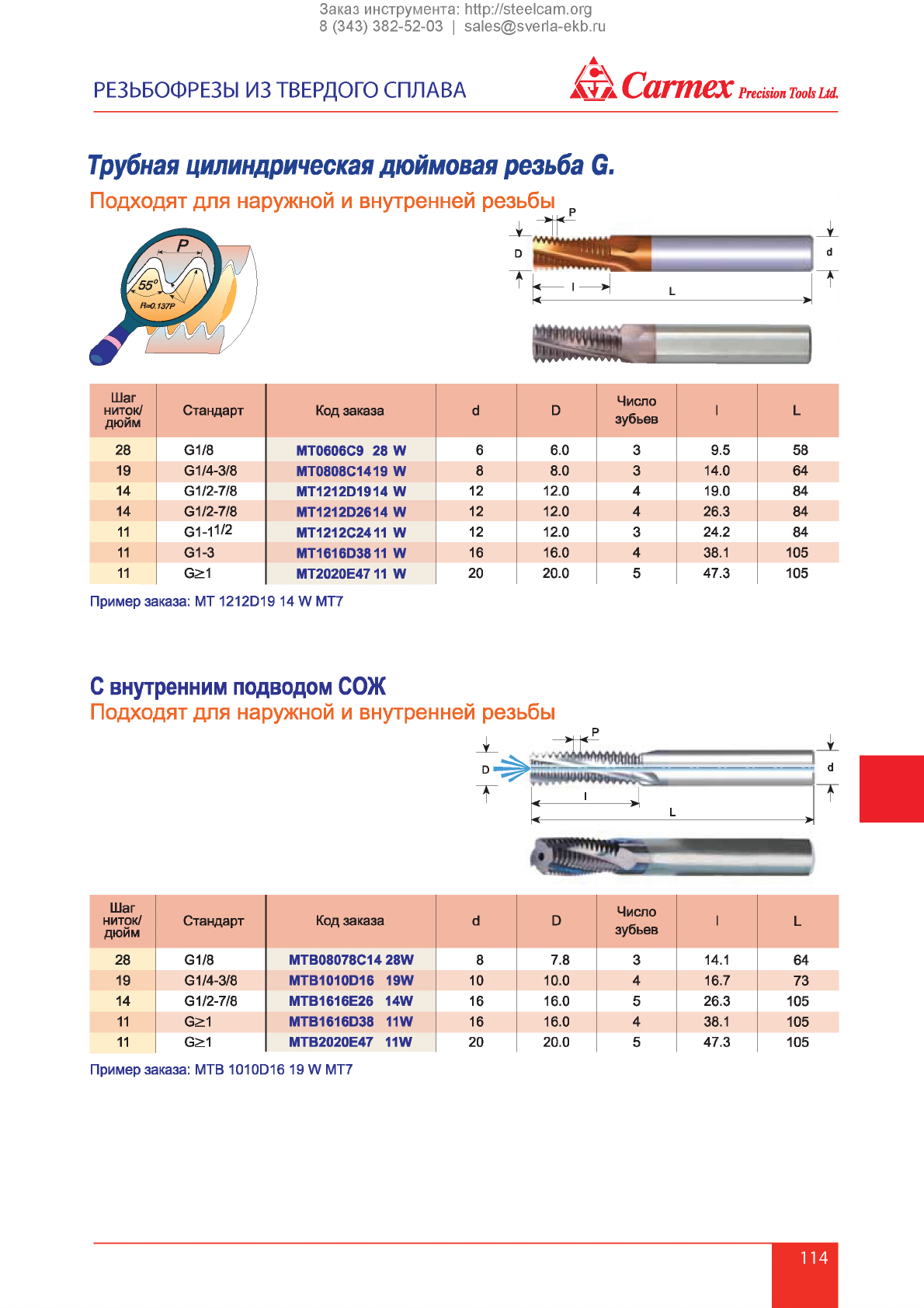

Трубная цилиндрическая резьба G (55°) 115
Унифицированная дюймовая резьба UN 115

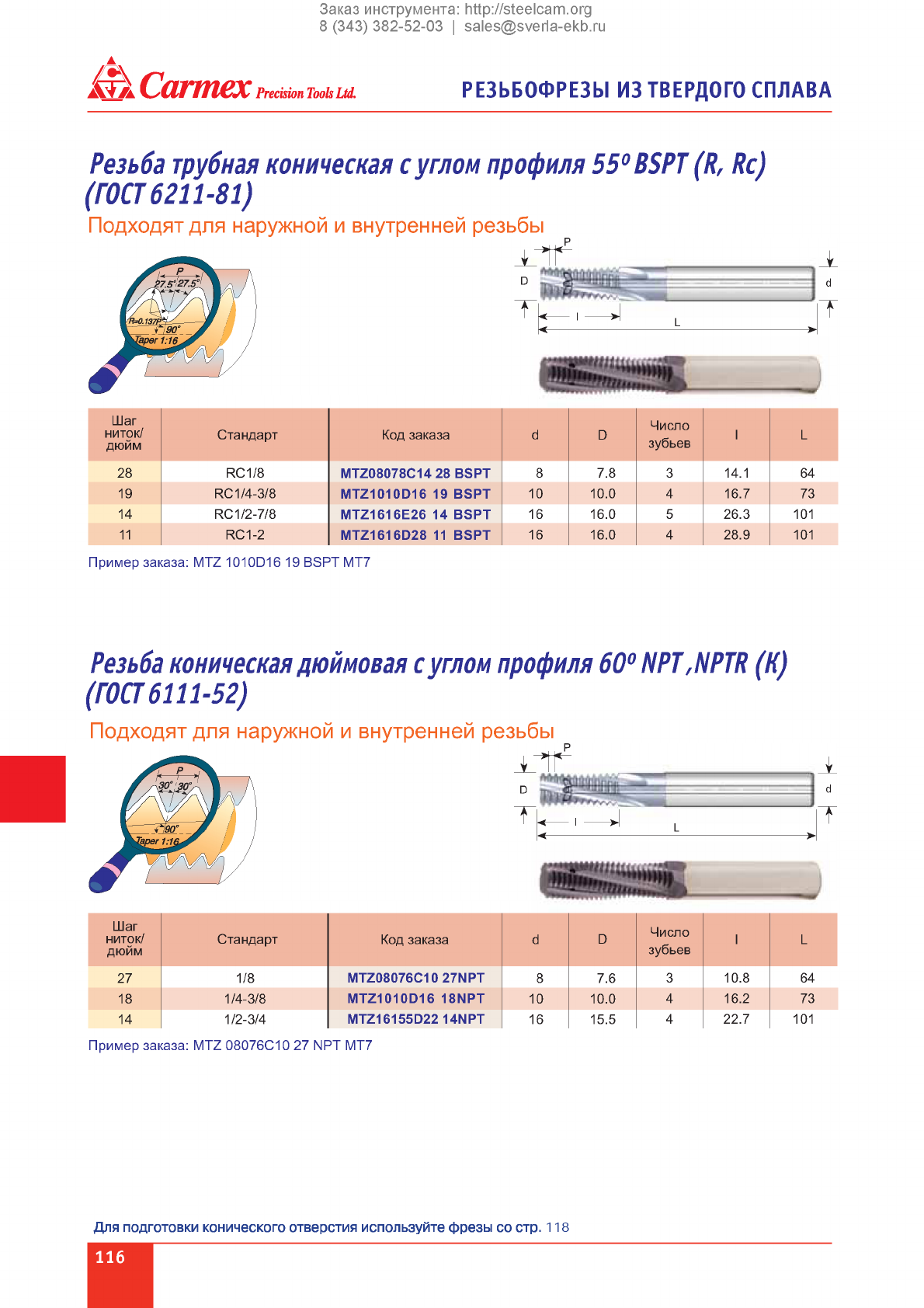

Британская трубная коническая резьба с углом профиля
55 градусов BSPT (R, Rc) (ГОСТ 6211-81) 116
Американская трубная коническая резьба NPT, NPTR
(ГОСТ 6111-52) 116
Американская трубная коническая герметичная резьба NPTF 117

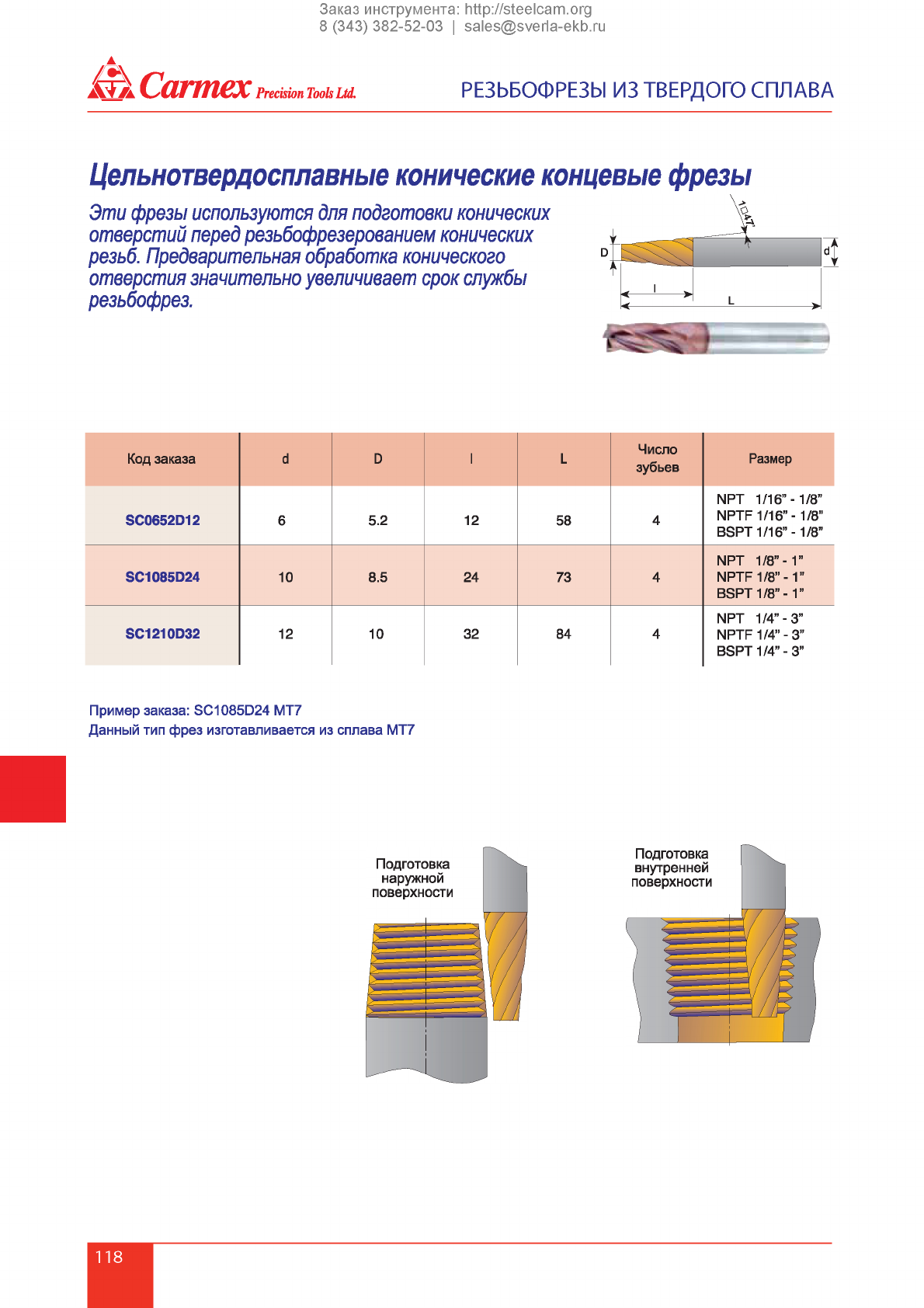

Цельнотвердосплавные конические концевые фрезы 118

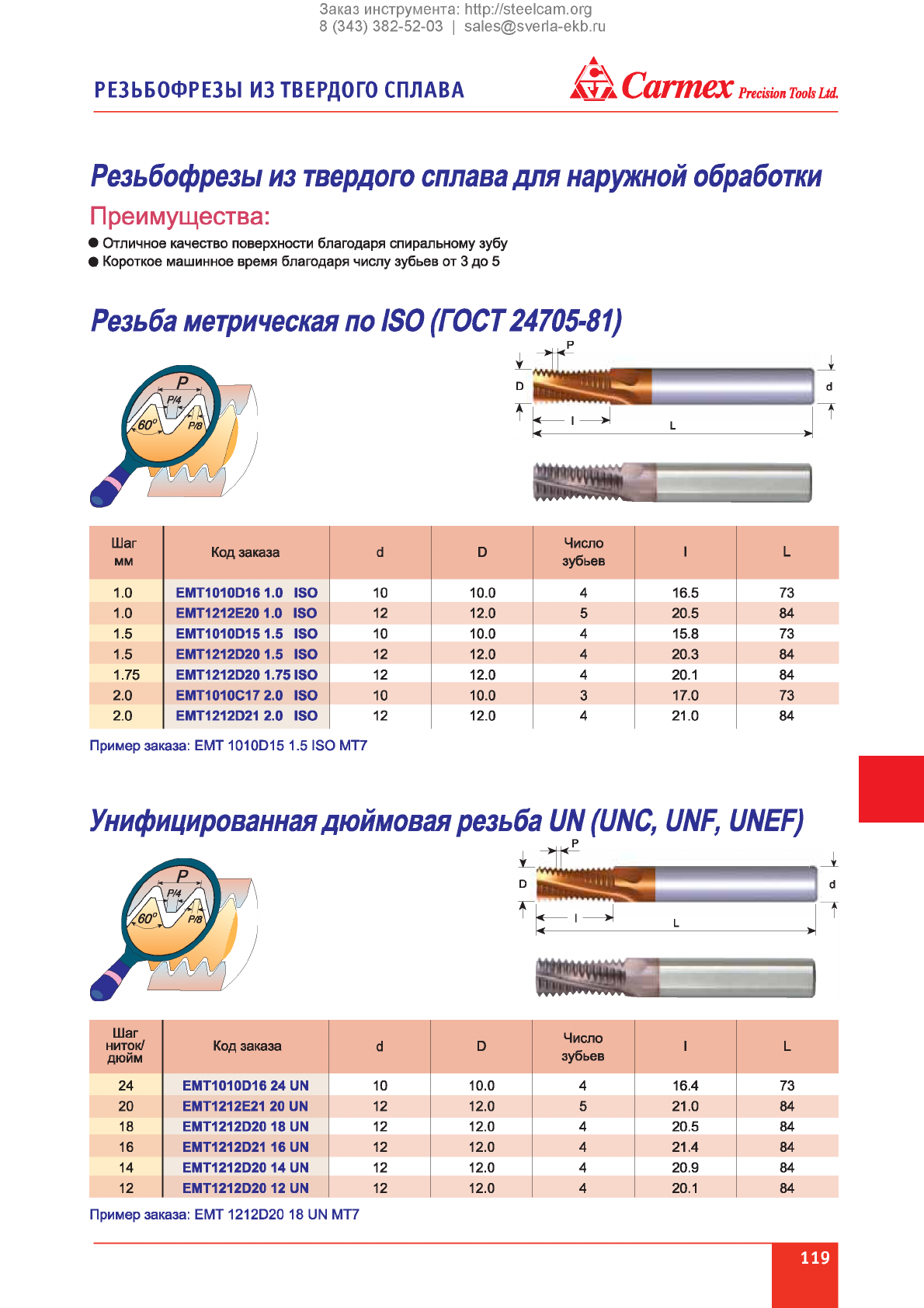

Резьбофрезы из твердого сплава для наружной обработки 119
Резьба метрическая по ISO (ГОСТ 24705-81) 119
Унифицированная дюймовая резьба UN 119
Преимущества цельнотвердосплавных резьбофрез
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ШкСагтех Precision Tools Ltd. РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА

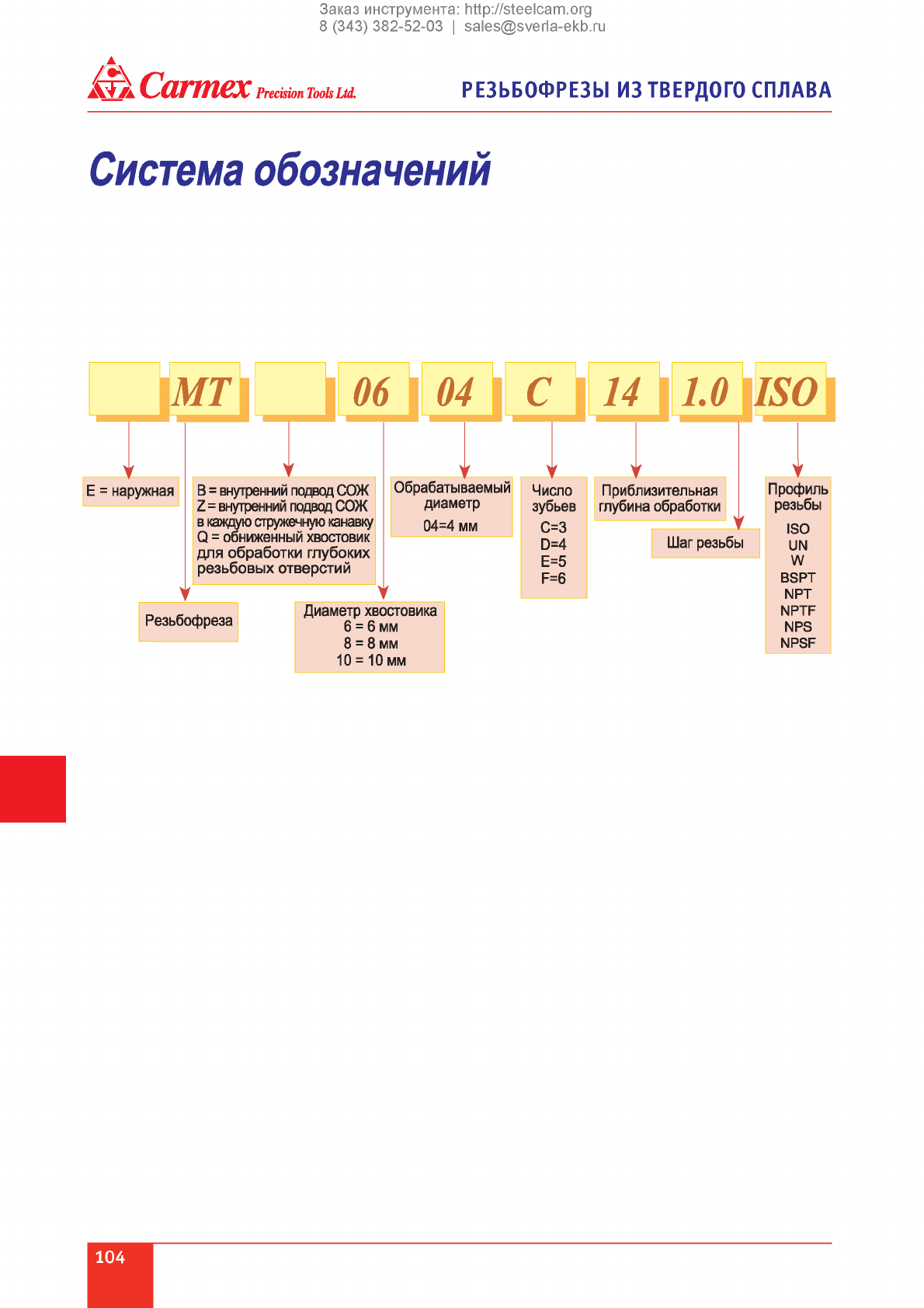

С и сте м а о б о зн а ч е н и й
104
Е = наружная В = внутренний подвод СОЖ
Z = внутренний подвод СОЖ
в каждую стружечную канавку
Q = обниженный хвостовик
для обработки глубоких
резьбовых отверстий
Резьбофреза Диаметр хвостовика
6 = 6 мм
8 = 8 мм
10 = 10 мм
Обрабатываемый
диаметр
04=4 мм
Число
зубьев
С=3
D=4
Е=5
F=6
Приблизительная
глубина обработки
Шаг резьбы
Профиль
резьбы
ISO
UN
W
BSPT
NPT
NPTF
NPS
NPSF
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.

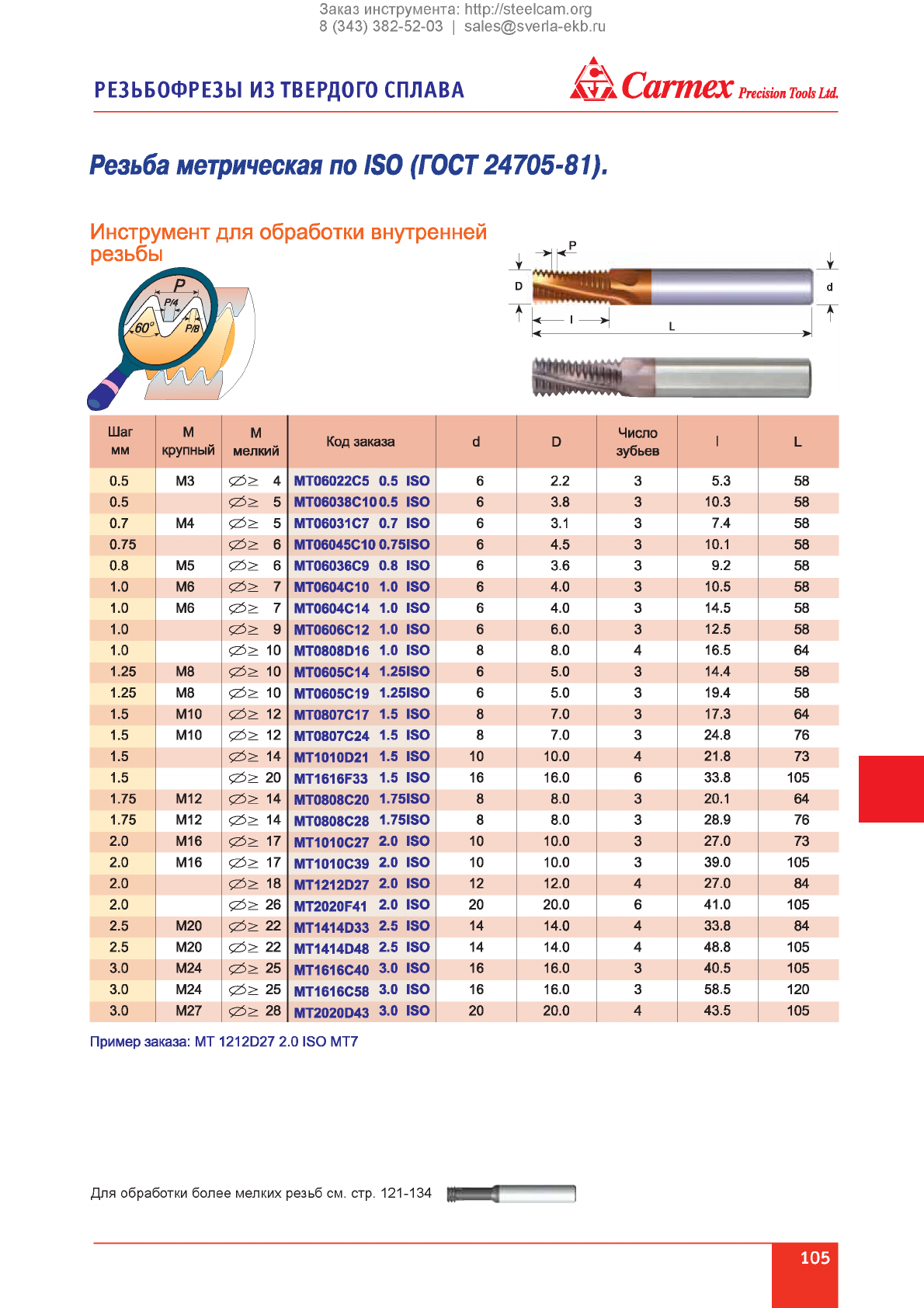

Резьба метрическая по ISO (ГОСТ 24705-81).
Инструмент для обработки внутренней
резьбы
Шаг
мм М
крупный М
мелкий Код заказа d D Число
зубьев IL
0.5 М3 4 MT06022C5 0.5 ISO 6 2.2 3 5.3 58
0.5 5 MT06038C100.5 ISO 6 3.8 3 10.3 58
0.7 М4 5 M T06031C7 0.7 ISO 6 3.1 3 7.4 58
0.75 6 MT06045C10 0.75ISO 6 4.5 3 10.1 58
0.8 М5 6 M T06036C9 0.8 ISO 6 3.6 3 9.2 58
1.0 Мб $Z5> 7 MT0604C10 1.0 ISO 6 4.0 3 10.5 58
1.0 Мб 7 MT0604C14 1.0 ISO 6 4.0 3 14.5 58
1.0 9 MT0606C12 1.0 ISO 6 6.0 3 12.5 58
1.0 10 MT0808D16 1.0 ISO 8 8.0 4 16.5 64
1.25 М8 10 MT0605C14 1.25ISO 6 5.0 3 14.4 58
1.25 М8 10 MT0605C19 1.25ISO 6 5.0 3 19.4 58
1.5 М10 12 MT0807C17 1.5 ISO 8 7.0 3 17.3 64
1.5 М10 12 MT0807C24 1.5 ISO 8 7.0 3 24.8 76
1.5 14 MT1010D21 1.5 ISO 10 10.0 4 21.8 73
1.5 20 MT1616F33 1.5 ISO 16 16.0 6 33.8 105
1.75 М12 $Z5> 14 MT0808C20 1.75ISO 8 8.0 3 20.1 64
1.75 М12 $23> 14 MT0808C28 1.75ISO 8 8.0 3 28.9 76
2.0 М16 17 MT1010C27 2.0 ISO 10 10.0 3 27.0 73
2.0 М16 17 MT1010C39 2.0 ISO 10 10.0 3 39.0 105
2.0 18 MT1212D27 2.0 ISO 12 12.0 4 27.0 84
2.0 26 MT2020F41 2.0 ISO 20 20.0 6 41.0 105
2.5 М20 22 MT1414D33 2.5 ISO 14 14.0 4 33.8 84
2.5 М20 22 MT1414D48 2.5 ISO 14 14.0 4 48.8 105
3.0 М24 25 MT1616C40 3.0 ISO 16 16.0 3 40.5 105
3.0 М24 25 MT1616C58 3.0 ISO 16 16.0 3 58.5 120
3.0 М27 28 MT2020D43 3.0 ISO 20 20.0 4 43.5 105
Пример заказа: МТ 1212D27 2.0 ISO МТ7
Для обработки более мелких резьб см. стр. 121-134
105
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ЩкСагтех Ргестоптоокш р е з ь б о ф р е з ы и з т в е р д о г о с п л а в а

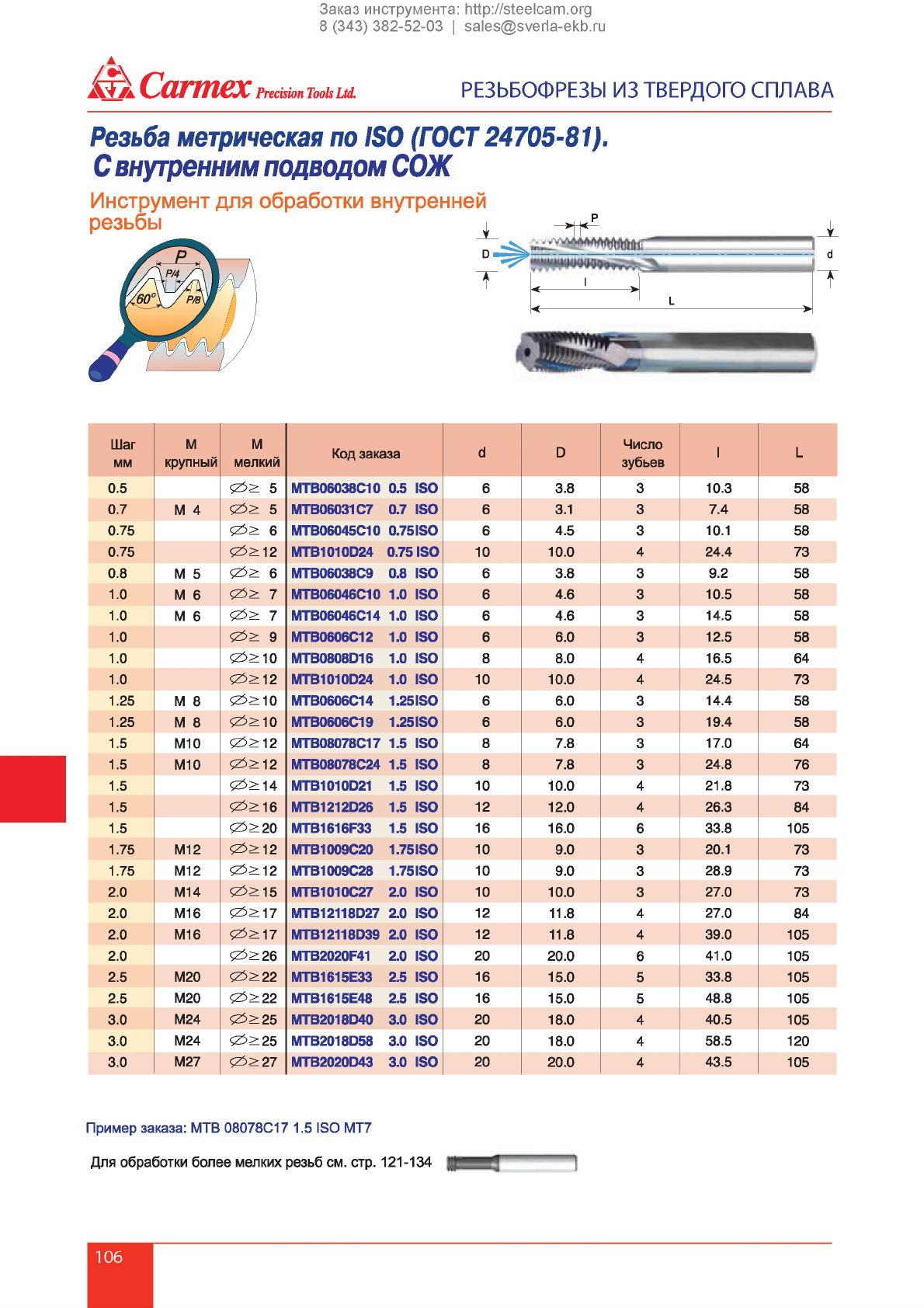

Резьба метрическая по ISO (ГОСТ 24705-81).
С внутренним подводом СОЖ
Инструмент для обработки внутренней
Шаг
мм м
крупный м
мелкий Код заказа d D Число
зубьев I L
0.5 $Z5> 5 MTB06038C10 0.5 ISO 6 3.8 3 10.3 58
0.7 М 4 $Z5> 5 MTB06031C7 0.7 ISO 6 3.1 3 7.4 58
0.75 ?Z5> 6 MTB06045C10 0.75 ISO 6 4.5 3 10.1 58
0.75 $Z5>12 MTB1010D24 0.75 ISO 10 10.0 4 24.4 73
0.8 М 5 $Z5> 6 MTB06038C9 0.8 ISO 6 3.8 3 9.2 58
1.0 М 6 7MTB06046C10 1.0 ISO 6 4.6 3 10.5 58
1.0 М 6 7MTB06046C14 1.0 ISO 6 4.6 3 14.5 58
1.0 <25> 9 MTB0606C12 1.0 ISO 6 6.0 3 12.5 58
1.0 <25>10 MTB0808D16 1.0 ISO 8 8.0 4 16.5 64
1.0 $ZS>12 MTB1010D24 1.0 ISO 10 10.0 4 24.5 73
1.25 М 8 $ZS>10 MTB0606C14 1.25 ISO 6 6.0 3 14.4 58
1.25 М 8 $Z5>10 MTB0606C19 1.25 ISO 6 6.0 3 19.4 58
1.5 М10 $Zi>>12 MTB08078C17 1.5 ISO 8 7.8 317.0 64
1.5 м ю $Zi>12 MTB08078C24 1.5 ISO 8 7.8 324.8 76
1.5 $Z5> 14 MTB1010D21 1.5 ISO 10 10.0 4 21.8 73
1.5 $ZS>16 MTB1212D26 1.5 ISO 12 12.0 4 26.3 84
1.5 $Z5> 20 MTB1616F33 1.5 ISO 16 16.0 633.8 105
1.75 М12 $ZS> 12 MTB1009C20 1.75 ISO 10 9.0 3 20.1 73
1.75 М12 $ZS> 12 MTB1009C28 1.75 ISO 10 9.0 3 28.9 73
2.0 М14 $ZS>15 MTB1010C27 2.0 ISO 10 10.0 3 27.0 73
2.0 М16 ^ > 1 7 MTB12118D27 2.0 ISO 12 11.8 4 27.0 84
2.0 М16 $Z5>17 MTB12118D39 2.0 ISO 12 11.8 4 39.0 105
2.0 <23 >26 MTB2020F41 2.0 ISO 20 20.0 6 41.0 105
2.5 М20 23 >22 MTB1615E33 2.5 ISO 16 15.0 5 33.8 105
2.5 М20 23 >22 MTB1615E48 2.5 ISO 16 15.0 5 48.8 105
3.0 М24 23 >25 MTB2018D40 3.0 ISO 20 18.0 4 40.5 105
3.0 М24 23> 25 MTB2018D58 3.0 ISO 20 18.0 4 58.5 120
3.0 М27 23 > 27 MTB2020D43 3.0 ISO 20 20.0 4 43.5 105
Пример заказа: МТВ 08078С17 1.5 ISO МТ7
Для обработки более мелких резьб см. стр. 121-134
106
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
▲
is kC a n m x Precision Tools Ltd. РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА
Резьбофрезы типа MTZ
С внутренним подводом СОЖ в винтовую канавку
Уникальная конструкция обеспечивает эффективный подвод СОЖ в зону
резания даже при обработке сквозных отверстий
• Специально для обработки резьбы в сквозном отверстии
9
Принудительный отвод стружки
Резьба метрическая по ISO (ГОСТ24705-81).
С подачей СОЖ в винтовую канавку
Инструмент для обработки внутренней резьбы
Шаг
мм
М
крупный М
мелкий Код заказа dDЧисло
зубьев I L
1.0 Мб $Z5> 7 MTZ06048C10 1.0 ISO 6 4.8 3 10.5 58
1.0 9 MTZ0606C12 1.0 ISO 6 6.0 3 12.5 58
1.0 SZ5> 10 MTZ0808D16 1.0 ISO 8 8.0 4 16.5 64
1.25 М8 10 MTZ0606C14 1.25 ISO 6 6.0 3 14.4 58
1.25 М8 $ZS> 10 MTZ0606C19 1.25 ISO 6 6.0 3 19.4 58
1.5 М10 $Z3> 12 MTZ08078C17 1.5 ISO 8 7.8 3 17.0 64
1.5 14 MTZ1010D21 1.5 ISO 10 10.0 4 21.8 73
1.5 SZ$> 16 MTZ1212D26 1.5 ISO 12 12.0 426.3 84
1.5 20 MTZ1616E33 1.5 ISO 16 16.0 5 33.8 101
1.75 М12 $ZS> 12 MTZ1009C20 1.75 ISO 10 9.0 3 20.1 73
1.75 М12 $ZS> 12 MTZ1009C28 1.75 ISO 10 9.0 3 28.9 73
2.0 М14 SZ5> 15 MTZ1010C27 2.0 ISO 10 10.0 3 27.0 73
2.0 М16 SZ$> 17 MTZ12118D27 2.0 ISO 12 11.8 4 27.0 84
2.5 М20 $Z5> 22 MTZ1615E33 2.5 ISO 16 15.0 5 33.8 101
Пример заказа: MTZ 08078С17 1.5 ISO MT7
Для обработки более мелких резьб см. стр. 121-134
107
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

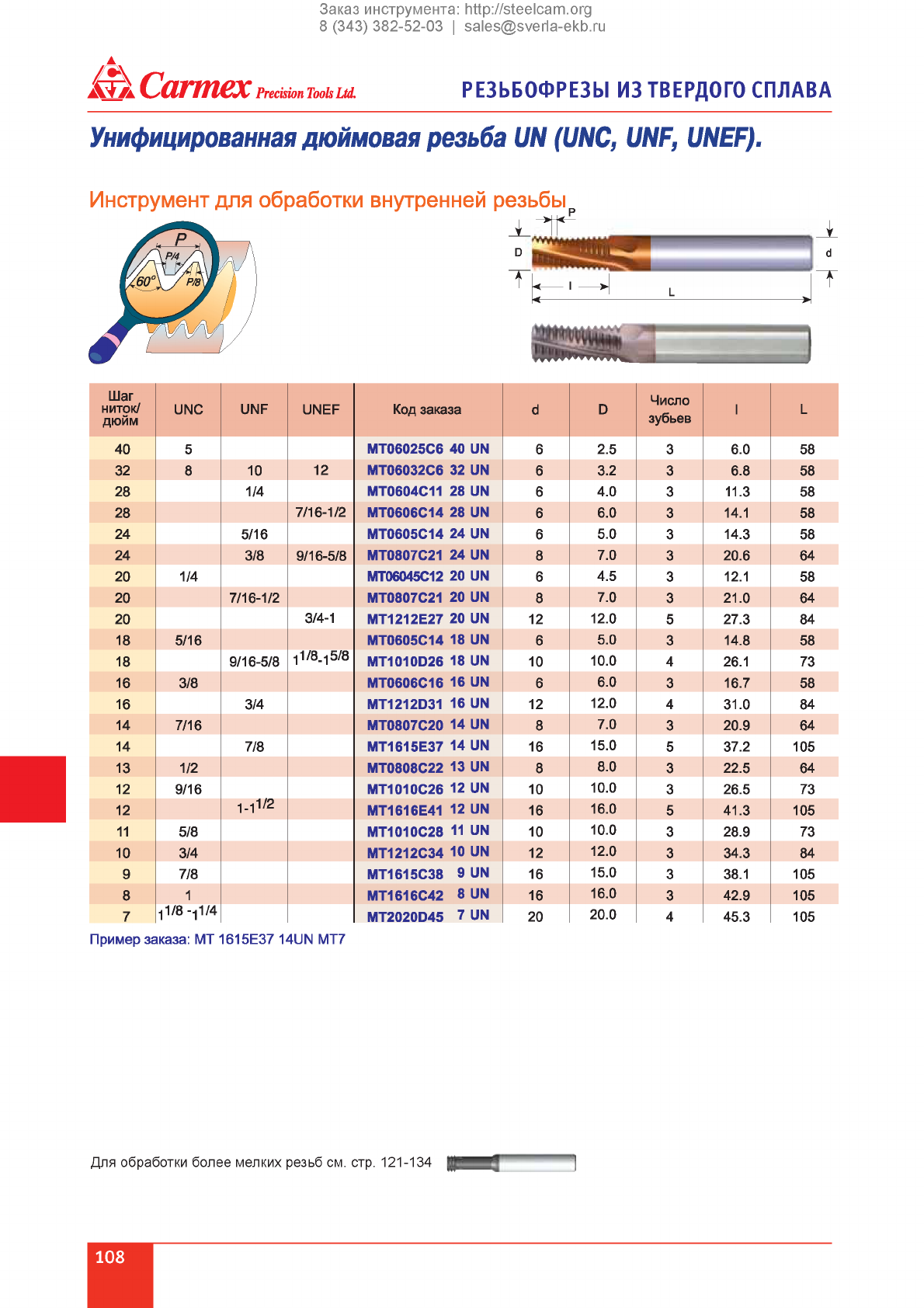

Унифицированная дюймовая резьба UN (UNC, UNF, UNEF).
ШкСагтех Precision Tools Ltd. РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА
Шаг
ниток/
дюйм UNC UNF UNEF Код заказа dDЧисло
зубьев IL
40 5 МТ06025С6 40 UN 6 2.5 3 6.0 58
32 8 10 12 МТ06032С6 32 UN 63.2 3 6.8 58
28 1/4 МТ0604С11 28 UN 64.0 3 11.3 58
28 7/16-1/2 МТ0606С14 28 UN 66.0 314.1 58
24 5/16 МТ0605С14 24 UN 65.0 3 14.3 58
24 3/8 9/16-5/8 МТ0807С21 24 UN 87.0 3 20.6 64
20 1/4 МТ06045С12 20 UN 64.5 312.1 58
20 7/16-1/2 МТ0807С21 20 UN 87.0 3 21.0 64
20 3/4-1 МТ1212Е27 20 UN 12 12.0 5 27.3 84
18 5/16 МТ0605С14 18 UN 65.0 3 14.8 58
18 9/16-5/8 11 /8_ 15/8 MT1010D26 18 UN 10 10.0 426.1 73
16 3/8 МТ0606С16 16 UN 66.0 316.7 58
16 3/4 MT1212D31 16 UN 12 12.0 431.0 84
14 7/16 МТ0807С20 14 UN 87.0 3 20.9 64
14 7/8 МТ1615Е37 14 UN 16 15.0 537.2 105
13 1/2 МТ0808С22 13 UN 88.0 3 22.5 64
12 9/16 МТ1010С26 12 UN 10 10.0 3 26.5 73
12 1-11/2 МТ1616Е41 12 UN 16 16.0 5 41.3 105
11 5/8 МТ1010С28 11 UN 10 10.0 3 28.9 73
10 3/4 МТ1212С34 Ю UN 12 12.0 3 34.3 84
9 7/8 МТ1615С38 9 UN 16 15.0 3 38.1 105
81МТ1616С42 8 UN 16 16.0 3 42.9 105
7-,1/8-11/4 MT2020D45 7 UN 20 20.0 445.3 105
Пример заказа: МТ 1615Е37 14UN МТ7
Для обработки более мелких резьб см. стр. 121-134
108
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.

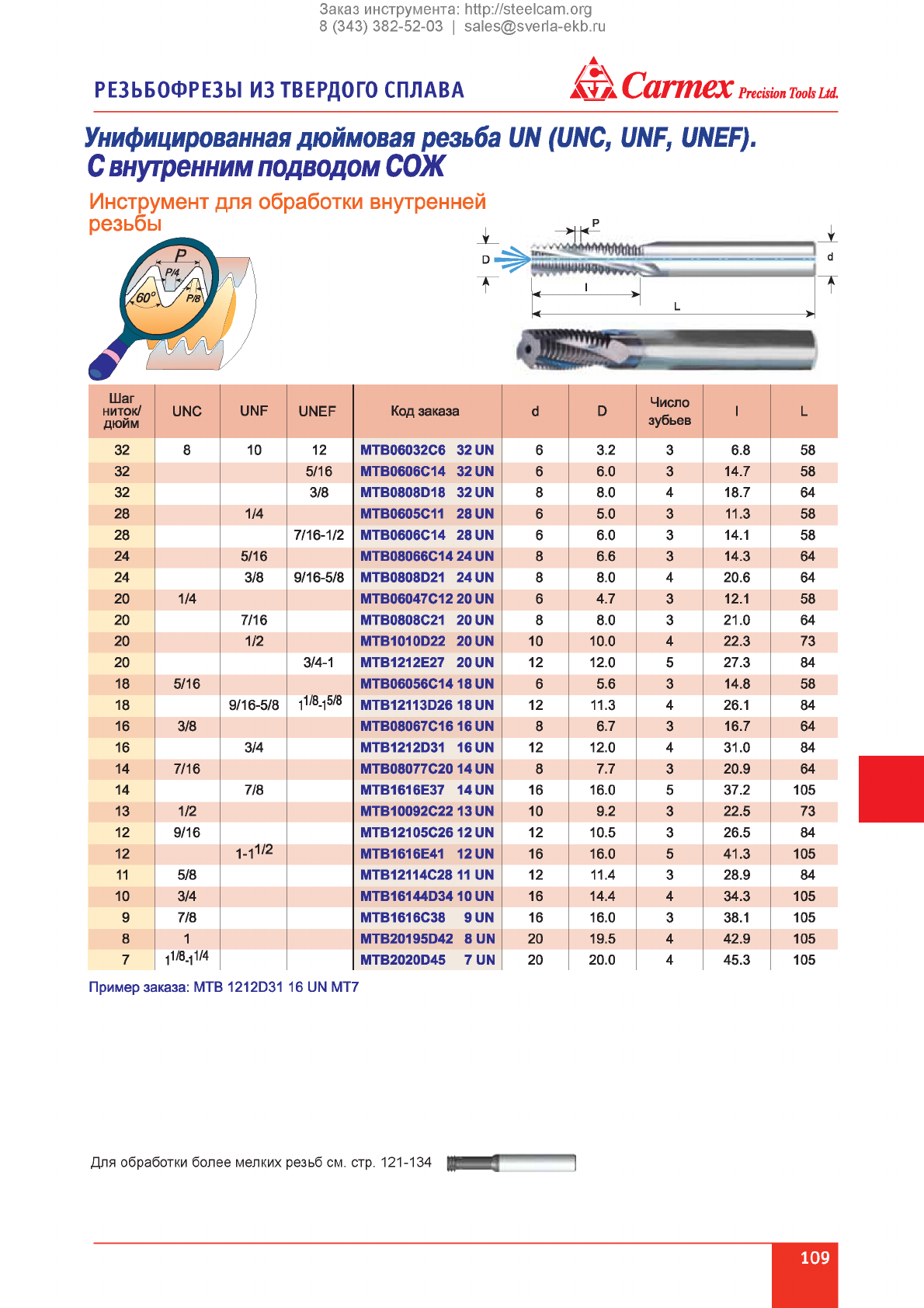

Унифицированная дюймовая резьба UN (UNC, UNF, UNEF).
С внутренним подводом СОЖ
Инструмент для обработки внутренней
Шаг
ниток/
дюйм UNC UNF UNEF Код заказа d D Число
зубьев I L
32 8 10 12 MTB06032C6 32 UN 63.2 3 6.8 58
32 5/16 MTB0606C14 32 UN 6 6.0 3 14.7 58
32 3/8 MTB0808D18 32 UN 8 8.0 4 18.7 64
28 1/4 MTB0605C11 28 UN 6 5.0 3 11.3 58
28 7/16-1/2 MTB0606C14 28 UN 6 6.0 3 14.1 58
24 5/16 MTB08066C14 24 UN 8 6.6 3 14.3 64
24 3/8 9/16-5/8 MTB0808D21 24 UN 8 8.0 420.6 64
20 1/4 MTB06047C12 20 UN 64.7 312.1 58
20 7/16 MTB0808C21 20 UN 8 8.0 3 21.0 64
20 1/2 MTB1010D22 20 UN 10 10.0 422.3 73
20 3/4-1 MTB1212E27 20 UN 12 12.0 5 27.3 84
18 5/16 -| 1 /8_15/8 MTB06056C14 18 UN 6 5.6 3 14.8 58
18 9/16-5/8 MTB12113D26 18 UN 12 11.3 426.1 84
16 3/8 MTB08067C16 16 UN 86.7 316.7 64
16 3/4 MTB1212D31 16 UN 12 12.0 431.0 84
14 7/16 MTB08077C20 14 UN 87.7 3 20.9 64
14 7/8 MTB1616E37 14 UN 16 16.0 5 37.2 105
13 1/2 MTB10092C22 13 UN 10 9.2 3 22.5 73
12 9/16 1.11/2 MTB12105C26 12 UN 12 10.5 3 26.5 84
12 MTB1616E41 12 UN 16 16.0 5 41.3 105
11 5/8 MTB12114C28 11 UN 12 11.4 3 28.9 84
10 3/4 MTB16144D34 10 UN 16 14.4 4 34.3 105
97/8 MTB1616C38 9UN 16 16.0 3 38.1 105
8 1 MTB20195D42 8 UN 20 19.5 4 42.9 105
711/8.11/4 M TB2020D45 7 UN 20 20.0 4 45.3 105
Пример заказа: MTB 1212D31 16 UN MT7
Для обработки более мелких резьб см. стр. 121-134
109
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.

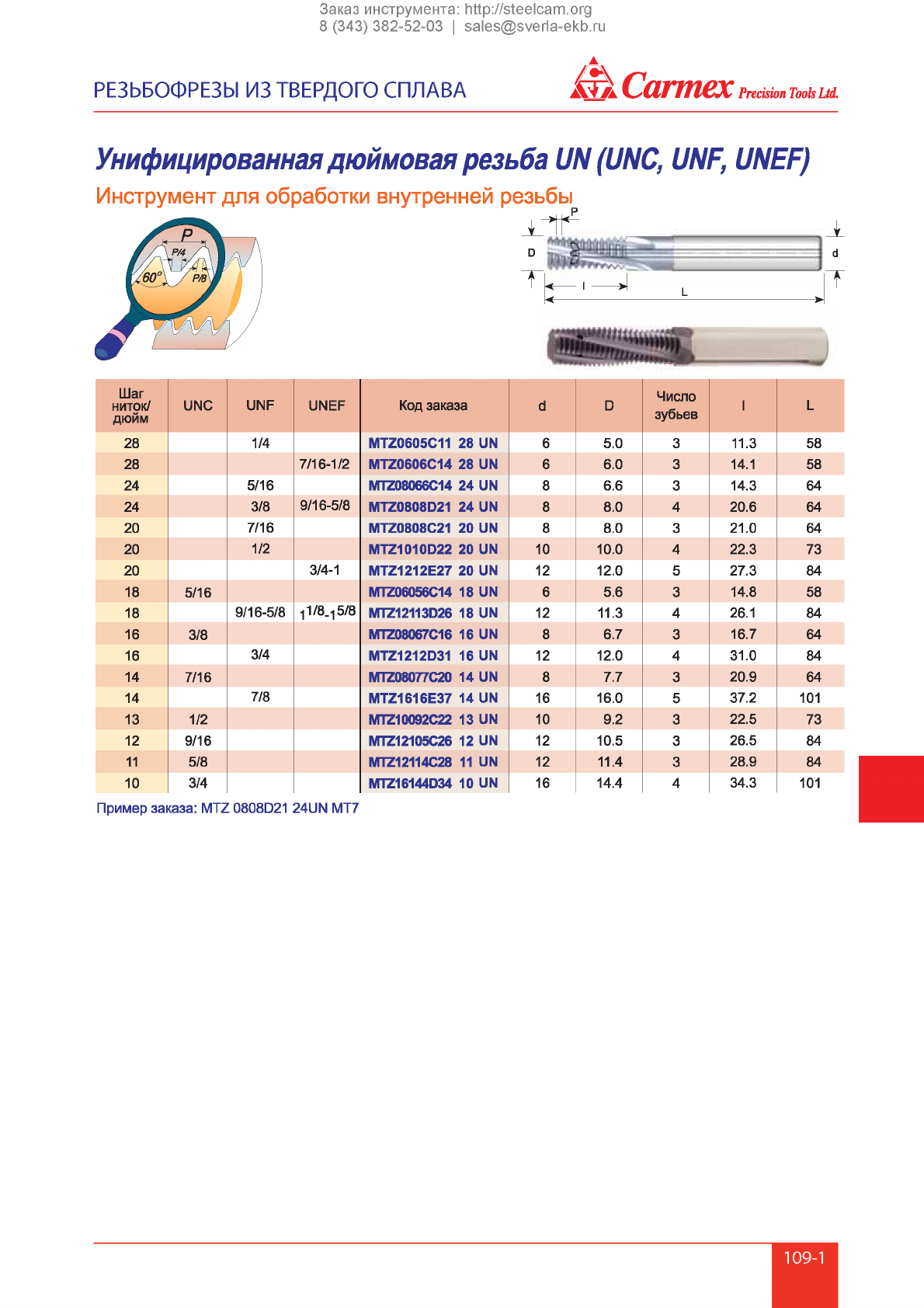

Унифицированная дю ймовая резьба UN(UNC, UNF, UNEF)
Шаг
ниток/
дюйм UNC UNF UNEF Код заказа d D Число
зубьев IL
28 1/4 MTZ0605C11 28 UN 6 5.0 3 11.3 58
28 7/16-1/2 MTZ0606C14 28 UN 6 6.0 3 14.1 58
24 5/16 MTZ08066C14 24 UN 8 6.6 314.3 64
24 3/8 9/16-5/8 MTZ0808D21 24 UN 8 8.0 4 20.6 64
20 7/16 MTZ0808C21 20 UN 8 8.0 321.0 64
20 1/2 MTZ1010D22 20 UN 10 10.0 4 22.3 73
20 3/4-1 MTZ1212E27 20 UN 12 12.0 527.3 84
18 5/16 MTZ06056C14 18 UN 6 5.6 314.8 58
18 9/16-5/8 11 /8_ 15/8 MTZ12113D26 18 UN 12 11.3 4 26.1 84
16 3/8 MTZ08067C16 16 UN 8 6.7 316.7 64
16 3/4 MTZ1212D31 16 UN 12 12.0 4 31.0 84
14 7/16 MTZ08077C20 14 UN 8 7.7 320.9 64
14 7/8 MTZ1616E37 14 UN 16 16.0 537.2 101
13 1/2 MTZ10092С22 13 UN 10 9.2 322.5 73
12 9/16 MTZ12105C26 12 UN 12 10.5 326.5 84
11 5/8 MTZ12114C28 11 UN 12 11.4 328.9 84
10 3/4 MTZ16144D34 10 UN 16 14.4 4 34.3 101
Пример заказа: MTZ 0808D21 24UN МТ7
109-1
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ШкСагтех Precision Tools Ltd. РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА
Резьба трубная коническая с углом профиля 550 BSPT (R, Rc)
(ГОСТ 6211-81).
Шаг
ниток/
дюйм Стандарт Код заказа d D Число
зубьев 1 L
28 RC1/8 МТ0606С9 28 BSPT 6 6.0 3 9.5 58
19 RC1/4-3/8 M T0808C 1419B S PT 8 8.0 3 14.0 64
14 RC1/2-7/8 MT1212D19 14 BSPT 12 12.0 4 19.1 84
11 RC1-2 MT1616D28 11 BSPT 16 16.0 4 28.9 105
Пример заказа: МТ 1616D28 11 BSPT МТ7
С внутренним подводом СОЖ
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d DЧисло
зубьев 1 L
28 RC1/8 MTB08078C14 28 BSPT 8 7.8 3 14.1 64
19 RC1/4-3/8 M TB 1010D16 19 BSPT 10 10.0 4 16.7 73
14 RC1/2-7/8 M TB1616E26 14 BSPT 16 16.0 5 26.3 105
11 RC1-2 MTB1616D28 11 BSPT 16 16.0 4 28.9 105
Пример заказа: МТВ 0807С14 28 BSPT МТ7
Для подготовки конического отверстия используйте фрезы со стр. 118
110
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.
Резьба коническая с углом профиля 60° NPT, NPTR (К) (ГОСТ 6111-82%
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d D Число
зубьев IL
27 1/8 MT0606C9 27 N PT 6 6.0 3 9.9 58
18 1/4-3/8 MT0808C14 18 N PT 8 8.0 3 14.8 64
14 1/2-3/4 MT1212D20 14 N P T 12 12.0 420.9 84
11.5 1-2 MT1616D27 11.5 NPT 16 16.0 427.6 105
8а2 1/2 MT2020D39 8 NPT 20 20.0 4 39.7 105
Пример заказа: МТ 0808С14 18 NPT МТ7
С внутренним подводом СОЖ
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d D Число
зубьев IL
27 1/8 MTB08076C10 27 NPT 8 7.6 3 10.8 64
18 1/4-3/8 M TB 1010D16 18 NPT 10 10.0 4 16.2 73
14 1/2-3/4 MTB16155D22 14 NPT 16 15.5 4 22.7 105
11.5 1-2 MTB2020D29 11.5 NPT 20 20.0 429.8 105
8а 2 1/2 M T B 2020D 39 8 N PT 20 20.0 4 39.7 105
Пример заказа: МТБ 1010D16 18 NPT МТ7
Для подготовки конического отверстия используйте фрезы со стр. не
111
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ЩкСагтех рнаштолш. р е з ь б о ф р е з ы и з т в е р д о г о с п л а в а
NPT С подачей СОЖ в винтовую канавку
Шаг
ниток/
дюйм Стандарт Код заказа dDЧисло
зубьев I L
27 1/8 MTZ08076C10 27NPT 8 7.6 3 10.8 64
18 1/4-3/8 MTZ1010D16 18NPT 10 10.0 4 16.2 73
14 1/2-3/4 MTZ16155D22 14NPT 16 15.5 4 22.7 101
Американская трубная коническая герметичная резьба NPTF.
Шаг
ниток/
дюйм Стандарт Код заказа dDЧисло
зубьев I L
27 1/16-1/8 МТ0606С9 27 NPTF 6 6.0 3 9.9 58
18 1/4-3/8 МТ0808С14 18 NPTF 8 8.0 3 14.8 64
14 1/2-3/4 MT1212D20 14 NPTF 12 12.0 4 20.9 84
11.5 1-2 MT1616D27 11.5 NPTF 16 16.0 4 27.6 105
8 2*2 1/2 MT2020D39 8 NPTF 20 20.0 4 39.7 105
Пример заказа: МТ 1212D20 14 NPTF МТ7
Для подготовки конического отверстия используйте фрезы со стр. 104
111-1
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ЩкСагтех рнаштолш. р е з ь б о ф р е з ы и з т в е р д о г о с п л а в а
NPTF
С внутренним подводом СОЖ
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа dDЧисло
зубьев I L
27 1/8 MTB08076C10 27 NPTF 8 7.6 3 10.8 64
18 1/4-3/8 MTB1010D16 18 NPTF 10 10.0 4 16.2 73
14 1/2-3/4 MTB16155D22 14 NPTF 16 15.5 4 22.7 105
11.5 1-2 MTB2020D2911.5 NPTF 20 20.0 429.8 105
8а 2 1/2 M TB 2020D39 8 NPTF 20 20.0 4 39.7 105
Американская трубная коническая герметичная резьба NPTF.
С подачей СОЖ в винтовую канавку
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d DЧисло
зубьев I L
27 1/8 MTZ08076C10 27NPTF 8 7.6 3 10.8 64
18 1/4-3/8 MTZ1010D16 18NPTF 10 10.0 4 16.2 73
14 1/2-3/4 MTZ16155D22 14NPTF 16 15.5 4 22.7 101
Для подготовки конического отверстия используйте фрезы со стр. 104
112
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.
NPS Резьба дю ймовая цилиндрическая с углом профиля 60°
применяется с резьбой NPT
С внутренним подводом СОЖ, дюймовый хвостовик
Подходит для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d D Число
зубьев I L
27 1/8 МТВ0312С04 27 NPS 5/16 7.6 3 10.8 63
18 1/4-3/8 MTB0375D06 18 NPS 3/8 9.5 4 16.2 76
14 1/2-3/4 MTB0625D08 14 NPS 5/8 15.5 4 22.7 101
11.5 1-2 MTB0750D11 11,5 NPS 3/4 19.05 4 29.8 101
Пример заказа: МТВ 0312С04 27 NPS МТ7
N PSF Резьба дю ймовая цилиндрическая с углом профиля 60 0
применяется с резьбой NPTF.
С внутренним подводом СОЖ, дюймовый хвостовик
Подходит для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d DЧисло
зубьев I L
27 1/8 МТВ0312С04 27 NPSF 5/16 7.6 3 10.8 63
18 1/4-3/8 MTB0375D06 18 NPSF 3/8 9.5 4 16.2 76
14 1/2-3/4 MTB0625D08 14 NPSF 5/8 15.5 4 22.7 101
11.5 1-2 MTB0750D11 11,5 NPSF 3/4 19.05 4 29.8 101
Пример заказа: МТВ 0312С04 27 NPSF МТ7
113
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.
Трубная цилиндрическая дюймовая резьба G.
Шаг
ниток/
дюйм Стандарт Код заказа d D Число
зубьев I L
28 G1/8 МТ0606С9 28 W 6 6.0 3 9.5 58
19 G1/4-3/8 МТ0808С1419 W 8 8.0 3 14.0 64
14 G1/2-7/8 MT1212D1914 W 12 12.0 419.0 84
14 G1/2-7/8 MT1212D2614 W 12 12.0 426.3 84
11 G1-11/2 МТ1212С2411 W 12 12.0 3 24.2 84
11 G1-3 MT1616D3811 W 16 16.0 438.1 105
11 G>1 М Т2020Е4711 W 20 20.0 5 47.3 105
Пример заказа: МТ 1212D19 14WMT7
С внутренним подводом СОЖ
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа dDЧисло
зубьев IL
28 G1/8 МТВ08078С14 28W 8 7.8 3 14.1 64
19 G1/4-3/8 MTB1010D16 19W 10 10.0 4 16.7 73
14 G1/2-7/8 М ТВ1616Е26 14W 16 16.0 5 26.3 105
11 G>1 MTB1616D38 11W 16 16.0 438.1 105
11 G>1 МТВ2020Е47 11W 20 20.0 5 47.3 105
Пример заказа: МТБ 1010D16 19WMT7
114
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.

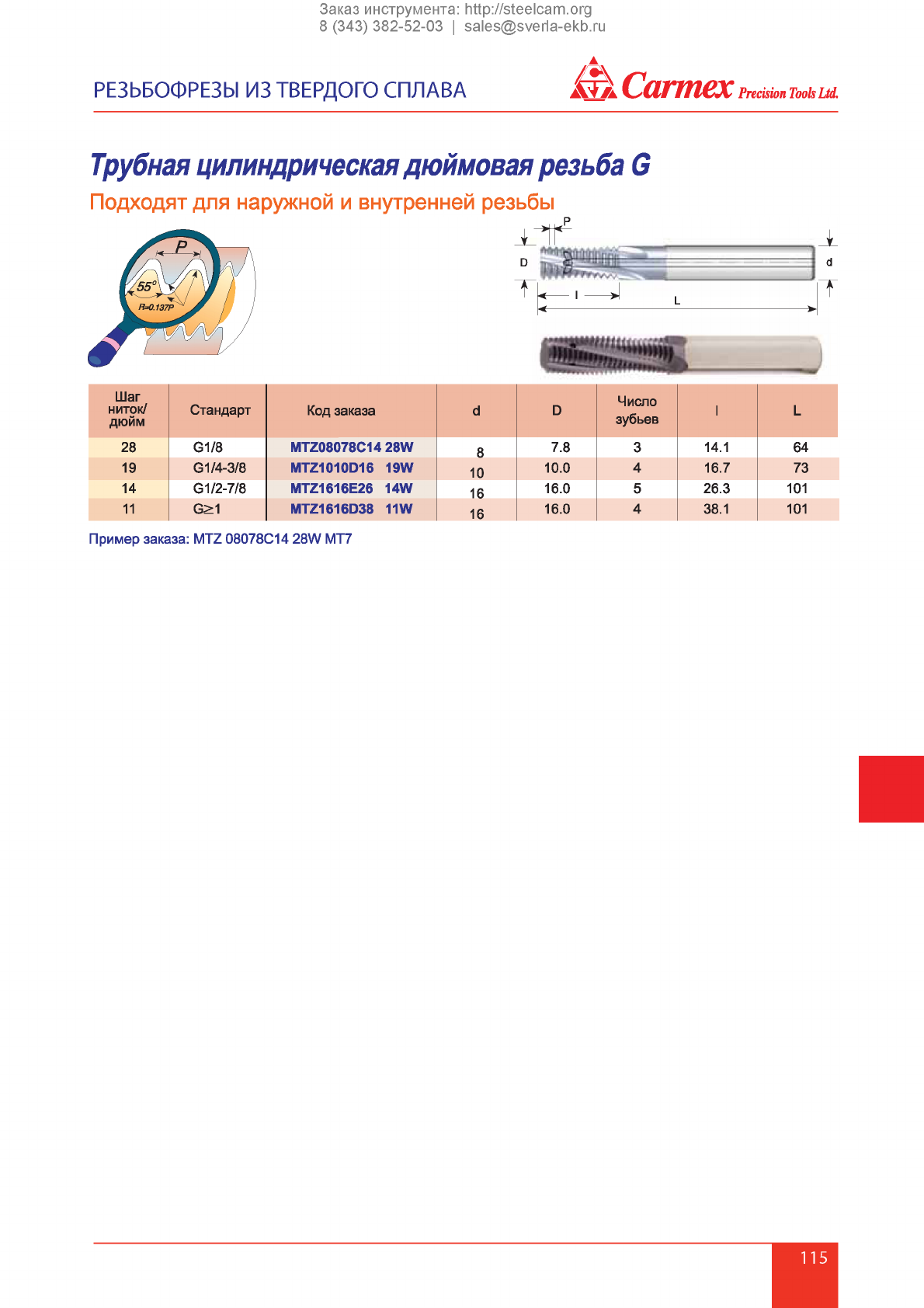

Трубная цилиндрическая дю ймовая резьба G
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d D Число
зубьев IL
28 G1/8 MTZ08078C14 28W 87.8 3 14.1 64
19 G1/4-3/8 MTZ1010D16 19W 10 10.0 4 16.7 73
14 G1/2-7/8 MTZ1616E26 14W 16 16.0 5 26.3 101
11 G>1 MTZ1616D38 11W 16 16.0 438.1 101
Пример заказа: MTZ 08078С14 28W МТ7
115
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ШкСагтех Precision Tools Ltd. РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА

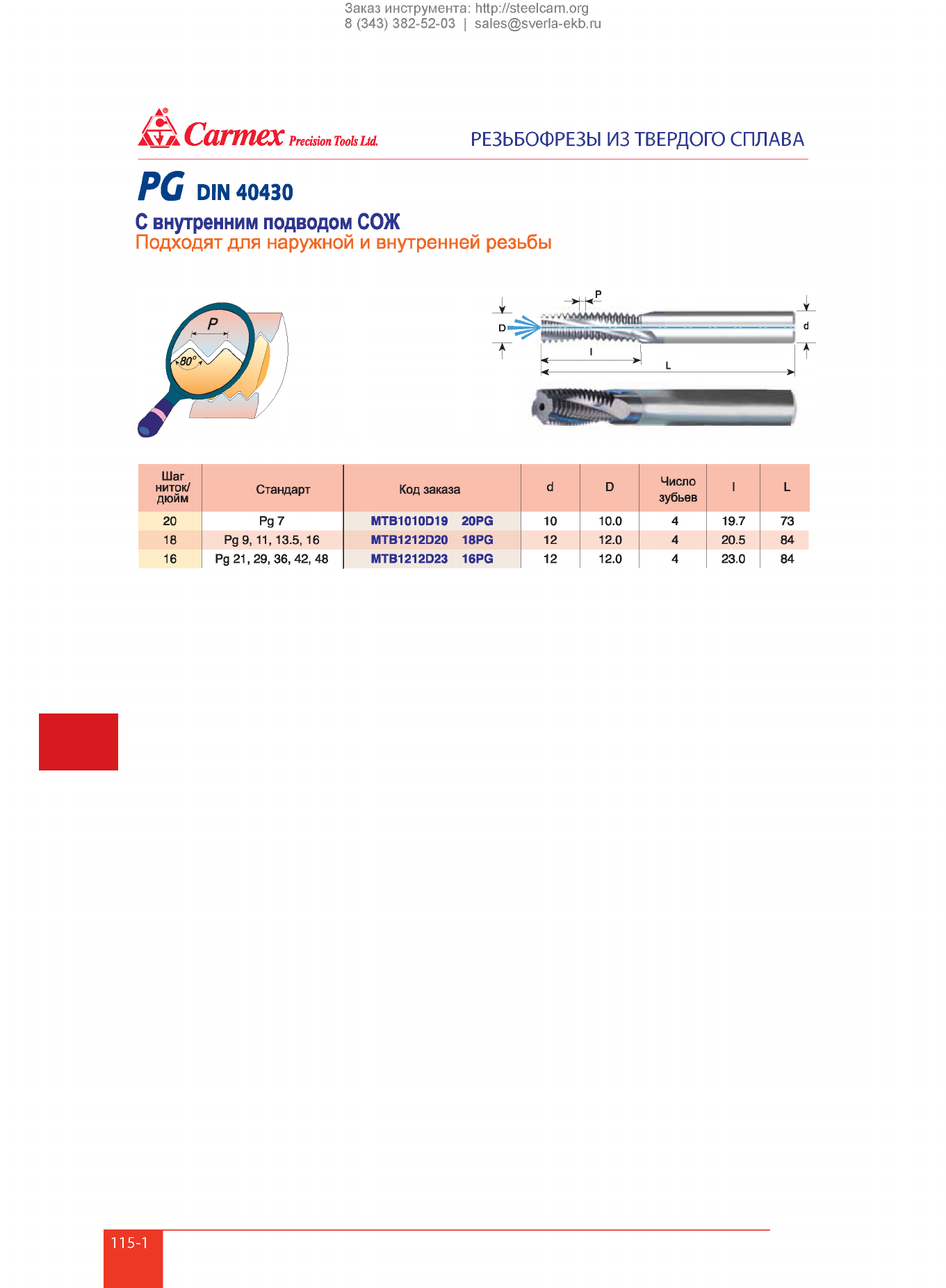

PC DIN 40430
С внутренним подводом СОЖ
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа dDЧисло
зубьев I L
20 Рд7 MTB1010D19 20PG 10 10.0 4 19.7 73
18 Рд 9,11,13.5,16 MTB1212D20 18PG 12 12.0 420.5 84
16 Рд 21,29, 36, 42, 48 MTB1212D23 16PG 12 12.0 423.0 84
115-1
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ШкСагтех Precision Tools Ltd. РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА
Резьба трубная коническая с углом профиля 55° BSPT (R, Rc)
(ГОСТ 6211-81)
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d DЧисло
зубьев 1 L
28 RC1/8 MTZ08078C14 28 BSPT 8 7.8 3 14.1 64
19 RC1/4-3/8 MTZ1010D16 19 BSPT 10 10.0 4 16.7 73
14 RC1/2-7/8 M TZ1616E26 14 BSPT 16 16.0 5 26.3 101
11 RC1-2 MTZ1616D28 11 BSPT 16 16.0 4 28.9 101
Пример заказа: MTZ 1010D16 19 BSPT МТ7
Резьба коническаядюймовая суглом профиля 60° NPT,NPTR (К)
(ГОСТ6111-52)
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d DЧисло
зубьев 1 L
27 1/8 MTZ08076C10 27NPT 8 7.6 3 10.8 64
18 1/4-3/8 MTZ1010D16 18NPT 10 10.0 4 16.2 73
14 1/2-3/4 MTZ16155D22 14NPT 16 15.5 4 22.7 101
Пример заказа: MTZ 08076С10 27 NPT МТ7
Для подготовки конического отверстия используйте фрезы со стр. 118
116
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.
Трубная цилиндрическая дюймовая резьба (Witworth-550) BSW
Подходят для наружной и внутренней резьбы
Шаг
ниток/
дюйм Стандарт Код заказа d DЧисло
зубьев I L
20 1/4 MTZ06046C12 20W 64.6 3 12.1 58
18 5/16 M TZ06053C14 18W 65.3 3 14.8 58
16 3/8 MTZ08068C16 16W 8 6.8 3 16.7 64
16 1/2 MTZ10092D24 16W 10 9.2 4 24.6 73
14 7/16 MTZ08078D20 14W 8 7.8 420.9 64
12 1/2 MTZ10086D24 12W 10 8.6 4 24.4 73
11 5/8 MTZ12109D28 11W 12 10.9 428.9 84
Пример заказа MTZ 08068С16 16W МТ7
Для подготовки конического отверстия используйте фрезы со стр. не
117
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ЩкСагтех Ргестоптоокш р е з ь б о ф р е з ы и з т в е р д о г о с п л а в а
Цельнотвердосплавные конические концевые ф резы
Эти фрезы используются для подготовки конических
отверстий перед резьбофрезерованием конических
резьб. Предварительная обработка конического
отверстия значительно увеличивает срок службы
резьбофрез.
Код заказа dD I LЧисло
зубьев Размер
SC0652D12 65.2 12 58 4
NPT 1/16” -1/8”
NPTF 1/16”-1/8”
BSPT 1/16” -1/8”
SC1085D24 10 8.5 24 73 4 NPT 1/8”-1 ”
NPTF 1/8”-1 ”
BSPT 1/8” -1 ”
SC1210D32 12 10 32 84 4 NPT 1 /4” - 3”
NPTF 1/4” - 3”
BSPT 1/4” - 3”
Пример заказа: SC1085D24 МТ7
Данный тип фрез изготавливается из сплава МТ7
Подготовка
внутренней
поверхности
118
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РЕЗЬБОФРЕЗЫ ИЗ ТВЕРДОГО СПЛАВА ШкСагтех Precision Tools Ltd.
Резьбоф резы из твердого сплава для наружной обработки
Преимущества:
• Отличное качество поверхности благодаря спиральному зубу
• Короткое машинное время благодаря числу зубьев от 3 до 5
Резьба метрическая по ISO (ГО С Т24705-81)
Н И
Шаг
мм Код заказа d D Число
зубьев I L
1.0 EMT1010D16 1.0 ISO 10 10.0 416.5 73
1.0 ЕМТ1212Е20 1.0 ISO 12 12.0 5 20.5 84
1.5 EMT1010D15 1.5 ISO 10 10.0 415.8 73
1.5 EMT1212D20 1.5 ISO 12 12.0 420.3 84
1.75 EMT1212D20 1.75 ISO 12 12.0 420.1 84
2.0 ЕМТ1010С17 2.0 ISO 10 10.0 3 17.0 73
2.0 EMT1212D21 2.0 ISO 12 12.0 421.0 84
Пример заказа: EMT 1010D15 1.5 ISO МТ7
Унифицированная дю ймовая резьба UN(UNC, UNF, U N E F )
,^р
I .*1Г
______________________
А
Шаг
ниток/
дюйм Код заказа dDЧисло
зубьев I L
24 EMT1010D16 24 UN 10 10.0 4 16.4 73
20 ЕМТ1212Е21 20 UN 12 12.0 5 21.0 84
18 EMT1212D20 18 UN 12 12.0 4 20.5 84
16 EMT1212D21 16 UN 12 12.0 4 21.4 84
14 EMT1212D20 14 UN 12 12.0 4 20.9 84
12 EMT1212D20 12 UN 12 12.0 4 20.1 84
Пример заказа: EMT 1212D20 18 UN МТ7
119
