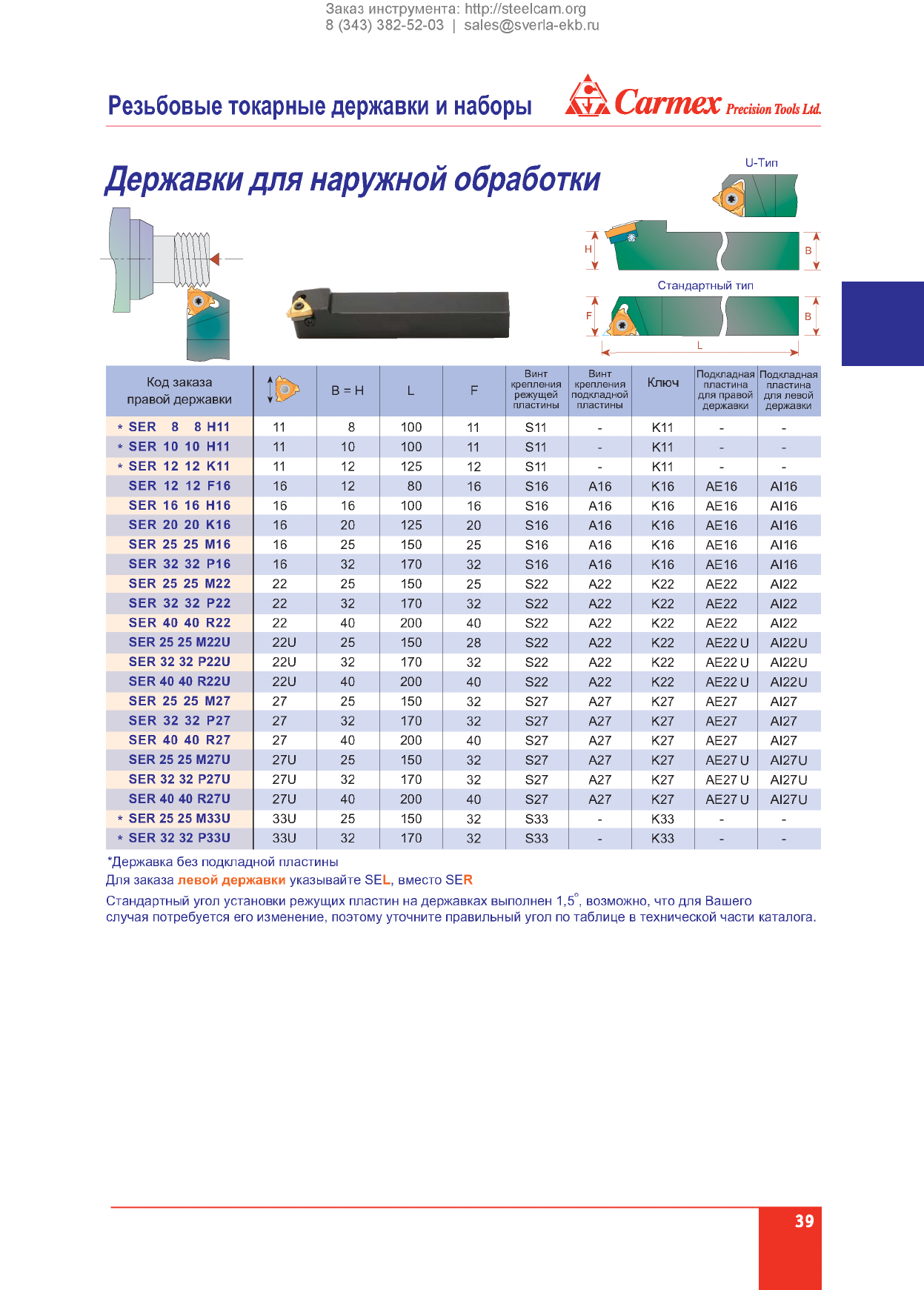

Каталог Carmex державки для наружной обработки

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные державки и наборы iskCarmex Precision Took Ltd.

U-Тип

'Ш

-i ^ я :

Стандартный тип

F AM Я 1° !

Код заказа

правой державки

СО

L F Винт

крепления

режущей

пластины

Винт

крепления

подкладной

пластины

Ключ Подкладная

пластина

для правой

державки

Подкладная

пластина

для левой

державки

* S E R 8 8 Н11 11 8 100 11 S11 -К11 - -

* S E R 10 10 Н11 11 10 100 11 S11 -К11 - -

* S E R 12 12 К11 11 12 125 12 S11 -К11 - -

S E R 12 12 F16 16 12 80 16 S16 А16 К16 АЕ16 А116

S E R 16 16 Н16 16 16 100 16 S16 А16 К16 АЕ16 А116

S E R 20 20 К16 16 20 125 20 S16 А16 К16 АЕ16 А116

S ER 25 25 М16 16 25 150 25 S16 А16 К16 АЕ16 А116

S E R 32 32 Р16 16 32 170 32 S16 А16 К16 АЕ16 А116

S ER 25 25 М22 22 25 150 25 S22 А22 К22 АЕ22 А122

S E R 32 32 Р22 22 32 170 32 S22 А22 К22 АЕ22 А122

S E R 40 40 R22 22 40 200 40 S22 А22 К22 АЕ22 А122

SE R 25 25 M22U 22U 25 150 28 S22 А22 К22 АЕ22 U АI22U

S ER 32 32 P22U 22U 32 170 32 S22 А22 К22 АЕ22 U АI22U

S ER 40 40 R22U 22U 40 200 40 S22 А22 К22 АЕ22 U АI22U

S ER 25 25 М27 27 25 150 32 S27 А27 К27 АЕ27 А127

S E R 32 32 Р27 27 32 170 32 S27 А27 К27 АЕ27 А127

S E R 40 40 R27 27 40 200 40 S27 А27 К27 АЕ27 А127

SE R 25 25 M27U 27U 25 150 32 S27 А27 К27 АЕ27 U АI27U

S ER 32 32 P27U 27U 32 170 32 S27 А27 К27 АЕ27 U АI27U

S ER 40 40 R27U 27U 40 200 40 S27 А27 К27 АЕ27 U АI27U

* S ER 25 25 M33U 33U 25 150 32 S33 - К33 - -

* S ER 32 32 P33U 33U 32 170 32 S33 -К33 - -

‘Державка без подкладной пластины

Для заказа левой державки указывайте SEL, вместо SER

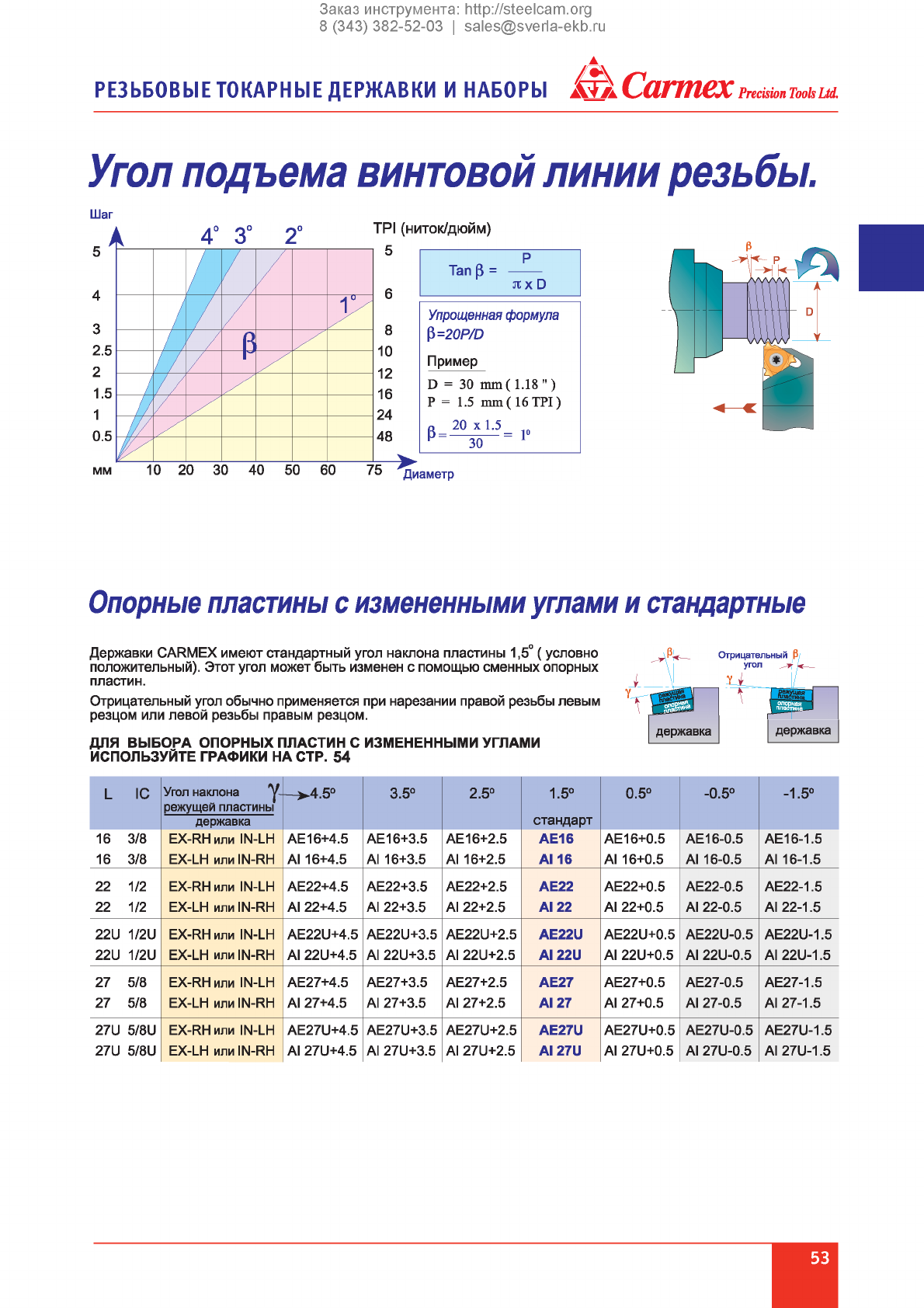

Стандартный угол установки режущих пластин на державках выполнен 1,5°, возможно, что для Вашего

случая потребуется его изменение, поэтому уточните правильный угол по таблице в технической части каталога.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

iskCarmex Precision Tools Ltd. Резьбовые токарные державки и наборы

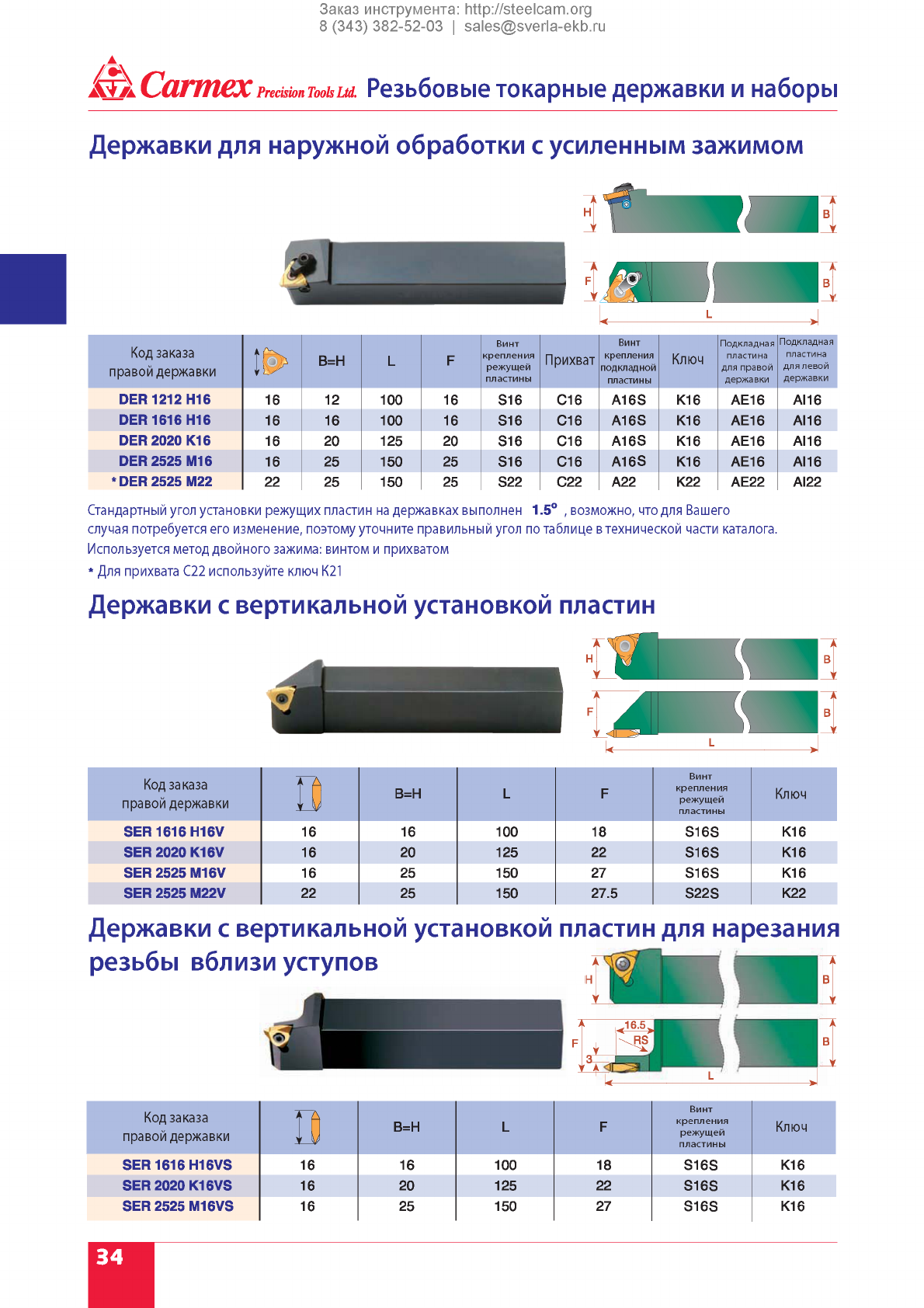

Державки для наружной обработки с усиленным зажимом

Код заказа

правой державки 1Г> В=Н LFВинт

крепления

режущей

пластины Прихват Винт

крепления

пластины

Ключ Подкладная

пластина

для правой

державки

пластина

для левой

державки

DER1212 Н16 16 12 100 16 S16 С16 A16S К16 АЕ16 AI16

DER1616 Н16 16 16 100 16 S16 С16 A16S К16 АЕ16 AI16

DER 2020 К16 16 20 125 20 S16 С16 A16S К16 АЕ16 AI16

DER 2525 М16 16 25 150 25 S16 С16 A16S К16 АЕ16 AI16

*D ER 2525 М22 22 25 150 25 S22 С22 А22 К22 АЕ22 AI22

Стандартный угол установки режущих пластин на державках выполнен 1,5°, возможно, что для Вашего

случая потребуется его изменение, поэтому уточните правильный угол по таблице в технической части каталога.

Используется метод двойного зажима: винтом и прихватом

*Для прихвата С22 пользуйтесь ключом К21

Державки с вертикальной установкой пластин

Код заказа

правой державки

А АВ=Н L F Винт

крепления

режущей

пластины Ключ

SER 1616 H16V 16 16 100 18 S16S К16

SER 2020 K16V 16 20 125 22 S16S К16

SER2525 M16V 16 25 150 27 S16S К16

SER 2525 M22V 22 25 150 27.5 S22S К22

SER 3232 P27V-T10 27 32 170 36 S27S К27

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ШкСагтехPrecision Took Ltd. Резьбовые токарные державки и наборы

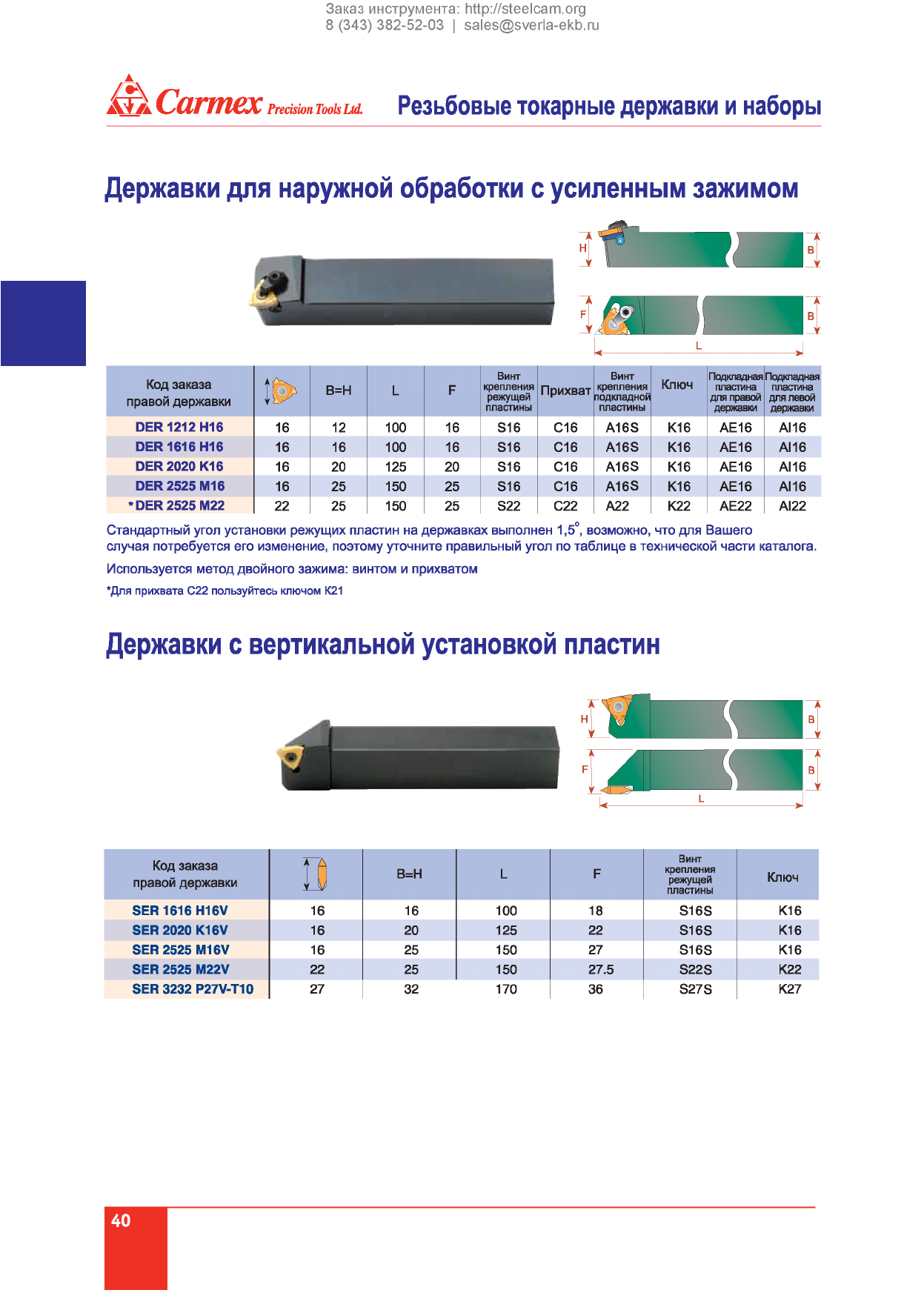

Державки для наружной обработки с усиленным зажимом

Код заказа

правой державки 1Г> В=Н L FВинт

крепления

реж ущей

пластины

Прихват

Винт

крепления

подкладной

пластины

Ключ Подкладная

пластина

для правой

державки

Подкладная

пластина

для левой

державки

DER 1212 Н16 16 12 100 16 S16 С16 A16S К16 АЕ16 АН 6

DER 1616 Н16 16 16 100 16 S16 С16 A16S К16 АЕ16 AI16

DER 2020 К16 16 20 125 20 S16 С16 A16S К16 АЕ16 АН 6

DER2525 М16 16 25 150 25 S16 С16 A16S К16 АЕ16 AI16

* DER 2525 М22 22 25 150 25 S22 С22 А22 К22 АЕ22 AI22

Стандартный угол установки режущих пластин на державках выполнен 1 . 5° , возможно, что для Вашего

случая потребуется его изменение, поэтому уточните правильный угол по таблице в технической части каталога.

Используется метод двойного зажима: винтом и прихватом

° Для прихвата С22 используйте ключ К21

Державки с вертикальной установкой пластин

Код заказа

правой державки 15 в=н L F Винт

крепления

реж ущей

пластины Ключ

SER1616H16V 16 16 100 18 S16S К16

SER 2020 K16V 16 20 125 22 S16S К16

SER 2525 M16V 16 25 150 27 S16S К16

SER 2525 M22V 22 25 150 27.5 S22S К22

Державки с вертикальной установкой пластин для нарезания

резьбы вблизи уступов

Код заказа

правой державки 15 в=н L F Винт

крепления

реж ущей

пластины Ключ

SER 1616 H16VS 16 16 100 18 S16S К16

SER 2020 K16VS 16 20 125 22 S16S К16

SER 2525 M16VS 16 25 150 27 S16S К16

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РЕЗЬБОВЫЕ ТОКАРНЫЕ ПЛАСТИНЫ ШкСагтехPrecision Tools Ltd.

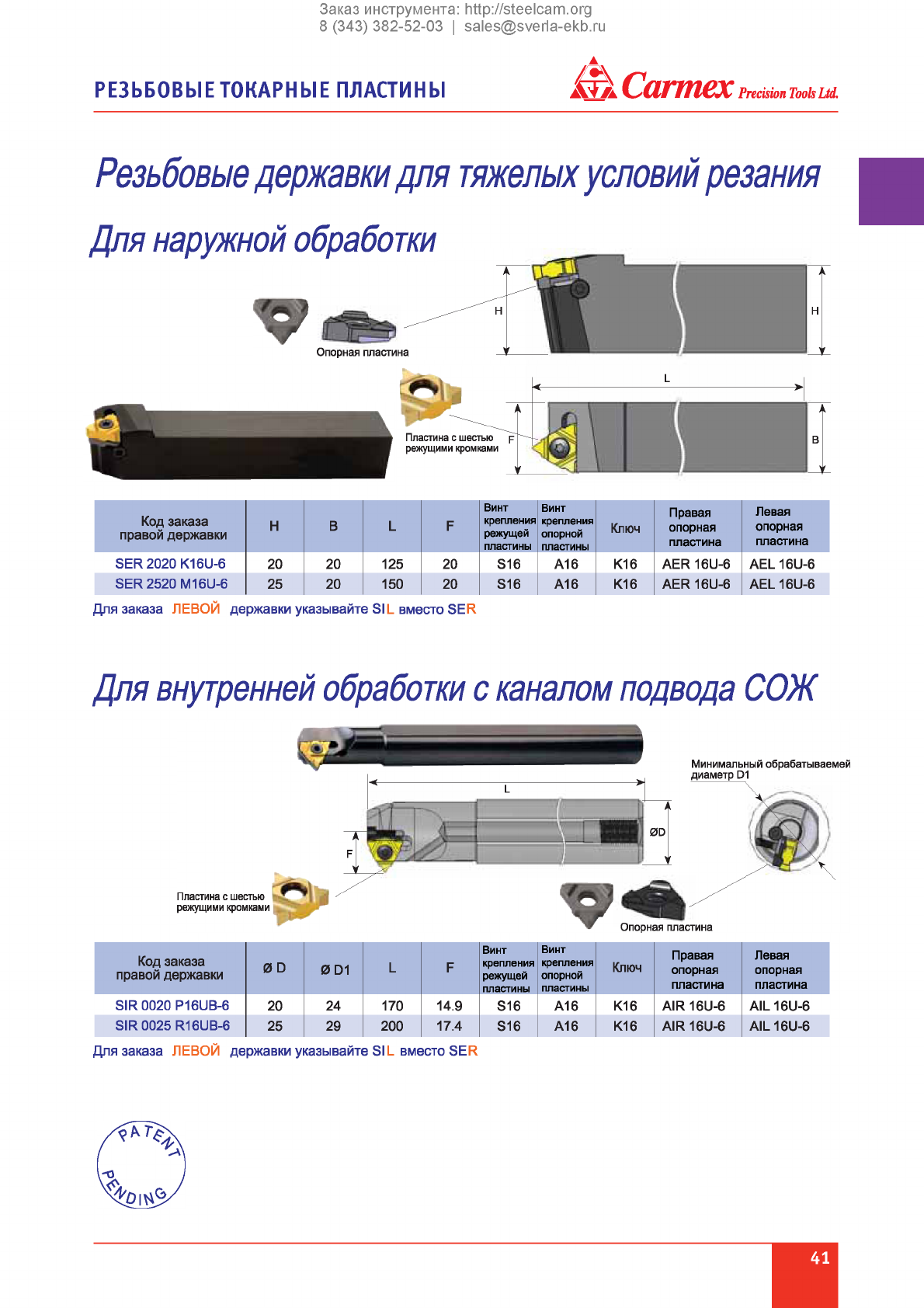

Резьбовые державки для тяжелых условий резания

Для наружной обработки

Пластина с шестью f

режущими кромками

Код заказа

правой державки Н В L F

Винт

крепления

режущей

пластины

Винт

крепления

опорной

пластины

Ключ Правая

опорная

пластина

Левая

опорная

пластина

SER2020 K16U-6 20 20 125 20 S16 А16 К16 AER 16U-6 AEL16U-6

SER2520 M16U-6 25 20 150 20 S16 А16 К16 AER 16U-6 AEL16U-6

Для заказа ЛЕВОЙ державки указывайте SIL вместо S ER

Для внутренней обработки с каналом подвода СОЖ

Код заказа

правой державки 0 D 0D1 L F Винт

крепления

режущей

пластины

Винт

крепления

опорной

пластины

Ключ Правая

опорная

пластина

Левая

опорная

пластина

SIR 0020 P16UB-6 20 24 170 14.9 S16 А16 К16 AIR 16U-6 AIL16U-6

SIR 0025 R16UB-6 25 29 200 17.4 S16 А16 К16 AIR 16U-6 AIL16U-6

Для заказа ЛЕВОЙ державки указывайте SIL вместо S E R

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные державки и наборы iskCarmex Precision Tools Ш .

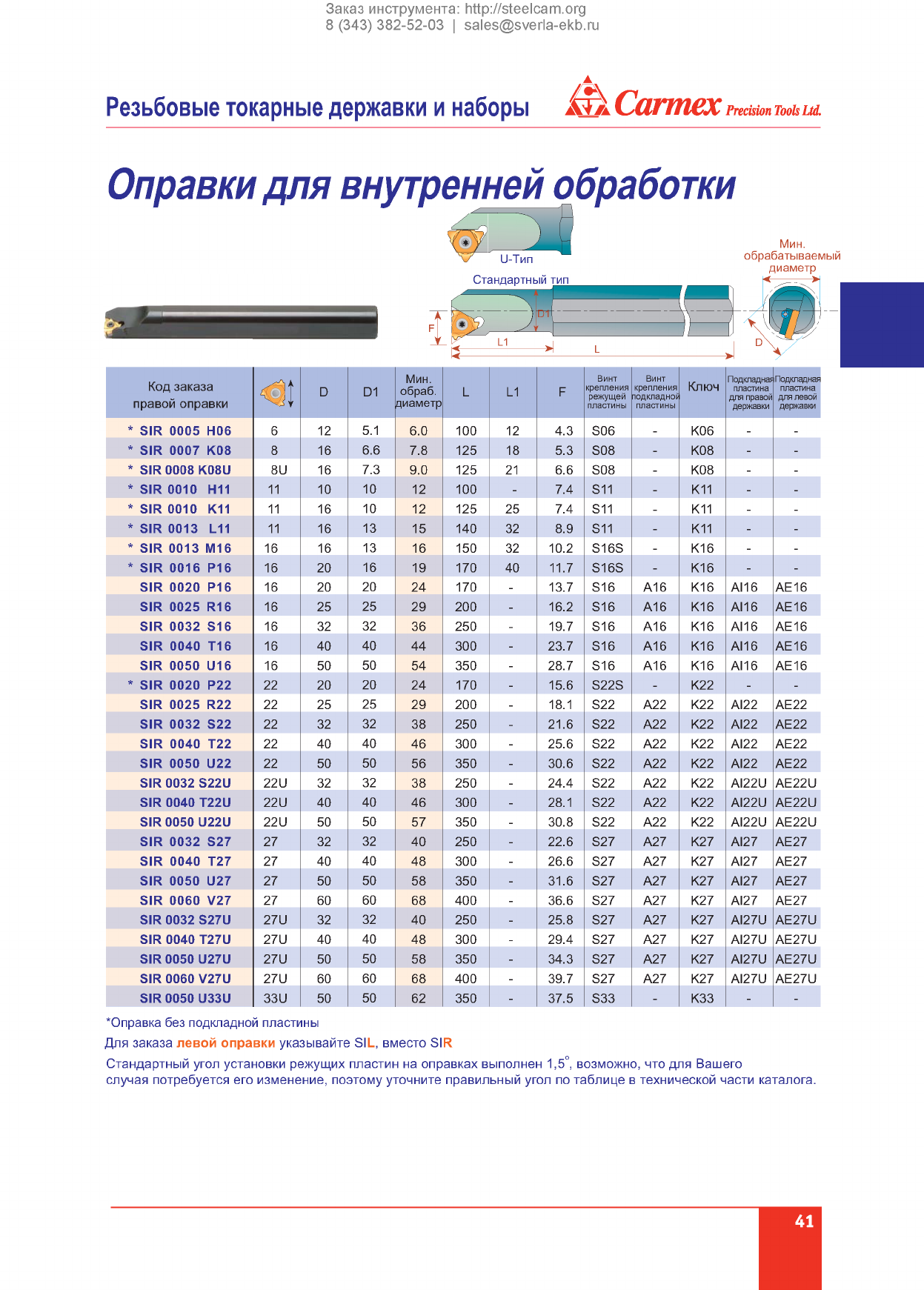

Оправки для внутренней обработки

Мин.

обрабатываемый

диаметр

Мин. Винт Винт

Код заказа

правой оправки

< 31

D D1 обраб.

диаметр L L1 F крепления

режущей

пластины

крепления

подкладной

пластины

Ключ пластина

для правой

державки

пластина

для левой

державки

* SIR 0005 Н06 6 12 5.1 6.0 100 12 4.3 S06 -К06 - -

* SIR 0007 К08 8 16 6.6 7.8 125 18 5.3 S08 -К08 - -

* SIR 0008 K08U 8U 16 7.3 9.0 125 21 6.6 S08 -К08 - -

* SIR 0010 Н11 11 10 10 12 100 -7.4 S11 -К11 - -

* SIR 0010 K11 11 16 10 12 125 25 7.4 S11 -К11 - -

* SIR 0013 L11 11 16 13 15 140 32 8.9 S11 -К11 - -

* SIR 0013 M16 16 16 13 16 150 32 10.2 S16S -К16 - -

* SIR 0016 P16 16 20 16 19 170 40 11.7 S16S -К16 - -

SIR 0020 P16 16 20 20 24 170 -13.7 S16 А16 К16 AI16 AE16

SIR 0025 R16 16 25 25 29 200 -16.2 S16 А16 К16 AI16 AE16

SIR 0032 S16 16 з232 36 250 -19.7 S16 А16 К16 AI16 AE16

SIR 0040 T16 16 40 40 44 300 -23.7 S16 А16 К16 AI16 AE16

SIR 0050 U16 16 50 50 54 350 -28.7 S16 А16 К16 AI16 AE16

* SIR 0020 P22 | 22 20 20 24 170 -15.6 S22S -К22 - -

SIR 0025 R22 22 25 25 29 200 -18.1 S22 А22 К22 AI22 AE22

SIR 0032 S22 22 з232 38 250 -21.6 S22 А22 К22 AI22 AE22

SIR 0040 T22 22 40 40 46 300 -25.6 S22 А22 К22 AI22 AE22

SIR 0050 U22 22 50 50 56 350 -30.6 S22 А22 К22 AI22 AE22

SIR 0032 S22U 22U з232 38 250 -24.4 S22 А22 К22 AI22U AE22U

SIR 0040 T22U | 22U 40 40 46 300 -28.1 S22 А22 К22 AI22U AE22U

SIR 0050 U22U 22U 50 50 57 350 -30.8 S22 А22 К22 AI22U AE22U

SIR 0032 S27 | 27 з232 40 250 -22.6 S27 А27 К27 AI27 AE27

SIR 0040 T27 27 40 40 48 300 -26.6 S27 А27 К27 AI27 AE27

SIR 0050 U27 27 50 50 58 350 -31.6 S27 А27 К27 AI27 AE27

SIR 0060 V27 27 60 60 68 400 -36.6 S27 А27 К27 AI27 AE27

SIR 0032 S27U 27U з232 40 250 -25.8 S27 А27 К27 AI27U AE27U

SIR 0040 T27U 27U 40 40 48 300 -29.4 S27 А27 К27 AI27U AE27U

SIR 0050 U27U 27U 50 50 58 350 -34.3 S27 А27 К27 AI27U AE27U

SIR 0060 V27U 27U 60 60 68 400 -39.7 S27 А27 К27 AI27U AE27U

SIR 0050 U33U | ззи 50 50 62 350 -37.5 S33 -К33 - -

*Оправка без подкладной пластины

Для заказа левой оправки указывайте SIL, вместо SIR

Стандартный угол установки режущих пластин на оправках выполнен 1,5°, возможно, чтодля Вашего

случая потребуется его изменение, поэтому уточните правильный угол по таблице в технической части каталога.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Ш кСагтех Precision Tools Ltd. Резьбовые токарные державки и наборы

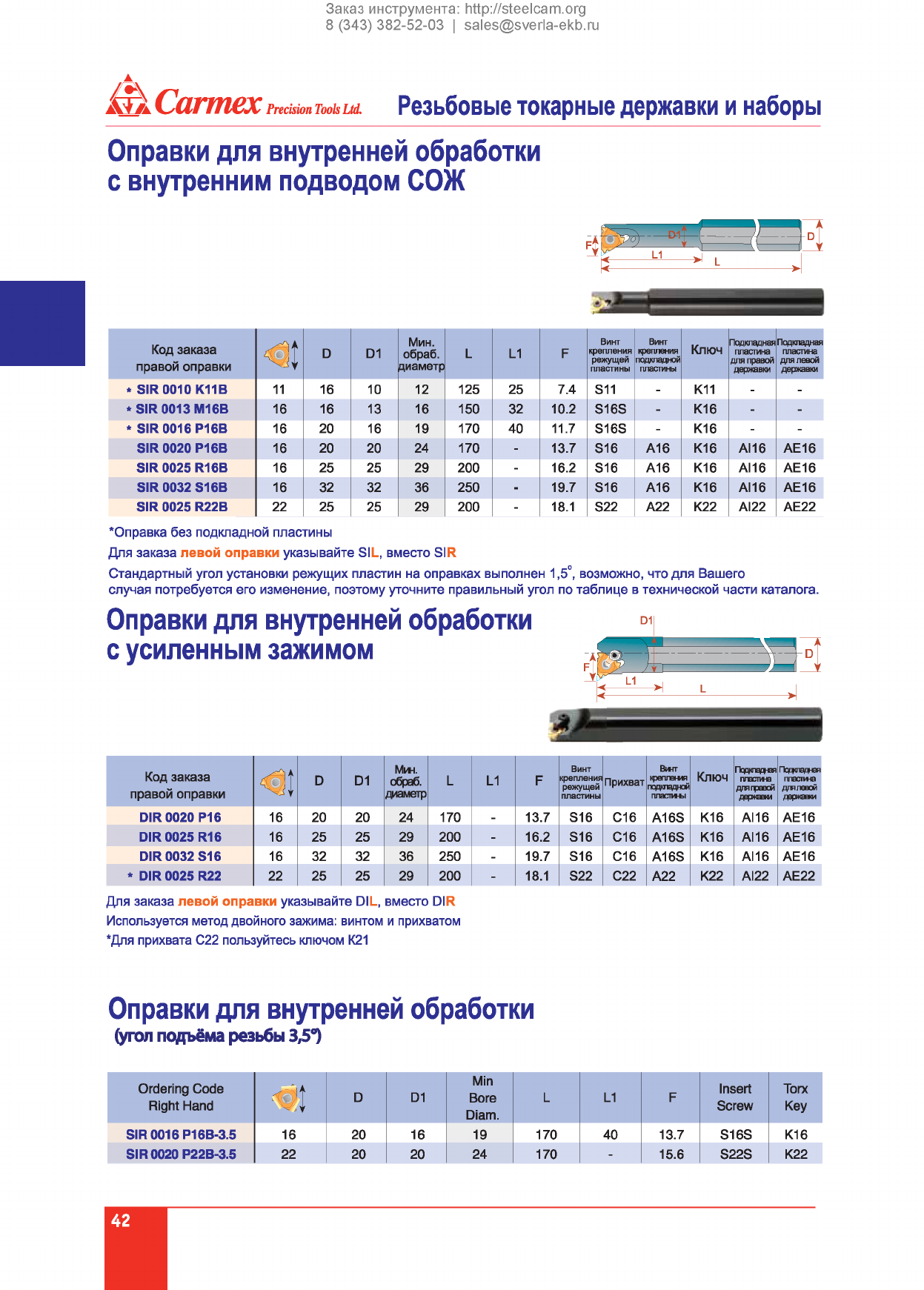

Оправки для внутренней обработки

с внутренним подводом СОЖ

мВинт

Код заказа

правой оправки D D1 обраб. L L1 F крепления

режущей

пластины

крепления

подкладной

пластины

Ключ пластина

для правой

державки

пластина

для левой

державки

* SIR 0010 К11В 11 16 10 12 125 25 7.4 S11 -К11 - -

* SIR 0013 М16В 16 16 13 16 150 32 10.2 S16S -К16 - -

* SIR 0016 Р16В 16 20 16 19 170 40 11.7 S16S - К16 - -

SIR 0020 P16B 16 20 20 24 170 -13.7 S16 А16 К16 АН 6 АЕ16

SIR 0025 R16B 16 25 25 29 200 - 16.2 S16 А16 К16 АН 6 АЕ16

SIR 0032 S16B 16 32 32 36 250 -19.7 S16 А16 К16 АН 6 АЕ16

SIR 0025 R22B 22 25 25 29 200 -18.1 S22 А22 К22 AI22 АЕ22

'Оправка без подкладной пластины

Для заказа левой оправки указывайте SIL, вместо SIR

Стандартный угол установки режущих пластин на оправках выполнен 1,5°, возможно, что для Вашего

случая потребуется его изменение, поэтому уточните правильный угол по таблице в технической части каталога.

Оправки для внутренней обработки

с усиленным зажимом

Код заказа

правой оправки 01 D D1 Мин.

обраб.

диаметр L L1 F Винт

крепления

режущей

пластины

Прихват

Вшт

креппамя

подкладной

ппаотиш

Ключ Подкладная

пласлтна

для травой

дергавж

Подотадная

пластуна

дги левой

державки

DIR0020 Р16 16 20 20 24 170 -13.7 S16 С16 A16S К16 АН 6 АЕ16

DIR0025 R16 16 25 25 29 200 -16.2 S16 С16 A16S К16 АН 6 АЕ16

DIR0032S16 16 32 32 36 250 -19.7 S16 С16 A16S К16 АН 6 АЕ16

* DIR 0025 R22 22 25 25 29 200 -18.1 S22 С22 А22 К22 AI22 АЕ22

Для заказа левой оправки указывайте DIL, вместо DIR

Используется метод двойного зажима: винтом и прихватом

‘Для прихвата С22 пользуйтесь ключом К21

Оправки для внутренней обработки

(угол подъёма резьбы 3,5°)

Ordering Code

Right Hand j : D D1 Min

Bore

Diam.

L L1 F Insert

Screw

Torx

Key

SIR 0016 P16B-3.5 16 20 16 19 170 40 13.7 S16S K16

SIR 0020 P22B-3.5 22 20 20 24 170 -15.6 S22S K22

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

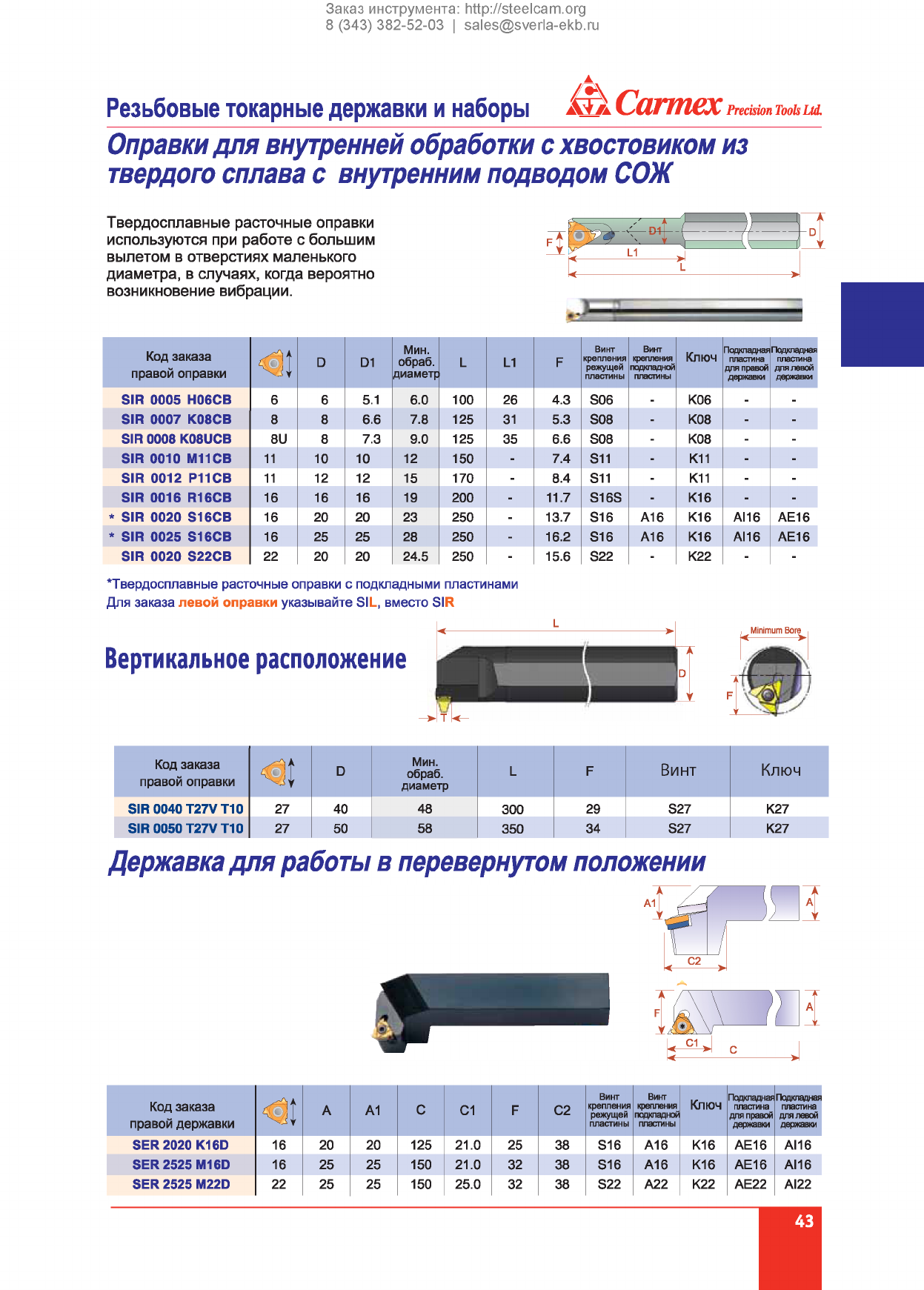

Оправки для внутренней обработки с хвостовиком из

твердого сплава с внутренним подводом СОЖ

Резьбовые токарные державки и наборы С umwx Precision Tools Ltd.

Твердосплавные расточные оправки

используются при работе с большим

вылетом в отверстиях маленького

диаметра, в случаях, когда вероятно

возникновение вибрации.

Код заказа tD D1 ivmi-i.

обраб. L L1 Fкрепления крепления Ключ пластина пластина

правой оправки M l пластины пластины державки державки

SIR 0005 Н06СВ 6 6 5.1 6.0 100 26 4.3 S06 -К06 - -

SIR 0007 К08СВ 8 8 6.6 7.8 125 31 5.3 S08 -К08 - -

SIR 0008 K08UCB 8U 8 7.3 9.0 125 35 6.6 S08 -К08 - -

SIR 0010 M11CB 11 10 10 12 150 - 7.4 S11 - К11 - -

SIR 0012 P11CB 11 12 12 15 170 -8.4 S11 -К11 --

SIR 0016 R16CB 16 16 16 19 200 -11.7 S16S -К16 --

* SIR 0020 S16CB 16 20 20 23 250 -13.7 S16 А16 К16 AI16 АЕ16

* SIR 0025 S16CB 16 25 25 28 250 -16.2 S16 А16 К16 AI16 АЕ16

SIR 0020 S22CB 22 20 20 24.5 250 -15.6 S22 -К22 --

*Твердосплавные расточные оправки с подкладными пластинами

Для заказа левой оправки указывайте SIL, вместо SIR

Вертикальное расположение

Minimum Bore

Код заказа

правой оправки

<3J

DМин.

обраб.

диаметр L F Винт Ключ

SIR 0040T27VT10 27 40 48 300 29 S27 К27

SIR 0050T27VT10 27 50 58 350 34 S27 К27

Державка для работы в перевернутом положении

Винт Вит-

Код заказа

правой державки А А1 СС1 F С2 крепления

режущей

пластины

крепления

пластины

Ключ пластина

для правой

державки

пластина

для левой

державки

SER2020 K16D 16 20 20 125 21.0 25 38 S16 А16 К16 АЕ16 AI16

SER2 525M 1 6D 16 25 25 150 21.0 32 38 S16 А16 К16 АЕ16 AI16

S ER 2525 M22D 22 25 25 150 25.0 32 38 S22 А22 К22 АЕ22 AI22

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

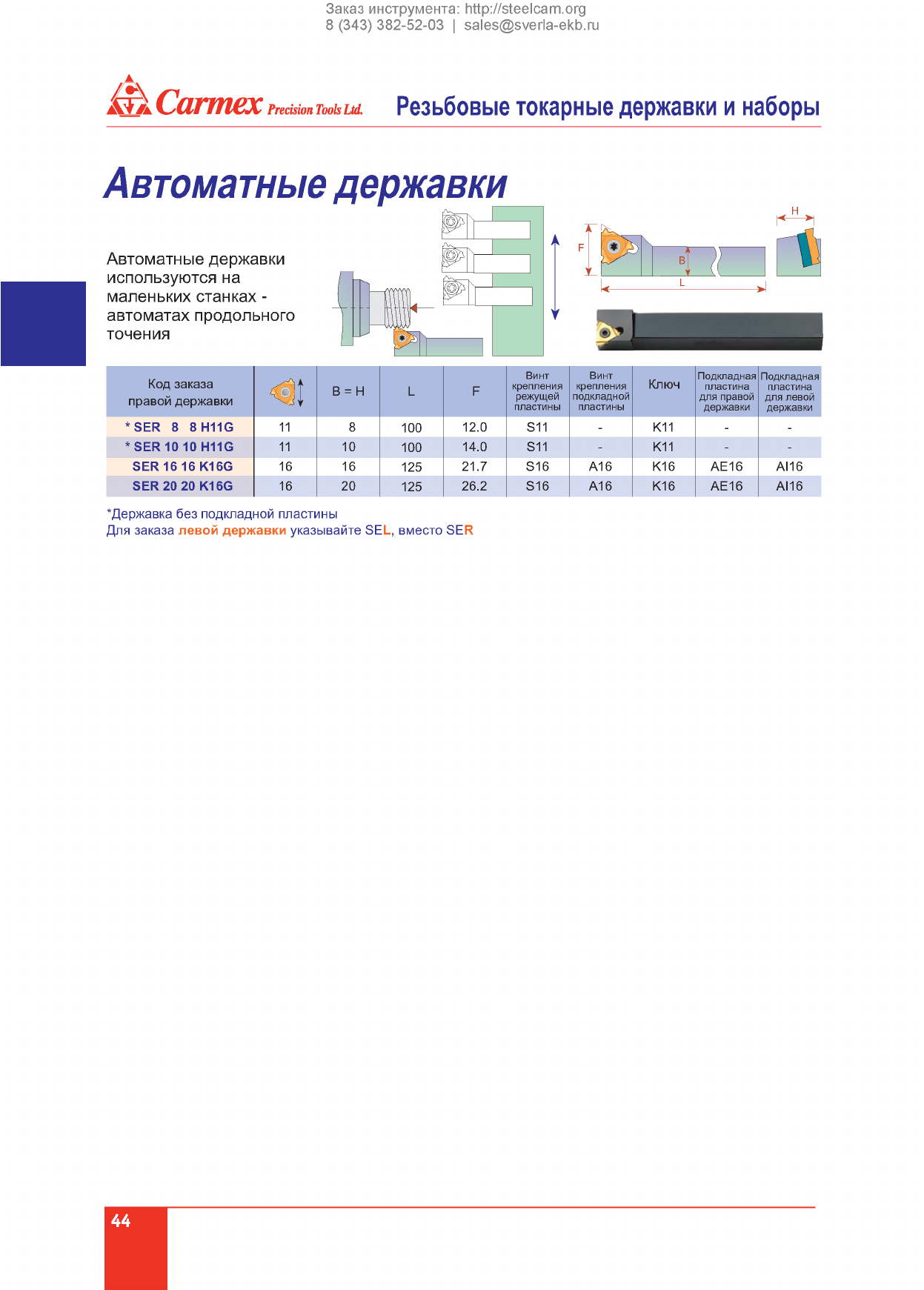

АзкСаппех Precision Tools Ltd. Резьбовые токарные державки и наборы

Автоматныедержавки

Автоматные державки

используются на

маленьких станках -

автоматах продольного

точения

Код заказа

правой державки

со

L F Винт

крепления

режущей

пластины

Винт

крепления

подкладной

пластины

Ключ Подкладная

пластина

для правой

державки

Подкладная

пластина

для левой

державки

* S ER 8 8H11G 11 8 100 12.0 S11 -К11 - -

* S ER 10 10 H11G 11 10 100 14.0 S11 -К11 - -

SE R 16 16 K16G 16 16 125 21.7 S16 А16 К16 АЕ16 А116

SE R 20 20 K16G 16 20 125 26.2 S16 А16 К16 АЕ16 А116

‘Державка без подкладной пластины

Для заказа левой державки указывайте SEL, вместо SER

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

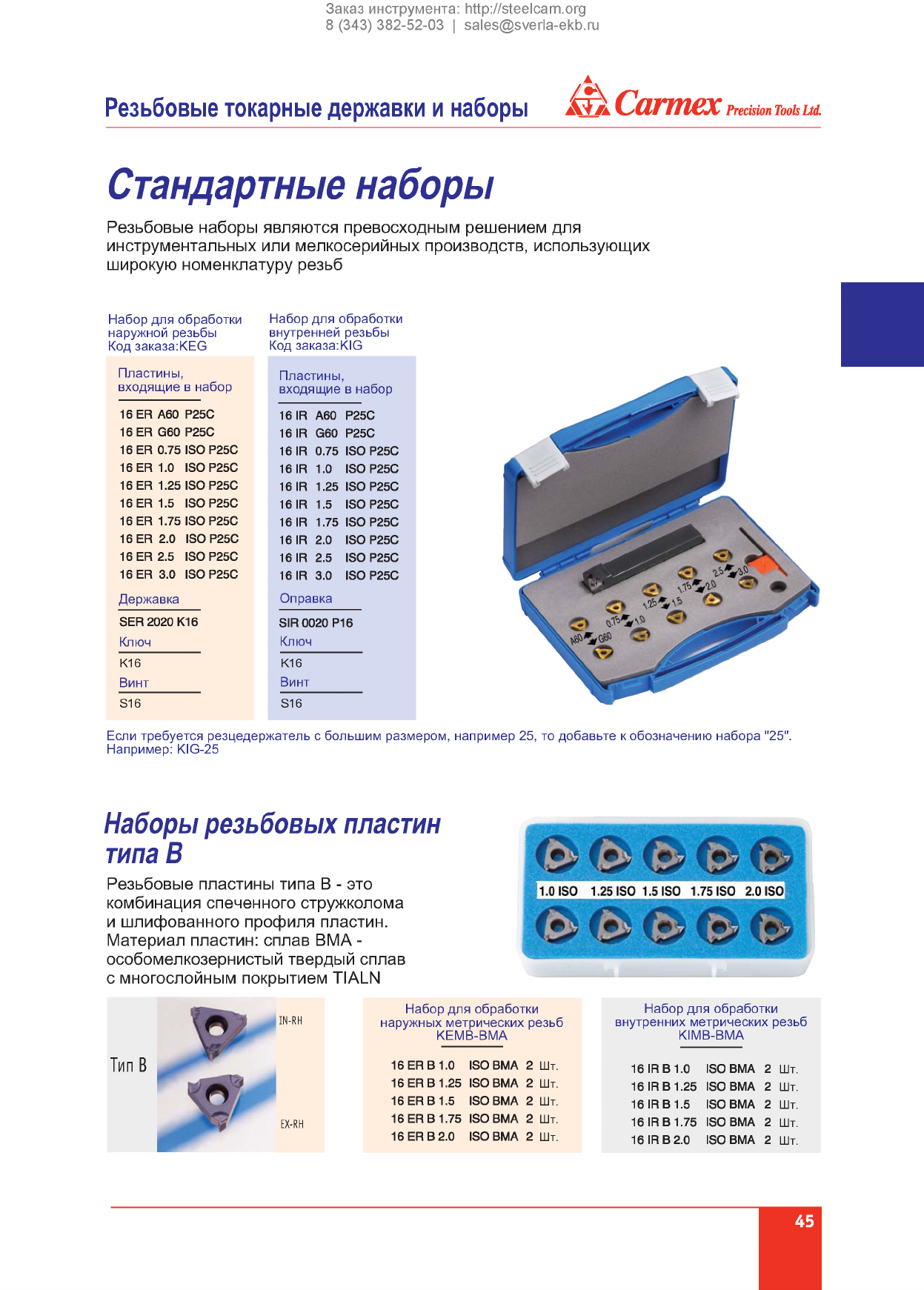

Резьбовые токарные державки и наборы Ш кС аппех Precision Tools Ltd.

Стандартные наборы

Резьбовые наборы являются превосходным решением для

инструментальных или мелкосерийных производств, использующих

широкую номенклатуру резьб

Набор для обработки

наружной резьбы

Код заказа:КЕв

Пластины,

входящ ие в набор

16 ER А60 Р25С

16 ER G60 Р25С

16 ER 0.75 ISO Р25С

16 ER 1.0 ISO Р25С

16 ER 1.25 ISO P25C

16 ER 1.5 ISO P25C

16 ER 1.75 ISO P25C

16 ER 2.0 ISOP25C

16 ER 2.5 ISO P25C

16 ER 3.0 ISO P25C

Державка

SER2020K16

Ключ

К16

Винт

S16

Набор для обработки

внутренней резьбы

Код заказа:Кю

Пластины,

входящие в набор

16 IR

СО

Р25С

16 IR G60 Р25С

16 IR 0.75 ISO Р25С

16 IR 1.0 ISO Р25С

16 IR 1.25 ISO P25C

16 IR 1.5 ISO P25C

16 IR 1.75 ISO P25C

16 IR 2.0 ISO P25C

16 IR 2.5 ISO P25C

16 IR 3.0 ISO P25C

Оправка

SIR 0020 Р16

Ключ

К16

Винт

S16

Если требуется резцедержатель с большим размером, например 25, то добавьте кобозначению набора "25".

Например: KIG-25

Наборы резьбовых пластин

типаВ

Резьбовые пластины типа В - это

комбинация спеченного стружколома

и шлифованного профиля пластин.

Материал пластин: сплав ВМА -

особомелкозернистый твердый сплав

с многослойным покрытием TIALN

1.0 ISO 1.25 ISO 1.5 ISO 1.75 ISO 2.0 ISO

IN-RH

EX-RH

Набор для обработки

наружных метрических резьб

КЕ М В-ВМ А

16 ER В 1.0 ISO ВМА 2 Шт.

16 ER В 1.25 ISO ВМА 2 Шт.

16 ER В 1.5 ISO ВМА 2 Шт.

16 ER В 1.75 ISO ВМА 2 Шт.

16ERB2.0 ISO ВМА 2 Шт.

Набор для обработки

внутренних метрических резьб

К1МВ-ВМА

16 IR В 1.0 ISO ВМА 2 Шт.

16 IR В 1.25 ISO ВМА 2 Шт.

16 IR В 1.5 ISO ВМА 2 Шт.

16 IR В 1.75 ISO ВМА 2 Шт.

16 IR В 2.0 ISO ВМА 2 Шт.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

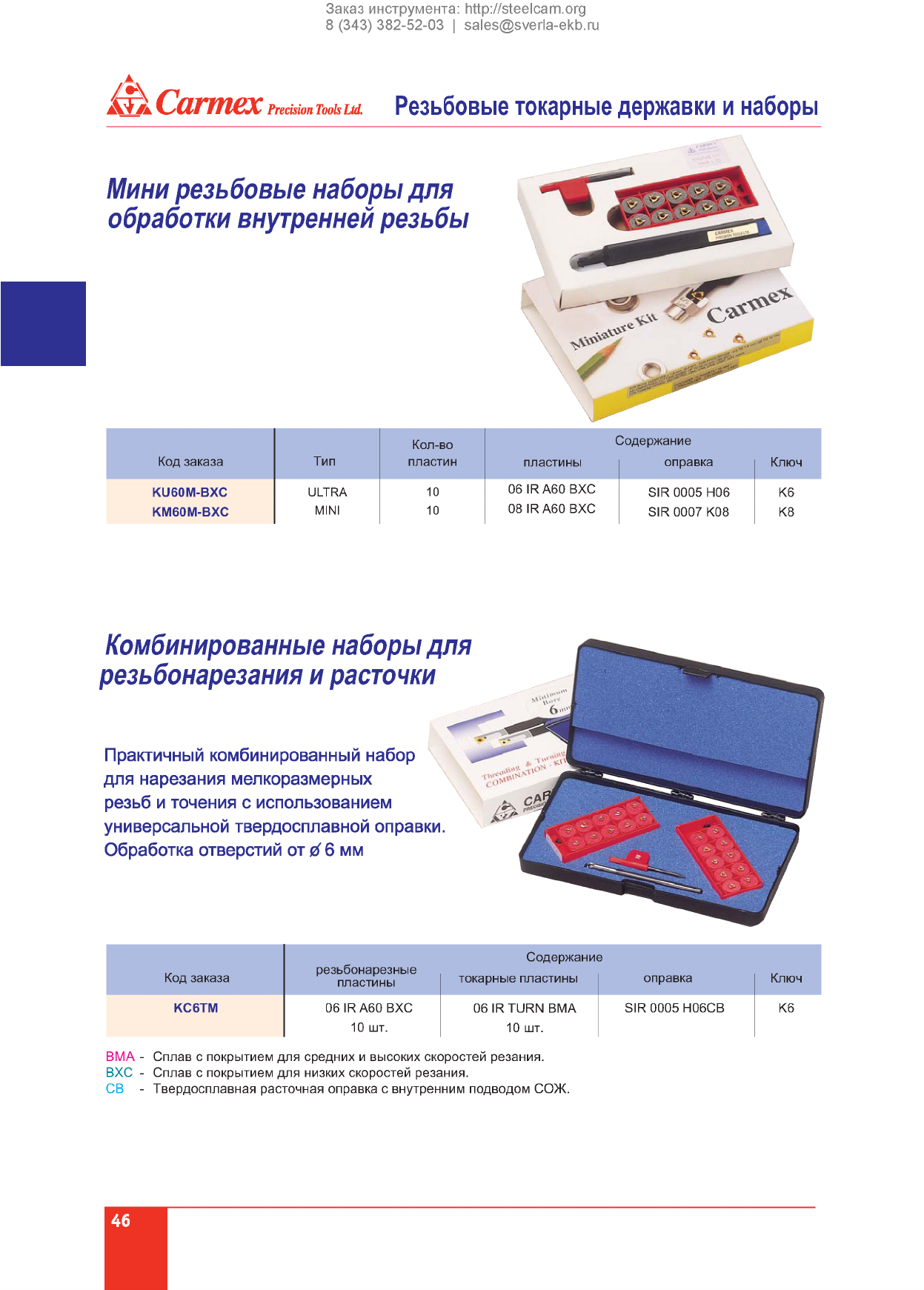

iskCarmex Precision Tools Ltd. Резьбовые токарные державки и наборы

Мини резьбовые наборыдля

обработки внутренней резьбы

Кол-во Содержание

Код заказа Тип пластин пластины оправка Ключ

KU60M-BXC ULTRA 10 06 IRA60 ВХС SIR 0005 Н06 К6

КМ60М-ВХС MINI 10 08 IRA60 ВХС SIR 0007 К08 К8

Комбинированные наборыдля

резьбонарезания и расточки

Практичныйкомбинированныйнабор

для мирезаниямелкорртмерных

реитб кточениясиспользованием

универсальной твердосплавной оправки.

Обрлботка о т в е р с т и ^ т ^ б м м

Код заказа резьбонарезные

пластины

Содержани

токарные пластины

оправка Ключ

КС6ТМ 06 IRA60 ВХС

10 шт. 06 IR TURN ВМА

10 шт.

SIR 0005 Н06СВ К6

ВМА - Сплав с покрытием для средних и высоких скоростей резания.

ВХС - Сплав с покрытием для низких скоростей резания.

СВ - ТвердосплавнаярасточнаяоправкасвнутреннимподводомСОЖ.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

РЕЗЬБОВЫЕ ТОКАРНЫЕ ДЕРЖАВКИ И НАБОРЫ Ш ^.С а Г т е Х Precision Tools Ш.

Угол подъема винтовой линии резьбы.

Ш аг

Опорные пластины с измененными углами и стандартные

Державки C AR M EX имеют стандартный угол наклона пластины 1,5° ( условно

положительный). Этот угол может быть изменен с помощью сменных опорных

пластин.

Отрицательный угол обычно применяется при нарезании правой резьбы левым

резцом или левой резьбы правым резцом.

ДЛЯ ВЫБОРА ОПОРНЫХ ПЛАСТИН С ИЗМЕНЕННЫМИ УГЛАМИ

ИСПОЛЬЗУЙТЕ ГРАФИКИ НА СТР. 54

державка державка

Отрицательный

L IC Угол наклона Y~

режущей пластины

державка

—>-4.5° 3.5° 2.5° 1.5°

стандарт

0.5° -0.5° -1.5°

16 3/8 ЕХ-RH или IN-LH АЕ 16+4.5 АЕ16+3.5 АЕ16+2.5 АЕ16 АЕ 16+0.5 АЕ16-0.5 АЕ16-1.5

16 3/8 EX-LH или IN-RH AI 16+4.5 AI 16+3.5 AI 16+2.5 A 1 16 AI 16+0.5 AI 16-0.5 AI 16-1.5

22 1/2 ЕХ-RH или IN-LH АЕ22+4.5 АЕ22+3.5 АЕ22+2.5 АЕ22 АЕ22+0.5 АЕ22-0.5 АЕ22-1.5

22 1/2 EX-LH или IN-RH AI 22+4.5 AI 22+3.5 AI 22+2.5 AI22 AI 22+0.5 AI 22-0.5 AI 22-1.5

22U 1/2U ЕХ-RH или IN-LH AE22U+4.5 AE22U+3.5 AE22U+2.5 AE22U AE22U+0.5 AE22U-0.5 AE22U-1.5

22U 1/2U EX-LH или IN-RH AI 22U+4.5 AI 22U+3.5 AI 22U+2.5 AI22U AI 22U+0.5 AI 22U-0.5 AI 22U-1.5

27 5/8 ЕХ-RH или IN-LH АЕ27+4.5 АЕ27+3.5 АЕ27+2.5 АЕ27 АЕ27+0.5 АЕ27-0.5 АЕ27-1.5

27 5/8 EX-LH или IN-RH AI 27+4.5 AI 27+3.5 AI 27+2.5 AI27 AI 27+0.5 AI 27-0.5 AI 27-1.5

27U 5/8U ЕХ-RH или IN-LH AE27U+4.5 AE27U+3.5 AE27U+2.5 AE27U AE27U+0.5 AE27U-0.5 AE27U-1.5

27U 5/8U EX-LH или IN-RH AI 27U+4.5 AI 27U+3.5 AI 27U+2.5 AI27U AI 27U+0.5 AI 27U-0.5 AI 27U-1.5

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

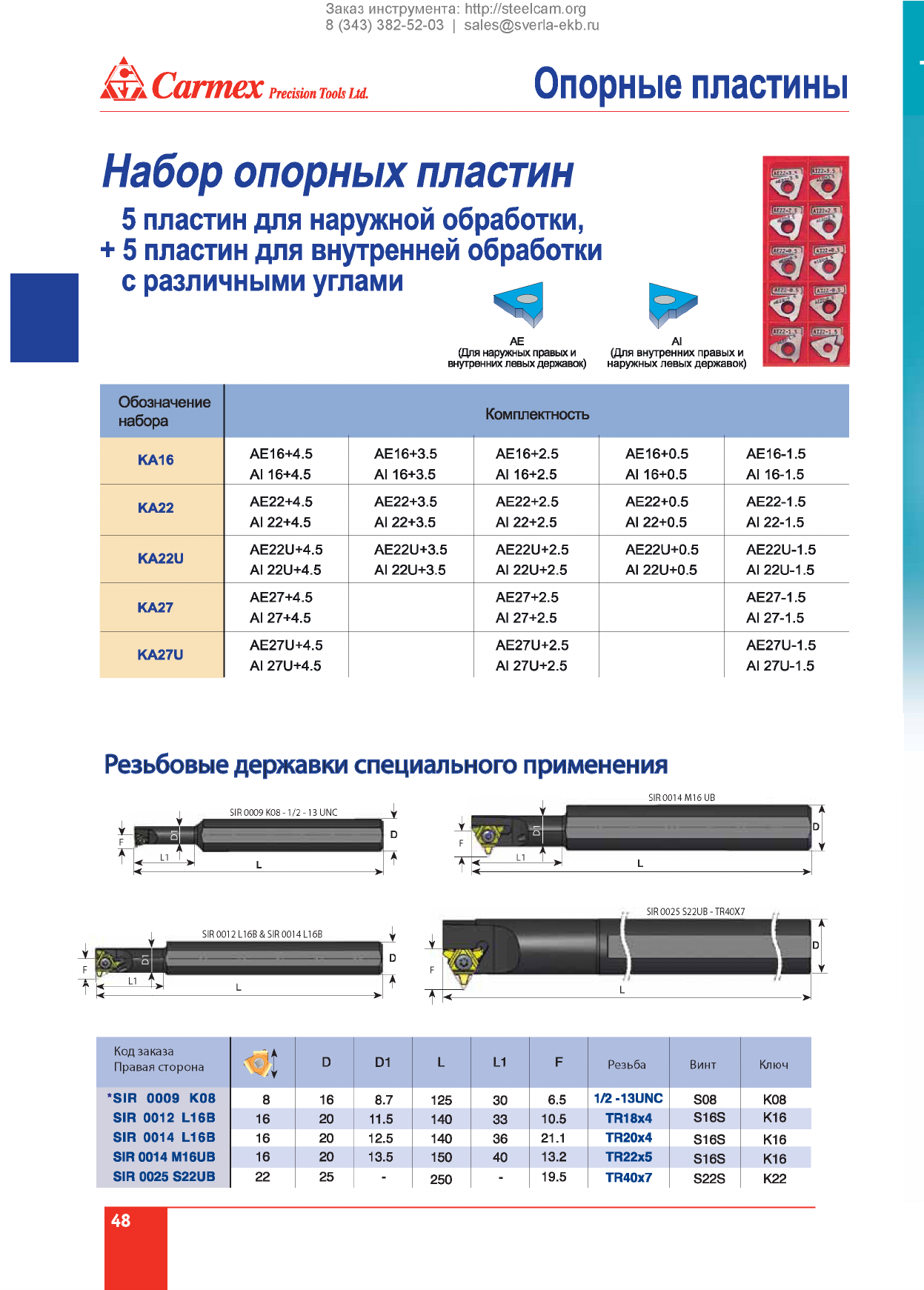

Ё зкС агт ех Precision Tools Ltd. Опорные пластины

Н абор опорны х пластин

5 пластин для наружной обработки,

+ 5 пластин для внутренней обработки

с различными углами

АЕ AI

(Для наружных правых и (Для внутренних правых и

внутренних левых державок) наружных левых державок)

Обозначение

набора Комплектность

КА 16 АЕ16+4.5

AI 16+4.5

АЕ16+3.5

AI 16+3.5

АЕ16+2.5

AI 16+2.5

АЕ16+0.5

AI 16+0.5

АЕ16-1.5

AI 16-1.5

КА 22 АЕ22+4.5

AI 22+4.5

АЕ22+3.5

AI 22+3.5

АЕ22+2.5

AI 22+2.5

АЕ22+0.5

AI 22+0.5

АЕ22-1.5

AI 22-1.5

KA22U AE22U+4.5

AI 22U+4.5

AE22U+3.5

AI 22U+3.5

AE22U+2.5

AI 22U+2.5

AE22U+0.5

AI 22U+0.5

AE22U-1.5

AI 22U-1.5

КА 27 АЕ27+4.5

AI 27+4.5

АЕ27+2.5

AI 27+2.5

АЕ27-1.5

AI 27-1.5

KA27U AE27U+4.5

AI 27U+4.5

AE27U+2.5

AI 27U+2.5

AE27U-1.5

AI 27U-1.5

Резьбовые державки специального применения

SIR 0014 M16 UB

цF

те

.. .. . о

jP: л*

U* L1 L

| А

Код заказа

П ра в ая стор о на DD1 L L1 F Р езьб а Вин т Ключ

"SIR 0009 К08 8 16 8.7 125 30 6.5 1/2-13UNC S08 K08

SIR 0012 L16B 16 20 11.5 140 33 10.5 TR18x4 S16S K16

SIR 0014 L16B 16 20 12.5 140 36 21.1 TR20x4 S16S K16

SIR 0014 M16UB 16 20 13.5 150 40 13.2 TR22x5 S16S K16

SIR 0025 S22UB 22 25 -250 -19.5 TR40x7 S22S K22
