«Грибковые» твердосплавные фрезы
Для обработки глубоких резьб и канавок
Преимущества
Твердый сплав: МТ8 Особо мелкозернистый тв. сплав с покрытием AITiN (ISO КЮ-К20) Обладает высокой
износостойкостью. Обеспечивает высокую производительность. Универсальный
материал подходит для обработки любых материалов.
0
Допускается обработка в глубоких отверстиях
0
Подача СОЖ в винтовую канавку эффективна при
обработке глубоких отверстий
0
Спиральный зуб обеспечивает мягкое резание
0
Применение многозубого инструмента позволяет
снизить время обработки
0
Многослойное покрытие увеличивает стойкость
инструмента
Резьбонарезание
0
Данный инструмент может обработать
широкий диапазон резьб и шагов
0
Данный инструмент позволяет обрабатывать
как наружные так и внутренние резьбы
Содержание: Страница:

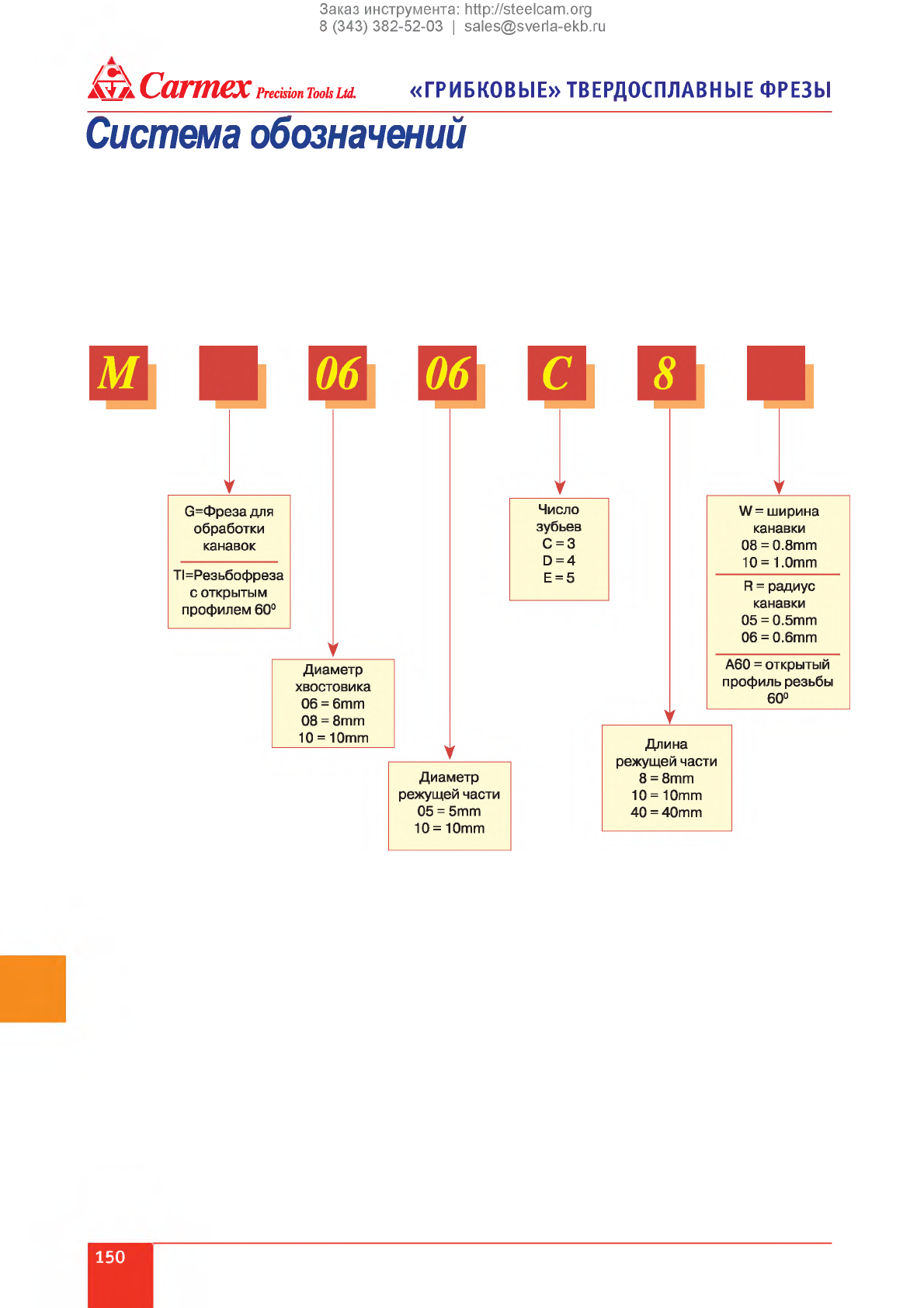

Система обозначений
Резьбофрезы с открытым профилем 60
Фрезы для обработки канавок
150
151
152
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
«ГРИБКОВЫЕ» ТВЕРДОСПЛАВНЫЕ ФРЕЗЫ ШкСагтех Precision Tools Ltd.

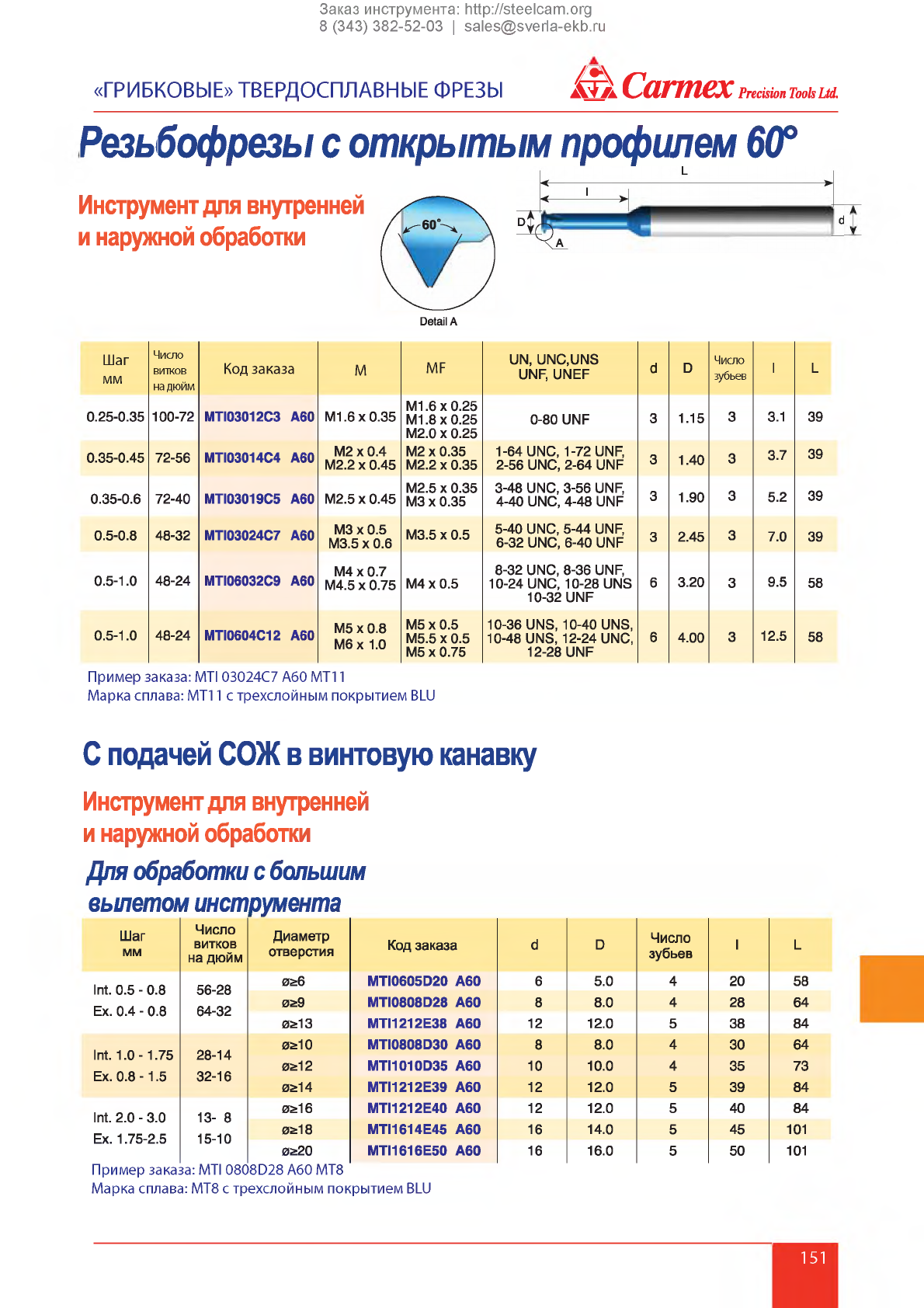

Резьбофрезы с открытым профилем 60°
Инструмент для внутренней
и наружной обработки
Detail А
Шаг
мм
Число
витков
на дюйм
Код заказа MMF UN, UNC.UNS
UNF, UNEF dDЧисло
зубьев I L
0.25-0.35 100-72 MTI03012СЗ А60 М1.6х0.35 М1.6x0.25
М1.8x0.25
М2.0 х 0.25 0-80 UNF 3 1.15 3 3.1 39
0.35-0.45 72-56 MTI03014C4 А60 М2 х 0.4
М2.2 х 0.45 М2 х 0.35
М2.2 х 0.35 1- 64 UNC, 1-72 UNF,
2- 56 UNC, 2-64 UNF
31.40 33.7 39
0.35-0.6 72-40 MTI03019C5 А60 М2.5 х 0.45 М2.5 х 0.35
М3 х 0.35 3- 48 UNC, 3-56 UNF,
4- 40 UNC, 4-48 UNF
31.90 35.2 39
0.5-0.8 48-32 MTI03024C7 А60 М3 х 0.5
М3.5 х 0.6 М3.5 х 0.5 5- 40 UNC, 5-44 UNF,
6- 32 UNC, 6-40 UNF
3 2.45 37.0 39
0.5-1.0 48-24 MTI06032C9 А60 М4 х 0.7
М4.5 х 0.75 М4 х 0.5 8-32 UNC, 8-36 UNF,
10-24 UNC, 10-28 UNS
10-32 UNF 63.20 39.5 58
0.5-1.0 48-24 MTI0604C12 А60 М5 х 0.8
Мб х 1.0
М5 х 0.5
М5.5 х 0.5
М5 х 0.75
10-36 UNS, 10-40 UNS,
10-48 UNS, 12-24 UNC,
12-28 UNF 64.00 312.5 58
Пример заказа: MTI 03024C7 A60 MT11
Марка сплава: МТ11 с трехслойным покрытием BLU
С подачей СОЖ в винтовую канавку
Инструмент для внутренней
и наружной обработки
Для обработки с большим
вылетом инструмента
Шаг
мм
Int. 0.5 - 0.8
Ex. 0.4 - 0.8
Int. 1.0-1.75
Ex. 0.8 -1.5
Int. 2.0 - 3.0
Ex. 1.75-2.5
Число
витков
на дюйм
56-28
64-32
28-14
32-16
13- 8
15-10
Диаметр
отверстия Код заказа dDЧисло
зубьев IL
02:6 MTI0605D20 А60 6 5.0 4 20 58
0ь9 MTI0808D28 А60 8 8.0 428 64
02:13 MTI1212E38 А60 12 12.0 5 38 84
02:10 MTI0808D30 А60 8 8.0 430 64
0а12 MTI1010D35 А60 10 10.0 435 73
02:14 MTI1212E39 А60 12 12.0 5 39 84
0й16 MTI1212E40 А60 12 12.0 5 40 84
0Ь18 MTI1614E45 А60 16 14.0 5 45 101
0^20 MTI1616E50 А60 16 16.0 5 50 101
Пример заказа: MTI 0808D28 А60 МТ8
Марка сплава: МТ8 с трехслойным покрытием BLU
151
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

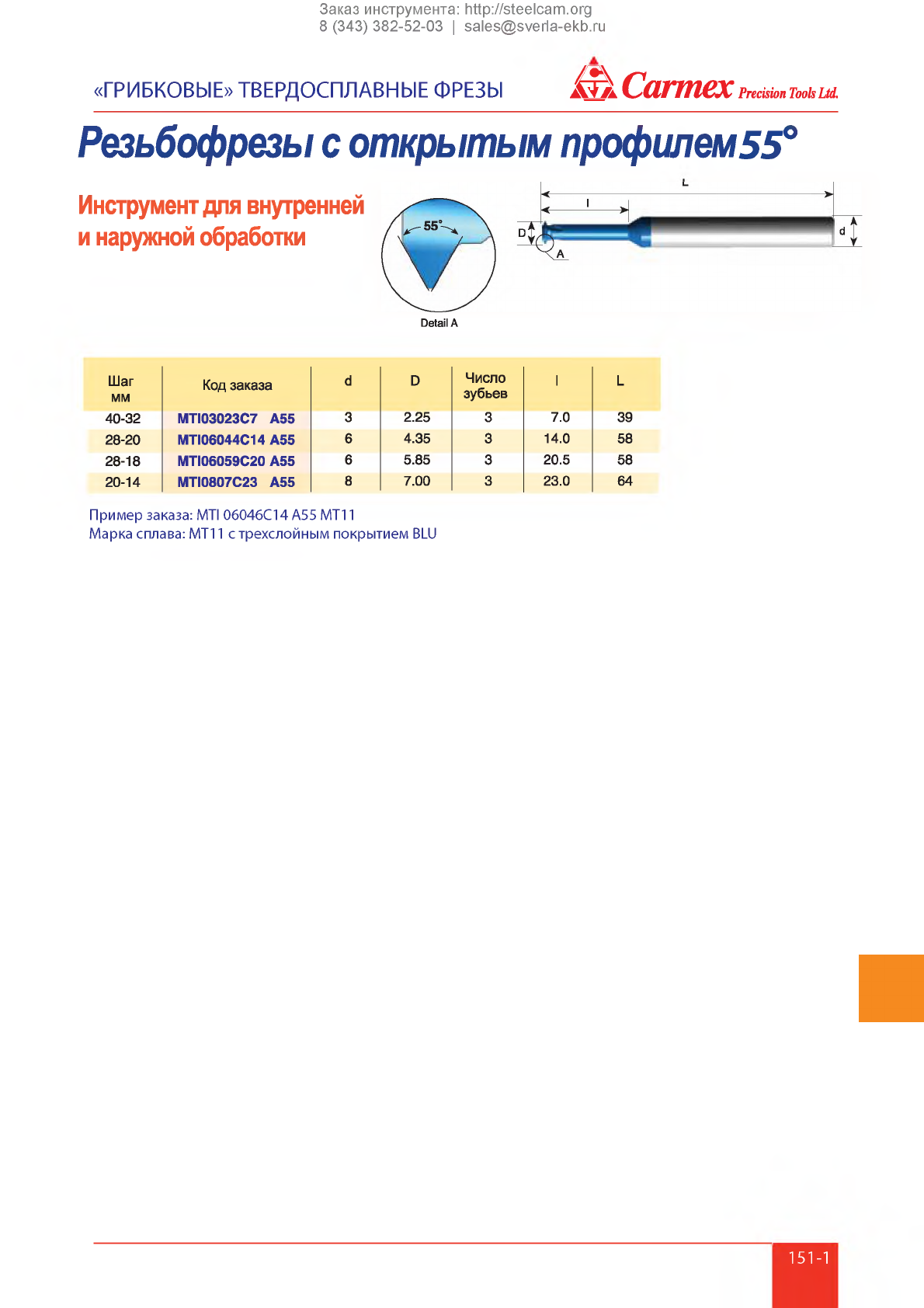

Резьбофрезы с открытым проф илем55°
Инструмент для внутренней
и наружной обработки
Detail А
«гр и б ко в ы е » т в е р д о с п л а в н ы е ф р е з ы ЩкСагтех Precision Tools Ш .
Шаг
мм Код заказа dDЧисло
зубьев I L
40-32 MTI03023C7 А55 3 2.25 3 7.0 39
28-20 MTI06044C14 А55 6 4.35 3 14.0 58
28-18 MTI06059C20 А55 6 5.85 3 20.5 58
20-14 MTI0807C23 А55 8 7.00 3 23.0 64
Пример заказа: MTI 06046C14 A55 MT11
Марка сплава: МТ11 с трехслойным покрытием BLU
151-1
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
«ГРИБКОВЫЕ» ТВЕРДОСПЛАВНЫЕ ФРЕЗЫ ШкСагтех Precision Tools Ltd.

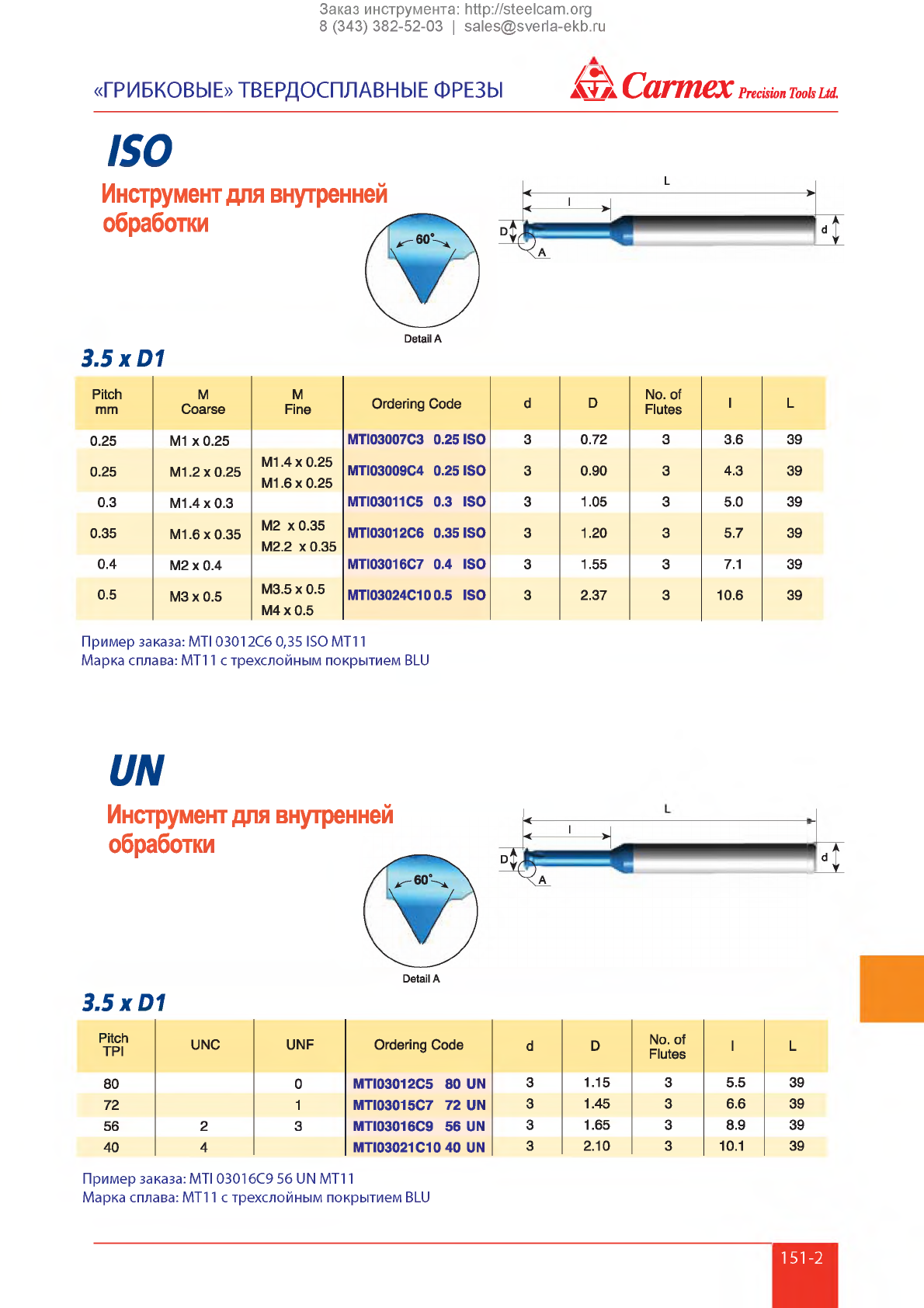

IS O
Инструмент для внутренней
обработки
Detail А
3 . 5 x 0 1
Pitch
mm М
Coarse М
Fine Ordering Code dDNo. of
Flutes I L
0.25 М1 х 0.25 MTI03007C3 0.25 ISO 3 0.72 3 3.6 39
0.25 М1.2x0.25 М1.4x0.25
М1.6x0.25 MTI03009C4 0.25 ISO 3 0.90 3 4.3 39
0.3 М1.4x0.3 MTI03011C5 0.3 ISO 3 1.05 3 5.0 39
0.35 М1.6x0.35 М2 х 0.35
М2.2 х 0.35 MTI03012C6 0.35 ISO 3 1.20 3 5.7 39
0.4 М2 х 0.4 MTI03016C7 0.4 ISO 3 1.55 3 7.1 39
0.5 М3 х 0.5 М3.5 х 0.5
М4 х 0.5 MTI03024C10 0.5 ISO 3 2.37 3 10.6 39
Пример заказа: MTI 03012C6 0,35 ISO MT11
Марка сплава: МТ11 с трехслойным покрытием BLU
/1
Detail А
3.5 xD 1
Pitch
TPI UNC UNF Ordering Code d D No. of
Flutes I L
80 0 MTI03012C5 80 UN 3 1.15 3 5.5 39
72 1 MTI03015C7 72 UN 3 1.45 3 6.6 39
56 2 3 MTI03016C9 56 UN 31.65 3 8.9 39
40 4 MTI03021C10 40 UN 3 2.10 3 10.1 39
Пример заказа: MTI 03016C9 56 UN MT11
Марка сплава: МТ11 с трехслойным покрытием BLU
Инструмент для внутренней
обработки
151-2
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ШкСагтех Precision Tools Ltd. «ГРИБКОВЫЕ» ТВЕРДОСПЛАВНЫЕ ФРЕЗЫ

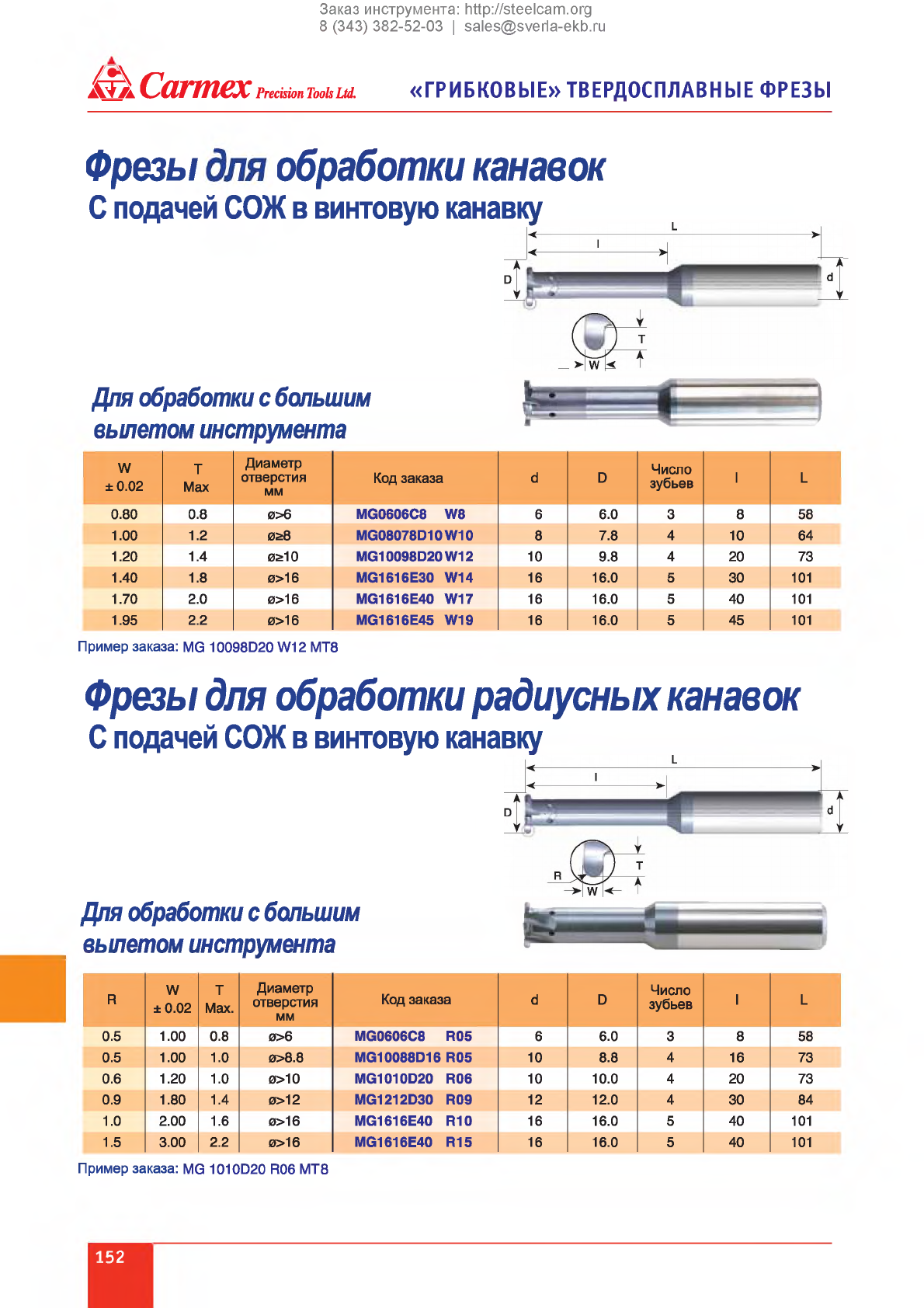

Фрезы для обработки канавок
С подачей СОЖ в винтовую канавку
Для обработки с большим ]
вылетом инструмента
W
±0.02 Т
Мах
Диаметр
отверстия
мм Код заказа dDЧисло
зубьев I L
0.80 0.8 0>6 MG0606C8 W8 6 6.0 3 8 58
1.00 1.2 02:8 MG08078D10 W10 8 7.8 410 64
1.20 1.4 02:10 MG10098D20 W12 10 9.8 420 73
1.40 1.8 0>16 MG1616E30 W14 16 16.0 5 30 101
1.70 2.0 0>16 MG1616E40 W17 16 16.0 5 40 101
1.95 2.2 0>16 MG1616E45 W19 16 16.0 5 45 101
Пример заказа: MG 10098D20 W12 МТ8
Фрезы для обработки радиусных канавок
С подачей СОЖ в винтовую канавку
Для обработки с большим
вылетом инструмента
RW
±0.02 т
Мах.
Диаметр
отверстия
мм Код заказа d DЧисло
зубьев IL
0.5 1.00 0.8 0>6 MG0606C8 R05 6 6.0 3 8 58
0.5 1.00 1.0 0>8.8 MG10088D16 R05 10 8.8 416 73
0.6 1.20 1.0 0>1О MG1010D20 R06 10 10.0 420 73
0.9 1.80 1.4 0>12 MG1212D30 R09 12 12.0 430 84
1.0 2.00 1.6 0>16 MG1616E40 R10 16 16.0 5 40 101
1.5 3.00 2.2 0>16 MG1616E40 R15 16 16.0 5 40 101
Пример заказа: MG 1010D20 R06 МТ8
