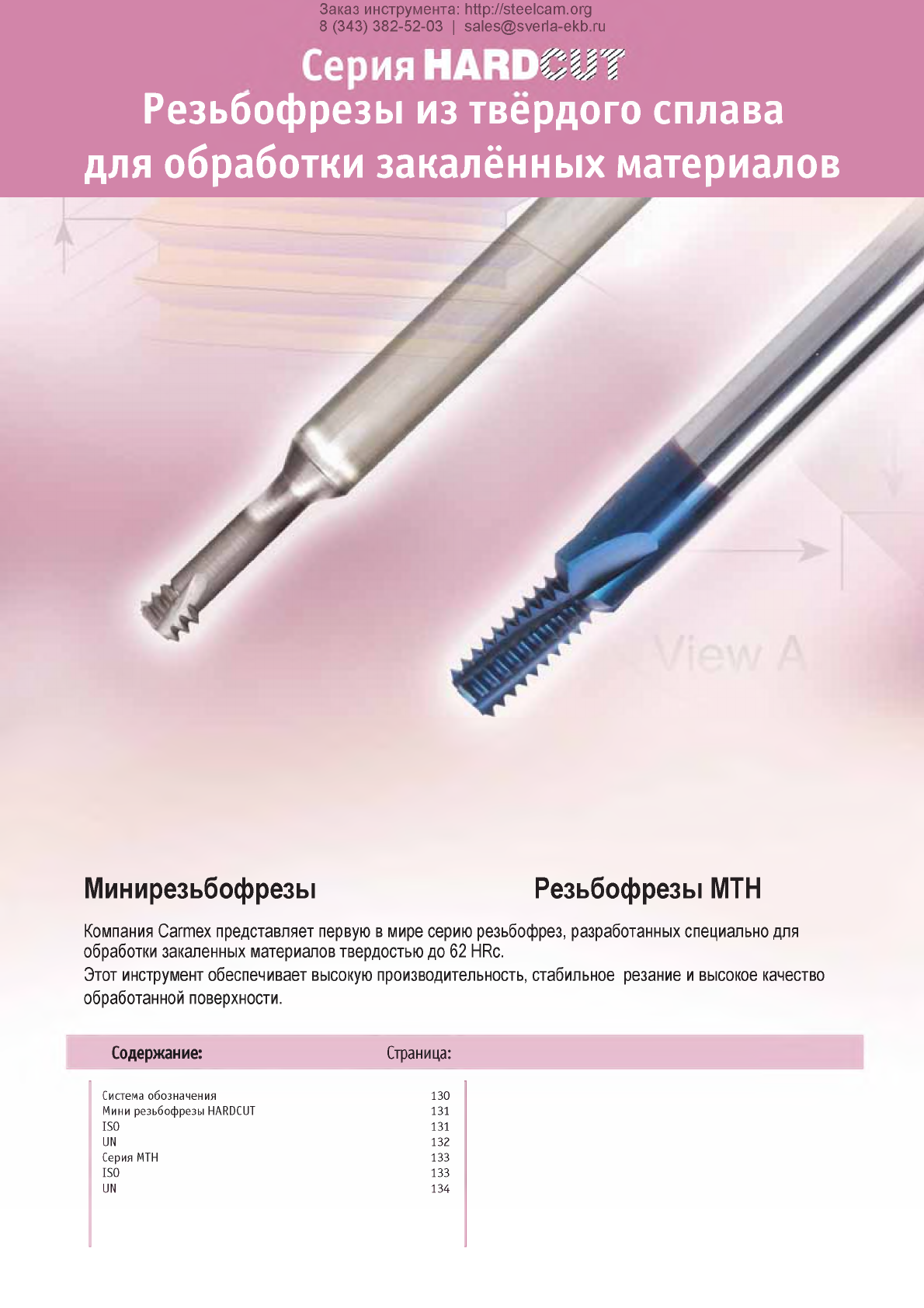

Резьбофрезы из твердого сплава

для обработки закаленных материалов

Минирезьбофрезы Резьбофрезы MTH

Компания Carmex представляет первую в мире серию резьбофрез, разработанных специально для

обработки закаленных материалов твердостью до 62 HRc.

Этот инструмент обеспечивает высокую производительность, стабильное резание и высокое качество

обработанной поверхности.

Содержание: Страница:

Система о бо зн а че н и я 130

М ини р езь бо ф р езы HARDCUT 131

ISO 131

UN 132

Серия MTH 133

ISO 1 3 3

UN 134

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

HARDCUT

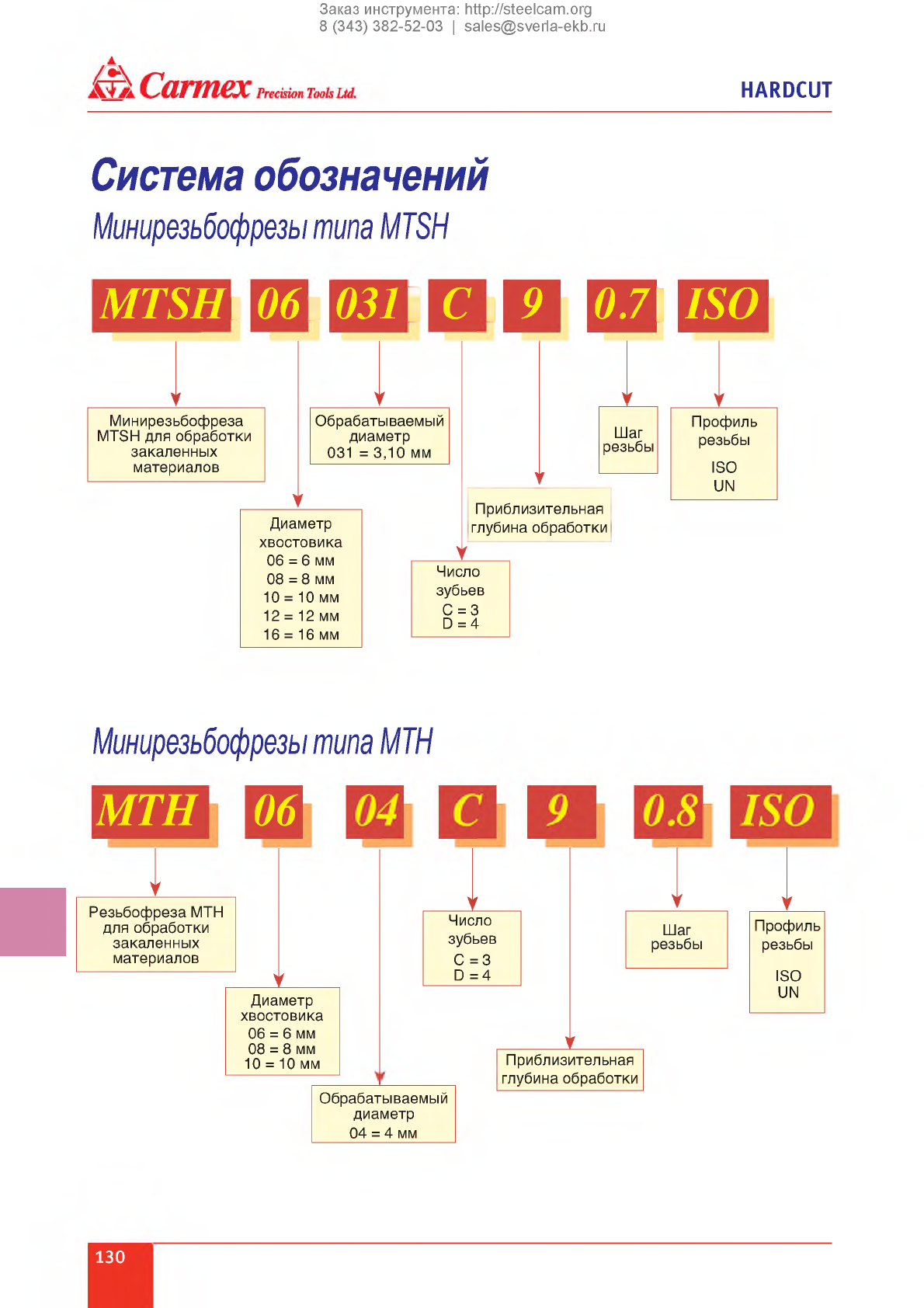

Система обозначений

Минирезьбофрезы типа MTSH

M T S H i 06t 03U C l 90 7 ISO

_______

Минирезьбофреза

MTSH для обработки

закаленных

материалов

Обрабатываемый

диаметр

031 = 3,10 мм

Шаг

резьбы

Диаметр

хвостовика

06 = 6 мм

08 = 8 мм

10 = 10 мм

12 = 12 мм

16 = 16 мм

Приблизительная

глубина обработки

Число

зубьев

C = 3

D = 4

Профиль

резьбы

ISO

Минирезьбофрезыi типа MTH

M T H 06

______

_______

Резьбофреза MTH

для обработки

закаленных

материалов V

Число

зубьев

C = 3

D = 4

Шаг

резьбы

Диаметр

хвостовика

06 = 6 мм

08 = 8 мм

10 = 10 мм

Обрабатываемый

диаметр

04 = 4 мм

________

Приблизительная

глубина обработки

Профиль

резьбы

ISO

130

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

HARDCUT

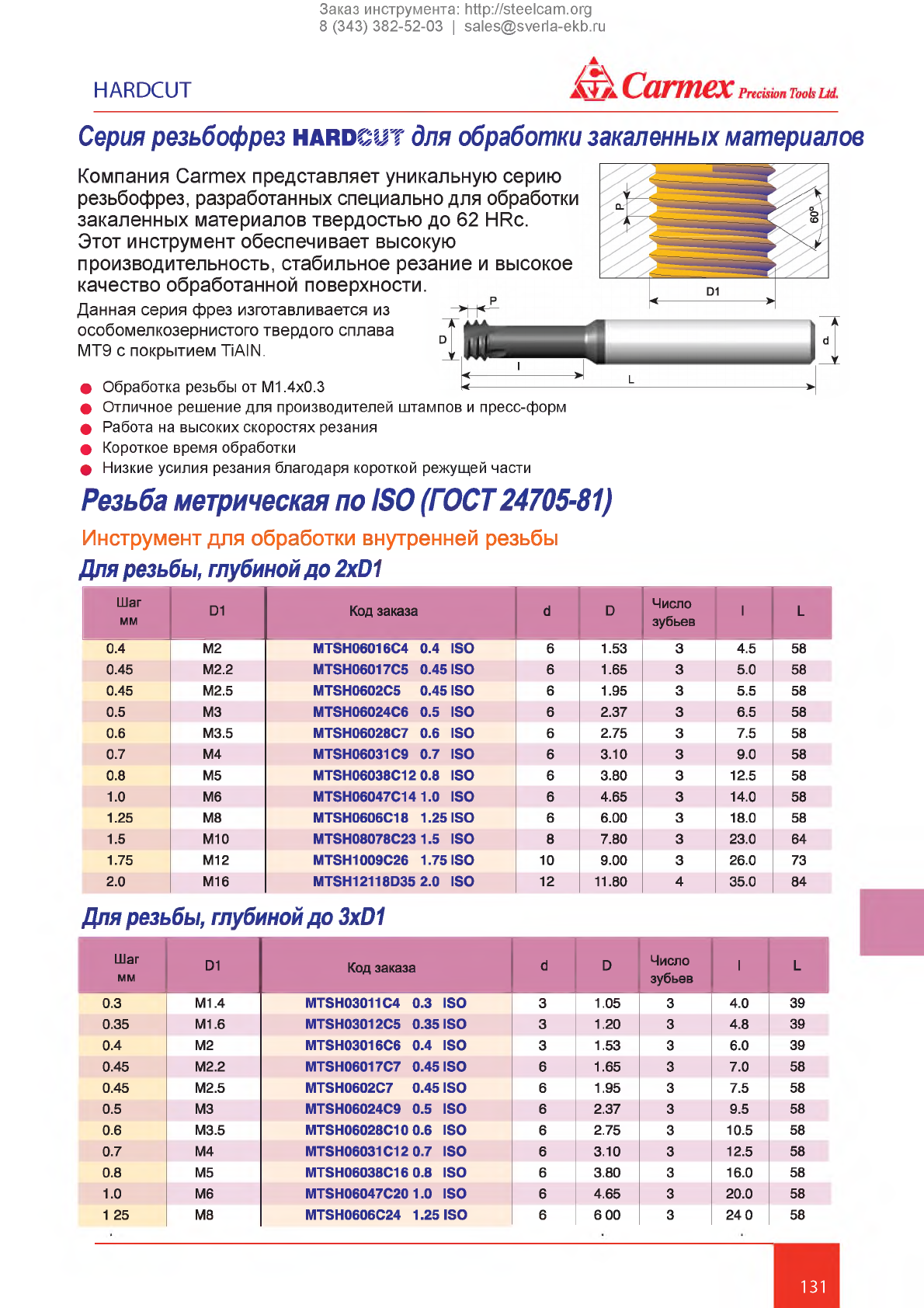

Серия резьбофрез н ARне нн н для обработки закаленных материалов

Компания Carmex представляет уникальную серию

резьбофрез, разработанных специально для обработки

закаленных материалов твердостью до 62 HRc.

Этот инструмент обеспечивает высокую

производительность, стабильное резание и высокое

качество обработанной поверхности.

Данная серия фрез изготавливается из

особомелкозернистого твердого сплава

МТ9 с покрытием TiAlN.

• Обработка резьбы от М1.4х0.3

• Отличное решение для производителей штампов и пресс-форм

• Работа на высоких скоростях резания

• Короткое время обработки

• Низкие усилия резания благодаря короткой режущей части

Резьба метрическая по ISO (ГОСТ24705-81)

Инструмент для обработки внутренней резьбы

Д л я резьбы , глубиной д о 2xD1

Шаг

мм D1 Код заказа d DЧисло

зубьев IL

0.4 М2 MTSH06016С4 0.4 ISO 6 1.53 3 4.5 58

0.45 М2.2 MTSH06017C5 0.45 ISO 6 1.65 3 5.0 58

0.45 М2.5 MTSH0602C5 0.45 ISO 6 1.95 3 5.5 58

0.5 М3 MTSH06024C6 0.5 ISO 6 2.37 3 6.5 58

0.6 М3.5 MTSH06028C7 0.6 ISO 6 2.75 3 7.5 58

0.7 М4 MTSH06031C9 0.7 ISO 6 3.10 3 9.0 58

0.8 М5 MTSH06038C12 0.8 ISO 6 3.80 3 12.5 58

1.0 Мб MTSH06047C14 1.0 ISO 6 4.65 3 14.0 58

1.25 М8 MTSH0606C18 1.25 ISO 6 6.00 3 18.0 58

1.5 М10 MTSH08078C23 1.5 ISO 8 7.80 3 23.0 64

1.75 М12 MTSH1009C26 1.75 ISO 10 9.00 3 26.0 73

2.0 М16 MTSH12118D35 2.0 ISO 12 11.80 435.0 84

Д л я резьбы , глубиной д о 3xD1

Шаг

мм D1 Код заказа d D Число

зубьев I L

0.3 М1.4 MTSH03011C4 0.3 ISO 3 1.05 3 4.0 39

0.35 М1.6 MTSH03012C5 0.35 ISO 3 1.20 3 4.8 39

0.4 М2 MTSH03016C6 0.4 ISO 3 1.53 3 6.0 39

0.45 М2.2 MTSH06017C7 0.45 ISO 6 1.65 3 7.0 58

0.45 М2.5 MTSH0602C7 0.45 ISO 6 1.95 3 7.5 58

0.5 М3 MTSH06024C9 0.5 ISO 6 2.37 3 9.5 58

0.6 М3.5 MTSH06028C10 0.6 ISO 6 2.75 3 10.5 58

0.7 М4 MTSH06031C12 0.7 ISO 6 3.10 3 12.5 58

0.8 М5 MTSH06038C16 0.8 ISO 6 3.80 3 16.0 58

1.0 Мб MTSH06047C20 1.0 ISO 6 4.65 3 20.0 58

1 25 М8 MTSH0606C24 1.25 ISO 6 6 00 3 24 0 58

131

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

HARDCUT

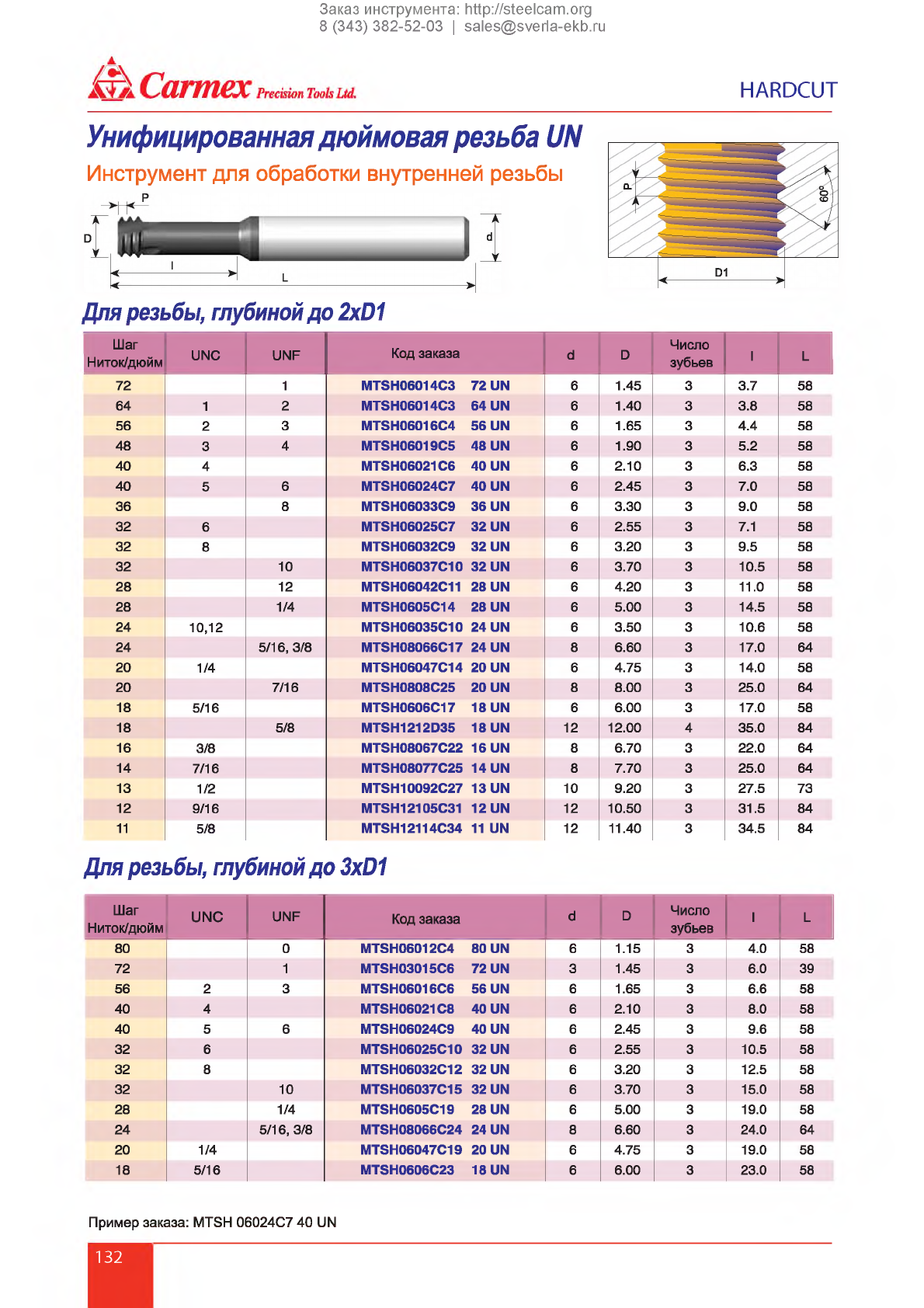

Унифицированная дюймовая резьба UN

Инструмент для обработки внутренней резьбы

Д л я резьбы , глубиной д о 2xD1

Шаг

Ниток/дюйм UNC UNF Код заказа dDЧисло

зубьев I L

72 1 MTSH06014СЗ 72 UN 6 1.45 3 3.7 58

64 12MTSH06014СЗ 64 UN 6 1.40 3 3.8 58

56 23MTSH06016С4 56 UN 6 1.65 3 4.4 58

48 34MTSH06019С5 48 UN 6 1.90 3 5.2 58

40 4MTSH06021C6 40 UN 6 2.10 3 6.3 58

40 56MTSH06024C7 40 UN 6 2.45 3 7.0 58

36 8 MTSH06033C9 36 UN 6 3.30 3 9.0 58

32 6MTSH06025C7 32 UN 6 2.55 3 7.1 58

32 8MTSH06032C9 32 UN 6 3.20 3 9.5 58

32 10 MTSH06037C10 32 UN 6 3.70 3 10.5 58

28 12 MTSH06042C11 28 UN 6 4.20 3 11.0 58

28 1/4 MTSH0605C14 28 UN 6 5.00 3 14.5 58

24 10,12 MTSH06035C10 24 UN 6 3.50 3 10.6 58

24 5/16,3/8 MTSH08066C17 24 UN 8 6.60 3 17.0 64

20 1/4 MTSH06047C14 20 UN 6 4.75 3 14.0 58

20 7/16 MTSH0808C25 20 UN 8 8.00 3 25.0 64

18 5/16 MTSH0606C17 18 UN 6 6.00 3 17.0 58

18 5/8 MTSH1212D35 18 UN 12 12.00 4 35.0 84

16 3/8 MTSH08067C22 16 UN 8 6.70 3 22.0 64

14 7/16 MTSH08077C25 14 UN 8 7.70 3 25.0 64

13 1/2 MTSH10092С27 13 UN 10 9.20 3 27.5 73

12 9/16 MTSH12105C31 12 UN 12 10.50 3 31.5 84

11 5/8 MTSH12114C34 11 UN 12 11.40 3 34.5 84

Д л я резьбы , глубиной д о 3x01

Шаг

Ниток/дюйм UNC UNF Код заказа dDЧисло

зубьев IL

80 0 MTSH06012С4 80 UN 6 1.15 3 4.0 58

72 1 MTSH03015C6 72 UN 3 1.45 3 6.0 39

56 2 3 MTSH06016C6 56 UN 6 1.65 3 6.6 58

40 4 MTSH06021C8 40 UN 6 2.10 3 8.0 58

40 5 6 MTSH06024C9 40 UN 6 2.45 3 9.6 58

32 6 MTSH06025C10 32 UN 6 2.55 3 10.5 58

32 8 MTSH06032C12 32 UN 6 3.20 3 12.5 58

32 10 MTSH06037C15 32 UN 6 3.70 3 15.0 58

28 1/4 MTSH0605C19 28 UN 6 5.00 3 19.0 58

24 5/16,3/8 MTSH08066C24 24 UN 8 6.60 3 24.0 64

20 1/4 MTSH06047C19 20 UN 6 4.75 3 19.0 58

18 5/16 MTSH0606C23 18 UN 6 6.00 3 23.0 58

Пример заказа: MTSH 06024С7 40 UN

132

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

HARDCUT

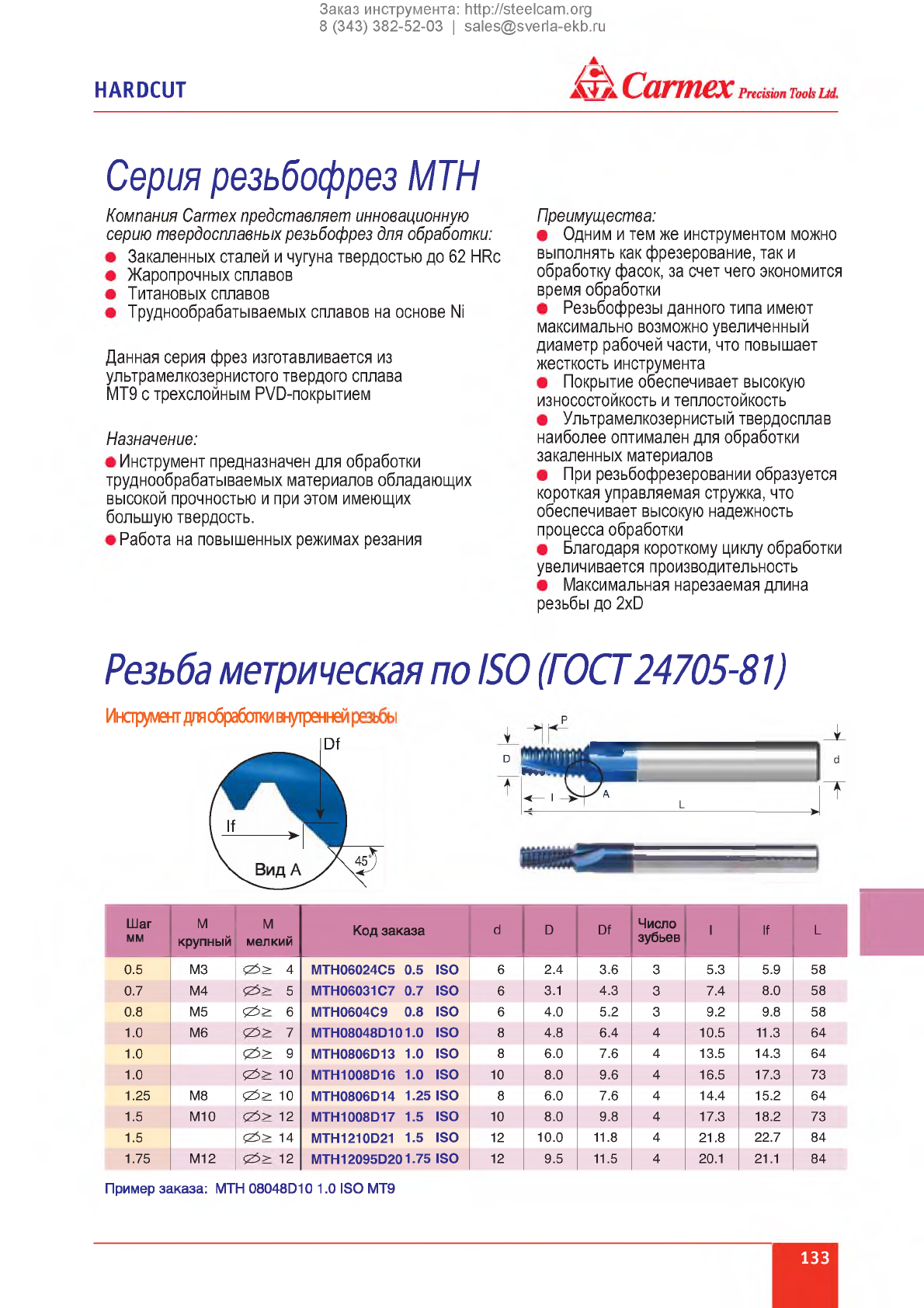

Серия резьбофрез MTH

Компания Carmex представляет инновационную

серию твердосплавных резьбофрез для обработки:

Закаленных сталей и чугуна твердостью до 62 HRc

Жаропрочных сплавов

Титановых сплавов

Труднообрабатываемых сплавов на основе Ni

Данная серия фрез изготавливается из

ультрамелкозернистого твердого сплава

МТ9 с трехслойным PVD-покрытием

Назначение:

Инструмент предназначен для обработки

труднообрабатываемых материалов обладающих

высокой прочностью и при этом имеющих

большую твердость.

Работа на повышенных режимах резания

Преимущества:

Одним и тем же инструментом можно

выполнять как фрезерование, так и

обработку фасок, за счет чего экономится

время обработки

Резьбофрезы данного типа имеют

максимально возможно увеличенный

диаметр рабочей части, что повышает

жесткость инструмента

Покрытие обеспечивает высокую

износостойкость и теплостойкость

Ультрамелкозернистый твердосплав

наиболее оптимален для обработки

закаленных материалов

При резьбофрезеровании образуется

короткая управляемая стружка, что

обеспечивает высокую надежность

процесса обработки

Благодаря короткому циклу обработки

увеличивается производительность

Максимальная нарезаемая длина

резьбы до 2хD

Резьба метрическая п о ISO (ГОСТ24705-81)

Инструмент для обработки внутренней

t ' , A "

Шаг

MM M

крупный M

мелкий Код заказа d D Df Число

зубьев l lf L

0.5 M3 4MTH06024C5 0.5 ISO 62.4 3.6 3 5.3 5.9 58

0.7 M4 5MTH06031C7 0.7 ISO 63.1 4.3 37.4 8.0 58

0.8 M5 $ZS> 6MTH0604C9 0.8 ISO 6 4.0 5.2 3 9.2 9.8 58

1.0 M6 7 MTH08048D101.0 ISO 8 4.8 6.4 4 10.5 11.3 64

1.0 9MTH0806D13 1.0 ISO 8 6.0 7.6 413.5 14.3 64

1.0 SZS> 10 MTH1008D16 1.0 ISO 10 8.0 9.6 416.5 17.3 73

1.25 M8 SZS> 10 MTH0806D14 1.25 ISO 8 6.0 7.6 4 14.4 15.2 64

1.5 M10 12 MTH1008D17 1.5 ISO 10 8.0 9.8 417.3 18.2 73

1.5 14 MTH1210D21 1.5 ISO 12 10.0 11.8 421.8 22.7 84

1.75 M12 12 M TH12095D201.75 ISO 12 9.5 11.5 4 20.1 21.1 84

Пример заказа: MTH 08048D10 1.0 ISO MT9

133

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

iskCarmex Precision Took Ltd. HARDCUT

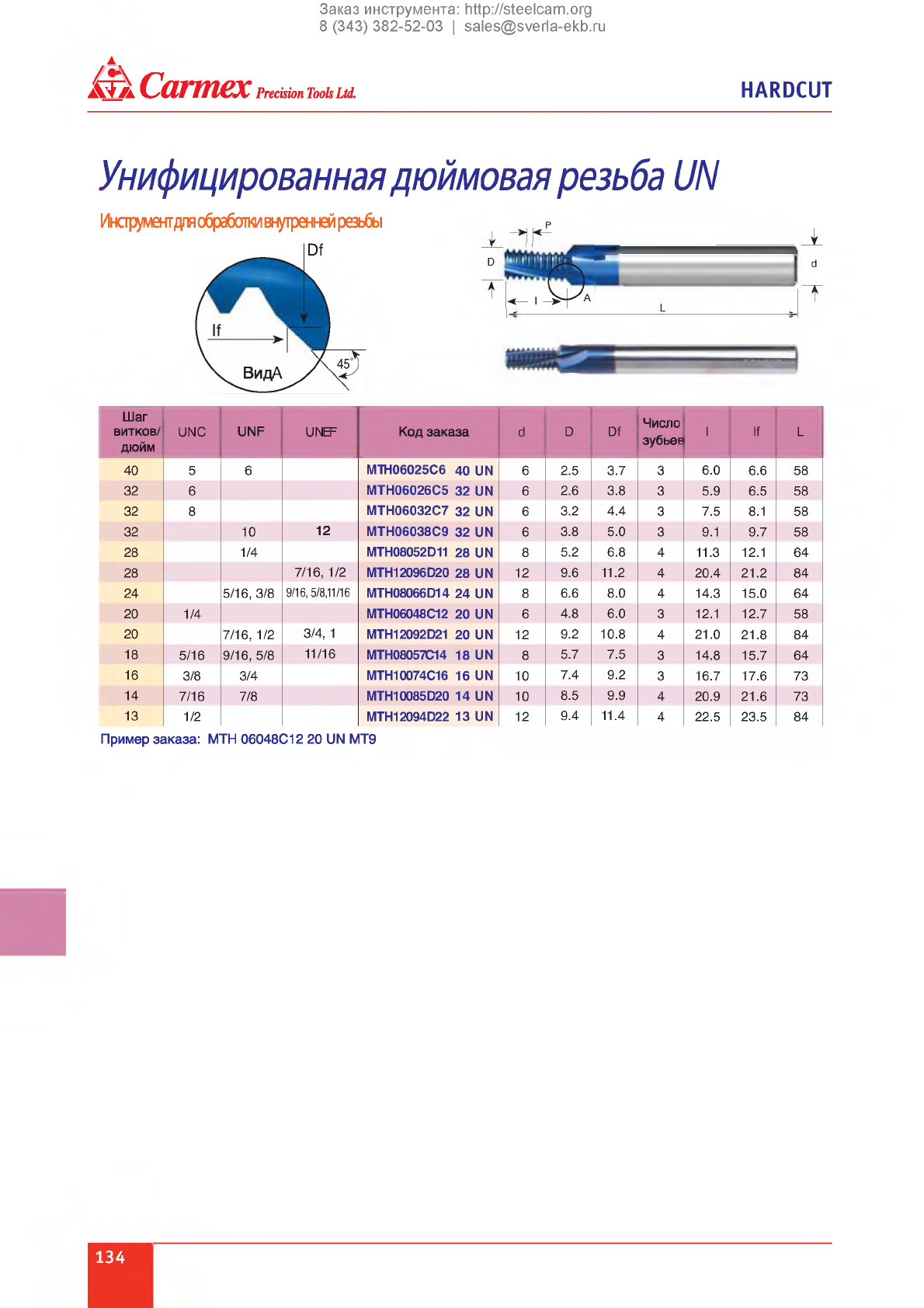

Униф ицированная дю ймовая резьба UN

Инструмент для обработки внутренней резьбы

Df d

Шаг

витков/

дюйм UNC UNF UNEF Код заказа dD Df Число

зубьев l lf L

40 5 6 MTH06025C6 40 UN 6 2.5 3.7 3 6.0 6.6 58

32 6MTH06026C5 32 UN 62.6 3.8 3 5.9 6.5 58

32 8MTH06032C7 32 UN 63.2 4.4 3 7.5 8.1 58

32 10 12 MTH06038C9 32 UN 63.8 5.0 3 9.1 9.7 58

28 1/4 MTH08052D11 28 UN 85.2 6.8 4 11.3 12.1 64

28 7/16, 1/2 MTH12096D20 28 UN 12 9.6 11.2 4 20.4 21.2 84

24 5/16, 3/8 9/16, 5/8,11/16 MTH08066D14 24 UN 86.6 8.0 4 14.3 15.0 64

20 1/4 MTH06048C12 20 UN 64.8 6.0 312.1 12.7 58

20 7/16, 1/2 3/4, 1 MTH12092D21 20 UN 12 9.2 10.8 4 21.0 21.8 84

18 5/16 9/16, 5/8 11/16 MTH08057C14 18 UN 85.7 7.5 3 14.8 15.7 64

16 3/8 3/4 MTH10074C16 16 UN 10 7.4 9.2 3 16.7 17.6 73

14 7/16 7/8 MTH10085D20 14 UN 10 8.5 9.9 420.9 21.6 73

13 1/2 MTH12094D22 13 UN 12 9.4 11.4 4 22.5 23.5 84

Пример заказа: МТН 06048С12 20 UN МТ9

134

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

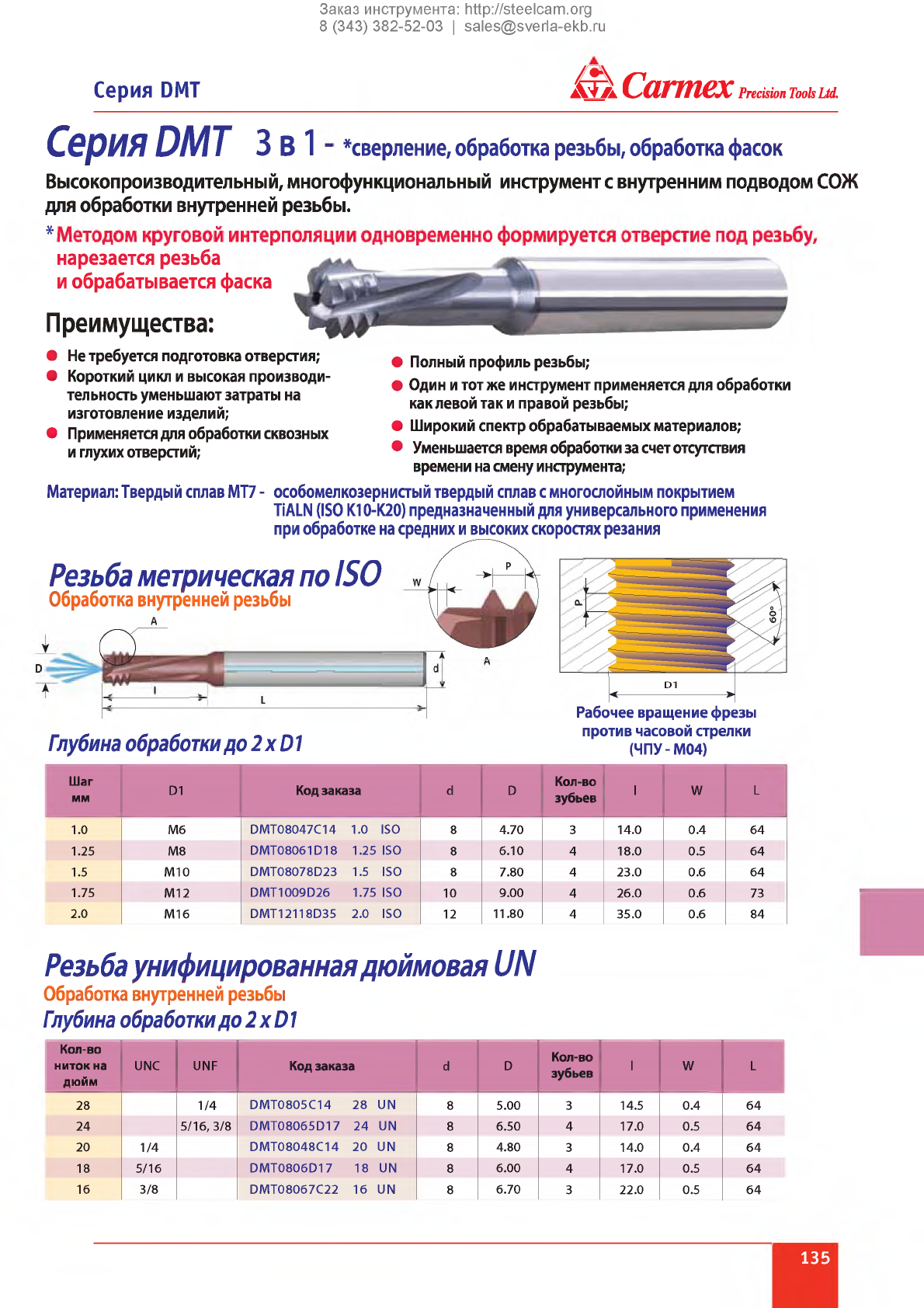

Серия DMT ШкСагтех Precision Tools Ltd.

С ерия D M T 3 в 1 ^сверление, обработка резьбы, обработка фасок

Высокопроизводительный, многофункциональный инструмент с внутренним подводом СОЖ

для обработки внутренней резьбы.

*нарезается резьба

и обрабатывается фаска

Преимущества:

• Не требуется подготовка отверстия;

• Короткий цикл и высокая производи

тельность уменьшают затраты на

изготовление изделий;

• Применяется для обработки сквозных

и глухих отверстий;

• Полный профиль резьбы;

• Один и тот же инструмент применяется для обработки

как левой так и правой резьбы;

• Широкий спектр обрабатываемых материалов;

• Уменьшается время обработки за счет отсутствия

времени на смену инструмента;

Материал: Твердый сплав МТ7 - особомелкозернистый твердый сплав с многослойным покрытием

TiALN (ISO К10-К20) предназначенный для универсального применения

при обработке на средних и высоких скоростях резания

Резьба метрическая по ISO

Обработка внутренней резьбы

Гпубина обработки до 2 xD 1

-----------------------

Рабочее вращение фрезы

против часовой стрелки

(ЧПУ-М04)

Шаг

мм D1 Код заказа d D Кол-во

зубьев l W L

1.0 Мб DMT08047C14 1.0 ISO 8 4.70 3 14.0 0.4 64

1.25 М8 DMT08061D18 1.25 ISO 86.10 4 18.0 0.5 64

1.5 М10 DMT08078D23 1.5 ISO 8 7.80 4 23.0 0.6 64

1.75 М12 DMT1009D26 1.75 ISO 10 9.00 4 26.0 0.6 73

2.0 М1б DMT12118D35 2.0 ISO 12 11.80 4 35.0 0.6 84

Резьба унифицированная дюймовая U N

Обработка внутренней резьбы

Гпубина обработки до 2xDl

Кол-во

ниток на

дюйм UNC UNF Код заказа d DКол-во

зубьев l W L

28 1/4 DMT0805C14 28 UN 8 5.00 3 14.5 0.4 64

24 5/16, 3/8 DMT08065D17 24 UN 8 6.50 4 17.0 0.5 64

20 1/4 DMT08048C14 20 UN 84.80 3 14.0 0.4 64

18 5/16 DMT0806D17 18 UN 86.00 4 17.0 0.5 64

16 3/8 DMT08067C22 16 UN 86.70 3 22.0 0.5 64

135

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

iskCarmex Precision Took Ltd. Серия DMT

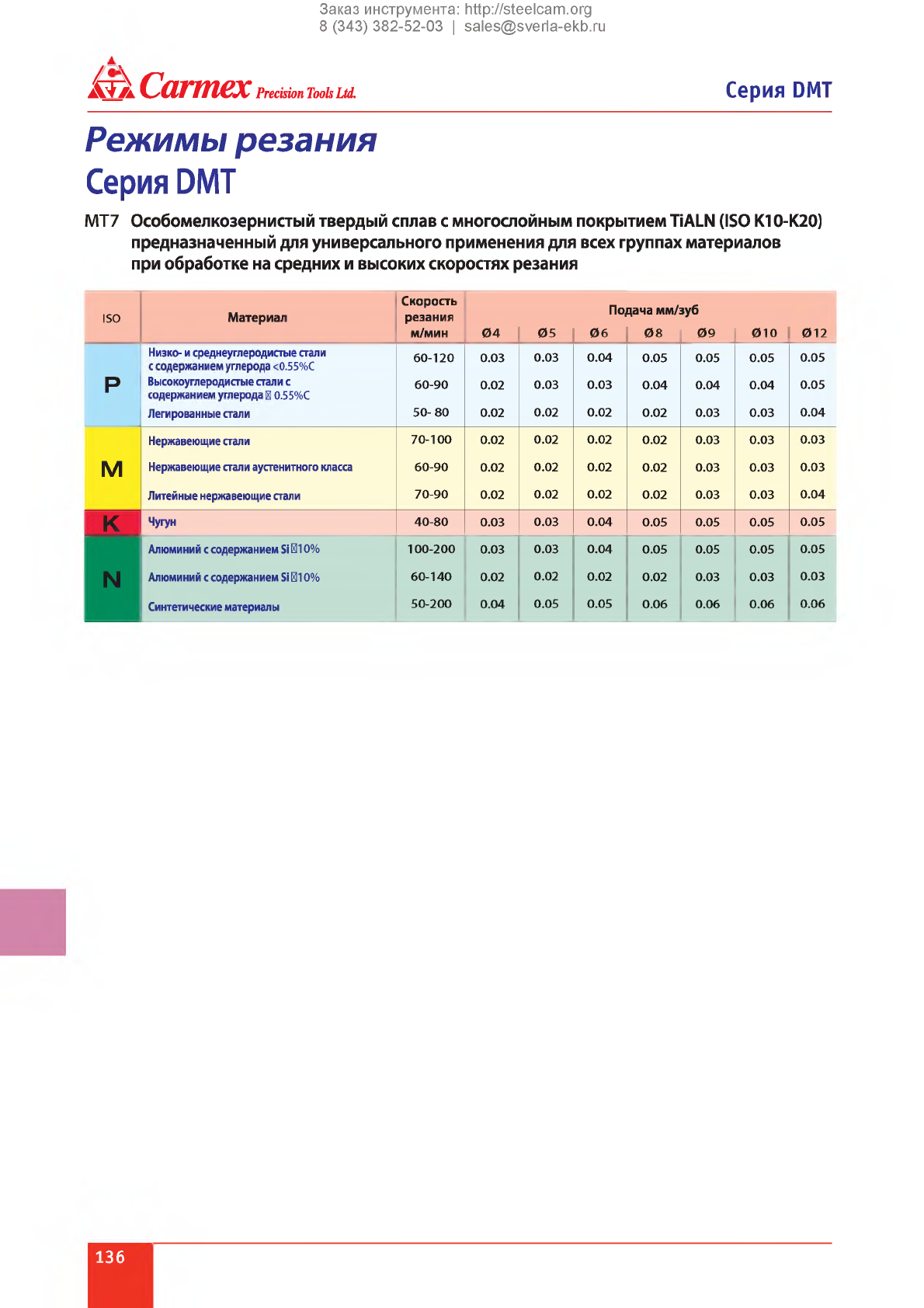

Режимы резания

Серия DMT

M T7 О собом елкозернисты й тверды й сплав с м ногослойны м по кры тием TiALN (ISO К10-К20)

предназначенный для универсального применения для всех группах материалов

при обработке на средних и вы соких скоростях резания

ISO Материал Скорость

резания Подача мм/зуб

м/мин 04 05 06 08 09 010 012

Низко- и среднеуглеродистые стали

<0.55%C 60-120 0.03 0.03 0.04 0.05 0.05 0.05 0.05

рВысокоуглеродистые стали с

1 0.55%C 60-90 0.02 0.03 0.03 0.04 0.04 0.04 0.05

Легированные стали 50- 80 0.02 0.02 0.02 0.02 0.03 0.03 0.04

Нержавеющие стали 70-100 0.02 0.02 0.02 0.02 0.03 0.03 0.03

мНержавеющие стали аустенитного класса 60-90 0.02 0.02 0.02 0.02 0.03 0.03 0.03

Литейные нержавеющие стали 70-90 0.02 0.02 0.02 0.02 0.03 0.03 0.04

кЧугун 40-80 0.03 0.03 0.04 0.05 0.05 0.05 0.05

Алюминий с содержанием Si 010% 100-200 0.03 0.03 0.04 0.05 0.05 0.05 0.05

NАлюминий с содержанием Si 010% 60-140 0.02 0.02 0.02 0.02 0.03 0.03 0.03

Синтетические материалы 50-200 0.04 0.05 0.05 0.06 0.06 0.06 0.06

136
