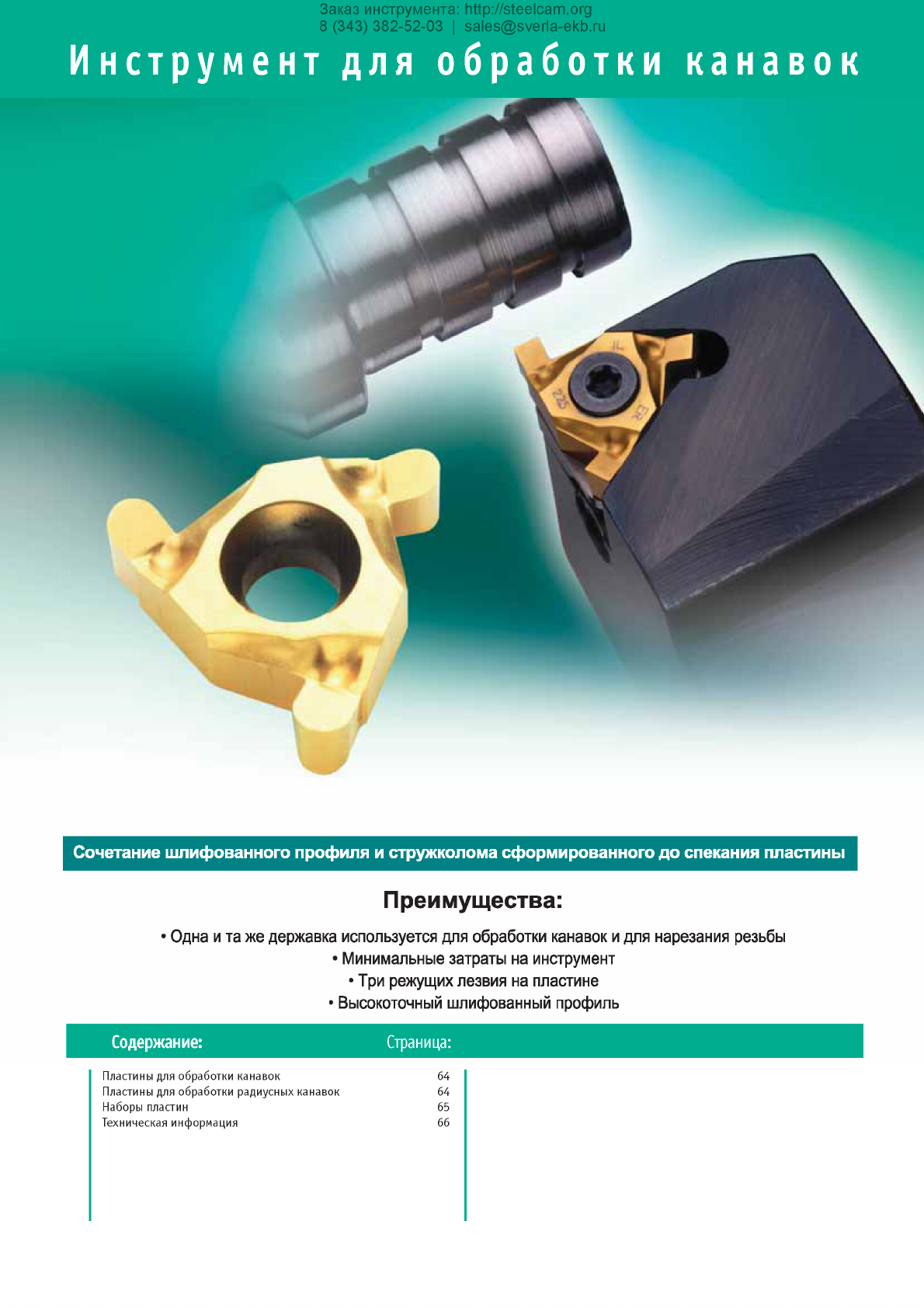

Инструмент для обработки канавок
Сочетание шлифованного профиля и стружколома сформированного до спекания пластины
Преимущества:
• Одна и та же державка используется для обработки канавок и для нарезания резьбы
• Минимальные затраты на инструмент
• Три режущих лезвия на пластине
• Высокоточный шлифованный профиль
Содержание: Страница:
Пластины для обработки канавок 64
Пластины для обработки радиусных канавок 64
Наборы пластин 65
Техническая информация 66
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
МкСагтех Precision Tools Ltd. ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК

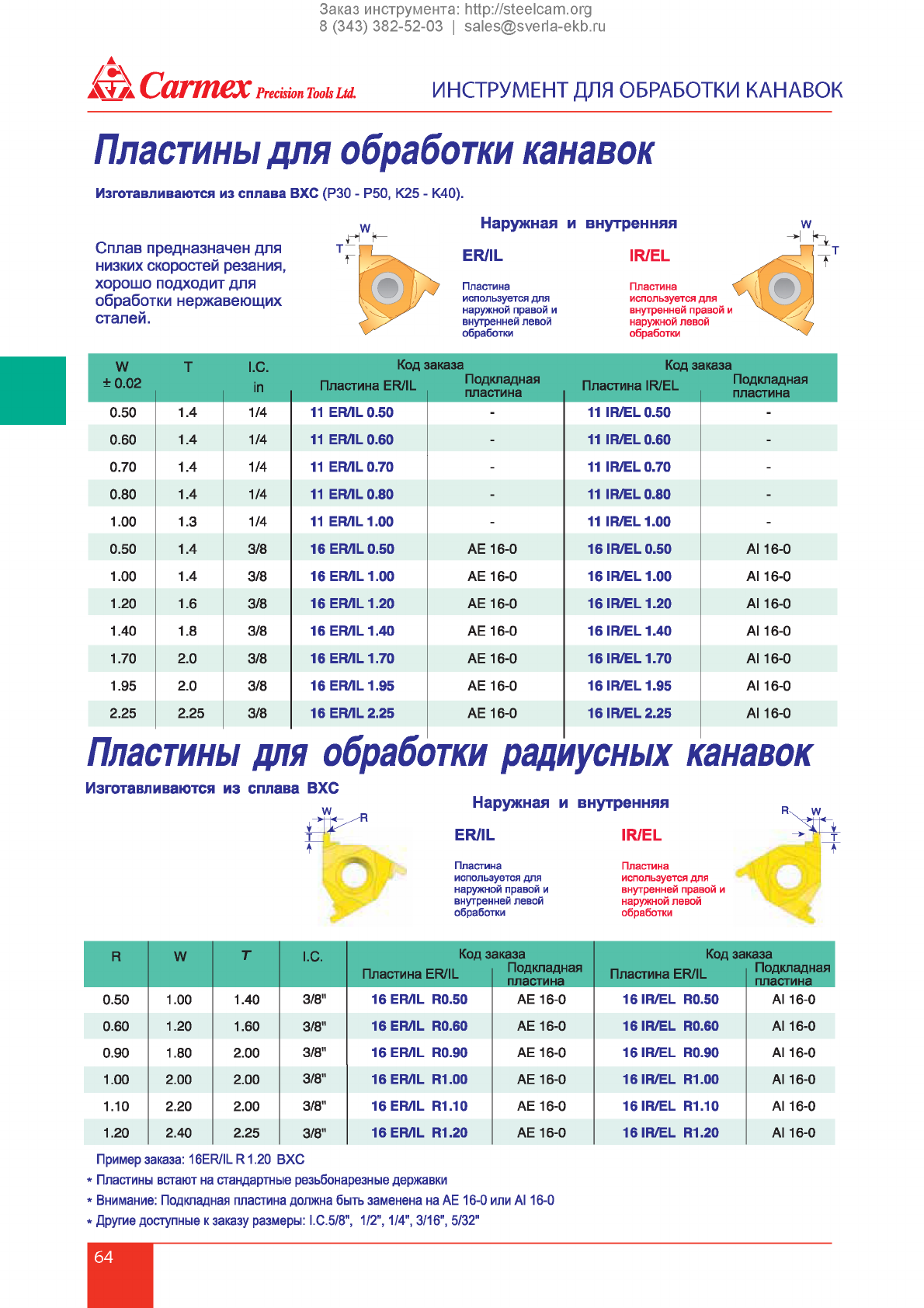

П л астины д л я обработки канавок
Изготавливаются из сплава ВХС (РЗО - Р50, К25 - К40).
Сплав предназначен для
низких скоростей резания,
хорошо подходит для
обработки нержавеющих
сталей.
Наружная и внутренняя
ER/IL IR/EL
Пластина
используется для
наружной правой и
внутренней левой
обработки
Пластина
используется для
внутренней правой и
наружной левой
обработки
W
Т
W
+ 0.02 Т I.C.
in
Код:
Пластина ER/IL
заказаПодкладная
пластина
Код з<
Пластина IR/EL
аказа Подкладная
пластина
0.50 1.4 1/4 11 ER/IL 0.50 -11 IR/EL 0.50 -
0.60 1.4 1/4 11 ER/IL 0.60 -11 IR/EL 0.60 -
0.70 1.4 1/4 11 ER/IL0.70 -11 IR/EL0.70 -
0.80 1.4 1/4 11 ER/IL 0.80 -11 IR/EL 0.80 -
1.00 1.3 1/4 11 ER/IL 1.00 -11 IR/EL 1.00 -
0.50 1.4 3/8 16 ER/IL0.50 АЕ 16-0 16 IR/EL 0.50 AI 16-0
1.00 1.4 3/8 16 ER/IL 1.00 АЕ 16-0 16 IR/EL 1.00 AI 16-0
1.20 1.6 3/8 16 ER/IL 1.20 АЕ 16-0 16 IR/EL 1.20 AI 16-0
1.40 1.8 3/8 16 ER/IL1.40 АЕ 16-0 16 IR/EL 1.40 AI 16-0
1.70 2.0 3/8 16 ER/IL1.70 АЕ 16-0 16 IR/EL 1.70 AI 16-0
1.95 2.0 3/8 16 ER/IL 1.95 АЕ 16-0 16 IR/EL 1.95 AI 16-0
2.25 2.25 3/8 16 ER/IL2.25 АЕ 16-0 16 IR/EL 2.25 AI 16-0
Пластины для обработки радиусны х канавок
Изготавливаются из сплава ВХС Наружная и внутренняя
IR/EL
ER/IL
Пластина
используется для
наружной правой и
внутренней левой
обработки
Пластина
используется для
внутренней правой и
наружной левой
обработки
R W ТI.C. Код з
Пластина ER/IL
аказа
Подкладная
пластина
Код за
Пластина ER/IL
каза
Подкладная
пластина
0.50 1.00 1.40 3/8" 16ER/IL R0.50 АЕ 16-0 16IR/EL R0.50 A116-0
0.60 1.20 1.60 3/8" 16ER/IL R0.60 АЕ 16-0 16IR/EL R0.60 A116-0
0.90 1.80 2.00 3/8" 16ER/IL R0.90 АЕ 16-0 16IR/EL R0.90 A116-0
1.00 2.00 2.00 3/8" 16ER/IL R1.00 АЕ 16-0 16IR/EL R1.00 A116-0
1.10 2.20 2.00 3/8" 16ER/IL R1.10 АЕ 16-0 16IR/EL R1.10 A116-0
1.20 2.40 2.25 3/8" 16ER/IL R1.20 АЕ 16-0 16IR/EL R1.20 A116-0
Пример заказа: 16ER/IL R 1.20 ВХС
• Пластины встают на стандартные резьбонарезные державки
• Внимание: Подкладная пластина должна быть заменена на АЕ 16-0 или A116-0
• Другие доступные к заказу размеры: I.C.5/8", 1/2", 1/4", 3/16", 5/32"
64
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
▲
инструмент для обработки канавок Щ^Сагтех Precision Tools Ш .

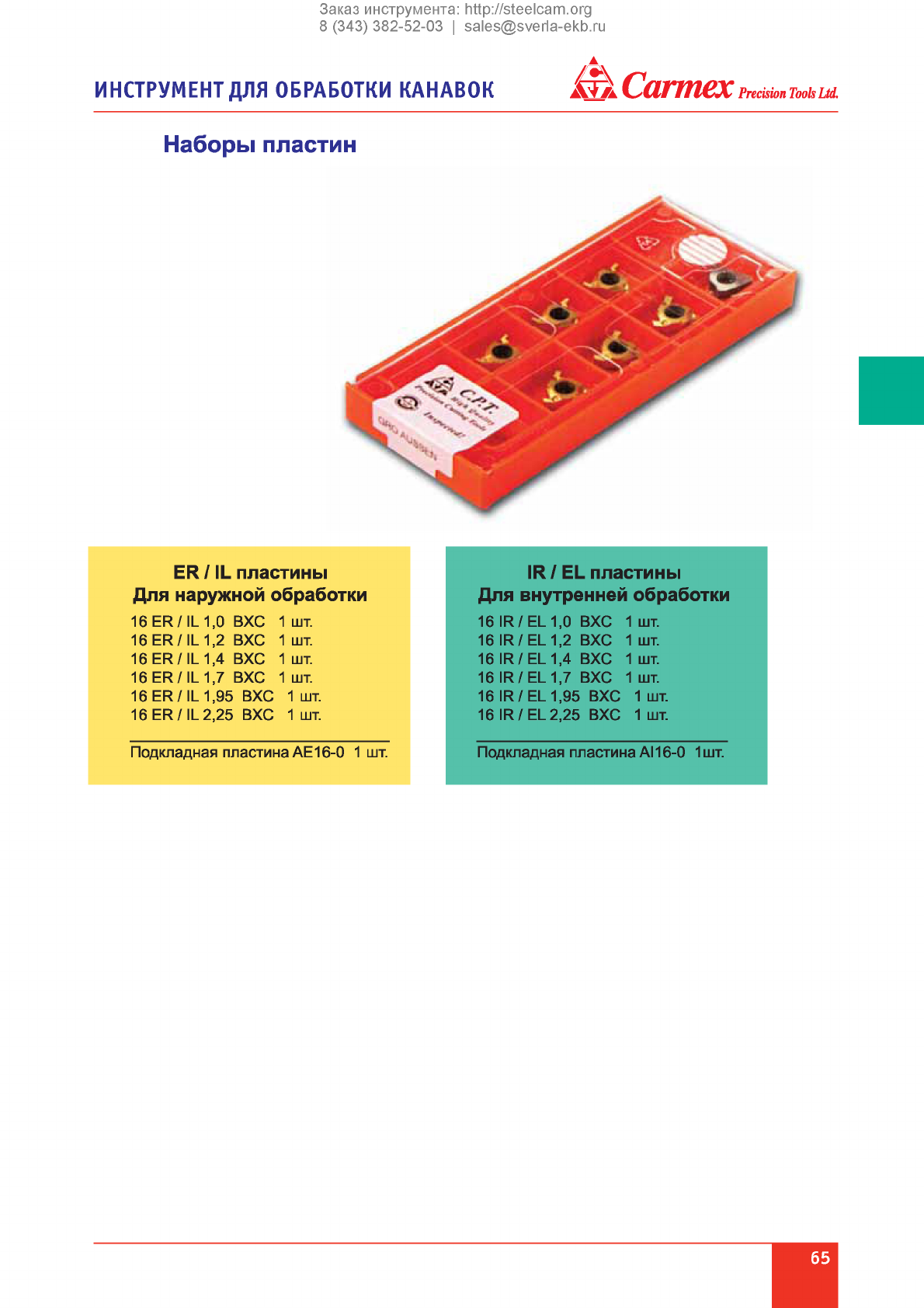

Наборы пластин
ER / IL пластины
Для наружной обработки
16E R /IL 1.0 ВХС 1 шт.
16E R /IL 1.2 ВХС 1 шт.
16E R /IL 1.4 ВХС 1 шт.
16E R /IL 1.7 ВХС 1 шт.
16E R /IL 1.95 ВХС 1 шт.
16 E R /IL 2.25 ВХС 1 шт.
Подкладная пластина АЕ16-0 1шт.
IR / EL пластины
Для внутренней обработки
16 IR /E L 1.0 ВХС 1 шт.
16 IR /E L 1.2 ВХС 1 шт.
16 IR /E L 1.4 ВХС 1 шт.
16 IR /E L 1.7 ВХС 1 шт.
16 IR /E L 1.95 ВХС 1 шт.
16 IR /E L 2.25 ВХС 1 шт.
Подкладная пластина АН 6-0 1шт.
65
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ШкСагтех Precision Tools Ltd. ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ КАНАВОК
Техническая инф ормация
Рекомендуемые скорости резания
при обработке канавок
Группа
материала
по ISO
Материал Скорость резания м/мин
Низко- и среднеуглеродистые стали 20-100
РВысокоуглеродистые стали 30-80
Легированные стали 40-90
мНержавеющие стали 30-80
кЧугун 30-90
NНе металлы + цветные металлы 20-200
Для маленьких обрабатываемых диаметров смотрите страницы 168-172
