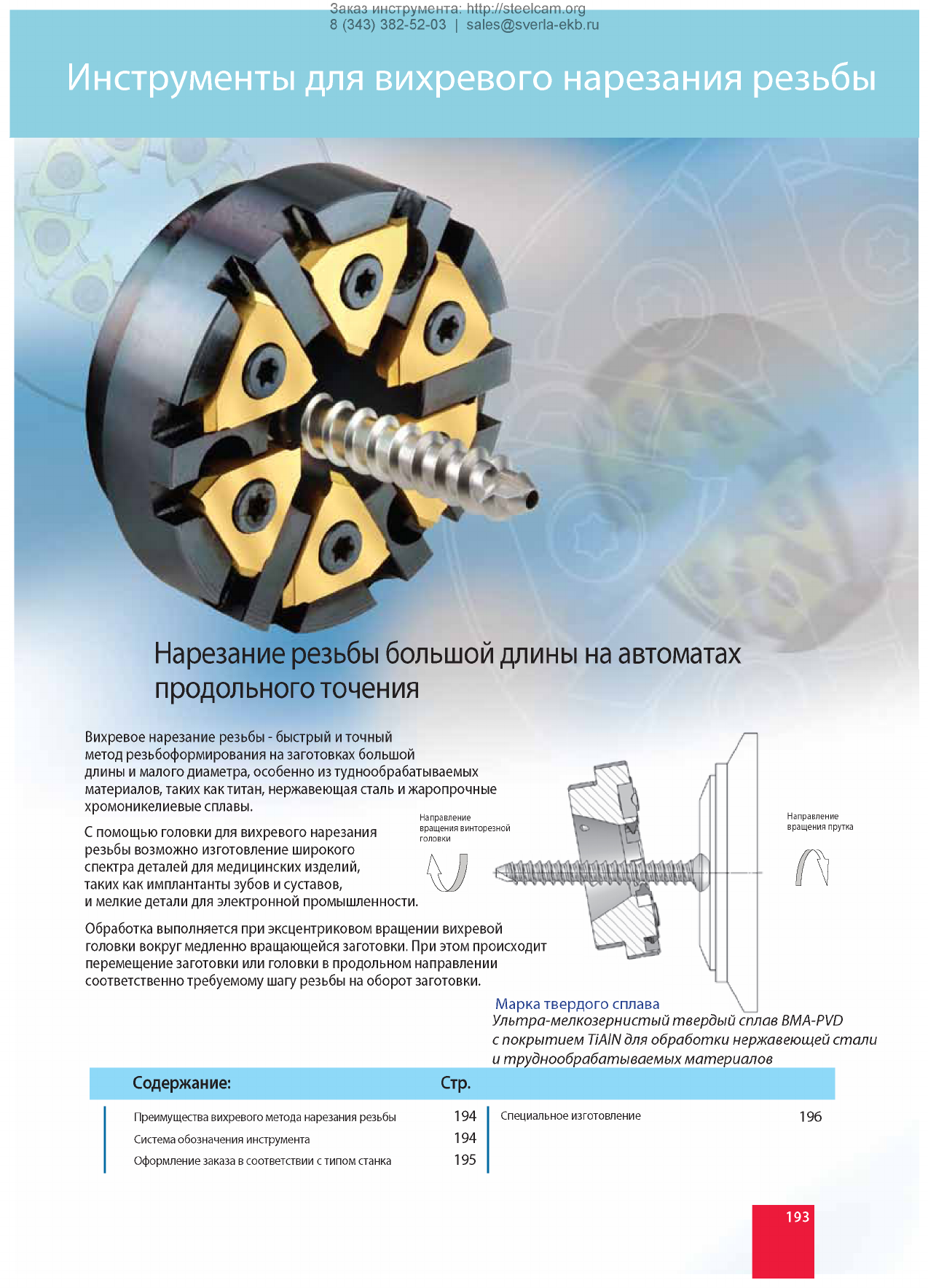

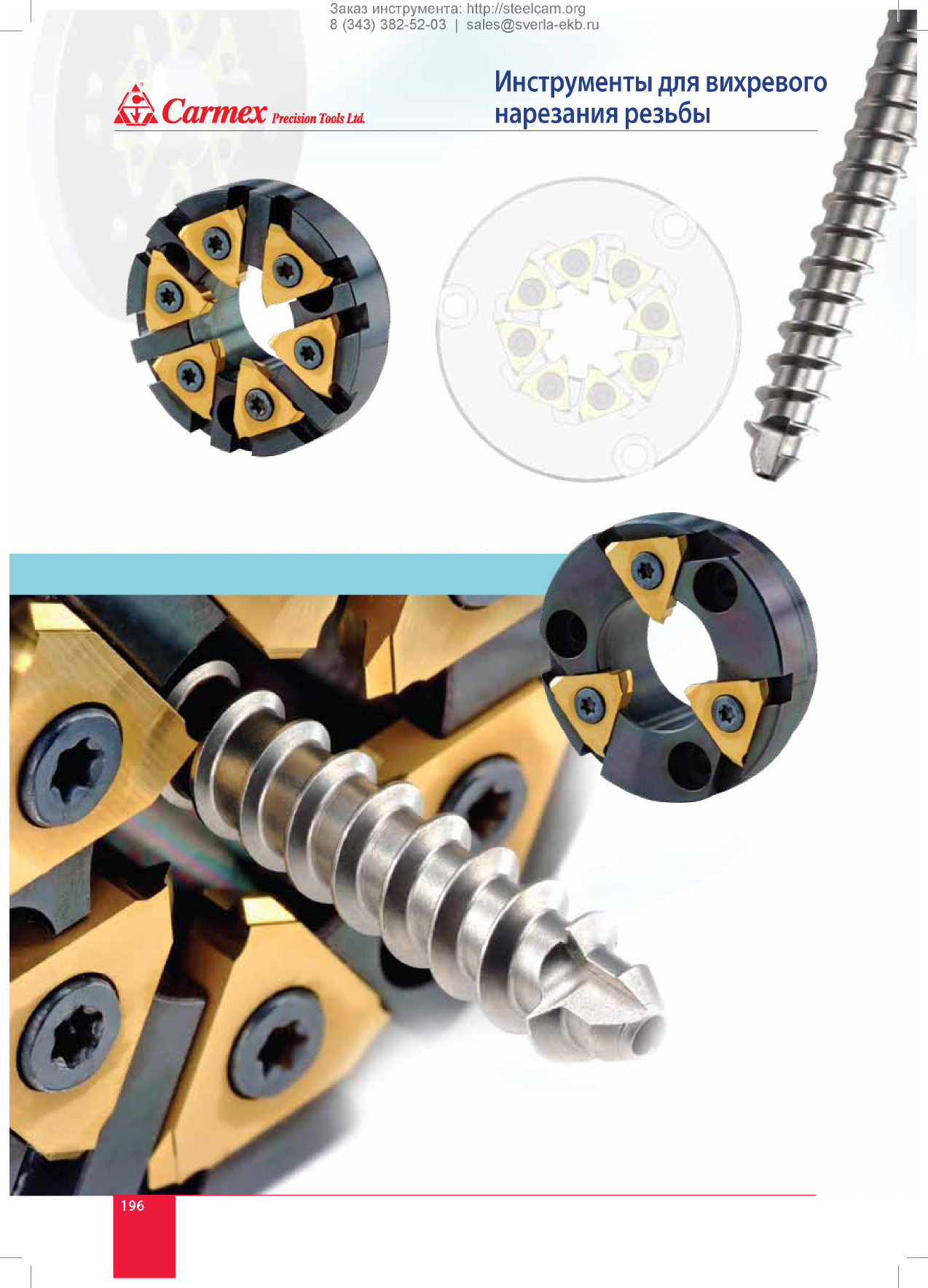

Инструменты для вихревого нарезания резьбы
Нарезание резьбы большой длины на автоматах
продольного точения
Направление
вращения винторезной
головки
Направление
вращения прутка
Вихревое нарезание резьбы - быстрый и точный
метод резьбоформирования на заготовках большой
длины и малого диаметра, особенно из туднообрабатываемых
материалов, таких как титан, нержавеющая сталь и жаропрочные
хромоникелиевые сплавы.
С помощью головки для вихревого нарезания
резьбы возможно изготовление широкого
спектра деталей для медицинских изделий,
таких как имплантанты зубов и суставов,
и мелкие детали для электронной промышленности.
Обработка выполняется при эксцентриковом вращении вихревой
головки вокруг медленно вращающейся заготовки. При этом происходит
перемещение заготовки или головки в продольном направлении
соответственно требуемому шагу резьбы на оборот заготовки.
Марка твердого сплава
Ультра-мелкозернистый твердый сплав BMA-PVD
с покрытием TiAIN для обработки нержавеющей стали
и труднообрабатываемых материалов
Содержание: Стр.
Преимущества вихревого метода нарезания резьбы 194
Система обозначения инструмента 194
Оформление заказа в соответствии с типом станка 195
Специальное изготовление 196
193
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
• Инструменты для вихревого
is k Carm e x P recision Tools Ltd.

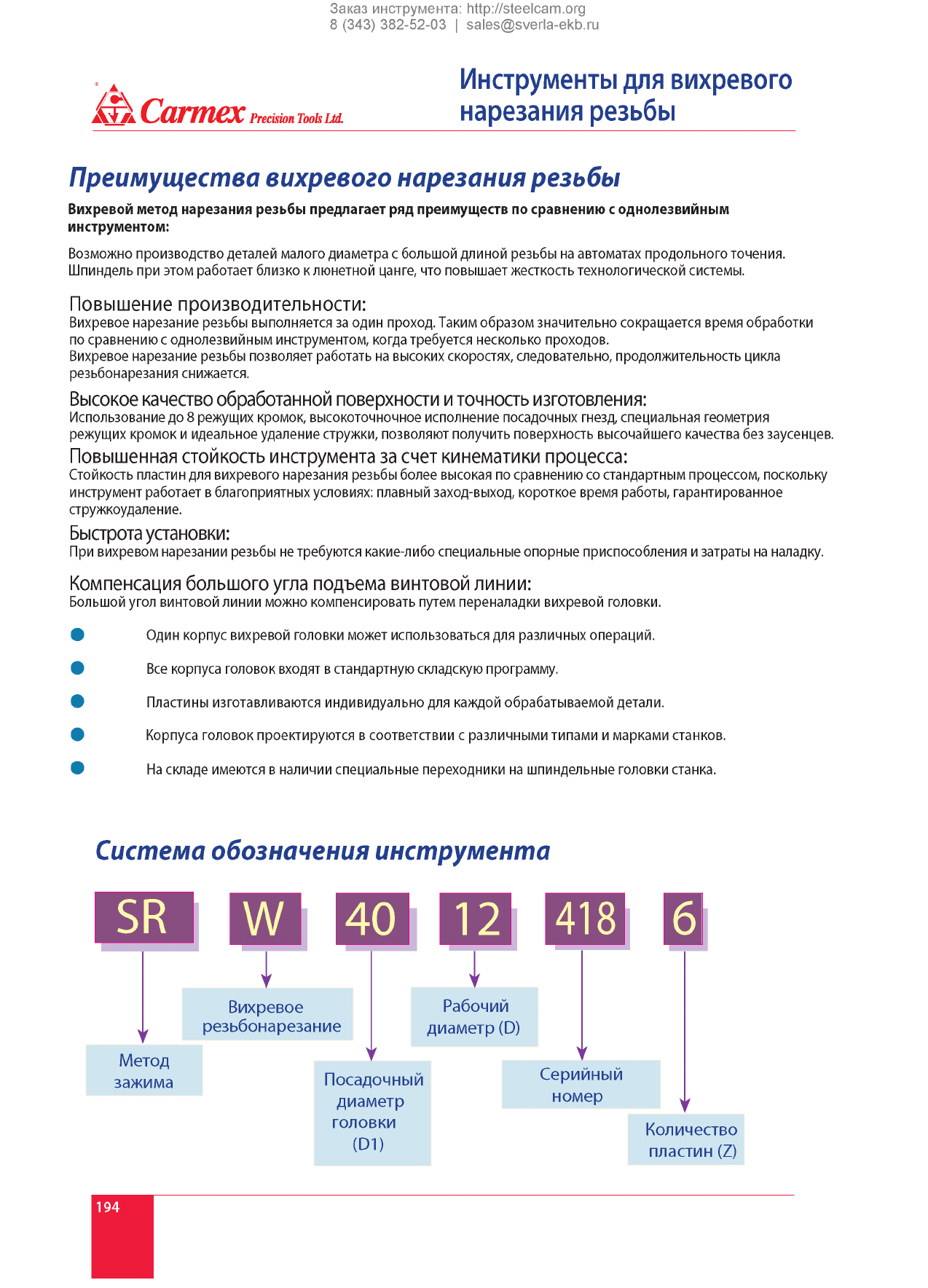

Преимущества вихревого нарезания резьбы
Вихревой метод нарезания резьбы предлагает ряд преимуществ по сравнению с однолезвийным
инструментом:
Возможно производство деталей малого диаметра с большой длиной резьбы на автоматах продольного точения.
Шпиндель при этом работает близко к люнетной цанге, что повышает жесткость технологической системы.
Повышение производительности:
Вихревое нарезание резьбы выполняется за один проход. Таким образом значительно сокращается время обработки
по сравнению с однолезвийным инструментом, когда требуется несколько проходов.
Вихревое нарезание резьбы позволяет работать на высоких скоростях, следовательно, продолжительность цикла
резьбонарезания снижается.
Высокое качество обработанной поверхности и точность изготовления:
Использование до 8 режущих кромок, высокоточночное исполнение посадочных гнезд, специальная геометрия
режущих кромок и идеальное удаление стружки, позволяют получить поверхность высочайшего качества без заусенцев.
Повышенная стойкость инструмента за счет кинематики процесса:
Стойкость пластин для вихревого нарезания резьбы более высокая по сравнению со стандартным процессом, поскольку
инструмент работает в благоприятных условиях: плавный заход-выход, короткое время работы, гарантированное
стружкоудаление.
Быстрота установки:
При вихревом нарезании резьбы не требуются какие-либо специальные опорные приспособления и затраты на наладку.
Компенсация большого угла подъема винтовой линии:
Большой угол винтовой линии можно компенсировать путем переналадки вихревой головки.
9 Один корпус вихревой головки может использоваться для различных операций.
9 Все корпуса головок входят в стандартную складскую программу.
9 Пластины изготавливаются индивидуально для каждой обрабатываемой детали.
9 Корпуса головок проектируются в соответствии с различными типами и марками станков.
9 На складе имеются в наличии специальные переходники на шпиндельные головки станка.
Система обозначения инструмента
SR W 40 12 418
I
Вихревое Рабочий
резьбонарезание диаметр (D)
I
головки
(D1)
Метод
зажима
уУ
Посадочный Серийный
диаметр номер
Количество
пластин (Z)
194
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
Инструменты для вихревого А.
нарезания резьбы Precision Tools Ltd.

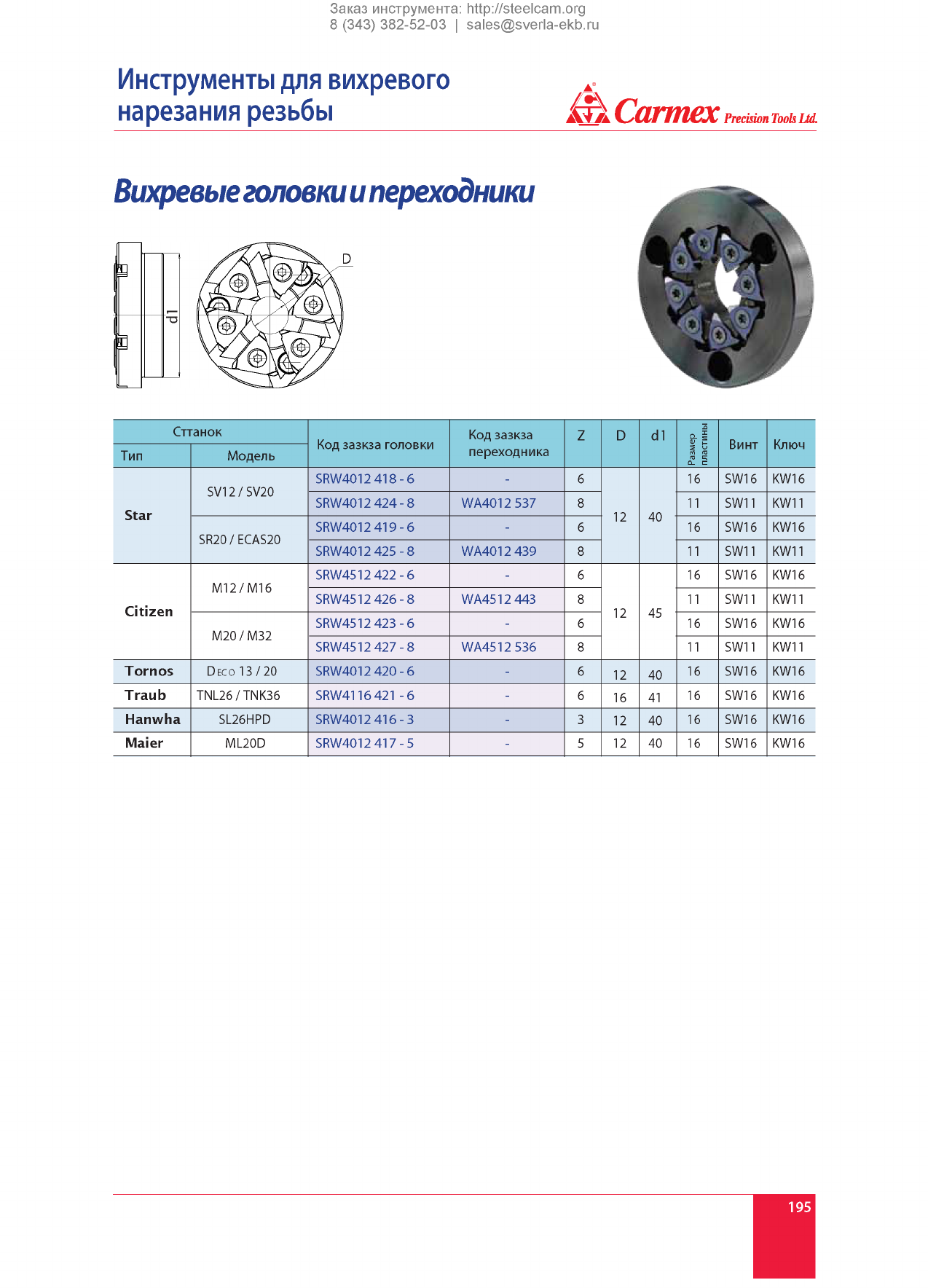

Вихревые головки ипереходники
С т т а н о к К о д за зкза го ло в ки К о д за зк за Z D d1
Р азм ер
пластин ы
В и н т К лю ч
Тип М о д е л ь п е р е х о д н и к а
SV12 / SV20 SR W 40 1 2 4 1 8 - 6 -6 16 SW 16 KW 16
Star SR W 40 1 2 4 2 4 - 8 W A 4 0 1 2 5 3 7 8 12 40 11 SW11 KW11
SR 20 / ECA S20 SR W 40 1 2 4 1 9 - 6 -6 16 SW 16 KW 16
SR W 40 1 2 4 2 5 - 8 W A 4 0 1 2 4 39 8 11 SW11 KW11
M 12 / M 16 SR W 45 1 2 4 2 2 - 6 -6 16 SW 16 KW 16
Citizen S R W 45 1 2 4 2 6 - 8 W A 45 1 2 44 3 8 12 45 i i SW11 KW11
M 20 / M 32 SR W 45 1 2 4 2 3 - 6 -6 16 SW 16 KW 16
SR W 45 1 2 4 2 7 - 8 W A 4 5 1 2 5 3 6 8 11 SW11 KW11
Tornos De c o 13 / 20 SR W 40 1 2 4 2 0 - 6 -612 40 16 SW 16 KW 16
Traub T N L2 6 / T N K36 S R W 4 11 6 421 - 6 -616 41 16 SW 16 KW 16
Hanwha SL26H PD SR W 40 1 2 4 1 6 - 3 -312 40 16 SW 16 KW 16
Maier M L2 0 D SR W 4 0 1 2 4 1 7 - 5 -5 12 40 16 SW 16 KW 16
