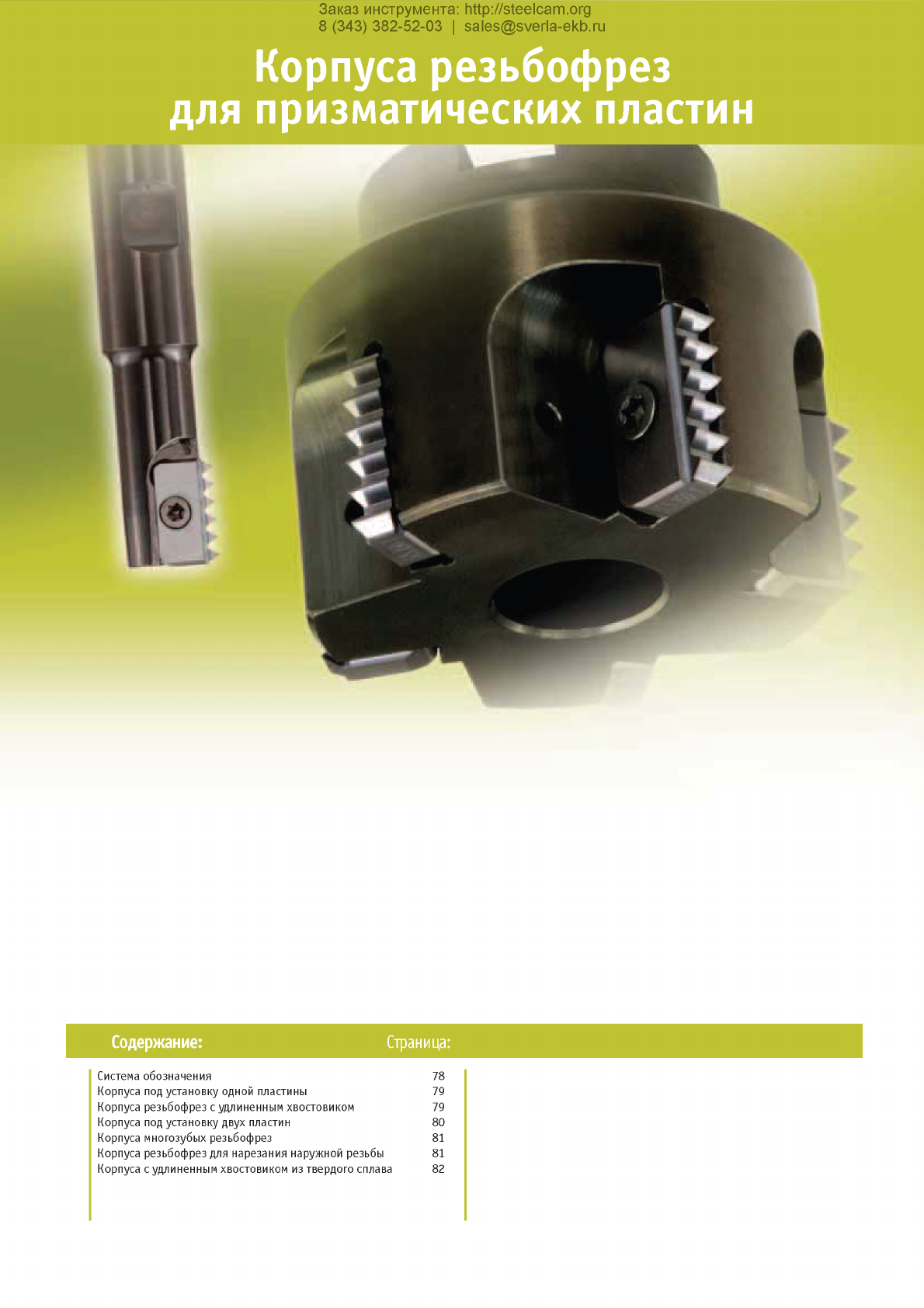

Корпуса резьбофрез
для призматических пластин
Содержание: Страница:
Система обозначения 78
Корпуса под установку одной пластины 79
Корпуса резьбофрез с удлиненным хвостовиком 79
Корпуса под установку двух пластин 80
Корпуса многозубых резьбофрез 81
Корпуса резьбофрез для нарезания наружной резьбы 81
Корпуса с удлиненным хвостовиком из твердого сплава 82
КОРПУСА РЕЗЬБОФРЕЗ
ДЛЯ ПРИЗМАТИЧЕСКИХ ПЛАСТИН

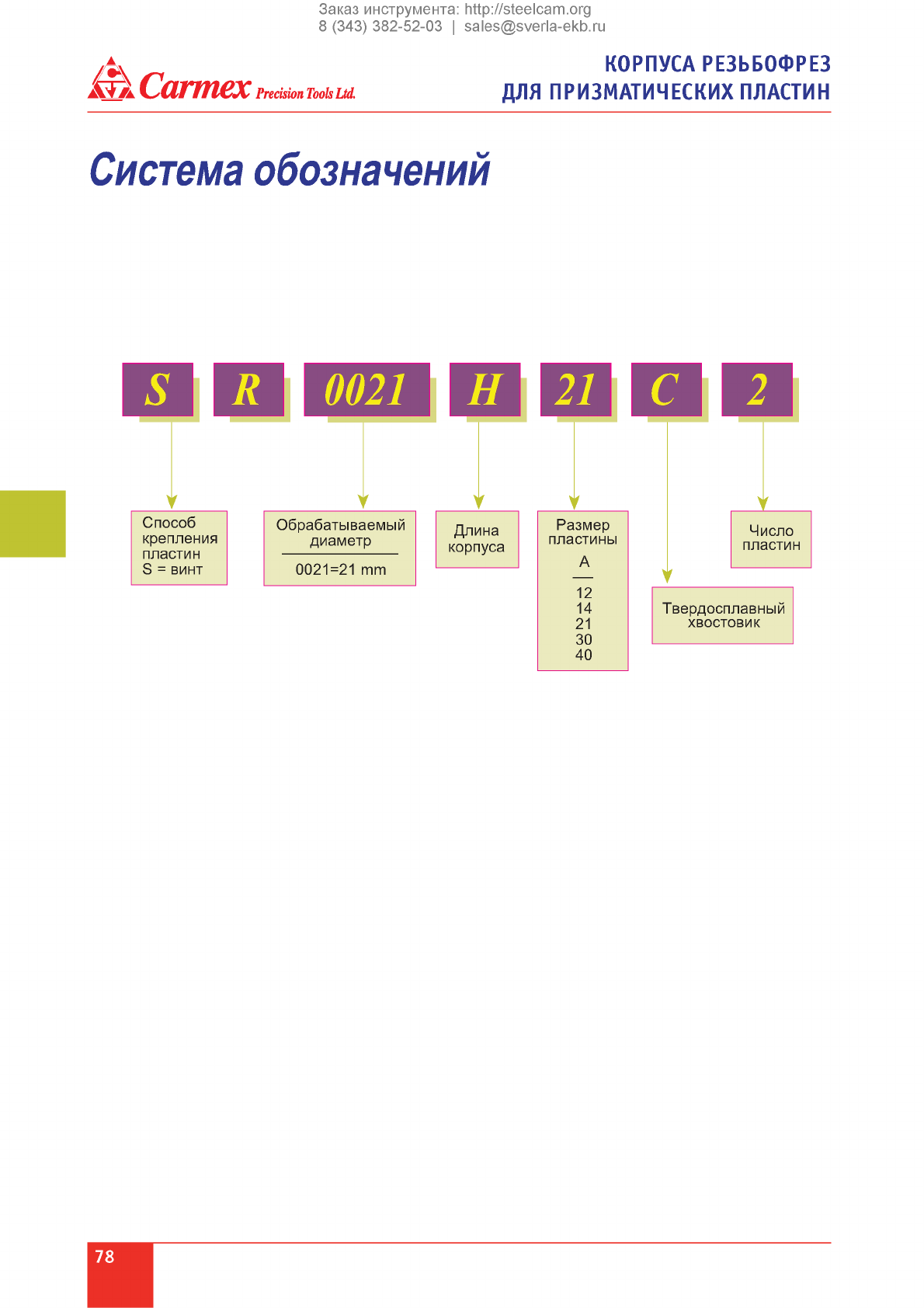

Система обозначений
S I R I 0021 I Н I 211 С I 2
У
_______
Число
пластин
Твердосплавный
хвостовик
78
У
Способ
крепления
пластин
S = винт
Обрабатываемый
диаметр
0021=21 mm
Длина
корпуса Размер
пластины
А
12
14
21
30
40
КОРПУСА РЕЗЬБОФРЕЗ
ДЛЯ ПРИЗМАТИЧЕСКИХ ПЛАСТИН

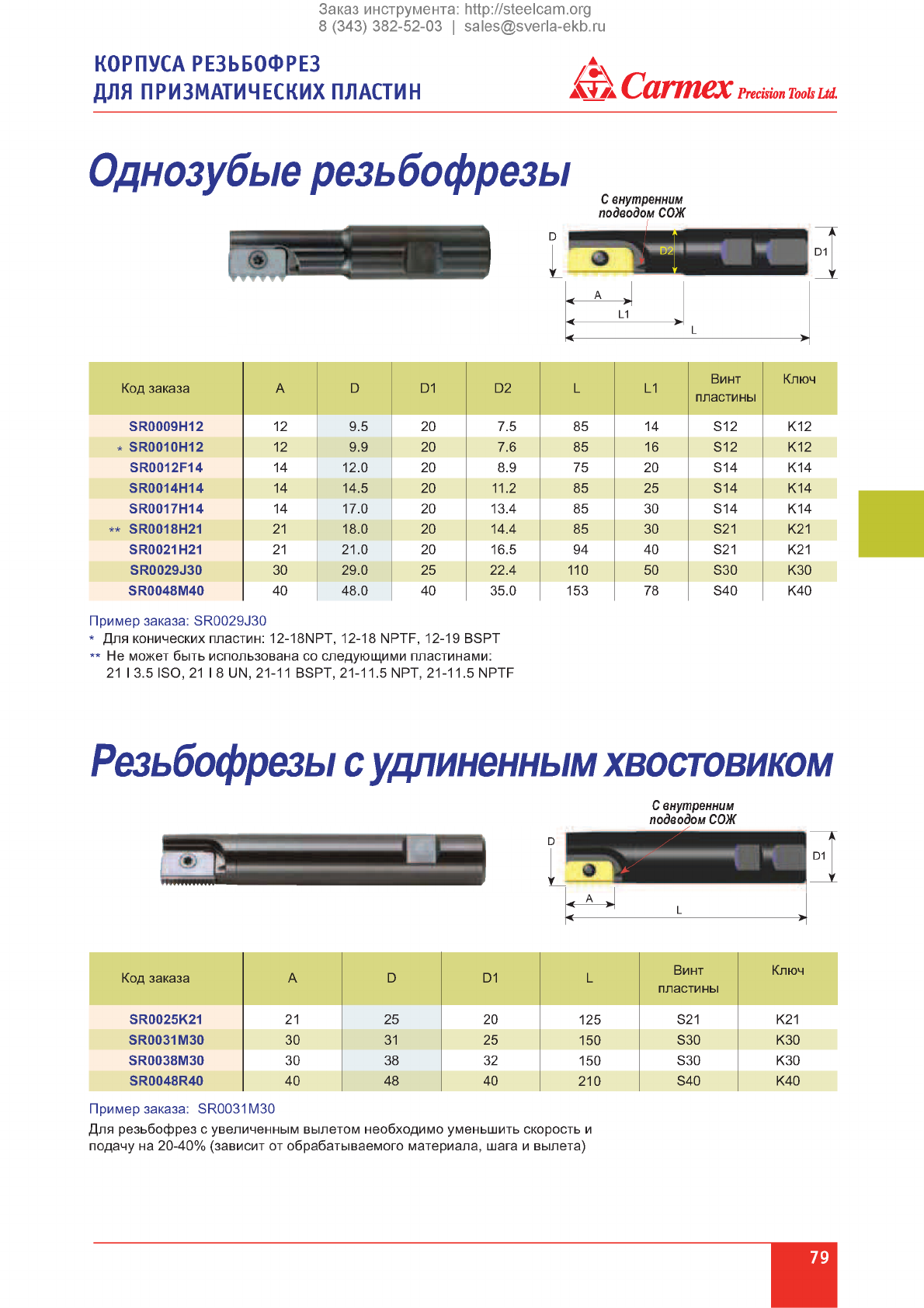

Однозубые резьбоф резы С внутренним
подводом СОЖ
Код заказа А D D1 D2 L L1 Винт
пластины Ключ
SR0009H12 12 9.5 20 7.5 85 14 S12 К12
* SR0010H12 12 9.9 20 7.6 85 16 S12 К12
SR0012F14 14 12.0 20 8.9 75 20 S14 К14
SR0014H14 14 14.5 20 11.2 85 25 S14 К14
SR0017H14 14 17.0 20 13.4 85 30 S14 К14
** SR0018H21 21 18.0 20 14.4 85 30 S21 К21
SR0021H21 21 21.0 20 16.5 94 40 S21 К21
SR0029J30 30 29.0 25 22.4 110 50 S30 К30
SR0048M40 40 48.0 40 35.0 153 78 S40 К40
Пример заказа: SR0029J30
* Для конических пластин: 12-18NPT, 12-18 NPTF, 12-19 BSPT
** Не может быть использована со следующими пластинами:
21 I 3.5 ISO, 21 I 8 UN, 21-11 BSPT, 21-11.5 NPT, 21-11.5 NPTF
Резьбофрезы с удлиненным хвостовиком
С внутренним
подводом СОЖ
D1
__
1
Код заказа А D D1 L Винт
пластины Ключ
SR0025K21 21 25 20 125 S21 К21
SR0031M30 30 31 25 150 S30 К30
SR0038M30 30 38 32 150 S30 К30
SR0048R40 40 48 40 210 S40 К40
Примерзаказа: SR0031M30
Для резьбофрез с увеличенным вылетом необходимо уменьшить скорость и
подачу на 20-40% ависит от обрабатываемого материала, шага и вылета)
79
КОРПУСА РЕЗЬБОФРЕЗ
ДЛЯ ПРИЗМАТИЧЕСКИХ ПЛАСТИН

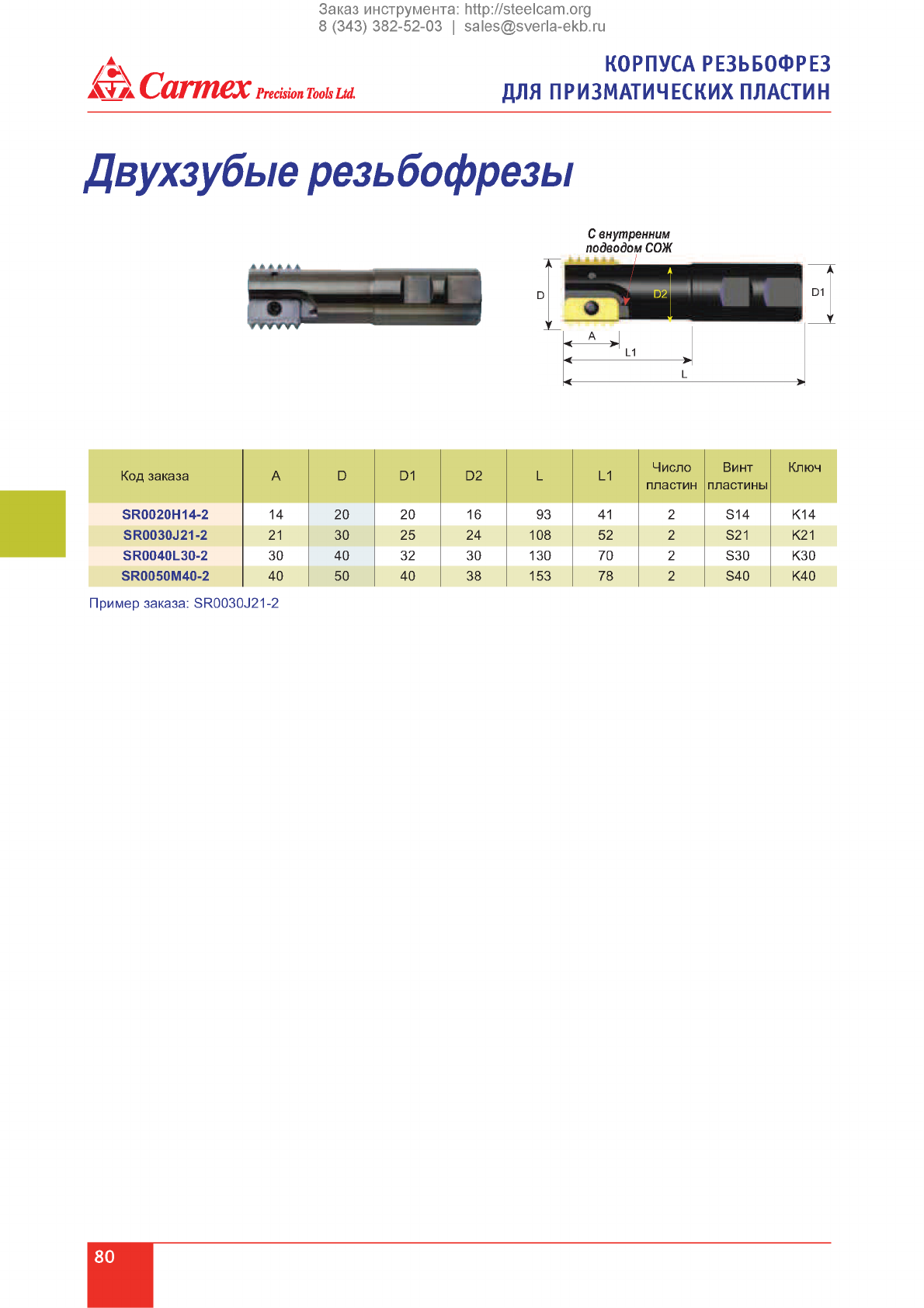

Д вухзубы е резьбоф резы
С внутренним
подводом СОЖ
Код заказа А D D1 D2 L L1 Число
пластин Винт
пластины Ключ
SR0020H14-2 14 20 20 16 93 41 2 S14 К14
SR0030J21-2 21 30 25 24 108 52 2 S21 К21
SR0040L30-2 30 40 32 30 130 70 2 S30 К30
SR0050M40-2 40 50 40 38 153 78 2 S40 К40
Пример заказа: SR0030J21-2
80
КОРПУСА РЕЗЬБОФРЕЗ
ДЛЯ ПРИЗМАТИЧЕСКИХ ПЛАСТИН

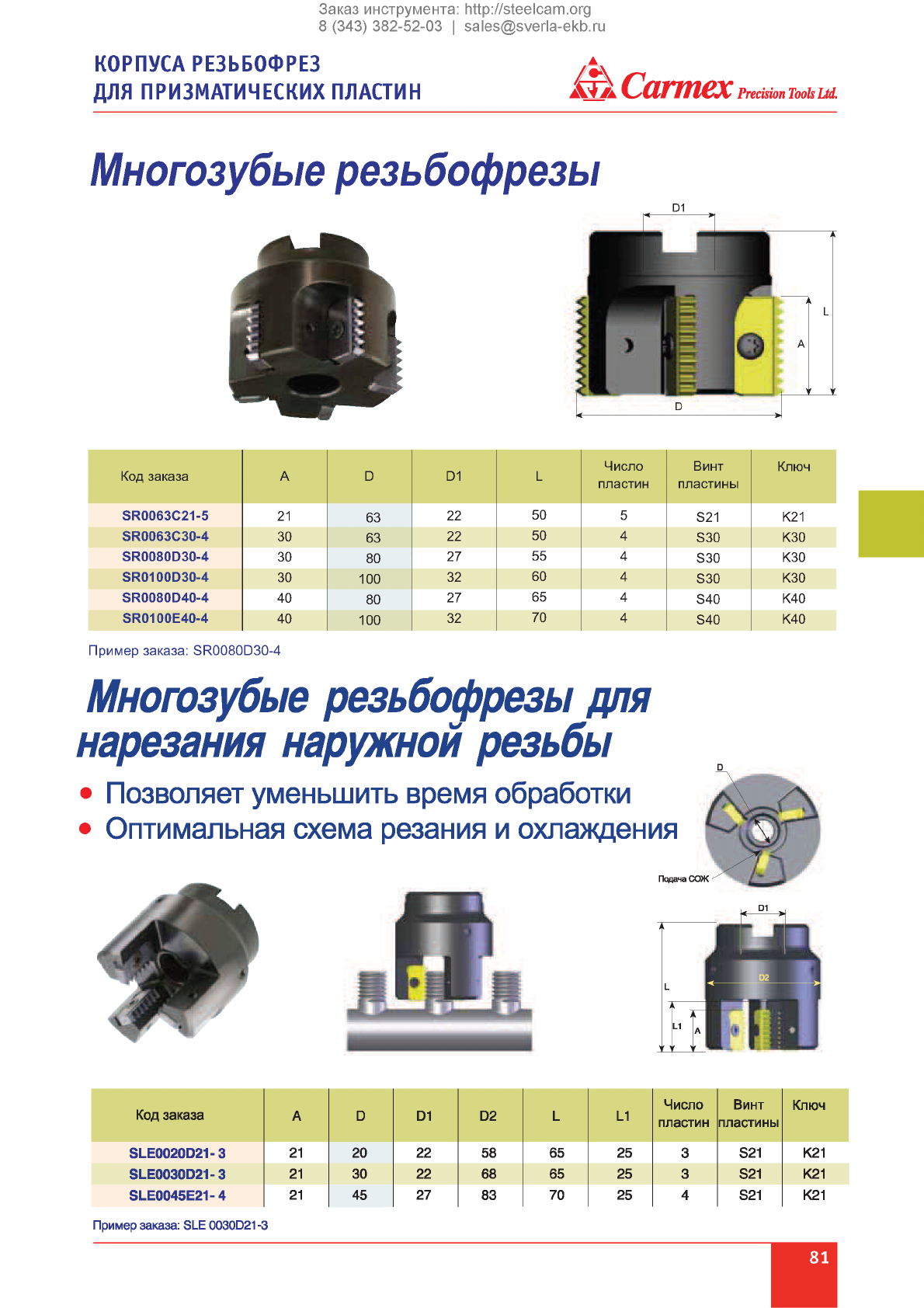

М ногозубы е резьбоф резы
D1
Код заказа А D D1 L Число
пластин Винт
пластины Ключ
SR0063C21-5 21 63 22 50 5S21 К21
SR0063C30-4 30 63 22 50 4S30 К30
SR0080D30-4 30 80 27 55 4S30 К30
SR0100D30-4 30 100 32 60 4S30 К30
SR0080D40-4 40 80 27 65 4S40 К40
SR0100E40-4 40 100 32 70 4S40 К40
Пример заказа: SR0080D30-4
Многозубые резьбофрезы для
нарезания наружной резьбы
Позволяет уменьшить время обработки
Оптимальная схема резания и охлаждения
Код заказа А D D1 D2 L L1 Число
пластин Винт
пластины Ключ
SLE0020D21- 3 21 20 22 58 65 25 3S21 К21
SLE0030D21-3 21 30 22 68 65 25 3 S21 К21
SLE0045E21- 4 21 45 27 83 70 25 4 S21 К21
Пример заказа: SLE 0030D21 -3
81
КОРПУСА РЕЗЬБОФРЕЗ
ДЛЯ ПРИЗМАТИЧЕСКИХ ПЛАСТИН

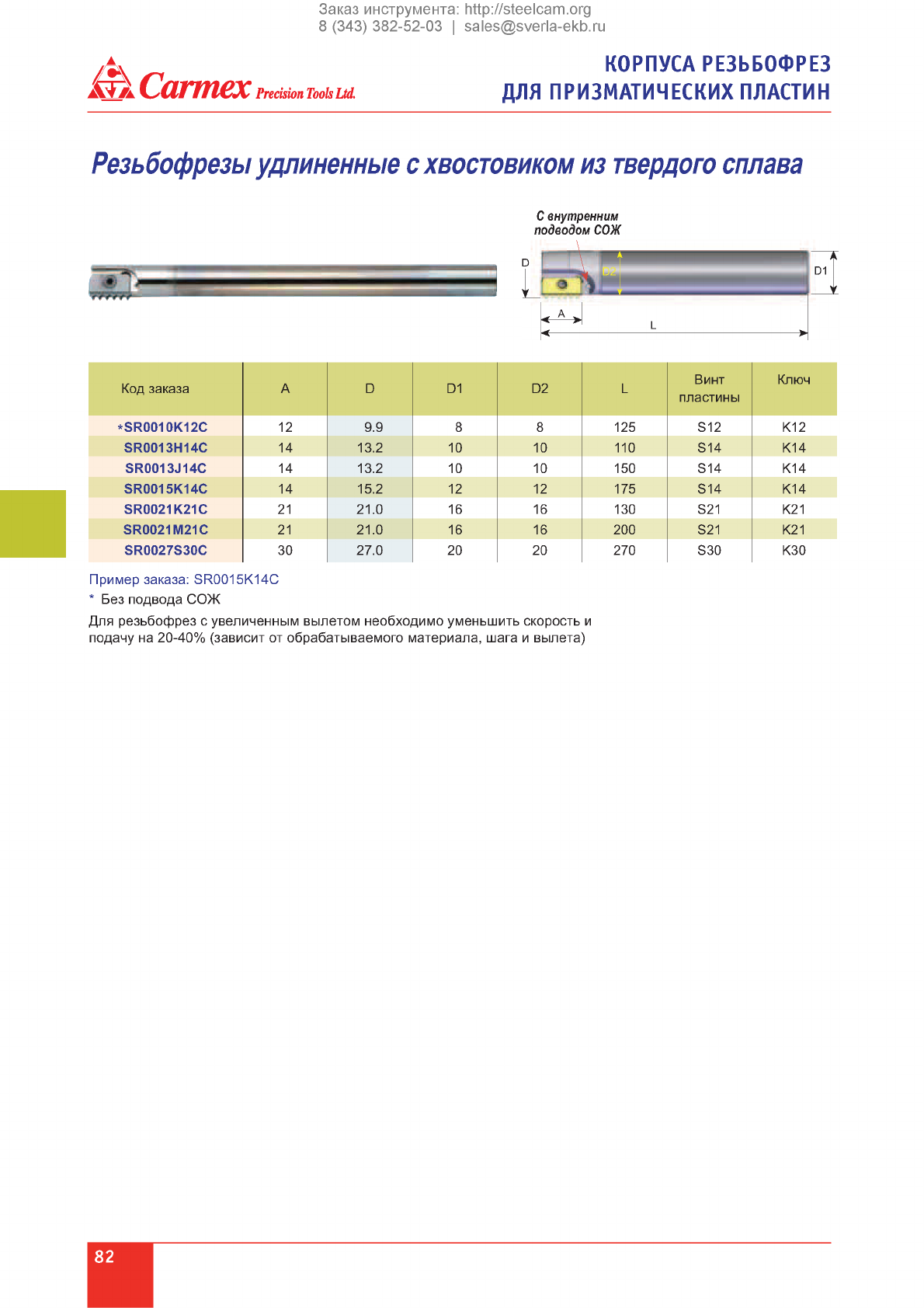

Резьбофрезы удлиненные с хвостовиком из твердого сплава
С внутренним
подводом СОЖ
Код заказа А D D1 D2 L Винт
пластины Ключ
*SR0010K12C 12 9.9 8 8 125 S12 K12
SR0013H14C 14 13.2 10 10 110 S14 K14
SR0013J14C 14 13.2 10 10 150 S14 K14
SR0015K14C 14 15.2 12 12 175 S14 K14
SR0021K21C 21 21.0 16 16 130 S21 K21
SR0021M21C 21 21.0 16 16 200 S21 K21
SR0027S30C 30 27.0 20 20 270 S30 K30
Пример заказа: SR0015K14C
* Без подвода СОЖ
Для резьбофрез с увеличенным вылетом необходимо уменьшить скорость и
подачу на 20-40% (зависит от обрабатываемого материала, шага и вылета)
82
