Мелкоразмерный токарный инструмент из твердого сплава
Содержание: Страница: Содержание: Страница:
Система обозначения 160
Серия MTRточение 161
Серия MXR обратное точение 162
Серия MPR профильное точение и расточка 163
Серия MQR профильное точение и расточка 164
Серия MIR резьбонарезание 165-166

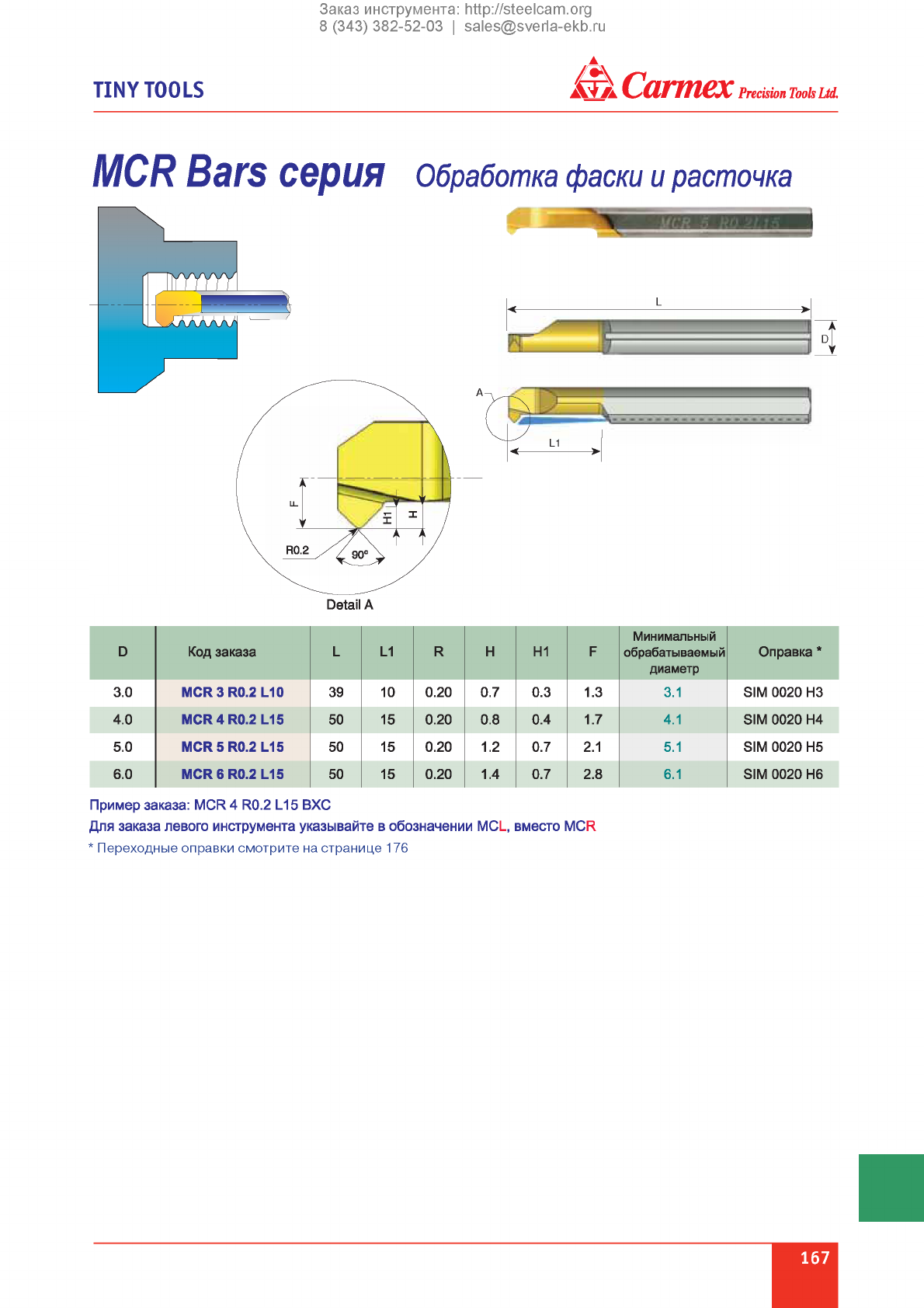

Серия MCR обработка фаски и расточка 167
Серия MGR обработка канавок 168
Серия MKR обработка радиусных канавок 169

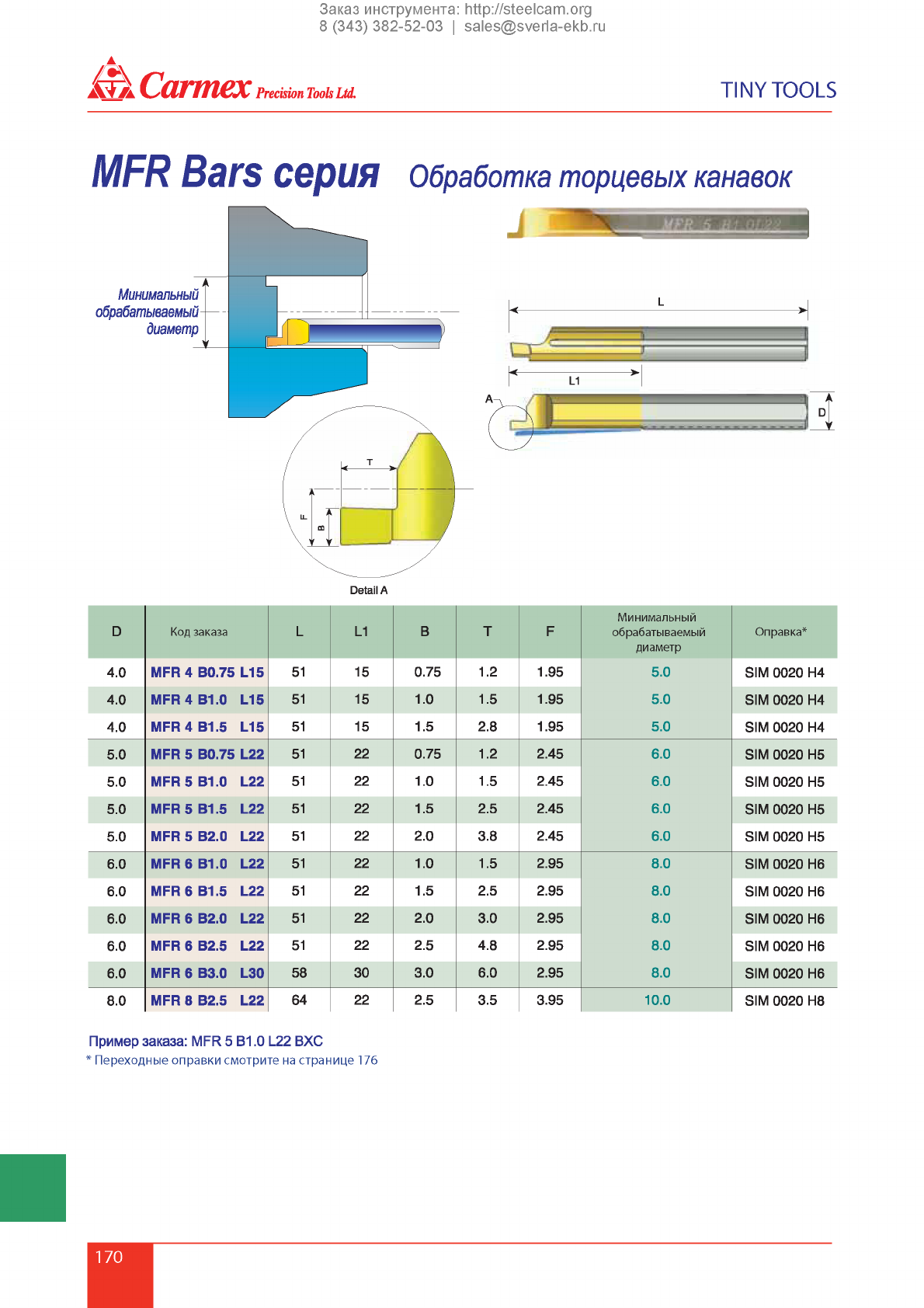

Серия MFR обработка торцевых канавок 170

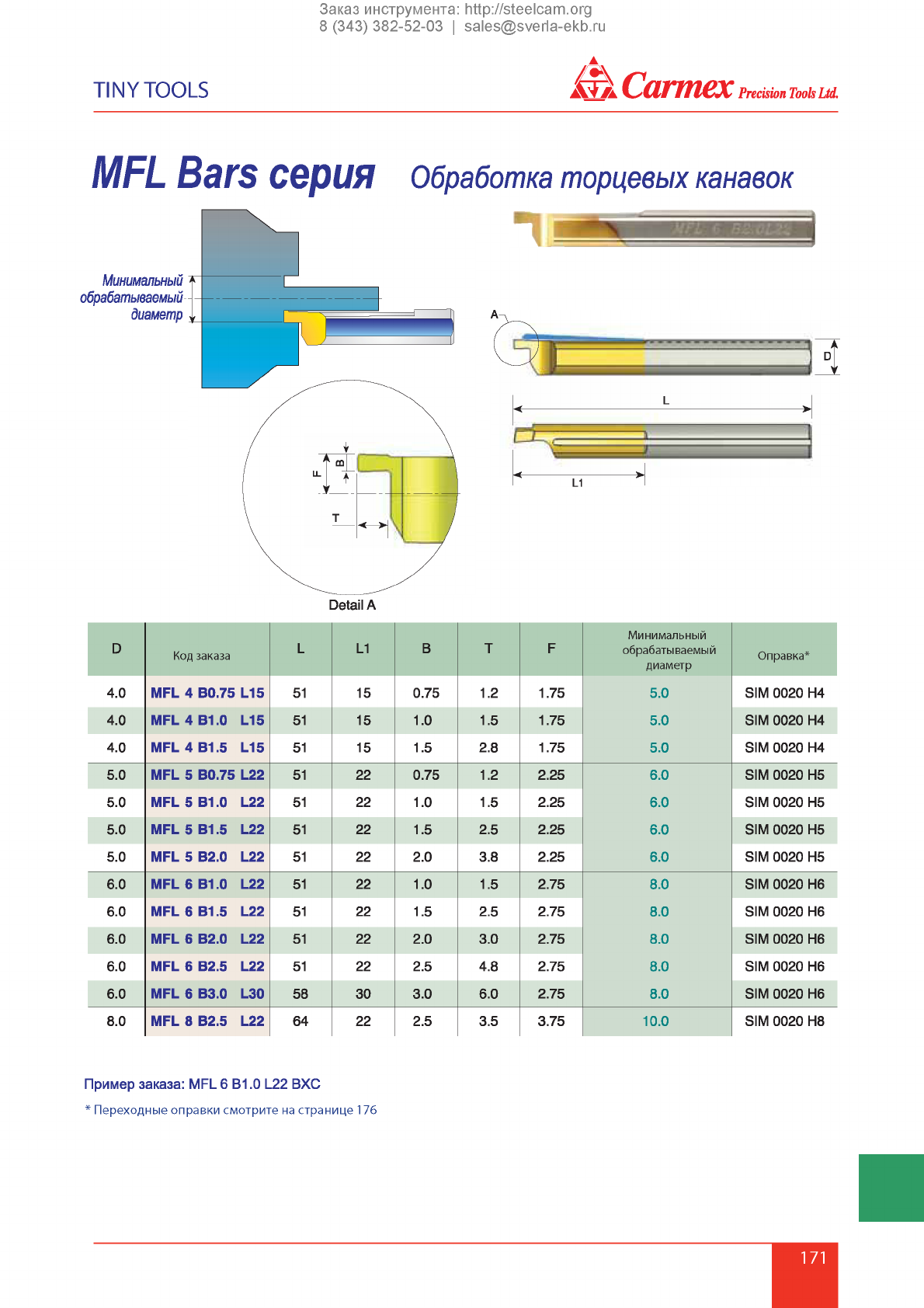

Серия MFL обработка торцевых канавок 171
Серия MZR обработка торцевых радиусных канавок 172
Серия MUR профильное точение, ф = 90° формирование
плоского дна 173

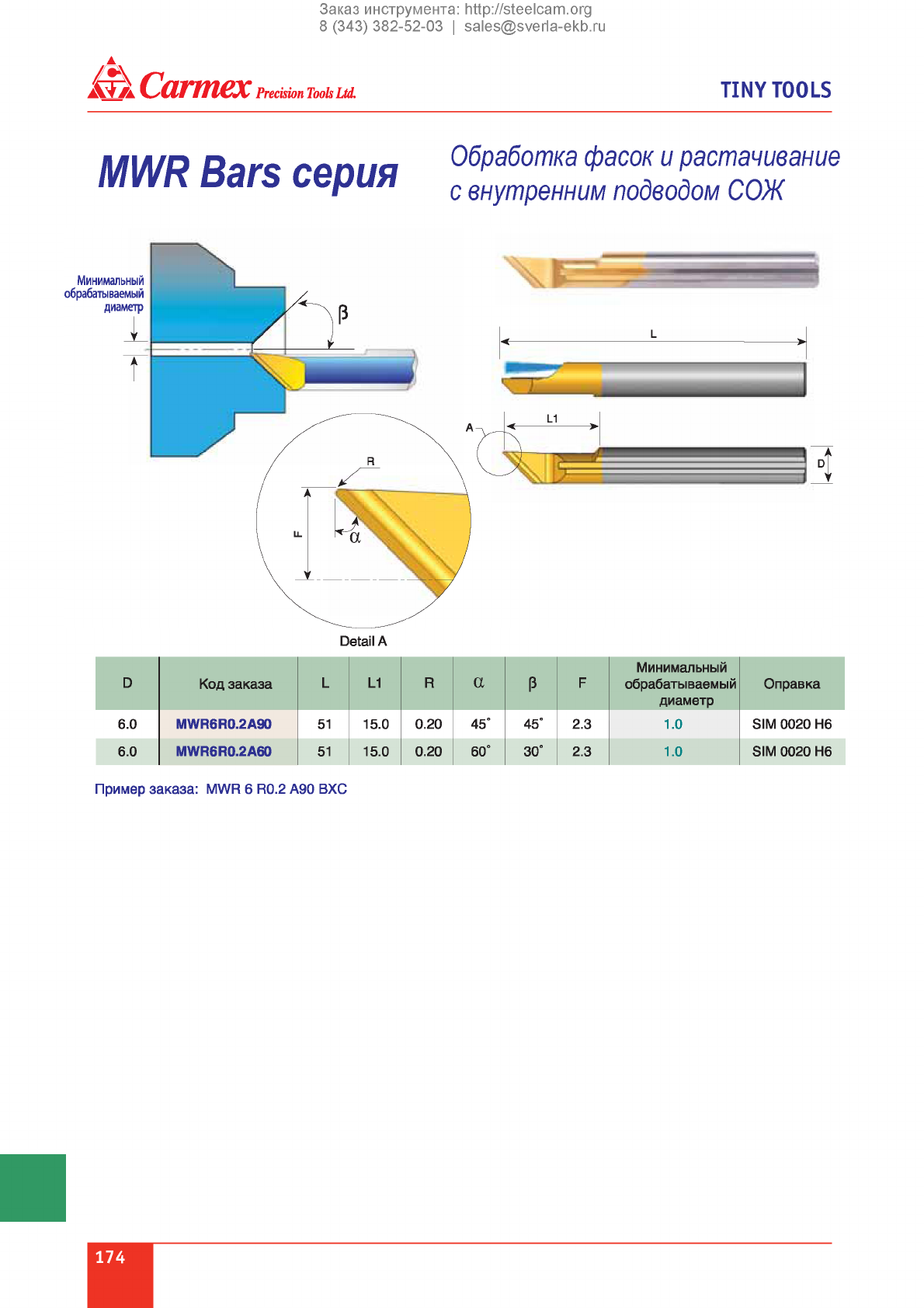

Серия MWR обработка фасок 174
Серия MVR обработка глубоких торцевых канавок 175

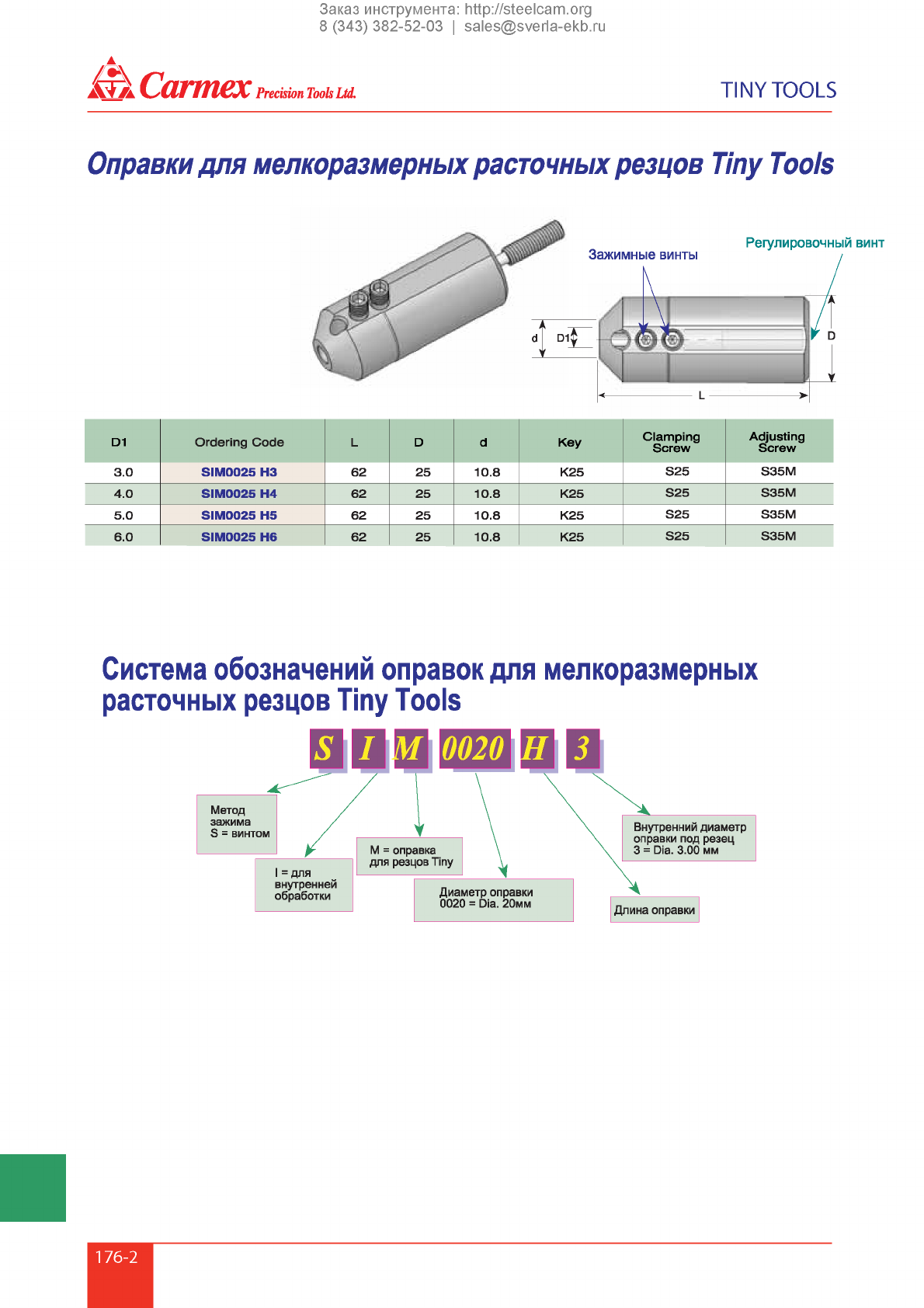

Оправки для мелкоразмерных расточных резцов
Tiny Tools 176
Наборы мелкоразмерных расточных резцов Tiny Tools 177

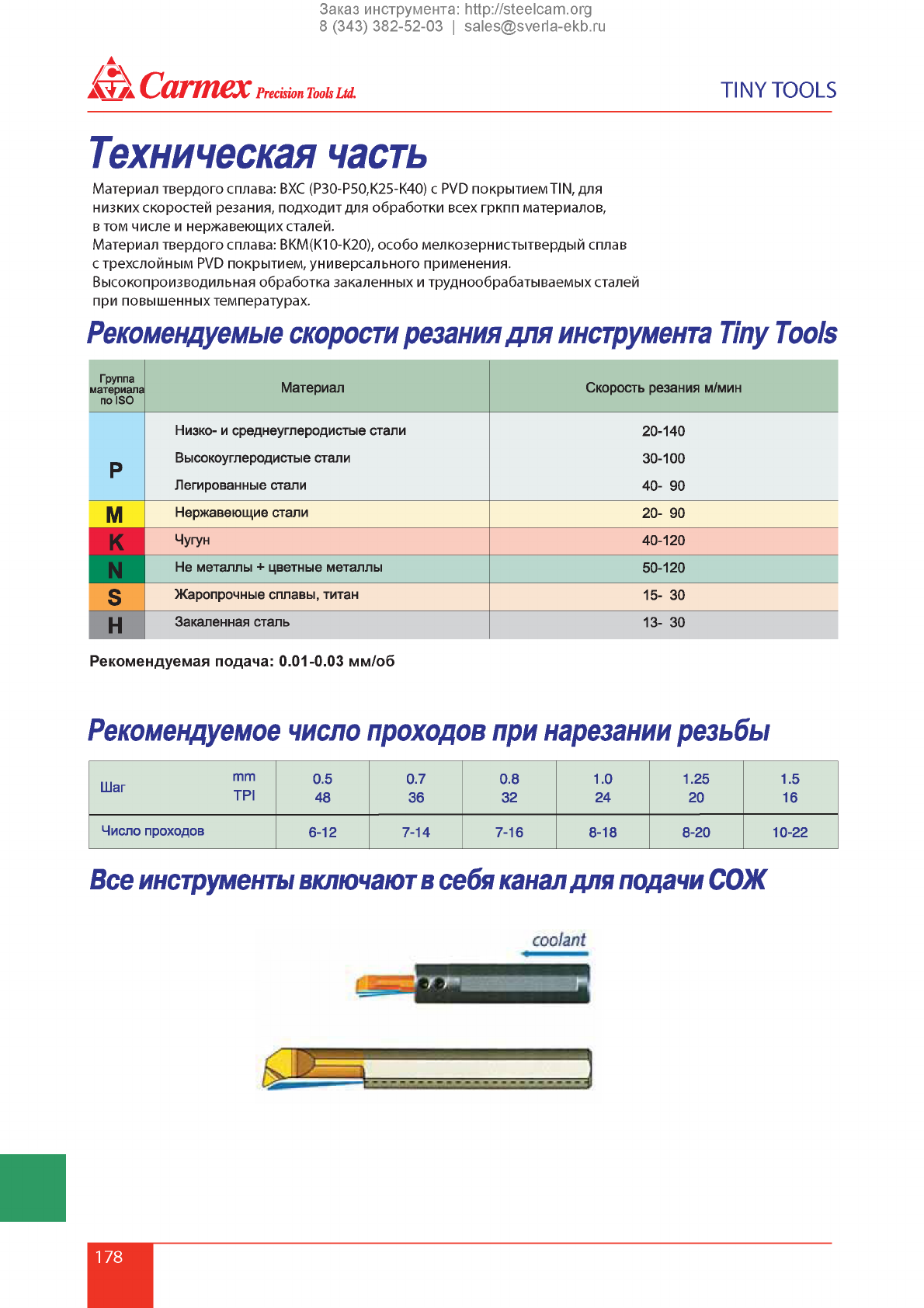

Техническая информация 178

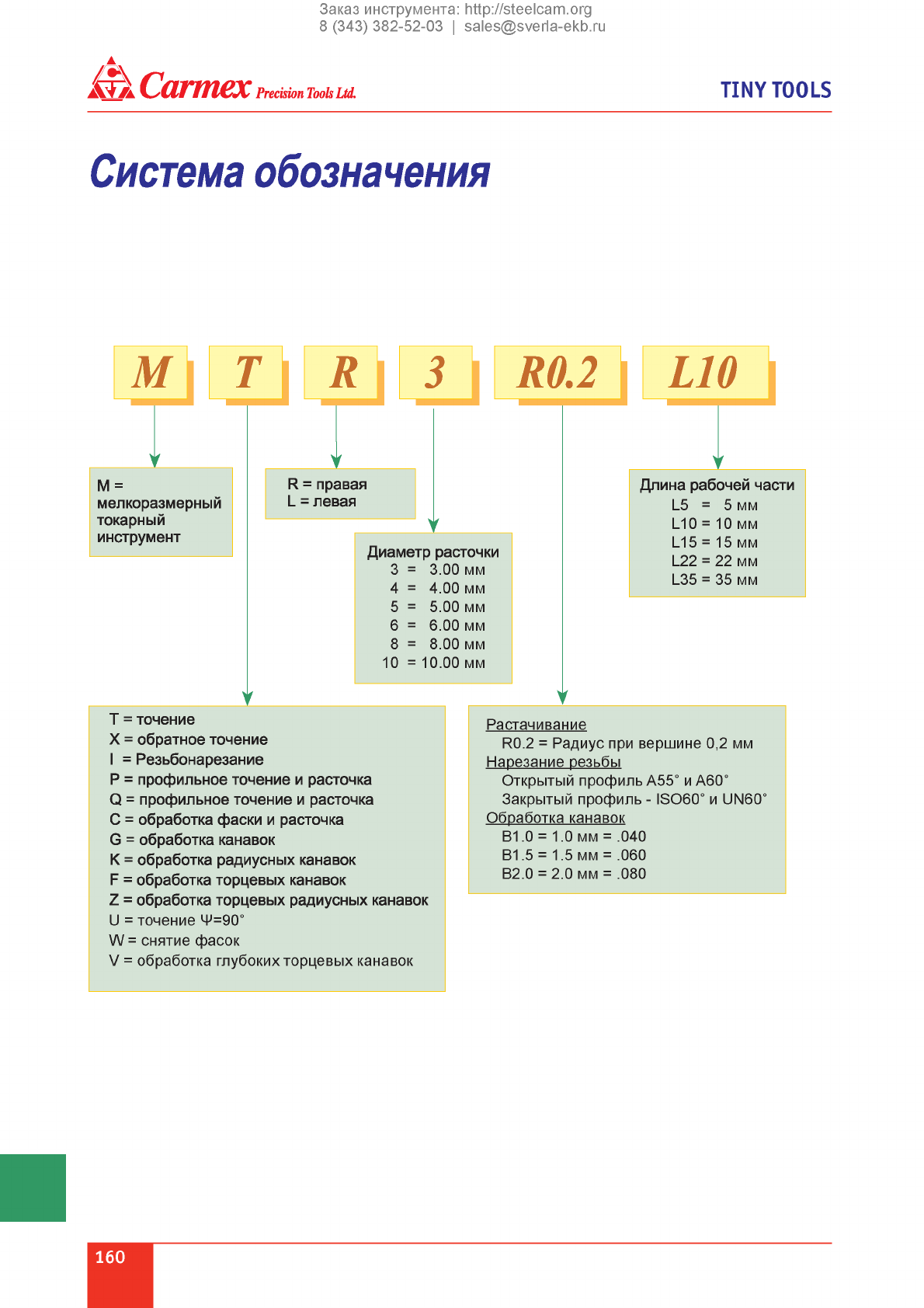

Система обозначения
T I N Y T O O LS
м =
мелкоразмерный
токарный
инструмент
R = правая
L = левая
Диаметр расточки
3
4
5
6
8
10
= 3.00 мм
= 4.00 мм
= 5.00 мм
= 6.00 мм
= 8.00 мм
= 10.00 мм
Длина рабочей части
L5 = 5 мм
И 0 = 10мм
И 5 = 15мм
L22 = 22 мм
L35 = 35 мм
У
Т = точение
X = обратное точение
I = Резьбонарезание
Р = профильное точение и расточка
Q = профильное точение и расточка
С = обработка фаски и расточка
G = обработка канавок
К = обработка радиусных канавок
F = обработка торцевых канавок
Z = обработка торцевых радиусных канавок
U = точение Ф=90°
W = снятие фасок
V = обработка глубокихторцевых канавок
У
Растачивание
R0.2 = Радиус при вершине 0,2 мм
Нарезание резьбы
Открытый профиль А55° и А60°
Закрытый профиль - ISO60° и UN60°
Обработка канавок
В1.0 = 1.0 мм = .040
В1.5 = 1.5 мм = .060
В2.0 = 2.0 мм = .080
160
M T R 3 R0.2 L10
TINY TOOLS

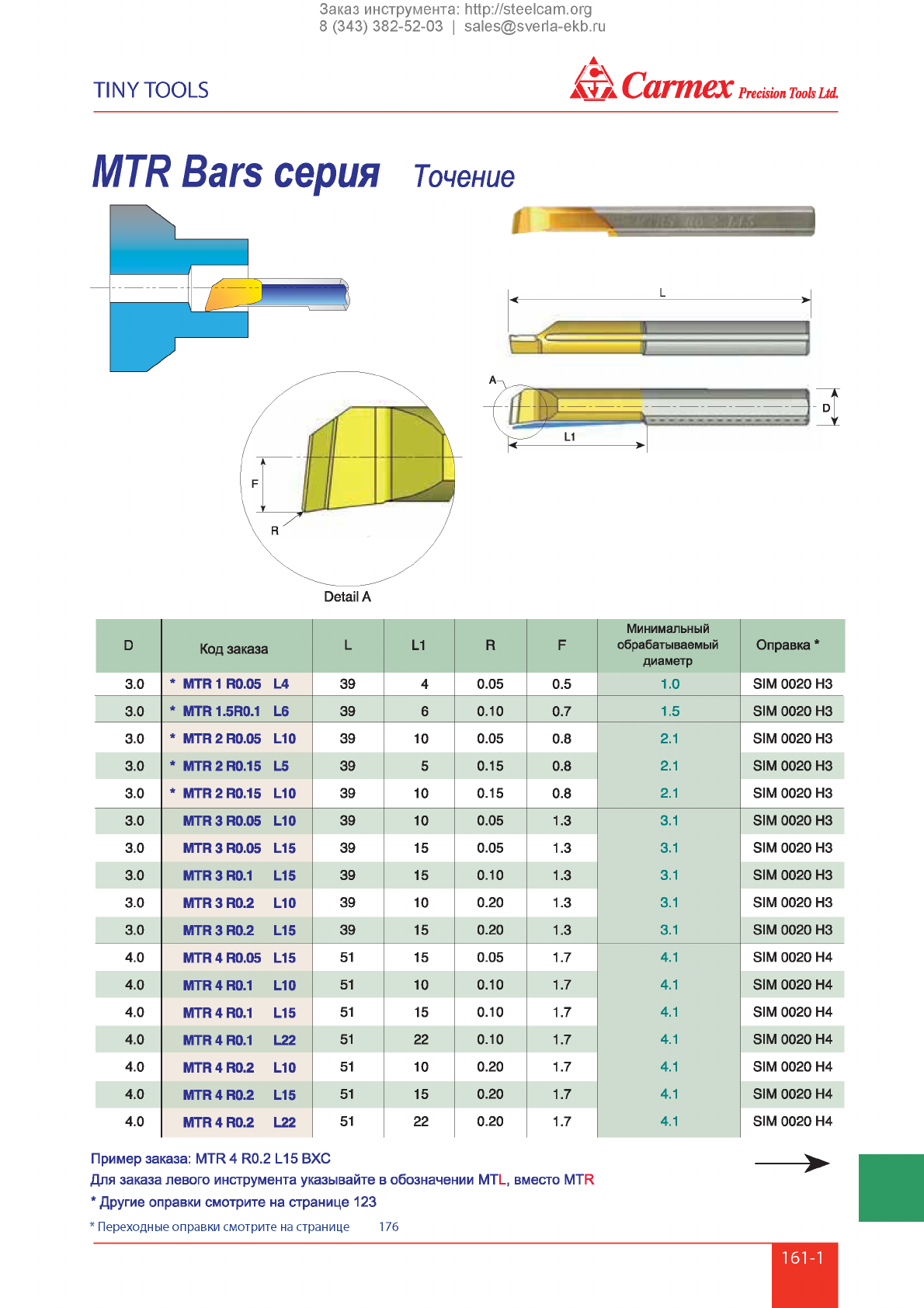

MTR Bars серия Точение
Detail A
DКод заказа LL1 R F Минимальный
обрабатываемый
диаметр Оправка *
3.0 * MTR 1 R0.05 L4 39 4 0.05 0.5 1.0 SIM 0020 НЗ
3.0 * MTR1.5R0.1 L6 39 60.10 0.7 1.5 SIM 0020 НЗ
3.0 * MTR2R0.05 L10 39 10 0.05 0.8 2.1 SIM 0020 НЗ
3.0 * MTR2R0.15 L5 39 5 0.15 0.8 2.1 SIM 0020 НЗ
3.0 * MTR2R0.15 L10 39 10 0.15 0.8 2.1 SIM 0020 НЗ
3.0 MTR 3 R0.05 L10 39 10 0.05 1.3 3.1 SIM 0020 НЗ
3.0 MTR 3 R0.05 L15 39 15 0.05 1.3 3.1 SIM 0020 НЗ
3.0 MTR 3 R0.1 L15 39 15 0.10 1.3 3.1 SIM 0020 НЗ
3.0 MTR 3 R0.2 L10 39 10 0.20 1.3 3.1 SIM 0020 НЗ
3.0 MTR 3 R0.2 L15 39 15 0.20 1.3 3.1 SIM 0020 НЗ
4.0 MTR 4 R0.05 L15 51 15 0.05 1.7 4.1 SIM 0020 Н4
4.0 MTR 4 R0.1 L10 51 10 0.10 1.7 4.1 SIM 0020 Н4
4.0 MTR 4 R0.1 L15 51 15 0.10 1.7 4.1 SIM 0020 Н4
4.0 MTR 4 R0.1 L22 51 22 0.10 1.7 4.1 SIM 0020 Н4
4.0 MTR 4 R0.2 L10 51 10 0.20 1.7 4.1 SIM 0020 Н4
4.0 MTR 4 R0.2 L15 51 15 0.20 1.7 4.1 SIM 0020 Н4
4.0 MTR 4 R0.2 L22 51 22 0.20 1.7 4.1 SIM 0020 Н4
Пример заказа: MTR 4 R0.2 L15 BXC
Для заказа левого инструмента указывайте в обозначении MTL, вместо MTR
* Другие оправки смотрите на странице 123
* Переходные оп равки см отрите на странице 176
161-1
TINY TOOLS
MTR Bars серия Точение
Пример заказа: MTR 4 R0.2 L15 ВХС
Для заказа левого инструмента указывайте в обозначении MTL, вместо MTR
* Другие оправки смотрите на странице 123
* Переходные оп равки см отрите на странице 176
DКод заказа LL1 R F Минимальный
обрабатываемый
диаметр Оправка *
5.0 MTR 5 R0.05 L15 51 15 0.05 2.1 5.1 SIM 0020 Н5
5.0 MTR 5 R0.1 L15 51 15 0.10 2.1 5.1 SIM 0020 Н5
5.0 MTR 5 R0.1 L22 51 22 0.10 2.1 5.1 SIM 0020 Н5
5.0 MTR 5 R0.1 L30 76 30 0.10 2.1 5.1 SIM 0020 Н5
5.0 MTR 5 R0.2 L15 51 15 0.20 2.1 5.1 SIM 0020 Н5
5.0 MTR 5 R0.2 L22 51 22 0.20 2.1 5.1 SIM 0020 Н5
5.0 MTR 5 R0.2 L30 76 30 0.20 2.1 5.1 SIM 0020 Н5
6.0 MTR 6 R0.05 L15 51 15 0.05 2.8 6.1 SIM 0020 Н6
6.0 MTR 6 R0.1 L15 51 15 0.10 2.8 6.1 SIM 0020 Н6
6.0 MTR 6 R0.2 L15 51 15 0.20 2.8 6.1 SIM 0020 Н6
6.0 MTR 6 R0.2 L22 51 22 0.20 2.8 6.1 SIM 0020 Н6
6.0 MTR 6 R0.2 L30 58 30 0.20 2.8 6.1 SIM 0020 Н6
6.0 MTR 6 R0.2 L35 76 35 0.20 2.8 6.1 SIM 0020 Н6
7.0 MTR 7 R0.2 L22 62 22 0.20 3.3 7.1 SIM 0020 Н7
7.0 MTR 7 R0.2 L30 62 30 0.20 3.3 7.1 SIM 0020 Н7
8.0 MTR 8 R0.2 L15 64 15 0.20 3.8 8.1 SIM 0020 Н8
8.0 MTR 8 R0.2 L22 64 22 0.20 3.8 8.1 SIM 0020 Н8
8.0 MTR 8 R0.2 L35 76 35 0.20 3.8 8.1 SIM 0020 Н8
10.0 MTR10R0.2 L35 73 35 0.20 4.8 10.1 SIM0020H10
161-2
T I N Y T O O LS

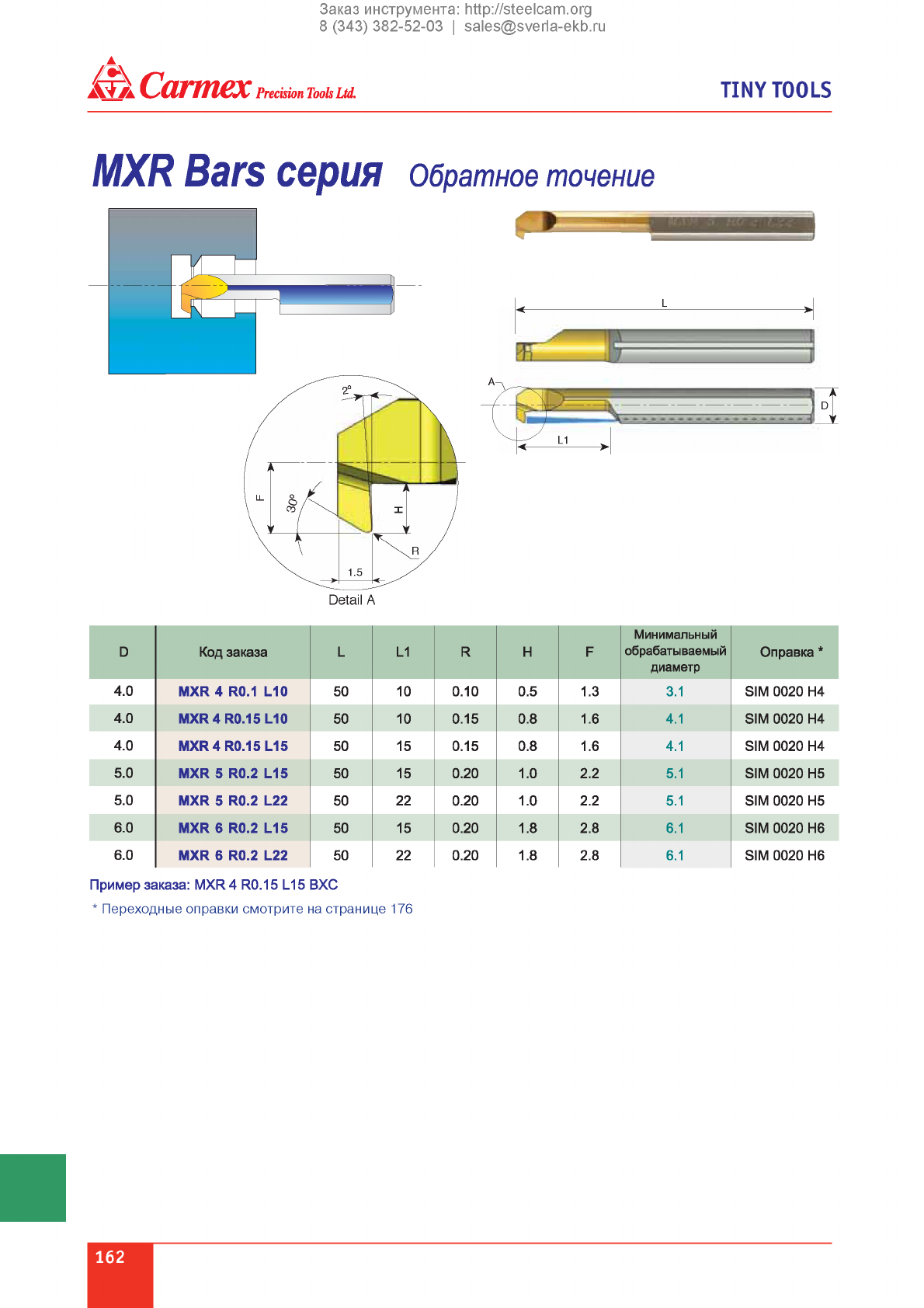

MXR Bars серия Обратное точение
Detail A
DКод заказа L L1 R Н F Минимальный
обрабатываемый
диаметр Оправка *
4.0 MXR 4 R0.1 L10 50 10 0.10 0.5 1.3 3.1 SIM 0020 Н4
4.0 MXR4R0.15L10 50 10 0.15 0.8 1.6 4.1 SIM 0020 Н4
4.0 MXR4R0.15L15 50 15 0.15 0.8 1.6 4.1 SIM 0020 Н4
5.0 MXR 5 R0.2 L15 50 15 0.20 1.0 2.2 5.1 SIM 0020 Н5
5.0 MXR 5 R0.2 L22 50 22 0.20 1.0 2.2 5.1 SIM 0020 Н5
6.0 MXR 6 R0.2 L15 50 15 0.20 1.8 2.8 6.1 SIM 0020 Н6
6.0 MXR 6 R0.2 L22 50 22 0.20 1.8 2.8 6.1 SIM 0020 Н6
Пример заказа: MXR 4 R0.15 L15 BXC
* Переходные оправки смотрите на странице 176
162
TINY TOOLS

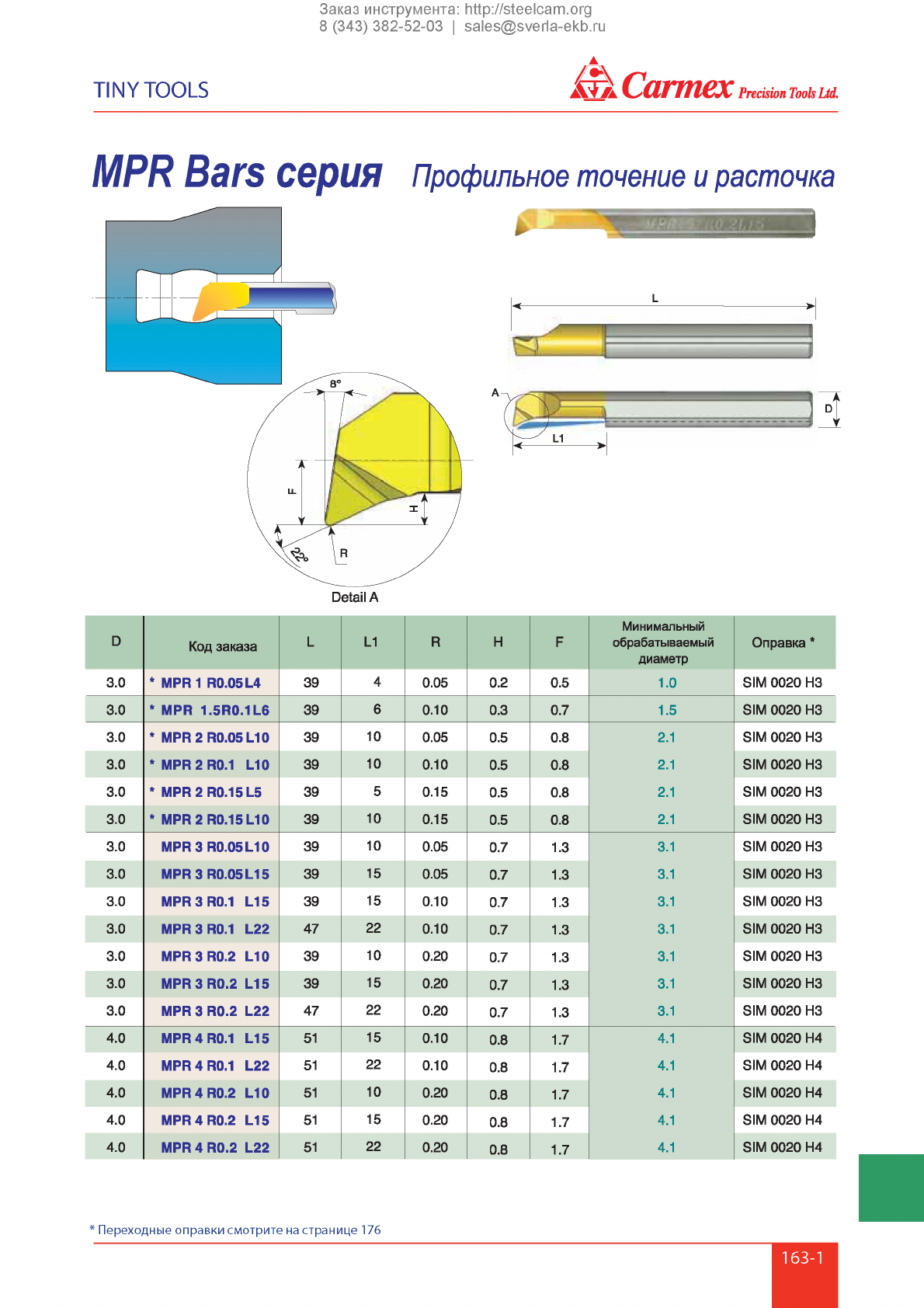

MPR Bars серия Проф ильное точение и раст очка
Detail А
DКод заказа L L1 R Н FМинимальный
обрабатываемый
диаметр Оправка *
3.0 * MPR 1 R0.05L4 39 40.05 0.2 0.5 1.0 SIM 0020 НЗ
3.0 * MPR 1.5R0.1L6 39 60.10 0.3 0.7 1.5 SIM 0020 НЗ
3.0 * MPR2 R0.05L10 39 10 0.05 0.5 0.8 2.1 SIM 0020 НЗ
3.0 * MPR 2 R0.1 L10 39 10 0.10 0.5 0.8 2.1 SIM 0020 НЗ
3.0 * MPR2 R0.15L5 39 50.15 0.5 0.8 2.1 SIM 0020 НЗ
3.0 * MPR2 R0.15L10 39 10 0.15 0.5 0.8 2.1 SIM 0020 НЗ
3.0 MPR 3 R0.05L10 39 10 0.05 0.7 1.3 3.1 SIM 0020 НЗ
3.0 MPR 3 R0.05L15 39 15 0.05 0.7 1.3 3.1 SIM 0020 НЗ
3.0 MPR3R0.1 L15 39 15 0.10 0.7 1.3 3.1 SIM 0020 НЗ
3.0 MPR3R0.1 L22 47 22 0.10 0.7 1.3 3.1 SIM 0020 НЗ
3.0 MPR3R0.2 L10 39 10 0.20 0.7 1.3 3.1 SIM 0020 НЗ
3.0 MPR 3 R0.2 L15 39 15 0.20 0.7 1.3 3.1 SIM 0020 НЗ
3.0 MPR 3 R0.2 L22 47 22 0.20 0.7 1.3 3.1 SIM 0020 НЗ
4.0 MPR4R0.1 L15 51 15 0.10 0.8 1.7 4.1 SIM 0020 Н4
4.0 MPR4R0.1 L22 51 22 0.10 0.8 1.7 4.1 SIM 0020 Н4
4.0 MPR4R0.2 L10 51 10 0.20 0.8 1.7 4.1 SIM 0020 Н4
4.0 MPR4R0.2 L15 51 15 0.20 0.8 1.7 4.1 SIM 0020 Н4
4.0 MPR4R0.2 L22 51 22 0.20 0.8 1.7 4.1 SIM 0020 Н4
* Переходны е о п равки смо трите на страниц е 176
163-1
TINY TOOLS

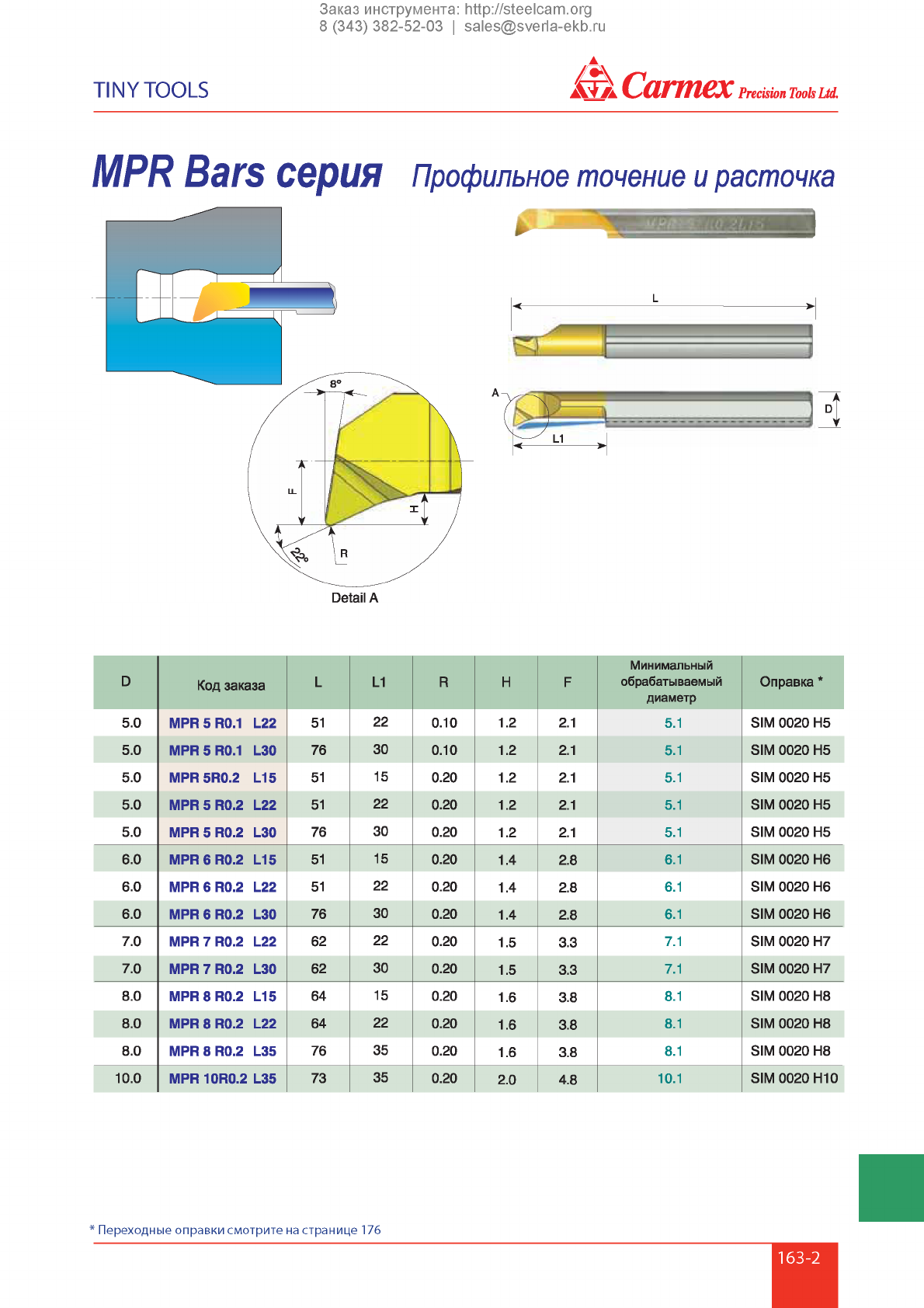

MPR Bars серия Проф ильное точение и раст очка
DКод заказа L L1 R нFМинимальный
обрабатываемый
диаметр Оправка *
5.0 MPR5R0.1 L22 51 22 0.10 1.2 2.1 5.1 SIM 0020 Н5
5.0 MPR5R0.1 L30 76 30 0.10 1.2 2.1 5.1 SIM 0020 Н5
5.0 MPR5R0.2 L15 51 15 0.20 1.2 2.1 5.1 SIM 0020 Н5
5.0 MPR5R0.2 L22 51 22 0.20 1.2 2.1 5.1 SIM 0020 Н5
5.0 MPR5R0.2 L30 76 30 0.20 1.2 2.1 5.1 SIM 0020 Н5
6.0 MPR6R0.2 L15 51 15 0.20 1.4 2.8 6.1 SIM 0020 Н6
6.0 MPR6R0.2 L22 51 22 0.20 1.4 2.8 6.1 SIM 0020 Н6
6.0 MPR6R0.2 L30 76 30 0.20 1.4 2.8 6.1 SIM 0020 Н6
7.0 MPR7R0.2 L22 62 22 0.20 1.5 3.3 7.1 SIM 0020 Н7
7.0 MPR7R0.2 L30 62 30 0.20 1.5 3.3 7.1 SIM 0020 Н7
8.0 MPR8R0.2 L15 64 15 0.20 1.6 3.8 8.1 SIM 0020 Н8
8.0 MPR8R0.2 L22 64 22 0.20 1.6 3.8 8.1 SIM 0020 Н8
8.0 MPR8R0.2 L35 76 35 0.20 1.6 3.8 8.1 SIM 0020 Н8
10.0 MPR 10R0.2 L35 73 35 0.20 2.0 4.8 10.1 SIM0020H10
* Переходные опр авки смотри те на страниц е 176
163-2
TINY TOOLS

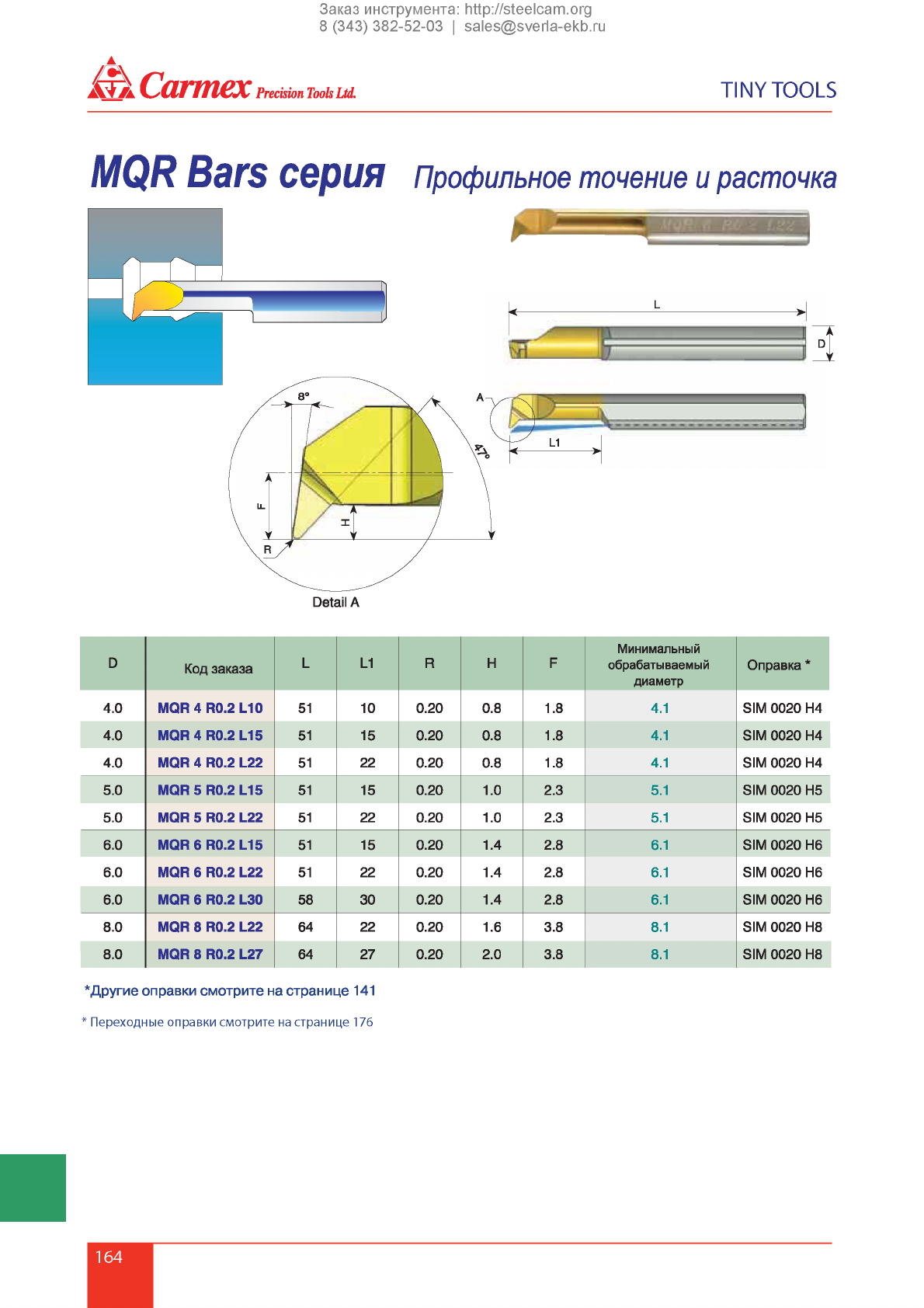

MQR Bars серия Проф ильное точение и расточка
DКод заказа L L1 R Н F Минимальный
обрабатываемый
диаметр Оправка *
4.0 MQR4R0.2 L10 51 10 0.20 0.8 1.8 4.1 SIM 0020 Н4
4.0 MQR4R0.2 L15 51 15 0.20 0.8 1.8 4.1 SIM 0020 Н4
4.0 MQR 4 R0.2 L22 51 22 0.20 0.8 1.8 4.1 SIM 0020 Н4
5.0 MQR5R0.2 L15 51 15 0.20 1.0 2.3 5.1 SIM 0020 Н5
5.0 MQR 5 R0.2 L22 51 22 0.20 1.0 2.3 5.1 SIM 0020 Н5
6.0 MQR6R0.2 L15 51 15 0.20 1.4 2.8 6.1 SIM 0020 Н6
6.0 MQR 6 R0.2 L22 51 22 0.20 1.4 2.8 6.1 SIM 0020 Н6
6.0 MQR 6 R0.2 L30 58 30 0.20 1.4 2.8 6.1 SIM 0020 Н6
8.0 MQR 8 R0.2 L22 64 22 0.20 1.6 3.8 8.1 SIM 0020 Н8
8.0 MQR 8 R0.2 L27 64 27 0.20 2.0 3.8 8.1 SIM 0020 Н8
‘Другие оправки смотрите на странице 141
* Переходны е о правки см отр ите на странице 176
164
TINY TOOLS

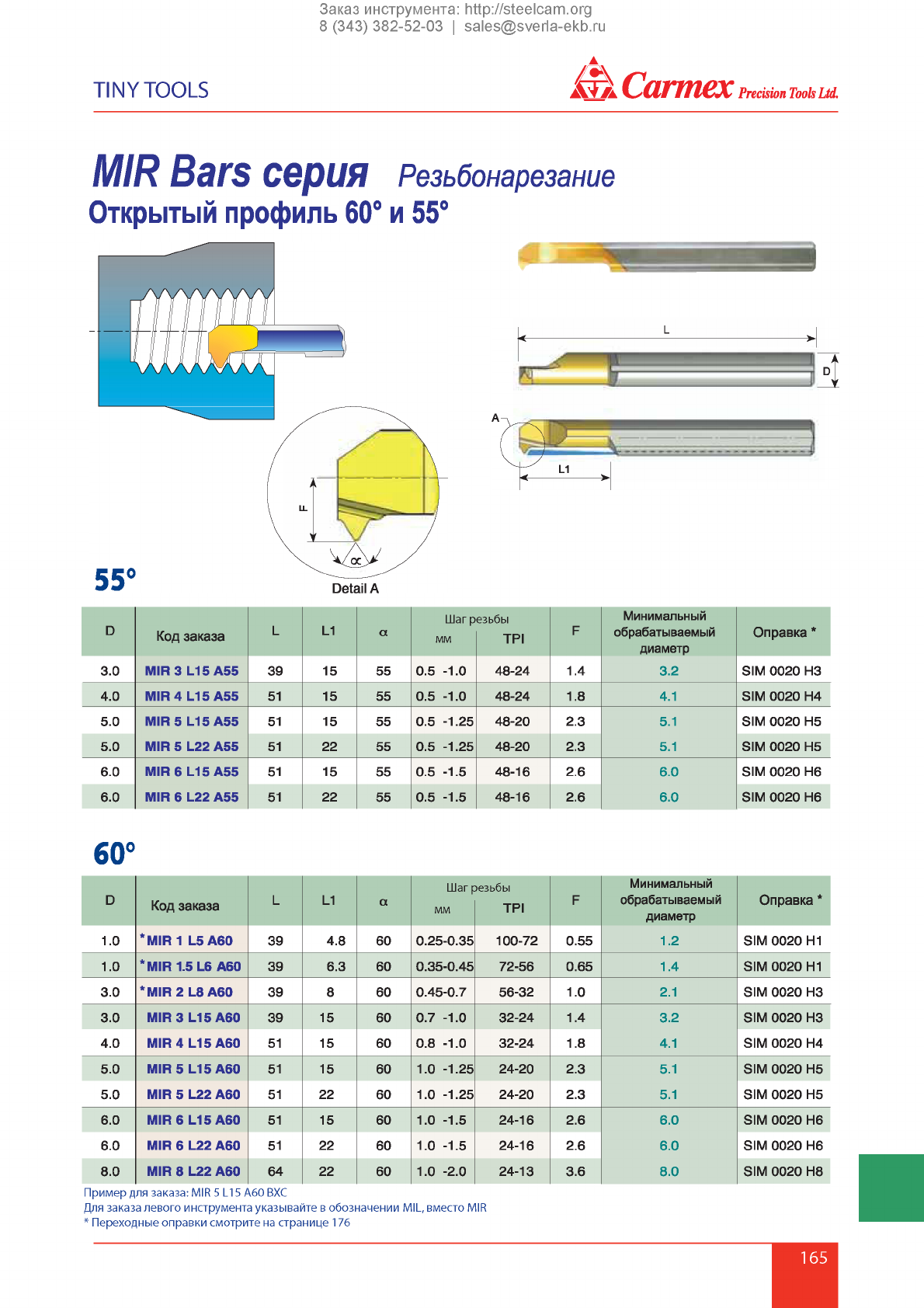

MIR Bars Резьбонарезание
Открытый профиль 60° и 55°
DКод заказа L L1 аШаг р
мм
езьбы
TPI FМинимальный
обрабатываемый
диаметр Оправка *
3.0 MIR3 L15 А55 39 15 55
0
1
ю
6
48-24 1.4 3.2 SIM 0020 НЗ
4.0 MIR4 L15 А55 51 15 55 0.5 -1.0 48-24 1.8 4.1 SIM 0020 Н4
5.0 MIR 5 L15 А55 51 15 55 0.5 -1.25 48-20 2.3 5.1 SIM 0020 Н5
5.0 MIR 5 L22 А55 51 22 55 0.5 -1.25 48-20 2.3 5.1 SIM 0020 Н5
6.0 MIR 6 L15 А55 51 15 55 0.5 -1.5 48-16 2.6 6.0 SIM 0020 Н6
6.0 MIR 6 L22 А55 51 22 55
ю
1
in
6
48-16 2.6 6.0 SIM 0020 Н6
60°
DКод заказа L L1 aШаг р
мм
)езьбы
TPI FМинимальный
обрабатываемый
диаметр Оправка *
1.0 *MIR 1 L5 А60 39 4.8 60 0.25-0.35 100-72 0.55 1.2 SIM 0020 Н1
1.0 *MIR 1.5L6 А60 39 6.3 60 0.35-0.45 72-56 0.65 1.4 SIM 0020 Н1
3.0 *MIR 2 L8 А60 39 8 60 0.45-0.7 56-32 1.0 2.1 SIM 0020 НЗ
3.0 MIR3L15A60 39 15 60
0
1
b
32-24 1.4 3.2 SIM 0020 НЗ
4.0 MIR4L15A60 51 15 60
q
■
00
d
32-24 1.8 4.1 SIM 0020 Н4
5.0 MIR 5 L15 A60 51 15 60 1.0 -1.25 24-20 2.3 5.1 SIM 0020 Н5
5.0 MIR 5 L22 A60 51 22 60 1.0 -1.25 24-20 2.3 5.1 SIM 0020 Н5
6.0 MIR6L15A60 51 15 60 1.0 -1.5 24-16 2.6 6.0 SIM 0020 Н6
6.0 MIR 6 L22 A60 51 22 60 1.0 -1.5 24-16 2.6 6.0 SIM 0020 Н6
8.0 MIR 8 L22 A60 64 22 60 1.0 -2.0 24-13 3.6 8.0 SIM 0020 Н8
Пример для заказа: MIR 5 L15 A60 BXC
Для заказа левого инструмента указывайте в обозначении MIL, вместо MIR
* Переходные оправки смотрите на странице 176
165
TINY TOOLS

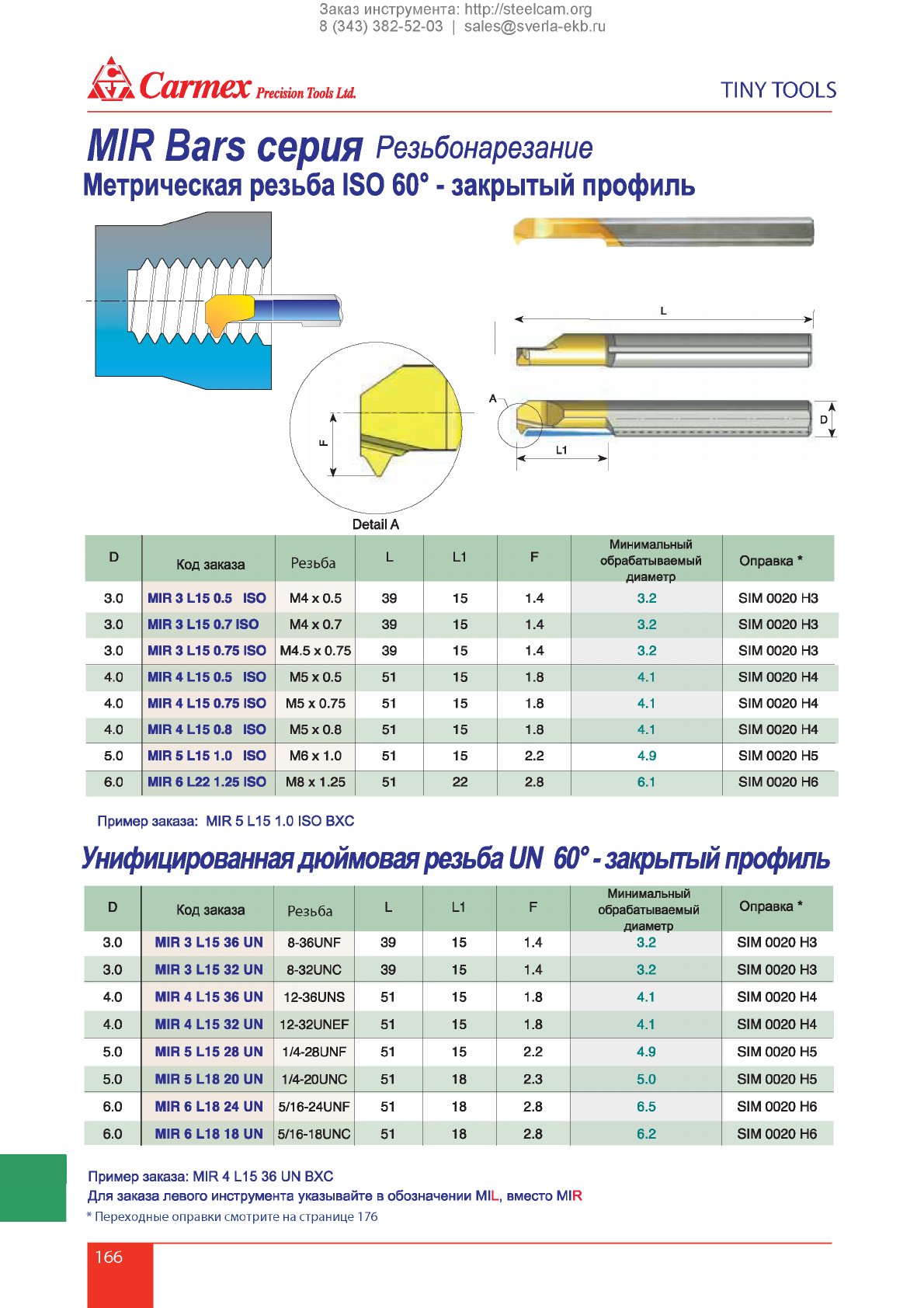

MIR Bars
Метрическая резьба ISO 60° - закрытый профиль
Detail A
DКод заказа Резьба L L1 F Минимальный
обрабатываемый Оправка *
3.0 MIR3L15 0.5 ISO M4 x 0.5 39 15 1.4 3.2 SIM 0020 НЗ
3.0 MIR 3 L15 0.7 ISO M4 x 0.7 39 15 1.4 3.2 SIM 0020 НЗ
3.0 MIR 3 L15 0.75 ISO M4.5 x 0.75 39 15 1.4 3.2 SIM 0020 НЗ
4.0 MIR 4 L15 0.5 ISO M5 x 0.5 51 15 1.8 4.1 SIM 0020 H4
4.0 MIR 4 L15 0.75 ISO M5 x 0.75 51 15 1.8 4.1 SIM 0020 H4
4.0 MIR 4 L15 0.8 ISO M5 x 0.8 51 15 1.8 4.1 SIM 0020 H4
5.0 MIR 5 L15 1.0 ISO M6x 1.0 51 15 2.2 4.9 SIM 0020 H5
6.0 MIR 6 L22 1.25 ISO M8 x 1.25 51 22 2.8 6.1 SIM 0020 H6
Пример заказа: MIR 5 L15 1.0 ISO BXC
Унифицированная дюймовая резьба UN 60° - закрытый профиль
DКод заказа Резьба L L1 F Минимальный
обрабатываемый Оправка *
3.0 MIR 3 L15 36 UN 8-36UNF 39 15 1.4 3.2 Г SIM 0020 НЗ
3.0 MIR 3 L15 32 UN 8-32UNC 39 15 1.4 3.2 SIM 0020 НЗ
4.0 MIR 4 L15 36 UN 12-36UNS 51 15 1.8 4.1 SIM 0020 Н4
4.0 MIR 4 L15 32 UN 12-32UNEF 51 15 1.8 4.1 SIM 0020 Н4
5.0 MIR 5 L15 28 UN 1/4-28UNF 51 15 2.2 4.9 SIM 0020 Н5
5.0 MIR 5 L18 20 UN 1/4-20UNC 51 18 2.3 5.0 SIM 0020 Н5
6.0 MIR 6 L18 24 UN 5/16-24UNF 51 18 2.8 6.5 SIM 0020 Н6
6.0 MIR 6 L18 18 UN 5/16-18UNC 51 18 2.8 6.2 SIM 0020 Н6
Пример заказа: MIR 4 L15 36 UN ВХС
Для заказа левого инструмента указывайте в обозначении MIL, вместо MIR
* Переходны е о правки см отрите на странице 176
166

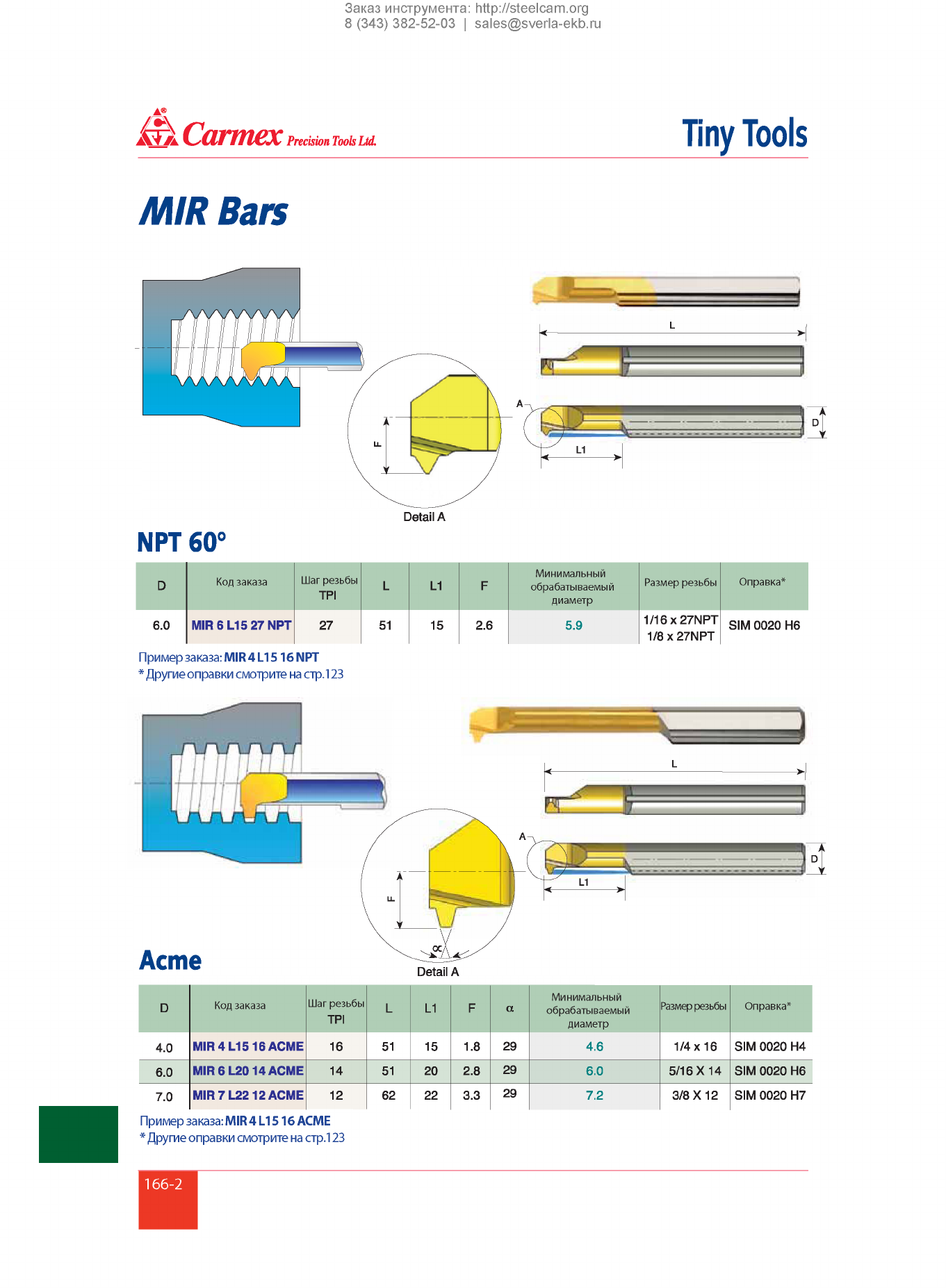

Tiny Tools
M IR Bars
Detail A
NPT 60°
DКод заказа Шаг резьбы
TPI L L1 F Минимальный
обрабатываемый Размер резьбы Оправка*
диаметр
6.0 MIR6L15 27NPT 27 51 15 2.6 5.9 1/16 х 27NPT
1/8 х 27NPT SIM 0020 Н6
Пример заказа: MIR 4 L15 16 NPT
* Другие оправки смотрите на стр.123
DКод заказа Шаг резьбы
TPI L L1 F aМинимальный
обрабатываемый
диаметр
Размер резьбы Оправка*
4.0 MIR 4 L15 16 ACME 16 51 15 1.8 29 4.6 1/4 x 16 SIM 0020 H4
6.0 MIR 6 L20 14 ACME 14 51 20 2.8 29 6.0 5/16X14 SIM 0020 H6
7.0 MIR 7 L22 12 ACME 12 62 22 3.3 29 7.2 3/8 X 12 SIM 0020 H7
Пример заказа: MIR 4 L15 16 ACME
* Другие оправки смотрите на стр.123
166-2
Tiny Tools

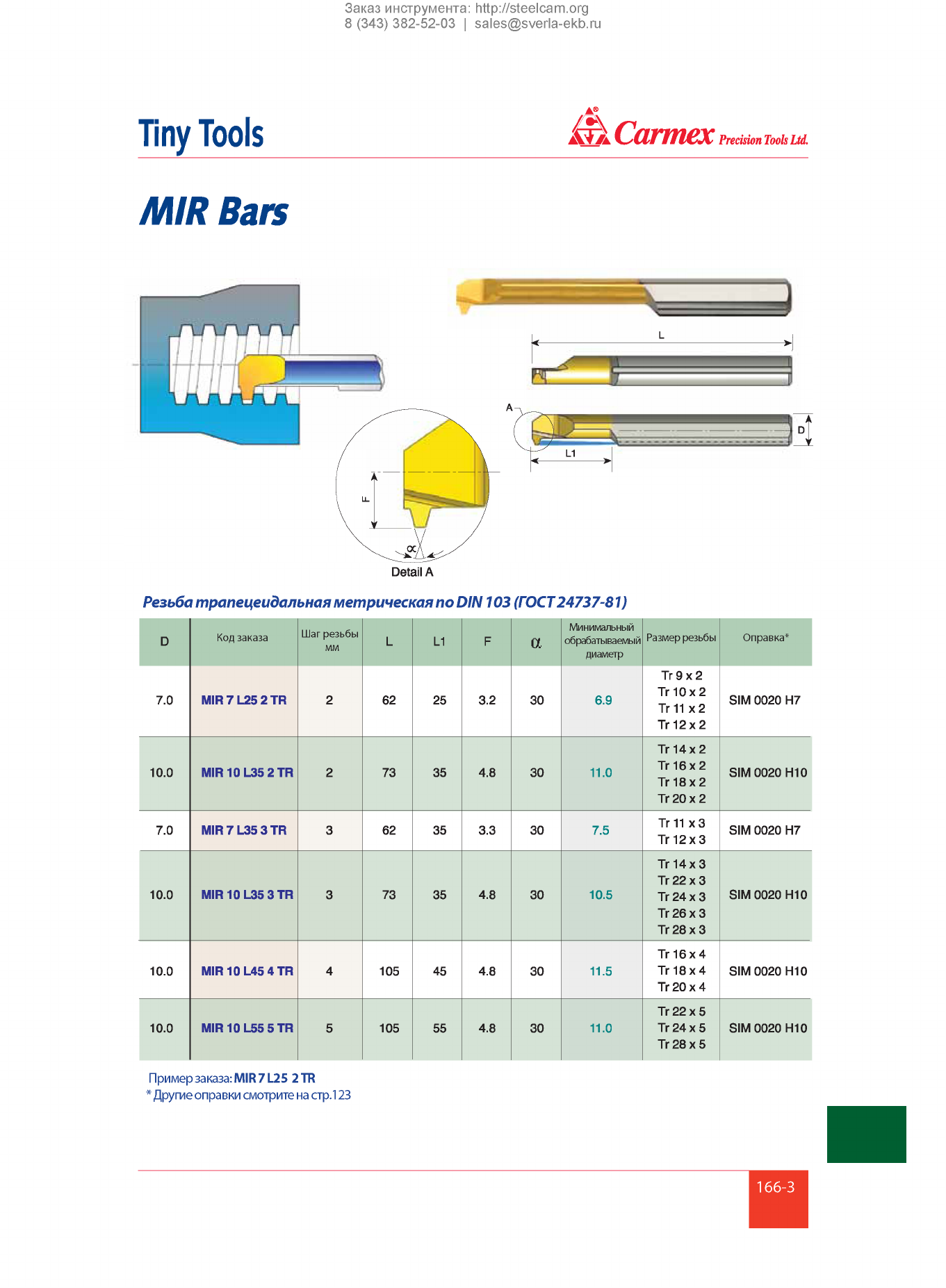

M IR Bars
Detail A
Резьба трапецеидальная метрическая no DIN 103 (ГОСТ24737-81)
DКод заказа Шаг резьбы
мм L L1 F аМинимальный
обрабатываемый
диаметр
Размер резьбы Оправка*
7.0 MIR 7 L25 2 TR 2 62 25 3.2 30 6.9
Тг 9 х 2
Тг 10 х 2
Тг11 х 2
Тг 12 х 2
SIM 0020 Н7
10.0 MIR10L35 2TR 2 73 35 4.8 30 11.0
Тг 14 х 2
Тг 16 х 2
Тг 18x2
Тг 20 х 2
SIM 0020 НЮ
7.0 MIR 7 L35 3 TR 3 62 35 3.3 30 7.5 Тг 11 хЗ
Тг 12x3 SIM 0020 Н7
10.0 MIR10L35 3TR 3 73 35 4.8 30 10.5
Тг 14x3
Тг 22 х 3
Тг 24 х 3
Тг26хЗ
Тг 28 х 3
SIM 0020 НЮ
10.0 MIR10L45 4TR 4 105 45 4.8 30 11.5
Тг 16 х 4
Тг 18 х 4
Тг 20 х 4 SIM 0020 НЮ
10.0 MIR10L55 5TR 5 105 55 4.8 30 11.0
Тг 22 х 5
Тг 24 х 5
Тг 28 х 5 SIM 0020 НЮ
Пример заказа: MIR 7 L25 2 TR
* Другие оправки смотрите на стр.123
166-3
Tiny Tools

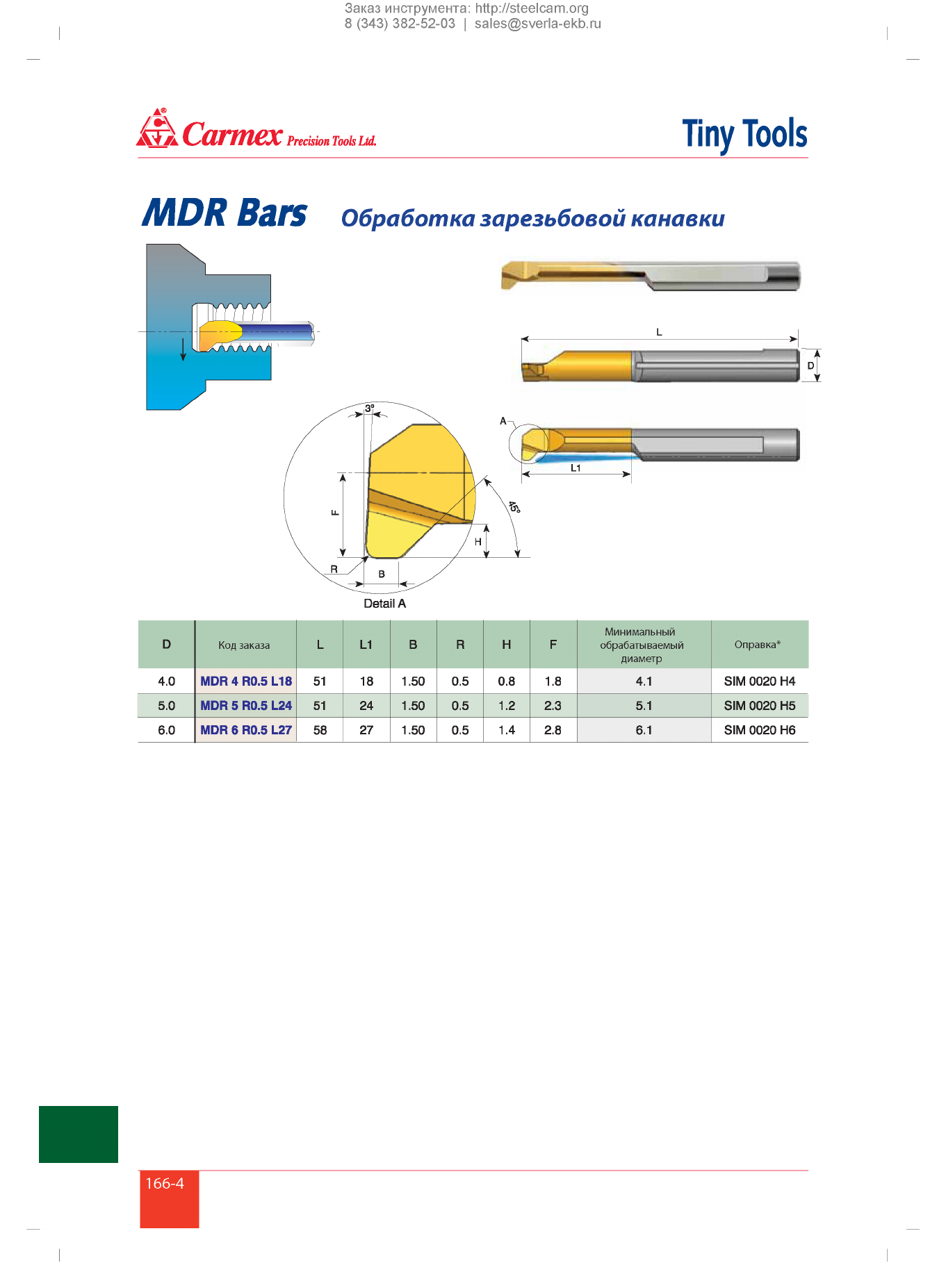

M DR Bars Обработка зарезьбовой канавки
DКод заказа L L1 В R H F Минимальный
обрабатываемый
диаметр
Оправка*
4.0 MDR4R0.5 L18 51 18 1.50 0.5 0.8 1.8 4.1 SIM 0020 Н4
5.0 MDR 5 R0.5 L24 51 24 1.50 0.5 1.2 2.3 5.1 SIM 0020 Н5
6.0 MDR 6 R0.5 L27 58 27 1.50 0.5 1.4 2.8 6.1 SIM 0020 Н6
166-4
T IN Y T O O LS
MCR Bars серия Обработка фаски и раст очка
Detail А
DКод заказа L L1 R Н Н1 F Минимальный
обрабатываемый
диаметр Оправка *
3.0 MCR3R0.2 L10 39 10 0.20 0.7 0.3 1.3 3.1 SIM 0020 НЗ
4.0 MCR4R0.2 L15 50 15 0.20 0.8 0.4 1.7 4.1 SIM 0020 Н4
5.0 MCR5R0.2 L15 50 15 0.20 1.2 0.7 2.1 5.1 SIM 0020 Н5
6.0 MCR6R0.2 L15 50 15 0.20 1.4 0.7 2.8 6.1 SIM 0020 Н6
Пример заказа: MCR 4 R0.2 L15 ВХС
Для заказа левого инструмента указывайте в обозначении MCL, вместо MCR
* Переходные оправки смотрите на странице 176
167
TINY TOOLS
MGR Bars серия Обработка канавок
Detail A
DКод заказа L L1 В Н F Минимальный
обрабатываемый
диаметр
Оправка*
3.0 MGR 3 В0.7 L10 39 10 0.7 0.6 1.3 3.1 SIM 0020 НЗ
4.0 MGR 4 В1.0 L10 51 10 1.0 1.0 1.7 4.1 SIM 0020 Н4
4.0 MGR 4 В1.5 L10 51 10 1.5 1.0 1.7 4.1 SIM 0020 Н4
5.0 MGR 5 В1.0 L15 51 15 1.0 1.2 2.3 5.1 SIM 0020 Н5
5.0 MGR 5 В1.5 L15 51 15 1.5 1.2 2.3 5.1 SIM 0020 Н5
5.0 MGR 5 В2.0 L15 51 15 2.0 1.2 2.3 5.1 SIM 0020 Н5
6.0 MGR 6 В1.0 L15 51 15 1.0 1.4 2.8 6.1 SIM 0020 Н6
6.0 MGR 6 В1.5 L15 51 15 1.5 1.4 2.8 6.1 SIM 0020 Н6
6.0 MGR 6 В2.0 L15 51 15 2.0 1.4 2.8 6.1 SIM 0020 Н6
8.0 MGR 8 В1.0 L22 64 22 1.0 1.7 3.8 8.1 SIM 0020 Н8
8.0 MGR 8 В1.5 L22 64 22 1.5 1.7 3.8 8.1 SIM 0020 Н8
8.0 MGR 8 В2.0 L22 64 22 2.0 2.6 3.8 8.1 SIM 0020 Н8
Пример заказа: MGR 4 B1.0 L15
* Переходные оправки см. на стр. 176
* Переходны е о правки см отрите на странице 176
168
T IN Y T O O LS

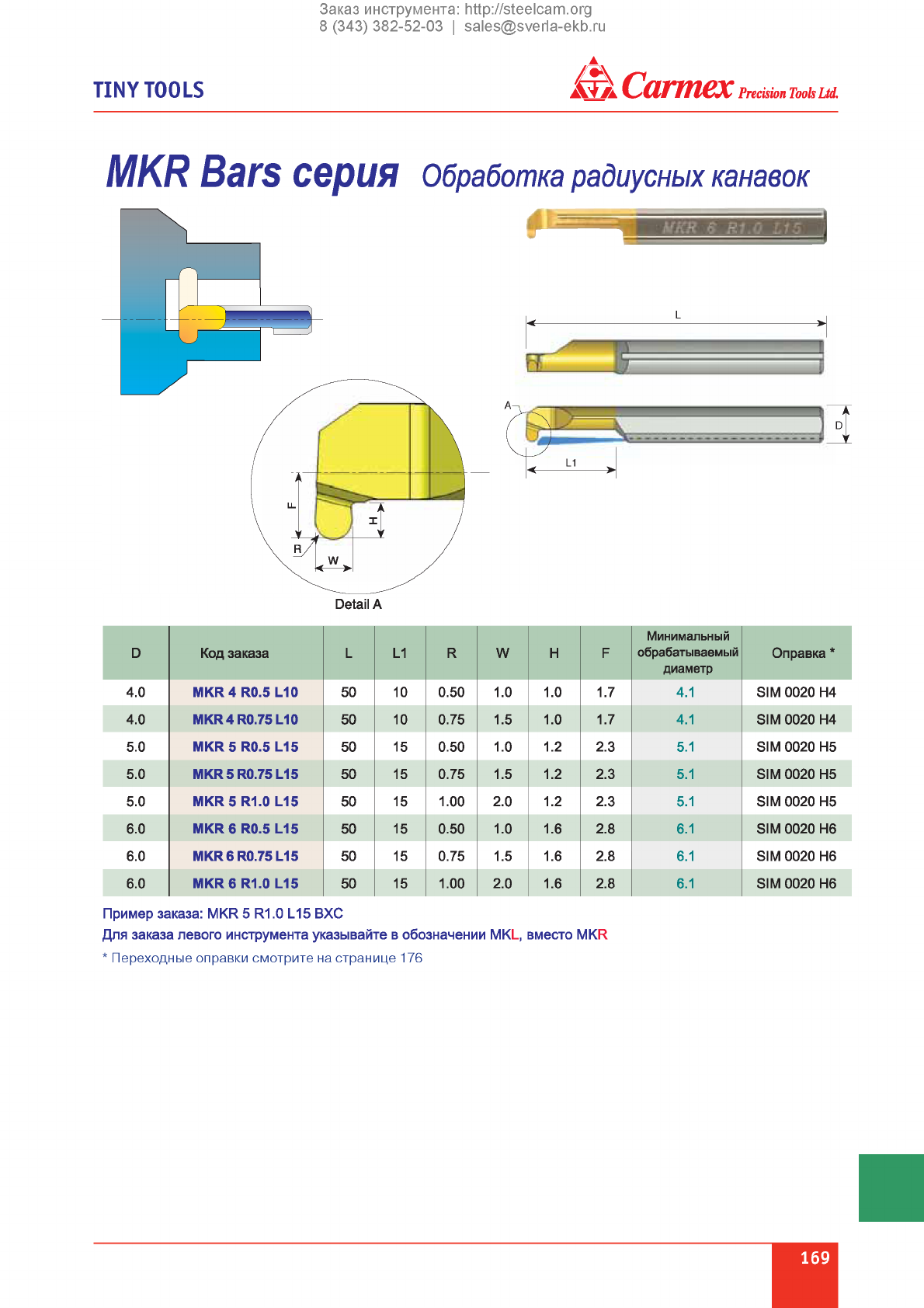

MKR Bars серия Обработка радиусных канавок
Detail А
D Код заказа L L1 R W Н F Минимальный
обрабатываемый
диаметр Оправка *
4.0 MKR 4 R0.5 L10 50 10 0.50 1.0 1.0 1.7 4.1 SIM 0020 Н4
4.0 MKR4R0.75L10 50 10 0.75 1.5 1.0 1.7 4.1 SIM 0020 Н4
5.0 MKR 5 R0.5 L15 50 15 0.50 1.0 1.2 2.3 5.1 SIM 0020 Н5
5.0 MKR5R0.75L15 50 15 0.75 1.5 1.2 2.3 5.1 SIM 0020 Н5
5.0 MKR 5 R1.0 L15 50 15 1.00 2.0 1.2 2.3 5.1 SIM 0020 Н5
6.0 MKR 6 R0.5 L15 50 15 0.50 1.0 1.6 2.8 6.1 SIM 0020 Н6
6.0 MKR6R0.75L15 50 15 0.75 1.5 1.6 2.8 6.1 SIM 0020 Н6
6.0 MKR 6 R1.0 L15 50 15 1.00 2.0 1.6 2.8 6.1 SIM 0020 Н6
Пример заказа: MKR 5 R1.0 L15 ВХС
Для заказа левого инструмента указывайте в обозначении MKL, вместо MKR
* Переходные оправки смотрите на странице 176
169
TINY TOOLS
MFR Bars серия Обработка т орцевых канавок
А
Минимальный
обрабатываемый
диаметрх
Detail А
DКод заказа L L1 В Т F Минимальный
обрабатываемый
диаметр
Оправка*
4.0 MFR 4 В0.75 L15 51 15 0.75 1.2 1.95 5.0 SIM 0020 Н4
4.0 MFR 4 В1.0 L15 51 15 1.0 1.5 1.95 5.0 SIM 0020 Н4
4.0 MFR 4 В1.5 L15 51 15 1.5 2.8 1.95 5.0 SIM 0020 Н4
5.0 MFR 5 В0.75 L22 51 22 0.75 1.2 2.45 6.0 SIM 0020 Н5
5.0 MFR 5 В1.0 L22 51 22 1.0 1.5 2.45 6.0 SIM 0020 Н5
5.0 MFR 5 В1.5 L22 51 22 1.5 2.5 2.45 6.0 SIM 0020 Н5
5.0 MFR 5 В2.0 L22 51 22 2.0 3.8 2.45 6.0 SIM 0020 Н5
6.0 MFR 6 В1.0 L22 51 22 1.0 1.5 2.95 8.0 SIM 0020 Н6
6.0 MFR 6 В1.5 L22 51 22 1.5 2.5 2.95 8.0 SIM 0020 Н6
6.0 MFR 6 В2.0 L22 51 22 2.0 3.0 2.95 8.0 SIM 0020 Н6
6.0 MFR 6 В2.5 L22 51 22 2.5 4.8 2.95 8.0 SIM 0020 Н6
6.0 MFR 6 ВЗ.О L30 58 30 3.0 6.0 2.95 8.0 SIM 0020 Н6
8.0 MFR 8 В2.5 L22 64 22 2.5 3.5 3.95 10.0 SIM 0020 Н8
Пример заказа: MFR 5 В1.0 L22 ВХС
* Переходны е о п равки смо тр ите на стра нице 176
170
TINY TOOLS
MFL Bars серия Обработка торцевых канавок
Минимальный
обрабатываемый
диаметр
Detail А
DКод заказа L L1 В Т F Минимальный
обрабатываемый
диаметр Оправка*
4.0 MFL 4 В0.75 L15 51 15 0.75 1.2 1.75 5.0 SIM 0020 Н4
4.0 MFL 4 В1.0 L15 51 15 1.0 1.5 1.75 5.0 SIM 0020 Н4
4.0 MFL 4 В1.5 L15 51 15 1.5 2.8 1.75 5.0 SIM 0020 Н4
5.0 MFL 5 В0.75 L22 51 22 0.75 1.2 2.25 6.0 SIM 0020 Н5
5.0 MFL 5 В1.0 L22 51 22 1.0 1.5 2.25 6.0 SIM 0020 Н5
5.0 MFL 5 В1.5 L22 51 22 1.5 2.5 2.25 6.0 SIM 0020 Н5
5.0 MFL 5 В2.0 L22 51 22 2.0 3.8 2.25 6.0 SIM 0020 Н5
6.0 MFL 6 В1.0 L22 51 22 1.0 1.5 2.75 8.0 SIM 0020 Н6
6.0 MFL 6 В1.5 L22 51 22 1.5 2.5 2.75 8.0 SIM 0020 Н6
6.0 MFL 6 В2.0 L22 51 22 2.0 3.0 2.75 8.0 SIM 0020 Н6
6.0 MFL 6 В2.5 L22 51 22 2.5 4.8 2.75 8.0 SIM 0020 Н6
6.0 MFL 6 ВЗ.О L30 58 30 3.0 6.0 2.75 8.0 SIM 0020 Н6
8.0 MFL 8 В2.5 L22 64 22 2.5 3.5 3.75 10.0 SIM 0020 Н8
Пример заказа: MFL 6 В1.0 L22 ВХС
* Переходны е о правки см отр ите на странице 176
171
T I N Y T O O LS

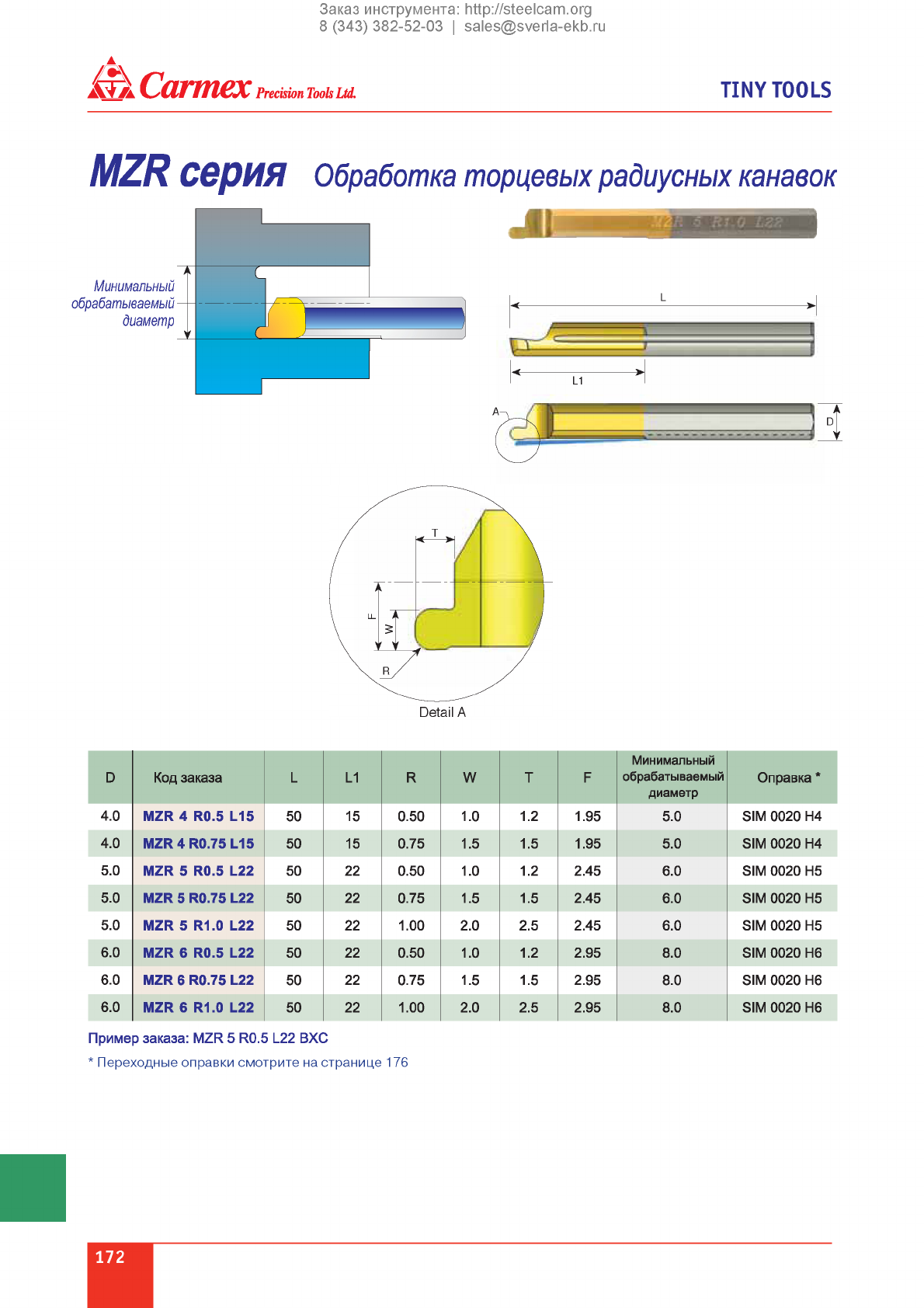

MZR серия Обработка т орцевых радиусны х канавок
D Код заказа L L1 R W Т F Минимальный
обрабатываемый
диаметр Оправка *
4.0 MZR 4 R0.5 L15 50 15 0.50 1.0 1.2 1.95 5.0 SIM 0020 Н4
4.0 MZR4R0.75 L15 50 15 0.75 1.5 1.5 1.95 5.0 SIM 0020 Н4
5.0 MZR 5 R0.5 L22 50 22 0.50 1.0 1.2 2.45 6.0 SIM 0020 Н5
5.0 MZR 5 R0.75 L22 50 22 0.75 1.5 1.5 2.45 6.0 SIM 0020 Н5
5.0 MZR 5 R1.0 L22 50 22 1.00 2.0 2.5 2.45 6.0 SIM 0020 Н5
6.0 MZR 6 R0.5 L22 50 22 0.50 1.0 1.2 2.95 8.0 SIM 0020 Н6
6.0 MZR 6 R0.75 L22 50 22 0.75 1.5 1.5 2.95 8.0 SIM 0020 Н6
6.0 MZR 6 R1.0 L22 50 22 1.00 2.0 2.5 2.95 8.0 SIM 0020 Н6
Пример заказа: MZR 5 R0.5 L22 ВХС
* Переходные оправки смотрите на странице 176
172
T IN Y T O O LS
Профильное точение и обработка
MUR Bars серия торцев (угол в плане 90°)
с внутренним подводом СОЖ
Detail А
5
A
D Код заказа L L1 R Н F Минимальный
обрабатываемый
диаметр Оправка
3.0 MUR3RQ05L10 39 10 0.05 0.4 1.3 3.1 SIM 0020 НЗ
3.0 MUR3 RQ05 L15 39 15 0.05 0.4 1.3 3.1 SIM 0020 НЗ
4.0 MUR4 RQ1 L10 51 10 0.10 0.5 1.7 4.1 SIM 0020 Н4
4.0 MUR4 RQ1 L15 51 15 0.10 0.5 1.7 4.1 SIM 0020 Н4
5.0 MUR5 RQ15 L15 51 15 0.15 0.7 2.1 5.1 SIM 0020 Н5
5.0 MUR5 RQ15 L22 51 22 0.15 0.7 2.1 5.1 SIM 0020 Н5
6.0 MUR6 RQ15 L15 51 15 0.15 0.9 2.8 6.1 SIM 0020 Н6
6.0 MUR6 RQ15122 51 22 0.15 0.9 2.8 6.1 SIM 0020 Н6
8.0 MUR8RQ2L22 64 22 0.20 1.1 3.8 8.1 SIM 0020 Н8
Пример заказа: MUR 5 R0.15 L15 ВХС
173
T I N Y T O O LS
MWR Bars серия Обработка фасок и растачивание
с внутренним подводом СОЖ
Detail А
DКод заказа L L1 R аРFМинимальный
обрабатываемый
диаметр Оправка
6.0 MWR6R0.2A90 51 15.0 0.20 45° 45° 2.3 1.0 SIM 0020 Н6
6.0 MWR6R0.2A60 51 15.0 0.20 60° 30° 2.3 1.0 SIM 0020 Н6
Пример заказа: MWR 6 R0.2 А90 ВХС
174
TINY TOOLS
Обработка глубоких торцевых канавок
MVR Bars серия Ж по двум
каналам
Минимальный
обрабатываемый
диаметр
А
Min, Bore
Diameter
Detail A
DКод заказа L L1 В F Минимальный
обрабатываемый
диаметр Оправка*
6.0 MVR 6 В2.0 L15 64 15 2.0 1.1 12.0 SIM 0020 Н6
6.0 MVR 6 B2.0 L22 64 22 2.0 1.1 12.0 SIM 0020 Н6
6.0 MVR 6 B2.5 L22 64 22 2.5 1.4 12.0 SIM 0020 Н6
8.0 MVR 8 B3.0 L27 64 27 3.0 1.6 15.0 SIM 0020 Н8
8.0 MVR 8 B3.0 L43 80 43 3.0 1.6 15.0 SIM 0020 Н8
8.0 MVR 8 B4.0 L43 80 43 4.0 2.1 20.0 SIM 0020 Н8
Пример заказа: MVR 6 B2.0 L22 BXC
175
T I N Y T O O LS

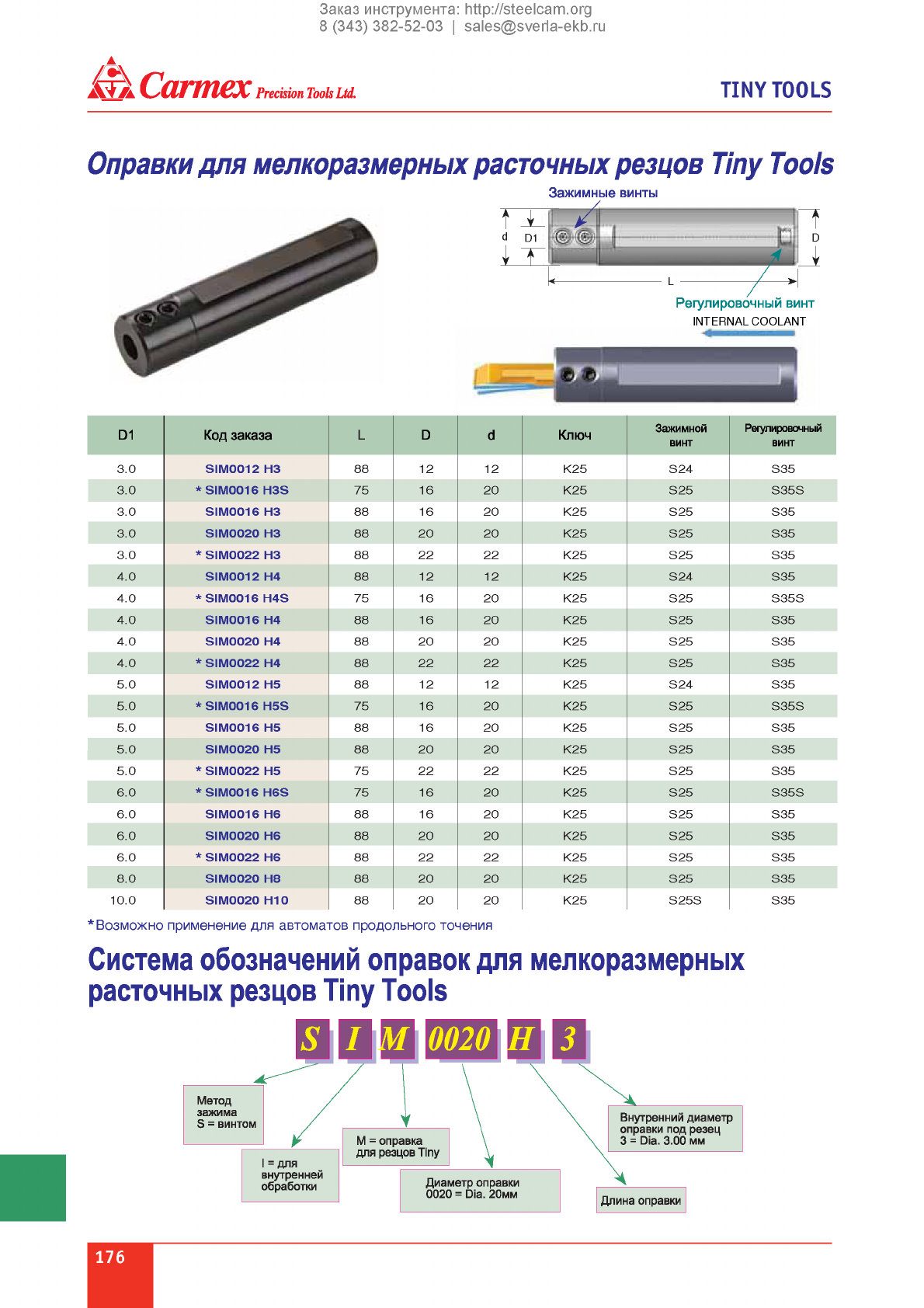

Оправки д л я мелкоразмерных расточных резцов Tiny Tools
Зажимные винты
D1 Код заказа L D dКлюч Зажимной
винт Регулировочный
винт
3.0 SIM 0012 НЗ 88 12 12 К25 S24 S35
3.0 *S IM 001 6 H3S 75 16 20 К25 S25 S35S
3.0 SIM 0016 НЗ 88 16 20 К25 S25 S35
3.0 SIM 0020 НЗ 88 20 20 К25 S25 S35
3.0 * SIM 0022 НЗ 88 22 22 К25 S25 S35
4.0 SIM 0012 Н4 88 12 12 К 25 S24 S35
4.0 *S IM 001 6 H4S 75 16 20 К25 S25 S35S
4.0 SIM 0016 Н4 88 16 20 К25 S25 S35
4.0 SIM 0020 Н4 88 20 20 К25 S25 S35
4.0 * SIM 0022 Н4 88 22 22 К25 S25 S35
5.0 SIM 0012 Н5 88 12 12 К 25 S24 S35
5.0 *S IM 001 6 H5S 75 16 20 К25 S25 S35S
5.0 SIM 0016 Н5 88 16 20 К25 S25 S35
5.0 SIM 0020 Н5 88 20 20 К25 S25 S35
5.0 * SIM 0022 Н5 75 22 22 К25 S25 S35
6.0 *S IM 001 6 H6S 75 16 20 К25 S25 S35S
6.0 SIM 0016 Н6 88 16 20 К25 S25 S35
6.0 SIM 0020 Н6 88 20 20 К25 S25 S35
6.0 * SIM 0022 Н6 88 22 22 К25 S25 S35
8.0 SIM 0020 Н8 88 20 20 К25 S25 S35
10.0 SIM 0020 Н10 88 20 20 К25 S25S S35
* Возможно применение для автоматов продольного точения
Система обозначений оправок для мелкоразмерных
расточных резцов Tiny Tools
176
щпшшти
Метод
зажима
S = винтом
I = для
внутренней
обработки
М = оправка
для резцов Tiny
Диаметр оправки
0020 = Dia. 20мм Длина оправки
Внутренний диаметр
оправки под резец
3 = Dia. 3.00 мм
Оправки д л я мелкоразмерных расточных резцов Tiny Tools
D1 Ordering Code L D d Key Clamping
Screw Adjusting
Screw
3.0 SIM0025 H3 62 25 10.8 K25 S25 S35M
4.0 SIM0025 H4 62 25 10.8 K25 S25 S35M
5.0 SIM0025 H5 62 25 10.8 K25 S25 S35M
6.0 SIM0025 H6 62 25 10.8 K25 S25 S35M
Система обозначений оправок для мелкоразмерных
расточных резцов Tiny Tools
176-2
щтшшшт
T IN Y T O O LS

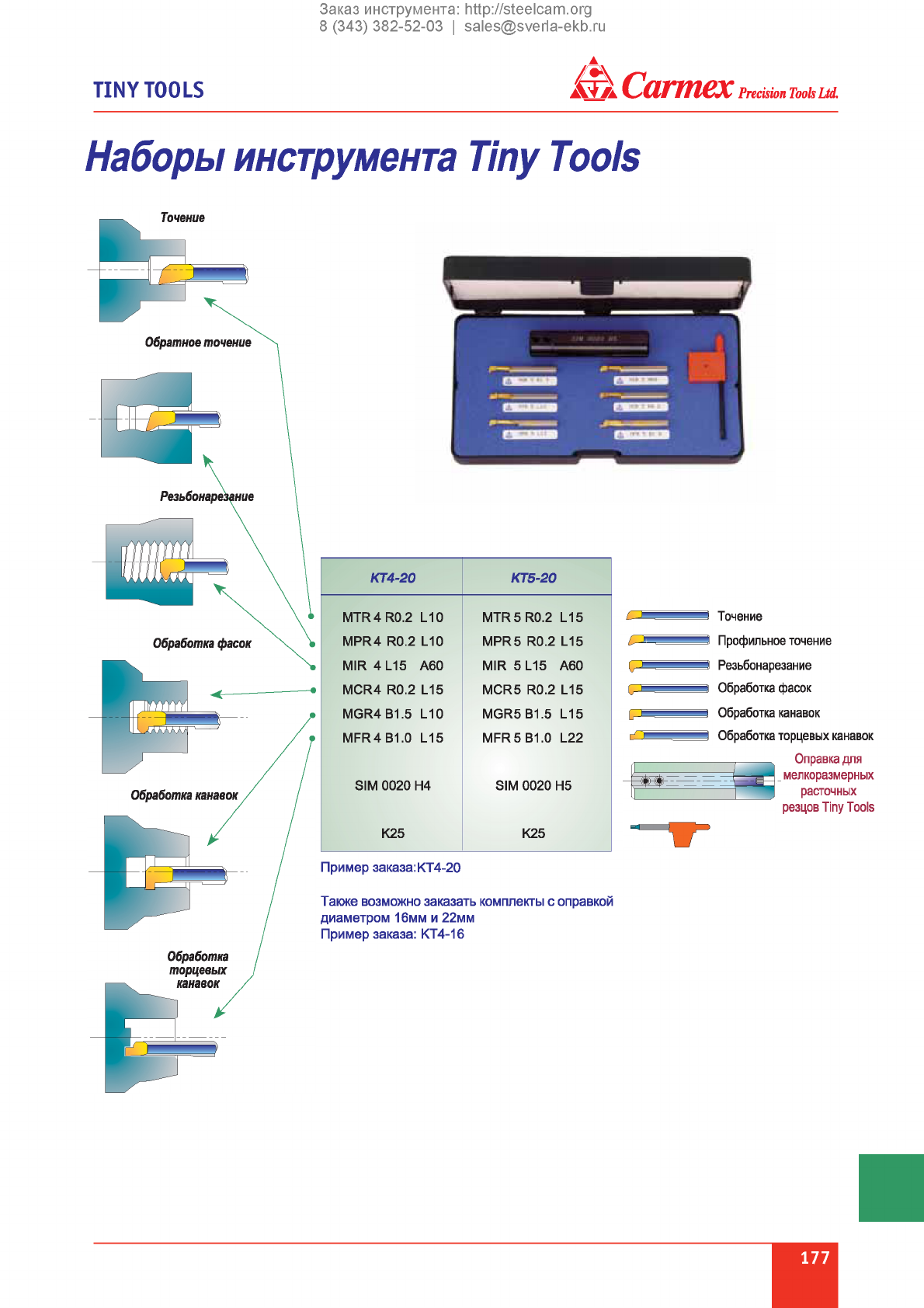

Наборы инструмента Tiny Tools
КТ4-20 КТ5-20
MTR4R0.2 L10 MTR5R0.2 L15
MPR4 R0.2 L10 MPR5 R0.2 L15
MIR 4 L15 А60 MIR 5 L15 А60
MCR4 R0.2 L15 MCR5 R0.2 L15
MGR4B1.5 L10 MGR5B1.5 L15
MFR4B1.0 L15 MFR5B1.0 L22
SIM 0020 Н4 SIM 0020 Н5
К25 К25
Пример заказа: KT4-20
Точение
Профильное точение
Резьбонарезание
Обработка фасок
Обработка канавок
Обработка торцевых канавок
Оправка для
мелкоразмерных
расточных
резцов Tiny Tools
Также возможно заказать комплекты с оправкой
диаметром 16мм и 22мм
Пример заказа: КТ4-16
177
TINY TOOLS
Техническая часть
Материал твердого сплава: BXC (P30-P50,K25-K40) c PVD покрытием TIN, для
низких скоростей резания, подходит для обработки всех гркпп материалов,
в том числе и нержавеющих сталей.
Материал твердого сплава: BKM(K10-K20), особо мелкозернистытвердый сплав
с трехслойным PVD покрытием, универсального применения.
Высокопроизводильная обработка закаленных и труднообрабатываемых сталей
при повышенных температурах.
Рекомендуемые скорости резания д л я инструмента Tiny Tools
Г руппа
по ISO Материал Скорость резания м/мин
Низко- и среднеуглеродистые стали 20-140
РВысокоуглеродистые стали 30-100
Легированные стали 40- 90
мНержавеющие стали 20- 90
кЧугун 40-120
NНе металлы + цветные металлы 50-120
SЖаропрочные сплавы, титан 15- 30
нЗакаленная сталь 13- 30
Рекомендуемая подача: 0.01-0.03 мм/об
Рекомендуемое число проходов при нарезании резьбы
mm
ШЭГ TPI 0.5
48
0.7
36
0.8
32 1.0
24
1.25
20
1.5
16
Число проходов 6-12 7-14 7-16 8-18 8-20 10-22
Все инструменты включают в себя канал для подачи СОЖ
coolant
178
