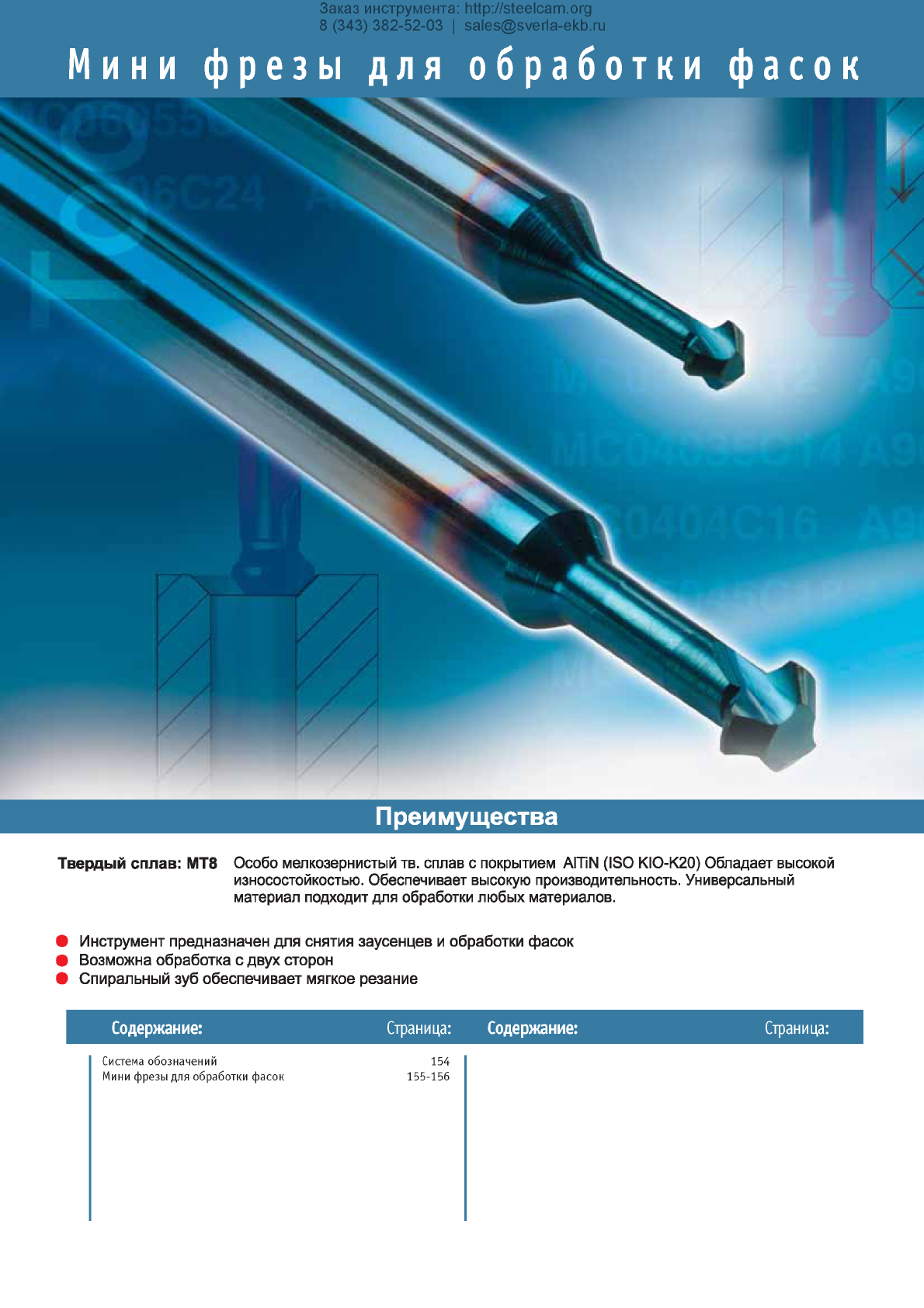

Твердый сплав: МТ8 Особо мелкозернистый тв. сплав с покрытием AITiN (ISO КЮ-К20) Обладает высокой
износостойкостью. Обеспечивает высокую производительность. Универсальный
материал подходит для обработки любых материалов.
• Инструмент предназначен для снятия заусенцев и обработки фасок
• Возможна обработка с двух сторон
• Спиральный зуб обеспечивает мягкое резание
Содержание: Страница: Содержание: Страница:
Система обозначений
Мини фрезы для обработки фасок 154
155-156
Мини фрезы для обработки фасок

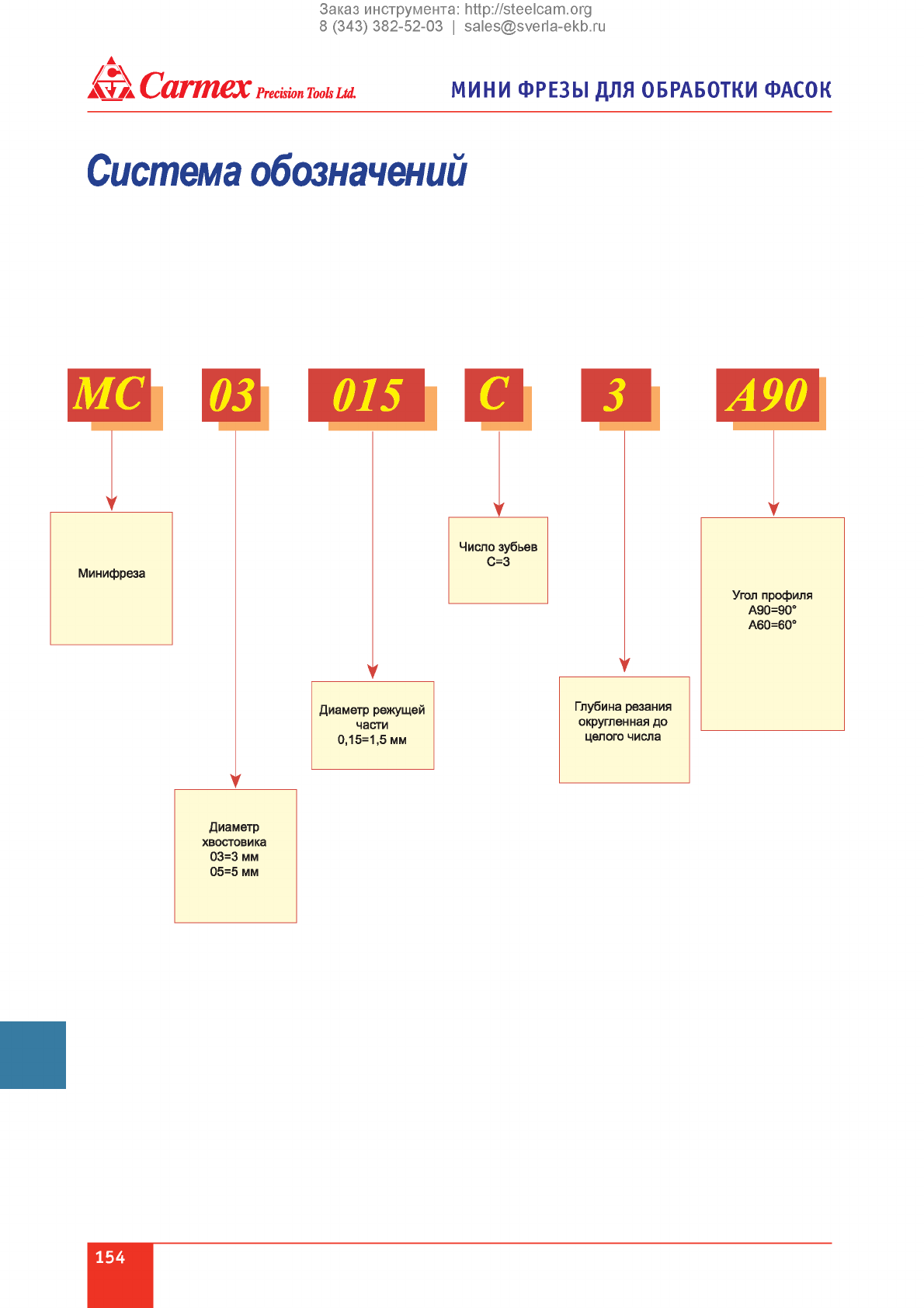

Система обозначений
М С Ш О З Ш 015 "Ш С Ш 3 А90
154
Минифреза
Диаметр
хвостовика
03=3 мм
05=5 мм
Диаметр режущей
части
0,15=1,5 мм
Число зубьев
С=3
Глубина резания
округленная до
целого числа
Угол профиля
А90=90°
А60=60°

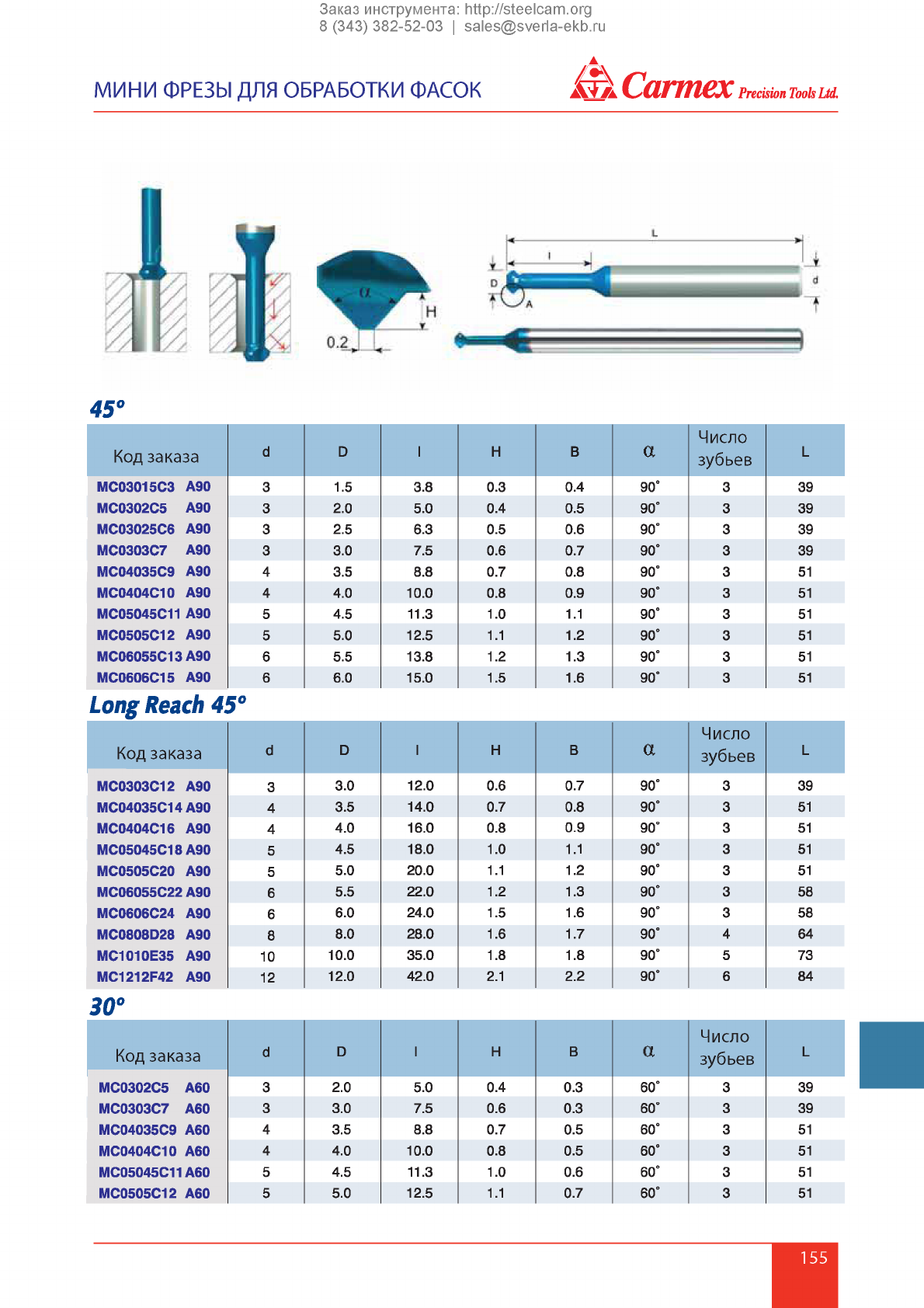

МИНИ ФРЕЗЫ ДЛЯ ОБРАБОТКИ ФАСОК
45°
Код заказа dDIH В aЧисло
зубьев L
MC03015C3 A90 3 1.5 3.8 0.3 0.4 90°3 39
MC0302C5 A90 3 2.0 5.0 0.4 0.5 90°3 39
MC03025C6 A90 3 2.5 6.3 0.5 0.6
CD
О
3 39
MC0303C7 A90 3 3.0 7.5 0.6 0.7
CD
О
3 39
MC04035C9 A90 4 3.5 8.8 0.7 0.8 90°3 51
MC0404C10 A90 4 4.0 10.0 0.8 0.9 90°3 51
MC05045C11 A90 5 4.5 11.3 1.0 1.1 90°3 51
MC0505C12 A90 5 5.0 12.5 1.1 1.2 90°3 51
MC06055C13 A90 6 5.5 13.8 1.2 1.3
CD
О
3 51
MC0606C15 A90 6 6.0 15.0 1.5 1.6
CD
О
351
Long Reach 45°
Код заказа dD I H В aЧисло
зубьев L
MC0303C12 A90 33.0 12.0 0.6 0.7
CD
О
3 39
MC04035C14 A90 43.5 14.0 0.7 0.8
CD
О
3 51
MC0404C16 A90 44.0 16.0 0.8 0.9 90°3 51
MC05045C18 A90 54.5 18.0 1.0 1.1 90°3 51
MC0505C20 A90 55.0 20.0 1.1 1.2 90°3 51
MC06055C22 A90 65.5 22.0 1.2 1.3 90°3 58
MC0606C24 A90 66.0 24.0 1.5 1.6
CD
О
3 58
MC0808D28 A90 88.0 28.0 1.6 1.7
CD
О
4 64
MC1010E35 A90 10 10.0 35.0 1.8 1.8 90°5 73
MC1212F42 A90 12 12.0 42.0 2.1 2.2 90°6 84
30°
Число
Код заказа dDIH В aзубьев L
MC0302C5 A60 3 2.0 5.0 0.4 0.3
О
CD
3 39
MC0303C7 A60 3 3.0 7.5 0.6 0.3 60°3 39
MC04035C9 A60 4 3.5 8.8 0.7 0.5 60°3 51
MC0404C10 A60 44.0 10.0 0.8 0.5 60°3 51
MC05045C11A60 5 4.5 11.3 1.0 0.6 60°3 51
MC0505C12 A60 5 5.0 12.5 1.1 0.7
О
CD
3 51
155

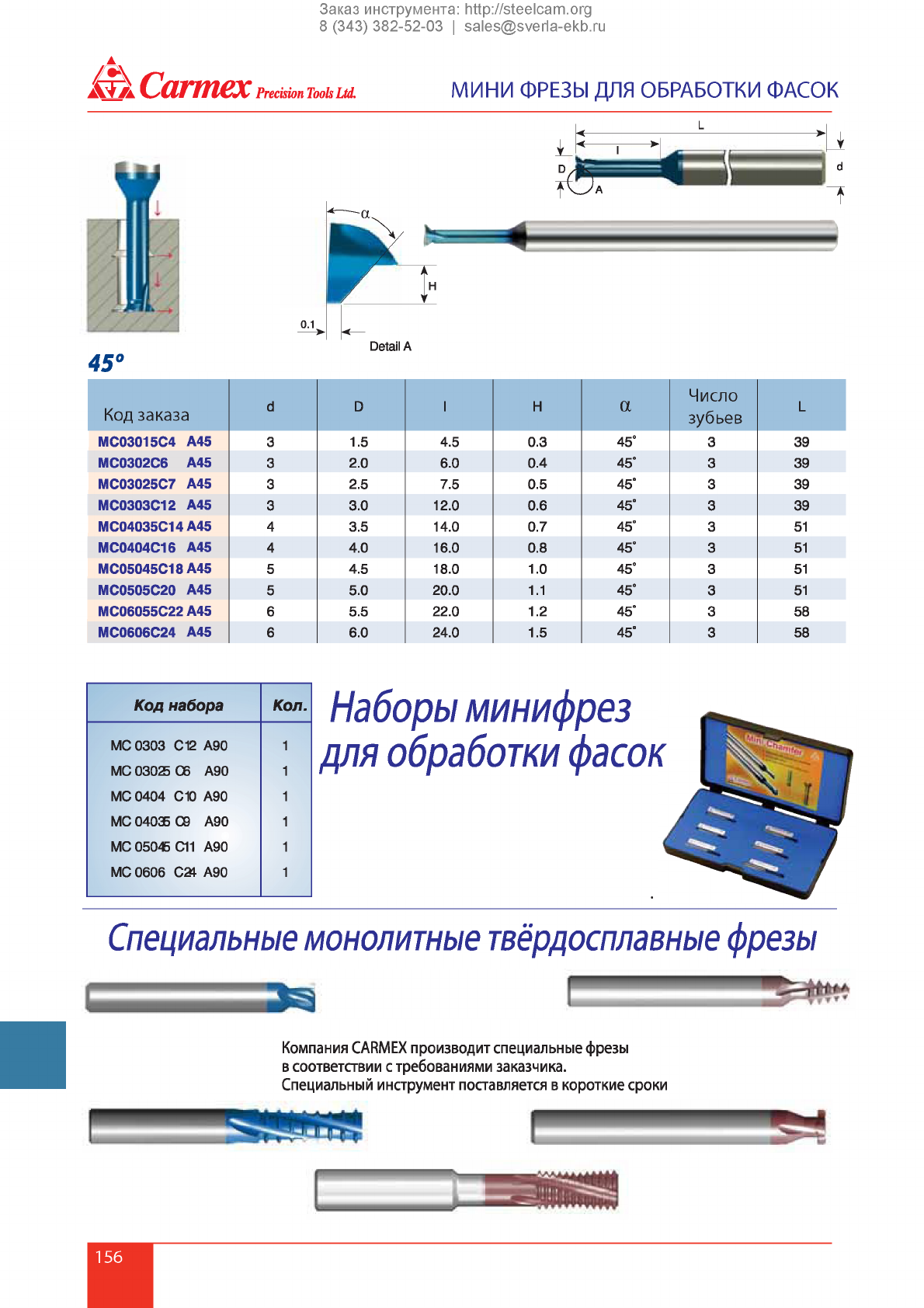

Код заказа dD I Н аЧисло
зубьев L
МС03015С4 А45 3 1.5 4.5 0.3 45° 3 39
МС0302С6 А45 3 2.0 6.0 0.4 45° 3 39
МС03025С7 А45 3 2.5 7.5 0.5 45° 3 39
МС0303С12 А45 3 3.0 12.0 0.6 45° 3 39
МС04035С14 А45 4 3.5 14.0 0.7 45° 3 51
МС0404С16 А45 4 4.0 16.0 0.8 45° 3 51
МС05045С18 А45 5 4.5 18.0 1.0 45° 3 51
МС0505С20 А45 5 5.0 20.0 1.1 45° 3 51
МС06055С22 А45 6 5.5 22.0 1.2 45° 3 58
МС0606С24 А45 6 6.0 24.0 1.5 45° 3 58
Код набора Кол.
МС 0303 С12 А90 1
МС 03025 06 А90 1
МС 0404 СЮ А90 1
МС 04035 С9 А90 1
МС 05045 С11 А90 1
МС 0606 С » А90 1
Специальные монолитные твёрдосплавные фрезы
Компания CARMEX производит специальные фрезы
в соответствии с требованиями заказчика.
Специальный инструмент поставляется в короткие сроки
156
Наборы минифрез
для обработки фасок
