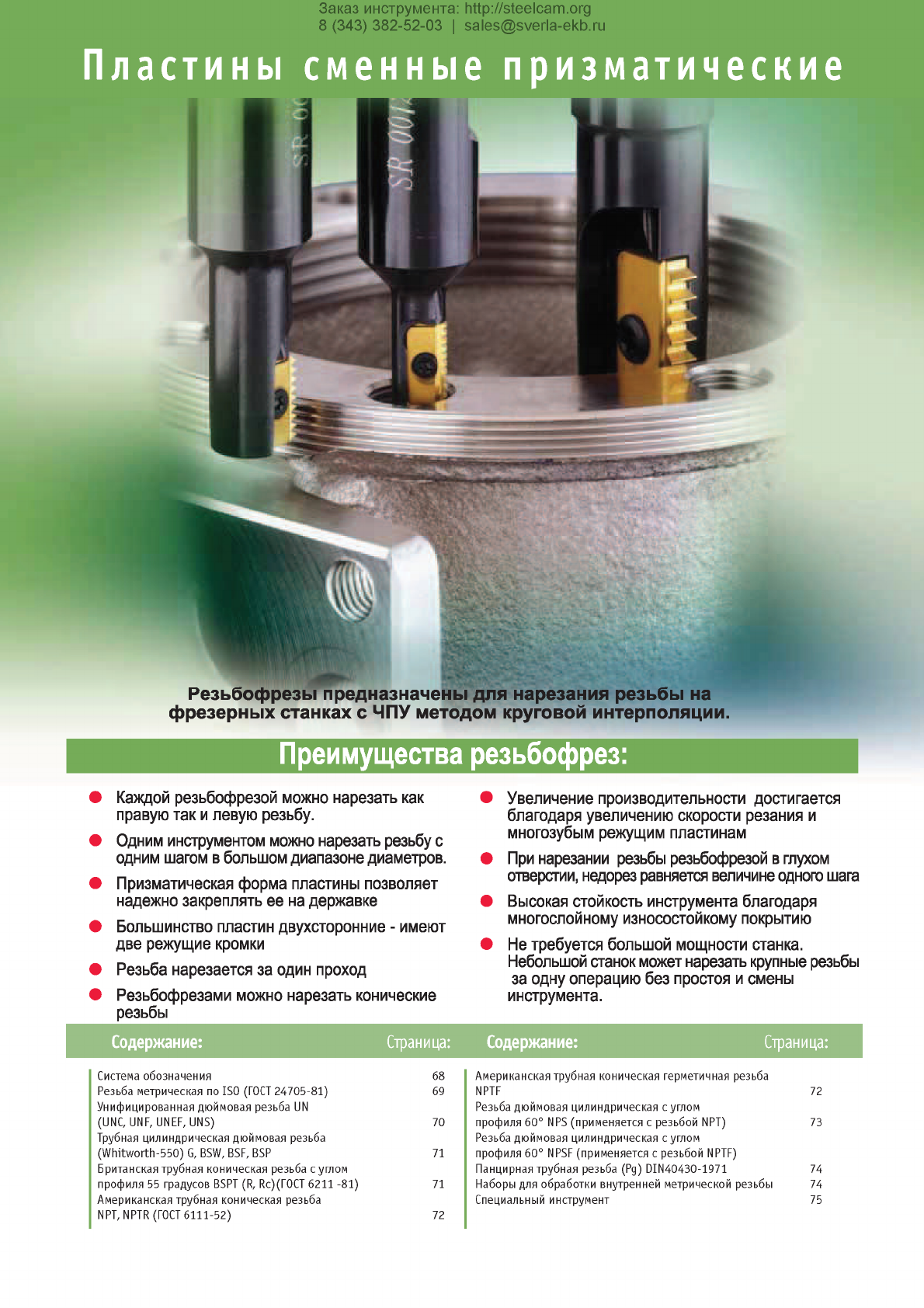

Каталог Carmex пластины сменные призматические

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбофрезы предназначены для нарезания резьбы на

фрезерных станках с ЧПУ методом круговой интерполяции.

.ж

Преимущества резьбофрез:

• Каждой резьбофрезой можно нарезать как

правую так и левую резьбу.

• Одним инструментом можно нарезать резьбу с

одним шагом в большом диапазоне диаметров.

• Призматическая форма пластины позволяет

надежно закреплять ее на державке

• Большинство пластин двухсторонние - имеют

две режущие кромки

• Резьба нарезается за один проход

• Резьбофрезами можно нарезать конические

резьбы

Содержание:

• Увеличение производительности достигается

благодаря увеличению скорости резания и

многозубым режущим пластинам

• При нарезании резьбы резьбофрезой в глухом

отверстии, недорез равняется величине одного шага

• Высокая стойкость инструмента благодаря

многослойному износостойкому покрытию

• Не требуется большой мощности станка.

Небольшой станок может нарезать крупные резьбы

за одну операцию без простоя и смены

инструмента.

Страница: Содержание: Страница:

Система обозначения 68

Резьба метрическая по ISO (ГОСТ 24705-81) 69

Унифицированная дюймовая резьба UN

(UNC, UNF, UNEF, UNS) 70

Трубная цилиндрическая дюймовая резьба

(Whitworth-550) G, BSW, BSF, BSP 71

Британская трубная коническая резьба с углом

профиля 55 градусов BSPT (R, Rc)(roCT 6211 -81) 71

Американская трубная коническая резьба

NPT, NPTR (ГОСТ 6111-52) 72

Американская трубная коническая герметичная резьба

NPTF 72

Резьба дюймовая цилиндрическая с углом

профиля 60° NPS (применяется с резьбой NPT) 73

Резьба дюймовая цилиндрическая с углом

профиля 60° NPSF (применяется с резьбой NPTF)

Панцирная трубная резьба (Pg) DIN40430-1971 74

Наборы для обработки внутренней метрической резьбы 74

Специальный инструмент 75

Пластины сменные призматические

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

йкСагтехPrecision Tools Ltd.

ПЛАСТИНЫ СМЕННЫЕ ПРИЗМАТИЧЕСКИЕ

ДЛЯ РЕЗЬБОФРЕЗ И НАБОРЫ

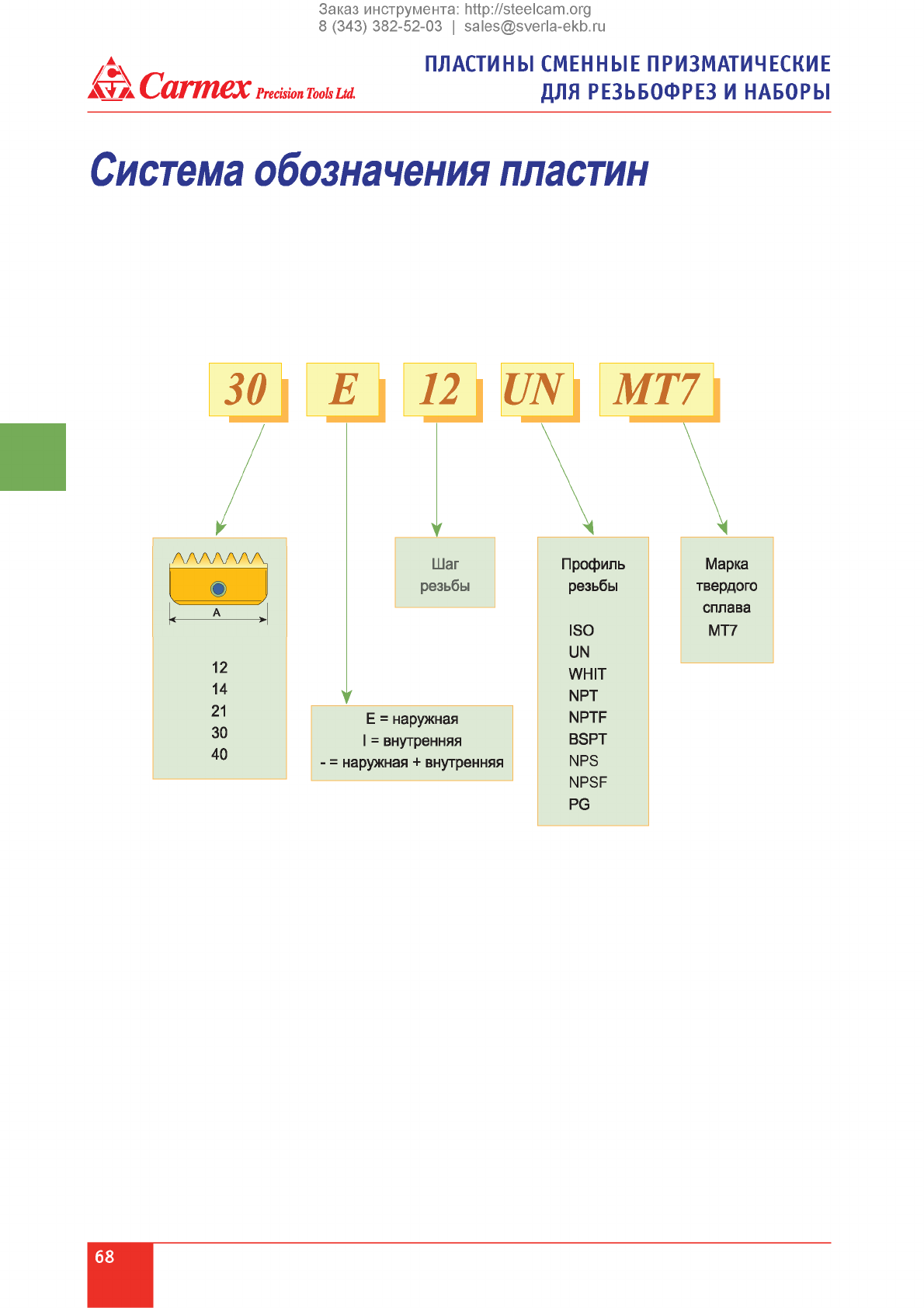

Система обозначения пластин

Е 12 МТУ

Шаг

резьбы

УЕ = наружная

I = внутренняя

- = наружная + внутренняя

Профиль

резьбы

ISO

WHIT

NPT

NPTF

BSPT

NPS

NPSF

Марка

твердого

сплава

MT7

UN30

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ПЛАСТИНЫ СМЕННЫЕ ПРИЗМАТИЧЕСКИЕ

ДЛЯ РЕЗЬБОФРЕЗ И НАБОРЫ Ш кС агт ех Precision Tools Ltd.

Резьба метрическая по ISO (ГОСТ 24705-81)

Шаг

мм 12 Ра;

14 !мер пластины = A

21 30 40

0.5 Нар.

0.5 Внутр. * 12 I 0.5 ISO 14 I 0.5 ISO

0.75 Нар. 14 E 0.75 ISO

0.75 Внутр. * 12 I 0.75 ISO 14 I 0.75 ISO

1.0 Нар. 14 E 1.0 ISO 21 E 1.0 ISO

1.0 Внутр. * 12 I 1.0 ISO 14 I 1.0 ISO 21 I 1.0 ISO

1.25 Нар. 14 E 1.25 ISO

1.25 Внутр. * 12 I 1.25 ISO 14 I 1.25 ISO

1.5 Нар. 14 E 1.5 ISO 21 E 1.5 ISO 30E 1.5 ISO 40E 1.5 ISO

1.5 Внутр. * 12 I 1.5 ISO 14 I 1.5 ISO 21 I 1.5 ISO 30I 1.5 ISO 40 I 1.5 ISO

1.75 Нар. 14 E 1.75 ISO

1.75 Внутр. 14 I 1.75 ISO 21 I 1.75 ISO

2.0 Нар. 14E2.0 ISO 21 E 2.0 ISO 30 E 2.0 ISO 40 E 2.0 ISO

2.0 Внутр. 14 I 2.0 ISO 21 I 2.0 ISO 30I 2.0 ISO 40 I 2.0 ISO

2.5 Нар. 14E2.5 ISO 21 E 2.5 ISO

2.5 Внутр. 14 I 2.5 ISO 21 I 2.5 ISO

3.0 Нар. 21 E 3.0 ISO 30 E 3.0 ISO 40 E 3.0 ISO

3.0 Внутр. 21 I 3.0 ISO 30I 3.0ISO 40 I 3.0 ISO

3.5 Нар. 30 E 3.5 ISO

3.5 Внутр. 21 I 3.5 ISO 30I 3.5 ISO 40 I 3.5 ISO

4.0 Нар. 30 E 4.0 ISO 40 E 4.0 ISO

4.0 Внутр. 30I 4.0 ISO 40 I 4.0 ISO

4.5 Нар.

4.5 Внутр. 30I 4.5 ISO 40 I 4.5 ISO

5.0 Нар. 40 E 5.0 ISO

5.0 Внутр. 30I 5.0 ISO 40 I 5.0 ISO

5.5 Нар.

5.5 Внутр. 40 I 5.5 ISO

6.0 Нар. 40 E 6.0 ISO

6.0 Внутр. 40 I 6.0 ISO

Т6.3

2.9 7.5

3.1 12

4.7 16

5.5 20

6.3

* На этих пластинах одна режущая вершина

Примерзаказа: 14 1 1.5 ISO МТ7

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

й кС а г т е х Precision Tools Ltd.

ПЛАСТИНЫ СМЕННЫЕ ПРИЗМАТИЧЕСКИЕ

ДЛЯ РЕЗЬБОФРЕЗ И НАБОРЫ

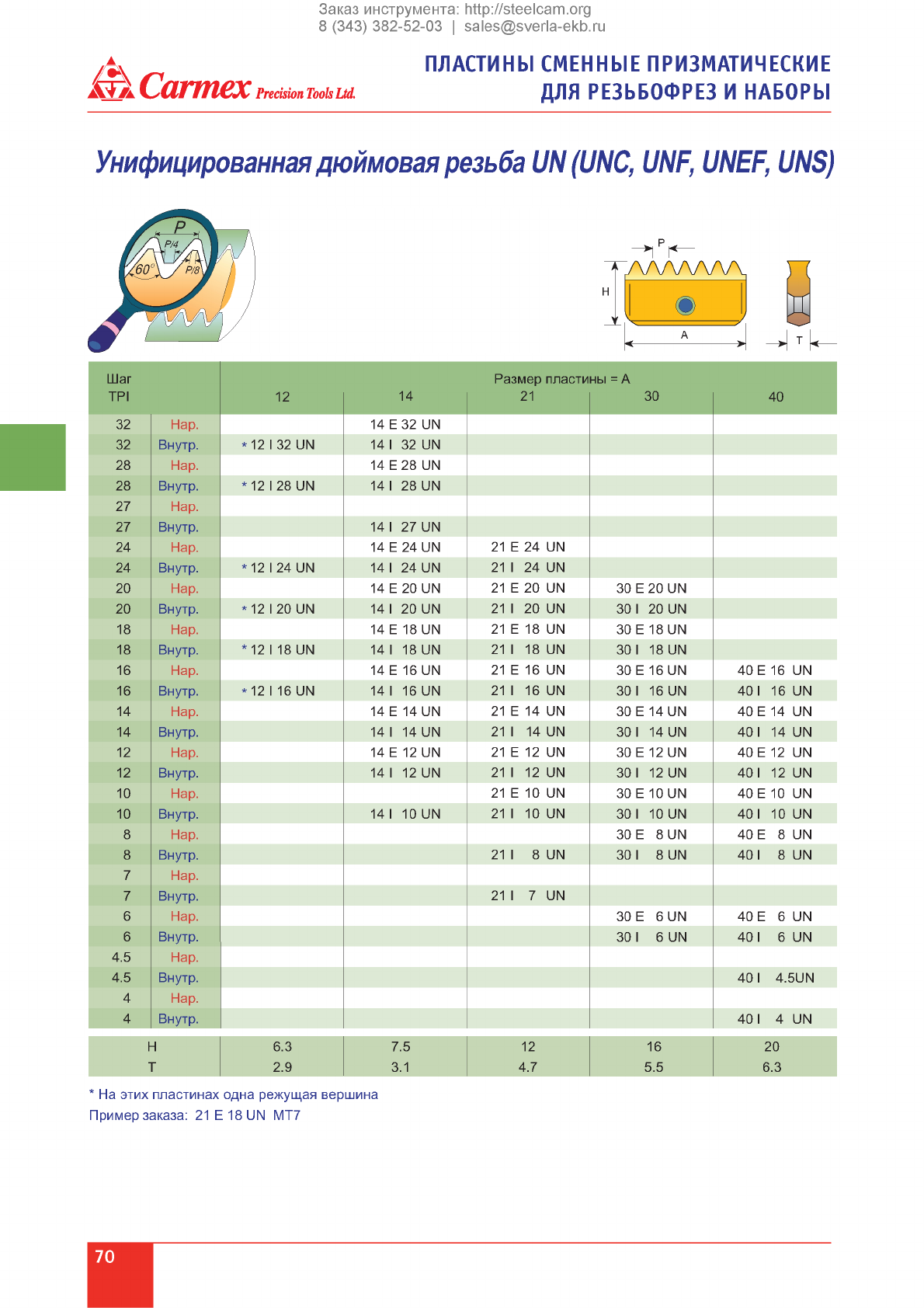

Унифицированная дюймовая резьба UN(UNC, UNF, UNEF, UNS)

Шаг

ТР1 12 14 Размер пласти

21 ны = А 30 40

32 Нар. 14 E 32 UN

32 Внутр. * 12 132 UN 14 1 32 UN

28 Нар. 14 E28 UN

28 Внутр. * 12 128 UN 14 1 28 UN

27 Нар.

27 Внутр. 14 1 27 UN

24 Нар. 14 E 24 UN 21 E 24 UN

24 Внутр. * 12 124 UN 14 1 24 UN 21 1 24 UN

20 Нар. 14 E 20 UN 21 E 20 UN 30E20UN

20 Внутр. * 12 120 UN 14 1 20 UN 21 1 20 UN 30 1 20 UN

18 Нар. 14 E 18 UN 21 E 18 UN 30 E 18 UN

18 Внутр. * 12 118 UN 14 1 18 UN 21 1 18 UN 30 1 18UN

16 Нар. 14 E 16 UN 21 E 16 UN 30 E 16 UN 40 E 16 UN

16 Внутр. * 12 116 UN 14 1 16 UN 21 1 16 UN 30 1 16UN 40 1 16 UN

14 Нар. 14 E 14 UN 21 E 14 UN 30 E 14 UN 40 E 14 UN

14 Внутр. 14 1 14 UN 21 1 14 UN 30 1 14 UN 40 1 14 UN

12 Нар. 14 E 12 UN 21 E 12 UN 30 E 12 UN 40 E 12 UN

12 Внутр. 14 1 12 UN 21 1 12 UN 30 1 12 UN 401 12 UN

10 Нар. 21 E 10 UN 30 E 10 UN 40 E 10 UN

10 Внутр. 14 1 10 UN 21 1 10 UN 30 1 10UN 40 1 10 UN

8 Нар. 30 E 8UN 40 E 8 UN

8 Внутр. 211 8 UN 30 1 8UN 401 8 UN

7 Нар.

7 Внутр. 211 7 UN

6 Нар. 30 E 6UN 40 E 6 UN

6 Внутр. 30 1 6 UN 401 6 UN

4.5 Нар.

4.5 Внутр. 401 4.5UN

4 Нар.

4 Внутр. 401 4 UN

Н 6.3 7.5 12 16 20

Т 2.9 3.1 4.7 5.5 6.3

* На этих пластинах одна режущая вершина

Пример заказа: 21 E18UN МТ7

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ПЛАСТИНЫ СМЕННЫЕ ПРИЗМАТИЧЕСКИЕ

ДЛЯ РЕЗЬБОФРЕЗ И НАБОРЫ Ш кС агт ех Precision Tools Ltd.

Трубная цилиндрическая дюймовая резьба (Whitworth-550)

G, BSW, BSF, BSP

Одна пластина для наружной

и внутренней резьбы

~*ч Г*

y W V V W Y

Ч----- •)

Ниток/

дюйм 12 14 Размер пластины

со

24 14-24 W

20 14-20 W 21-20 W

19 * 12-19 W 14-19 W 21-19 W

16 14-16 W 21-16 W 30-16W

14 14-14 W 21-14 W 30-14 W

11 21-11 W 30-11 W 40-11 W

840- 8 W

Н 6.3 7.5 12 16 20

Т 2.9 3.1 4.7 5.5 6.3

* На этих пластинах одна режущая вершина

Пример заказа: 21-11 W МТ7

Резьба трубная коническая с углом профиля 550 BSPT (R, Rc)

(ГОСТ 6211-81)

- * i Г«—

,к А Л А д л а а г а

Конические резьбовые пластины НII

-------

-----

гя

выполнены односторонними и могут

применяться какдля наружной, так t\ у

и для внутренней обработки. <

--------------------

>Т

Ниток/ Размер пластины = А

дюйм 12 14 21 30 40

19 12-19 BSPT 14-19 BSPT

14 14-14 BSPT 21-14 BSPT

11 21-11 BSPT 30-11 BSPT 40-11 BSPT

Н 6.3 7.5 12 16 20

Т2.9 3.1 4.7 5.5 6.3

Пример заказа: 14-19 BSPT МТ7

Для подготовки конического отверстия используйте фрезы со стр. 118

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

йкСагтехPrecision Tools Ltd.

ПЛАСТИНЫ СМЕННЫЕ ПРИЗМАТИЧЕСКИЕ

ДЛЯ РЕЗЬБОФРЕЗ И НАБОРЫ

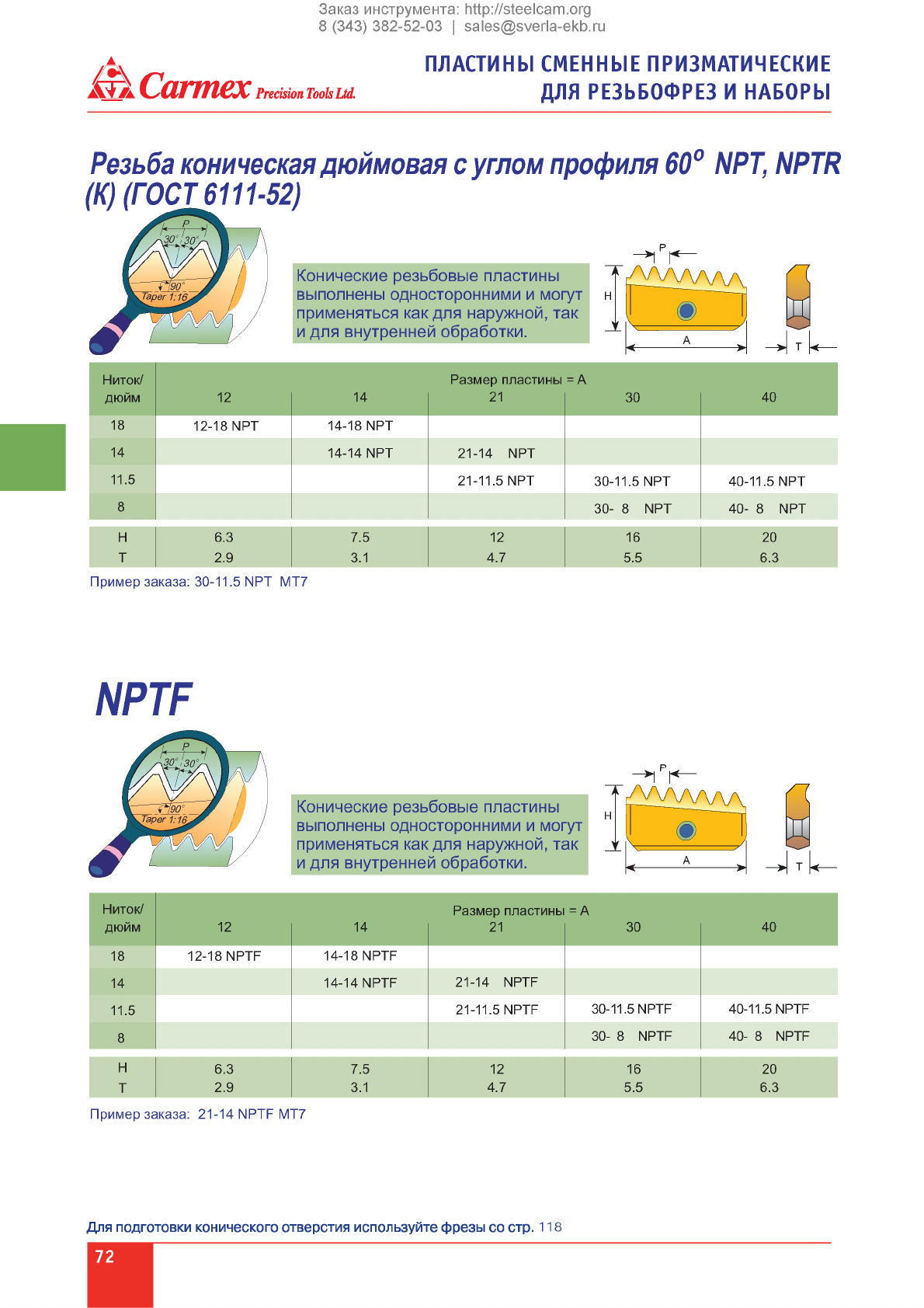

Резьба коническая дюймовая с углом профиля 60° NPT, NPTR

(К) (ГОСТ 6111-52)

Ниток/

дюйм 12 14 Размер пластины

со

18 12-18 NPT 14-18 NPT

14 14-14 NPT 21-14 NPT

11.5 21-11.5 NPT 30-11.5 NPT 40-11.5 NPT

830- 8 NPT 40- 8 NPT

Н 6.3 7.5 12 16 20

T 2.9 3.1 4.7 5.5 6.3

Примерзаказа:30-11.5ЫРТ МТ7

NPTF

Ниток/ Размер пластины = А

дюйм 12 14 21 30 40

18 12-18 NPTF 14-18 NPTF

14 14-14 NPTF 21-14 NPTF

11.5 21-11.5 NPTF 30-11.5 NPTF 40-11.5 NPTF

830- 8 NPTF 40- 8 NPTF

Н6.3 7.5 12 16 20

T2.9 3.1 4.7 5.5 6.3

Пример заказа: 21-14 NPTF МТ7

Для подготовки конического отверстия используйте фрезы со стр. 118

Конические резьбовые пластины

выполнены односторонними и могут

применяться какдля наружной, так

и для внутренней обработки.

Конические резьбовые пластины

выполнены односторонними и могут

применяться какдля наружной, так

и для внутренней обработки.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ПЛАСТИНЫ СМЕННЫЕ ПРИЗМАТИЧЕСКИЕ

ДЛЯ РЕЗЬБОФРЕЗ И НАБОРЫ Ш кС агт ех Precision Tools Ltd.

Ниток/

дюйм

12 14

Размер пластины = А

21 30 40

12-18 NPS 14-18 NPS

14 14-14 NPS 21-14 NPS

11.5 21-11.5 NPS 30-11.5 NPS 40-11.5 NPS

830- 8 NPS 40- 8 NPS

Н6.3 7.5 12 16 20

Т2.9 3.1 4.7 5.5 6.3

Пример заказа: 30-11.5 NPS МТ7

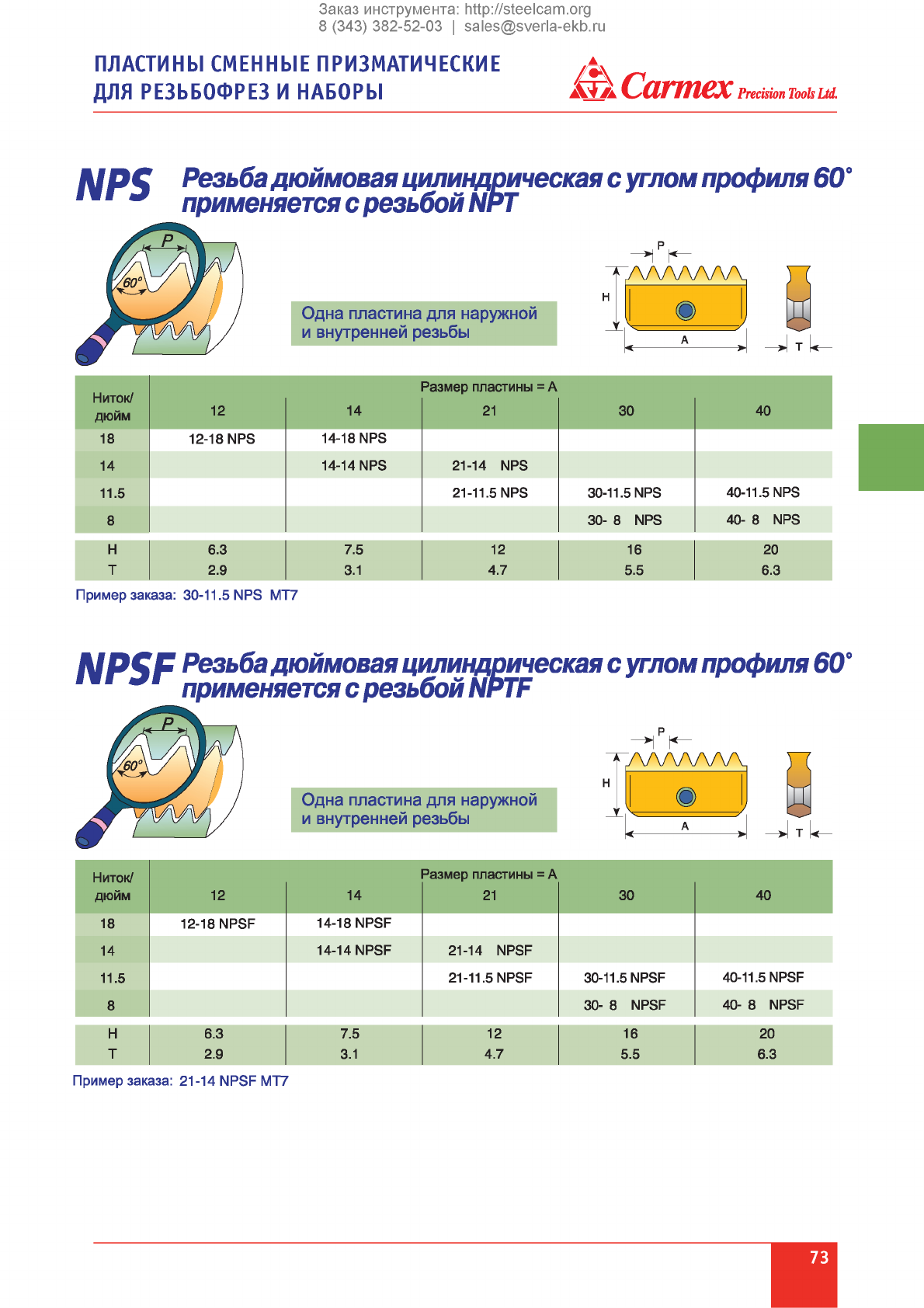

Д/DCр Резьба дюйм овая цилиндрическая с углом проф иля 600

** прим еняется с резьбой NPTF

Ниток/

дюйм 12 14 эазмер пластины = А

21 30 40

18 12-18 NPSF 14-18 NPSF

14 14-14 NPSF 21-14 NPSF

11.5 21-11.5 NPSF 30-11.5 NPSF 40-11.5 NPSF

830- 8 NPSF 40- 8 NPSF

H 6.3 7.5 12 16 20

T2.9 3.1 4.7 5.5 6.3

Пример заказа: 21-14 NPSFMT7

NPS Резьба дю йм овая цилиндрическая с углом проф иля 60°

прим еняется с резьбой NPT

Одна пластина для наружной

и внутренней резьбы

Одна пластина для наружной

и внутренней резьбы

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

й кС а г т е х Precision Tools Ltd.

ПЛАСТИНЫ СМЕННЫЕ ПРИЗМАТИЧЕСКИЕ

ДЛЯ РЕЗЬБОФРЕЗ И НАБОРЫ

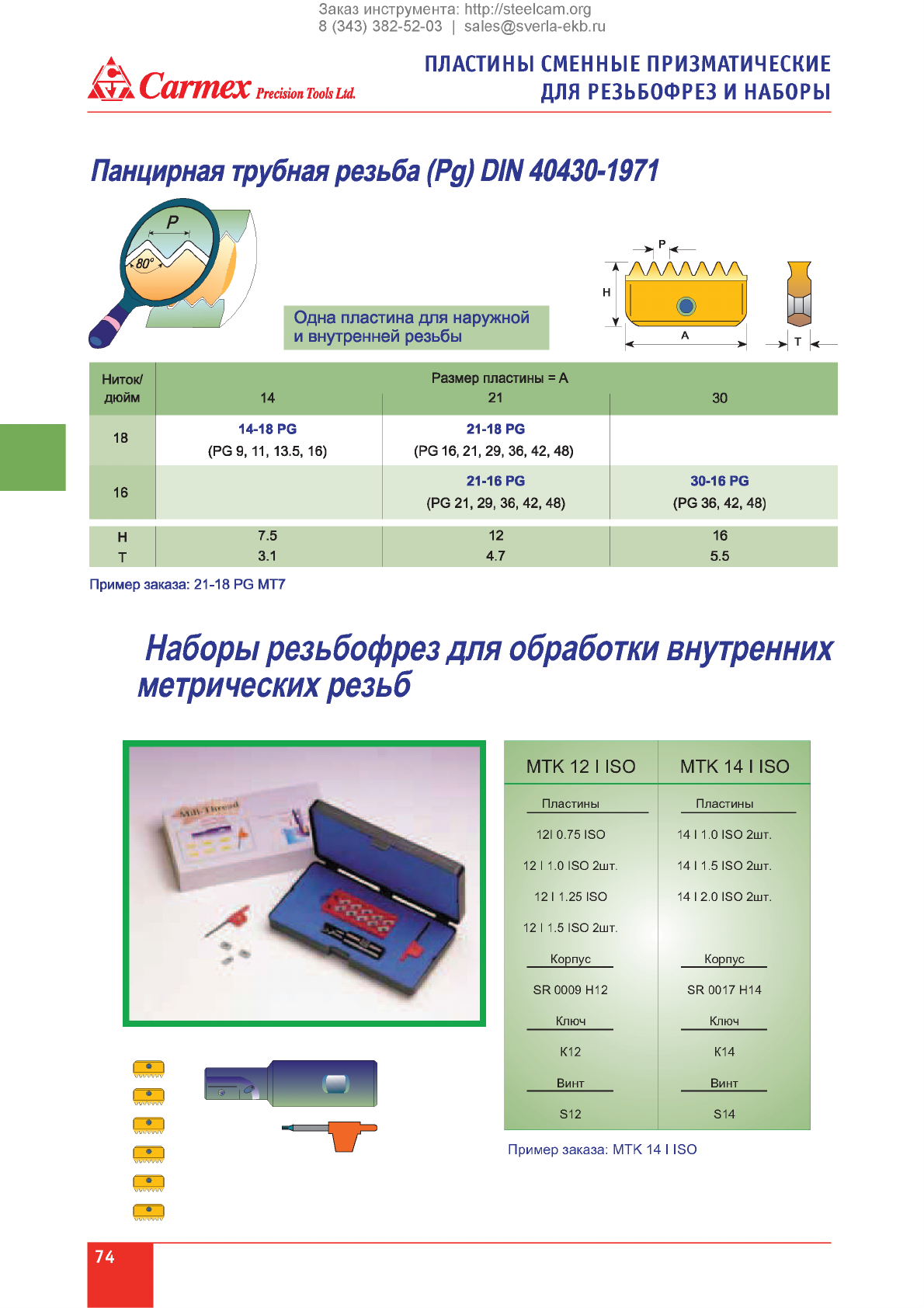

Панцирная трубная резьба (Рд) DIN 40430-1971

ywvwvx

Одна пластина для наружной

и внутренней резьбы

J L Ч

--------

•)

Ниток/ Размер пластины = А

дюйм 14 21 30

18 14-18 PG 21-18 PG

(PG 9, 11, 13.5, 16) (PG 16, 21, 29, 36, 42, 48)

16 21-16 PG 30-16 PG

(PG21.29, 36, 42, 48) (PG 36, 42, 48)

Н7.5 12 16

Т3.1 4.7 5.5

Пример заказа: 21-18 PG МТ7

Наборы резьбофрез д ля обработки внутренних

метрических резьб

МТК 12 I ISO МТК 14 I ISO

П ласти ны П ласти ны

12I 0.7 5 ISO 1 4 I1 .0 ISO 2ш т.

1 2 I1 .0 ISO 2ш т. 1 4 I1 .5 ISO 2шт.

12 I 1.25 ISO 14 I 2.0 ISO 2шт.

1 2 I1 .5 ISO 2ш т.

Корпус Корпус

S R 0009 Н12 S R 0 0 1 7 Н14

Ключ Ключ

К12 К14

Вин т В инт

S12 S14

Пример заказа: МТК 14 I ISO

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ПЛАСТИНЫ СМЕННЫЕ ПРИЗМАТИЧЕСКИЕ

ДЛЯ РЕЗЬБОФРЕЗ И НАБОРЫ Ш кС агт ех Precision Tools Ltd.

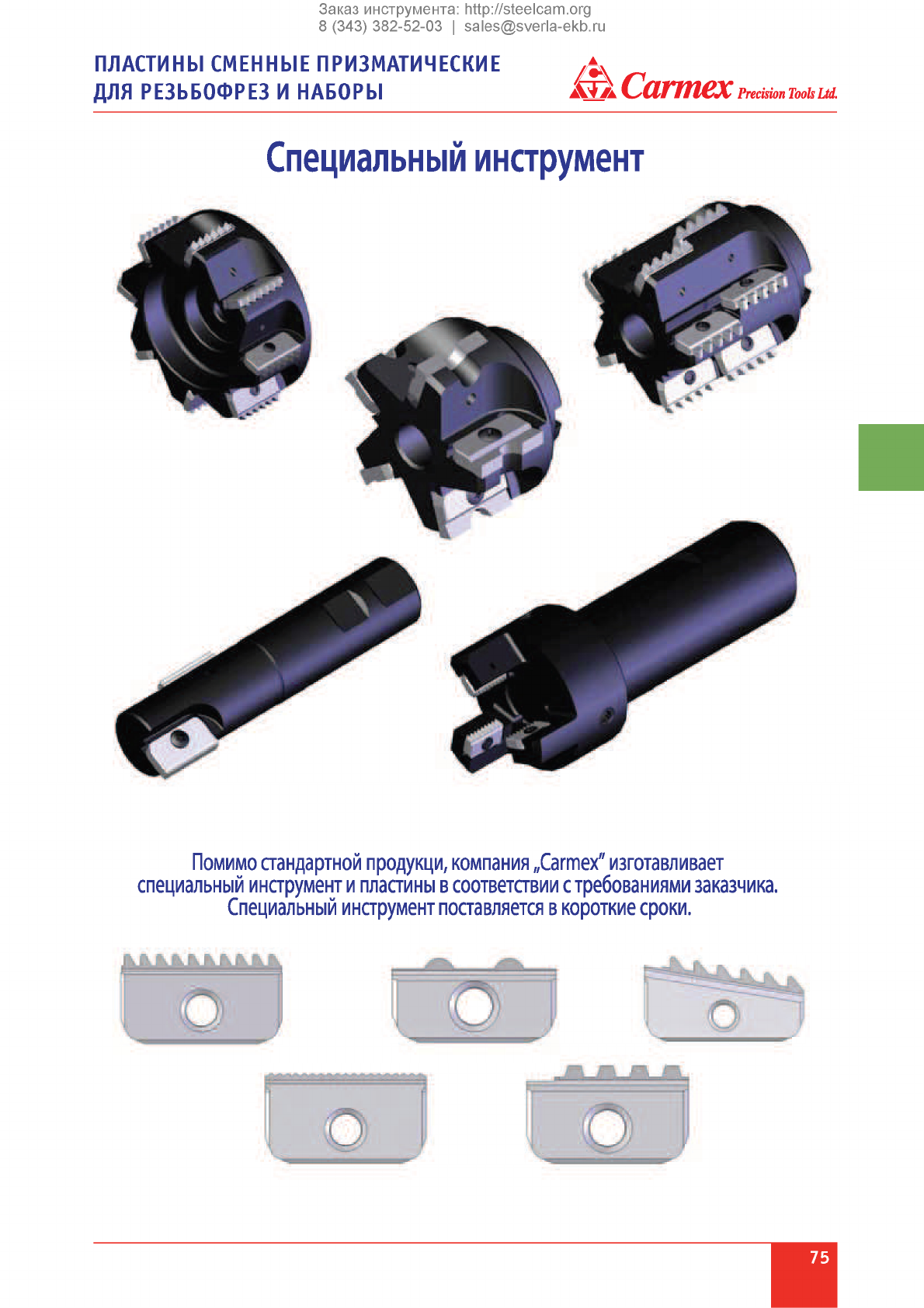

Специальный инструмент

Помимо стандартной продукци, компания „Сагтех" изготавливает

специальный инструмент и пластины в соответствии с требованиями заказчика.

Специальный инструмент поставляется в короткие сроки.
