Каталог Carmex резьбовые токарные пластины

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

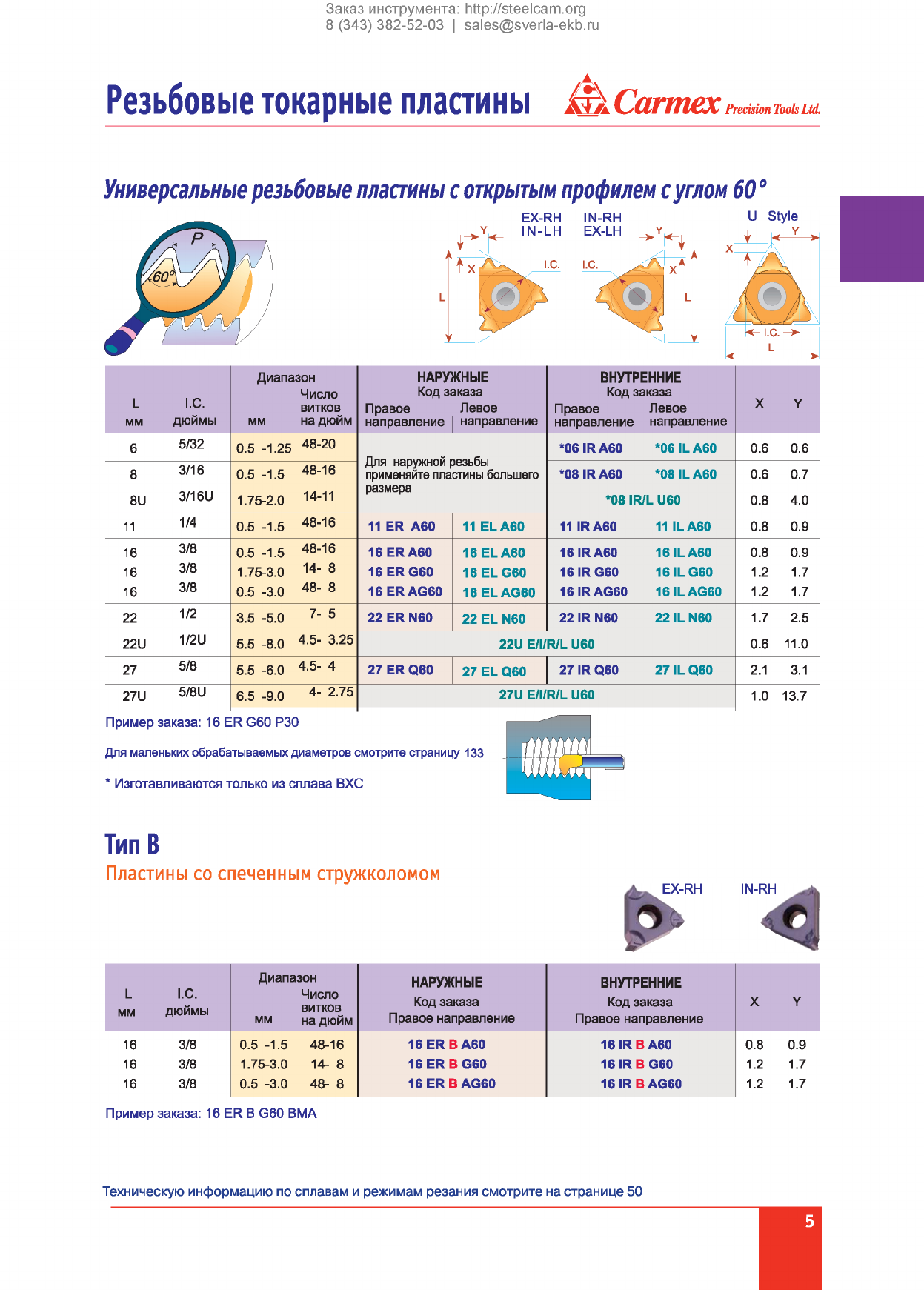

Резьбовые токарные пластины ШкСагтех Precision Took Ltd.

Универсальные резьбовые пластины с открытым профилем с углом 6 0 0

мм I.C.

дюймы

Диапазон

Число

витков

мм на дюйм

НАРУЖНЫЕ

Код заказа

Правое Левое

направление направление

ВНУТР

Код з<

Правое

направление

ЕННИЕ

аказа

Левое

направление

X Y

65/32 0.5 -1.25 48-20

Для наружной резьбы

применяйте пластины большего

*06 IRA60 *06 ILA60 0.6 0.6

83/16 0.5 -1.5 48-16 *08 IRA60 *08 ILA60 0.6 0.7

8U 3/16U 1.75-2.0 14-11 размера *08 IR/L U60 0.8 4.0

11 1/4 0.5 -1.5 48-16 11 ER А60 11 ELA60 11 IRA60 11 ILA60 0.8 0.9

16 3/8 0.5 -1.5 48-16 16 ERA60 16ELA60 16IRA60 16ILA60 0.8 0.9

16 3/8 1.75-3.0 14- 8 16 ER G60 16 EL G60 16IRG60 16ILG60 1.2 1.7

16 3/8 0.5 -3.0 48- 8 16 ERAG60 16 ELAG60 16IRAG60 16ILAG60 1.2 1.7

22 1/2 3.5 -5.0 7- 5 22 ER N60 22 EL N60 22 IR N60 22 IL N60 1.7 2.5

22U 1/2U 5.5 -8.0 4.5- 3.25 22U E/l/R/L U60 0.6 11.0

27 5/8 5.5 -6.0 4.5- 4 27 ER Q60 27 EL Q60 27 IR Q60 27 IL Q60 2.1 3.1

27U 5/8U 6.5 -9.0 4- 2.75 27U E/l/R/L U60 1.0 13.7

Пример заказа: 16 ER G60 РЗО

Для маленьких обрабатываемых диаметров смотрите страницу 133

* Изготавливаются только из сплава ВХС

Тип В

Пластины со спеченным стружколомом

мм

I.C.

дюймы

Диапазон

Число

витков

мм на дюйм

НАРУЖНЫЕ

Код заказа

Правое направление

ВНУТРЕННИЕ

Код заказа

Правое направление X Y

16 3/8 0.5 -1.5 48-16 16ERBA60 16IRBA60 0.8 0.9

16 3/8 1.75-3.0 14- 8 16ERBG60 16 IR В G60 1.2 1.7

16 3/8 0.5 -3.0 48- 8 16ERBAG60 16IRBAG60 1.2 1.7

Пример заказа: 16 ER В G60 ВМА

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ШкСагтехPrecision Tools Ltd. Резьбовые токарные пластины

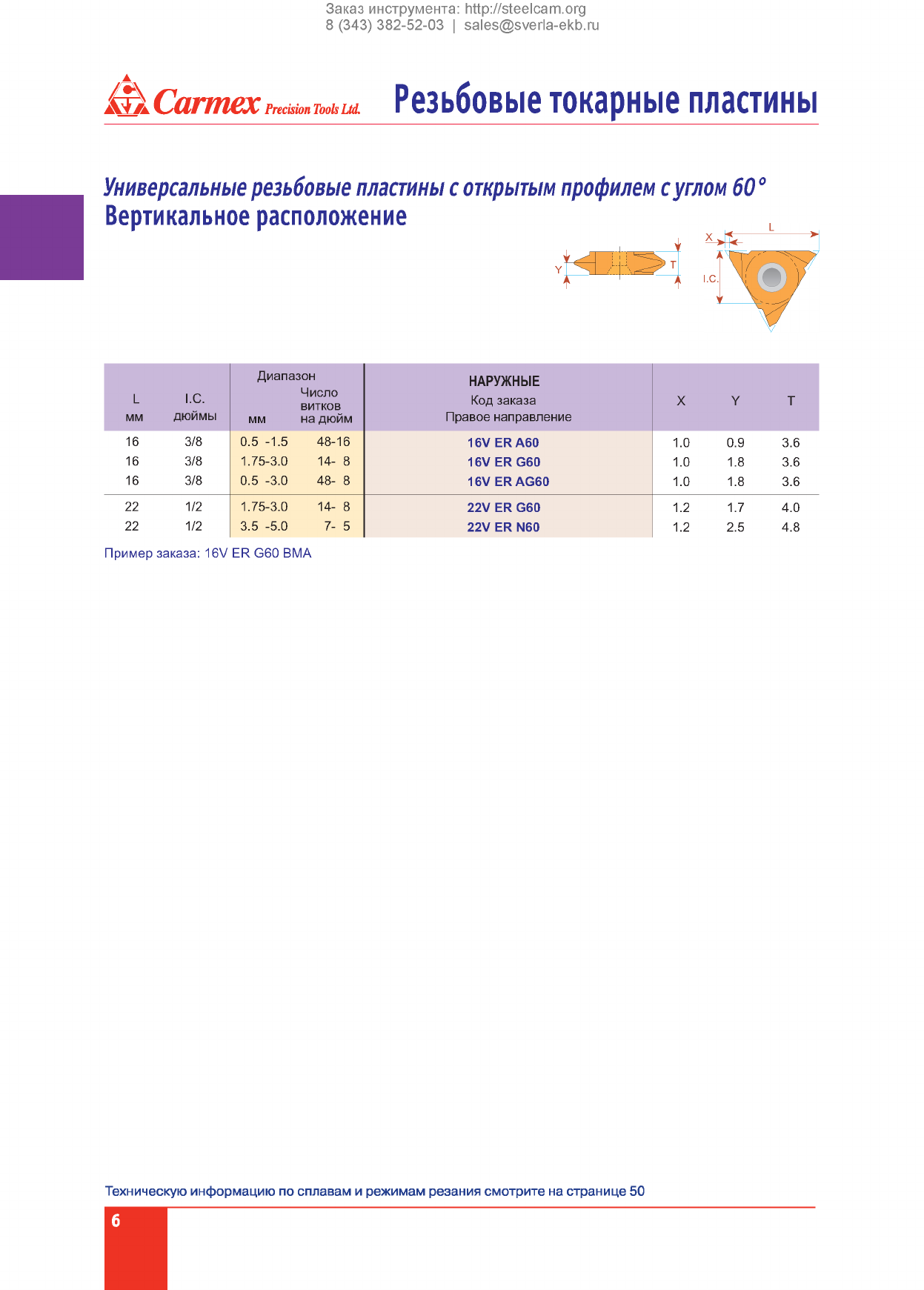

Универсальные резьбовые пластины с открытым профилем с углом 60

Вертикальное расположение

мм

I.C.

дюймы

Диапазон

Число

витков

мм на дюйм

НАРУЖНЫЕ

Код заказа

Правое направление X Y Т

16 3/8 0.5 -1.5 48-16 16V ERA60 1.0 0.9 3.6

16 3/8 1.75-3.0

"sf

16VER G60 1.0 1.8 3.6

16 3/8 0.5 -3.0

16V ERAG60 1.0 1.8 3.6

22 1/2 1.75-3.0

"sf

22V ER G60 1.2 1.7 4.0

22 1/2 3.5 -5.0 7- 5 22V ER N60 1.2 2.5 4.8

Пример заказа: 16V ER G60 ВМА

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

Резьбовые токарные пластины

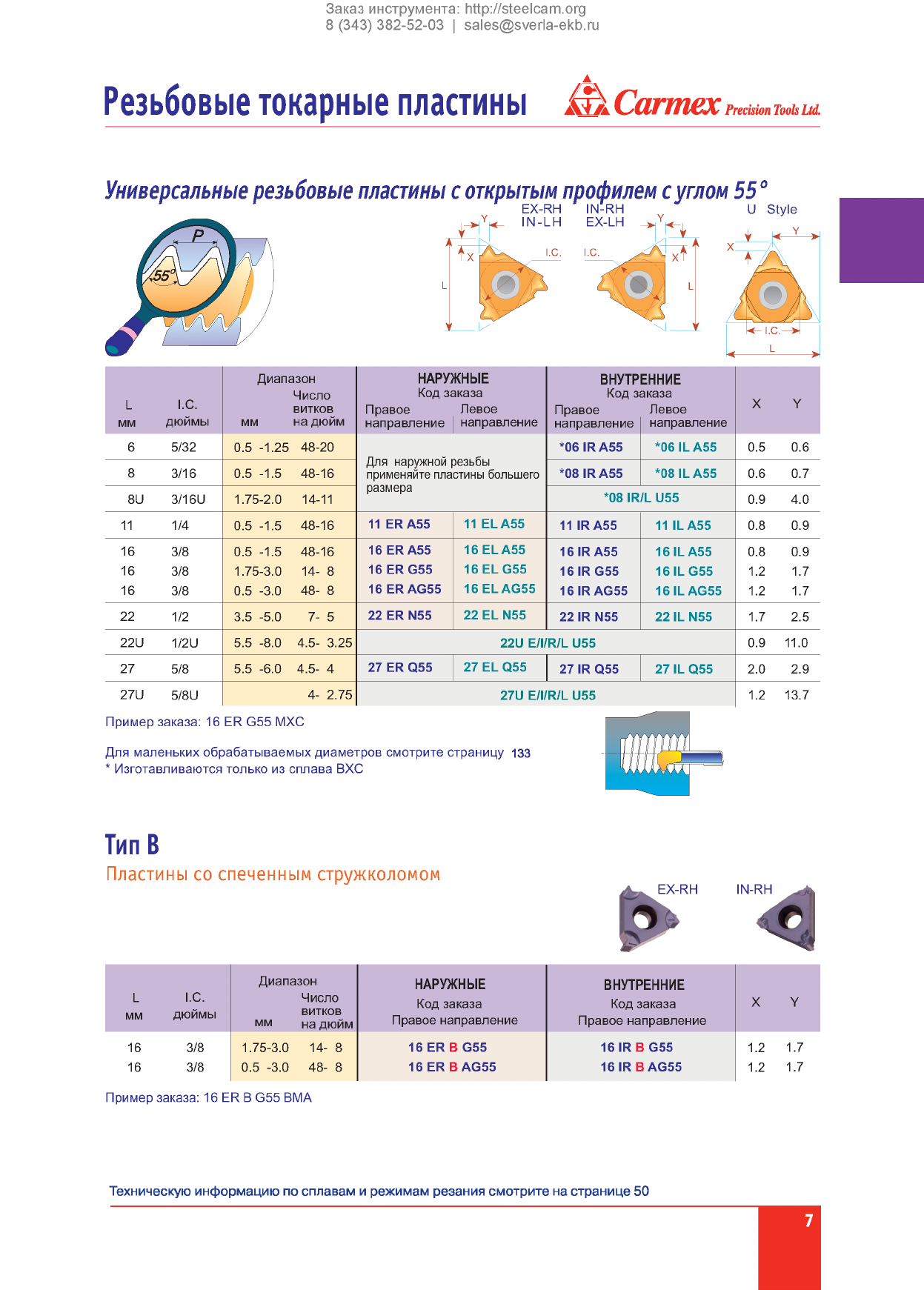

Универсальные резьбовые пластины с открытые профилем с углом 5 5 0

EX-RH

IN-LH IN-RH

EX-LH

W J

<т- i.c.—►

Пример заказа: 16 ER G55 MXC

Для маленьких обрабатываемых диаметров смотрите страницу 135

* Изготавливаются только из сплава BXC

Диапазон НАРУЖНЫЕ ВНУТРЕННИЕ

i.c.Число Код заказа Код заказа X Y

Lвитков Правое Левое Правое Левое

мм дюймы мм на дюйм направление направление направление направление

6 5/32 0.5 -1.25 48-20 *06 IRA55 *06 IL A55 0.5 0.6

83/16 0.5 -1.5 48-16 для наружной резьбы

применяйте пластины большего *08 IRA55 *08 IL A55 0.6 0.7

8U 3/16U 1.75-2.0 14-11 размера *08 IR/L U55 0.9 4.0

11 1/4 0.5 -1.5 48-16 11 ERA55 11 ELA55 11 IRA55 11 ILA55 0.8 0.9

16 3/8 0.5 -1.5 48-16 16 ERA55 16 ELA55 16IRA55 16ILA55 0.8 0.9

16 3/8 1.75-3.0 14- 8 16 ER G55 16ELG55 16IRG55 16ILG55 1.2 1.7

16 3/8 0.5 -3.0 48- 8 16 ERAG55 16 ELAG55 16IRAG55 16ILAG55 1.2 1.7

22 1/2 3.5 -5.0 7- 5 22 ER N55 22 EL N55 22 IR N55 22 IL N55 1.7 2.5

22U 1/2U 5.5 -8.0 4.5- 3.25 22U E/l/R/L U55 0.9 11.0

27 5/8 5.5 -6.0 4.5- 4 27 ER Q55 27 EL Q55 27IR Q55 27 IL Q55 2.0 2.9

27U 5/8U 4- 2.75 27U E/l/R/L U55 1.2 13.7

Тип В

Пластины со спеченным стружколомом

мм

i.c.

дюймы

Диапазон

Число

витков

мм надюйм

НАРУЖНЫЕ

Код заказа

Правое направление

ВНУТРЕННИЕ

Код заказа

Правое направление

X Y

16 3/8 1.75-3.0 14- 8 16 ER В G55 16 IR В G55 1.2 1.7

16 3/8 0.5 -3.0

16 ER В AG55 16 IR В AG55 1.2 1.7

Пример заказа: 16 ER B G55 BMA

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

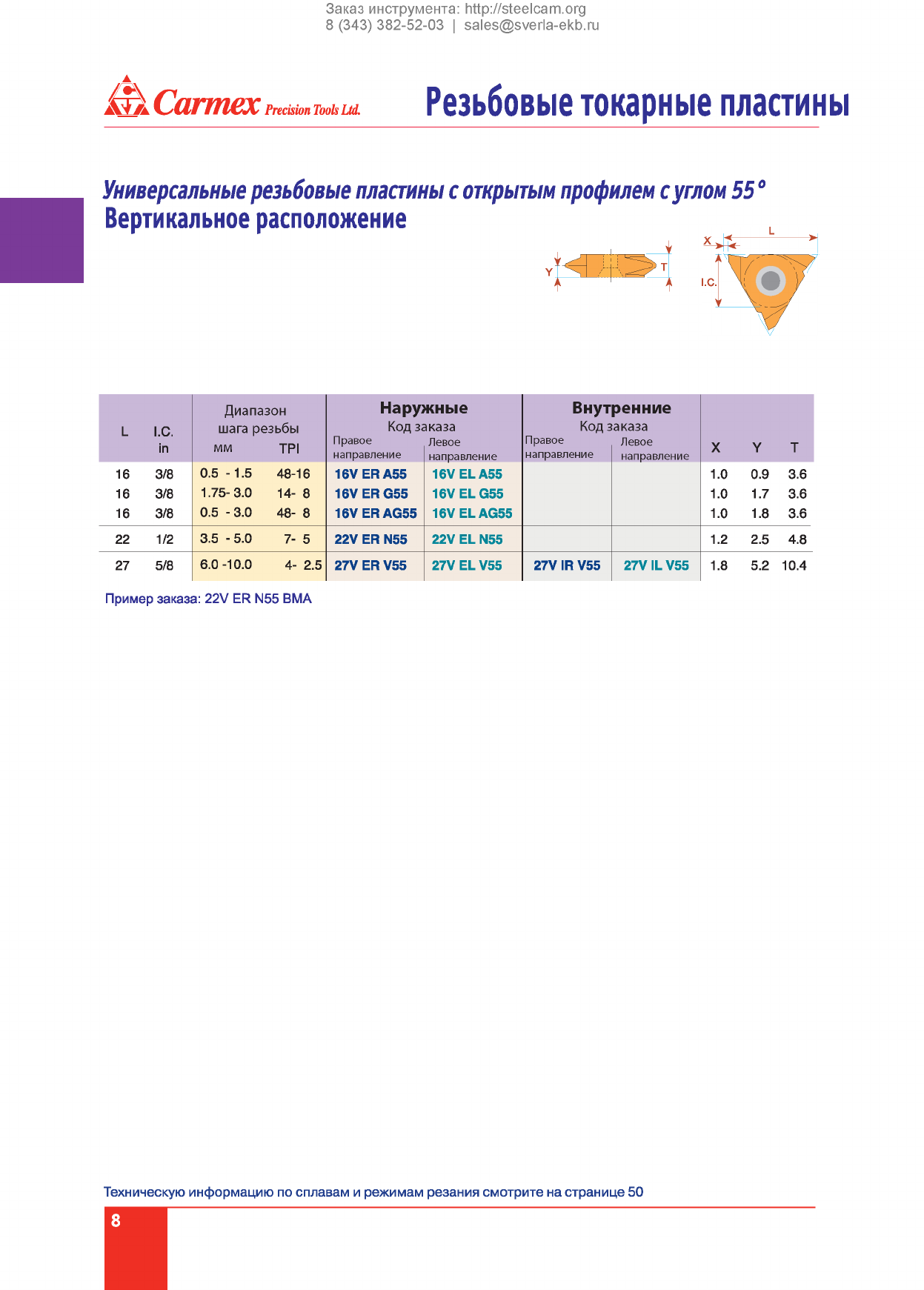

iskCarmex Precision Tools Ltd. Резьбовые токарные пластины

Универсальные резьбовые пластины с открытым профилем с углом 55

Вертикальное расположение

L I.C.

Диапазон

шага резьбы

мм

H a p y

Код з;

Правое

направление

ины е

жаза

Левое

направление

Внут

Код з

Правое

направление

ренние

аказа

Левое

направление X Y Т

16 3/8

0.5 -1.5 48-16

1.75-3.0 14- 8

0.5 -3.0 48- 8

16VERA55

16VER G55

16VERAG55

16VELA55

16VEL G55

16VELAG55

1.0 0.9 3.6

1.0 1.7 3.6

1.0 1.8 3.6

22 1/2 3.5 -5.0 7- 5 22V ER N55 22V EL N55 1.2 2.5 4.8

27 5/8 6.0-10.0 4- 2.5 27V ER V55 27V EL V55 27V IR V55 27V IL V55 1.8 5.2 10.4

Пример заказа: 22V ER N55 ВМА

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

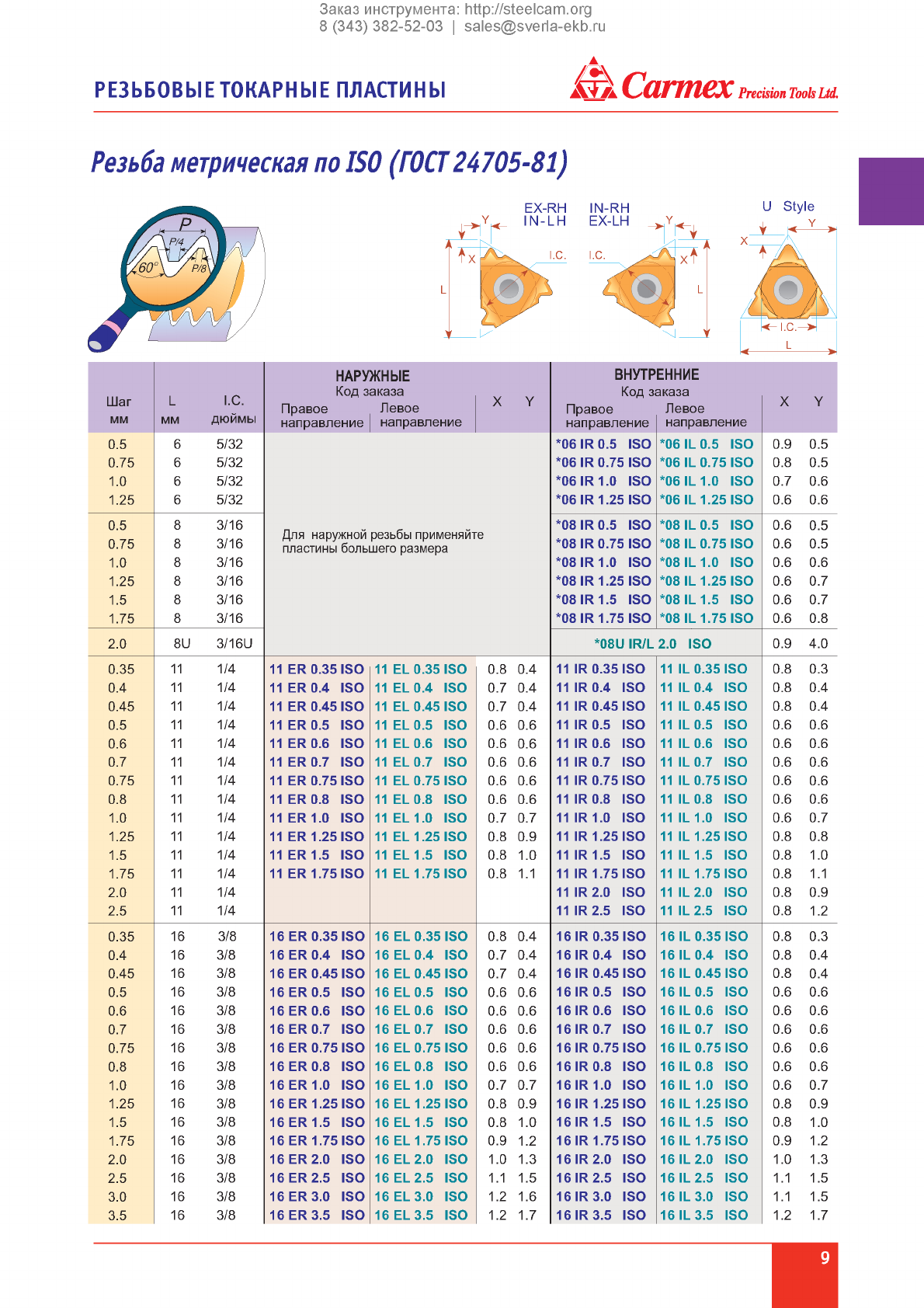

РЕЗЬБОВЫЕ ТОКАРНЫЕ ПЛАСТИНЫ ШкСагтех Precision Tools Ltd.

Резьба метрическая по ISO (Г 0 С Т 2 4 7 0 5 -8 1 )

EX-RH IN-RH U Style

Шаг

мм L

мм

I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое Левое

направление направление

X Y

ВНУТР

Код з

Правое

направление

ЕННИЕ

аказа

Левое

направление

X Y

0.5 6 5/32 *06 IR 0.5 ISO *06 IL 0.5 ISO 0.9 0.5

0.75 6 5/32 *06 IR 0.75 ISO *06 IL 0.75 ISO 0.8 0.5

1.0 6 5/32 *06 IR 1.0 ISO *06 IL 1.0 ISO 0.7 0.6

1.25 6 5/32 *06 IR 1.25 ISO *06 IL 1.25 ISO 0.6 0.6

0.5 8 3/16 *08 IR 0.5 ISO *08 IL 0.5 ISO 0.6 0.5

0.75 8 3/16 Для наружной резьбы применяйте

пластины большего размера *08 IR 0.75 ISO *08 IL 0.75 ISO 0.6 0.5

1.0 8 3/16 *08 IR 1.0 ISO *08 IL 1.0 ISO 0.6 0.6

1.25 8 3/16 *08 IR 1.25 ISO *08 IL 1.25 ISO 0.6 0.7

1.5 8 3/16 *08 IR 1.5 ISO *08 IL 1.5 ISO 0.6 0.7

1.75 8 3/16 *08 IR 1.75 ISO *08 IL 1.75 ISO 0.6 0.8

2.0 8U 3/16U *08U IR/L 2.0 ISO 0.9 4.0

0.35 11 1/4 11 ER0.35 ISO 11 EL 0.35 ISO 0.8 0.4 11 IR 0.35 ISO 11 IL 0.35 ISO 0.8 0.3

0.4 11 1/4 11 ER0.4 ISO 11 EL 0.4 ISO 0.7 0.4 11 IR 0.4 ISO 11 IL 0.4 ISO 0.8 0.4

0.45 11 1/4 11 ER 0.45 ISO 11 EL 0.45 ISO 0.7 0.4 11 IR 0.45 ISO 11 IL 0.45 ISO 0.8 0.4

0.5 11 1/4 11 ER 0.5 ISO 11 EL 0.5 ISO 0.6 0.6 11 IR 0.5 ISO 11 IL 0.5 ISO 0.6 0.6

0.6 11 1/4 11 ER 0.6 ISO 11 EL 0.6 ISO 0.6 0.6 11 IR 0.6 ISO 11 IL 0.6 ISO 0.6 0.6

0.7 11 1/4 11 ER 0.7 ISO 11 EL 0.7 ISO 0.6 0.6 11 IR 0.7 ISO 11 IL 0.7 ISO 0.6 0.6

0.75 11 1/4 11 ER 0.75 ISO 11 EL 0.75 ISO 0.6 0.6 11 IR 0.75 ISO 11 IL 0.75 ISO 0.6 0.6

0.8 11 1/4 11 ER 0.8 ISO 11 EL 0.8 ISO 0.6 0.6 11 IR 0.8 ISO 11 IL 0.8 ISO 0.6 0.6

1.0 11 1/4 11 ER 1.0 ISO 11 EL 1.0 ISO 0.7 0.7 11 IR 1.0 ISO 11 IL 1.0 ISO 0.6 0.7

1.25 11 1/4 11 ER 1.25 ISO 11 EL 1.25 ISO 0.8 0.9 11 IR 1.25 ISO 11 IL 1.25 ISO 0.8 0.8

1.5 11 1/4 11 ER 1.5 ISO 11 EL 1.5 ISO 0.8 1.0 11 IR 1.5 ISO 11 IL 1.5 ISO 0.8 1.0

1.75 11 1/4 11 ER 1.75 ISO 11 EL 1.75 ISO 0.8 1.1 11 IR 1.75 ISO 11 IL 1.75 ISO 0.8 1.1

2.0 11 1/4 11 IR 2.0 ISO 11 IL 2.0 ISO 0.8 0.9

2.5 11 1/4 11 IR 2.5 ISO 11 IL 2.5 ISO 0.8 1.2

0.35 16 3/8 16 ER 0.35 ISO 16EL0.35 ISO 0.8 0.4 16IR0.35 ISO 16IL0.35 ISO 0.8 0.3

0.4 16 3/8 16 ER 0.4 ISO 16EL0.4 ISO 0.7 0.4 16IR0.4 ISO 16IL0.4 ISO 0.8 0.4

0.45 16 3/8 16 ER 0.45 ISO 16EL0.45 ISO 0.7 0.4 16IR0.45 ISO 16IL0.45 ISO 0.8 0.4

0.5 16 3/8 16 ER 0.5 ISO 16EL0.5 ISO 0.6 0.6 16IR0.5 ISO 16IL0.5 ISO 0.6 0.6

0.6 16 3/8 16 ER 0.6 ISO 16EL0.6 ISO 0.6 0.6 16IR0.6 ISO 16IL0.6 ISO 0.6 0.6

0.7 16 3/8 16 ER 0.7 ISO 16EL0.7 ISO 0.6 0.6 16IR0.7 ISO 16IL0.7 ISO 0.6 0.6

0.75 16 3/8 16 ER 0.75 ISO 16EL0.75 ISO 0.6 0.6 16IR0.75 ISO 16IL0.75 ISO 0.6 0.6

0.8 16 3/8 16 ER 0.8 ISO 16EL0.8 ISO 0.6 0.6 16IR0.8 ISO 16IL0.8 ISO 0.6 0.6

1.0 16 3/8 16 ER 1.0 ISO 16EL1.0 ISO 0.7 0.7 16IR1.0 ISO 16 IL 1.0 ISO 0.6 0.7

1.25 16 3/8 16 ER 1.25 ISO 16 EL 1.25 ISO 0.8 0.9 16IR1.25 ISO 16IL1.25 ISO 0.8 0.9

1.5 16 3/8 16 ER 1.5 ISO 16EL1.5 ISO 0.8 1.0 16IR1.5 ISO 16 IL 1.5 ISO 0.8 1.0

1.75 16 3/8 16 ER 1.75 ISO 16 EL 1.75 ISO 0.9 1.2 16IR1.75 ISO 16 IL 1.75 ISO 0.9 1.2

2.0 16 3/8 16 ER 2.0 ISO 16EL2.0 ISO 1.0 1.3 16IR2.0 ISO 16IL2.0 ISO 1.0 1.3

2.5 16 3/8 16 ER 2.5 ISO 16EL2.5 ISO 1.1 1.5 16IR2.5 ISO 16IL2.5 ISO 1.1 1.5

3.0 16 3/8 16 ER 3.0 ISO 16EL3.0 ISO 1.2 1.6 16IR3.0 ISO 16IL3.0 ISO 1.1 1.5

3.5 16 3/8 16 ER 3.5 ISO 16EL3.5 ISO 1.2 1.7 16IR3.5 ISO 16IL3.5 ISO 1.2 1.7

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

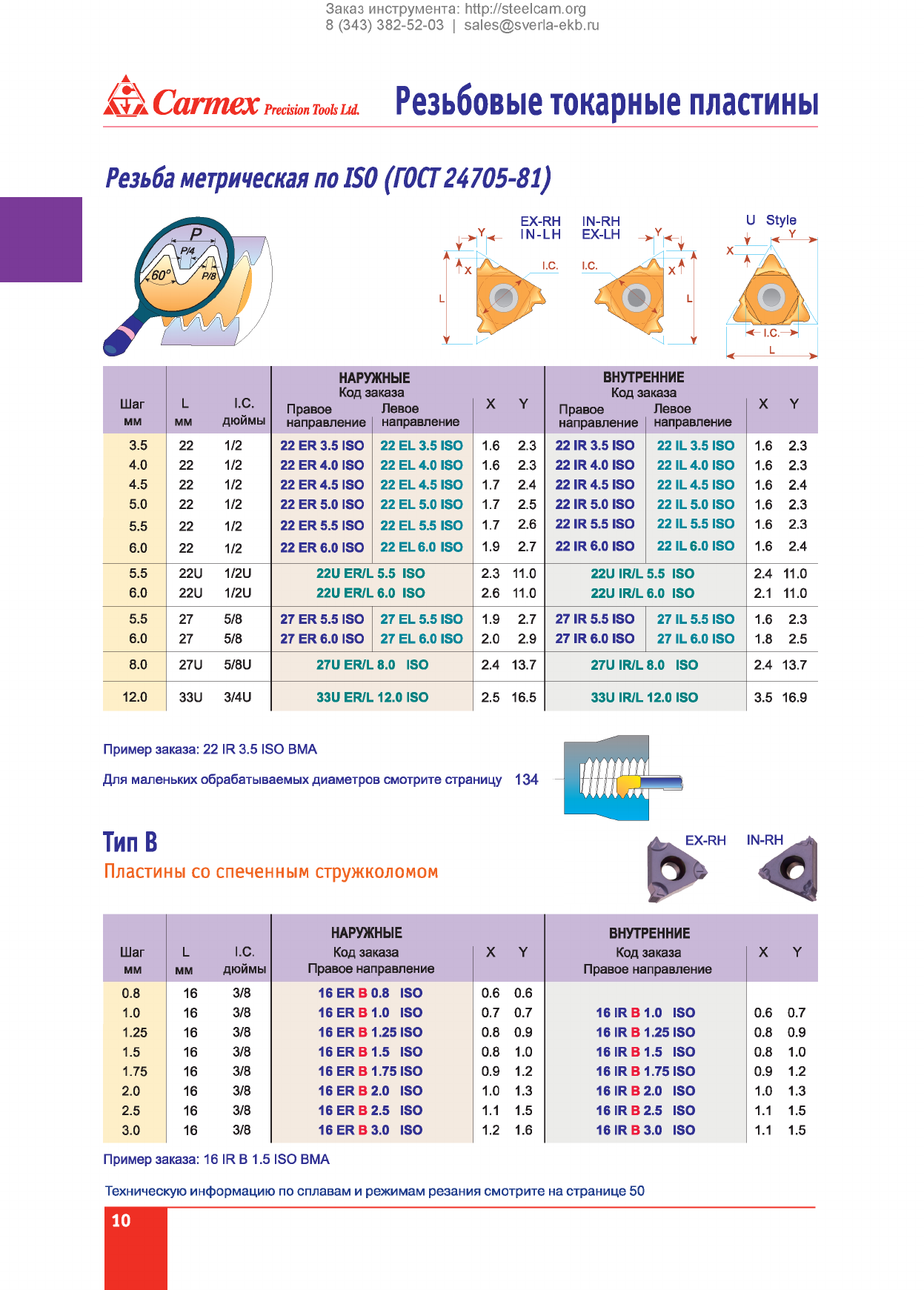

ОкСагтех Precision Tools Ltd. Резьбовые токарные пластины

Резьба метрическая по ISO (ГОСТ2 4 7 0 5 -8 1 )

НАРУЖНЫЕ ВНУТРЕННИЕ

I.C. Код заказа Код заказа

Шаг LПравое Левое X Y Правое Левое X Y

ММ ММ ДЮЙМЫ направление направление направление направление

3.5 22 1/2 22 ER 3.5 ISO 22 EL 3.5 ISO 1.6 2.3 22 IR 3.5 ISO 22 IL 3.5 ISO 1.6 2.3

4.0 22 1/2 22 ER 4.0 ISO 22 EL 4.0 ISO 1.6 2.3 22 IR 4.0 ISO 22 IL 4.0 ISO 1.6 2.3

4.5 22 1/2 22 ER 4.5 ISO 22 EL 4.5 ISO 1.7 2.4 22 IR 4.5 ISO 22 IL 4.5 ISO 1.6 2.4

5.0 22 1/2 22 ER 5.0 ISO 22 EL 5.0 ISO 1.7 2.5 22 IR 5.0 ISO 22 IL 5.0 ISO 1.6 2.3

5.5 22 1/2 22 ER 5.5 ISO 22 EL 5.5 ISO 1.7 2.6 22 IR 5.5 ISO 22 IL 5.5 ISO 1.6 2.3

6.0 22 1/2 22 ER 6.0 ISO 22 EL 6.0 ISO 1.9 2.7 22 IR 6.0 ISO 22 IL 6.0 ISO 1.6 2.4

5.5 22U 1/2U 22U ER/L 5.5 ISO 2.3 11.0 22U IR/L 5.5 ISO 2.4 11.0

6.0 22U 1/2U 22U ER/L 6.0 ISO 2.6 11.0 22U IR/L 6.0 ISO 2.1 11.0

5.5 27 5/8 27 ER 5.5 ISO 27 EL 5.5 ISO 1.9 2.7 27 IR 5.5 ISO 27 IL 5.5 ISO 1.6 2.3

6.0 27 5/8 27 ER 6.0 ISO 27 EL 6.0 ISO 2.0 2.9 27 IR 6.0 ISO 27 IL 6.0 ISO 1.8 2.5

8.0 27U 5/8U 27U ER/L 8.0 ISO 2.4 13.7 27U IR/L 8.0 ISO 2.4 13.7

12.0 33U 3/4U 33U ER/L 12.0 ISO 2.5 16.5 33U IR/L 12.0 ISO 3.5 16.9

Пример заказа: 22 IR 3.5 ISO ВМА

Для маленьких обрабатываемых диаметров смотрите страницу 134

Тип В

Пластины со спеченным стружколомом

Шаг

MM L

I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое направление X Y

ВНУТРЕННИЕ

Код заказа

Правое направление X Y

0.8 16 3/8 16 ER В 0.8 ISO 0.6 0.6

1.0 16 3/8 16 ER В 1.0 ISO 0.7 0.7 16 IR В 1.0 ISO 0.6 0.7

1.25 16 3/8 16 ER В 1.25 ISO 0.8 0.9 16 IR В 1.25 ISO 0.8 0.9

1.5 16 3/8 16 ER В 1.5 ISO 0.8 1.0 16 IR В 1.5 ISO 0.8 1.0

1.75 16 3/8 16 ER В 1.75 ISO 0.9 1.2 16 IR В 1.75 ISO 0.9 1.2

2.0 16 3/8 16 ER В 2.0 ISO 1.0 1.3 16 IR В 2.0 ISO 1.0 1.3

2.5 16 3/8 16 ER В 2.5 ISO 1.1 1.5 16 IR В 2.5 ISO 1.1 1.5

3.0 16 3/8 16 ER В 3.0 ISO 1.2 1.6 16 IR В 3.0 ISO 1.1 1.5

Пример заказа: 16 IR В 1.5 ISO ВМА

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

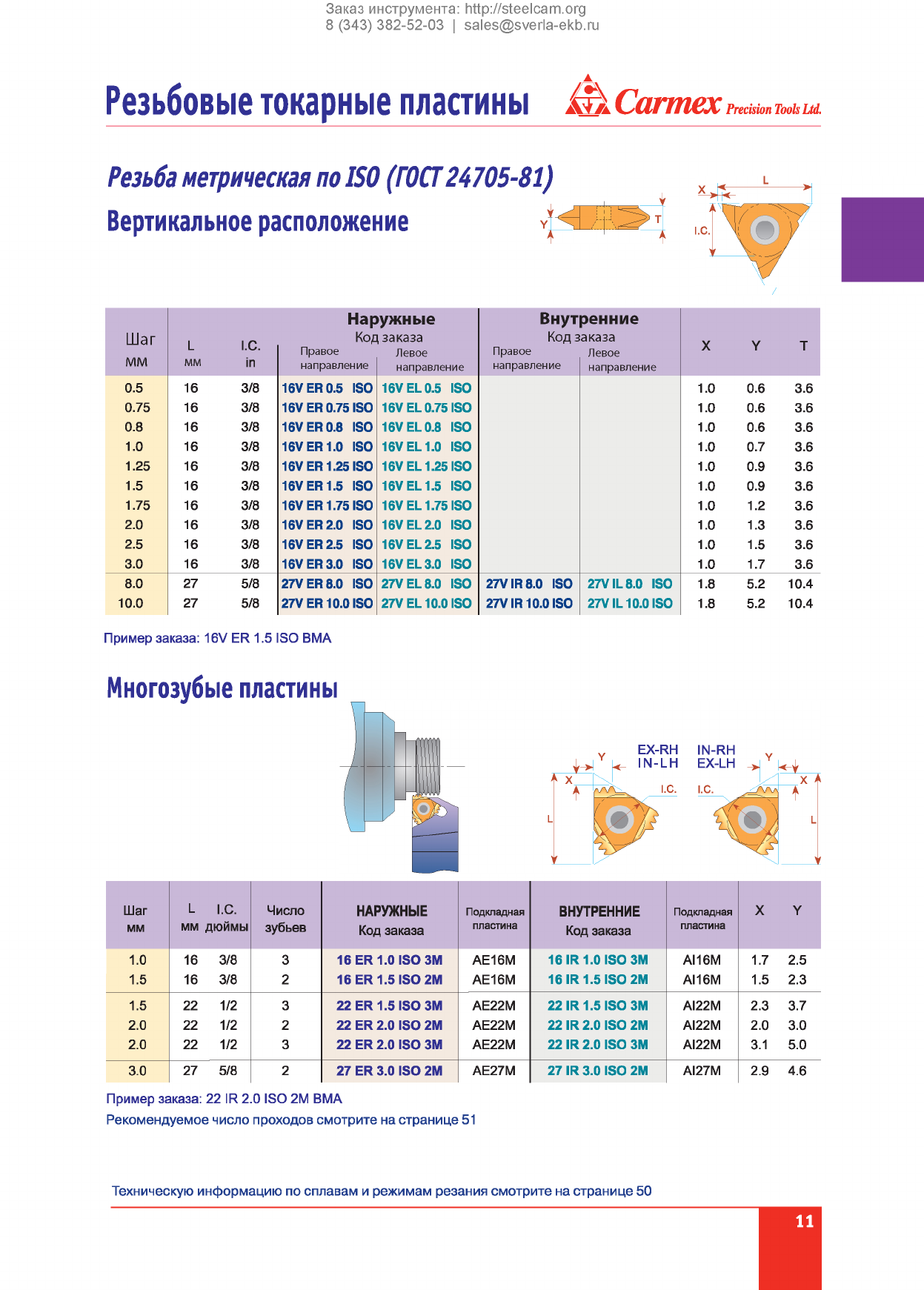

Резьбовые токарные пластины ШкСагтех Precision Took Ltd.

Резьба метрическая по ISO (ГОСТ2 4 7 0 5 -8 1 )

Вертикальное расположение

Шаг

мм L

мм

I.C.

Нар

Код

Правое

направление

уж н ы е

заказа

Левое

направление

Внут

Код з

Правое

направление

ренние

аказа

Левое

направление

X Y T

0.5 16 3/8 16VER0.5 ISO 16V EL 0.5 ISO 1.0 0.6 3.6

0.75 16 3/8 16V ER 0.75 ISO 16V EL 0.75 ISO 1.0 0.6 3.6

0.8 16 3/8 16V ER 0.8 ISO 16V EL 0.8 ISO 1.0 0.6 3.6

1.0 16 3/8 16V ER 1.0 ISO 16V EL 1.0 ISO 1.0 0.7 3.6

1.25 16 3/8 16V ER 1.25 ISO 16V EL 1.25 ISO 1.0 0.9 3.6

1.5 16 3/8 16V ER 1.5 ISO 16V EL 1.5 ISO 1.0 0.9 3.6

1.75 16 3/8 16V ER 1.75 ISO 16V EL 1.75 ISO 1.0 1.2 3.6

2.0 16 3/8 16V ER 2.0 ISO 16V EL 2.0 ISO 1.0 1.3 3.6

2.5 16 3/8 16V ER 2.5 ISO 16V EL 2.5 ISO 1.0 1.5 3.6

3.0 16 3/8 16V ER 3.0 ISO 16V EL 3.0 ISO 1.0 1.7 3.6

8.0 27 5/8 27V ER 8.0 ISO 27V EL 8.0 ISO 27V IR 8.0 ISO 27VIL 8.0 ISO 1.8 5.2 10.4

10.0 27 5/8 27V ER 10.0 ISO 27V EL 10.0 ISO 27V IR 10.0 ISO 27VIL 10.0 ISO 1.8 5.2 10.4

Пример заказа: 16V ER 1.5 ISO ВМА

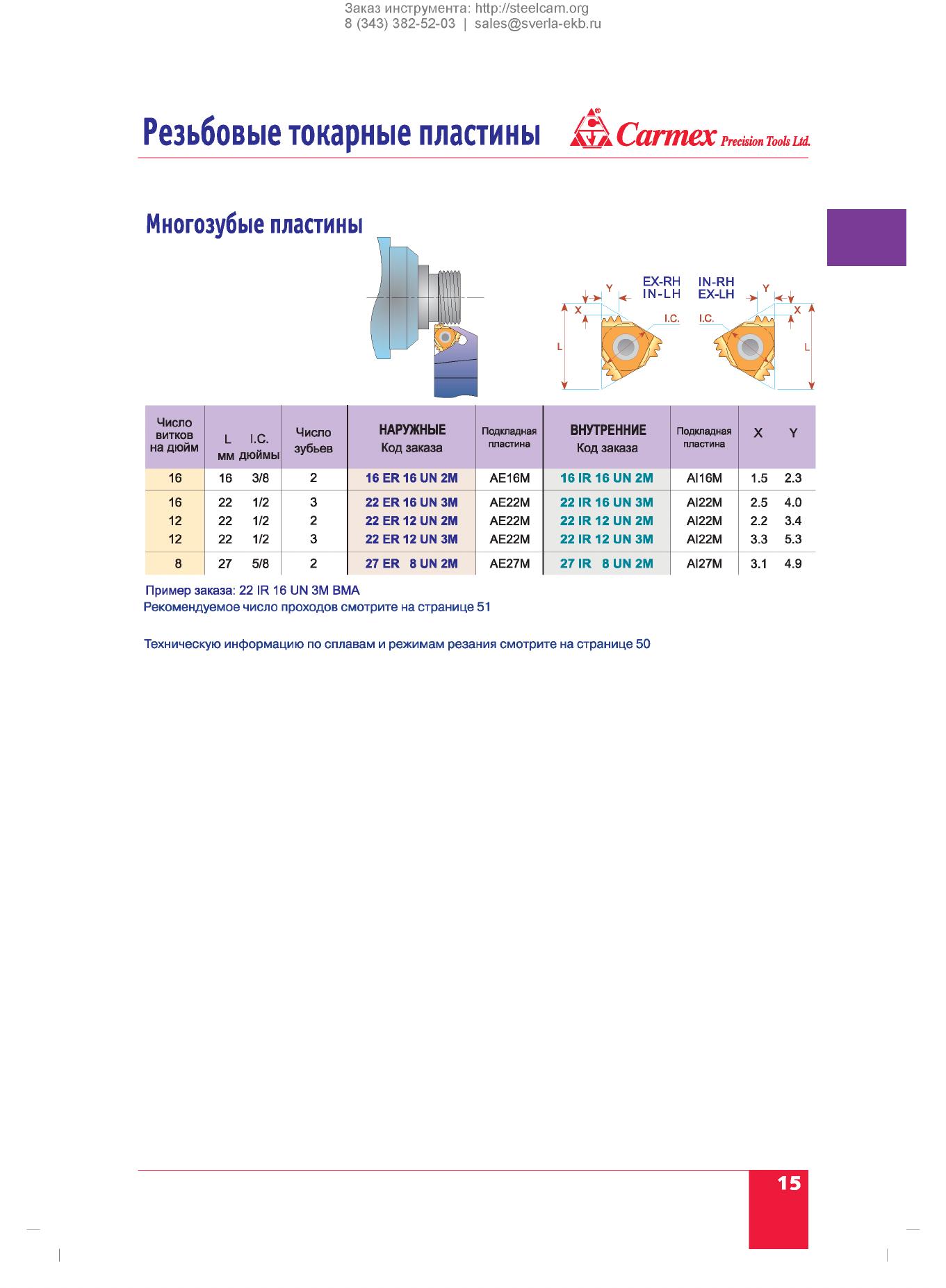

Многозубые пластины

Шаг

L I.C.

мм дюймы Число

зубьев НАРУЖНЫЕ

Код заказа

Под кл адная

пластина

ВНУТРЕННИЕ

Код заказа

Под кл адная

пластина

X Y

1.0 16 3/8 3 16 ER1.0 ISO ЗМ АЕ16М 16IR1.0 ISO ЗМ AI16M 1.7 2.5

1.5 16 3/8 2 16ER1.5 ISO 2М АЕ16М 16IR1.5 ISO 2М AI16M 1.5 2.3

1.5 22 1/2 3 22ER1.5 ISO ЗМ АЕ22М 22IR1.5 ISO ЗМ AI22M 2.3 3.7

2.0 22 1/2 2 22 ER 2.0 ISO 2М АЕ22М 22 IR 2.0 ISO 2М AI22M 2.0 3.0

2.0 22 1/2 3 22 ER 2.0 ISO ЗМ АЕ22М 22 IR 2.0 ISO ЗМ AI22M 3.1 5.0

3.0 27 5/8 2 27 ER 3.0 ISO 2М АЕ27М 27 IR 3.0 ISO 2М AI27M 2.9 4.6

Пример заказа: 22 IR 2.0 ISO 2М ВМА

Рекомендуемое число проходов смотрите на странице 51

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

Резьбовые токарные пластины ЦкСагтех Precision Tools L

Униф ицированная дю йм овая резьба UN (UNC, UNF, UNEF, UNS)

EX-RH IN-RH

IN-LH EX-LH - f r

I.C. I.C.

и Style

- Y

h - I-C.-H

Число

витков

на дюйм L

мм I.C.

дюймы

НАРУ

Код з

Правое

направление

ЖНЫЕ

аказа

Левое

направление X Y

ВНУТР

Код з

Правое

направление

ЕННИЕ

аказа

Левое

направление X Y

32 16 3/8 16 ER 32 UN 16EL32UN 0.6 0.6 16IR32 UN 16IL32UN 0.6 0.6

28 16 3/8 16 ER 28 UN 16EL28 UN 0.6 0.7 16IR28 UN 16IL28UN 0.6 0.7

27 16 3/8 16 ER 27 UN 16EL27 UN 0.7 0.8 16IR27 UN 16IL27UN 0.7 0.8

24 16 3/8 16ER24UN 16EL24UN 0.7 0.8 16IR24UN 16IL24UN 0.7 0.8

20 16 3/8 16 ER 20 UN 16EL20 UN 0.8 0.9 16IR20 UN 16IL20UN 0.8 0.9

18 16 3/8 16ER18UN 16EL18UN 0.8 1.0 16IR18 UN 16IL18UN 0.8 1.0

16 16 3/8 16ER16UN 16EL16UN 0.9 1.1 16IR16 UN 16IL16UN 0.9 1.1

14 16 3/8 16ER14UN 16EL14UN 1.0 1.2 16IR14UN 16IL14UN 0.9 1.2

13 16 3/8 16ER13UN 16EL13UN 1.0 1.3 16IR13 UN 16IL13UN 1.0 1.3

12 16 3/8 16ER12UN 16EL12UN 1.1 1.4 16IR12 UN 16IL12U N 1.1 1.4

11.5 16 3/8 16ER11.5UN 16EL11.5UN 1.1 1.5 16IR11.5UN 16 IL 11.5 UN 1.1 1.5

11 16 3/8 16ER11 UN 16EL11 UN 1.1 1.5 16IR11 UN 16IL11 UN 1.1 1.5

10 16 3/8 16ER10UN 16EL10UN 1.1 1.5 16IR10 UN 16IL10UN 1.1 1.5

9 16 3/8 16 ER 9 UN 16 EL 9 UN 1.2 1.7 1 6IR 9 UN 16 IL 9 UN 1.2 1.7

8 16 3/8 16 ER 8 UN 16 EL 8 UN 1.2 1.6 1 6IR 8 UN 16 IL 8 UN 1.1 1.5

7 22 1/2 22 ER 7 UN 22 EL 7 UN 1.6 2.3 22 IR 7 UN 22 IL 7 UN 1.6 2.3

6 22 1/2 22 ER 6 UN 22 EL 6 UN 1.6 2.3 22 IR 6 UN 22 IL 6 UN 1.6 2.3

5 22 1/2 22 ER 5 UN 22 EL 5 UN 1.7 2.5 22 IR 5 UN 22 IL 5 UN 1.6 2.3

4.5 22U 1/2U 22U ER/L 4.5 UN 2.0 11.0 22U IR/L 4.5 UN 2.4 11.0

4 22U 1/2U 22U ER/L 4 UN 2.0 11.0 22U IR/L 4 UN 2.4 11.0

4.5 27 5/8 27 ER 4.5 UN 27 EL 4.5 UN 1.9 2.7 27 IR 4.5 UN 27IL4.5UN 1.7 2.4

4 27 5/8 27 ER 4 UN 27 EL 4 UN 2.1 3.0 27 IR 4 UN 27 IL 4 UN 1.8 2.7

3 27U 5/8 U 27U ER/L 3 UN 2.5 13.7 27U IR/L 3 UN 2.7 13.7

2 33U 3/4 U 33U ER/L 2 UN 2.8 16.5 33UIR/L2 UN 3.6 16.9

Пример заказа: 16 ER 12 UN ВМА

Для маленьких обрабатываемых диаметров смотрите страницу 134

* Изготавливаются только из сплава ВХС

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ШкСагтех Precision Tools Ltd. Резьбовые токарные пластины

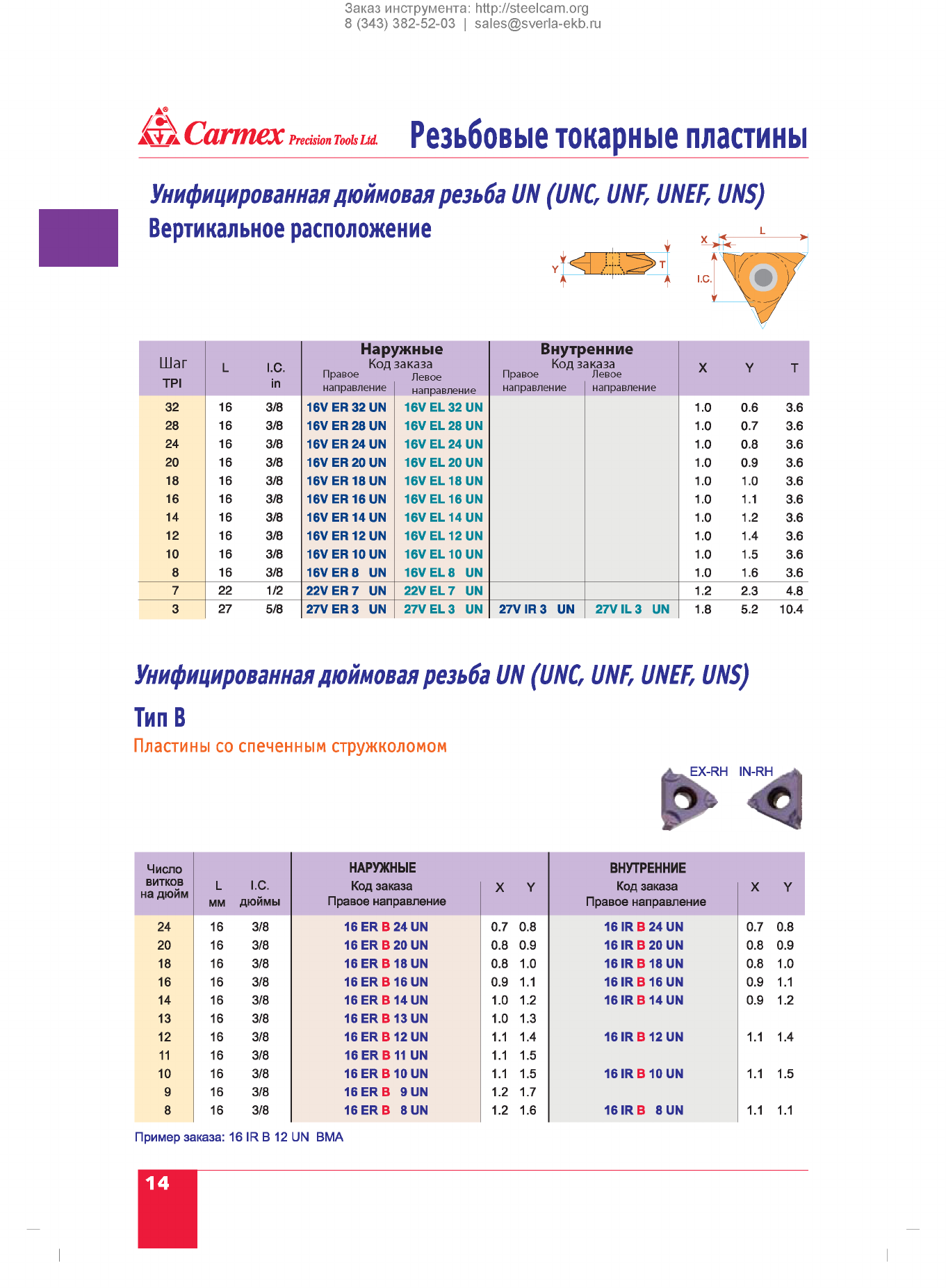

Униф ицированная дю йм овая резьба U N (UN C, UNF, UNEF, UNS)

Вертикальное расположение

tf. i.c.

Шаг Н а руж н ы е Вн утрен ние

LI.C. Код заказа Код заказа хYт

TPI Правое Левое Правое Левое

in направление направление направление направление

32 16 3/8 16VER32UN 16VEL 32 UN 1.0 0.6 3.6

28 16 3/8 16VER28UN 16VEL 28 UN 1.0 0.7 3.6

24 16 3/8 16VER24UN 16VEL 24 UN 1.0 0.8 3.6

20 16 3/8 16VER20UN 16VEL 20 UN 1.0 0.9 3.6

18 16 3/8 16VER18UN 16VEL18UN 1.0 1.0 3.6

16 16 3/8 16VER16UN 16VEL16UN 1.0 1.1 3.6

14 16 3/8 16VER14UN 16VEL14UN 1.0 1.2 3.6

12 16 3/8 16VER12UN 16VEL12UN 1.0 1.4 3.6

10 16 3/8 16VER10UN 16VEL10UN 1.0 1.5 3.6

8 16 3/8 16VER8 UN 16VEL8 UN 1.0 1.6 3.6

7 22 1/2 22VER7 UN 22VEL7 UN 1.2 2.3 4.8

327 5/8 27VER3 UN 27VEL3 UN 27VIR3 UN 27VIL3 UN 1.8 5.2 10.4

Униф ицированная дю йм овая резьба UN (UNC, UNF, UNEF, UNS)

Тип В

Пластины со спеченным стружколомом

Число

витков

на дюйм L

мм

I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое направление XY

ВНУТРЕННИЕ

Код заказа

Правое направление XY

24 16 3/8 16ER B 24U N 0.7 0.8 16IR B24 UN 0.7 0.8

20 16 3/8 16ER B 20U N 0.8 0.9 16IR B20 UN 0.8 0.9

18 16 3/8 16ER B18UN 0.8 1.0 16IR B 18 UN 0.8 1.0

16 16 3/8 1 6E R B16U N 0.9 1.1 16IR B 16U N 0.9 1.1

14 16 3/8 1 6E R B14U N 1.0 1.2 16IR B14 UN 0.9 1.2

13 16 3/8 16ER B13UN 1.0 1.3

12 16 3/8 1 6E R B12U N 1.1 1.4 16IR B 12 UN 1.1 1.4

11 16 3/8 16ERB11 UN 1.1 1.5

10 16 3/8 1 6E R B10U N 1.1 1.5 16IR B 10 UN 1.1 1.5

9 16 3/8 16ERB 9UN 1.2 1.7

8 16 3/8 16ERB 8UN 1.2 1.6 16IRB 8UN 1.1 1.1

Пример заказа: 16 IR В 12 UN ВМА

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные плэстины йкСагтех Precision Tools Ltd.

Многозубые пластины

Число

витков

на дюйм L I.C.

мм дюймы

Число

зубьев

НАРУЖНЫЕ

Код заказа

Под кл адная

пластина

ВНУТРЕННИЕ

Код заказа

Под кл адная

пластина X Y

16 16 3/8 216ER16UN2M АЕ16М 16IR 16U N 2M AI16M 1.5 2.3

16 22 1/2 3 22 ER 16 UN ЗМ АЕ22М 22 IR 16U N 3M AI22M 2.5 4.0

12 22 1/2 222 ER 12 UN 2М АЕ22М 22 IR 12U N 2M AI22M 2.2 3.4

12 22 1/2 3 22 ER 12 UN ЗМ АЕ22М 22 IR 12 UN ЗМ AI22M 3.3 5.3

8 27 5/8 227 ER 8UN2M АЕ27М 27 IR 8UN2M AI27M 3.1 4.9

Пример заказа: 22 IR 16 UN ЗМ ВМА

Рекомендуемое число проходов смотрите на странице 51

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные пластины йкСагтех Precision Tools Ltd.

Трубная цилиндрическая дюймовая резьба

Число

витков L I.C.

НАРУЖНЫЕ

Код заказа ВНУТРЕННИЕ

Код заказа X Y

на дюйм мм дюймы 1

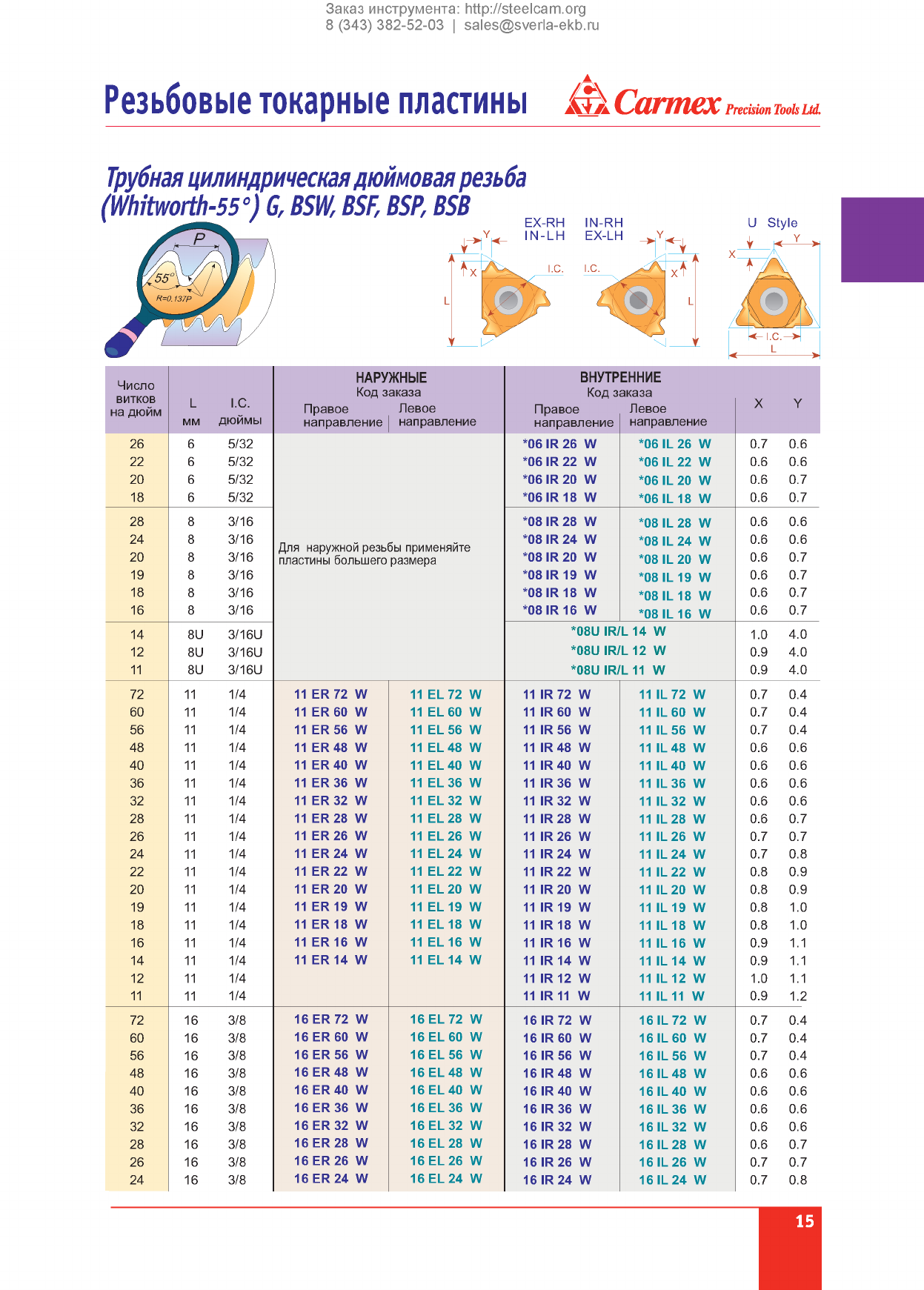

направление направление направление направление

26 6 5/32 *06 IR 26 W *06 IL 26 W 0.7 0.6

22 6 5/32 *06 IR 22 W *06 IL 22 W 0.6 0.6

20 6 5/32 *06 IR 20 W *06 IL 20 W 0.6 0.7

18 6 5/32 *06 IR18 W *06 IL 18 W 0.6 0.7

28 8 3/16 *08 IR 28 W *08 IL 28 W 0.6 0.6

24 8 3/16 *08 IR 24 W *08 IL 24 W 0.6 0.6

для наружной резьбы применяйте

20 8 3/16 пластины большего размера *08 IR 20 W *08 IL 20 W 0.6 0.7

19 8 3/16 *08 IR 19 W *08 IL 19 W 0.6 0.7

18 8 3/16 *08 IR18 W *08 IL 18 W 0.6 0.7

16 8 3/16 *08 IR16 W *08 IL 16 W 0.6 0.7

14 8U 3/16U *08U IR/L 14 W 1.0 4.0

12 8U 3/16U *08U IR/L 12 W 0.9 4.0

11 8U 3/16U *08U IR/L 11 W 0.9 4.0

72 11 1/4 11 ER72 W 11 EL72 W 11 IR 72 W 11 IL 72 W 0.7 0.4

60 11 1/4 11 ER60 W 11 EL60 W 11 IR 60 W 11 IL 60 W 0.7 0.4

56 11 1/4 11 ER56 W 11 EL56 W 11 IR 56 W 11 IL 56 W 0.7 0.4

48 11 1/4 11 ER48 W 11 EL48 W 11 IR 48 W 11 IL 48 W 0.6 0.6

40 11 1/4 11 ER40 W 11 EL40 W 11 IR 40 W 11 IL 40 W 0.6 0.6

36 11 1/4 11 ER36 W 11 EL36 W 11 IR 36 W 11 IL 36 W 0.6 0.6

32 11 1/4 11 ER32 W 11 EL32 W 11 IR 32 W 11 IL 32 W 0.6 0.6

28 11 1/4 11 ER28 W 11 EL28 W 11 IR 28 W 11 IL 28 W 0.6 0.7

26 11 1/4 11 ER26 W 11 EL26 W 11 IR 26 W 11 IL 26 W 0.7 0.7

24 11 1/4 11 ER24 W 11 EL24 W 11 IR 24 W 11 IL 24 W 0.7 0.8

22 11 1/4 11 ER22 W 11 EL22 W 11 IR 22 W 11 IL 22 W 0.8 0.9

20 11 1/4 11 ER20 W 11 EL20 W 11 IR 20 W 11 IL 20 W 0.8 0.9

19 11 1/4 11 ER 19 W 11 EL 19 W 11 IR 19 W 11 IL 19 W 0.8 1.0

18 11 1/4 11 ER 18 W 11 EL 18 W 11 IR 18 W 11 IL 18 W 0.8 1.0

16 11 1/4 11 ER 16 W 11 EL 16 W 11 IR 16 W 11 IL 16 W 0.9 1.1

14 11 1/4 11 ER 14 W 11 EL 14 W 11 IR 14 W 11 IL 14 W 0.9 1.1

12 11 1/4 11 IR 12 W 11 IL 12 W 1.0 1.1

11 11 1/4 11 IR 11 W 11 IL 11 W 0.9 1.2

72 16 3/8 16ER72 W 16EL72 W 16IR72 W 16IL72 W 0.7 0.4

60 16 3/8 16ER60 W 16EL60 W 16IR60 W 16IL60 W 0.7 0.4

56 16 3/8 16ER56 W 16EL56 W 16IR56 W 16IL56 W 0.7 0.4

48 16 3/8 16 ER48 W 16 EL48 W 16 IR 48 W 16IL48 W 0.6 0.6

40 16 3/8

гп

■Рь

W 16 EL40 W 16 IR 40 W 16IL40 W 0.6 0.6

36 16 3/8 16 ER36 W 16 EL36 W 16 IR 36 W 16IL36 W 0.6 0.6

32 16 3/8 16 ER32 W 16 EL32 W 16 IR 32 W 16IL32 W 0.6 0.6

28 16 3/8 16 ER28 W 16 EL28 W 16 IR 28 W 16IL28 W 0.6 0.7

26 16 3/8 16 ER26 W 16 EL26 W 16 IR 26 W 16IL26 W 0.7 0.7

24 16 3/8 16 ER24 W 16 EL24 W 16 IR 24 W 16IL24 W 0.7 0.8

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ЩкСагтех Precision Tools Ltd. Резьбовые токарные пластины

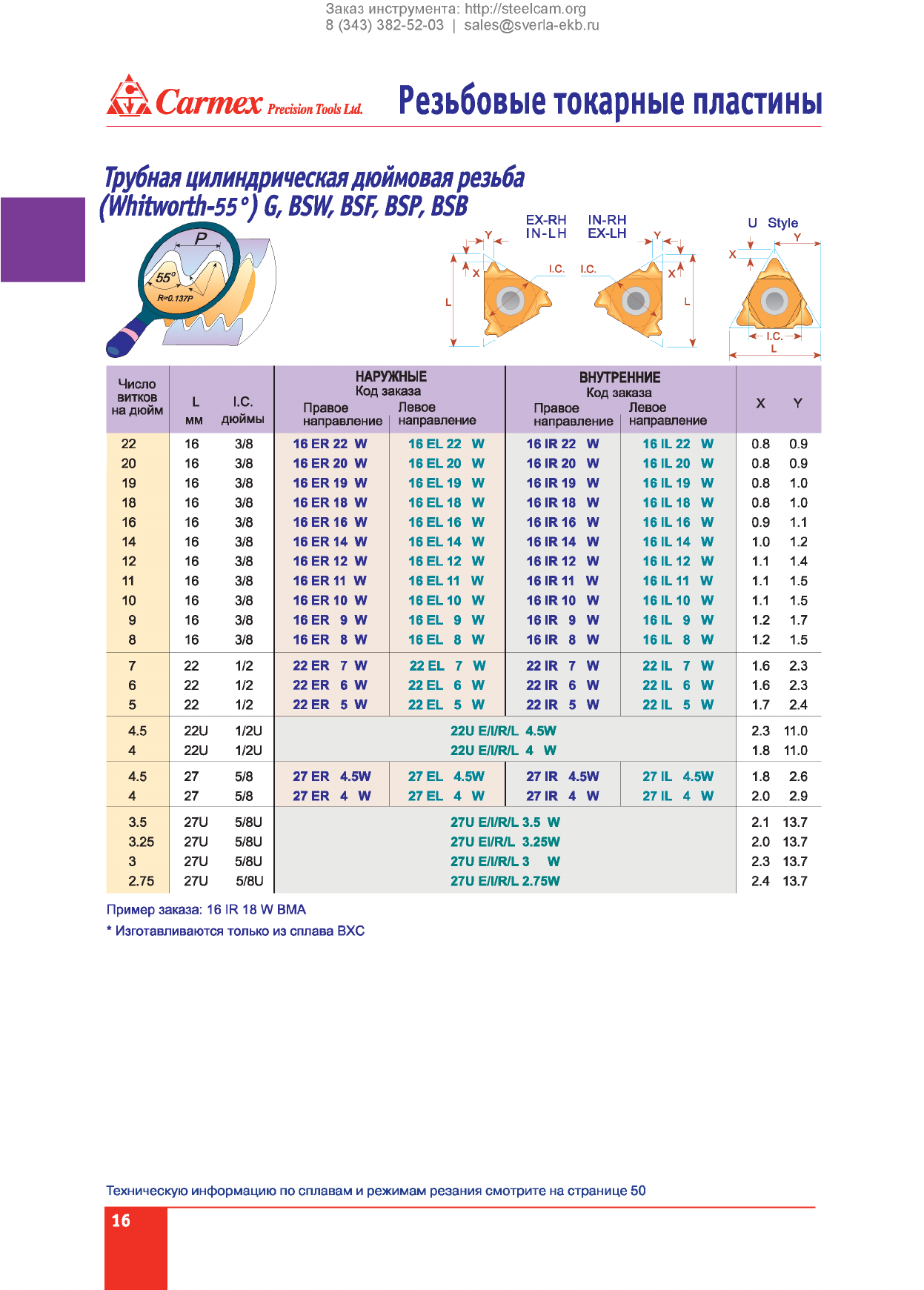

Трубная цилиндрическая дюймовая резьба

Число

витков

на дюйм L

мм

I.C.

дюймы

НАРУ

Код з

Правое

направление

ЖНЫЕ

аказа

Левое

направление

ВНУТР

Код з

Правое

направление

ЕННИЕ

аказа

Левое

направление X Y

22 16 3/8 16ER22 W 16EL22 W 16 IR 22 W 16 IL 22 W 0.8 0.9

20 16 3/8 16ER20 W 16EL20 W16 IR 20 W16 IL 20 W0.8 0.9

19 16 3/8 16ER19 W 16EL19 W16 IR 19 W16 IL 19 W0.8 1.0

18 16 3/8 16ER18 W 16EL18 W16 IR 18 W16 IL 18 W0.8 1.0

16 16 3/8 16ER16 W 16EL16 W16 IR 16 W16 IL 16 W0.9 1.1

14 16 3/8 16ER14 W 16EL14 W 16 IR 14 W 16 IL 14 W 1.0 1.2

12 16 3/8 16ER12 W 16EL12 W 16 IR 12 W 16 IL 12 W 1.1 1.4

11 16 3/8 16ER11 W 16EL11 W 16 IR 11 W 16 IL 11 W 1.1 1.5

10 16 3/8 16ER10 W 16EL10 W16 IR 10 W16 IL 10 w1.1 1.5

9 16 3/8 16 ER 9 W 16 EL 9 W 16 IR 9 W 16 IL 9w1.2 1.7

8 16 3/8 16 ER 8 W 16 EL 8 W 16 IR 8 W 16 IL 8w1.2 1.5

7 22 1/2 22 ER 7 W 22 EL 7 W 22 IR 7 W 22 IL 7 w1.6 2.3

6 22 1/2 22 ER 6 W 22 EL 6 W 22 IR 6 W 22 IL 6 w1.6 2.3

5 22 1/2 22 ER 5 W 22 EL 5 W 22 IR 5 W 22 IL 5 w1.7 2.4

4.5 22U 1/2U 22U E/l/R/L 4.5W 2.3 11.0

422U 1/2U 22U E/I/R/L 4 W 1.8 11.0

4.5 27 5/8 27 ER 4.5W 27 EL 4.5W 27 IR 4.5W 27 IL 4.5W 1.8 2.6

4 27 5/8 27 ER 4 W 27 EL 4 W 27 IR 4 W 27 IL 4 w2.0 2.9

3.5 27U 5/8 U 27U E/I/R/L 3.5 W 2.1 13.7

3.25 27U 5/8 U 27U El/R/L 3.25W 2.0 13.7

3 27U 5/8 U 27U E/I/R/L 3 W 2.3 13.7

2.75 27U 5/8U 27U E/I/R/L 2.75W 2.4 13.7

Пример заказа: 16 IR 18 W ВМА

* Изготавливаются только из сплава ВХС

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

Резьбовые токарные пластины ЩкСагтех Precision Tools Ltd.

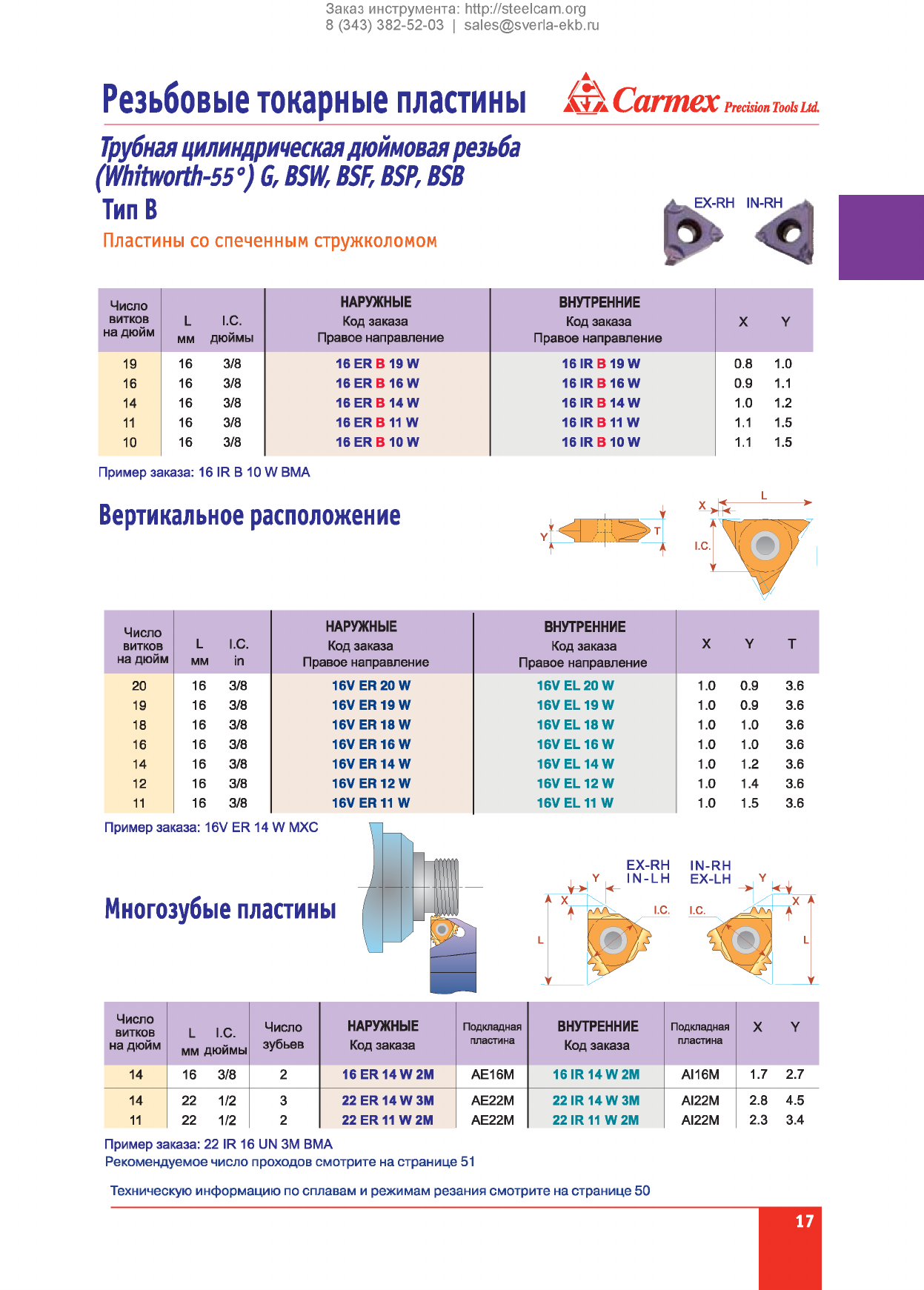

Трубная цилиндрическая дюймовая резьба

(W hitw orth -550) G, BSWf BSF, BSPf BSB

Тип В

Пластины со спеченным стружколомом

Число

витков

на дюйм L

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое направление

ВНУТРЕННИЕ

Код заказа

Правое направление X Y

19 16 3/8 16 ER B 19W 16IR B 19W 0.8 1.0

16 16 3/8 16 ER B 16W 16IR B 16W 0.9 1.1

14 16 3/8 16 ER B 14W 1 6IR B 1 4W 1.0 1.2

11 16 3/8 16ERB11 W 16IRB11 W 1.1 1.5

10 16 3/8 16 ER B 10W 16IR B 10 W 1.1 1.5

Пример заказа: 16 IR В 10 W ВМА

Вертикальное расположение

Число

витков

на дюйм L

мм I.C.

НАРУЖНЫЕ

Код заказа

Правое направление

ВНУТРЕННИЕ

Код заказа

Правое направление

X Y Т

20 16 3/8 16VER20W 16VEL 20 W 1.0 0.9 3.6

19 16 3/8 16VER19W 16VEL19W 1.0 0.9 3.6

18 16 3/8 16VER18W 16VEL18W 1.0 1.0 3.6

16 16 3/8 16VER16W 16VEL16W 1.0 1.0 3.6

14 16 3/8 16VER14W 16VEL14W 1.0 1.2 3.6

12 16 3/8 16VER12W 16VEL12W 1.0 1.4 3.6

11 16 3/8 16VER11 W 16VEL11 W 1.0 1.5 3.6

Пример заказа: 16V ER 14 W МХС

Многозубые пластины

IN-RH

EX-LH

Число

витков

на дюйм L I.C.

мм дюймы

Число

зубьев

НАРУЖНЫЕ

Код заказа

П од кл адная

пластина

ВНУТРЕННИЕ

Код заказа

Под кл адная

пластина X Y

14 16 3/8 216ER14W 2M АЕ16М 16IR14W 2M AI16M 1.7 2.7

14 22 1/2 3 22 ER14W 3M АЕ22М 22IR 14W 3M AI22M 2.8 4.5

11 22 1/2 222 ER11 W2M АЕ22М 22IR11 W2M AI22M 2.3 3.4

Пример заказа: 22 IR 16 UN ЗМ ВМА

Рекомендуемое число проходов смотрите на странице 51

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ШкСагтех Precision Tools Ltd. Резьбовые токарные пластины

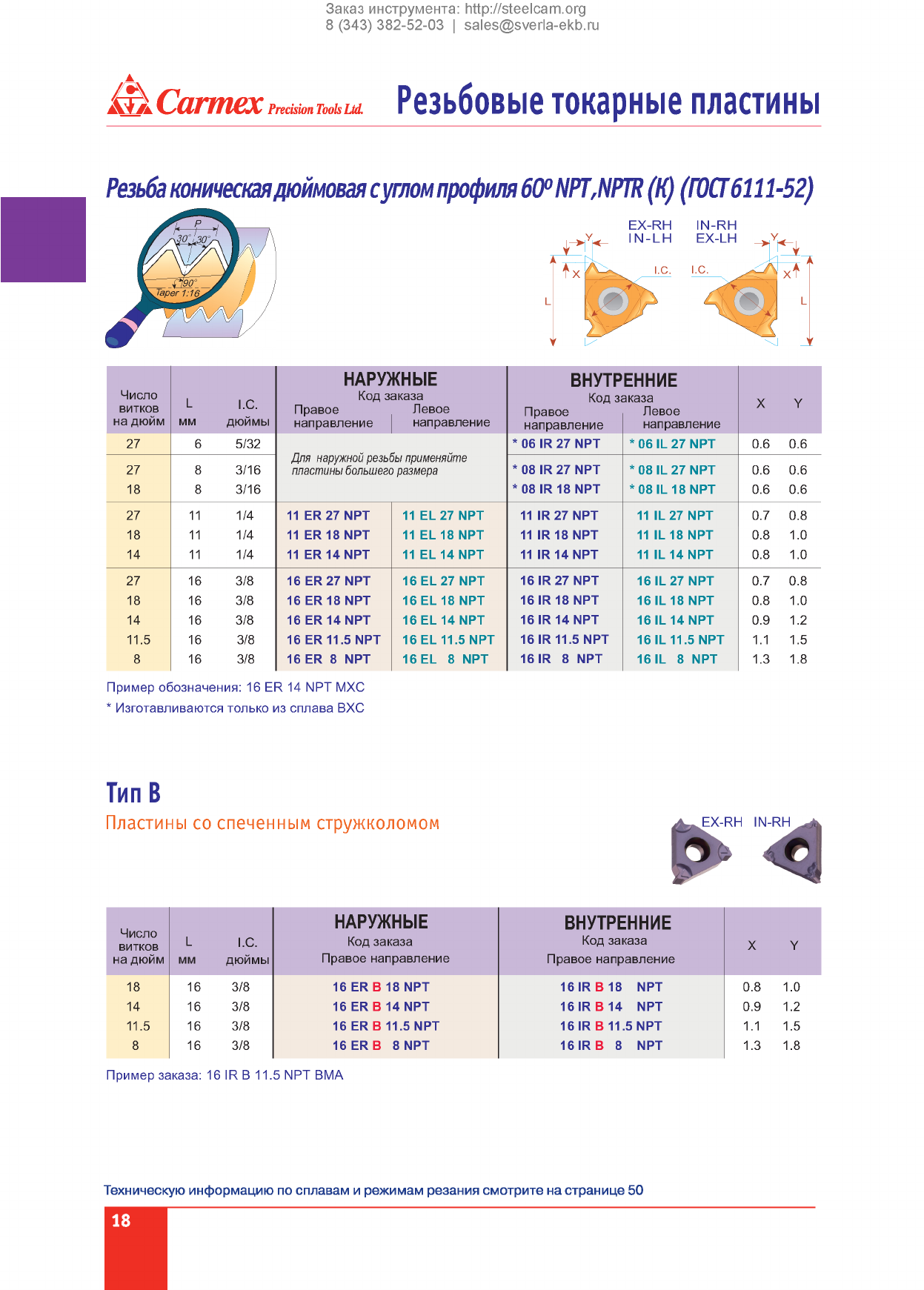

Резьба коническая дюймовая суглом профиля 60° NPTfNPTR (К) (ГОСТ 6 Ш -5 2 )

IN-RH

EX-LHIN -LH

EX-RH

Число

витков

на дюйм

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое Левое

направление направление

ВНУТР

Код з<

Правое

направление

ЕННИЕ

аказа

Левое

направление

X Y

27 6 5/32 * 06 IR 27 NPT * 06 IL 27 NPT 0.6 0.6

для наружной резьоы применяйте

27 8 3/16 пластины большего размера * 08 IR 27 NPT * 08 IL 27 NPT 0.6 0.6

18 8 3/16 * 08 IR 18 NPT * 08 IL 18 NPT 0.6 0.6

27 11 1/4 11 ER27 NPT 11EL27 NPT 11 IR27 NPT 11 IL27 NPT 0.7 0.8

18 11 1/4 11 ER 18 NPT 11 EL 18 NPT 11 IR 18 NPT 11 IL 18 NPT 0.8 1.0

14 11 1/4 11 ER 14 NPT 11 EL 14 NPT 11 IR 14 NPT 11 IL 14 NPT 0.8 1.0

27 16 3/8 16ER27 NPT 16EL27 NPT 16IR27 NPT 16IL27 NPT 0.7 0.8

18 16 3/8 16 ER 18 NPT 16 EL 18 NPT 16 IR 18 NPT 16 IL 18 NPT 0.8 1.0

14 16 3/8 16 ER 14 NPT 16 EL 14 NPT 16 IR 14 NPT 16 IL 14 NPT 0.9 1.2

11.5 16 3/8 16 ER 11.5 NPT 16 EL 11.5 NPT 16 IR 11.5 NPT 16 IL 11.5 NPT 1.1 1.5

8 16 3/8 16 ER 8 NPT 16EL 8 NPT 16IR 8 NPT 16IL 8 NPT 1.3 1.8

Пример обозначения: 16ER14 NPT MXC

* Изготавливаются только из сплава BXC

Тип В

Пластины со спеченным стружколомом

Число

витков

на дюйм

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое направление

ВНУТРЕННИЕ

Код заказа

Правое направление X Y

18 16 3/8 16 ER В 18 NPT 16IR В 18 NPT 0.8 1.0

14 16 3/8 16 ER В 14 NPT 16IR В 14 NPT 0.9 1.2

11.5 16 3/8 16 ER В 11.5 NPT 16IR В 11.5 NPT 1.1 1.5

8 16 3/8 16ER В 8 NPT 16IR В 8 NPT 1.3 1.8

Пример заказа: 16IR B11.5 NPT BMA

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

Резьбовые токарные пластины ШСагтех^пт^ш

Резьба коническая дюймовая с углом профиля 60° NPT,NPIR (К ) (1 Ш 6 Ш -5 2 )

Вертикальное расположение

Н а руж н ы е

Шаг L I.C. Код заказа

TPI мм Правое направление Левое направление X Y Т

27 16 3/8 16VER27 NPT 16VEL27 NPT 1.0 0.8 3.6

18 16 3/8 16VER18 NPT 16VEL18 NPT 1.0 1.0 3.6

14 16 3/8 16VER14 NPT 16VEL14 NPT 1.0 1.2 3.6

11.5 16 3/8 16VER11.5NPT 16VEL11.5NPT 1.0 1.5 3.6

Резьбат ичест дю ймоваясугпомпрофиля60°НРТ,НРШ (К) (П Х Т 6111-52)

Многозубые пластины

Число

витков

на дюйм

мм I.C.

дюймы

Число

зубьев НАРУЖНЫЕ

Код заказа

Подклад

-ная

пластина

ВНУТРЕННИЕ

Код заказа

Подклад

-ная

пластина

X Y

11.5 22 1/2 2 22 ER11.5 NPT2M АЕ22М 22 IR11.5NPT2M AI22M 2.3 3.5

11.5 27 5/8 3 27 ER11.5 NPT3M АЕ27М 27 IR11.5NPT3M AI27M 3.3 5.5

8 27 5/8 2 27 ER 8 NPT 2М АЕ27М 27IR 8 NPT2M AI27M 3.1 5.0

Пример заказа: 27 11.5 NPT ЗМ ВМА

Рекомендуемое число проходов смотрите на странице 51

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

^ ▲

Резьбовые токарные пластины ШкСагтех^пт.лш

Резьба коническая дюймовая суглом профиля 60° NPTfNPTR (К ) (ГОСТ 6111-52)

Многозубые пластины

k^|r

Число

витков

на дюйм L I.C.

мм дюймы

Число

зубьев НАРУЖНЫЕ

Код заказа

Подклад

-ная

пластина

ВНУТРЕННИЕ

Код заказа

Подклад

-ная

пластина

Х Y

11.5 22 1/2 2 22 ER11.5NPT 2М АЕ22М 22 IR 11.5 NPT 2М А122М 2.З З.5

11.5 27 5/8 З27 ER11.5NPT ЗМ АЕ27М 27 IR 11.5 NPT ЗМ А127М З.З 5.5

8 27 5/8 227ER 8 NPT 2М АЕ27М 27IR 8 NPT 2М А127М З.1 5.0

Примерзаказа: 27 11.5 NPT ЗМ ВМА

Рекомендуемое число проходов смотрите на странице 55

Ам ериканская трубная коническая герметичная резьба NPTF

НАРУЖНЫЕ ВНУТРЕННИЕ

Число I.C.

дюймы

Код заказа Код заказа Х Y

витков

на дюйм

мм Правое

направление Левое

направление Правое

направление Левое

направление

27 6 5/З2 *06 IR 27 NPTF *06 IL 27 NPTF 0.7 0.6

27 8 З/16 для наружной резьоы применяйте

пластины большего размера *08 IR 27 NPTF *08 IL 27 NPTF 0.6 0.6

18 8 З/16 *08 IR18 NPTF *08 IL 18 NPTF 0.6 0.6

27 11 1/5 11ER27 NPTF 11 EL 27 NPTF 11IR27 NPTF 11 IL 27 NPTF 0.7 0.7

18 11 1/5 11 ER 18 NPTF 11 EL 18 NPTF 11 IR 18 NPTF 11 IL 18 NPTF 0.8 1.0

15 11 1/5 11 ER 14 NPTF 11 EL 14 NPTF 11 IR 14 NPTF 11 IL 14 NPTF 0.8 1.0

27 16 З/8 16 ER 27 NPTF 16EL27 NPTF 16IR27 NPTF 16IL27 NPTF 0.7 0.7

18 16 З/8 16 ER 18 NPTF 16 EL 18 NPTF 16IR18 NPTF 16 IL 18 NPTF 0.8 1.0

15 16 З/8 16 ER 14 NPTF 16EL 14 NPTF 16IR14 NPTF 16 IL 14 NPTF 0.9 1.2

11.5 16 З/8 16 ER 11.5 NPTF 16 EL 11.5 NPTF 16IR11.5 NPTF 16 IL 11.5 NPTF 1.1 1.5

8 16 З/8 16 ER 8 NPTF 16EL 8 NPTF 16IR 8 NPTF 16IL 8 NPTF 1.З 1.8

Пример заказа: 11ER27 NPTF P25C

* Изготавливаются только из сплава ВХС

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

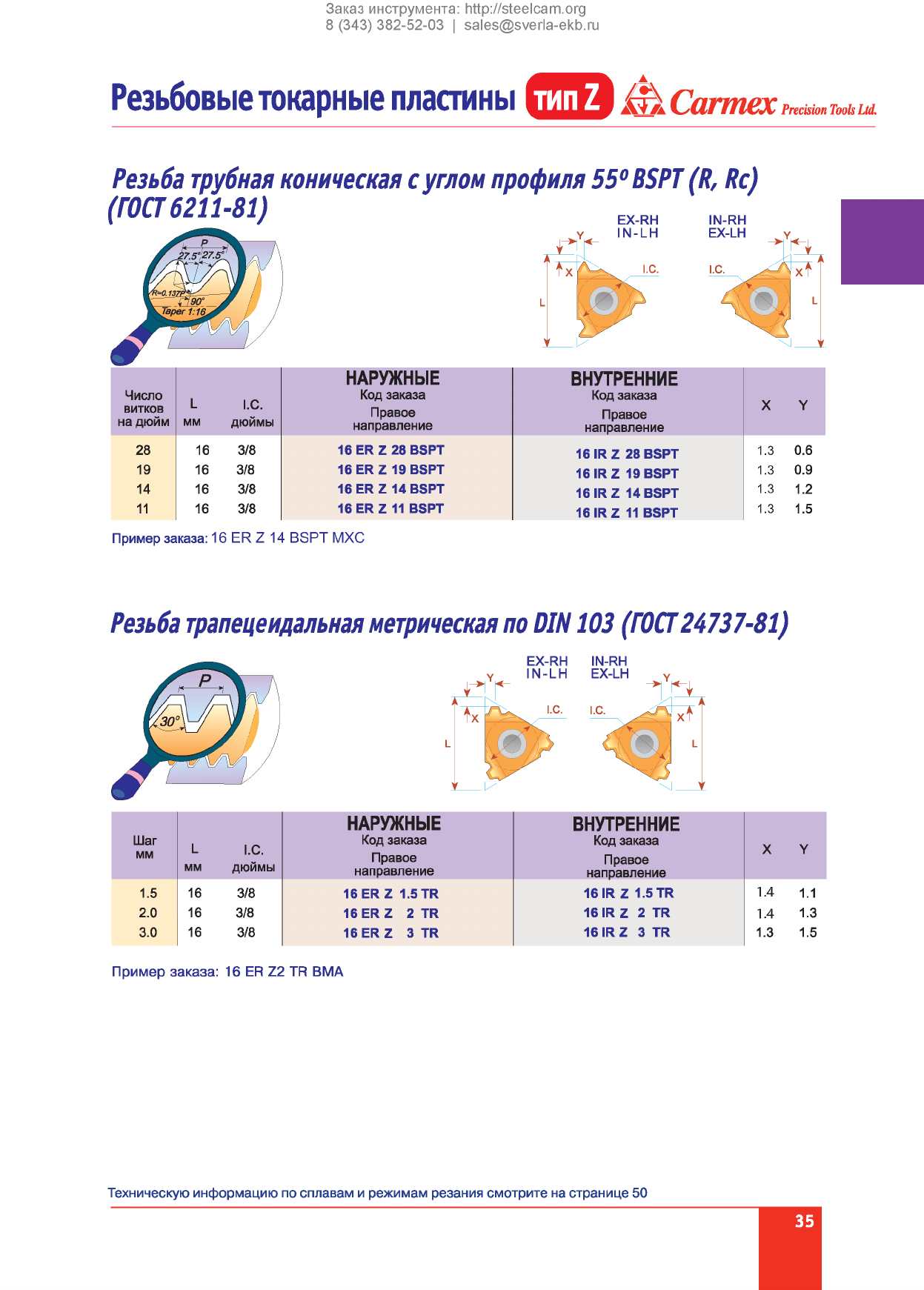

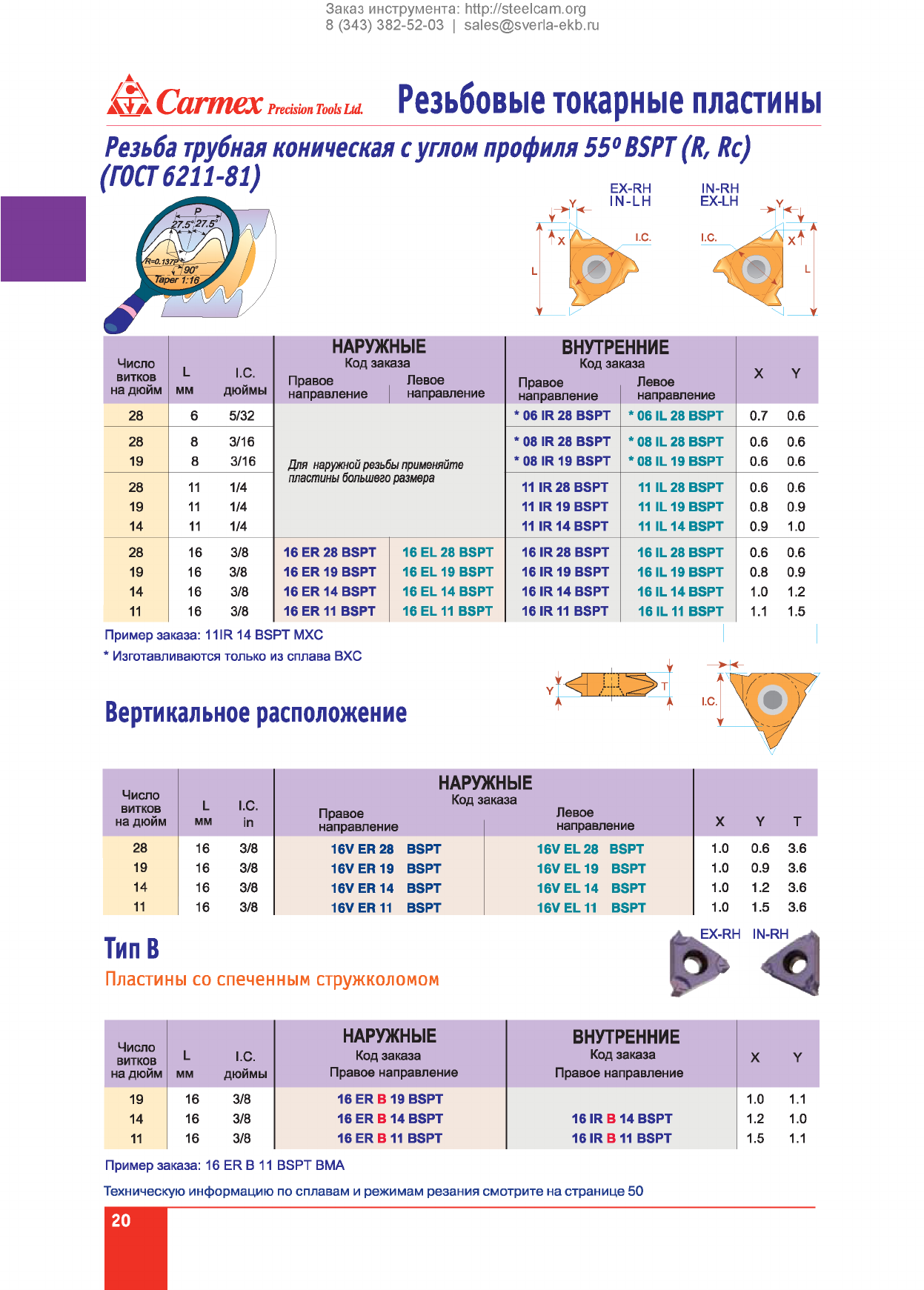

Резьба трубная ко ни ческая с углом проф иля 55°B S P T (R , Rc)

(ГОСТ 6 2 1 1 -8 1 ) EX-RH IN-RH

ШкСагтех Precision Took Ltd. Резьбовые токарные пластины

НАРУЖНЫЕ ВНУТРЕННИЕ

Число I.C.

дюймы

Код заказа Код заказа

ВИТКОВ

на дюйм

ММ Правое

направление Левое

направление Правое

направление Левое

направление

X Y

28 6 5/32 * 06 IR 28 BSPT * 06 IL 28 BSPT 0.7 0.6

28 8 3/16 * 08 IR 28 BSPT * 08 IL 28 BSPT 0.6 0.6

19 8 3/16 Для наружной резьбы применяйте *08 IR19 BSPT *08 IL 19 BSPT 0.6 0.6

28 11 1/4 пластины большего размера 11 IR 28 BSPT 11 IL 28 BSPT 0.6 0.6

19 11 1/4 11 IR 19 BSPT 11 IL 19 BSPT 0.8 0.9

14 11 1/4 11 IR 14 BSPT 11 IL 14 BSPT 0.9 1.0

28 16 3/8 16 ER 28 BSPT 16 EL 28 BSPT 16 IR 28 BSPT 16 IL 28 BSPT 0.6 0.6

19 16 3/8 16 ER 19 BSPT 16 EL 19 BSPT 16 IR 19 BSPT 16 IL 19 BSPT 0.8 0.9

14 16 3/8 16 ER 14 BSPT 16 EL 14 BSPT 16 IR 14 BSPT 16 IL 14 BSPT 1.0 1.2

11 16 3/8 16 ER 11 BSPT 16 EL 11 BSPT 16 IR 11 BSPT 16 IL 11 BSPT 1.1 1.5

Пример заказа: 111R 14 BSPT МХС

* Изготавливаются только из сплава ВХС

Вертикальное расположение

НАРУЖНЫЕ

Число 1 1 f4 Код заказа

витков L 1.0. Правое Левое

на дюйм мм jn направление направление

1.0 0.6 3.6

1.0 0.9 3.6

1.0 1.2 3.6

1.0 1.5 3.6

Пластины со спеченным стружколомом

28 16 3/8

19 16 3/8

14 16 3/8

11 16 3/8

16VER28 BSPT

16VER19 BSPT

16VER14 BSPT

16V ER 11 BSPT

16V EL 28 BSPT

16V EL 19 BSPT

16V EL 14 BSPT

16V EL 11 BSPT

Число

витков

на дюйм

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое направление

ВНУТРЕННИЕ

Код заказа

Правое направление X Y

19 16 3/8 16 ER В 19 BSPT 1.0 1.1

14 16 3/8 16 ER В 14 BSPT 16 IR В 14 BSPT 1.2 1.0

11 16 3/8 16 ER В 11 BSPT 16 IR В 11 BSPT 1.5 1.1

Пример заказа: 16 ER В 11 BSPT BMA

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные пластины ▲Сагтех Precision Tools Ltd.

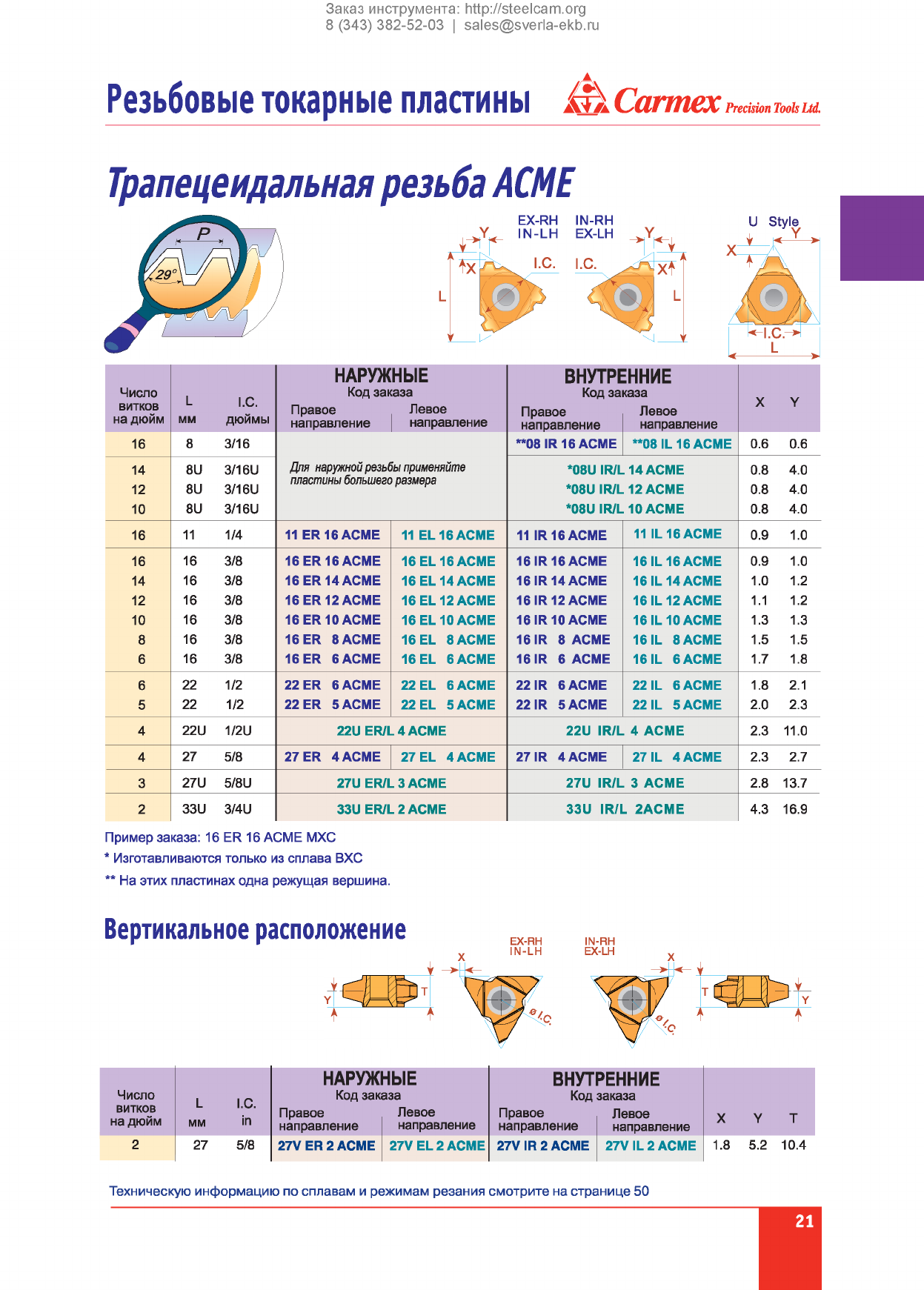

Трапецеидальная резьба ACME

Число

витков

на дюйм

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое Левое

направление направление

ВНУТРЕННИЕ

Код заказа

Правое Левое

направление направление

X Y

16 8 3/16 **08 IR 16 ACME **08 IL 16 ACME 0.6 0.6

14 8U 3/16U Для наружной резьбы применяйте

пластины большего размера *08U IR/L 14 ACME 0.8 4.0

12 8U 3/16U *08U IR/L 12 ACME 0.8 4.0

10 8U 3/16U *08U IR/L 10 ACME 0.8 4.0

16 11 1/4 11 ER 16 ACME 11 EL 16 ACME 11 IR 16 ACME 11 IL 16 ACME 0.9 1.0

16 16 3/8 16 ER 16 ACME 16 EL 16 ACME 16 IR 16 ACME 16 IL 16 ACME 0.9 1.0

14 16 3/8 16 ER 14 ACME 16 EL 14 ACME 16 IR 14 ACME 16 IL 14 ACME 1.0 1.2

12 16 3/8 16 ER 12 ACME 16 EL 12 ACME 16 IR 12 ACME 16 IL 12 ACME 1.1 1.2

10 16 3/8 16 ER 10 ACME 16 EL 10 ACME 16 IR 10 ACME 16 IL 10 ACME 1.3 1.3

816 3/8 16ER 8 ACME 16 EL 8 ACME 16 IR 8 ACME 16 IL 8 ACME 1.5 1.5

616 3/8 16ER 6 ACME 16 EL 6 ACME 16 IR 6 ACME 16 IL 6 ACME 1.7 1.8

622 1/2 22 ER 6 ACME 22 EL 6 ACME 22 IR 6 ACME 22 IL 6 ACME 1.8 2.1

522 1/2 22 ER 5 ACME 22 EL 5 ACME 22 IR 5 ACME 22 IL 5 ACME 2.0 2.3

4 22U 1/2U 22U ER/L 4 ACME 22U IR/L 4 ACME 2.3 11.0

427 5/8 27 ER 4 ACME 27 EL 4 ACME 27 IR 4 ACME 27 IL 4 ACME 2.3 2.7

327U 5/8U 27U ER/L 3 ACME 27U IR/L 3 ACME 2.8 13.7

2 33U 3/4U 33U ER/L 2 ACME 33U IR/L 2ACME 4.3 16.9

Пример заказа: 16 ER 16 ACME МХС

* Изготавливаются только из сплава ВХС

** На этих пластинах одна режущая вершина.

Вертикальное расположение

Число

витков

на дюйм

L I.C.

мм in

НАРУЖ

Код зак

Правое

направление

НЫЕ

аза

Левое

направление

ВНУТ

Код

Правое

направление

РЕННИЕ

заказа

Левое

направление X Y Т

227 5/8 27V ER 2 ACME 27V EL 2 ACME 27V IR 2 ACME 27V IL 2 ACME 1.8 5.2 10.4

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

йкСагтех Precision Tools Ltd. Резьбовые токарные пластины

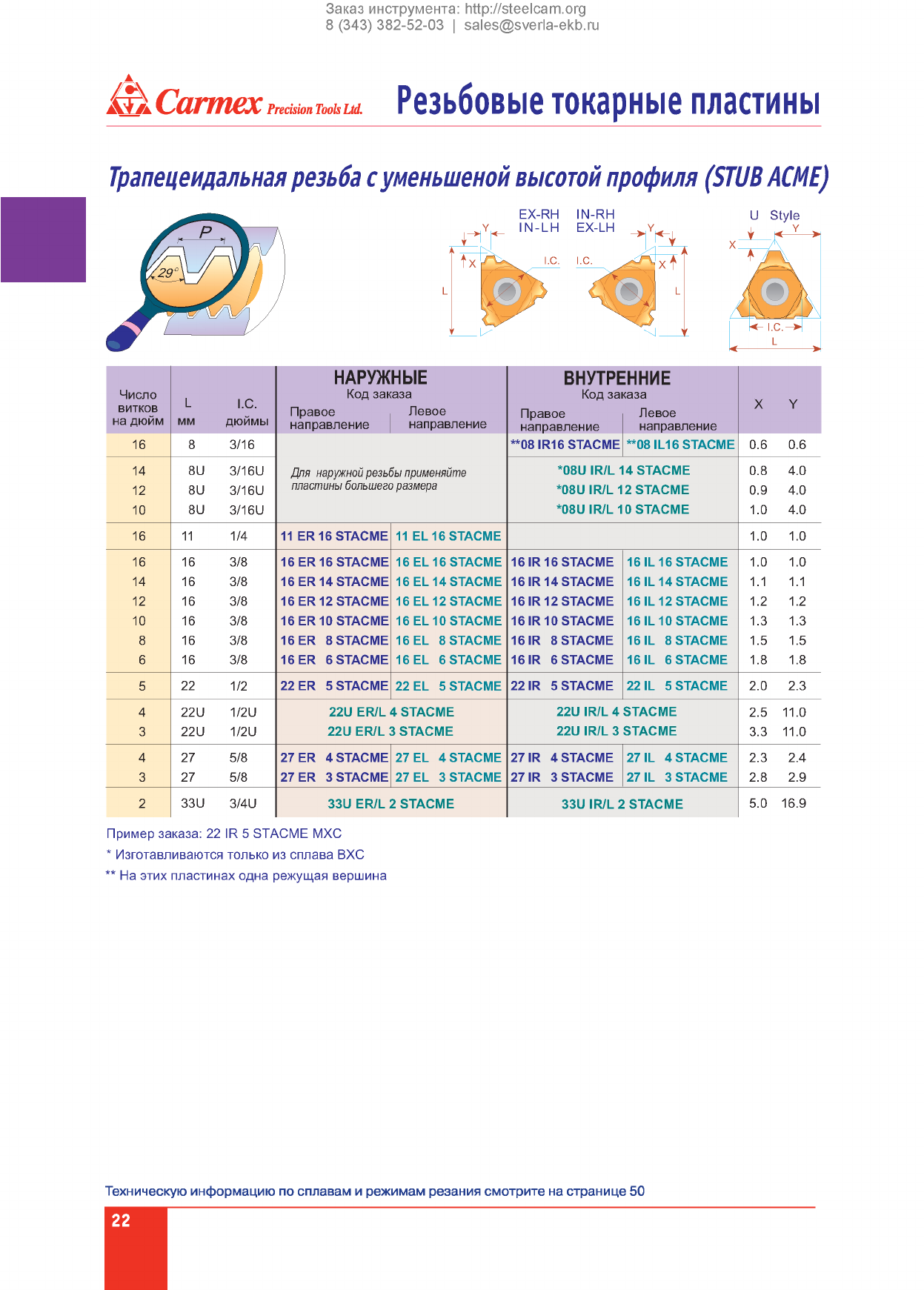

Трапецеидальная резьба суменьш еной высотой проф иля (STUB ACME)

Число

витков

на дюйм

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое | Левое

направление направление

ВНУТРЕННИЕ

Код заказа

Правое Левое

направление направление

Х Y

16 8 3/16 **08 IR16 STACME **08 IL16 STACME 0.6 0.6

14 8U 3/16U Для наружной резьбы применяйте *08U IR/L 14 STACME 0.8 4.0

12 8U 3/16U пластины большего размера *08U IR/L 12 STACME 0.9 4.0

10 8U 3/16U *08U IR/L 10 STACME 1.0 4.0

16 11 1/4 11 ER16STACME 11 EL 16 STACME 1.0 1.0

16 16 3/8 16ER16STACME 16 EL 16STACME 16 IR 16 STACME 16 IL 16 STACME 1.0 1.0

14 16 3/8 16 ER 14 STACME 16 EL 14STACME 16 IR 14 STACME 16 IL 14 STACME 1.1 1.1

12 16 3/8 16 ER 12 STACME 16 EL 12 STACME 16 IR 12 STACME 16 IL 12 STACME 1.2 1.2

10 16 3/8 16 ER 10 STACME 16 EL 10STACME 16 IR 10 STACME 16 IL 10 STACME 1.3 1.3

8 16 3/8 16 ER 8 STACME 16 EL 8 STACME 16 IR 8 STACME 16 IL 8 STACME 1.5 1.5

6 16 3/8 16 ER 6 STACME 16 EL 6 STACME 16 IR 6 STACME 16 IL 6 STACME 1.8 1.8

522 1/2 22 ER 5 STACME 22 EL 5 STACME 22 IR 5 STACME 22 IL 5 STACME 2.0 2.3

4 22U 1/2U 22U ER/L 4 STACME 22U IR/L 4 STACME 2.5 11.0

3 22U 1/2U 22U ER/L 3 STACME 22U IR/L 3 STACME 3.3 11.0

4 27 5/8 27 ER 4 STACME 27 EL 4 STACME 27 IR 4 STACME 27 IL 4 STACME 2.3 2.4

3 27 5/8 27 ER 3 STACME 27 EL 3 STACME 27 IR 3 STACME 27 IL 3 STACME 2.8 2.9

233U 3/4U 33U ER/L 2 STACME 33U IR/L 2 STACME 5.0 16.9

Пример заказа: 22 IR 5 STACME МХС

* Изготавливаются только из сплава ВХС

** На этих пластинах одна режущая вершина

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные пластины £ & С а п п е х Precision Took Ltd.

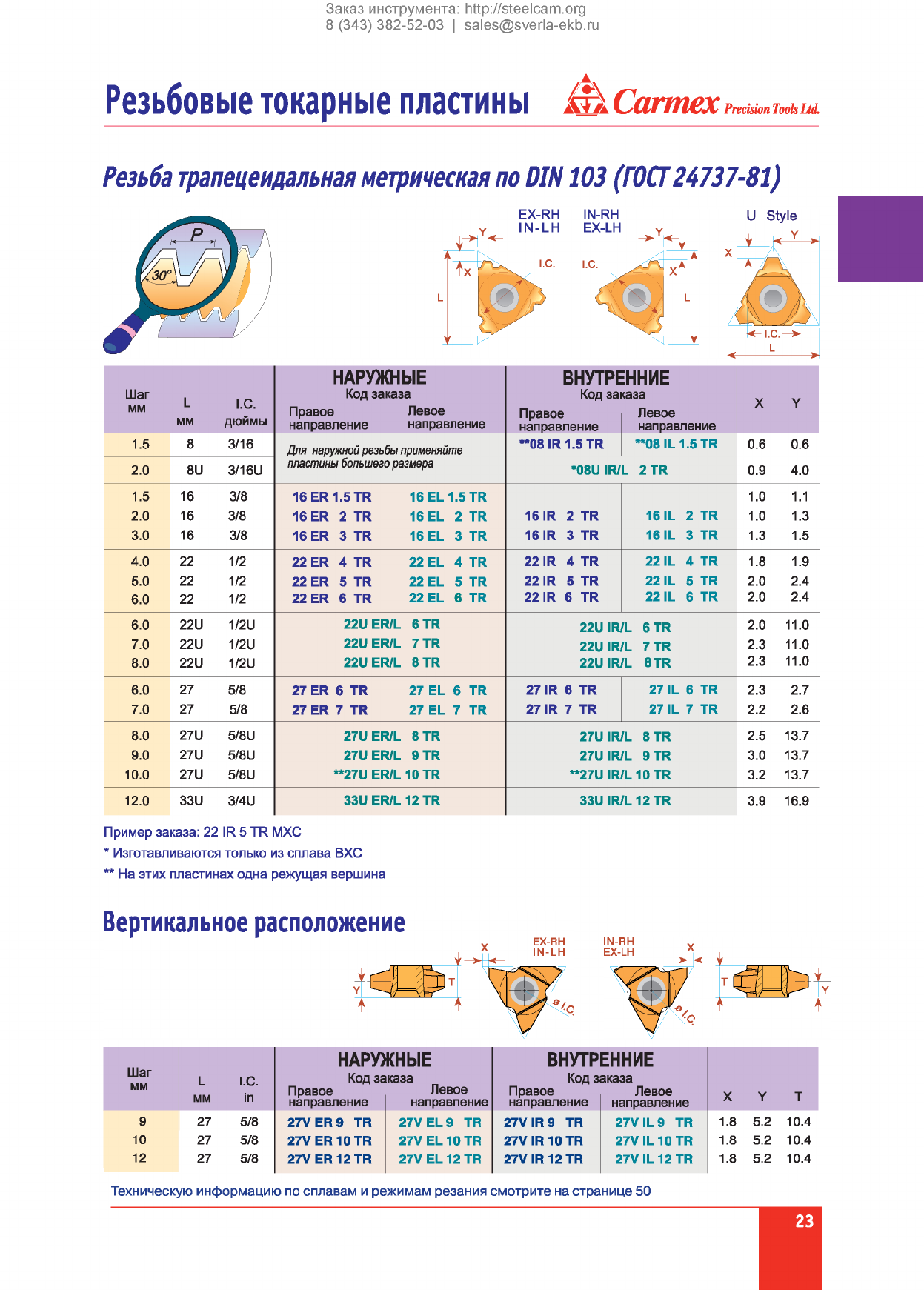

Резьба трапецеидальная метрическая по D IN 1 03 (ГОСТ2 4 7 3 7 -8 1 )

Шаг

мм L

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое Левое

направление направление

ВНУТРЕННИЕ

Код заказа

Правое Левое

направление направление

X Y

1.5 8 3/16 Для наружной резьбы применяйте

пластины большего размера

**08 IR1.5 TR **08 IL 1.5 TR 0.6 0.6

2.0 8U 3/16U ‘ 08UIR/L 2TR 0.9 4.0

1.5 16 3/8 16ER1.5 TR 16EL1.5 TR 1.0 1.1

2.0 16 3/8 16 ER 2 TR 16 EL 2 TR 16 IR 2 TR 16 IL 2 TR 1.0 1.3

3.0 16 3/8 16 ER 3 TR 16 EL 3 TR 16 IR 3 TR 16 IL 3TR 1.3 1.5

4.0 22 1/2 22 ER 4 TR 22 EL 4 TR 22 IR 4 TR 22 IL 4 TR 1.8 1.9

5.0 22 1/2 22 ER 5 TR 22 EL 5 TR 22 IR 5 TR 22 IL 5TR 2.0 2.4

6.0 22 1/2 22 ER 6 TR 22 EL 6 TR 22 IR 6 TR 22 IL 6TR 2.0 2.4

6.0 22U 1/2U 22UER/L 6TR 22UIR/L 6TR 2.0 11.0

7.0 22U 1/2U 22UER/L 7TR 22UIR/L 7TR 2.3 11.0

8.0 22U 1/2U 22UER/L 8TR 22UIR/L 8TR 2.3 11.0

6.0 27 5/8 27 ER 6 TR 27 EL 6TR 27 IR 6 TR 27 IL 6TR 2.3 2.7

7.0 27 5/8 27 ER 7 TR 27 EL 7 TR 27 IR 7 TR 27 IL 7 TR 2.2 2.6

8.0 27U 5/8 U 27UER/L 8TR 27UIR/L 8TR 2.5 13.7

9.0 27U 5/8 U 27UER/L 9TR 27UIR/L 9TR 3.0 13.7

10.0 27U 5/8 U **27U ER/L10TR **27U IR/L10TR 3.2 13.7

12.0 33U 3/4 U 33U ER/L12TR 33U IR/L 12 TR 3.9 16.9

Пример заказа: 22 IR 5 TR МХС

* Изготавливаются только из сплава ВХС

** На этих пластинах одна режущая вершина

Шаг LI C

НАРУЖНЫЕ

Код заказа ВНУТРЕННИЕ

Код заказа

MM in Правое

направление Левое

направление Правое

направление Левое

направление X Y T

9 27 5/8 27VER9 TR 27V EL 9 TR 27VIR9 TR 27V IL 9 TR 1.8 5.2 10.4

10 27 5/8 27V ER 10 TR 27V EL 10 TR 27V IR 10 TR 27V IL 10 TR 1.8 5.2 10.4

12 27 5/8 27V ER 12 TR 27V EL 12 TR 27V IR 12 TR 27V IL 12 TR 1.8 5.2 10.4

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ШкСагтех Precision Tools Ltd. Резьбовые токарные пластины

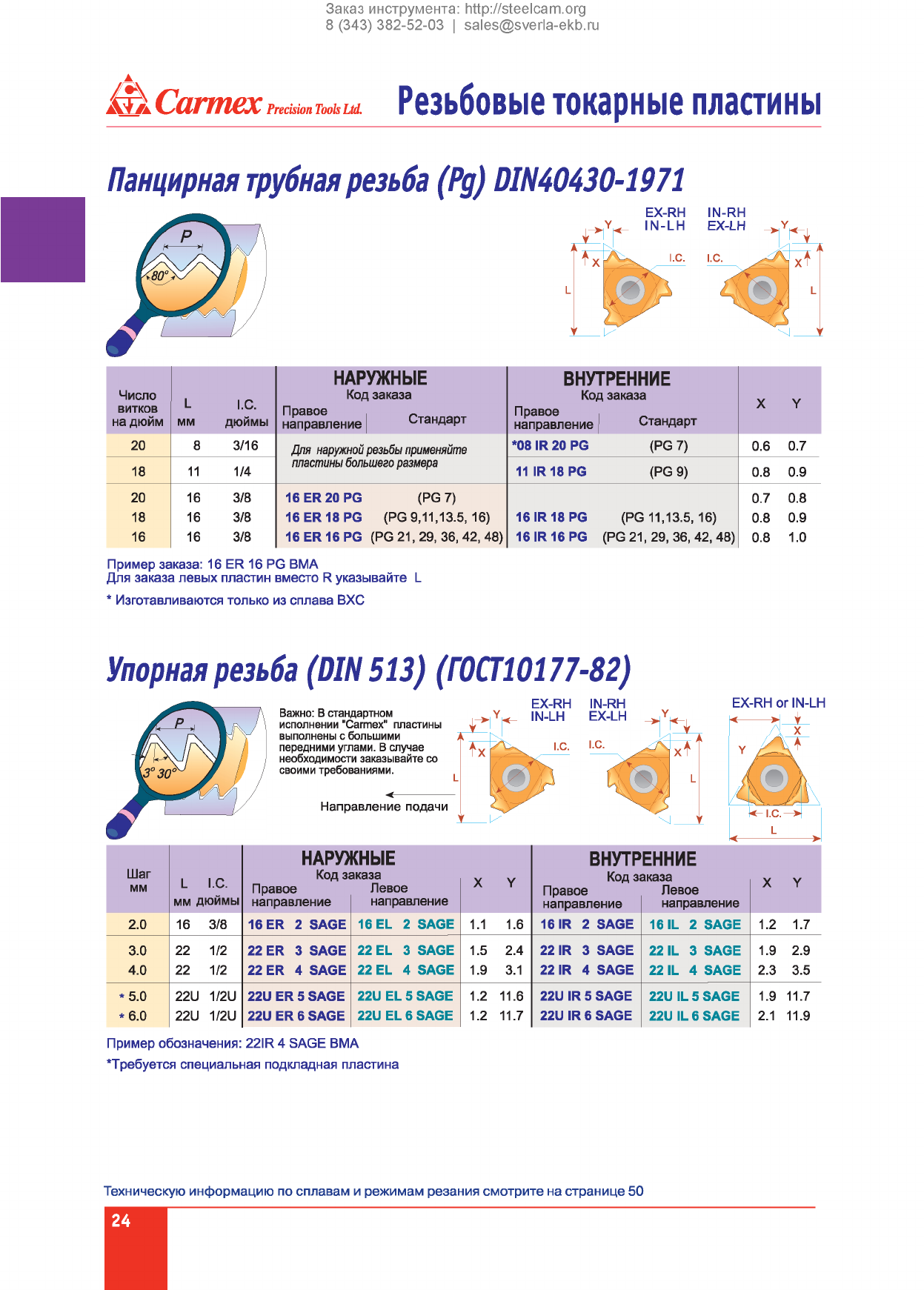

Панцирная трубная резьба (Рд) DIN40430-1971

EX-RH

Число

витков

на дюйм

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое

направление Стандарт

20 8 3/16 Для наружной резьбы применяйте

пластины большего размера *08 IR 20 PG (PG 7) 0.6 0.7

18 11 1/4 11 IR18 PG (PG 9) 0.8 0.9

20 16 3/8 16ER20PG (PG7) 0.7 0.8

18 16 3/8 16ER18PG (PG 9,11,13.5, 16) 16IR18PG (PG 11,13.5, 16) 0.8 0.9

16 16 3/8 16 ER 16 PG (PG 21, 29, 36, 42, 48) 16IR16PG (PG 21, 29, 36, 42, 48) 0.8 1.0

ВНУТРЕННИЕ

Код заказа

Правое

направление Стандарт

Пример заказа: 16 ER 16 PG ВМА

Для заказа левых пластин вместо R указывайте L

* Изготавливаются только из сплава ВХС

Упорная резьба (DIN 513) (Г0СТ10177-82)

Важно: В стандартном

исполнении "Сагтех" пластины

выполнены с большими

передними углами. В случае

необходимости заказывайте со

своими требованиями.

-------------

Направление подачи

IN-RH EX-RH or IN-LH

------

>-|

Л х

I.C.—аЛ

-----------------

Шаг

мм L I.C.

мм дюймы

НАРУ)

КОД 3!

Правое

направление

КНЫЕ

эказа

Левое

направление

X Y

ВНУТР

Код з

Правое

направление

ЕННИЕ

эказа

Левое

направление

X Y

2.0 16 3/8 16 ER 2 SAGE 16 EL 2 SAGE 1.1 1.6 16 IR 2 SAGE 16 IL 2 SAGE 1.2 1.7

3.0

4.0

22 1/2

22 ER 3 SAGE

22 ER 4 SAGE

22 EL 3 SAGE

22 EL 4 SAGE

1.5 2.4

1.9 3.1

22 IR 3 SAGE

22 IR 4 SAGE

22 IL 3 SAGE

22 IL 4 SAGE

1.9 2.9

2.3 3.5

* 5.0

*6.0

22U 1/2U

22U ER 5 SAGE

22U ER 6 SAGE

22U EL 5 SAGE

22U EL 6 SAGE

1.2 11.6

1.2 11.7

22U IR 5 SAGE

22U IR 6 SAGE

22U IL 5 SAGE

22U IL 6 SAGE

1.9 11.7

2.1 11.9

Пример обозначения: 22IR 4 SAGE ВМА

’ Требуется специальная подкладная пластина

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

Резьбовые токарные пластины Ш кС агт ех Precision Tools Ltd.

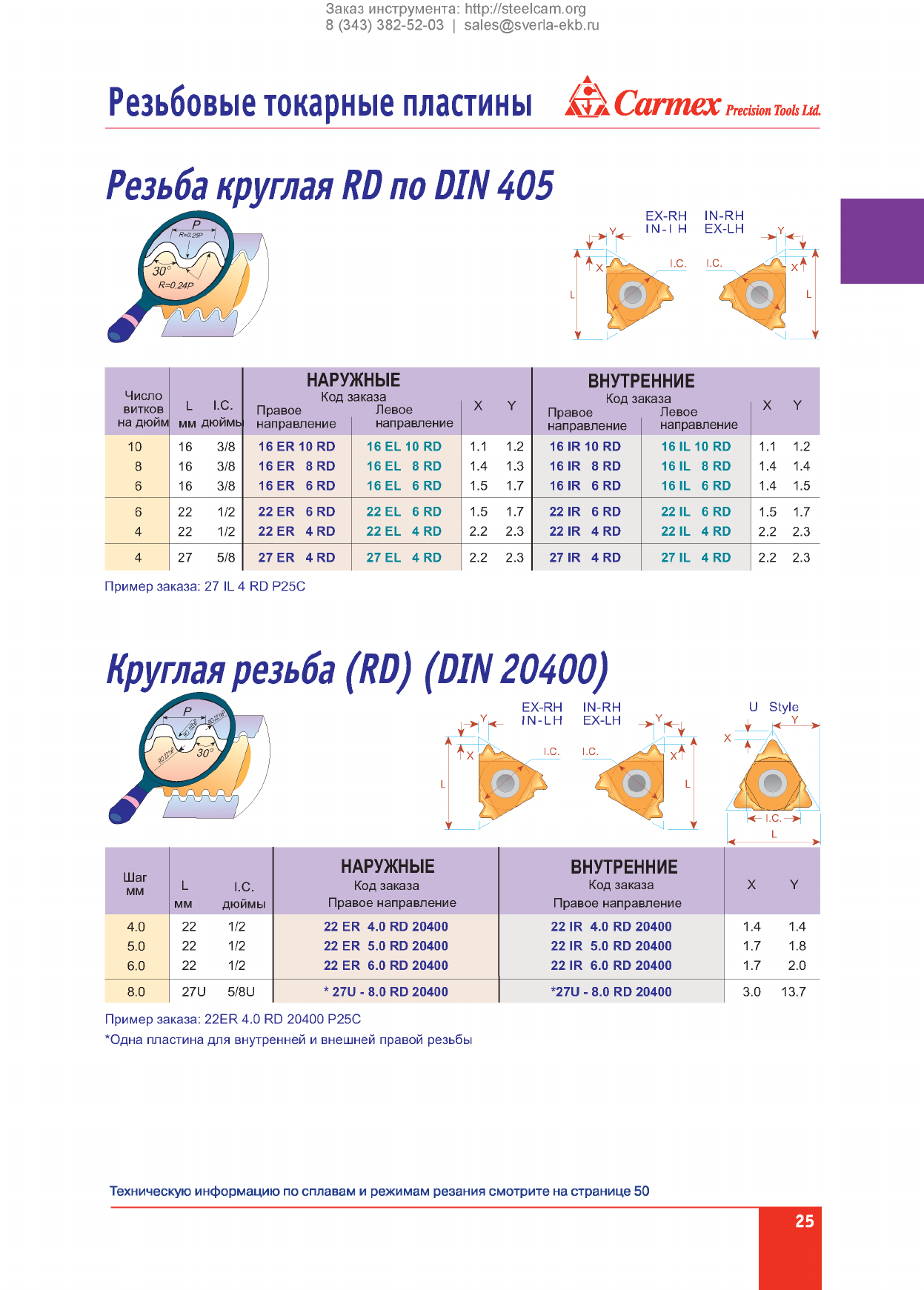

Резьба круглая RD по DIN 405 EX-RH

Число

витков

на дюйм L I.C.

мм дюймы

НАРУ

Код з

Правое

направление

ЖНЫЕ

аказа

Левое

направление X Y

ВНУТР

Код зг

Правое

направление

ЕННИЕ

каза

Левое

направление

X Y

10 16 3/8 16 ER 10 RD 16 EL 10 RD 1.1 1.2 16 IR 10 RD 16 IL 10 RD 1.1 1.2

8 16 3/8 16 ER 8 RD 16 EL 8 RD 1.4 1.3 16 IR 8 RD 16 IL 8 RD 1.4 1.4

6 16 3/8 16 ER 6 RD 16 EL 6 RD 1.5 1.7 16 IR 6 RD 16 IL 6 RD 1.4 1.5

6 22 1/2 22 ER 6 RD 22 EL 6 RD 1.5 1.7 22 IR 6 RD 22 IL 6 RD 1.5 1.7

4 22 1/2 22 ER 4RD 22 EL 4 RD 2.2 2.3 22 IR 4 RD 22 IL 4 RD 2.2 2.3

4 27 5/8 27 ER 4RD 27 EL 4 RD 2.2 2.3 27 IR 4 RD 27 IL 4 RD 2.2 2.3

Пример заказа: 27 IL 4 RD Р25С

EX-RH IN-RH

IN-LH EX-LH Y U Style

<-I.C.->-

-------- -

--------

Шаг

мм L

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое направление

ВНУТРЕННИЕ

Код заказа

Правое направление

X Y

4.0 22 1/2 22 ER 4.0 RD 20400 22 IR 4.0 RD 20400 1.4 1.4

5.0 22 1/2 22 ER 5.0 RD 20400 22 IR 5.0 RD 20400 1.7 1.8

6.0 22 1/2 22 ER 6.0 RD 20400 22 IR 6.0 RD 20400 1.7 2.0

8.0 27U 5/8U * 27U - 8.0 RD 20400 *27U - 8.0 RD 20400 3.0 13.7

Пример заказа: 22ER 4.0 RD 20400 Р25С

‘ Одна пластина для внутренней и внешней правой резьбы

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Щ кС агт ех Precision Tools Ltd. Резьбовые токарные пластины

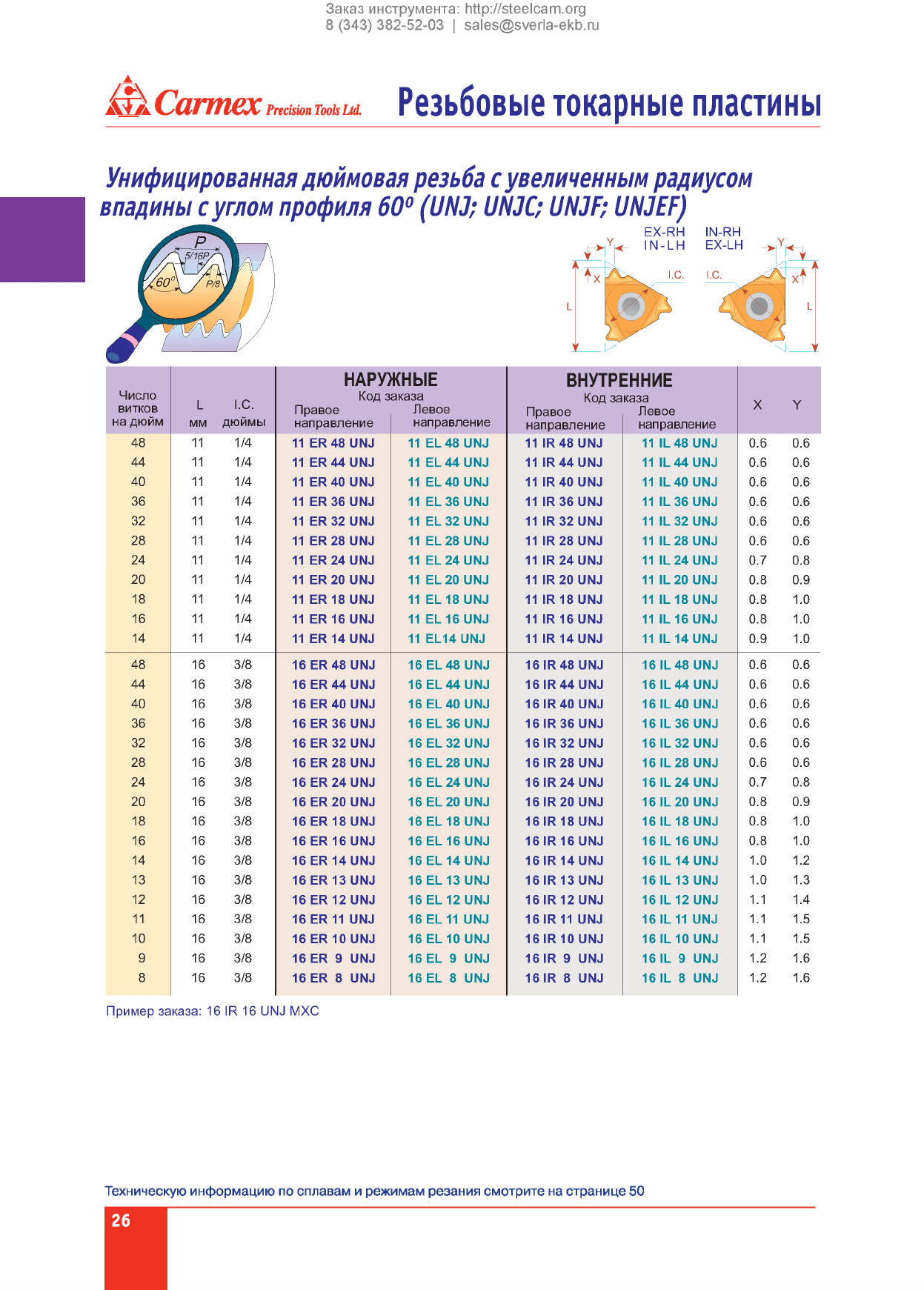

Униф ицированнаядю йм овая резьба сувеличенны м радиусом

впадины суглом проф иля 6 0° (U N J; UNJC; UNJF; UNJEF)

Число

витков

на дюйм L I.C.

мм дюймы

НАРУ)

Код з

Правое

направление

КНЫЕ

аказа

Левое

направление

ВНУТР1

Код за

Правое

направление

ЕННИЕ

каза

Левое

направление

Х Y

48 11 1/4 11 ER48 UNJ 11 EL48 UNJ 11 IR48 UNJ 11 IL48 UNJ 0.6 0.6

44 11 1/4 11 ER44 UNJ 11 EL44 UNJ 11 IR44UNJ 11 IL44 UNJ 0.6 0.6

40 11 1/4 11 ER40 UNJ 11 EL40 UNJ 11 IR40 UNJ 11 IL40 UNJ 0.6 0.6

36 11 1/4 11 ER36 UNJ 11 EL36 UNJ 11 IR36 UNJ 11 IL36 UNJ 0.6 0.6

32 11 1/4 11 ER32 UNJ 11 EL32 UNJ 11 IR32 UNJ 11 IL32 UNJ 0.6 0.6

28 11 1/4 11 ER28 UNJ 11 EL28 UNJ 11 IR28 UNJ 11 IL28 UNJ 0.6 0.6

24 11 1/4 11 ER24 UNJ 11 EL24 UNJ 11 IR24UNJ 11 IL24 UNJ 0.7 0.8

20 11 1/4 11 ER20 UNJ 11 EL20 UNJ 11 IR20 UNJ 11 IL20 UNJ 0.8 0.9

18 11 1/4 11 ER 18 UNJ 11 EL 18 UNJ 11 IR 18 UNJ 11 IL 18 UNJ 0.8 1.0

16 11 1/4 11 ER 16 UNJ 11 EL 16 UNJ 11 IR 16 UNJ 11 IL 16 UNJ 0.8 1.0

14 11 1/4 11 ER 14 UNJ 11 EL14 UNJ 11 IR14UNJ 11 IL 14 UNJ 0.9 1.0

48 16 3/8 16ER48 UNJ 16EL48 UNJ 16IR48UNJ 16IL48 UNJ 0.6 0.6

44 16 3/8 16 ER 44UNJ 16EL44 UNJ 16IR44UNJ 16IL44 UNJ 0.6 0.6

40 16 3/8 16ER40 UNJ 16EL40 UNJ 16IR40UNJ 16IL40 UNJ 0.6 0.6

36 16 3/8 16 ER 36 UNJ 16EL36 UNJ 16IR36UNJ 16 IL36 UNJ 0.6 0.6

32 16 3/8 16ER32 UNJ 16EL32 UNJ 16IR32UNJ 16IL32 UNJ 0.6 0.6

28 16 3/8 16 ER 28 UNJ 16EL28 UNJ 16IR28UNJ 16 IL28 UNJ 0.6 0.6

24 16 3/8 16 ER 24UNJ 16EL24 UNJ 16IR24UNJ 16IL24 UNJ 0.7 0.8

20 16 3/8 16 ER 20 UNJ 16EL20 UNJ 16IR20UNJ 16 IL20 UNJ 0.8 0.9

18 16 3/8 16 ER 18 UNJ 16 EL 18 UNJ 16IR18UNJ 16 IL 18 UNJ 0.8 1.0

16 16 3/8 16 ER 16 UNJ 16 EL 16 UNJ 16IR16UNJ 16 IL 16 UNJ 0.8 1.0

14 16 3/8 16ER14UNJ 16 EL 14 UNJ 16IR14UNJ 16 IL 14 UNJ 1.0 1.2

13 16 3/8 16 ER 13 UNJ 16 EL 13 UNJ 16IR13UNJ 16 IL 13 UNJ 1.0 1.3

12 16 3/8 16 ER 12 UNJ 16 EL 12 UNJ 16IR12UNJ 16 IL 12 UNJ 1.1 1.4

11 16 3/8 16 ER 11 UNJ 16 EL 11 UNJ 16IR11 UNJ 16 IL 11 UNJ 1.1 1.5

10 16 3/8 16 ER 10 UNJ 16 EL 10 UNJ 16IR10UNJ 16 IL 10 UNJ 1.1 1.5

9 16 3/8 16 ER 9 UNJ 16 EL 9 UNJ 16IR 9 UNJ 16 IL 9 UNJ 1.2 1.6

8 16 3/8 16 ER 8 UNJ 16 EL 8 UNJ 16IR 8 UNJ 16IL 8 UNJ 1.2 1.6

Пример заказа: 16IR16 UNJ МХС

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

Резьбовые токарные пластины {зкСагтехгт*тълш.

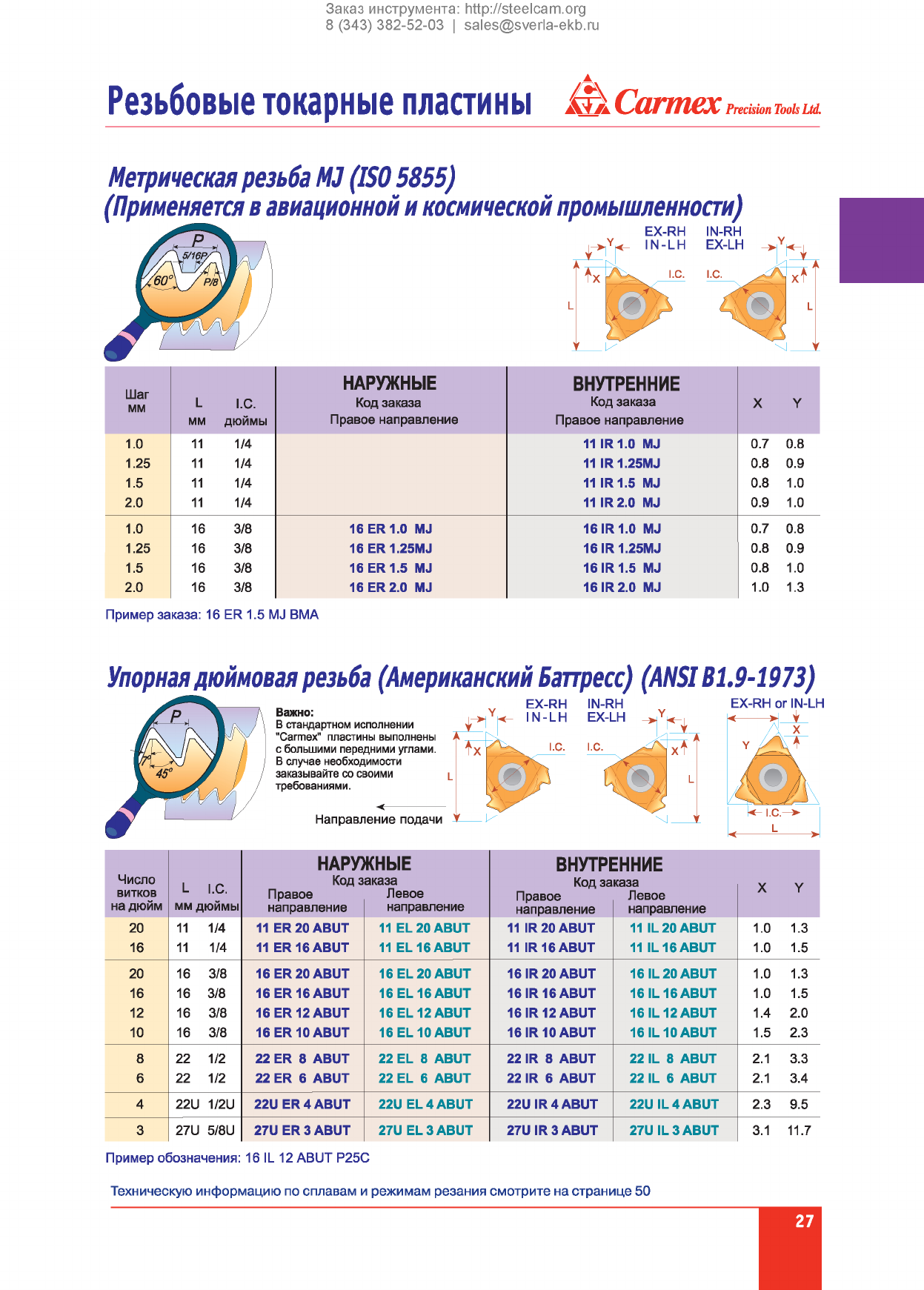

Метрическая резьба М 3 (ISO 5 8 5 5 )

(Применяется в авиационной и космической промышленности)

Шаг

мм L

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое направление

ВНУТРЕННИЕ

Код заказа

Правое направление X Y

1.0 11 1/4 11 IR1.0 MJ 0.7 0.8

1.25 11 1/4 11 IR1.25MJ 0.8 0.9

1.5 11 1/4 11 IR1.5 MJ 0.8 1.0

2.0 11 1/4 11 IR2.0 MJ 0.9 1.0

1.0 16 3/8 16ER1.0 MJ 16IR1.0 MJ 0.7 0.8

1.25 16 3/8 16 ER1.25MJ 16IR1.25MJ 0.8 0.9

1.5 16 3/8 16 ER1.5 MJ 16IR1.5 MJ 0.8 1.0

2.0 16 3/8 16ER2.0 MJ 16IR2.0 MJ 1.0 1.3

Пример заказа: 16 ER 1.5 MJ ВМА

Упорная дюймовая резьба (А мериканский Баттресс) (A NSI В 1 .9 -1 9 7 3 )

Важно:

В стандартном исполнении

"Carmex" пластины выполнены

с большими передними углами.

В случае необходимости

заказывайте со своими

требованиями.

--------------

Направление подачи

EX-RH or IN-LH

к - i.c.-

Число

витков

на дюйм L I.C.

мм дюймы

НАРУ]

Код з

Правое

направление

ИНЫЕ

аказа

Левое

направление

ВНУТРЕ

Код за

Правое

направление

ЕННИЕ

каза

Левое

направление

X Y

20 11 1/4 11 ER 20 ABUT 11 EL 20 ABUT 11 IR 20 ABUT 11 IL 20 ABUT 1.0 1.3

16 11 1/4 11 ER 16 ABUT 11 EL 16 ABUT 11 IR 16 ABUT 11 IL 16 ABUT 1.0 1.5

20 16 3/8 16 ER 20 ABUT 16 EL 20 ABUT 16 IR 20 ABUT 16 IL 20 ABUT 1.0 1.3

16 16 3/8 16 ER 16 ABUT 16 EL 16 ABUT 16 IR 16 ABUT 16 IL 16 ABUT 1.0 1.5

12 16 3/8 16 ER 12 ABUT 16 EL 12 ABUT 16 IR 12 ABUT 16 IL 12 ABUT 1.4 2.0

10 16 3/8 16 ER 10 ABUT 16 EL 10 ABUT 16 IR 10 ABUT 16 IL 10 ABUT 1.5 2.3

8 22 1/2 22 ER 8 ABUT 22 EL 8 ABUT 22 IR 8 ABUT 22 IL 8 ABUT 2.1 3.3

6 22 1/2 22 ER 6 ABUT 22 EL 6 ABUT 22 IR 6 ABUT 22 IL 6 ABUT 2.1 3.4

422U 1/2U 22U ER 4 ABUT 22U EL 4 ABUT 22U IR4 ABUT 22U IL 4 ABUT 2.3 9.5

3 27U 5/8 U 27U ER 3 ABUT 27U EL 3 ABUT 27U IR 3 ABUT 27U IL 3 ABUT 3.1 11.7

Пример обозначения: 16 IL 12 ABUT Р25С

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Ш кС агт ех Precision Took Ltd. Резьбовые токарные пластины

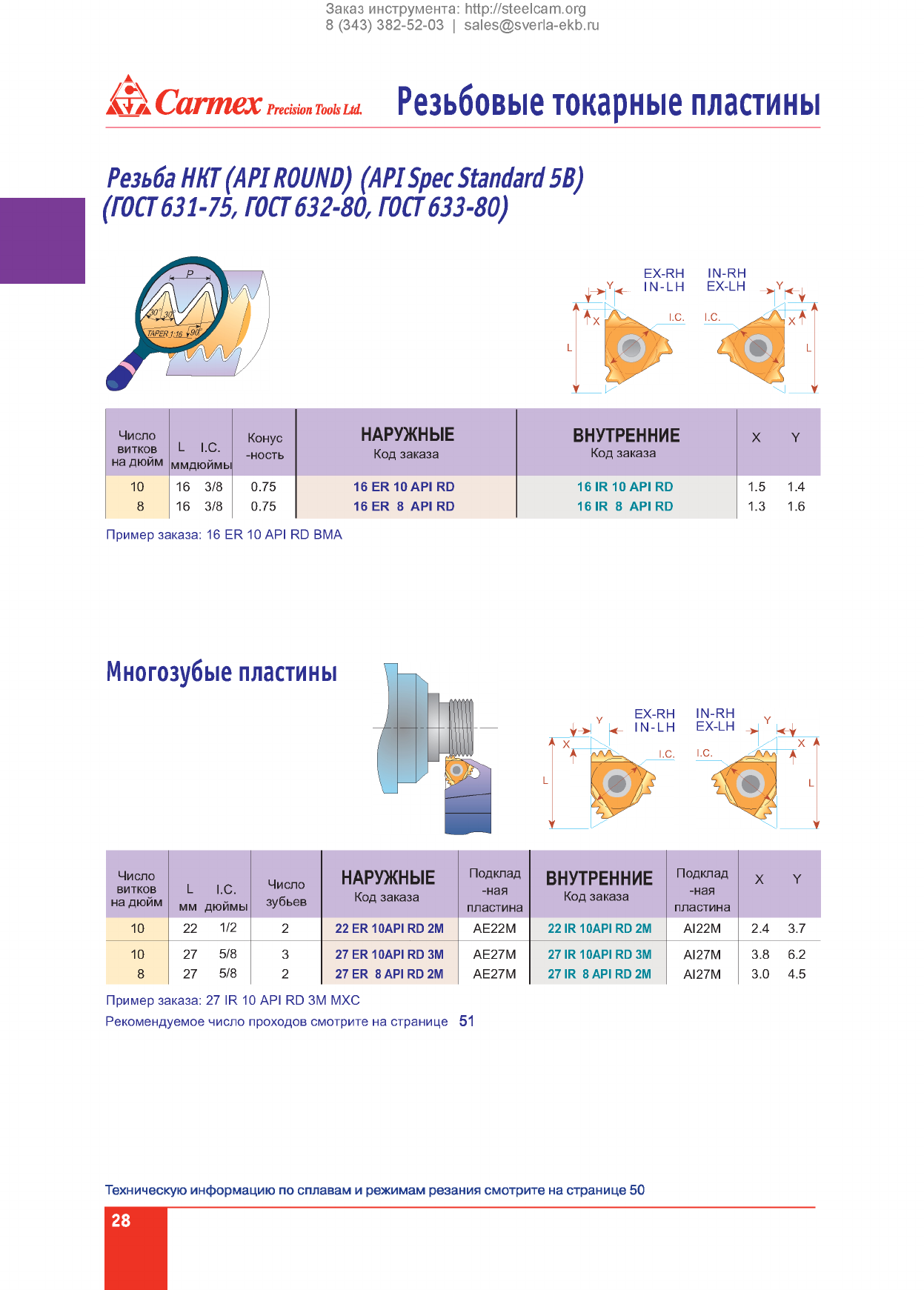

Резьба Н КГ (A P I ROUND) (A P IS pec Standard 5В )

(ГОСТ6 3 1 -7 5 , ГОСТ6 3 2 -8 ),

EX-RH

IN-LH

I.C.

IN-RH

Число

витков

на дюйм L I.C.

ммдюймь

Конус

-ность НАРУЖНЫЕ

Код заказа ВНУТРЕННИЕ

Код заказа X Y

со

0.75 16 ER 10 API RD 16 IR 10 API RD 1.5 1.4

со

0.75 16 ER 8 API RD 16IR 8 API RD 1.3 1.6

Пример заказа: 16 ER 10 API RD BMA

Многозубые пластины

EX-RH

IN-LH

Число

витков

на дюйм L I.C.

мм дюймь

Число

зубьев

НАРУЖНЫЕ

Код заказа

Подклад

-ная

пластина

ВНУТРЕННИЕ

Код заказа

Подклад

-ная

пластина

10 22 1/2 2 22 ER10API RD 2M AE22M 22 IR10API RD 2M AI22M 2.4 3.7

10 27 5/8 3 27 ER10API RD 3M AE27M 27 IR10API RD 3M AI27M 3.8 6.2

8 27 5/8 2 27 ER 8APIRD2M AE27M 27 IR 8 API RD 2M AI27M 3.0 4.5

Пример заказа: 27IR10 API RD 3M MXC

Рекомендуемое число проходов смотрите на странице 51

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные пластины Ш кС агт ех Precision Tools Ш .

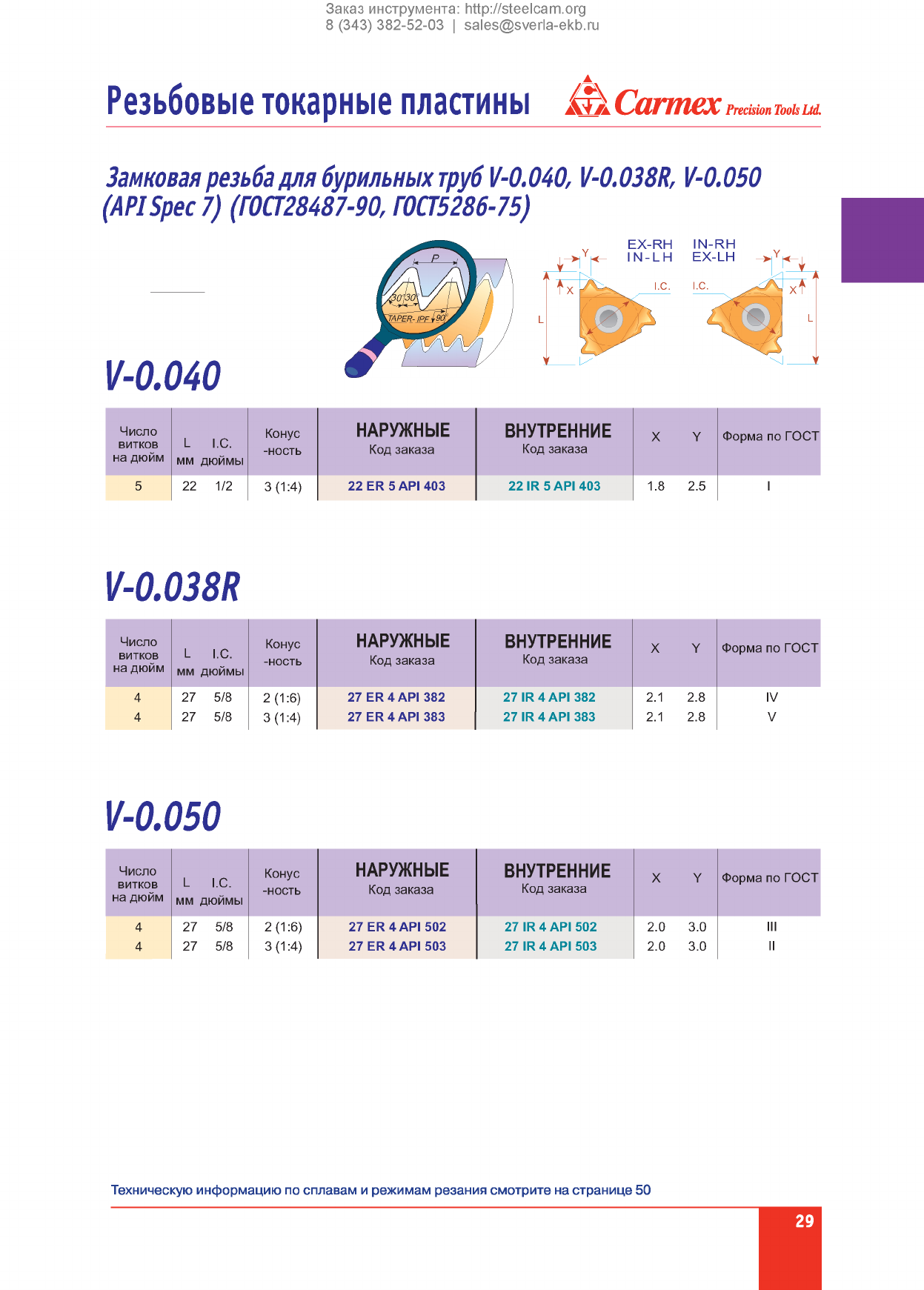

Замковая резьба д ля бурильных труб V -0 .0 40, V-0.038R , V -0.05 0

(A P IS pec 7) (Г0С Т28487-90, Г0С Т5286-75)

Число

витков

на дюйм L I.C.

мм дюймы

Конус

-ность НАРУЖНЫЕ

Код заказа ВНУТРЕННИЕ

Код заказа X Y Форма по ГОСТ

5 22 1/2 3(1:4) 22 ER 5 API 403 22 IR 5 API 403 1.8 2.5 I

V-0.038R

Число

витков

на дюйм L I.C.

мм дюймы

Конус

-ность НАРУЖНЫЕ

Код заказа ВНУТРЕННИЕ

Код заказа X Y Форма по ГОСТ

427 5/8 2(1:6) 27 ER4API 382 27 IR 4 API 382 2.1 2.8 IV

427 5/8 3(1:4) 27 ER4API 383 27 IR 4 API 383 2.1 2.8 V

V-0.050

Число

витков

на дюйм L I.C.

мм дюймы

Конус

-ность НАРУЖНЫЕ

Код заказа ВНУТРЕННИЕ

Код заказа X Y Форма по ГОСТ

427 5/8 2(1:6) 27 ER4API 502 27 IR4API 502 2.0 3.0 III

427 5/8 3(1:4) 27 ER4API 503 27 IR4API 503 2.0 3.0 II

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РЕЗЬБОВЫЕ ТОКАРНЫЕ ПЛАСТИНЫ

Число

витков

на дюйм

мм I.C.

in Конус

-ность НАРУЖНЫЕ

Код заказа

X Y ВНУТРЕННИЕ

Код заказа

X Y Соединение,

номер или

размер

816 3/8 0.75 16ER8VAM 1.7 1.8 16IR8VAM 1.7 1.8 2 3/8” - 2 7/8”

622 1/2 0.75 22 ER 6 VAM 2.4 2.4 22 IR 6 VAM 2.5 2.5 3 1/2” - 4 1/2”

522 1/2 0.75 22 ER 5 VAM 2.4 2.7 22 IR 5 VAM 2.4 2.5 5” -13 3/8”

For Carbide Grade and Cutting Speed see page 56

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

А зкС агт ех Precision Tools Ш . Резьбовые токарные пластины

Extrem e - lin e casing (A P I Spec Standard 5B )

Число

витков

на дюйм L I.C.

мм дюймы

Конус

-ность НАРУЖНЫЕ

Код заказа ВНУТРЕННИЕ

Код заказа X Y Connection

No. or Size

622 1/2 1.50 22 ER6EL1.5 22IR 6EL1.5 1.9 1.9 5-75/8

522 1/2 1.25 22 ER5EL1.25 22IR5EL1.25 2.4 2.3 85/8-10з/4

Трапецеидальная резьба BUTTRESS (A P I Spec Standard 5B )

Конус

-ность

Число

витков

на дюйм L I.C.

мм дюймы

Конус

-ность НАРУЖНЫЕ

Код заказа ВНУТРЕННИЕ

Код заказа X Y Connection

No. or Size

1:16 5 22 1/2 0.75 22 ER 5 BUT 0.75 22 IR 5 BUT 0.75 2.2 2.4 41/2-13з/8

1:12 5 22 1/2 1.00 22 ER 5 BUT 1.0 22 IR 5 BUT 1.0 2.3 2.4 16-20

Пример заказа: 22 ER 5 BUT 0.75 MXC

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

Ц Ц ЦР|2 -5 2 -03 | sales@sverla-ekb.ru

Резьбовые пластины

толщиной 4,1 мм

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

й,\Carmex Precision Tools Ltd. Резьбовые токарные пластины fflffQ

Универсальные резьбовые пластины с открытым профилем с углом 60°

EX-RH IN-RH

.. Y _ IN-LH ЕХ-Ш

___

[ /

мм I.C.

дюймы

Диапазон

Число

витков

мм на дюйм

НАРУЖНЫЕ

Код заказа

Правое

направление

ВНУТРЕННИЕ

Код заказа

Правое

направление

16 3/8 0.5 -1.5 48-16 16 ERZ А60 16 IR Z А60 1.2 0.9

16 3/8 1.75-3.0 14- 8 16 ERZ G60 16 IR Z G60 1.2 1.7

16 3/8 0.5 -3.0 48- 8 16 ERZ AG60 16 IR Z AG60 1.2 1.7

Пример заказа: 16 ER Z G60 ВМА

Универсальные резьбовые пластины с открытым профилем с углом 550

EX-RH IN-RH

мм

I.C.

дюймы

Диапазон

Число

витков

мм на дюйм

НАРУЖНЫЕ

Код заказа

Правое

направление

ВНУТРЕННИЕ

Код заказа

Правое

направление

16 3/8 0.5 -1.5 48-16 16ER Z А55 16 IR Z А55 1.2 0.9

16 3/8 1.75-3.0 14- 8 16 ERZ G55 1 6IR Z G55 1.2 1.7

16 3/8 0.5 -3.0 48- 8 16ERZ AG55 16IR Z AG55 1.2 1.7

Пример заказа: 16 ER Z А55 ВМА

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные пластины IgkCarmex Precision Took Ltd.

Резьба метрическая no ISO (ГОСТ2 4 7 0 5 -8 1 )

Шаг

мм L

мм

I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое

направление

X Y

ВНУТРЕННИЕ

Код заказа

Правое

направление

X Y

0.5 16 3/8 16ERZ0.5 ISO 1.3

16 IR Z 0.5 ISO 1.3 0.6

0.75 16 3/8 16E R Z 0.75 ISO 1.3 0.6 16 IR Z 0.75 ISO 1.3 0.6

1.0 16 3/8 16E R Z 1.0 ISO 1.3 0.7 16 IR Z 1.0 ISO 1.3 0.7

1.25 16 3/8 16ERZ 1.25 ISO 1.3 0.9 16 IR Z 1.25 ISO 1.3 0.9

1.5 16 3/8 16E RZ 1.5 ISO 1.3 1.0 16 IR Z 1.5 ISO 1.3 1.0

1.75 16 3/8 16ER Z 1.75 ISO 1.3 1.2 16 IR Z 1.75 ISO 1.3 1.2

2.0 16 3/8 16 ER Z 2.0 ISO 1.3 1.3 16 IR Z 2.0 ISO 1.3 1.3

2.5 16 3/8 16 ER Z 2.5 ISO 1.3 1.5 16 IR Z 2.5 ISO 1.3 1.5

3.0 16 3/8 16 ER Z 3.0 ISO 1.3 1.6 16 IR Z 3.0 ISO 1.3 1.5

Пример заказа: 16 IR Z 1,5 ISO ВМА

Униф ицированная дю йм овая резьба UN (UNC, UNF, UNEF, UNS)

EX-RH IN-RH

Число

витков

на дюйм L

мм

I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое

направление

X Y

ВНУТРЕННИЕ

Код заказа

Правое

направление

X Y

32 16 3/8 16 ER Z 32 UN 1.3 0.6 16 IR Z 32 UN 1.3 0.6

28 16 3/8 16 ER Z28 UN 1.3 0.7 16 IR Z 28 UN 1.3 0.7

24 16 3/8 16 ER Z24UN 1.3 0.8 16 IR Z 24 UN 1.3 0.8

20 16 3/8 16 ER Z20 UN 1.3 0.9 16 IR Z 20 UN 1.3 0.9

18 16 3/8 16 ER Z18 UN 1.3 1.0 16 IR Z 18 UN 1.3 1.0

16 16 3/8 16 ER Z16UN 1.3 1.1 16 IR Z 16 UN 1.3 1.1

14 16 3/8 16 ER Z14UN 1.3 1.2 16 IR Z 14 UN 1.3 1.2

13 16 3/8 16 ER Z13UN 1.3 1.3 16 IR Z 13 UN 1.3 1.3

12 16 3/8 16 ER Z 12 UN 1.3 1.4 16 IR Z 12 UN 1.3 1.4

11 16 3/8 16 ER Z11 UN 1.3 1.5 16 IR Z 11 UN 1.3 1.5

10 16 3/8 16 ER Z10 UN 1.3 1.5 16 IR Z 10 UN 1.3 1.5

8 16 3/8 16ER Z 8 UN 1.3 1.6 16IR Z 8 UN 1.3 1.5

Пример заказа: 16 IR Z 20 UN ВМА

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

▲

iskCarmex Precision Tools Ltd. Резьбовые токарные пластины

Трубная цилиндрическая дюймовая резьба

Число

витков

на дюйм L

мм

I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое

направление

ВНУТРЕННИЕ

Код заказа

Правое

направление

X Y

19 16 3/8 16E RZ 19 W 16IR Z 19 W 1.3 1.0

16 16 3/8 16E RZ 16 W 16IR Z 16 W 1.3 1.1

14 16 3/8 16E RZ 14 W 16IR Z 14 W 1.3 1.2

11 16 3/8 16ER Z11 W 16IR Z 11 W 1.3 1.5

10 16 3/8 16E RZ 10 W 16IR Z 10 W 1.3 1.5

Пример заказа: 16 ER Z 11 W МХС

Резьба коническая дюймовая с углом профиля 60° NPT,NPTR (К ) (Г0СГ6111-52)

Число

витков

на дюйм

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое

направление

ВНУТРЕННИЕ

Код заказа

Правое

направление

X Y

27 16 3/8 16 ER Z 27 NPT 16IR Z 27NPT 1.0 0.8

18 16 3/8 16 ER Z 18 NPT 16IR Z 18NPT 1.0 1.0

14 16 3/8 16ER Z 14N P T 16IR Z 14NPT 1.0 1.2

11.5 16 3/8 16ERZ11.5N PT 16IRZ 11.5 NPT 1.0 1.4

8 16 3/8 16 ER Z 8 NPT 16IRZ 8 NPT 1.2 1.7

Пример заказа: 16 IR Z 11.5 NPT ВМА

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Резьбовые токарные пластины i& C annex Precision Took Ltd.

Резьба трубная кон ическая с углом проф иля 5 5 ° BSPT (R , Rc)

(ГОСТ 6 2 1 1 -8 1 ) EX-RH IN-RH

Число

витков

на дюйм

мм I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое

направление

ВНУТРЕННИЕ

Код заказа

Правое

направление

X Y

28 16 3/8 16ERZ28 BSPT 16IRZ 28 BSPT 1.3 0.6

19 16 3/8 16 ER Z 19 BSPT 16IRZ 19 BSPT 1.3 0.9

14 16 3/8 16 ER Z 14 BSPT 16IRZ 14 BSPT 1.3 1.2

11 16 3/8 16 ER Z 11 BSPT 16IRZ 11 BSPT 1.3 1.5

Пример заказа: 16 ER Z 14 BSPT MXC

Резьба трапецеидальная метрическая по D IN 10 3 (ГОСТ2 4 7 3 7 -8 1 )

EX-RH IN-RH

Шаг

MM L

I.C.

дюймы

НАРУЖНЫЕ

Код заказа

Правое

направление

ВНУТРЕННИЕ

Код заказа

Правое

направление

X Y

1.5 16 3/8 16 ER Z 1.5 TR 16 IR Z 1.5 TR 1.4 1.1

2.0 16 3/8 16ER Z 2 TR 16 IR Z 2 TR 1.4 1.3

3.0 16 3/8 16ER Z 3 TR 16 IR Z 3 TR 1.3 1.5

Пример заказа: 16 ER Z2 TR ВМА

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

йкС агт ех Precision Tools Ltd. Резьбовые токарные пластины ffT T l

Резьба круглая RD по DIN 405

Число

витков

на дюйм L I.C.

мм дюймы

НАРУЖНЫЕ

Код заказа

Правое

направление

X Y

ВНУТРЕННИЕ

Код заказа

Правое

направление

10 16 3/8 16 ER Z 10 RD 1.3 1.2 1 6IR Z 10RD 1.3 1.2

8 16 3/8 16E R Z 8RD 1.3 1.3 16IR Z 8RD 1.3 1.4

6 16 3/8 16E R Z 6RD 1.4 1.7 1 6IR Z 6RD 1.4 1.5

Пример заказа: 16 IR Z 8 RD ВМА

Пластины с другим профилем изготавливаются на заказ

Пластины типа Z не могут устанавливаться на державки

SER, SIR, DER или DIR.

Техническую информацию по сплавам и режимам резания смотрите на странице 50

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РЕЗЬБОВЫЕ ТОКАРНЫЕ ПЛАСТИНЫ ШкСагтех Precision Tools Ltd.

DSI Двусторонние резьбовые пластины

Новая серия 2-сторонних пластин с 6 режущими кромками

обладает следующими преимуществами:

• Широкий спектр пластин типа U с открытым

и закрытым профилем.

• Одна и та же пластина подходит для обработки

правых и левых резьб.

• Снижение производственных затрат.

Уникальная конструкция опорной пластины значительно

улучшает антивибрационные показатели.

Простота установки пластины и смены режущих кромок.

Специально для этой серии разработаны усиленые державки

для тяжелых условий обработки.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

is kC a rm e x Precision Tools Ltd. РЕЗЬБОВЫЕ ТОКАРНЫЕ ПЛАСТИНЫ

Н Угол профиля 60°

Шаг

мм

Число

витков

на дюйм L

мм I.C.

дюймы

Наружные

Код заказа Внутренние

Код заказа X Y Т

1.75-3.0 14-8 16U 3/8U 16U ER/L G60-6 16U IR/L G60-6 1.4 7.1 4.5

0.5 -3.0 4 8-8 16U 3/8U 16U ER/L AG60-6 16U IR/LAG60-6 1.4 7.1 4.5

3.5 -5.0 7-5 16U 3/8U 16U ER/L N60-6 16U IR/L N60-6 1.2 7.3 4.5

Изготавливаются из сплава ВМА или МХС

Угол профиля 5 5 0

Шаг

мм

Число

витков

на дюйм L

мм I.C.

дюймы

Наружные

Код заказа Внутренние

Код заказа X Y Т

1.75-3.0 14-8 16U 3/8U 16U ER/L G55-6 16U IR/L G55-6 1.4 7.1 4.5

0.5 -3.0 4 8-8 16U 3/8U 16U ER/LAG55-6 16U IR/LAG55-6 1.4 7.1 4.5

3.5 -5.0 7-5 16U 3/8U 16U ER/L N55-6 16U IR/L N55-6 1.2 7.3 4.5

Изготавливаются из сплава ВМА или МХС

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РЕЗЬБОВЫЕ ТОКАРНЫЕ ПЛАСТИНЫ ШкСагтех Precision Tools Ltd.

Резьба метрическая по ISO

(ГОСТ 24705-81)

Шаг

мм L

мм I.C.

дюймы Наружные

Код заказа Внутренние

Код заказа X Y Т

1.5 16U 3/8U 16U ER/L 1.5 ISO-6 16U IR/L 1.5 ISO-6 1.6 6.9 4.5

1.75 16U 3/8U 16U ER/L 1.75 ISO-6 16U IR/L 1.75 ISO-6 1.6 6.9 4.5

2.0 16U 3/8U 16U ER/L 2.0 ISO-6 16U IR/L2.0 ISO-6 1.6 6.9 4.5

2.5 16U 3/8U 16U ER/L 2.5 ISO-6 16U IR/L2.5 ISO-6 1.6 6.9 4.5

3.0 16U 3/8U 16U ER/L 3.0 ISO-6 16U IR/L3.0 ISO-6 1.6 6.9 4.5

3.5 16U 3/8U 16U ER/L 3.5 ISO-6 16U IR/L3.5 ISO-6 1.6 6.9 4.5

4.0 16U 3/8U 16U ER/L4.0 ISO-6 16U IR/L4.0 ISO-6 1.6 6.9 4.5

4.5 16U 3/8U 16U ER/L4.5 ISO-6 16U IR/L4.5 ISO-6 1.6 6.9 4.5

5.0 16U 3/8U 16U ER/L 5.0 ISO-6 16U IR/L5.0 ISO-6 1.6 6.9 4.5

Изготавливаются из сплава ВМА или МХС

Унифицированная дюймовая

резьба UN (UNO, UNF, UNEF, UNS)

Шаг

мм L

мм I.C.

дюймы Наружные

Код заказа Внутренние

Код заказа X Y Т

16 16U 3/8U 16U ER/L 16 UN-6 16U IR/L 16 UN-6 1.6 6.9 4.5

14 16U 3/8U 16U ER/L 14 UN-6 16U IR/L 14 UN-6 1.6 6.9 4.5

13 16U 3/8U 16U ER/L 13 UN-6 16U IR/L 13 UN-6 1.6 6.9 4.5

12 16U 3/8U 16U ER/L 12 UN-6 16U IR/L 12 UN-6 1.6 6.9 4.5

11.5 16U 3/8U 16U ER/L 11.5 UN-6 16U IR/L 11.5 UN-6 1.6 6.9 4.5

11 16U 3/8U 16U ER/L 11 UN-6 16U IR/L 11 UN-6 1.6 6.9 4.5

10 16U 3/8U 16U ER/L 10 UN-6 16U IR/L 10 UN-6 1.6 6.9 4.5

916U 3/8U 16UER/L 9 UN-6 16U IR/L 9 UN-6 1.6 6.9 4.5

816U 3/8U 16UER/L 8 UN-6 16U IR/L 8 UN-6 1.6 6.9 4.5

716U 3/8U 16UER/L 7 UN-6 16U IR/L 7 UN-6 1.6 6.9 4.5

616U 3/8U 16UER/L 6 UN-6 16U IR/L 6 UN-6 1.6 6.9 4.5

516U 3/8U 16UER/L 5 UN-6 16U IR/L 5 UN-6 1.6 6.9 4.5

Изготавливаются из сплава ВМА или МХС

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

is kC a rm e x Precision Tools Ltd. РЕЗЬБОВЫЕ ТОКАРНЫЕ ПЛАСТИНЫ

■ Трубная цилиндрическая дюймовая резьба

( Whitworth 55°) BSW,BSF,BSP,BSB

Шаг

мм L

мм I.C.

дюймы Наружные

Код заказа Внутренние

Код заказа X Y Т

16 16U 3/8U 16U ER/L 16 W-6 16U IR/L 16 W-6 1.6 6.9 4.5

14 16U 3/8U 16U ER/L 14 W-6 16U IR/L 14 W-6 1.6 6.9 4.5

12 16U 3/8U 16U ER/L 12 W-6 16U IR/L 12 W-6 1.6 6.9 4.5

11 16U 3/8U 16U ER/L 11 W-6 16U IR/L 11 W-6 1.6 6.9 4.5

10 16U 3/8U 16U ER/L 10 W-6 16U IR/L 10 W-6 1.6 6.9 4.5

916U 3/8U 16U ER/L 9 W-6 16U IR/L 9 W-6 1.6 6.9 4.5

816U 3/8U 16U ER/L 8 W-6 16U IR/L 8 W-6 1.6 6.9 4.5

716U 3/8U 16U ER/L 7 W-6 16U IR/L 7 W-6 1.6 6.9 4.5

616U 3/8U 16U ER/L 6 W-6 16U IR/L 6 W-6 1.6 6.9 4.5

516U 3/8U 16U ER/L 5 W-6 16U IR/L 5 W-6 1.4 7.2 4.5

Изготавливаются из сплава ВМА или МХС

Резьба коническая дюймовая NPT

Шаг

мм L

мм I.C.

дюймы Наружные

Код заказа Внутренние

Код заказа X Y Т

14 16U 3/8U 16UER/L14 NPT-6 16U IR/L 14 NPT-6 1.6 6.9 4.5

11.5 16U 3/8U 16U ER/L 11.5NPT-6 16U IR/L 11.5 NPT-6 1.6 6.9 4.5

816U 3/8U 16U ER/L 8 NPT-6 16U IR/L 8 NPT-6 1.6 6.9 4.5

Изготавливаются из сплава ВМА или МХС
