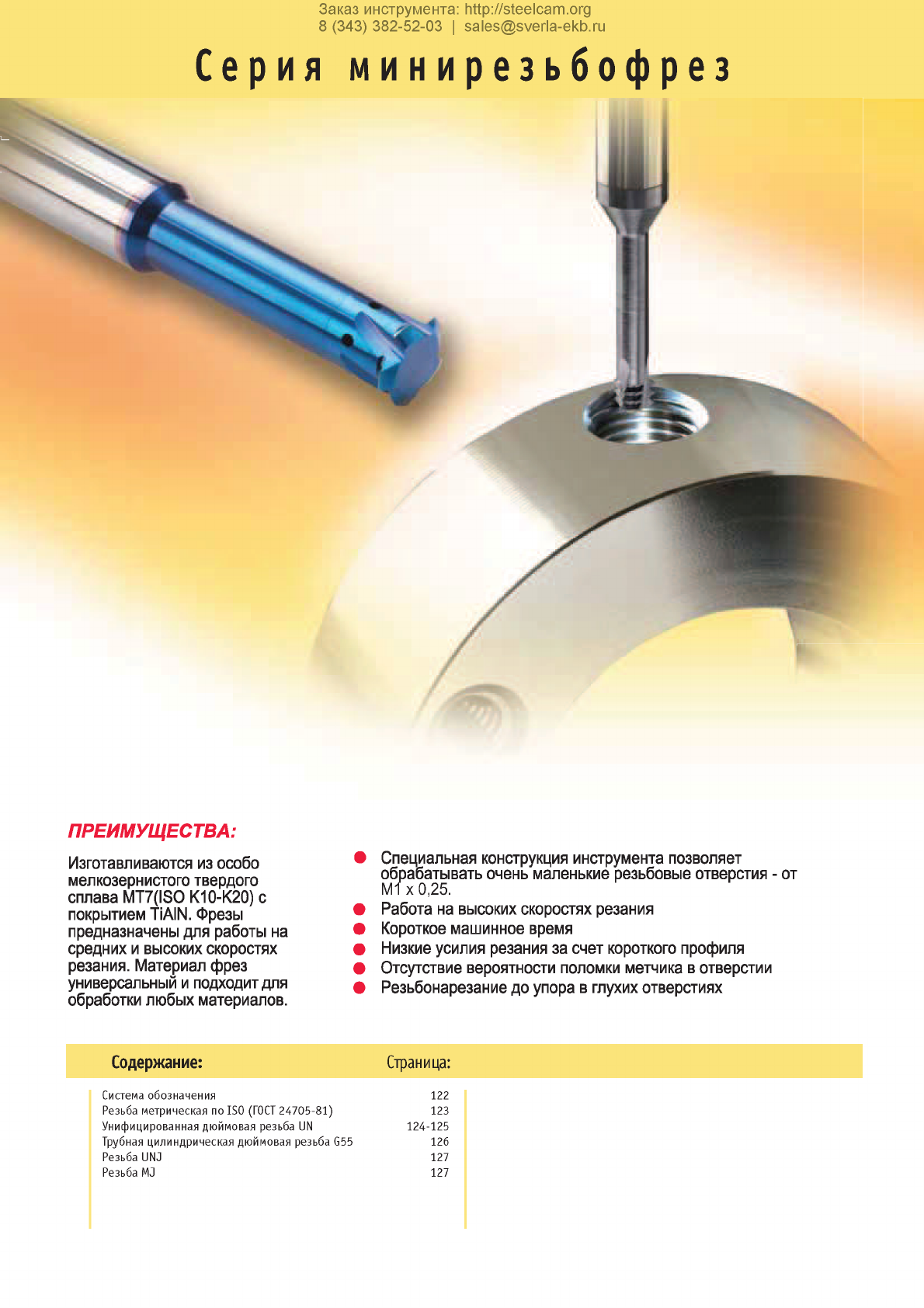

Серия минирезьбофрез
ПРЕИМУЩЕСТВА:
Изготавливаются из особо
мелкозернистого твердого
сплава MT7(IS0 К10-К20)с
покрытием TiAIN. Фрезы
предназначены для работы на
средних и высоких скоростях
резания. Материал фрез
универсальный и подходит для
обработки любых материалов.
Специальная конструкция инструмента позволяет
обрабатывать очень маленькие резьбовые отверстия - от
М1х 0,25.
Работа на высоких скоростях резания
Короткое машинное время
Низкие усилия резания за счет короткого профиля
Отсутствие вероятности поломки метчика в отверстии
Резьбонарезание до упора в глухих отверстиях
Содержание: Страница:
Система обозначения 122
Резьба метрическая по ISO (ГОСТ 24705-81) 123
Унифицированная дюймовая резьба UN 124-125
Трубная цилиндрическая дюймовая резьба G55 126
Резьба UNJ 127
Резьба MJ 127
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
йкС агт ех Precision Tools Ltd. СЕРИЯ МИНИРЕЗЬБОФРЕЗ

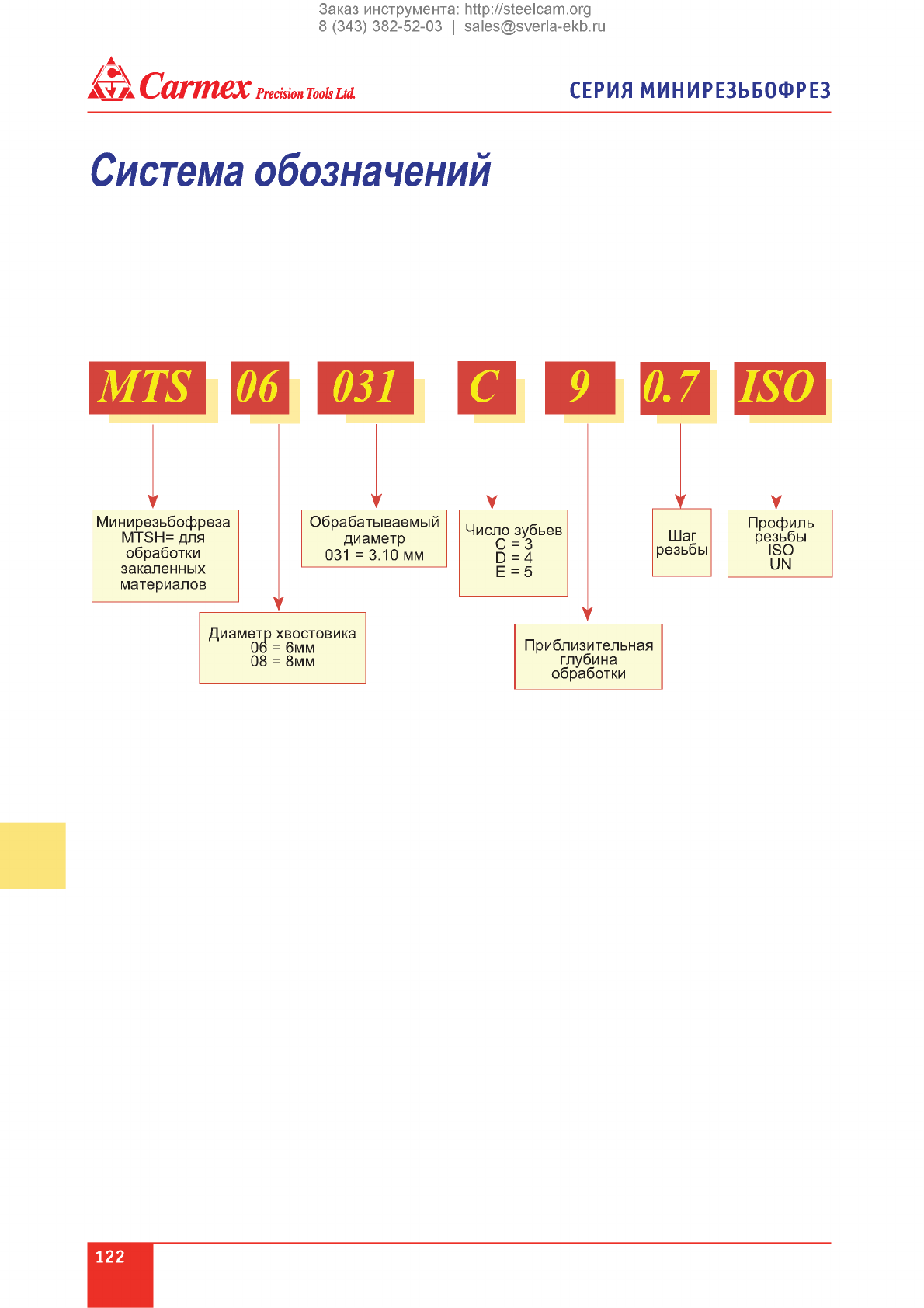

Система обозначений
M TSt 06t 031 I С г 9 i 0J\ ISO
122
Минирезьбофреза
MTSH= для
обработки
закаленных
материалов
Диаметр хвостовика
06 = 6мм
08 = 8мм
Обрабатываемый
диаметр
031 =3.10мм
Число зубьев
С = 3
D = 4
Е = 5
Приблизительная
глубина
обработки
Шаг
резьбы
Профиль
резьбы
ISO
UN
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
СЕРИЯ МИНИРЕЗЬБОФРЕЗ Ш кС агт ех P re cis io n Tools L td .

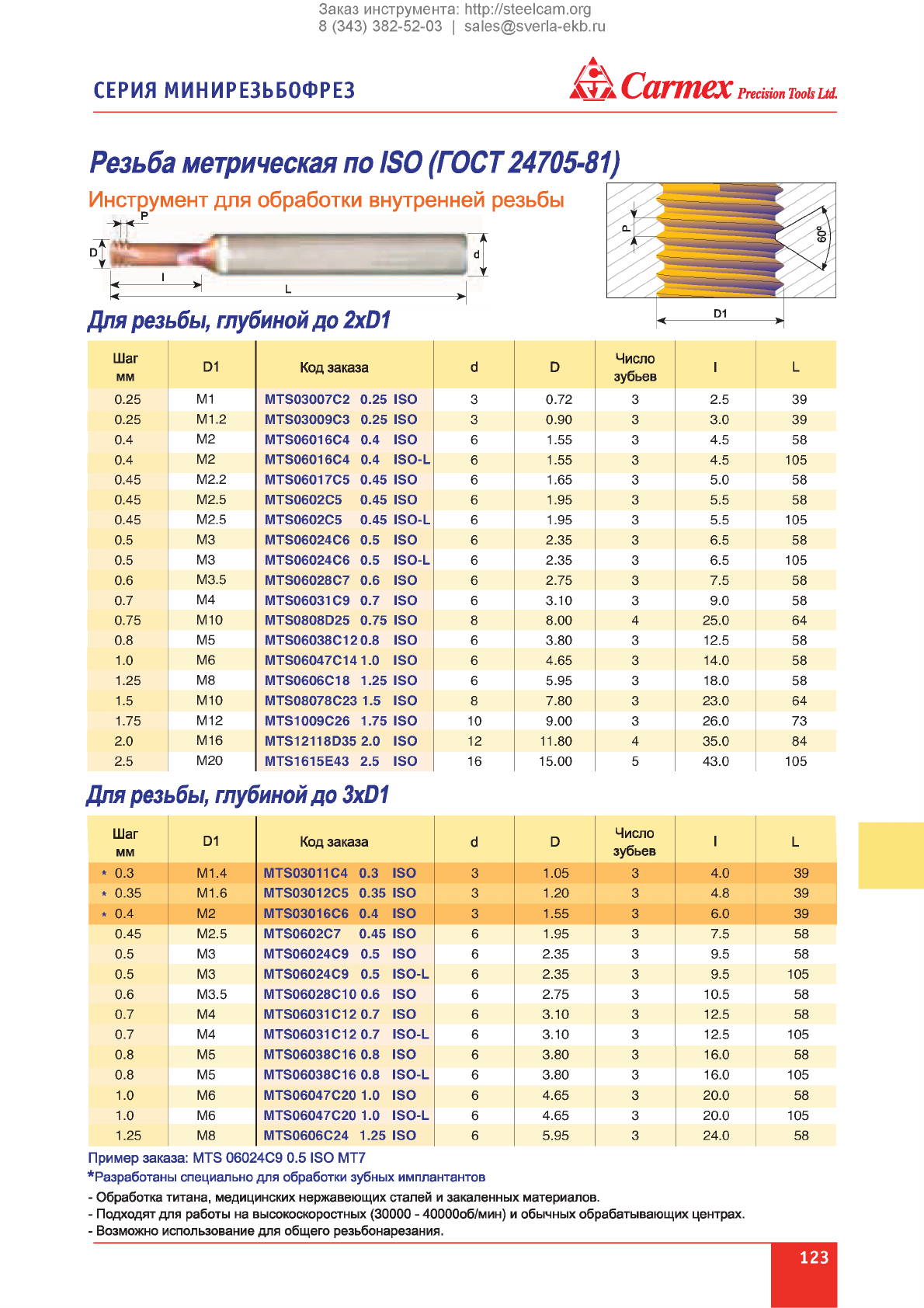

Резьба метрическая по ISO (ГОСТ24705-81)
Инструмент для обработки внутренней резьбы
Р
Для резьбы, глубиной до 2xD1
Шаг
мм D1 Код заказа d D Число
зубьев 1L
0.25 М1 MTS03007C2 0.25 ISO 30.72 3 2.5 39
0.25 М1.2 MTS03009C3 0.25 ISO 3 0.90 3 3.0 39
0.4 М2 MTS06016C4 0.4 ISO 6 1.55 3 4.5 58
0.4 М2 MTS06016C4 0.4 ISO-L 6 1.55 3 4.5 105
0.45 М2.2 MTS06017C5 0.45 ISO 6 1.65 3 5.0 58
0.45 М2.5 MTS0602C5 0.45 ISO 6 1.95 3 5.5 58
0.45 М2.5 MTS0602C5 0.45 ISO-L 6 1.95 3 5.5 105
0.5 М3 MTS06024C6 0.5 ISO 6 2.35 3 6.5 58
0.5 М3 MTS06024C6 0.5 ISO-L 6 2.35 3 6.5 105
0.6 М3.5 MTS06028C7 0.6 ISO 6 2.75 3 7.5 58
0.7 М4 MTS06031C9 0.7 ISO 6 3.10 3 9.0 58
0.75 М10 MTS0808D25 0.75 ISO 8 8.00 425.0 64
0.8 М5 MTS06038C12 0.8 ISO 6 3.80 3 12.5 58
1.0 М6 MTS06047C141.0 ISO 6 4.65 3 14.0 58
1.25 М8 MTS0606C18 1.25 ISO 6 5.95 3 18.0 58
1.5 М10 MTS08078C23 1.5 ISO 8 7.80 3 23.0 64
1.75 М12 MTS1009C26 1.75 ISO 10 9.00 3 26.0 73
2.0 М16 MTS12118D35 2.0 ISO 12 11.80 435.0 84
2.5 М20 MTS1615E43 2.5 ISO 16 15.00 5 43.0 105
Для резьбы, глубиной до 3xD1
Шаг
мм D1 Код заказа dDЧисло
зубьев 1L
со
6
*
М1.4 | MTS03011C4 0.3 ISO 3 1.05 3 4.0 39
* 0.35 М1.6 | MTS03012C5 0.35 ISO 31.20 3 4.8 39
*
О
4^
М2 | MTS03016C6 0.4 ISO 3 1.55 3 6.0 39
0.45 М2.5 MTS0602C7 0.45 ISO 6 1.95 3 7.5 58
0.5 М3 MTS06024C9 0.5 ISO 6 2.35 3 9.5 58
0.5 М3 MTS06024C9 0.5 ISO-L 6 2.35 3 9.5 105
0.6 М3.5 MTS06028C10 0.6 ISO 6 2.75 3 10.5 58
0.7 М4 MTS06031C12 0.7 ISO 6 3.10 3 12.5 58
0.7 М4 MTS06031C12 0.7 ISO-L 6 3.10 3 12.5 105
0.8 М5 MTS06038C16 0.8 ISO 6 3.80 3 16.0 58
0.8 М5 MTS06038C16 0.8 ISO-L 6 3.80 3 16.0 105
1.0 М6 MTS06047C20 1.0 ISO 6 4.65 3 20.0 58
1.0 М6 MTS06047C20 1.0 ISO-L 6 4.65 3 20.0 105
1.25 М8 MTS0606C24 1.25 ISO 6 5.95 3 24.0 58
Пример заказа: MTS 06024С9 0.5 ISO MT7
^Разработаны специально для обработки зубных имплантантов
- Обработка титана, медицинских нержавеющих сталей и закаленных материалов.
- Подходят для работы на высокоскоростных (30000 - 40000об/мин) и обычных обрабатывающих центрах.
- Возможно использование для общего резьбонарезания.
123
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
й к Са гтех P re cis io n Tools L td . СЕРИЯ МИНИРЕЗЬБОФРЕЗ

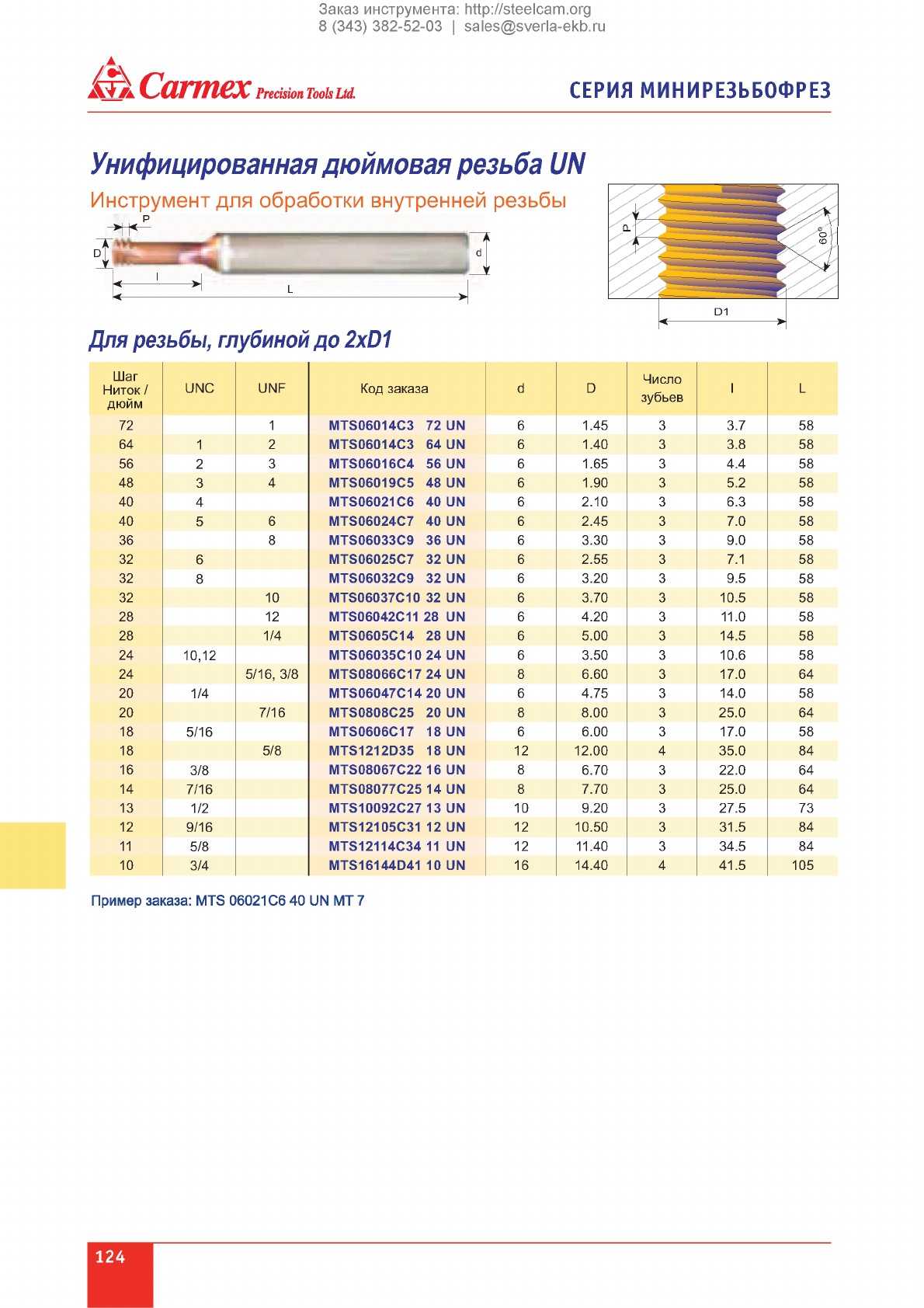

Унифицированная дюймовая резьба UN
Инструмент для обработки внутренней резьбы
р
Для резьбы, глубиной до 2xD1
Шаг
Ниток /
дюйм UNC UNF Код заказа d D Число
зубьев 1 L
72 1 MTS06014C3 72 UN 6 1.45 3 3.7 58
64 12MTS06014C3 64 UN 6 1.40 3 3.8 58
56 23MTS06016C4 56 UN 6 1.65 3 4.4 58
48 34MTS06019C5 48 UN 6 1.90 3 5.2 58
40 4MTS06021C6 40 UN 6 2.10 3 6.3 58
40 56MTS06024C7 40 UN 6 2.45 3 7.0 58
36 8 MTS06033C9 36 UN 6 3.30 3 9.0 58
32 6MTS06025C7 32 UN 6 2.55 3 7.1 58
32 8MTS06032C9 32 UN 6 3.20 3 9.5 58
32 10 MTS06037C10 32 UN 6 3.70 3 10.5 58
28 12 MTS06042C11 28 UN 6 4.20 3 11.0 58
28 1/4 MTS0605C14 28 UN 6 5.00 3 14.5 58
24 10,12 MTS06035C10 24 UN 6 3.50 3 10.6 58
24 5/16, 3/8 MTS08066C17 24 UN 8 6.60 3 17.0 64
20 1/4 MTS06047C14 20 UN 6 4.75 3 14.0 58
20 7/16 MTS0808C25 20 UN 8 8.00 3 25.0 64
18 5/16 MTS0606C17 18 UN 6 6.00 3 17.0 58
18 5/8 MTS1212D35 18 UN 12 12.00 4 35.0 84
16 3/8 MTS08067C22 16 UN 86.70 3 22.0 64
14 7/16 MTS08077C25 14 UN 8 7.70 3 25.0 64
13 1/2 MTS10092C27 13 UN 10 9.20 3 27.5 73
12 9/16 MTS12105C31 12 UN 12 10.50 3 31.5 84
11 5/8 MTS12114C34 11 UN 12 11.40 3 34.5 84
10 3/4 MTS16144D41 10 UN 16 14.40 4 41.5 105
Пример заказа: MTS 06021С6 40 UN МТ 7
124
о09
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
СЕРИЯ МИНИРЕЗЬБОФРЕЗ Ш кС агт ех P re cis io n Tools L td .

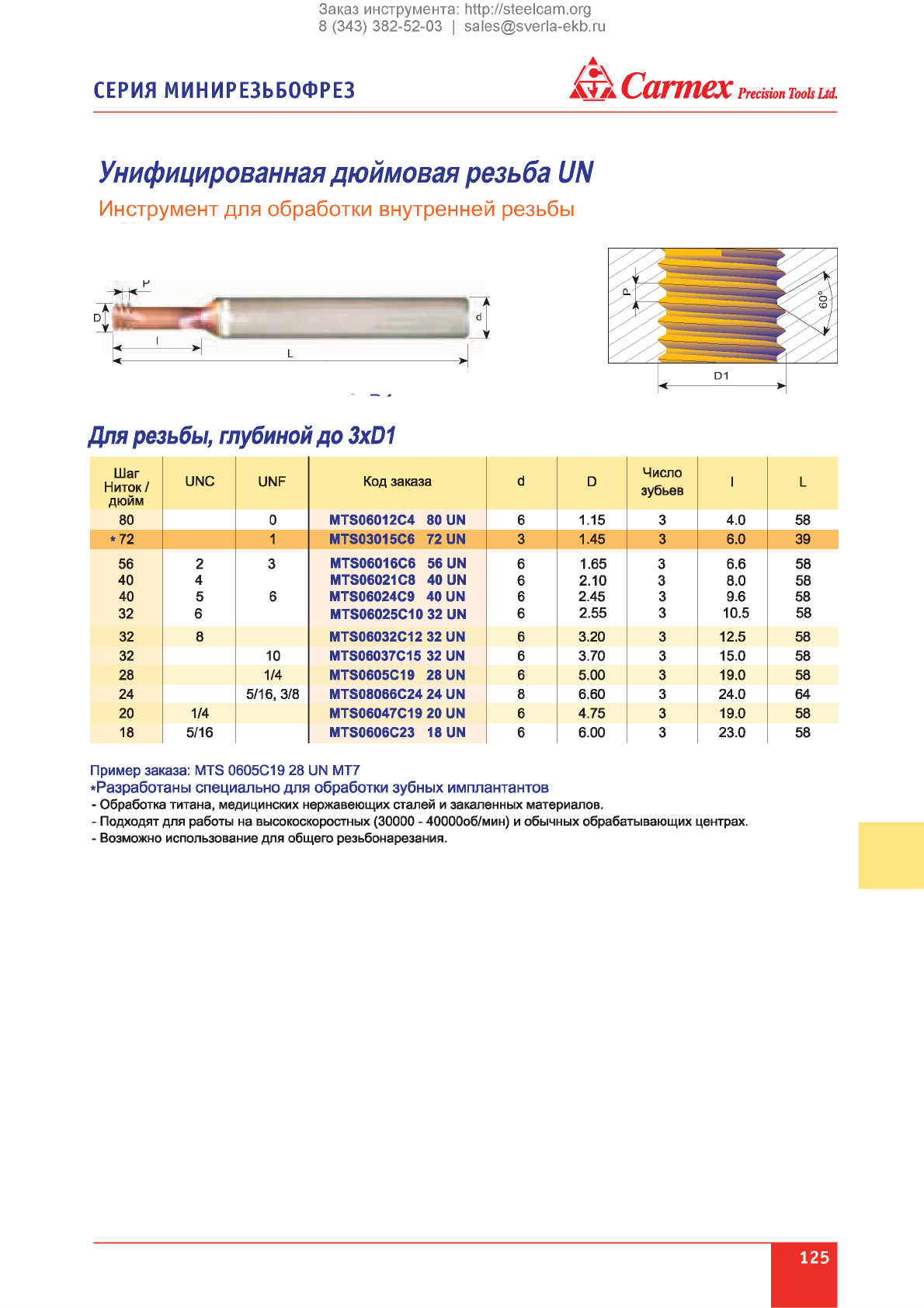

Унифицированная дюймовая резьба UN
Инструмент для обработки внутренней резьбы
Для резьбы, глубиной до 3xD1
Шаг
Ниток/
дюйм
80
UNC UNF
0
Код заказа
MTS06012C4 80 UN
d
6
D
1.15
Число
зубьев
3
I
4.0
L
58
*72 1 MTS03015C6 72 UN 3 1.45 3 6.0 39
56 2 3 MTS06016C6 56 UN 6 1.65 3 6.6 58
40 4MTS06021C8 40 UN 6 2.10 3 8.0 58
40 5 6 MTS06024C9 40 UN 6 2.45 3 9.6 58
32 6 MTS06025C10 32 UN 62.55 3 10.5 58
32 8 MTS06032C12 32 UN 6 3.20 3 12.5 58
32 10 MTS06037C15 32 UN 6 3.70 3 15.0 58
28 1/4 MTS0605C19 28 UN 6 5.00 3 19.0 58
24 5/16, 3/8 MTS08066C24 24 UN 8 6.60 3 24.0 64
20 1/4 MTS06047C19 20 UN 6 4.75 3 19.0 58
18 5/16 MTS0606C23 18 UN 6 6.00 3 23.0 58
Пример заказа: MTS 0605С19 28 UN МТ7
«Разработаны специально для обработки зубных имплантантов
- Обработка титана, медицинских нержавеющих сталей и закаленных материалов.
- Подходят для работы на высокоскоростных (30000 - 40000об/мин) и обычных обрабатывающих центрах.
- Возможно использование для общего резьбонарезания.
125
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
й к С а г т е х P re cis io n To ols L td . СЕРИЯ МИНИРЕЗЬБОФРЕЗ

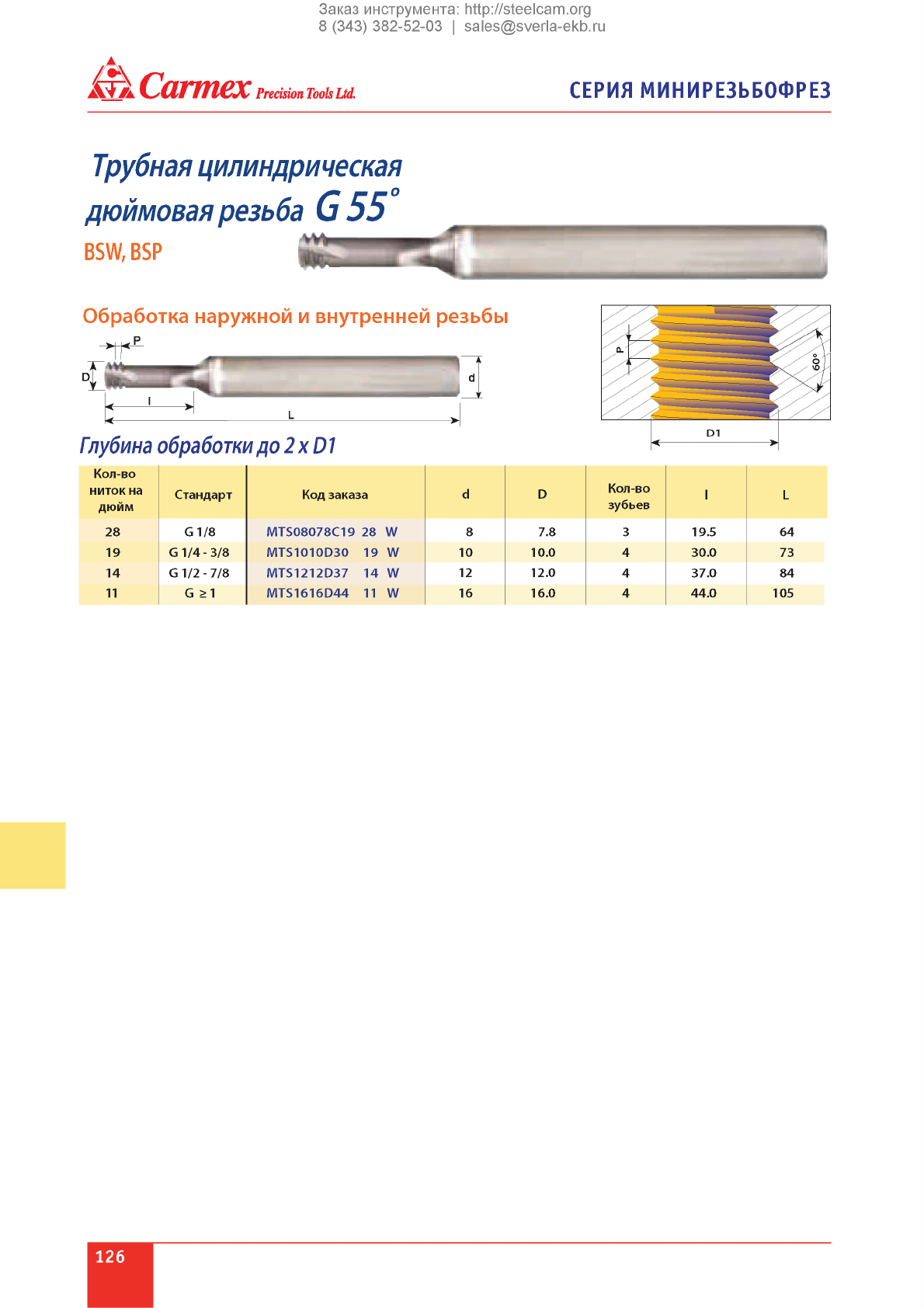

Трубная цилиндрическая
дюймовая резьба G 55
BSW, BSP
Обработка наружной и внутренней резьбы
Глубина обработки до 2 x D1 D1
Кол-во
ниток на
дюйм Стандарт Код заказа d D Кол-во
зубьев l L
28 G 1/8 MTS08078C19 28 W 8 7.8 3 19.5 64
19 G 1/4 - 3/8 MTS1010D30 19 W 10 10.0 4 30.0 73
14 G 1/2 - 7/8 MTS1212D37 14 W 12 12.0 4 37.0 84
11 G > 1 MTS1616D44 11 W 16 16.0 4 44.0 105
126
о09
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
СЕРИЯ МИНИРЕЗЬБОФРЕЗ Ш кС агт ех P re cis io n Tools L td .

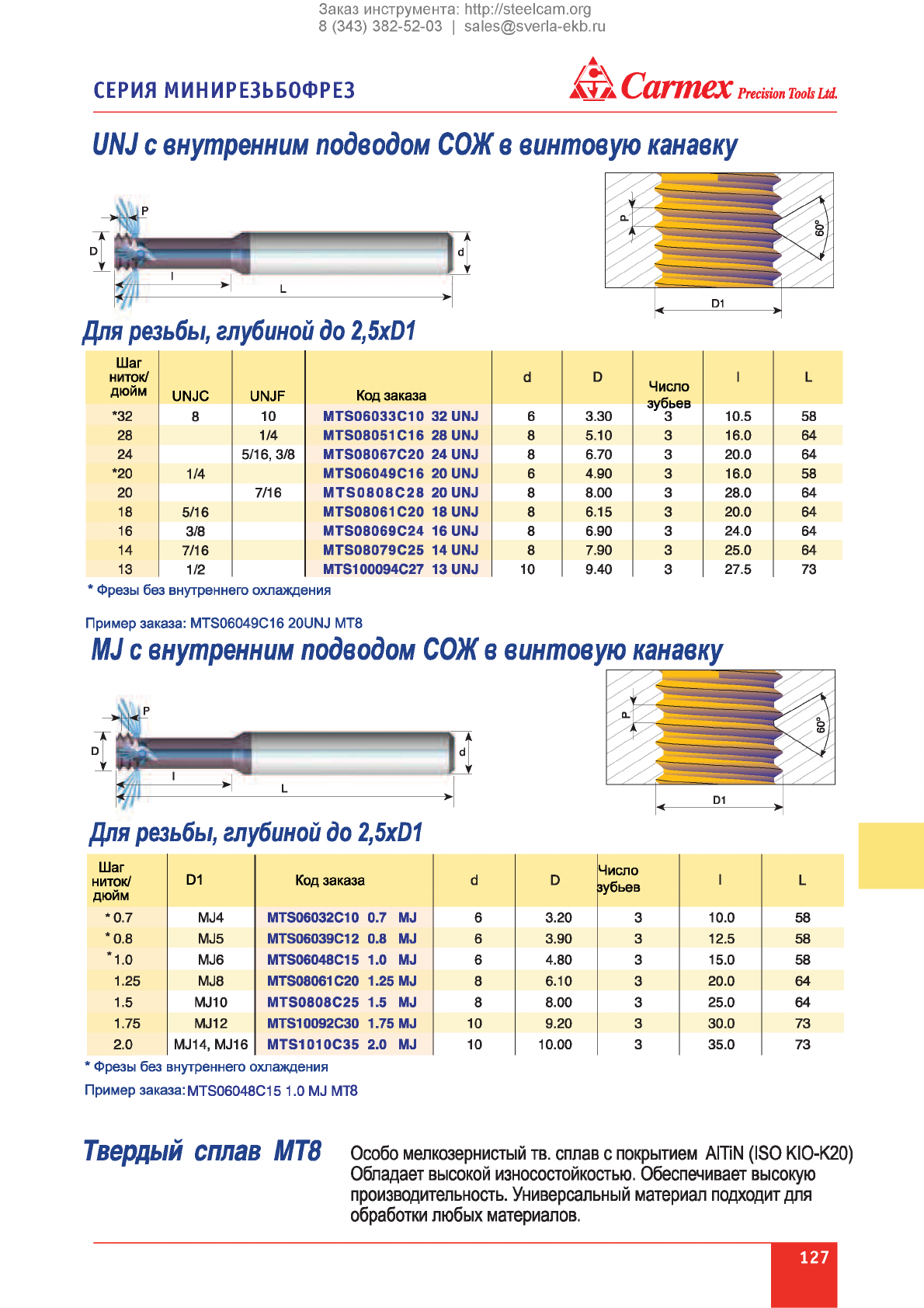

UNJ с внутренним подводом СОЖ в винтовую канавку
Для резьбы, глубиной до 2,5xD1
Шаг
ниток/
дюйм UNJC UNJF Код заказа d D Число
зубьев
3
I L
*32 810 MTS06033C10 32UNJ 6 3.30 10.5 58
28 1/4 MTS08051C16 28 UNJ 8 5.10 3 16.0 64
24 5/16,3/8 MTS08067C20 24 UNJ 8 6.70 3 20.0 64
*20 1/4 MTS06049C16 20UNJ 6 4.90 3 16.0 58
20 7/16 MTS0808C28 20 UNJ 88.00 3 28.0 64
18 5/16 MTS08061С20 18UNJ 8 6.15 3 20.0 64
16 3/8 MTS08069C24 16 UNJ 8 6.90 3 24.0 64
14 7/16 MTS08079C25 14 UNJ 8 7.90 3 25.0 64
13 1/2 MTS100094С27 13 UNJ 10 9.40 3 27.5 73
* Фрезы без внутреннего охлаждения
Пример заказа: MTS06049C16 20UNJ МТ8
MJ с внутренним подводом СОЖ в винтовую канавку
Для резьбы, глубиной до 2,6x01
Шаг
ниток/
дюйм D1 Код заказа dDЧисло
зубьев IL
*0.7 MJ4 MTS06032C10 0.7 MJ 6 3.20 3 10.0 58
*0.8 MJ5 MTS06039C12 0.8 MJ 6 3.90 3 12.5 58
*1.0 MJ6 MTS06048C15 1.0 MJ 6 4.80 3 15.0 58
1.25 MJ8 MTS08061С20 1.25 MJ 8 6.10 3 20.0 64
1.5 МЛО MTS0808C25 1.5 MJ 8 8.00 3 25.0 64
1.75 МЛ 2 MTS10092C30 1.75 MJ 10 9.20 3 30.0 73
2.0 МЛ 4, МЛ 6 MTS1010C35 2.0 MJ 10 10.00 3 35.0 73
* Фрезы без внутреннего охлаждения
Пример заказа: MTS06048C15 1.0 MJ МТ8
Твердый сплав МТ8 Особо мелкозернистый тв. сплав с покрытием AITiN (ISO КЮ-К20)
Обладает высокой износостойкостью. Обеспечивает высокую
производительность. Универсальный материал подходит для
обработки любых материалов.
