Спиральные резьбофрезы
со сменными пластинами

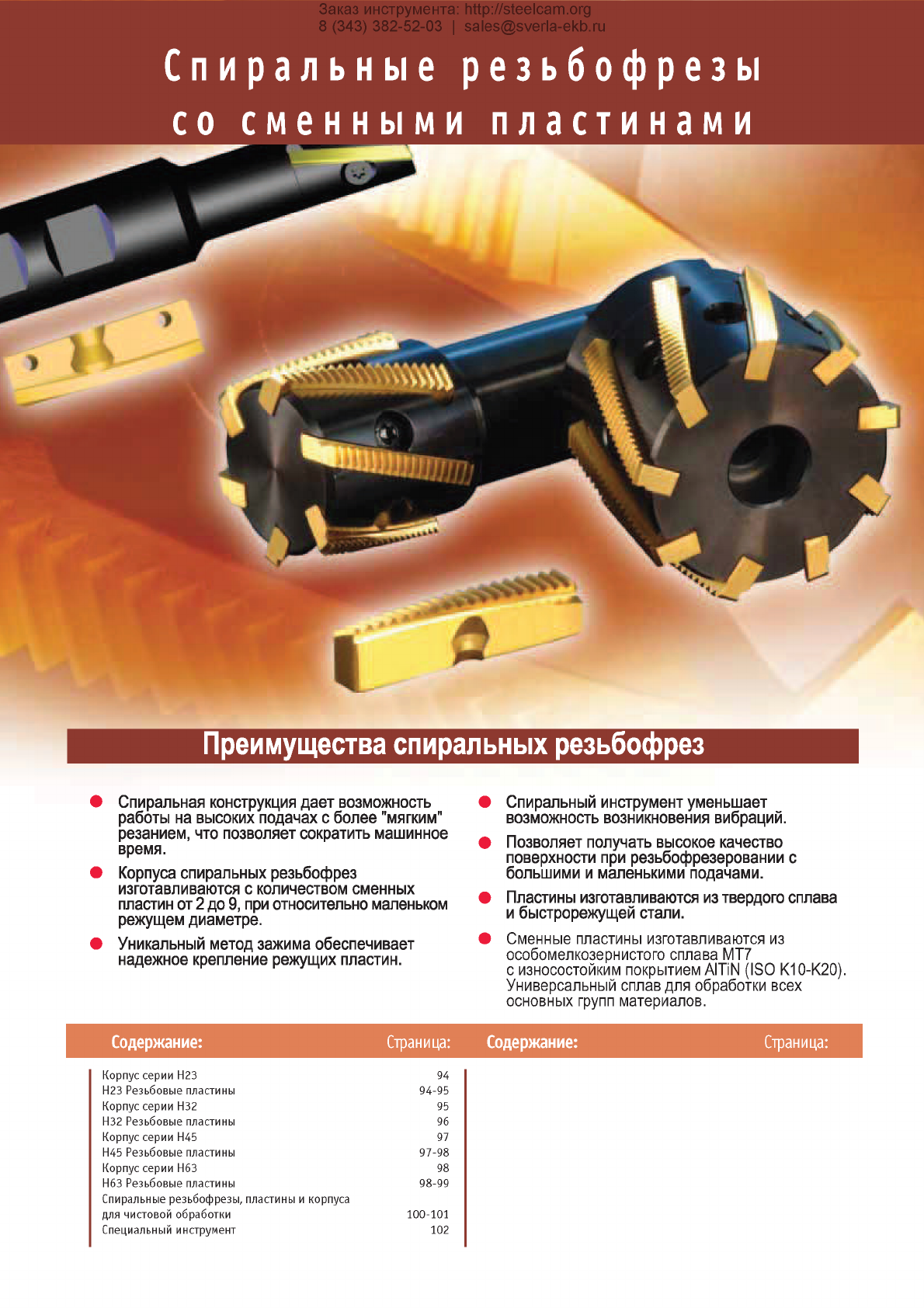

Преимущества спиральных резьбофрез
• Спиральная конструкция дает возможность
работы на высоких подачах с более "мягким"
резанием, что позволяет сократить машинное
время.
• Корпуса спиральных резьбофрез
изготавливаются с количеством сменных
пластин от 2 до 9, при относительно маленьком
режущем диаметре.
• Уникальный метод зажима обеспечивает
надежное крепление режущих пластин.
• Спиральный инструмент уменьшает
возможность возникновения вибраций.
• Позволяет получать высокое качество
поверхности при резьбофрезеровании с
большими и маленькими подачами.
• Пластины изготавливаются из твердого сплава
и быстрорежущей стали.
• Сменные пластины изготавливаются из
особомелкозернистого сплава МТ7
с износостойким покрытием AITiN (ISO К10-К20)
Универсальный сплав для обработки всех
основных групп материалов.
Содержание: Страница: Содержание: Страница:
Кор пус се рии H23 94
H23 Рез ьб о вы е пластины 94-95
Кор пус се рии H32 95
H32 Рез ьб о вы е пластины 96
Кор пус се рии H45 97
H45 Рез ьб о вы е пластины 97-9 8
Кор пус се рии H63 98
H63 Рез ьб о вы е пластины 98-99
Спи раль ны е р езьбо ф резы , п ла стины и корпуса
для ч истовой о брабо тки 10 0-101
Сп ециальны й и нструмен т 102
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
й к Са гтех Precision Tools Ltd. СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ

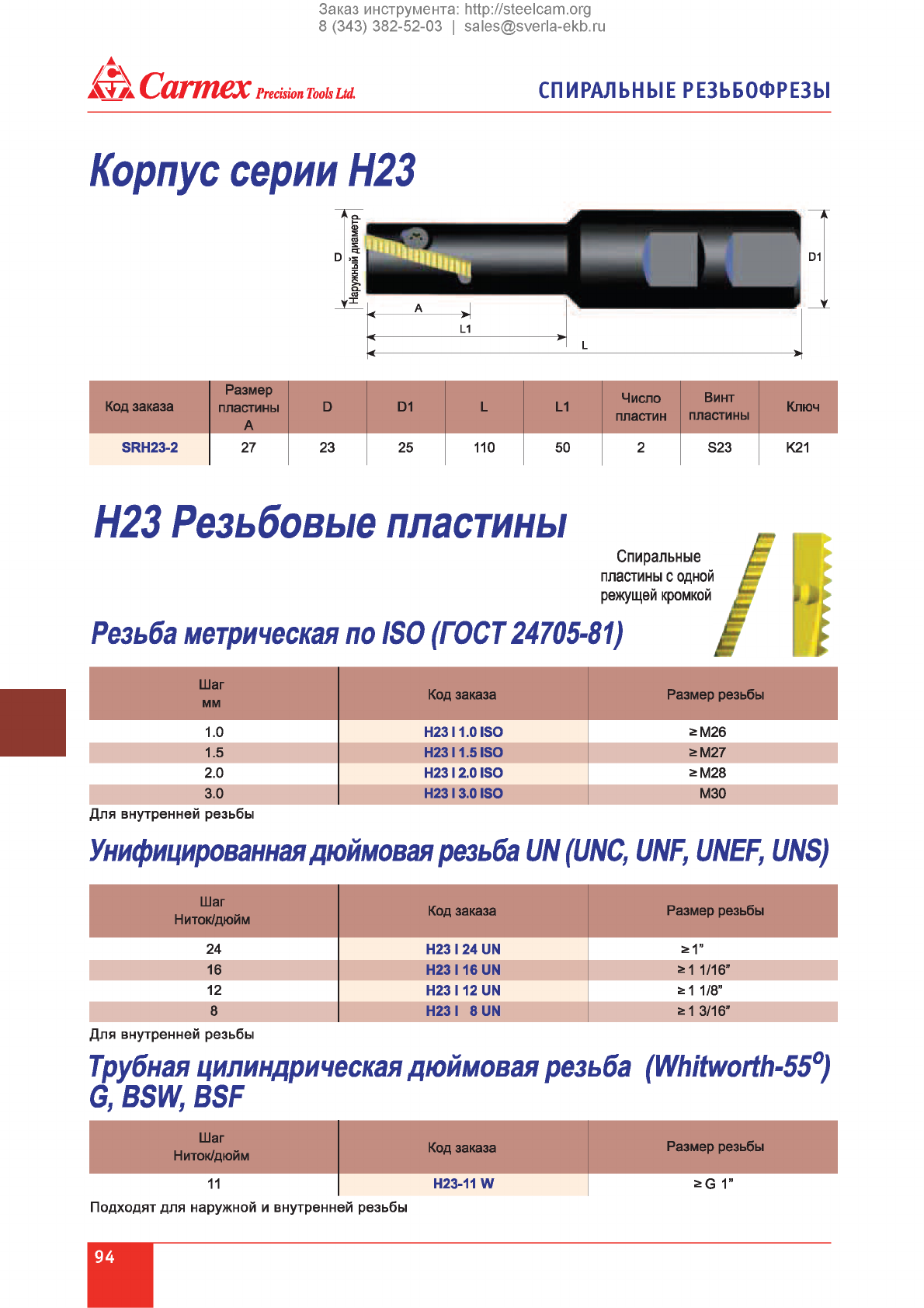

Корпус серии Н23
Код заказа Размер
пластины
АD D1 L L1 Число
пластин Винт
пластины Ключ
SRH23-2 27 23 25 110 50 2 S23 К21
Н23 Резьбовые пластины Спиральные
пластины с одной
режущей кромкой
Резьба метрическая по ISO (ГОСТ24705-81)
Шаг
мм Код заказа Размер резьбы
1.0 H23I1.0 ISO aM26
1.5 H23I1.5 ISO aM27
2.0 Н2312.0 ISO aM28
3.0 H2313.0 ISO M30
Для внутренней резьбы
Унифицированная дюймовая резьба UN(UNC, UNF, UNEF, UNS)
Шаг
Ниток/дюйм Код заказа Размер резьбы
24 Н23124 UN а1”
16 Н23116 UN а1 1/16”
12 Н23I12 UN а1 1/8”
8 Н23 I 8UN а 1 3/16”
Для внутренней резьбы
Трубная цилиндрическая дюймовая резьба (W hitworth-550)
G, BSW, BSF
Шаг
Ниток/дюйм Код заказа Размер резьбы
11 Н23-11 W a G 1”
Подходят для наружной и внутренней резьбы
94
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ Precision Tools Ltd.

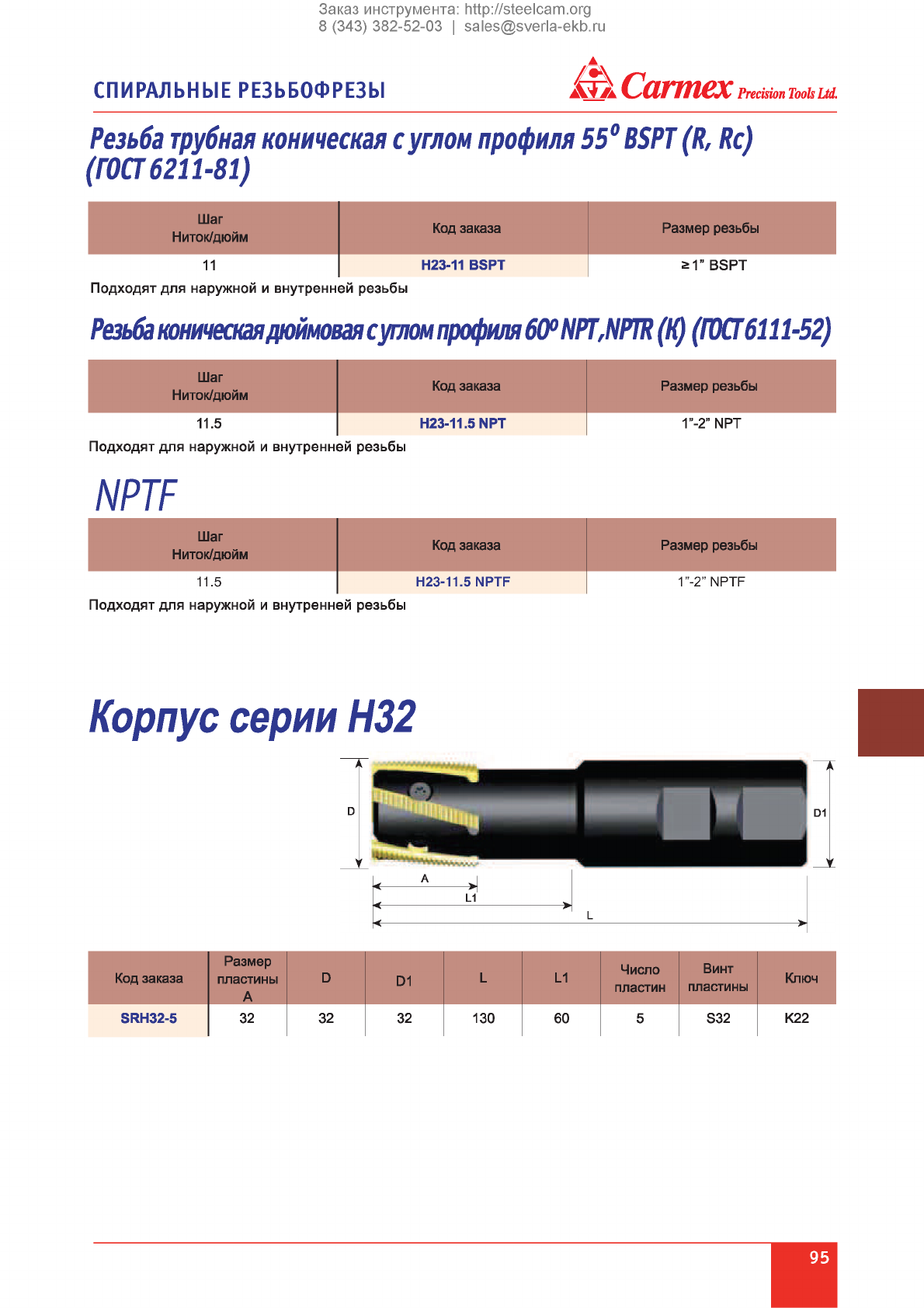

Резьба трубная коническая с углом профиля 55°BSPT (R, Rc)
(ГОСТ 6211-81)
Шаг
Ниток/дюйм Код заказа Размер резьбы
11
Подходят для наружной и внутренн
Резьба коническая дюймо1
Н23-11 BSPT
ей резьбы
и я с углом профиля 60° NP
а 1” BSPT
T,NPTR (К) (ГОСТ6111-52)
Шаг
Ниток/дюйм Код заказа Размер резьбы
11.5
Подходят для наружной и внутренн
NPTF
Н23-11.5 NPT
эй резьбы
1 ”-2” NPT
Шаг
Ниток/дюйм Код заказа Размер резьбы
11.5 Н23-11.5 NPTF 1”-2” NPTF
Подходят для наружной и внутренней резьбы
Корпус серии Н32
Код заказа Размер
пластины
АDD1 L L1 Число
пластин Винт
пластины Ключ
SRH32-5 32 32 32 130 60 5 S32 К22
95
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
й к Са гтех Precision Tools Ltd. СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ

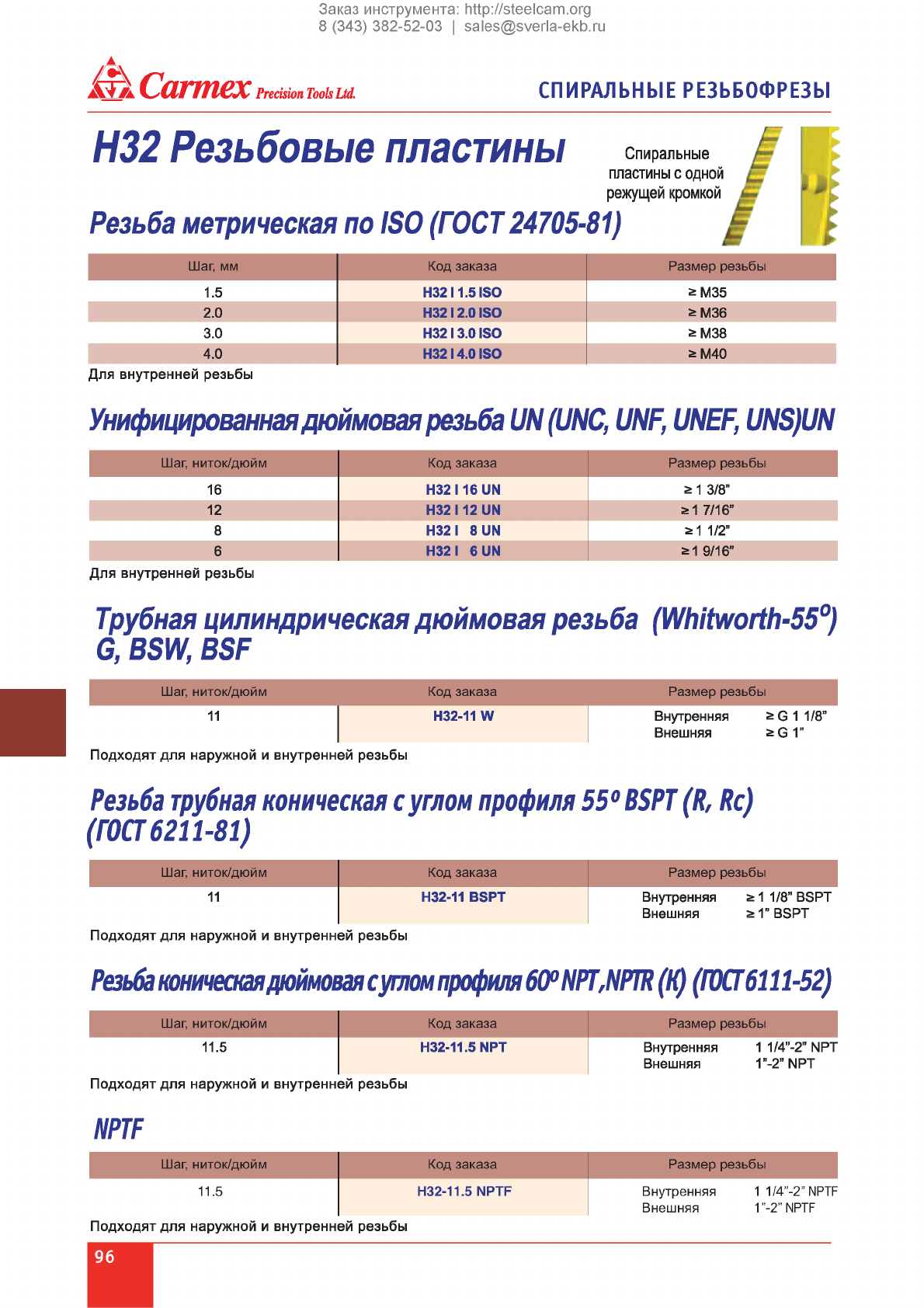

Н32 Резьбовые пластины Спиральные
пластины с одноС
режущей кромкой
Резьба метрическая по ISO (ГОСТ24705-81)
Шаг, мм Код заказа Размер резьбы
1.5 H32I1.5 ISO aM35
2.0 Н32 12.0 ISO аМЗб
3.0 Н32 13.0 ISO aM38
4.0 H32 14.0 ISO а М40
Для внутренней резьбы
Унифицированная дюймовая резьба UN(UNC, UNF, UNEF, UNS)UN
Шаг, ниток/дюйм Код заказа Размер резьбы
16 Н32 116 UN а 1 3/8"
12 Н32 112 UN а 1 7/16”
8 Н32 I 8UN а 1 1/2"
6Н32 I 6UN а1 9/16”
Для внутренней резьбы
Трубная цилиндрическая дюймовая резьба (Whitworth-550)
G, BSW, BSF
Шаг, ниток/дюйм Код заказа Размер резьбы
11 Н32-11 W Внутренняя a G 1 1/8”
Внешняя a G 1”
Подходят для наружной и внутренней резьбы
Резьба трубная коническая с углом профиля (R, Rc)
(ГОСТ 6211-81)
Шаг, ниток/дюйм Код заказа Размер резьбы
11
Подходят для наружной и внутренн
Резьба коническая дюйт
Н32-11 BSPT
ей резьбы
т с углом профиля 60° NP
Внутренняя а 1 1/8” BSPT
Внешняя а 1” BSPT
T,NP1R (К) (РОСТ6111-52)
Шаг, ниток/дюйм Код заказа Размер резьбы
11.5
Подходят для наружной и внутренн
NPTF
Н32-11.5 NPT
ей резьбы
Внутренняя 1 1/4”-2” NPT
Внешняя 1”-2” NPT
Шаг, ниток/дюйм Код заказа Размер резьбы
11.5 Н32-11.5 NPTF Внутренняя 1 1/4”-2” NPTF
Внешняя 1”-2” NPTF
Подходят для наружной и внутренней резьбы
96
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ Ш кС агт ех Precision Tools Ltd.

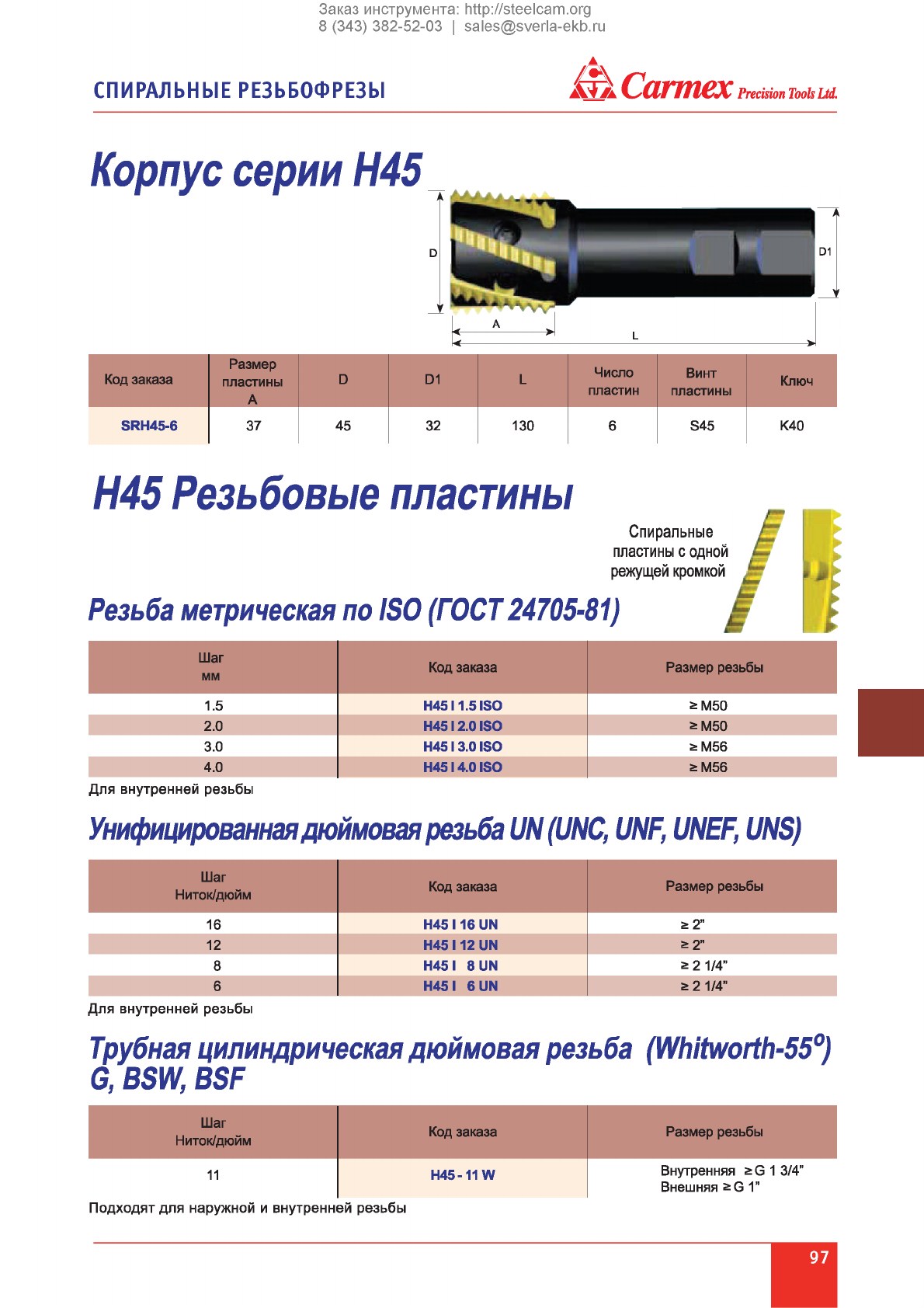

Корпус серии Н45
Код заказа Размер
пластины
АD D1 L Число
пластин Винт
пластины Ключ
SRH45-6 37 45 32 130 6 S45 К40
Н45 Резьбовые пластины Спиральные
пластины с одной
режущей кромкой
Резьба метрическая по ISO (ГОСТ24705-81)
Шаг
мм Код заказа Размер резьбы
1.5 H45I1.5 ISO aM50
2.0 Н4512.0 ISO aM50
3.0 Н451 3.0 ISO аМ56
4.0 H4514.0 ISO аМ56
Для внутренней резьбы
Унифицированная дюймовая резьба UN(UNC, UNF, UNEF, UNS)
Шаг
Ниток/дюйм Код заказа Размер резьбы
16 Н45116 UN а 2”
12 Н45112 UN а 2”
8 Н45 I 8UN а 2 1/4"
6 Н45 I 6UN а 2 1/4"
Для внутренней резьбы
Трубная цилиндрическая дюймовая резьба (Whitworth-550)
G, BSW, BSF
Шаг
Ниток/дюйм Код заказа Размер резьбы
11 Н45-11W Внутренняя aG 1 3/4”
Внешняя aG 1”
Подходят для наружной и внутренней резьбы
97
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
й к Са гтех Precision Tools Ltd. СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ

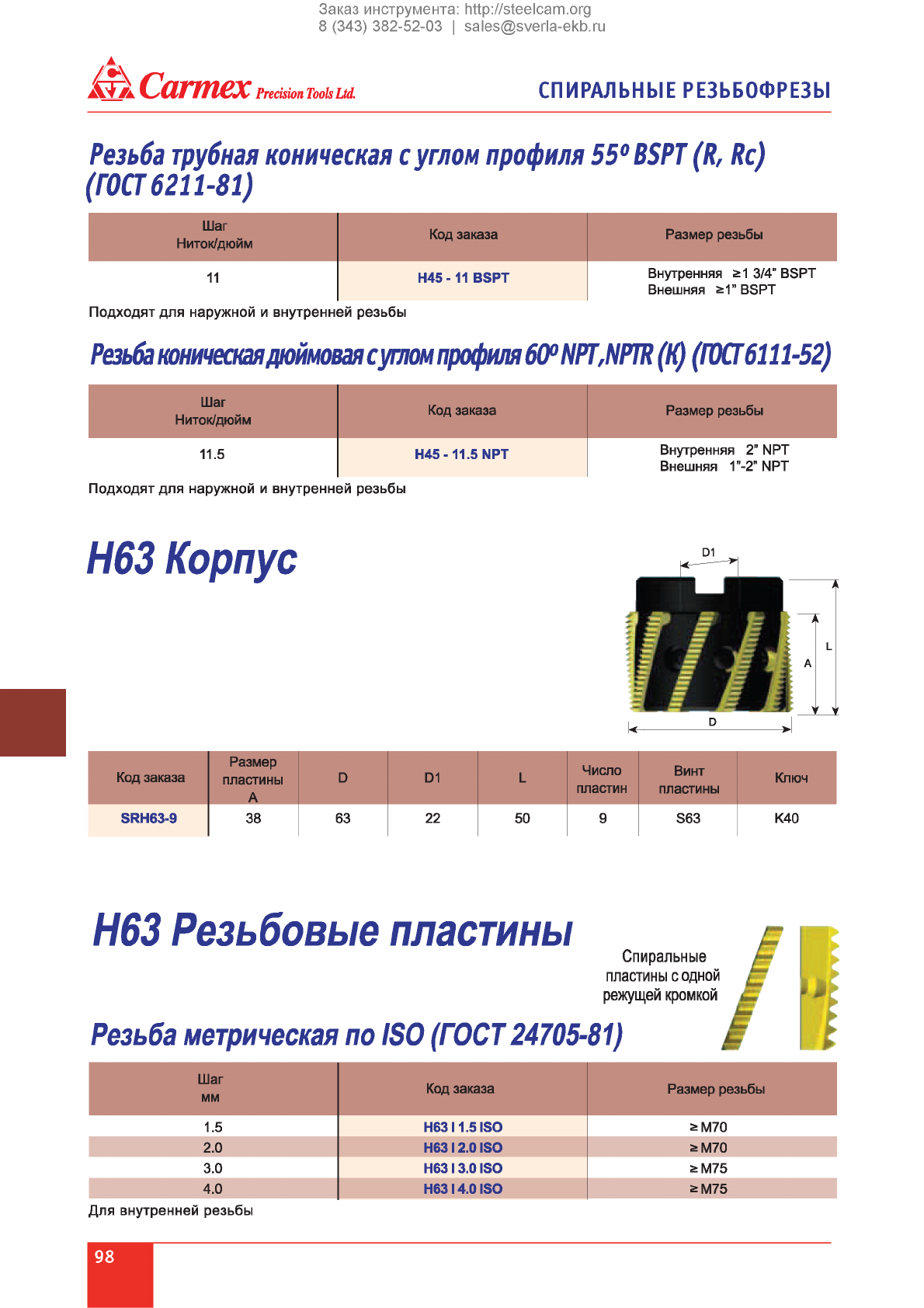

Резьба трубная коническая с углом профиля 55°BSPT (R, Rc)
(ГОСТ 6211-81)
Шаг Код заказа Размер резьбы
Ниток/дюйм
11 Н45-11 BSPT Внутренняя а 1 3/4” BSPT
Внешняя Ы" BSPT
Подходят для наружной и внутренней резьбы
Резьба коническая дюймовая сугпом профиля 60° NPT,NPTR (К) (ПИ 6111-52)
Шаг
Ниток/дюйм Код заказа Размер резьбы
11.5 H45-11.5NPT Внутренняя 2” NPT
Внешняя Т’-2” NPT
Подходят для наружной и внутренней резьбы
Н63 Корпус
Код заказа Размер
пластины
АD D1 L Число
пластин Винт
пластины Ключ
SRH63-9 38 63 22 50 9 S63 К40
Н63 Резьбовые пластины Спиральные
пластины с одной
режущей кромкой
Резьба метрическая по ISO (ГОСТ24705-81)
Шаг
мм Код заказа Размер резьбы
1.5 H63I1.5 ISO &M70
2.0 Н6312.0 ISO ьМ70
3.0 Н6313.0 ISO a M75
4.0 H6314.0 ISO ь M75
Для внутренней резьбы
98
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ ШкСагтехPrecision Tools Ltd.

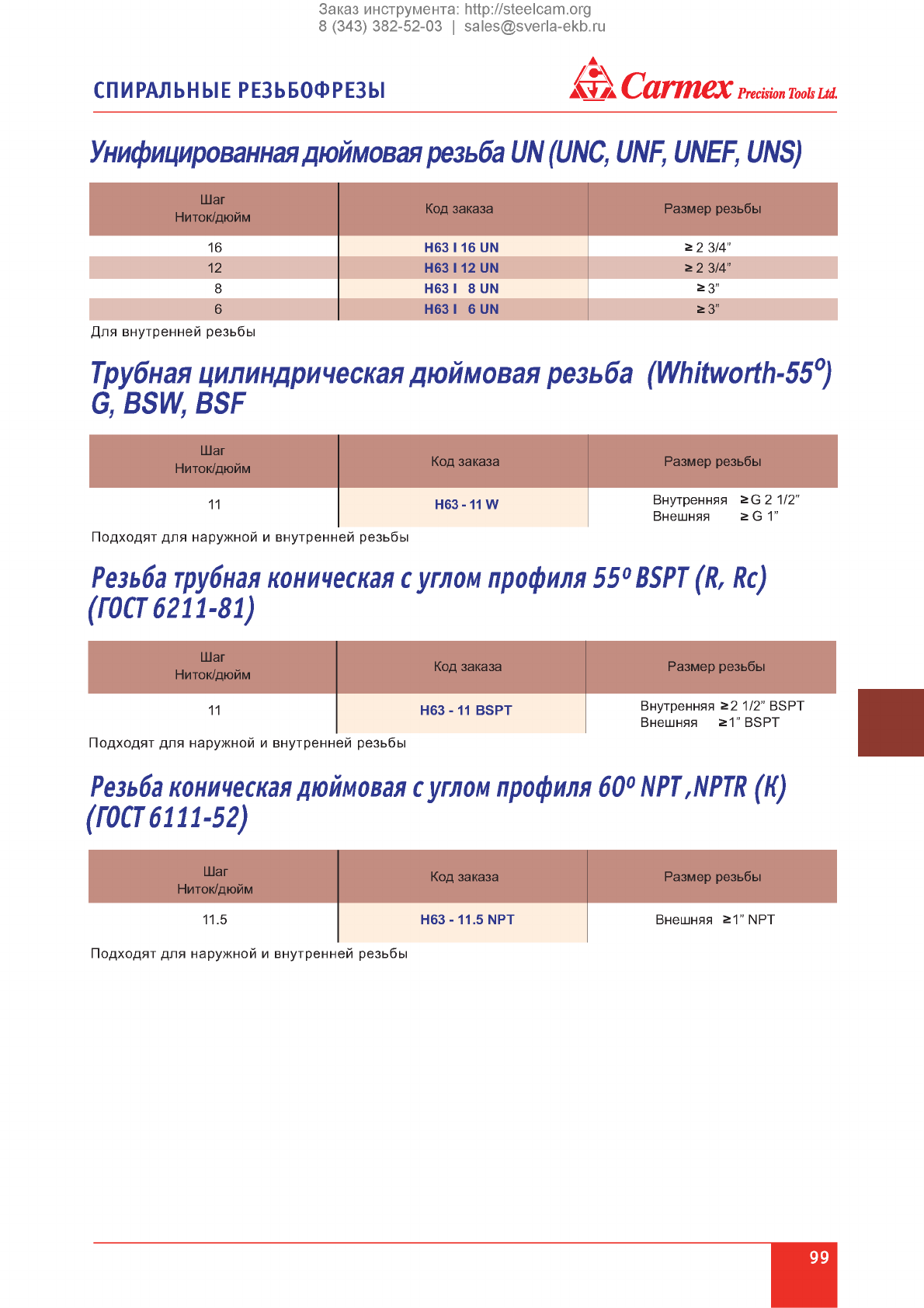

Унифицированная дюймовая резьба UN(UNC, UNF, UNEF, UNS)
Шаг
Ниток/дюйм Код заказа Размер резьбы
16 Н63 1 16 UN й 2 3/4”
12 Н63I 12 UN й 2 3/4”
8 Н63 I 8 UN й 3”
6 Н63 I 6 UN йЗ”
Для внутренней резьбы
Трубная цилиндрическаядюймовая резьба (Whitworth-550)
G, BSW,BSF
Шаг
Ниток/дюйм Код заказа Размер резьбы
11 Н63-11 W Внутренняя ЙС2 1/2”
Внешняя s»G1”
Подходят для наружной и внутренней резьбы
Резьба трубная коническая с углом профиля 55°BSPT (R, Rc)
(ГОСТ 6211-81)
Шаг
Ниток/дюйм Код заказа Размер резьбы
11 Н63-11 BSPT Внутренняя й2 1/2” BSPT
Внешняя ^ ” BSPT
Подходят для наружной и внутренней резьбы
Резьба коническаядюймовая суглом профиля 60°NPT,NPTR (К)
(ГОСТ 6111-52)
Шаг
Ниток/дюйм Код заказа Размер резьбы
11.5 Н63-11.5 NPT Внешняя й1” NPT
Подходят для наружной и внутренней резьбы
99
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
й к Са гтех Precision Tools Ltd. СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ

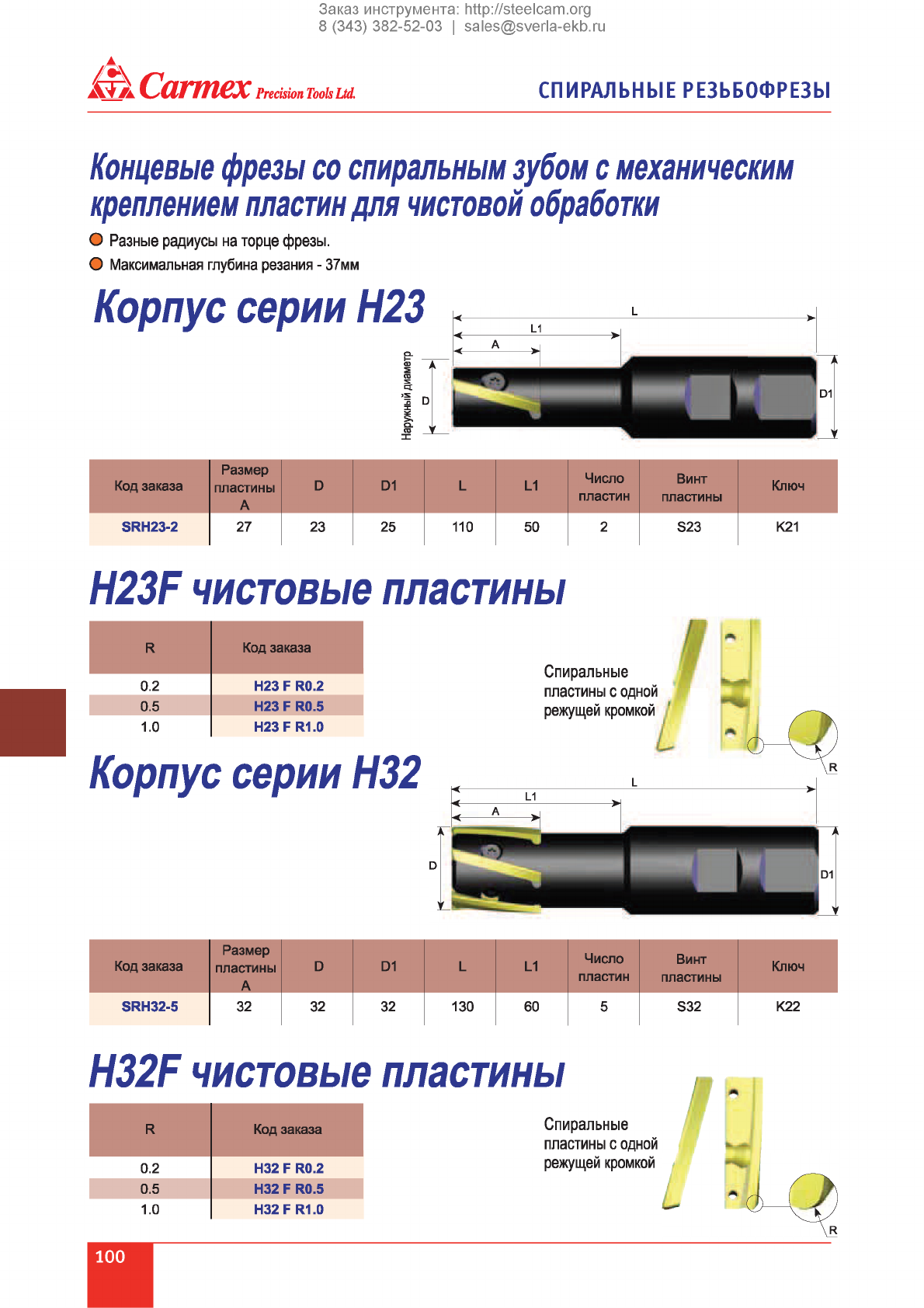

Концевые фрезы со спиральным зубом с механическим
креплением пластин для чистовой обработки
О Разные радиусы на торце фрезы.
О Максимальная глубина резания - 37мм
Корпус серии Н23
л
А
D
У
Код заказа Размер
пластины
АD D1 L L1 Число
пластин Винт
пластины Ключ
SRH23-2 27 23 25 110 50 2S23 К21
H23F чистовые пластины
R Код заказа
0.2
0.5
1.0
Н23 F R0.2
Н23 F R0.5
H23FR1.0
Корпус серии Н32
Спиральные
пластины с одной
режущей кромкойL
Код заказа Размер
пластины
АD D1 L L1 Число
пластин Винт
пластины Ключ
SRH32-5 32 32 32 130 60 5 S32 К22
H32F чистовые пластины
R Код заказа
0.2 Н32 F R0.2
0.5 Н32 F R0.5
1.0 H32FR1.0
Спиральные
пластины с одной
режущей кромкой
100
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ ШкСагтехPrecision Tools Ltd.

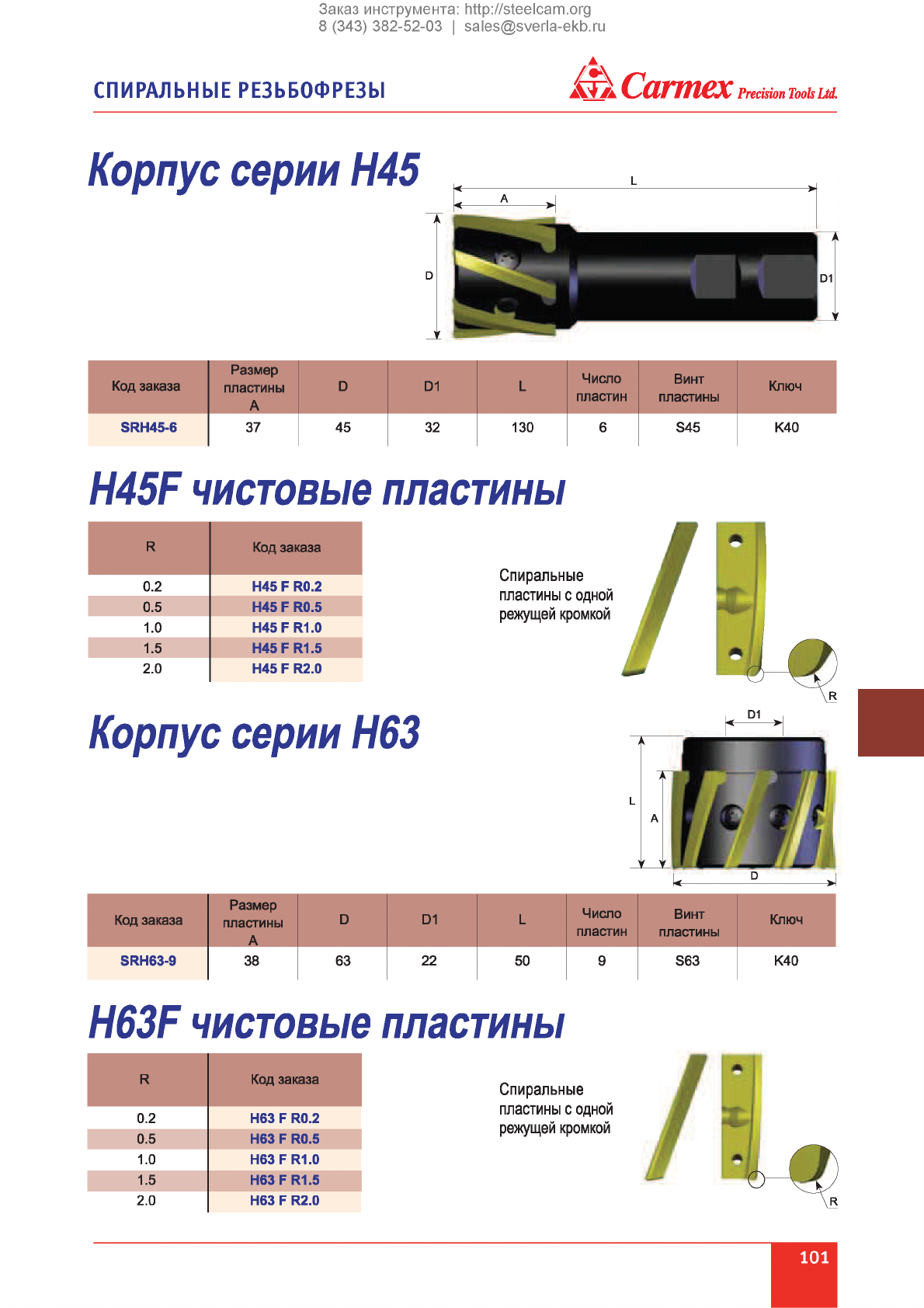

Корпус серии Н45
Код заказа Размер
пластины
АD D1 L Число
пластин Винт
пластины Ключ
SRH45-6 37 45 32 130 6 S45 К40
H45F чистовые пластины
RКод заказа
0.2 Н45 F R0.2
0.5 Н45 F R0.5
1.0 H45FR1.0
1.5 H45FR1.5
2.0 Н45 F R2.0
Спиральные
пластины с одной
режущей кромкой
Корпус серии Н63
Код заказа Размер
пластины
АD D1 L Число
пластин Винт
пластины Ключ
SRH63-9 38 63 22 50 9 S63 К40
H63F чистовые пластины
R Код заказа
0.2 Н63 F R0.2
0.5 Н63 F R0.5
1.0 H63FR1.0
1.5 H63FR1.5
2.0 Н63 F R2.0
Спиральные
пластины с одной
режущей кромкой
101
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
й к Са гтех Precision Tools Ltd. СПИРАЛЬНЫЕ РЕЗЬБОФРЕЗЫ

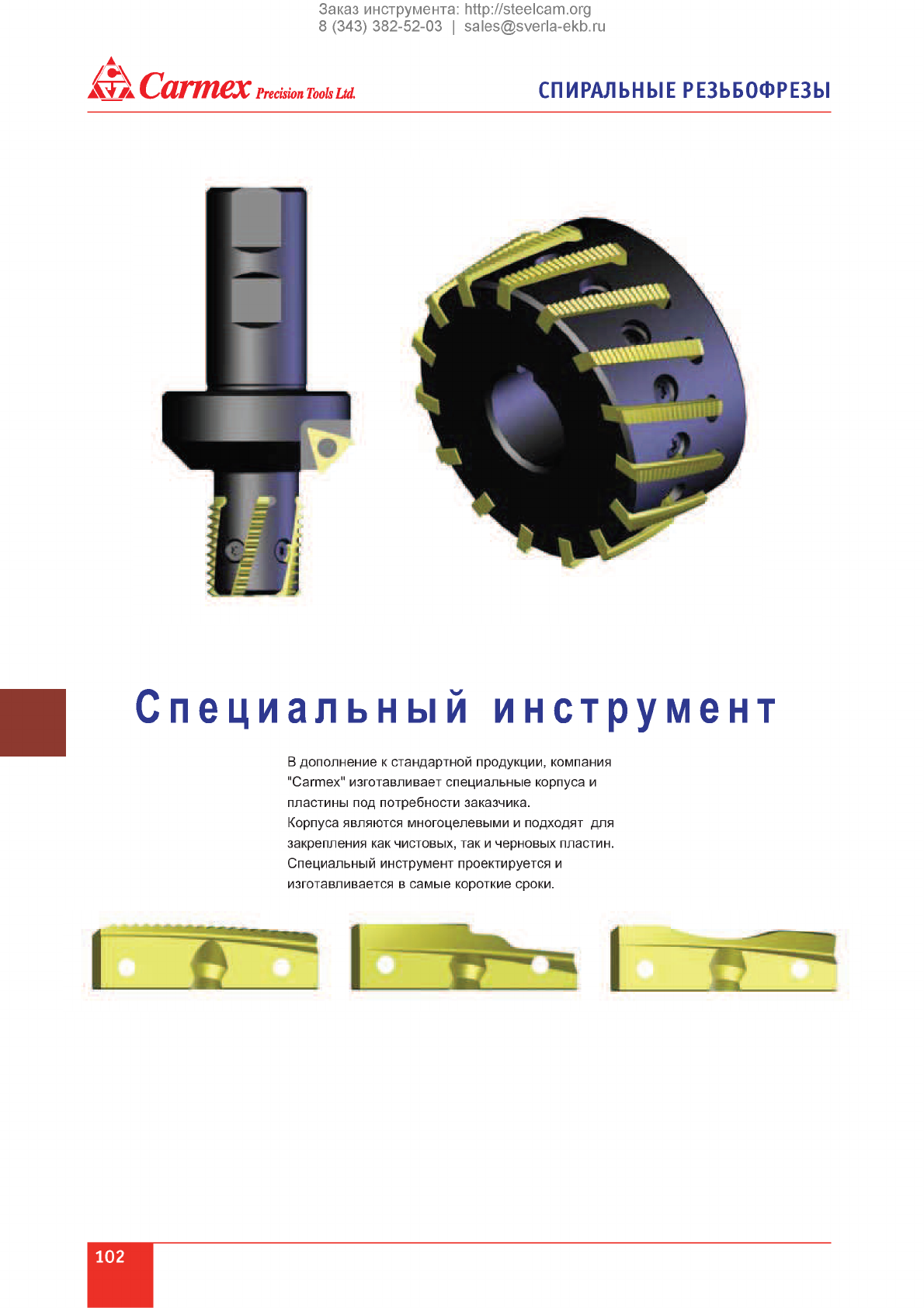

Специальный инструмент
В дополнение к стандартной продукции, компания
"Carmex" изготавливает специальные корпуса и
пластины под потребности заказчика.
Корпуса являются многоцелевыми и подходят для
закрепления как чистовых, так и черновых пластин.
Специальный инструмент проектируется и
изготавливается в самые короткие сроки.
102
