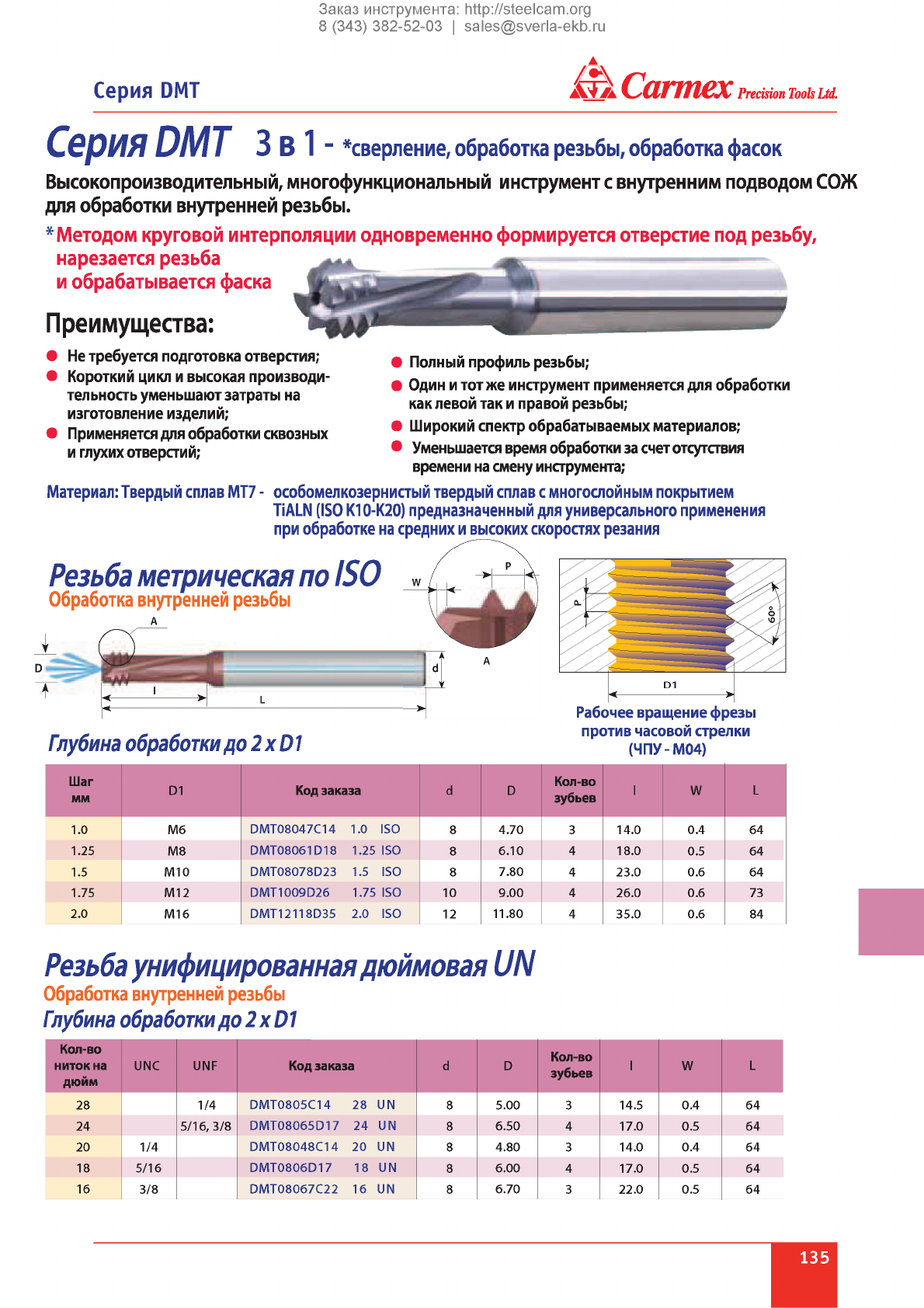

Серия DMT Ш кСагт ех Precision Tools Ltd.
Серия DMT 3 в 1^сверление, обработка резьбы, обработка фасок
Высокопроизводительный, многофункциональный инструмент с внутренним подводом СОЖ
для обработки внутренней резьбы.
*нарезается резьба
и обрабатывается фаска
Преимущества:
• Не требуется подготовка отверстия;
• Короткий цикл и высокая производи
тельность уменьшают затраты на
изготовление изделий;
• Применяется для обработки сквозных
и глухих отверстий;
• Полный профиль резьбы;
• Один и тот же инструмент применяется для обработки
как левой так и правой резьбы;
• Широкий спектр обрабатываемых материалов;
• Уменьшается время обработки за счет отсутствия
времени на смену инструмента;
Материал: Твердый сплав МТ7 - особомелкозернистый твердый сплав с многослойным покрытием
TiALN (ISO К10-К20) предназначенный для универсального применения
при обработке на средних и высоких скоростях резания
Резьба метрическая по IS O
Обработка внутренней резьбы
Гпубина обработки до 2xD1
А
l<----------------------------->
Рабочее вращение фрезы
против часовой стрелки
(ЧПУ-М04)
Шаг
мм d i Код заказа d dКол-во
зубьев 1wl
1.0 Мб DMT08047C14
О
iS >
О
8 4.70 3 14.0 0.4 64
1.25 М8 D M T08061D 18 1.25 ISO 86.10 4 18.0 0.5 64
1.5 М10 DMT08078D23 1.5 ISO 8 7.80 4 23.0 0.6 64
1.75 М12 DM T1009D26 1.75 ISO 10 9.00 4 26.0 0.6 73
2.0 М16 DM T12118D 35 2.0 ISO 12 11.80 4 35.0 0.6 84
Резьба унифицированная дюймовая U N
Обработка внутренней резьбы
Гпубина обработки до 2 x D l
Кол-во
ни ток на
дюйм u n c u n f Код заказа d dКол-во
зубьев 1wl
28 1/4 D M T0 80 5C 14 28 u n 8 5.00 3 14.5 0.4 64
24 5/16, 3/8 D M T 08 06 5D 1 7 24 u n 86.50 4 17.0 0.5 64
20 1/4 D M T0 8048 C14 20 u n 8 4.80 3 14.0 0.4 64
18 5/16 D M T08 06 D 17 18 u n 86.00 4 17.0 0.5 64
16 3/8 DMT08067C22 16 u n 86.70 3 22.0 0.5 64
135
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
йкСагт ех Precision Tools Ltd. Серия DMT

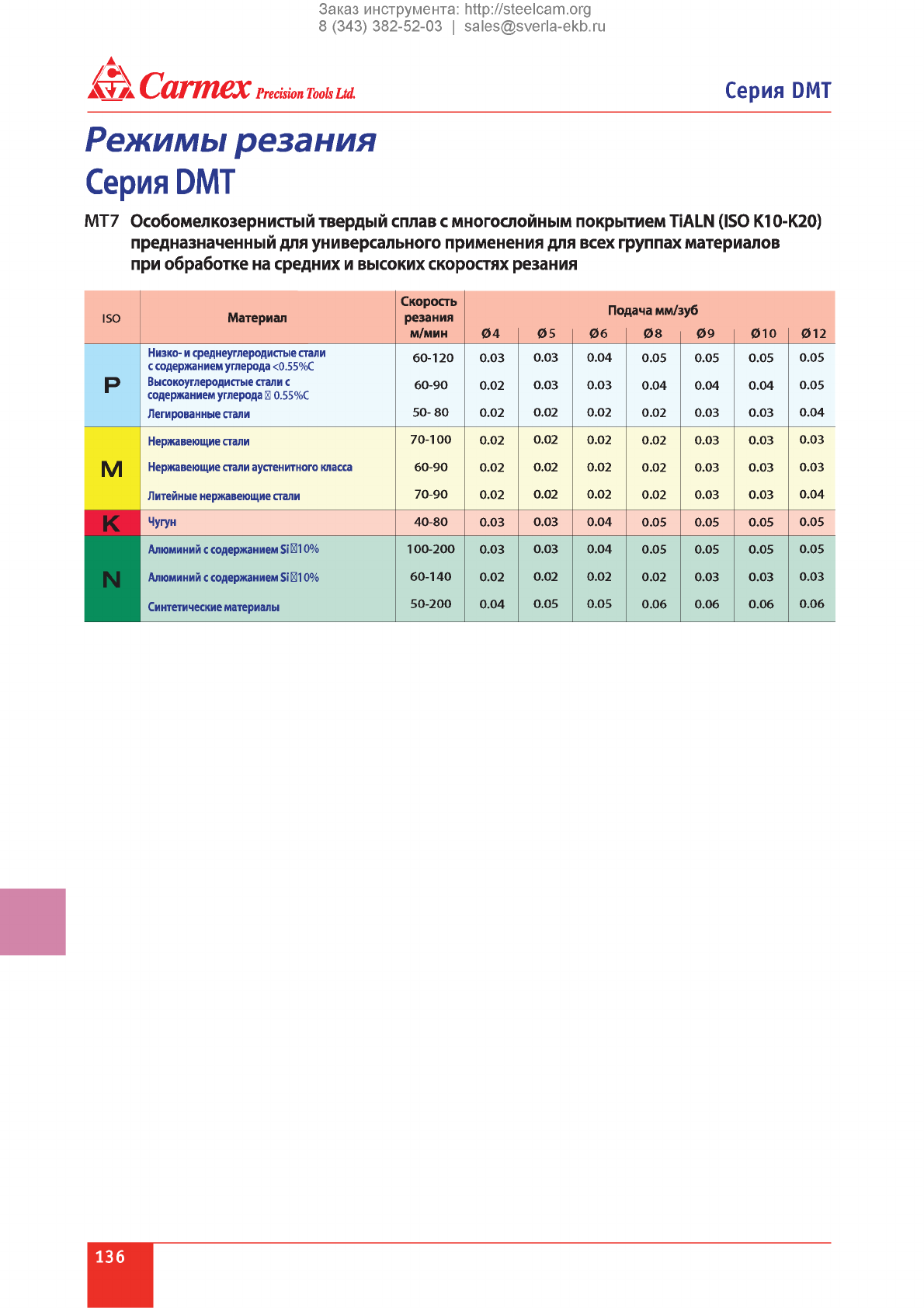

Режимы резания
Серия DMT
MT7 Особомелкозернистый твердый сплав с многослойным покрытием TiALN (ISO К10-К20)
предназначенный для универсального применения для всех группах материалов
при обработке на средних и высоких скоростях резания
iso Материал Скорость
резания Подача мм/зуб
м/мин 04 05 06 08 09 010 012
Низко- и среднеуглеродистые стали
<0.55%С 60-120 0.03 0.03 0.04 0.05 0.05 0.05 0.05
рВысокоуглеродистые стали с
1 0.55%С 60-90 0.02 0.03 0.03 0.04 0.04 0.04 0.05
Легированные стали 50- 80 0.02 0.02 0.02 0.02 0.03 0.03 0.04
Нержавеющие стали 70-100 0.02 0.02 0.02 0.02 0.03 0.03 0.03
мНержавеющие стали аустенитного класса 60-90 0.02 0.02 0.02 0.02 0.03 0.03 0.03
Литейные нержавеющие стали 70-90 0.02 0.02 0.02 0.02 0.03 0.03 0.04
кЧугун 40-80 0.03 0.03 0.04 0.05 0.05 0.05 0.05
Алюминий с содержанием Si Е310% 100-200 0.03 0.03 0.04 0.05 0.05 0.05 0.05
NАлюминий с содержанием Si Е310% 60-140 0.02 0.02 0.02 0.02 0.03 0.03 0.03
Синтетические материалы 50-200 0.04 0.05 0.05 0.06 0.06 0.06 0.06
