ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ПО РЕЗЬБОФРЕЗЕРОВАНИЮ

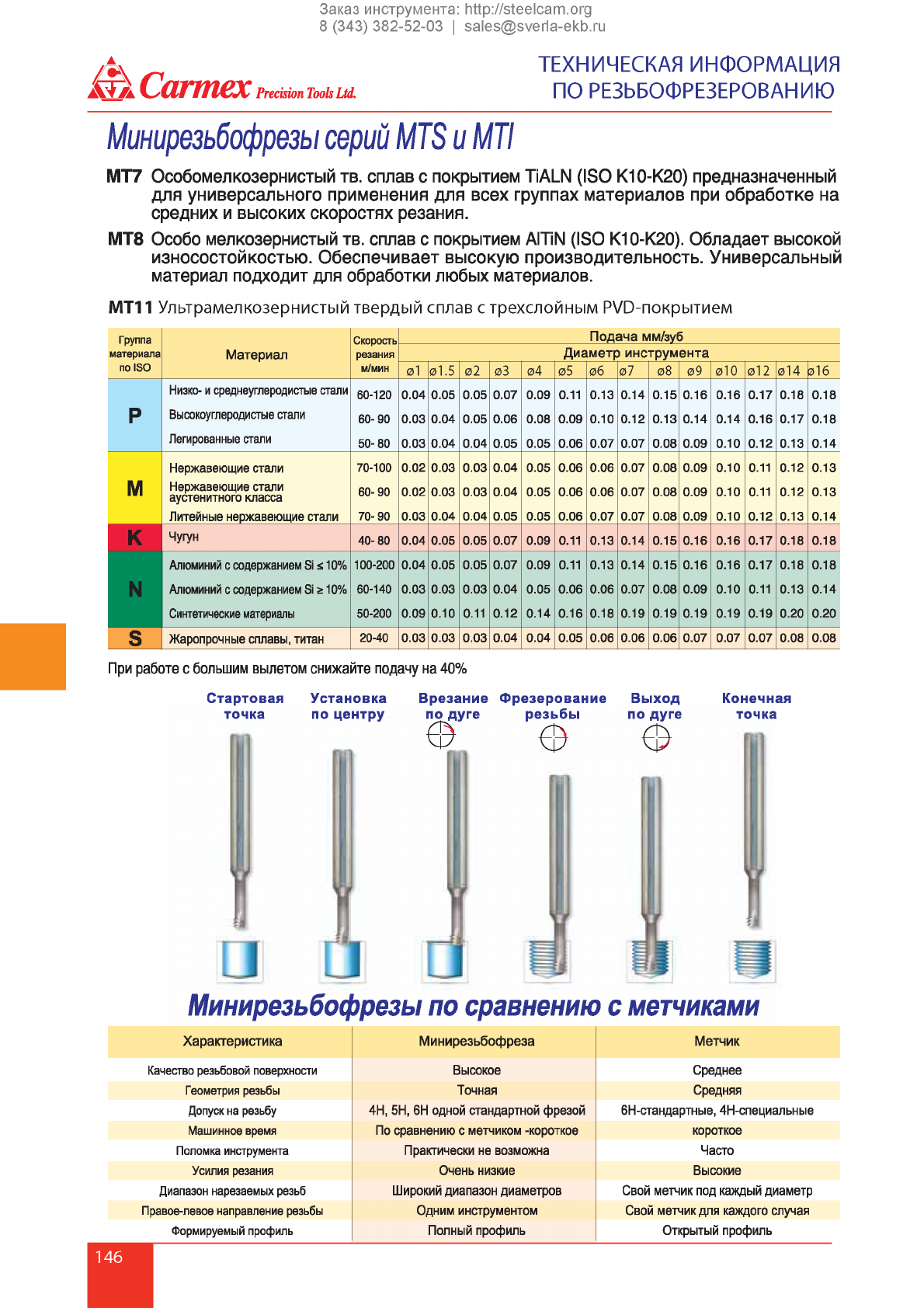

Минирезьбофрезы серий MTS и MTI
МТ7 Особомелкозернистый тв. сплав с покрытием TiALN (ISO К10-К20) предназначенный
для универсального применения для всех группах материалов при обработке на
средних и высоких скоростях резания.
МТ8 Особо мелкозернистый тв. сплав с покрытием AITiN (ISO К10-К20). Обладает высокой
износостойкостью. Обеспечивает высокую производительность. Универсальный
материал подходит для обработки любых материалов.
MT11 Ультрамелкозернистый твердый сплав с трехслойным PVD-покрытием
Г руппа
материала Скорость
резания
П од ача мм/зуб
М атериал Д иа м етр и н стр ум е н т а
по ISO м/мин 01 01.5 02 03 04 05 0б 07 08 09 010 012 014 01б
Низко- и среднеуглеродистые стали 60-120 0.04 0.05 0.05 0.07 0.09 0.11 0.13 0.14 0.15 0.16 0.16 0.17 0.18 0.18
РВысокоуглеродистые стали 60- 90 0.03 0.04 0.05 0.06 0.08 0.09 0.10 0.12 0.13 0.14 0.14 0.16 0.17 0.18
Легированные стали 50- 80 0.03 0.04 0.04 0.05 0.05 0.06 0.07 0.07 0.08 0.09 0.10 0.12 0.13 0.14
Нержавеющие стали 70-100 0.02 0.03 0.03 0.04 0.05 0.06 0.06 0.07 0.08 0.09 0.10 0.11 0.12 0.13
мНержавеющие стали
аустенитного класса 60- 90 0.02 0.03 0.03 0.04 0.05 0.06 0.06 0.07 0.08 0.09 0.10 0.11 0.12 0.13
Литейные нержавеющие стали 70- 90 0.03 0.04 0.04 0.05 0.05 0.06 0.07 0.07 0.08 0.09 0.10 0.12 0.13 0.14
кЧугун 40- 80 0.04 0.05 0.05 0.07 0.09 0.11 0.13 0.14 0.15 0.16 0.16 0.17 0.18 0.18
Алюминий с содержанием Si £ 10% 100-200 0.04 0.05 0.05 0.07 0.09 0.11 0.13 0.14 0.15 0.16 0.16 0.17 0.18 0.18
NАлюминий с содержанием Si а 10% 60-140 0.03 0.03 0.03 0.04 0.05 0.06 0.06 0.07 0.08 0.09 0.10 0.11 0.13 0.14
Синтетические материалы 50-200 0.09 0.10 0.11 0.12 0.14 0.16 0.18 0.19 0.19 0.19 0.19 0.19 0.20 0.20
SЖаропрочные сплавы, титан 20-40 0.03 0.03 0.03 0.04 0.04 0.05 0.06 0.06 0.06 0.07 0.07 0.07 0.08 0.08
При работе с большим вылетом снижайте подачу на 40%
Стартовая Установка Врезание Фрезерование Выход Конечная
Минирезьбофрезы по сравнению с метчиками
Х а ра кте ри сти ка М и ни рез ьб оф р еза М етч ик
Качество резьбовой поверхности Высокое Среднее
Геометрия резьбы Точная Средняя
Допуск на резьбу 4Н, 5Н, 6Н одной стандартной фрезой бН-стандартные, 4Н-специальные
Машинное время По сравнению с метчиком -короткое короткое
Поломка инструмента Практически не возможна Часто
Усилия резания Очень низкие Высокие
Диапазон нарезаемых резьб Широкий диапазон диаметров Свой метчик под каждый диаметр
Правое-левое направление резьбы Одним инструментом Свой метчик для каждого случая
Формируемый профиль Полный профиль Открытый профиль
146
