ОБРАБОТКА
РЕЗЬБЫ
3
&
E
E000 96
E000TIN 97
E001 98
E002 112
E002TIN 113
E003 114
E011 138
E013 142
E021 151
E023 154
E031 164
E033 167
E041 191
E043 194
E100 74
E101 77
E102 76
E105 124
E108 144
E111 157
E115 171
E119 184
E200 78
E201 36
E207 104
E212 106
E216 100
E225 145
E229 158
E237 80
E238 52
E239 53
E240 43
E241 44
E242 129
E243 207
E250 79
E251 81
E252 37
E255 40
E256 41
E258 105
E260 49
E261 50
E263 107
E266 101
E268 127
E275 146
E278 159
&
E282 186
E286 169
E287 156
E288 143
E289 120
E290 130
E291 117
E292 118
E293 121
E294 119
E295 122
E296 123
E297 39
E298 47
E299 57
E300 59
E303 89
E334 42
E335 51
E382 61
E383 60
E384 58
E390 38
E412 48
E414 54
E422 102
E423 103
E471 45
E472 46
E473 55
E474 56
E500 82
E501 86
E504 88
E513 131
E515 147
E524 160
E531 172
E533 175
E534 174
E536 176
E538 179
E539 178
E542 180
E544 183
E545 182
E547 187
E550 197
E570 170
E600 90
&
E605 116
E606 99
E610 91
E620 195
E621 196
E650 115
E651 155
E653 202
E654 168
E708 206
E709 204
E710 199
E711 201
E712 203
E714 198
E720 205
E721 200
EP006G 93
EP006H 92
EP00TIN 94
EP016H 95
EP10 135
EP10TIN 136
EP11 137
EP20 149
EP21 150
EP30 162
EP31 163
EP40 189
EP41 190
EX006G 109
EX006H 108
EX00TIN 110
EX016H 111
EX10 139
EX10TIN 140
EX11 141
EX20 152
EX21 153
EX30 165
EX31 166
EX40 192
EX41 193
F
F100 248
F108 250
F110 251
F120 252
F130 253
F140 254
&
F150 255
F170 256
F180 257
F190 258
F201 249
F202 264
F272 267
F300 259
F302 265
F310 260
F312 266
F320 261
F330 262
F370 263
J
J200 224
J205 225
J210 226
J215 227
J220 228
J225 229
J235 230
J245 231
J260 233
J280 232
L
L000 210
L001 211
L002 212
L110 214
L112 215
L113 209
L114 209
L115 210
L119 208
L120 213
L126 208
M
M200-1 272
M200-2 272
M200-3 273
T
T200 19
T201 20
T205 22
T206 23
T210 21
T215 24
МОНОЛИТНЫЙ ИНСТРУМЕНТ – АЛФАВИТНЫЙ УКАЗАТЕЛЬ
СЕРИЯ СЕРИЯ СЕРИЯ СЕРИЯ
6
P NMSK H
P1
P1 11 1 13
1 3
31 3 33
1 3
P2
P2
P3
P3
P4
P4
P
P
NMSK H
ISO

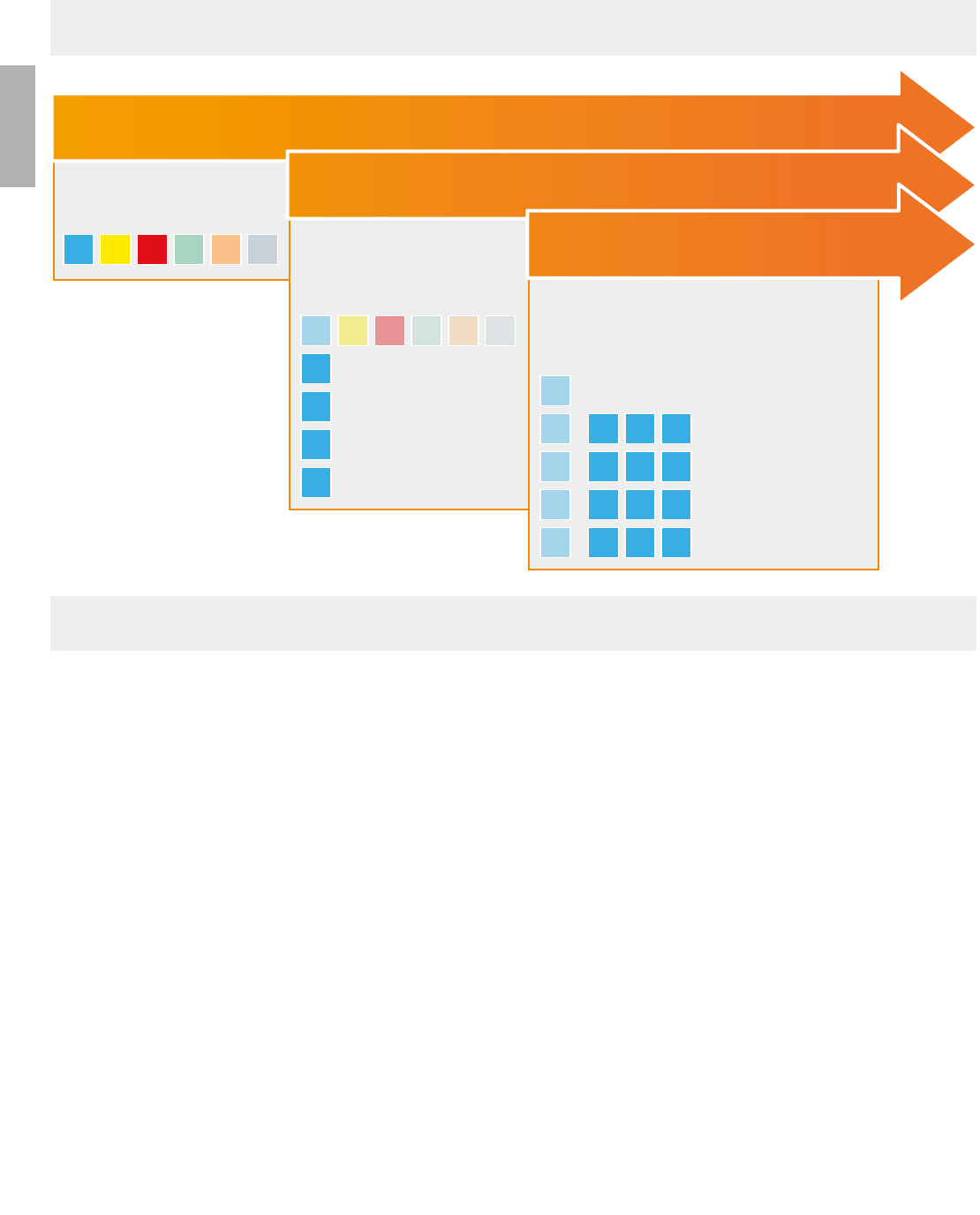

ГРУППЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ WMG
КЛАССИФИКАЦИЯ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ ORMR RAM
руппы обрабатываемых материалов используются
для простого и надежного выбора режущего инструмента с
оптимальными режимами резания для конкретной заготовки.
разделяет основные материалы заготовок на
шесть групп по цвету:
С конструкционные стали ( группа)
Ж нержавеющие стали ( группа)
К чугун ( группа)
З цветные сплавы ( группа)
K жаропрочные и титановые сплавы ( группа)
С твердые материалы ( группа)
О
конструкционные стали,
нержавеющие стали, ...
Выбор материала и геометрии режущего инструмента
для широкого диапазона материалов заготовок
олее точный выбор инструмента с учетом структурных
особенностей материалов заготовок
П
О
углеродистые стали,
легированные стали, ... О
160 220 , 620 900 МПа, ...
Выбор режимов резания
в диапазоне значений 10%
WMG
Каждая из этих групп делится на подгруппы с учетом состава и
структуры материала. ак, например, группа конструкционных
сталей делится на четыре подгруппы:
1
2
3
4
Окончательное деление учитывает свойства материала
заготовки: твердость и предел прочности. то делается для
более точной рекомендации по выбору инструмента и режимов
резания.
аблица на следующей странице дает описание каждой группы
обрабатываемых материалов с обозначениями.
7
P
P1
P1.1 < 240 HB ≤ 830
P1.2 < 180 HB ≤ 620
P1.3 < 180 HB ≤ 620
P2
P2.1 < 180 HB ≤ 620
P2.2 < 240 HB ≤ 830
P2.3 < 300 HB ≤ 1030
P3
P3.1 < 180 HB ≤ 620
P3.2 180 – 260 HB > 620 ≤ 900
P3.3 260 – 360 HB > 900 ≤ 1240
P4
P4.1 < 26 HRC ≤ 900
P4.2 26 – 39 HRC > 900 ≤ 1240
P4.3 39 – 45 HRC > 1240 ≤ 1450
M
M1 M1.1 < 160 HB ≤ 520
M1.2 160 – 220 HB > 520 ≤ 700
M2
M2.1 < 200 HB ≤ 670
M2.2 200 – 280 HB > 670 ≤ 950
M2.3 280 – 380 HB > 950 ≤ 1300
M3
M3.1 < 200 HB ≤ 750
M3.2 200 – 260 HB > 750 ≤ 870
M3.3 260 – 300 HB > 870 ≤ 1040
M4 M4.1 < 300 HB ≤ 990
M4.2 300 – 380 HB ≤ 1320
K
K1
K1.1 < 180 HB ≤ 190
K1.2 180 – 240 HB > 190 ≤ 310
K1.3 240 – 280 HB > 310 ≤ 390
K2
K2.1 < 160 HB ≤ 400
K2.2 160 – 200 HB > 400 ≤ 550
K2.3 200 – 240 HB > 550 ≤ 660
K3
K3.1 < 180 HB ≤ 560
K3.2 180 – 220 HB > 560 ≤ 680
K3.3 220 – 260 HB > 680 ≤ 800
K4
K4.1 < 180 HB ≤ 190
K4.2 < 240 HB ≤ 740
K4.3 < 280 HB > 840 ≤ 980
K4.4 280 – 320 HB > 980 ≤ 1130
K4.5 320 – 360 HB > 1130 ≤ 1280
K5
K5.1 < 180 HB ≤ 400
K5.2 180 – 220 HB > 400 ≤ 450
K5.3 220 – 260 HB > 450 ≤ 500
N
N1
N1.1 < 60 HB ≤ 240
N1.2 60 – 100 HB > 240 ≤ 400
N1.3 100 – 150 HB > 400 ≤ 590
N2
N2.1 < 75 HB ≤ 240
N2.2 75 – 90 HB > 240 ≤ 270
N2.3 90 – 140 HB > 270 ≤ 440
N3
N3.1 – –
N3.2 – –
N3.3 – –
N4
N4.1 – –
N4.2 – –
N4.3 – –
N5 N5.1 – –
S
S1
S1.1 < 200 HB ≤ 660
S1.2 200 – 280 HB > 660 ≤ 950
S1.3 280 – 360 HB > 950 ≤ 1200
S2 S2.1 < 200 HB ≤ 690
S2.2 200 – 280 HB > 690 ≤ 970
S3 S3.1 < 280 HB ≤ 940
S3.2 280 – 360 HB > 940 ≤ 1200
S4 S4.1 < 240 HB ≤ 800
S4.2 240 – 320 HB > 800 ≤ 1070
H
H1 H1.1 < 440 HB –
H2 H2.1 < 55 HRC –
H2.2 > 55 HRC –
H3 H3.1 < 51 HRC –
H3.2 51 – 55 HRC –
H4 H4.1 55 – 59 HRC –
H4.2 > 59 HRC –
Группа ISO WMG (Группы обрабатываемых материалов) Твердость
(HB или HRC)
Предел
прочности
(МПа)
Примеры материалов
Автоматные стали
(углеродистые стали с увеличенной обрабатываемостью резанием)
С повышенным содержанием серы А11, А12
С повышенным содержанием серы и фосфора А30, А35
С повышенным содержанием серы, фосфора и свинца
АС14, АС40
Нелегированные стали
(низко-, средне- и высокоуглеродистые стали)
Содержание углерода <0,25% Ст1кп, Ст2пс, Ст3сп
Содержание углерода <0,55% Сталь 40, Сталь 45
Содержание углерода >0,55% Сталь 58, Сталь 60
Легированные стали
(углеродистые стали со степенью легирования ≤10%)
Отожженные 15Г, 15Х
Закаленные и отпущенные 16ХСН, 20ХФА, 40Х
60С2А, 50ХФА
Инструментальные стали
(твердые стали для инструмента, штампов и пресс-форм)
Отожженные У8Г, У10, У12А
Закаленные и отпущенные ХВ4Ф, 6Х4М2ФС, ХВГ
75ХСМФ, 90ХМФ
Ферритные нержавеющие стали
(неупрочняемые термообработкой стали с повышенным содержанием хрома)
04Х17Т, 08Х13
08Х18ГБ, 12Х17
Мартенситные нержавеющие стали
(упрочняемые термообработкой стали с повышенным содержанием хрома)
Отожженные 15Х11МФ, 20Х13
Закаленные и отпущенные 30Х13, 40Х13
После старения 65Х13, 95Х18
Аустенитные нержавеющие стали
(с повышенным содержанием хрома и никеля)
02Х18Н11, 06Х18Н11
08Х18Н10, 12Х18Н10Т
10Х17Н13М3Т, 20Х13Н4Г9
Аустенитно-ферритные (дуплекс) или супераустенитные нержавеющие стали 03X22H6M2, 08Х21Н6М2Т
Аустенитные дисперсионно твердеющие нержавеющие стали 03Х21Н21М4ГБ
Серый чугун
(с пластинчатым графитом)
Ферритный или феррито-перлитный СЧ10, СЧ15
Феррито-перлитный или перлитный СЧ20, СЧ25
Перлитный СЧ30, СЧ35
Ковкий чугун
(с компактным хлопьевидным графитом)
Ферритный КЧ30-6, КЧ35-10
Ферритный или перлитный КЧ45-7, КЧ50-5
Перлитный КЧ60-3, КЧ70-2
Высокопрочный чугун
(с шаровидным графитом)
Ферритный ВЧ35, ВЧ40
Ферритный или перлитный ВЧ50,ВЧ60
Перлитный ВЧ70, ВЧ80
Аустенитный серый чугун (легированный чугун с аустенитным пластинчатым графитом) ЧН11Г7Ш, ЧН15Д3Ш
Аустенитный высокопрочный чугун (легированный чугун с аустенитным шаровидным графитом) ЧН19Х3Ш, ЧН20Д2Ш
Аустенитный высокопрочный чугун
(легированный чугун с ферритно-аустенитной структурой)
ЧХ22С
ЧХ28
ЧХ32
Чугун с вермикулярным графитом
Ферритный ЧВГ30
Феррито-перлитный ЧВГ40
Перлитный ЧВГ45
Чистый алюминий и деформируемые алюминиевые сплавы А7, А35
Деформируемые алюминиевые сплавы Средней твердости АД35, АМг2
Повышенной твердости АК6, Д16
Алюминиевые литейные сплавы
АЛ6, АМг6Л
АК5М4, АМ5
АМ4.5Кд, ВАЛ12
Легкообрабатываемые медные сплавы М1б, М3р
Медные сплавы с хорошей и средней обрабатываемостью, образующие короткую стружку Л60, ЛЦ40С
Медные сплавы со средней и плохой обрабатываемостью, образующие длинную стружку БрА9Ж4, БрНБТ
Термопластичные полимеры Акрил, эластомер, ПТФЭ
Термореактивные полимеры
Эпоксидные и полиэфирные смолы
Армированные полимеры или композиционные материалы
Стеклопластик, углепластик, текстолит
Графит ГСМ-1, ЭУЗ-М, ГТ-2
Чистый титан и титановые сплавы
ВТ1-0, Вт1-1
ОТ4, ВТ14
ВТ16, ВТ22
Жаропрочные сплавы на основе железа 10Х23Н18, 08Х16Н13М2Б
45Х14Н14В2М, 16Х11Н2В2МФ
Жаропрочные сплавы на основе никеля ХН70Ю (ЭИ652), ХН60ВТ (ЭИ868)
ХН70ВМТЮ (ЭИ617), ХН65ВМТЮ
Жаропрочные сплавы на основе кобальта ЛK4
К49Х20В15Н10
Закаленный и отпущенный чугун ЧХ3, ЧЮХШ
Закаленный чугун ЧХ16
ЧС13
Закаленные стали <55HRC 5ХНВ
75ХМ
Закаленные стали >55HRC 11М5Ф, 9ХВГ
30ХН2МА
ГРУППЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ WMG
8
16
3
BD
DCON MS
DRVS
LDP
LSC
LU
NOF
OAL
PHD
PRAT_HEADER
TCL
TD
TDZ
THL
TP
TPI
WSC
WSCN
WSCX

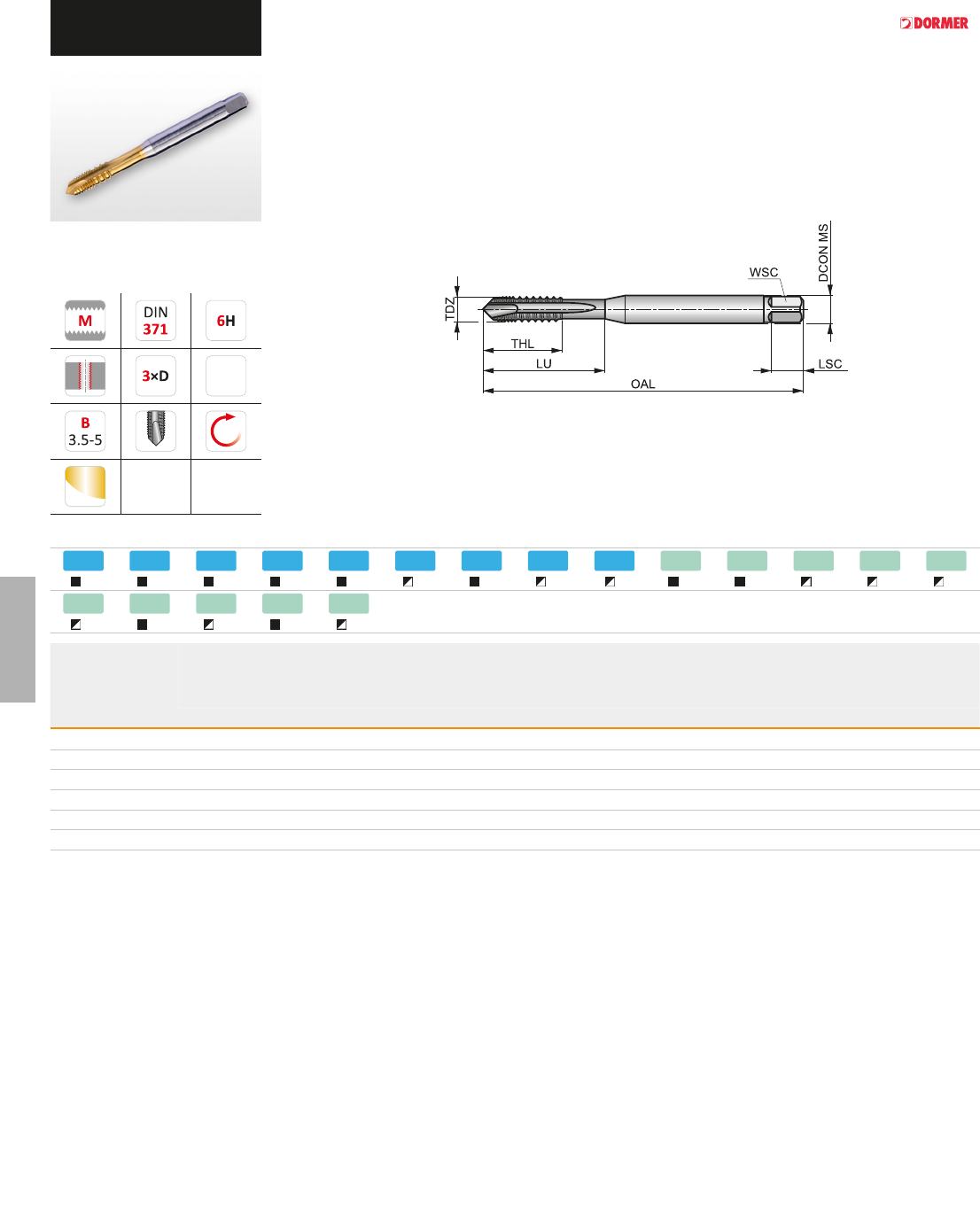

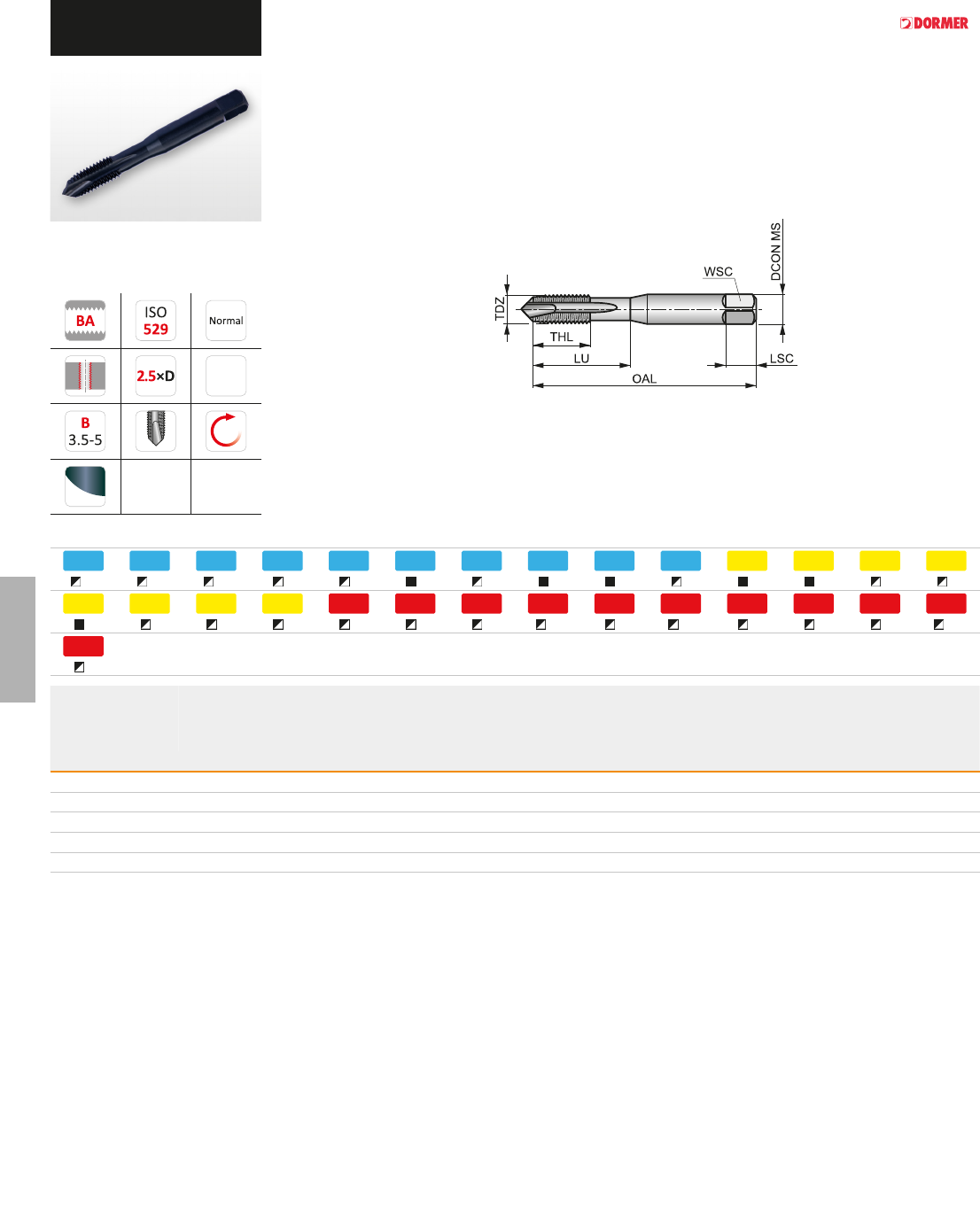

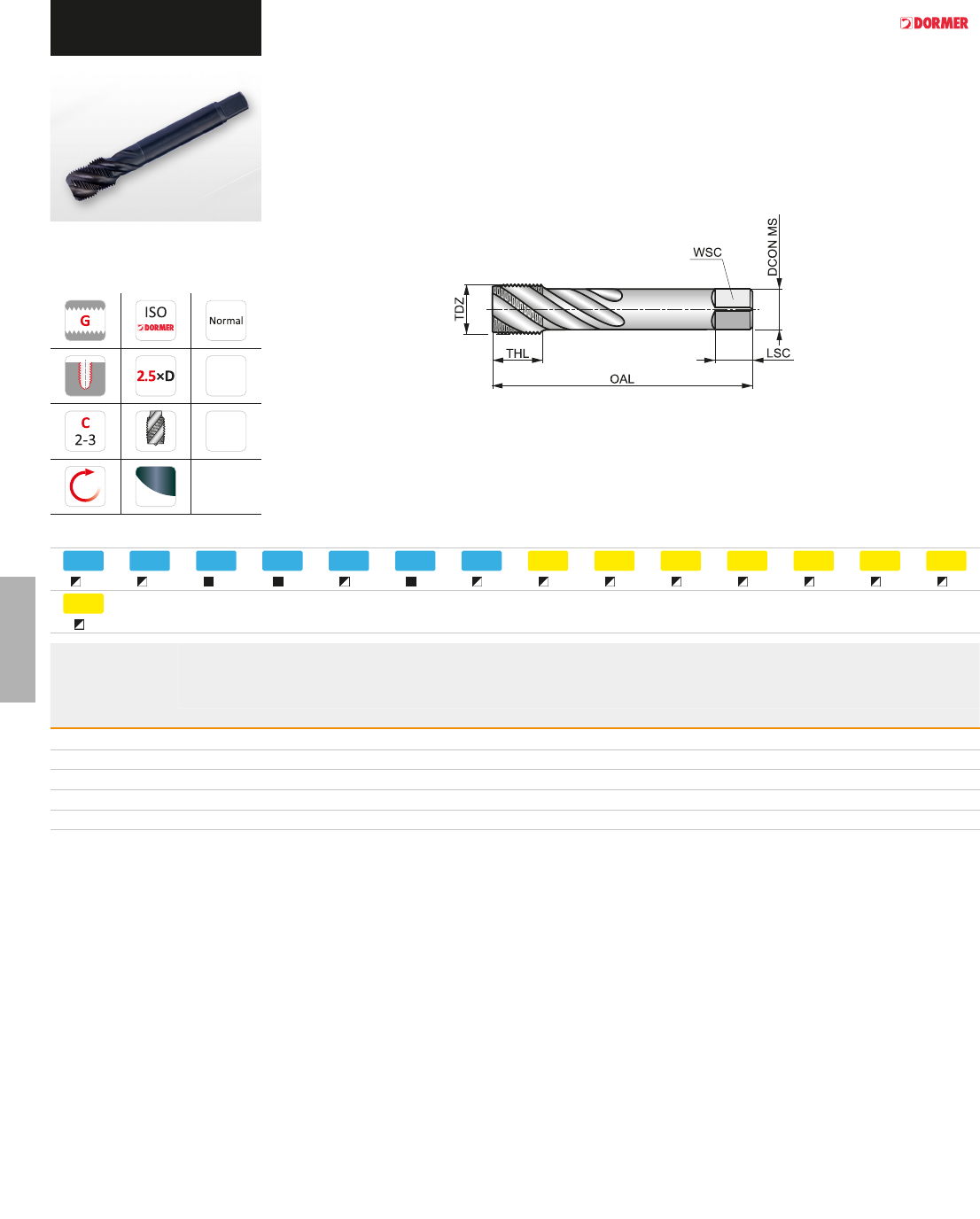

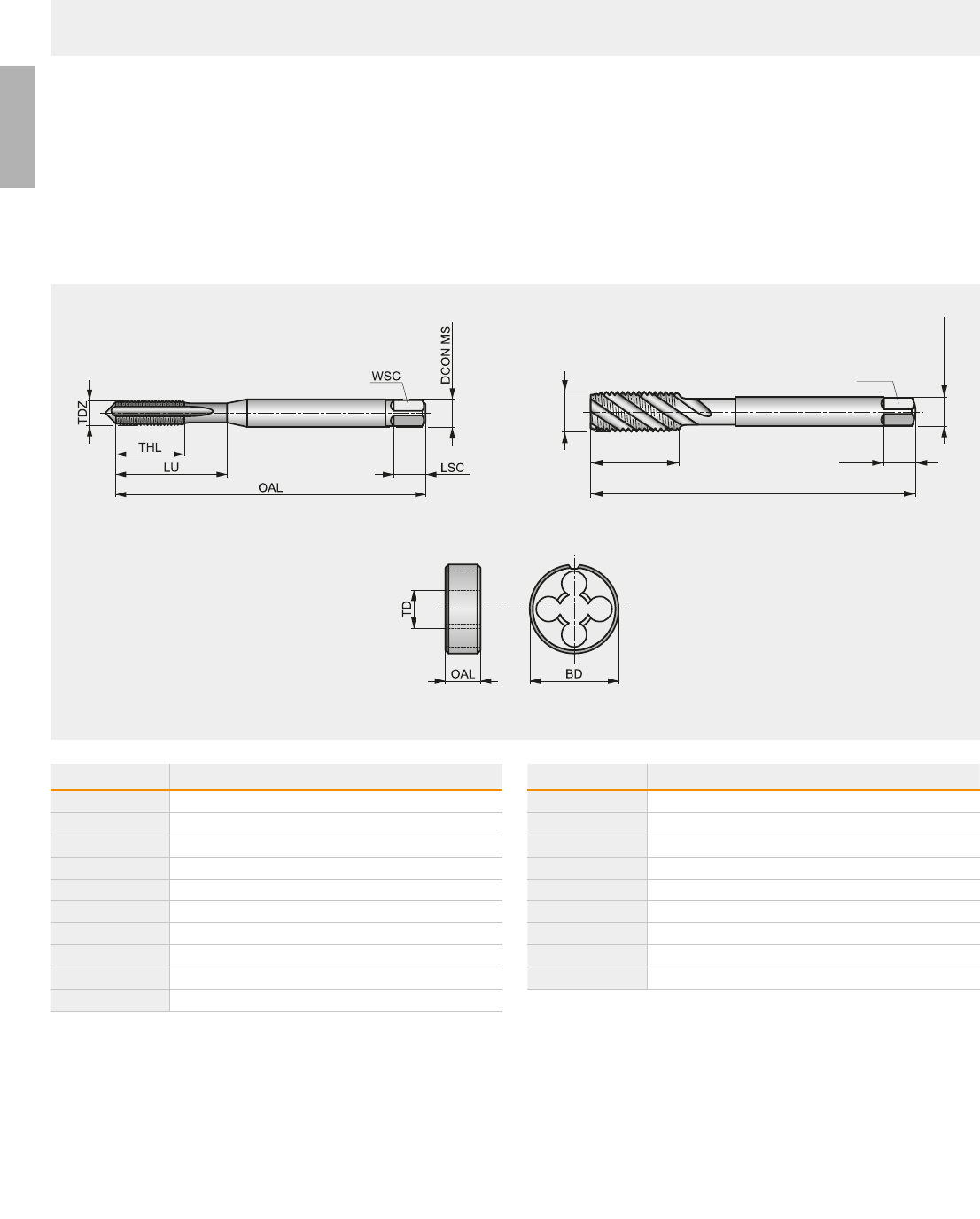

ПАРАМЕТРЫ РЕЖУЩЕГО ИНСТРУМЕНТА СОГЛАСНО ISO 13399
В ISO 13399 Н
13399 это международный стандарт, регламентирующий информацию о режущем инструменте. Стандарт обеспечивает
представление информации в нейтральном формате, который не зависит от определенной системы или фирмыпроизводителя.
Однозначное определение параметров инструмента в соответствии со стандартом, который может быть обработан любым ПО,
повышает качество связи между системами и обеспечивает беспрепятственный обмен электронными данными. спользуя единый
язык обмена данными, можно повысить эффективность и качество сбора информации. Время обработки существенно сокращается,
что позволит быстро и удобно ориентироваться в ассортименте режущего инструмента, который состоит из более чем 40,000
позиций. При использовании системы, совместимой со стандартом 13399, отпадает необходимость ручного ввода данных из
каталога через компьютер в систему.
ISO 13399 Описание
Диаметр корпуса
Соединительный диаметр
Размер „под ключ“
Длина части сверла комбинированного инструмента
Длина закрепления
Рабочая длина (максимально рекомендуемая)
Число стружечных канавок
Общая длина
Диаметр предварительно обработанного отверстия
Описание
ISO 13399 Описание
Длина заборного конуса метчика
Диаметр резьбы
Размер резьбы
Длина режущей части
Шаг резьбы
Количество витков на дюйм
Ширина закрепления
Минимальная ширина закрепления
Максимальная ширина закрепления

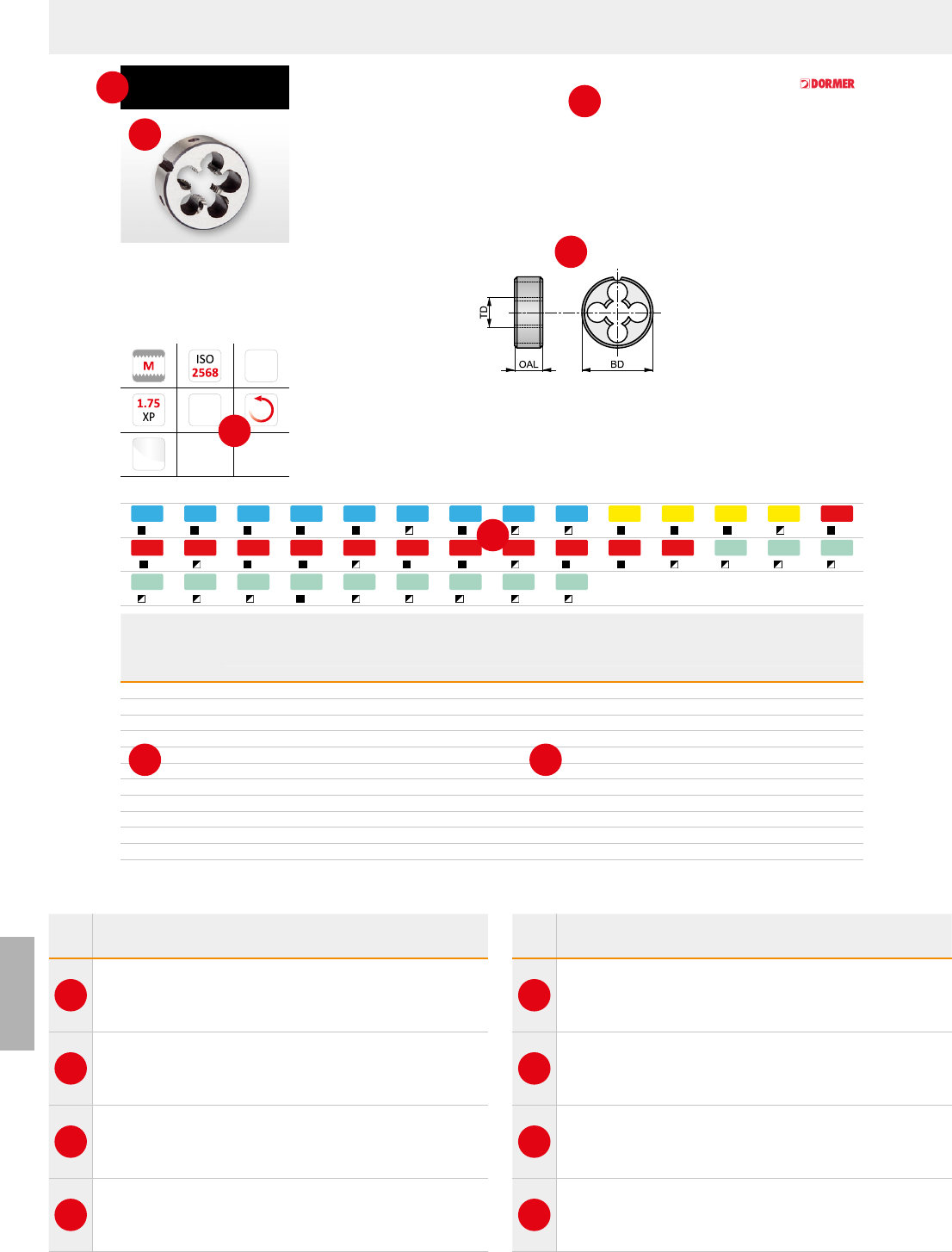

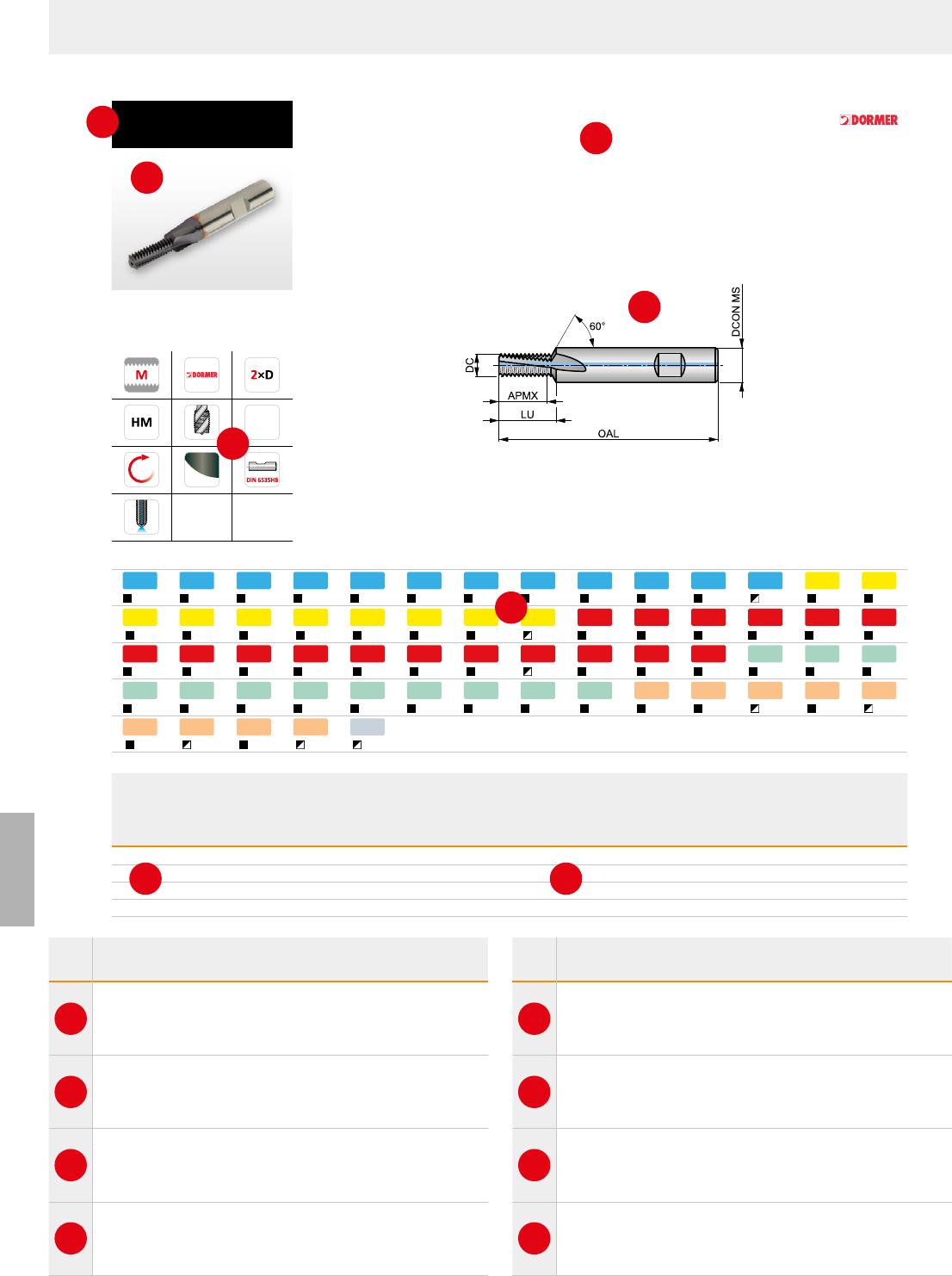

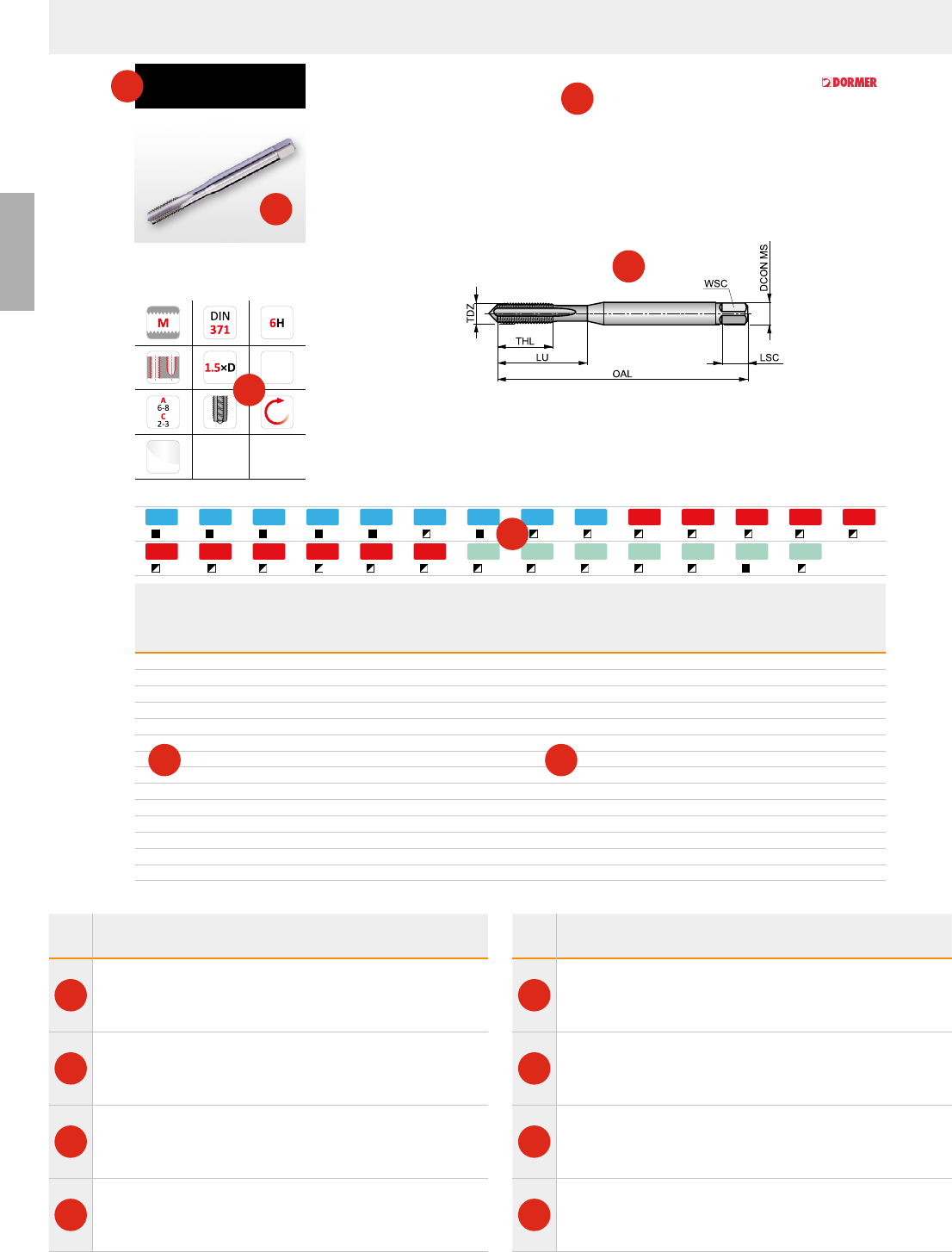

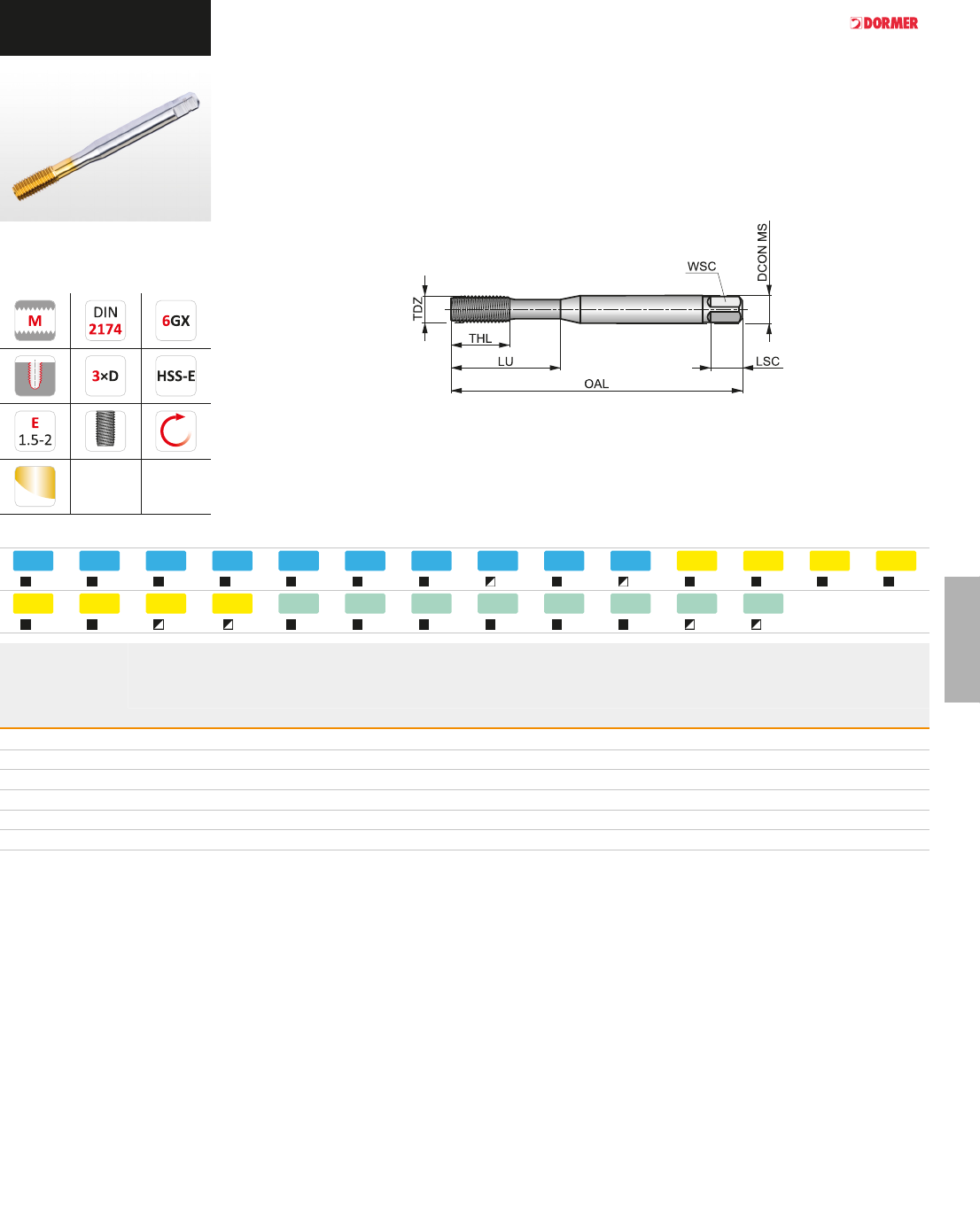

ПРИМЕРЫ
12
78
B
E200
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
12
2
9
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8

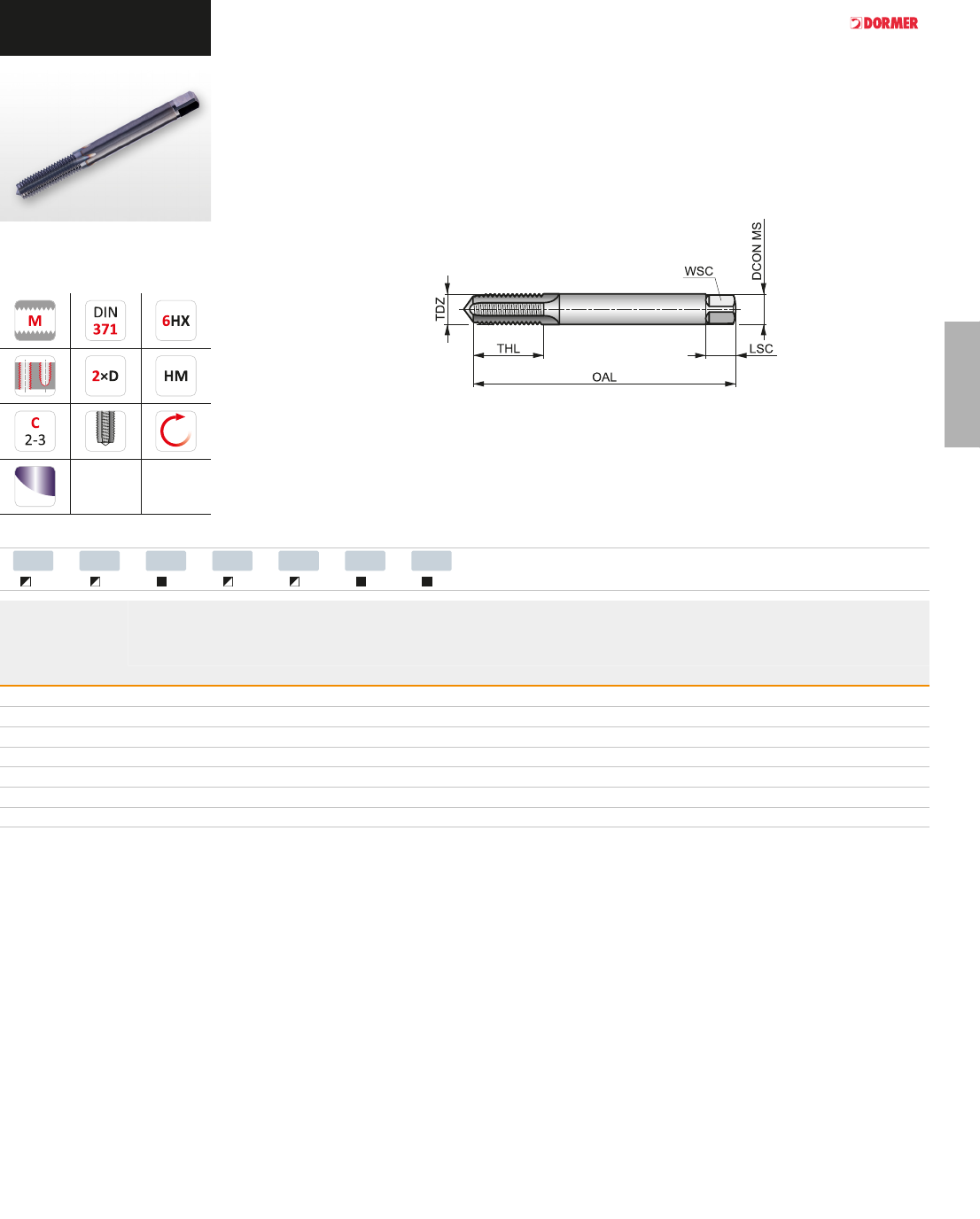

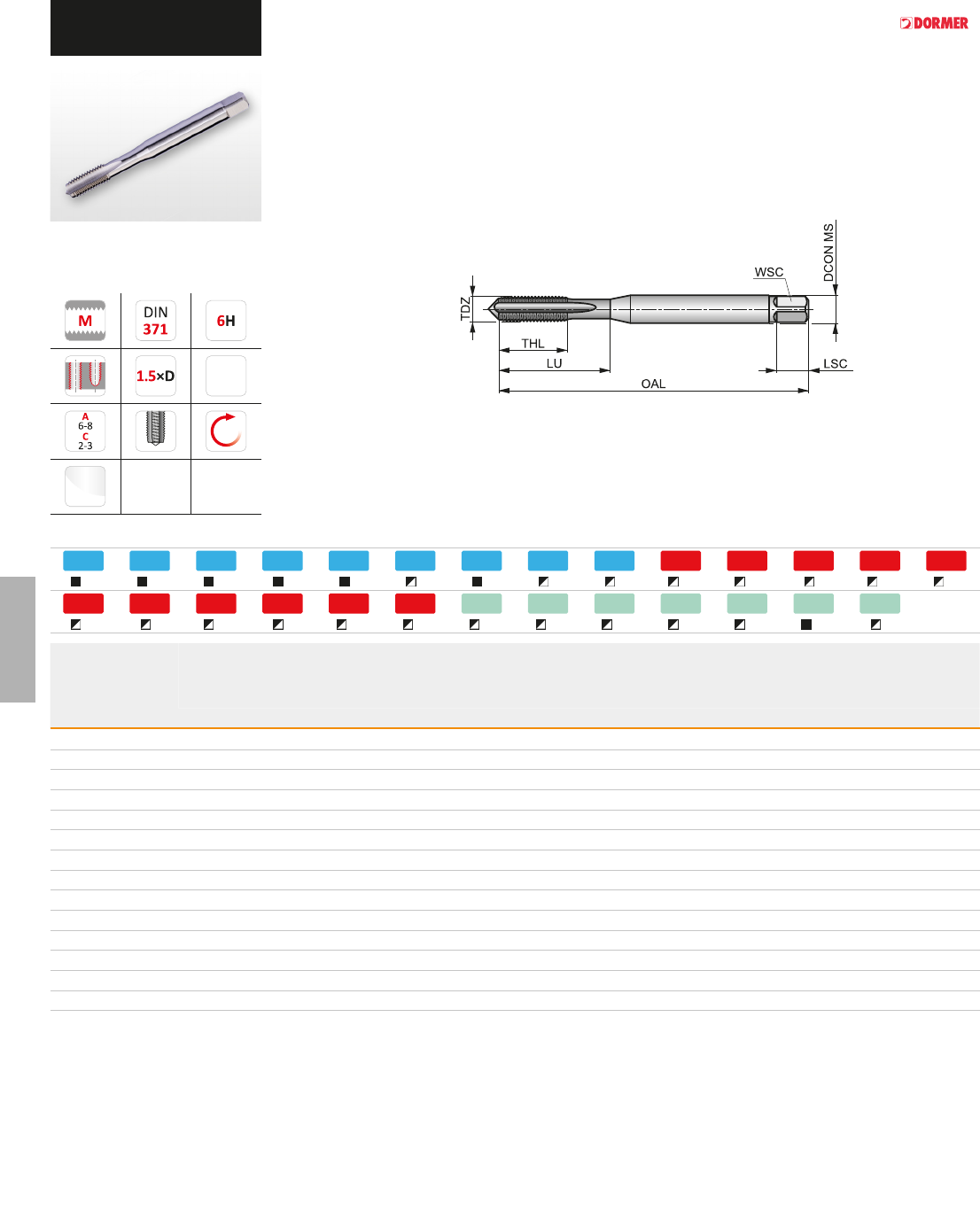

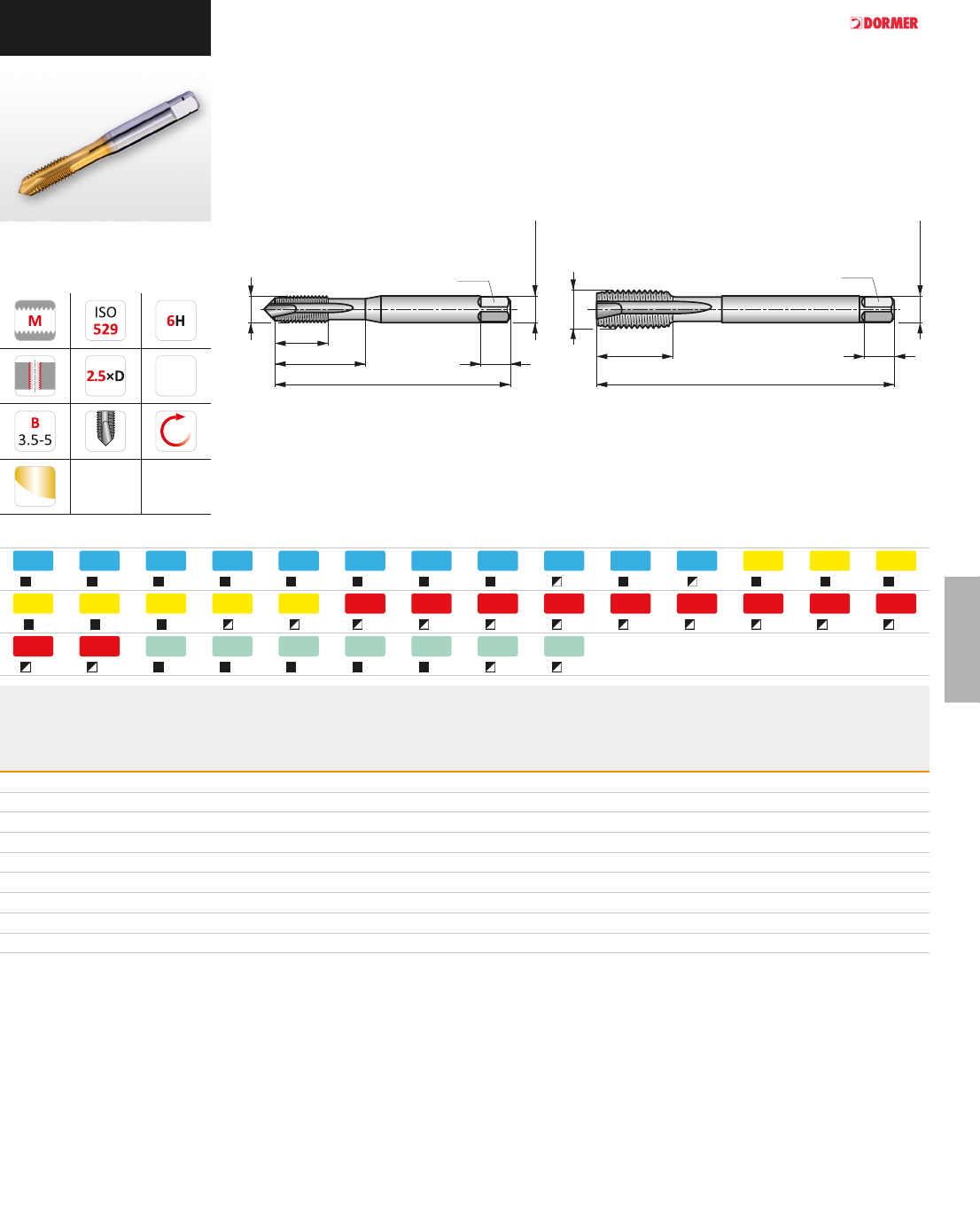

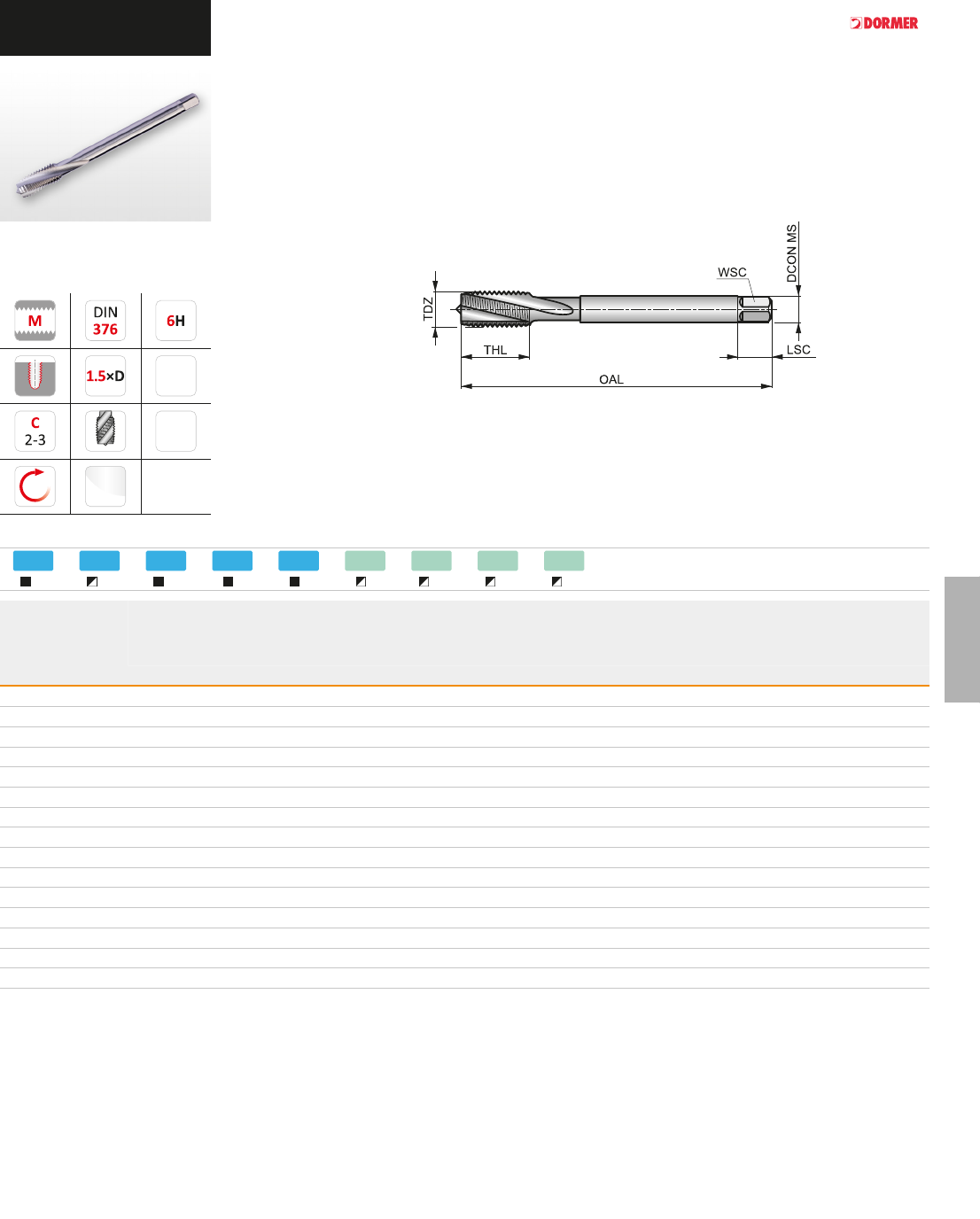

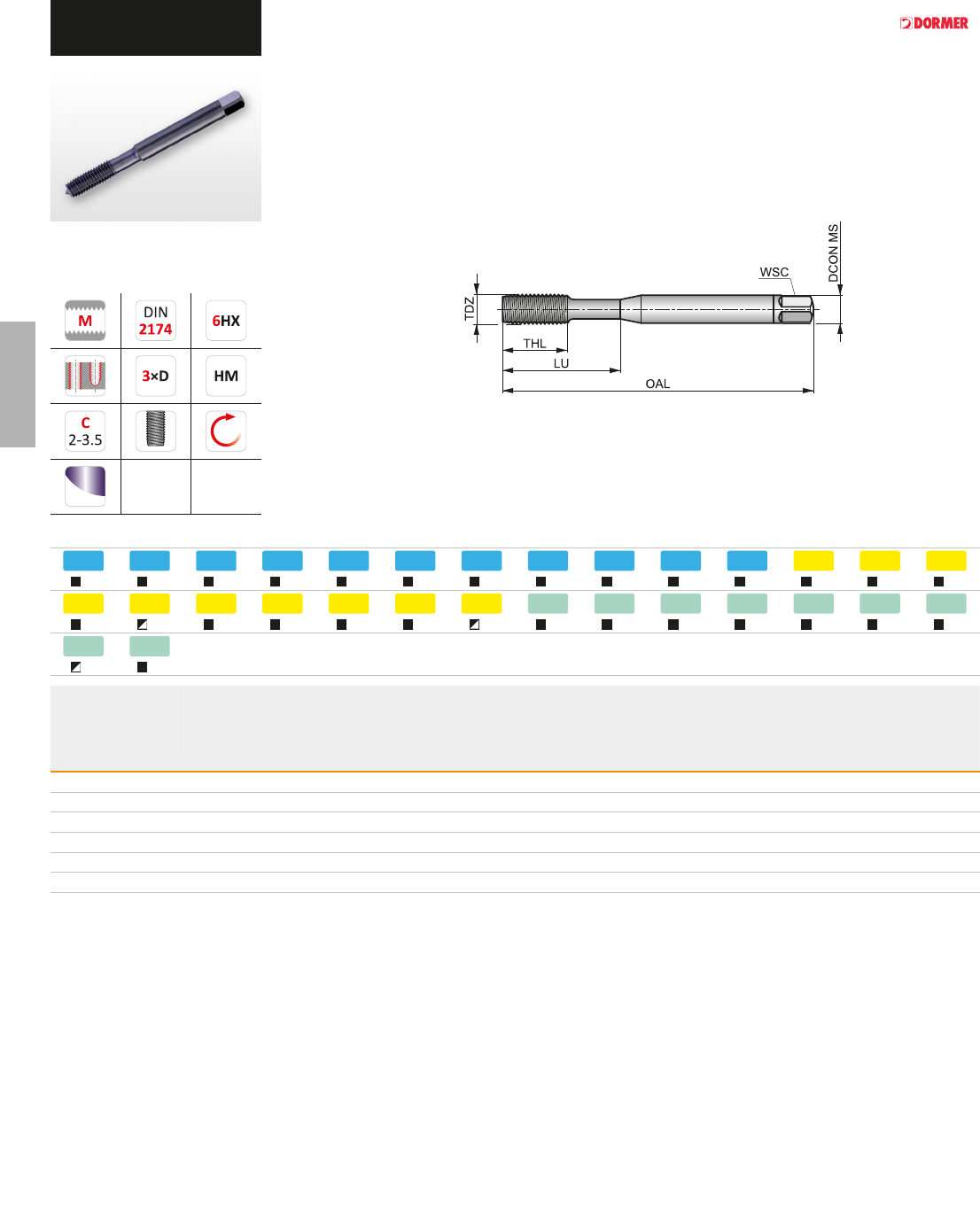

TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E200M2 2 0.40 45.0 6 2.80 2.10 5 3 1.60 9.00
E200M2.5 2.5 0.45 50.0 8 2.80 2.10 5 3 2.05 12.50
E200M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E200M3NO1 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E200M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E200M4NO1 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E200M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E200M5NO1 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E200M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E200M6NO1 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E200M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E200M8NO1 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E200M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E200M10NO1 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным
заборным конусом. Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1
2
3
4
5
6
7
8
1
3
4
5
6
7 8
2
Поз.Описание
Серия
Описание
Схематический чертеж
Поз.Описание
Особенности
Область применения и рекомендуемая скорость резания
Обозначение
Размеры
Пример страницы выбора инструмента. Для каждого типа инструмента параметры будут отличаться.

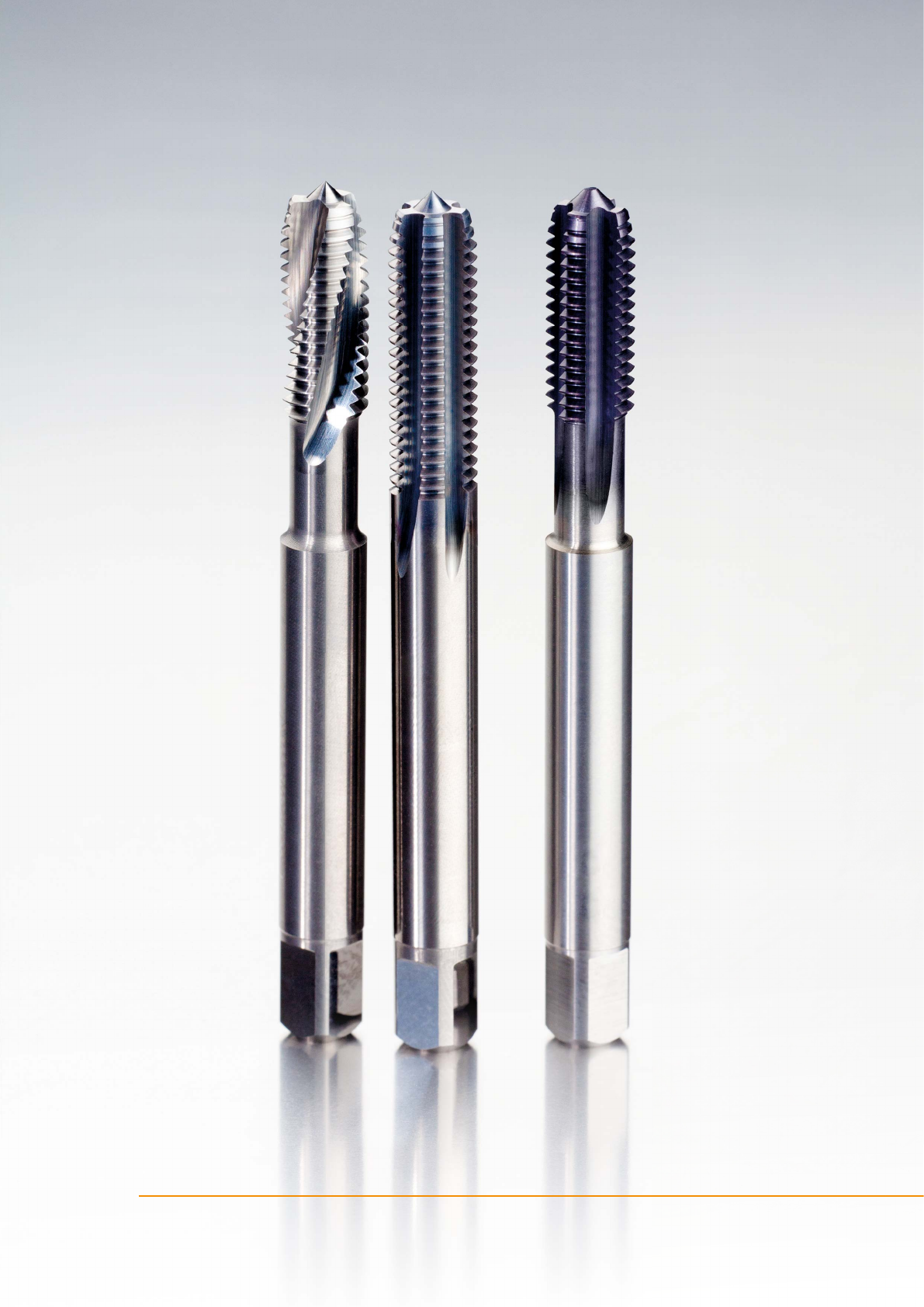

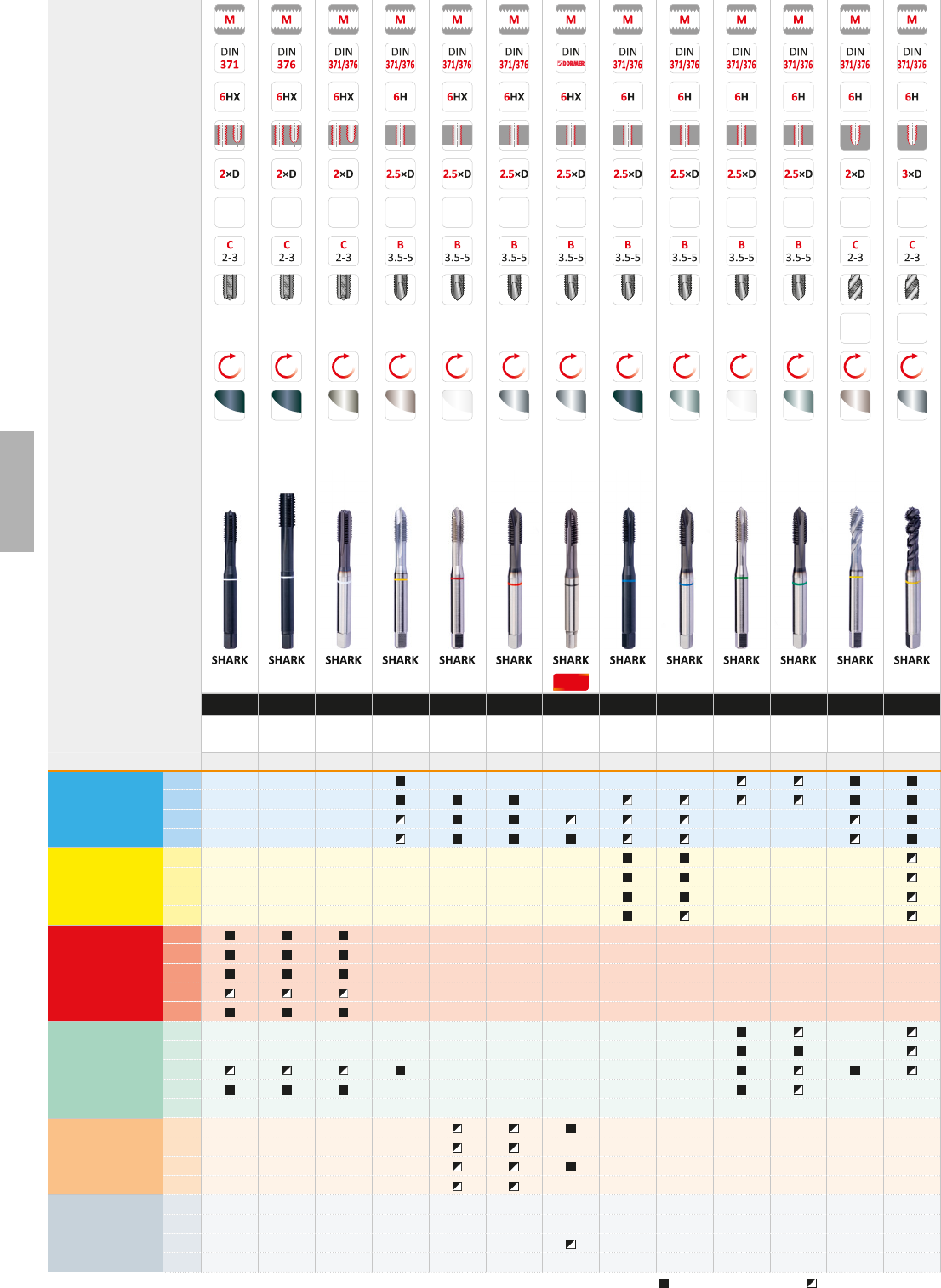

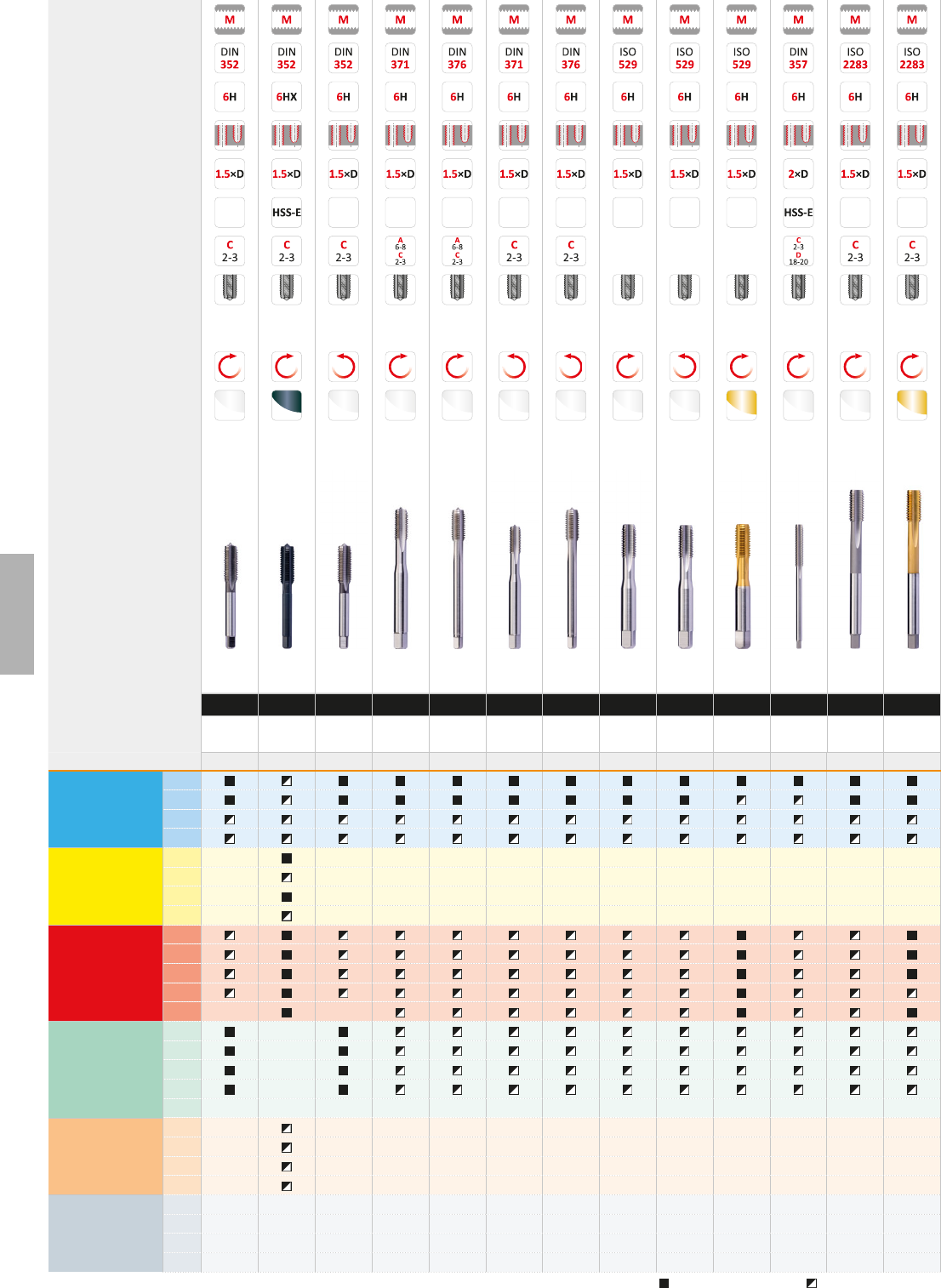

МЕТЧИКИ ИЗ ТВЕРДОГО СПЛАВА И БЫСТРОРЕЖУЩЕЙ СТАЛИ – ОБЗОР
13
B
BS
SB
S
S
99
S
l
15
l
27
l
0
l
5
l
0
l
5
l

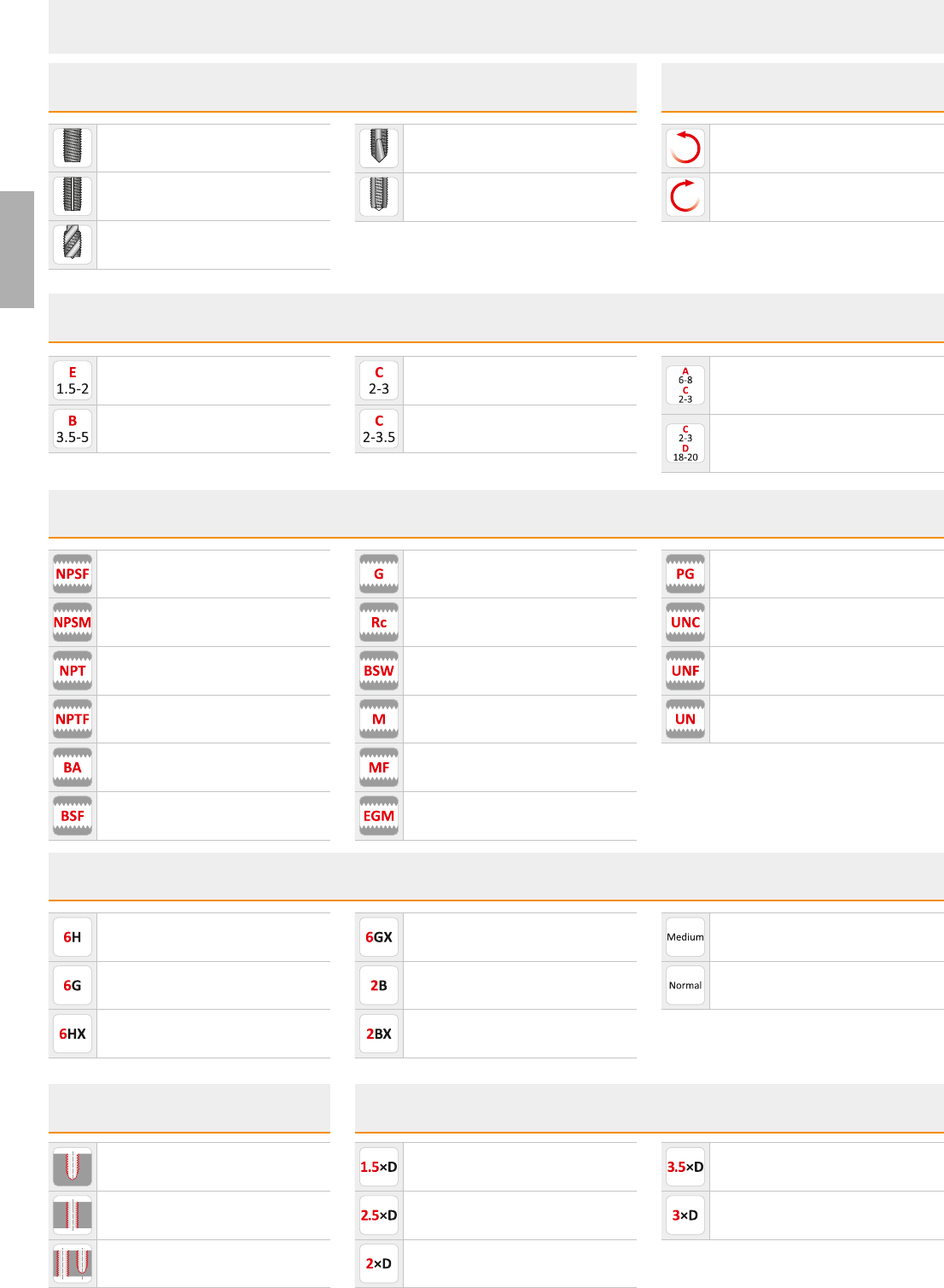

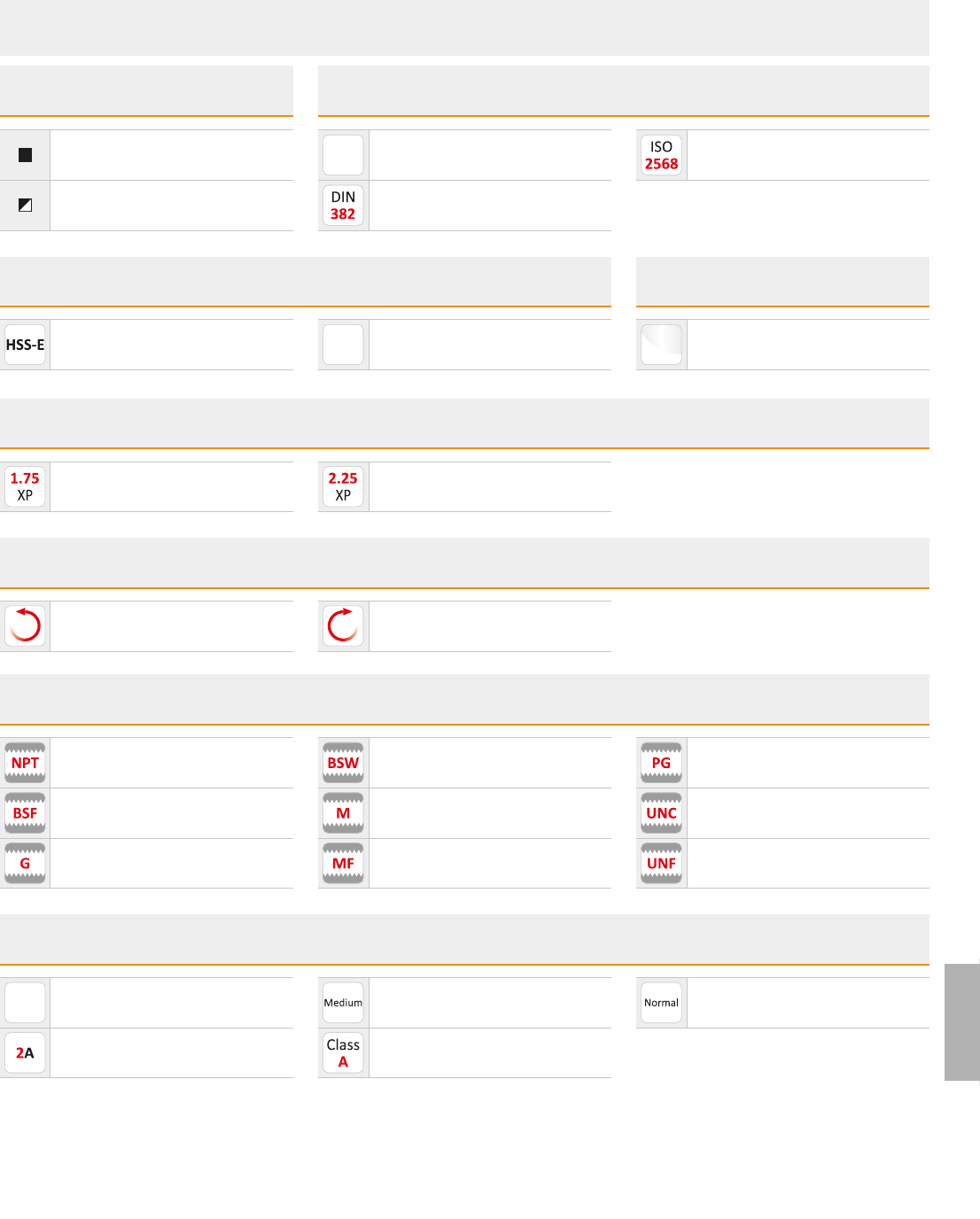

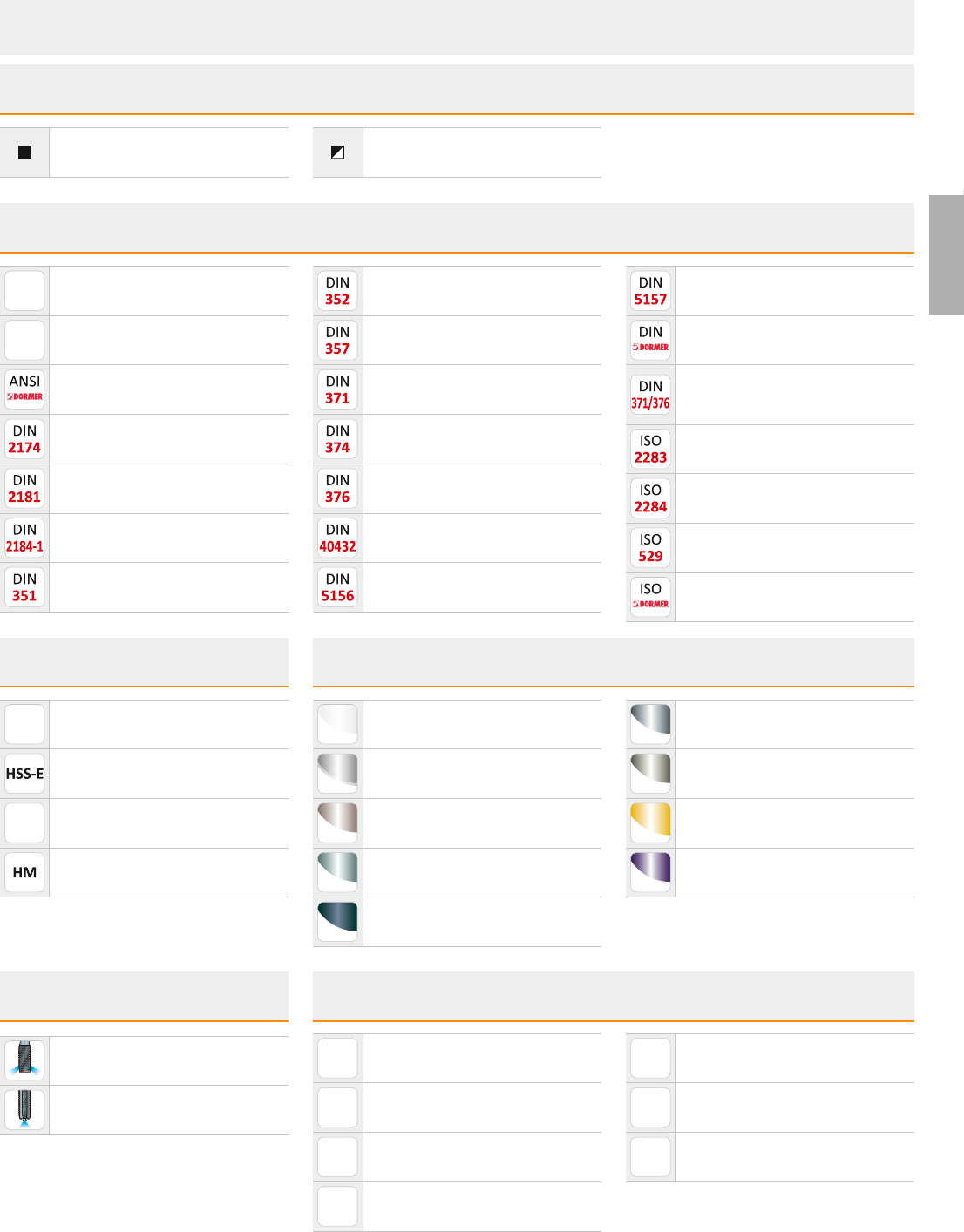

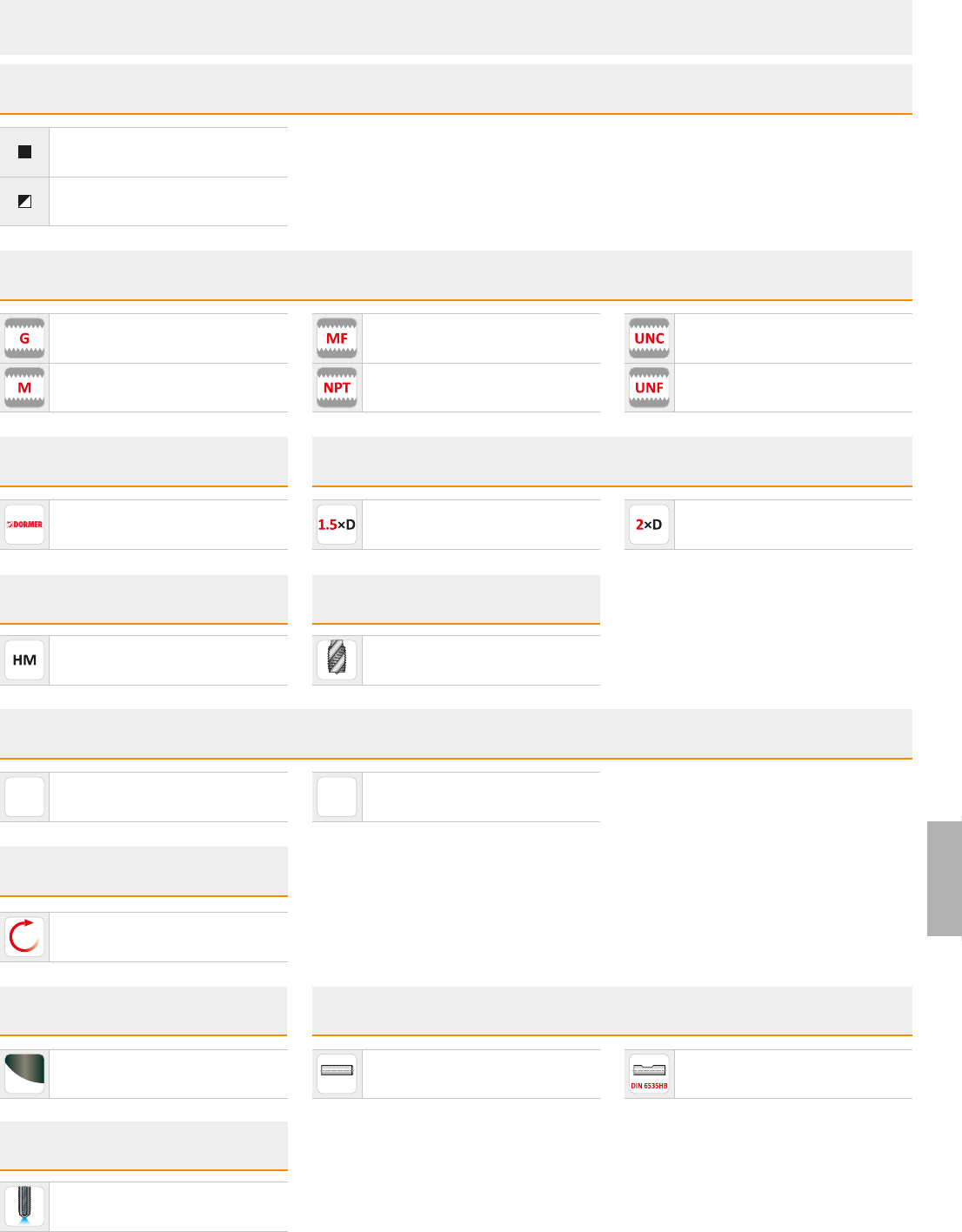

МЕТЧИКИ ИЗ ТВЕРДОГО СПЛАВА И БЫСТРОРЕЖУЩЕЙ СТАЛИ – ПИКТОГРАММЫ
Материал инструмента
Внутренний подвод СОЖ
Покрытие
Стандарт инструмента
С радиальными отверстиями
С осевым отверстием
Порошковая быстрорежущая сталь с
кобальтом
Быстрорежущая сталь с кобальтом
Быстрорежущая сталь
Твердый сплав
Полирование (без покрытия)
Комбинация полирования и обработки
быстрорежущей стали паром
Хромирование
Специальное покрытие TiAlN (+WC/C)
Обработка быстрорежущей стали паром
ANSI B94.9 Стандарт на метчики
ANSI Стандарт на метчики
ANSI Dormer Стандарт
DIN 2174 Стандарт на раскатники
DIN 2181 Стандарт на ручные метчики
DIN 2184-1 Стандарт на метчики
DIN 351 Стандарт на метчики с прямой
канавкой
Применение
Основное применение Возможное применение
DIN 352 Стандарт на форму резьбы
DIN 357 Стандарт на гаечные метчики
DIN 371 Стандарт на форму резьбы
DIN 374 Стандарт на резьбу MF
DIN 376 Стандарт на форму резьбы
DIN 40432 Стандарт на резьбу PG
DIN 5156 Стандарт на форму резьбы
DIN 5157 Стандарт на трубную резьбу
DIN Dormer Стандарт
DIN Стандарт на резьбу по размеру
DIN 371 Ø ≤ 10 мм / DIN 376 Ø ≥ 12 мм
ISO 2283 Стандарт на метчики с длинным
хвостовиком
ISO 2284 Стандарт на трубную резьбу
ISO 529 Стандарт на метчики
ISO Dormer Стандарт
Покрытие TiAlN (с полированием)
Покрытие TiAlN
Покрытие TiN
Покрытие TiСN
Спираль с углом 15°
Спираль с углом 27°
Спираль с углом 30°
Спираль с углом 35°
Угол подъема стружечной канавки
Спираль с углом 40°
Спираль с углом 45°
Спираль с углом 48°
14
Геометрия канавки
Без канавок (для раскатников)
Канавки для СОЖ (для раскатников)
Спиральные канавки
Канавки с подточкой по заборному конусу
Прямые канавки
МЕТЧИКИ ИЗ ТВЕРДОГО СПЛАВА И БЫСТРОРЕЖУЩЕЙ СТАЛИ – ПИКТОГРАММЫ
Глухое отверстие
Сквозное отверстие
Сквозное или глухое отверстие
Поле допуска диаметра резьбы
Поле допуска диаметра резьбы
Поле допуска с увеличенным диаметром
резьбы
Американская национальная трубная
резьба (топливная) 60°
Американская национальная трубная
резьба (механическая) 60°
Американская национальная трубная
коническая резьба 60°
Американская национальная трубная
коническая резьба (топливная) 60°
Винтовая резьба 55° Британской Ассоциации
Британская дюймовая резьба Витворта 55°
с малым шагом
Короткий заборный конус
(1.5 – 2 витка)
Средний заборный конус
(3.5 – 5 витков)
Против часовой стрелки
По часовой стрелке
Направление обработки
Заборный конус
Стандарт резьбы
Поле допуска резьбы
Тип резьбового отверстия
Короткий заборный конус
(2–3 витка)
Короткий заборный конус
(2–3.5 витка)
Заборный конус:
A= длинный (6 –8 витков)
C = короткий (2–3 витка)
Заборный конус:
C =короткий (2 –3 витка)
D = длинный(18 –20 витков)
Трубная цилиндрическая резьба 55°,
Британский стандарт трубной резьбы (BSP)
Трубная коническая резьба 55°,
конусность 1:16 (BSPT)
Британская дюймовая резьба Витворта 55°
Метрическая резьба 60°
Метрическая резьба 60° с малым шагом
Резьба 60° для восстановления метрической
резьбы с помощью вставки
Электротехническая резьба 60° для
кабельных вводов по стандарту DIN 40430
Дюймовая цилиндрическая резьба 60°
с крупным шагом
Дюймовая цилиндрическая резьба 60°
с малым шагом
Унифицированная дюймовая резьба 60°
Поле допуска с увеличенным диаметром
резьбы
Поле допуска диаметра резьбы в дюймах
Поле допуска с увеличенным диаметром
резьбы в дюймах
Средний дюймовый класс посадки
Нормальный класс посадки для трубной
резьбы
1.5×D по отношению к диаметру
2.5×D по отношению к диаметру
2×D по отношению к диаметру
Глубина обработки по отношению к диаметру
3.5×D по отношению к диаметру
3×D по отношению к диаметру
16
B

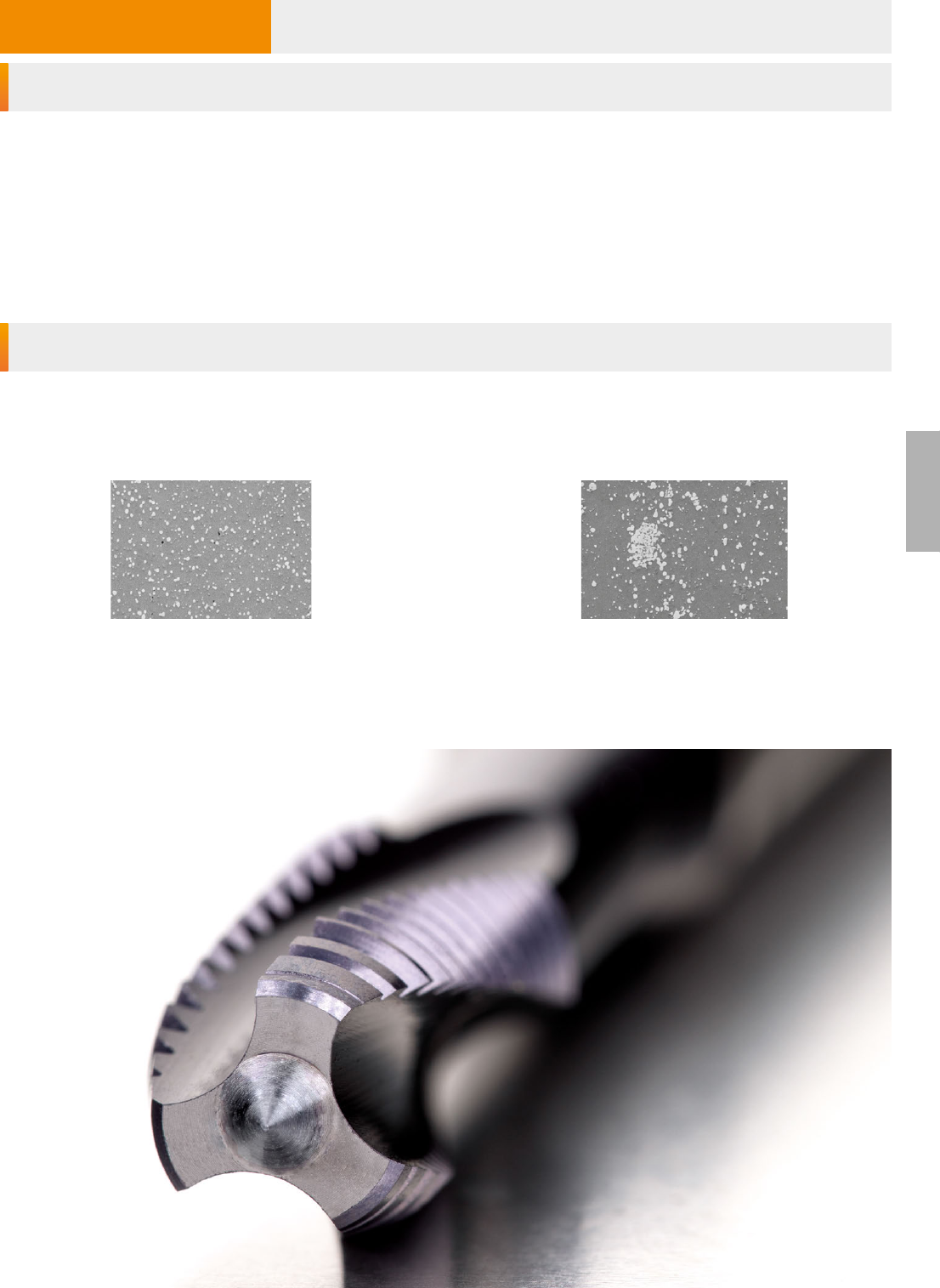

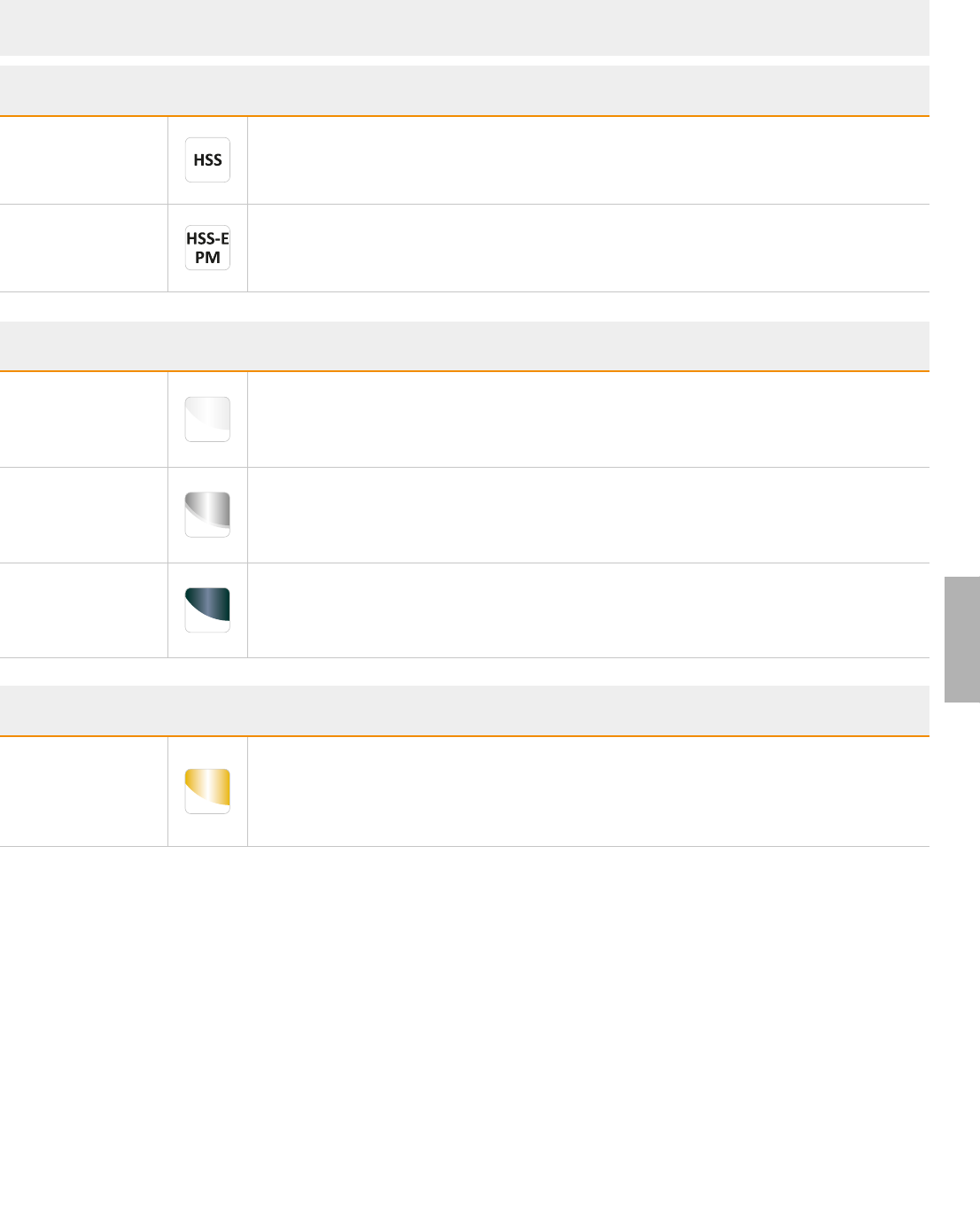

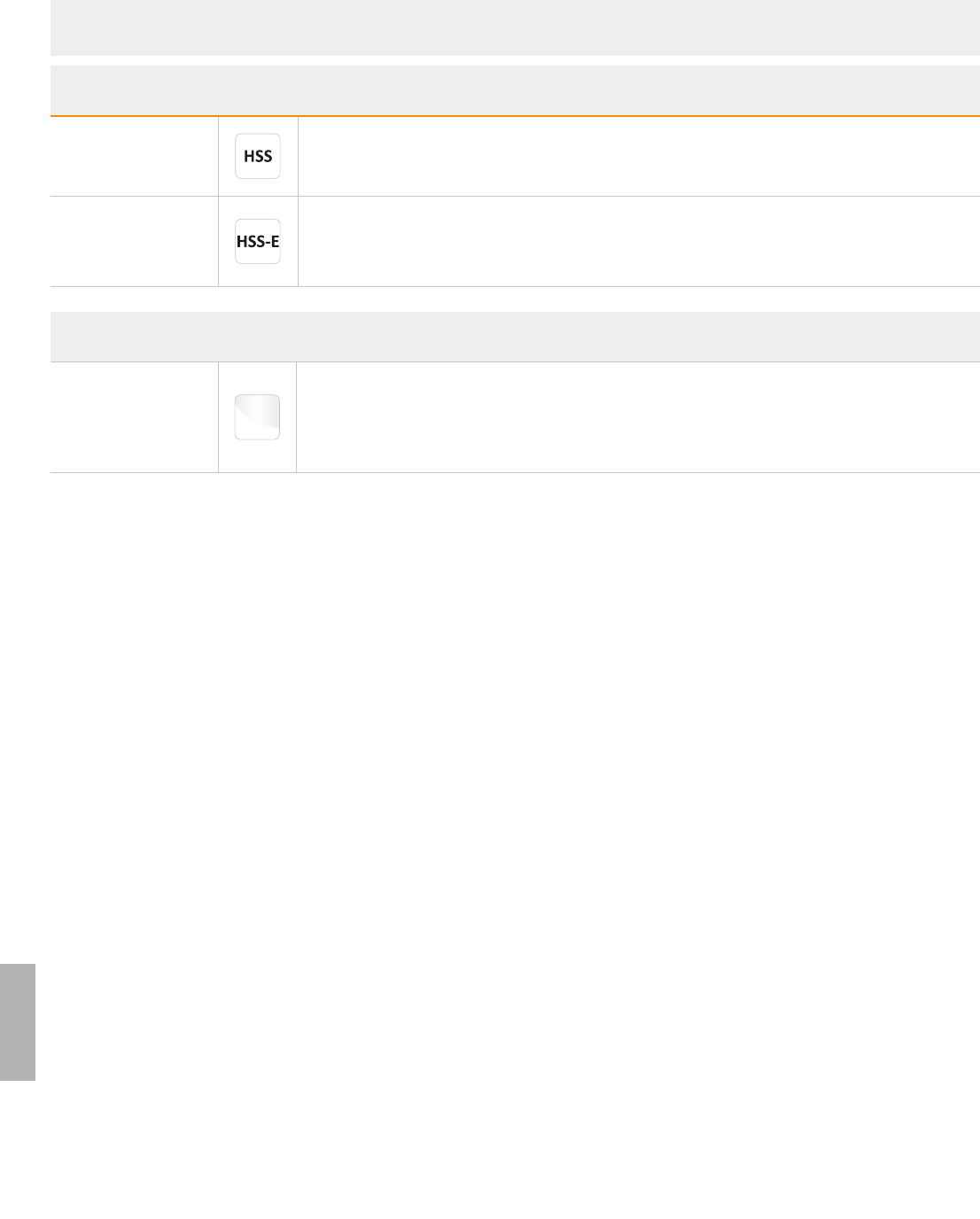

МЕТЧИКИ ИЗ ТВЕРДОГО СПЛАВА – МАТЕРИАЛ ИНСТРУМЕНТА И ПОКРЫТИЕ
Материал инструмента
Твердый сплав
Композитный материал, состоящий из твердых карбидов и металлической связки, полученный методом порошковой
металлургии. Основу составляют карбиды вольфрама (WC), которые определяют твердость материала. Дополнительные
кубические карбиды тантала (TaC), титана (TiC) и ниобия (NbC) дополняют карбиды вольфрама (WC) для получения нужных
эксплуатационных свойств. Кобальт (Co) выступает в роли связки для создания прочности твердого сплава.
Твердый сплав характеризуется высокой прочностью на сжатие, твердостью и износостойкостью при ограниченной прочности на
растяжение и изгиб. Твердый сплав используется в метчиках, развертках, фрезах и резьбофрезах.
Покрытие
Покрытие TiCN
Покрытие TiCN наносится с помощью технологии PVD, является более твердым покрытием в сравнении с TiN и имеет более низкий
коэффициент трения. Высокая твердость и прочность покрытия позволяют значительно повысить износостойкость режущего
инструмента и производительность обработки.
Покрытие Super-B
(TiAlN/WC/C)
Покрытие Super B со слоями TiAlN, WC и C используется для высокопроизводительной обработки чугуна, закаленных сталей и
других труднообрабатываемых материалов с СОЖ и без охлаждения.
Обработка поверхности
Полирование
(без покрытия)
Непокрытые полированные поверхности снижают вероятность налипания стружки и позволяют сохранить остроту режущих
кромок для обработки вязких материалов заготовок.
18
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&19 &20 &21 &22 &23 &24
l
15
l
15
SB B B

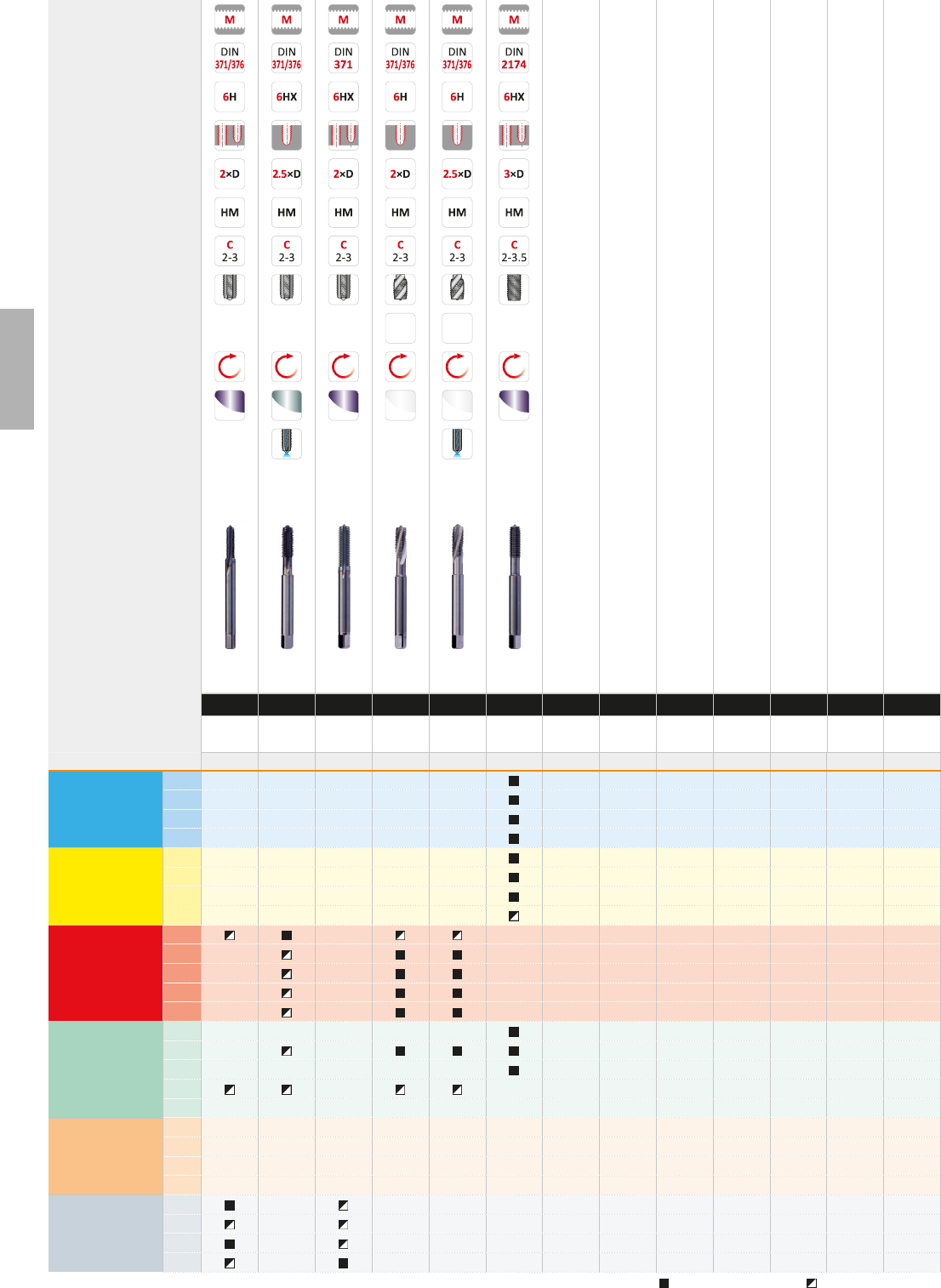

T200 T201 T210 T205 T206 T215
M3 – M12 M5 – M16 M3 – M12 M3 – M12 M5 – M12 M3 – M10
Основное применение Возможное применение
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Тип резьбового отверстия
Глубина обработки
Материал инструмента
Заборный конус
Геометрия канавки
Угол подъема канавки
Направление обработки
Покрытие
Внутренний подвод СОЖ
Серия
19
10 12
T200
11
60
12
44
1
33
2
60
2
7
2
50
30
11
11
21
7
22
5
1
7
2
6
1
4
2
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
T200M3 1) 3 0.50 56.0 10 3.50 2.70 6 3 2.60 –
T200M4 1) 4 0.70 63.0 13 4.50 3.40 6 3 3.40 –
T200M5 1) 5 0.80 70.0 16 6.00 4.90 8 3 4.30 –
T200M6 6 1.00 80.0 19 6.00 4.90 8 3 5.10 30.00
T200M8 8 1.25 90.0 22 8.00 6.20 9 3 6.90 35.00
T200M10 10 1.50 100.0 24 10.00 8.00 11 3 8.70 39.00
T200M12 12 1.75 110.0 23 9.00 7.00 10 3 10.40 –
Метчик из твердого сплава для обработки резьбы M
Высокопроизводительный метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных
отверстиях. Применяется для обработки твердых и абразивных материалов: чугуна, цветных сплавов или закаленных сталей. Покрытие
TiCN повышает стойкость и производительность.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Без шейки.
TDZ ≤ 10 мм TDZ ≥ 12 мм
20
10 12
SB
T201
11
60
12
44
1
33
21
47
22
38
2
30
1
41
2
32
26
1
38
2
29
21
18
5
15
51
43
52
33
5
25
22
50
2
40
2
10
2
25
15
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
T201M5 1) 5 0.80 70.0 16 6.00 4.90 8 4 4.30 –
T201M6 6 1.00 80.0 19 6.00 4.90 8 4 5.10 30.00
T201M8 8 1.25 90.0 22 8.00 6.20 9 4 6.90 35.00
T201M10 10 1.50 100.0 24 10.00 8.00 11 4 8.70 39.00
T201M12 12 1.75 110.0 23 9.00 7.00 10 4 10.40 –
T201M16 16 2.00 110.0 25 12.00 9.00 12 4 14.25 –
Метчик из твердого сплава для обработки резьбы M
Высокопроизводительный метчик имеет короткий заборный конус, внутренний подвод СОЖ и прямые канавки для нарезания резьбы
в глухих отверстиях. Применяется для обработки абразивных материалов: чугуна или цветных сплавов. Покрытие Super-B повышает
стойкость и производительность.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Без шейки.
TDZ ≤ 10 мм TDZ ≥ 12 мм
21
T210
11
11
21
7
22
5
1
7
2
6
1
4
2
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
T210M3 1) 3 0.50 56.0 8 3.50 2.70 6 4 2.60
T210M4 1) 4 0.70 63.0 11 4.50 3.40 6 5 3.40
T210M5 1) 5 0.80 70.0 13.5 6.00 4.90 8 5 4.30
T210M6 1) 6 1.00 80.0 16.5 6.00 4.90 8 5 5.10
T210M8 1) 8 1.25 90.0 21.5 8.00 6.20 9 5 6.90
T210M10 1) 10 1.50 100.0 27 10.00 8.00 11 5 8.70
T210M12 1) 12 1.75 110.0 32 12.00 9.00 12 6 10.40
Метчик из твердого сплава для обработки резьбы M
Высокопроизводительный метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных
отверстиях. Применяется для обработки твердых закаленных сталей. Покрытие TiCN повышает стойкость и производительность.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Без шейки.
22
10 12
l
15
B
T205
11
40
12
30
1
22
21
31
22
25
2
20
1
27
2
21
17
1
25
2
19
14
12
5
10
51
29
52
21
5
17
21
54
22
48
2
35
2
25
15
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
T205M3 1) 3 0.50 56.0 10 3.50 2.70 6 3 2.60 –
T205M4 1) 4 0.70 63.0 13 4.50 3.40 6 3 3.40 –
T205M5 1) 5 0.80 70.0 16 6.00 4.90 8 3 4.30 –
T205M6 6 1.00 80.0 19 6.00 4.90 8 3 5.10 30.00
T205M8 8 1.25 90.0 22 8.00 6.20 9 3 6.90 35.00
T205M10 10 1.50 100.0 24 10.00 8.00 11 3 8.70 39.00
T205M12 12 1.75 110.0 23 9.00 7.00 10 3 10.40 –

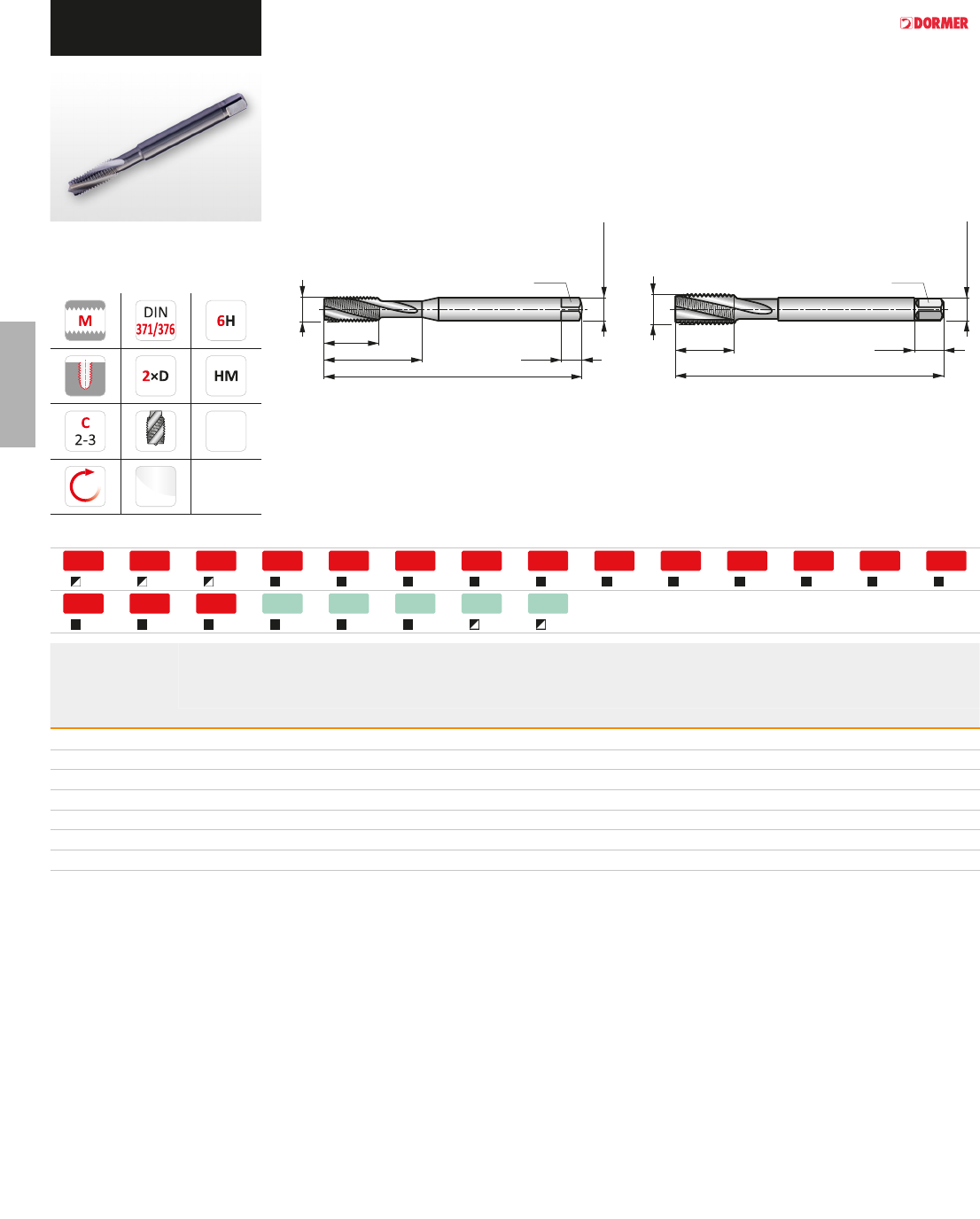

Метчик из твердого сплава для обработки резьбы M
Высокопроизводительный метчик имеет короткий заборный конус и спиральные канавки с углом 15° для нарезания резьбы в глухих
отверстиях. Применяется для обработки абразивных материалов: чугуна или цветных сплавов. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Без шейки.
TDZ ≤ 10 мм TDZ ≥ 12 мм

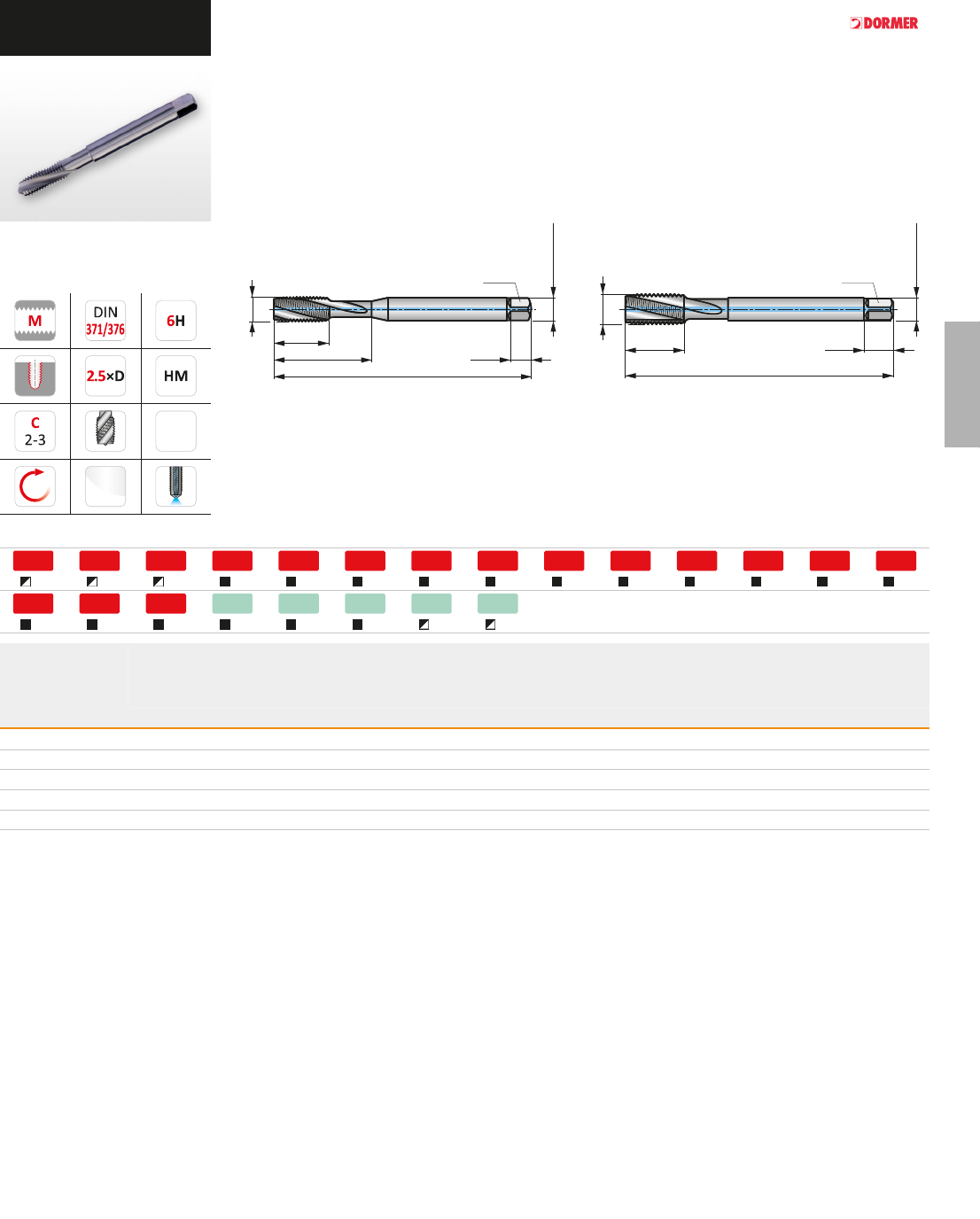

23
10 12
l
15
B
T206
11
40
12
30
1
22
21
31
22
25
2
20
1
27
2
21
17
1
25
2
19
14
12
5
10
51
29
52
21
5
17
21
54
22
48
2
35
2
25
15
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
T206M5 1) 5 0.80 70.0 16 6.00 4.90 8 3 4.30 –
T206M6 6 1.00 80.0 19 6.00 4.90 8 3 5.10 30.00
T206M8 8 1.25 90.0 22 8.00 6.20 9 3 6.90 35.00
T206M10 10 1.50 100.0 24 10.00 8.00 11 3 8.70 39.00
T206M12 12 1.75 110.0 23 9.00 7.00 10 3 10.40 –

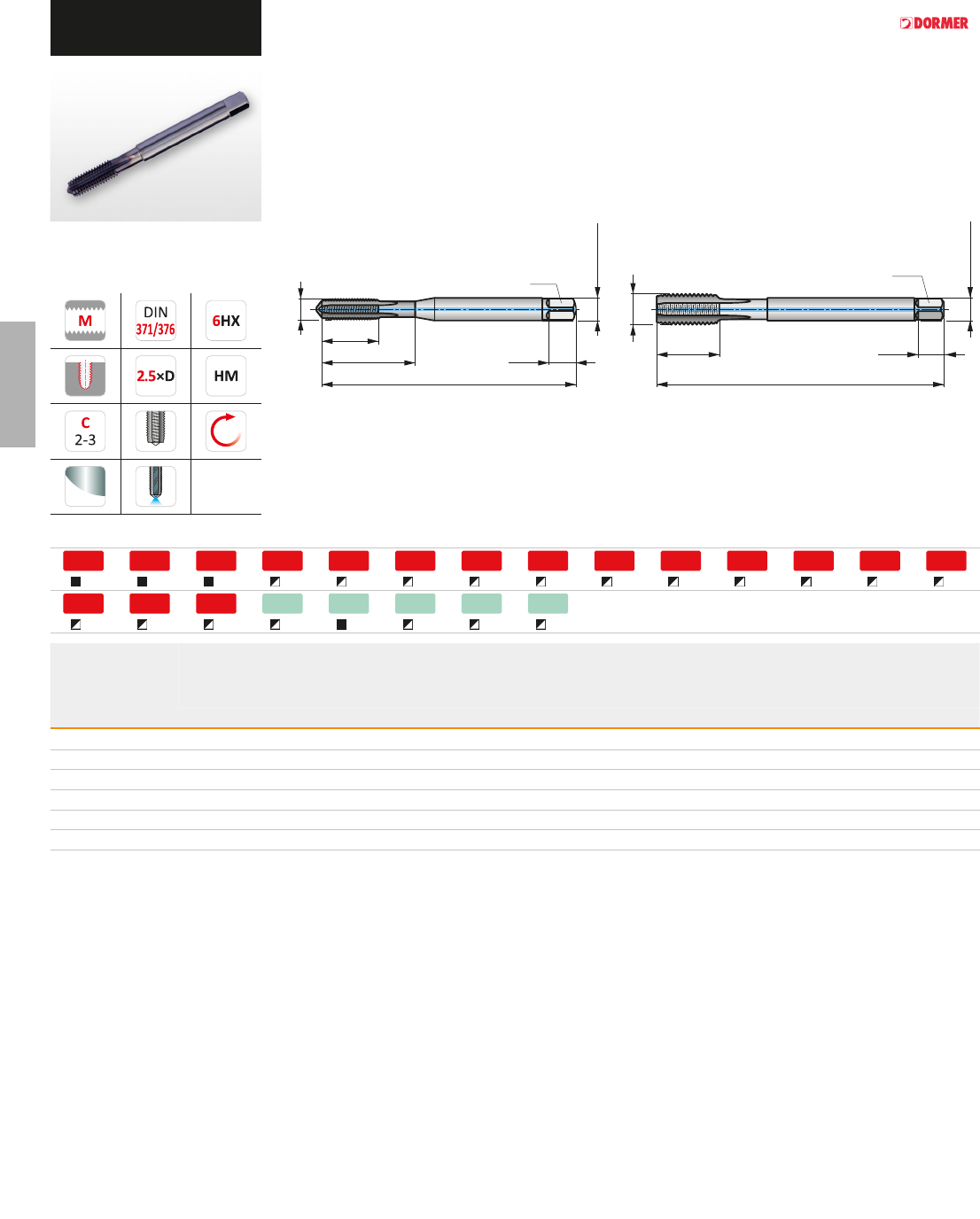

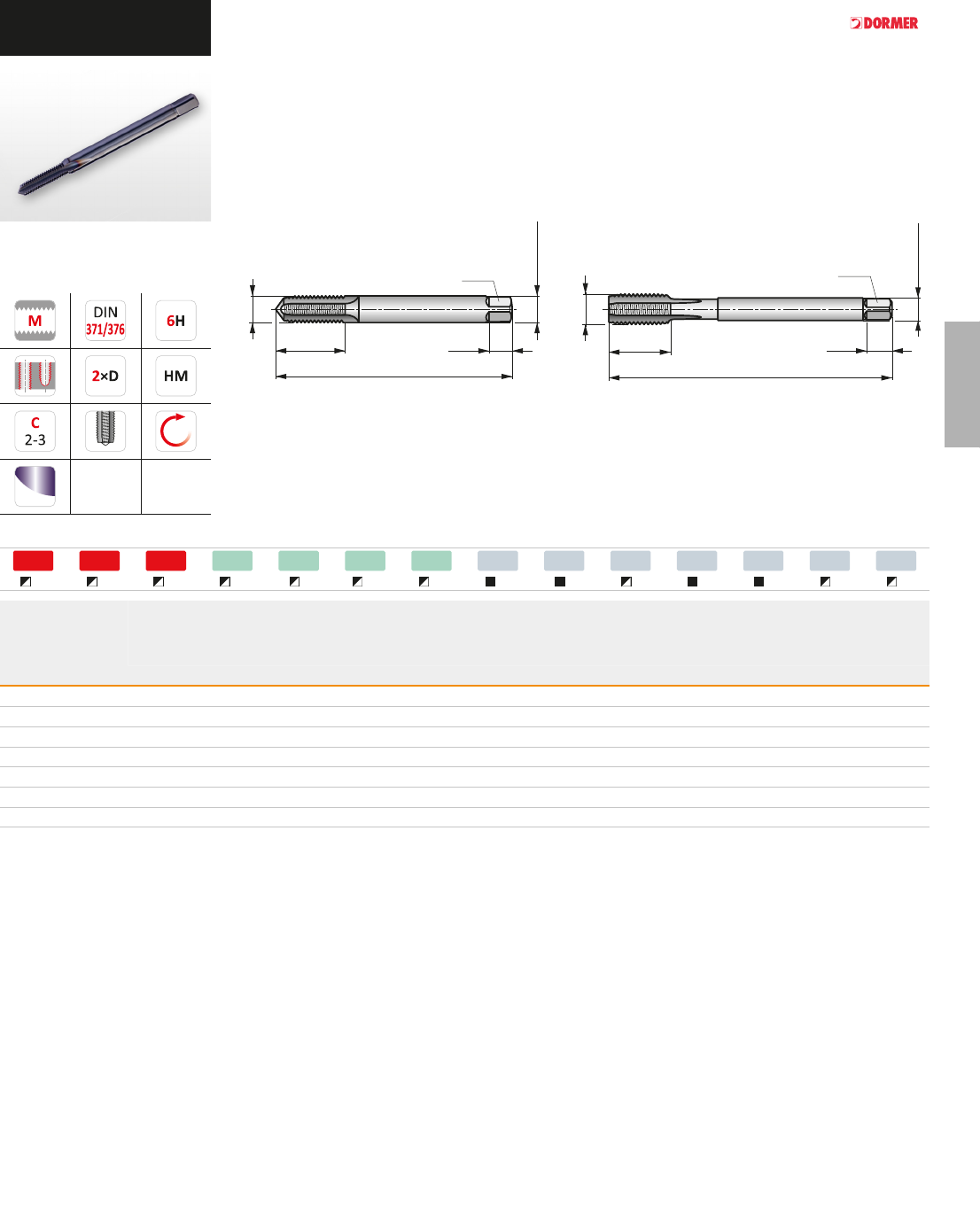

Метчик из твердого сплава для обработки резьбы M
Высокопроизводительный метчик имеет короткий заборный конус, внутренний подвод СОЖ и спиральные канавки с углом 15°
для нарезания резьбы в глухих отверстиях. Применяется для обработки абразивных материалов: чугуна или цветных сплавов.
Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Без шейки.
TDZ ≤ 10 мм TDZ ≥ 12 мм
24
T215
11
60
12
68
1
68
21
68
22
60
2
45
1
44
2
36
30
1
26
2
22
11
34
12
29
21
31
22
25
2
21
1
29
2
25
23
1
25
2
22
11
70
12
53
1
35
21
98
22
98
2
80
1
50
2
50
38
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
T215M3 1) 3 0.50 56.0 10 3.50 2.70 6 4 2.80 –
T215M4 1) 4 0.70 63.0 13 4.50 3.40 6 5 3.70 –
T215M5 1) 5 0.80 70.0 16 6.00 4.90 8 5 4.60 –
T215M6 6 1.00 80.0 19 6.00 4.90 8 5 5.50 30.00
T215M8 8 1.25 90.0 22 8.00 6.20 9 5 7.40 35.00
T215M10 10 1.50 100.0 24 10.00 8.00 11 5 9.30 39.00
Раскатник из твердого сплава для обработки резьбы M
Высокопроизводительный раскатник имеет короткий заборный конус без канавок для формирования резьбы в глухих или сквозных
отверстиях. Применяется для обработки пластичных материалов: мягких сталей или цветных сплавов. Покрытие TiCN повышает
стойкость и производительность.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Без шейки.

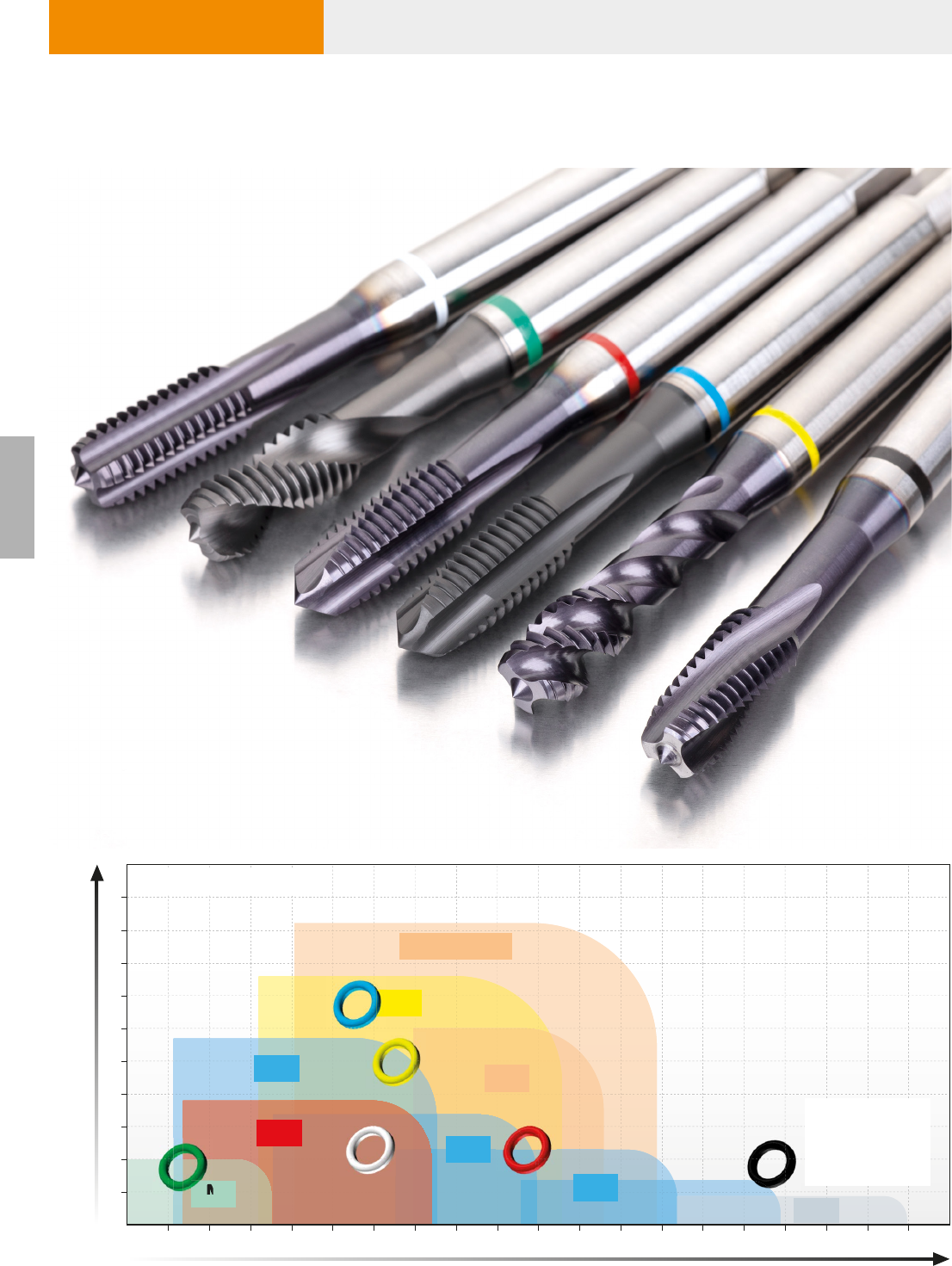

SHARK
26
S1
S S
P
M
P
PH
K
N
N
П МП
О
Т
М
аши метчики серии для обработки определнных видов материалов соответствуют стандарту и обеспечивают
высокую производительность и надежность обработки. ссортимент метчиков дополнен новой конструкцией для
обработки высокопрочных сталей с пределом прочности более 1200 МПа, жаропрочных и титановых сплавов.
МЕТЧИКИ ДЛЯ ОБРАБОТКИ ОПРЕДЕЛЕННЫХ МАТЕРИАЛОВ

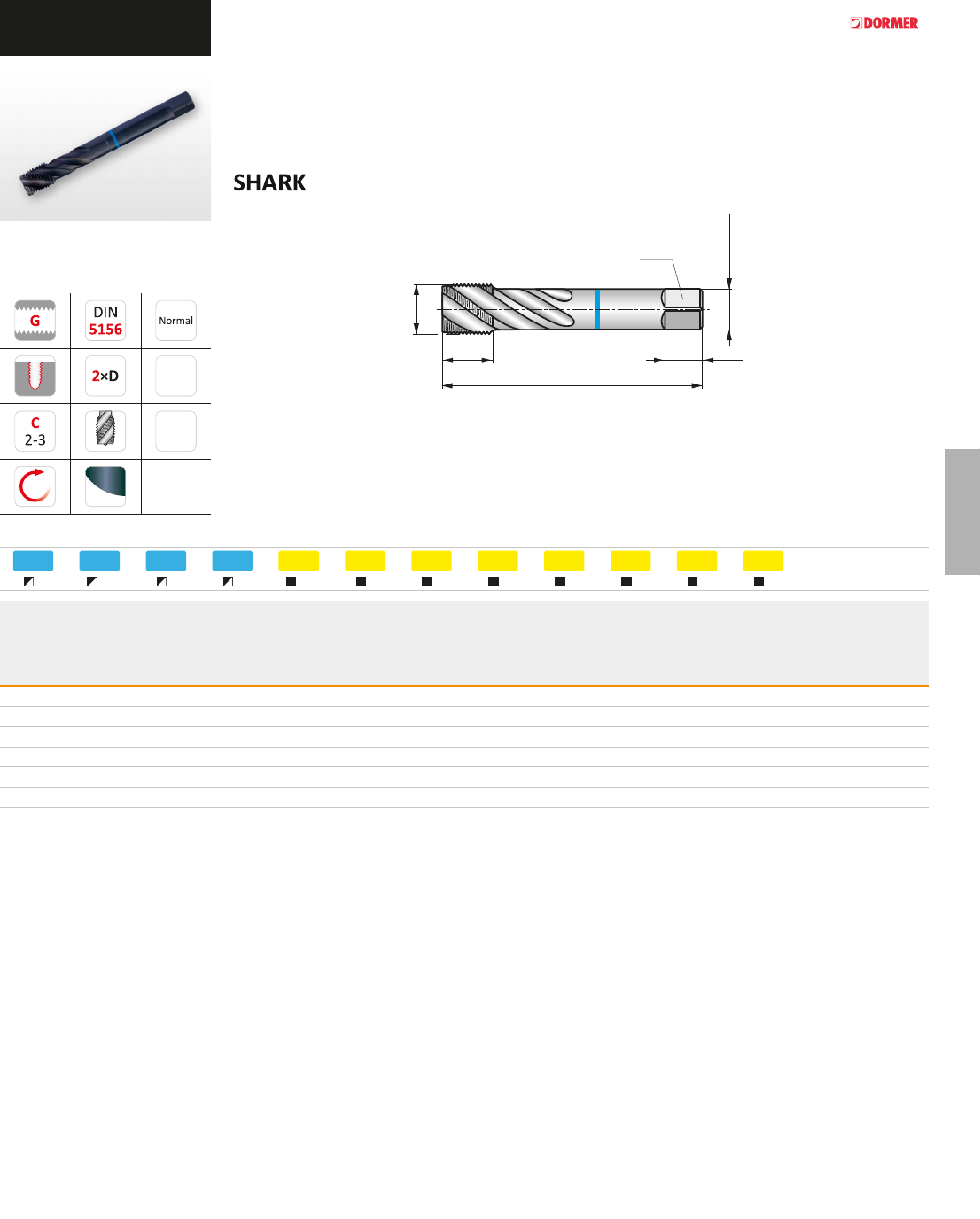

SHARK
27
МЕТЧИКИ ДЛЯ ОБРАБОТКИ ОПРЕДЕЛЕННЫХ МАТЕРИАЛОВ

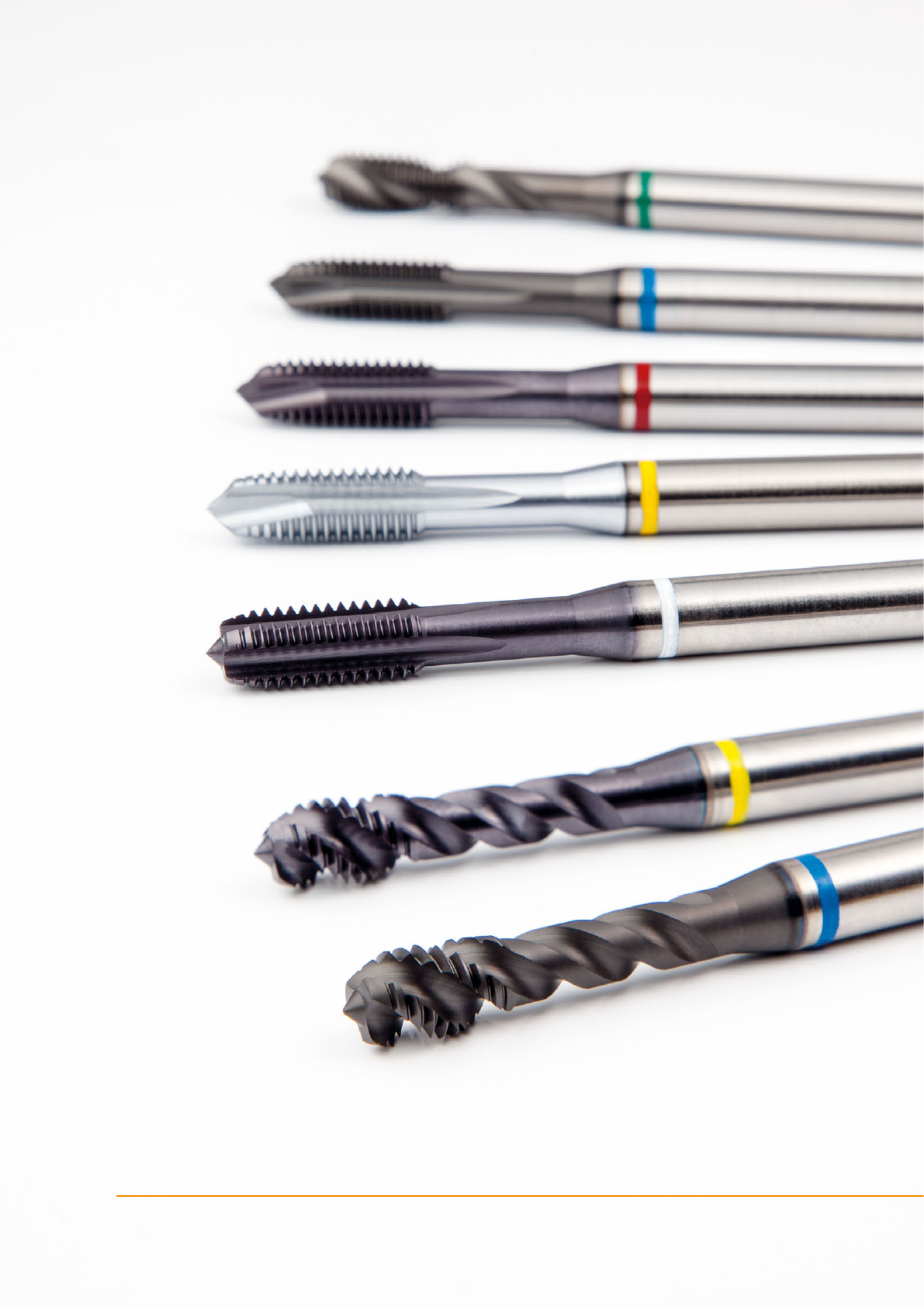

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
ЦВЕТОВАЯ ИНДИКАЦИЯ
•
вет кольца на хвостовике позволяет определить область
применения метчика и быстро выбрать инструмент.
ОБРАБОТКА КРОМОК
Ч К Ж С S
•
Спиральные метчики имеют специальную обработку
режущих кромок для повышения прочности и снижения
вероятности скалывания, что заметно повышает стойкость
и производительность инструмента.
МАТЕРИАЛ
Метчики серии производятся из уникальной инструментальной стали методом порошковой металлургии (), которая
отличается от традиционных быстрорежущих сталей. Совершенное сочетание твердости и прочности режущих кромок позволяет
метчикам работать при высоких температурах, обеспечивая превосходную производительность и стойкость инструмента.
Микроструктура традиционной
быстрорежущей стали (35).
Микроструктура спеченной быстрорежущей стали
, используемой для изготовления метчиков серии
(равномерно распределнная структура зерна).
SHARK

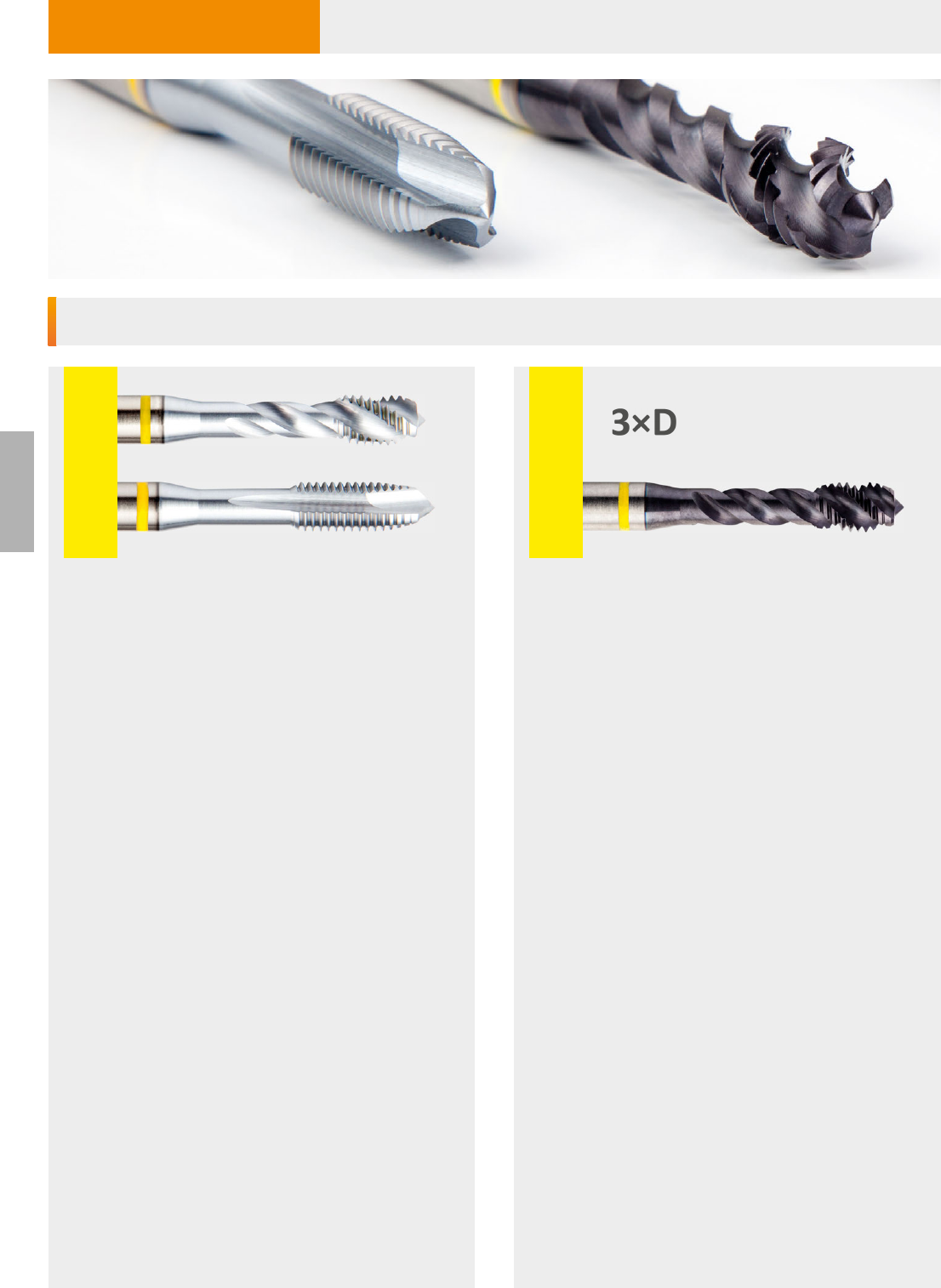

28
3×D
•
ОБРАБОТКА ПОВЕРХНОСТИ
ромирование () поверхности метчика в сочетании с
дополнительной обработкой кромки предупреждает
образование нароста при нарезании резьбы в мате
риалах, склонных к налипанию.
•
ГЕОМЕТРИЯ КАНАВКИ
Доступны метчики со спиральной подточкой для
сквозных отверстий и спиральные метчики (40) для
глухих отверстий. Специальная геометрия канавки спи
рального метчика препятствует скоплению стружки и
снижает риск поломки инструмента при реверсивном
движении.
•
ТИПЫ РЕЗЬБЫ
Метрическая стандартная и метрическая с мелким
шагом
•
СЕРИИ МЕТЧИКОВ
297, 298, 299, 300
•
ОБРАБОТКА ПОВЕРХНОСТИ
Покрытие в сочетании с дополнительной обра
боткой кромки.
•
ГЕОМЕТРИЯ КАНАВКИ
Спиральная канавка под углом 48 способствует мягко
му и быстрому удалению стружки, что удобно для об
работки глубоких (3х) глухих отверстий. Увеличение
обратного конуса метчика позволяет обрабатывать
резьбу на высоких скоростях в сталях повышенной
прочности.
•
ГЕОМЕТРИЯ РЕЗАНИЯ
Специальный трехрадиусный профиль с постоянным
передним углом по всей рабочей длине метчика
позволяет лучше контролировать процесс резания и
предотвращать скопление стружки.
•
ОБРАТНАЯ КОНУСНОСТЬ
Обратная конусность способствует лучшему удале
нию стружки, снижая скалывание последних витков
метчика и уменьшая момент сопротивления при
реверсивном движении.
•
ИСПОЛЬЗОВАНИЕ ОСНАСТКИ
При обработке резьбы метчиками со спиральной
канавкой (48) рекомендуется применять оснастку с
минимальным биением.
•
ТИПЫ РЕЗЬБЫ
Метрическая
•
СЕРИЯ МЕТЧИКОВ
Е412
ЖЕЛТЫЙ SHARK
ЖЕЛТЫЙ SHARK
КОНСТРУКЦИОННЫЕ УГЛЕРОДИСТЫЕ И НИЗКОЛЕГИРОВАННЫЕ СТАЛИ
МЕТЧИКИ ДЛЯ ОБРАБОТКИ ОПРЕДЕЛЕННЫХ МАТЕРИАЛОВ
SHARK
29

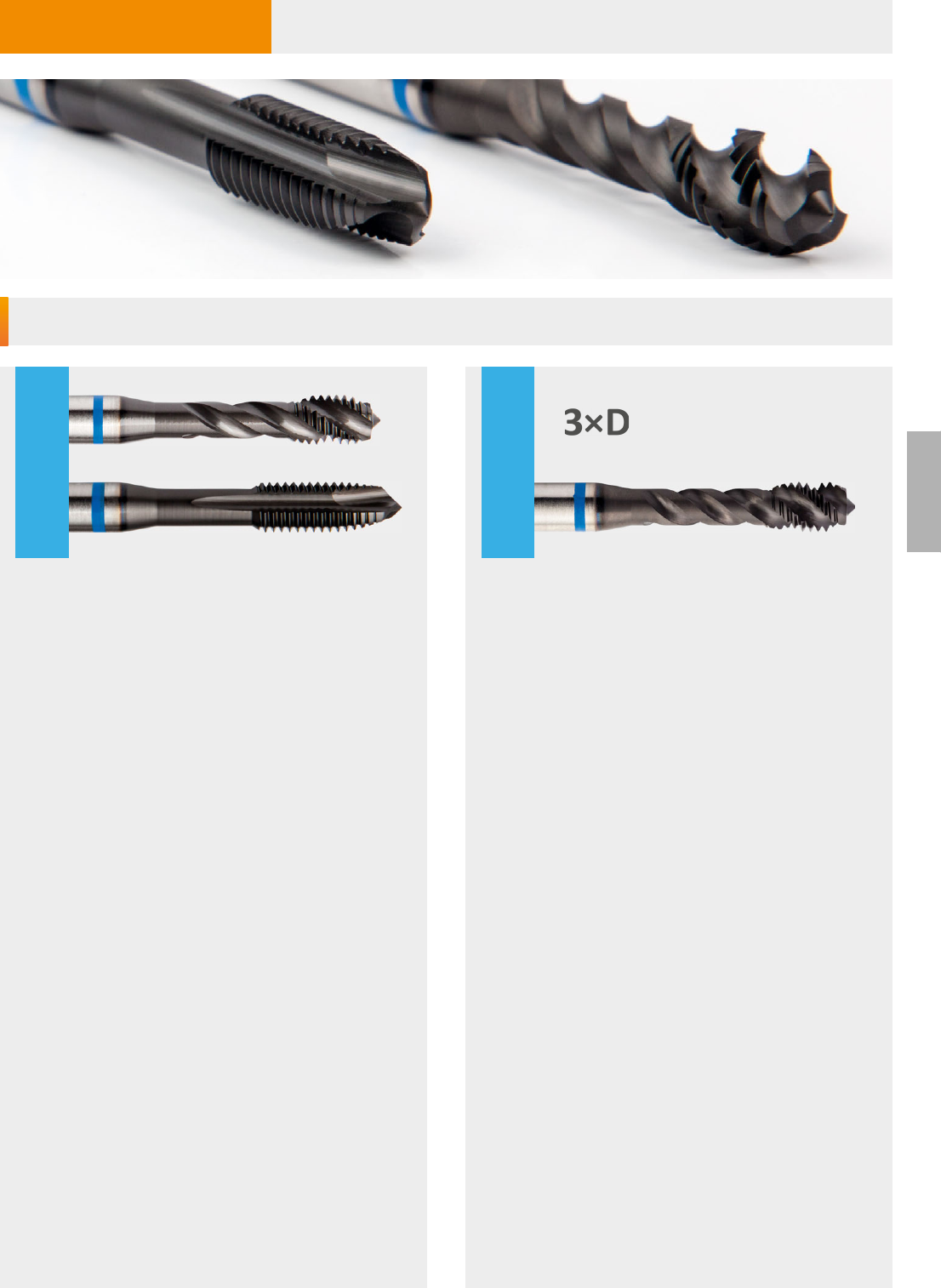

3×D
•

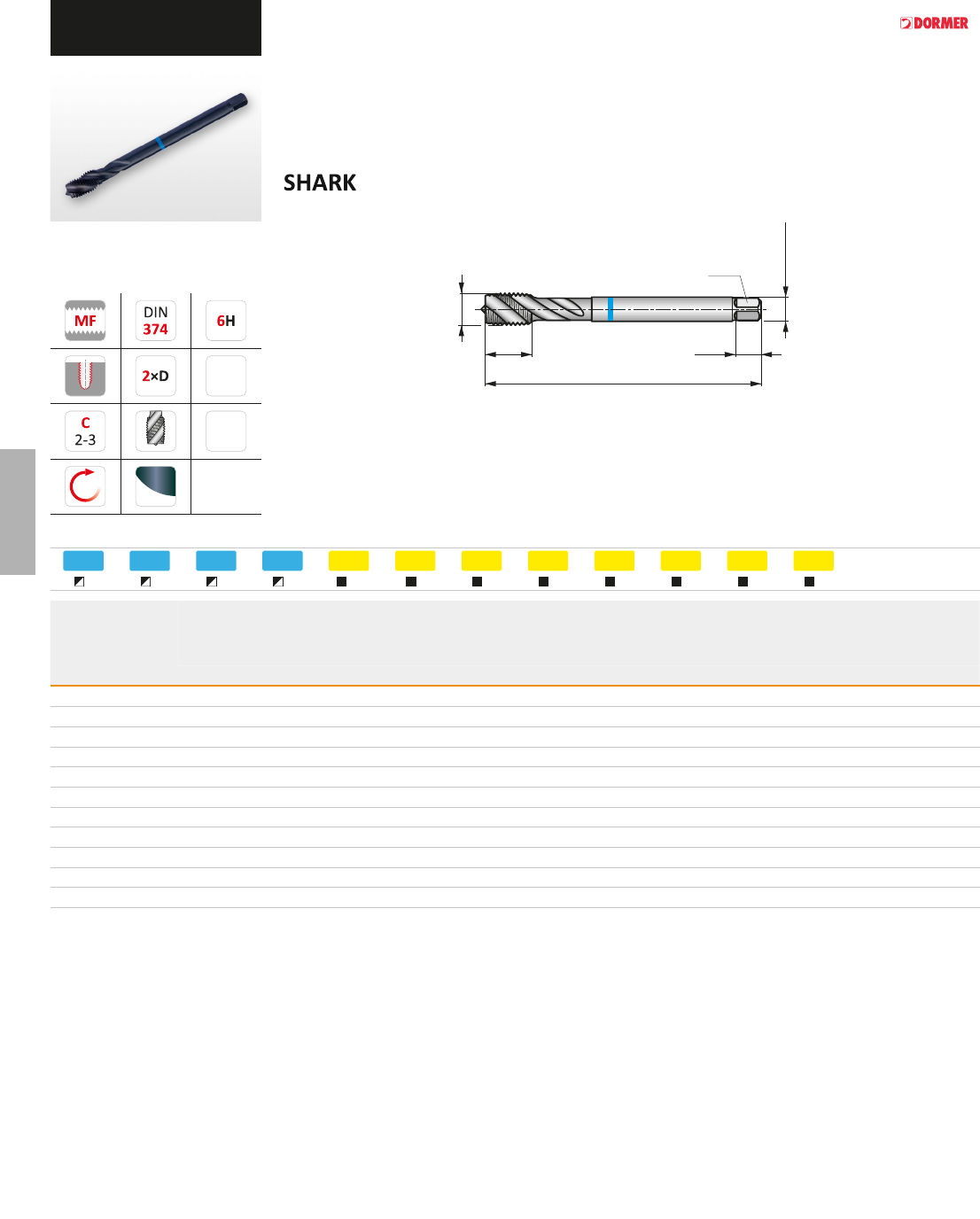

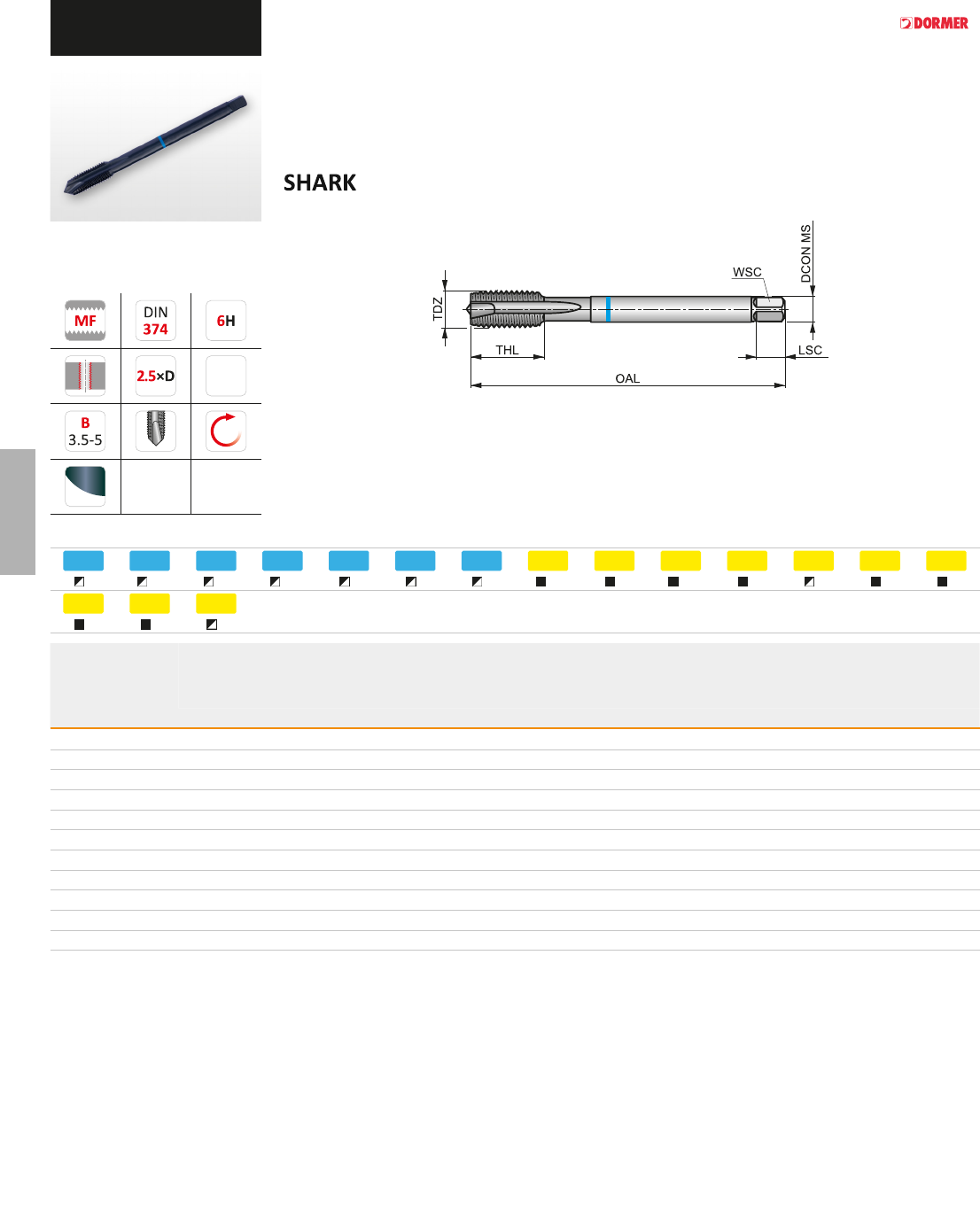

ОБРАБОТКА ПОВЕРХНОСТИ
Поверхностное оксидирование () или покрытие
() в сочетании с дополнительной
обработкой кромки.
•
ГЕОМЕТРИЯ КАНАВКИ
Доступны метчики со спиральной подточкой для
сквозных отверстий и спиральные метчики (40) для
глухих отверстий.
•
ОБРАТНАЯ КОНУСНОСТЬ
Обратная конусность способствует лучшему удале
нию стружки, снижая скалывание последних витков
метчика и уменьшая момент сопротивления при
реверсивном движении.
•
ТИПЫ РЕЗЬБЫ
Метрическая стандартная , метрическая с мелким
шагом и трубная ()
•
СЕРИИ МЕТЧИКОВ
Е238, Е239, Е240, Е241, Е382, Е383, Е384
•
ОБРАБОТКА ПОВЕРХНОСТИ
Покрытие () в сочетании с допол
нительной обработкой кромки.
•
ГЕОМЕТРИЯ КАНАВКИ
Спиральная канавка под углом 48 способствует мягко
му и быстрому удалению стружки, что удобно для об
работки глубоких (3х) глухих отверстий. Увеличение
обратного конуса метчика позволяет обрабатывать
резьбу на высоких скоростях в сталях повышенной
прочности.
•
ГЕОМЕТРИЯ РЕЗАНИЯ
Специальный трехрадиусный профиль с постоянным
передним углом по всей рабочей длине метчика
позволяет лучше контролировать процесс резания и
предотвращать скопление стружки.
•
ОБРАТНАЯ КОНУСНОСТЬ
Обратная конусность способствует лучшему удале
нию стружки, снижая скалывание последних витков
метчика и уменьшая момент сопротивления при
реверсивном движении.
•
ИСПОЛЬЗОВАНИЕ ОСНАСТКИ
При обработке резьбы метчиками со спиральной
канавкой (48) рекомендуется применять оснастку с
минимальным биением.
•
ТИПЫ РЕЗЬБЫ
Метрическая
•
СЕРИЯ МЕТЧИКОВ
Е414
СИНИЙ SHARK
СИНИЙ SHARK
НЕРЖАВЕЩИЕ СТАЛИ
МЕТЧИКИ ДЛЯ ОБРАБОТКИ ОПРЕДЕЛЕННЫХ МАТЕРИАЛОВ
SHARK
30
•

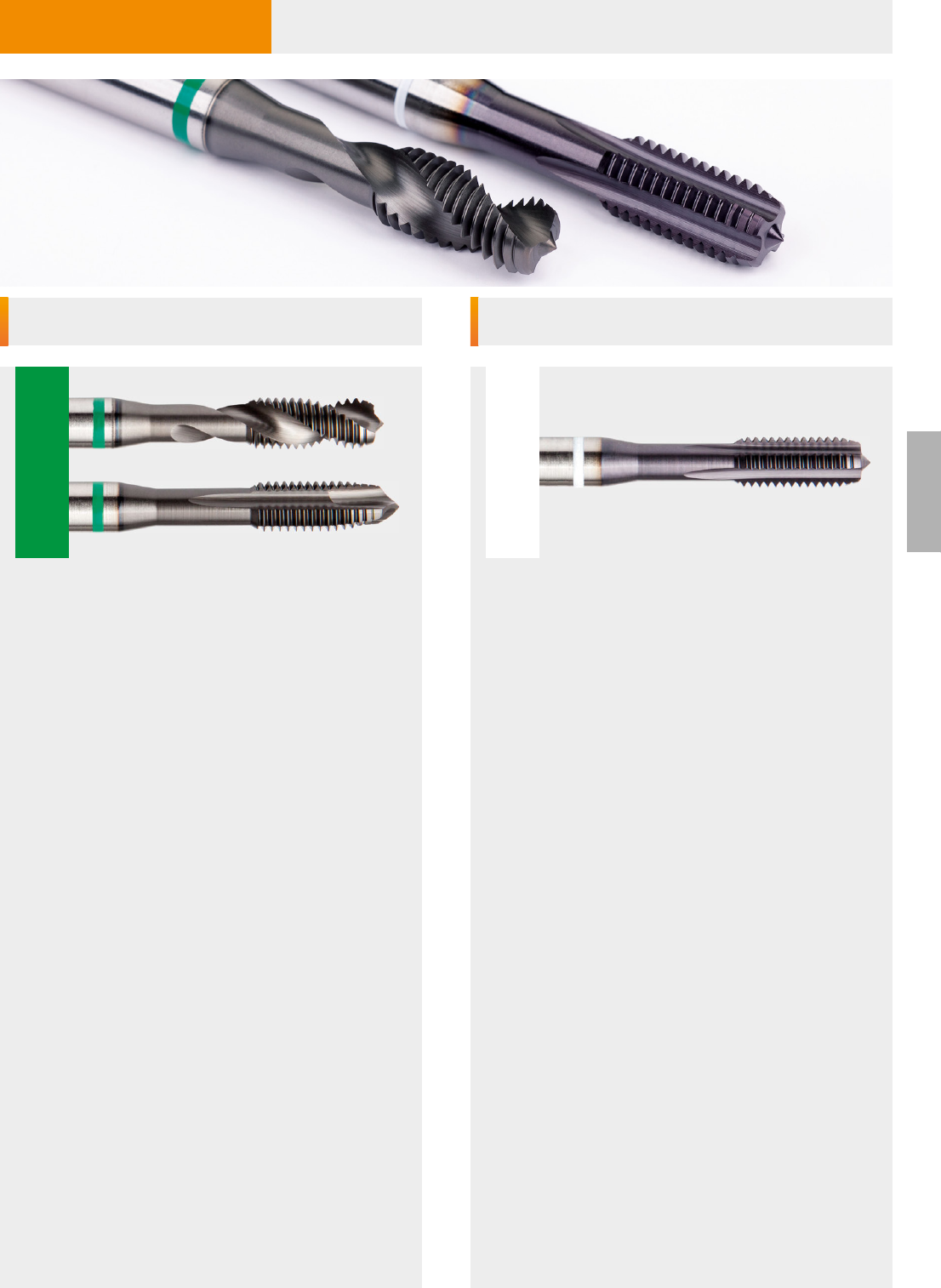

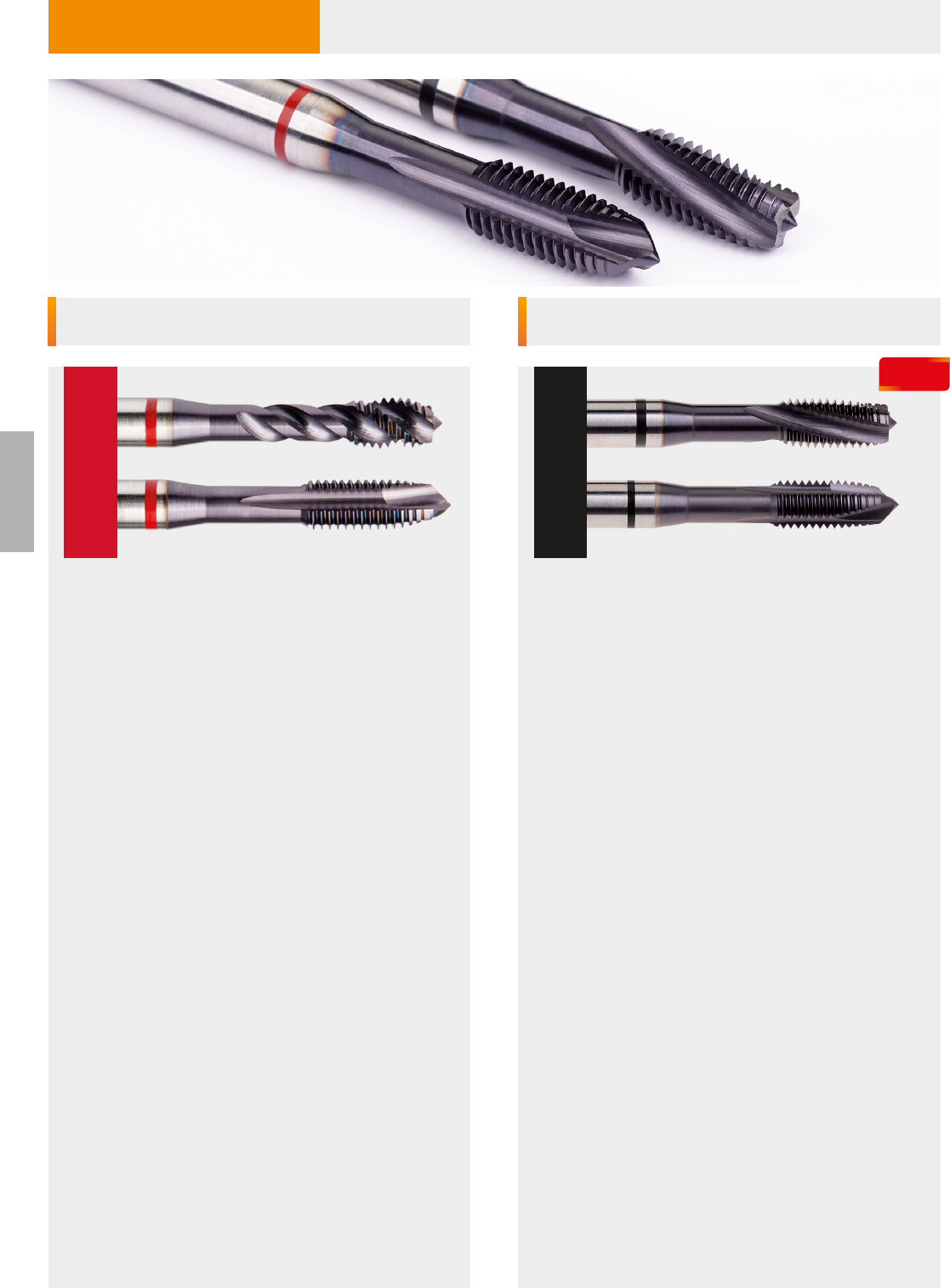

ОБРАБОТКА ПОВЕРХНОСТИ
Полирование или покрытие в сочетании с
дополнительной обработкой кромки.
•
ГЕОМЕТРИЯ КАНАВКИ
Доступны метчики со спиральной подточкой для
сквозных отверстий и спиральные метчики (45) для
глухих отверстий.
•
ОБРАТНАЯ КОНУСНОСТЬ
Обратная конусность способствует лучшему удале
нию стружки, снижая скалывание последних витков
метчика и уменьшая момент сопротивления при
реверсивном движении.
•
ГЕОМЕТРИЯ РЕЗАНИЯ
Специальный трехрадиусный профиль с постоянным
передним углом по всей рабочей длине метчика
позволяет лучше контролировать процесс резания и
предотвращать скопление стружки.
•
ИСПОЛЬЗОВАНИЕ ОСНАСТКИ
При обработке резьбы метчиками со спиральной
канавкой рекомендуется применять оснастку с ми
нимальным биением.
•
ТИПЫ РЕЗЬБЫ
Метрическая
•
СЕРИИ МЕТЧИКОВ
Е255, 256, 260, 261
•
ОБРАБОТКА ПОВЕРХНОСТИ
Покрытие с дополнительной обработкой
кромок.
•
ГЕОМЕТРИЯ КАНАВКИ
Конструкции с подточкой по заборному конусу или
спиральной канавкой имеют небольшой передний
угол для повышения прочности режущих кромок и
лучшего контроля стружкообразования.
•
ГЕОМЕТРИЯ РЕЗАНИЯ
Специальный трехрадиусный профиль с постоянным
передним углом по всей рабочей длине метчика
позволяет лучше контролировать процесс резания и
предотвращать скопление стружки.
•
ИСПОЛЬЗОВАНИЕ ОСНАСТКИ
Метчики Черный рекомендуется использовать
в синхронизированных (жестких) патронах для га
рантированной обработки полного профиля резьбы
на нужную глубину.
•
ТИПЫ РЕЗЬБЫ
Метрическая
•
СЕРИИ МЕТЧИКОВ
334, 335
ЛЕГИРОВАННЫЕ СТАЛИ ВЫСОКОПРОЧНЫЕ СТАЛИ
КРАСНЫЙ SHARK
ЧЕРНЫЙ
SHARK
МЕТЧИКИ ДЛЯ ОБРАБОТКИ ОПРЕДЕЛЕННЫХ МАТЕРИАЛОВ
SHARK
31
•
ОБРАБОТКА ПОВЕРХНОСТИ
Полирование или покрытие в сочетании с
дополнительной обработкой кромки.
•
ГЕОМЕТРИЯ КАНАВКИ
Доступны метчики со спиральной подточкой для
сквозных отверстий и спиральные метчики (35) для
глухих отверстий.
•
ГЕОМЕТРИЯ РЕЗАНИЯ
Специальный трехрадиусный профиль с постоянным
передним углом по всей рабочей длине метчика
позволяет лучше контролировать процесс резания и
предотвращать скопление стружки.
•
ТИПЫ РЕЗЬБЫ
Метрическая
•
СЕРИИ МЕТЧИКОВ
Е471, Е472, Е473, Е474
•
ОБРАБОТКА ПОВЕРХНОСТИ
Поверхностное оксидирование () или покрытие
.
•
ГЕОМЕТРИЯ КАНАВКИ
Конструкция прямой канавки обеспечивает превос
ходную производительность при нарезании резьбы
в сквозных или глухих отверстиях в материалах, об
разующих мелкосегментную стружку.
•
ТИПЫ РЕЗЬБЫ
Метрическая
•
СЕРИИ МЕТЧИКОВ
201, 252, 390
ЦВЕТНЫЕ СПЛАВЫ ЧУГУН
ЗЕЛЕНЫЙ SHARK
БЕЛЫЙ SHARK
МЕТЧИКИ ДЛЯ ОБРАБОТКИ ОПРЕДЕЛЕННЫХ МАТЕРИАЛОВ
32
B
S
МЕТЧИКИ ДЛЯ ОБРАБОТКИ ОПРЕДЕЛЕННЫХ МАТЕРИАЛОВ – МАТЕРИАЛ ИНСТРУМЕНТА И ПОКРЫТИЕ
Материал инструмента
Порошковая
быстрорежущая сталь
с кобальтом
Быстрорежущая сталь с кобальтом HSS-E-PM изготавливается методом порошковой металлургии. Благодаря такому методу
получения быстрорежущая сталь имеет однородную структуру, высокую прочность и хорошую обрабатываемость шлифованием.
Изготовленный из такого материала режущий инструмент имеет значительное преимущество в производительности и
надежности.
Обработка поверхности
Полирование
(без покрытия)
Непокрытые полированные поверхности снижают вероятность налипания стружки и позволяют сохранить остроту режущих
кромок для обработки вязких материалов заготовок.
Обработка
быстрорежущей стали
паром
Обработка быстрорежущей стали паром создает тонкую оксидную пленку на поверхности инструмента, которая снижает
вероятность налипания стружки и лучше смачивается СОЖ. Такой вид обработки поверхности используется преимущественно
на сверлах и метчиках.
Покрытие
Покрытие TiAlN
и TiAlN-Top
Покрытие TiAlN наносится с помощью технологии PVD и обеспечивает высокую прочность и стабильность к окислению. Такие
свойства повышают стойкость инструмента, позволяя работать с более высокой производительностью. Инструмент с покрытием
TiAlN подходит для применения без СОЖ. Покрытие TiAlN-Top имеет дополнительную обработку поверхности для получения
более гладких поверхностей и снижения вероятности налипания стружки.
Покрытие Super-B
(TiAlN/WC/C)
Покрытие Super B со слоями TiAlN, WC и C используется для высокопроизводительной обработки чугуна, закаленных сталей и
других труднообрабатываемых материалов с СОЖ и без охлаждения.
Хромирование
Покрытие инструмента хромом (Cr) позволяет получить повышенную износостойкость благодаря более твердой наружной
поверхности с низким коэффициентом трения. Инструмент с таким покрытием применяется при обработке вязких материалов
заготовок с высокой вероятностью налипания стружки.

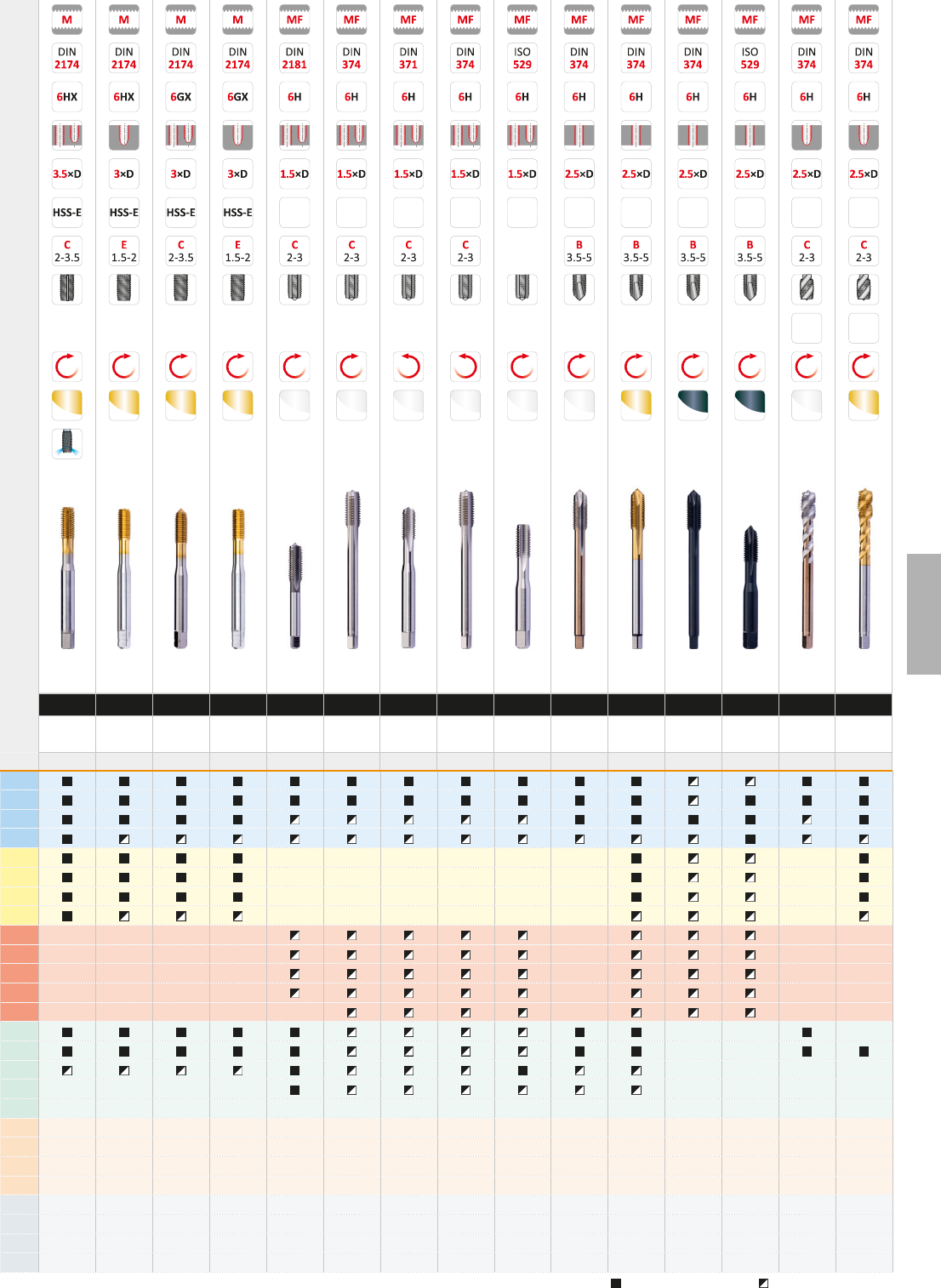

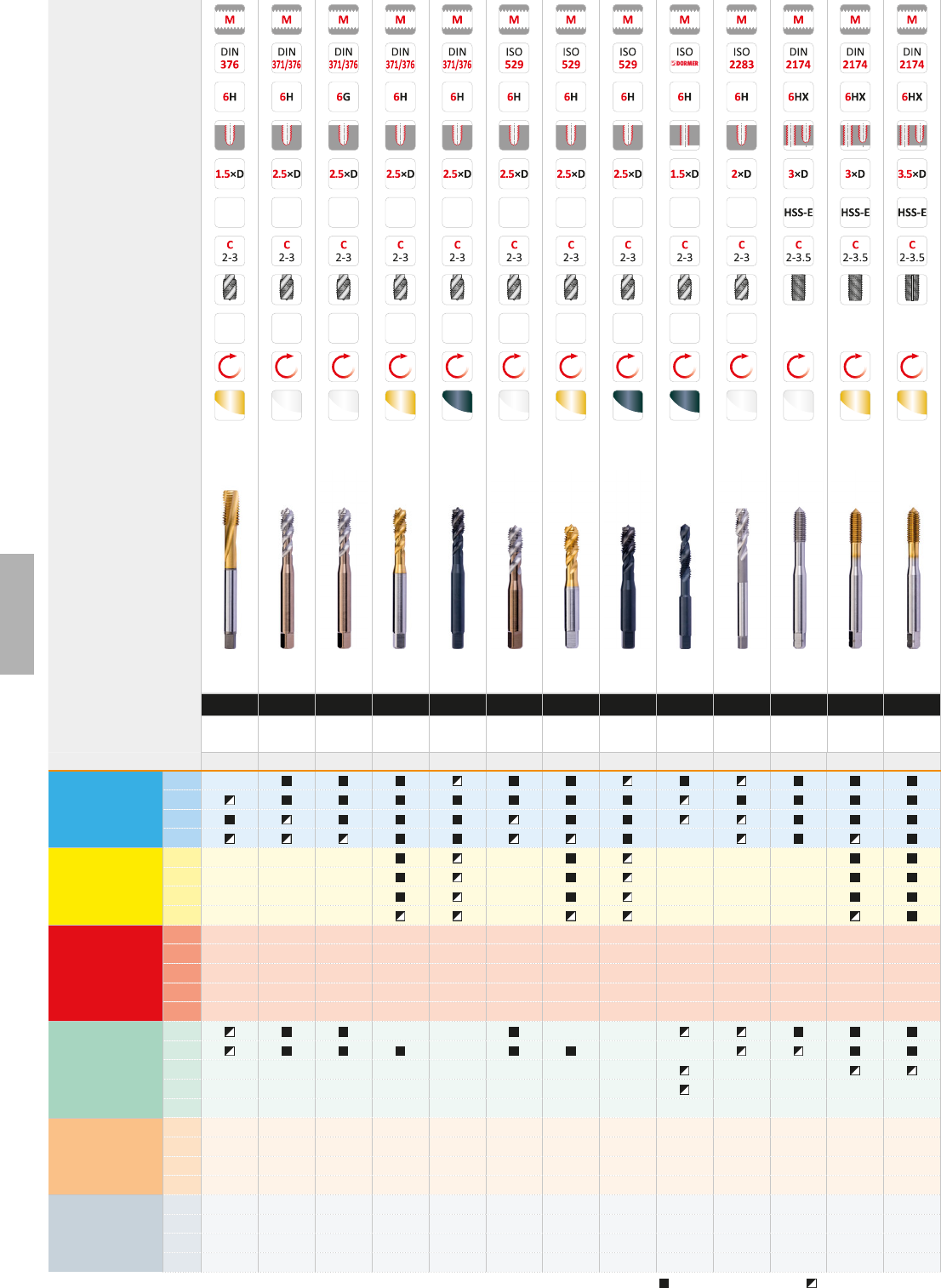

34
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4

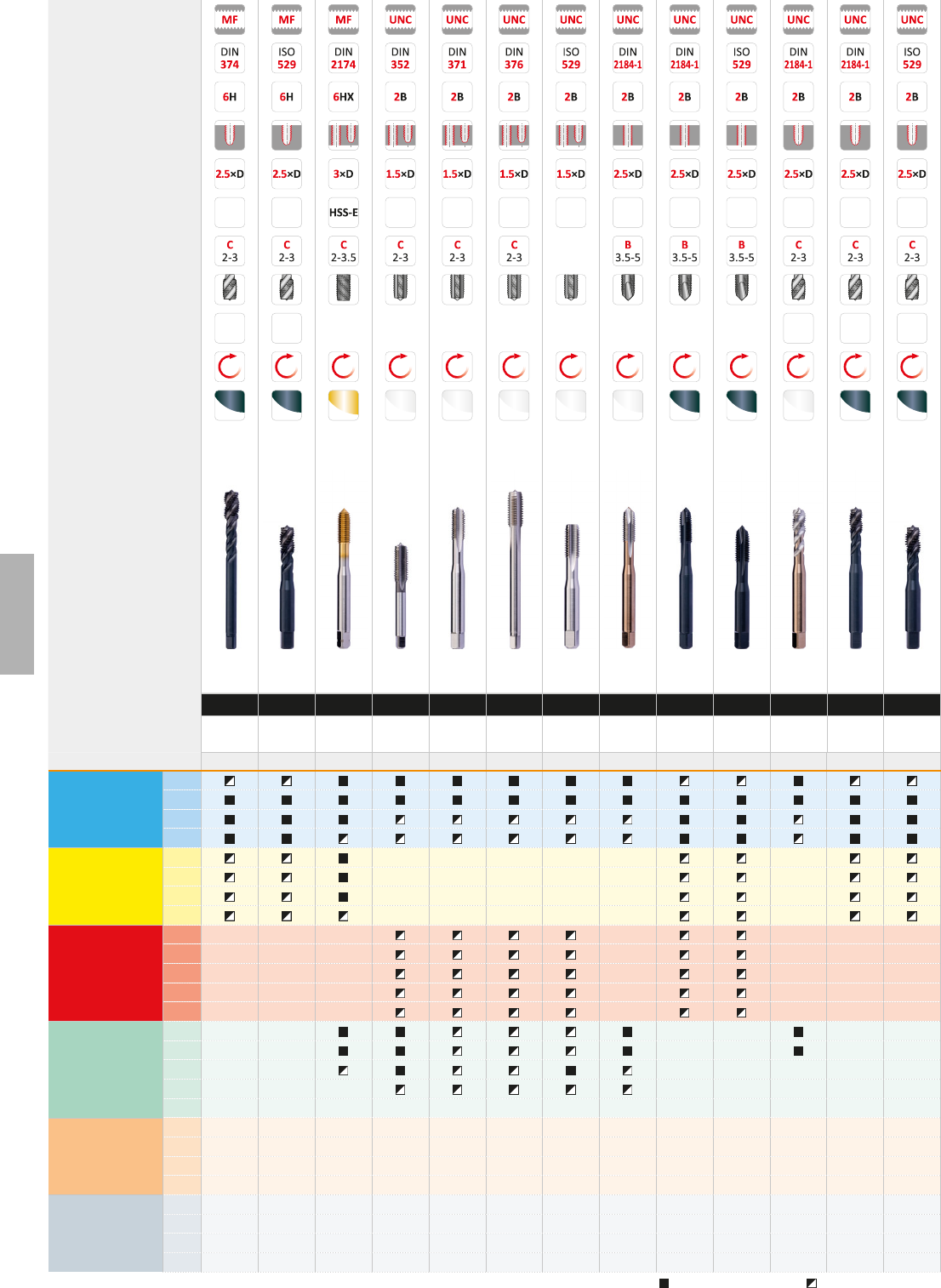

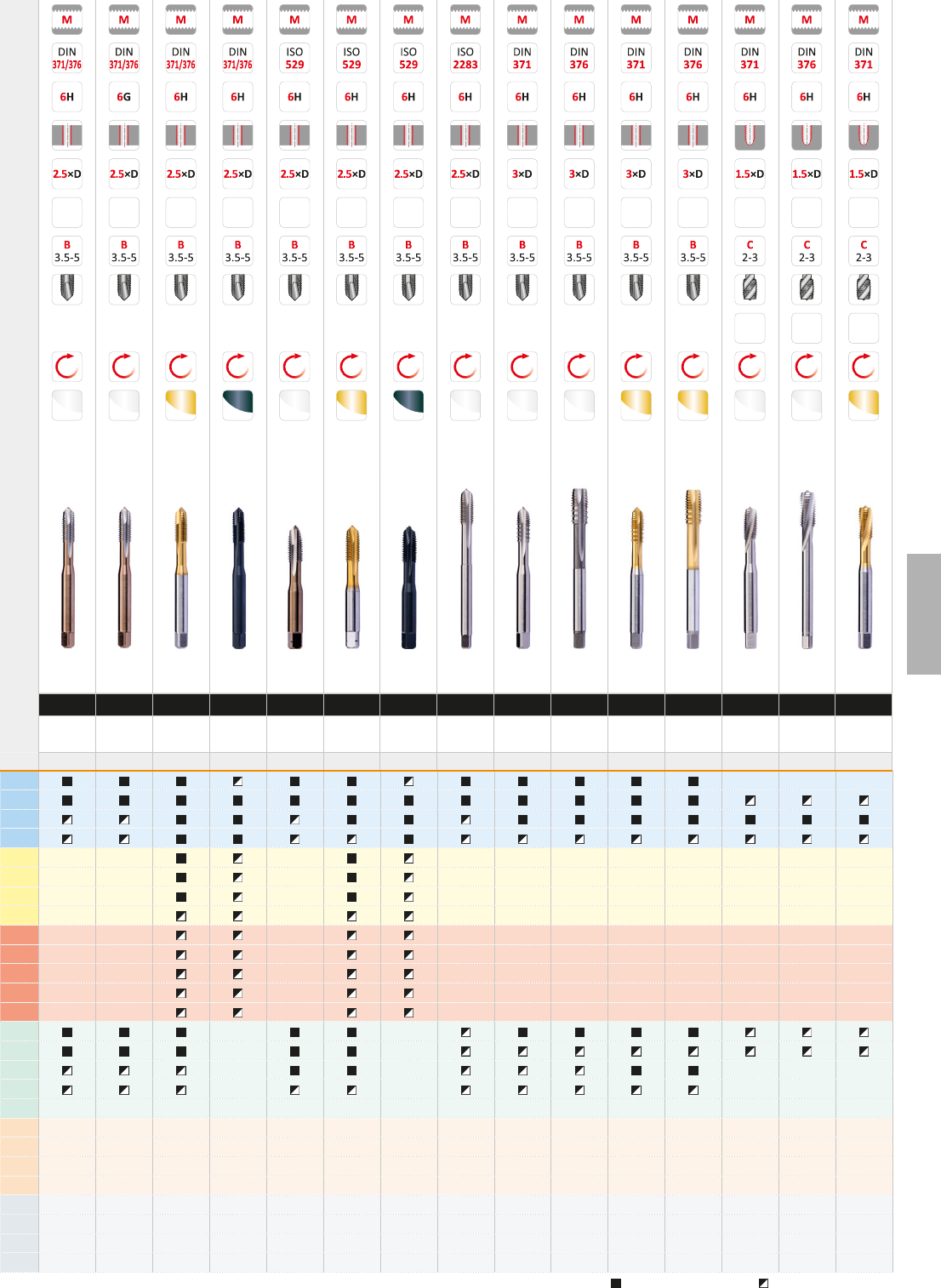

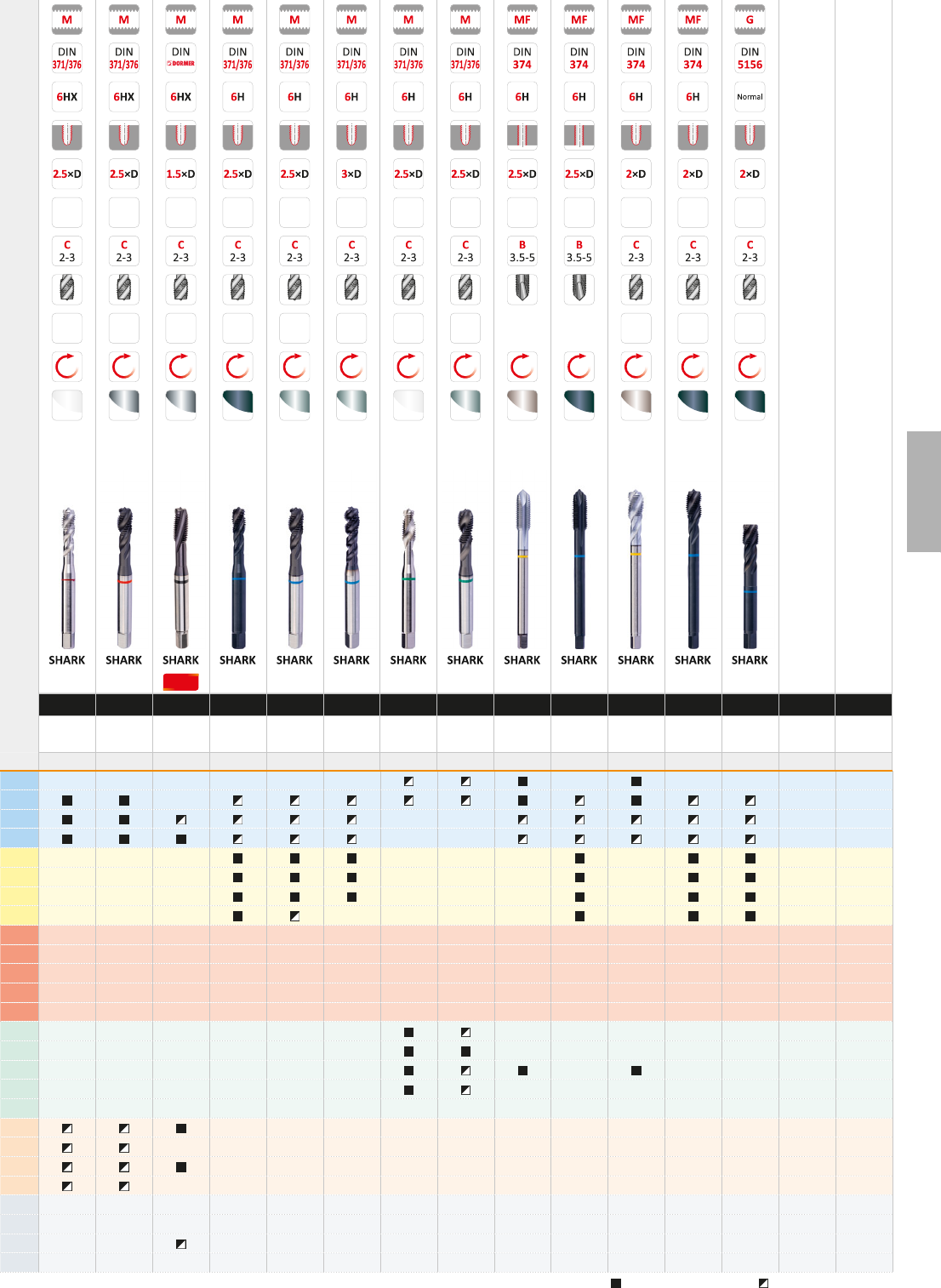

&36 &37 &38 &39 &40 &41 &42 &43 &44 &45 &46 &47 &48
l
0
l
S S B S SB B SB
E201 E252 E390 E297 E255 E256 E334 E240 E241 E471 E472 E298 E412
M3 – M10 M8 – M24 M3 – M20 M3 – M30 M3 – M20 M3 – M20 M3 – M12 M3 – M30 M3 – M20 M3 – M20 M3 – M20 M3 – M30 M3 – M30
Основное применение Возможное применение
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Тип резьбового отверстия
Глубина обработки
Материал инструмента
Заборный конус
Геометрия канавки
Угол подъема канавки
Направление обработки
Покрытие
Серия
35
P1
P2
P3
P4
M1
M2
M3
M4
K1
K2
K3
K4
K5
N1
N2
N3
N4
N5
S1
S2
S3
S4
H1
H2
H3
H4
&49 &50 &51 &52 &53 &54 &55 &56 &57 &58 &59 &60 &61
l
5
l
5
l
15
l
0
l
0
l
l
5
l
5
l
0
l
0
l
0
B S SB SB B SB S S S
E260 E261 E335 E238 E239 E414 E473 E474 E299 E384 E300 E383 E382
M3 – M20 M3 – M20 M3 – M12 M3 – M30 M3 – M20 M3 – M20 M3 – M20 M3 – M20 M4 – M30 M6 – M20 M4 – M30 M6 – M20 1/8 – 1”
Основное применение Возможное применение
36
S
E201
11
15
12
11
1
8
21
18
22
15
2
12
1
16
2
12
10
1
15
2
11
8
7
5
6
51
17
52
13
5
10
2
15
2
20
2
10
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E201M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E201M4 4 0.70 63.0 12 4.50 3.40 6 4 3.30 21.00
E201M5 5 0.80 70.0 13 6.00 4.90 8 4 4.20 25.00
E201M6 6 1.00 80.0 15 6.00 4.90 8 4 5.00 30.00
E201M8 8 1.25 90.0 18 8.00 6.20 9 4 6.80 35.00
E201M10 10 1.50 100.0 20 10.00 8.00 11 4 8.50 39.00

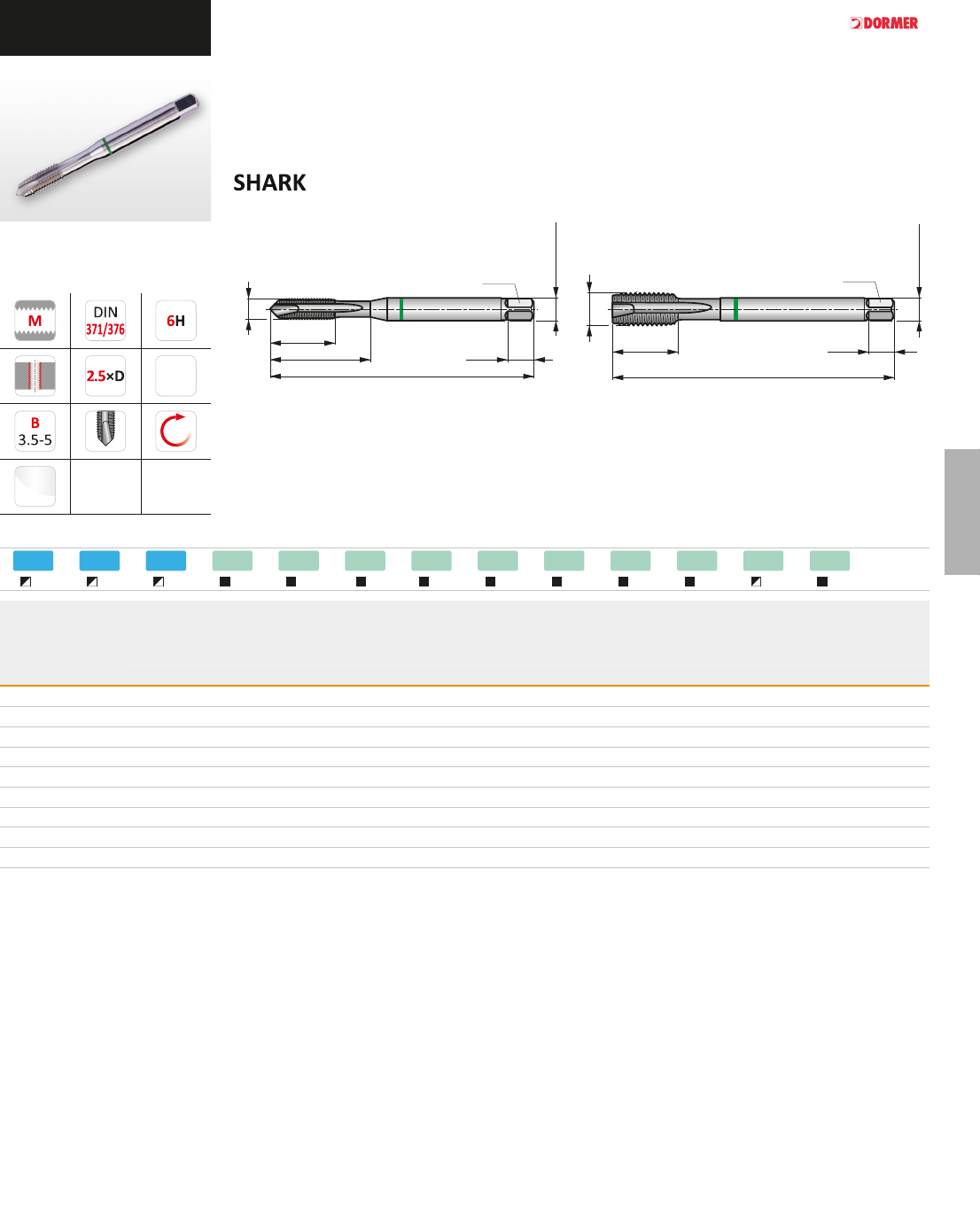

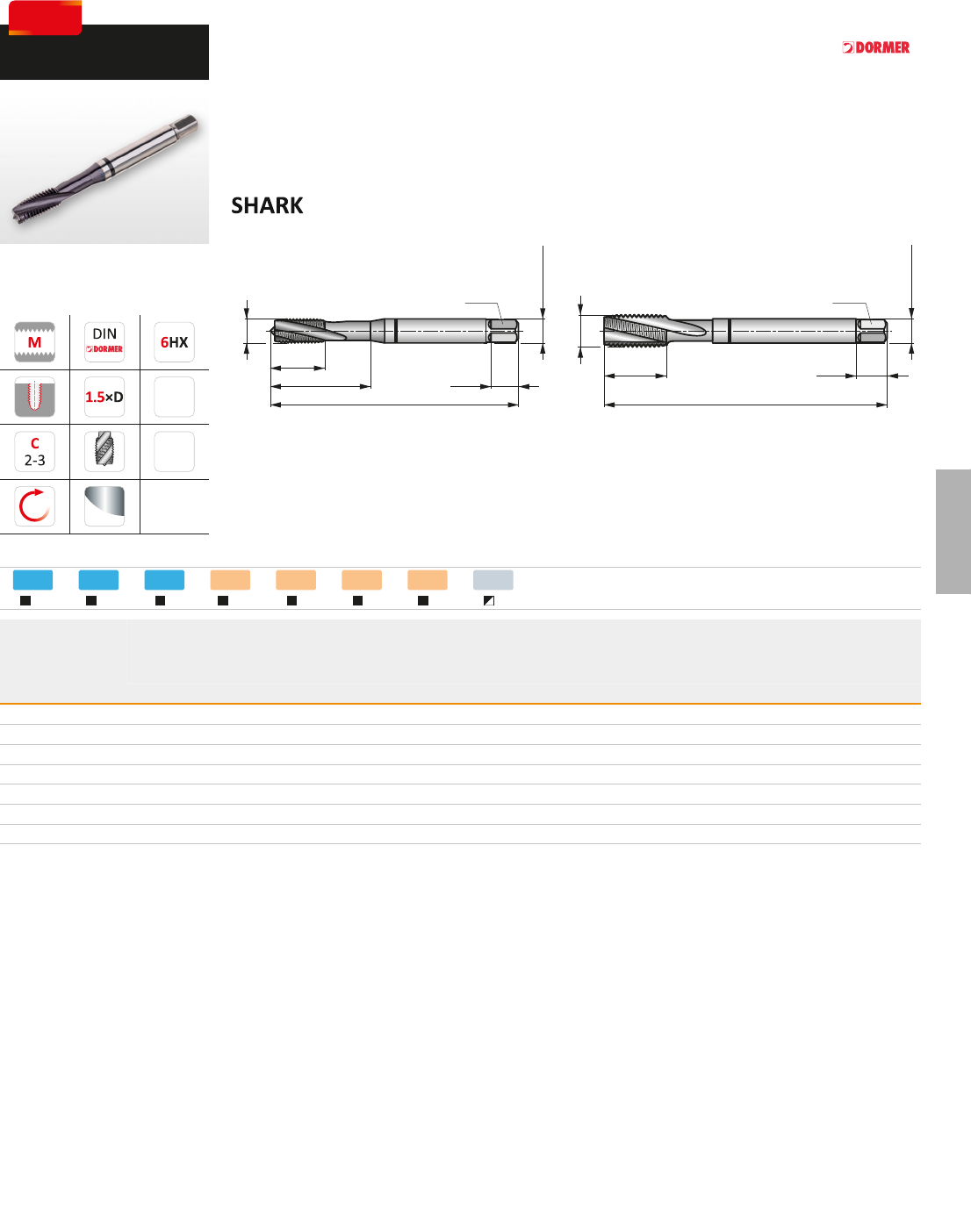

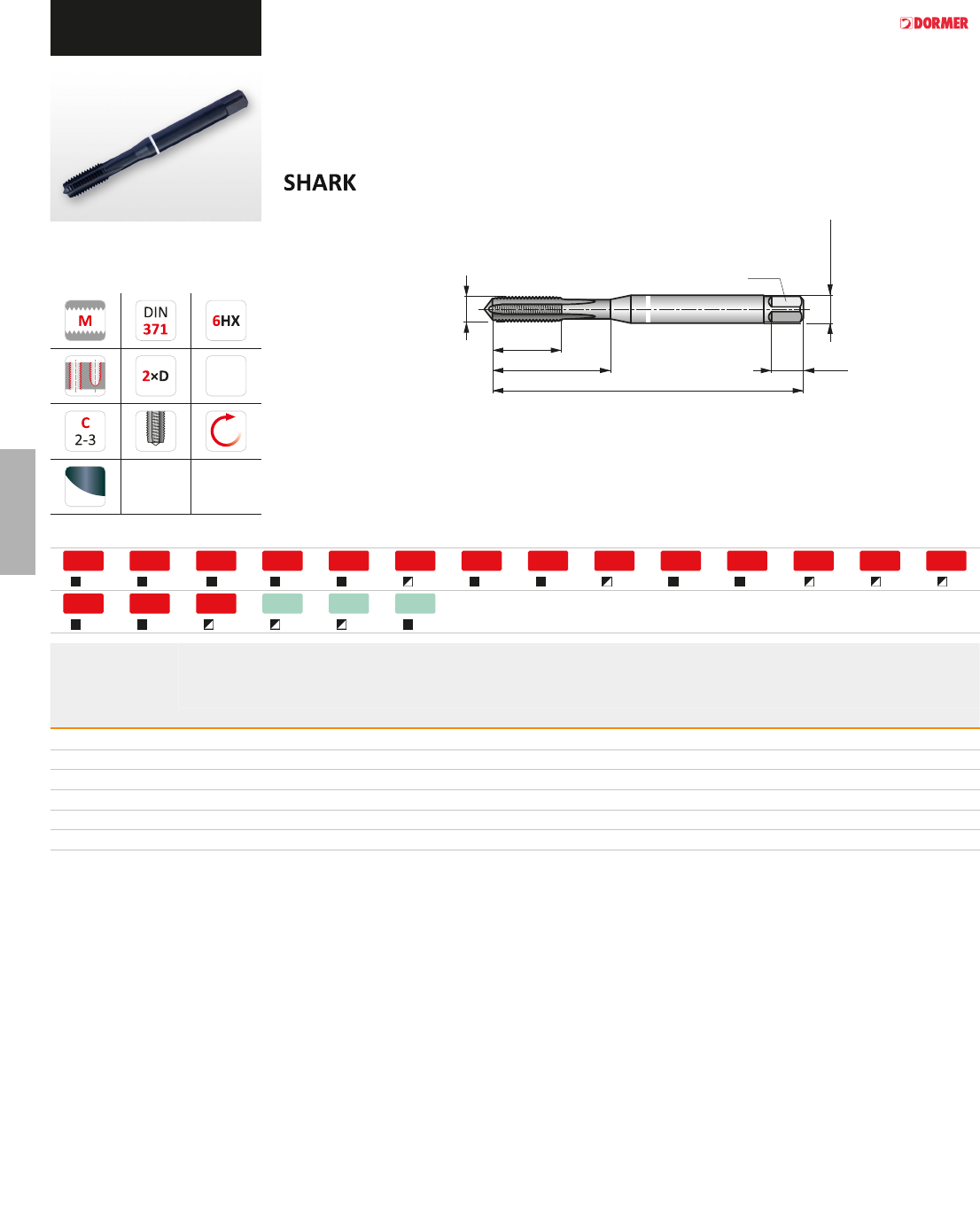

Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Белый Shark имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях
заготовок из чугуна. Обработка быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение

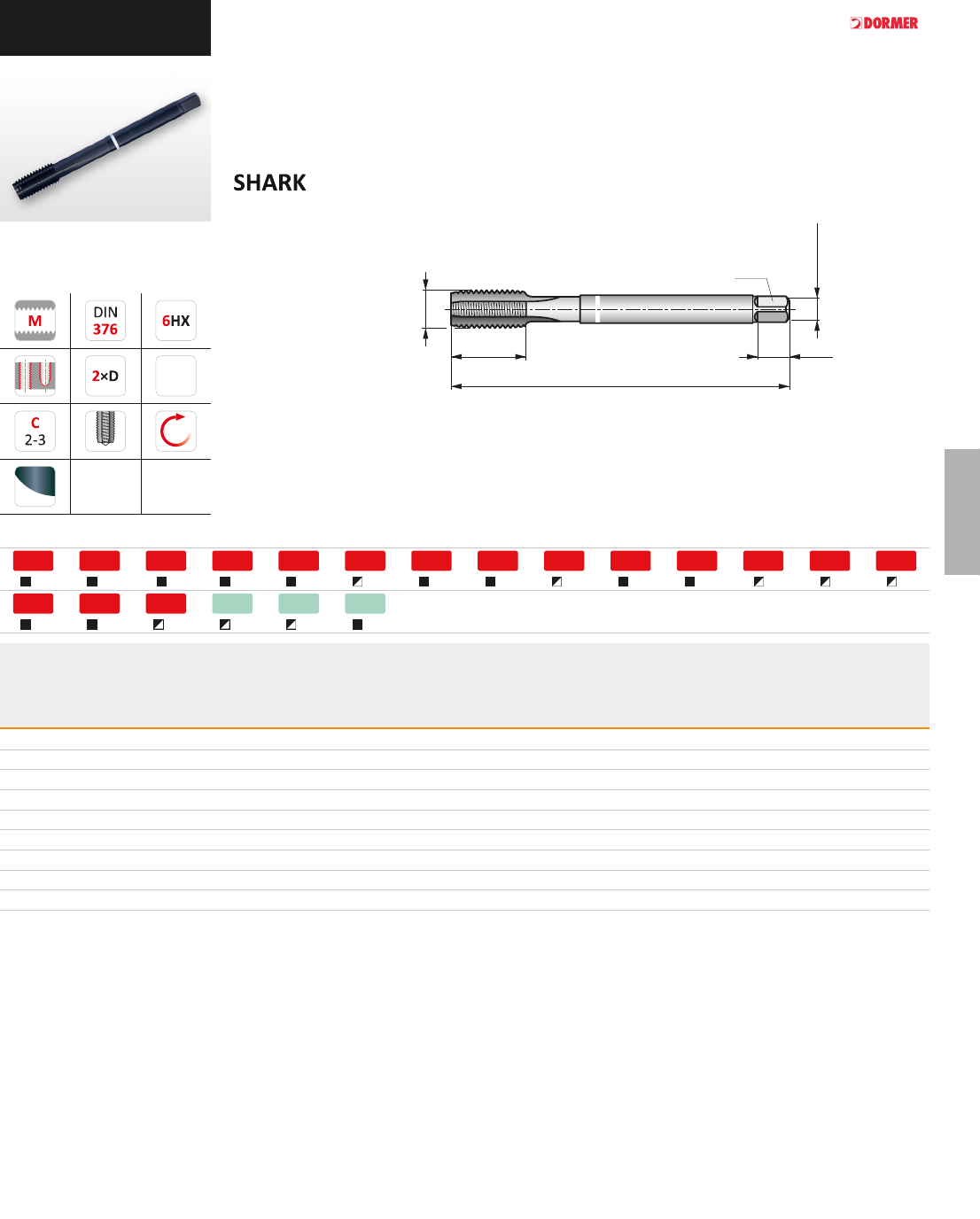

37
S
E252
11
15
12
11
1
8
21
18
22
15
2
12
1
16
2
12
10
1
15
2
11
8
7
5
6
51
17
52
13
5
10
2
15
2
20
2
10
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E252M8 8 1.25 90.0 18 6.00 4.90 8 4 6.80
E252M10 10 1.50 100.0 20 7.00 5.50 8 4 8.50
E252M12 12 1.75 110.0 23 9.00 7.00 10 4 10.30
E252M14 14 2.00 110.0 25 11.00 9.00 12 4 12.00
E252M16 16 2.00 110.0 25 12.00 9.00 12 4 14.00
E252M18 18 2.50 125.0 30 14.00 11.00 14 4 15.50
E252M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50
E252M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50
E252M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Белый Shark имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях
заготовок из чугуна. Обработка быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
38
10 12
E390
11
30
12
22
1
17
21
43
22
35
2
28
1
38
2
29
24
1
35
2
27
20
17
5
14
51
40
52
30
5
23
2
20
2
30
2
15
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E390M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E390M4 4 0.70 63.0 12 4.50 3.40 6 4 3.30 21.00
E390M5 5 0.80 70.0 13 6.00 4.90 8 4 4.20 25.00
E390M6 6 1.00 80.0 15 6.00 4.90 8 4 5.00 30.00
E390M8 8 1.25 90.0 18 8.00 6.20 9 4 6.80 35.00
E390M10 10 1.50 100.0 20 10.00 8.00 11 4 8.50 39.00
E390M12 12 1.75 110.0 23 9.00 7.00 10 4 10.30 –
E390M16 16 2.00 110.0 25 12.00 9.00 12 4 14.00 –
E390M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Белый Shark имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях
заготовок из чугуна. Покрытие TiAlN повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
39
10 12
E297
11
24
12
27
1
28
21
20
22
18
2
16
1
15
2
12
1
9
1
51
2
30
15
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E297M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E297M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E297M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E297M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E297M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E297M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E297M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
E297M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00 –
E297M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
E297M18 18 2.50 125.0 30 14.00 11.00 14 3 15.50 –
E297M20 20 2.50 140.0 30 16.00 12.00 15 3 17.50 –
E297M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50 –
E297M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00 –
E297M27 27 3.00 160.0 38 20.00 16.00 19 4 24.00 –
E297M30 30 3.50 180.0 45 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Желтый Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из конструкционных сталей. Хромированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L114.
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм

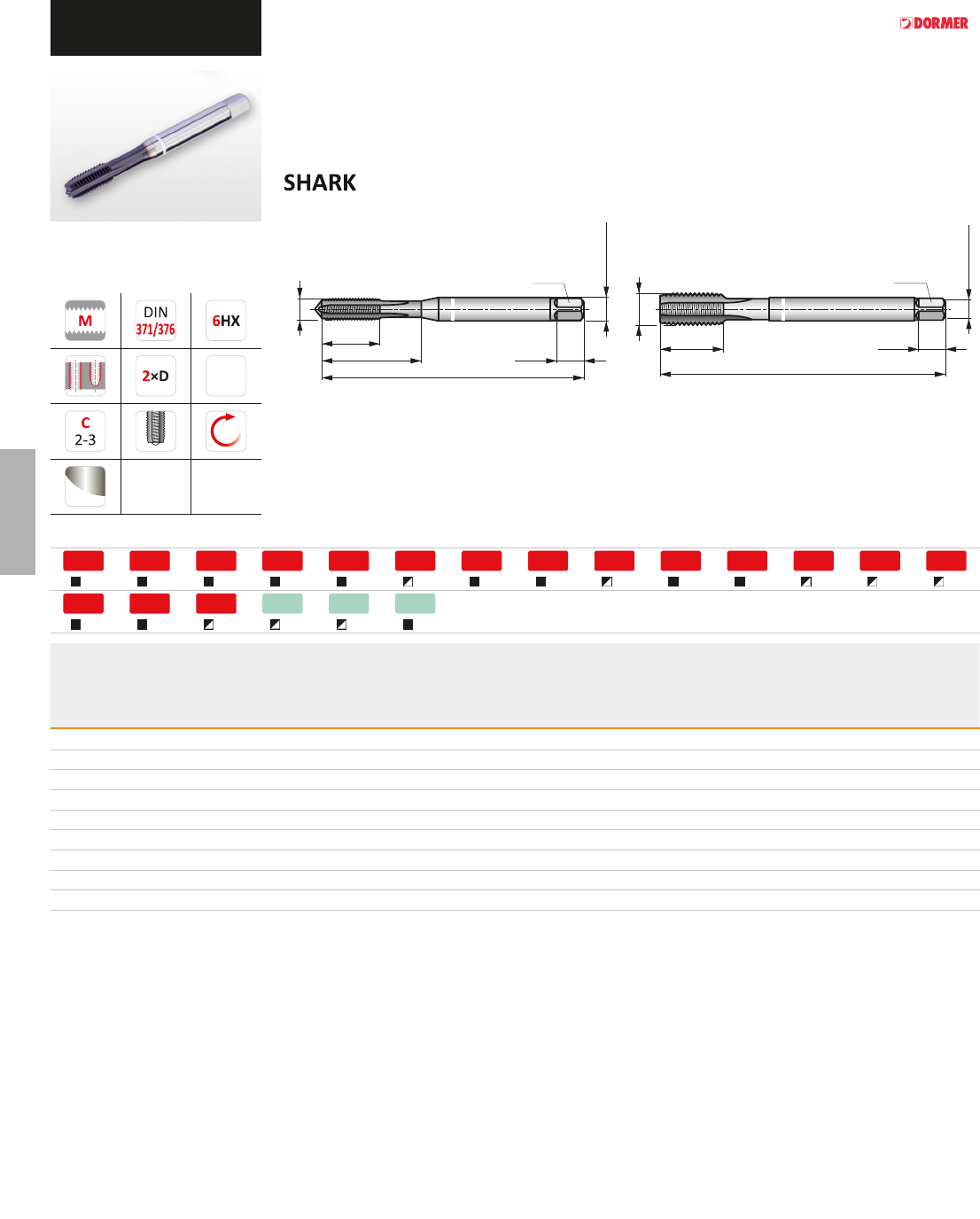

40
10 12
B
E255
2
11
1
10
2
8
7
1
6
2
5
12
2
21
3
1
2
1
2
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E255M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E255M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E255M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E255M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E255M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E255M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E255M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
E255M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00 –
E255M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
E255M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Красный Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из легированных сталей. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
41
10 12
E256
2
27
1
25
2
20
17
1
15
2
13
10
12
3
21
4
1
3
1
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E256M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E256M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E256M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E256M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E256M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E256M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E256M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
E256M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
E256M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Красный Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из легированных сталей. Покрытие TiAlN-Top повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм

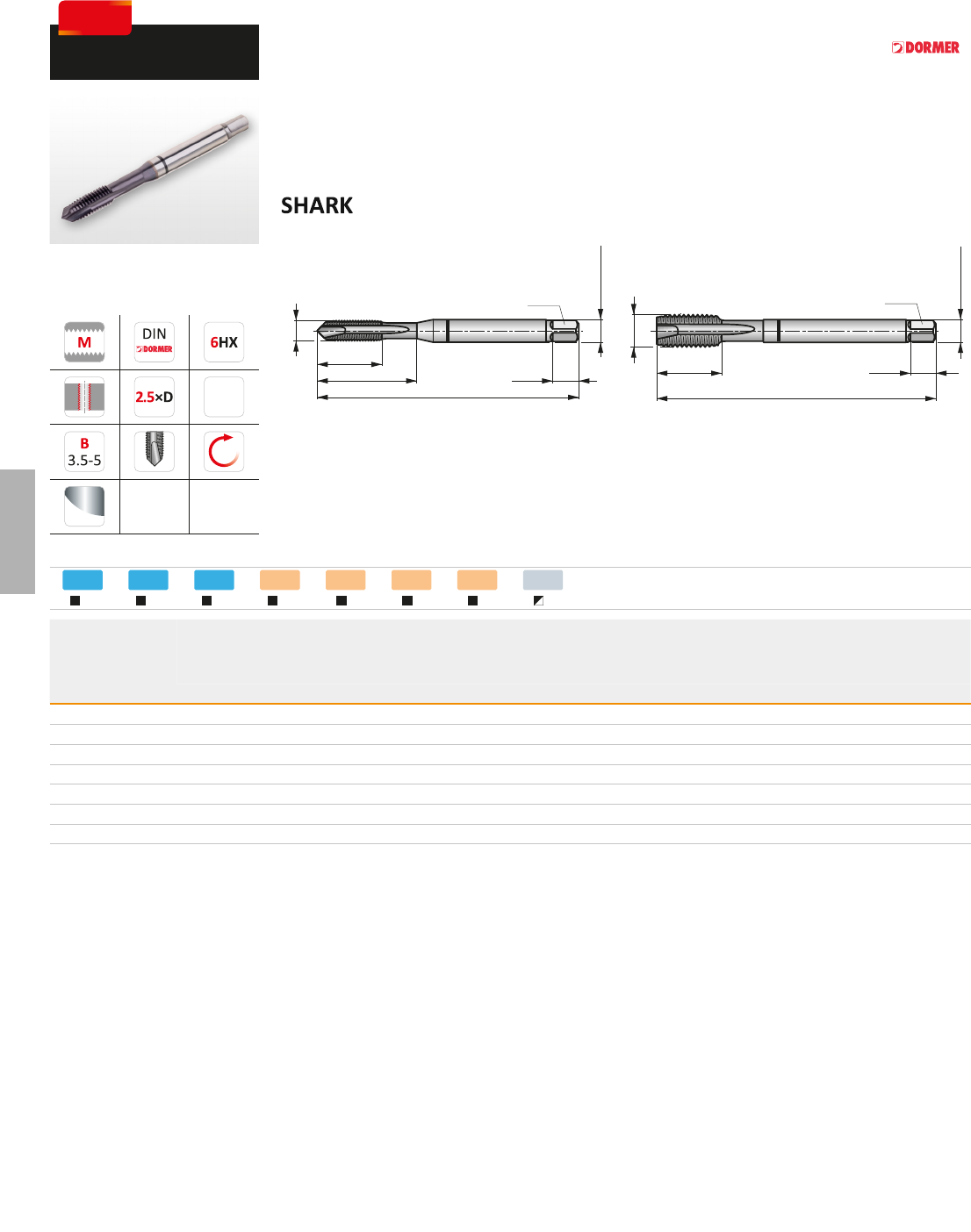

42
10 12
E334
17
2
13
10
12
13
1
8
1
5
2
3
1
7
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E334M3 3 0.50 63.0 12 4.50 3.40 6 3 2.50 12.00
E334M4 4 0.70 70.0 17 6.00 4.90 8 3 3.30 17.00
E334M5 5 0.80 80.0 20 6.00 4.90 8 3 4.20 20.00
E334M6 6 1.00 90.0 24 8.00 6.20 9 3 5.00 24.00
E334M8 8 1.25 100.0 32 10.00 8.00 11 3 6.80 32.00
E334M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E334M12 12 1.75 110.0 23 9.00 7.00 10 4 10.30 –
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Черный Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из высокопрочных и инструментальных сталей, титановых и жаропрочных сплавов. Покрытие TiAlN-Top повышает
стойкость и производительность инструмента.
TDZ ≤ 10 мм TDZ ≥ 12 мм

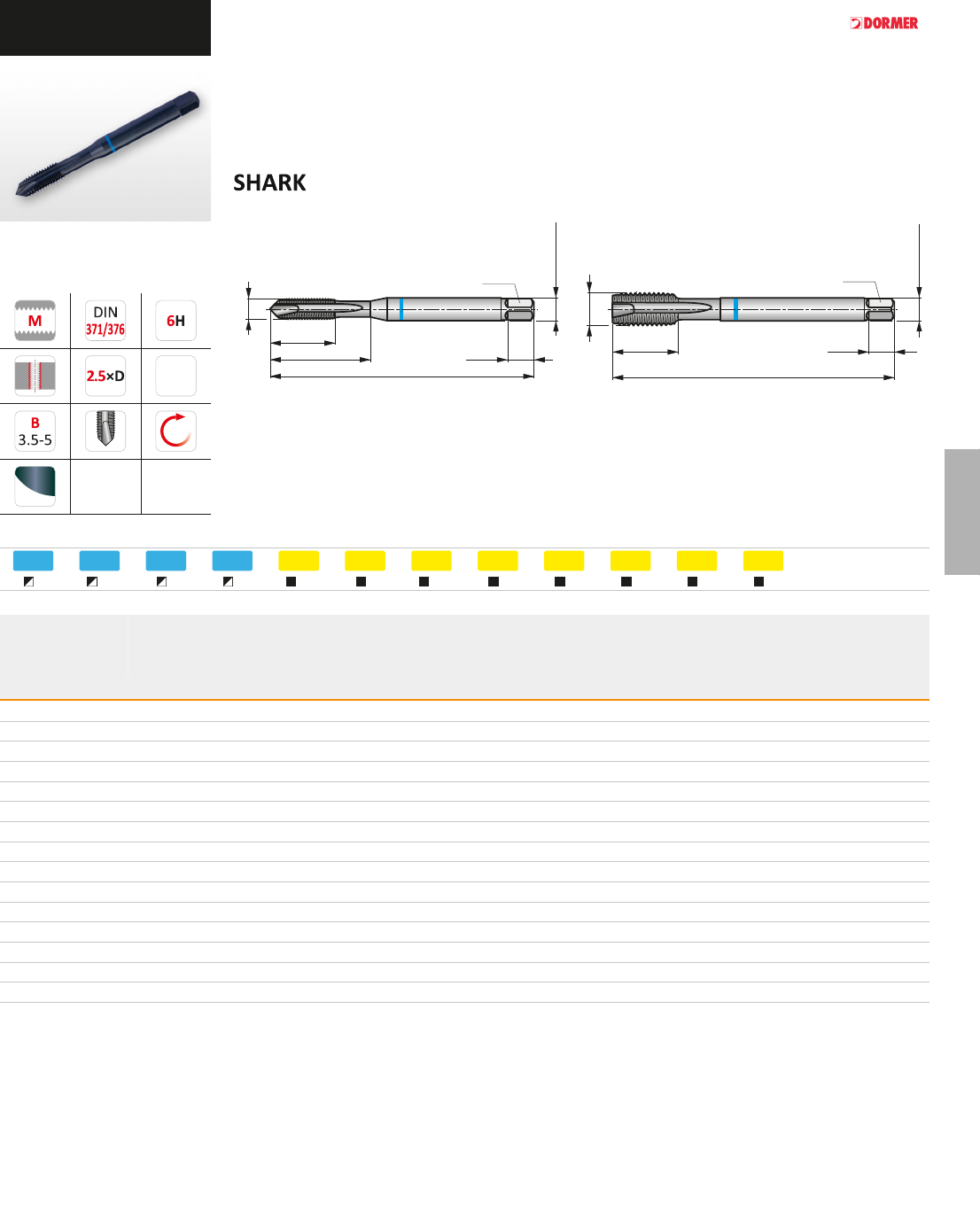

43
10 12
S
E240
2
8
10
1
9
2
7
11
11
12
9
21
10
22
8
1
8
2
7
6
1
5
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E240M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E240M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E240M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E240M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E240M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E240M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E240M12 12 1.75 110.0 23 9.00 7.00 10 4 10.30 –
E240M14 14 2.00 110.0 25 11.00 9.00 12 4 12.00 –
E240M16 16 2.00 110.0 25 12.00 9.00 12 4 14.00 –
E240M18 18 2.50 125.0 30 14.00 11.00 14 4 15.50 –
E240M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
E240M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50 –
E240M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00 –
E240M27 27 3.00 160.0 38 20.00 16.00 19 4 24.00 –
E240M30 30 3.50 180.0 45 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Синий Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из нержавеющих сталей. Обработка быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L114.
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
44
10 12
SB
E241
2
16
14
1
11
2
9
11
19
12
16
21
17
22
14
2
12
1
12
2
10
9
1
6
2
5
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E241M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E241M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E241M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E241M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E241M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E241M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E241M12 12 1.75 110.0 23 9.00 7.00 10 4 10.30 –
E241M14 14 2.00 110.0 25 11.00 9.00 12 4 12.00 –
E241M16 16 2.00 110.0 25 12.00 9.00 12 4 14.00 –
E241M18 18 2.50 125.0 30 14.00 11.00 14 4 15.50 –
E241M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Синий Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из нержавеющих сталей. Покрытие Super-B повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
45
10 12
B
E471
12
23
1
24
21
16
11
16
12
12
1
8
21
31
22
28
2
20
1
51
2
30
15
1
25
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E471M3 3 0.50 56.0 9 3.50 2.70 6 2 2.50 18.00
E471M4 4 0.70 63.0 12 4.50 3.40 6 2 3.30 21.00
E471M5 5 0.80 70.0 13 6.00 4.90 8 2 4.20 25.00
E471M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E471M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E471M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E471M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
E471M16 16 2.00 110.0 25 12.00 9.00 12 4 14.00 –
E471M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Зеленый Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из цветных сплавов. Полированные поверхности снижают вероятность налипания стружки и повышают стойкость
инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
46
10 12
SB

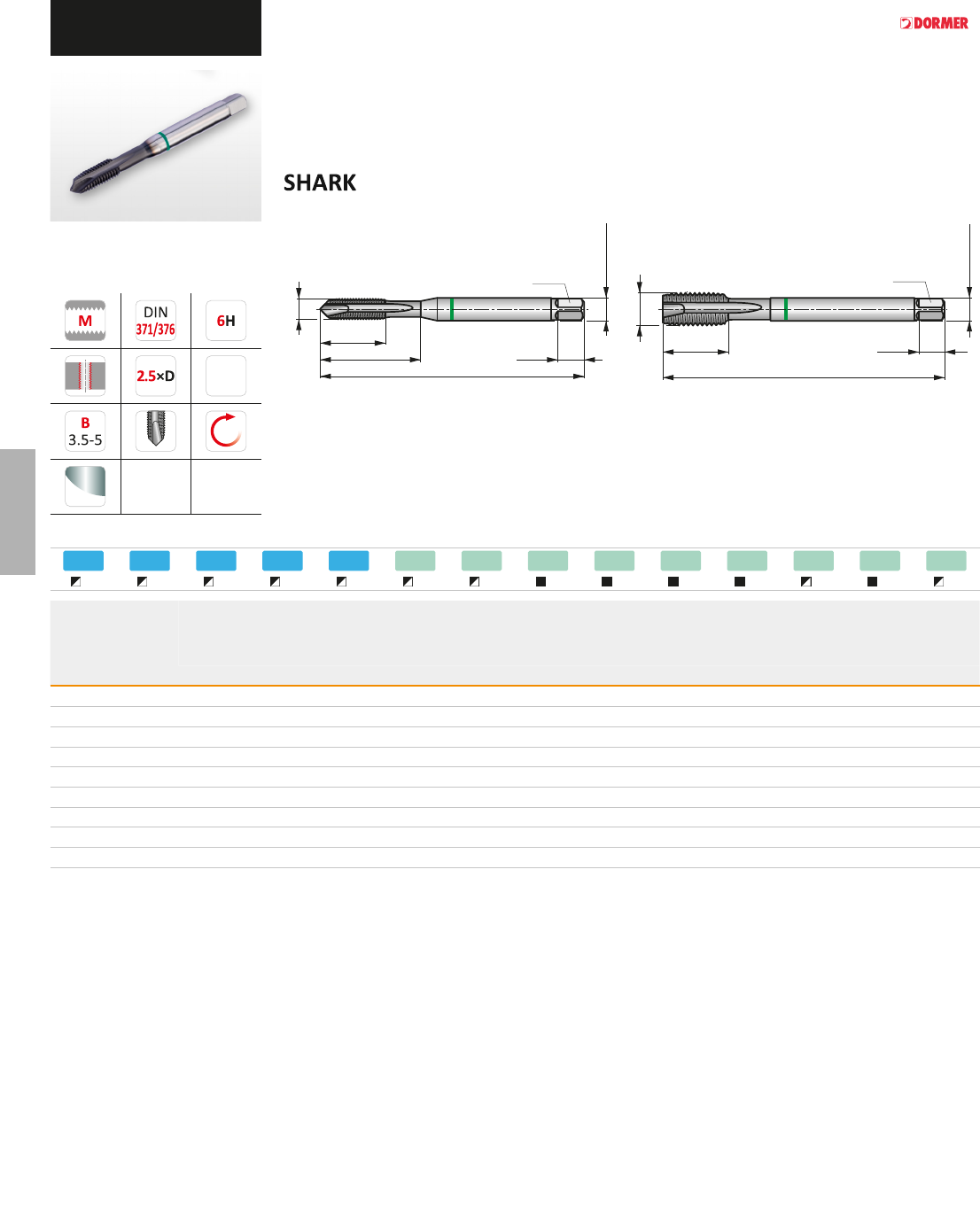

E472
11
34
12
38
1
40
21
29
22
24
11
35
12
26
1
18
21
46
22
42
2
30
1
76
2
45
1
30
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E472M3 3 0.50 56.0 9 3.50 2.70 6 2 2.50 18.00
E472M4 4 0.70 63.0 12 4.50 3.40 6 2 3.30 21.00
E472M5 5 0.80 70.0 13 6.00 4.90 8 2 4.20 25.00
E472M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E472M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E472M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E472M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
E472M16 16 2.00 110.0 25 12.00 9.00 12 4 14.00 –
E472M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Зеленый Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из цветных сплавов. Покрытие Super-B повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
47
10 12
l
0
E298
11
23
12
25
1
26
21
19
22
17
2
15
1
14
2
11
1
8
1
48
2
28
14
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E298M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
E298M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
E298M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
E298M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 30.00
E298M8 8 1.25 90.0 12 8.00 6.20 9 3 6.80 35.00
E298M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
E298M12 12 1.75 110.0 16 9.00 7.00 10 3 10.30 –
E298M14 14 2.00 110.0 20 11.00 9.00 12 3 12.00 –
E298M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
E298M18 18 2.50 125.0 25 14.00 11.00 14 4 15.50 –
E298M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
E298M22 22 2.50 140.0 25 18.00 14.50 17 4 19.50 –
E298M24 24 3.00 160.0 30 18.00 14.50 17 4 21.00 –
E298M27 27 3.00 160.0 30 20.00 16.00 19 4 24.00 –
E298M30 30 3.50 160.0 36 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Желтый Shark имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания
резьбы в глухих отверстиях заготовок из конструкционных сталей. Хромированные поверхности снижают вероятность налипания
стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L114.
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
48
10 12
l
E412
11
46
12
52
1
54
21
40
22
35
2
31
1
24
2
19
16
1
14
2
12
11
19
12
16
21
17
22
14
1
12
2
10
9
1
6
11
16
12
12
1
8
21
54
22
48
2
35
1
60
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E412M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
E412M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
E412M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
E412M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 30.00
E412M8 8 1.25 90.0 13 8.00 6.20 9 3 6.80 35.00
E412M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
E412M12 12 1.75 110.0 18 9.00 7.00 10 3 10.30 –
E412M14 14 2.00 110.0 20 11.00 9.00 12 3 12.00 –
E412M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
E412M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
E412M22 22 2.50 140.0 25 18.00 14.50 17 4 19.50 –
E412M24 24 3.00 160.0 30 18.00 14.50 17 4 21.00 –
E412M27 27 3.00 160.0 30 20.00 16.00 19 4 24.00 –
E412M30 30 3.50 180.0 36 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Желтый Shark имеет короткий заборный конус и спиральные канавки с углом 48° для нарезания
резьбы в глухих отверстиях заготовок из конструкционных сталей. Покрытие TiAlN-Top повышает стойкость и производительность
инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
49
10 12
l
5
B
E260
2
10
1
9
2
7
6
1
5
2
4
12
2
21
3
1
2
1
2
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E260M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
E260M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
E260M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
E260M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 30.00
E260M8 8 1.25 90.0 12 8.00 6.20 9 3 6.80 35.00
E260M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
E260M12 12 1.75 110.0 16 9.00 7.00 10 3 10.30 –
E260M14 14 2.00 110.0 20 11.00 9.00 12 3 12.00 –
E260M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
E260M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Красный Shark имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания
резьбы в глухих отверстиях заготовок из легированных сталей. Полированные поверхности снижают вероятность налипания стружки
и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
50
10 12
l
5
E261
2
26
1
24
2
19
16
1
14
2
12
9
12
2
21
3
1
2
1
2
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E261M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
E261M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
E261M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
E261M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 30.00
E261M8 8 1.25 90.0 12 8.00 6.20 9 3 6.80 35.00
E261M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
E261M12 12 1.75 110.0 16 9.00 7.00 10 3 10.30 –
E261M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
E261M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Красный Shark имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания
резьбы в глухих отверстиях заготовок из легированных сталей. Покрытие TiAlN-Top повышает стойкость и производительность
инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
51
10 12
l
15
E335
16
2
12
9
12
12
1
7
1
4
2
2
1
6
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E335M3 3 0.50 63.0 12 4.50 3.40 6 3 2.50 12.00
E335M4 4 0.70 70.0 13 6.00 4.90 8 3 3.30 13.00
E335M5 5 0.80 80.0 15 6.00 4.90 8 3 4.20 15.00
E335M6 6 1.00 90.0 18 8.00 6.20 9 3 5.00 18.00
E335M8 8 1.25 100.0 20 10.00 8.00 11 3 6.80 20.00
E335M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E335M12 12 1.75 110.0 23 9.00 7.00 10 4 10.30 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Черный Shark имеет короткий заборный конус и спиральные канавки с углом 15° для нарезания
резьбы в глухих отверстиях заготовок из высокопрочных и инструментальных сталей, титановых и жаропрочных сплавов. Покрытие
TiAlN-Top повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
52
10 12
l
0
S
E238
2
7
9
1
8
2
7
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E238M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
E238M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
E238M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
E238M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 30.00
E238M8 8 1.25 90.0 12 8.00 6.20 9 3 6.80 33.00
E238M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
E238M12 12 1.75 110.0 16 9.00 7.00 10 4 10.30 –
E238M14 14 2.00 110.0 20 11.00 9.00 12 4 12.00 –
E238M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
E238M18 18 2.50 125.0 25 14.00 11.00 14 4 15.50 –
E238M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
E238M22 22 2.50 140.0 25 18.00 14.50 17 4 19.80 –
E238M24 24 3.00 160.0 30 18.00 14.50 17 4 21.00 –
E238M27 27 3.00 160.0 30 20.00 16.00 19 4 24.00 –
E238M30 30 3.50 180.0 36 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Синий Shark имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы
в глухих отверстиях заготовок из нержавеющих сталей. Обработка быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L114.
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм

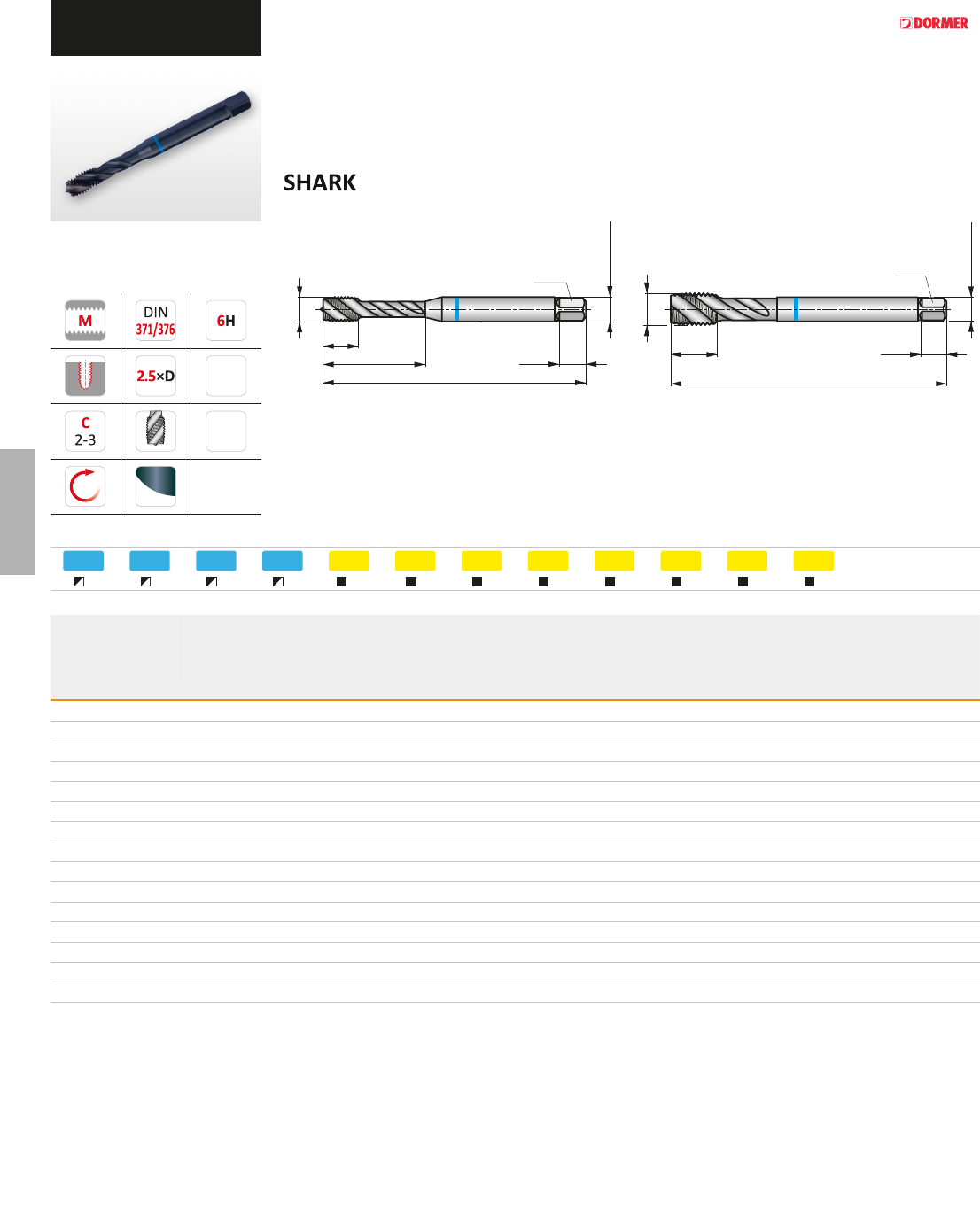

53
10 12
l
0
SB
E239
2
15
13
1
10
2
8
11
18
12
15
21
16
22
13
2
11
1
11
2
9
8
1
5
2
4
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E239M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
E239M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
E239M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
E239M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 30.00
E239M8 8 1.25 90.0 12 8.00 6.20 9 3 6.80 33.00
E239M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
E239M12 12 1.75 110.0 16 9.00 7.00 10 4 10.30 –
E239M14 14 2.00 110.0 20 11.00 9.00 12 4 12.00 –
E239M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
E239M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Синий Shark имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы
в глухих отверстиях заготовок из нержавеющих сталей. Покрытие Super-B повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
54
10 12
l
SB
E414
22
32
2
28
2
15
13
1
11
2
10
11
22
12
19
21
20
22
16
2
13
1
14
2
12
11
1
8
2
7
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E414M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
E414M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
E414M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
E414M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 30.00
E414M8 8 1.25 90.0 13 8.00 6.20 9 3 6.80 35.00
E414M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
E414M12 12 1.75 110.0 18 9.00 7.00 10 3 10.30 –
E414M14 14 2.00 110.0 20 11.00 9.00 12 3 12.00 –
E414M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
E414M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Синий Shark имеет короткий заборный конус и спиральные канавки с углом 48° для нарезания резьбы
в глухих отверстиях заготовок из нержавеющих сталей. Покрытие Super-B повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
55
10 12
l
5
B
E473
12
22
1
23
21
15
11
15
12
11
1
7
21
29
22
27
2
19
1
48
2
28
14
1
24
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E473M3 3 0.50 56.0 9 3.50 2.70 6 2 2.50 18.00
E473M4 4 0.70 63.0 12 4.50 3.40 6 2 3.30 21.00
E473M5 5 0.80 70.0 13 6.00 4.90 8 2 4.20 25.00
E473M6 6 1.00 80.0 15 6.00 4.90 8 2 5.00 30.00
E473M8 8 1.25 90.0 18 8.00 6.20 9 2 6.80 35.00
E473M10 10 1.50 100.0 20 10.00 8.00 11 2 8.50 39.00
E473M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
E473M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
E473M20 20 2.50 140.0 30 16.00 12.00 15 3 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Зеленый Shark имеет короткий заборный конус и спиральные канавки с углом 35° для нарезания
резьбы в глухих отверстиях заготовок из цветных сплавов. Полированные поверхности снижают вероятность налипания стружки и
повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
56
10 12
l
5
SB
E474
11
32
12
36
1
38
21
27
22
22
11
33
12
24
1
17
21
44
22
40
2
28
1
72
2
43
1
28
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E474M3 3 0.50 56.0 9 3.50 2.70 6 2 2.50 18.00
E474M4 4 0.70 63.0 12 4.50 3.40 6 2 3.30 21.00
E474M5 5 0.80 70.0 13 6.00 4.90 8 2 4.20 25.00
E474M6 6 1.00 80.0 15 6.00 4.90 8 2 5.00 30.00
E474M8 8 1.25 90.0 18 8.00 6.20 9 2 6.80 35.00
E474M10 10 1.50 100.0 20 10.00 8.00 11 2 8.50 39.00
E474M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
E474M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
E474M20 20 2.50 140.0 30 16.00 12.00 15 3 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Высокопроизводительный метчик Зеленый Shark имеет короткий заборный конус и спиральные канавки с углом 35° для нарезания
резьбы в глухих отверстиях заготовок из цветных сплавов. Покрытие Super-B повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
57

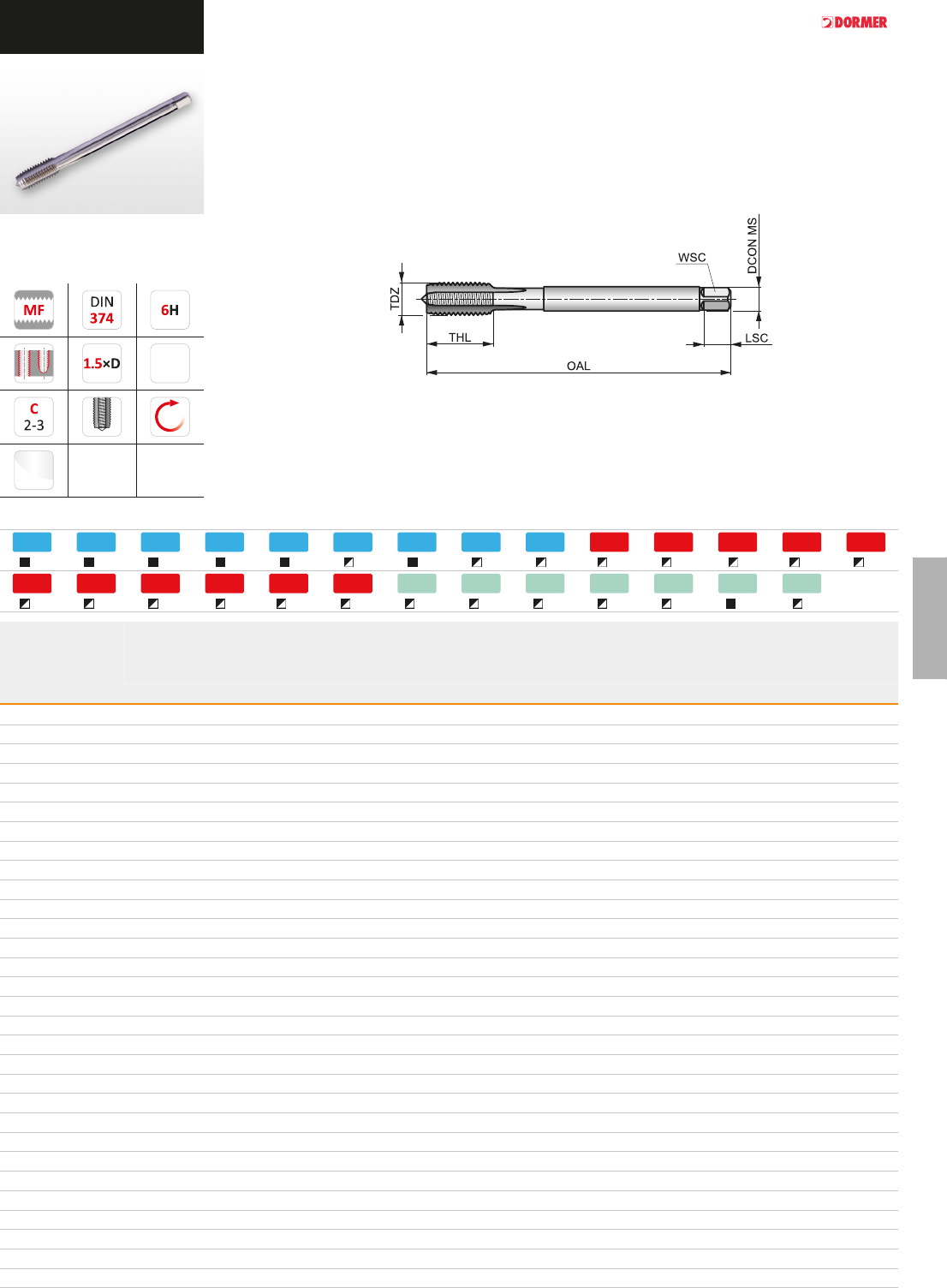

E299
11
24
12
27
1
28
21
20
22
18
2
16
1
15
2
12
1
9
1
51
2
30
15
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E299M4X.5 4 0.50 63.0 12 2.80 2.10 5 3 3.50
E299M5X.5 5 0.50 70.0 13 3.50 2.70 6 3 4.50
E299M6X.75 6 0.75 80.0 15 4.50 3.40 6 3 5.30
E299M8X.75 8 0.75 80.0 15 6.00 4.90 8 3 7.30
E299M8X1.0 8 1.00 90.0 18 6.00 4.90 8 3 7.00
E299M10X.75 10 0.75 90.0 20 7.00 5.50 8 3 9.30
E299M10X1.0 10 1.00 90.0 20 7.00 5.50 8 3 9.00
E299M10X1.25 10 1.25 100.0 20 7.00 5.50 8 3 8.80
E299M12X1.0 12 1.00 100.0 21 9.00 7.00 10 4 11.00
E299M12X1.25 12 1.25 100.0 21 9.00 7.00 10 4 10.80
E299M12X1.5 12 1.50 110.0 21 9.00 7.00 10 4 10.50
E299M14X1.0 14 1.00 100.0 21 11.00 9.00 12 4 13.00
E299M14X1.25 14 1.25 100.0 21 11.00 9.00 12 4 12.80
E299M14X1.5 14 1.50 100.0 21 11.00 9.00 12 4 12.50
E299M16X1.0 16 1.00 100.0 21 12.00 9.00 12 4 15.00
E299M16X1.5 16 1.50 100.0 21 12.00 9.00 12 4 14.50
E299M18X1.0 18 1.00 110.0 24 14.00 11.00 14 4 17.00
E299M18X1.5 18 1.50 110.0 24 14.00 11.00 14 4 16.50
E299M20X1.5 20 1.50 125.0 24 16.00 12.00 15 4 18.50
E299M22X1.5 22 1.50 125.0 25 18.00 14.50 17 4 20.50
E299M24X1.5 24 1.50 140.0 28 18.00 14.50 17 4 22.50
E299M24X2.0 24 2.00 140.0 28 18.00 14.50 17 4 22.00
E299M27X2.0 27 2.00 140.0 28 20.00 16.00 19 4 25.00
E299M30X2.0 30 2.00 150.0 28 22.00 18.00 21 4 28.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы MF
Высокопроизводительный метчик Желтый Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из конструкционных сталей. Хромированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
58
S
E384
2
8
1
15
2
12
10
1
9
2
7
6
11
11
12
9
21
10
22
8
2
7
1
8
2
7
6
1
5
2
4
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E384M6X.75 6 0.75 80.0 15 4.50 3.40 6 3 5.30
E384M8X1.0 8 1.00 90.0 18 6.00 4.90 8 3 7.00
E384M10X1.0 10 1.00 90.0 20 7.00 5.50 8 3 9.00
E384M10X1.25 10 1.25 100.0 20 7.00 5.50 8 3 8.80
E384M12X1.0 12 1.00 100.0 21 9.00 7.00 10 4 11.00
E384M12X1.25 12 1.25 100.0 21 9.00 7.00 10 4 10.80
E384M12X1.5 12 1.50 100.0 21 9.00 7.00 10 4 10.50
E384M14X1.5 14 1.50 100.0 21 11.00 9.00 12 4 12.50
E384M16X1.5 16 1.50 100.0 21 12.00 9.00 12 5 14.50
E384M18X1.5 18 1.50 110.0 24 14.00 11.00 14 5 16.50
E384M20X1.5 20 1.50 125.0 24 16.00 12.00 15 5 18.50
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы MF
Высокопроизводительный метчик Синий Shark имеет средний заборный конус с подточкой для нарезания резьбы в сквозных
отверстиях заготовок из нержавеющих сталей. Обработка быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение

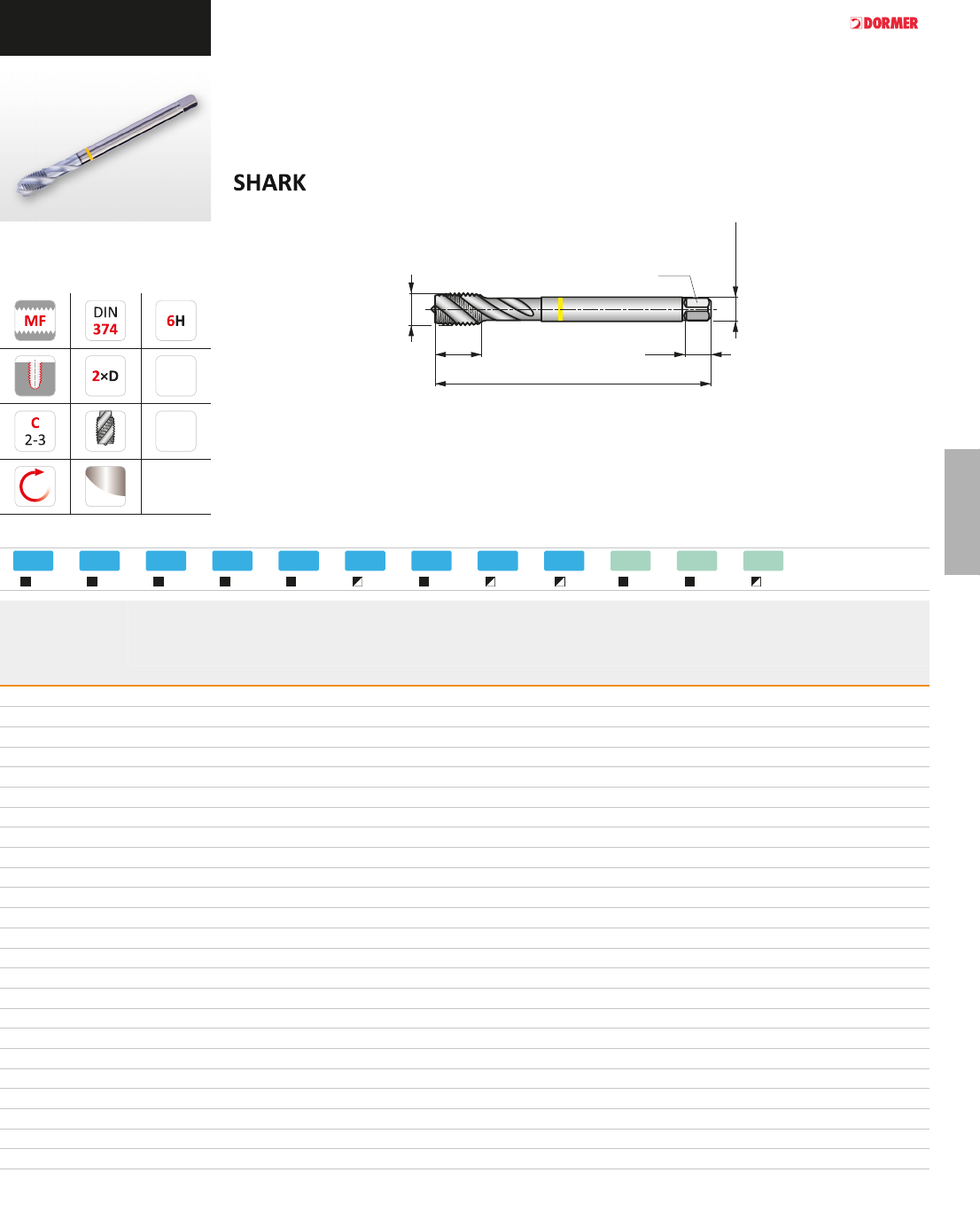

59
l
0
E300
11
23
12
25
1
26
21
19
22
17
2
15
1
14
2
11
1
8
1
48
2
28
14
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E300M4X.5 4 0.50 63.0 6.5 2.80 2.10 5 3 3.50
E300M5X.5 5 0.50 70.0 7.5 3.50 2.70 6 3 4.50
E300M6X.75 6 0.75 80.0 10 4.50 3.40 6 3 5.30
E300M8X.75 8 0.75 80.0 13 6.00 4.90 8 3 7.30
E300M8X1.0 8 1.00 90.0 13 6.00 4.90 8 3 7.00
E300M10X.75 10 0.75 90.0 13 7.00 5.50 8 3 9.30
E300M10X1.0 10 1.00 90.0 12 7.00 5.50 8 3 9.00
E300M10X1.25 10 1.25 100.0 15 7.00 5.50 8 3 8.80
E300M12X1.0 12 1.00 100.0 15 9.00 7.00 10 4 11.00
E300M12X1.25 12 1.25 100.0 13 9.00 7.00 10 4 10.80
E300M12X1.5 12 1.50 100.0 13 9.00 7.00 10 4 10.50
E300M14X1.0 14 1.00 100.0 15 11.00 9.00 12 4 13.00
E300M14X1.25 14 1.25 100.0 15 11.00 9.00 12 4 12.80
E300M14X1.5 14 1.50 100.0 15 11.00 9.00 12 4 12.50
E300M16X1.0 16 1.00 100.0 15 12.00 9.00 12 5 15.00
E300M16X1.5 16 1.50 100.0 15 12.00 9.00 12 5 14.50
E300M18X1.0 18 1.00 110.0 17 14.00 11.00 14 5 17.00
E300M18X1.5 18 1.50 110.0 17 14.00 11.00 14 5 16.50
E300M20X1.5 20 1.50 125.0 17 16.00 12.00 15 5 18.50
E300M22X1.5 22 1.50 125.0 17 18.00 14.50 17 5 20.50
E300M24X1.5 24 1.50 140.0 20 18.00 14.50 17 5 22.50
E300M24X2.0 24 2.00 140.0 20 18.00 14.50 17 5 22.00
E300M27X2.0 27 2.00 140.0 20 20.00 16.00 19 5 25.00
E300M30X2.0 30 2.00 150.0 20 22.00 18.00 21 5 28.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы MF
Высокопроизводительный метчик Желтый Shark имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания
резьбы в глухих отверстиях заготовок из конструкционных сталей. Хромированные поверхности снижают вероятность налипания
стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
60
l
0
S
E383
2
7
9
1
8
2
7
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E383M6X.75 6 0.75 80.0 10 4.50 3.40 6 3 5.30
E383M8X1.0 8 1.00 90.0 13 6.00 4.90 8 3 7.00
E383M10X1.0 10 1.00 90.0 12 7.00 5.50 8 3 9.00
E383M10X1.25 10 1.25 100.0 15 7.00 5.50 8 3 8.80
E383M12X1.0 12 1.00 100.0 13 9.00 7.00 10 4 11.00
E383M12X1.25 12 1.25 100.0 13 9.00 7.00 10 4 10.80
E383M12X1.5 12 1.50 100.0 13 9.00 7.00 10 4 10.50
E383M14X1.5 14 1.50 100.0 21 11.00 9.00 12 4 12.50
E383M16X1.5 16 1.50 100.0 21 12.00 9.00 12 5 14.50
E383M18X1.5 18 1.50 110.0 24 14.00 11.00 14 5 16.50
E383M20X1.5 20 1.50 125.0 24 16.00 12.00 15 5 18.50
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы MF
Высокопроизводительный метчик Синий Shark имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы
в глухих отверстиях заготовок из нержавеющих сталей. Обработка быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение

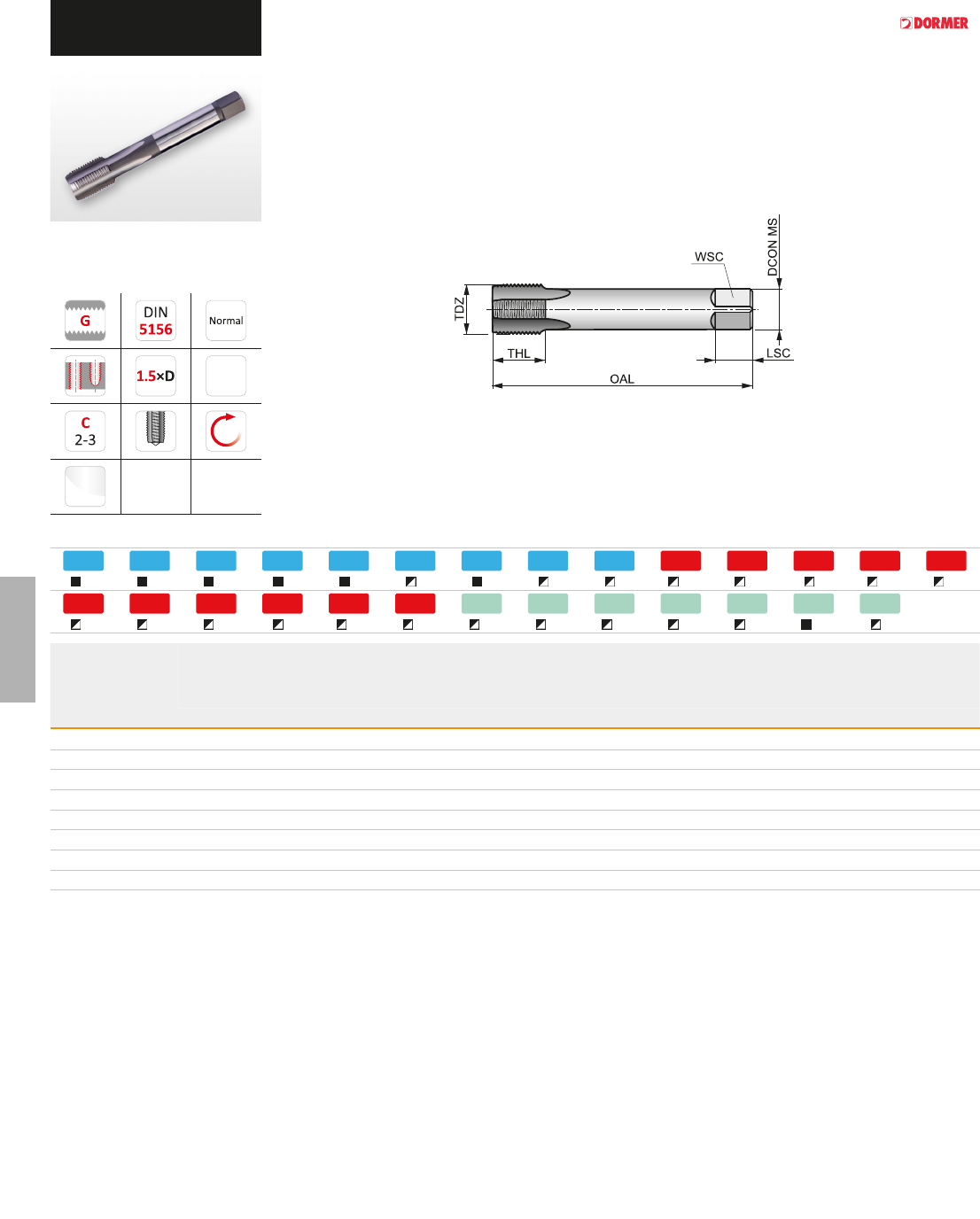

61
l
0
S
E382
2
8
10
1
9
2
7
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E3821/8 1/8 28 9.730 90.0 12 7.00 5.50 8 3 8.80
E3821/4 1/4 19 13.160 100.0 15 11.00 9.00 12 4 11.80
E3823/8 3/8 19 16.660 100.0 15 12.00 9.00 12 4 15.25
E3821/2 1/2 14 20.960 125.0 24 16.00 12.00 15 4 19.00
E3823/4 3/4 14 26.440 140.0 20 20.00 16.00 19 4 24.50
E3821 1” 11 33.250 160.0 24 25.00 20.00 23 4 30.75
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы G (BSP)
Высокопроизводительный метчик Синий Shark имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы
в глухих отверстиях заготовок из нержавеющих сталей. Обработка быстрорежущей стали паром повышает стойкость инструмента.
63
B
BS
S
МЕТЧИКИ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ – МАТЕРИАЛ ИНСТРУМЕНТА И ПОКРЫТИЕ
Материал инструмента
Быстрорежущая сталь
Среднелегированная быстрорежущая сталь имеет хорошую обрабатываемость, а также важное сочетание прочности и
износостойкости, что делает такой материал привлекательным для изготовления большого ассортимента режущего инструмента,
например, сверл и метчиков.
Порошковая
быстрорежущая сталь
с кобальтом
Быстрорежущая сталь с кобальтом HSS-E-PM изготавливается методом порошковой металлургии. Благодаря такому методу
получения быстрорежущая сталь имеет однородную структуру, высокую прочность и хорошую обрабатываемость шлифованием.
Изготовленный из такого материала режущий инструмент имеет значительное преимущество в производительности и
надежности.
Обработка поверхности
Полирование
(без покрытия)
Непокрытые полированные поверхности снижают вероятность налипания стружки и позволяют сохранить остроту режущих
кромок для обработки вязких материалов заготовок.
Обработка паром
в комбинации с
полированием
Полирование поверхностей инструмента после обработки быстрорежущей стали паром позволяет комбинировать свойства
хорошей смачиваемости пористой оксидной пленки с низким трением. Такая обработка позволяет снизить вероятность
налипания стружки и существенно повысить стойкость режущего инструмента.
Обработка
быстрорежущей стали
паром
Обработка быстрорежущей стали паром создает тонкую оксидную пленку на поверхности инструмента, которая снижает
вероятность налипания стружки и лучше смачивается СОЖ. Такой вид обработки поверхности используется преимущественно
на сверлах и метчиках.
Покрытие
Покрытие TiN
Покрытие TiN золотистого цвета наносится с помощью технологии PVD и обеспечивает высокую твердость и низкий
коэффициент трения. Такие свойства повышают стойкость инструмента, позволяя работать с более высокой
производительностью.
64
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&74 &76 &77 &78 &79 &80 &81 &82 &86 &88 &89 &90 &91
B S B B B B B B B B B
E100 E102 E101 E200 E250 E237 E251 E500 E501 E504 E303 E600 E610
M1.6 – M52 M3 – M30 M4 – M16 M2 – M10 M3 – M52 M3 – M10 M12 – M24 M1 – M56 M3 – M24 M3 – M10 M3 – M20 M3 – M20 M3 – M16
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Тип резьбового отверстия
Глубина обработки
Материал инструмента
Заборный конус
Геометрия канавки
Угол подъема канавки
Направление обработки
Покрытие
Внутренний подвод СОЖ
Серия
Основное применение Возможное применение
65
P1
P2
P3
P4
M1
M2
M3
M4
K1
K2
K3
K4
K5
N1
N2
N3
N4
N5
S1
S2
S3
S4
H1
H2
H3
H4
&92 &93 &94 &95 &96 &97 &98 &99 &100 &101 &102 &103 &104 &105 &106
l
15
l
15
l
15
B B S B S B B B B B
EP006H EP006G EP00TIN EP016H E000 E000TIN E001 E606 E216 E266 E422 E423 E207 E258 E212
M2 – M30 M3 – M20 M3 – M30 M2 – M30 M1.6 – M24 M3 – M20 M1.6 – M24 M3 – M24 M3 – M10 M12 – M24 M3 – M10 M12 – M24 M2 – M10 M4 – M36 M3 – M10
Основное применение Возможное применение
66
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&107 &108 &109 &110 &111 &112 &113 &114 &115 &116 &117 &118 &119
l
15
l
5
l
5
l
5
l
5
l
5
l
5
l
5
l
0
l
0
B B S B S S B B
E263 EX006H EX006G EX00TIN EX016H E002 E002TIN E003 E650 E605 E291 E292 E294
M12 – M36 M2 – M64 M3 – M20 M3 – M30 M2 – M64 M2 – M24 M3 – M20 M2 – M24 M3 – M16 M3 – M20 M1.6 – M16 M1.6 – M16 M3 – M16
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Тип резьбового отверстия
Глубина обработки
Материал инструмента
Заборный конус
Геометрия канавки
Угол подъема канавки
Направление обработки
Покрытие
Внутренний подвод СОЖ
Серия
Основное применение Возможное применение
67
P1
P2
P3
P4
M1
M2
M3
M4
K1
K2
K3
K4
K5
N1
N2
N3
N4
N5
S1
S2
S3
S4
H1
H2
H3
H4
&120 &121 &122 &123 &124 &127 &129 &130 &131 &135 &136 &137 &138 &139 &140
l
5
l
5
B B B B B B S S B
E289 E293 E295 E296 E105 E268 E242 E290 E513 EP10 EP10TIN E P 11 E 011 EX10 EX10TIN
M5 – M12 M3 – M16 M3 – M12 M3 – M10 M2.5 – M50 M4 – M50 M8 – M10 M12 – M24 M3 – M50 M4 – M30 M8 – M20 M4 – M30 M4 – M24 M4 – M30 M8 – M20
Основное применение Возможное применение
68
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&141 &142 &143 &144 &145 &146 &147 &149 &150 &151 &152 &153 &154
l
5
l
5
l
5
l
5
l
5
S S B B B B B S S B S S
E X11 E013 E288 E108 E225 E275 E515 EP20 EP21 E021 EX20 EX21 E023
M4 – M30 M4 – M22 M5 – M12 No.5 – 1” No.4 – 1/4 5/16 – 1.1/2 No.1 – 2” No.4 – 1” No.4 – 1” No.2 – 1” No.4 – 1” No.4 – 1” No.2 – 1”
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Тип резьбового отверстия
Глубина обработки
Материал инструмента
Заборный конус
Геометрия канавки
Угол подъема канавки
Направление обработки
Покрытие
Внутренний подвод СОЖ
Серия
Основное применение Возможное применение
69
P1
P2
P3
P4
M1
M2
M3
M4
K1
K2
K3
K4
K5
N1
N2
N3
N4
N5
S1
S2
S3
S4
H1
H2
H3
H4
&155 &156 &157 &158 &159 &160 &162 &163 &164 &165 &166 &167 &168 &169 &170
l
0
l
5
l
5
l
5
l
0
S B B B B B S S B S S S B
E651 E287 E111 E229 E278 E524 EP30 EP31 E031 EX30 EX31 E033 E654 E286 E570
No.6 – 5/8 No.4 – 1/2 No.5 – 1” No.2 – 1/4 5/16 – 1.1/2 No.0 – 1.1/2 No.8 – 1” No.8 – 1” No.8 – 1” No.8 – 1” No.8 – 1” No.8 – 1” No.8 – 5/8 No.4 – 1/2 1/4 – 1.5/16
Основное применение Возможное применение

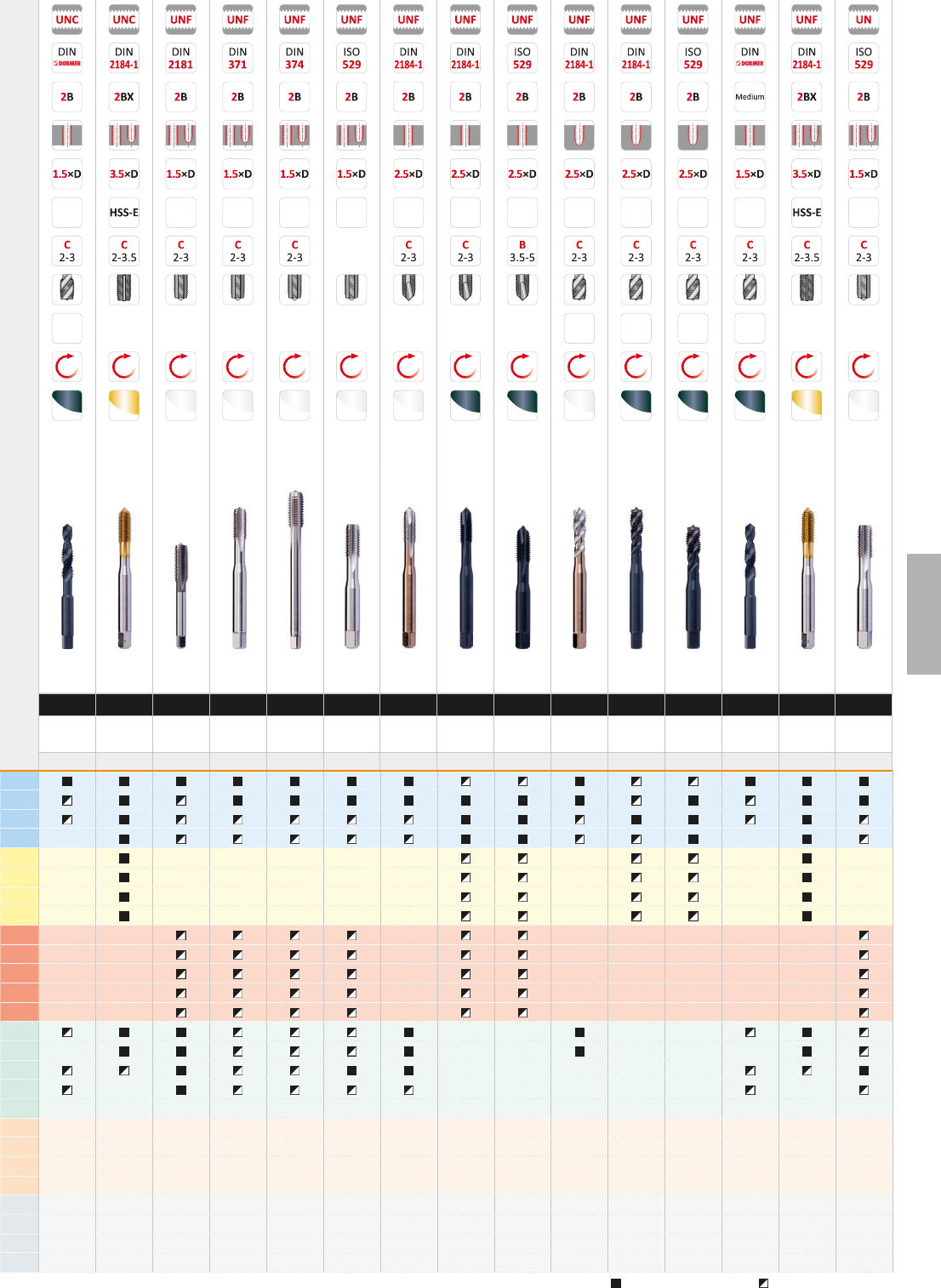

70
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&171 &172 &174 &175 &176 &178 &179 &180 &182 &183 &184 &186 &187
l
0
l
0
l
0
B B S BS B S BS B S BS B B B
E115 E531 E534 E533 E536 E539 E538 E542 E545 E544 E119 E282 E547
1/8 – 1” 1/8 – 1” 1/8 – 3/4 1/8 – 3/4 3/16 – 1” 1/4 – 1/2 1/4 – 1/2 No.10 – No.0 No.10 – No.2 No.8 – No.2 1/8 – 3” 1/8 – 1.1/2 1/8 – 2”
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Тип резьбового отверстия
Глубина обработки
Материал инструмента
Заборный конус
Геометрия канавки
Угол подъема канавки
Направление обработки
Покрытие
Внутренний подвод СОЖ
Серия
Основное применение Возможное применение

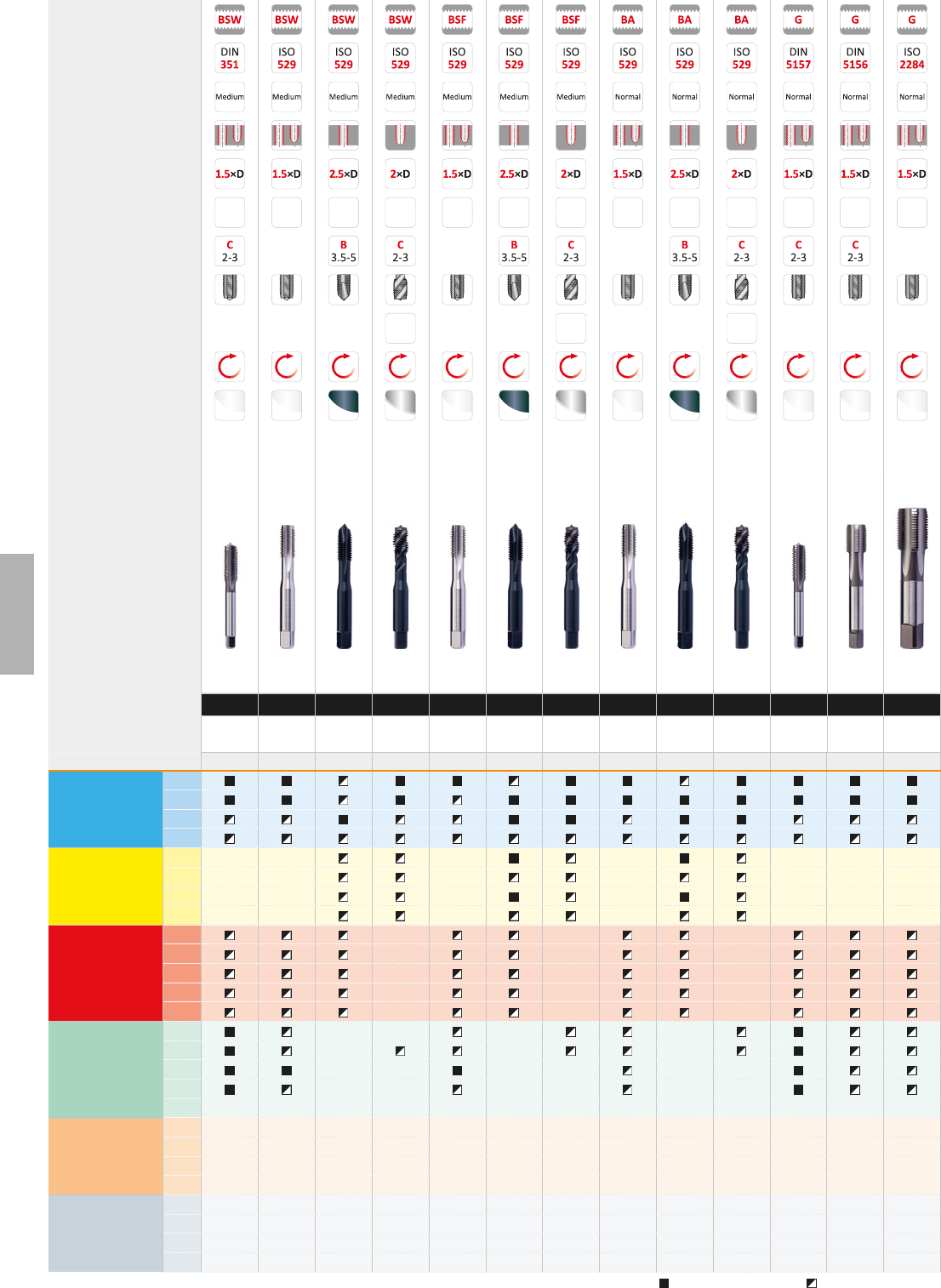

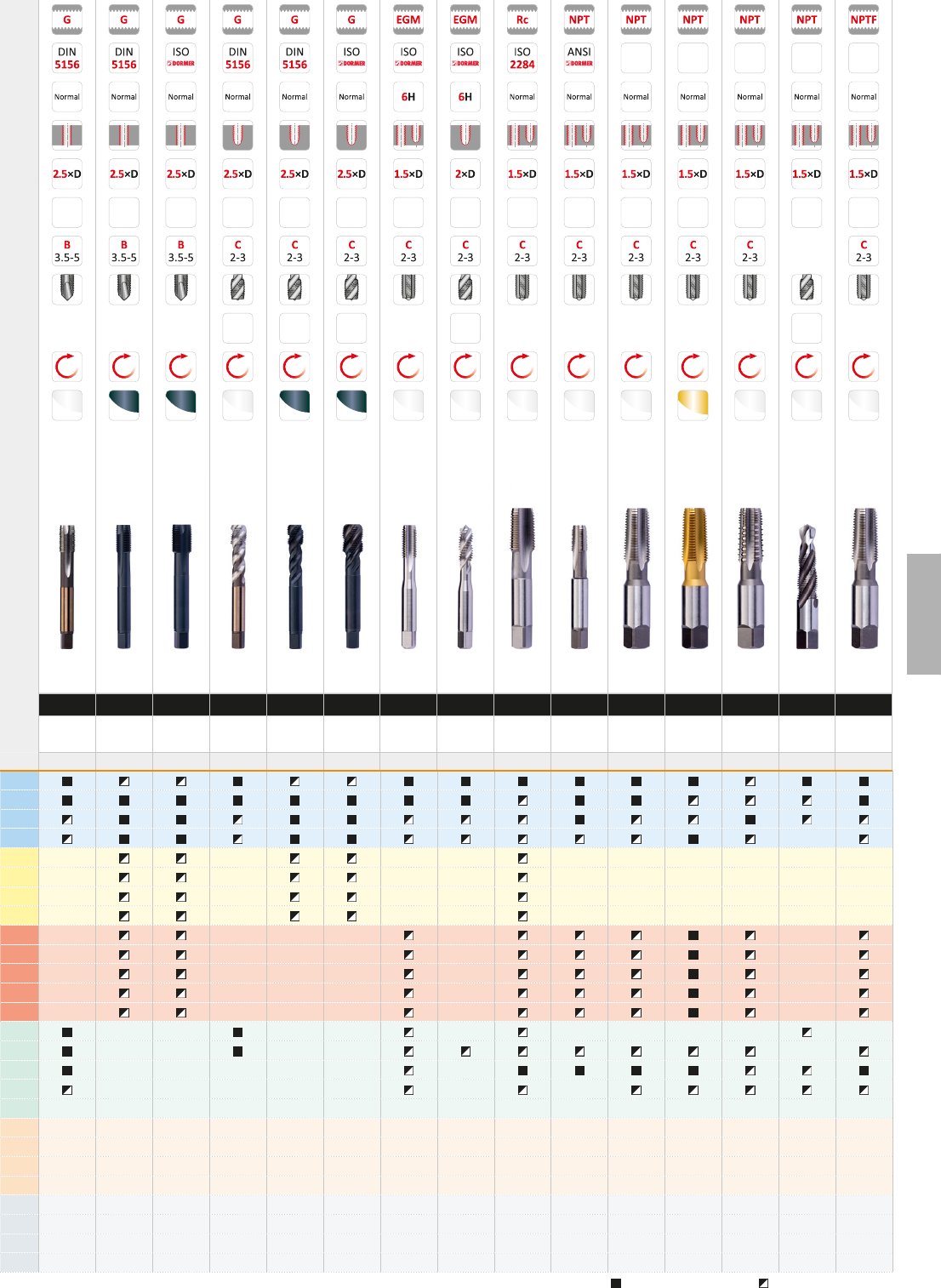

71
P1
P2
P3
P4
M1
M2
M3
M4
K1
K2
K3
K4
K5
N1
N2
N3
N4
N5
S1
S2
S3
S4
H1
H2
H3
H4
&189 &190 &191 &192 &193 &194 &195 &196 &197 &198 &199 &200 &201 &202 &203
S
99
S
99
S
99 S S
99
l
5
l
5
l
5
l
0
l
27
B S S B S S B B B B B B B B
EP40 EP41 E041 EX40 EX41 E043 E620 E621 E550 E714 E710 E721 E711 E653 E712
1/8 – 1” 1/8 – 1” 1/8 – 3/4 1/8 – 1.1/2 1/8 – 1.1/2 1/8 – 3/4 M3 – M16 M3 – M16 1/8 – 2” 1/8 – 1” 1/16 – 2” 1/8 – 1” 1/8 – 1.1/2 1/8 – 1” 1/16 – 1.1/4
Основное применение Возможное применение

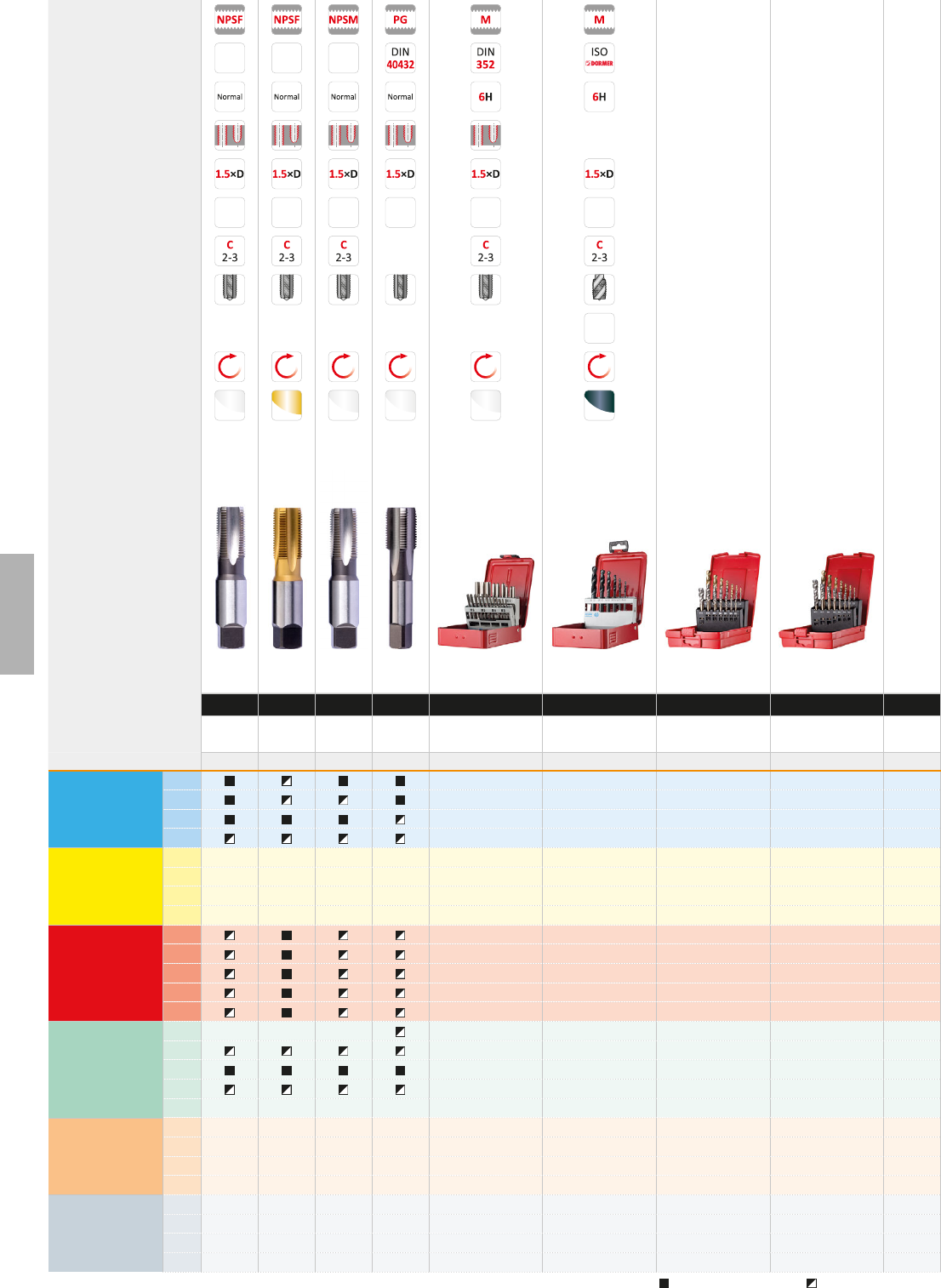

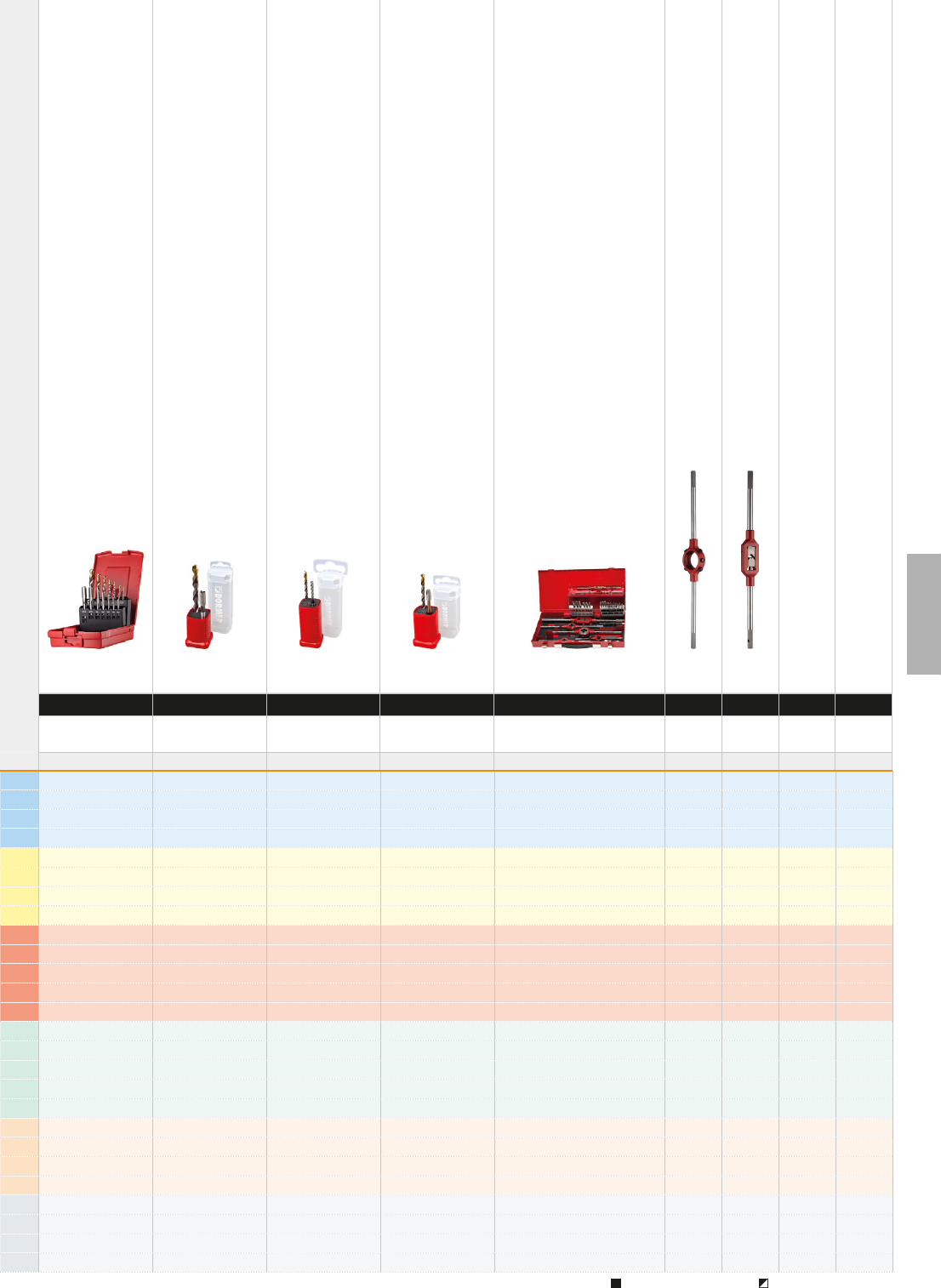

72
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&204 &205 &206 &207 &208 &208 &209 &209
S
99
S
99
S
99
l
0
B B B B S
E709 E720 E708 E243 L119 L126 L113 L114
1/8 – 3/4 1/8 – 3/4 1/8 – 1” No.7 – No.36 Набор Набор Набор Набор
Основное применение Возможное применение
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Тип резьбового отверстия
Глубина обработки
Материал инструмента
Заборный конус
Геометрия канавки
Угол подъема канавки
Направление обработки
Покрытие
Внутренний подвод СОЖ
Серия
74
B
E100
11
12
1
21
22
2
1
2
1
11
12
1
21
22
1
2
1
2
51
52
11
12
1
21
22
2
1
2
2
TDZ TP OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E100M1.6NO3 1.6 0.35 32.0 7 2.50 2.10 3 1.25
E100M1.6NO8 1.6 0.35 32.0 7 2.50 2.10 3 1.25
E100M2NO3 2 0.40 36.0 8 2.80 2.10 3 1.60
E100M2NO8 2 0.40 36.0 8 2.80 2.10 3 1.60
E100M2.5NO3 2.5 0.45 40.0 9 2.80 2.10 3 2.05
E100M2.5NO8 2.5 0.45 40.0 9 2.80 2.10 3 2.05
E100M3NO3 3 0.50 40.0 10 3.50 2.70 3 2.50
E100M3NO8 3 0.50 40.0 10 3.50 2.70 3 2.50
E100M3.5NO3 3.5 0.60 45.0 10 4.00 3.00 3 2.90
E100M3.5NO8 3.5 0.60 45.0 10 4.00 3.00 3 2.90
E100M4NO3 4 0.70 45.0 12 4.50 3.40 3 3.30
E100M4NO8 4 0.70 45.0 12 4.50 3.40 3 3.30
E100M5NO3 5 0.80 50.0 14 6.00 4.90 3 4.20
E100M5NO8 5 0.80 50.0 14 6.00 4.90 3 4.20
E100M6NO3 6 1.00 56.0 16 6.00 4.90 3 5.00
E100M6NO8 6 1.00 56.0 16 6.00 4.90 3 5.00
E100M7NO3 7 1.00 56.0 16 6.00 4.90 3 6.00
E100M7NO8 7 1.00 56.0 16 6.00 4.90 3 6.00
E100M8NO3 8 1.25 63.0 19 6.00 4.90 3 6.80
E100M8NO8 8 1.25 63.0 19 6.00 4.90 3 6.80
E100M9NO3 9 1.25 63.0 20 7.00 5.50 3 7.80
E100M9NO8 9 1.25 63.0 20 7.00 5.50 3 7.80
E100M10NO3 10 1.50 70.0 22 7.00 5.50 3 8.50
E100M10NO8 10 1.50 70.0 22 7.00 5.50 3 8.50
E100M12NO3 12 1.75 75.0 25 9.00 7.00 4 10.30
E100M12NO8 12 1.75 75.0 25 9.00 7.00 4 10.30
E100M14NO3 14 2.00 80.0 25 11.00 9.00 4 12.00
Ручной метчик из быстрорежущей стали для обработки резьбы M
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом; NO8
комплект из 3 метчиков, которые необходимо применять последовательно для получения полного профиля резьбы. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов.
Продукция этой серии доступна в наборах с различными размерами или с плашками L119 или L120.
Обозначение
75
TDZ TP OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E100M14NO8 14 2.00 80.0 25 11.00 9.00 4 12.00
E100M16NO3 16 2.00 80.0 25 12.00 9.00 4 14.00
E100M16NO8 16 2.00 80.0 25 12.00 9.00 4 14.00
E100M18NO3 18 2.50 95.0 32 14.00 11.00 4 15.50
E100M18NO8 18 2.50 95.0 32 14.00 11.00 4 15.50
E100M20NO3 20 2.50 95.0 32 16.00 12.00 4 17.50
E100M20NO8 20 2.50 95.0 32 16.00 12.00 4 17.50
E100M22NO3 22 2.50 100.0 34 18.00 14.50 4 19.50
E100M22NO8 22 2.50 100.0 34 18.00 14.50 4 19.50
E100M24NO3 24 3.00 110.0 38 18.00 14.50 4 21.00
E100M24NO8 24 3.00 110.0 38 18.00 14.50 4 21.00
E100M27NO3 27 3.00 110.0 38 20.00 16.00 4 24.00
E100M27NO8 27 3.00 110.0 38 20.00 16.00 4 24.00
E100M30NO3 30 3.50 125.0 45 22.00 18.00 4 26.50
E100M30NO8 30 3.50 125.0 45 22.00 18.00 4 26.50
E100M33NO3 33 3.50 125.0 50 25.00 20.00 4 29.50
E100M33NO8 33 3.50 125.0 50 25.00 20.00 4 29.50
E100M36NO3 36 4.00 150.0 56 28.00 22.00 4 32.00
E100M36NO8 36 4.00 150.0 56 28.00 22.00 4 32.00
E100M39NO3 39 4.00 150.0 60 32.00 24.00 4 35.00
E100M39NO8 39 4.00 150.0 60 32.00 24.00 4 35.00
E100M42NO3 42 4.50 150.0 60 32.00 24.00 4 37.50
E100M42NO8 42 4.50 150.0 60 32.00 24.00 4 37.50
E100M45NO3 45 4.50 160.0 65 36.00 29.00 6 40.50
E100M45NO8 45 4.50 160.0 65 36.00 29.00 6 40.50
E100M48NO3 48 5.00 180.0 70 36.00 29.00 6 43.00
E100M48NO8 48 5.00 180.0 70 36.00 29.00 6 43.00
E100M52NO3 52 5.00 180.0 70 40.00 32.00 6 47.00
E100M52NO8 52 5.00 180.0 70 40.00 32.00 6 47.00
Обозначение

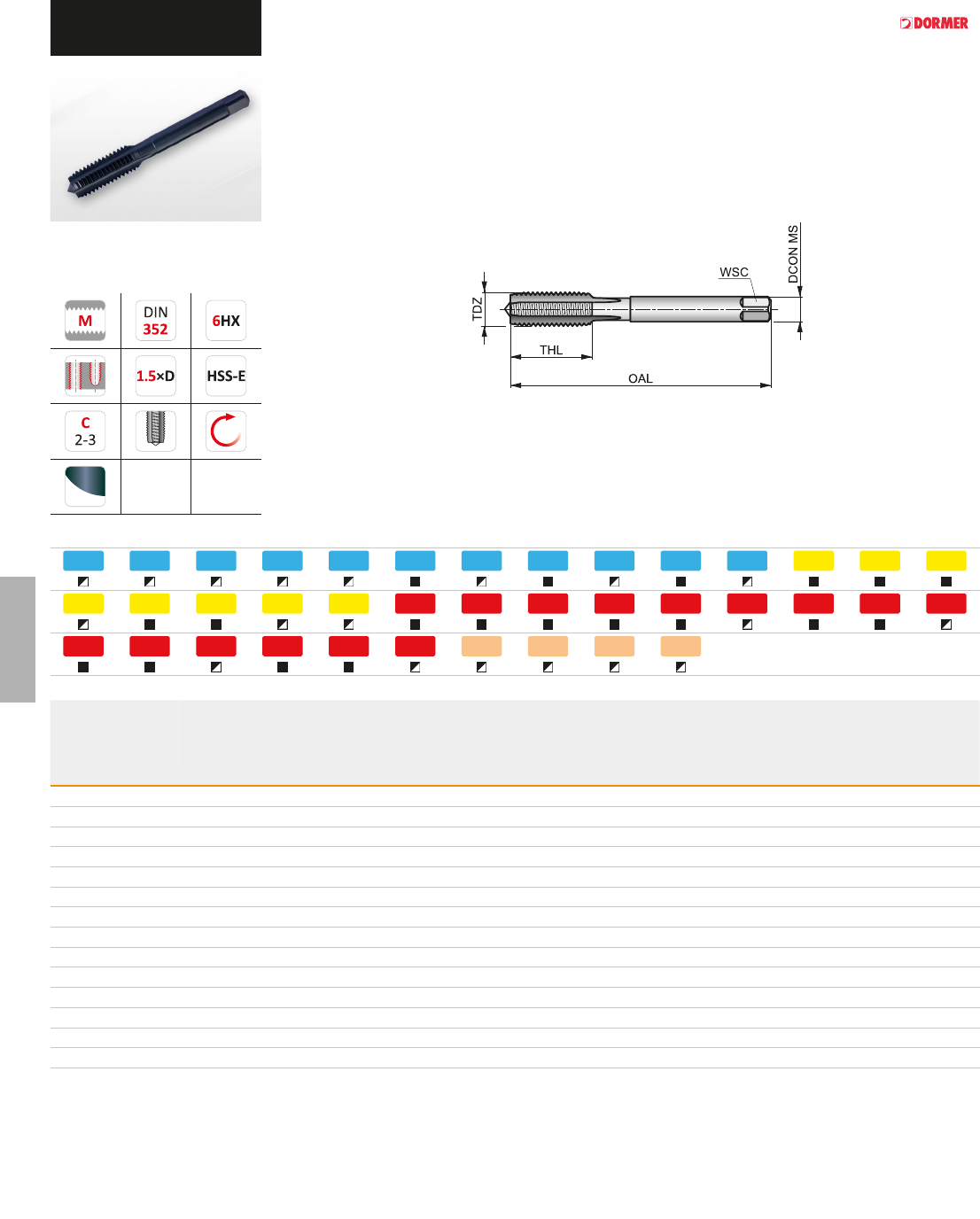

76
S
E102
11
12
1
21
22
2
1
2
1
2
11
12
21
22
1
2
1
11
12
1
21
22
2
1
2
1
2
51
52
5
11
21
1
1
TDZ TP OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E102M3NO8 3 0.50 40.0 10 3.50 2.70 3 2.50
E102M4NO8 4 0.70 45.0 12 4.50 3.40 3 3.30
E102M5NO8 5 0.80 50.0 14 6.00 4.90 3 4.20
E102M6NO8 6 1.00 56.0 16 6.00 4.90 3 5.00
E102M8NO8 8 1.25 63.0 19 6.00 4.90 3 6.80
E102M10NO8 10 1.50 70.0 22 7.00 5.50 3 8.50
E102M12NO8 12 1.75 75.0 25 9.00 7.00 4 10.30
E102M14NO8 14 2.00 80.0 25 11.00 9.00 4 12.00
E102M16NO8 16 2.00 80.0 25 12.00 9.00 4 14.00
E102M18NO8 18 2.50 95.0 32 14.00 11.00 4 15.50
E102M20NO8 20 2.50 95.0 32 16.00 12.00 4 17.50
E102M24NO8 24 3.00 110.0 38 18.00 14.50 4 21.00
E102M27NO8 27 3.00 110.0 38 20.00 16.00 4 24.00
E102M30NO8 30 3.50 125.0 45 22.00 18.00 4 26.50
Ручной метчик из быстрорежущей стали с кобальтом для обработки резьбы M
Метчики имеют прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO8 комплект из 3 метчиков, которые
необходимо применять последовательно для получения полного профиля резьбы. Обработка быстрорежущей стали паром снижает
вероятность налипания стружки и повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов.
No4 с направляющим элементом.
Обозначение
77
B
E101
11
12
1
21
22
2
1
2
1
11
12
1
21
22
1
2
1
2
51
52
11
12
1
21
22
2
1
2
2
TDZ TP OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E101M4NO3 4 0.70 45.0 12 4.50 3.40 3 3.30
E101M4NO8 4 0.70 45.0 12 4.50 3.40 3 3.30
E101M5NO3 5 0.80 50.0 14 6.00 4.90 3 4.20
E101M5NO8 5 0.80 50.0 14 6.00 4.90 3 4.20
E101M6NO3 6 1.00 56.0 16 6.00 4.90 3 5.00
E101M6NO8 6 1.00 56.0 16 6.00 4.90 3 5.00
E101M8NO3 8 1.25 63.0 19 6.00 4.90 3 6.80
E101M8NO8 8 1.25 63.0 19 6.00 4.90 3 6.80
E101M10NO3 10 1.50 70.0 22 7.00 5.50 3 8.50
E101M10NO8 10 1.50 70.0 22 7.00 5.50 3 8.50
E101M12NO3 12 1.75 75.0 25 9.00 7.00 4 10.30
E101M12NO8 12 1.75 75.0 25 9.00 7.00 4 10.30
E101M14NO3 14 2.00 80.0 25 11.00 9.00 4 12.00
E101M14NO8 14 2.00 80.0 25 11.00 9.00 4 12.00
E101M16NO3 16 2.00 80.0 25 12.00 9.00 4 14.00
E101M16NO8 16 2.00 80.0 25 12.00 9.00 4 14.00
Ручной метчик из быстрорежущей стали для обработки левой резьбы M
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом; NO8
комплект из 3 метчиков, которые необходимо применять последовательно для получения полного профиля резьбы. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов.
Обозначение
78
B
E200
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
12
2
9
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E200M2 2 0.40 45.0 6 2.80 2.10 5 3 1.60 9.00
E200M2.5 2.5 0.45 50.0 8 2.80 2.10 5 3 2.05 12.50
E200M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E200M3NO1 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E200M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E200M4NO1 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E200M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E200M5NO1 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E200M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E200M6NO1 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E200M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E200M8NO1 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E200M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
E200M10NO1 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным
заборным конусом. Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение

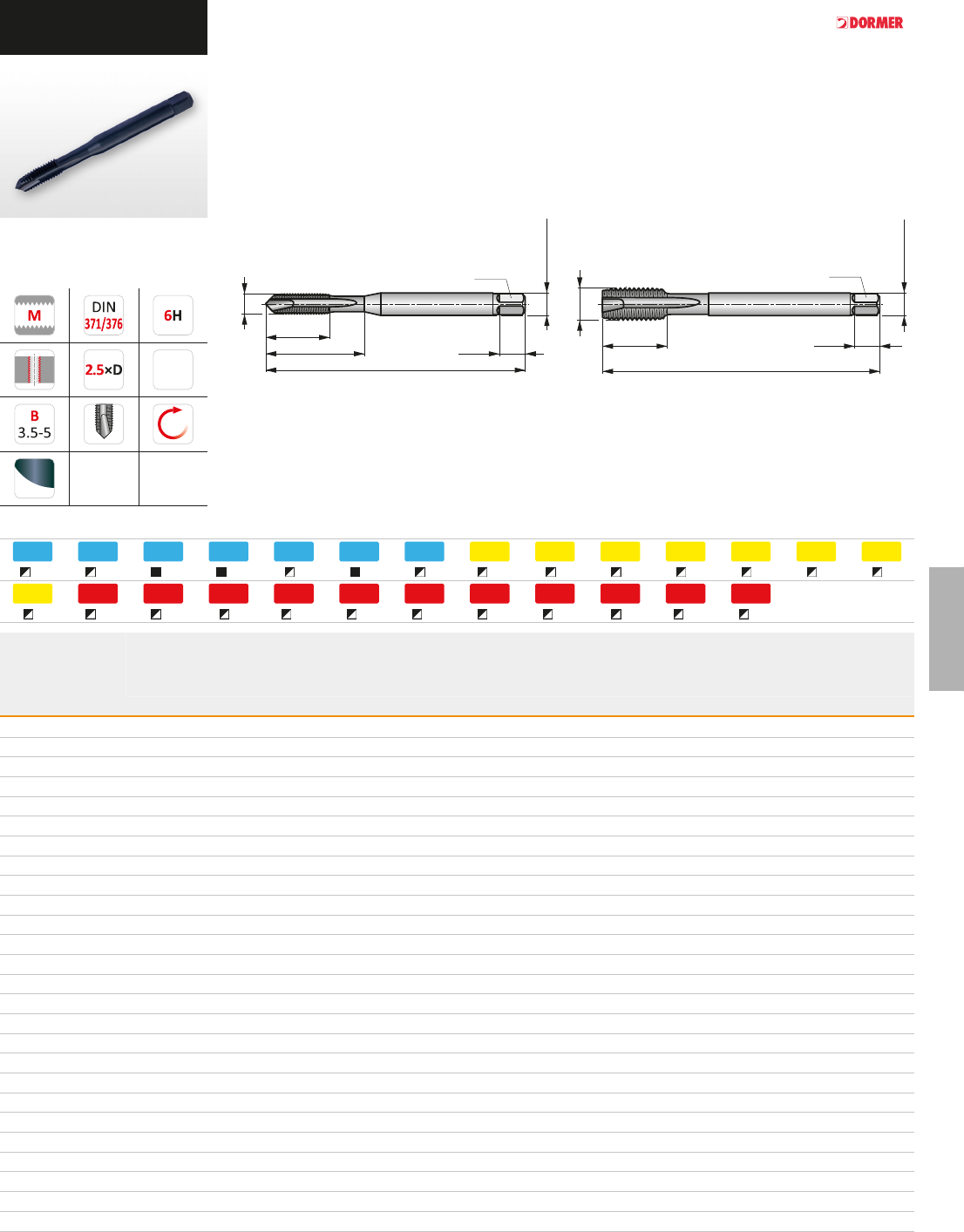

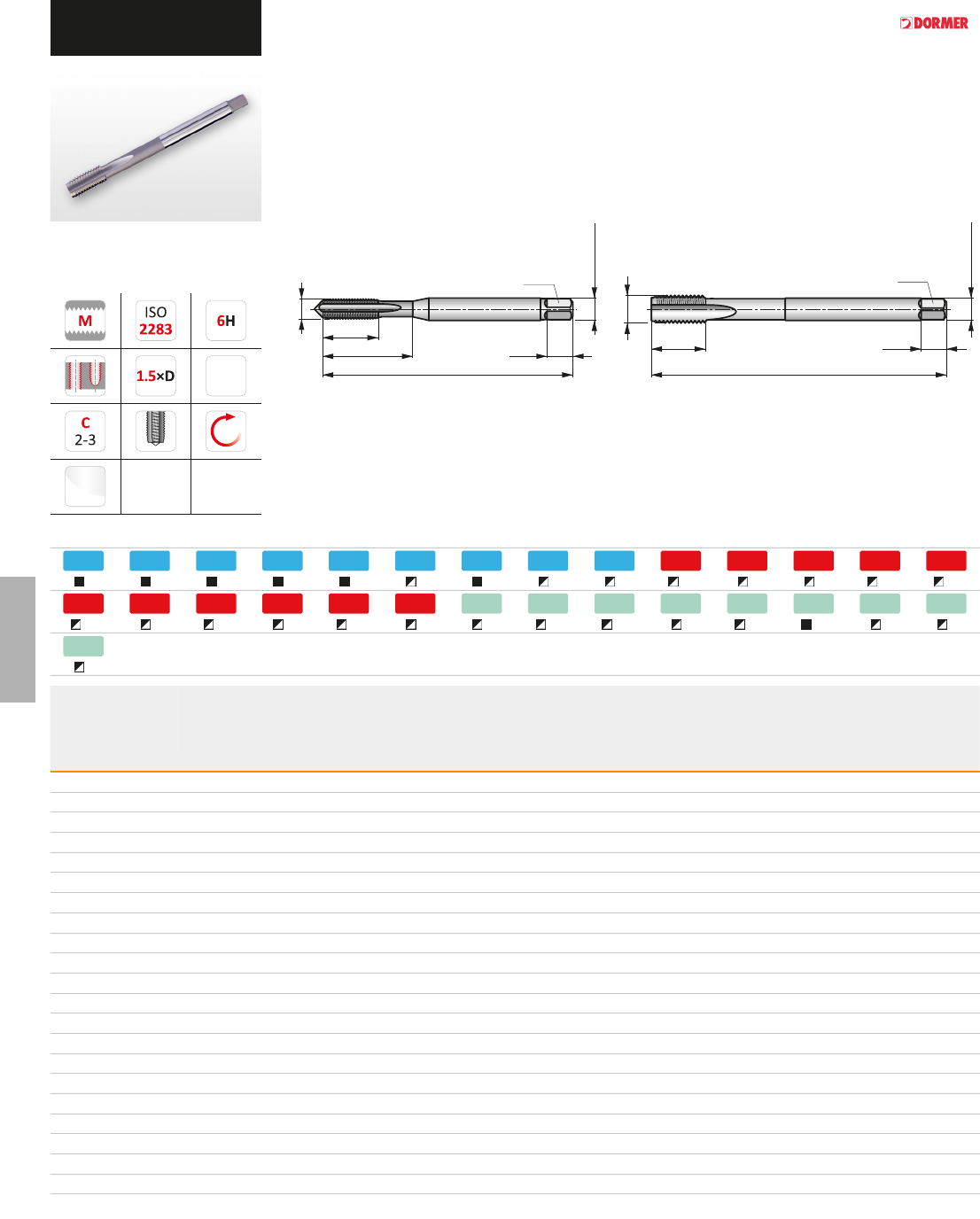

79
B
E250
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
12
2
9
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E250M3 3 0.50 56.0 10 2.20 1.80 5 3 2.50
E250M4 4 0.70 63.0 12 2.80 2.10 5 3 3.30
E250M5 5 0.80 70.0 13 3.50 2.70 6 3 4.20
E250M6 6 1.00 80.0 15 4.50 3.40 6 3 5.00
E250M6NO1 6 1.00 80.0 15 4.50 3.40 6 3 5.00
E250M8 8 1.25 90.0 18 6.00 4.90 8 3 6.80
E250M8NO1 8 1.25 90.0 18 6.00 4.90 8 3 6.80
E250M10 10 1.50 100.0 20 7.00 5.50 8 3 8.50
E250M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30
E250M12NO1 12 1.75 110.0 23 9.00 7.00 10 3 10.30
E250M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00
E250M14NO1 14 2.00 110.0 25 11.00 9.00 12 3 12.00
E250M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00
E250M16NO1 16 2.00 110.0 25 12.00 9.00 12 3 14.00
E250M18 18 2.50 125.0 30 14.00 11.00 14 3 15.50
E250M18NO1 18 2.50 125.0 30 14.00 11.00 14 3 15.50
E250M20 20 2.50 140.0 30 16.00 12.00 15 3 17.50
E250M20NO1 20 2.50 140.0 30 16.00 12.00 15 3 17.50
E250M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50
E250M22NO1 22 2.50 140.0 34 18.00 14.50 17 4 19.50
E250M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00
E250M27 27 3.00 160.0 38 20.00 16.00 19 4 24.00
E250M30 30 3.50 180.0 45 22.00 18.00 21 4 26.50
E250M33 33 3.50 180.0 50 25.00 20.00 23 4 29.50
E250M36 36 4.00 200.0 55 28.00 22.00 25 4 32.00
E250M39 39 4.00 200.0 60 32.00 24.00 27 4 35.00
E250M42 1) 42 4.50 200.0 60 32.00 24.00 27 4 37.50
E250M45 1) 45 4.50 220.0 65 36.00 29.00 32 6 40.50
E250M48 1) 48 5.00 250.0 70 36.00 29.00 32 6 43.00
E250M52 1) 52 5.00 250.0 70 40.00 32.00 35 6 47.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным
заборным конусом. Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) HSS-E.

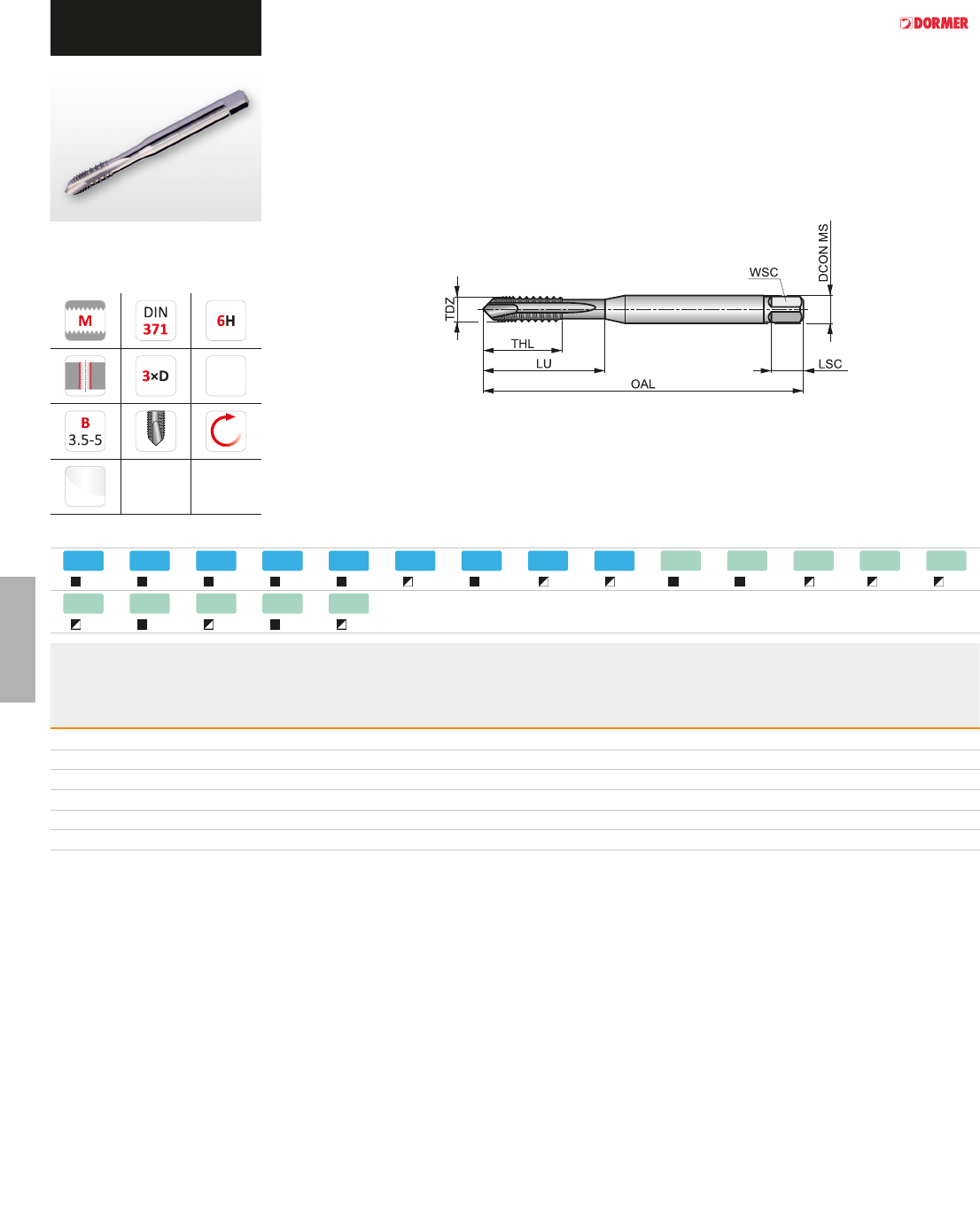

80
B
E237
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E237M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E237M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E237M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E237M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E237M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E237M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для левой резьбы M
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
81
B
E251
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
12
2
9
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E251M12 12 1.75 110.0 23 9.00 7.00 10 4 10.30
E251M14 14 2.00 110.0 25 11.00 9.00 12 4 12.00
E251M16 16 2.00 110.0 25 12.00 9.00 12 4 14.00
E251M18 18 2.50 125.0 30 14.00 11.00 14 4 15.50
E251M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50
E251M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50
E251M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для левой резьбы M
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
82
10 11
B
E500
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
2
2
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E500M1NO1 1) 1 0.25 38.0 4.5 2.50 2.00 4 2 0.75 4.50
E500M1NO2 1) 1 0.25 38.0 4.5 2.50 2.00 4 2 0.75 4.50
E500M1NO3 1) 1 0.25 38.0 4.5 2.50 2.00 4 2 0.75 4.50
E500M1.2NO1 1) 1.2 0.25 38.0 4.5 2.50 2.00 4 2 0.95 4.50
E500M1.2NO2 1) 1.2 0.25 38.0 4.5 2.50 2.00 4 2 0.95 4.50
E500M1.2NO3 1) 1.2 0.25 38.0 4.5 2.50 2.00 4 2 0.95 4.50
E500M1.4NO1 1) 1.4 0.30 40.0 6 2.50 2.00 4 2 1.10 6.00
E500M1.4NO2 1) 1.4 0.30 40.0 6 2.50 2.00 4 2 1.10 6.00
E500M1.4NO3 1) 1.4 0.30 40.0 6 2.50 2.00 4 2 1.10 6.00
E500M1.6NO1 1.6 0.35 41.0 8 2.50 2.00 4 2 1.25 8.00
E500M1.6NO2 1.6 0.35 41.0 8 2.50 2.00 4 2 1.25 8.00
E500M1.6NO3 1.6 0.35 41.0 8 2.50 2.00 4 2 1.25 8.00
E500M1.6NO6 1.6 0.35 41.0 8 2.50 2.00 4 2 1.25 8.00
E500M1.7NO1 1.7 0.35 41.0 8 2.50 2.00 4 2 1.35 8.00
E500M1.7NO2 1.7 0.35 41.0 8 2.50 2.00 4 2 1.35 8.00
E500M1.7NO3 1.7 0.35 41.0 8 2.50 2.00 4 2 1.35 8.00
E500M1.7NO6 1.7 0.35 41.0 8 2.50 2.00 4 2 1.35 8.00
E500M1.7NO8 1.7 0.35 41.0 8 2.50 2.00 4 2 1.35 8.00
E500M1.8NO1 1.8 0.35 41.0 8 2.50 2.00 4 2 1.45 8.00
E500M1.8NO2 1.8 0.35 41.0 8 2.50 2.00 4 2 1.45 8.00
E500M1.8NO3 1.8 0.35 41.0 8 2.50 2.00 4 2 1.45 8.00
E500M2NO1 2 0.40 41.0 8 2.50 2.00 4 3 1.60 8.00
E500M2NO2 2 0.40 41.0 8 2.50 2.00 4 3 1.60 8.00
E500M2NO3 2 0.40 41.0 8 2.50 2.00 4 3 1.60 8.00
E500M2NO6 2 0.40 41.0 8 2.50 2.00 4 3 1.60 8.00
E500M2NO8 2 0.40 41.0 8 2.50 2.00 4 3 1.60 8.00
E500M2X.45NO1 2 0.45 41.0 8 2.50 2.00 4 3 1.55 8.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами и плашками L115, L000 или L120.
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы M
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2 со
средним заборным конусом, NO3 с коротким заборным конусом; NO6 комплект из NO1+NO2+NO3; NO7 комплект из NO2+NO3. NO8
комплект из 3 метчиков, которые необходимо применять последовательно для получения полного профиля резьбы.
TDZ ≤ 10 мм TDZ ≥ 11 мм
83
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E500M2X.45NO2 2 0.45 41.0 8 2.50 2.00 4 3 1.55 8.00
E500M2X.45NO3 2 0.45 41.0 8 2.50 2.00 4 3 1.55 8.00
E500M2.2NO1 2.2 0.45 44.5 9.5 2.80 2.24 5 3 1.75 9.50
E500M2.2NO2 2.2 0.45 44.5 9.5 2.80 2.24 5 3 1.75 9.50
E500M2.2NO3 2.2 0.45 44.5 9.5 2.80 2.24 5 3 1.75 9.50
E500M2.3NO1 2.3 0.45 44.5 9.5 2.80 2.24 5 3 1.85 9.50
E500M2.3NO2 2.3 0.45 44.5 9.5 2.80 2.24 5 3 1.85 9.50
E500M2.3NO3 2.3 0.45 44.5 9.5 2.80 2.24 5 3 1.85 9.50
E500M2.5NO1 2.5 0.45 44.5 9.5 2.80 2.24 5 3 2.05 9.50
E500M2.5NO2 2.5 0.45 44.5 9.5 2.80 2.24 5 3 2.05 9.50
E500M2.5NO3 2.5 0.45 44.5 9.5 2.80 2.24 5 3 2.05 9.50
E500M2.5NO6 2.5 0.45 44.5 9.5 2.80 2.24 5 3 2.05 9.50
E500M2.5NO8 2.5 0.45 44.5 9.5 2.80 2.24 5 3 2.05 9.50
E500M2.6NO1 2.6 0.45 44.5 9.5 2.80 2.24 5 3 2.15 9.50
E500M2.6NO2 2.6 0.45 44.5 9.5 2.80 2.24 5 3 2.15 9.50
E500M2.6NO3 2.6 0.45 44.5 9.5 2.80 2.24 5 3 2.15 9.50
E500M3NO1 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E500M3NO2 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E500M3NO3 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E500M3NO6 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E500M3NO7 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E500M3NO8 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E500M3X.6NO1 3 0.60 48.0 12.5 3.15 2.50 5 3 2.40 12.50
E500M3X.6NO2 3 0.60 48.0 12.5 3.15 2.50 5 3 2.40 12.50
E500M3X.6NO3 3 0.60 48.0 12.5 3.15 2.50 5 3 2.40 12.50
E500M3.5NO1 3.5 0.60 50.0 14 3.55 2.80 5 3 2.90 14.00
E500M3.5NO2 3.5 0.60 50.0 14 3.55 2.80 5 3 2.90 14.00
E500M3.5NO3 3.5 0.60 50.0 14 3.55 2.80 5 3 2.90 14.00
E500M3.5NO6 3.5 0.60 50.0 14 3.55 2.80 5 3 2.90 14.00
E500M4NO1 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E500M4NO2 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E500M4NO3 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E500M4NO6 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E500M4NO7 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E500M4NO8 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E500M4X.75NO1 4 0.75 53.0 14 4.00 3.15 6 3 3.25 14.00
E500M4X.75NO2 4 0.75 53.0 14 4.00 3.15 6 3 3.25 14.00
E500M4X.75NO3 4 0.75 53.0 14 4.00 3.15 6 3 3.25 14.00
E500M4.5NO1 4.5 0.75 53.0 9.5 4.50 3.55 6 3 3.80 18.00
E500M4.5NO2 4.5 0.75 53.0 9.5 4.50 3.55 6 3 3.80 18.00
E500M4.5NO3 4.5 0.75 53.0 9.5 4.50 3.55 6 3 3.80 18.00
E500M4.5NO6 4.5 0.75 53.0 9.5 4.50 3.55 6 3 3.80 18.00
E500M5NO1 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E500M5NO2 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E500M5NO3 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E500M5NO6 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E500M5NO7 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E500M5NO8 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E500M5X.9NO1 5 0.90 58.0 11 5.00 4.00 7 3 4.10 22.00
E500M5X.9NO2 5 0.90 58.0 11 5.00 4.00 7 3 4.10 22.00
E500M5X.9NO3 5 0.90 58.0 11 5.00 4.00 7 3 4.10 22.00
E500M5.5X.9NO1 5.5 0.90 62.0 12 5.60 4.50 7 3 4.60 21.00
E500M5.5X.9NO2 5.5 0.90 62.0 12 5.60 4.50 7 3 4.60 21.00
E500M5.5X.9NO3 5.5 0.90 62.0 12 5.60 4.50 7 3 4.60 21.00
E500M6NO1 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E500M6NO2 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E500M6NO3 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E500M6NO6 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E500M6NO7 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E500M6NO8 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E500M7NO1 7 1.00 66.0 13 7.10 5.60 8 3 6.00 26.00
E500M7NO2 7 1.00 66.0 13 7.10 5.60 8 3 6.00 26.00
Обозначение
84
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E500M7NO3 7 1.00 66.0 13 7.10 5.60 8 3 6.00 26.00
E500M7NO6 7 1.00 66.0 13 7.10 5.60 8 3 6.00 26.00
E500M8NO1 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E500M8NO2 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E500M8NO3 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E500M8NO6 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E500M8NO7 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E500M8NO8 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E500M9NO1 9 1.25 72.0 16 9.00 7.10 10 3 7.80 29.00
E500M9NO2 9 1.25 72.0 16 9.00 7.10 10 3 7.80 29.00
E500M9NO3 9 1.25 72.0 16 9.00 7.10 10 3 7.80 29.00
E500M9NO6 9 1.25 72.0 16 9.00 7.10 10 3 7.80 29.00
E500M10NO1 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E500M10NO2 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E500M10NO3 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E500M10NO6 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E500M10NO7 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E500M10NO8 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E500M11NO1 11 1.50 85.0 19 8.00 6.30 9 3 9.50 –
E500M11NO2 11 1.50 85.0 19 8.00 6.30 9 3 9.50 –
E500M11NO3 11 1.50 85.0 19 8.00 6.30 9 3 9.50 –
E500M11NO6 11 1.50 85.0 19 8.00 6.30 9 3 9.50 –
E500M12NO1 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E500M12NO2 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E500M12NO3 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E500M12NO6 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E500M12NO7 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E500M12NO8 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E500M14NO1 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E500M14NO2 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E500M14NO3 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E500M14NO6 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E500M14NO7 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E500M14NO8 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E500M16NO1 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E500M16NO2 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E500M16NO3 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E500M16NO6 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E500M16NO7 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E500M16NO8 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E500M18NO1 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E500M18NO2 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E500M18NO3 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E500M18NO6 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E500M20NO1 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E500M20NO2 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E500M20NO3 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E500M20NO6 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E500M20NO7 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E500M20NO8 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E500M22NO1 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E500M22NO2 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E500M22NO3 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E500M22NO6 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E500M24NO1 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
E500M24NO2 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
E500M24NO3 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
E500M24NO6 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
E500M24NO7 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
E500M27NO1 27 3.00 135.0 35 20.00 16.00 20 4 24.00 –
E500M27NO2 27 3.00 135.0 35 20.00 16.00 20 4 24.00 –
E500M27NO3 27 3.00 135.0 35 20.00 16.00 20 4 24.00 –
Обозначение
85
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E500M30NO1 30 3.50 138.0 41 20.00 16.00 20 4 26.50 –
E500M30NO2 30 3.50 138.0 41 20.00 16.00 20 4 26.50 –
E500M30NO3 30 3.50 138.0 41 20.00 16.00 20 4 26.50 –
E500M33NO1 33 3.50 151.0 41 22.40 18.00 22 4 29.50 –
E500M33NO2 33 3.50 151.0 41 22.40 18.00 22 4 29.50 –
E500M33NO3 33 3.50 151.0 41 22.40 18.00 22 4 29.50 –
E500M36NO1 36 4.00 162.0 47 25.00 20.00 24 4 32.00 –
E500M36NO2 36 4.00 162.0 47 25.00 20.00 24 4 32.00 –
E500M36NO3 36 4.00 162.0 47 25.00 20.00 24 4 32.00 –
E500M39NO1 39 4.00 170.0 47 28.00 22.40 26 4 35.00 –
E500M39NO2 39 4.00 170.0 47 28.00 22.40 26 4 35.00 –
E500M39NO3 39 4.00 170.0 47 28.00 22.40 26 4 35.00 –
E500M42NO1 42 4.50 170.0 53 28.00 22.40 26 6 37.50 –
E500M42NO2 42 4.50 170.0 53 28.00 22.40 26 6 37.50 –
E500M42NO3 42 4.50 170.0 53 28.00 22.40 26 6 37.50 –
E500M45NO1 45 4.50 187.0 54 31.50 25.00 28 6 40.50 –
E500M45NO2 45 4.50 187.0 54 31.50 25.00 28 6 40.50 –
E500M45NO3 45 4.50 187.0 54 31.50 25.00 28 6 40.50 –
E500M48NO1 48 5.00 187.0 60 31.50 25.00 28 6 43.00 –
E500M48NO2 48 5.00 187.0 60 31.50 25.00 28 6 43.00 –
E500M48NO3 48 5.00 187.0 60 31.50 25.00 28 6 43.00 –
E500M52NO3 52 5.00 200.0 60 35.50 28.00 31 6 47.00 –
E500M56NO3 56 5.50 200.0 60 35.50 28.00 31 6 50.50 –
Обозначение
1) Поставляется в допуске 5H.
86
10 12
B
E501
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
2
2
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E501M3NO1 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E501M3NO2 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E501M3NO3 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E501M4NO1 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E501M4NO2 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E501M4NO3 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E501M5NO2 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E501M5NO3 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E501M6NO1 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E501M6NO2 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E501M6NO3 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E501M8NO1 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E501M8NO2 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E501M8NO3 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E501M10NO1 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E501M10NO2 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E501M10NO3 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E501M12NO1 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E501M12NO2 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E501M12NO3 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E501M14NO1 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E501M14NO2 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E501M14NO3 14 2.00 95.0 24 11.20 9.00 12 4 12.00 –
E501M16NO1 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E501M16NO2 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E501M16NO3 16 2.00 102.0 24 12.50 10.00 13 4 14.00 –
E501M18NO3 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E501M20NO1 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки левой резьбы M
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2 со
средним заборным конусом, NO3 с коротким заборным конусом. Полированные поверхности снижают вероятность налипания стружки
и повышают стойкость инструмента.
TDZ ≤ 10 мм TDZ ≥ 12 мм
87
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E501M20NO2 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E501M20NO3 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E501M22NO3 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E501M24NO2 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
E501M24NO3 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
Обозначение

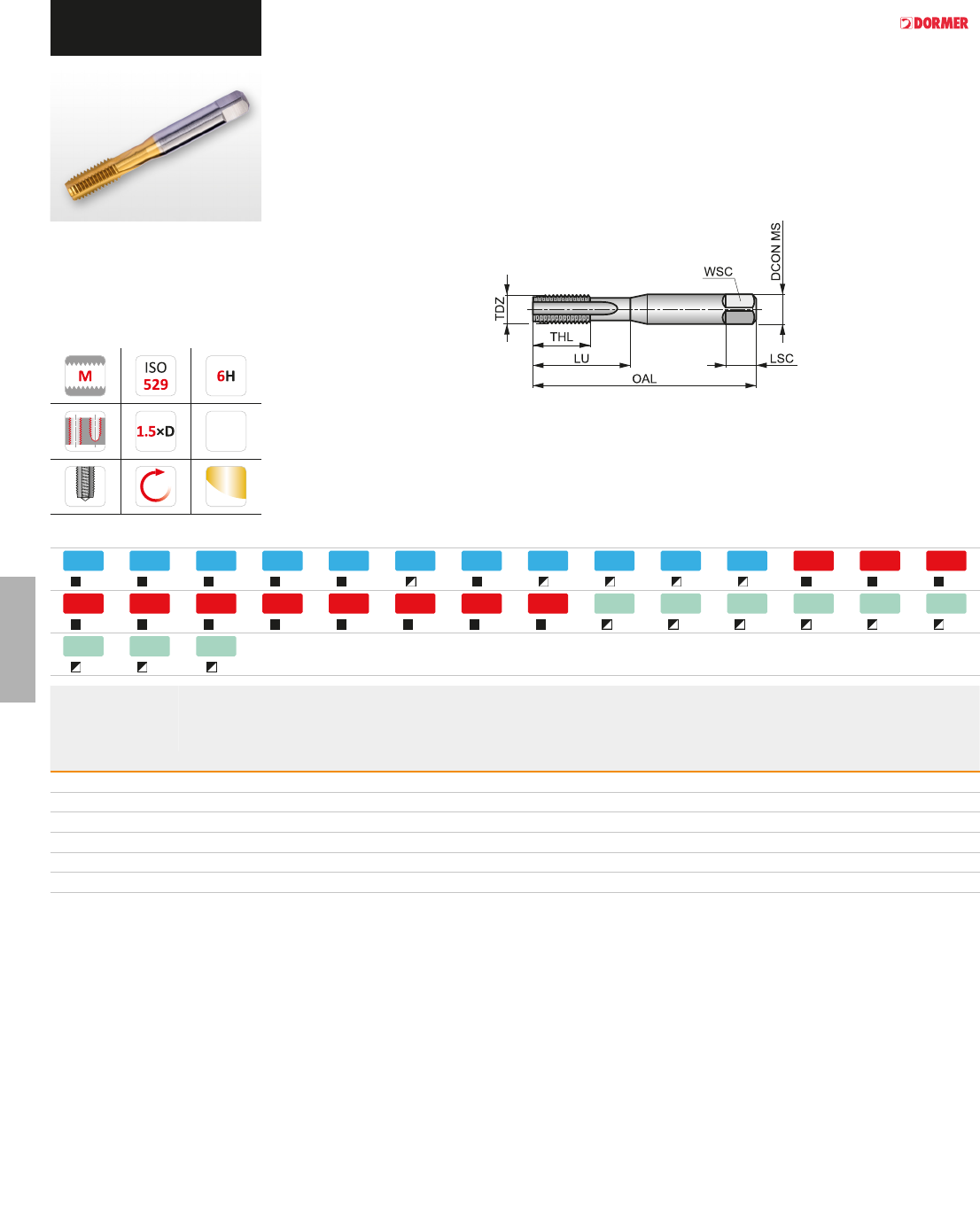

88
E504
11
13
12
15
1
15
21
11
22
10
2
9
1
9
2
7
6
1
5
2
4
11
18
12
13
1
10
21
27
22
22
1
24
2
18
1
22
2
17
51
25
52
19
1
16
21
22
22
19
2
14
1
34
2
20
10
2
10
6
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E504M3NO3 3 0.50 48.0 12.5 3.15 2.50 5 3 2.50 12.50
E504M4NO3 4 0.70 53.0 14 4.00 3.15 6 3 3.30 14.00
E504M5NO3 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E504M6NO3 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E504M8NO3 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E504M10NO3 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы M
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом. Покрытие
TiN повышает стойкость и производительность инструмента.
89
B
E303
11
9
12
10
1
10
21
7
22
6
2
5
1
6
2
5
1
4
11
11
12
8
1
6
21
11
22
9
1
10
2
7
1
9
2
7
51
10
52
8
1
7
21
10
22
9
2
6
1
16
2
9
2
5
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E303M3NO1 3 0.50 70.0 22 2.20 2.10 5 3 2.50
E303M3NO3 3 0.50 70.0 22 2.20 2.10 5 3 2.50
E303M4NO1 4 0.70 90.0 25 2.80 2.10 5 3 3.30
E303M4NO3 4 0.70 90.0 25 2.80 2.10 5 3 3.30
E303M5NO1 5 0.80 100.0 28 3.50 2.70 6 3 4.20
E303M5NO3 5 0.80 100.0 28 3.50 2.70 6 3 4.20
E303M6NO1 6 1.00 110.0 32 4.50 3.40 6 3 5.00
E303M6NO3 6 1.00 110.0 32 4.50 3.40 6 3 5.00
E303M8NO1 8 1.25 125.0 40 6.00 4.90 8 3 6.80
E303M8NO3 8 1.25 125.0 40 6.00 4.90 8 3 6.80
E303M10NO1 10 1.50 140.0 45 7.00 5.50 8 3 8.50
E303M10NO3 10 1.50 140.0 45 7.00 5.50 8 3 8.50
E303M12NO1 12 1.75 180.0 50 9.00 7.00 10 3 10.30
E303M12NO3 12 1.75 180.0 50 9.00 7.00 10 3 10.30
E303M14NO1 14 2.00 200.0 56 11.00 9.00 12 3 12.00
E303M14NO3 14 2.00 200.0 56 11.00 9.00 12 3 12.00
E303M16NO1 16 2.00 200.0 63 12.00 9.00 12 3 14.00
E303M16NO3 16 2.00 200.0 63 12.00 9.00 12 3 14.00
E303M20NO1 20 2.50 250.0 70 16.00 12.00 15 3 17.50
E303M20NO3 20 2.50 250.0 70 16.00 12.00 15 3 17.50
Гаечный метчик из быстрорежущей стали с кобальтом для обработки резьбы M

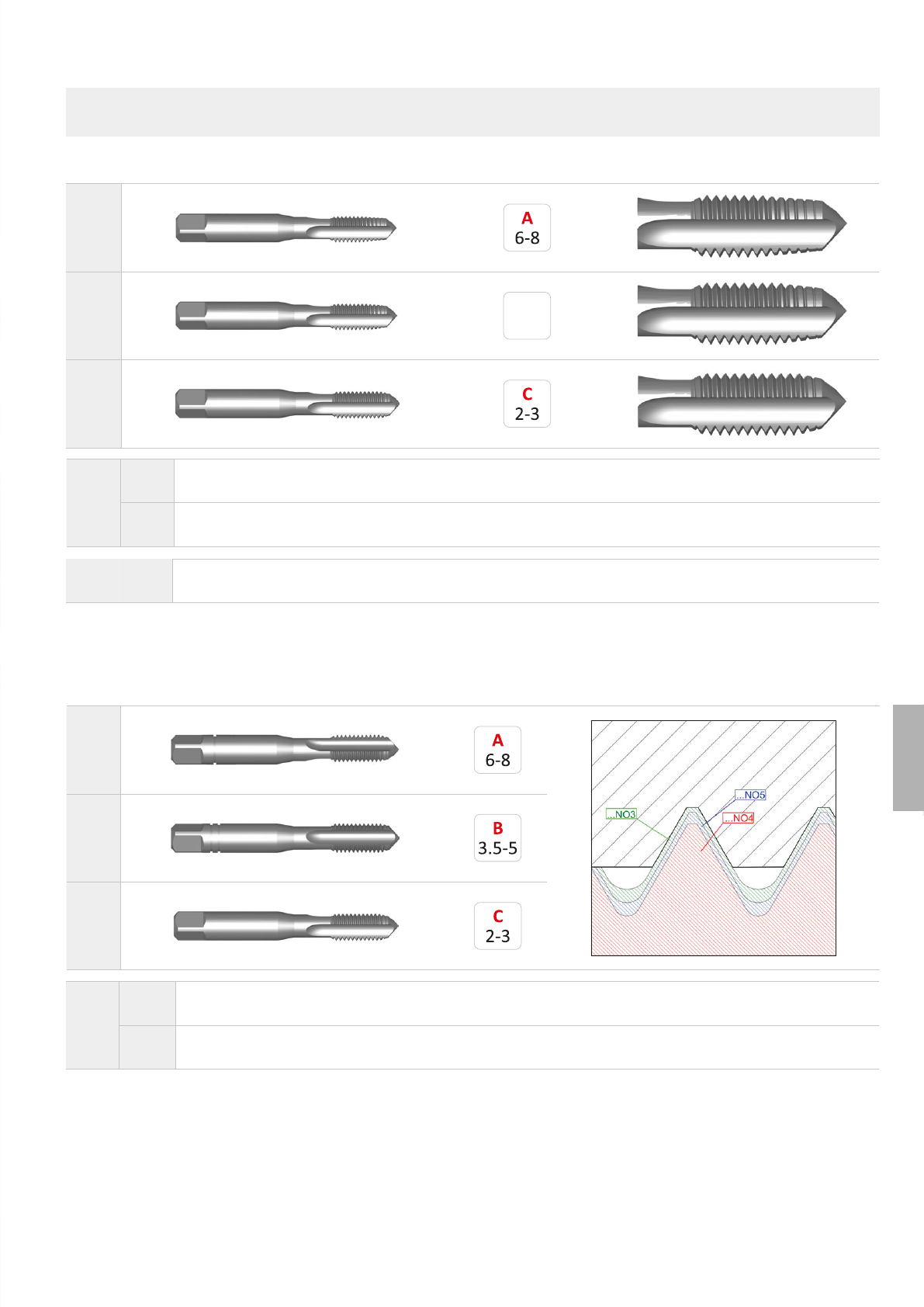

Метчик имеет длинную режущую часть и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным
заборным конусом; NO3 с коротким заборным конусом. Полированные поверхности снижают вероятность налипания стружки и
повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
90
3 4
B
E600
11
9
12
8
1
8
21
7
22
6
2
5
1
6
2
5
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E600M3NO3 3 0.50 66.0 9 3.15 2.50 5 3 2.50 18.00
E600M4NO1 4 0.70 73.0 12 3.15 2.50 5 3 3.30 –
E600M4NO2 4 0.70 73.0 12 3.15 2.50 5 3 3.30 –
E600M4NO3 4 0.70 73.0 12 3.15 2.50 5 3 3.30 –
E600M5NO1 5 0.80 79.0 12 4.00 3.15 6 3 4.20 –
E600M5NO2 5 0.80 79.0 12 4.00 3.15 6 3 4.20 –
E600M5NO3 5 0.80 79.0 12 4.00 3.15 6 3 4.20 –
E600M6NO1 6 1.00 89.0 14 4.50 3.55 6 3 5.00 –
E600M6NO2 6 1.00 89.0 14 4.50 3.55 6 3 5.00 –
E600M6NO3 6 1.00 89.0 14 4.50 3.55 6 3 5.00 –
E600M8NO1 8 1.25 97.0 17 6.30 5.00 8 3 6.80 –
E600M8NO2 8 1.25 97.0 17 6.30 5.00 8 3 6.80 –
E600M8NO3 8 1.25 97.0 17 6.30 5.00 8 3 6.80 –
E600M10NO1 10 1.50 108.0 19 8.00 6.30 9 3 8.50 –
E600M10NO2 10 1.50 108.0 19 8.00 6.30 9 3 8.50 –
E600M10NO3 10 1.50 108.0 19 8.00 6.30 9 3 8.50 –
E600M12NO1 12 1.75 119.0 23 9.00 7.10 10 3 10.30 –
E600M12NO2 12 1.75 119.0 23 9.00 7.10 10 3 10.30 –
E600M12NO3 12 1.75 119.0 23 9.00 7.10 10 3 10.30 –
E600M16NO3 16 2.00 137.0 25 12.50 10.00 13 4 14.00 –
E600M20NO3 20 2.50 149.0 30 14.00 11.20 14 4 17.50 –
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным
заборным конусом; NO2 со средним заборным конусом, NO3 с коротким заборным конусом. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
TDZ ≤ 3 мм TDZ ≥ 4 мм
91
3 4
E610
11
16
12
18
1
18
21
15
22
13
2
11
1
12
2
7
6
1
5
2
4
11
18
12
13
1
10
21
24
22
20
1
22
2
16
1
20
2
16
51
22
52
18
1
16
21
22
22
19
2
14
1
34
2
20
10
2
10
6
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E610M3NO3 3 0.50 66.0 9 3.15 2.50 5 3 2.50 18.00
E610M4NO3 4 0.70 73.0 12 3.15 2.50 5 3 3.30 –
E610M5NO3 5 0.80 79.0 12 4.00 3.15 6 3 4.20 –
E610M6NO3 6 1.00 89.0 14 4.50 3.55 6 3 5.00 –
E610M8NO3 8 1.25 97.0 17 6.30 5.00 8 3 6.80 –
E610M10NO3 10 1.50 108.0 19 8.00 6.30 9 3 8.50 –
E610M12NO3 12 1.75 119.0 23 9.00 7.10 10 3 10.30 –
E610M16NO3 16 2.00 137.0 25 12.50 10.00 13 4 14.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3 мм TDZ ≥ 4 мм
92
10 12
B
EP006H
11
22
12
24
1
25
21
18
22
16
2
14
1
13
2
10
1
8
11
14
12
10
1
7
21
28
22
25
2
18
1
44
2
27
13
1
22
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP00M2 2 0.40 50.0 6 2.80 2.10 5 2 1.60 9.00
EP00M2.5 2.5 0.45 50.0 8 2.80 2.10 5 2 2.10 12.50
EP00M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
EP00M3DIN376 3 0.50 56.0 10 2.20 1.80 4 3 2.50 18.00
EP00M3.5 3.5 0.60 56.0 11 4.00 3.00 6 3 2.90 20.00
EP00M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
EP00M4DIN376 4 0.70 63.0 12 2.80 2.10 5 3 3.30 21.00
EP00M4.5 4.5 0.75 70.0 13 6.00 4.90 8 3 3.80 25.00
EP00M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
EP00M5DIN376 5 0.80 70.0 13 3.50 2.70 6 3 4.20 25.00
EP00M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
EP00M6DIN376 6 1.00 80.0 15 4.50 3.40 6 3 5.00 30.00
EP00M7 7 1.00 80.0 15 7.00 5.50 8 3 6.00 30.00
EP00M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
EP00M8DIN376 8 1.25 90.0 18 6.00 4.90 8 3 6.80 35.00
EP00M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
EP00M10DIN376 10 1.50 100.0 20 7.00 5.50 8 3 8.50 –
EP00M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
EP00M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00 –
EP00M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
EP00M18 18 2.50 125.0 30 14.00 11.00 14 4 15.50 –
EP00M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
EP00M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50 –
EP00M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00 –
EP00M27 27 3.00 160.0 38 20.00 16.00 19 4 24.00 –
EP00M30 30 3.50 180.0 45 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L114 или L001.
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
93
10 12
B
EP006G
11
22
12
24
1
25
21
18
22
16
2
14
1
13
2
10
1
8
11
14
12
10
1
7
21
28
22
25
2
18
1
44
2
27
13
1
22
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP006GM3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
EP006GM4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
EP006GM5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
EP006GM6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
EP006GM8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
EP006GM10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
EP006GM12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
EP006GM16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
EP006GM20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
94
10 12

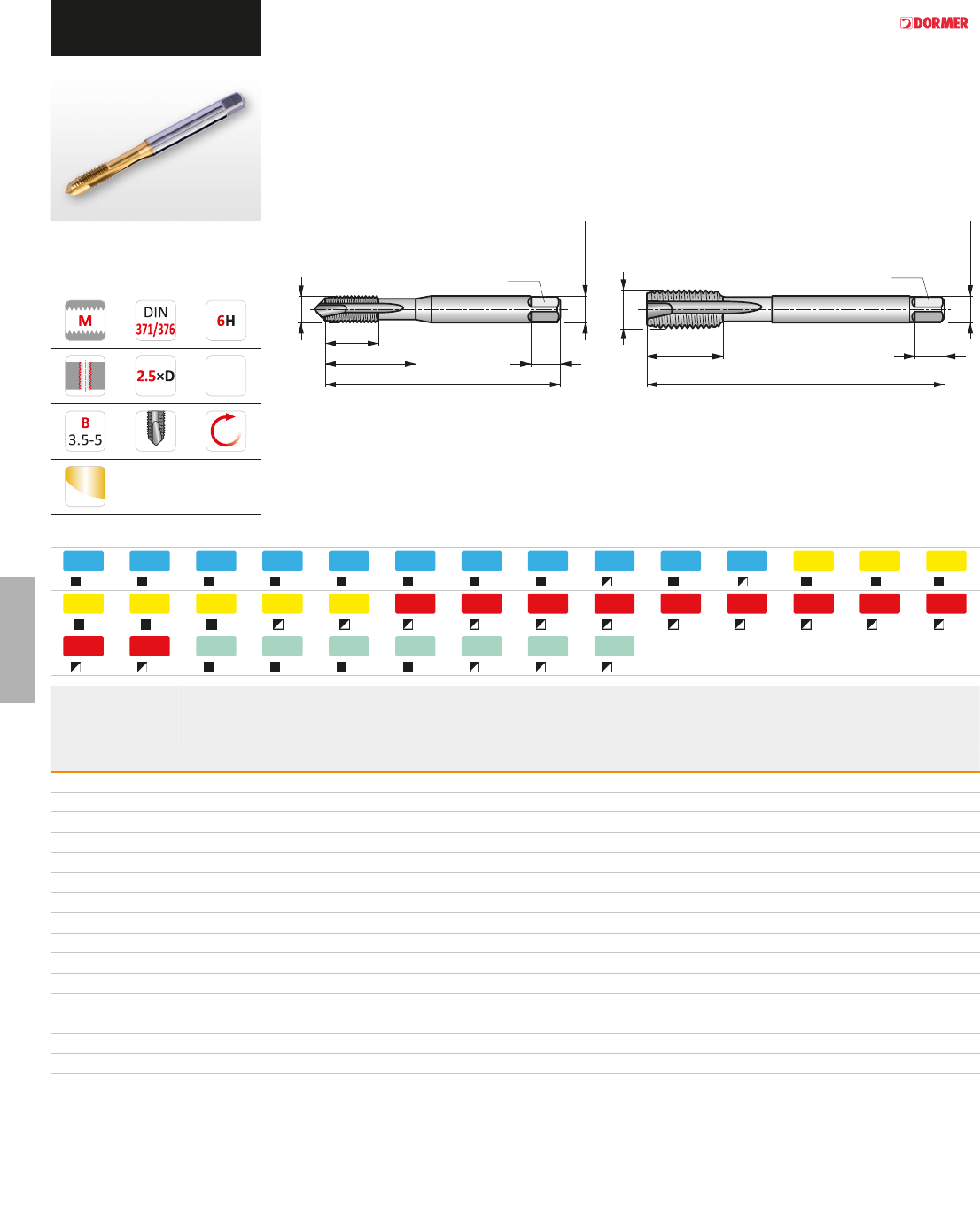

EP00TIN
11
34
12
38
1
40
21
29
22
24
2
20
1
19
2
14
12
1
10
2
9
11
11
12
9
21
10
22
8
1
8
2
7
6
1
5
11
21
12
16
1
12
21
30
22
24
1
26
2
20
1
24
2
18
51
28
52
20
1
12
21
37
22
34
2
24
1
60
2
36
1
26
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP00TINM3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
EP00TINM4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
EP00TINM5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
EP00TINM6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
EP00TINM8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
EP00TINM10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
EP00TINM12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
EP00TINM14 14 2.00 110.0 25 11.00 9.00 12 3 12.00 –
EP00TINM16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
EP00TINM18 18 2.50 125.0 30 14.00 11.00 14 4 15.50 –
EP00TINM20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
EP00TINM22 22 2.50 140.0 34 18.00 14.50 17 4 19.50 –
EP00TINM24 24 3.00 160.0 38 18.00 14.50 17 4 21.00 –
EP00TINM27 27 3.00 160.0 38 20.00 16.00 19 4 24.00 –
EP00TINM30 30 3.50 180.0 45 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Покрытие TiN повышает стойкость и
производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
95
10 12
S
EP016H
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP01M2 2 0.40 50.0 6 2.80 2.10 5 2 1.60 9.00
EP01M2.5 2.5 0.45 50.0 8 2.80 2.10 5 2 2.10 12.50
EP01M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
EP01M3DIN376 3 0.50 56.0 10 2.20 1.80 4 3 2.50 18.00
EP01M3.5 3.5 0.60 56.0 11 4.00 3.00 6 3 2.90 20.00
EP01M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
EP01M4DIN376 4 0.70 63.0 12 2.80 2.10 5 3 3.30 21.00
EP01M4.5 4.5 0.75 70.0 13 6.00 4.90 8 3 3.80 25.00
EP01M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
EP01M5DIN376 5 0.80 70.0 13 3.50 2.70 6 3 4.20 25.00
EP01M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
EP01M6DIN376 6 1.00 80.0 15 4.50 3.40 6 3 5.00 30.00
EP01M7 7 1.00 80.0 15 7.00 5.50 8 3 6.00 30.00
EP01M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
EP01M8DIN376 8 1.25 90.0 18 6.00 4.90 8 3 6.80 35.00
EP01M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
EP01M10DIN376 10 1.50 100.0 20 7.00 5.50 8 3 8.50 –
EP01M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30 –
EP01M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00 –
EP01M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00 –
EP01M18 18 2.50 125.0 30 14.00 11.00 14 4 15.50 –
EP01M20 20 2.50 140.0 30 16.00 12.00 15 4 17.50 –
EP01M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50 –
EP01M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00 –
EP01M27 27 3.00 160.0 38 20.00 16.00 19 4 24.00 –
EP01M30 30 3.50 180.0 45 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
96
10 12
B
E000
11
22
12
24
1
25
21
18
22
16
2
14
1
13
2
10
1
8
11
14
12
10
1
7
21
28
22
25
2
18
1
44
2
27
13
1
22
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E000M1.6 1.6 0.35 41.0 7 2.50 2.00 4 2 1.25 7.00
E000M2 2 0.40 41.0 8 2.50 2.00 4 2 1.60 8.00
E000M2.5 2.5 0.45 44.5 9.5 2.80 2.24 5 2 2.05 9.50
E000M3 3 0.50 48.0 15 3.15 2.50 5 3 2.50 15.00
E000M3.5 3.5 0.60 50.0 16 3.55 2.80 5 3 2.90 16.00
E000M4 4 0.70 53.0 17 4.00 3.15 6 3 3.30 17.00
E000M5 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E000M6 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E000M8 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E000M10 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E000M12 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E000M14 14 2.00 95.0 24 11.20 9.00 12 3 12.00 –
E000M16 16 2.00 102.0 24 12.50 10.00 13 3 14.00 –
E000M18 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E000M20 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E000M22 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E000M24 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L113 или L002.
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
97
10 12
E000TIN
11
34
12
38
1
40
21
29
22
24
2
20
1
19
2
14
12
1
10
2
9
11
11
12
9
21
10
22
8
1
8
2
7
6
1
5
11
21
12
16
1
12
21
30
22
24
1
26
2
20
1
24
2
18
51
28
52
20
1
12
21
37
22
34
2
24
1
60
2
36
1
26
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E000TINM3 3 0.50 48.0 15 3.15 2.50 5 3 2.50 15.00
E000TINM4 4 0.70 53.0 17 4.00 3.15 6 3 3.30 17.00
E000TINM5 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E000TINM6 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E000TINM8 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E000TINM10 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E000TINM12 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E000TINM16 16 2.00 102.0 24 12.50 10.00 13 3 14.00 –
E000TINM20 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Покрытие TiN повышает стойкость и
производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм

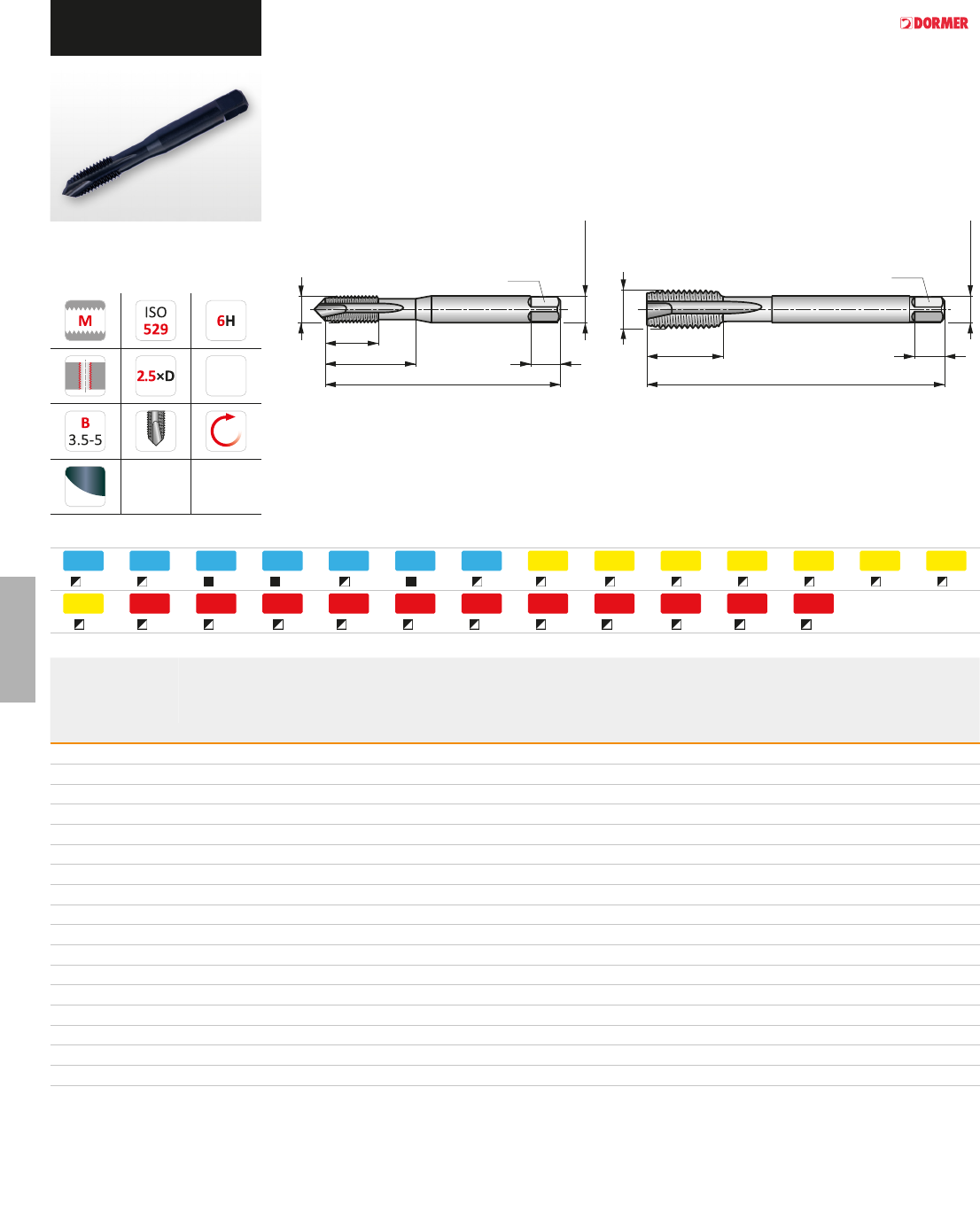

98
10 12
S
E001
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E001M1.6 1.6 0.35 41.0 7 2.50 2.00 4 2 1.25 7.00
E001M2 2 0.40 41.0 8 2.50 2.00 4 2 1.60 8.00
E001M2.5 2.5 0.45 44.5 9.5 2.80 2.24 5 2 2.05 9.50
E001M3 3 0.50 48.0 15 3.15 2.50 5 3 2.50 15.00
E001M3.5 3.5 0.60 50.0 16 3.55 2.80 5 3 2.90 16.00
E001M4 4 0.70 53.0 17 4.00 3.15 6 3 3.30 17.00
E001M5 5 0.80 58.0 11 5.00 4.00 7 3 4.20 22.00
E001M6 6 1.00 66.0 13 6.30 5.00 8 3 5.00 26.00
E001M8 8 1.25 72.0 16 8.00 6.30 9 3 6.80 29.00
E001M10 10 1.50 80.0 18 10.00 8.00 11 3 8.50 34.00
E001M12 12 1.75 89.0 22 9.00 7.10 10 3 10.30 –
E001M14 14 2.00 95.0 24 11.20 9.00 12 3 12.00 –
E001M16 16 2.00 102.0 24 12.50 10.00 13 3 14.00 –
E001M18 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E001M20 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E001M22 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E001M24 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L113.
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
99
3 4
B
E606
11
12
12
14
1
14
21
11
22
10
2
9
1
9
2
6
1
4
11
10
12
8
1
5
21
20
22
18
2
13
1
33
10
1
20
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E606M3 3 0.50 66.0 9 3.15 2.50 5 3 2.50 18.00
E606M4 4 0.70 73.0 12 3.15 2.50 5 3 3.30 –
E606M5 5 0.80 79.0 12 4.00 3.15 6 3 4.20 –
E606M6 6 1.00 89.0 14 4.50 3.55 6 3 5.00 –
E606M8 8 1.25 97.0 17 6.30 5.00 8 3 6.80 –
E606M10 10 1.50 108.0 19 8.00 6.30 9 3 8.50 –
E606M12 12 1.75 119.0 23 9.00 7.10 10 3 10.30 –
E606M14 14 2.00 127.0 25 11.20 9.00 12 3 12.00 –
E606M16 16 2.00 137.0 25 12.50 10.00 13 3 14.00 –
E606M20 20 2.50 149.0 30 14.00 11.20 14 4 17.50 –
E606M24 24 3.00 172.0 36 18.00 14.00 18 4 21.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3 мм TDZ ≥ 4 мм
100
B
E216
11
21
12
24
1
25
21
18
22
16
2
14
1
10
2
8
1
6
11
16
12
12
1
8
21
25
22
22
2
16
1
51
2
26
15
1
25
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E216M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E216M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E216M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E216M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E216M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E216M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Шахматный порядок зубьев
снижает крутящий момент и вероятность заклинивания стружки при реверсивном движении, обеспечивает лучший подвод СОЖ.
Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
101
B
E266
11
21
12
24
1
25
21
18
22
16
2
14
1
10
2
8
1
6
11
16
12
12
1
8
21
25
22
22
2
16
1
51
2
30
15
1
25
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E266M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30
E266M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00
E266M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00
E266M20 20 2.50 140.0 30 16.00 12.00 15 3 17.50
E266M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Шахматный порядок зубьев
снижает крутящий момент и вероятность заклинивания стружки при реверсивном движении, обеспечивает лучший подвод СОЖ.
Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
102
E422
11
37
12
42
1
43
21
32
22
28
2
25
1
15
2
12
1
9
11
25
12
19
1
13
21
46
22
42
2
30
1
76
2
45
23
1
30
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E422M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E422M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E422M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E422M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E422M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E422M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Шахматный порядок зубьев снижает
крутящий момент и вероятность заклинивания стружки при реверсивном движении, обеспечивает лучший подвод СОЖ. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
103
E423
11
37
12
42
1
43
21
32
22
28
2
25
1
15
2
12
1
9
11
25
12
19
1
13
21
46
22
42
2
30
1
76
2
45
23
1
30
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E423M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30
E423M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00
E423M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00
E423M20 20 2.50 140.0 30 16.00 12.00 15 3 17.50
E423M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Шахматный порядок зубьев снижает
крутящий момент и вероятность заклинивания стружки при реверсивном движении, обеспечивает лучший подвод СОЖ. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
104
l
15
B
E207
22
16
2
14
1
10
2
8
1
6
1
6
21
23
22
21
2
15
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E207M2 2 0.40 45.0 4 2.80 2.10 5 3 1.60 9.00
E207M2.5 2.5 0.45 50.0 4 2.80 2.10 5 3 2.05 12.50
E207M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E207M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E207M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E207M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E207M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E207M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 15° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
105
l
15
B
E258
22
16
2
14
1
10
2
8
1
6
1
6
21
23
22
21
2
15
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E258M4 4 0.70 63.0 12 2.80 2.10 5 3 3.30
E258M5 5 0.80 70.0 13 3.50 2.70 6 3 4.20
E258M6 6 1.00 80.0 15 4.50 3.40 6 3 5.00
E258M8 8 1.25 90.0 18 6.00 4.90 8 3 6.80
E258M10 10 1.50 100.0 20 7.00 5.50 8 3 8.50
E258M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30
E258M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00
E258M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00
E258M18 18 2.50 125.0 30 14.00 11.00 14 3 15.50
E258M20 20 2.50 140.0 30 16.00 12.00 15 3 17.50
E258M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50
E258M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00
E258M27 27 3.00 160.0 38 20.00 16.00 19 4 24.00
E258M30 30 3.50 180.0 45 22.00 18.00 21 4 26.50
E258M36 36 4.00 200.0 55 28.00 22.00 25 4 32.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 15° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
106
l
15
E212
22
28
2
25
1
15
2
12
1
9
1
8
21
31
22
28
2
20
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E212M3 3 0.50 56.0 9 3.50 2.70 6 3 2.50 18.00
E212M4 4 0.70 63.0 12 4.50 3.40 6 3 3.30 21.00
E212M5 5 0.80 70.0 13 6.00 4.90 8 3 4.20 25.00
E212M6 6 1.00 80.0 15 6.00 4.90 8 3 5.00 30.00
E212M8 8 1.25 90.0 18 8.00 6.20 9 3 6.80 35.00
E212M10 10 1.50 100.0 20 10.00 8.00 11 3 8.50 39.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 15° для нарезания резьбы в глухих отверстиях. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
107
l
15
E263
22
28
2
25
1
15
2
12
1
9
1
8
21
31
22
28
2
20
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E263M12 12 1.75 110.0 23 9.00 7.00 10 3 10.30
E263M14 14 2.00 110.0 25 11.00 9.00 12 3 12.00
E263M16 16 2.00 110.0 25 12.00 9.00 12 3 14.00
E263M18 18 2.50 125.0 30 14.00 11.00 14 3 15.50
E263M20 20 2.50 140.0 30 16.00 12.00 15 3 17.50
E263M22 22 2.50 140.0 34 18.00 14.50 17 4 19.50
E263M24 24 3.00 160.0 38 18.00 14.50 17 4 21.00
E263M27 27 3.00 160.0 38 20.00 16.00 19 4 24.00
E263M30 30 3.50 180.0 45 22.00 18.00 21 4 26.50
E263M36 36 4.00 200.0 55 28.00 22.00 25 4 32.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 15° для нарезания резьбы в глухих отверстиях. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение

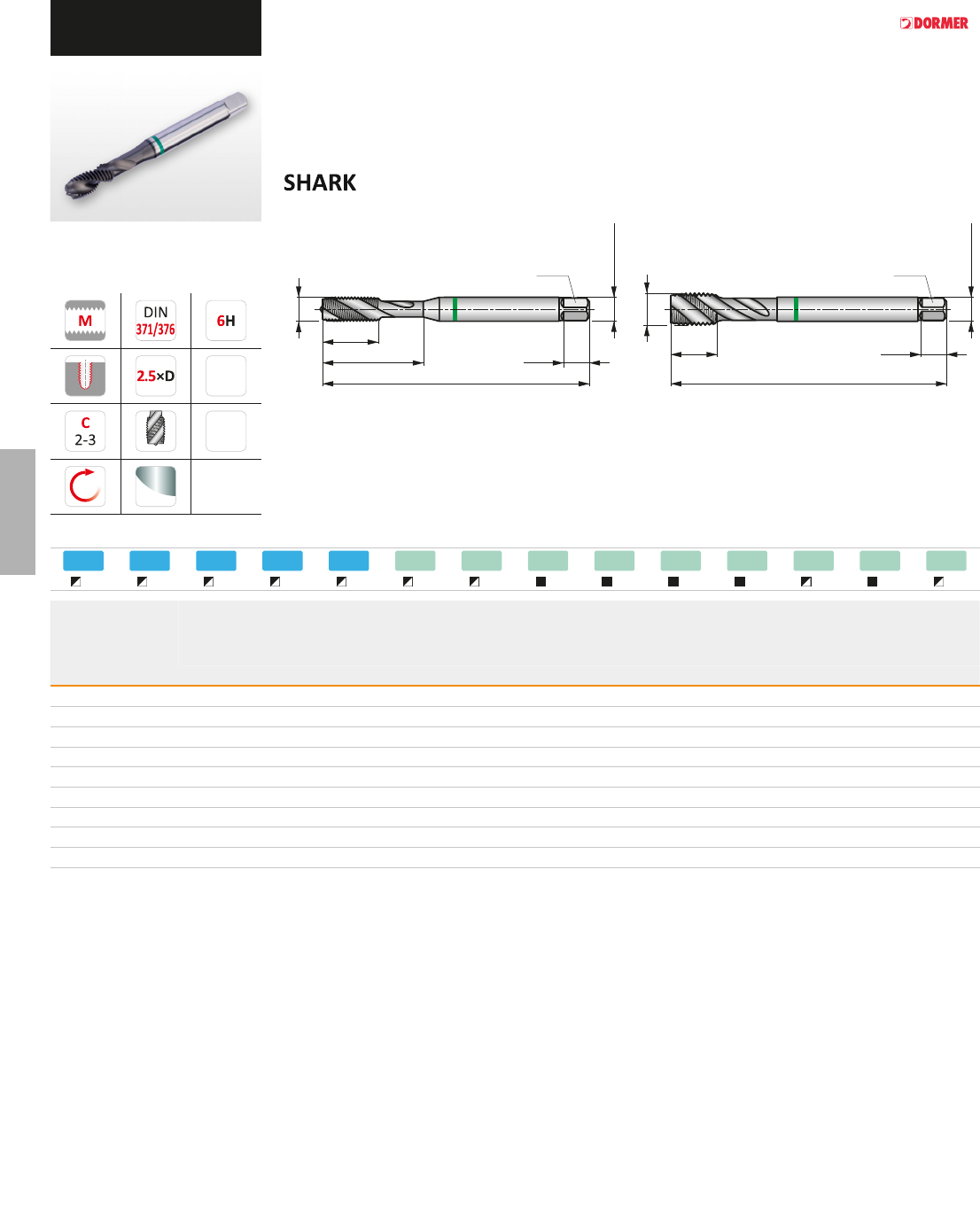

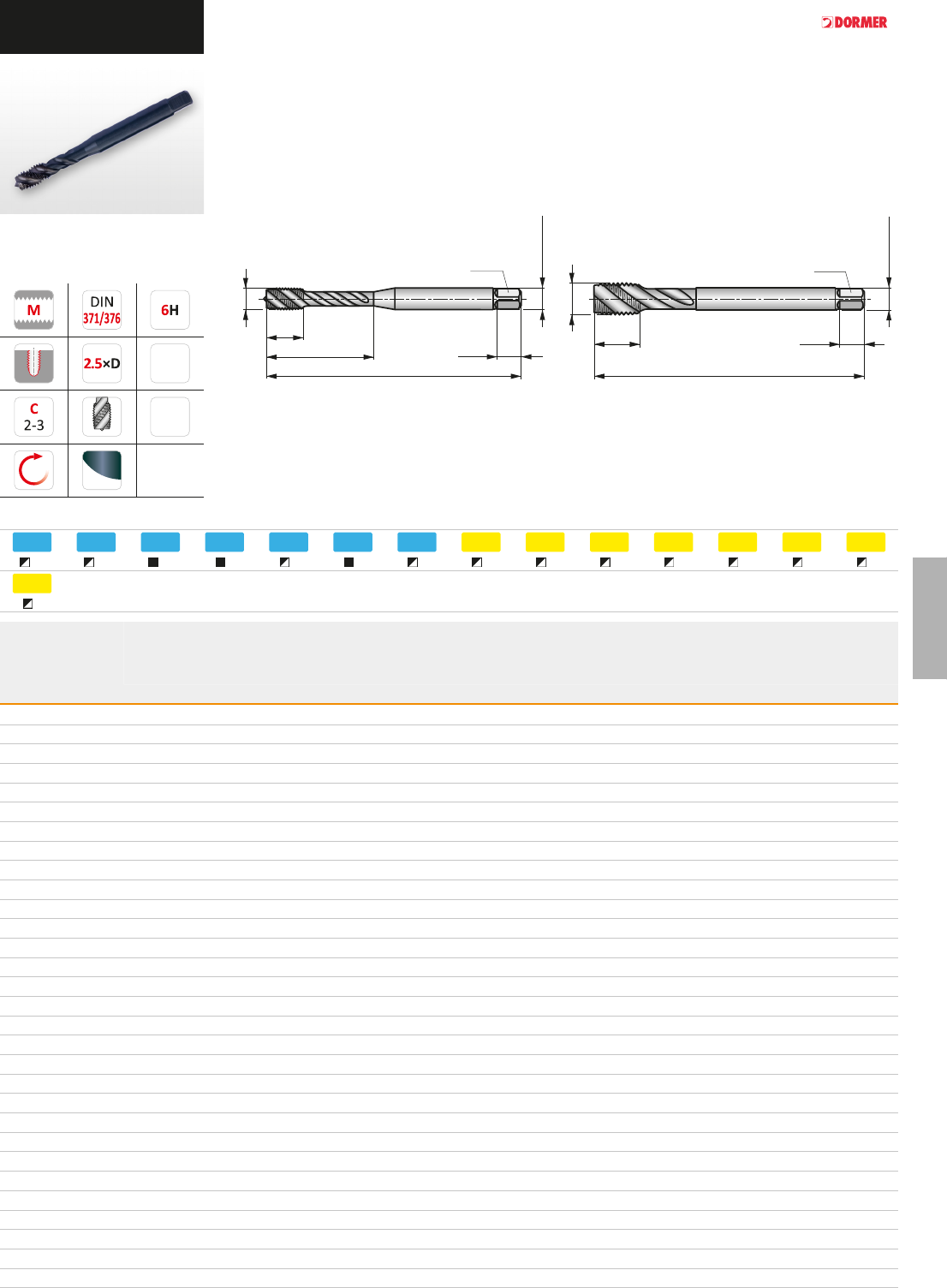

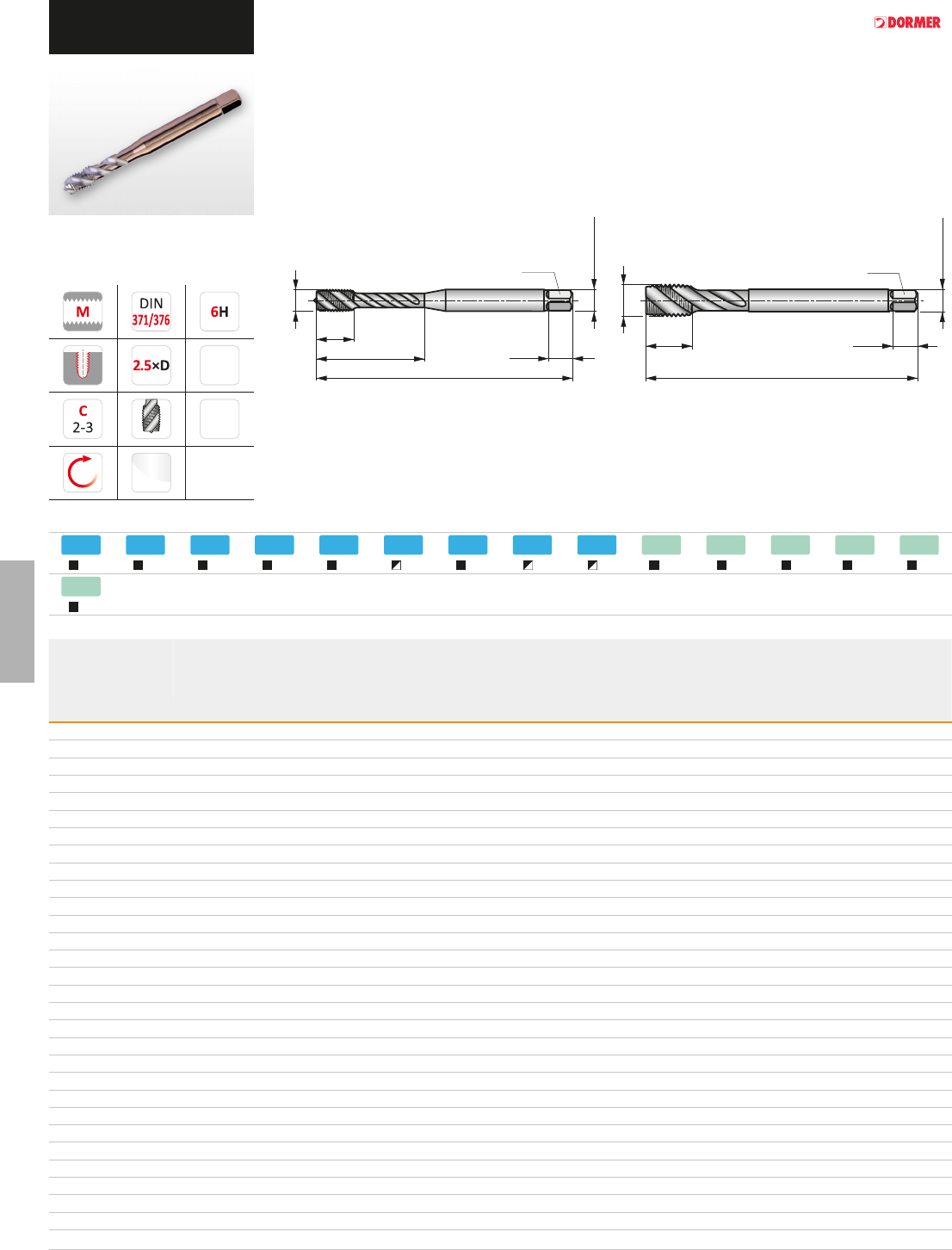

108
10 12
l
5
B
EX006H
11
21
12
23
1
24
21
17
22
15
2
13
1
12
2
9
1
7
11
13
12
9
1
6
21
27
22
24
2
17
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX00M2 1) 2 0.40 45.0 4 2.80 2.10 5 3 1.60 9.00
EX00M2.5 1) 2.5 0.45 50.0 4 2.80 2.10 5 3 2.05 12.50
EX00M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
EX00M3.5 3.5 0.60 56.0 7 4.00 3.00 6 3 2.90 20.00
EX00M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
EX00M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
EX00M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 31.00
EX00M6DIN376 6 1.00 80.0 10 4.50 3.40 6 3 5.00 31.00
EX00M7 7 1.00 80.0 10 7.00 5.50 8 3 6.00 31.00
EX00M8 8 1.25 90.0 12 8.00 6.20 9 3 6.80 35.00
EX00M8DIN376 8 1.25 90.0 13 6.00 4.90 8 3 6.80 35.00
EX00M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
EX00M10DIN376 10 1.50 100.0 15 7.00 5.50 8 3 8.50 39.00
EX00M12 12 1.75 110.0 16 9.00 7.00 10 3 10.30 –
EX00M14 14 2.00 110.0 20 11.00 9.00 12 3 12.00 –
EX00M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
EX00M18 18 2.50 125.0 25 14.00 11.00 14 4 15.50 –
EX00M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
EX00M22 22 2.50 140.0 25 18.00 14.50 17 4 19.50 –
EX00M24 24 3.00 160.0 30 18.00 14.50 17 4 21.00 –
EX00M27 27 3.00 160.0 30 20.00 16.00 19 4 24.00 –
EX00M30 30 3.50 180.0 36 22.00 18.00 21 4 26.50 –
EX00M33 33 3.50 180.0 36 25.00 20.00 23 4 29.50 –
EX00M36 36 4.00 200.0 40 28.00 22.00 25 4 32.00 –
EX00M39 39 4.00 200.0 40 32.00 24.00 27 4 35.00 –
EX00M42 1) 42 4.50 200.0 45 32.00 24.00 27 4 37.50 –
EX00M48 1) 48 5.00 250.0 50 36.00 29.00 32 4 43.00 –
EX00M52 1) 52 5.00 250.0 50 40.00 32.00 35 5 47.00 –
EX00M56 1) 56 5.50 250.0 55 40.00 32.00 35 5 50.50 –
EX00M64 1) 64 6.00 315.0 60 50.00 39.00 42 6 58.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L114 или L001.
Обозначение
1) HSS-E.
TDZ ≤ 10 мм TDZ ≥ 12 мм
109
10 12
l
5
B
EX006G
11
21
12
23
1
24
21
17
22
15
2
13
1
12
2
9
1
7
11
13
12
9
1
6
21
27
22
24
2
17
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX00M36G 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
EX00M46G 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
EX00M56G 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
EX00M66G 6 1.00 80.0 10 6.00 4.90 8 3 5.00 31.00
EX00M86G 8 1.25 90.0 12 8.00 6.20 9 3 6.80 35.00
EX00M106G 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
EX00M126G 12 1.75 110.0 16 9.00 7.00 10 3 10.30 –
EX00M146G 14 2.00 110.0 20 11.00 9.00 12 3 12.00 –
EX00M166G 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
EX00M206G 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
110
10 12
l
5

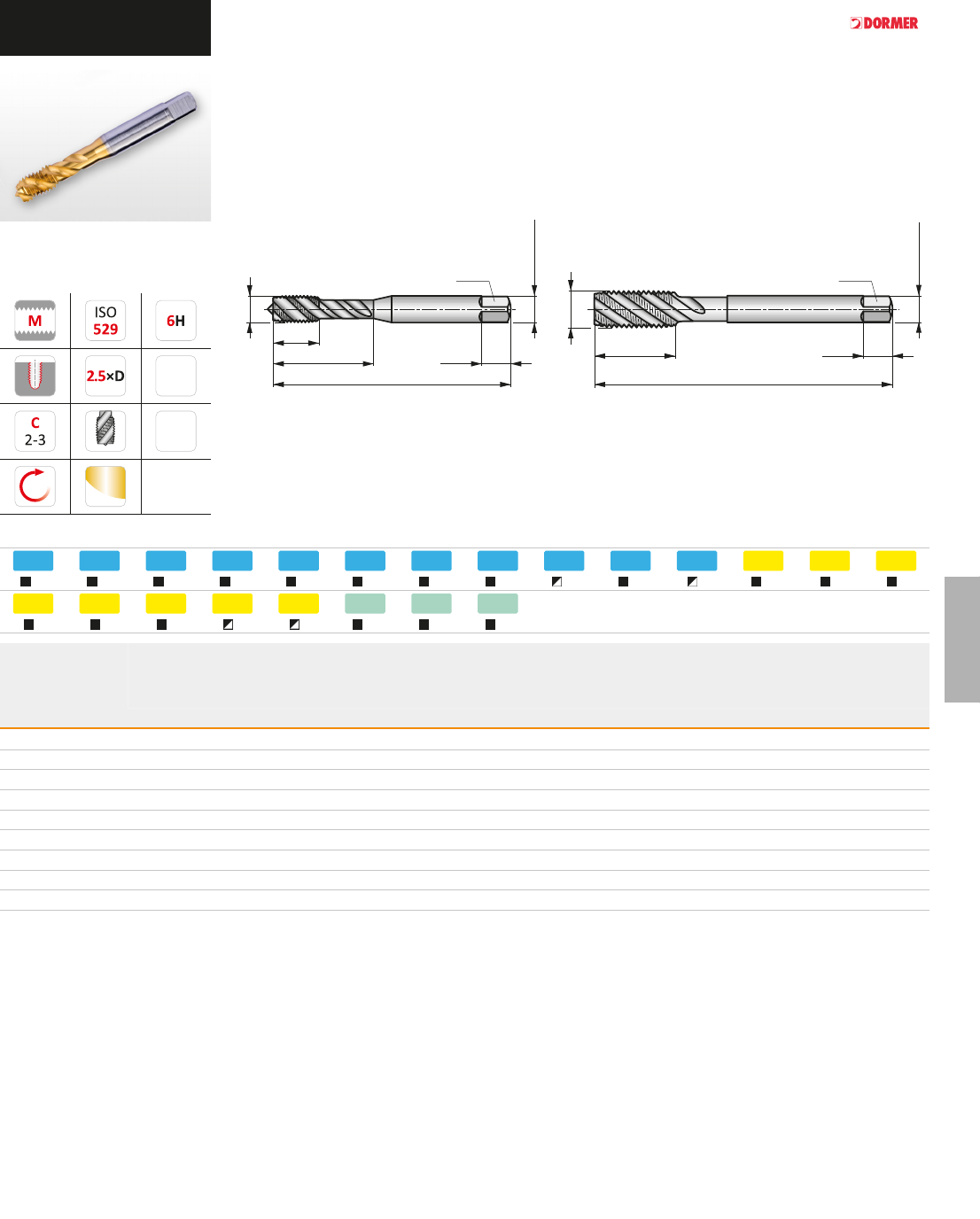

EX00TIN
11
32
12
36
1
37
21
27
22
23
2
19
1
18
2
13
11
1
10
2
8
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
21
35
22
32
2
23
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX00TINM3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
EX00TINM4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
EX00TINM5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
EX00TINM6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 31.00
EX00TINM8 8 1.25 90.0 12 8.00 6.20 9 3 6.80 35.00
EX00TINM10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
EX00TINM12 12 1.75 110.0 16 9.00 7.00 10 3 10.30 –
EX00TINM14 14 2.00 110.0 20 11.00 9.00 12 3 12.00 –
EX00TINM16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
EX00TINM18 18 2.50 125.0 25 14.00 11.00 14 4 15.50 –
EX00TINM20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
EX00TINM22 22 2.50 140.0 25 18.00 14.50 17 4 19.50 –
EX00TINM24 24 3.00 160.0 30 18.00 14.50 17 4 21.00 –
EX00TINM27 27 3.00 160.0 30 20.00 16.00 19 4 24.00 –
EX00TINM30 30 3.50 180.0 36 22.00 18.00 21 4 26.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
111
10 12
l
5
S
EX016H
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX01M2 1) 2 0.40 45.0 4 2.80 2.10 5 3 1.60 9.00
EX01M2.5 1) 2.5 0.45 50.0 4 2.80 2.10 5 3 2.05 12.50
EX01M3 3 0.50 56.0 6 3.50 2.70 6 3 2.50 18.00
EX01M3.5 3.5 0.60 56.0 7 4.00 3.00 6 3 2.90 20.00
EX01M4 4 0.70 63.0 7 4.50 3.40 6 3 3.30 21.00
EX01M5 5 0.80 70.0 8 6.00 4.90 8 3 4.20 25.00
EX01M6 6 1.00 80.0 10 6.00 4.90 8 3 5.00 31.00
EX01M6DIN376 6 1.00 80.0 10 4.50 3.40 6 3 5.00 31.00
EX01M7 7 1.00 80.0 10 7.00 5.50 8 3 6.00 31.00
EX01M8 8 1.25 90.0 12 8.00 6.20 9 3 6.80 35.00
EX01M8DIN376 8 1.25 90.0 13 6.00 4.90 8 3 6.80 35.00
EX01M10 10 1.50 100.0 15 10.00 8.00 11 3 8.50 39.00
EX01M10DIN376 10 1.50 100.0 15 7.00 5.50 8 3 8.50 39.00
EX01M12 12 1.75 110.0 16 9.00 7.00 10 3 10.30 –
EX01M14 14 2.00 110.0 20 11.00 9.00 12 3 12.00 –
EX01M16 16 2.00 110.0 20 12.00 9.00 12 4 14.00 –
EX01M18 18 2.50 125.0 25 14.00 11.00 14 4 15.50 –
EX01M20 20 2.50 140.0 25 16.00 12.00 15 4 17.50 –
EX01M22 22 2.50 140.0 25 18.00 14.50 17 4 19.50 –
EX01M24 24 3.00 160.0 30 18.00 14.50 17 4 21.00 –
EX01M27 27 3.00 160.0 30 20.00 16.00 19 4 24.00 –
EX01M30 30 3.50 180.0 36 22.00 18.00 21 4 26.50 –
EX01M33 33 3.50 180.0 36 25.00 20.00 23 4 29.50 –
EX01M36 36 4.00 200.0 40 28.00 22.00 25 4 32.00 –
EX01M39 39 4.00 200.0 40 32.00 24.00 27 4 35.00 –
EX01M42 1) 42 4.50 200.0 45 32.00 24.00 27 4 37.50 –
EX01M48 1) 48 5.00 250.0 50 36.00 29.00 32 4 43.00 –
EX01M52 1) 52 5.00 250.0 50 40.00 32.00 35 5 47.00 –
EX01M56 1) 56 5.50 250.0 55 40.00 32.00 35 5 50.50 –
EX01M64 1) 64 6.00 315.0 60 50.00 39.00 42 6 58.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) HSS-E.
TDZ ≤ 10 мм TDZ ≥ 12 мм
112
10 12
l
5
B

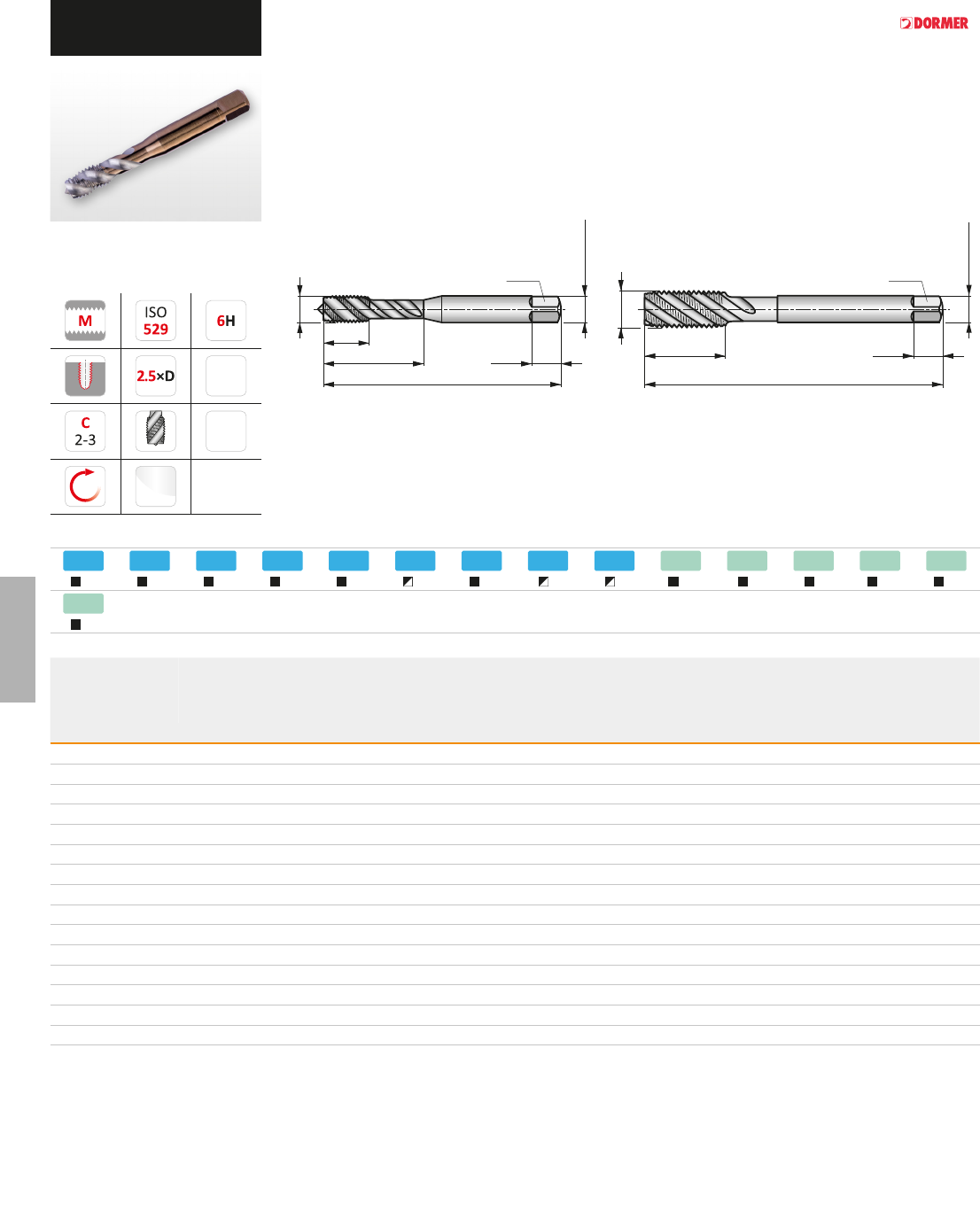

E002
11
21
12
23
1
24
21
17
22
15
2
13
1
12
2
9
1
7
11
13
12
9
1
6
21
27
22
24
2
17
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E002M2 1) 2 0.40 41.0 8 2.50 2.00 4 2 1.60 8.00
E002M2.5 1) 2.5 0.45 44.5 9.5 2.80 2.24 5 2 2.05 9.50
E002M3 3 0.50 48.0 6 3.15 2.50 5 3 2.50 12.50
E002M4 4 0.70 53.0 7 4.00 3.15 6 3 3.30 19.00
E002M5 5 0.80 58.0 8 5.00 4.00 7 3 4.20 22.00
E002M6 6 1.00 66.0 10 6.30 5.00 8 3 5.00 27.00
E002M8 8 1.25 72.0 12 8.00 6.30 9 3 6.80 31.00
E002M10 10 1.50 80.0 15 10.00 8.00 11 3 8.50 35.00
E002M12 12 1.75 89.0 16 9.00 7.10 10 3 10.30 –
E002M14 14 2.00 95.0 18 11.20 9.00 12 3 12.00 –
E002M16 16 2.00 102.0 18 12.50 10.00 13 4 14.00 –
E002M18 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E002M20 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E002M22 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E002M24 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L113 или L002.
Обозначение
1) HSS-E.
TDZ ≤ 10 мм TDZ ≥ 12 мм
113
10 12
l
5
E002TIN
11
32
12
36
1
37
21
27
22
23
2
19
1
18
2
13
11
1
10
2
8
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
21
35
22
32
2
23
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E002TINM3 3 0.50 48.0 6 3.15 2.50 5 3 2.50 12.50
E002TINM4 4 0.70 53.0 7 4.00 3.15 6 3 3.30 19.00
E002TINM5 5 0.80 58.0 8 5.00 4.00 7 3 4.20 22.00
E002TINM6 6 1.00 66.0 10 6.30 5.00 8 3 5.00 27.00
E002TINM8 8 1.25 72.0 12 8.00 6.30 9 3 6.80 31.00
E002TINM10 10 1.50 80.0 15 10.00 8.00 11 3 8.50 35.00
E002TINM12 12 1.75 89.0 16 9.00 7.10 10 3 10.30 –
E002TINM16 16 2.00 102.0 18 12.50 10.00 13 4 14.00 –
E002TINM20 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
114
10 12
l
5
S
E003
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E003M2 1) 2 0.40 41.0 8 2.50 2.00 4 2 1.60 8.00
E003M2.5 1) 2.5 0.45 44.5 9.5 2.80 2.24 5 2 2.05 9.50
E003M3 3 0.50 48.0 6 3.15 2.50 5 3 2.50 12.50
E003M4 4 0.70 53.0 7 4.00 3.15 6 3 3.30 19.00
E003M5 5 0.80 58.0 8 5.00 4.00 7 3 4.20 22.00
E003M6 6 1.00 66.0 10 6.30 5.00 8 3 5.00 27.00
E003M8 8 1.25 72.0 12 8.00 6.30 9 3 6.80 31.00
E003M10 10 1.50 80.0 15 10.00 8.00 11 3 8.50 35.00
E003M12 12 1.75 89.0 16 9.00 7.10 10 3 10.30 –
E003M14 14 2.00 95.0 18 11.20 9.00 12 3 12.00 –
E003M16 16 2.00 102.0 18 12.50 10.00 13 4 14.00 –
E003M18 18 2.50 112.0 29 14.00 11.20 14 4 15.50 –
E003M20 20 2.50 112.0 29 14.00 11.20 14 4 17.50 –
E003M22 22 2.50 118.0 29 16.00 12.50 16 4 19.50 –
E003M24 24 3.00 130.0 35 18.00 14.00 18 4 21.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах со сверлами L113.
Обозначение
1) HSS-E.
TDZ ≤ 10 мм TDZ ≥ 12 мм
115
l
0
S
E650
11
18
12
20
1
22
21
20
22
18
1
15
2
12
12
14
1
9
1
20
2
15
1
25
TDZ TP TD OAL THL LDP DCON MS WSC LSC NOF
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E650M3 3 0.50 2.500 56.0 10 6.00 3.15 2.50 5 2
E650M4 4 0.70 3.300 65.0 12 8.00 4.00 3.15 6 2
E650M5 5 0.80 4.200 69.0 15 10.00 5.00 4.00 7 2
E650M6 6 1.00 5.000 84.0 18 12.00 6.30 5.00 8 2
E650M8 8 1.25 6.800 96.0 21 16.00 8.00 6.30 9 2
E650M10 10 1.50 8.500 108.0 22 20.00 10.00 8.00 11 2
E650M12 12 1.75 10.200 113.0 29 24.00 9.00 7.10 10 2
E650M14 14 2.00 12.000 123.0 30 28.00 11.20 9.00 12 2
E650M16 16 2.00 14.000 134.0 32 32.00 12.50 10.00 13 2
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах L126.
Обозначение
Метчик-сверло из быстрорежущей стали для обработки резьбы M
Комбинированный инструмент с углом наклона спирали 30° позволяет обработать сквозное резьбовое отверстие за один проход,
что заметно снижает время обработки. Рекомендуется для применения с ручным механизированным инструментом. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
116
6
l
0
B
E605
11
11
12
13
1
13
21
10
22
9
2
8
1
8
2
5
1
3
11
9
12
7
1
4
21
19
22
17
2
12
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E605M3 3 0.50 66.0 9 3.15 2.50 5 2 2.50 21.00
E605M4 4 0.70 73.0 9 4.00 3.15 6 2 3.30 22.00
E605M5 5 0.80 79.0 12 5.00 4.00 7 3 4.20 26.00
E605M6 6 1.00 89.0 12 6.30 5.00 8 3 5.00 29.00
E605M8 8 1.25 97.0 12 6.30 5.00 8 3 6.80 –
E605M10 10 1.50 108.0 14 8.00 6.30 9 3 8.50 –
E605M12 12 1.75 119.0 23 9.00 7.10 10 3 10.30 –
E605M14 14 2.00 127.0 25 11.20 9.00 12 3 12.00 –
E605M16 16 2.00 137.0 25 12.50 10.00 13 3 14.00 –
E605M20 20 2.50 149.0 30 14.00 11.20 14 3 17.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 6 мм TDZ ≥ 8 мм
117
10 12
B
E291
11
23
12
26
1
26
21
26
22
23
1
15
2
12
1
9
11
26
12
20
1
13
21
34
22
30
2
22
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E291M1.6 1.6 0.35 40.0 8 2.50 2.10 5 3 1.40 –
E291M2 2 0.40 45.0 6 2.80 2.10 5 3 1.80 11.00
E291M2.5 2.5 0.45 50.0 8 2.80 2.10 5 3 2.30 12.50
E291M3 3 0.50 56.0 9 3.50 2.70 6 4 2.80 18.00
E291M3.5 3.5 0.60 56.0 11 4.00 3.00 6 4 3.20 20.00
E291M4 4 0.70 63.0 12 4.50 3.40 6 5 3.70 21.00
E291M5 5 0.80 70.0 13 6.00 4.90 8 5 4.60 25.00
E291M6 6 1.00 80.0 15 6.00 4.90 8 5 5.50 30.00
E291M8 8 1.25 90.0 18 8.00 6.20 9 5 7.40 35.00
E291M10 10 1.50 100.0 20 10.00 8.00 11 5 9.30 39.00
E291M12 12 1.75 110.0 23 9.00 7.00 10 5 11.20 –
E291M16 16 2.00 110.0 25 12.00 9.00 12 6 15.00 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы M
Раскатник имеет короткий заборный конус без канавок для формирования резьбы в глухих или сквозных отверстиях. Применяется для
обработки пластичных материалов: мягких сталей или цветных сплавов. Полированные поверхности повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
118
10 12
E292
11
45
12
51
1
51
21
51
22
45
1
29
2
24
18
1
18
2
13
11
25
12
21
21
22
22
18
1
17
2
15
12
1
8
11
55
12
41
1
28
21
62
22
55
2
40
1
36
12
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E292M1.6 1.6 0.35 40.0 8 2.50 2.10 5 3 1.40 –
E292M2 2 0.40 45.0 6 2.80 2.10 5 3 1.80 11.00
E292M2.5 2.5 0.45 50.0 8 2.80 2.10 5 3 2.30 12.50
E292M3 3 0.50 56.0 9 3.50 2.70 6 4 2.80 18.00
E292M3.5 3.5 0.60 56.0 11 4.00 3.00 6 4 3.20 20.00
E292M4 4 0.70 63.0 12 4.50 3.40 6 5 3.70 21.00
E292M5 5 0.80 70.0 13 6.00 4.90 8 5 4.60 25.00
E292M6 6 1.00 80.0 15 6.00 4.90 8 5 5.50 30.00
E292M8 8 1.25 90.0 18 8.00 6.20 9 5 7.40 35.00
E292M10 10 1.50 100.0 20 10.00 8.00 11 5 9.30 39.00
E292M12 12 1.75 110.0 23 9.00 7.00 10 5 11.20 –
E292M16 16 2.00 110.0 25 12.00 9.00 12 6 15.00 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы M
Раскатник имеет короткий заборный конус для формирования резьбы в глухих или сквозных отверстиях. Применяется для обработки
пластичных материалов: мягких конструкционных и нержавеющих сталей или цветных сплавов. Покрытие TiN повышает стойкость и
производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
119
10 12
E294
11
45
12
51
1
51
21
51
22
45
2
40
1
29
2
24
20
1
18
2
15
11
25
12
21
21
22
22
18
2
12
1
17
2
15
14
1
10
11
55
12
41
1
28
21
62
22
55
2
40
1
40
12
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E294M3 3 0.50 56.0 9 3.50 2.70 6 4 2.80 18.00
E294M4 4 0.70 63.0 12 4.50 3.40 6 5 3.70 21.00
E294M5 5 0.80 70.0 13 6.00 4.90 8 5 4.60 25.00
E294M6 6 1.00 80.0 15 6.00 4.90 8 5 5.50 30.00
E294M8 8 1.25 90.0 18 8.00 6.20 9 5 7.40 35.00
E294M10 10 1.50 100.0 20 10.00 8.00 11 5 9.30 39.00
E294M12 12 1.75 110.0 23 9.00 7.00 10 5 11.20 –
E294M14 14 2.00 110.0 25 11.00 9.00 12 6 13.00 –
E294M16 16 2.00 110.0 25 12.00 9.00 12 6 15.00 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы M
Раскатник имеет узкие канавки для СОЖ, короткий заборный конус для формирования резьбы в глухих или сквозных отверстиях.
Применяется для обработки пластичных материалов: мягких конструкционных и нержавеющих сталей или цветных сплавов. Покрытие
TiN повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
120
E289
11
50
12
56
1
56
21
56
22
49
2
42
1
33
2
26
22
1
20
2
16
11
27
12
23
21
24
22
19
2
12
1
18
2
16
14
1
10
11
60
12
55
1
31
21
68
22
60
2
44
1
40
14
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E289M5 5 0.80 70.0 13 6.00 4.90 8 5 4.60 25.00
E289M6 6 1.00 80.0 15 6.00 4.90 8 5 5.50 30.00
E289M8 8 1.25 90.0 18 8.00 6.20 9 5 7.40 35.00
E289M10 10 1.50 100.0 20 10.00 8.00 11 5 9.30 39.00
E289M12 12 1.75 110.0 23 9.00 7.00 10 5 11.20 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы M
Раскатник имеет узкие канавки для СОЖ и внутренний подвод СОЖ, короткий заборный конус для формирования резьбы в глухих
или сквозных отверстиях. Применяется для обработки пластичных материалов: мягких конструкционных и нержавеющих сталей или
цветных сплавов. Покрытие TiN повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
121
E293
11
45
12
51
1
51
21
51
22
45
1
29
2
24
18
1
18
2
13
11
25
12
21
21
22
22
18
1
17
2
15
12
1
8
11
55
12
41
1
28
21
62
22
55
2
40
1
36
12
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E293M3 3 0.50 56.0 9 3.50 2.70 6 4 2.80 18.00
E293M4 4 0.70 63.0 12 4.50 3.40 6 5 3.70 21.00
E293M5 5 0.80 70.0 13 6.00 4.90 8 5 4.60 25.00
E293M6 6 1.00 80.0 15 6.00 4.90 8 5 5.50 30.00
E293M8 8 1.25 90.0 18 8.00 6.20 9 5 7.40 35.00
E293M10 10 1.50 100.0 20 10.00 8.00 11 5 9.30 39.00
E293M12 12 1.75 110.0 23 9.00 7.00 10 5 11.20 –
E293M16 16 2.00 110.0 25 12.00 9.00 12 6 15.00 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы M
Раскатник имеет короткий заборный конус для формирования резьбы в глухих или сквозных отверстиях. Применяется для обработки
пластичных материалов: мягких конструкционных и нержавеющих сталей или цветных сплавов. Покрытие TiN повышает стойкость и
производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
122
10 12
E295
11
45
12
51
1
51
21
51
22
45
1
29
2
24
18
1
18
2
13
11
25
12
21
21
22
22
18
1
17
2
15
12
1
8
11
55
12
41
1
28
21
62
22
55
2
40
1
36
12
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E295M3 3 0.50 56.0 9 3.50 2.70 6 4 2.80 18.00
E295M3.5 3.5 0.60 56.0 11 4.00 3.00 6 4 3.20 20.00
E295M4 4 0.70 63.0 12 4.50 3.40 6 5 3.70 21.00
E295M5 5 0.80 70.0 13 6.00 4.90 8 5 4.60 25.00
E295M6 6 1.00 80.0 15 6.00 4.90 8 5 5.50 30.00
E295M8 8 1.25 90.0 18 8.00 6.20 9 5 7.40 35.00
E295M10 10 1.50 100.0 20 10.00 8.00 11 5 9.30 39.00
E295M12 12 1.75 110.0 23 9.00 7.00 10 5 11.20 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы M
Раскатник имеет короткий заборный конус для формирования резьбы в глухих или сквозных отверстиях. Применяется для обработки
пластичных материалов: мягких конструкционных и нержавеющих сталей или цветных сплавов. Покрытие TiN повышает стойкость и
производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
123
E296
11
45
12
51
1
51
21
51
22
45
1
29
2
24
18
1
18
2
13
11
25
12
21
21
22
22
18
1
17
2
15
12
1
8
11
55
12
41
1
28
21
62
22
55
2
40
1
36
12
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E296M3 3 0.50 56.0 9 3.50 2.70 6 4 2.80 18.00
E296M4 4 0.70 63.0 12 4.50 3.40 6 5 3.70 21.00
E296M5 5 0.80 70.0 13 6.00 4.90 8 5 4.60 25.00
E296M6 6 1.00 80.0 15 6.00 4.90 8 5 5.50 30.00
E296M8 8 1.25 90.0 18 8.00 6.20 9 5 7.40 35.00
E296M10 10 1.50 100.0 20 10.00 8.00 11 5 9.30 39.00
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы M
Раскатник имеет короткий заборный конус для формирования резьбы в глухих или сквозных отверстиях. Применяется для обработки
пластичных материалов: мягких конструкционных и нержавеющих сталей или цветных сплавов. Покрытие TiN повышает стойкость и
производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
124
B
E105
11
12
1
21
22
2
1
2
1
11
12
1
21
22
1
2
1
2
51
52
11
12
1
21
22
2
1
2
2
TDZ TP OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E105M2.5X.35NO3 2.5 0.35 40.0 9 2.80 2.10 3 2.15
E105M2.5X.35NO9 2.5 0.35 40.0 9 2.80 2.10 3 2.15
E105M3X.35NO3 3 0.35 40.0 9 3.50 2.70 3 2.65
E105M3X.35NO9 3 0.35 40.0 9 3.50 2.70 3 2.65
E105M3.5X.35NO3 3.5 0.35 45.0 10 4.00 3.00 3 3.20
E105M3.5X.35NO9 3.5 0.35 45.0 10 4.00 3.00 3 3.20
E105M4X.5NO3 4 0.50 45.0 12 4.50 3.40 3 3.50
E105M4X.5NO9 4 0.50 45.0 12 4.50 3.40 3 3.50
E105M5X.5NO3 5 0.50 50.0 14 6.00 4.90 3 4.50
E105M5X.5NO9 5 0.50 50.0 14 6.00 4.90 3 4.50
E105M5.5X.5NO9 5.5 0.50 56.0 16 6.00 4.90 3 5.00
E105M6X.75NO3 6 0.75 56.0 16 6.00 4.90 3 5.30
E105M6X.75NO9 6 0.75 56.0 16 6.00 4.90 3 5.30
E105M7X.75NO3 7 0.75 56.0 16 6.00 4.90 3 6.30
E105M7X.75NO9 7 0.75 56.0 16 6.00 4.90 3 6.30
E105M8X.75NO3 8 0.75 56.0 16 6.00 4.90 3 7.30
E105M8X.75NO9 8 0.75 56.0 16 6.00 4.90 3 7.30
E105M8X1.0NO3 8 1.00 63.0 19 6.00 4.90 3 7.00
E105M8X1.0NO9 8 1.00 63.0 19 6.00 4.90 3 7.00
E105M9X.75NO3 9 0.75 63.0 19 7.00 5.50 3 8.30
E105M9X.75NO9 9 0.75 63.0 19 7.00 5.50 3 8.30
E105M9X1.0NO3 9 1.00 63.0 19 7.00 5.50 3 8.00
E105M9X1.0NO9 9 1.00 63.0 19 7.00 5.50 3 8.00
E105M10X.75NO3 10 0.75 63.0 16 7.00 5.50 3 9.30
E105M10X.75NO9 10 0.75 63.0 16 7.00 5.50 3 9.30
E105M10X1.0NO3 10 1.00 63.0 16 7.00 5.50 3 9.00
E105M10X1.0NO9 10 1.00 63.0 16 7.00 5.50 3 9.00
E105M10X1.25NO3 10 1.25 70.0 22 7.00 5.50 3 8.80
Ручной метчик из быстрорежущей стали для обработки резьбы MF
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом; NO9
комплект из 2 метчиков, которые необходимо применять последовательно для получения полного профиля резьбы. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов.
Обозначение
125
TDZ TP OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E105M10X1.25NO9 10 1.25 70.0 22 7.00 5.50 3 8.80
E105M11X.75NO3 11 0.75 63.0 15 8.00 6.20 3 10.30
E105M11X.75NO9 11 0.75 63.0 15 8.00 6.20 3 10.30
E105M11X1.0NO3 11 1.00 63.0 15 8.00 6.20 3 10.00
E105M11X1.0NO9 11 1.00 63.0 15 8.00 6.20 3 10.00
E105M12X1.0NO3 12 1.00 70.0 16 9.00 7.00 3 11.00
E105M12X1.0NO9 12 1.00 70.0 16 9.00 7.00 3 11.00
E105M12X1.25NO3 12 1.25 70.0 16 9.00 7.00 3 10.80
E105M12X1.25NO9 12 1.25 70.0 16 9.00 7.00 3 10.80
E105M12X1.5NO3 12 1.50 70.0 16 9.00 7.00 3 10.50
E105M12X1.5NO9 12 1.50 70.0 16 9.00 7.00 3 10.50
E105M14X1.0NO3 14 1.00 70.0 16 11.00 9.00 4 13.00
E105M14X1.0NO9 14 1.00 70.0 16 11.00 9.00 4 13.00
E105M14X1.25NO3 14 1.25 70.0 16 11.00 9.00 4 12.80
E105M14X1.25NO9 14 1.25 70.0 16 11.00 9.00 4 12.80
E105M14X1.5NO3 14 1.50 70.0 16 11.00 9.00 4 12.50
E105M14X1.5NO9 14 1.50 70.0 16 11.00 9.00 4 12.50
E105M15X1.0NO3 15 1.00 70.0 16 12.00 9.00 4 14.00
E105M15X1.0NO9 15 1.00 70.0 16 12.00 9.00 4 14.00
E105M15X1.5NO3 15 1.50 70.0 16 12.00 9.00 4 13.50
E105M15X1.5NO9 15 1.50 70.0 16 12.00 9.00 4 13.50
E105M16X1.0NO3 16 1.00 70.0 16 12.00 9.00 4 15.00
E105M16X1.0NO9 16 1.00 70.0 16 12.00 9.00 4 15.00
E105M16X1.5NO3 16 1.50 70.0 16 12.00 9.00 4 14.50
E105M16X1.5NO9 16 1.50 70.0 16 12.00 9.00 4 14.50
E105M18X1.0NO3 18 1.00 80.0 18 14.00 11.00 4 17.00
E105M18X1.0NO9 18 1.00 80.0 18 14.00 11.00 4 17.00
E105M18X1.5NO3 18 1.50 80.0 18 14.00 11.00 4 16.50
E105M18X1.5NO9 18 1.50 80.0 18 14.00 11.00 4 16.50
E105M20X1.0NO3 20 1.00 80.0 18 16.00 12.00 4 19.00
E105M20X1.0NO9 20 1.00 80.0 18 16.00 12.00 4 19.00
E105M20X1.5NO3 20 1.50 80.0 18 16.00 12.00 4 18.50
E105M20X1.5NO9 20 1.50 80.0 18 16.00 12.00 4 18.50
E105M22X1.0NO3 22 1.00 80.0 22 18.00 14.50 4 21.00
E105M22X1.0NO9 22 1.00 80.0 22 18.00 14.50 4 21.00
E105M22X1.5NO3 22 1.50 80.0 22 18.00 14.50 4 20.50
E105M22X1.5NO9 22 1.50 80.0 22 18.00 14.50 4 20.50
E105M24X1.0NO3 24 1.00 90.0 22 18.00 14.50 4 23.00
E105M24X1.0NO9 24 1.00 90.0 22 18.00 14.50 4 23.00
E105M24X1.5NO3 24 1.50 90.0 22 18.00 14.50 4 22.50
E105M24X1.5NO9 24 1.50 90.0 22 18.00 14.50 4 22.50
E105M24X2.0NO3 24 2.00 90.0 22 18.00 14.50 4 22.00
E105M24X2.0NO9 24 2.00 90.0 22 18.00 14.50 4 22.00
E105M25X1.5NO3 25 1.50 90.0 22 18.00 14.50 4 23.50
E105M25X1.5NO9 25 1.50 90.0 22 18.00 14.50 4 23.50
E105M25X2.0NO3 25 2.00 90.0 22 18.00 14.50 4 23.00
E105M25X2.0NO9 25 2.00 90.0 22 18.00 14.50 4 23.00
E105M27X1.5NO3 27 1.50 90.0 22 20.00 16.00 4 25.50
E105M27X1.5NO9 27 1.50 90.0 22 20.00 16.00 4 25.50
E105M27X2.0NO3 27 2.00 90.0 22 20.00 16.00 4 25.00
E105M27X2.0NO9 27 2.00 90.0 22 20.00 16.00 4 25.00
E105M28X1.5NO3 28 1.50 90.0 22 20.00 16.00 4 26.50
E105M28X1.5NO9 28 1.50 90.0 22 20.00 16.00 4 26.50
E105M28X2.0NO3 28 2.00 90.0 22 20.00 16.00 4 26.00
E105M28X2.0NO9 28 2.00 90.0 22 20.00 16.00 4 26.00
E105M30X1.5NO3 30 1.50 90.0 22 22.00 18.00 4 28.50
E105M30X1.5NO9 30 1.50 90.0 22 22.00 18.00 4 28.50
E105M30X2.0NO3 30 2.00 90.0 22 22.00 18.00 4 28.00
E105M30X2.0NO9 30 2.00 90.0 22 22.00 18.00 4 28.00
E105M32X1.5NO3 32 1.50 90.0 22 22.00 18.00 4 30.50
E105M32X1.5NO9 32 1.50 90.0 22 22.00 18.00 4 30.50
E105M32X2.0NO3 32 2.00 90.0 22 22.00 18.00 4 30.00
Обозначение
126
TDZ TP OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E105M32X2.0NO9 32 2.00 90.0 22 22.00 18.00 4 30.00
E105M36X1.5NO3 36 1.50 100.0 25 28.00 22.00 4 34.50
E105M36X1.5NO9 36 1.50 100.0 25 28.00 22.00 4 34.50
E105M36X2.0NO3 36 2.00 125.0 40 28.00 22.00 4 34.00
E105M36X2.0NO9 36 2.00 125.0 40 28.00 22.00 4 34.00
E105M36X3.0NO3 36 3.00 125.0 40 28.00 22.00 4 33.00
E105M36X3.0NO9 36 3.00 125.0 40 28.00 22.00 4 33.00
E105M40X1.5NO3 40 1.50 110.0 25 32.00 24.00 4 38.50
E105M40X1.5NO9 40 1.50 110.0 25 32.00 24.00 4 38.50
E105M40X2.0NO3 40 2.00 125.0 40 32.00 24.00 4 38.00
E105M40X2.0NO9 40 2.00 125.0 40 32.00 24.00 4 38.00
E105M40X3.0NO3 40 3.00 125.0 40 32.00 24.00 4 37.00
E105M40X3.0NO9 40 3.00 125.0 40 32.00 24.00 4 37.00
E105M42X1.5NO3 42 1.50 110.0 25 32.00 24.00 4 40.50
E105M42X1.5NO9 42 1.50 110.0 25 32.00 24.00 4 40.50
E105M42X2.0NO3 42 2.00 125.0 40 32.00 24.00 4 40.00
E105M42X2.0NO9 42 2.00 125.0 40 32.00 24.00 4 40.00
E105M42X3.0NO3 42 3.00 125.0 40 32.00 24.00 4 39.00
E105M42X3.0NO9 42 3.00 125.0 40 32.00 24.00 4 39.00
E105M45X1.5NO3 45 1.50 110.0 25 36.00 29.00 6 43.50
E105M45X1.5NO9 45 1.50 110.0 25 36.00 29.00 6 43.50
E105M45X2.0NO3 45 2.00 125.0 40 36.00 29.00 6 43.00
E105M45X2.0NO9 45 2.00 125.0 40 36.00 29.00 6 43.00
E105M45X3.0NO3 45 3.00 125.0 40 36.00 29.00 6 42.00
E105M45X3.0NO9 45 3.00 125.0 40 36.00 29.00 6 42.00
E105M48X1.5NO3 48 1.50 140.0 40 36.00 29.00 6 46.50
E105M48X1.5NO9 48 1.50 140.0 40 36.00 29.00 6 46.50
E105M48X2.0NO3 48 2.00 140.0 40 36.00 29.00 6 46.00
E105M48X2.0NO9 48 2.00 140.0 40 36.00 29.00 6 46.00
E105M48X3.0NO3 48 3.00 140.0 40 36.00 29.00 6 45.00
E105M48X3.0NO9 48 3.00 140.0 40 36.00 29.00 6 45.00
E105M50X1.5NO3 50 1.50 140.0 40 36.00 29.00 6 48.50
E105M50X1.5NO9 50 1.50 140.0 40 36.00 29.00 6 48.50
E105M50X2.0NO3 50 2.00 140.0 40 36.00 29.00 6 48.00
E105M50X2.0NO9 50 2.00 140.0 40 36.00 29.00 6 48.00
E105M50X3.0NO3 50 3.00 140.0 40 36.00 29.00 6 47.00
E105M50X3.0NO9 50 3.00 140.0 40 36.00 29.00 6 47.00
Обозначение

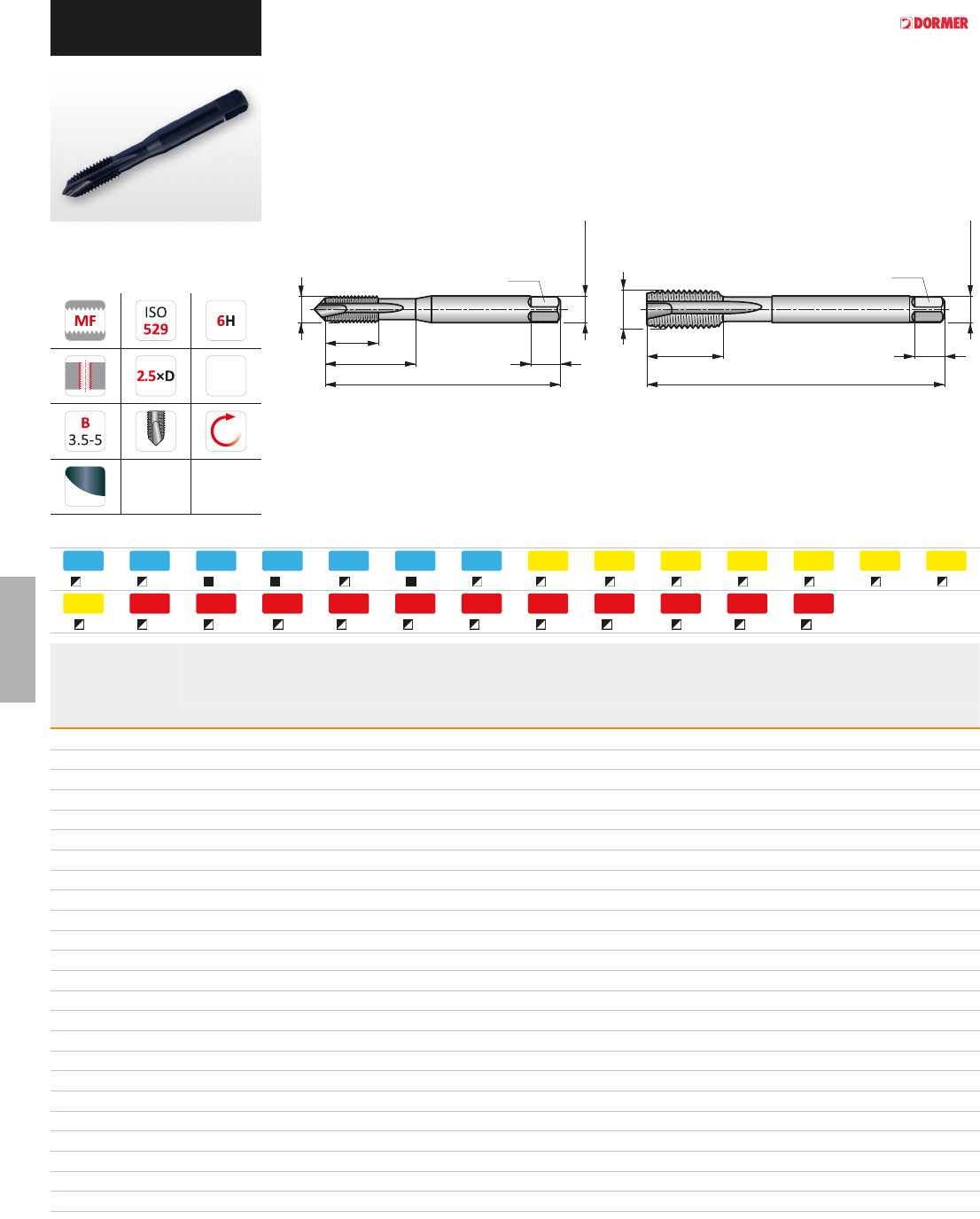

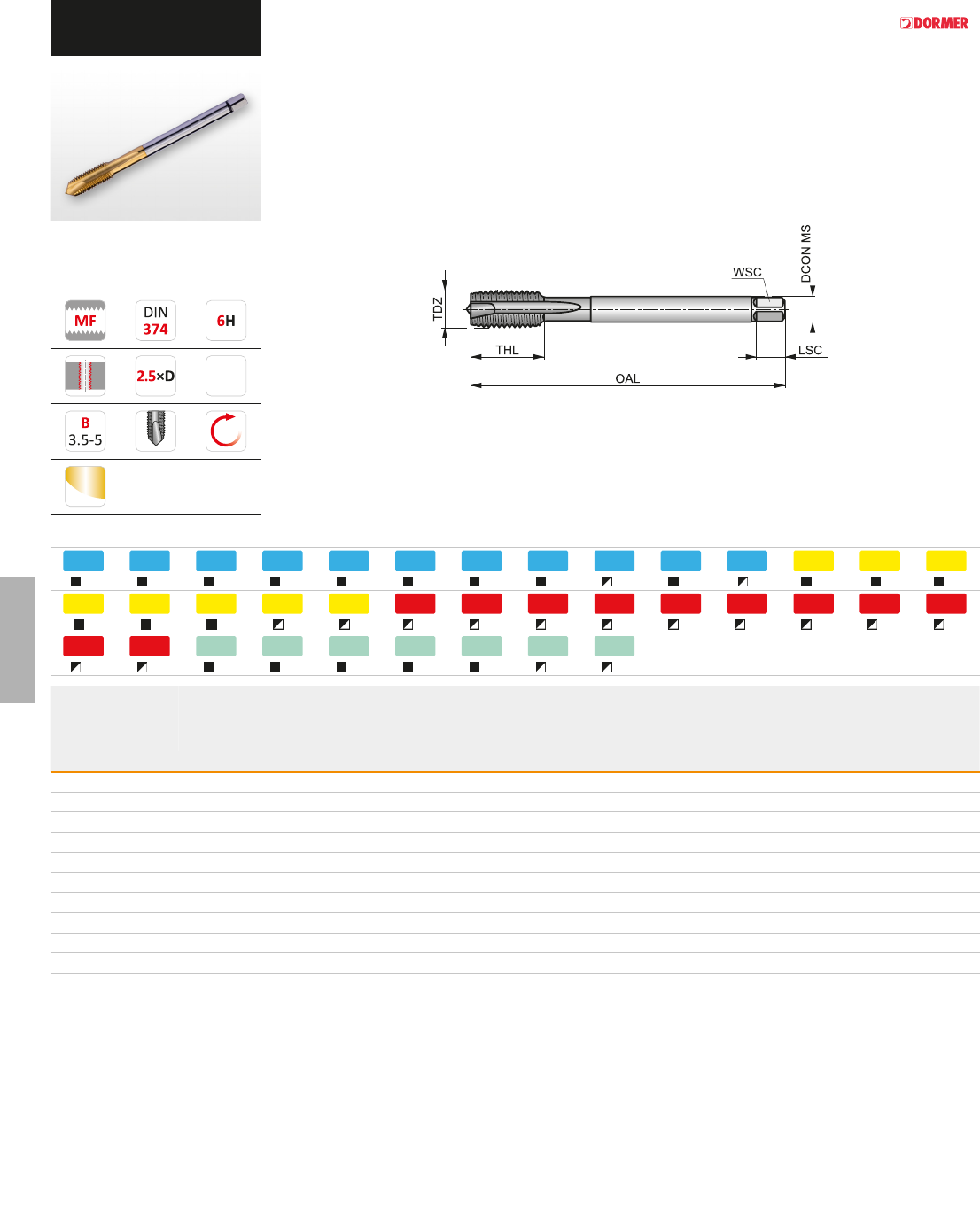

127
B
E268
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E268M4X.5 4 0.50 63.0 10 2.80 2.10 5 3 3.50
E268M5X.5 5 0.50 70.0 13 3.50 2.70 6 3 4.50
E268M6X.75 6 0.75 80.0 15 4.50 3.40 6 3 5.30
E268M7X.75 7 0.75 80.0 15 5.50 4.30 7 3 6.30
E268M8X.75 8 0.75 80.0 15 6.00 4.90 8 3 7.30
E268M8X1.0 8 1.00 90.0 18 6.00 4.90 8 3 7.00
E268M9X1.0 9 1.00 90.0 18 6.00 4.90 8 3 8.00
E268M10X.75 10 0.75 90.0 20 7.00 5.50 8 3 9.30
E268M10X1.0 10 1.00 90.0 20 7.00 5.50 8 3 9.00
E268M10X1.25 10 1.25 100.0 20 7.00 5.50 8 3 8.80
E268M11X1.0 11 1.00 90.0 20 8.00 6.20 9 3 10.00
E268M12X1.0 12 1.00 100.0 21 9.00 7.00 10 4 11.00
E268M12X1.25 12 1.25 100.0 21 9.00 7.00 10 4 10.80
E268M12X1.5 12 1.50 100.0 21 9.00 7.00 10 4 10.50
E268M14X1.0 14 1.00 100.0 21 11.00 9.00 12 4 13.00
E268M14X1.25 14 1.25 100.0 21 11.00 9.00 12 4 12.80
E268M14X1.5 14 1.50 100.0 21 11.00 9.00 12 4 12.50
E268M15X1.5 15 1.50 100.0 21 12.00 9.00 12 4 13.50
E268M16X1.0 16 1.00 100.0 21 12.00 9.00 12 4 15.00
E268M16X1.5 16 1.50 100.0 21 12.00 9.00 12 4 14.50
E268M18X1.0 18 1.00 110.0 24 14.00 11.00 14 4 17.00
E268M18X1.5 18 1.50 110.0 24 14.00 11.00 14 4 16.50
E268M20X1.0 20 1.00 125.0 24 16.00 12.00 15 4 19.00
E268M20X1.5 20 1.50 125.0 24 16.00 12.00 15 4 18.50
E268M22X1.0 22 1.00 125.0 25 18.00 14.50 17 4 21.00
E268M22X1.5 22 1.50 125.0 25 18.00 14.50 17 4 20.50
E268M24X1.0 24 1.00 140.0 28 18.00 14.50 17 4 23.00
E268M24X1.5 24 1.50 140.0 28 18.00 14.50 17 4 22.50
E268M24X2.0 24 2.00 140.0 28 18.00 14.50 17 4 22.00
E268M25X1.5 25 1.50 140.0 28 18.00 14.50 17 4 23.50
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы MF
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
128
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E268M25X2.0 25 2.00 140.0 28 18.00 14.50 17 4 23.00
E268M26X1.5 26 1.50 140.0 28 18.00 14.50 17 4 24.50
E268M26X2.0 26 2.00 140.0 28 18.00 14.50 17 4 24.00
E268M27X1.5 27 1.50 140.0 28 20.00 16.00 19 4 25.50
E268M27X2.0 27 2.00 140.0 28 20.00 16.00 19 4 25.00
E268M28X1.5 28 1.50 140.0 28 20.00 16.00 19 4 26.50
E268M28X2.0 28 2.00 140.0 28 20.00 16.00 19 4 26.00
E268M30X1.5 30 1.50 150.0 28 22.00 18.00 21 4 28.50
E268M30X2.0 30 2.00 150.0 28 22.00 18.00 21 4 28.00
E268M32X1.5 32 1.50 150.0 28 22.00 18.00 21 4 30.50
E268M32X2.0 32 2.00 150.0 28 22.00 18.00 21 4 30.00
E268M33X1.5 33 1.50 160.0 30 25.00 20.00 23 4 31.50
E268M34X1.5 34 1.50 170.0 30 28.00 22.00 25 4 32.50
E268M35X1.5 35 1.50 170.0 30 28.00 22.00 25 4 33.50
E268M36X1.5 36 1.50 170.0 30 28.00 22.00 25 4 34.50
E268M36X2.0 36 2.00 170.0 30 28.00 22.00 25 4 34.00
E268M36X3.0 36 3.00 200.0 55 28.00 22.00 25 4 33.00
E268M40X1.5 1) 40 1.50 170.0 30 32.00 24.00 27 4 38.50
E268M40X2.0 1) 40 2.00 170.0 30 32.00 24.00 27 4 38.00
E268M40X3.0 1) 40 3.00 200.0 60 32.00 24.00 27 4 37.00
E268M42X1.5 1) 42 1.50 170.0 30 32.00 24.00 27 4 40.50
E268M42X2.0 1) 42 2.00 170.0 30 32.00 24.00 27 4 40.00
E268M42X3.0 1) 42 3.00 200.0 60 32.00 24.00 27 4 39.00
E268M45X1.5 1) 45 1.50 180.0 32 36.00 29.00 32 6 43.50
E268M45X2.0 1) 45 2.00 180.0 32 36.00 29.00 32 6 43.00
E268M45X3.0 1) 45 3.00 200.0 42 36.00 29.00 32 6 42.00
E268M48X1.5 1) 48 1.50 190.0 32 36.00 29.00 32 6 46.50
E268M48X2.0 1) 48 2.00 190.0 32 36.00 29.00 32 6 46.00
E268M48X3.0 1) 48 3.00 225.0 50 36.00 29.00 32 6 45.00
E268M50X1.5 1) 50 1.50 190.0 32 36.00 29.00 32 6 48.50
E268M50X2.0 1) 50 2.00 190.0 30 36.00 29.00 32 6 48.00
E268M50X3.0 1) 50 3.00 225.0 50 36.00 29.00 32 6 47.00
Обозначение
1) HSS-E.
129
B

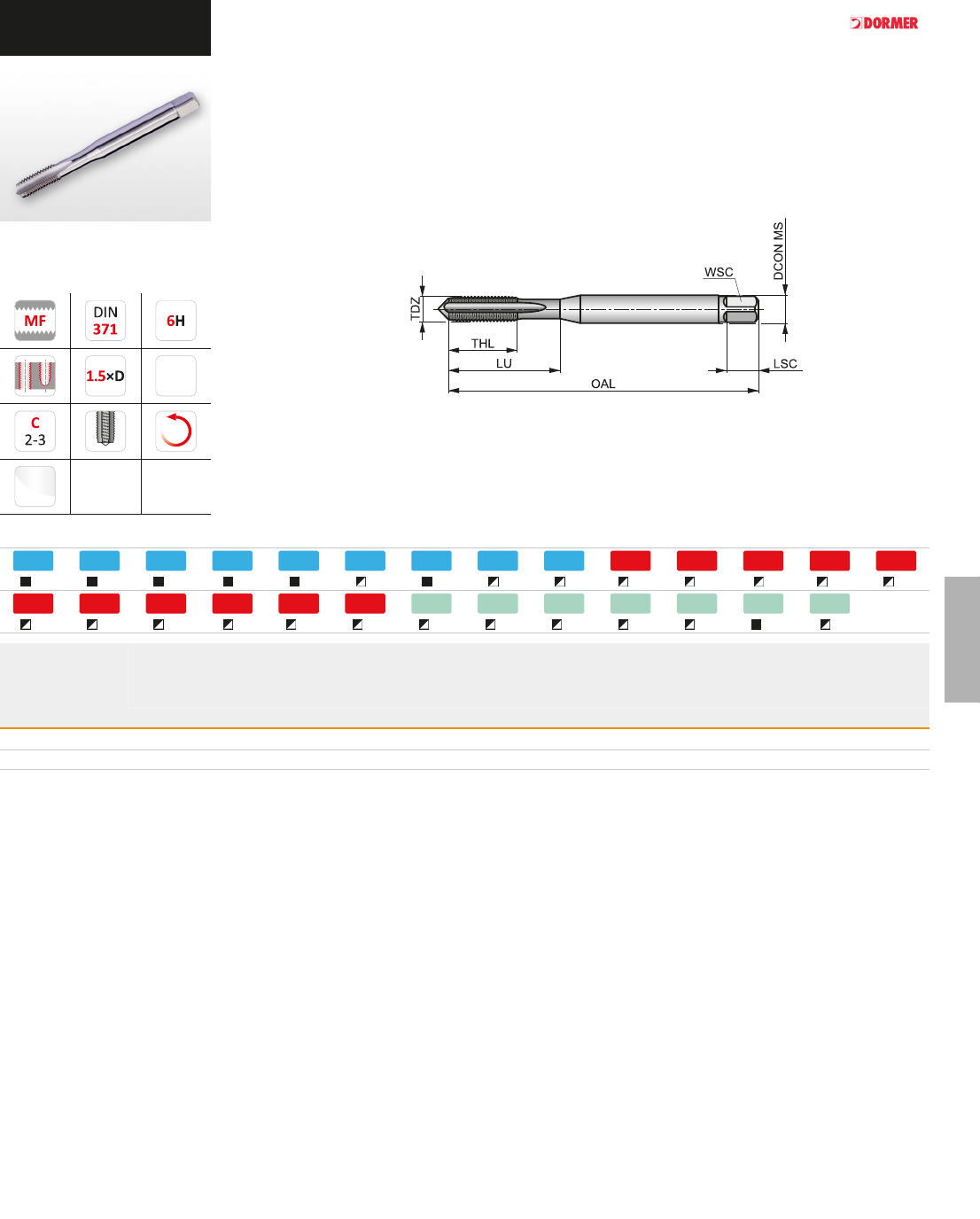

E242
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E242M8X1.0 8 1.00 90.0 18 8.00 6.20 9 3 7.00 35.00
E242M10X1.0 10 1.00 100.0 20 10.00 8.00 11 3 9.00 39.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для левой резьбы MF
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
130
B
E290
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E290M12X1.0 12 1.00 100.0 21 9.00 7.00 10 4 11.00
E290M12X1.5 12 1.50 100.0 21 9.00 7.00 10 4 10.50
E290M14X1.0 14 1.00 100.0 21 11.00 9.00 12 4 13.00
E290M14X1.5 14 1.50 100.0 21 11.00 9.00 12 4 12.50
E290M16X1.0 16 1.00 100.0 21 12.00 9.00 12 4 15.00
E290M16X1.5 16 1.50 100.0 21 12.00 9.00 12 4 14.50
E290M18X1.5 18 1.50 110.0 24 14.00 11.00 14 4 16.50
E290M20X1.5 20 1.50 125.0 24 16.00 12.00 15 4 18.50
E290M22X1.5 22 1.50 125.0 25 18.00 14.50 17 4 20.50
E290M24X1.5 24 1.50 140.0 28 18.00 14.50 17 4 22.50
Машинный метчик из порошковой быстрорежущей стали с кобальтом для левой резьбы MF
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
131
10 11
B
E513
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E513M3X.35NO1 3 0.35 48.0 12.5 3.15 2.50 5 3 2.65 12.50
E513M3X.35NO2 3 0.35 48.0 12.5 3.15 2.50 5 3 2.65 12.50
E513M3X.35NO3 3 0.35 48.0 12.5 3.15 2.50 5 3 2.65 12.50
E513M3.5X.35NO3 3.5 0.35 48.0 12.5 3.15 2.50 5 3 3.20 12.50
E513M4X.5NO1 4 0.50 53.0 14 4.00 3.15 6 3 3.50 14.00
E513M4X.5NO2 4 0.50 53.0 14 4.00 3.15 6 3 3.50 14.00
E513M4X.5NO3 4 0.50 53.0 14 4.00 3.15 6 3 3.50 14.00
E513M4X.5NO7 4 0.50 53.0 14 4.00 3.15 6 3 3.50 14.00
E513M5X.5NO1 5 0.50 58.0 11 5.00 4.00 7 3 4.50 22.00
E513M5X.5NO2 5 0.50 58.0 11 5.00 4.00 7 3 4.50 22.00
E513M5X.5NO3 5 0.50 58.0 11 5.00 4.00 7 3 4.50 22.00
E513M5X.5NO7 5 0.50 58.0 11 5.00 4.00 7 3 4.50 22.00
E513M5X.75NO1 5 0.75 58.0 11 5.00 4.00 7 3 4.30 22.00
E513M5X.75NO2 5 0.75 58.0 11 5.00 4.00 7 3 4.30 22.00
E513M5X.75NO3 5 0.75 58.0 11 5.00 4.00 7 3 4.30 22.00
E513M6X.5NO1 6 0.50 66.0 13 6.30 5.00 8 3 5.50 26.00
E513M6X.5NO2 6 0.50 66.0 13 6.30 5.00 8 3 5.50 26.00
E513M6X.5NO3 6 0.50 66.0 13 6.30 5.00 8 3 5.50 26.00
E513M6X.75NO1 6 0.75 66.0 13 6.30 5.00 8 3 5.30 26.00
E513M6X.75NO2 6 0.75 66.0 13 6.30 5.00 8 3 5.30 26.00
E513M6X.75NO3 6 0.75 66.0 13 6.30 5.00 8 3 5.30 26.00
E513M6X.75NO7 6 0.75 66.0 13 6.30 5.00 8 3 5.30 26.00
E513M7X.75NO1 7 0.75 66.0 13 7.10 5.60 8 3 6.30 26.00
E513M7X.75NO2 7 0.75 66.0 13 7.10 5.60 8 3 6.30 26.00
E513M7X.75NO3 7 0.75 66.0 13 7.10 5.60 8 3 6.30 26.00
E513M8X.5NO1 8 0.50 72.0 16 8.00 6.30 9 3 7.50 29.00
E513M8X.5NO2 8 0.50 72.0 16 8.00 6.30 9 3 7.50 29.00
E513M8X.5NO3 8 0.50 72.0 16 8.00 6.30 9 3 7.50 29.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы MF
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2
со средним заборным конусом, NO3 с коротким заборным конусом; NO6 комплект из NO1+NO2+NO3; NO7 комплект из NO2+NO3.
Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
TDZ ≤ 10 мм TDZ ≥ 11 мм

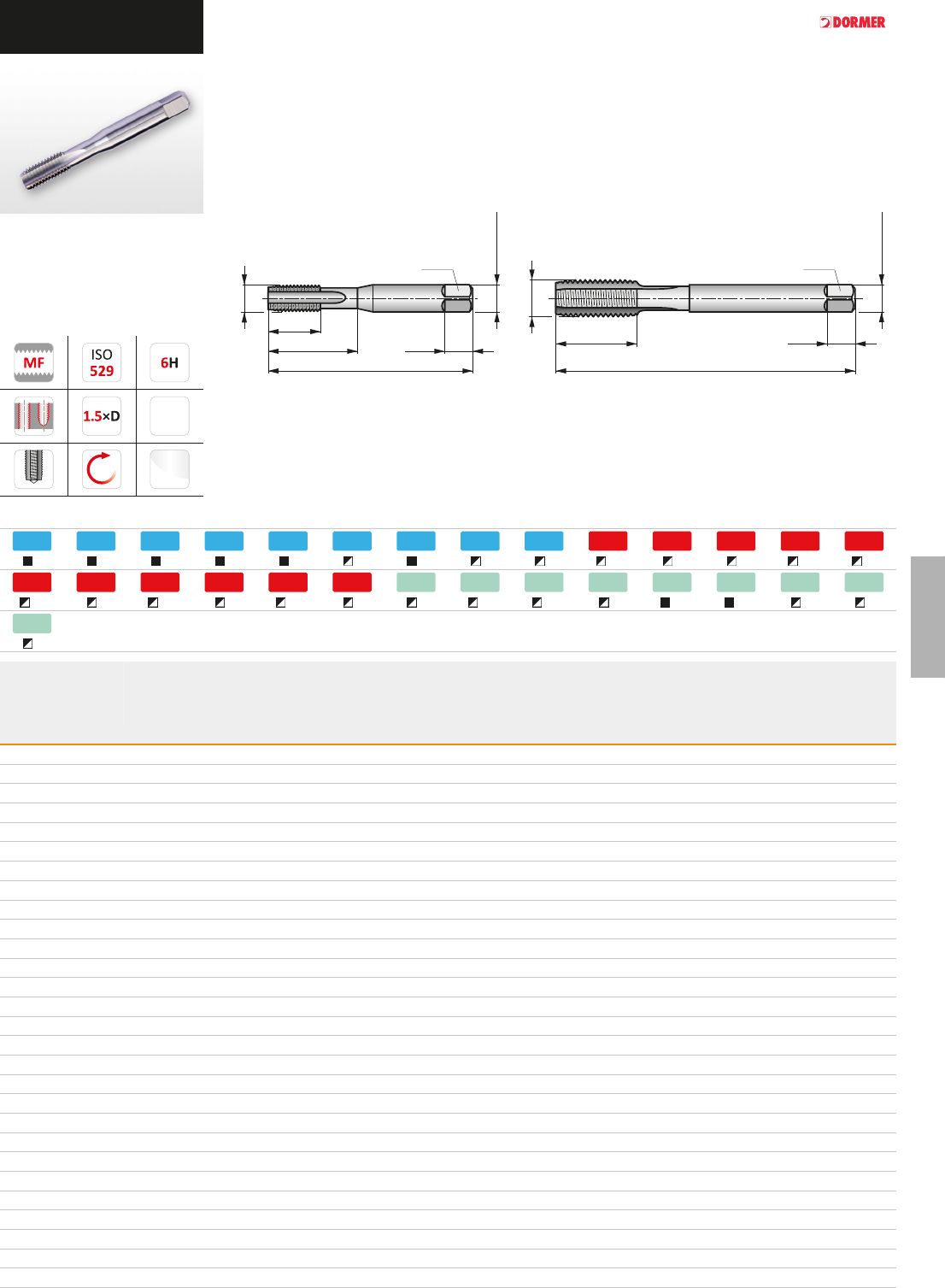

132
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E513M8X.75NO1 8 0.75 72.0 16 8.00 6.30 9 3 7.30 29.00
E513M8X.75NO2 8 0.75 72.0 16 8.00 6.30 9 3 7.30 29.00
E513M8X.75NO3 8 0.75 72.0 16 8.00 6.30 9 3 7.30 29.00
E513M8X.75NO7 8 0.75 72.0 16 8.00 6.30 9 3 7.30 29.00
E513M8X1.0NO1 8 1.00 72.0 16 8.00 6.30 9 3 7.00 29.00
E513M8X1.0NO2 8 1.00 72.0 16 8.00 6.30 9 3 7.00 29.00
E513M8X1.0NO3 8 1.00 72.0 16 8.00 6.30 9 3 7.00 29.00
E513M8X1.0NO7 8 1.00 72.0 16 8.00 6.30 9 3 7.00 29.00
E513M9X.75NO3 9 0.75 72.0 16 9.00 7.10 10 3 8.30 29.00
E513M9X1.0NO1 9 1.00 72.0 16 9.00 7.10 10 3 8.00 29.00
E513M9X1.0NO2 9 1.00 72.0 16 9.00 7.10 10 3 8.00 29.00
E513M9X1.0NO3 9 1.00 72.0 16 9.00 7.10 10 3 8.00 29.00
E513M10X.5NO3 10 0.50 80.0 18 10.00 8.00 11 3 9.50 34.00
E513M10X.75NO1 10 0.75 80.0 18 10.00 8.00 11 3 9.30 34.00
E513M10X.75NO2 10 0.75 80.0 18 10.00 8.00 11 3 9.30 34.00
E513M10X.75NO3 10 0.75 80.0 18 10.00 8.00 11 3 9.30 34.00
E513M10X1.0NO1 10 1.00 80.0 18 10.00 8.00 11 3 9.00 34.00
E513M10X1.0NO2 10 1.00 80.0 18 10.00 8.00 11 3 9.00 34.00
E513M10X1.0NO3 10 1.00 80.0 18 10.00 8.00 11 3 9.00 34.00
E513M10X1.0NO6 10 1.00 80.0 18 10.00 8.00 11 3 9.00 34.00
E513M10X1.0NO7 10 1.00 80.0 18 10.00 8.00 11 3 9.00 34.00
E513M10X1.25NO1 10 1.25 80.0 18 10.00 8.00 11 3 8.80 34.00
E513M10X1.25NO2 10 1.25 80.0 18 10.00 8.00 11 3 8.80 34.00
E513M10X1.25NO3 10 1.25 80.0 18 10.00 8.00 11 3 8.80 34.00
E513M10X1.25NO6 10 1.25 80.0 18 10.00 8.00 11 3 8.80 34.00
E513M10X1.25NO7 10 1.25 80.0 18 10.00 8.00 11 3 8.80 34.00
E513M11X.75NO1 11 0.75 85.0 19 8.00 6.30 9 3 10.30 –
E513M11X.75NO2 11 0.75 85.0 19 8.00 6.30 9 3 10.30 –
E513M11X.75NO3 11 0.75 85.0 19 8.00 6.30 9 3 10.30 –
E513M11X1.0NO1 11 1.00 85.0 19 8.00 6.30 9 3 10.00 –
E513M11X1.0NO2 11 1.00 85.0 19 8.00 6.30 9 3 10.00 –
E513M11X1.0NO3 11 1.00 85.0 19 8.00 6.30 9 3 10.00 –
E513M11X1.25NO3 11 1.25 85.0 19 8.00 6.30 9 3 9.80 –
E513M12X.75NO3 12 0.75 89.0 22 9.00 7.10 10 3 11.30 –
E513M12X1.0NO1 12 1.00 89.0 22 9.00 7.10 10 3 11.00 –
E513M12X1.0NO2 12 1.00 89.0 22 9.00 7.10 10 3 11.00 –
E513M12X1.0NO3 12 1.00 89.0 22 9.00 7.10 10 3 11.00 –
E513M12X1.0NO7 12 1.00 89.0 22 9.00 7.10 10 3 11.00 –
E513M12X1.25NO1 12 1.25 89.0 22 9.00 7.10 10 3 10.80 –
E513M12X1.25NO2 12 1.25 89.0 22 9.00 7.10 10 3 10.80 –
E513M12X1.25NO3 12 1.25 89.0 22 9.00 7.10 10 3 10.80 –
E513M12X1.25NO6 12 1.25 89.0 22 9.00 7.10 10 3 10.80 –
E513M12X1.25NO7 12 1.25 89.0 22 9.00 7.10 10 3 10.80 –
E513M12X1.5NO1 12 1.50 89.0 22 9.00 7.10 10 3 10.50 –
E513M12X1.5NO2 12 1.50 89.0 22 9.00 7.10 10 3 10.50 –
E513M12X1.5NO3 12 1.50 89.0 22 9.00 7.10 10 3 10.50 –
E513M12X1.5NO6 12 1.50 89.0 22 9.00 7.10 10 3 10.50 –
E513M12X1.5NO7 12 1.50 89.0 22 9.00 7.10 10 3 10.50 –
E513M13X1.5NO3 13 1.50 89.0 22 9.00 7.10 10 3 11.50 –
E513M14X1.0NO1 14 1.00 95.0 24 11.20 9.00 12 4 13.00 –
E513M14X1.0NO2 14 1.00 95.0 24 11.20 9.00 12 4 13.00 –
E513M14X1.0NO3 14 1.00 95.0 24 11.20 9.00 12 4 13.00 –
E513M14X1.0NO7 14 1.00 95.0 24 11.20 9.00 12 4 13.00 –
E513M14X1.25NO1 14 1.25 95.0 24 11.20 9.00 12 4 12.80 –
E513M14X1.25NO2 14 1.25 95.0 24 11.20 9.00 12 4 12.80 –
E513M14X1.25NO3 14 1.25 95.0 24 11.20 9.00 12 4 12.80 –
E513M14X1.25NO6 14 1.25 95.0 24 11.20 9.00 12 4 12.80 –
E513M14X1.5NO1 14 1.50 95.0 24 11.20 9.00 12 4 12.50 –
E513M14X1.5NO2 14 1.50 95.0 24 11.20 9.00 12 4 12.50 –
E513M14X1.5NO3 14 1.50 95.0 24 11.20 9.00 12 4 12.50 –
E513M14X1.5NO6 14 1.50 95.0 24 11.20 9.00 12 4 12.50 –
E513M14X1.5NO7 14 1.50 95.0 24 11.20 9.00 12 4 12.50 –
Обозначение
133
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E513M15X1.5NO2 15 1.50 95.0 24 11.20 9.00 12 4 13.50 –
E513M15X1.5NO3 15 1.50 95.0 24 11.20 9.00 12 4 13.50 –
E513M16X1.0NO1 16 1.00 102.0 24 12.50 10.00 13 4 15.00 –
E513M16X1.0NO2 16 1.00 102.0 24 12.50 10.00 13 4 15.00 –
E513M16X1.0NO3 16 1.00 102.0 24 12.50 10.00 13 4 15.00 –
E513M16X1.0NO7 16 1.00 102.0 24 12.50 10.00 13 4 15.00 –
E513M16X1.25NO3 16 1.25 102.0 24 12.50 10.00 13 4 14.80 –
E513M16X1.5NO1 16 1.50 102.0 24 12.50 10.00 13 4 14.50 –
E513M16X1.5NO2 16 1.50 102.0 24 12.50 10.00 13 4 14.50 –
E513M16X1.5NO3 16 1.50 102.0 24 12.50 10.00 13 4 14.50 –
E513M16X1.5NO6 16 1.50 102.0 24 12.50 10.00 13 4 14.50 –
E513M16X1.5NO7 16 1.50 102.0 24 12.50 10.00 13 4 14.50 –
E513M18X1.0NO1 18 1.00 112.0 29 14.00 11.20 14 4 17.00 –
E513M18X1.0NO2 18 1.00 112.0 29 14.00 11.20 14 4 17.00 –
E513M18X1.0NO3 18 1.00 112.0 29 14.00 11.20 14 4 17.00 –
E513M18X1.0NO7 18 1.00 112.0 29 14.00 11.20 14 4 17.00 –
E513M18X1.5NO1 18 1.50 112.0 29 14.00 11.20 14 4 16.50 –
E513M18X1.5NO2 18 1.50 112.0 29 14.00 11.20 14 4 16.50 –
E513M18X1.5NO3 18 1.50 112.0 29 14.00 11.20 14 4 16.50 –
E513M18X1.5NO6 18 1.50 112.0 29 14.00 11.20 14 4 16.50 –
E513M18X1.5NO7 18 1.50 112.0 29 14.00 11.20 14 4 16.50 –
E513M18X2.0NO1 18 2.00 112.0 29 14.00 11.20 14 4 16.00 –
E513M18X2.0NO2 18 2.00 112.0 29 14.00 11.20 14 4 16.00 –
E513M18X2.0NO3 18 2.00 112.0 29 14.00 11.20 14 4 16.00 –
E513M18X2.0NO7 18 2.00 112.0 29 14.00 11.20 14 4 16.00 –
E513M20X1.0NO1 20 1.00 112.0 29 14.00 11.20 14 4 19.00 –
E513M20X1.0NO2 20 1.00 112.0 29 14.00 11.20 14 4 19.00 –
E513M20X1.0NO3 20 1.00 112.0 29 14.00 11.20 14 4 19.00 –
E513M20X1.0NO7 20 1.00 112.0 29 14.00 11.20 14 4 19.00 –
E513M20X1.5NO1 20 1.50 112.0 29 14.00 11.20 14 4 18.50 –
E513M20X1.5NO2 20 1.50 112.0 29 14.00 11.20 14 4 18.50 –
E513M20X1.5NO3 20 1.50 112.0 29 14.00 11.20 14 4 18.50 –
E513M20X1.5NO6 20 1.50 112.0 29 14.00 11.20 14 4 18.50 –
E513M20X1.5NO7 20 1.50 112.0 29 14.00 11.20 14 4 18.50 –
E513M20X2.0NO1 20 2.00 112.0 29 14.00 11.20 14 4 18.00 –
E513M20X2.0NO2 20 2.00 112.0 29 14.00 11.20 14 4 18.00 –
E513M20X2.0NO3 20 2.00 112.0 29 14.00 11.20 14 4 18.00 –
E513M20X2.0NO7 20 2.00 112.0 29 14.00 11.20 14 4 18.00 –
E513M22X1.0NO2 22 1.00 118.0 29 16.00 12.50 16 4 21.00 –
E513M22X1.0NO3 22 1.00 118.0 29 16.00 12.50 16 4 21.00 –
E513M22X1.0NO7 22 1.00 118.0 29 16.00 12.50 16 4 21.00 –
E513M22X1.5NO1 22 1.50 118.0 29 16.00 12.50 16 4 20.50 –
E513M22X1.5NO2 22 1.50 118.0 29 16.00 12.50 16 4 20.50 –
E513M22X1.5NO3 22 1.50 118.0 29 16.00 12.50 16 4 20.50 –
E513M22X1.5NO7 22 1.50 118.0 29 16.00 12.50 16 4 20.50 –
E513M22X2.0NO1 22 2.00 118.0 29 16.00 12.50 16 4 20.00 –
E513M22X2.0NO2 22 2.00 118.0 29 16.00 12.50 16 4 20.00 –
E513M22X2.0NO3 22 2.00 118.0 29 16.00 12.50 16 4 20.00 –
E513M22X2.0NO7 22 2.00 118.0 29 16.00 12.50 16 4 20.00 –
E513M24X1.0NO2 24 1.00 130.0 35 18.00 14.00 18 4 23.00 –
E513M24X1.0NO3 24 1.00 130.0 35 18.00 14.00 18 4 23.00 –
E513M24X1.5NO1 24 1.50 130.0 35 18.00 14.00 18 4 22.50 –
E513M24X1.5NO2 24 1.50 130.0 35 18.00 14.00 18 4 22.50 –
E513M24X1.5NO3 24 1.50 130.0 35 18.00 14.00 18 4 22.50 –
E513M24X1.5NO7 24 1.50 130.0 35 18.00 14.00 18 4 22.50 –
E513M24X2.0NO1 24 2.00 130.0 35 18.00 14.00 18 4 22.00 –
E513M24X2.0NO2 24 2.00 130.0 35 18.00 14.00 18 4 22.00 –
E513M24X2.0NO3 24 2.00 130.0 35 18.00 14.00 18 4 22.00 –
E513M24X2.0NO7 24 2.00 130.0 35 18.00 14.00 18 4 22.00 –
E513M25X1.5NO1 25 1.50 130.0 35 18.00 14.00 18 4 23.50 –
E513M25X1.5NO2 25 1.50 130.0 35 18.00 14.00 18 4 23.50 –
E513M25X1.5NO3 25 1.50 130.0 35 18.00 14.00 18 4 23.50 –
Обозначение
134
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E513M25X1.5NO6 25 1.50 130.0 35 18.00 14.00 18 4 23.50 –
E513M25X1.5NO7 25 1.50 130.0 35 18.00 14.00 18 4 23.50 –
E513M26X1.5NO2 26 1.50 130.0 35 18.00 14.00 18 4 24.50 –
E513M26X1.5NO3 26 1.50 130.0 35 18.00 14.00 18 4 24.50 –
E513M27X1.5NO2 27 1.50 135.0 35 20.00 16.00 20 4 25.50 –
E513M27X1.5NO3 27 1.50 135.0 35 20.00 16.00 20 4 25.50 –
E513M27X2.0NO3 27 2.00 135.0 35 20.00 16.00 20 4 25.00 –
E513M28X1.5NO2 28 1.50 138.0 35 20.00 16.00 20 4 26.50 –
E513M28X1.5NO3 28 1.50 138.0 35 20.00 16.00 20 4 26.50 –
E513M30X1.5NO2 30 1.50 138.0 41 20.00 16.00 20 4 28.50 –
E513M30X1.5NO3 30 1.50 138.0 41 20.00 16.00 20 4 28.50 –
E513M30X2.0NO2 30 2.00 138.0 41 20.00 16.00 20 4 28.00 –
E513M30X2.0NO3 30 2.00 138.0 41 20.00 16.00 20 4 28.00 –
E513M32X1.5NO1 32 1.50 151.0 41 22.40 18.00 22 4 30.50 –
E513M32X1.5NO2 32 1.50 151.0 41 22.40 18.00 22 4 30.50 –
E513M32X1.5NO3 32 1.50 151.0 41 22.40 18.00 22 4 30.50 –
E513M33X2.0NO2 33 2.00 151.0 41 22.40 18.00 22 4 31.00 –
E513M33X2.0NO3 33 2.00 151.0 41 22.40 18.00 22 4 31.00 –
E513M35X1.5NO2 35 1.50 162.0 47 25.00 20.00 24 4 33.50 –
E513M35X1.5NO3 35 1.50 162.0 47 25.00 20.00 24 4 33.50 –
E513M36X1.5NO3 36 1.50 162.0 47 25.00 20.00 24 4 34.50 –
E513M36X2.0NO2 36 2.00 162.0 47 25.00 20.00 24 4 34.00 –
E513M36X2.0NO3 36 2.00 162.0 47 25.00 20.00 24 4 34.00 –
E513M36X3.0NO2 36 3.00 162.0 47 25.00 20.00 24 4 33.00 –
E513M36X3.0NO3 36 3.00 162.0 47 25.00 20.00 24 4 33.00 –
E513M39X3.0NO2 39 3.00 170.0 47 28.00 22.40 26 4 36.00 –
E513M39X3.0NO3 39 3.00 170.0 47 28.00 22.40 26 4 36.00 –
E513M40X1.5NO2 40 1.50 170.0 53 28.00 22.40 26 6 38.50 –
E513M40X1.5NO3 40 1.50 170.0 53 28.00 22.40 26 6 38.50 –
E513M42X1.5NO2 42 1.50 170.0 53 28.00 22.40 26 6 40.50 –
E513M42X1.5NO3 42 1.50 170.0 53 28.00 22.40 26 6 40.50 –
E513M42X3.0NO3 42 3.00 170.0 53 28.00 22.40 26 6 39.00 –
E513M45X1.5NO2 45 1.50 187.0 54 31.50 25.00 28 6 43.50 –
E513M45X1.5NO3 45 1.50 187.0 54 31.50 25.00 28 6 43.50 –
E513M48X1.5NO3 48 1.50 187.0 60 31.50 25.00 28 6 46.50 –
E513M48X2.0NO3 48 2.00 187.0 60 31.50 25.00 28 6 46.00 –
E513M48X3.0NO3 48 3.00 187.0 60 31.50 25.00 28 6 45.00 –
E513M50X1.5NO2 50 1.50 187.0 60 31.50 25.00 28 6 48.50 –
E513M50X1.5NO3 50 1.50 187.0 60 31.50 25.00 28 6 48.50 –
Обозначение
135
B
EP10
11
22
12
24
1
25
21
18
22
16
2
14
1
13
2
10
1
8
11
14
12
10
1
7
21
28
22
25
2
18
1
44
2
27
13
1
22
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP10M4X.5 4 0.50 63.0 12 2.80 2.10 5 3 3.50
EP10M5X.5 5 0.50 70.0 13 3.50 2.70 6 3 4.50
EP10M6X.75 6 0.75 80.0 15 4.50 3.40 6 3 5.30
EP10M8X.75 8 0.75 80.0 15 6.00 4.90 8 3 7.30
EP10M8X1.0 8 1.00 90.0 18 6.00 4.90 8 3 7.00
EP10M10X.75 10 0.75 90.0 18 7.00 5.50 8 3 9.30
EP10M10X1.0 10 1.00 90.0 18 7.00 5.50 8 3 9.00
EP10M10X1.25 10 1.25 100.0 20 7.00 5.50 8 3 8.80
EP10M12X1.0 12 1.00 100.0 21 9.00 7.00 10 3 11.00
EP10M12X1.25 12 1.25 100.0 21 9.00 7.00 10 3 10.80
EP10M12X1.5 12 1.50 100.0 21 9.00 7.00 10 3 10.50
EP10M14X1.0 14 1.00 100.0 21 11.00 9.00 12 3 13.00
EP10M14X1.25 14 1.25 100.0 21 11.00 9.00 12 3 13.00
EP10M14X1.5 14 1.50 100.0 21 11.00 9.00 12 3 12.50
EP10M16X1.0 16 1.00 100.0 21 12.00 9.00 12 3 15.00
EP10M16X1.5 16 1.50 100.0 21 12.00 9.00 12 3 14.50
EP10M18X1.0 18 1.00 110.0 24 14.00 11.00 14 4 17.00
EP10M18X1.5 18 1.50 110.0 24 14.00 11.00 14 4 16.50
EP10M20X1.0 20 1.00 125.0 24 16.00 12.00 15 4 19.00
EP10M20X1.5 20 1.50 125.0 24 16.00 12.00 15 4 18.50
EP10M22X1.5 22 1.50 125.0 25 18.00 14.50 17 4 20.50
EP10M24X1.5 24 1.50 140.0 28 18.00 14.50 17 4 22.50
EP10M24X2.0 24 2.00 140.0 28 18.00 14.50 17 4 22.00
EP10M25X1.5 25 1.50 140.0 28 18.00 14.50 17 4 23.50
EP10M26X1.5 26 1.50 140.0 28 18.00 14.50 17 4 24.50
EP10M27X1.5 27 1.50 140.0 28 20.00 16.00 19 4 25.50
EP10M27X2.0 27 2.00 140.0 28 20.00 16.00 19 4 25.00
EP10M28X1.5 28 1.50 140.0 28 20.00 16.00 19 4 26.50
EP10M30X1.5 30 1.50 150.0 28 22.00 18.00 21 4 28.50
EP10M30X2.0 30 2.00 150.0 28 22.00 18.00 21 4 28.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы MF
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
136
EP10TIN
11
34
12
38
1
40
21
29
22
24
2
20
1
19
2
14
12
1
10
2
9
11
11
12
9
21
10
22
8
1
8
2
7
6
1
5
11
21
12
16
1
12
21
30
22
24
1
26
2
20
1
24
2
18
51
28
52
20
1
12
21
37
22
34
2
24
1
60
2
36
1
26
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP10TINM8X1.0 8 1.00 90.0 18 6.00 4.90 8 3 7.00
EP10TINM10X1.0 10 1.00 90.0 18 7.00 5.50 8 3 9.00
EP10TINM10X1.25 10 1.25 100.0 20 7.00 5.50 8 3 8.80
EP10TINM12X1.0 12 1.00 100.0 21 9.00 7.00 10 3 11.00
EP10TINM12X1.25 12 1.25 100.0 21 9.00 7.00 10 3 10.80
EP10TINM12X1.5 12 1.50 100.0 21 9.00 7.00 10 3 10.50
EP10TINM14X1.5 14 1.50 100.0 21 11.00 9.00 12 3 12.50
EP10TINM16X1.5 16 1.50 100.0 21 12.00 9.00 12 3 14.50
EP10TINM18X1.5 18 1.50 110.0 24 14.00 11.00 14 4 16.50
EP10TINM20X1.5 20 1.50 125.0 24 16.00 12.00 15 4 18.50
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы MF
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Покрытие TiN повышает стойкость и
производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
137
S
EP11
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP11M4X.5 4 0.50 63.0 12 2.80 2.10 5 3 3.50
EP11M5X.5 5 0.50 70.0 13 3.50 2.70 6 3 4.50
EP11M6X.75 6 0.75 80.0 15 4.50 3.40 6 3 5.30
EP11M8X.75 8 0.75 80.0 15 6.00 4.90 8 3 7.30
EP11M8X1.0 8 1.00 90.0 18 6.00 4.90 8 3 7.00
EP11M10X.75 10 0.75 90.0 18 7.00 5.50 8 3 9.30
EP11M10X1.0 10 1.00 90.0 18 7.00 5.50 8 3 9.00
EP11M10X1.25 10 1.25 100.0 20 7.00 5.50 8 3 8.80
EP11M12X1.0 12 1.00 100.0 21 9.00 7.00 10 3 11.00
EP11M12X1.25 12 1.25 100.0 21 9.00 7.00 10 3 10.80
EP11M12X1.5 12 1.50 100.0 21 9.00 7.00 10 3 10.50
EP11M14X1.0 14 1.00 100.0 21 11.00 9.00 12 3 13.00
EP11M14X1.25 14 1.25 100.0 21 11.00 9.00 12 3 13.00
EP11M14X1.5 14 1.50 100.0 21 11.00 9.00 12 3 12.50
EP11M16X1.0 16 1.00 100.0 21 12.00 9.00 12 3 15.00
EP11M16X1.5 16 1.50 100.0 21 12.00 9.00 12 3 14.50
EP11M18X1.0 18 1.00 110.0 24 14.00 11.00 14 4 17.00
EP11M18X1.5 18 1.50 110.0 24 14.00 11.00 14 4 16.50
EP11M20X1.0 20 1.00 125.0 24 16.00 12.00 15 4 19.00
EP11M20X1.5 20 1.50 125.0 24 16.00 12.00 15 4 18.50
EP11M22X1.5 22 1.50 125.0 25 18.00 14.50 17 4 20.50
EP11M24X1.5 24 1.50 140.0 28 18.00 14.50 17 4 22.50
EP11M24X2.0 24 2.00 140.0 28 18.00 14.50 17 4 22.00
EP11M25X1.5 25 1.50 140.0 28 18.00 14.50 17 4 23.50
EP11M26X1.5 26 1.50 140.0 28 18.00 14.50 17 4 24.50
EP11M27X1.5 27 1.50 140.0 28 20.00 16.00 19 4 25.50
EP11M27X2.0 27 2.00 140.0 28 20.00 16.00 19 4 25.00
EP11M28X1.5 28 1.50 140.0 28 20.00 16.00 19 4 26.50
EP11M30X1.5 30 1.50 150.0 28 22.00 18.00 21 4 28.50
EP11M30X2.0 30 2.00 150.0 28 22.00 18.00 21 4 28.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы MF
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
138
10 12
S
E011
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E011M4X.5 4 0.50 53.0 17 4.00 3.15 6 3 3.50 17.00
E011M5X.5 5 0.50 58.0 11 5.00 4.00 7 3 4.50 22.00
E011M6X.5 6 0.50 66.0 13 6.30 5.00 8 3 5.50 26.00
E011M6X.75 6 0.75 66.0 13 6.30 5.00 8 3 5.30 26.00
E011M8X.75 8 0.75 72.0 16 8.00 6.30 9 3 7.30 29.00
E011M8X1.0 8 1.00 72.0 16 8.00 6.30 9 3 7.00 29.00
E011M10X1.0 10 1.00 80.0 18 10.00 8.00 11 3 9.00 34.00
E011M10X1.25 10 1.25 80.0 18 10.00 8.00 11 3 8.80 34.00
E011M12X1.0 12 1.00 89.0 22 9.00 7.10 10 3 11.00 –
E011M12X1.25 12 1.25 89.0 22 9.00 7.10 10 3 10.80 –
E011M12X1.5 12 1.50 89.0 22 9.00 7.10 10 3 10.50 –
E011M14X1.0 14 1.00 95.0 24 11.20 9.00 12 3 13.00 –
E011M14X1.25 14 1.25 95.0 24 11.20 9.00 12 3 12.80 –
E011M14X1.5 14 1.50 95.0 24 11.20 9.00 12 3 12.50 –
E011M16X1.0 16 1.00 102.0 24 12.50 10.00 13 3 15.00 –
E011M16X1.5 16 1.50 102.0 24 12.50 10.00 13 3 14.50 –
E011M18X1.0 18 1.00 112.0 29 14.00 11.20 14 4 17.00 –
E011M18X1.5 18 1.50 112.0 29 14.00 11.20 14 4 16.50 –
E011M20X1.0 20 1.00 112.0 29 14.00 11.20 14 4 19.00 –
E011M20X1.5 20 1.50 112.0 29 14.00 11.20 14 4 18.50 –
E011M20X2.0 20 2.00 112.0 29 14.00 11.20 14 4 18.00 –
E011M22X1.5 22 1.50 118.0 29 16.00 12.50 16 4 20.50 –
E011M24X1.5 24 1.50 130.0 35 18.00 14.00 18 4 22.50 –
E011M24X2.0 24 2.00 130.0 35 18.00 14.00 18 4 22.00 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы MF
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
139
l
5
B

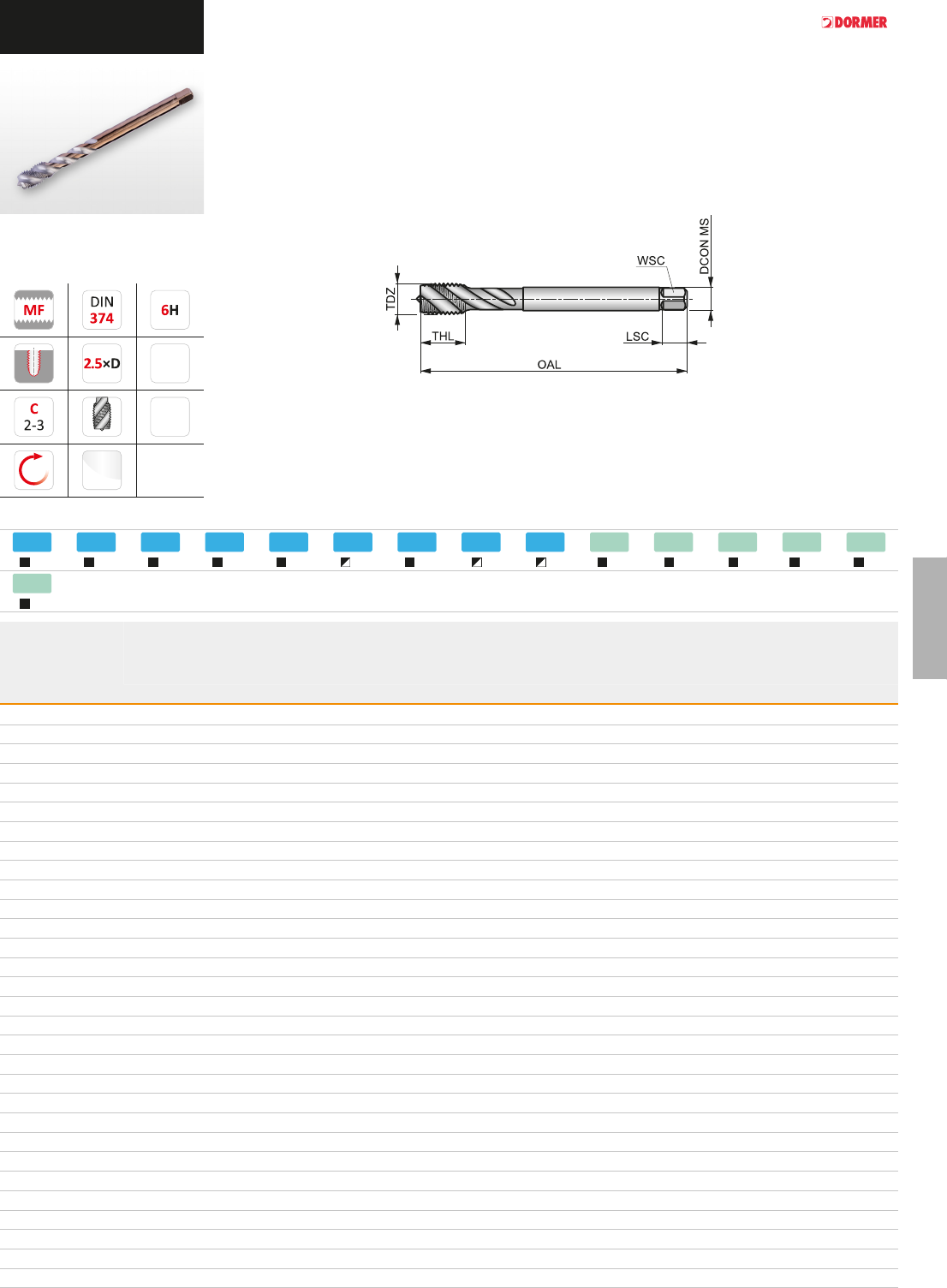

EX10
11
21
12
23
1
24
21
17
22
15
2
13
1
12
2
9
1
7
11
13
12
9
1
6
21
27
22
24
2
17
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX10M4X.50 4 0.50 63.0 7 2.80 2.10 5 3 3.50
EX10M5X.50 5 0.50 70.0 8 3.50 2.70 6 3 4.50
EX10M6X.75 6 0.75 80.0 10 4.50 3.40 6 3 5.30
EX10M8X.75 8 0.75 80.0 13 6.00 4.90 8 3 7.30
EX10M8X1.0 8 1.00 90.0 13 6.00 4.90 8 3 7.00
EX10M10X.75 10 0.75 90.0 13 7.00 5.50 8 3 9.30
EX10M10X1.0 10 1.00 90.0 13 7.00 5.50 8 3 9.00
EX10M10X1.25 10 1.25 100.0 15 7.00 5.50 8 3 8.80
EX10M12X1.0 12 1.00 100.0 15 9.00 7.00 10 3 11.00
EX10M12X1.25 12 1.25 100.0 15 9.00 7.00 10 3 10.80
EX10M12X1.5 12 1.50 100.0 15 9.00 7.00 10 3 10.50
EX10M14X1.0 14 1.00 100.0 15 11.00 9.00 12 3 13.00
EX10M14X1.25 14 1.25 100.0 15 11.00 9.00 12 3 12.80
EX10M14X1.5 14 1.50 100.0 15 11.00 9.00 12 3 12.50
EX10M16X1.0 16 1.00 100.0 15 12.00 9.00 12 4 15.00
EX10M16X1.5 16 1.50 100.0 15 12.00 9.00 12 4 14.50
EX10M18X1.0 18 1.00 110.0 17 14.00 11.00 14 4 17.00
EX10M18X1.5 18 1.50 110.0 17 14.00 11.00 14 4 16.50
EX10M20X1.0 20 1.00 125.0 17 16.00 12.00 15 4 19.00
EX10M20X1.5 20 1.50 125.0 17 16.00 12.00 15 4 18.50
EX10M22X1.5 22 1.50 125.0 17 18.00 14.50 17 4 20.50
EX10M24X1.5 24 1.50 140.0 20 18.00 14.50 17 4 22.50
EX10M24X2.0 24 2.00 140.0 20 18.00 14.50 17 4 22.00
EX10M25X1.5 25 1.50 140.0 20 18.00 14.50 17 4 23.50
EX10M26X1.5 26 1.50 140.0 20 18.00 14.50 17 4 24.50
EX10M27X1.5 27 1.50 140.0 20 20.00 16.00 19 4 25.50
EX10M27X2.0 27 2.00 140.0 20 20.00 16.00 19 4 25.00
EX10M28X1.5 28 1.50 140.0 20 20.00 16.00 19 4 26.50
EX10M30X1.5 30 1.50 150.0 20 22.00 18.00 21 4 28.50
EX10M30X2.0 30 2.00 150.0 20 22.00 18.00 21 4 28.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы MF
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
140
l
5

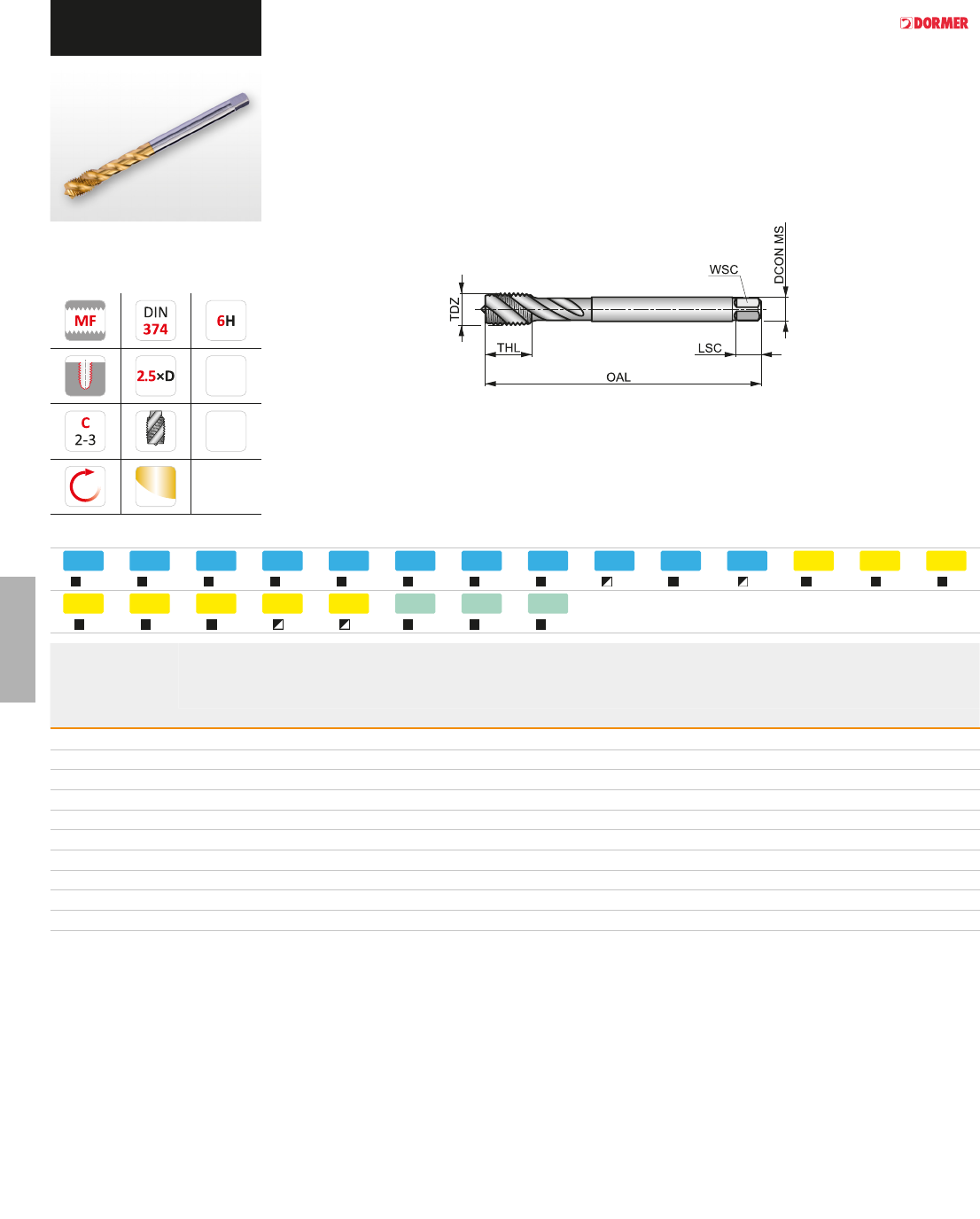

EX10TIN
11
32
12
36
1
37
21
27
22
23
2
19
1
18
2
13
11
1
10
2
8
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
21
35
22
32
2
23
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX10TINM8X1.0 8 1.00 90.0 13 6.00 4.90 8 3 7.00
EX10TINM10X1.0 10 1.00 90.0 13 7.00 5.50 8 3 9.00
EX10TINM10X1.25 10 1.25 100.0 15 7.00 5.50 8 3 8.80
EX10TINM12X1.0 12 1.00 100.0 15 9.00 7.00 10 3 11.00
EX10TINM12X1.25 12 1.25 100.0 15 9.00 7.00 10 3 10.80
EX10TINM12X1.5 12 1.50 100.0 15 9.00 7.00 10 3 10.50
EX10TINM14X1.5 14 1.50 100.0 15 11.00 9.00 12 3 12.50
EX10TINM16X1.5 16 1.50 100.0 15 12.00 9.00 12 4 14.50
EX10TINM18X1.5 18 1.50 110.0 17 14.00 11.00 14 4 16.50
EX10TINM20X1.5 20 1.50 125.0 17 16.00 12.00 15 4 18.50
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы MF
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
141
l
5
S

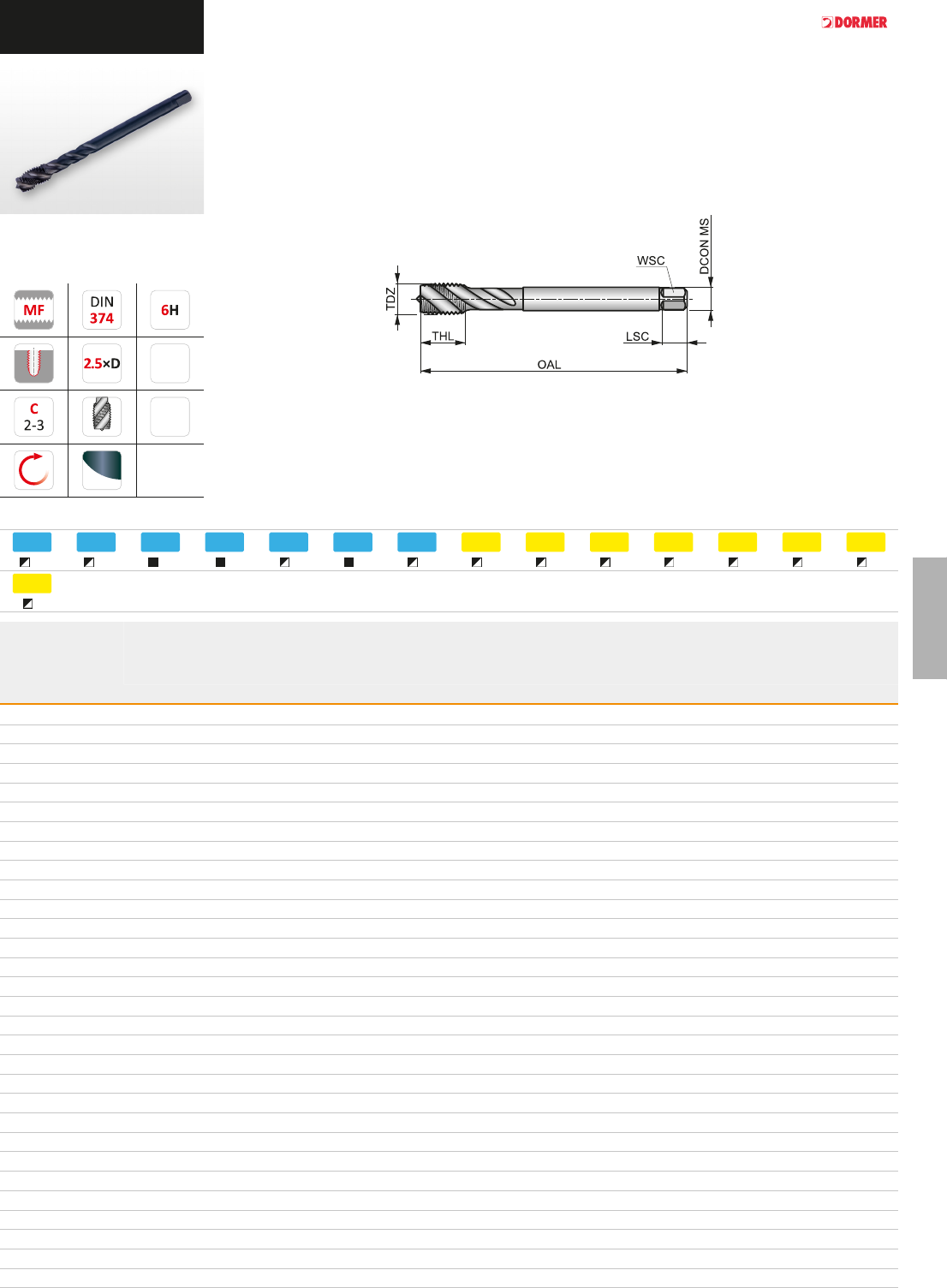

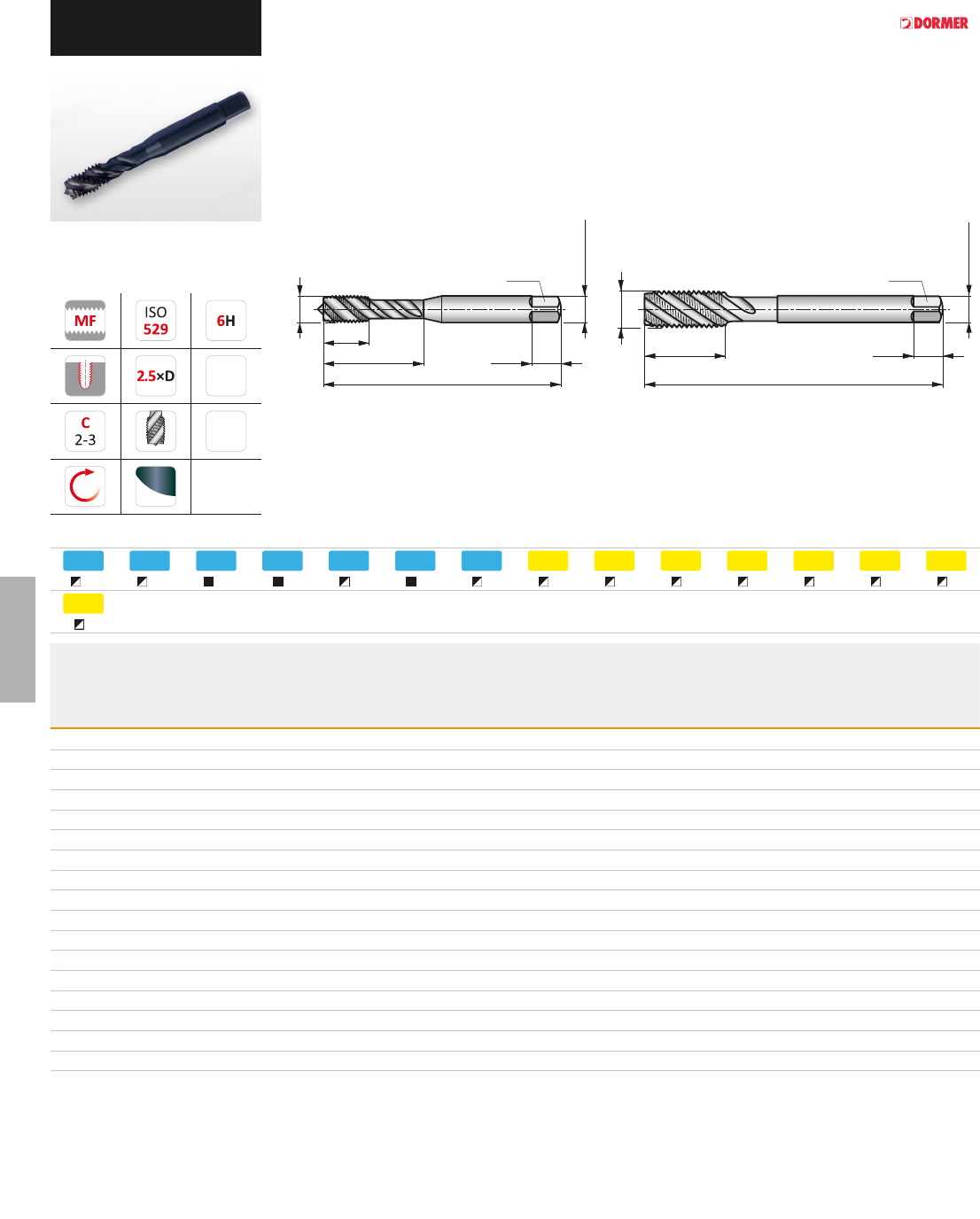

EX11
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX11M4X.50 4 0.50 63.0 7 2.80 2.10 5 3 3.50
EX11M5X.50 5 0.50 70.0 8 3.50 2.70 6 3 4.50
EX11M6X.75 6 0.75 80.0 10 4.50 3.40 6 3 5.30
EX11M8X.75 8 0.75 80.0 13 6.00 4.90 8 3 7.30
EX11M8X1.0 8 1.00 90.0 13 6.00 4.90 8 3 7.00
EX11M10X.75 10 0.75 90.0 13 7.00 5.50 8 3 9.30
EX11M10X1.0 10 1.00 90.0 13 7.00 5.50 8 3 9.00
EX11M10X1.25 10 1.25 100.0 15 7.00 5.50 8 3 8.80
EX11M12X1.0 12 1.00 100.0 15 9.00 7.00 10 3 11.00
EX11M12X1.25 12 1.25 100.0 15 9.00 7.00 10 3 10.80
EX11M12X1.5 12 1.50 100.0 15 9.00 7.00 10 3 10.50
EX11M14X1.0 14 1.00 100.0 15 11.00 9.00 12 3 13.00
EX11M14X1.25 14 1.25 100.0 15 11.00 9.00 12 3 12.80
EX11M14X1.5 14 1.50 100.0 15 11.00 9.00 12 3 12.50
EX11M16X1.0 16 1.00 100.0 15 12.00 9.00 12 4 15.00
EX11M16X1.5 16 1.50 100.0 15 12.00 9.00 12 4 14.50
EX11M18X1.0 18 1.00 110.0 17 14.00 11.00 14 4 17.00
EX11M18X1.5 18 1.50 110.0 17 14.00 11.00 14 4 16.50
EX11M20X1.0 20 1.00 125.0 17 16.00 12.00 15 4 19.00
EX11M20X1.5 20 1.50 125.0 17 16.00 12.00 15 4 18.50
EX11M22X1.5 22 1.50 125.0 17 18.00 14.50 17 4 20.50
EX11M24X1.5 24 1.50 140.0 20 18.00 14.50 17 4 22.50
EX11M24X2.0 24 2.00 140.0 20 18.00 14.50 17 4 22.00
EX11M25X1.5 25 1.50 140.0 20 18.00 14.50 17 4 23.50
EX11M26X1.5 26 1.50 140.0 20 18.00 14.50 17 4 24.50
EX11M27X1.5 27 1.50 140.0 20 20.00 16.00 19 4 25.50
EX11M27X2.0 27 2.00 140.0 20 20.00 16.00 19 4 25.00
EX11M28X1.5 28 1.50 140.0 20 20.00 16.00 19 4 26.50
EX11M30X1.5 30 1.50 150.0 20 22.00 18.00 21 4 28.50
EX11M30X2.0 30 2.00 150.0 20 22.00 18.00 21 4 28.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы MF
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
142
10 12
l
5
S
E013
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E013M4X.5 4 0.50 53.0 7 4.00 3.15 6 3 3.50 19.00
E013M5X.5 5 0.50 58.0 8 5.00 4.00 7 3 4.50 22.00
E013M6X.5 6 0.50 66.0 10 6.30 5.00 8 3 5.50 27.00
E013M6X.75 6 0.75 66.0 10 6.30 5.00 8 3 5.30 27.00
E013M8X.75 8 0.75 72.0 12 8.00 6.30 9 3 7.30 31.00
E013M8X1.0 8 1.00 72.0 12 8.00 6.30 9 3 7.00 31.00
E013M10X1.0 10 1.00 80.0 15 10.00 8.00 11 3 9.00 35.00
E013M10X1.25 10 1.25 80.0 15 10.00 8.00 11 3 8.80 35.00
E013M12X1.0 12 1.00 89.0 16 9.00 7.10 10 3 11.00 –
E013M12X1.25 12 1.25 89.0 16 9.00 7.10 10 3 10.80 –
E013M12X1.5 12 1.50 89.0 16 9.00 7.10 10 3 10.50 –
E013M14X1.5 14 1.50 95.0 18 11.20 9.00 12 3 12.50 –
E013M16X1.0 16 1.00 102.0 18 12.50 10.00 13 4 15.00 –
E013M16X1.5 16 1.50 102.0 18 12.50 10.00 13 4 14.50 –
E013M18X1.5 18 1.50 112.0 29 14.00 11.20 14 4 16.50 –
E013M20X1.5 20 1.50 112.0 29 14.00 11.20 14 4 18.50 –
E013M22X1.5 22 1.50 118.0 29 16.00 12.50 16 4 20.50 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для обработки резьбы MF
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 10 мм TDZ ≥ 12 мм
143
6
E288
11
45
12
51
1
51
21
51
22
45
1
29
2
24
18
1
18
2
13
11
25
12
21
21
22
22
18
1
17
2
15
12
1
8
11
55
12
41
1
28
21
62
22
55
2
40
1
36
12
TDZ TP OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E288M5X.5 5 0.50 70.0 13 6.00 4.90 8 5 4.80 25.00
E288M6X.75 6 0.75 80.0 15 6.00 4.90 8 5 5.70 30.00
E288M8X1.0 8 1.00 90.0 18 6.00 4.90 8 5 7.50 –
E288M10X1.0 10 1.00 90.0 20 7.00 5.50 8 5 9.50 –
E288M10X1.25 10 1.25 100.0 20 7.00 5.50 8 5 9.40 –
E288M12X1.5 12 1.50 100.0 21 9.00 7.00 10 5 11.30 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы MF
Раскатник имеет короткий заборный конус для формирования резьбы в глухих или сквозных отверстиях. Применяется для обработки
пластичных материалов: мягких конструкционных и нержавеющих сталей или цветных сплавов. Покрытие TiN повышает стойкость и
производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 6 мм TDZ ≥ 8 мм
144
B
E108
11
12
1
21
22
2
1
2
1
11
12
1
21
22
1
2
1
2
51
52
11
12
1
21
22
2
1
2
2
TDZ TPI TD OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E1085-40NO3 5 40 3.180 45.0 13 4.00 3.00 3 2.65
E1085-40NO8 5 40 3.180 45.0 13 4.00 3.00 3 2.65
E1086-32NO3 6 32 3.510 45.0 10 4.00 3.00 3 2.85
E1086-32NO8 6 32 3.510 45.0 10 4.00 3.00 3 2.85
E1088-32NO3 8 32 4.170 50.0 14 6.00 4.90 3 3.50
E1088-32NO8 8 32 4.170 50.0 14 6.00 4.90 3 3.50
E10810-24NO3 10 24 4.830 50.0 14 6.00 4.90 3 3.90
E10810-24NO8 10 24 4.830 50.0 14 6.00 4.90 3 3.90
E10812-24NO3 12 24 5.490 56.0 16 6.00 4.90 3 4.50
E10812-24NO8 12 24 5.490 56.0 16 6.00 4.90 3 4.50
E1081/4NO3 1/4 20 6.350 56.0 17 6.00 4.90 3 5.10
E1081/4NO8 1/4 20 6.350 56.0 17 6.00 4.90 3 5.10
E1085/16NO3 5/16 18 7.940 63.0 19 6.00 4.90 3 6.60
E1085/16NO8 5/16 18 7.940 63.0 19 6.00 4.90 3 6.60
E1083/8NO3 3/8 16 9.530 70.0 22 7.00 5.50 3 8.00
E1083/8NO8 3/8 16 9.530 70.0 22 7.00 5.50 3 8.00
E1087/16NO3 7/16 14 11.110 75.0 30 8.00 6.20 3 9.40
E1087/16NO8 7/16 14 11.110 75.0 30 8.00 6.20 3 9.40
E1081/2NO3 1/2 13 12.700 75.0 27 9.00 7.00 3 10.80
E1081/2NO8 1/2 13 12.700 75.0 27 9.00 7.00 3 10.80
E1089/16NO3 9/16 12 14.290 80.0 30 11.00 9.00 4 12.20
E1089/16NO8 9/16 12 14.290 80.0 30 11.00 9.00 4 12.20
E1085/8NO3 5/8 11 15.880 80.0 32 12.00 9.00 4 13.50
E1085/8NO8 5/8 11 15.880 80.0 32 12.00 9.00 4 13.50
E1083/4NO3 3/4 10 19.050 95.0 34 14.00 11.00 4 16.50
E1083/4NO8 3/4 10 19.050 95.0 34 14.00 11.00 4 16.50
E1087/8NO3 7/8 9 22.230 110.0 38 18.00 14.50 4 19.50
E1087/8NO8 7/8 9 22.230 110.0 38 18.00 14.50 4 19.50
E1081NO8 1” 8 25.400 110.0 38 20.00 16.00 4 22.25
Ручной метчик из быстрорежущей стали для обработки резьбы UNC
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом; NO8
комплект из 3 метчиков, которые необходимо применять последовательно для получения полного профиля резьбы. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов.
Обозначение
145
B

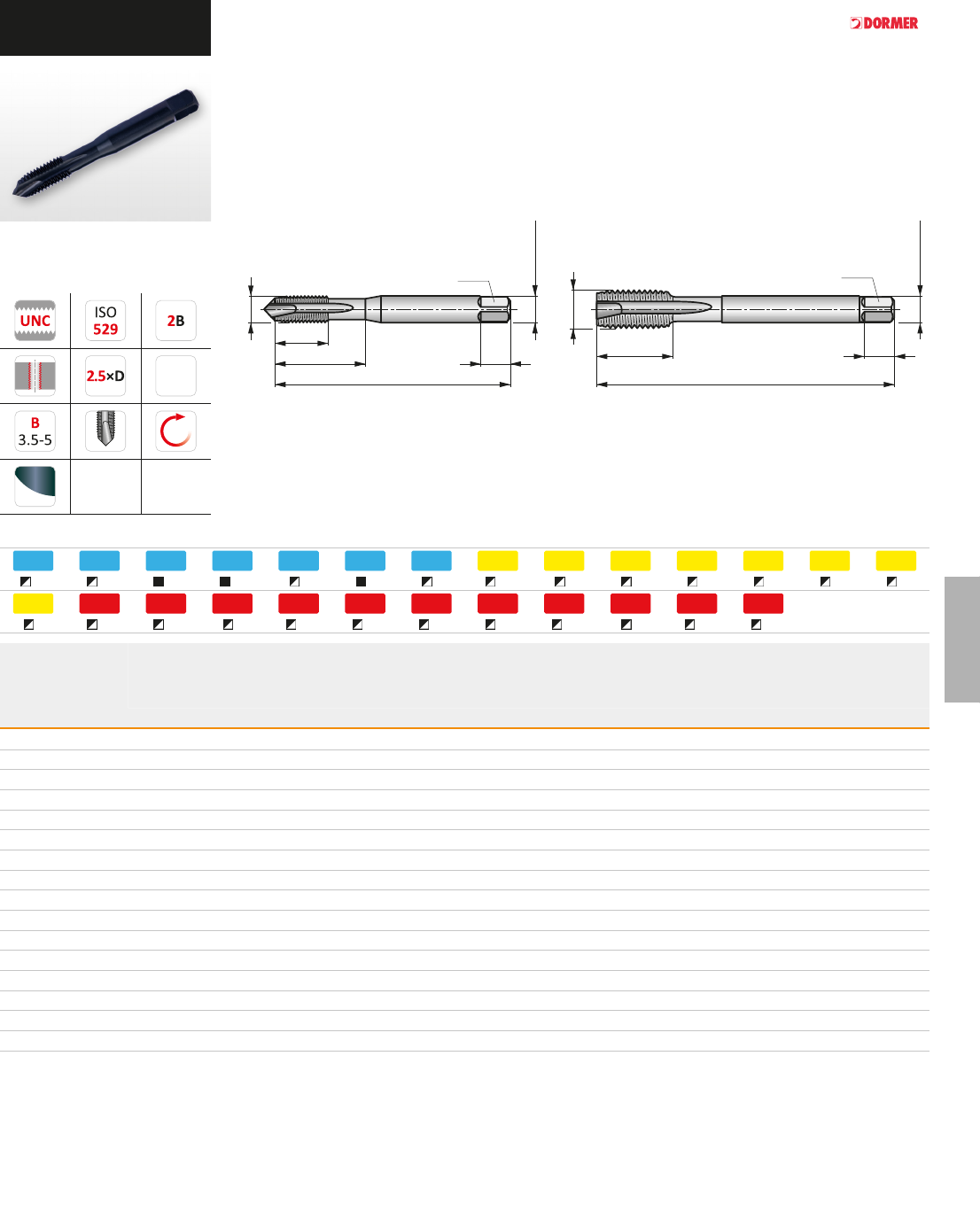

E225
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E2254-40 4 40 2.845 56.0 9 3.50 2.70 6 3 2.35 18.00
E2255-40 5 40 3.175 56.0 10 3.50 2.70 6 3 2.65 18.00
E2256-32 6 32 3.505 56.0 11 4.00 3.00 6 3 2.85 20.00
E2258-32 8 32 4.166 63.0 12 4.50 3.40 8 3 3.50 21.00
E22510-24 10 24 4.826 70.0 13 6.00 4.90 8 3 3.90 25.00
E22512-24 12 24 5.486 80.0 15 6.00 4.90 8 3 4.50 30.00
E2251/4 1/4 20 6.350 80.0 16 7.00 5.50 8 3 5.10 30.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNC
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
146
B
E275
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E2755/16 5/16 18 7.940 90.0 18 6.00 4.90 8 3 6.60
E2753/8 3/8 16 9.530 100.0 24 7.00 5.50 8 3 8.00
E2757/16 7/16 14 11.110 110.0 23 9.00 7.00 10 3 9.40
E2751/2 1/2 13 12.700 110.0 23 9.00 7.00 10 3 10.80
E2759/16 9/16 12 14.290 110.0 25 11.00 9.00 12 3 12.20
E2755/8 5/8 11 15.880 110.0 25 12.00 9.00 12 4 13.50
E2753/4 3/4 10 19.050 140.0 34 14.00 11.00 14 4 16.50
E2757/8 7/8 9 22.230 140.0 34 18.00 14.50 17 4 19.50
E2751 1” 8 25.400 160.0 38 20.00 16.00 19 4 22.25
E2751.1/8 1.1/8 7 28.580 180.0 45 22.00 18.00 21 4 25.00
E2751.1/4 1.1/4 7 31.750 180.0 50 25.00 20.00 23 4 28.00
E2751.1/2 1.1/2 6 38.100 200.0 60 32.00 24.00 27 4 34.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNC
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
147
16
3
B
E515
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5151-64NO1 1 64 1.854 41.0 8 2.50 2.00 4 2 1.55 8.00
E5151-64NO2 1 64 1.854 41.0 8 2.50 2.00 4 2 1.55 8.00
E5151-64NO3 1 64 1.854 41.0 8 2.50 2.00 4 2 1.55 8.00
E5151-64NO6 1 64 1.854 41.0 8 2.50 2.00 4 2 1.55 8.00
E5152-56NO1 2 56 2.184 44.5 9.5 2.80 2.24 5 3 1.85 9.50
E5152-56NO2 2 56 2.184 44.5 9.5 2.80 2.24 5 3 1.85 9.50
E5152-56NO3 2 56 2.184 44.5 9.5 2.80 2.24 5 3 1.85 9.50
E5152-56NO6 2 56 2.184 44.5 9.5 2.80 2.24 5 3 1.85 9.50
E5153-48NO1 3 48 2.515 44.5 9.5 2.80 2.24 5 3 2.10 9.50
E5153-48NO2 3 48 2.515 44.5 9.5 2.80 2.24 5 3 2.10 9.50
E5153-48NO3 3 48 2.515 44.5 9.5 2.80 2.24 5 3 2.10 9.50
E5153-48NO6 3 48 2.515 44.5 9.5 2.80 2.24 5 3 2.10 9.50
E5154-40NO1 4 40 2.845 48.0 12.5 3.15 2.50 5 3 2.35 12.50
E5154-40NO2 4 40 2.845 48.0 12.5 3.15 2.50 5 3 2.35 12.50
E5154-40NO3 4 40 2.845 48.0 12.5 3.15 2.50 5 3 2.35 12.50
E5154-40NO6 4 40 2.845 48.0 12.5 3.15 2.50 5 3 2.35 12.50
E5155-40NO1 5 40 3.175 48.0 12.5 3.15 2.50 5 3 2.65 12.50
E5155-40NO2 5 40 3.175 48.0 12.5 3.15 2.50 5 3 2.65 12.50
E5155-40NO3 5 40 3.175 48.0 12.5 3.15 2.50 5 3 2.65 12.50
E5155-40NO6 5 40 3.175 48.0 12.5 3.15 2.50 5 3 2.65 12.50
E5156-32NO1 6 32 3.505 50.0 14 3.55 2.80 5 3 2.85 14.00
E5156-32NO2 6 32 3.505 50.0 14 3.55 2.80 5 3 2.85 14.00
E5156-32NO3 6 32 3.505 50.0 14 3.55 2.80 5 3 2.85 14.00
E5156-32NO6 6 32 3.505 50.0 14 3.55 2.80 5 3 2.85 14.00
E5158-32NO1 8 32 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
E5158-32NO2 8 32 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
E5158-32NO3 8 32 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах с плашками L120.
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы UNC
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2
со средним заборным конусом, NO3 с коротким заборным конусом; NO6 комплект из NO1+NO2+NO3. Полированные поверхности
снижают вероятность налипания стружки и повышают стойкость инструмента.
TDZ ≤ 3/8” TDZ ≥ 7/16”
148
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5158-32NO6 8 32 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
E51510-24NO1 10 24 4.826 58.0 11 5.00 4.00 7 3 3.90 20.00
E51510-24NO2 10 24 4.826 58.0 11 5.00 4.00 7 3 3.90 20.00
E51510-24NO3 10 24 4.826 58.0 11 5.00 4.00 7 3 3.90 20.00
E51510-24NO6 10 24 4.826 58.0 11 5.00 4.00 7 3 3.90 20.00
E51512-24NO1 12 24 5.486 62.0 12 5.60 4.50 7 3 4.50 21.00
E51512-24NO2 12 24 5.486 62.0 12 5.60 4.50 7 3 4.50 21.00
E51512-24NO3 12 24 5.486 62.0 12 5.60 4.50 7 3 4.50 21.00
E51512-24NO6 12 24 5.486 62.0 12 5.60 4.50 7 3 4.50 21.00
E5151/4NO1 1/4 20 6.350 66.0 13 6.30 5.00 8 3 5.10 26.00
E5151/4NO2 1/4 20 6.350 66.0 13 6.30 5.00 8 3 5.10 26.00
E5151/4NO3 1/4 20 6.350 66.0 13 6.30 5.00 8 3 5.10 26.00
E5151/4NO6 1/4 20 6.350 66.0 13 6.30 5.00 8 3 5.10 26.00
E5155/16NO1 5/16 18 7.938 72.0 16 8.00 6.30 9 3 6.60 29.00
E5155/16NO2 5/16 18 7.938 72.0 16 8.00 6.30 9 3 6.60 29.00
E5155/16NO3 5/16 18 7.938 72.0 16 8.00 6.30 9 3 6.60 29.00
E5155/16NO6 5/16 18 7.938 72.0 16 8.00 6.30 9 3 6.60 29.00
E5153/8NO1 3/8 16 9.525 80.0 18 10.00 8.00 11 3 8.00 32.00
E5153/8NO2 3/8 16 9.525 80.0 18 10.00 8.00 11 3 8.00 32.00
E5153/8NO3 3/8 16 9.525 80.0 18 10.00 8.00 11 3 8.00 32.00
E5153/8NO6 3/8 16 9.525 80.0 18 10.00 8.00 11 3 8.00 32.00
E5157/16NO1 7/16 14 11.112 85.0 19 8.00 6.30 9 3 9.40 –
E5157/16NO2 7/16 14 11.112 85.0 19 8.00 6.30 9 3 9.40 –
E5157/16NO3 7/16 14 11.112 85.0 19 8.00 6.30 9 3 9.40 –
E5157/16NO6 7/16 14 11.112 85.0 19 8.00 6.30 9 3 9.40 –
E5151/2NO1 1/2 13 12.700 89.0 22 9.00 7.10 10 3 10.80 –
E5151/2NO2 1/2 13 12.700 89.0 22 9.00 7.10 10 3 10.80 –
E5151/2NO3 1/2 13 12.700 89.0 22 9.00 7.10 10 3 10.80 –
E5151/2NO6 1/2 13 12.700 89.0 22 9.00 7.10 10 3 10.80 –
E5159/16NO1 9/16 12 14.288 95.0 24 11.20 9.00 12 4 12.20 –
E5159/16NO2 9/16 12 14.288 95.0 24 11.20 9.00 12 4 12.20 –
E5159/16NO3 9/16 12 14.288 95.0 24 11.20 9.00 12 4 12.20 –
E5159/16NO6 9/16 12 14.288 95.0 24 11.20 9.00 12 4 12.20 –
E5155/8NO1 5/8 11 15.875 102.0 24 12.50 10.00 13 4 13.50 –
E5155/8NO2 5/8 11 15.875 102.0 24 12.50 10.00 13 4 13.50 –
E5155/8NO3 5/8 11 15.875 102.0 24 12.50 10.00 13 4 13.50 –
E5155/8NO6 5/8 11 15.875 102.0 24 12.50 10.00 13 4 13.50 –
E5153/4NO1 3/4 10 19.050 112.0 29 14.00 11.20 14 4 16.50 –
E5153/4NO2 3/4 10 19.050 112.0 29 14.00 11.20 14 4 16.50 –
E5153/4NO3 3/4 10 19.050 112.0 29 14.00 11.20 14 4 16.50 –
E5153/4NO6 3/4 10 19.050 112.0 29 14.00 11.20 14 4 16.50 –
E5157/8NO1 7/8 9 22.225 118.0 29 16.00 12.50 16 4 19.50 –
E5157/8NO2 7/8 9 22.225 118.0 29 16.00 12.50 16 4 19.50 –
E5157/8NO3 7/8 9 22.225 118.0 29 16.00 12.50 16 4 19.50 –
E5157/8NO6 7/8 9 22.225 118.0 29 16.00 12.50 16 4 19.50 –
E5151NO3 1” 8 25.400 130.0 35 18.00 14.00 18 4 22.25 –
E5151NO1 1” 8 25.400 130.0 35 18.00 14.00 18 4 22.25 –
E5151NO2 1” 8 25.400 130.0 35 18.00 14.00 18 4 22.25 –
E5151NO6 1” 8 25.400 130.0 35 18.00 14.00 18 4 22.25 –
E5151.1/8NO1 1.1/8 7 28.575 138.0 35 20.00 16.00 20 4 25.00 –
E5151.1/8NO2 1.1/8 7 28.575 138.0 35 20.00 16.00 20 4 25.00 –
E5151.1/8NO3 1.1/8 7 28.575 138.0 35 20.00 16.00 20 4 25.00 –
E5151.1/4NO1 1.1/4 7 31.750 151.0 41 22.40 18.00 22 4 28.00 –
E5151.1/4NO2 1.1/4 7 31.750 151.0 41 22.40 18.00 22 4 28.00 –
E5151.1/4NO3 1.1/4 7 31.750 151.0 41 22.40 18.00 22 4 28.00 –
E5151.3/8NO1 1.3/8 6 34.925 162.0 47 25.00 20.00 24 4 30.75 –
E5151.3/8NO2 1.3/8 6 34.925 162.0 47 25.00 20.00 24 4 30.75 –
E5151.3/8NO3 1.3/8 6 34.925 162.0 47 25.00 20.00 24 4 30.75 –
E5151.1/2NO1 1.1/2 6 38.100 170.0 47 28.00 22.40 26 4 34.00 –
E5151.1/2NO2 1.1/2 6 38.100 170.0 47 28.00 22.40 26 4 34.00 –
E5151.1/2NO3 1.1/2 6 38.100 170.0 47 28.00 22.40 26 4 34.00 –
E5151.3/4NO1 1.3/4 5 44.450 187.0 54 31.50 25.00 28 6 39.50 –
E5151.3/4NO2 1.3/4 5 44.450 187.0 54 31.50 25.00 28 6 39.50 –
E5151.3/4NO3 1.3/4 5 44.450 187.0 54 31.50 25.00 28 6 39.50 –
E5152NO3 2” 4.5 50.800 200.0 60 35.50 28.00 31 6 45.00 –
E5152NO1 2” 4.5 50.800 200.0 60 35.50 28.00 31 6 45.00 –
E5152NO2 2” 4.5 50.800 200.0 60 35.50 28.00 31 6 45.00 –
Обозначение
149
16
3
B
EP20
11
22
12
24
1
25
21
18
22
16
2
14
1
13
2
10
1
8
11
14
12
10
1
7
21
28
22
25
2
18
1
44
2
27
13
1
22
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP204-40 4 40 2.845 56.0 9 3.50 2.70 6 3 2.35 18.00
EP205-40 5 40 3.175 56.0 10 3.50 2.70 6 3 2.65 18.00
EP206-32 6 32 3.505 56.0 11 4.00 3.00 6 3 2.85 20.00
EP208-32 8 32 4.166 63.0 12 4.50 3.40 8 3 3.50 21.00
EP2010-24 10 24 4.826 70.0 13 6.00 4.90 8 3 3.90 25.00
EP2012-24 12 24 5.486 80.0 15 6.00 4.90 8 3 4.50 30.00
EP201/4 1/4 20 6.350 80.0 15 7.00 5.50 8 3 5.10 30.00
EP205/16 5/16 18 7.938 90.0 18 8.00 6.20 9 3 6.60 35.00
EP203/8 3/8 16 9.525 100.0 20 10.00 8.00 11 3 8.00 39.00
EP207/16 7/16 14 11.112 100.0 20 8.00 6.20 9 3 9.40 –
EP201/2 1/2 13 12.700 110.0 23 9.00 7.00 10 3 10.80 –
EP205/8 5/8 11 15.875 110.0 25 12.00 9.00 12 3 13.50 –
EP203/4 3/4 10 19.050 125.0 30 14.00 11.00 14 4 16.50 –
EP207/8 7/8 9 22.225 140.0 34 18.00 14.50 17 4 19.50 –
EP201 1” 8 25.400 160.0 38 18.00 14.50 17 4 22.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNC
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
150
16
3
S
EP21
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP214-40 4 40 2.845 56.0 9 3.50 2.70 6 3 2.35 18.00
EP215-40 5 40 3.175 56.0 10 3.50 2.70 6 3 2.65 18.00
EP216-32 6 32 3.505 56.0 11 4.00 3.00 6 3 2.85 20.00
EP218-32 8 32 4.166 63.0 12 4.50 3.40 8 3 3.50 21.00
EP2110-24 10 24 4.826 70.0 13 6.00 4.90 8 3 3.90 25.00
EP2112-24 12 24 5.486 80.0 15 6.00 4.90 8 3 4.50 30.00
EP211/4 1/4 20 6.350 80.0 15 7.00 5.50 8 3 5.10 30.00
EP215/16 5/16 18 7.938 90.0 18 8.00 6.20 9 3 6.60 35.00
EP213/8 3/8 16 9.525 100.0 20 10.00 8.00 11 3 8.00 39.00
EP217/16 7/16 14 11.112 100.0 20 8.00 6.20 9 3 9.40 –
EP211/2 1/2 13 12.700 110.0 23 9.00 7.00 10 3 10.80 –
EP215/8 5/8 11 15.875 110.0 25 12.00 9.00 12 3 13.50 –
EP213/4 3/4 10 19.050 125.0 30 14.00 11.00 14 4 16.50 –
EP217/8 7/8 9 22.225 140.0 34 18.00 14.50 17 4 19.50 –
EP211 1” 8 25.400 160.0 38 18.00 14.50 17 4 22.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNC
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
151
16
3
S
E021
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E0212-56 2 56 2.184 44.5 9.5 2.80 2.24 5 2 1.85 9.50
E0214-40 4 40 2.845 48.0 14 3.15 2.50 5 3 2.35 14.00
E0215-40 5 40 3.175 48.0 12.5 3.15 2.50 5 3 2.65 12.50
E0216-32 6 32 3.505 50.0 16 3.55 2.80 5 3 2.85 16.00
E0218-32 8 32 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
E02110-24 10 24 4.826 58.0 11 5.00 4.00 7 3 3.90 20.00
E02112-24 12 24 5.486 62.0 12 5.60 4.50 7 3 4.50 21.00
E0211/4 1/4 20 6.350 66.0 13 6.30 5.00 8 3 5.10 26.00
E0215/16 5/16 18 7.938 72.0 16 8.00 6.30 9 3 6.60 29.00
E0213/8 3/8 16 9.525 80.0 18 10.00 8.00 11 3 8.00 32.00
E0217/16 7/16 14 11.112 85.0 19 8.00 6.30 9 3 9.40 –
E0211/2 1/2 13 12.700 89.0 22 9.00 7.10 10 3 10.80 –
E0215/8 5/8 11 15.875 102.0 24 12.50 10.00 13 3 13.50 –
E0213/4 3/4 10 19.050 112.0 29 14.00 11.20 14 4 16.50 –
E0217/8 7/8 9 22.225 118.0 29 16.00 12.50 16 4 19.50 –
E0211 1” 8 25.400 130.0 35 18.00 14.00 18 4 22.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNC
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
152
16
3
l
5
B
EX20
11
21
12
23
1
24
21
17
22
15
2
13
1
12
2
9
1
7
11
13
12
9
1
6
21
27
22
24
2
17
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX204-40 4 40 2.845 56.0 6 3.50 2.70 6 3 2.35 18.00
EX205-40 5 40 3.175 56.0 6 3.50 2.70 6 3 2.65 18.00
EX206-32 6 32 3.505 56.0 7 4.00 3.00 6 3 2.85 20.00
EX208-32 8 32 4.166 63.0 7 4.50 3.40 8 3 3.50 21.00
EX2010-24 10 24 4.826 70.0 8 6.00 4.90 8 3 3.90 25.00
EX2012-24 12 24 5.486 80.0 10 6.00 4.90 8 3 4.50 30.00
EX201/4 1/4 20 6.350 80.0 10 7.00 5.50 8 3 5.10 30.00
EX205/16 5/16 18 7.938 90.0 12 8.00 6.20 9 3 6.60 35.00
EX203/8 3/8 16 9.525 100.0 15 10.00 8.00 11 3 8.00 39.00
EX207/16 7/16 14 11.112 100.0 15 8.00 6.20 9 3 9.40 –
EX201/2 1/2 13 12.700 110.0 18 9.00 7.00 10 3 10.80 –
EX205/8 5/8 11 15.875 110.0 20 12.00 9.00 12 4 13.50 –
EX203/4 3/4 10 19.050 125.0 25 14.00 11.00 14 4 16.50 –
EX207/8 7/8 9 22.225 140.0 25 18.00 14.50 17 4 19.50 –
EX201 1” 8 25.400 160.0 30 18.00 14.50 17 4 22.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNC
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
153
16
3
l
5
S
EX21
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX214-40 4 40 2.845 56.0 6 3.50 2.70 6 3 2.35 18.00
EX215-40 5 40 3.175 56.0 6 3.50 2.70 6 3 2.65 18.00
EX216-32 6 32 3.505 56.0 7 4.00 3.00 6 3 2.85 20.00
EX218-32 8 32 4.166 63.0 7 4.50 3.40 8 3 3.50 21.00
EX2110-24 10 24 4.826 70.0 8 6.00 4.90 8 3 3.90 25.00
EX2112-24 12 24 5.486 80.0 10 6.00 4.90 8 3 4.50 30.00
EX211/4 1/4 20 6.350 80.0 10 7.00 5.50 8 3 5.10 30.00
EX215/16 5/16 18 7.938 90.0 12 8.00 6.20 9 3 6.60 35.00
EX213/8 3/8 16 9.525 100.0 15 10.00 8.00 11 3 8.00 39.00
EX217/16 7/16 14 11.112 100.0 15 8.00 6.20 9 3 9.40 –
EX211/2 1/2 13 12.700 110.0 18 9.00 7.00 10 3 10.80 –
EX215/8 5/8 11 15.875 110.0 20 12.00 9.00 12 4 13.50 –
EX213/4 3/4 10 19.050 125.0 25 14.00 11.00 14 4 16.50 –
EX217/8 7/8 9 22.225 140.0 25 18.00 14.50 17 4 19.50 –
EX211 1” 8 25.400 160.0 30 18.00 14.50 17 4 22.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNC
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
154
16
3
l
5
S
E023
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E0232-56 2 56 2.184 44.5 9.5 2.80 2.24 5 2 1.85 9.50
E0234-40 4 40 2.845 48.0 6 3.15 2.50 5 3 2.35 14.00
E0235-40 5 40 3.175 48.0 6 3.15 2.50 5 3 2.65 12.50
E0236-32 6 32 3.505 50.0 6 3.55 2.80 5 3 2.85 16.00
E0238-32 8 32 4.166 53.0 7 4.50 3.55 6 3 3.50 17.00
E02310-24 10 24 4.826 58.0 8 5.00 4.00 7 3 3.90 20.00
E02312-24 12 24 5.486 62.0 12 5.60 4.50 7 3 4.50 21.00
E0231/4 1/4 20 6.350 66.0 10 6.30 5.00 8 3 5.10 28.00
E0235/16 5/16 18 7.938 72.0 12 8.00 6.30 9 3 6.60 31.00
E0233/8 3/8 16 9.525 80.0 15 10.00 8.00 11 3 8.00 34.00
E0237/16 7/16 14 11.112 85.0 19 8.00 6.30 9 3 9.40 –
E0231/2 1/2 13 12.700 89.0 19 9.00 7.10 10 3 10.80 –
E0235/8 5/8 11 15.875 102.0 24 12.50 10.00 13 4 13.50 –
E0233/4 3/4 10 19.050 112.0 29 14.00 11.20 14 4 16.50 –
E0237/8 7/8 9 22.225 118.0 29 16.00 12.50 16 4 19.50 –
E0231 1” 8 25.400 130.0 35 18.00 14.00 18 4 22.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNC
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
155
l
0
S
E651
11
18
12
20
1
22
21
20
22
18
1
15
2
12
12
14
1
9
1
20
2
15
1
25
TDZ TPI TD OAL THL LDP DCON MS WSC NOF
(мм) (мм) (мм) (мм) (мм) (мм)
E6516-32 6 32 2.850 56.9 12 6.00 3.50 2.90 2
E6518-32 8 32 3.500 64.0 12 8.00 4.50 3.55 2
E65110-24 10 24 3.900 72.0 15 10.00 5.00 4.00 2
E65112-24 12 24 4.500 77.0 15 11.00 5.60 4.50 2
E6511/4 1/4 20 5.100 83.0 17 13.00 6.30 5.00 2
E6515/16 5/16 18 6.600 94.0 21 16.00 8.00 6.30 2
E6513/8 3/8 16 8.000 107.0 23 19.00 10.00 8.00 2
E6517/16 7/16 14 9.400 107.0 25 22.00 8.00 6.30 2
E6511/2 1/2 13 10.800 114.0 29 25.00 9.00 7.10 2
E6519/16 9/16 12 12.200 124.0 29 28.00 11.20 9.00 2
E6515/8 5/8 11 13.500 134.0 31 32.50 12.50 10.00 2
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Метчик-сверло из быстрорежущей стали для обработки резьбы UNC
Комбинированный инструмент с углом наклона спирали 30° позволяет обработать сквозное резьбовое отверстие за один проход,
что заметно снижает время обработки. Рекомендуется для применения с ручным механизированным инструментом. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
156
16
3
E287
11
45
12
51
1
51
21
51
22
45
2
40
1
29
2
24
20
1
18
2
15
11
25
12
21
21
22
22
18
2
12
1
17
2
15
14
1
10
11
55
12
41
1
28
21
62
22
55
2
40
1
40
12
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E2874-40 4 40 2.845 56.0 9 3.50 2.70 6 4 2.60 18.00
E2876-32 6 32 3.505 56.0 11 4.00 3.00 6 4 3.20 20.00
E2878-32 8 32 4.166 63.0 12 4.50 3.40 6 5 3.80 21.00
E28710-24 10 24 4.826 70.0 13 6.00 4.90 8 5 4.40 25.00
E2871/4 1/4 20 6.350 80.0 15 7.00 5.50 8 5 5.80 30.00
E2875/16 5/16 18 7.938 90.0 18 8.00 6.20 9 5 7.30 35.00
E2873/8 3/8 16 9.525 100.0 20 10.00 8.00 11 5 8.80 39.00
E2877/16 7/16 14 11.112 100.0 20 8.00 6.20 9 5 10.30 –
E2871/2 1/2 13 12.700 110.0 23 9.00 7.00 10 5 11.90 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы UNC
Раскатник имеет узкие канавки для СОЖ, короткий заборный конус для формирования резьбы в глухих или сквозных отверстиях.
Применяется для обработки пластичных материалов: мягких конструкционных и нержавеющих сталей или цветных сплавов. Покрытие
TiN повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
157
B
E111
11
12
1
21
22
2
1
2
1
11
12
1
21
22
1
2
1
2
51
52
11
12
1
21
22
2
1
2
2
TDZ TPI TD OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E1115-44NO3 5 44 3.180 45.0 13 4.00 3.00 3 2.70
E1115-44NO9 5 44 3.180 45.0 13 4.00 3.00 3 2.70
E1116-40NO3 6 40 3.510 45.0 10 4.00 3.00 3 2.95
E1116-40NO9 6 40 3.510 45.0 10 4.00 3.00 3 2.95
E1118-36NO3 8 36 4.170 50.0 14 6.00 4.90 3 3.50
E1118-36NO9 8 36 4.170 50.0 14 6.00 4.90 3 3.50
E11110-32NO3 10 32 4.820 50.0 14 6.00 4.90 3 4.10
E11110-32NO9 10 32 4.820 50.0 14 6.00 4.90 3 4.10
E1111/4NO3 1/4 28 6.350 56.0 17 6.00 4.90 3 5.50
E1111/4NO9 1/4 28 6.350 56.0 17 6.00 4.90 3 5.50
E1115/16NO3 5/16 24 7.940 63.0 19 6.00 4.90 3 6.90
E1115/16NO9 5/16 24 7.940 63.0 19 6.00 4.90 3 6.90
E1113/8NO3 3/8 24 9.530 63.0 16 7.00 5.50 3 8.50
E1113/8NO9 3/8 24 9.530 63.0 16 7.00 5.50 3 8.50
E1117/16NO3 7/16 20 11.110 63.0 15 8.00 6.20 3 9.90
E1117/16NO9 7/16 20 11.110 63.0 15 8.00 6.20 3 9.90
E1111/2NO3 1/2 20 12.700 70.0 22 9.00 7.00 3 11.50
E1111/2NO9 1/2 20 12.700 70.0 22 9.00 7.00 3 11.50
E1119/16NO3 9/16 18 14.290 70.0 16 11.00 9.00 4 12.90
E1119/16NO9 9/16 18 14.290 70.0 16 11.00 9.00 4 12.90
E1115/8NO3 5/8 18 15.880 70.0 16 12.00 9.00 4 14.50
E1115/8NO9 5/8 18 15.880 70.0 16 12.00 9.00 4 14.50
E1113/4NO3 3/4 16 19.050 80.0 22 14.00 11.00 4 17.50
E1113/4NO9 3/4 16 19.050 80.0 22 14.00 11.00 4 17.50
E1117/8NO3 7/8 14 22.230 90.0 22 18.00 14.50 4 20.40
E1117/8NO9 7/8 14 22.230 90.0 22 18.00 14.50 4 20.40
E1111NO3 1” 12 25.400 90.0 22 20.00 16.00 4 23.25
E1111NO9 1” 12 25.400 90.0 22 20.00 16.00 4 23.25
Ручной метчик из быстрорежущей стали для обработки резьбы UNF
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом; NO9
комплект из 2 метчиков, которые необходимо применять последовательно для получения полного профиля резьбы. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов.
Обозначение
158
B
E229
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E2292-64 2 64 2.184 45.0 7 2.80 2.10 5 3 1.90 12.00
E2293-56 3 56 2.515 50.0 8 2.80 2.10 5 3 2.15 12.50
E2294-48 4 48 2.845 56.0 9 3.50 2.70 6 3 2.40 18.00
E2295-44 5 44 3.175 56.0 10 3.50 2.70 6 3 2.70 18.00
E2296-40 6 40 3.505 56.0 11 4.00 3.00 6 3 2.95 20.00
E2298-36 8 36 4.166 63.0 12 4.50 3.40 6 3 3.50 21.00
E22910-32 10 32 4.826 70.0 13 6.00 4.90 8 3 4.10 25.00
E22912-28 12 28 5.486 80.0 15 6.00 4.90 8 3 4.70 30.00
E2291/4 1/4 28 6.350 80.0 15 7.00 5.50 8 3 5.50 30.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNF
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
159
B
E278
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E2785/16 5/16 24 7.940 90.0 18 6.00 4.90 8 3 6.90
E2783/8 3/8 24 9.530 100.0 24 7.00 5.50 8 3 8.50
E2787/16 7/16 20 11.110 100.0 22 9.00 7.00 10 3 9.90
E2781/2 1/2 20 12.700 100.0 21 9.00 7.00 10 3 11.50
E2789/16 9/16 18 14.290 100.0 21 11.00 9.00 12 4 12.90
E2785/8 5/8 18 15.880 100.0 21 12.00 9.00 12 4 14.50
E2783/4 3/4 16 19.050 125.0 25 14.00 11.00 14 4 17.50
E2787/8 7/8 14 22.230 140.0 28 18.00 14.50 17 4 20.40
E2781 1” 12 25.400 140.0 26 18.00 14.50 17 4 23.25
E2781.1/8 1.1/8 12 28.580 150.0 28 22.00 18.00 21 4 26.50
E2781.1/4 1.1/4 12 31.750 150.0 28 25.00 20.00 23 4 29.50
E2781.3/8 1.3/8 12 34.930 170.0 30 28.00 22.00 25 4 32.75
E2781.1/2 1) 1.1/2 12 38.100 170.0 30 32.00 24.00 27 4 36.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNF
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) HSS-E.
160
16
3
B
E524
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5240-80NO1 0 80 1.524 41.0 7 2.50 2.00 4 2 1.25 7.00
E5240-80NO2 0 80 1.524 41.0 7 2.50 2.00 4 2 1.25 7.00
E5240-80NO3 0 80 1.524 41.0 7 2.50 2.00 4 2 1.25 7.00
E5241-72NO1 1 72 1.854 41.0 8 2.50 2.00 4 2 1.55 8.00
E5241-72NO2 1 72 1.854 41.0 8 2.50 2.00 4 2 1.55 8.00
E5241-72NO3 1 72 1.854 41.0 8 2.50 2.00 4 2 1.55 8.00
E5242-64NO1 2 64 2.184 44.5 9.5 2.80 2.24 5 3 1.90 9.50
E5242-64NO2 2 64 2.184 44.5 9.5 2.80 2.24 5 3 1.90 9.50
E5242-64NO3 2 64 2.184 44.5 9.5 2.80 2.24 5 3 1.90 9.50
E5244-48NO1 4 48 2.845 48.0 12.5 3.15 2.50 5 3 2.40 12.50
E5244-48NO2 4 48 2.845 48.0 12.5 3.15 2.50 5 3 2.40 12.50
E5244-48NO3 4 48 2.845 48.0 12.5 3.15 2.50 5 3 2.40 12.50
E5245-44NO1 5 44 3.175 48.0 12.5 3.15 2.50 5 3 2.70 12.50
E5245-44NO2 5 44 3.175 48.0 12.5 3.15 2.50 5 3 2.70 12.50
E5245-44NO3 5 44 3.175 48.0 12.5 3.15 2.50 5 3 2.70 12.50
E5246-40NO1 6 40 3.505 50.0 14 3.55 2.80 5 3 2.95 14.00
E5246-40NO2 6 40 3.505 50.0 14 3.55 2.80 5 3 2.95 14.00
E5246-40NO3 6 40 3.505 50.0 14 3.55 2.80 5 3 2.95 14.00
E5248-36NO1 8 36 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
E5248-36NO2 8 36 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
E5248-36NO3 8 36 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
E52410-32NO1 10 32 4.826 58.0 11 5.00 4.00 7 3 4.10 20.00
E52410-32NO2 10 32 4.826 58.0 11 5.00 4.00 7 3 4.10 20.00
E52410-32NO3 10 32 4.826 58.0 11 5.00 4.00 7 3 4.10 20.00
E52410-32NO6 10 32 4.826 58.0 11 5.00 4.00 7 3 4.10 20.00
E52412-28NO1 12 28 5.486 62.0 12 5.60 4.50 7 3 4.70 21.00
E52412-28NO2 12 28 5.486 62.0 12 5.60 4.50 7 3 4.70 21.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах с плашками L120.
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы UNF
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2
со средним заборным конусом, NO3 с коротким заборным конусом; NO6 комплект из NO1+NO2+NO3. Полированные поверхности
снижают вероятность налипания стружки и повышают стойкость инструмента.
TDZ ≤ 3/8” TDZ ≥ 7/16”
161
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E52412-28NO3 12 28 5.486 62.0 12 5.60 4.50 7 3 4.70 21.00
E52412-28NO6 12 28 5.486 62.0 12 5.60 4.50 7 3 4.70 21.00
E5241/4NO1 1/4 28 6.350 66.0 13 6.30 5.00 8 3 5.50 26.00
E5241/4NO2 1/4 28 6.350 66.0 13 6.30 5.00 8 3 5.50 26.00
E5241/4NO3 1/4 28 6.350 66.0 13 6.30 5.00 8 3 5.50 26.00
E5241/4NO6 1/4 28 6.350 66.0 13 6.30 5.00 8 3 5.50 26.00
E5245/16NO1 5/16 24 7.938 72.0 16 8.00 6.30 9 3 6.90 29.00
E5245/16NO2 5/16 24 7.938 72.0 16 8.00 6.30 9 3 6.90 29.00
E5245/16NO3 5/16 24 7.938 72.0 16 8.00 6.30 9 3 6.90 29.00
E5245/16NO6 5/16 24 7.938 72.0 16 8.00 6.30 9 3 6.90 29.00
E5243/8NO1 3/8 24 9.525 80.0 18 10.00 8.00 11 3 8.50 32.00
E5243/8NO2 3/8 24 9.525 80.0 18 10.00 8.00 11 3 8.50 32.00
E5243/8NO3 3/8 24 9.525 80.0 18 10.00 8.00 11 3 8.50 32.00
E5243/8NO6 3/8 24 9.525 80.0 18 10.00 8.00 11 3 8.50 32.00
E5247/16NO1 7/16 20 11.112 85.0 19 8.00 6.30 9 3 9.90 –
E5247/16NO2 7/16 20 11.112 85.0 19 8.00 6.30 9 3 9.90 –
E5247/16NO3 7/16 20 11.112 85.0 19 8.00 6.30 9 3 9.90 –
E5247/16NO6 7/16 20 11.112 85.0 19 8.00 6.30 9 3 9.90 –
E5241/2NO1 1/2 20 12.700 89.0 22 9.00 7.10 10 3 11.50 –
E5241/2NO2 1/2 20 12.700 89.0 22 9.00 7.10 10 3 11.50 –
E5241/2NO3 1/2 20 12.700 89.0 22 9.00 7.10 10 3 11.50 –
E5241/2NO6 1/2 20 12.700 89.0 22 9.00 7.10 10 3 11.50 –
E5249/16NO1 9/16 18 14.288 95.0 24 11.20 9.00 12 4 12.90 –
E5249/16NO2 9/16 18 14.288 95.0 24 11.20 9.00 12 4 12.90 –
E5249/16NO3 9/16 18 14.288 95.0 24 11.20 9.00 12 4 12.90 –
E5249/16NO6 9/16 18 14.288 95.0 24 11.20 9.00 12 4 12.90 –
E5245/8NO1 5/8 18 15.875 102.0 24 12.50 10.00 13 4 14.50 –
E5245/8NO2 5/8 18 15.875 102.0 24 12.50 10.00 13 4 14.50 –
E5245/8NO3 5/8 18 15.875 102.0 24 12.50 10.00 13 4 14.50 –
E5245/8NO6 5/8 18 15.875 102.0 24 12.50 10.00 13 4 14.50 –
E5243/4NO1 3/4 16 19.050 112.0 29 14.00 11.20 14 4 17.50 –
E5243/4NO2 3/4 16 19.050 112.0 29 14.00 11.20 14 4 17.50 –
E5243/4NO3 3/4 16 19.050 112.0 29 14.00 11.20 14 4 17.50 –
E5243/4NO6 3/4 16 19.050 112.0 29 14.00 11.20 14 4 17.50 –
E5247/8NO1 7/8 14 22.225 118.0 29 16.00 12.50 16 4 20.40 –
E5247/8NO2 7/8 14 22.225 118.0 29 16.00 12.50 16 4 20.40 –
E5247/8NO3 7/8 14 22.225 118.0 29 16.00 12.50 16 4 20.40 –
E5247/8NO6 7/8 14 22.225 118.0 29 16.00 12.50 16 4 20.40 –
E5241NO1 1” 12 25.400 130.0 35 18.00 14.00 18 4 23.25 –
E5241NO2 1” 12 25.400 130.0 35 18.00 14.00 18 4 23.25 –
E5241NO3 1” 12 25.400 130.0 35 18.00 14.00 18 4 23.25 –
E5241NO6 1” 12 25.400 130.0 35 18.00 14.00 18 4 23.25 –
E5241.1/8NO1 1.1/8 12 28.575 138.0 35 20.00 16.00 20 4 26.50 –
E5241.1/8NO2 1.1/8 12 28.575 138.0 35 20.00 16.00 20 4 26.50 –
E5241.1/8NO3 1.1/8 12 28.575 138.0 35 20.00 16.00 20 4 26.50 –
E5241.1/4NO1 1.1/4 12 31.750 151.0 41 22.40 18.00 22 4 29.50 –
E5241.1/4NO2 1.1/4 12 31.750 151.0 41 22.40 18.00 22 4 29.50 –
E5241.1/4NO3 1.1/4 12 31.750 151.0 41 22.40 18.00 22 4 29.50 –
E5241.3/8NO1 1.3/8 12 34.925 162.0 47 25.00 20.00 24 4 32.75 –
E5241.3/8NO2 1.3/8 12 34.925 162.0 47 25.00 20.00 24 4 32.75 –
E5241.3/8NO3 1.3/8 12 34.925 162.0 47 25.00 20.00 24 4 32.75 –
E5241.1/2NO1 1.1/2 12 38.100 170.0 47 28.00 22.40 26 4 36.00 –
E5241.1/2NO2 1.1/2 12 38.100 170.0 47 28.00 22.40 26 4 36.00 –
E5241.1/2NO3 1.1/2 12 38.100 170.0 47 28.00 22.40 26 4 36.00 –
Обозначение
162
16
3
B
EP30
11
22
12
24
1
25
21
18
22
16
2
14
1
13
2
10
1
8
11
14
12
10
1
7
21
28
22
25
2
18
1
44
2
27
13
1
22
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP308-36 8 36 4.166 63.0 12 4.50 3.40 8 3 3.50 21.00
EP3010-32 10 32 4.826 70.0 13 6.00 4.90 8 3 4.10 25.00
EP301/4 1/4 28 6.350 80.0 15 7.00 5.50 8 3 5.50 30.00
EP305/16 5/16 24 7.938 90.0 18 8.00 6.20 9 3 6.90 35.00
EP303/8 3/8 24 9.525 100.0 20 10.00 8.00 11 3 8.50 39.00
EP307/16 7/16 20 11.112 100.0 20 8.00 6.20 9 3 9.90 –
EP301/2 1/2 20 12.700 110.0 23 9.00 7.00 10 3 11.50 –
EP305/8 5/8 18 15.875 110.0 25 12.00 9.00 12 3 14.50 –
EP303/4 3/4 16 19.050 125.0 30 14.00 11.00 14 4 17.50 –
EP307/8 7/8 14 22.225 140.0 34 18.00 14.50 17 4 20.40 –
EP301 1” 12 25.400 160.0 38 18.00 14.50 17 4 23.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNF
Метчик имеет короткий заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Полированные поверхности
снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
163
16
3
S
EP31
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP318-36 8 36 4.166 63.0 12 4.50 3.40 8 3 3.50 21.00
EP3110-32 10 32 4.826 70.0 13 6.00 4.90 8 3 4.10 25.00
EP311/4 1/4 28 6.350 80.0 15 7.00 5.50 8 3 5.50 30.00
EP315/16 5/16 24 7.938 90.0 18 8.00 6.20 9 3 6.90 35.00
EP313/8 3/8 24 9.525 100.0 20 10.00 8.00 11 3 8.50 39.00
EP317/16 7/16 20 11.112 100.0 20 8.00 6.20 9 3 9.90 –
EP311/2 1/2 20 12.700 110.0 23 9.00 7.00 10 3 11.50 –
EP315/8 5/8 18 15.875 110.0 25 12.00 9.00 12 3 14.50 –
EP313/4 3/4 16 19.050 125.0 30 14.00 11.00 14 4 17.50 –
EP317/8 7/8 14 22.225 140.0 34 18.00 14.50 17 4 20.40 –
EP311 1” 12 25.400 160.0 38 18.00 14.50 17 4 23.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNF
Метчик имеет короткий заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
164
16
3
S
E031
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E0318-36 8 36 4.166 53.0 9.5 4.50 3.55 6 3 3.50 17.00
E03110-32 10 32 4.826 58.0 11 5.00 4.00 7 3 4.10 20.00
E0311/4 1/4 28 6.350 66.0 13 6.30 5.00 8 3 5.50 26.00
E0315/16 5/16 24 7.938 72.0 16 8.00 6.30 9 3 6.90 29.00
E0313/8 3/8 24 9.525 80.0 18 10.00 8.00 11 3 8.50 32.00
E0317/16 7/16 20 11.112 85.0 19 8.00 6.30 9 3 9.90 –
E0311/2 1/2 20 12.700 89.0 22 9.00 7.10 10 3 11.50 –
E0319/16 9/16 18 14.288 95.0 24 11.20 9.00 12 3 12.90 –
E0315/8 5/8 18 15.875 102.0 24 12.50 10.00 13 3 14.50 –
E0313/4 3/4 16 19.050 112.0 29 14.00 11.20 14 4 17.50 –
E0317/8 7/8 14 22.225 118.0 29 16.00 12.50 16 4 20.40 –
E0311 1” 12 25.400 130.0 35 18.00 14.00 18 4 23.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNF
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
165
16
3
l
5
B
EX30
11
21
12
23
1
24
21
17
22
15
2
13
1
12
2
9
1
7
11
13
12
9
1
6
21
27
22
24
2
17
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX308-36 8 36 4.166 63.0 7 4.50 3.40 8 3 3.50 21.00
EX3010-32 10 32 4.826 70.0 8 6.00 4.90 8 3 4.10 25.00
EX301/4 1/4 28 6.350 80.0 10 7.00 5.50 8 3 5.50 30.00
EX305/16 5/16 24 7.938 90.0 12 8.00 6.20 9 3 6.90 35.00
EX303/8 3/8 24 9.525 100.0 15 10.00 8.00 11 3 8.50 39.00
EX307/16 7/16 20 11.112 100.0 15 8.00 6.20 9 3 9.90 –
EX301/2 1/2 20 12.700 110.0 18 9.00 7.00 10 3 11.50 –
EX305/8 5/8 18 15.875 110.0 20 12.00 9.00 12 4 14.50 –
EX303/4 3/4 16 19.050 125.0 25 14.00 11.00 14 4 17.50 –
EX307/8 7/8 14 22.225 140.0 25 18.00 14.50 17 4 20.40 –
EX301 1” 12 25.400 160.0 30 18.00 14.50 17 4 23.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNF
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
166
16
3
l
5
S
EX31
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX318-36 8 36 4.166 63.0 7 4.50 3.40 8 3 3.50 21.00
EX3110-32 10 32 4.826 70.0 8 6.00 4.90 8 3 4.10 25.00
EX311/4 1/4 28 6.350 80.0 10 7.00 5.50 8 3 5.50 30.00
EX315/16 5/16 24 7.938 90.0 12 8.00 6.20 9 3 6.90 35.00
EX313/8 3/8 24 9.525 100.0 15 10.00 8.00 11 3 8.50 39.00
EX317/16 7/16 20 11.112 100.0 15 8.00 6.20 9 3 9.90 –
EX311/2 1/2 20 12.700 110.0 18 9.00 7.00 10 3 11.50 –
EX315/8 5/8 18 15.875 110.0 20 12.00 9.00 12 4 14.50 –
EX313/4 3/4 16 19.050 125.0 25 14.00 11.00 14 4 17.50 –
EX317/8 7/8 14 22.225 140.0 25 18.00 14.50 17 4 20.40 –
EX311 1” 12 25.400 160.0 30 18.00 14.50 17 4 23.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNF
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
167
16
3
l
5
S
E033
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E0338-36 8 36 4.166 53.0 7 4.50 3.55 6 3 3.50 17.00
E03310-32 10 32 4.826 58.0 8 5.00 4.00 7 3 4.10 20.00
E0331/4 1/4 28 6.350 66.0 10 6.30 5.00 8 3 5.50 28.00
E0335/16 5/16 24 7.938 72.0 12 8.00 6.30 9 3 6.90 31.00
E0333/8 3/8 24 9.525 80.0 15 10.00 8.00 11 3 8.50 34.00
E0337/16 7/16 20 11.112 85.0 19 8.00 6.30 9 3 9.90 –
E0331/2 1/2 20 12.700 89.0 22 9.00 7.10 10 3 11.50 –
E0339/16 9/16 18 14.288 95.0 24 11.20 9.00 12 3 12.90 –
E0335/8 5/8 18 15.875 102.0 24 12.50 10.00 13 4 14.50 –
E0333/4 3/4 16 19.050 112.0 29 14.00 11.20 14 4 17.50 –
E0337/8 7/8 14 22.225 118.0 29 16.00 12.50 16 4 20.40 –
E0331 1” 12 25.400 130.0 35 18.00 14.00 18 4 23.25 –
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы UNF
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
168
l
0
S
E654
11
18
12
20
1
22
21
20
22
18
1
15
2
12
12
14
1
9
1
20
2
15
1
25
TDZ TPI TD OAL THL LDP DCON MS WSC NOF
(мм) (мм) (мм) (мм) (мм) (мм)
E6548-36 8 36 3.500 64.0 13 8.00 4.50 3.55 2
E65410-32 10 32 4.100 72.0 16 10.00 5.00 4.00 2
E65412-28 12 28 4.700 77.0 17 11.00 5.60 4.50 2
E6541/4 1/4 28 5.500 83.0 19 13.00 6.30 5.00 2
E6545/16 5/16 24 6.900 94.0 22 16.00 8.00 6.30 2
E6543/8 3/8 24 8.500 104.0 24 19.00 10.00 8.00 2
E6547/16 7/16 20 9.900 107.0 25 22.00 8.00 6.30 2
E6541/2 1/2 20 11.500 114.0 29 25.00 9.00 7.10 2
E6545/8 5/8 18 14.500 134.0 32 32.00 12.50 10.00 2
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Метчик-сверло из быстрорежущей стали для обработки резьбы UNF
Комбинированный инструмент с углом наклона спирали 30° позволяет обработать сквозное резьбовое отверстие за один проход,
что заметно снижает время обработки. Рекомендуется для применения с ручным механизированным инструментом. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
169
16
3
E286
11
45
12
51
1
51
21
51
22
45
2
40
1
29
2
24
20
1
18
2
15
11
25
12
21
21
22
22
18
2
15
1
17
2
15
14
1
10
11
55
12
41
1
28
21
62
22
55
2
40
1
40
12
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E2864-48 4 48 2.845 56.0 9 3.50 2.70 6 4 2.60 18.00
E2866-40 6 40 3.505 56.0 11 4.00 3.00 6 4 3.20 20.00
E2868-36 8 36 4.166 63.0 12 4.50 3.40 6 5 3.90 21.00
E28610-32 10 32 4.826 70.0 13 6.00 4.90 8 5 4.50 25.00
E2861/4 1/4 28 6.350 80.0 15 7.00 5.50 8 5 6.00 30.00
E2865/16 5/16 24 7.938 90.0 18 8.00 6.20 9 5 7.50 35.00
E2863/8 3/8 24 9.525 100.0 20 10.00 8.00 11 5 9.10 39.00
E2867/16 7/16 20 11.112 100.0 20 8.00 6.20 9 5 10.60 –
E2861/2 1/2 20 12.700 100.0 21 9.00 7.00 10 5 12.10 –
Раскатник из быстрорежущей стали с кобальтом для формирования резьбы UNF
Раскатник имеет узкие канавки для СОЖ, короткий заборный конус для формирования резьбы в глухих или сквозных отверстиях.
Применяется для обработки пластичных материалов: мягких конструкционных и нержавеющих сталей или цветных сплавов. Покрытие
TiN повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
170
16
3
B
E570
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5701/4X32NO3 1/4 32 6.350 66.0 13 6.30 5.00 3 5.60 26.00
E5701/4X36NO3 1/4 36 6.350 66.0 13 6.30 5.00 3 5.70 26.00
E5701/4X40NO3 1/4 40 6.350 66.0 13 6.30 5.00 3 5.70 26.00
E5705/16X32NO3 5/16 32 7.938 72.0 16 8.00 6.30 3 7.20 29.00
E5703/8X32NO3 3/8 32 9.525 80.0 18 10.00 8.00 3 8.80 32.00
E5707/16X24NO3 7/16 24 11.112 85.0 19 8.00 6.30 3 10.00 –
E5707/16X28NO3 7/16 28 11.112 85.0 19 8.00 6.30 3 10.20 –
E5701/2X28NO3 1/2 28 12.700 89.0 22 9.00 7.10 3 11.80 –
E5709/16X24NO3 9/16 24 14.288 95.0 24 11.20 9.00 4 13.25 –
E5705/8X24NO3 5/8 24 15.875 102.0 24 12.50 10.00 4 14.80 –
E5703/4X20NO3 3/4 20 19.050 112.0 29 14.00 11.20 4 17.80 –
E5707/8X20NO3 7/8 20 22.225 118.0 30 16.00 12.50 4 21.00 –
E5701X14NO3 1” 14 25.400 130.0 36 18.00 14.00 4 23.50 –
E5701.1/16X12NO3 1.1/16 12 26.988 127.0 37 20.00 16.00 4 24.75 –
E5701.1/8X8NO3 1.1/8 8 28.575 138.0 35 20.00 16.00 4 25.50 –
E5701.3/16X12NO3 1.3/16 12 30.163 137.0 37 22.40 18.00 4 28.00 –
E5701.1/4X8NO3 1.1/4 8 31.750 151.0 41 22.40 18.00 4 28.50 –
E5701.5/16X12NO3 1.5/16 12 33.338 137.0 37 22.40 18.00 4 31.25 –
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы UN
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом.
Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
TDZ ≤ 3/8” TDZ ≥ 7/16”
171
B
E115
11
12
1
21
22
2
1
2
1
11
12
1
21
22
1
2
1
2
51
52
11
12
1
21
22
2
1
2
2
TDZ TPI TD OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E1151/8NO3 1/8 40 3.175 40.0 10 3.50 2.70 3 2.55
E1151/8NO8 1/8 40 3.175 40.0 10 3.50 2.70 3 2.55
E1155/32NO3 5/32 32 3.969 45.0 12 4.50 3.40 3 3.20
E1155/32NO8 5/32 32 3.969 45.0 12 4.50 3.40 3 3.20
E1153/16NO3 3/16 24 4.763 50.0 16 5.50 4.30 3 3.70
E1153/16NO8 3/16 24 4.763 50.0 16 5.50 4.30 3 3.70
E1151/4NO3 1/4 20 6.350 56.0 17 6.00 4.90 3 5.10
E1151/4NO8 1/4 20 6.350 56.0 17 6.00 4.90 3 5.10
E1155/16NO3 5/16 18 7.938 63.0 25 6.00 4.90 3 6.50
E1155/16NO8 5/16 18 7.938 63.0 25 6.00 4.90 3 6.50
E1153/8NO3 3/8 16 9.525 70.0 22 7.00 5.50 3 7.90
E1153/8NO8 3/8 16 9.525 70.0 22 7.00 5.50 3 7.90
E1157/16NO3 7/16 14 11.113 75.0 30 8.00 6.20 3 9.20
E1157/16NO8 7/16 14 11.113 75.0 30 8.00 6.20 3 9.20
E1151/2NO3 1/2 12 12.700 80.0 30 9.00 7.00 3 10.50
E1151/2NO8 1/2 12 12.700 80.0 30 9.00 7.00 3 10.50
E1159/16NO3 9/16 12 14.288 80.0 30 11.00 9.00 4 12.00
E1159/16NO8 9/16 12 14.288 80.0 30 11.00 9.00 4 12.00
E1155/8NO3 5/8 11 15.875 90.0 36 12.00 9.00 4 13.50
E1155/8NO8 5/8 11 15.875 90.0 36 12.00 9.00 4 13.50
E1153/4NO3 3/4 10 19.050 105.0 40 14.00 11.00 4 16.50
E1153/4NO8 3/4 10 19.050 105.0 40 14.00 11.00 4 16.50
E1157/8NO3 7/8 9 22.225 110.0 45 18.00 14.50 4 19.25
E1157/8NO8 7/8 9 22.225 110.0 45 18.00 14.50 4 19.25
E1151NO3 1” 8 25.400 110.0 50 20.00 16.00 4 22.00
E1151NO8 1” 8 25.400 110.0 50 20.00 16.00 4 22.00
Ручной метчик из быстрорежущей стали для обработки резьбы BSW
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом; NO8
комплект из 3 метчиков, которые необходимо применять последовательно для получения полного профиля резьбы. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов.
Обозначение
172
16
3
B
E531
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5311/8NO1 1/8 40 3.175 48.0 12.5 3.15 2.50 3 2.55 12.50
E5311/8NO2 1/8 40 3.175 48.0 12.5 3.15 2.50 3 2.55 12.50
E5311/8NO3 1/8 40 3.175 48.0 12.5 3.15 2.50 3 2.55 12.50
E5311/8NO6 1/8 40 3.175 48.0 12.5 3.15 2.50 3 2.55 12.50
E5315/32NO1 5/32 32 3.969 53.0 14 4.00 3.15 3 3.20 14.00
E5315/32NO2 5/32 32 3.969 53.0 14 4.00 3.15 3 3.20 14.00
E5315/32NO3 5/32 32 3.969 53.0 14 4.00 3.15 3 3.20 14.00
E5315/32NO6 5/32 32 3.969 53.0 14 4.00 3.15 3 3.20 14.00
E5313/16NO1 3/16 24 4.763 58.0 11 5.00 4.00 3 3.70 20.00
E5313/16NO2 3/16 24 4.763 58.0 11 5.00 4.00 3 3.70 20.00
E5313/16NO3 3/16 24 4.763 58.0 11 5.00 4.00 3 3.70 20.00
E5313/16NO6 3/16 24 4.763 58.0 11 5.00 4.00 3 3.70 20.00
E5311/4NO1 1/4 20 6.350 66.0 13 6.30 5.00 3 5.10 26.00
E5311/4NO2 1/4 20 6.350 66.0 13 6.30 5.00 3 5.10 26.00
E5311/4NO3 1/4 20 6.350 66.0 13 6.30 5.00 3 5.10 26.00
E5311/4NO6 1/4 20 6.350 66.0 13 6.30 5.00 3 5.10 26.00
E5315/16NO1 5/16 18 7.938 72.0 16 8.00 6.30 3 6.50 29.00
E5315/16NO2 5/16 18 7.938 72.0 16 8.00 6.30 3 6.50 29.00
E5315/16NO3 5/16 18 7.938 72.0 16 8.00 6.30 3 6.50 29.00
E5315/16NO6 5/16 18 7.938 72.0 16 8.00 6.30 3 6.50 29.00
E5313/8NO1 3/8 16 9.525 80.0 18 10.00 8.00 3 7.90 32.00
E5313/8NO2 3/8 16 9.525 80.0 18 10.00 8.00 3 7.90 32.00
E5313/8NO3 3/8 16 9.525 80.0 18 10.00 8.00 3 7.90 32.00
E5313/8NO6 3/8 16 9.525 80.0 18 10.00 8.00 3 7.90 32.00
E5317/16NO1 7/16 14 11.112 85.0 19 8.00 6.30 3 9.20 –
E5317/16NO2 7/16 14 11.112 85.0 19 8.00 6.30 3 9.20 –
E5317/16NO3 7/16 14 11.112 85.0 19 8.00 6.30 3 9.20 –
E5317/16NO6 7/16 14 11.112 85.0 19 8.00 6.30 3 9.20 –
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы BSW
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2
со средним заборным конусом, NO3 с коротким заборным конусом; NO6 комплект из NO1+NO2+NO3; NO7 комплект из NO2+NO3.
Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
TDZ ≤ 3/8” TDZ ≥ 7/16”
173
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5311/2NO1 1/2 12 12.700 89.0 22 9.00 7.10 3 10.50 –
E5311/2NO2 1/2 12 12.700 89.0 22 9.00 7.10 3 10.50 –
E5311/2NO3 1/2 12 12.700 89.0 22 9.00 7.10 3 10.50 –
E5311/2NO6 1/2 12 12.700 89.0 22 9.00 7.10 3 10.50 –
E5315/8NO1 5/8 11 15.875 102.0 24 12.50 10.00 4 13.50 –
E5315/8NO2 5/8 11 15.875 102.0 24 12.50 10.00 4 13.50 –
E5315/8NO3 5/8 11 15.875 102.0 24 12.50 10.00 4 13.50 –
E5315/8NO6 5/8 11 15.875 102.0 24 12.50 10.00 4 13.50 –
E5313/4NO1 3/4 10 19.050 112.0 29 14.00 11.20 4 16.50 –
E5313/4NO2 3/4 10 19.050 112.0 29 14.00 11.20 4 16.50 –
E5313/4NO3 3/4 10 19.050 112.0 29 14.00 11.20 4 16.50 –
E5313/4NO6 3/4 10 19.050 112.0 29 14.00 11.20 4 16.50 –
E5311NO1 1” 8 25.400 130.0 35 18.00 14.00 4 22.00 –
E5311NO2 1” 8 25.400 130.0 35 18.00 14.00 4 22.00 –
E5311NO3 1” 8 25.400 130.0 35 18.00 14.00 4 22.00 –
E5311NO6 1” 8 25.400 130.0 35 18.00 14.00 4 22.00 –
Обозначение
174
3 16
S
E534
11
11
12
12
1
14
21
9
22
8
2
7
1
8
2
6
1
5
2
4
11
7
12
6
21
6
22
5
1
5
2
4
3
1
2
11
9
12
6
1
4
21
12
22
9
1
10
2
6
1
9
2
5
51
11
52
7
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5341/8 1/8 40 3.175 48.0 12.5 3.15 2.50 3 2.55 12.50
E5345/32 5/32 32 3.969 53.0 14 4.00 3.15 3 3.20 14.00
E5343/16 3/16 24 4.763 58.0 11 5.00 4.00 3 3.70 20.00
E5341/4 1/4 20 6.350 66.0 13 6.30 5.00 3 5.10 26.00
E5345/16 5/16 18 7.938 72.0 16 8.00 6.30 3 6.50 29.00
E5343/8 3/8 16 9.525 80.0 18 10.00 8.00 3 7.90 32.00
E5347/16 7/16 14 11.112 85.0 19 8.00 6.30 3 9.20 –
E5341/2 1/2 12 12.700 89.0 22 9.00 7.10 3 10.50 –
E5345/8 5/8 11 15.875 102.0 24 12.50 10.00 3 13.50 –
E5343/4 3/4 10 19.050 112.0 29 14.00 11.20 4 16.50 –
Машинный метчик из быстрорежущей стали для обработки резьбы BSW
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 7/16”
175
12
3
l
0
BS
E533
11
10
12
11
1
13
21
8
22
7
2
6
1
7
2
5
4
1
4
2
3
11
6
12
5
21
4
22
5
2
5
1
5
2
4
3
1
2
1
5
21
12
22
10
2
8
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5331/8 1) 1/8 40 3.175 48.0 12.5 3.15 2.50 3 2.55 12.50
E5331/8BLUE 1/8 40 3.175 48.0 12.5 3.15 2.50 3 2.55 12.50
E5333/16 1) 3/16 24 4.763 58.0 11 5.00 4.00 3 3.70 20.00
E5333/16BLUE 3/16 24 4.763 58.0 11 5.00 4.00 3 3.70 20.00
E5331/4 1) 1/4 20 6.350 66.0 13 6.30 5.00 3 5.10 26.00
E5331/4BLUE 1/4 20 6.350 66.0 13 6.30 5.00 3 5.10 26.00
E5335/16 1) 5/16 18 7.938 72.0 16 8.00 6.30 3 6.50 31.00
E5335/16BLUE 5/16 18 7.938 72.0 16 8.00 6.30 3 6.50 31.00
E5333/8 1) 3/8 16 9.525 80.0 18 10.00 8.00 3 7.90 34.00
E5333/8BLUE 3/8 16 9.525 80.0 18 10.00 8.00 3 7.90 34.00
E5331/2 1) 1/2 12 12.700 89.0 22 9.00 7.10 3 10.50 –
E5331/2BLUE 1/2 12 12.700 89.0 22 9.00 7.10 3 10.50 –
E5335/8 1) 5/8 11 15.875 102.0 24 12.50 10.00 3 13.50 –
E5335/8BLUE 5/8 11 15.875 102.0 24 12.50 10.00 3 13.50 –
E5333/4 1) 3/4 10 19.050 112.0 29 14.00 11.20 3 16.50 –
E5333/4BLUE 3/4 10 19.050 112.0 29 14.00 11.20 3 16.50 –
Машинный метчик из быстрорежущей стали для обработки резьбы BSW
Метчик имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы в глухих отверстиях. Полированные
поверхности с обработкой паром снижают вероятность налипания и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Полирование.
TDZ ≤ 3/8” TDZ ≥ 1/2”
176
16
3
B
E536
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5363/16NO1 3/16 32 4.760 58.0 12 5.00 4.00 3 4.00 20.00
E5363/16NO2 3/16 32 4.760 58.0 12 5.00 4.00 3 4.00 20.00
E5363/16NO3 3/16 32 4.760 58.0 12 5.00 4.00 3 4.00 20.00
E5363/16NO6 3/16 32 4.760 58.0 12 5.00 4.00 3 4.00 20.00
E5361/4NO1 1/4 26 6.350 66.0 14 6.30 5.00 3 5.30 26.00
E5361/4NO2 1/4 26 6.350 66.0 14 6.30 5.00 3 5.30 26.00
E5361/4NO3 1/4 26 6.350 66.0 14 6.30 5.00 3 5.30 26.00
E5361/4NO6 1/4 26 6.350 66.0 14 6.30 5.00 3 5.30 26.00
E5365/16NO1 5/16 22 7.940 72.0 18 8.00 6.30 3 6.80 29.00
E5365/16NO2 5/16 22 7.940 72.0 18 8.00 6.30 3 6.80 29.00
E5365/16NO3 5/16 22 7.940 72.0 18 8.00 6.30 3 6.80 29.00
E5365/16NO6 5/16 22 7.940 72.0 18 8.00 6.30 3 6.80 29.00
E5363/8NO1 3/8 20 9.530 80.0 20 10.00 8.00 3 8.30 32.00
E5363/8NO2 3/8 20 9.530 80.0 20 10.00 8.00 3 8.30 32.00
E5363/8NO3 3/8 20 9.530 80.0 20 10.00 8.00 3 8.30 32.00
E5363/8NO6 3/8 20 9.530 80.0 20 10.00 8.00 3 8.30 32.00
E5367/16NO1 7/16 18 11.110 85.0 20 8.00 6.30 3 9.70 –
E5367/16NO2 7/16 18 11.110 85.0 20 8.00 6.30 3 9.70 –
E5367/16NO3 7/16 18 11.110 85.0 20 8.00 6.30 3 9.70 –
E5361/2NO1 1/2 16 12.700 89.0 23 9.00 7.10 3 11.00 –
E5361/2NO2 1/2 16 12.700 89.0 23 9.00 7.10 3 11.00 –
E5361/2NO3 1/2 16 12.700 89.0 23 9.00 7.10 3 11.00 –
E5361/2NO6 1/2 16 12.700 89.0 23 9.00 7.10 3 11.00 –
E5369/16NO1 9/16 16 14.280 95.0 25 11.20 9.00 4 12.70 –
E5369/16NO2 9/16 16 14.280 95.0 25 11.20 9.00 4 12.70 –
E5369/16NO3 9/16 16 14.280 95.0 25 11.20 9.00 4 12.70 –
E5365/8NO1 5/8 14 15.880 102.0 25 12.50 10.00 4 14.00 –
E5365/8NO2 5/8 14 15.880 102.0 25 12.50 10.00 4 14.00 –
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы BSF
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2
со средним заборным конусом, NO3 с коротким заборным конусом; NO6 комплект из NO1+NO2+NO3; NO7 комплект из NO2+NO3.
Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
TDZ ≤ 3/8” TDZ ≥ 7/16”
177
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5365/8NO3 5/8 14 15.880 102.0 25 12.50 10.00 4 14.00 –
E5363/4NO1 3/4 12 19.050 112.0 30 14.00 11.20 4 17.00 –
E5363/4NO2 3/4 12 19.050 112.0 30 14.00 11.20 4 17.00 –
E5363/4NO3 3/4 12 19.050 112.0 30 14.00 11.20 4 17.00 –
E5367/8NO1 7/8 11 22.230 118.0 30 16.00 12.50 4 19.75 –
E5367/8NO2 7/8 11 22.230 118.0 30 16.00 12.50 4 19.75 –
E5367/8NO3 7/8 11 22.230 118.0 30 16.00 12.50 4 19.75 –
E5367/8NO6 7/8 11 22.230 118.0 30 16.00 12.50 4 19.75 –
E5361NO1 1” 10 25.400 130.0 36 18.00 14.00 4 22.75 –
E5361NO2 1” 10 25.400 130.0 36 18.00 14.00 4 22.75 –
E5361NO3 1” 10 25.400 130.0 36 18.00 14.00 4 22.75 –
Обозначение
178
12
3
S
E539
11
11
12
12
1
14
21
9
22
8
2
7
1
8
2
6
1
5
2
4
11
7
12
6
21
6
22
5
1
5
2
4
3
1
2
11
9
12
6
1
4
21
12
22
9
1
10
2
6
1
9
2
5
51
11
52
7
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5391/4 1/4 26 6.350 66.0 14 6.30 5.00 3 5.30 26.00
E5395/16 5/16 22 7.940 72.0 18 8.00 6.30 3 6.80 29.00
E5393/8 3/8 20 9.530 80.0 20 10.00 8.00 3 8.30 32.00
E5391/2 1/2 16 12.700 89.0 23 9.00 7.10 3 11.00 –
Машинный метчик из быстрорежущей стали для обработки резьбы BSF
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 3/8” TDZ ≥ 1/2”
179
12
3
l
0
BS
E538
11
10
12
11
1
13
21
8
22
7
2
6
1
7
2
5
4
1
4
2
3
11
6
12
5
21
4
22
5
2
5
1
5
2
4
3
1
2
1
5
21
12
22
10
2
8
TDZ TPI TD OAL THL DCON MS WSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5381/4 1) 1/4 26 6.350 66.0 13 6.30 5.00 3 5.30 26.00
E5381/4BLUE 1/4 26 6.350 66.0 13 6.30 5.00 3 5.30 26.00
E5385/16 1) 5/16 22 7.938 72.0 16 8.00 6.30 3 6.80 31.00
E5385/16BLUE 5/16 22 7.938 72.0 16 8.00 6.30 3 6.80 31.00
E5383/8 1) 3/8 20 9.525 80.0 18 10.00 8.00 3 8.30 34.00
E5383/8BLUE 3/8 20 9.525 80.0 18 10.00 8.00 3 8.30 34.00
E5381/2 1) 1/2 16 12.700 89.0 22 9.00 7.10 3 11.00 –
E5381/2BLUE 1/2 16 12.700 89.0 22 9.00 7.10 3 11.00 –
Машинный метчик из быстрорежущей стали для обработки резьбы BSF
Метчик имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы в глухих отверстиях. Полированные
поверхности с обработкой паром снижают вероятность налипания и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Полирование.
TDZ ≤ 3/8” TDZ ≥ 1/2”
180
B
E542
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TP TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E542BA10NO1 BA10 0.35 1.700 41.0 7 2.50 2.00 4 2 1.30 7.00
E542BA10NO2 BA10 0.35 1.700 41.0 7 2.50 2.00 4 2 1.30 7.00
E542BA10NO3 BA10 0.35 1.700 41.0 7 2.50 2.00 4 2 1.30 7.00
E542BA10NO6 BA10 0.35 1.700 41.0 7 2.50 2.00 4 2 1.30 7.00
E542BA8NO1 BA 8 0.43 2.200 44.5 9.5 2.80 2.20 5 3 1.80 9.50
E542BA8NO2 BA 8 0.43 2.200 44.5 9.5 2.80 2.20 5 3 1.80 9.50
E542BA8NO3 BA 8 0.43 2.200 44.5 9.5 2.80 2.20 5 3 1.80 9.50
E542BA8NO6 BA 8 0.43 2.200 44.5 9.5 2.80 2.20 5 3 1.80 9.50
E542BA6NO1 BA 6 0.53 2.800 44.5 9.5 2.80 2.20 5 3 2.30 9.50
E542BA6NO2 BA 6 0.53 2.800 44.5 9.5 2.80 2.20 5 3 2.30 9.50
E542BA6NO3 BA 6 0.53 2.800 44.5 9.5 2.80 2.20 5 3 2.30 9.50
E542BA6NO6 BA 6 0.53 2.800 44.5 9.5 2.80 2.20 5 3 2.30 9.50
E542BA5NO1 BA 5 0.59 3.200 48.0 14.5 3.15 2.50 5 3 2.65 14.50
E542BA5NO2 BA 5 0.59 3.200 48.0 14.5 3.15 2.50 5 3 2.65 14.50
E542BA5NO3 BA 5 0.59 3.200 48.0 14.5 3.15 2.50 5 3 2.65 14.50
E542BA5NO6 BA 5 0.59 3.200 48.0 14.5 3.15 2.50 5 3 2.65 14.50
E542BA4NO1 BA 4 0.66 3.600 50.0 16.5 3.55 2.80 5 3 3.00 16.50
E542BA4NO2 BA 4 0.66 3.600 50.0 16.5 3.55 2.80 5 3 3.00 16.50
E542BA4NO3 BA 4 0.66 3.600 50.0 16.5 3.55 2.80 5 3 3.00 16.50
E542BA4NO6 BA 4 0.66 3.600 50.0 16.5 3.55 2.80 5 3 3.00 16.50
E542BA3NO1 BA 3 0.73 4.100 53.0 10 4.50 3.50 6 3 3.40 17.00
E542BA3NO2 BA 3 0.73 4.100 53.0 10 4.50 3.50 6 3 3.40 17.00
E542BA3NO3 BA 3 0.73 4.100 53.0 10 4.50 3.50 6 3 3.40 17.00
E542BA3NO6 BA 3 0.73 4.100 53.0 10 4.50 3.50 6 3 3.40 17.00
E542BA2NO1 BA 2 0.81 4.700 58.0 12 5.00 4.00 7 3 4.00 20.00
E542BA2NO2 BA 2 0.81 4.700 58.0 12 5.00 4.00 7 3 4.00 20.00
E542BA2NO3 BA 2 0.81 4.700 58.0 12 5.00 4.00 7 3 4.00 20.00
E542BA2NO6 BA 2 0.81 4.700 58.0 12 5.00 4.00 7 3 4.00 20.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы BA
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2
со средним заборным конусом, NO3 с коротким заборным конусом; NO6 комплект из NO1+NO2+NO3. Полированные поверхности
снижают вероятность налипания стружки и повышают стойкость инструмента.
181
TDZ TP TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E542BA0NO1 BA 0 1.00 6.000 66.0 14 6.30 5.00 8 3 5.10 26.00
E542BA0NO2 BA 0 1.00 6.000 66.0 14 6.30 5.00 8 3 5.10 26.00
E542BA0NO3 BA 0 1.00 6.000 66.0 14 6.30 5.00 8 3 5.10 26.00
E542BA0NO6 BA 0 1.00 6.000 66.0 14 6.30 5.00 8 3 5.10 26.00
Обозначение
182
S
E545
11
11
12
12
1
14
21
9
22
8
2
7
1
8
2
6
1
5
2
4
11
7
12
6
21
4
22
5
1
5
2
4
3
1
2
11
9
12
6
1
4
21
12
22
9
1
10
2
6
1
9
2
5
51
11
52
7
TDZ TP TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E545BA10 BA10 0.35 1.700 41.0 7 2.50 2.00 4 2 1.30 7.00
E545BA8 BA 8 0.43 2.200 44.5 9.5 2.80 2.20 5 3 1.80 9.50
E545BA6 BA 6 0.53 2.800 44.5 9.5 2.80 2.20 5 3 2.30 9.50
E545BA4 BA 4 0.66 3.600 50.0 16.5 3.55 2.80 5 3 3.00 16.50
E545BA2 BA 2 0.81 4.700 58.0 12 5.00 4.00 7 3 4.00 20.00
Машинный метчик из быстрорежущей стали для обработки резьбы BA
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
183
l
0
BS
E544
11
10
12
11
1
13
21
8
22
7
2
6
1
7
2
5
4
1
4
2
3
11
6
12
5
21
4
22
5
2
5
1
5
2
4
3
1
2
1
5
21
12
22
10
2
8
TDZ TP TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E544BA8 1) BA 8 0.43 2.200 44.5 9.5 2.80 2.20 5 2 1.80 9.50
E544BA8BLUE BA 8 0.43 2.200 44.5 9.5 2.80 2.20 5 2 1.80 9.50
E544BA6 1) BA 6 0.53 2.800 44.5 9.5 2.80 2.20 5 2 2.30 9.50
E544BA6BLUE BA 6 0.53 2.800 44.5 9.5 2.80 2.20 5 2 2.30 9.50
E544BA4 1) BA 4 0.66 3.600 50.0 16.5 3.55 2.80 5 3 3.00 16.50
E544BA4BLUE BA 4 0.66 3.600 50.0 16.5 3.55 2.80 5 3 3.00 16.50
E544BA2 1) BA 2 0.81 4.700 58.0 12 5.00 4.00 7 3 4.00 20.00
E544BA2BLUE BA 2 0.81 4.700 58.0 12 5.00 4.00 7 3 4.00 20.00
Машинный метчик из быстрорежущей стали для обработки резьбы BA
Метчик имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы в глухих отверстиях. Полированные
поверхности с обработкой паром снижают вероятность налипания и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Полирование.
184
B
E119
11
12
1
21
22
2
1
2
1
11
12
1
21
22
1
2
1
2
51
52
11
12
1
21
22
2
1
2
2
TDZ TPI TD OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E1191/8NO3 1/8 28 9.730 63.0 15 7.00 5.50 3 8.80
E1191/8NO9 1/8 28 9.730 63.0 15 7.00 5.50 3 8.80
E1191/4NO3 1/4 19 13.160 70.0 16 11.00 9.00 4 11.80
E1191/4NO9 1/4 19 13.160 70.0 16 11.00 9.00 4 11.80
E1193/8NO3 3/8 19 16.660 70.0 16 12.00 9.00 4 15.25
E1193/8NO9 3/8 19 16.660 70.0 16 12.00 9.00 4 15.25
E1191/2NO3 1/2 14 20.960 80.0 18 16.00 12.00 4 19.00
E1191/2NO9 1/2 14 20.960 80.0 18 16.00 12.00 4 19.00
E1195/8NO3 5/8 14 22.910 80.0 22 18.00 14.50 4 21.00
E1195/8NO9 5/8 14 22.910 80.0 22 18.00 14.50 4 21.00
E1193/4NO3 3/4 14 26.440 90.0 22 20.00 16.00 4 24.50
E1193/4NO9 3/4 14 26.440 90.0 22 20.00 16.00 4 24.50
E1197/8NO3 7/8 14 30.200 90.0 22 22.00 18.00 6 28.25
E1197/8NO9 7/8 14 30.200 90.0 22 22.00 18.00 6 28.25
E1191NO3 1” 11 33.250 100.0 25 25.00 20.00 6 30.75
E1191NO9 1” 11 33.250 100.0 25 25.00 20.00 6 30.75
E1191.1/8NO3 1.1/8 11 37.900 125.0 40 28.00 22.00 6 35.00
E1191.1/8NO9 1.1/8 11 37.900 125.0 40 28.00 22.00 6 35.00
E1191.1/4NO3 1.1/4 11 41.910 125.0 40 32.00 24.00 6 39.50
E1191.1/4NO9 1.1/4 11 41.910 125.0 40 32.00 24.00 6 39.50
E1191.1/2NO3 1.1/2 11 47.800 140.0 40 36.00 29.00 6 45.00
E1191.1/2NO9 1.1/2 11 47.800 140.0 40 36.00 29.00 6 45.00
E1191.3/4NO3 1.3/4 11 53.750 140.0 40 40.00 32.00 6 51.00
E1191.3/4NO9 1.3/4 11 53.750 140.0 40 40.00 32.00 6 51.00
E1192NO3 2” 11 59.610 160.0 40 45.00 35.00 6 57.00
E1192NO9 2” 11 59.610 160.0 40 45.00 35.00 6 57.00
E1192.1/4NO3 2.1/4 11 65.710 160.0 40 50.00 39.00 6 63.00
E1192.1/4NO9 2.1/4 11 65.710 160.0 40 50.00 39.00 6 63.00
Ручной метчик из быстрорежущей стали для обработки резьбы G (BSP)
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом; NO9
комплект из 2 метчиков, которые необходимо применять последовательно для получения полного профиля резьбы. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов.
Обозначение
185
TDZ TPI TD OAL THL DCON MS WSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм)
E1192.1/2NO3 2.1/2 11 75.180 160.0 40 50.00 39.00 6 72.50
E1192.1/2NO9 2.1/2 11 75.180 160.0 40 50.00 39.00 6 72.50
E1192.3/4NO3 2.3/4 11 81.530 160.0 40 50.00 39.00 8 79.00
E1192.3/4NO9 2.3/4 11 81.530 160.0 40 50.00 39.00 8 79.00
E1193NO3 3” 11 87.880 160.0 40 50.00 39.00 8 85.50
E1193NO9 3” 11 87.880 160.0 40 50.00 39.00 8 85.50
Обозначение
186
B
E282
11
11
12
12
1
12
21
9
22
8
2
7
1
7
2
6
1
4
11
13
12
10
1
8
21
14
22
11
1
13
2
10
1
12
2
9
51
12
52
10
1
12
21
15
22
14
2
11
1
21
2
14
2
8
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E2821/8 1/8 28 9.730 90.0 20 7.00 5.50 8 3 8.80
E2821/4 1/4 19 13.160 100.0 21 11.00 9.00 12 4 11.80
E2823/8 3/8 19 16.660 100.0 21 12.00 9.00 12 4 15.25
E2821/2 1/2 14 20.960 125.0 24 16.00 12.00 15 4 19.00
E2823/4 3/4 14 26.440 140.0 28 20.00 16.00 19 4 24.50
E2821 1” 11 33.250 160.0 30 25.00 20.00 23 4 30.75
E2821.1/4 1) 1.1/4 11 41.910 170.0 30 32.00 24.00 27 4 39.50
E2821.1/2 1) 1.1/2 11 47.800 190.0 32 36.00 29.00 32 6 45.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы G (BSP)
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) HSS-E.
187
B
E547
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5471/8NO1 1/8 28 9.728 59.0 15 8.00 8.00 9 4 8.80
E5471/8NO2 1/8 28 9.728 59.0 15 8.00 6.30 9 4 8.80
E5471/8NO3 1/8 28 9.728 59.0 15 8.00 6.30 9 4 8.80
E5471/8NO7 1/8 28 9.728 59.0 15 8.00 6.30 9 4 8.80
E5471/4NO1 1/4 19 13.157 67.0 19 10.00 8.00 11 4 11.80
E5471/4NO2 1/4 19 13.157 67.0 19 10.00 8.00 11 4 11.80
E5471/4NO3 1/4 19 13.157 67.0 19 10.00 8.00 11 4 11.80
E5471/4NO7 1/4 19 13.157 67.0 19 10.00 8.00 11 4 11.80
E5473/8NO1 3/8 19 16.662 75.0 21 12.50 10.00 13 4 15.25
E5473/8NO2 3/8 19 16.662 75.0 21 12.50 10.00 13 4 15.25
E5473/8NO3 3/8 19 16.662 75.0 21 12.50 10.00 13 4 15.25
E5473/8NO7 3/8 19 16.662 75.0 21 12.50 10.00 13 4 15.25
E5471/2NO1 1/2 14 20.955 87.0 26 16.00 12.50 16 4 19.00
E5471/2NO2 1/2 14 20.955 87.0 26 16.00 12.50 16 4 19.00
E5471/2NO3 1/2 14 20.955 87.0 26 16.00 12.50 16 4 19.00
E5471/2NO7 1/2 14 20.955 87.0 26 16.00 12.50 16 4 19.00
E5475/8NO1 5/8 14 22.911 91.0 26 18.00 14.00 18 4 21.00
E5475/8NO2 5/8 14 22.911 91.0 26 18.00 14.00 18 4 21.00
E5475/8NO3 5/8 14 22.911 91.0 26 18.00 14.00 18 4 21.00
E5475/8NO7 5/8 14 22.911 91.0 26 18.00 14.00 18 4 21.00
E5473/4NO1 3/4 14 26.441 96.0 28 20.00 16.00 20 4 24.50
E5473/4NO2 3/4 14 26.441 96.0 28 20.00 16.00 20 4 24.50
E5473/4NO3 3/4 14 26.441 96.0 28 20.00 16.00 20 4 24.50
E5473/4NO7 3/4 14 26.441 96.0 28 20.00 16.00 20 4 24.50
E5477/8NO1 7/8 14 30.201 102.0 29 22.40 18.00 22 4 28.25
E5477/8NO2 7/8 14 30.201 102.0 29 22.40 18.00 22 4 28.25
E5477/8NO3 7/8 14 30.201 102.0 29 22.40 18.00 22 4 28.25
E5471NO1 1” 11 33.249 109.0 33 25.00 20.00 24 4 30.75
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы G (BSP)
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO1 с длинным заборным конусом; NO2 со
средним заборным конусом, NO3 с коротким заборным конусом; NO7 комплект из NO2+NO3. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
188
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5471NO2 1” 11 33.249 109.0 33 25.00 20.00 24 4 30.75
E5471NO3 1” 11 33.249 109.0 33 25.00 20.00 24 4 30.75
E5471.1/4NO1 1.1/4 11 41.910 119.0 36 31.50 25.00 28 6 39.50
E5471.1/4NO2 1.1/4 11 41.910 119.0 36 31.50 25.00 28 6 39.50
E5471.1/4NO3 1.1/4 11 41.910 119.0 36 31.50 25.00 28 6 39.50
E5471.1/2NO1 1.1/2 11 47.803 125.0 37 35.50 28.00 31 6 45.00
E5471.1/2NO2 1.1/2 11 47.803 125.0 37 35.50 28.00 31 6 45.00
E5471.1/2NO3 1.1/2 11 47.803 125.0 37 35.50 28.00 31 6 45.00
E5472NO1 2” 11 59.614 140.0 41 40.00 31.50 34 6 57.00
E5472NO2 2” 11 59.614 140.0 41 40.00 31.50 34 6 57.00
E5472NO3 2” 11 59.614 140.0 41 40.00 31.50 34 6 57.00
Обозначение
189
B
EP40
11
22
12
24
1
25
21
18
22
16
2
14
1
13
2
10
1
8
11
14
12
10
1
7
21
28
22
25
2
18
1
44
2
27
13
1
22
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP401/8 1/8 28 9.728 90.0 18 7.00 5.50 8 3 8.80
EP401/4 1/4 19 13.157 100.0 21 11.00 9.00 12 3 11.80
EP403/8 3/8 19 16.662 100.0 21 12.00 9.00 12 4 15.25
EP401/2 1/2 14 20.955 125.0 24 16.00 12.00 15 4 19.00
EP405/8 5/8 14 22.911 125.0 24 18.00 14.50 17 4 21.00
EP403/4 3/4 14 26.441 140.0 28 20.00 16.00 19 4 24.50
EP407/8 7/8 14 30.201 150.0 28 22.00 18.00 21 4 28.25
EP401 1” 11 33.249 160.0 30 25.00 20.00 23 4 30.75
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы G (BSP)
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Полированные поверхности снижают
вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
190
S
EP41
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EP411/8 1/8 28 9.728 90.0 18 7.00 5.50 8 3 8.80
EP411/4 1/4 19 13.157 100.0 21 11.00 9.00 12 3 11.80
EP413/8 3/8 19 16.662 100.0 21 12.00 9.00 12 4 15.25
EP411/2 1/2 14 20.955 125.0 24 16.00 12.00 15 4 19.00
EP415/8 5/8 14 22.911 125.0 24 18.00 14.50 17 4 21.00
EP413/4 3/4 14 26.441 140.0 28 20.00 16.00 19 4 24.50
EP417/8 7/8 14 30.201 150.0 28 22.00 18.00 21 4 28.25
EP411 1” 11 33.249 160.0 30 25.00 20.00 23 4 30.75
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы G (BSP)
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
191
S
E041
11
22
22
16
2
14
2
10
9
1
8
2
6
11
10
12
8
21
9
22
7
1
7
2
6
5
1
4
11
13
12
10
1
7
21
16
22
13
1
14
2
10
1
13
2
9
51
15
52
11
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E0411/8 1/8 28 9.728 90.0 15 8.00 6.30 9 3 8.80
E0411/4 1/4 19 13.157 100.0 19 10.00 8.00 11 3 11.80
E0413/8 3/8 19 16.662 100.0 21 12.50 10.00 13 3 15.25
E0411/2 1/2 14 20.955 125.0 26 16.00 12.50 16 4 19.00
E0413/4 3/4 14 26.441 140.0 28 20.00 16.00 20 4 24.50
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы G (BSP)
Метчик имеет средний заборный конус с подточкой для нарезания резьбы в сквозных отверстиях. Обработка быстрорежущей стали
паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
192
l
5
B
EX40
11
21
12
23
1
24
21
17
22
15
2
13
1
12
2
9
1
7
11
13
12
9
1
6
21
27
22
24
2
17
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX401/8 1/8 28 9.728 90.0 13 7.00 5.50 8 3 8.80
EX401/4 1/4 19 13.157 100.0 15 11.00 9.00 12 3 11.80
EX403/8 3/8 19 16.662 100.0 15 12.00 9.00 12 4 15.25
EX401/2 1/2 14 20.955 125.0 18 16.00 12.00 15 4 19.00
EX405/8 5/8 14 22.911 125.0 18 18.00 14.50 17 4 21.00
EX403/4 3/4 14 26.441 140.0 20 20.00 16.00 19 4 24.50
EX407/8 7/8 14 30.201 150.0 20 22.00 18.00 21 4 28.25
EX401 1” 11 33.249 160.0 22 25.00 20.00 23 4 30.75
EX401.1/8 1.1/8 11 37.897 170.0 22 28.00 22.00 25 4 35.00
EX401.1/4 1) 1.1/4 11 41.910 170.0 22 32.00 24.00 27 4 39.50
EX401.1/2 1) 1.1/2 11 47.803 190.0 23 36.00 29.00 32 4 45.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы G (BSP)
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) HSS-E.
193
l
5
S
EX41
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
EX411/8 1/8 28 9.728 90.0 13 7.00 5.50 8 3 8.80
EX411/4 1/4 19 13.157 100.0 15 11.00 9.00 12 3 11.80
EX413/8 3/8 19 16.662 100.0 15 12.00 9.00 12 4 15.25
EX411/2 1/2 14 20.955 125.0 18 16.00 12.00 15 4 19.00
EX415/8 5/8 14 22.911 125.0 18 18.00 14.50 17 4 21.00
EX413/4 3/4 14 26.441 140.0 20 20.00 16.00 19 4 24.50
EX417/8 7/8 14 30.201 150.0 20 22.00 18.00 21 4 28.25
EX411 1” 11 33.249 160.0 22 25.00 20.00 23 4 30.75
EX411.1/8 1.1/8 11 37.897 170.0 22 28.00 22.00 25 4 35.00
EX411.1/4 1) 1.1/4 11 41.910 170.0 22 32.00 24.00 27 4 39.50
EX411.1/2 1) 1.1/2 11 47.803 190.0 23 36.00 29.00 32 4 45.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы G (BSP)
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) HSS-E.
194
l
5
S
E043
11
21
22
15
2
13
2
9
8
1
7
2
5
11
8
12
6
21
7
22
5
1
5
2
4
3
1
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E0431/8 1/8 28 9.728 90.0 15 8.00 6.30 9 3 8.80
E0431/4 1/4 19 13.157 100.0 19 10.00 8.00 11 3 11.80
E0433/8 3/8 19 16.662 100.0 21 12.50 10.00 13 4 15.25
E0431/2 1/2 14 20.955 125.0 26 16.00 12.50 16 4 19.00
E0433/4 3/4 14 26.441 140.0 28 20.00 16.00 20 4 24.50
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы G (BSP)
Метчик имеет короткий заборный конус и спиральные канавки с углом 45° для нарезания резьбы в глухих отверстиях. Обработка
быстрорежущей стали паром повышает стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
195
10
B
E620
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TP TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E620M3 3 0.50 3.650 53.0 14 4.00 3.15 6 3 3.20 14.00
E620M4 4 0.70 4.910 58.0 11 5.00 4.00 7 3 4.20 20.00
E620M5 5 0.80 6.040 66.0 13 6.30 5.00 8 3 5.20 26.00
E620M6 6 1.00 7.300 72.0 16 8.00 6.30 9 3 6.30 29.00
E620M8 8 1.25 9.620 80.0 18 10.00 8.00 11 3 8.40 32.00
E620M10 10 1.50 11.950 89.0 22 9.00 7.10 10 3 10.50 –
E620M12 12 1.75 14.270 95.0 24 11.20 9.00 12 4 12.50 –
E620M14 14 2.00 16.600 112.0 29 14.00 11.20 14 4 14.50 –
E620M16 16 2.00 18.600 112.0 29 14.00 11.20 14 4 16.50 –
Машинный метчик из быстрорежущей стали для восстановления резьбы M
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Применяется для
восстановления резьбы с помощью резьбовой вставки Helicoil. Полированные поверхности снижают вероятность налипания стружки
и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 8 мм TDZ ≥ 10 мм
196
10
l
0
B
E621
11
10
12
11
1
13
21
8
22
7
2
6
1
7
2
5
1
4
1
5
21
12
22
10
2
8
TDZ TP TD OAL THL DCON MS WSC LSC NOF PHD LU
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E621M3 3 0.50 3.650 53.0 14 4.00 3.15 6 3 3.20 14.00
E621M4 4 0.70 4.910 58.0 11 5.00 4.00 7 3 4.20 20.00
E621M5 5 0.80 6.040 66.0 13 6.30 5.00 8 3 5.20 26.00
E621M6 6 1.00 7.300 72.0 16 8.00 6.30 9 3 6.30 31.00
E621M8 8 1.25 9.620 80.0 18 10.00 8.00 11 3 8.40 34.00
E621M10 10 1.50 11.950 89.0 22 9.00 7.10 10 3 10.50 –
E621M12 12 1.75 14.270 95.0 24 11.20 9.00 12 3 12.50 –
E621M14 14 2.00 16.600 112.0 29 14.00 11.20 14 3 14.50 –
E621M16 16 2.00 18.600 112.0 29 14.00 11.20 14 3 16.50 –
Метчик из быстрорежущей стали для восстановления резьбы M
Метчик имеет короткий заборный конус и спиральные канавки с углом 40° для нарезания резьбы в глухих отверстиях. Применяется для
восстановления резьбы с помощью резьбовой вставки Helicoil. Полированные поверхности снижают вероятность налипания стружки
и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
TDZ ≤ 8 мм TDZ ≥ 10 мм
197
B
E550
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
5
12
4
21
5
22
4
1
5
2
4
3
1
3
11
6
12
4
1
3
21
7
22
6
1
7
2
5
1
6
2
5
51
7
52
5
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E5501/8 1/8 28 9.728 59.0 15 8.00 6.30 9 3 8.40
E5501/8NO7 1/8 28 9.728 59.0 15 8.00 6.30 9 3 8.40
E5501/4 1/4 19 13.157 67.0 19 10.00 8.00 11 3 11.20
E5501/4NO7 1/4 19 13.157 67.0 19 10.00 8.00 11 3 11.20
E5503/8 3/8 19 16.662 75.0 21 12.50 10.00 13 3 14.75
E5503/8NO7 3/8 19 16.662 75.0 21 12.50 10.00 13 3 14.75
E5501/2 1/2 14 20.955 87.0 26 16.00 12.50 16 5 18.25
E5501/2NO7 1/2 14 20.955 87.0 26 16.00 12.50 16 5 18.25
E5503/4 3/4 14 26.441 96.0 28 20.00 16.00 20 5 23.75
E5503/4NO7 3/4 14 26.441 96.0 28 20.00 16.00 20 5 23.75
E5501 1” 11 33.249 109.0 33 25.00 20.00 24 5 30.00
E5501.1/4 1.1/4 11 41.910 119.0 36 31.50 25.00 28 5 38.50
E5501.1/2 1.1/2 11 47.803 125.0 37 35.50 28.00 31 7 44.50
E5502 2” 11 59.614 140.0 41 40.00 31.50 34 7 56.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы Rc (BSPT)
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO7 комплект из NO2+NO3. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
198
B
E714
11
8
12
9
1
9
21
7
22
6
2
5
1
4
2
4
3
1
3
2
2
11
6
12
4
1
3
21
7
22
6
1
7
2
5
1
6
2
5
51
7
52
5
1
9
21
12
22
11
2
8
1
18
2
11
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E7141/8 1/8 27 10.230 90.0 14 11.00 9.00 12 3 8.50
E7141/4 1/4 18 13.600 100.0 20 14.00 11.00 14 3 11.00
E7143/8 3/8 18 17.040 110.0 20 16.00 12.00 15 4 14.50
E7141/2 1/2 14 21.200 125.0 26 18.00 14.50 17 4 18.00
E7143/4 3/4 14 26.540 140.0 26 22.00 18.00 21 5 23.00
E7141 1” 11.5 33.200 150.0 31 28.00 22.00 25 5 29.00
Машинный метчик из порошковой быстрорежущей стали с кобальтом для резьбы NPT
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
199
S
99
B
E710
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
6
12
4
1
3
21
7
22
6
1
7
2
5
1
6
2
5
51
7
52
5
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL TCL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E7101/16NO3 1/16 27 7.940 65.0 17 11.70 8.10 6.00 8 4 6.30
E7101/8 1/8 27 10.290 70.0 19 11.90 11.10 8.30 10 4 8.50
E7101/8NO7 1/8 27 10.290 70.0 19 11.90 11.10 8.30 10 4 8.50
E7101/4 1/4 18 13.720 75.0 27 17.60 14.30 10.70 11 4 11.00
E7101/4NO7 1/4 18 13.720 75.0 27 17.60 14.30 10.70 11 4 11.00
E7103/8 3/8 18 17.150 80.0 27 19.50 17.80 13.50 13 4 14.50
E7103/8NO7 3/8 18 17.150 80.0 27 19.50 17.80 13.50 13 4 14.50
E7101/2 1/2 14 21.340 100.0 35 22.70 17.50 13.10 16 4 18.00
E7101/2NO7 1/2 14 21.340 100.0 35 22.70 17.50 13.10 16 4 18.00
E7103/4 3/4 14 26.670 105.0 35 24.40 23.00 17.20 17 5 23.00
E7103/4NO7 3/4 14 26.670 105.0 35 24.40 23.00 17.20 17 5 23.00
E7101 1” 11.5 33.400 115.0 43 29.40 28.60 21.40 21 5 29.00
E7101.1/4 1.1/4 11.5 42.160 125.0 43 27.70 33.30 25.00 24 5 38.00
E7101.1/2 1.1/2 11.5 48.260 135.0 43 28.90 38.10 28.60 25 7 44.00
E7102 2” 11.5 60.330 145.0 43 26.60 47.60 35.70 29 7 56.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы NPT
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO3 с коротким заборным конусом; NO7
комплект из NO2+NO3. Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
200
S
99
E721
11
12
12
13
1
13
21
12
22
11
2
9
1
7
2
6
4
1
5
2
3
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
10
21
17
22
15
2
11
1
19
2
11
6
2
7
5
TDZ TPI TD OAL THL TCL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E7211/8 1/8 27 10.290 70.0 19 11.90 11.10 8.30 10 4 8.50
E7211/4 1/4 18 13.720 75.0 27 17.60 14.30 10.70 11 4 11.00
E7213/8 3/8 18 17.150 80.0 27 19.50 17.80 13.50 13 4 14.50
E7211/2 1/2 14 21.340 100.0 35 22.70 17.50 13.10 16 4 18.00
E7213/4 3/4 14 26.670 105.0 35 24.40 23.00 17.20 17 5 23.00
E7211 1” 11.5 33.400 115.0 43 29.40 28.60 21.40 21 5 29.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы NPT
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Покрытие TiN
повышает стойкость и производительность инструмента.
201
S
99
B
E711
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
6
12
4
1
3
21
7
22
6
1
7
2
5
1
6
2
5
51
7
52
5
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL TCL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E7111/8 1/8 27 10.290 70.0 19 11.90 11.10 8.30 10 5 8.50
E7111/4 1/4 18 13.720 75.0 27 17.60 14.30 10.70 11 5 11.00
E7113/8 3/8 18 17.150 80.0 27 19.50 17.80 13.50 13 5 14.50
E7111/2 1/2 14 21.330 100.0 35 22.70 17.50 13.10 16 5 18.00
E7113/4 3/4 14 26.670 105.0 35 24.40 23.00 17.20 17 5 23.00
E7111 1” 11.5 33.400 115.0 43 29.40 28.60 21.40 21 5 29.00
E7111.1/2 1.1/2 11.5 48.260 135.0 43 28.90 38.10 28.60 25 7 44.00
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы NPT
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Шахматный
порядок зубьев снижает крутящий момент и вероятность заклинивания стружки при реверсивном движении, обеспечивает лучший
подвод СОЖ. Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
202
S
l
27
B
E653
11
18
12
20
1
22
21
20
22
18
1
15
2
12
12
14
1
9
1
20
2
15
1
25
TDZ TPI TD OAL LU DCON MS WSC NOF
(дюйм) (дюйм) (дюйм) (дюйм) (дюйм)
E6531/8 1/8 27 0.3346 2.7/8 3/4 0.4370 0.3280 2
E6531/4 1/4 18 0.4331 3.5/16 1.1/16 0.5620 0.4210 2
E6533/8 3/8 18 0.5709 3.1/2 1.1/16 0.7000 0.5310 2
E6531/2 1/2 14 0.7087 4.3/8 1.3/8 0.6870 0.5150 2
E6533/4 3/4 14 0.9055 4.9/16 1.3/8 0.9060 0.6790 2
E6531 1” 11.5 1.1417 5.3/8 1.3/4 1.1250 0.8430 2
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Метчик-сверло из быстрорежущей стали для обработки резьбы NPT
Комбинированный инструмент с углом наклона спирали 27° позволяет обработать глухое или сквозное резьбовое отверстие за
один проход, что заметно снижает время обработки. Рекомендуется для применения с ручным механизированным инструментом.
Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
203
S
99
B
E712
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
6
12
4
1
3
21
7
22
6
1
7
2
5
1
6
2
5
51
7
52
5
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL TCL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E7121/16 1/16 27 7.940 65.0 17 11.70 8.10 6.00 8 4 6.20
E7121/8 1/8 27 10.290 70.0 19 11.90 11.10 8.30 10 4 8.40
E7121/4 1/4 18 13.720 75.0 27 17.60 14.30 10.70 11 4 10.90
E7123/8 3/8 18 17.150 80.0 27 19.50 17.80 13.50 13 4 14.25
E7121/2 1/2 14 21.340 100.0 35 22.70 17.50 13.10 16 4 17.75
E7123/4 3/4 14 26.670 105.0 35 24.40 23.00 17.20 17 5 23.00
E7121 1” 11.5 33.400 115.0 43 29.40 28.60 21.40 21 5 29.00
E7121.1/4 1.1/4 11.5 42.160 125.0 43 27.70 33.40 24.90 23 5 37.75
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы NPTF
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
204
S
99
B
E709
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
6
12
4
1
3
21
7
22
6
1
7
2
5
1
6
2
5
51
7
52
5
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL LU DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E7091/8 1/8 27 10.290 70.0 19 19.00 11.10 8.30 10 4 8.70
E7091/4 1/4 18 13.720 75.0 27 27.00 14.30 10.70 11 4 11.30
E7093/8 3/8 18 17.150 80.0 27 27.00 17.80 13.50 13 4 14.75
E7091/2 1/2 14 21.340 100.0 35 – 17.50 13.10 16 4 18.25
E7093/4 3/4 14 26.670 105.0 35 – 23.00 17.20 17 5 23.50
Машинный метчик из быстрорежущей стали для обработки резьбы NPSF
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
205
S
99
E720
11
8
12
9
1
9
21
7
22
6
2
5
1
4
2
4
3
1
3
2
2
11
12
12
9
1
7
21
12
22
10
1
11
2
8
1
10
2
8
51
11
52
9
1
10
21
17
22
15
2
11
1
19
2
11
6
2
7
5
TDZ TPI TD OAL THL LU DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E7201/8NO3 1/8 27 10.290 70.0 19 19.00 11.10 8.30 10 4 8.70
E7201/4NO3 1/4 18 13.720 75.0 27 27.00 14.30 10.70 11 4 11.30
E7203/8NO3 3/8 18 17.150 80.0 27 27.00 17.80 13.50 13 4 14.75
E7201/2NO3 1/2 14 21.340 100.0 35 – 17.50 13.10 13 4 18.25
E7203/4NO3 3/4 14 26.670 105.0 35 – 23.00 17.20 17 5 23.50
Машинный метчик из быстрорежущей стали для обработки резьбы NPSF
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Покрытие TiN
повышает стойкость и производительность инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
206
S
99
B
E708
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
6
12
4
1
3
21
7
22
6
1
7
2
5
1
6
2
5
51
7
52
5
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL LU DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм) (мм)
E7081/8 1/8 27 10.290 70.0 19 19.00 11.10 8.30 10 4 9.10
E7081/4 1/4 18 13.720 75.0 27 27.00 14.30 10.70 11 4 12.00
E7083/8 3/8 18 17.150 80.0 27 27.00 17.80 13.50 13 4 15.50
E7081/2 1/2 14 21.330 100.0 35 – 17.50 13.10 16 4 19.00
E7083/4 3/4 14 26.670 105.0 35 – 23.00 17.20 17 5 24.50
E7081 1” 11.5 33.400 115.0 43 – 28.60 21.40 21 5 30.50
Машинный метчик из быстрорежущей стали для обработки резьбы NPSM
Метчик имеет короткий заборный конус и прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. Полированные
поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
207
B
E243
11
7
12
7
1
8
21
6
22
5
2
4
1
4
2
4
1
3
11
6
12
4
1
3
21
7
22
6
1
7
2
5
1
6
2
5
51
7
52
5
1
8
21
11
22
10
2
7
1
17
2
10
5
2
5
3
TDZ TPI TD OAL THL DCON MS WSC LSC NOF PHD
(мм) (мм) (мм) (мм) (мм) (мм) (мм)
E243PG7NO2 7 20 12.500 70.0 22 9.00 7.00 10 4 11.40
E243PG7NO3 7 20 12.500 70.0 22 9.00 7.00 10 4 11.40
E243PG9NO2 9 18 15.200 70.0 22 12.00 9.00 12 4 13.90
E243PG9NO3 9 18 15.200 70.0 22 12.00 9.00 12 4 13.90
E243PG11NO2 11 18 18.600 80.0 22 14.00 11.00 14 4 17.25
E243PG11NO3 11 18 18.600 80.0 22 14.00 11.00 14 4 17.25
E243PG13.5NO2 13.5 18 20.400 80.0 22 16.00 12.00 15 4 19.00
E243PG13.5NO3 13.5 18 20.400 80.0 22 16.00 12.00 15 4 19.00
E243PG16NO2 16 18 22.500 80.0 22 18.00 14.50 17 4 21.25
E243PG16NO3 16 18 22.500 80.0 22 18.00 14.50 17 4 21.25
E243PG21NO2 21 16 28.300 90.0 22 22.00 18.00 21 4 27.00
E243PG21NO3 21 16 28.300 90.0 22 22.00 18.00 21 4 27.00
E243PG29NO2 29 16 37.000 100.0 25 28.00 22.00 25 6 35.50
E243PG29NO3 29 16 37.000 100.0 25 28.00 22.00 25 6 35.50
E243PG36NO2 36 16 47.000 140.0 32 36.00 29.00 32 6 45.50
E243PG36NO3 36 16 47.000 140.0 32 36.00 29.00 32 6 45.50
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
Ручной/машинный метчик из быстрорежущей стали для обработки резьбы PG
Метчик имеет прямые канавки для нарезания резьбы в глухих или сквозных отверстиях. NO2 со средним заборным конусом, NO3
с коротким заборным конусом. Полированные поверхности снижают вероятность налипания стружки и повышают стойкость
инструмента.
208
L119
Nr. A B C
L11917 Nr.17 E100 21 E100M3NO8, E100M4NO8, E100M5NO8, E100M6NO8, E100M8NO8, E100M10NO8, E100M12NO8
L126
Nr. A B C
L126650 Nr. 650 E650 6 E650M4, E650M5, E650M6, E650M8, E650M10, E650M12
Набор метчиков
Набор содержит 7 комплектов ручных метчиков с прямой канавкой для обработки резьбы в сквозных или глухих отверстиях. Каждый
комплект для нарезания одного типоразмера резьбы состоит из 3 метчиков для последовательной обработки.
Nr. - номер набора, A - серия, B - количество, C - диаметр.
Обозначение
Nr. - номер набора, A - серия, B - количество, C - диаметр.
Обозначение
Набор сверл-метчиков
Набор содержит 6 сверл-метчиков для одновременного сверления и обработки резьбы за один проход, что заметно снижает время
обработки. Рекомендуется для применения с ручным механизированным инструментом.
209
L113
Nr. A B C D
L113201 Nr.201 E000 + A002 14 E000M3, E000M4, E000M5, E000M6, E000M8, E000M10, E000M12 A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, A0028.5, A00210.2
L113202 Nr.202 E001 + A002 14 E001M3, E001M4, E001M5, E001M6, E001M8, E001M10, E001M12 A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, A0028.5, A00210.2
L113203 Nr.203 E002 + A002 14 E002M3, E002M4, E002M5, E002M6, E002M8, E002M10, E002M12 A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, A0028.5, A00210.2
L113204 Nr.204 E003 + A002 14 E003M3, E003M4, E003M5, E003M6, E003M8, E003M10, E003M12 A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, A0028.5, A00210.2
L114
Nr. A B C D
L114301 Nr.301 EP006H + A002 14 EP00M3, EP00M4, EP00M5, EP00M6, EP00M8, EP00M10, EP00M12 A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, A0028.5, A00210.2
L114302 Nr.302 EX006H + A002 14 EX00M3, EX00M4, EX00M5, EX00M6, EX00M8, EX00M10, EX00M12 A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, A0028.5, A00210.2
L114303 Nr.303 E297 + A002 14 E297M3, E297M4, E297M5, E297M6, E297M8, E297M10, E297M12 A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, A0028.5, A00210.2
L114304 Nr.304 E298 + A002 14 E298M3, E298M4, E298M5, E298M6, E298M8, E298M10, E298M12 A0022.5, A0023.3, A0024.2, A0025.0, A0026.8, A0028.5, A00210.2
L114305 Nr.305 E238 + A108 14 E238M3, E238M4, E238M5, E238M6, E238M8, E238M10, E238M12 A1082.5, A1083.3, A1084.2, A1085.0, A1086.8, A1088.5, A10810.2
L114306 Nr.306 E240 + A108 14 E240M3, E240M4, E240M5, E240M6, E240M8, E240M10, E240M12 A1082.5, A1083.3, A1084.2, A1085.0, A1086.8, A1088.5, A10810.2
Набор сверл A002 и метчиков
Набор содержит 7 машинных метчиков и 7 сверл соответствующего диаметра: метчики Nr.201 и Nr.202 с подточкой по заборному конусу
для сквозных отверстий; метчики Nr.203 и Nr.204 со спиральной канавкой для глухих отверстий.
Nr. - номер набора, A - серия, B - количество, C - диаметр метчика, D - диаметр сверла.
Обозначение
Набор сверл A002 или A108 и метчиков EP/EX или Shark
Набор содержит 7 машинных метчиков и 7 сверл соответствующего диаметра: метчики Nr.301, Nr.303 и Nr.305 с подточкой по заборному
конусу для сквозных отверстий; метчики Nr.302, Nr.304 и Nr.306 со спиральной канавкой для глухих отверстий.
Nr. - номер набора, A - серия, B - количество, C - диаметр метчика, D - диаметр сверла.
Обозначение
210
L115
Nr. A B C D
L115100 Nr.100 E500 + A022 21
E500M3NO2, E500M3NO3, E500M4NO2, E500M4NO3, E500M5NO2,
E500M5NO3, E500M6NO2, E500M6NO3, E500M8NO2, E500M8NO3,
E500M10NO2, E500M10NO3, E500M12NO2, E500M12NO3
A0222.5, A0223.3, A0224.2,
A0225.0, A0226.8, A0228.5,
A02210.2
L115101 Nr.101 E500 + A002 14
E500M3NO3, E500M4NO3, E500M5NO3,
E500M6NO3, E500M8NO3, E500M10NO3,
E500M12NO3
A0022.5, A0023.3, A0024.2,
A0025.0, A0026.8, A0028.5,
A00210.2
L000
Nr. A B C D
L000E500M3NO2XA002 Nr.1 E500 + A002 2 E500M3NO2 A0022.5
L000E500M4NO2XA002 Nr.2 E500 + A002 2 E500M4NO2 A0023.3
L000E500M5NO2XA002 Nr.3 E500 + A002 2 E500M5NO2 A0024.2
L000E500M6NO2XA002 Nr.4 E500 + A002 2 E500M6NO2 A0025.0
L000E500M8NO2XA002 Nr.5 E500 + A002 2 E500M8NO2 A0026.8
L000E500M10NO2XA002 Nr.6 E500 + A002 2 E500M10NO2 A0028.5
L000E500M12NO2XA002 Nr.7 E500 + A002 2 E500M12NO2 A00210.2
L000E500M3NO3XA002 Nr.8 E500 + A002 2 E500M3NO3 A0022.5
L000E500M4NO3XA002 Nr.9 E500 + A002 2 E500M4NO3 A0023.3
L000E500M5NO3XA002 Nr.10 E500 + A002 2 E500M5NO3 A0024.2
L000E500M6NO3XA002 Nr.11 E500 + A002 2 E500M6NO3 A0025.0
L000E500M8NO3XA002 Nr.12 E500 + A002 2 E500M8NO3 A0026.8
L000E500M10NO3XA002 Nr.13 E500 + A002 2 E500M10NO3 A0028.5
L000E500M12NO3XA002 Nr.14 E500 + A002 2 E500M12NO3 A00210.2
Набор сверл A002 или A022 и метчиков E500
Набор содержит метчики с прямой канавкой для обработки резьбы в сквозных или глухих отверстиях и сверла соответствующего
диаметра. Инструмент может использоваться как на станках, так и в ручных операциях.
Nr. - номер набора, A - серия, B - количество, C - диаметр метчика, D - диаметр сверла.
Обозначение
Набор сверло A002 и метчик E500
Набор содержит ручной метчик с прямой канавкой и длинным заборным конусом NO2 для обработки резьбы в сквозных отверстиях или
метчик с прямой канавкой и коротким заборным конусом NO3 для обработки резьбы в глухих отверстиях и сверло соответствующего
диаметра.
Nr. - номер набора, A - серия, B - количество, C - диаметр метчика, D - диаметр сверла.
Обозначение
211
L001
Nr. A B C D
L001EP00M3XA002 Nr.1 EP006H + A002 2 EP00M3 A0022.5
L001EP00M4XA002 Nr.2 EP006H + A002 2 EP00M4 A0023.3
L001EP00M5XA002 Nr.3 EP006H + A002 2 EP00M5 A0024.2
L001EP00M6XA002 Nr.4 EP006H + A002 2 EP00M6 A0025.0
L001EP00M8XA002 Nr.5 EP006H + A002 2 EP00M8 A0026.8
L001EP00M10XA002 Nr.6 EP006H + A002 2 EP00M10 A0028.5
L001EP00M12XA002 Nr.7 EP006H + A002 2 EP00M12 A00210.2
L001EX00M3XA002 Nr.8 EX006H + A002 2 EX00M3 A0022.5
L001EX00M4XA002 Nr.9 EX006H + A002 2 EX00M4 A0023.3
L001EX00M5XA002 Nr.10 EX006H + A002 2 EX00M5 A0024.2
L001EX00M6XA002 Nr.11 EX006H + A002 2 EX00M6 A0025.0
L001EX00M8XA002 Nr.12 EX006H + A002 2 EX00M8 A0026.8
L001EX00M10XA002 Nr.13 EX006H + A002 2 EX00M10 A0028.5
L001EX00M12XA002 Nr.14 EX006H + A002 2 EX00M12 A00210.2
Набор сверло A002 и метчик EP00 или EX00
Набор содержит машинный метчик EP00 с подточкой по заборному конусу для обработки резьбы в сквозных отверстиях или метчик
EX00 со спиральной канавкой для обработки резьбы в глухих отверстиях и сверло соответствующего диаметра.
Nr. - номер набора, A - серия, B - количество, C - диаметр метчика, D - диаметр сверла.
Обозначение
212
L002
Nr. A B C D
L002E000M3XA002 Nr.1 E000 + A002 2 E000M3 A0022.5
L002E000M4XA002 Nr.2 E000 + A002 2 E000M4 A0023.3
L002E000M5XA002 Nr.3 E000 + A002 2 E000M5 A0024.2
L002E000M6XA002 Nr.4 E000 + A002 2 E000M6 A0025.0
L002E000M8XA002 Nr.5 E000 + A002 2 E000M8 A0026.8
L002E000M10XA002 Nr.6 E000 + A002 2 E000M10 A0028.5
L002E000M12XA002 Nr.7 E000 + A002 2 E000M12 A00210.2
L002E002M3XA002 Nr.8 E002 + A002 2 E002M3 A0022.5
L002E002M4XA002 Nr.9 E002 + A002 2 E002M4 A0023.3
L002E002M5XA002 Nr.10 E002 + A002 2 E002M5 A0024.2
L002E002M6XA002 Nr.11 E002 + A002 2 E002M6 A0025.0
L002E002M8XA002 Nr.12 E002 + A002 2 E002M8 A0026.8
L002E002M10XA002 Nr.13 E002 + A002 2 E002M10 A0028.5
L002E002M12XA002 Nr.14 E002 + A002 2 E002M12 A00210.2
Набор сверло A002 и метчик E000 или E002
Набор содержит машинный метчик E000 с подточкой по заборному конусу для обработки резьбы в сквозных отверстиях или метчик
E002 со спиральной канавкой для обработки резьбы в глухих отверстиях и сверло соответствующего диаметра.
Nr. - номер набора, A - серия, B - количество, C - диаметр метчика, D - диаметр сверла.
Обозначение
213
L120
Nr. A B
C
L12021 21 21
E100 E100M3NO8, E100M4NO8, E100M5NO8, E100M6NO8, E100M8NO8, E100M10NO8, E100M12NO8
F100 F100M3, F100M4, F100M5, F100M6, F100M8, F100M10, F100M12
L112 L112NO1.1/2, L112NO3
L110 L1102A, L1102B, L1103, L1104, L1105
L12030 30 30
E100 E100M3NO8, E100M4NO8, E100M5NO8, E100M6NO8, E100M8NO8, E100M10NO8, E100M12NO8, E100M14NO8, E100M16NO8,
E100M18NO8, E100M20NO8
F100 F100M3, F100M4, F100M5, F100M6, F100M8, F100M10, F100M12, F100M14, F100M16, F100M18, F100M20
L112 L112NO1.1/2, L112NO4
L110 L1102A, L1102B, L1103, L1104, L1105, L1106
L1202M HS-2M 23
E500 E500M2NO1, E500M2NO3, E500M2.5NO1, E500M2.5NO3, E500M3NO1, E500M3NO3, E500M3.5NO1, E500M3.5NO3, E500M4NO1,
E500M4NO3, E500M5NO1, E500M5NO3, E500M6NO1, E500M6NO3
F300 F300M2X13/16, F300M2.5X13/16, F300M3X13/16, F300M3.5X13/16, F300M4X13/16, F300M5X13/16, F300M6X13/16
L112 L112BT1
L110 L11013/16
L1204M HS-4M 32
E500 E500M5NO1, E500M5NO3, E500M6NO1, E500M6NO3, E500M7NO1, E500M7NO3, E500M8NO1, E500M8NO3, E500M9NO1,
E500M9NO3, E500M10NO1, E500M10NO3, E500M11NO1, E500M11NO3, E500M12NO1, E500M12NO3
F300 F300M5X13/16, F300M6X13/16, F300M7X13/16, F300M8X1.5/16, F300M9X1.5/16, F300M10X1.5/16, F300M11X1.5/16,
F300M12X1.5/16, F300M5X13/16, F300M6X13/16, F300M7X13/16, F300M8X1.5/16, F300M9X1.5/16
L112 L112BT2
L110 L11013/16, L1101.5/16
L1208M HS-8M 17
E500 E500M2NO1, E500M2NO3, E500M3NO1, E500M3NO3, E500M4NO1, E500M4NO3, E500M5NO1, E500M5NO3, E500M6NO1, E500M6NO3
F300 F300M2X13/16, F300M3X13/16, F300M4X13/16, F300M5X13/16, F300M6X13/16
L112 L112BT1
L110 L11013/16
L12010M HS-10M 27
E500 E500M3NO1, E500M3NO3, E500M4NO1, E500M4NO3, E500M5NO1, E500M5NO3, E500M6NO1, E500M6NO3, E500M7NO1,
E500M7NO3, E500M8NO1, E500M8NO3, E500M9NO1, E500M9NO3, E500M10NO1, E500M10NO3
F300 F300M3X13/16, F300M4X13/16, F300M5X13/16, F300M6X1, F300M7X1, F300M8X1, F300M9X1, F300M10X1
L112 L112BT2
L110 L11013/16, L1101INCH
L12012M HS-12M 35
E500
E500M2NO1, E500M2NO3, E500M3NO1, E500M3NO3, E500M4NO1, E500M4NO3, E500M5NO1, E500M5NO3, E500M6NO1,
E500M6NO3, E500M7NO1, E500M7NO3, E500M8NO1, E500M8NO3, E500M9NO1, E500M9NO3, E500M10NO1, E500M10NO3,
E500M12NO1, E500M12NO3
F300 F300M2X13/16, F300M3X13/16, F300M4X13/16, F300M5X13/16, F300M6X13/16, F300M7X13/16, F300M8X1, F300M9X1,
F300M10X1, F300M12X1.5/16
L112 L112BT1, L112BT2
L110 L11013/16, L1101INCH, L1101.5/16
L12014M HS-14M 34
E500
E500M6NO1, E500M6NO3, E500M7NO1, E500M7NO3, E500M8NO1, E500M8NO3, E500M9NO1, E500M9NO3, E500M10NO1,
E500M10NO3, E500M12NO1, E500M12NO3, E500M14NO1, E500M14NO3, E500M16NO1, E500M16NO3, E500M18NO1, E500M18NO3,
E500M20NO1, E500M20NO3
F300 F300M6X1, F300M7X1, F300M8X1, F300M9X1, F300M10X1, F300M12X1.5/16, F300M14X1.5/16, F300M16X1.1/2, F300M18X1.1/2,
F300M20X1.1/2
L112 L112NO3
L110 L1101INCH, L1101.5/16, L1101.1/2
Набор метчиков, плашек и воротков
Набор для нарезания M, UNC и UNF резьбы вручную содержит метчики, плашки и воротки. Металлический кейс с замками удобен для
использования и хранения инструмента.
Nr. - номер набора, A - серия, B - количество, C - диаметр.
Обозначение
214
L110
Nr. OAL BD × OAL
(мм)
L1101 1” 160.0 16 × 5
L1102A 2a 200.0 20 × 5
L1102B 2b 200.0 20 × 7
L1103 3 224.0 25 × 9
L1104 4” 280.0 30 × 11
L1105 5 315.0 38 × 14
L1105F 5f 315.0 38 × 10
L1106 6 450.0 45 × 18
L1106F 6f 450.0 45 × 14
L1107 7 560.0 55 × 22
L1107F 7f 560.0 55 × 16
L1108 8 630.0 65 × 25
L1108F 8f 630.0 65 × 18
L1109 9 800.0 75 × 30
L1109F 9f 800.0 75 × 20
L11010 10 900.0 90 × 36
L11010F 10f 900.0 90 × 22
L11013/16 – 200.0 13/16 × 1/4
L1101INCH – 224.0 1 × 3/8
L1101.5/16 – 270.0 1.5/16 × 7/16
L1101.1/2 – 315.0 1.1/2 × 1/2
L1102INCH – 560.0 2 × 5/8
L1102.1/4 – 560.0 2.1/4 × 11/16
L1103INCH – 900.0 3 × 7/8
L1104INCH – 1000.0 4 × 1
Вороток для круглых плашек
Вороток для установки плашек для нарезания наружной резьбы разных размеров. Два металлических стержня используются для
создания крутящего момента при нарезании резьбы вручную.
Продукция этой серии доступна в наборах с метчиками и плашками L120.
Обозначение
215
12 0
L112
Nr. OAL WSCN WSCX WSCN WSCX
Диапазон
метчиков
(M)
Диапазон
метчиков
(Дюйм)
(мм) (мм) (мм) (дюйм) (дюйм)
L112BT1 BT1 105.0 1.00 6.50 0.0394 0.2559 M1 – M8 No. 0 – 5/16
L112BT2 BT2 162.0 1.00 10.00 0.0394 0.3937 M1 – M14 No. 0 – 5/8
L112NO0 No. 0 130.0 2.00 5.00 0.0787 0.1969 M1 – M5 No. 0 – 1/4
L112NO1.1/2 No. 1.1/2 205.0 2.10 8.00 0.0827 0.3150 M2.2 – M12 No. 0 – 1/2
L112NO3 No. 3 380.0 4.90 12.00 0.1929 0.4724 M5 – M20 5/16 – 3/4
L112NO4 No. 4 500.0 5.50 16.00 0.2165 0.6299 M7 – M30 5/16 – 1’’
L112NO6 No. 6 1000.0 11.00 24.00 0.4331 0.9449 M18 – M42 3/4 – 1.1/2
L112NO7 No. 7 1250.0 16.00 32.00 0.6299 1.2598 M27 – M48 1.1/8 – 2’’
Регулируемый вороток для метчиков
Регулируемый вороток для установки ручных метчиков разных размеров. Два металлических стержня используются для создания
крутящего момента при нарезании резьбы вручную.
Продукция этой серии доступна в наборах с метчиками и плашками L120.
Обозначение
BT1-BT2 NO0-NO7
217
NO1 =
NO2 =
NO3 =
DIN
ISO
NO8 = NO3 + NO4 + NO5
NO9 = NO3 + NO5
* E550, E710
NO4 =
NO5 =
NO3 =
ISO
NO6 = NO1 + NO2 + NO3
NO7 = NO2 + NO3 *
МЕТЧИКИ O1O9 – КОМПЛЕКТЫ МЕТЧИКОВ
Ручные метчики ( стандарт) обрабатывают полный профиль резьбы, но имеют разную длину заборного конуса.
Комплектные метчики ( стандарт) с неполным профилем следует применять последовательно. 3 формирует полный профиль.
NO7 = NO3 (с усеченным профилем) + NO3
Черновой метчик
Получистовой метчик
Чистовой метчик
Метчик с длинным заборным конусом
Метчик со средним заборным конусом
Метчик с коротким заборным конусом
ANSI NO6 = NO1 (длинный заборный конус) + NO2 (средний заборный конус) + NO3 (короткий заборный конус)
220
225
l
10
J205
11
172 B
12
193 B
1
200 B
21
148 B
22
130 B
2
115 B
1
133 B
2
107 B
90 B
1
79 B
2
67 B
55 B
11
62 B
12
52 B
21
55 B
22
45 B
2
38 B
1
47 A
2
40 A
36 A
1
30 A
2
26 A
11
130 B
12
96 B
1
72 B
21
123 B
22
100 B
2
80 B
1
109 B
2
83 B
67 B
1
101 A
2
76 A
56 A
48 A
5
40 A
51
114 B
52
86 B
5
66 B
11
400 C
12
300 C
1
200 C
21
262 C
22
235 C
2
170 C
1
610 C
2
360 C
180 C
1
290 C
2
145 C
65 C
11
40 A
12
40 A
1
30 A
21
33 A
22
25 A
1
25 A
2
21 A
1
20 A
2
16 A
11
60 A
TDZ TP DC APMX OAL DCON MS NOF LU
(мм) (мм) (мм) (мм) (мм) (мм)
J2056.5X1.25 M8 1.25 6.50 17.50 72.0 10.00 3 19.10
J2058.2X1.50 M10 1.50 8.20 21.00 83.0 12.00 3 22.80
J2059.9X1.75 M12 1.75 9.90 26.25 83.0 14.00 4 28.20
J20511.6X2.0 M14 2.00 11.60 30.00 92.0 16.00 4 32.20
J20513.6X2.0 M16 2.00 13.60 34.00 92.0 18.00 4 36.20
Резьбофреза из твердого сплава для обработки резьбы M
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°, внутренний подвод СОЖ, зенковку 60°
для обработки фаски. Подходит для фрезерования левой и правой резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro
повышает стойкость и производительность при обработке большинства материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
1
3
4
5
7 8
6
1
2
3
4
5
6
7
8
2
РЕЗЬБОФРЕЗЫ – ОБЗОР
Пример страницы выбора инструмента. Для каждого типа инструмента параметры будут отличаться.
Поз. Описание
Серия
Описание
Схематический чертеж
Поз. Описание
Особенности
Область применения, рекомендуемая скорость резания и индекс подачи
Обозначение
Размеры
221
l
10
55
l
27
РЕЗЬБОФРЕЗЫ – ПИКТОГРАММЫ
Стандарт инструмента
Покрытие
Внутренний подвод СОЖ
Геометрия канавки
Угол подъема стружечной канавки
Направление обработки
Материал инструмента
Dormer Стандарт
Применение
Покрытие Alcrona Pro (AlCrN), специальный
оптимизированный процесс
С осевым отверстием
Спиральные канавки
Спираль с углом 10°
По часовой стрелке
Твердый сплав
Хвостовик
DIN 6535 HA цилиндрический хвостовик
Стандарт резьбы
Трубная цилиндрическая резьба 55°,
Британский стандарт трубной резьбы (BSP)
Метрическая резьба 60°
Глубина обработки по отношению к диаметру
1.5×D по отношению к диаметру
Метрическая резьба 60° с малым шагом
Американская национальная трубная
коническая резьба 60°
Дюймовая цилиндрическая резьба 60°
с крупным шагом
Дюймовая цилиндрическая резьба 60°
с малым шагом
2×D по отношению к диаметру
DIN 6535 HB Weldon хвостовик
Спираль с углом 27°
Основное применение
Возможное применение
222
РЕЗЬБОФРЕЗЫ – МАТЕРИАЛ ИНСТРУМЕНТА И ПОКРЫТИЕ
Материал инструмента
Твердый сплав
Композитный материал, состоящий из твердых карбидов и металлической связки, полученный методом порошковой
металлургии. Основу составляют карбиды вольфрама (WC), которые определяют твердость материала. Дополнительные
кубические карбиды тантала (TaC), титана (TiC) и ниобия (NbC) дополняют карбиды вольфрама (WC) для получения нужных
эксплуатационных свойств. Кобальт (Co) выступает в роли связки для создания прочности твердого сплава.
Твердый сплав характеризуется высокой прочностью на сжатие, твердостью и износостойкостью при ограниченной прочности на
растяжение и изгиб. Твердый сплав используется в метчиках, развертках, фрезах и резьбофрезах.
Покрытие
Покрытие Alcrona
(Alcrona Pro)
Покрытие Alcrona (AlCrN) обычно используется для фрез и имеет два уникальных свойства: высокая красностойкость и
сопротивление окислению. При использовании режущего инструмента в условиях высоких термических и механических
нагрузок такое покрытие позволяет получить исключительную износостойкость.
223
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&224 &225 &226 &227 &228 &229 &230 &231 &232 &233
l
10
l
10
l
27
l
27
l
10
l
10
l
10
l
10
l
10
l
10
55 55 55 55 55
J200 J205 J210 J215 J220 J225 J235 J245 J280 J260
M4 – M16 M8 – M16 M6 – M16 M6 – M16 M6 – M24 M10 – M18 1/4 – 3/4 1/4 – 3/4 1/8 – 3’’ 1/8 – 2’’
Основное применение Возможное применение
Стандарт резьбы
Стандарт инструмента
Глубина обработки
Материал инструмента
Геометрия канавки
Угол подъема канавки
Направление обработки
Покрытие
Хвостовик
Внутренний подвод СОЖ
Серия
224
60
l
10
55
J200
11
172 B
12
193 B
1
200 B
21
148 B
22
130 B
2
115 B
1
133 B
2
107 B
90 B
1
79 B
2
67 B
55 B
11
62 B
12
52 B
21
55 B
22
45 B
2
38 B
1
47 A
2
40 A
36 A
1
30 A
2
26 A
11
130 B
12
96 B
1
72 B
21
123 B
22
100 B
2
80 B
1
109 B
2
83 B
67 B
1
101 A
2
76 A
56 A
48 A
5
40 A
51
114 B
52
86 B
5
66 B
11
400 C
12
300 C
1
200 C
21
262 C
22
235 C
2
170 C
1
610 C
2
360 C
180 C
1
290 C
2
145 C
65 C
11
40 A
12
40 A
1
30 A
21
33 A
22
25 A
1
25 A
2
21 A
1
20 A
2
16 A
11
60 A
TDZ TP DC APMX OAL DCON MS NOF LU
(мм) (мм) (мм) (мм) (мм) (мм)
J2003.2X.7 M4 0.70 3.20 8.40 57.0 6.00 3 9.50
J2004.1X.8 M5 0.80 4.10 11.20 57.0 6.00 3 12.10
J2004.8X1.0 M6 1.00 4.80 13.00 63.0 8.00 3 14.40
J2006.5X1.25 M8 1.25 6.50 17.50 72.0 10.00 3 19.10
J2008.2X1.5 M10 1.50 8.20 21.00 83.0 12.00 3 22.80
J2009.9X1.75 M12 1.75 9.90 26.25 83.0 14.00 4 28.20
J20011.6X2.0 M14 2.00 11.60 30.00 92.0 16.00 4 32.20
J20013.6X2.0 M16 2.00 13.60 34.00 92.0 18.00 4 36.20
Резьбофреза из твердого сплава для обработки резьбы M
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°, зенковку 60° для обработки фаски.
Подходит для фрезерования левой и правой резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro повышает стойкость и
производительность при обработке большинства материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
225
l
10
J205
11
172 B
12
193 B
1
200 B
21
148 B
22
130 B
2
115 B
1
133 B
2
107 B
90 B
1
79 B
2
67 B
55 B
11
62 B
12
52 B
21
55 B
22
45 B
2
38 B
1
47 A
2
40 A
36 A
1
30 A
2
26 A
11
130 B
12
96 B
1
72 B
21
123 B
22
100 B
2
80 B
1
109 B
2
83 B
67 B
1
101 A
2
76 A
56 A
48 A
5
40 A
51
114 B
52
86 B
5
66 B
11
400 C
12
300 C
1
200 C
21
262 C
22
235 C
2
170 C
1
610 C
2
360 C
180 C
1
290 C
2
145 C
65 C
11
40 A
12
40 A
1
30 A
21
33 A
22
25 A
1
25 A
2
21 A
1
20 A
2
16 A
11
60 A
TDZ TP DC APMX OAL DCON MS NOF LU
(мм) (мм) (мм) (мм) (мм) (мм)
J2056.5X1.25 M8 1.25 6.50 17.50 72.0 10.00 3 19.10
J2058.2X1.50 M10 1.50 8.20 21.00 83.0 12.00 3 22.80
J2059.9X1.75 M12 1.75 9.90 26.25 83.0 14.00 4 28.20
J20511.6X2.0 M14 2.00 11.60 30.00 92.0 16.00 4 32.20
J20513.6X2.0 M16 2.00 13.60 34.00 92.0 18.00 4 36.20
Резьбофреза из твердого сплава для обработки резьбы M
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°, внутренний подвод СОЖ, зенковку 60°
для обработки фаски. Подходит для фрезерования левой и правой резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro
повышает стойкость и производительность при обработке большинства материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
226
l
27
55
J210
11
181 B
12
203 B
1
210 B
21
156 B
22
137 B
2
121 B
1
140 B
2
112 B
95 B
1
83 B
2
70 B
58 B
11
65 B
12
55 B
21
58 B
22
47 B
2
40 B
1
50 A
2
42 A
38 A
1
32 A
2
27 A
11
137 B
12
101 B
1
76 B
21
129 B
22
105 B
2
84 B
1
115 B
2
87 B
71 B
1
106 A
2
80 A
59 A
51 A
5
42 A
51
120 B
52
90 B
5
70 B
11
420 C
12
315 C
1
210 C
21
275 C
22
247 C
2
179 C
1
640 C
2
378 C
189 C
1
305 C
2
153 C
69 C
11
42 A
12
42 A
1
32 A
21
35 A
22
26 A
1
26 A
2
22 A
1
21 A
2
17 A
11
63 A
1
45 A
TDZ TP DC APMX OAL DCON MS NOF
(мм) (мм) (мм) (мм) (мм)
J2104.5X1.0 M6 1.00 4.50 13.00 57.0 6.00 3
J2106.0X1.25 M8 1.25 6.00 17.50 65.0 6.00 3
J2107.5X1.5 M10 1.50 7.50 21.00 72.0 8.00 3
J2109.5X1.75 M12 1.75 9.50 26.25 80.0 10.00 3
J21010.0X2.0 M14 2.00 10.00 30.00 83.0 10.00 4
J21012.0X2.0 M16 2.00 12.00 34.00 92.0 12.00 4
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
Резьбофреза из твердого сплава для обработки резьбы M
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 27°. Подходит для фрезерования левой и
правой резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro повышает стойкость и производительность при обработке
большинства материалов.
227
l
27
55
J215
11
181 B
12
203 B
1
210 B
21
156 B
22
137 B
2
121 B
1
140 B
2
112 B
95 B
1
83 B
2
70 B
58 B
11
65 B
12
55 B
21
58 B
22
47 B
2
40 B
1
50 A
2
42 A
38 A
1
32 A
2
27 A
11
137 B
12
101 B
1
76 B
21
129 B
22
105 B
2
84 B
1
115 B
2
87 B
71 B
1
106 A
2
80 A
59 A
51 A
5
42 A
51
120 B
52
90 B
5
70 B
11
420 C
12
315 C
1
210 C
21
275 C
22
247 C
2
179 C
1
640 C
2
378 C
189 C
1
305 C
2
153 C
69 C
11
42 A
12
42 A
1
32 A
21
35 A
22
26 A
1
26 A
2
22 A
1
21 A
2
17 A
11
63 A
1
45 A
TDZ TP DC APMX OAL DCON MS NOF
(мм) (мм) (мм) (мм) (мм)
J2154.5X1.0 M6 1.00 4.50 13.00 57.0 6.00 3
J2156.0X1.25 M8 1.25 6.00 17.50 65.0 6.00 3
J2157.5X1.5 M10 1.50 7.50 21.00 72.0 8.00 3
J2159.5X1.75 M12 1.75 9.50 26.25 80.0 10.00 3
J21510.0X2.0 M14 2.00 10.00 30.00 83.0 10.00 4
J21512.0X2.0 M16 2.00 12.00 34.00 92.0 12.00 4
Резьбофреза из твердого сплава для обработки резьбы M
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 27°, внутренний подвод СОЖ. Подходит для
фрезерования левой и правой резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro повышает стойкость и производительность
при обработке большинства материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
228
l
10
55
J220
11
190 E
12
212 E
1
242 E
21
163 E
22
143 E
2
127 E
1
146 E
2
118 E
99 E
1
87 E
2
74 E
61 E
11
69 E
12
58 E
21
61 E
22
50 E
2
42 E
1
52 D
2
44 D
40 D
1
33 D
2
29 D
11
143 E
12
106 E
1
80 E
21
136 E
22
110 E
2
88 E
1
120 E
2
91 E
74 E
1
111 D
2
84 D
62 D
53 D
5
44 D
51
126 E
52
95 E
5
73 E
11
440 F
12
330 F
1
220 F
21
288 F
22
259 F
2
187 F
1
671 F
2
396 F
198 F
1
319 F
2
160 F
72 F
11
44 D
12
44 D
1
33 D
21
36 D
22
28 D
1
28 D
2
23 D
1
22 D
2
18 D
11
66 D
1
48 D
TDZ TP DC APMX OAL DCON MS NOF
(мм) (мм) (мм) (мм) (мм)
J2204.8X.5 M6 0.50 4.80 10.00 57.0 6.00 3
J2206.0X.75 M8 0.75 6.00 12.00 57.0 6.00 3
J2206.0X1.0 M8 1.00 6.00 12.00 57.0 6.00 3
J2208.0X1.0 M10 1.00 8.00 16.00 63.0 8.00 4
J22010.0X1.0 M12 1.00 10.00 20.00 72.0 10.00 4
J22010.0X1.5 M12 1.50 10.00 20.00 72.0 10.00 4
J22012.0X1.0 M14 1.00 12.00 22.00 83.0 12.00 4
J22012.0X1.5 M14 1.50 12.00 22.00 83.0 12.00 4
J22014.0X1.0 M16 1.00 14.00 26.00 83.0 14.00 5
J22014.0X1.5 M16 1.50 14.00 26.00 83.0 14.00 5
J22016.0X2.0 M20 2.00 16.00 30.00 92.0 16.00 5
J22016.0X2.5 M20 2.50 16.00 42.50 105.0 16.00 5
J22019.0X3.0 M24 3.00 19.00 50.00 125.0 20.00 5
J22020.0X2.0 M24 2.00 20.00 35.00 104.0 20.00 5
Резьбофреза из твердого сплава для обработки резьбы MF
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°. Подходит для фрезерования левой и правой
резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro повышает стойкость и производительность при обработке большинства
материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
229
l
10
J225
11
190 E
12
212 E
1
242 E
21
163 E
22
143 E
2
127 E
1
146 E
2
118 E
99 E
1
87 E
2
74 E
61 E
11
69 E
12
58 E
21
61 E
22
50 E
2
42 E
1
52 D
2
44 D
40 D
1
33 D
2
29 D
11
143 E
12
106 E
1
80 E
21
136 E
22
110 E
2
88 E
1
120 E
2
91 E
74 E
1
111 D
2
84 D
62 D
53 D
5
44 D
51
126 E
52
95 E
5
73 E
11
440 F
12
330 F
1
220 F
21
288 F
22
259 F
2
187 F
1
671 F
2
396 F
198 F
1
319 F
2
160 F
72 F
11
44 D
12
44 D
1
33 D
21
36 D
22
28 D
1
28 D
2
23 D
1
22 D
2
18 D
11
66 D
1
48 D
TDZ TP DC APMX OAL DCON MS NOF
(мм) (мм) (мм) (мм) (мм)
J2258.0X1.0 M10 1.00 8.00 16.00 63.0 8.00 4
J22510.0X1.0 M12 1.00 10.00 20.00 72.0 10.00 4
J22510.0X1.5 M12 1.50 10.00 20.00 72.0 10.00 4
J22512.0X1.0 M14 1.00 12.00 22.00 83.0 12.00 4
J22512.0X1.5 M14 1.50 12.00 22.00 83.0 12.00 4
J22514.0X1.0 M16 1.00 14.00 26.00 83.0 14.00 5
J22514.0X1.5 M16 1.50 14.00 26.00 83.0 14.00 5
J22516.0X1.5 M18 1.50 16.00 30.00 92.0 16.00 5
Резьбофреза из твердого сплава для обработки резьбы MF
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°, внутренний подвод СОЖ. Подходит для
фрезерования левой и правой резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro повышает стойкость и производительность
при обработке большинства материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
230
l
10
J235
11
181 H
12
203 H
1
210 H
21
156 H
22
137 H
2
121 H
1
140 H
2
112 H
95 H
1
83 H
2
70 H
58 H
11
65 H
12
55 H
21
58 H
22
47 H
2
40 H
1
50 G
2
42 G
38 G
1
32 G
2
27 G
11
137 H
12
101 H
1
76 H
21
129 H
22
105 H
2
84 H
1
115 H
2
87 H
71 H
1
106 G
2
80 G
59 G
51 G
5
42 G
51
120 H
52
90 H
5
70 H
11
420 I
12
315 I
1
210 I
21
275 I
22
247 I
2
179 I
1
640 I
2
378 I
189 I
1
305 I
2
153 I
69 I
11
42 G
12
42 G
1
32 G
21
35 G
22
26 G
1
26 G
2
22 G
1
21 G
2
17 G
11
63 G
1
45 G
TDZ TPI DC APMX OAL DCON MS NOF
(мм) (мм) (мм) (мм)
J2354.8-20 1/4 20 4.80 14.00 57.0 6.00 3
J2355.5-18 5/16 18 5.50 14.00 57.0 6.00 3
J2357.5-16 3/8 16 7.50 19.00 63.0 8.00 4
J2358.0-14 7/16 14 8.00 19.00 63.0 8.00 4
J23510.0-13 1/2 13 10.00 22.00 72.0 10.00 4
J23510.0-12 9/16 12 10.00 22.00 72.0 10.00 4
J23512.0-11 5/8 11 12.00 26.00 83.0 12.00 4
J23514.0-10 3/4 10 14.00 32.00 83.0 14.00 5
Резьбофреза из твердого сплава для обработки резьбы UNC
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°, внутренний подвод СОЖ. Подходит для
фрезерования левой и правой резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro повышает стойкость и производительность
при обработке большинства материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
231
l
10
J245
11
181 K
12
203 K
1
210 K
21
156 K
22
137 K
2
121 K
1
140 K
2
112 K
95 K
1
83 K
2
70 K
58 K
11
65 K
12
55 K
21
58 K
22
47 K
2
40 K
1
50 J
2
42 J
38 J
1
32 J
2
27 J
11
137 K
12
101 K
1
76 K
21
129 K
22
105 K
2
84 K
1
115 K
2
87 K
71 K
1
106 J
2
80 J
59 J
51 J
5
42 J
51
120 K
52
90 K
5
70 K
11
420 L
12
315 L
1
210 L
21
275 L
22
247 L
2
179 L
1
640 L
2
378 L
189 L
1
305 L
2
153 L
69 L
11
42 J
12
42 J
1
32 J
21
35 J
22
26 J
1
26 J
2
22 J
1
21 J
2
17 J
11
63 J
1
45 J
TDZ TPI DC APMX OAL DCON MS NOF
(мм) (мм) (мм) (мм)
J2454.8-28 1/4 28 4.80 14.00 57.0 6.00 3
J2456.0-24 5/16, 3/8 24 6.00 14.00 57.0 6.00 3
J2458.0-20 7/16, 1/2 20 8.00 19.00 63.0 8.00 4
J24510.0-18 9/16, 5/8 18 10.00 22.00 72.0 10.00 4
J24514.0-16 3/4 16 14.00 32.00 83.0 14.00 5
Резьбофреза из твердого сплава для обработки резьбы UNF
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°, внутренний подвод СОЖ. Подходит для
фрезерования левой и правой резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro повышает стойкость и производительность
при обработке большинства материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
232
l
10
55
J280
11
190 N
12
212 N
1
242 N
21
163 N
22
143 N
2
127 N
1
146 N
2
118 N
99 N
1
87 N
2
74 N
61 N
11
69 N
12
58 N
21
61 N
22
50 N
2
42 N
1
52 M
2
44 M
40 M
1
33 M
2
29 M
11
143 N
12
106 N
1
80 N
21
136 N
22
110 N
2
88 N
1
120 N
2
91 N
74 N
1
111 M
2
84 M
62 M
53 M
5
44 M
51
126 N
52
95 N
5
76 N
11
440 O
12
330 O
1
220 O
21
288 O
22
259 O
2
187 O
1
671 O
2
396 O
198 O
1
319 O
2
160 O
72 O
11
44 M
12
44 M
1
33 M
21
36 M
22
28 M
1
28 M
2
23 M
1
22 M
2
18 M
11
66 M
1
48 M
TDZ TPI DC APMX OAL DCON MS NOF
(мм) (мм) (мм) (мм)
J2806.0-28 1/8 28 6.00 15.00 57.0 6.00 3
J28010.0-19 1/4 19 10.00 20.00 72.0 10.00 4
J28014.0-19 3/8 19 14.00 26.00 83.0 14.00 5
J28016.0-14 1/2, 5/8 14 16.00 30.00 92.0 16.00 5
J28020.0-14 5/8, 3/4, 7/8 14 20.00 35.00 104.0 20.00 5
J28025.0-11 1’’, 3’’ 11 25.00 45.00 121.0 25.00 6
Резьбофреза из твердого сплава для обработки резьбы G (BSP)
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°. Подходит для фрезерования левой и правой
резьбы в сквозных или глухих отверстиях, а также наружной резьбы. Покрытие Alcrona Pro повышает стойкость и производительность
при обработке большинства материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней и наружной резьбы.
Обозначение
233
l
10
J260
11
190 R
12
212 R
1
242 R
21
163 R
22
143 R
2
127 R
1
146 R
2
118 R
99 R
1
87 R
2
74 R
61 R
11
69 R
12
58 R
21
61 R
22
50 R
2
42 R
1
52 Q
2
44 Q
40 Q
1
33 Q
2
29 Q
11
143 R
12
106 R
1
80 R
21
136 R
22
110 R
2
88 R
1
120 R
2
91 R
74 R
1
111 Q
2
84 Q
62 Q
53 Q
5
44 Q
51
126 R
52
95 R
5
73 R
11
440 S
12
330 S
1
220 S
21
288 S
22
259 S
2
187 S
1
671 S
2
396 S
198 S
1
319 S
2
160 S
72 S
11
44 Q
12
44 Q
1
33 Q
21
36 Q
22
28 Q
1
28 Q
2
23 Q
1
22 Q
2
18 Q
11
66 Q
1
48 Q
TDZ TPI DC APMX OAL DCON MS NOF
(мм) (мм) (мм) (мм)
J2607.9-27 1/8 27 7.90 11.50 58.0 8.00 3
J2609.9-18 1/4, 3/8 18 9.90 15.92 66.0 10.00 3
J26015.9-14 1/2, 3/4 14 15.90 20.46 82.0 16.00 4
J26019.9-11.5 1’’, 2’’ 11.5 19.90 27.12 92.0 20.00 5
Резьбофреза из твердого сплава для обработки резьбы NPT
Универсальная высокопроизводительная резьбофреза имеет угол наклона спирали 10°. Подходит для фрезерования левой и правой
резьбы в сквозных или глухих отверстиях. Покрытие Alcrona Pro повышает стойкость и производительность при обработке большинства
материалов.
Применение инструмента, начальные значения скорости резания (м/мин) и индекс подачи. Подача и поправочные коэффициенты определяются по таблицам, начиная с стр. 234.
Для внутренней резьбы.
Обозначение
234
3.20 4.10 4.50 4.80 5.50 6.00 –6.50 7.50 7.90 8.00 8.20 9.50 9.90 10.00 –11.60 12.00 –13.60 14.00 –16.00 – – 19.00 20.00 25.00
0.70 0.80 1.00 1.00 – 1.25 – 1.25 1.50 – – 1.50 1.75 1.75 2.00 –2.00 2.00 –2.00 ––––––––
A0.017 0.022 0.023 0.024 – 0.024 – 0.029 0.036 – – 0.040 0.044 0.047 0.053 – 0.056 0.068 – 0.071 – – – – – – – –
B0.022 0.029 0.031 0.032 – 0.032 – 0.038 0.048 – – 0.053 0.059 0.063 0.070 – 0.075 0.090 – 0.095 – – – – – – – –
C0.028 0.036 0.039 0.040 – 0.040 – 0.048 0.060 – – 0.066 0.074 0.079 0.088 – 0.094 0.113 – 0.119 – – – – – – – –
–––0.50 –0.75 1.00 –––1.00 –––1.00 1.50 1.00 1.50 –1.00 1.50 1.50 2.00 2.50 3.00 2.00 –
D– – – 0.044 – 0.041 0.036 – – – 0.057 – – – 0.075 0.067 0.079 0.071 – 0.083 0.071 0.092 0.081 0.073 0.067 0.096 –
E– – – 0.058 – 0.055 0.048 – – – 0.076 – – – 0.100 0.089 – 0.105 0.094 – 0.110 0.095 0.122 0.108 0.097 0.089 0.128 –
F– – – 0.073 – 0.069 0.060 – – – 0.095 – – – 0.125 0.111 – 0.131 0.118 – 0.138 0.119 0.153 0.135 0.121 0.111 0.160 –
1 2 3
1"
–––20 18 –––16 –14 –––13 12 –11 – – 10 –––––––
G– – – 0.019 0.023 – – – 0.030 – 0.034 – – – 0.053 0.051 – 0.055 – – 0.066 – – – – – – –
H– – – 0.025 0.030 – – – 0.040 – 0.045 – – – 0.071 0.068 – 0.073 – – 0.088 – – – – – – –
I– – – 0.031 0.038 – – – 0.050 – 0.056 – – – 0.089 0.085 – 0.091 – – 0.110 – – – – – – –
1 2 3
1"
–––28 –24 ––––20 –––18 –––––16 –––––––
J– – – 0.023 – 0.026 – – – – 0.041 – – – 0.062 – – – – – 0.083 – – – – – – –
K– – – 0.030 – 0.035 – – – – 0.054 – – – 0.083 – – – – – 0.110 – – – – – – –
L– – – 0.038 – 0.044 – – – – 0.068 – – – 0.104 – – – – – 0.138 – – – – – – –
1 2 3
1"
–––––28 ––––––––19 –––––19 –14 –––14 11
M– – – – – 0.029 – – – – – – – – 0.064 – – – – – 0.080 – 0.083 – – – 0.116 0.131
N– – – – – 0.038 – – – – – – – – 0.085 – – – – – 0.106 – 0.111 – – – 0.155 0.175
O– – – – – 0.048 – – – – – – – – 0.106 – – – – – 0.133 – 0.139 – – – 0.194 0.219
1 2 3
1"
–––––––––27 –––18 ––––––14 11.5 ––––––
Q– – – – – – – – – 0.039 – – – 0.044 – – – – – – 0.079 0.115 – – – – – –
R– – – – – – – – – 0.052 – – – 0.059 – – – – – – 0.105 0.153 – – – – – –
S– – – – – – – – – 0.065 – – – 0.074 – – – – – – 0.131 0.191 – – – – – –
Подача на зуб фрезы fz, мм/зуб.
Указанные значения рекомендуются в качестве начальных при обработке полного профиля
резьбы за один проход.
ø DC, мм
Подача на зуб, мм/зуб
Как использовать таблицу определения подачи на зуб fz:
1. Определение индекса подачи
(например, 181B, где „B“ – это индекс подачи).
2. Определение ближайшего диаметра фрезы по верхней строке таблицы
и по шагу резьбы P или TPI.
3. Выбор строки с индексом подачи в первой колонке таблицы.
4. В ячейке на пересечении выбранных параметров будет значение
подачи на зуб фрезы fz.
Поправка подачи при обработке резьбы за несколько проходов:
5. Если резьба обрабатывается за 2 прохода, указанные в таблице
значения следует увеличивать на 30...40 %.
6. Если резьба обрабатывается за 3 прохода, указанные в таблице
значения следует увеличивать на 55...65 %.
7. Если резьба обрабатывается за 4 прохода, указанные в таблице
значения следует увеличивать на 80...90 %.
(Пример: J2003.2X.7 фрезерование WMG M4.1 с индексом подачи A за 4
прохода fz= 0.017 × 1.80 = 0.031 мм/зуб).
РЕЗЬБОФРЕЗЫ – ПОДАЧА НА ЗУБ
235
0.50 0.70 0.75 0.80 1.00 1.25 1.50 1.75 2.00 2.50 3.00
10.158 0.221 0.168 0.224 0.224 0.228 0.237 0.277 0.283 0.323 0.387
20.131 0.183 0.138 0.185 0.185 0.188 0.196 0.228 0.234 0.267 0.320
3– – 0.127 0.135 0.168 0.173 0.179 0.209 0.214 0.244 0.293
4– – – – – 0.133 0.138 0.161 0.164 0.187 0.225
5– – – – – – 0.116 0.135 0.138 0.158 0.189
6– – – – – – – – 0.122 0.139 0.167
7– – – – – – – – – 0.125 0.151
0.289 0.404 0.433 0.544 0.577 0.722 0.866 1.010 1.155 1.443 1.732
1 2 3
1"
28 24 20 18 16 14 13 12 11 10
10.203 0.237 0.232 0.258 0.251 0.287 0.309 0.299 0.327 0.328
20.167 0.195 0.191 0.213 0.207 0.237 0.255 0.247 0.270 0.271
30.154 0.179 0.175 0.195 0.190 0.217 0.234 0.226 0.247 0.248
4– – 0.135 0.149 0.146 0.166 0.179 0.174 0.189 0.190
5– – – – 0.123 0.140 0.151 0.146 0.160 0.160
6– – – – – – – 0.130 0.140 0.141
7–––––––––0.128
0.524 0.611 0.733 0.815 0.917 1.047 1.128 1.222 1.333 1.466
3
2
1
4
Как использовать таблицы глубины обработки за проход:
1. Выбор таблицы по профилю резьбы („M12“ – метрическая резьба).
2. Выбор столбца с шагом резьбы.
3. Значения в столбце являются рекомендуемым количеством проходов с
глубиной резания (например, для шага 1.75 рекомендуется 5 проходов,
а глубина резания за первый проход 0.277 мм, , за второй проход
0.228 мм и т.д.).
4. Несколько проходов рекомендуется делать при фрезеровании
труднообрабатываемых материалов .
5. Для повышения качества обработки рекомендуется повторить
последний проход.
Рекомендуемое количество проходов и глубина резания при обработке внутренней метрической резьбы 60°.
Радиальная глубина резания за проход, мм
Количество проходов
∑ глубина
Рекомендуемое количество проходов и глубина резания при обработке внутренней резьбы UN 60°.
Радиальная глубина резания за проход, мм
Количество проходов
∑ глубина
РЕЗЬБОФРЕЗЫ – КОЛИЧЕСТВО ПРОХОДОВ
236
1 2 3
1"
28 19 14 11
10.225 0.271 0.318 0.362
20.186 0.224 0.263 0.299
30.170 0.205 0.241 0.274
4– 0.156 0.185 0.210
5– – 0.155 0.177
6– – – 0.157
7––––
0.581 0.856 1.162 1.479
1 2 3
1"
27 18 14 11.5
10.283 0.348 0.390 0.423
20.233 0.287 0.322 0.349
30.214 0.263 0.295 0.320
4– 0.202 0.226 0.246
5– – 0.190 0.207
6– – – 0.183
7––––
0.730 1.100 1.423 1.728
Рекомендуемое количество проходов и глубина резания при обработке внутренней резьбы G (BSP) 55°.
Радиальная глубина резания за проход, мм
Количество проходов
∑ глубина
Рекомендуемое количество проходов и глубина резания при обработке внутренней метрической резьбы NPT 60°.
Радиальная глубина резания за проход, мм
Количество проходов
∑ глубина
РЕЗЬБОФРЕЗЫ – КОЛИЧЕСТВО ПРОХОДОВ
237
J22010.0X1.5
О
1. резерование резьбы это процесс обработки резьбы спомощью винтовой интерполяции фрезы ссоответствующим профилем
по периферийному контуру.
2. резерование резьбы выполняется на станках сЧП У.
3. ольшинство современных станков с ЧПУ оборудованы стандартными циклами для фрезерования резьбы.
4. Для получения информации овозможностях станка следует обратиться кпоставщику оборудования.
О
1. Резьбофрезы являются инструментом сповышенной надежностью истойкостью.
2. При фрезеровании резьбы образуется мелкосегментная стружка.
3. Возможно ввести поправку на допуск резьбы.
4. ормирование полного профиля резьбы на всю глубину отверстия.
5. Обработка большинства материалов заготовок.
6. Одна резьбофреза может обработать разные диаметры резьбы содним шагом.
7. Од на резьбофреза может формировать правую или левую резьбу.
8. екоторые резьбофрезы имеют зенковку для дополнительной обработки фаски (200и 205).
В
Резьбофрезы имеют обозначение на основе типа, диаметра инструмента DC ишага резьбы TP.
При выборе инструмента всегда необходимо следовать рекомендациям каталога.
П R
•спользуется для коррекции допуска резьбы.
•ачальное значение указано на хвостовике резьбофрезы идолжно быть сохранено.
•Значение рассчитывается на основании теоретического среднего диаметра резьбы сучетом получения минимального
значения поля допуска резьбы. аким образом при использовании резьба никогда не будет слишком большой.
•спользуя программную корректировку, можно получить резьбу требуемого размера.
Р
•Всегда следует использовать правильные режимы резания.
•Для обработки предварительного отверстия следует использовать тот же диаметр сверла, как вслучае собработкой резьбы
метчиком.
•Для корректировки допуска резьбы следует использовать значение , указанное на хвостовике резьбофрезы.
•Для проверки размера полученной резьбы ивведения необходимой корректировки следует использовать калибры. Радиус
можно корректировать 2или 3раза до полного износа резьбофрезы.
•При фрезеровании резьбы без СОЖ рекомендуется использовать сжатый воздух для удаления стружки.
•руднообрабатываемые материалы заготовок рекомендуется фрезеровать внесколько проходов.
та резьбофреза может быть использована для
обработки резьбы 121.5
(например, 141.5 или 181.5)
РЕЗЬБОФРЕЗЫ – ОБЩИЕ УКАЗАНИЯ
240
249
B
F201
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP BD OAL
(мм) (мм) (мм) (мм)
F201M3 3.000 0.50 20.00 5.0
F201M4 4.000 0.70 20.00 5.0
F201M5 5.000 0.80 20.00 7.0
F201M6 6.000 1.00 20.00 7.0
F201M8 8.000 1.25 25.00 9.0
F201M10 10.000 1.50 30.00 11.0
F201M12 12.000 1.75 38.00 14.0
F201M14 14.000 2.00 38.00 14.0
F201M16 16.000 2.00 45.00 18.0
F201M18 18.000 2.50 45.00 18.0
F201M20 20.000 2.50 45.00 18.0
Круглая плашка из быстрорежущей стали для обработки левой резьбы M
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1
2
3
4
5
6
7
8
12
3
4
5
6
7 8
Поз. Описание
Серия
Описание
Схематический чертеж
Поз. Описание
Особенности
Область применения и рекомендуемая скорость резания
Обозначение
Размеры
Пример страницы выбора инструмента. Для каждого типа инструмента параметры будут отличаться.
ПЛАШКИ – ОБЗОР
241
B
BS
1127:1950
ПЛАШКИ – ПИКТОГРАММЫ
Применение
Покрытие
Стандарт инструмента
Заборный конус плашки по отношению к шагу резьбы
Направление обработки
Стандарт резьбы
Поле допуска резьбы
Материал инструмента
Поле допуска диаметра резьбы
Поле допуска диаметра резьбы в дюймах
Американская национальная трубная
коническая резьба 60°
Британская дюймовая резьба Витворта 55°
с малым шагом
Трубная цилиндрическая резьба 55°,
Британский стандарт трубной резьбы (BSP)
Против часовой стрелки
Заборный конус к шагу резьбы (1.75×TP)
Быстрорежущая сталь с кобальтом Полирование (без покрытия)
BS 1127:1950
Стандарт на плашки
DIN 382
Стандарт на шестигранные плашки
Основное применение
Возможное применение
ISO 2568
Стандарт на плашки
Быстрорежущая сталь
Заборный конус к шагу резьбы (2.25×TP)
По часовой стрелке
Британская дюймовая резьба Витворта 55°
Метрическая резьба 60°
Метрическая резьба 60° с малым шагом
Электротехническая резьба 60° для
кабельных вводов по стандарту DIN 40430
Дюймовая цилиндрическая резьба 60°
с крупным шагом
Дюймовая цилиндрическая резьба 60°
с малым шагом
Средний дюймовый класс посадки
Средний дюймовый класс посадки
Нормальный класс посадки для трубной
резьбы
242
B
ПЛАШКИ – МАТЕРИАЛ ИНСТРУМЕНТА И ПОКРЫТИЕ
Материал инструмента
Быстрорежущая сталь
Среднелегированная быстрорежущая сталь имеет хорошую обрабатываемость, а также важное сочетание прочности и
износостойкости, что делает такой материал привлекательным для изготовления большого ассортимента режущего инструмента,
например, сверл и метчиков.
Быстрорежущая сталь
с кобальтом
Быстрорежущая сталь с кобальтом HSS-E имеет повышенную красностойкость. Структура материала позволяет получить хорошее
сочетание прочности и износостойкости. Хорошая обрабатываемость материала делает его пригодным для изготовления сверл,
метчиков и монолитных фрез.
Обработка поверхности
Полирование
(без покрытия)
Непокрытые полированные поверхности снижают вероятность налипания стружки и позволяют сохранить остроту режущих
кромок для обработки вязких материалов заготовок.
244
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&248 &249 &250 &251 &252 &253
B B B B B B
F100 F201 F108 F110 F120 F130
M2 – M42 M3 – M20 M2 – M20 M4 – M40 No.8 – 1” No.10 – 1”
Основное применение Возможное применение
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Заборный конус
Материал инструмента
Направление обработки
Покрытие
Серия
245
P1
P2
P3
P4
M1
M2
M3
M4
K1
K2
K3
K4
K5
N1
N2
N3
N4
N5
S1
S2
S3
S4
H1
H2
H3
H4
&254 &255 &256 &257 &258 &259 &260
BS
1127:1950
BS
1127:1950
B B B B B B B
F140 F150 F170 F180 F190 F300 F310
1/8 – 1” 3/16 – 1/2 1/8 – 2” 1/8 – 1” No.7 – No.36 M2 – M36 M3 – M30
Основное применение Возможное применение
246
P
P1
P2
P3
P4
M
M1
M2
M3
M4
K
K1
K2
K3
K4
K5
N
N1
N2
N3
N4
N5
S
S1
S2
S3
S4
H
H1
H2
H3
H4
&261 &262 &263 &264 &265 &266
BS
1127:1950
BS
1127:1950
BS
1127:1950
BS
1127:1950
BS
1127:1950
B B B B B B
F320 F330 F370 F202 F302 F312
No.4 – 1.1/4 No.4 – 1.1/2 1/8 – 1.1/2 M3 – M36 M3 – M36 M8 – M24
Основное применение Возможное применение
Стандарт резьбы
Стандарт инструмента
Поле допуска резьбы
Заборный конус
Материал инструмента
Направление обработки
Покрытие
Серия
248
B
F100
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP BD OAL
(мм) (мм) (мм) (мм)
F100M2 1) 2.000 0.40 16.00 5.0
F100M2.5 1) 2.500 0.45 16.00 5.0
F100M2.6 1) 2.600 0.45 16.00 5.0
F100M3 3.000 0.50 20.00 5.0
F100M3.5 3.500 0.60 20.00 5.0
F100M4 4.000 0.70 20.00 5.0
F100M4.5 4.500 0.75 20.00 7.0
F100M5 5.000 0.80 20.00 7.0
F100M6 6.000 1.00 20.00 7.0
F100M7 7.000 1.00 25.00 9.0
F100M8 8.000 1.25 25.00 9.0
F100M9 9.000 1.25 25.00 9.0
F100M10 10.000 1.50 30.00 11.0
F100M11 11.000 1.50 30.00 11.0
TD TP BD OAL
(мм) (мм) (мм) (мм)
F100M12 12.000 1.75 38.00 14.0
F100M14 14.000 2.00 38.00 14.0
F100M16 16.000 2.00 45.00 18.0
F100M18 18.000 2.50 45.00 18.0
F100M20 20.000 2.50 45.00 18.0
F100M22 22.000 2.50 55.00 22.0
F100M24 24.000 3.00 55.00 22.0
F100M27 27.000 3.00 65.00 25.0
F100M30 30.000 3.50 65.00 25.0
F100M33 33.000 3.50 65.00 25.0
F100M36 36.000 4.00 65.00 25.0
F100M39 39.000 4.00 75.00 30.0
F100M42 42.000 4.50 75.00 30.0
Круглая плашка из быстрорежущей стали для обработки резьбы M
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах с метчиками L120.
Обозначение Обозначение
1) Без спиральной подточки.
249
B
F201
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP BD OAL
(мм) (мм) (мм) (мм)
F201M3 3.000 0.50 20.00 5.0
F201M4 4.000 0.70 20.00 5.0
F201M5 5.000 0.80 20.00 7.0
F201M6 6.000 1.00 20.00 7.0
F201M8 8.000 1.25 25.00 9.0
F201M10 10.000 1.50 30.00 11.0
F201M12 12.000 1.75 38.00 14.0
F201M14 14.000 2.00 38.00 14.0
F201M16 16.000 2.00 45.00 18.0
F201M18 18.000 2.50 45.00 18.0
F201M20 20.000 2.50 45.00 18.0
Круглая плашка из быстрорежущей стали для обработки левой резьбы M
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
250
B
F108
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
6
1
5
2
4
11
7
12
6
21
6
22
5
2
5
1
6
2
5
4
1
5
1
9
2
7
5
4
5
4
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
11
5
TD TP BD OAL
(мм) (мм) (мм) (мм)
F108M2 1) 2.000 0.40 16.00 5.0
F108M2.5 1) 2.500 0.45 16.00 5.0
F108M3 3.000 0.50 20.00 5.0
F108M4 4.000 0.70 20.00 5.0
F108M5 5.000 0.80 20.00 7.0
F108M6 6.000 1.00 20.00 7.0
F108M8 8.000 1.25 25.00 9.0
F108M10 10.000 1.50 30.00 11.0
F108M12 12.000 1.75 38.00 14.0
F108M14 14.000 2.00 38.00 14.0
F108M16 16.000 2.00 45.00 18.0
F108M18 18.000 2.50 45.00 18.0
F108M20 20.000 2.50 45.00 18.0
Круглая плашка из быстрорежущей стали с кобальтом для обработки резьбы M
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Геометрия плашки позволяет обрабатывать точную резьбу в заготовках из нержавеющих
сталей. Полированные поверхности снижают вероятность налипания стружки и повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
1) Без спиральной подточки.
251
B
F110
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP BD OAL
(мм) (мм) (мм) (мм)
F110M4X.5 4.000 0.50 20.00 5.0
F110M5X.5 5.000 0.50 20.00 5.0
F110M6X.75 6.000 0.75 20.00 7.0
F110M7X.75 7.000 0.75 25.00 9.0
F110M8X.75 8.000 0.75 25.00 9.0
F110M8X1.0 8.000 1.00 25.00 9.0
F110M9X1.0 9.000 1.00 25.00 9.0
F110M10X.75 10.000 0.75 30.00 11.0
F110M10X1.0 10.000 1.00 30.00 11.0
F110M10X1.25 10.000 1.25 30.00 11.0
F110M11X1.0 11.000 1.00 30.00 11.0
F110M12X1.0 12.000 1.00 38.00 10.0
F110M12X1.25 12.000 1.25 38.00 10.0
F110M12X1.5 12.000 1.50 38.00 10.0
F110M13X1.0 13.000 1.00 38.00 10.0
F110M14X1.0 14.000 1.00 38.00 10.0
F110M14X1.25 14.000 1.25 38.00 10.0
F110M14X1.5 14.000 1.50 38.00 10.0
F110M15X1.0 15.000 1.00 38.00 10.0
F110M15X1.5 15.000 1.50 38.00 10.0
F110M16X1.0 16.000 1.00 45.00 14.0
TD TP BD OAL
(мм) (мм) (мм) (мм)
F110M16X1.5 16.000 1.50 45.00 14.0
F110M18X1.0 18.000 1.00 45.00 14.0
F110M18X1.5 18.000 1.50 45.00 14.0
F110M20X1.0 20.000 1.00 45.00 14.0
F110M20X1.5 20.000 1.50 45.00 14.0
F110M22X1.0 22.000 1.00 55.00 16.0
F110M22X1.5 22.000 1.50 55.00 16.0
F110M24X1.0 24.000 1.00 55.00 16.0
F110M24X1.5 24.000 1.50 55.00 16.0
F110M24X2.0 24.000 2.00 55.00 16.0
F110M25X1.5 25.000 1.50 55.00 16.0
F110M26X1.5 26.000 1.50 55.00 16.0
F110M27X1.5 27.000 1.50 65.00 18.0
F110M27X2.0 27.000 2.00 65.00 18.0
F110M28X1.5 28.000 1.50 65.00 18.0
F110M30X1.5 30.000 1.50 65.00 18.0
F110M32X1.5 32.000 1.50 65.00 18.0
F110M35X1.5 35.000 1.50 65.00 18.0
F110M36X1.5 36.000 1.50 65.00 18.0
F110M40X1.5 40.000 1.50 75.00 20.0
Круглая плашка из быстрорежущей стали для обработки резьбы M
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение Обозначение
252
B
F120
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (мм) (мм)
F1208-32 8 32 4.170 20.00 7.0
F12010-24 10 24 4.830 20.00 7.0
F1201/4 1/4 20 6.350 20.00 7.0
F1205/16 5/16 18 7.940 25.00 9.0
F1203/8 3/8 16 9.530 30.00 11.0
F1207/16 7/16 14 11.110 30.00 11.0
F1201/2 1/2 13 12.700 38.00 14.0
F1209/16 9/16 12 14.290 38.00 14.0
F1205/8 5/8 11 15.880 45.00 18.0
F1203/4 3/4 10 19.050 45.00 18.0
F1207/8 7/8 9 22.230 55.00 22.0
F1201 1” 8 25.400 55.00 22.0
Круглая плашка из быстрорежущей стали для обработки резьбы UNC
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
253
B
F130
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (мм) (мм)
F13010-32 10 32 4.830 20.00 7.0
F1301/4 1/4 28 6.350 20.00 7.0
F1305/16 5/16 24 7.940 25.00 9.0
F1303/8 3/8 24 9.530 30.00 11.0
F1307/16 7/16 20 11.110 30.00 11.0
F1301/2 1/2 20 12.700 38.00 10.0
F1309/16 9/16 18 14.290 38.00 10.0
F1305/8 5/8 18 15.880 45.00 14.0
F1303/4 3/4 16 19.050 45.00 14.0
F1307/8 7/8 14 22.230 55.00 16.0
F1301 1” 12 25.400 55.00 16.0
Круглая плашка из быстрорежущей стали для обработки резьбы UNF
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
254
B
F140
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (мм) (мм)
F1401/8 1/8 40 3.170 20.00 5.0
F1403/16 3/16 24 4.760 20.00 7.0
F1401/4 1/4 20 6.350 20.00 7.0
F1405/16 5/16 18 7.940 25.00 9.0
F1403/8 3/8 16 9.530 30.00 11.0
F1407/16 7/16 14 11.110 30.00 11.0
F1401/2 1/2 12 12.700 38.00 14.0
F1405/8 5/8 11 15.880 45.00 18.0
F1403/4 3/4 10 19.050 45.00 18.0
F1407/8 7/8 9 22.230 55.00 22.0
F1401 1” 8 25.400 55.00 22.0
Круглая плашка из быстрорежущей стали для обработки резьбы BSW
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
255
B
F150
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (мм) (мм)
F1503/16 3/16 32 4.760 20.00 7.0
F1501/4 1/4 26 6.350 20.00 7.0
F1505/16 5/16 22 7.940 25.00 9.0
F1503/8 3/8 20 9.530 30.00 11.0
F1507/16 7/16 18 11.110 30.00 11.0
F1501/2 1/2 16 12.700 38.00 10.0
Круглая плашка из быстрорежущей стали для обработки резьбы BSF
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
256
B
F170
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (мм) (мм)
F1701/8 1/8 28 9.730 30.00 11.0
F1701/4 1/4 19 13.160 38.00 10.0
F1703/8 3/8 19 16.660 45.00 14.0
F1701/2 1/2 14 20.960 45.00 14.0
F1705/8 5/8 14 22.910 55.00 16.0
F1703/4 3/4 14 26.440 55.00 16.0
F1707/8 7/8 14 30.200 65.00 18.0
F1701 1” 11 33.250 65.00 18.0
F1701.1/8 1.1/8 11 37.890 75.00 20.0
F1701.1/4 1.1/4 11 41.910 75.00 20.0
F1701.1/2 1.1/2 11 47.800 90.00 22.0
F1702 2” 11 59.610 105.00 22.0
Круглая плашка из быстрорежущей стали для обработки резьбы G (BSP)
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
257
B
F180
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (мм) (мм)
F1801/8 1/8 27 9.490 30.00 11.0
F1801/4 1/4 18 12.490 38.00 14.0
F1803/8 3/8 18 15.930 45.00 14.0
F1801/2 1/2 14 19.770 45.00 18.0
F1803/4 3/4 14 25.120 55.00 22.0
F1801 1” 11.5 31.460 65.00 25.0
Круглая плашка из быстрорежущей стали для обработки резьбы NPT
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
258
B
F190
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (мм) (мм)
F190PG7 7 20 12.500 38.00 10.0
F190PG9 9 18 15.200 38.00 10.0
F190PG11 11 18 18.600 45.00 14.0
F190PG13.5 13.5 18 20.400 45.00 14.0
F190PG16 16 18 22.500 55.00 16.0
F190PG21 21 16 28.300 65.00 18.0
F190PG29 29 16 37.000 65.00 18.0
F190PG36 36 16 47.000 90.00 22.0
Круглая плашка из быстрорежущей стали для обработки резьбы PG
Плашка для нарезания наружной резьбы на станках или вручную при помощи воротка. Подточка по заборному конусу плашки
направляет стружку в направлении обработки. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
259
BS
1127:1950
B
F300
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP BD OAL
(мм) (мм) (дюйм) (дюйм)
F300M2X13/16 2.000 0.40 13/16 1/4
F300M2.5X13/16 2.500 0.45 13/16 1/4
F300M3X13/16 3.000 0.50 13/16 1/4
F300M3.5X13/16 3.500 0.60 13/16 1/4
F300M4X13/16 4.000 0.70 13/16 1/4
F300M5X13/16 5.000 0.80 13/16 1/4
F300M5X1 5.000 0.80 1” 3/8
F300M6X13/16 6.000 1.00 13/16 1/4
F300M6X1 6.000 1.00 1” 3/8
F300M6X1.5/16 6.000 1.00 1.5/16 7/16
F300M7X13/16 7.000 1.00 13/16 1/4
F300M7X1 7.000 1.00 1” 3/8
F300M8X1 8.000 1.25 1” 3/8
F300M8X1.5/16 8.000 1.25 1.5/16 7/16
F300M9X1 9.000 1.25 1” 3/8
F300M9X1.5/16 9.000 1.25 1.5/16 7/16
F300M10X1 10.000 1.50 1” 3/8
F300M10X1.5/16 10.000 1.50 1.5/16 7/16
TD TP BD OAL
(мм) (мм) (дюйм) (дюйм)
F300M10X1.1/2 10.000 1.50 1.1/2 1/2
F300M11X1.5/16 11.000 1.50 1.5/16 7/16
F300M12X1.5/16 12.000 1.75 1.5/16 7/16
F300M12X1.1/2 12.000 1.75 1.1/2 1/2
F300M14X1.5/16 14.000 2.00 1.5/16 7/16
F300M14X1.1/2 14.000 2.00 1.1/2 1/2
F300M16X1.1/2 16.000 2.00 1.1/2 1/2
F300M16X2 16.000 2.00 2” 5/8
F300M18X1.1/2 18.000 2.50 1.1/2 1/2
F300M18X2 18.000 2.50 2” 5/8
F300M20X1.1/2 20.000 2.50 1.1/2 1/2
F300M20X2 20.000 2.50 2” 5/8
F300M22X2 22.000 2.50 2” 5/8
F300M24X2 24.000 3.00 2” 5/8
F300M27X3 27.000 3.00 3” 7/8
F300M30X3 30.000 3.50 3” 7/8
F300M36X3 36.000 4.00 3” 7/8
Регулируемая плашка из быстрорежущей стали для обработки резьбы M
Плашка для нарезания наружной резьбы за несколько проходов. Разрезная конструкция позволяет последовательно регулировать
размер резьбы затяжкой плашки в воротке. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах с метчиками L120.
Обозначение Обозначение
260
BS
1127:1950
B
F310
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP BD OAL
(мм) (мм) (дюйм) (дюйм)
F310M3X.35X13/16 3.000 0.35 13/16 1/4
F310M4X.5X13/16 4.000 0.50 13/16 1/4
F310M4X.75X13/16 4.000 0.75 13/16 1/4
F310M5X.5X13/16 5.000 0.50 13/16 1/4
F310M5X.9X13/16 5.000 0.90 13/16 1/4
F310M6X.75X13/16 6.000 0.75 13/16 1/4
F310M8X.75X1 8.000 0.75 1” 3/8
F310M8X1.0X1 8.000 1.00 1” 3/8
F310M9X1.0X1 9.000 1.00 1” 3/8
F310M10X.75X1 10.000 0.75 1” 3/8
F310M10X1.0X1 10.000 1.00 1” 3/8
F310M10X1.25X1 10.000 1.25 1” 3/8
F310M10X1.25X1.5/16 10.000 1.25 1.5/16 7/16
F310M12X1.0X1.5/16 12.000 1.00 1.5/16 7/16
F310M12X1.25X1.5/16 12.000 1.25 1.5/16 7/16
TD TP BD OAL
(мм) (мм) (дюйм) (дюйм)
F310M12X1.5X1.5/16 12.000 1.50 1.5/16 7/16
F310M14X1.25X1.5/16 14.000 1.25 1.5/16 7/16
F310M14X1.5X1.5/16 14.000 1.50 1.5/16 7/16
F310M16X1.0X1.1/2 16.000 1.00 1.1/2 1/2
F310M16X1.5X1.1/2 16.000 1.50 1.1/2 1/2
F310M18X1.5X1.1/2 18.000 1.50 1.1/2 1/2
F310M20X1.0X1.1/2 20.000 1.00 1.1/2 1/2
F310M20X1.5X2 20.000 1.50 2” 5/8
F310M20X2.0X1.1/2 20.000 2.00 1.1/2 1/2
F310M22X1.5X2 22.000 1.50 2” 5/8
F310M24X1.5X2 24.000 1.50 2” 5/8
F310M24X2.0X2 24.000 2.00 2” 5/8
F310M25X1.5X2 25.000 1.50 2” 5/8
F310M27X2.0X2.1/4 27.000 2.00 2.1/4 11/16
F310M30X2.0X2.1/4 30.000 2.00 2.1/4 11/16
Регулируемая плашка из быстрорежущей стали для обработки резьбы MF
Плашка для нарезания наружной резьбы за несколько проходов. Разрезная конструкция позволяет последовательно регулировать
размер резьбы затяжкой плашки в воротке. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение Обозначение
261
BS
1127:1950
B
F320
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (дюйм) (дюйм)
F3204-40X13/16 4 40 2.850 13/16 1/4
F3205-40X13/16 5 40 3.180 13/16 1/4
F3206-32X13/16 6 32 3.510 13/16 1/4
F3208-32X13/16 8 32 4.170 13/16 1/4
F3208-32X1 8 32 4.170 1” 3/8
F32010-24X13/16 10 24 4.830 13/16 1/4
F32010-24X1 10 24 4.830 1” 3/8
F32012-24X13/16 12 24 5.490 13/16 1/4
F3201/4X13/16 1/4 20 6.350 13/16 1/4
F3201/4X1 1/4 20 6.350 1” 3/8
F3201/4X1.5/16 1/4 20 6.350 1.5/16 7/16
F3201/4X1.1/2 1/4 20 6.350 1.1/2 1/2
F3205/16X1 5/16 18 7.940 1” 3/8
F3205/16X1.1/2 5/16 18 7.940 1.1/2 1/2
F3203/8X1 3/8 16 9.530 1” 3/8
F3203/8X1.5/16 3/8 16 9.530 1.5/16 7/16
TDZ TPI TD BD OAL
(мм) (дюйм) (дюйм)
F3203/8X1.1/2 3/8 16 9.530 1.1/2 1/2
F3207/16X1.5/16 7/16 14 11.110 1.5/16 7/16
F3207/16X1.1/2 7/16 14 11.110 1.1/2 1/2
F3201/2X1.5/16 1/2 13 12.700 1.5/16 7/16
F3201/2X1.1/2 1/2 13 12.700 1.1/2 1/2
F3201/2X2 1/2 13 12.700 2” 5/8
F3209/16X1.1/2 9/16 12 14.290 1.1/2 1/2
F3205/8X1.1/2 5/8 11 15.880 1.1/2 1/2
F3205/8X2 5/8 11 15.880 2” 5/8
F3203/4X1.1/2 3/4 10 19.050 1.1/2 1/2
F3203/4X2 3/4 10 19.050 2” 5/8
F3207/8X2 7/8 9 22.230 2” 5/8
F3201X2 1” 8 25.400 2” 5/8
F3201.1/8X3 1.1/8 7 28.580 3” 7/8
F3201.1/4X3 1.1/4 7 31.750 3” 7/8
Регулируемая плашка из быстрорежущей стали для обработки резьбы UNC
Плашка для нарезания наружной резьбы за несколько проходов. Разрезная конструкция позволяет последовательно регулировать
размер резьбы затяжкой плашки в воротке. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах с метчиками L120.
Обозначение Обозначение
262
BS
1127:1950
B
F330
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (дюйм) (дюйм)
F3304-48X13/16 4 48 2.850 13/16 1/4
F3305-44X13/16 5 44 3.180 13/16 1/4
F3306-40X13/16 6 40 3.510 13/16 1/4
F3308-36X13/16 8 36 4.170 13/16 1/4
F33010-32X13/16 10 32 4.830 13/16 1/4
F33010-32X1 10 32 4.830 1” 3/8
F33012-28X13/16 12 28 5.490 13/16 1/4
F3301/4X13/16 1/4 28 6.350 13/16 1/4
F3301/4X1 1/4 28 6.350 1” 3/8
F3301/4X1.1/2 1/4 28 6.350 1.1/2 1/2
F3305/16X1 5/16 24 7.940 1” 3/8
F3305/16X1.5/16 5/16 24 7.940 1.5/16 7/16
F3305/16X1.1/2 5/16 24 7.940 1.1/2 1/2
F3303/8X1 3/8 24 9.530 1” 3/8
F3303/8X1.5/16 3/8 24 9.530 1.5/16 7/16
F3303/8X1.1/2 3/8 24 9.530 1.1/2 1/2
TDZ TPI TD BD OAL
(мм) (дюйм) (дюйм)
F3307/16X1 7/16 20 11.110 1” 3/8
F3307/16X1.5/16 7/16 20 11.110 1.5/16 7/16
F3307/16X1.1/2 7/16 20 11.110 1.1/2 1/2
F3301/2X1.5/16 1/2 20 12.700 1.5/16 7/16
F3301/2X1.1/2 1/2 20 12.700 1.1/2 1/2
F3309/16X1.5/16 9/16 18 14.290 1.5/16 7/16
F3309/16X1.1/2 9/16 18 14.290 1.1/2 1/2
F3305/8X1.1/2 5/8 18 15.880 1.1/2 1/2
F3305/8X2 5/8 18 15.880 2” 5/8
F3303/4X1.1/2 3/4 16 19.050 1.1/2 1/2
F3303/4X2 3/4 16 19.050 2” 5/8
F3307/8X2 7/8 14 22.230 2” 5/8
F3301X2 1” 12 25.400 2” 5/8
F3301.1/8X3 1.1/8 12 28.580 3” 7/8
F3301.1/4X3 1.1/4 12 31.750 3” 7/8
F3301.1/2X3 1.1/2 12 38.100 3” 7/8
Регулируемая плашка из быстрорежущей стали для обработки резьбы UNF
Плашка для нарезания наружной резьбы за несколько проходов. Разрезная конструкция позволяет последовательно регулировать
размер резьбы затяжкой плашки в воротке. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Продукция этой серии доступна в наборах с метчиками L120.
Обозначение Обозначение
263
BS
1127:1950
B
F370
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD BD OAL
(мм) (дюйм) (дюйм)
F3701/8X1 1/8 28 9.730 1” 3/8
F3701/4X1.5/16 1/4 19 13.160 1.5/16 7/16
F3703/8X1.1/2 3/8 19 16.660 1.1/2 1/2
F3701/2X2 1/2 14 20.960 2” 5/8
F3705/8X2 5/8 14 22.910 2” 5/8
F3703/4X2 3/4 14 26.440 2” 5/8
F3707/8X2.1/4 7/8 14 30.200 2.1/4 11/16
F3701X2.1/4 1” 11 33.250 2.1/4 11/16
F3701.1/4X3 1.1/4 11 41.910 3” 7/8
F3701.1/2X4 1.1/2 11 47.800 4” 1”
Регулируемая плашка из быстрорежущей стали для обработки резьбы G (BSP)
Плашка для нарезания наружной резьбы за несколько проходов. Разрезная конструкция позволяет последовательно регулировать
размер резьбы затяжкой плашки в воротке. Полированные поверхности снижают вероятность налипания стружки и повышают
стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
264
B
F202
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP DRVS OAL
(мм) (мм) (мм) (мм)
F202M3 3.000 0.50 19.00 5.0
F202M4 4.000 0.70 19.00 5.0
F202M5 5.000 0.80 19.00 7.0
F202M6 6.000 1.00 19.00 7.0
F202M7 7.000 1.00 22.00 9.0
F202M8 8.000 1.25 22.00 9.0
F202M10 10.000 1.50 27.00 11.0
F202M12 12.000 1.75 36.00 14.0
F202M14 14.000 2.00 36.00 14.0
F202M16 16.000 2.00 41.00 18.0
F202M18 18.000 2.50 41.00 18.0
F202M20 20.000 2.50 41.00 18.0
F202M22 22.000 2.50 50.00 22.0
F202M24 24.000 3.00 50.00 22.0
F202M27 27.000 3.00 60.00 25.0
F202M30 30.000 3.50 60.00 25.0
F202M36 36.000 4.00 60.00 25.0
Шестигранная плашка из быстрорежущей стали для обработки резьбы M
Плашка для нарезания или исправления поврежденной наружной резьбы вручную. Шестигранный профиль позволяет использовать
плашку с любыми ключами даже в труднодоступных местах. Полированные поверхности снижают вероятность налипания стружки и
повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
265
BS
1127:1950
B
F302
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP DRVS OAL
(мм) (мм) (дюйм) (дюйм)
F302M3 3.000 0.50 0.7100 1/4
F302M4 4.000 0.70 0.7100 1/4
F302M5 5.000 0.80 0.7100 1/4
F302M6 6.000 1.00 0.7100 1/4
F302M7 7.000 1.00 0.8200 5/16
F302M8 8.000 1.25 0.8200 5/16
F302M10 10.000 1.50 0.9200 3/8
F302M11 11.000 1.50 1.0100 7/16
F302M12 12.000 1.75 1.1000 1/2
F302M14 14.000 2.00 1.3000 5/8
F302M16 16.000 2.00 1.3000 5/8
F302M18 18.000 2.50 1.4800 11/16
F302M20 20.000 2.50 1.4800 11/16
F302M22 22.000 2.50 1.6700 13/16
F302M24 24.000 3.00 2.0500 15/16
F302M27 27.000 3.00 2.2200 1.1/16
F302M30 30.000 3.50 2.2200 1.1/16
F302M33 33.000 3.50 2.5800 1.1/8
F302M36 36.000 4.00 2.7600 1.1/4
Шестигранная плашка из быстрорежущей стали для обработки резьбы M
Плашка для нарезания или исправления поврежденной наружной резьбы вручную. Шестигранный профиль позволяет использовать
плашку с любыми ключами даже в труднодоступных местах. Полированные поверхности снижают вероятность налипания стружки и
повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
266
BS
1127:1950
B
F312
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TD TP DRVS OAL
(мм) (мм) (дюйм) (дюйм)
F312M8X.75 8.000 0.75 0.8200 5/16
F312M8X1.0 8.000 1.00 0.8200 5/16
F312M10X1.0 10.000 1.00 0.9200 3/8
F312M10X1.25 10.000 1.25 0.9200 3/8
F312M12X1.0 12.000 1.00 1.0100 7/16
F312M12X1.25 12.000 1.25 1.0100 7/16
F312M12X1.5 12.000 1.50 1.0100 7/16
F312M14X1.5 14.000 1.50 1.3000 5/8
F312M16X1.5 16.000 1.50 1.3000 5/8
F312M18X1.5 18.000 1.50 1.4800 11/16
F312M20X1.5 20.000 1.50 1.4800 11/16
F312M22X1.5 22.000 1.50 1.6700 13/16
F312M24X1.5 24.000 1.50 2.0500 15/16
F312M24X2.0 24.000 2.00 2.0500 15/16
Шестигранная плашка из быстрорежущей стали для обработки резьбы MF
Плашка для нарезания или исправления поврежденной наружной резьбы вручную. Шестигранный профиль позволяет использовать
плашку с любыми ключами даже в труднодоступных местах. Полированные поверхности снижают вероятность налипания стружки и
повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
267
B
F272
11
12
12
13
1
14
21
10
22
9
2
8
1
8
2
7
1
5
11
7
12
6
21
6
22
5
11
11
12
8
1
6
21
11
22
9
2
7
1
10
2
8
6
51
10
52
8
5
6
11
20
12
15
1
10
21
10
22
9
2
6
1
11
2
6
3
1
11
2
4
4
TDZ TPI TD DRVS OAL
(мм) (мм) (мм)
F2721/8 1/8 28 9.730 27.00 11.0
F2721/4 1/4 19 13.160 36.00 10.0
F2723/8 3/8 19 16.660 41.00 14.0
F2721/2 1/2 14 20.960 41.00 14.0
F2723/4 3/4 14 26.440 60.00 18.0
F2721 1” 11 33.250 60.00 18.0
F2721.1/4 1.1/4 11 41.910 70.00 20.0
F2721.1/2 1.1/2 11 47.800 85.00 22.0
Шестигранная плашка из быстрорежущей стали для обработки резьбы G (BSP)
Плашка для нарезания или исправления поврежденной наружной резьбы вручную. Шестигранный профиль позволяет использовать
плашку с любыми ключами даже в труднодоступных местах. Полированные поверхности снижают вероятность налипания стружки и
повышают стойкость инструмента.
Применение инструмента по группам обрабатываемых материалов и начальные значения скорости резания (м/мин).
Обозначение
268
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
3
4
2
5
13
9
13 15
12
14
7
6
8
10
11
15
5
16
90°
ПЛАШКИ – ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Наружный диаметр плашки
Диаметр углубления
Толщина плашки
Рабочая длина
Конические отверстия для крепежных винтов
Угол заборного конуса
Длина заборного конуса
Диаметр заборного конуса
Спиральная подточка по заборному конусу
Угол спиральной подточки
Длина спиральной подточки
Передний угол
Боковая поверхность режущего зуба
Ширина режущего зуба
Стружечные канавки
Регулировочный зазор
269
DB = DE - (0.1 × TP)
DB
TP
DE
ПЛАШКИ – ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Т
Р
1. Пер е д тем как нарезать резьбу плашкой, на заготовке следует
сделать фаску суглом 45, что сделает нагрузку вначале
резания более равномерной. Заготовка иплашка должны
располагаться соосно.
2. ольшой допуск на резьбу можно использовать более
целесообразно. При уменьшении диаметра заготовки
уменьшается припуск, инагрузка на плашку значительно
снижается, что позволит повысить стойкость инструмента.
3. спользование плашек сподточкой по заборному конусу
более предпочтительно, так как стружка втаком случае будет
выводиться из зоны резания.
4. В зоне резания должно быть достаточно смазки.
5. Пр и регулировании разрезных плашек следует избегать их
полного раскрытия, так как припуск может оказаться настолько
малым, что плашка будет затирать заготовку. Регулировочные
винты следует затягивать равномерно, сжимая плашку
приблизительно на 0.15мм. Затягивание винта только содной
стороны может привести кповреждению инструмента.
6. естигранные плашки обычно используются только
для восстановления или очищения резьбы вручную.
спользование таких плашек для нарезания новой резьбы
допускается висключительных случаях.
Диаметр заготовки должен быть меньше максимального наружного диаметра резьбы.
Р
Проблема Причина Решение
Слишком большой/малый
размер
Неточность совмещения осей плашки и заготовки Обеспечение соосности и чистоты
Неправильная подача инструмента Подача должна обеспечиваться инструментом без оказания избыточного давления
Плохое качество обработки
Неправильная геометрия плашки Использование другой плашки с более подходящей геометрией
Отсутствие смазки или неправильная смазка Применение подходящей смазки (раздел СОЖ)
Неправильная скорость резания Соблюдение рекомендаций каталога
Слишком большой диаметр заготовки Уменьшение диаметра заготовки до подходящего размера
Нет фаски на заготовке Обработка фаски на заготовке
Разрушение инструмента
Неправильный тип плашки Соблюдение рекомендаций каталога
Слишком высокая скорость резания Соблюдение рекомендаций каталога
Слишком большой диаметр заготовки Уменьшение диаметра заготовки до подходящего размера
Нет фаски на заготовке Обработка фаски на заготовке
Неточность совмещения осей плашки и заготовки Обеспечение соосности и чистоты
Быстрый износ инструмента
Отсутствие смазки или неправильная смазка Применение подходящей смазки (раздел СОЖ)
Слишком высокая скорость резания Соблюдение рекомендаций каталога
Образование нароста
Отсутствие смазки или неправильная смазка Применение подходящей смазки (раздел СОЖ)
Слишком большой диаметр заготовки Уменьшение диаметра заготовки до подходящего размера
Слишком низкая скорость резания Соблюдение рекомендаций каталога
272
M200-1
Nr.
M2000.25NR.1BLUE 1/4 л
M2001.0NR.1BLUE 1 л
M2005.0NR.1BLUE 5 л
M20020.0NR.1BLUE 20 л
M200-2
Nr.
M2000.25NR.2RED 1/4 л
M2001.0NR.2RED 1 л
M2005.0NR.2RED 5 л
СОЖ M200 no. 1 Blue для тяжелой обработки
СОЖ для сложных операций резания: нарезание резьбы, протягивание и сверление вручную или на станках. Повышает качество
обработки и стойкость режущего инструмента. Рекомендуется для обработки высокопрочных и нержавеющих сталей, жаропрочных
сплавов.
Обозначение
СОЖ M200 no. 2 Red для цветных сплавов
Минеральное масло с противотуманными присадками, высокой стойкостью к окислению и нерезким запахом соответствует высоким
экологическим стандартам и подходит для обработки цветных сплавов. Повышает качество обработки и стойкость режущего
инструмента.
Обозначение
273
M200-3
Nr.
M2000.25NR.3GREEN 1/4 л
M2001.0NR.3GREEN 1 л
M2005.0NR.3GREEN 5 л
СОЖ M200 no. 3 Green для общего применения
Высококачественное масло с противозадирными присадками для общих операций резания: нарезание резьбы, протягивание и
сверление вручную или на станках. Повышает качество обработки и стойкость режущего инструмента. Рекомендуется для обработки
конструкционных и нержавеющих сталей, чугуна.
Обозначение
276
1 2 3
ОБРАБОТКА РЕЗЬБЫ – ОБЩАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Раскатник с канавками для СОЖРаскатникДлина подточки конуса
Угол спирали
Угол спиральной
подточки конуса
Канавка
Общая длина
Длина хвостовика
Длина
квадрата
Рабочая длина
Диаметр сердцевины
Диаметр вершины
Мин. нар.
диаметр метчика
Макс. нар.
диаметр метчика
Номинальный
диаметр
Высота
профиля
Шаг резьбы
Вершина метчика
Номинальная ширина
Боковая поверхность
Угол профиля
Основание зуба
Ширина впадины
Внутренний
диаметр
Средний диаметр
Ширина зуба
Канавка
Центровой выступ
Центровое отверстие
Угол подъема резьбы
Диаметр хвостовика
Исполнение
Размеры
квадрата
Угол
конуса
Б теоретический или номинальный стандартный
размер, относительно которого создаются вариации.
Б поверхность между
вершиной и впадиной.
В образуется боковыми сторонами профиля резьбы
в плоскости оси.
В наименьший диаметр цилиндрической
резьбы.
В поверхность между двумя соседними зубьями резьбы.
В является частью
поверхности канавки. Может изменяться в зависимости от
конструкции метчика.
В кратчайшее расстояние между вершиной и
впадиной профиля резьбы, измеренное перпендикулярно оси.
Д минимальный диаметр режущей части
метчика по заборному конусу.
Д отклонение размера от его номинального значения,
определяет величину зазора или натяга сопрягаемых деталей.
З конус у вершины инструмента для нарезания
резьбы. Длина конуса измеряется в количестве витков резьбы и
обычно принимает значения: 6...10 длинный конус, 3...5 средний
конус, 1...2 короткий конус.
З образуется с противоположной стороны
от главной вершины в результате формирования канавок.
З обработка метчика по задней поверхности
для создания пространства между режущими зубьями и
обработанным профилем резьбы.
К формируется на метчиках для создания режущих
зубьев.
К квадратная часть хвостовика метчика, необходимая
для передачи крутящего момента.
К полное количество витков резьбы
в направлении оси за один дюйм расстояния.
К определяется осевым расстоянием, на
которое перемещается метчик за один оборот. В однозаходной
резьбе перемещение метчика за один оборот составит один шаг.
В многозаходной резьбе перемещение метчика за один оборот
будет кратно количеству заходов на шаг.
Н наибольший диаметр цилиндрической
резьбы.
О небольшая конусность на калибрующей части
метчика для снижения трения.
П угол между передней поверхностью и
плоскостью, проходящей через ось инструмента.
П располагается в канавке метчика, по
передней поверхности сходит стружка.
П выполняется на заборном конусе
для направления стружки в сторону подачи метчика при
обработке сквозных отверстий.
Р плоская поверхность сечения метчика,
которая перпендикулярна оси инструмента.
Р располагается между канавками метчика и имеет
режущие кромки для создания требуемого профиля резьбы.
Р поверхность, образованная при винтовом движении
плоского контура по цилиндрической или конической
поверхности.
С диаметр цилиндра, образующая которого
пересекает профиль таким образом, что длины отрезков по
профилю и канавке резьбы равны.
У угол, образованный касательной к
винтовой линии, описываемой средней точкой боковой стороны
резьбы, и плоскостью, перпендикулярной к оси резьбы.
У угол, заключенный между боковыми
сторонами профиля резьбы в плоскости оси.
Х часть метчика, которая служит для закрепления в
оснастке и передаче крутящего момента.
Ш это расстояние между двумя одноименными
(правыми или левыми) точками двух соседних витков,
измеренное параллельно оси резьбы.
Ш конструкция метчика, в которой
отсутствует каждый последующий режущий зуб.
Ш часть метчика с уменьшенным диаметром, которая
находится между рабочей частью и хвостовиком.
Заборный конус
277
ISO DIN ANSI
BS
ISO 1 4 H 3 B 4 H 5 H –––
ISO 2 6 H 2 B 4 G 5 G 6 H – –
ISO 3 6 G 1 B – – 6 G 7 H 8 H
– 7 G – – – – 7 G 8 G
ОБРАБОТКА РЕЗЬБЫ – ОБЩАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Качество выполнения операции нарезания резьбы метчиком
зависит от ряда факторов.
1. Выбор метчика должен соответствовать обрабатываемому
материалу и типу отверстия (глухое или сквозное).
2. Заготовка должна быть надежно закреплена. Даже
незначительный сдвиг заготовки может привести к поломке
метчика или получению резьбы низкого качества.
3. Сверло для предварительной обработки отверстия следует
выбирать по каталогу. Упрочнение поверхности отверстия при
сверлении должно быть минимальным.
4. Скорость резания при обработке резьбы должна
соответствовать рекомендациям каталога.
5. В каждом случае следует использовать подходящую СОЖ.
6. При обработке резьбы на станках с ЧПУ важно убедиться
в точном перемещении инструмента. При использовании
патронов с компенсацией рекомендуется устанавливать
подачу станка до 95...97% от номинальной для формирования
шага резьбы метчиком с высокой точностью.
7. По возможности следует использовать патроны с
предохранительной муфтой и свободным ходом вдоль оси.
В таком случае метчик можно защитить от поломки при
чрезмерной нагрузке или при столкновении с дном отверстия.
8. Врезание метчика должно быть мягким, неравномерная
подача может привести к расширению резьбового отверстия.
Т
С
Допуск метчика
Допуск внутренней резьбы Применение
Плотная посадка
Нормальная посадка
Посадка с большим допуском
Посадка со значительным допуском под уплотнение или покрытие
278
ОБРАБОТКА РЕЗЬБЫ – ОБЩАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
К
Описание Стружка Описание Стружка
Метчики с прямыми канавками
Популярный тип метчика, который подходит для
обработки большинства материалов заготовок, особенно
материалов, образующих стружку надлома
(конструкционные стали и чугуны).
Метчики с канавками только на заборном конусе
Режущая часть метчиков не имеет канавок по всей длине
рабочей части, только на заборном конусе. Стружка
проходит в направлении подачи инструмента. Конструкция
таких метчиков особенно жесткая, однако короткая
режущая часть ограничивает их применение по глубине
отверстий до 1.5×TDZ.
Метчики с шахматным расположением зубьев
Метчики имеют меньше режущих зубьев, что создает
пониженное сопротивление резанию. Конструкция
обеспечивает лучшую смазываемость и снижение
вероятности поломки метчика при реверсивном
движении. Метчики применяются для нарезания резьбы
в труднообрабатываемых материалах.
Метчики со спиральными канавками
Конструкция метчиков позволяет удалять стружку в
направлении, противоположном подаче, что необходимо
для обработки глухих отверстий. Стружка не забивается и
удаляется из отверстия без риска поломки метчика.
Метчики с подточкой по заборному конусу
Конструкция метчиков имеет прямые и сравнительно
неглубокие канавки со спиральной подточкой по
заборному конусу, которая позволяет удалять стружку в
направлении подачи инструмента, что необходимо для
обработки сквозных отверстий. Благодаря такой
конструкции метчики являются более прочными,
позволяя СОЖ свободно проникать в зону резания.
Раскатники
Раскатники не имеют режущих зубьев и стружечных
канавок, работают по принципу холодного пластического
деформирования профиля резьбы. В процессе обработки
не образуется стружка, и нет ограничений по типу
отверстия. Но к материалам заготовок предъявляется
требование достаточной пластичности: предел прочности
заготовки не должен превышать 1200 МПа, а относительное
удлинение не должно быть меньше 10%.
Гаечные метчики
Диаметр хвостовика гаечных метчиков меньше режущей
части и имеет большую длину для сбора обработанных
гаек на специальном оборудовании. Метчики также могут
применяться для обработки резьбы в глубоких сквозных
отверстиях в заготовках из конструкционных и
нержавеющих сталей.
Метчики с внутренним подводом СОЖ
Стойкость и производительность метчиков с внутренним
подводом СОЖ выше, чем у метчиков с внешним подводом
СОЖ. Износ режущих кромок развивается не так
интенсивно, а стружка удаляется быстрее и эффективнее.
Давление СОЖ рекомендуется не менее 15 бар, однако
хороших результатов можно добиться даже с
минимальным давлением.
279
6
5
4
3
2
1
0
WMGWMG WMG
ОБРАБОТКА РЕЗЬБЫ – ОБЩАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Д
Размер предварительного отверстия зависит от типа
обрабатываемого материала и условий обработки. Если
материал заготовки выдавливается из отверстия или стойкость
раскатника слишком низкая, то следует незначительно увеличить
диаметр отверстия. Если профиль резьбы получается не полный,
то следует уменьшить диаметр отверстия.
Диаметр отверстия
для метчика
Диаметр отверстия
для раскатника
Сечение резьбового отверстия, полученного
раскатником в заготовке из Стали 45.
Обработка резьбы раскатниками требует более высокого крутящего момента и более высокой мощности шпинделя.
Сравнение крутящего момента при обработке резьбы
раскатником и метчиком в различных материалах заготовок.
Р
М
Г M Vc 3 fmin 19
К Н
280
ОБРАБОТКА РЕЗЬБЫ – ОБЩАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Проблема Причина Способ устранения
Увеличенный размер
резьбового отверстия
Неправильный допуск. Выбрать метчик с меньшим полем допуска.
Неправильное значение подачи. Снизить подачу на 5...10% или увеличить сжатие пружины в патроне с компенсацией.
Неправильно выбран тип метчика.
Использовать метчик с подточкой по заборному конусу для сквозных отверстий или со
спиральными канавками для глухих отверстий. Использовать инструмент с покрытием
для предотвращения наростообразования. Выбрать альтернативу по каталогу.
Ось метчика не совпадает с осью отверстия. Проверить резьбовой патрон и позиционирование относительно отверстия.
Неправильный или недостаточный подвод СОЖ. Улучшить подвод СОЖ для предотвращения наростообразования. См. раздел СОЖ в
данном каталоге.
Недостаточная скорость резания. Следовать рекомендациям каталога по выбору режимов резания.
Уменьшенный размер
резьбового отверстия
Неправильно выбран тип метчика.
Использовать метчик с подточкой по заборному конусу для сквозных отверстий или со
спиральными канавками для глухих отверстий. Использовать метчик с большим
передним углом. Выбрать альтернативу по каталогу.
Неправильный допуск. Выбрать метчик с большим полем допуска, особенно для материалов, не склонных к
изменению размеров, таких как сталь и чугун.
Неправильный или недостаточный подвод СОЖ. Улучшить подвод СОЖ для
предотвращения пакетирования стружки в отверстии.
См.
раздел СОЖ в данном каталоге.
Диаметр отверстия под резьбу слишком мал. Проверить рекомендуемый диаметр сверления под резьбу по каталогу. Увеличить
диаметр сверла.
Деформация материала после обработки резьбы. Использовать каталог для правильного выбора инструмента.
Выкрашивание метчика
Неправильно выбран тип метчика. Выбрать метчик с меньшим передним углом. Использовать метчик с более длинным
заборным конусом. Выбрать альтернативу по каталогу.
Неправильный или недостаточный подвод СОЖ. Улучшить подвод СОЖ для предотвращения наростообразования. См. раздел СОЖ в
данном каталоге.
Метчик ударяется о дно отверстия. Увеличить глубину сверления или уменьшить глубину нарезания резьбы.
Упрочнение обработанной поверхности. Уменьшить скорость резания, использовать инструмент с более острой геометрией
,
улучшить подвод СОЖ.
Заклинивание стружки. Избегать резкого вывода метчика при реверсивном движении.
Удар заборным конусом при врезании. Проверить и скорректировать ход метчика и расстояние до отверстия.
Диаметр отверстия под резьбу слишком мал. Проверить рекомендуемый диаметр сверления под резьбу по каталогу. Увеличить
диаметр сверла.
В
281
ОБРАБОТКА РЕЗЬБЫ – ОБЩАЯ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Проблема Причина Способ устранения
Поломка метчика
Метчик изношен. Использовать новый метчик или переточить изношенный.
Неправильный или недостаточный подвод СОЖ. Улучшить подвод СОЖ для предотвращения наростообразования и
пакетирования
стружки в отверстии
. См. раздел СОЖ в данном каталоге.
Метчик ударяется о дно отверстия. Увеличить глубину сверления или уменьшить глубину нарезания резьбы.
Слишком высокая скорость резания. Снизить скорость резания. Следовать рекомендациям каталога по выбору режимов
резания.
Упрочнение обработанной поверхности. Уменьшить скорость резания, использовать инструмент с более острой геометрией
,
улучшить подвод СОЖ.
Диаметр отверстия под резьбу слишком мал. Проверить рекомендуемый диаметр сверления под резьбу по каталогу. Увеличить
диаметр сверла.
Слишком высокий момент при нарезании резьбы. Использовать резьбовой патрон с предохранительной муфтой.
Деформация материала после обработки резьбы. Использовать каталог для правильного выбора инструмента.
Быстрый износ метчика
Неправильно выбран тип метчика.
Использовать метчик с меньшим передним углом и/или большим затылованием и/или
более длинным заборным конусом. Использовать инструмент с покрытием. Выбрать
альтернативу по каталогу.
Неправильный или недостаточный подвод СОЖ. Улучшить подвод СОЖ для снижения термической нагрузки на режущие кромки. См.
раздел СОЖ в данном каталоге.
Слишком высокая скорость резания. Снизить скорость резания. Следовать рекомендациям каталога по выбору режимов
резания.
Образование нароста
Неправильно выбран тип метчика. Использовать метчик с меньшим передним углом и/или большим затылованием.
Выбрать альтернативу по каталогу.
Неправильный или недостаточный подвод СОЖ. Улучшить подвод СОЖ для предотвращения наростообразования. См. раздел СОЖ в
данном каталоге.
Метчик имеет не подходящее покрытие. Использовать метчик с рекомендованным типом обработки поверхности.
Слишком низкая скорость резания. Повысить скорость резания. Следовать рекомендациям каталога по выбору режимов
резания.
В
