Produkterweiterungen 2017
product extension 2017
Ultramini
Minicut
Swissline
Stechdreh-Werkzeuge
Nutstossen
Mikromill
Minimill
System 500
1

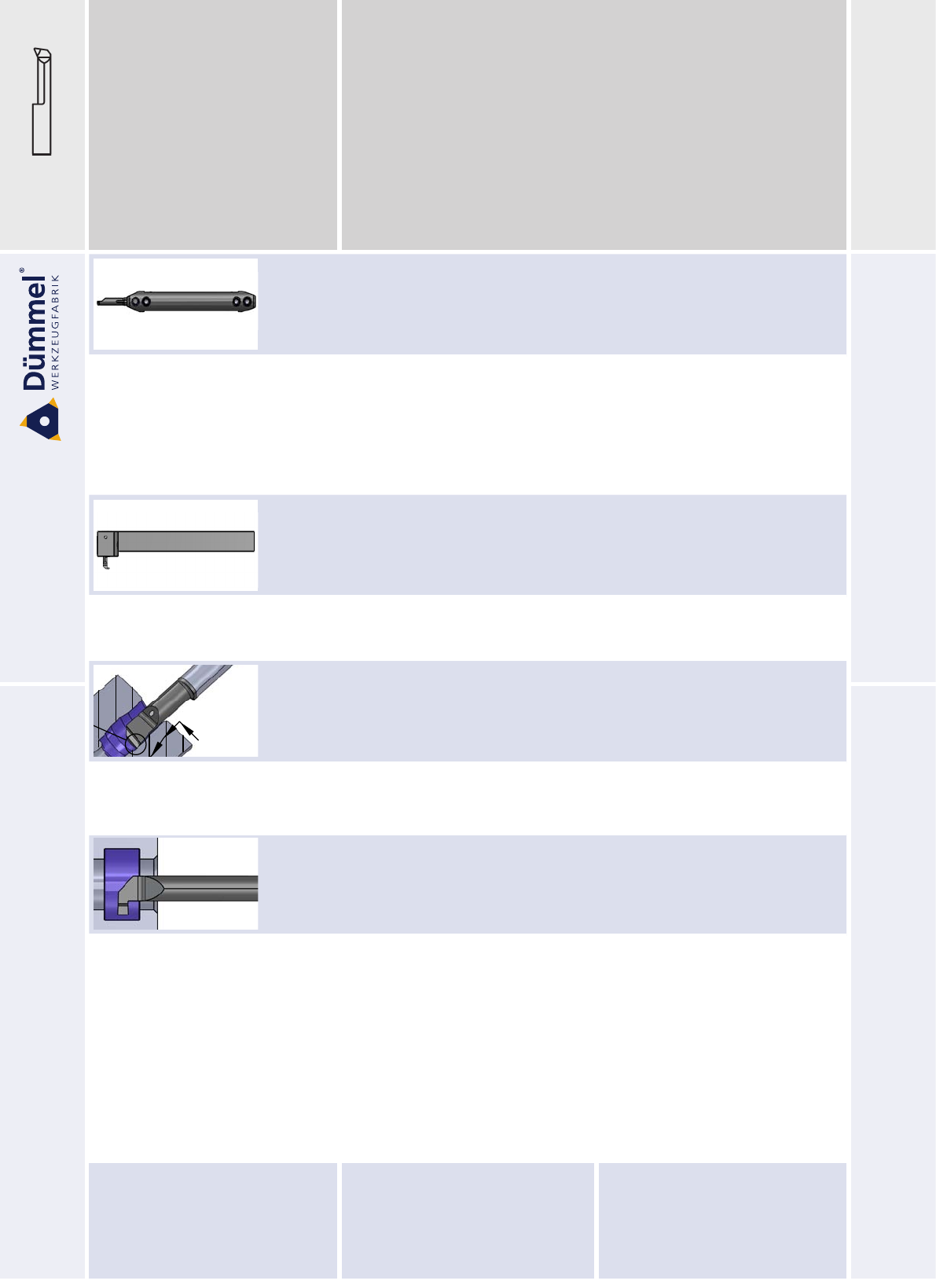

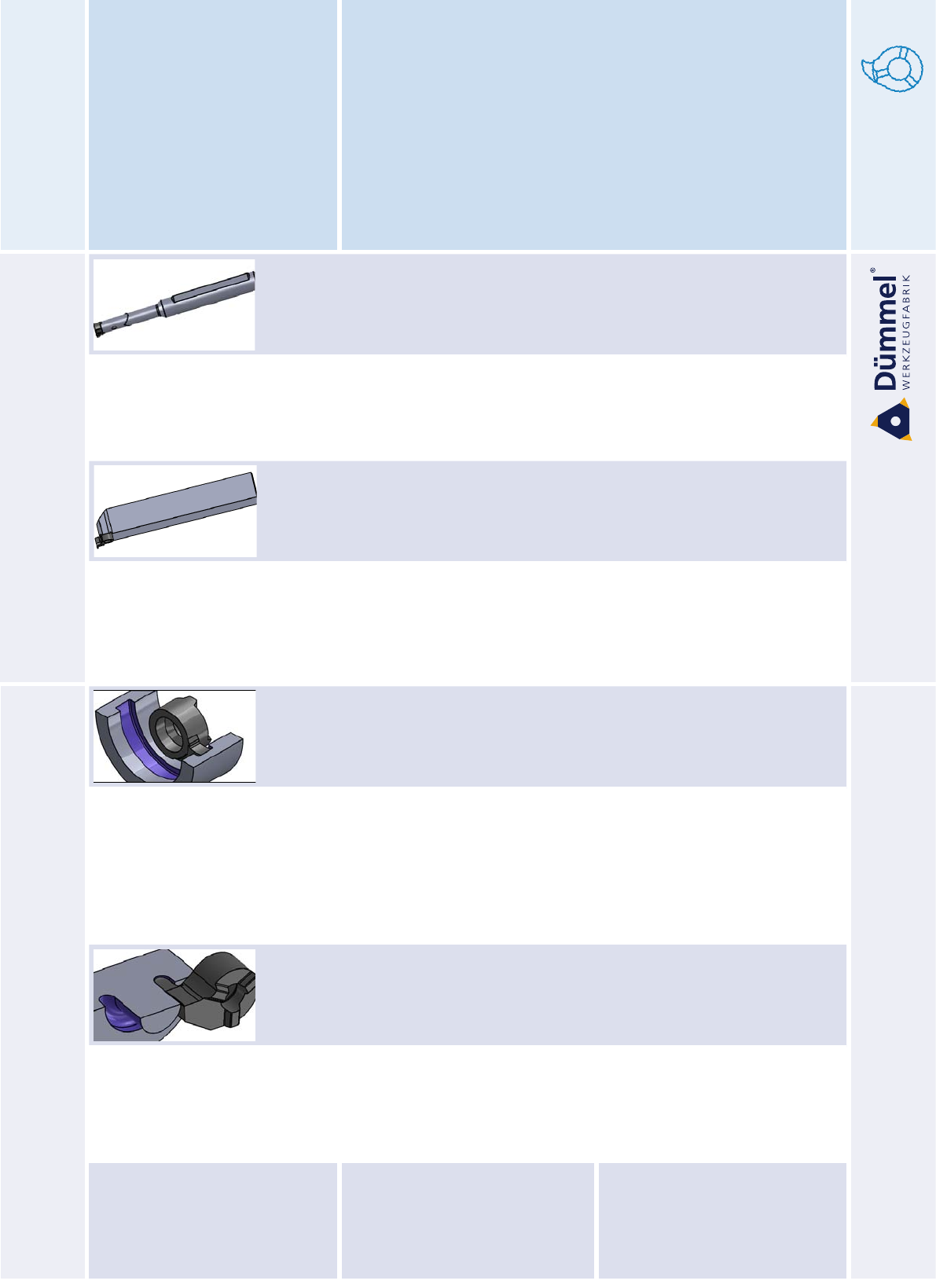

Klemmhalter
Rundschaft
toolholder
straight shank
Maße
dimensions
Seite
page

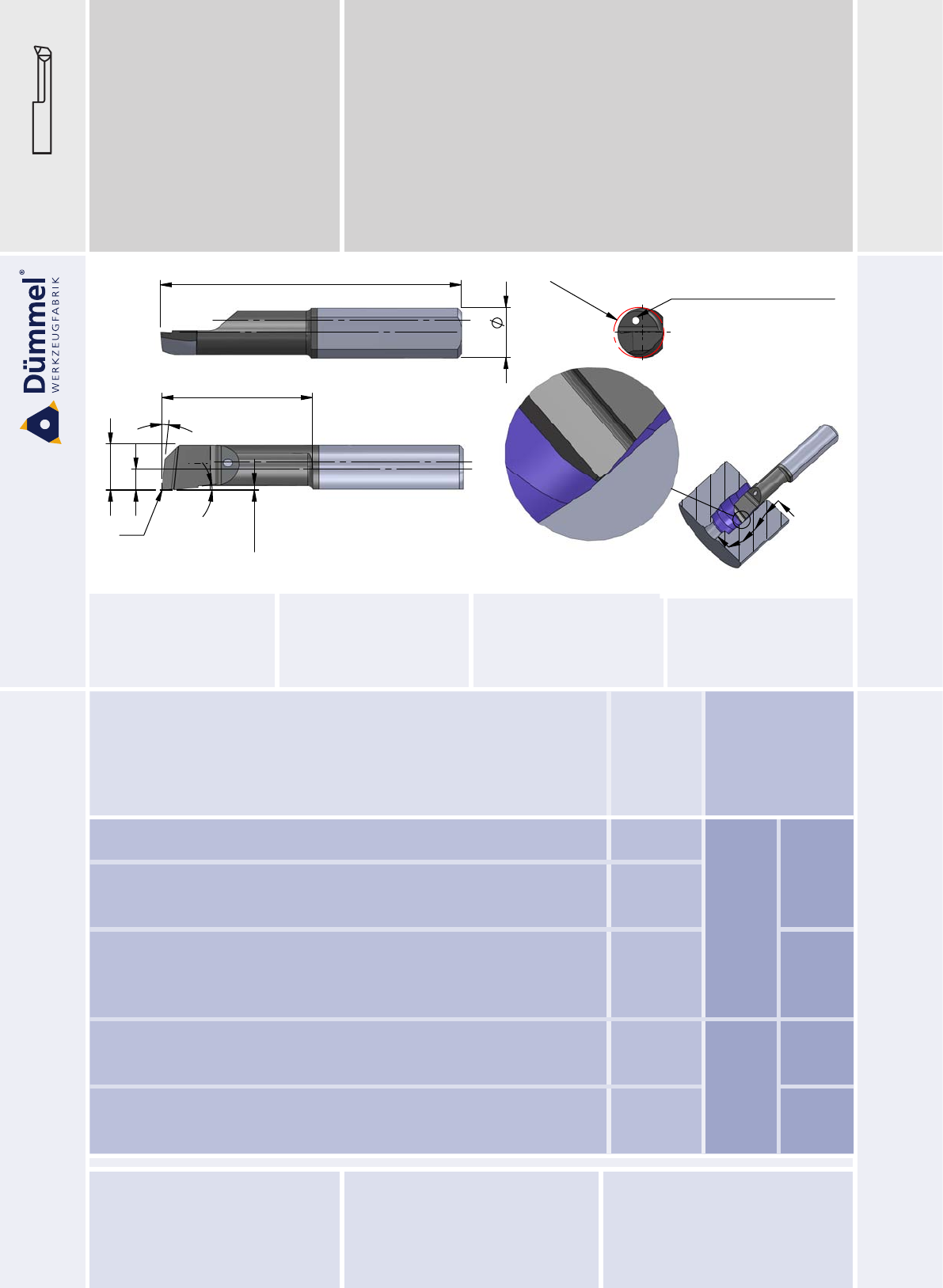

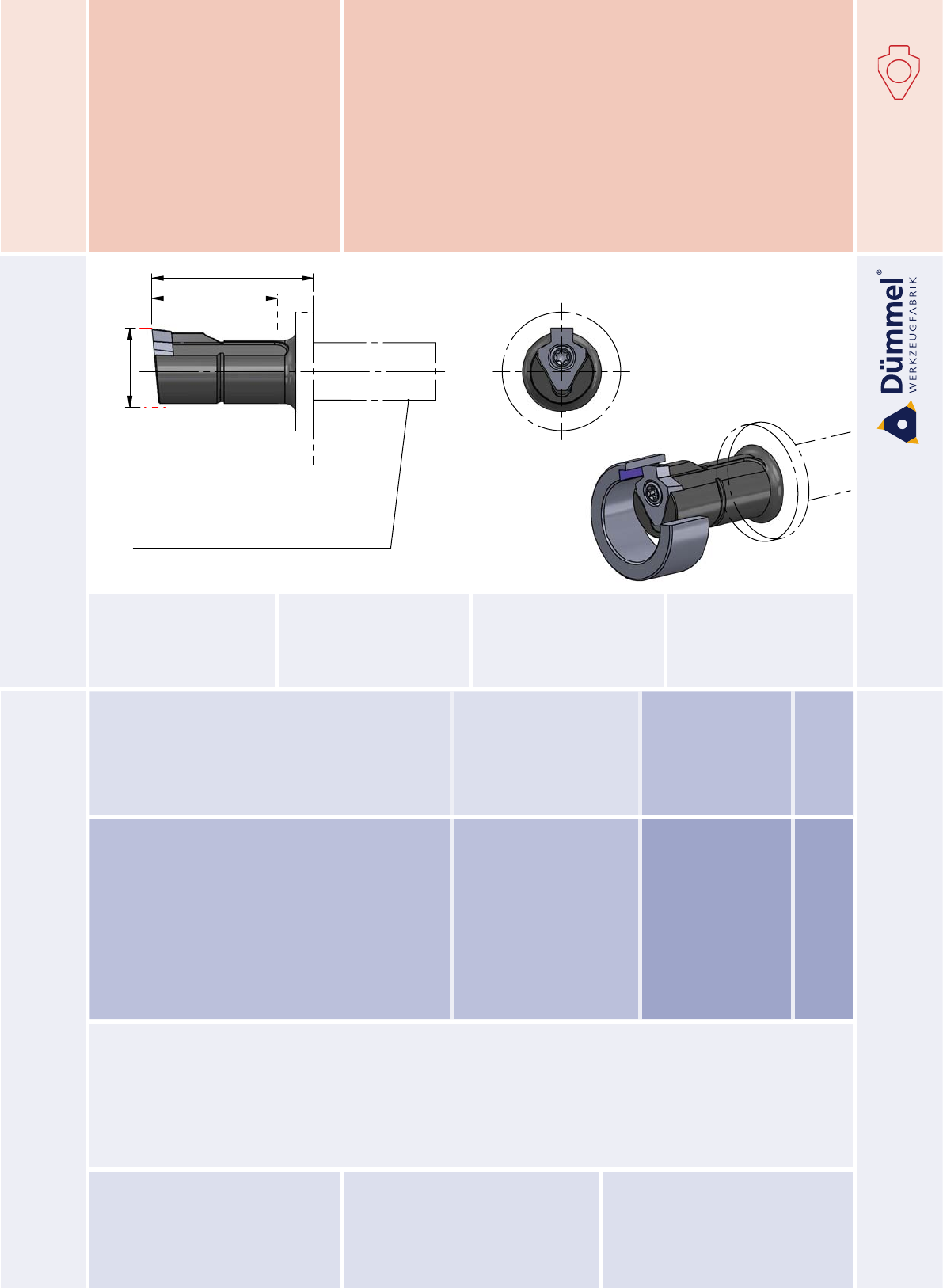

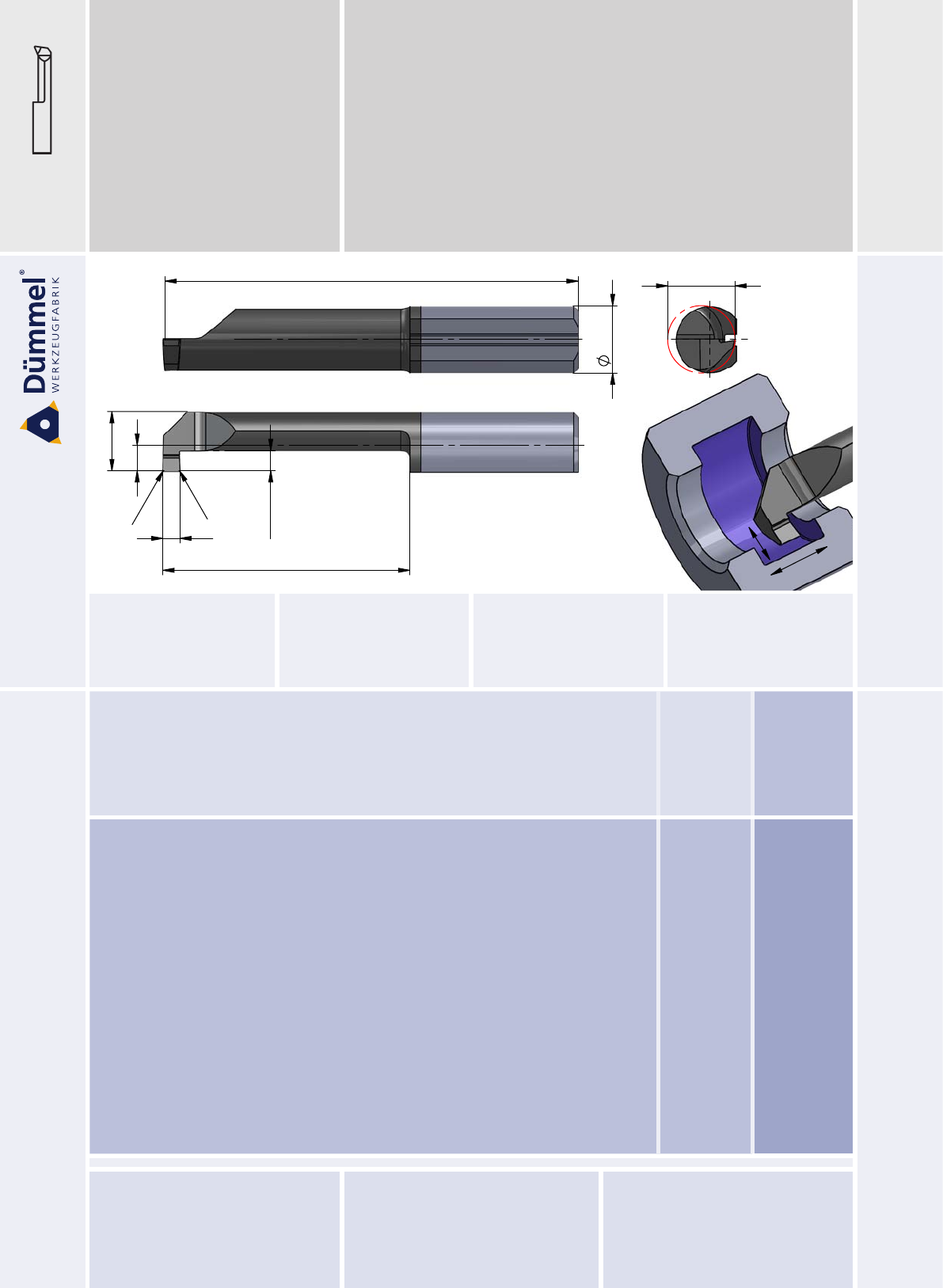

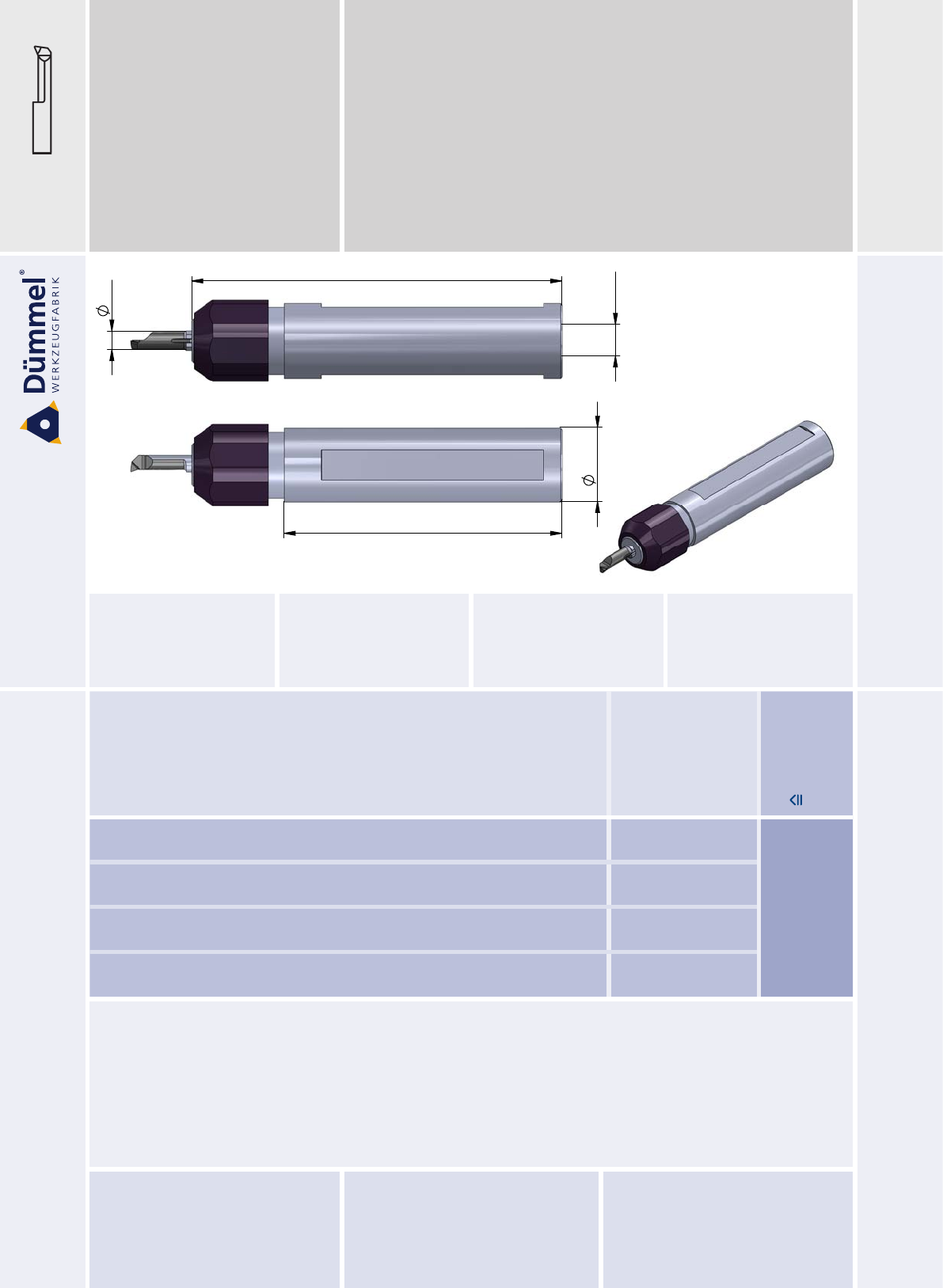

Typ 645.G
Klemmhalter
verbesserte Ausführung mit
geänderter Spannschraube
toolholder
improved version with modied
clamping screw
D min. 0.2 - 5.0 ... 11
Typ 660, 670, 680 Klemmhalter toolholder D min. 6 / 6.8 /
7,8 ... 12
Typ UM600H High-Performance-Klemmhalter high-performance toolholder D min. 0.2 - 5.0 ... 13
Klemmhalter
Quadratschaft
toolholder
square shank
Maße
dimensions
Seite
page
Typ UHCM Klemmhalter
mit Innenkühlung
toolholder
with internal cooling D min. 0.2 - 6.8 ... 14
Schneideinsätze
Stechdrehen
inserts
grooving
Maße
dimensions
Seite
page
Typ 004M Stechdrehen
mit Eckenradius
grooving
with corner-radius
D min. 4
t max. 0.8 ... 16
Typ 006M Stechdrehen
mit Eckenradius
grooving
with corner-radius
D min. 6
t max. 1.8 ... 17
Typ 007 Stechdrehen grooving D min. 6.8
t max. 2.5 ... 18
Typ 007M Stechdrehen
mit Eckenradius
grooving
with corner-radius
D min. 6.8
t max. 2.5 ... 19
Typ 060 Ausdrehen und Fasen proling and chamfering D min. 3 ... 20
Übersicht
summary
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Schneideinsätze
Ausdrehen und Kopieren
inserts
proling and copying
Maße
dimensions
Seite
page

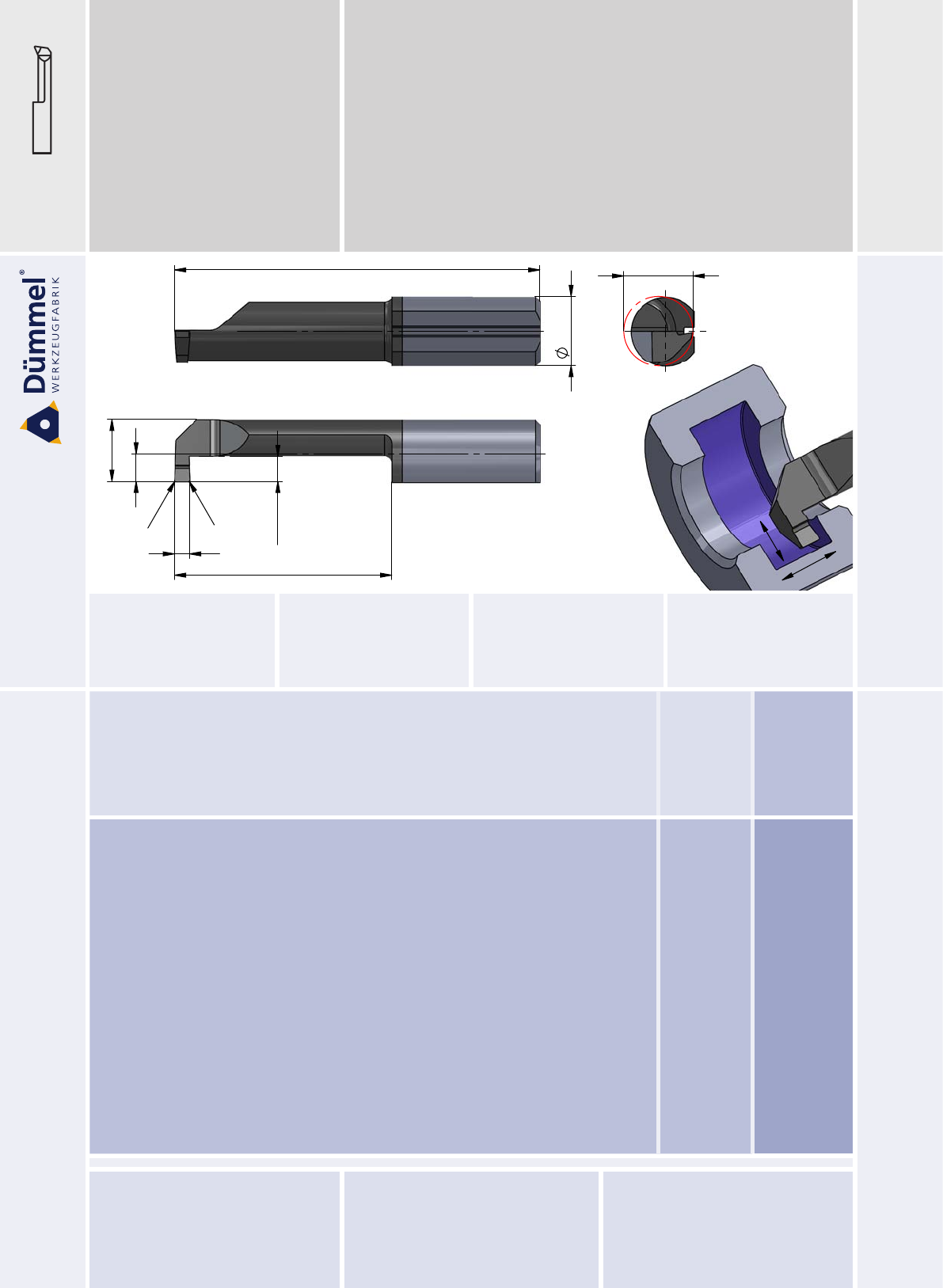

Typ Xtraline Typ X050.W
Ausdrehen und Kopieren
mit Wiper-Schneide und Spantreppe,
extra stabile Ausführung
proling and copying
with wiper and chipbreaker,
extra solid construction
D min. 3 - 7 ... 15
h6
L
R
a
L1
t max.
f
D min.
innere Kühlmittelzufuhr
through coolant
2
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Übersicht
summary
Klemmhalter
Rundschaft
toolholder
straight shank
Maße
dimensions
Seite
page
Typ 608 / 609 / 611 / 614 Klemmhalter Stahl toolholder steel D min. 7.8 ... 23
Typ 614.A / 618.A Klemmhalter Axialbearbeitung tool holder face grooving D min.
12/14/16/18 ... 24
Schneidplatten
Stechdrehen
inserts
grooving
Maße
dimensions
Seite
page

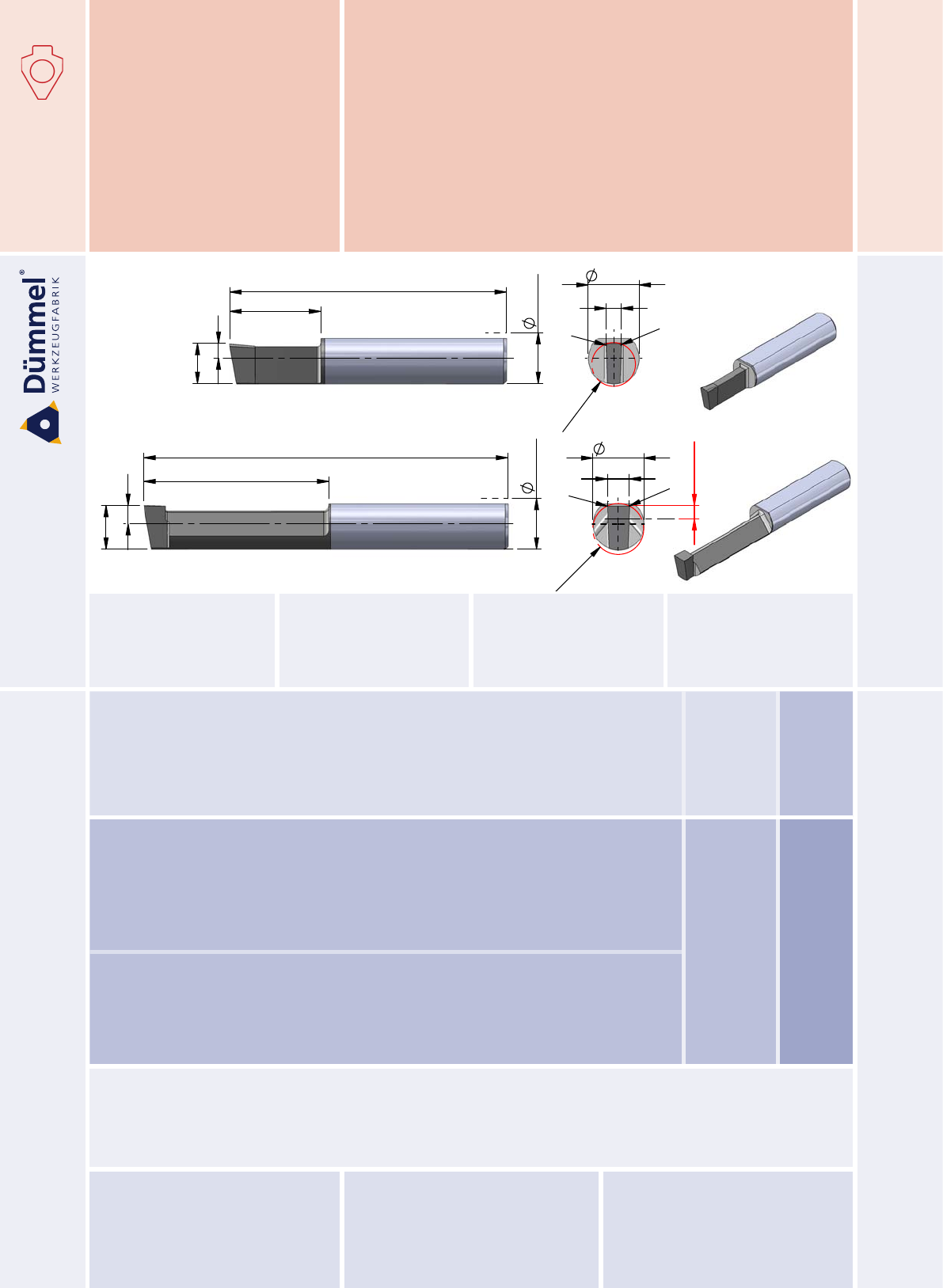

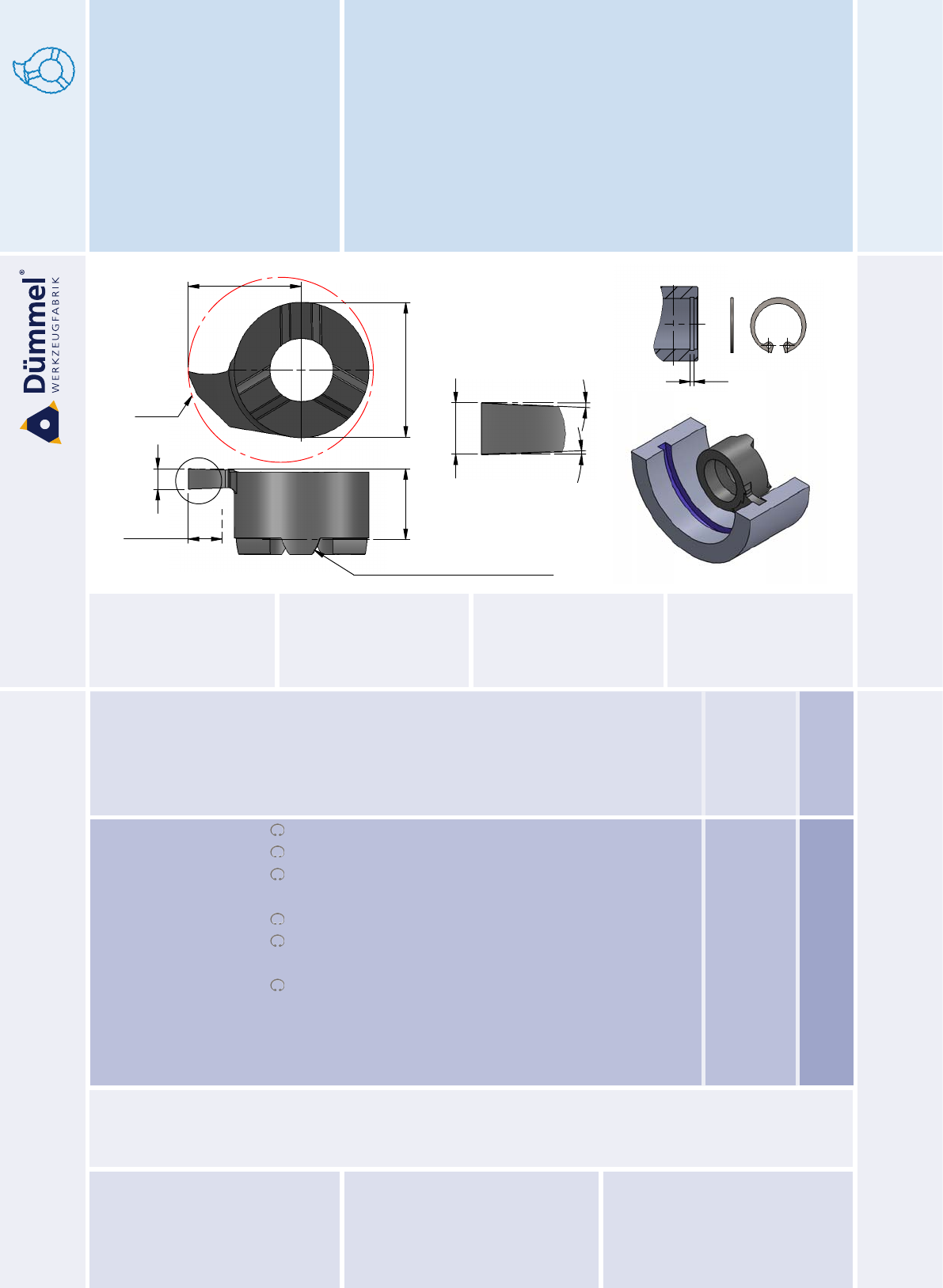

Typ Stechdrehen innen für Sicherungsringe DIN 471/472
und Stechdrehen allgemein
type grooving internal,
for circlips DIN 471/472 and grooving D min. 14 ... 27
Typ NC Feindrehen NC Feindrehen, innen type NC-proling, internal D min. 8 - 11 ... 28
Typ Stechdrehen innen Vollradius type grooving internal,
full radius
D min. 14 / 16
t max. 4 / 4.3 ... 29
Schneidplatten
Axialstechen
inserts
face grooving
Maße
dimensions
Seite
page
Typ Axialstechen allgemein type face grooving D min. 14 / 18 ... 30
Typ Axialstechen am Zapfen vorbei type face grooving,
in pivots, D min. 12 / 16 ... 31
Klemmhalter
Quadratschaft
tool holder
square shank
Maße
dimensions
Seite
page

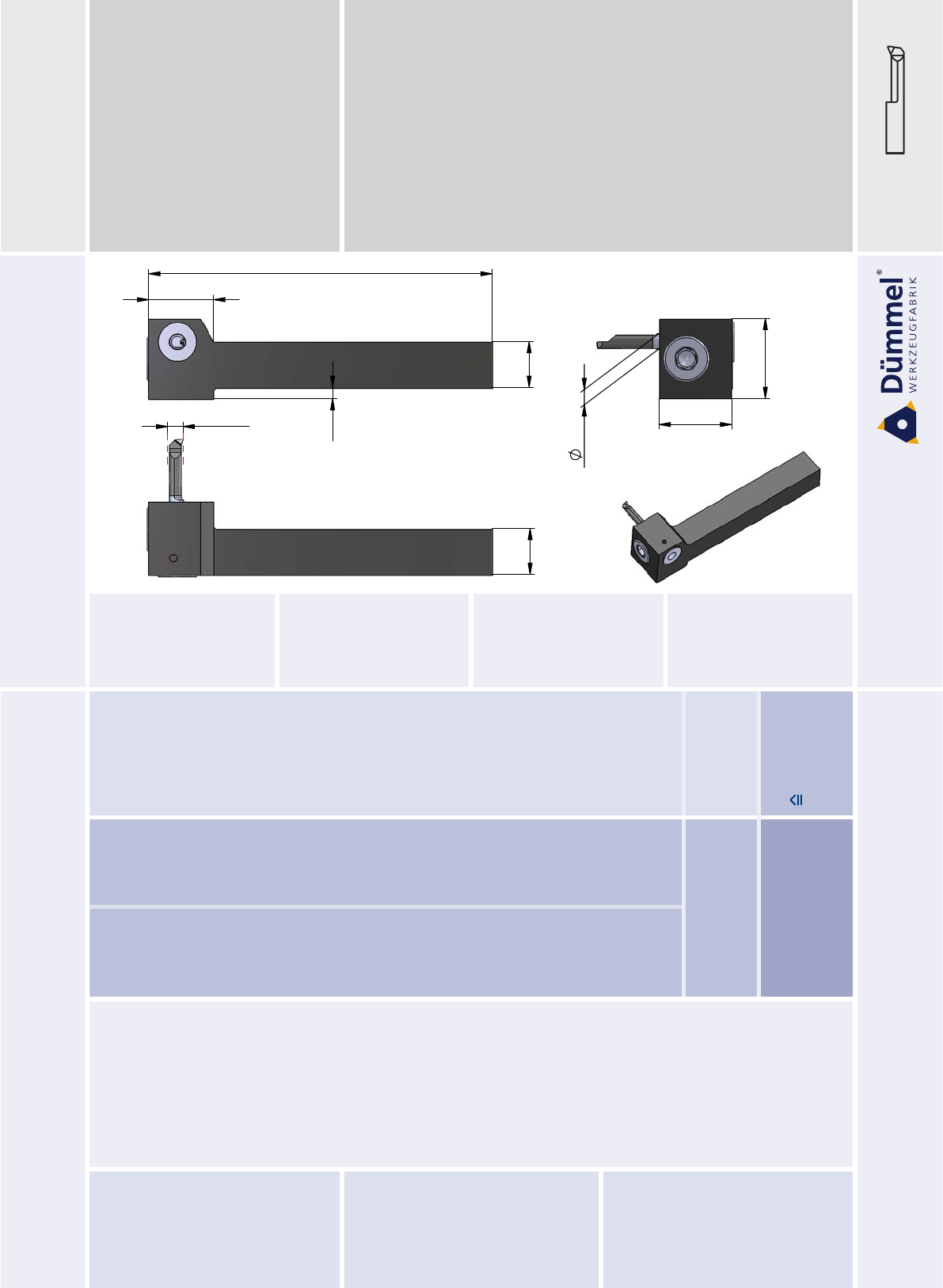

Typ 614.SQ / 618.SQ Klemmhalter Stahl, Quadratschaft
Axialbearbeitung
tool holder steel, square shank
face grooving
D min.
12/14/16/18 ... 25
Typ 614.SQ.A / 618.SQ.A Klemmhalter Stahl, Quadratschaft
Axialbearbeitung, abgesetzte Version
tool holder steel, square shank
face grooving with offset
D min.
12/14/16/18 ... 26
3
Wendeschneidplatten
Gewindedrehen
indexable inserts
threading
Maße
dimensions
Seite
page

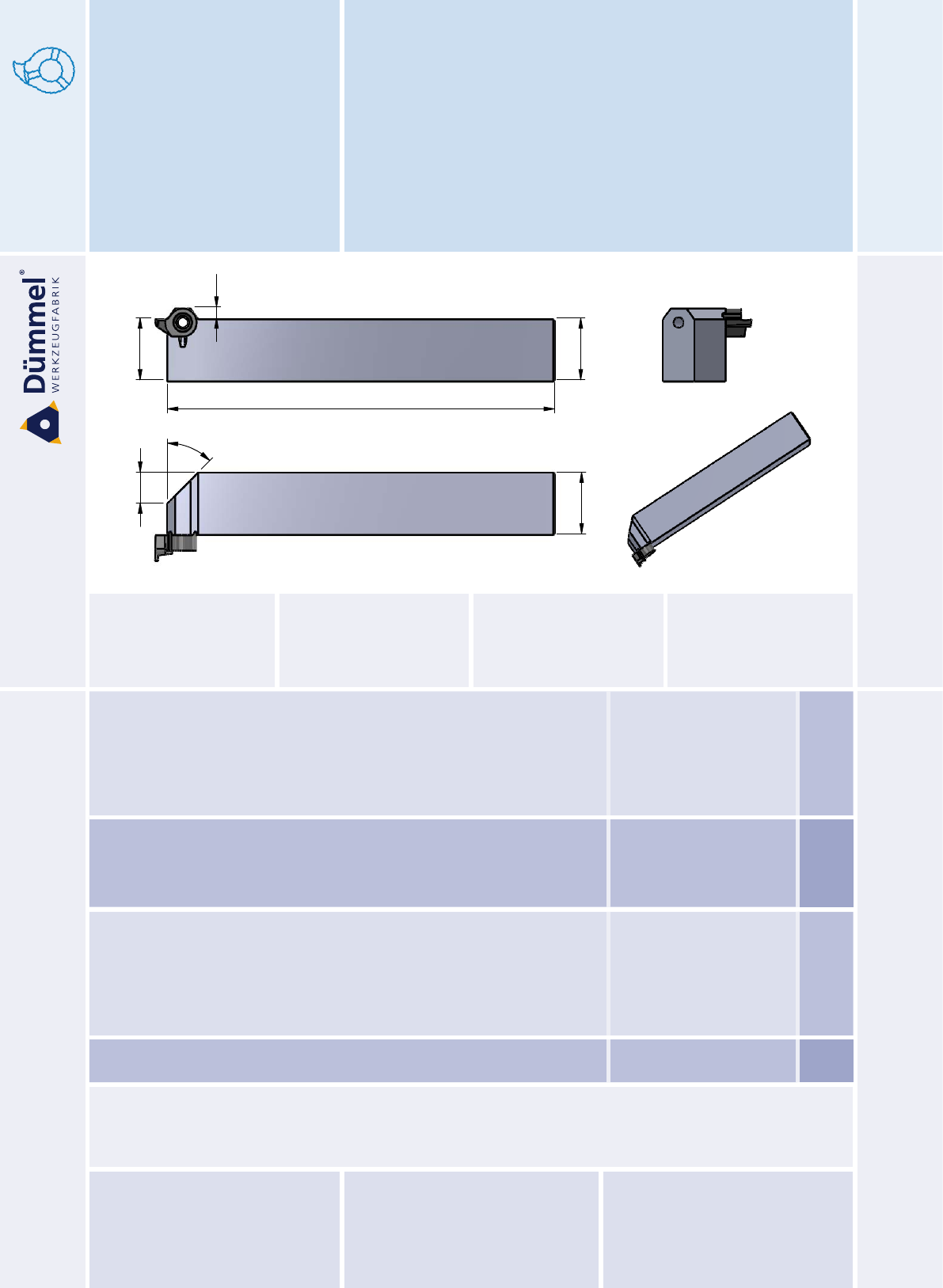

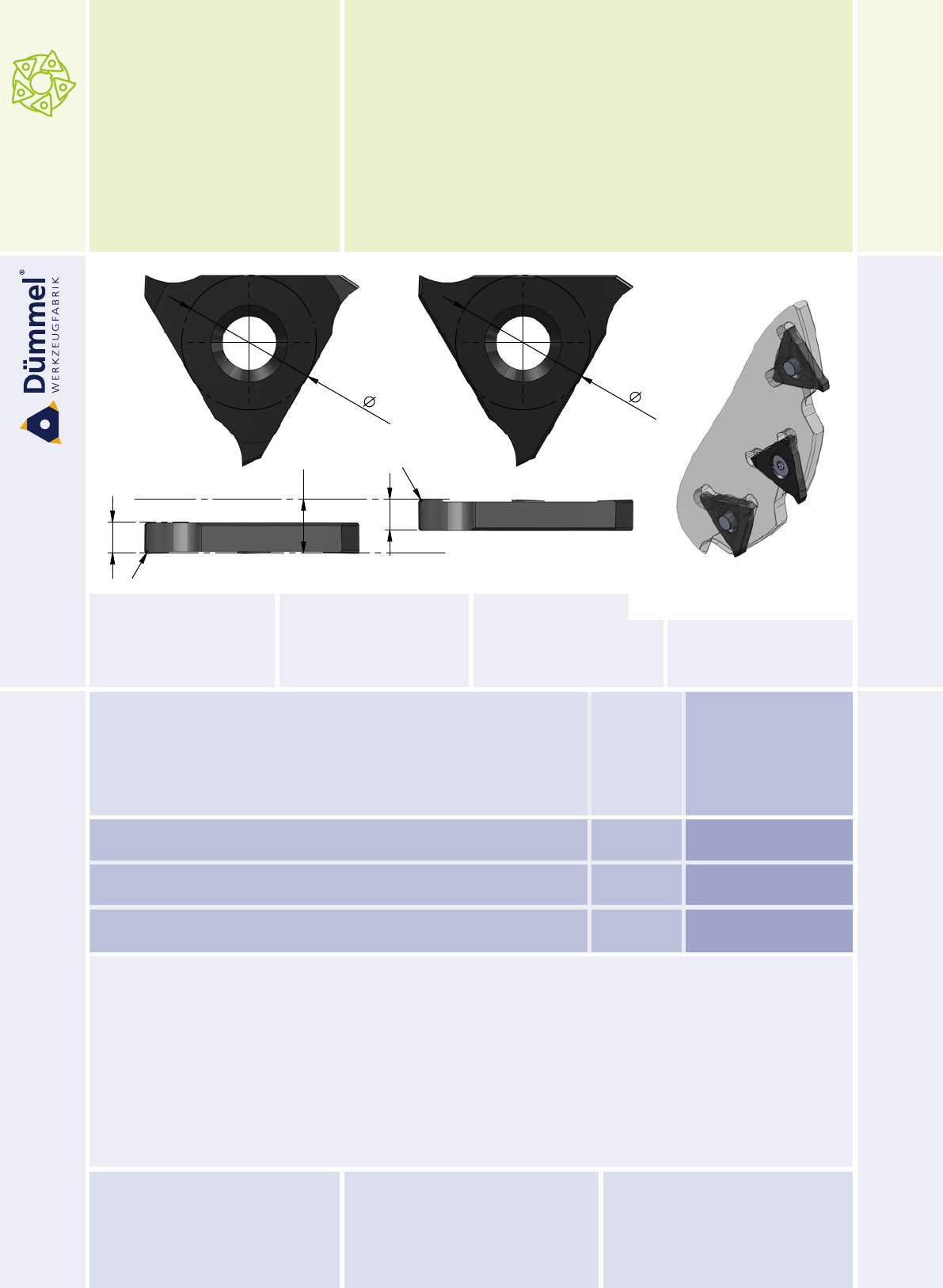

Typ R/L ZW94 Gewindedrehen,
Teilprol, 55° / 60°
threading,
partial prole, 55° / 60° P = 0.25 - 2.0 ... 33
Übersicht
summary
Swissline
Miniaturaußenbearbeitung,
zweischneidig
miniature external machining,
two-cutting edges
4
Stechdreh-Werkzeuge
Einstechen mit
dreischneidigen Wendeplatten
grooving with three-cutting
edges indexable inserts
Übersicht
summary
Wendeschneidplatten indexable insert Maße
dimensions
Seite
page

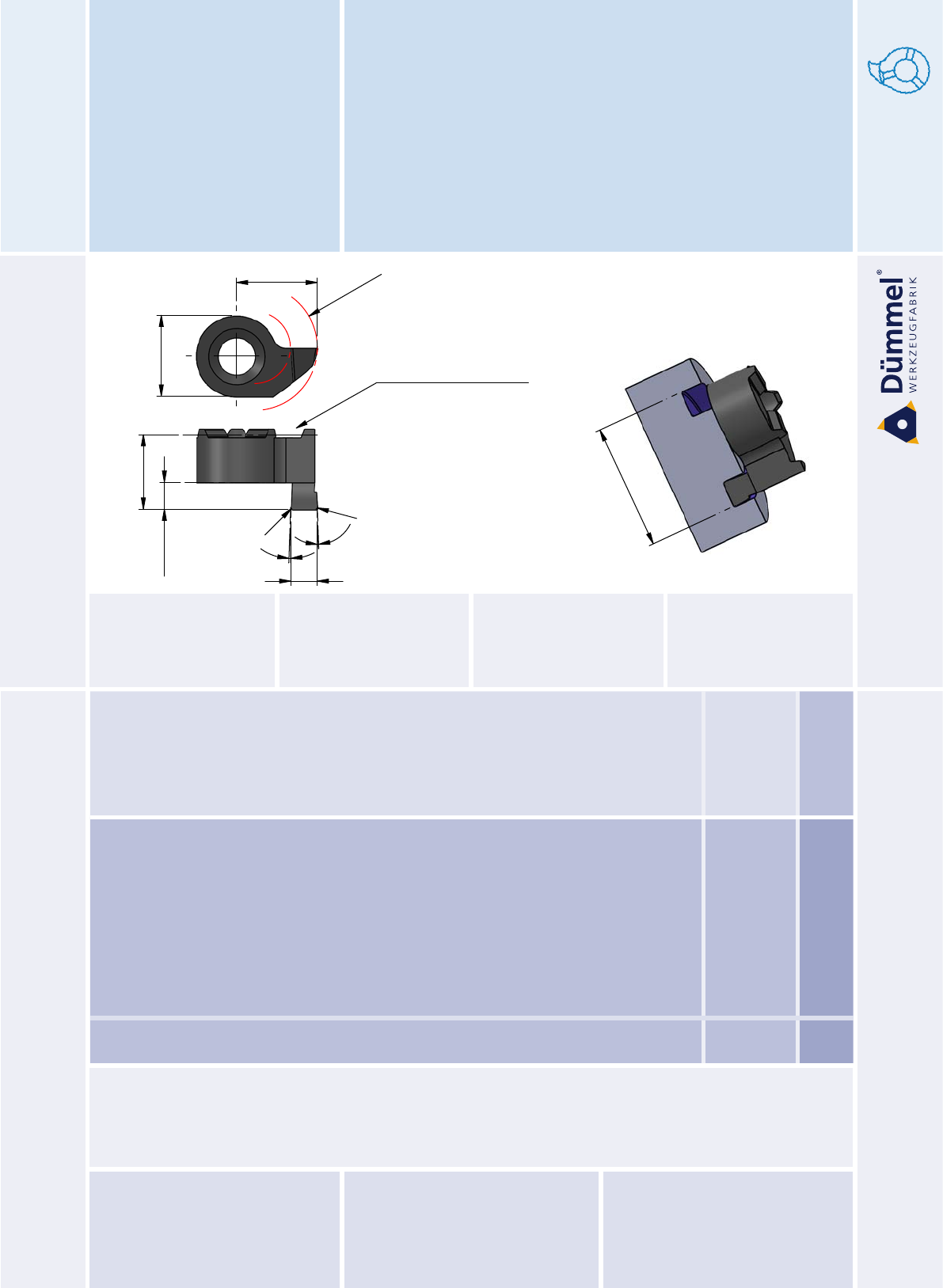

System DED Wendeschneidplatte
zum Feindrehen
indexable insert
for nishing
Stechbreite
depth of groove
1 - 4 mm
... 35
5

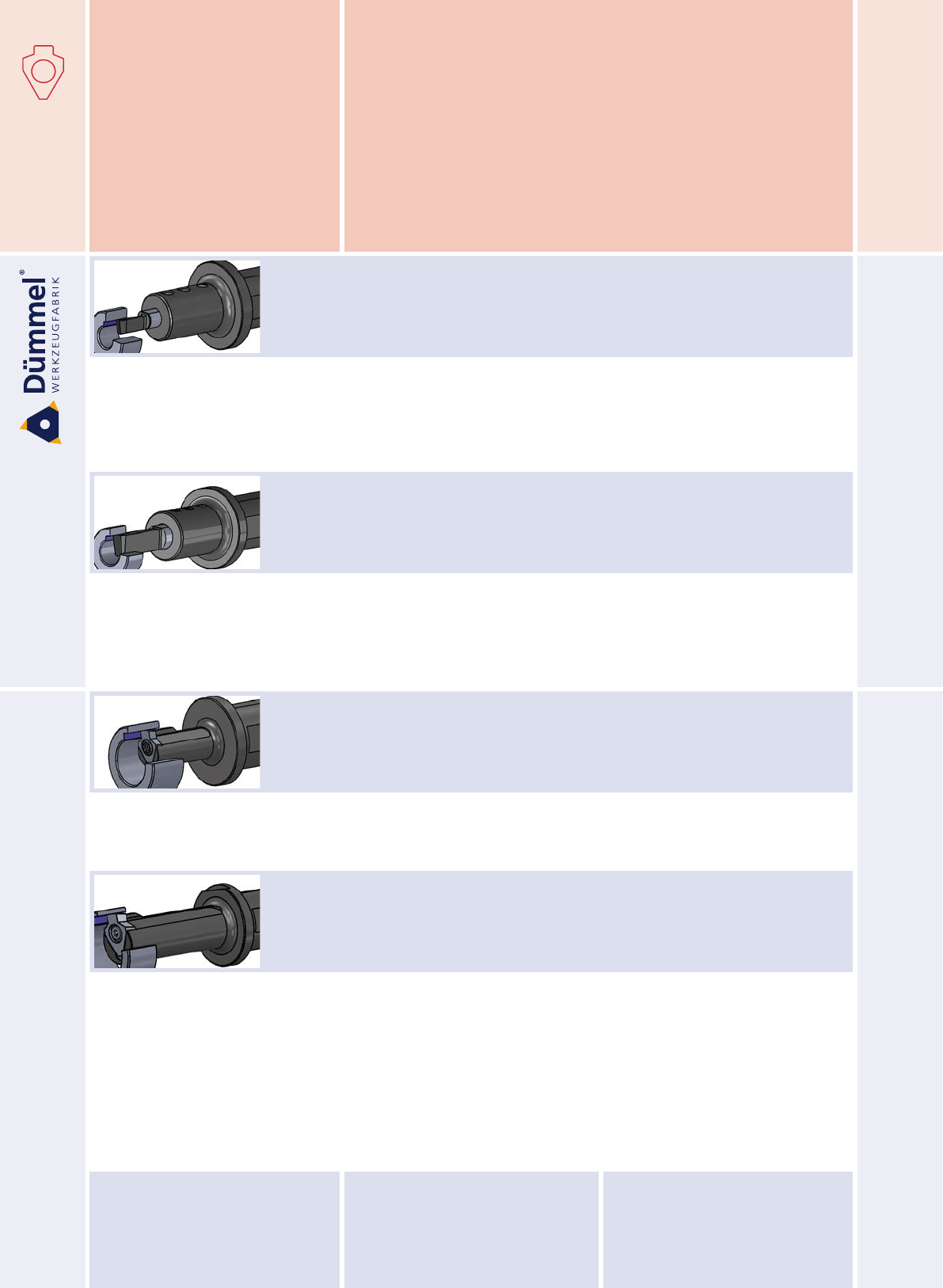

Nutstossen
Bohrungs-Ø ab 6 mm
Klemmhalter Typ NHU und
Schneideinsatz Typ NPU
broaching keyways
bore Ø from 6 mm
toolholder type NHU and
insert type NPU
Maße
dimensions
Seite
page
Typ NHU Klemmhalter toolholder D min. 6 ... 37

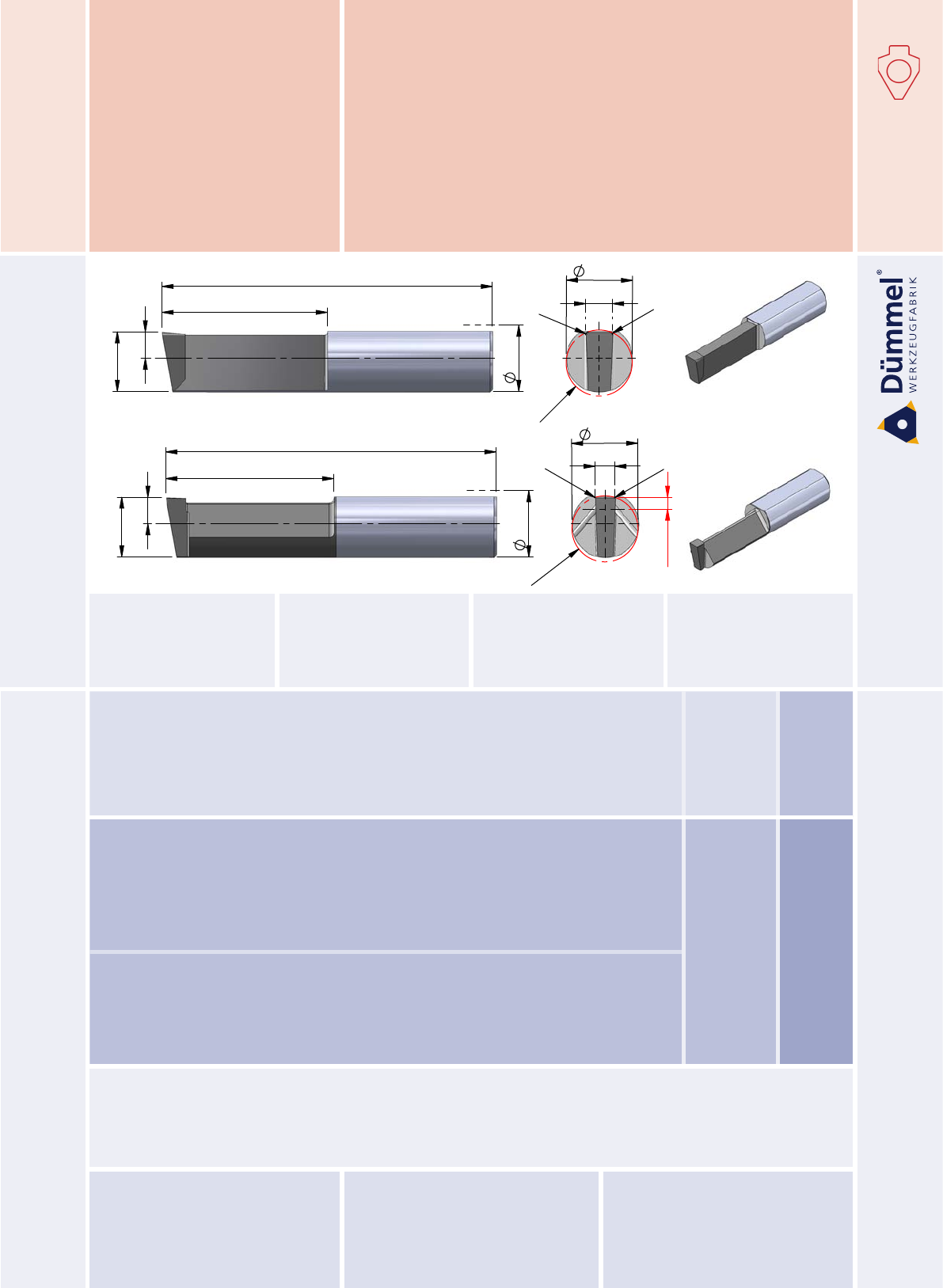

Typ NPU Schneideinsatz
Toleranzklasse C11 / JS9 / P9 / H9
insert
tolerance grade C11 / JS9 / P9 / H9
D min. 6
B = 2 - 5 ... 38
Nutstossen
Bohrungs-Ø ab 10 mm
Klemmhalter Typ NH10 und
Schneideinsatz Typ NP10
broaching keyways
bore Ø from 10 mm
toolholder type NH10 and
insert type NP10
Maße
dimensions
Seite
page

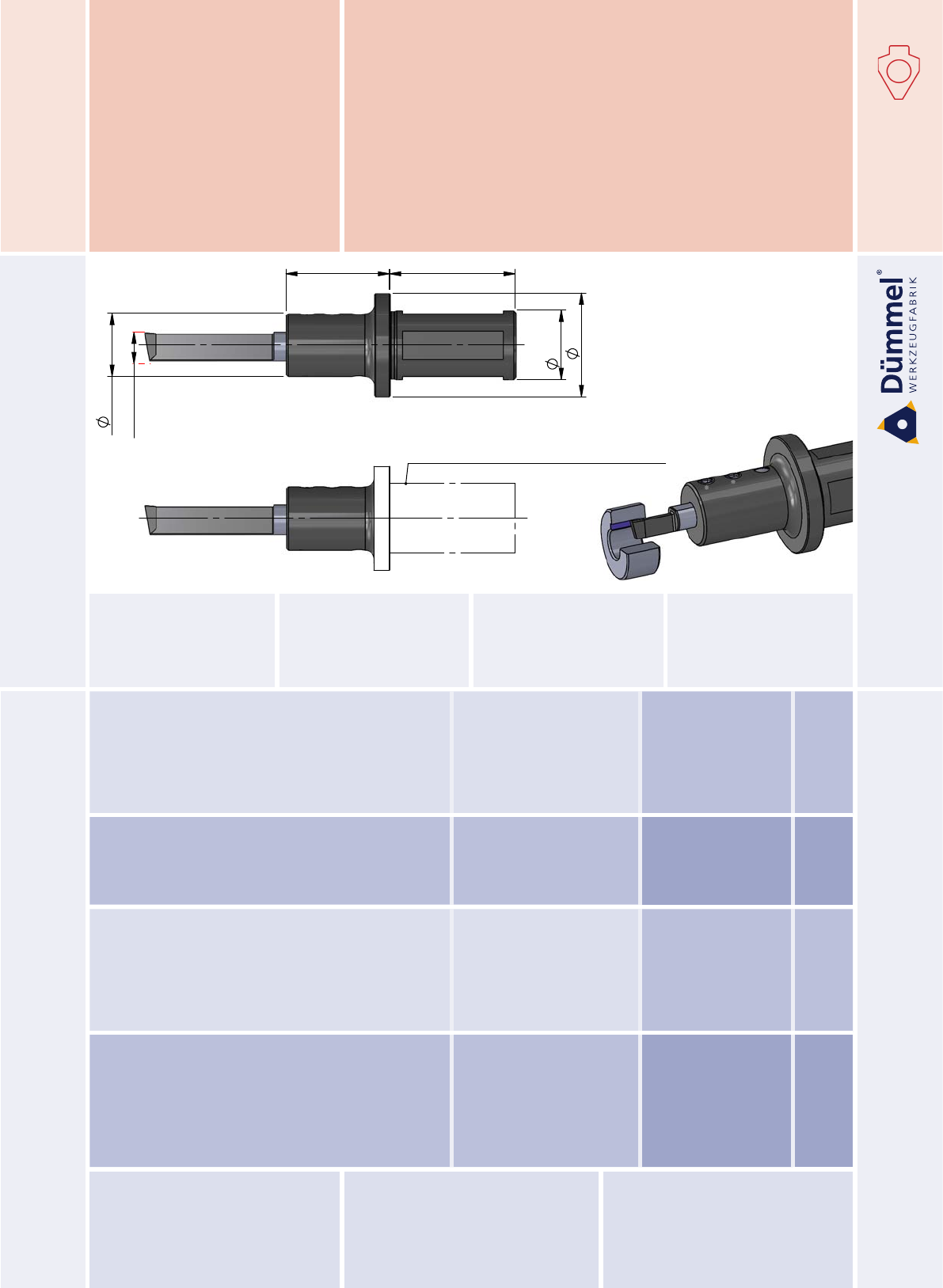

Typ NH10 Klemmhalter toolholder D min. 10 ... 40
Typ NP10 Schneideinsatz
Toleranzklasse C11 / JS9 / P9 / H9
insert
tolerance grade C11 / JS9 / P9 / H9
D min. 10
B = 3 - 6 ... 41
Übersicht
summary
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Nutstossen
Bohrungs-Ø ab 15 mm
Klemmhalter Typ NHV.15 und
Schneideinsatz Typ NV15
broaching keyways
bore Ø from 15 mm
toolholder type NHV.15 and
insert type NV15
Maße
dimensions
Seite
page

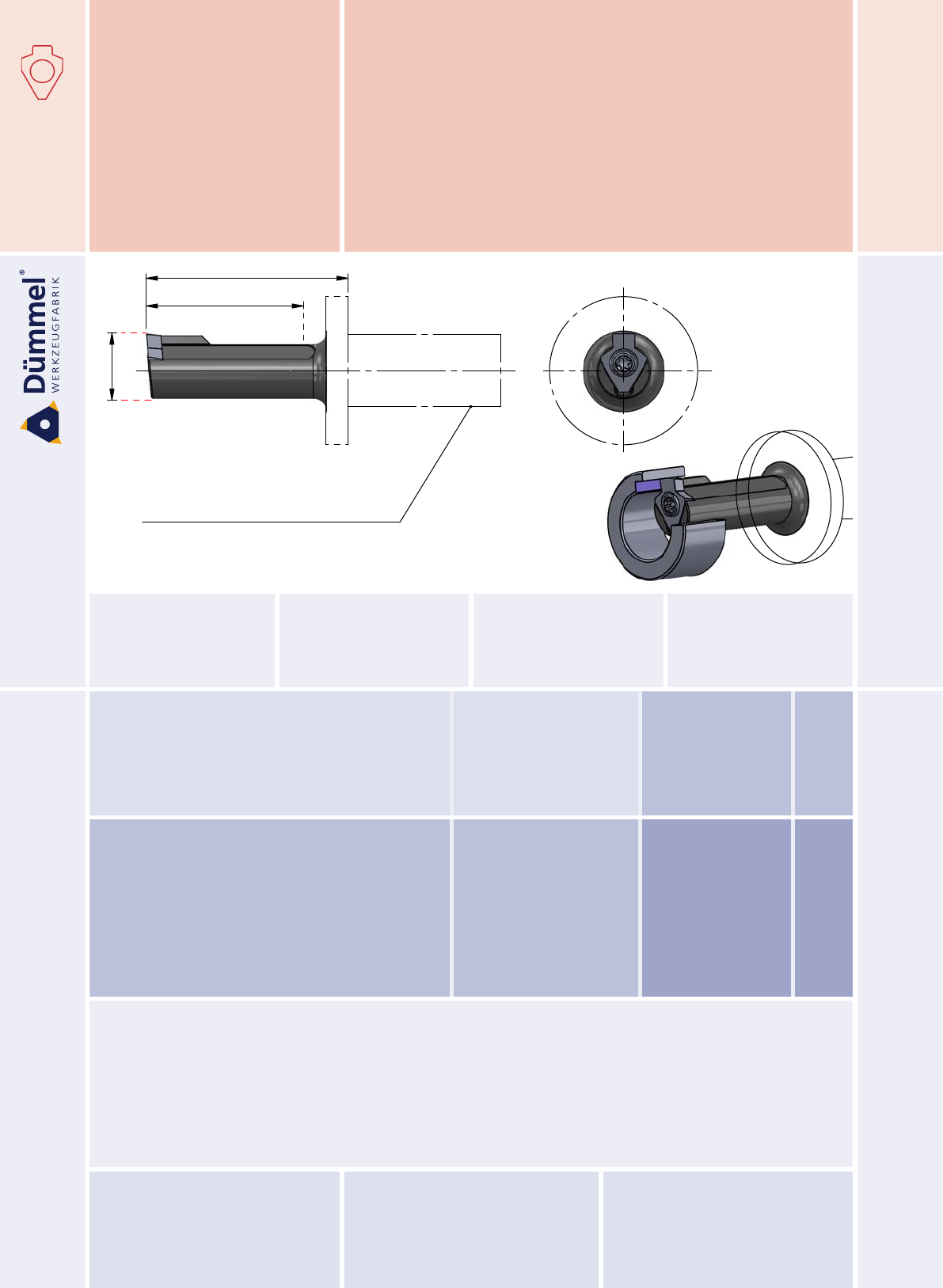

Typ NHV.15 Klemmhalter
für angetriebene Stosswerkzeuge
toolholder
for driven slotting tool D min. 15 ... 43
Nutstossen
Bohrungs-Ø ab 22 mm
Klemmhalter Typ NHV und
Schneideinsatz Typ NPV
broaching keyways
bore Ø from 22 mm
toolholder type NHV and
insert type NPV
Maße
dimensions
Seite
page

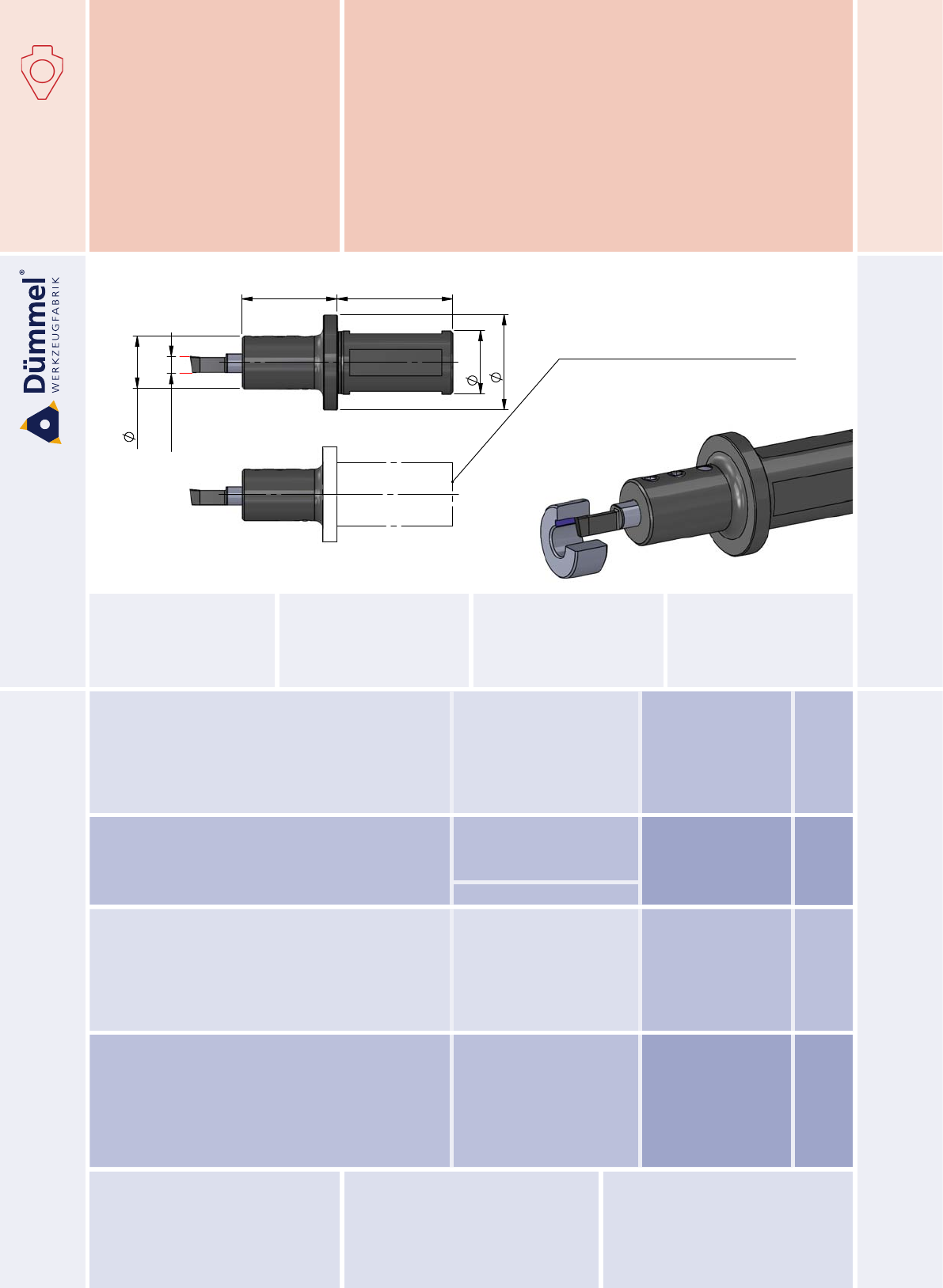

Typ NHV.22
Typ NHV.30
Klemmhalter
für angetriebene Stosswerkzeuge
toolholder
for driven slotting tool
D min. 22
D min. 30 ... 44
Ø 22 mm
Ø 15 mm
Ø 6 mm
Ø 10 mm
6
MIKROMILL
Nut- und Formzirkularfräsen
groove milling
by circular interpolation
Schneidplatten
Nutfräsen
inserts
groove milling
Maße
dimensions
Seite
page

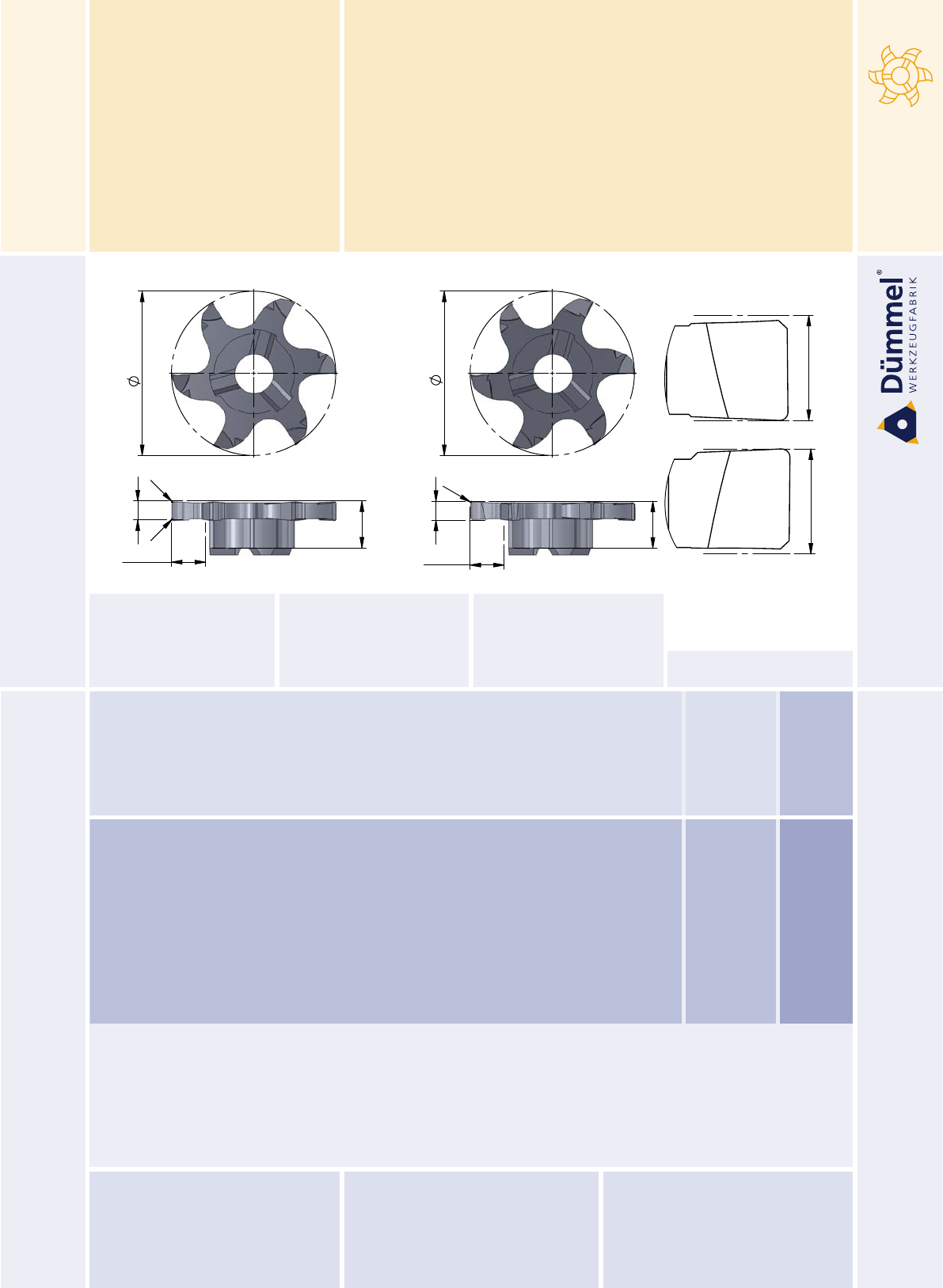

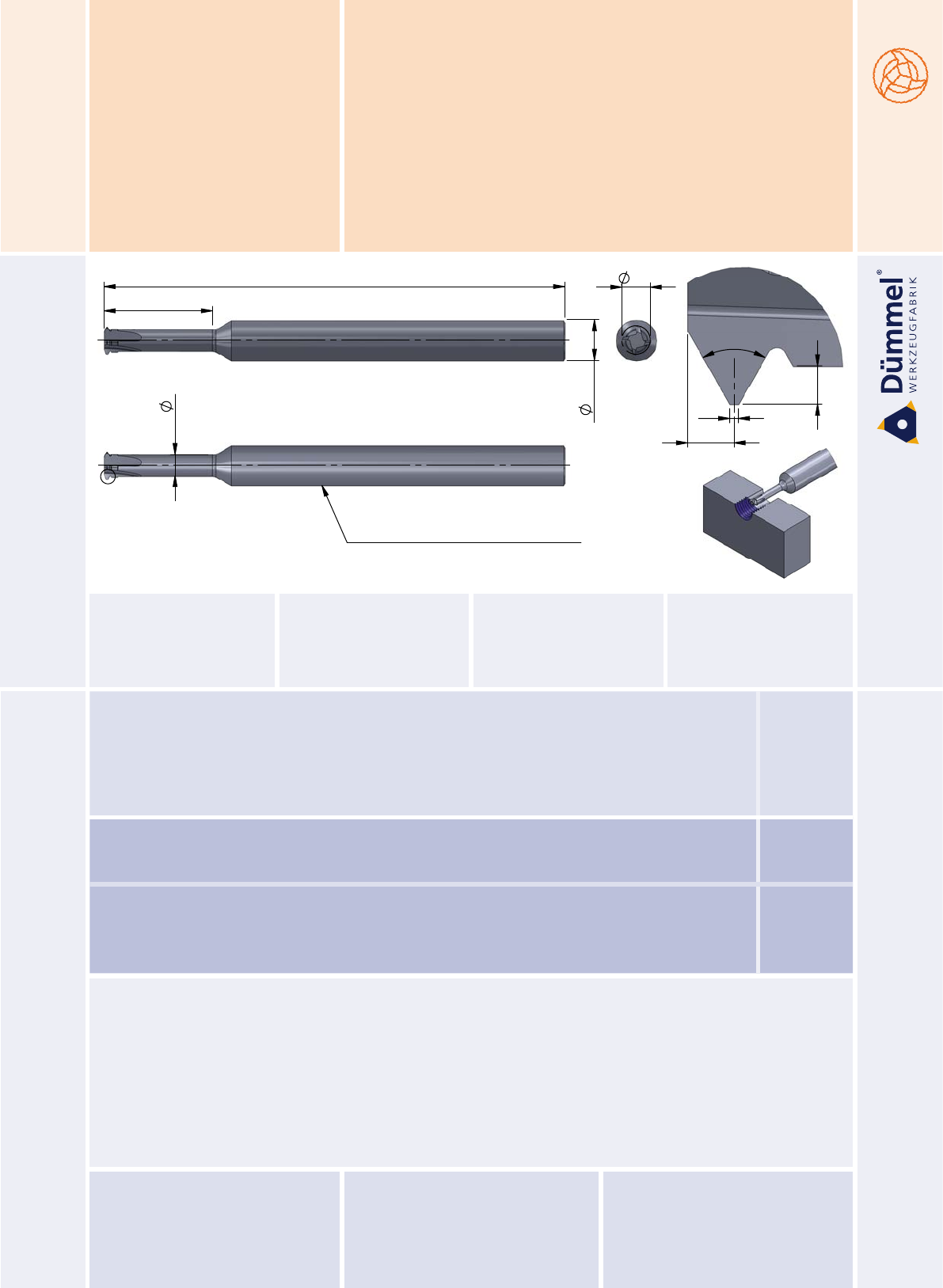

Typ MA6 / MA8 / MA10 Nutfräsen
Vollradius
groove milling
full radius
D min.
4 / 6 / 8 / 10 ... 47
Übersicht
summary
Schneidplatten
Gewindefräsen
inserts
threading
Maße
dimensions
Seite
page

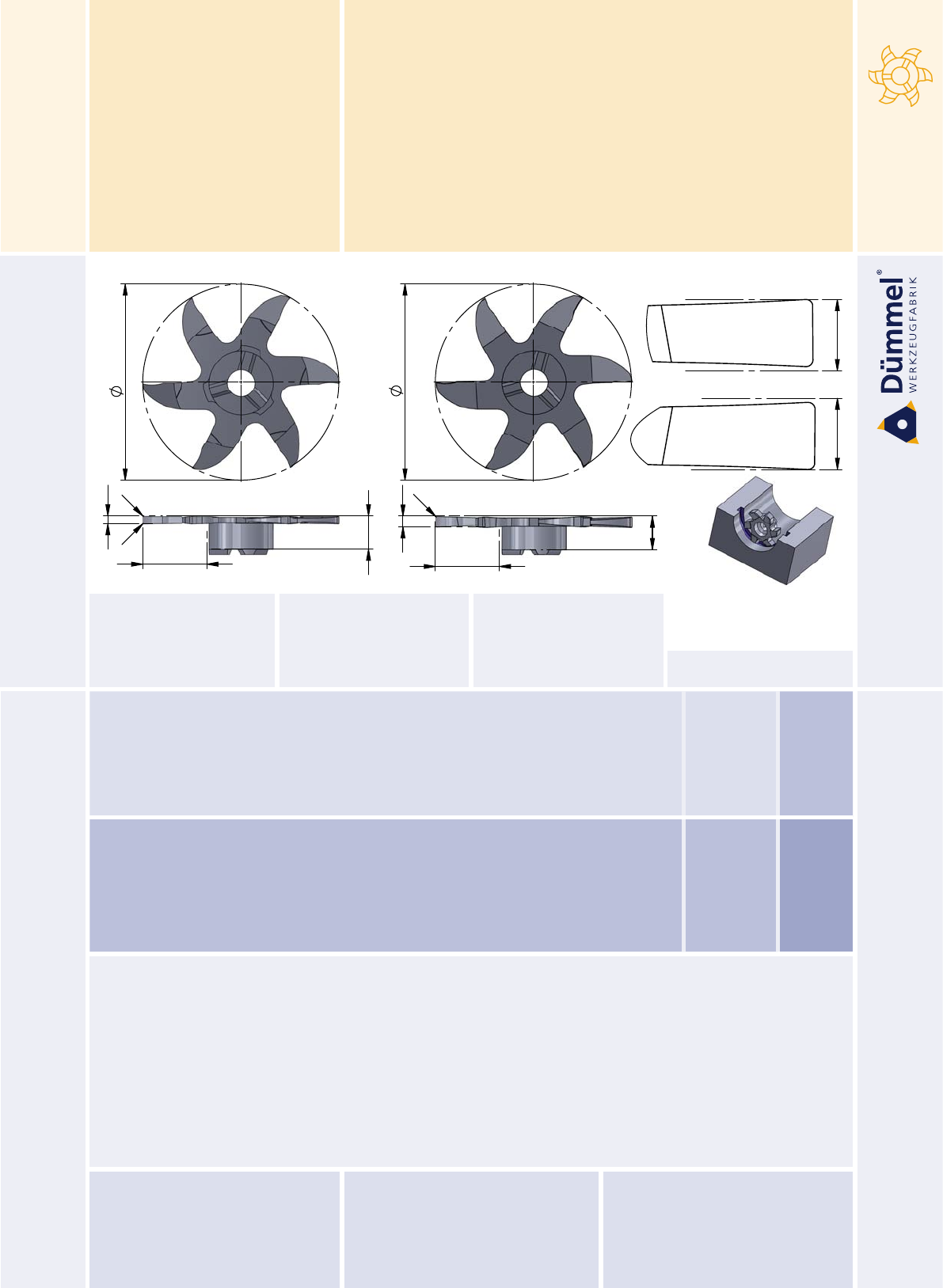

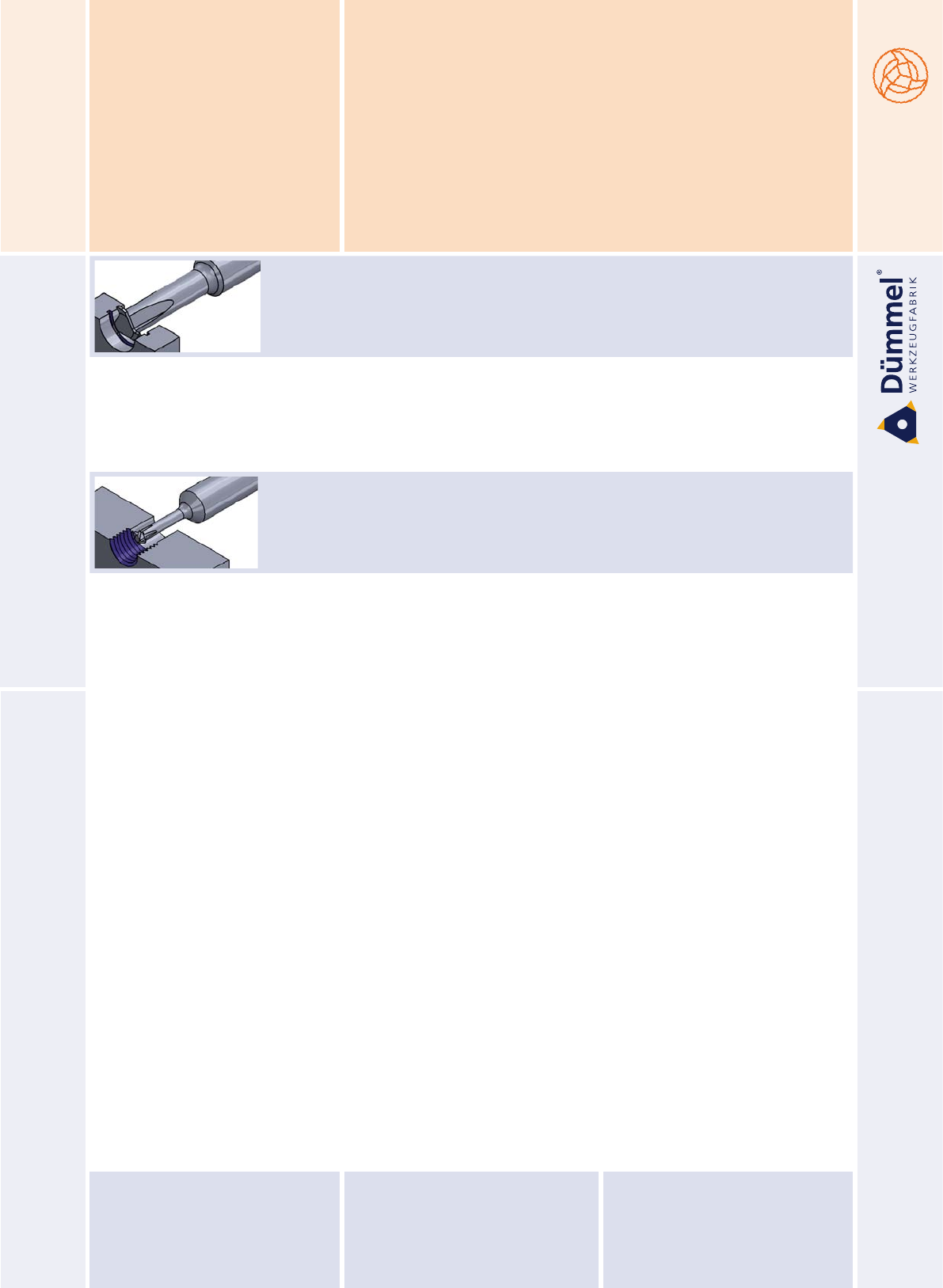

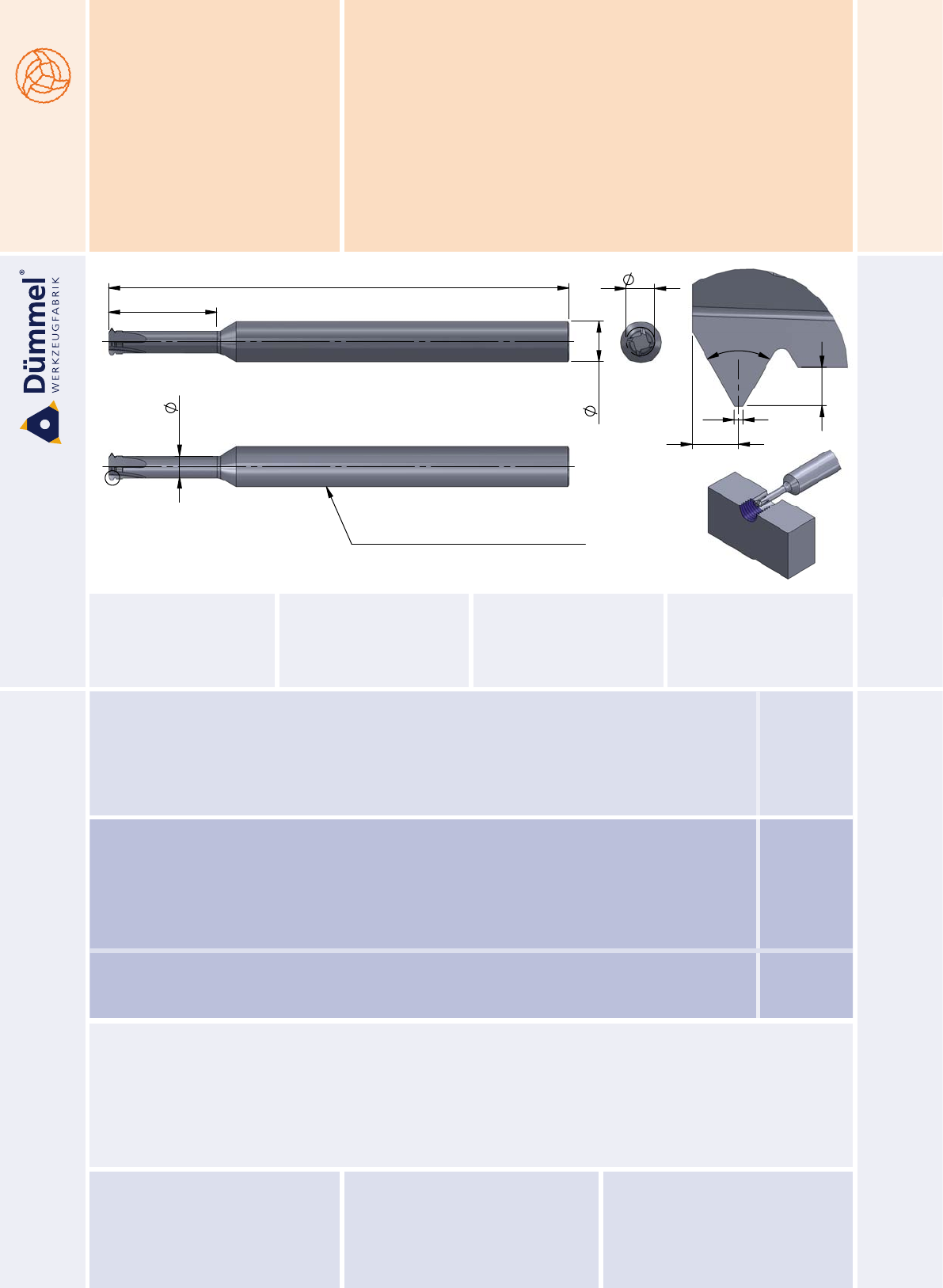

Typ MA4 / MA6
metrisches ISO-Gewinde,
Vollprol
metric ISO-Thread milling,
full prole M3 - M6 ... 48
Typ MA8 / MA10 metrisches ISO-Gewinde,
Vollprol
metric ISO-Thread milling,
full prole M8 - M12 ... 49
7
MINIMILL
Nut- und Formzirkularfräsen
groove milling by circular
interpolation
Schneidplatten
Nutfräsen
inserts
groove milling
Maße
dimensions
Seite
page
Typ Z622 / Z622.X Nutfräsen allgemein groove milling general use D min. 22
t max. = 4.5 ... 52
Typ Z625.X Nutfräsen allgemein groove milling general use D min. 25
t max. = 5.0 ... 53
Typ Z637 / Z637.X / Z640 Nutfräsen allgemein groove milling general use D min. 37 / 40
t max. = 12 / 13.5 ... 54
Übersicht
summary
Schneidplatten
Gewindefräsen
inserts
thread milling
Maße
dimensions
Seite
page
Typ Z10 metrisches ISO-Gewinde,
innen Vollprol
metric ISO-thread milling,
internal full prole D min. 10 ... 55
Typ Z14 metrisches ISO-Gewinde,
innen Vollprol
metric ISO-thread milling,
internal full prole D min. 14 ... 56
Fräserschaft mit innerer
Kühlmittelzufuhr für
Fräsplatten
toolholder with through
coolant for inserts
Maße
dimensions
Seite
page

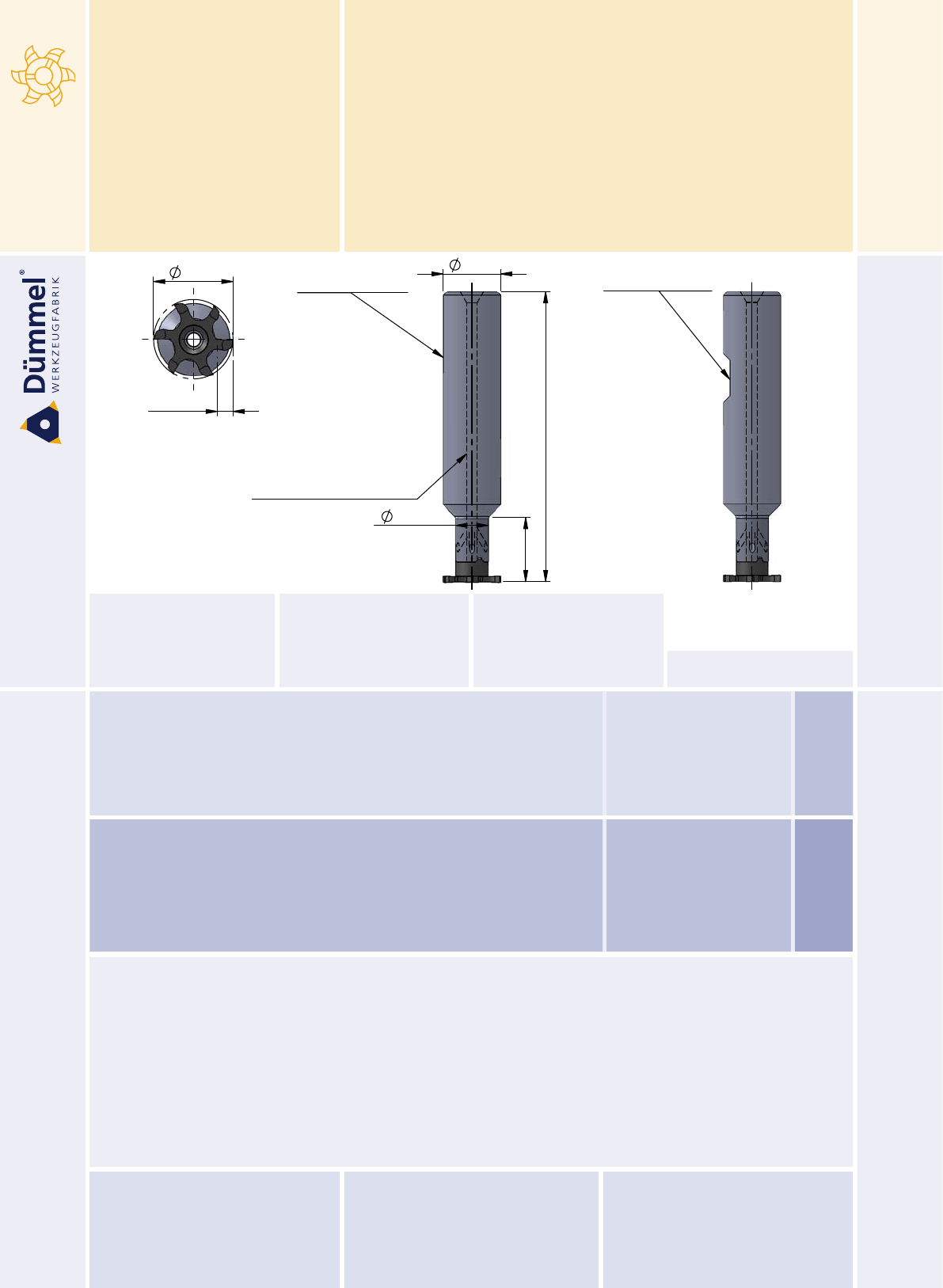

Typ ZH33 Klemmhalter Hartmetall toolholder carbide D min. 28 ... 51
8

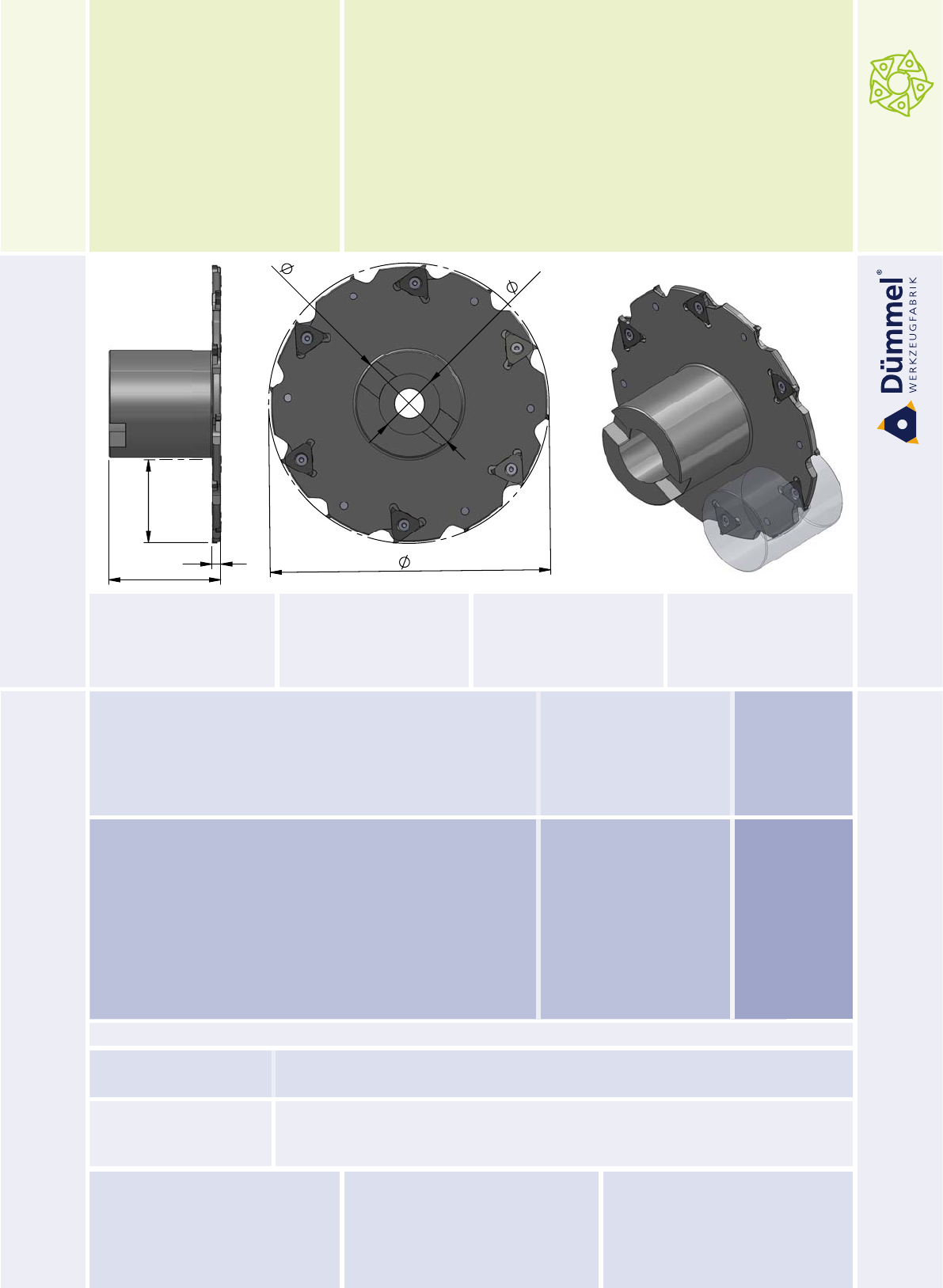

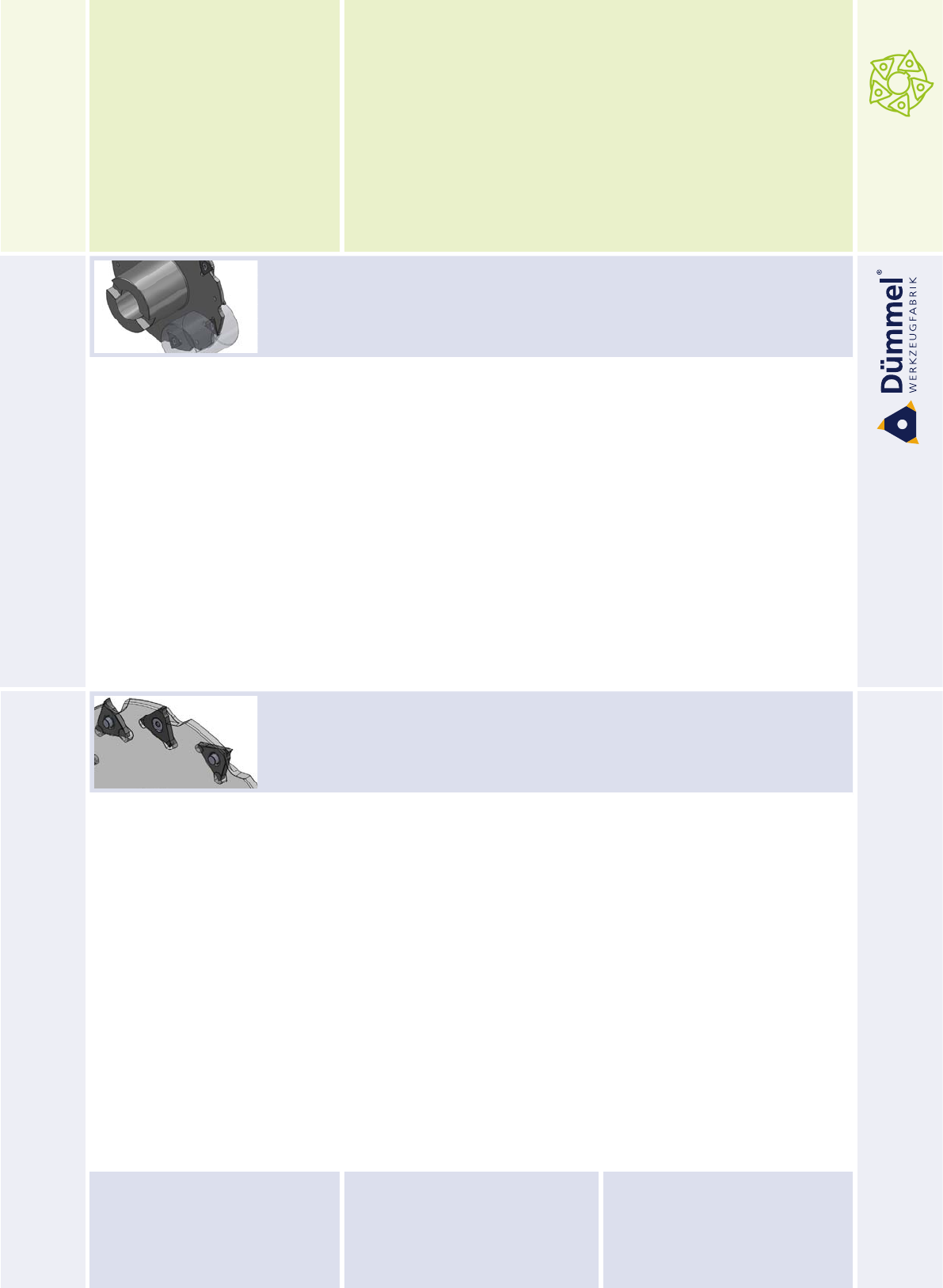

Trennfräser mit Wendeschneid-
platten
Slotting cutter with indexable
inserts
Maße
dimensions
Seite
page

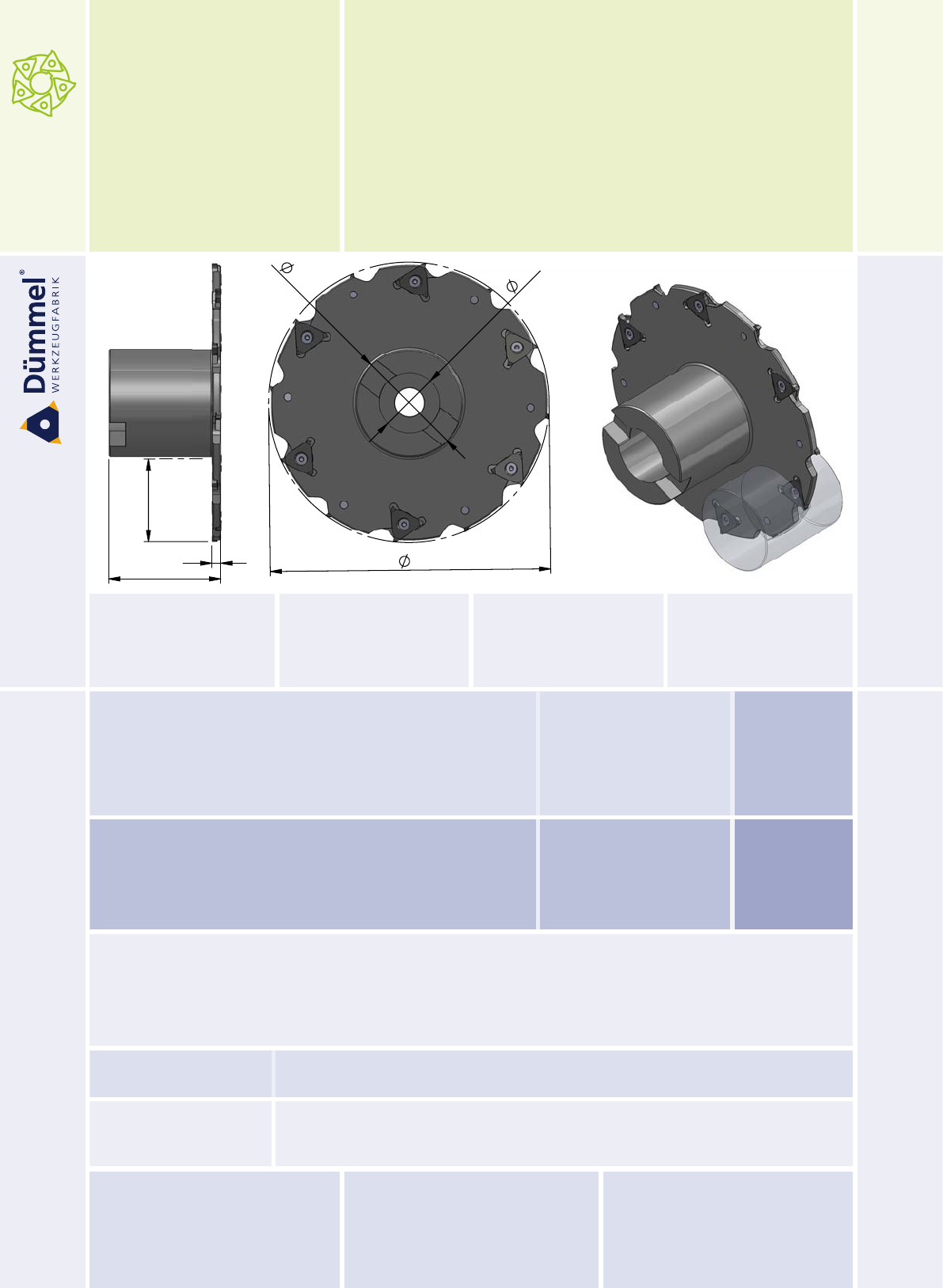

Typ 591 Hochleistungs Aufsteck-Trennfräser high performance arbour mounted
slotting cutter b = 3 mm ... 59
Typ 591 Hochleistungs Aufsteck-Trennfräser high performance arbour mounted
slotting cutter b = 4 mm ... 60
Übersicht
summary
Fräswendeschneidplatten indexable milling inserts Maße
dimensions
Seite
page
Typ R/L 510 für Trennfräser Typ 590 und Aufsteck-
Trennfräser Typ 591
for slotting cutter type 590 and arbour
mounted slotting cutter type 591 ... 61
SYSTEM 500
Nut- und Trennfräsen
groove milling
and slotting cutter
Ultramini
Bohrungsbearbeitung ab Ø 0.2 mm
Grooving, boring and proling
starting at Ø 0.2 mm
11

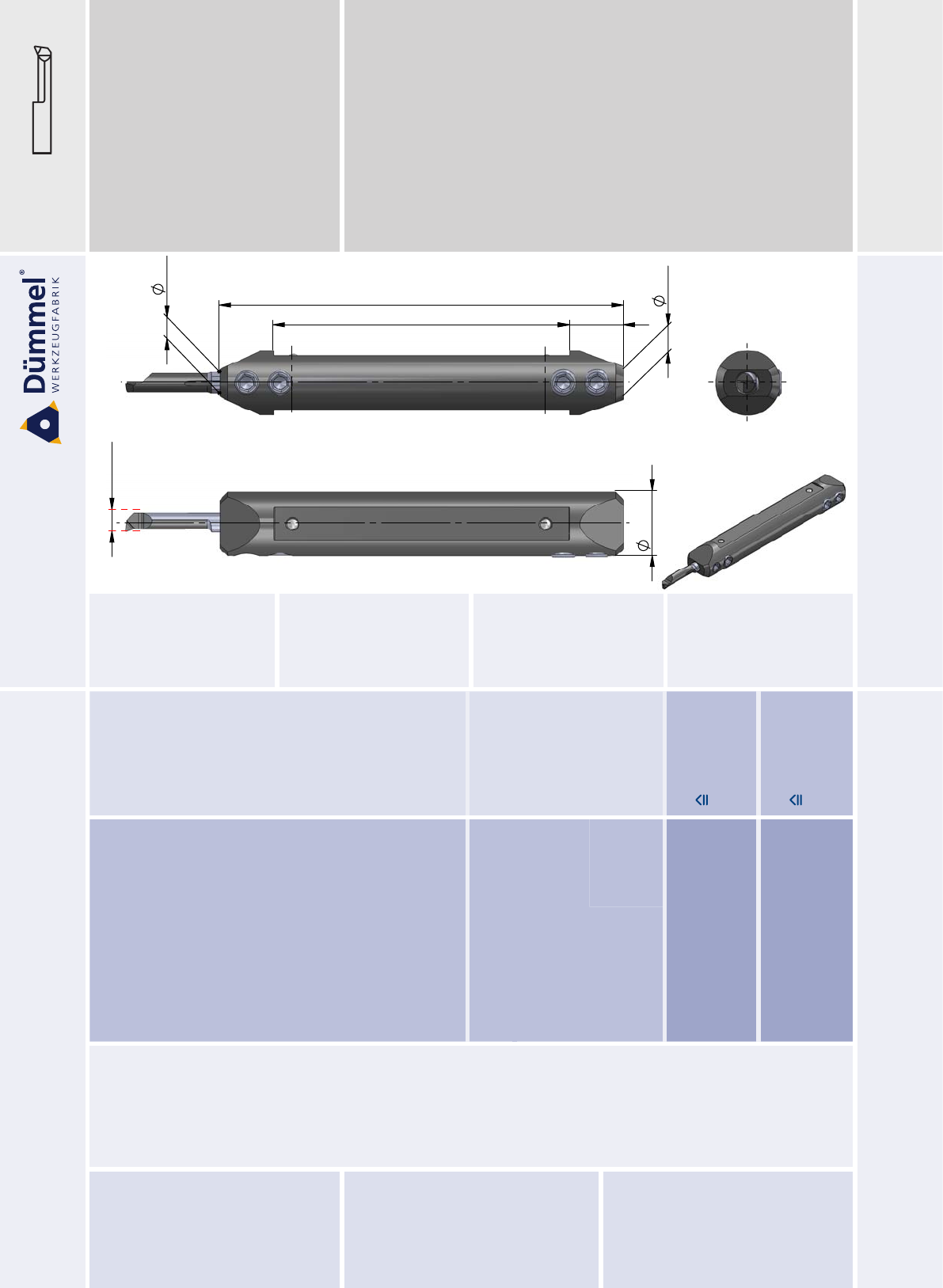

Bestellnummer
part number
D min.
Ø d g6
L2
L3
L4
Spannschraube
screw
Inbusschlüssel
key
Anzugs-
drehmoment
torque
Ø d2
Ø d h6
Schneideinsatz
insert
Ø d3
Ø d h6
Schneideinsatz
insert
645.G012-D 0.2 - 5 12 75 10 55 G012 111.645 1.2 Nm 4 5
neu 645.G0127-D 0.2 - 5 12.7 75 10 55 G012 111.645 1.2 Nm 4 5
645.G016-D 0.2 - 5 16 75 10 55 G016 111.645 1.2 Nm 4 5
645.G018-D 0.2 - 5 18 90 10 70 G016 111.645 1.2 Nm 4 5
645.G01905-D 0.2 - 5 19.05 90 10 70 G016 111.645 1.2 Nm 4 5
645.G020-D 0.2 - 5 20 90 10 70 G020 111.645 1.2 Nm 4 5
645.G022-D 0.2 - 5 22 90 10 70 G020 111.645 1.2 Nm 4 5
645.G025-D 0.2 - 5 25 95 10 75 G020 111.645 1.2 Nm 4 5
645.G0254-D 0.2 - 5 25.4 95 10 75 G020 111.645 1.2 Nm 4 5
645.G028-D 0.2 - 5 28 95 10 75 G020 111.645 1.2 Nm 4 5
Typ 645.G
Klemmhalter
verbesserte Ausführung mit
geänderter Spannschraube
toolholder improved version
with modied clamping screw
ab Ø 12 mm
für Schneideinsatz
D min. Ø 0.2 mm - 5.0 mm
starting at Ø 12 mm
for insert
D min. Ø 0.2 mm - 5.0 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Klemmhalter für rechte und linke
Schneideinsätze einsetzbar
Abmessungen in mm
toolholder for right and left
inserts usable
dimensions in mm
Bestellbeispiel:
645.G012-D
order-example:
645.G012-D
L2
L4 L3
d2
d3
d g6
D min.
12
Bestellnummer
part number
D min.
Ø d g6
Ø d1
L2
L3
Spannschraube
screw
Inbusschlüssel
key
Anzugs-
drehmoment
torque
Ø d2
Ø d h6
Schneideinsatz
insert
660.0012 6.0 12 16 75 53 G016 111.645 1.2 Nm 6
neu 660.0127 6.0 12.7 16 75 53 G016 111.645 1.2 Nm 6
670.0012 6.8 12 16 75 53 G016 111.645 1.2 Nm 7
neu 670.0127 6.8 12.7 16 75 53 G016 111.645 1.2 Nm 7
680.0012 7.8 12 16 75 53 G016 111.645 1.2 Nm 8
neu 680.0127 7.8 12.7 16 75 53 G016 111.645 1.2 Nm 8

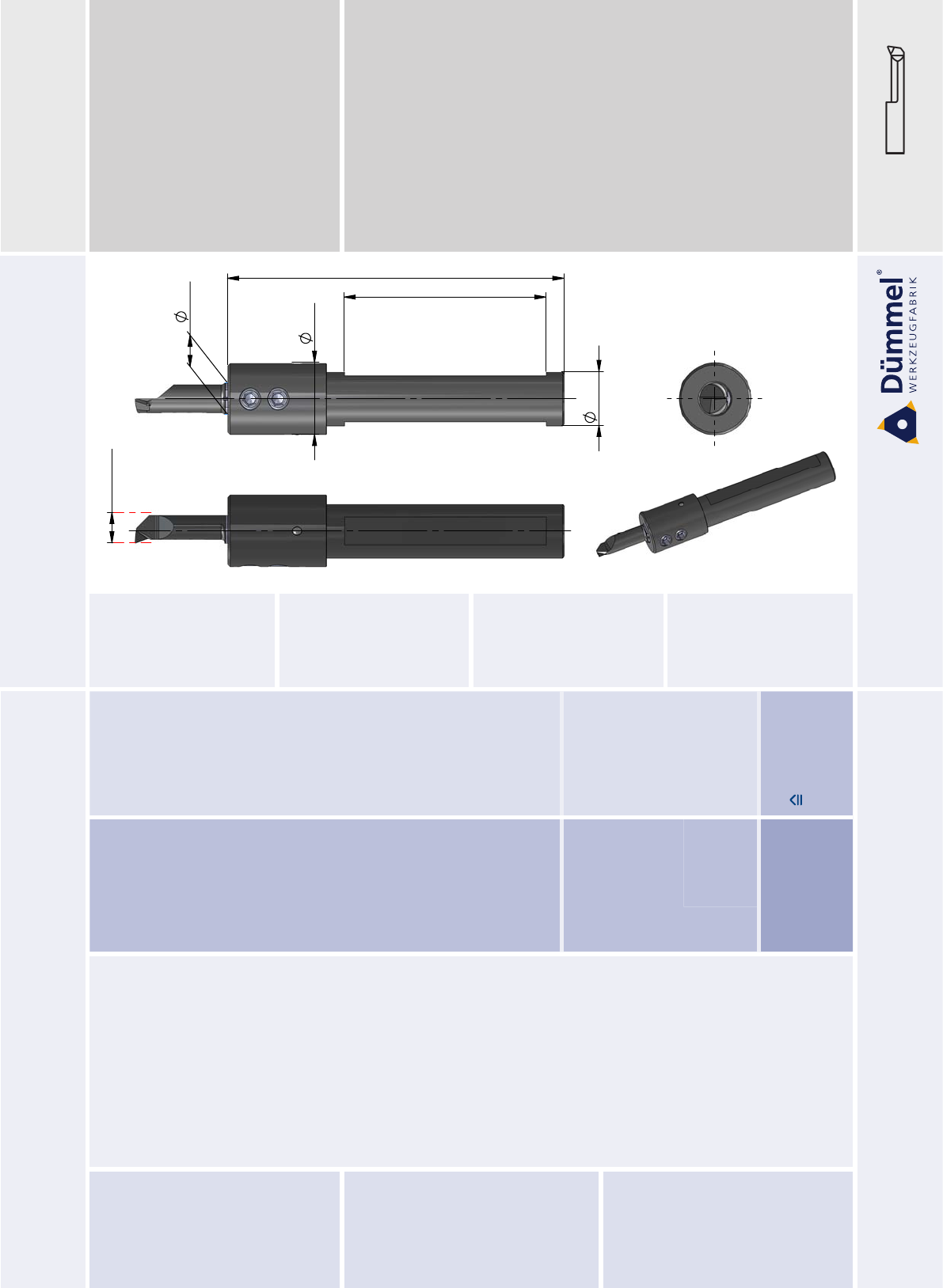

Typ 660, 670, 680
Klemmhalter
toolholder
ab Ø 12 mm
für Schneideinsatz
D min. Ø 6 mm, 6.8 mm, 7.8 mm
starting at Ø 12 mm
for insert
D min. Ø 6 mm, 6.8 mm, 7.8 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Klemmhalter für rechte und linke
Schneideinsätze einsetzbar
Abmessungen in mm
toolholder for right and left
inserts usable
dimensions in mm
order-example:
660.0012
Bestellbeispiel:
660.0012
L2
d1
L3
d g6
d2
D min.
13
Bestellnummer
part number
Ø d2
Ø d g6
L1
L2
Spannhülse
screw
Schlüssel
key
Ø d2
Ø d h6
Schneideinsatz
insert
neu UM600H.0020.4 4.0 20 115 70 M600 S600 4
neu UM600H.0020.5 5.0 20 115 70 M600 S600 5
neu UM600H.0022.4 4.0 22 115 70 M600 S600 4
neu UM600H.0022.5 5.0 22 115 70 M600 S600 5
neu UM600H.00254.4 4.0 25.4 115 70 M600 S600 4
neu UM600H.00254.5 5.0 25.4 115 70 M600 S600 5
neu UM600H.0028.4 4.0 28 115 70 M600 S600 4
neu UM600H.0028.5 5.0 28 115 70 M600 S600 5
Typ UM600H
High-Performance-Klemmhalter
high-performance toolholder
ab Ø 20 mm
für Schneideinsatz
D min. Ø 0.2 mm - 5.0 mm
starting at Ø 20 mm
for insert
D min. Ø 0.2 mm - 5.0 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Klemmhalter für rechte und linke
Schneideinsätze einsetzbar
Abmessungen in mm
toolholder for right and left
inserts usable
dimensions in mm
order-example:
660.0012
Bestellbeispiel:
660.0012
d2
L1
1/8"
dg6
L2
Beispielzeichnung
exemplary application
Artikel verfügbar ab Anfang 2017!
Article available beginning 2017!
14
Bestellnummer
part number
D min.
H
B
L2
L3
B1
H1
H2
Klemmelement
locking element
Ø d2
Ø d h6
Schneideinsatz
insert
neu R/L .IK.UHCM.1212.4 0.2 - 5 12 12 90 17 20 18 UM12 4
neu R/L .IK.UHCM.1212.5 0.2 - 5 12 12 90 17 20 18 UM12 5
neu R/L .IK.UHCM.1212.6 6 12 12 90 17 20 21 3 UM16 6
neu R/L .IK.UHCM.1212.7 6.8 12 12 90 17 20 21 3 UM16 7
neu R/L .IK.UHCM.1616.4 0.2 - 5 16 16 130 17 20 22 UM12 4
neu R/L .IK.UHCM.1616.5 0.2 - 5 16 16 130 17 20 22 UM12 5
neu R/L .IK.UHCM.1616.6 6 16 16 130 17 20 22 – UM16 6
neu R/L .IK.UHCM.1616.7 6.8 16 16 130 17 20 22 – UM16 7

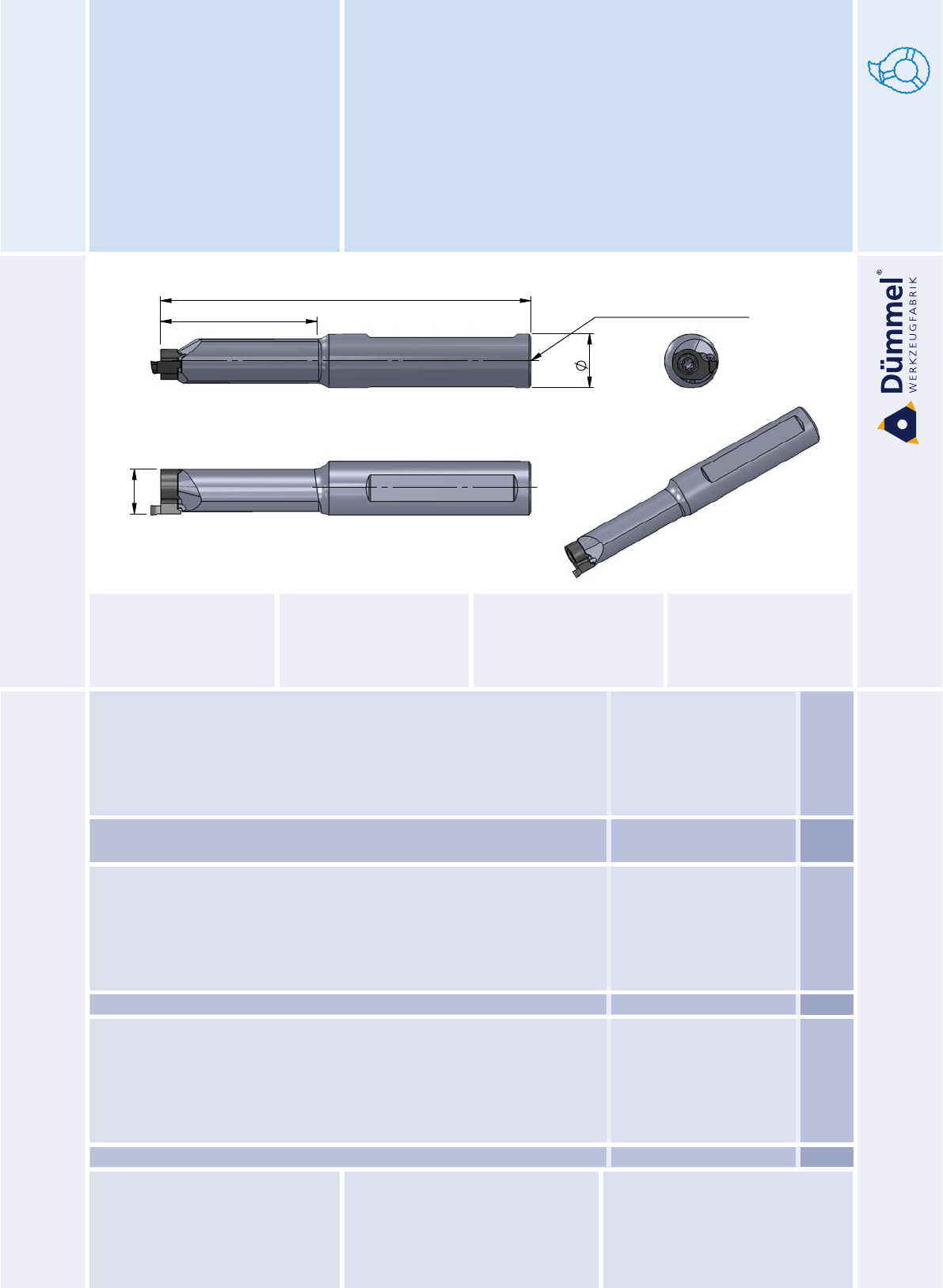

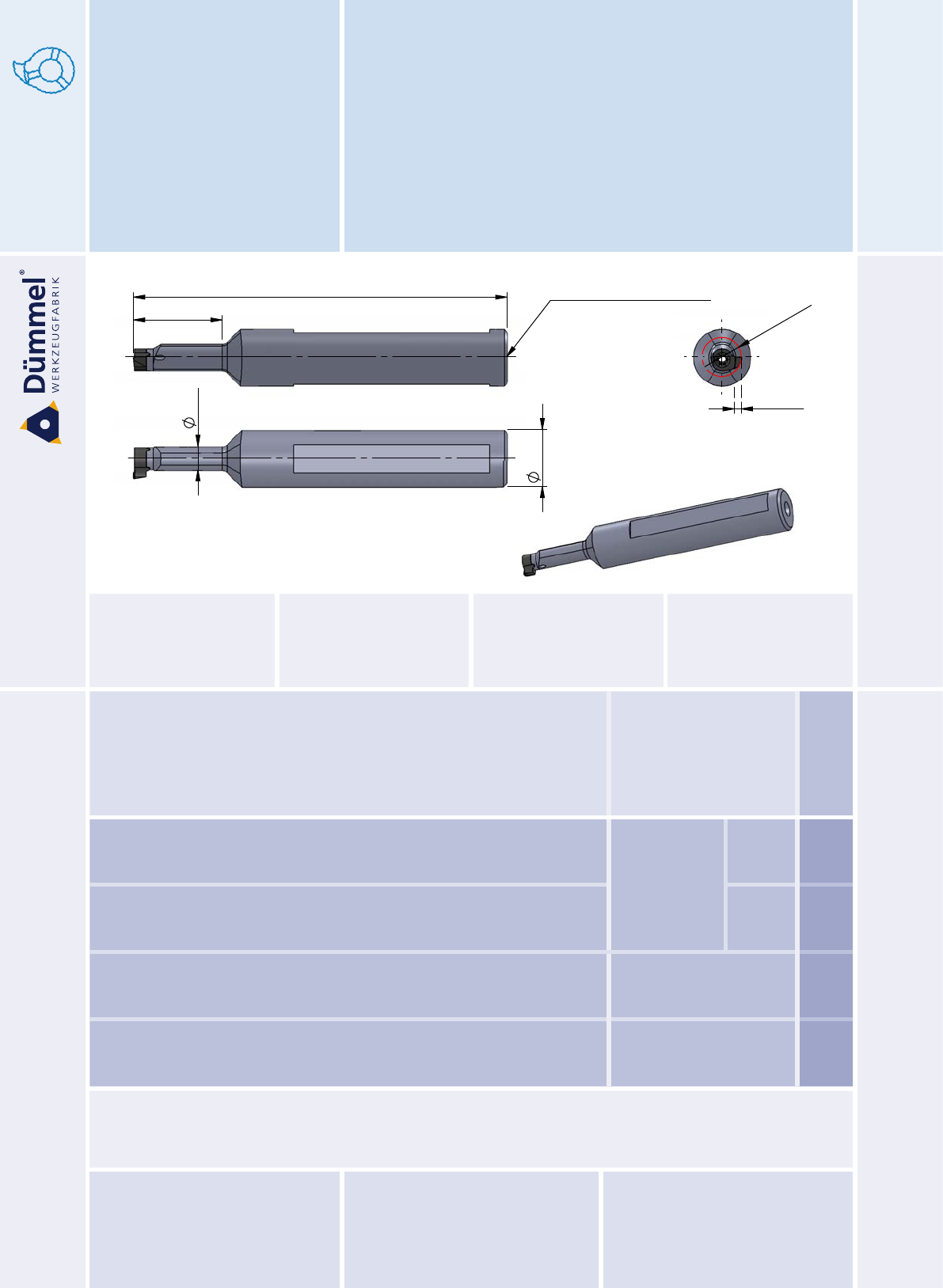

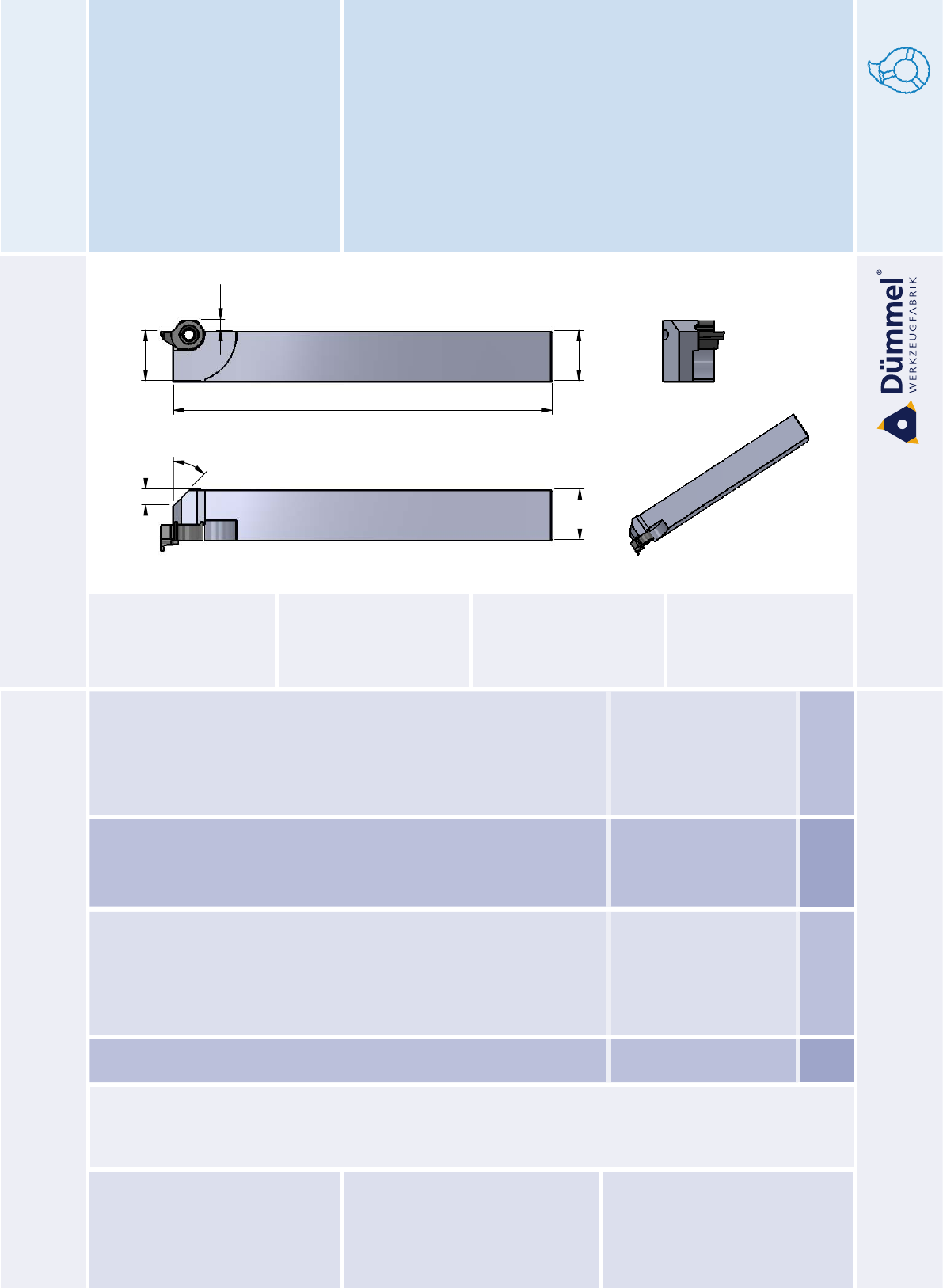

Typ UHCM
Klemmhalter
mit Innenkühlung
toolholder
with internal cooling
ab 12.0 mm
für Schneideinsätze
D min. Ø 0.2 mm - 6.8 mm
starting at 12.0 mm
for insert
min. Ø 0.2 mm - 6.8 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Klemmhalter für rechte und linke
Schneideinsätze einsetzbar
Abbildung: linksschneidend
Abmessungen in mm
toolholder for right and left
inserts usable
lefthand version shown
dimensions in mm
order-example:
R.IK.UHCM.1212.4
Bestellbeispiel:
R.IK.UHCM.1212.4
H
L2
L3
H2
B1
H1
d2
B
D min.
15
h6
L
R
a
L1
t max.
f
D min.
innere Kühlmittelzufuhr
through coolant

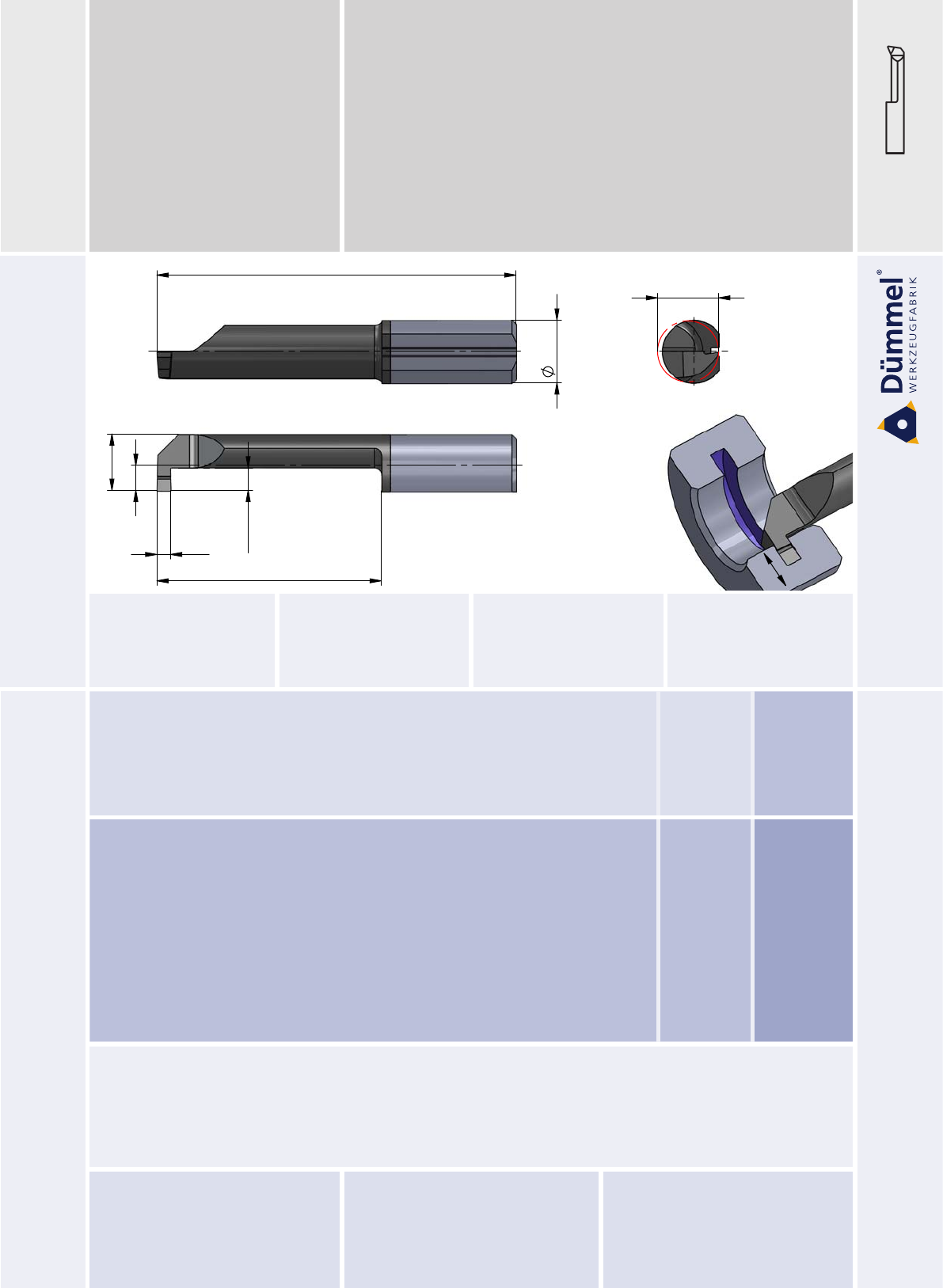

Xtraline Typ X050.W
Ausdrehen und Kopieren mit
Wiper-Schneide und Spantreppe,
extra stabile Ausführung
proling and copying with
wiper and chipbreaker,
extra solid construction
Bohrungs-Ø ab 3.0 mm
bore Ø from 3.0 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Bestellnummer
part number
R
f
a
L
L1
t max.
D min.
Ø h6
K10F
CN45F
AL41F
P18C
Klemmhalter Typ
toolholder type
neu R/L X050.3-16W05 0.05 0.7 2.7 30 16 0.15 3 4  
645.xxx
xxx.4
neu R/L X050.3-24W05 0.05 0.7 2.7 38 24 0.15 3 4  
neu R/L X050.4-10W05 0.05 1.6 3.6 24 10 0.2 4 4  
neu R/L X050.4-16W05 0.05 1.6 3.6 30 16 0.2 4 4  
neu R/L X050.4-32W05 0.05 1.6 3.6 46 32 0.2 4 4  
neu R/L X050.5-10W05 0.05 2.1 4.6 25 10 0.3 5 5  
xxx.5
neu R/L X050.5-15W05 0.05 2.1 4.6 30 15 0.3 5 5  
neu R/L X050.5-20W05 0.05 2.1 4.6 35 20 0.3 5 5  
neu R/L X050.5-42W05 0.05 2.1 4.6 57 42 0.3 5 5  
neu R/L X050.6-15W05 0.05 2.5 5.5 30 15 0.4 6 6  
676.xxx
xxx.6
neu R/L X050.6-22W05 0.05 2.5 5.5 37 22 0.4 6 6  
neu R/L X050.6-50W05 0.05 2.5 5.5 65 50 0.4 6 6  
neu R/L X050.7-20W05 0.05 3 6.5 35 20 0.5 7 7  
xxx.7
neu R/L X050.7-30W05 0.05 3 6.5 45 30 0.5 7 7  
neu R/L X050.7-55W05 0.05 3 6.5 70 55 0.5 7 7  
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Ausführung rechts (R) oder
links (L) angeben
Abmessungen in mm
righthand (R): as shown
lefthand version (L): mirror image
state right (R) or left (L) version
dimensions in mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte
P18C: RX050.3-16W05/P18C
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade
P18C: RX050.3-16W05/P18C
Artikel verfügbar ab Anfang 2017!
Article available beginning 2017!
16

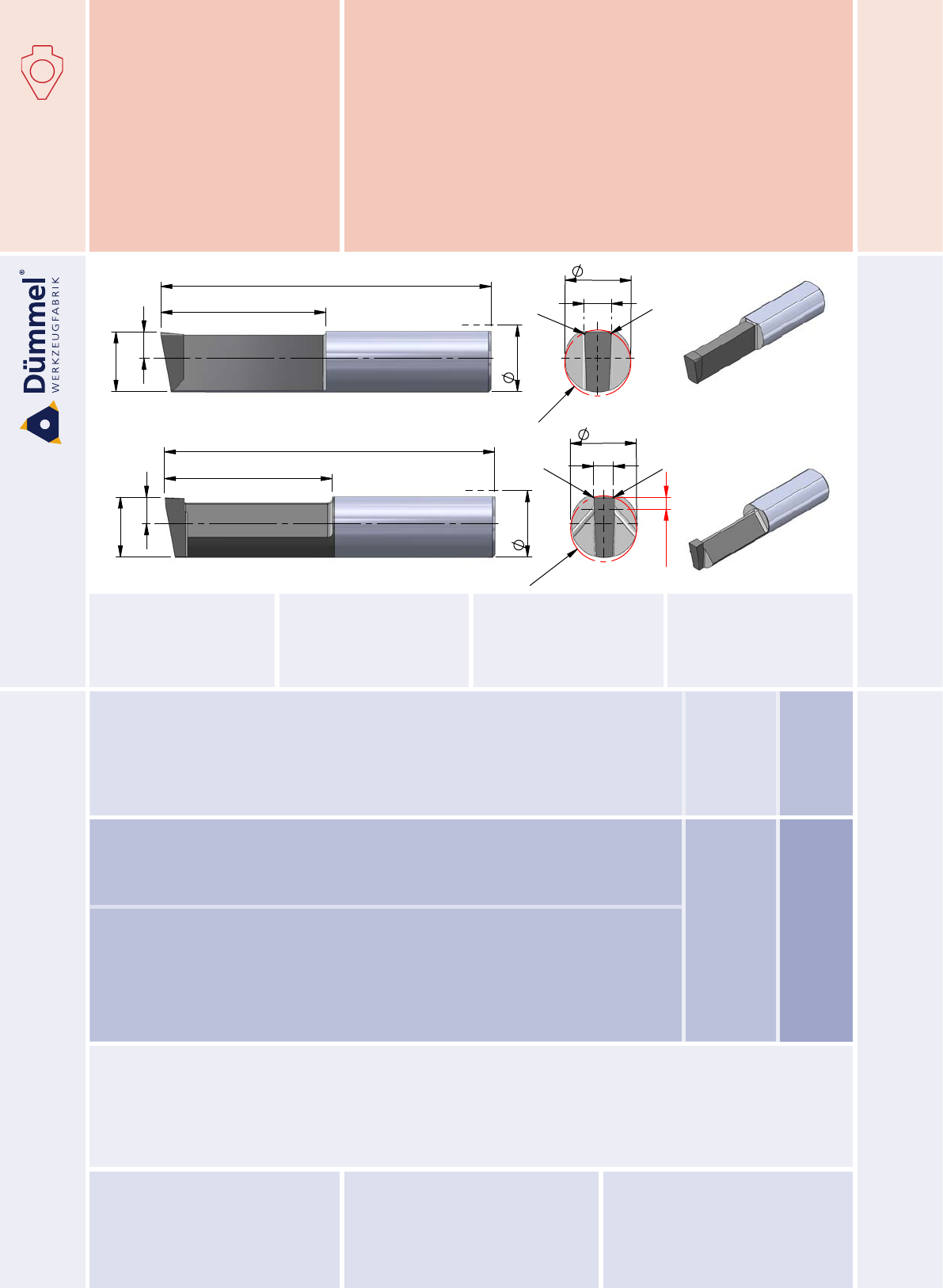

Typ 004 M
Stechdrehen
mit Eckenradius
grooving
with corner-radius
Bohrungs-Ø ab 4 mm
Nuttiefe t max. 0.8 mm
bore Ø from 4 mm
depth of groove t max. 0.8 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Bestellnummer
part number
b +0.05
b (inch)
f
a
L
L1
t max.
D min.
Ø d h6
R
K10F
CN45F
AL41F
P07C
Klemmhalter Typ
toolholder type
neu R/L 004M0078-20 0.78 0.031“ 1.5 3.5 34 20 0.8 4 4 0.1
645.xxx
xxx.4
R/L 004M0100-10 1.0 1.5 3.5 24 10 0.8 4 4 0.1
R/L 004M0100-16 1.0 1.5 3.5 30 16 0.8 4 4 0.1
R/L 004M0100-20 1.0 1.5 3.5 34 20 0.8 4 4 0.1
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte AL41F:
R004M0100-10/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade AL41F:
R004M0100-10/AL41F
Abbildung: rechtsschneidend
Ausführung rechts (R)
oder links (L) angeben
Abmessungen in mm
righthand version shown
state right (R) or left (L) version
dimensions in mm
L
d h6
R
R
a
L1
b
f
t max.
D min.
17

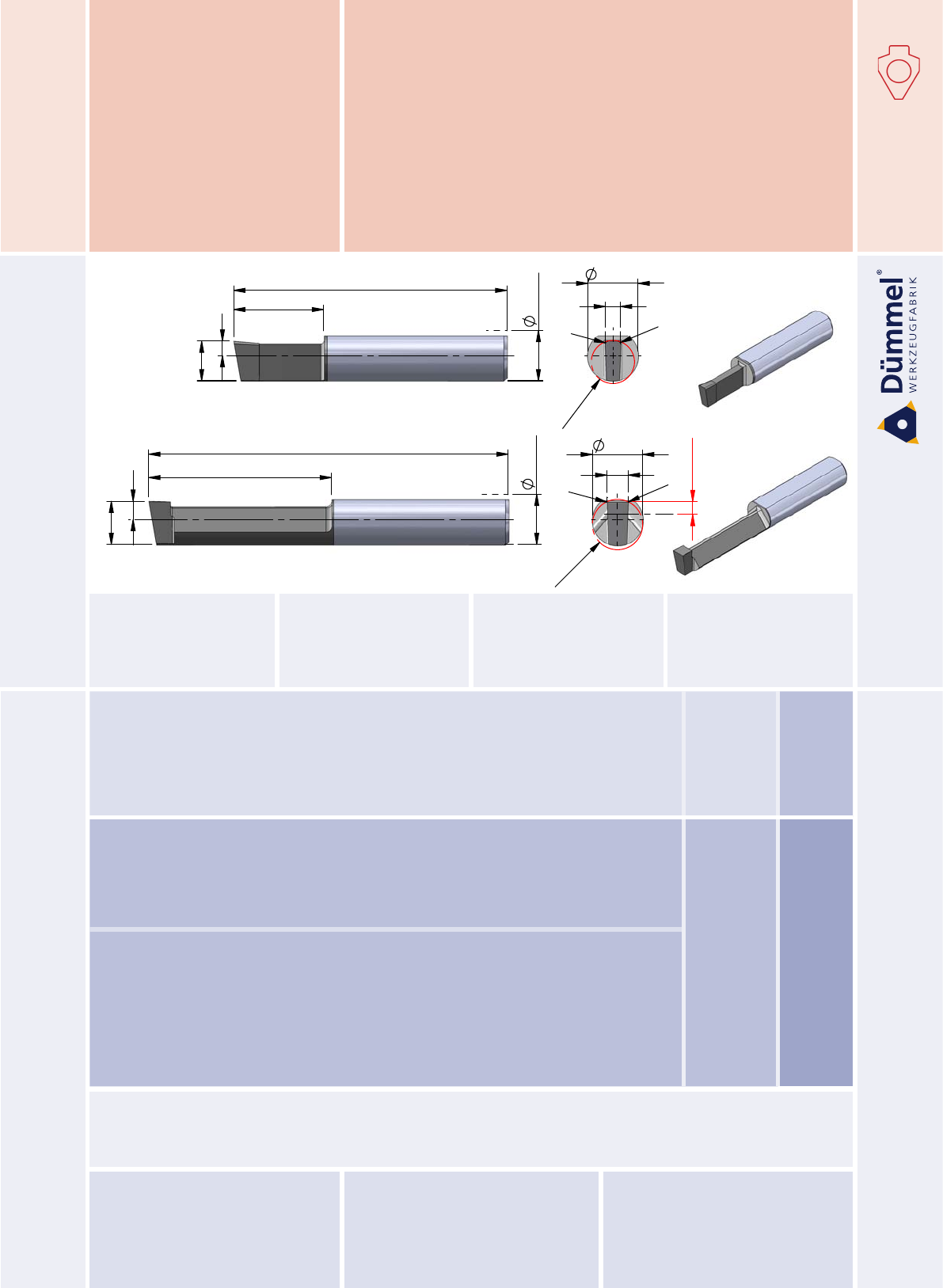

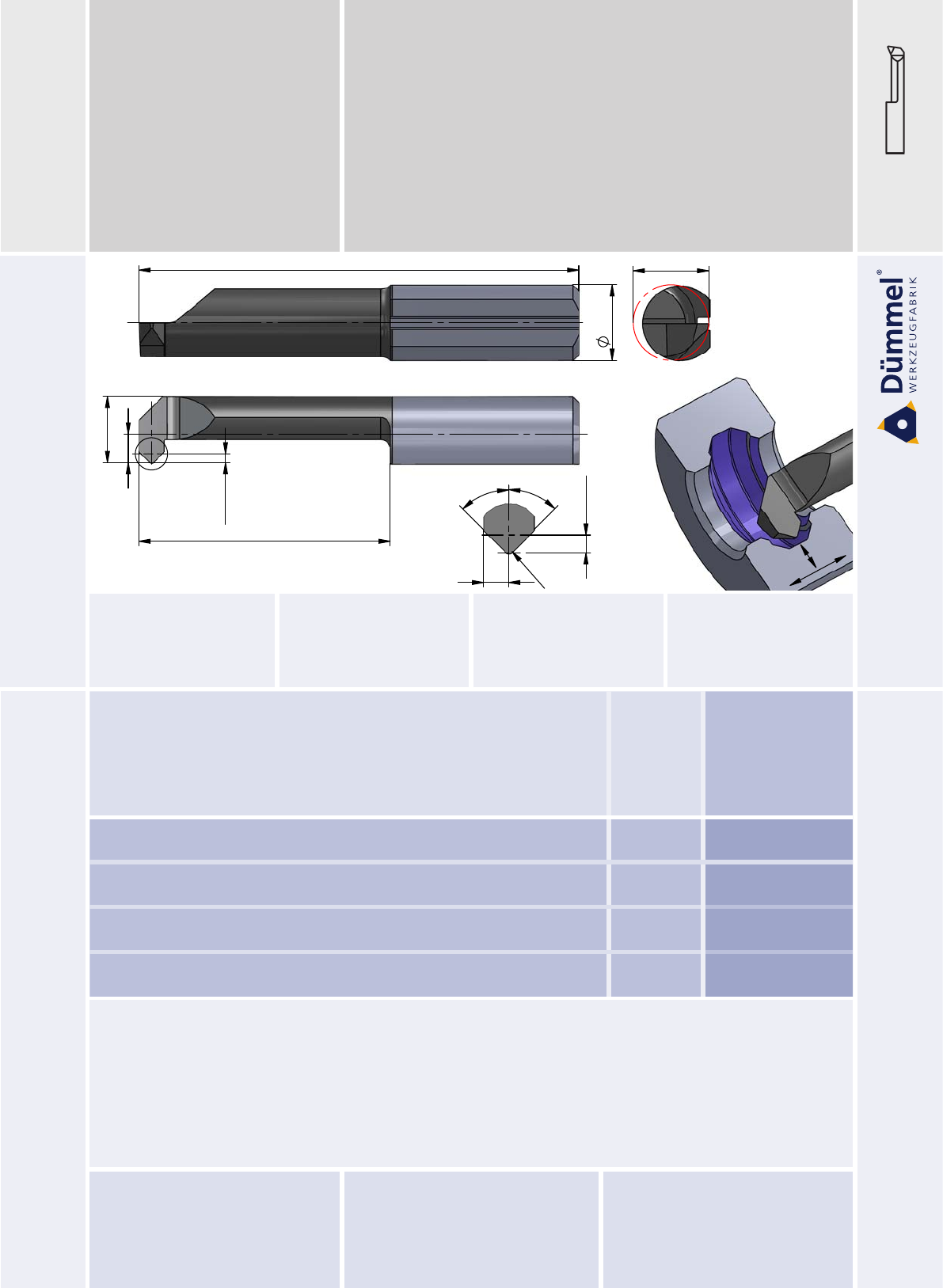

Typ 006 M
Stechdrehen
mit Eckenradius
grooving
with corner-radius
Bohrungs-Ø ab 6 mm
Nuttiefe t max. 1.8 mm
bore Ø from 6 mm
depth of groove t max. 1.8 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte AL41F:
R006M0100-10/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade AL41F:
R006M0100-10/AL41F
Bestellnummer
part number
b +0.05
b (inch)
f
a
L
L1
t max.
D min.
Ø d h6
R
K10F
CN45F
AL41F
P07C
Klemmhalter Typ
toolholder type
R/L 006M0100-10 1.0 2.3 5.3 25 10 1.8 6 6 0.1
676.xxx / xxx.6
660
R/L 006M0100-15 1.0 2.3 5.3 30 15 1.8 6 6 0.1
R/L 006M0100-22 1.0 2.3 5.3 37 22 1.8 6 6 0.1
R/L 006M0100-25 1.0 2.3 5.3 40 25 1.8 6 6 0.1
R/L 006M0100-30 1.0 2.3 5.3 45 30 1.8 6 6 0.1
neu R/L 006M0116-15 1.16 0.046“ 2.3 5.3 30 15 1.8 6 6 0.1
R/L 006M0150-10 1.5 2.3 5.3 25 10 1.8 6 6 0.1
R/L 006M0150-15 1.5 2.3 5.3 30 15 1.8 6 6 0.1
R/L 006M0150-22 1.5 2.3 5.3 37 22 1.8 6 6 0.1
R/L 006M0150-25 1.5 2.3 5.3 40 25 1.8 6 6 0.1
R/L 006M0150-30 1.5 2.3 5.3 45 30 1.8 6 6 0.1
neu R/L 006M0198-15 1.98 0.078“ 2.3 5.3 30 15 1.8 6 6 0.1
R/L 006M0200-10 2.0 2.3 5.3 25 10 1.8 6 6 0.1
R/L 006M0200-15 2.0 2.3 5.3 30 15 1.8 6 6 0.1
R/L 006M0200-22 2.0 2.3 5.3 37 22 1.8 6 6 0.1
Abbildung: rechtsschneidend
Ausführung rechts (R)
oder links (L) angeben
Abmessungen in mm
righthand version shown
state right (R) or left (L) version
dimensions in mm
d h6
L
R
R
a
b
f
t max.
L1
D min.
18

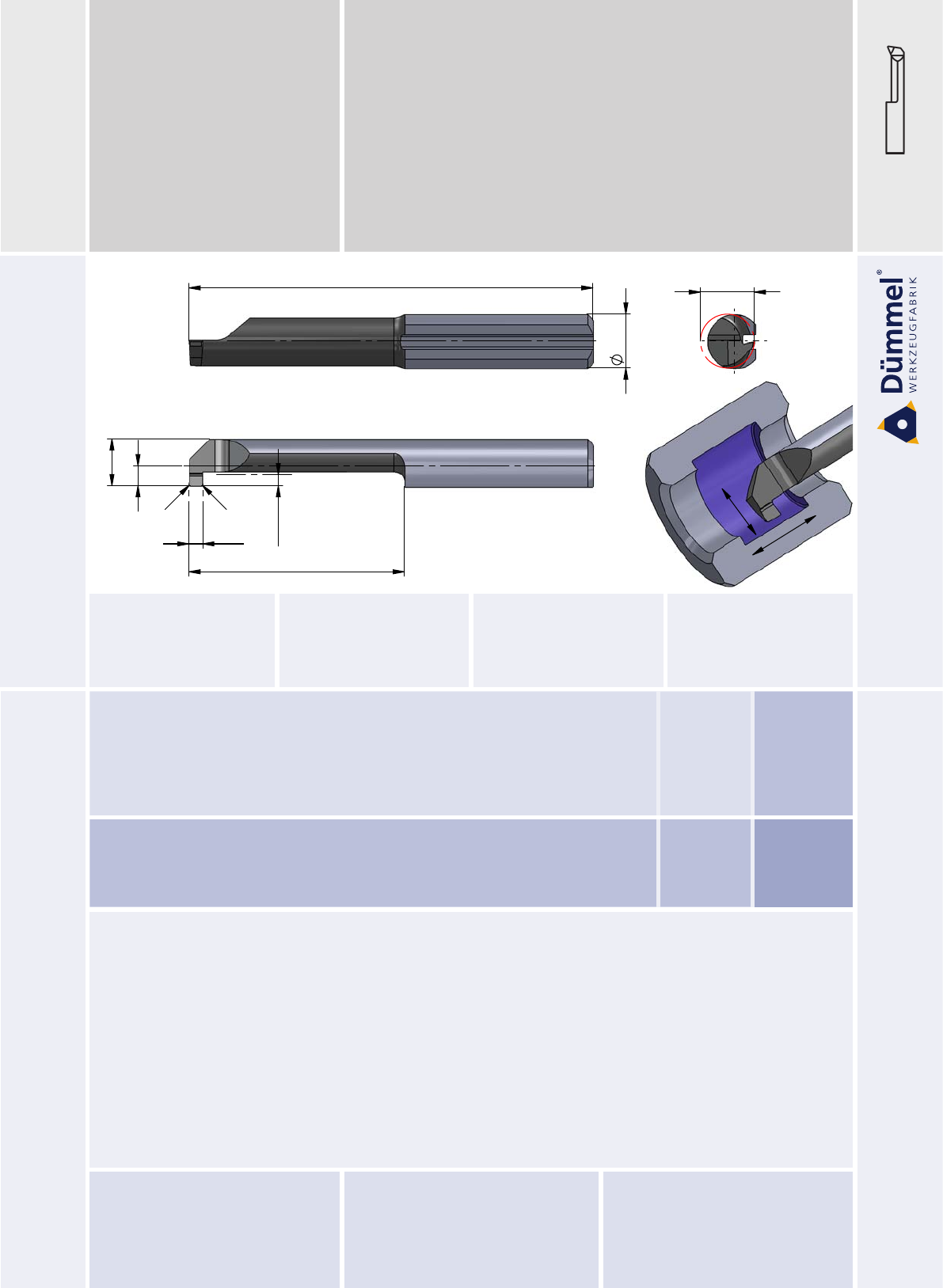

Typ 007
Stechdrehen
grooving
Bohrungs-Ø ab 6.8 mm
Nuttiefe t max. 2.5 mm
Auskragung (L1) bis 7x D
bore Ø from 6.8 mm
depth of groove t max. 2.5 mm
overhang length (L1) up to 7x D
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte CN45F:
R007.0100-10/CN45F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade CN45F:
R007.0100-10/CN45F
Abbildung: rechtsschneidend
Ausführung rechts (R)
oder links (L) angeben
Abmessungen in mm
righthand version shown
state right (R) or left (L) version
dimensions in mm
Bestellnummer
part number
b +0.05
b (inch)
f
a
L
L1
t max.
D min.
Ø d h6
K10F
CN45F
AL41F
P07C
Klemmhalter Typ
toolholder type
neu R/L 007.0079-25 0.79 0.031“ 2.8 6.3 40 25 2.5 6.8 7.0
R/L 007.0100-10 1.0 2.8 6.3 25 10 2.5 6.8 7.0  
676.xxx / 687
670 / xxx.7
R/L 007.0100-15 1.0 2.8 6.3 30 15 2.5 6.8 7.0  
R/L 007.0100-22 1.0 2.8 6.3 37 22 2.5 6.8 7.0  
R/L 007.0100-25 1.0 2.8 6.3 40 25 2.5 6.8 7.0  
R/L 007.0100-30 1.0 2.8 6.3 45 30 2.5 6.8 7.0  
R/L 007.0100-35 1.0 2.8 6.3 50 35 2.5 7.0 7.0
R/L 007.0100-40 1.0 2.8 6.3 55 40 2.5 7.0 7.0
R/L 007.0100-45 1.0 2.8 6.3 60 45 2.5 7.0 7.0
R/L 007.0100-50 1.0 2.8 6.3 65 50 2.5 7.0 7.0
L
d h6
b
L1
a
f
t max.
D min.
19
Bestellnummer
part number
b +0.05
b (inch)
f
a
L
L1
t max.
D min.
Ø d h6
R
K10F
CN45F
AL41F
P07C
Klemmhalter Typ
toolholder type
R/L 007M0100-10 1.0 2.8 6.3 25 10 2.5 6.8 7 0.1
676.xxx / 687
670 / xxx.7
R/L 007M0100-15 1.0 2.8 6.3 30 15 2.5 6.8 7 0.1
R/L 007M0100-22 1.0 2.8 6.3 37 22 2.5 6.8 7 0.1
R/L 007M0100-25 1.0 2.8 6.3 40 25 2.5 6.8 7 0.1
R/L 007M0100-30 1.0 2.8 6.3 45 30 2.5 6.8 7 0.1
neu R/L 007M0117-10 1.17 0.046“ 2.8 6.3 25 10 2.5 6.8 7 0.1
neu R/L 007M0117-22 1.17 0.046“ 2.8 6.3 37 22 2.5 6.8 7 0.1
R/L 007M0150-10 1.5 2.8 6.3 25 10 2.5 6.8 7 0.1
R/L 007M0150-15 1.5 2.8 6.3 30 15 2.5 6.8 7 0.1
R/L 007M0150-22 1.5 2.8 6.3 37 22 2.5 6.8 7 0.1
R/L 007M0150-25 1.5 2.8 6.3 40 25 2.5 6.8 7 0.1
R/L 007M0150-30 1.5 2.8 6.3 45 30 2.5 6.8 7 0.1
neu R/L 007M0157-25 1.57 0.062“ 2.8 6.3 40 25 2.5 6.8 7 0.1
Typ 007 M
Stechdrehen
mit Eckenradius
grooving
with corner-radius
Bohrungs-Ø ab 6.8 mm
Nuttiefe t max. 2.5 mm
bore Ø from 6.8 mm
depth of groove t max. 2.5 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte AL41F:
R007M0100-10/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade AL41F:
R007M0100-10/AL41F
Abbildung: rechtsschneidend
Ausführung rechts (R)
oder links (L) angeben
Abmessungen in mm
righthand version shown
state right (R) or left (L) version
dimensions in mm
d h6
L
R
R
a
b
t max.
L1
f
D min.
20
Typ 060
Ausdrehen und Fasen
proling and chamfering
Bohrungs-Ø ab 3 mm
bore Ø from 3 mm
ULTRAMINI
Bohrungsbearbeitung
ab Ø 0.2 mm
grooving, boring and proling
starting at Ø 0.2 mm
Bestellnummer
part number
E
R
f
a
L
L1
t max.
D min.
Ø d h6
K10F
CN45F
AL41F
P07C
Klemmhalter Typ
toolholder type
neu R/L 060.3-10 1 0.2 0.7 2.7 24 10 0.4 3.0 4  
645.xxx / xxx.4
neu R/L 060.4-16 1 0.2 1.5 3.5 30 16 0.5 4.0 4  
R/L 060.5-15 1 0.2 1.9 4.4 30 15 0.7 5.0 5  
645.xxx / xxx.5
R/L 060.5-20 1 0.2 1.9 4.4 35 20 0.7 5.0 5  
R/L 060.6-20 1 0.2 2.3 5.3 35 20 0.7 6.0 6   676.xxx / 660
xxx.6
R/L 060.6-25 1 0.2 2.3 5.3 40 25 0.7 6.0 6  
R/L 060.7-20 1 0.2 2.8 6.3 35 20 0.7 6.8 7   676.xxx / 687
670 / xxx.7
R/L 060.7-40 1 0.2 2.8 6.3 55 40 0.7 6.8 7  
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte CN45F:
R060.5-15/CN45F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade CN45F:
R060.5-15/CN45F
Abbildung: rechtsschneidend
Ausführung rechts (R)
oder links (L) angeben
Abmessungen in mm
righthand version shown
state right (R) or left (L) version
dimensions in mm
d h6
L
L1
a
f
t max.
A
D min.
R
E
t max.
45°
45°
A
Bohrungsbearbeitung ab Ø 7.8 mm
Grooving, boring and proling
starting at Ø 7.8 mm
MINICUT
23
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Typ 608 / 609 / 611 / 614
Klemmhalter Stahl
toolholder steel
Bohrungs-Ø ab 7.8 mm
bore Ø from 7.8 mm
Abmessungen in mm dimensions in mm
Bestellnummer
part number
Ø d g6
Ø d1
L1
L2
Typ: t max. / D min.
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
use with insert
608.0158.1E.ST 15.875 6x7 90 22
R/L S008:
1.0 / ø8
M2.6-MC T8
1.0-1.5 Nm R/L S08
R/L S008
608.0016.1ST 16 6 80 12
608.0016.1E.ST 16 6x7 90 22
neu 609.0158.1E.ST 15.875 6.6x7.4 105 25
R/L S009:
1.8 /.ø9
R/L S09:
2.8 / ø10
2.0 Nm R/L S09
R/L S009
609.0016.1ST 16 6.6x7.4 95 14
609.0016.1E.ST 16 6.6x7.4 105 25
611.0158.2E.ST 15.875 8x9.5 110 29
R/L S011:
2.3 / ø11
M3.5-MC T10 2.5-3.0 Nm R/L S11
R/L S011
611.0016.2ST 16 8 97 16
611.0016.2E.ST 16 8x9.5 110 29
614.0158.3E.ST 15.875 9.5x11 120 38
R/L S014:
4.0 / ø14
R/L S55:
5.5 / ø16
R/L S65:
6.5 / ø17
M4-MC T15 4.0-4.5 Nm
R/L S14
R/L S014
R/L S55
R/L S65
614.0016.3ST 16 9.5x11 100 18
614.0016.3E.ST 16 9.5x11 120 38
Bestellbeispiel:
608.0158.1E.ST
order-example:
608.0158.1E.ST
d g6
d1
L1
L2
innere Kühlmittelzufuhr
through coolant
D min.
t max.
24
Bestellnummer
part number
Ø d g6
a
L1
L2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
use with insert
R/L 614.A016.3ST 16 13.5 90 25 M4-MC T15 4.0-4.5 Nm R/L S014
R/L 614.A016.3E.ST 16 13.5 110 45
Bestellnummer
part number
Ø d g6
a
L1
L2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
use with insert
neu R/L 618.A016.3ST 16 16.5 90 30 M5-MC T20 6.0-6.5 Nm R/L S018
Bestellnummer
part number
Ø d h6
a
L1
L2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
use with insert
R/L 614.A016.3HM 16 13.5 120 60 M4-MC T15 4.0-4.5 Nm R/L S014
Rechter Halter - rechte Platte
Linker Halter - linke Platte
Abmessungen in mm
toolholder R - insert R
toolholder L - insert L
dimensions in mm
Hinweis:
Hartmetall-Klemmhalter mit beschädigter
Schneidplattenaufnahme können durch unseren
Reparaturservice instand gesetzt werden.
Bestellbeispiel:
R614.A016.3ST
note:
carbide-toolholder with damaged seating can be
repaired by Dümmel.
order-example:
R614.A016.3ST
Typ 614.A / 618.A
Klemmhalter Axialbearbeitung
toolholder face grooving
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Bohrungs-Ø ab 12 / 14 / 16 / 18 mm
bore Ø from 12 / 14 / 16 / 18 mm
d
L1
L2
innere Kühlmittelzufuhr
through coolant
a
25
Bestellnummer
part number
H
B
L1
c
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
use with insert
R/L 614.SQ12.ST 12 12 100 2
M4-MC T15 4.0-4.5 Nm R/L S014
R/L 614.SQ16.ST 16 16 125 6
R/L 614.SQ20.ST 20 20 125 10
R/L 614.SQ25.ST 25 25 150 15
Bestellnummer
part number
H
B
L1
c
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
use with insert
neu R/L 618.SQ20.ST 20 20 125 10 M5-MC T20 6.0-6.5 Nm R/L S018
neu R/L 618.SQ25.ST 25 25 150 15
Abbildung: Halter (R)
Schneideinsatz (L)
Bitte beachten: Rechter Halter
wird mit linker Platte bestückt und
umgekehrt.
Abmessungen in mm
drawing: toolholder (R)
insert (L)
Please notice: Use right hand
toolholder with left hand insert
and vice versa.
dimensions in mm
Typ 614.SQ / 618.SQ
Klemmhalter Stahl, Quadratschaft,
Axialbearbeitung
toolholder steel, square shank,
face grooving
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Bohrungs-Ø ab 12 / 14 / 16 / 18 mm
bore Ø from 12 / 14 / 16 / 18 mm
Bestellbeispiel:
für rechte Ausführung
R614.SQ12.ST
order-example:
righthand version
R614.SQ12.ST
L1
H
H
3,5
c
45°
B
26
Bestellnummer
part number
H
B
L1
c
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
use with insert
R/L 614.SQ12.ST.A 12 12 100 4
M4-MC T15 4.0-4.5 Nm R/L S014
R/L 614.SQ16.ST.A 16 16 120 5
R/L 614.SQ20.ST.A 20 20 120 5
R/L 614.SQ25.ST.A 25 25 150 9
Abbildung: Halter (R)
Schneideinsatz (L)
Bitte beachten: Rechter Halter
wird mit linker Platte bestückt und
umgekehrt.
Abmessungen in mm
drawing: toolholder (R)
insert (L)
Please notice: Use right hand
toolholder with left hand insert
and vice versa.
dimensions in mm
Bestellbeispiel:
für rechte Ausführung
R614.SQ12.ST.A
order-example:
righthand version
R614.SQ12.ST.A
Typ 614.SQ.A / 618.SQ.A
Klemmhalter Stahl, Quadratschaft,
Axialbearbeitung, abgesetzte Version
toolholder steel, square shank,
with offset, face grooving
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Bohrungs-Ø ab 12 / 14 / 16 / 18 mm
bore Ø from 12 / 14 / 16 / 18 mm
Bestellnummer
part number
H
B
L1
c
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
use with insert
neu R/L 618.SQ20.ST.A 20 20 120 5 M5-MC T20 6.0-6.5 Nm R/L S018
neu R/L 618.SQ25.ST.A 25 25 150 9
L1
H
H
3,5
c
45°
B
27
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Ausführung rechts (R) oder
links (L) angeben
Abmessungen in mm
righthand (R): as shown
lefthand version (L): mirror image
state right (R) or left (L) version
dimensions in mm
Bestellnummer
part number
Nut-Maß m
groove dim. m
DIN 471 / DIN 472
b +0.03
b (inch)
f
s
d
t max.
D min.
K10F
AL41F
P18C
Klemmhalter Typ
toolholder type
R/L S014.0070 0.7 0.73 9.0 5.2 9 1.2 14
614
R/L S014.0080 0.8 0.83 9.0 5.2 9 1.3 14
R/L S014.0090 0.9 0.93 9.0 5.2 9 1.5 14
neu R/L S014.0100 - - 1.00 9.0 5.2 9 4.0 14
R/L S014.0110 1.1 1.20 9.0 5.2 9 4.0 14
R/L S014.0130 1.3 1.40 9.0 5.2 9 4.0 14
R/L S014.0150 - - 1.50 9.0 5.2 9 4.0 14
R/L S014.0160 1.6 1.70 9.0 5.2 9 4.0 14
R/L S014.0200 - - 2.00 9.0 5.2 9 4.0 14
R/L S014.0238 - - 2.38 0.094“ 9.0 5.2 9 4.0 14
R/L S014.0250 - - 2.50 9.0 5.2 9 4.0 14
R/L S014.0300 - - 3.00 9.0 5.2 9 4.0 14

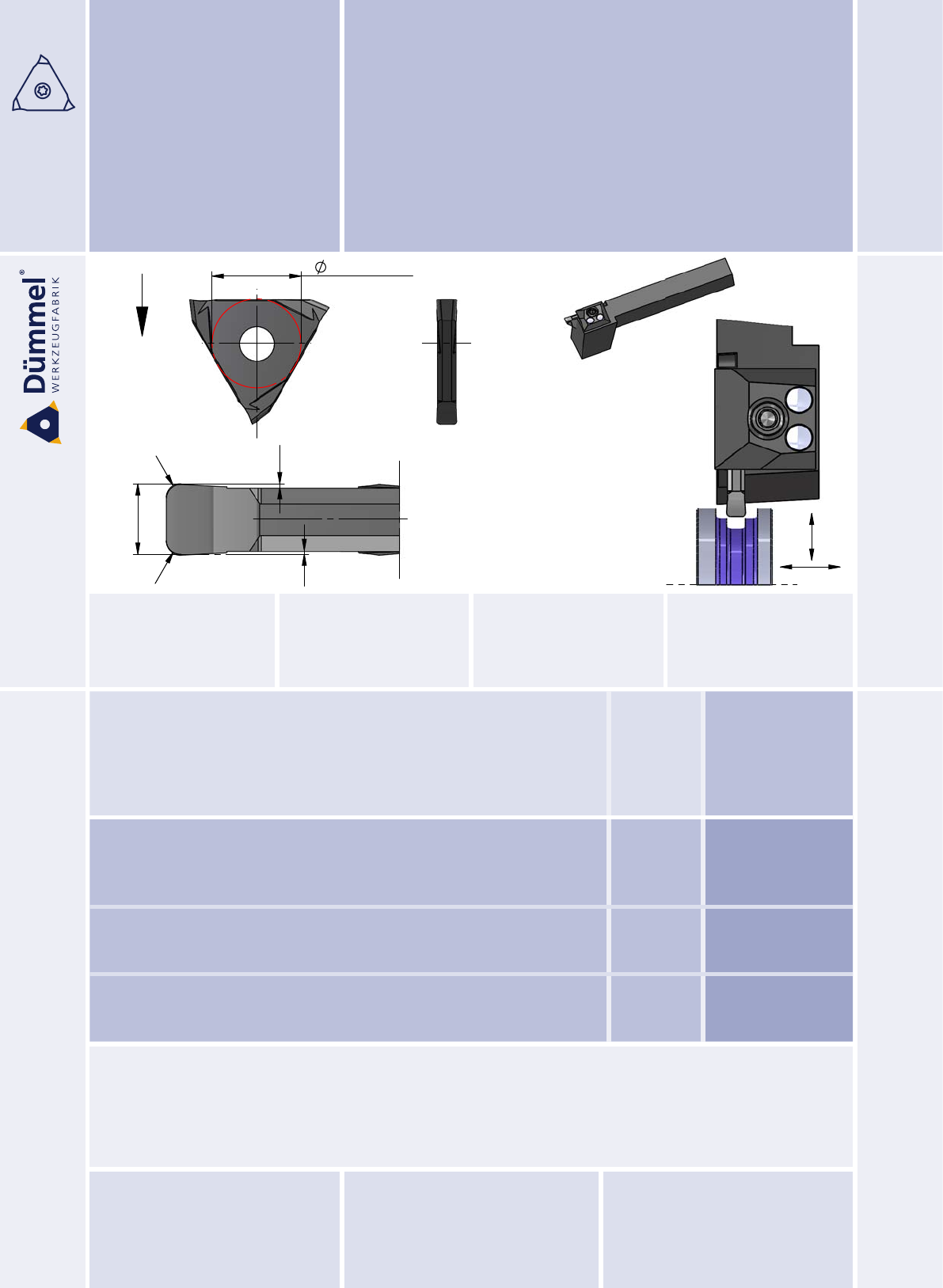

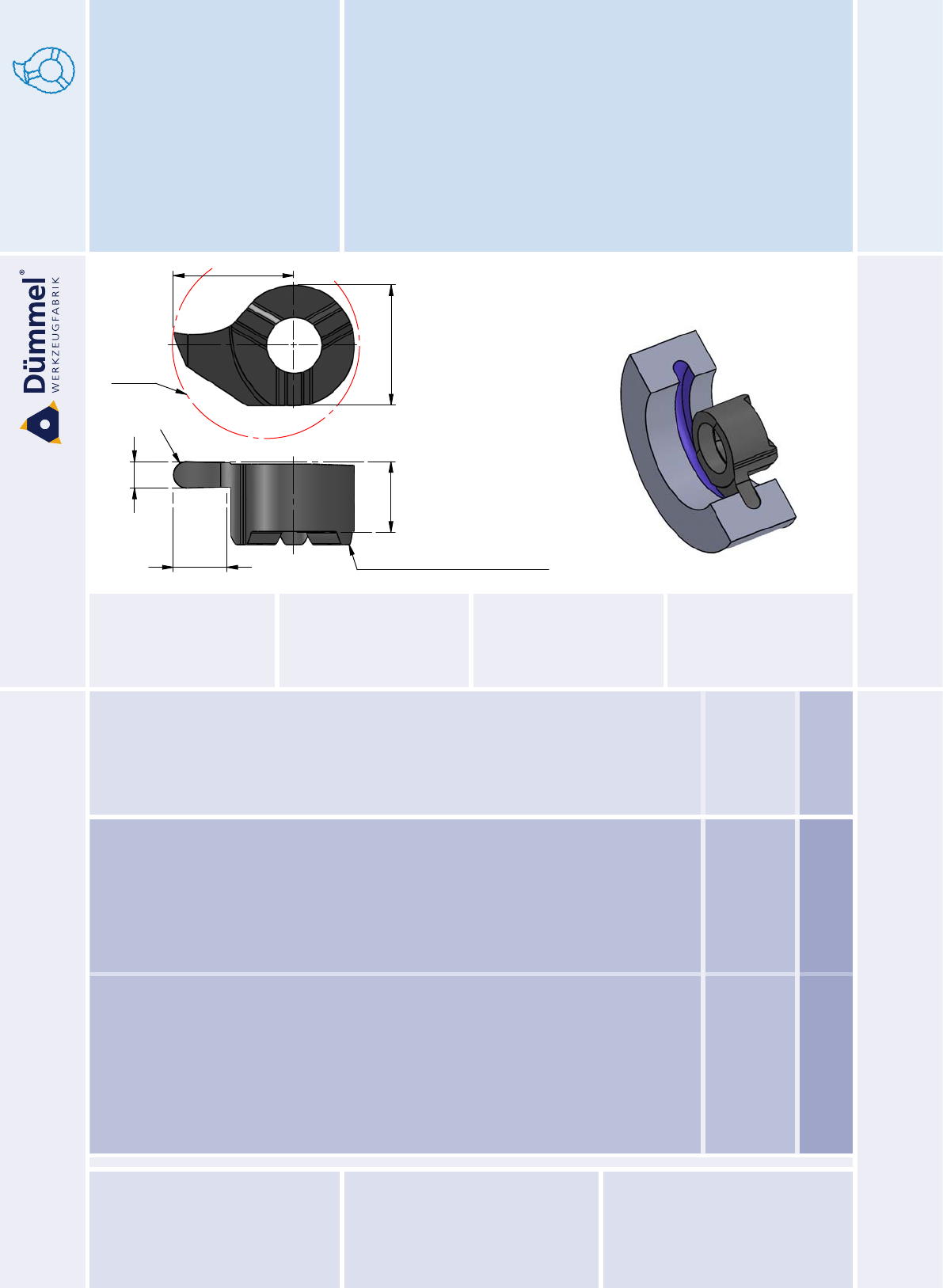

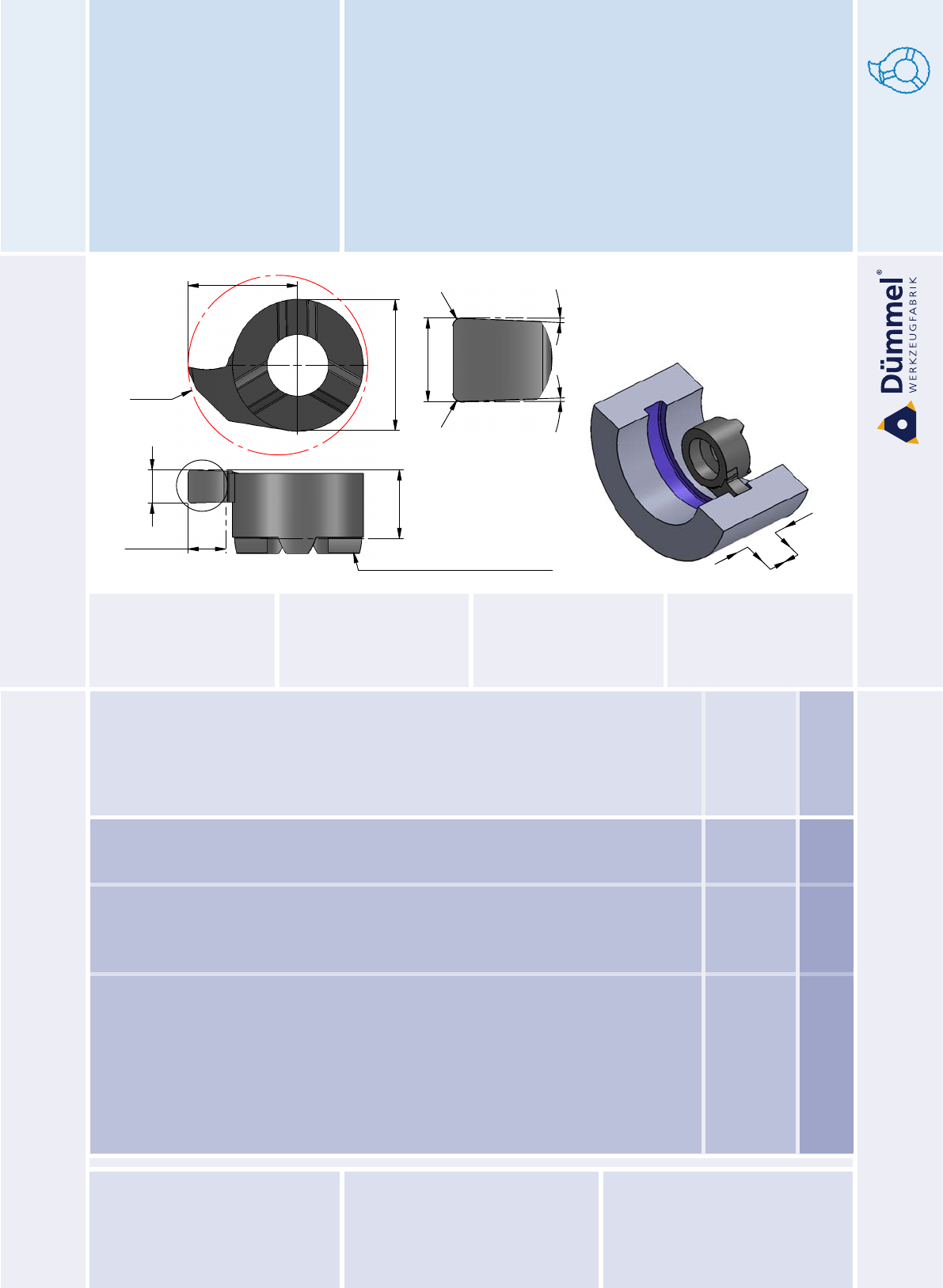

Typ Stechdrehen innen
für Sicherungsringe DIN 471 / 472
und Stechdrehen allgemein
type grooving internal,
for circlips DIN 471 / 472
and grooving
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Bohrungs-Ø ab 14 mm
bore Ø from 14 mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS014.0070/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade
RS014.0070/AL41F
f
d
D min.
b
s
t max.
X
Klemmhalter Stirnseite
toolholder face
b
X
m
28
Bestellnummer
part number
b +0.03
b (inch)
R
f
s
d
Ap max.*
t max.
D min.
K10F
AL41F
P18C
Klemmhalter Typ
toolholder type
neu R/L S08.117.02 1.17 0.046“ 0.2 4.8 3.3 6 0.2 1.0 8
608R/L S08.150.02 1.5 0.2 4.8 3.3 6 0.2 1.0 8
R/L S08.200.02 2.0 0.2 4.8 3.3 6 0.2 1.0 8
R/L S09.150.02 1.5 0.2 5.5 3.6 6.2 0.2 1.8 9
609
R/L S09.200.02 2.0 0.2 5.5 3.6 6.2 0.2 1.8 9
R/L S09.150.02.10 1.5 0.2 6.5 3.6 6.2 0.2 2.8 10
R/L S09.200.02.10 2.0 0.2 6.5 3.6 6.2 0.2 2.8 10
neu R/L S11.078.02 0.78 0.031” 0.2 6.7 4.2 8 0.2 2.3 11
611
neu R/L S11.117.02 1.17 0.046” 0.2 6.7 4.2 8 0.2 2.3 11
R/L S11.150.02 1.5 0.2 6.7 4.2 8 0.2 2.3 11
R/L S11.157.02 1.57 0.062” 0.2 6.7 4.2 8 0.2 2.3 11
neu R/L S11.198.02 1.98 0.078” 0.2 6.7 4.2 8 0.2 2.3 11
R/L S11.200.02 2.0 0.2 6.7 4.2 8 0.2 2.3 11
neu R/L S11.238.02 2.38 0.094” 0.2 6.7 4.2 8 0.2 2.3 11
neu R/L S11.318.02 3.18 0.125” 0.2 6.7 4.2 8 0.2 2.3 11
Typ NC-Feindrehen
NC-Feindrehen, innen
type NC-proling, internal
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Bohrungs-Ø ab 8 - 11 mm
bore Ø from 8 - 11 mm
*Ap max. = max. Schnitttiefe(werkstoffabhängig)
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel: für rechte Ausführung und Sorte
RS11.200.02/AL41F
*Ap max. = maximum depth of cut
(depending on material)
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example: righthand version and grade
RS11.200.02/AL41F
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Ausführung rechts (R) oder
links (L) angeben
Abmessungen in mm
righthand (R): as shown
lefthand version (L): mirror image
state right (R) or left (L) version
dimensions in mm
f
d
D min.
b
s
t max.
X
Klemmhalter Stirnseite
toolholder face
b
R
R
X
29
Typ Stechdrehen innen
Stechdrehen innen,
Vollradius
type grooving internal,
full radius
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Bohrungs-Ø ab 14 / 16 mm
bore Ø from 14 / 16 mm
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Ausführung rechts (R) oder
links (L) angeben
Abmessungen in mm
righthand (R): as shown
lefthand version (L): mirror image
state right (R) or left (L) version
dimensions in mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS14.012R06/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade
RS14.012R06/AL41F
Bestellnummer
part number
b +0.05
b (inch)
R
f
s
d
t max.
D min.
K10F
AL41F
P18C
Klemmhalter Typ
toolholder type
R/L S14.008R04 0.8 0.4 9 5.3 9 4 14
614
R/L S14.012R06 1.2 0.6 9 5.3 9 4 14
neu R/L S14.U15R08 1.57 0.062“ 0.78 9 5.3 9 4 14
R/L S14.018R09 1.8 0.9 9 5.3 9 4 14
R/L S14.020R10 2.0 1.0 9 5.3 9 4 14
R/L S14.022R11 2.2 1.1 9 5.3 9 4 14
R/L S14.030R15 3.0 1.5 9 5.3 9 4 14
R/L S16.016R08 1.6 0.8 10.2 5.4 11 4.3 16
616
R/L S16.018R09 1.8 0.9 10.2 5.4 11 4.3 16
R/L S16.020R10 2.0 1.0 10.2 5.4 11 4.3 16
R/L S16.022R11 2.2 1.1 10.2 5.4 11 4.3 16
R/L S16.024R12 2.4 1.2 10.2 5.4 11 4.3 16
R/L S16.030R15 3.0 1.5 10.2 5.4 11 4.3 16
R/L S16.032R16 3.2 1.6 10.2 5.4 11 4.3 16
R/L S16.040R20 4.0 2.0 10.2 5.4 11 4.3 16
f
d
D min.
b
R
s
t max.
Klemmhalter Stirnseite
toolholder face
30
Bestellnummer
part number
b+0.03
f
R
s
d
t max.
D min.
K10F
AL41F
P18C
Klemmhalter Typ
toolholder type
R/L S014.1410.00 1.0 9 - 8.3 9 1.5 14
614
614.A
R/L S014.1415.02 1.5 9 0.2 8.3 9 2.5 14
R/L S014.1420.02 2.0 9 0.2 8.3 9 3.0 14
R/L S014.1425.02 2.5 9 0.2 8.3 9 3.0 14
R/L S014.1430.02 3.0 9 0.2 8.3 9 3.0 14
R/L S014.1420.52 2.0 9 0.2 10.3 9 5.0 14
R/L S014.1425.52 2.5 9 0.2 10.3 9 5.0 14
R/L S014.1430.52 3.0 9 0.2 10.3 9 5.0 14
R/- S014.1430.62 3.0 9 0.2 11.3 9 6.0 14
neu R/L S018.1830.02 3.0 11 0.2 15.8 11 10 18 618
neu R/L S018.1840.02 4.0 11.5 0.2 15.8 11 10 18 618.A
Rechts (R): wie gezeichnet
Platte rechtsschneidend
Links (L): spiegelbildlich
Platte linksschneidend
Ausführung rechts (R) oder
links (L) angeben
Abmessungen in mm
righthand (R): as shown
(rotation right)
lefthand version (L): mirror image
(rotation left)
state right (R) or left (L) version
dimensions in mm

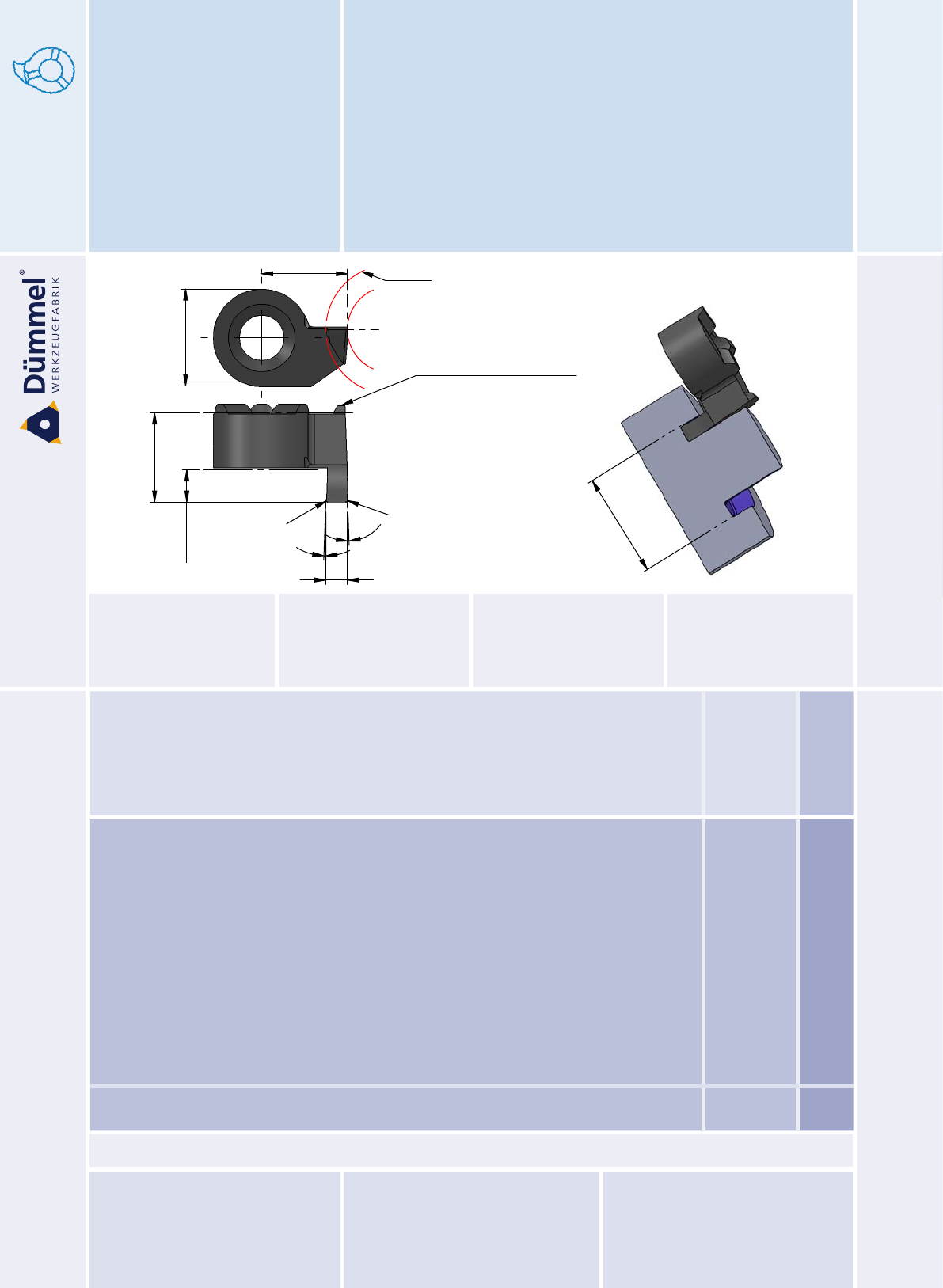

Typ Axialstechen
allgemein
type face grooving
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Nutaußen-Ø ab 14 / 18 mm
from outer groove Ø from 14 / 18 mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS014.1410.00/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade
RS014.1410.00/AL41F
b
s
t max.
R
R
d
f
D min.
D min.
Klemmhalter
Stirnseite
toolholder face
31
Bestellnummer
part number
b+0.03
b (inch)
f
R
s
d
t max.
D min.
K10F
AL41F
P18C
Klemmhalter Typ
toolholder type
R/L S014.1210.00 1.0 7.0 - 8.3 9 1.5 12
614
614.A
R/L S014.1215.02 1.5 7.5 0.2 8.3 9 2.5 12
neu R/L S014.U219.02 1.98 0.078“ 8.0 0.2 8.3 9 3.0 12
R/L S014.1220.02 2.0 8.0 0.2 8.3 9 3.0 12
neu R/L S014.U223.02 2.39 0.094“ 8.4 0.2 8.3 9 3.0 12
R/L S014.1225.02 2.5 8.5 0.2 8.3 9 3.0 12
R/L S014.1230.02 3.0 9.0 0.2 8.3 9 3.0 12
neu R/L S014.U231.02 3.18 0.125“ 9.2 0.2 8.3 9 3.0 12
R/L S014.1220.52 2.0 8.0 0.2 10.3 9 5.0 12
R/L S014.1225.52 2.5 8.5 0.2 10.3 9 5.0 12
R/L S014.1230.52 3.0 9.0 0.2 10.3 9 5.0 12
R/- S014.1230.62 3.0 9.0 0.2 11.3 9 6.0 12
neu R/L S018.1630.02 3.0 11 0.2 15.8 11 10 16 618
618.A
neu R/L S018.1640.02 4.0 12 0.2 15.8 11 10 16
Rechts (R): wie gezeichnet
Platte linksschneidend
Links (L): spiegelbildlich
Platte rechtsschneidend
Ausführung rechts (R) oder
links (L) angeben
Abmessungen in mm
righthand (R): as shown
(rotation left)
lefthand version (L): mirror image
(rotation right)
state right (R) or left (L) version
dimensions in mm
Typ Axialstechen
am Zapfen vorbei
type face grooving,
in pivots
MINICUT
Bohrungsbearbeitung
grooving, boring and proling
Nutaußen-Ø ab 12 / 16 mm
from outer groove Ø from 12 / 16 mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte
RS014.1210.00/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade
RS014.1210.00/AL41F
b
s
R
R
t max.
Klemmhalter Stirnseite
toolholder face
d
f
D min.
D min.
Swissline
Miniaturaußenbearbeitung,
zweischneidig
miniature external machining,
two cutting edges
33
Rechts (R): wie gezeichnet
Links (L): spiegelbildlich
Rechte Schneidpl. in rechtem Halter
Linke Schneidpl. in linkem Halter
Abmessungen in mm
righthand version (R): as shown
lefthand version (L): mirror image
use RH insert in RH tool holder and
LH insert in LH tool holder
dimensions in mm

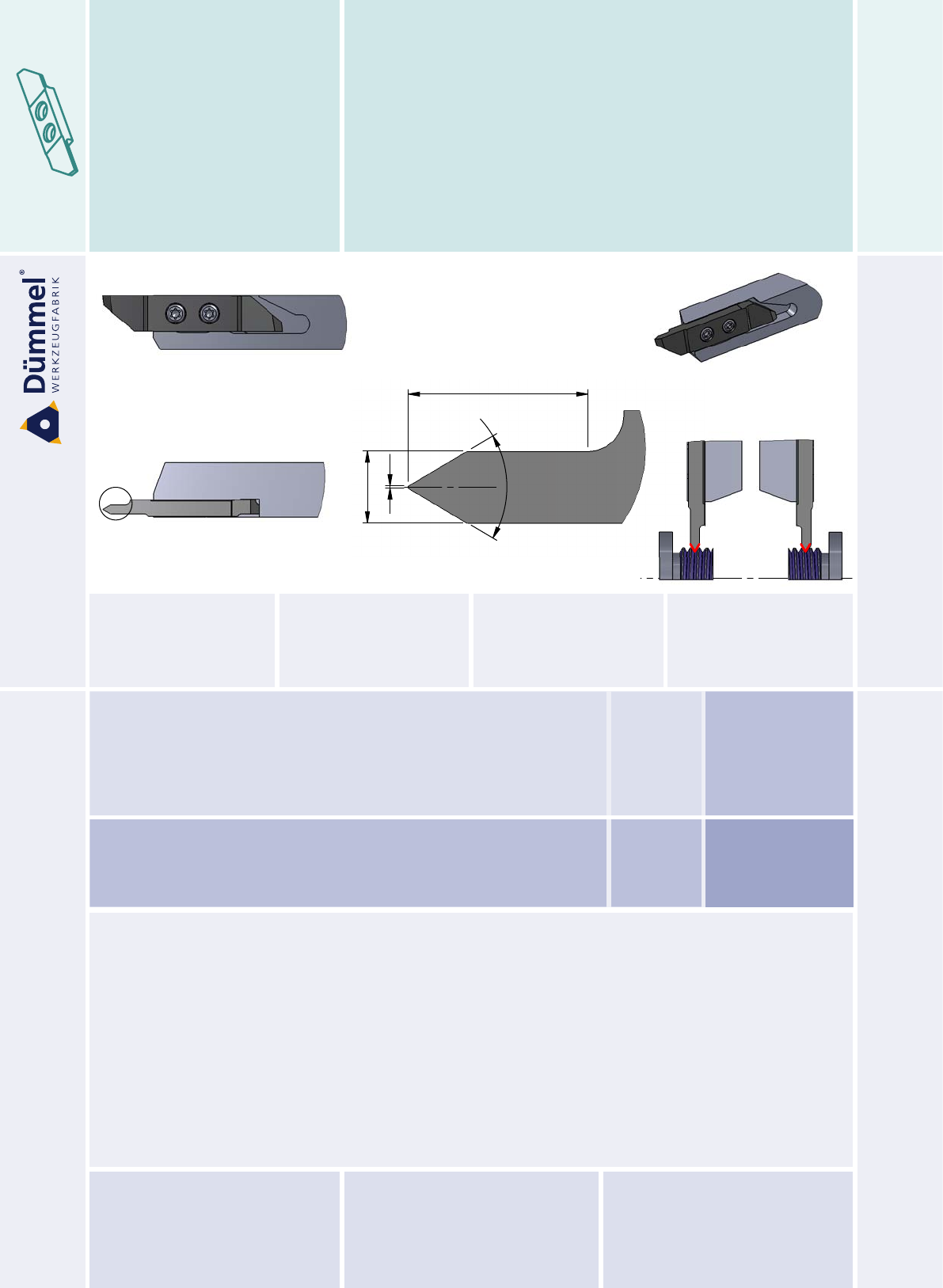

Typ ZW94
Wendeschneidplatten,
Gewindedrehen,
Teilprol, 55° / 60°
indexable inserts,
threading,
partial prole, 55° / 60°
Steigung P = 0.25 - 2
pitch P = 0.25 - 2
Swissline
Miniaturaußenbearbeitung,
zweischneidig
miniature external machining,
two-cutting edges
Bestellnummer
part number
Steigung P
pitch
α
t max.
b
b1
K10F
CN45F
AL41F
P18C
Klemmhalter Typ
toolholder type
neu R/L ZW94.TP5506 0.25 - 2 55° 6 0.035 2  
R/L HW10.XXX
R/L HW15.XXX
R/L HW20.XXX
neu R/L ZW94.TP5510 0.25 - 2 55° 10 0.035 3  
R/L ZW94.TP6006 0.25 - 2 60° 6 0.035 2  
R/L ZW94.TP6010 0.25 - 2 60° 10 0.035 3  
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für rechte Ausführung und Sorte
RZW94.TP5506/P18C
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
righthand version and grade
RZW94.TP5506/P18C
X
L
L
RR
D
b
b1
t max.
X
Stechdreh-Werkzeuge
System DED:
System ZTP:
System DED:
System ZTP:
Einstechen dreischneidig
Einstechen zweischneidig
three-cutting edge grooving
two-cutting edge grooving
35
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte AL41F:
DED.0100.02/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade AL41F:
DED.0100.02/AL41F
Wendeschneidplatten sind in
rechten und linken Klemmhaltern
sowie Bohrstangen verwendbar
Abmessungen in mm
inserts can be used in RH and LH
toolholders as well as in boring
bars
dimensions in mm
Bestellnummer
part number
S +0.03
R
a
Ø IK ± 0.06
K10F
CN45F
AL41F
P07C
Klemmhalter Typ
toolholder type
neu DED.0100.02 1.0 0.2 0.1 13.2  
R/L .207.xxxx.1-D
R/L .0.738.xxxx.1-D
(R/L .0.780.xxxx.1-D)
(R/L .0.660.xxxx.1-D)
DED.0150.02 1.5 0.2 0.15 13.2  
DED.0200.02 2.0 0.2 0.2 13.2  
DED.0200.04 2.0 0.4 0.2 13.2  
DED.0300.02 3.0 0.2 0.2 13.2   R/L .207.xxxx.2-D
R/L .0.738.xxxx.2-D
(R/L .0.780.xxxx.2-D)
(R/L .0.660.xxxx.2-D)
DED.0300.06 3.0 0.6 0.2 13.2  
DED.0300.08 3.0 0.8 0.2 13.2  
DED.0400.02 4.0 0.2 0.2 13.2   R/L .207.xxxx.3-D
R/L .0.738.xxxx.3-D
(R/L .0.780.xxxx.3-D)
(R/L .0.660.xxxx.3-D)
DED.0400.08 4.0 0.8 0.2 13.2  
DED.0400.12 4.0 1.2 0.2 13.2  
Stechdreh-Werkzeuge
Einstechen mit
dreischneidigen Wendeplatten
grooving with three-cutting
edges indexable inserts
System DED
Wendeschneidplatte
zum Feindrehen
indexable insert
for nishing
Stechbreite 1 - 4 mm
width of groove 1 - 4 mm
IK 13,2
±0,06
a
a
S
R
R
A
A
Nutstossen
Herstellung von Längsnuten 2-20 mm
und Innensechskant
Broaching keyways in the range of 2-20 mm
and hexagon socket
37
Abmessungen in mm dimensions in mm
Typ NHU
Klemmhalter
toolholder
Bestellnummer
part number
D min.
Ø d g6 x L3
Aufnahme
clamping part
L1
Ø d1
Ø d2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
for insert
NHU.0020.1 6 Ø20 x 40 33 33 18
110.645 111.645 1.5 Nm NPU....
NHU.0022.1 6 Ø22 x 40 33 33 18
NHU.0025.1 6 Ø25 x 40 33 33 18
NHU.0032.1 6 Ø32 x 40 33 40 20 110.650 111.645 1.5 Nm
Bestellbeispiel:
NHU.0020.1
order-example:
NHU.0020.1
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Bohrungs-Ø ab 6 mm
bore Ø from 6 mm
Bestellnummer
part number
D min.
Aufnahme
clamping part
L1
Ø d2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Nutstossgeräte
for broaching
device
für Schneidplatte
for insert
NHU.0012.1 6 Ø12 x 25 32 20
110.645 111.645 1.5 Nm
Schwarzer 1
NPU....
NHU.0015.1 6 Ø15 x 33 37 18 Schwarzer 2 in 1
NHU.0016.1 6 Ø16 x 30 33 18 EWS Slot + Benz LinA
neu NHU.MP16.1 6 Ø16 x 34 33 18 Mario Pinto Stoßeinheit
NHU.MT16.1 6 Ø16 x 25 33 18 MT Marchetti
NHU.WT16.1 6 Ø16 x 6 36 18 WTO Stoßeinheit
L1
d1
d2
d g6
L3
D min.
Aufnahme nach Herstellerangaben
clamping part according to
manufacture´s specification
38
Abmessungen in mm dimensions in mm
Typ NPU
Schneideinsatz
insert
Bestellbeispiel:
für Sorte AL41F:
NPU.0210.03.1/AL41F
order-example:
grade AL41F:
NPU.0210.03.1/AL41F
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Bohrungs-Ø ab 6 mm
Toleranzklasse C11 / JS9 / P9 / H9
bore Ø from 6 mm
tolerance grade C11 / JS9 / P9 / H9
Bestellnummer
part number
D min.
B
R
H +0.05
f
L
L1
Ø d h6
t max.
Schneideinsatz
nach DIN
insert
according DIN
K10F
AL41F
P18C
für Klemmhalter
for toolholder type
NPU.0210.03.1 6 2.1 0.35 5.5 2.0 38 12.5 7 -
C11
DIN 138
Standard
NHU...
NPU.0310.03.1 7 3.1 0.35 6.2 2.7 38 12.5 7 -
NPU.0310.05.1 7 3.1 0.5 6.2 2.7 38 12.5 7 -
NPU.0410.05.1 7 4.1 0.5 6.2 2.7 40 15 7 -
NPU.0410.05.2 7 4.1 0.5 6.2 2.7 50 25 7 -
NPU.0200.01.1 6 2.00 0.1 5.5 2.0 38 12.5 7 -
JS9
DIN 6885
leichter Sitz
slightly t
NPU.0300.01.1 7 3.00 0.1 6.2 2.7 38 12.5 7 -
neu NPU.0300.01.2 7 3.00 0.1 6.0 2,5 50 25 7 1.8
NPU.0400.01.1 7 4.00 0.1 6.2 2.7 40 15 7 -
NPU.0400.02.1 7 4.00 0.2 6.2 2.7 40 15 7 -
NPU.0400.02.2 7 4.00 0.2 6.2 2.7 50 25 7 -
NPU.0500.02.2 7 5.00 0.2 5.8 2.3 50 25 7 -
H
L
L1
f
d h6
R
R
d h6
t max.
D min.
B
H
L1
L
f
d h6
d h6
D min.
R
R
B
NPU.0298.01.2 / NPU.0300.01.2
NPU.0... ...
39
Abmessungen in mm dimensions in mm
Typ NPU
Schneideinsatz
insert
Bestellbeispiel:
für Sorte AL41F:
NPU.0198.01.1/AL41F
order-example:
grade AL41F:
NPU.0198.01.1/AL41F
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Bohrungs-Ø ab 6 mm
Toleranzklasse C11 / JS9 / P9 / H9
bore Ø from 6 mm
tolerance grade C11 / JS9 / P9 / H9
Bestellnummer
part number
D min.
B
R
H +0.05
f
L
L1
Ø d h6
t max.
Schneideinsatz
nach DIN
insert
according DIN
K10F
AL41F
P18C
für Klemmhalter
for toolholder type
NPU.0198.01.1 6 1.98 0.1 5.5 2.0 38 12.5 7 -
P9
DIN 6885
fester Sitz
strong t
NHU...
NPU.0298.01.1 7 2.98 0.1 6.2 2.7 38 12.5 7 -
neu NPU.0298.01.2 7 2.98 0.1 6.0 2.5 50 25 7 1.8
NPU.0398.01.1 7 3.98 0.1 6.2 2.7 40 15 7 -
NPU.0398.02.2 7 3.98 0.2 6.2 2.7 50 25 7 -
NPU.0498.02.2 7 4.98 0.2 5.8 2.3 50 25 7 -
NPU.020H.01.1 6 2.02 0.1 5.5 2.0 38 12.5 7 -
H9
DIN 6885
NPU.030H.01.1 7 3.02 0.1 6.2 2.7 38 12.5 7 -
NPU.040H.01.1 7 4.02 0.1 6.2 2.7 40 15 7 -
NPU.040H.02.2 7 4.02 0.2 6.2 2.7 50 25 7 -
NPU.050H.02.2 7 5.02 0.2 5.8 2.3 50 25 7 -
H
L
L1
f
d h6
R
R
d h6
t max.
D min.
B
H
L1
L
f
d h6
d h6
D min.
R
R
B
NPU.0298.01.2 / NPU.0300.01.2
NPU.0... ...
40
Abmessungen in mm dimensions in mm
Typ NH10
Klemmhalter
toolholder
Bestellnummer
part number
D min.
Ø d g6 x L3
Aufnahme
clamping part
L1
Ø d1
Ø d2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
for insert
NH10.0020.1 10 Ø20 x 40 33 33 20
110.660 111.687 2.5 Nm NP10...
NH10.0022.1 10 Ø22 x 40 33 33 20
NH10.0025.1 10 Ø25 x 40 33 33 20
NH10.0032.1 10 Ø32 x 40 33 40 20
Bestellbeispiel:
NH10.0020.1
order-example:
NH10.0020.1
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Bohrungs-Ø ab 10 mm
bore Ø from 10 mm
Bestellnummer
part number
D min.
Aufnahme
clamping part
L1
Ø d2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Nutstossgeräte
for broaching
device
für Schneidplatte
for insert
NH10.0012.1 10 Ø12 x 25 32 20
110.660 111.687 2.5 Nm
Schwarzer 1
NP10...
NH10.0015.1 10 Ø15 x 33 37 18 Schwarzer 2 in 1
NH10.0016.1 10 Ø16 x 30 33 18 EWS Slot + Benz LinA
neu NH10.MP16.1 10 Ø16 x 34 33 20 Mario Pinto Stoßeinheit
NH10.MT16.1 10 Ø16 x 25 33 18 MT Marchetti
NH10.WT16.1 10 Ø16 x 6 36 20 WTO Stoßeinheit
dg6
d1
L3 L1
d2
D min.
Aufnahme nach Herstellerangaben
clamping part according to
manufacture´s specification
Beispielzeichnung
exemplary application
41
Abmessungen in mm dimensions in mm
Typ NP10
Schneideinsatz
insert
Bestellbeispiel:
für Sorte AL41F:
NP10.410.05.2/AL41F
order-example:
grade AL41F:
NP10.410.05.2/AL41F
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Bohrungs-Ø ab 10 mm
Toleranzklasse C11 / JS9 / P9 / H9
bore Ø from 10 mm
tolerance grade C11 / JS9 / P9 / H9
Bestellnummer
part number
D min.
B
R
H +0.05
f
L
L1
Ø d h6
t max.
Schneideinsatz
nach DIN
insert
according DIN
K10F
AL41F
P18C
für Klemmhalter
for toolholder type
NP10.410.05.2 10 4.1 0.5 9 4 50 25 10 - C11
DIN 138
Standard
NH10...
NP10.410.05.3 10 4.1 0.5 9 4 66 41 10 -
NP10.510.05.2 10 5.1 0.5 9 4 50 25 10 -
NP10.510.05.3 10 5.1 0.5 9 4 66 41 10 -
neu NP10.300.01.2 10 3.0 0.1 9 4 50 25 10 1.8
JS9
DIN 6885
leichter Sitz
slightly t
NP10.400.02.2 10 4.0 0.2 9 4 50 25 10 -
NP10.400.02.3 10 4.0 0.2 9 4 66 41 10 -
NP10.500.02.2 10 5.0 0.2 9 4 50 25 10 -
NP10.500.02.3 10 5.0 0.2 9 4 66 41 10 -
NP10.600.02.3 10 6.0 0.2 8.5 3.5 66 41 10 -
L
L1
H
d h6
f
d h6
R
R
B
D min.
H
L1
L
d h6
f
R
R
d h6
t max.
B
D min.
NP10.298.01.2 / NP10.300.01.2
NP10.... ...
42
Bestellnummer
part number
D min.
B
R
H +0.05
f
L
L1
Ø d h6
t max.
Schneideinsatz
nach DIN
insert
according DIN
K10F
AL41F
P18C
für Klemmhalter
for toolholder type
neu NP10.298.01.2 10 2.98 0.1 9 4 50 25 10 1.8
P9
DIN 6885
fester Sitz
strong t
NH10...
NP10.398.02.2 10 3.98 0.2 9 4 50 25 10 -
NP10.398.02.3 10 3.98 0.2 9 4 66 41 10 -
NP10.498.02.2 10 4.98 0.2 9 4 50 25 10 -
NP10.498.02.3 10 4.98 0.2 9 4 66 41 10 -
NP10.598.02.3 10 5.98 0.2 8.5 3.5 66 41 10 -
NP10.040H.02.2 10 4.02 0.2 9 4 50 25 10 -
H9
DIN 6885
NP10.040H.02.3 10 4.02 0.2 9 4 66 41 10 -
NP10.050H.02.2 10 5.02 0.2 9 4 50 25 10 -
NP10.050H.02.3 10 5.02 0.2 9 4 66 41 10 -
NP10.060H.02.3 10 6.05 0.2 8.5 3.5 66 41 10 -
Abmessungen in mm dimensions in mm
Typ NP10
Schneideinsatz
insert
Bestellbeispiel:
für Sorte AL41F:
NP10.298.01.2/AL41F
order-example:
grade AL41F:
NP10.298.01.2/AL41F
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Bohrungs-Ø ab 10 mm
Toleranzklasse C11 / JS9 / P9 / H9
bore Ø from 10 mm
tolerance grade C11 / JS9 / P9 / H9
L
L1
H
d h6
f
d h6
R
R
B
D min.
H
L1
L
d h6
f
R
R
d h6
t max.
B
D min.
NP10.298.01.2 / NP10.300.01.2
NP10.... ...
43
Abmessungen in mm dimensions in mm
Typ NHV.15
Klemmhalter
für angetriebene Stosswerkzeuge
toolholder
for driven slotting tool
Bestellnummer
part number
D min.
Aufnahme
clamping part
L1
L2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Nutstossgeräte
for broaching
device
für Schneidplatte
for insert
NHV.15.0012.1 15 Ø12 x 25 40 36
M4-NH15 Torx
TR15 4 Nm
Schwarzer 1
NV15...
NHV.15.0015.1 15 Ø15 x 33 45 36 Schwarzer 2 in 1
NHV.15.0015.2 15 Ø15 x 30 58 42 Schwarzer 2 in 1
NHV.15.0016.1 15 Ø16 x 30 46 36 EWS Slot + Benz LinA
neu NHV.15.MP16.1 15 Ø16 x 34 45 35 Mario Pinto Stoßeinheit
neu NHV.15.MP16.2 15 Ø16 x 34 75 65 Mario Pinto Stoßeinheit
NHV.15.MT16.1 15 Ø16 x 25 50 40 MT Marchetti
NHV.15.WT16.1 15 Ø16 x 6 49 35 WTO Stoßeinheit
Bestellbeispiel:
NHV.15.0012.1
order-example:
NHV.15.0012.1
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Bohrungs-Ø ab 15 mm
bore Ø from 15 mm
L1
L2
D min.
Aufnahme nach Herstellerangaben
clamping part according to
manufacture´s specification
Schnitt Linear 1 für Katalogzeichnung
einblenden
44
Abmessungen in mm dimensions in mm
Typ NHV
Klemmhalter
für angetriebene Stosswerkzeuge
toolholder
for driven slotting tool
Bestellnummer
part number
D min.
Aufnahme
clamping part
L1
L2
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Nutstossgeräte
for broaching
device
für Schneidplatte
for insert
NHV.22.0012.1 22 Ø12 x 25 40 36
85.818 Torx
TX20 6 Nm
Schwarzer 1
NPV....
NHV.22.0015.1 22 Ø15 x 33 37 36 Schwarzer 2 in 1
NHV.22.0015.2 22 Ø15 x 30 50 42 Schwarzer 2 in 1
NHV.22.0016.1 22 Ø16 x 30 45 36 EWS Slot + Benz LinA
neu NHV.22.MP16.1 22 Ø16 x 34 45 35 Mario Pinto Stoßeinheit
neu NHV.22.MP16.2 22 Ø16 x 34 75 65 Mario Pinto Stoßeinheit
NHV.22.MT16.1 22 Ø16 x 25 58 50 MT Marchetti
NHV.22.WT16.1 22 Ø16 x 6 49 35 WTO Stoßeinheit
NHV.30.0012.1 30 Ø12 x 25 40 36 Schwarzer 1
Bestellbeispiel:
NHV.22.0012.1
order-example:
NHV.22.0012.1
Nutstossen
von Längsnuten nach
DIN 138 und DIN 6885
broaching keyways according
DIN 138 und DIN 6885
Bohrungs-Ø ab 22 mm
bore Ø from 22 mm
L1
L2
D min.
Aufnahme nach Herstellerangaben
clamping part according to
manufacture´s specification
MIKROMILL
Nut- und Formzirkularfräsen
dreischneidig ab Ø 1.3 mm
Groove milling by circular interpolation
starting at Ø 1.3 mm
47

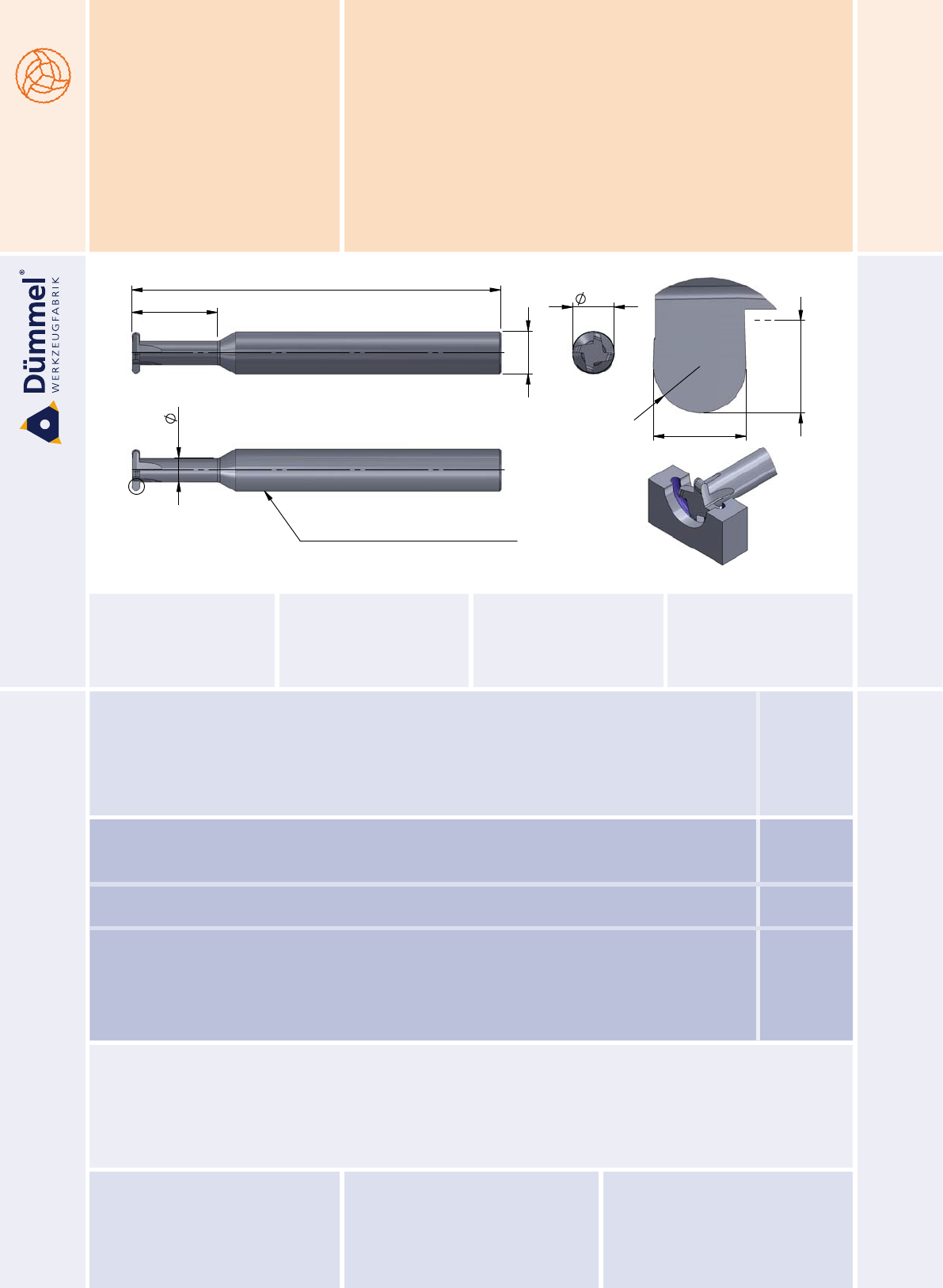

Typ MA6 / MA8 / MA10
Nutfräsen
Vollradius
groove milling
full radius
MIKROMILL
Nut- und Formzirkularfräsen
groove milling
by circular interpolation
Bohrungs-Ø ab 4 / 6 / 8 / 10 mm
bore Ø from 4 / 6 / 8 / 10 mm
Abmessungen in mm dimensions in mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte P18C:
MA6.005.10-4/P18C
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade P18C:
MA6.005.10-4/P18C
Bestellnummer
part number
D min.
b ± 0.02
R
L2
L1
Ø d h6
Ø d1
Ø DS
t max.
Schneidenzahl
cutting edge
K10F
AL41F
P18C
neu MA6.005.10-4 4 1.0 0.5 4 58 6 2.55 3.8 0.5 3
neu MA6.005.10-6 6 1.0 0.5 6 58 6 3.5 5.8 1.0 3
neu MA6.007.15-6 6 1.5 0.75 6 58 6 3.5 5.8 1.0 3
neu MA8.007.15-16 8 1.5 0.75 16 69 8 4.4 7.8 1.5 4
neu MA8.010.20-16 8 2.0 1.0 16 69 8 4.4 7.8 1.5 4
neu MA10.005.10-20 10 1.0 0.5 20 79 10 5.3 9.8 2.0 4
neu MA10.007.15-20 10 1.5 0.75 20 79 10 5.3 9.8 2.0 4
neu MA10.010.20-20 10 2.0 1.0 20 79 10 5.3 9.8 2.0 4
neu MA10.012.25-20 10 2.5 1.25 20 79 10 5.3 9.8 2.0 4
neu MA10.015.30-20 10 3.0 1.5 20 79 10 5.3 9.8 2.0 4
L2
L1
d h6
d1
X
Version A / Schaft nach DIN 6535A
version A / shank acc. DIN 6535A
DS
b
R
t max.
X
Beispielzeichnung
exemplary application
48
Typ MA4 / MA6
metrisches ISO-Gewinde,
Vollprol
metric ISO-Thread milling,
full prole
ab Gewindegröße M3 - M6
from thread size M3 - M6
Abmessungen in mm dimensions in mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte P18C:
MA4.VP035-8/P18C
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade P18C:
MA4.VP035-8/P18C
Bestellnummer
part number
min.Gewindegröße
min. thread size
Steigung P
pitch P
L2
L1
b
E
H1
Ø d h6
Ø d1
Ø DS
Schneidenzahl
cutting edge
K10F
AL41F
P18C
neu MA4.VP035-8 M3 0.35 8 44 0.04 0.2 0.19 4 1.4 2.0 3
neu MA4.VP050-8 M3 0.5 8 44 0.06 0.3 0.27 4 1.25 2.0 3
neu MA4.VP060-9 M3.5 0.6 9 44 0.08 0.3 0.33 4 1.4 2.3 3
neu MA6.VP050-10 M4 0.5 10 58 0.06 0.3 0.27 6 2.0 2.8 3
neu MA6.VP070-10 M4 0.7 10 58 0.09 0.4 0.38 6 1.85 2.8 3
neu MA6.VP075-16 M6 0.75 16 68 0.1 0.5 0.41 6 3.1 4.2 4
neu MA6.VP100-16 M6 1.0 16 68 0.12 0.6 0.54 6 2.8 4.2 4
MIKROMILL
Nut- und Formzirkularfräsen
groove milling
by circular interpolation
L2
L1
d h6
d1
X
Version A / Schaft nach DIN 6535A
version A / shank acc. DIN 6535A
DS
b
60°
H1
E
X
Beispielzeichnung
exemplary application
49
Typ MA8 / MA10
metrisches ISO-Gewinde,
Vollprol
metric ISO-Thread milling,
full prole
ab Gewindegröße M8 - M12
from thread size M8 - M12
Abmessungen in mm dimensions in mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte P18C:
MA8.VP075-16/P18C
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade P18C:
MA8.VP075-16/P18C
Bestellnummer
part number
min.Gewindegröße
min. thread size
Steigung P
pitch P
L2
L1
b
E
H1
Ø d h6
Ø d1
Ø DS
Schneidenzahl
cutting edge
K10F
AL41F
P18C
neu MA8.VP075-16 M8 0.75 16 69 0.1 0.5 0.41 8 4.3 5.5 4
neu MA8.VP075-20 M10 0.75 20 69 0.1 0.5 0.41 8 5.6 6.8 4
neu MA8.VP100-16 M8 1.0 16 69 0.12 0.6 0.54 8 4.0 5.5 4
neu MA8.VP100-25 M10 1.0 25 79 0.12 0.6 0.54 8 5.4 6.8 4
neu MA8.VP125-16 M8 1.25 16 69 0.16 0.8 0.68 8 3.7 5.5 4
neu MA8.VP150-20 M10 1.5 20 69 0.19 1.0 0.81 8 4.7 6.8 4
neu MA10.VP100-20 M12 1.0 20 69 0.12 0.6 0.54 10 6.3 8.0 4
neu MA10.VP125-30 M12 1.25 30 79 0.16 0.8 0.68 10 6.1 8.0 4
neu MA10.VP175-30 M12 1.75 30 79 0.22 1.0 0.95 10 5.5 8.0 4
MIKROMILL
Nut- und Formzirkularfräsen
groove milling
by circular interpolation
L2
L1
d h6
d1
X
Version A / Schaft nach DIN 6535A
version A / shank acc. DIN 6535A
DS
b
60°
H1
E
X
Beispielzeichnung
exemplary application
MINIMILL
Nut- und Formzirkularfräsen drei- und sechsschneidig
ab Ø 10 mm
Groove milling by circular interpolation with
three and six cutting edges starting at Ø 10 mm
51
MINIMILL
Nut- und Formzirkularfräsen
groove milling by circular
interpolation
Typ ZH33
Fräserschaft Hartmetall
toolholder carbide
Bohrungs-Ø ab 28 mm
bore Ø from 28 mm
Abmessungen und Beschreibungen
gelten für alle Varianten
dimensions and describtions are
valid for all variations
Bestellnummer
part number
Ø d h6
d1
L1
L2
Typ: t max./
Schneidkreis-Ø DS
Spannschraube-
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
für Schneidplatte
Z28: 9.3 / 28
Z628.....9 : 9.3 / 27.7
Z33.....12 :12 / 33.6
M5-MM T 20F 7.0 Nm
Z28
Z628.150.02.9
Z33.170.42.12
neu ZH33.1209.33.A.HM /...B.HM 12 9 100 33
ZH33.1609.33.A.HM /...B.HM 16 9 100 33
Bestellbeispiel:
ZH33.1609.33.A.HM
Hinweis:
Hartmetall-Fräserschäfte mit beschädigter
Schneidplattenaufnahme können durch unseren
Reparaturservice instand gesetzt werden.
order-example:
ZH33.1609.33.A,.HM
note:
carbide-toolholder with damaged seating can be
repaired by Dümmel.
L1
L2
d h6
d1
innere Kühlmittelzufuhr
through coolant
ZH33. ..... .A.HM
(DIN 6535 HA)
ZH33. ..... .B.HM
(DIN 6535 HB)
DS
t max.
52
MINIMILL
Nut- und Formzirkularfräsen
groove milling by circular
interpolation
Typ Z622 / Z622.X
Nutfräsen allgemein
for groove milling general use
Bohrungs-Ø ab 22 mm
bore Ø from 22 mm
Abmessungen in mm dimensions in mm
Bestellnummer
part number
D min.
S
R
Ø DS
b +0.02
t max.
Zähnezahl
number of teeth
K10F
AL41F
P18C
für Fräserschaft
for toolholder type
Z622.0100.01 22 6.2 0.1 21.7 1.0 4.5 6
ZH22
Z622.0150.01 22 6.2 0.1 21.7 1.5 4.5 6
Z622.0200.02 22 6.2 0.2 21.7 2.0 4.5 6
neu Z622.X200.02 22 6.2 0.2 21.7 2.0 4.5 6
Z622.0250.02 22 6.2 0.2 21.7 2.5 4.5 6
Z622.X250.02 22 6.2 0.2 21.7 2.5 4.5 6
Z622.0300.02 22 6.2 0.2 21.7 3.0 4.5 6
Z622.X300.02 22 6.2 0.2 21.7 3.0 4.5 6
Z622.0400.02 22 6.2 0.2 21.7 4.0 4.5 6
Z622.X400.02 22 6.2 0.2 21.7 4.0 4.5 6
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte AL41F:
Z622.0150.01/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade AL41F:
Z622.0150.01/AL41F
DS
Z622 geradverzahnt / spur-toothed
t max.
b
R
R
S
DS
Z622.X kreuzverzahnt / cross-toothed
R
b
S
t max.
b
Schneide / tooth 2-4-6
b
Schneide / tooth 1-3-5
53
MINIMILL
Nut- und Formzirkularfräsen
groove milling by circular
interpolation

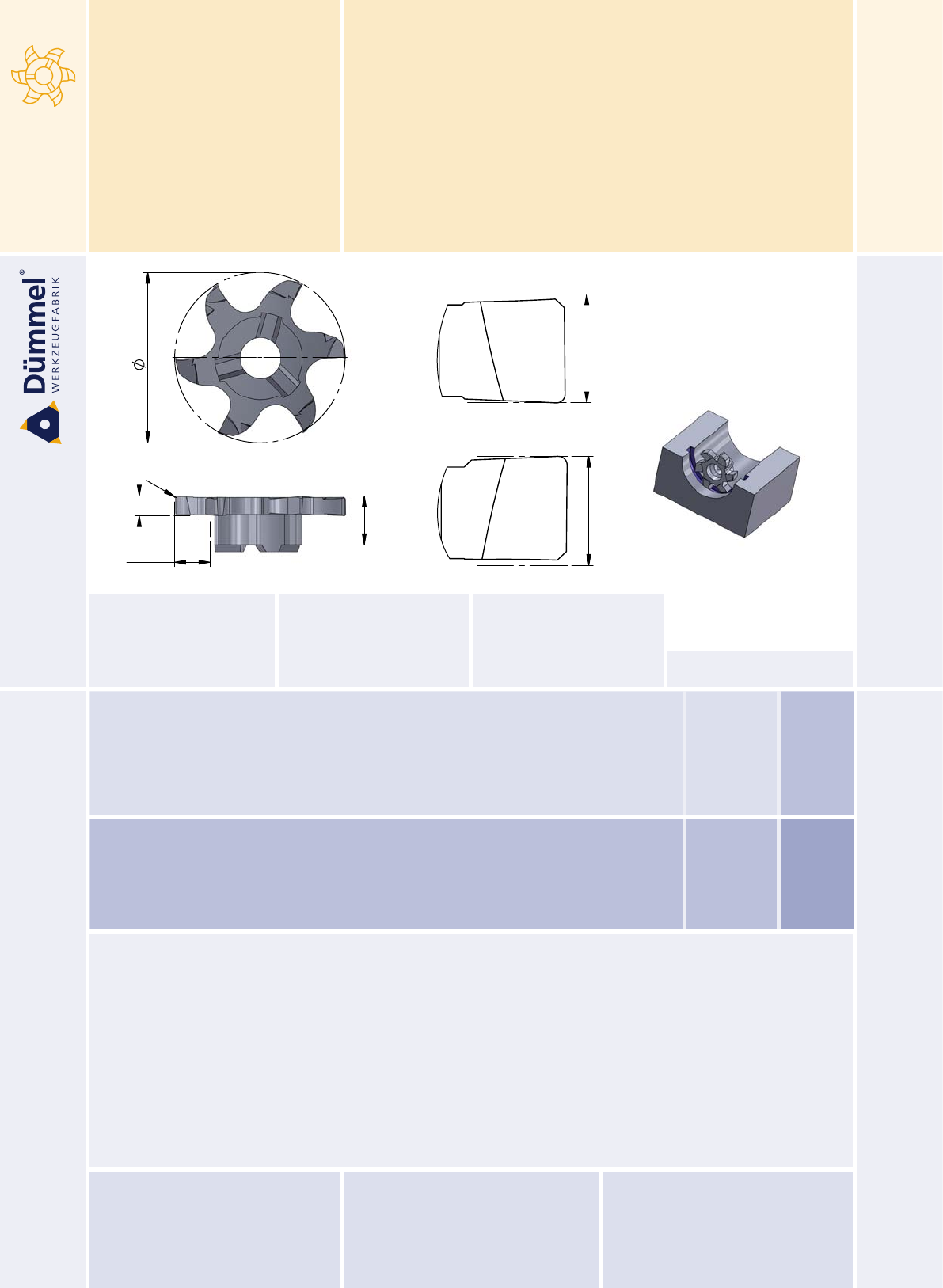

Typ Z625.X
Nutfräsen allgemein
general use
Bohrungs-Ø ab 25 mm
bore Ø from 25 mm
Abmessungen in mm dimensions in mm
Bestellnummer
part number
D min.
S
R
Ø DS
b +0.02
t max.
Zähnezahl
number of teeth
K10F
AL41F
P18C
für Fräserschaft
for toolholder type
neu Z625.X250.02 25 6.4 0.2 24.8 2.5 5.0 6
ZH28
neu Z625.X300.02 25 6.4 0.2 24.8 3.0 5.0 6
neu Z625.X400.02 25 6.4 0.2 24.8 4.0 5.0 6
neu Z625.X500.02 25 6.4 0.2 24.8 5.0 5.0 6
neu Z625.X600.02 25 6.4 0.2 24.8 6.0 5.0 6
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte AL41F:
Z625.X200.01/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade AL41F:
Z625.X200.01/AL41F
DS
R
b
S
t max.
b
Schneide / tooth 2-4-6
b
Schneide / tooth 1-3-5
Beispielzeichnung
exemplary application
54
Abmessungen in mm dimensions in mm
Bestellnummer
part number
D min.
S
β
R
Ø DS
b +0.02
t max.
Zähnezahl
number of teeth
K10F
AL41F
P18C
für Fräserschaft
for toolholder type
Z637.0100.01 37 6.2 0.1 36.7 1.0 12.0 6
ZH22
Z640.0100.01 40 6.2 0.1 39.7 1.0 13.5 6
Z637.0150.01 37 6.2 0.1 36.7 1.5 12.0 6
neu Z637.X150.01 37 6.2 0.1 36.7 1.5 12.0 6
Z640.0150.01 40 6.2 0.1 39.7 1.5 13.5 6
neu Z637.X200.02 37 6.2 0.2 36.7 2.0 12.0 6
Typ Z637 / Z637X / Z640
Nutfräsen allgemein
for groove milling general use
Bohrungs-Ø ab 37 / 40 mm
bore Ø from 37 / 40 mm
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte AL41F:
Z637.0100.01/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade AL41F:
Z637.0100.01/AL41F
MINIMILL
Nut- und Formzirkularfräsen
groove milling by circular
interpolation
DS
Z637/Z640 geradverzahnt / spur-toothed
t max.
b
R
R
S
DS
Z637.X kreuzverzahnt / cross-toothed
R
b
S
t max.
b
Schneide / tooth 2-4-6
b
Schneide / tooth 1-3-5
Beispielzeichnung
exemplary application
55
MINIMILL
Nut- und Formzirkularfräsen
groove milling by circular
interpolation

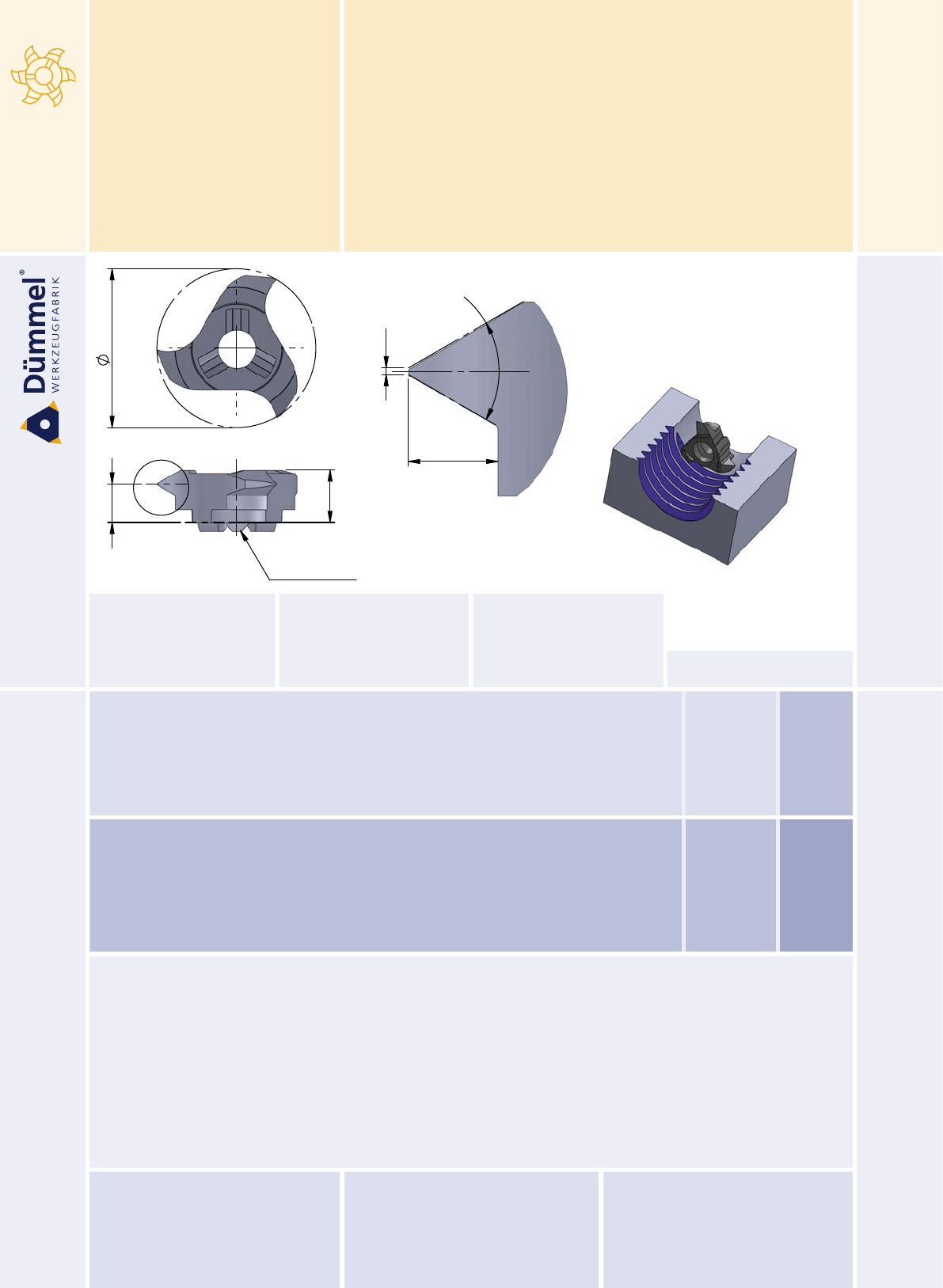

Typ Z10
für metrisches ISO-Gewinde
innen Vollprol
for metric standard threading
internal full prole
Bohrungs-Ø ab 10 mm
bore Ø from 10 mm
Abmessungen in mm dimensions in mm
Bestellnummer
part number
min.Gewindegröße
min. thread size
Steigung
pitch
S
E
Ø DS
b
H1
Zähnezahl
number of teeth
K10F
AL41F
P18C
für Fräserschaft
for toolholder type
neu Z10.0407.02 M12 0.75 3.6 3.1 9.7 0.09 0.41 3
ZH10
neu Z10.0510.02 M12 1.00 3.6 3.0 9.7 0.13 0.54 3
neu Z10.0815.02 M14 1.50 3.6 2.8 9.7 0.19 0.81 3
neu Z10.0917.02 M14 1.75 3.6 2.7 9.7 0.20 0.95 3
neu Z10.1020.02 M14 2.00 3.6 2.6 9.7 0.25 1.08 3
neu Z10.1325.02 M16 2.50 3.6 2.4 9.7 0.31 1.35 3
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte AL41F:
Z10.0407.02/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade AL41F:
Z10.0407.02/AL41F
Beispielzeichnung
exemplary application
DS
E
S
X
Fräserschaft
shank face
60°
H1
b
X
56
MINIMILL
Nut- und Formzirkularfräsen
groove milling by circular
interpolation

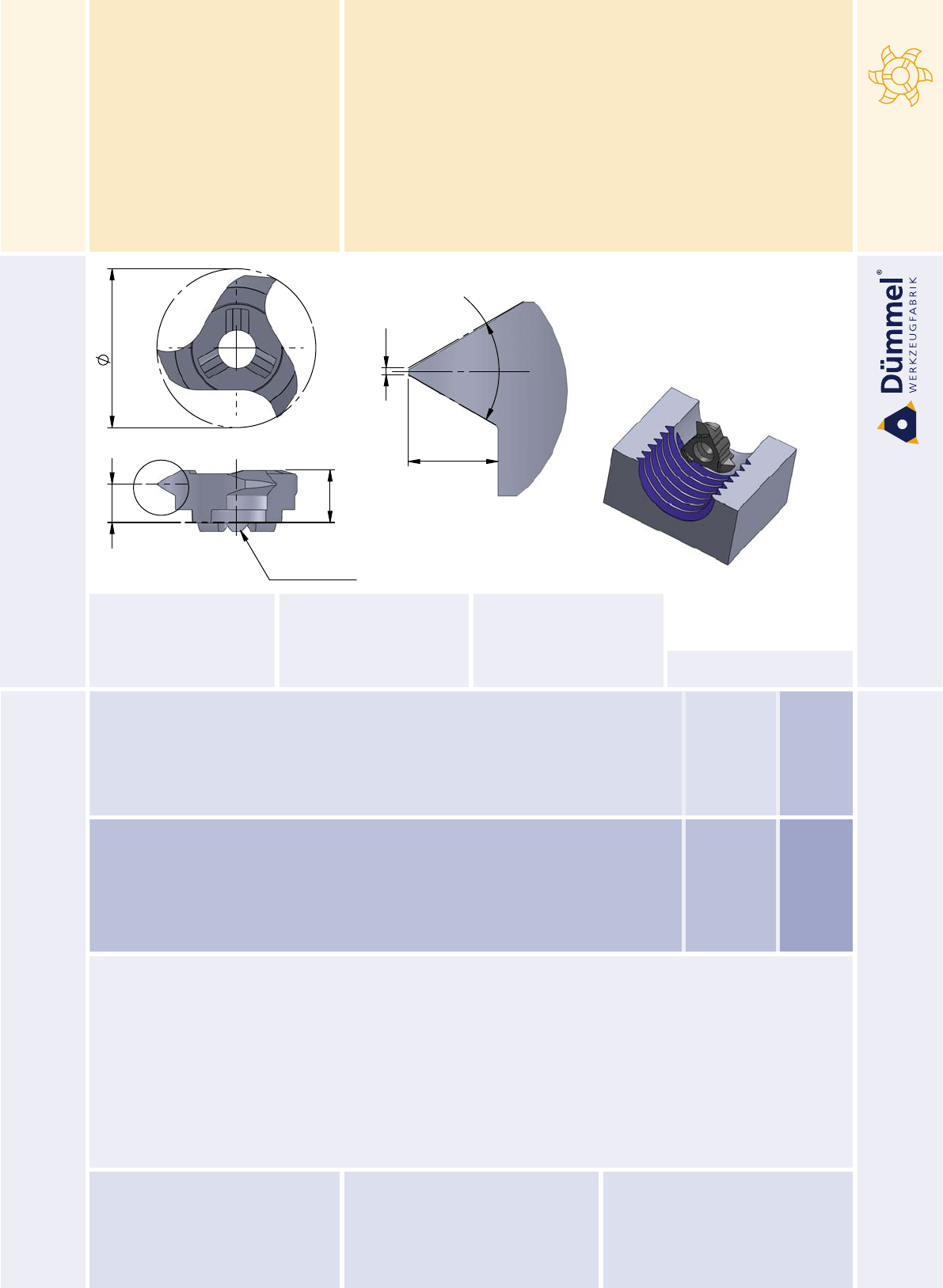

Typ Z14
für metrisches ISO-Gewinde
innen Vollprol
for metric standard threading
internal full prole
Bohrungs-Ø ab 14 mm
bore Ø from 14 mm
Abmessungen in mm dimensions in mm
Bestellnummer
part number
min.Gewindegröße
min. thread size
Steigung
pitch
S
E
Ø DS
b
H1
Zähnezahl
number of teeth
K10F
AL41F
P18C
für Fräserschaft
for toolholder type
neu Z14.0510.02 M16 1.00 4.5 3.6 13.7 0.13 0.55 3
ZH14
neu Z14.0815.02 M18 1.50 4.5 3.5 13.7 0.19 0.81 3
neu Z14.0917.02 M18 1.75 4.5 3.4 13.7 0.20 0.95 3
neu Z14.1020.02 M18 2.00 4.5 3.3 13.7 0.25 1.08 3
neu Z14.1325.02 M20 2.50 4.5 3.1 13.7 0.31 1.35 3
neu Z14.1630.02 M22 3.00 4.5 2.9 13.7 0.37 1.62 3
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte AL41F:
Z14.0510.02/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade AL41F:
Z14.0510.02/AL41F
Beispielzeichnung
exemplary application
DS
E
S
X
Fräserschaft
shank face
60°
H1
b
X
System 500
Nut- und Formfräsen
Nut-und Trennfräsen
Groove milling by circular interpolation
Groove milling and slotting cutter
59
b
h
t max.
d1
D2
DS
Bestellnummer
part number
b
Ø DS
Ø d1
Ø D2
h
t max.
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
Anzahl Schneid-
platten R/L
number inserts R/L
Schneidplatte
insert type
neu 591.0063.16.3 3 63 16 27 50 17.5
025.03F DSD-
TX7/07 0.7 Nm
4/4
R510.0317
L510.0317
591.0080.16.3 3 80 16 28 50 25 4/4
591.0100.27.3 3 100 27 48 50 25 5/5
591.0125.27.3 3 125 27 48 50 37.5 6/6
591.0160.40.3 3 160 40 70 50 44 8/8
weitere Abmessungen auf
Anfrage
Abmessungen in mm
further sizes upon request
dimension in mm
Bestellbeispiel:
591.0063.16.3
Achtung:
Fräser ist ohne Schneidplatten!
order-example:
591.0063.16.3
attention:
Milling cutter is without inserts!
Ersatzteile
spare parts
Befestigungsschraube
xing screw
Unterlegscheibe
washer
591.0xxx.16.3 DIN 912 -M8 x 40 DIN125-8.4/S
591.0xxx.27.3 DIN 912 -M12 x 35 DIN433-12-2
591.0xxx.40.3 DIN 912 -M20 x 40 DIN433-21-2
SYSTEM 500
Nut- und Trennfräsen
groove milling
and slotting cutter
Typ 591
Hochleistungs Aufsteck-Trennfräser
b = 3 mm
high performance arbor mounted
slotting cutter
b = 3 mm
mit Bohrung und
Quernut nach DIN 138
with bore and cross keyway
according DIN 138
60
b
h
t max.
d1
D2
DS
weitere Abmessungen auf
Anfrage
Abmessungen in mm
further sizes upon request
dimension in mm
Bestellbeispiel:
591.0063.16.4
Achtung:
Fräser ist ohne Schneidplatten!
order-example:
591.0063.16.4
attention:
Milling cutter is without inserts!
Bestellnummer
part number
b
Ø DS
Ø d1
Ø D2
h
t max.
Spannschraube
screw
Schraubenschlüssel
key driver
Anzugs-
drehmoment
torque
Anzahl Schneid-
platten R/L
number inserts R/L
Schneidplatte
insert type
neu 591.0063.16.4 4 63 16 27 50 17.5
035.04F TR8 1.3 Nm
4/4
R510.0423
L510.0423
591.0080.16.4 4 80 16 28 50 25 4/4
591.0100.27.4 4 100 27 48 50 25 5/5
591.0125.27.4 4 125 27 48 50 37.5 6/6
591.0125.40.4 4 125 40 70 50 26.5 6/6
591.0160.27.4 4 160 27 48 50 55 8/8
591.0160.40.4 4 160 40 70 50 44 8/8
591.0180.40.4 4 180 40 70 50 54 9/9
591.0200.40.4 4 200 40 70 50 64 10/10
Ersatzteile
spare parts
Befestigungsschraube
xing screw
Unterlegscheibe
washer
591.0xxx.16.4 DIN 912 -M8 x 40 DIN125-8.4/S
591.0xxx.27.4 DIN 912 -M12 x 35 DIN433-12-2
591.0xxx.40.4 DIN 912 -M20 x 40 DIN433-21-2
Typ 591
Hochleistungs Aufsteck-Trennfräser
b = 4 mm
high performance arbor mounted
slotting cutter
b = 4 mm
SYSTEM 500
Nut- und Trennfräsen
groove milling
and slotting cutter
mit Bohrung und
Quernut nach DIN 138
with bore and cross keyway
according DIN 138
61
Ausführung rechts (R) oder
links (L) angeben
Abmessungen in mm
state right (R) or left (L) version
dimensions in mm
Bestellnummer
part number
für Nutbreite s
width of groove s
b
R
K10F
AL41F
P18C
für Trennfräser
for slotting cutter
R/L 510.0317 3 1.7 0.15   590.xxxx.xx.3
591.xxxx.xx.3
R/L 510.0423 4 2.3 0.2   590.xxxx.xx.4
590.xxxx.xx.4
R/L 510.0528 5 2.8 0.2   590.xxxx.xx.5
590.xxxx.xx.5
Weitere HM Sorten können Sie in der Sorten-
übersicht im Kapitel "Technische Hinweise" und
der Preisliste nden.
Bestellbeispiel:
für Sorte AL41F:
R510.0317/AL41F
More carbide grades you can nd in the grades
summary in the chapter "technical instructions"
and in the price list.
order-example:
grade AL41F:
R510.0317/AL41F
IK =
10
L
s
b
R
IK =
10
R
b
R
Typ R/L 510
Fräswendeschneidplatte
indexable milling inset
SYSTEM 500
Nut- und Trennfräsen
groove milling
and slotting cutter
für Trennfräser Typ 590 und
Aufsteck-Trennfräser Typ 591
for slotting cutter type 590 and
arbor mounted slotting cutter
type 591
Zertiziert nach / certied to
DIN EN ISO 9001: 2008
