Основной каталог EWS

Precision meets Motion

WERKZEUGAUFNAHMEN FÜR CNC-DREHMASCHINEN

TOOL HOLDERS FOR CNC-LATHES

PORTE OUTILS POUR CNC-TOURS

Innovation

Die Genialität einer Erﬁ ndung liegt im Nutzen, nicht in der Komplexität ihrer

Ausführung. Mit unseren Innovationen möchten wir daher die Basis für Ihren

Markterfolg schaffen. Genial einfach.

Innovation

The genius of an invention lies in the beneﬁ ts, not in the complexity of its

embodiment. Therefore, our innovations aim at creating the basis for your

success in the market. Ingeniously simple.

Innovation

Le génie d‘une invention est son utilité et non pas la complexité de sa réalisa-

tion. C‘est pourquoi nos innovations peuvent être d‘un apport fondamental à

votre succès commercial. C‘est génial.

Precision meets Motion

Inhalt

content

table de matières

Statische Werkzeuge für Scheibenrevolver

Static tools for disc turrets

Porte-outils statiques

Prismenaufnahmen nach DIN 69881

Dove tail tool holder according to DIN 69881

Porte-outils prismatiques conforme DIN 69881

Angetriebene Werkzeuge

Driven tools

Porte-outils motorisés

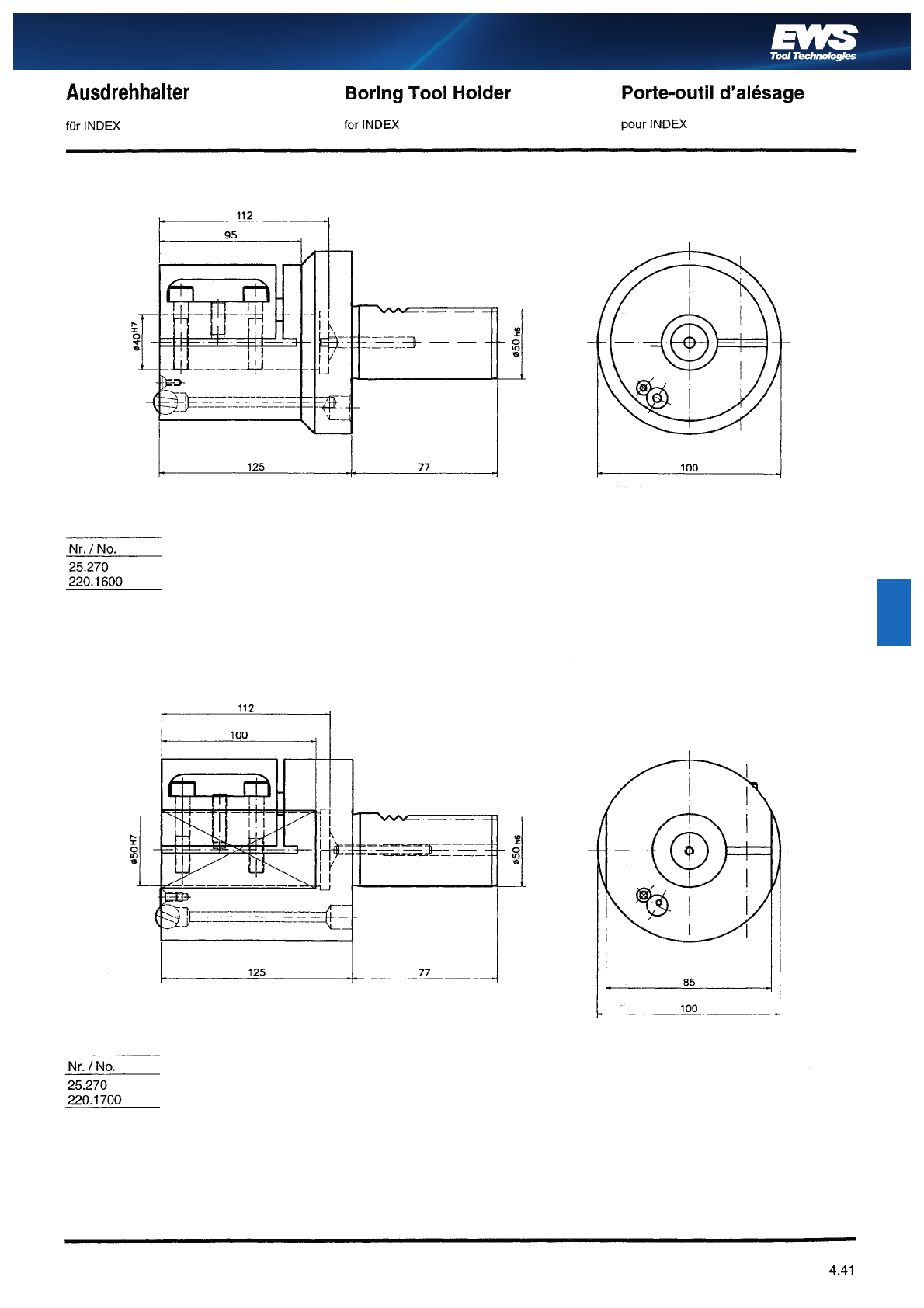

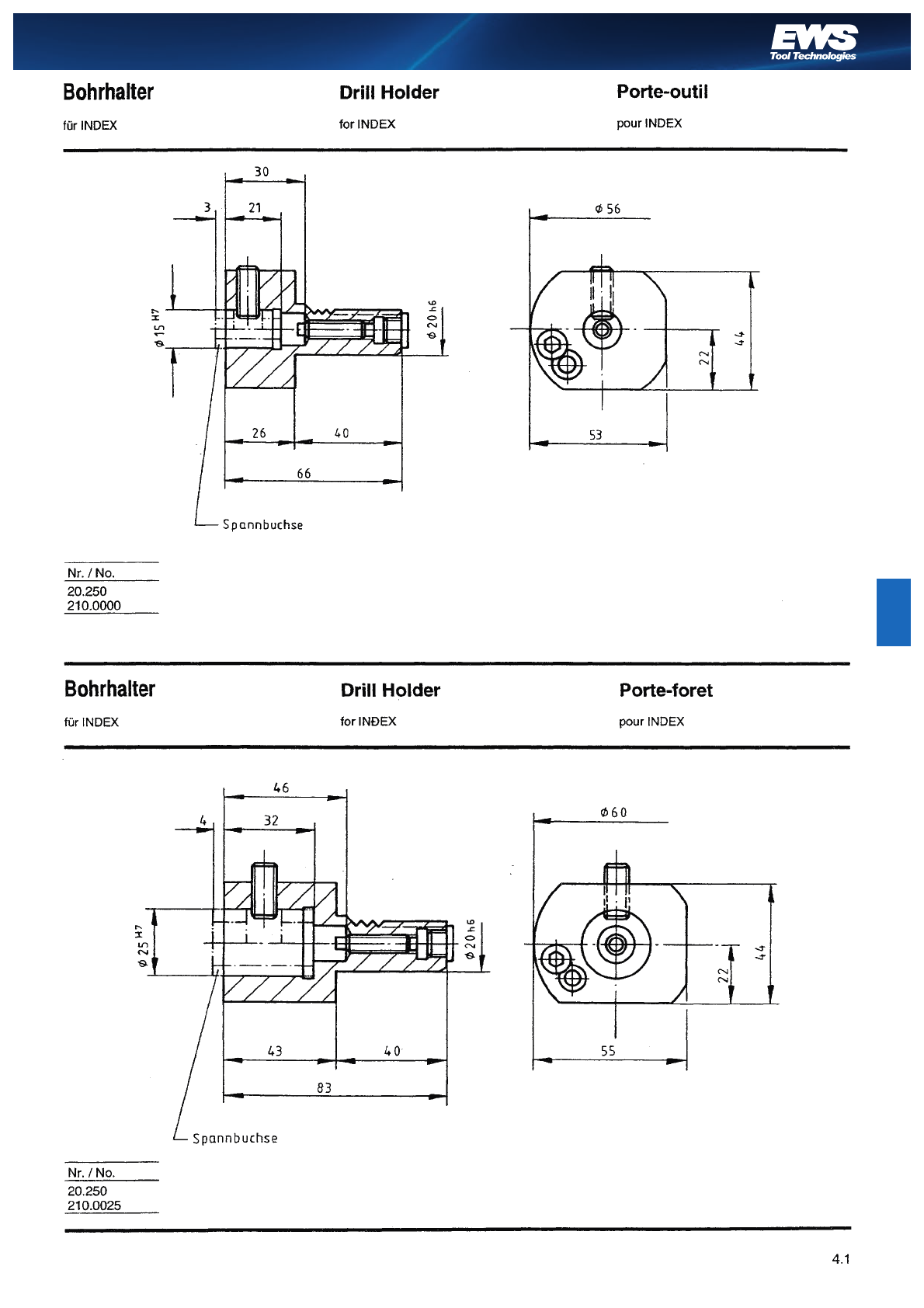

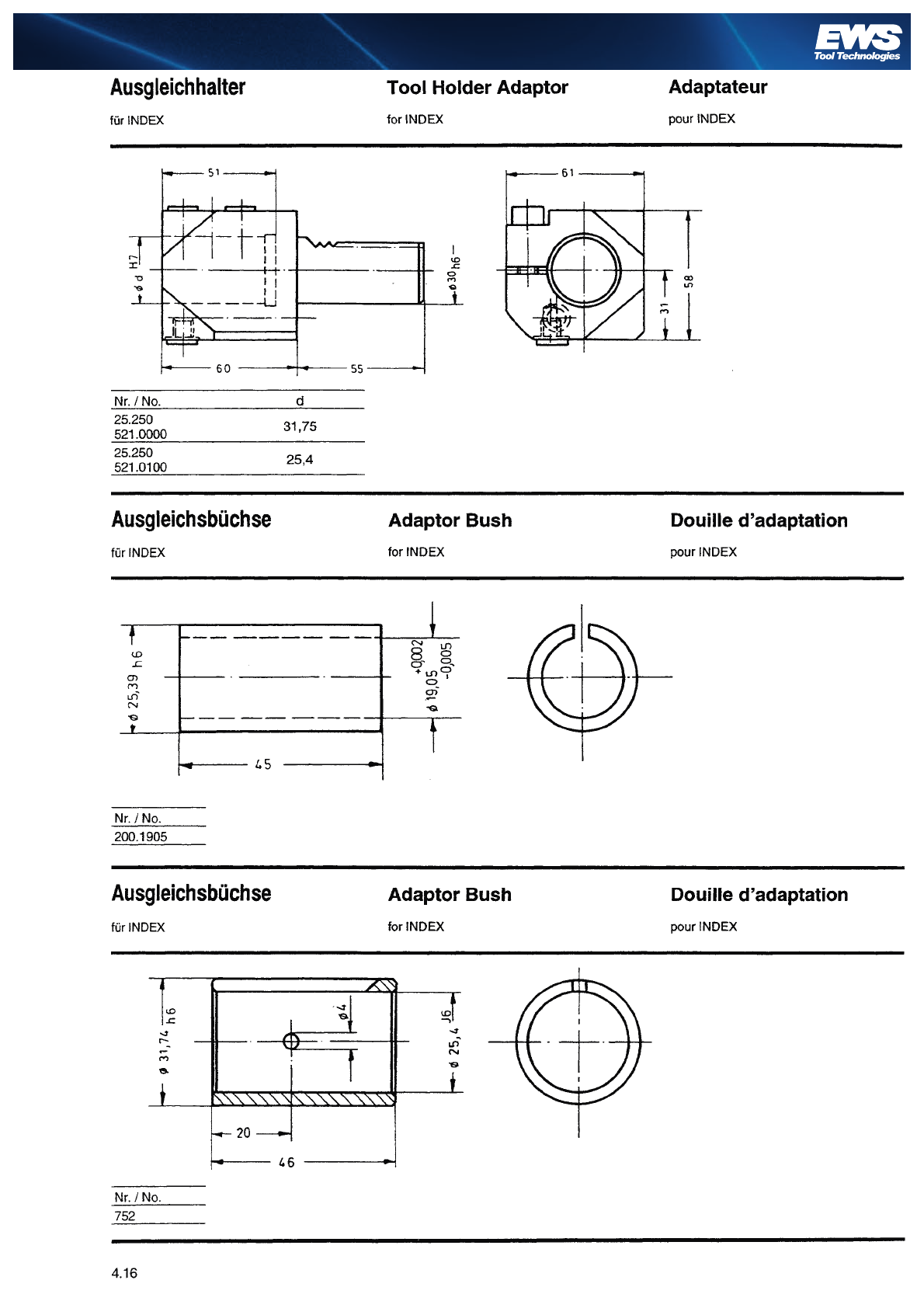

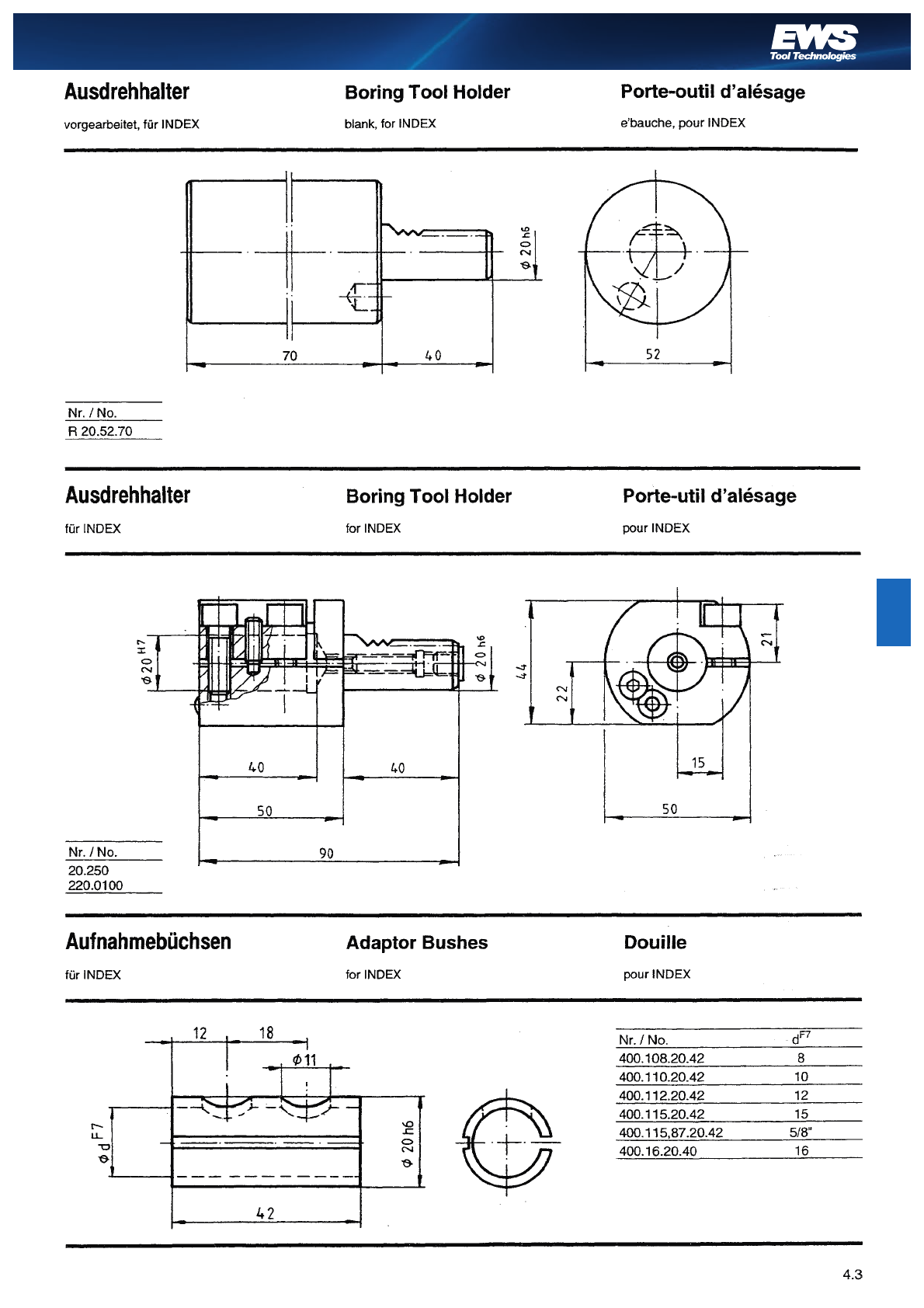

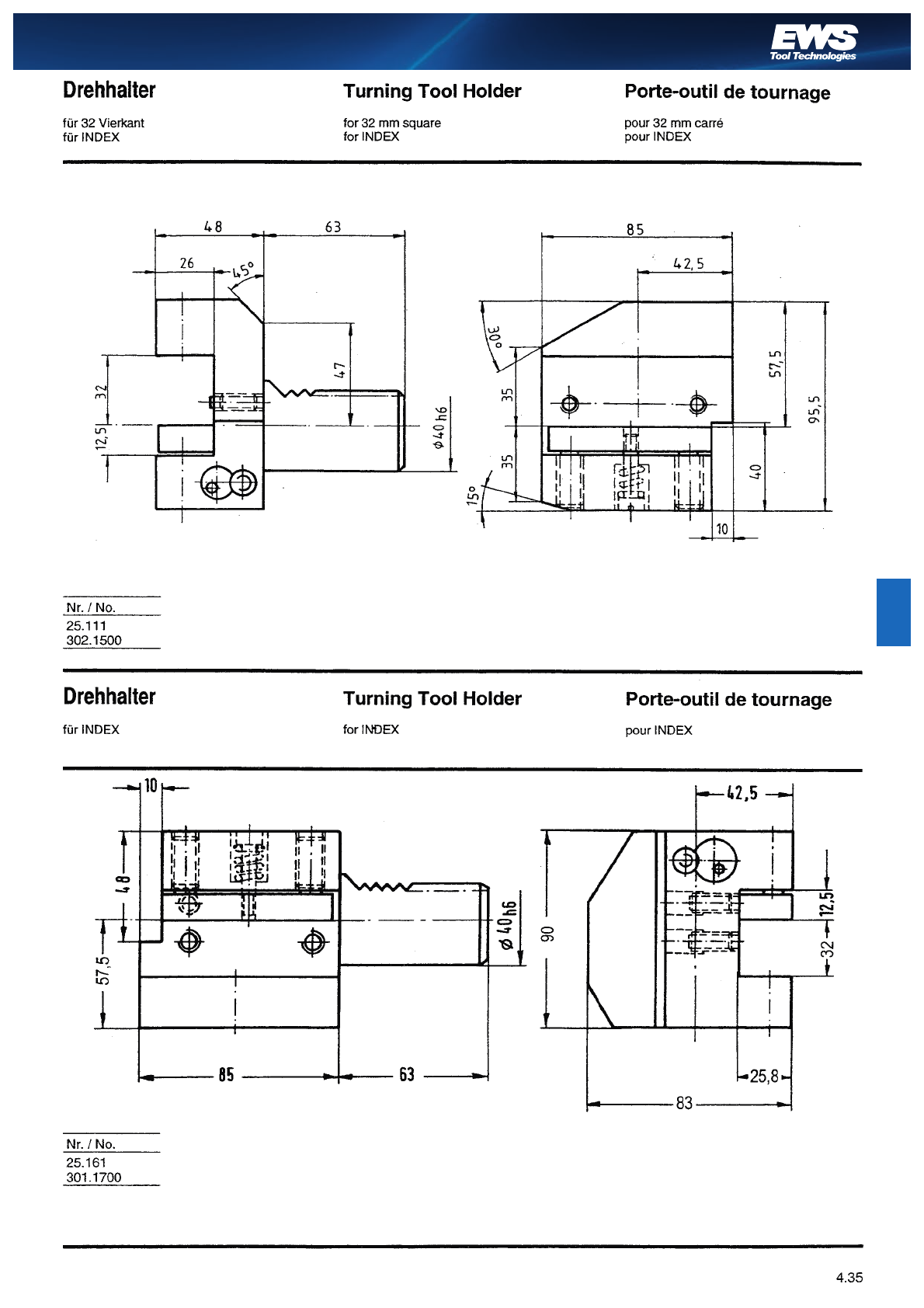

Werkzeuge für Index / Traub Maschinen

Tools for Index / Traub machines

Porte-outils pour machines Index / Traub

Statische- und angetriebene Werkzeuge nach DIN 5480

Static and driven tools according to DIN 5480

Porte-outils statiques et motorisés avec connexion conforme DIN 5480

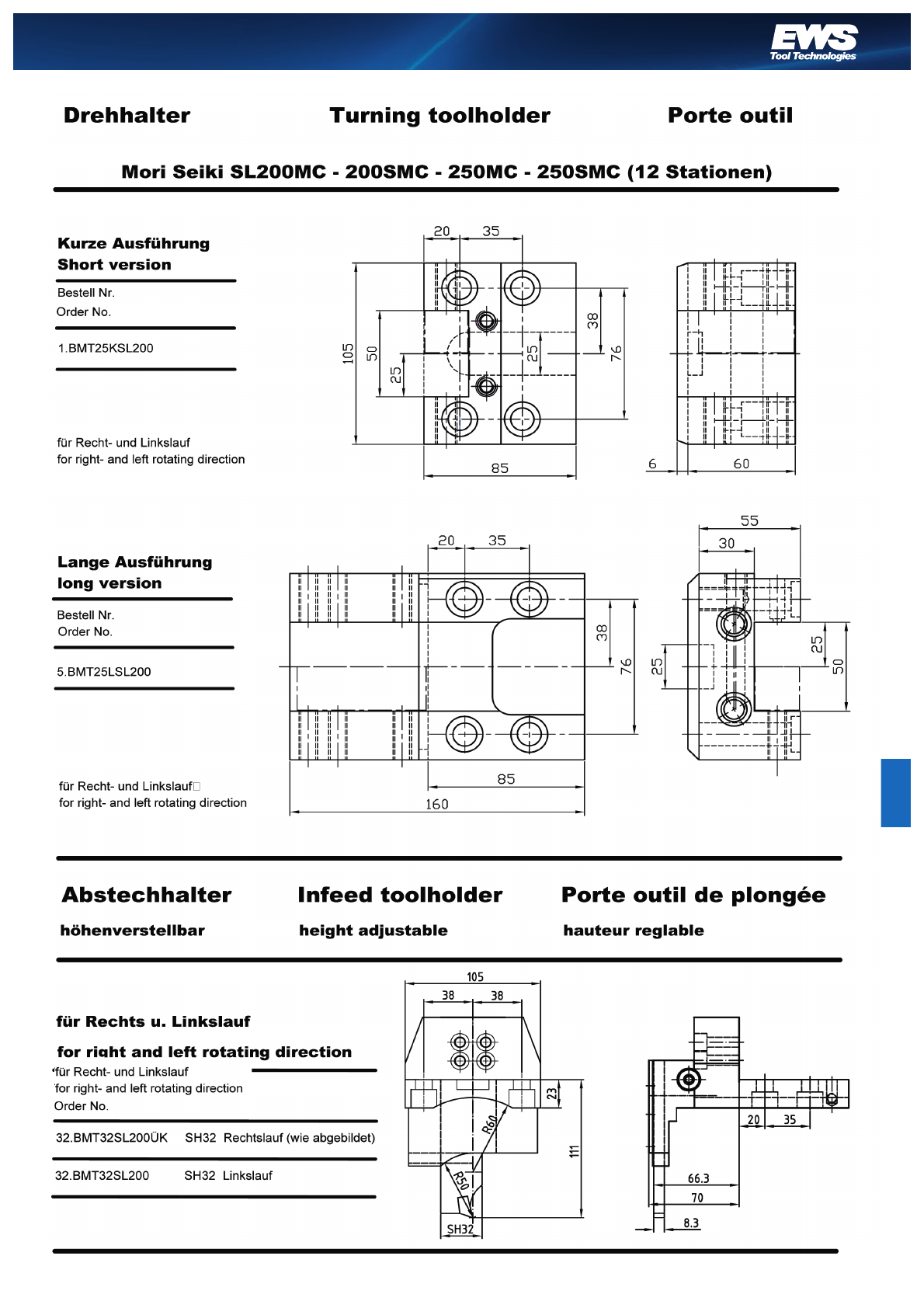

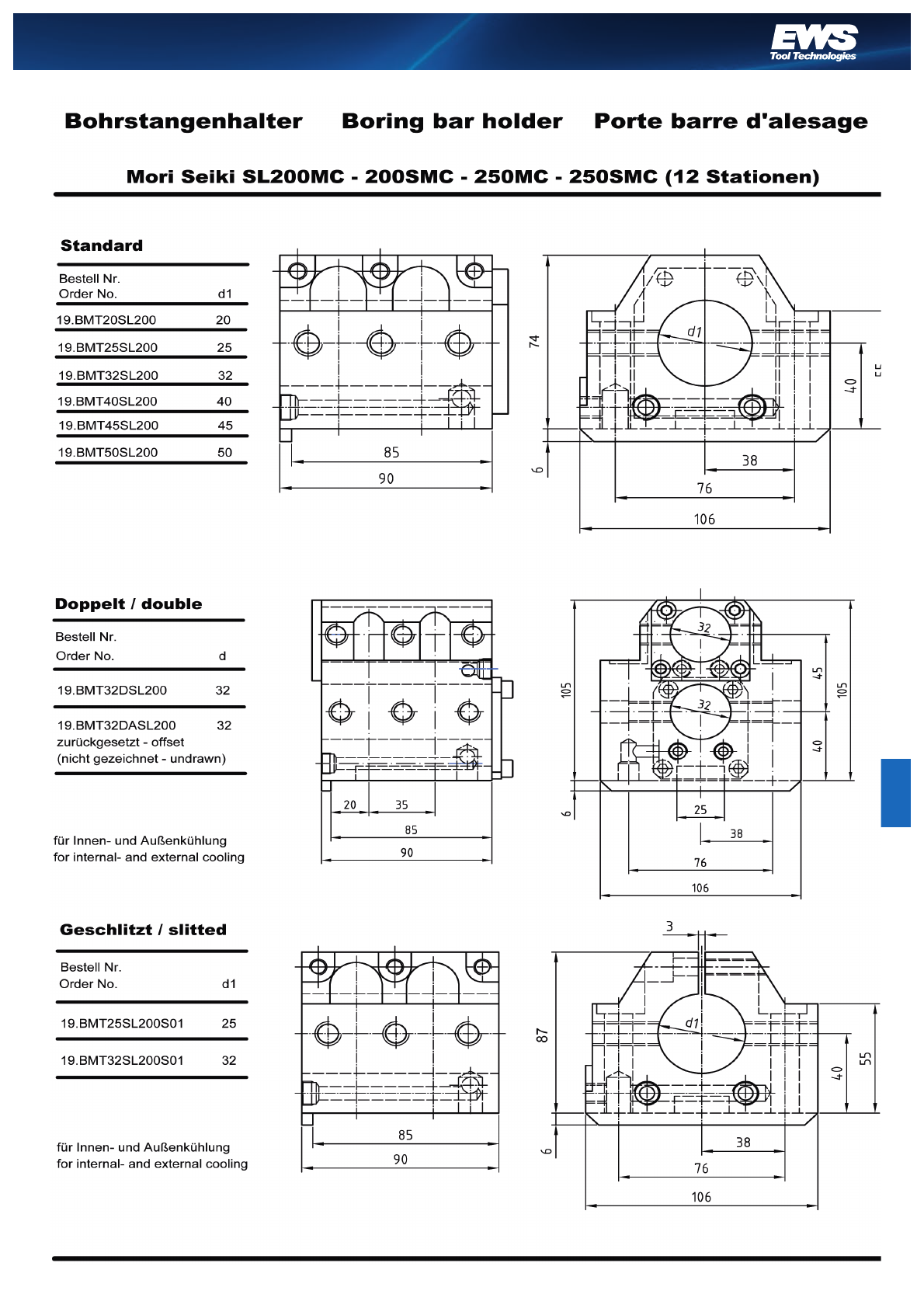

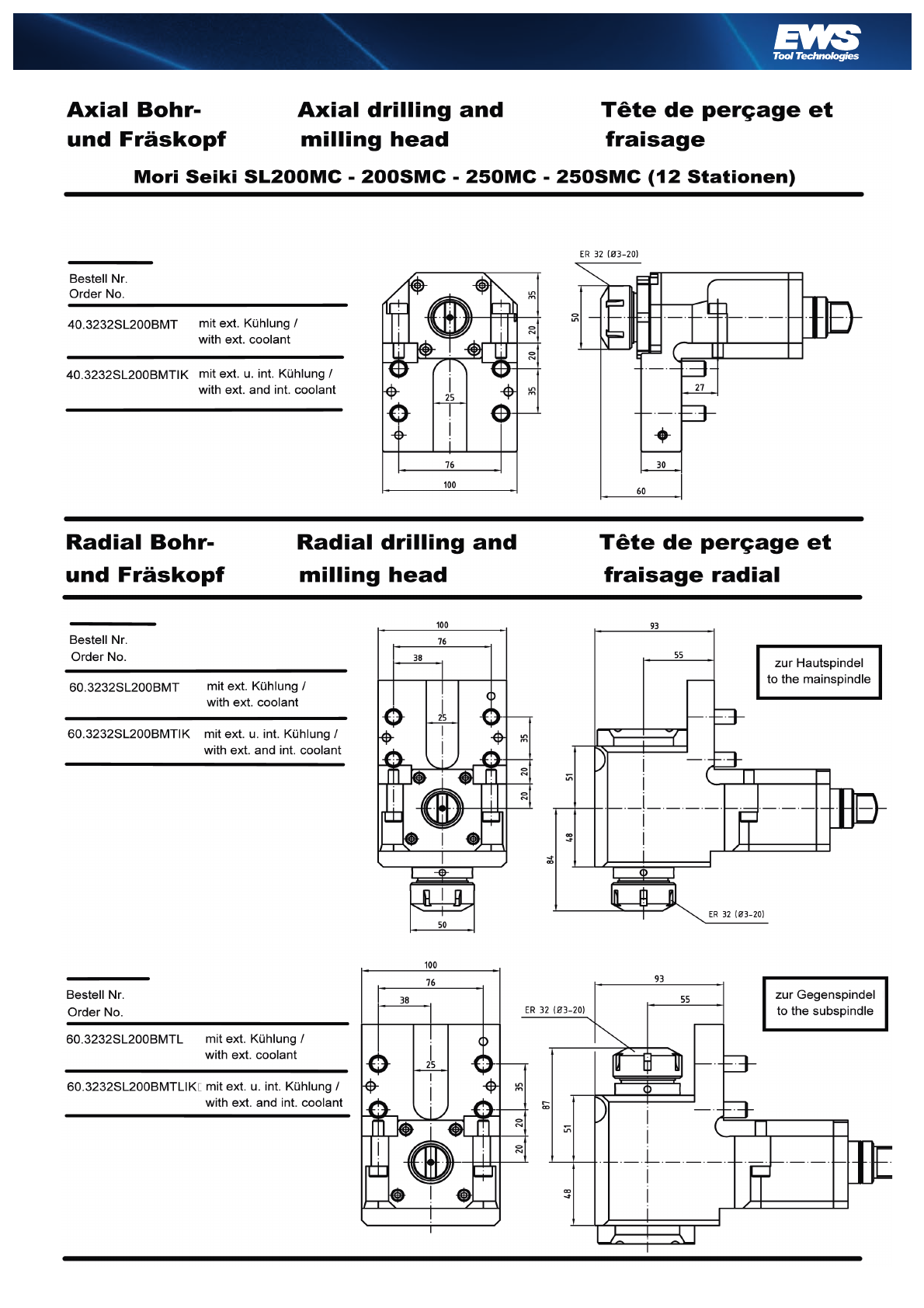

Werkzeuge für Mazak / Okuma / Mori Seiki Maschinen

Tools for Mazak / Okuma / Mori Seiki machines

Porte-outils pour machines Mazak / Okuma / Mori Seiki

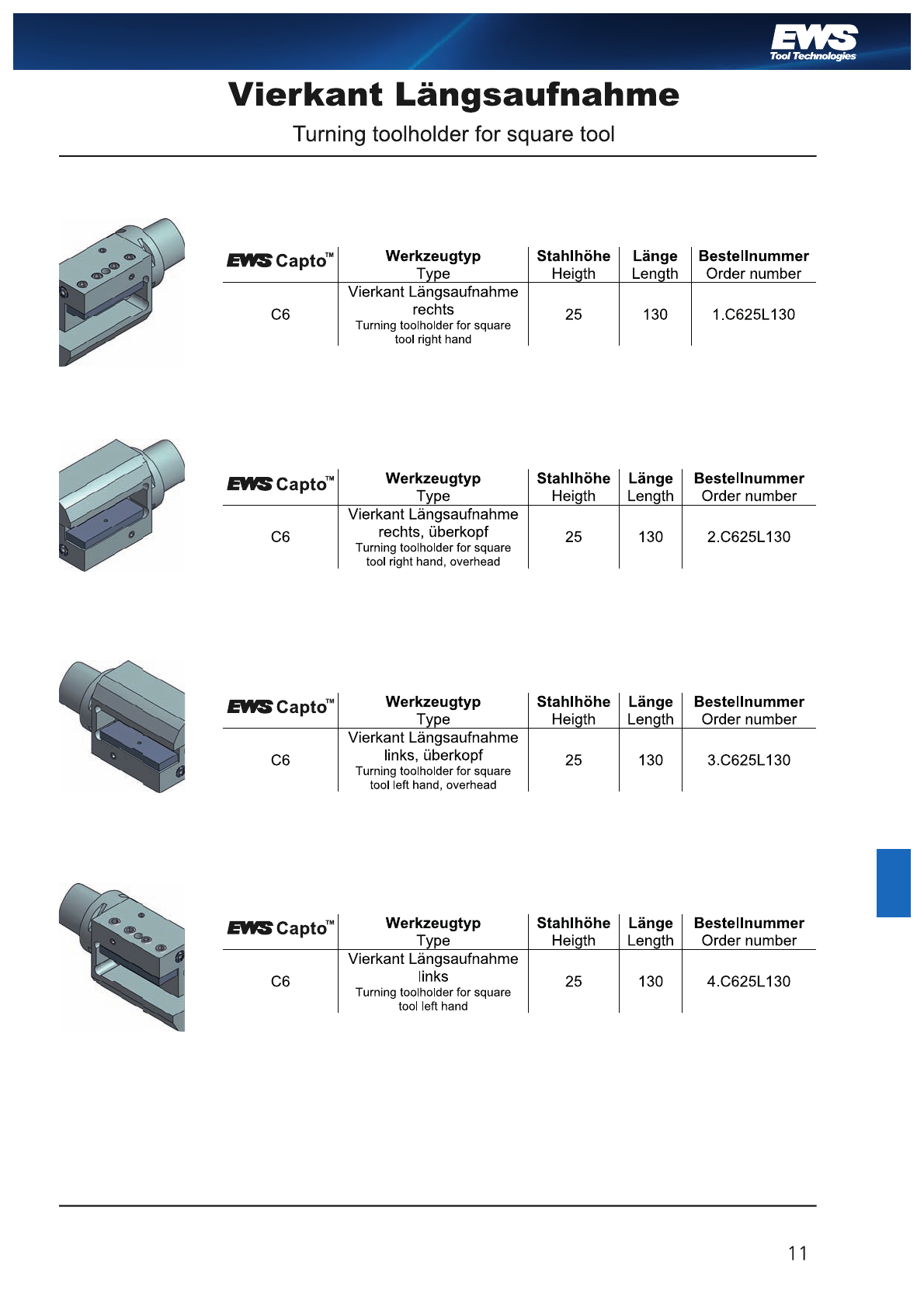

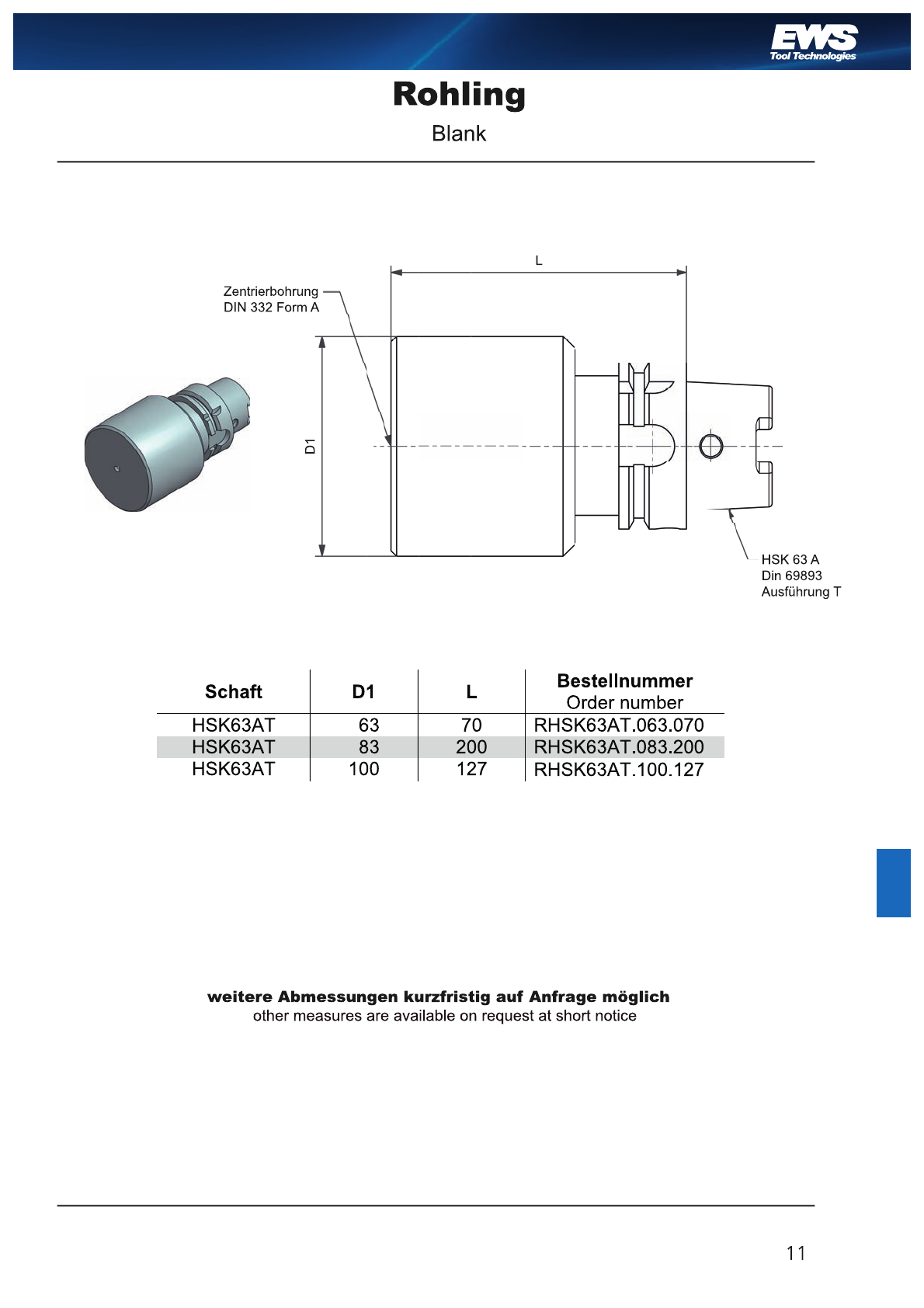

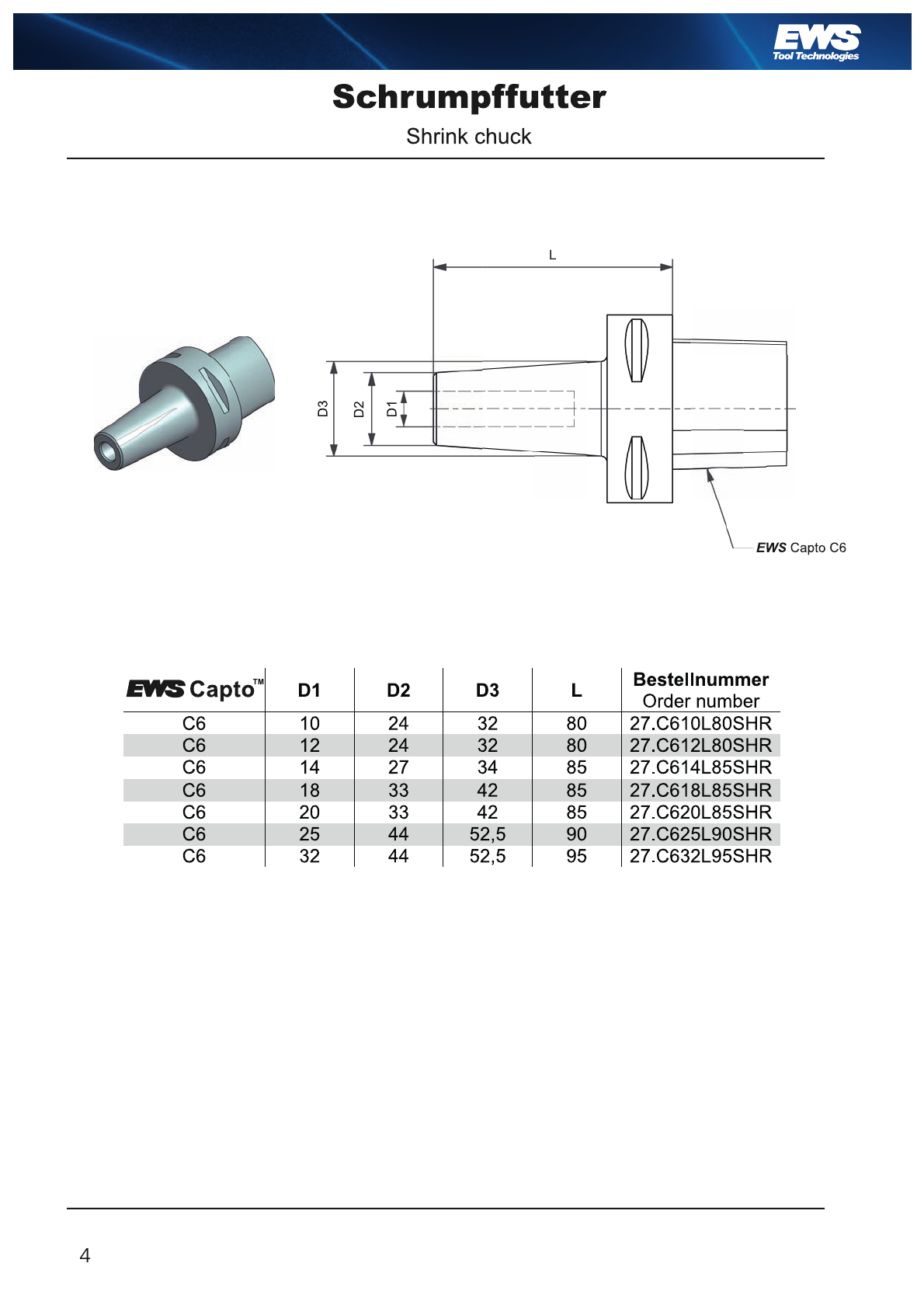

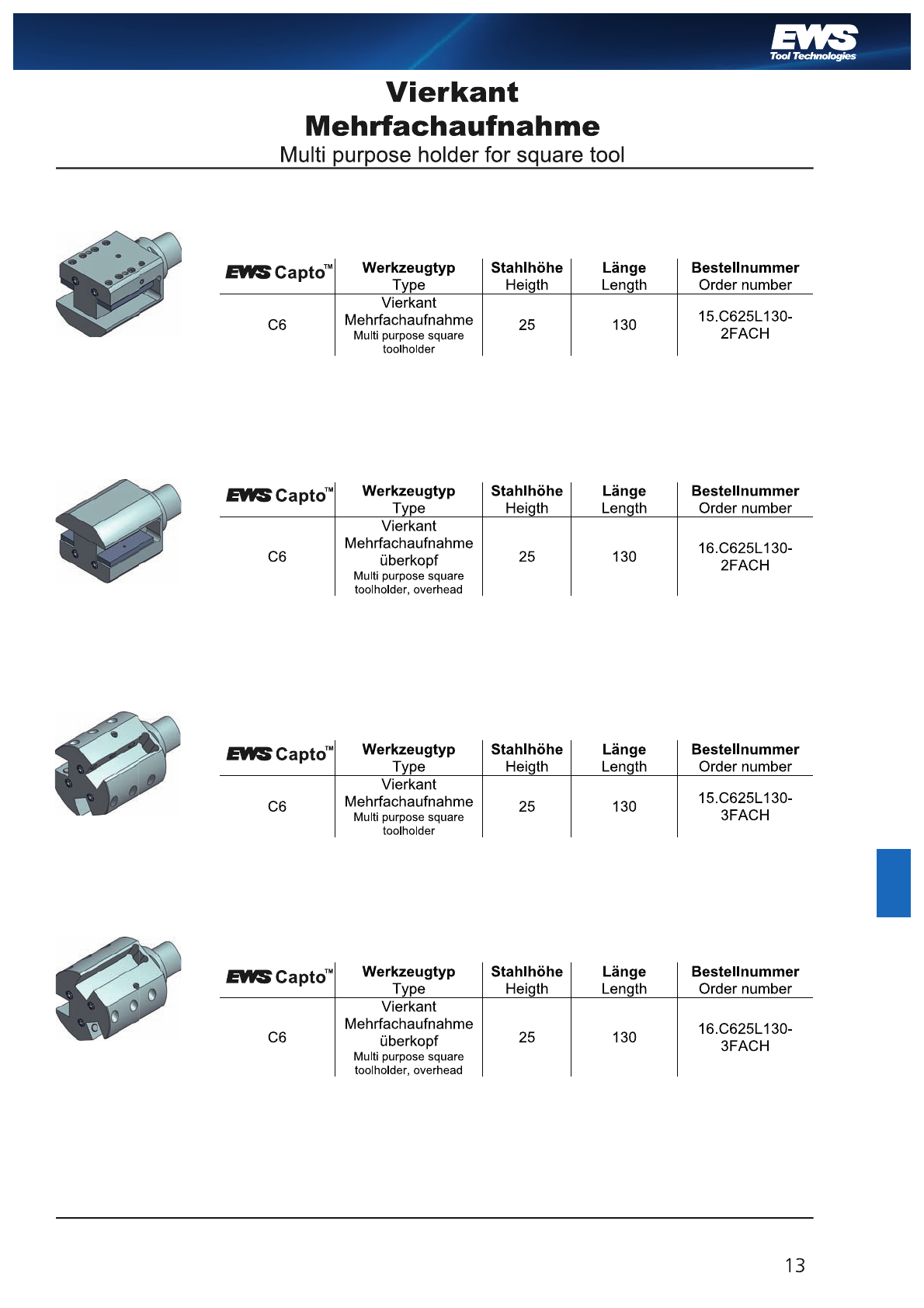

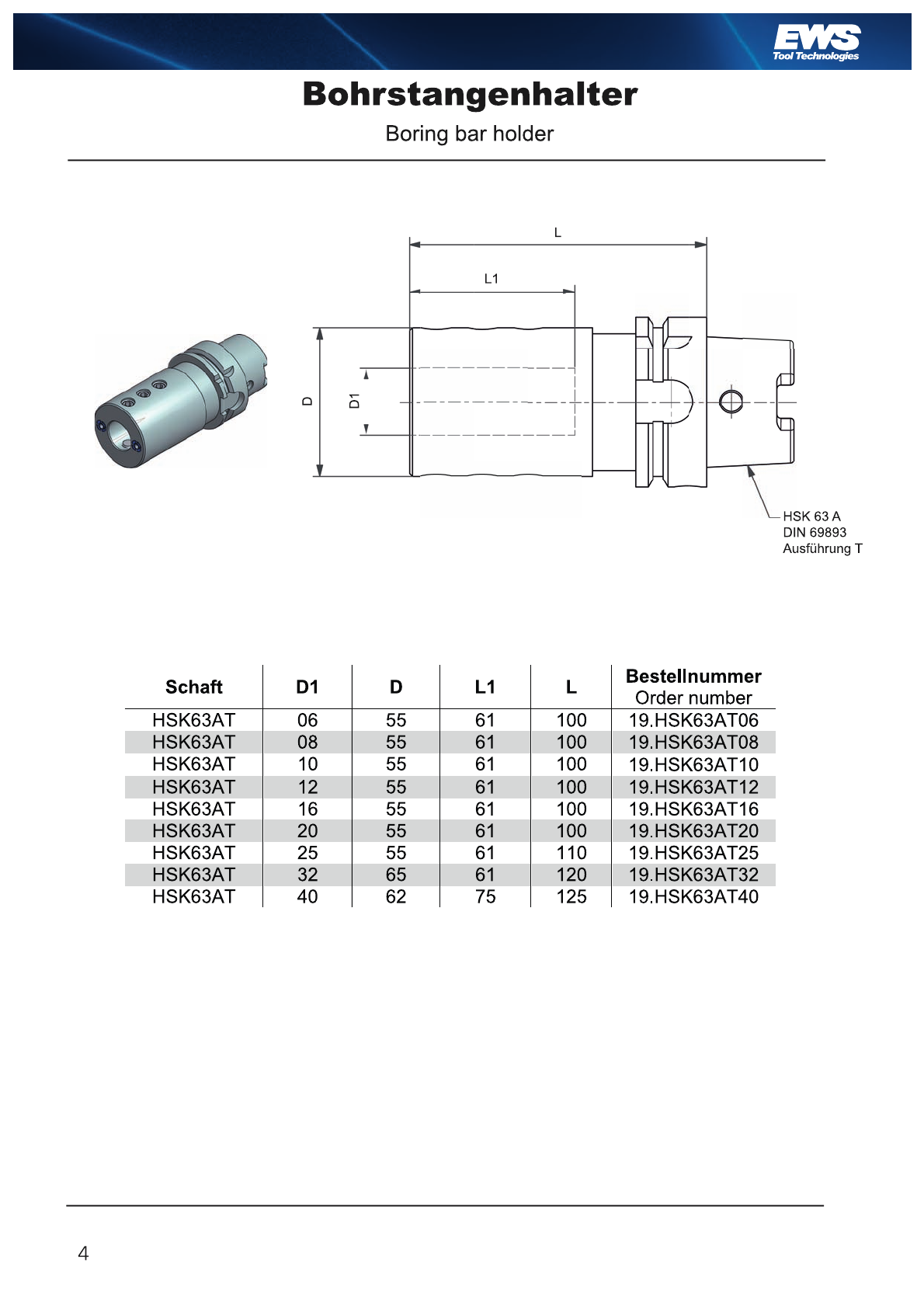

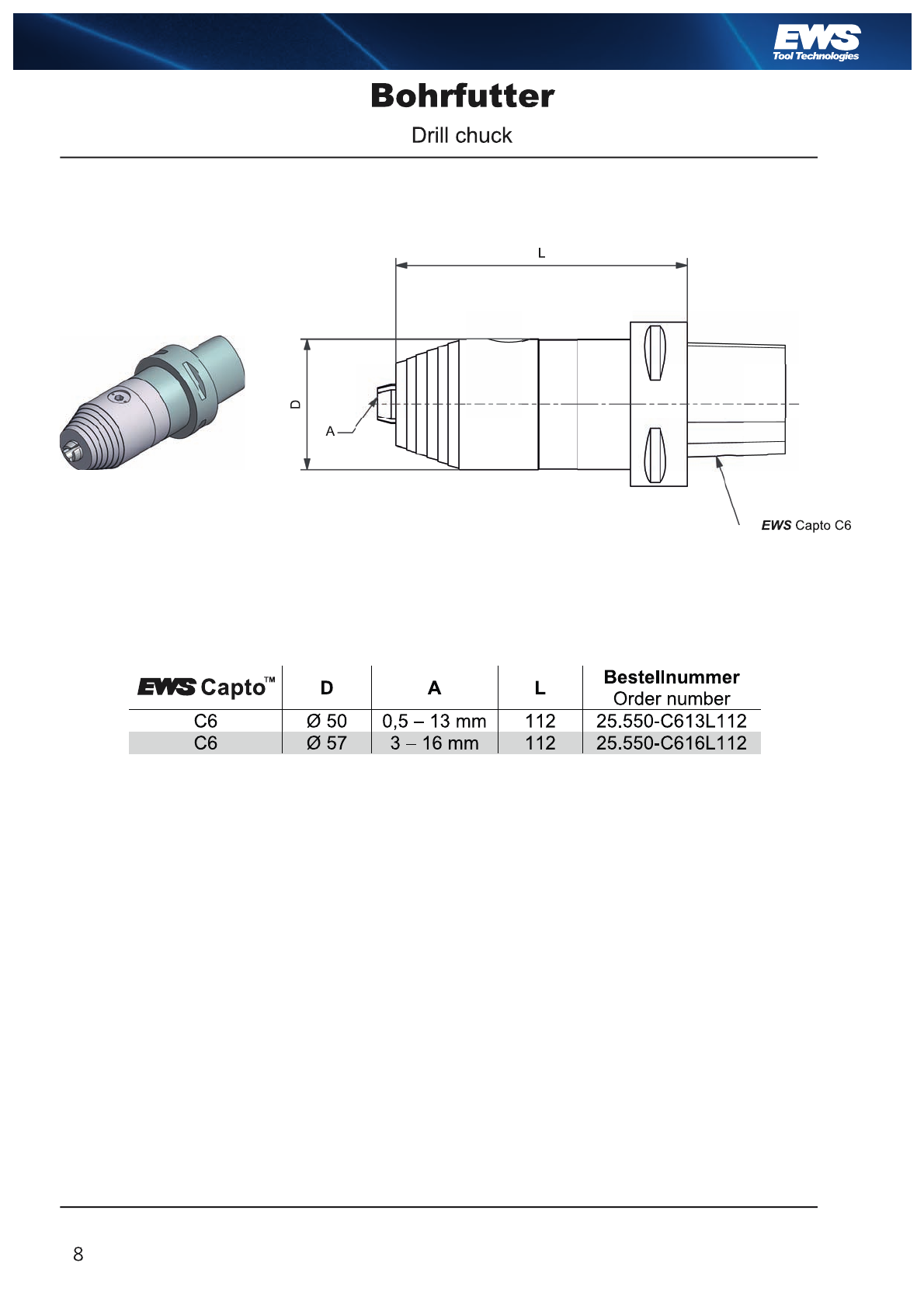

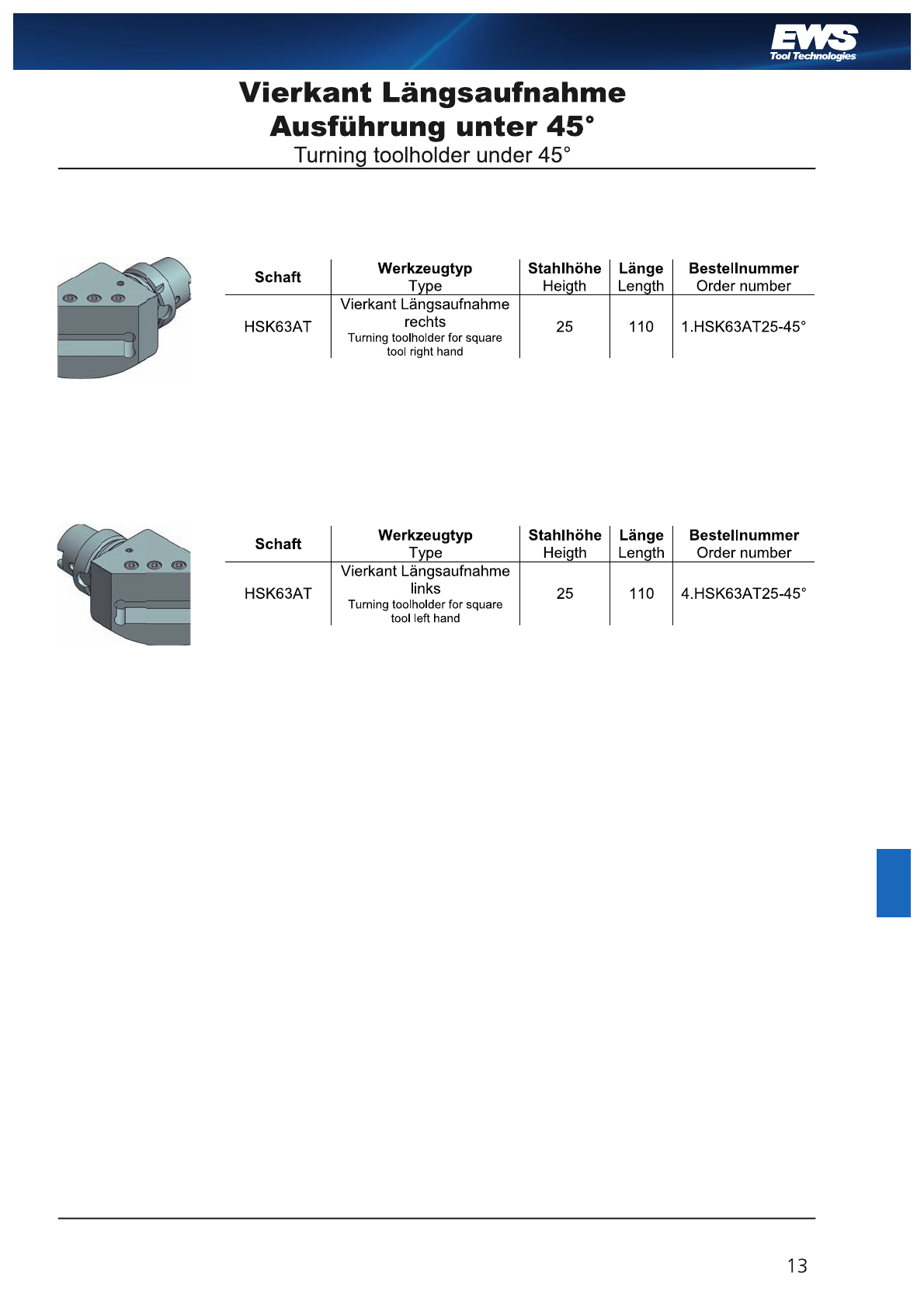

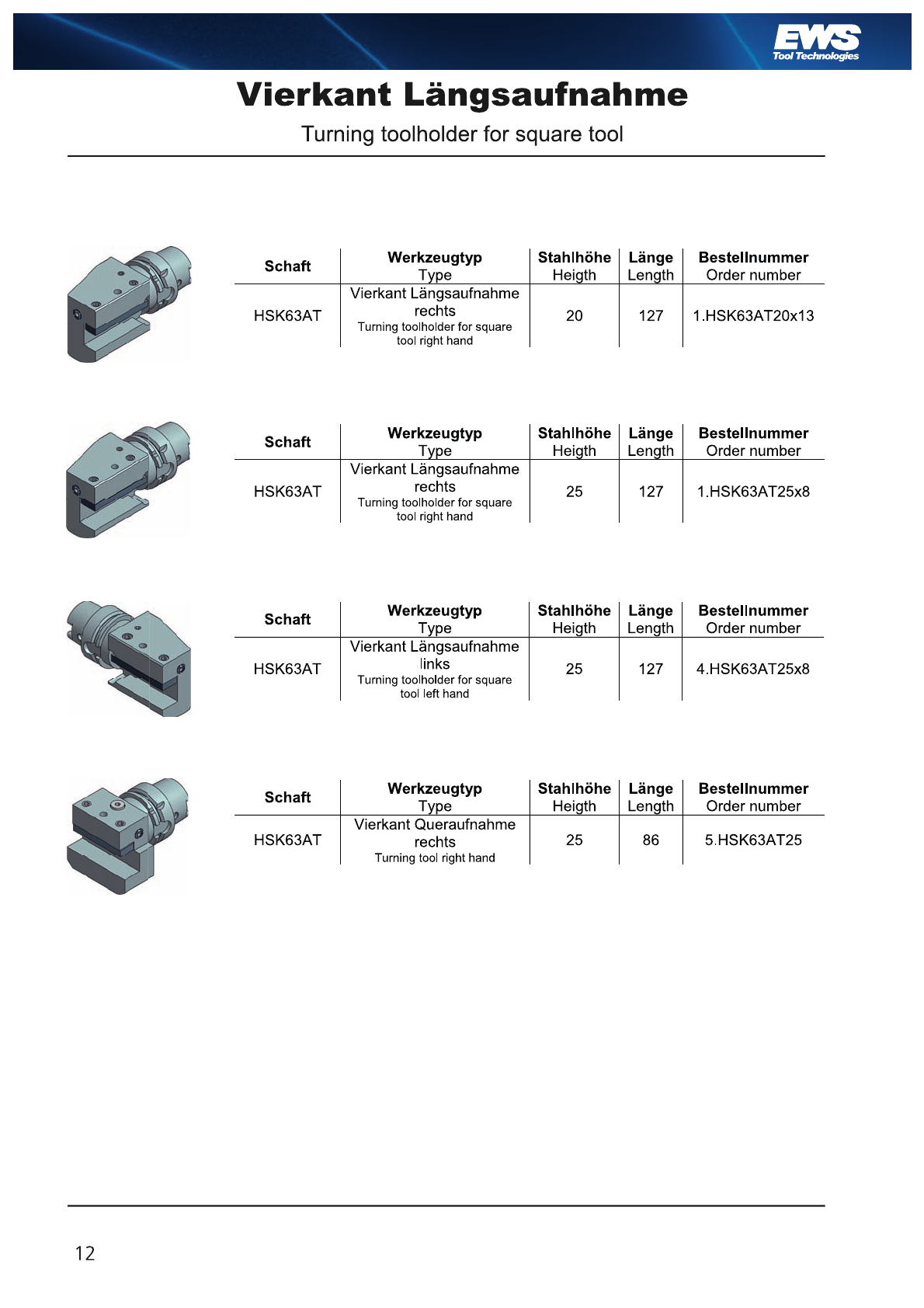

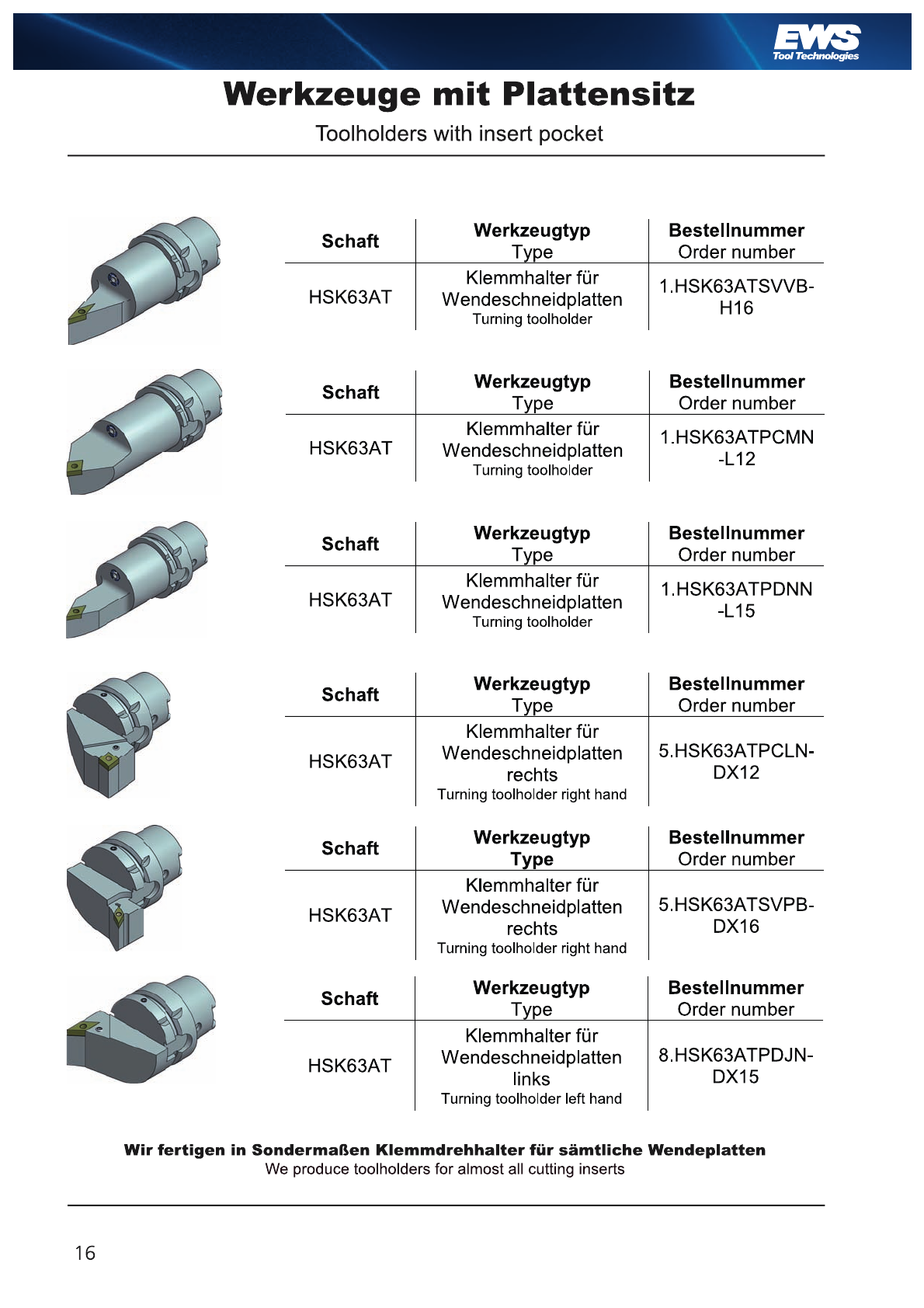

HSK- und Capto-Werkzeuge

HSK and Capto tools

Porte-outils HSK et Capto

EWS Varia

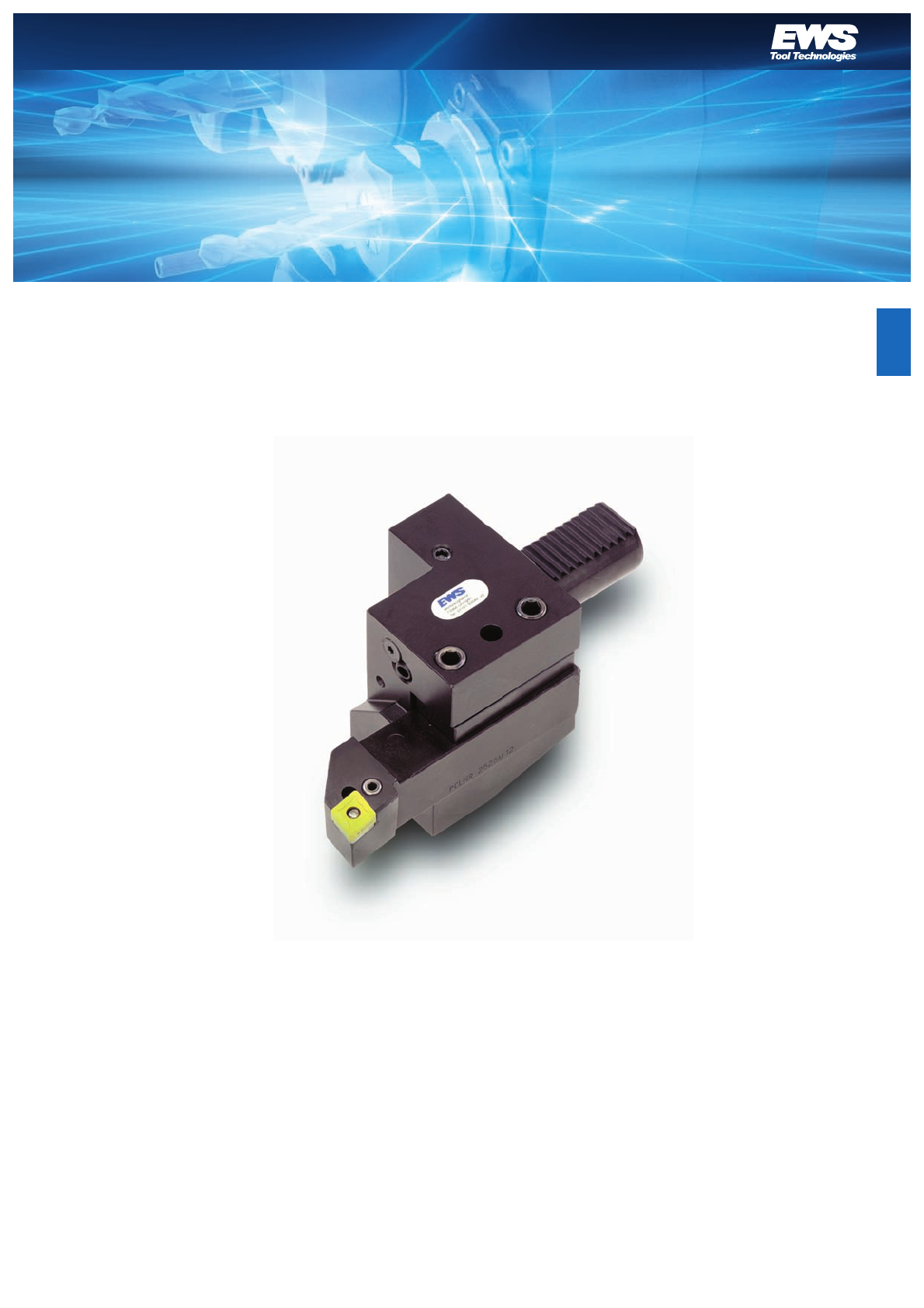

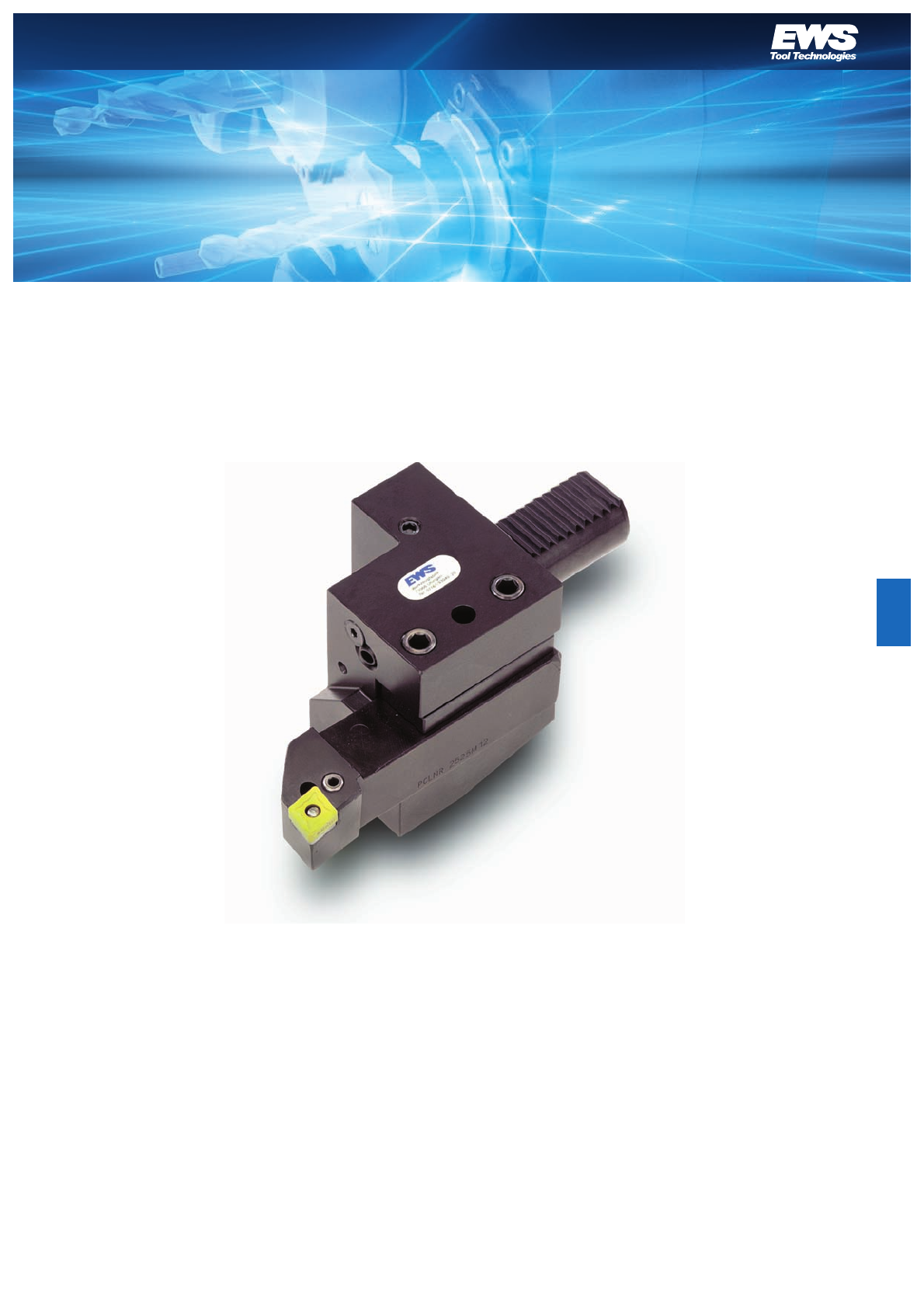

Statische Werkzeuge für Scheibenrevolver

Static tools for disc turrets

Porte-outils statiques

Precision meets Motion

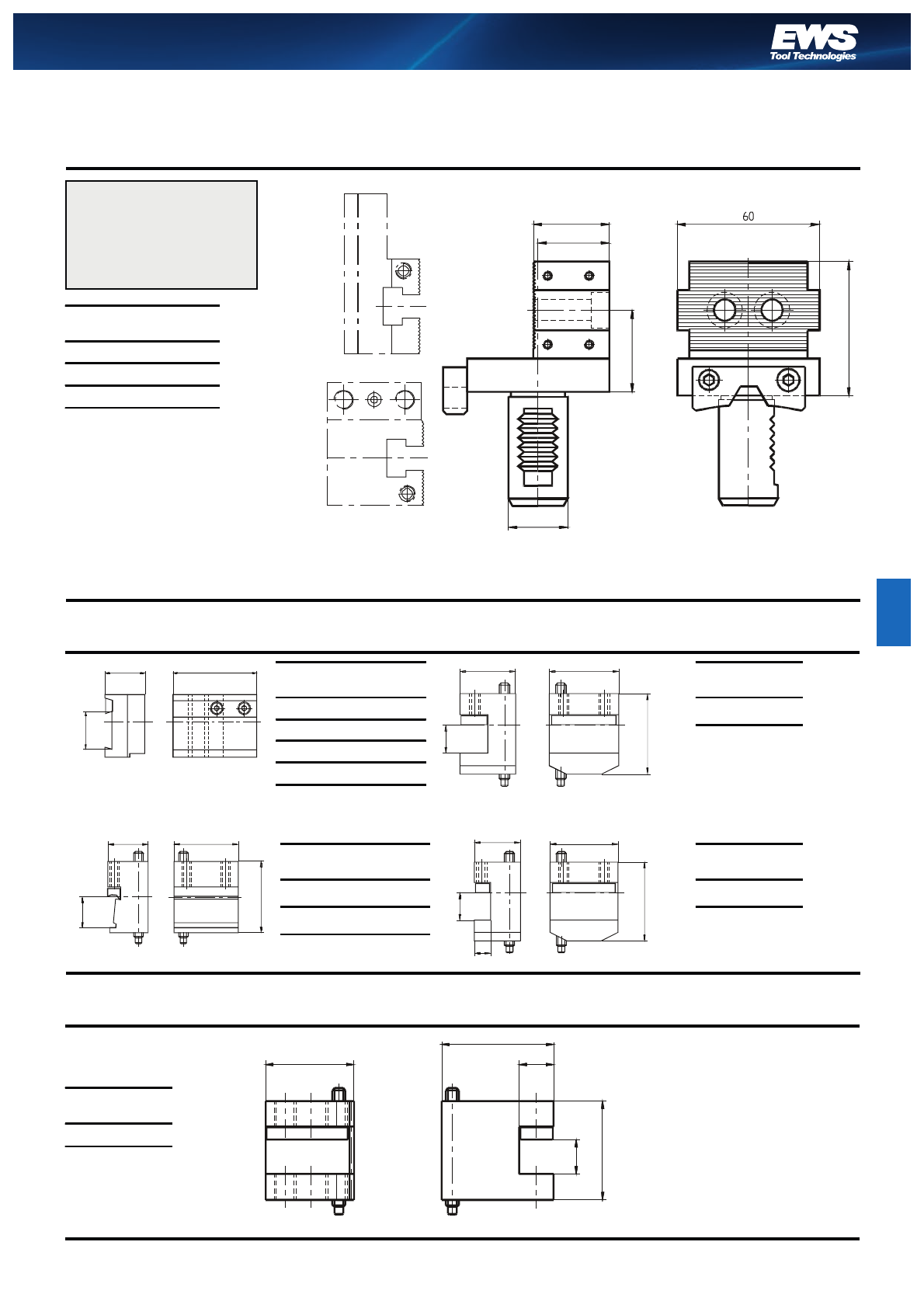

DIN 69 880 VDI 3425 / 2

Form Page

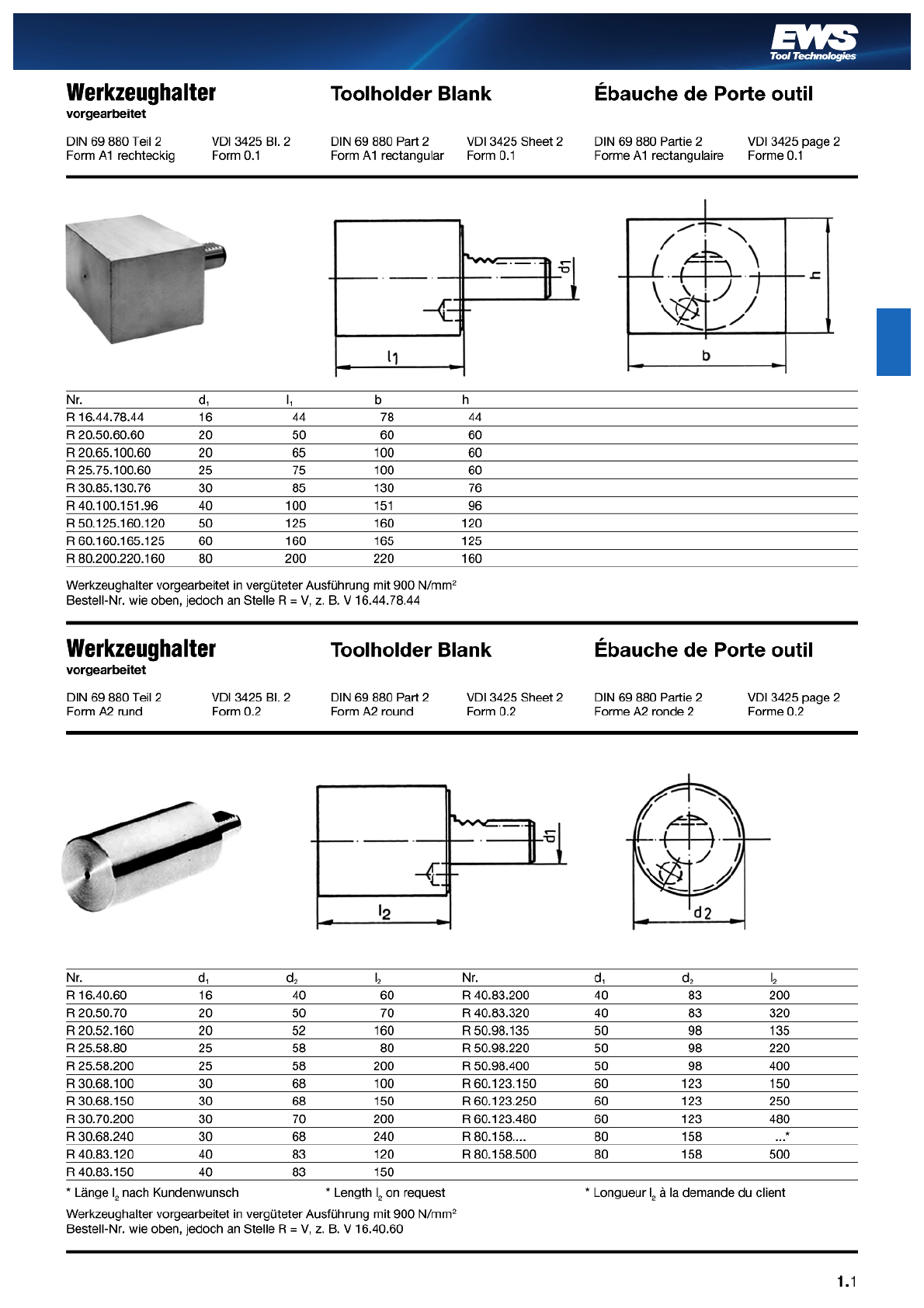

Werkzeughalter

vorgearbeitet

Tool blanks Outils d‘ebauche A1 / A2 1.1

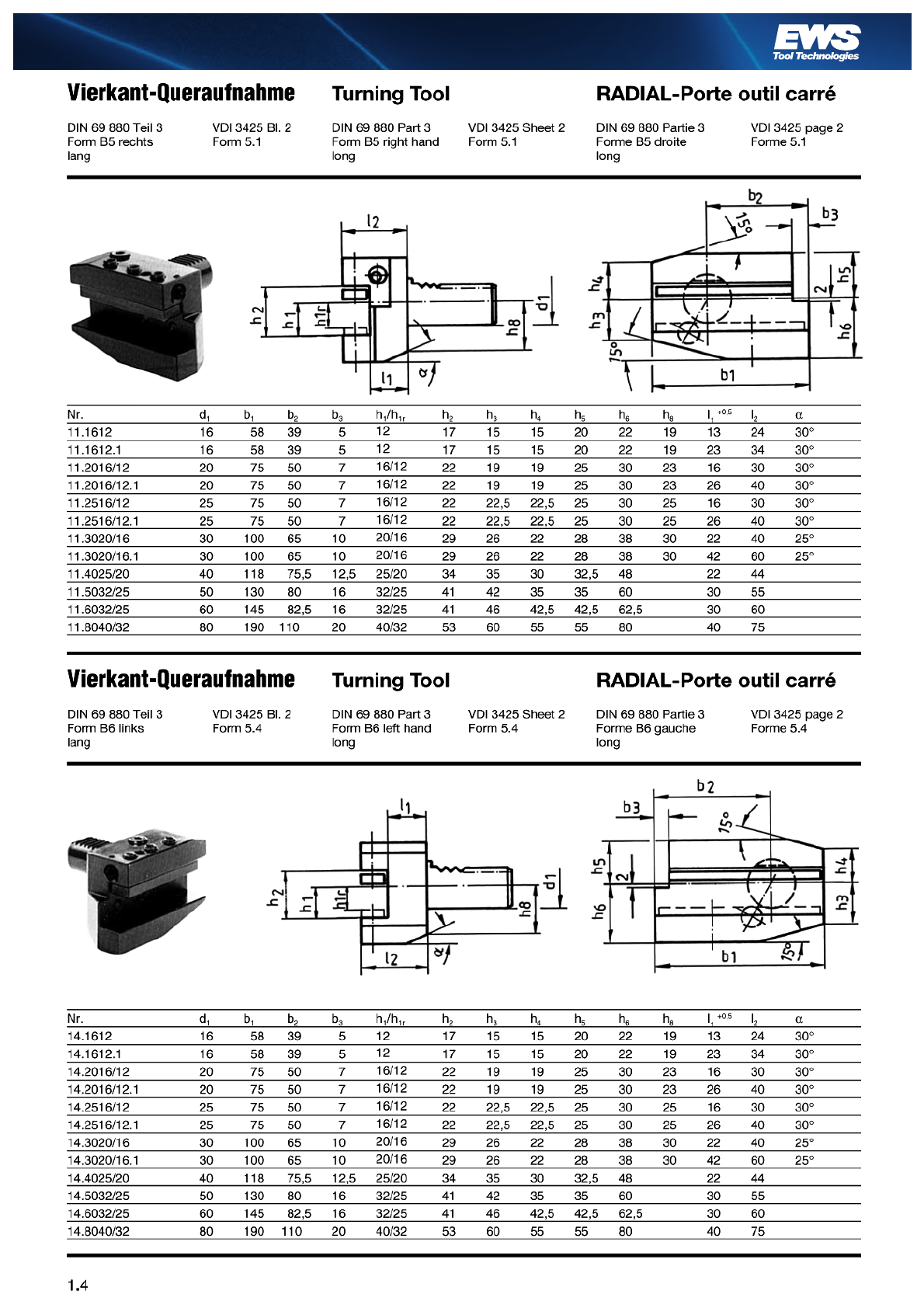

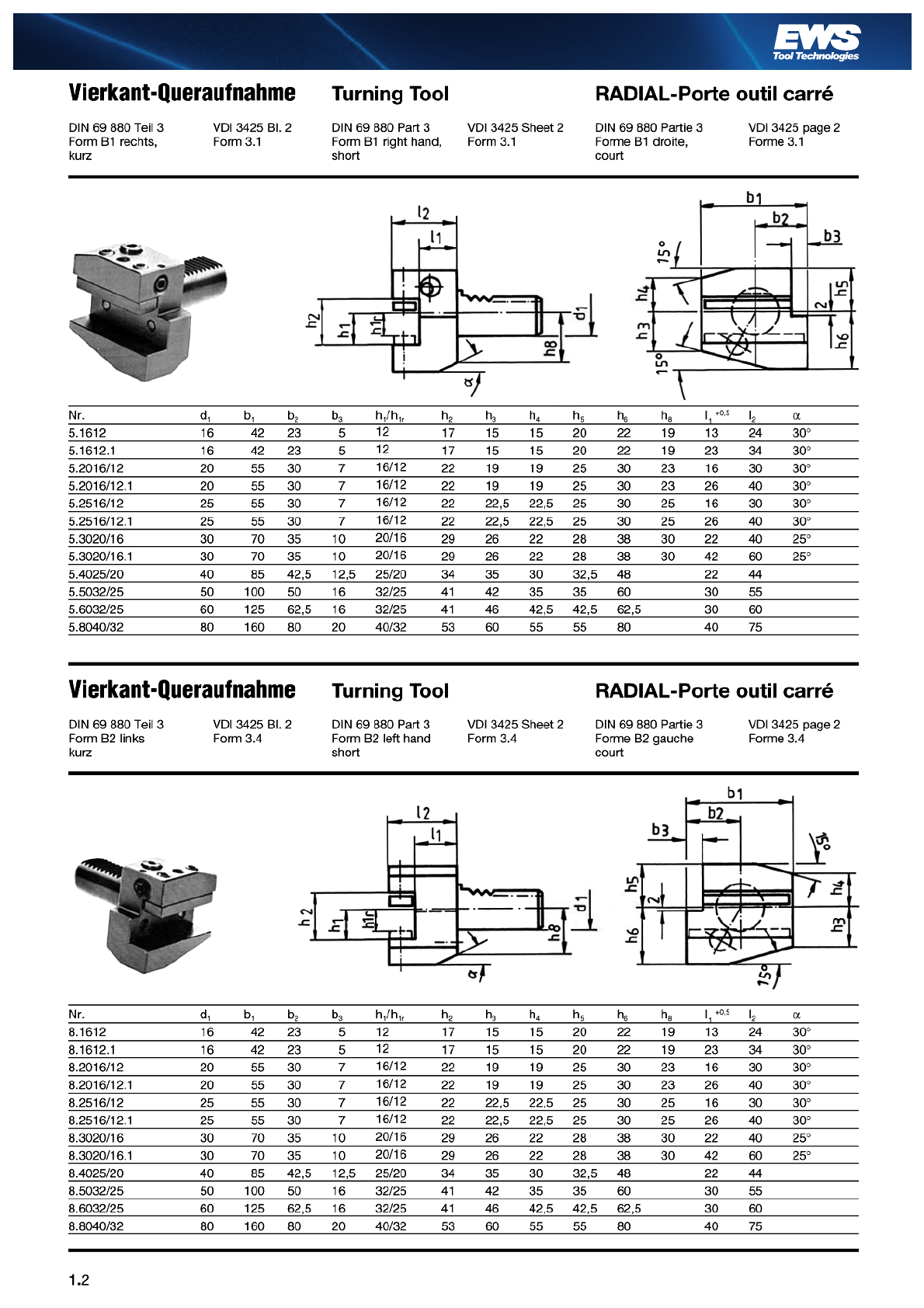

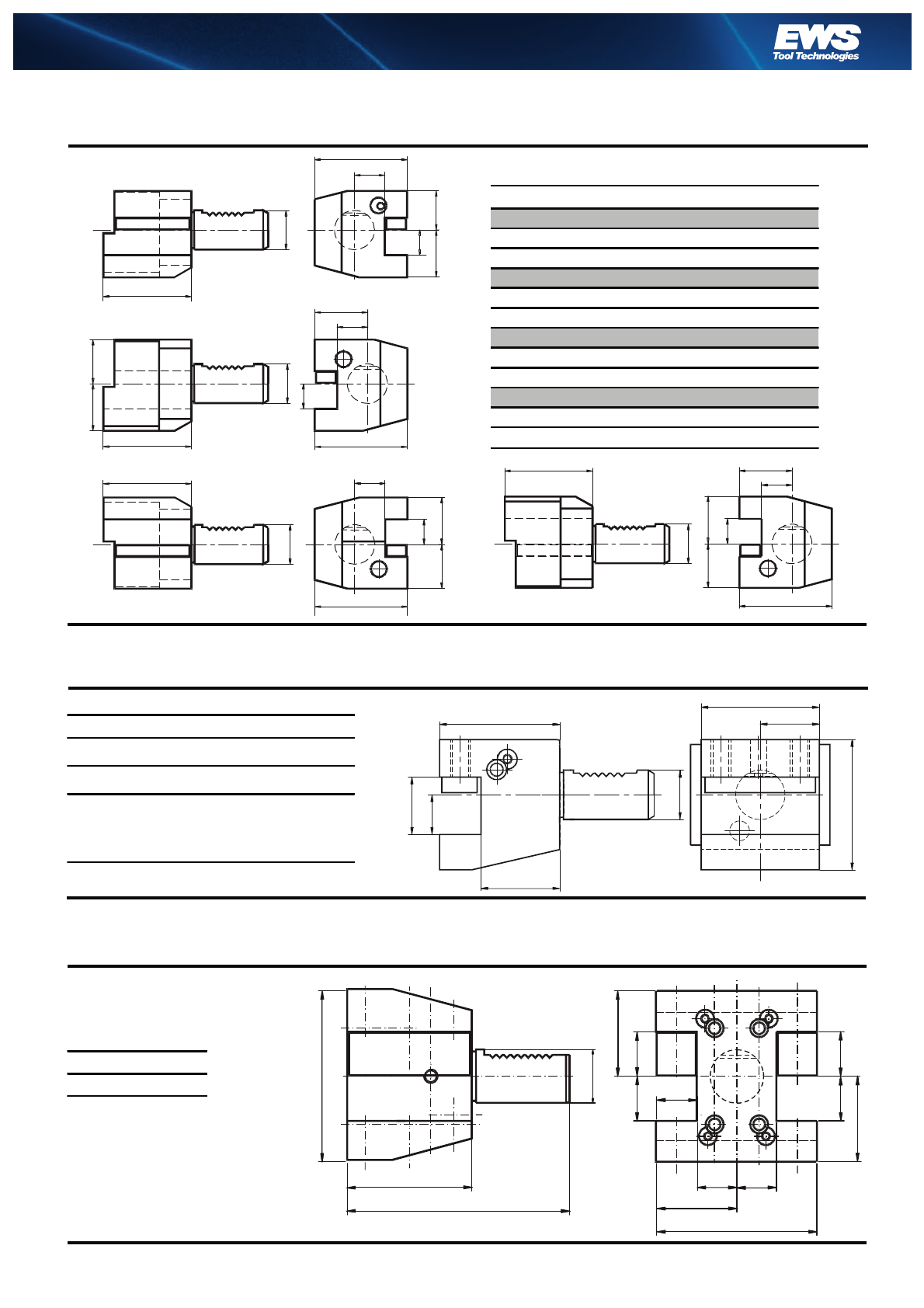

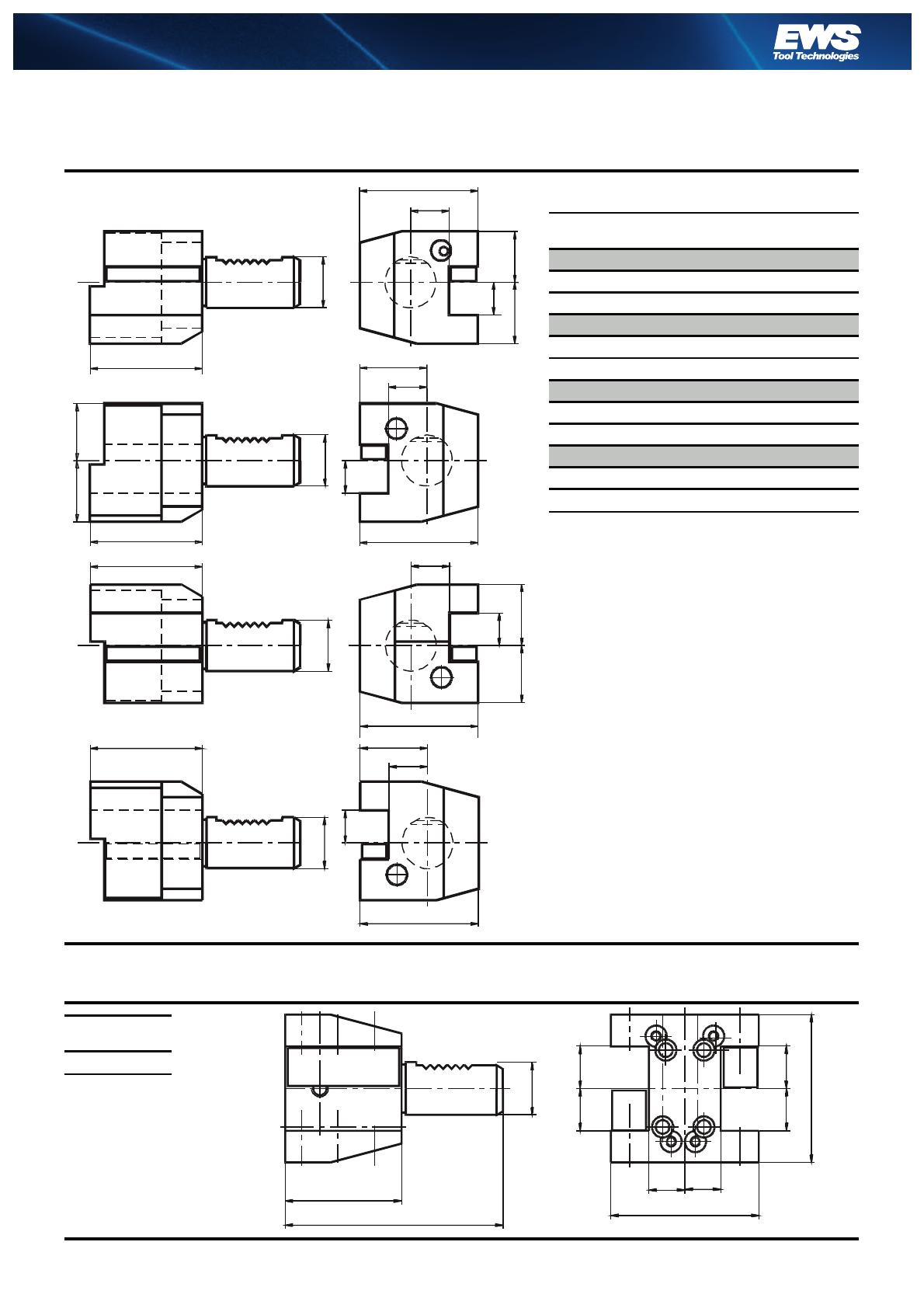

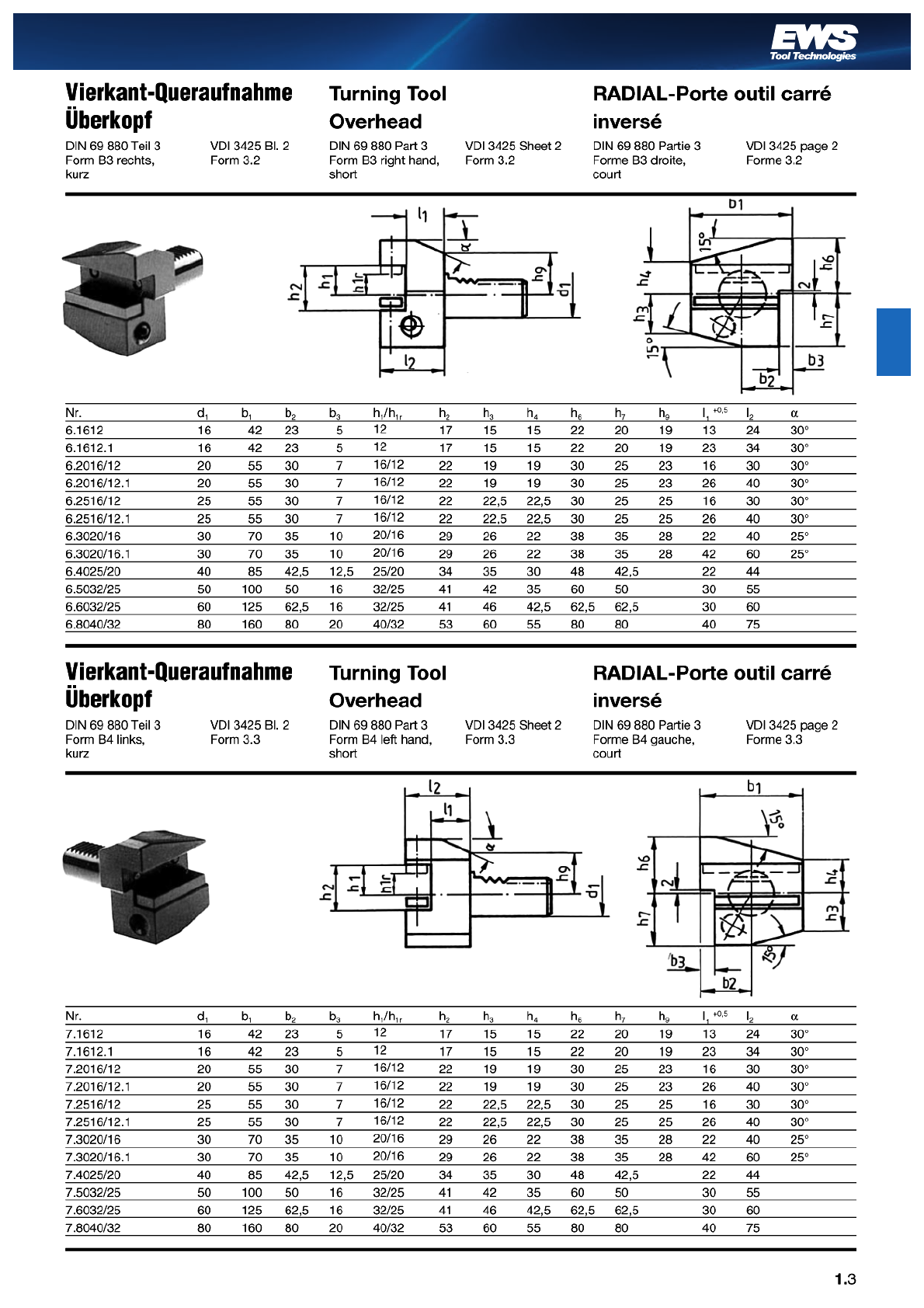

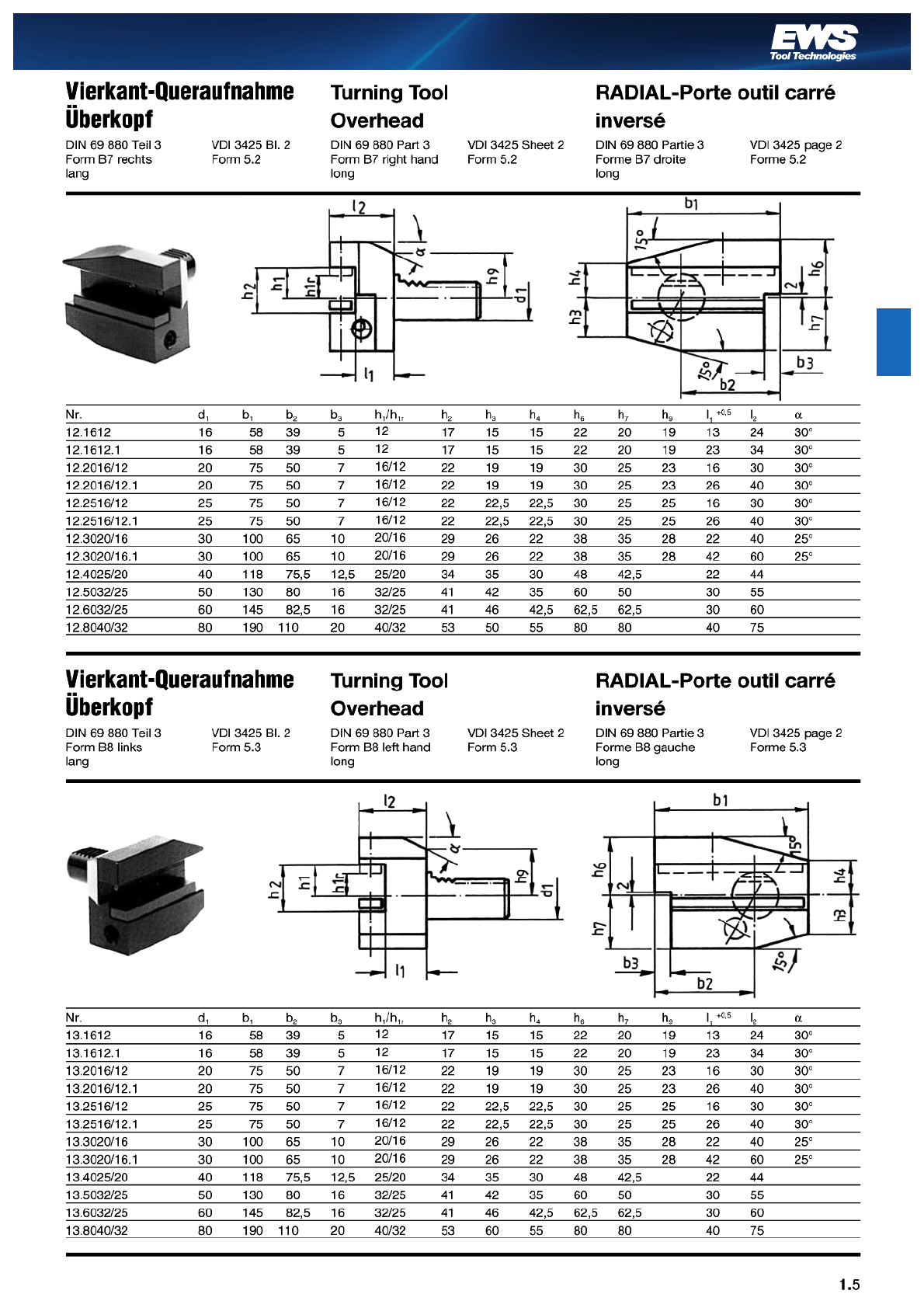

Vierkant-

Queraufnahmen

Radial turning

tool holder

Porte-outil

radial

B1 / B8 1.2 - 1.5

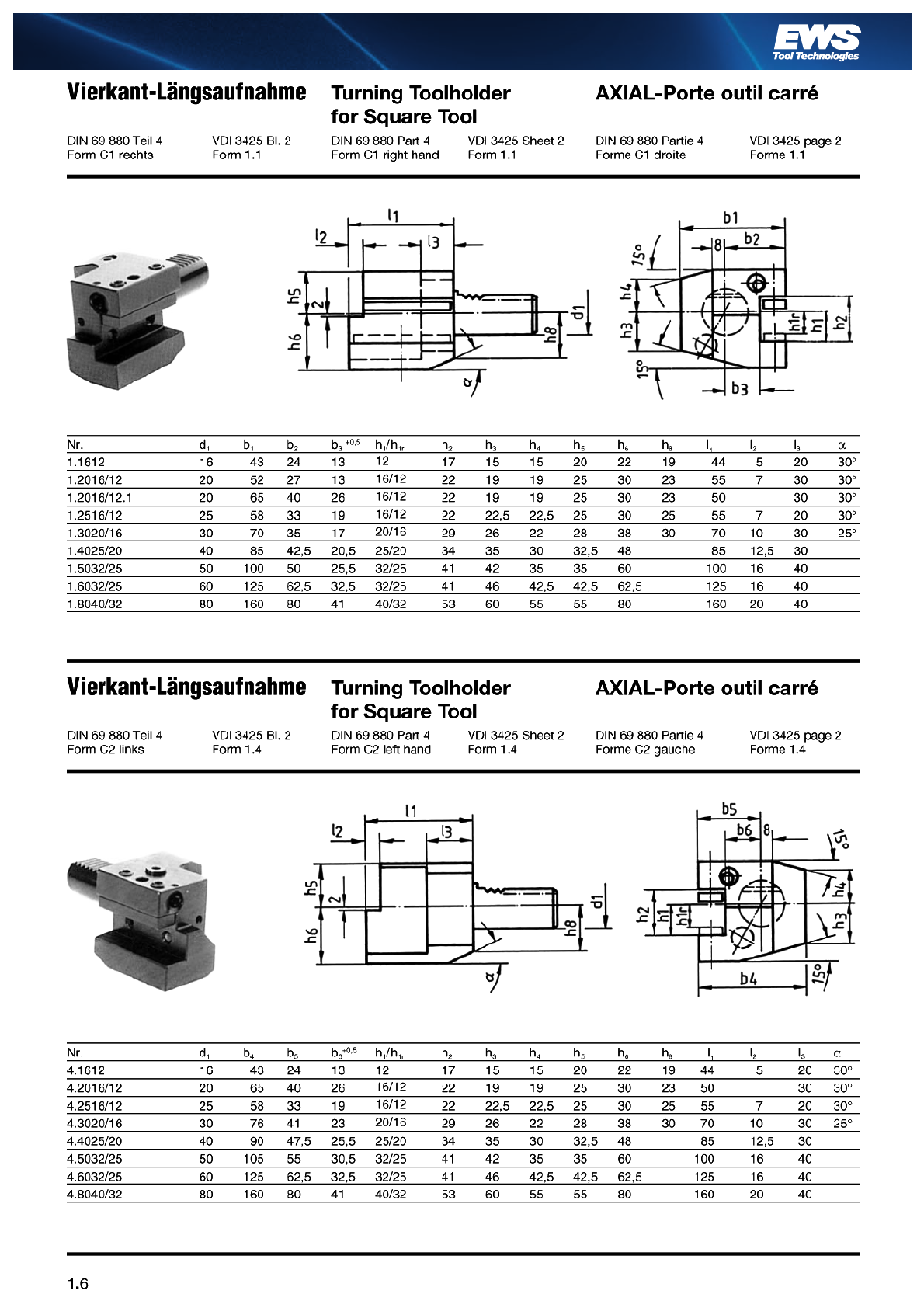

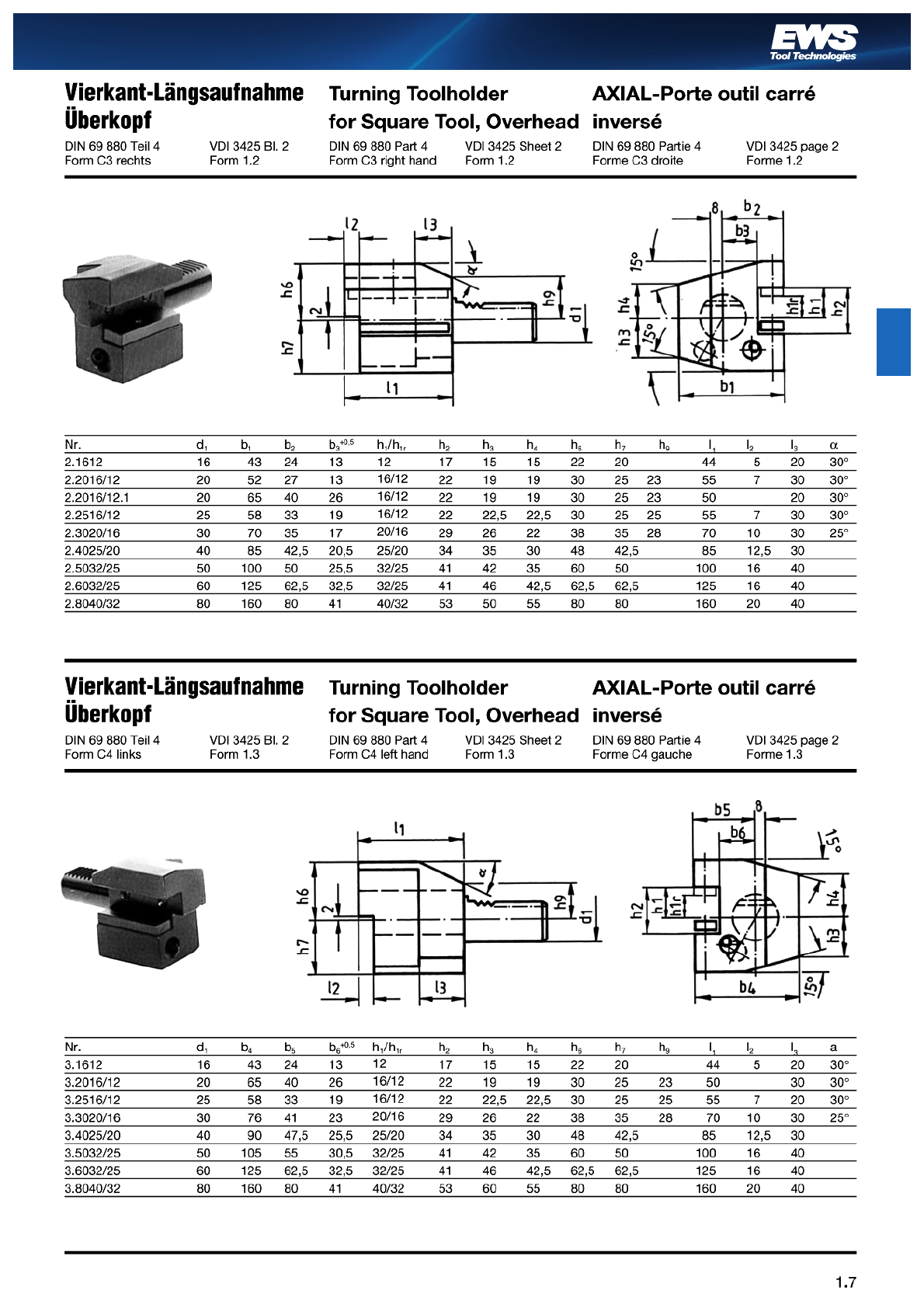

Vierkant-

Längsaufnahmen

Axial turning

tool holder

Porte-outil

axial

C1 / C4 1.6 / 1.7

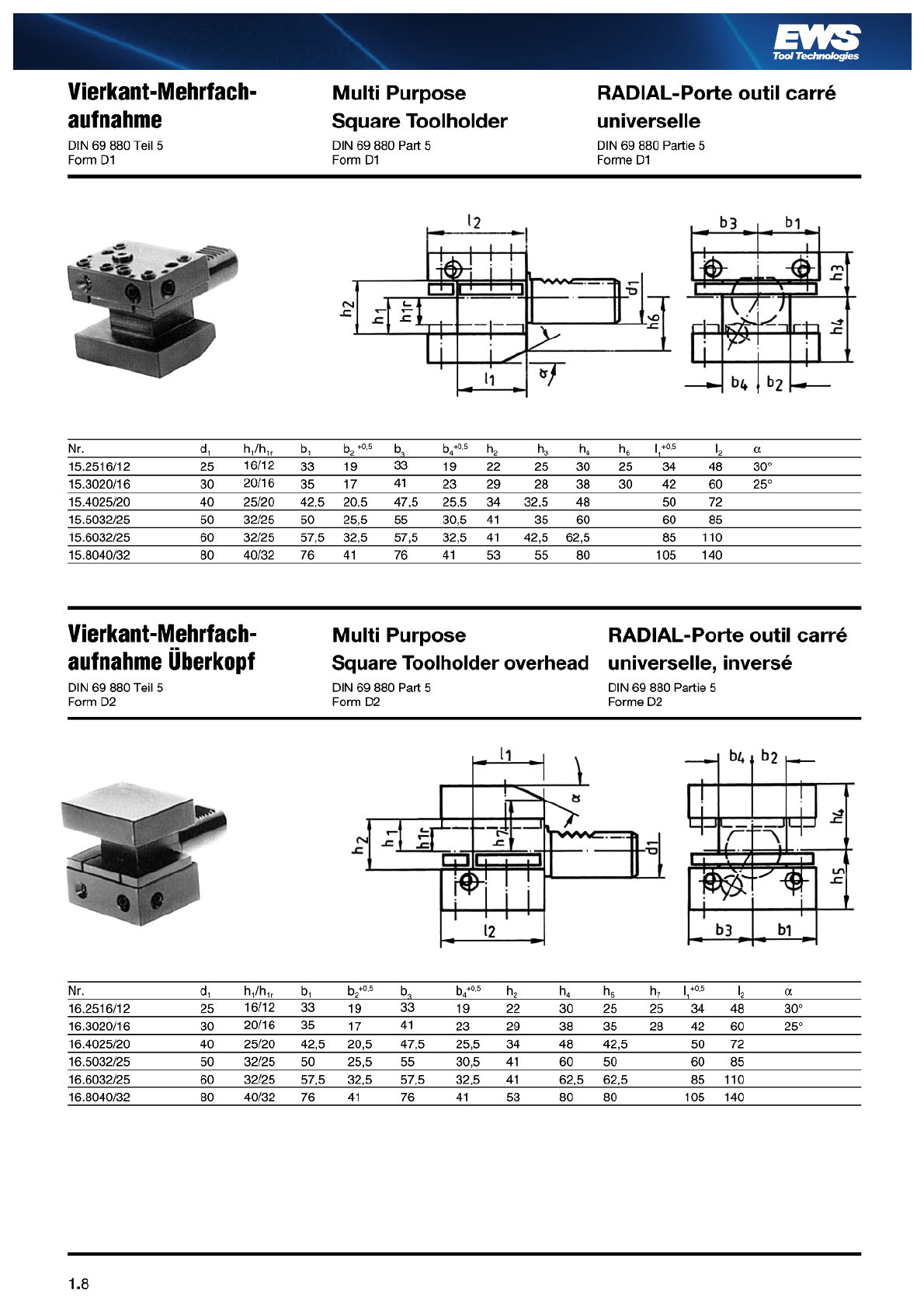

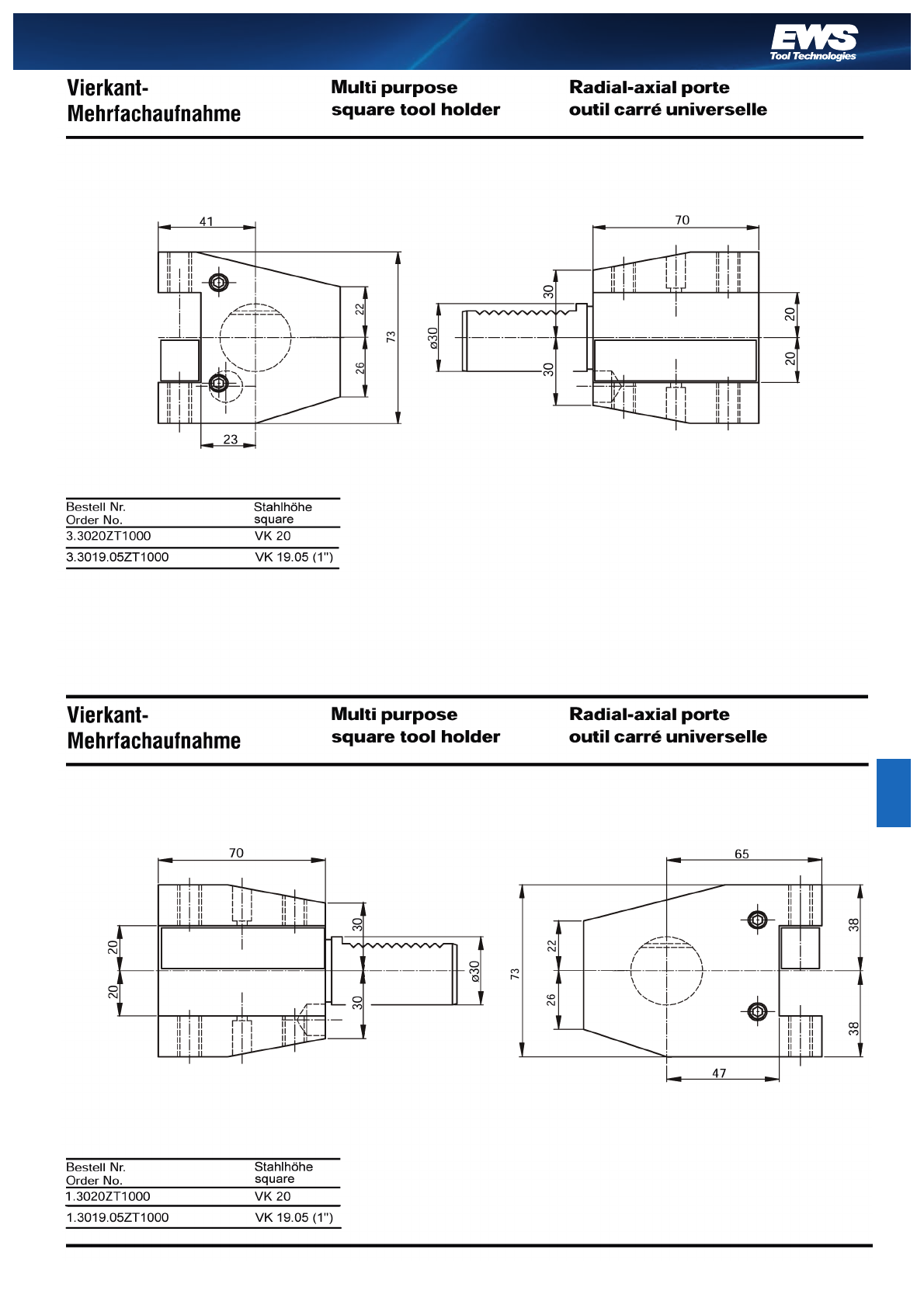

Vierkant-

Mehrfachaufnahmen

Square multi

tool holder

Porte-outil carré

universal

D1 / D2 1.8

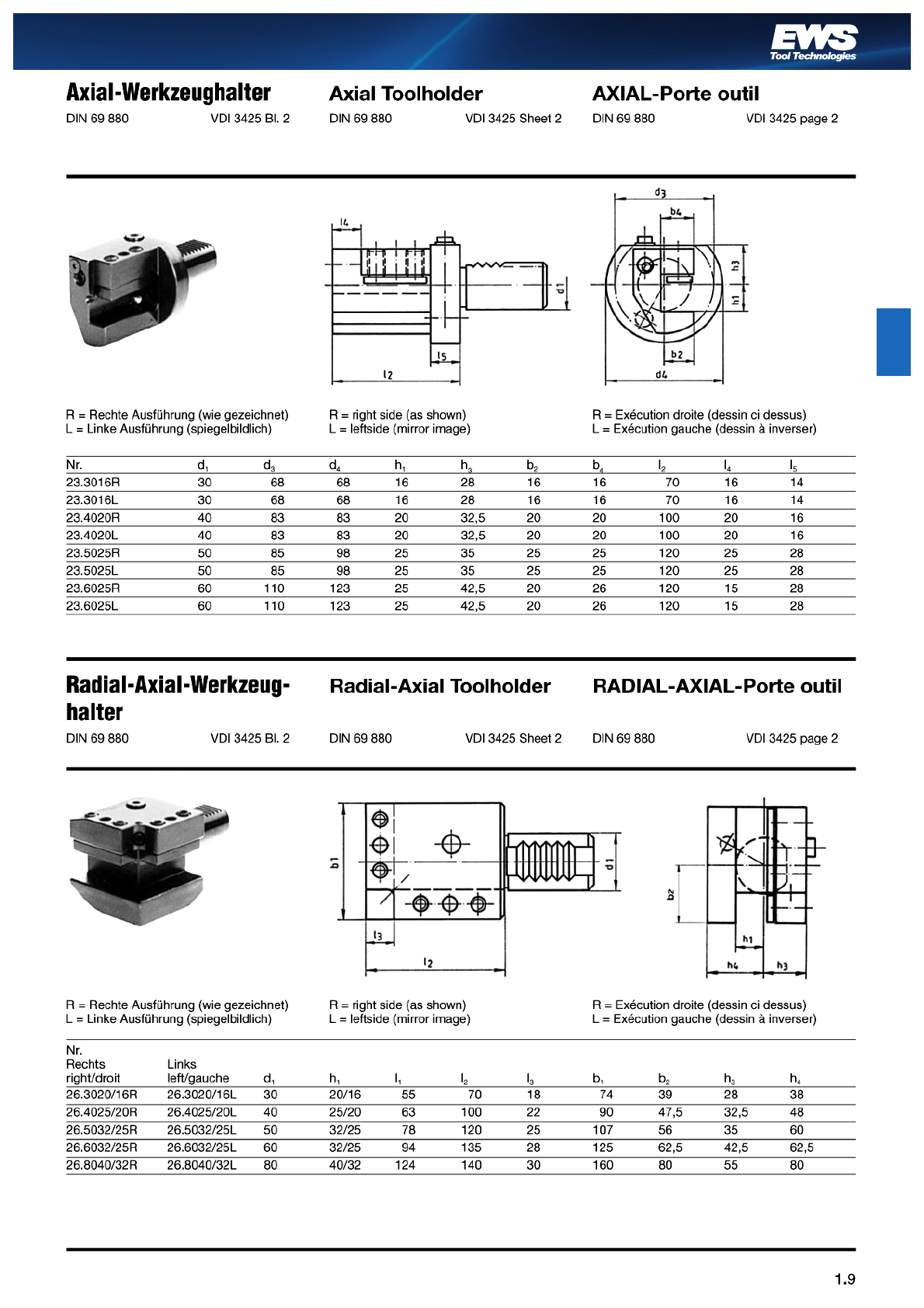

Axial-Werkzeughalter

Radial-Axial-Werkzeugahlter

Axial-tool holder

Radial-axial-tool holder

Porte-outil axial

Porte-outil axial-radial

1.9

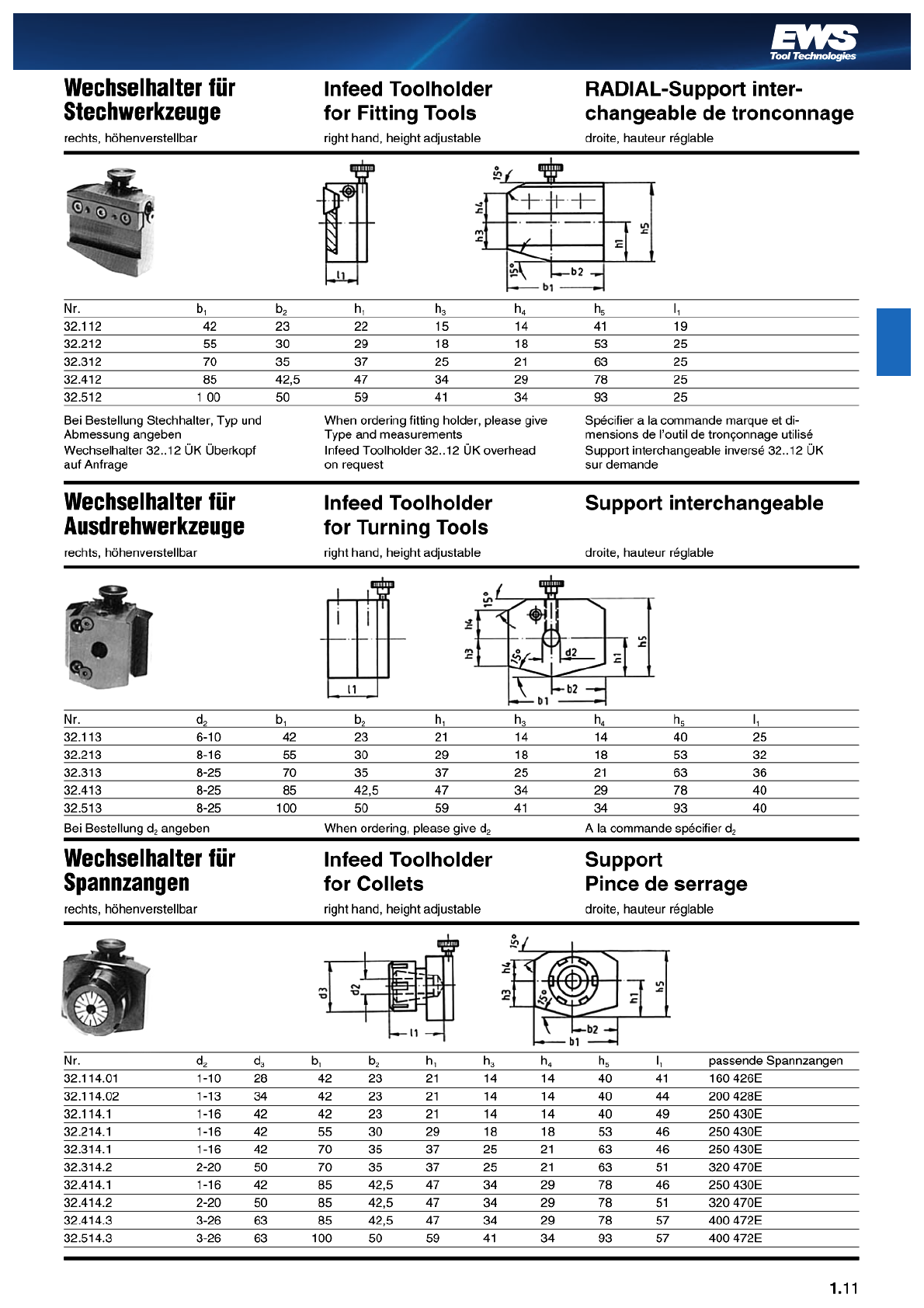

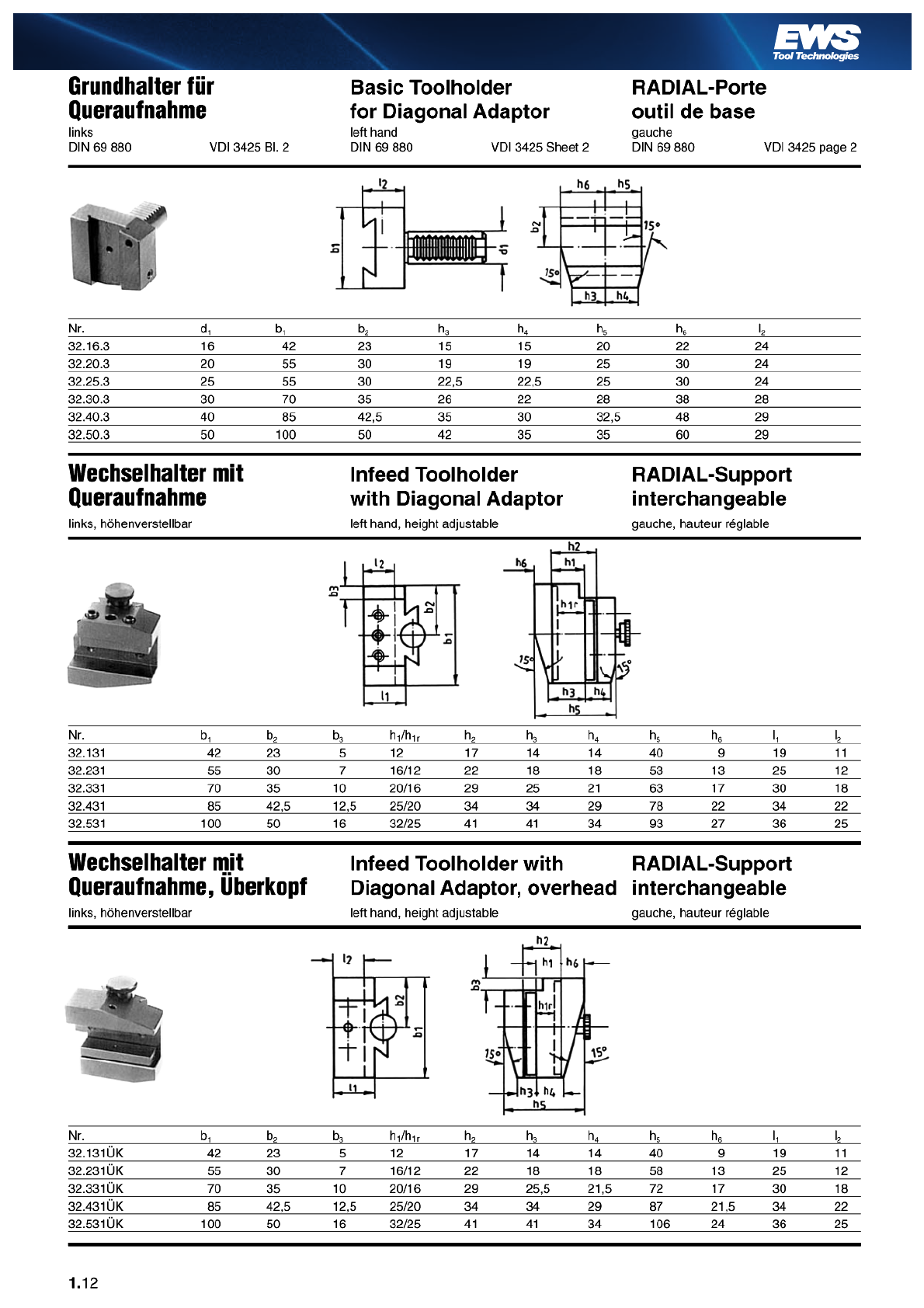

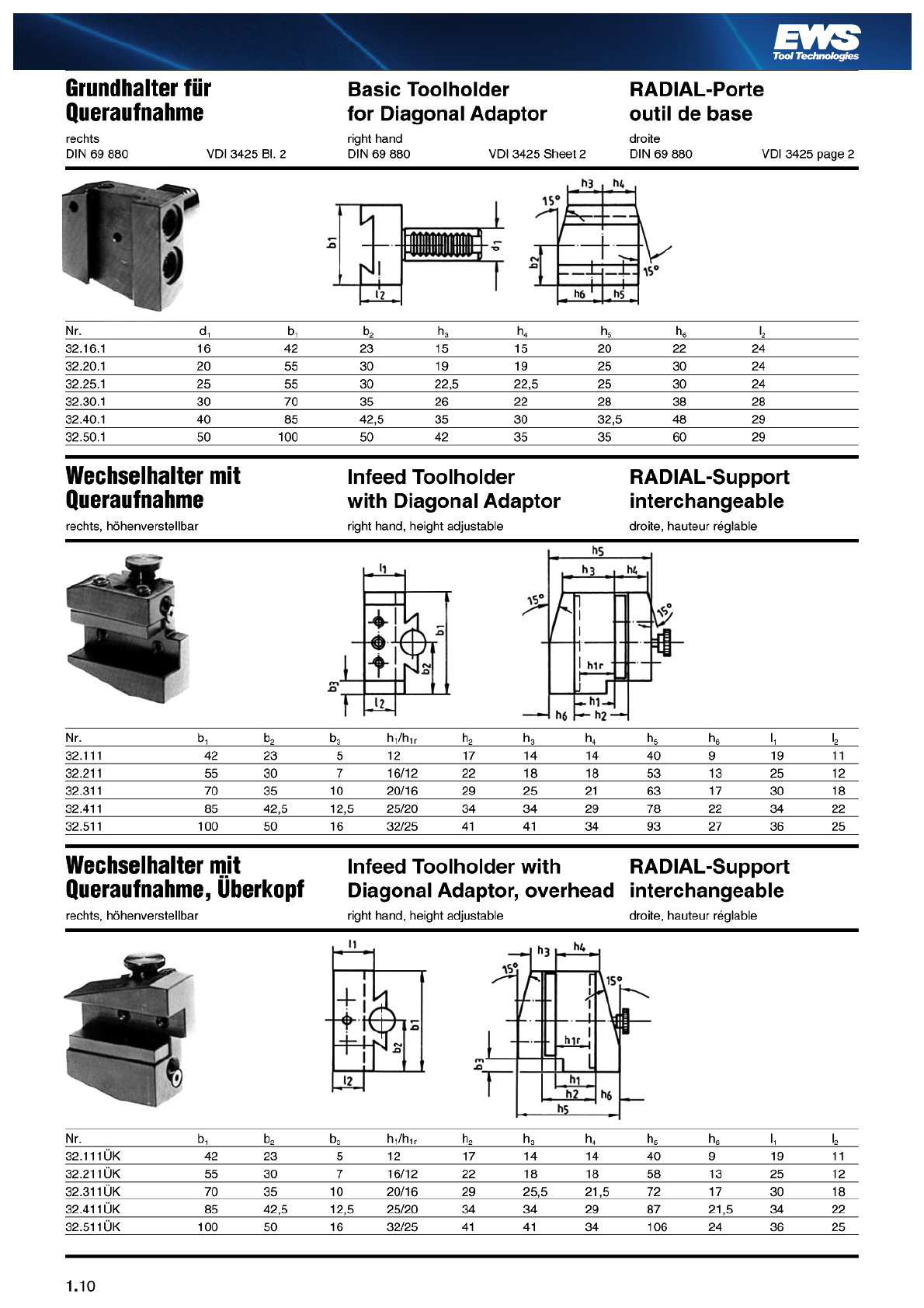

Radial-Werkzeughalter

höhenverstellbar

Radial-tool holder

Hight adjustable

Porte-outil radial

réglable en hauteur

1.10 - 1.13

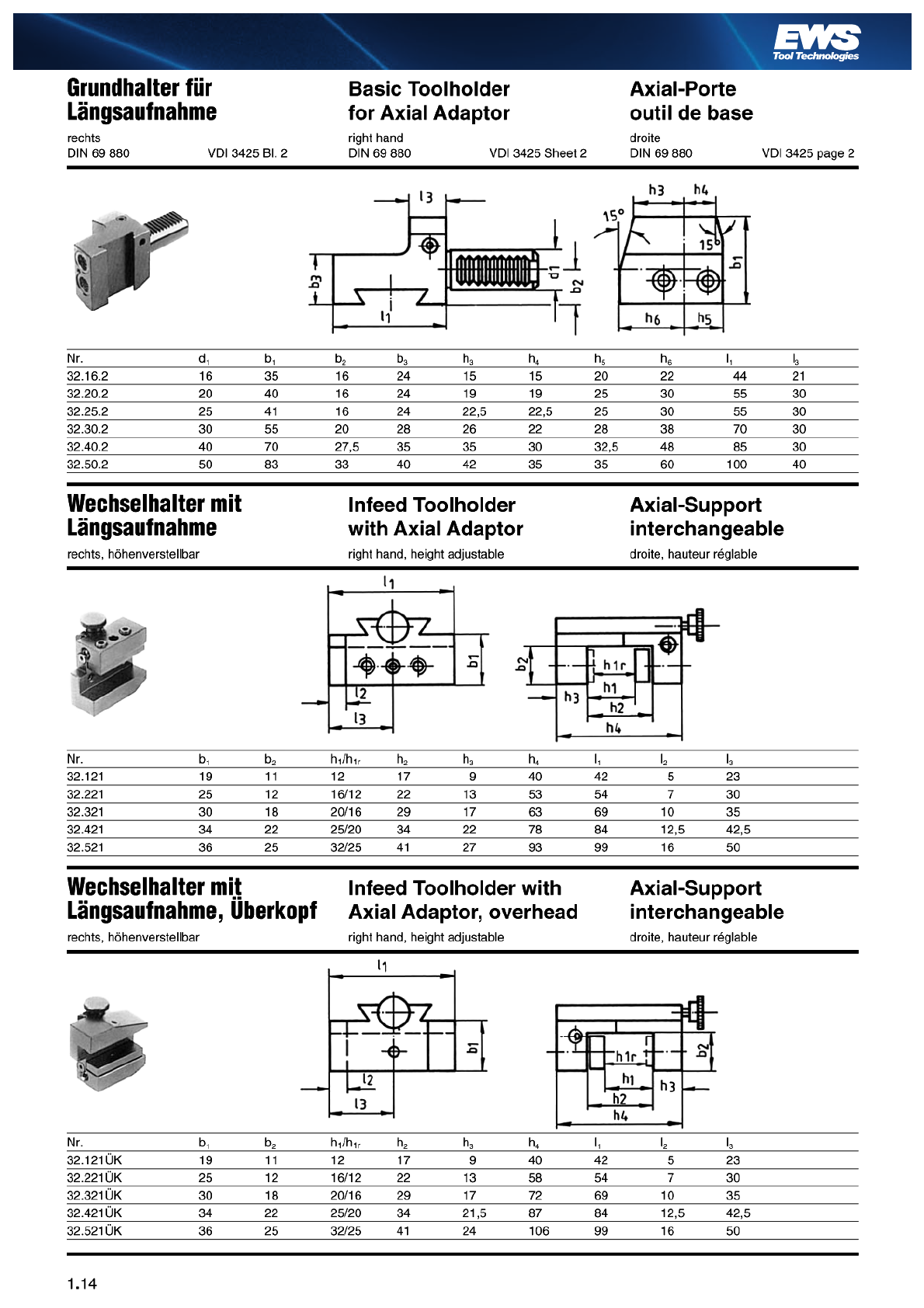

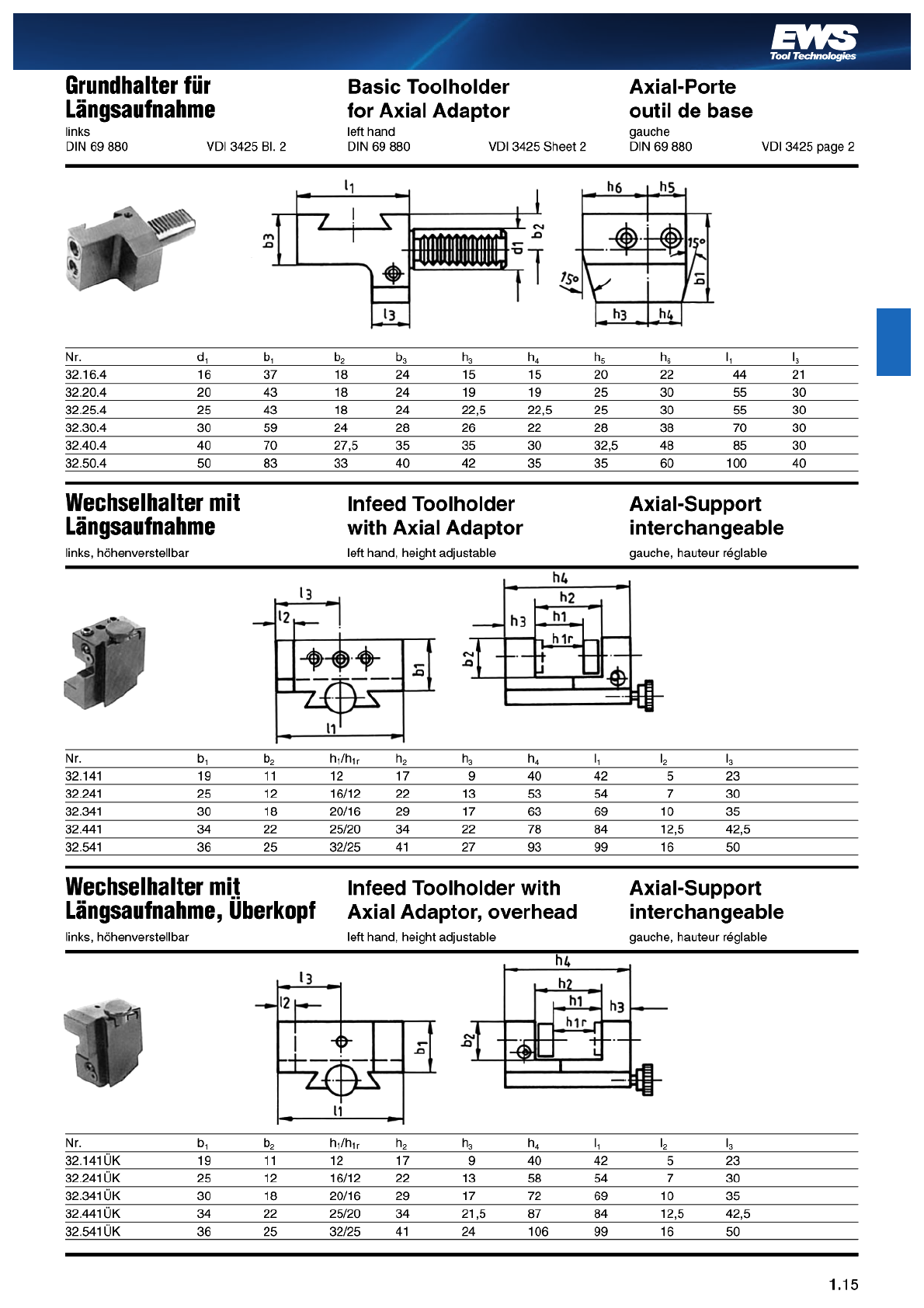

Axial-Werkzeughalter

höhenverstellbar

Axial-tool holder

Hight adjustable

Porte-outil axial

réglable en hauteur

1.14 / 1.15

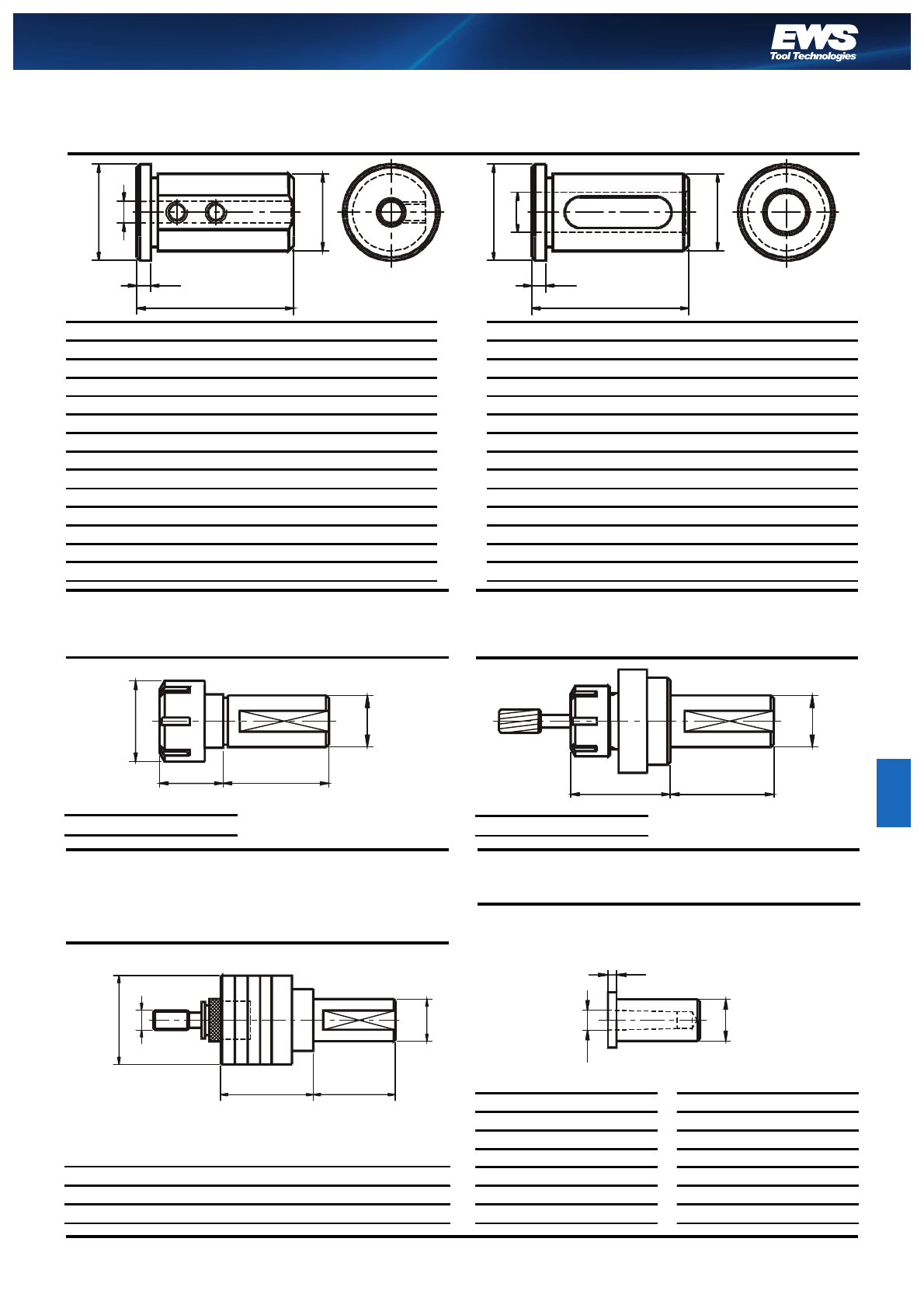

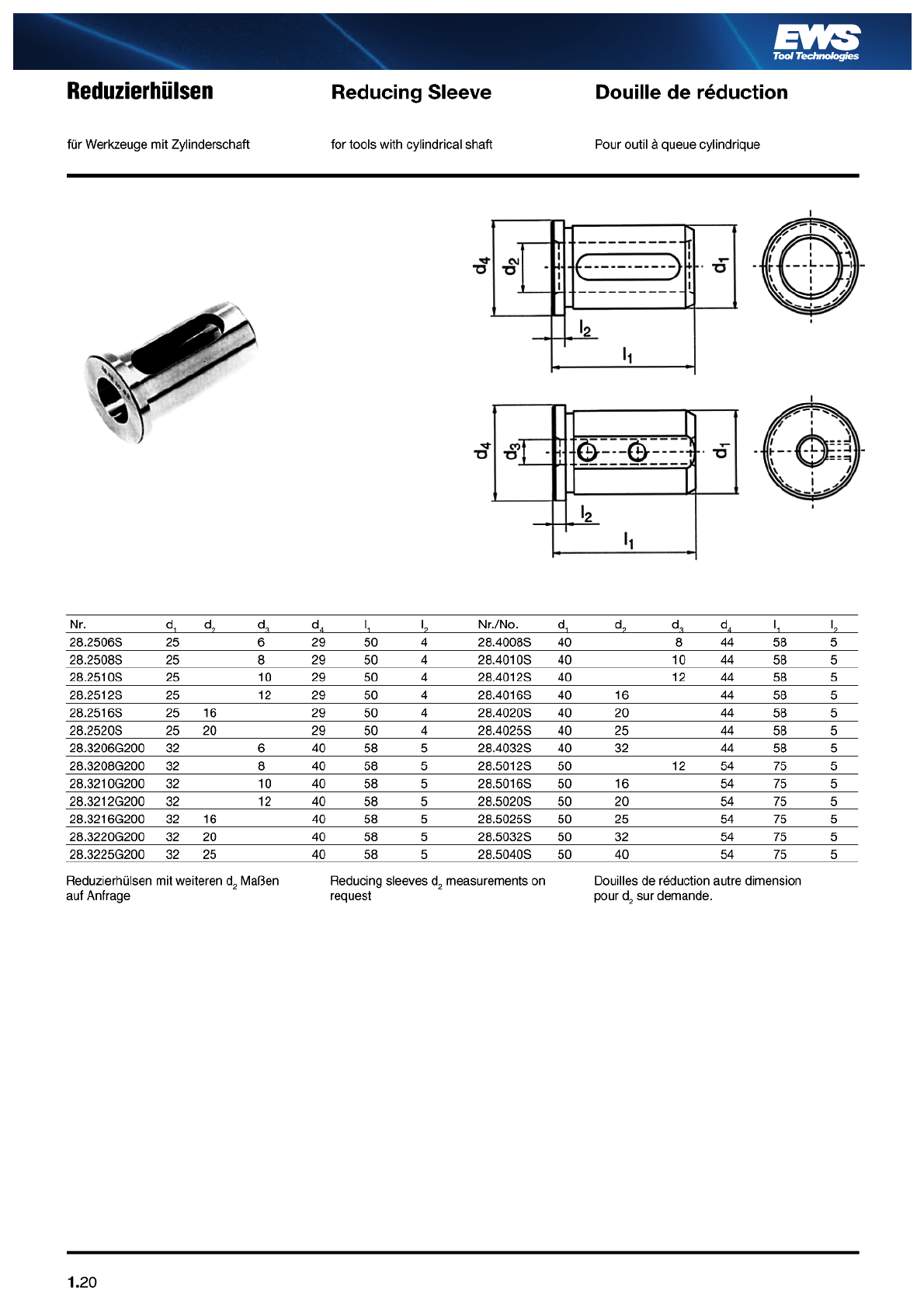

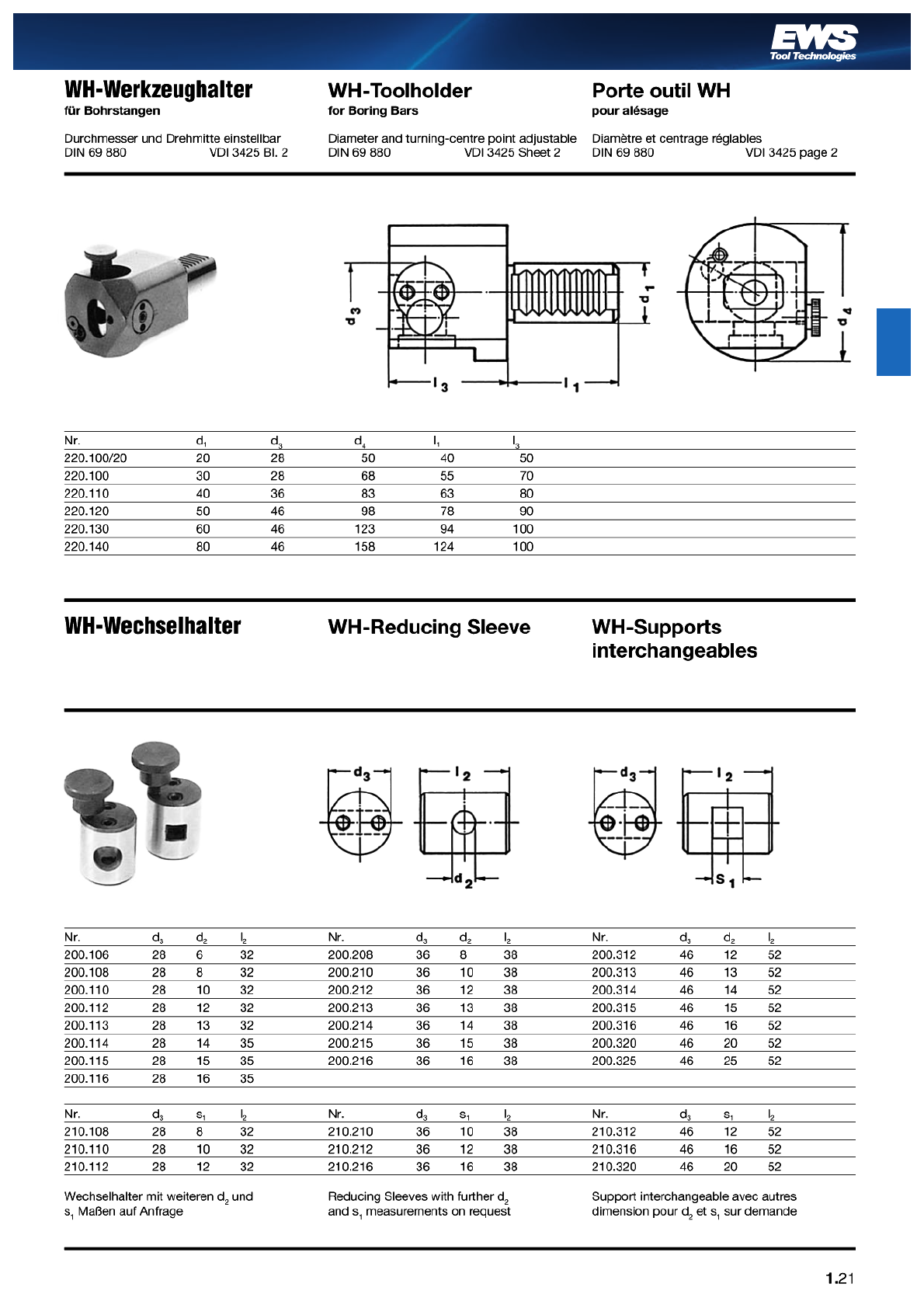

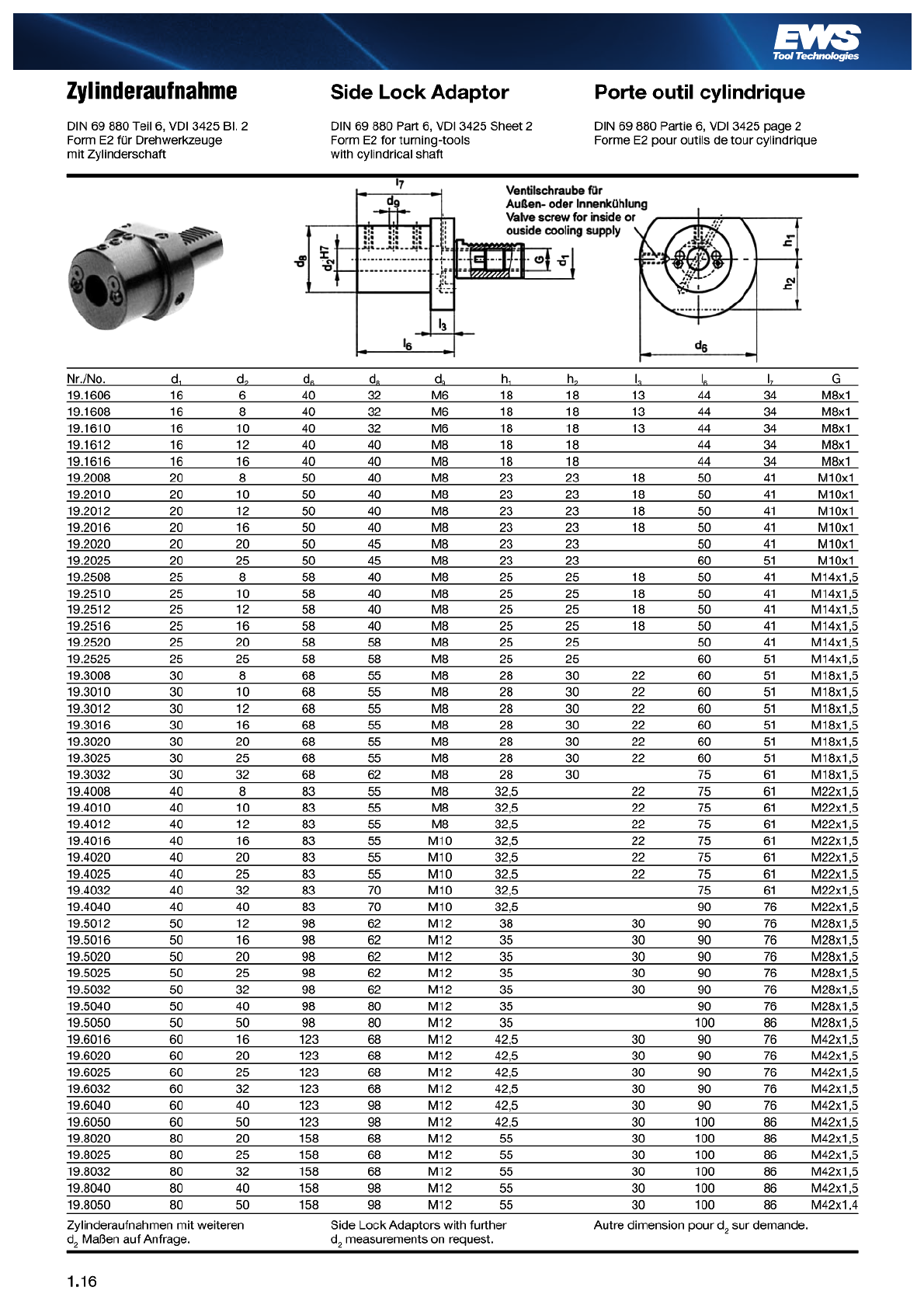

Zylinderaufnahmen

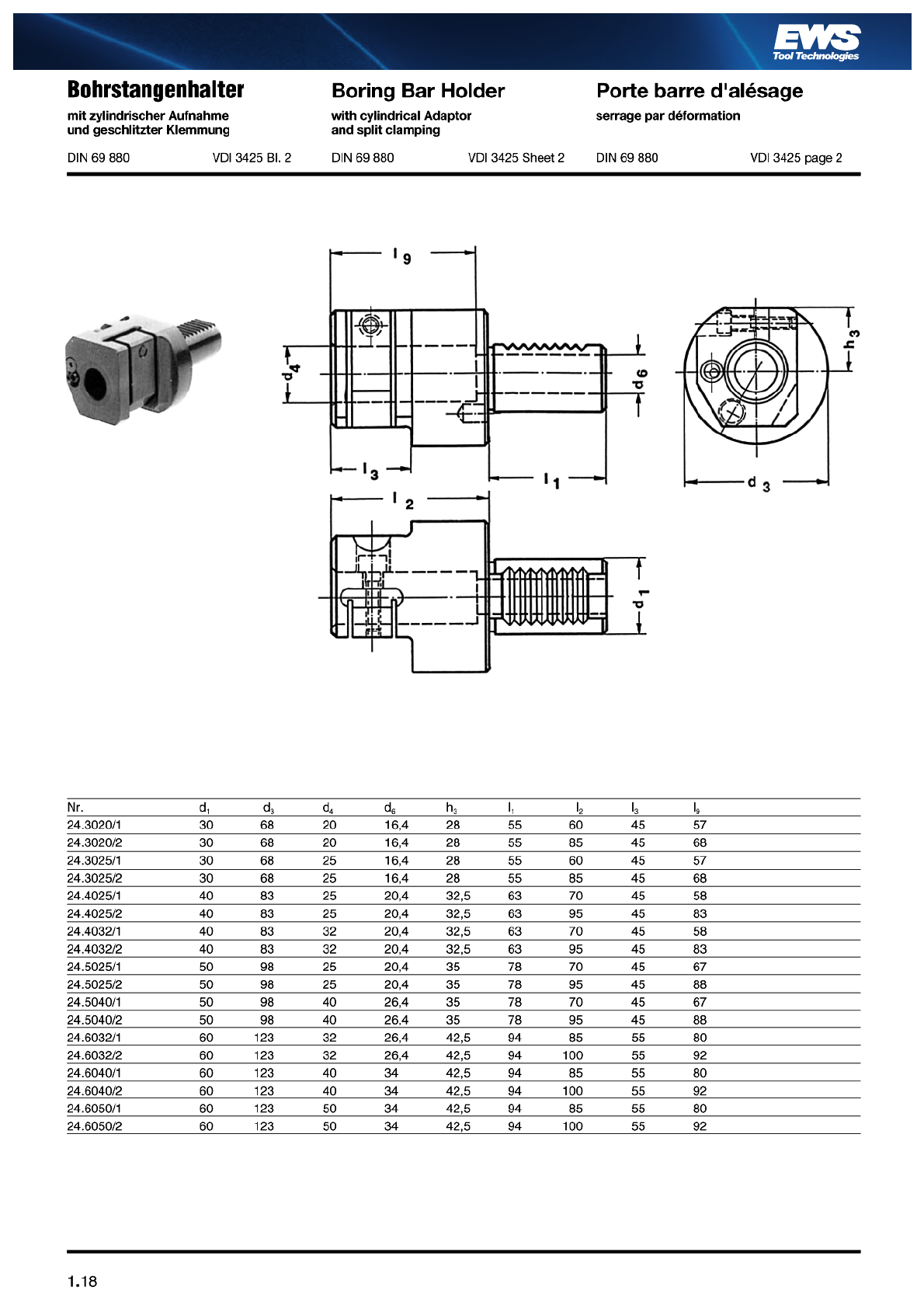

Bohrstangenhalter

Reduzierbuchsen

Straight shank

tool holders

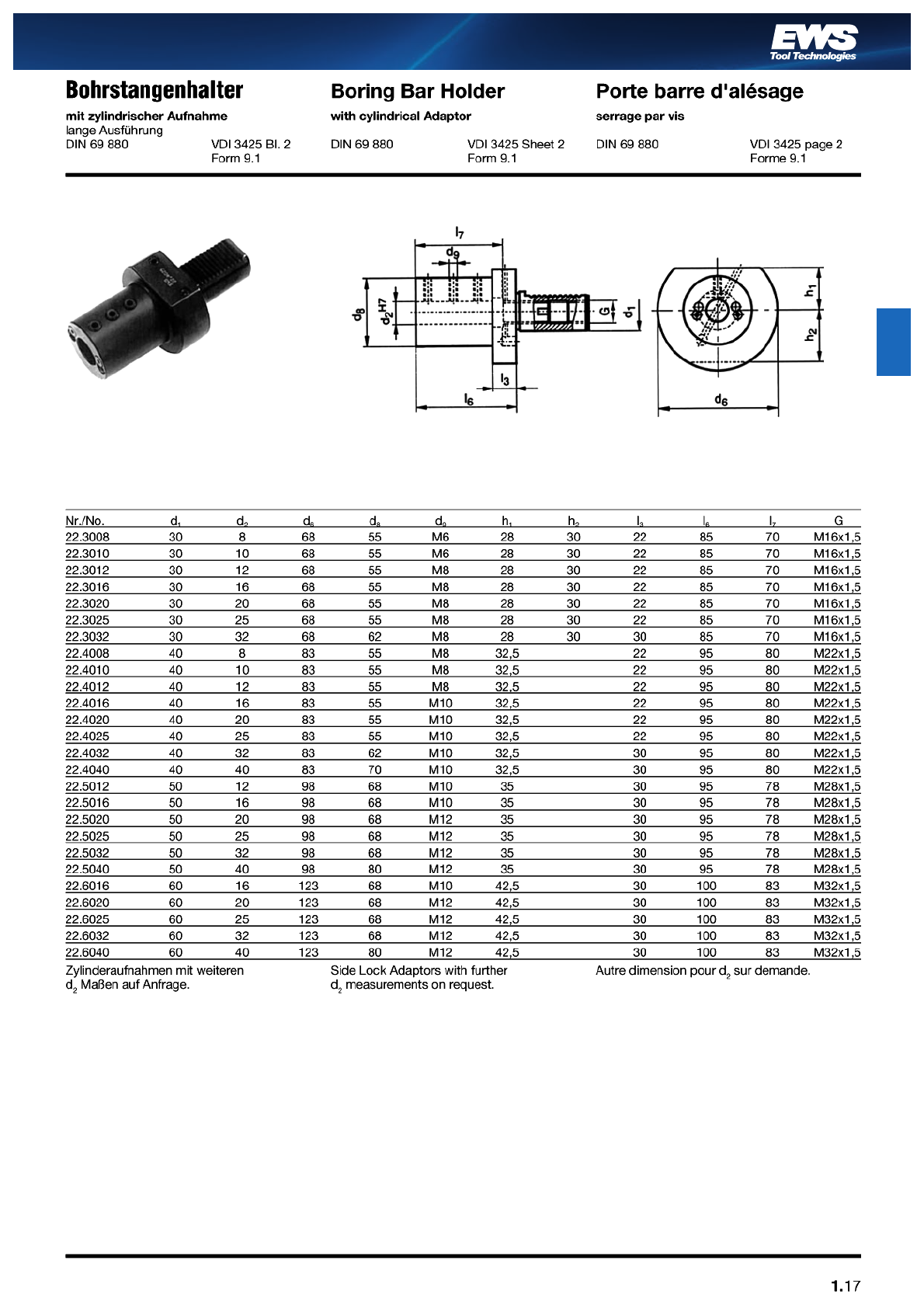

Boring bar holder

Reduction sleeves

Porte-outil pour

queue cylindrique

porte-barre d‘alésage

Douille de reduction

E2 1.16 - 1.22

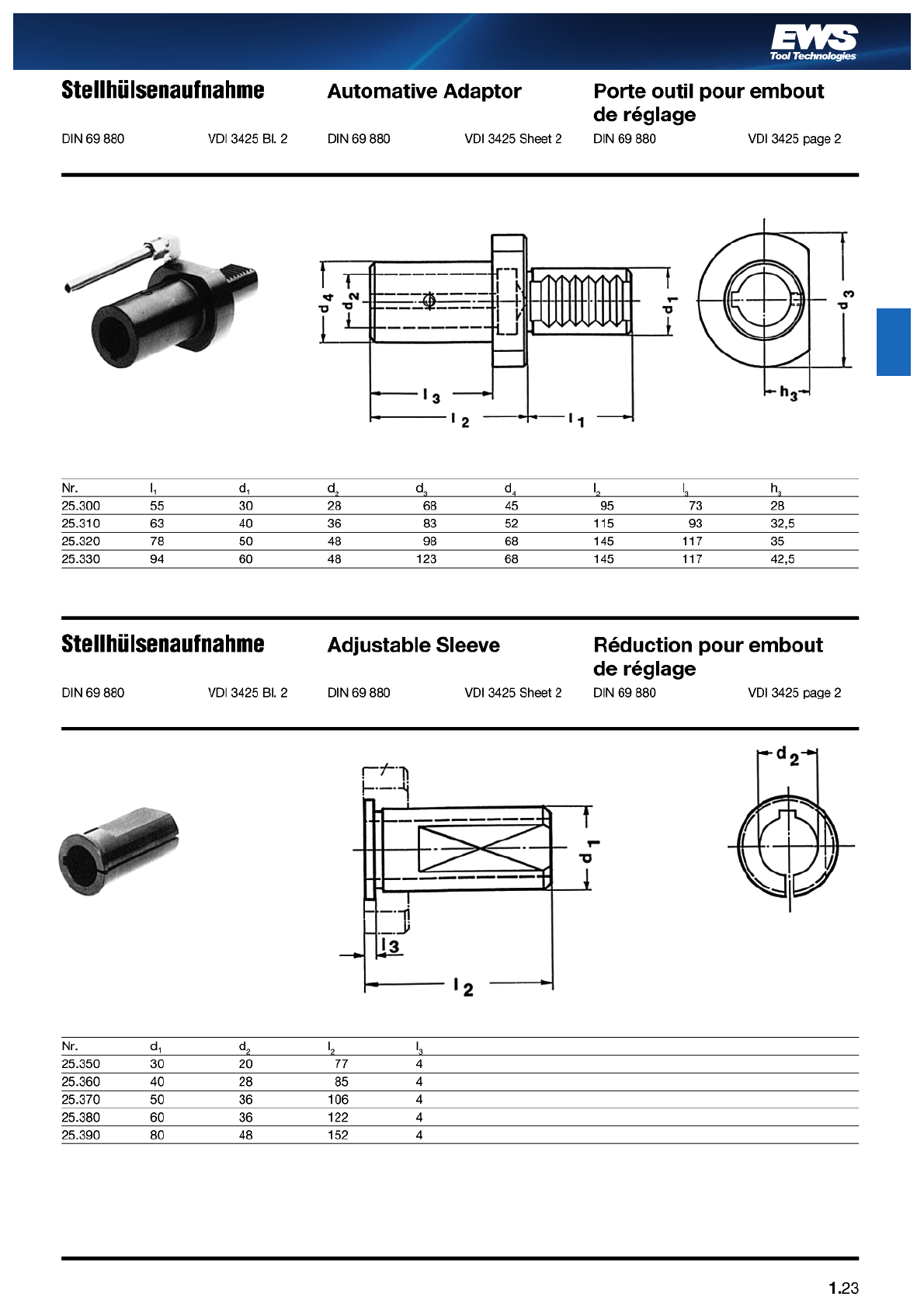

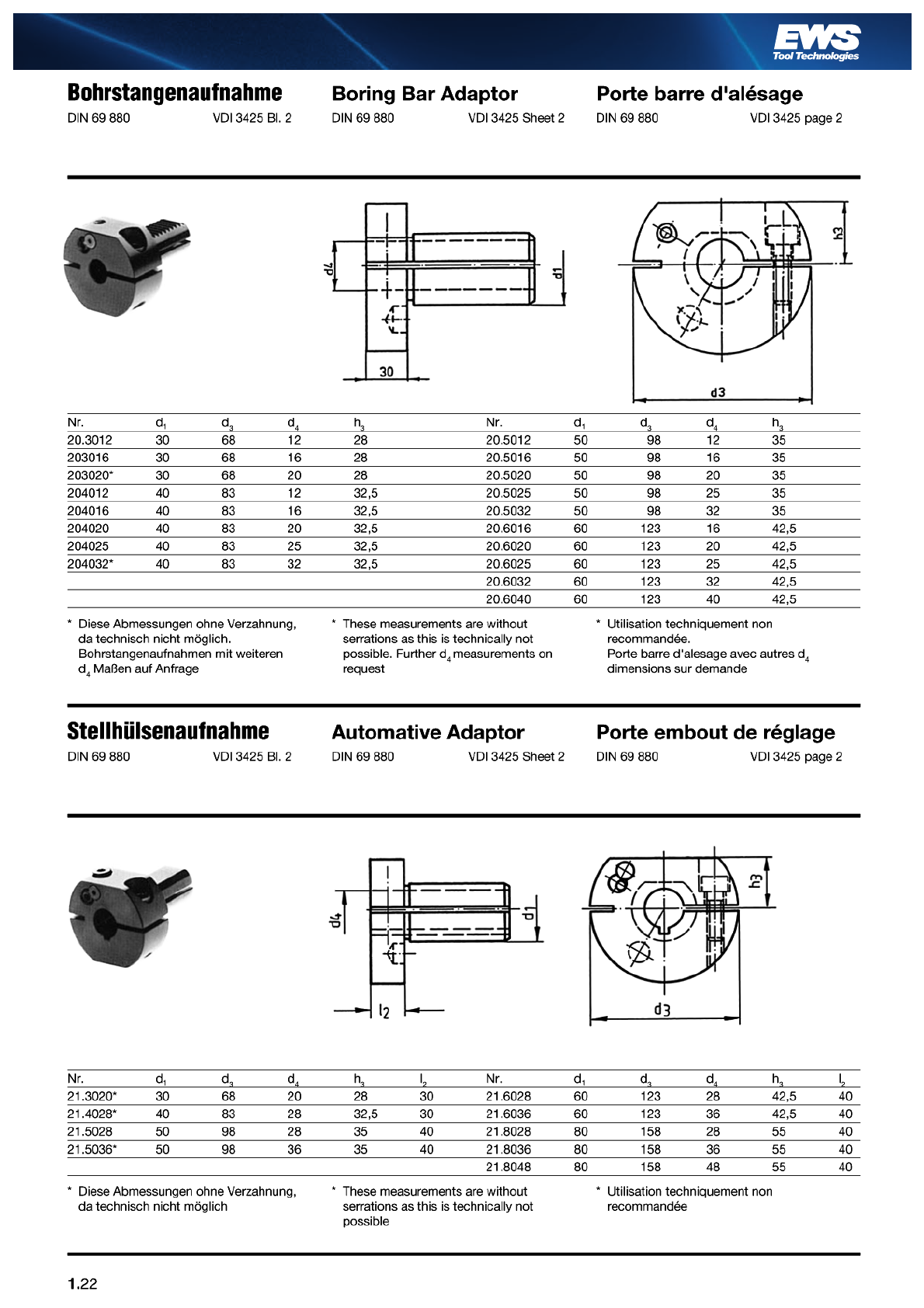

Stellhülsenaufnahmen Automotive shank

tool holders

Porte-outil réglable 1.22 / 1.23

Werkzeughalter für

Bohrwerkzeuge

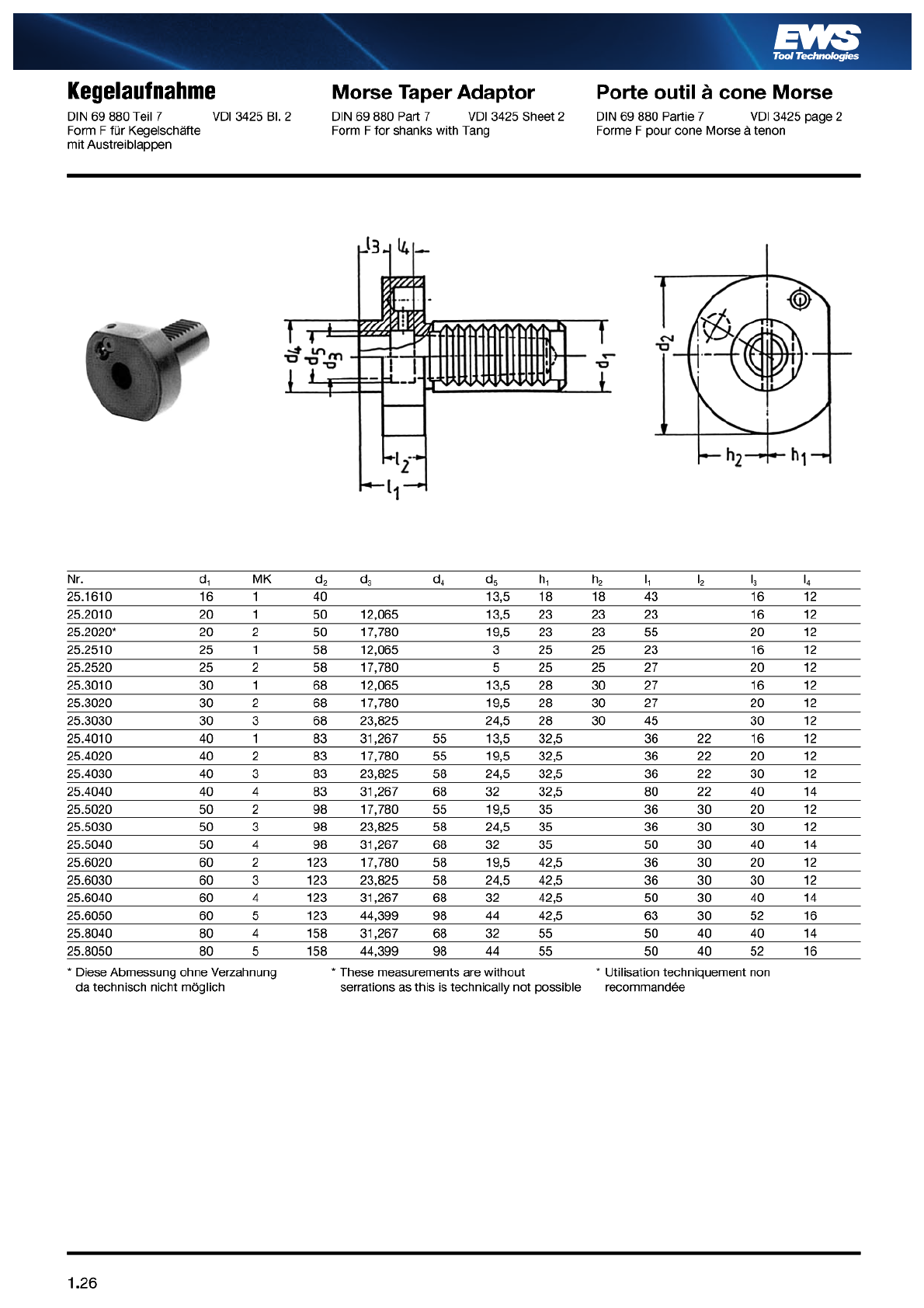

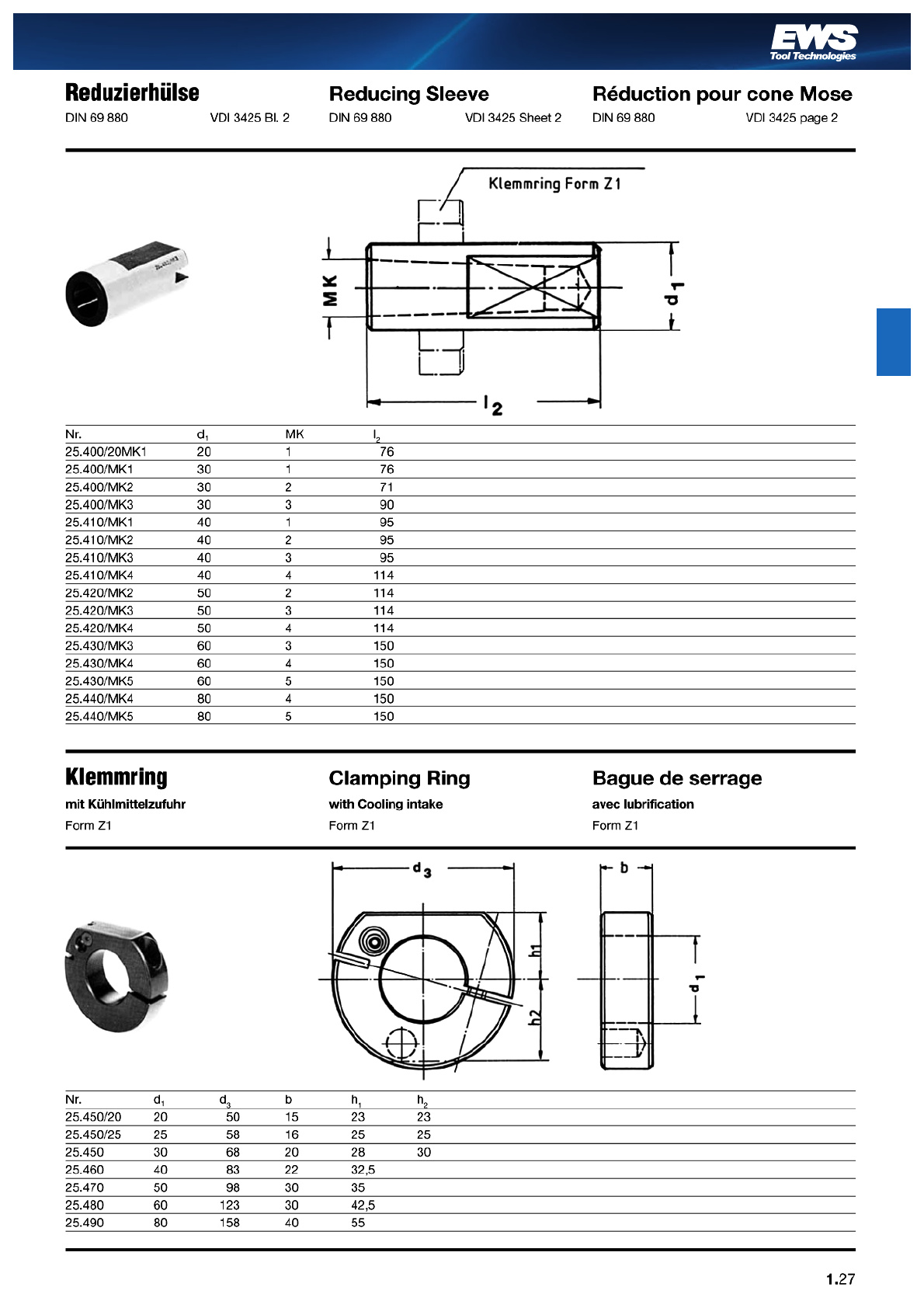

Kegelaufnahmen

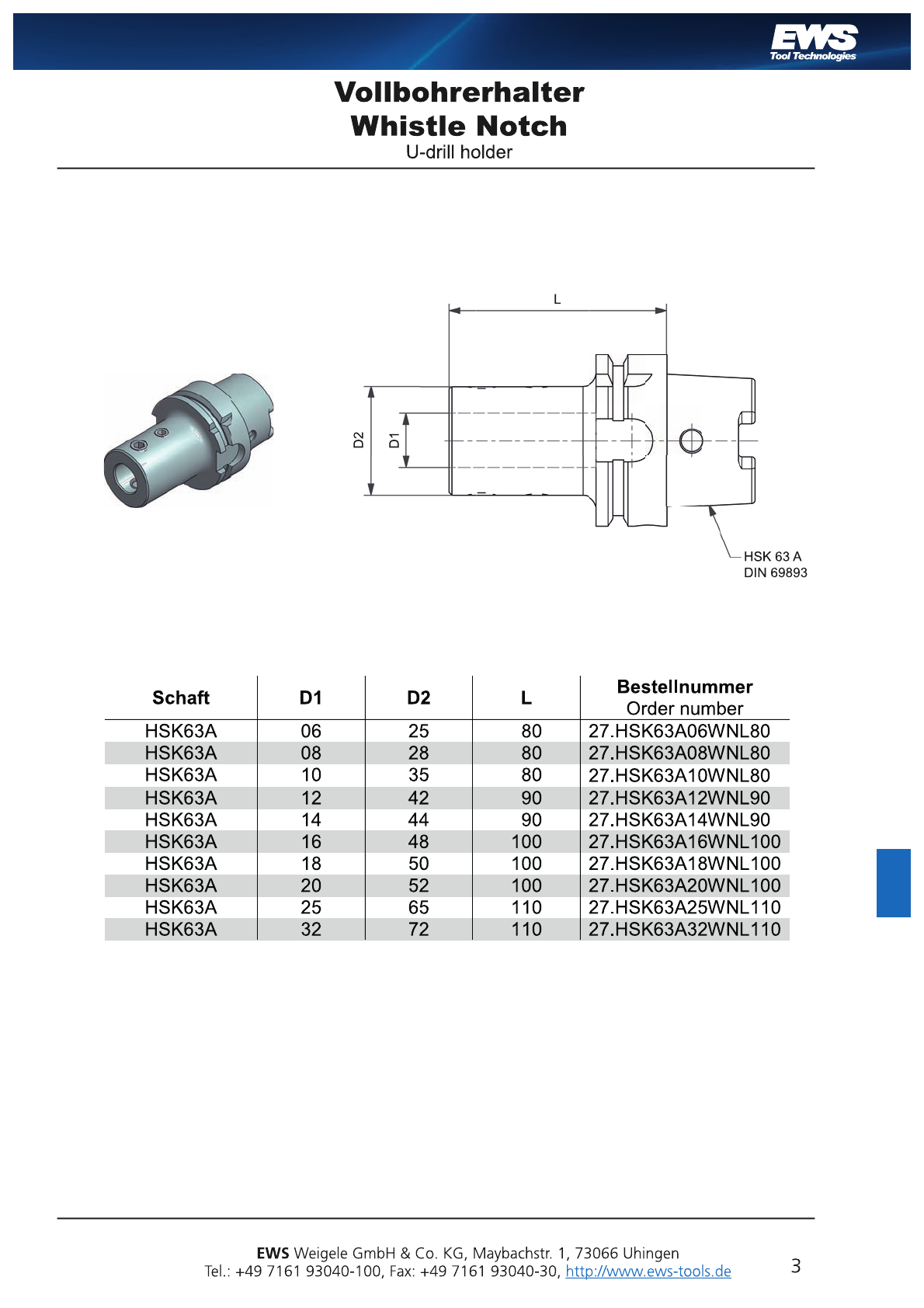

Whistle Notch

Klemmringe

Boring bar holder

Morse tapper shanks

Whistle notch

Clamping rings

Porte-outil pour outil

d‘alésage et queue à cône

morse

Whistle notch

Baque de serrage

1.24 - 1.27

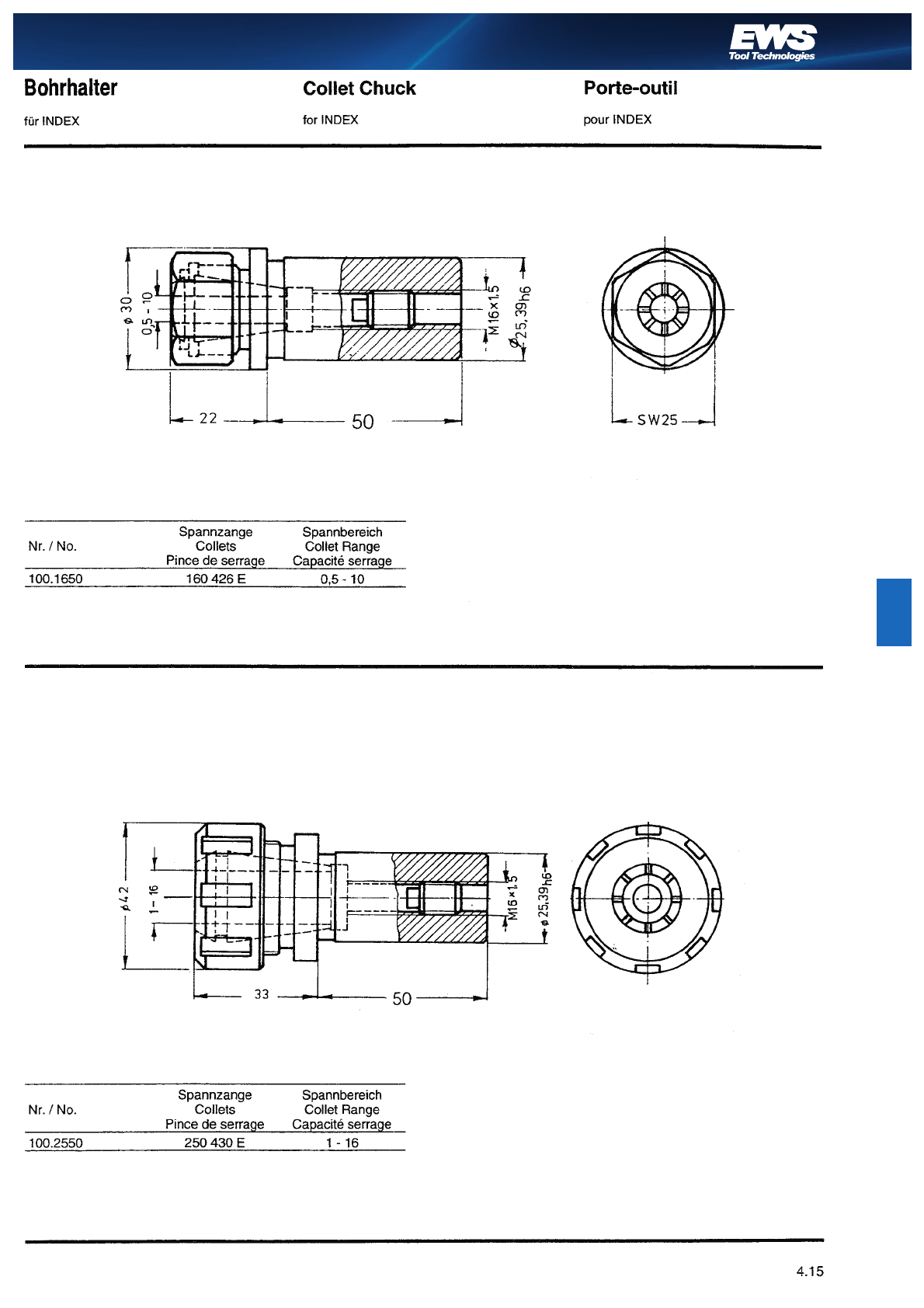

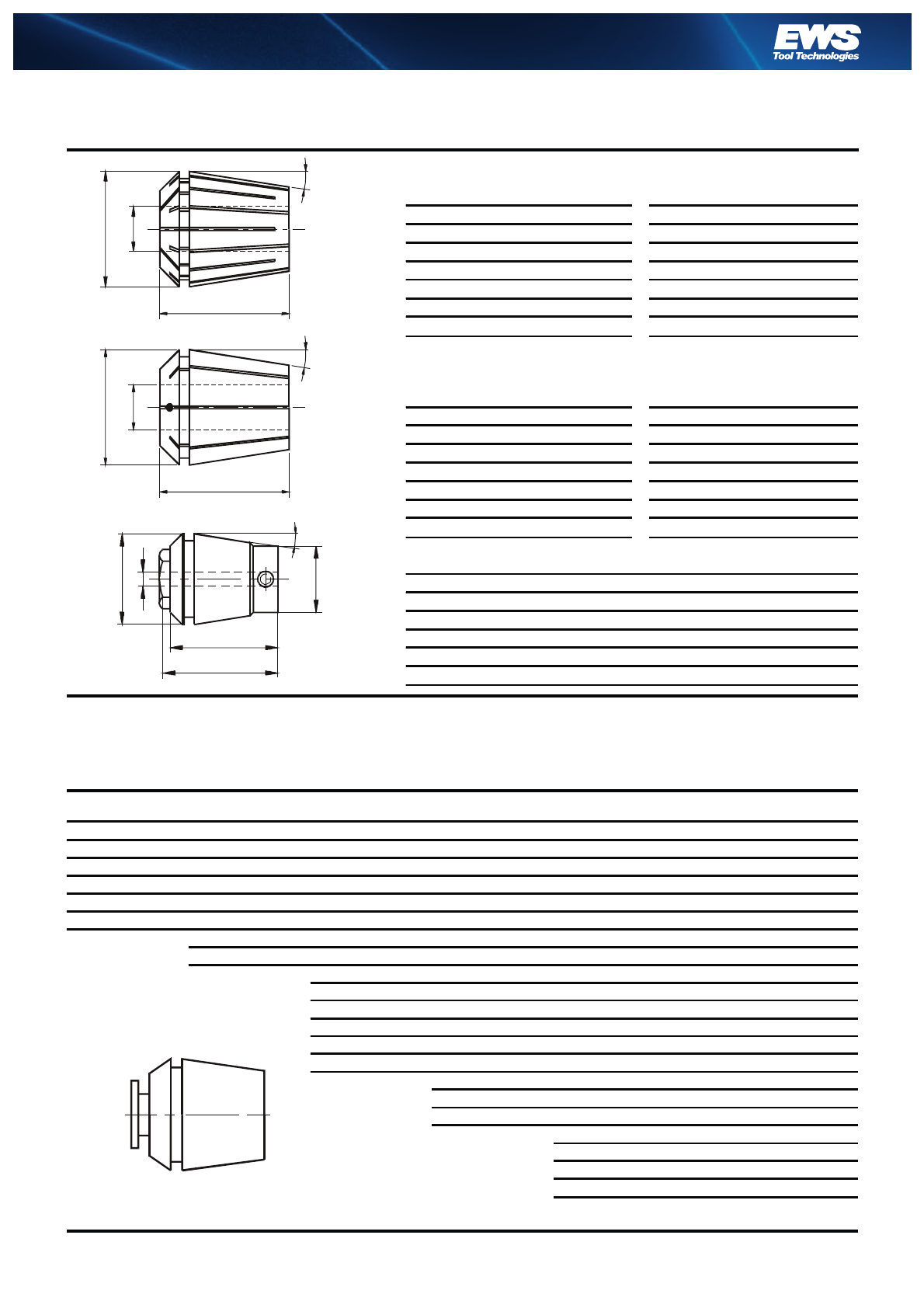

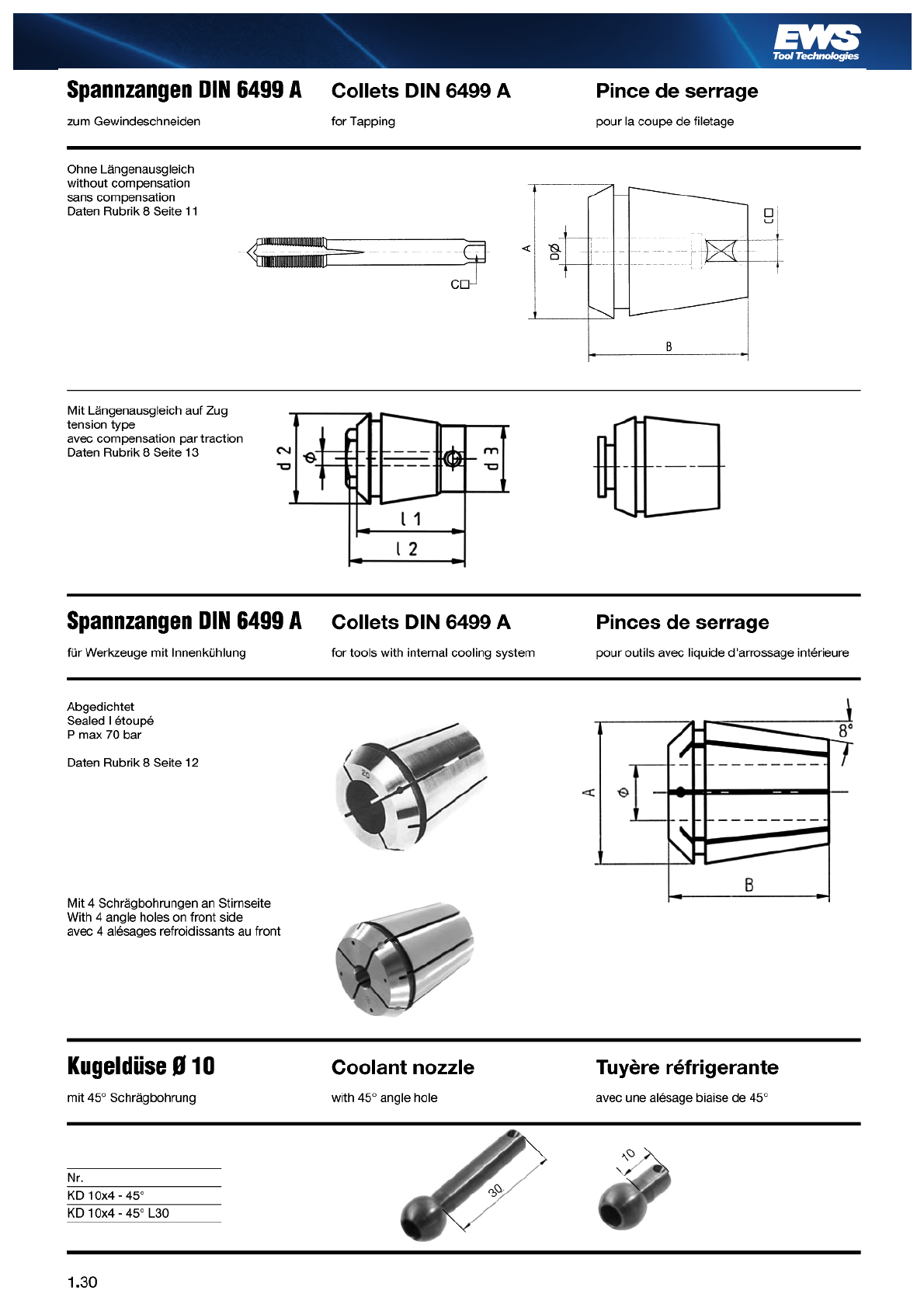

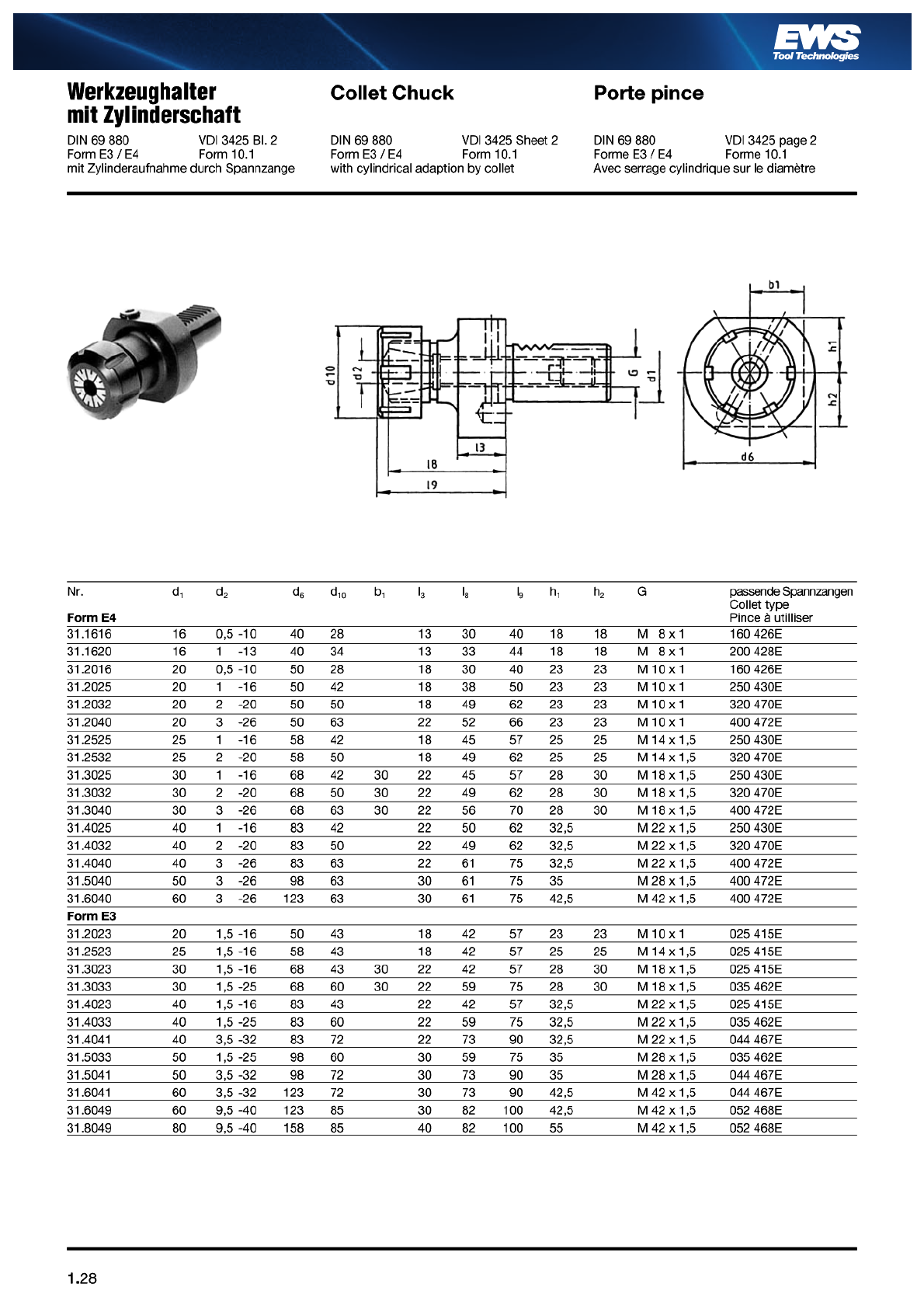

Werkzeughalter für

Spannzangen

Spannschlüssel

Collet chucks

Collets

Collet chuck wrenches

Porte-pinces

Pinces

Clés pour porte

pinces de serrage

E3 / E4 1.28 / 1.29

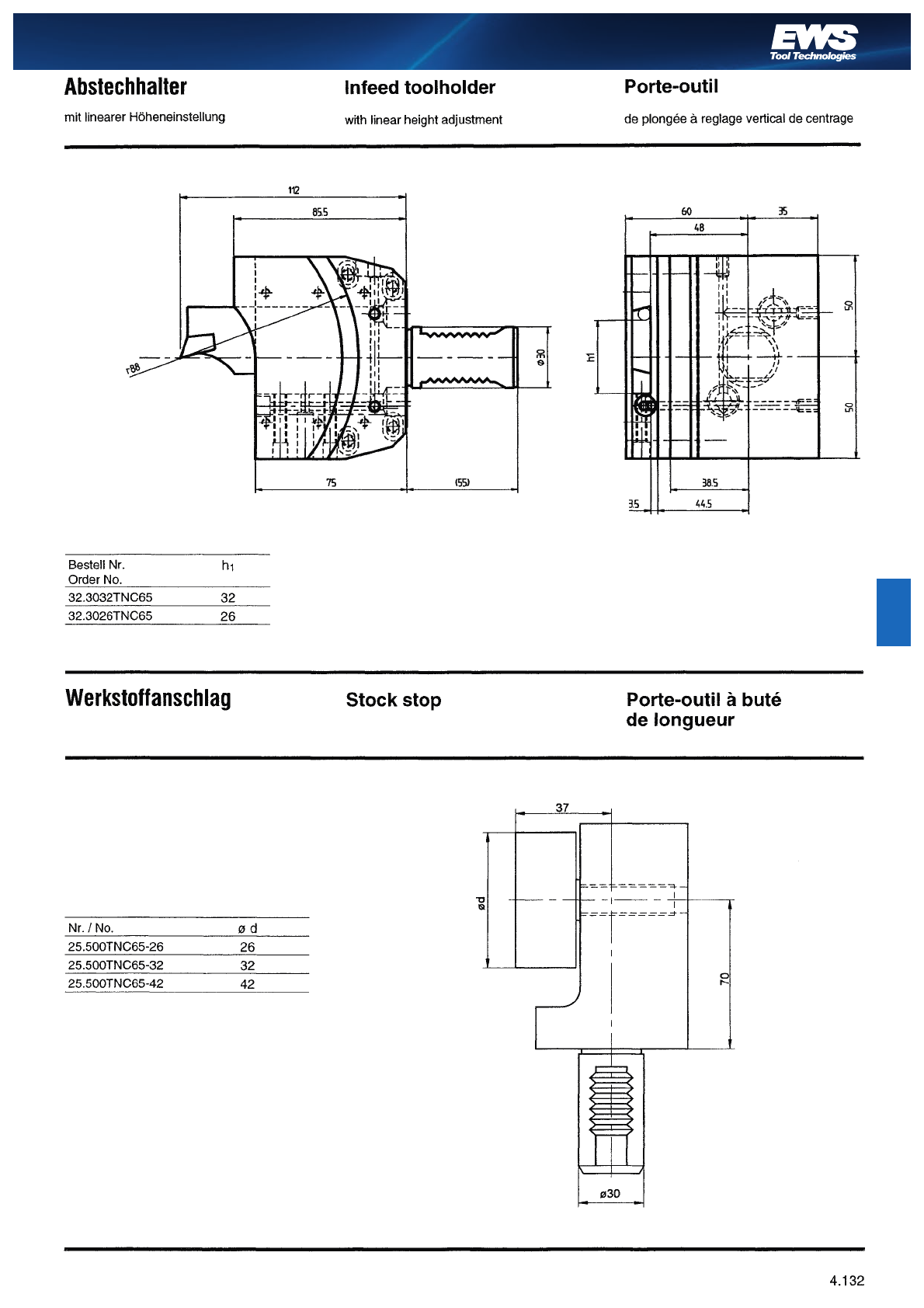

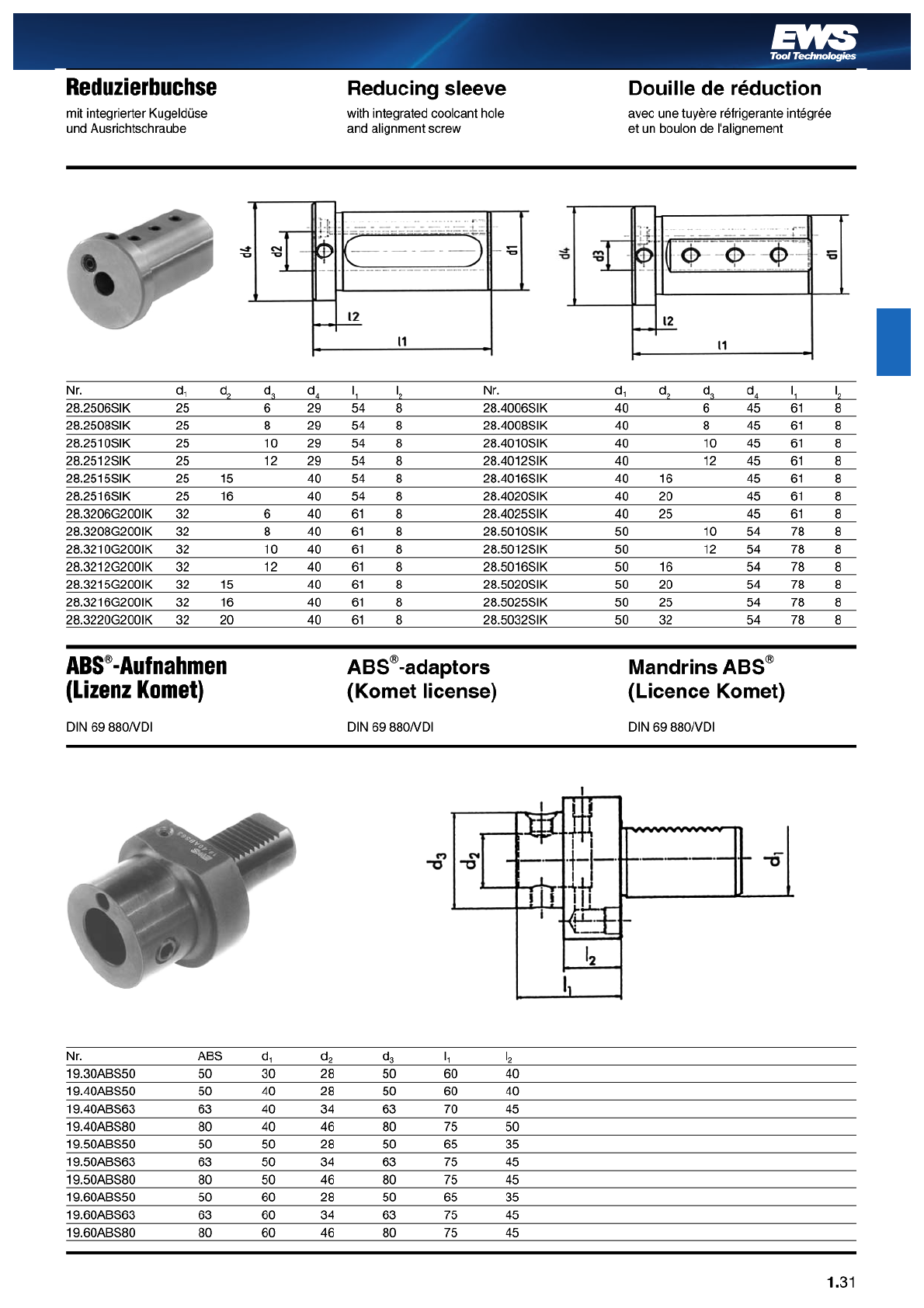

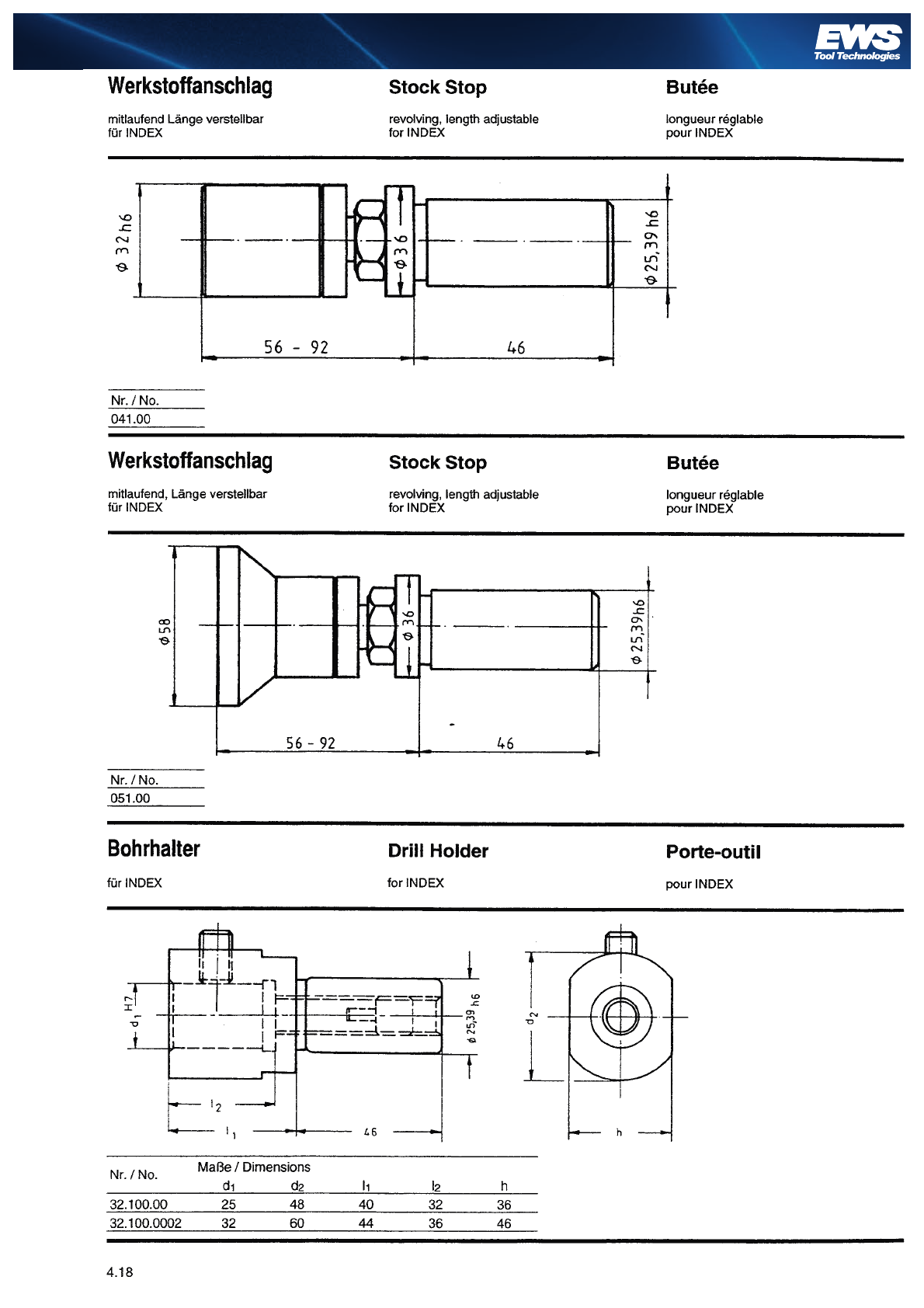

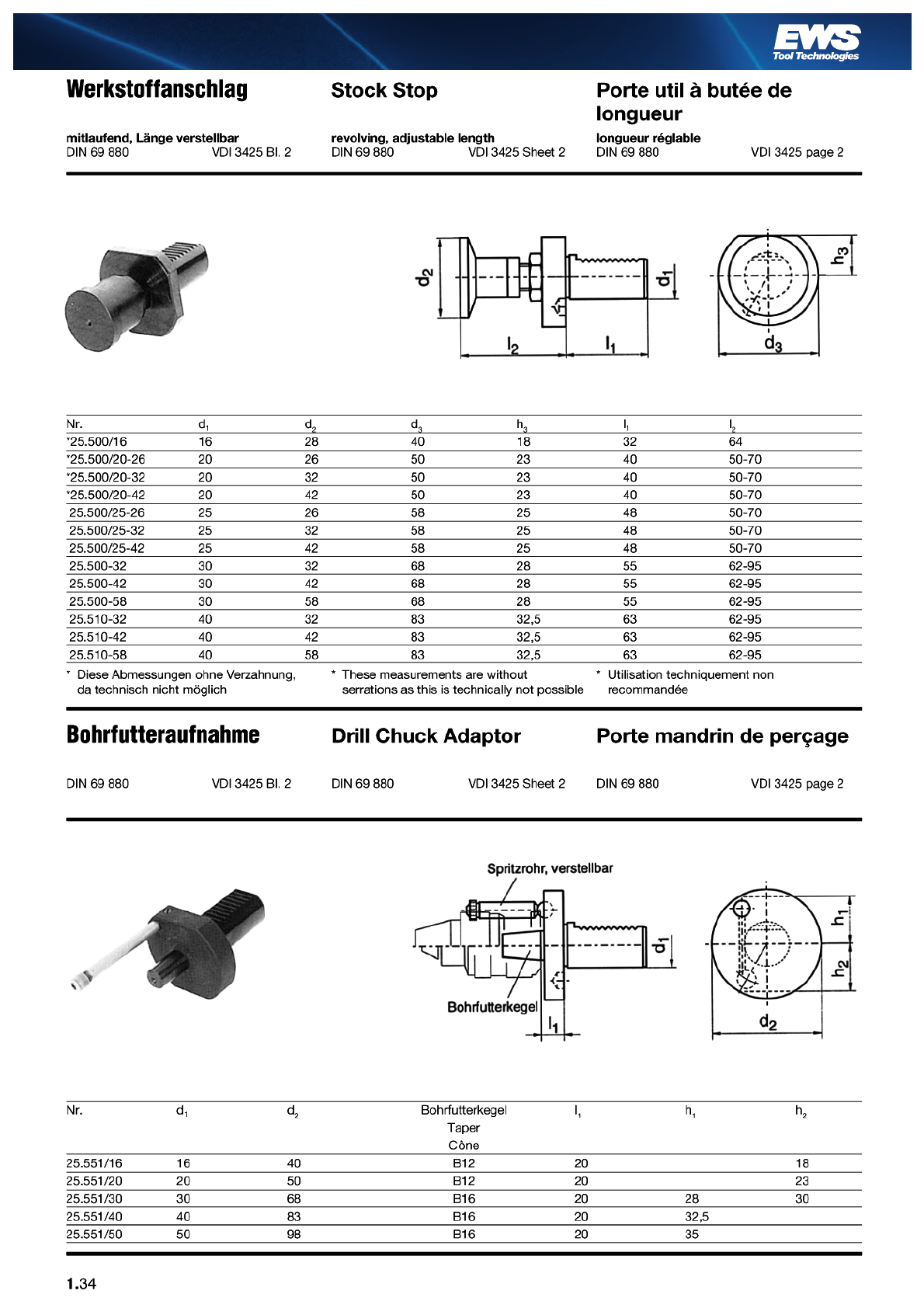

Werkstoffanschläge

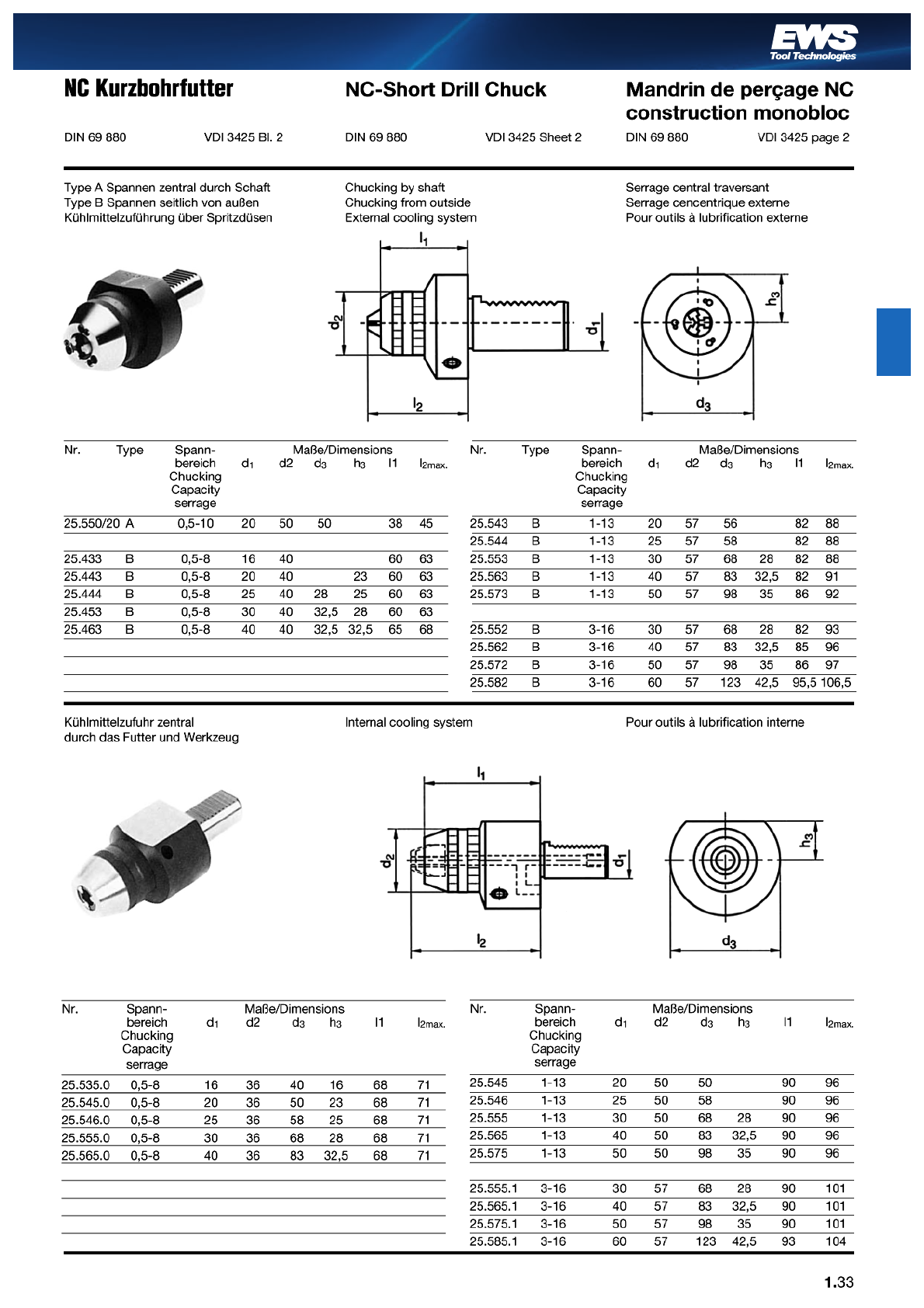

Kurzbohrfutter

ABS-Aufnahmen

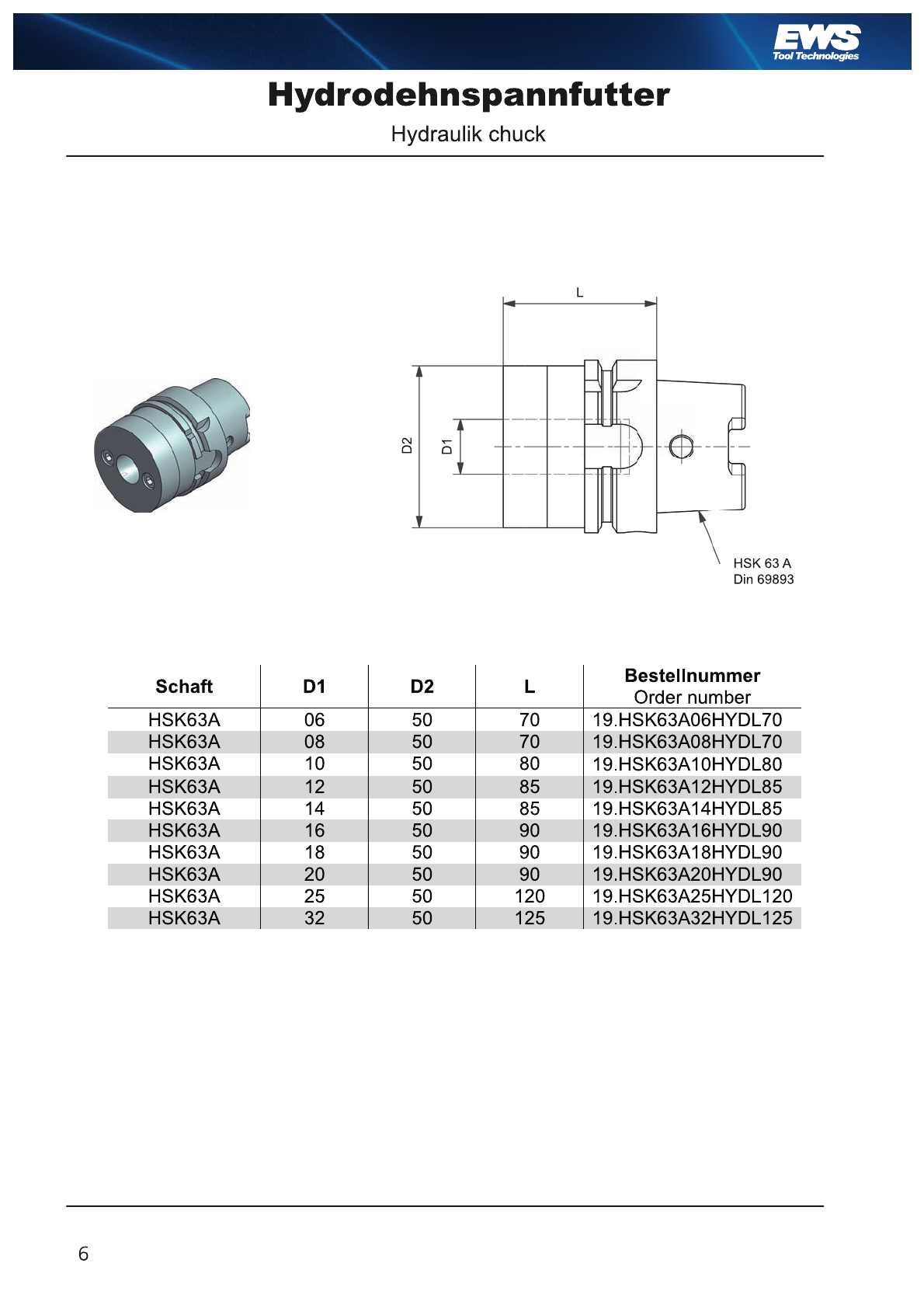

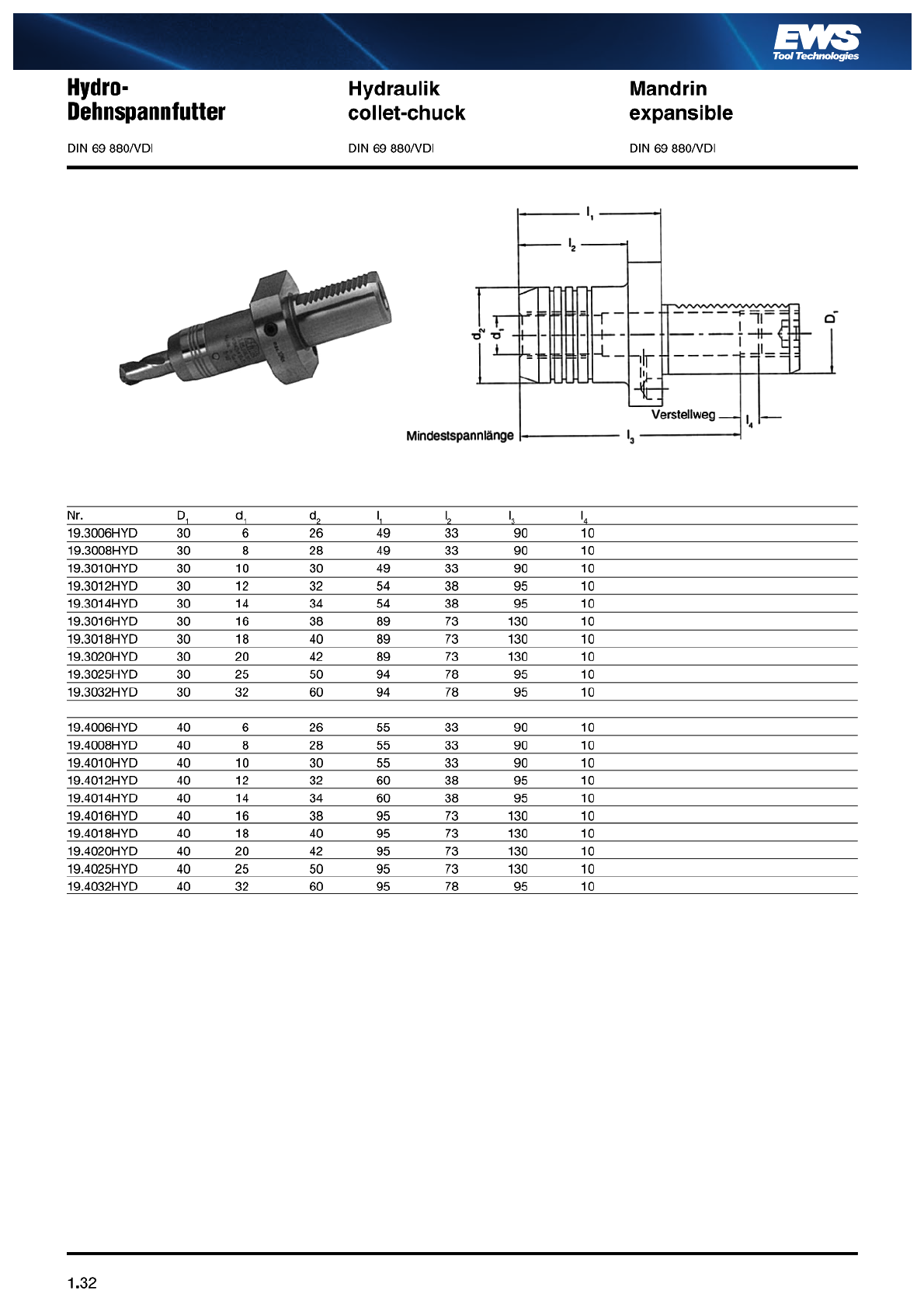

Hydro-Drehspannfutter

Stock stop

Short drill chuck

ABS-adaptors

Hydraulic chuck

Butée

Mandrins de perçage court

monobloc

Mandrins ABS

Mandrins expansible

1.30 / +1.33

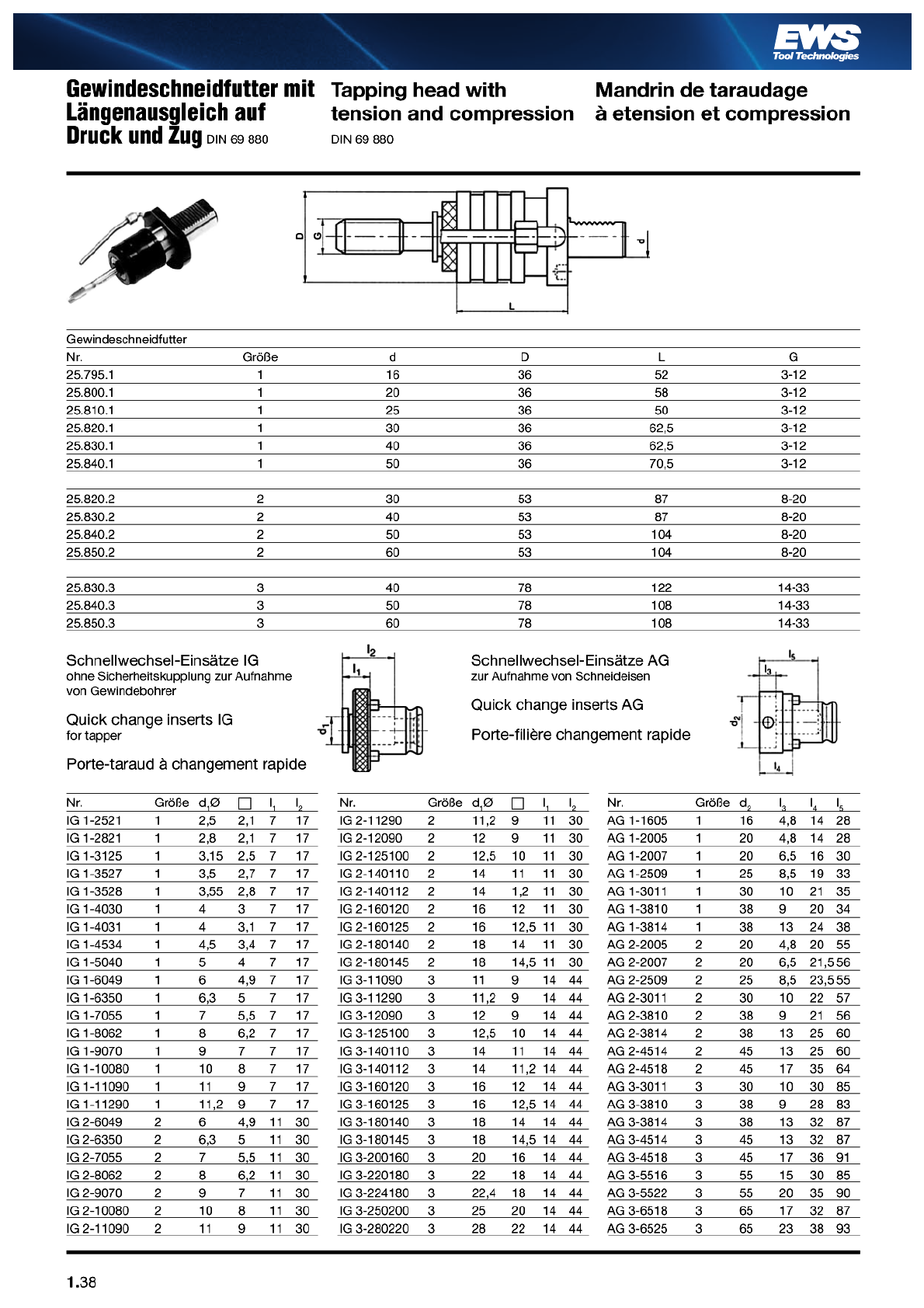

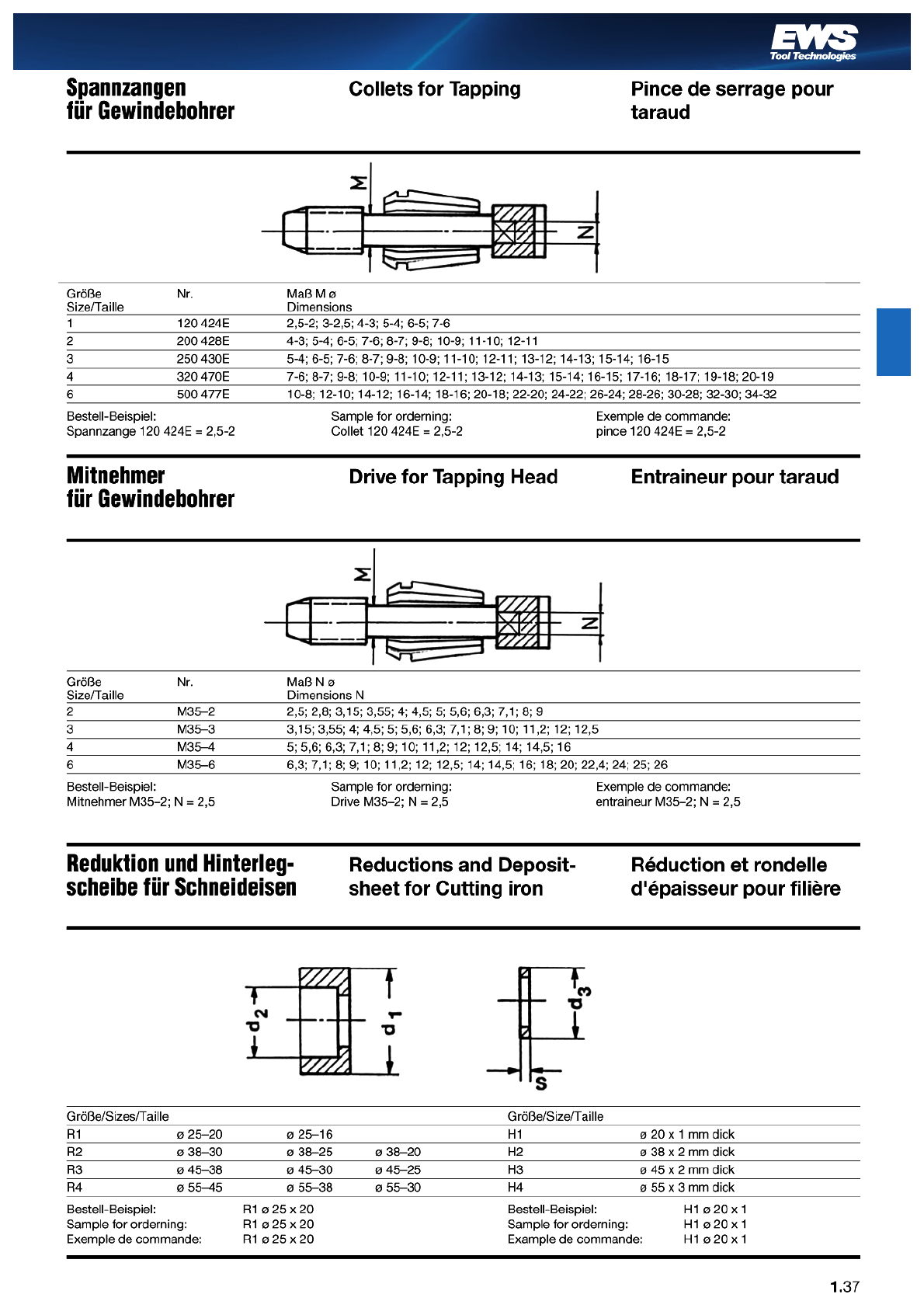

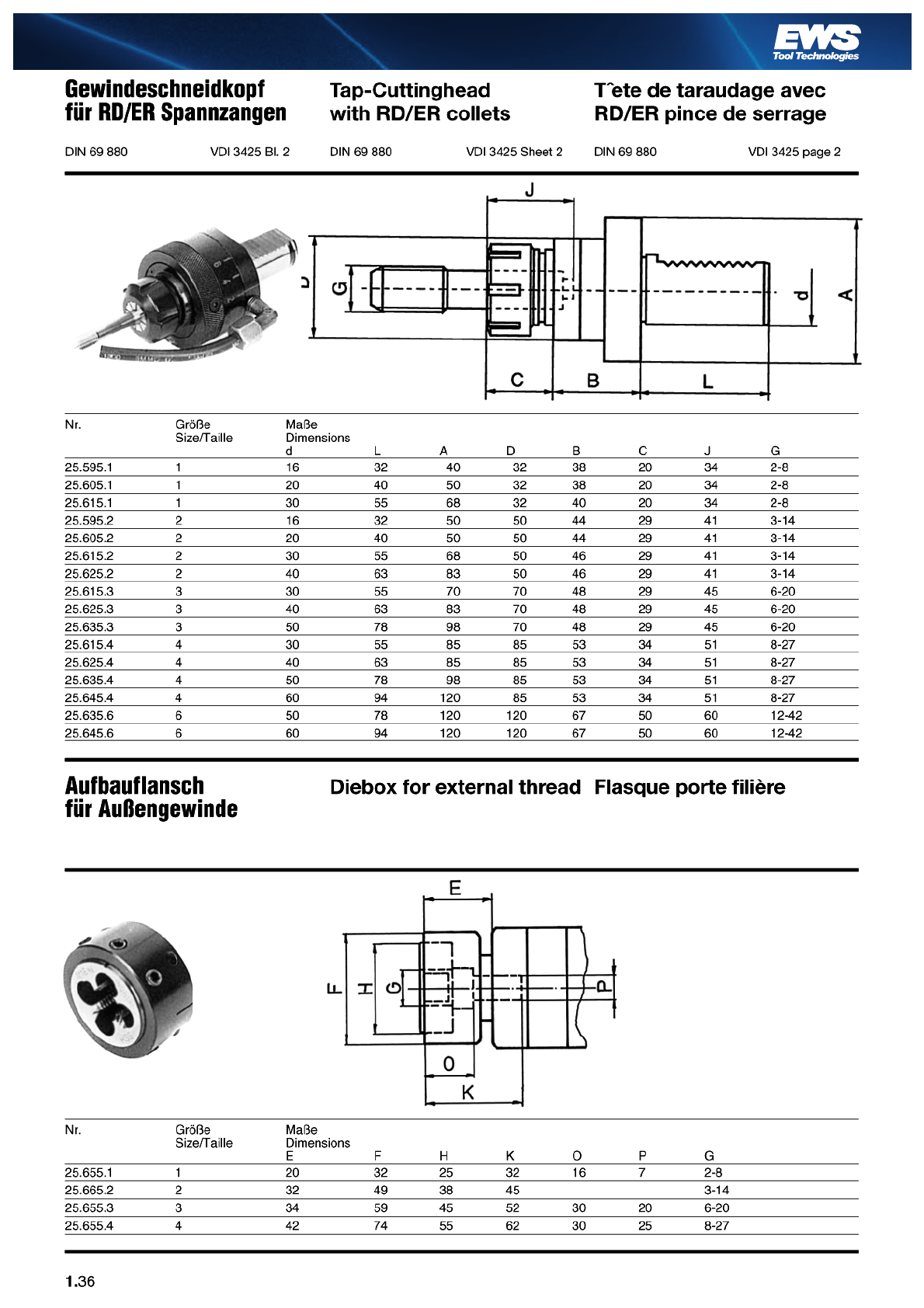

Gewindeschneidköpfe Tapping heads Tête de tarandage 1.34 - 1.39

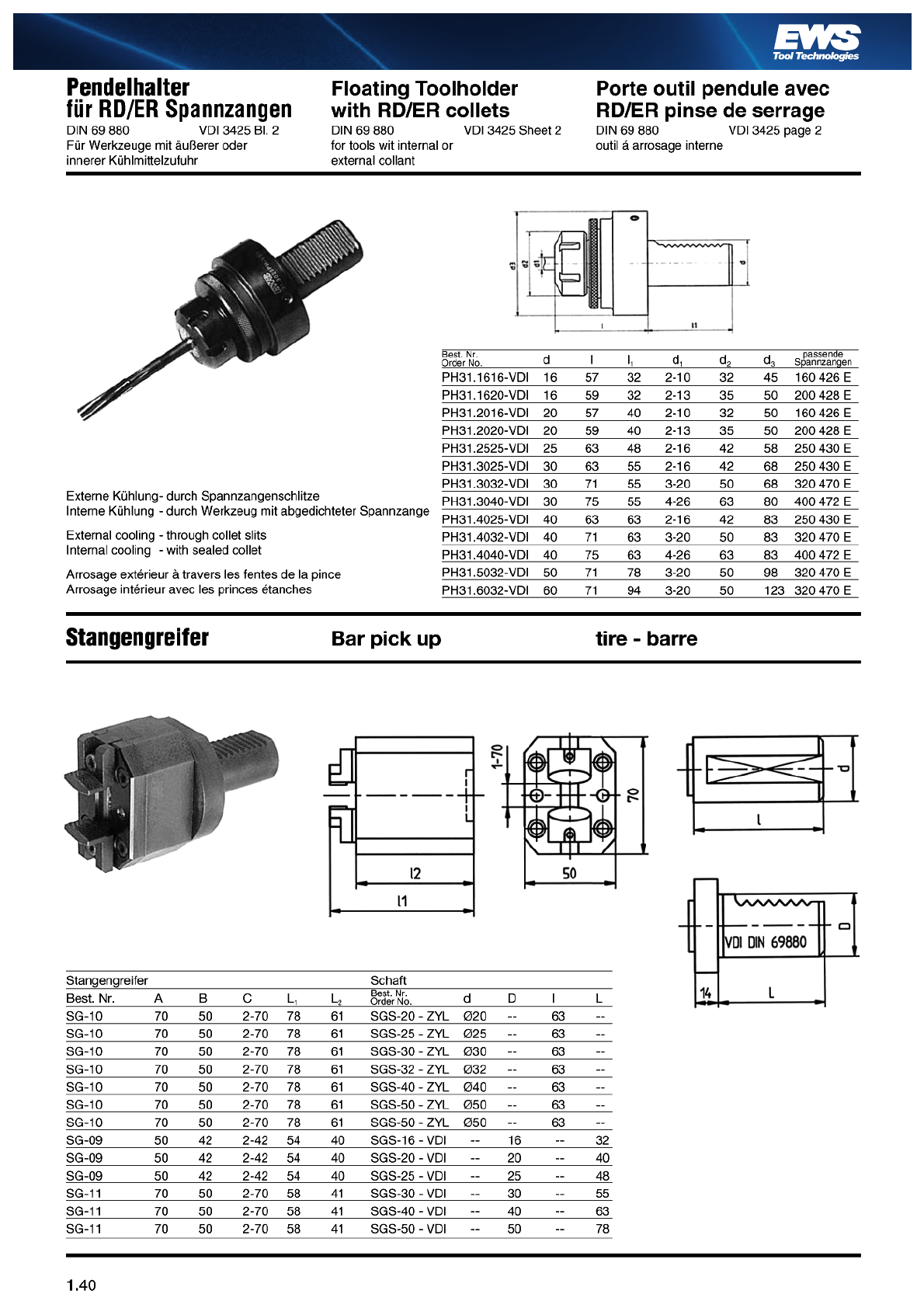

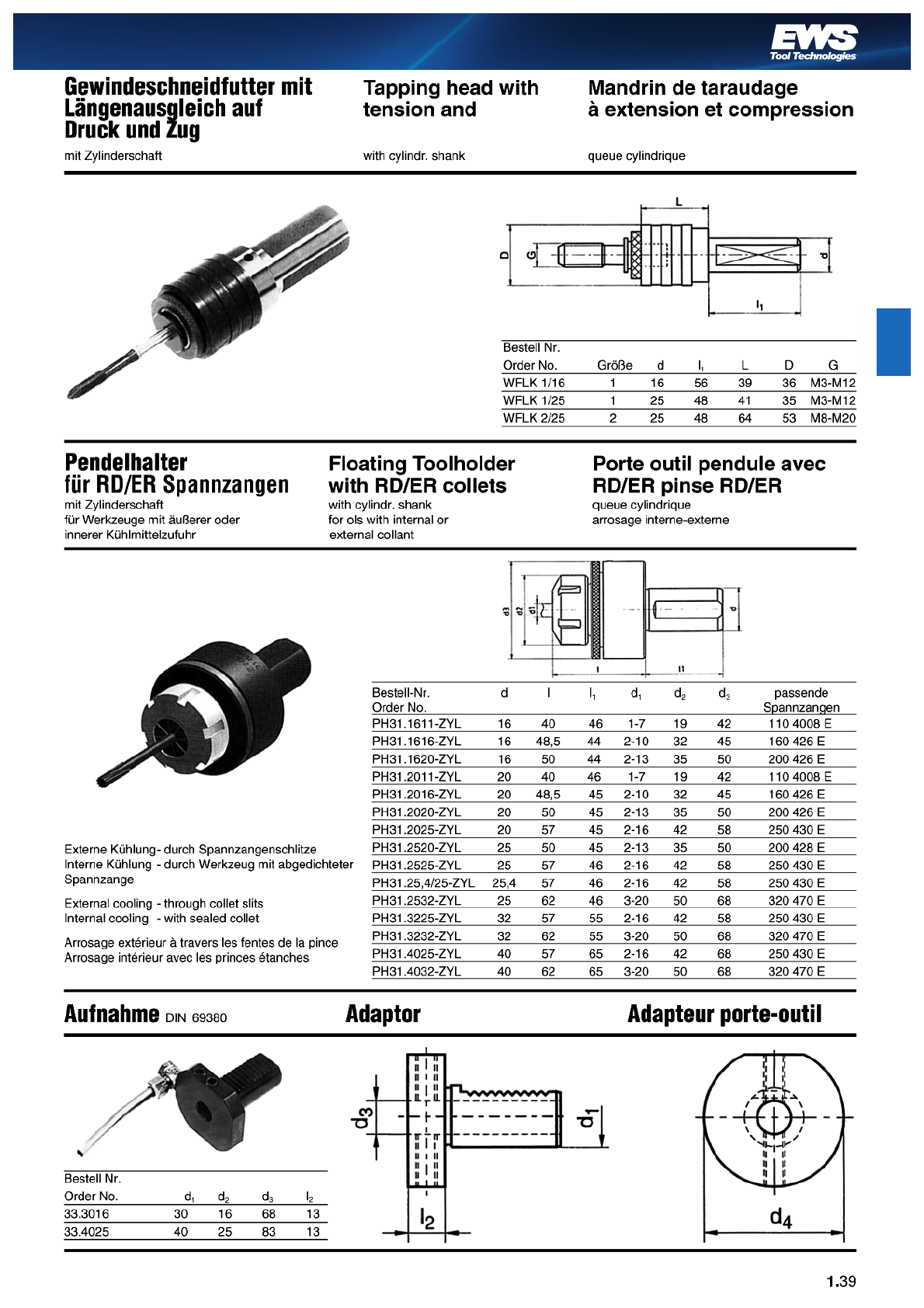

Pendelhalter Floating holders Mandrins porte alésoir

ﬂ ottant

1.39 + 1.40

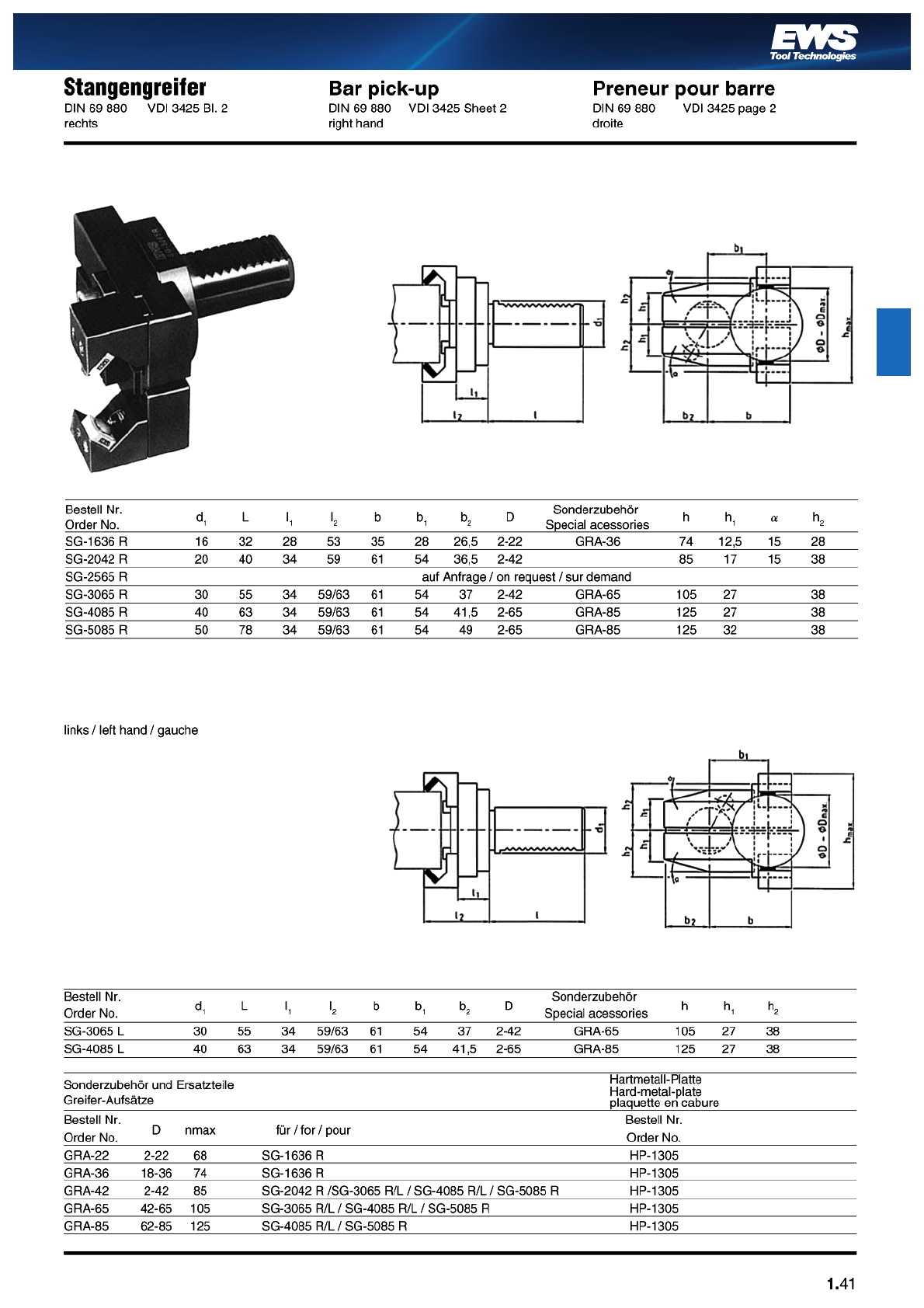

Stangengreifer Bar gripper Tire-barre à mâchoire 1.40 + 1.41

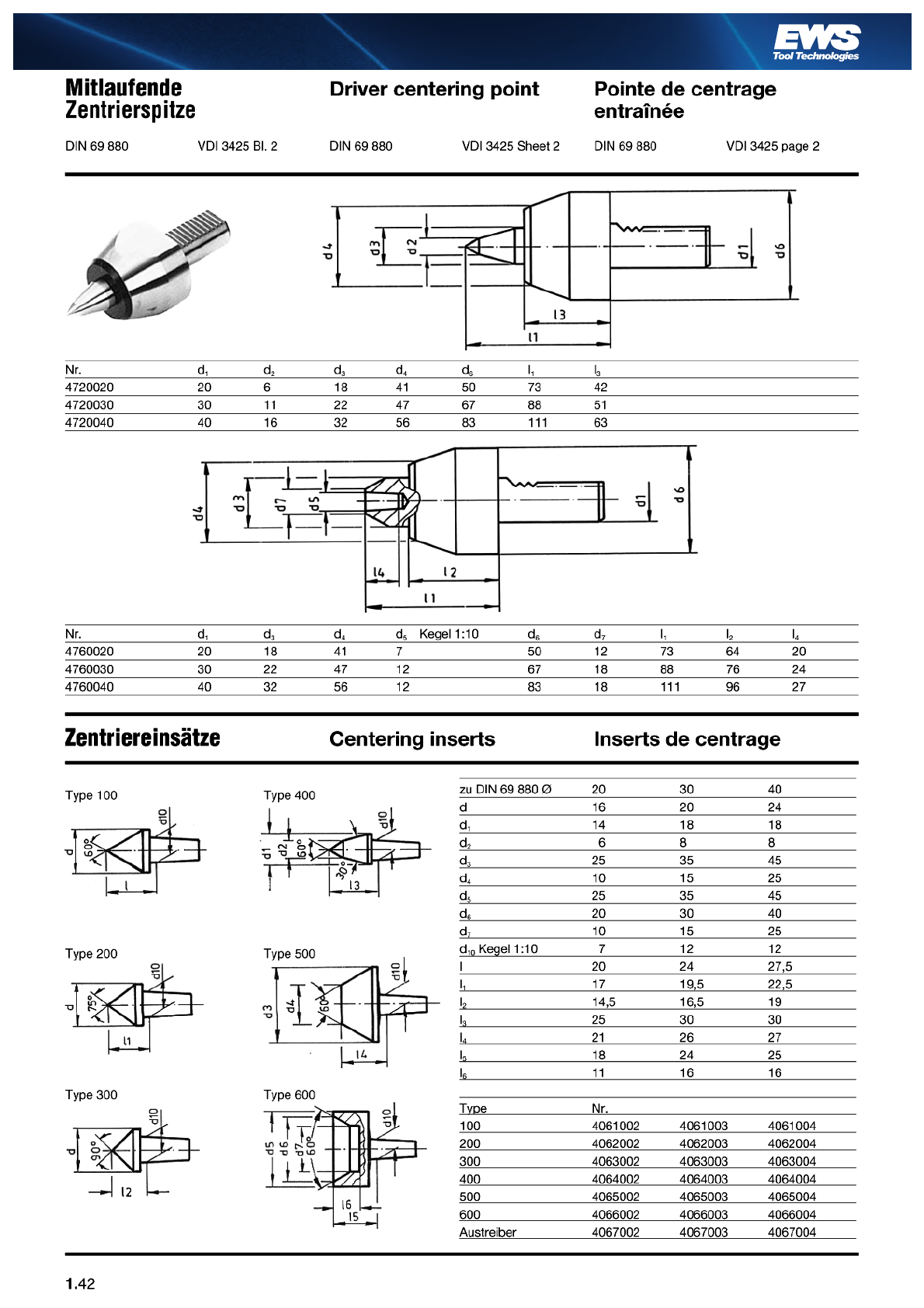

Zentrierspitzen Center points Pointe de centrage 1.42

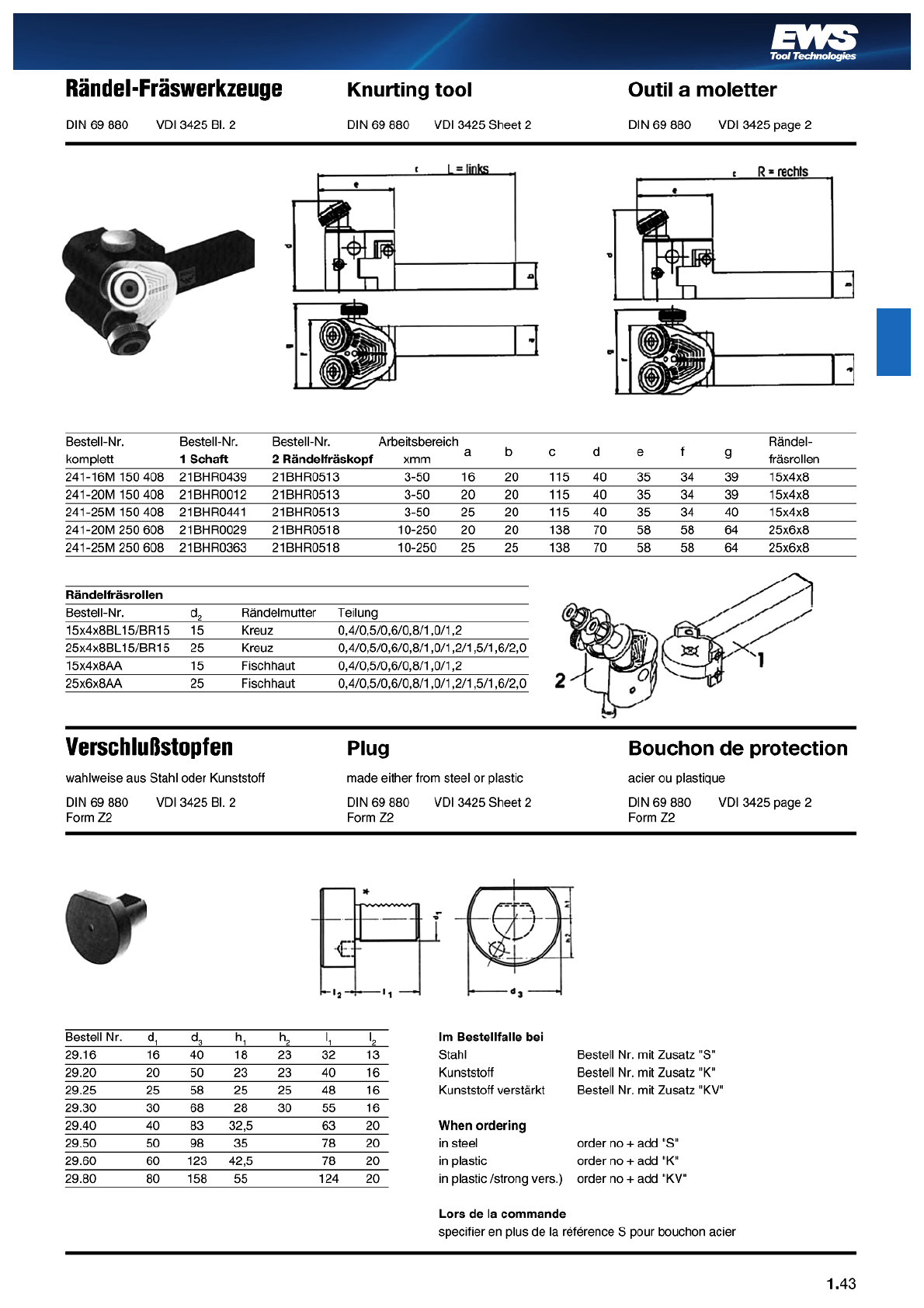

Rändelfräswerkzeuge

Verschlußstopfen

Knurling tools

Blanking plugs

Appareil à moleter

Bouchonde protection

Z2 1.43

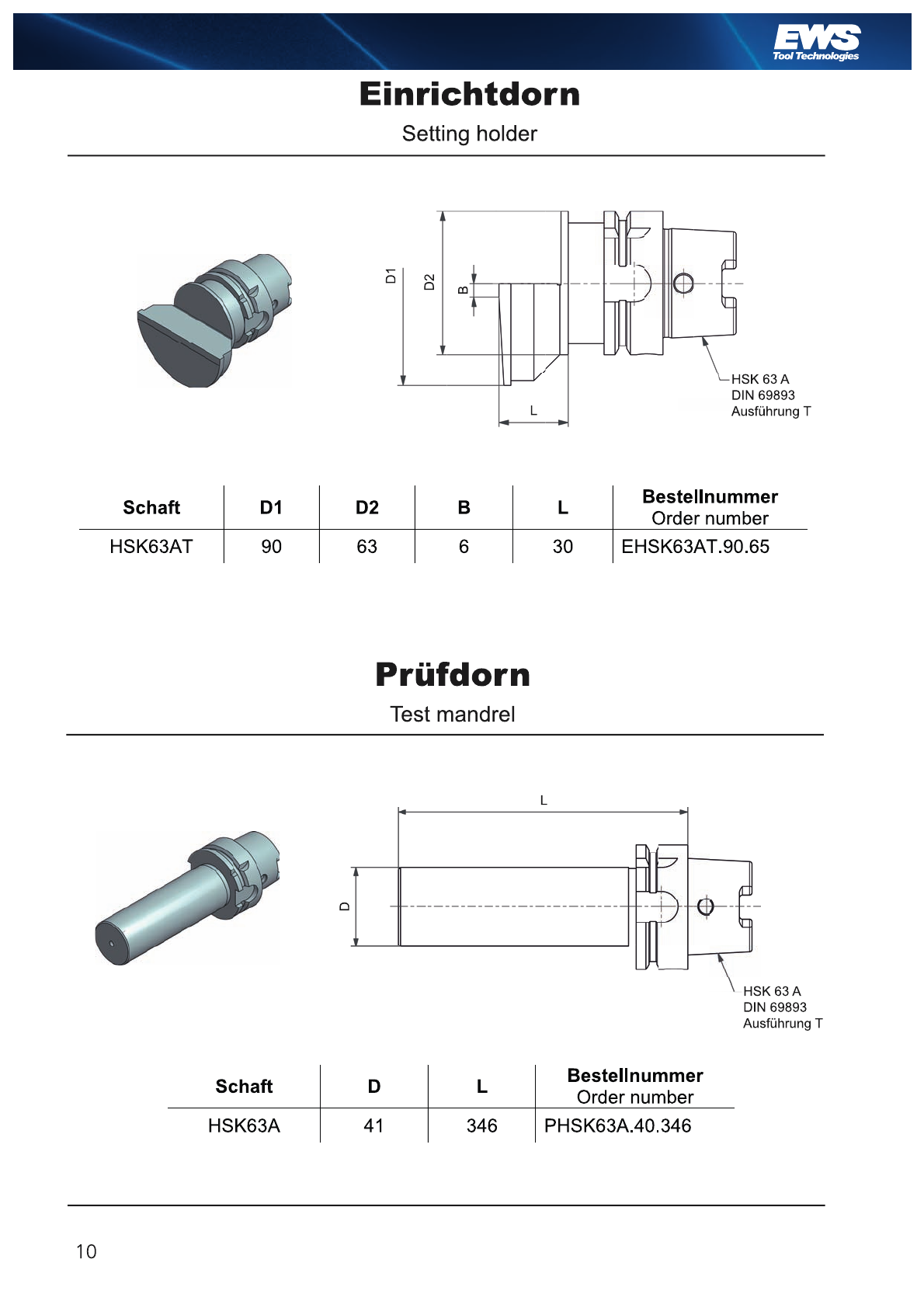

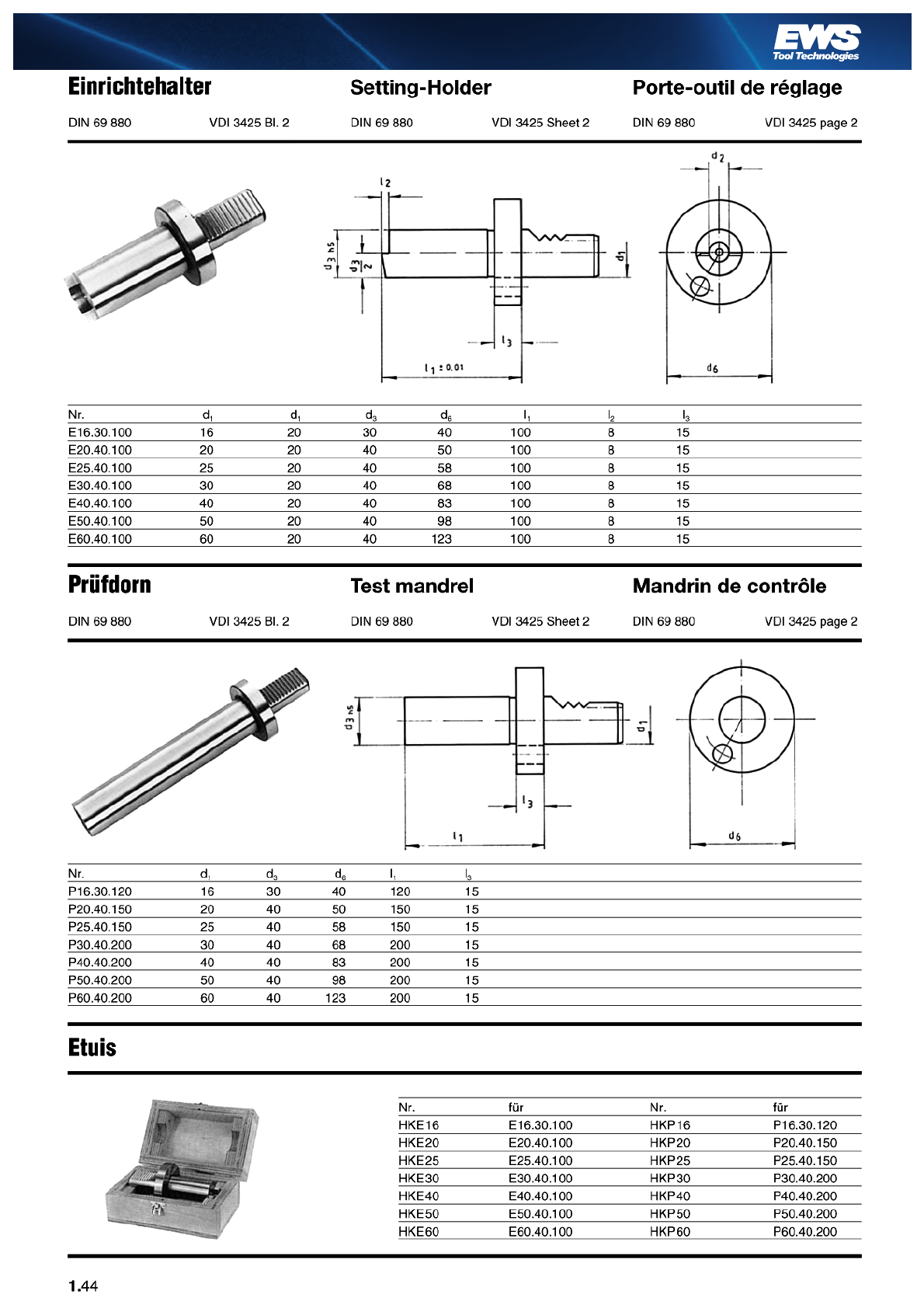

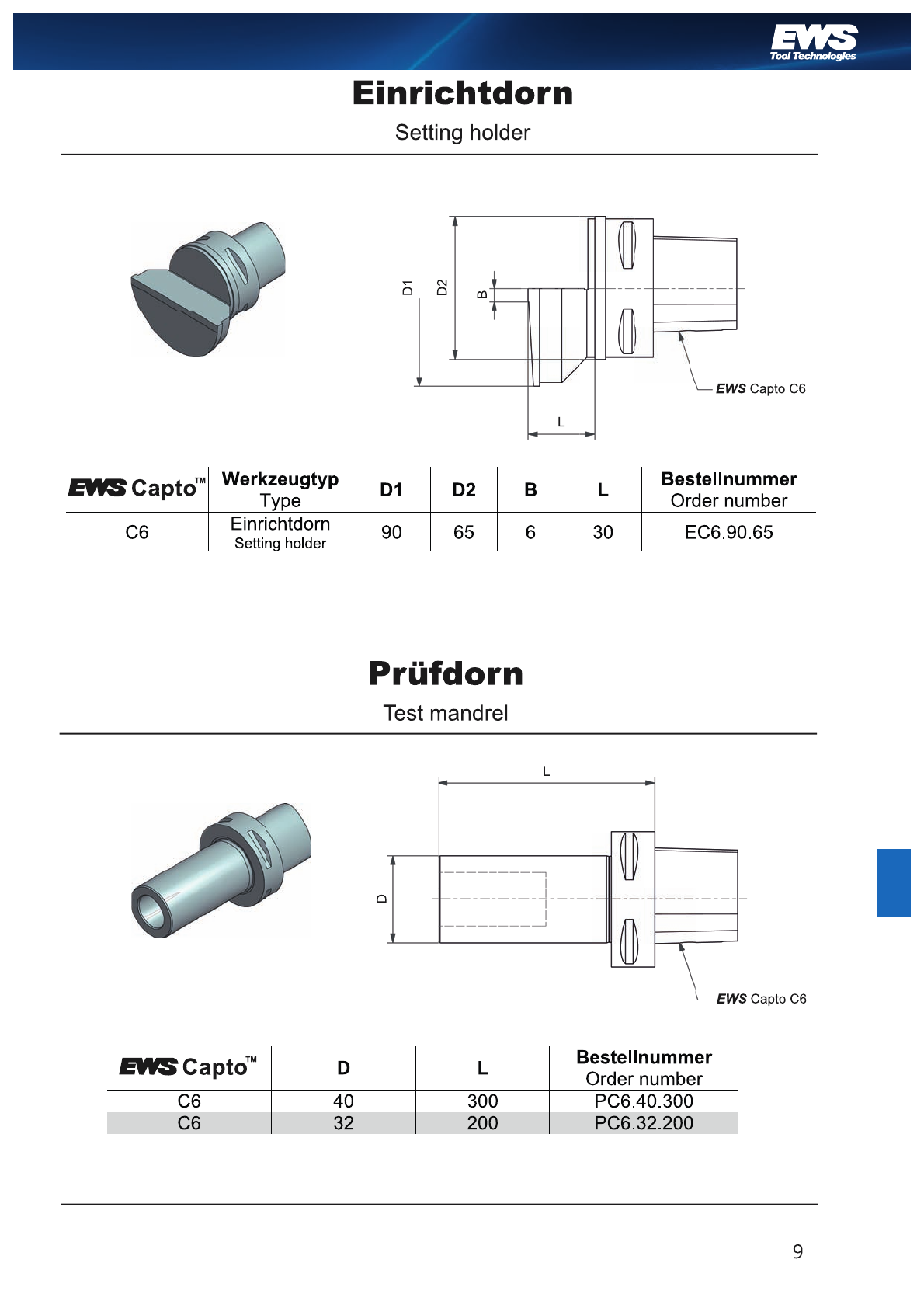

Einrichtehalter

Prüfdorne

Setting holders

Test mandrels

Porte-outil de réglage

Mandrins de contrôle

1.44

Zubehör Accessories Accessories 1.31 + 1.32

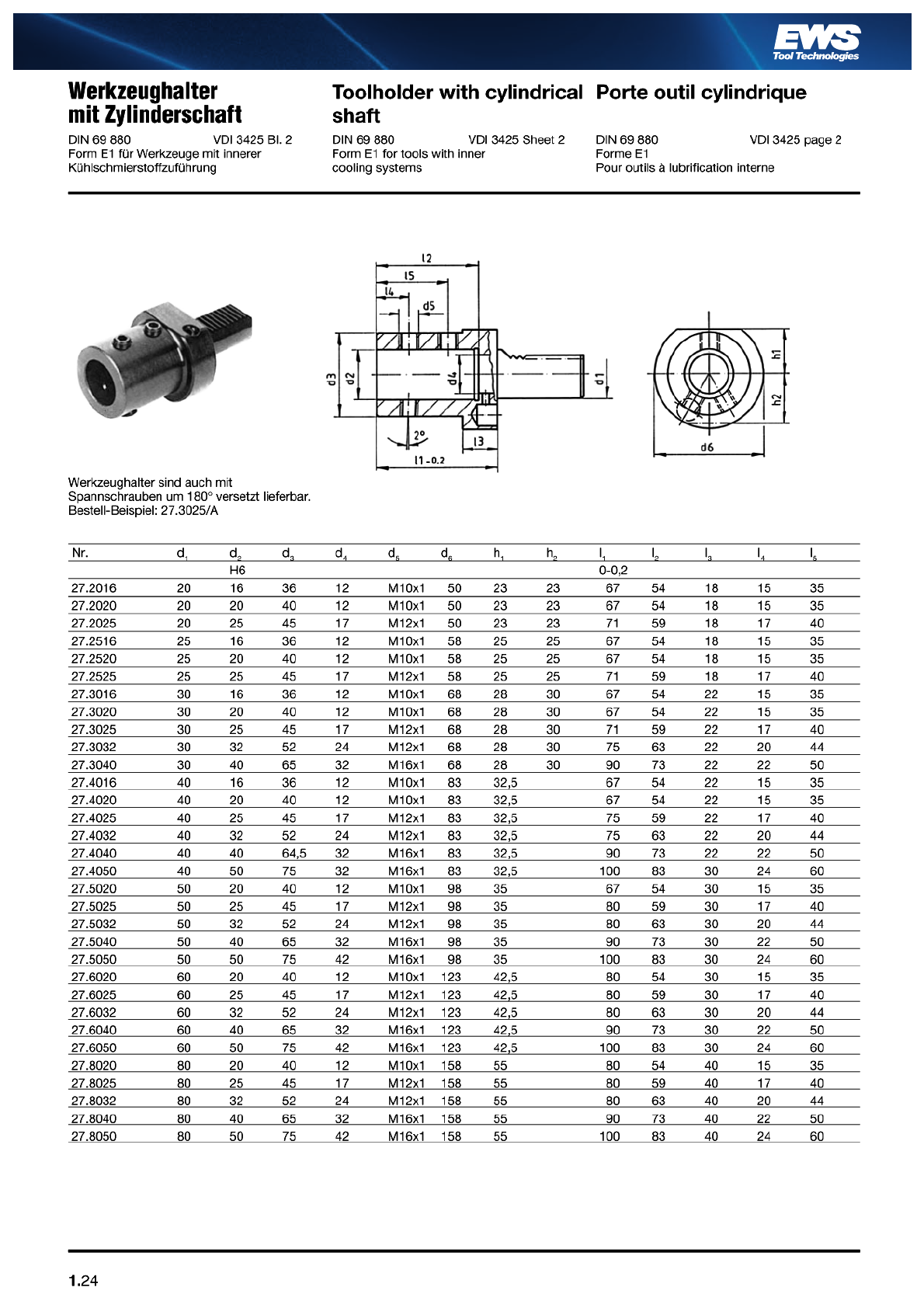

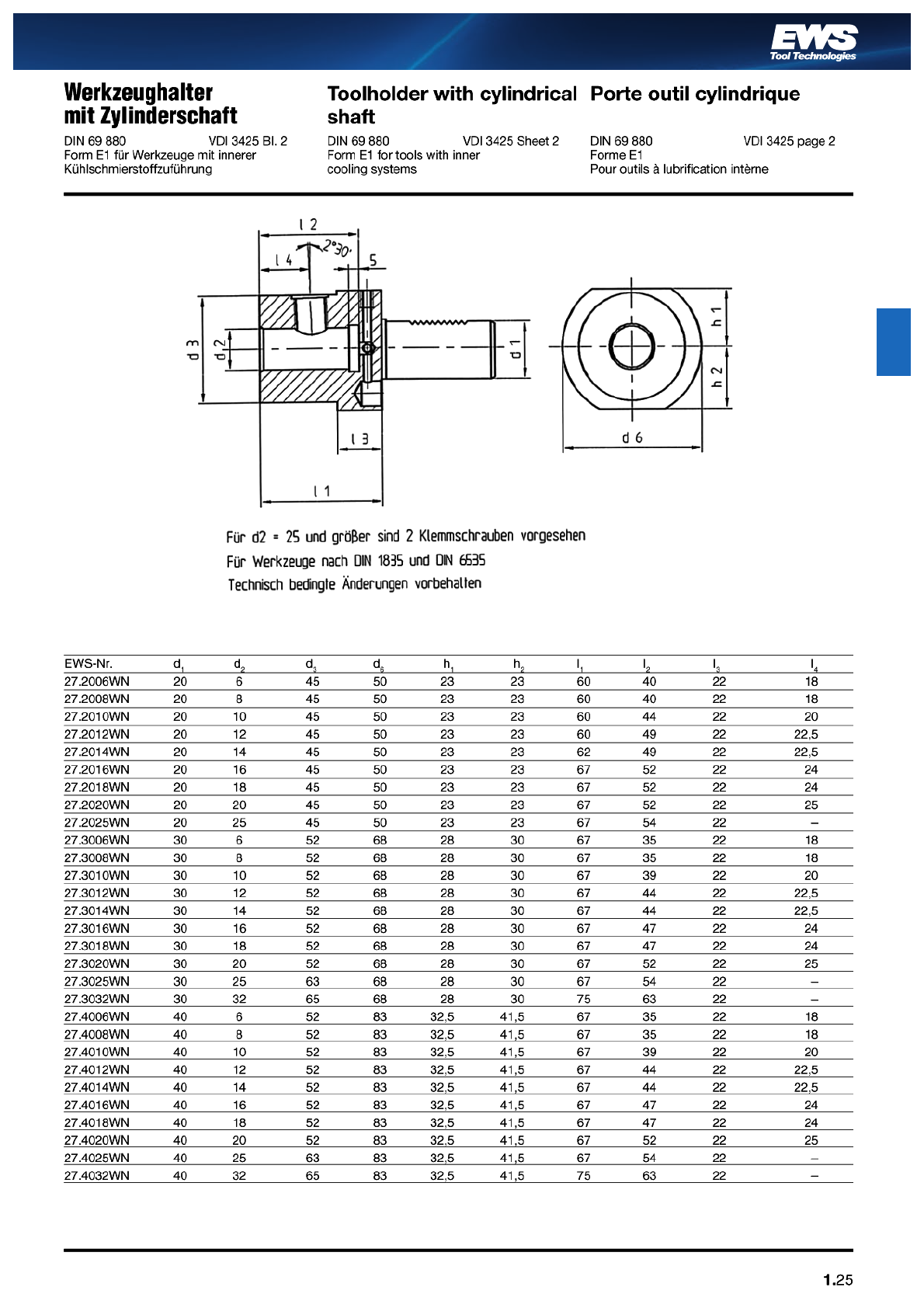

Werkzeughalter mit Zylinderschaft

Tool holder with cyndrical shank

Porte-outil cylindrique

Precision meets Motion

1.45

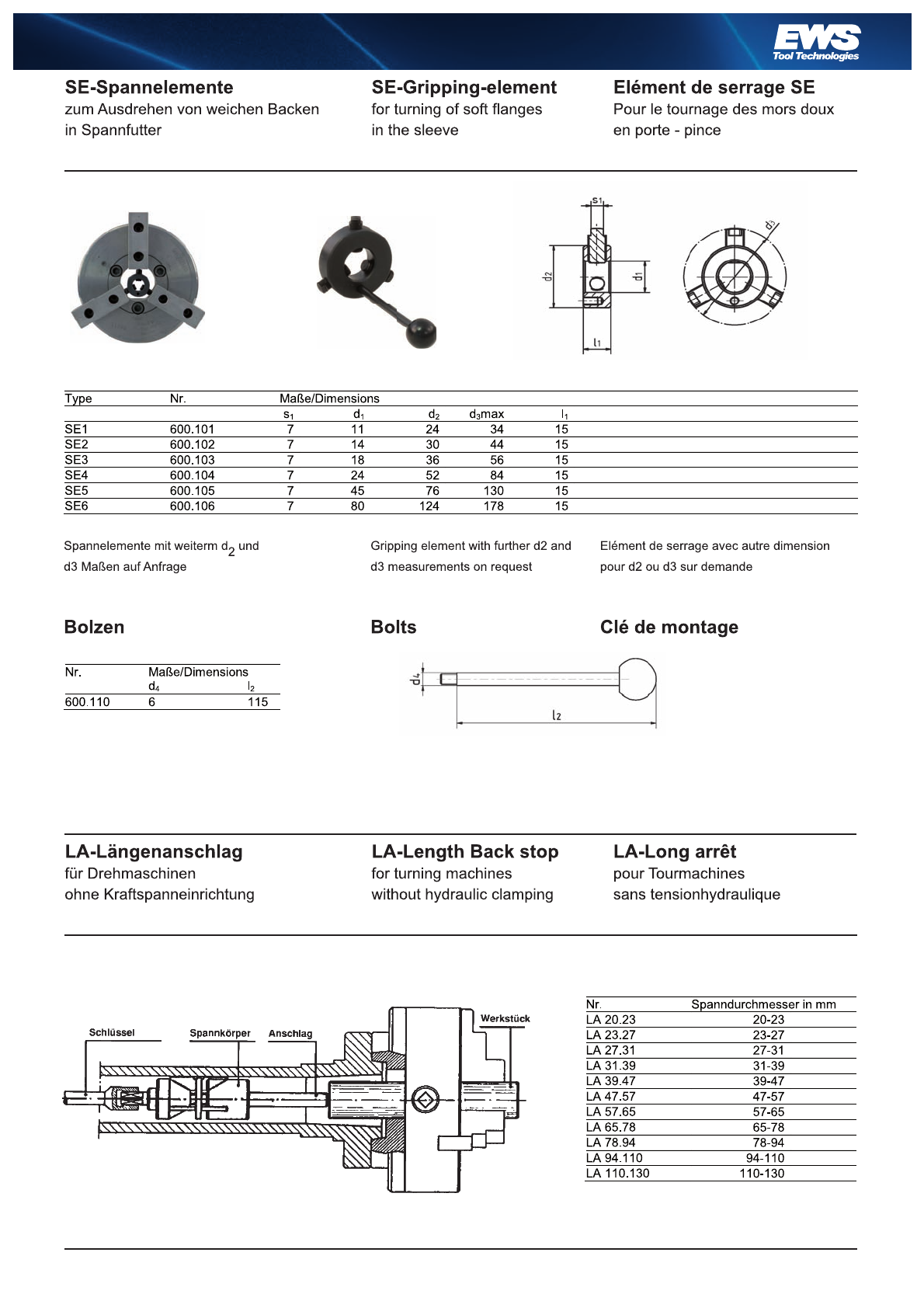

Precision meets Motion

1.46

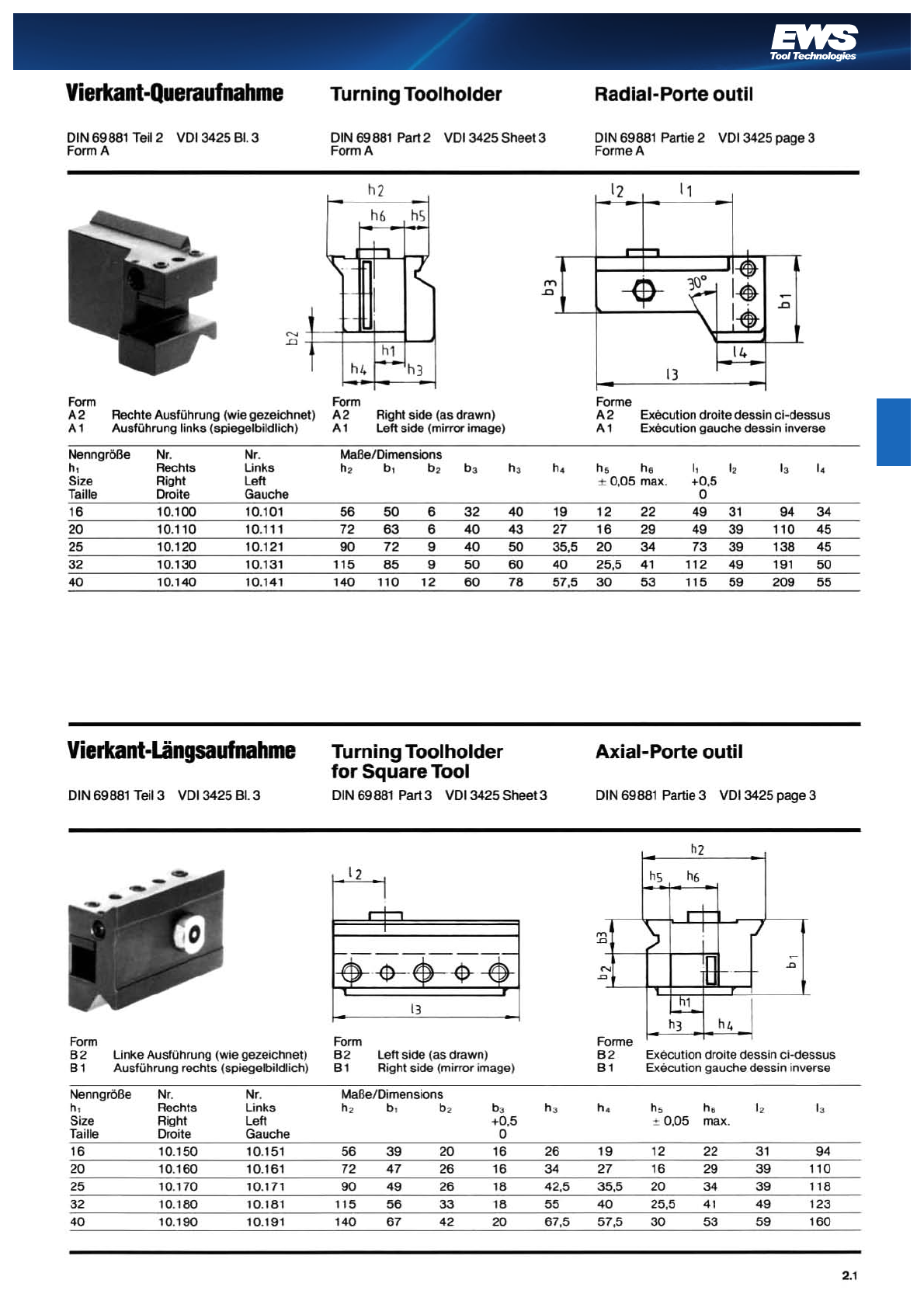

Prismenaufnahmen nach DIN 69881

Dove tail tool holder according to DIN 69881

Porte-outils prismatiques conforme DIN 69881

Precision meets Motion

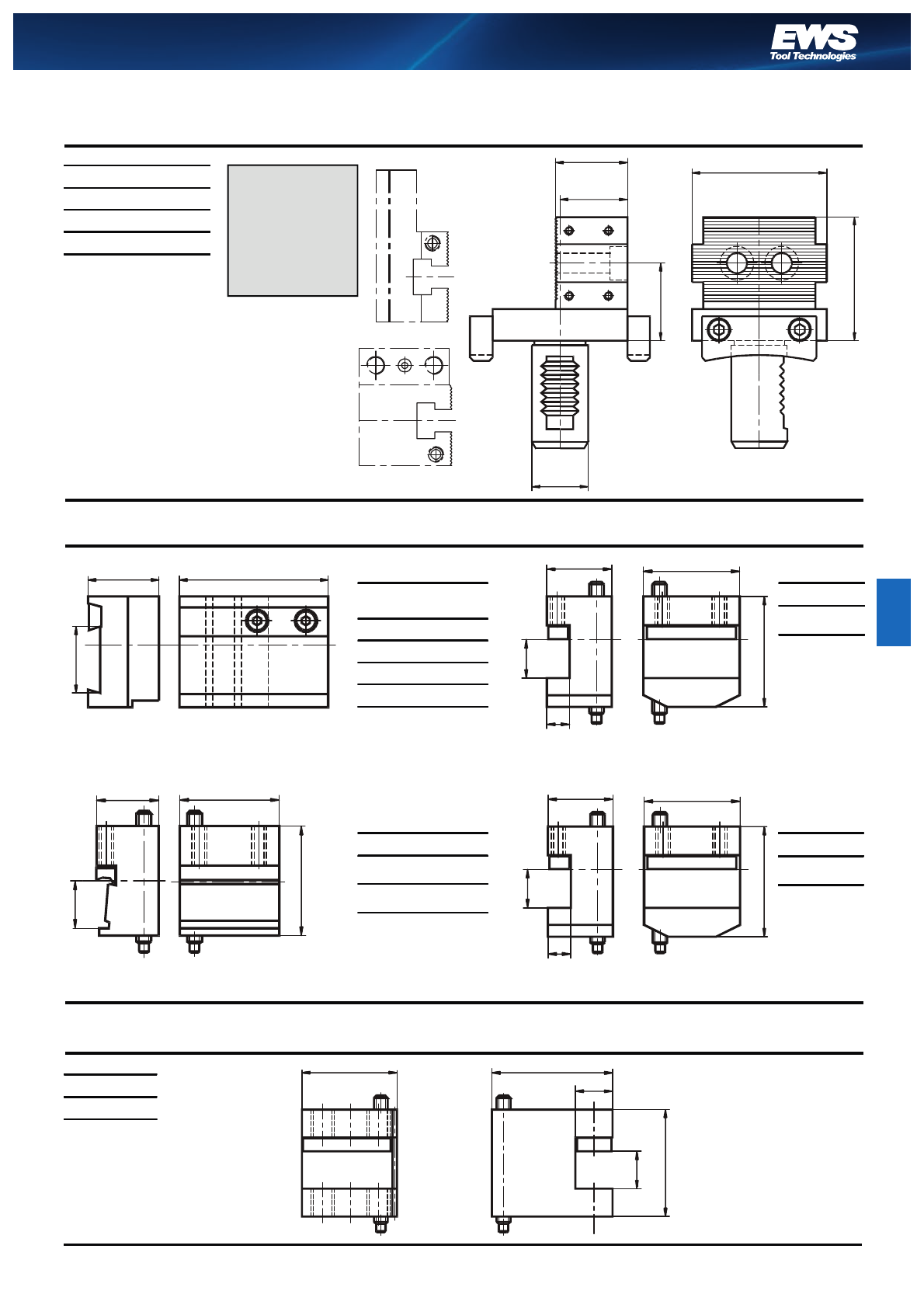

Form Page

Radial-Werkzeughalter

Axial-Werkzeughalter

Radial-Tool holder

Axial-Toolholder

Porte-outil radial

Porte-outil axial

A1 / A2

B1 / B2

2.1

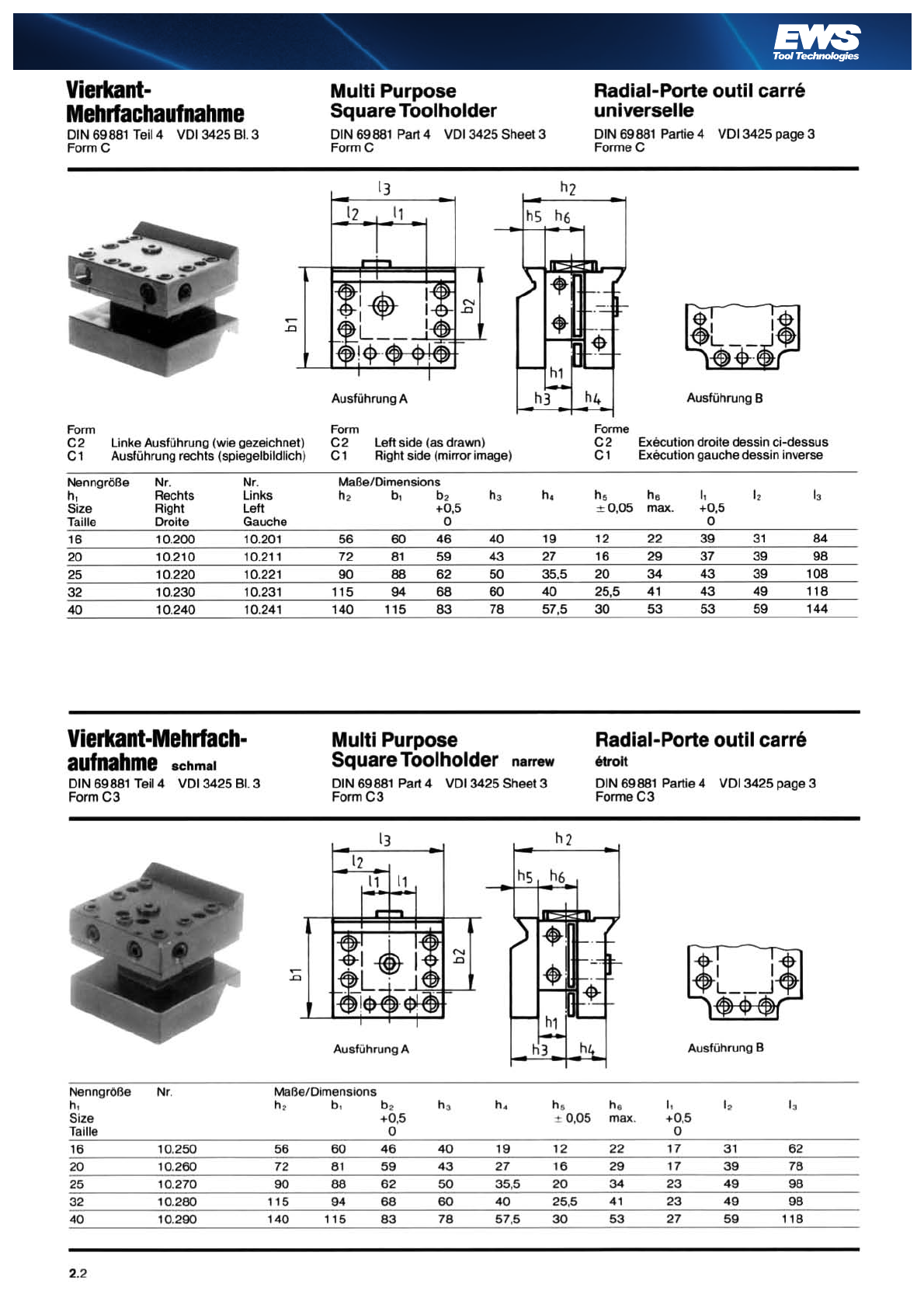

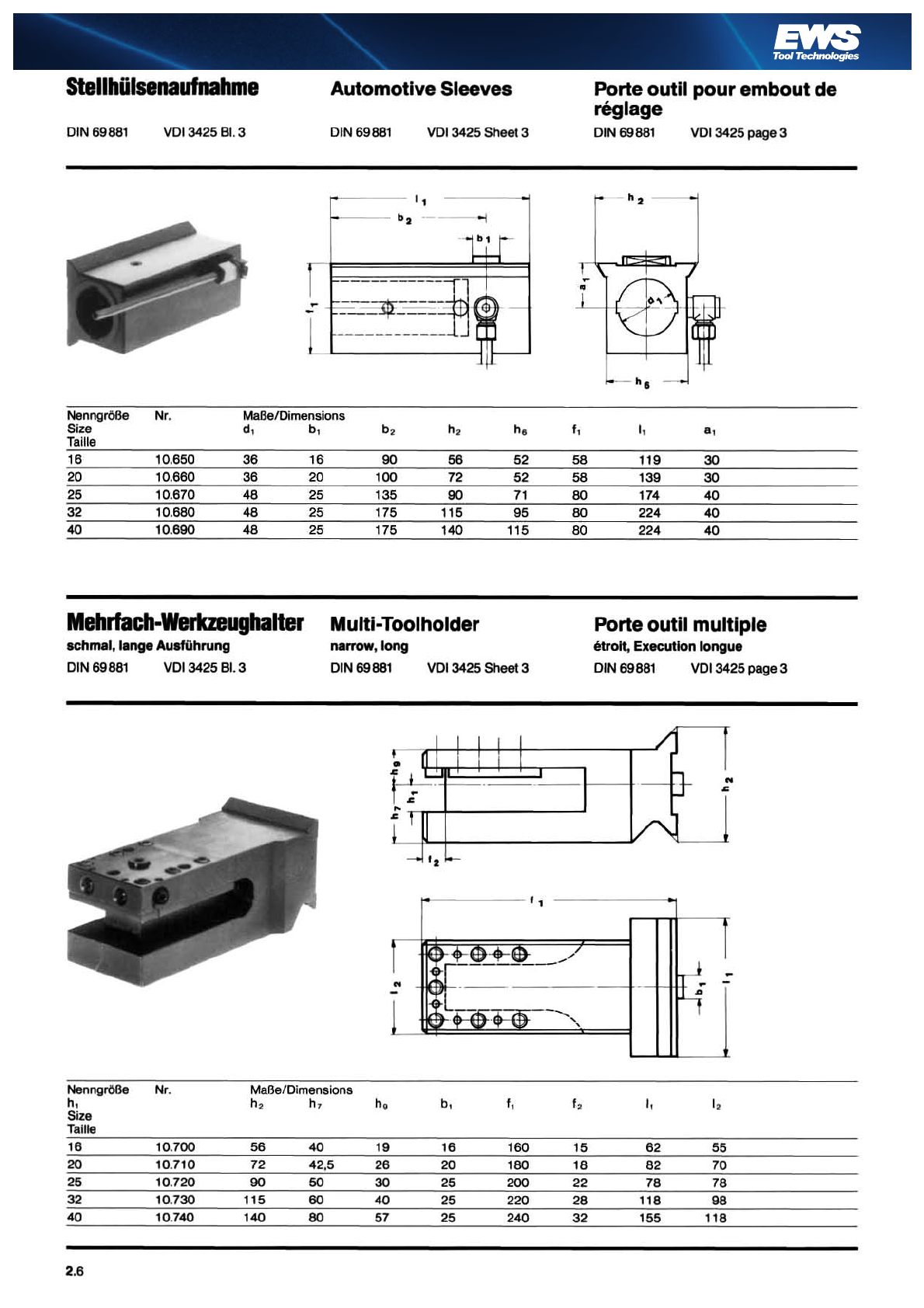

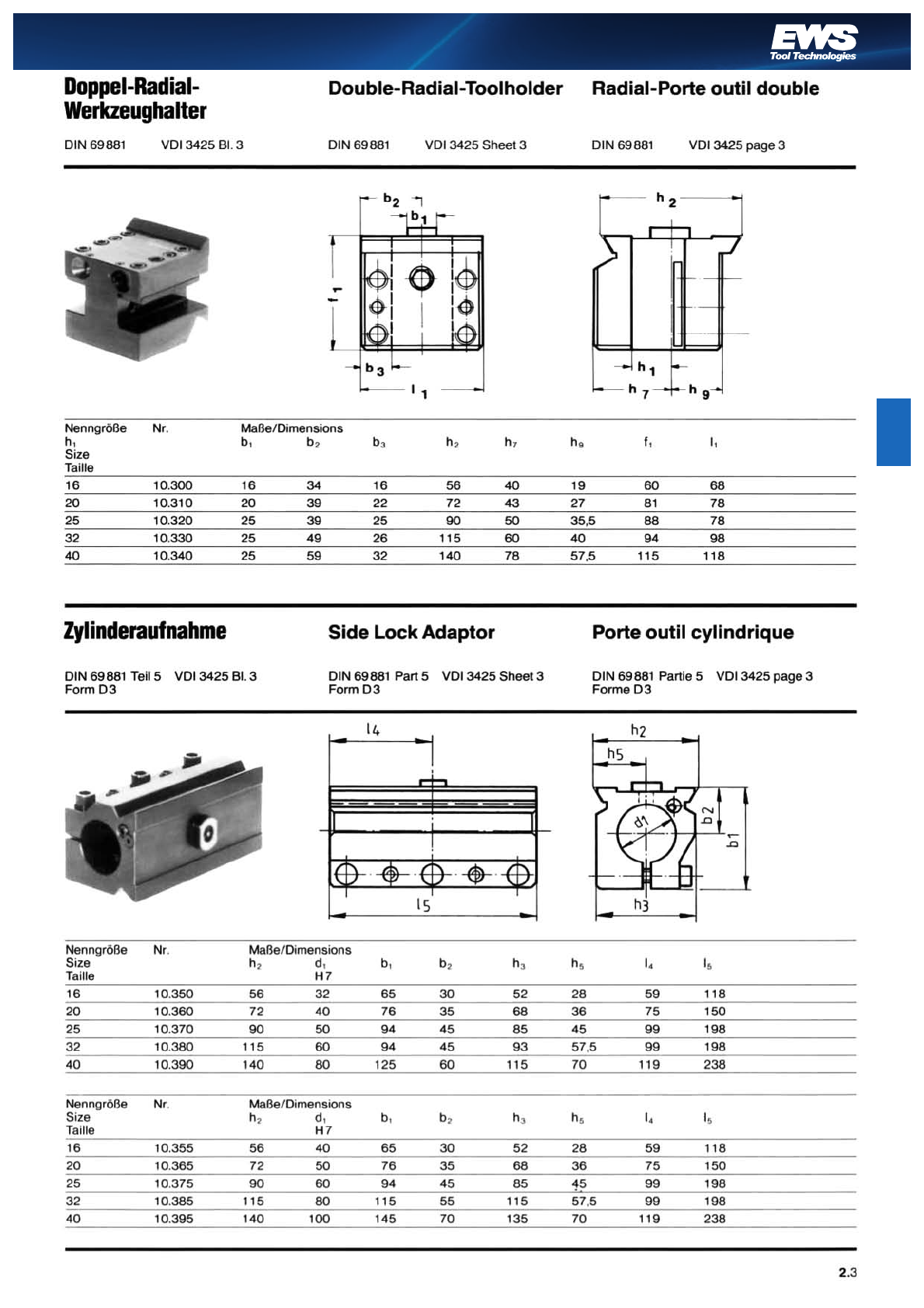

Mehrfach

Werkzeughalter

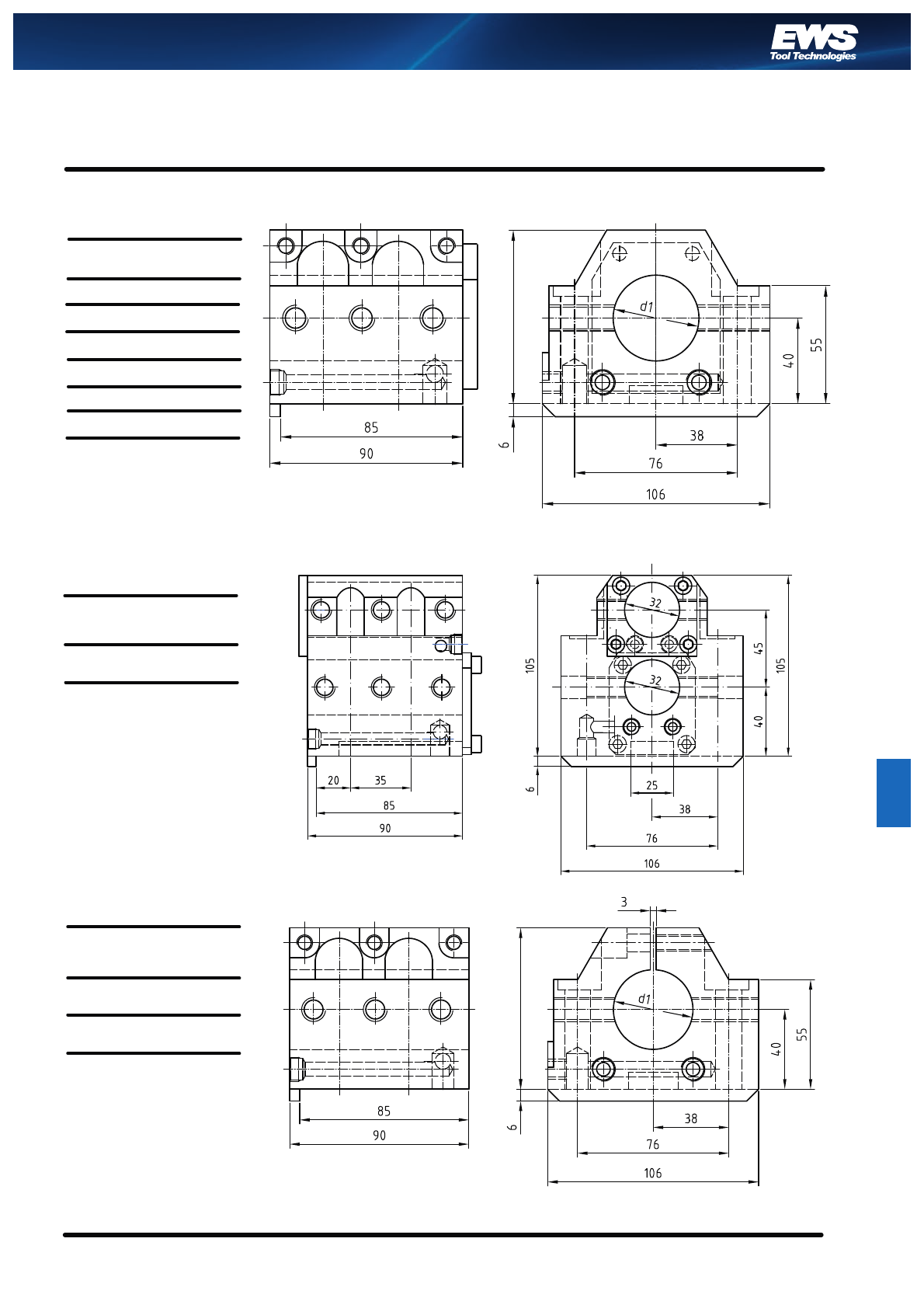

Multi-Tool holder Porte-outil multiple C1 - C3 2.2 / 2.3 /2.6

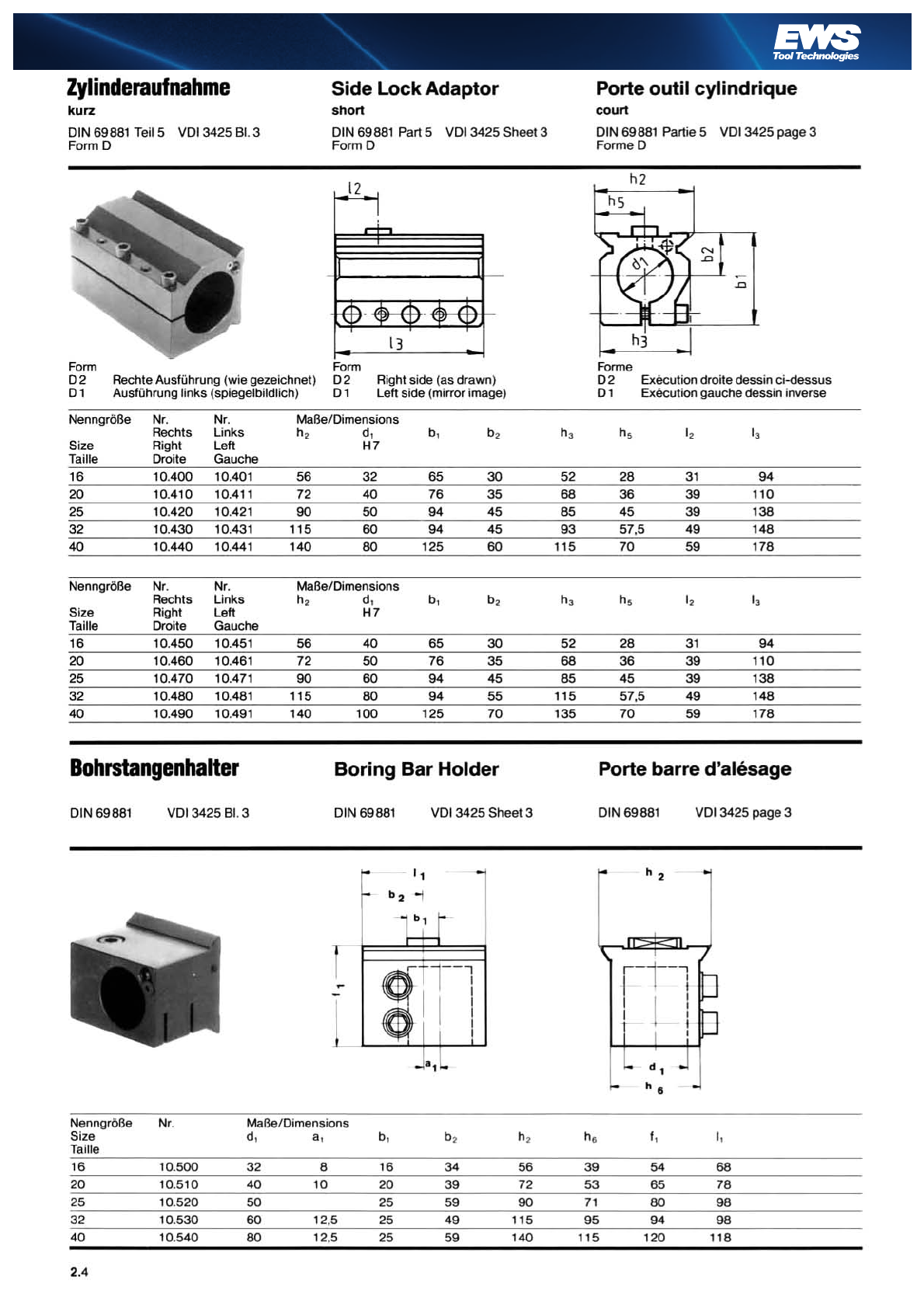

Bohrstangenhalter Boring bar holder Porte-barre d`alésage D1 - D3 2.3 / 2.4

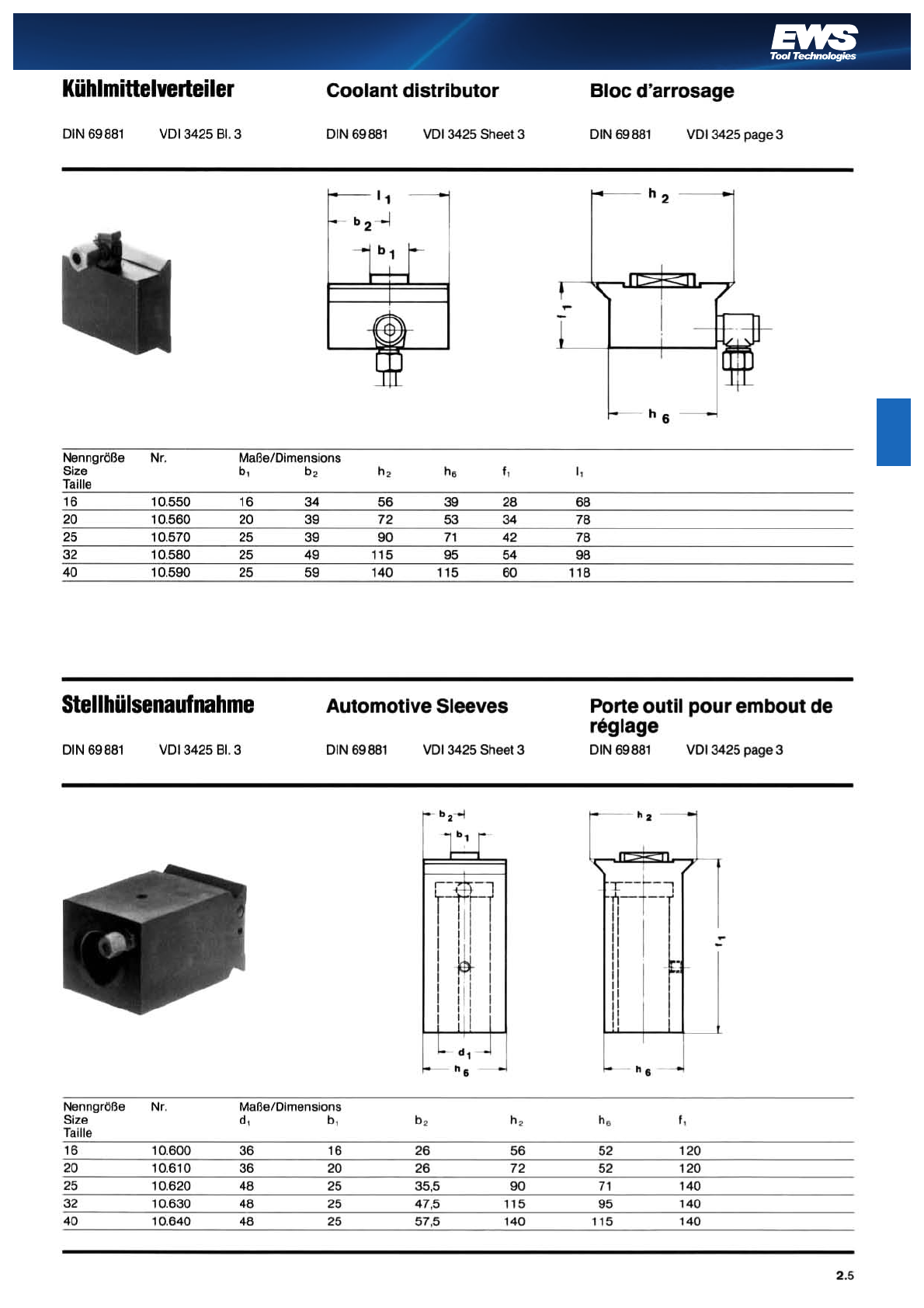

Kühlmittelverteiler Coolant Distributer Conduit dàrrosage 2.5

Stellhülsenaufnahmen Automotive Shank

holders

Porte-outil réglable 2.5 - 2.5

Doppel-

Bohrstangenhalter

Werkzeughalterplaten

Twin boring bor holder

Tool holder adaptor

Plates

Porte-barre pour outil à

plaquettes carbure 2.7

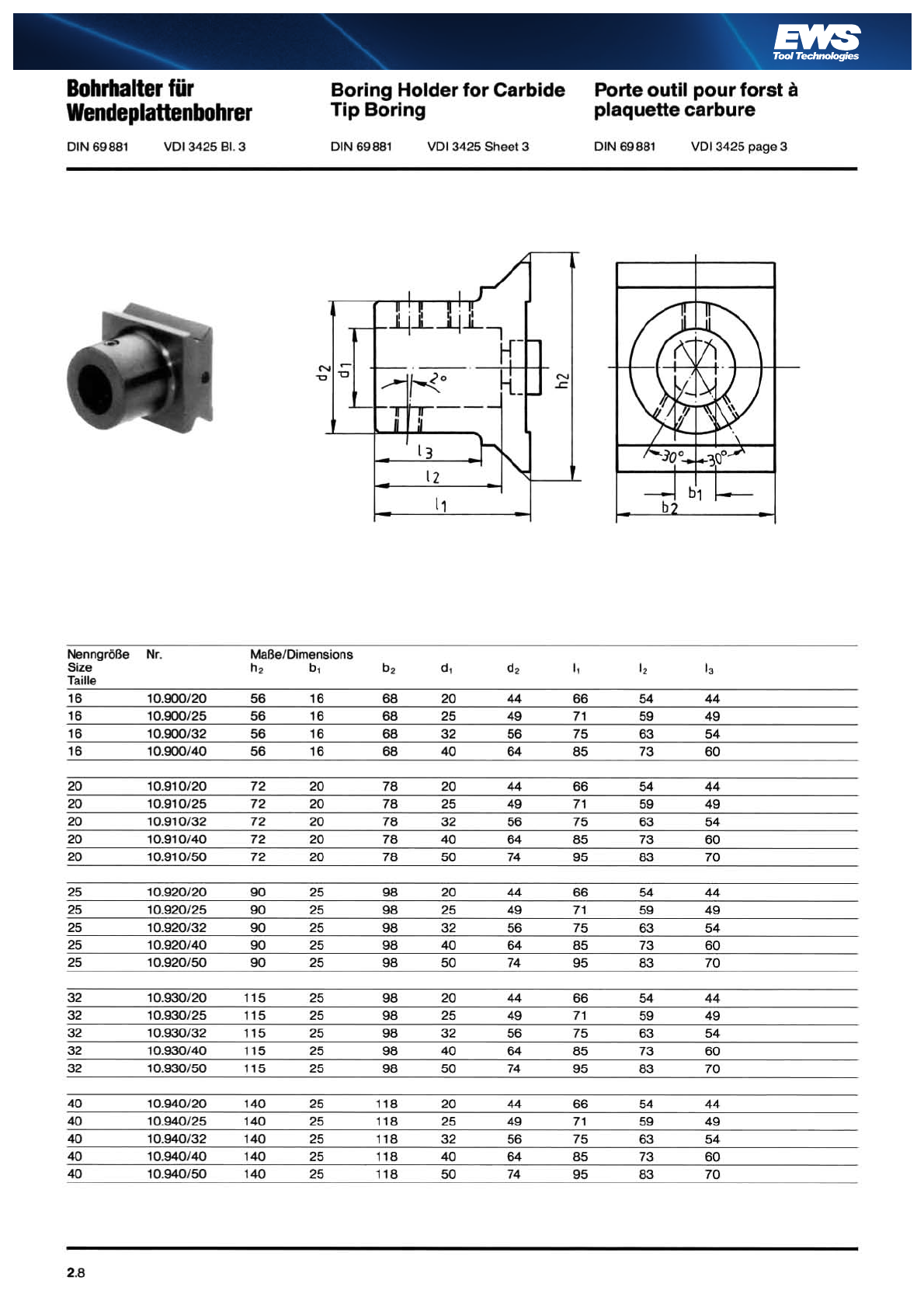

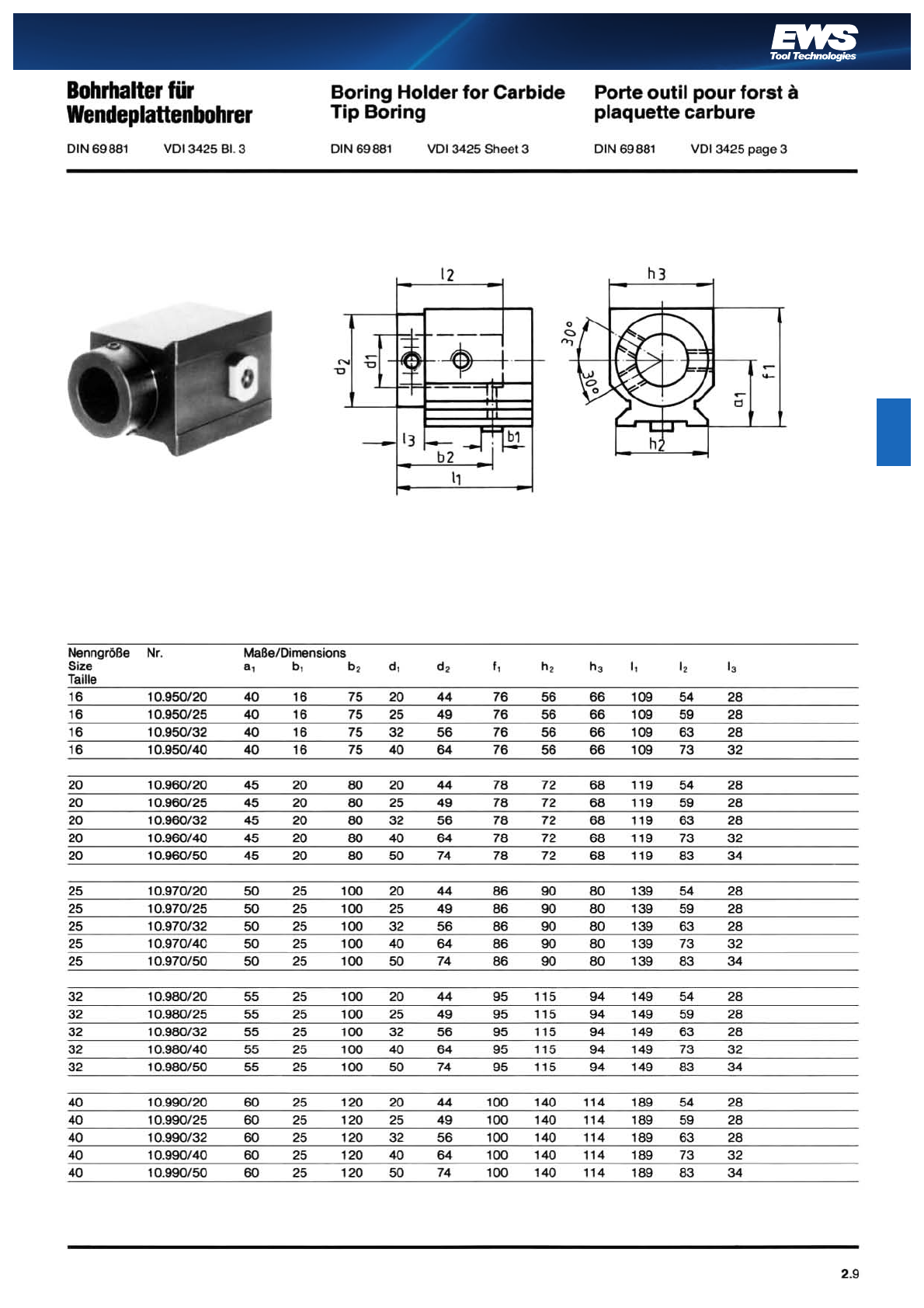

Bohrhalter für

Wendeplattenbohrer

Boring Bar for Carbide

tipped Tools

Porte-barre pour outil à

plaquettes

2.8 / 2.9

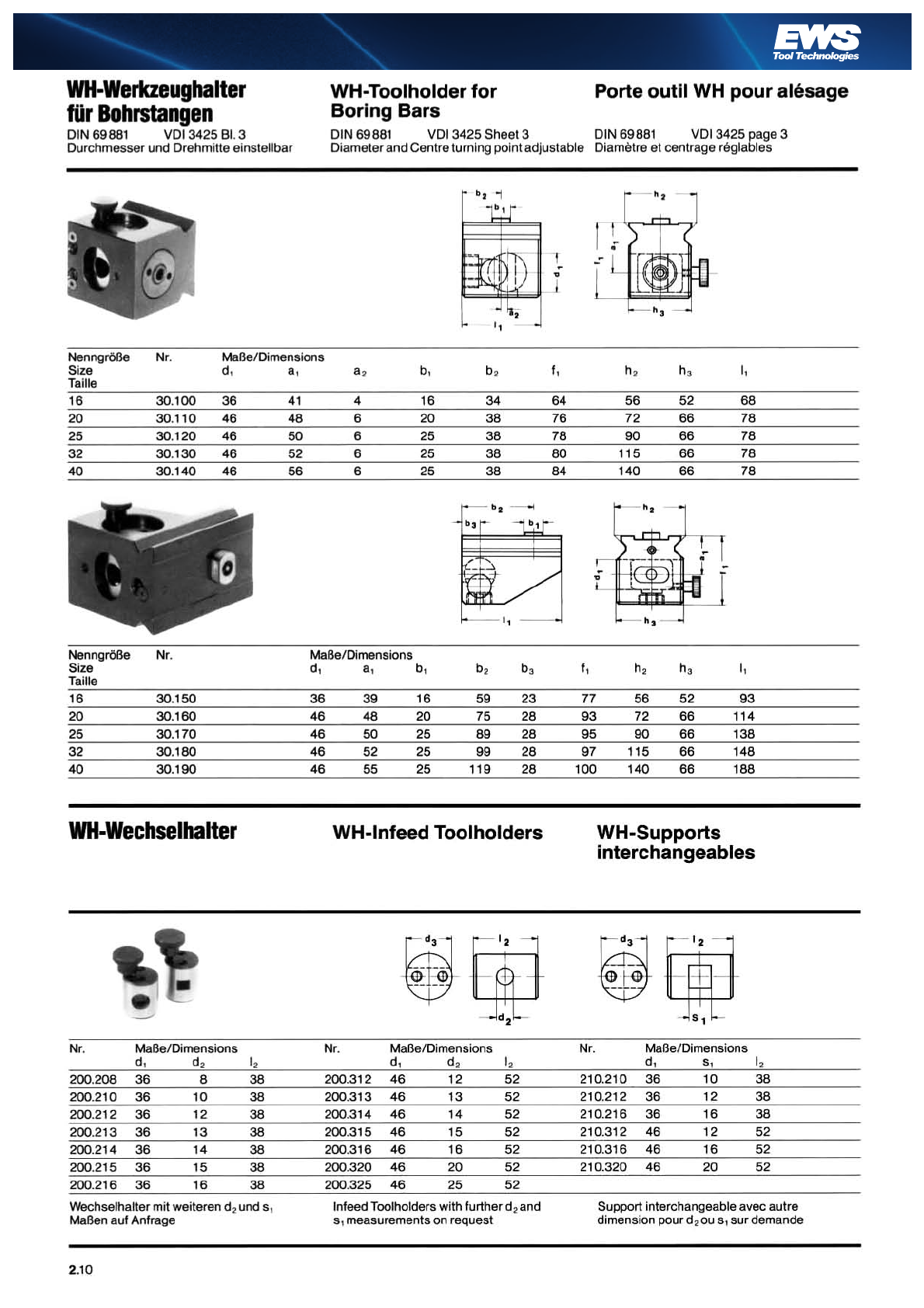

Werkzeughalter für kleine

Borstangen höhenverstellbar

Toolholders,

Height adjustable for small

Boring Bars

Porte-barre réglable

en hauteur pour

petit diamètre

2.10

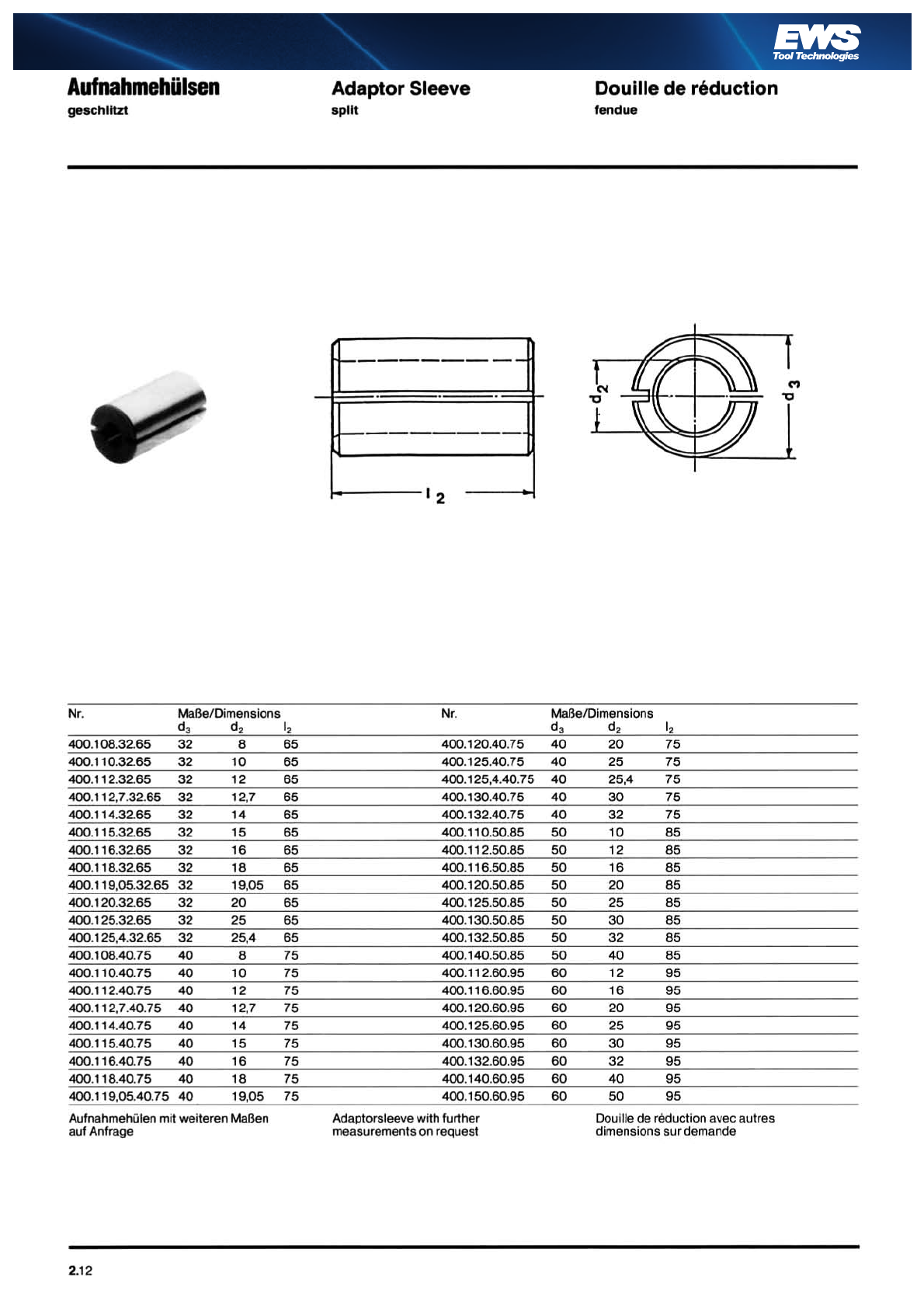

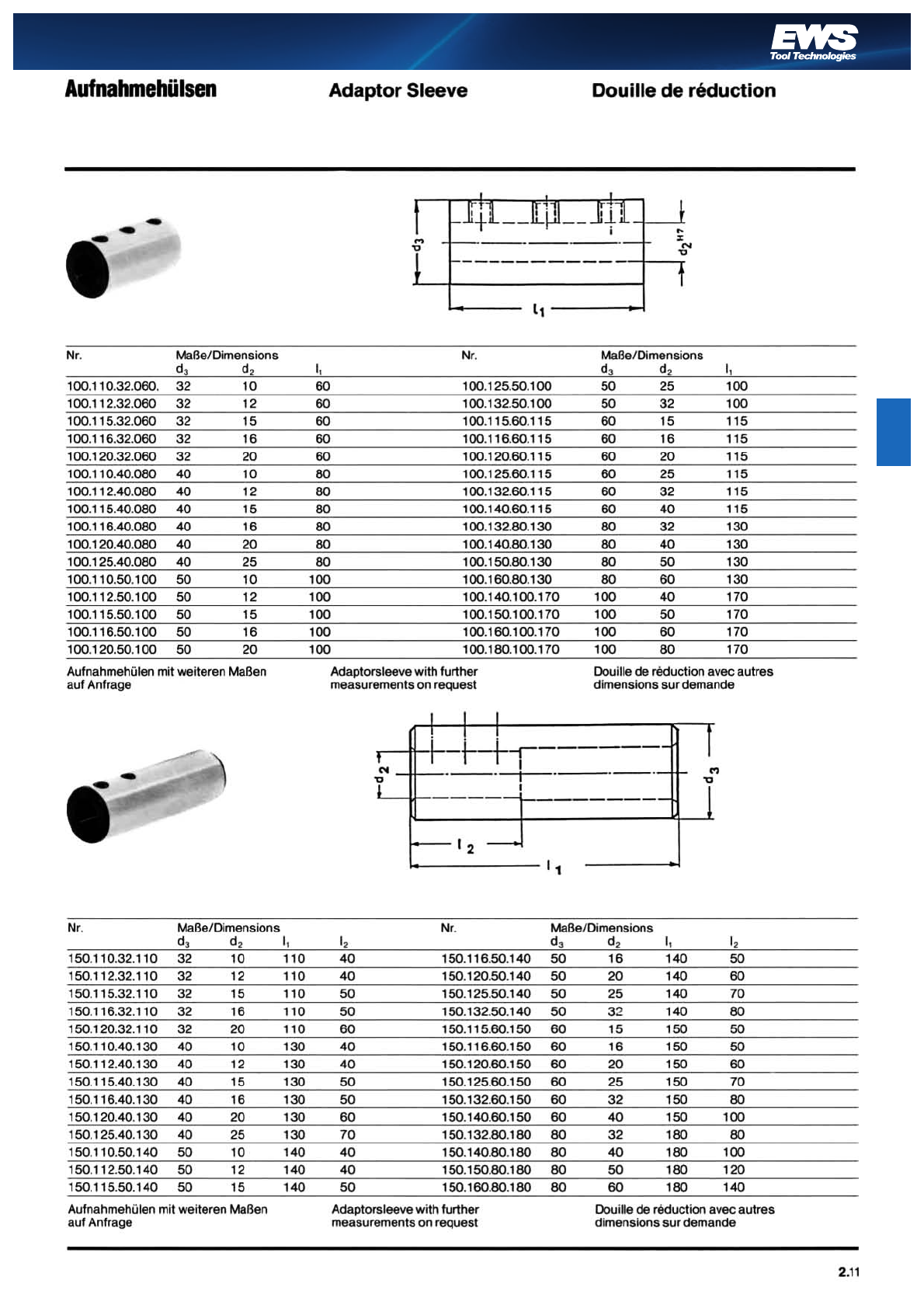

Aufnahmehülsen Sleeves Douilles 2.11 / 2.12

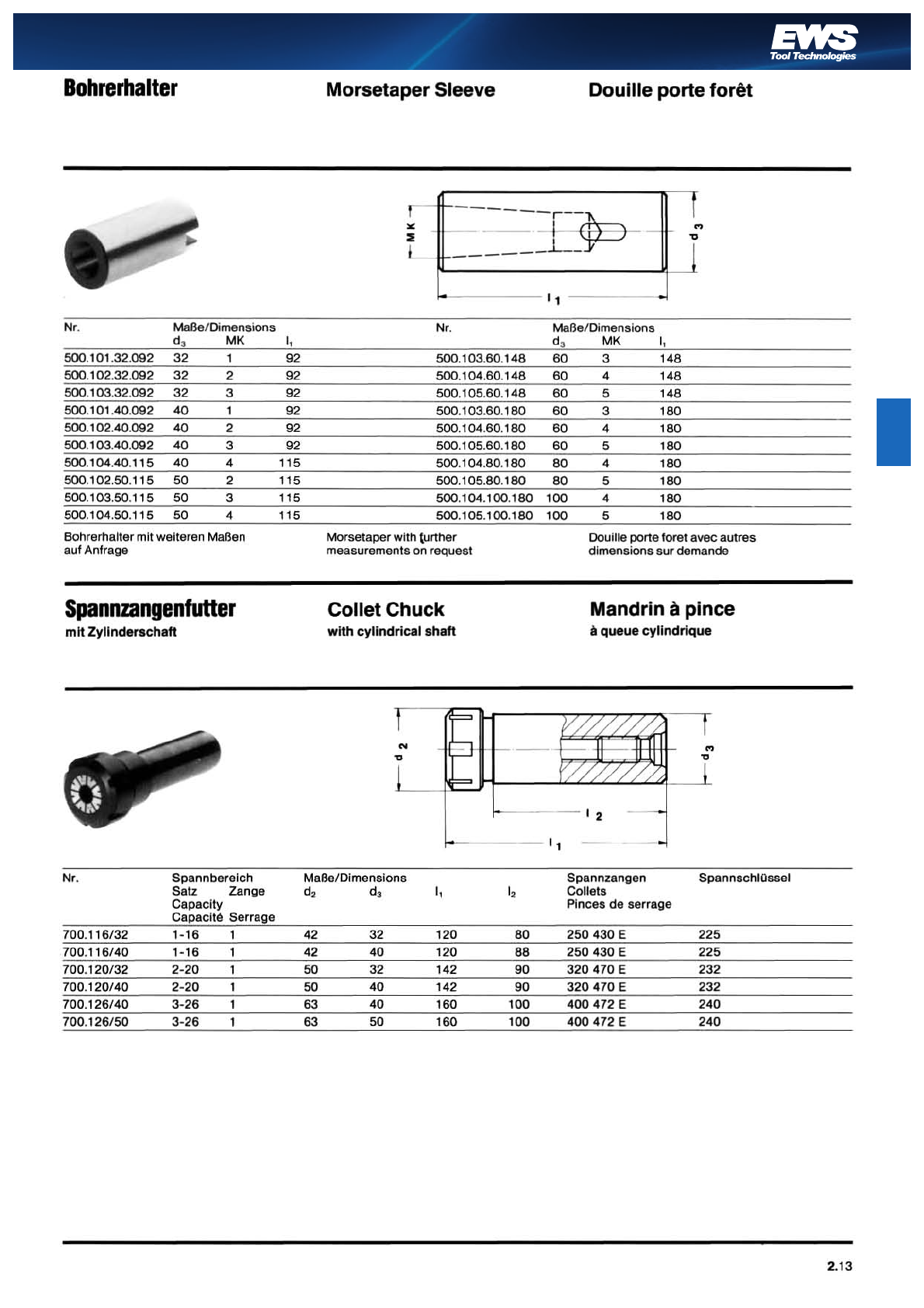

Kegelaufnahmen

Spannzangengutter

Morse Taper Shank

holder

Collet Chucks

Porte-outil pour queue

à cône Morse

Porte-pinces

2.13

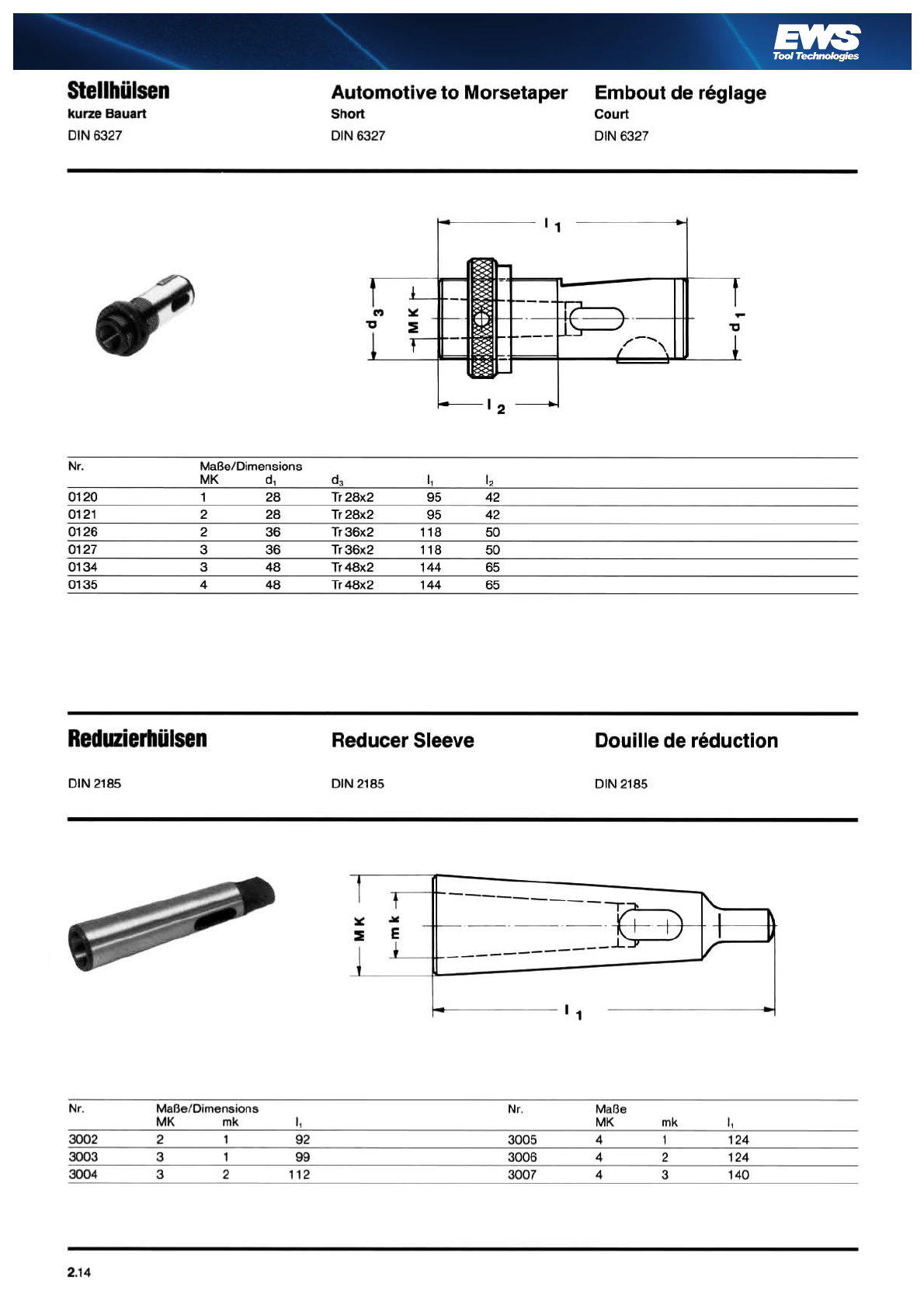

Stellhülsen

MK Reduzierhülsen

Morse Taper Shank

holder

Collet Chuck

Porte-outil pour

embout régable

Douille de réduction

2.14

Werkzeughalter mit Prisma

Toolholder with Dove Tail Clamp

Porte-outil prismatique

DIN 69 881 VDI 3425 / 3

Precision meets Motion

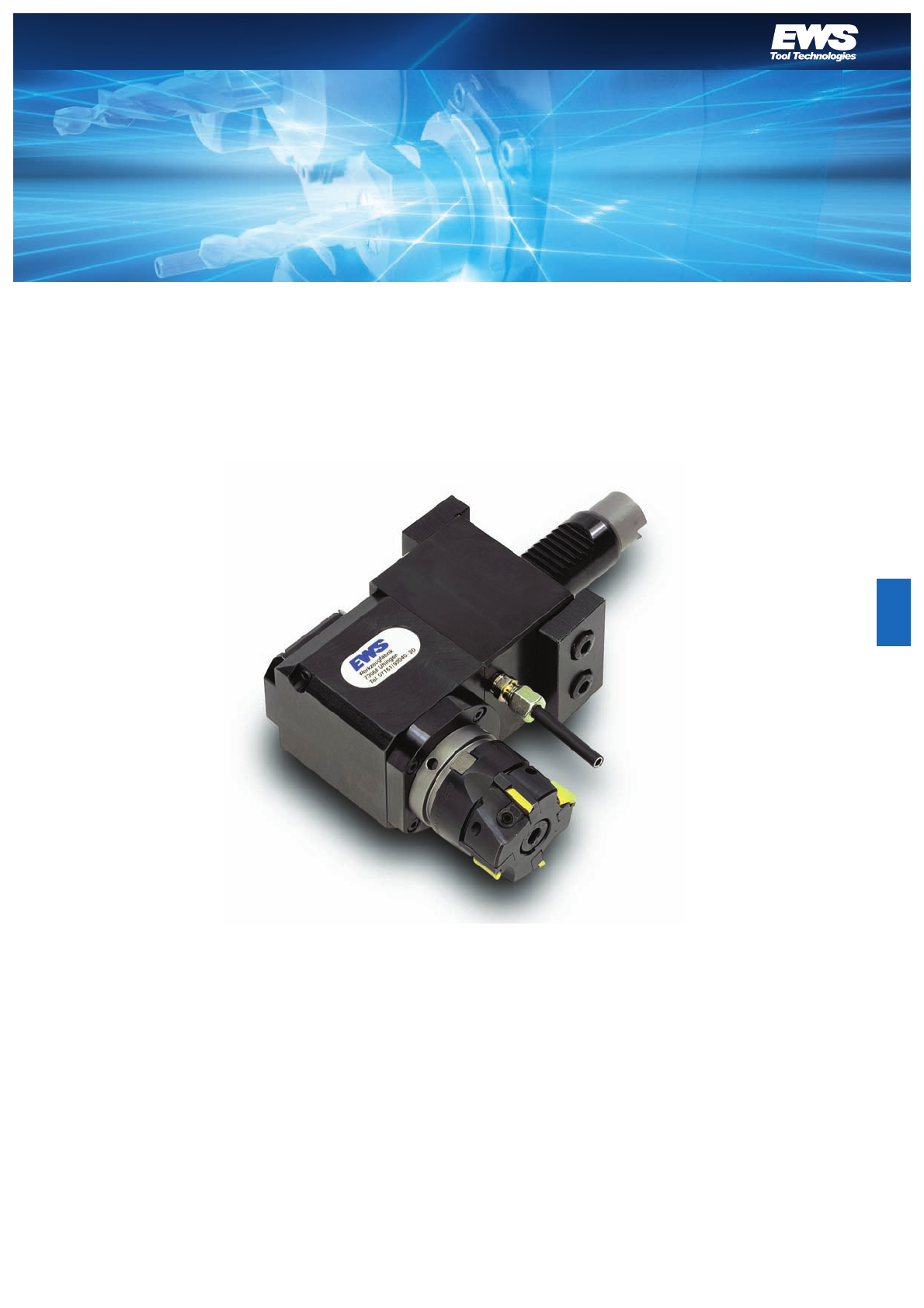

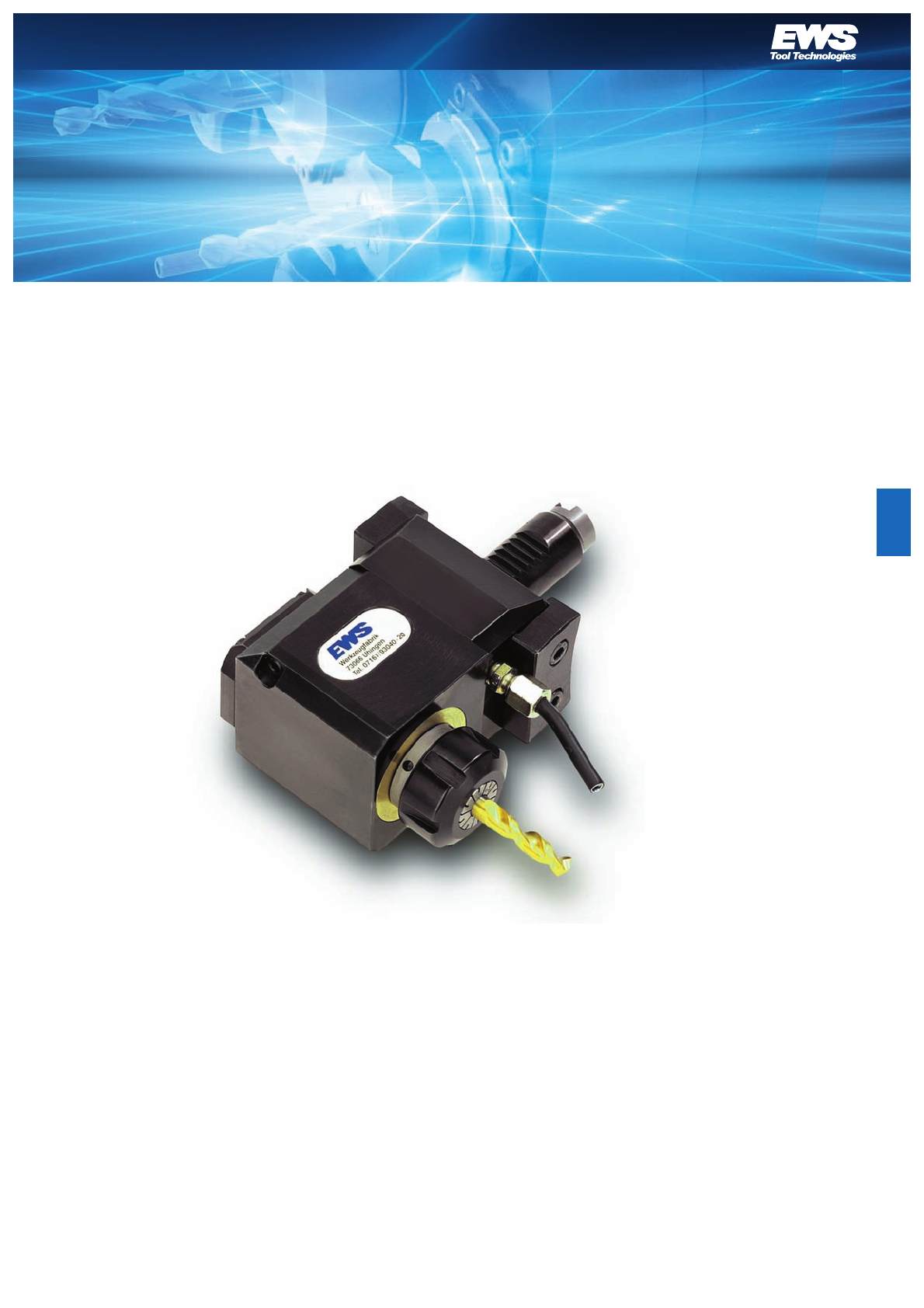

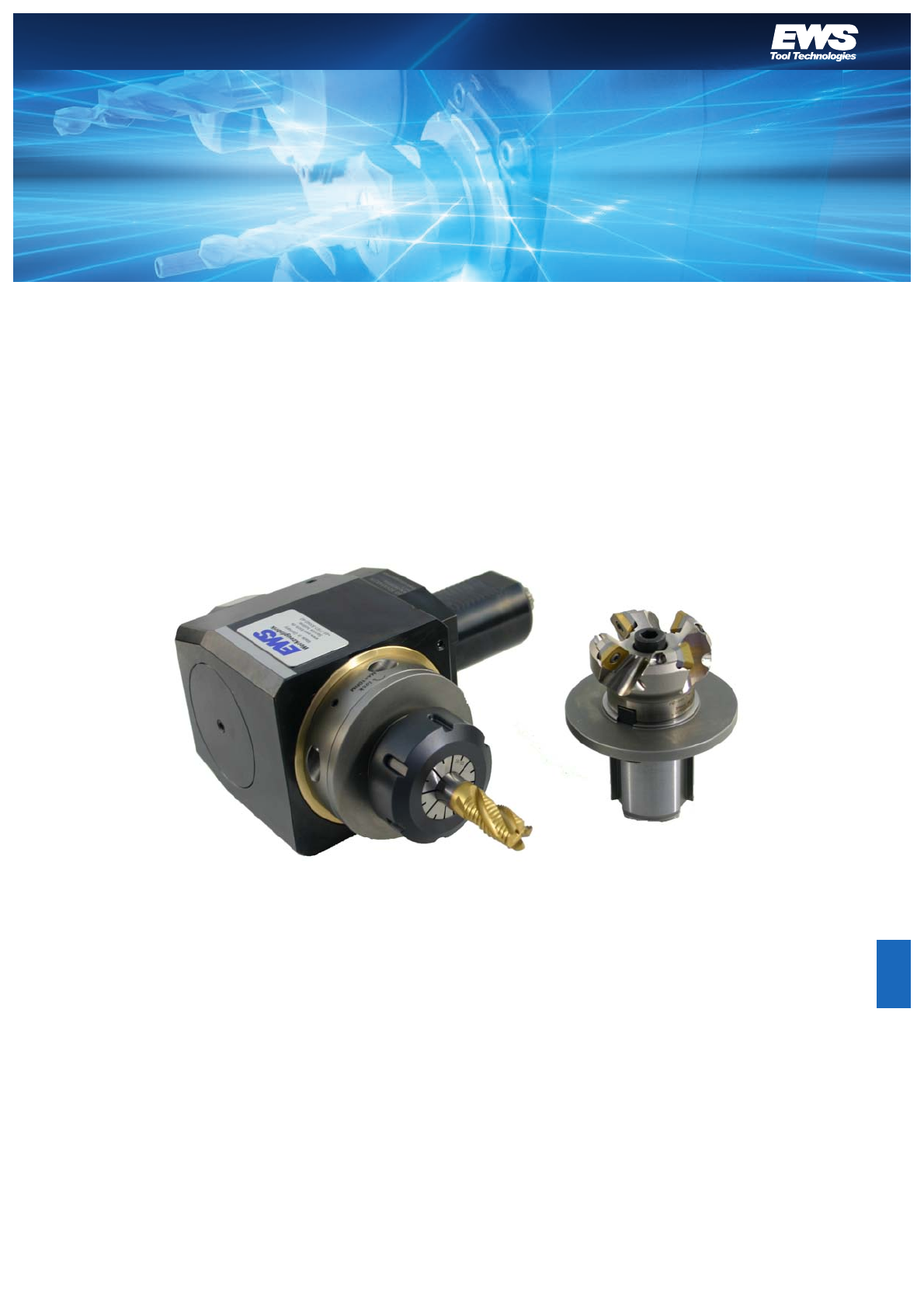

Angetriebene werkzeuge

Driven tools

Porte-outils motorisés

Precision meets Motion

Form Page

Angetriebene Werkzeuge,

Schaft 30 Sauter / Baruffaldi /

Duplomatic

Driven tools, shank Ø 30

Sauter / Baruffaldi /

Duplomatic

Porte-outils entrainés 30

Sauter / Baruffaldi /

Duplomatic

3.30.1 - 3.30.7

Angetriebene Werkzeuge,

Schaft 40 Sauter / Baruffaldi /

Duplomatic

Driven tools, shank Ø 40

Sauter / Baruffaldi /

Duplomatic

Porte-outils entrainés 40

Sauter / Baruffaldi /

Duplomatic

3.40.1 - 3.40.7

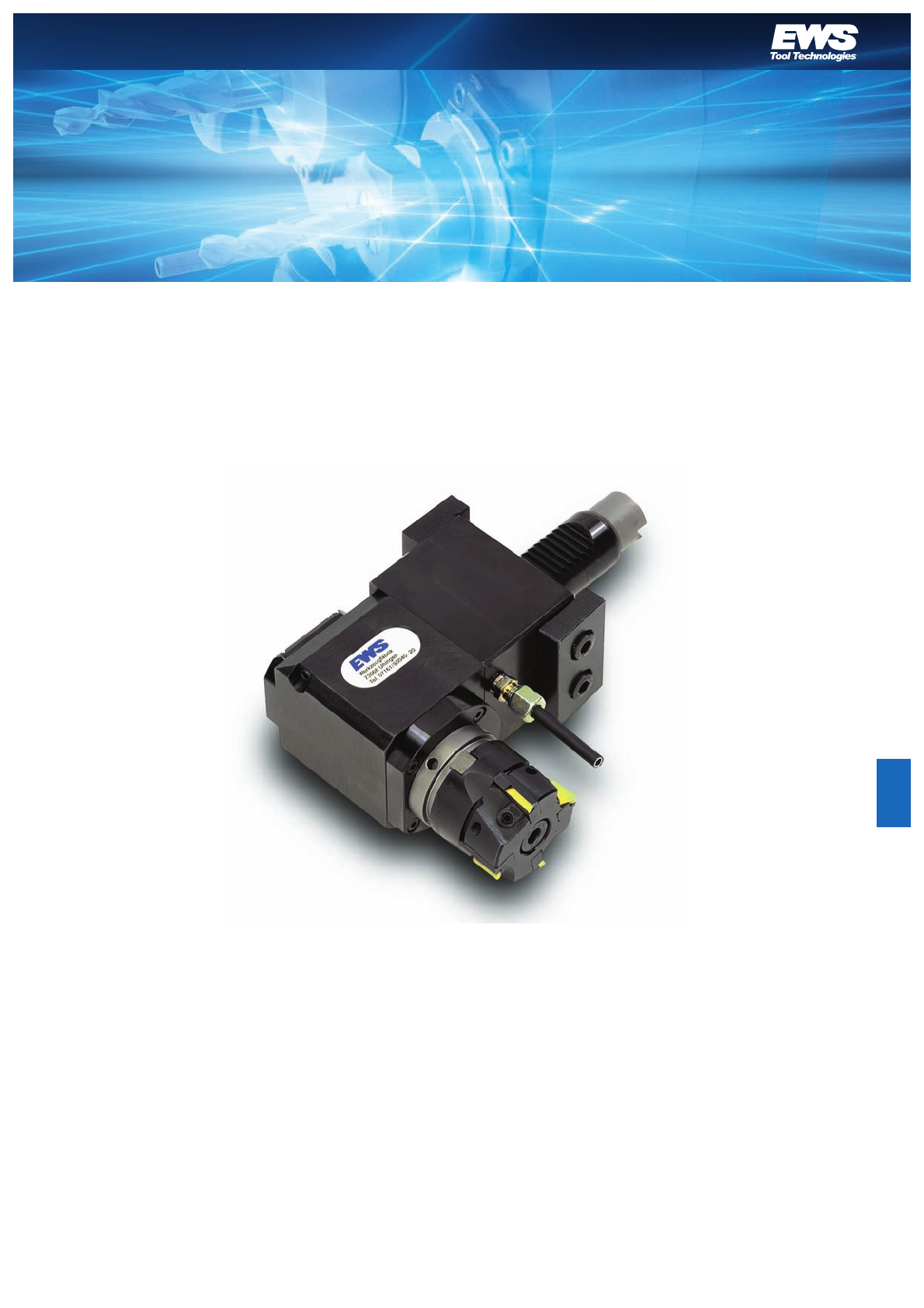

Angetriebene Werkzeugaufnahmen für die Komplettbearbeitung

Driven Tools for all Machining Operations

Porte-outil entrainés pour toutes opération en commande numérique

Precision meets Motion

Angetriebene werkzeuge für Sauter-, Duplomatic-,

Baruffaldi-Revolver VDI30

Driven tools for Sauter-, Duplomatic-,

Baruffaldi-turret VDI30

Porte-outils motorisés pour tourelle Sauter,

Duplomatic et Baruffaldi VDI30

Precision meets Motion

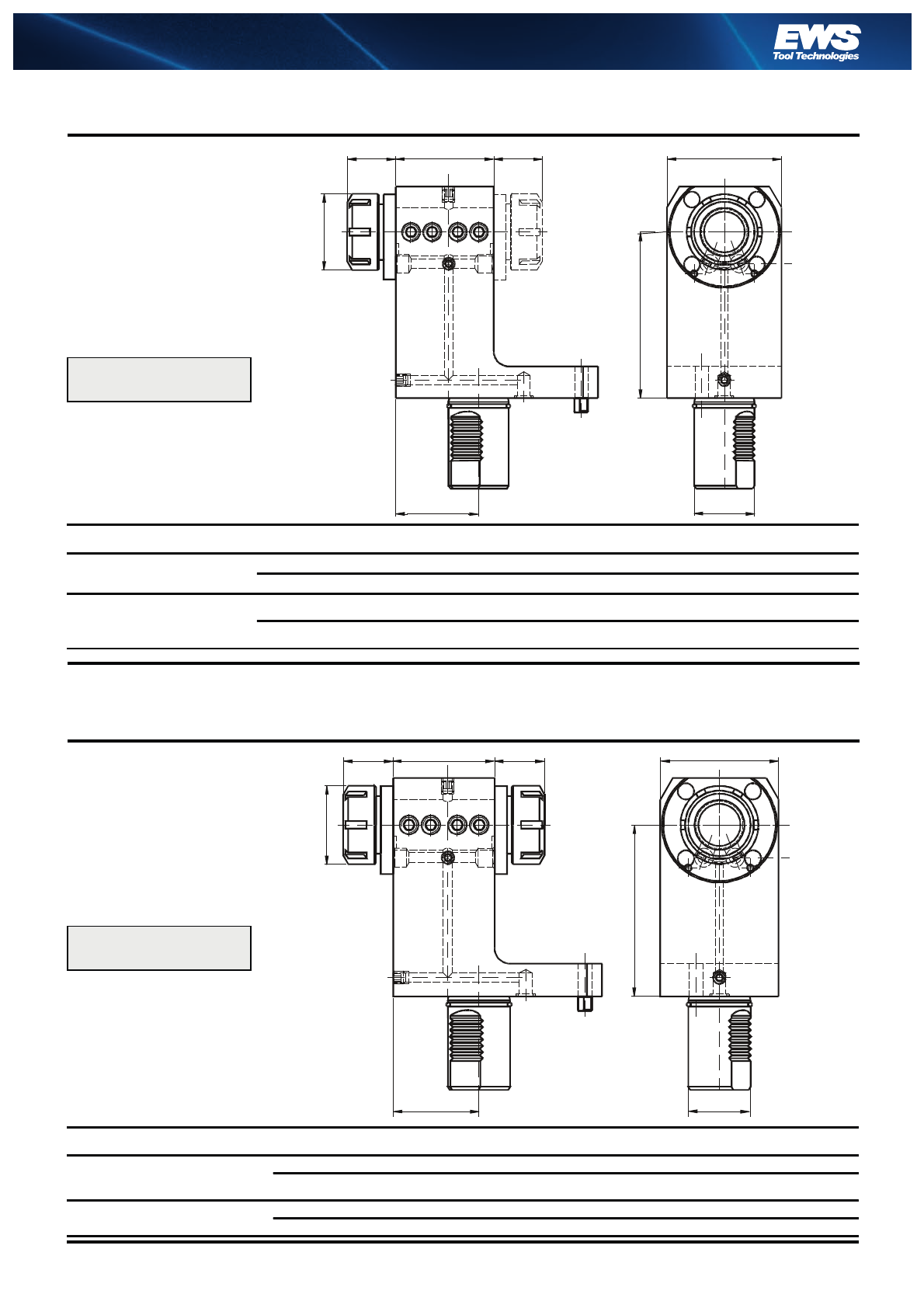

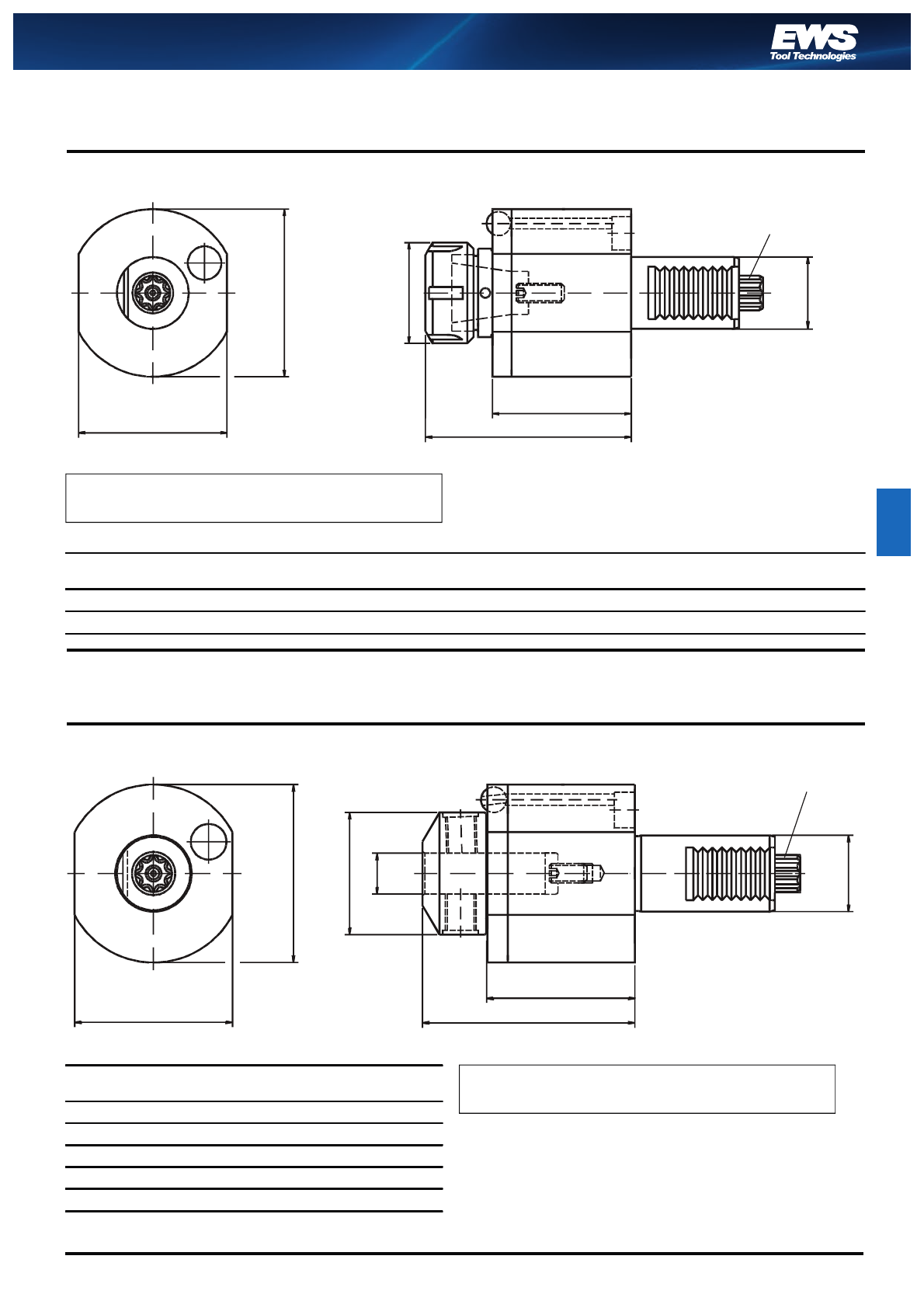

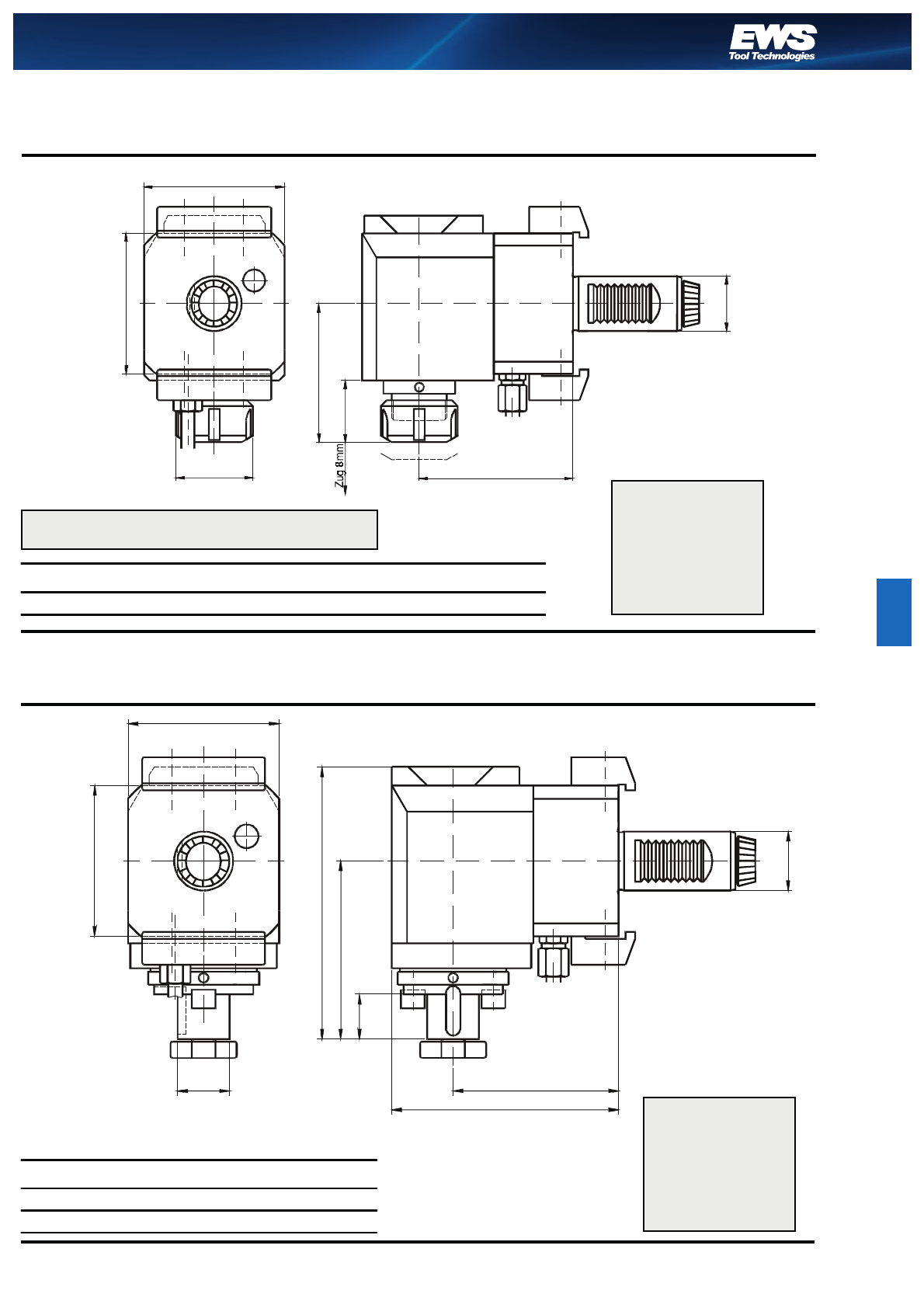

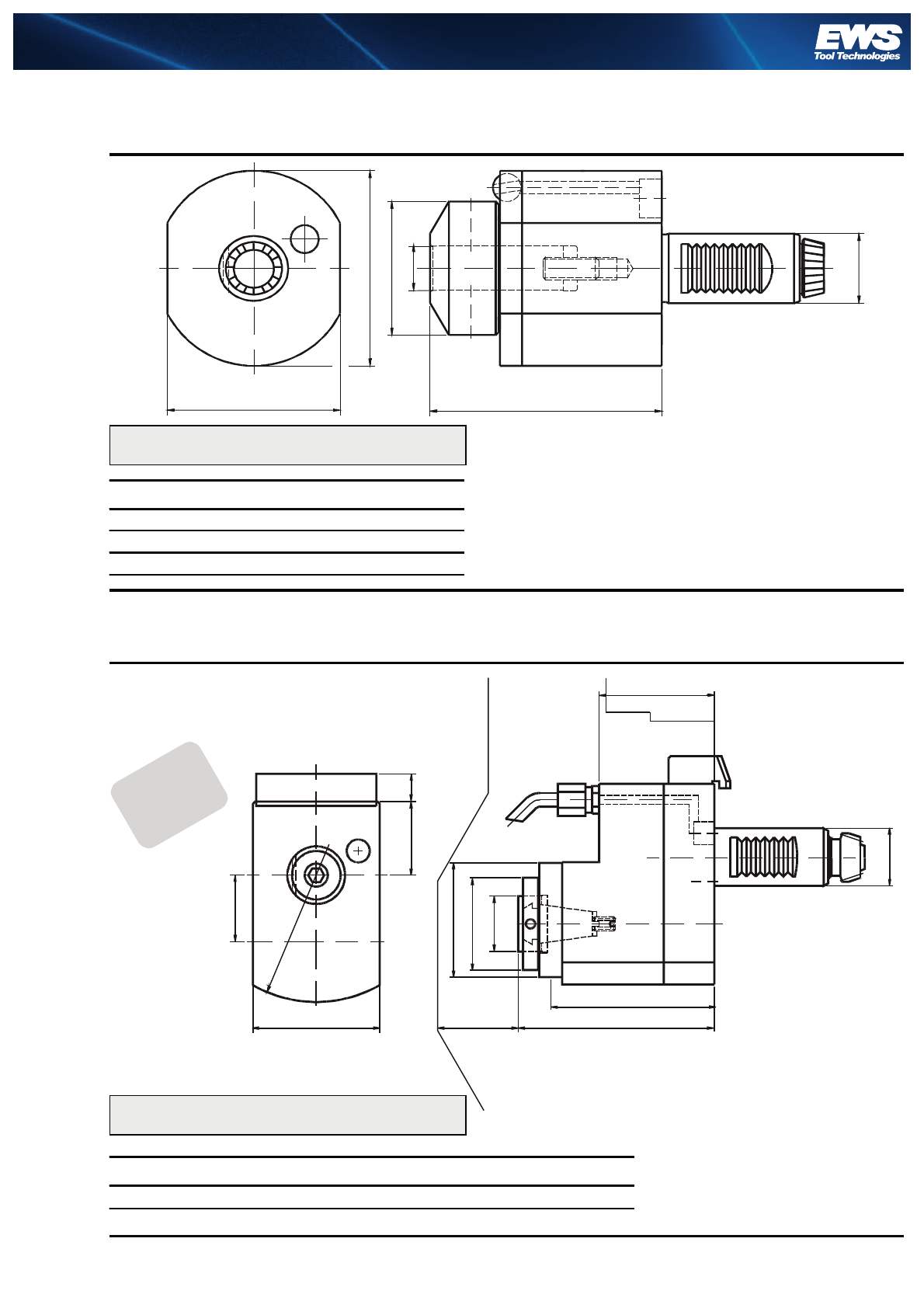

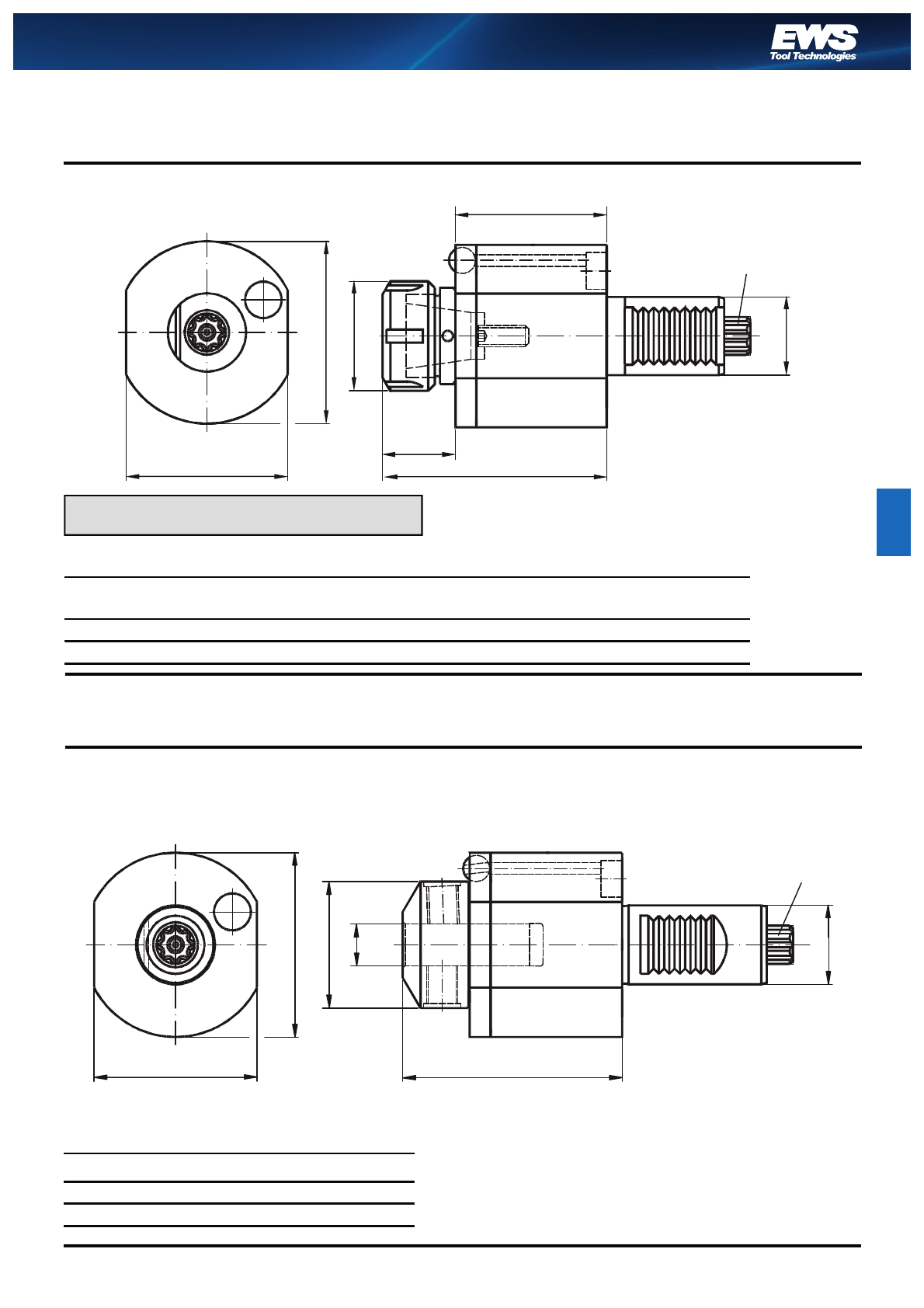

3.30.

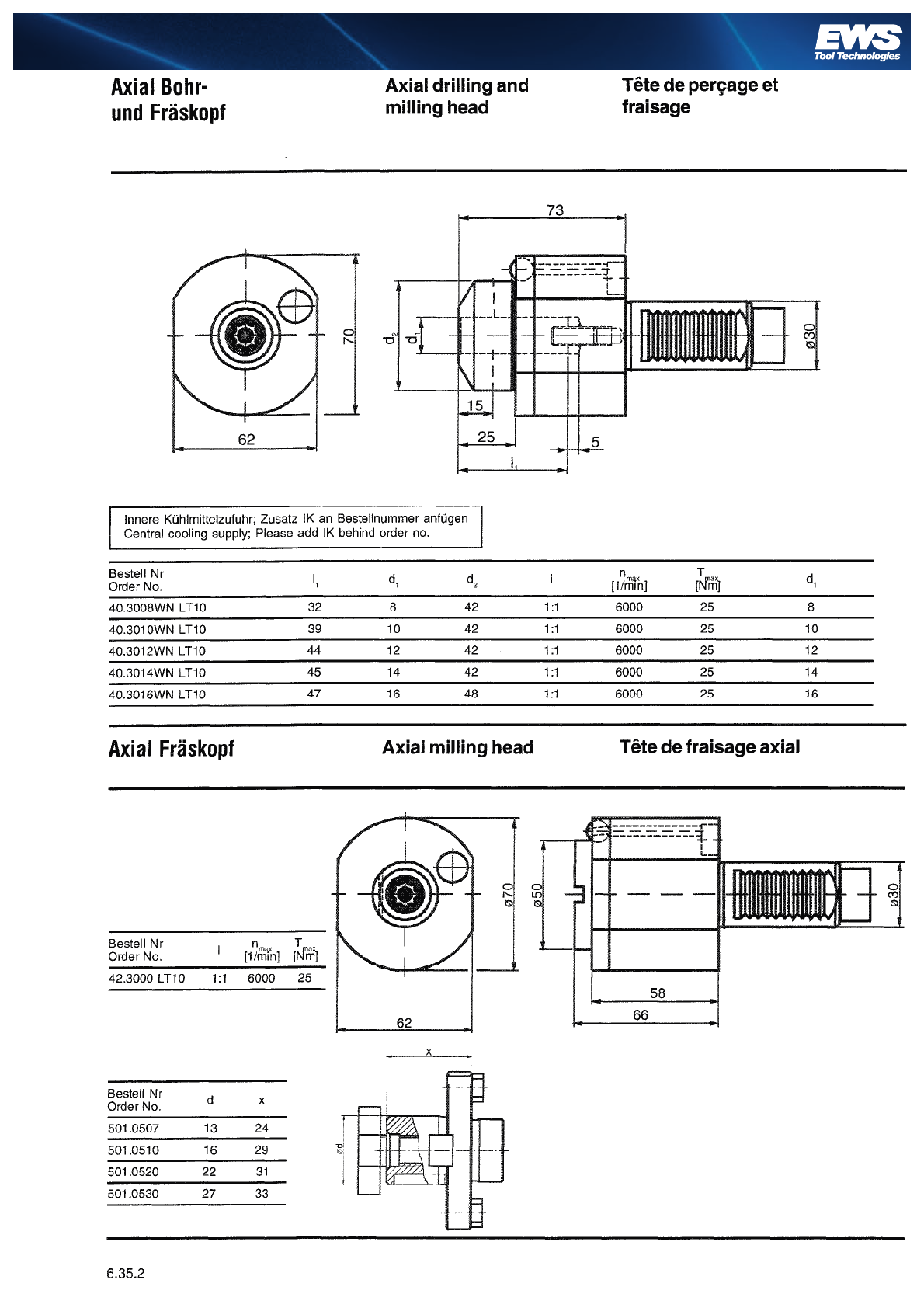

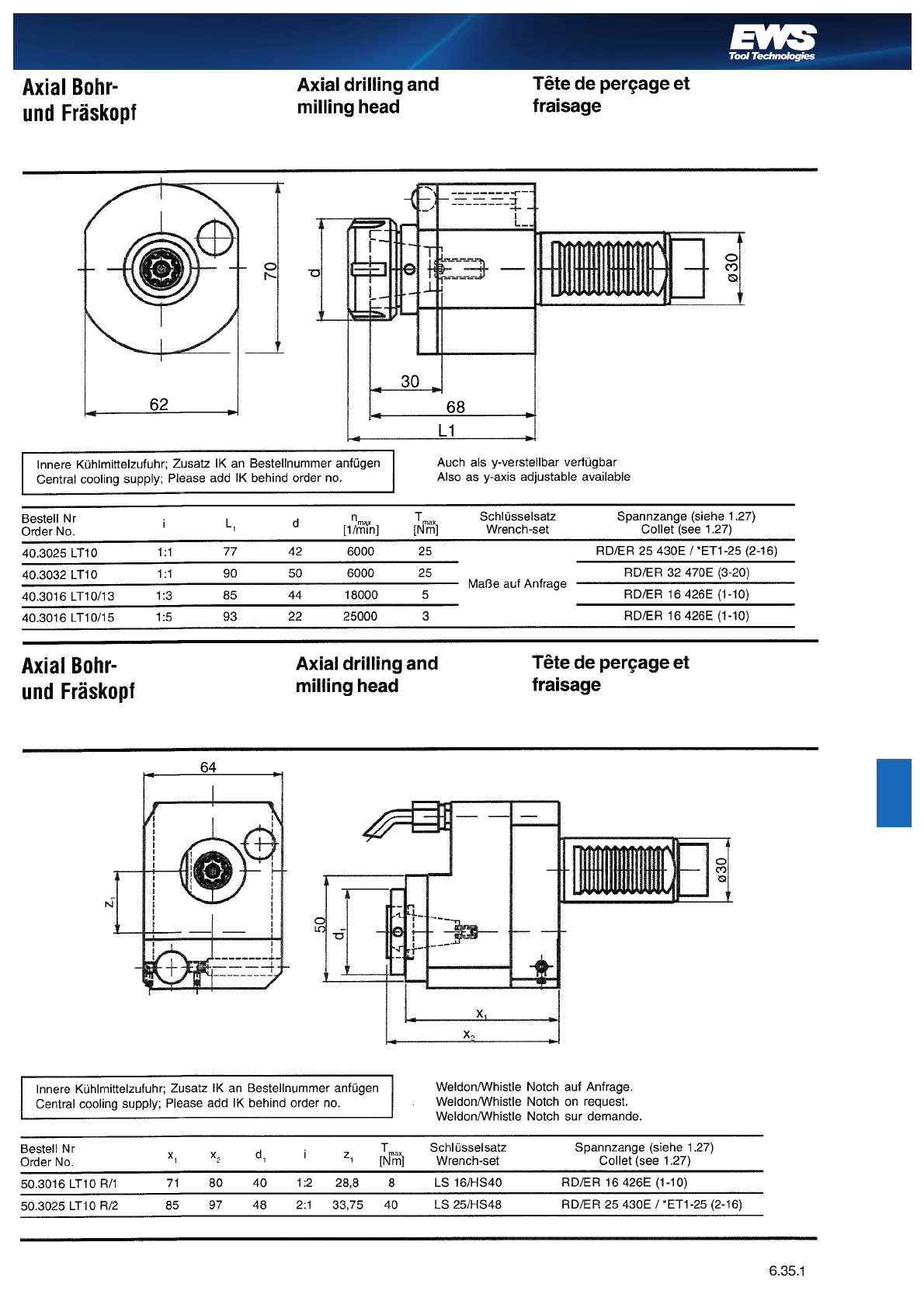

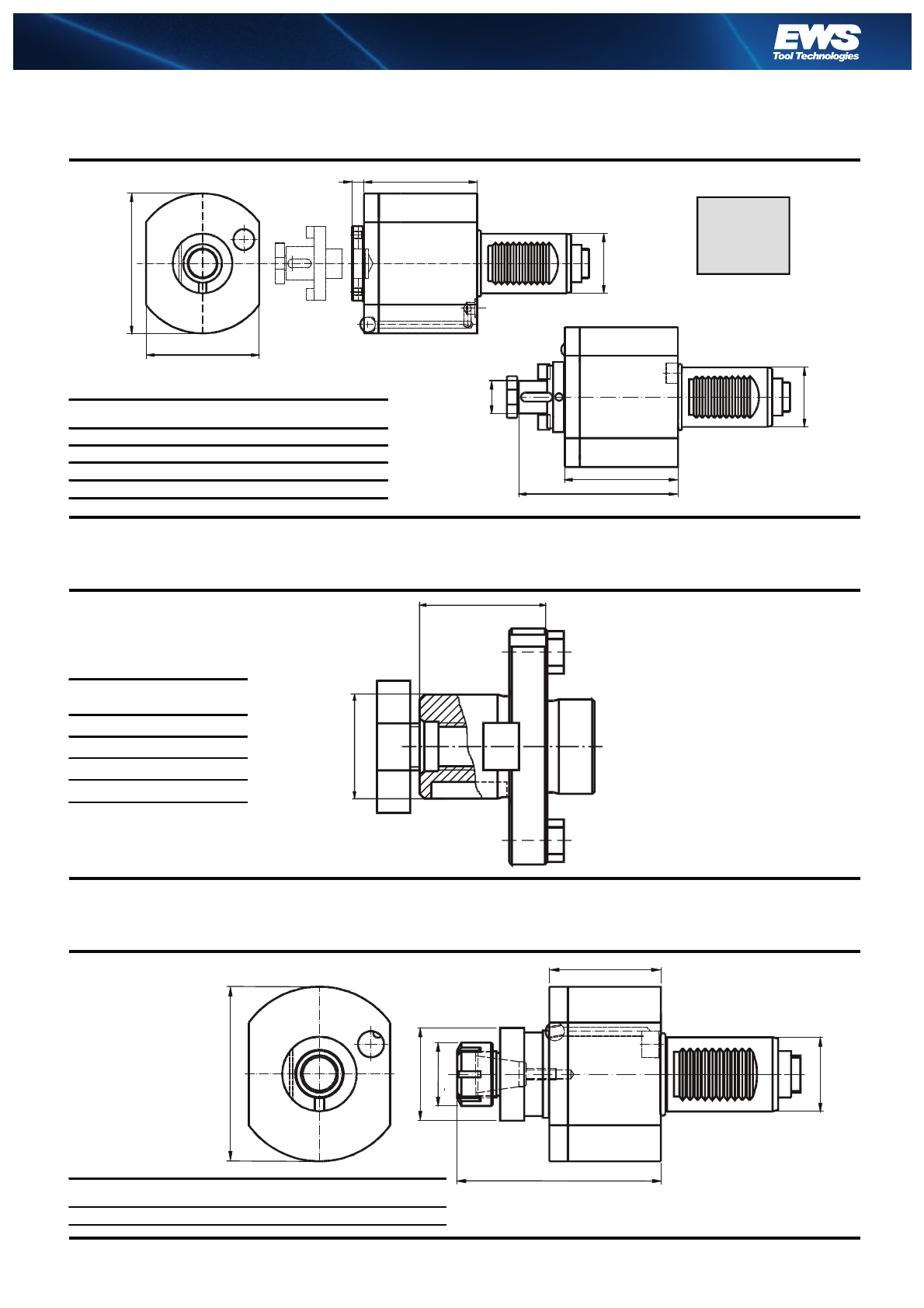

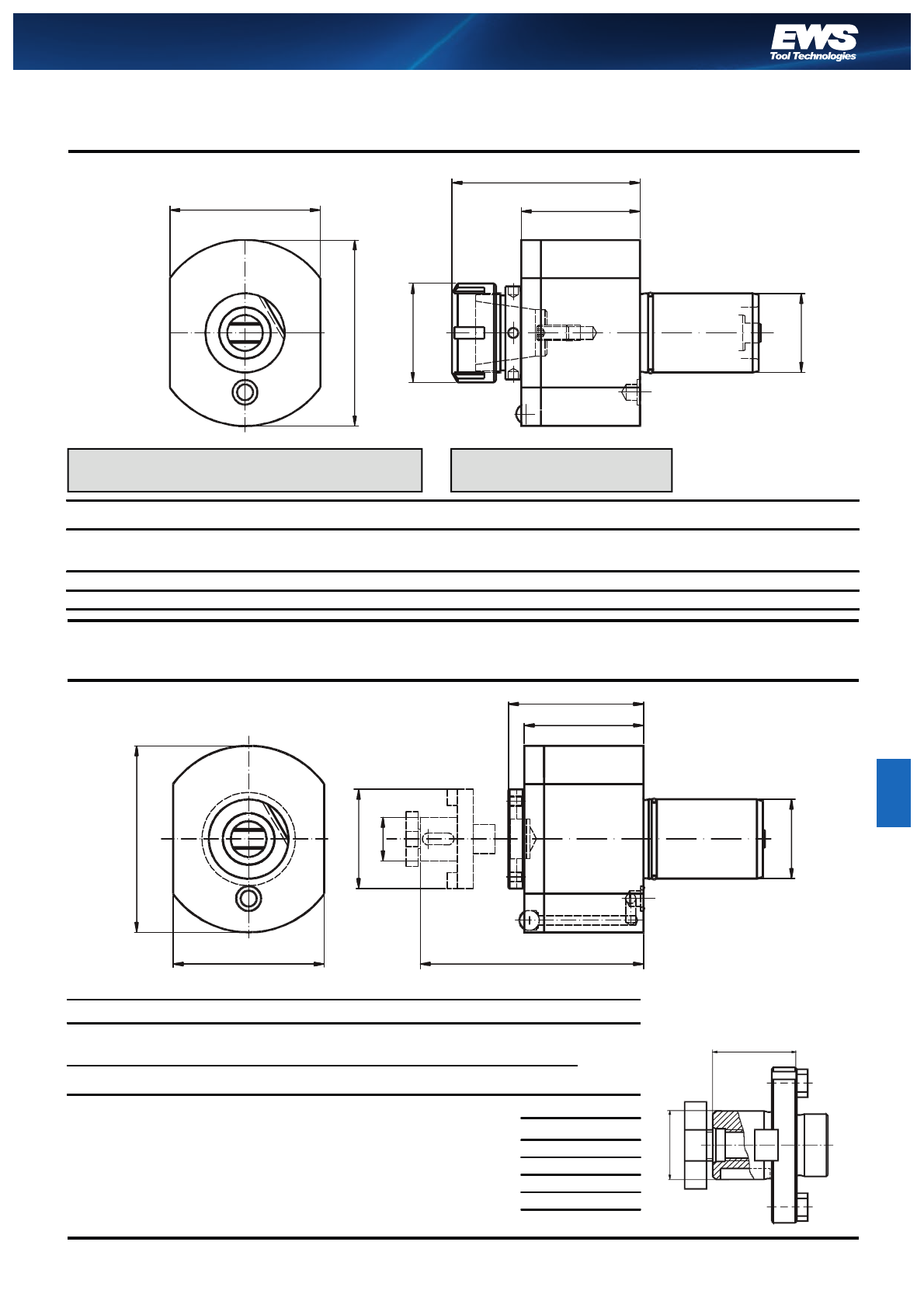

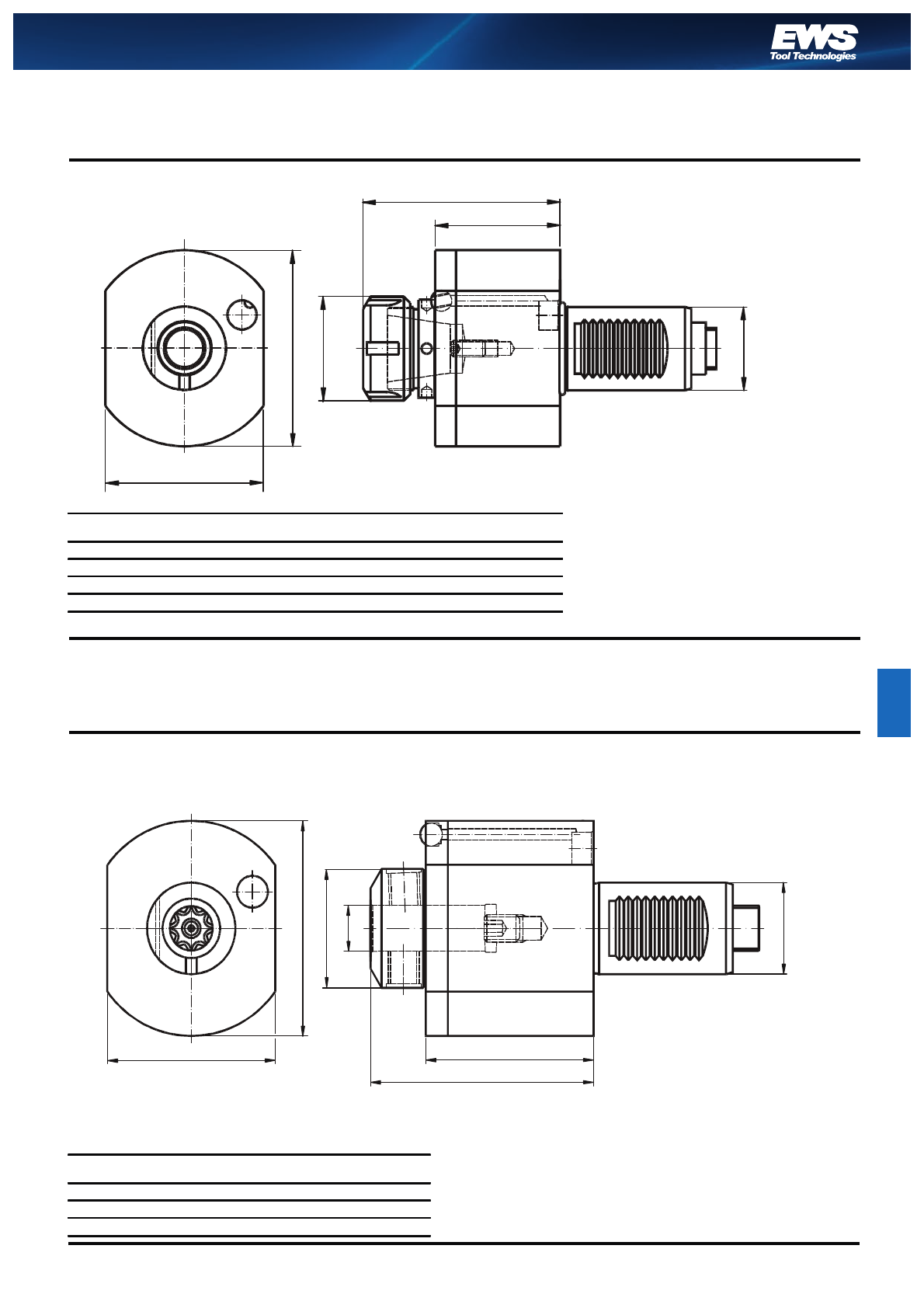

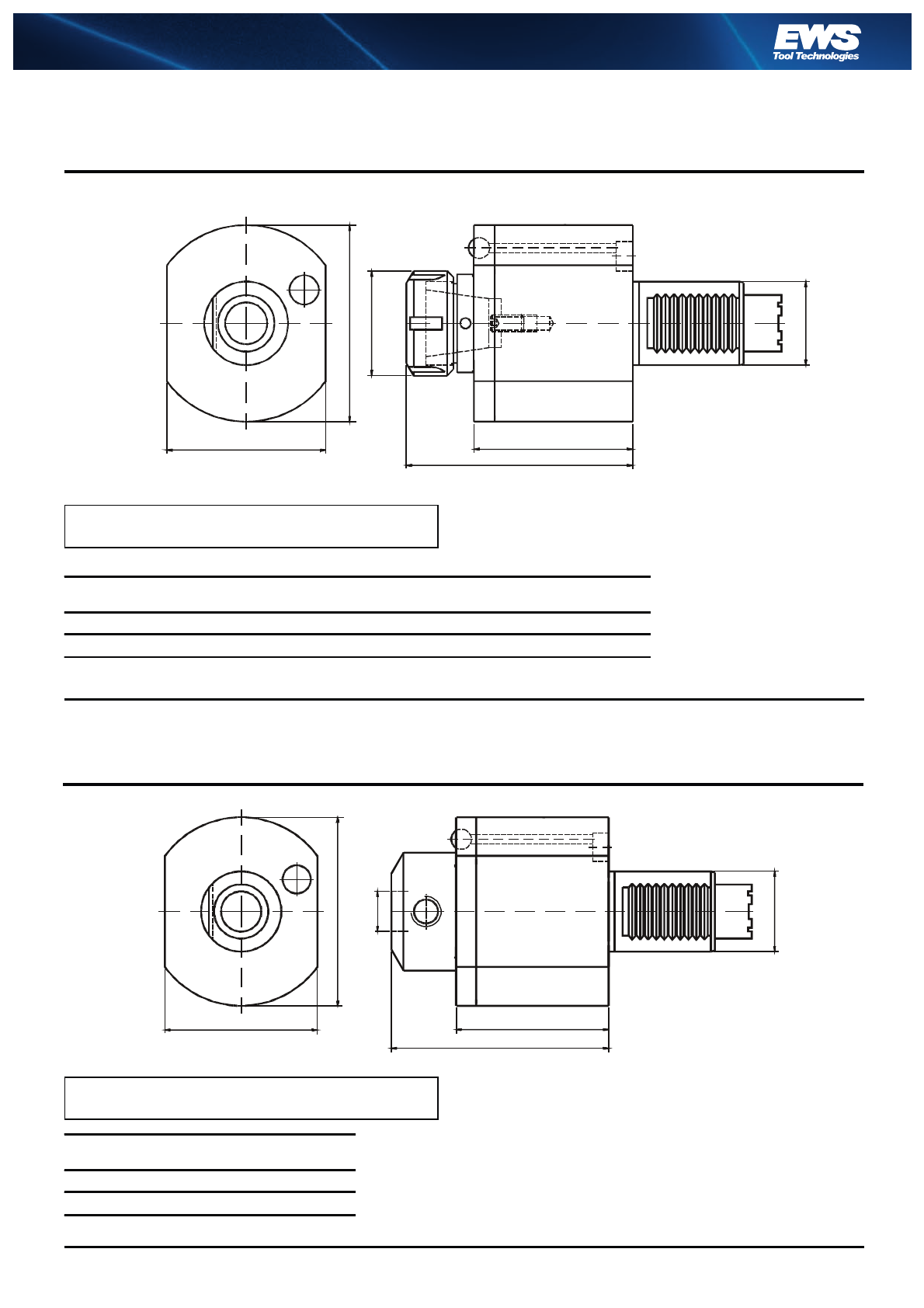

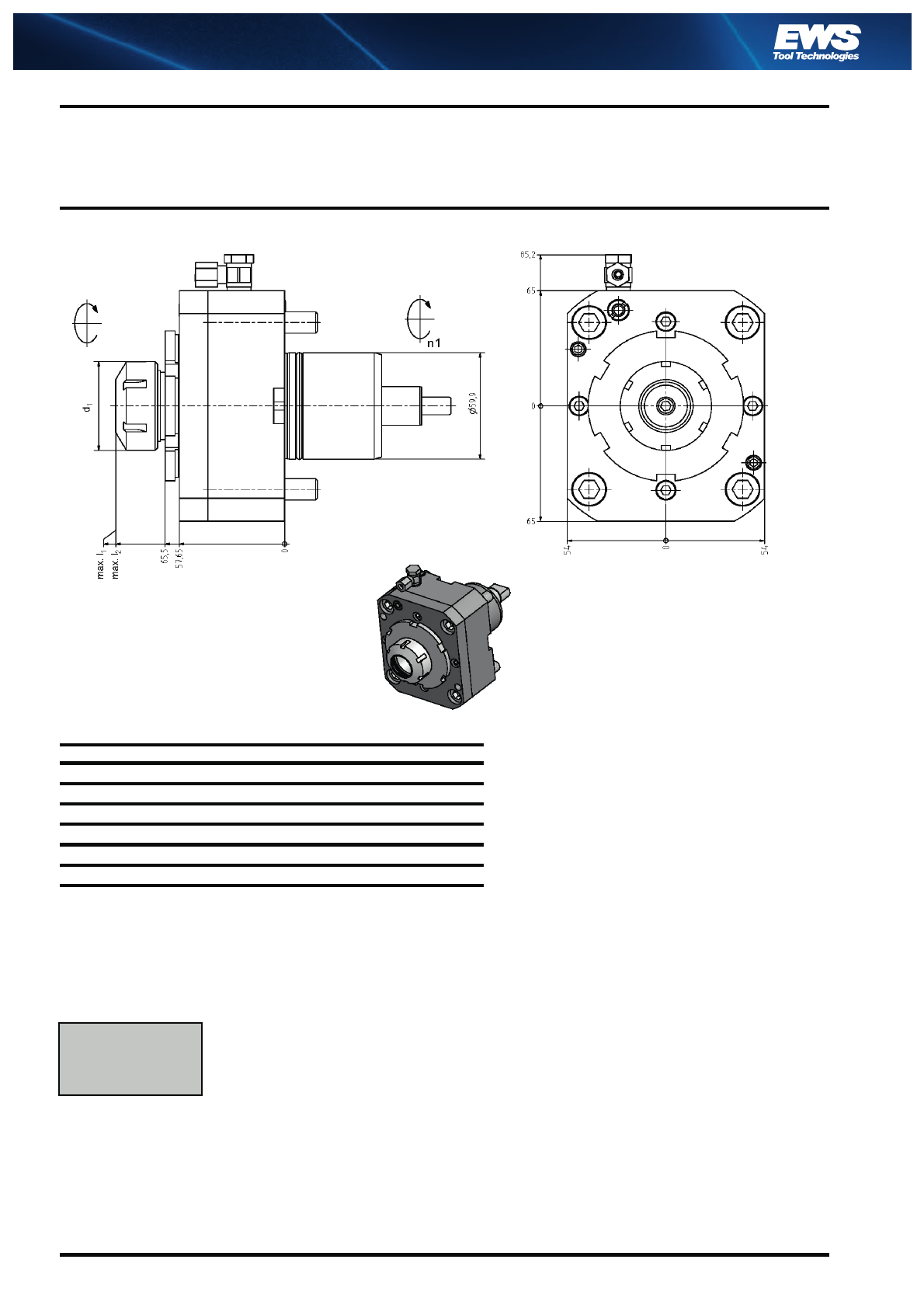

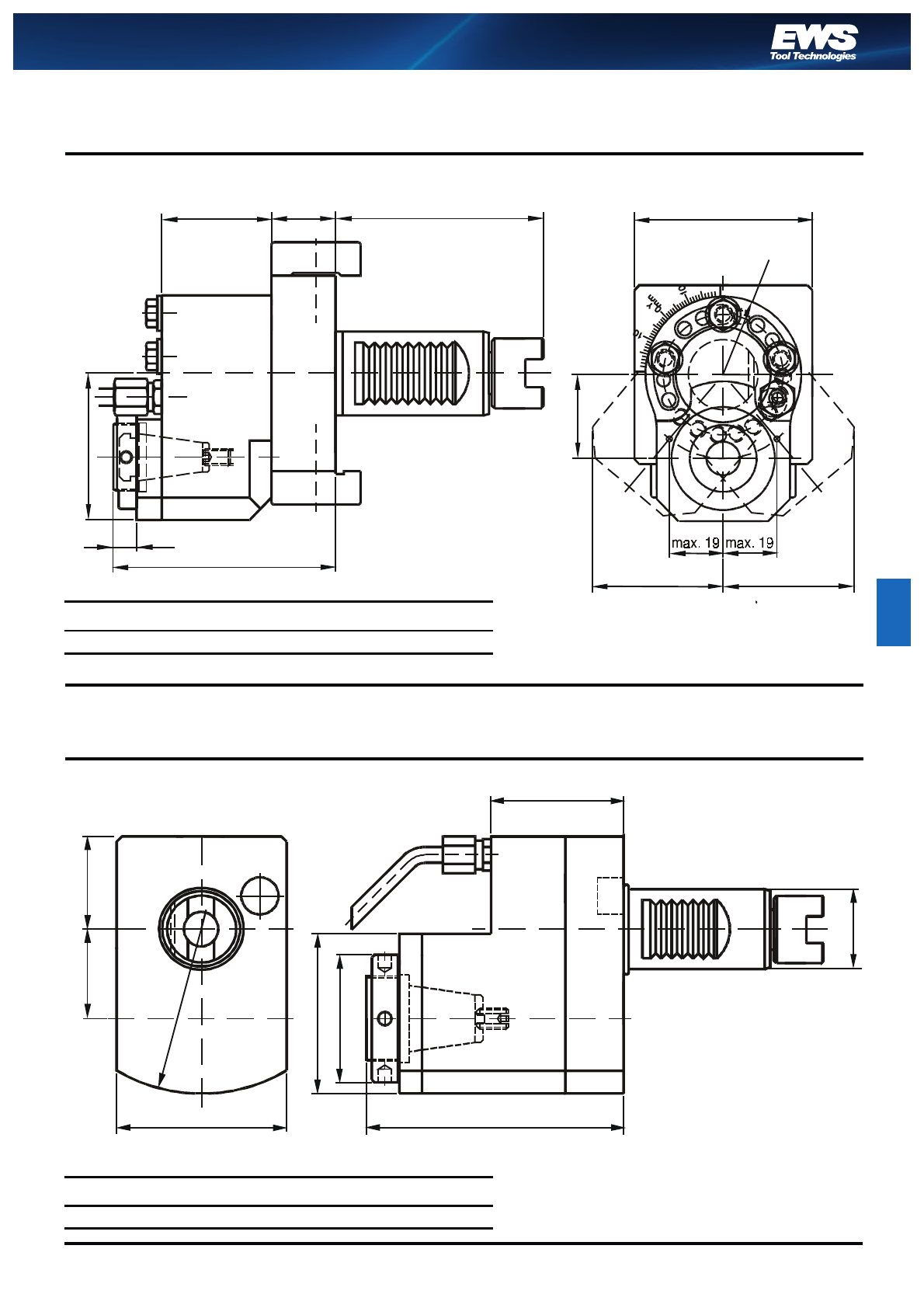

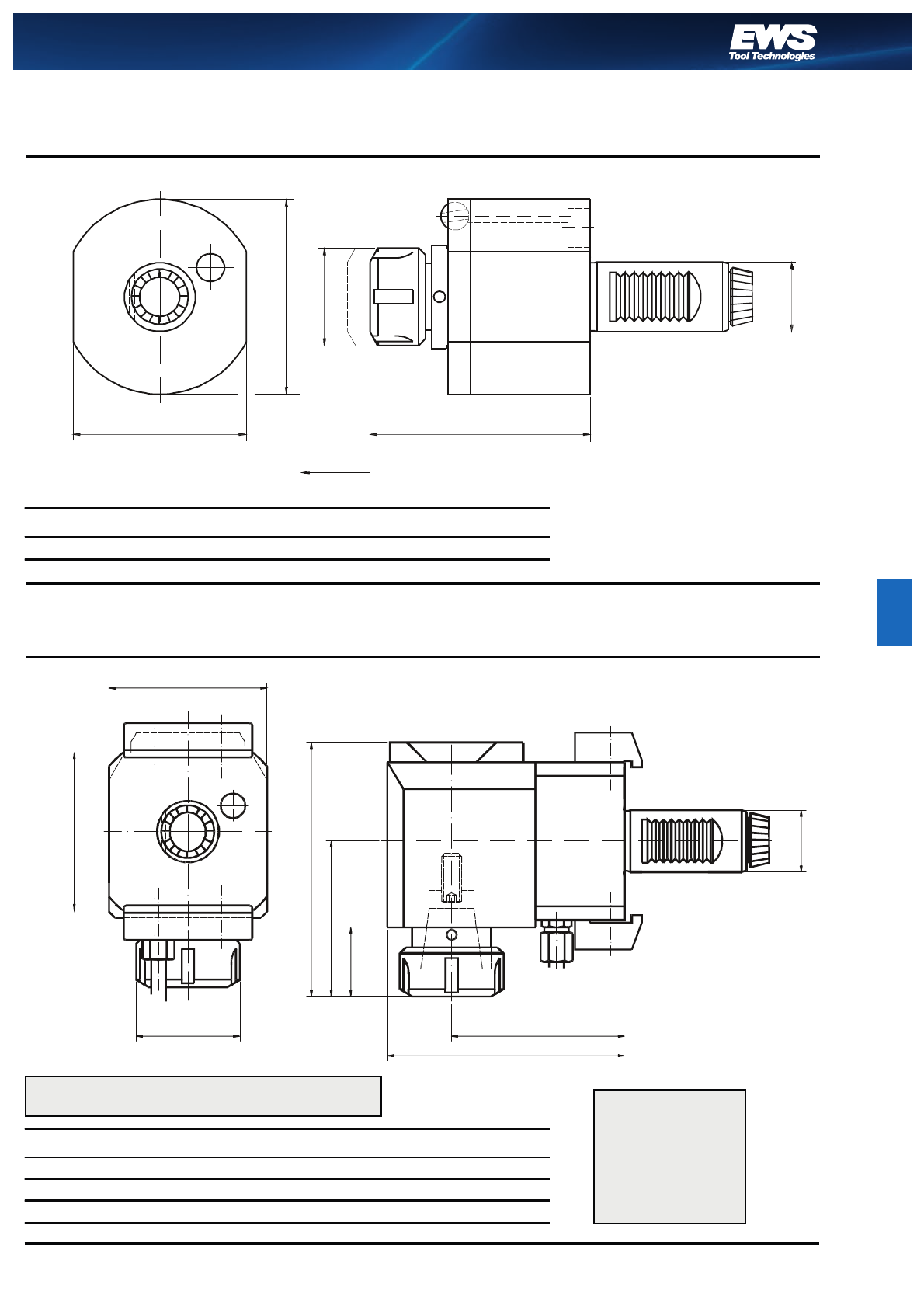

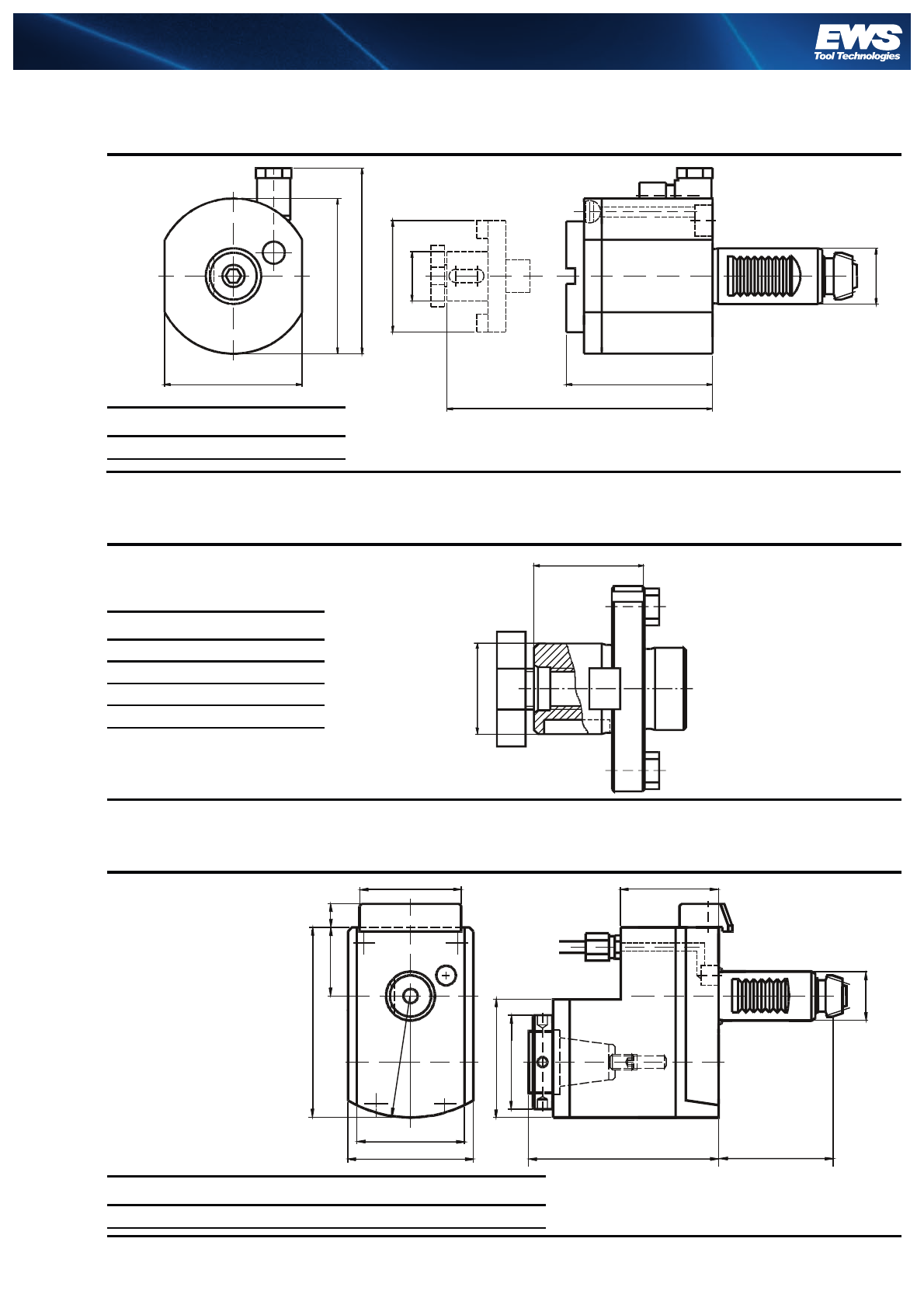

Axial Bohr-

und Fräskopf Axial drilling and

milling head Tête de perçage

et fraisage axial

Axial Bohr-

und Fräskopf Axial drilling and

milling head Tête de perçage

et fraisage axial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No.

ixx1dnmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

40.3020 ... 1:1 85 27 35 6000 25 GS30/HS40 RD/ER 25 428E (1-13)

40.3025 ... 1:1 86 28 42 6000 25 225/HS40 RD/ER 25 430E (1-16)

Bestell Nr.

Order No.

idnmax

[1/min] Tmax

[Nm]

40.3012 WN ... 1:1 12 6000 25

40.3016 WN ... 1:1 16 6000 25

62 83,5

ø48

ø30h6

5482

1809

TOEM

CTX

5482

1809

TOEM

CTX

ød

ø30h6

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 40.3025 5482

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 40.3016 WN 5482

Precision meets Motion

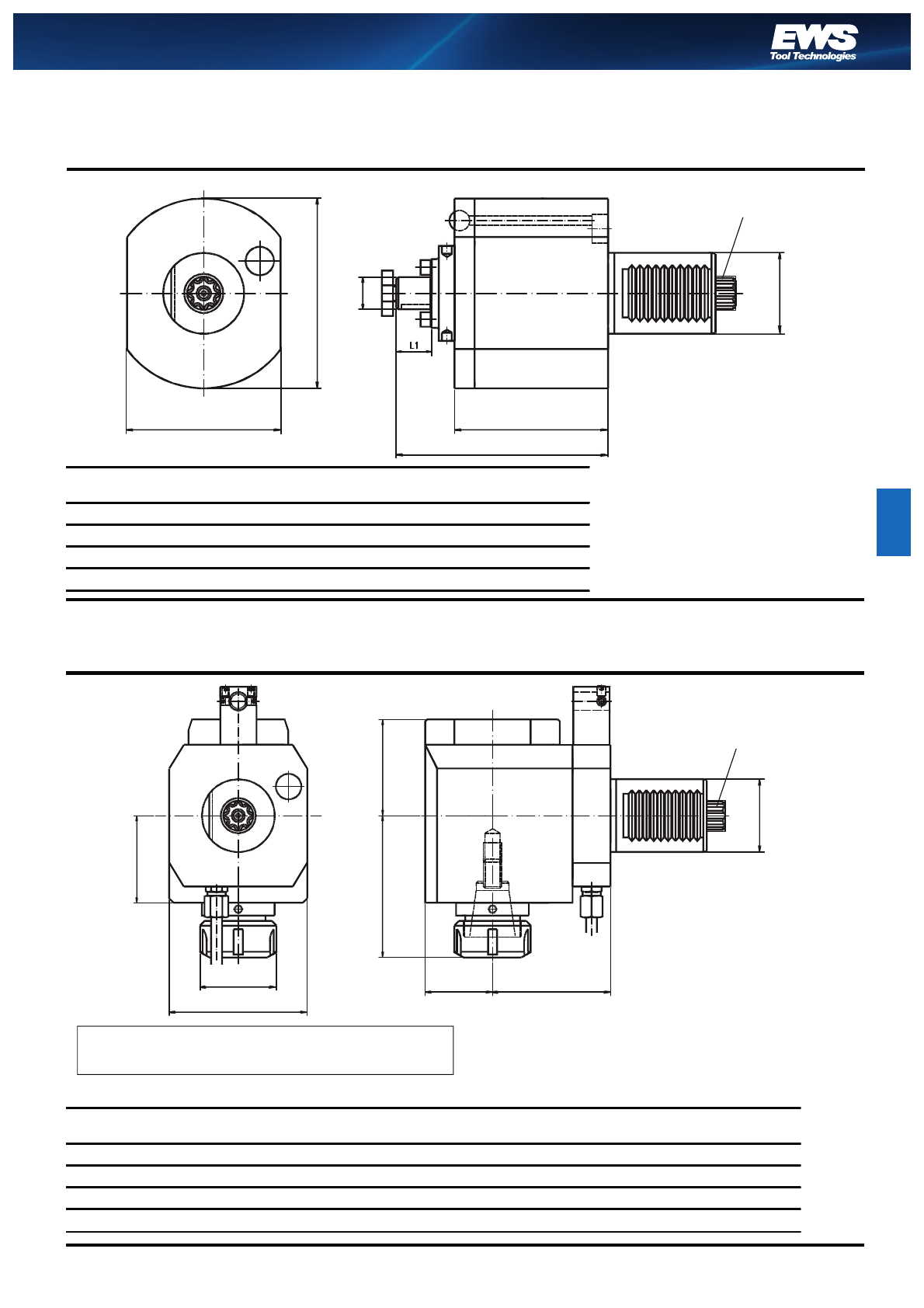

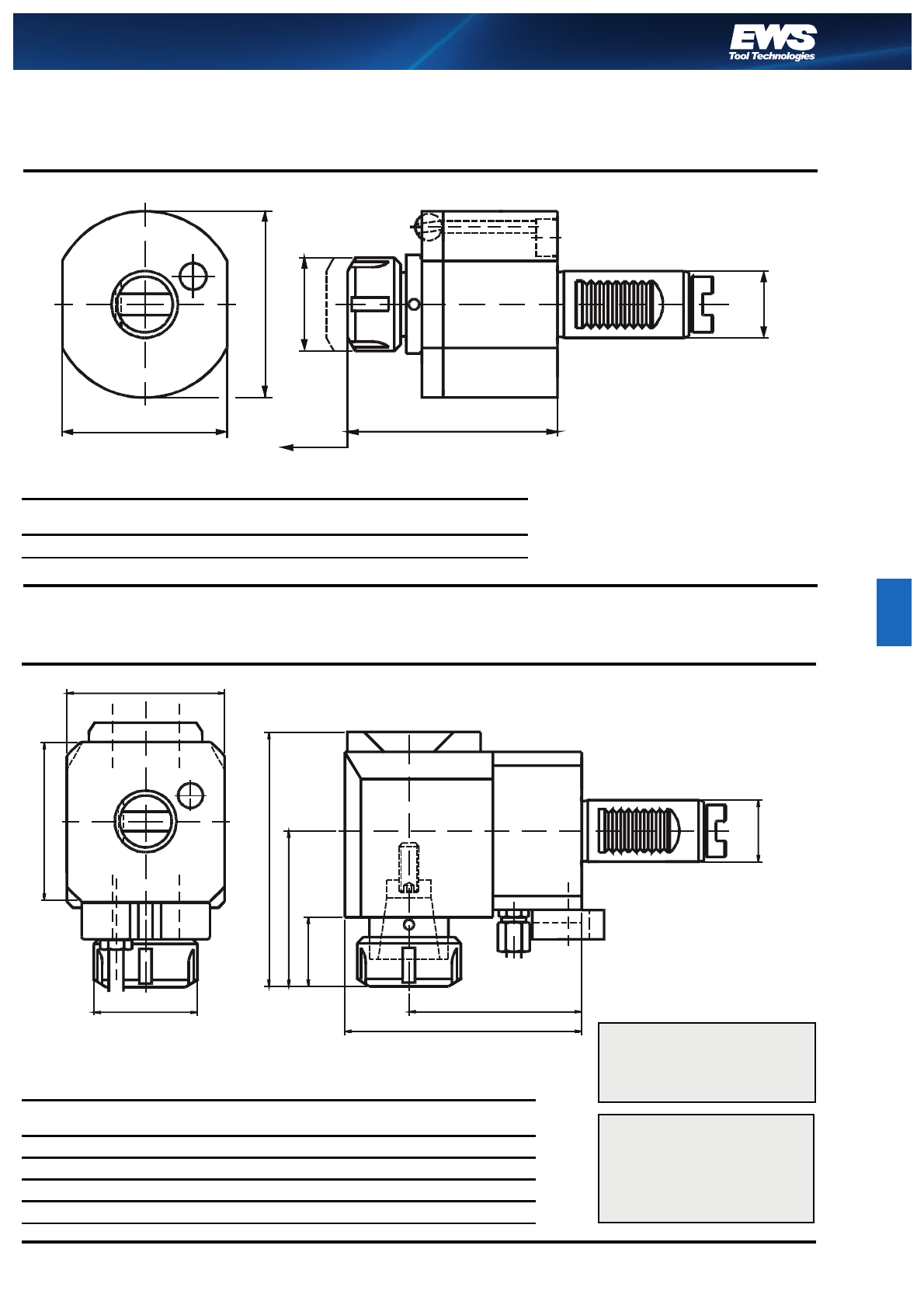

23.30.

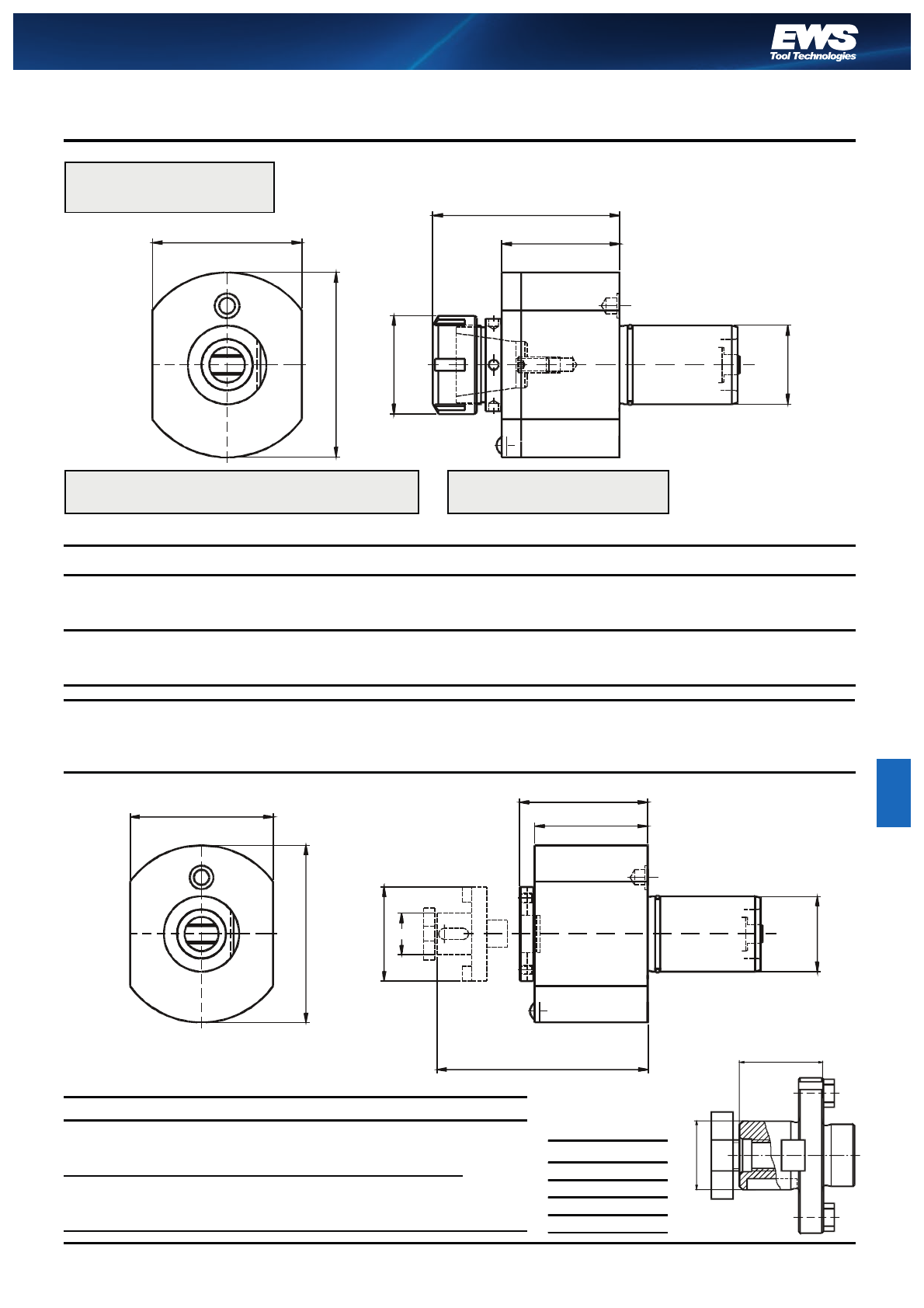

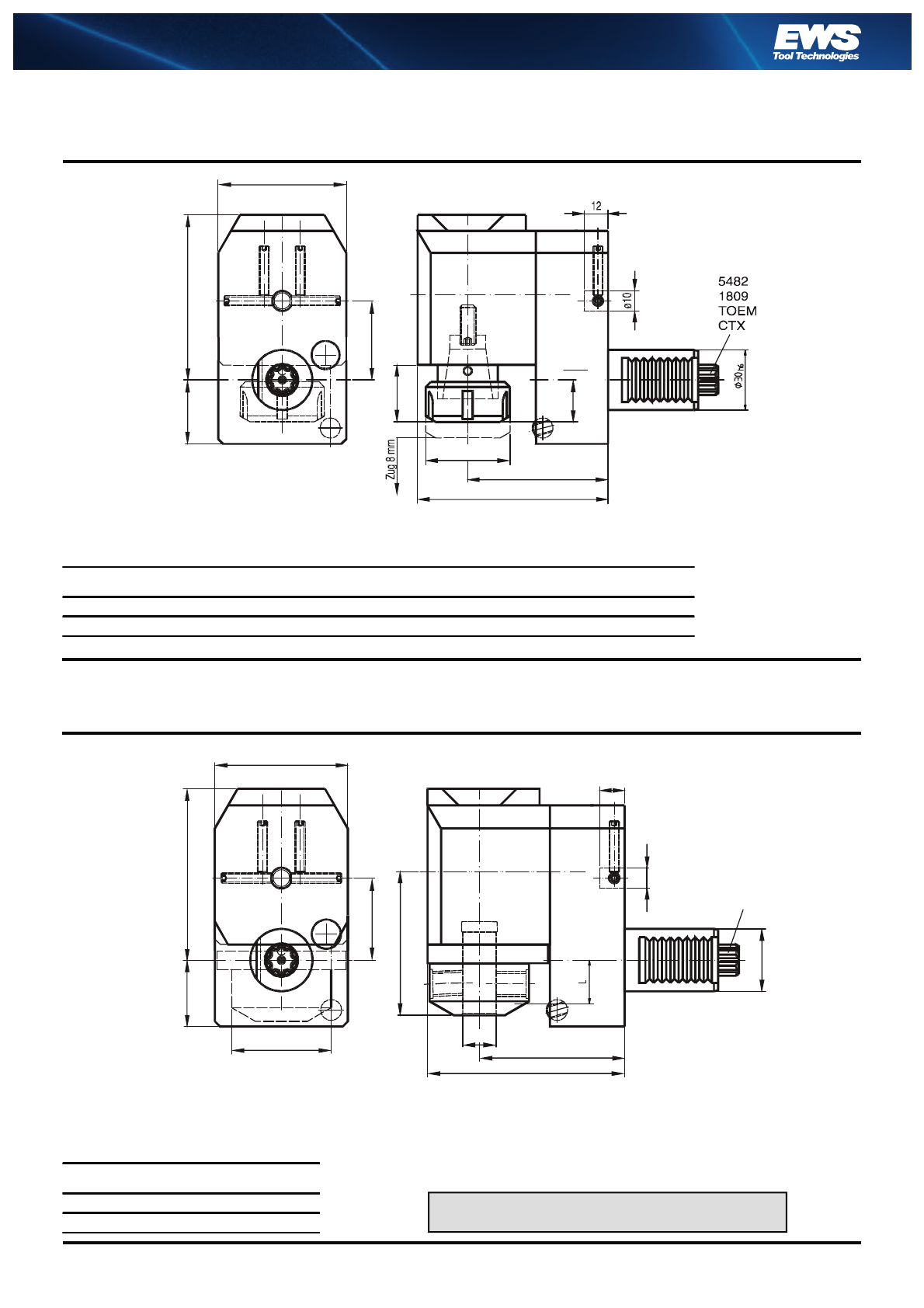

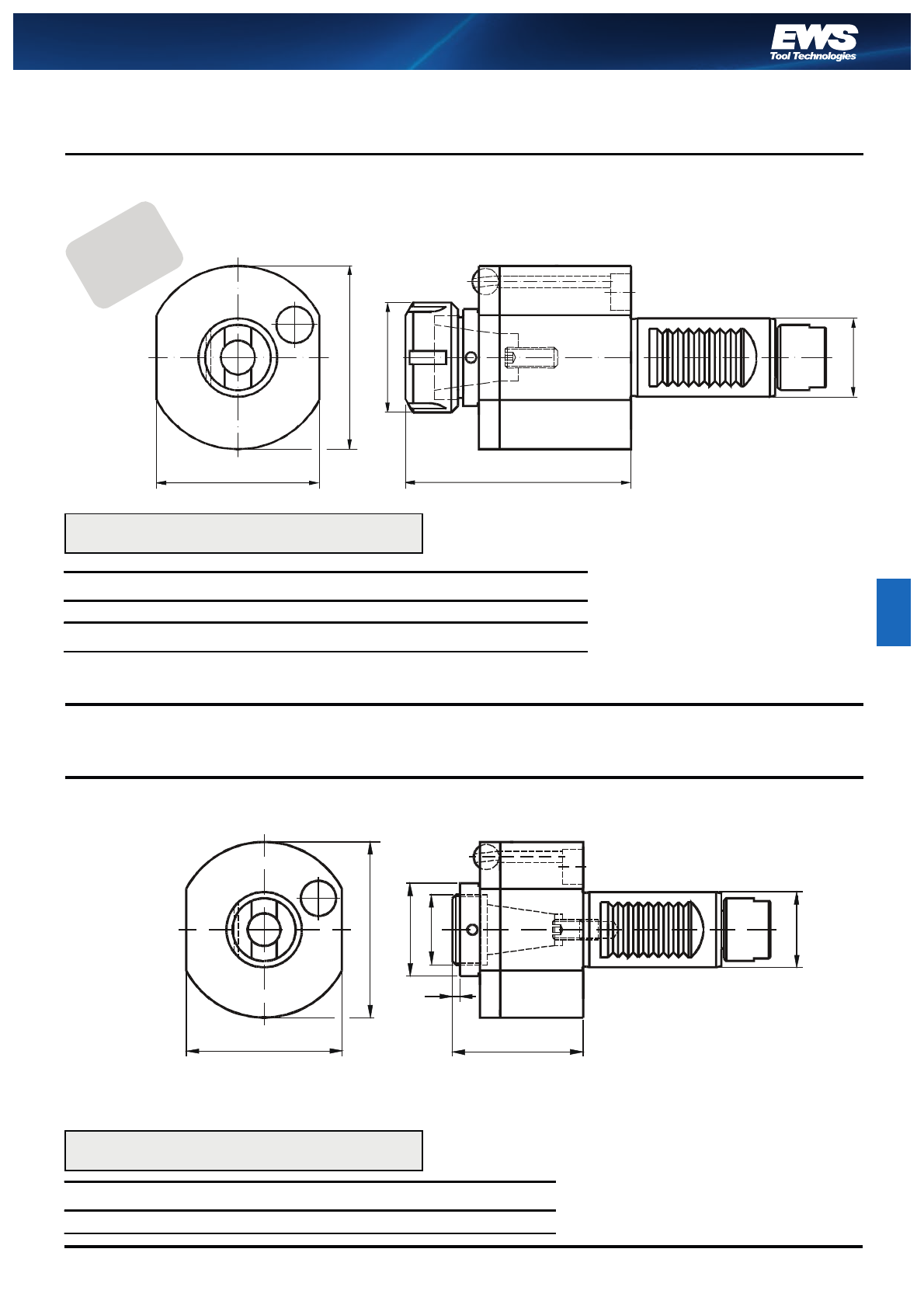

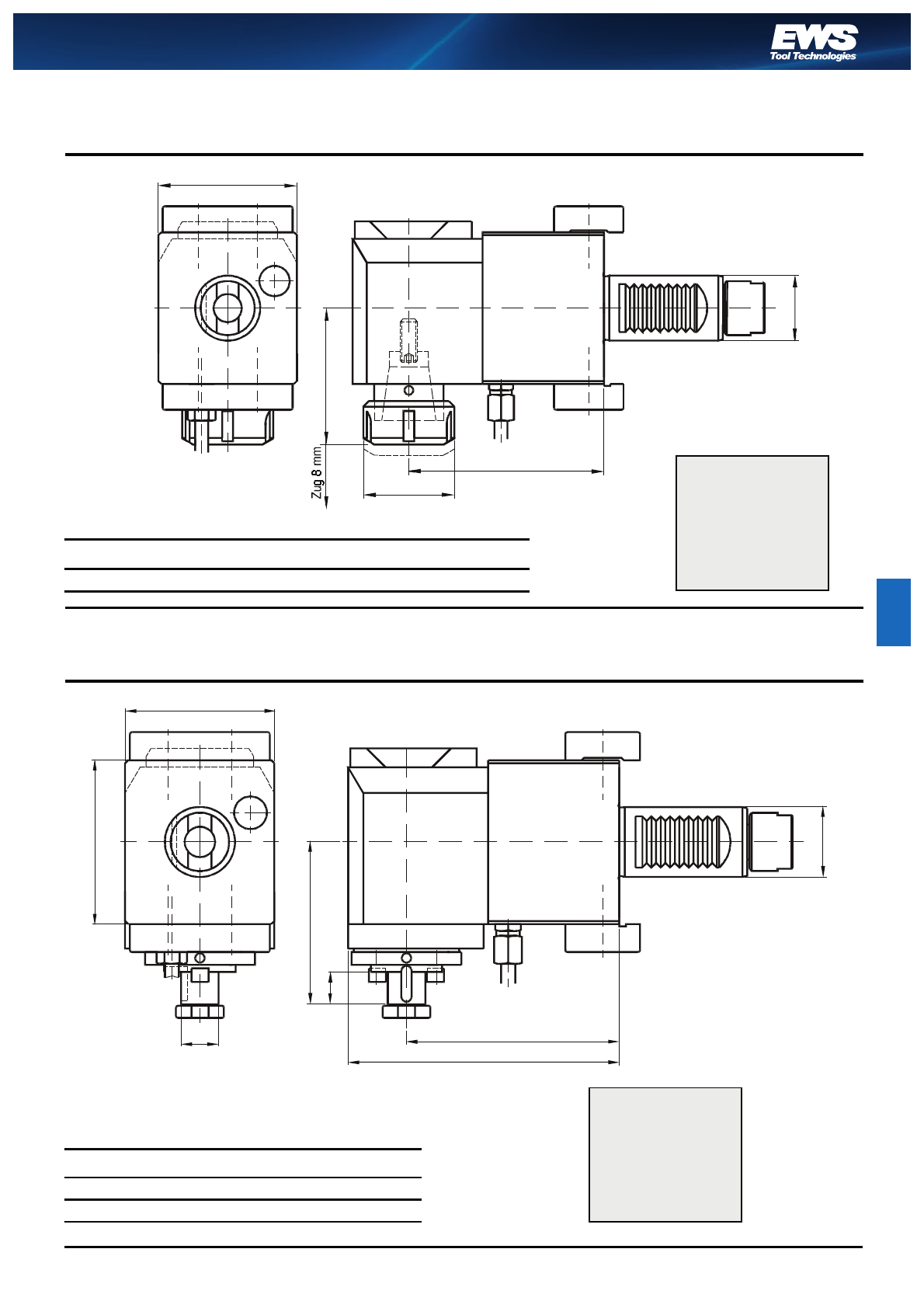

Axial Bohr-

und Fräskopf Axial drilling and

milling head Tête de perçage

et fraisage axial

Axial

Gewindebohrkopf Axial

tapping head Tête de

taraudage axial

Innere Kühlmittelzufuhr.

Zusatz IK an Bestellnummer anfügen

Central cooling supply.

Please add IK behind order no.

5482

1809

TOEM

CTX

ø110

ø40

ø24

ø30h6

±0,01

ø30h6

Zug 8 mm

5482

1809

TOEM

CTX

NEWS

i=1:2

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 50.3016 1890/1

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 41.3025 CTX

Bestell Nr.

Order No.

ixx1d nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

41.3020 ... 1:1 85 27 35 6000 16 GS30/GS22 RD/ER 20 428E (2-13)

41.3025 ... 1:1 86 29 42 6000 16 225/GS22 RD/ER 25 430E (2-16)

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

50.3016 ... /1 1:2 12000 8 LS16/HS40 RD/ER 16 426E (1-10)

Precision meets Motion

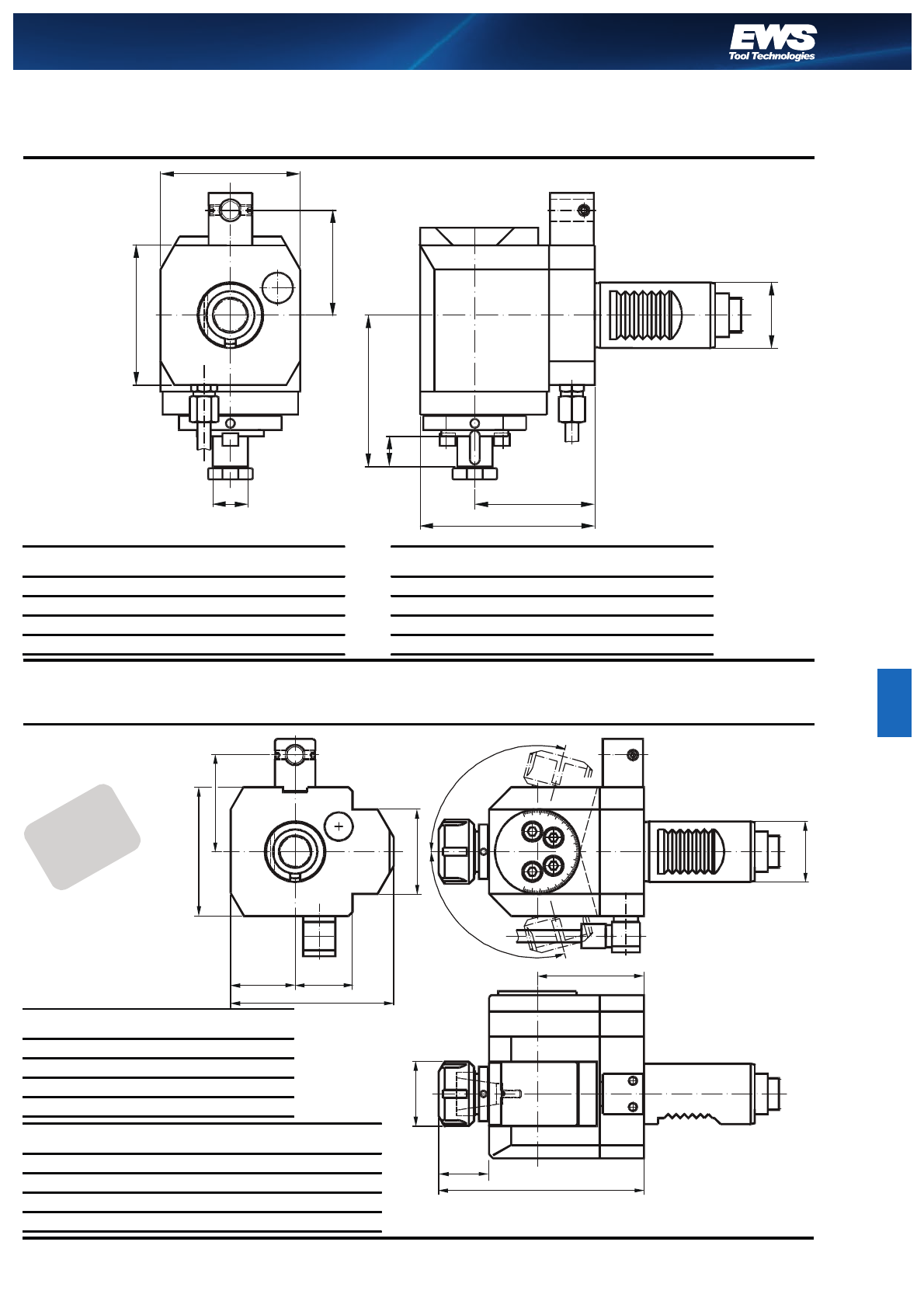

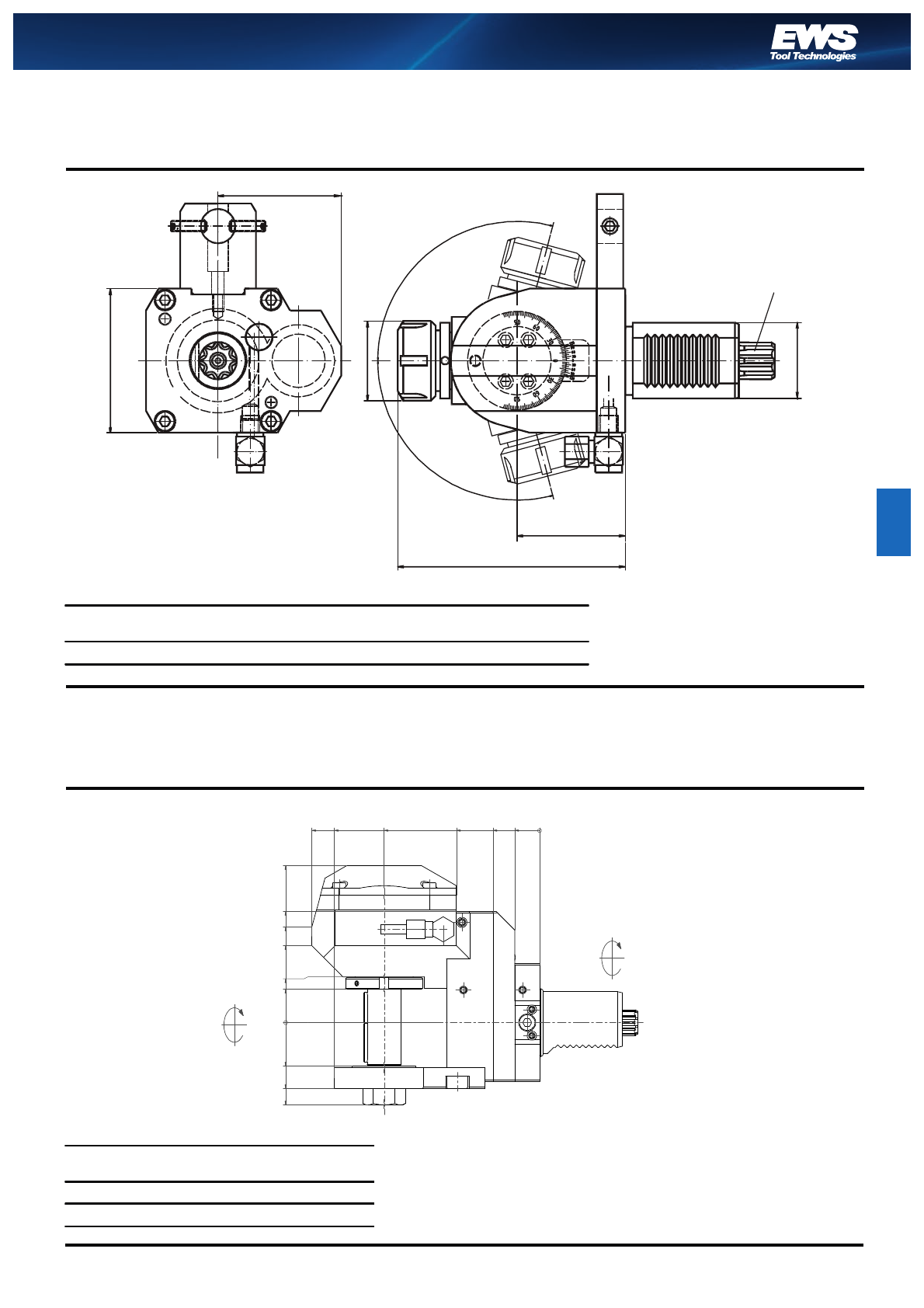

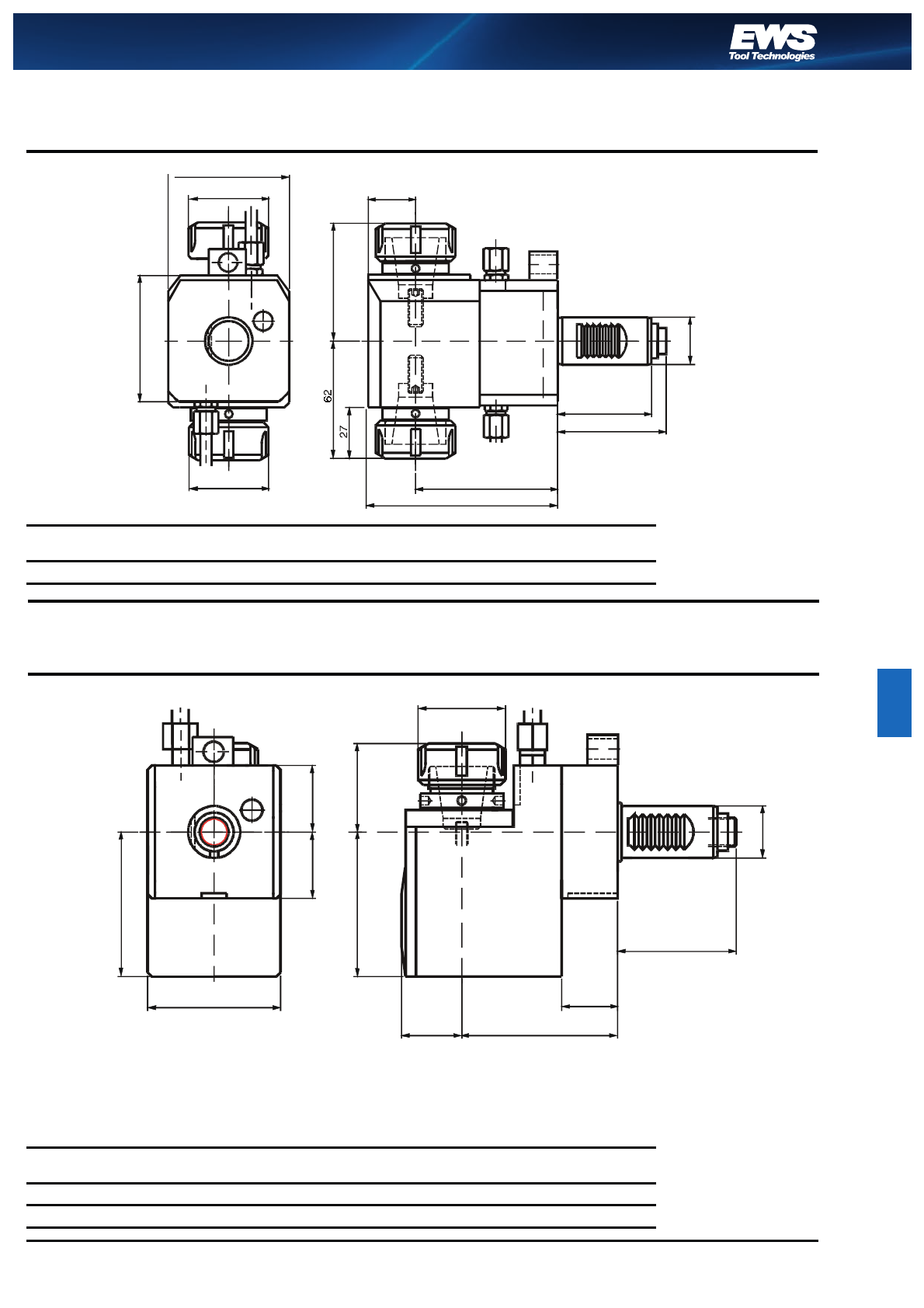

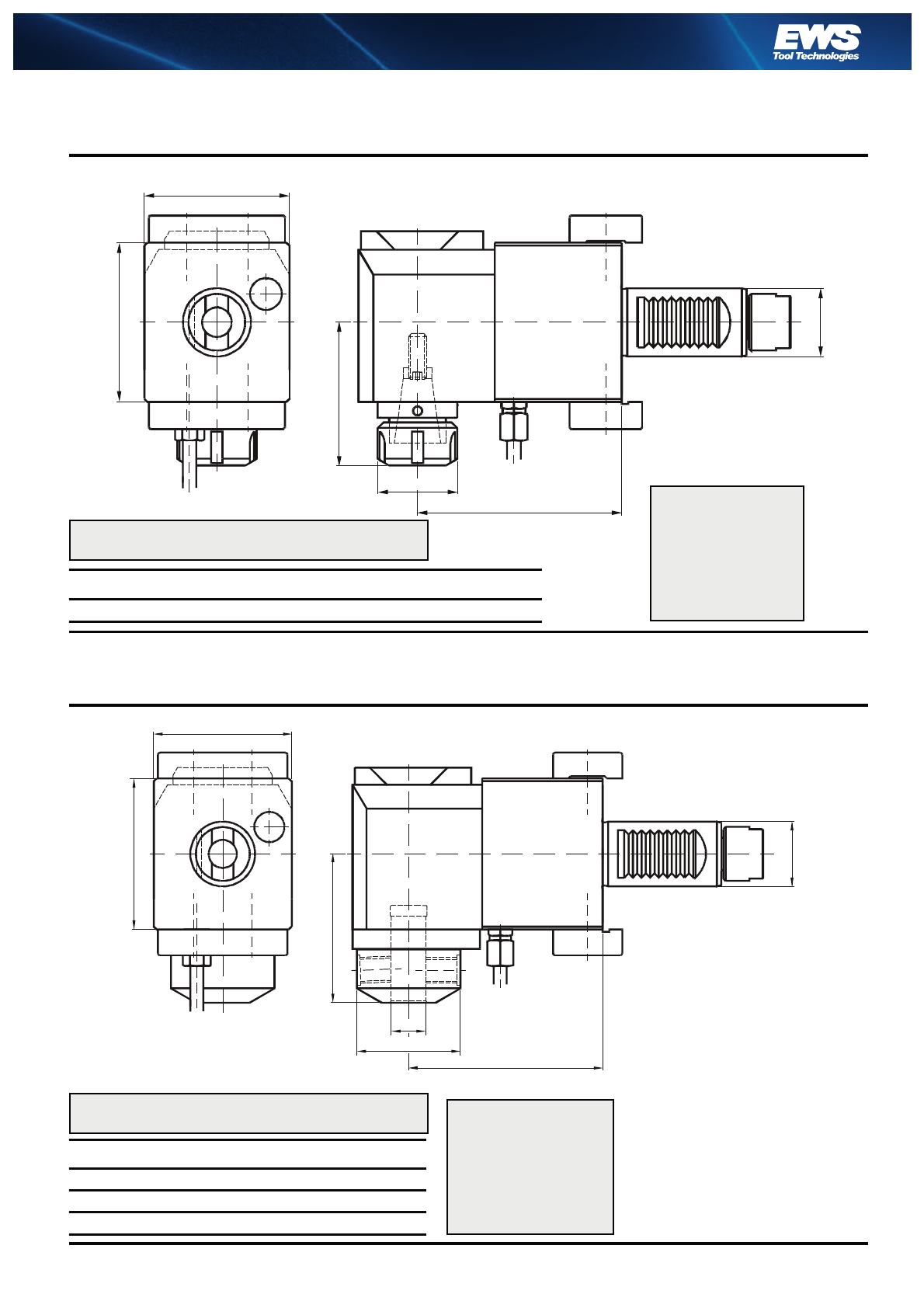

3.30.

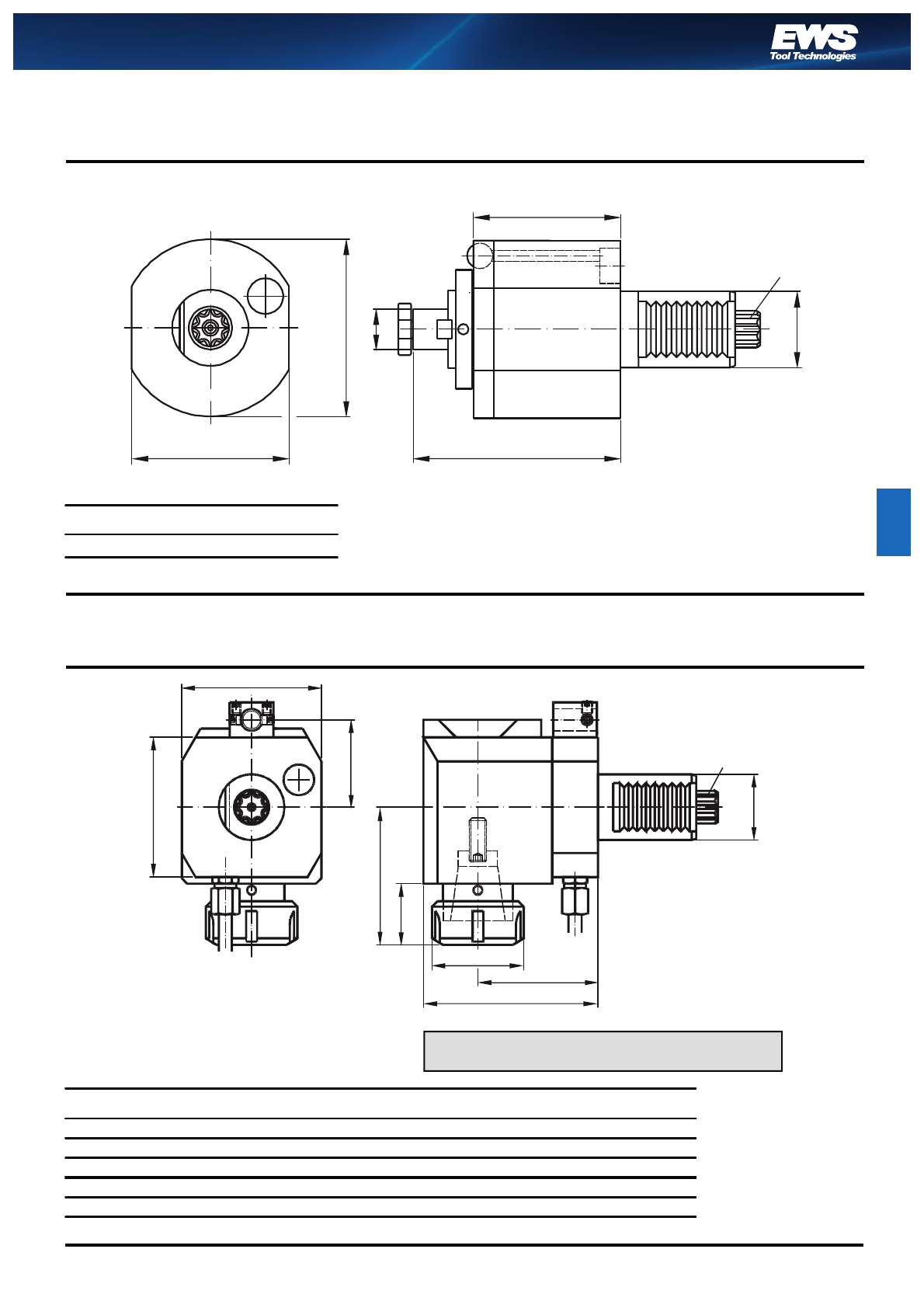

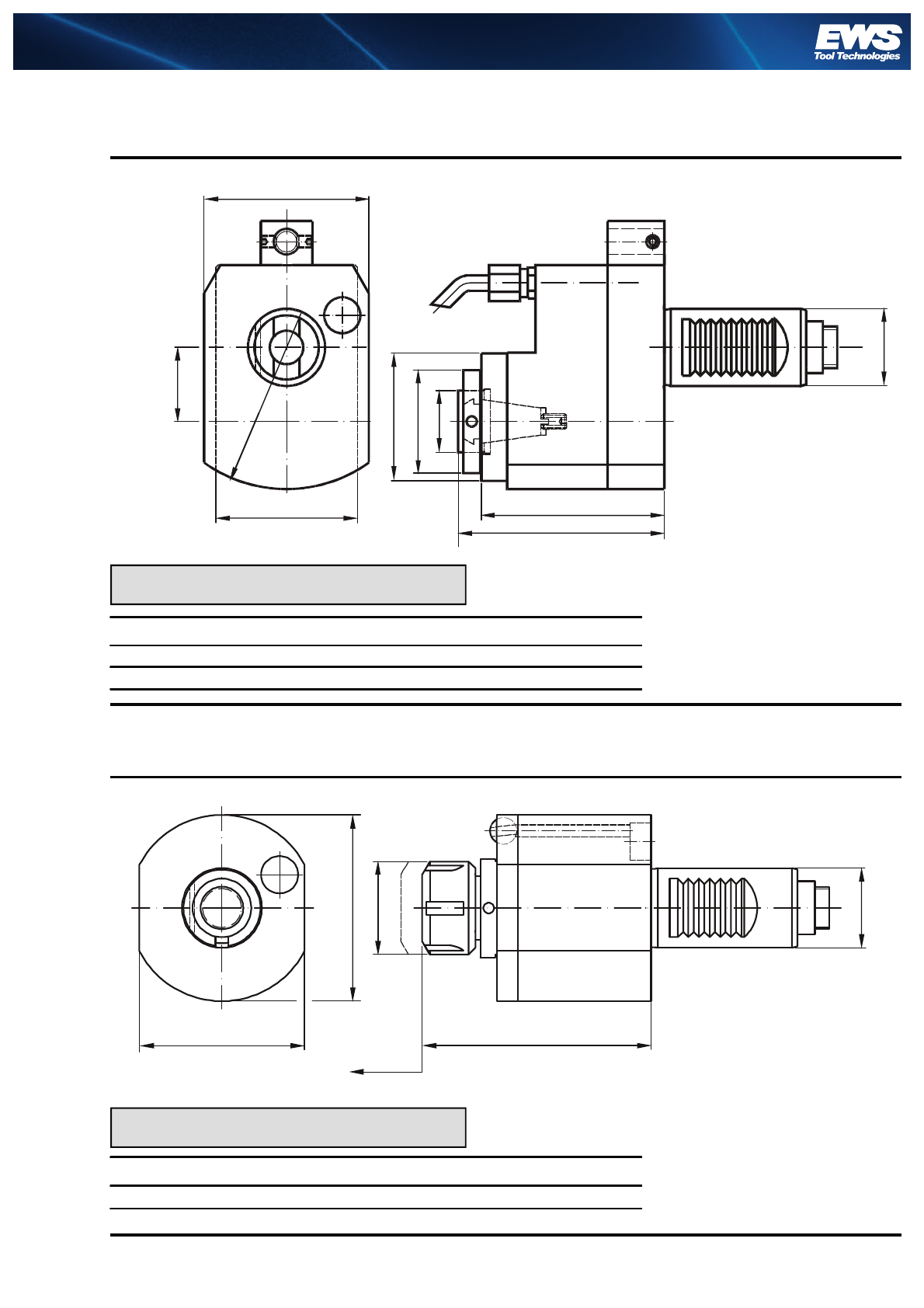

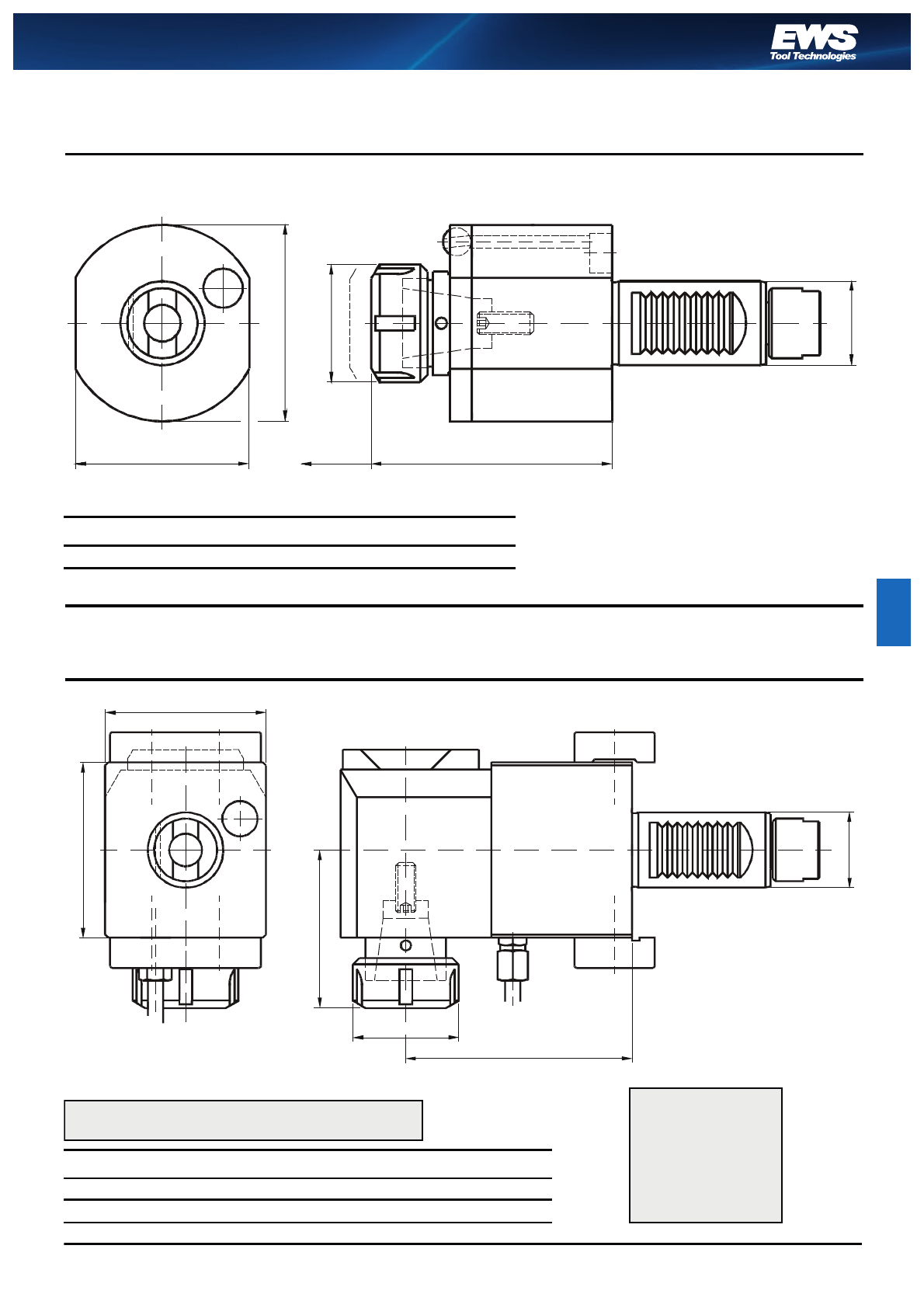

Axial

Fräskopf

Axial

milling head

Tête

fraisage axial

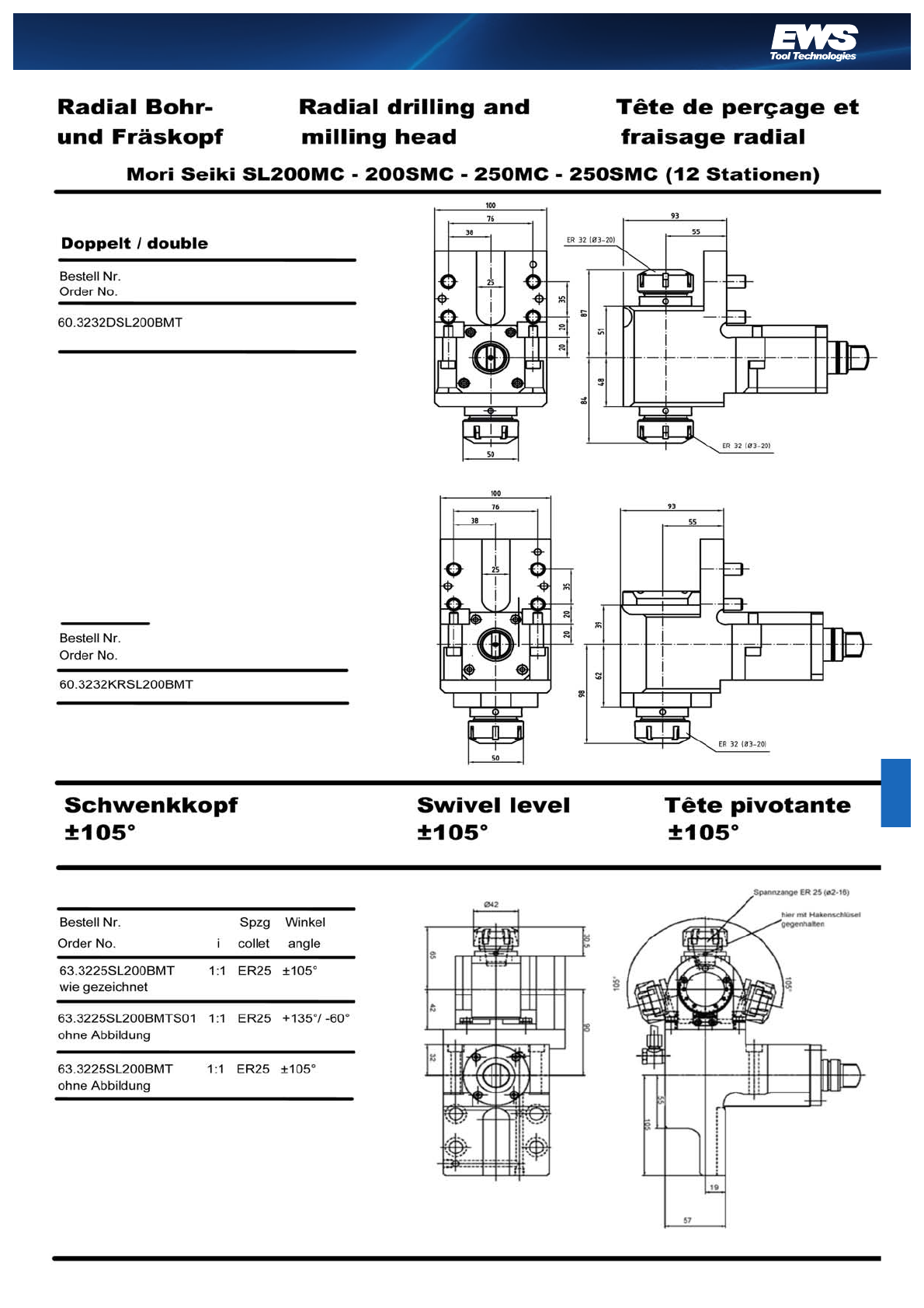

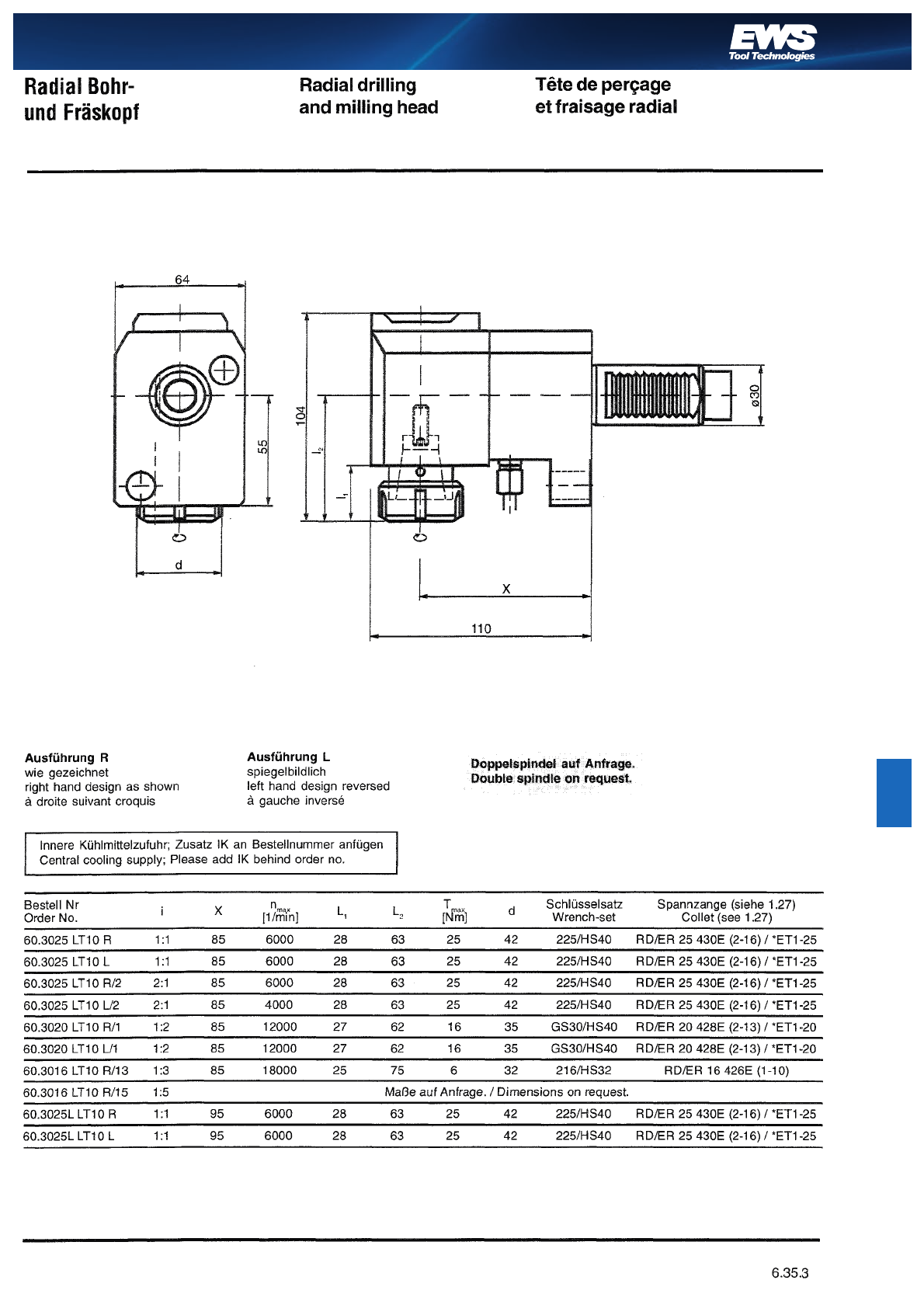

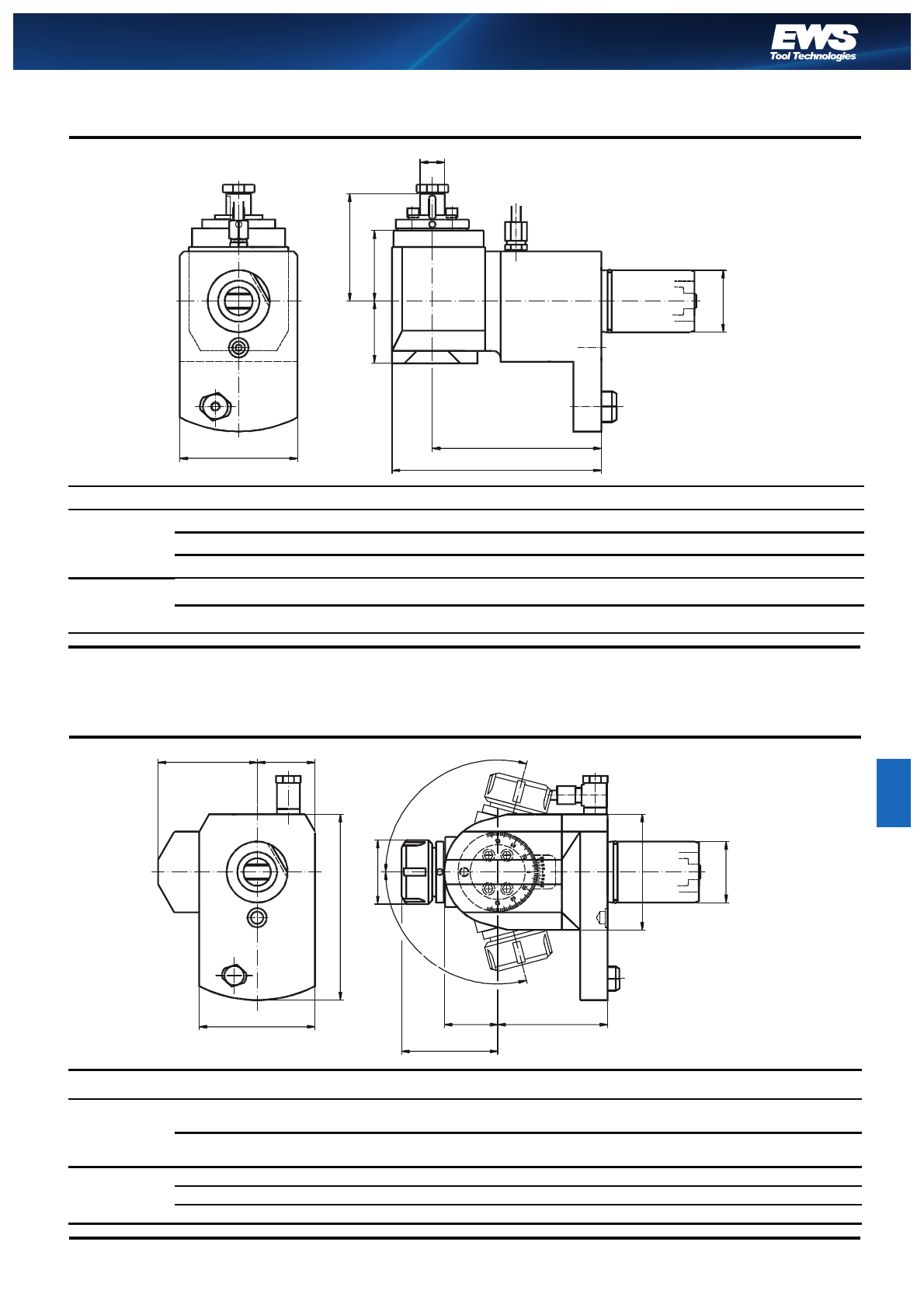

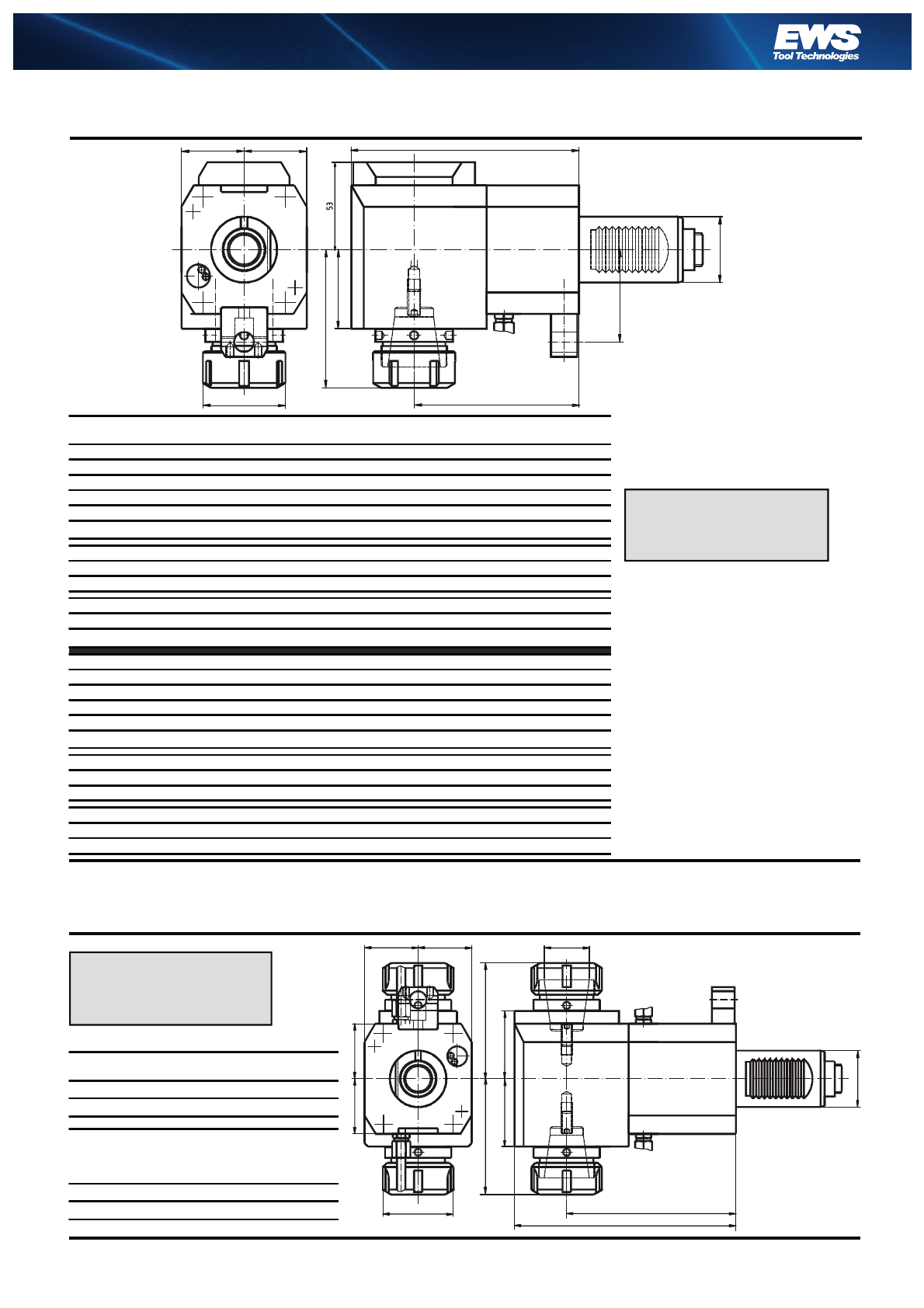

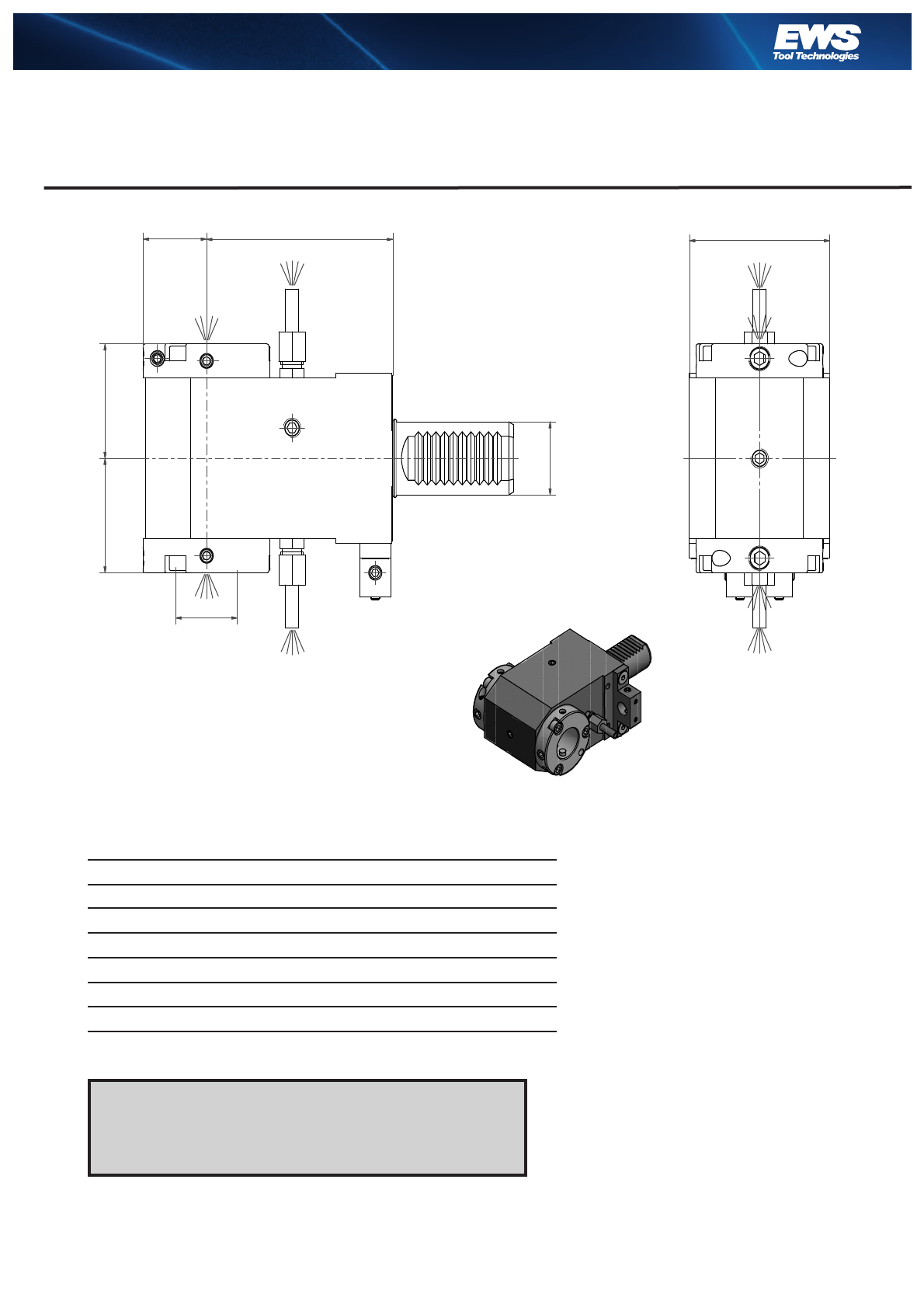

Radial Bohr-

und Fräskopf Radial drilling

and milling head Tête de perçage

et de fraisage radial

Andere ø verfügbar

Other ø available

Autres ø possible

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm]

42.3016 ... 1:1 6000 25

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No.

idLL1

nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

60.3020 ...

1:1 35 63 27 6000 25 GS30/HS40 RD/ER 20 428E (2-13)

60.3020 ... / 1

1:2 35 63 27 12000 12 GS30/HS40 RD/ER 20 428E (2-13)

60.3020 ... / 2

2:1 35 63 27 4000 40 GS30/HS40 RD/ER 20 428E (2-13)

60.3025 ...

1:1 42 64 28 6000 25 225/HS40 RD/ER 25 430E (2-16)

60.3025 ... / 2

2:1 42 64 28 4000 40 225/HS40 RD/ER 25 430E (2-16)

5482

1809

TOEM

CTX

ø30h6

62 86

5482

CTX

1809

TOEM

ø16

ø30h6

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 42.3016 TOEM

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 60.3025 5482

Precision meets Motion

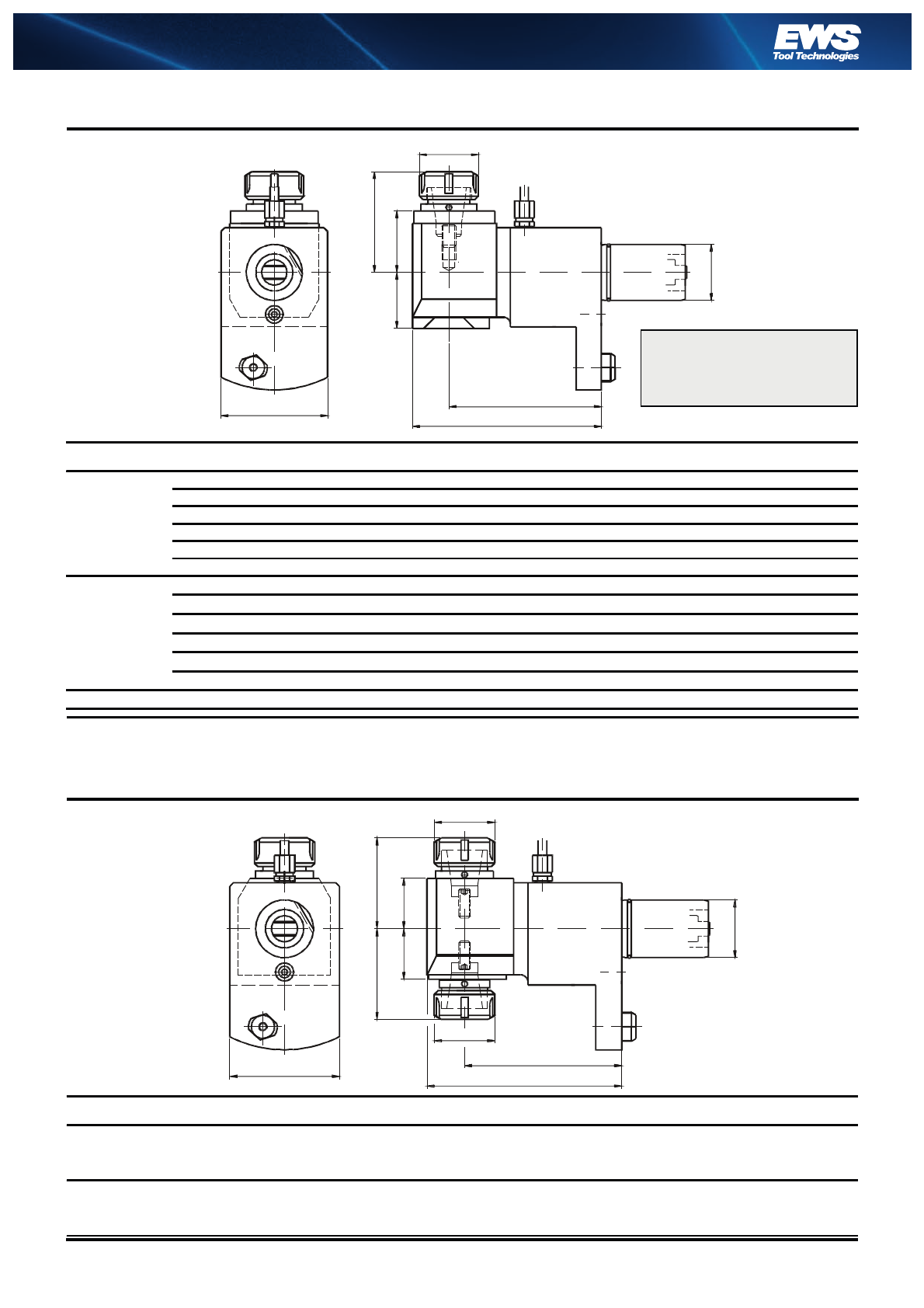

43.30.

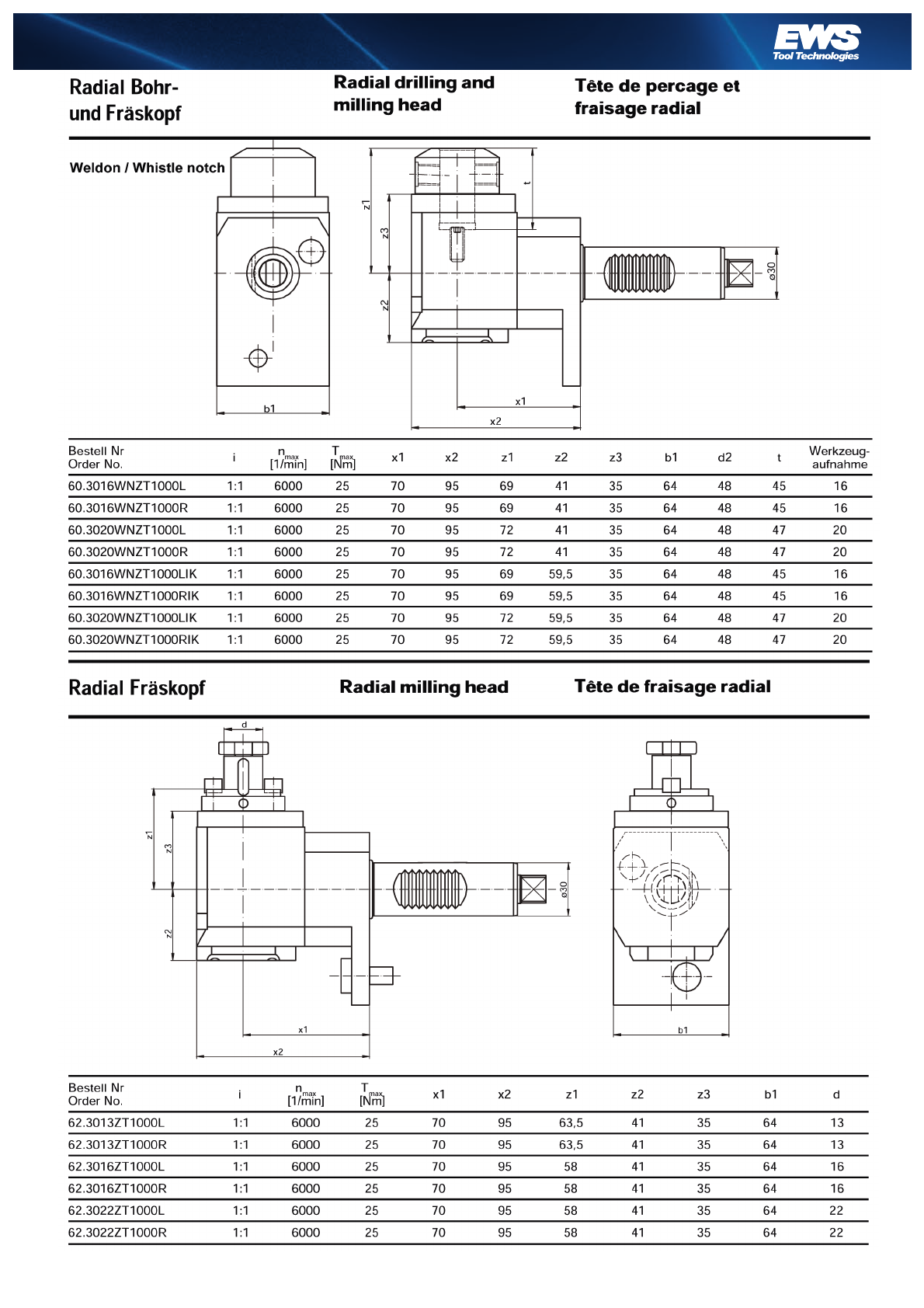

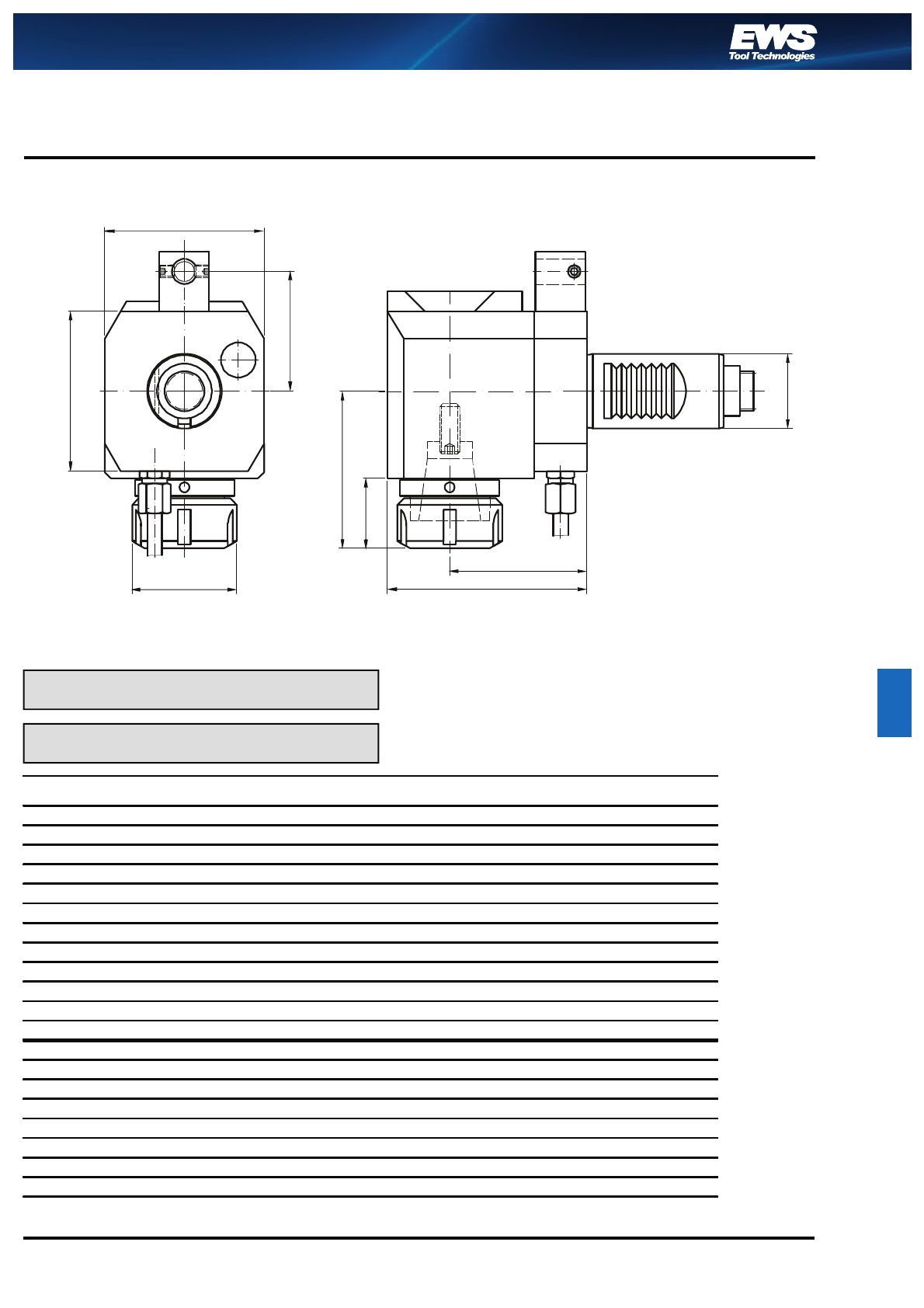

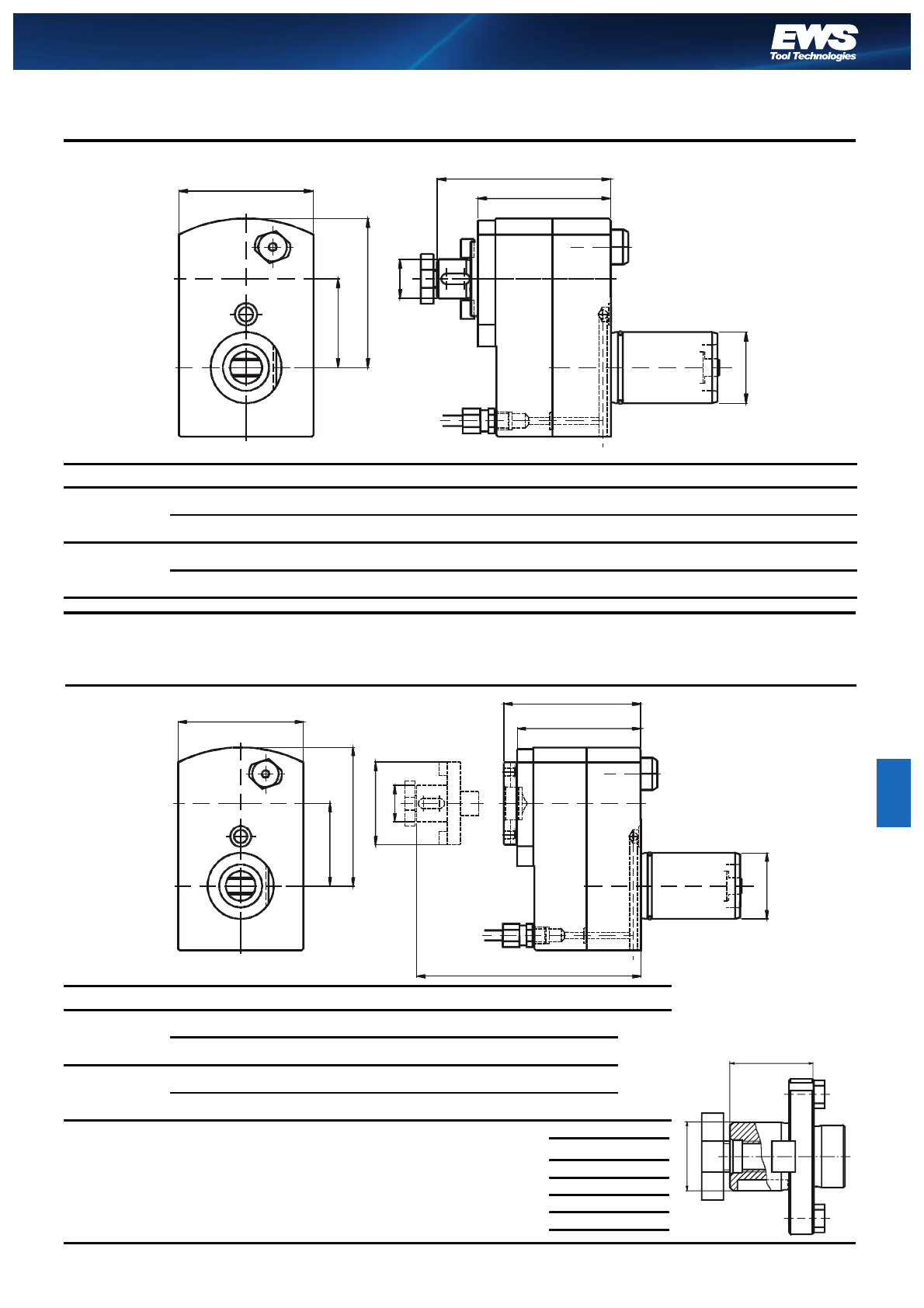

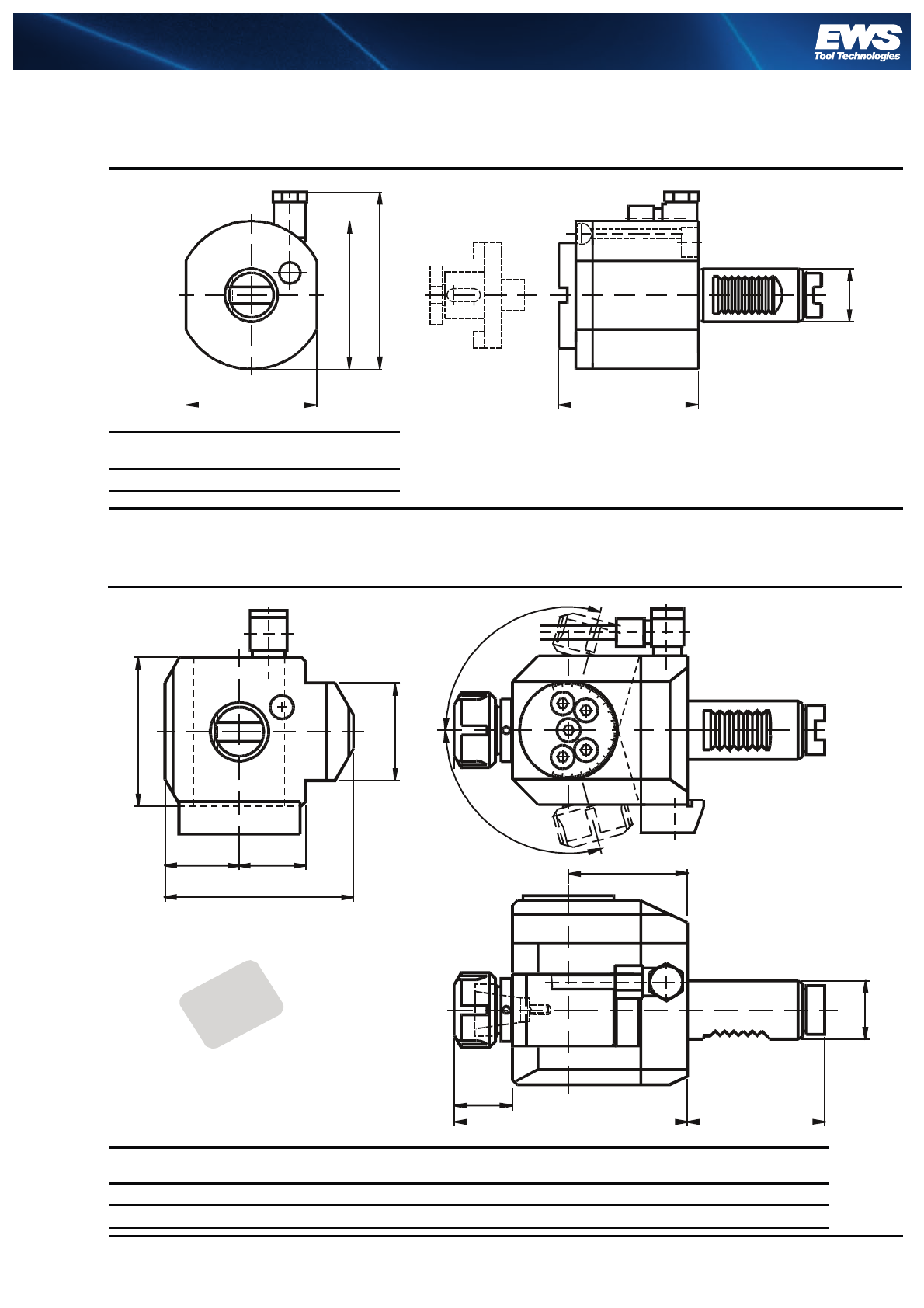

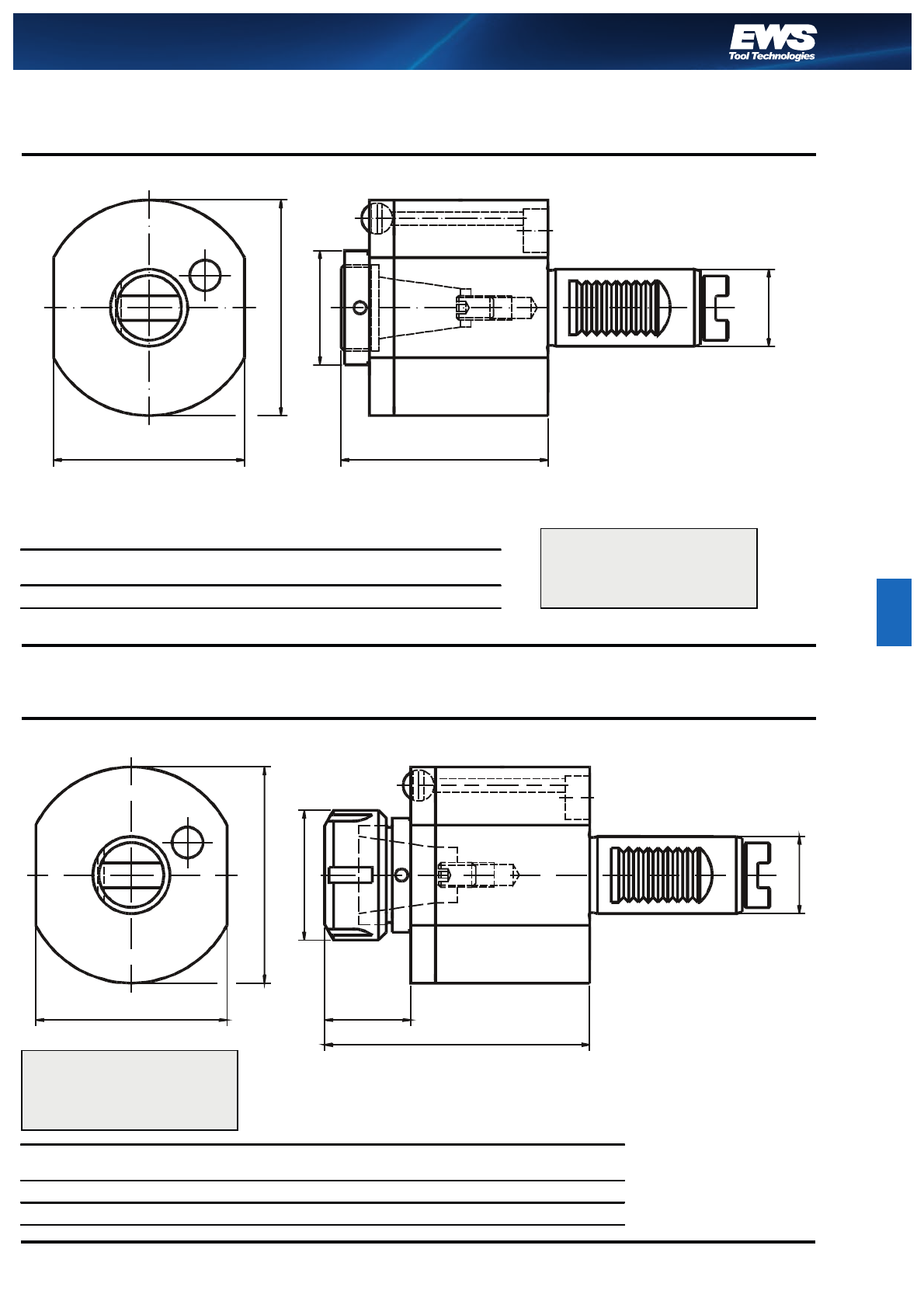

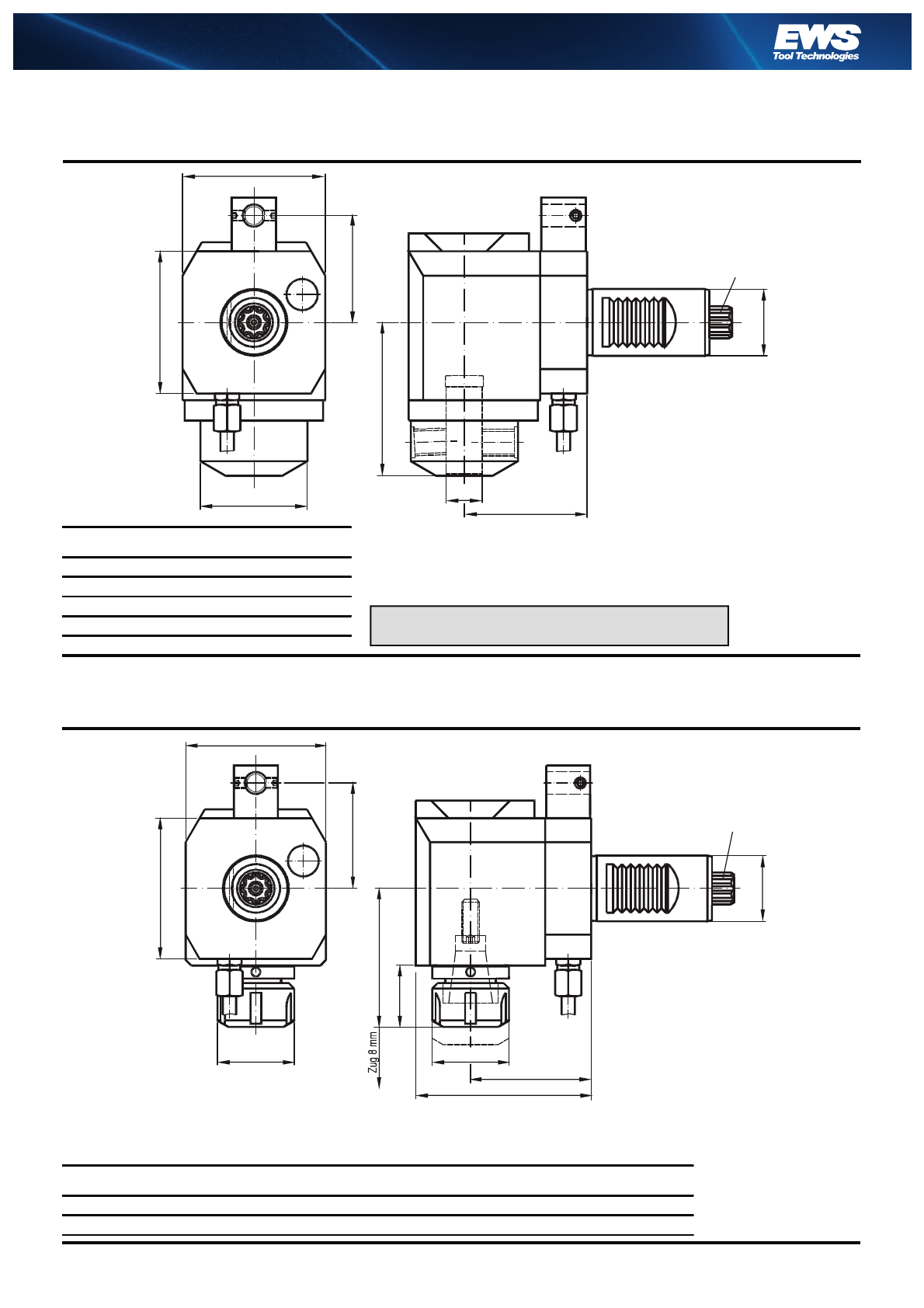

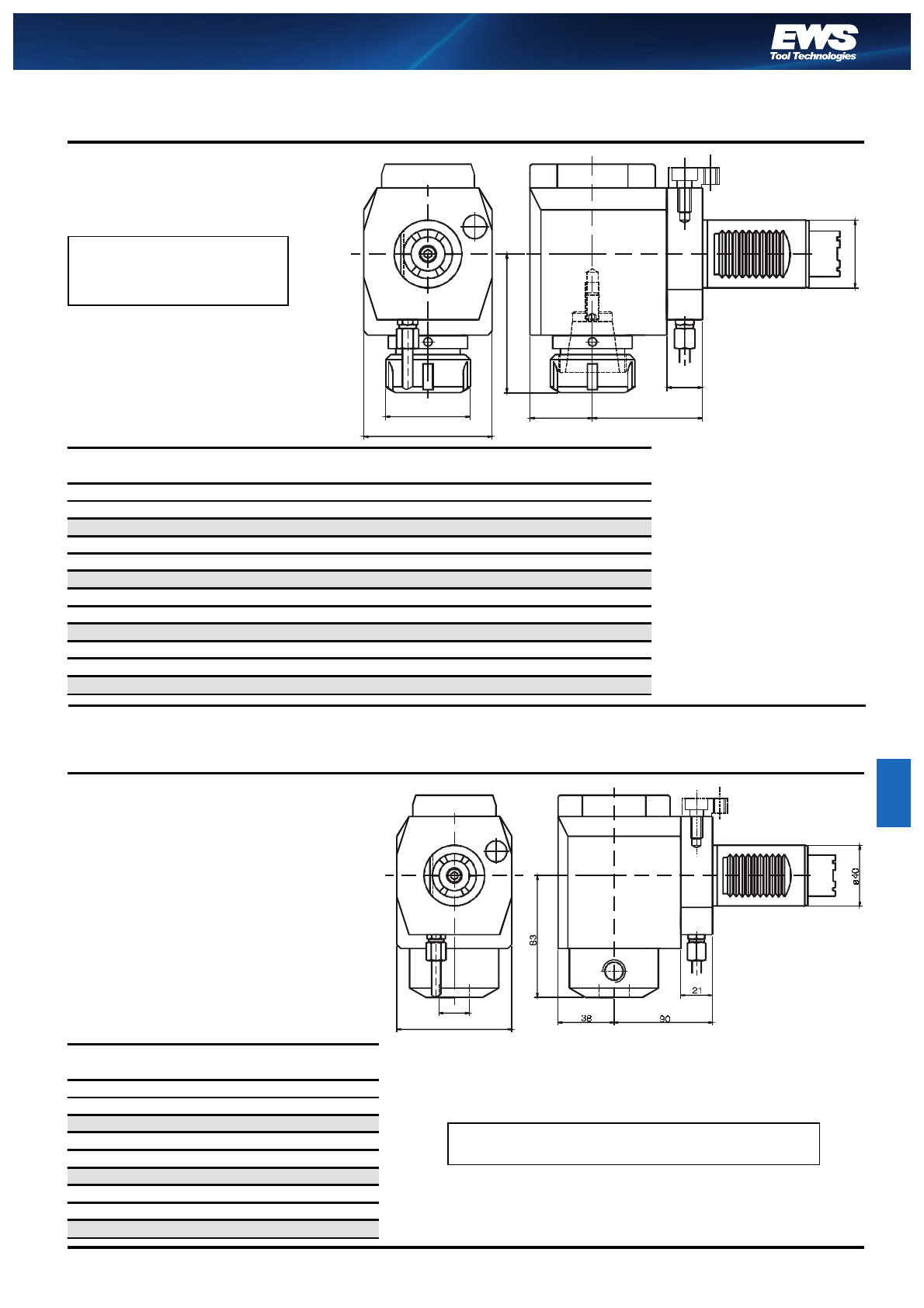

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage

et fraisage radial

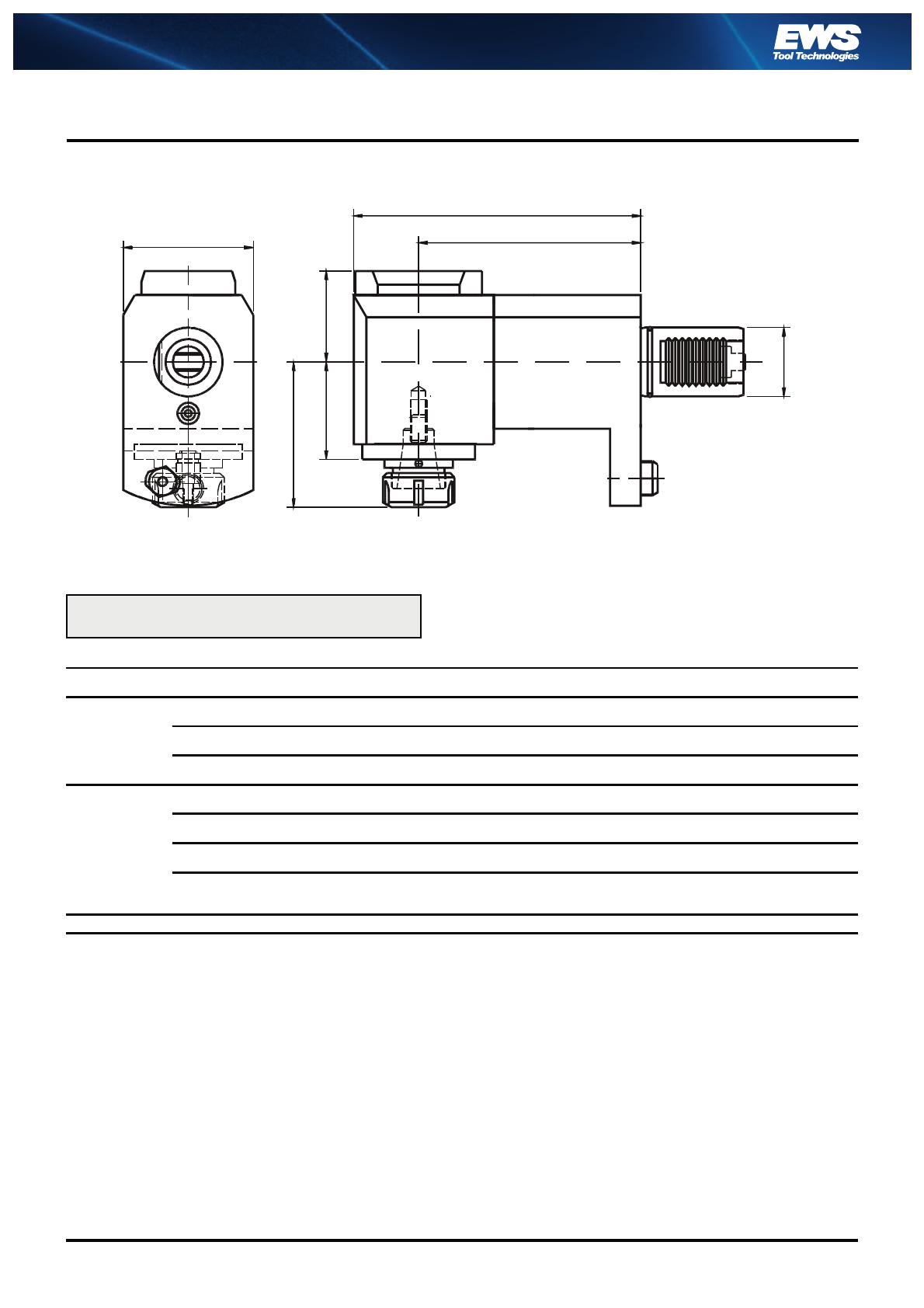

Radial

Gewindebohrkopf Radial

tapping head Tête de

taraudage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No.

idnmax

[1/min] Tmax

[Nm]

60.3012 WN ...

1:1 12 6000 25

60.3016 WN ...

1:1 16 6000 25

60.3016 WN ... / 2

2:1 16 4000 40

60.3020 WN ... / 2

2:1 20 4000 40

5482

1809

TOEM

CTX

ø48

ø30h6

dø35 55

5482

1809

TOEM

CTX

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 60.3016 WN CTX

Bestell Nr.

Order No.

idLL1

nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

61.3020 ...

1:1 35 76 27 6000 16 GS30/GS22 RD/ER 20 428E (2-13)

61.3025 ...

1:1 42 77 28 6000 16 225/GS22 RD/ER 25 430E (2-16)

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 61.3020 TOEM

Precision meets Motion

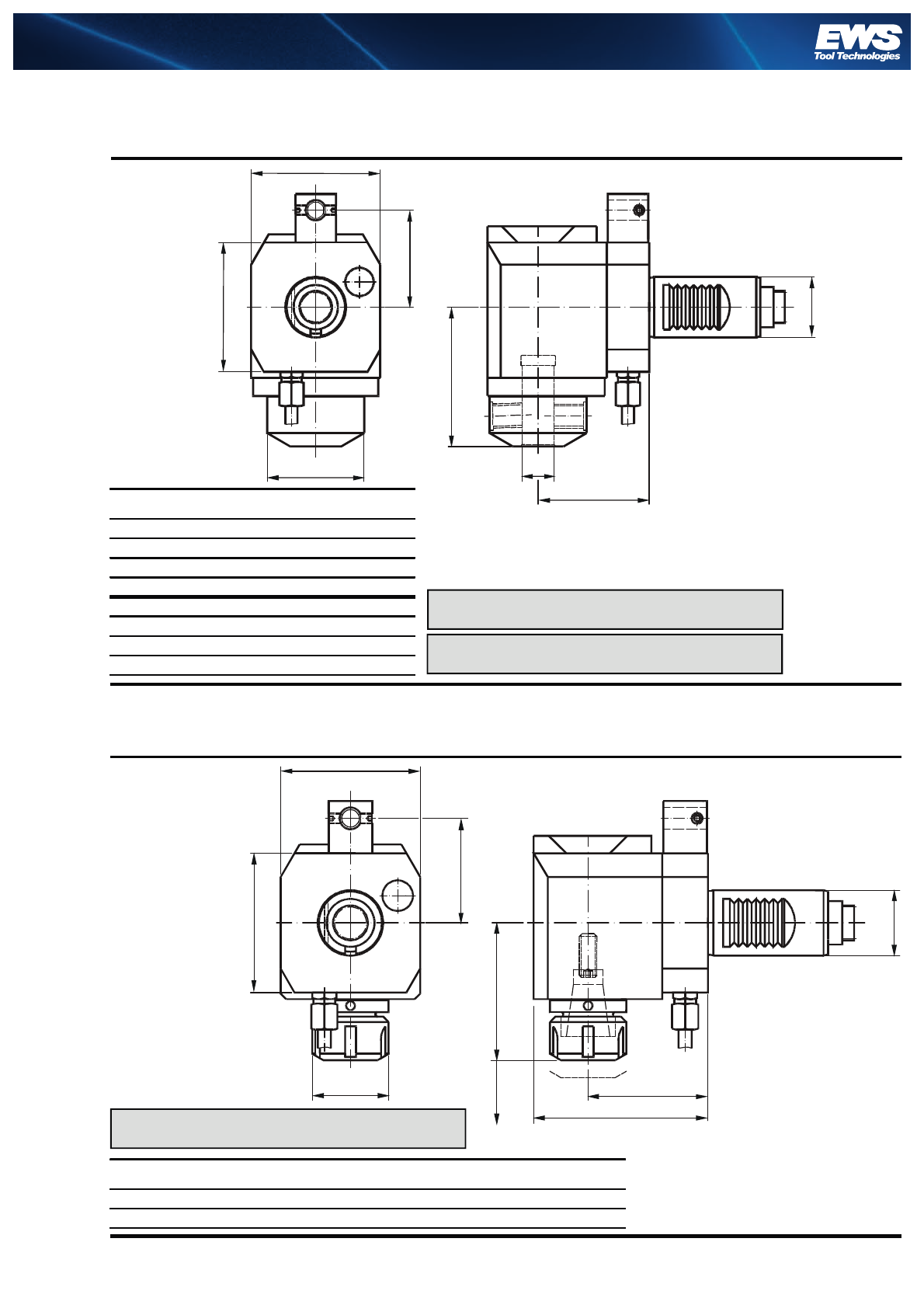

3.30.

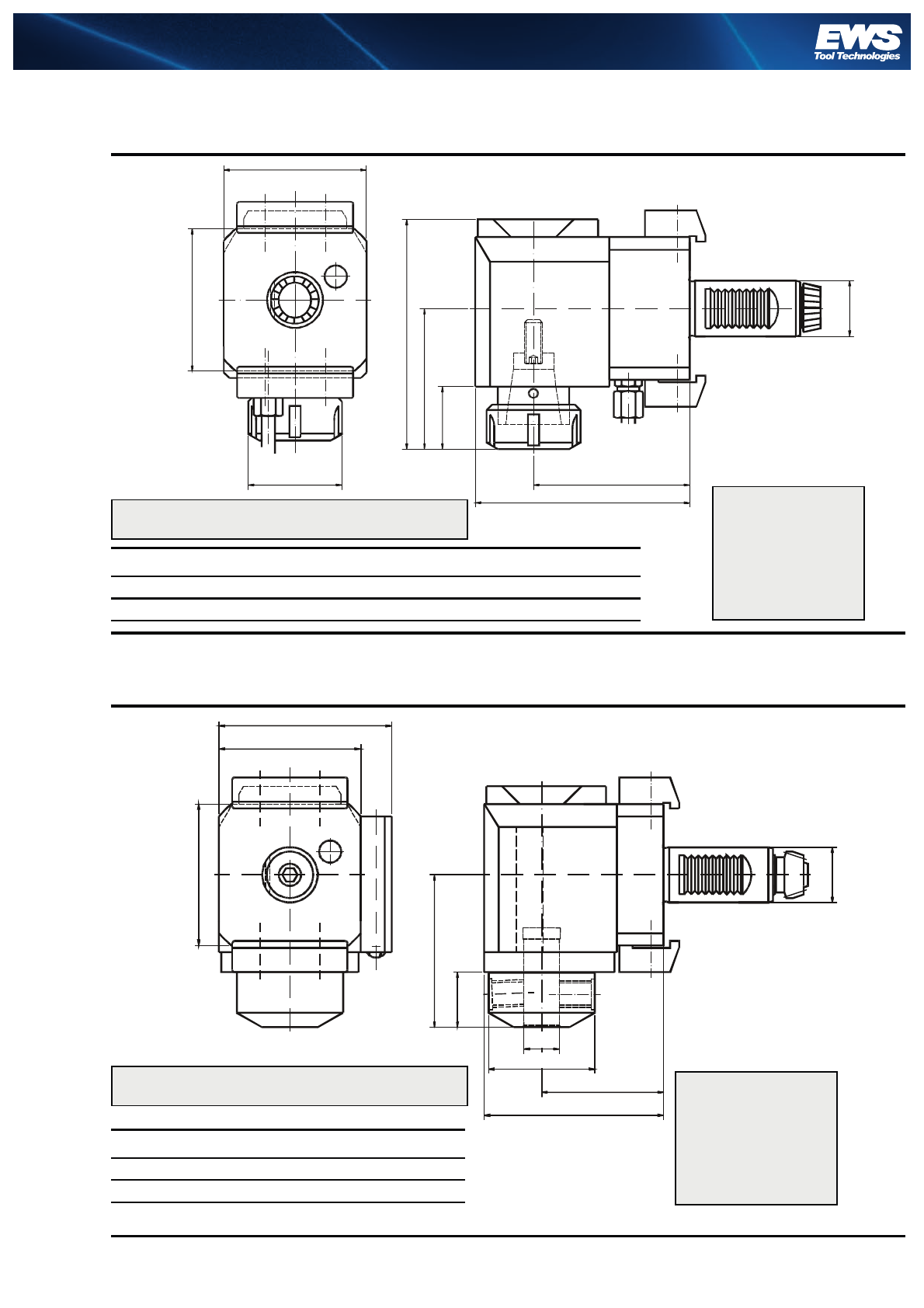

Radial

Fräskopf

Radial

milling head

Tête de

fraisage radial

Radial Bohr- und

Fräskopf, zurückgesetzt Radial drilling and

milling head Tête de perçage

et fraisage radial

Andere ø auf Anfrage.

Other ø on request.

Autres ø sur demande.

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm]

62.3016 ...

1:1 6000 25

62.3016 ... / 2

2:1 4000 40

Bestell Nr.

Order No.

idLL1

nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

80.3020 ...

1:1 35 20 27 6000 25 GS30/HS40 RD/ER 20 428E (2-13)

80.3020 ... / 1

1:2 35 20 27 12000 12 GS30/HS40 RD/ER 20 428E (2-13)

80.3020 ... / 2

2:1 35 20 27 4000 40 GS30/HS40 RD/ER 20 428E (2-13)

80.3025 ...

1:1 42 21 28 6000 25 225/HS40 RD/ER 25 430E (2-16)

80.3025 ... / 2

2:1 42 21 28 4000 40 225/HS40 RD/ER 25 430E (2-16)

5482

1809

TOEM

CTX

ø16

ø30h6

ø10

5482

1809

TOEM

CTX

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 62.3016 CTX

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 80.3020 5482/2

Innere Kühlmittelzufuhr. Zusatz

IK an Bestellnummer anfügen.

Central cooling supply. Please

add IK behind order no.

Precision meets Motion

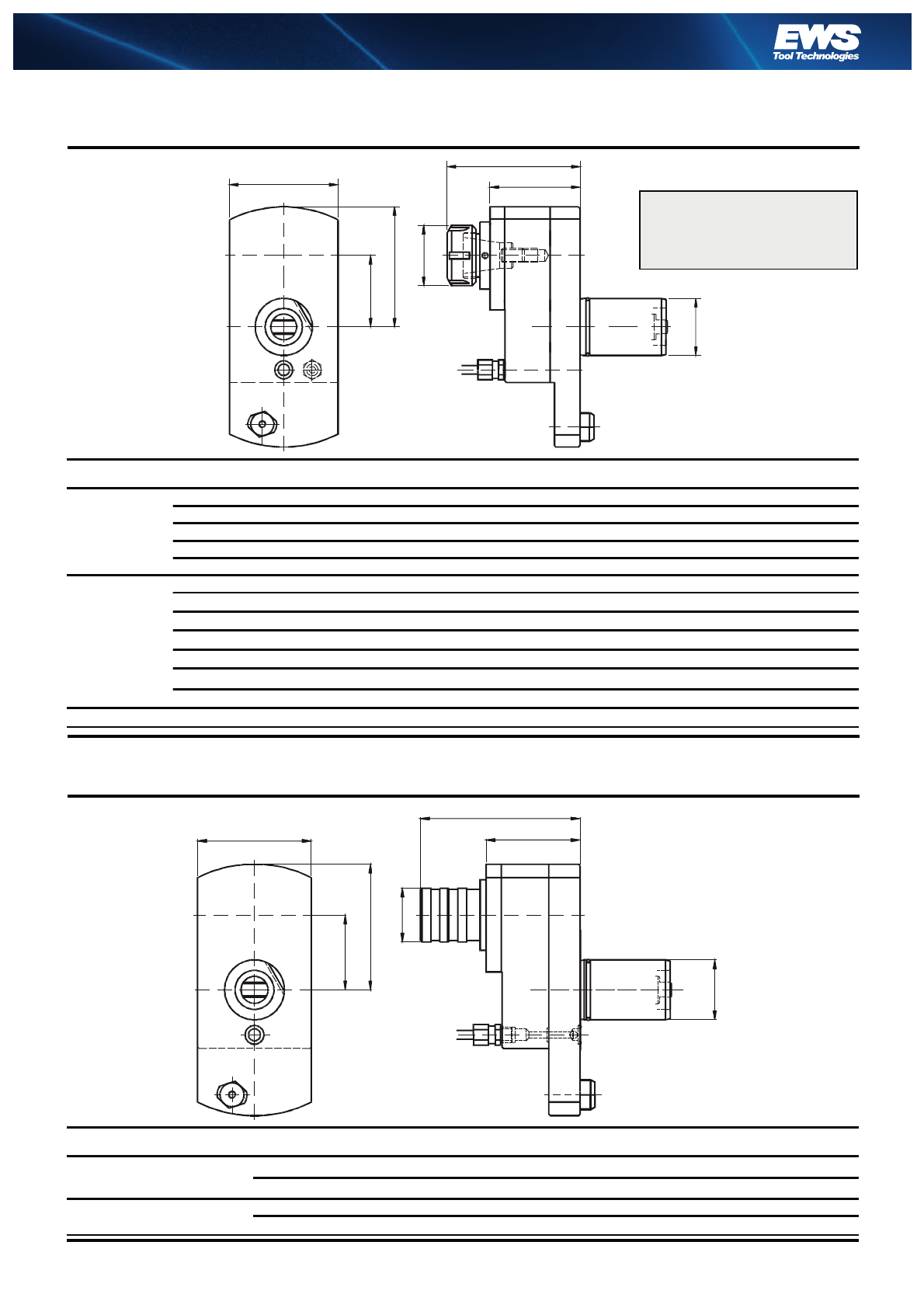

63.30.

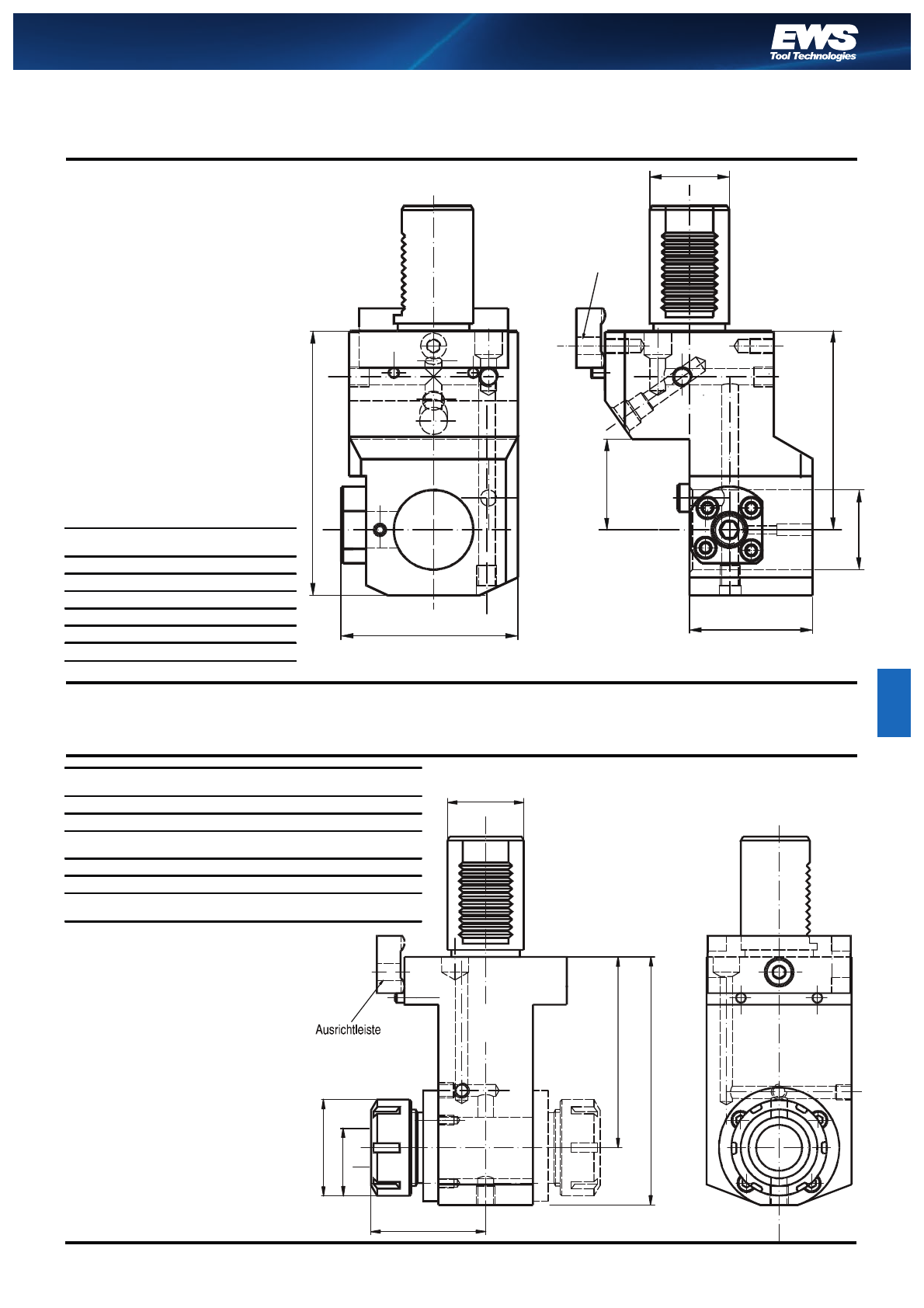

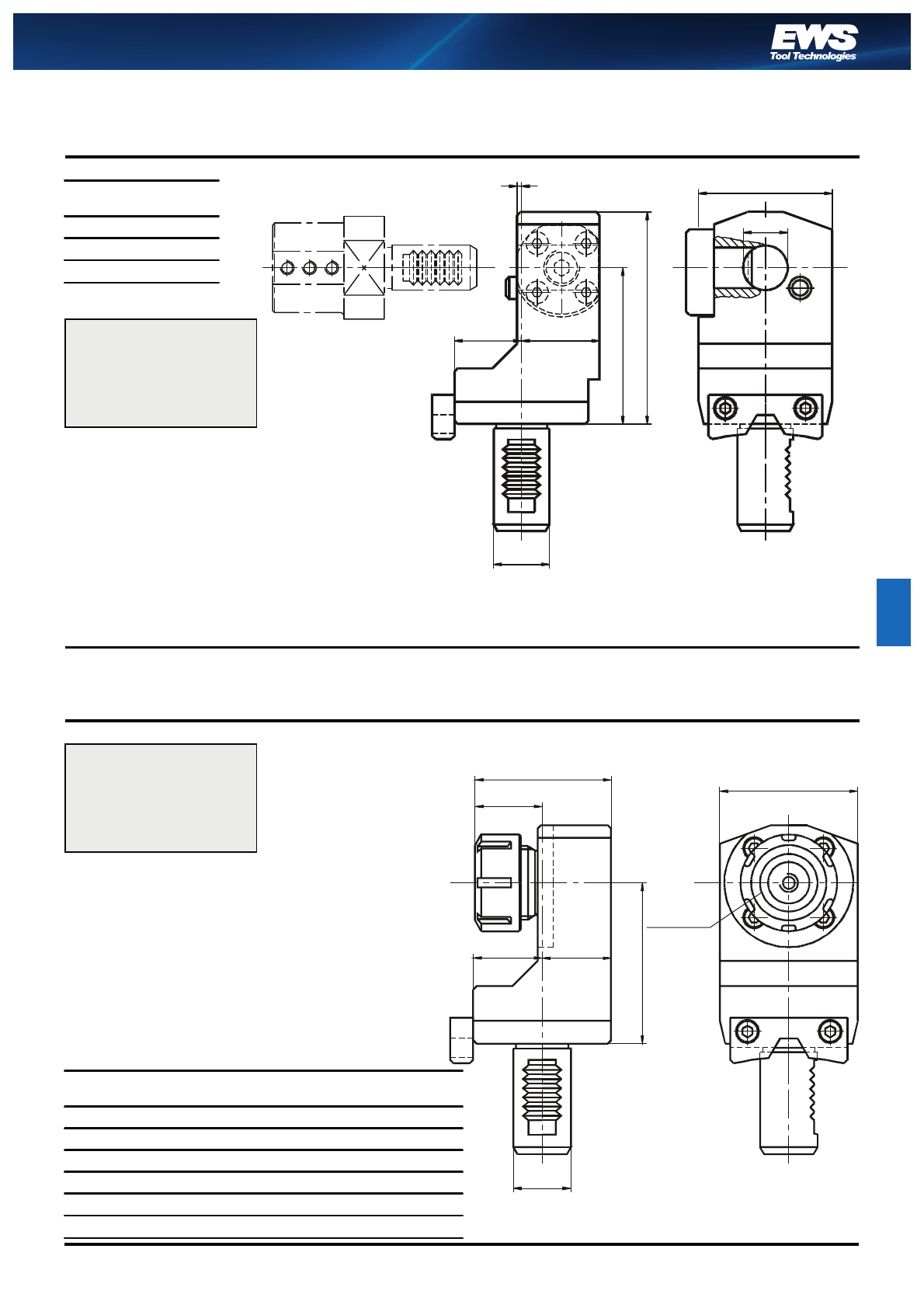

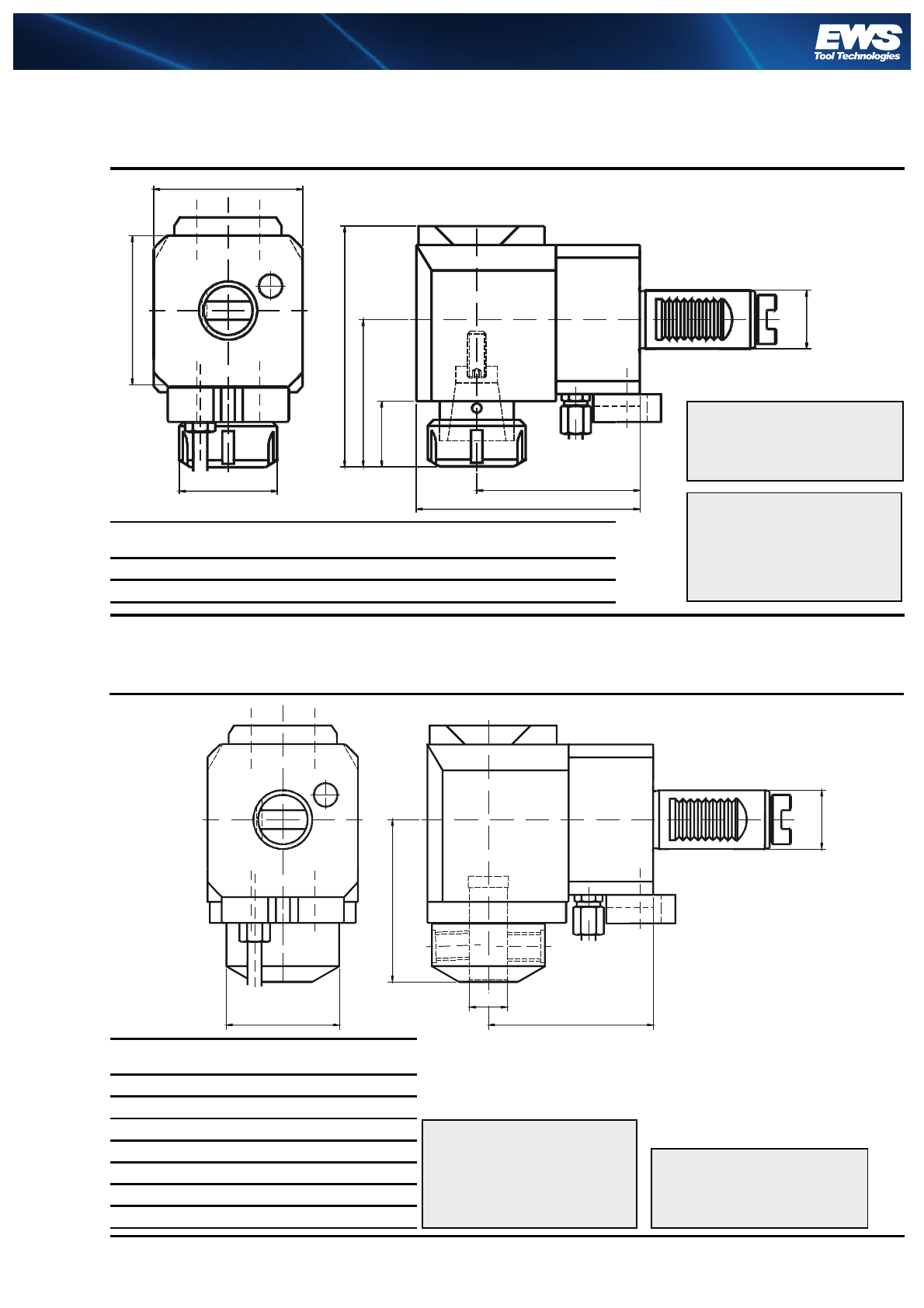

Radial

Gewindebohrkopf

achsversetzt

Radial

tapping head

offset

Tête de taraudage

radial

Radial Bohr- und

Fräskopf, achsversetzt Radial drilling and

milling head, offset Tête de perçage

et fraisage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Andere ø auf Anfrage.

Other ø on request.

Autres ø sur demande.

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm]

80.3016 WN ...

1:1 6000 25

80.3016 WN ... / 2

2:1 4000 40

ø48 70

ø16

5482

1809

TOEM

CTX

Bestell Nr.

Order No.

idLL1

nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

81.3020 ...

1:1 35 25 32 6000 16 GS30/GS22 RD/ER 20 428E (2-13)

81.3025 ...

1:1 42 26 33 6000 16 225/GS22 RD/ER 25 430E (2-16)

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 81.3025 CTX

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 80.3016 WN CTX

Precision meets Motion

3.30.

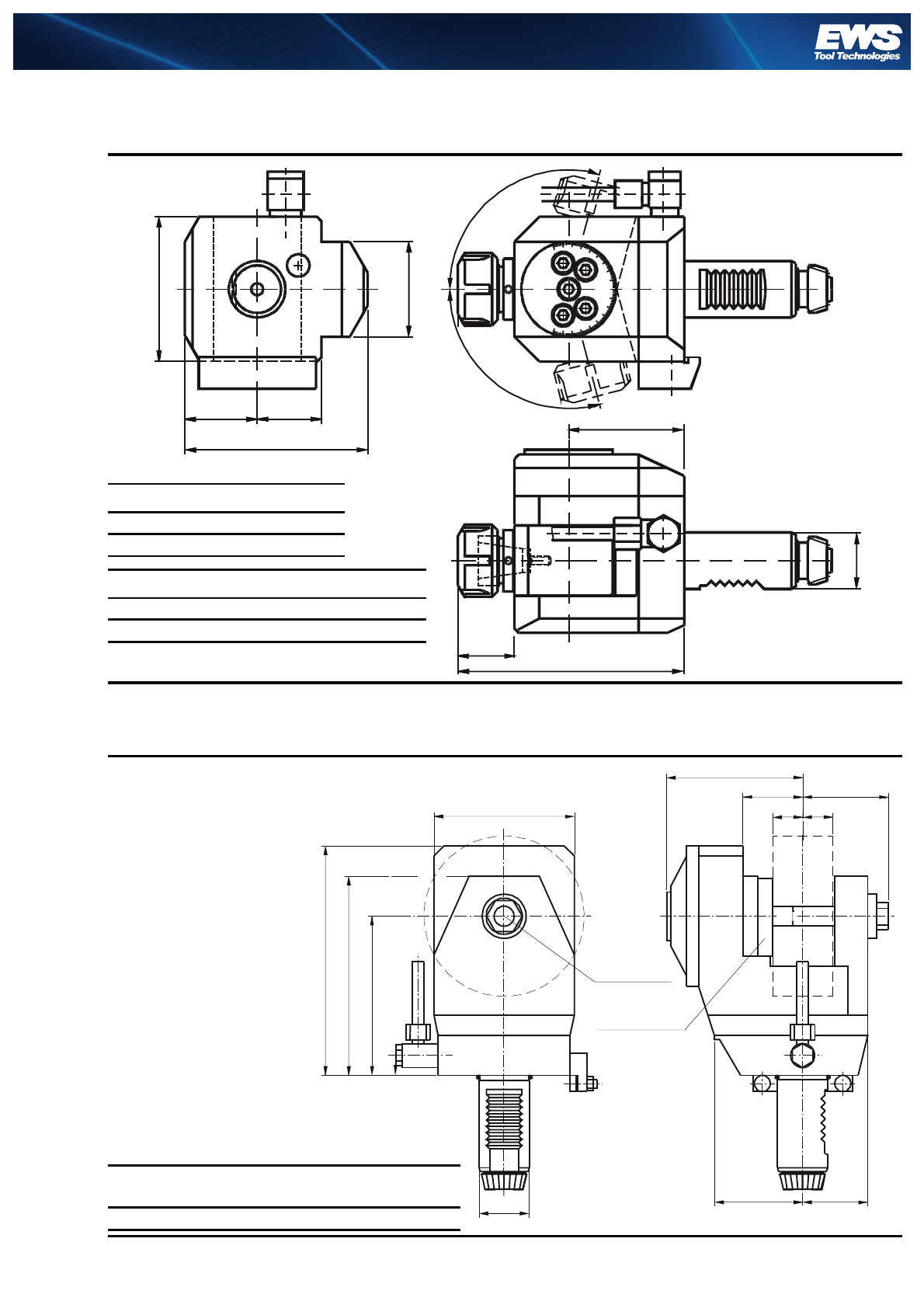

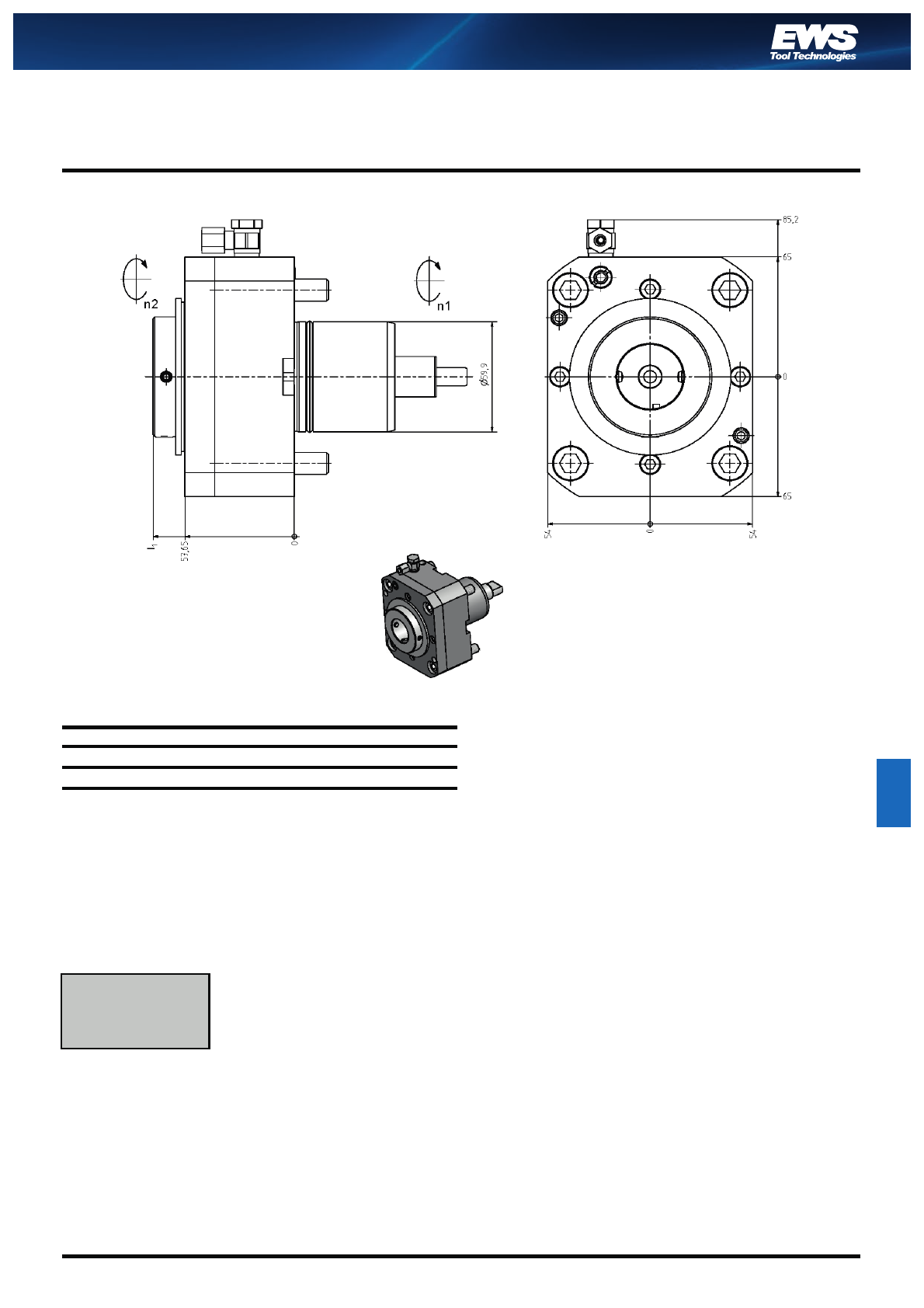

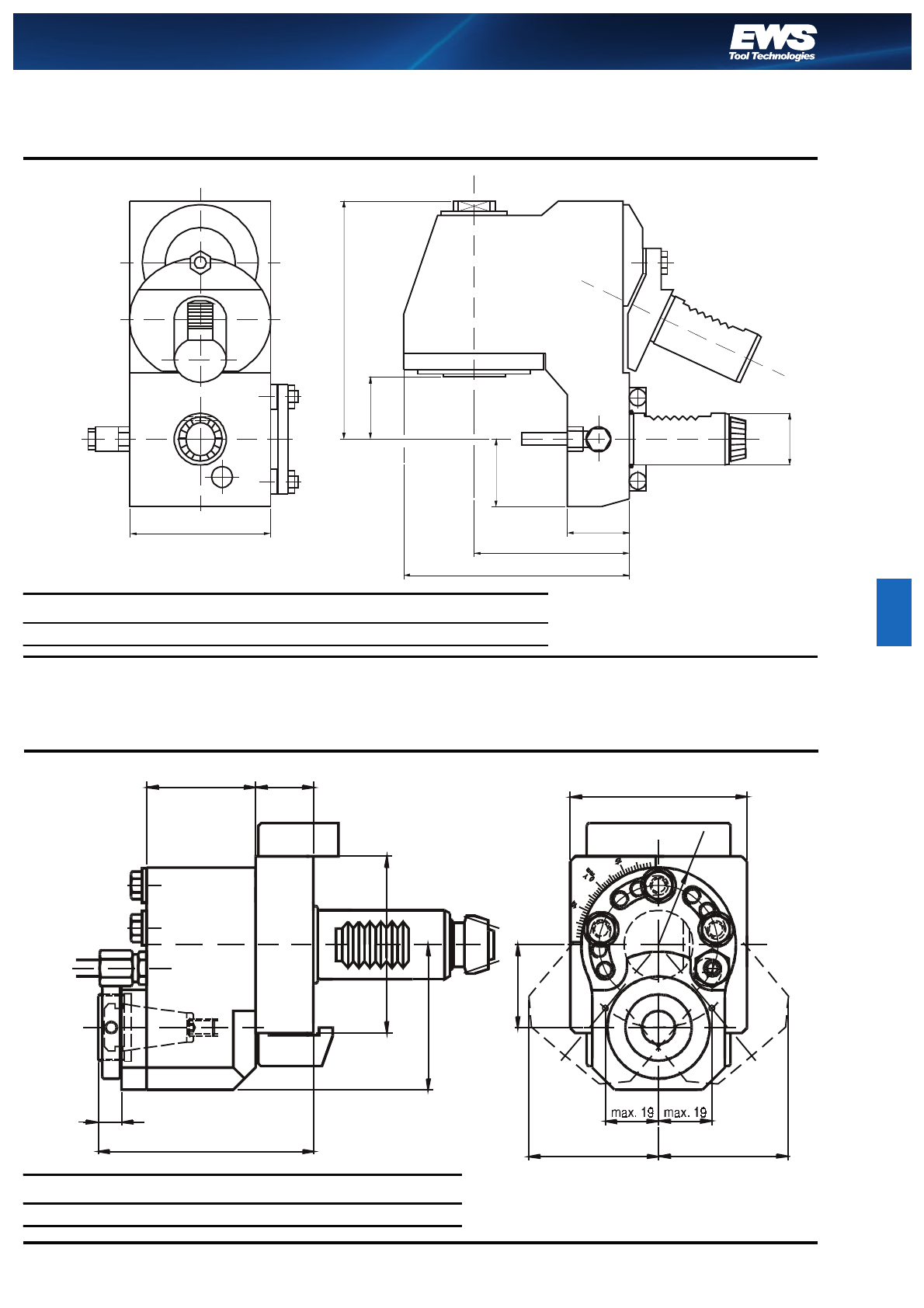

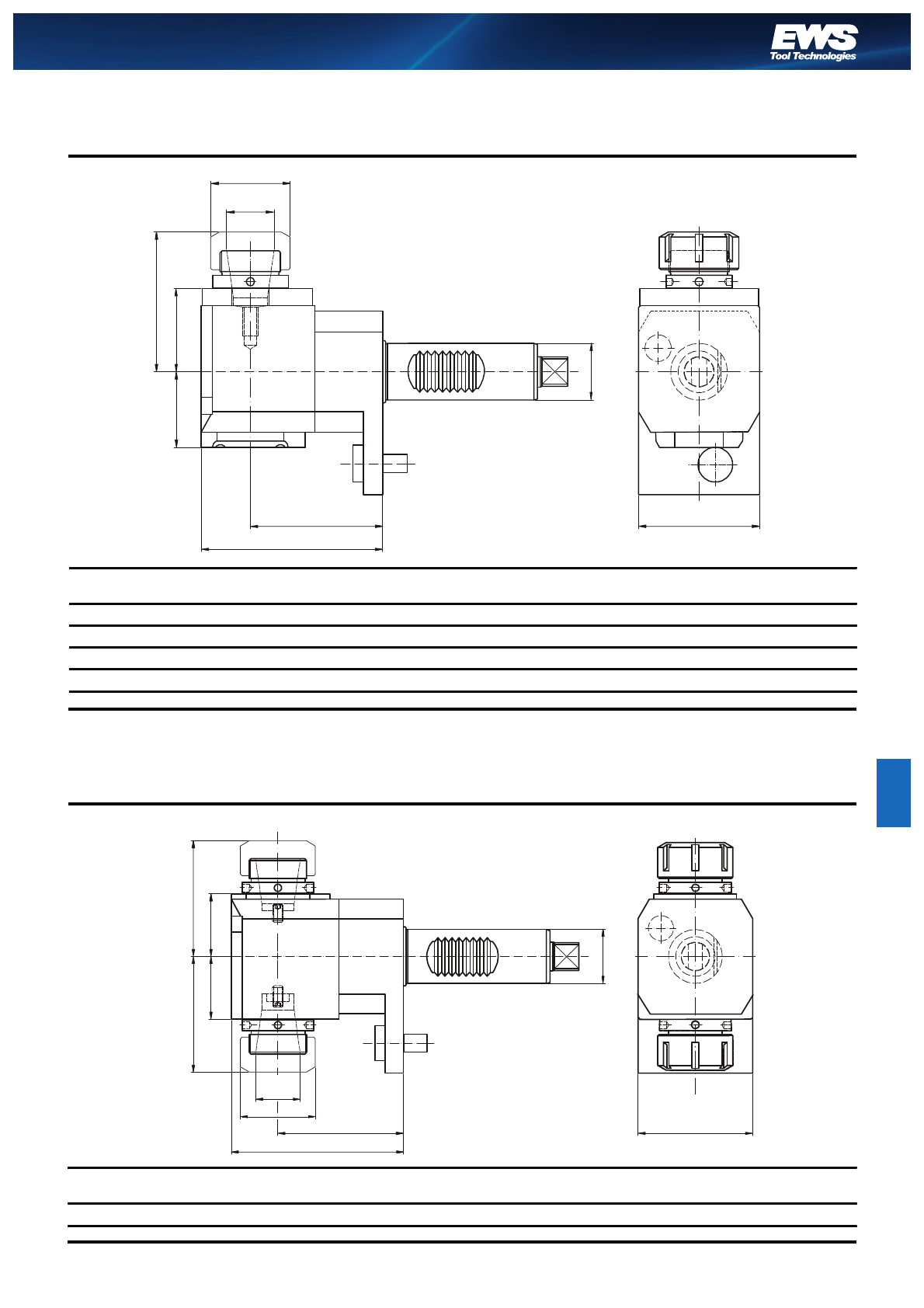

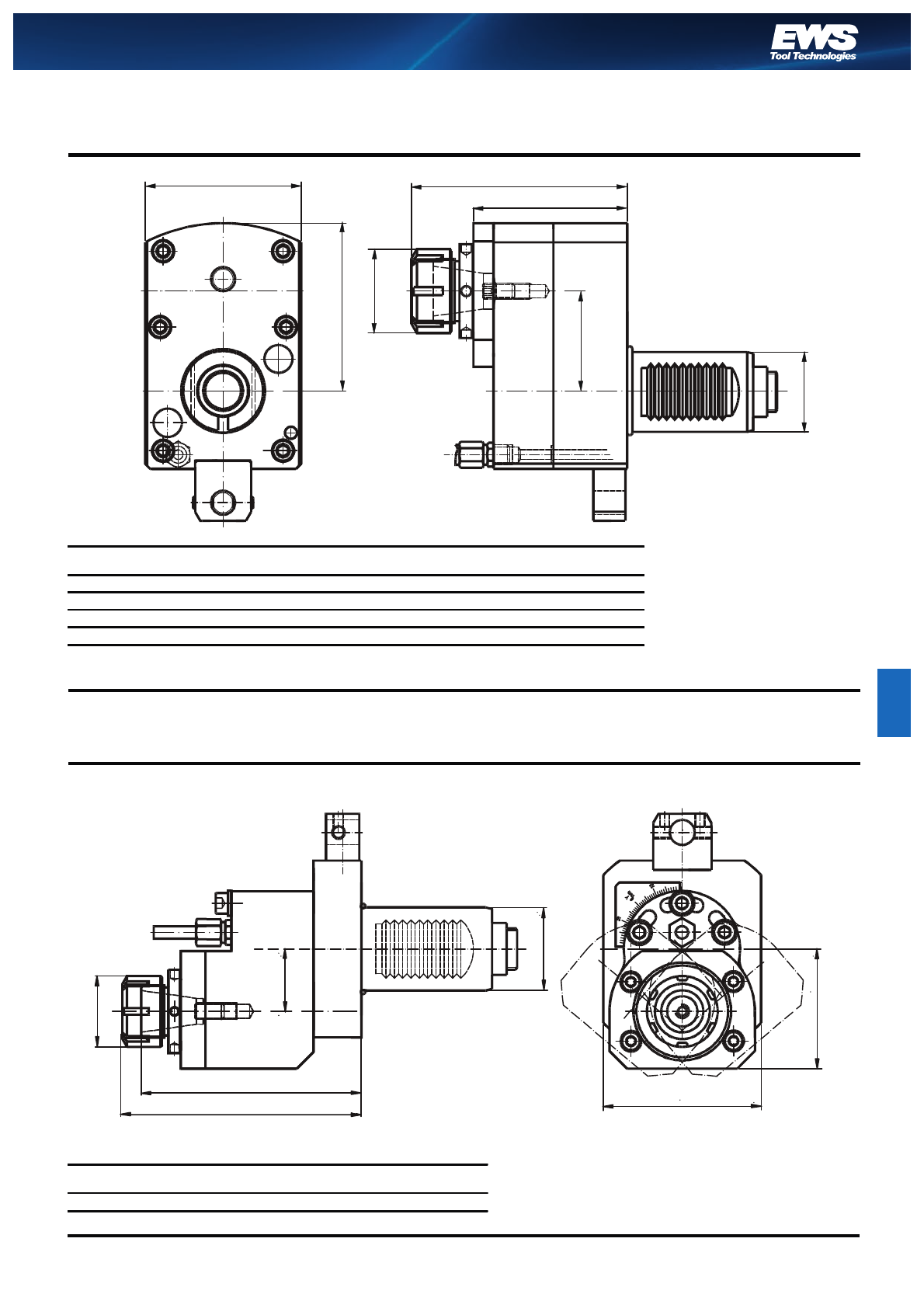

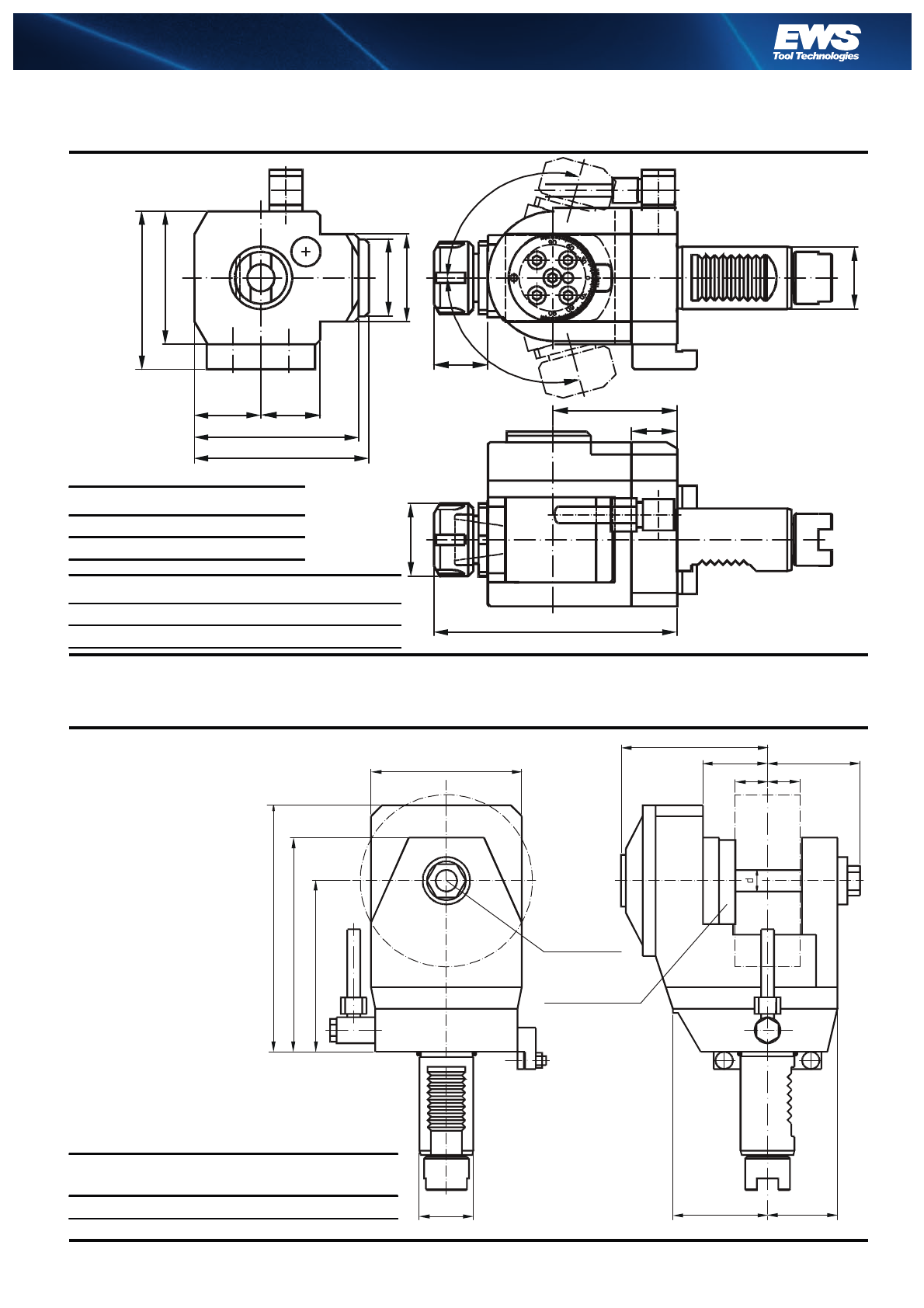

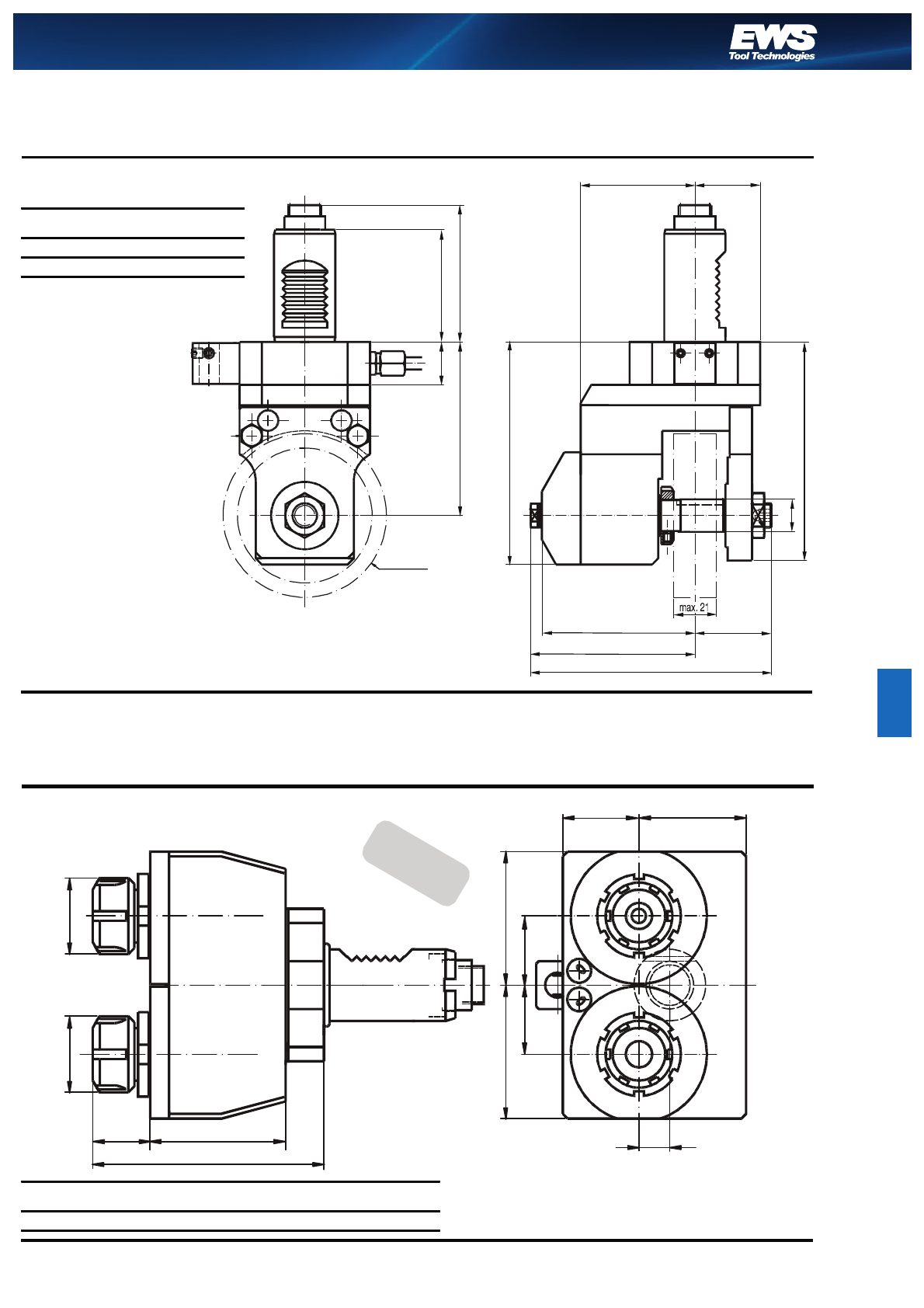

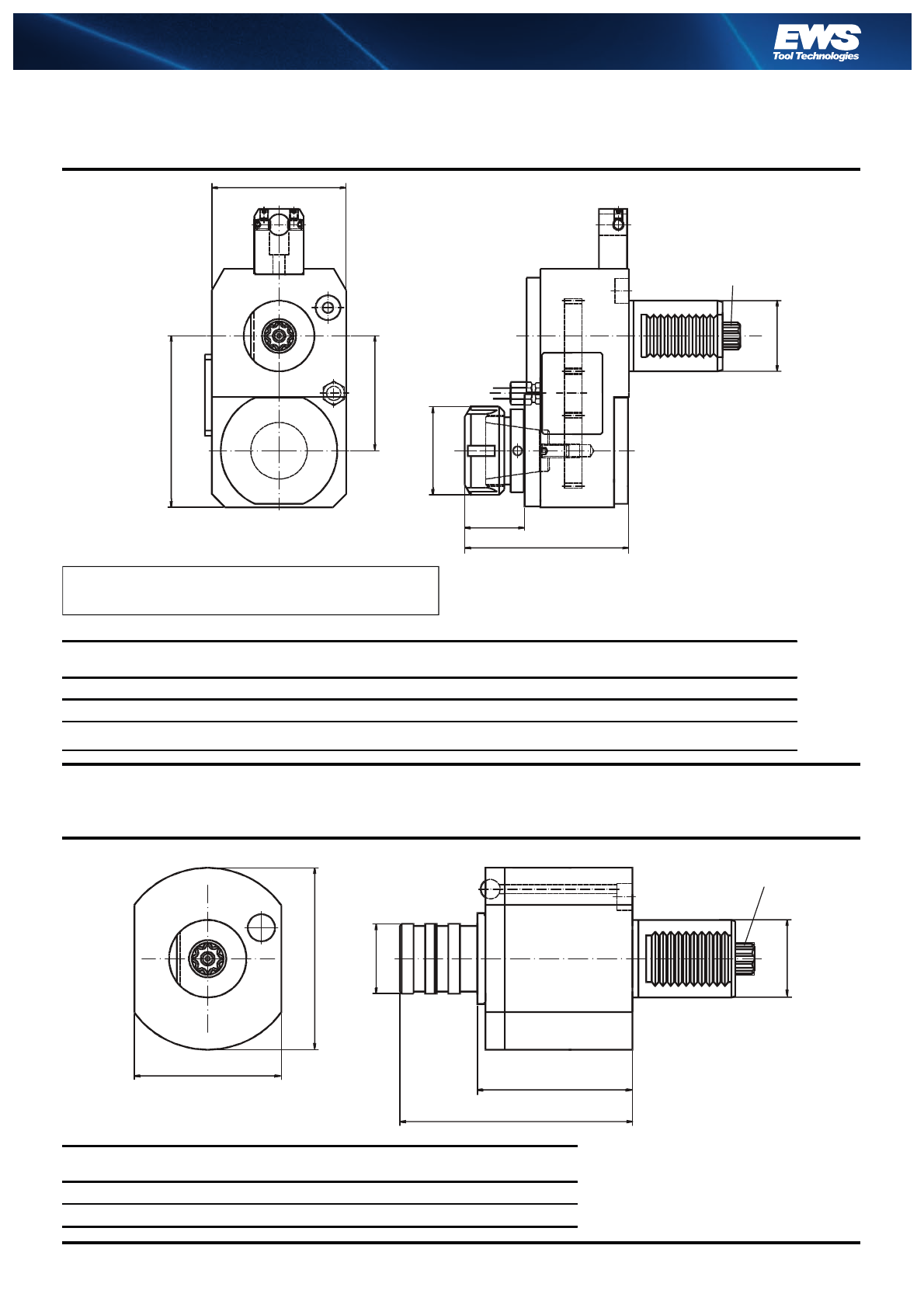

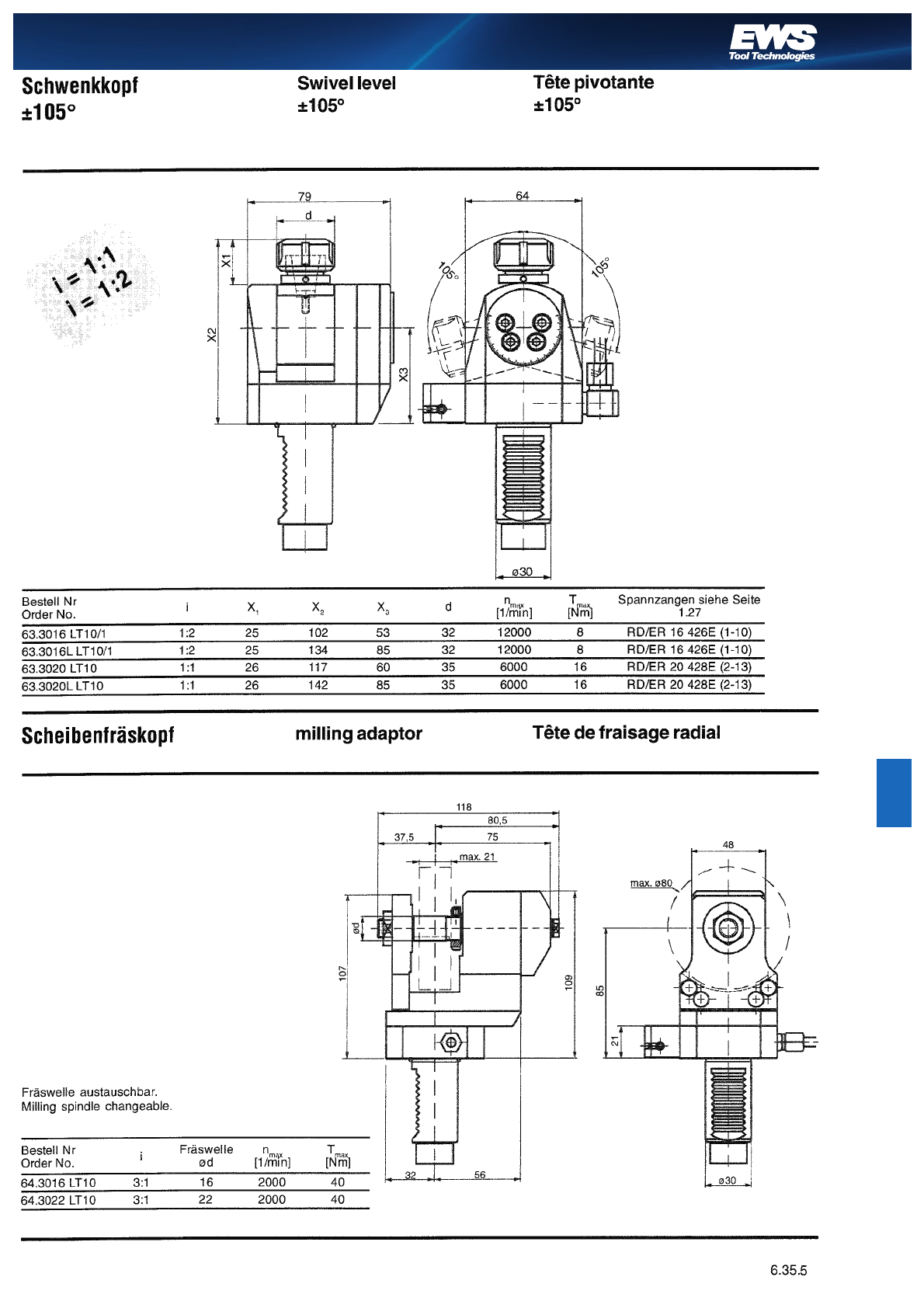

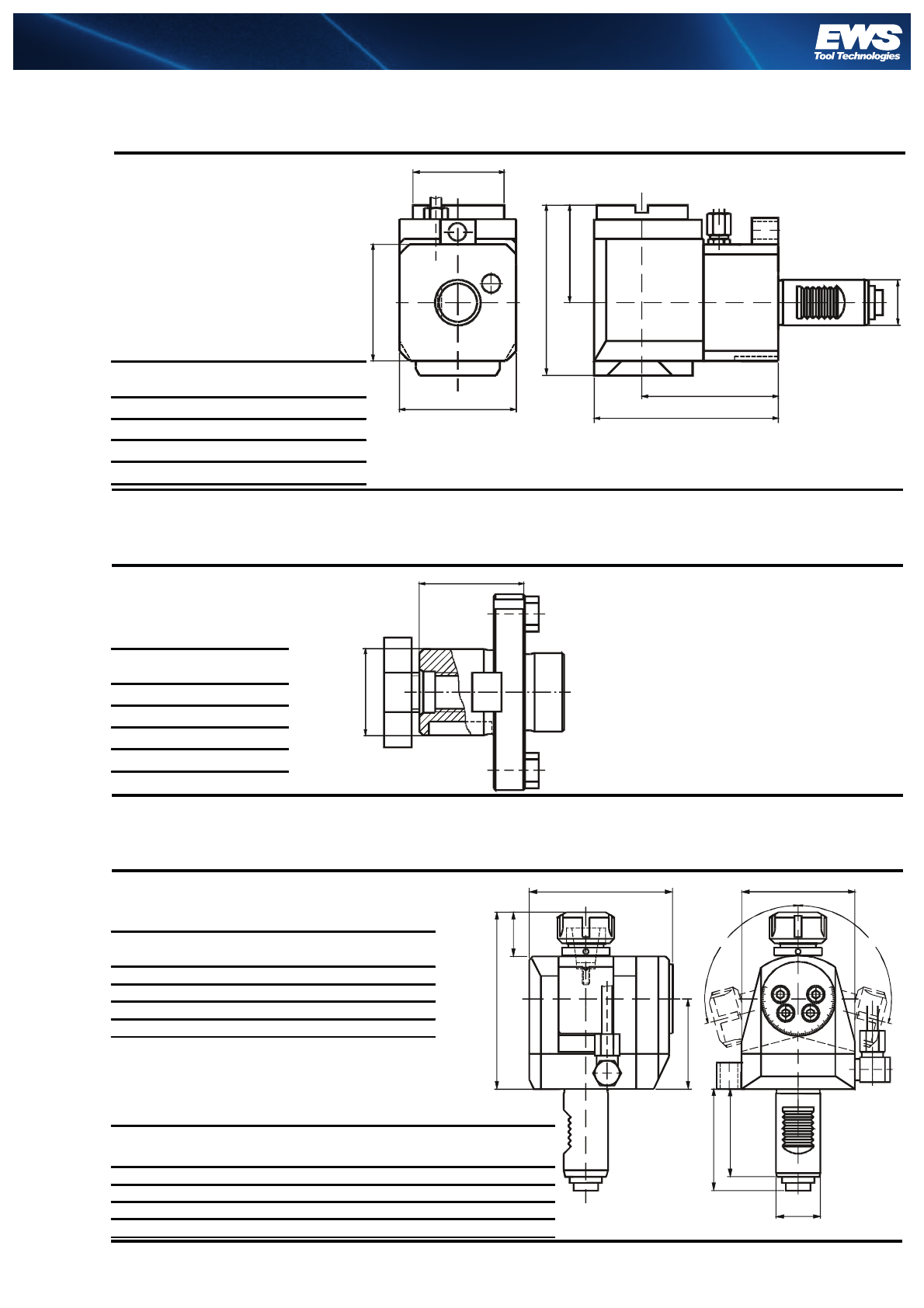

Schwenkkopf

± 105°

Swivel head

± 105°

Tête pivotante

± 105°

Radial

Scheibenfräserkopf Radial drilling head

for side milling cutters Tête de fraisage radial

pour fraise scie

NEWS

i=1:2

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

63.3016 ... /1

1:2 10000 10 GS35/HS28 RD/ER 16 426E (1-10)

63.3020 ...

1:1 5000 16 GS25/220 RD/ER 20 428E (2-13)

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm]

64.3016 5482

3:2 2000 40



105



32 81

25 102

5482

1809

TOEM

CTX

28,5

15,5

ø30h6

Sauter-Revolver DIN 5482 15x12 = 5482

Sauter-Revolver DIN 5480 = CTX

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 160 = TOEM

Beispiel / Example: 63.3016 CTX/1

Precision meets Motion

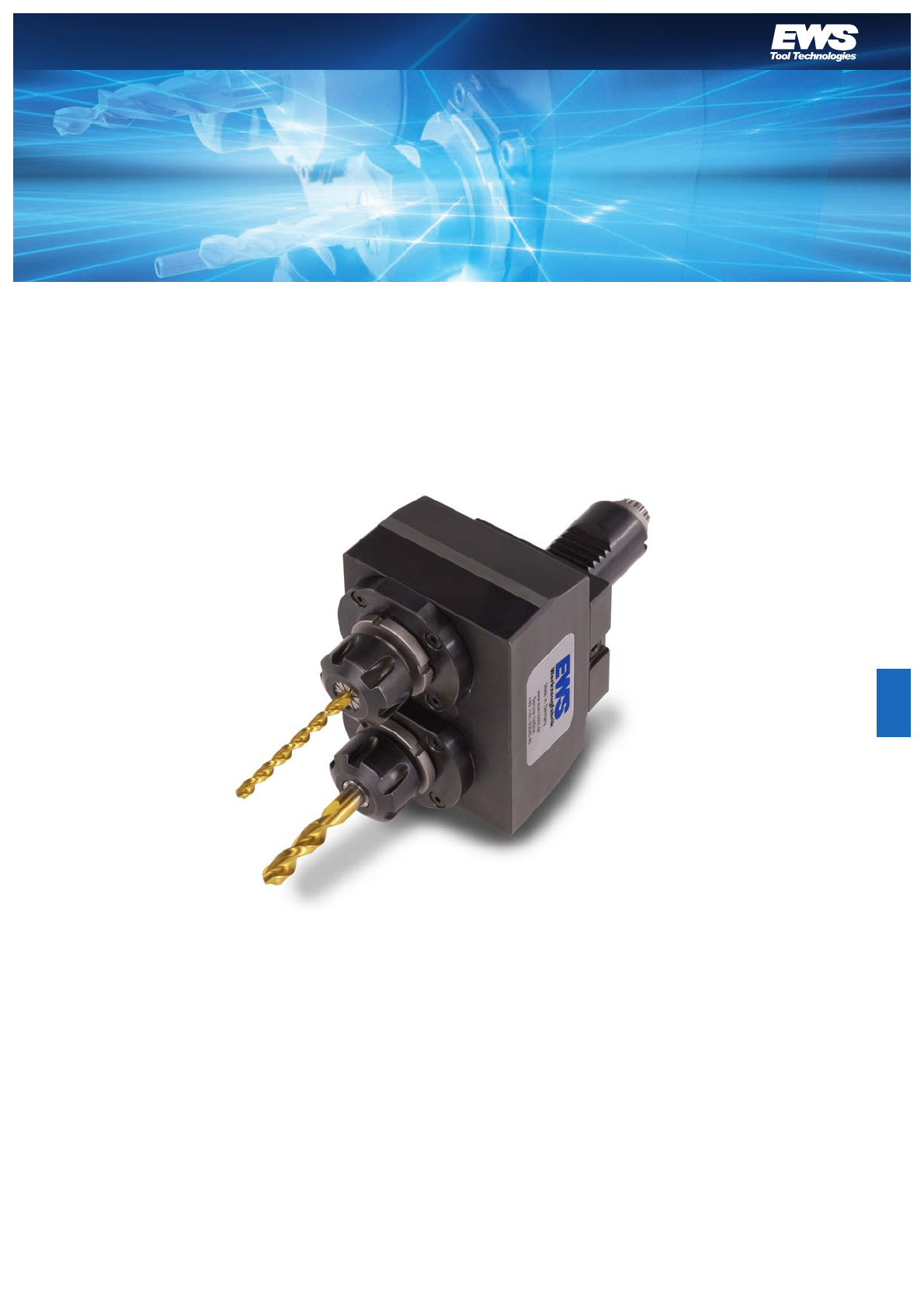

Angetriebene werkzeuge für Sauter-, Duplomatic-,

Baruffaldi-Revolver VDI40

Driven tools for Sauter-, Duplomatic-,

Baruffaldi-turret VDI40

Porte-outils motorisés pour tourelle Sauter,

Duplomatic et Baruffaldi VDI40

Precision meets Motion

3.40.

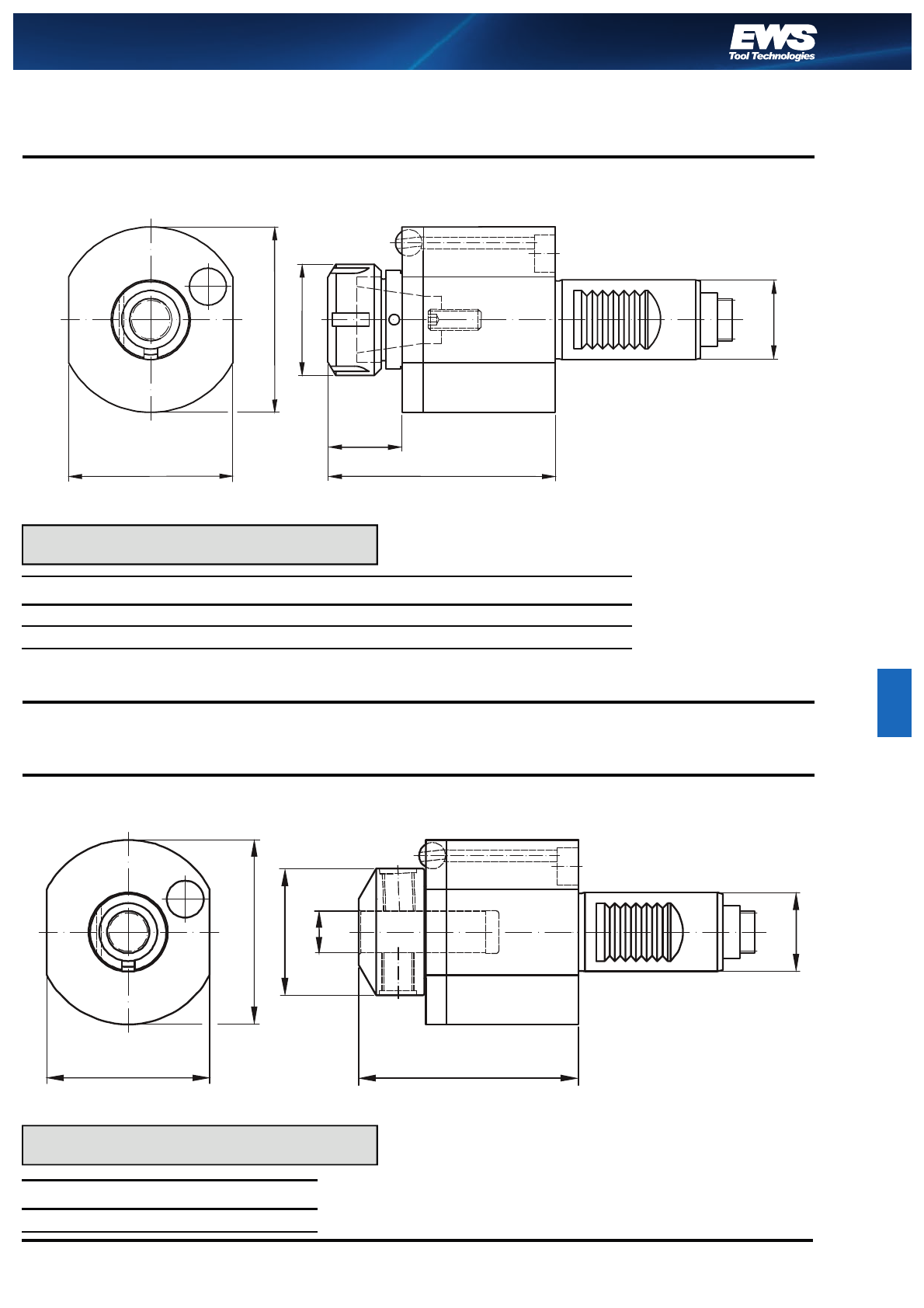

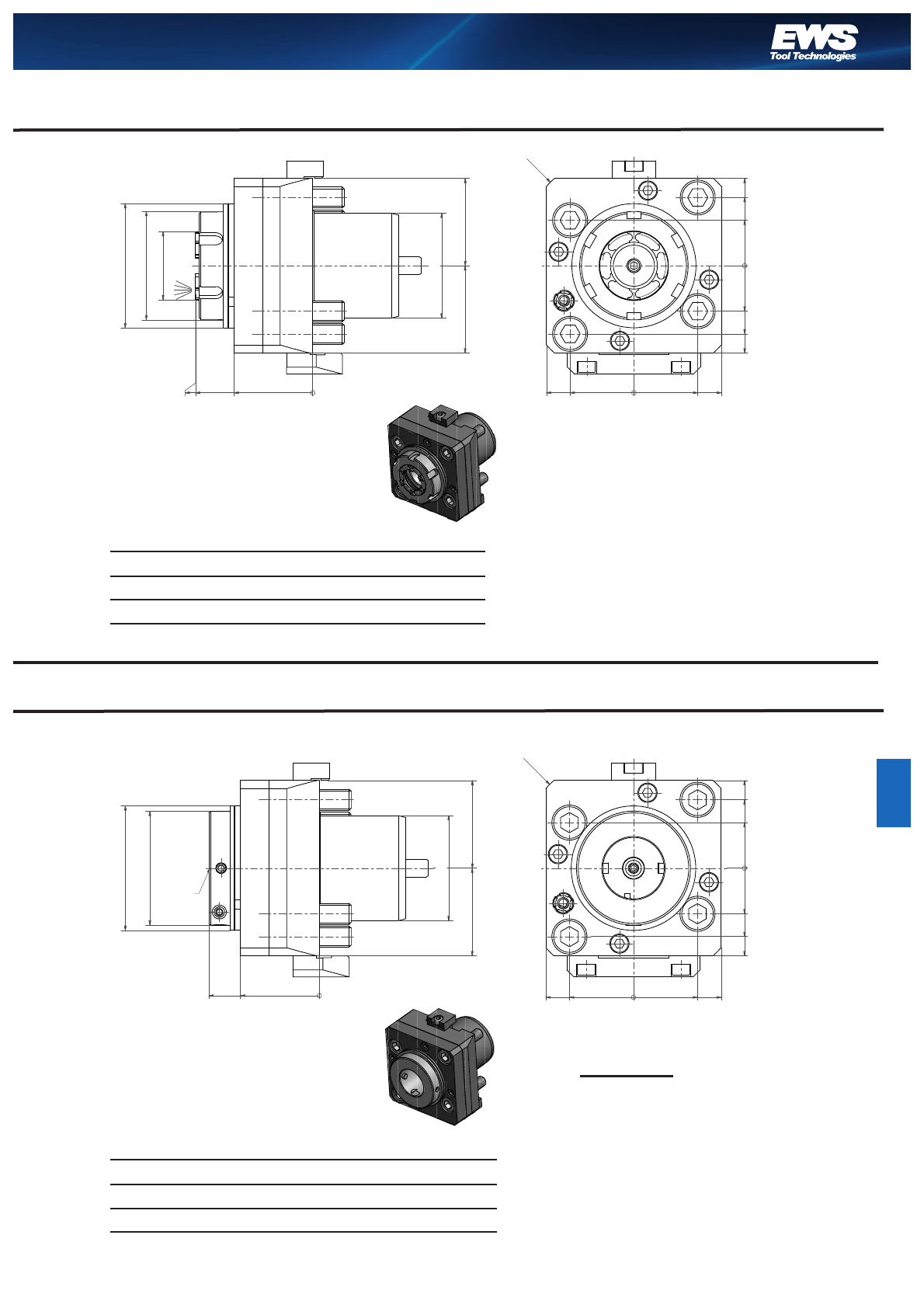

Axial Bohr- und

Fräskopf Axial drilling and

milling head Tête de perçage

et fraisage axial

Axial Bohr- und

Fräskopf Axial drilling and

milling head Tête de perçage

et fraisage axial

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

Bestell Nr

Order No.

diL

nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

40.4025 ... 42 1:1 107 5000 50 225/DIN 1810B 45-50 RD/ER 25 430E (1-16)

40.4032 ... 50 1:1 109 5000 50 232/DIN 1810B 45-50 RD/ER 32 470E (3-20)

Bestell Nr

Order No.

nmax

[1/min] Tmax

[Nm]

40.4010 WN ... 1:1 10 5000 50

40.4012 WN ... 1:1 12 5000 50

40.4016 WN ... 1:1 16 5000 50

40.4020 WN ... 1:1 20 5000 50

40.4025 WN ... 1:1 25 5000 50

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

Sauter-Revolver DIN 5480 = CTX

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 40.4032 TOEM

Sauter-Revolver DIN 5480 = CTX

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 40.4016 WN 5482

CTX

5482

1809

TOEM

ød

101

CTX

5482

1809

TOEM

ø94

ø52

ød

ø40

Precision meets Motion

23.40.

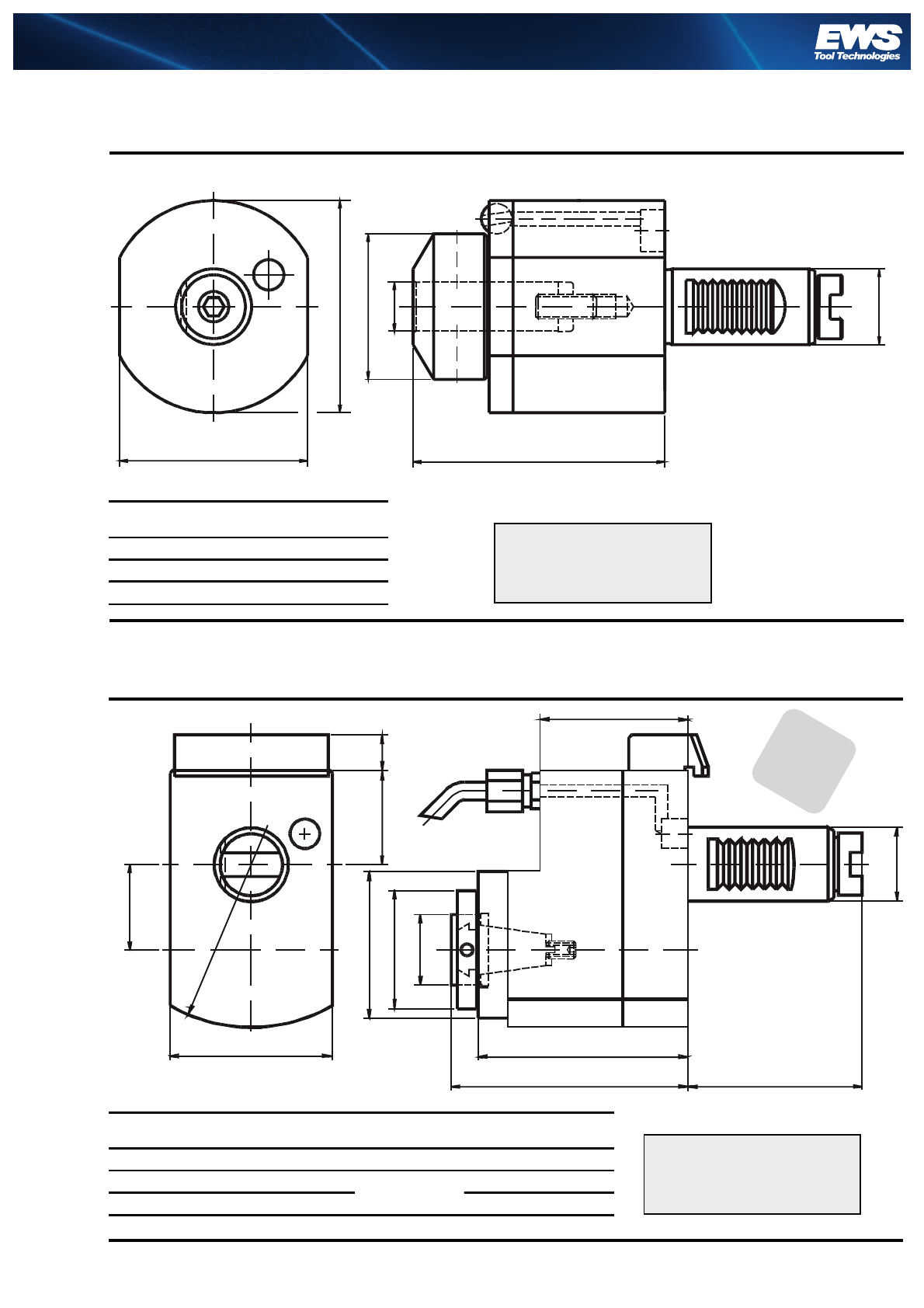

Axial Bohr- und

Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage axial

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

Axial Gewinde-

bohrkopf Axial tapping

head Tête de taraudage

axial

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 41.4012 5482

Bestell Nr

Order No.

1X2nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

50.4032 ... 1:1 65 97 5000 40 225/DIN 1810B 45-50 RD/ER 32 470E (3-20)

50.4032 ... / 2 2:1 50 92 5000 65 225/DIN 1810B 45-50 RD/ER 32 470E (3-20)

50.4025 ... / 1 1:2 auf Anfrage / on request

sur demande 225/DIN 1810B 45-50 RD/ER 25 430E (1-16)

Bestell Nr

Order No.

diL

1nmax

[1/min] Tmax

[Nm] Gewindebohraufnahme

Tapping adaptor

41.4012 ... 36 1:1 120 5000 50 WFLK 1 (M3-M10)

41.4020 ... 53 1:1 143 5000 50 WFLK 2 (M8-M20)

Sauter-Revolver DIN 5480^ = CTX R

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 50.4025 5482

76 80

5482

1809

TOEM

ø94

ød

ø40

CTXR

5482

1809

TOEM

ø40

ø50

Precision meets Motion

3.40.

Axial

Fräskopf

Axial

milling head

Tête de

fraisage axial

Radial Bohr-

und Fräskopf Radial drilling

and milling head Tête de perçage et

de fraisage radial

Sauter-Revolver DIN 5480 = KCTXR

Sauter-Revolver DIN 5482 17 x 14 = 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 60.4025 KCTXR

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

Bestell Nr

Order No.

d1iL

1L2nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set

42.4013 ... 13 1:1 17,5 105 5000 50 DIN 1810B 45-50

42.4016 ... 16 1:1 17,5 105 5000 50 DIN 1810B 45-50

42.4022 ... 22 1:1 19 106,5 5000 50 DIN 1810B 45-50

42.4027 ... 27 1:1 19 106,5 5000 50 DIN 1810B 45-50

Sauter-Revolver DIN 5480 = CTX

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOE

Beispiel / Example: 42.4013 5482

Bestell Nr

Order No.

diL

nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

60 4025 ...

42 1:1 78 5000 50 DIN 1810B 45-50 RD/ER 25 430E (2-16)

60.4032 ...

50 1:1 82 5000 50 DIN 1810B 45-50 RD/ER 32 470E (3-20)

60.4025 ... / 1

42 1:2 78 9000 25 DIN 1810B 45-50 RD/ER 25 430E (2-16)

60.4032 ... / 2

50 2:1 82 5000 80 DIN 1810B 45-50 RD/ER 32 470E (3-20)

76 76

CTX

5482

1809

TOEM

ø94

ød

ø40

ø d

KCTXR

5482

1809

TOEM

ø40

Precision meets Motion

43.40.

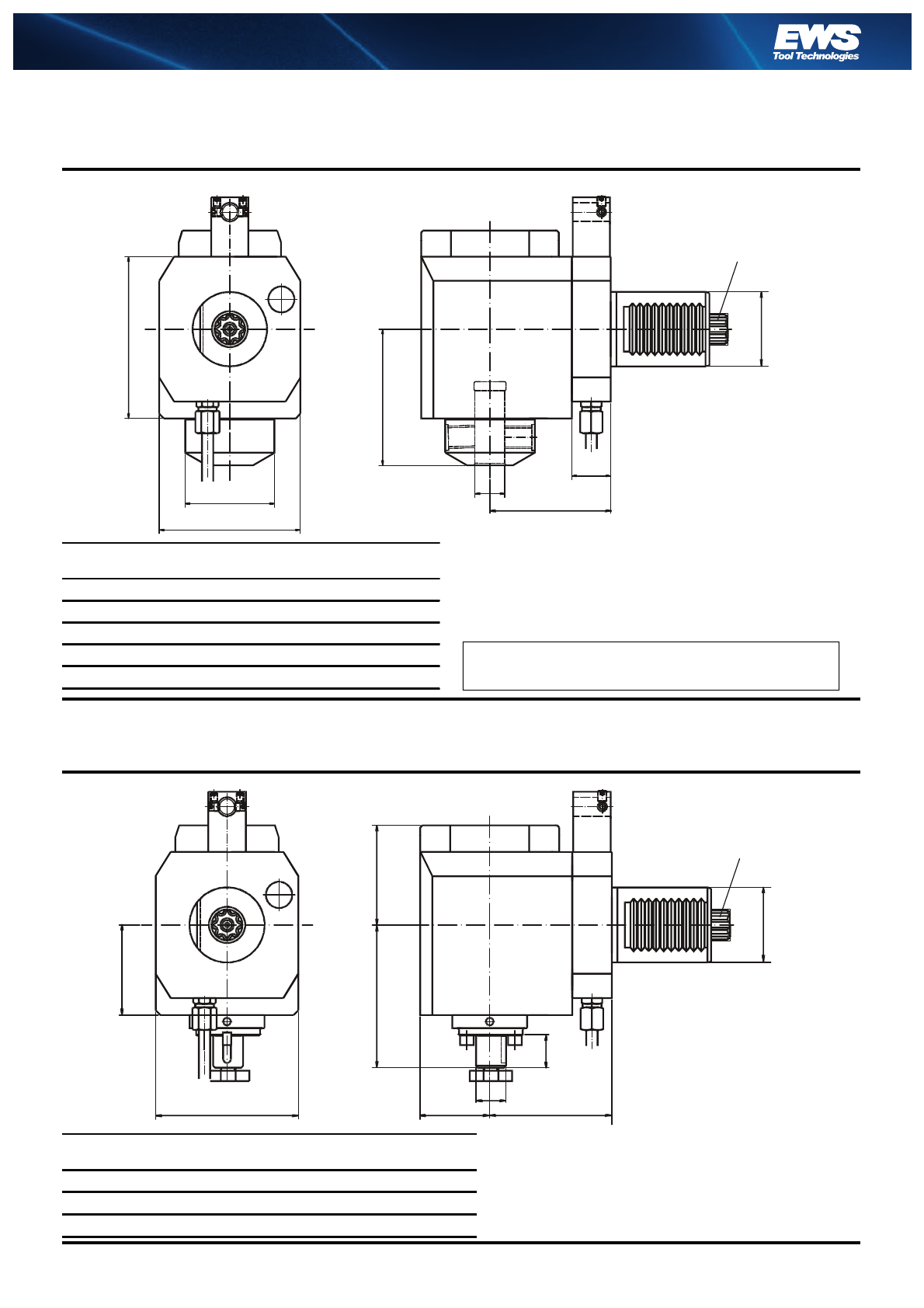

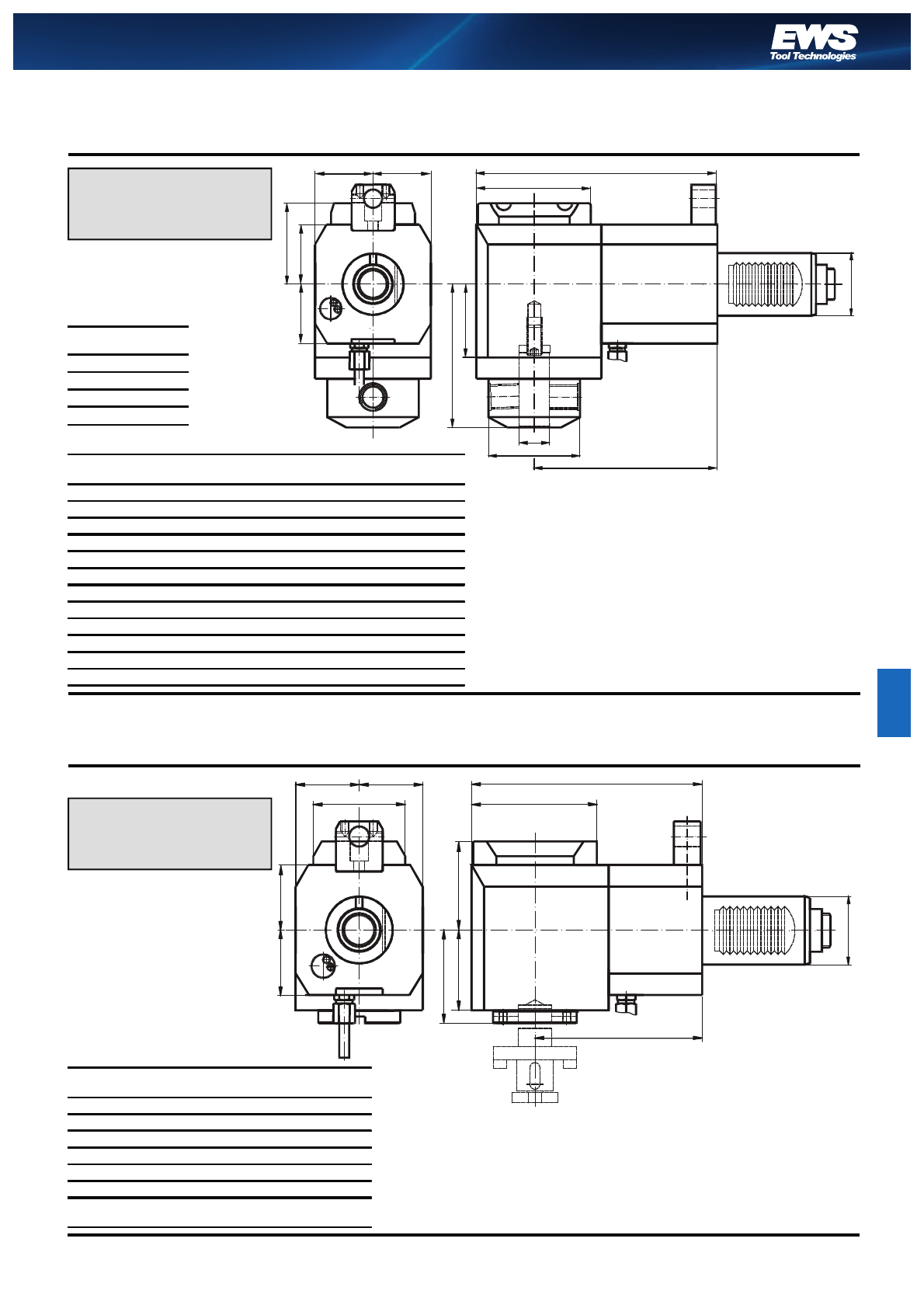

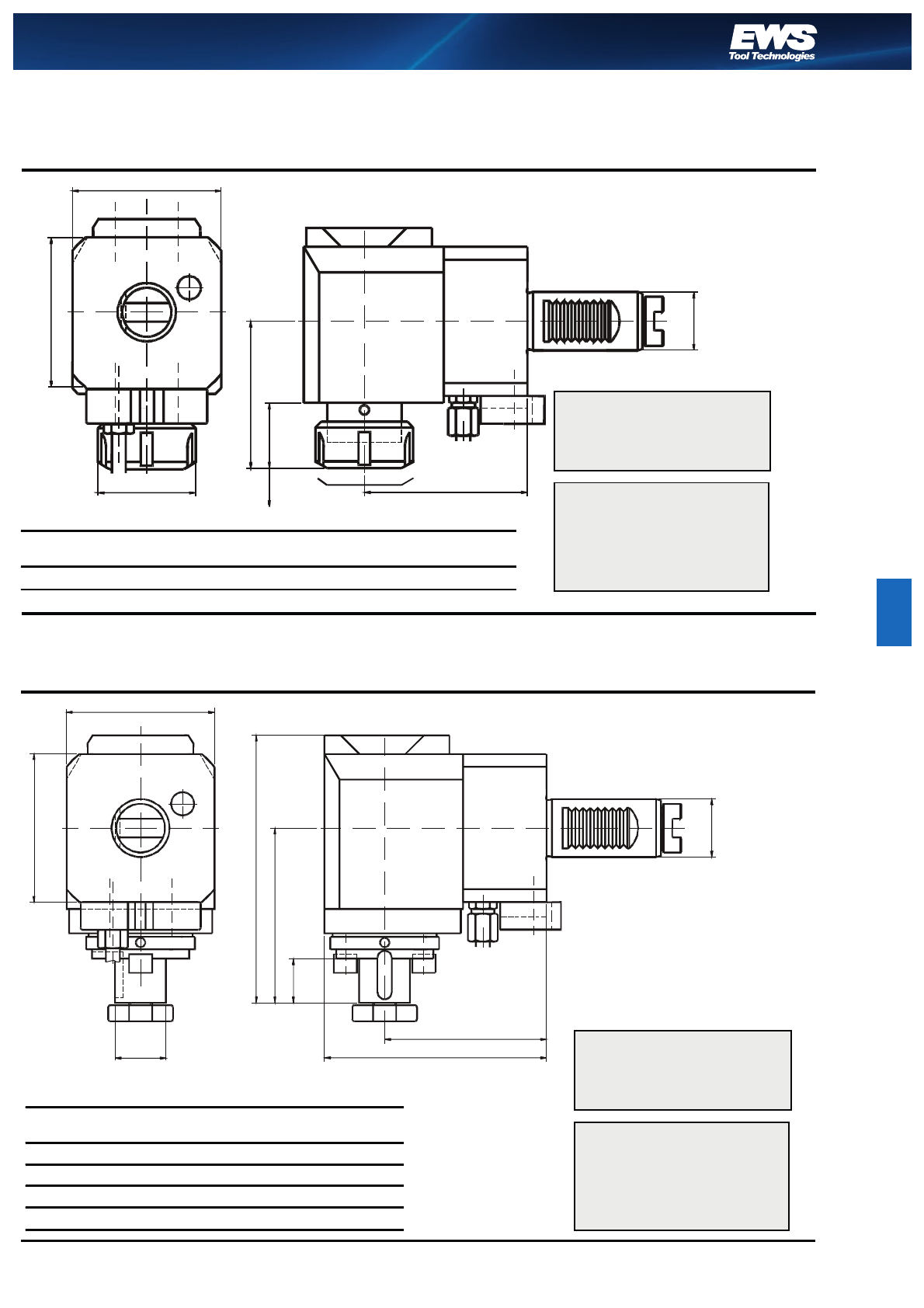

Radial Bohr-

und Fräskopf

Radial drilling and

milling head

Tête de perçage

et fraisage radial

Sauter-Revolver DIN 5480 = KCTXR

Sauter-Revolver DIN 5482 17 x 14 = 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 60.4016 WN KCTXR

Radial

Fräskopf Radial

milling head Tête de

fraisage radial

Sauter-Revolver DIN 5480 = KCTXR

Sauter-Revolver DIN 5482 17 x 14 = 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 62.4016 5482

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

Bestell Nr

Order No.

nmax

[1/min] Tmax

[Nm]

60.4008 WN ...

1:1 8 5000 50

60.4010 WN ...

1:1 10 5000 50

60.4012 WN ...

1:1 12 5000 50

60.4016 WN ...

1:1 16 5000 50

60.4020 WN ...

1:1 20 5000 50

Bestell Nr

Order No.

diL

1L2nmax

[1/min] Tmax

[Nm]

62 4016 ...

16 1:1 17,5 76 5000 50

62.4022 ...

22 1:1 19 77,5 5000 50

62.4027 ...

27 1:1 19 77,5 9000 25

ø 48

ø d

KCTXR

5482

1809

TOEM

ø40

3776

ø d

KCTXR

5482

1809

TOEM

ø40

Precision meets Motion

3.40.

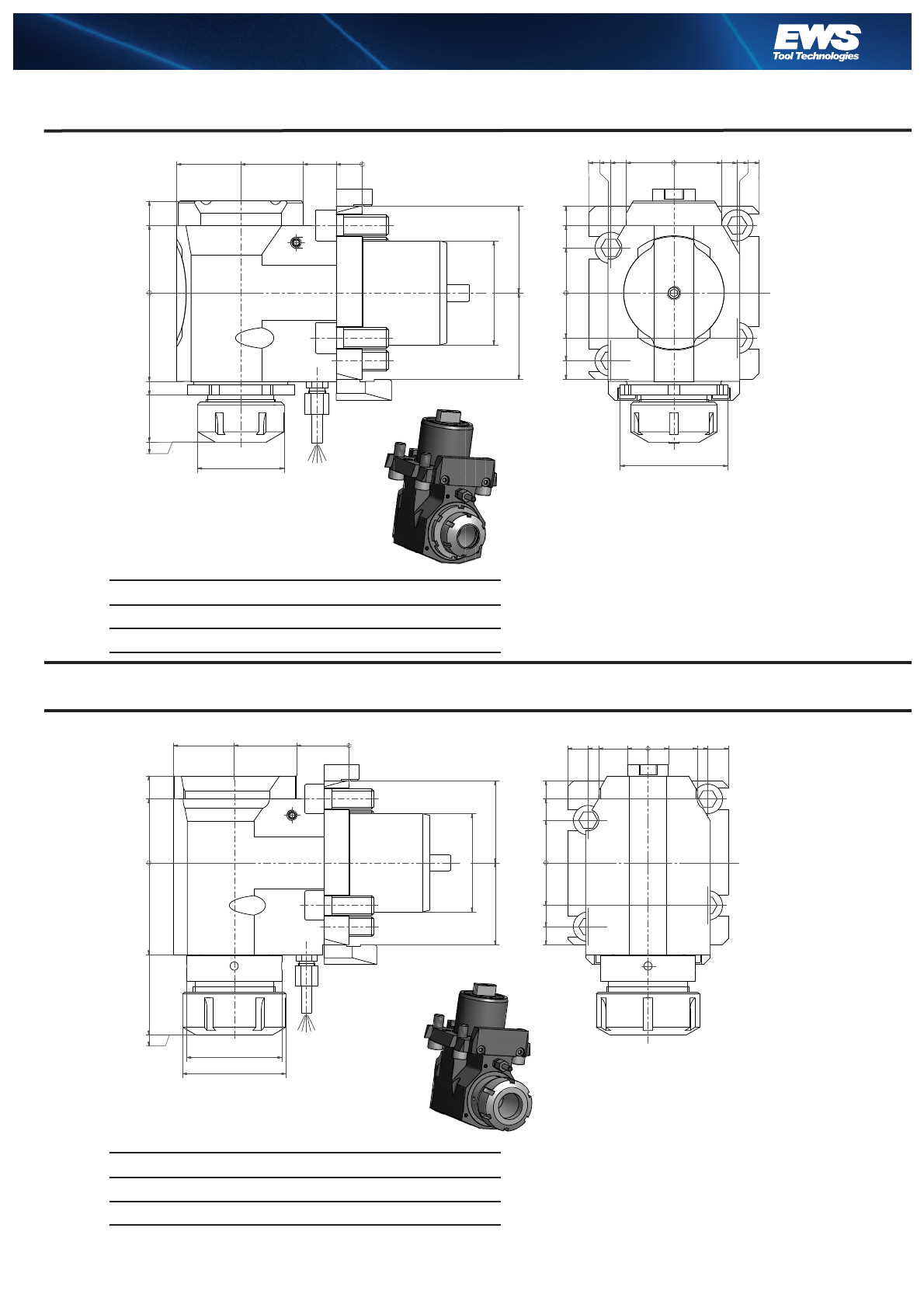

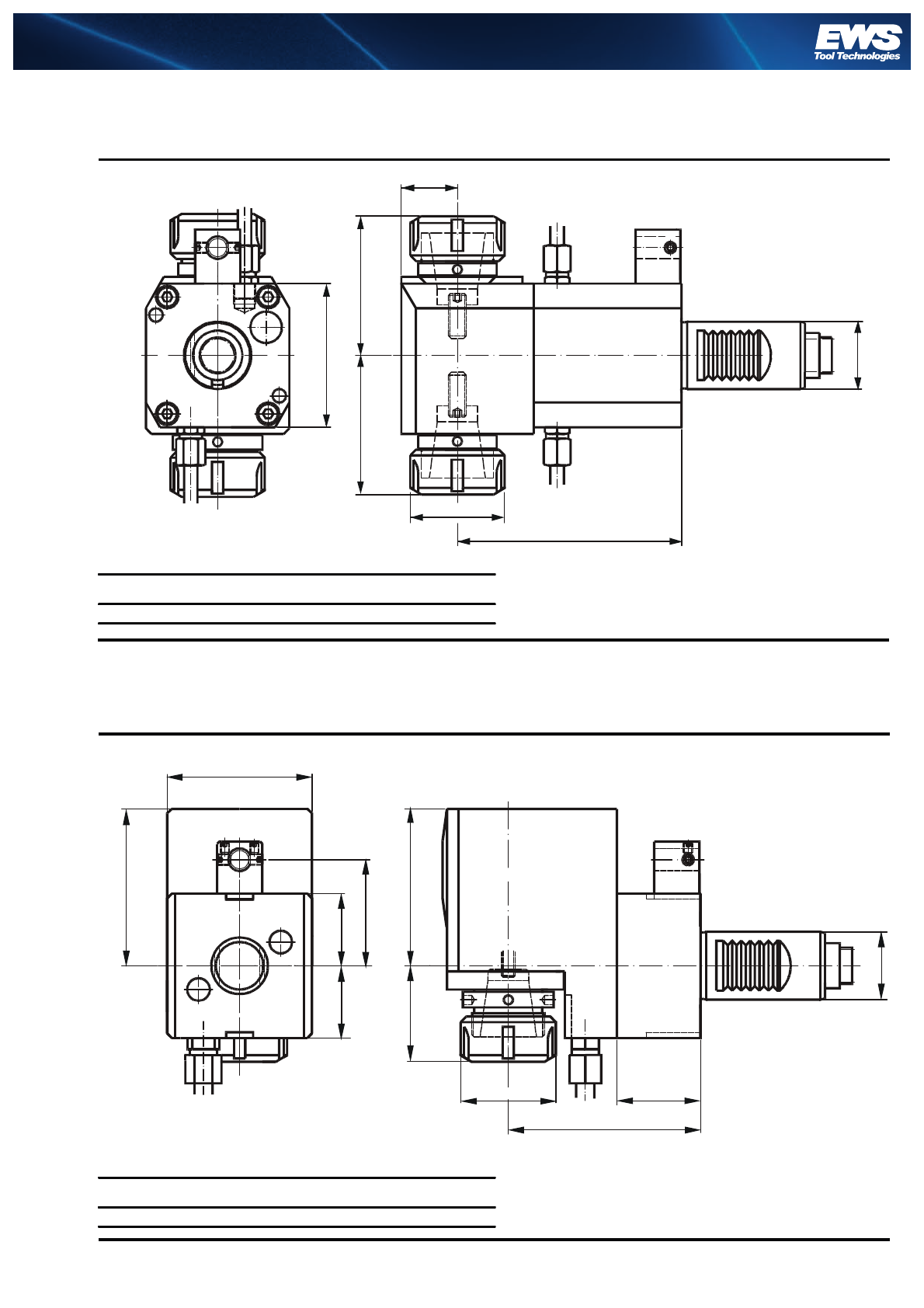

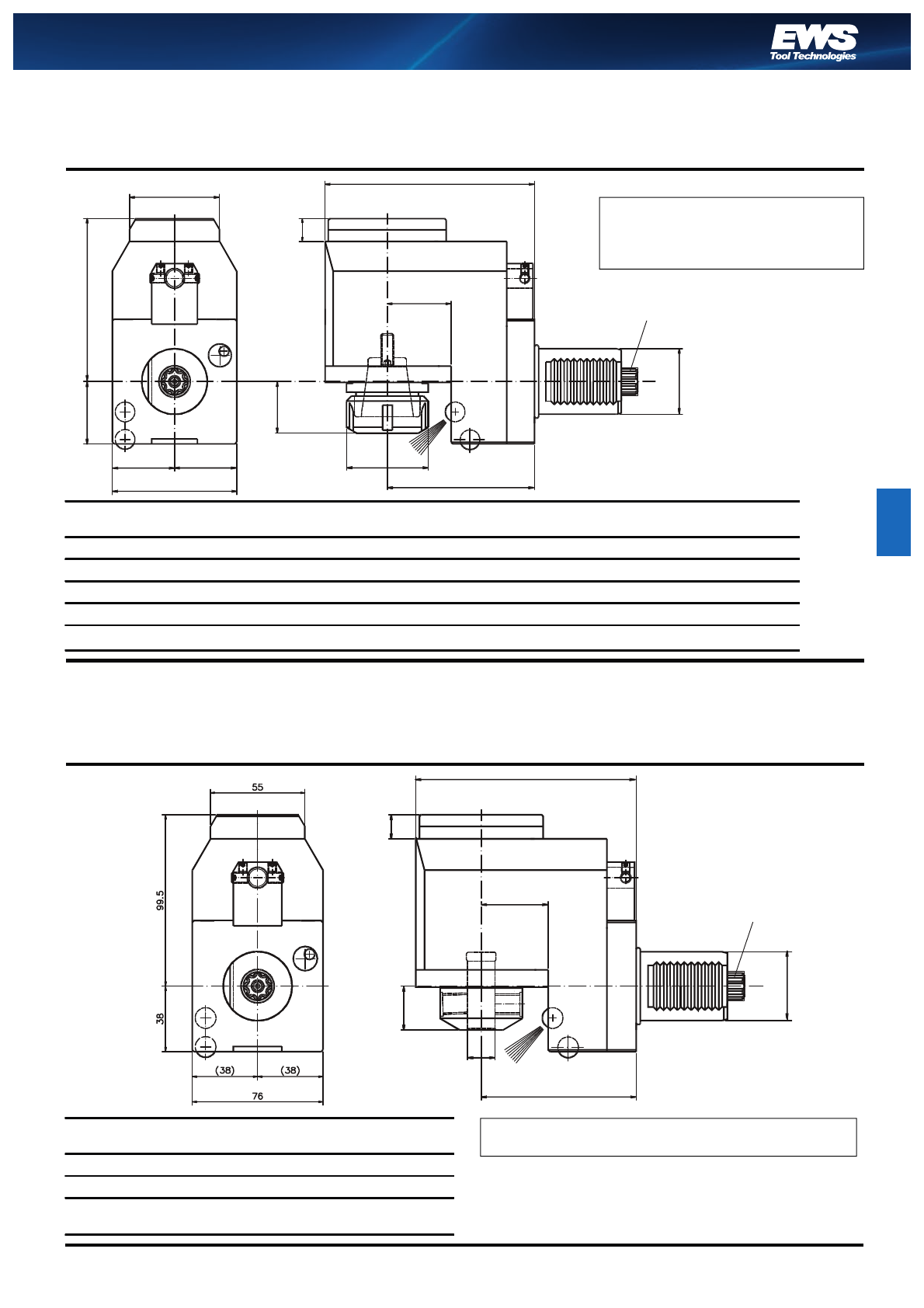

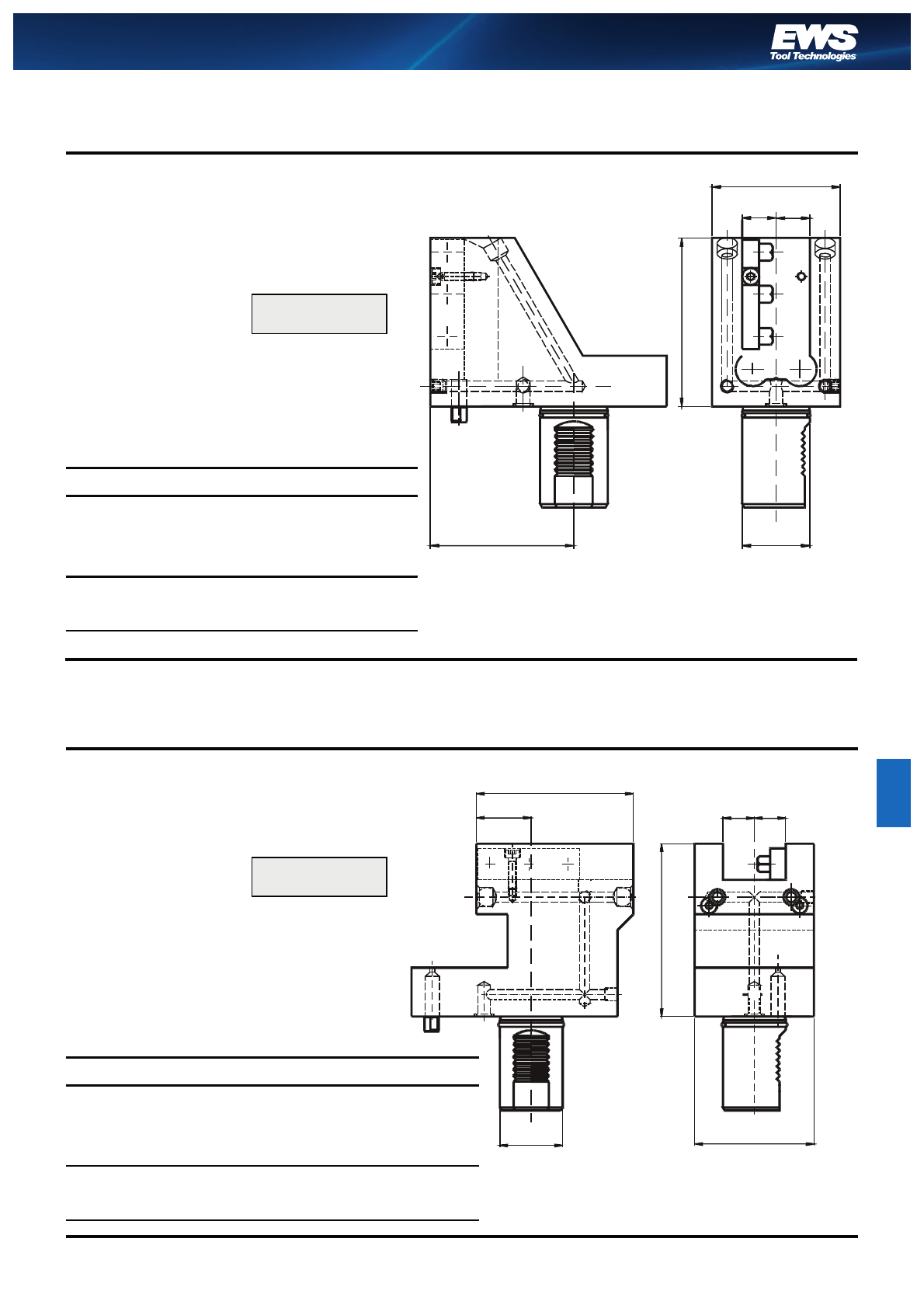

Radial Bohr-

und Fräskopf

achsversetzt

Radial drilling

and milling head

offset

Tête de perçage

et fraisage radial

Radial Bohr-

und Fräskopf

achsversetzt

Radial drilling

and milling head

offset

Tête de perçage

et fraisage radial

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

Sauter-Revolver DIN 5480 = CTX

Sauter-Revolver DIN 5482 17 x 14 = 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 80.4032 5482

Sauter-Revolver DIN 5480 = CTXR

Sauter-Revolver DIN 5482 17 x 14 = 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 80.4020 WN TOEM

Bestell Nr

Order No.

id L

1nmax

[1/min] Tmax

[Nm]

80.4016 WN ...

1:1 16 28 5000 50

80.4020 WN ...

1:1 20 28 5000 50

80.4020 WN .../3

3:1 20 Maße auf Anfrage

Dimensions on request

Dimensions sur demande 120

Bestell Nr

Order No.

idL

1nmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

80.4025 ...

1:1 42 29 5000 50 225/DIN 1810B 45-50 RD/ER 25 430E (2-16)

80.4032 ...

1:1 50 31,5 5000 50 232/DIN 1810B 45-50 RD/ER 32 470E (3-20)

80.4025 .../115

1:1,5 42 29 9000 30 225/DIN 1810B 45-50 RD/ER 25 430E (2-16)

80.4032 ... /151

1,5:1 50 31,5 5000 75 232/DIN 1810B 45-50 RD/ER 32 470E (3-20)

80.4032 ... /3

3:1 50 Maße auf Anfrage / Dimensions on request /

Dimensions sur demande RD/ER 32 470E (3-20)

128

ø d

(38)

CTXR

5482

1809

TOEM

ø40

Innere Kühlmittelzufuhr; Zusatz IK an

Bestellnummer anfügen

Central cooling supply;

Please add IK behind order no.

128

ø d

CTXR

5482

1809

TOEM

ø40

L1 14

Precision meets Motion

63.40.

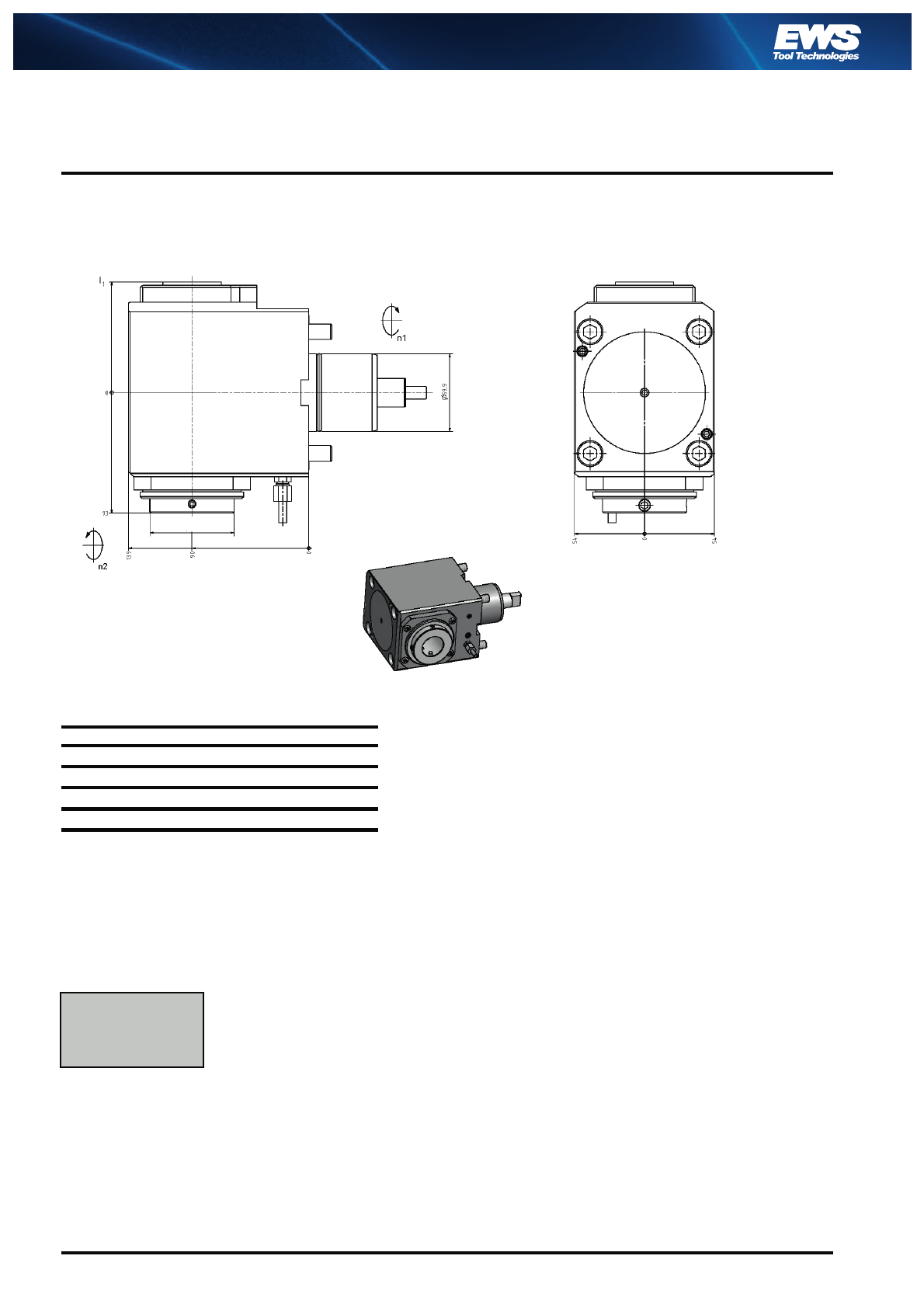

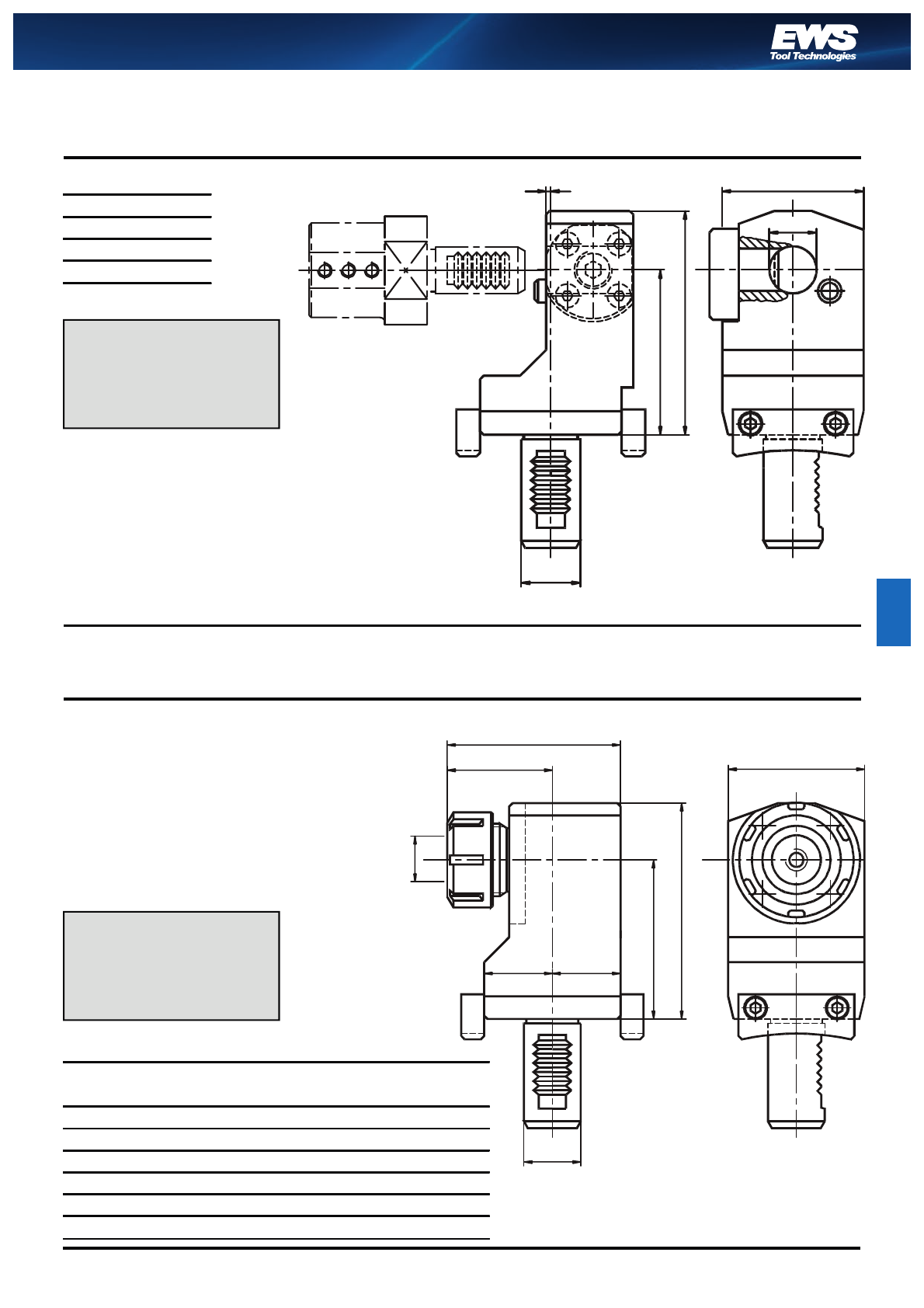

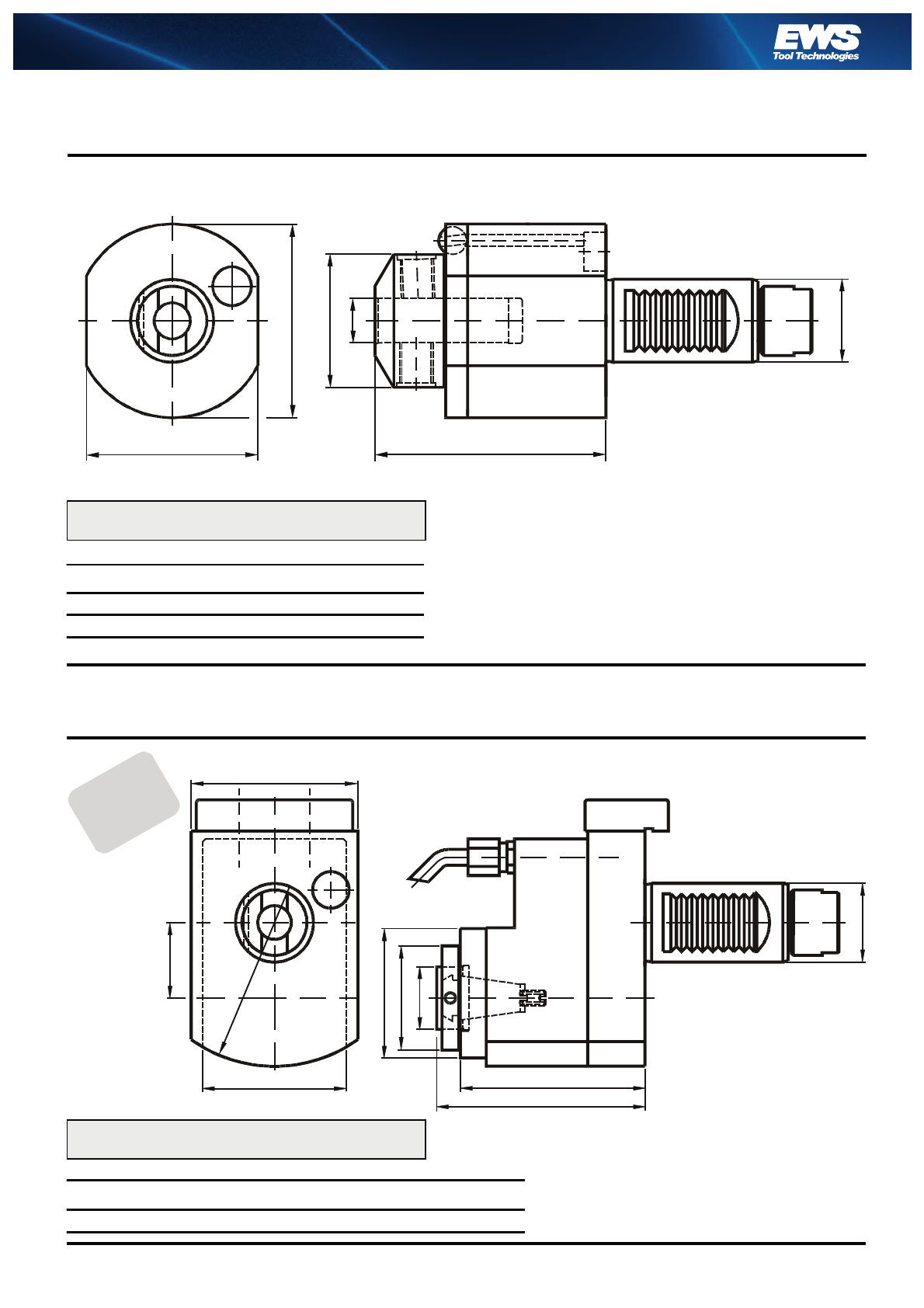

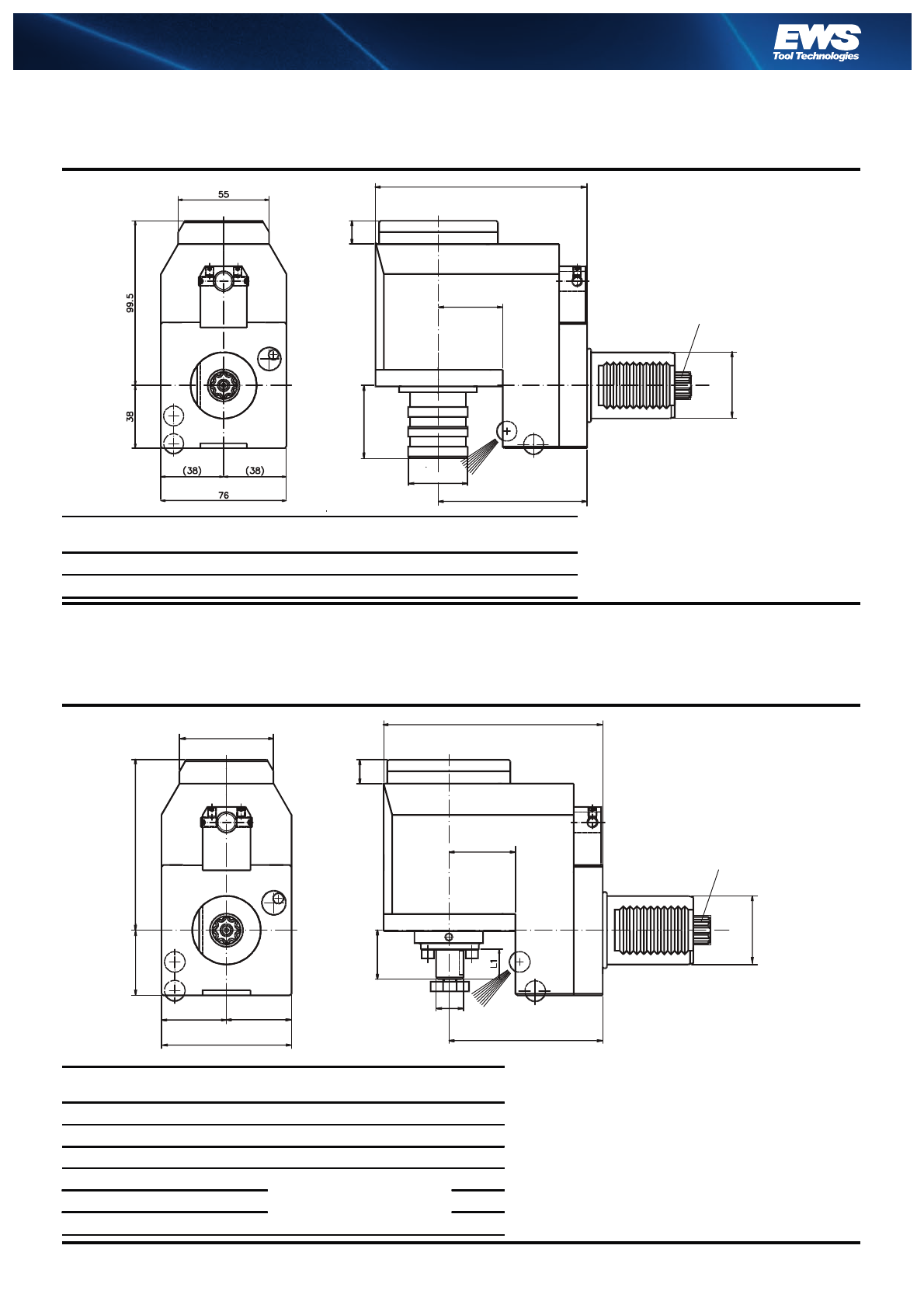

Radial Gewinde-

bohrkopf achsversetzt

Radial tapping head

offset

Tête de taraudage

radial

Radial Bohr-

und Fräskopf

zurückgesetzt

Radial drilling

and milling head

offset

Tête de perçage

et fraisage radial

Bestell Nr

Order No.

idL

1nmax

[1/min] Tmax

[Nm] Gewindebohraufnahme

Tapping adaptor

81.4012 ...

1:1 36 45 5000 50 WFLK 1 (M3-M10)

81.4020 ...

1:1 53 68 5000 50 WFLK 2 (M8-M12)

Sauter-Revolver DIN 5480 = CTXR

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 81.4012 5482

Sauter-Revolver DIN 5480 = CTXR

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 82.4027 1809

Bestell Nr

Order No.

idL

1L2nmax

[1/min] Tmax

[Nm]

82.4016 ...

1:1 16 17,5 28,5 5000 50

82.4022 ...

1:1 22 19 30 5000 50

82.4027 ...

1:1 27 19 30 5000 50

82.4016 .../3

3:1 16 Maße auf Anfrage

Dimensions sur demande

120

82.4022 .../3

3:1 22 120

82.4027 .../3

3:1 27 120

128

ø d

CTXR

5482

1809

TOEM

ø40

L1 14

128

(38) (38)

ø d

CTXR

5482

1809

TOEM

ø40

Precision meets Motion

3.40.

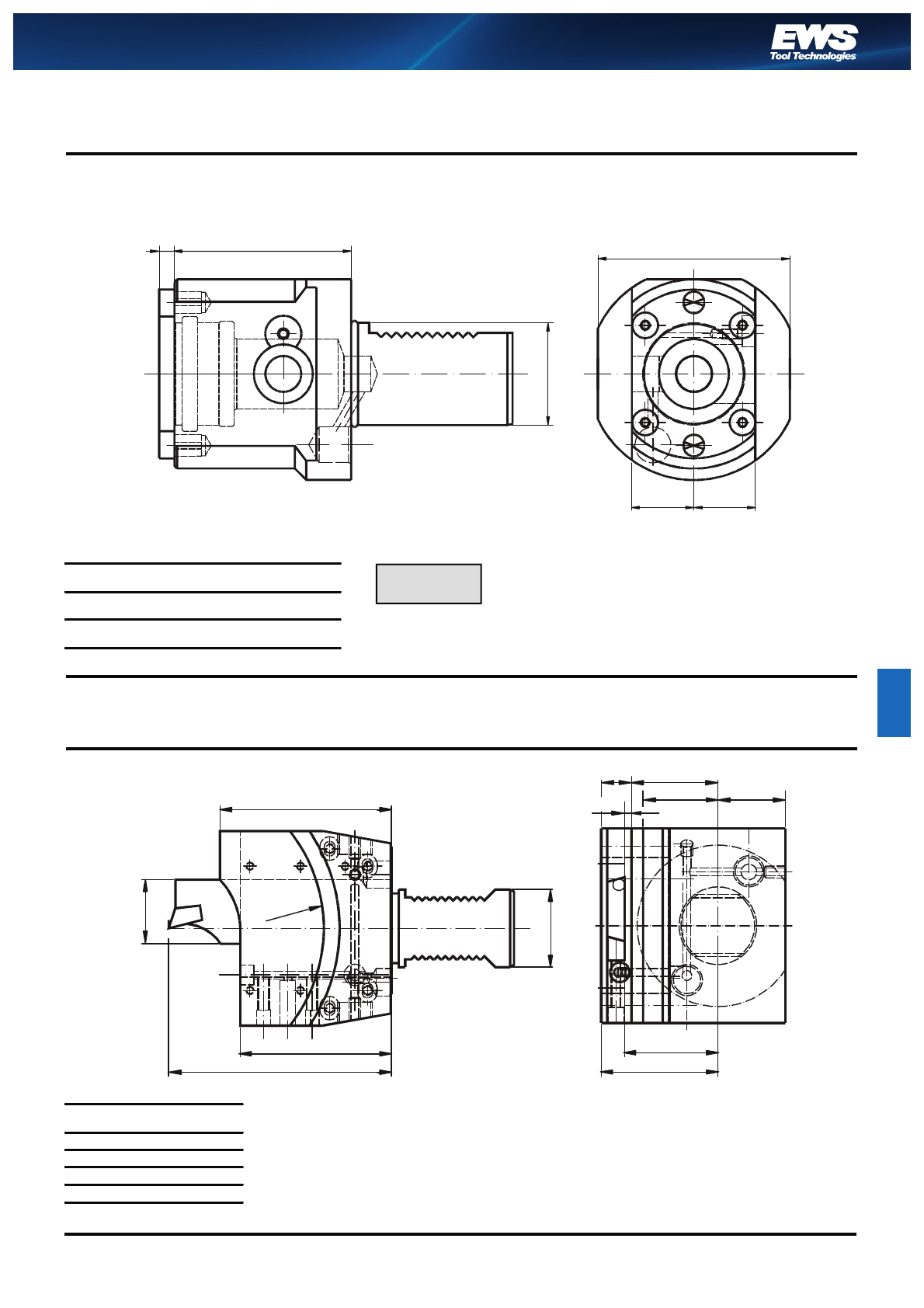

Schwenkkopf

± 105°

Swivel head

± 105°

Tête pivotante

± 105°

Radial Scheiben-

fräserkopf Radial drilling head

for side milling cutters Tête de fraisage radial

pour fraise scie

Bestell Nr

Order No.

iSchlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

63.4025 ...

1:1 225/DIN 1810B 40-45 RD/ER 25 430E (M3-M10)

Sauter-Revolver DIN 5480 = CTX

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 63.4025 5482

Bestell Nr

Order No.

nmax

[1/min] Tmax

[Nm]

64.4016 ...

3:1 16 2000 50

64.4022 ...

3:1 22 2000 50

Sauter-Revolver DIN 5480 = CTX

Sauter-Revolver DIN 5482 17 x 14= 5482

Duplomatic DIN 1809 = 1809

Baruffaldi TOEM 200 = TOEM

Beispiel / Example: 64.4016 5482

120

105

CTX

5482

1809

TOEM

ø42

ø40

Precision meets Motion



































Precision meets Motion

Werkzeuge für Index / Traub Maschinen

Tools for Index / Traub machines

Porte-outils pour machines Index / Traub

Precision meets Motion

Page

DIN 69 880 Ø20 DIN 69 880 Ø20 DIN 69 880 Ø20 4.1 - 4.5

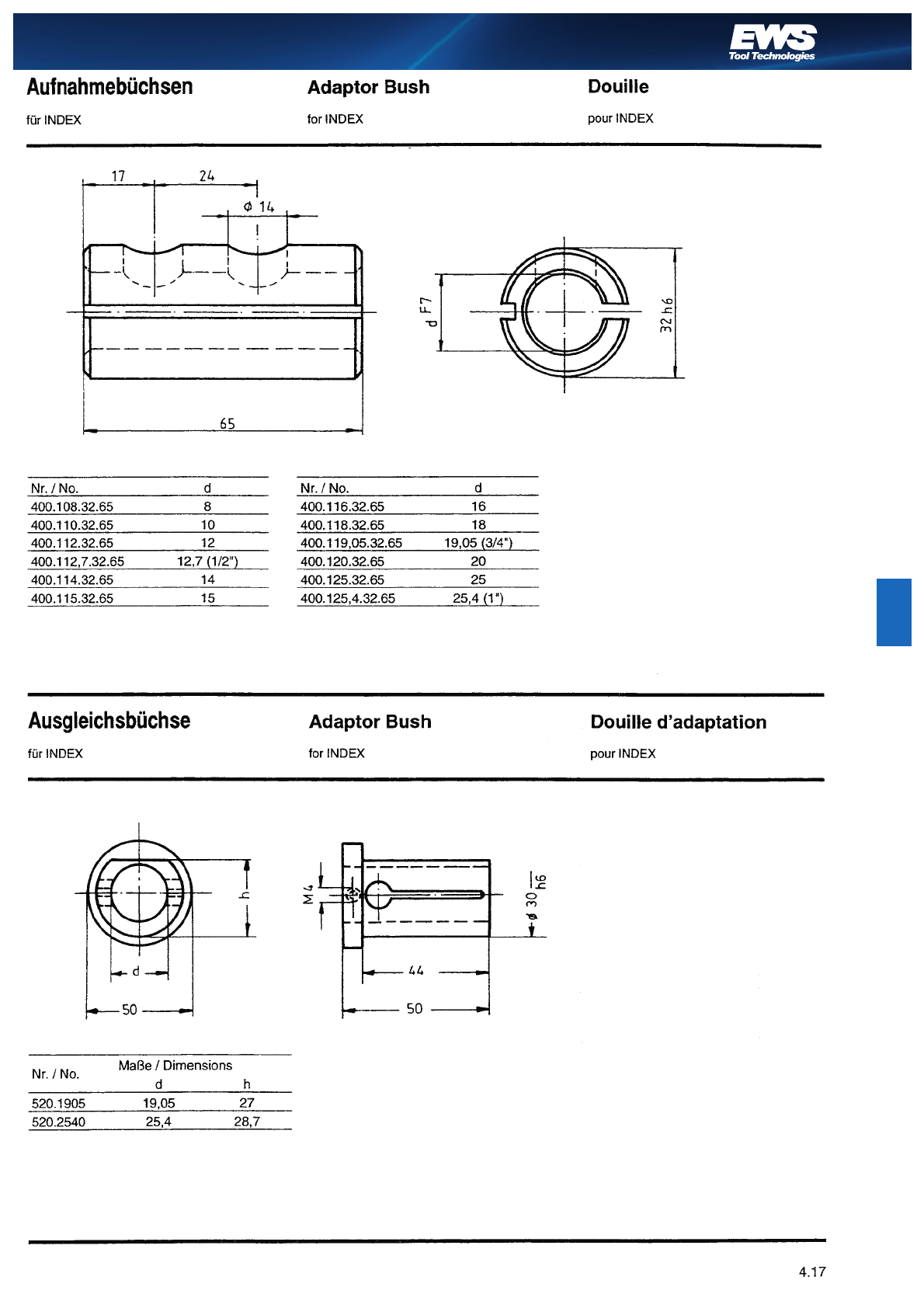

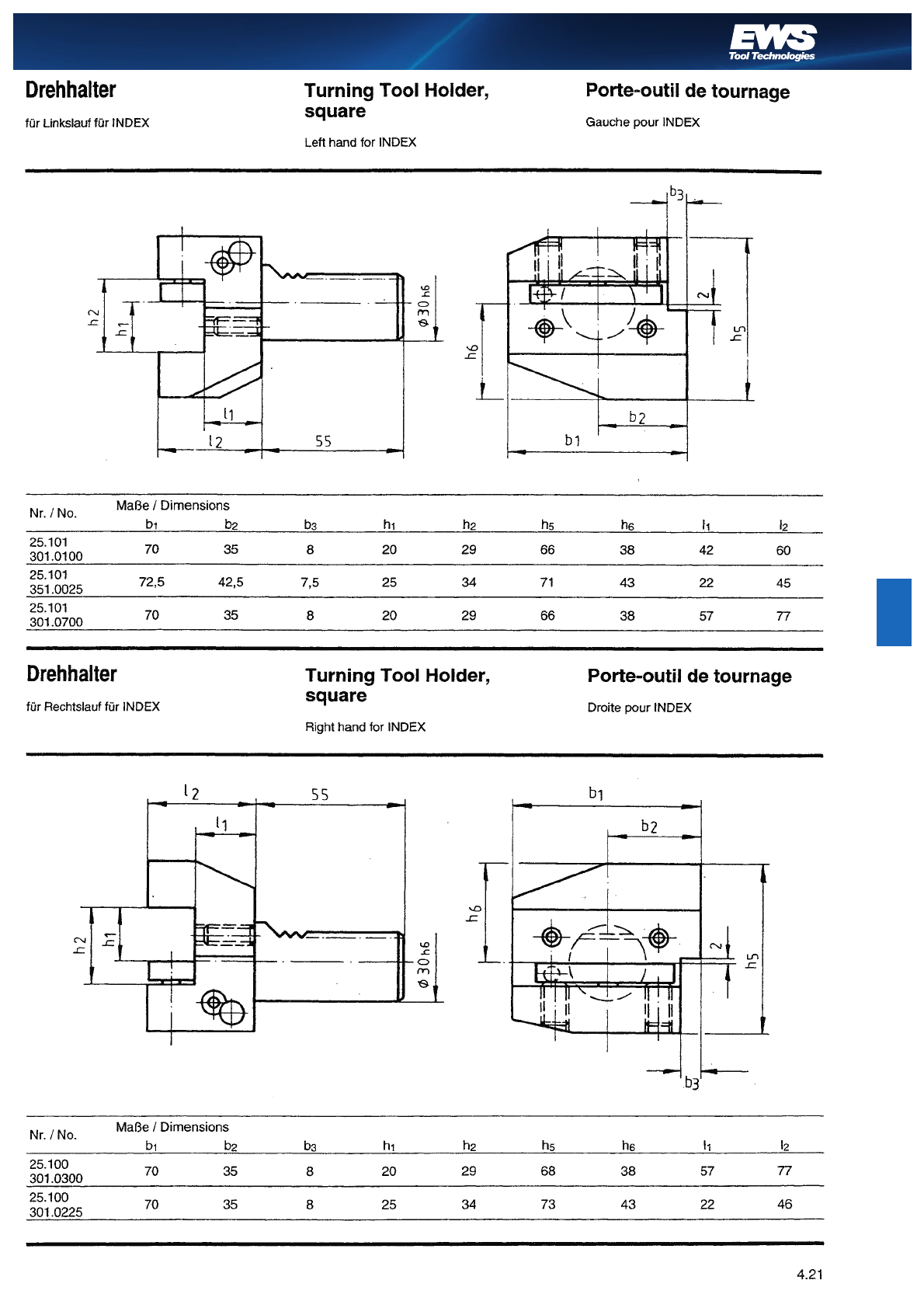

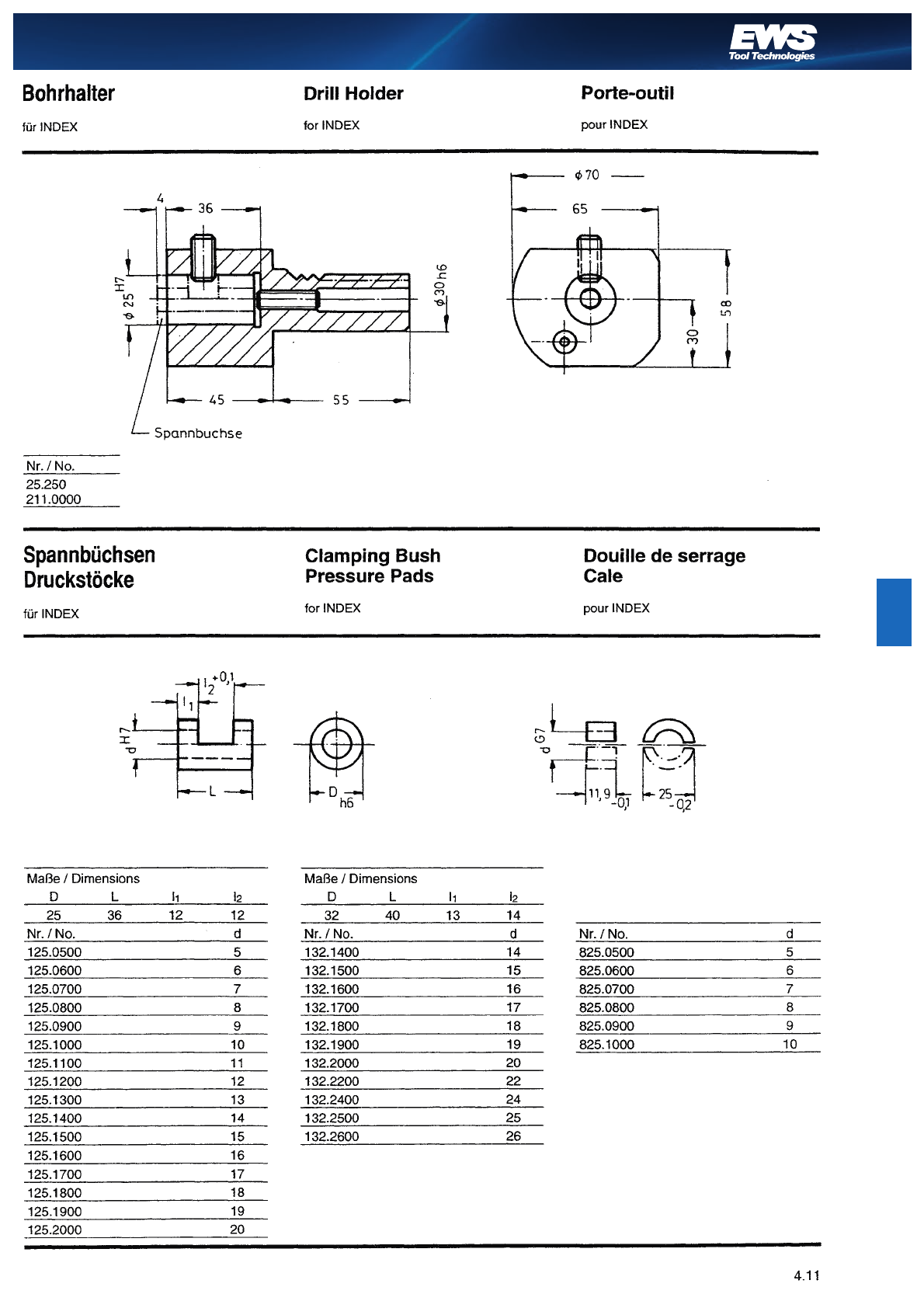

DIN 69 880 Ø30 DIN 69 880 Ø30 DIN 69 880 Ø30 4.11 - 4.21

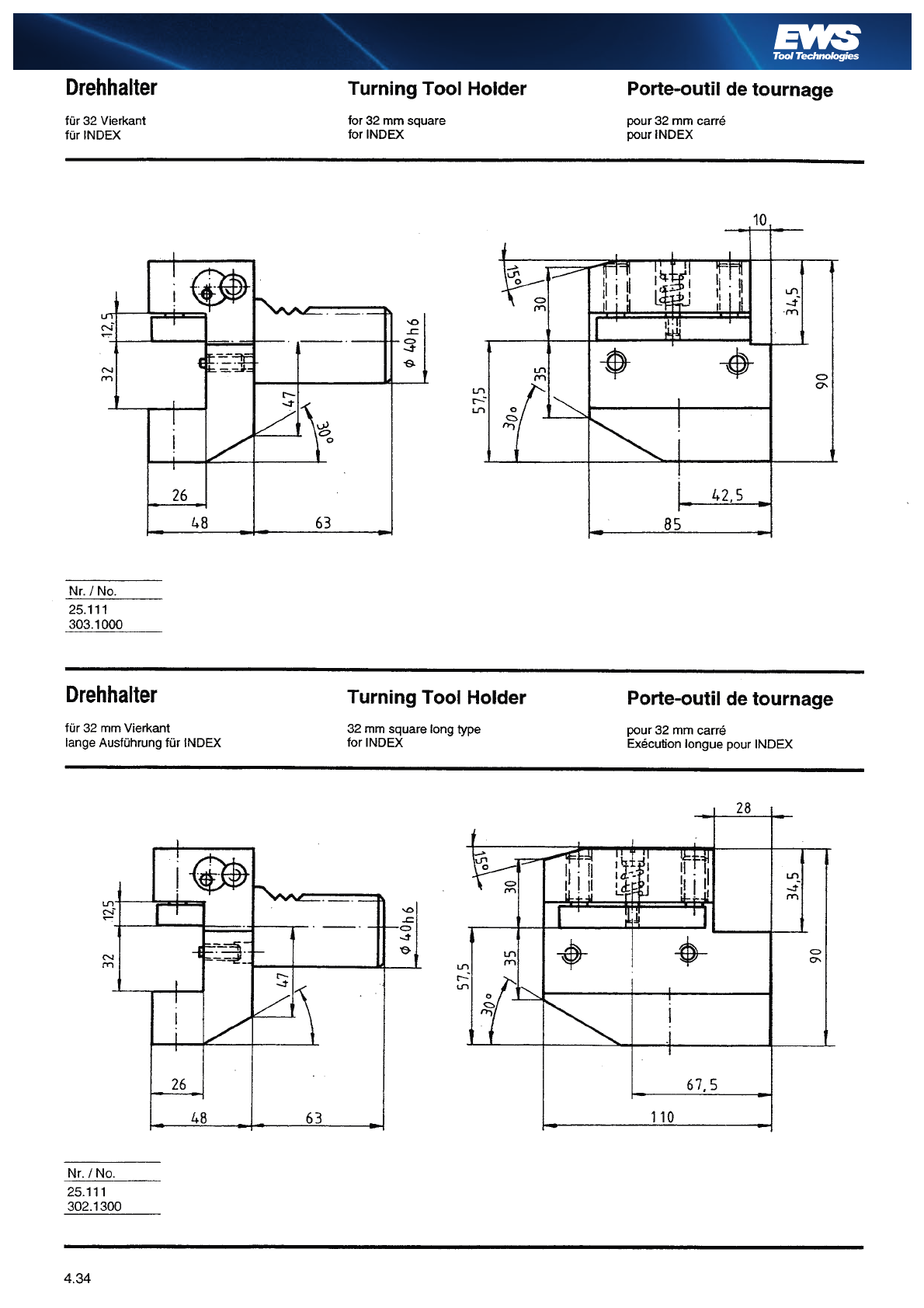

DIN 69 880 Ø40 DIN 69 880 Ø40 DIN 69 880 Ø40 4.31 - 4.36

DIN 69 880 Ø50 DIN 69 880 Ø50 DIN 69 880 Ø50 4.41

DIN 69 880 Ø25

für Maschinentyp G200/G160/C42/65

DIN 69 880 Ø25

to suit G200/G160/C42/65

DIN 69 880 Ø25

pour Tour G200/G160/C42/65

4.61 - 4.70.8

DIN 69 880 Ø25

für Maschinentyp ABC

DIN 69 880 Ø25

to suit ABC

DIN 69 880 Ø25

pour Tour ABC

4.71 - 4.79.8

DIN 69 880 Ø30

für Maschinentyp G300/G250

DIN 69 880 Ø30

to suit G300/G250

DIN 69 880 Ø30

pour Tour G300/G250

4.80 - 4.90.7

DIN 69 880 Ø30

für TND300G/TNC42/TNC65

DIN 69 880 Ø30

to suit TND300G/TNC42/TNC65

DIN 69 880 Ø30

pour Tour TND300G/TNC42/

TNC65

4.130 -

4.140.4

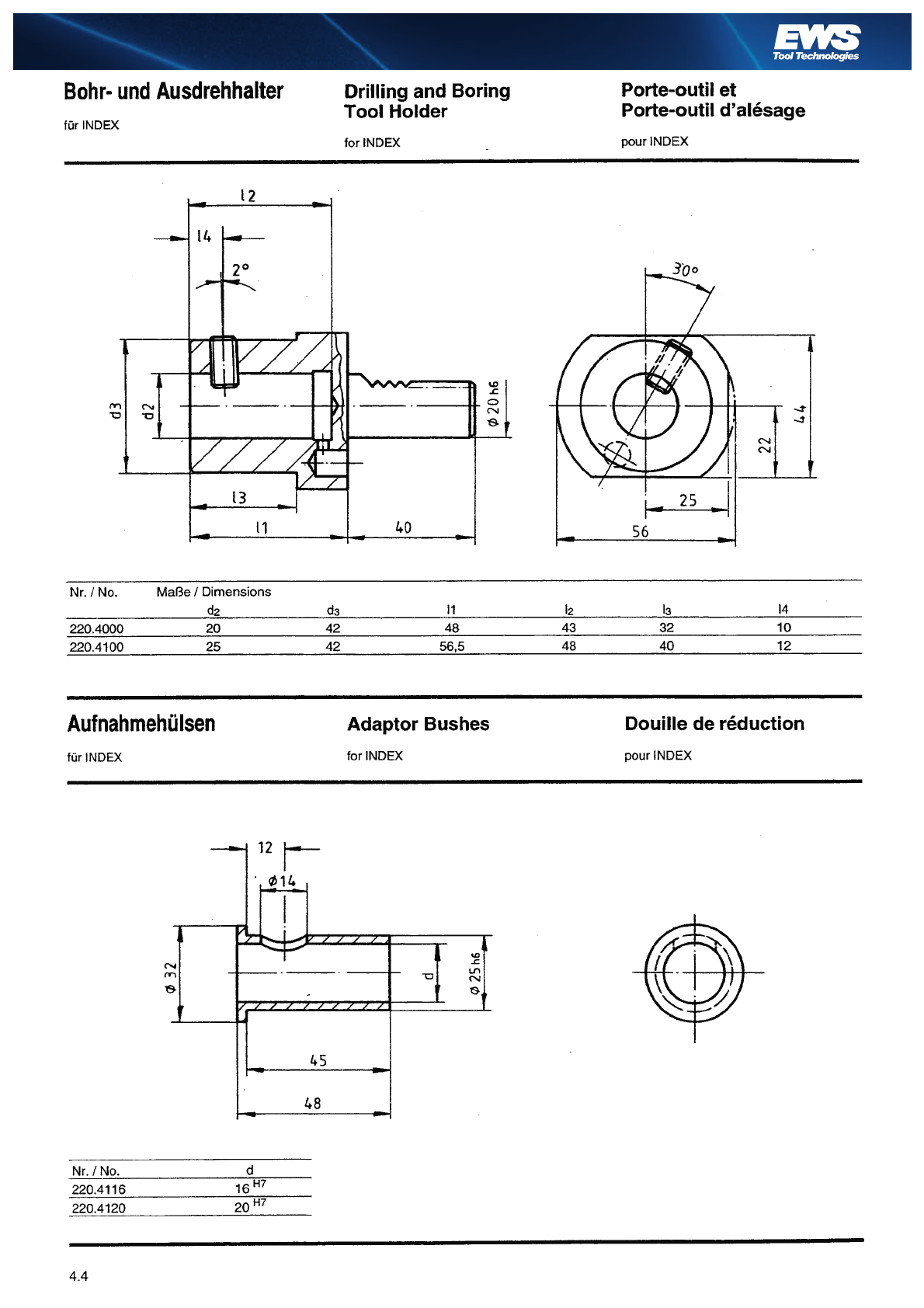

Werkzeughalter für Index / Traub Maschinen

Toolholder for Index / Traub Machines

Porte-outil por machines Index / Traub

Precision meets Motion

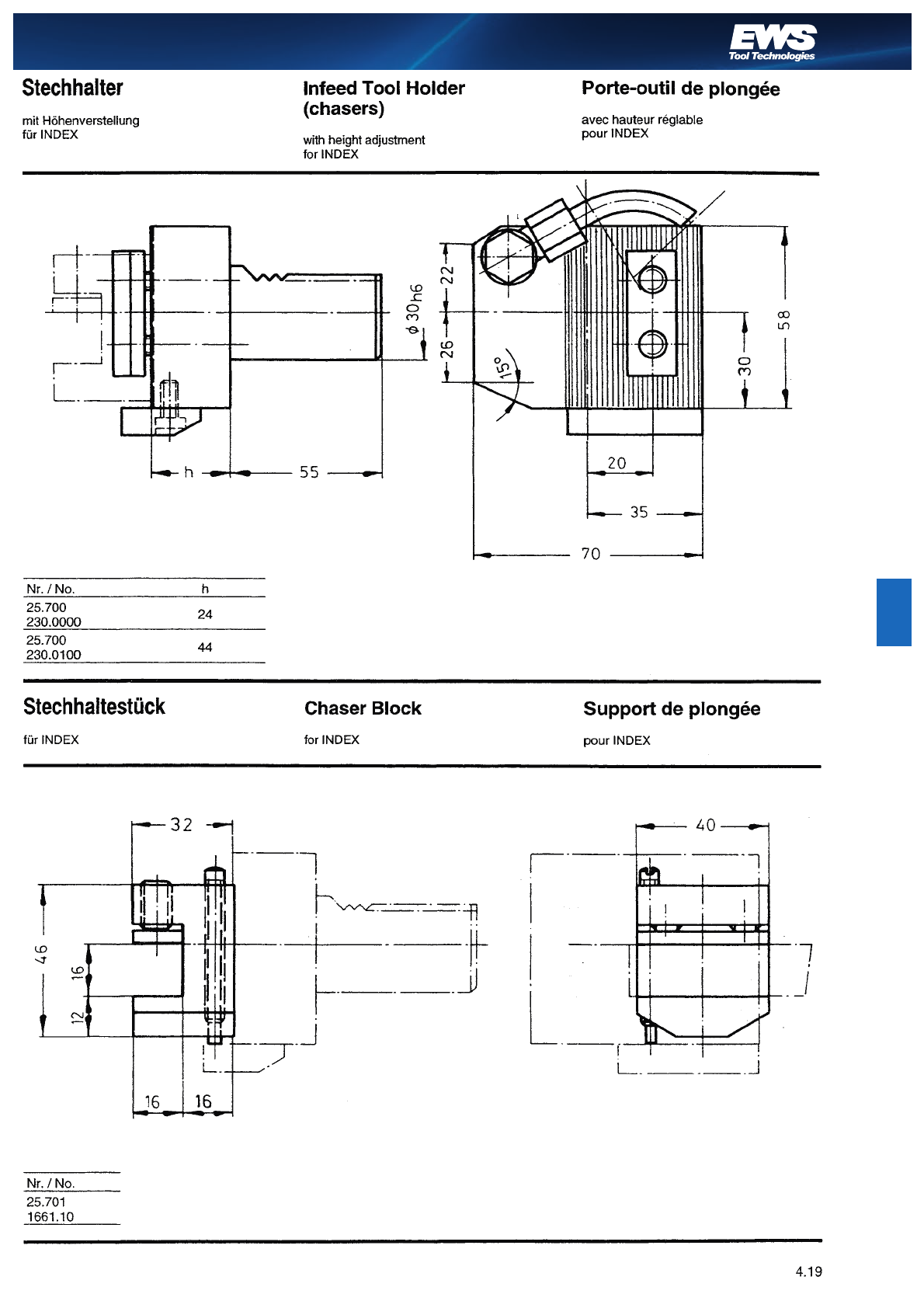

Statische Werkzeuge für Index-Maschinen

Static tools for Index machines

Porte-outils pour machines Index

Precision meets Motion

Statische- und angetriebene Werkzeuge Schaft Ø25 für:

Static and driven tools shank Ø25 for:

Porte-outils statiques et motorisés VDI25 pour:

Index C65, C100, C200, G200, G160, V160, V200

Precision meets Motion

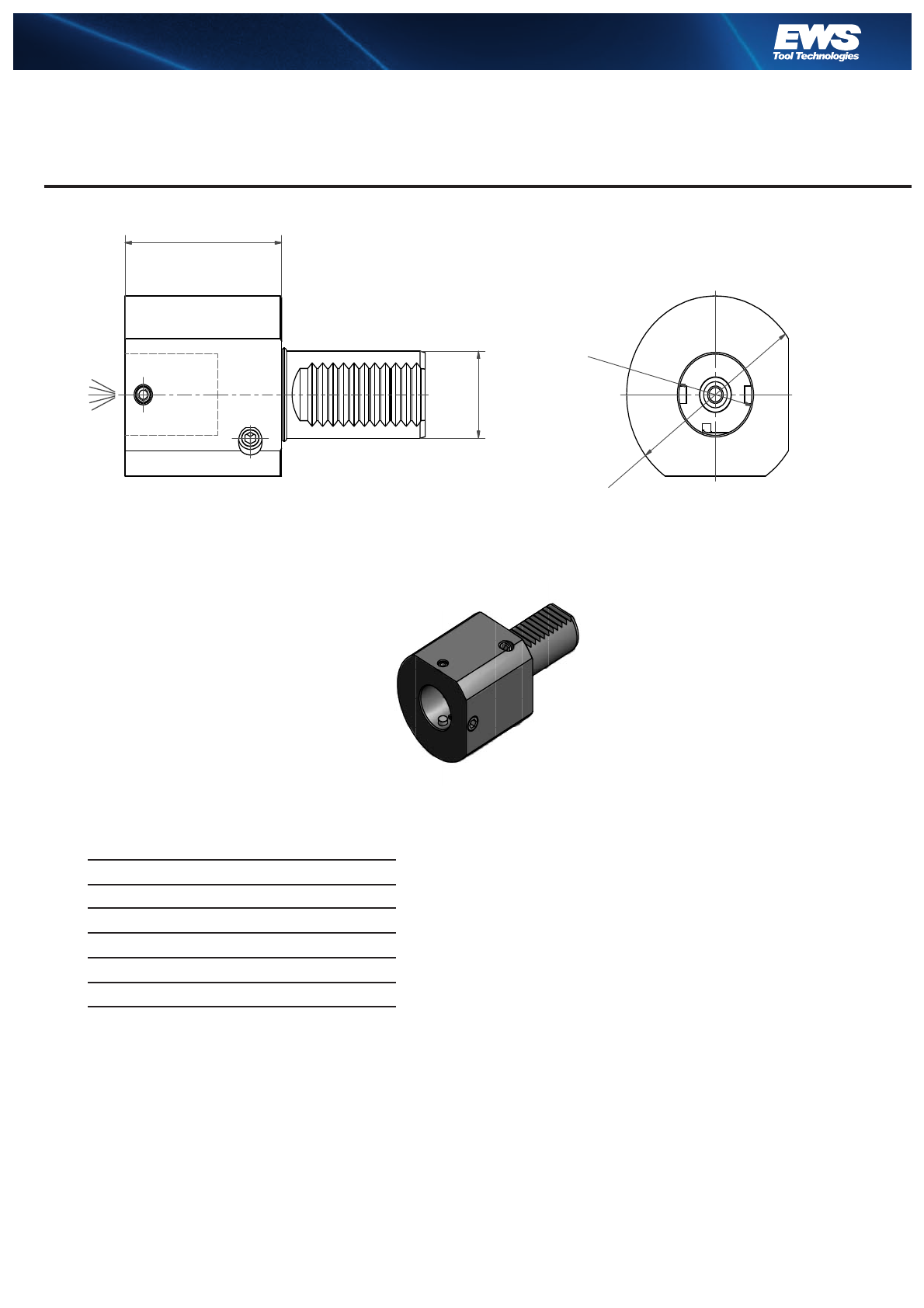

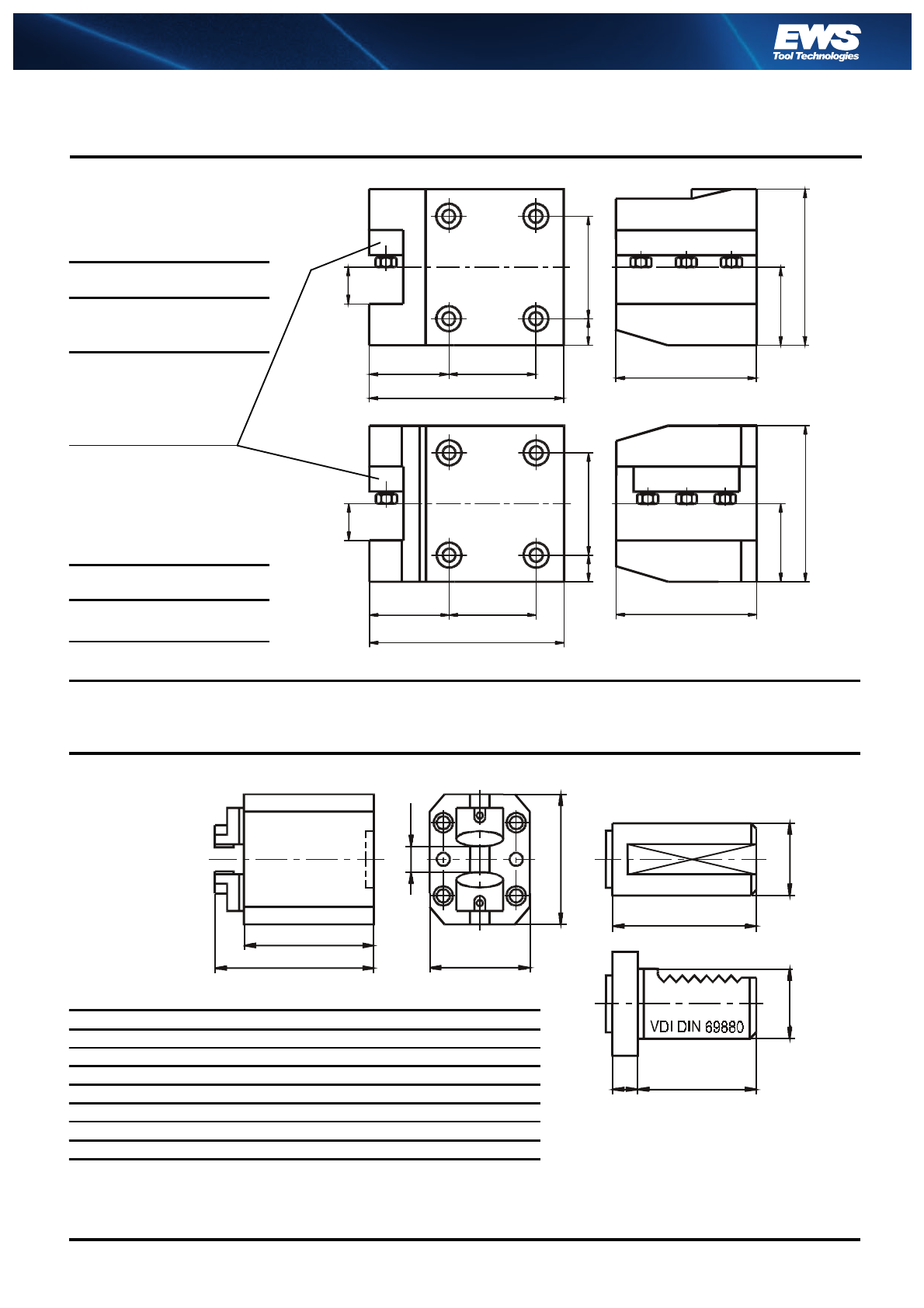

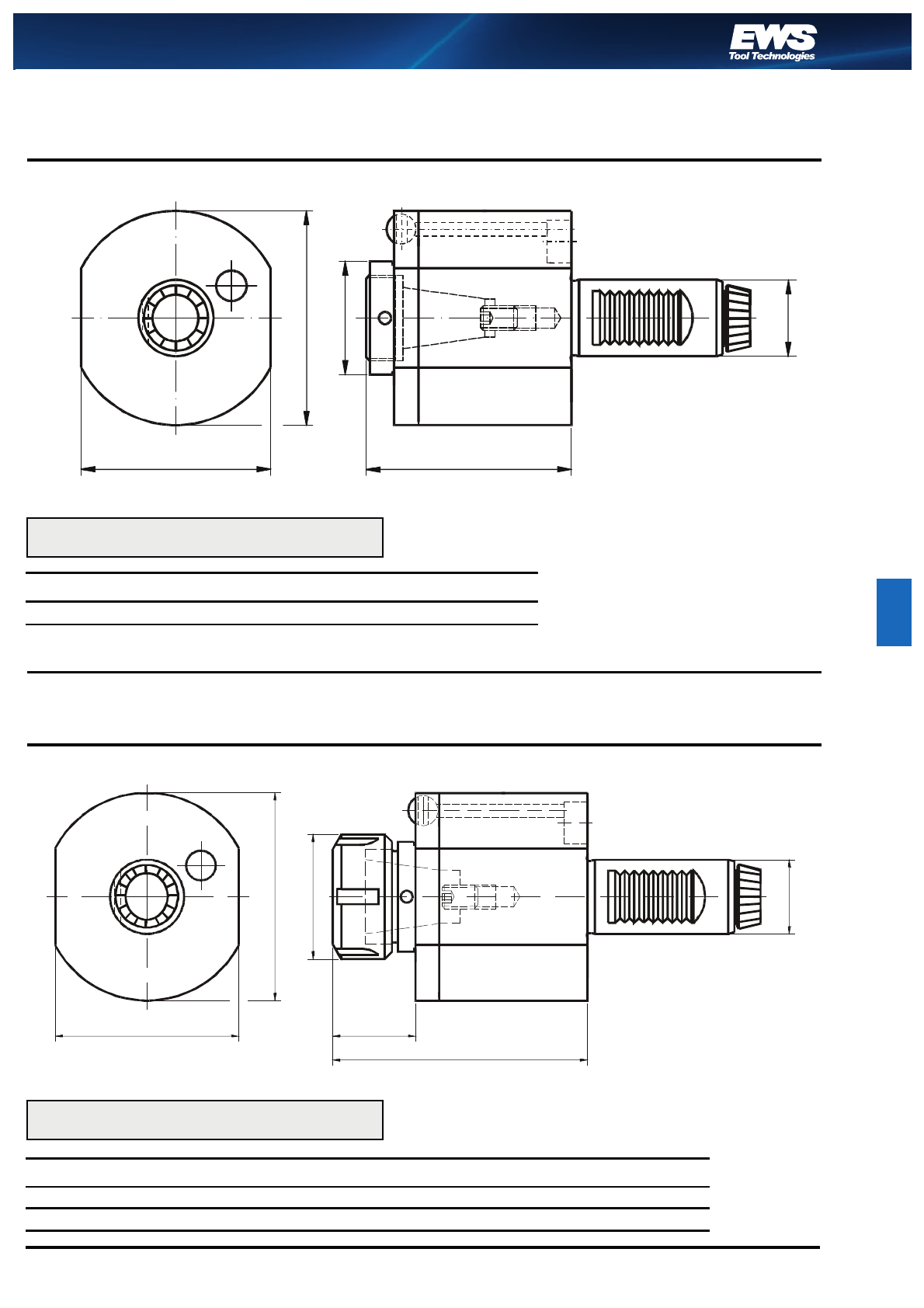

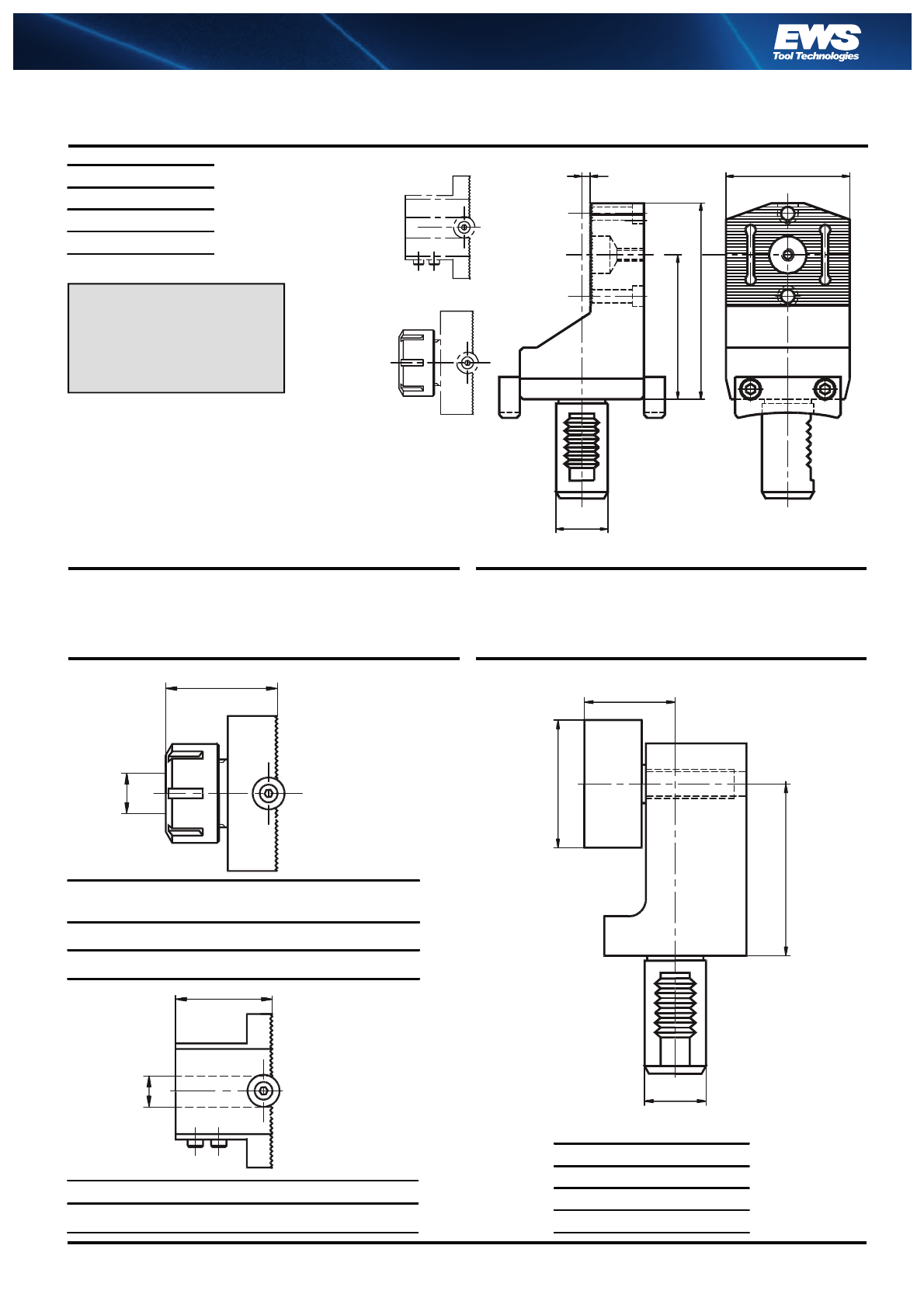

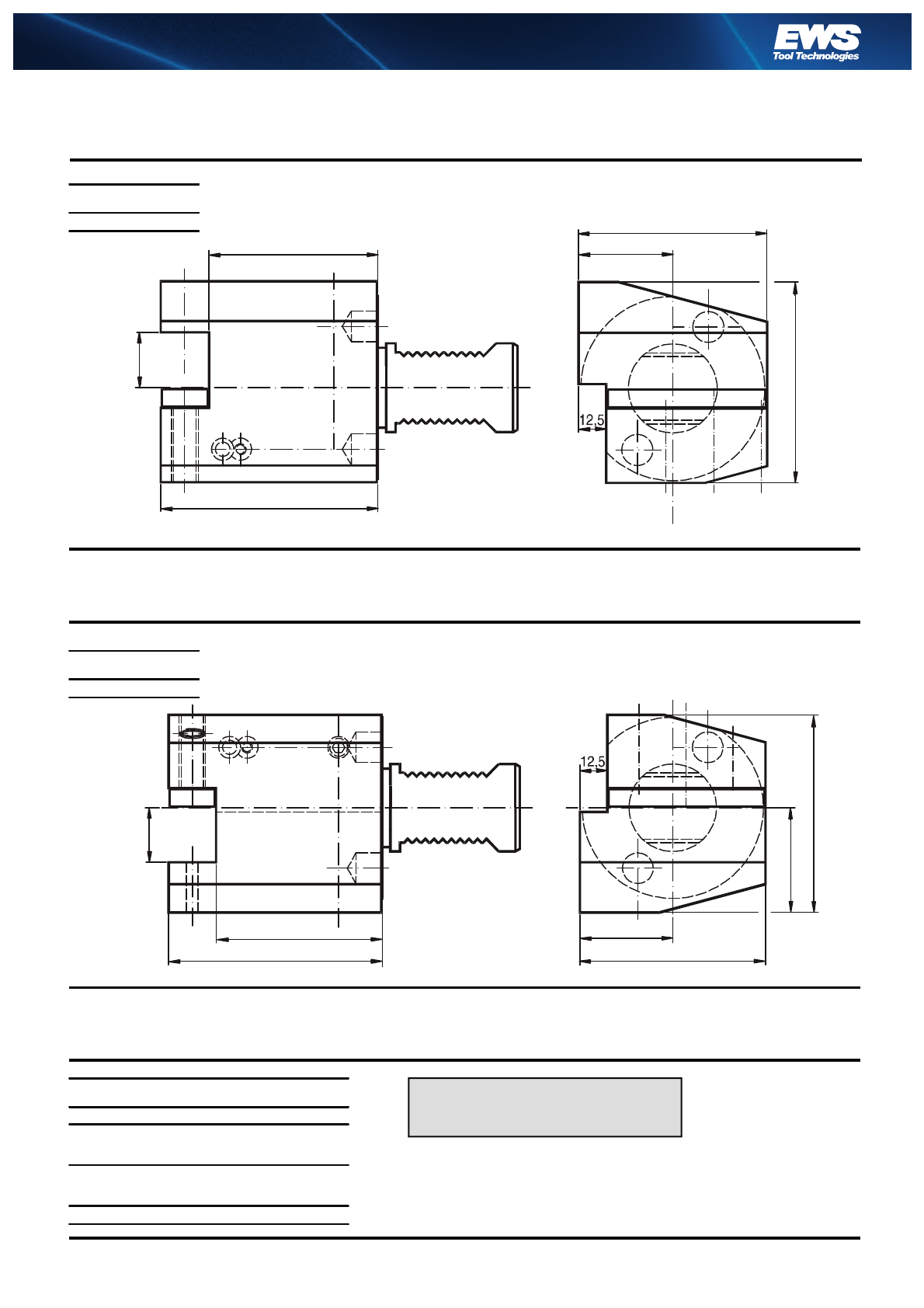

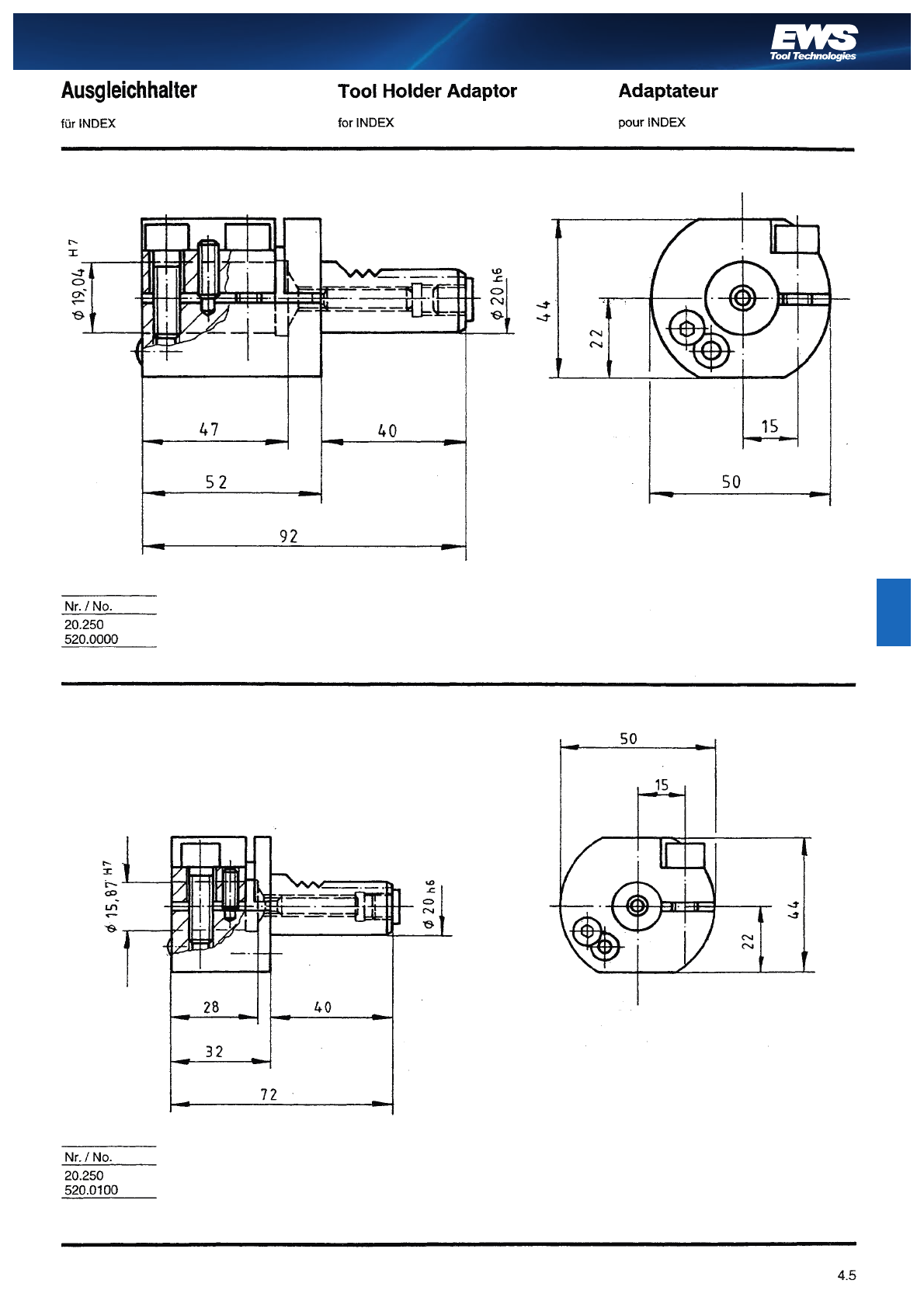

Ausgleichhalter

für Werkzeugaufnahmen

mit Schaft nach DIN 69880

ø 20 x 40

Adaptor

for VDI 20

Adapteur

pour VDI 20

Ausführung R wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L spiegelbildlich

left hand design reversed

à gauche inversé

Ausführung RL mit doppelverzahntem DIN-Schaft

(Lizenz Traub)

with doubletoothed DIN shaft

universelle pour broche et

contre-broche

Bohrhalter Drill Holder Porte-foret

Bestell Nr

Order No.

WA2520 G200 R (V)

WA2520 G200 L (V)

WA2520 G200 RL (V)

Ausführung R wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L spiegelbildlich

left hand design reversed

à gauche inversé

Ausführung RL mit doppelverzahntem DIN-Schaft

(Lizenz Traub)

with doubletoothed DIN shaft

universelle pour broche et

contre-broche

Bestell Nr

Order No. Maße

d2 Spannbereich l1l2Spannzange

31.2525 G200 R (V) 1 - 16 30 60 250 430E

31.2525 G200 L (V) 1 - 16 30 60 250 430E

31.2525 G200 RL (V) 1 - 16 30 60 250 430E

31.2540 G200 R (V) 3 - 26 55 85 400 472E

31.2540 G200 L (V) 3 - 26 55 85 400 472E

31.2540 G200 RL (V) 3 - 26 55 85 400 472E

260

ø25

30 30

ø25

RD/ER

25 430 E



Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. WA2520 G200 RV

With V-plate,

please add V behind the part No.

for example WA 2520 G200 RV

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 31.2525 G200 RV

With V-plate,

please add V behind the part No.

for example 31.2525 G200 RV

Precision meets Motion

624.

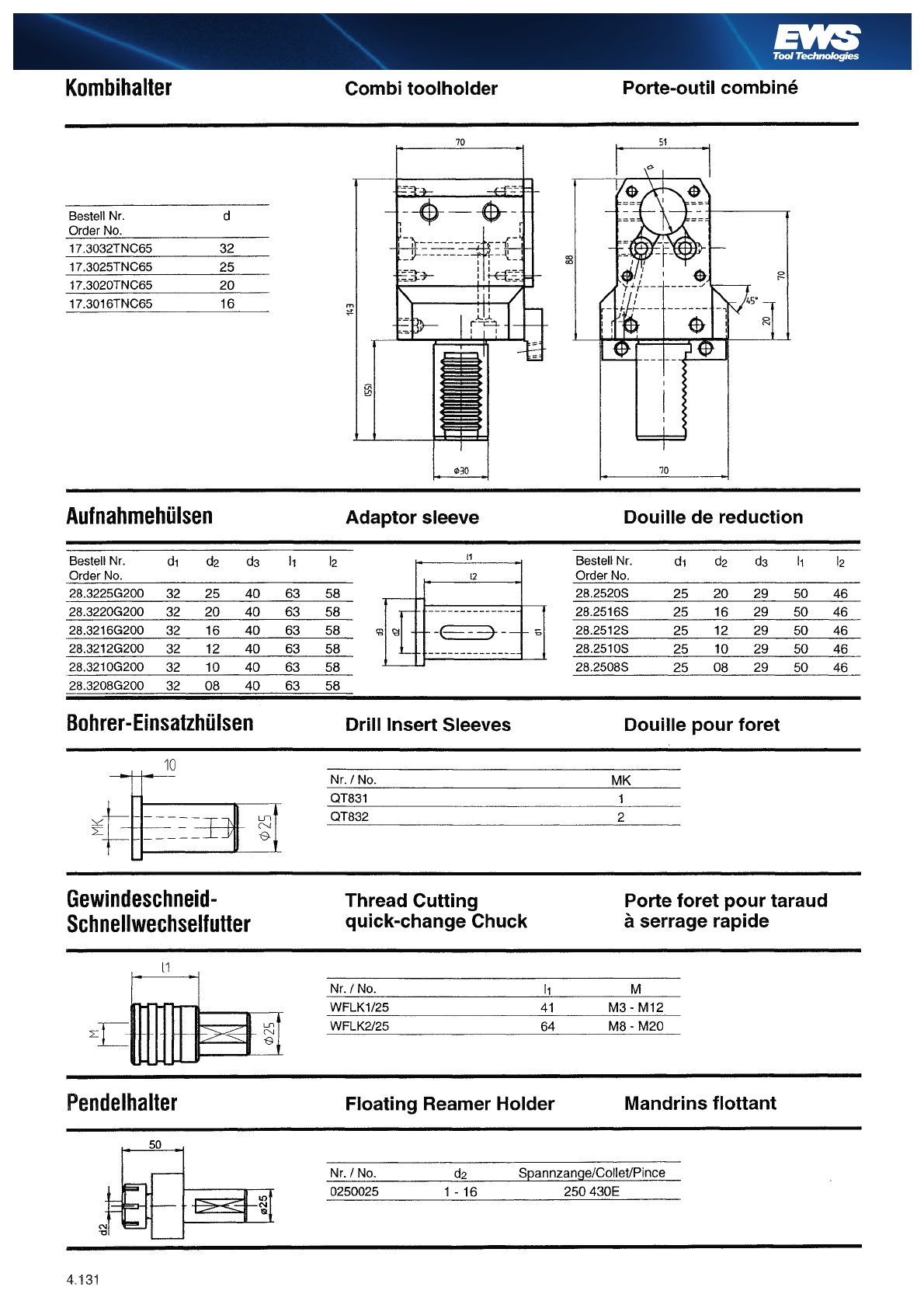

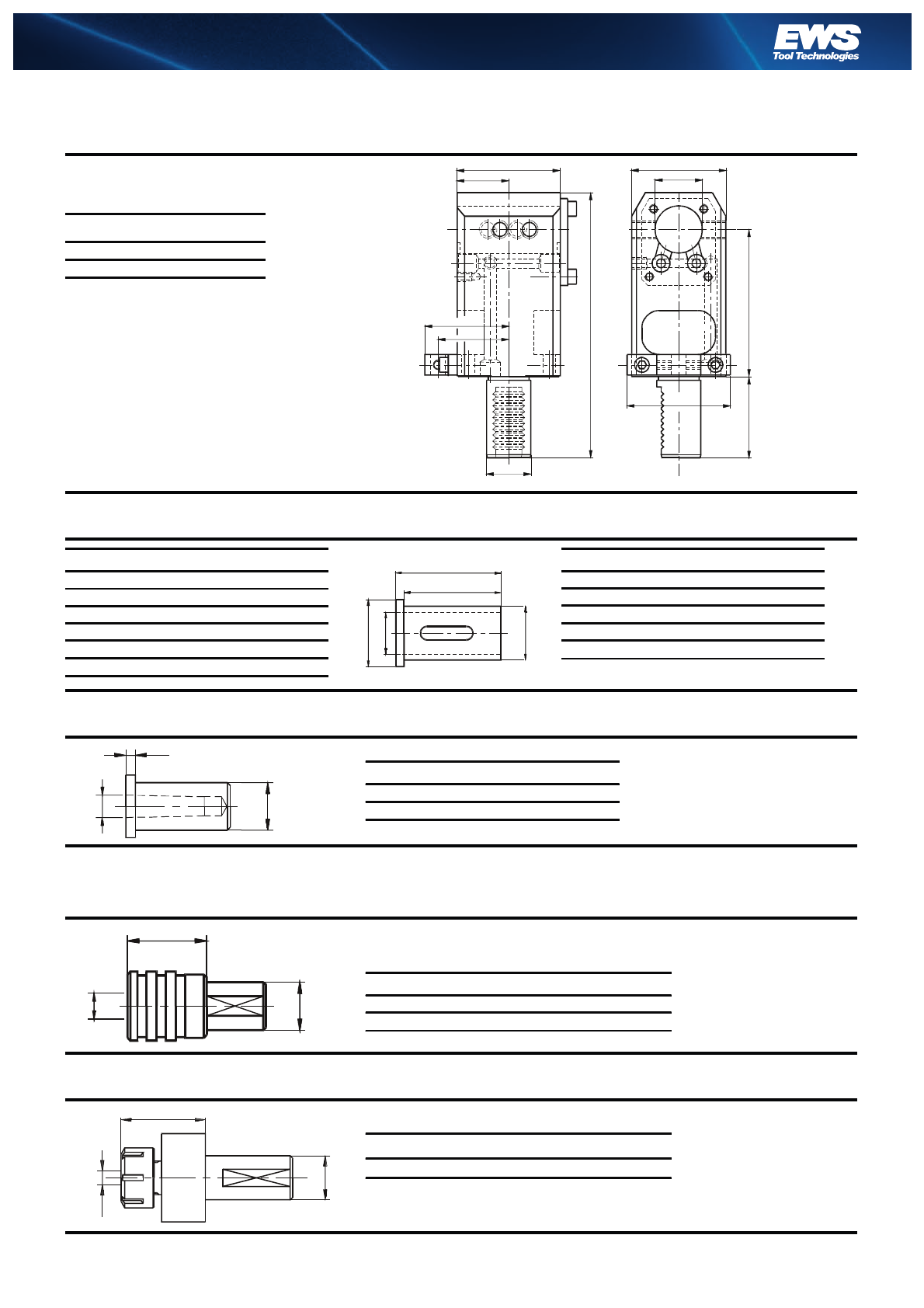

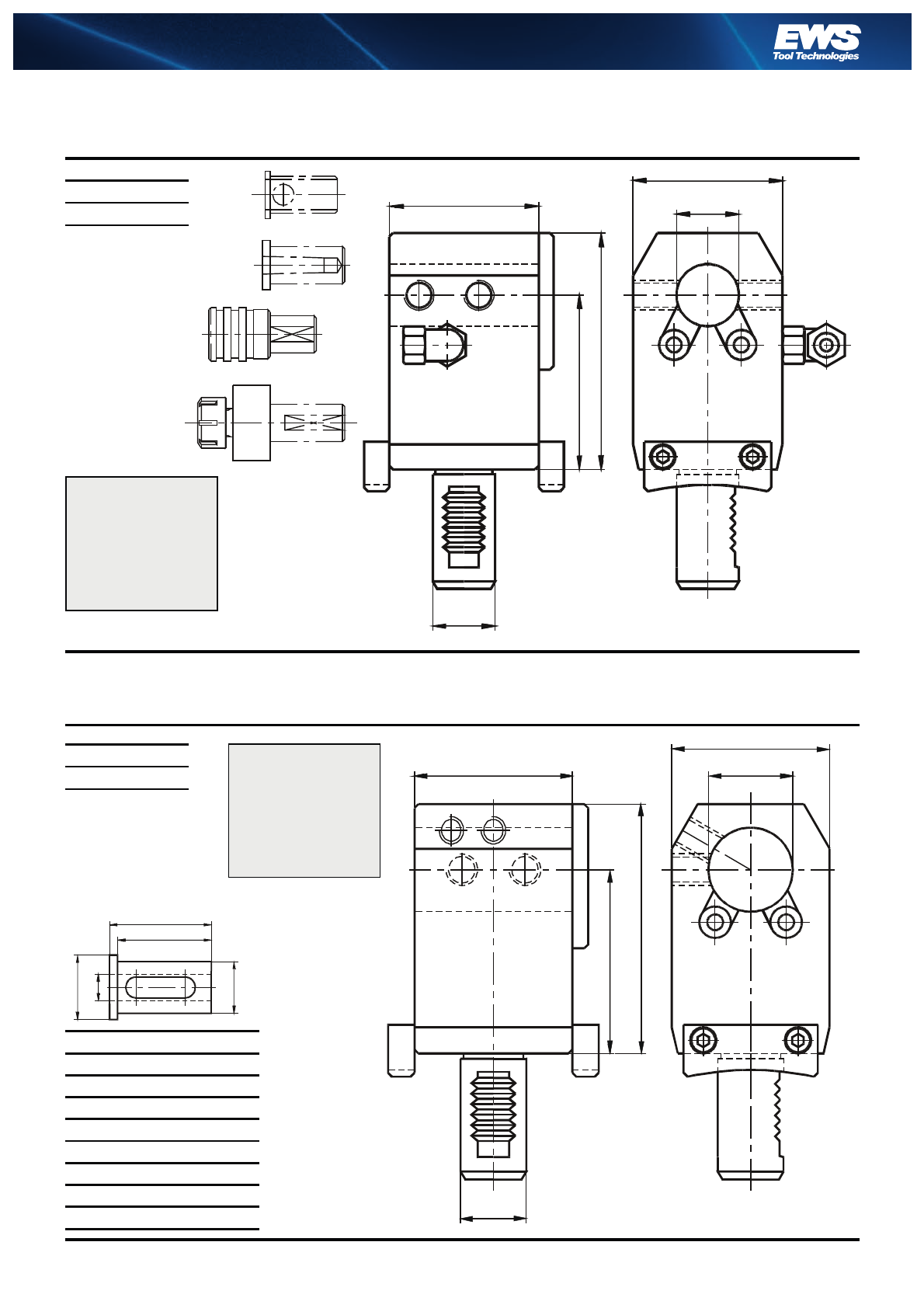

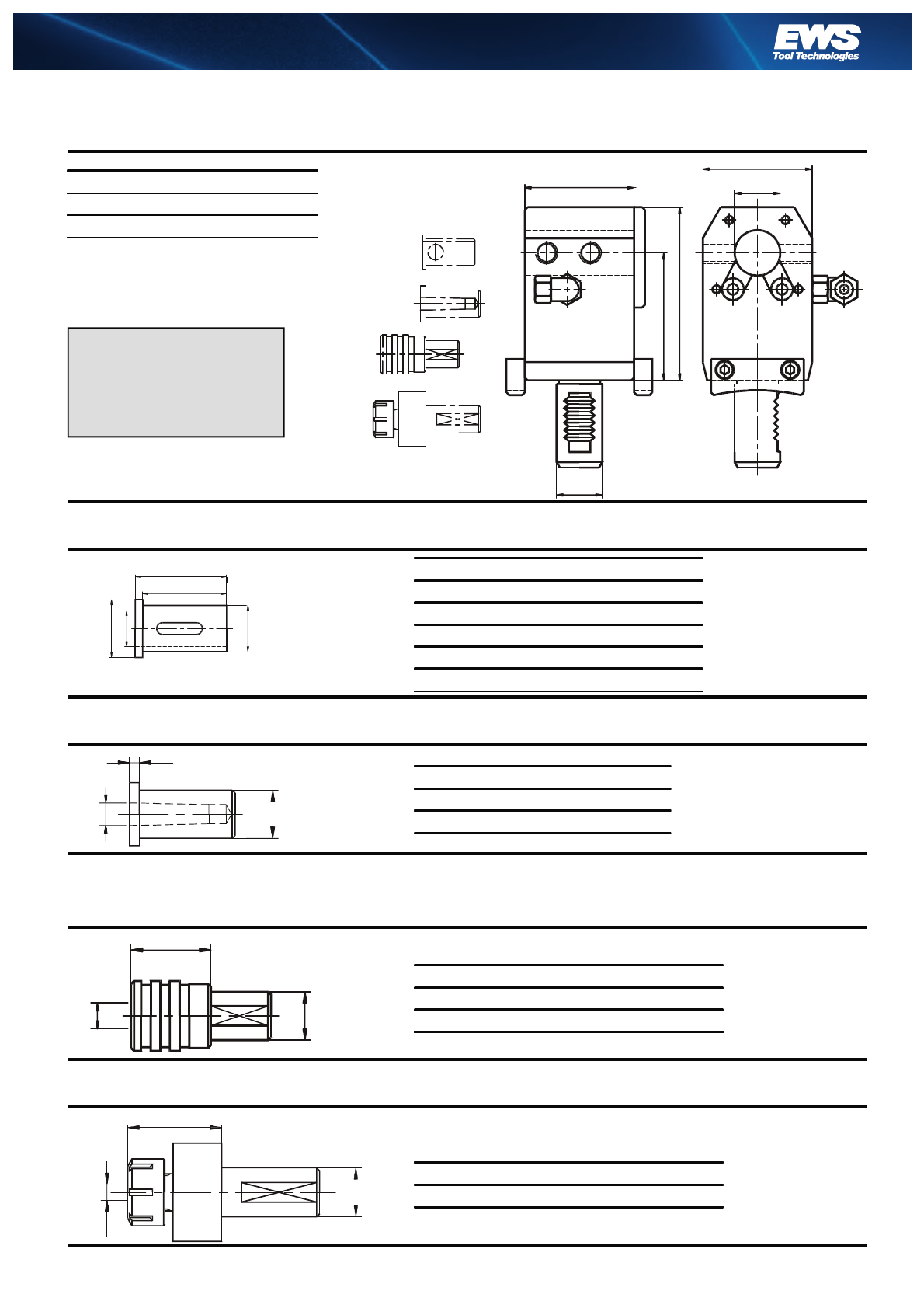

Kombihalter Combi holder Porte-outil combiné

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 17.2525 G200 V

With V-plate,

please add V behind the part No.

for example 17.2525 G200 V

Bestell Nr

Order No. Maße

dl1l2

17.2525 G200 (V) 25 70 95

17.2525K G200 (V) 25 55 80

17.2520 G200 (V) 20 70 95

17.2516 G200 (V) 16 70 95

17.2512 G200 (V) 12 70 95

17.2510 G200 (V) 10 70 95

17.2508 G200 (V) 8 70 95

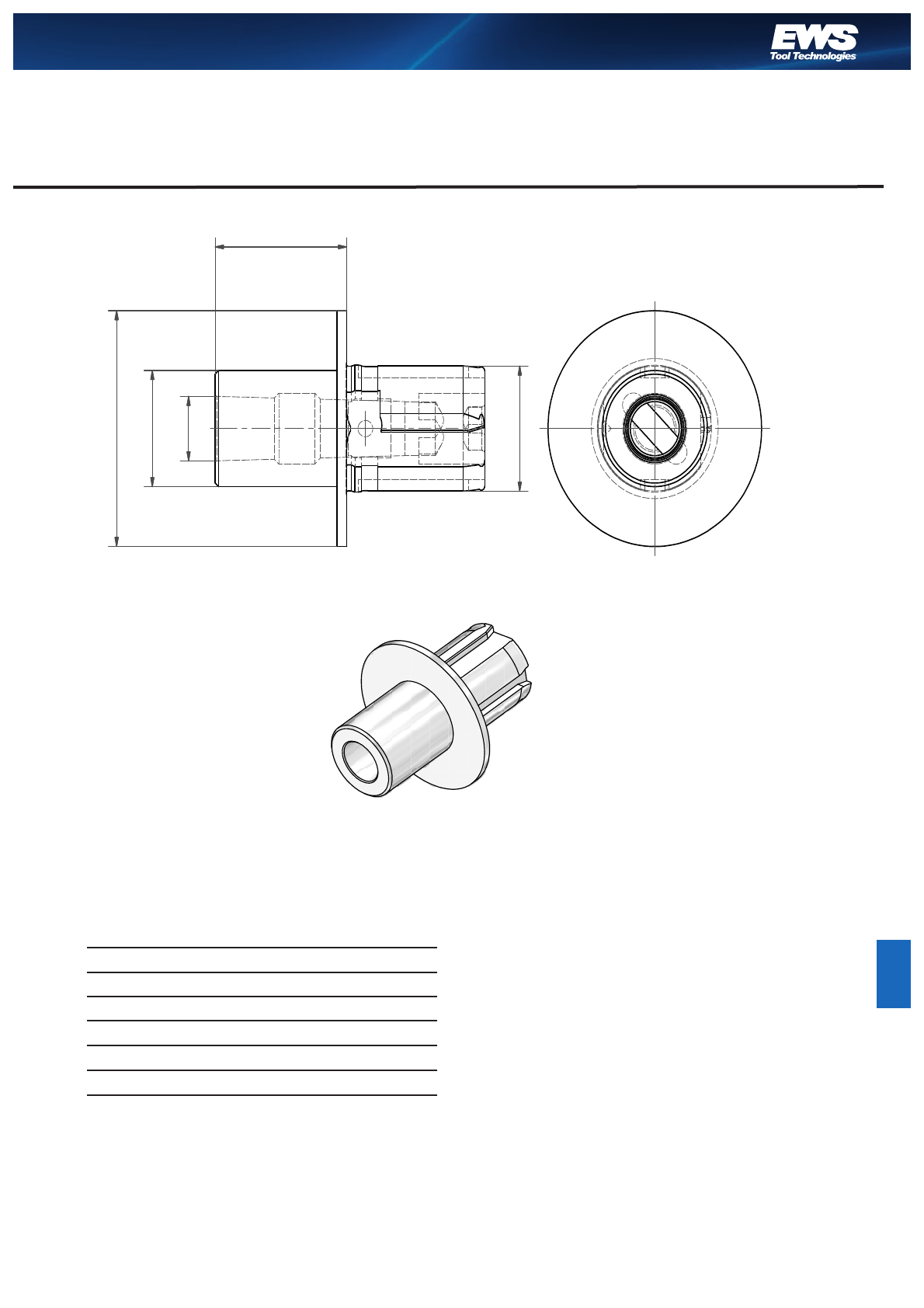

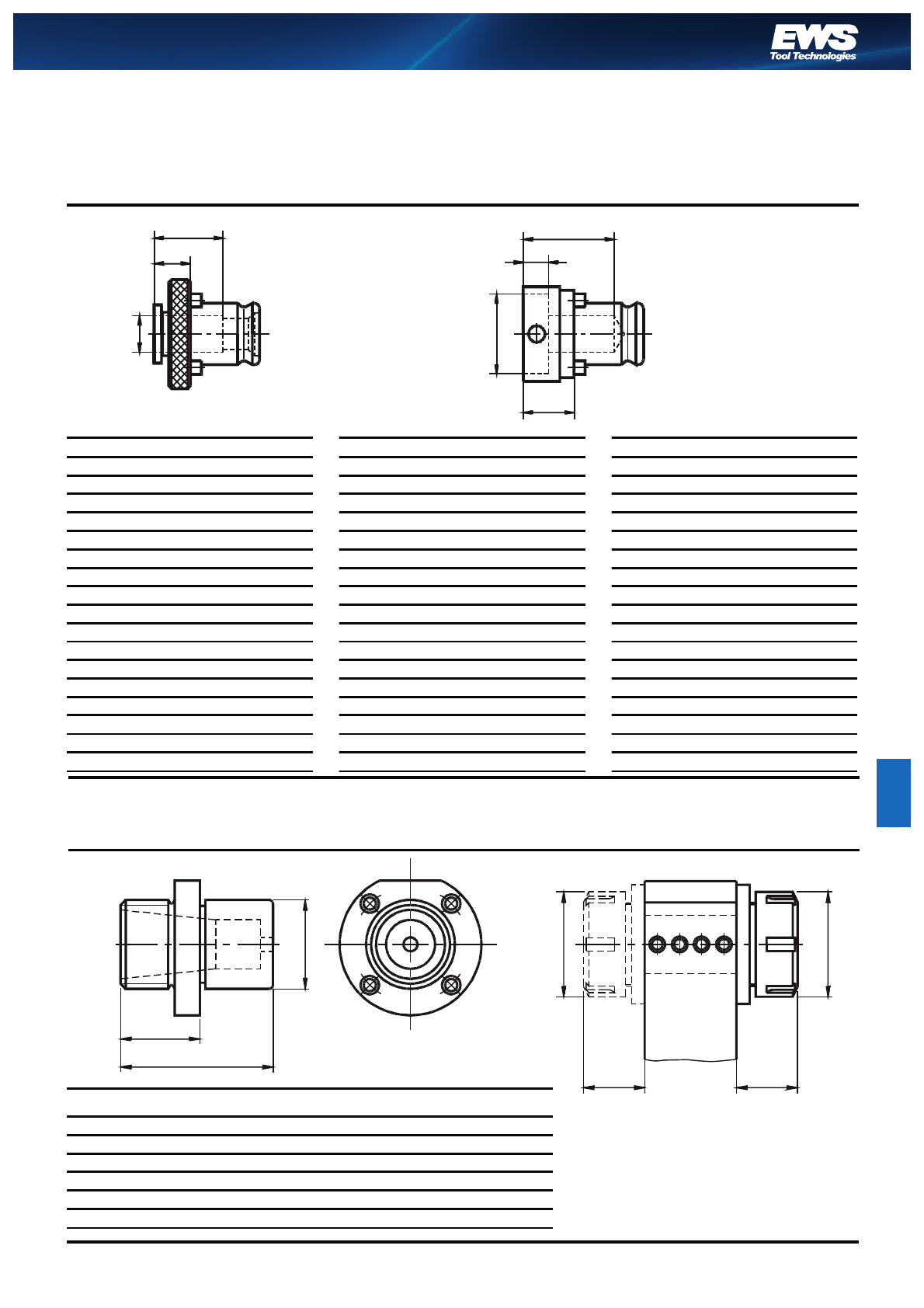

Aufnahmehülsen Adaptor Sleeve Douille de réduction

Bohrer-Einsatzhülsen Drill Insert Sleeves Douille pour foret

Gewindeschneid-

Schnellwechselfutter

Thread Cutting

quick-change Chuck

Porte foret pour taraud

à serrage rapide

Pendelhalter Floating Reamer Holder Mandrins flottant

Bestell Nr

Order No. Maße

ød

28.2508 S 8

28.2510 S 10

28.2512 S 12

28.2516 S 16

28.2520 S 20

Bestell Nr

Order No. MK

QT 831 1

QT 832 2

Bestell Nr

Order No. l1M

WFLK 1/25 41 M3 - M12

WFLK 2/25 64 M8 - M20

Bestell Nr

Order No. d2

Spannzangen

Collet

Pince

0250025 41 RD/ER 25430E

ø25

ød

ø25

ød

ø25

Weiter Hülsen siehe

Katalog Rubrik 2

Further sleeves please

find in chapter 2

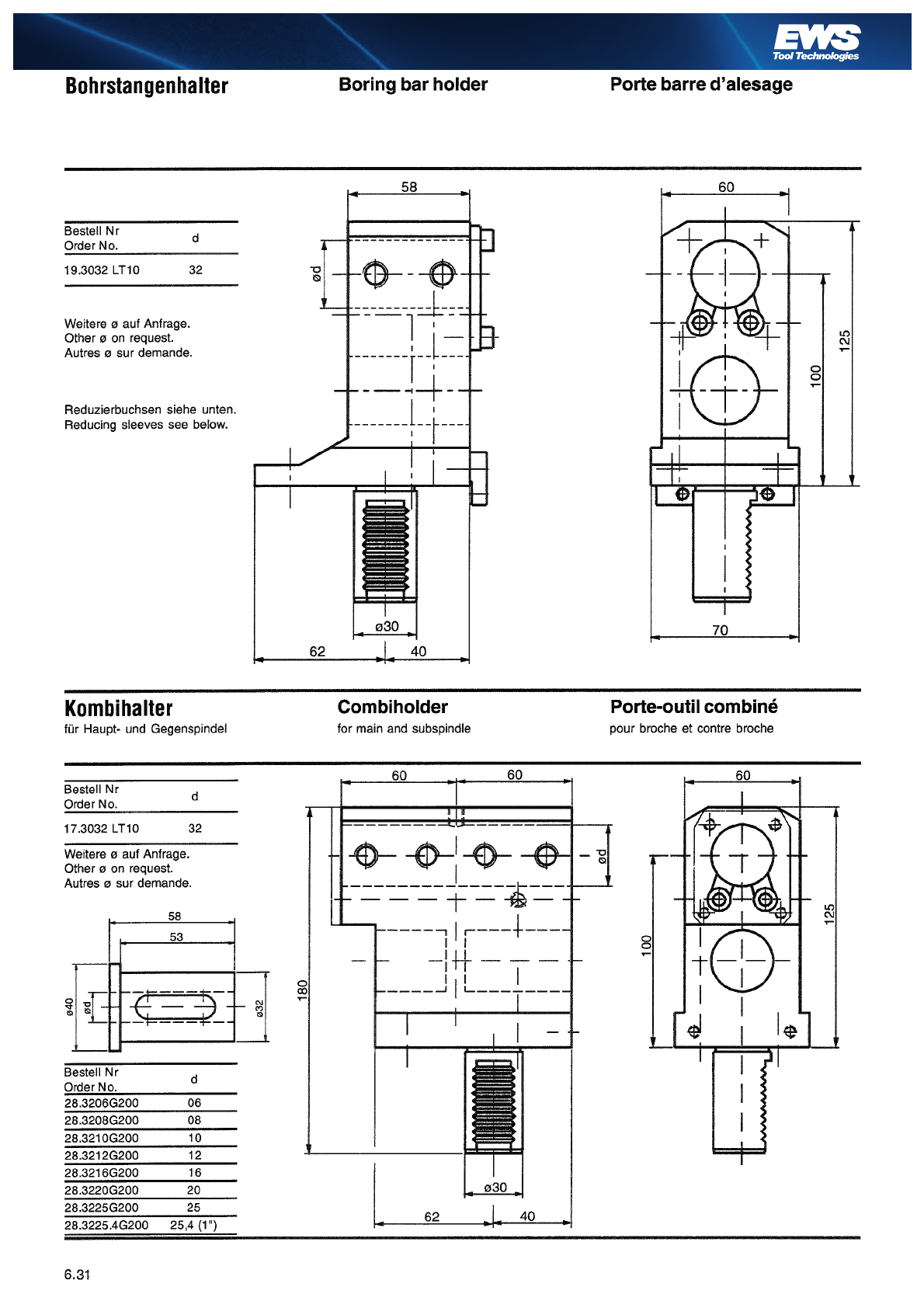

Kombihalter und

Aufnahmehülsen

Für Haupt- und Gegenspindel

Combi tool holder

and Adaptor Sleeve

For main and subspindle

Porte-outil combiné

et douille de réduction

Pour broche et contre-broche

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 17.2540 G200 V

With V-plate,

please add V behind the part No.

for example 17.2540 G200 V

Bestell Nr

Order No. Maße

dl1l2

17.2540 G200 (V) 40 70 95

17.2532 G200 (V) 327095

17.2532K G200 (V) 32 55 80

17.2532 ABC (V) 326085

17.2532L G200 (V) 32 80 105

Bestell Nr

Order No. d

28.3206 G200 06

28.3208 G200 08

28.3210 G200 10

28.3212 G200 12

28.3216 G200 16

28.3220 G200 20

28.3225 G200 25

28.3225.4 G200 25,4 (1")

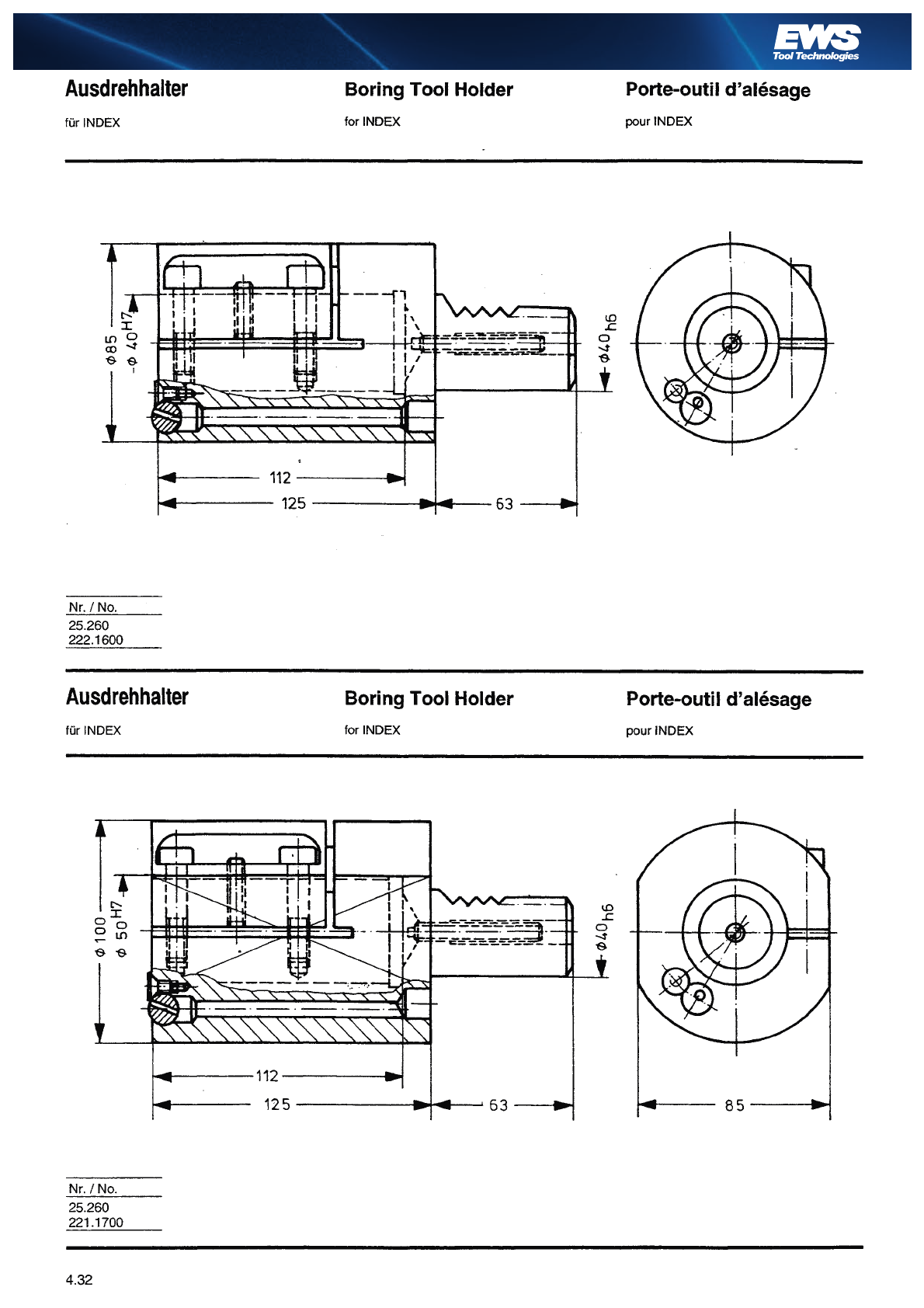

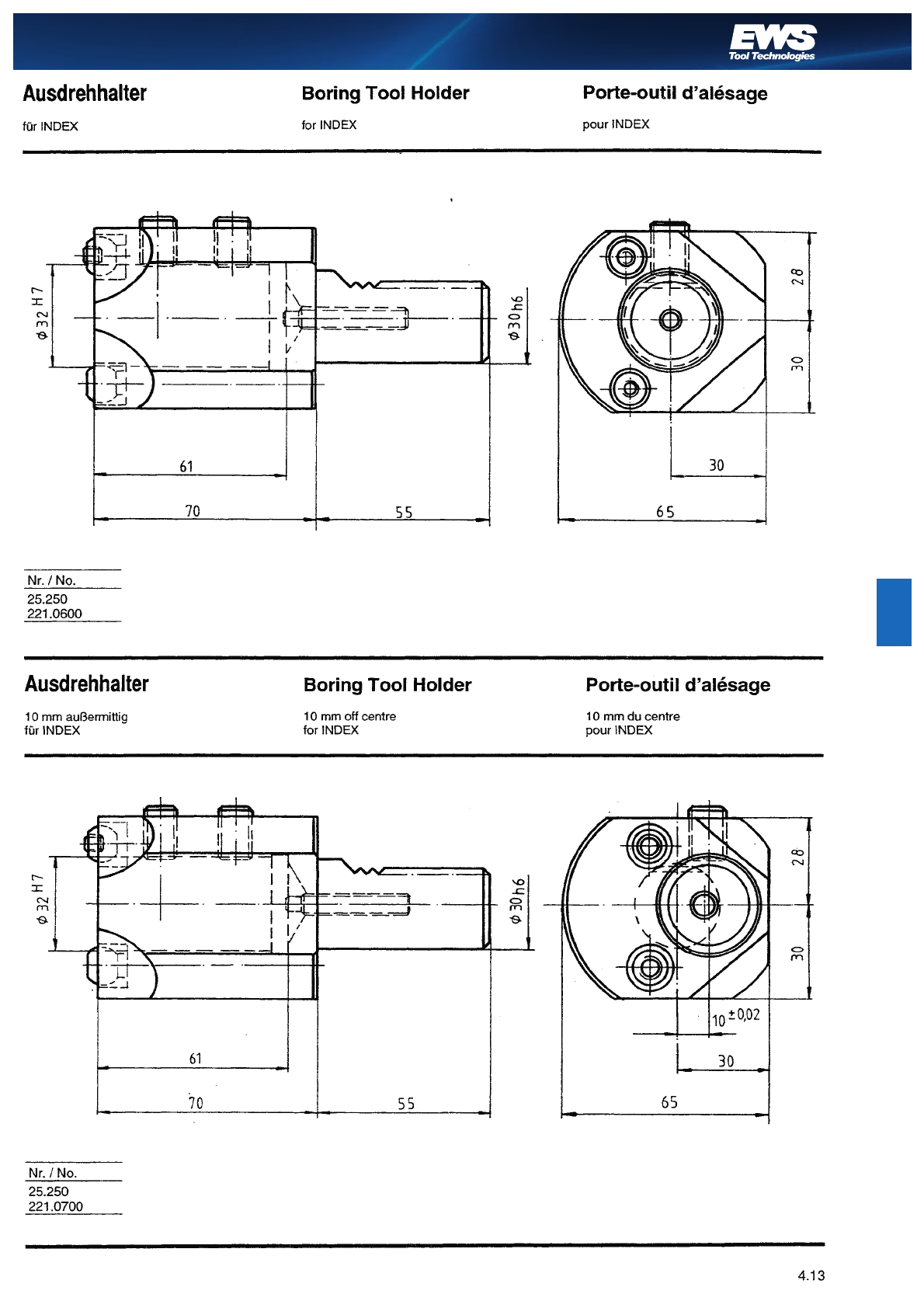

Ausdrehhalter Boring Tool Holder Porte-outil dalésage

Weitere ø auf Anfrage.

Other diameter on request.

Autre diameters sur demande.

Ausführung R wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L spiegelbildlich

left hand design reversed

à gauche inversé

Ausführung RL mit doppelverzahntem DIN-Schaft

(Lizenz Traub)

with doubletoothed DIN shaft

universelle pour broche et

contre-broche

Bestell Nr

Order No.

27.2525 G200 R (V)

27.2525 G200 L (V)

27.2525 G200 RL (V)

ø25

ød

60 25

ø25

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 27.2525 G200 RV

With V-plate,

please add V behind the part No.

for example 27.2525 G200 LV

ø32

ød

ø40

Precision meets Motion

644.

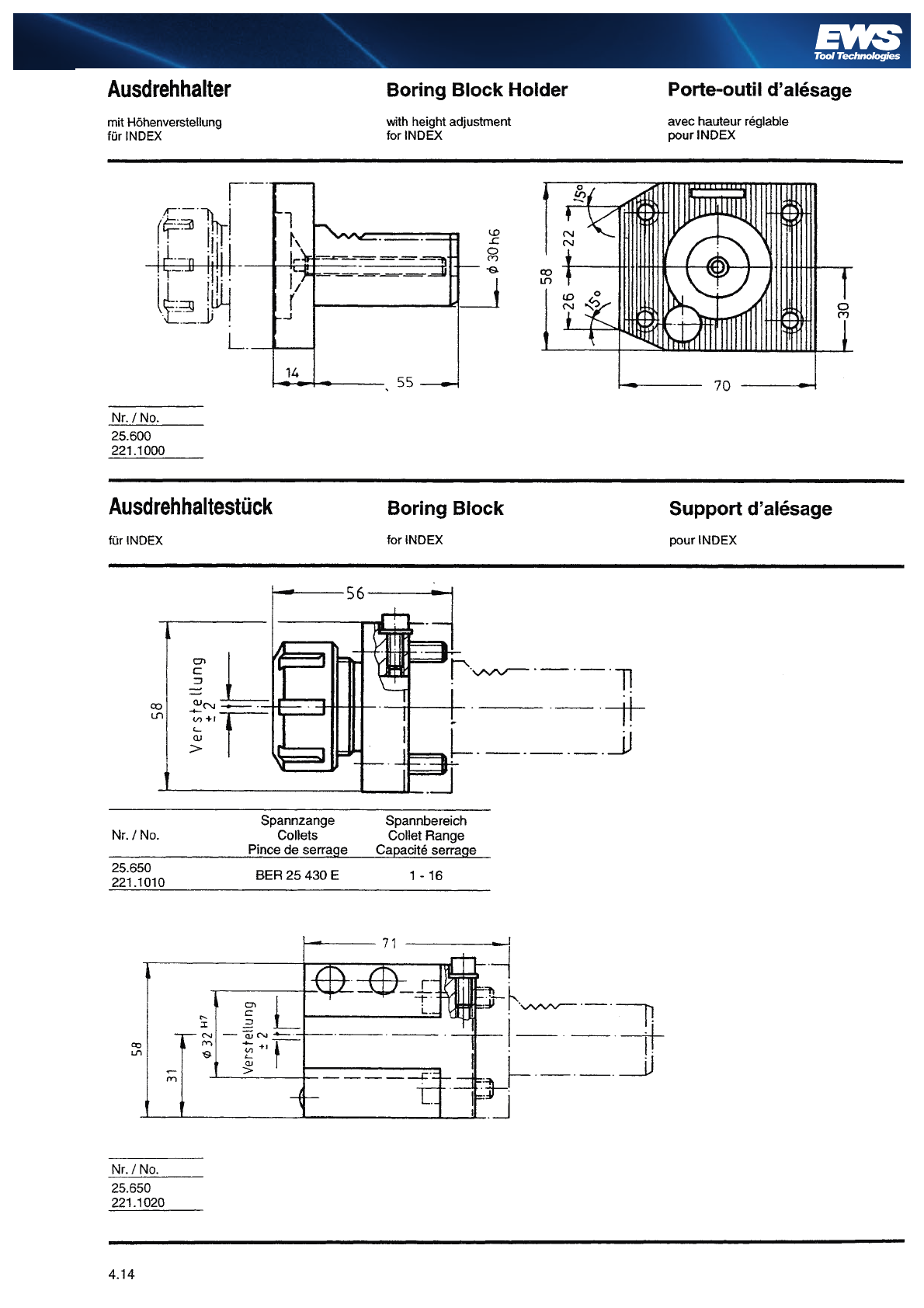

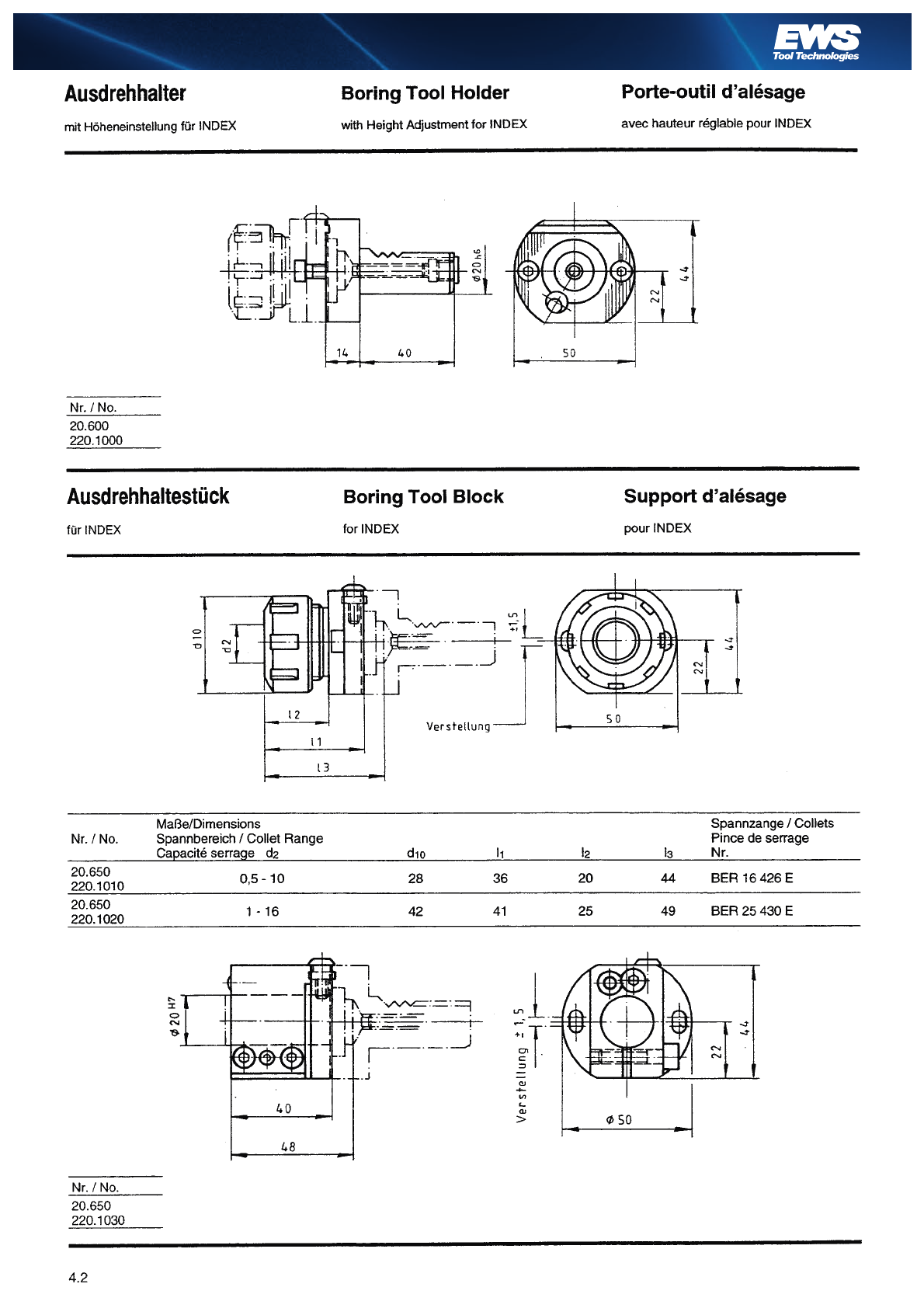

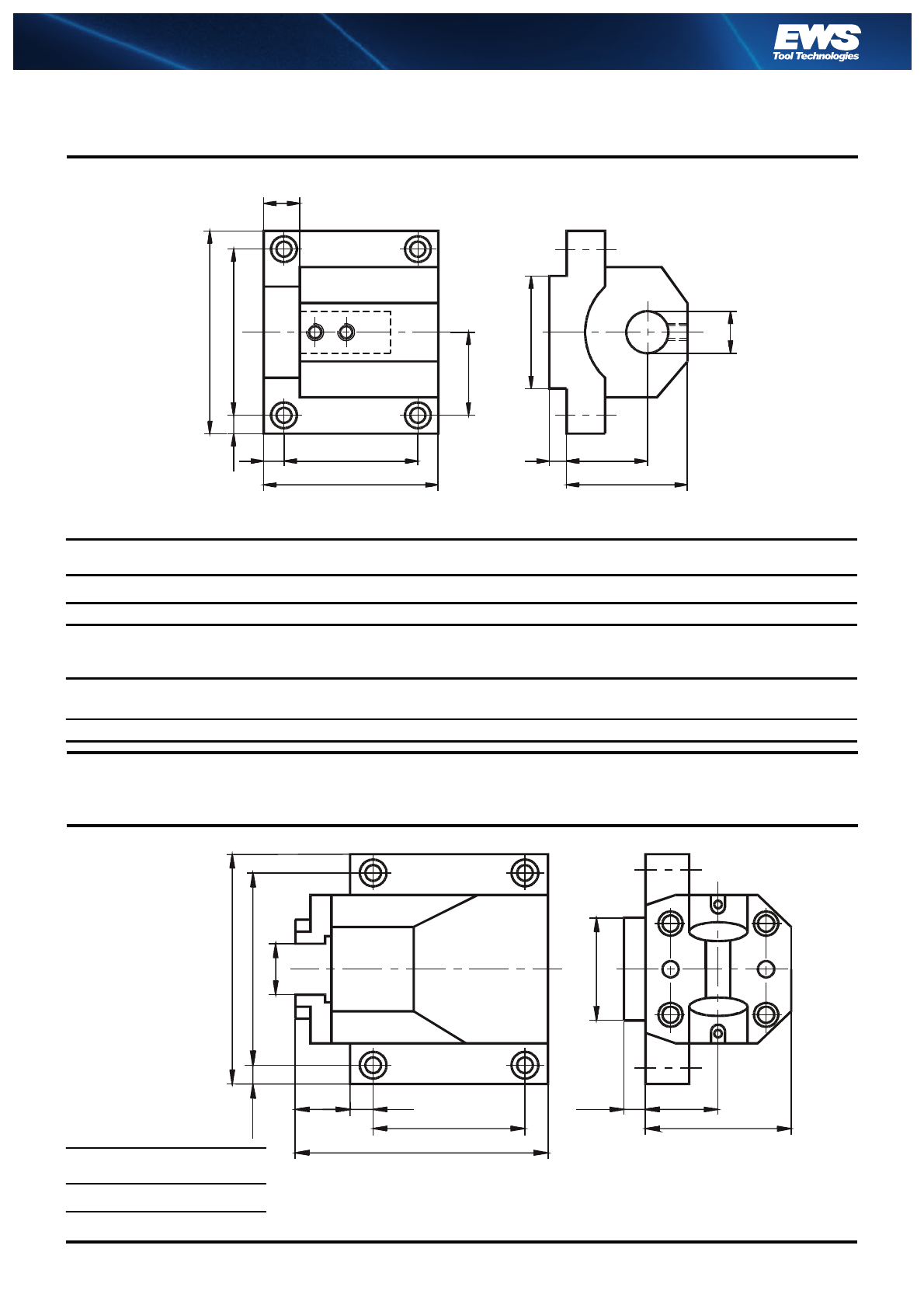

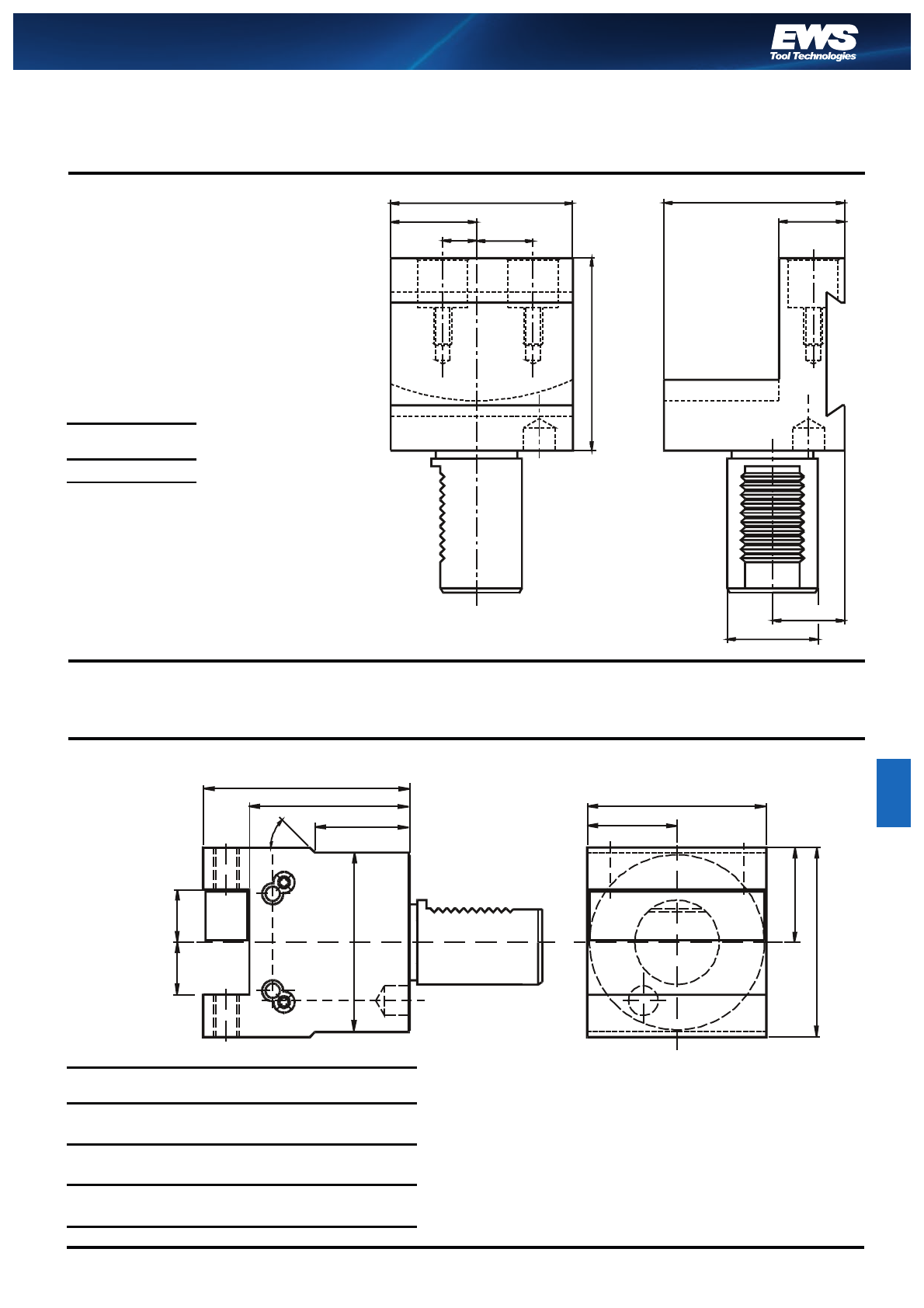

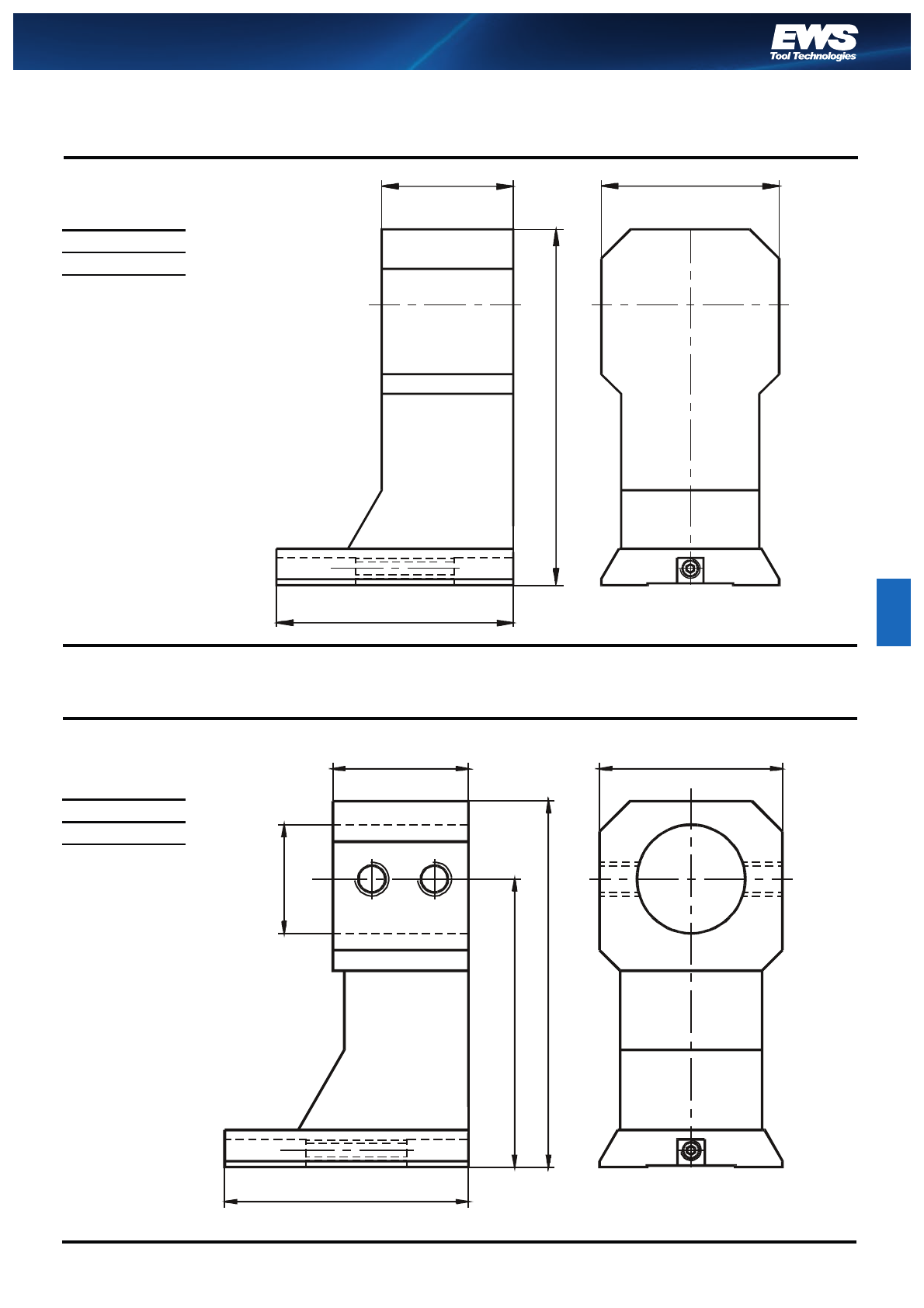

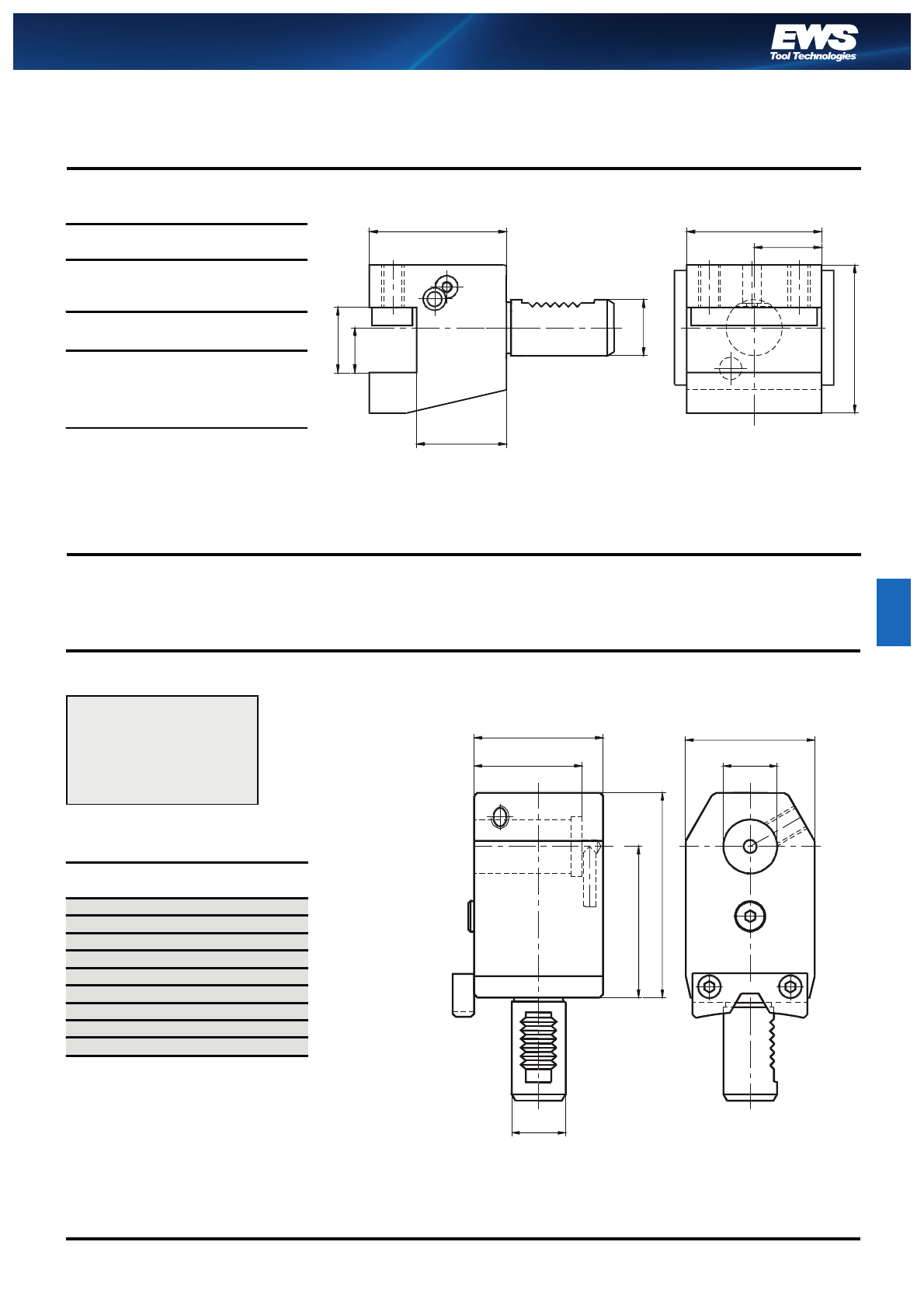

Ausdrehhalter

mit Höhenverstellung

Boring Tool Holder

with height adjustment

Porte-outil dalésage

avec hauteur réglable

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 220.1000 G200 RV

With V-plate,

please add V behind the part No.

for example 220.1000 G200 RV

Ausdrehhaltestück Boring Tool Block Support dalésage

Ausführung R wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L spiegelbildlich

left hand design reversed

à gauche inversé

Ausführung RL mit doppelverzahntem DIN-Schaft

(Lizenz Traub)

with doubletoothed DIN shaft

universelle pour broche et

contre-broche

Bestell Nr

Order No.

220.1000 G200 R (V)

220.1000 G200 L (V)

220.1000 G200 RL (V)

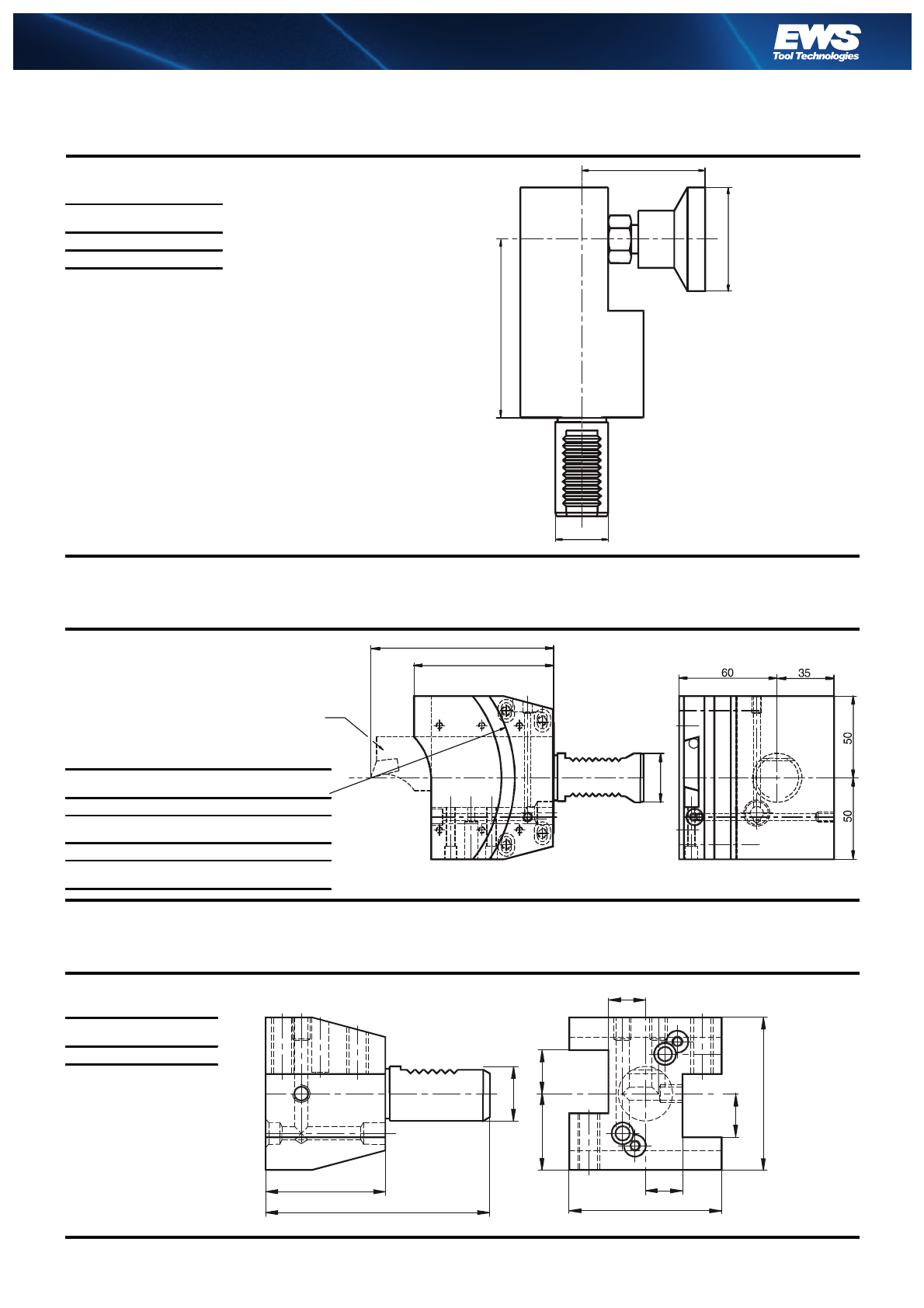

Werkstoffanschlag verstellbar

Stock Stop

Porte-outil à buté de longueur

Bestell Nr

Order No.

20.650

220.1030

Bestell Nr

Order No.

Maße

d2 Spannbereich

capacity / capacité l1Spannzange

Collet / Pince

20.650

220.1010 0,5 - 10 36 160 426E

20.650

220.1020 1 - 16 41 250 430E

Bestell Nr

Order No.

25.500 G200 RL

Bestell Nr

Order No. SH

32.2526 G200 RL 26

32.2526 G200 RL ÜK 26

32.2532 G200 RL 32

32.2532 G200 RL ÜK 32

ø25

25 60

ø25

ø52

ø20

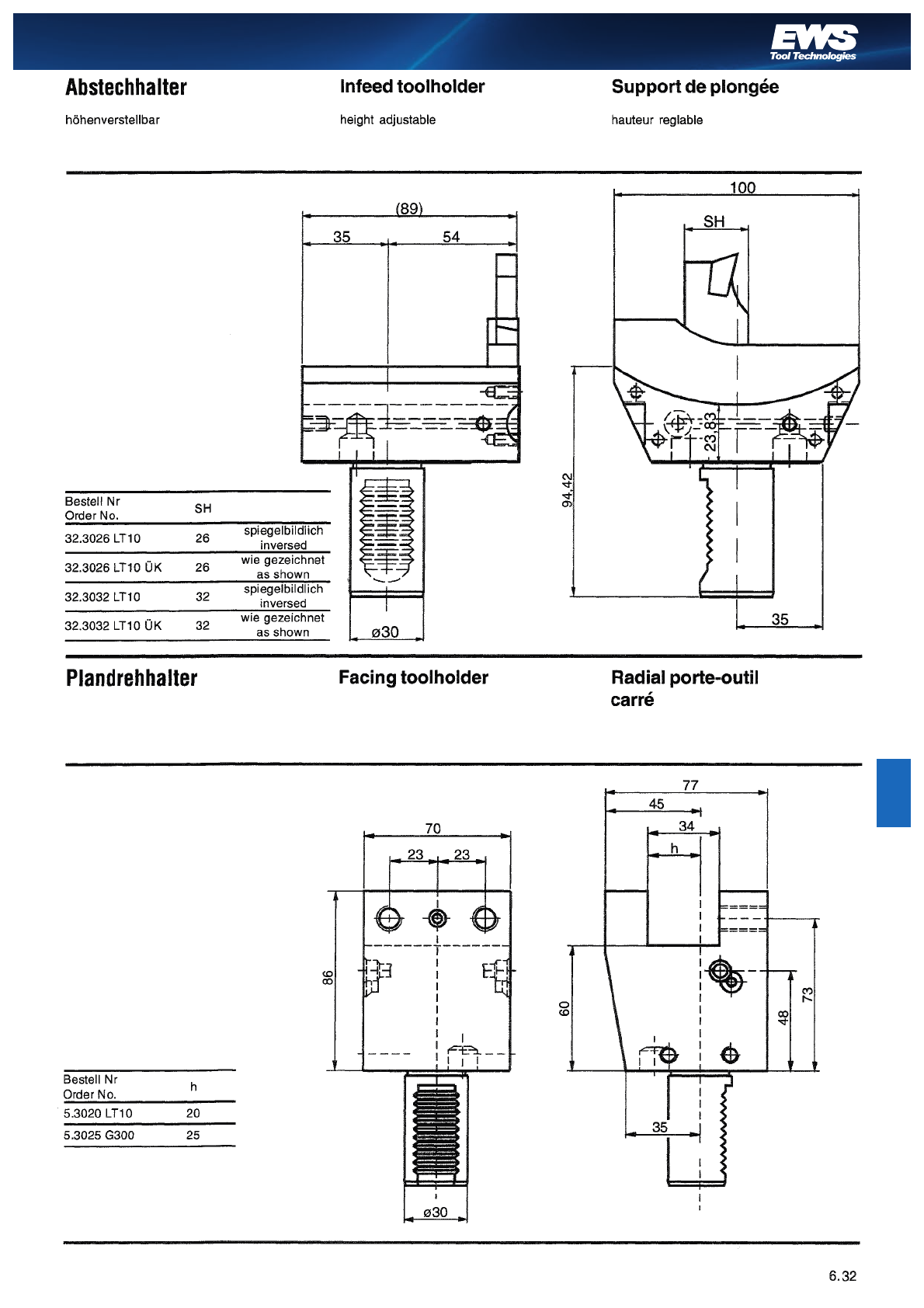

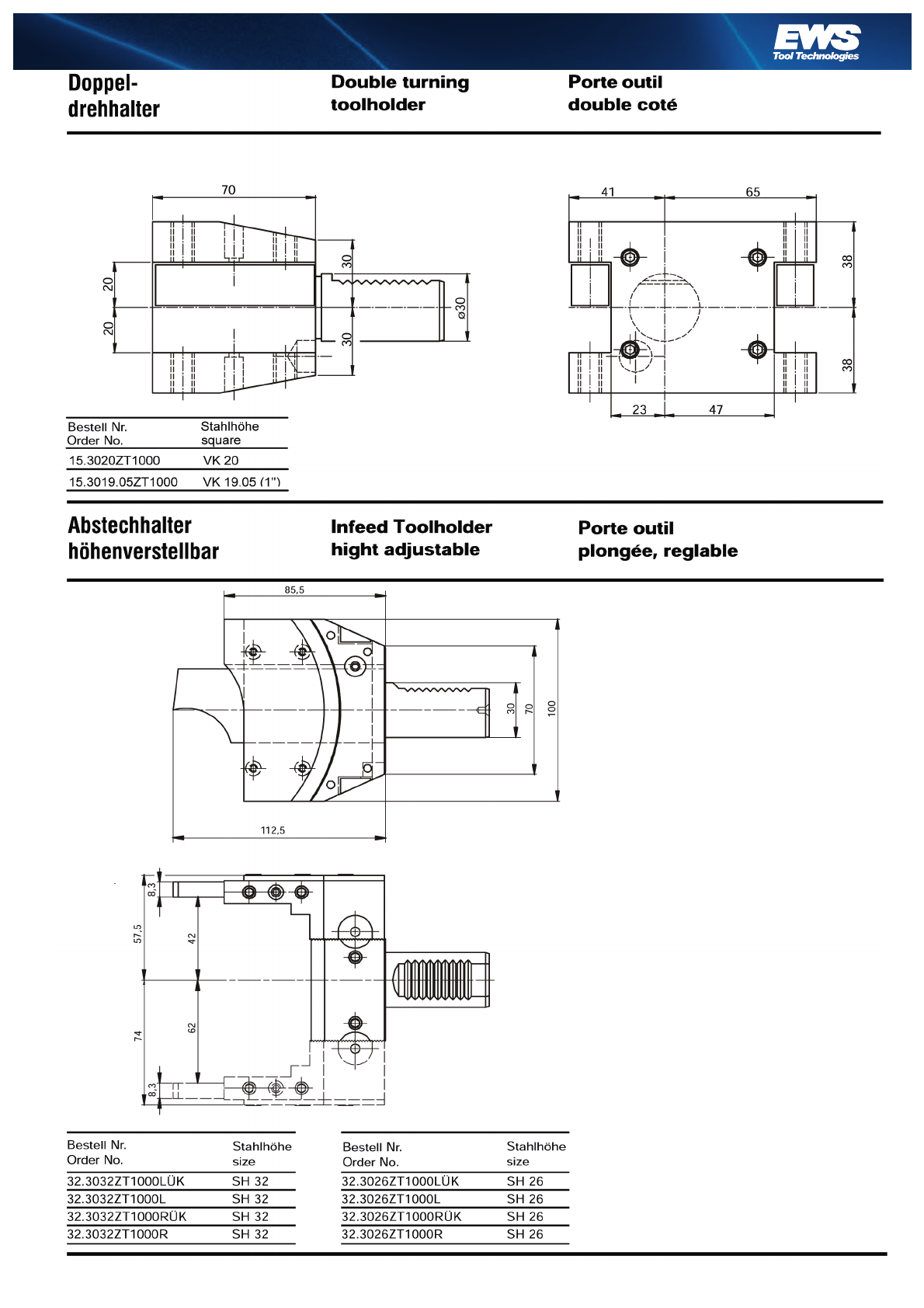

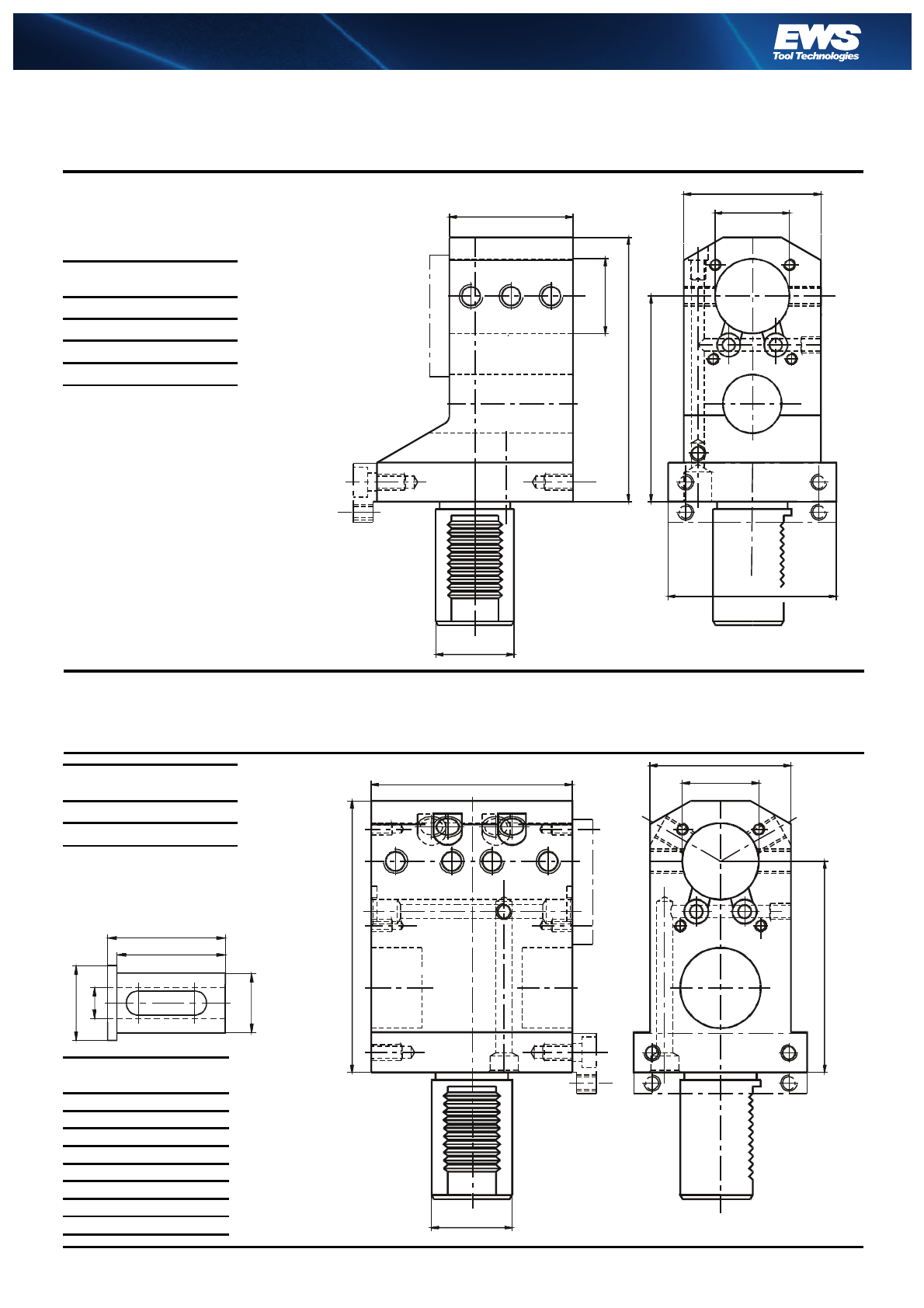

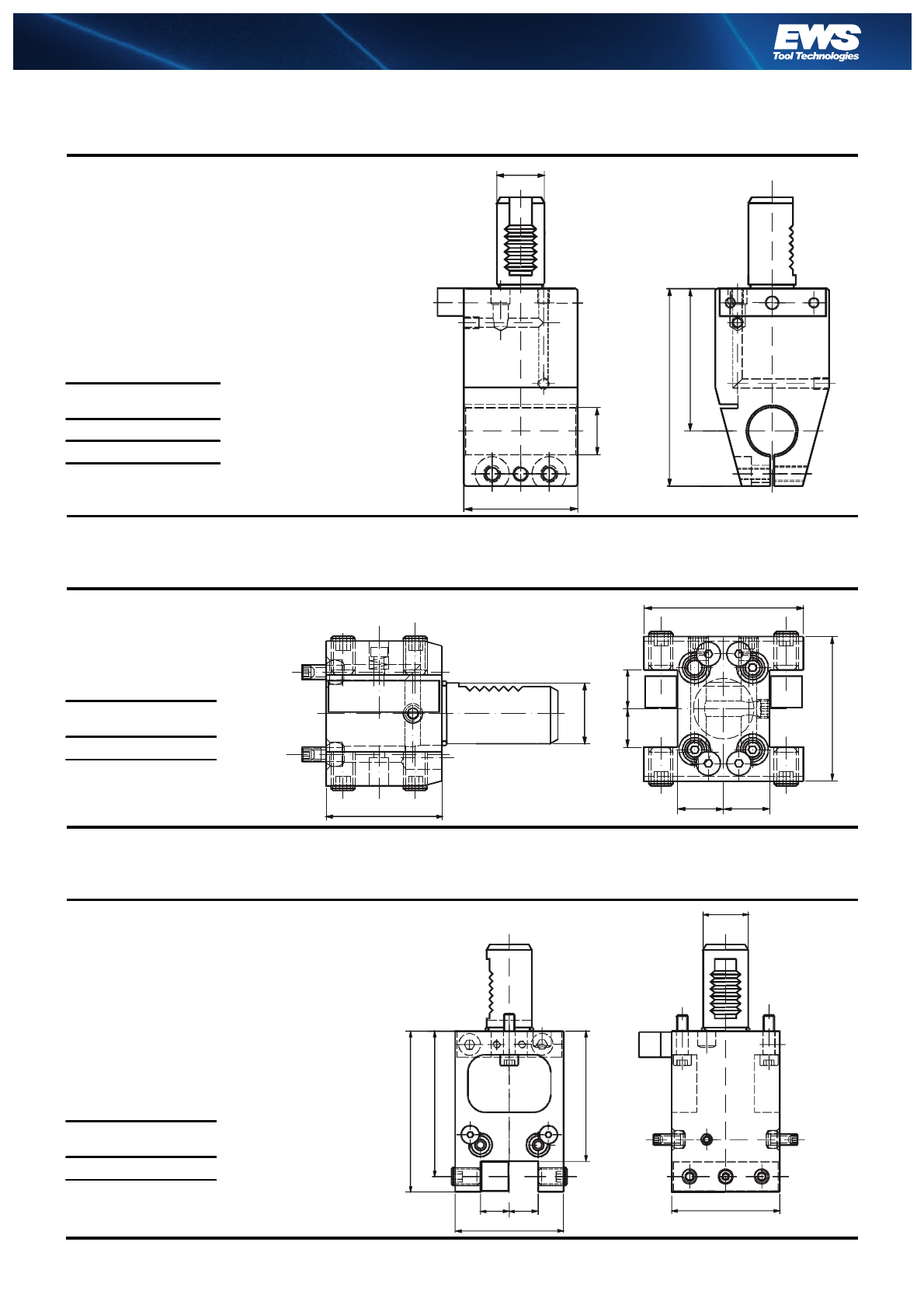

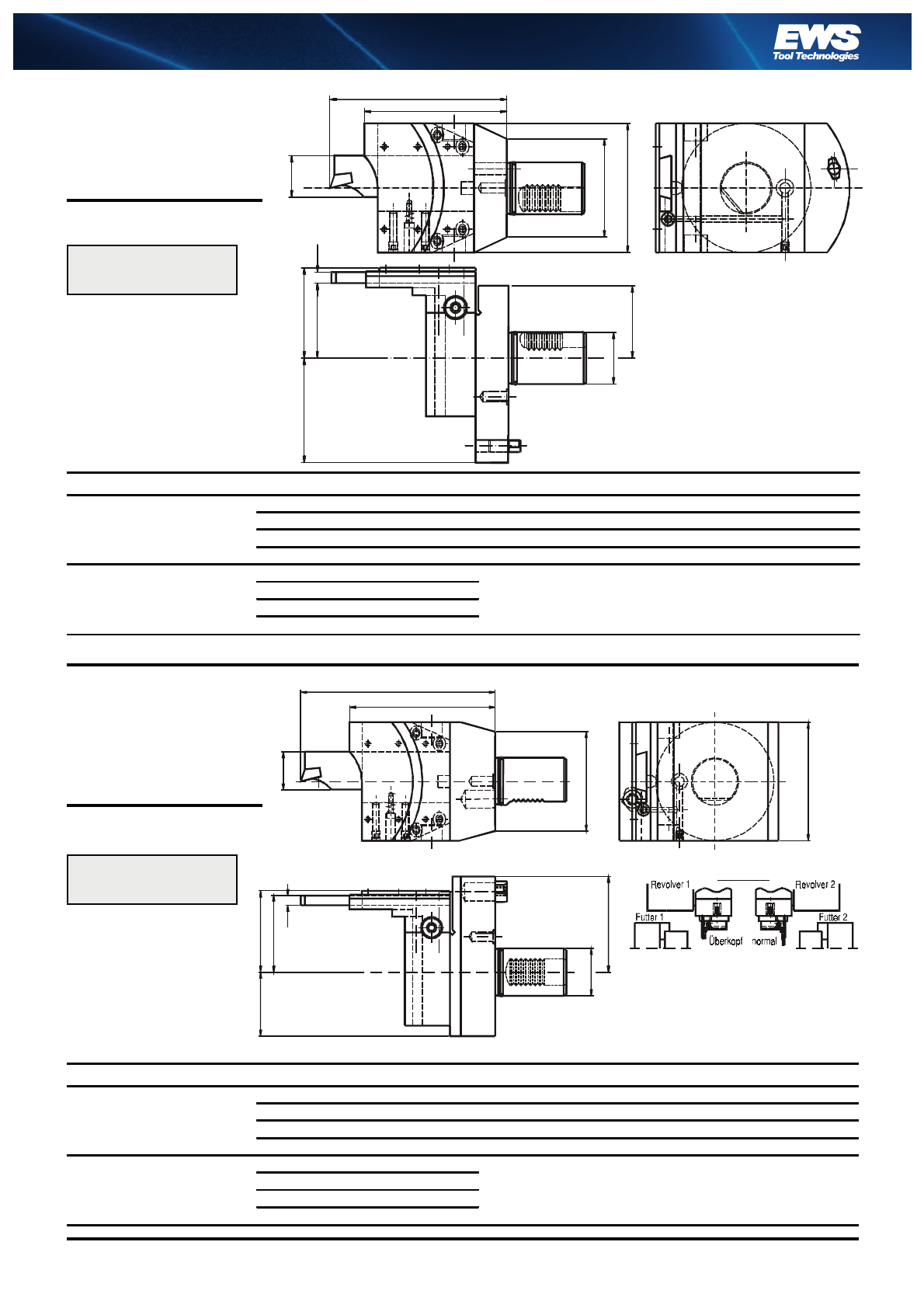

Abstechhalter höhenverstellbar

Parting off holder

Porte-outil de plongée

wie gezeichnet

right hand design as shown

à droite suivant croquis

spiegelbildlich

left hand design reversed

à gauche inversé

3,5

8,3

ø25

NEWS

RL ÜK

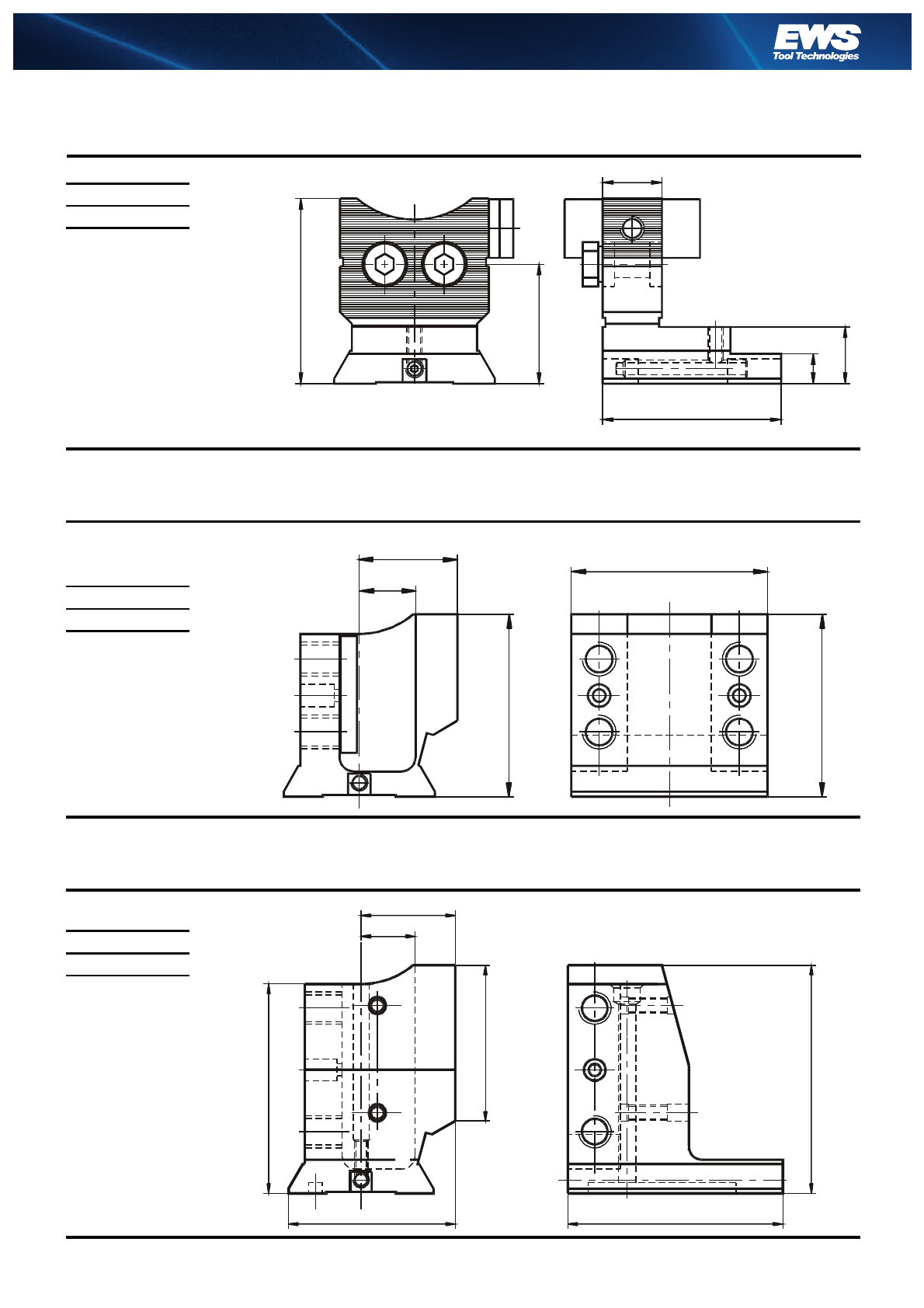

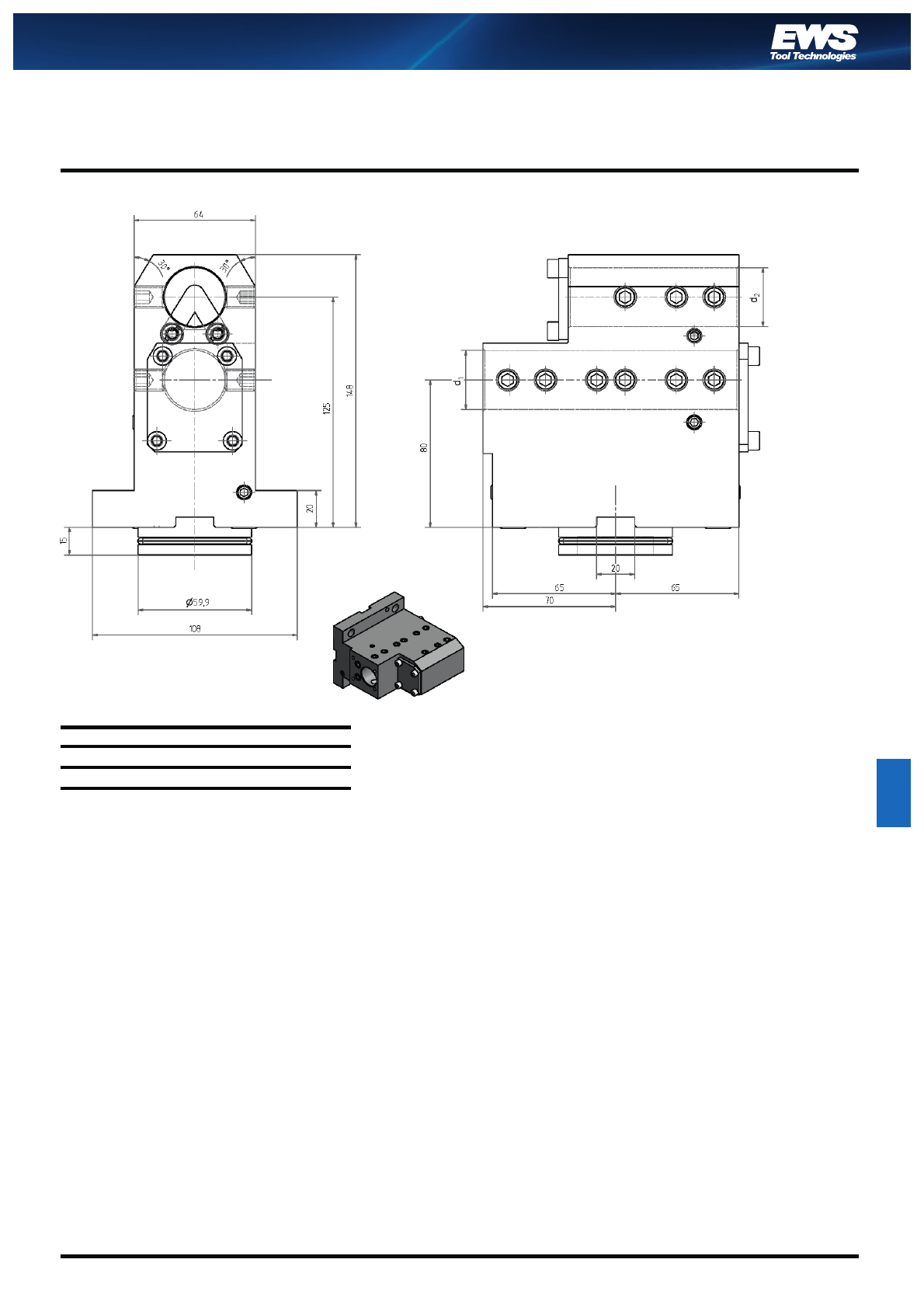

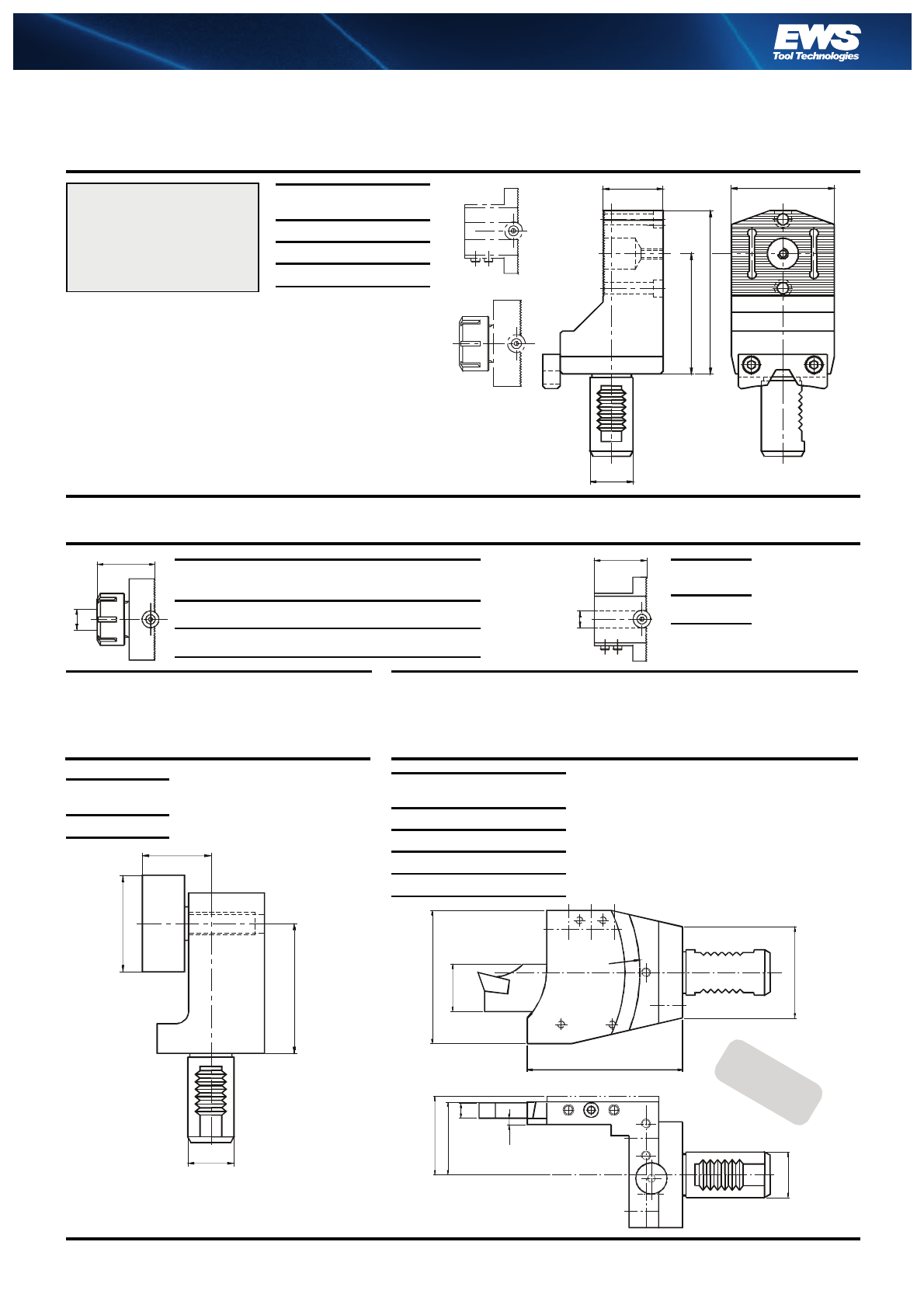

Stechhalter

mit Höheneinstellung

Infeed Tool Holder

with height adjustment

Porte-outil de plongée

à reglage vertical de

centrage

Rwie gezeichnet

right hand design as shown

à droite suivant croquis

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 310.0800 G200 RV

With V-plate,

please add V behind the part No.

for example 310.0800 G200 RV

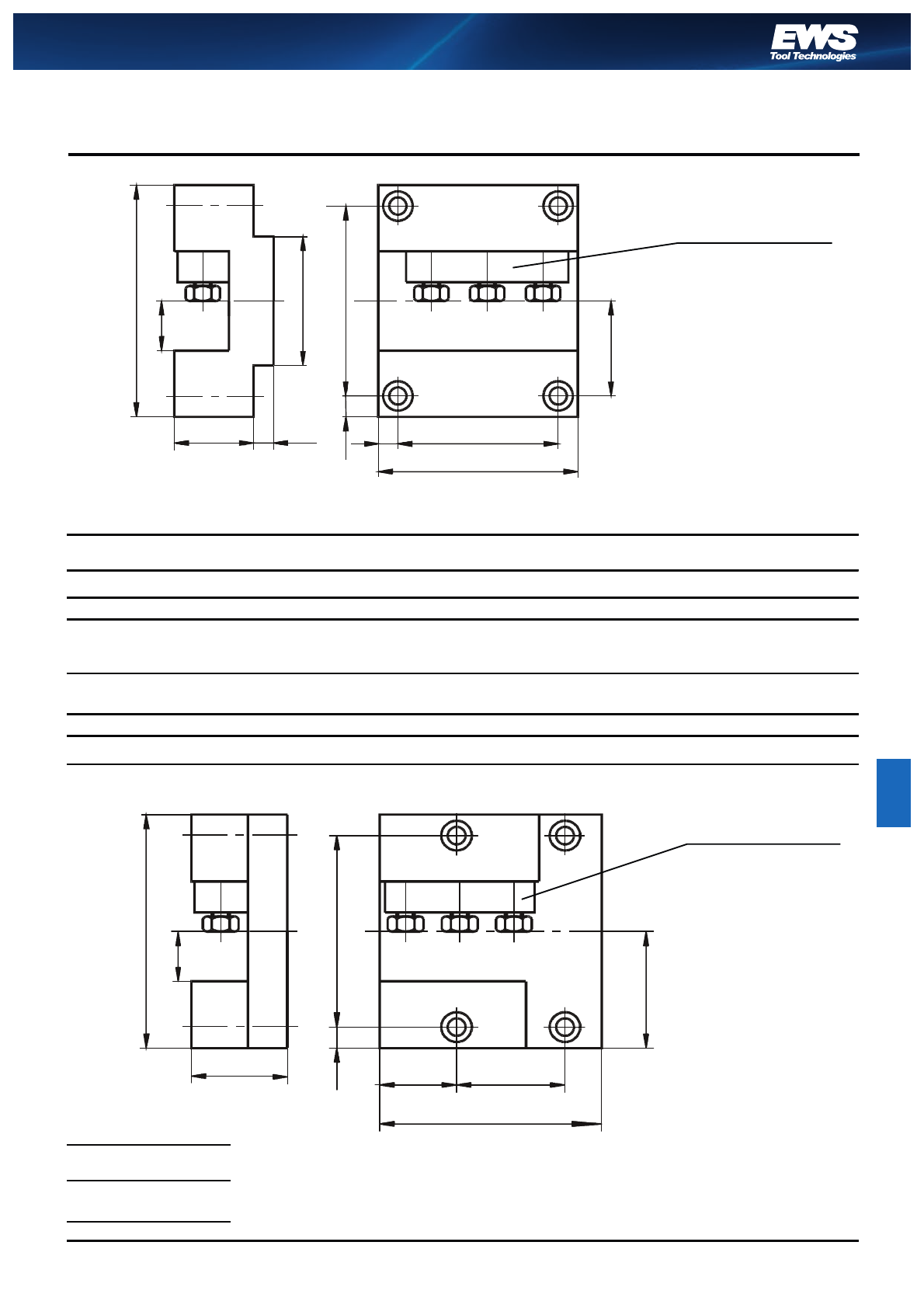

Stechhaltestück Infeed Tool Block Support outil de plongée

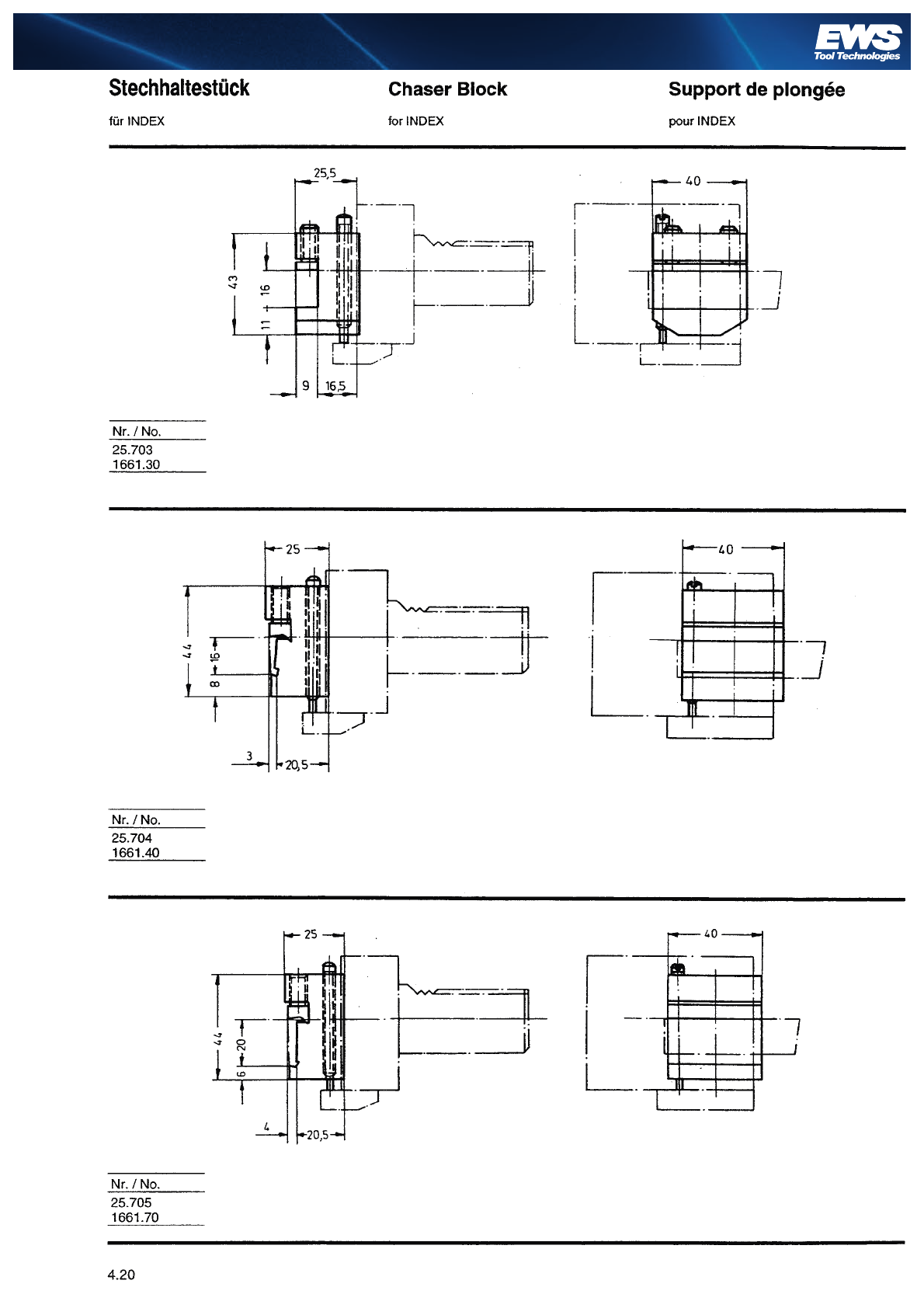

Strehlhaltestück Chaser Block Support outil à fileter

Bestell Nr

rder No.

10.0800 G200 R (V)

10.0900 G200 L (V)

10. G200 RL (V)

Bestell Nr

rder No. h1

00.0980 R* 26

00.0981 R* 32

00.0980 L* 26

00.0981 L* 32

Bestell Nr

rder No.

25.701

661.10

Bestell Nr

rder No. h1

25.704

661.40 16

25.705

661.70 20

Bestell Nr

rder No.

25.703

661.30

Bestell Nr

rder No.

230.0010

ø25

34,5

! $%

"!

$

D

"

$

Lspiegelbildlich

left hand design reversed

à gauche inversé

RL mit doppelverzahntem DIN-Schaft (Lizenz Traub)

with doubletoothed DIN shaft

universelle pour broche et contre-broche

*L wie gezeichnet / left hand design as shown / à gauche suivant croquis

*R spiegelbildlich / right hand design reversed / à droite inversé

Precision meets Motion

664.

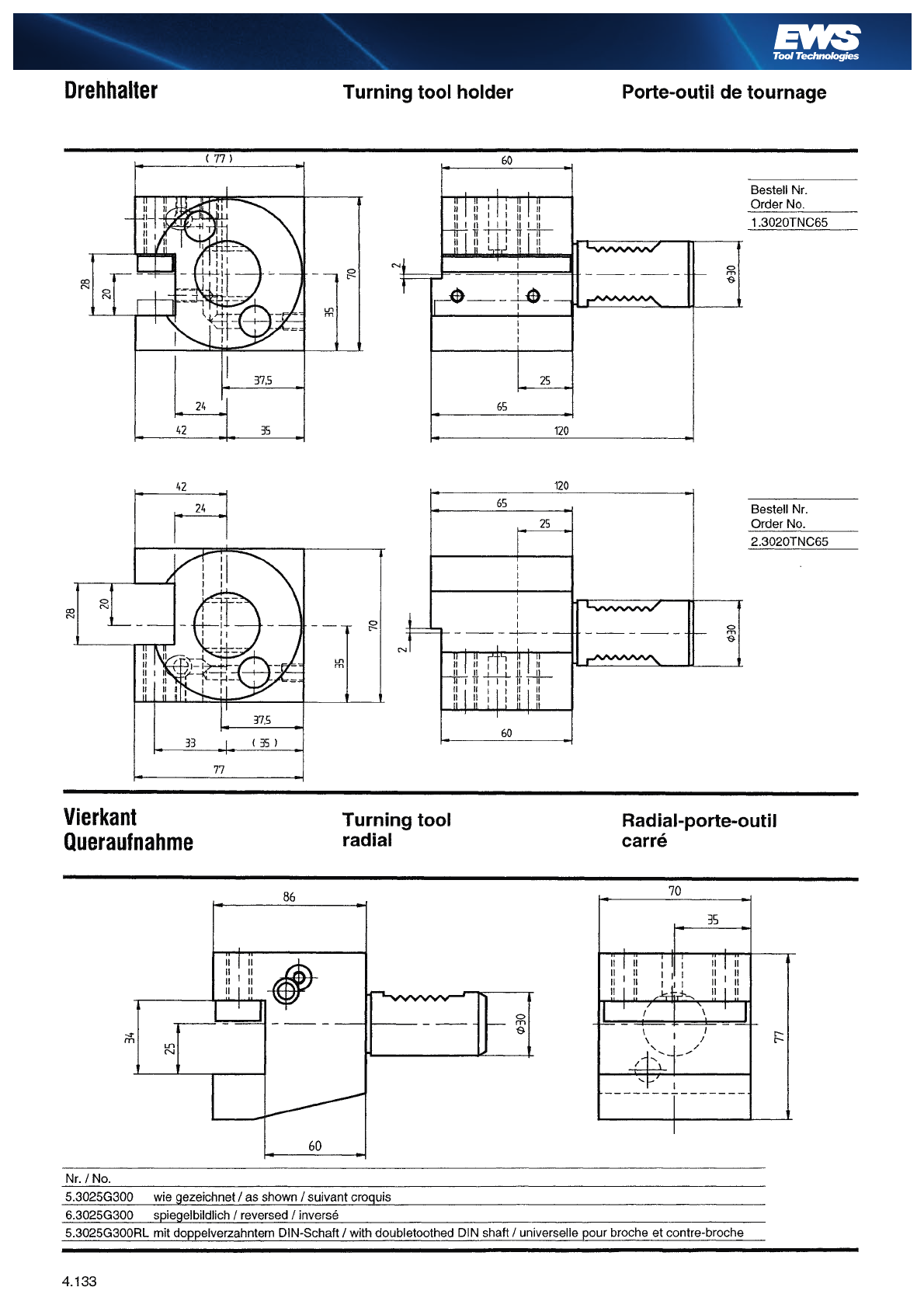

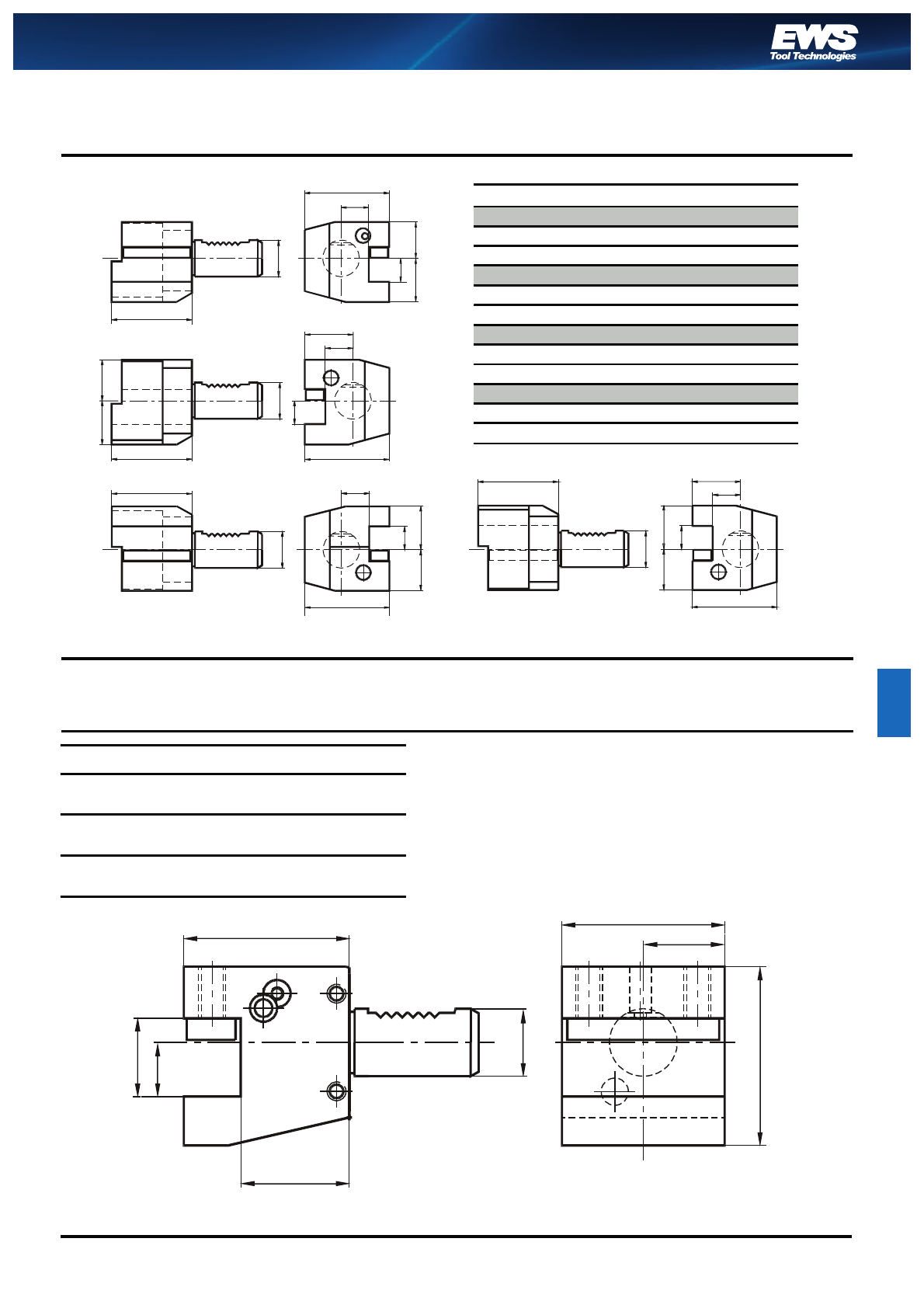

Drehhalter Turning Tool holder Porte-outil de tournage

Doppel-Drehhalter Double turning

toolholder

Porte-outil double-coté

Bestell Nr

rder No.

5.2520 G200

Bestell Nr

Order No. h1h5h6h7b3b4b5

orm C1

1.2516 16 25 30 -- 19 -- --

1.2520 20 28 38 -- 15 -- --

orm C2

4.2516 16 25 30 -- -- 58 33

4.2520 20 28 38 -- -- 62 37

orm C3

2.2516 16 -- 30 25 19 -- --

2.2520 20 -- 38 28 15 -- --

orm C4

3.2516 16 -- 30 25 -- 58 33

3.2520 20 -- 38 28 -- 62 37

Auch mit Doppelverzahnung lieferbar.

Also as RL-version available.

h6 h5

ø25 ø25

ø25

h6h7

h6 h5

ø25

2020

17 17

103

Form C1

Form C2

Form C3

Form C4

Vierkant

Queraufnahme

Turning tool

radial

Radial porte-outil

carré

Bestell Nr

rder No.

5.2520 G200

wie gezeichnet

right hand design

as shown

à droite suivant croquis

.2520 G200 spiegelbildlich

left hand design reversed

à gauche inversé

5.2520 G200 RL

mit doppelverzahntem

DIN - Schaft

with doubletoothed

DIN shaft

universelle pour

broche et contre-broche

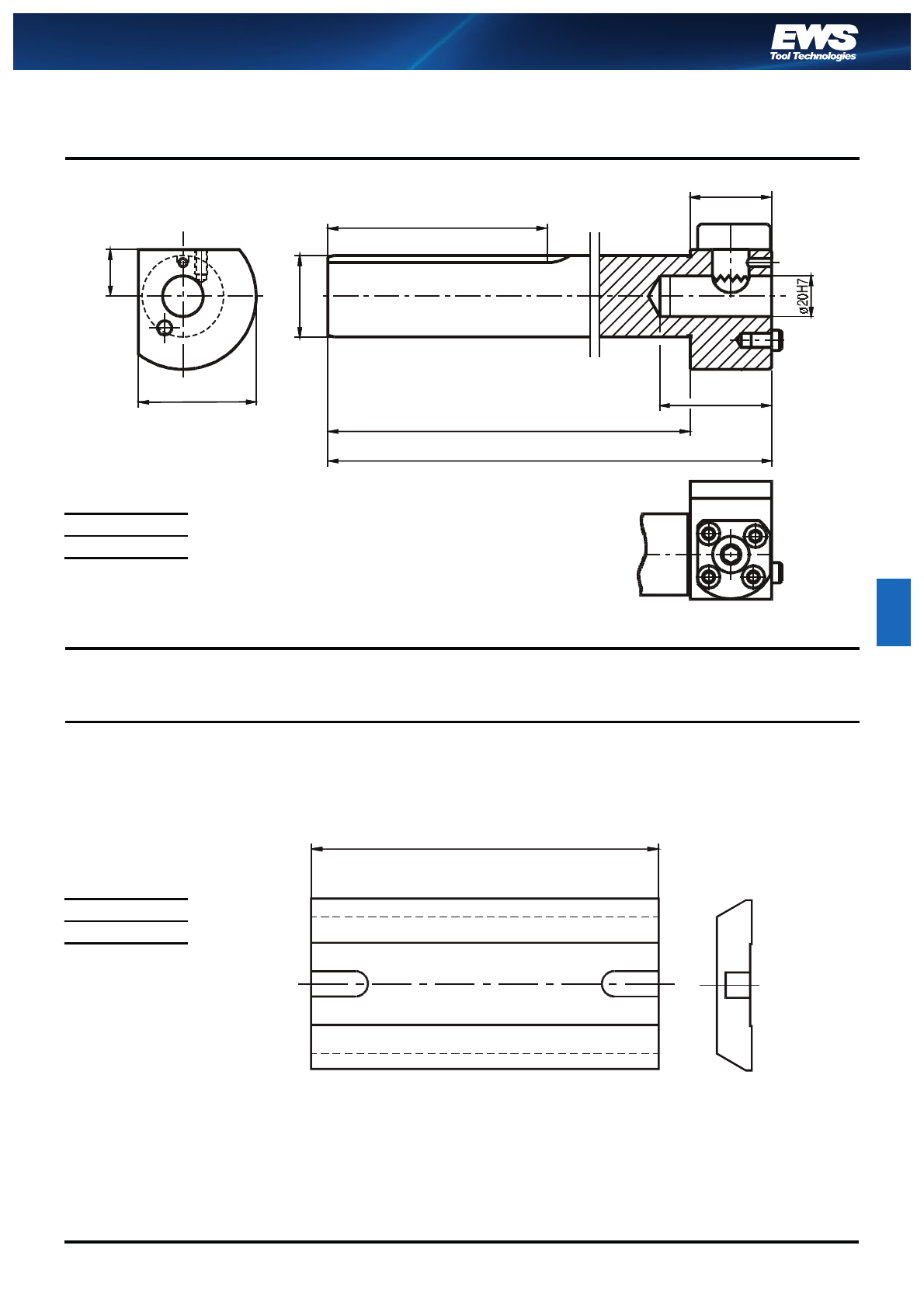

Bohrhalter für

Werkzeuge nach

DIN 1835 E

Drillholder for

tools to suit

DIN 1835 E

Porte barre dalésage

pour outils

DIN 1835 E

Ausführung RL mit doppelverzahntem DIN-Schaft

(Lizenz Traub)

with doubletoothed DIN shaft

universelle pour broche et

contre-broche

Bestell Nr

rder No. d1l1

27.2506 WN G200 RL 636

27.2508 WN G200 RL 836

27.2510 WN G200 RL 10 40

27.2512 WN G200 RL 12 45

27.2514 WN G200 RL 14 45

27.2516 WN G200 RL 16 48

27.2518 WN G200 RL 18 48

27.2520 WN G200 RL 20 50

27.2525 WN G200 RL 25 54

61 60

ø25

60 60

ø25

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 27.2506 G2WN RV

With V-plate,

please add V behind the part No.

for example 27.2506 G2WN RV

Precision meets Motion

4.70.

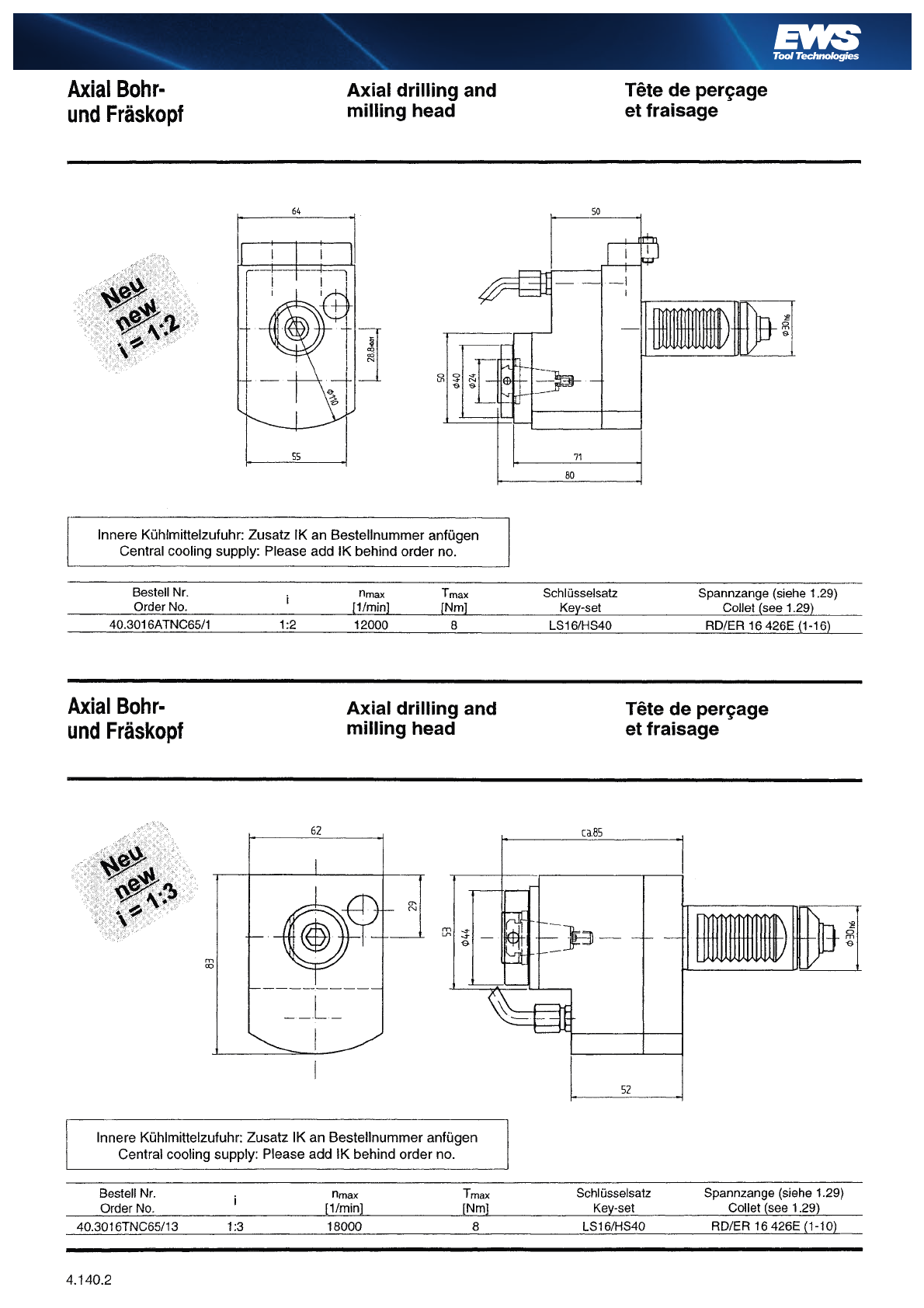

Axial Bohr- und

Fräskopf

Axial drilling

and milling head

Tête de perçage

et fraisage

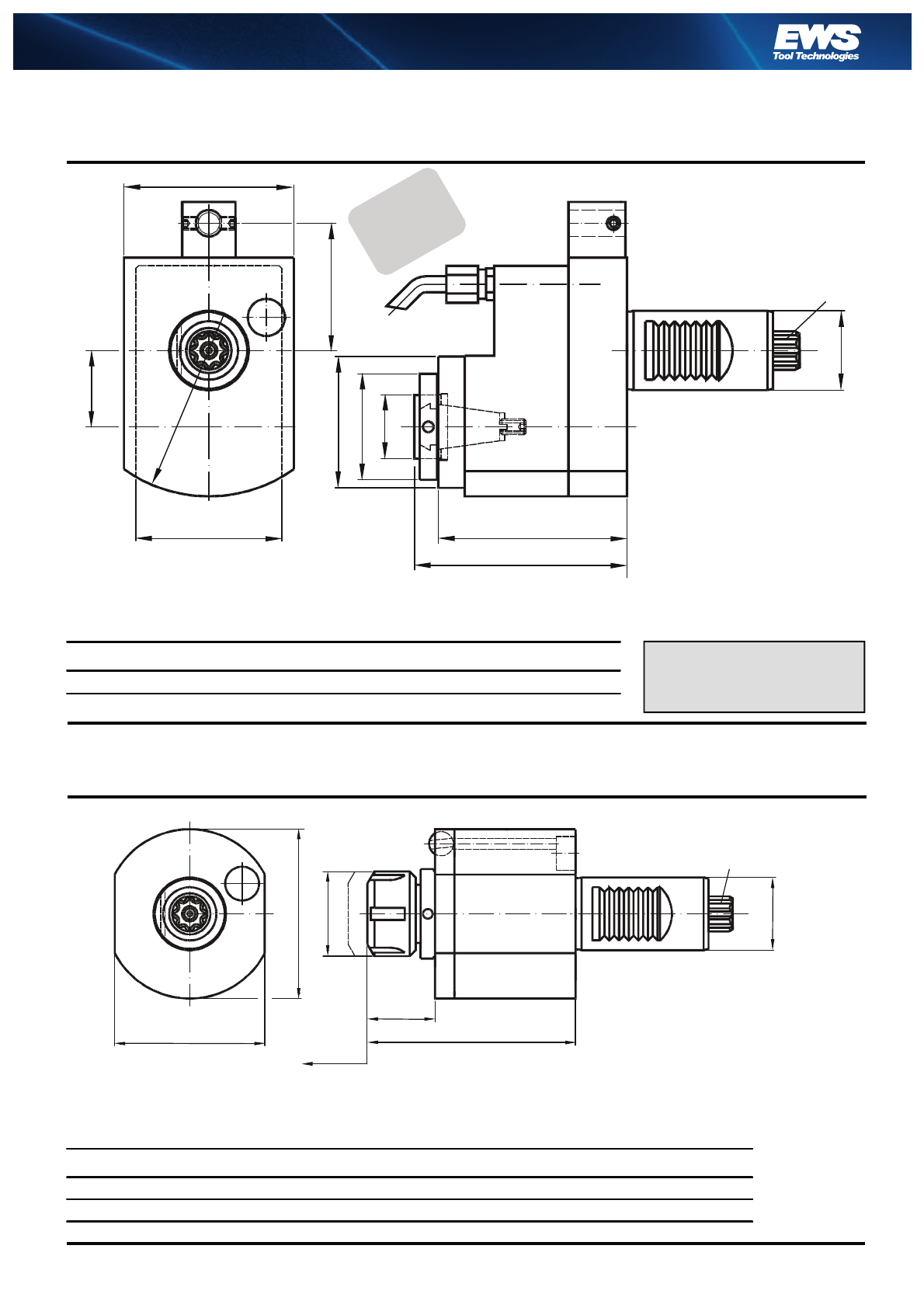

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.2520 G200 1:1 6000 16 LS20/HS40 RD/ER 20 428E (1-13)

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Bestell Nr

Order No. iXX

1ød nmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.2520 G200 AM 1:1 78 -- 35 6000 16 GS30/HS40 RD/ER 20 428E (1-13)

40.2525 G200 1:1 79 27 42 6000 16 225/HS40 RD/ER 20 430E (2-16)

62 66

ø37

ø25

ød

ø25

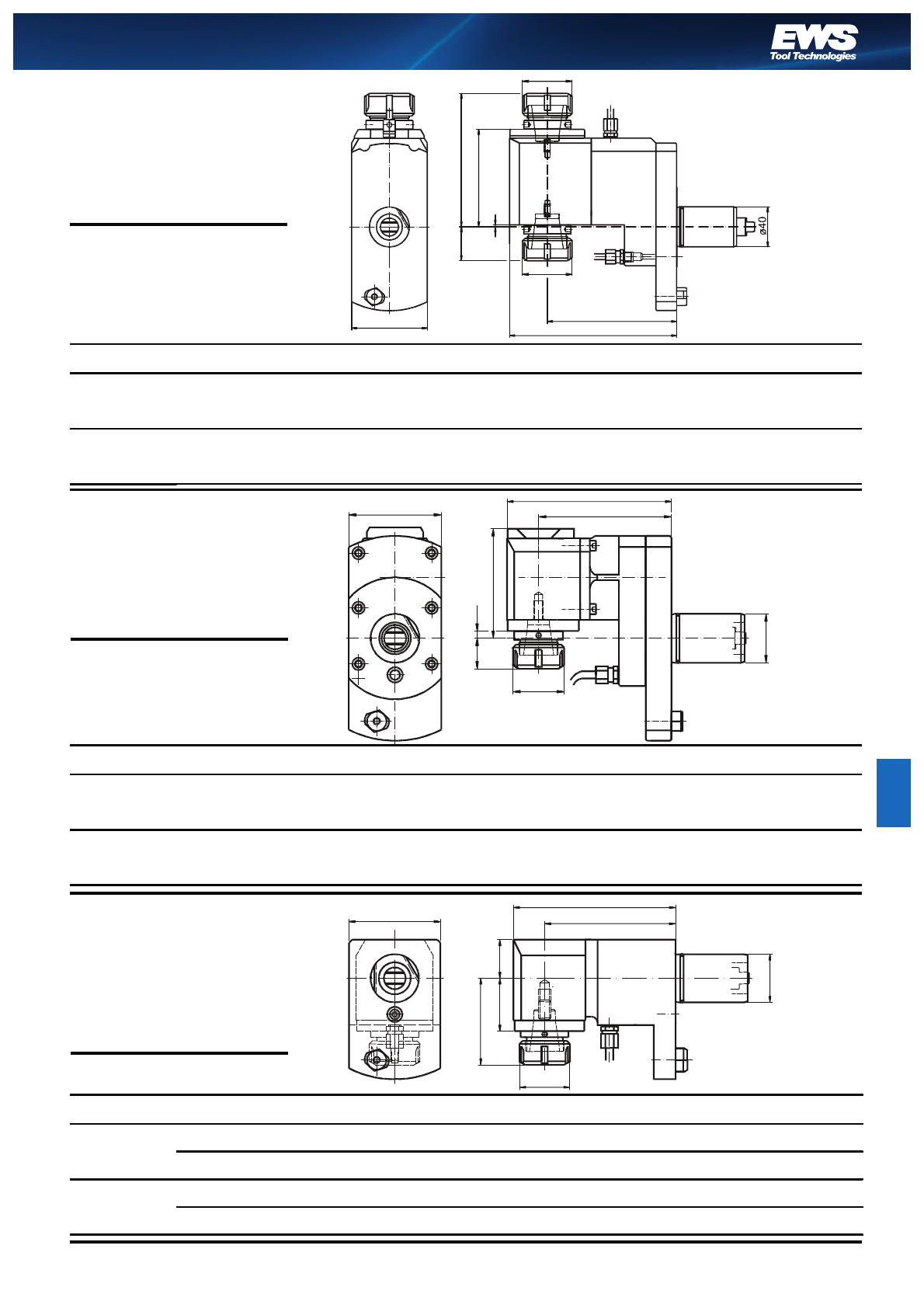

24.70.

Axial Bohr-

und Fräskopf

Axial drilling

and milling head

Tête de perçage

et fraisage

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Bestell Nr

Order No. iød

nmax

[1/min]

Tmax

[Nm]

40.2516 WN G200 1:1 16 6000 16

40.2512 WN G200 1:1 12 6000 16

40.2510 WN G200 1:1 10 6000 16

Axial Bohr-

und Fräskopf

Axial drilling

and milling head

Tête de perçage

et fraisage

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

50.2516 G200/1 1:2 12000 8 LS16/HS40 RD/ER 16 426E (1-10)

40.2516 G200/13 1:3 15000 6 Maße auf Anfrage

Dim. on request

RD/ER 16 426E (1-10)

40.2516 G200/15 1:5 25000 4 RD/ER 16 426E (1-10)

NEWS

i = 1:3

i = 1:5

ø48

ød

ø25

1232

ø40

ø24

ø25

28,8

55 71

58,580

ø110

Precision meets Motion

4.70.

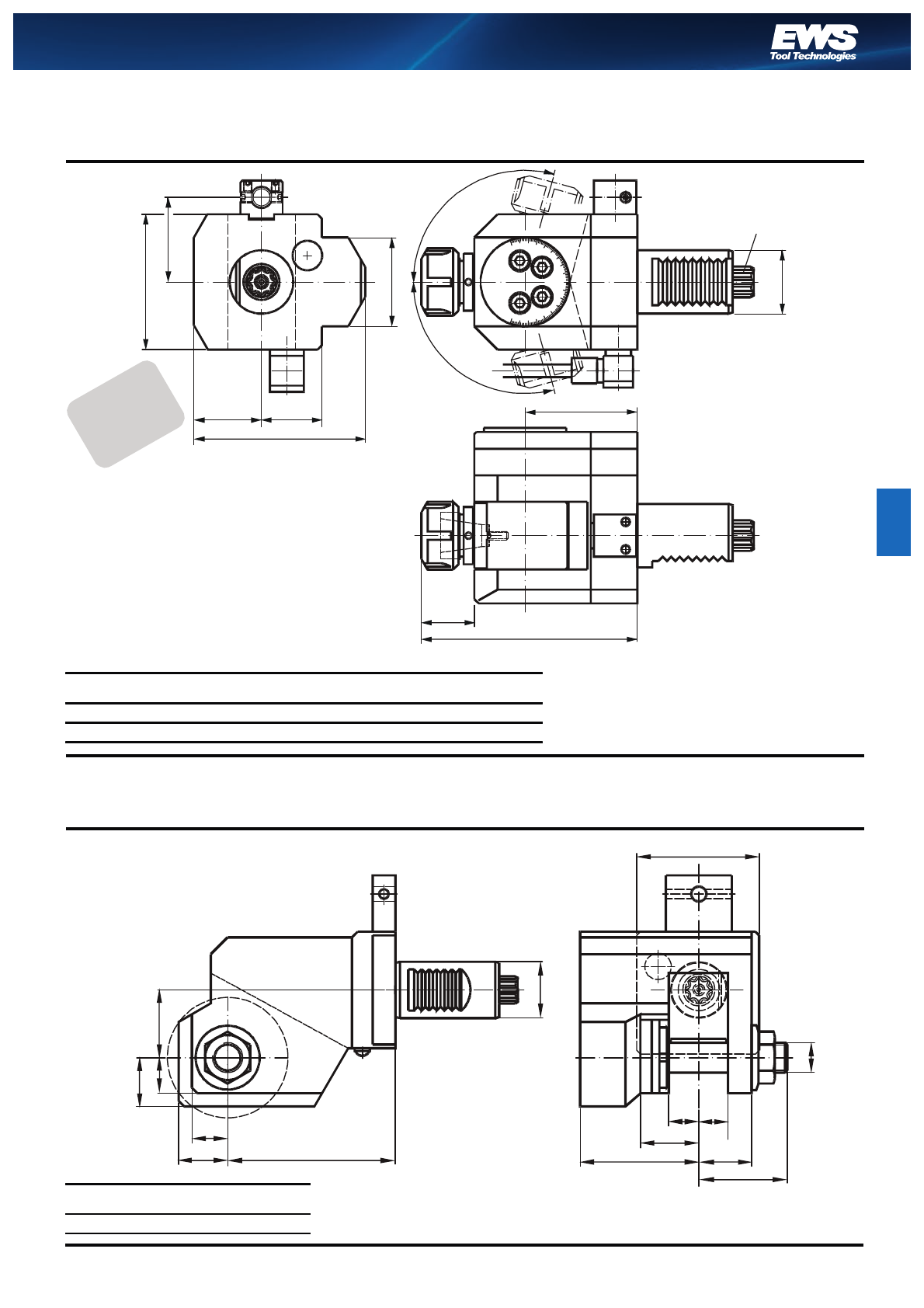

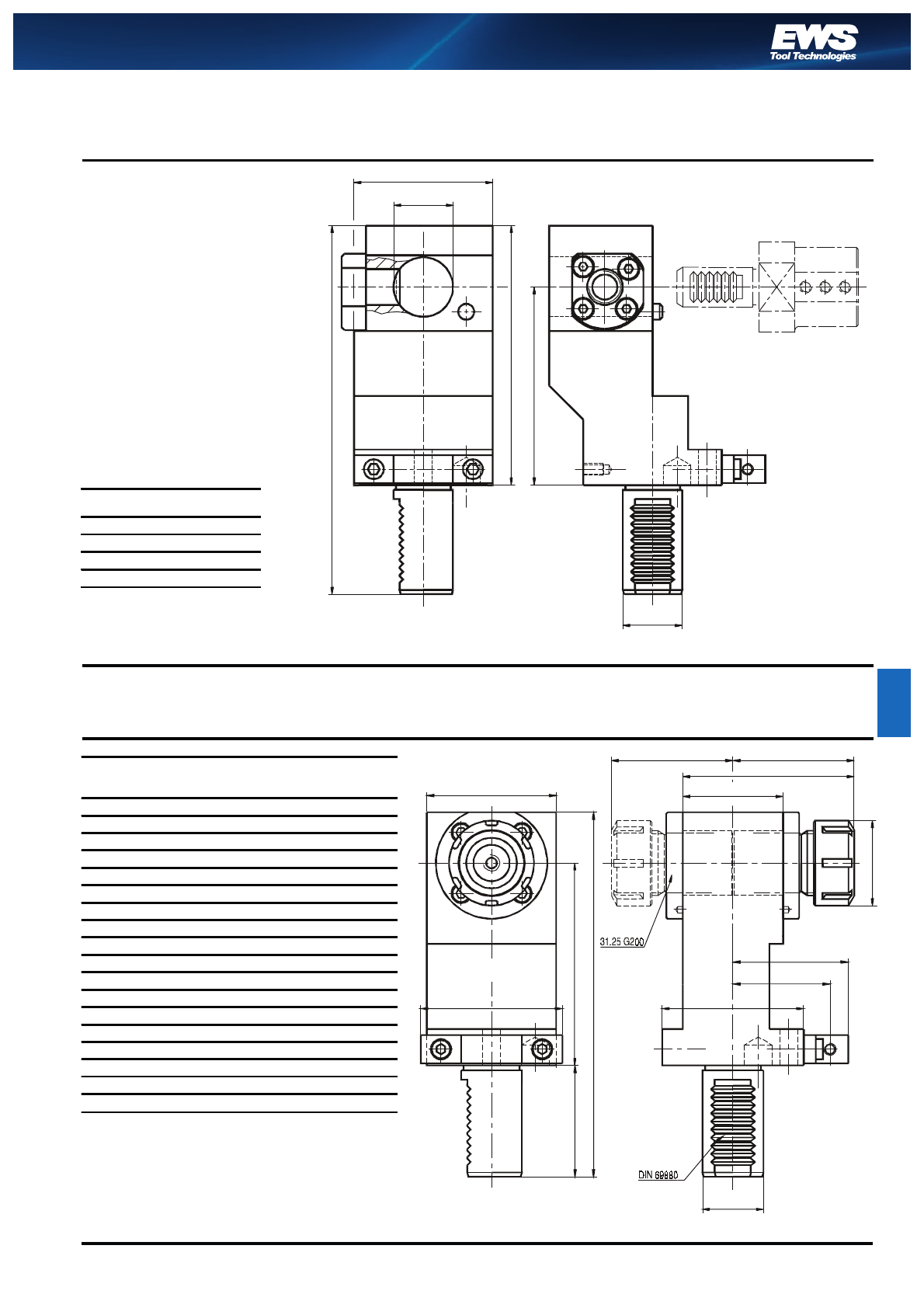

Axial

Gewindebohrkopf

Axial tapping

head

Tête de taraudage

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage et

fraisage radial

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 60.2520 G200 V

With V-plate,

please add V behind the part No.

for example 60.2520 G200 V

Rechts wie gezeichnet - links spiegelbildlich

Bitte bei linker Ausführung L angeben.

Right hand as shown - left hand reversed

add L behind order No.

62 79

8 mm

ø35

ø25

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

41.2520 G200 1:1 6000 16 GS30/GS22 RD/ER 20 428 E (1-13)

ø25

102

ø35

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

60.2520 G200 (V) 1:1 6000 16 GS30/HS40 RD/ER 20 428 E (1-13)

60.2520 G200/1 (V) 1:2 12000 16 GS30/HS40 RD/ER 20 428 E (1-13)

60.2520 G200/2 (V) 2:1 6000 32 GS30/HS40 RD/ER 20 428 E (1-13)

60.2516 G200/15 (V) 1:5 20000 5 Maße auf Anfrage

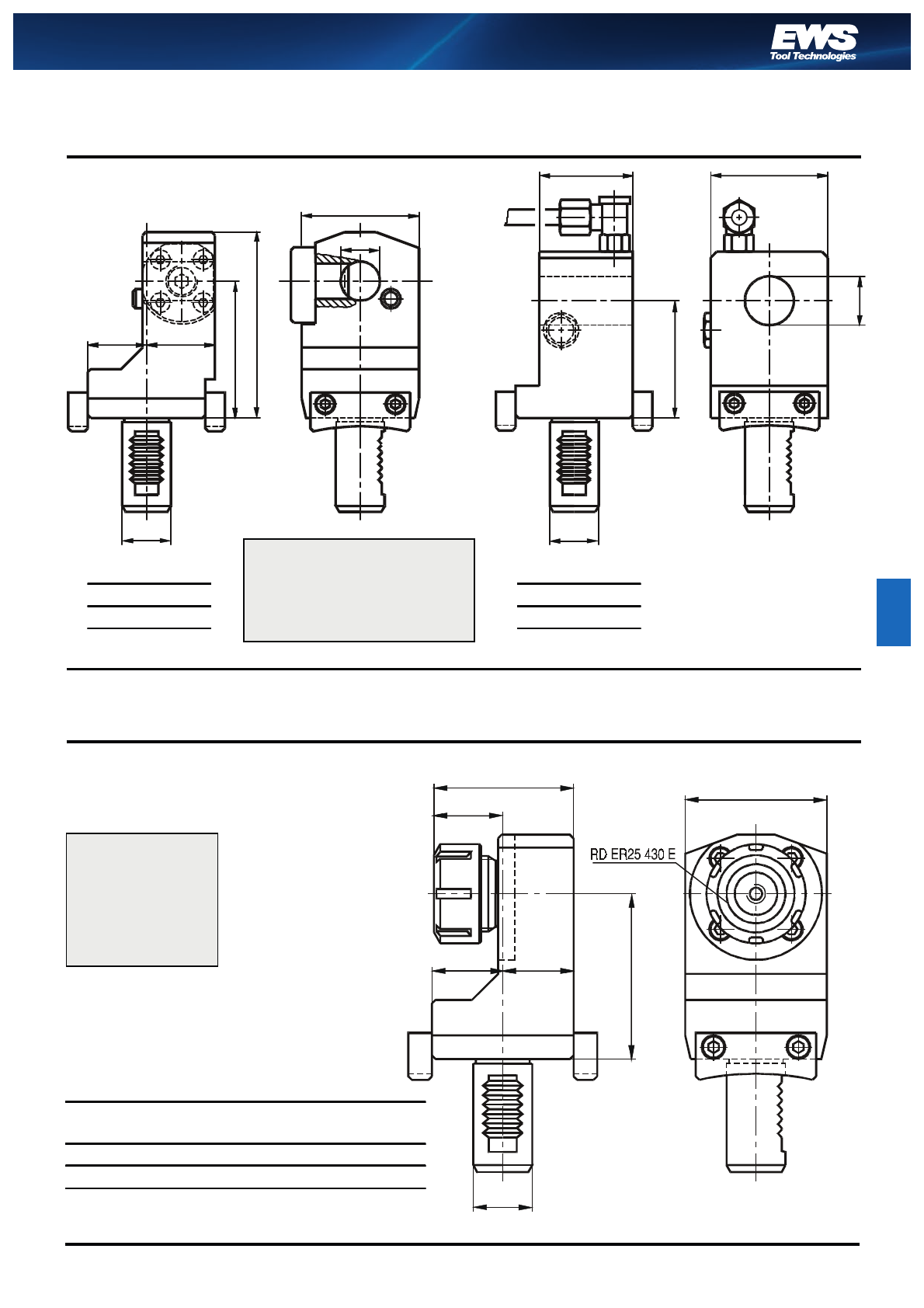

44.70.

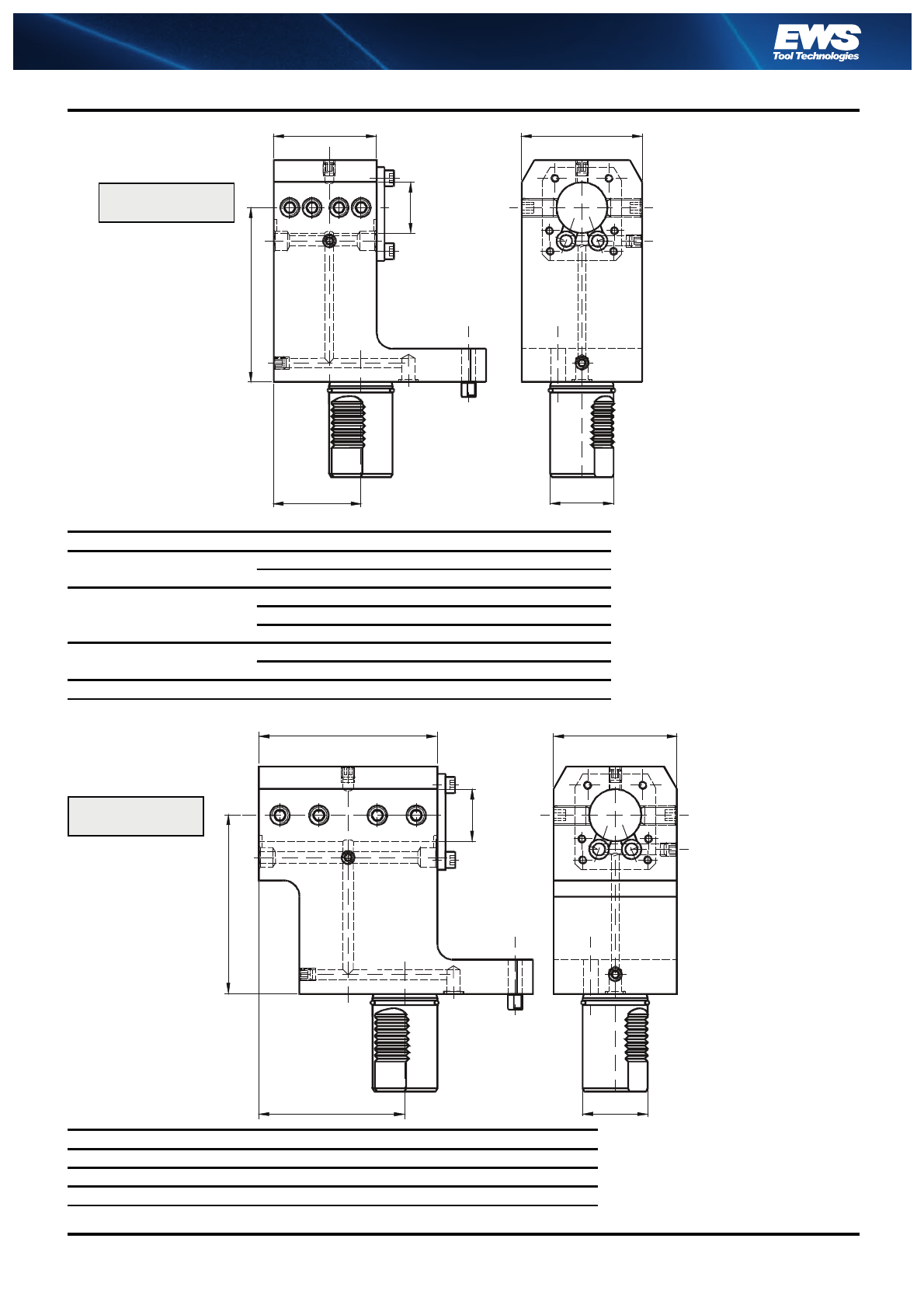

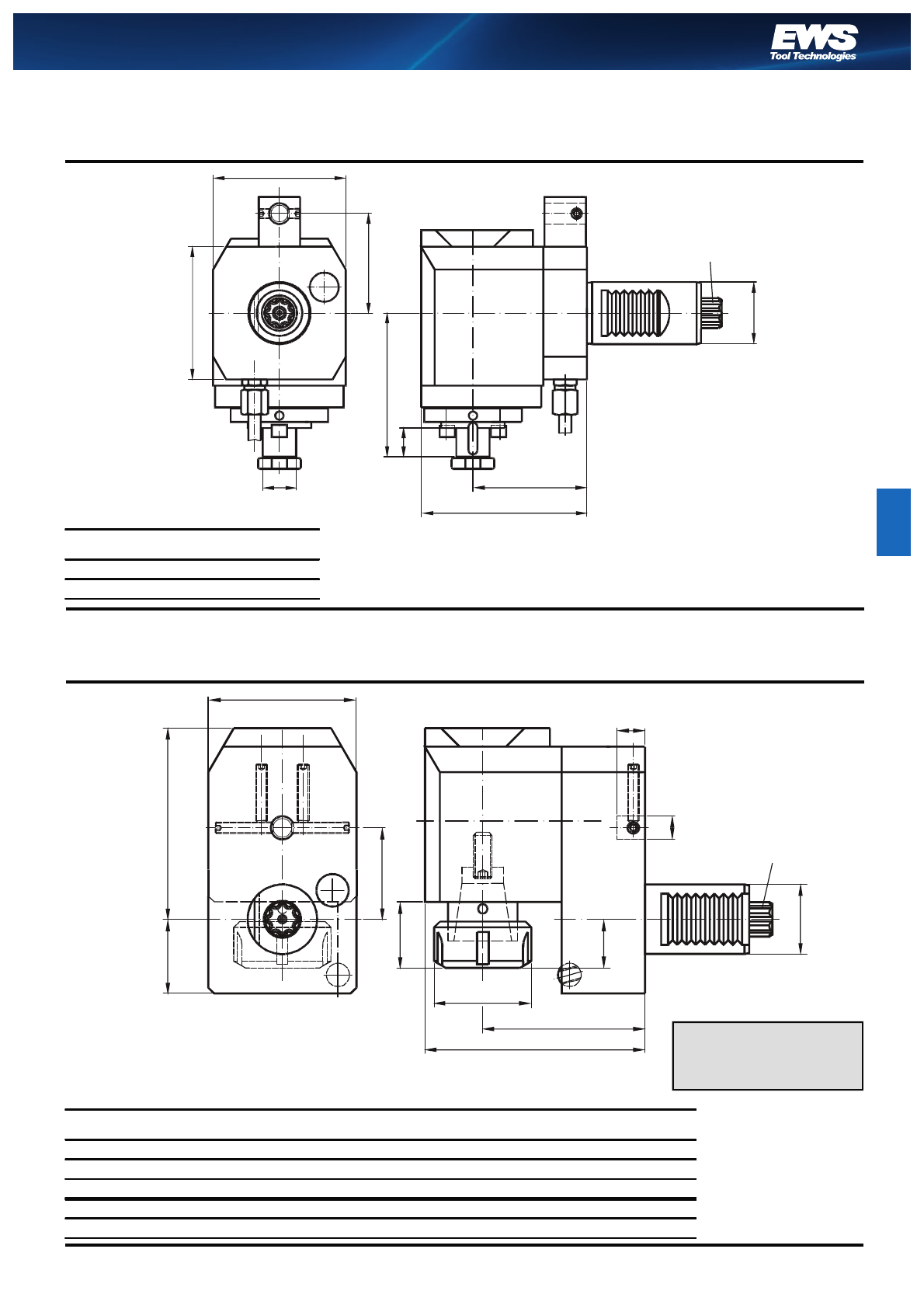

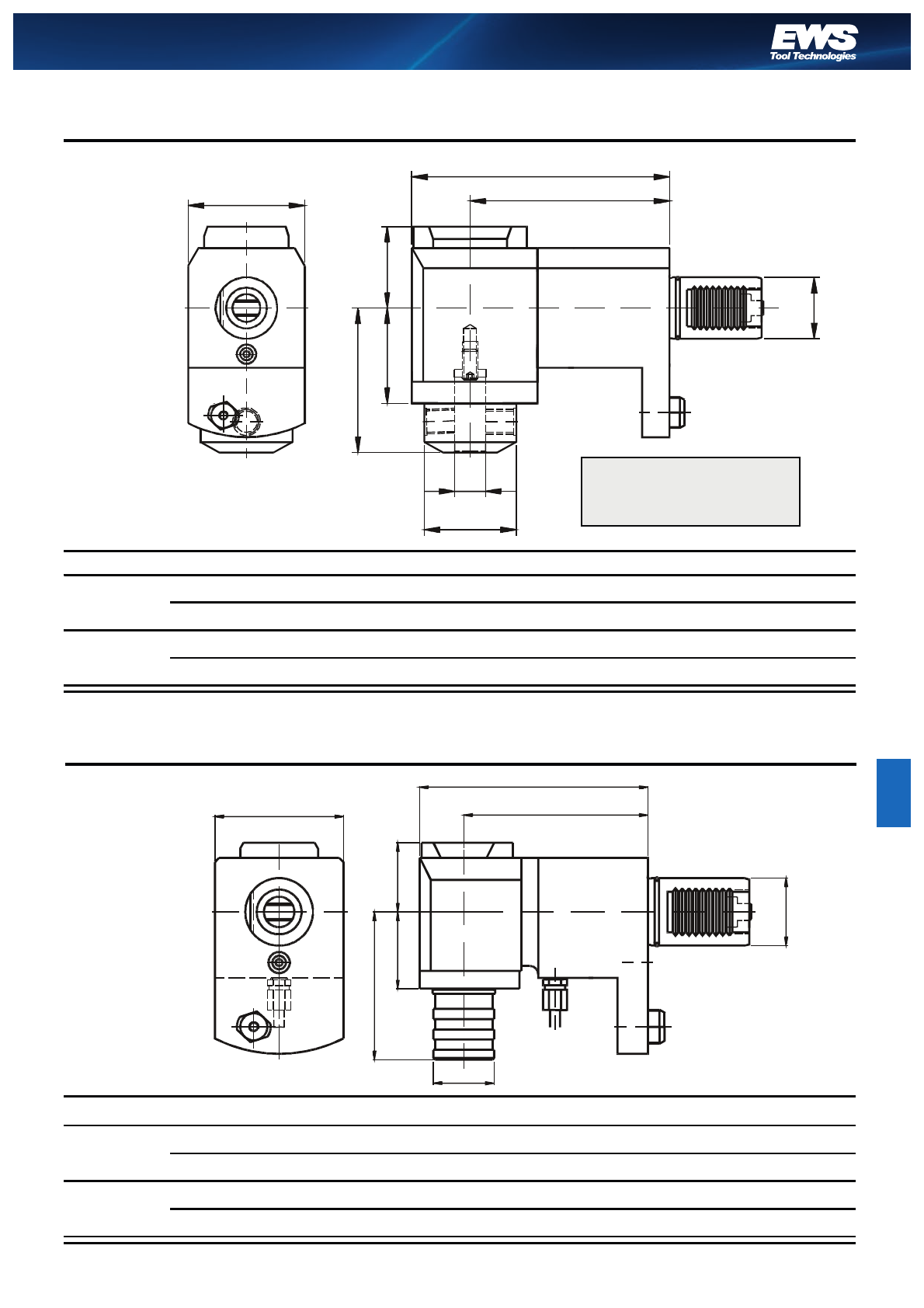

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage et

fraisage radial

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage et

fraisage radial

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 60.2525 G200 V

With V-plate,

please add V behind the part No.

for example 60.2525 G200 V

Rechts wie gezeichnet - links spiegelbildlich

Bitte bei linker Ausführung L angeben.

Right hand as shown - left hand reversed

add L behind order No.

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 60.2520 G200 V

With V-plate,

please add V behind the part No.

for example 60.2520 G200 V

Rechts wie gezeichnet - links spiegelbildlich

Bitte bei linker Ausführung L angeben.

Right hand as shown - left hand reversed

add L behind order No.

ød

ø25

ø48

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

60.2525 G200 (V) 1:1 6000 16 225/HS40 RD/ER 25 430 E (2-16)

60.2525 G200/2 (V) 2:1 6000 32 225/HS40 RD/ER 25 430 E (2-16)

Bestell Nr

Order No. idnmax

[1/min]

Tmax

[Nm]

60.2508 WN G200 (V) 1:1 8 6000 16

60.2510 WN G200 (V) 1:1 10 6000 16

60.2512 WN G200 (V) 1:1 12 6000 16

60.2514 WN G200 (V) 1:1 14 6000 16

60.2516 WN G200 (V) 1:1 16 6000 16

60.2516 WN G200/2 (V) 1:2 16 6000 32

60.2520 WN G200 (V) 1:1 20 6000 16

ø25

103

ø42

Precision meets Motion

4.70.

Radial

Gewindebohrkopf

Radial

tapping head

Tête de

taraudage radial

Rechts wie gezeichnet - links spiegelbildlich

Bitte bei linker Ausführung L angeben.

Doppelverzahnung RL (Patent Traub)

Right hand as shown - left hand reversed

add L behind order No.

Double serration RL (licence Traub)

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage et

fraisage radial

Andere ø verfügbar

Other ø available

Autre ø possible

ø25

ø35

8 mm

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

61.2520 G200 (V) 1:1 6000 16 GS30/GS22 RD/ER 20 428 E (1-13)

115,5

ø25

75,5

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 61.2520 G200 V

With V-plate,

please add V behind the part No.

for example 61.2520 G200 V

Rechts wie gezeichnet - links spiegelbildlich

Bitte bei linker Ausführung L angeben.

Doppelverzahnung RL (Patent Traub)

Right hand as shown - left hand reversed

add L behind order No.

Double serration RL (licence Traub)

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

62.2516 G200 (V) 1:1 6000 25

62.2516 G200/2 (V) 2:1 3000 40

62.2522 G200 (V) 1:1 6000 25

62.2522 G200/2 (V) 2:1 3000 40

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen.

Central cooling supply:

Please add IK behind order no.

Mit V-Leiste,

bitte hinter Bestell-Nr. angeben,

z.B. 60.2525 G200 V

With V-plate,

please add V behind the part No.

for example 60.2525 G200 V

64.70.

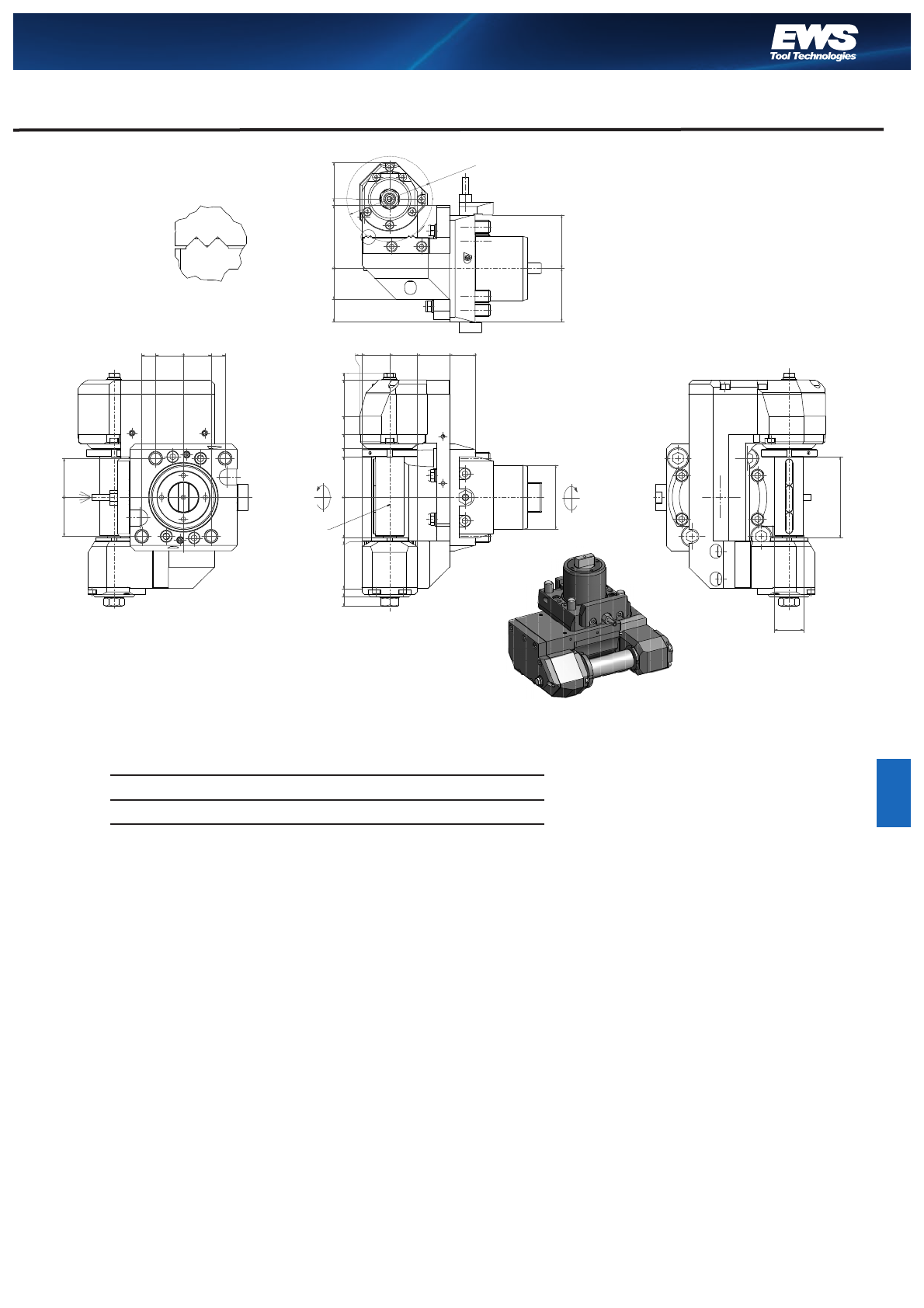

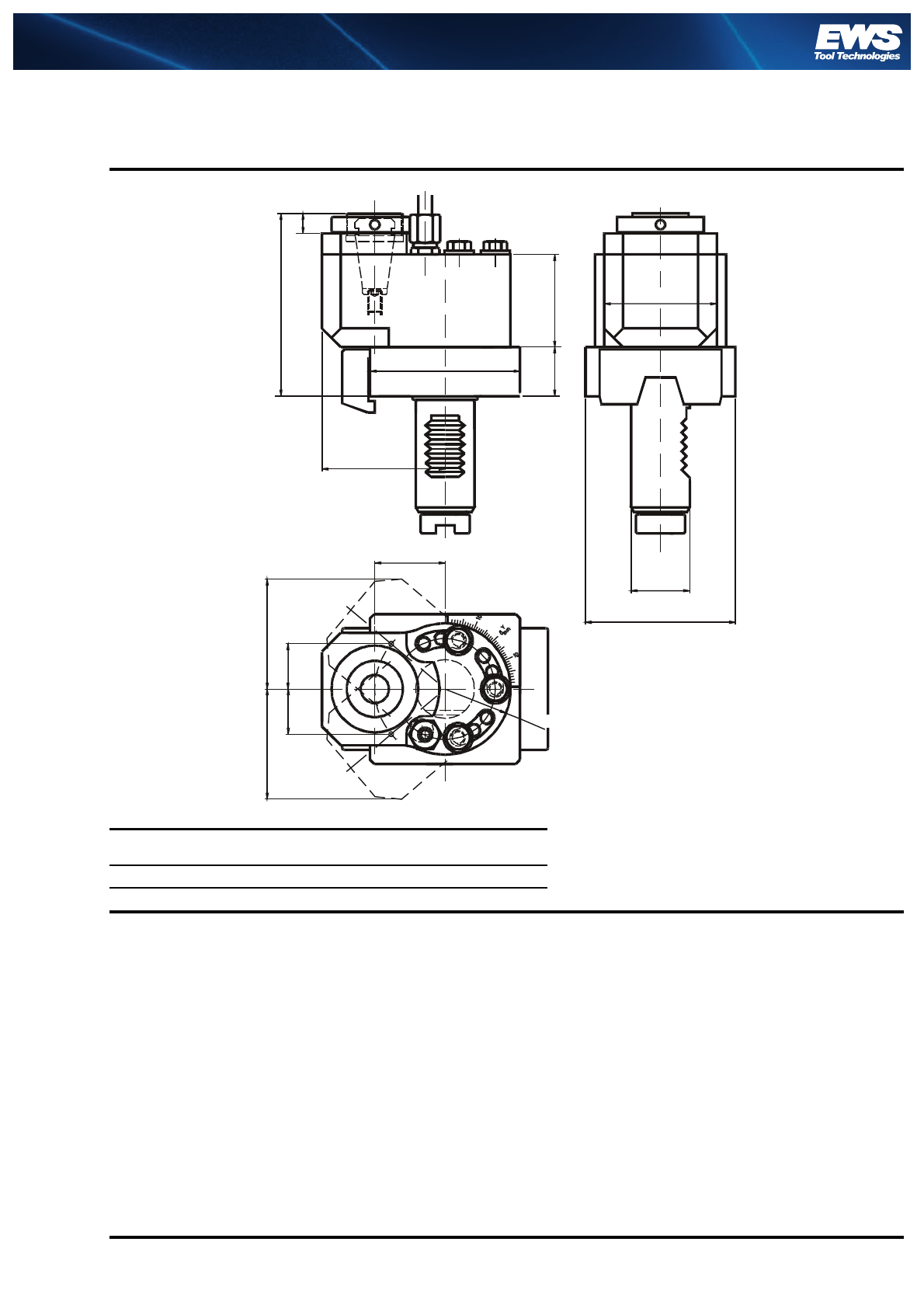

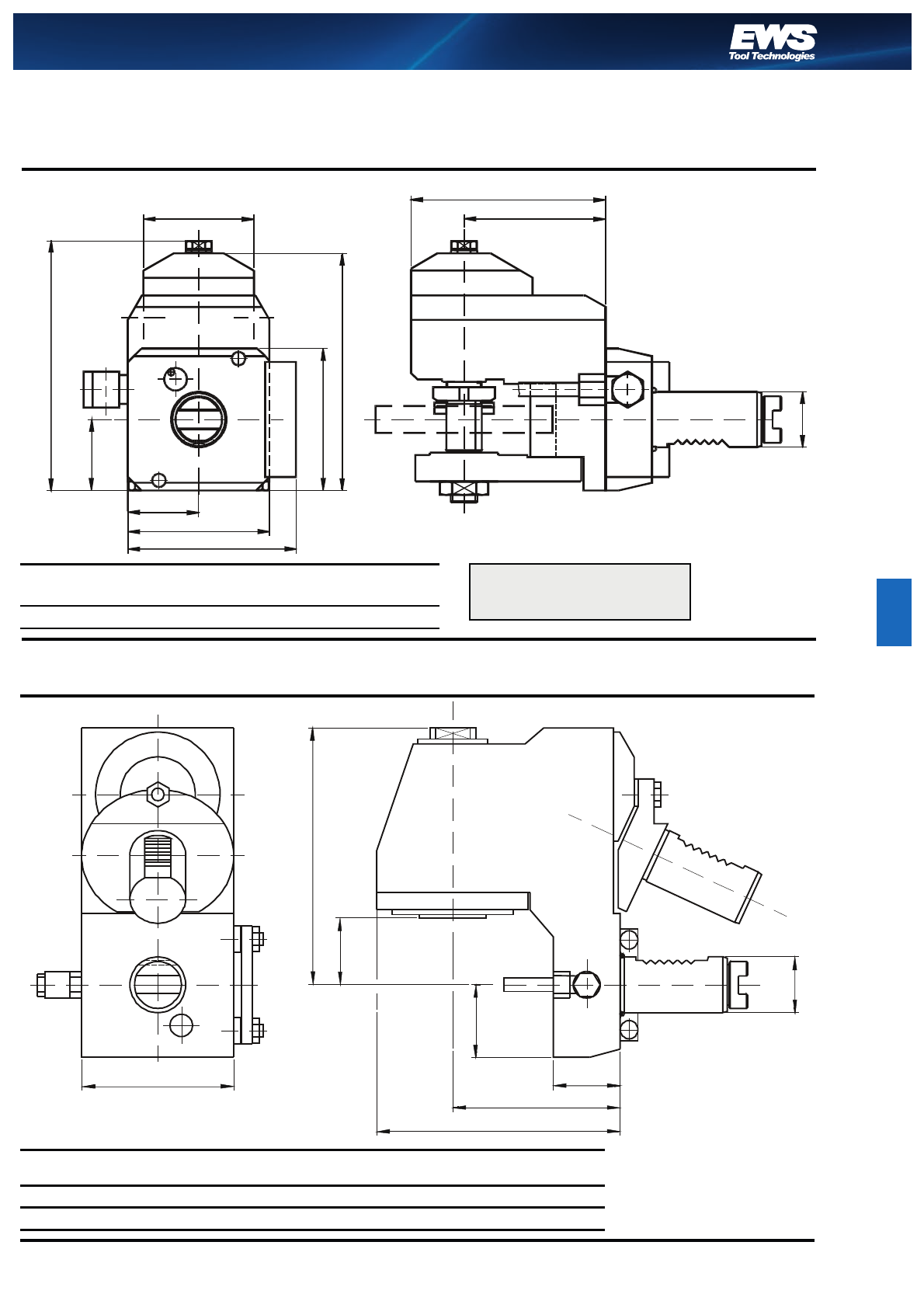

Axial Fräskopf Axial milling head Tête de fraisage

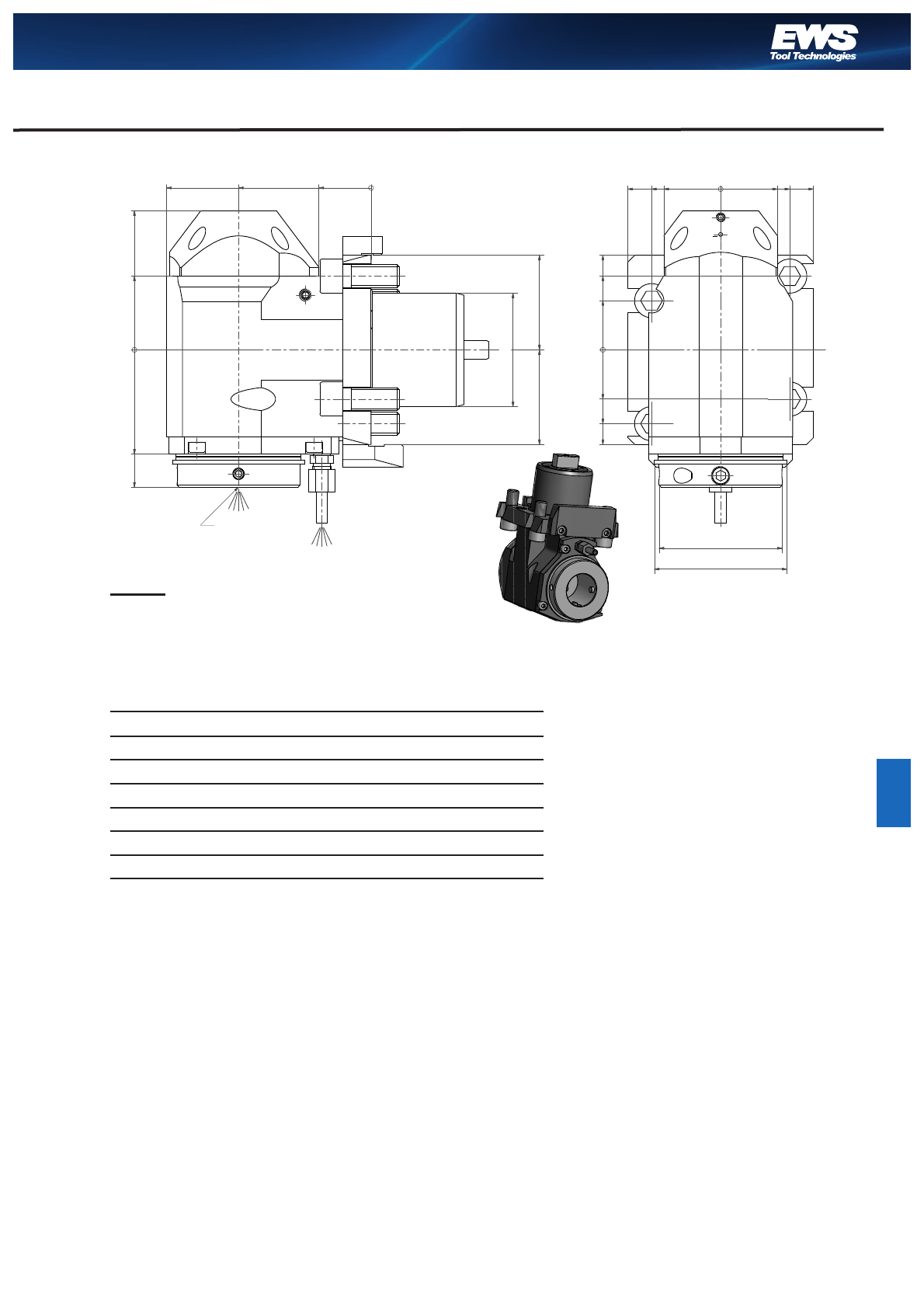

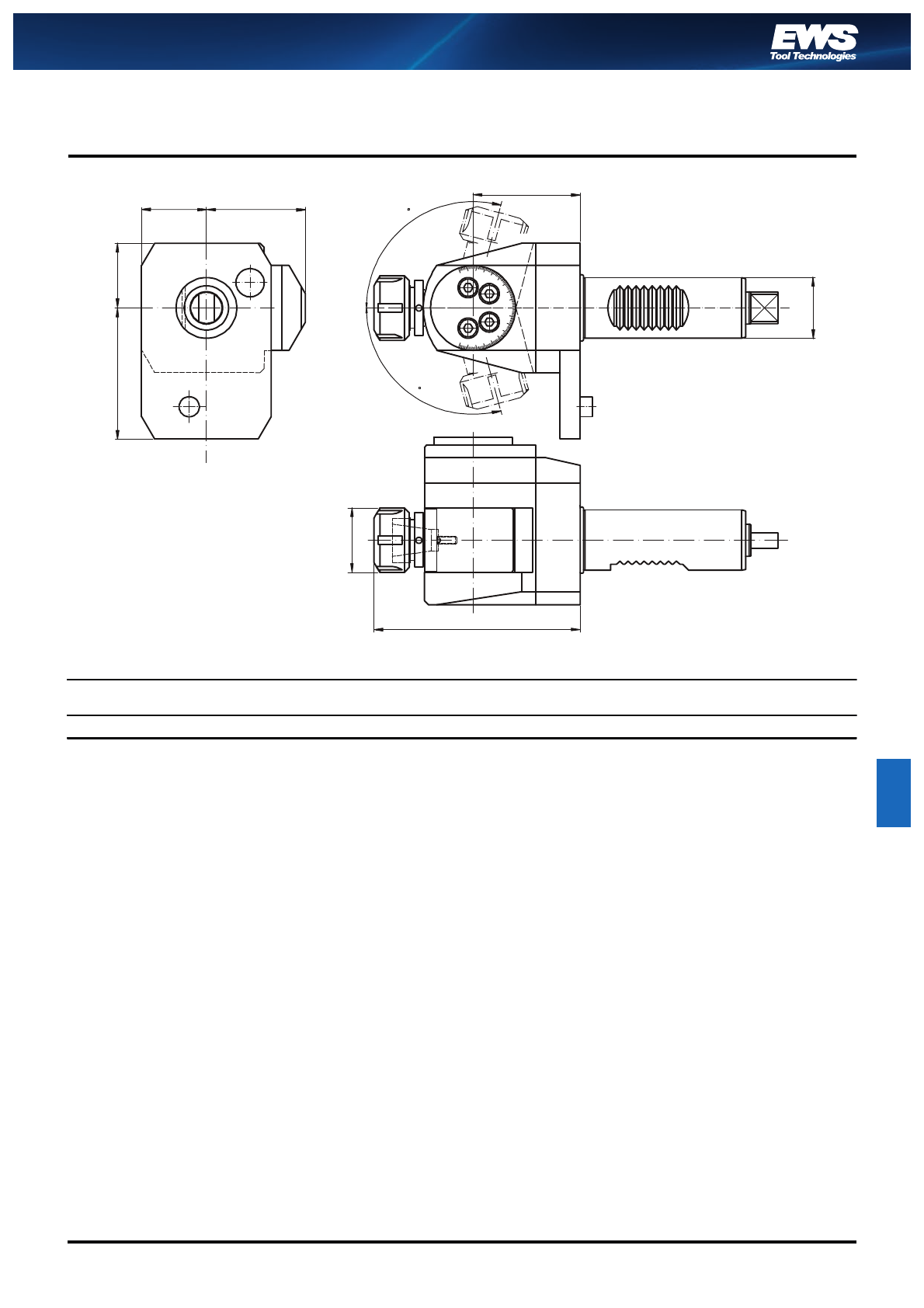

Schwenkkopf

± 105°°

°°

Swivel head

± 105°°

°°

Tête pivotante

± 105°°

°°

NEWS

i = 1:2

Bestell Nr

Order No. idX

1X2X3

nmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

63.2516 G200/1(V) 1:2 32 53 25 102 10000 18 GS25/HS25 RD/ER 16 426 E (1-10)

63.2520 G200 (V) 1:1 35 58 26 115 10000 16 GS30/HS35 RD/ER 20 428 E (1-13)

ø25

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

42.2500 G200 1:1 5000 25

58,5

X2X3

ø25

105

32 28,5

Precision meets Motion

4.70.

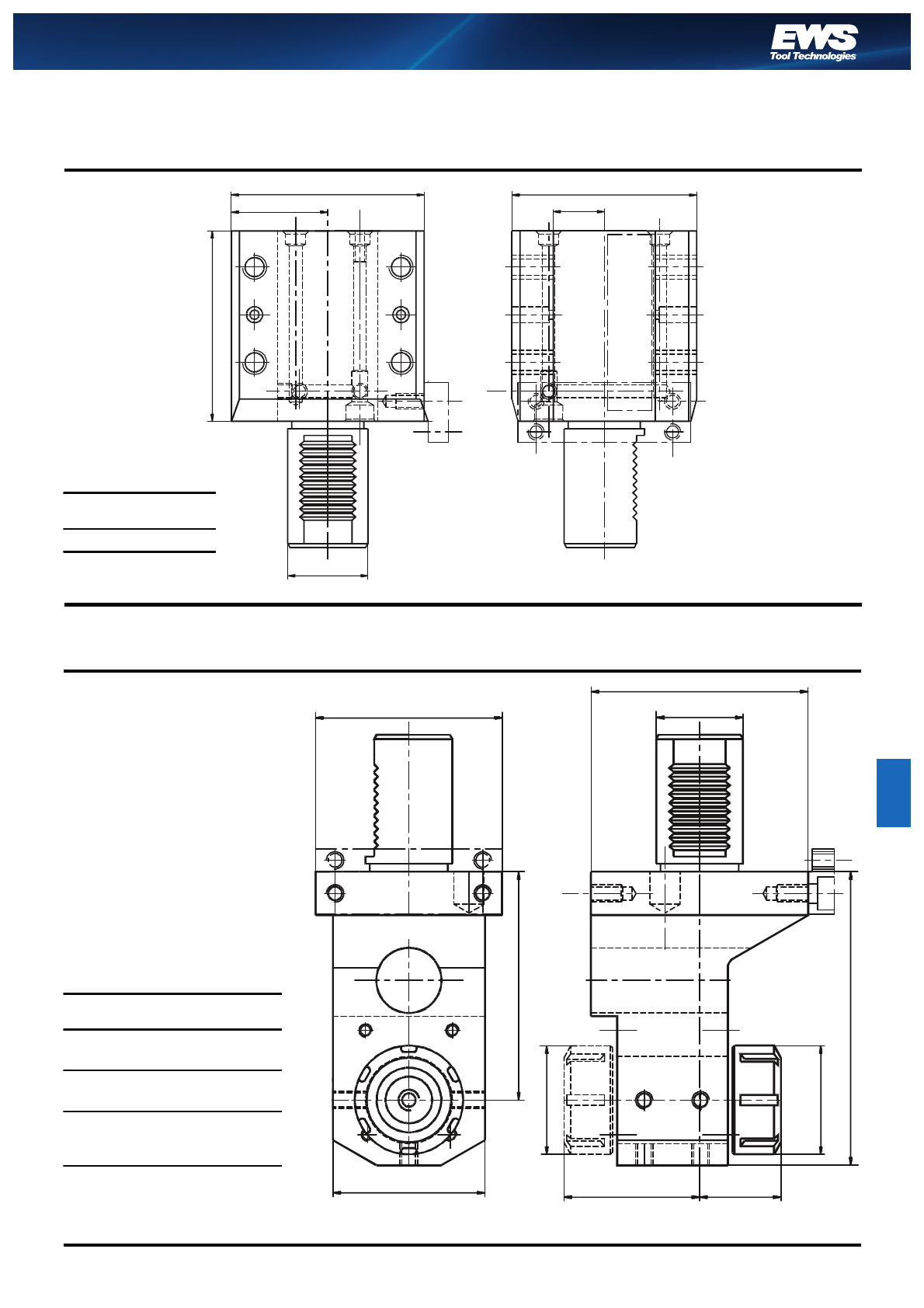

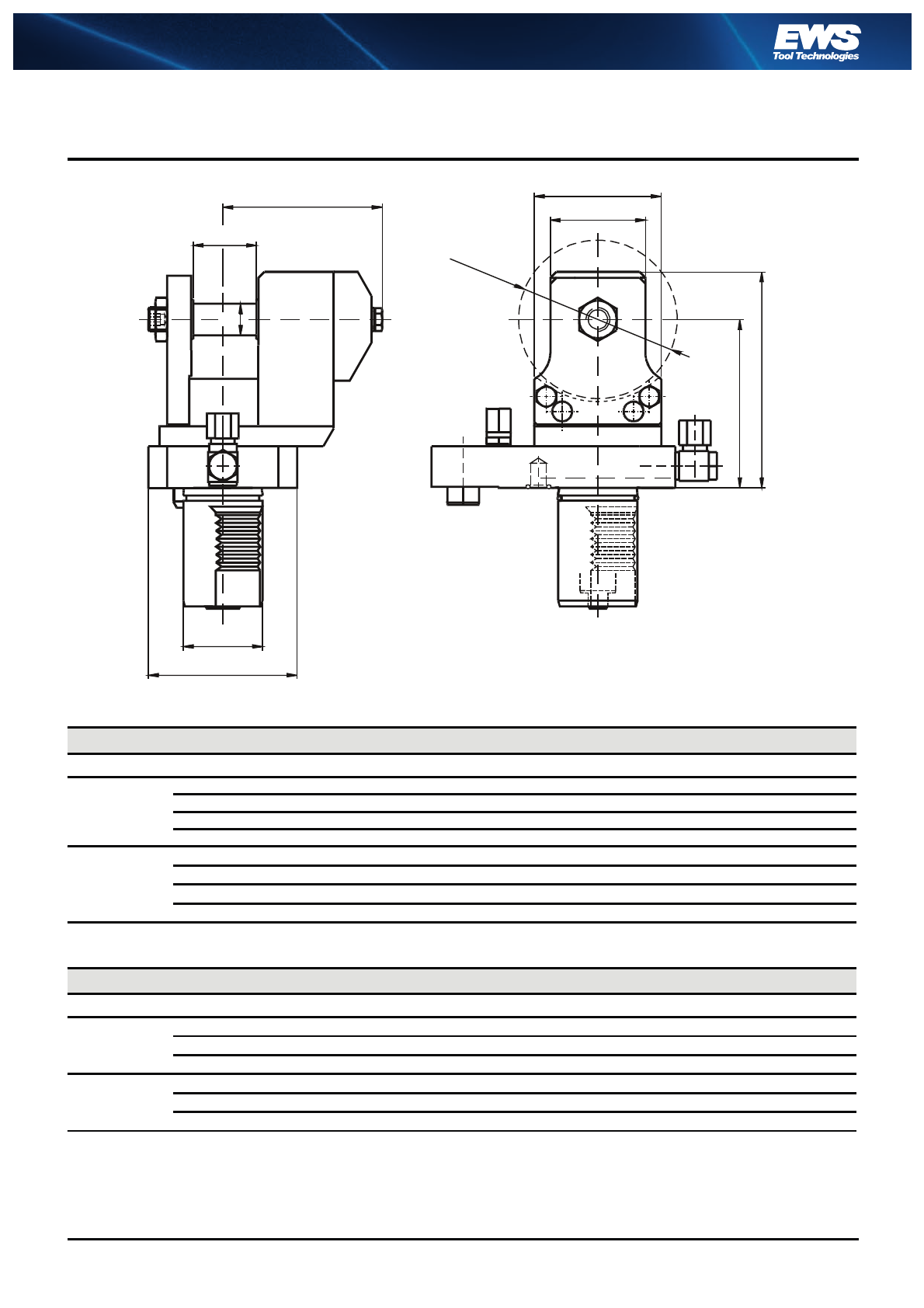

Radial Scheiben-

fräserkopf

Radial drilling head

for side milling cutters

Tête de fraisage radial

pour fraise scie

Querfräskopf Angle milling head Tête de fraisage angulaire

Fräserwelle ø bei Bestellung angeben.

Milling arbor ø please inform of order.

Beispiel / Example: 64.2516 G200

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Fräswelle ød

Milling arbor ød

Mandrins de fraise ød

64.25(d) G200 3:1 2000 40 10 / 13 / 16 / 22

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27) WN

65.2520 G200 2:1 4000 32 LS20 RD/ER 20 426 E (1-13)

65.2516 WN G200 2:1 4000 32 LS20 WN 16

112, 5

ø25

107

32,5

ø25

109

115

84.70.

Axial Bohr- und

Fräskopf

y-verstellbar

Axial drilling and

milling head

y-axis adjustable

Tête de perçage et

fraisage

reglable y-axis

39,5

ø25

52,5

ca. 47ca. 47

max. 19 max. 19

8,5

R28

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Spannzange (siehe 1.27)

Collet (see 1.27)

56.2516 G200 (V) 1:1 6000 12 RD/ER 16 426 E (1-10)

Precision meets Motion

Statische- und angetriebene Werkzeuge Schaft Ø25 für:

Static and driven tools shank Ø25 for:

Porte-outils statiques et motorisés VDI25 pour:

Index ABC

Precision meets Motion

14.7

Ausgleichhalter

Werkzeugaufnahme

für VDI 20 Werkzeuge

Adaptor

Tooladaptor for

VDI 20 Toolholders

Adapteur

pour VDI 20

Bohrhalter Drill Holder Porte-foret

Nr. / No.

WA 2520 ABC (V)

Nr. / No.

WA 2525.4 ABC (V)

Nr. / N o.

d2 Spannbereich

d2 clamping range

d2 serrage

l1l2

Spannzange

Collet

Pince

31.2516 ABC (V) 1 - 10 40 70 160 - 426E

31.2525 ABC (V) 1 - 16 30 60 250 - 430E

ø25 ø25

45 60

25,4

ø25



Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 31.2516 ABC V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 31.2516 ABC V

(licence Index)

Mit V-Leiste, bitte V hinter Bestell-Nr.

angeben, z.B. WA 2520 ABC V

(Lizenz Index)

With V-plate, please add V behind the

part No. for ex. WA 2520 ABC V

(licence Index)

Precision meets Motion

24.7

Kombihalter Combi holder Porte-outil combiné

Kombihalter

und Aufnahmehülsen

Combi holder

and adaptor sleeve

Porte-outil combiné

et douille de réduction

Nr. / No.

17.2525 ABC (V)

Einsätze siehe Seite 4.62

Accessories see 4.62

Accessoires page 4.62

Nr. / No.

17.2532 ABC (V)

ø32

ød

ø40

Nr. / No. d

28.3206 G200 06

28.3208 G200 08

28.3210 G200 10

28.3212 G200 12

28.3216 G200 16

28.3220 G200 20

28.3225 G200 25

28.3225,4 G200 25,4 (1")

ø25

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 17.2525 ABC V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 17.2525 ABC V

(licence Index)

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 17.2532 ABC V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 17.2532 ABC V

(licence Index)

34.7

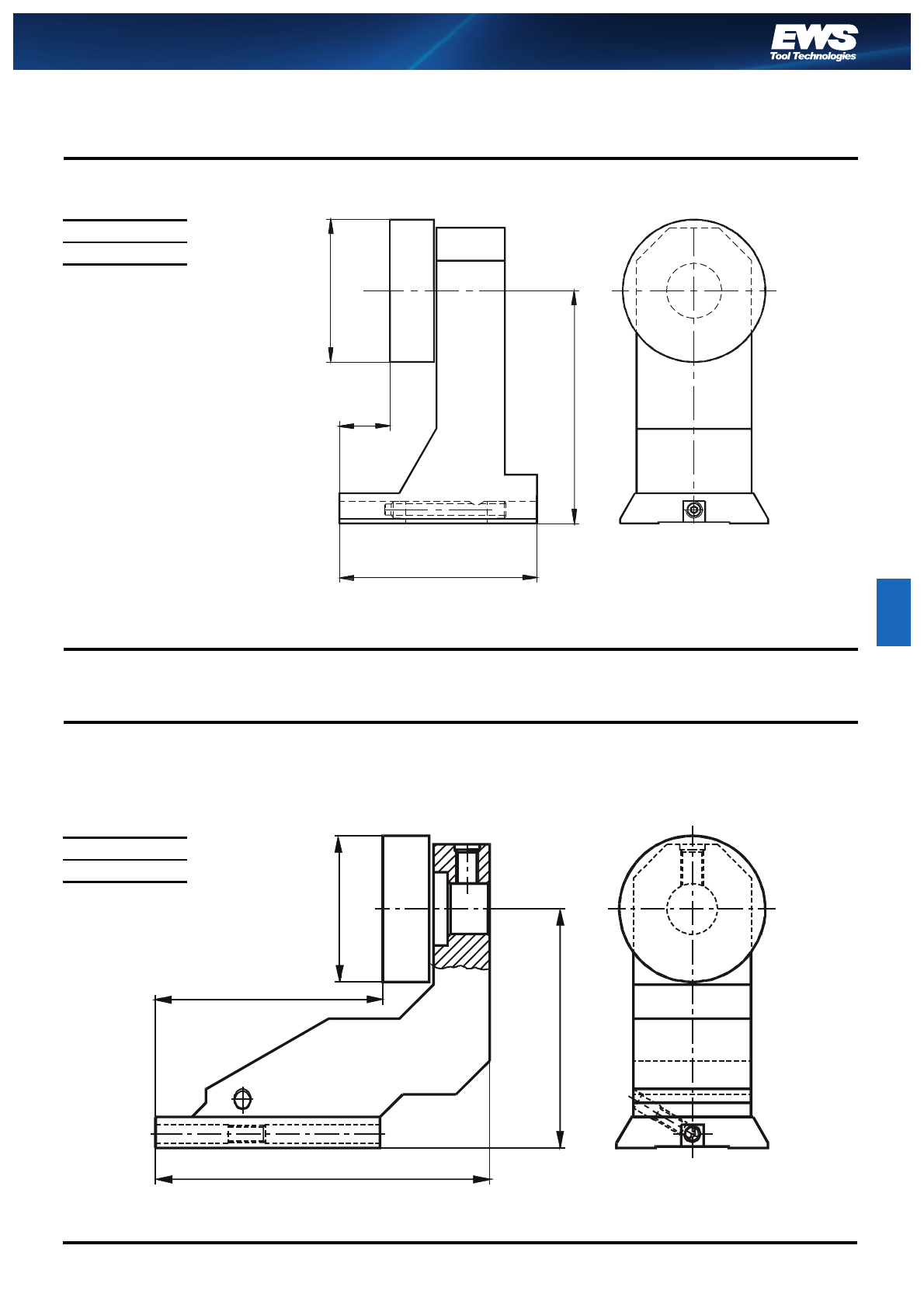

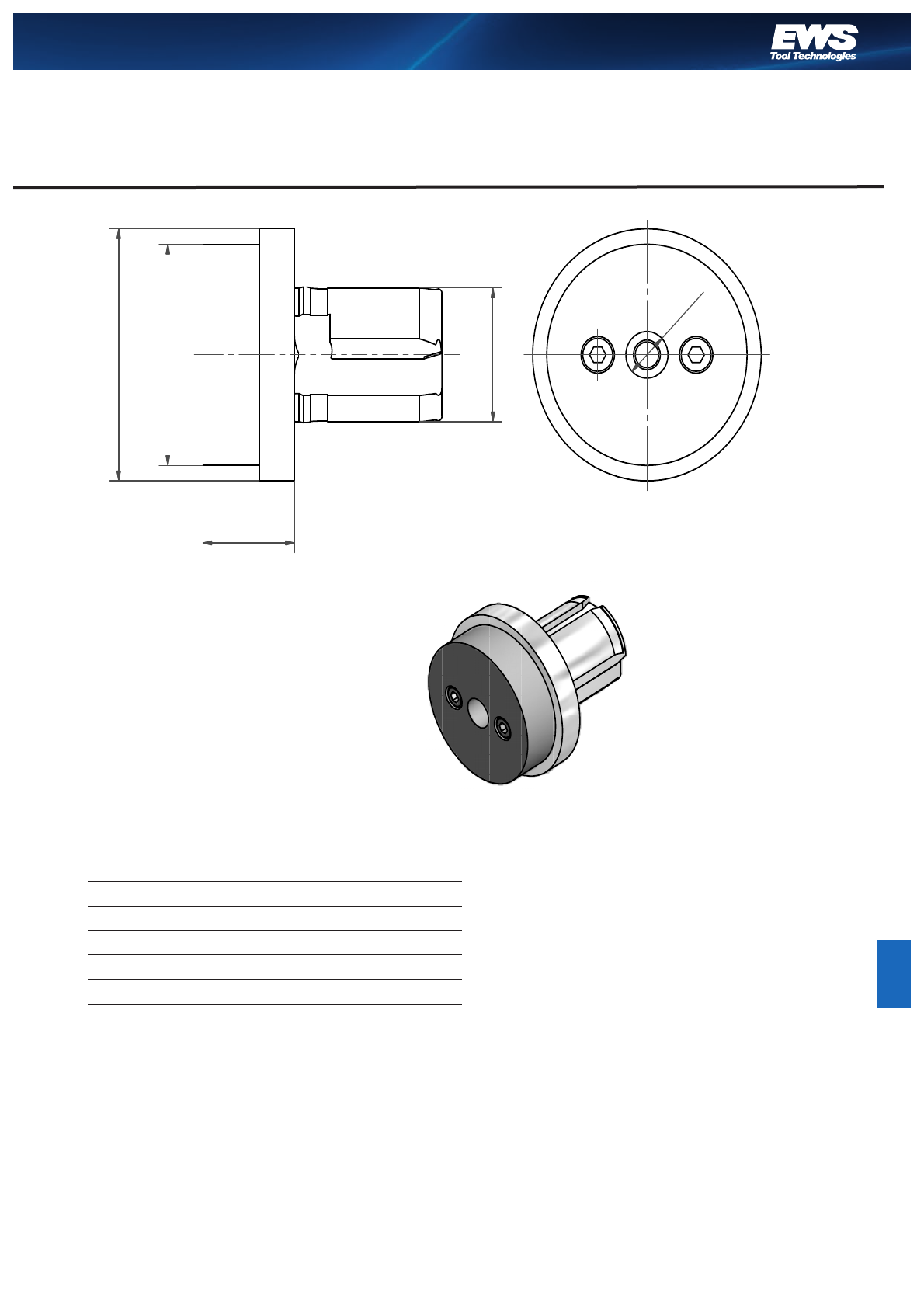

Werkstoffanschlag Stock stop Porte-outil à buté

de longueure

Werkstoffanschlag

Zurückgesetzt

Stock stop

offset

Porte-outil à buté

de longueure

Nr. / No.

25.500 ABC

Nr. / No.

25.500L ABC

ø52

119

ø52

Precision meets Motion

44.7

Stechhalter mit

Höheneinstellung

Infeed Tool Holder

with height adjustment

Porte-outil de plongée

à reglage vertical de

centrage

Drehhalter Turning toolholder Porte-outil detournage

Wechselhalter siehe Seite 4.65

Accessories see page 4.65

Accessoires page 4.65

Nr. / No.

001.0000 ABC

Nr. / No.

10.250 ABC

35 70

"



'



$

Drehhalter Turning toolholder Porte-outil detournage

Nr. / No.

10.250 LABC



&

54.7

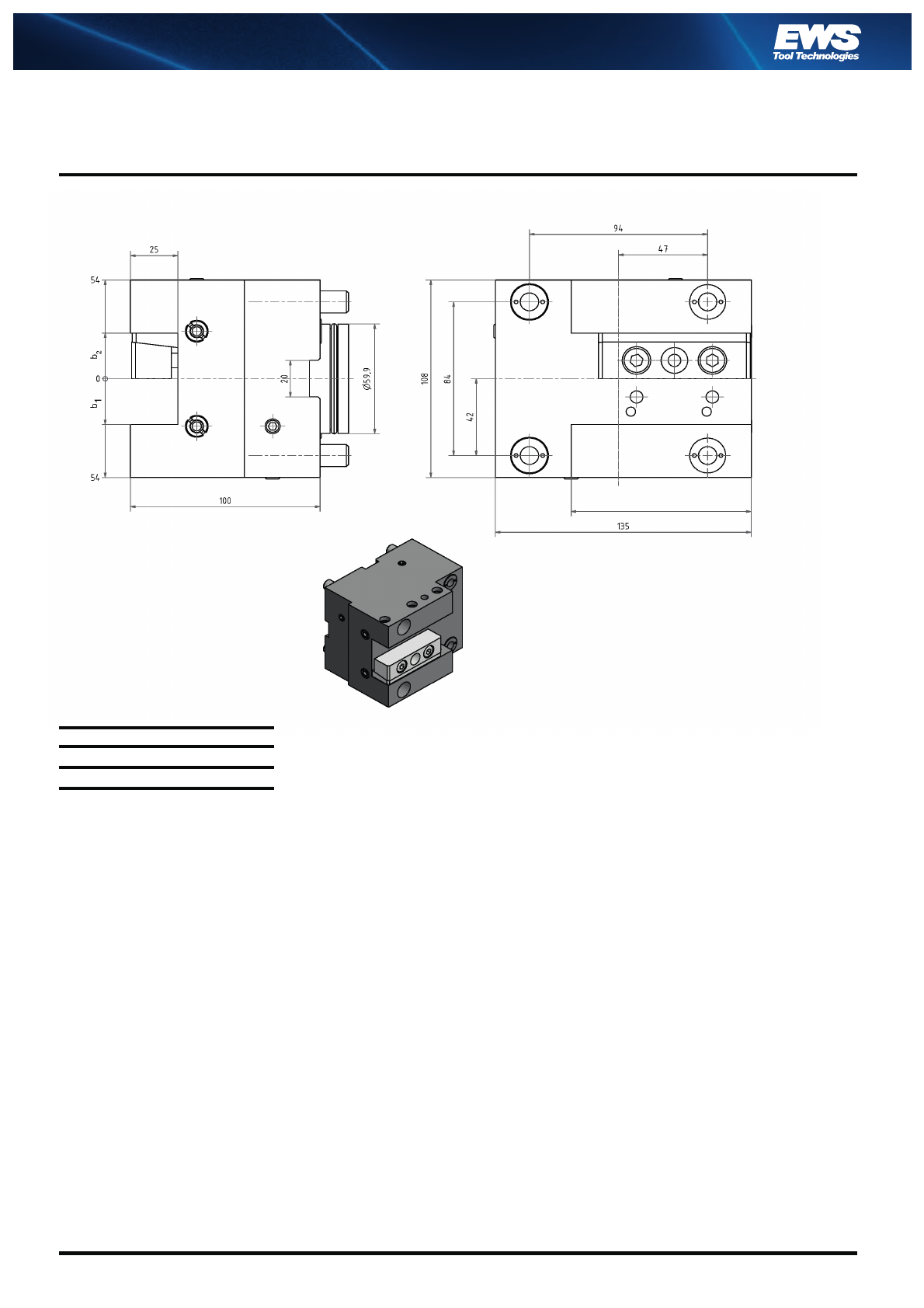

Werkzeughalter

vorbearbeitet

Toolholder blank Ébanche de porte-outil

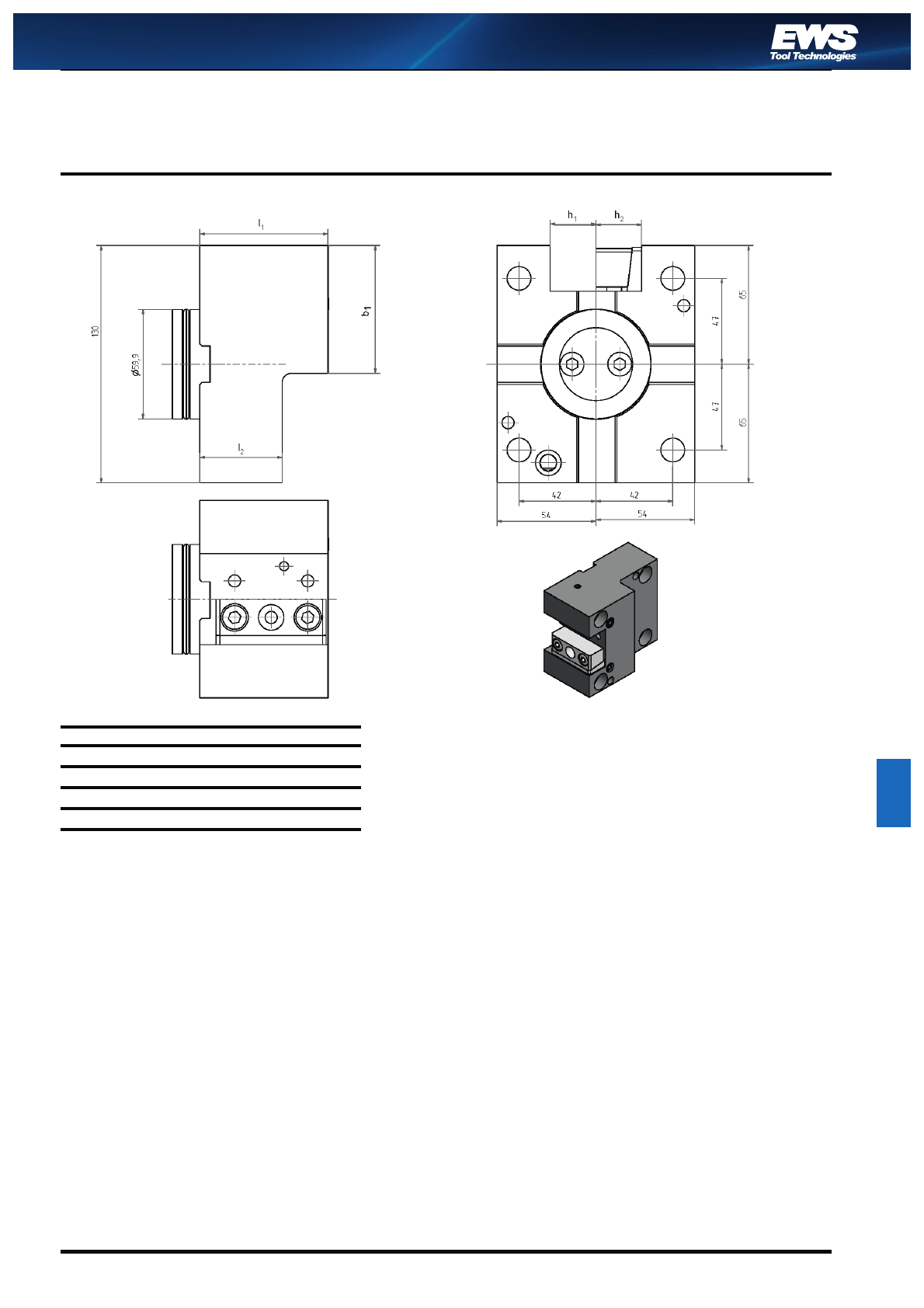

Bohrstangenaufnahme Boring bar holder Porte barre dalésage

Nr. / No.

ABC 75.108

Nr. / No.

19. ABC 32

108

ø32H7

Precision meets Motion

64.7

Ausgleichhalter

Werkzeugaufnahme

für VDI 20 Werkzeuge

Adaptor

Tooladaptor for

VDI 20 Tool holders

Adapteur

pour VDI 20

Bohrhalter Drillholder Porte-foret

Nr. / No.

WA 20 ABC

Nr. / No.

31. ABC 25

" #

0%

&

ø2 - ø16

ø32 H7

36,6

74.7

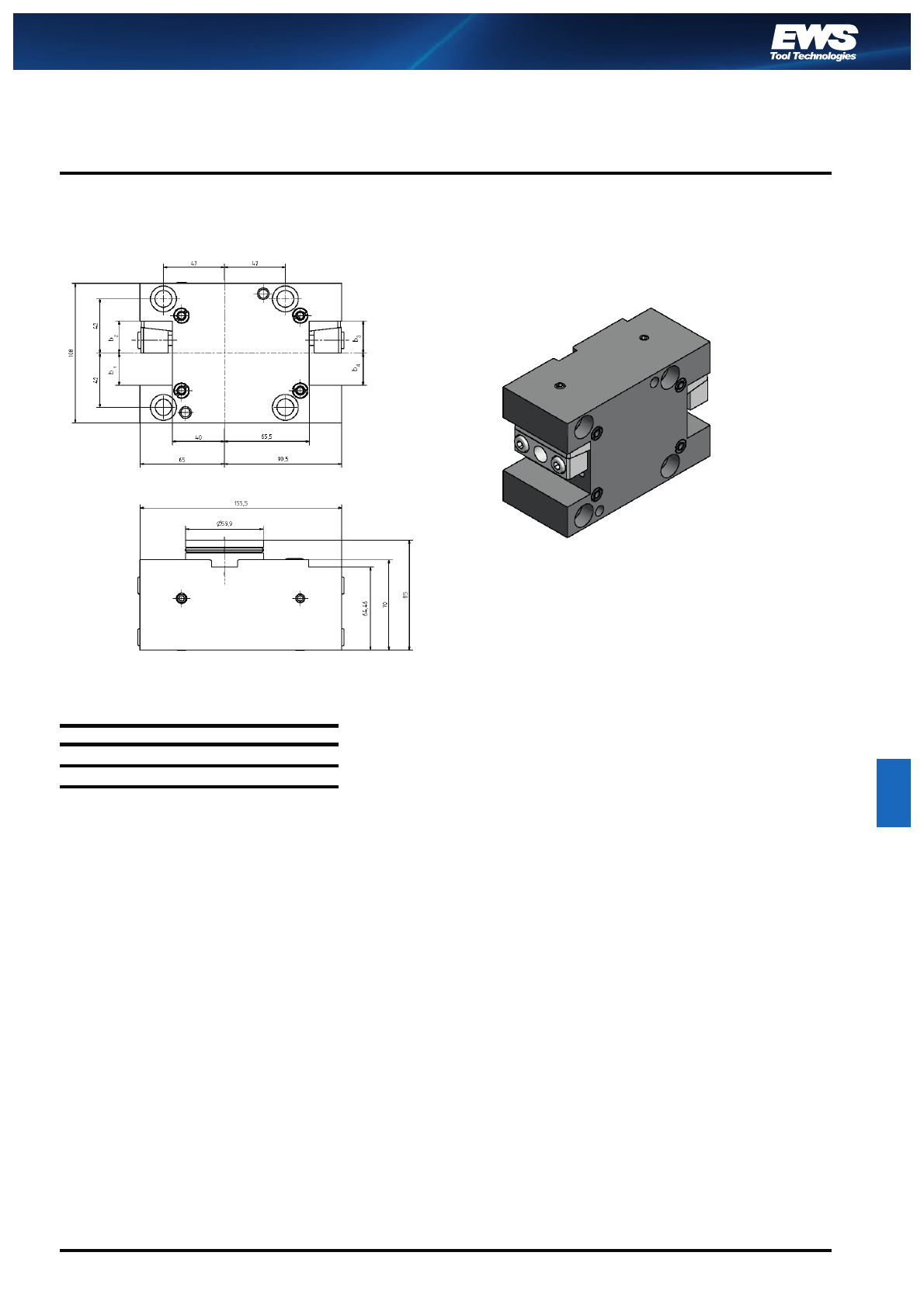

Abdeckplatte Plate Flasque

Pinole

für Hinterbohreinrichtung

zur Aufnahme von VDI 20 Werkzeugen

Sleeve

for backside machining

with VDI 20 toolholders

Adapteur

pour VDI 20

Nr. / No.

WA 20P ABC

Nr. / No.

29. ABC

110

ø40h6

(58)

108

(40)

287

327

Precision meets Motion

4.79.

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.2520 ABC 1:1 6000 16 LS20/HS40 RD/ER 20 428E (1-13)

Bestell Nr.

Order No. idxx

nmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.2520 ABC AM 1:1 35 78 27 6000 16 220/HS40 RD/ER 20 428E (1-13)

40.2525 ABC 1:1 42 79 28 6000 16 225/HS40 RD/ER 25 430E (2-15)

62 66

ø37

ø25h6

62 x

ød

ø25h6

24.79.

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No. id

nmax

[1/min]

Tmax

[Nm]

40.2516 WN ABC 1:1 16 6000 16

40.2512 WN ABC 1:1 12 6000 16

40.2510 WN ABC 1:1 10 6000 16

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

50.2516 ABC/1 1:2 12000 8 LS16/HS40 RD/ER 16 426E (1-10)

ød

ø25h6

ø48

62 83

NEWS

i = 1:2

ca. 35 85

28,8

ø25

ø40

ø24

ø110

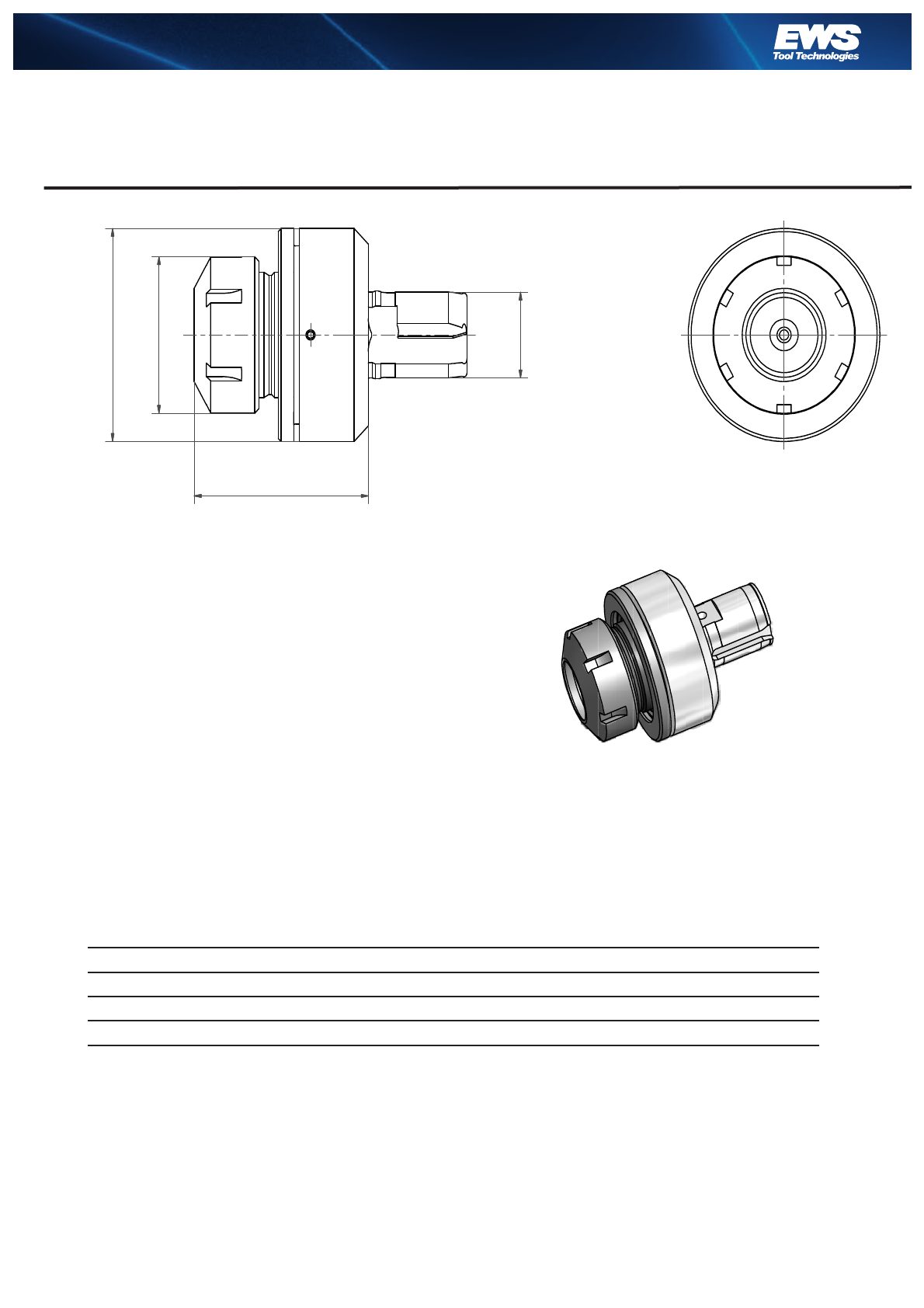

Spannzangenfutter ER16A

Spannbereich 0,5 - 10

Drehrichtung:

Antrieb ungleich Abtrieb

ähnlich DIN 69880

(INDEX-Rev. G200)

Precision meets Motion

4.79.

Axial

Gewindebohrkopf

Axial

tapping head

Tête de

taraudage

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage et

fraisage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

41.2520 ABC 1:1 6000 16 GS30/GS22 RD/ER 20 428E (1-13)

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

60.2520 ABC (V) 1:1 6000 16 GS30/HS40 RD/ER 20 428E (1-13)

60.2520 ABC/1 (V) 1:2 12000 16 GS30/HS40 RD/ER 20 428E (1-13)

60.2520 ABC/2 (V) 2:1 6000 32 GS30/HS40 RD/ER 20 428E (1-13)

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 60.2520 ABC V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 60.2520 ABC V

(licence Index)

62 79

Zug 8 mm

ø35

ø25h6

102

ø25h6

ø35 70

44.79.

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage et

fraisage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage et

fraisage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

60.2525 ABC (V) 1:1 6000 16 225/HS40 RD/ER 25 430E (2-16)

60.2525 ABC/2 (V) 2:1 6000 32 225/HS40 RD/ER 25 430E (2-16)

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

60.2516 WN ABC (V) 1:1 6000 16

60.2516 WN ABC/2 (V) 2:1 6000 32

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 60.2525 ABC V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 60.2525 ABC V

(licence Index)

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 60.2516 WN ABC V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 60.2516 WN ABC V

(licence Index)

Andere ø auf Anfrage / Other ø on request.

103

ø25h6

ø42 70

ø25

ø16

ø48

Precision meets Motion

4.79.

Radial

Gewindebohrkopf

Radial

tapping head

Tête de taraudage

radial

Radial

Fräskopf

Radial

milling head

Tête

fraisage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

61.2520 ABC (V) 1:1 6000 16 GS30/GS22 RD/ER 25 428E (1-13)

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

62.2516 ABC (V) 1:1 6000 25

62.2516 ABC/2 (V) 2:1 6000 40

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 61.2520 ABC V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 61.2520 ABC V

(licence Index)

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 62.2516 ABC V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 62.2516 ABC V

(licence Index)

ø25h6

75,5

115,5

ø35

ø25h6

Andere ø verfügbar

Other ø available

Autre ø possible

64.79.

Radial Bohr- und Fräskopf

180°°

°°

° schwenkbar

Radial drilling and milling

head, swivel 180°°

°°

Tête de perçage et

fraisage radial, pivotante 180°°

°°

Radial Scheiben-

fräserkopf

Radial drilling head

for side milling cutters

Tête de fraisage radial

pour fraise scie

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Fräswelle ø

Milling arbor ø

Mandrins de fraise ø

64.25.. ABC 2,55:1 2000 40 13 / 16 / 22

Fräserwelle ø bei Bestellung angeben.

Milling arbor ø please inform in case of order.

Beispiel / Example 64.2516 ABC

32 x1

105

28,5

ø25

Bestell Nr.

Order No. iXX

1X2

63.2516 ABC/1 1:2 100 51 25

63.2520 ABC 1:1 115 58 26

Bestell Nr.

Order No.

nmax

[1/min]

Tmax

[Nm]

Spannzange (siehe 1.27)

Collet (see 1.27)

63.2516 ABC/1 10000 6 RD/ER 16 426E (1-10)

63.2520 ABC 5000 16 RD/ER 20 428E (1-13)

114,5

99,5

79,5

Feinverstellung

Fräserwelle d

auswechselbar

ø25h6

32,5

Precision meets Motion

4.79.

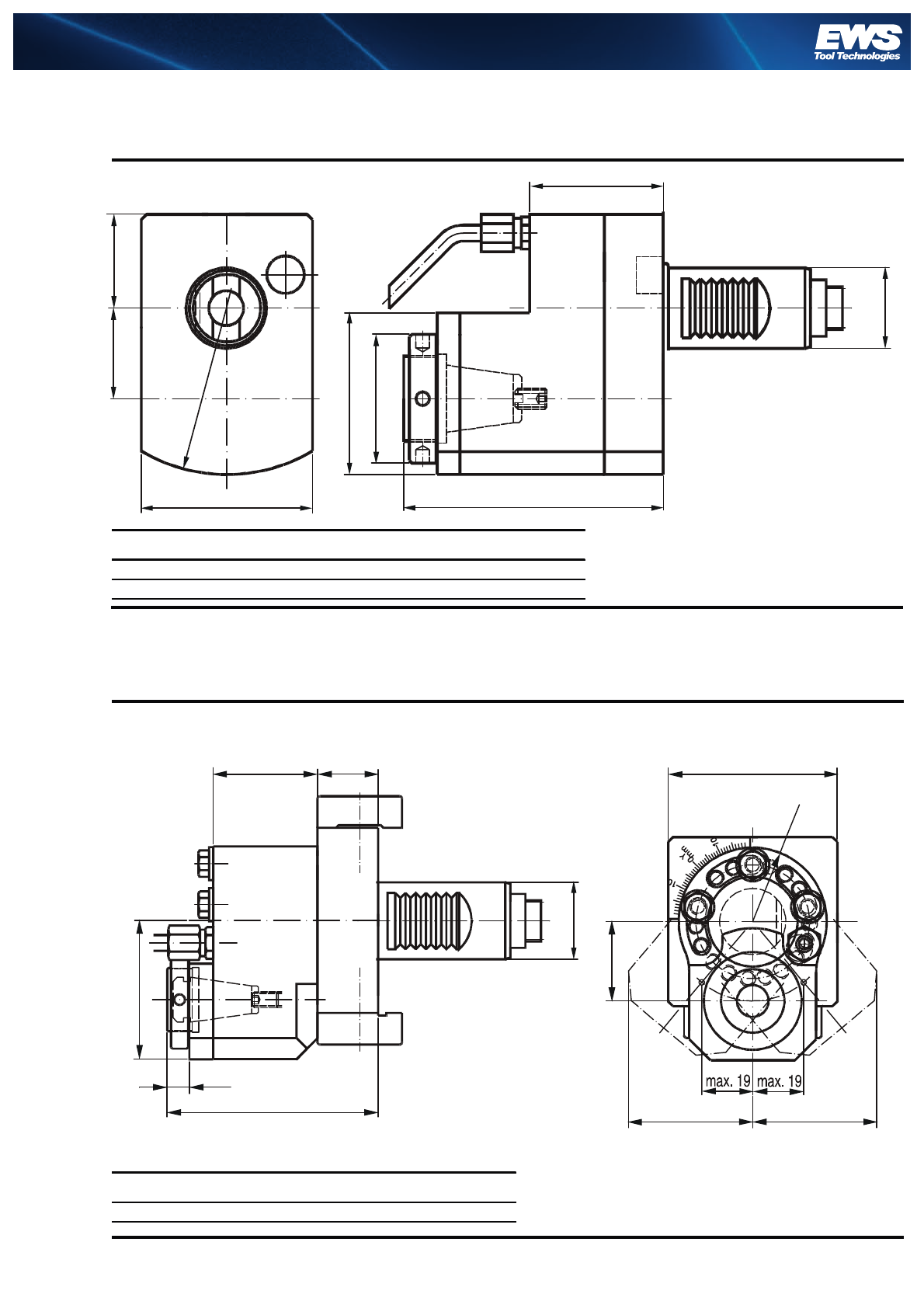

Querfräskopf Angle milling head Tête de fraisage

angulaire

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

65.2520 ABC 2:1 6000 32 LS20/ RD/ER 20 428E (1-13)

Für Maschinen ohne Y-Achse

For machines without Y-axis

Axial Bohr-

und Fräskopf

y-verstellbar

Axial drilling and

milling head

y-axis adjustable

Tête de perçage

et fraisage axial

y-axis adjustable

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Spannzange (siehe 1.27)

Collet (see 1.27)

56.2516 ABC 1:1 6000 16 RD/ER 16 426E (1-10)

109

32,5

ø25h6

115

39,5

52,5

8,5

21 64

ca. 47 ca. 47

R28

84.79.

Axial Fräskopf Axial milling head Tête de fraisage

axial

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage axial

Fräshaltestück

zu 42.2500 ABC

Milling arbor inserts

for 42.2500 ABC

Adapteur de fraisage

pour 42.2500 ABC

ød

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Spannzange (siehe 1.27)

Collet (see 1.27)

50.2525 ABC/2 2:1 3000 40 RD/ER 25 430E (2-16)

ø25

52 50

60,25

ø48

(97)

R62

64 97 58,5

ø50

ø25

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

42.2500 ABC 1:1 6000 25

Bestell Nr.

Order No. dx

501.0507 13 24

501.0510 16 29

501.0520 22 31

501.0530 27 33

Precision meets Motion

Statische- und angetriebene Werkzeuge Schaft Ø25 für:

Static and driven tools shank Ø25 for:

Porte-outils statiques et motorisés VDI25 pour:

Index G250, G300, V250, V300

Precision meets Motion

Ausgleichhalter

für Werkzeugaufnahmen

mit Schaft nach DIN 69880

ø 30 x 55

Adaptor

for toolholders

DIN 69880 shaft 30

Adapteur

pour VDI 20

Bohrhalter Drill Holder Porte-foret

Nr. / No.

WA 3030 G300 R (V)

WA 3030 G300 L (V)

WA 3030 G300 RL (V)

Ausführung R wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L spiegelbildlich

left hand design reversed

à gauche inversé

Ausführung RL mit doppelverzahntem DIN-Shaft

with doubletoothed DIN shaft

universelle pour broche et contre-broche

Ausführung R wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L spiegelbildlich

left hand design reversed

à gauche inversé

Ausführung RL mit doppelverzahntem DIN-Shaft

with doubletoothed DIN shaft

universelle pour broche et contre-broche

Nr. / No.

d2 Spannbereich

d2 clamping range

d2 capacité l1l2

Spannzange

Collet

Pince

31.3032 G300 R (V)

3 - 20 54 91,5 320 470 E

31.3032 G300 L (V)

3 - 20 54 91,5 320 470 E

31.3032 G300 RL (V)

3 - 20 54 91,5 320 470 E

31.3040 G300 R (V)

4 - 26 58 95,5 400 472 E

31.3040 G300 L (V)

4 - 26 58 95,5 400 472 E

31.3040 G300 RL (V)

4 - 26 58 95,5 400 472 E

Mit V-Leisten,

bitte hinter Bestell-Nr. angeben,

z.B. WA 3030 G300 R V

With V-plates,

please add V behind the part No.

for example WA 3030 G300 R V

Mit V-Leisten,

bitte hinter Bestell-Nr. angeben,

z.B. 31.3032 G300 R V

With V-plates,

please add V behind the part No.

for example 31.3032 G300 R V

120

ø30

123,5

ø30

Precision meets Motion

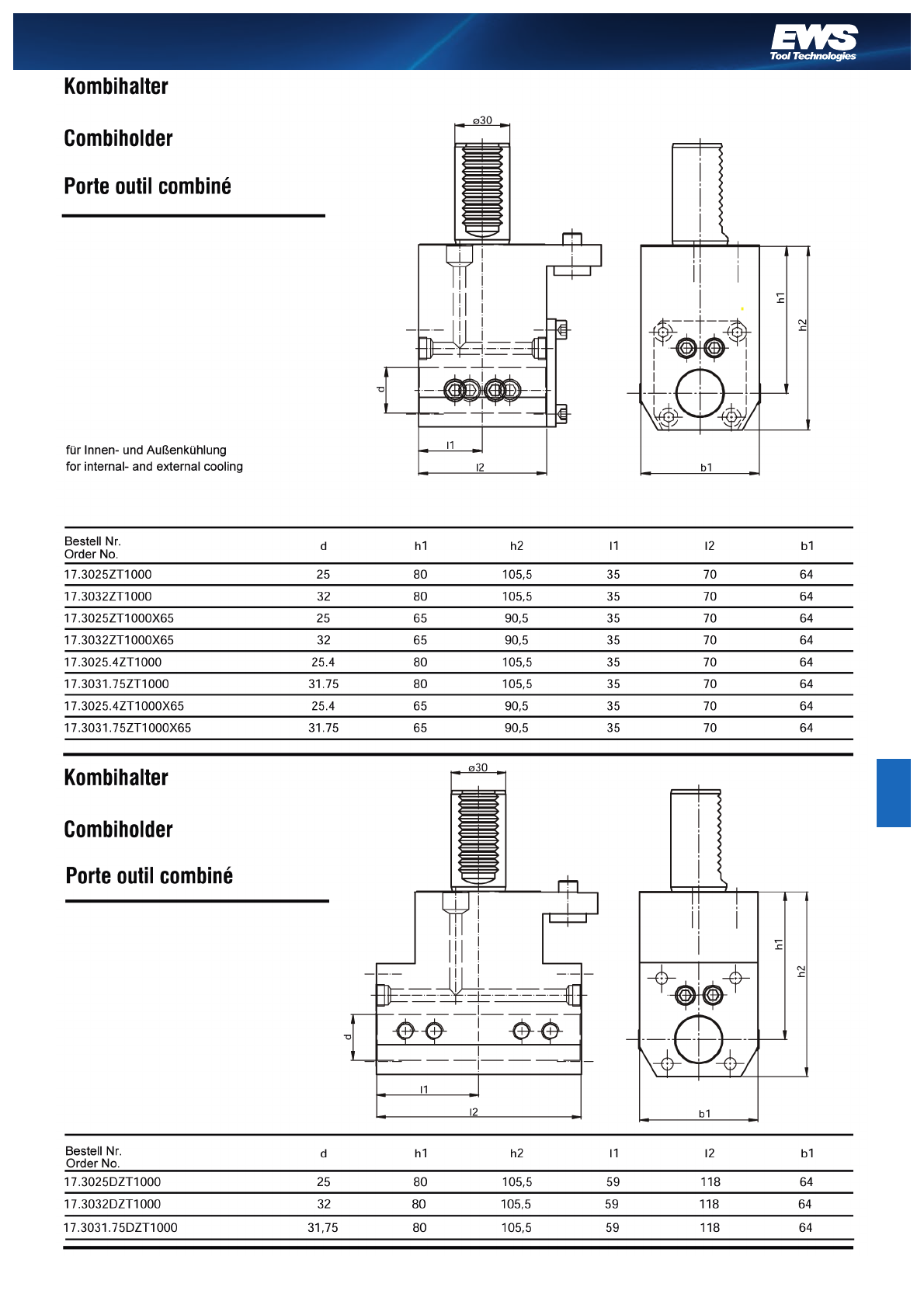

ombihalter Combi toolholder Porte-outil combiné

Für Haupt- und Gegenspindel

For main and subspindle

Pour broche principal et contre-broche

ufnahmehülsen Adaptor Sleeve Douille de réduction

ohrer-Einsatzhülsen Drill Insert Sleeves Douille pour foret

ewindeschneid-

chnellwechselfutter Thread Cutting

quick-change Chuck Porte foret pour taraud

à serrage rapide

endelhalter Floating Reamer Holder Mandrins flottant

Nr. / No.

d2Spannzange / Collet / Pince

0250025

1 - 16 250 430 E

Nr. / No.

l1M

WFLK 1/25 41 M3 - M12

WFLK 2/25 64 M8 - M20

Nr. / No.

QT 831

QT 832

Nr. / No.

d1d2d3l1l2

28.2520 S 25 20 29 50 50

28.2516 S 25 16 29 50 46

28.2512 S 25 12 29 50 46

28.2510 S 25 10 29 50 46

28.2508 S 25 08 29 50 46

Mit V-Leisten,

bitte hinter Bestell-Nr. angeben,

z.B. 17.3025 G300 V

With V-plates,

please add V behind the part No.

for example 17.3025 G300 V

Nr. / No.

l1l2

17.3025 G300 (V)

90 115

17.3025 L G300 (V)

100 125

ø25

ø30

ø25

Precision meets Motion

Kombihalter

Combi toolholder Porte-outil combiné

usdrehhalter

IN 1835 E Boring Tool Holder

DIN 1835 E Porte-outil d’alésage

DIN 1835 E

Nr. / No.

l1l2d

17.3040 G300 (V)

90 123,5 40

17.3032 G300 (V)

90 115 32

17.3025 G300 (V)

90 115 25

17.3020 G300 (V)

90 115 20

17.3016 G300 (V)

90 115 16

17.3032 L G300 (V)

100 125 32

Weitere Abmessungen auf Anfrage.

Further dimensions on request.

Autre dimensions sur demande.

Für Haupt- und Gegenspindel

For main and subspindle

Pour broche principal et contre-broche

Nr. / No.

28.3206 G200 06

28.3208 G200 08

28.3210 G200 10

28.3212 G200 12

28.3216 G200 16

28.3220 G200 20

28.3225 G200 25

28.3225,4 G200 25,4 (1")

Nr. / No.

27.3006 WN G300R (V) 6

27.3008 WN G300R (V) 8

27.3010 WN G300R (V) 10

27.3012 WN G300R (V) 12

27.3014 WN G300R (V) 14

27.3016 WN G300R (V) 16

27.3020 WN G300R (V) 20

27.3025 WN G300R (V) 25

Mit V-Leisten,

bitte hinter Bestell-Nr. angeben,

z.B. 17.3040 G300 V

With V-plates,

please add V behind the part No.

for example 17.3040 G300 V

Mit V-Leisten,

bitte hinter Bestell-Nr. angeben,

z.B. 27.3006 WN GR V

With V-plates,

please add V behind the part No.

for example 27.3006 WN GR V

ø32

ød

ø40

ø30

115

ø30

RL: mit doppelverzahntem DIN-Schaft

with doubletoothed DIN shaft

universelle pour broche et contre-broche

Precision meets Motion

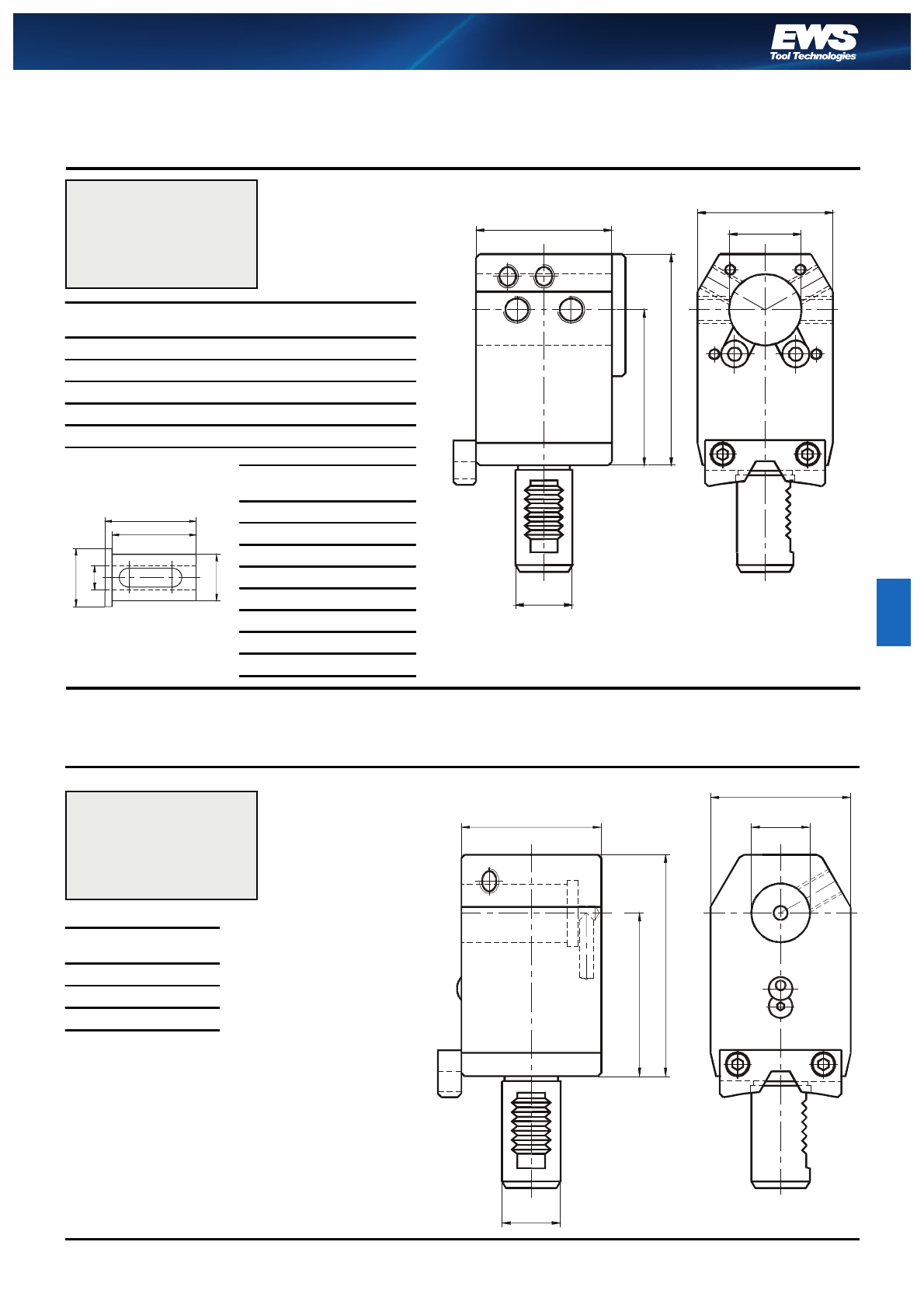

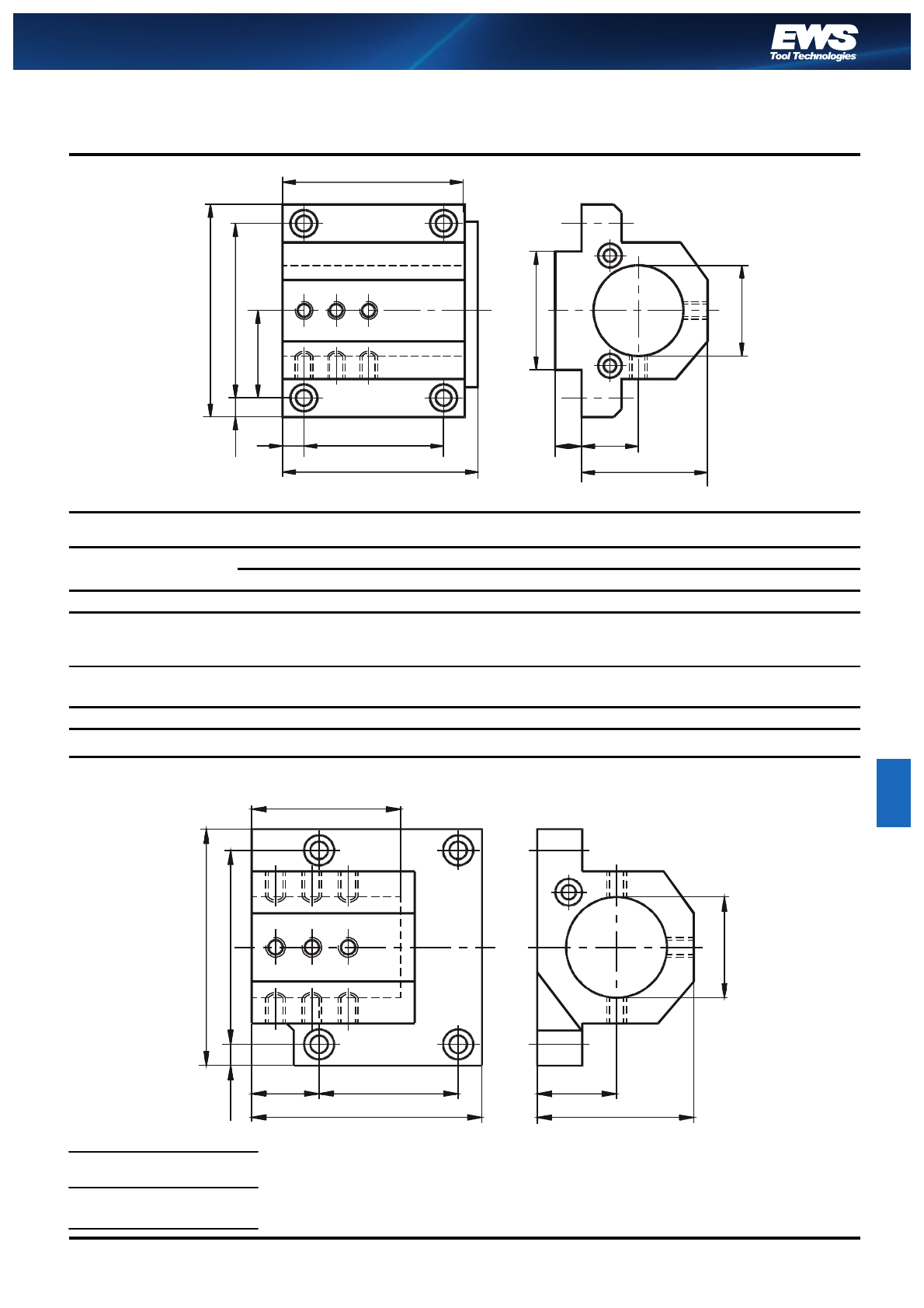

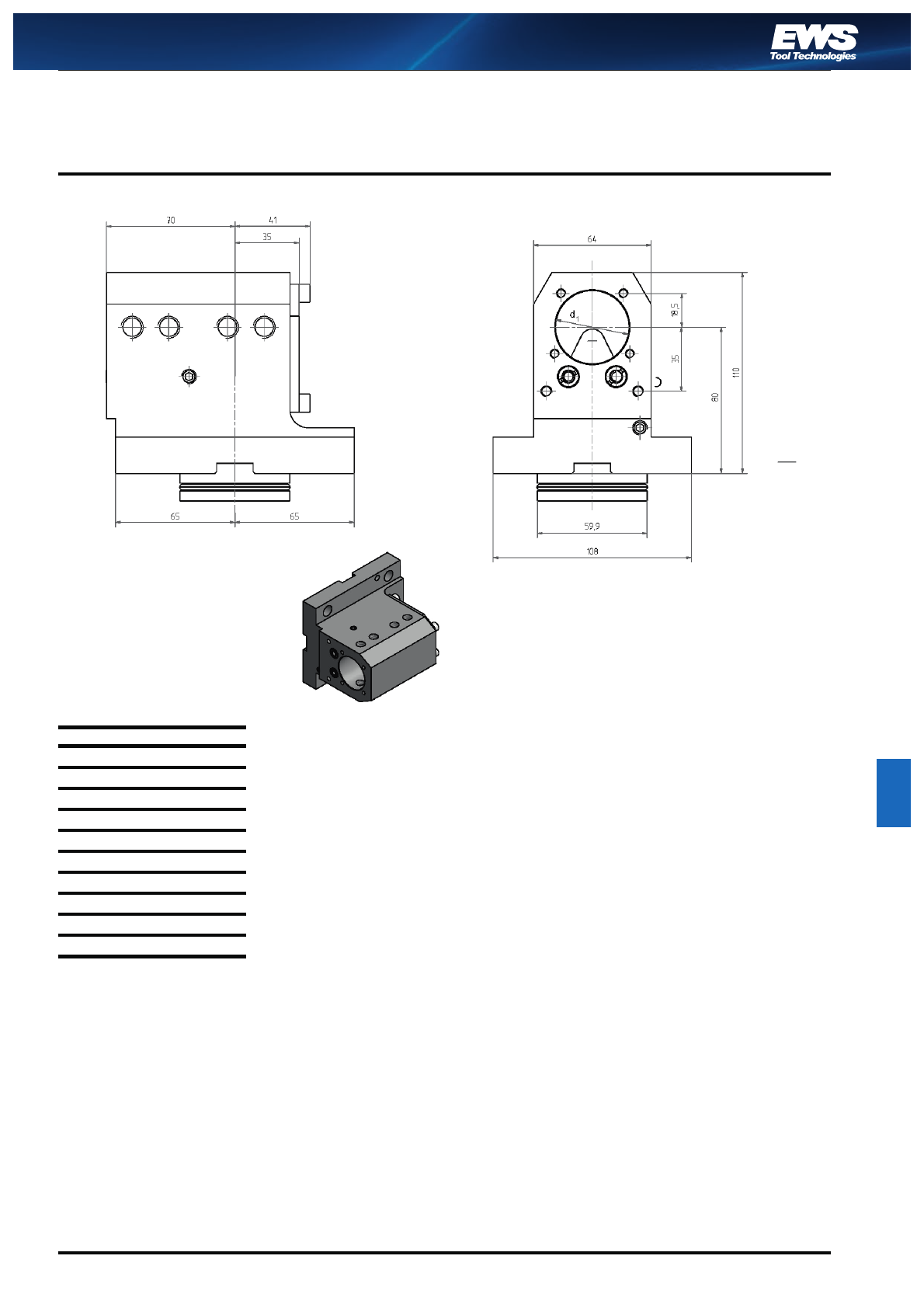

usdrehhaltestück

oring Tool Block

upport d’alésage

Ausführung R wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L spiegelbildlich

left hand design reversed

à gauche inversé

Ausführung RL mit doppelverzahntem DIN-Shaft

with doubletoothed DIN shaft

universelle pour broche et contre-broche

Nr. / No.

220.1000 G300 R (V)

220.1000 G300 L (V)

220.1000 G300 RL (V)

Nr. / No.

d2 Spannbereich

d2 clamping range

d2 capacité l1

Spannzange

Collet

Pince

20.650

220.1010 0,5 - 10 36 160 426 E

20.650

220.1020 1 - 16 41 25 430 E

Nr. / No.

20.650

220.1030

Nr. / No.

25.500 G300-26 26

25.500 G300-32 32

25.500 G300-42 42

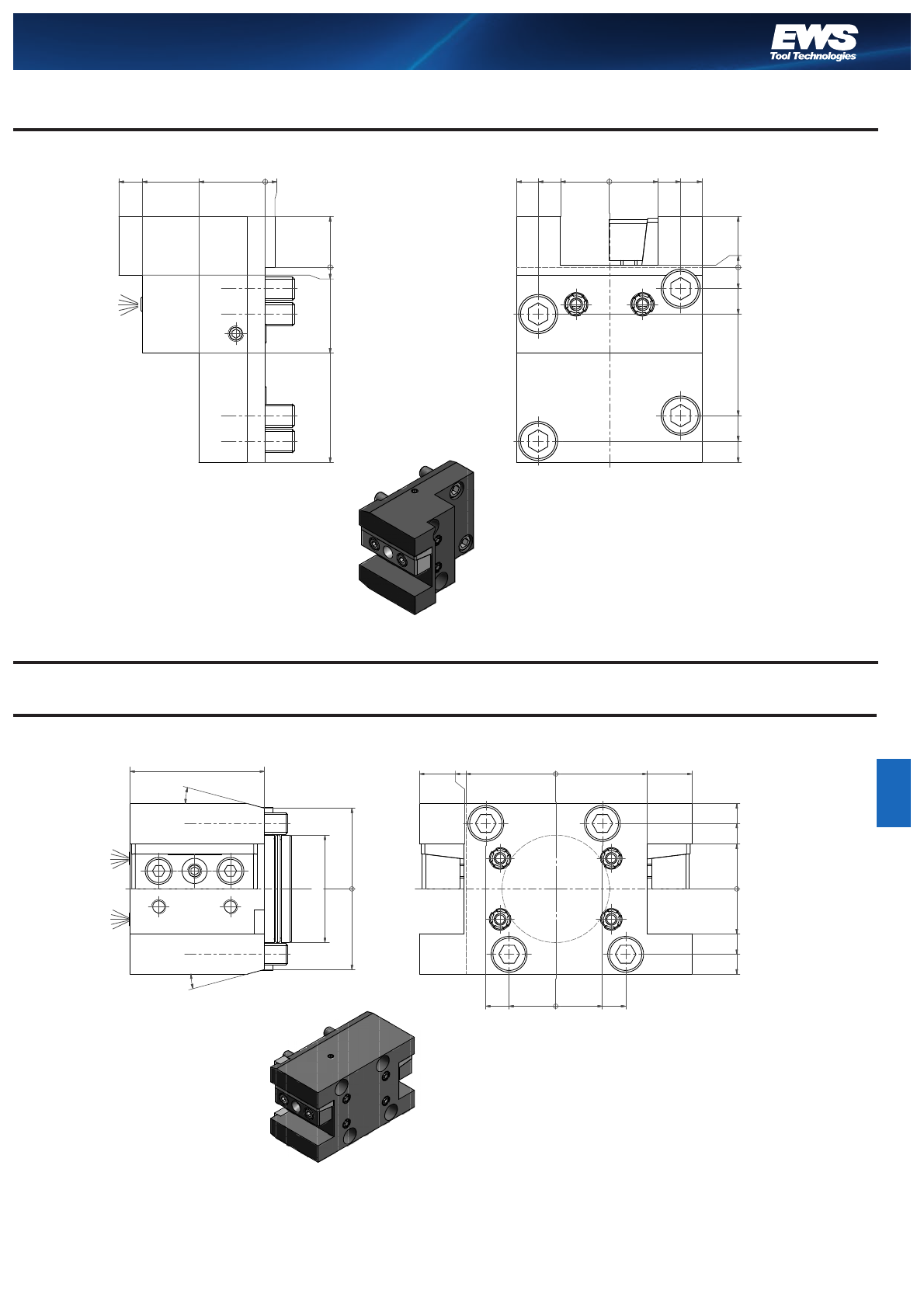

usdrehhalter

it Höhenverstellung Boring Tool Holder

with height adjustment Porte-outil d’alésage

avec hauteur réglable

ø30

116,5

ø30

ø20

Mit V-Leisten,

bitte hinter Bestell-Nr. angeben,

z.B. 17.3040 G300 V

With V-plates,

please add V behind the part No.

for example 17.3040 G300 V

Werkstoffanschlag

Stock stop

Porte-outil à buté de longueur

Precision meets Motion

25 40

Stechhalter

it Höheneinstellung InfeedTool Holder

with height adjustment Porte-outil de plongée

à reglage vertical de

centrage

Ausführung R wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L spiegelbildlich

left hand design reversed

à gauche inversé

Ausführung RL mit doppelverzahntem DIN-Shaft

with doubletoothed DIN shaft

universelle pour broche et

contre-broche

Nr. / No.

310.0800 G300 R (V)

310.0900 G300 L (V)

310.G300 RL (V)

*R wie gezeichnet / right hand design as shown / à droite suivant croquis

*L spiegelbildlich / left hand design reversed / à gauche inversé

Nr. / No.

300.0980 R*

300.0981 R*

300.0980 L*

300.0981 L*

Nr. / No.

25.701

1661.10

Nr. / No.

25.704

1661.40

25.705

1661.70

Nr. / No.

25.703

1661.30

Nr. / No.

230.0010

techhaltestück InfeedTool Block Support outil de plongée

trehlhaltestück Chaser Block Support outil à fileter

Mit V-Leisten,

bitte hinter Bestell-Nr.

angeben, z.B.

310.0800 G300 R V

With V-plates, please

add V behind the part

No. for example

310.0800 G300 R V

ø30

Precision meets Motion

4.85

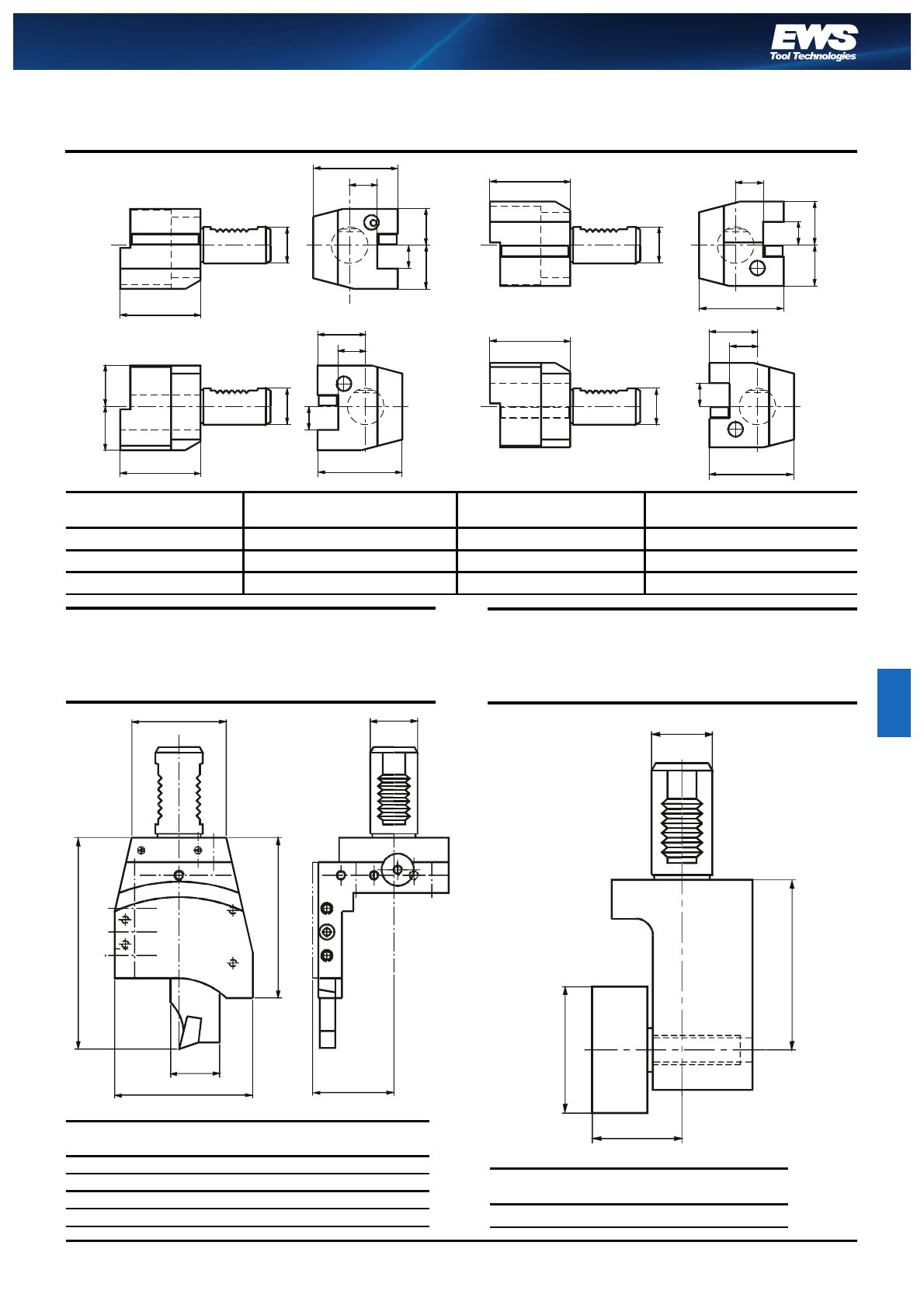

Drehhalter

Turning Tool Holder Porte-outil de tournage

ierkant

ueraufnahme Turning tool radial Porte-outil carré

Nr. / No.

5.3025 G300 wie gezeichnet / as shown

suivant croquis

6.3025 G300

spiegelbildlich / reversed

inversé

5.3025 G300 RL

mit doppeltverzahntem

DIN-Schaft

with doubletoothed DIN shaft

universelle pour broche et

centre-broche

oppel-Drehhalter Double turning

toolholder Porte-outil double coté

Nr. / No.

15.3025 G300

ø30

h7 h6

h6h7

Form C1

Form C2

Form C3

Form C4

ø30

h6 h5

ø30

22,8

22,2 22,2

125

Nr. / No.

h1h5h6h7b3b4b5

Form C1

1.3020/16

20 28 38 -- 17 -- --

1.3025 G300

25 34,5 46 -- 17,2 -- --

Form C2

4.3020/16 20 28 38 -- -- 76 41

4.3025 G300 25 34,5 46 -- -- 81 46

Form C3

2.3020/16 20 -- 38 35 17 -- --

2.3025 G300 25 -- 46 34,5 17 -- --

Form C4

3.3020/16

20 -- 38 35 -- 76 41

3.3025 G300

25 -- 46 34,5 -- 75 46

Precision meets Motion

4.90.

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

NEWS

i = 1:3

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.3025 G300 1:1 6000 25 225/HS40 RD/ER 25 430E (2-16)

40.3016 G300/13 1:3 18000 5 Abmessungen auf Anfrage

Dimensions on request

ø42

ø30h6

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.3020K G300 1:1 6000 20 LS20/HS40 RD/ER 20 428E (2-13)

ø37

ø28

ø30h6

Precision meets Motion

24.90.

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No. dinmax

[1/min]

Tmax

[Nm]

40.3016 WN G300 16 1:1 6000 25

40.3020 WN G300 20 1:1 6000 25

NEWS

i = 1:2

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Key-set

Spannzange (siehe 1.27)

Collet (see 1.27)

50.3016 G300/1 1:2 12000 8 LS16/HS40 RD/ER 16 426E (1-10)

28,8

ø24

ø30h6

ø40

ø110

62 83,5

ø30h6

ød

Precision meets Motion

4.90.

Axial

Gewindebohrkopf

Axial

tapping head

Tête de

taraudage

Radial Bohr-

und Fräskopf

Radial drilling and

milling head

Tête de perçage

et fraisage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

rder No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Key-set

Spannzange (siehe 1.27)

Collet (see 1.27)

41.3025 G300 1:1 6000 16 225/GS22 RD/ER 25 430 E (2-16)

Bestell Nr.

rder No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Key-set

Spannzange (siehe 1.27)

Collet (see 1.27)

0.3025 G300 (V) 1:1 6000 25 225/HS40 RD/ER 25 430E (2-16)

0.3025 G300/2 (V) 2:1 6000 32 225/HS40 RD/ER 25 430E (2-16)

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 60.3025 G300 V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 60.3025 G300 V

(licence Index)

ø30h6

ø42

8 mm

Tension 8 mm

ø42

ø30h6

Precision meets Motion

44.90.

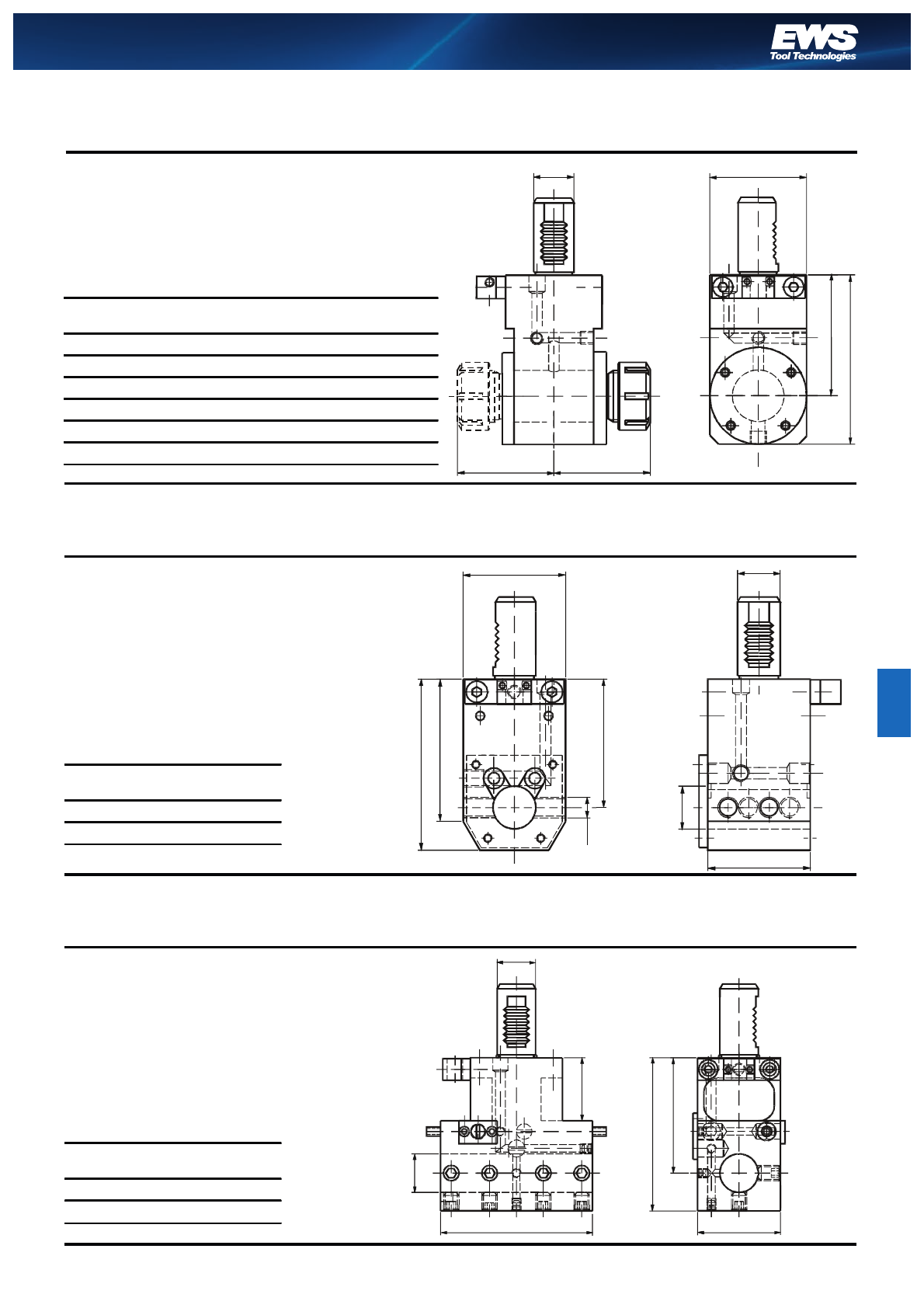

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage

et fraisage radial

Radial Bohr-

und Fräskopf

Radial drilling and

milling head

Tête de perçage

et fraisage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no. Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 60.3016 WN G300 V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 60.3016 WN G300 V

(licence Index)

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 60.3020 G300/1 V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 60.3020 G300/1 V

(licence Index)

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Key-set

Spannzange (siehe 1.27)

Collet (see 1.27)

60.3020 G300/1 (V) 1:2 12000 12 GS25/HS40 RD/ER 20 428 E (1-13)

Bestell Nr.

Order No. di nmax

[1/min]

Tmax

[Nm]

60.3016 WN G300 (V) 16 1:1 6000 25

60.3016 WN G300/2 (V) 16 2:1 6000 32

60.3020 WN G300/2 (V) 20 2:1 6000 32

ø35

ø30h6

ød

ø48

ø30h6

Precision meets Motion

4.90.

Radial

Gewindebohrkopf

Axial

tapping head

Tête de

taraudage radial

Radial

Fräskopf

Radial

milling head

Tête de

fraisage radial

Andere ø verfügbar

Other ø available

Autre ø possible

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 62.3016 G300 V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 62.3016 G300 V

(licence Index)

Mit V-Leiste, bitte V hinter

Bestell-Nr. angeben,

z.B. 61.3025 G300 V

(Lizenz Index)

With V-plate, please add

V behind the part No.

for ex. 61.3025 G300 V

(licence Index)

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Key-set

Spannzange (siehe 1.27)

Collet (see 1.27)

61.3025 G300 (V) 1:1 6000 25 225/GS22 RD/ER 25 430 E (2-16)

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

62.3016 G300 (V) 1:1 6000 25

62.3016 G300/2 (V) 2:1 6000 32

ø42

ø30h6

ø16

73,5

ø30h6

116

Precision meets Motion

4.90.

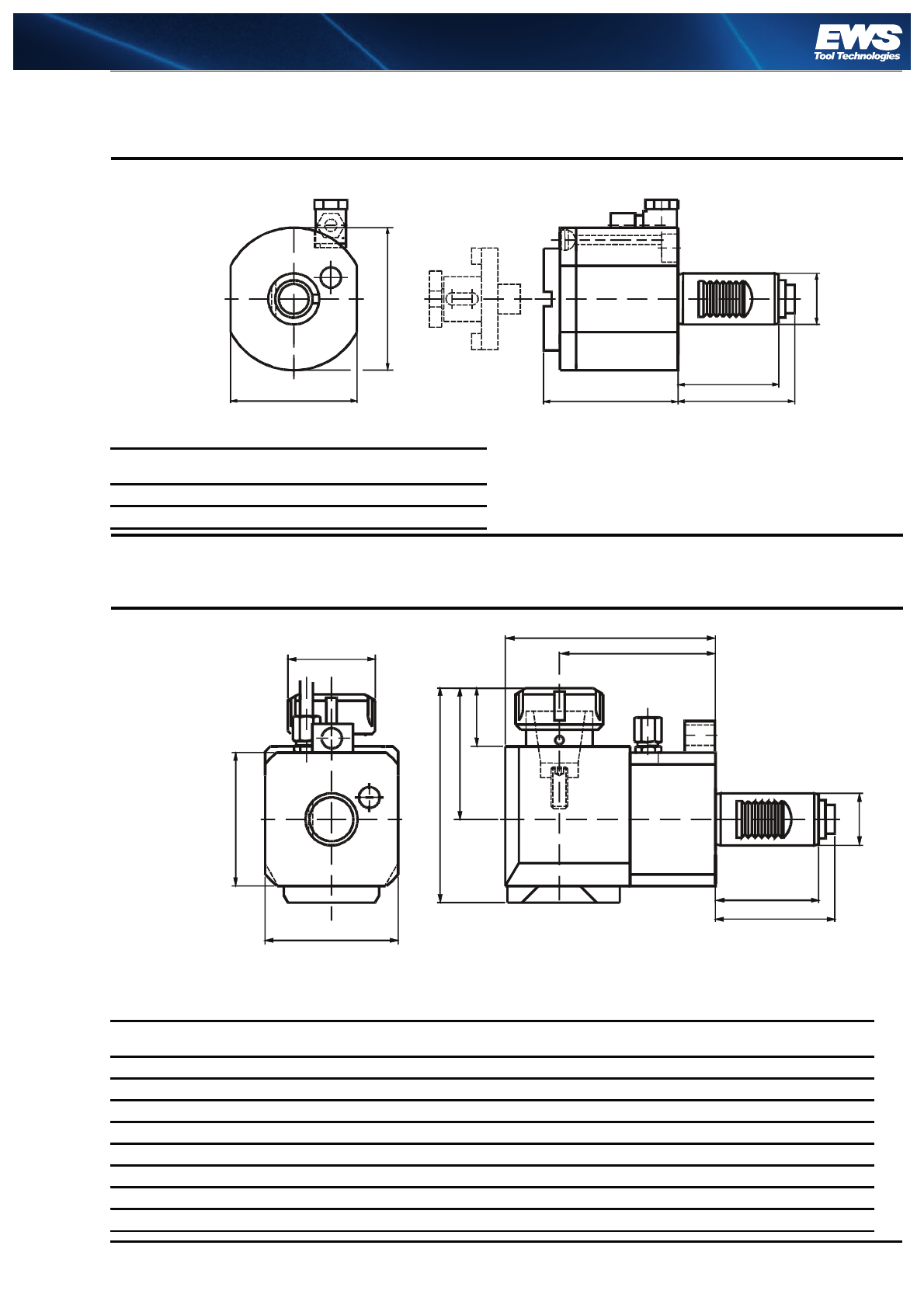

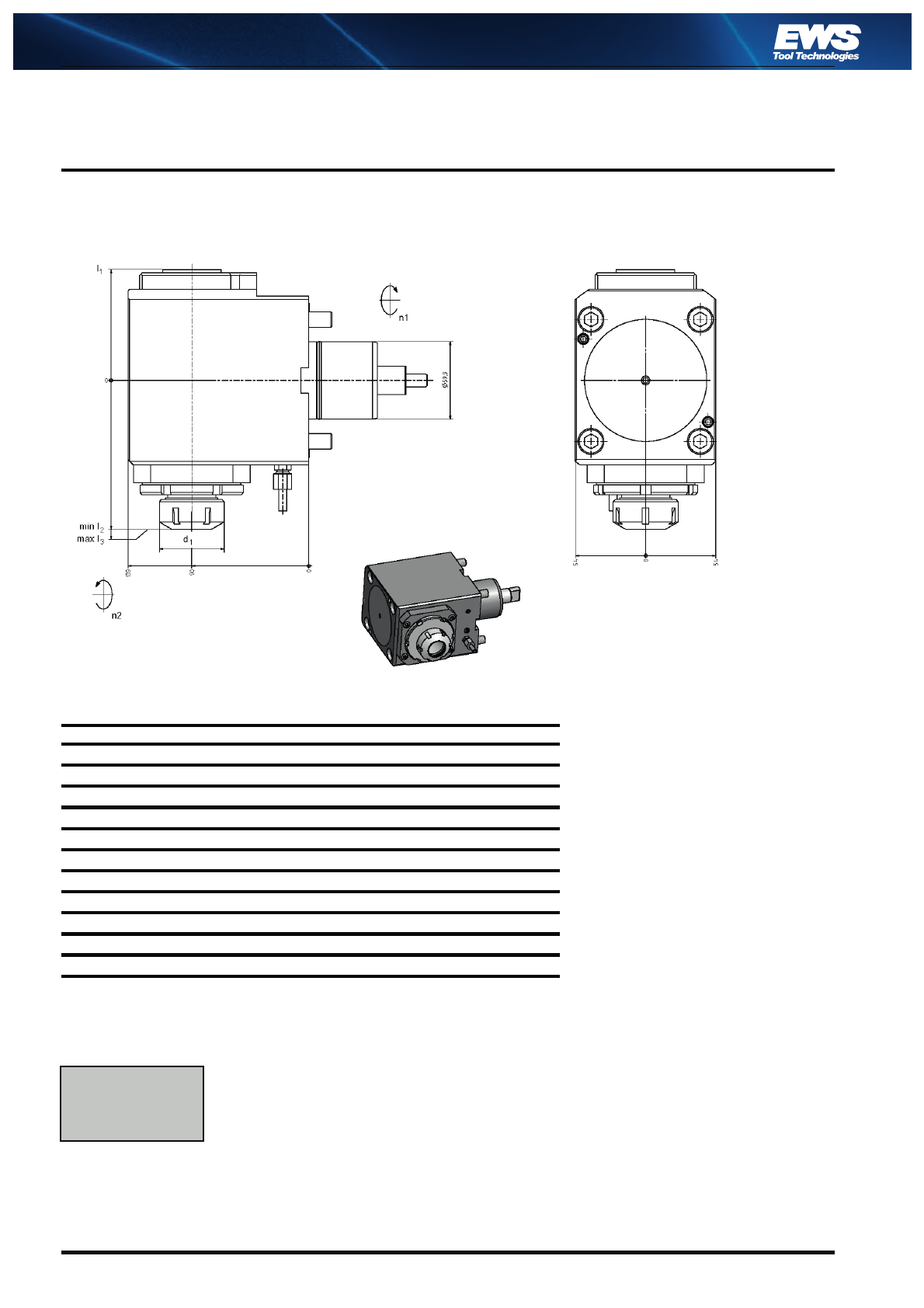

Radial Bohr- und Fräskopf

±105° schwenkbar

Radial drilling and milling

head swivel ±105°

Tête de perçage et

fraisage pivotante ±105°

Radial

Scheibenkopf

Radial drilling head

for side milling cutters Tête de fraisage radial

pour fraise scie

räswelle ø bei Bestellung angeben.

illing arbor ø please inform in case of order.

eispiel / Example: 64.3016 G300

32 28,5

105



105



ø30h6

ø35 42

50 32,5

ø30h6

30 49

Fräserwelle d

auswechselbar

Feinverstellung

122,5

Bestell Nr.

Order No.

nmax

[1/min] Tmax

[Nm] Spannzange (siehe 1.27)

Collet (see 1.27)

63.3016 G300/1

12000 8 RD/ER 16 426 E (1-10)

63.3020 G300

5000 16 RD/ER 20 428E (1-13)

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm]

Fräswelle ø

Milling arbor ø

Mandrins de fraise ø

64.30.. G300

2,55:1 2000 40 8 / 10 / 13 / 16 / 22

Bestell Nr.

Order No.

1x2i

63.3016 G300/1

53 102 25 1:2

63.3020 G300

60 117 26 1:1

Precision meets Motion

4.90.

Axial Bohr-

und Fräskopf

y-verstellbar

Axial drilling and

milling head

y-axis adjustable

Tête de perçage

et fraisage

y-axis adjustable

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de fraisage radial

pour fraise scie

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Spannzange (siehe 1.27)

Collet (see 1.27)

56.3016 G300 1:1 5000 16 RD/ER 16 426 E (1-20)

Bestell Nr.

Order No. inmax

[1/min]

Tmax

[Nm]

Spannzange (siehe 1.27)

Collet (see 1.27)

50.3025 G300/2 2:1 3000 40 RD/ER 25 430 E (2-16)

39,5 23 74,5 64

R28

ca. 47 ca. 47

52,5

8,5

6497

33,75

ø48

ø124

ø30

Precision meets Motion

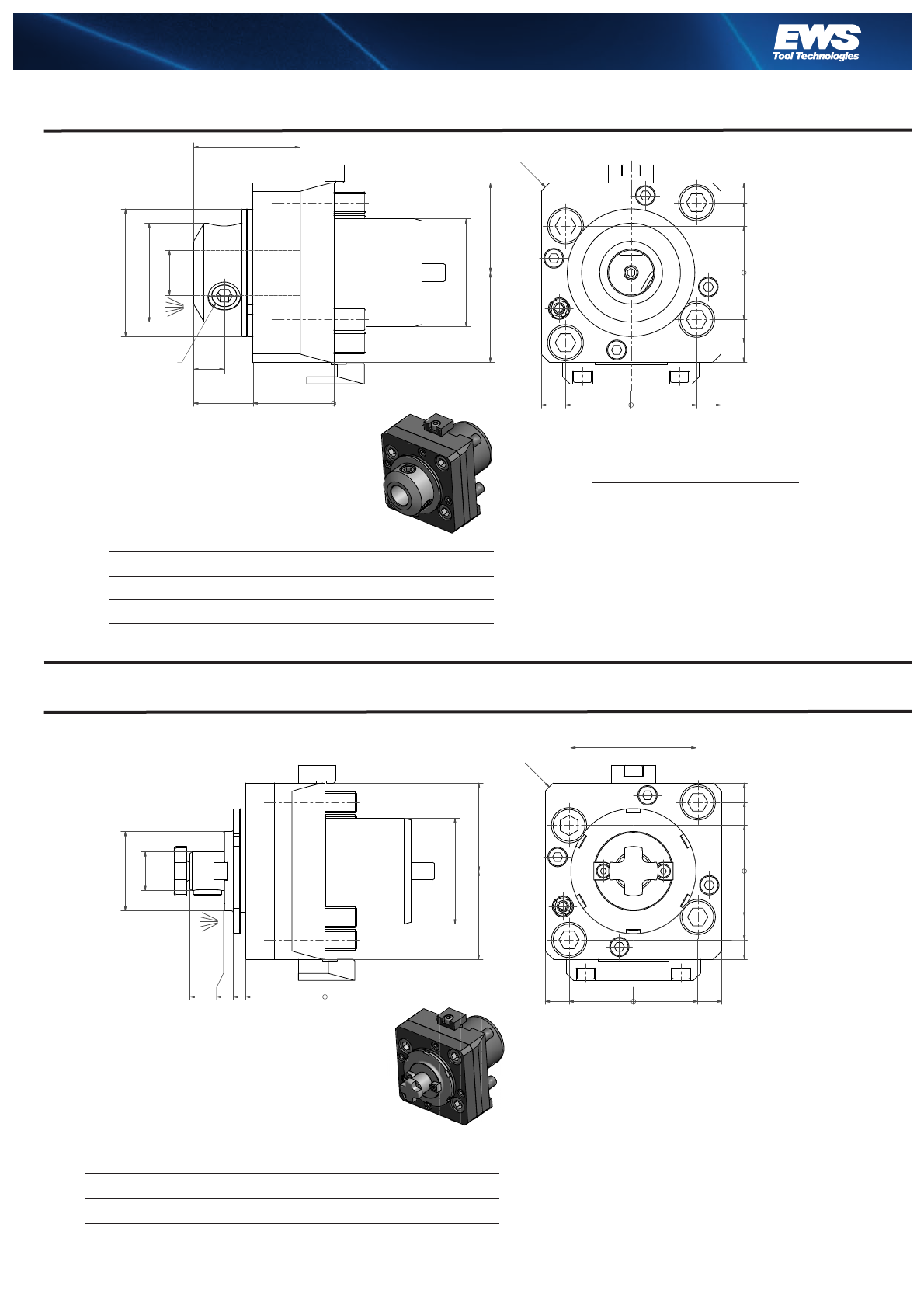

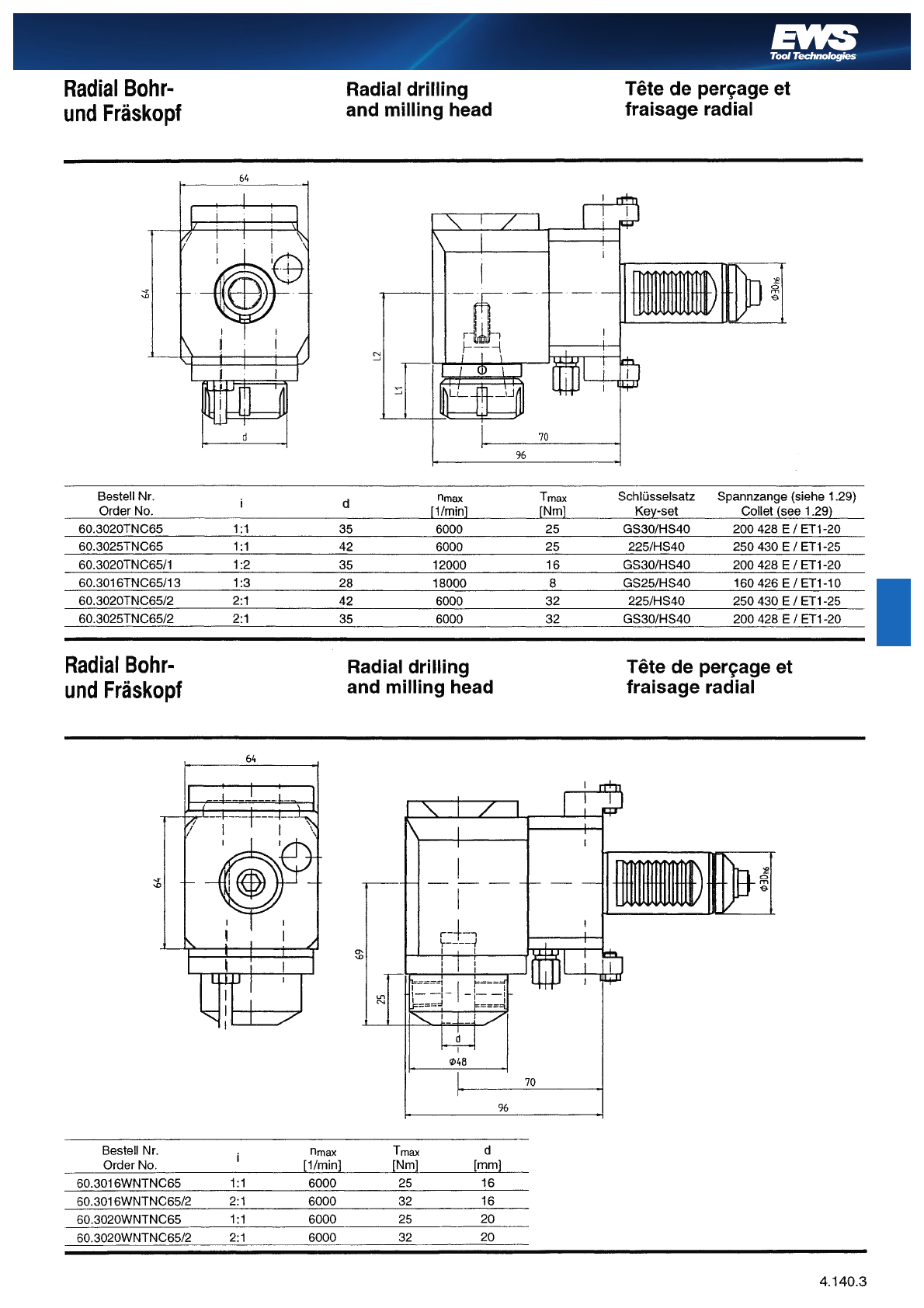

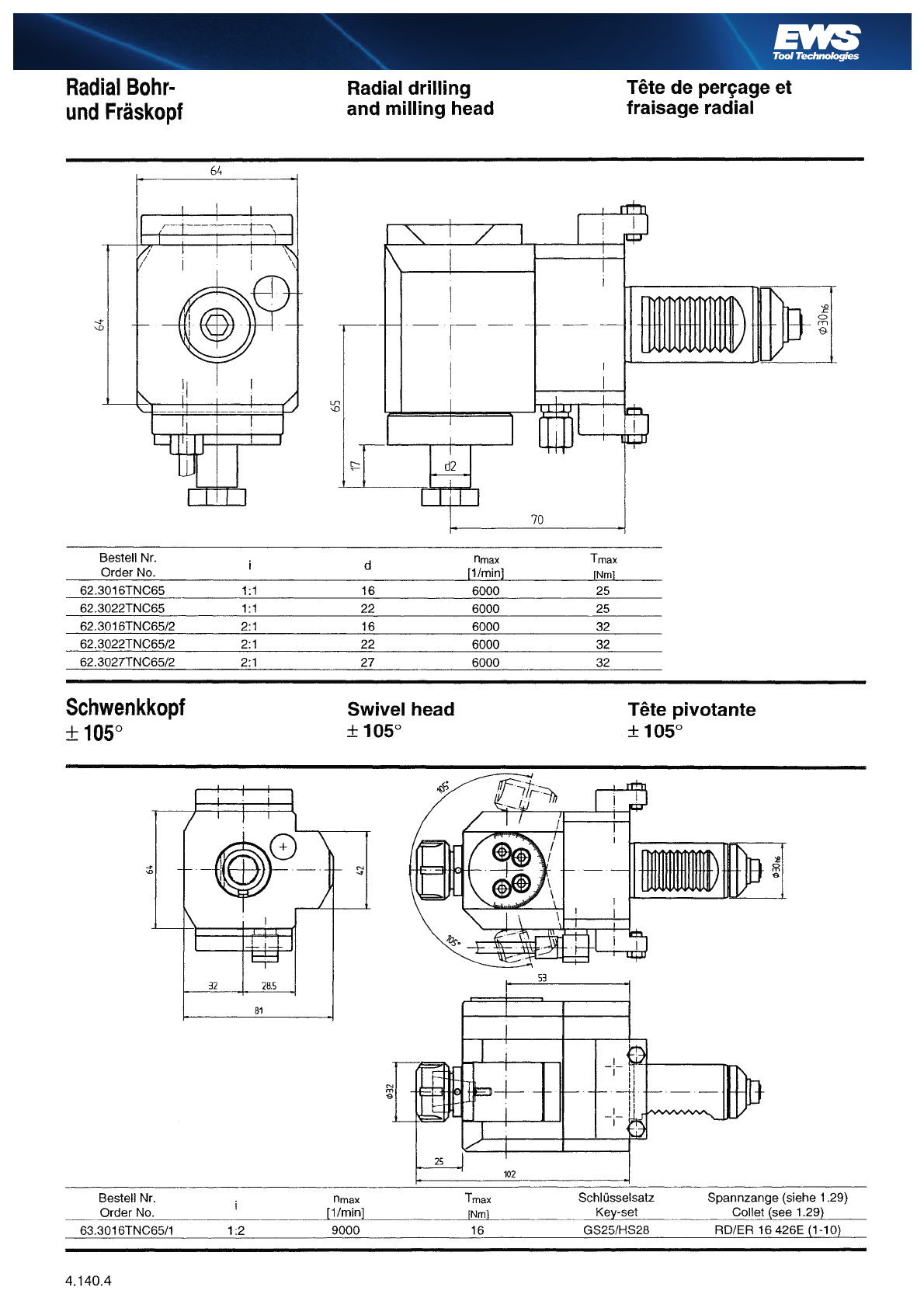

Statische- und angetriebene Werkzeuge Schaft Ø30 für:

Static and driven tools shank Ø30 for:

Porte-outils statiques et motorisés VDI30 pour:

Traub TNC42, TNC65

Precision meets Motion

Statische- und angetriebene Werkzeuge für Sauter- und Duplomatic-

Revolver mit Antrieb nach DIN 5480

Static and driven tools for Sauter and Duplomatic turret with

coupling according to DIN 5480

Porte-outils statiques et motorisés pour tourelle Sauter et

Douplomatic avec connexion conforme DIN 5480

Precision meets Motion

Page

Statische- und Angetriebene

Werkzeuge, Schaft 25 Sauter

/ Duplomatic

Static and driven tools,

shank Ø 25

Sauter / Duplomatic

Porte-outils entrainés 25

Sauter / Duplomatic

5.10 - 5.16.4

Statische- und Angetriebene

Werkzeuge, Schaft 30 Sauter

/ Duplomatic

Static and driven tools,

shank Ø 30

Sauter / Duplomatic

Porte-outils entrainés 30

Sauter / Duplomatic

5.20 - 5.30.5

Statische- und Angetriebene

Werkzeuge, Schaft 40 Sauter

/ Duplomatic

Static and driven tools,

shank Ø 40

Sauter / Duplomatic

Porte-outils entrainés 40

Sauter / Duplomatic

5.70 - 5.76.6

Statische- und angetriebene Werkzeuge nach DIN 5480

Static and driven Tools coupling according to DIN 5480

Porte-outil entrainés avec connexion conforme DIN 5480

Precision meets Motion

Statische- und angetriebene Werkzeuge Schaft Ø25 für

Sauter- und Duplomatic-Revolver mit Antrieb nach DIN 5480

Static and driven tools with shank Ø25 for Sauter and

Duplomatic turret with coupling according to DIN 5480

Porte-outils statiques et motorisés avec VDI25 pour tourelle Sauter

et Douplomatic avec connexion conforme DIN 5480

Precision meets Motion

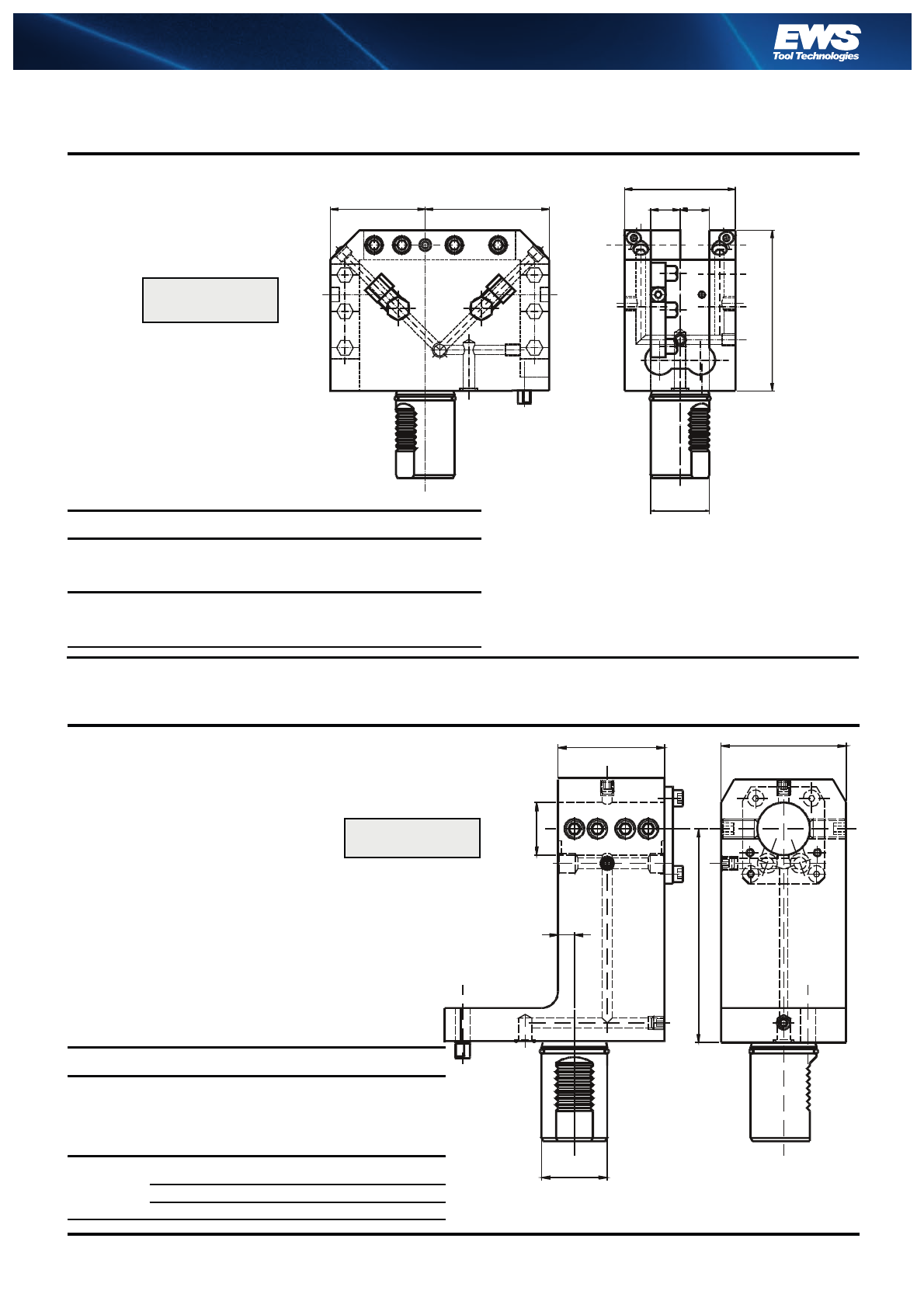

Spannzangen-

halter

Collet chuck Porte pince

Kombi-Halter Combi holder Porte outil combiné

Doppel Bohr-

stangenhalter

Double boring

bar holder

Porte barré

dalesage double

Bestell Nr

Order No. dL

1L2

Spannzange (siehe 1.27)

Collet (see 1.27)

31.2525 MFT L 42 60 --- RD/ER 25 430E

31.2525 MFT R 42 --- 60 RD/ER 25 430E

31.2525D MFT 42 60 60 RD/ER 25 430E

31.2532 MFT L 50 64 --- RD/ER 32 470E

31.2532 MFT R 50 --- 64 RD/ER 32 470E

31.2532D MFT 50 64 64 RD/ER 32 470E

Bestell Nr

Order No. d

17.2525 MFT 25

17.2532 MFT 32

Bestell Nr

Order No. d

17.2525D MFT 25

17.2532D MFT 32

100

M12

ø25

105

L1 L2

ø25

99,5

Reduzierbuchsen siehe

Katalog Rubrik 1, Seite 1.20

Reducing sleeves

see Catalogue chapter 1, page 1.20

Reduzierbuchsen siehe

Katalog Rubrik 1, Seite 1.20

Reducing sleeves

see Catalogue chapter 1, page 1.20

Precision meets Motion

125.

Bohrstangen-

halter

Boring

bar holder

Porte barré

dalésage

Doppel-

drehhalter

Double turning

toolholder

Porte outil

double coté

Vierkant-

Queraufnahme

Turning tool-

holder radial

Radial porte

outil carré

Bestell Nr

Order No. d

19.2525 MFT 25

19.2532 MFT 32

Bestell Nr

Order No.

15.2516 E332

Bestell Nr

Order No.

5.2516 E332

ød

104

ø25

80,5

ø25

1616

Precision meets Motion

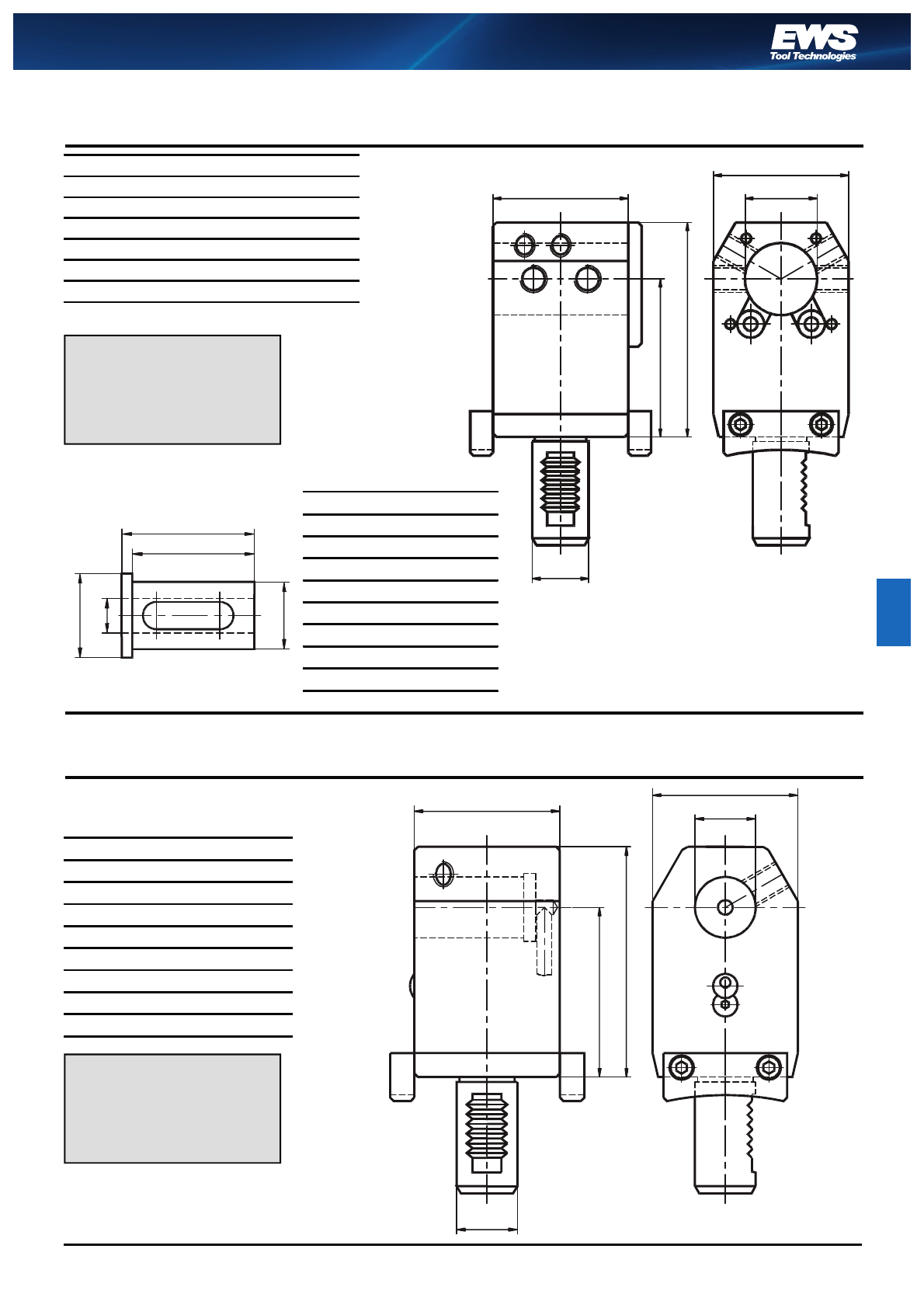

Drehhalter Turning Tool holder Porte-outil de tournage

Form C1 C2 C3 C4

Nr. / No. h1h5h6b3Nr. / No. h1h5h6b4b5Nr. / No. h1h6h7b3Nr. / No. h1h6h7b4b5

1.2516/12 16 25 30 19 4.2516/12 16 25 30 58 33 2.2516/12 16 30 25 19 3.2516/12 16 30 25 58 33

1.2520 20 28 38 15 4.2520 20 28 38 62 37 2.2520 20 38 28 15 3.2520 20 38 28 62 37

Bestell Nr

Order No. d

32.2526 G200 RL 26 wie gezeichnet / as shown

32.2526 G200 RL ÜK 26 spiegelbildlich / mirror image

32.2532 G200 RL 32 wie gezeichnet / as shown

32.2532 G200 RL ÜK 32 spiegelbildlich / mirror image

Abstechhalter, höhenverstellbar

Infeed toolholder, hight adjustable

Porte outil plongée, reglable

Werkstoffanschlag verstellbar

Stock stop

Porte-outil à buté de longueur

Bestell Nr

Order No.

25.500 G200

112

ø25

55 b4 b4

b5 b5

19 19

b3 b3

ø25

ø52

Precision meets Motion

5.16.

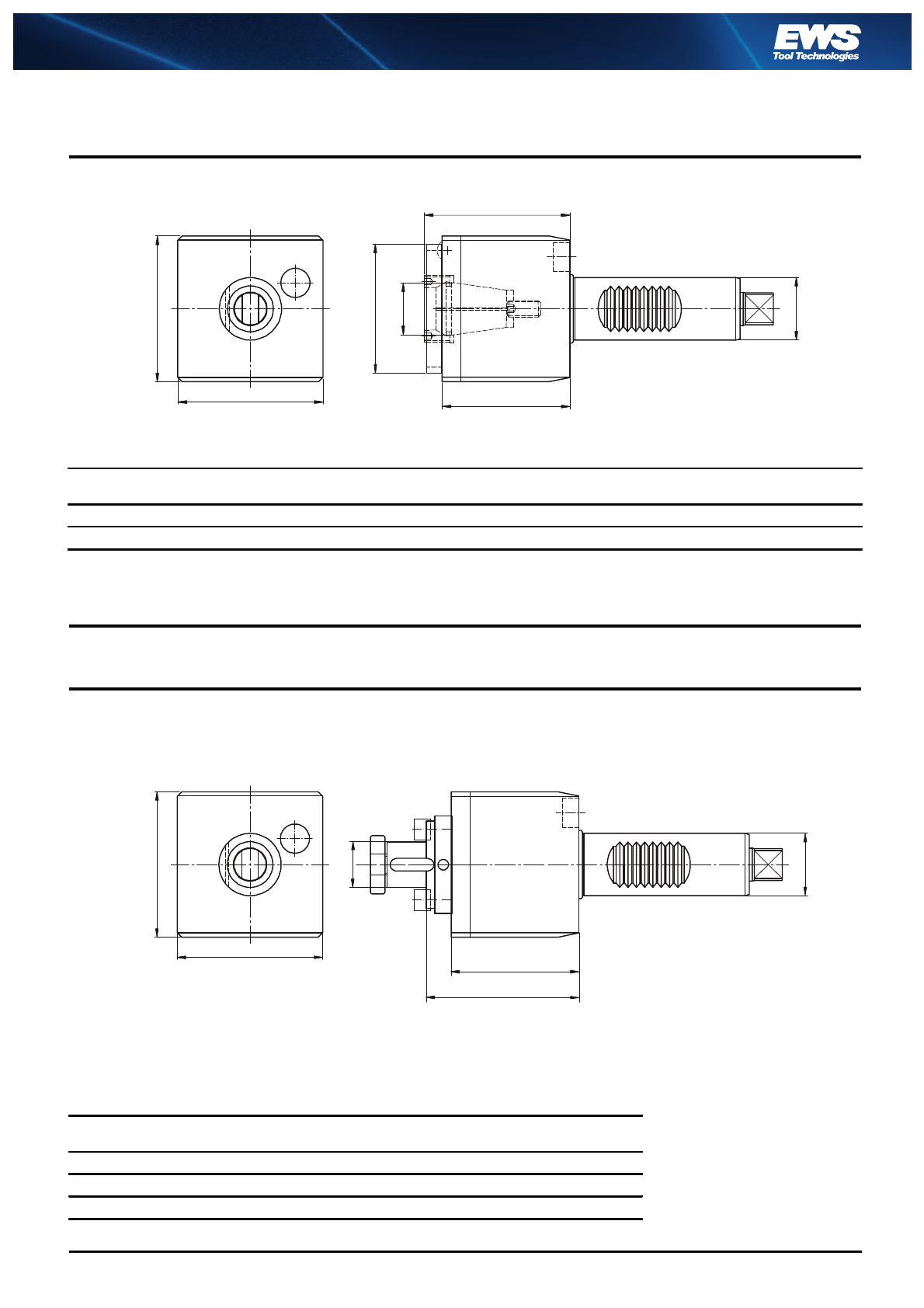

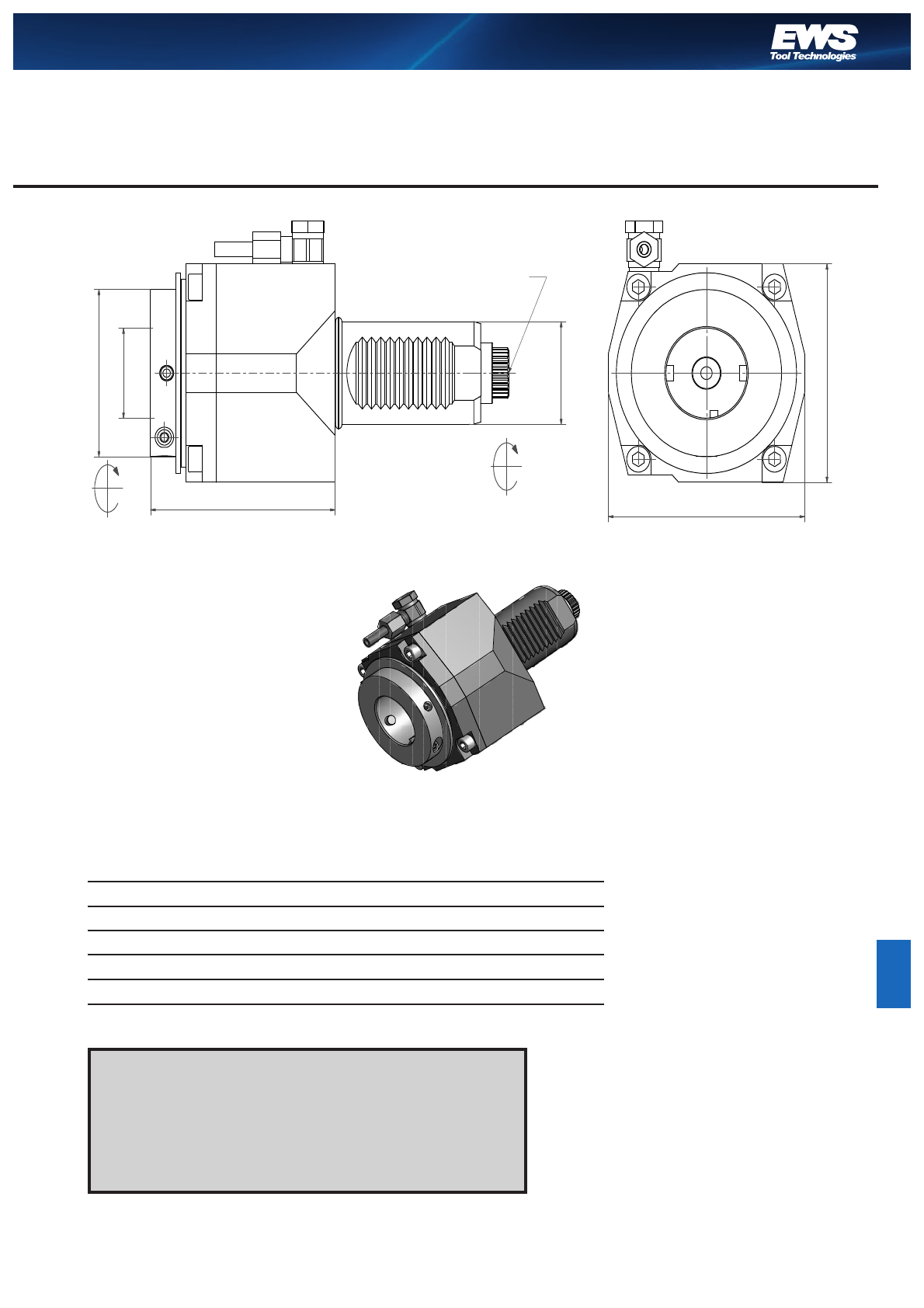

Axial Bohr- und

Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Axial Bohr- und

Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Rechts wie gezeichnet

links spiegelbildlich

Right hand as shown

left hand reversed

Axial Bohr- und

Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

Neu

new

i = 1:2

Neu

new

i = 1:3

ø25

ød

X62

ø70

Bestell Nr

Order No. diX

nmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.2520K5480 35 1:1 69 6000 25 220/HS40 RD/ER 20 428E / *ET1-20

40.2525K5480 42 1:1 70 6000 25 225/HS40 RD/ER 25 430E / *ET1-25

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

50.2516 5480 L/1 1:2 12000 8 LS16 / HS40 RD/ER 16 426E (1-10)

50.2516 5480 R/1 1:2 12000 8 LS16 / HS40 RD/ER 16 426E (1-10)

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.2516 5480 / 13 1:3 18000 5 LS16 / HS40 RD/ER 16 426E (1-10)

ø25

ø24

ø40

ø50

28,8 +/-0,01

ø110

ø25

ø44

ca. 85

Precision meets Motion

25.16.

Axial Fräskopf Axial milling head Tête de fraisage axial

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage

et fraisage radial

Ausführung Lwie gezeichnet

left hand design as shown

à gauche suivant croquis

Einsätze siehe Seite 5.16.4

Inserts see page 5.16.4

ø25

Ausführung Rspiegelbildlich

right hand design reversed

à droite inversé

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm] l1

42.25005480 1:1 6000 25 66

42.2500K5480 1:1 6000 25 49

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm] z1z2dSchlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

60.2520 L5480 L 1:1 6000 16 27 62 35 GS30 / HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.2520 L5480 R 1:1 6000 16 27 62 35 GS30 / HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.2525 L5480 L 1:1 6000 16 28 63 42 225 / HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.2525 L5480 R 1:1 6000 16 28 63 42 225 / HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.2520 L5480 L/1 1:2 12000 12 27 62 35 GS30 / HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.2520 L5480 R/1 1:2 12000 12 27 62 35 GS30 / HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.2525 L5480 L/2 2:1 3000 32 28 63 42 225 / HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.2525 L5480 R/2 2:1 3000 32 28 63 42 225 / HS40 RD/ER 25 430E / *ET1-25 (2-16)

ø25

103



Precision meets Motion

5.16.

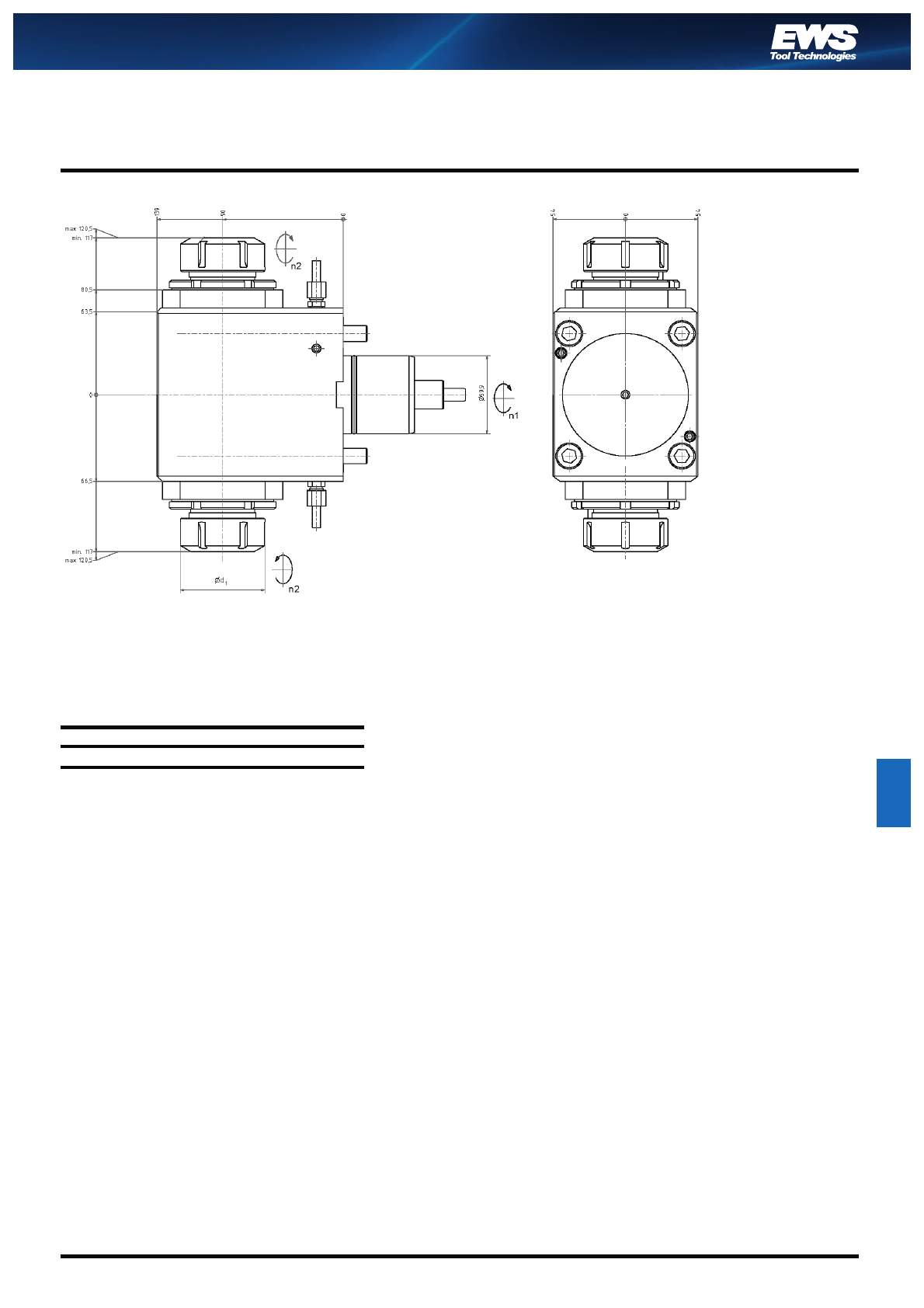

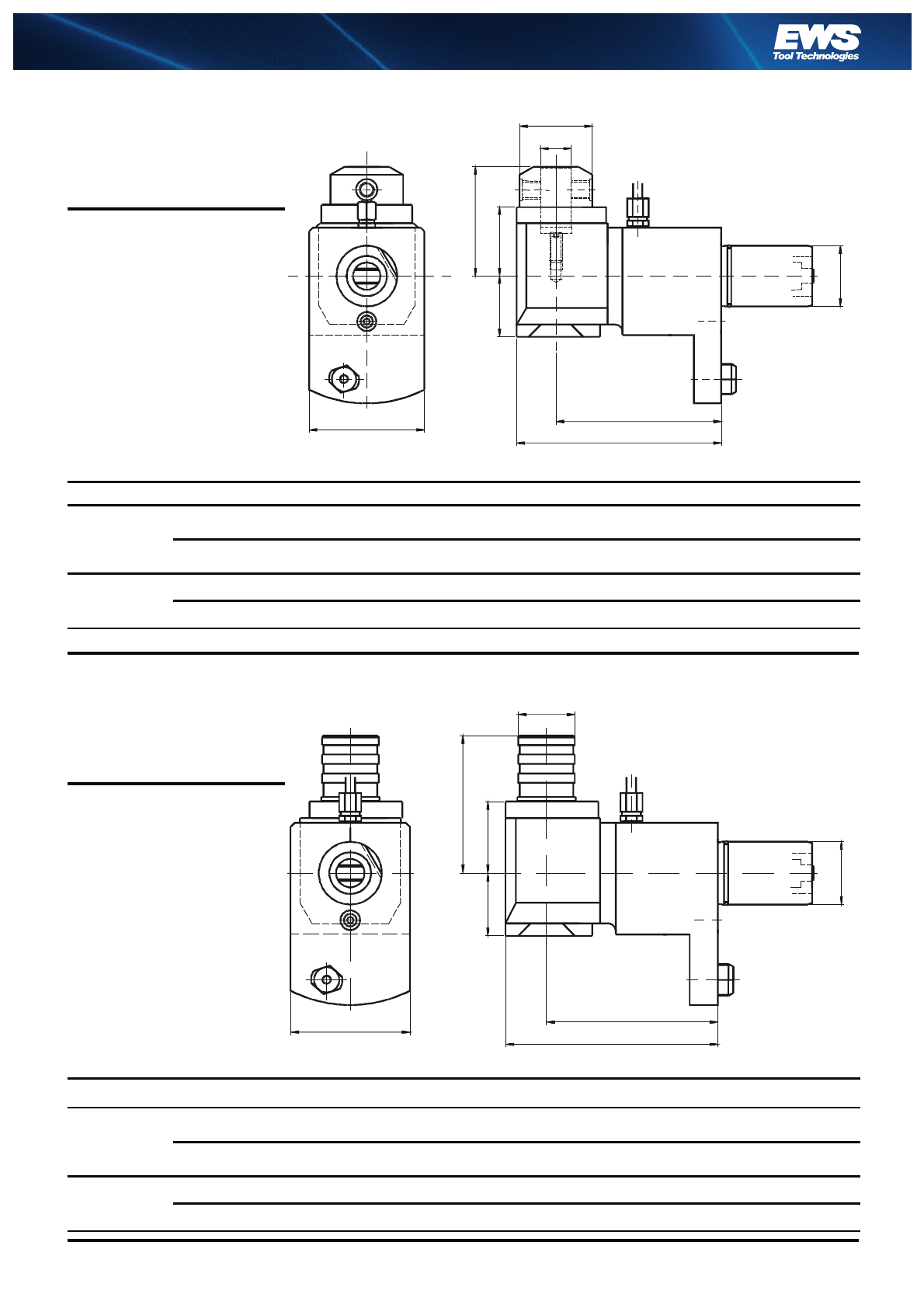

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage

et fraisage radial

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage

et fraisage radial

Ausführung Lwie gezeichnet

left hand design as shown

à gauche suivant croquis

Ausführung Rspiegelbildlich

right hand design reversed

à droite inversé

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

60.2525 LD5480 1:1 6000 16 225 / HS40 RD/ER 25 430E / *ET1-25 (2-16)

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

80.2525 L5480 L 1:1 6000 16 225 / HS40 RD/ER 25 430E / *ET1-25 (2-16)

80.2525 L5480 R 1:1 6000 16 225 / HS40 RD/ER 25 430E / *ET1-25 (2-16)

ø42

ø25

101

69,5

ø42

ø25

69,5

32 32

42,5

Precision meets Motion

45.16.

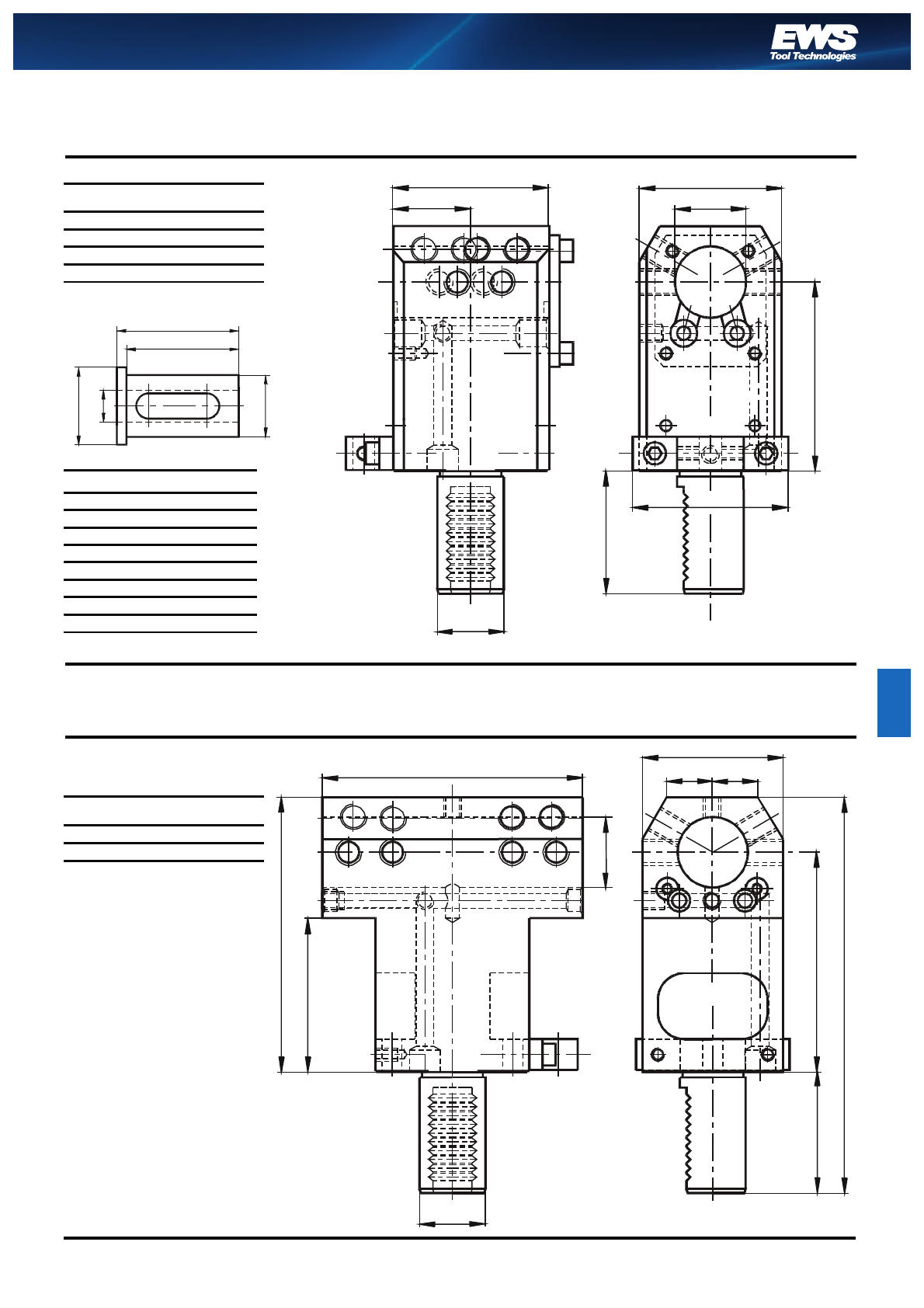

Radial Bohr-

und Fräskopf

Radial drilling and

milling head

Tête de perçage

et fraisage radial

Radial Fräskopf Radial milling head Tête de fraisage radial

Ausführung Lwie gezeichnet

left hand design as shown

à gauche suivant croquis

Ausführung Rspiegelbildlich

right hand design reversed

à droite inversé

Schwenkkopf

±105°°

°°

Swivel level

±105°°

°°

Tête pivotante

±105°°

°°

ød

Fräshaltestück

zu 42.2500E332 und 62.2500E332

Milling arbor inserts

for 42.2500E332

and 62.2500E332

Adapteur de fraisage

pour 42.2500E332

et 62.2500E332

Bestell Nr

Order No. inmax

[1/min]

Tmax

[Nm]

62.2500 L5480 L 1:1 6000 16

62.2500 L5480 R 1:1 6000 16

62.2500 L5480 L/2 2:1 3000 32

62.2500 L5480 R/2 2:1 3000 32

Bestell Nr

Order No. dx

501.0507 13 24

501.0510 16 29

501.0520 22 31

501.0530 27 33

Bestell Nr

Order No. iX

1X2X3d

63.2520 E332 1:1 58 26 115 35

63.2520L E332 1:1 75 26 132 35

63.2516 E332 / 1 1:2 51 25 100 32

63.2516L E332 /1 1:2 68 25 127 32

Bestell Nr

Order No.

nmax

[1/min]

Tmax

[Nm]

Schlüssel-

satz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

63.2520 E332 6000 16 GS 30 RD/ER 20 428E / *ET1-20 (2-13)

63.2520L E332 6000 16 GS 30 RD/ER 20 428E / *ET1-20 (2-13)

63.2516 E332 / 1 12000 8 GS 30 RD/ER 16 426E (1-10)

63.2516L E332 /1 12000 8 GS 30 RD/ER 16 426E (1-10)

ø25

53,5

93,5

ø50

101

ø25

105

Precision meets Motion

Statische- und angetriebene Werkzeuge Schaft Ø30 für

Sauter- und Duplomatic-Revolver mit Antrieb nach DIN 5480

Static and driven tools with shank Ø30 for Sauter and

Duplomatic turret with coupling according to DIN 5480

Porte-outils statiques et motorisés avec VDI30 pour tourelle Sauter

et Douplomatic avec connexion conforme DIN 5480

Precision meets Motion

Bohrhalter Drill Holder Porte-foret

Bestell Nr.

Order No. l1

WA 3030 CTX R 85

WA 3030 CTX L 85

WA 3030L CTX R 100

ø30h6

131

186



Ausführung CTX L, wie gezeichnet, R spiegelbildlich

Design CTX L, as shown, R reversed

Dessin CTX L, R inversé

Bestell Nr.

Order No. h1l1dl

Spannzange

Collet

Pince

31.3025 CTX R 85 60 42 - 250 430 E

31.3025 CTX L 85 - 42 60 250 430 E

31.3025 D CTX 85 60 42 60 250 430 E

31.3032 CTX R 85 70 50 - 320 470 E

31.3032 CTX L 85 - 50 70 320 470 E

31.3032 D CTX 85 70 50 70 320 470 E

31.3040 CTX R 85 75 63 - 400 472 E

31.3040 CTX L 85 - 63 75 400 472 E

31.3040 D CTX 85 75 63 75 400 472 E

31.3025 L CTX R 100 60 42 - 250 430 E

31.3025 L CTX R 100 - 42 60 250 430 E

31.3025 L D CTX 100 60 42 60 250 430 E

31.3032 L CTX R 100 70 50 - 320 470 E

31.3032 L CTX L 100 - 50 70 320 470 E

31.3032 L D CTX 100 70 50 70 320 470 E

31.3040 L CTX R 100 75 63 - 400 472 E

31.3040 L CTX L 100 - 63 75 400 472 E

31.3040 L D CTX 100 75 63 75 0 472 E

Ausführung CTX L, wie gezeichnet, R spiegelbildlich

Design CTX L, as shown, R reversed

Dessin CTX L, R inversé

D für Haupt- und Gegenspindel

D for main and subspindle

D pour broche et contre broche

180

(55)



70 70

49,5



ø30h6

Ausgleichhalter

für Werkzeugaufnahmen

mit Schaft nach DIN 69880

ø 30 x 55

Adaptor

for toolholders

DIN 69880 shaft 30

Adapteur

pour porte-outil

DIN 69 880 dia. 30

Precision meets Motion

25.

Kombihalter Combi toolholder Porte-outil combiné

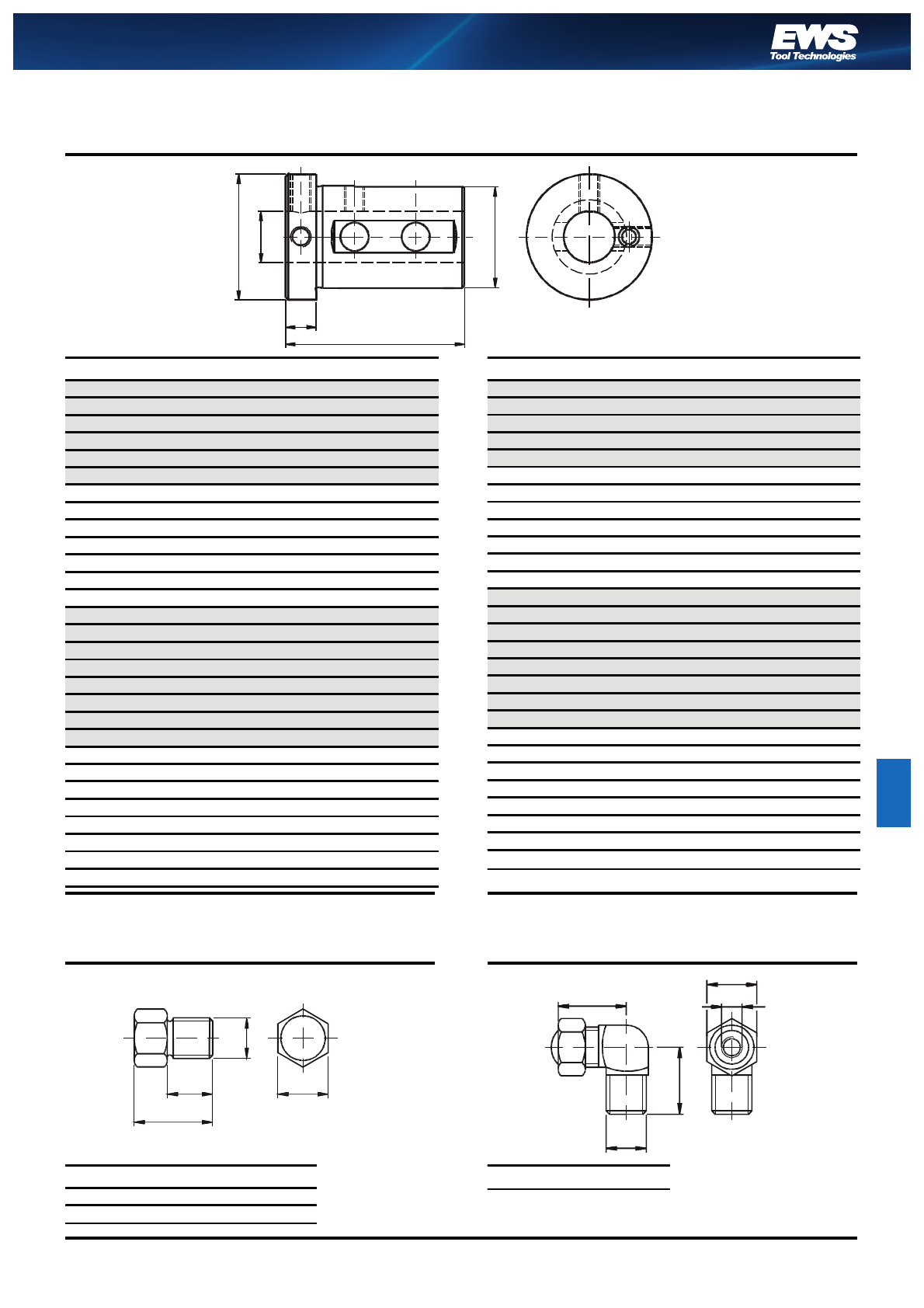

Aufnahmehülsen Adaptor Sleeve Douille de réduction

Bohrer-Einsatzhülsen Drill Insert Sleeves Douille pour foret

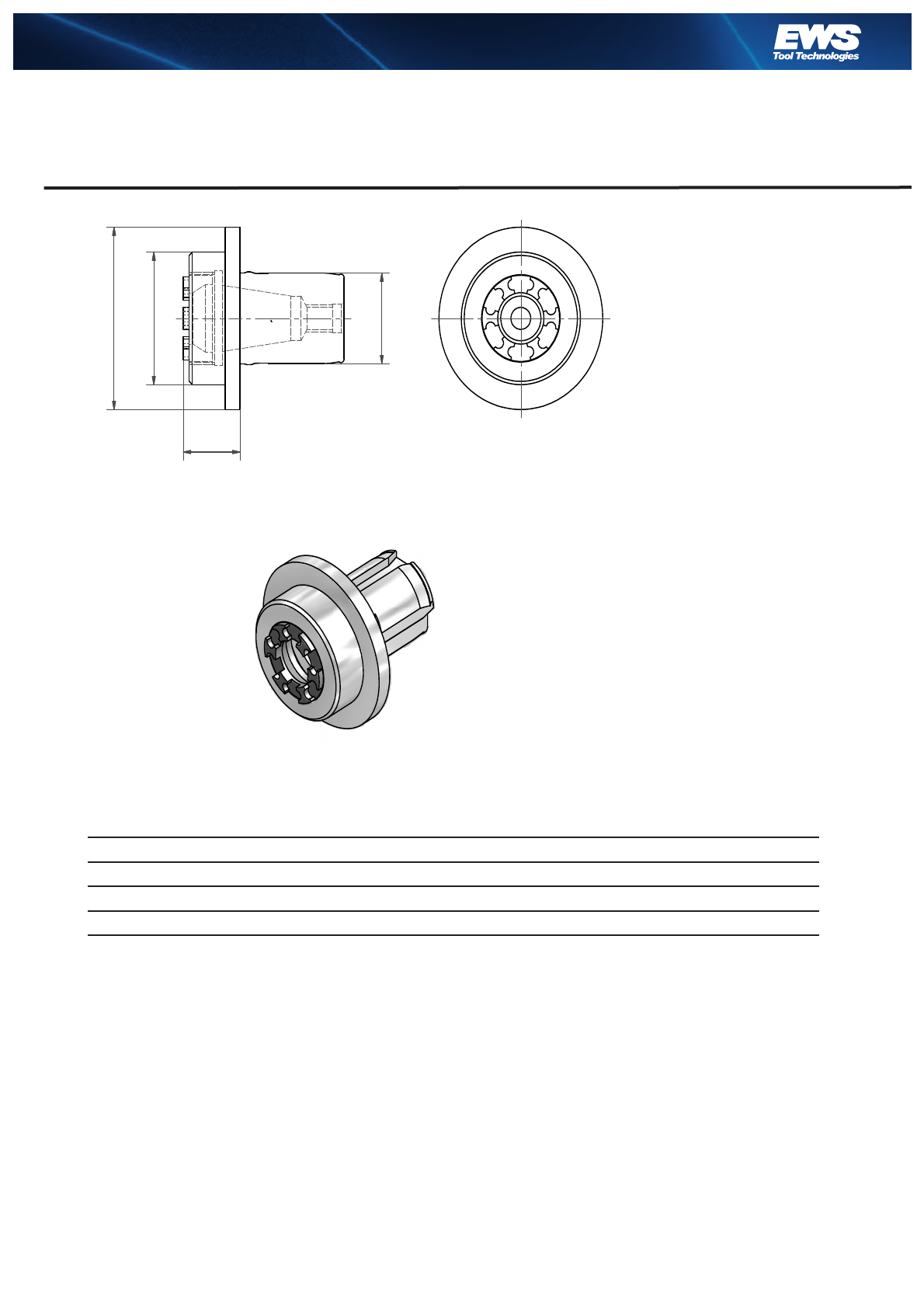

Gewindeschneid-

Schnellwechselfutter

Thread Cutting

quick-change Chuck

Porte foret pour taraud

à serrage rapide

Pendelhalter Floating Reamer Holder Mandrins flottant

Nr. / No. d1d2d3l1l2

28.3225 G200 32 25 40 63 58

28.3220 G200 32 20 40 63 58

28.3216 G200 32 16 40 63 58

28.3212 G200 32 12 40 63 58

28.3210 G200 32 10 40 63 58

28.3208 G200 32 08 40 63 58

Nr. / No. MK

QT 831 1

QT 832 2

Nr. / No. l1M

WFLK 1/25 41 M3 - M12

WFLK 2/25 64 M8 - M20

Nr. / No. d2Spannzan

e / Collet / Pince

0250025 1 - 16 250 430 E

ø30

(55) l1

180

ø25

l

ø25

Bestell Nr.

Order No. l1ød

17.3025 CTX 85 25

17.3025 L CTX 100 25

Nr. / No. d1d2d3l1l2

28.2520 S 2520295046

28.2516 S 25 16 29 50 46

28.2512 S 25 12 29 50 46

28.2510 S 25 10 29 50 46

28.2508 S 2508295046

Kombihalter

und Aufnahmehülsen

Combi toolholder

and Adaptor Sleeve

Porte-outil combiné et

douille de réduction

Kombihalter

rechts / links

Combiholder

right- and lefthand

Porte-outil combiné

droite and gauche

Bestell Nr.

Order No. l1ød

17.3032 CTX 85 32

17.3040 CTX 85 40

17.3032 L CTX 100 32

17.3040 L CTX 100 40

Bestell Nr.

Order No. l1ød

17.3032 D CTX 85 32

17.3032 L D CTX 100 32

118

125

180

(55)

ø30

20,8 20,8

ø32

ød

ø40

Nr. / No. d

28.3206 G200 06

28.3208 G200 08

28.3210 G200 10

28.3212 G200 12

28.3216 G200 16

28.3220 G200 20

28.3225 G200 25

28.3225,4 G200 25,4 (1")

(55)

70 64

ød

ø30

Precision meets Motion

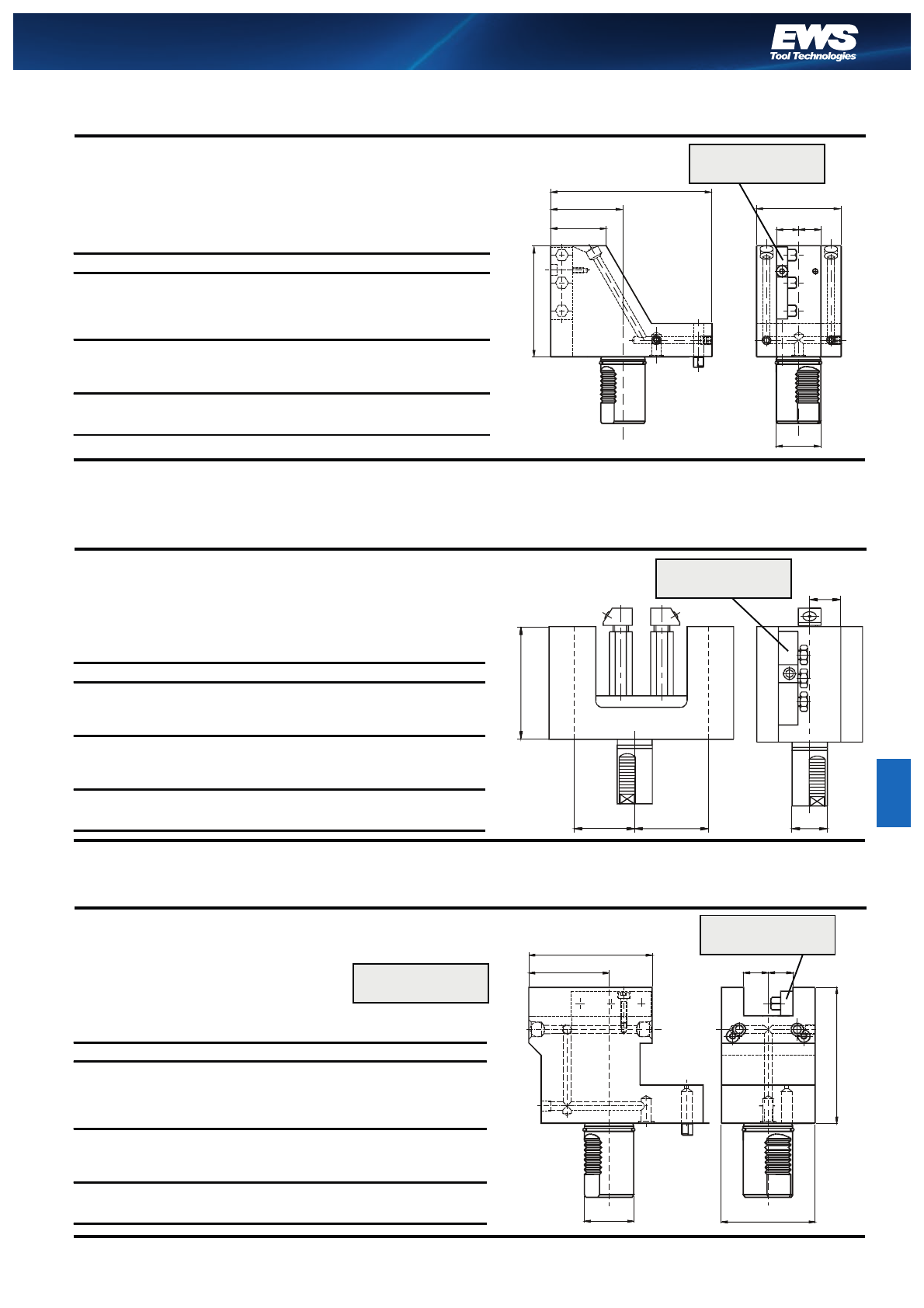

Werkstoffanschlag Stock Stop Porte-outil à buté

de longueur

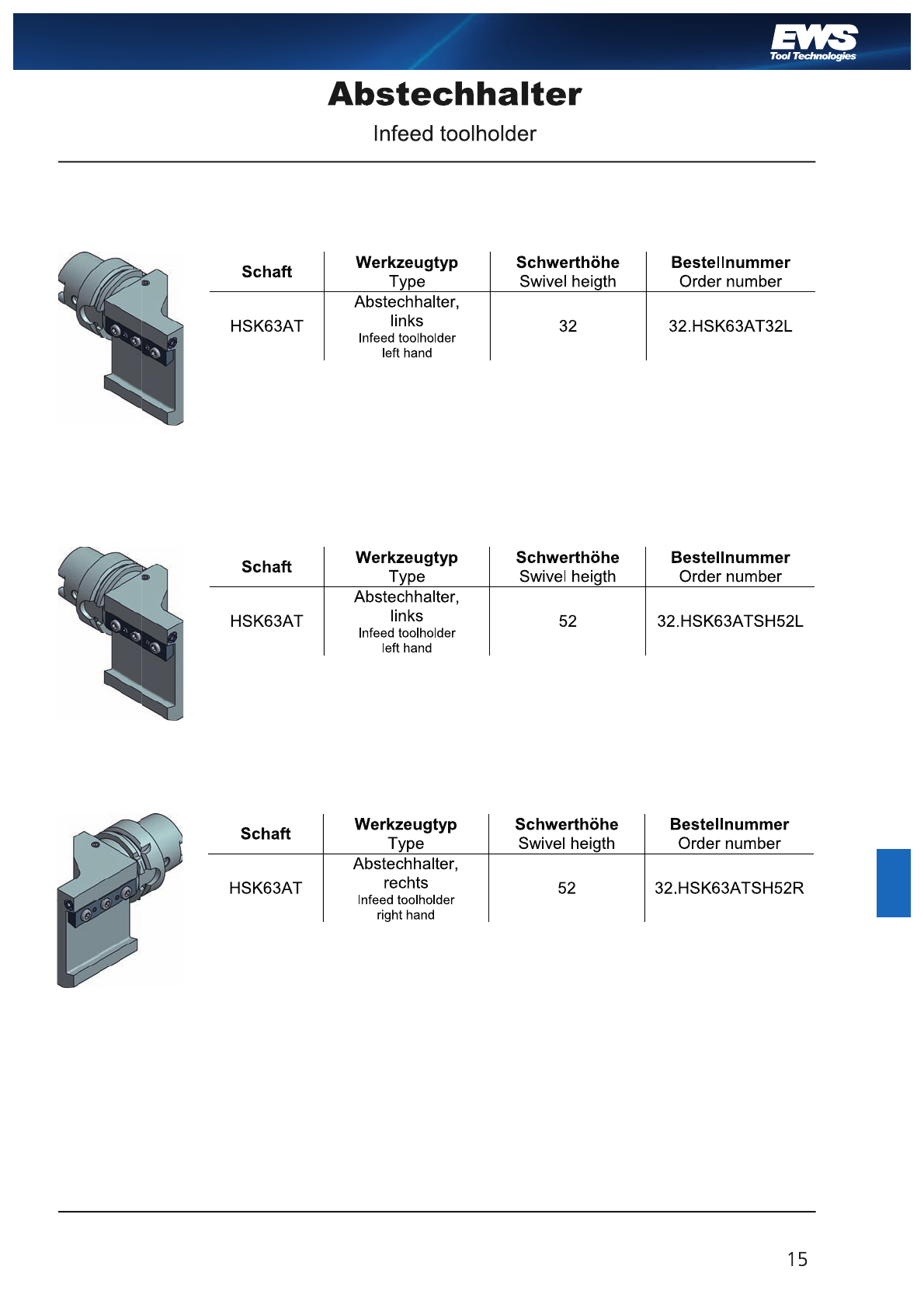

Abstechhalter

für Stahlhöhe SH 32/26

InfeedToolholder

SH 32/26 Porte-outil de

plongée SH 32/26

Andere ø auf Anfrage.

Other ø on request.

Autre ø on demande.

Für alle Maschinen

For all machines

Pour toute machines

Für alle Maschinen

For all machines

Pour toute machines

Doppel-Drehhalter Double turning

toolholder Porte-outil

doubl-coté

Für alle Maschinen

For all machines

Pour toute machines

Bestell Nr.

Order No.

25.500 CTX 85

25.500 L CTX 100

Bestell Nr.

Order No.

32.3032 CTX RL ÜK

32 wie gezeichnet

32.3032 CTX RL

32 Schneide

spiegelbildlich

32.3026 CTX RL ÜK

26 wie gezeichnet

32.3026 CTX RL

26 Schneide

spiegelbildlich

Bestell Nr.

Order No.

300.2000 G300

60 - 80

ø30

ø58

112

85,5

ø30

17,2

19,2

125

Drehhalter Turning Tool Holder Porte-outil de tournage

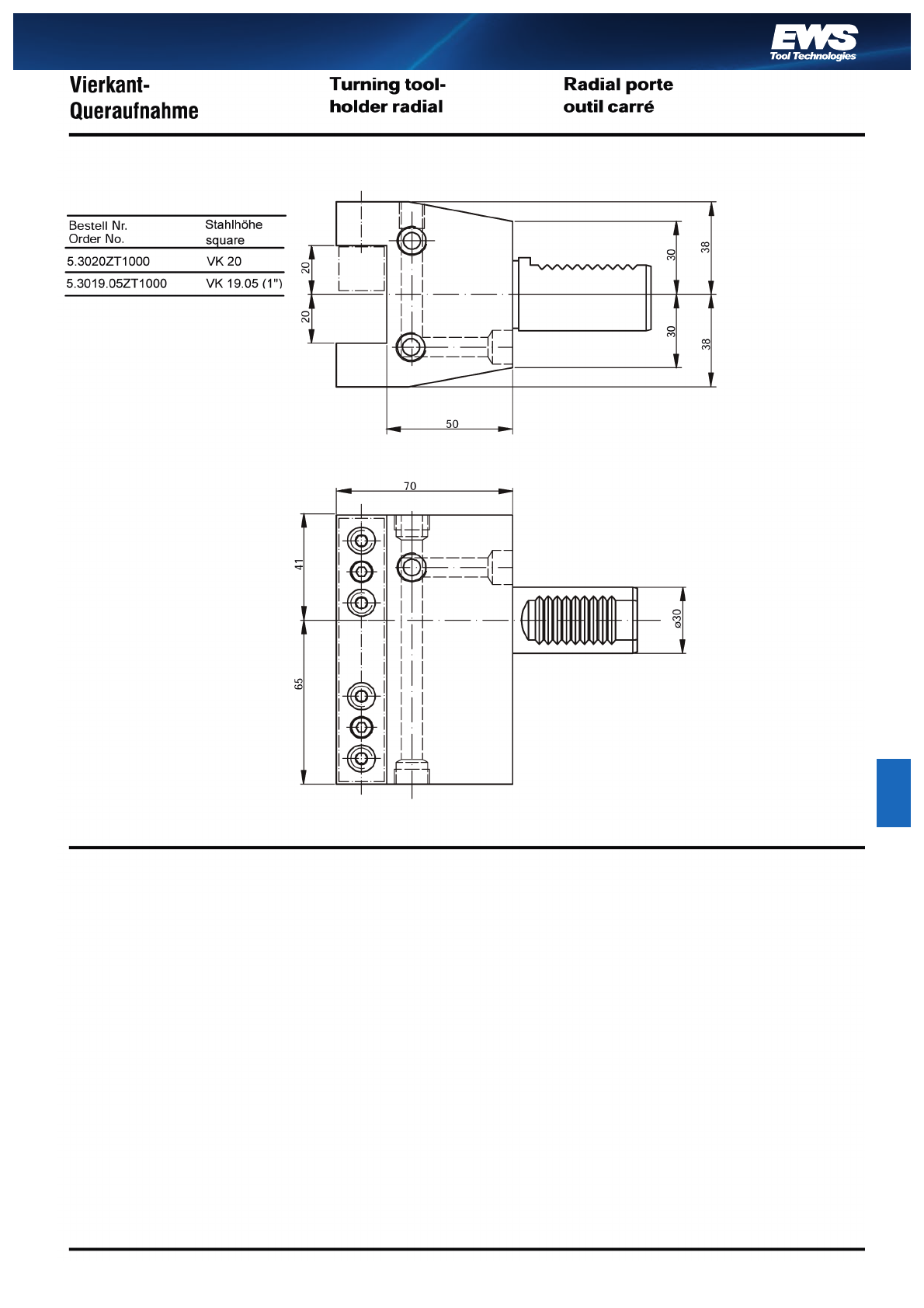

Vierkant

Queraufnahme

Turning tool

radial

Radial-Porte-outil

carré

h6 h5

ø30

h7 h6

h6h7

Form C1

Form C2

Form C3 Form C4

ø30

h6 h5

ø30h6

Bestell Nr.

Order No.

5.3025 G300

wie gezeichnet

as shown

suivant croquis

6.3025 G300

spiegelbildlich

reversed

inversé

5.3025 G300 RL

mit doppelverzahntem DIN-Schaft

with doubletoothed DIN shaft

universelle pour broche et contre-broche

Nr. / No. h1h5h6h7b3b4b5

orm C1

1.3020/16 20 28 38 -- 17 -- --

1.3025 G300 25 34,5 46 -- 17,2 -- --

orm C2

4.3020/16 20 28 38 -- -- 76 41

4.3025 G300 25 34,5 46 -- -- 81 46

orm C3

2.3020/16 20 -- 38 35 17 -- --

2.3025 G300 25 -- 46 34,5 17 -- --

orm C4

3.3020/16 20 -- 38 35 -- 76 41

3.3025 G300 25 -- 46 34,5 -- 75 46

Precision meets Motion

5.30.

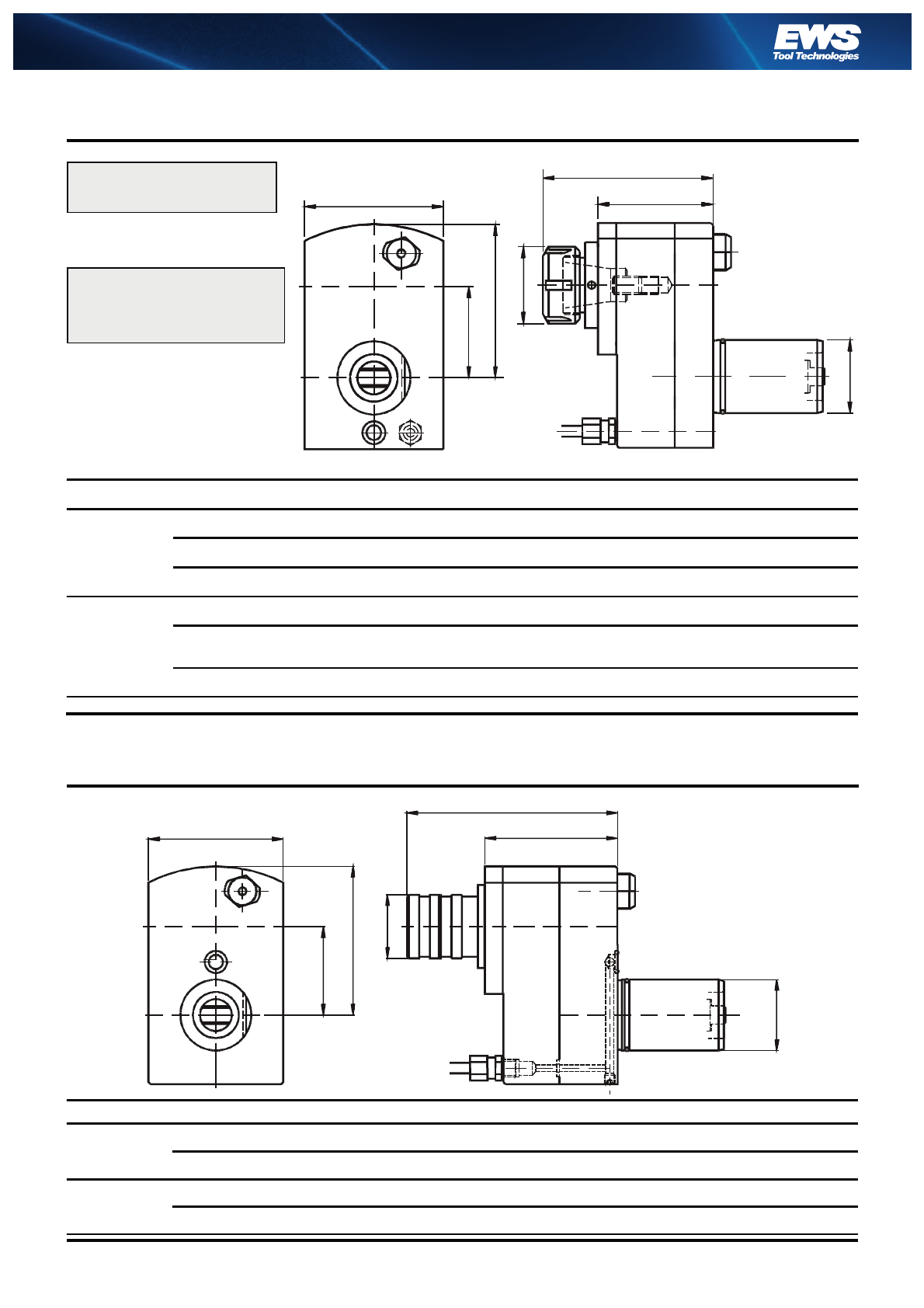

Axial Bohr-

nd Fräskopf

Axial drilling and

milling head

Tête de perçage

et fraisage

xial Bohr-

nd Fräskopf Axial drilling and

milling head Tête de perçage

et fraisage

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Bestell Nr.

Order No.

ixnmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

40.3025 CTX 1:1 86 6000 25 225/HS40 RD/ER 25 430E/*ET1-25 (2-16)

40.3025K CTX 1:1 71 6000 25 225/HS40 RD/ER 25 430E/*ET1-25 (2-16)

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm]

40.3016 WN CTX 1:1 6000 25

ø42

ø30h6

Zum Gewindeschneiden, siehe Kapitel 8, Seite 12

For tapping, see chapter 8, page 12

62 83,5

ø48

ø30h6

ø16

25.30.

Axial Bohr-

nd Fräskopf Axial drilling and

milling head Tête de perçage

et fraisage

ewindebohrkopf Tapping head Tête de taraudage

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Rechts wie gezeichnet - links spiegelbildlich

right hand as shown - left hand reversed

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

50.3016 CTX L/1 1:2 12000 8 LS16/HS40 RD/ER 16 426E (1-10)

50.3016 CTX R/1 1:2 12000 8 LS16/HS40 RD/ER 16 426E (1-10)

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

41.3020 CTX 1:1 4000 16 GS30/GS... RD/ER 20 428E (2-13)

ø35

ø30h6

Zug 8 mm

ø30h6

ø40

ø24

ø110

Precision meets Motion

5.30.

adial Bohr-

nd Fräskopf Radial drilling and

milling head Tête de perçage

et fraisage radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

Auch mit Doppelverzahnung (Lizenz Traub) lieferbar.

Available with double seration (licence Traub).

Ausführung R: wie gezeichnet

right hand design as shown

à droite suivant croquis

Ausführung L: spiegelbildlich

left hand design reversed

à gauche inversé

Bestell Nr.

Order No.

ixx

1nmax

[1/min] L1L2Tmax

[Nm] dSchlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

60.3020 CTXR

1:1 55 81 6000 27 62 25 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020 CTXL

1:1 55 81 6000 27 62 25 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020 CTXR/1

1:2 55 81 12000 27 62 16 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020 CTXL/1

1:2 55 81 12000 27 62 16 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020 CTXR/2

2:1 55 81 4000 27 62 32 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020 CTXL/2

2:1 55 81 4000 27 62 32 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020L CTXR

1:1 100 126 6000 27 62 25 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020L CTXL

1:1 100 126 6000 27 62 25 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020L CTXR/1

1:2 100 126 12000 27 62 16 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020L CTXL/1

1:2 100 126 12000 27 62 16 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020L CTXR/2

2:1 100 126 4000 27 62 32 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3020L CTXL/2

2:1 100 126 4000 27 62 32 35 GS30/HS40 RD/ER 20 428E / *ET1-20 (2-13)

60.3025 CTXR

1:1 55 81 6000 28 63 25 42 225/HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.3025 CTXL

1:1 55 81 6000 28 63 25 42 225/HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.3025 CTXR/2

2:1 55 81 4000 28 63 32 42 225/HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.3025 CTXL/2

2:1 55 81 4000 28 63 32 42 225/HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.3025L CTXR

1:1 100 126 6000 28 63 25 42 225/HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.3025L CTXL

1:1 100 126 6000 28 63 25 42 225/HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.3025L CTXR/2

2:1 100 126 4000 28 63 32 42 225/HS40 RD/ER 25 430E / *ET1-25 (2-16)

60.3025L CTXL/2

2:1 100 126 4000 28 63 32 42 225/HS40 RD/ER 25 430E / *ET1-25 (2-16)

Zum Gewindeschneiden siehe Kapitel 8, Seite 12

For tapping see chapter 8, page 12.

ø30h6

45.30.

adial Bohr-

nd Fräskopf Radial drilling and

milling head Tête de perçage

et fraisage radial

adial

ewindebohrkopf Radial

tapping head Tête de taraudage

radial

Innere Kühlmittelzufuhr. Zusatz IK an Bestellnummer anfügen.

Central cooling supply. Please add IK behind order no.

R: wie gezeichnet

right hand design as shown

à droite suivant croquis

Auch mit Doppelverzahnung (Lizenz Traub) lieferbar.

Available with double seration (licence Traub).

Bestell Nr.

Order No.

ixnmax

[1/min] Tmax

[Nm]

60.3016 WN CTXR

1:1 55 6000 25

60.3016 WN CTXL

1:1 55 6000 25

60.3016 WN CTXR/2

2:1 55 4000 32

60.3016 WN CTXL/2

2:1 55 4000 32

60.3016 WNL CTXR

1:1 100 6000 25

60.3016 WNL CTXL

1:1 100 6000 25

60.3016 WNL CTXR/2

2:1 100 4000 32

60.3016 WNL CTXL/2

2:1 100 4000 32

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Schlüsselsatz

Wrench-set Spannzange (siehe 1.27)

Collet (see 1.27)

61.3020L CTXR

1:1 4000 25 GS30/GS... RD/ER 20 428E (1-13)

61.3020L CTXL

1:1 4000 25 GS30/GS... RD/ER 20 428E (1-13)

Auch mit Doppelverzahnung (Lizenz Traub) lieferbar.

Available with double seration (licence Traub).

ø48

ø16

ø30h6

ø35

100

125

75,5

Zug 8 mm

ø30h6

L: spiegelbildlich

left hand design reversed

à gauche inversé

Precision meets Motion

5.30.

adial

räskopf Radial

milling head Tête de

fraisage radial

Rechts wie gezeichnet - links spiegelbildlich

right hand as shown - left hand reversed

Bestell Nr.

Order No.

ixx

1nmax

[1/min] Tmax

[Nm]

62.3016 CTXR

1:1 55 70 6000 25

62.3016 CTXL

1:1 55 70 6000 25

62.3016 CTXR/2

2:1 55 70 4000 32

62.3016 CTXL/2

2:1 55 70 4000 32

Bestell Nr.

Order No.

ixx

1nmax

[1/min] Tmax

[Nm]

62.3016L CTXR

1:1 100 125 6000 25

62.3016L CTXL

1:1 100 125 6000 25

62.3016L CTXR/2

2:1 100 125 4000 32

62.3016L CTXL/2

2:1 100 125 4000 32

chwenkkopf

± 105°

Swivel head

± 105°

Tête pivotante

± 105°

NEWS

i=1:2

ø16 x

73,5

ø30h6

ø30

28,5 x

ød

105



105



Bestell Nr.

Order No.

ixx

1x2d

63.3016 CTX/1

1:2 53 102 25 32

63.3016 GT300/1

1:2 85 134 25 32

63.3020 CTX

1:1 60 117 26 35

63.3020 GT300

1:1 92 149 26 35

Bestell Nr.

Order No.

nmax

[1/min] Tmax

[Nm] Spannzange (siehe 1.27)

Collet (see 1.27)

63.3016 CTX/1

9000 8 RD/ER 16 426E (1-10)

63.3016 GT300/1

9000 8 RD/ER 16 426E (1-10)

63.3020 CTX

5000 16 RD/ER 20 428E (1-13)

63.3020 GT300

5000 16 RD/ER 20 428E (1-13)

65.30.

xial Bohr- und

räskopf

chsversetzt i = 2:1 / 3:1

Axial drilling and

milling head

offset i = 2:1 / 3:1

Tête de perçage

et fraisage

i = 2:1 / 3:1

xial Bohr- und

räskopf

-verstellbar

Axial drilling and

milling head

y-axis adjustable

Tête de perçage

et fraisage

y-axis adjustable

Bestell Nr.

Order No.

1z1nmax

[1/min] Tmax

[Nm] Spannzange (siehe 1.27)

Collet (see 1.27)

50.3025 CTXRL/2 2:1 97 31,75 3000 40 RD/ER 25 430 E (2-16)

50.3025 CTXRL/3 3:1 75 67,3 2000 50 RD/ER 25 430 E (2-16)

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Spannzange (siehe 1.27)

Collet (see 1.27)

56.3016 CTXY30 1:1 6000 25 RD/ER 16 426 E (1-10)

64 x1

ø124

ø30

ø48

39,5

8,5

ø30h6

ca. 47

R28

Precision meets Motion

5.30.

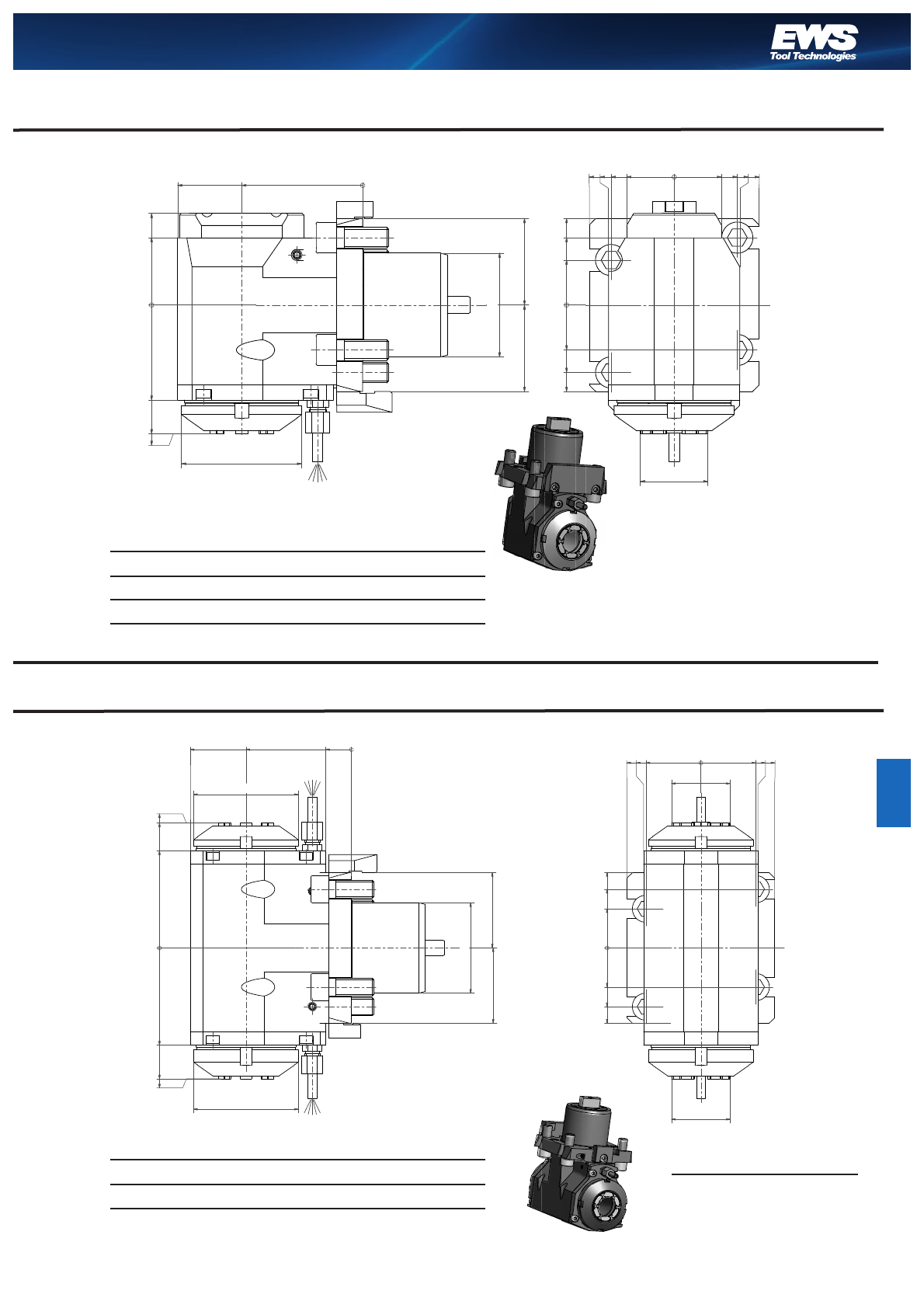

adial

cheibenfräserkopf Radial saw

milling head Tête de fraisage

radial

oppel-Axialkopf

ür Maschinen mit

-Achse

Double axial head

for machines with

y-axis

Double sortie axial

pour machines avec

y-axis

Bestell Nr.

Order No.

idnmax

[1/min] Tmax

[Nm]

64.3016 CTX

3:1 16 2000 40

64.3022 CTX

3:1 22 2000 40

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Spannzange (siehe 1.27)

Collet (see 1.27)

0.3016D CXTS01 1:1 5000 16 RD/ER 16 426 E (1-10)

56 56

29 29

ød

37,5

80,5 118

max. ø80

109

107

NEWS

85.30.

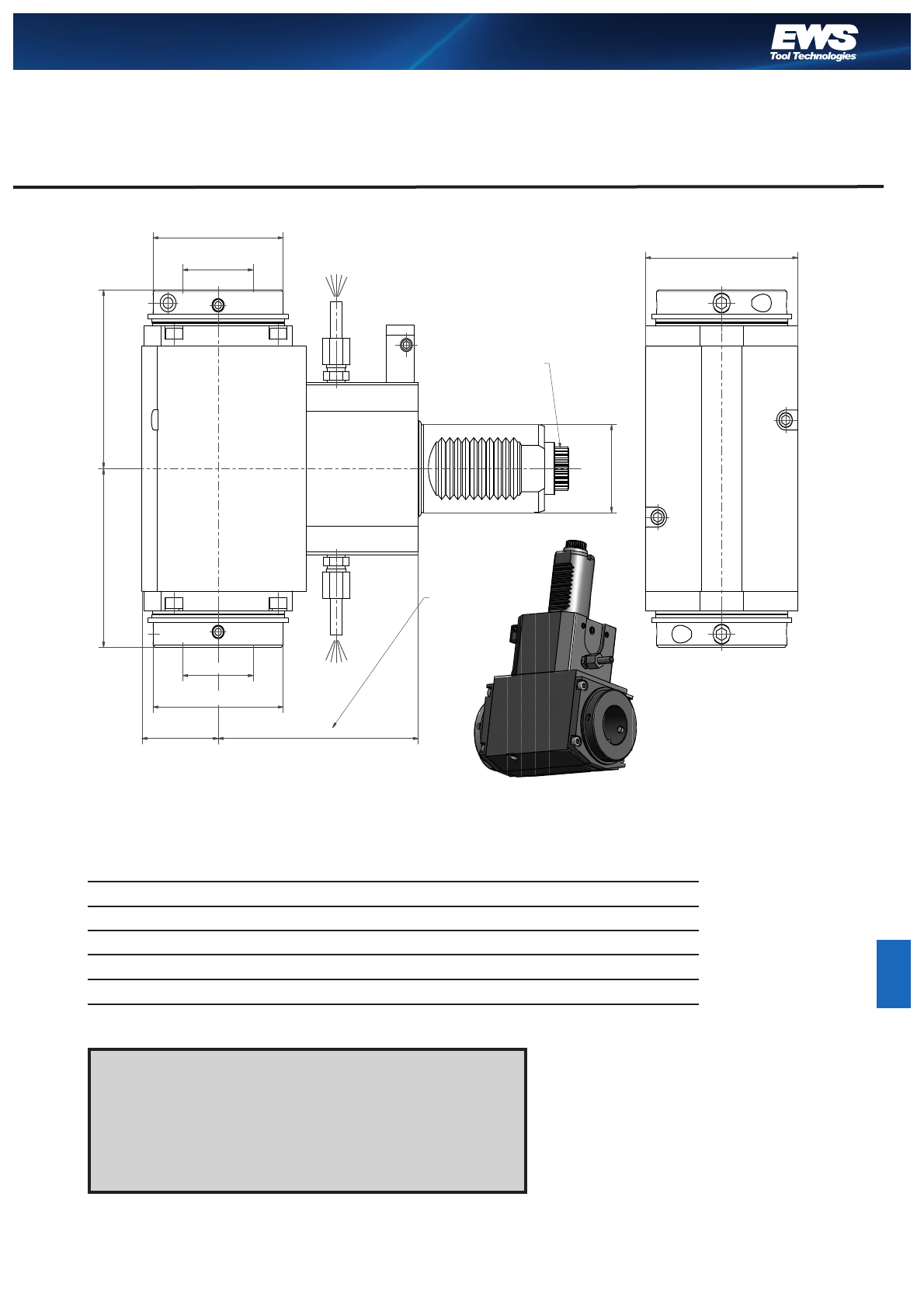

adial Bohr- und

räskopf Radial drilling and

milling head Tête de perçage

et fraisage radial

xial Bohr- und

räskopf

-verstellbar

Axial drilling and

milling head

y-axis adjustable

Tête de perçage

et fraisage

y-axis adjustable

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Spannzangen (siehe 1.27)

Collet (see 1.27)

60.3025LD CTX

1:1 5000 25 RD/ER 25 430E (2-16)

ø30h6

62 62

ø42

100

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Spannzangen (siehe 1.27)

Collet (see 1.27)

80.3025L CTXRL

1:1 5000 25 RD/ER 25 430E (2-16)

42,5

100

ø42

ø30h6

3232

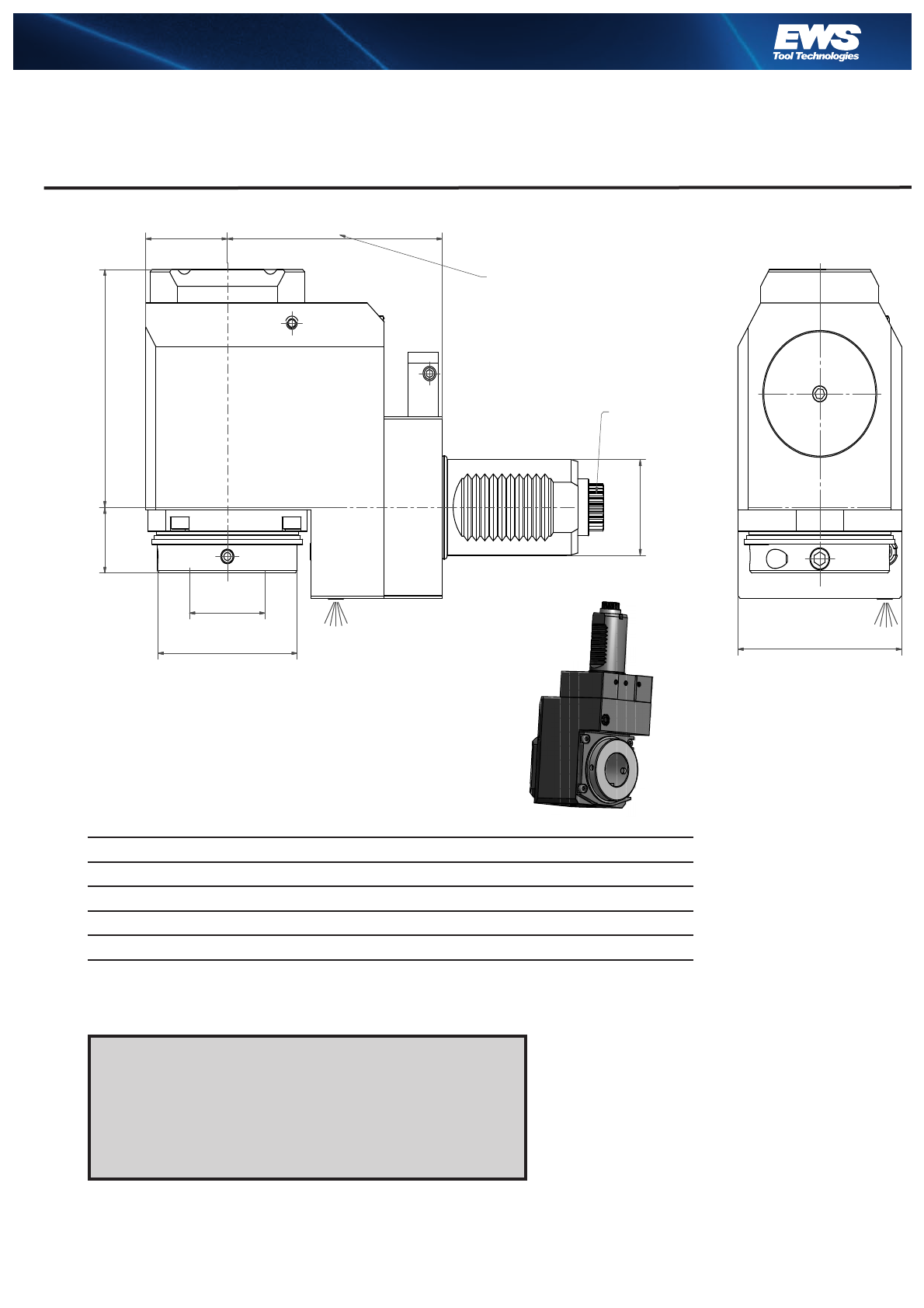

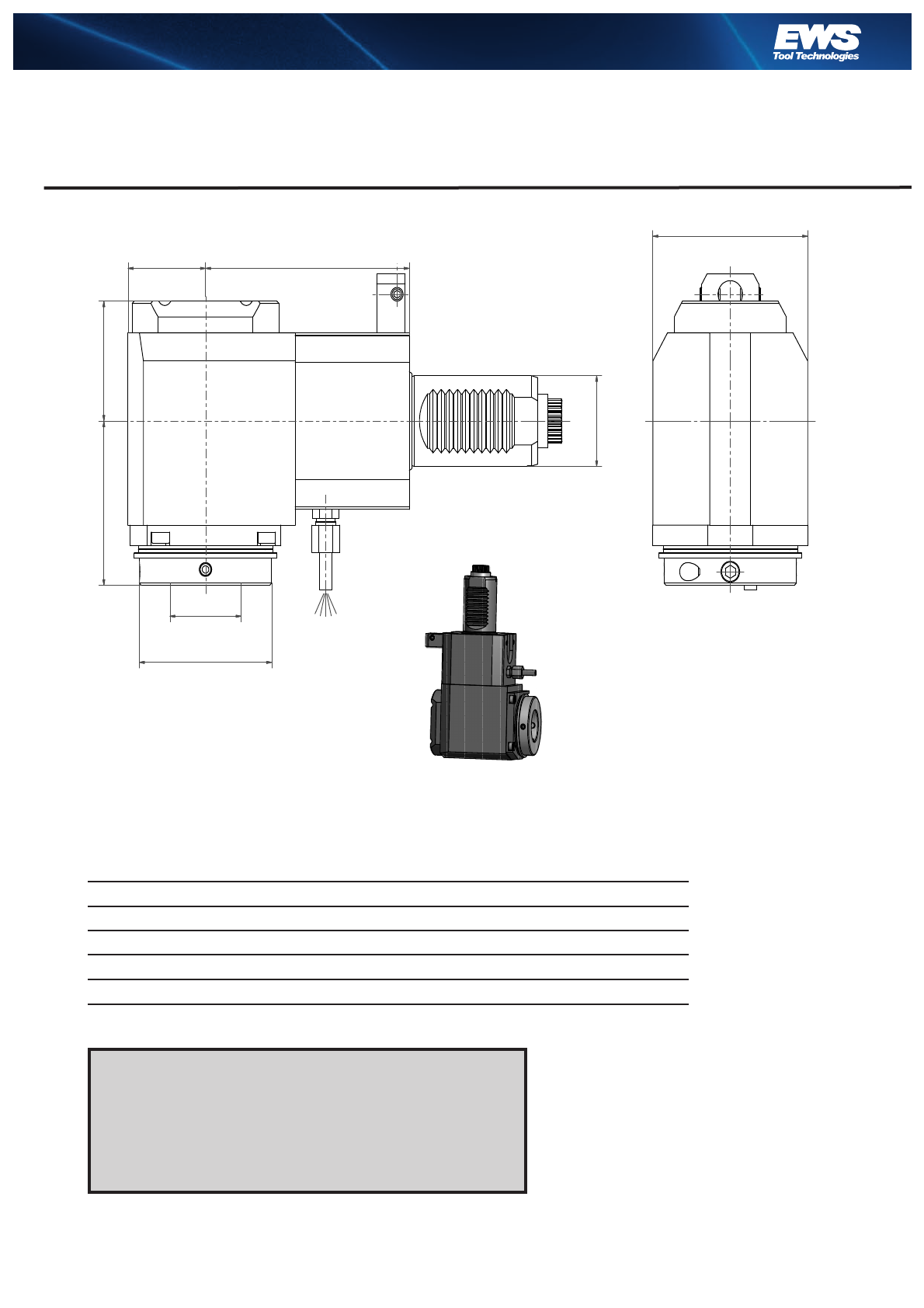

adial Bohr- und

räskopf

urückgesetzt

Radial drilling and

milling head Tête de perçage

et fraisage

Precision meets Motion

Statische- und angetriebene Werkzeuge Schaft Ø40 für

Sauter- und Duplomatic-Revolver mit Antrieb nach DIN 5480

Static and driven tools with shank Ø40 for Sauter and

Duplomatic turret with coupling according to DIN 5480

Porte-outils statiques et motorisés avec VDI40 pour tourelle Sauter

et Douplomatic avec connexion conforme DIN 5480

Precision meets Motion

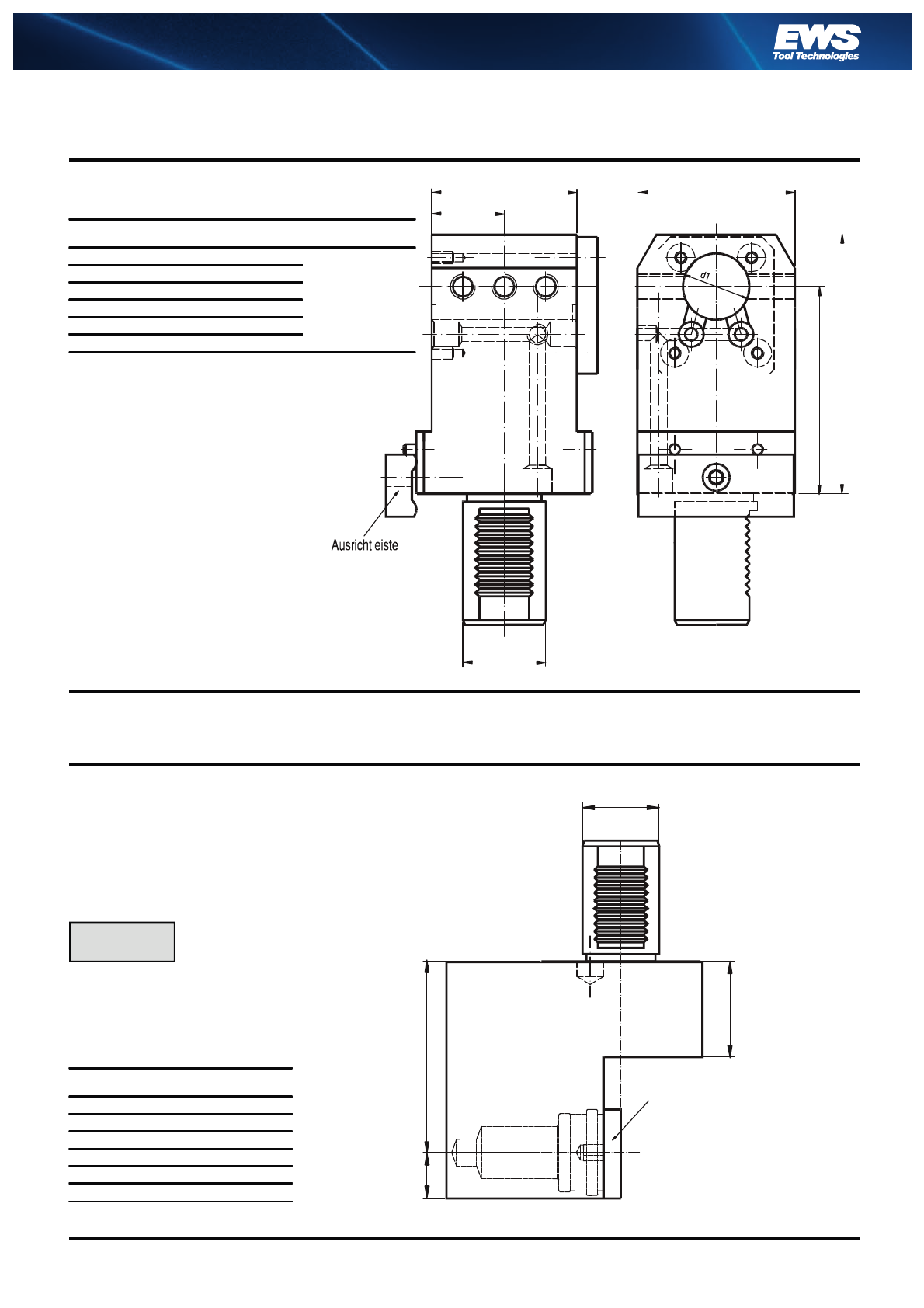

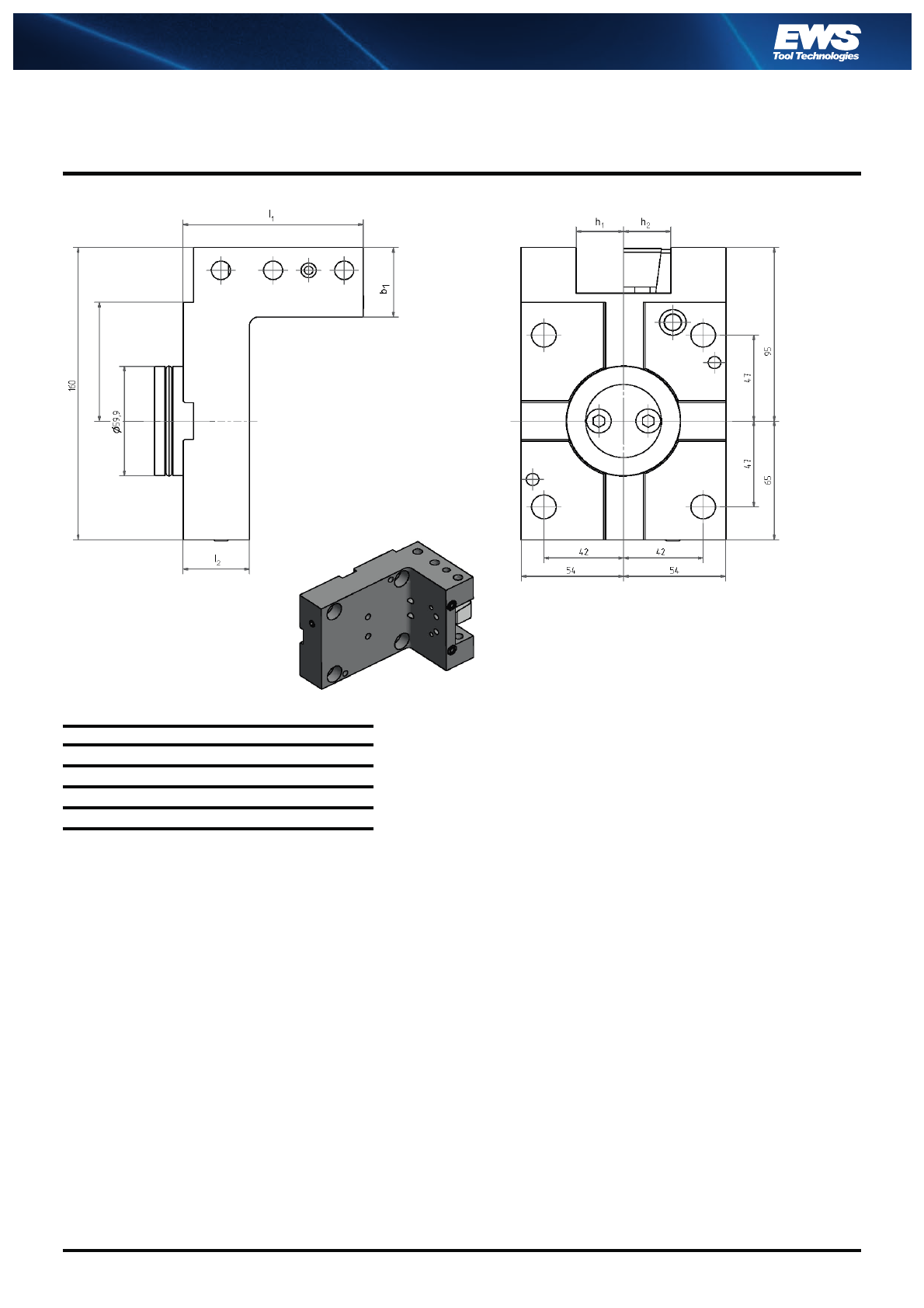

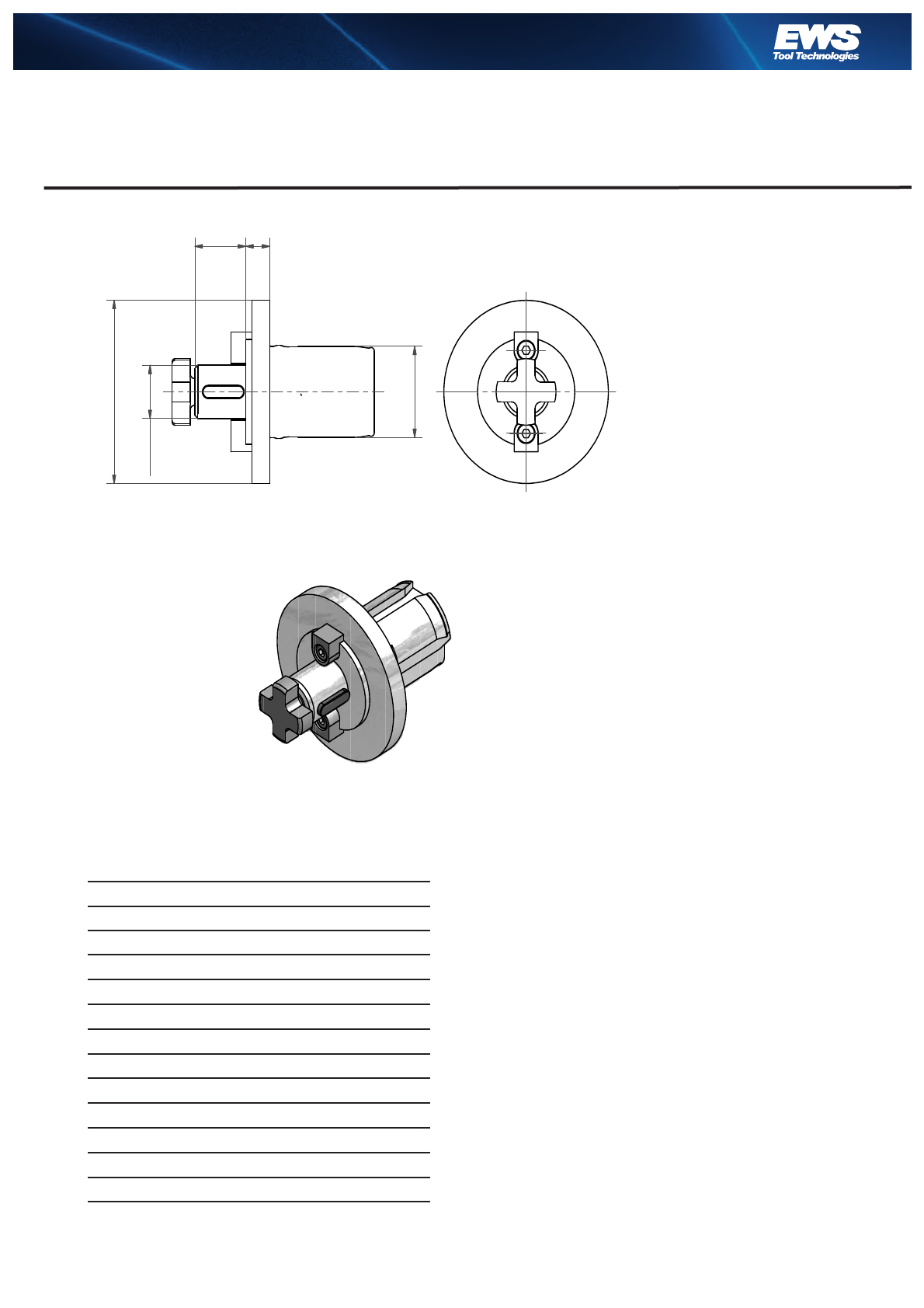

usgleichhalter für

erkzeughalter

IN 69880 ø40

Adaptor for

Toolholder according

to DIN 69880 ø40

Adapteur

pour outils

DIN 69880 ø40

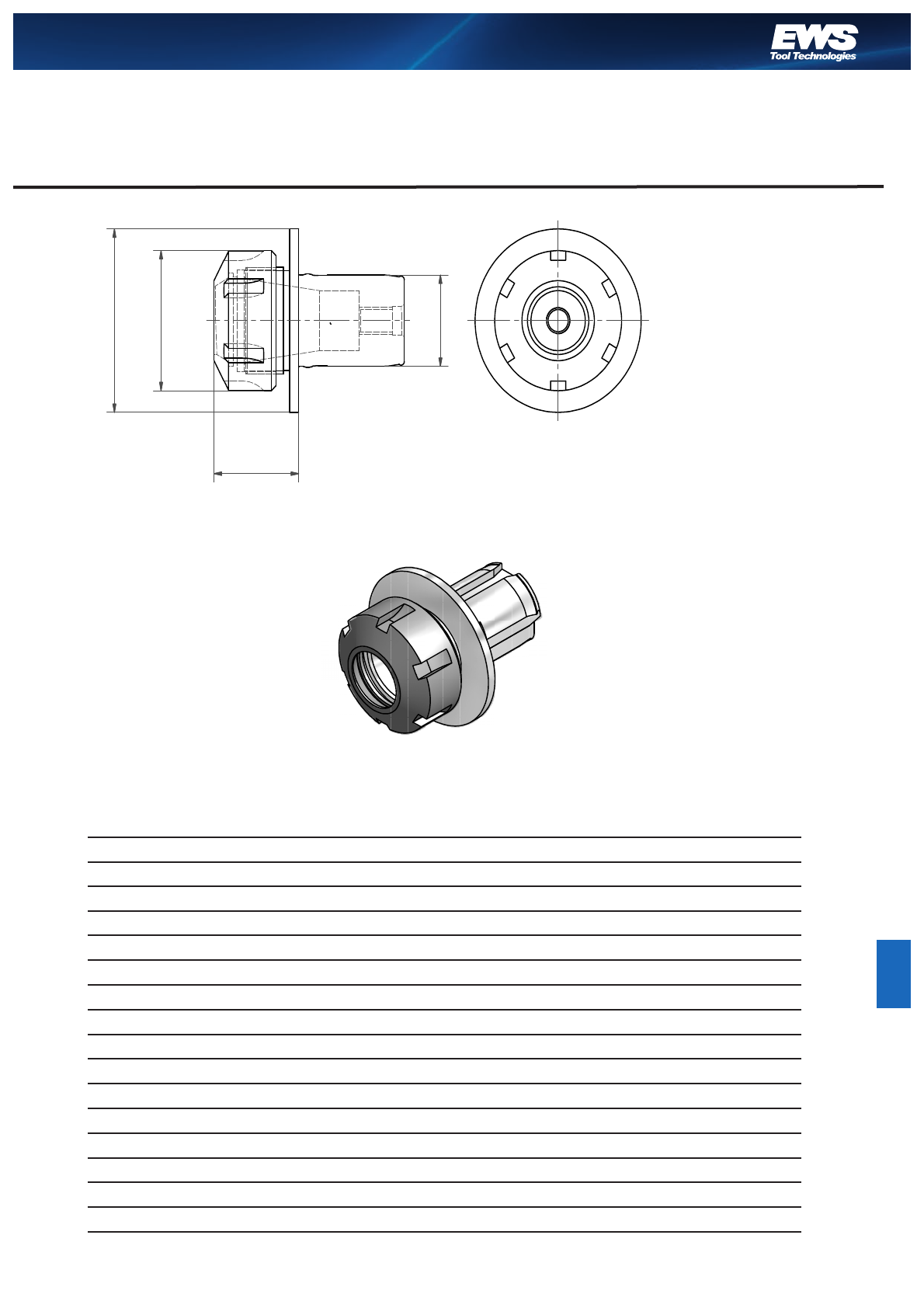

pannzangen-

ufnahme Collet chuck Porte pince

usführung L

inks wie gezeichnet

ft hand design as shown

gauche suivant croquis

usführung R

piegelbildlich

ight hand design reversed

droite inversé

usführung RL

it doppelverzahntem

IN-Schaft (Lizenz Traub)

ith doubletoothed DIN shaft

(

licence Traub)

niverselle pour broche et

ontre broche (licence Traub)

usführung L

inks wie gezeichnet

ft hand design as shown

gauche suivant croquis

usführung R

piegelbildlich

ight hand design reversed

droite inversé

usführung RL

it doppelverzahntem DIN-Schaft

(

Lizenz Traub)

ith doubletoothed DIN shaft

(

licence Traub)

niverselle pour broche et contre

roche (licence Traub)

ø40

Ausricht-

leiste

45,5

ø40

Bestell Nr.

Order No.

x1x2

A 4040 CTX L 100 133

A 4040 CTX R 100 133

A 4040 CTX RL 100 133

A 4040 L CTX L 120 153

A 4040 L CTX R 120 153

A 4040 L CTX RL 120 153

Ausrichtleiste auf

Maschine angepasst.

Adjusting plate according

to the machine.

Bestell Nr.

Order No.

x1x2d1d2Spannzange

collet / pince

31.4032 CTX L

100 130 3-20 50 320 470 E

31.4032 CTX R

100 130 3-20 50 320 470 E

31.4032 D CTX

100 130 3-20 50 320 470 E

doppelseitig

31.4032 L CTX L

120 150 3-20 50 320 470 E

31.4032 L CTX R

120 150 3-20 50 320 470 E

31.4032 LD CTX

120 150 3-20 50 320 470 E

doppelseitig

Ausrichtleiste auf

Maschine angepasst.

Adjusting plate according

to the machine.

Precision meets Motion

25.

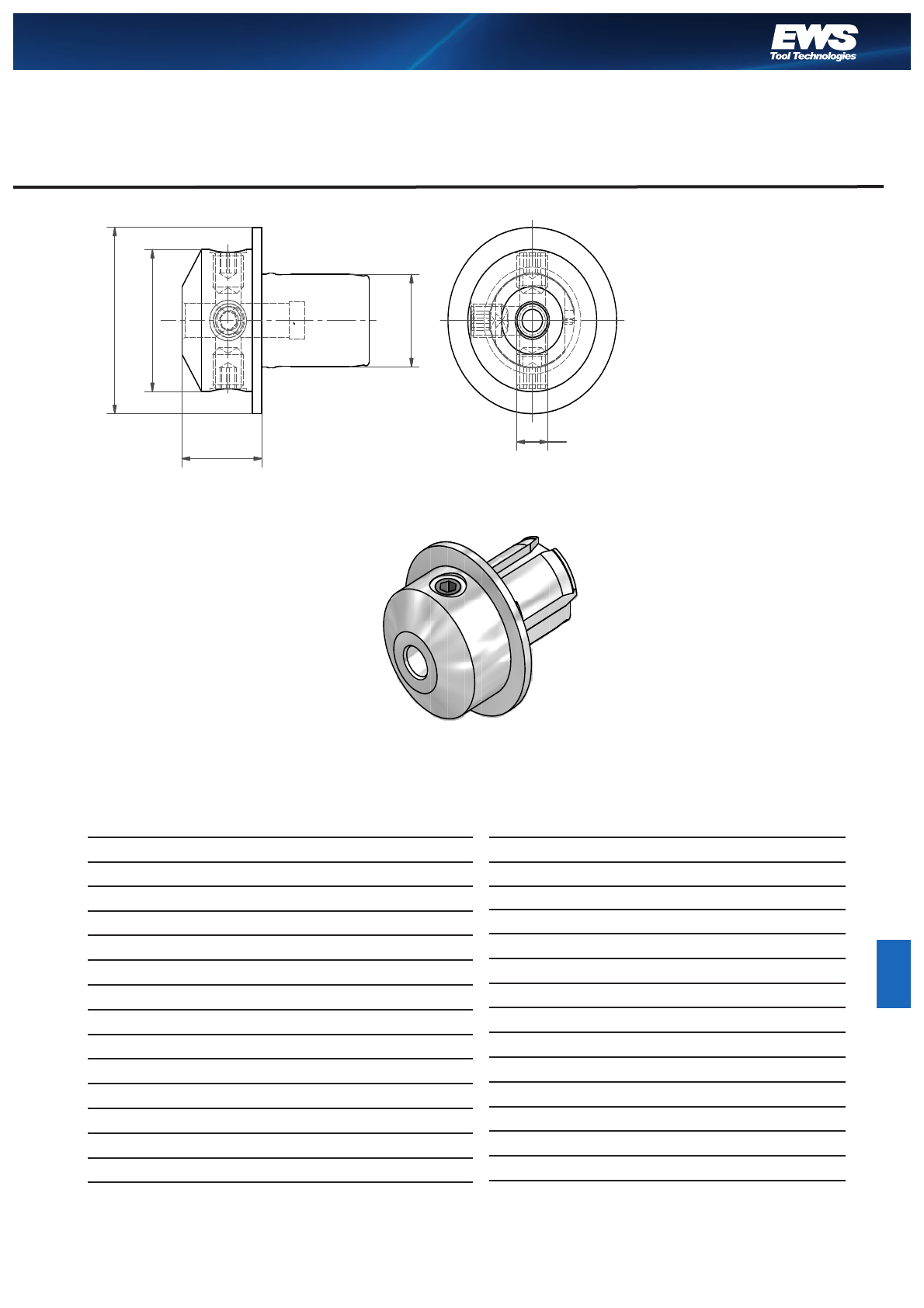

ombihalter Combi toolholder Porte outil combiné

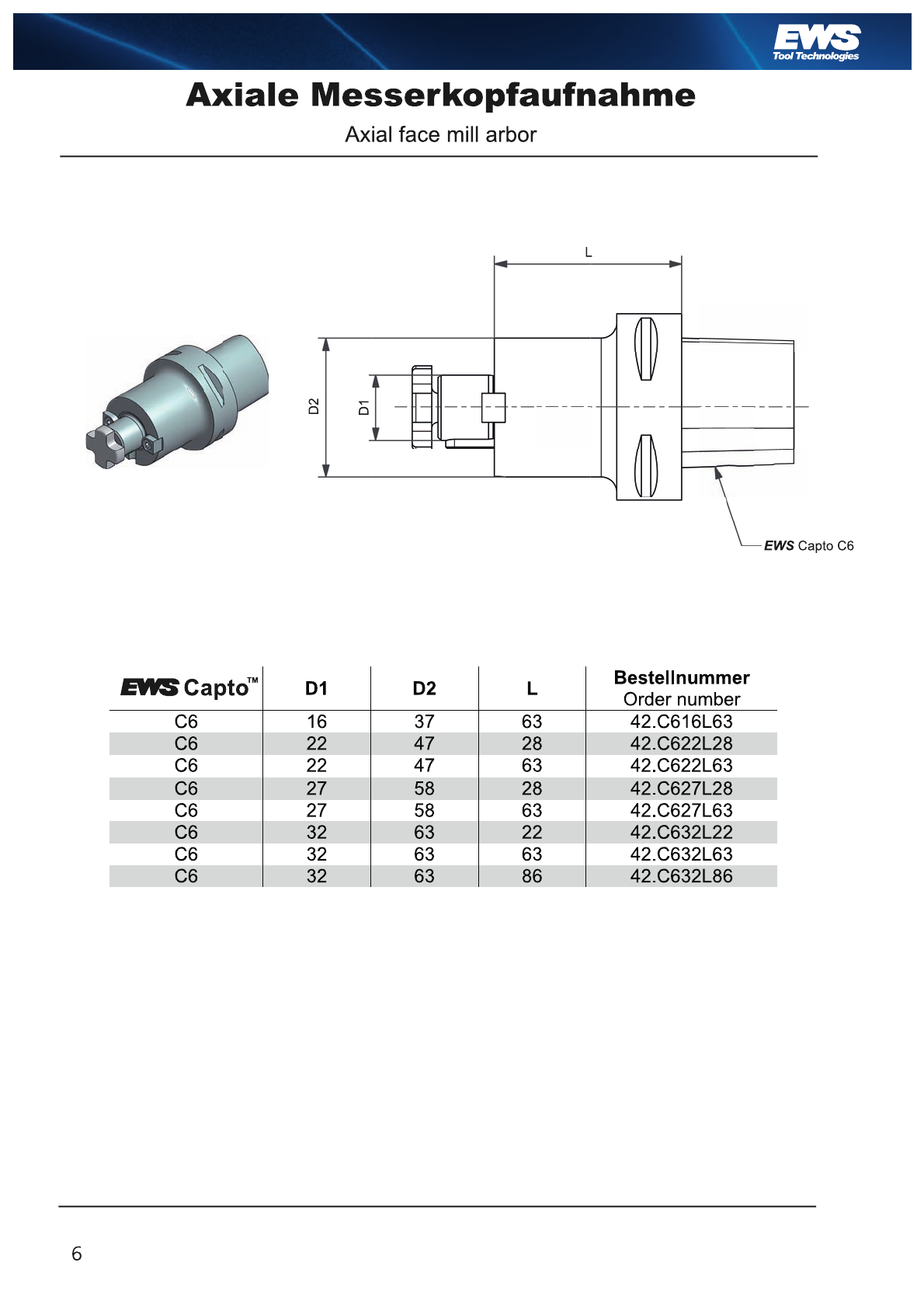

apto-Aufnahme Capto adaptor Adapteur de capto

ABS - auf Anfrage

ABS - on request

Bestell Nr.

Order No.

d1x1x2Kühlung

coolant

17.4025 CTX

25 100 125 Innen- und

Außenkühlung

Inside and outside

cooling

17.4032 CTX

32 100 125

17.4040 CTX

40 100 125

17.4025 L CTX

25 120 145

17.4032 L CTX

32 120 145

17.4040 L CTX

40 120 145

usführung L

inks wie gezeichnet

eft hand design as shown

gauche suivant croquis

Ausführung R

spiegelbildlich

right hand design reversed

à droite inversé

usführung RL

it doppelverzahntem DIN-Schaft (Lizenz Traub)

ith doubletoothed DIN shaft (licence Traub)

niverselle pour broche et contre broche (licence Traub)

ø40

x1 x2

Lizenz Sandvik

ø40

eduzierhülsen und Einsätze

iehe Seite 1.20 und 1.39

educing sleeves and accessories

ee page 1.20 and 1.39

usrichtleiste auf Maschine angepasst.

djusting plate according

o the machine.

usrichtleiste auf Maschine angepasst.

djusting plate according to the machine.

Bestell Nr.

Order No.

Capto x1

19.40C4 CTX L

C4 100

19.40C4 CTX R

C4 100

19.40C4 CTX RL

C4 100

19.40C4 L CTX L

C4 120

19.40C4 L CTX R

C4 120

19.40C4 L CTX RL

C4 120

Precision meets Motion

Drehhalter Capto Turning tool holder

Capto Porte outil de

Capto

ABS - auf Anfrage

ABS - on request

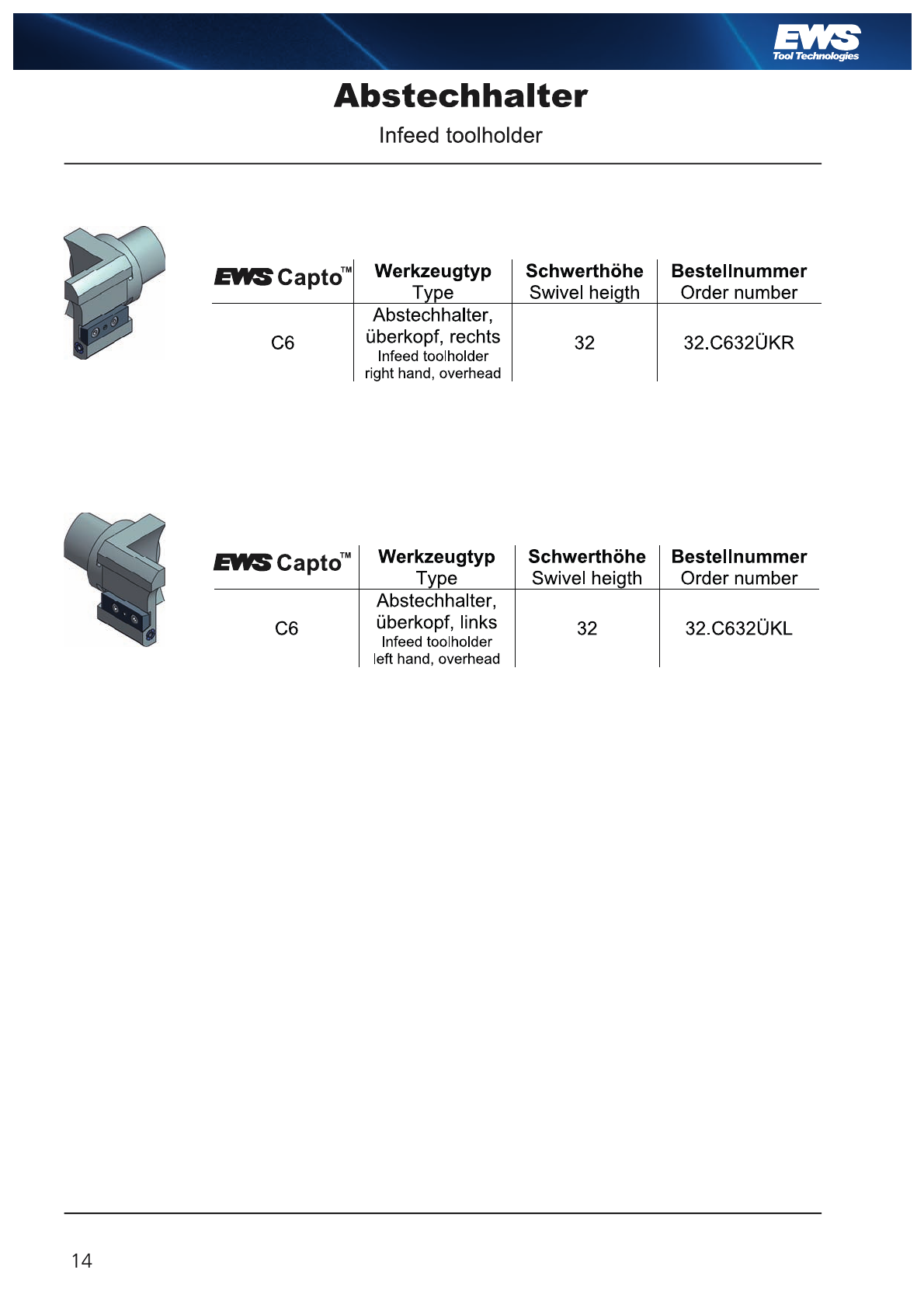

Abstechhalter

höhenverstellbar

Infeed toolholder

hight adjustable Porte outil

plongée, reglable

RL ÜK wie gezeichnet / as shown

RL Schneide spiegelbildlich /

cutting edge reversed

Bestell Nr.

Order No.

32.4026 WT250 RL

32.4026 WT250 RL ÜK

32.4032 WT250 RL

32.4032 WT250 RL ÜK

ø40

R88

88,5

44,5

15,5

3,5

38,5

115

Lizenz Sandvik

ø40

Bestell Nr.

Order No.

19.40C4L75L

Klemmung links

Clamping wedge left hand

19.40C4L75R

Klemmung wie gzeichnet

Clamping wedge as shown

Precision meets Motion

45.

landrehhalter Facing holder Porte outil carré

Bestell Nr.

Order No.

.4025 G400 RL

Bestell Nr.

Order No.

6.4025 G400 RL

ußendrehhalter OD-holder

Bestell Nr.

Order No.

1.4025/20

rechts / right hand tool / à droite

.4025/20 STR rechts / right hand tool / à droite

modifiziert für Sternrevolver /

modified for star turret

3.4025/20 STR

links / left hand tool / à gauche

modifiziert für Sternrevolver /

modified for star turret

.4025/20 links / left hand tool / à gauche

Zeichnungen siehe Kapitel 1, Seite 1.6 und 1.7

Drawings see chapter 1, page 1.6 and 1.7

Regardez chapitre 1, page 1.6 et 1.7

76,2

42,5

76,2

42,5

Precision meets Motion

5.76.

xial Bohr-

nd Fräskopf Axial drilling

and milling head Tête de perçage

et fraisage axial

xial Bohr-

nd Fräskopf

eldon / Whistle notch

Axial drilling and

milling head

Weldon / Whistle notch

Tête de perçage

et fraisage axial

Weldon / Whistle notch

Bestell Nr.

Order No.

1x2ød nmax

[1/min] Tmax

[Nm] Spannzange (Seite 1.27)

Collet (Page 1.27)

40.4032 K CTX 1:1 60 95 50 5000 50 320 470 E (3-20)

40.4032 CTX 1:1 76 111 50 5000 50 320 470 E (3-20)

40.4025 K CTX 1:1 60 94 42 5000 50 250 430 E (2-16)

40.4025 CTX 1:1 76 110 42 5000 50 250 430 E (2-16)

Bestell Nr.

Order No.

iød

1ød2x1nmax

[1/min] Tmax

[Nm]

40.4016 WN CTX 1:1 16 48 101 5000 50

40.4020 WN CTX 1:1 20 52 101 5000 50

40.4025 WN CTX 1:1 25 60 109 5000 50

ø94

ød

ø40

76 76

Kühlmittel-

Kugeldüse

Zahnwellenprofil DIN 5480

W20x0,8x30x24/9b

Precision meets Motion

25.76.

xial Fräskopf Axial milling head Tête de fraisage axial

räsdorneinsatz

ür 42.4000 ... 62.4000 Arbor insert

for 42.4000 ... 62.4000 Adapteur de fraisage

pour 42.4000 ... 62.4000

Bestell Nr.

Order No.

iød

1x1nmax

[1/min] Tmax

[Nm]

2.4000 CTX 1:1 - - 5000 50

2.4016 CTX 1:1 16 105 5000 50

2.4022 CTX 1:1 22 107 5000 50

2.4027 CTX 1:1 27 109 5000 50

xial Pendel-

erkzeugaufnahme Axial Floating

adaptor Axial flottant

adapteur

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] Spannzangen (Seite 1.27)

Collet (Page 1.27)

3.4020 CTX 1:1 5000 20 200 428 E (1-13)

Bestell Nr

Order No.

501.0507 13 24

501.0510 16 29

501.0520 22 31

501.0530 27 33

ø50

ø40

110

ø34

i = 2:1

i = 3:1

auf Anfrage

on request

Precision meets Motion

5.76.

Axial Bohr-

nd Fräskopf Axial drilling and

milling head Tête de perçage

et fraisage axial

xial Bohr- und Fräskopf,

-verstellbar Axial drilling and milling

head, y-axis adjustable Tête de perçage et fraisage,

regulable y-axis

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] x1x2z1z2Spannzangen (Seite 1.27)

Collet (Page 1.27)

50.4025 CTX RL/1 1:2 10000 20 110 77 50 84 250 430 E (2-16)

50.4032 CTX RL/2 2:1 3000 80 110 77 50 84 320 470 E (3-20)

50.4032 CTX RL/3 3:1 2000 120 138 98 55,5 104 320 470 E (3-20)

50.4040 CTX RL/3 3:1 2000 120 140 98 55,5 104 400 472 E (4-26)

Bestell Nr.

Order No.

inmax

[1/min] Tmax

[Nm] y-Axis Spannzangen (Seite 1.27)

Collet (Page 1.27)

56.4020 CTX 1:1 5000 25 ± 30 ER 20 428 E (1-13)

ød

ø40h6

106

ø40

57,5

116

Precision meets Motion

45.76.

adial Bohr-

nd Fräskopf Radial drilling

and milling head Tête de perçage

et fraisage radial

Ausführung L

Links wie gezeichnet

Left hand design as shown

à gauche suivant croquis

Ausführung R

spiegelbildlich

right hand design reversed

à droite inversé

Ausführung RL

mit doppelverzahntem

DIN-Schaft (Lizenz Traub)

with doubletoothed

DIN shaft (licence Traub)

universelle pour broche et

contre broche (licence Traub)

Bestell Nr.

Order No.

1x2z1dnmax

[1/min] Tmax

[Nm] Spannzangen (Seite 1.27)

Collet (Page 1.27)

60.4025 CTX L

1:1 100 138 81 42 5000 50 250 430 E (2-16)

60.4025 CTX R

1:1 100 138 81 42 5000 50 250 430 E (2-16)

60.4025 CTX RL

1:1 100 138 81 42 5000 50 250 430 E (2-16)

60.4032 CTX L

1:1 100 138 85 50 5000 50 320 470 E (3-20)

60.4032 CTX R

1:1 100 138 85 50 5000 50 320 470 E (3-20)

60.4032 CTX RL

1:1 100 138 85 50 5000 50 320 470 E (3-20)

60.4025 CTX L/1

1:2 100 138 81 42 10000 50 250 430 E (2-16)

60.4025 CTX R/1

1:2 100 138 81 42 10000 50 250 430 E (2-16)

60.4025 CTX RL/1

1:2 100 138 81 42 10000 50 250 430 E (2-16)

60.4032 CTX L/2

2:1 100 138 93 50 3000 80 320 470 E (3-20)

60.4032 CTX R/2

2:1 100 138 93 50 3000 80 320 470 E (3-20)

60.4032 CTX RL/2

2:1 100 138 93 50 3000 80 320 470 E (3-20)

60.4025 L CTX L

1:1 120 158 81 42 5000 50 250 430 E (2-16)

60.4025 L CTX R

1:1 120 158 81 42 5000 50 250 430 E (2-16)

60.4025 L CTX RL

1:1 120 158 81 42 5000 50 250 430 E (2-16)

60.4032 L CTX L

1:1 120 158 85 50 5000 50 320 470 E (3-20)

60.4032 L CTX R

1:1 120 158 85 50 5000 50 320 470 E (3-20)

60.4032 L CTX RL

1:1 120 158 85 50 5000 50 320 470 E (3-20)

60.4025 L CTX L/1

1:2 120 158 81 42 10000 50 250 430 E (2-16)

60.4025 L CTX R/1

1:2 120 158 81 42 10000 50 250 430 E (2-16)

60.4025 L CTX RL/1

1:2 120 158 81 42 10000 50 250 430 E (2-16)

60.4032 L CTX L/2

2:1 120 158 93 50 3000 80 320 470 E (3-20)

60.4032 L CTX R/2

2:1 120 158 93 50 3000 80 320 470 E (3-20)

60.4032 L CTX RL/2

2:1 120 158 93 50 3000 80 320 470 E (3-20)

adial Bohr-

nd Fräskopf Radial drilling and

milling head Tête de perçage et

fraisage radial

dx1

z48

ø40h6

ø50 x1

ø32

Mit OTSS-Leiste NG 200 statt CTX

(Schutzrecht angemeldet)

With OTSS-plate write NG200

instead of CTX

Bestell Nr.

Order No.

1x2

60.4032 D CTX

1:1 100 137

60.4032 LD CTX

1:1 120 157

Bestell Nr.

Order No.

nmax

[1/min] Tmax

[Nm]

Spannzangen

(Seite 1.27)

Collet

(Page 1.27)

60.4032 D CTX

5000 50 320 470 E (3-20)

60.4032 LD CTX

5000 50 320 470 E (3-20)

Mit OTSS-Leiste NG 200 statt CTX

(Schutzrecht angemeldet)

With OTSS-plate write NG200

instead of CTX

Precision meets Motion

5.76.

adial Fräskopf Radial milling head Tête de fraisage radial

Radial Bohr-

nd Fräskopf

eldon / Whistle notch

Radial drilling

and milling head

Weldon / Whistle notch

Tête de perçage

et fraisage radial

Weldon / Whistle notch

Ausführung L

Links wie gezeichnet

Left hand design as shown

à gauche suivant croquis

Ausführung R

spiegelbildlich

right hand design reversed

à droite inversé

Ausführung RL

mit doppelverzahntem DIN-Schaft (Lizenz Traub)

with doubletoothed DIN shaft (licence Traub)

universelle pour broche et contre broche (licence Traub)

Reduzierbuchsen

Reducing sleeves

Bestell Nr.

Order No.

28.2016 WN 20/16

28.2012 WN 20/12

28.2010 WN 20/10

28.2008 WN 20/08

ABS + Capto auf Anfrage.

ABS and Capto on request.

Bestell Nr.

Order No.

1x2dnmax

[1/min] Tmax

[Nm]

60.4020 WN CTX L

1:1 100 138 20 5000 50

60.4020 WN CTX R

1:1 100 138 20 5000 50

60.4020 WN CTX RL

1:1 100 138 20 5000 50

60.4020 WN L CTX L

1:1 120 158 20 5000 50

60.4020 WN L CTX R

1:1 120 158 20 5000 50

60.4020 WN L CTX RL

1:1 120 158 20 5000 50

60.4020 WN CTX L/2

2:1 100 138 20 3000 80

60.4020 WN CTX R/2

2:1 100 138 20 3000 80

60.4020 WN CTX RL/2

2:1 100 138 20 3000 80

60.4020 WN L CTX L/2

2:1 120 158 20 3000 80

60.4020 WN L CTX R/2

2:1 120 158 20 3000 80

60.4020 WN L CTX RL/2

2:1 120 158 20 3000 80

Einsätz siehe Seite 5.76.2

Inserts see page 5.76.2

Bestell Nr.

Order No.

1x2nmax

[1/min] Tmax

[Nm]

62.4000 CTX L

1:1 100 138 5000 50

62.4000 CTX R

1:1 100 138 5000 50

62.4000 CTX RL

1:1 100 138 5000 50

62.4000 L CTX L

1:1 120 158 5000 50

62.4000 L CTX R

1:1 120 158 5000 50

62.4000 L CTX RL

1:1 120 158 5000 50

62.4000 ...

2:1 Auf Anfrage / on request

sur demande

55,9

48 53

ø74

Mit OTSS-Leiste NG 200 statt CTX

(Schutzrecht angemeldet)

With OTSS-plate write NG200

instead of CTX

Ausführung L

Links wie gezeichnet

left hand design as shown

à gauche suivant croquis

Ausführung R

spiegelbildlich

right hand design reversed

à droite inversé

Ausführung RL

mit doppelverzahntem DIN-Schaft (Lizenz Traub)

with doubletoothed DIN shaft (licence Traub)

universelle pour broche et contre broche (licence Traub)

Mit OTSS-Leiste NG 200 statt CTX

(Schutzrecht angemeldet)

With OTSS-plate write NG200

instead of CTX

ød

ø60 x1

Precision meets Motion

65.76.

Ausführung R

spiegelbildlich

right hand design reversed

à droite inversé

Ausführung L

Links wie gezeichnet

left hand design as shown

à gauche suivant croquis

Ausführung RL

mit doppelverzahntem DIN-Schaft

(Lizenz Traub)

with doubletoothed DIN shaft

(licence Traub)

universelle pour broche et contre broch

(licence Traub)

adial Bohr-

nd Fräskopf,

urückgesetzt

Radial drilling

and milling head,

offset

Tête de perçage

et fraisage radial

Bestell Nr.

Order No.

1x2zd

nmax

[1/min] Tmax

[Nm] Spannzangen (Seite 1.27)

Collet (Page 1.27)

80.4032 CTX L

1:1 100 138 31 50 5000 50 320 470 E (3-20)

80.4032 CTX R

1:1 100 138 31 50 5000 50 320 470 E (3-20)

80.4032 CTX RL

1:1 100 138 31 50 5000 50 320 470 E (3-20)

80.4032 CTX L/2

2:1 100 138 43 50 3000 80 320 470 E (3-20)

80.4032 CTX R/2

2:1 100 138 43 50 3000 80 320 470 E (3-20)

80.4032 CTX RL/2

2:1 100 138 43 50 3000 80 320 470 E (3-20)

80.4032 L CTX L

1:1 120 158 31 50 5000 50 320 470 E (3-20)

80.4032 L CTX R

1:1 120 158 31 50 5000 50 320 470 E (3-20)

80.4032 L CTX RL

1:1 120 158 31 50 5000 50 320 470 E (3-20)

80.4032 L CTX L/2

2:1 120 158 43 50 5000 50 320 470 E (3-20)

80.4032 L CTX R/2

2:1 120 158 43 50 5000 50 320 470 E (3-20)

80.4032 L CTX RL/2

2:1 120 158 43 50 5000 50 320 470 E (3-20)

80.4032 CTX R/3

3:1 113 159 50 50 2000 120 320 470 E (3-20)

80.4032 CTX L/3

3:1 113 159 50 50 2000 120 320 470 E (3-20)

80.4032 CTX RL/3

3:1 113 159 50 50 2000 120 320 470 E (3-20)

chwenkkopf

105°

Swivel head

± 105°

Tête de pivotante

± 105°

Bestell Nr.

Order No.

1nmax

[1/min] Tmax

[Nm] Spannzangen (Seite 1.27)

Collet (Page 1.27)

63.4025 CTX

1:1 66 5000 20 250 430 E

63.4025 L CTX

1:1 87 5000 20 250 430 E

(38)(38)

ø50

ø40h6

ø42

ø40

105



105



Mit OTSS-Leiste NG 200 statt CTX

(Schutzrecht angemeldet)

With OTSS-plate write NG200

instead of CTX

Precision meets Motion

Werkzeuge für Mazak / Okuma / Mori Seiki Maschinen

Tools for Mazak / Okuma / Mori Seiki machines

Porte-outils pour machines Mazak / Mori Seiki

Precision meets Motion

Form Page

Mazak Quick Turn, Super

Quick Turn, Multiplex, Nexus,

Hyper Quadrex

Mazak Quick Turn, Super

Quick Turn, Multiplex,

Nexus, Hyper Quadrex

Mazak Quick Turn, Super

Quick Turn, Multiplex,

Nexus, Hyper Quadrex

6.1 - 6.28

Okuma LT10, LT200 Okuma LT10, LT200 Okuma LT10, LT200 6.40 - 6.44

Okuma LB2000, LB3000 Okuma LB2000, LB3000 Okuma LB2000, LB3000 6.50.1 - 6.50.11

Mori Seiki ZT1000 Mori Seiki ZT1000 Mori Seiki ZT1000 6.80 - 6.81.4

Mori Seiki SL200 Mori Seiki SL200 Mori Seiki SL200 6.72 - 6.73.11

Mori Seiki NL1500, NL2000,

NL2500, NL3000

Mori Seiki NL1500,

NL2000, NL2500, NL3000

Mori Seiki NL1500,

NL2000, NL2500, NL3000

6.78.1 - 6.79.5

Mori Seiki ZT1000, ZT1500,

MT1500

Mori Seiki ZT1000,

ZT1500, MT1500

Mori Seiki ZT1000,

ZT1500, MT1500

6.80.1 - 6.81.4

Werkzeuge für Mazak / Mori Seiki Maschinen

Tools for Mazak / Mori Seiki machines

Porte-outils pour machines Mazak / Mori Seiki

Precision meets Motion

Statische- und angetriebene Werkzeuge für Mazak

QT/SQT/QTN/MP/Quadrex Maschinen

Static and driven tools for Mazak QT/SQT/QTN/MP/Quadrex machines

Porte-outils statiques et motorisés pour machines

Mazak QT/SQT/QTN/MP/Quadrex

Precision meets Motion

6.1

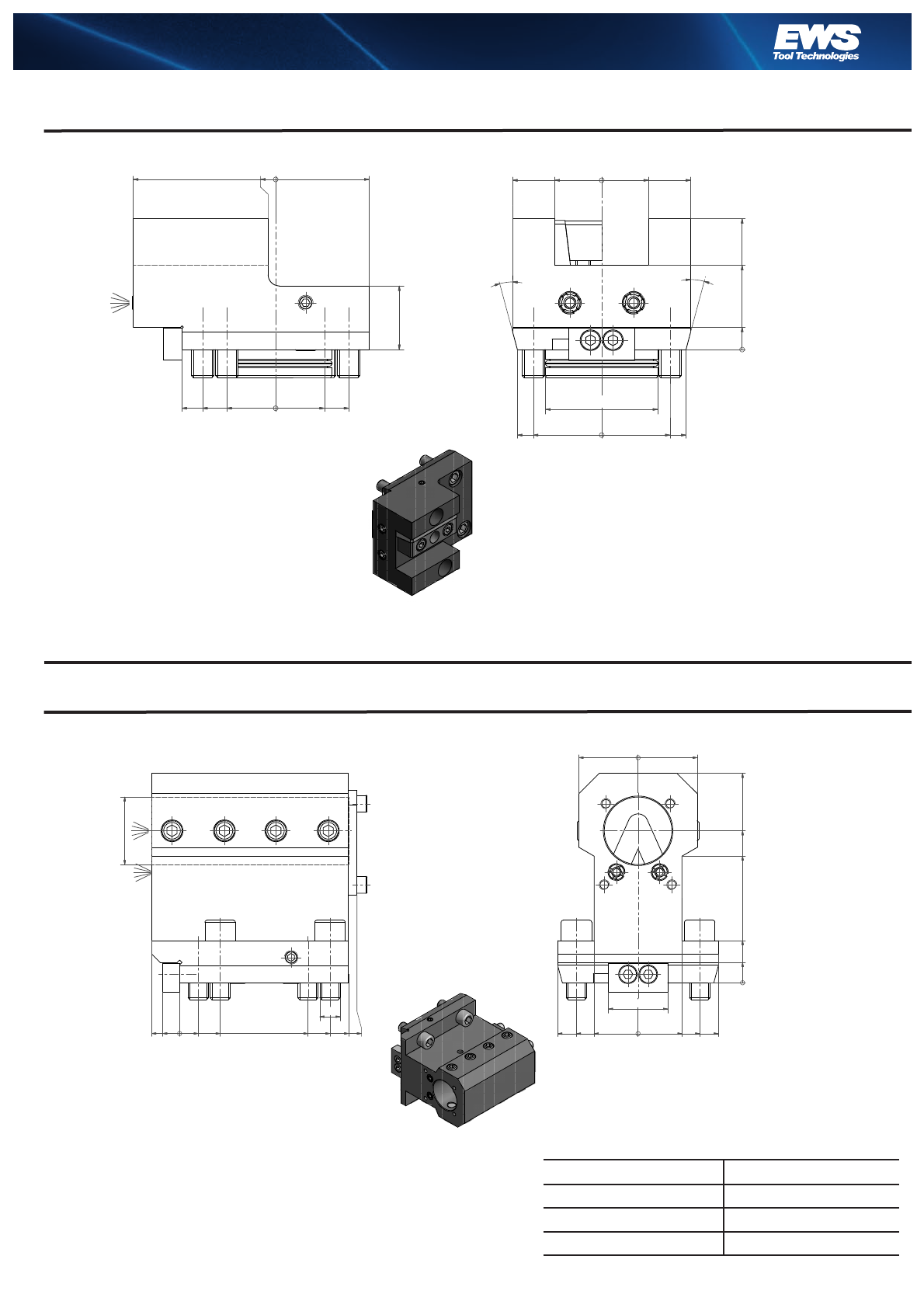

Kombihalter Combiholder

Für Innen- und Außenkühlung

For internal and external cooling

Mit (With) ABS-/UTS-/Capto-/Zoll-ø/Sonder-ø auf Anfrage (on request).

Für Innen- und Außenkühlung

For internal and external cooling

Maschinentyp Nr. / No.

QT35-12D

QT35N-12D

QTN40-12D

QT 3501



9415,5

125

ø50

45 84 50

148

Maschinentyp Nr. / No. d1h1h2h3b1b2b3b4b5l1l2l3l4

QT8-8D / QT8N-8D QT 801 ø30 25 52 7 95 38 9,5 76 36 71 15 45 67

QTN10-8D QT 821 ø25 25 52 7 95 38 9,5 76 36 71 15 45 67

QT10-8D QT 1001 ø40 25 54 7,5 114 38 10 94 47 82 10 60 78

QT15-8D / QT15N-8D

QT18N-8D / QTN20-8D

QT20HP-8D / Dual Turn 20

SQT200-12D / SQT250-12D

QT 1501 ø40 50 80 7,5 114 38 10 94 47 100 10 60 95

QT15-12D / QT15N-12D

QT18N-12D / QT20N-12D

QT20HP-12D

QT 1541 ø40 25 57 7,5 114 38 10 94 47 100 10 60 94

QT20N-8D / QT25-8D QT 2001 ø50 35 72,5 7,5 132 48 14 104 52 103 14 72 98

QT28-12D / QT28N-12D /

QT30N-12D / QTN30-12D QT 2801 ø50 55 90 7 128 48 12 104 52 111 34 57 106

Precision meets Motion

Grundhalter

Für Spannzangenhalter,

Gewindebohrhalter und

Pendelhalter

Basic toolholder

For collet chuck, tap cutting-

holder and floating reamer-

holder

Stangengreifer Bar pickup

Für Innen- und Außenkühlung

For internal and external cooling

Maschinentyp Nr. / No. d1h1h2h3b1b2b3b4b5l1l2l3l4

QT8-8D / QT8N-8D /

QTN10-8D QT 800 25 25 52 7 95 38 9,5 76 36 71 15 45 16

QT10-8D QT 1000 2525507,51143810944782106016

QT15-8D / QT15N-8D

QT18N-8D / QTN20-8D

QT20HP-8D / Dual Turn 20

SQT200-12D / SQT250-12D

QT 1500 25 50 75 7,5 114 38 10 94 47 100 10 60 20

QT15-12D / QT15N-12D /

QT18N-12D / QT20N-12D /

QT20HP-12D

QT 1540 2525537,511438109447100106020

QT20N-8D / QT25-8D QT 2000 25 35 72,5 7,5 132 48 14 104 52 103 14 72 20

Maschinentyp Nr. / No.

QTN10 / QT 8

QT 8N QTG 8

ll hh



! !



7610,5

42 15

7,5 25

112

1-70

Precision meets Motion

6.3

Plandrehhalter Facing turnholder

Spannstück umsetzbar für

Rechts- und Linkslauf

Clamping plate convertible for

right and left cutting direction

Spannstück umsetzbar für

Rechts- und LInkslauf

Clamping plate convertible for

right and left cutting direction

Maschinentyp Nr.

No.

QT35-12D

QT35N-12D

QTN40-12D

QT 3517

hll



125

53 47 84

149

Maschinentyp Nr. / No. h1h2h3b1b2b3b4b5l1l2l3

QT8-8D / QT8N-8D

QTN10-8D QT 829 20 30 7 95 38 9,5 76 36 70 15 45

QT10-8D QT 1023 20407,511538109447781060

QT15-8D / QT15N-8D

QT18N-8D / QTN20-8D

QT20HP-8D / Dual Turn 20

SQT200-12D / SQT250-12D

QT 1523 2543 811438109447981060

QT15-12D / QT15N-12D

QT18N-12D / QT20N-12D

QT20HP-12D

QT 1549 25387,511038 118844962655

QT20N-8D / QT25-8D QT 2023 25 44 8 134 48 15 104 52 100 14 72

QT285-12D / QT28N-12D

QT30N-12D / QTN30-12D QT 2824 25 45 7 134 48 15 104 52 111 34 57

Precision meets Motion

Außendrehhalter Outside turnholder

Spannstück umsetzbar für

Rechts- und Linkslauf

Clamping plate convertible for

right and left cutting direction

Maschinentyp Nr. / No.

QT28-12D

QT28N-12D

QT30N-12D

QTN30-12D

QT 2823

Maschinentyp Nr. / No.

QT35-12D

QT35N-12D

QT40-12D

QT 3518

Stangengreifer Bar pickup

tangenregister Schaft

Best-Nr. A B L1L2Best-Nr. d D l L

G-10 70 70 78 61 SGS-20 ø20 --- 63 ---

G-10 70 50 78 61 SGS-25 ø25 --- 63 ---

G-10 70 50 78 61 SGS-30 ø30 --- 63 ---

G-10 70 50 78 61 SGS-32 ø32 --- 63 ---

G-10 70 50 78 61 SGS-40 ø40 --- 63 ---

G-10 70 50 78 61 SGS-50 ø50 --- 63 ---

"'"

$" $$

 & !

$

"

$ #%

!

&"  

$$

1-70

Precision meets Motion

6.5

Reduzierhülsen Reducing sleeve Douille de réduction

Best-Nr. d1d2d3d4l1l2Best-Nr. d1d2d3d4l1l2

28.2506 S 25 6 29 50 4 28.4008 S 40 8 44 58 5

28.2508 S 25 8 29 50 4 28.4010 S 40 10 44 58 5

28.2510 S 25 10 29 50 4 28.4012 S 40 12 44 58 5

28.2512 S 25 12 29 50 4 28.4016 S 40 16 44 58 5

28.2516 S 25 16 29 50 4 28.4020 S 40 20 44 58 5

28.2520 S 25 20 29 50 4 28.4025 S 40 25 44 58 5

28.3206 G200 32 6 36 58 5 28.4032 S 40 32 44 58 5

28.3208 G200 32 8 36 58 5 28.5012 S 50 12 54 75 5

28.3210 G200 32 10 36 58 5 28.5016 S 50 16 54 75 5

28.3212 G200 32 12 36 58 5 28.5020 S 50 20 54 75 5

28.3216 G200 32 16 36 58 5 28.5025 S 50 25 54 75 5

28.3220 G200 32 20 36 58 5 28.5032 S 50 32 54 75 5

28.3225 G200 32 25 36 58 5 28.5040 S 50 40 54 75 5

Spannzangenfutter

mit Zylinderschaft

für Spannzangen 420 E

Collet chuck

for collet 430 E

Gewindeschneidfutter

mit Längenausgleich

auf Druck und Zug

mit Zylinderschaft

Tapping head

with tension

and compression

Pendelhalter

mit Zylinderschaft

Floating toolholder

for RD/ER collets

Bohrer-Einsatzhülsen Drill Insert Sleeve

Best. Nr. 025 2550 Best. Nr. 025 0025

Best. Nr. Größe L D G

WFLK 1/25 1 41 36 M3-M12

WFLK 2/25 2 64 53 M8-M20

Best. Nr. d MK Best. Nr. d MK

QT 831 25 1 QT 1532 40 2

QT 832 25 2 QT 1533 40 3

SQT 3201 32 1 QT 1534 40 4

SQT 3202 32 2 QT 2032 50 2

SQT 3203 32 3 QT 2033 50 3

QT 1531 40 1 QT 2034 50 4



ø42

30 50 4548

ø25

L48

ø25

Precision meets Motion

Spannzangen

DIN 6499

Collets

DIN 6499

Spannzangen mit

Längenausgleich auf Zug

zum Gewindeschneiden

mit Schnellwechsel-System

Mit Innenvierkant zum

Gewindeschneiden /

With square for tapping

Nr. / No. d1Stg. A B Nr. / No. ømin. ømax.

10 4008E 1-7 0,5 11,5 18

60 426E 1-10 1 17 27 163T 426E-G 3,5 7

200 428E 2-13 1 21 31 203T 428E-G 3,5 10

250 430E 2-16 1 26 35 253T 430E-G 3,5 12

20 470E 3-20 1 33 40 323T 470E-G 4,5 16

400 472E 4-26 1 41 46 403T 472E-G 6 20

ochpräzisions-Ausführung abgedichtet

ür Werkzeuge mit Innenkühlung / High

recision execution for tools with inner

ooling system

Mit Innenvierkant zum Gewinde-

schneiden / With square for tapping

Nr. / No. d1Stg. A B Nr. / No. ømin. ømax.

11 4008E NC 3-7 0,5 11,5 18

62 426E NC 3-10 0,5 17 27 163T NC 426E-G 3,5 7

202 428E NC 3-13 0,5 21 31 203T NC 428E-G 3,5 10

252 430E NC 3-16 0,5 26 35 253T NC 430E-G 3,5 12

22 470E NC 3-20 0,5 33 40 323T NC 470E-G 4,5 16

402 472E NC 4-26 0,5 41 46 403T NC 472E-G 6 20

Mit Längenausgleich auf Zug - with tension

um Gewindeschneiden - for tapping

Nr. / No. ømin. ømax. d2d3l1l2Z

64 426E-G 1,4 5,5 17 11 27 27 7

204 428E-G 2,2 7 21 14 31 31 7

254 430E-G 2,8 9 26 19 32 34 8

24 470E-G 4,5 12,5 33 23 41 43 10

404 472E-G 6 17 41 28 53 54 13

Nr. / No. ø

DTB 16 - 2,5 RDTB 20 - 2,5 RDTB 25 - 2,5 2,5 2,1 DIN

DTB 16 - 2,8 RDTB 20 - 2,8 RDTB 25 - 2,8 2,8 2,1 DIN

DTB 16 - 3,5 RDTB 20 - 3,5 RDTB 25 - 3,5 RDTB 32 - 2,5 RDTB 40 - 3,5 3,5 2,7 DIN

DTB 16 - 4,0 RDTB 20 - 4,0 RDTB 25 - 4,0 RDTB 32 - 4,0 RDTB 40 - 4,0 4,0 3,0 DIN

DTB 16 - 4,5 RDTB 20 - 4,5 RDTB 25 - 4,5 RDTB 32 - 4,5 RDTB 40 - 4,5 4,5 3,4 DIN

RDTB 20 - 4,5I RDTB 25 - 4,5I RDTB 32 - 4,5I RDTB 40 - 4,5I 4,5 3,55 ISO

RDTB 20 - 6,0 RDTB 25 - 6,0 RDTB 32 - 6,0 RDTB 40 - 6,0 6,0 4,9 DIN

RDTB 25 - 6,3I RDTB 32 - 6,3I RDTB 40 - 6,3I 6,3 5,0 ISO

RDTB 25 - 7,0 RDTB 32 - 7,0 RDTB 40 - 7,0 7,0 5,5 DIN

RDTB 25 - 8,0 RDTB 32 - 8,0 RDTB 40 - 8,0 8,0 6,2 DIN

RDTB 25 - 8,0I RDTB 32 - 8,0I RDTB 40 - 8,0I 8,0 6,3 ISO

RDTB 25 - 9,0 RDTB 32 - 9,0 RDTB 40 - 9,0 9,0 7,0 DIN

RDTB 25 - 9,0I RDTB 32 - 9,0I RDTB 40 - 9,0I 9,0 7,1 ISO

RDTB 32 - 10,0 RDTB 40 - 10,0 10,0 8,0 DIN

RDTB 32 - 11,0 RDTB 40 - 11,0 11,0 9,0 DIN

RDTB 32 - 11,2I RDTB 40 - 11,2I 11,2 9,0 ISO

RDTB 40 - 12,0 12,0 9,0 DIN

RDTB 40 - 12,5I 12,5 10,0 ISO

RDTB 40 - 14,0 14,0 11,0 DIN

RDTB 40 - 14,0I 14,0 11,2 ISO

Collets

with tension

for tapping

quick-change-system

Precision meets Motion

6.7

Schnellwechsel-Einsätze IG

ohne Sicherheitskupplung zur Aufnahme von Gewindebohrer

Quick change inserts IG

for tapper

Porte-taraud à changement rapide

Schnellwechsel-Einsätze AG

zur Aufnahme von Schneideisen

Quick change inserts AG

for tapper

Porte-filière à changement rapide

Nr. / No. Gr. d1×l

1l2Nr. / No. Gr. d1×l

1l2

G 1-2521 1 2,5 2,1 7 17 IG 2-6049 2 6 4,9 11 30 AG 1-1605 1 16 4,8 14 28

G 1-2821 1 2,8 2,1 7 17 IG 2-6350 2 6,3 5 11 30 AG 1-2005 1 20 4,8 14 28

G 1-3125 1 3,15 2,5 7 17 IG 2-7055 2 7 5,5 11 30 AG 1-2007 1 20 6,5 16 30

G-1-3527 1 3,5 2,7 7 17 IG 2-8062 2 8 6,2 11 30 AG 1-2509 1 25 8,5 19 33

G 1-3528 1 3,55 2,8 7 17 IG 2-9070 2 9 7 11 30 AG 1-3011 1 30 10 21 35

G 1-4030 1 4 3 7 17 IG 2-10080 2 10 8 11 30 AG 1-3810 1 38 9 20 34

G 1-4031 1 4 3,1 7 17 IG 2-11090 2 11 9 11 30 AG 1-3814 1 38 13 24 38

G 1-4534 1 4,5 3,4 7 17 IG 2-11290 2 11,2 9 11 30 AG 2-2005 2 20 4,8 20 55

G 1-5040 1 5 4 7 17 IG 2-12090 2 12 9 11 30 AG 2-2007 2 20 6,5 21,5 56

G 1-6049 1 6 4,9 7 17 IG 2-125100 2 12,5 10 11 30 AG 2-2509 2 25 8,5 23,5 55

G 1-6350 1 6,3 5 7 17 IG 2-140110 2 14 11 11 30 AG 2-3011 2 30 10 22 57

G 1-7055 1 7 5,5 7 17 IG 2-140112 2 14 11,2 11 30 AG 2-3810 2 38 9 21 56

G 1-8062 1 8 6,2 7 17 IG 2-160120 2 16 12 11 30 AG 2-3814 2 38 13 25 60

G 1-9070 1 9 7 7 17 IG 2-160125 2 16 12,5 11 30 AG 2-4514 2 45 13 25 60

G 1-10080 1 10 8 7 17 IG 2-180140 2 18 14 11 30 AG 2-4518 2 45 17 35 64

G 1-11090 1 11 9 7 17 IG 2-180145 2 18 14,5 11 30

G 1-11290 1 11,2 9 7 17

Spannzangeneinsatz

für Kombihalter

Collert insert

for combi holder

Maschinentyp Nr. / No. d2d3l1l2l3

Spannzangentype

Collet type

QT 10 ZE 3225 M 32 42 49 25 37 250 430 E ø2-16

QT 10 ZE 3232 M 32 50 52 28 41 320 470 E ø3-20

QT 15/18 ZE 3225 M 32 42 49 25 37 250 430 E ø2-16

QT 15/18 ZE 4025 M 40 42 49 25 37 250 430 E ø2-16

QT 15/18 ZE 4032 M 40 50 52 28 41 320 470 E ø3-20

QT 28/30 ZE 5040 M 50 63 52 28 42 400 472 E ø4-26



!



Precision meets Motion

Kombihalter Combiholder

Reduzierhülsen, siehe Seite 6.5

Reducing sleeve, see page 6.5

Douille de réduction, voir page 6.5

Maschinentyp Nr. / No. d1d2h1l1l2b1

QT 10M-12D / SQT 15M-16D 17.4025 SQT10 40 25 110 55 65 76

QT 15MS-16D / SQT 200M-16D 17.4032 SQT10 40 32 110 55 65 76

QT 15M-12D 17.4025 SQT15 40 25 140 55 70 80

QT 18M-12D 17.4032 SQT15 40 32 140 55 70 80

QT 200M-12D 17.4040 SQT15 40 40 140 55 70 80

SQT 28M12D SQT2832 1751 50 32 175 63 90 92

QT 30M-12D SQT2850 1751 50 50 175 63 90 92

Mit ABS-/UTS-/Capto-/Zoll-ø/Sonder-ø auf Anfrage (on request)

Für Innen- und Außenkühlung

For internal and external cooling

Reduzierhülsen, siehe Seite 6.5

Reducing sleeve, see page 6.5

Douille de réduction, voir page 6.5

Für Innen- und Außenkühlung

For internal and external cooling

Maschinentyp Nr. / No. d1d2h1l1l2b1

QT 250M-16D 17.4032 DSQT10 40 32 110 90 110 76

QT 250M-12D 17.4040 DSQT15 40 40 140 90 110 84

Mit ABS-/UTS-/Capto-/Zoll-ø/Sonder-ø auf Anfrage (on request)











Hauptspindel-Seite

Mainspindle-Side

Hauptspindel-Seite

Mainspindle-Side

Precision meets Motion

6.9

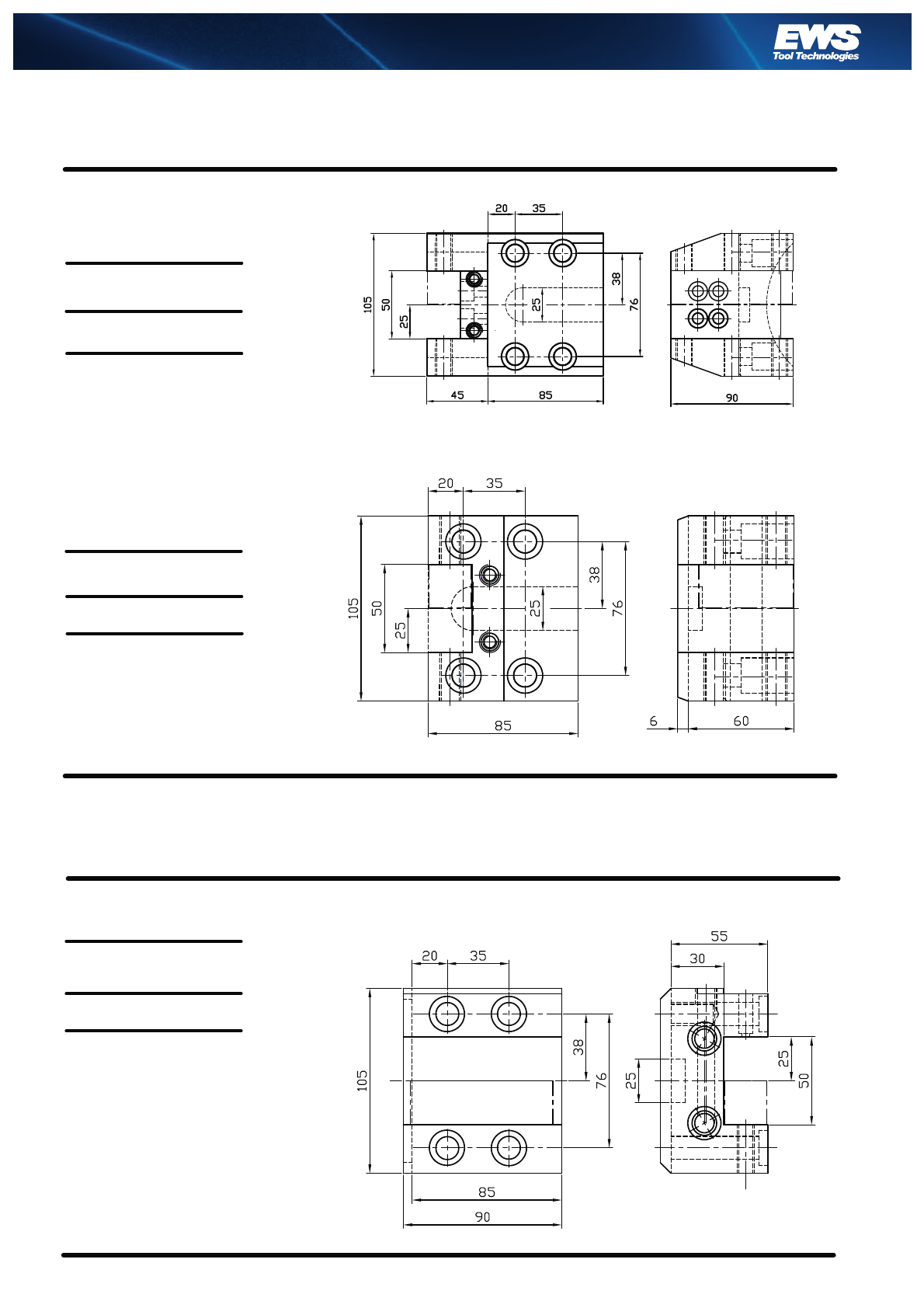

Kombi-Außendrehhalter

R/L

Combi-outside holder

R/L

SQT 2825 1503R wie gezeichnet

as drawn

SQT 2825 1504 L spiegelbildlich

mirror-inverted

Maschinentyp Nr. / No. d1h1h2l1b1

QT 10M-12D

QT 15M-16D

QT 15MS-16D

QT 200M-16D

QT 150M-16D

1.4020 SQT10 40 20 76 100 ---

QT 15M-12D

QT 18M-12D

QT 200M-12D

QT 250M-12D

1.4025 SQT15 40 25 86 120 78

QT 28M-12D

QT 30M-12D

QT 300M-12D

SQT 2825 1507R

SQT 2825 1507L

100

150

Kombi-Duo-

Außendrehhalter

R/L

Combi-duo-

outside holder

R/L

Maschinentyp Nr. / No. d1h1l1l2l3

QT 10MS-12D

QT 15MS-16D

QT 200MS-16D

QT 250MS-16D

SQT 1020 1259 40 20 45 100 73

QT 15MS-12D

QT 18MS-12D

QT 200MS-12D

QT 250MS-12D

SQT 1825 1259 40 25 40 125 70

QT 28MS-12D

QT 30MS-12D

QT 300M-12D

SQT 2825 1509 50 25 46 146 75

Kombi-Plandrehhalter

R/L

Combi-facing holder

R/L

Maschinentyp Nr. / No. d1h1h2l1b1b2

QT 10M-12D

QT 15M-16D

QT 15MS-16D

QT 200M-16D

QT 250M-16D

SQT 1020 1106 40 20 76 110 60 110

QT 15M-12D

QT 18M-12D

QT 200M-12D

QT 250M-12D

SQT 1825 1406 40 25 86 143 65 115

QT 28M-12D

QT 30M-12D

QT 300M-12D

SQT 2825 1706 50 25 98 163 57 120

131





Umsetzbar für

Rechts- und Linkslauf

Umsetzbar für

Rechts- und Linkslauf

Umsetzbar für

Rechts- und Linkslauf

Hauptspindel-Seite

Mainspindle-side

"#

#







Precision meets Motion

Mehrfachdrehhalter Multiple tool holder

Maschinentyp Nr. / No. d1h1h2l1b1b2

QT 10MS-12D

QT 15MS-16D

QT 200MS-16D

QT 250MS-16D

15.4020 SQT10 40 20 76 110 65 85

QT 15MS-12D

QT 18MS-12D

QT 200MS-12D

QT 250MS-12D

15.4025 SQT15 40 25 100 136 78 88

Kombihalter Combi holder

Reduzierhülsen, siehe Seite 6.5

Reducing sleeve, see page 6.5

Spannzangeneinsätze, Seite 6.7

Collert inserts, page 6.7

Mit ABS-/UTS-/Capto-/Zoll-ø/Sonder-ø

auf Anfrage (on request)

Für Innen- und Außenkühlung

For internal and external cooling

Maschinentyp Nr. / No. d1d2h1l1l2b1

MP 410N-12D

MP 415N-12D

MP 610-12D

MP 610N-12D

MP 615N-12D

MP 6200-16D

17.4025 MP 610

17.4032 MP 610

130

MP 420N-12D

MP 620-12D 17.4025 MP 620 40 25 150 10 70 76

MP 620N-12D 17.4032 MP 620 40 32 150 10 70 76

MP 6200-12D 17.4040 MP 620 40 40 150 10 70 76 Halter für MAZAK MP 630 / MP 6300 auf Anfrage.

Tools for MAZAK MP 630 / MP 6300 on request.



Hauptspindel-Seite

Mainspindle-side

Hauptspindel-Seite

Mainspindle-side

bb h

 



Precision meets Motion

6.11

Kombi-Außendrehhalter Combi-outside holder

Halter für MAZAK MP 630 / MP 6300 auf Anfrage.

Tools for MAZAK MP 630 / MP 6300 on request.

Maschinentyp Nr. / No. d1h1h2l1b1

MP 410N-12D

MP 415N-12D

MP 610-12D

MP 610N-12D

MP 615N-12D

MP 6200-16D

1.4020 MP610 40 20 76 100 85

MP 420N-12D

MP 620-12D

MP 620N-12D

MP 6200-12D

1.4025 MP620 40 25 50 120 83

Kombi-Plandrehhalter Combi-facing holder

Halter für MAZAK MP 630 / MP 6300 auf Anfrage.

Tools for MAZAK MP 630 / MP 6300 on request.

Maschinentyp Nr. / No. d1h1h2l1b1b2

MP 410N-12D

MP 415N-12D

MP 610-12D

MP 610N-12D

MP 615N-12D

MP 6200-16D

MP 6120 1016 40 20 76 110 35 100

MP 420N-12D

MP 620-12D

MP 620N-12D

MP 6200-12D

MP 6225 1406 40 25 80 143 55 115

hhb





Hauptspindel-Seite

Mainspindle-side

Hauptspindel-Seite

Mainspindle-side

Precision meets Motion

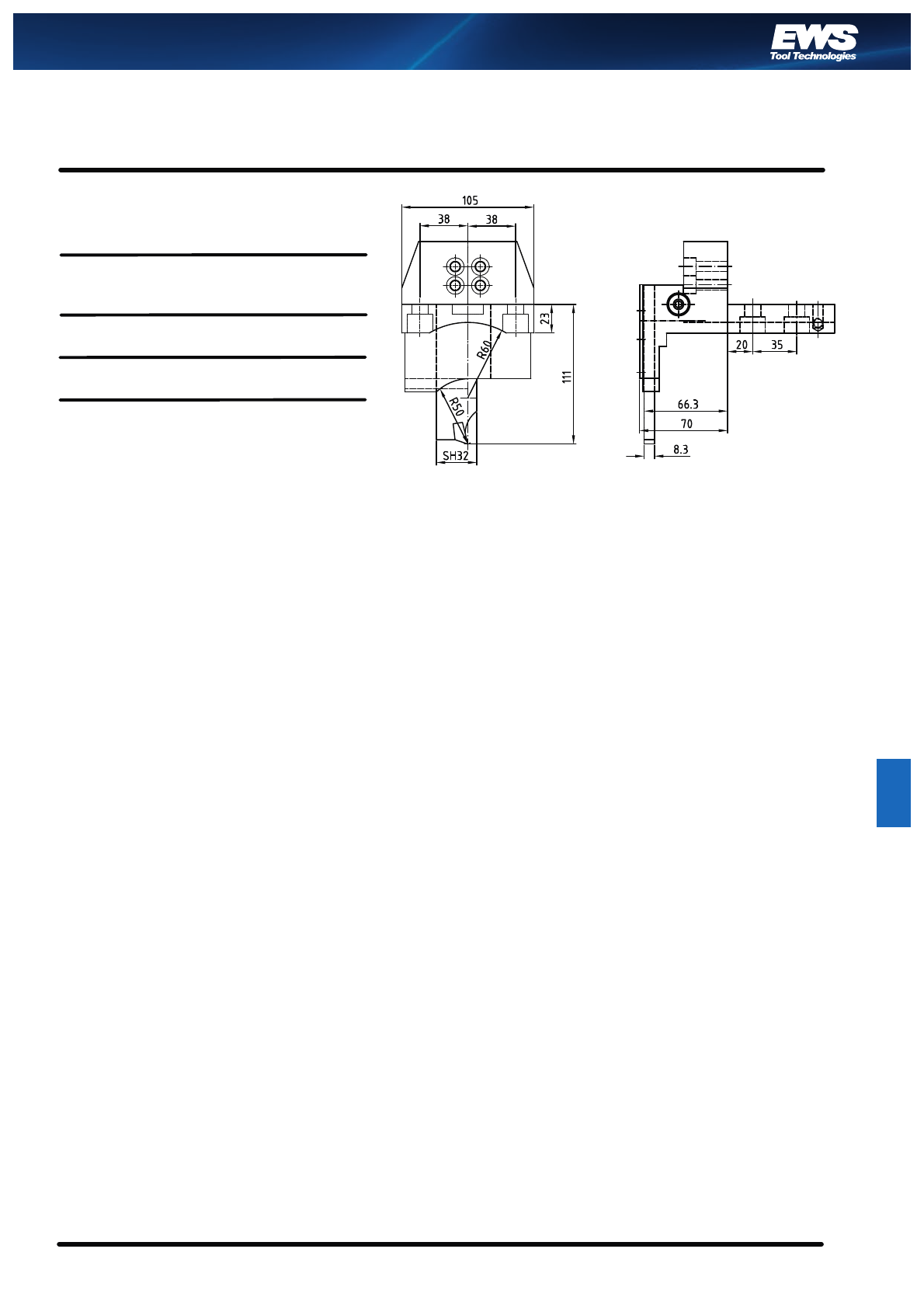

Abstechhalter

für Stahlhöhe SH 32

Infeed Toolholder

SH 32

für SQT-Reihe

Maschinentyp Nr. / No. SH B

SQT 10M-12D / SQT 15M-16D

SQT 15M-16D / SQT 200M-16D

SQT 250M-16D

SQT 15M-12D / SQT 18M-12D

SQT 200M-12D / SQT 250M-12D

32.4032 SQT10 ÜK 32 76 wie gezeichnet

32.4032 SQT10 32 76 Schneide spiegelbildlich

32.4032 SQT15 ÜK 32 84 wie gezeichnet

32.4032 SQT15 32 84 Schneide spiegelbildlich

SQT 10M-12D / SQT 15M-16D

SQT 15M-16D / SQT 200M-16D

SQT 250M-16D

SQT 15M-12D / SQT 18M-12D

SQT 200M-12D / SQT 250M-12D

32.4032 SQT10 LÜK 32 76 Auch in L-Version verfügbar

(Schneide in Richtung zur 2. Spindel)

Also in L-Version available

(Cutting tool in direction to 2nd Spindle)

32.4032 SQT10 L 32 76

32.4032 SQT15 LÜK 32 84

32.4032 SQT15 L 32 84

Maschinentyp Nr. / No. SH B

MP410N-12D / MP 415N-12D

MP610-12D / MP6200-16D

MP420N-12D / MP620-12D

MP620N-12D / MP6200-12D

32.4032 MP610 ÜK 32 76 wie gezeichnet

32.4032 MP610 32 76 Schneide spiegelbildlich

32.4032 MP620 ÜK 32 84 wie gezeichnet

32.4032 MP620 32 84 Schneide spiegelbildlich

MP410N-12D / MP415N-12D

MP610-12D / MP6200-16D

MP420N-12D / MP620-12D

MP620N-12D / MP6200-12D

32.4032 MP610 LÜK 32 76 Auch in L-Version verfügbar

(Schneide in Richtung zur 2. Spindel)

Also in L-Version available

(Cutting tool in direction to 2nd Spindle)

32.4032 MP610 L 32 76

32.4032 MP620 LÜK 32 84

32.4032 MP620 L 32 84

137

110,5

SH32

58 8,3

ø40

100

Abstechhalter

für Stahlhöhe SH 32

Infeed Toolholder

SH 32

165

123,5

SH32

8,3

54 68,7

100

Einbaula

ø40

für MP-Reihe

Precision meets Motion

6.13

Reduzierhülsen

mit Innenkühlung

Reducing sleeve with

internal cooling supply

für Original

MAZAK-Werkzeughalter

Douille de réduction

avec lubrication interne

umsetzbar für interne /

externe Kühlmittelversorgung

convertible for internal /

external coolant supply

Spannschraube

Clamping screw

Kühlelemente

Coolant nozzle

Nr. / No. M l1l2SW

G 111 M8 19 11 10

G 104 M12 23 14 14

Nr. / No. QT 301

Nr. / No. d1d2d3l1l2

QT 828 25 634 65 10

QT 827 25 834 65 10

QT 826 25 10 34 65 10

QT 825 25 12 34 65 10

QT 824 25 16 34 65 10

QT 823 25 20 34 65 10

QT 808 30 6 44 72 10

QT 807 30 8 44 72 10

QT 806 30 10 44 72 10

QT 805 30 12 44 72 10

QT 804 30 16 44 72 10

QT 803 30 20 44 72 10

QT 802 3025447210

QT 1509 40 649 78 10

QT 1508 40 849 78 10

QT 1507 40 10 49 78 10

QT 1506 40 12 49 78 10

QT 1505 40 16 49 78 10

QT 1504 40 20 49 78 10

QT 1503 40 25 49 78 10

QT 1502 40 32 49 78 10

QT 2009 50 8 63 97 12

QT 2008 50 10 63 97 12

QT 2007 50 12 63 97 12

QT 2006 50 16 63 97 12

QT 2005 50 20 63 97 12

QT 2004 5025639712

QT 2003 50 32 63 97 12

QT 2002 50 40 63 97 12

Nr. / No. d1d2d3l1l2

SQT 10 2006 20 634 45 10

SQT 10 2008 20 834 45 10

SQT 10 2010 20 10 34 45 10

SQT 10 2012 20 12 34 45 10

SQT 10 2016 20 16 34 45 10

SQT 10 3206 32 6 48 63 12

SQT 10 3208 32 8 48 63 12

SQT 10 3210 32 10 48 63 12

SQT 10 3212 32 12 48 63 12

SQT 10 3216 32 16 48 63 12

SQT 10 3220 32 20 48 63 12

SQT 10 3225 32 25 48 63 12

SQT 18 4006 40 649 70 12

SQT 18 4008 40 849 70 12

SQT 18 4010 40 10 49 70 12

SQT 18 4012 40 12 49 70 12

SQT 18 4016 40 16 49 70 12

SQT 18 4020 40 20 49 70 12

SQT 18 4025 40 25 49 70 12

SQT 18 4032 40 32 49 70 12

SQT 20 4006 40 6 49 82 12

SQT 20 4008 40 8 49 82 12

SQT 20 4010 4010498212

SQT 20 4012 40 12 49 82 12

SQT 20 4016 4016498212

SQT 20 4020 40 20 49 82 12

SQT 20 4025 40 25 49 82 12

SQT 20 4032 4032498212

lSW

25 M6

1/4

Precision meets Motion

Spannzangen-

aufnahme

Collet chuck holder

interne Kühlmittelversorgung

internal coolant supply

Maschinentyp Nr. / No. d1d3h1l1l2l3b1

Spannzangentype

Collet type

SQT 10M-12D / SQT 15M-16D

SQT 15MS-16D / SQT 200M-16D

SQT 250M-16D

31.4025 SQT 10 40 42 110 55 65 37 76 250 430 E ø2-16

31.4032 SQT 10 40 50 110 55 65 41 76 320 470 E ø3-20

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

31.4025 SQT 15 40 42 140 55 70 37 80 250 430 E ø2-16

31.4032 SQT 15 40 50 140 55 70 41 80 320 470 E ø3-20

Spannzangen-

aufnahme

doppelseitige Ausführung

Collet chuck holder

double version

interne Kühlmittelversorgung

internal coolant supply

Maschinentyp Nr. / No. d1d3h1l1l2l3b1

Spannzangentype

Collet type

SQT 10MS-12D / SQT 100MS-12D 31.4025 DSQT 10 40 42 110 55 65 37 76 250 430 E ø2-16

SQT 15MS-16D / SQT 18MS-16D

SQT 200MS-16D / SQT 250MS-16D 31.4032 DSQT 10 40 50 110 55 65 41 76 320 470 E ø3-20

SQT 15MS-12D / SQT 18MS-12D 31.4025 DSQT 15 40 42 140 55 70 37 80 250 430 E ø2-16

SQT 200MS-12D / SQT 250MS-12D 31.4032 DSQT 15 40 50 140 55 70 41 80 320 470 E ø3-20

Precision meets Motion

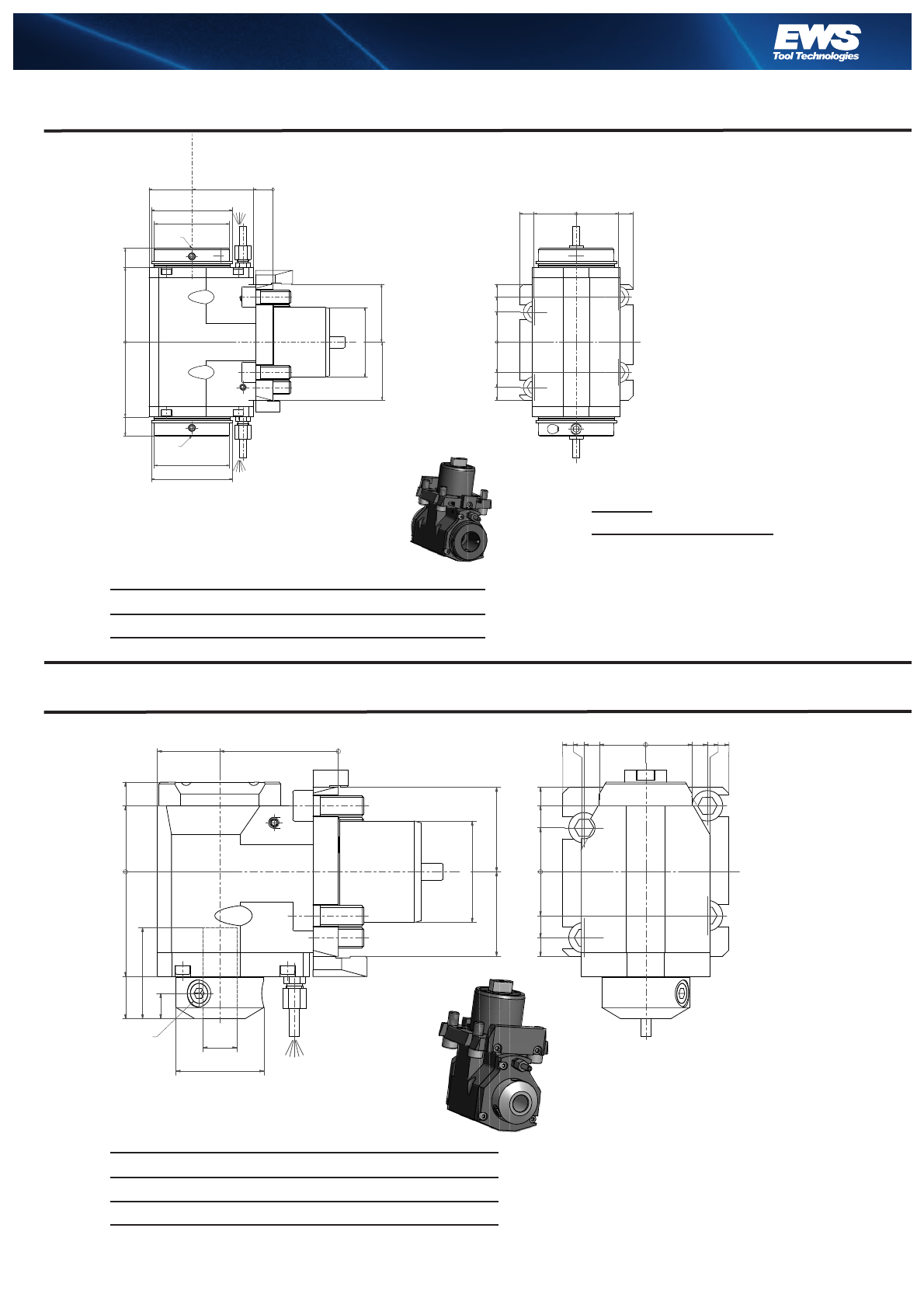

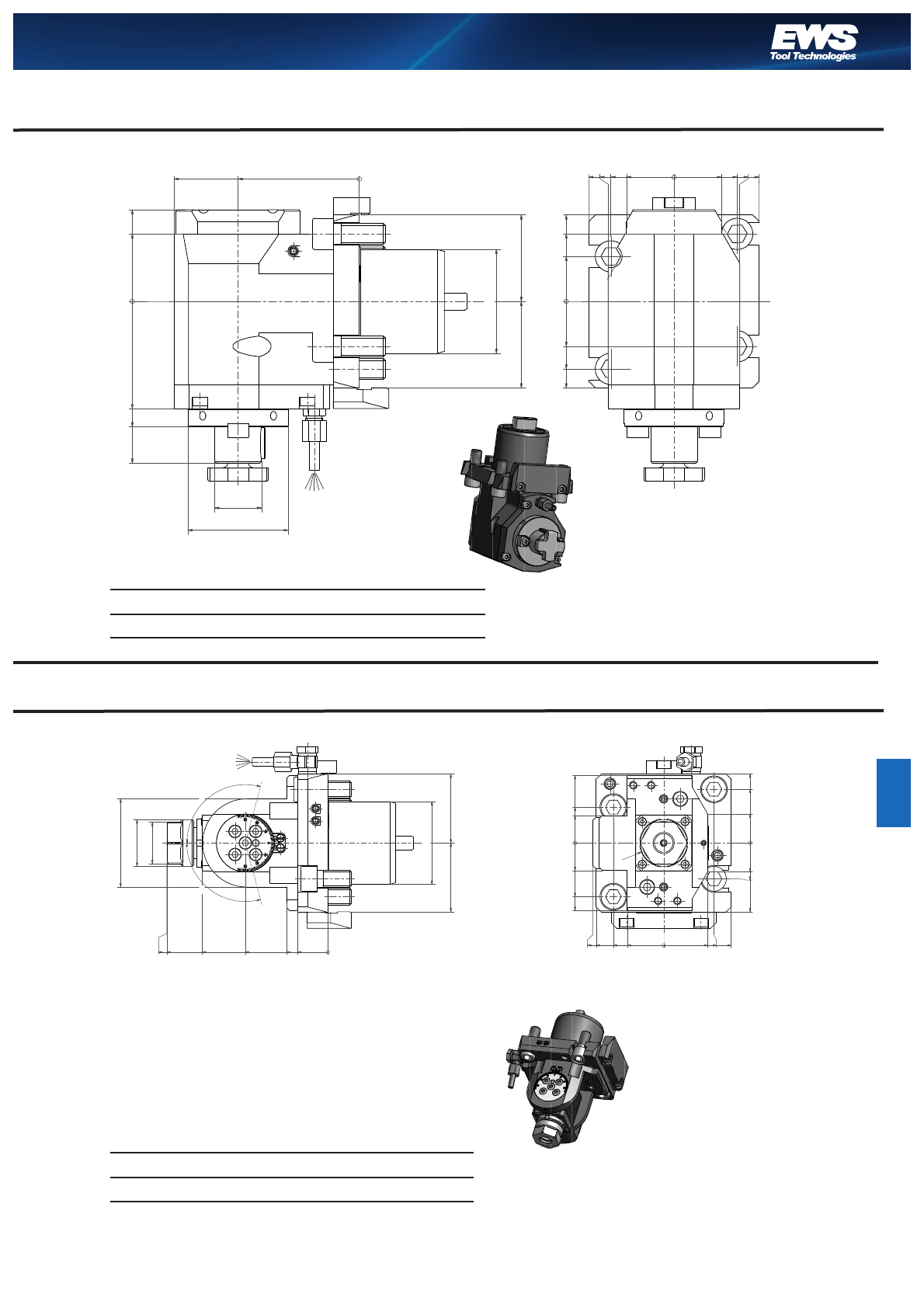

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Innere Kühlmittelzufuhr: Zusatz IK an Bestellnummer anfügen

Internal cooling supply: Please add IK behind order no. Auch als y-verstellbar verfügbar

Also then y-axis adjustable available

Axial Fräskopf

modular

Axial milling head

modular

Maschinentyp

Nr. / No. i nmax Tmax x1x2DSpannzangentype

Collet type

SQT 10M-12D / SQT 15M-16D

SQT 15M-16D / SQT 200M-16D

SQT 250M-16D

40.4025 SQT 10 1:1 6000 50 92 60 42 RD/ER 25 430E (2-16)

SQT 15M-12D / SQT 18M-12D

40.4032 SQT 15 1:1 6000 50 95 60 50 RD/ER 32 470E (3-20)

40.5040 SQT 28 1:1 4000 80 136 91 63 RD/ER 40 472E (4-26)

Maschinentyp

Nr. / No. i nmax Tmax Ld

SQT 10M-12D / SQT 15M-16D

SQT 15M-16D / SQT 200M-16D

SQT 250M-16D

42.4000 SQT 10 1:1 6000 50 68 + x siehe

Tabelle

SQT 15M-12D / SQT 18M-12D

SQT 200M-12D / SQT 250M-12D

42.4000 SQT 15 1:1 6000 50 68 + x

Nr. / No.

501.507 13 24

501.510 16 29

501.520 22 31

501.530 27 33

76 X

ø40

ø50

Precision meets Motion

Axial Bohr-

und Fräskopf

versetzt

Axial drilling and

milling head

offset

Maschinentyp Nr. / No. i nmax Tmax x1x2Z1Z2Bd Spannzangentype

Collet type

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

50.4025 SQT 10 1:1 6000 50 93 63 50 84 76 42 RD/ER 25 430E (2-16)

50.4032 SQT 10 1:1 6000 50 95 63 50 84 76 50 RD/ER 32 470E (3-20)

50.4025 SQT 10 IK 1:1 6000 50 120 80 50 84 76 42 RD/ER 25 430E (2-16)

50.4032 SQT 10 IK 1:1 6000 50 122 80 50 84 76 50 RD/ER 32 470E (3-20)

50.4025 SQT 10 I1 1:2 12000 25 120 80 50 84 76 42 RD/ER 25 430E (2-16)

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

50.4025 SQT 15 1:1 6000 50 93 63 50 84 76 42 RD/ER 25 430E (2-16)

50.4032 SQT 15 1:1 6000 50 95 63 50 84 76 50 RD/ER 32 470E (3-20)

50.4025 SQT 15 IK 1:1 6000 50 120 80 50 84 76 42 RD/ER 25 430E (2-16)

50.4032 SQT 15 IK 1:1 6000 50 122 80 50 84 76 50 RD/ER 32 470E (3-20)

50.4025 SQT 15 I1 1:2 12000 25 120 80 50 84 76 42 RD/ER 25 430E (2-16)

50.4025 SQT 15 I 1751 1,75:1 6000 60 120 80 50 84 76 42 RD/ER 25 430E (2-16)

50.4032 SQT 15 I 1751 1,75:1 3430 60 122 80 50 84 76 50 RD/ER 32 470E (3-20)

50.5040 SQT 28 1:1 4000 80 119 79 62,5 105 95 63 RD/ER 40 472E (4-26)

Maschinentyp Nr. / No. i nmax Tmax x1x2Z1Z2Bd Grösse

Size

SQT 10M-12D / SQT 15M-16D

SQT 15M-16D / SQT 200M-16D

SQT 250M-16D

51.4010 SQT 10 1:1 6000 50 98 63 50 84 76 M1 - M10 Gr. 0, WFLK 0

51.4012 SQT 10 1:1 6000 50 107 63 50 84 76 M3 - M12 Gr. 1, WFLK 1

SQT 15M-12D / SQT 18M-12D

SQT 200M-12D / SQT 250M-12D

51.4010 SQT 15 1:1 6000 50 98 63 50 84 76 M1 - M10 Gr. 0, WFLK 0

51.4012 SQT 15 1:1 6000 50 107 63 50 84 76 M3 - M12 Gr. 1, WFLK 1

ød

ø40



ød

ø40



Axial Gewinde-

Bohrkopf

Axial tapping

head

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen

Internal cooling supply:

Please add IK behind order no.

Precision meets Motion

6.17

Axial Fräskopf

versetzt

Axial milling head

offset

Axial Fräskopf

versetzt, modular

Axial milling head

offset, modular

Maschinentyp Nr. / No. i nmax Tmax x1x2Z1Z2Bd

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

52.4016 SQT 10 1:1 6000 50 93 63 50 84 76 16

52.4022 SQT 10 1:1 6000 50 95 63 50 84 76 22

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

52.4016 SQT 15 1:1 6000 50 93 63 50 84 76 16

52.4022 SQT 15 1:1 6000 50 95 63 50 84 76 22

Maschinentyp Nr. / No. i nmax Tmax x1x2Z1Z2Ld

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

52.4000 SQT 10 1:1 6000 50 71 63 50 84 X1 + x

siehe

Tabelle

52.4000 L SQT 10 1:1 6000 50 103 63 50 84 X1 + x

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

52.4000 SQT 15 1:1 6000 50 71 63 50 84 X1 + x

52.4000 L SQT 15 1:1 6000 50 103 63 50 84 X1 + x

Nr. / No. d x

501.507 13 24

501.510 16 29

501.520 22 31

501.530 27 33

ød

ø40

ø50

Precision meets Motion

Radial drilling

and milling head

Radial Bohr-

und Fräskopf

für 1. und 2. Spindel

Radial drilling

and milling head

for 1st an 2nd spindle

Radial Bohr-

und Fräskopf

Maschinentyp Nr. / No. i nmax Tmax xLZ

1Z3Z4Bd Spannzange

Collet

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

60.4025 SQT 10 1:1 6000 50 109 135 72 44 40 76 42 RD/ER 25 430E (2-16)

60.4032 SQT 10 1:1 6000 50 109 135 80 48 53 76 50 RD/ER 32 470E (3-20)

60.4025 SQT 10 IK 1:1 6000 50 109 135 72 44 --- 76 42 RD/ER 25 430E (2-16)

60.4032 SQT 10 IK 1:1 6000 50 109 135 80 48 72 76 50 RD/ER 32 470E (3-20)

60.4020 SQT 10 I1 1:2 12000 25 109 135 65 35 40 76 35 RD/ER 20 428E (2-13)

60.4025 SQT 10 I2 2:1 3000 60 109 135 65 35 40 76 42 RD/ER 25 430E (2-16)

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

60.4025 SQT 15 1:1 6000 50 130 168 72 44 40 76 42 RD/ER 25 430E (2-16)

60.4032 SQT 15 1:1 6000 50 130 168 80 48 53 76 50 RD/ER 32 470E (3-20)

60.4025 SQT 15 IK 1:1 6000 50 130 168 72 44 --- 76 42 RD/ER 25 430E (2-16)

60.4032 SQT 15 IK 1:1 6000 50 130 168 80 48 72 76 50 RD/ER 32 470E (3-20)

60.4032 SQT 15 I1 1:2 12000 25 130 168 --- --- --- 76 50 RD/ER 32 470E (3-20)

60.4016 SQT 15 I133 1:1,33 12000 38 130 168 --- --- --- 76 32 RD/ER 16 426E (1-10)

60.5040 SQT 28 1:1 4000 80 --- --- --- --- --- --- 63 RD/ER 40 472E (4-26)

Maschinentyp Nr. / No. i nmax Tmax xLZ

1Z2Z3Z4Bd Spannzange

Collet

SQT 10MS-12D

SQT 15MS-16D

SQT 200MS-16D

SQT 250MS-16D

60.4025 DSQT 10 1:1 6000 50 109 135 63 63 32 32 76 42 RD/ER 25 430E (2-16)

SQT 15MS-12D

SQT 18MS-12D

SQT 200MS-12D

SQT 250MS-12D

60.4032 DSQT 15 1:1 6000 50 130 168 81 81 48 48 76 50 RD/ER 32 470E (3-20)

ø40



ø40



Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen

Internal cooling supply:

Please add IK behind order no.

Precision meets Motion

6.19

Radial Bohr- und

Fräskopf, achsversetzt

für 1. und 2. Spindel

Radial drilling and

milling head, offset

for 1st and 2nd spindle

Radial Bohr- und

Fräskopf, achsversetzt

für 2. Spindel

Radial drilling and

milling head, offset

for 2nd spindle

Radial Bohr-

und Fräskopf

für 2. Spindel

Radial drilling

and milling head

for 2nd spindle

Maschinentyp

Nr. / No. i nmax Tmax xLZ

1Z2Z3Z4Bd Spannzange

Collet

SQT 10MS-12D

SQT 15MS-16D

SQT 200MS-16D

SQT 250MS-16D

80.4025 DSQT 10 1:1 6000 50 109 135 117 84 67 -15 76 42 RD/ER 25 430E (2-16)

SQT 15MS-12D

SQT 18MS-12D

SQT 200MS-12D

SQT 250MS-12D

80.4032 DSQT 15 1:1 6000 50 130 168 131 31 98 -2 76 50 RD/ER 32 470E (3-20)

Maschinentyp

Nr. / No. i nmax Tmax xLZ

2Z3Z4Bd Spannzange

Collet

SQT 10MS-12D

SQT 15MS-16D

SQT 200MS-16D

SQT 250MS-16D

60.4025 SQT 10 L 1:1 6000 50 109 135 72 40 44 76 42 RD/ER 25 430E (2-16)

60.4032 SQT 10L 1:1 6000 50 109 135 80 53 48 76 50 RD/ER 32 470E (3-20)

SQT 15MS-12D

SQT 18MS-12D

SQT 200MS-12D

SQT 250MS-12D

60.4025 SQT 15 L 1:1 6000 50 130 168 72 40 44 76 42 RD/ER 25 430E (2-16)

60.4032 SQT 15 L 1:1 6000 50 130 168 80 53 48 76 50 RD/ER 32 470E (3-20)

Z3Z4

ø40

Maschinentyp

Nr. / No. i nmax Tmax xLZ

1Z4Bd Spannzange

Collet

SQT 10MS-12D

SQT 15MS-16D

SQT 200MS-16D

SQT 250MS-16D

80.4025 SQT 10 L 1:1 6000 50 109 135 25 -15 76 42 RD/ER 25 430E (2-16)

SQT 15MS-12D

SQT 18MS-12D

SQT 200MS-12D

SQT 250MS-12D

80.4032 SQT 15 L 1:1 6000 50 130 168 34 -2 76 50 RD/ER 32 470E (3-20)

Precision meets Motion

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Radial Gewinde-

Bohrkopf

Radial tapping

head

Maschinentyp Nr. / No. i nmax Tmax xLZ

1Z3Z4Bd

1d2

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

60.4020 WN SQT 10 1:1 6000 50 109 135 72 46 40 76 20 48

60.4020 WN SQT 10 IK 1:1 6000 50 109 135 72 46 59 76 20 48

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

60.4020 WN SQT 15 1:1 6000 50 130 168 87 62 54 76 20 52

60.4020 WN SQT 15 IK 1:1 6000 50 130 168 87 62 72 76 20 52

Maschinentyp Nr. / No. i nmax Tmax xLZ

1Z3Z4Bd Grösse

Size

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

61.4010 SQT 10 1:1 6000 50 109 135 79 46 41 76 M1 - M10 Gr. 0, WFLK 0

61.4012 SQT 10 1:1 6000 50 109 135 88 46 41 76 M3 - M12 Gr. 1, WFLK 1

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

61.4010 SQT 15 1:1 6000 50 130 135 81 48 53 76 M1 - M10 Gr. 0, WFLK 0

61.4012 SQT 15 1:1 6000 50 130 135 90 48 53 76 M3 - M12 Gr. 1, WFLK 1

Andere ø auf Anfrage.

Other ø on request.

WN-Reduzierhülsen auf Anfrage.

WN-reducing sleeves on request. BX

ø40



ø40



Precision meets Motion

6.21

Radial Fräskopf Radial milling head

Schwenkkopf

± 105 °

Swivel head

± 105 °

Maschinentyp

Nr. / No. i nmax Tmax xLZ

1Z3Z4Bd

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

62.4013 SQT 10 1:1 6000 50 109 135 74 44 40 76 13

62.4016 SQT 10 1:1 6000 50 109 135 74 44 40 76 16

62.4022 SQT 10 1:1 6000 50 109 135 76 46 40 76 22

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

62.4016 SQT 15 1:1 6000 50 130 168 77 48 53 76 16

62.4022 SQT 15 1:1 6000 50 130 168 79 48 53 76 22

Maschinentyp

Nr. / No. i nmax Tmax x1x2x3dSpannzange

Collet

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

63.4025 K SQT 10 1:1 6000 32 72 35 63 42 RD/ER 25 430E (2-16)

63.4025 L SQT 10 1:1 6000 32 95 35 63 42 RD/ER 25 430E (2-16)

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

63.4025 K SQT 15 1:1 6000 32 72 35 63 42 RD/ER 25 430E (2-16)

63.4025 L SQT 15 1:1 6000 32 122 35 63 42 RD/ER 25 430E (2-16)

63.4025 SQT 15 X 95 1:1 6000 32 95 35 63 42 RD/ER 25 430E (2-16)

ø40

122

ø40

105



105



Precision meets Motion

Radial

Scheibenfräserkopf

Radial drilling head

for side milling cutters

SQT-Serie

Maschinentyp Nr. / No. i nmax Tmax x1x2d

SQT 10M-12D

SQT 15M-16D

SQT 200M-16D

SQT 250M-16D

64.4010 SQT 10 3:1 6000 50 85 109 10

64.4013 SQT 10 3:1 6000 50 85 109 13

64.4016 SQT 10 3:1 6000 50 85 109 16

64.4022 SQT 10 3:1 6000 50 85 109 22

SQT 15M-12D

SQT 18M-12D

SQT 200M-12D

SQT 250M-12D

64.4010 SQT 15 3:1 6000 50 135 109 10

64.4013 SQT 15 3:1 6000 50 135 109 13

64.4016 SQT 15 3:1 6000 50 135 109 16

64.4022 SQT 15 3:1 6000 50 135 109 22

MP-Serie

Maschinentyp Nr. / No. i nmax Tmax x1x2d

MP 410N-12D

MP 415N-12D

MP 610-12D

MP 6200-16D

64.4010 MP 610 3:1 6000 50 85 109 10

64.4013 MP 610 3:1 6000 50 85 109 13

64.4016 MP 610 3:1 6000 50 85 109 16

MP 420N-12D

MP 620-12D

MP 620N-12D

MP6200-12D

64.4010 MP 620 3:1 6000 50 135 109 10

64.4013 MP 620 3:1 6000 50 135 109 13

64.4016 MP 620 3:1 6000 50 135 109 16

80,5 64

max. ø80

ø40

Precision meets Motion

6.23

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

für MP 630 / MP 6300 auf Anfrage

for MP 630 / MP 6300 on request

Innere Kühlmittelzufuhr: Zusatz IK an Bestellnummer anfügen

Internal cooling supply: Please add IK behind order no.

Auch als y-verstellbar verfügbar

Also then y-axis adjustable available

Maschinentyp Nr. / No. i nmax Tmax X1 X2 D Spannzange

Collet

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

40.4025 MP610 1:1 6000 50 92 60 42 RD/ER 25 430E (2-16)

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

40.4032 MP620 1:1 6000 50 95 60 50 RD/ER 32 470E (3-20)

Axial Fräskopf

modular

Axial milling head

modular

Nr. / No. d x

501.507 13 24

501.510 16 29

501.520 22 31

501.530 27 33

ød

Maschinentyp Nr. / No. i nmax Tmax Ld

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

42.4000 MP610 1:1 6000 50 68 + X

siehe

Tabelle

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

42.4000 MP620 1:1 6000 50 68 + X

ø40

ø50

Precision meets Motion

Axial Bohr- und

Fräskopf, versetzt

Axial drilling and

milling head, offset

für MP 630 / MP 6300 auf Anfrage

for MP 630 / MP 6300 on request

Axial Gewinde-

bohrkopf

Axial tapping

head

Maschinentyp Nr. / No. i nmax Tmax X1 X2 Z1 Z2 B d Spannzange

Collet

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

50.4025 MP610

50.4032 MP610 1:1 6000

6000 50 93

95 63 50 84 76 42

50 RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

50.4025 MP610 IK

50.4032 MP610 IK 1:1 6000 50 120

122 120

122 50 84 76 42

50 RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

50.4025 MP610 I1

50.5025 MP610 IK I1 1:2 12000 8 120 80 50 84 76 42 RD/ER 25 430E (2-16)

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

50.4025 MP620

50.4032 MP 620 1:1 6000 50 104

107 65 50 84 76 42

50 RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

50.4025 MP620 IK

50.4032 MP620 IK

50.4032 MP620 IK I1

1:1

1:2

6000

12000

120

122

122 80 50 84 76 42

RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

50.4025 MP620 I1

50.4032 MP620 I1751 1:2

1,75:1 12000

3000 25

60 122 80 50 84 76 42

50 RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

Maschinentyp Nr. / No. i nmax Tmax X1 X2 Z1 Z2 B d Größe / Size

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

51.4010 MP610 1:1 6000 50 110 75 50 84 76 M1 - M10 Gr. 0, WFLK 0

51.4012 MP610 1:1 6000 50 119 75 50 84 76 M3 - M12 Gr. 1, WFLK 1

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

51.4010 MP620 1:1 6000 50 110 75 50 84 76 M1 - M10 Gr. 0, WFLK 0

51.4012 MP620 1:1 6000 50 119 75 50 84 76 M3 - M12 Gr. 1, WFLK 1

ø40

ød

ø40

ød

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen

Internal cooling supply:

Please add IK behind order no.

Precision meets Motion

6.25

Axial Fräskopf

versetzt

Axial milling head

offset

Axial Fräskopf

versetzt, modular

Axial milling head

offset, modular

Nr. / No. d x

501.507 13 24

501.510 16 29

501.520 22 31

501.530 27 33

ød

Maschinentyp Nr. / No. i nmax Tmax X1 X2 Z1 Z2 B d

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

52.4016 MP610 1:1 6000 50 93 63 50 84 76 16

52.4022 MP610 1:1 6000 50 95 63 50 84 76 22

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

52.4016 MP620 1:1 6000 50 93 63 50 84 76 16

52.4022 MP620 1:1 6000 50 95 63 50 84 76 22

Maschinentyp Nr. / No. i nmax Tmax X1 X2 Z1 Z2 L d

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

52.4000 K MP610 1:1 6000 50 71 63 50 84 X1 + x

siehe

Tabelle

52.4000 L MP610 1:1 6000 50 103 63 50 84 X1 + x

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

52.4000 K MP620 1:1 6000 50 71 63 50 84 X1 + x

52.4000 L MP620 1:1 6000 50 103 63 50 84 X1 + x

BX1

ø40

ød

ø40

ø50

ød

Precision meets Motion

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Maschinentyp Nr. / No. i nmax Tmax X L Z1 Z3 Z4 B d Spannzange

Collet

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

60.4025 MP610

60.4032 MP610 1:1 6000 50 110 135 72

80 44

48 40

53 76 42

50 RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

60.4025 MP610 IK

60.4032 MP610 IK 1:1 6000 50 110 135 72

80 44

48 ---

72 76 42

50 RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

60.4020 MP610 I1

60.4025 MP610 I2 1:2

2:1 12000

3000 25

60 1101356535407635

42 RD/ER 20 428E (2-13)

RD/ER 25 430E (2-16)

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

60.4025 MP620

60.4032 MP620 1:1 6000 50 130 168 72

80 44

48 40

53 76 42

50 RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

60.4025 MP620 IK

60.4032 MP620 IK 1:1 6000 50 130 168 72

80 44

48 ---

72 76 42

50 RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

60.4020 MP620 I1

60.4032 MP620 I2 1:2

2:1 12000

3000 25

60 130 168 --- --- --- 76 35

50 RD/ER 20 428E (2-13)

RD/ER 32 470E (3-20)

60.4016 MP620 IK I1

60.4025 MP620 IK I1

60.4032 MP620 IK I1 1:2 12000 8 130 168 --- --- --- 76 32

RD/ER 16 426E (1-10)

RD/ER 25 430E (2-16)

RD/ER 32 470E (3-20)

60.5040 SQT 28 1:1 4000 80 --- --- --- --- --- --- 63 RD/ER 40 472E (4-26)

Innere Kühlmittelzufuhr: Zusatz IK an Bestellnummer anfügen

Internal cooling supply: Please add IK behind order no.

ø40

Z4Z3

Precision meets Motion

6.27

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Andere ø auf Anfrage

Other ø on request

Maschinentyp Nr. / No. i nmax Tmax X L Z1 Z3 Z4 B d1 d2

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

60.4020 WN MP610 1:1 6000 50 110 135 72 46 40 76 20 48

60.4020 WN MP610 IK 1:1 6000 50 110 135 72 46 59 76 20 48

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

60.4016 WN MP620 1:1 6000 50 130 168 87 62 54 76 20 52

60.4020 WN MP620 1:1 6000 50 130 168 87 62 72 76 20 52

Maschinentyp Nr. / No. i nmax Tmax X L Z1 Z3 Z4 B d Größe

Size

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

61.4010 MP610 1:1 6000 50 110 135 79 46 50 76 M1 - M10 Gr. 0, WFLK 0

61.4012 MP610 1:1 6000 50 110 135 88 46 50 76 M3 - M12 Gr. 1, WFLK 1

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

61.4010 MP620 1:1 6000 50 130 168 81 48 53 76 M1 - M10 Gr. 0, WFLK 0

61.4012 MP620 1:1 6000 50 130 168 90 48 53 76 M3 - M12 Gr. 1, WFLK 1

Radial Gewinde-

Bohrkopf

Radial tapping

head

ø40

Z4Z3

ø40

Z4Z3

Innere Kühlmittelzufuhr:

Zusatz IK an Bestellnummer anfügen

Internal cooling supply:

Please add IK behind order no.

Precision meets Motion

Radial Fräskopf Radial milling head

Schwenkkopf

± 105°

Swivel head

± 105°

Maschinentyp

Nr. / No. i nmax Tmax X L Z1 Z3 Z4 B d

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

62.4013 MP610 1:1 6000 50 110 135 74 44 40 76 13

62.4016 MP610 1:1 6000 50 110 135 74 44 40 76 16

62.4022 MP610 1:1 6000 50 110 135 76 46 40 76 22

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

62.4013 MP620 1:1 6000 50 130 168 77 48 53 76 13

62.4016 MP620 1:1 6000 50 130 168 77 48 53 76 16

62.4022 MP620 1:1 6000 50 130 168 79 48 53 76 22

ø40

105



105



ø40

Maschinentyp

Nr. / No. i nmax Tmax X1 X2 X3 d Spannzange

Collet

MP 410 N - 12D

MP 415 N - 12D

MP 610 - 12D

MP 6200 - 16D

63.4025 K MP610 1:1 6000 32 72 35 63 42 RD/ER 25 430E (2-16)

63.4025 L MP610 1:1 6000 32 95 35 63 42 RD/ER 25 430E (2-16)

MP 420 N - 12D

MP 620 - 12D

MP 620 N - 12D

MP 6200 - 12D

63.4025 K MP620 1:1 6000 32 72 35 63 42 RD/ER 25 430E (2-16)

63.4025 L MP620 1:1 6000 32 122 35 63 42 RD/ER 25 430E (2-16)

Precision meets Motion

Statische- und angetriebene Werkzeuge für Okuma

LT10/LT200 Maschinen

Static and driven tools for Okuma LT10/LT200 machines

Porte-outils statiques et motorisés pour machines

LT15/LT300

Precision meets Motion

Statische- und angetriebene Werkzeuge für

Okuma LT15/LT300 Maschinen

Static and driven tools for Okuma LT15/LT300 machines

Porte-outils statiques et motorisés pour machines

Okuma LT15/LT300

Precision meets Motion

6.40

Doppel-Drehhalter

Für Haupt- und Gegenspindel

Turning tool holder

For main an subspindle Porte-outil

Pour broche et contre broche

Bestell Nr

Order No.

15.4025 LT15

Spannzangenhalter Collet chuck Porte pince

Bestell Nr

Order No.

31.4032 LT15R

Bearbeitung zur

Gegenspindel

For subspindle

31.4032 LT15L

Bearbeitung zur

Hauptspindel

For mainspindle

31.4032 DLT15

Bearbeitung Haupt-

und Gegenspindel

For main and sub-

spindle

Spannzange / Collet

RD/ER 32 470E (3-20)

zum Gewindeschneiden / for tapping

ET 1-32

ø40

48 25

70 63

ø50

105

ø50

135

100

ø40

Precision meets Motion

Bohrstangenhalter Boring bar holder Porte barre dalesage

R wie gezeichnet / as shown

L spiegelbildlich / reversed

Weitere ø auf Anfrage

Other ø on request

Autres ø sur demande

Bestell Nr

Order No. d

19.4032 LT15 R 32

19.4032 LT15 L 32

19.4040 LT15 R 40

19.4040 LT15 L 40

Kombihalter

und Aufnahmehülsen

Für Haupt- und Gegenspindel

Combiholder

and adaptor sleeve

For main and subspindle

Porte-outil combiné

et douille de reduction

Pour broche and contre broche

6.41

Weitere ø auf Anfrage

Other ø on request

Autres ø sur demande

Bestell Nr

Order No. d

17.4032 LT15 32

17.4040 LT15 40

Bestell Nr

Order No. d

28.3206 G200 06

28.3208 G200 08

28.3210 G200 10

28.3212 G200 12

28.3216 G200 16

28.3220 G200 20

28.3225 G200 25

28.3225.4 G200 25,4 (1")

ø40

135

ø40

105

ød

100

ø40

135

105

ød

ø40

ød

ø32

Precision meets Motion

Abstechhalter Infeed toolholder Support de plongé

Vierkant

Queraufnahme

Turning tool

radial

Radial-Porte-outil

carré

Wechselhalter 32.412 SH 32

siehe Seite 1.11

Adaptor 32.412 SH 32

see page 1.11

6.42

Bestell Nr

Order No.

32.4032 LT15

Bestell Nr

Order No.

5.4025 G300

wie gezeichnet

as shown

suivant croquis

6.4025 G300

spiegelbildlich

reversed

inversé

5.4025 G300 RL

mit doppelverzahntem DIN-Schaft

with doubletoothed DIN shaft

universelle pour broche et contre-broche

80,5

31,9

ø40

15 25

79,9

42,5

2525

Precision meets Motion

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage et

fraisage

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

Axial Bohr-

und Fräskopf

Axial drilling and

milling head

Tête de perçage et

fraisage

Bestell Nr

Order No. iXd

nmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

40.4025 LT15 1:1 80 42 5000 25 225/HS45 RD/ER 25 430E (2-16)

40.4032 LT15 1:1 82 50 5000 50 232/HS45 RD/ER 32 470E (3-20)

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

6.43

Bestell Nr

Order No. id

nmax

[1/min]

Tmax

[Nm]

40.4016 WN LT15 1:1 16 5000 25

40.4020 WN LT15 1:1 20 5000 50

76 76

ød

ø40

76 76

105

ød

ø40

Precision meets Motion

Radial Bohr-

und Fräskopf

Radial drilling

and milling head

Tête de perçage

et fraisage radial

Innere Kühlmittelzufuhr;

Zusatz IK an Bestellnummer anfügen

Central cooling supply;

Please add IK behind order no.

R wie gezeichnet / as shown

L spiegelbildlich / reversed

RL mit doppelverzahntem

DIN-Schaft (Patent Traub)

with doubletoothed DIN shaft

(Patent Traub)

Bestell Nr

Order No. Zid

nmax

[1/min]

Tmax

[Nm]

Schlüsselsatz

Wrench-set

Spannzange (siehe 1.27)

Collet (see 1.27)

60.4020 LT15/1L 62 1:2 35 10000 10 GS20/HS40 RD/ER 20 4285R (2-13)

60.4020 LT15/1R 62 1:2 35 10000 10 GS20/HS40 RD/ER 20 4285R (2-13)

60.4020 LT15/1RL 62 1:2 35 10000 10 GS20/HS40 RD/ER 20 4285R (2-13)

60.4025 LT15/L 77 1:1 42 5000 25 225/HS45 RD/ER 25 430E (2-16)

60.4025 LT15/R 77 1:1 42 5000 25 225/HS45 RD/ER 25 430E (2-16)

60.4025 LT15/RL 77 1:1 42 5000 25 225/HS45 RD/ER 25 430E (2-16)

60.4032 LT15/L 82 1:1 50 5000 50 232/HS45 RD/ER 32 470E (3-20)

60.4032 LT15/R 82 1:1 50 5000 50 232/HS45 RD/ER 32 470E (3-20)

60.4032 LT15/RL 82 1:1 50 5000 50 232/HS45 RD/ER 32 470E (3-20)

60.4032 LT15L/2 82 2:1 50 3000 80 232/HS45 RD/ER 32 470E (3-20)

60.4032 LT15R/2 82 2:1 50 3000 80 232/HS45 RD/ER 32 470E (3-20)

60.4032 LT15RL/2 82 2:1 50 3000 80 232/HS45 RD/ER 32 470E (3-20)

Radial Bohr-

und Fräskopf

Radial drilling and

milling head

Tête de perçage et

fraisage radial

Innere Kühlmittelzufuhr; Zusatz IK an Bestellnummer anfügen

Central cooling supply; Please add IK behind order no.

R wie gezeichnet / as shown

L spiegelbildlich / reversed

RL mit doppelverzahntem DIN-Schaft (Patent Traub)

with doubletoothed DIN shaft (Patent Traub)

Bestell Nr

Order No. id

nmax

[1/min]

Tmax

[Nm]

60.4016 WN LT15 L 1:1 16 5000 25

60.4016 WN LT15 R 1:1 16 5000 25

60.4016 WN LT15 RL 1:1 16 5000 25

60.4020 WN LT15 L 1:1 20 5000 50

60.4020 WN LT15 R 1:1 20 5000 50

60.4020 WN LT15 RL 1:1 20 5000 50

60.4020 WN LT15 L/2 2:1 20 3000 80

60.4020 WN LT15 R/2 2:1 20 3000 80

60.4020 WN LT15 RL/2 2:1 20 3000 80

6.44

ød

øx

38 90

ø40

Precision meets Motion

Statische- und angetriebene Werkzeuge für Okuma

LB2000 / LB3000 Maschinen

Static and driven tools for Okuma LB2000 / LB3000 machines

Porte-outils statiques et motorisés pour machines

Okuma LB2000 / LB3000

Precision meets Motion

Außendrehhalter OD-holder



















































Nr./No.

4.BMT25LB2000





n









































Doppel-Außendrehhalter Double OD-holder

Nr./No.

15.BMT25LB2000

6.50.1

Precision meets Motion























n































Kombihalter Combi holder



















































.



Nr./No.

17.BMT40LB2000

Nr./No.

8.BMT25LB2000

6.50.2

Plandrehhalter Facing holder

Reduzierhülsen / Reducing sleeves

28.4032S Ø32 28.4012S Ø12

28.4025S Ø25 28.4010S Ø10

28.4020S Ø20 28.4008S Ø 8

28.4016S Ø16

andere Ø auf Anfrage / other Ø on request

Precision meets Motion







NJO

NBY



































Nr. / No. i nmax Tmax

40.6032LB2000BMTIM 1:1 6000 1/min 50 Nm

40.6032LB2000BMTIKIM 1:1 6000 1/min 50 Nm











7BSJB7































6.50.3

Axial Bohr- und Fräskopf Axial drilling and milling head

IK = Innenkühlung

IK = internal cooling

Axial Bohr- und Fräskopf Axial drilling and milling head

Nr. / No. i nmax Tmax

40.60V4LB2000BMT 1:1 6000 1/min 50 Nm

40.60V4LB2000BMTIK 1:1 6000 1/min 50 Nm

IK = Innenkühlung

IK = internal cooling

EWS-Varia

Precision meets Motion























.Y

























Axial Fräskopf Axial milling head















































6.50.4

Axial Bohr- und Fräskopf Axial drilling and milling head

andere Ø auf Anfrage / other Ø on request

Nr. / No. i nmax Tmax

40.6025WNLB2000BMT 1:1 6000 1/min 50 Nm

40.6025WNLB2000BMTIK 1:1 6000 1/min 50 Nm

andere Ø auf Anfrage / other Ø on request

IK = Innenkühlung

IK = internal cooling

Weldon / Whistle Notch

Nr. / No. Ø i nmax Tmax

42.6022KRLB2000BMT 22 1:1 4000 1/min 50 Nm

Precision meets Motion









NJO

NBY



















P

























P

Nr. / No. i nmax Tmax

60.6032LB2000BMTIM 1:1 6000 1/min 50 Nm

60.6032LB2000BMTIKIM 1:1 6000 1/min 50 Nm









NJO

NBY



NJO

NBY









































6.50.5

Radial Bohr- und Fräßkopf Radial drilling and milling head

IK = Innenkühlung

IK = internal cooling

Radial Bohr- und Fräskopf Radial drilling and milling head

Nr. / No. i nmax Tmax

60.6032DLB2000BMTIM 1:1 6000 1/min 50 Nm

doppelseitig / double

Precision meets Motion











NJO

NBY





































P P











Radial Bohr- und Fräskopf Radial drilling and milling head









NJO

NBY

















































6.50.6

Radial Bohr- und Fräskopf Radial drilling and milling head

Nr. / No. i nmax Tmax

60.6032LB2000BMTI1 1:2 10000 1/min 25 Nm

60.6032LB2000BMTIKI1 1:2 10000 1/min 25 Nm

IK = Innenkühlung

IK = internal cooling

Nr. / No. i nmax Tmax

60.6040LB2000BMTI2 2:1 3000 1/min 80 Nm

60.6040LB2000BMTIKI2 2:1 3000 1/min 80 Nm

IK = Innenkühlung

IK = internal cooling

Precision meets Motion



















































&847BSJB7

P

P

6.50.7

Radial Bohr- und Fräskopf Radial drilling and milling head

IK = Innenkühlung

IK = internal cooling

Varia 4

Nr. / No. i= nmax Tmax

60.60V4LB2000BMT 1:1 6000 1/min 50 Nm

60.60V4LB2000BMTIK 1:1 6000 1/min 50 Nm

60.60V4LB2000BMTI1 1:2 10000 1/min 25 Nm

60.60V4LB2000BMTIKI1 1:2 10000 1/min 25 Nm

60.60V4LB2000BMTI2 2:1 3000 1/min 80 Nm

60.60V4LB2000BMTIKI2 2:1 3000 1/min 80 Nm

Precision meets Motion































7BSJB7

























Radial Bohr- und Fräskopf Radial drilling and milling head







































.Y























6.50.8

Radial Bohr- und Fräskopf Radial drilling and milling head

andere Ø auf Anfrage / other Ø on request

Varia 4

doppelseitig/ double

Nr. / No. i nmax Tmax

60.60V4DLB2000BMT 1:1 6000 1/min 50 Nm

Nr. / No. i nmax Tmax

60.6020WNLB2000BMT 1:1 6000 1/min 50 Nm

60.6020WNLB2000BMTIK 1:1 6000 1/min 50 Nm

IK = Innenkühlung

IK = internal cooling

andere Übersetzungen auf Anfrage /

other ratios on request

Precision meets Motion























































P

P



n



48

















NJO

NBY















































6.50.9

Radial Fräskopf Radial milling head

Schwenkkopf Swivel head

Nr. / No. i nmax Tmax

63.6020LB2000BMT 1:1 6000 1/min 20 Nm

Nr. / No. i nmax Tmax

62.6027LB2000BMT 1:1 6000 1/min 50 Nm

Andere Fräsdorn Ø auf Anfrage /

Other milling arbor Ø on request

Precision meets Motion

Z ( 5 : 1 )

'SBFTFSXFMMFBVTUBVTDICBS

3PINDLEÚREMOVABLE















.#

























































NBY'SBFTFS

MAXÚCUTTER



n

6.50.10

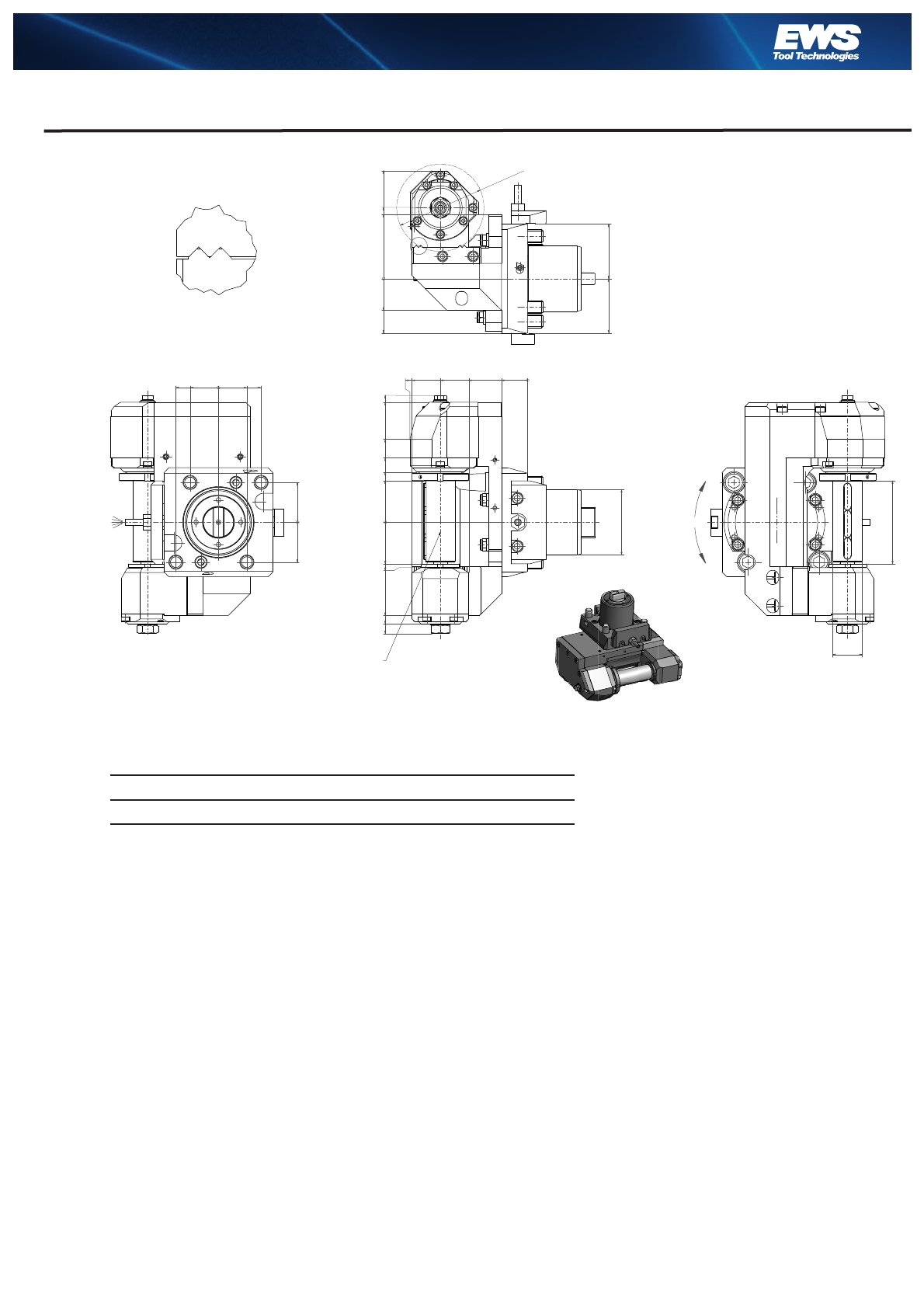

Verzahnungsfräseinrichtung Gear hobber

Nr. / No. i nmax Tmax

64.6027LB2000BMTI2TKWZ65MB75 2:1 3000 1/min 40 Nm

Precision meets Motion

Z ( 5 : 1 )







































'SBFTFSXFMMFBVTUBVTDICBS

3PINDLEÚREMOVABLE



.#



NBY'SBFTFS

MAXÚCUTTER































6.50.11

Scheibenfräskopf Saw milling head

Nr. / No. i nmax Tmax

64.6027LB2000BMTI2Z65MB75 2:1 3000 1/min 40 Nm

Andere Fräsdorn Ø auf Anfrage / Other milling arbor Ø on request

Precision meets Motion

Statische Werkzeuge für Mori Seiki Maschinen SL200,SL250

(12 Stationen)

Static tools for Mori Seiki machines SL200, SL250 (12 stations)

Porte-outils statiques pour machines Mori Seiki SL200, SL250 (12 stations)

Precision meets Motion

19.BMT25SL200 25

19.BMT32SL200 32

19.BMT40SL200 40

19.BMT45SL200 45

19.BMT50SL200 50

19.BMT20SL200 20

Order No. d1

Bestell Nr.

Order No. d

19.BMT32DSL200 32

Bestell Nr.

Order No. d1

19.BMT32SL200S01 32

19.BMT25SL200S01 25

6.72.1

Standard

Doppelt / double

Geschlitzt / slitted

Bohrstangenhalter Boring bar holder Porte barre d'alesage

Mori Seiki SL200 - 200S - 250 - 250S

(

12 Stationen

)

für Innen- und Außenkühlung

for internal- and external cooling

für Innen- und Außenkühlung

for internal- and external cooling

Precision meets Motion

1.BMT25SL200S

Order No.

Bestell Nr.

Order No.

1.BMT25KSL200

Bestell Nr.

Order No.

5.BMT25SL200

6.72.2

Kurze Ausführung

Short version

Geschlitzt / slitted

Mori Seiki SL200 - 200S - 250 - 250S

(

12 Stationen

)

Drehhalter Turning toolholder Porte outil

Standard

carré

Plandrehhalter Facing toolholder Radial porte outil

Standard

für Recht- und Linkslauf

for right- and left rotating direction

für Recht- und Linkslauf

for right- and left rotating direction

für Recht- und Linkslauf

for right- and left rotating direction

Order No.

Bestell Nr.

6.72.3

Mori Seiki SL200 - 200S - 250 - 250S

(

12 Stationen

)

Abstechhalter Infeed toolholder Porte outil de plongée

for right and left rotating direction

32.BMT32SL200ÜK SH32 Rechtslauf (wie abgebildet)

32.BMT32SL200 SH32 Linkslauf (ohne Abb.)

höhenverstellbar height adjustable hauteur reglable

für Rechts u. Linkslauf

weitere Werkzeuge und Zubehör auf Anfrage

(z.B. Modularsystem EWS-Varia, Capto, ABS, HSK usw.)

more tools and equipment on request

(for example modular system EWS-Varia, Capto, ABS, HSK aso.)

Precision meets Motion

Statische und angetriebene Werkzeuge für Mori Seiki Maschinen

SL200(S)MC,SL250(S)MC (12 Stationen)

Static and driven tools for Mori Seiki machines

SL200(S)MC, SL250(S)MC (12 stations)

Porte-outils statiques et motorisés pour machines

Mori Seiki SL200(S)MC, SL250(S)MC (12 stations)

Precision meets Motion

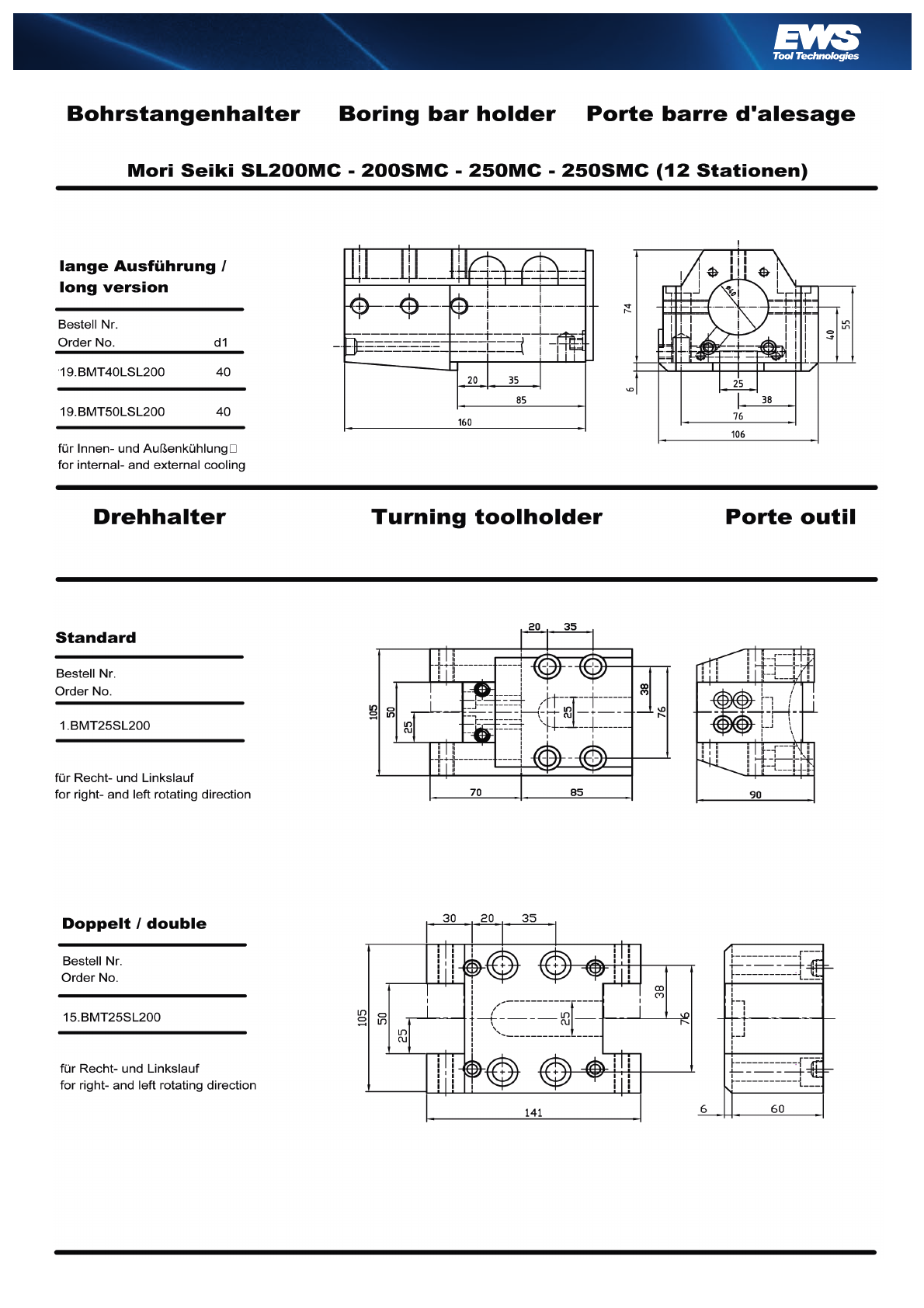

6.73.1

Precision meets Motion

6.73.2

Precision meets Motion

6.73.3

Precision meets Motion

6.73.10

Precision meets Motion

6.73.11

Precision meets Motion

Statische und angetriebene Werkzeuge für Mori Seiki Maschinen

NL-1500/2000/2500/3000

Static and driven tools for Mori Seiki machines

NL-1500/2000/2500/3000

Porte-outils statiques et motorisés pour machines

NL-1500/2000/2500/3000

Precision meets Motion

$XHQGUHKKDOWHU 2'KROGHU

1U1R O O E K K

%071/;     

%071/;     

%071/;     

%071/;     



Precision meets Motion

$XHQGUHKKDOWHU 2'KROGHU

1U1R O O E K K

%071/;     

%071/;     

%071/;     

%071/;     



'RSSHO 

$XHQGUHKKDOWHU

'RXEOH2'KROGHU

1U1R E E E E

%071/    

%071/    



Precision meets Motion

3ODQGUHKKDOWHU )DFLQJKROGHU

1U1R E E

%071/  

%071/  



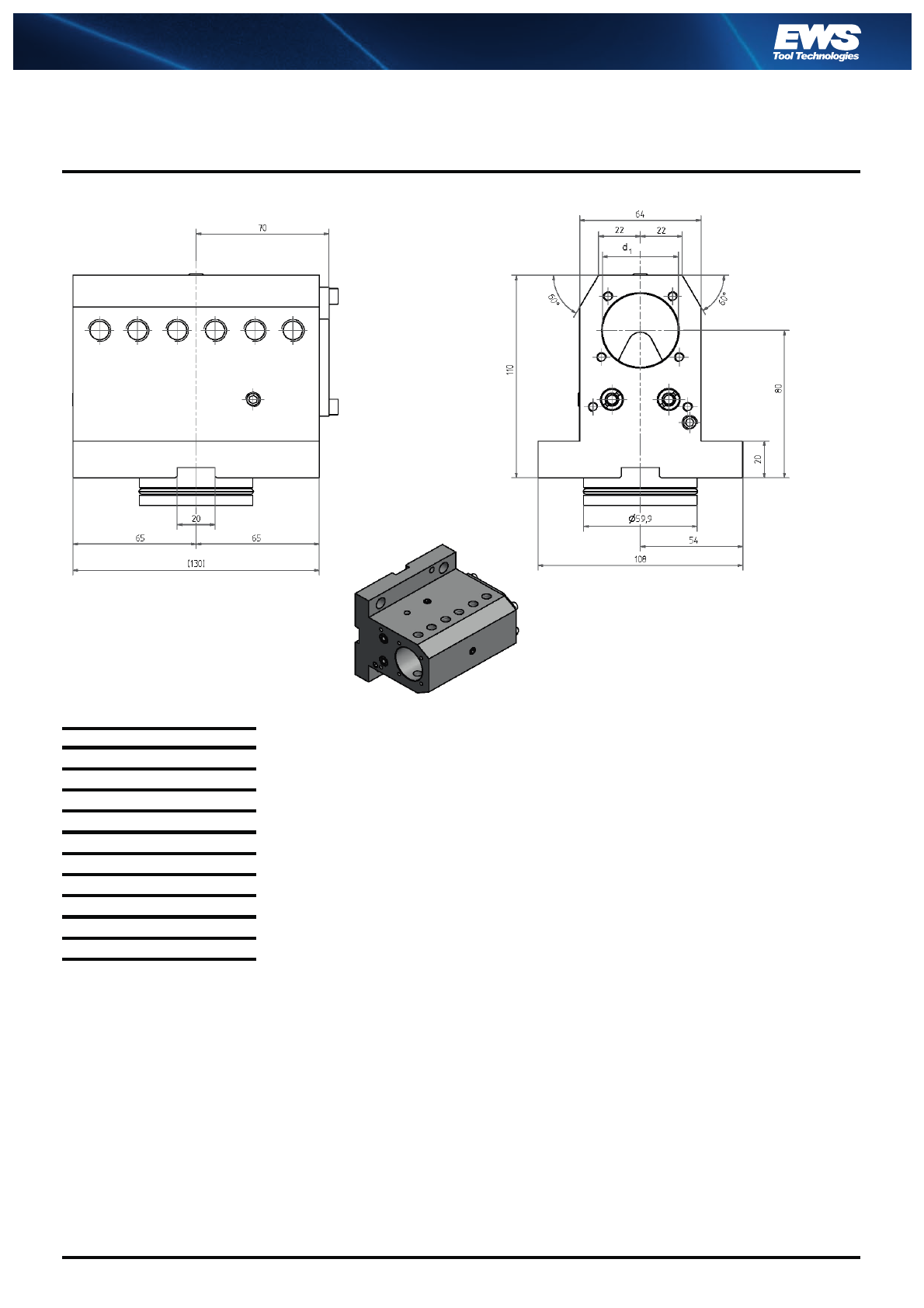

.RPELKDOWHU &RPELKROGHU

1U1R G

%071/ 

%071/ 

%071/ 

%071/ 

%071/ 

%071/ 

%071/ 

%071/ 

%071/ 

%071/ 



Precision meets Motion

.RPELKDOWHU &RPELKROGHU

1U1R G

%07'1/ 

%07'1/ 

%07'1/ 

%07'1/ 

%07'1/ 

%07'1/ 

%07'1/ 

%07'1/ 

%07'1/ 

%07'1/ 



'RSSHO 

%RKUVWDQJHQDXIQDKPH

'RXEOH

ERULQJEDUKROGHU

1U1R G G

%07'1/;;  

%07'1/;;  



Precision meets Motion

$[LDO

%RKUXQG)UlVNRSI

$[LDO

GULOOLQJDQGPLOOLQJKHDG

1U1R O O Q Q

1/   PLQ PLQ

1/,.   PLQ PLQ

.51/   PLQ PLQ

1/   PLQ PLQ

.51/   PLQ PLQ

.51/,.   PLQ PLQ

,. ,QQHUH.KOXQJ

,. ,QWHUQDOFRROLQJ



$[LDO

%RKUXQG)UlVNRSI

(:69DULD

$[LDO

GULOOLQJDQGPLOOLQJKHDG

(:69DULD

1U1R O Q Q

91/  PLQ PLQ

91/,.  PLQ PLQ

,. ,QQHUH.KOXQJ

,. ,QWHUQDOFRROLQJ



Precision meets Motion

5DGLDO

%RKUXQG)UlVNRSI

5DGLDO

GULOOLQJDQGPLOOLQJKHDG

1U1R O O O G Q Q

1/     PLQ PLQ

1/,.     PLQ PLQ

1/L     PLQ PLQ

1/L,.     PLQ PLQ

.51/     PLQ PLQ

.51/,.     PLQ PLQ

1/     PLQ PLQ

1/,.     PLQ PLQ

.51/     PLQ PLQ

.51/,.     PLQ PLQ

1/,.L     PLQ PLQ

,. ,QQHUH.KOXQJ

,. ,QWHUQDOFRROLQJ



5DGLDO

%RKUXQG)UlVNRSI

GRSSHOVHLWLJ

5DGLDO

GULOOLQJDQGPLOOLQJKHDG

GRXEOHVLGH

1U1R G Q Q

'1/  PLQ PLQ



Precision meets Motion

5DGLDO

%RKUXQG)UlVNRSI

(:69DULD

5DGLDO

GULOOLQJDQGPLOOLQJKHDG

(:69DULD

1U1R O Q Q

91/  PLQ PLQ

91/,.  PLQ PLQ

91/L  PLQ PLQ

91/,.L  PLQ PLQ

,. ,QQHUH.KOXQJ

,. ,QWHUQDOFRROLQJ



Precision meets Motion

Statische und angetriebene Werkzeuge für Mori Seiki Maschinen

ZT1000/ZT1500/MT1500

Static and driven tools for Mori Seiki machines

ZT1000/ZT1500/MT1500

Porte-outils statiques et motorisés pour machines

ZT1000/ZT1500/MT1500

Precision meets Motion

6.80.1

Bestell Nr.

h1h2l1l2b1d2

31.3025ZT1000X65

65 90,5 70 70 64 42 RD/ER 25 430E (ø2-16)

31.3032ZT1000X65

65 90,5 80 80 64 50 RD/ER 32 470E (ø3-20)

31.3025DZT1000X65

65 90,5 70 70 64 42 RD/ER 25 430E (ø2-16)

31.3032DZT1000X65

65 90,5 80 80 64 50 RD/ER 32 470E (ø3-20)

31.3025ZT1000

80 105,5 70 70 64 42 RD/ER 25 430E (ø2-16)

31.3032ZT1000

80 105,5 80 80 64 50 RD/ER 32 470E (ø3-20)

31.3025DZT1000

80 105,5 70 70 64 42 RD/ER 25 430E (ø2-16)

31.3032DZT1000

80 105,5 80 80 64 50 RD/ER 32 470E (ø3-20)

Bestell Nr.

1h2l1l2b1Werkzeugaufnahme

tool adaptor

19.30C5ZT1000LIK

C5 65 97 20 95,5 82 Capto C5

19.30C5ZT1000RIK

C5 65 97 20 95,5 82 Capto C5

19.30C5ZT1000RLIK

C5 65 97 20 95,5 82 Capto C5

Spannzangenaufnahme

ø30

l1 l2 b1

Leiste umsetzbar

Capto

Aufnahme C5

ø30

l1 l2 b1

Spannzangen-

aufnahme

collet chuck

Porte pince

collet type

Kombihalter

Combiholder

Porte outil combiné

Precision meets Motion

6.80.2

Precision meets Motion

6.80.3

Precision meets Motion

6.80.4

Precision meets Motion

6.80.4

Axial Bohr-

und Fräskopf Axial drilling and

milling head Tête de percage et

fraisage

Axial Fräskopf Axial milling head Tête de fraisage

Bestell Nr

Order No.

inmax

[1/min] Tmax

[Nm] x1 x2 b1 d2 Werkzeugaufnahme

40.3025ZT1000 1:1 6000 25 73 65,5 70 62 RD/ER 25 430E (2-16)

40.3025ZT1000IK 1:1 6000 25 73 65,5 70 62 RD/ER 25 430E (2-16)

70 X2

Bestell Nr

Order No.

inmax

[1/min] Tmax

[Nm] x1 x2 b1 d

42.3013ZT1000 1:1 6000 25 73 65,5 70 13

42.3016ZT1000 1:1 6000 25 73 65,5 70 16

42.3022ZT1000 1:1 6000 25 73 65,5 70 22

Precision meets Motion

6.81.1

Bestell Nr

Order No.

inmax

[1/min] Tmax

[Nm] x1 x2 z1 z2 z3 b1 d2 Werkzeugaufnahme

60.3025ZT1000L

1:1 6000 25 70 95 65 41 35 64 42 RD/ER 25 430E (2-16

)

60.3025ZT1000R

1:1 6000 25 70 95 65 41 35 64 42 RD/ER 25 430E (2-16

)

60.3025ZT1000LIK

1:1 6000 25 70 95 65 59,5 35 64 42 RD/ER 25 430E (2-16

)

60.3025ZT1000RIL

1:1 6000 25 70 95 65 59,5 35 64 42 RD/ER 25 430E (2-16

)

Radial Bohr-

und Fräskopf Radial drilling and

milling head Tête de percage et

fraisage radial

Bestell Nr

Order No.

inmax

[1/min] Tmax

[Nm] x1 x2 z1 z2 z4 b1 b2 d2 Werkzeugaufnahme

60.3025DZT1000

1:1 6000 25 70 95 65 65 35 35 64 42 RD/ER 25 430E (2-16

)

Radial Bohr-

und Fräskopf Radial drilling and

milling head Tête de percage et

fraisage radial

Spannzange

ER25

x1 b1

ø30

x1 b1

ø30

Spannz.

ER25

Precision meets Motion

6.81.2

Precision meets Motion

6.81.3

Schwenkkopf

+/- 105 ° Swivel head

+/- 105 ° Tête pivotante

+/- 105 °

Bestell Nr

Order No.

inmax

[1/min] Tmax

[Nm] Werkzeug-

aufnahme

63.3016ZT1000i1

1:2 12000 8 RD/ER 16 426E (1-10)

ø32

102

ø30

105

Precision meets Motion

weitere Werkzeuge und Zubehör auf Anfrage

(z.B. Modularsystem EWS-Varia, Capto, ABS, HSK usw.)

more tools and equipment on request

(for example modular system EWS-Varia, Capto, ABS, HSK aso.)

6.81.4

Precision meets Motion

HSK- und Capto-Werkzeuge

HSK and Capto tools

Porte-outils HSK et Capto

Precision meets Motion

Form Page

HSK 63A HSK 63A HSK 63A 1 - 11

Capto C6 Capto C6 Capto C6 1 - 15

HSK- und Capto-Werkzeuge

HSK and Capto tools

Porte outils HSK et Capto

Precision meets Motion

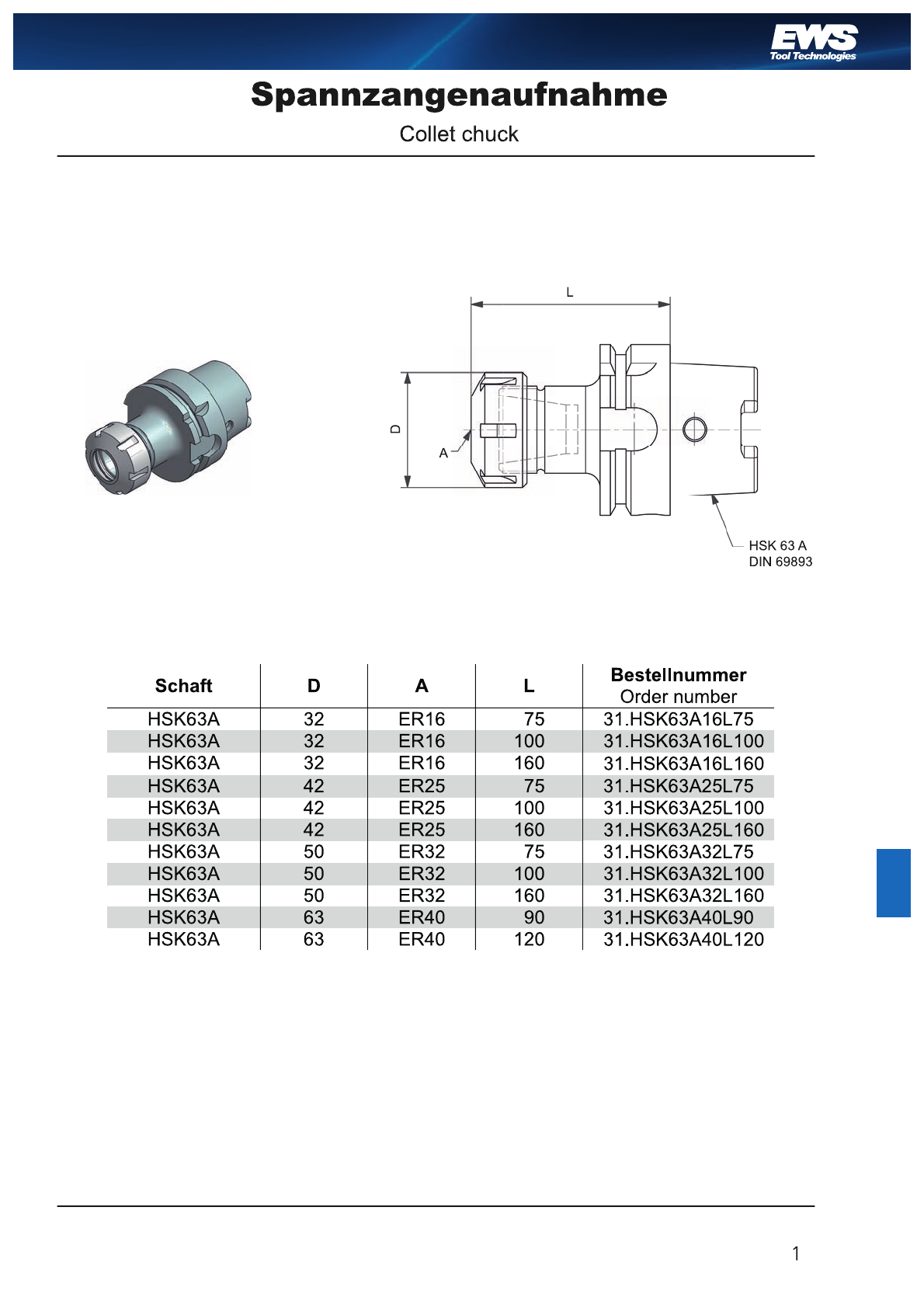

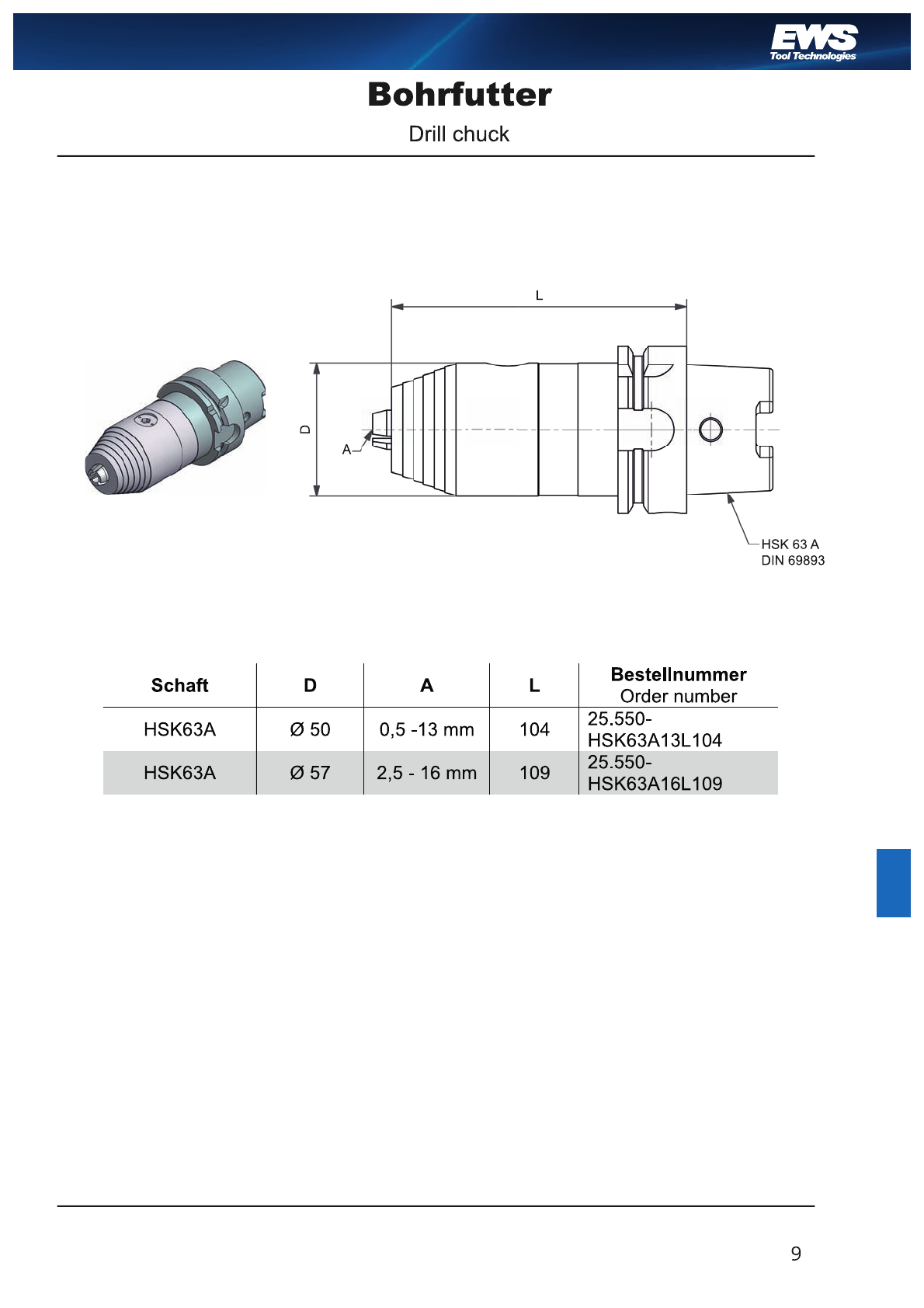

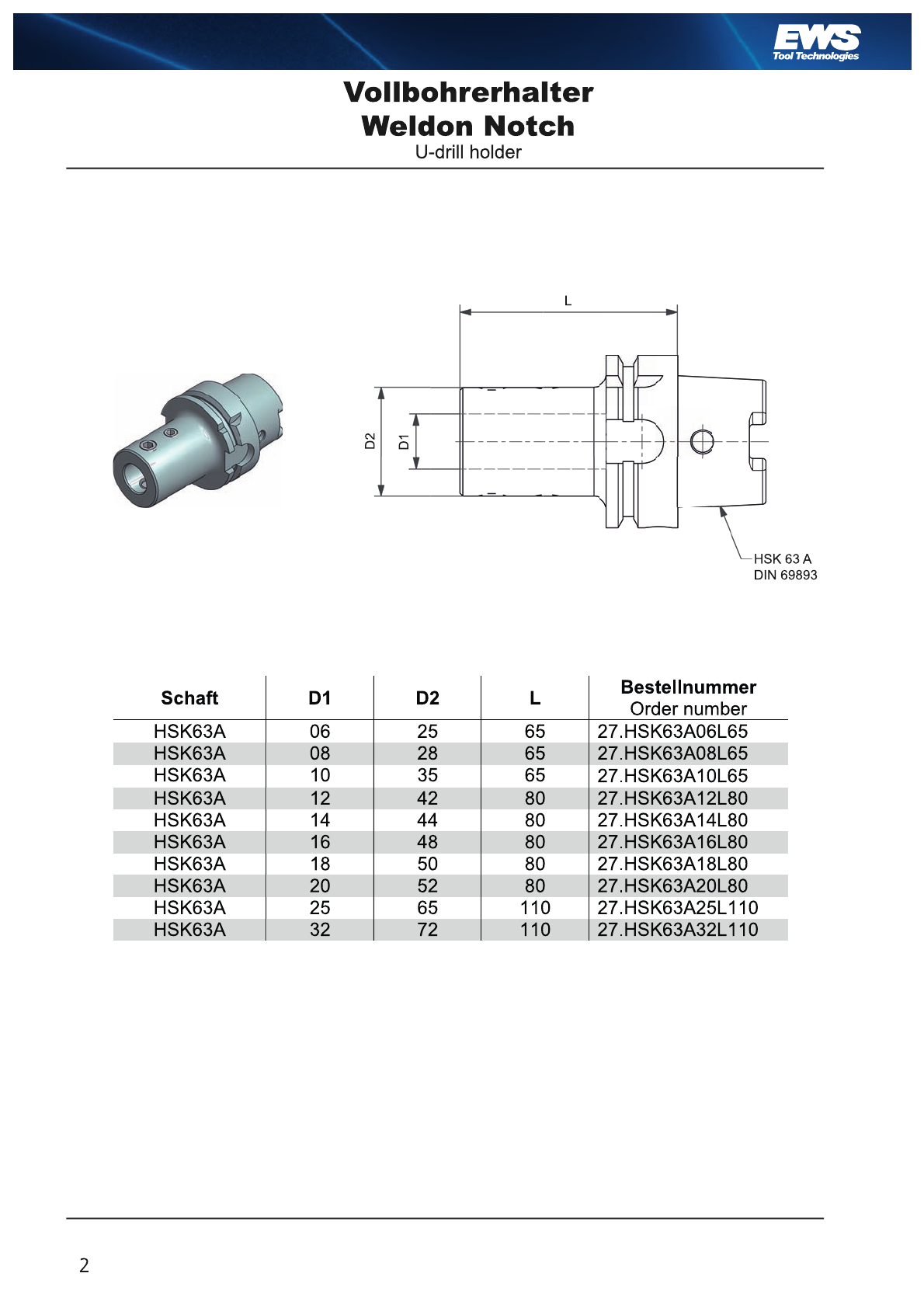

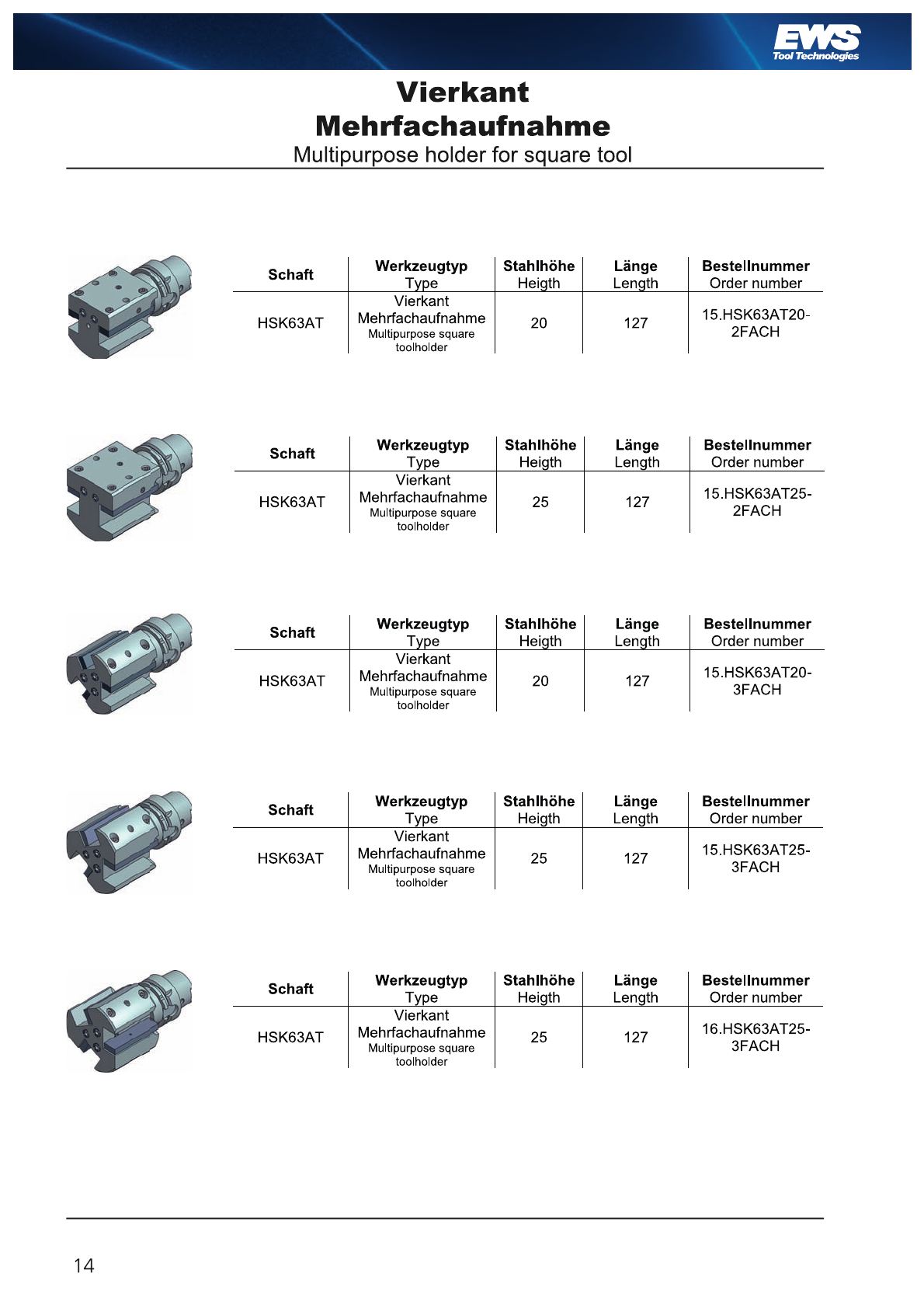

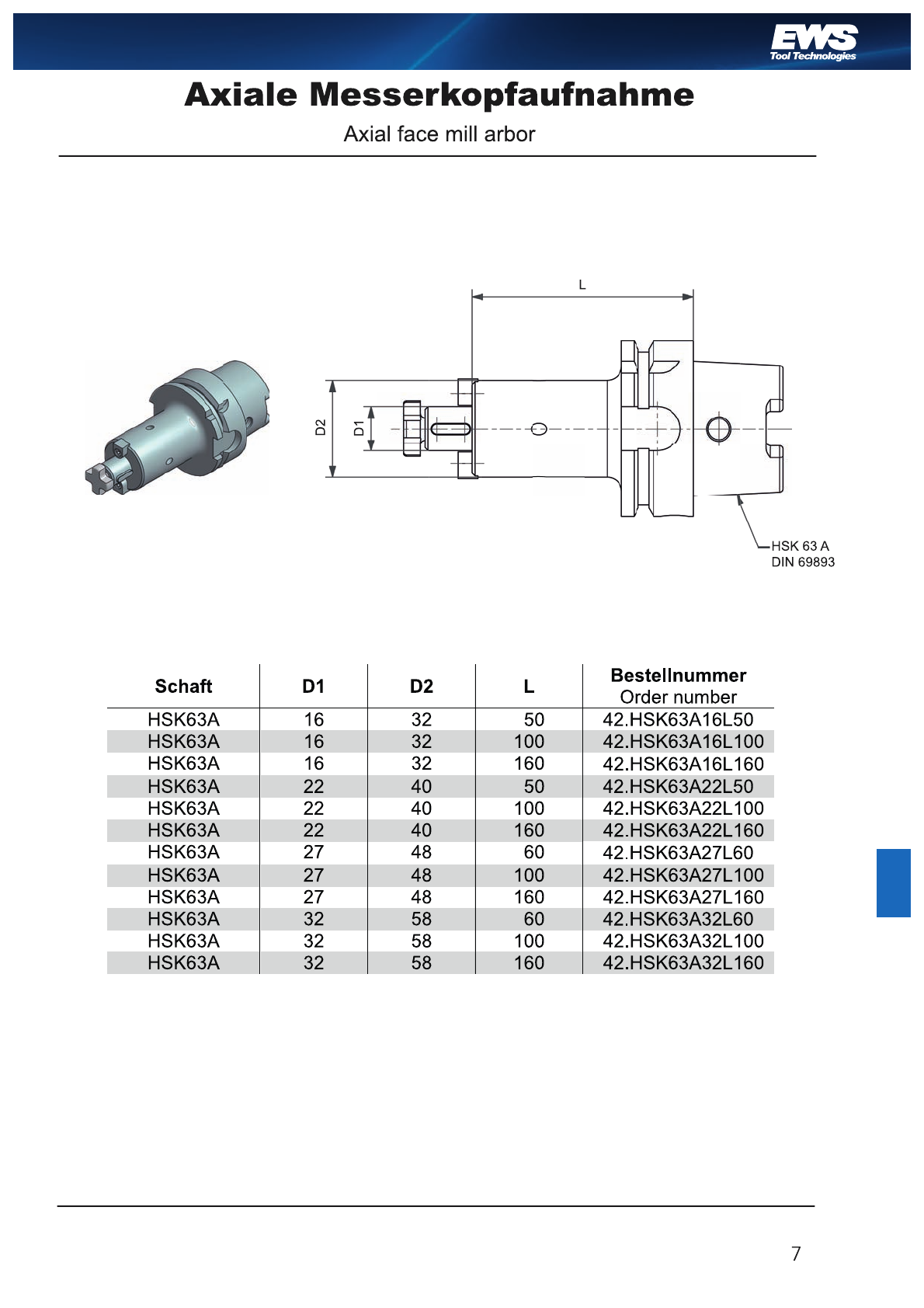

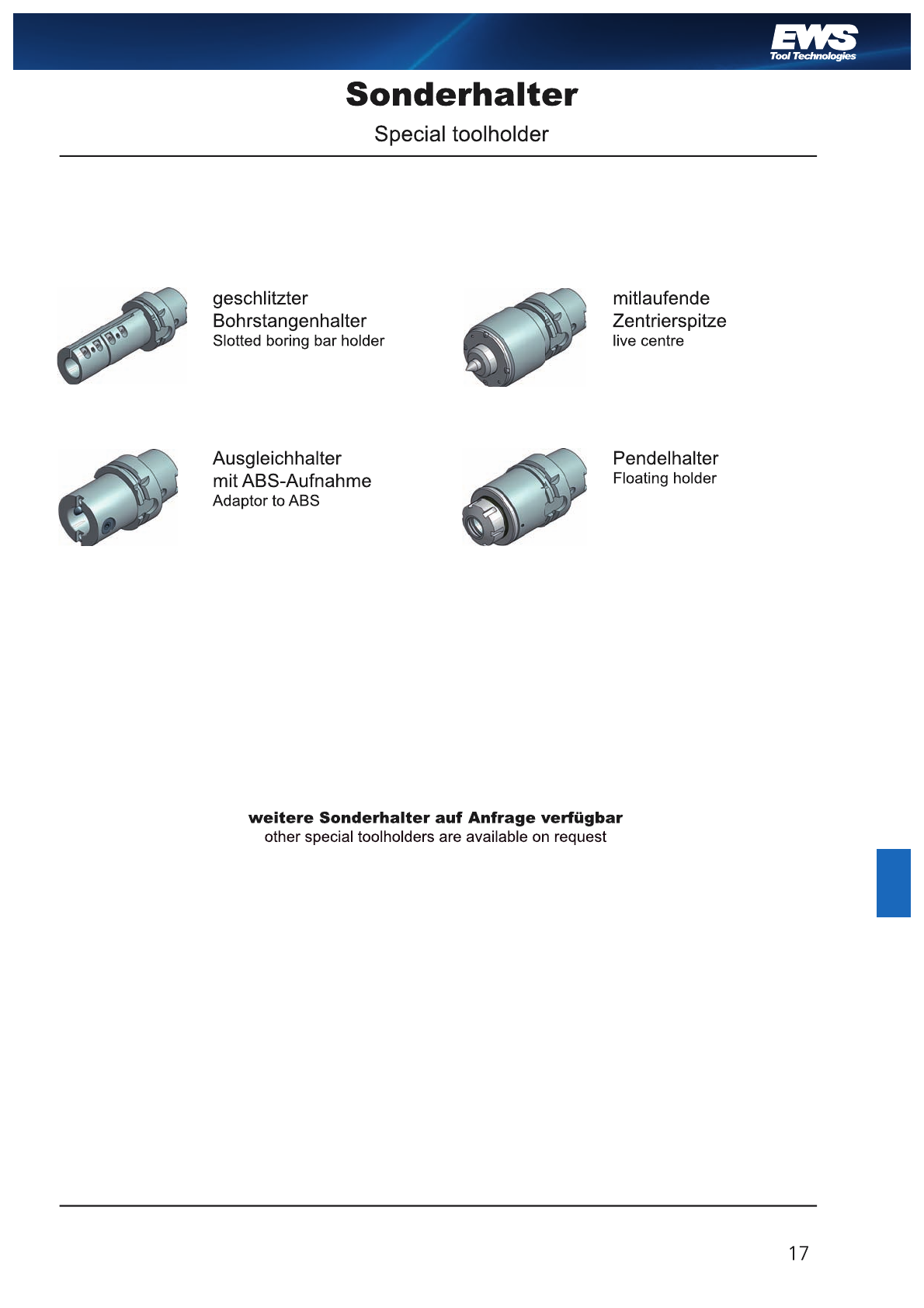

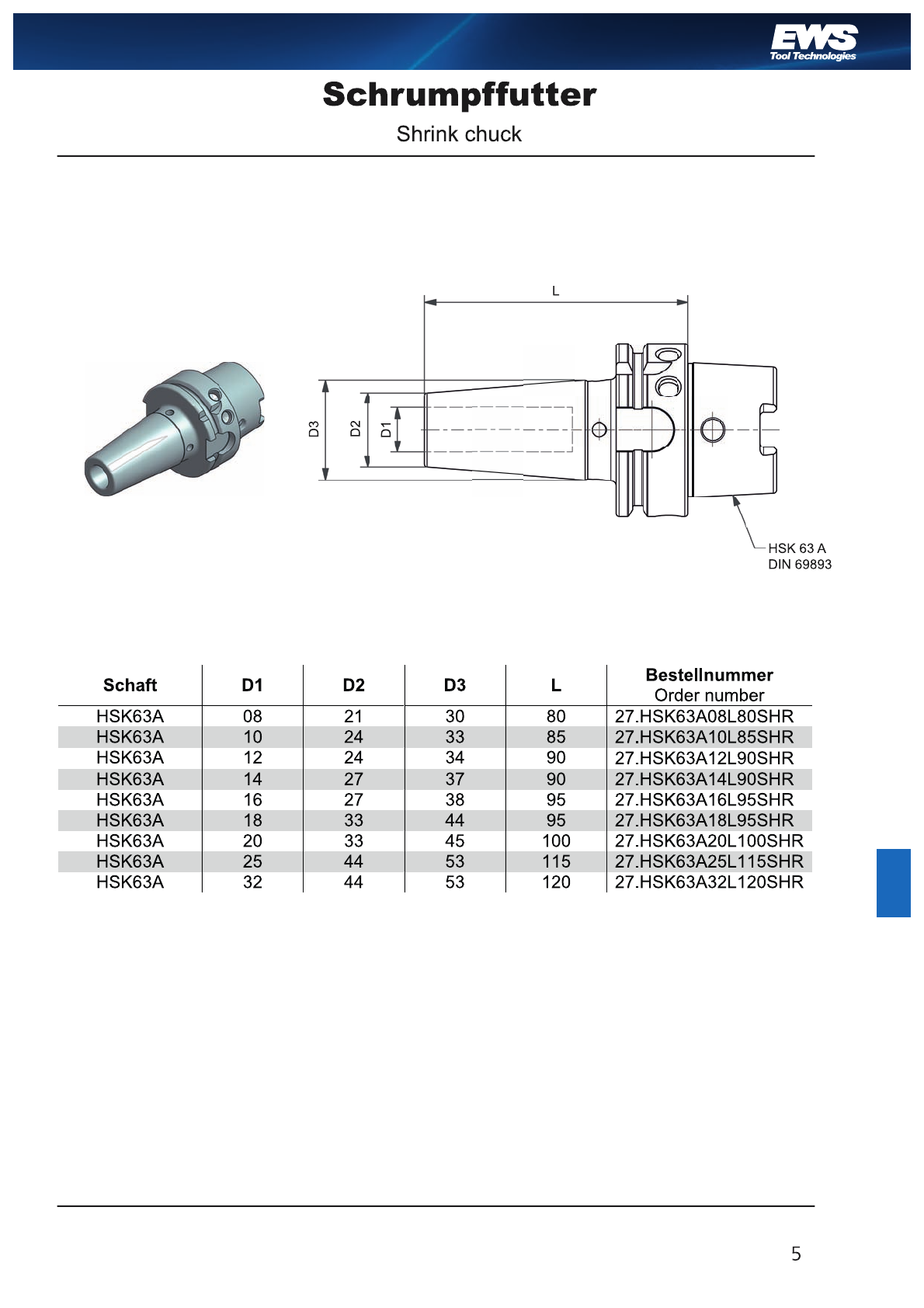

HSK Werkzeuge

HSK tools

Porte-outils HSK

Precision meets Motion

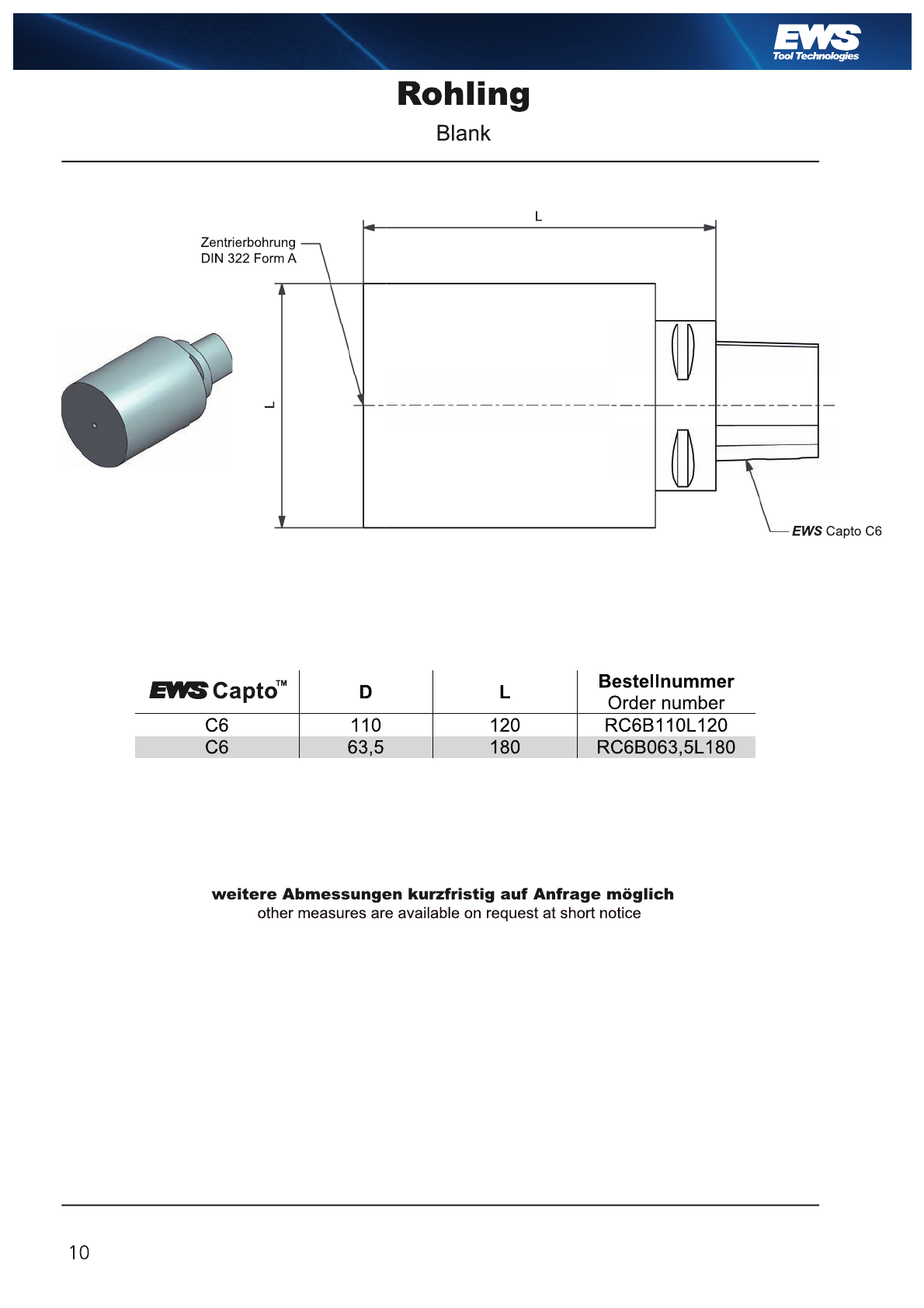

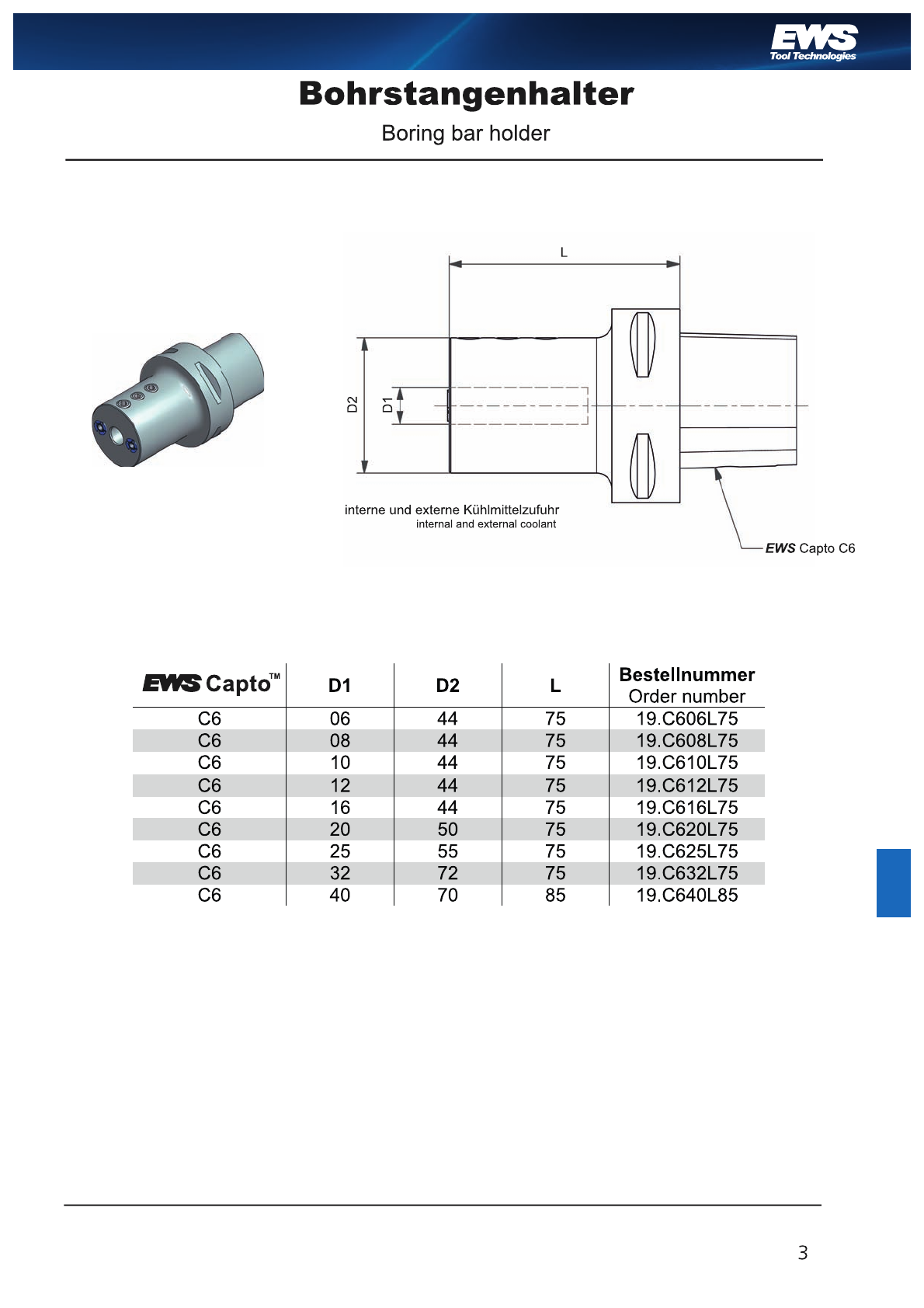

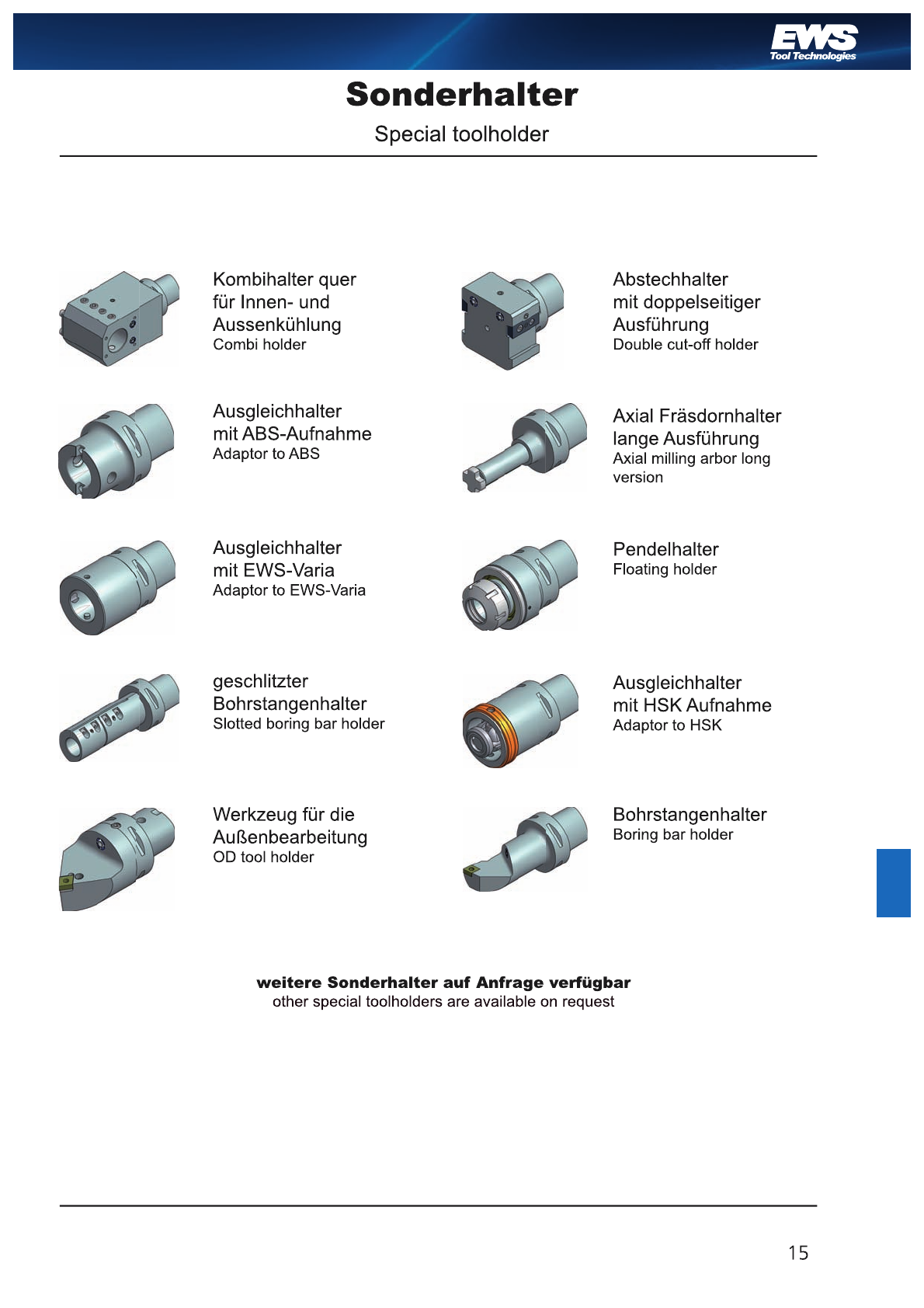

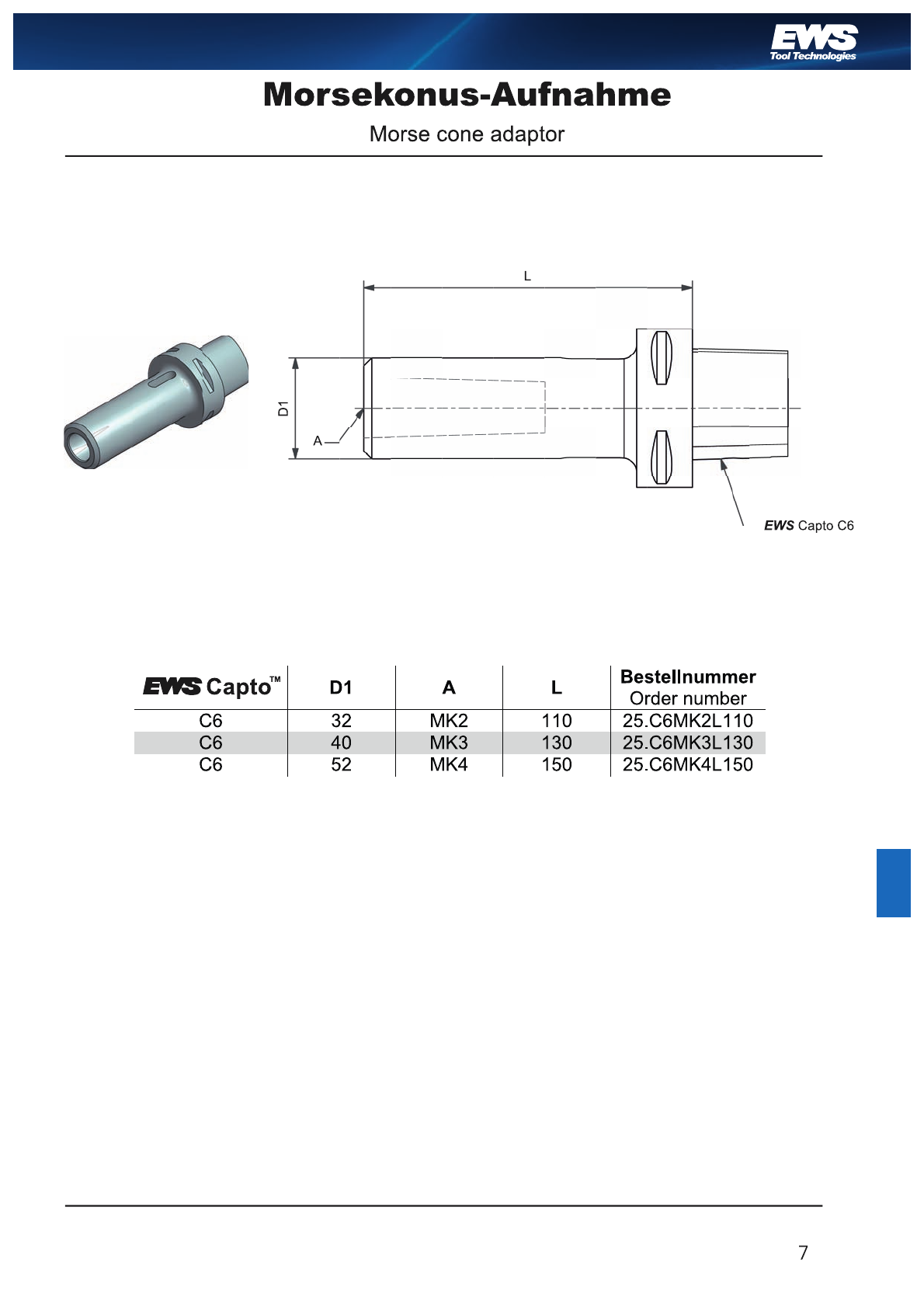

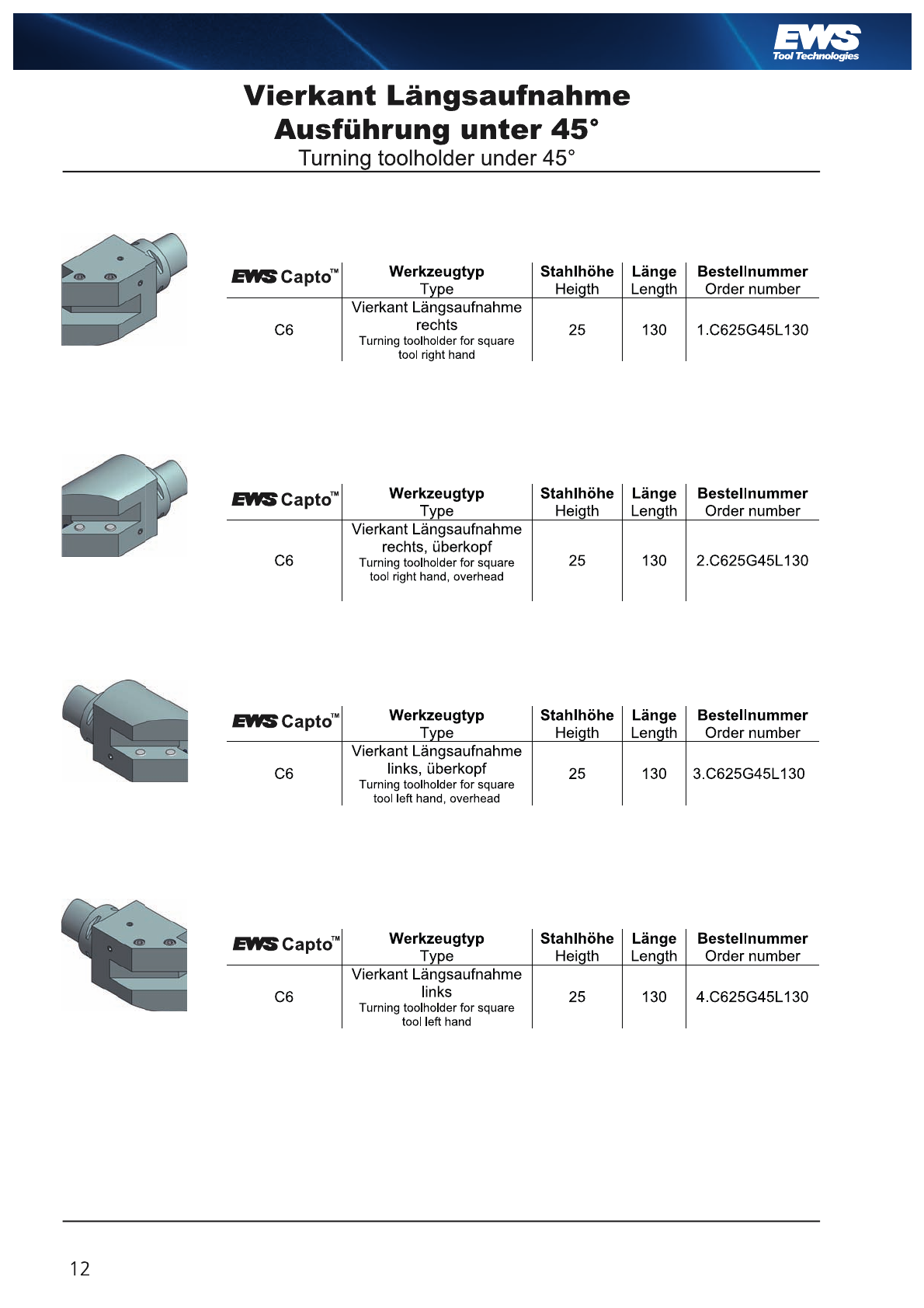

Capto-Werkzeuge

Capto tools

Porte-outils Capto

Precision meets Motion

EWS Varia

Precision meets Motion

8.1

E

Kupplung nach Maschine /

Coupling according to

maschine type.

Axial Axial drilling Tête de perçage

Bohr- u. Fräskopf and milling head et fraisage, axial

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. d V L Ø DX nmax Tmax

40.25V3... 25 V3 56 58 68 6000 1/min 25 Nm

40.30V3... 30 V3 56 55 68 6000 1/min 25 Nm

40.40V4... 40 V4 80 65 85 6000 1/min 50 Nm

40.50V5... 50 V5 100,5 96 96 4000 1/min 100 Nm

5482 Sauter - Revolver / turret DIN 5482

1809 Duplomatic- Revolver / turret DIN 1809

TOEM Baruffaldi Revolver / turret

CTX / 5480 Sauter - Revolver / turret

Bsp. / Exp. : 40.30V3CTX

Precision meets Motion

-

-

9 9

Maschinen abhängig /

according to the machine

E

9

P%

8.2

Nr. / No. d V L1 L2 Ø DX1 X2 nmax Tmax

60.25V3... 25 V3 65,5 41 55 34 68 6000 1/min 25 Nm

60.30V3... 30 V3 65,5 41 55 34 68 6000 1/min 25 Nm

60.40V4... 40 V4 72,5 53 65 38 76 5000 1/min 50 Nm

60.50V5... 50 V5 90 60 89 52 104 4000 1/min 100 Nm

Radial Radial drilling Tête de perçage

Bohr- u. Fräskopf and milling head et fraisage, radial

EWS-Varia EWS-Varia EWS-Varia

5482 Sauter - Revolver / turret DIN 5482

1809 Duplomatic- Revolver / turret DIN 1809

TOEM Baruffaldi Revolver / turret

CTX / 5480 Sauter - Revolver / turret

Bsp. / Exp. : 60.30V3CTX

Kupplung nach Maschine / Coupling

according to machine type

Precision meets Motion

8.3

%

E

--

9 9

9

.BTDIJOFOBCIOHJH

BDDPSEJOHUPUIFNBDIJOF

,VQQMVOHOBDI.BTDIJOF

$PVQMJOHBDDPSEJOHUP

NBDIJOFUZQF

Nr. / No. d V L1 L2 Ø DX1 X2 nmax Tmax

60.25V3D... 25 V3 65,5 65,5 55 34 68 6000 1/min 25 Nm

60.30V3D... 30 V3 65,5 65,5 55 34 68 6000 1/min 25 Nm

60.40V4D... 40 V4 93 76 65 34 88 6000 1/min 50 Nm

60.50V5D... 50 V5 100 125 89 52,5 110 4000 1/min 100 Nm

5482 Sauter - Revolver / turret DIN 5482

1809 Duplomatic- Revolver / turret DIN 1809

TOEM Baruffaldi Revolver / turret

CTX / 5480 Sauter - Revolver / turret

Bsp. / Exp. : 60.30V3DCTX

Radial Radial drilling Tête de perçage

Bohr- u. Fräskopf and milling head et fraisage, radial

EWS-Varia EWS-Varia EWS-Varia

Precision meets Motion

E

-

-

9 9

% 9

.BTDIJOFOBCIOHJH

BDDPSEJOHUPUIFNBDIJOF

,VQQMVOHOBDI.BTDIJOF

DPVQMJOHBDDPSEJOHUP

NBDIJOFUZQF

8.4

Nr. / No. d V L1 L2 Ø DX1 X2 nmax Tmax

80.25V3... 25 V3 23 83,5 55 36 68 6000 1/min 25 Nm

80.30V3... 30 V3 23 83,5 55 36 68 6000 1/min 25 Nm

80.40V4... 40 V4 27,5 99,5 65 38 76 6000 1/min 50 Nm

80.50V5... 50 V5 47 126 89 52 104 4000 1/min 100 Nm

Radial Radial drilling Tête de perçage

Bohr- u. Fräskopf and milling head et fraisage, radial

zurückgesetzt offset

EWS-Varia EWS-Varia EWS-Varia

5482 Sauter - Revolver / turret DIN 5482

1809 Duplomatic- Revolver / turret DIN 1809

TOEM Baruffaldi Revolver / turret

CTX / 5480 Sauter - Revolver / turret

Bsp. / Exp. : 80.30V3CTX

Precision meets Motion

8.5

%

%

Nr. / No. V D D1 L Spannzange / collet

31.V316L27 V3 55 28 27 160 426E ER16 (Seite / Page 1.29)

31.V316L103 V3 55 27 103 160 426E ER16 (Seite / Page 1.29)

31.V320L27 V3 55 34 27 200 428E ER20 (Seite / Page 1.29)

31.V325L30 V3 55 42 30 250 430E ER25 (Seite / Page 1.29)

31.V325L60 V3 55 42 60 250 430E ER25 (Seite / Page 1.29)

31.V332L63 V3 55 50 63 320 470E ER32 (Seite / Page 1.29)

31.V416L23,5 V4 65 28 23,5 160 426E ER16 (Seite / Page 1.29)

31.V416L50 V4 65 28 50 160 426E ER16 (Seite / Page 1.29)

31.V420L25 V4 65 34 25 200 428E ER20 (Seite / Page 1.29)

31.V420L50 V4 65 34 50 200 428E ER20 (Seite / Page 1.29)

31.V425L28 V4 65 42 30 250 430E ER25 (Seite / Page 1.29)

31.V432L30 V4 65 50 30 320 470E ER32 (Seite / Page 1.29)

31.V432L35 V4 65 50 35 320 470E ER32 (Seite / Page 1.29)

31.V532L33 V5 89 50 34 320 470E ER32 (Seite / Page 1.29)

31.V540L38 V5 89 63 38 400 472E ER40 (Seite / Page 1.29)

Spannzangen- Collet chuck Porte pince

einsatz

EWS-Varia EWS-Varia EWS-Varia

Precision meets Motion

%

%

8.6

Spannzangen- Collet chuck Porte pince

einsatz

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. V D D1 L Spannzange / collet

31.V316IML14 V3 55 34 14 160 426E ER16 (Seite / Page 1.29)

31.V316IML17 V3 55 40 18 200 428E ER20 (Seite / Page 1.29)

31.V420IML15 V4 65 38 16,5 200 428E ER20 (Seite / Page 1.29)

Precision meets Motion

8.7

%

%

Weldon / whistle Weldon / whistle Weldon / whistle

notch Einsatz notch insert notch adaptuer

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. V D D1 L d

27.V306WNL16 V3 55 25 16 06

27.V308WNL17 V3 55 25 17 08

27.V309,53WNL26 V3 55 42 26 9,53

27.V310WNL26 V3 55 42 26 10

27.V312WNL26 V3 55 42 26 12

27.V314WNL28 V3 55 48 28 14

27.V315,88WNL28 V3 55 48 28 15,88

27.V316WNL28 V3 55 48 28 16

27.V318WNL28 V3 55 52 28 18

27.V406WNL16 V4 65 25 16 06

27.V408WNL19 V4 65 25 19 08

27.V410WNL26 V4 65 42 26 10

27.V412WNL28 V4 65 42 28 12

Nr. / No. V D D1 L d

27.V414WNL28 V4 65 48 28 14

27.V416WNL28 V4 65 48 28 16

27.V418WNL28 V4 65 52 28 18

27.V420WNL28 V4 65 52 28 20

27.V425WNL33 V4 65 60 33 25

27.V506WNL19 V5 89 25 19 06

27.V508WNL22 V5 89 28 22 08

27.V510WNL29 V5 89 35 29 10

27.V512WNL31 V5 89 42 31 12

27.V516WNL31 V5 89 48 31 16

27.V520WNL31 V5 89 52 31 20

27.V525WNL36 V5 89 65 36 25

27.V532WNL56 V5 89 72 56 32

Precision meets Motion

%

%

--

8.8

Nr. / No. V L L1 D D1

42.V308L28 V3 28 12 55 08

42.V310L28 V3 28 12 55 10

42.V313L08,5 V3 08,5 12 55 13

42.V316L08 V3 08 17 55 16

42.V322L08 V3 08 19 55 22

42.V327L08 V3 08 21 55 27

42.V416L08 V4 08 17 65 16

42.V422L08 V4 08 19 65 22

42.V427L08 V4 08 21 65 27

42.V516L08 V5 08 17 89 16

42.V522L08 V5 08 19 89 22

42.V527L12 V5 12 21 89 27

Fräseinsatz Millering insert Fraisage adapteur

EWS-Varia EWS-Varia EWS-Varia

Precision meets Motion

8.9

%

%

E

Hydrodehn Hydrodehn Hydrodehn

Einsatz insert adapteur

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. V D D1 L d

27.V312HYDL26 V3 55 57 26 12

27.V412HYDL26 V4 65 57 26 12

auf Anfrage / on request :

27.V512HYDL26 V5 89 57 26 12

Precision meets Motion

%

%

8.10

Pendelhalter Floating toolholder Porte-outil ﬂ ottant

Spannzangeneinsatz Collet chuck Porte prince

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. V D D1 L Spannzange / collet

PH31.V332L63 V3 68 50 63 320 470E ER32 (Seite / Page 1.29)

PH31.V432L82 V4 68 50 82 320 470E ER32 (Seite / Page 1.29)

PH31.V532L63 V5 89 50 63 320 470E ER32 (Seite / Page 1.29)

Precision meets Motion

8.11

%

%

Morsekegel Morse Taper Porte outil à

Adaptor cone Morde

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. V D D1 L MK

25.V410L30 V4 65 25 63 1

25.V420L40 V4 65 32 32 2

25.V510L15 V5 89 39 15 1

25.V520L36 V5 89 39 36 2

25.V530L52 V5 89 45 52 3

Precision meets Motion

E

--

9 99

8.12

Bohrstangenhalter Boring bar holder Porte barre

d‘alésage

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. d V L1 L2 X1 X2 X

17.30V3... 30 V3 37,5 37,5 28 64 85

17.30V3L... 30 V3 37,5 37,5 28 64 100

17.40V4... 40 V4 42,5 42,5 34 76 100

17.40V4L... 40 V4 42,5 42,5 34 76 120

auf Anfrage / on request :

17.50V5L 50 V5

X-Maß und Ausrichtsystem nach Maschine

X-dimension and adjusting system according to machine type

Precision meets Motion

8.13























%







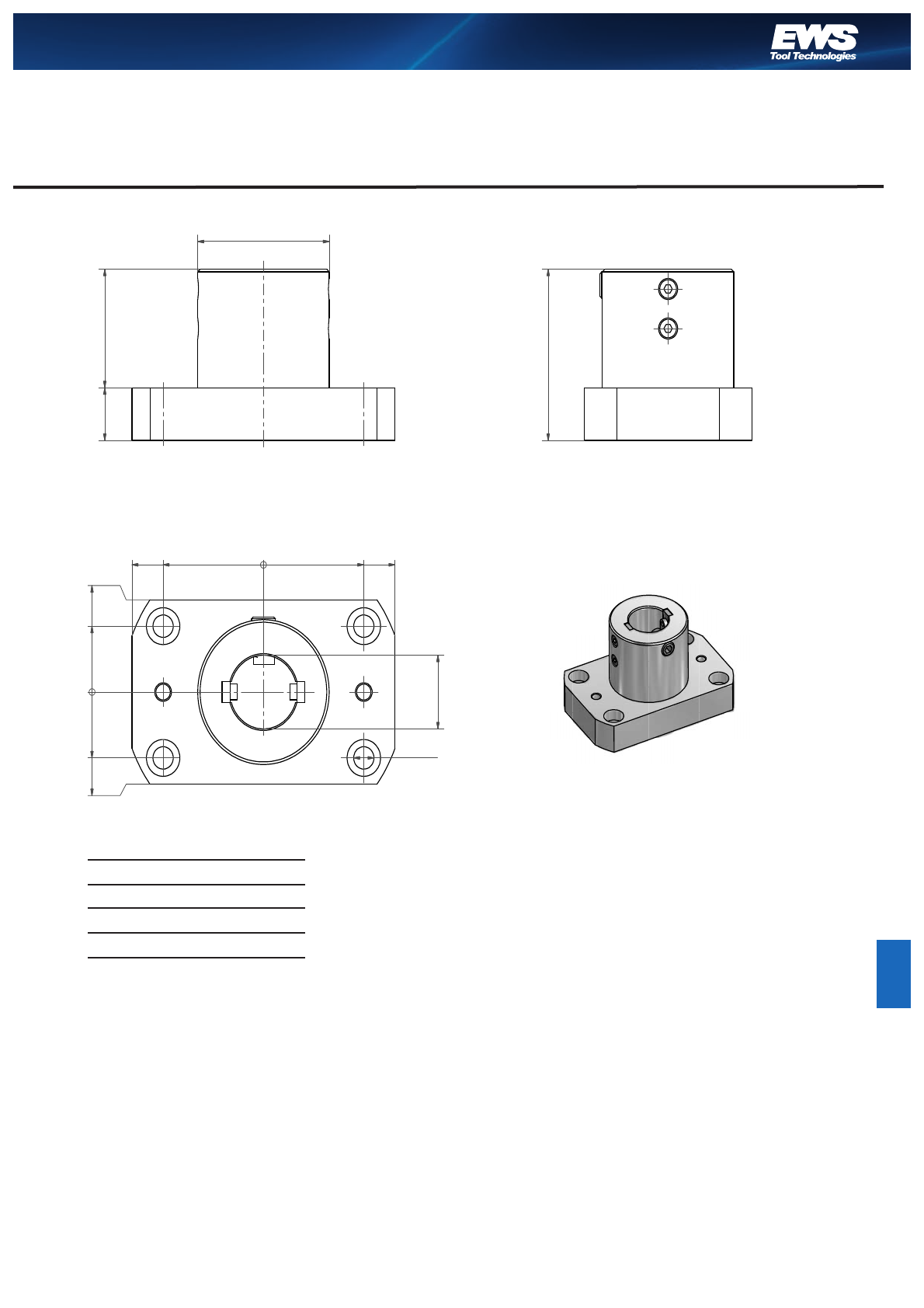

Montageblock und Assembly block and Bloc de montage

Messvorrichtung measuring ﬁ xture et pour mesure

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. V ØD

MB-V3 V3 55

MB-V4 V4 65

MB-V5 V5 89

Precision meets Motion

E

M

E

8.14

Adapter für Werkzeug Adapter for Adapteure pour

Einstellgeräte Pre-Setter Appareil de Prérélage

EWS-Varia EWS-Varia EWS-Varia

Nr. / No. V d1 d6 l6

19.25V3 V3 25 58 48

19.30V3 V3 30 68 48

19.40V4 V4 40 83 48

auf Anfrage / on request :

19.50V5 V5 50 89 48
