Каталог Guhring фрезерный инструмент

NEW LEVEL

Фрезерный инструмент

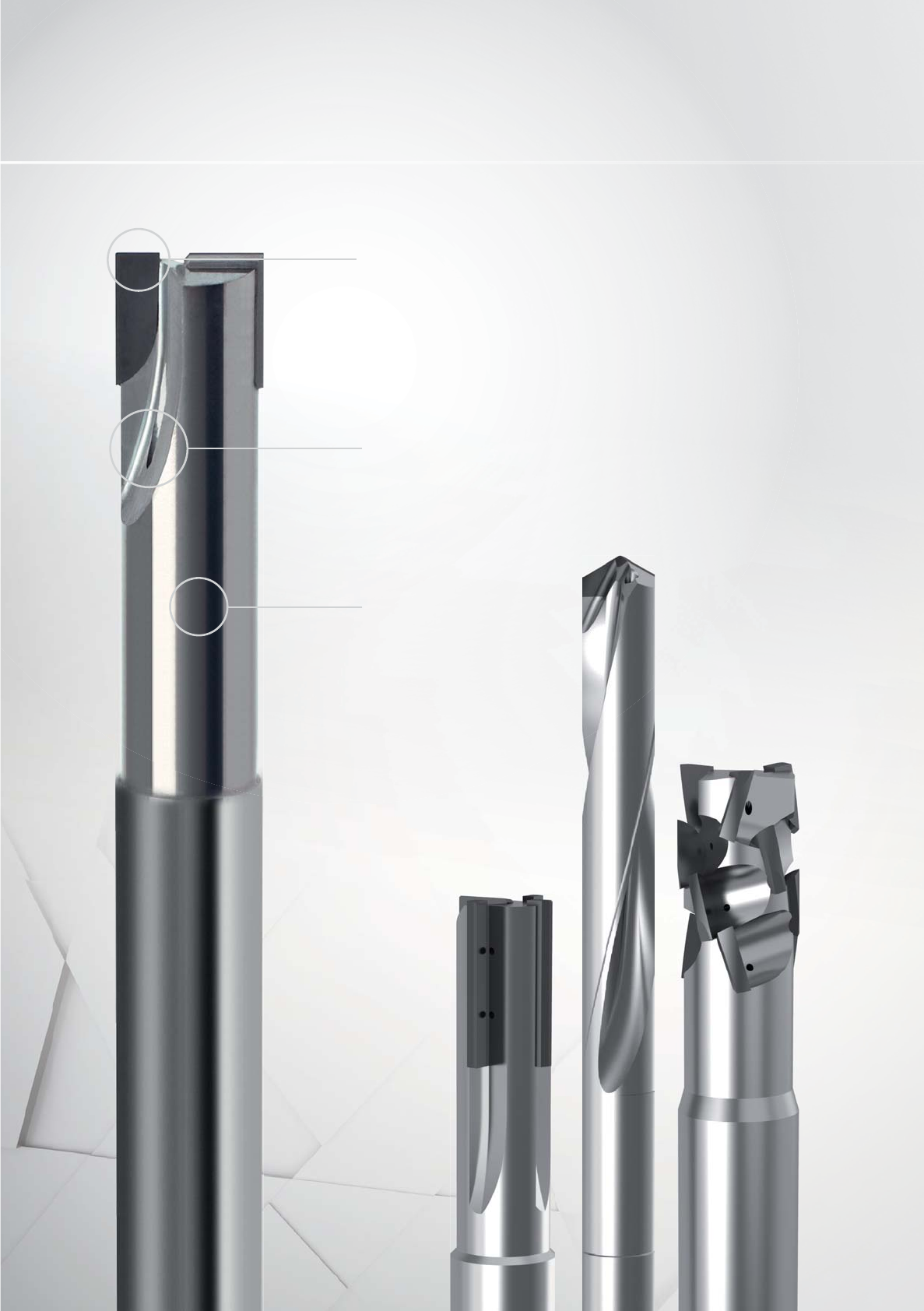

ОПТИМАЛЬНАЯ

АДАПТАЦИЯ ВСЕХ

ПАРАМЕТРОВ

ИНСТРУМЕНТА ...

... БЛАГОДАРЯ

СОБСТВЕННЫМ

ПОДРАЗДЕЛЕНИЯМ

НИОКР

Kстраница 11

ЧУГУНЫ

Группа чугунов типа серого чугуна

(GG25), чугун с шаровидным

графитом, ковкий чугун и стальные

литейные сплавы, специальные

абразивные литейные сплавы

страница 11

СТАЛИ

Конструкционные стали с

пределом прочности на разрыв

от низкого до высокого (500-

1400 Н/мм2); высоколегированные

термообработанные и

инструментальные стали (-48 HRC);

закалённые стали и отбелённый

чугун также выше 63 HRC

Mстраница 71

НЕРЖАВЕЮЩИЕ СТАЛИ

Нержавеющие стали, кислото- и

жаропрочные сплавы; титановые и

никелевые сплавы; труднообрабатываемые

специальные сплавы

страница 113

АЛЮМИНИЙ

Алюминиевые деформируемые

сплавы; высокопрочный

алюминий; алюминиевое литьё с

содержанием кремния; цветные

металлы

НАИЛУЧШЕЕ

РЕШЕНИЕ ДЛЯ

ОБРАБАТЫВАЕМЫХ

ФРЕЗЕРОВАНИЕМ

МАТЕРИАЛОВ

www.guehring.de

SM P KH

RF 100 Speed

RF 100 F

RF 100 Diver

RF 100 U /HF, RS 100 F

RS 100 U, GS 100 U, RF 100 VA / NF

RF 100 S/F, GH 100 U

RF 100 VA

Универсальное

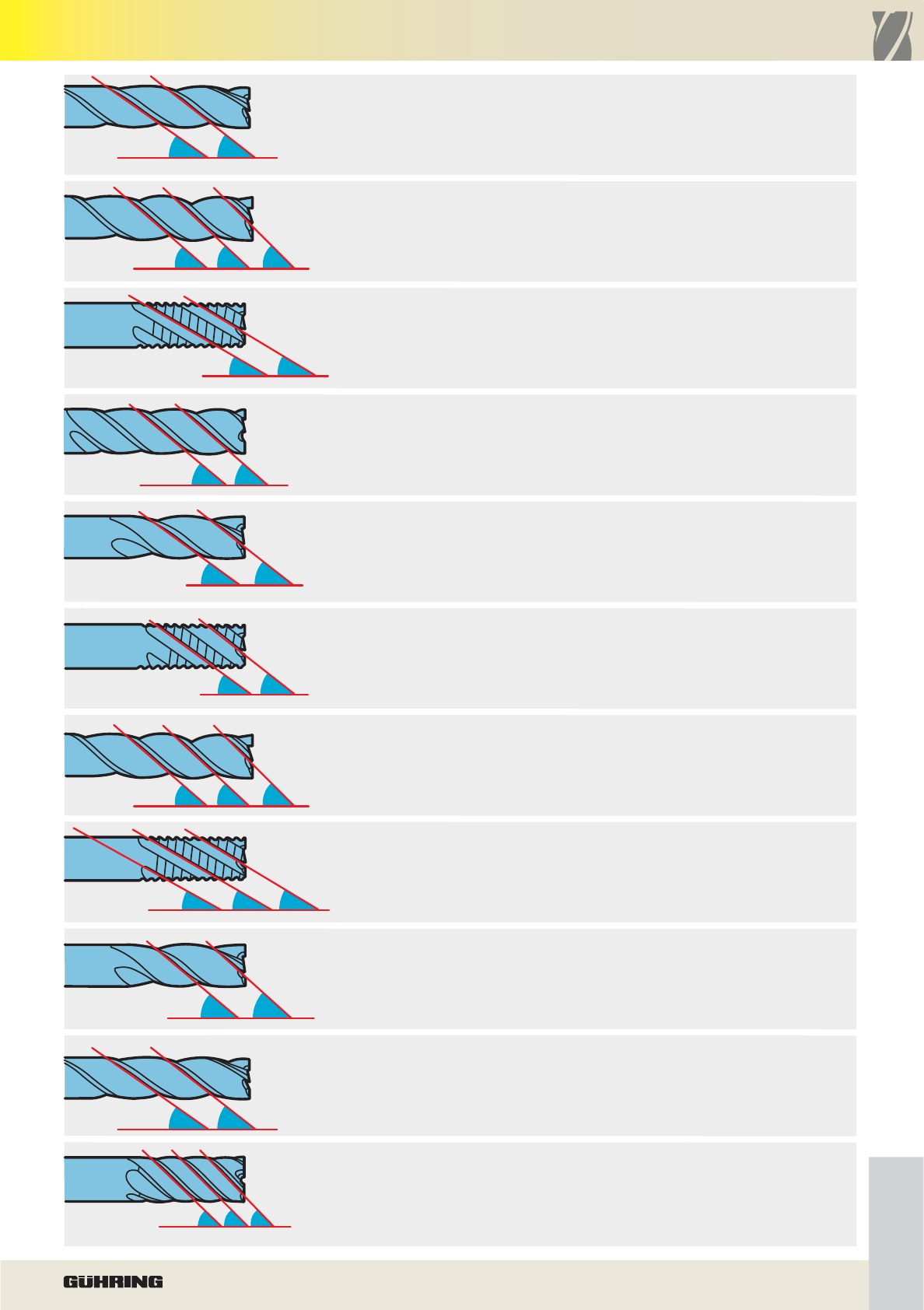

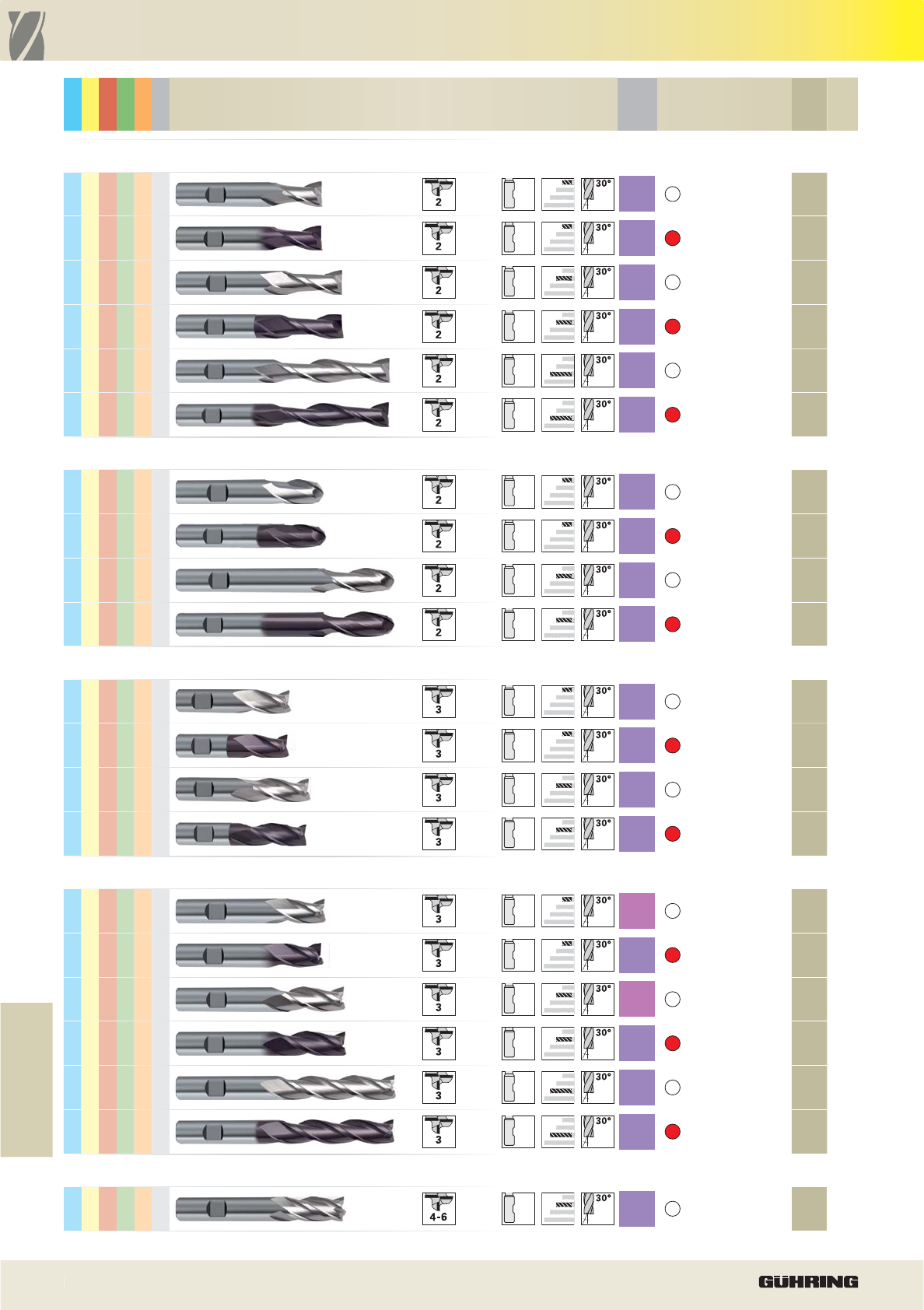

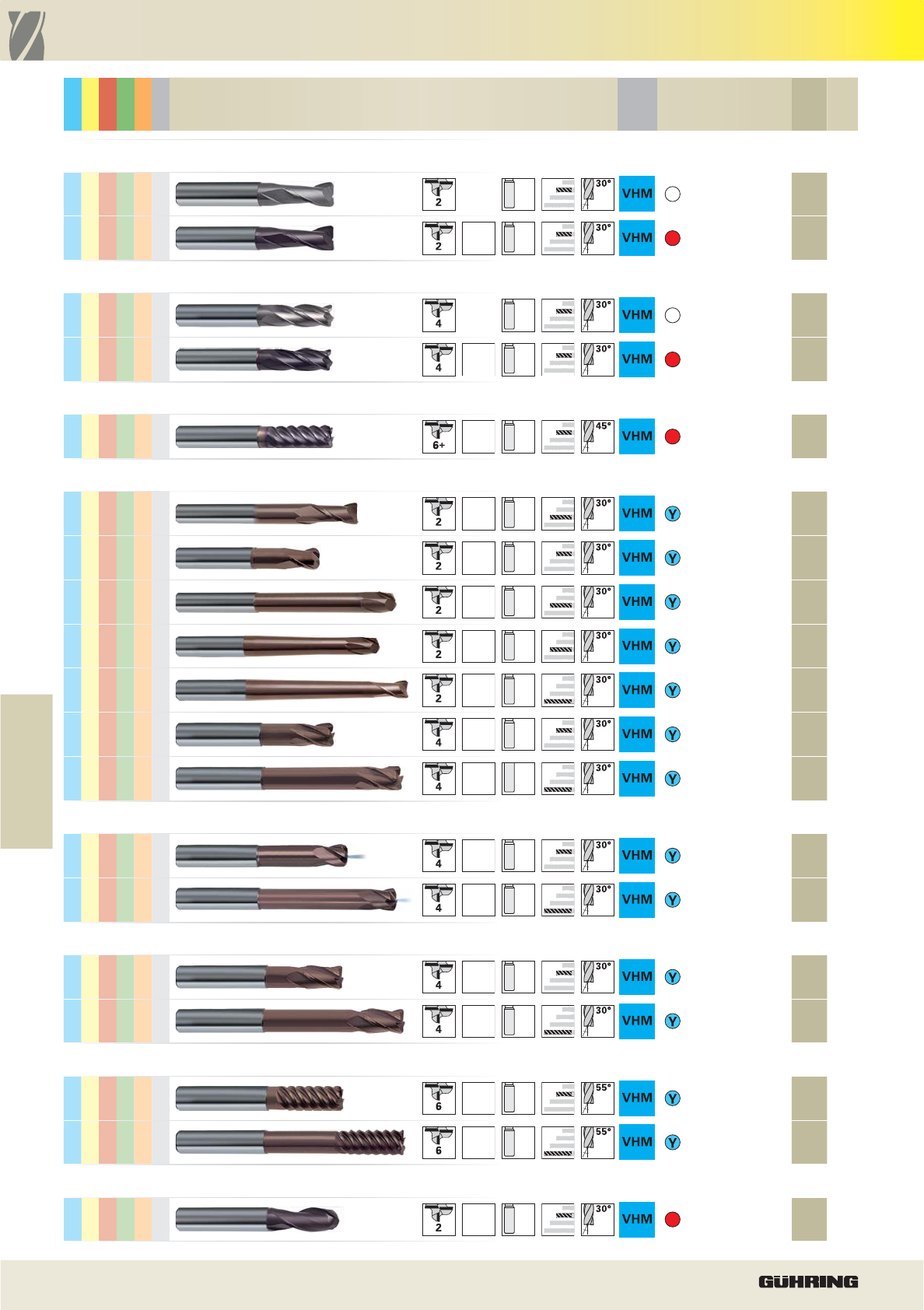

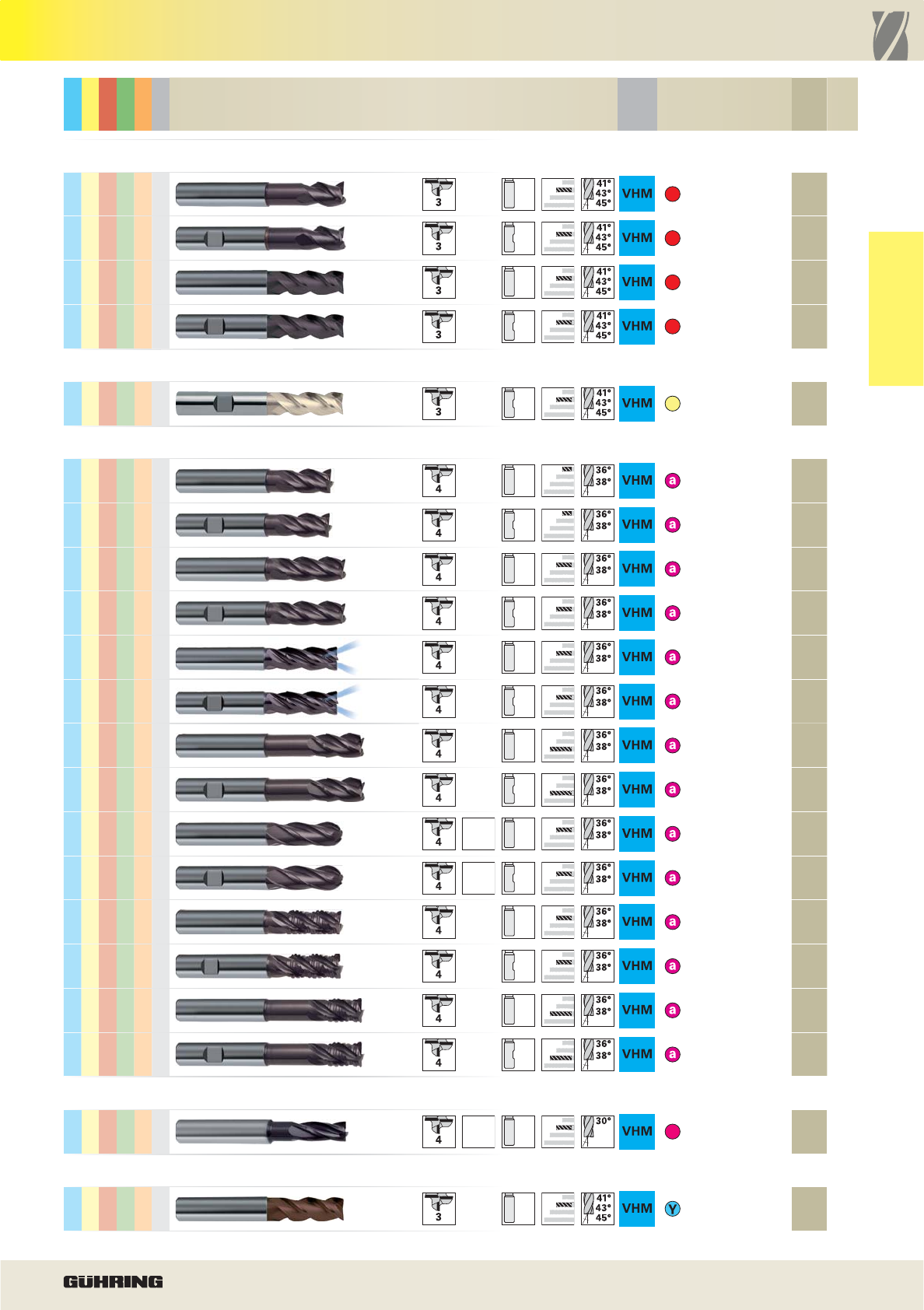

Обзор видов применения

RF 100 U, GH 100 U (3-х зубые)

RF 100 U (4-х зубые)

Титан,

Специальные сплавы

Нержавеющая

сталь

Сталь Чугун Закалённая

сталь

RF100 P Пилотные фрезы

SM P KHN

GF 300 B, GF 300 T, GF 500 B, GF 500 T

HF 300

RF 100 Ti – ER

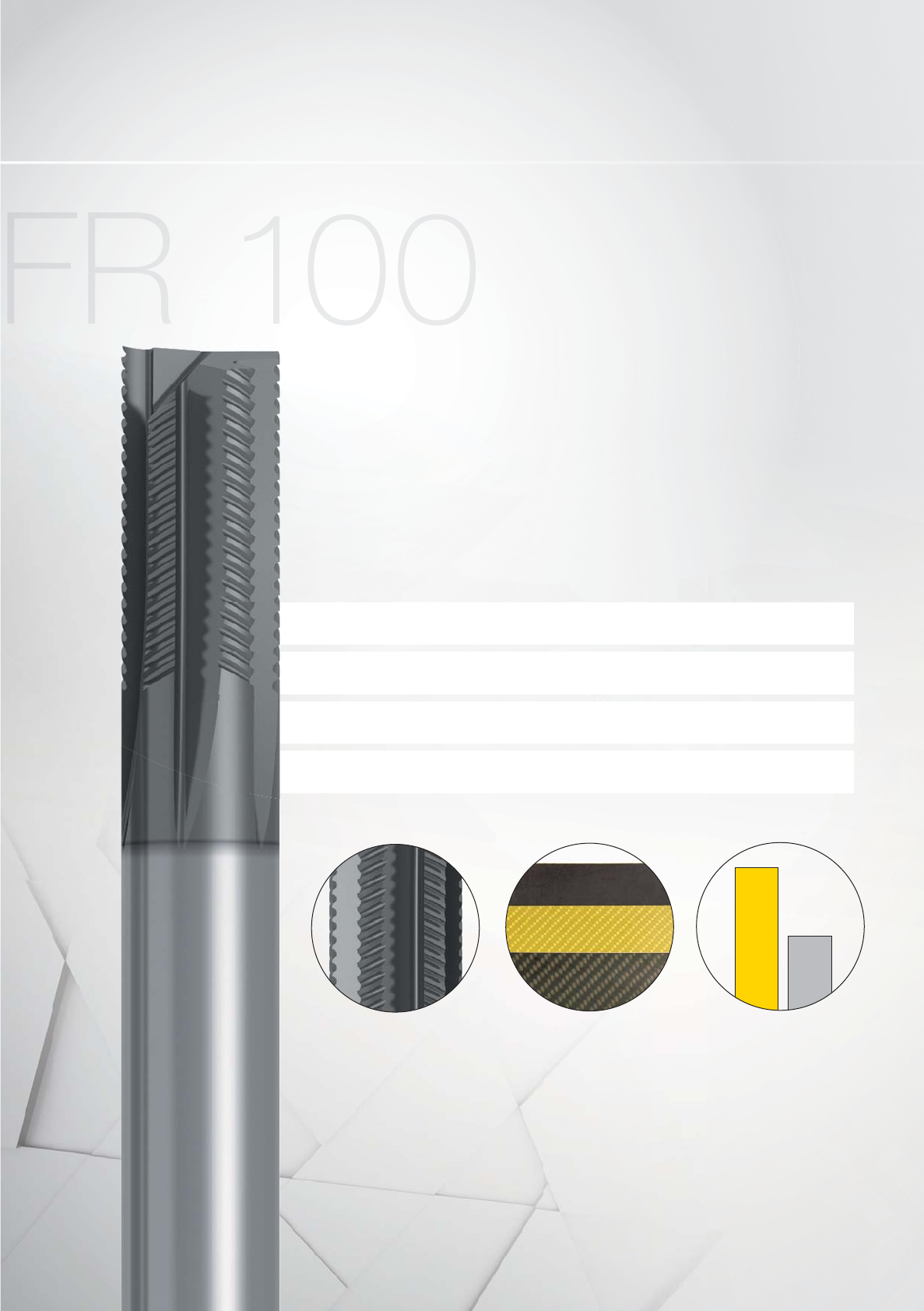

FR 100

CR 100

GS 100 H

GH 100 H

RF 100 H

RF 100 A/WF

GS 100 A

100

Данный обзор поможет в классификации высокопроизводительных фрез Гюринг для подбора материала и стратегии:

приведённый ниже инструмент предназначен для традиционного фрезерования с большими подачами и низкими

параметрами резания. Чем выше расположен инструмент, тем ниже боковые подачи, но выше параметры резания.

Специальное

RF 100 A

(3-х зубые)

GA 200 A – ER

Фрезы с PKD

RF 100 A

(4-х зубые)

RF 100 A

(3-х зубые)

3-5xD

Титан,

Специальные сплавы

Нержавеющая

сталь

Сталь Чугун Закалённая

сталь

Алюминий, цветные

металлы и пластмассы

CFK /графит

HSCO M42 PM

HA ~HA HB ~HB HA/

HB A B MK Cyl HSK-A

HSK-A

DIN

327 DIN

844 KDIN

844 LDIN

845 DIN

850 DIN

851 DIN

885 DIN

1833 DIN

1880 DIN

2328 DIN

6518 DIN

6527 KDIN

6527 LDIN

6528 WN

PF1000

GGF 200 EW 100

3xD 4xD 5xD

7°

....

R±0,01 R±0,02 R±0,05

HRC 55

HRC 63

HRC

TiAlN

TiAlN SuperA TiAlN nanoA

FIRE

TiCN

Raptor

Signum

Cristall

Пиктограммы

Применение group Примеры материалов Раздел

PСтали, высоколегированные стали Стали

MНержавеющие стали Нержавеющие стали

KСерые/ковкие чугуны, чугуны с шар. графитом Стали

NАлюминий и другие цветные металлы Цветные металлы

SСпециальные сплавы на основе Ni и Ti Нержавеющие стали

HЗакалённые стали и отбеленные чугуны Обработка твердых материалов

FK / Графит Армированные волокном пластмассы,

пластмассы, графит Алмаз

Разделение по классам материалов

На страницах с ценами и программами Вы найдёте рекомендации по каждому

инструменту для следующих групп применения:

Применение

Канавки

Черновая

обработка Врезание

под углом Врезание по

спирали Сверление

Чистовая

обработка Копирование

Обзор

преимуществ

Трохоидальное

фрезерование Максимальный объём Максимальная скорость Нестабильные условия

Режущий

материал PKD VHM

Поликристаллический

алмаз Цельный твёрдый сплав (HM-UF) Быстрорежущая

сталь

Форма

хвостовика

DIN 6535 DIN 1835 Конус Морзе Цилиндрический

хвостовик

Стандарт

DIN Согласно нормам

Guhring (СТП)

Тип

Область применения аналогично DIN 1836

Длина

короткий

(DIN) длинный

(DIN) очень

длинный средней

длины

Количество

зубьев

Количество главных режущих кромок

Угол спирали

Размер угла спирали / количество различных углов спирали

Форма резца

Угловая фаска Радиус с допуском Угол фасочной фрезы

Подача

для боковых подач для боковых подач и

врезания под углом

для боковых подач, для врезания

под углом и сверления

Передний угол

Передний угол режущей кромки

Твёрдость

Твердость обрабатываемого материала, HRC

Покрытие без пок. парооксидирование никелирование

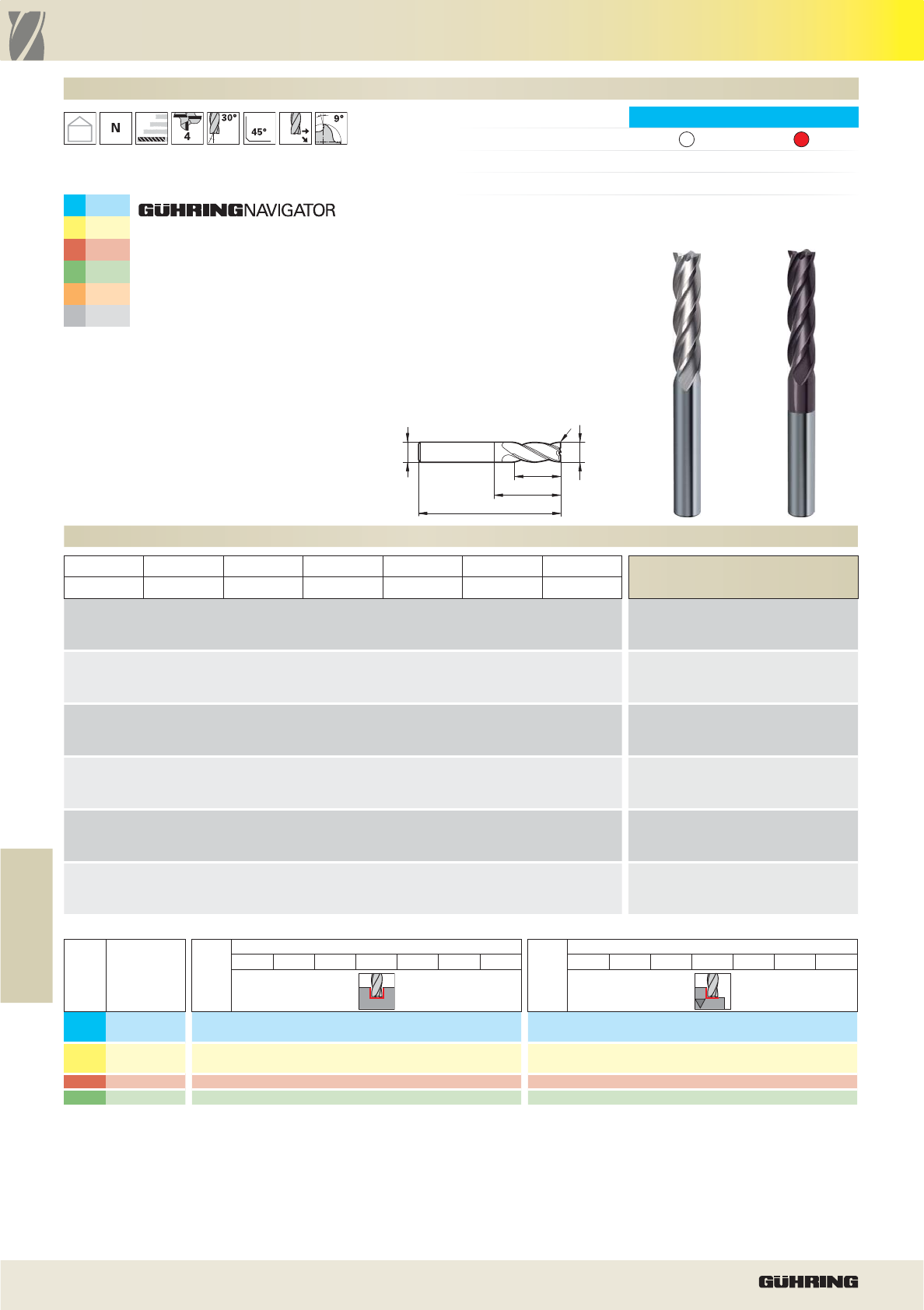

6706 3731

d1 h10 d2 h6 d3 l1 l2 l3 c Z

mm mm mm mm mm mm mm x 45°

DIN

6527 K48

HRC F F

HA HB

Pä

Mä

Kä

Hã

PM N

ВЫБРАТЬ И ЗАКАЗАТЬ

Артикул №

Классы материалов

Области применения

Быстрый поиск

Навигатор парам. резания

Данный каталог разделён на главы для быстрого и надёжного подбора

оптимальных фрез.

Перепечатка, даже выборочно, не разрешается.

Возможные опечатки или возникшие за это время изменения любого

вида на дают права на предъявление претензий. Вся продукция

отмеченная знаком DIN может быть поставлена с отклонениями от

указанных в каталоге размеров, если она соответствует указанным

стандартам DIN.

Отпечатано в Германии

Guhring KG

P.O. Box 10 02 47 . D-72423 Albstadt

Herderstrasse 50-54 . D-72458 Albstadt

Tel.: +49 74 31 17-0

Fax: +49 74 31 17-21 279

Internet: www.guehring.de

E-Mail: info@guehring.de

Просим Вас при заказе всегда указывать

Арт.-№ и код-№, напр.: „Фреза Ratio

стандартная RF 100 U для номинального

Ø 3.00 мм” = 3731 3.000

Код №

СТАЛЬ, ОТЛИВКИ И ЗАКАЛЁННАЯ СТАЛЬ

Артикул №

Код-№.

3.00 6.00 2.80 50 5.0 12.0 0.10 4 3.000

4.00 6.00 3.80 54 8.0 15.0 0.10 4 4.000

5.00 6.00 4.80 54 9.0 15.0 0.10 4 5.000

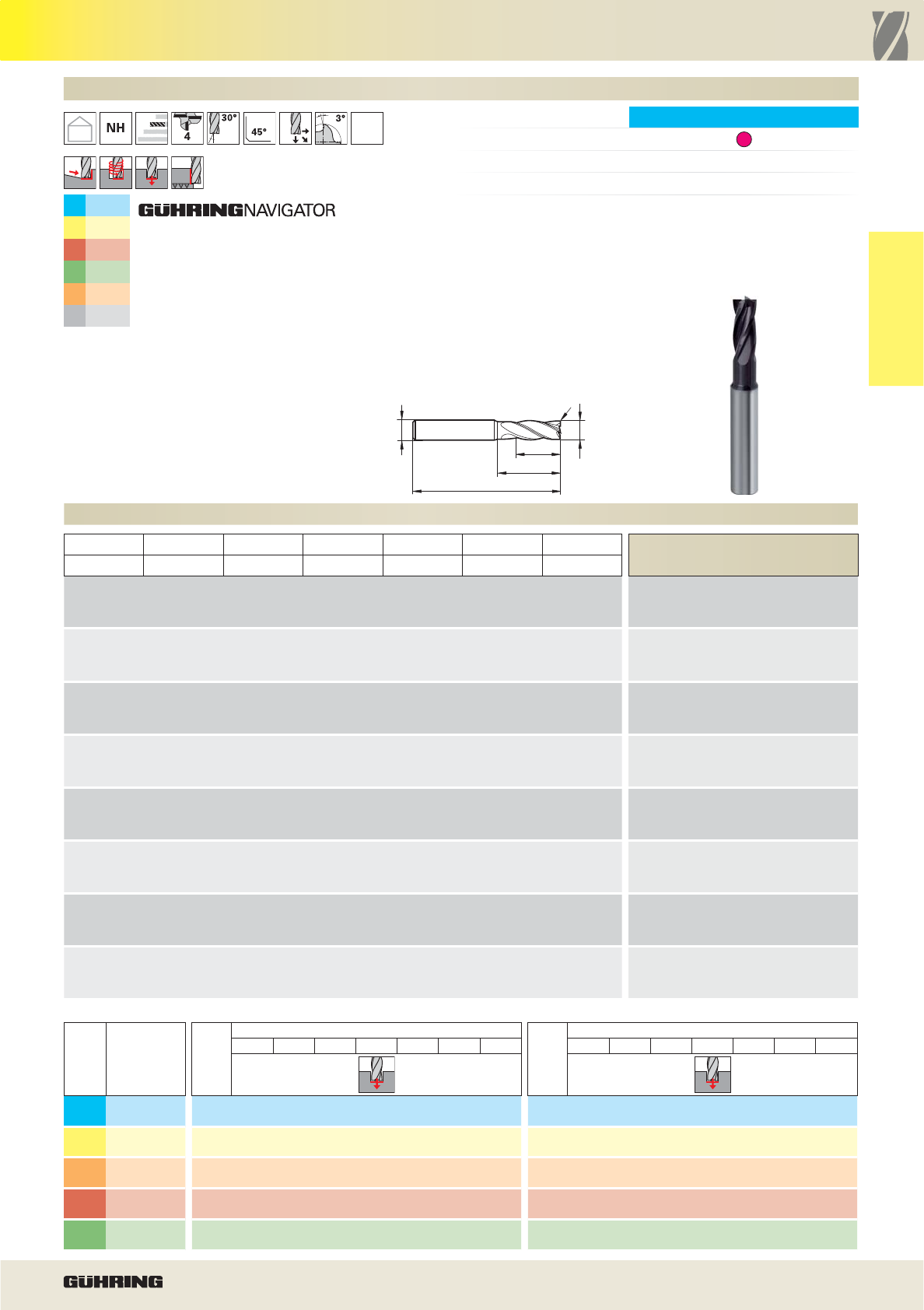

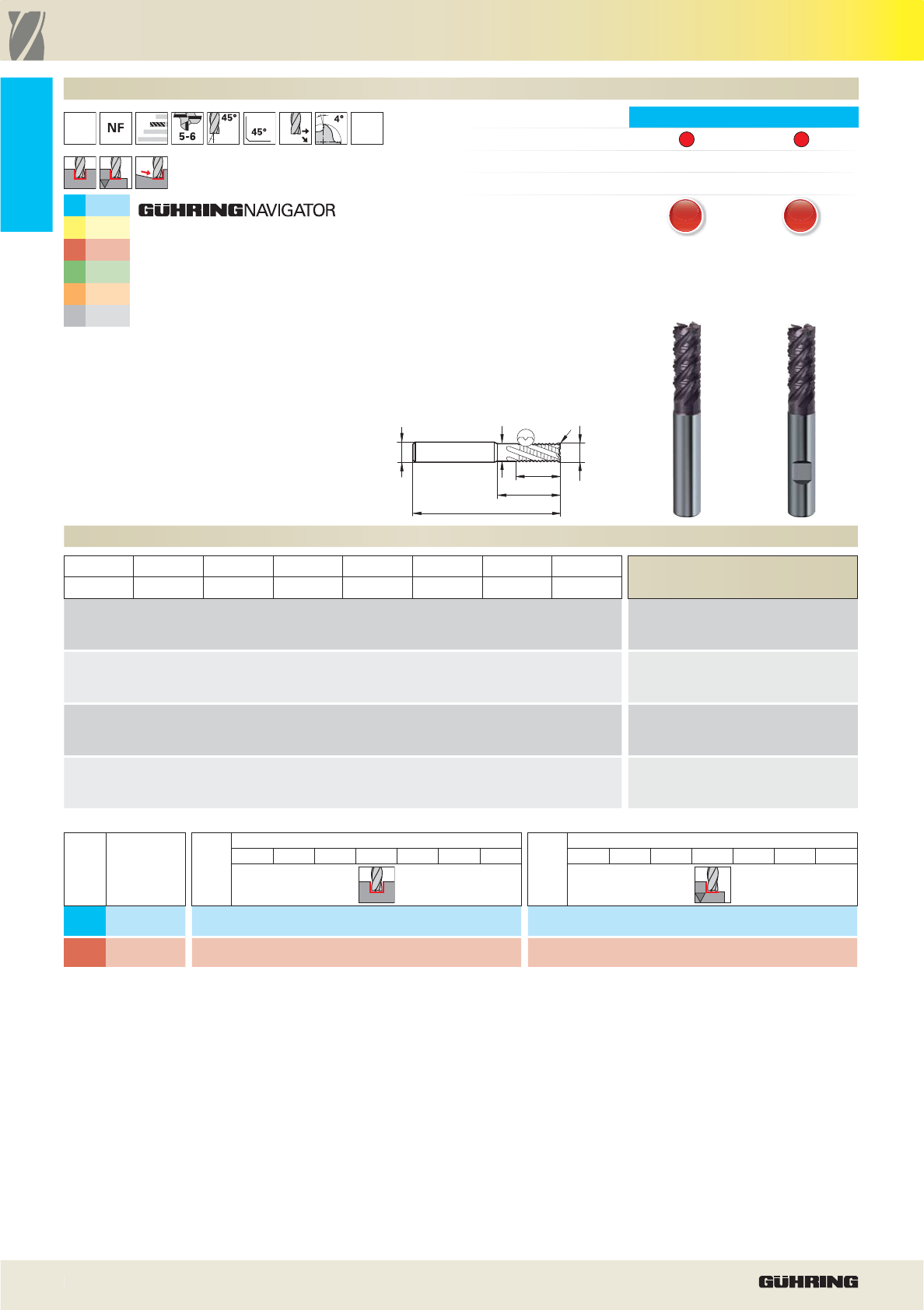

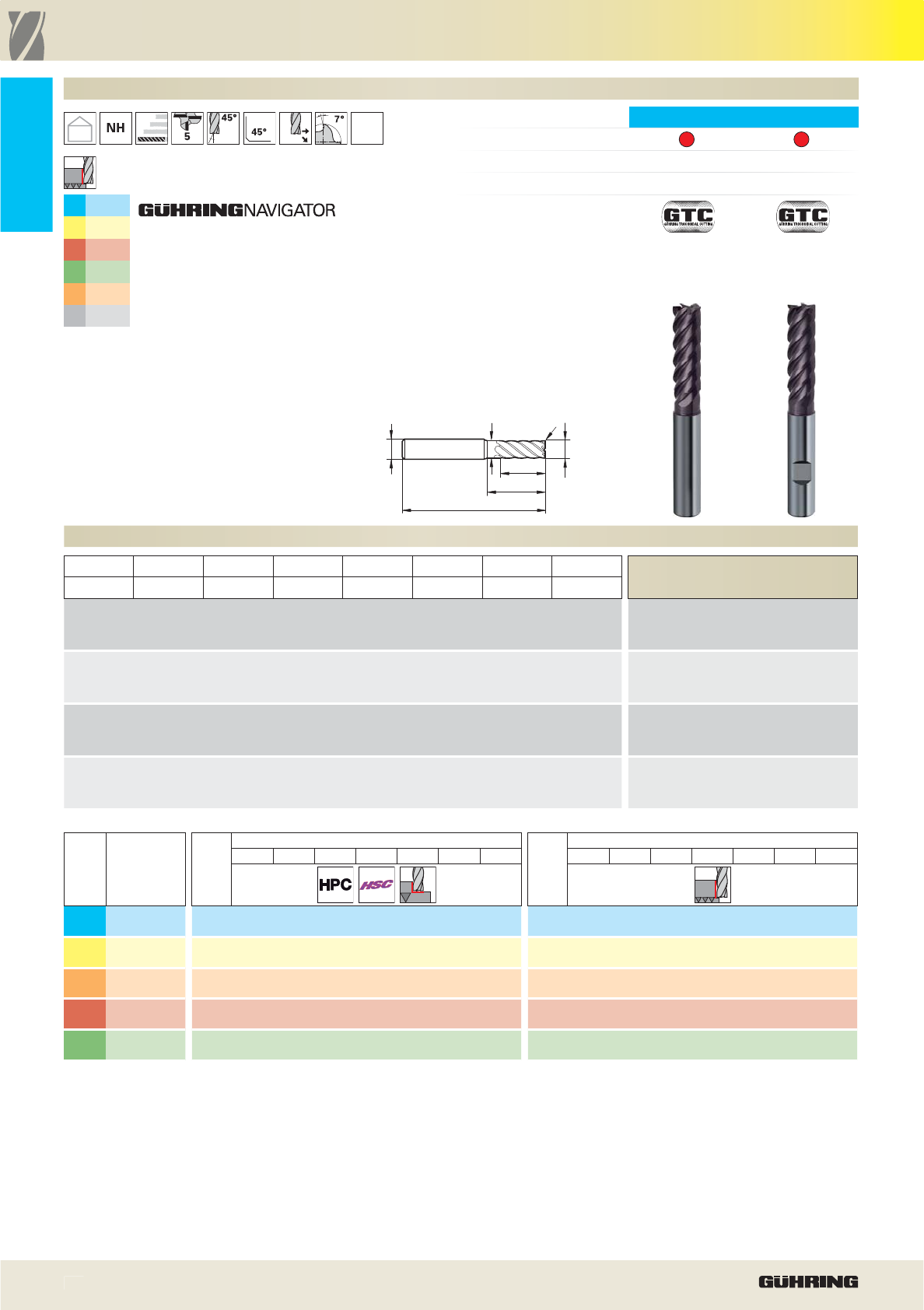

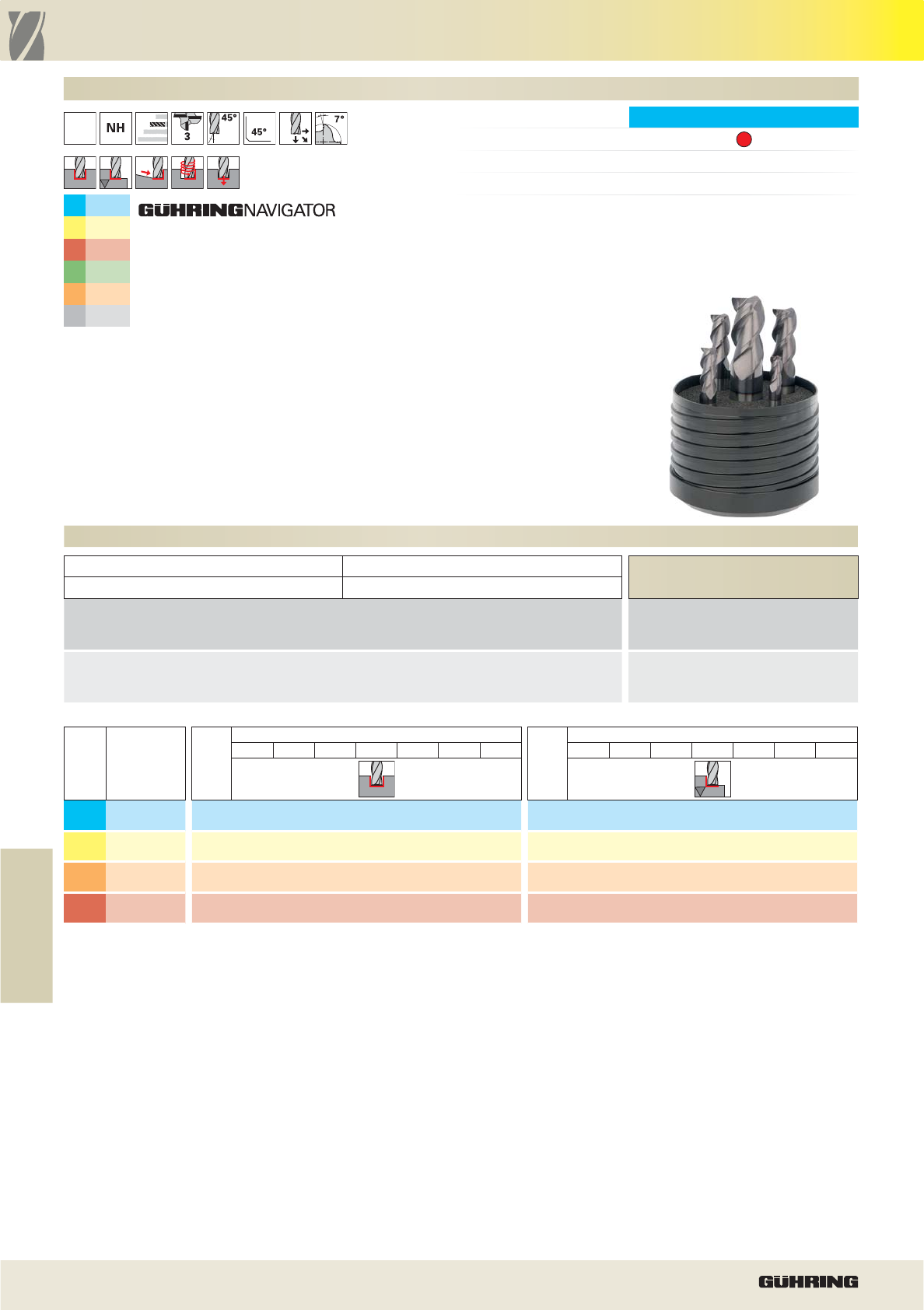

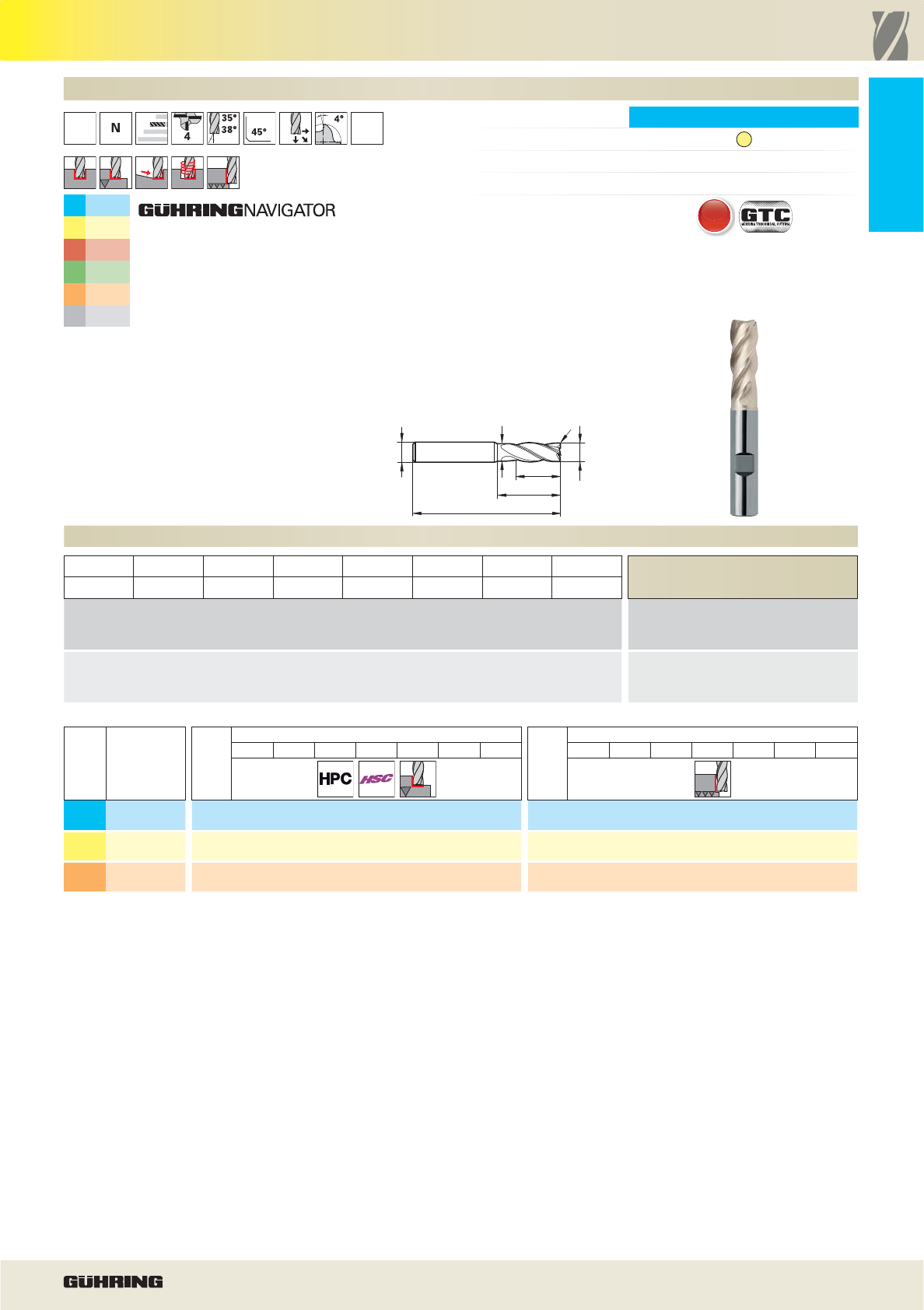

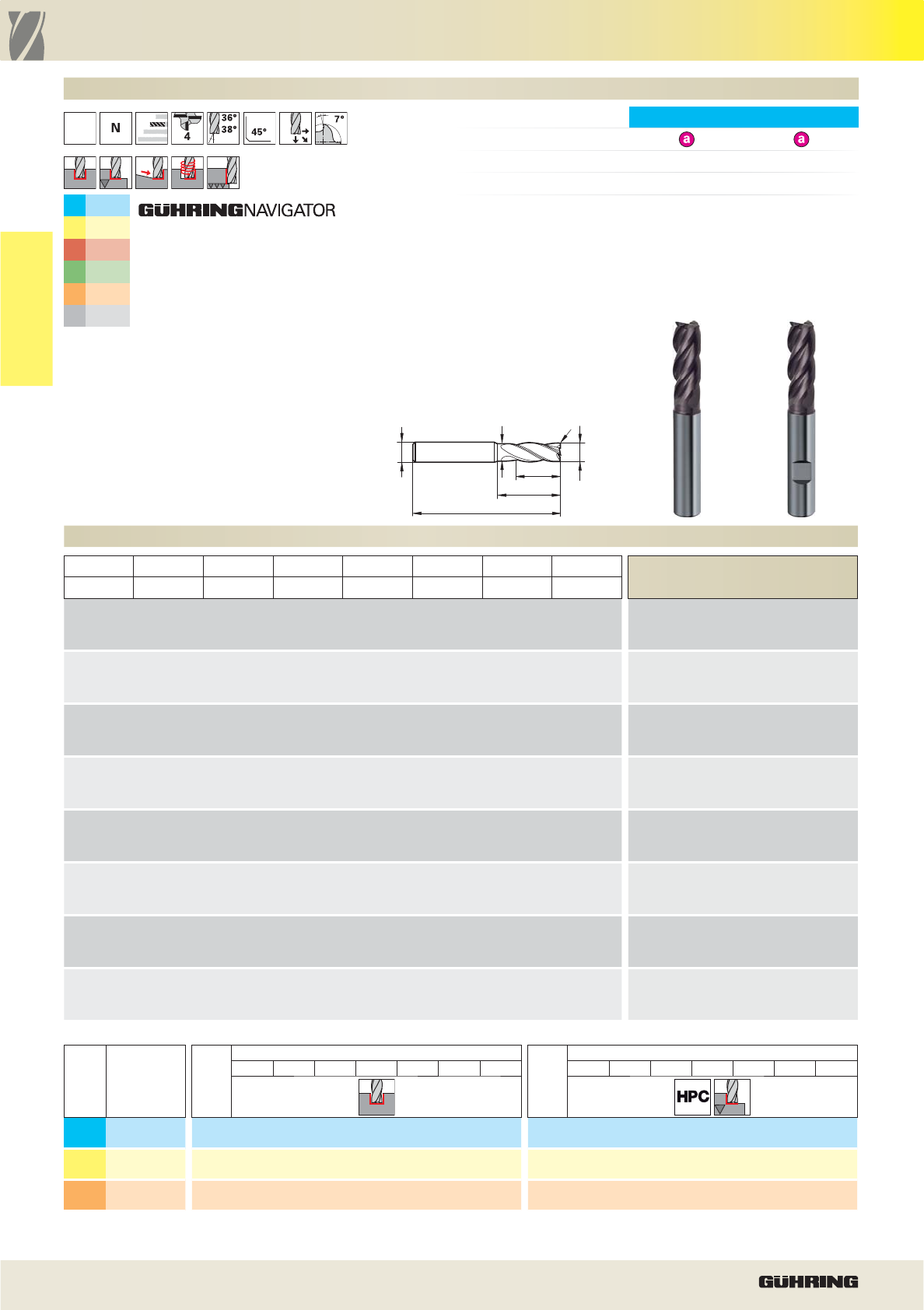

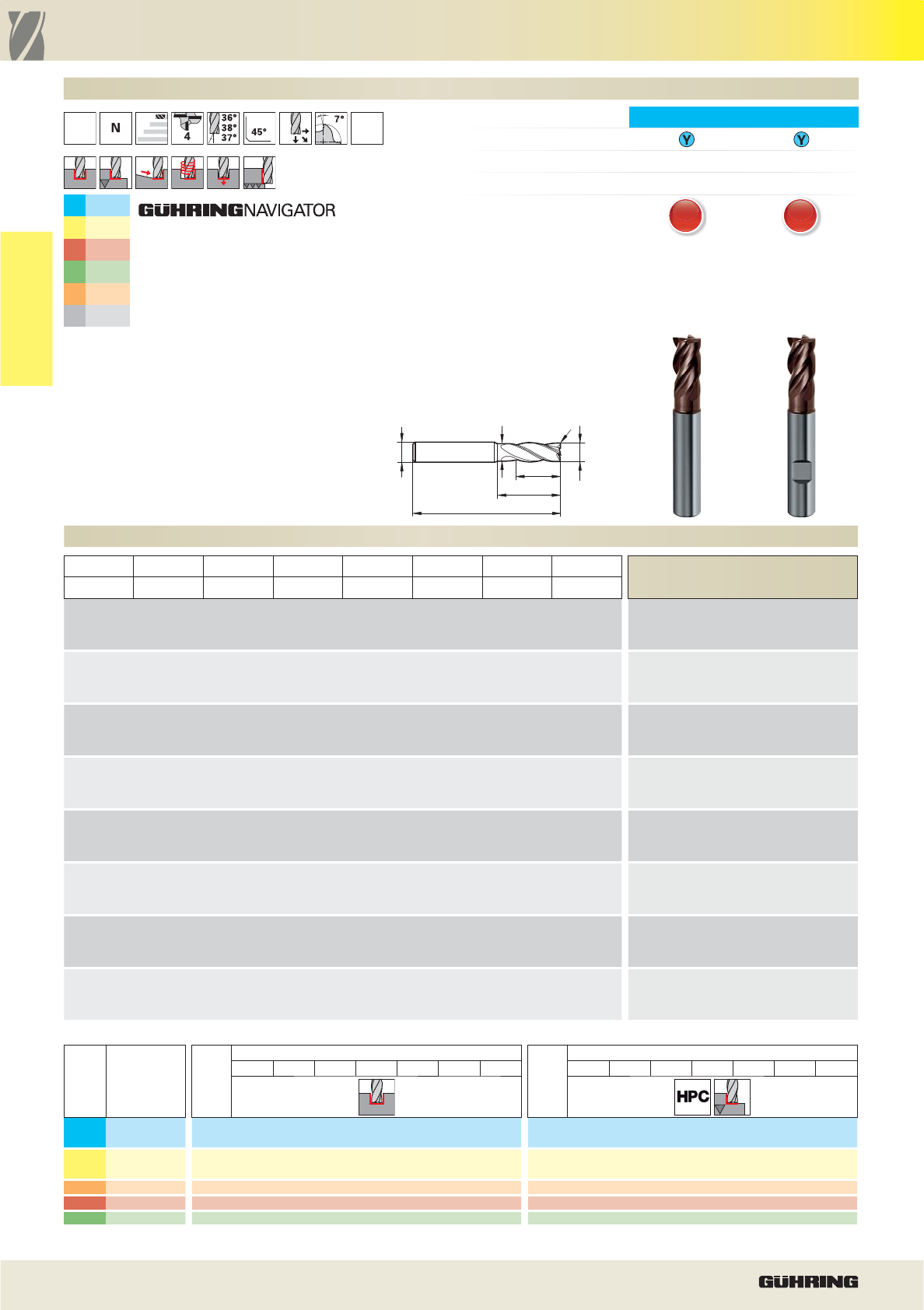

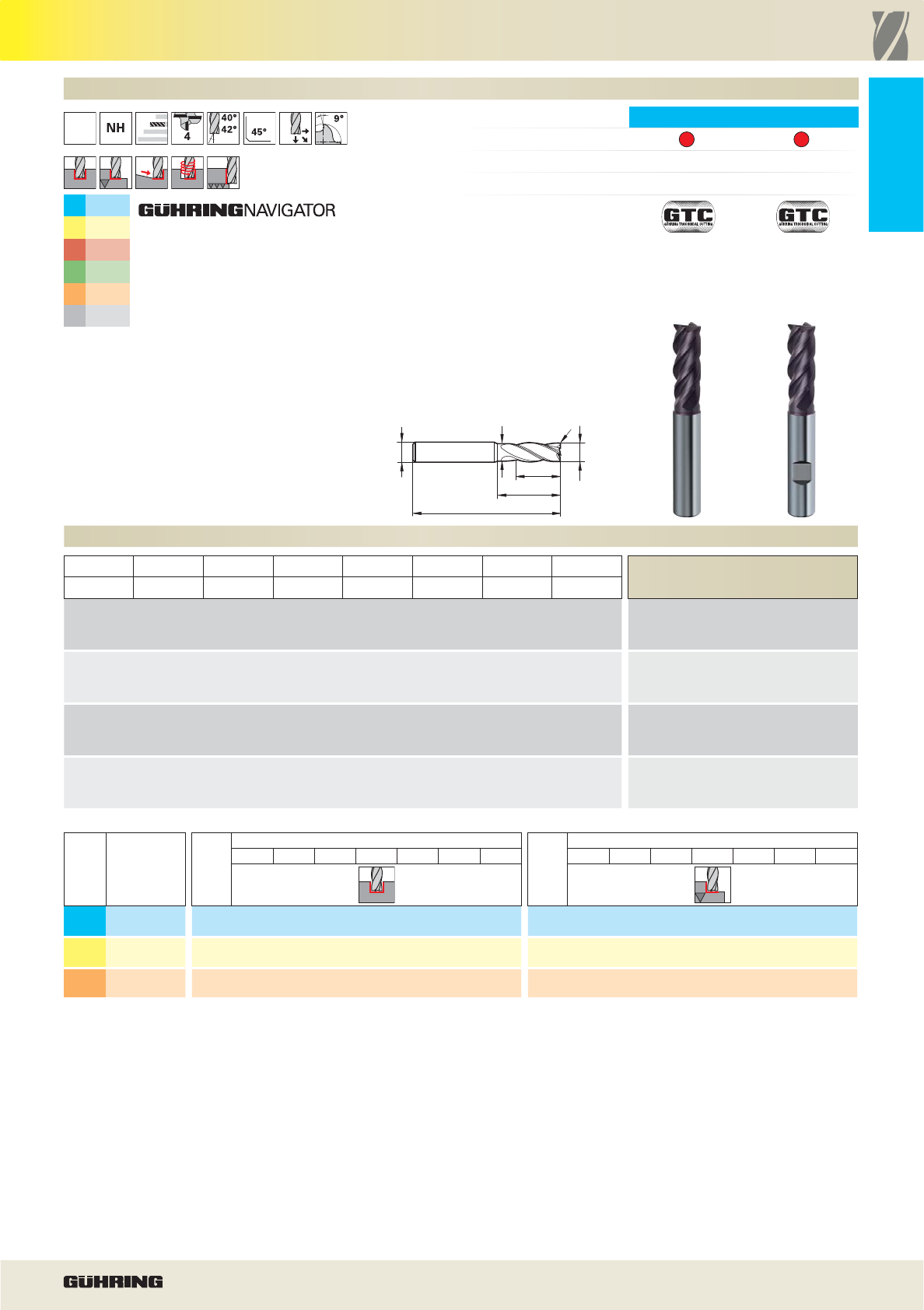

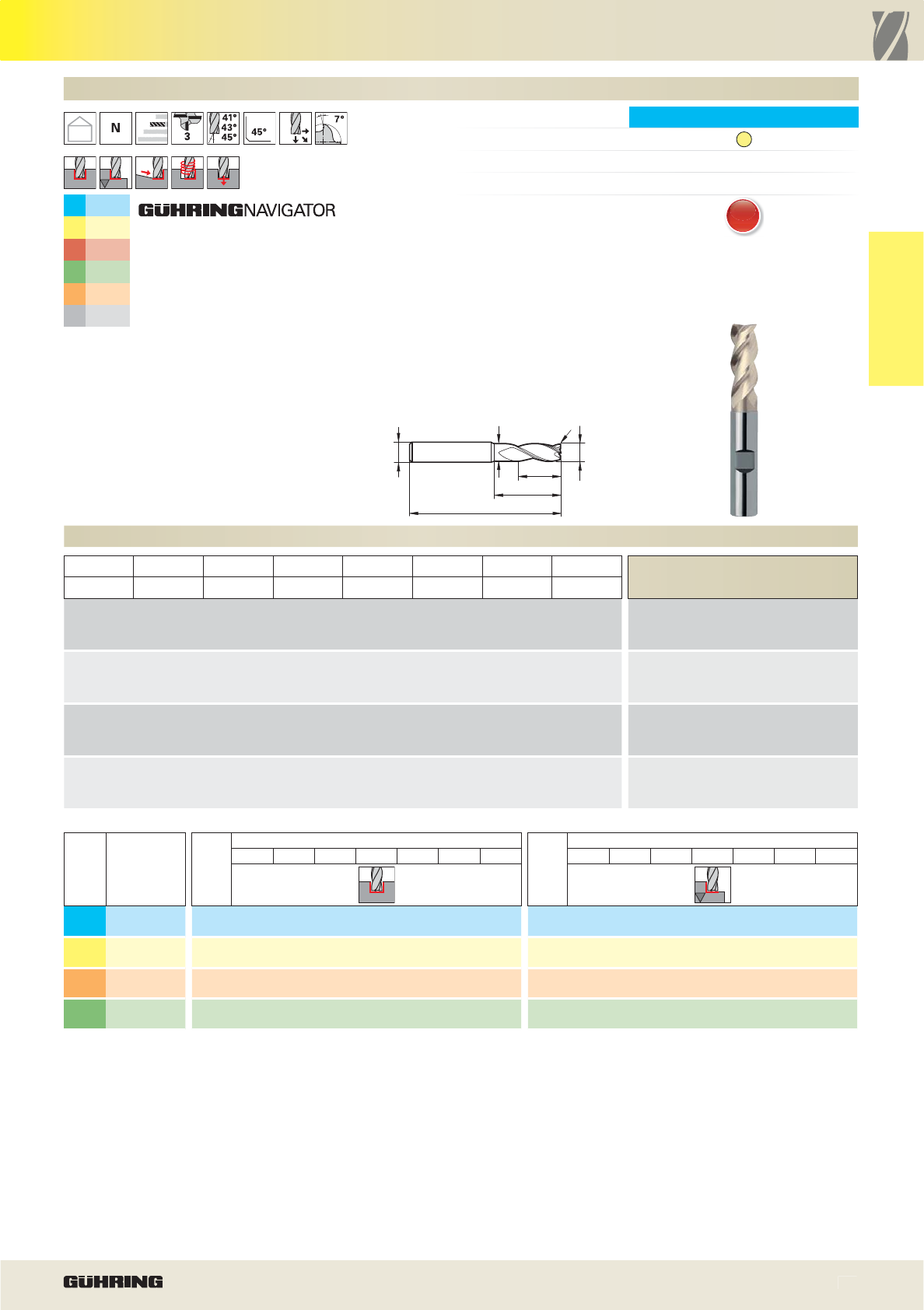

Фрезы RF 100 U

Режущий материал VHM

Покрытие

Тип

Форма хвостовика

Параметры резания см. стр. 328

• заниженная шейка

• центральный рез

Сталь, отливки и закалён-

ная сталь

P PP

PKPK

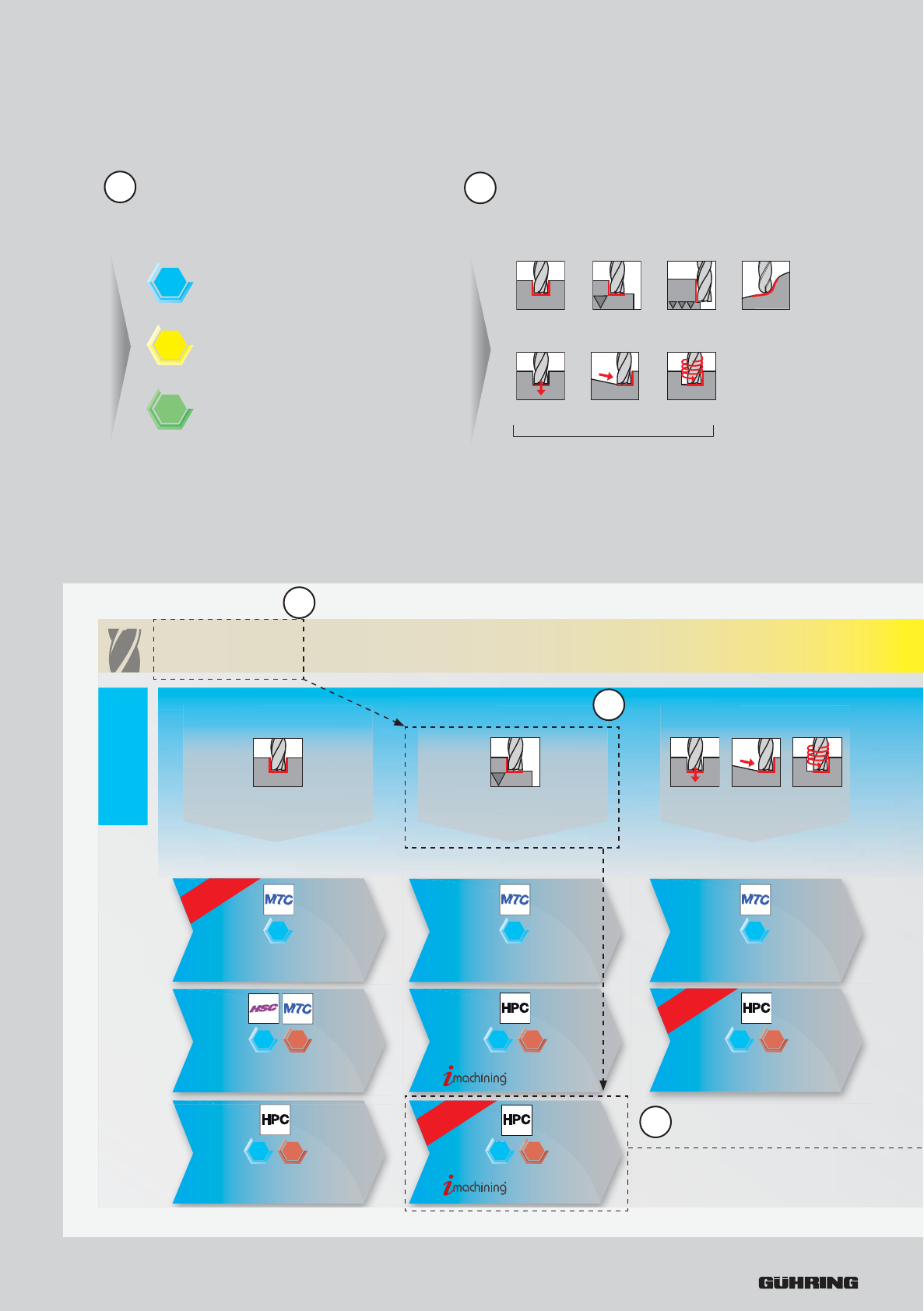

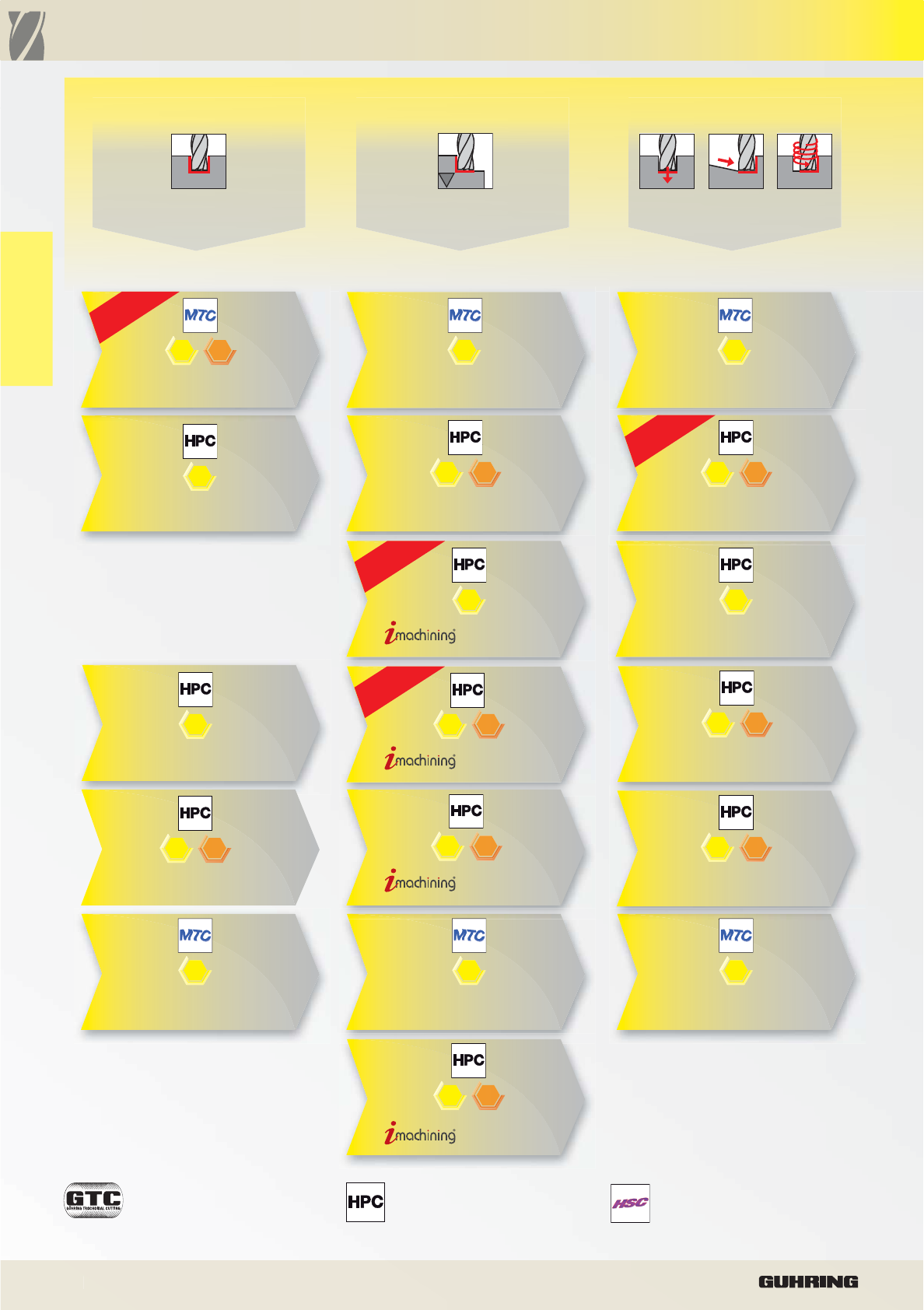

УПРОЩЕН ВЫБОР ФРЕЗ

Вы ищете высокопроизводительную фрезу для черновой обработки стали? Вы найдёте её таким образом:

Сталь, отливки и

закалённая сталь

Сталь, отливки и закалённая сталь

no. 1

ae до 0.3xD

Врезание под углом до 45°

Спираль до ap 0.2xD

Примерно, от Ø 8.00 mm

ae до 0.25xD

no. 1

НАРЕЗАНИЕ

ПАЗОВ

ЧЕРНОВАЯ

ОБРАБОТКА ВРЕЗАНИЕ

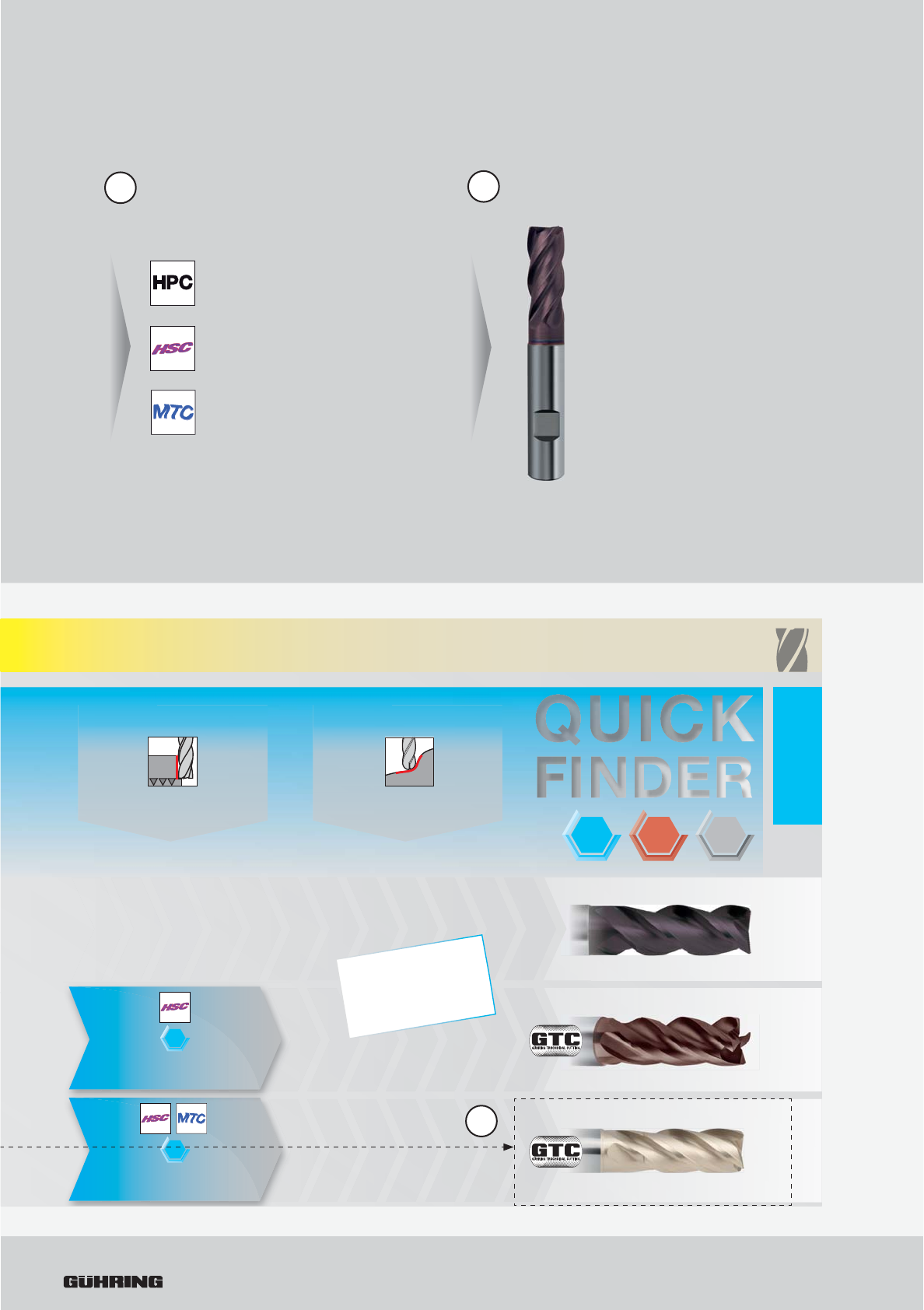

Выбор материала

Быстрый поиск Применение

Сталь

Нержавеющая сталь

Алюминий

Сталь, алюминий, нержавеющая сталь?

Неважно какой материал Вы обрабатываете,

у Вас есть подходящий инструмент. Начните с

выбора материала!

Вы намерены Вашими фрезами выполнять

черновую обработку или также врезание? Нет

проблем. Найдите графу с нужным вариантом

применения!

Канавки Черновая

обработка

Чистовая

обработка

Копирование

Сверление Врезание

под углом Врезание по спирали

Врезание

Сталь, отливки и

закалённая сталь

RF 100 U / GH100 U Z=3

Арт.-№ 3891 со стр. 16

RF 100 Diver / RF 100 F

Арт.-№ 6737 со стр. 26

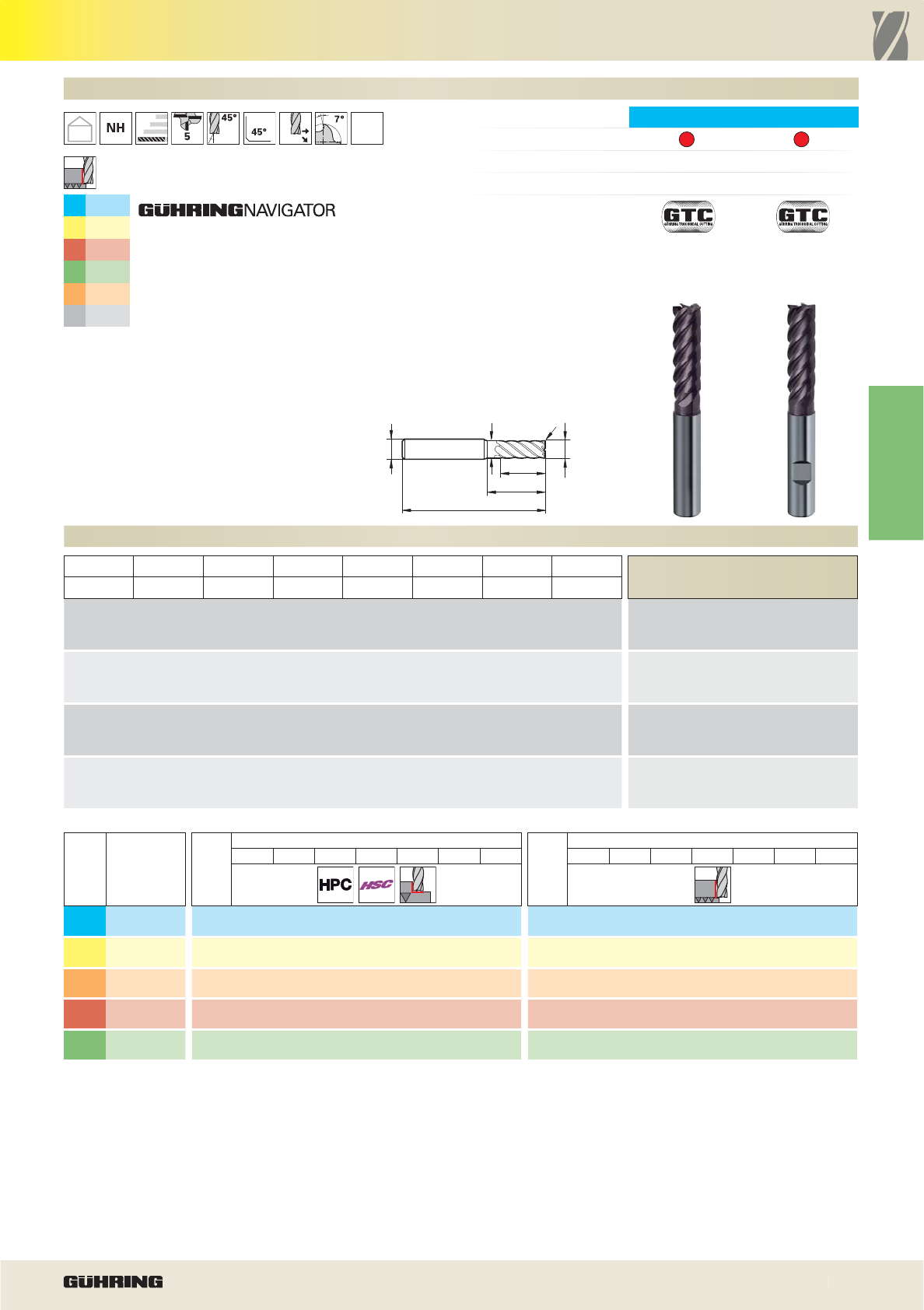

RF 100 U Z=4 / Raptor

Арт.-№ 3732/6726 со стр. 35

RF 100 U HF / RS 100 U

Прочие

копировальные

фрезы

со стр. 171

ЧИСТОВАЯ

ОБРАБОТКА КОПИРОВАНИЕ

Обзор преимуществ Идеальная фреза

Арт.-№ 3732

Нестабильные условия или высокоэффективное

резание? В зависимости от станочных условий

и параметров резания ориентируйтесь на

имеющиеся у Вас условия фрезерования!

Вы нашли свою идеальную фрезу, а в каталоге

Вам будет дана ссылка на страницу с размерами

и параметрами резания.

Максимальный

объём

Максимальная

скорость

Нестабильные

условия

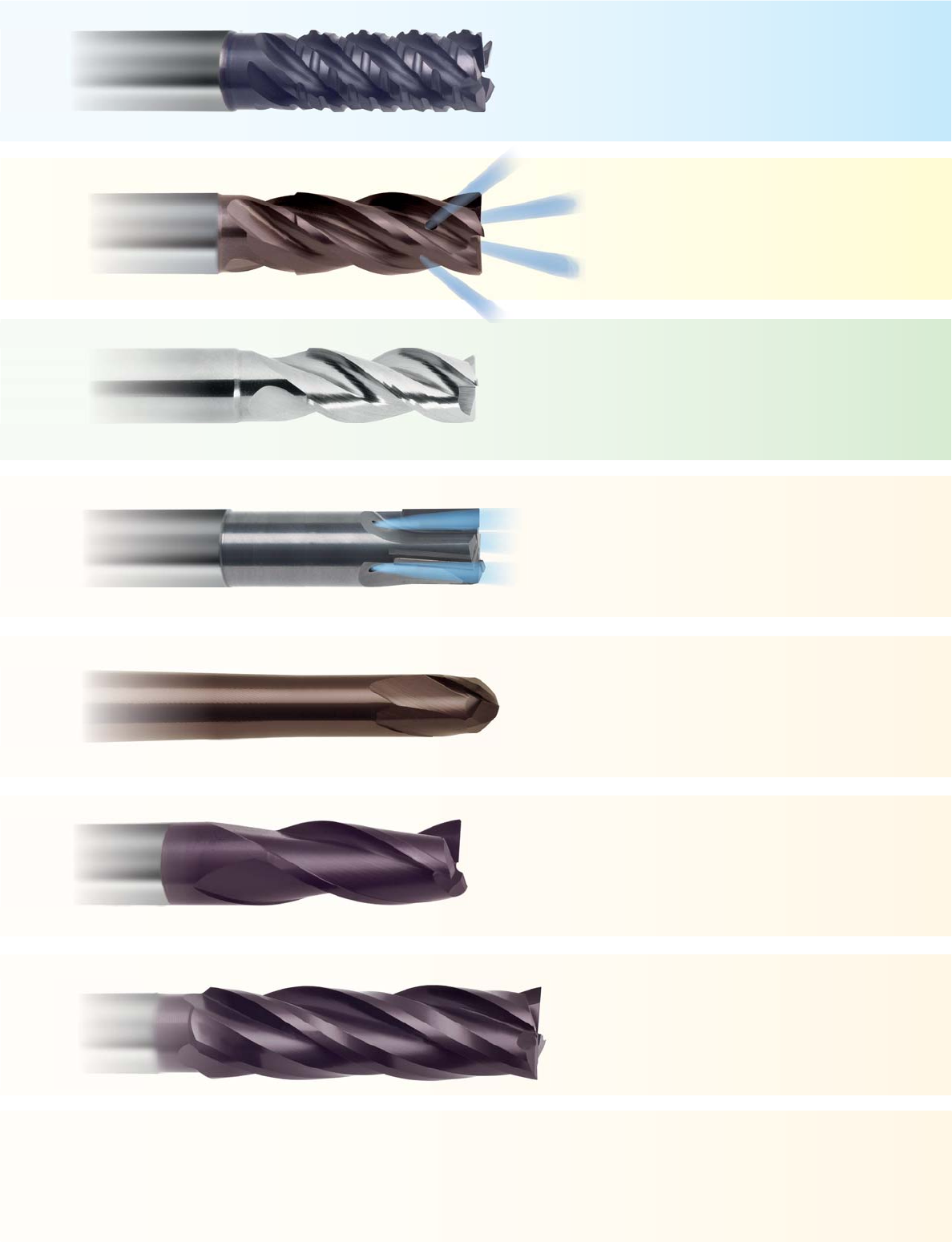

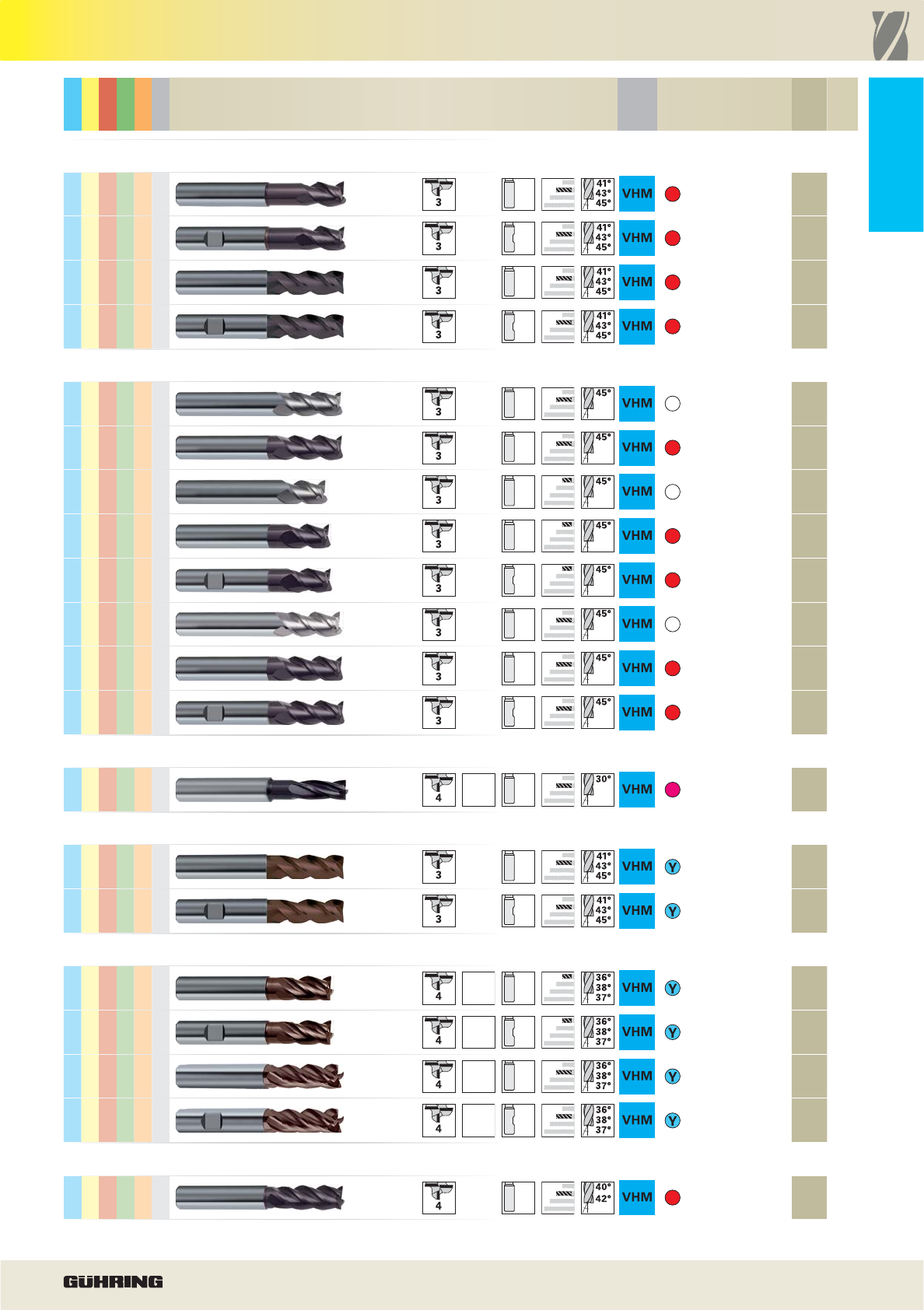

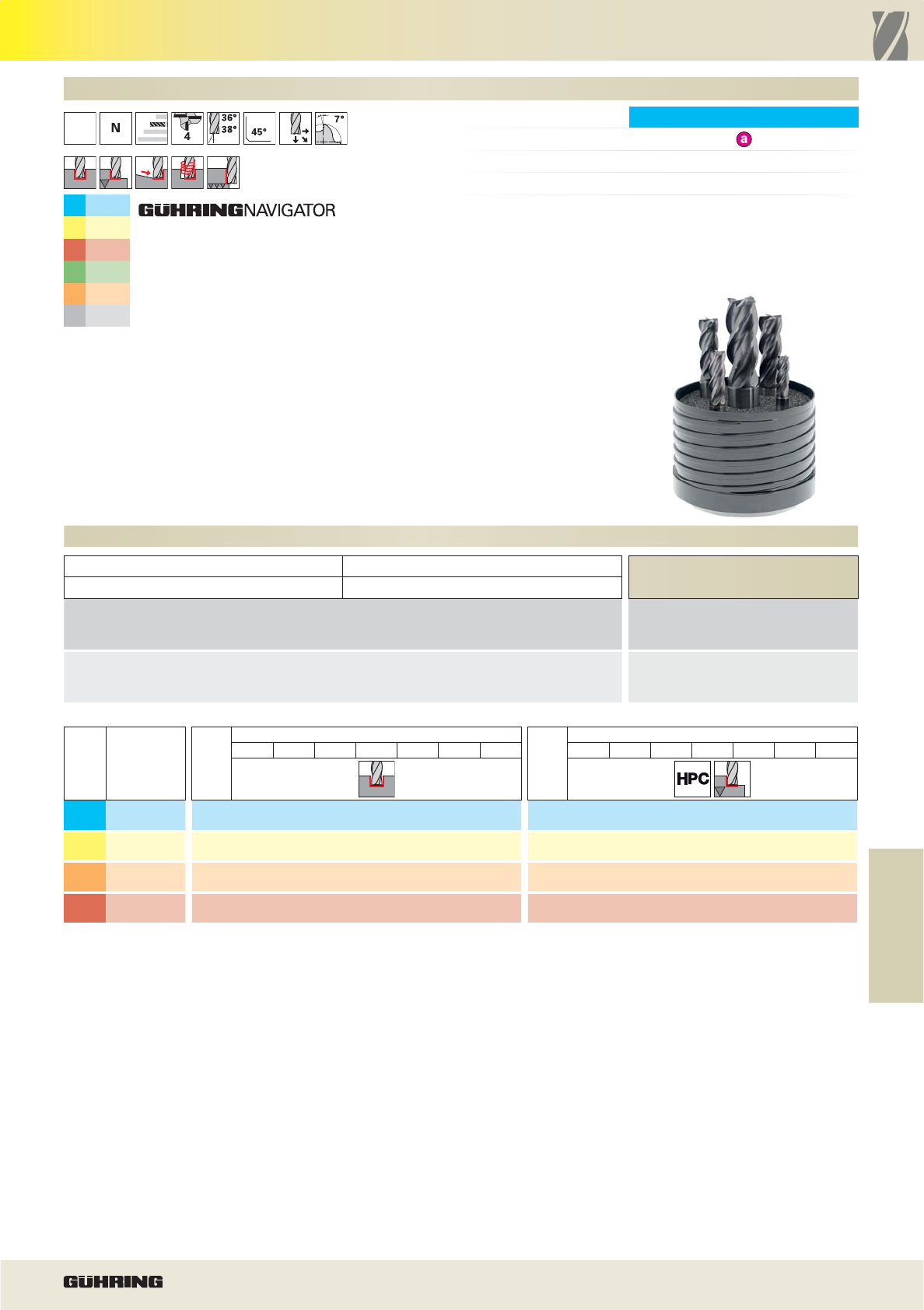

VHM Высокопроизводительные фрезы НPC

для стали

для чугуна

для закалённой стали Стр. 11

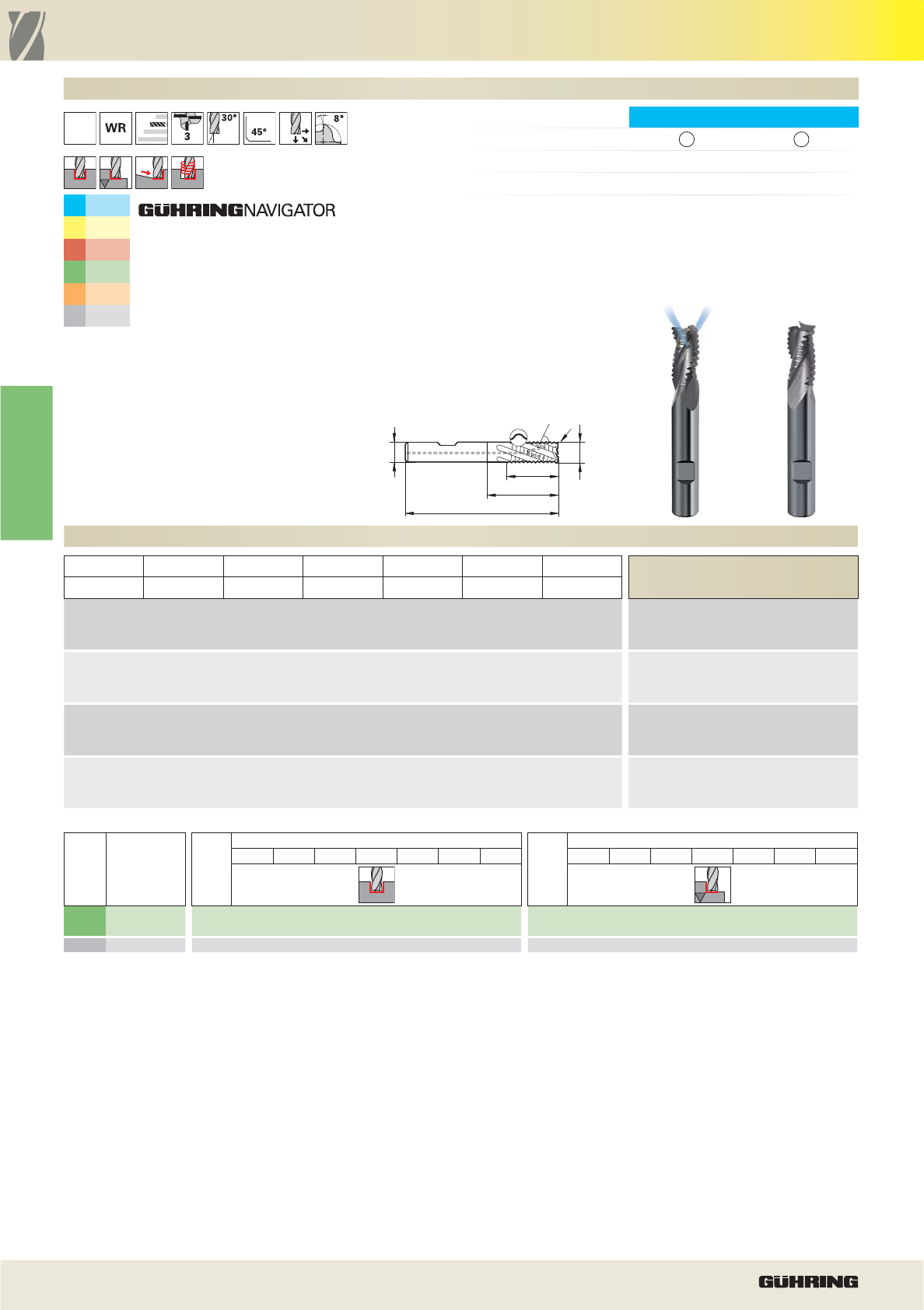

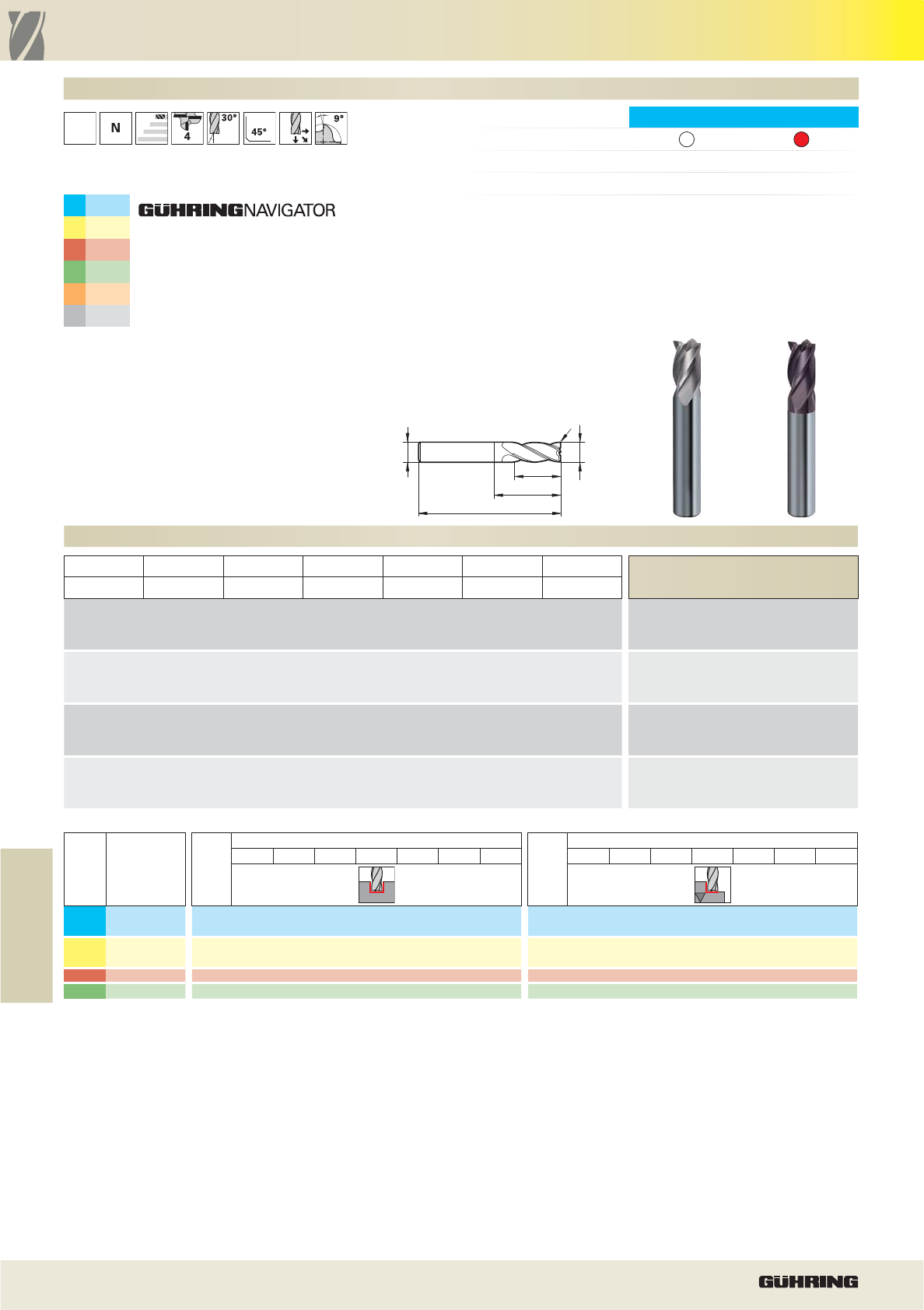

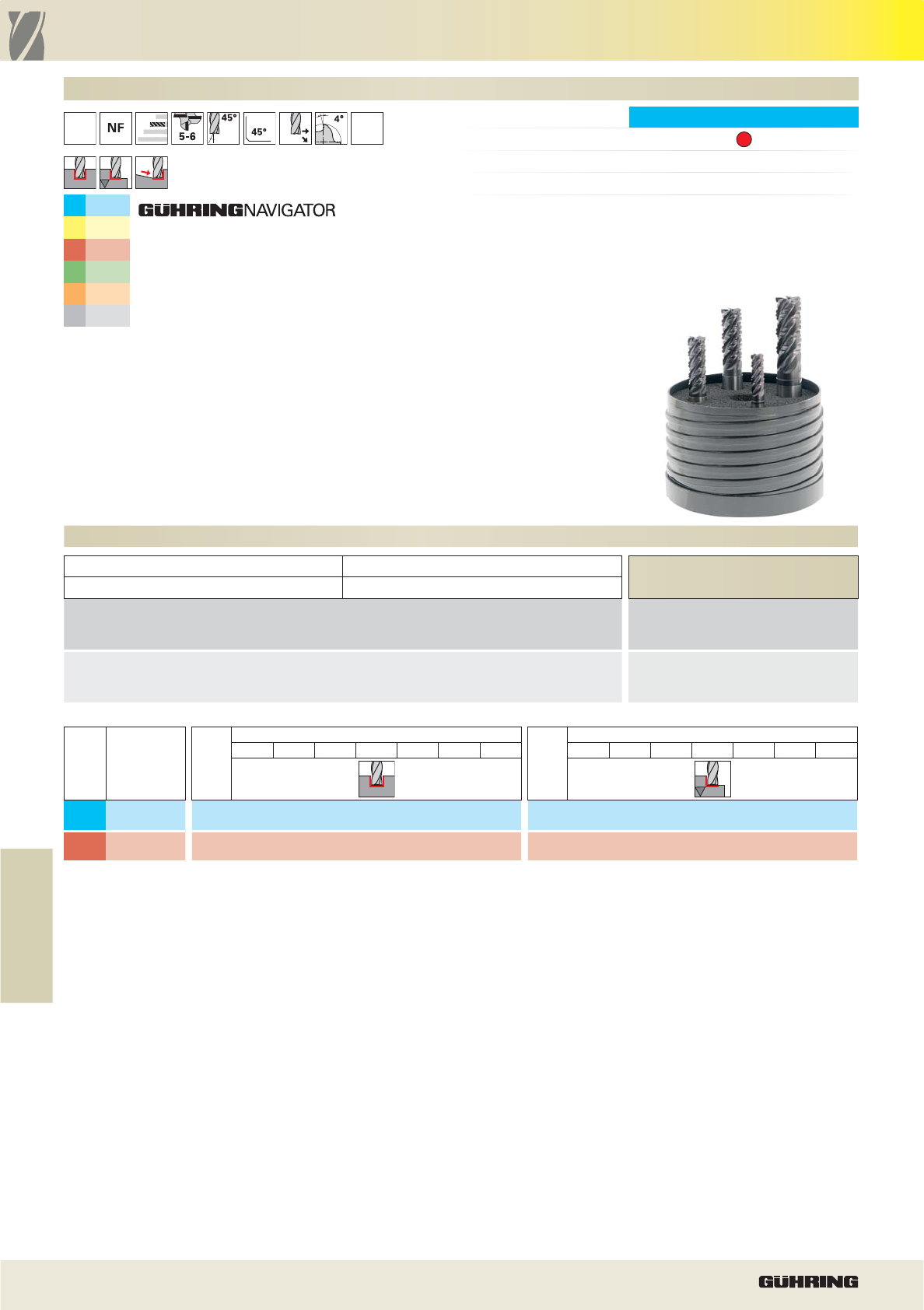

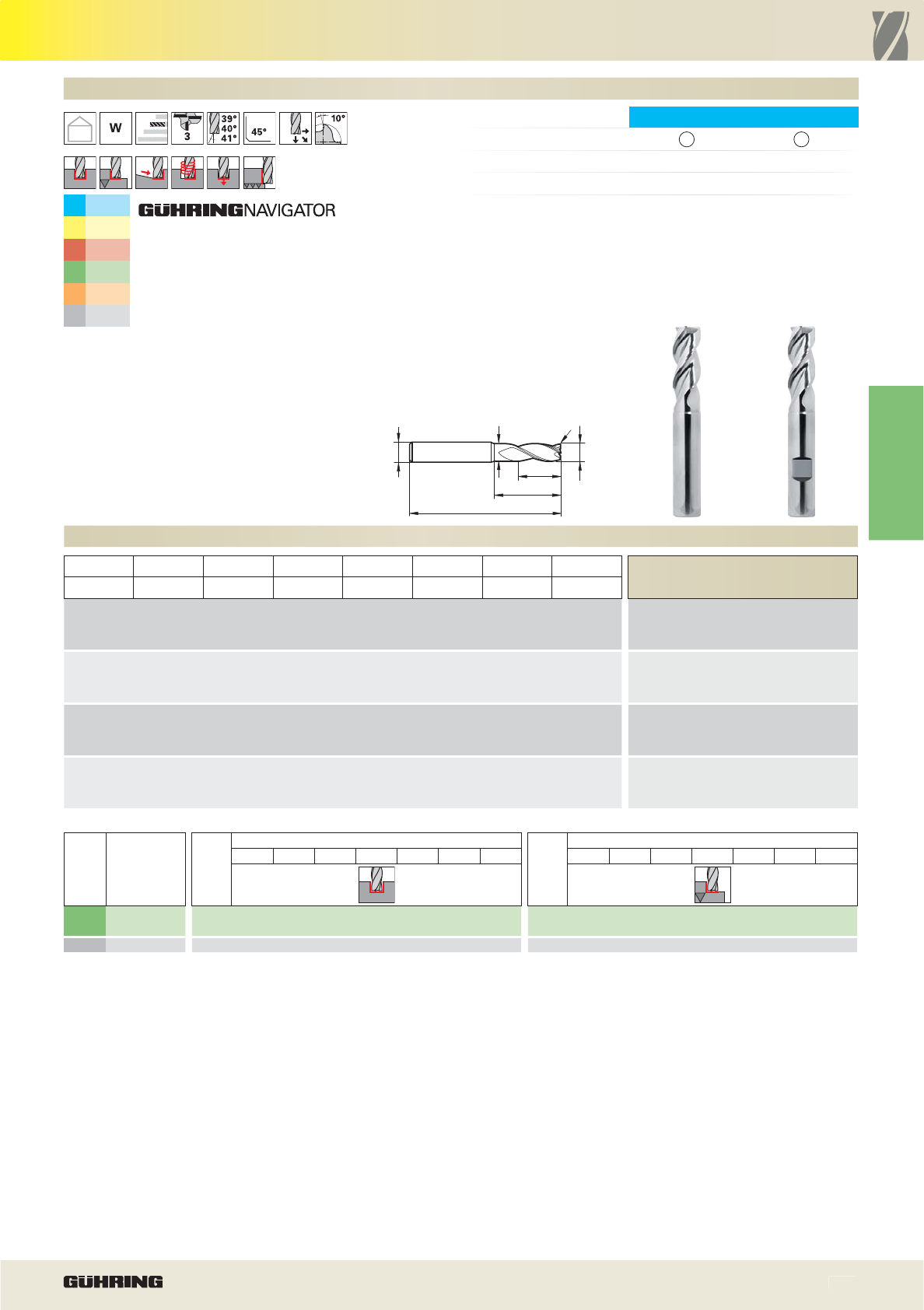

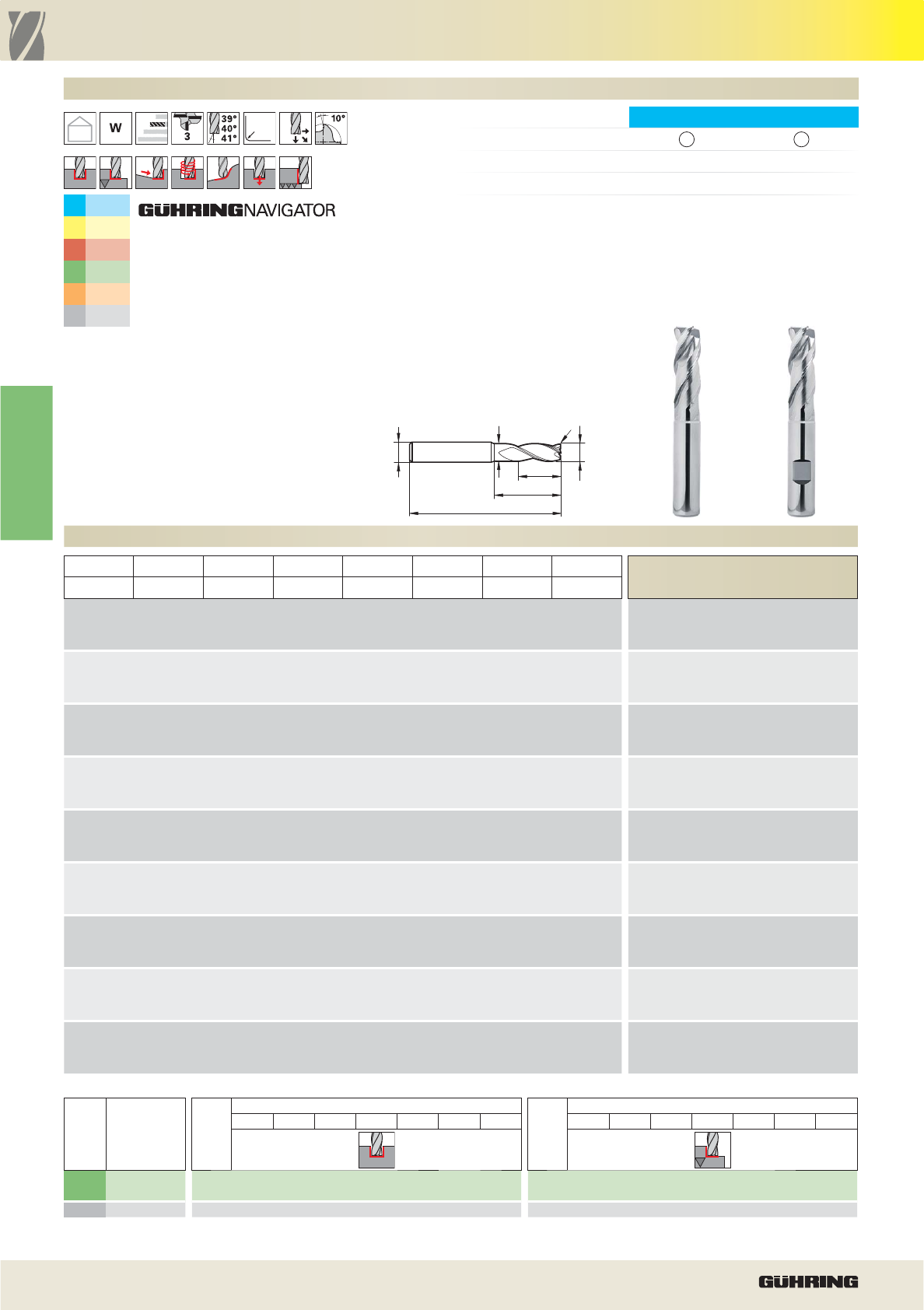

VHM Высокопроизводительные фрезы НPC

для алюминия, цветных металлов и пластмассы

Стр. 113

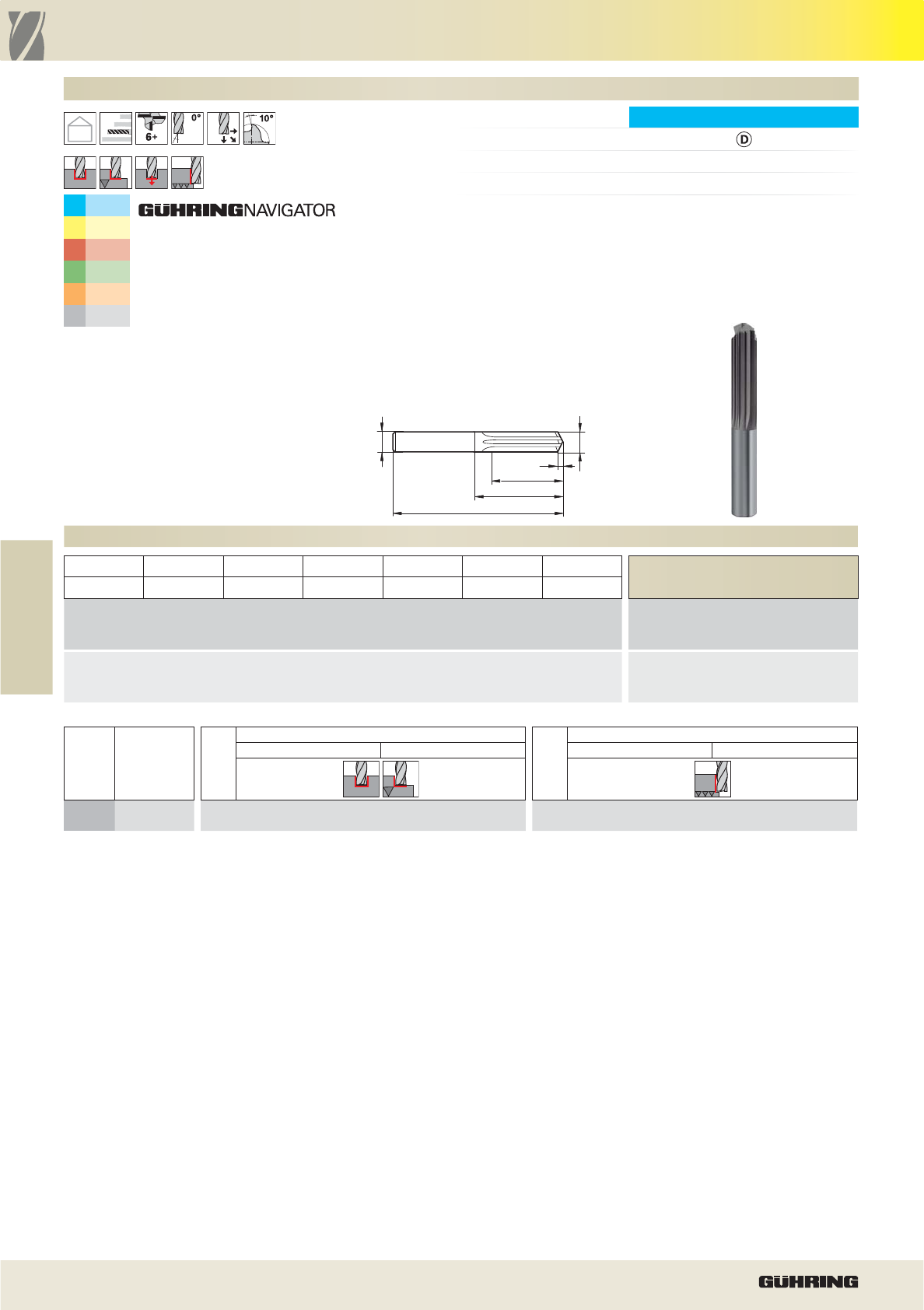

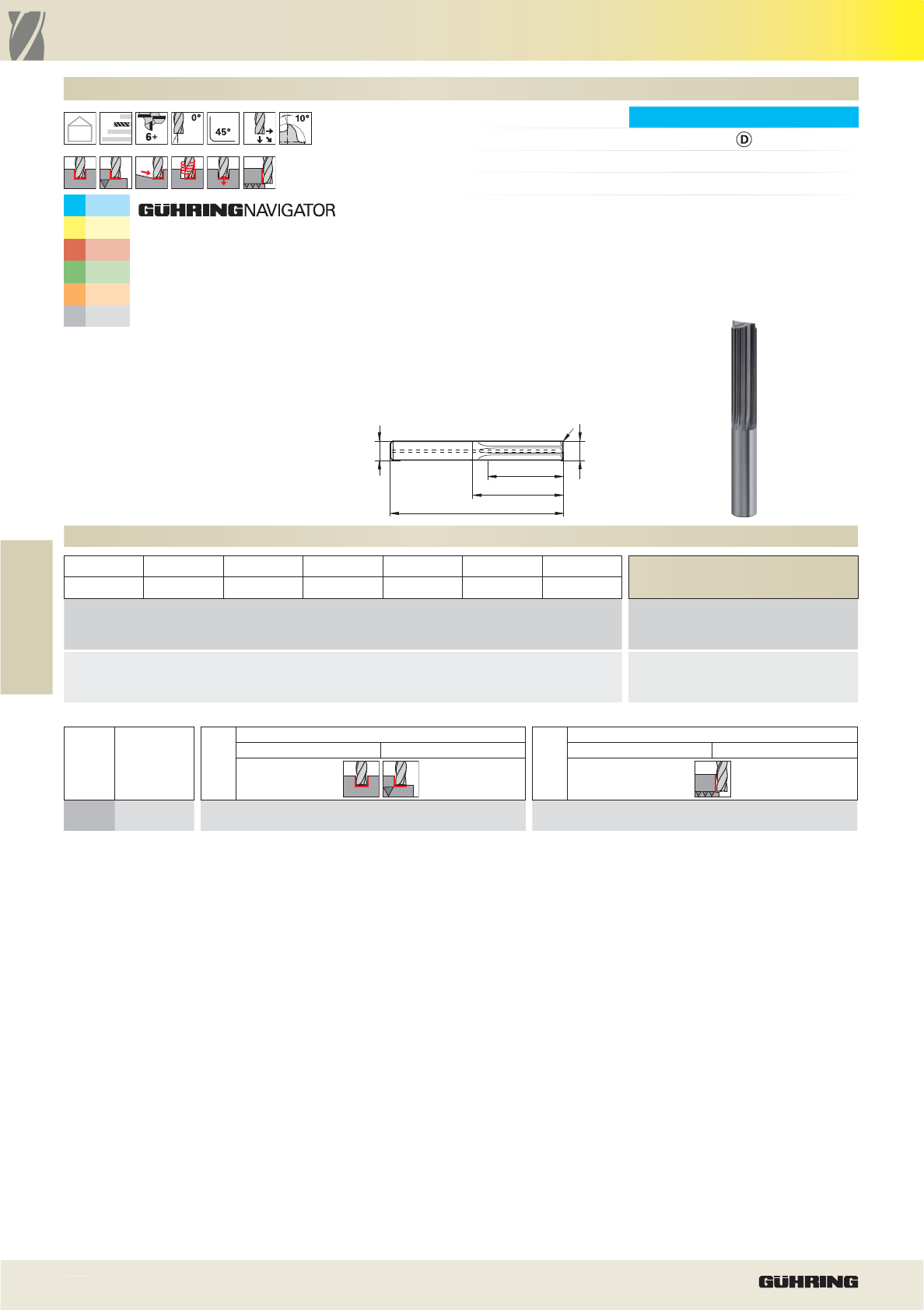

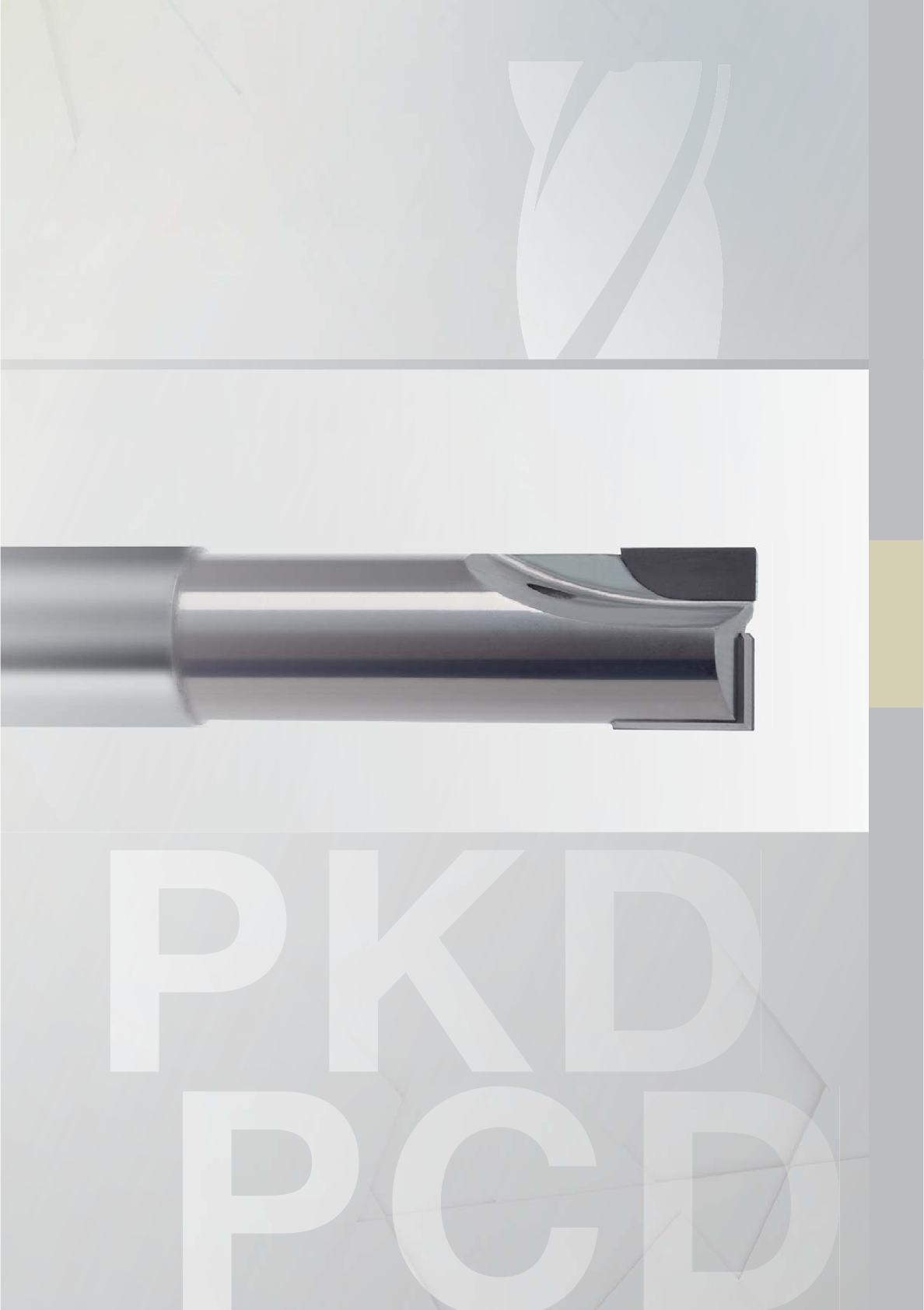

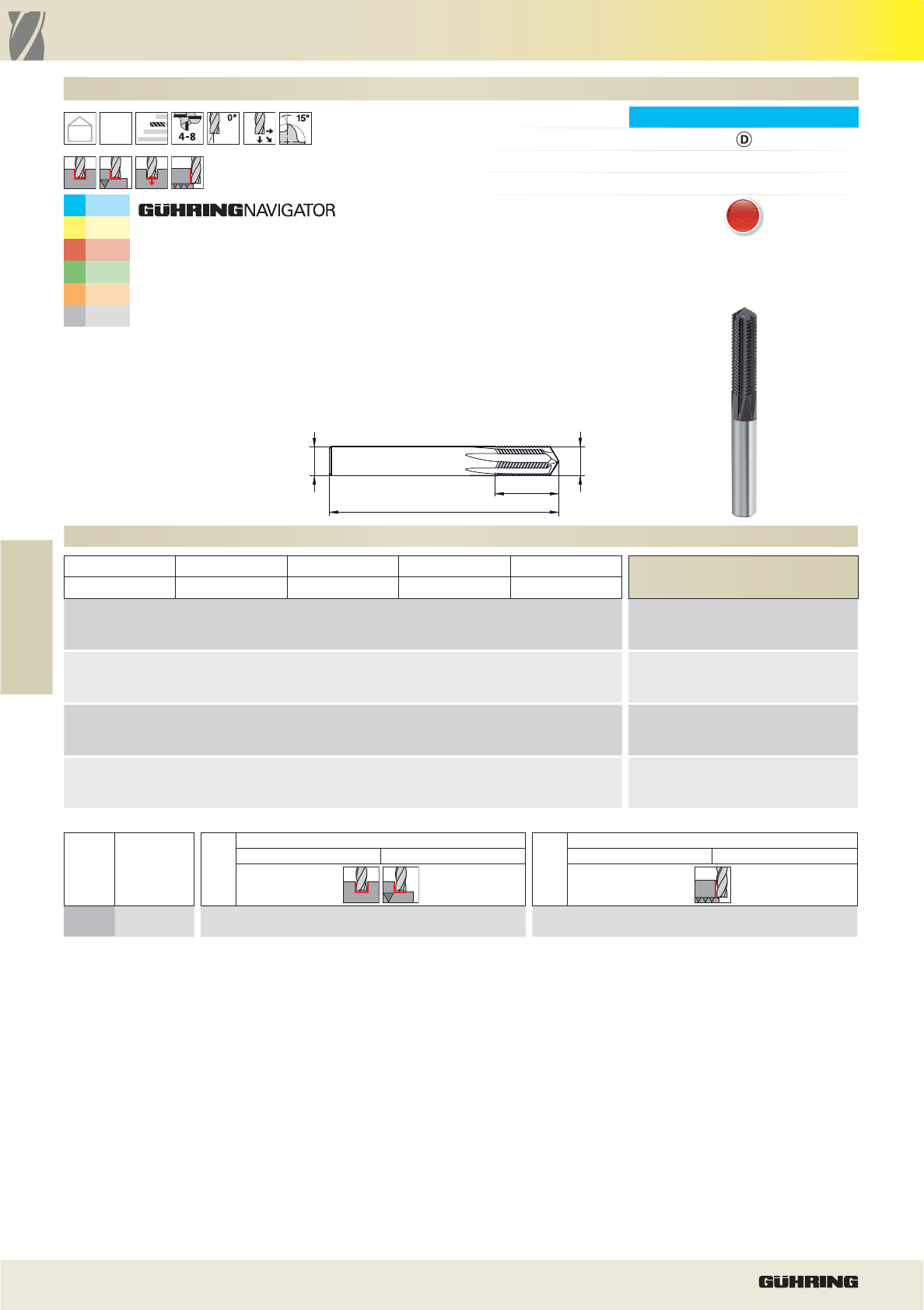

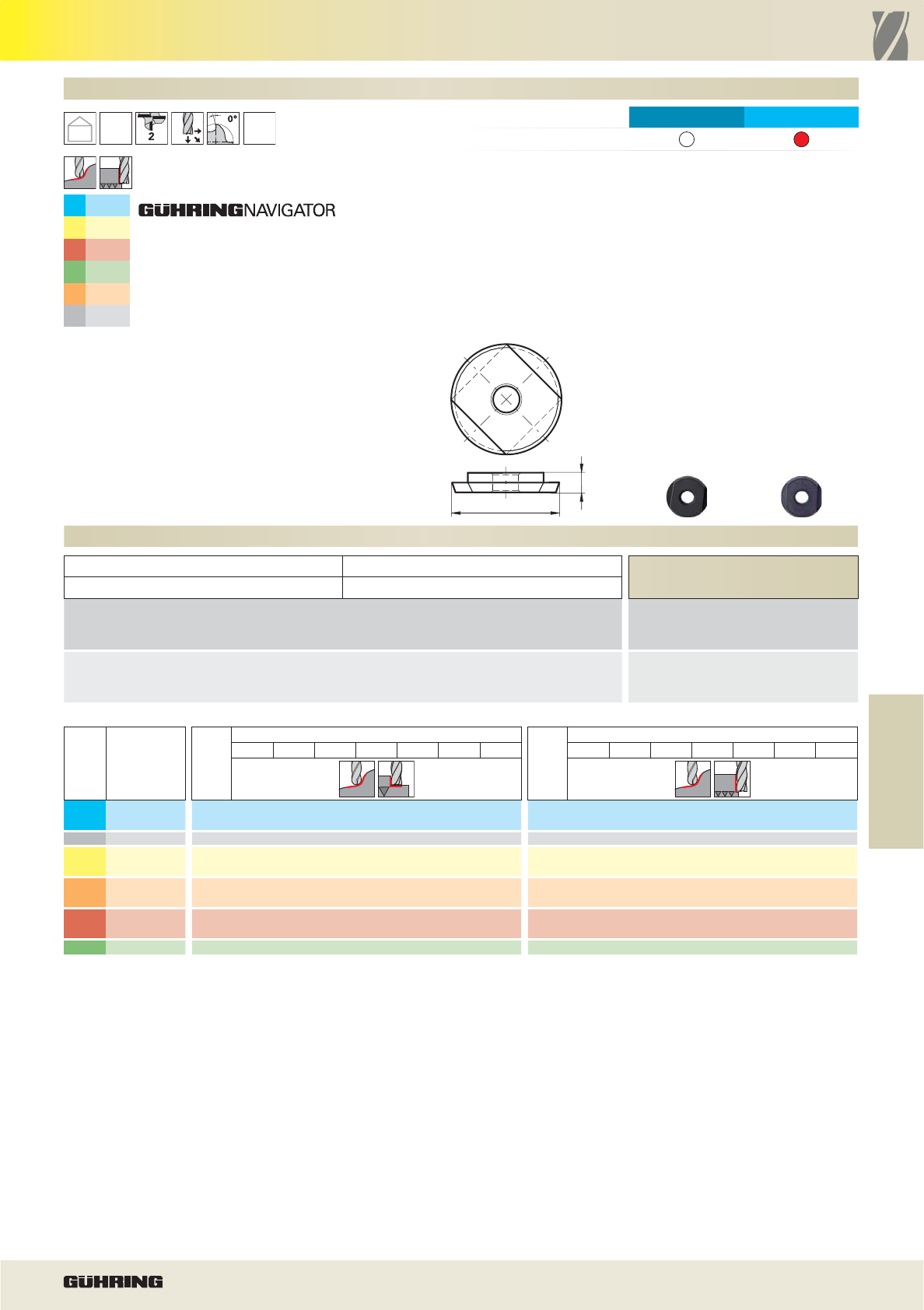

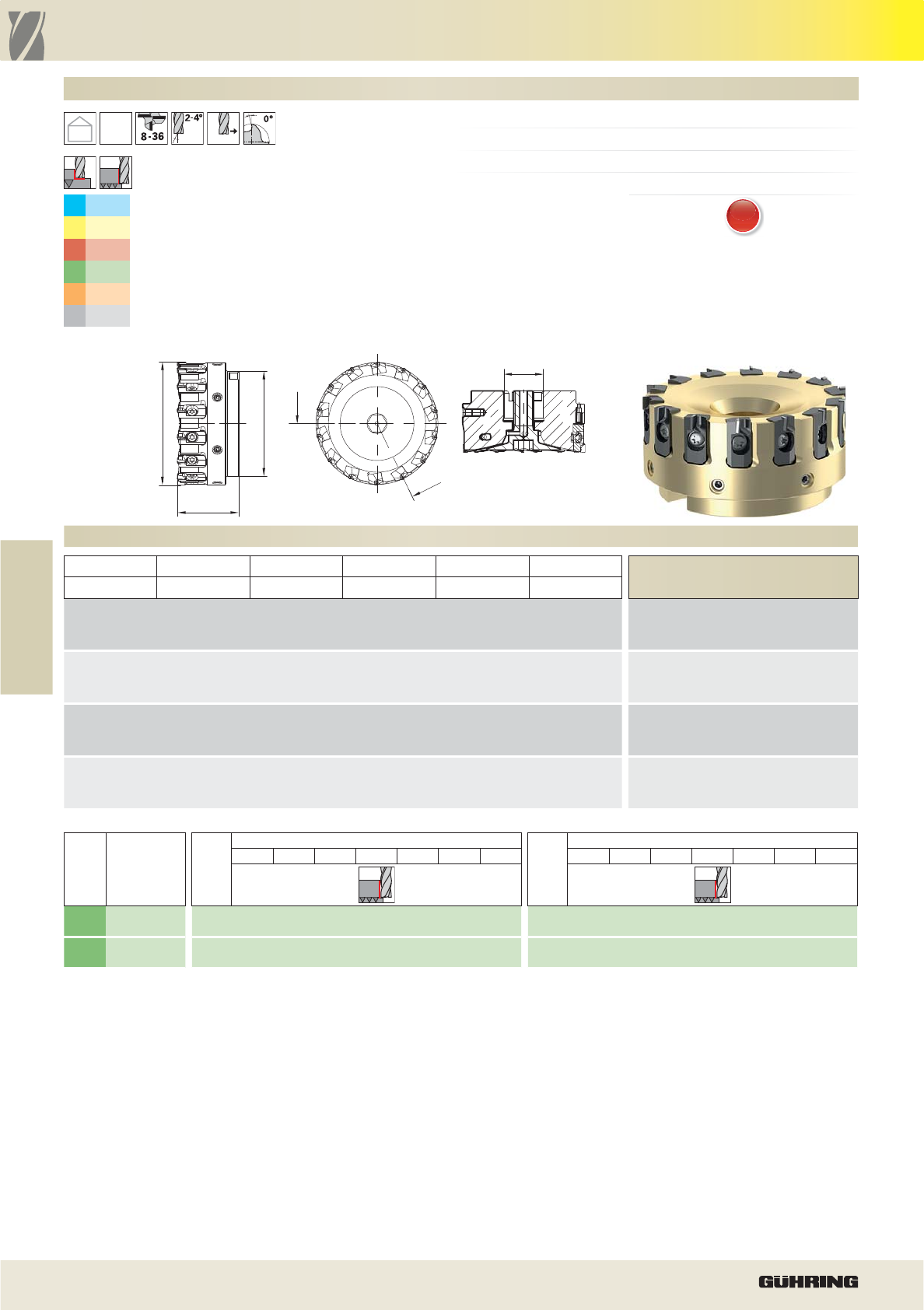

Фрезы алмазные/PCD

Стр. 139

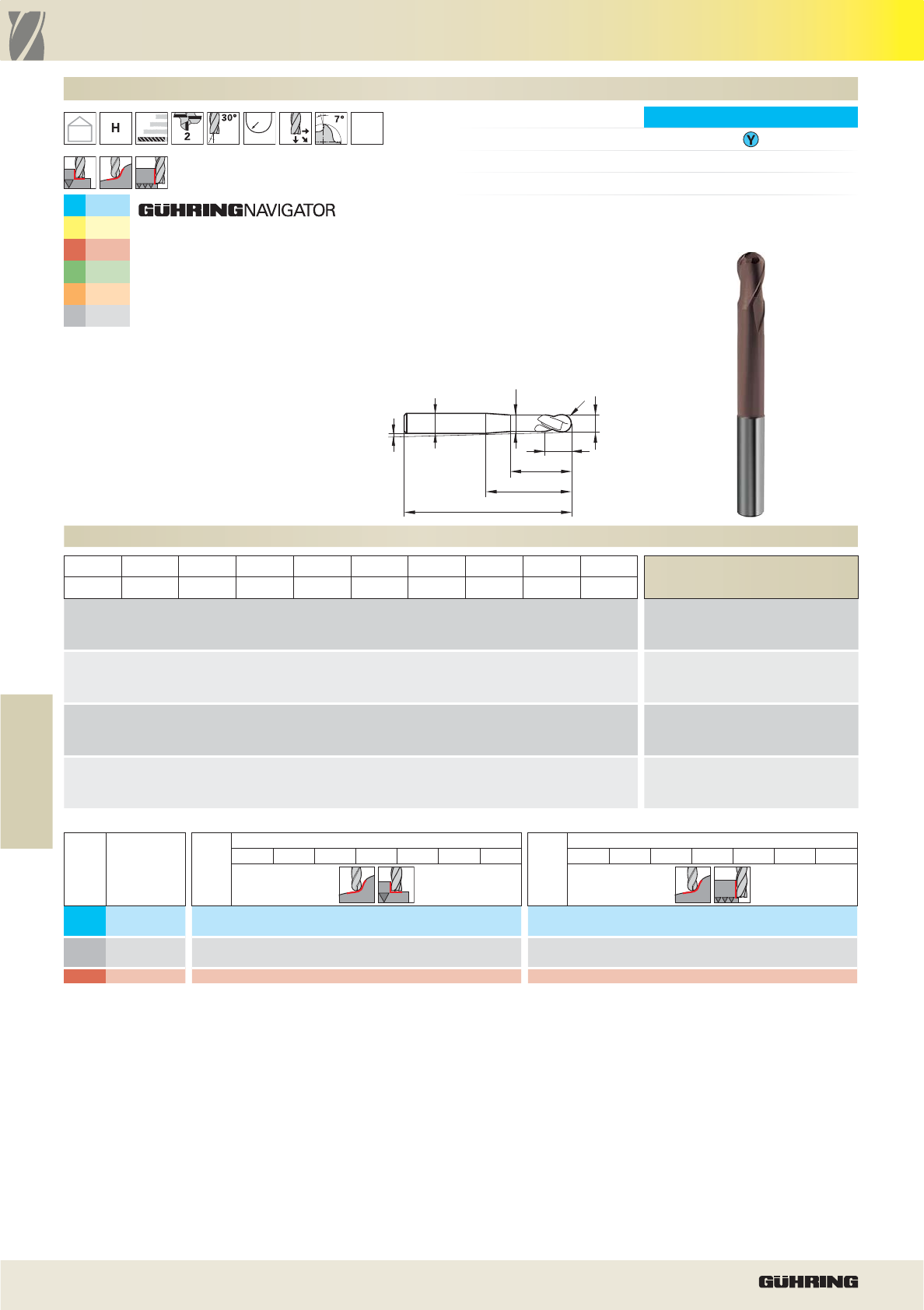

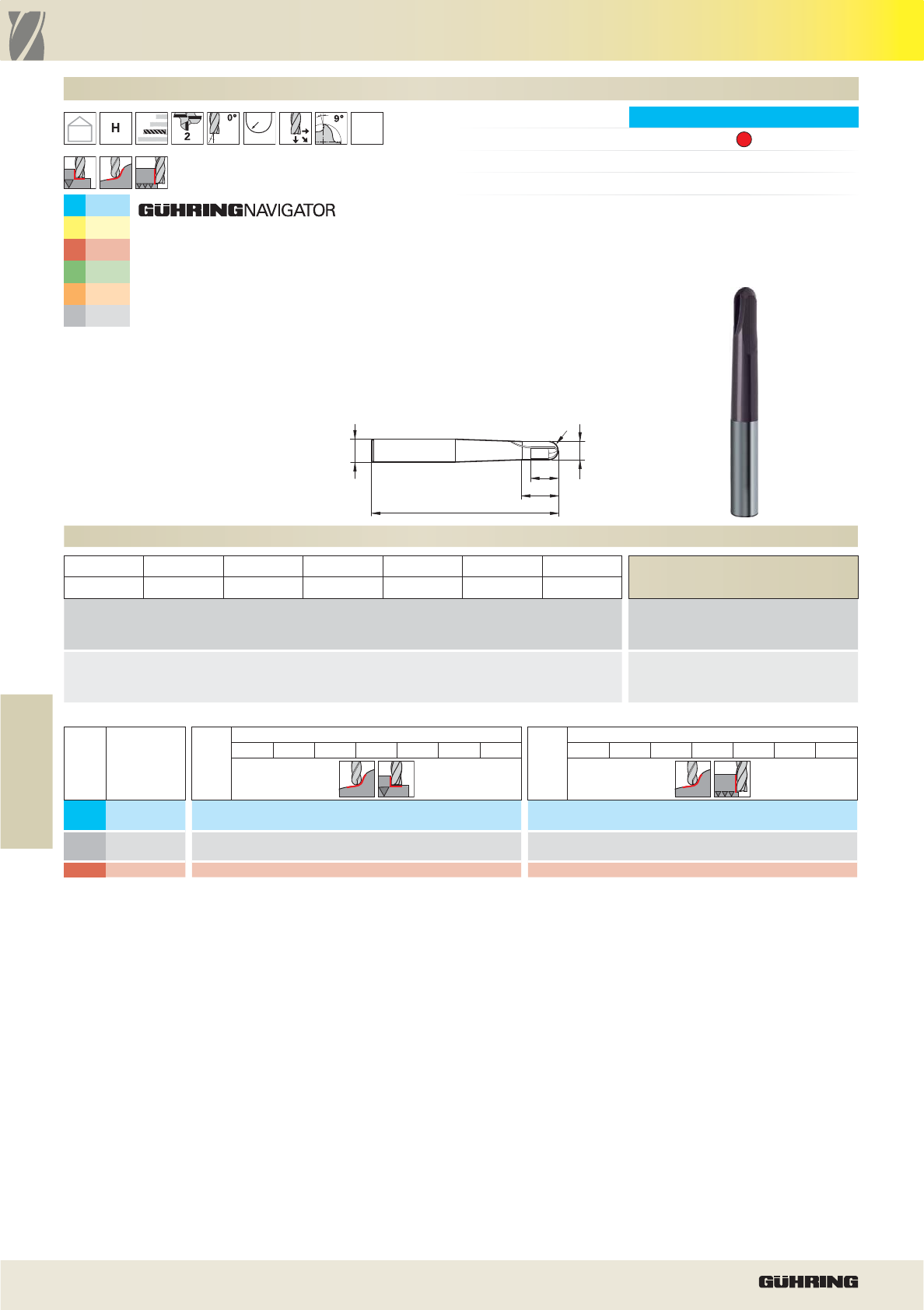

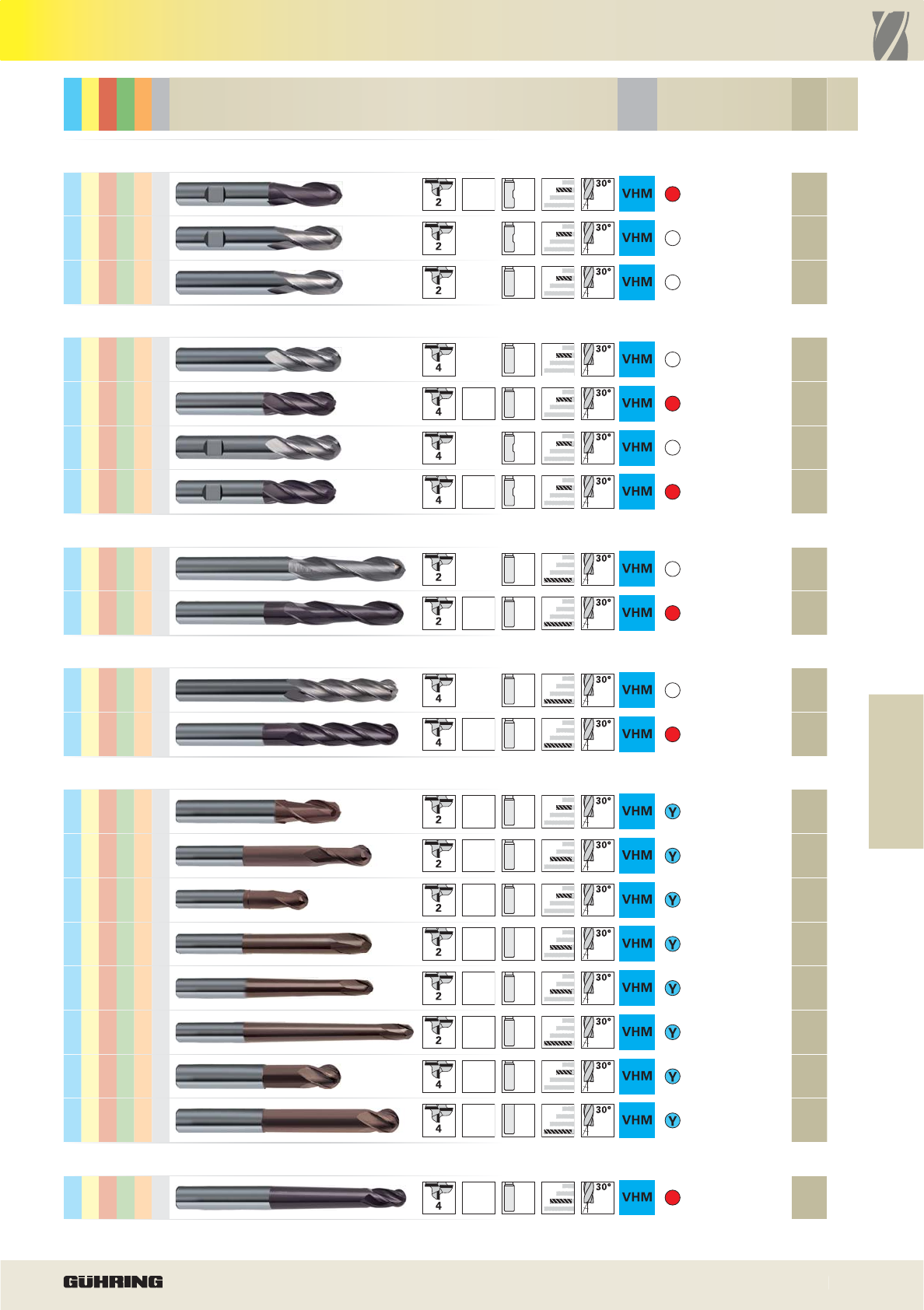

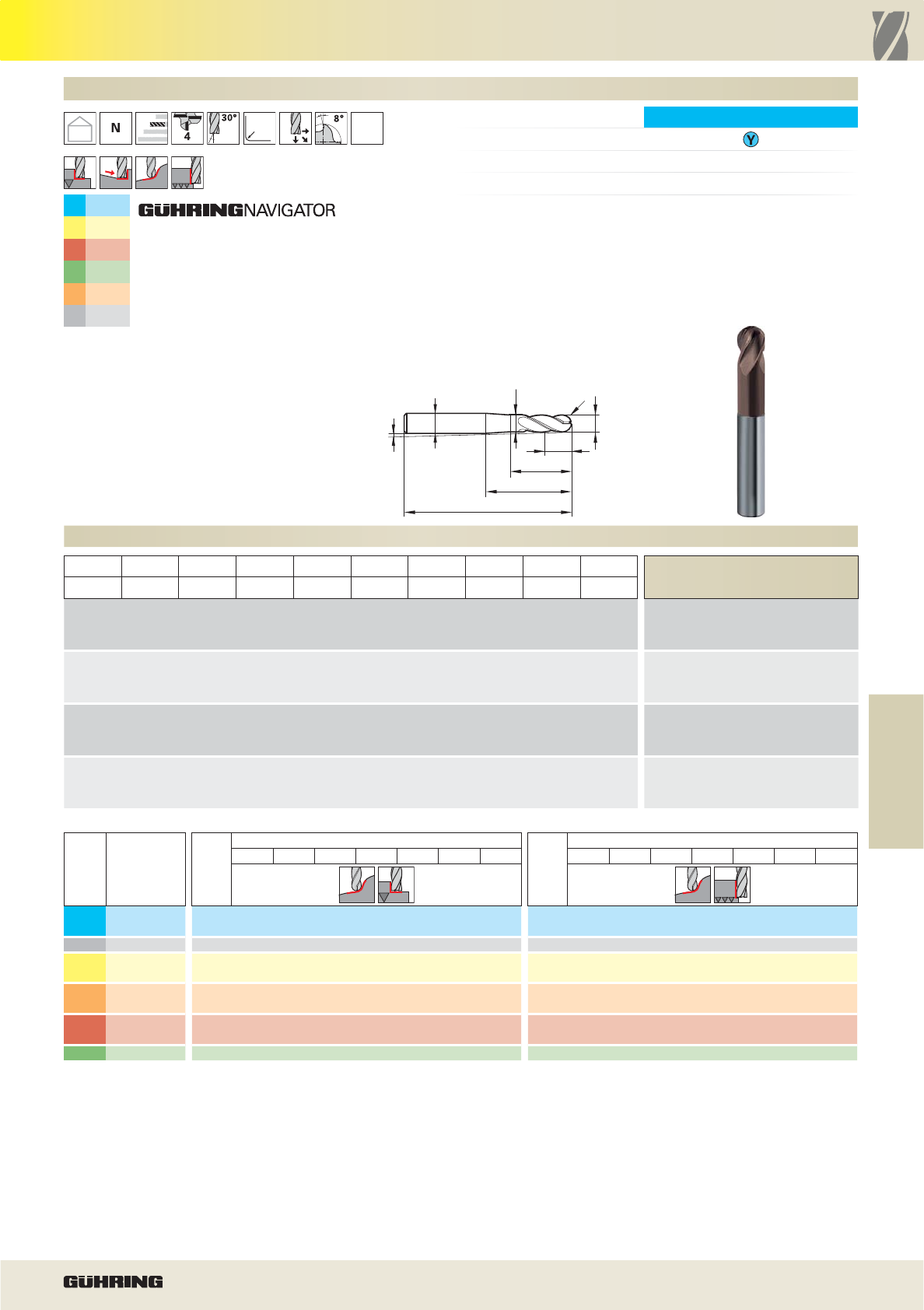

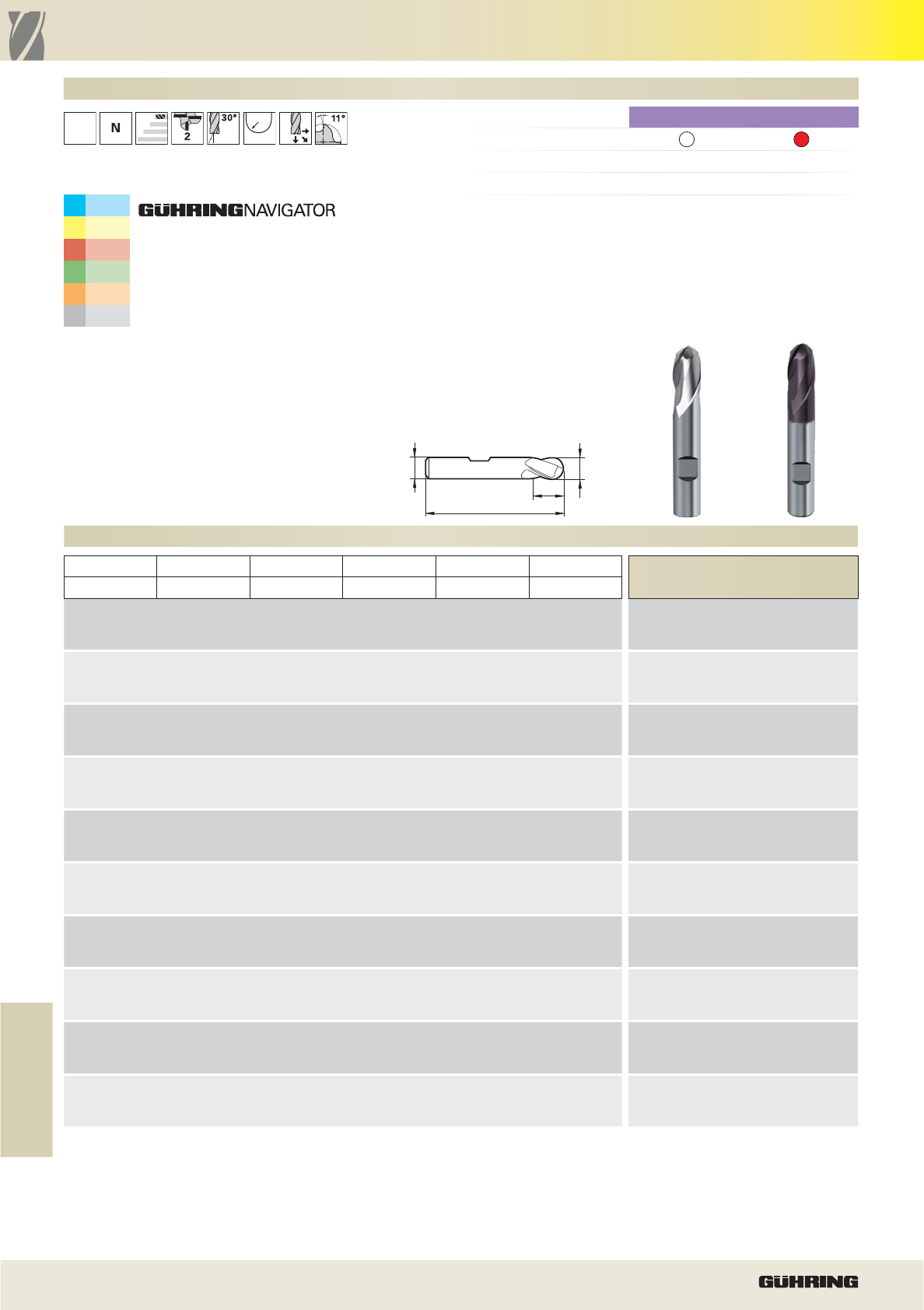

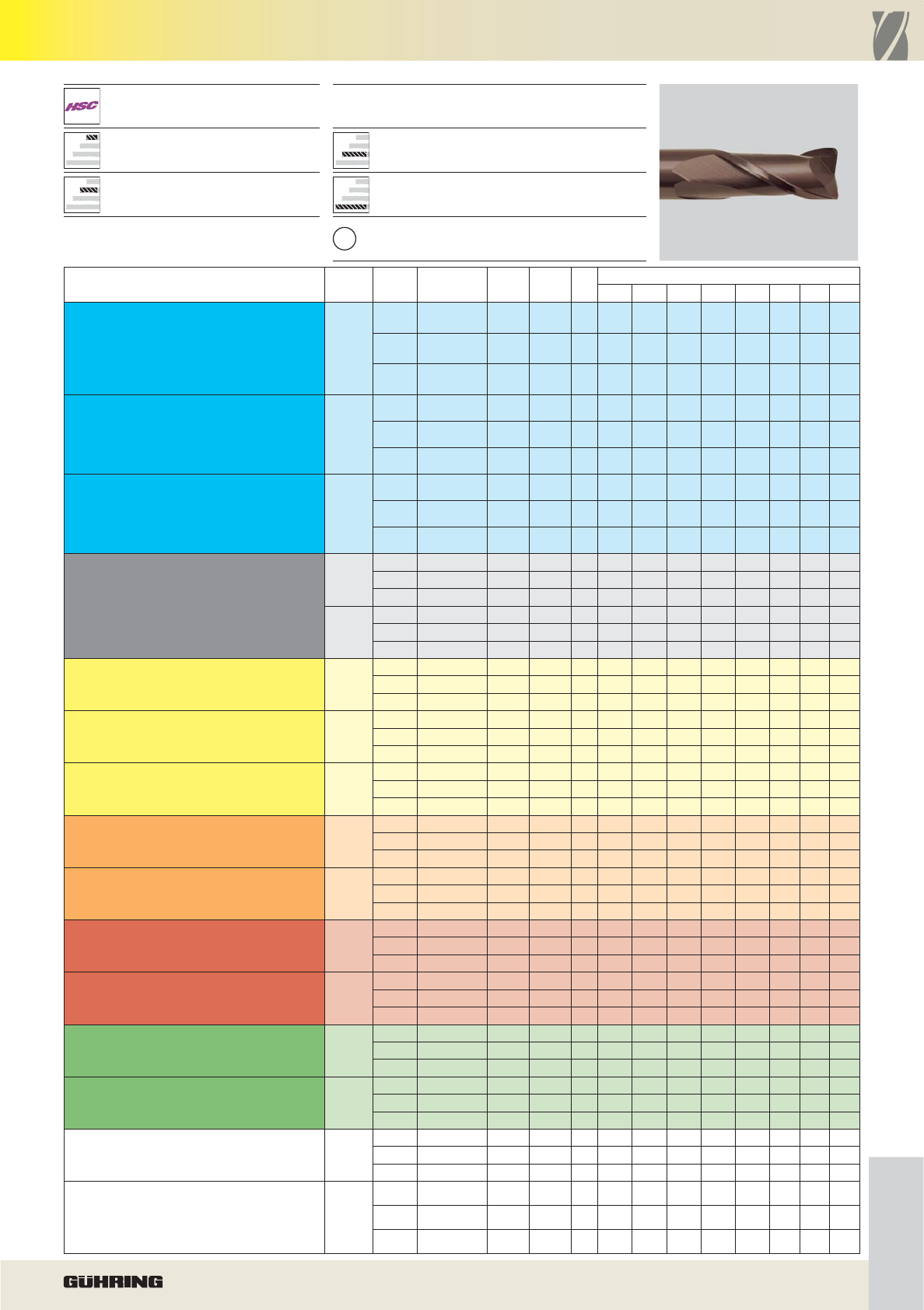

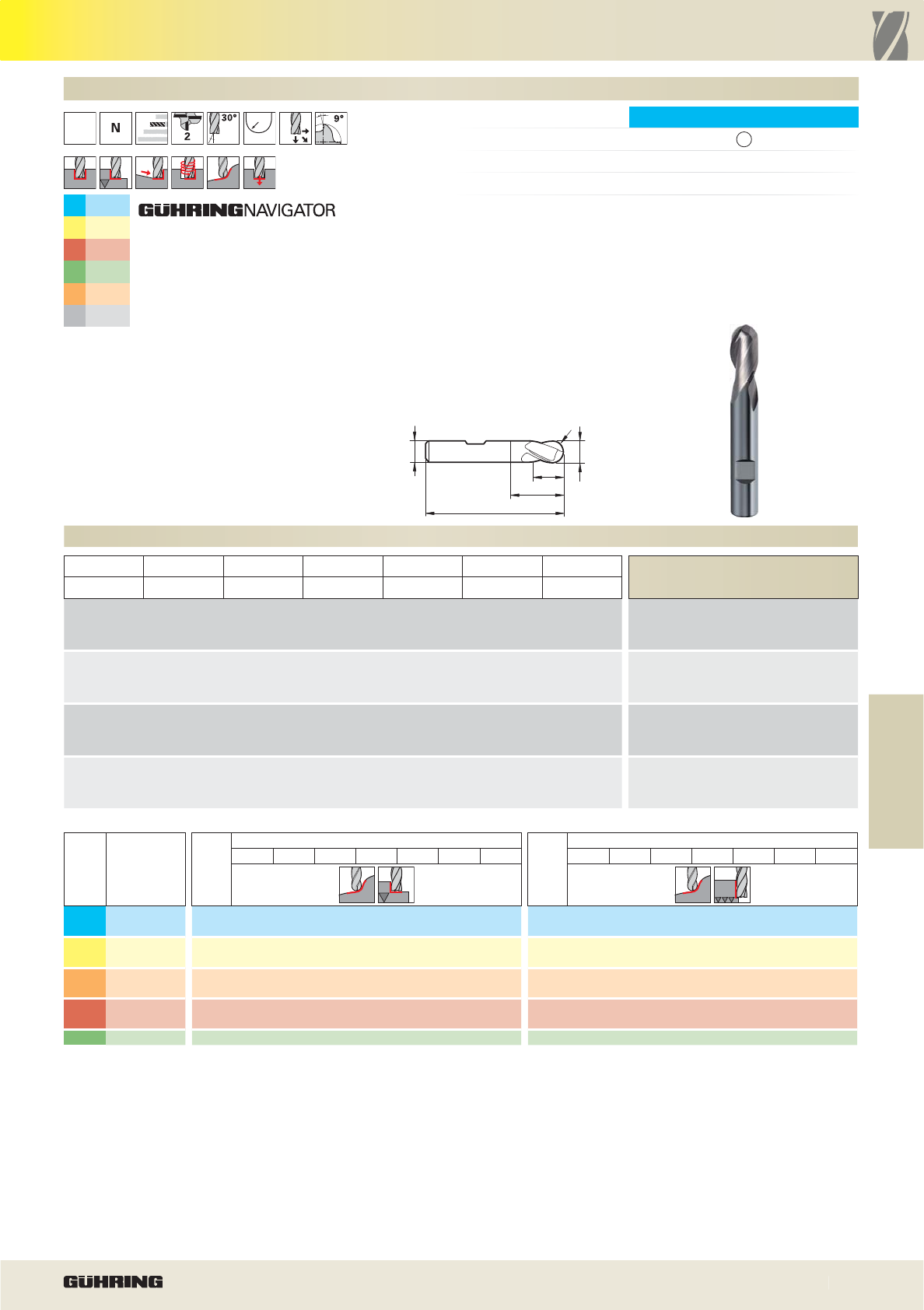

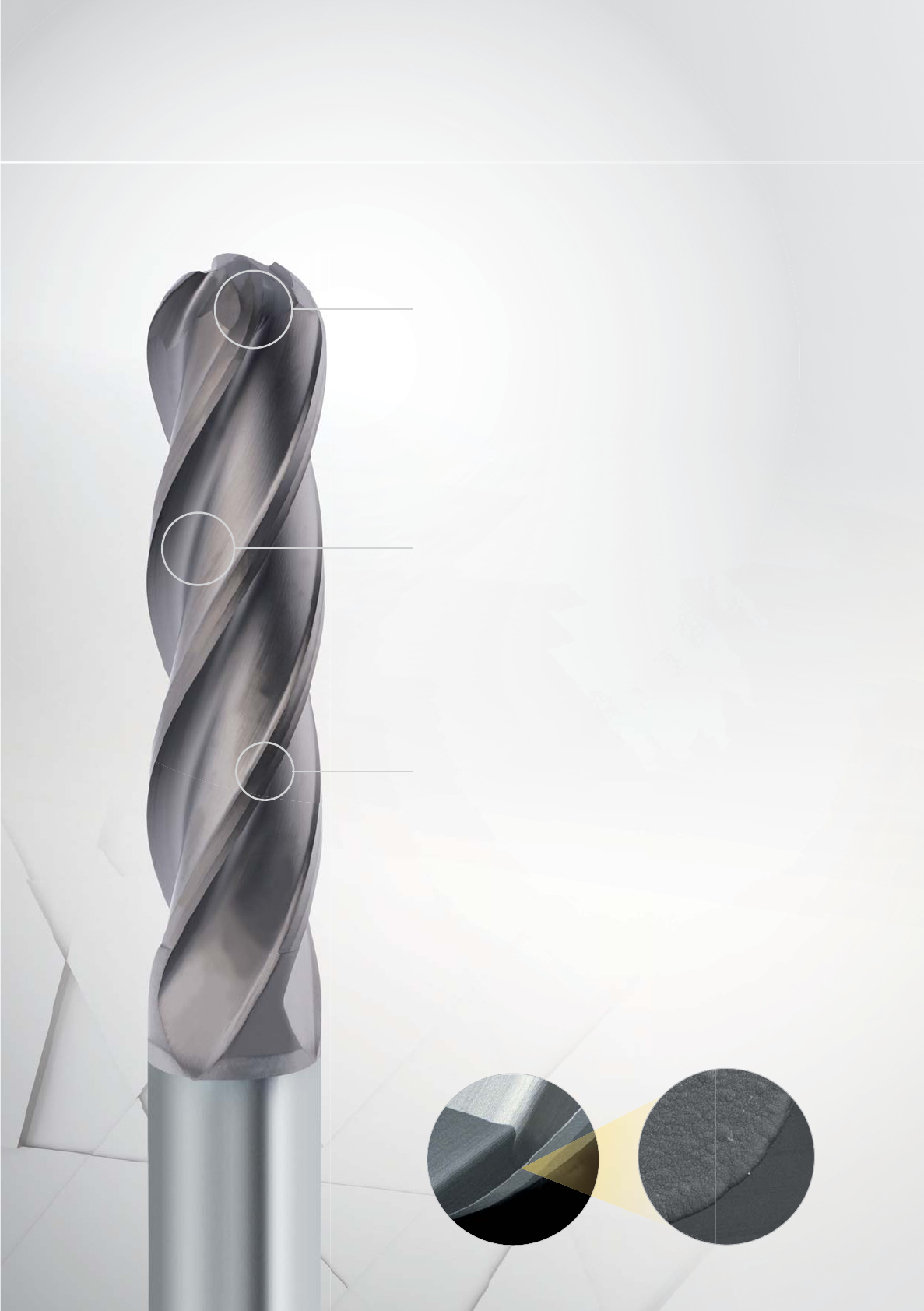

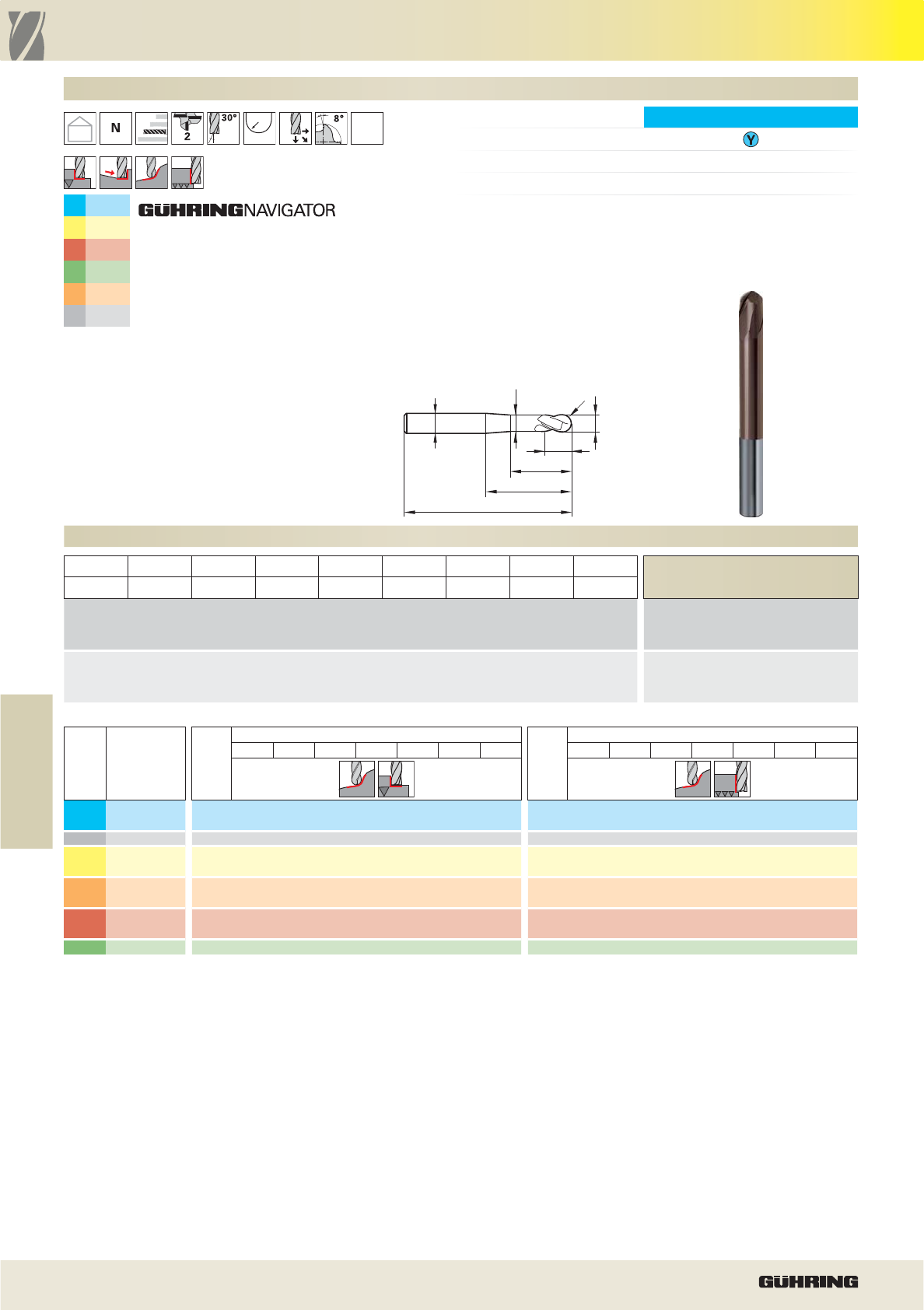

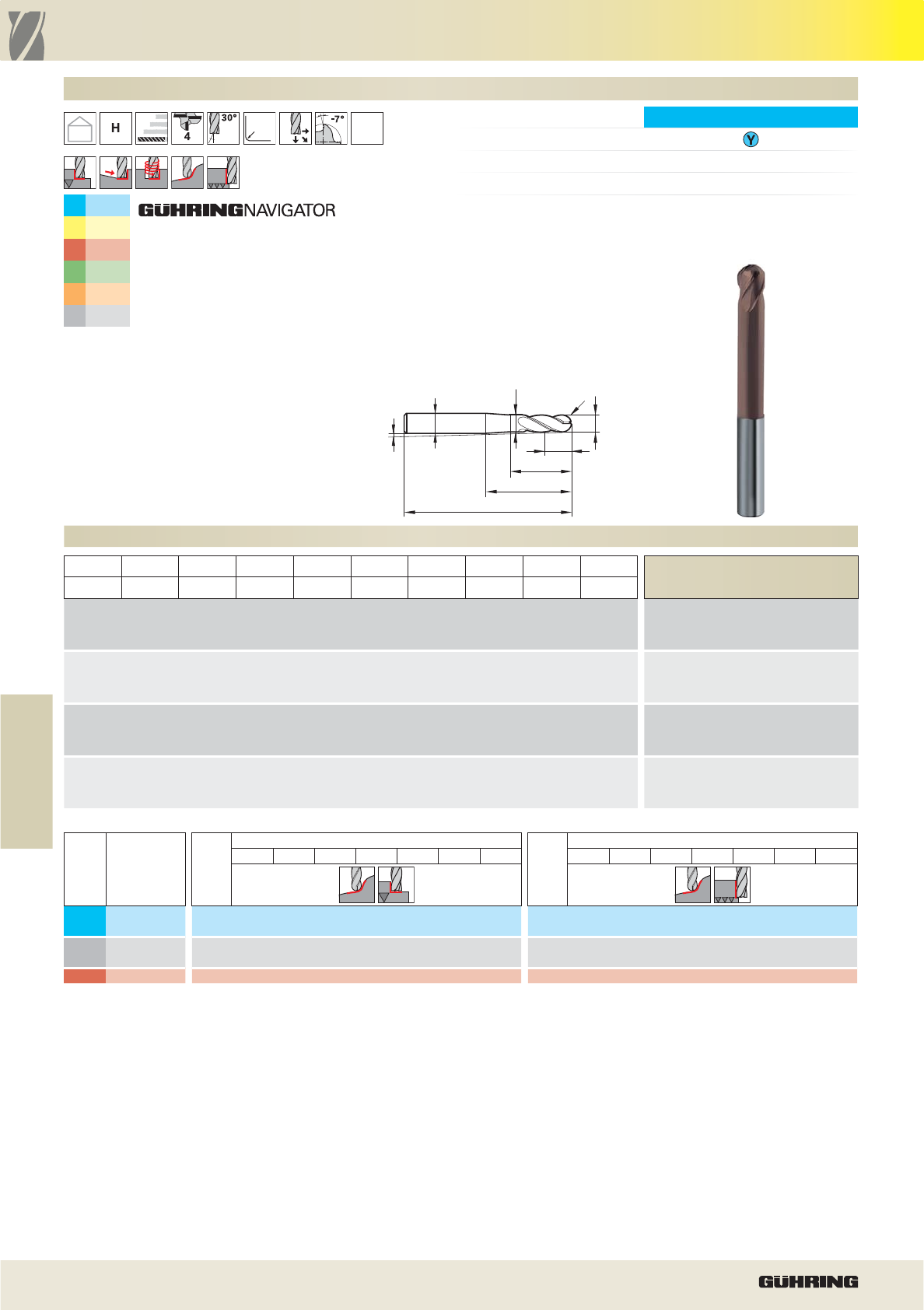

Tвёрдосплавные радиусные фрезы HSC

Стр. 171

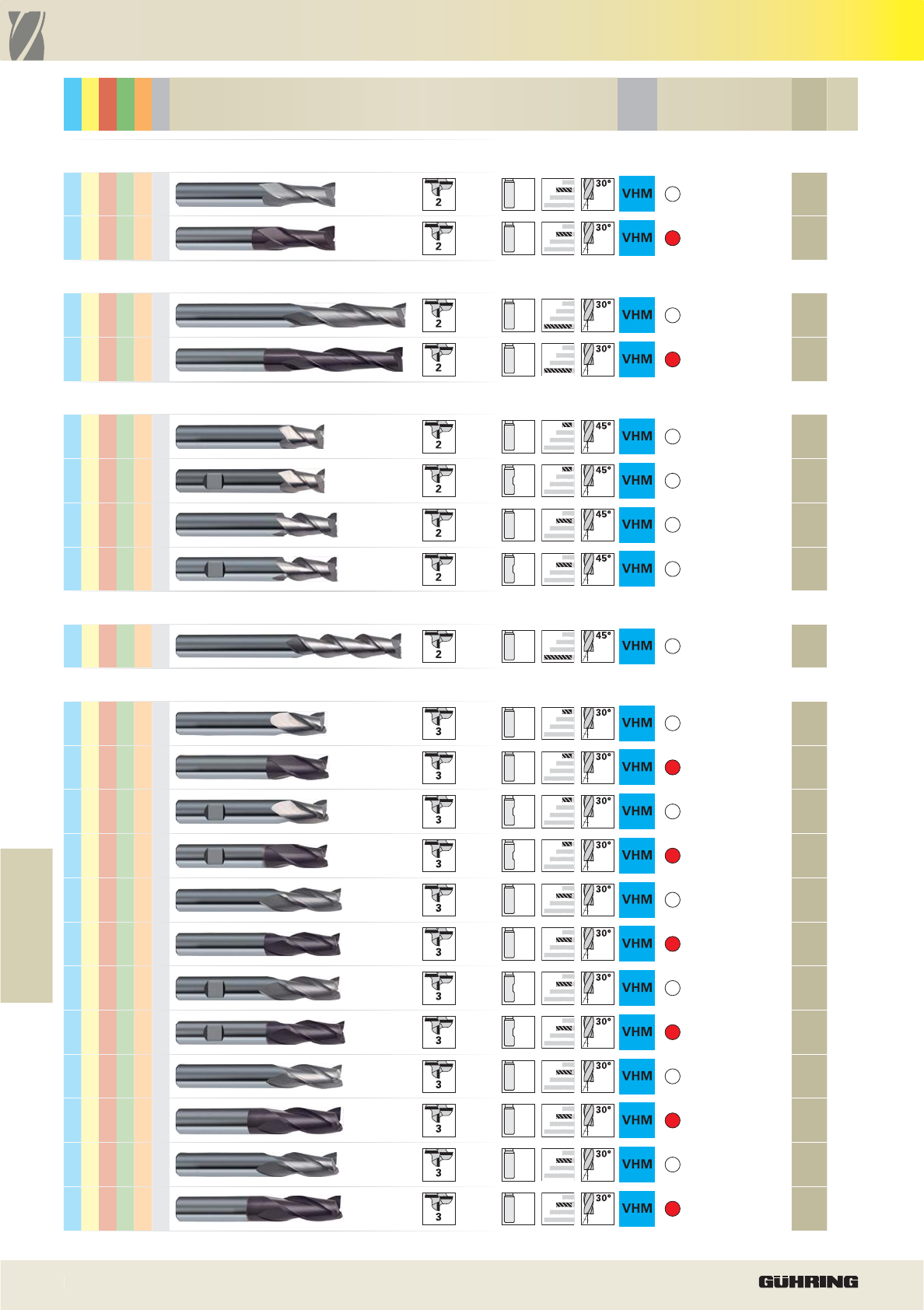

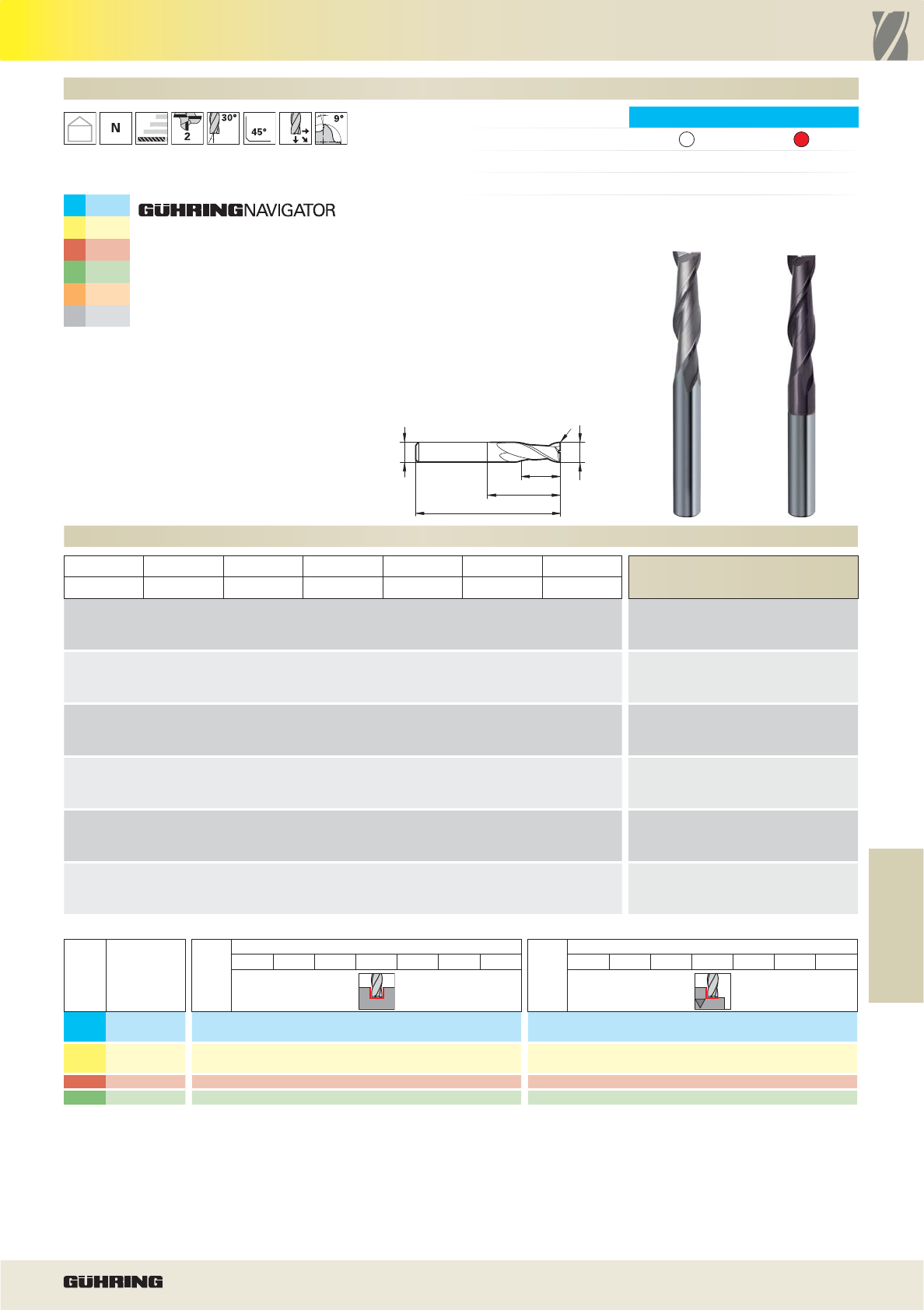

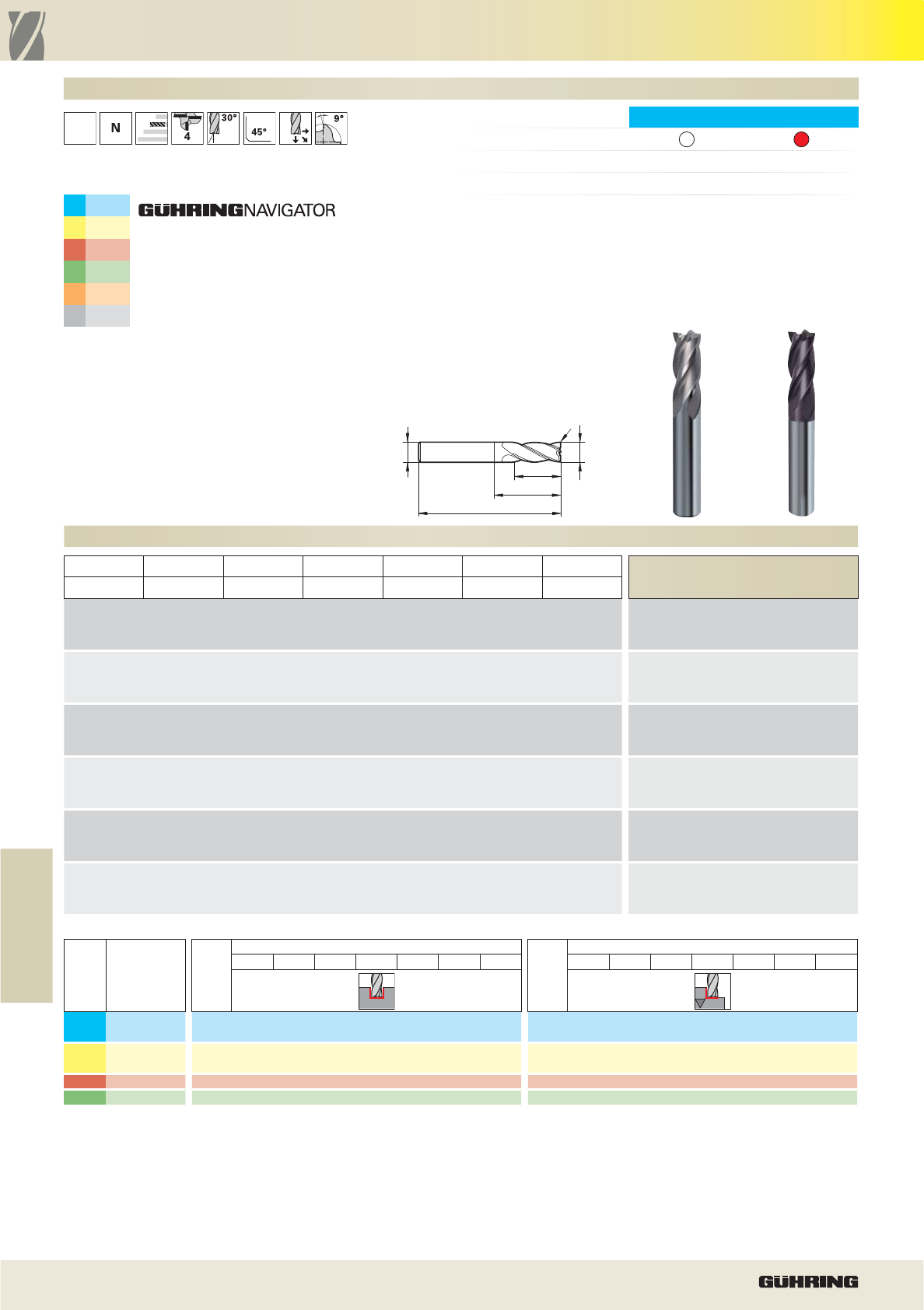

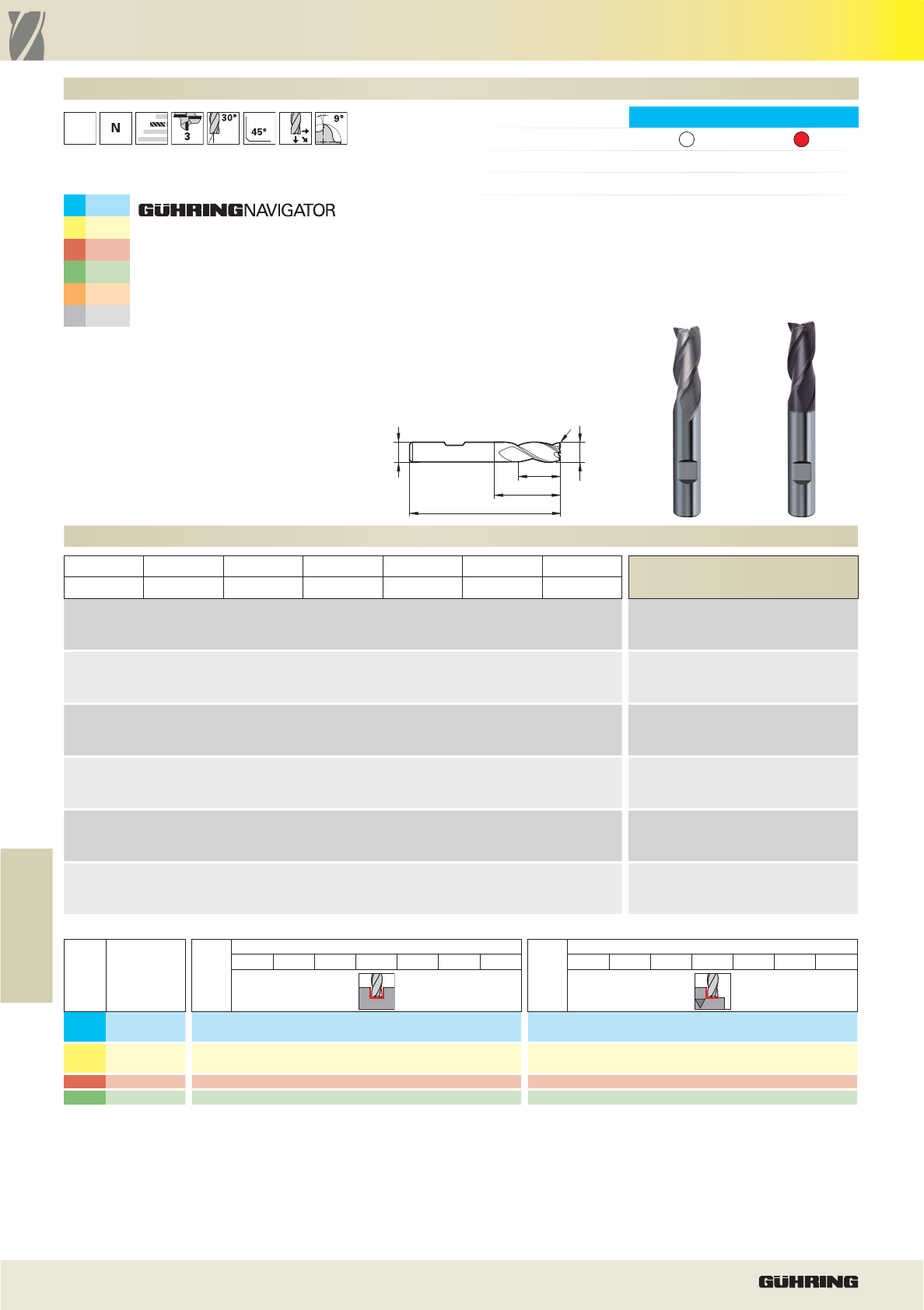

Твёрдосплавные универсальные фрезы

Стр. 219

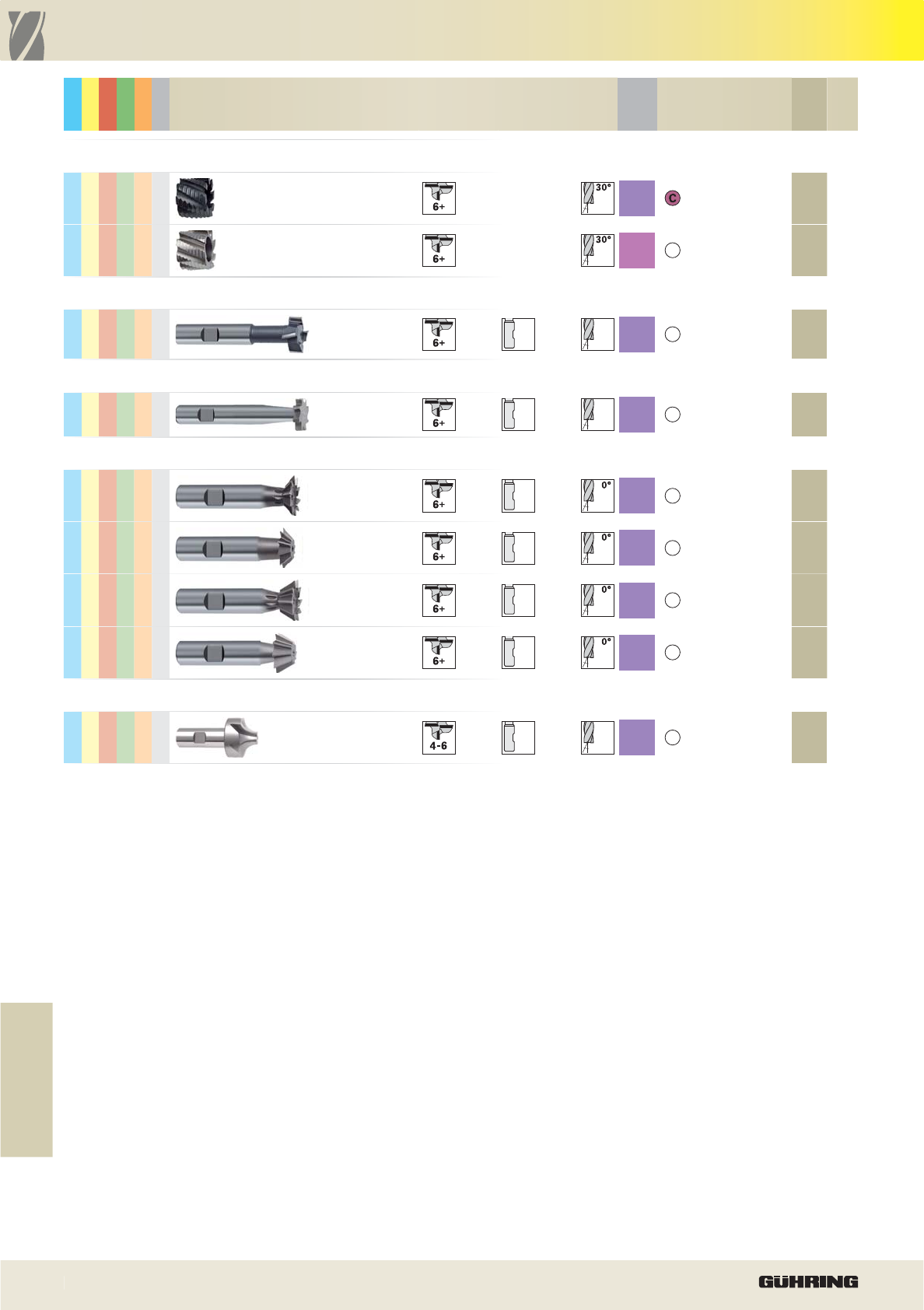

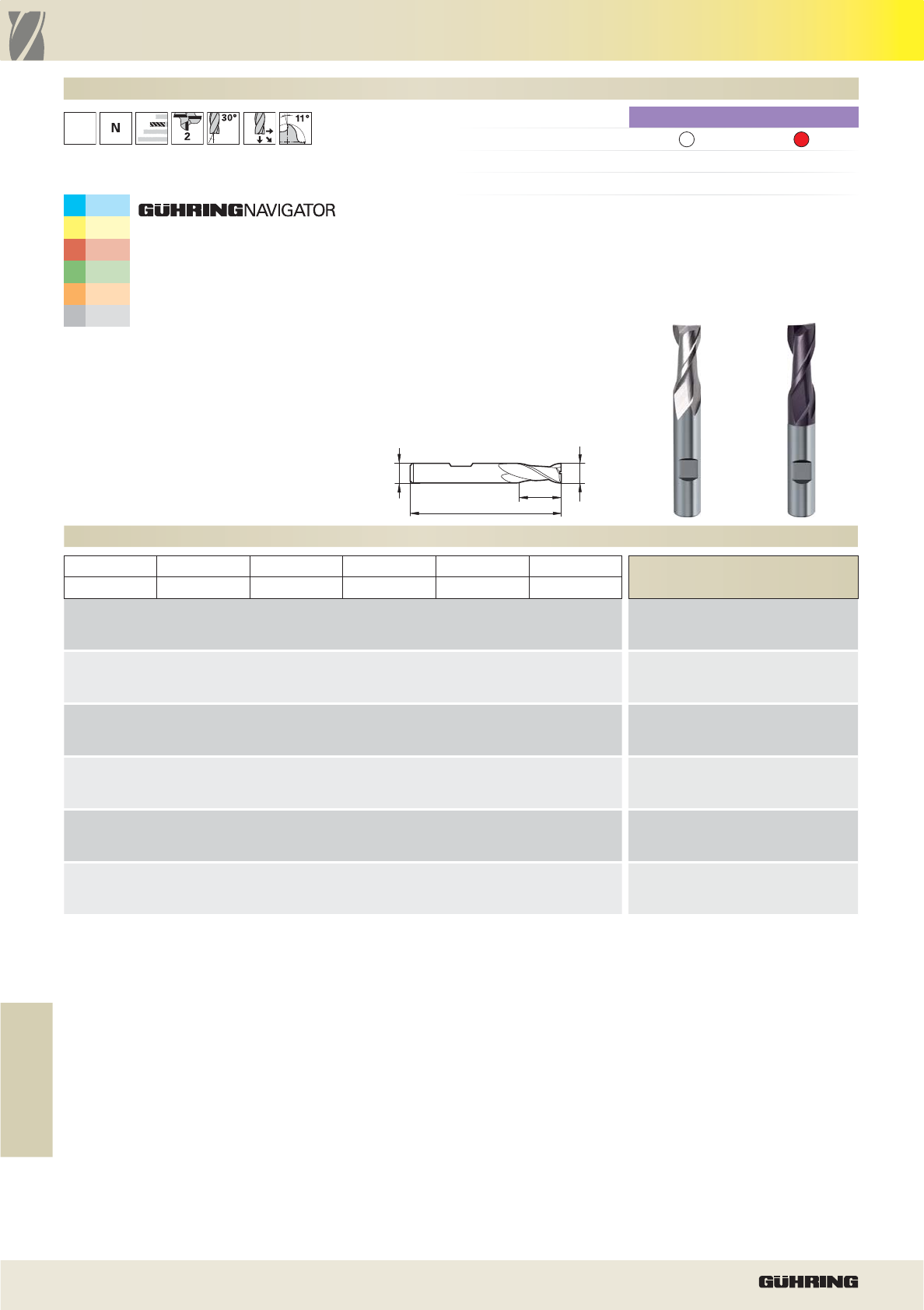

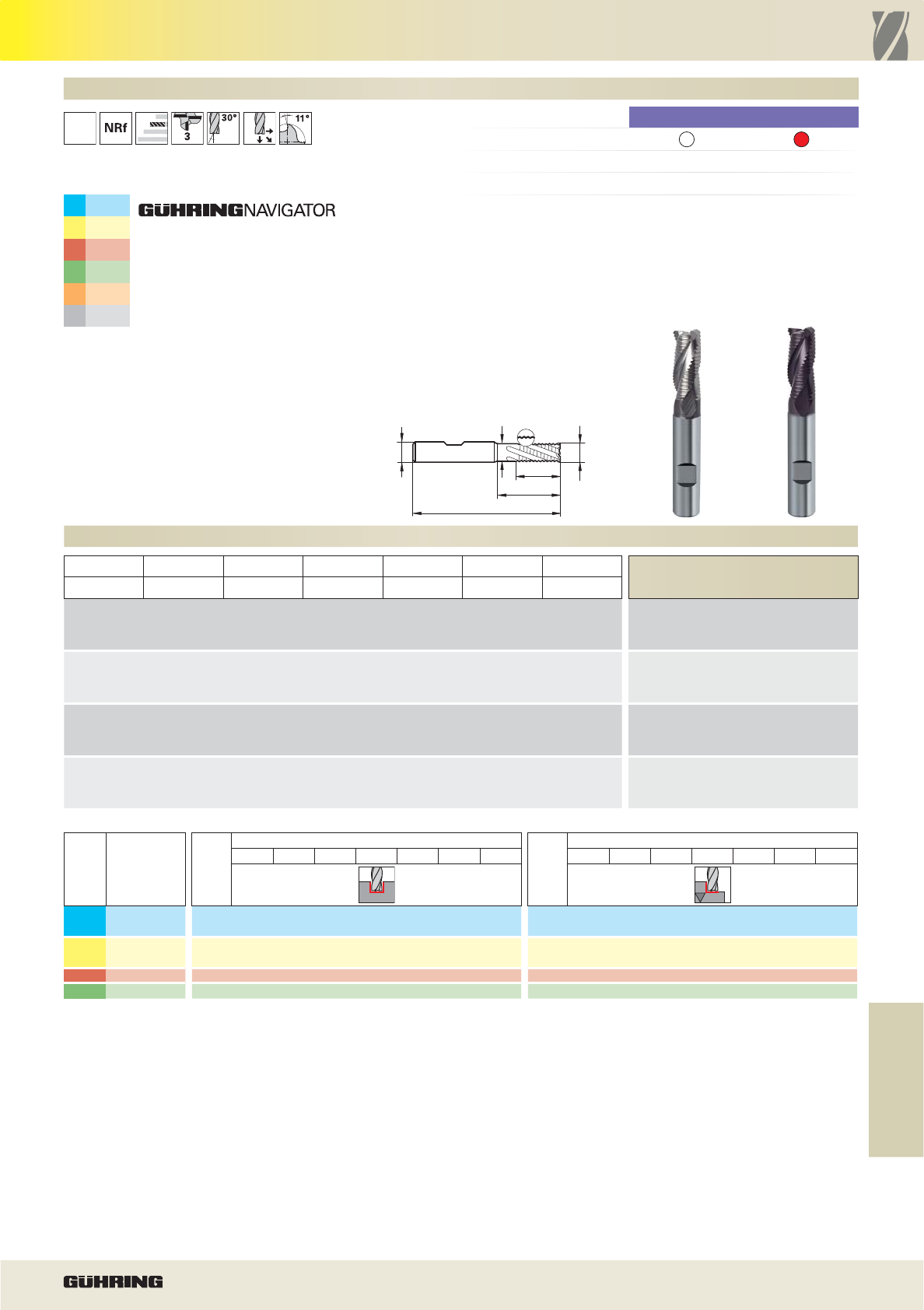

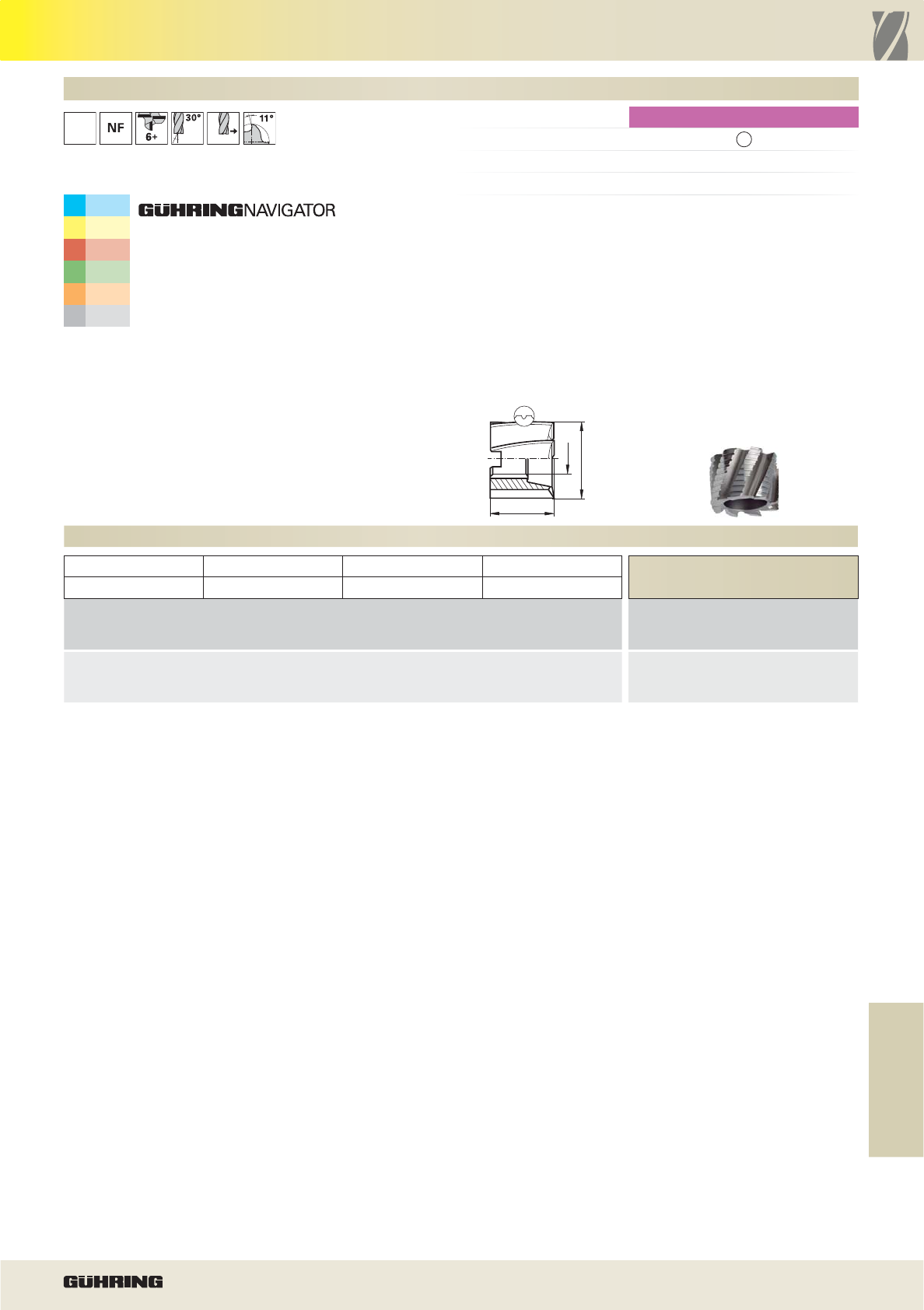

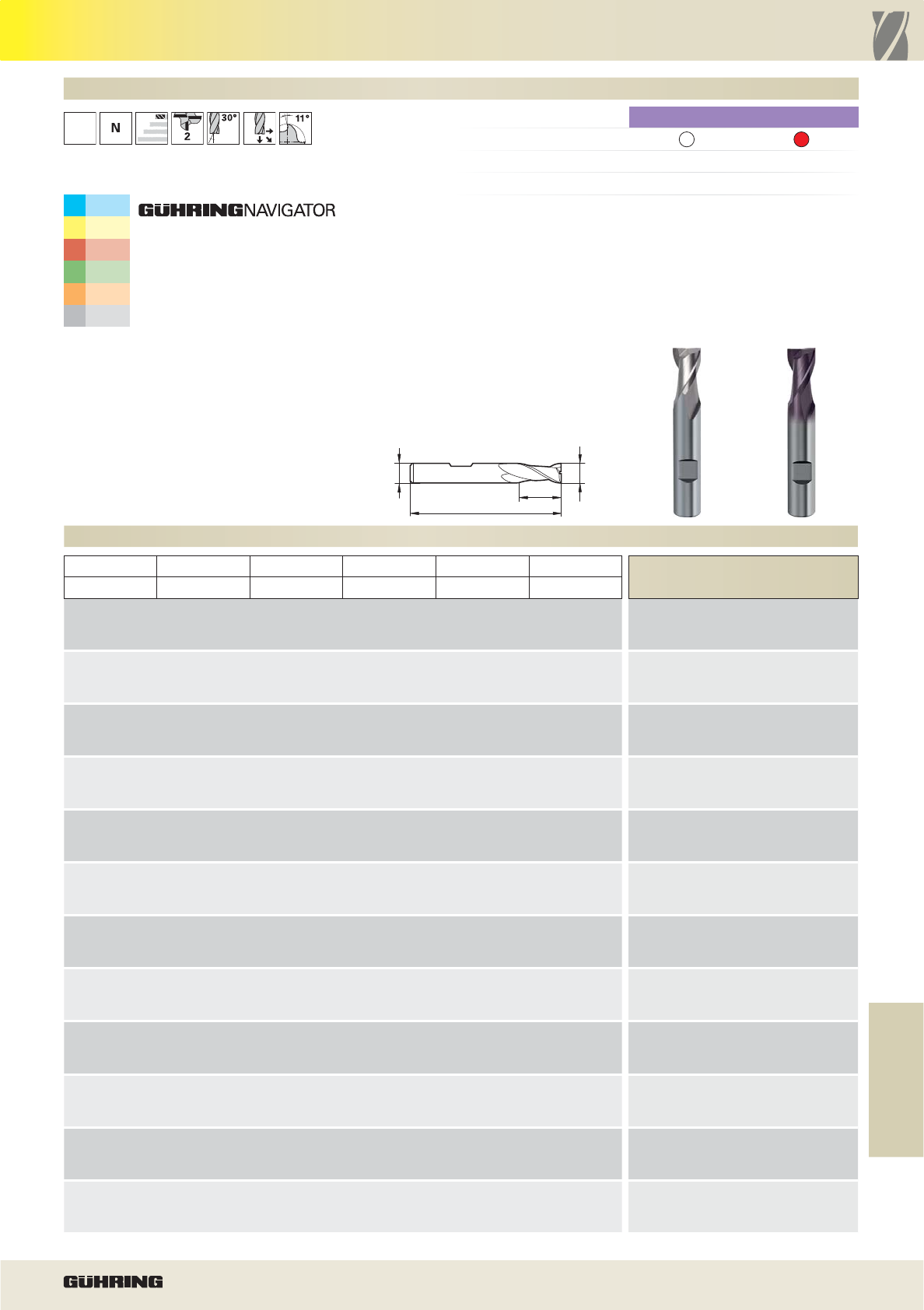

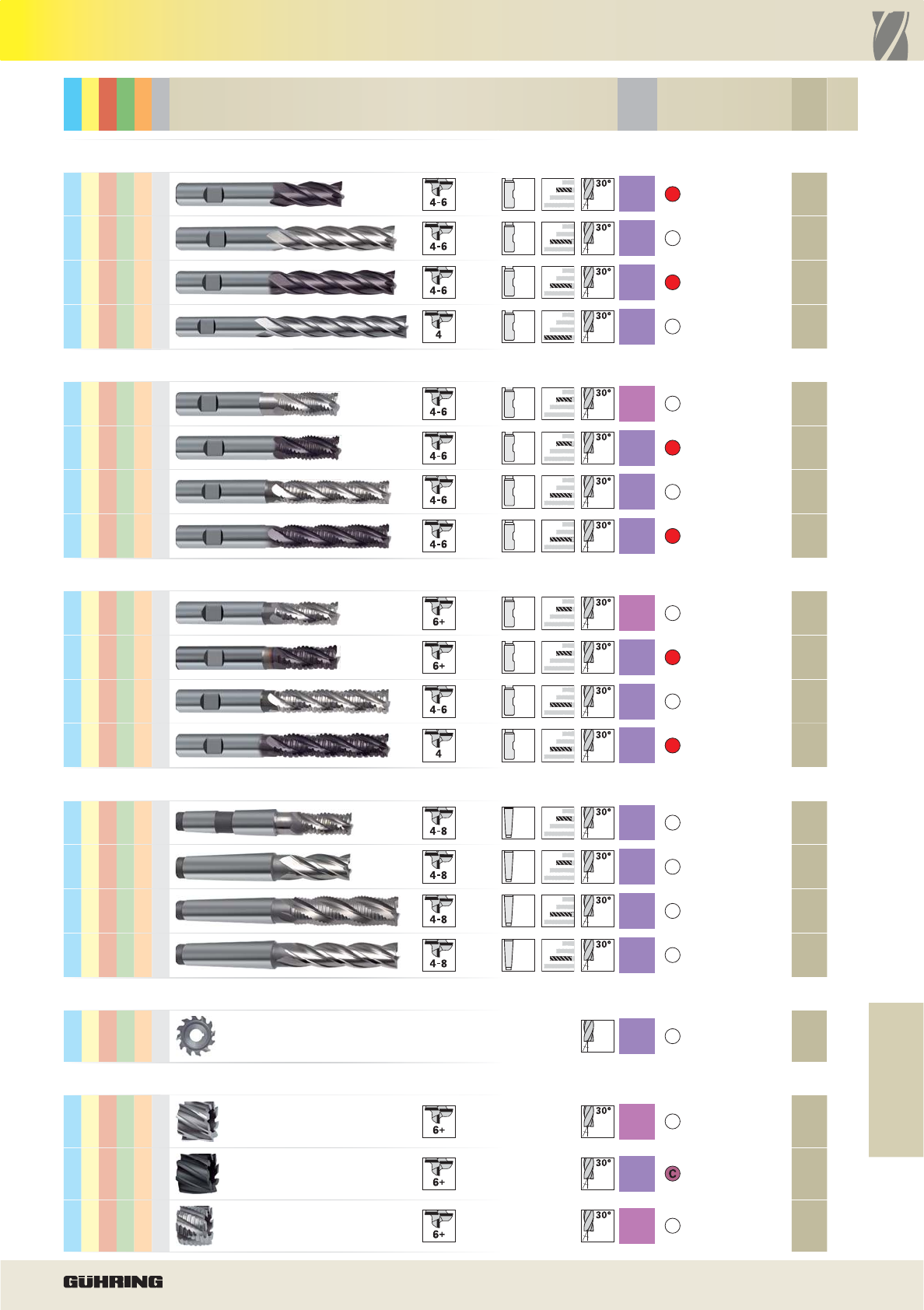

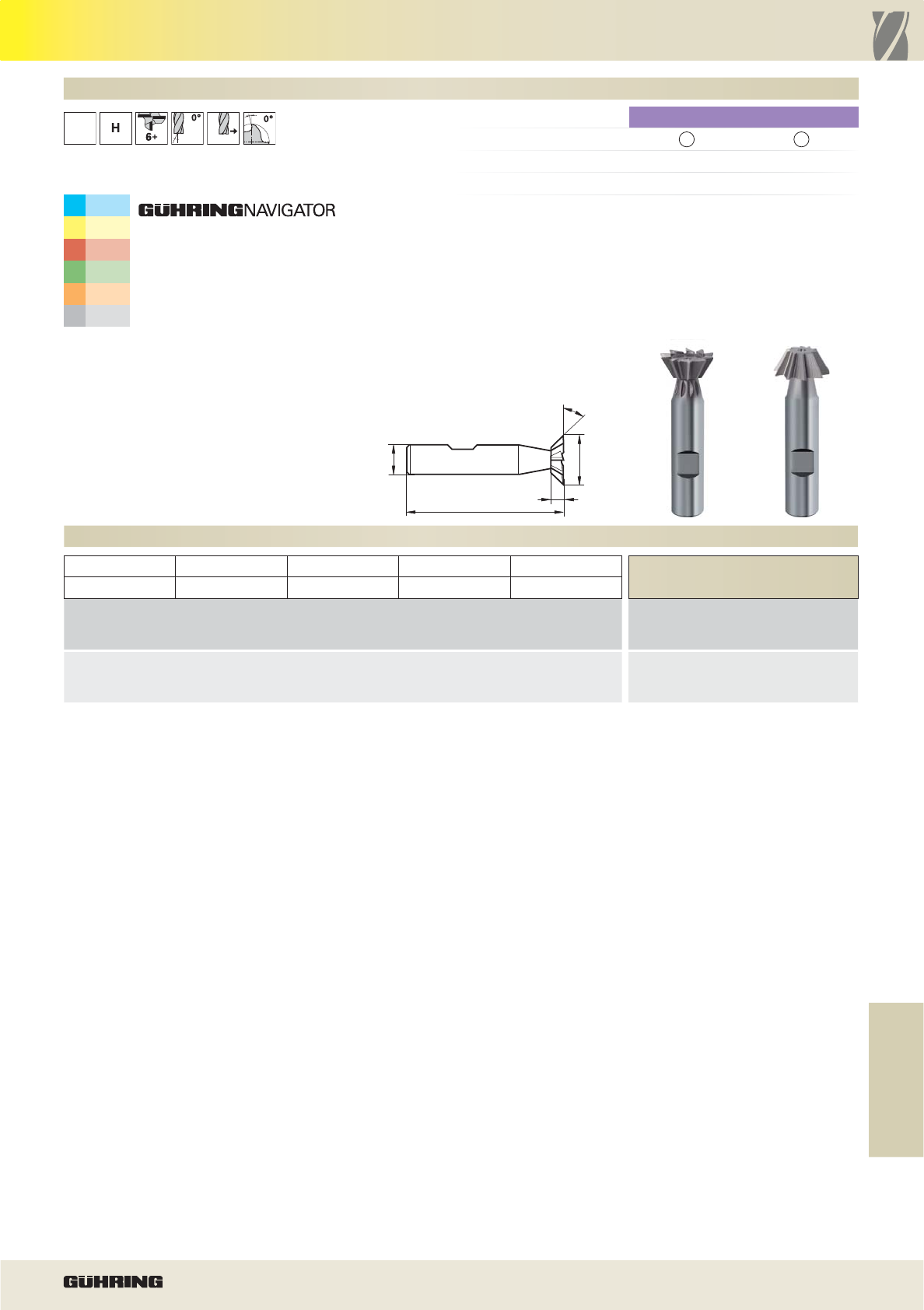

Высокопроизводительные фрезы HSS-E-PM

Универсальные фрезы M42

Стр. 281

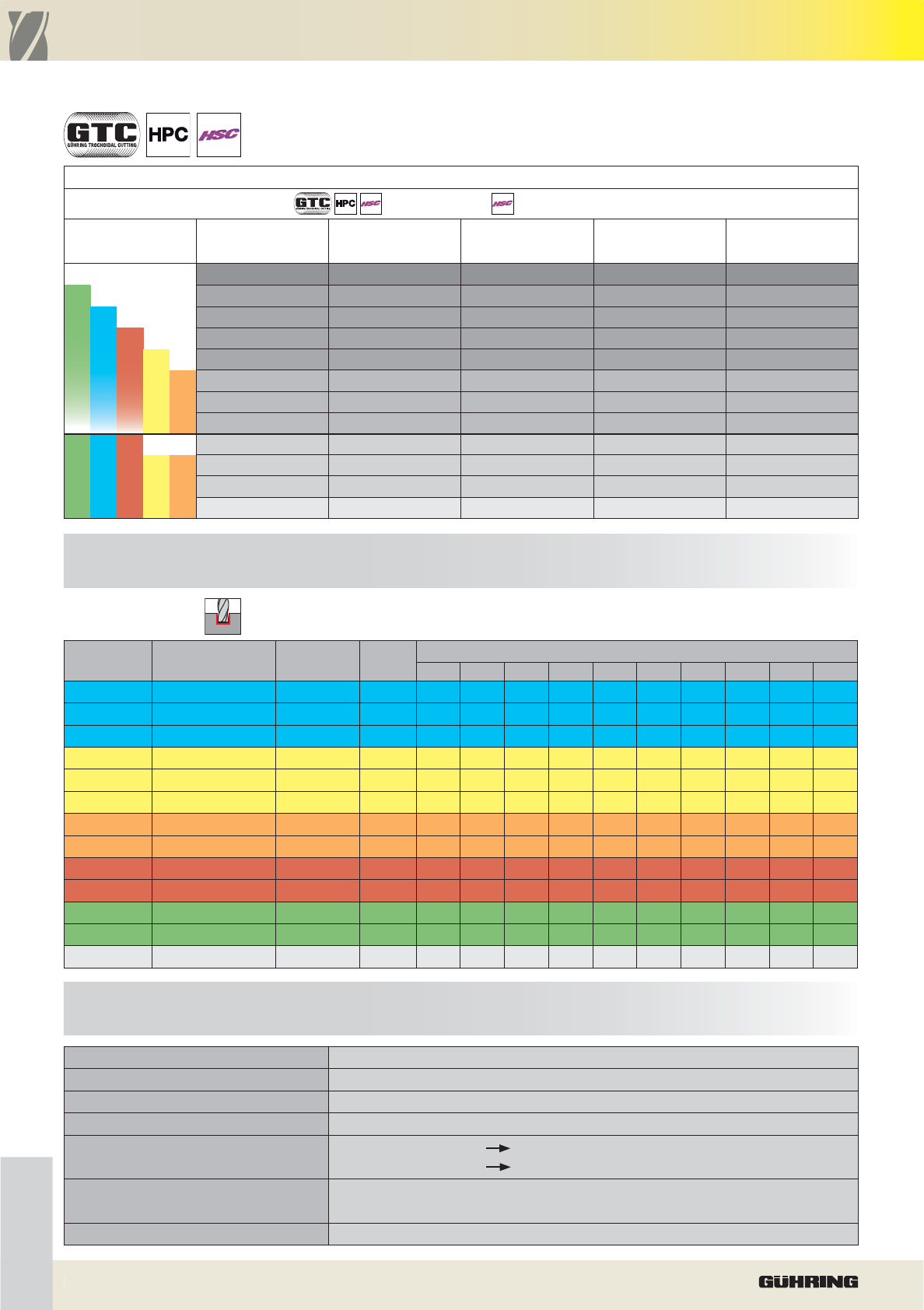

Навигатор параметров резания

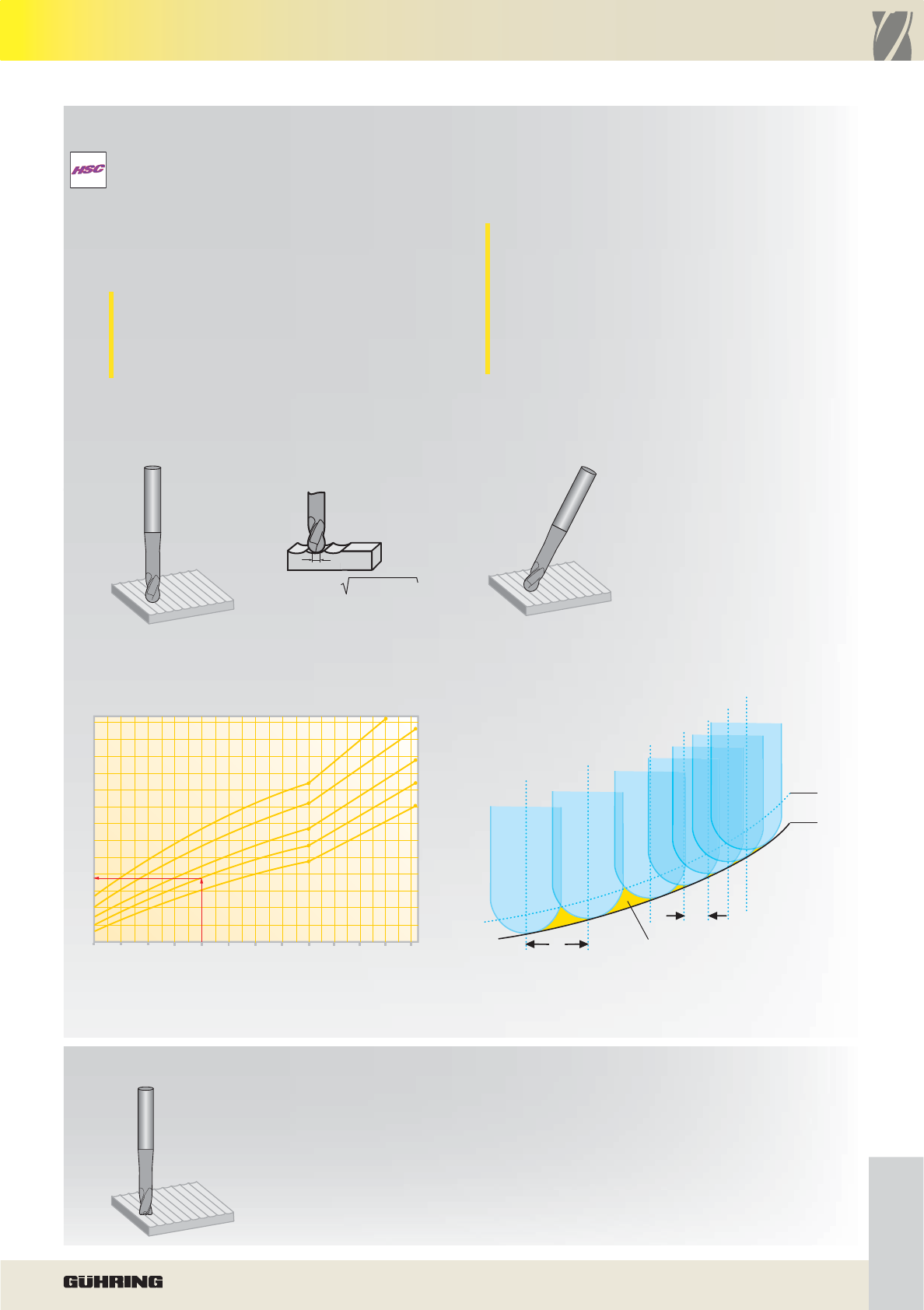

Техническая информация

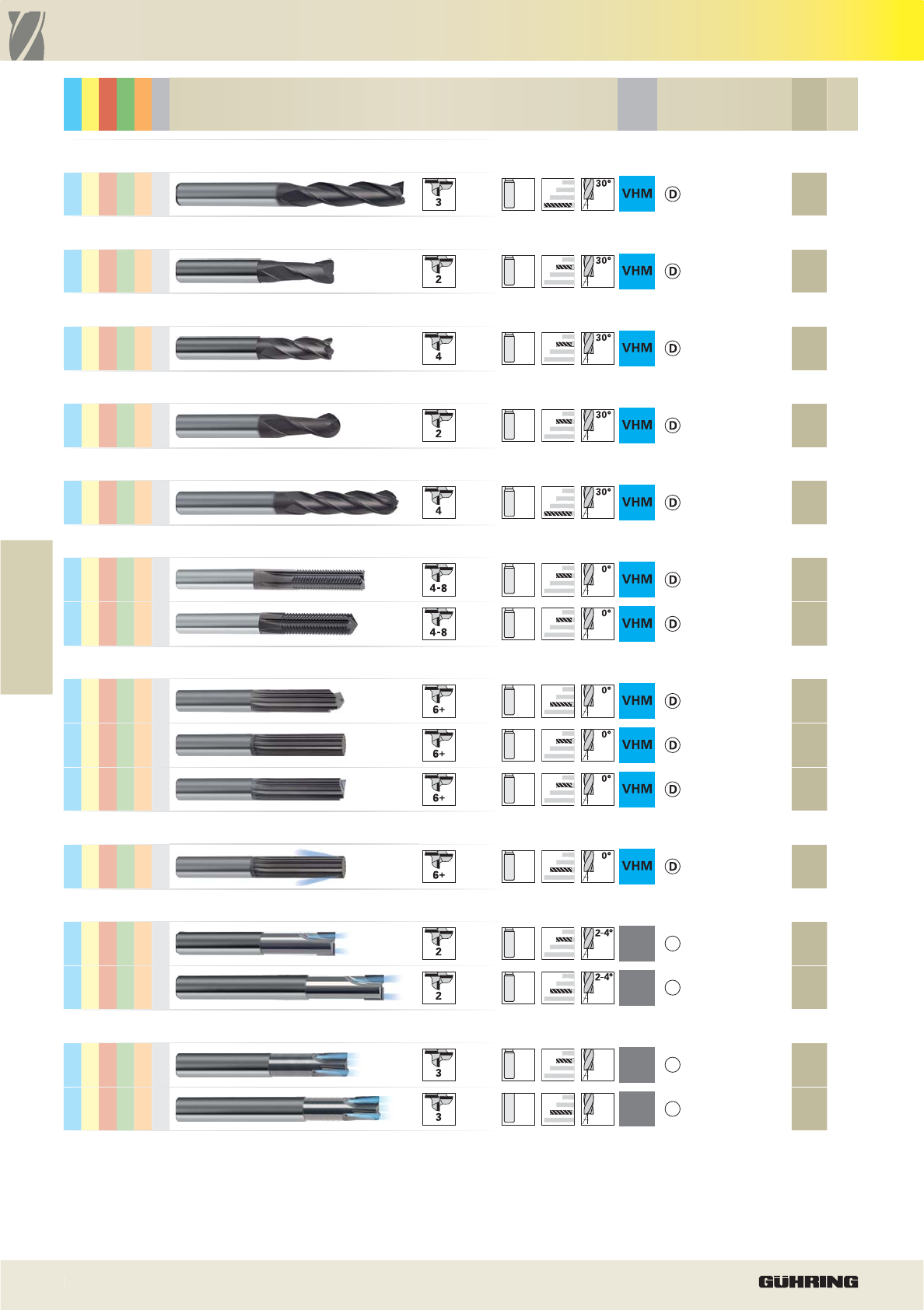

Обзор содержания/Перечень Арт.-№

Стр. 325

VHM Высокопроизводительные фрезы НPC

для нержавеющей стали

для титана и труднообрабатываемых сплавов

Стр. 71

изво

ител

ные

ез

НP

оизво

ител

ные

ез

НP

ые

ре

НP

ые

ре

НP

Примеры применения

Черновая обработка HPC

Обработка без СОТС 16MnCr5 (1.7131)

RF100 U 16 мм; Артикул № 3732 16,0

ae = 4 мм / ap = 30 мм

vc = 280 м/мин

fz = 0,13 мм

vf = 2896 мм/мин

Объём съёма Q = 347 cм3/мин

Фрезерование пазов HPC

Обработка с СОТС 42CrMo4 (1.7225)

RF100 Diver 11,7 мм; Артикул № 6736 11,7

ae = 11,7 мм / ap = 12 мм

vc = 240 м/мин

fz = 0,069 мм

vf = 1800 мм/мин

Объём съёма Q = 252 cм3/мин

СТАЛИ

HPC VHM ФРЕЗЫ

для стали, чугуна и закалённой стали

Сталь, чугун и закалённая

сталь

P PP

PKPK

P P

PHPH

Сталь, чугун и закалённая

сталь

Сталь, чугун и закалённая сталь

no. 1

ae до 0.3xD

Врезание под углом до 45°

Спираль до ap 0.2xD

Примерно, от Ø 8.00 mm

ae до 0.25xD

с GühroJet до ap 2xD

Примерно, от 0.8xD

ae до 0.15xD

до 54 HRC

ae до 0.1xD

до 63 HRC

до 54 HRC

no. 1

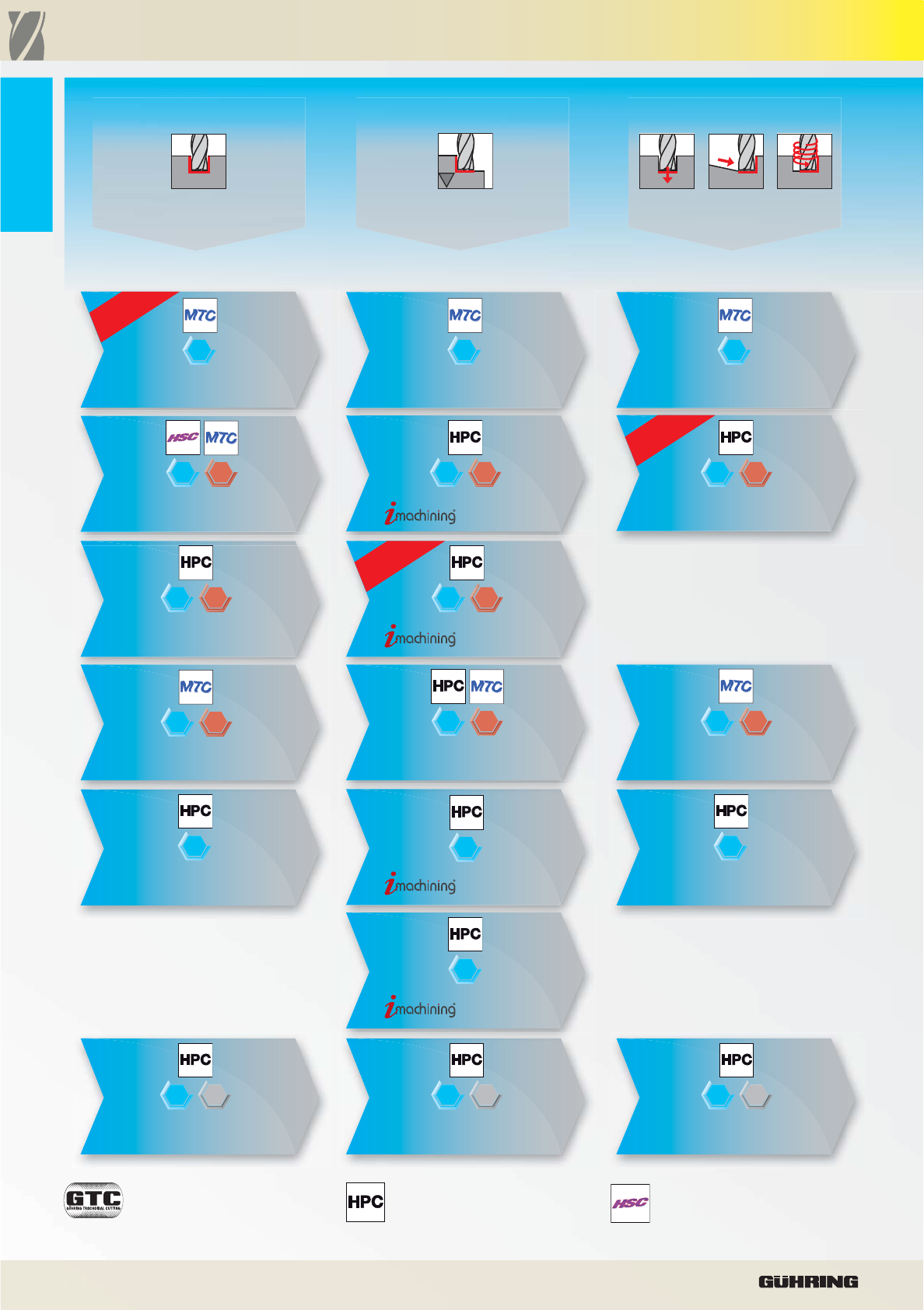

ФРЕЗЕРОВАНИЕ

ПАЗОВ

ЧЕРНОВАЯ

ОБРАБОТКА ВРЕЗАНИЕ

ВЫСОКОЭФФЕКТИВНОЕ РЕЗАНИЕ

ДЛЯ МАКСИМАЛЬНЫХ ОБЪЁМОВ СЪЁМА;

СТАБИЛЬНЫЕ УСЛОВИЯ, ВЫСОКАЯ

ПРОИЗВОДИТЕЛЬНОСТЬ, ХОРОШЕЕ

ОХЛАЖДЕНИЕ, КОРОТКИЙ ВЫЛЕТ

ВЫСОКОСКОРОСТНОЕ РЕЗАНИЕ

ПРИ ВЫСОКИХ ОБОРОТАХ/ ВЫСОКОЙ

ПОДАЧЕ; ОГРАНИЧЕННАЯ МОЩНОСТЬ,

НЕБОЛЬШАЯ ПОДАЧА

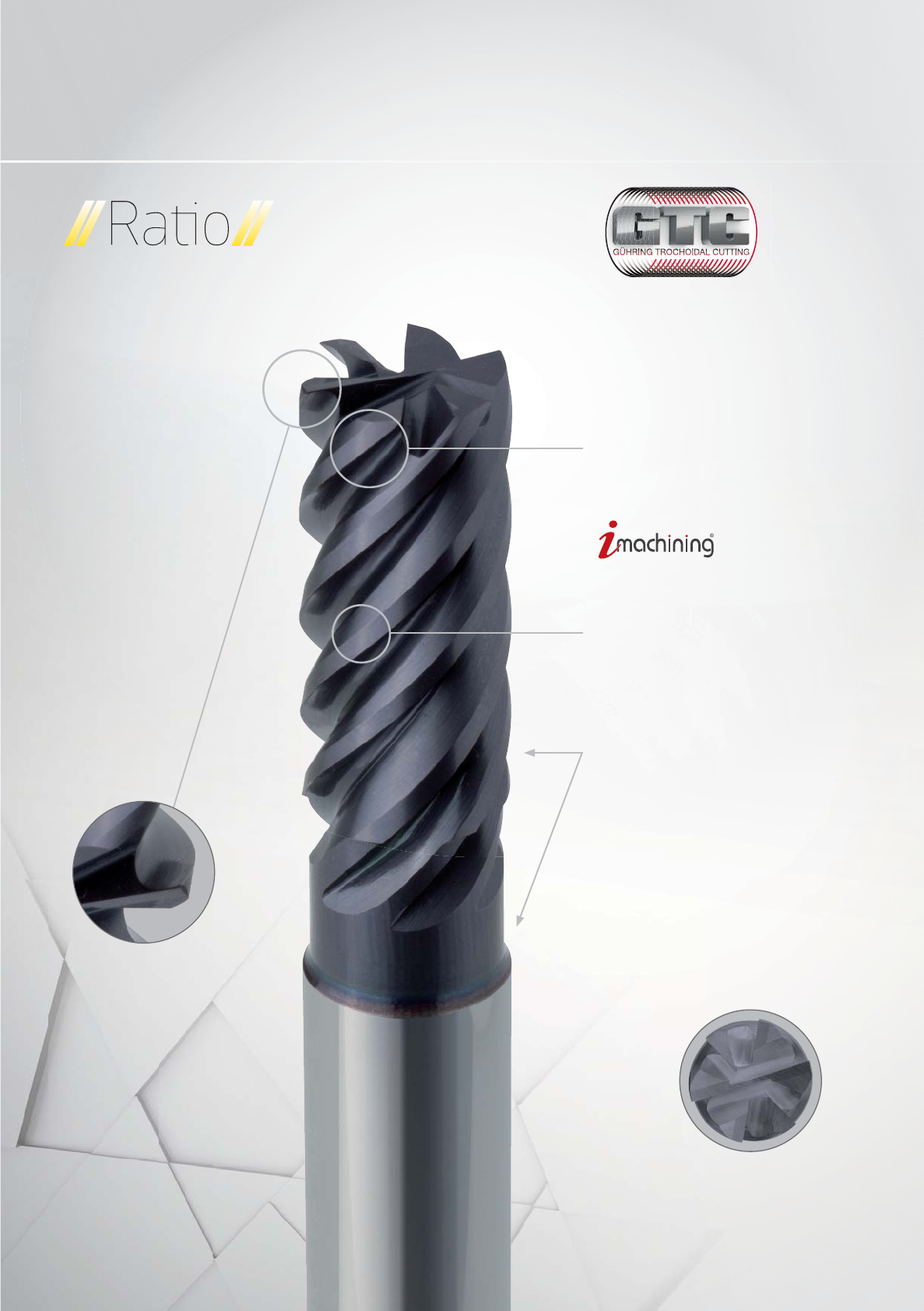

GÜHRING TROCHOIDAL CUTTING

ДИНАМИЧНОЕ/ТРОХОИДАЛЬНОЕ

ФРЕЗЕРОВАНИЕ

Сталь, чугун и закалённая

сталь

до 63 HRC

no. 1

RF 100 U / GH100 U Z=3

Арт.-№ 3891 со стр. 16

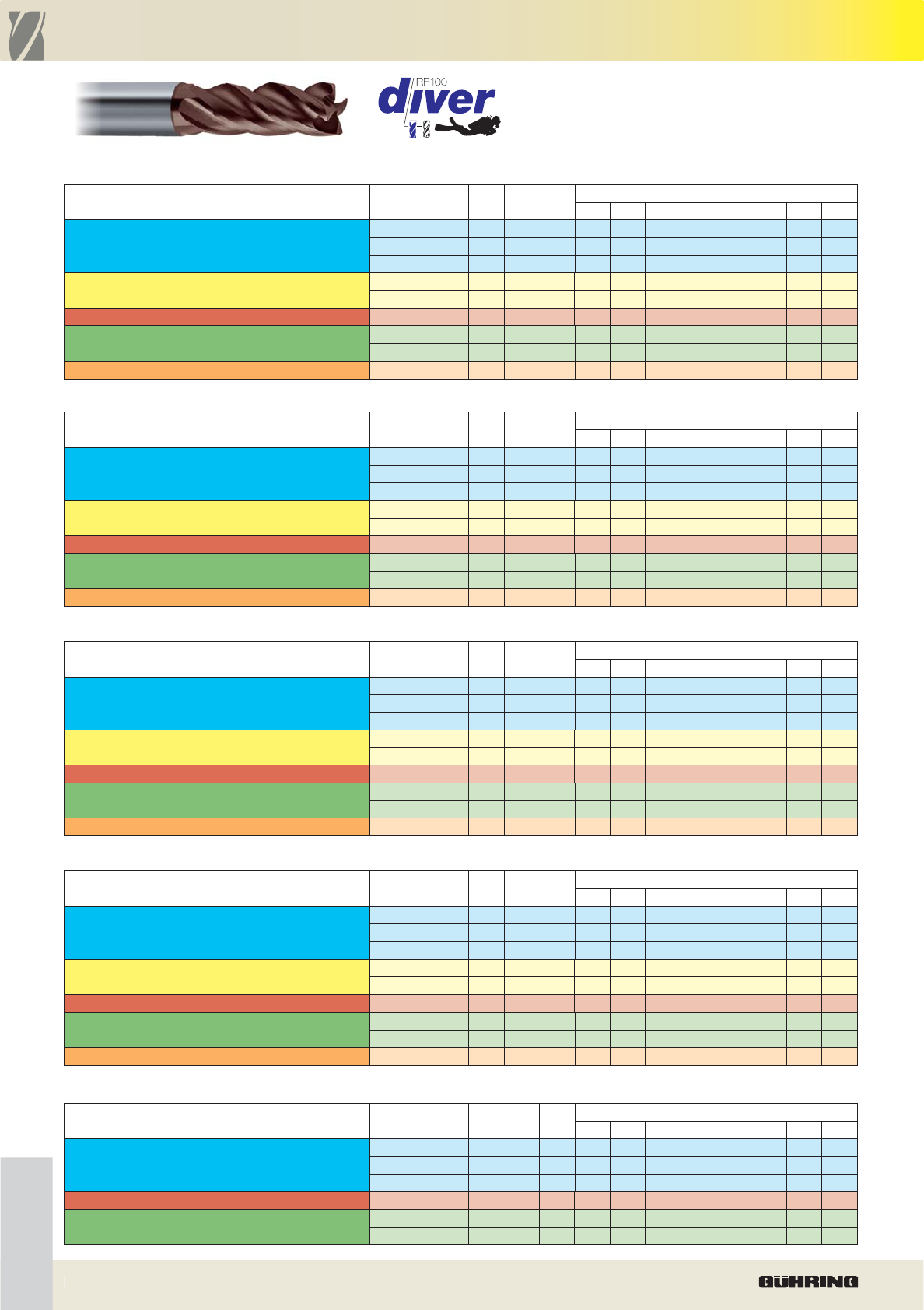

RF 100 Diver / RF 100 F

Арт.-№ 6737 со стр. 26

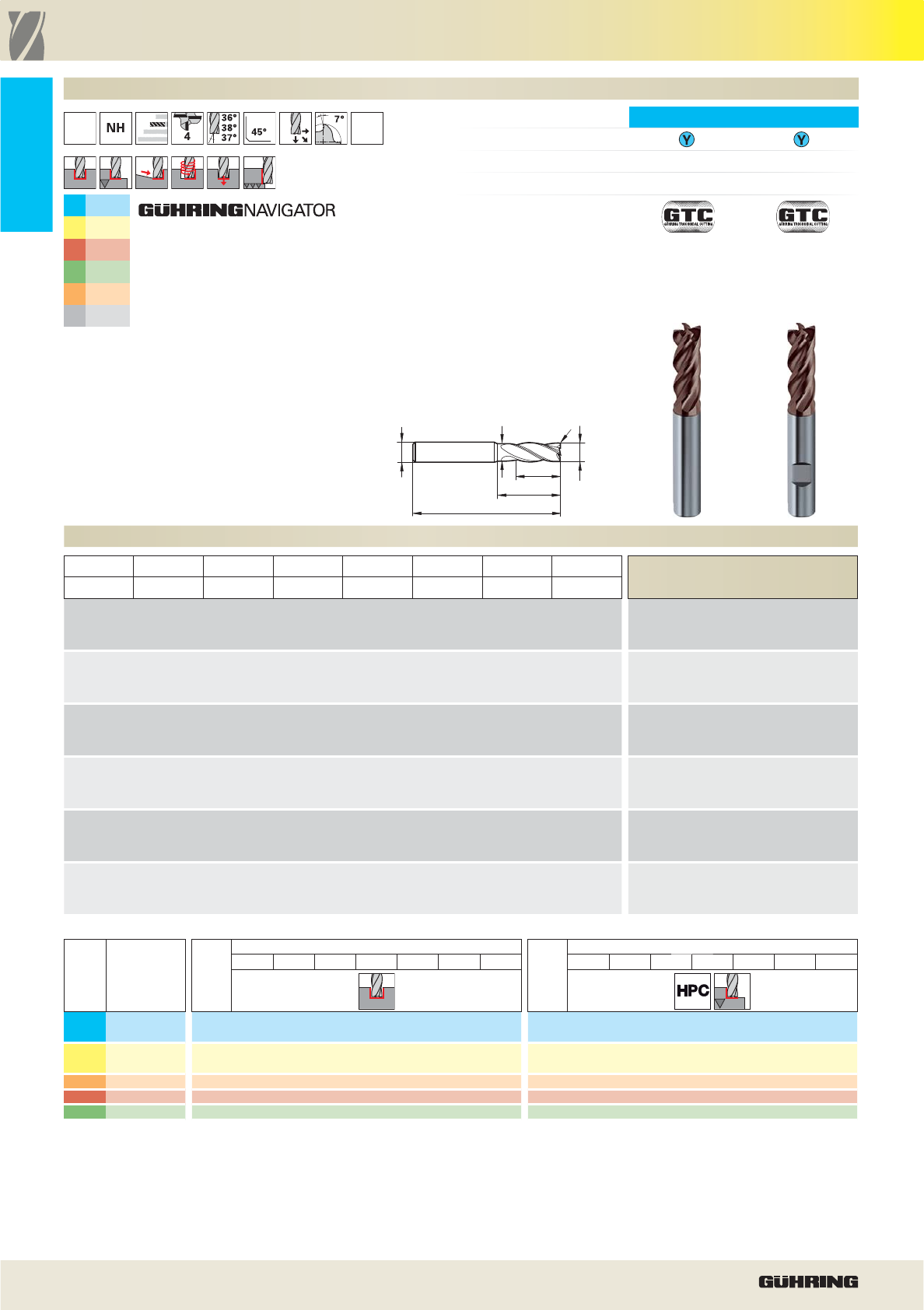

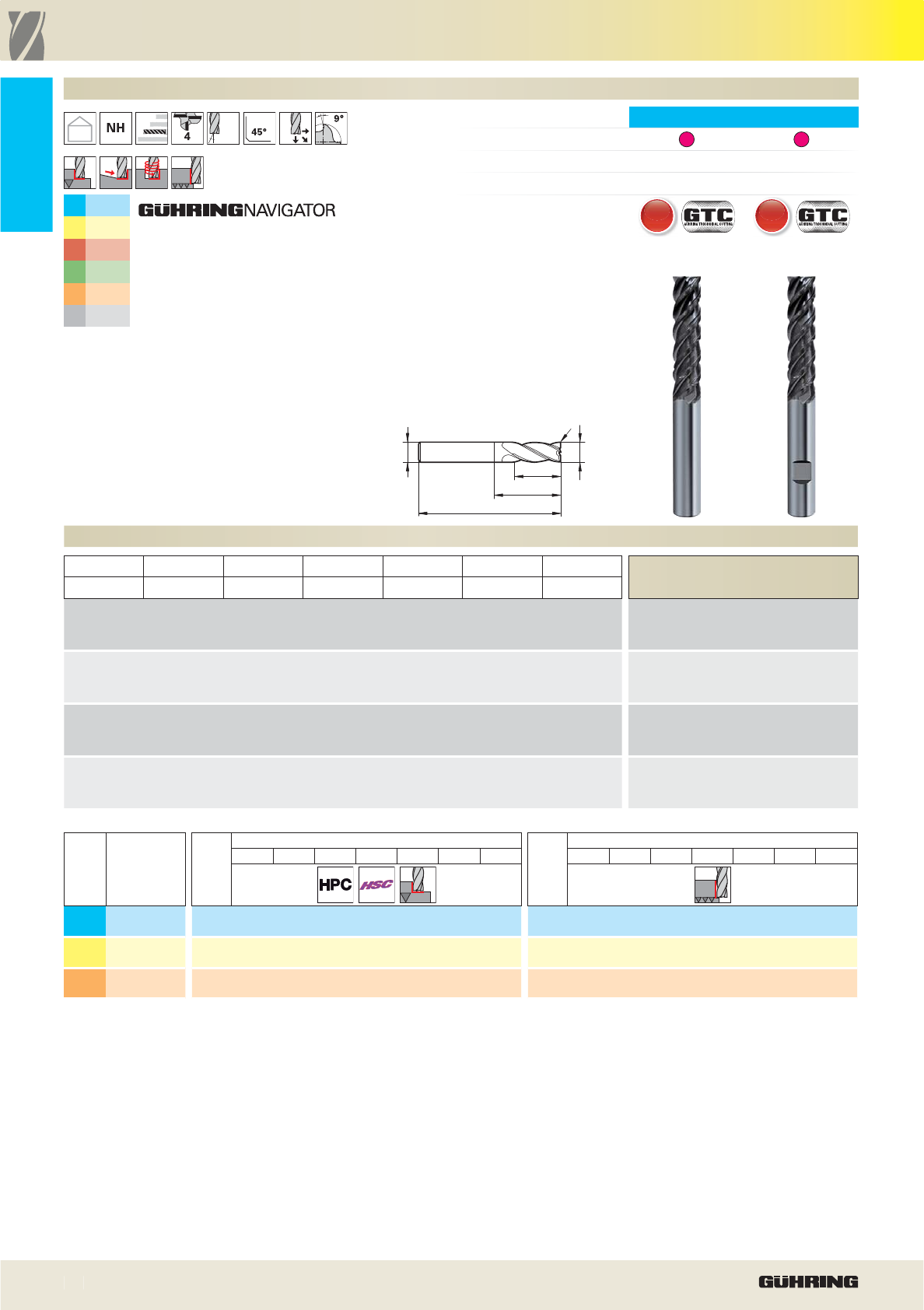

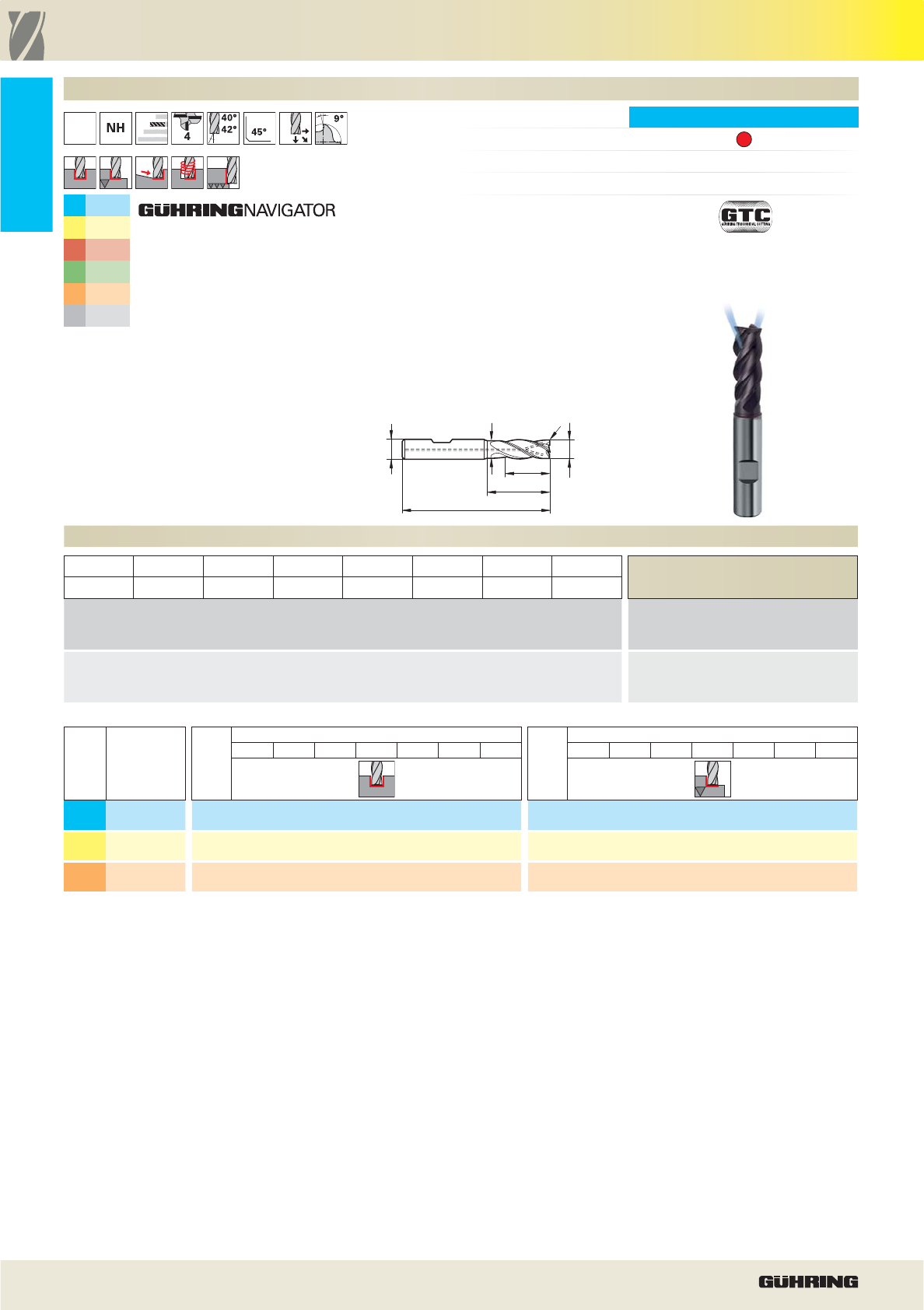

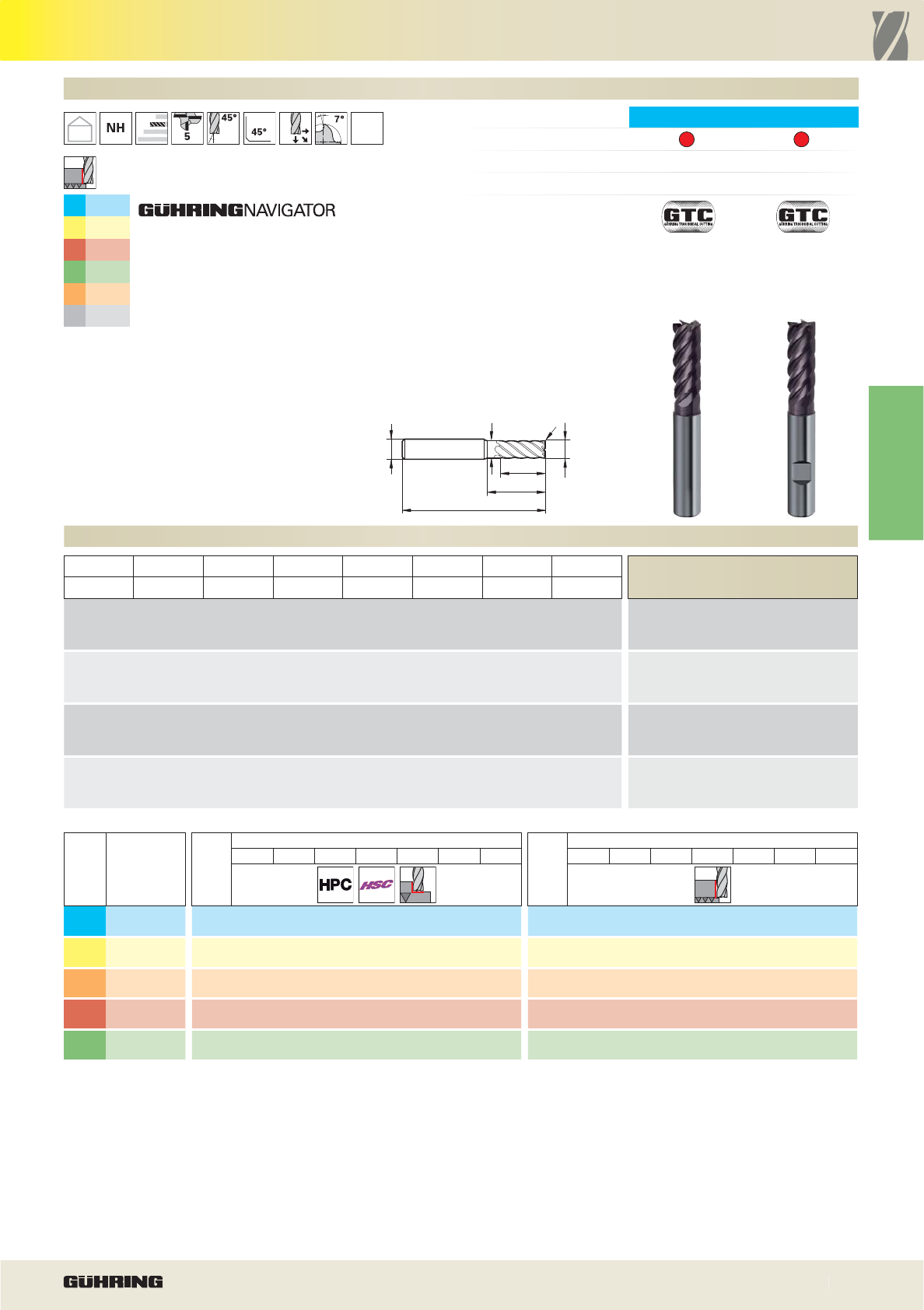

RF 100 U Z=4 / Raptor

Арт.-№ 3732/6726 со стр. 35

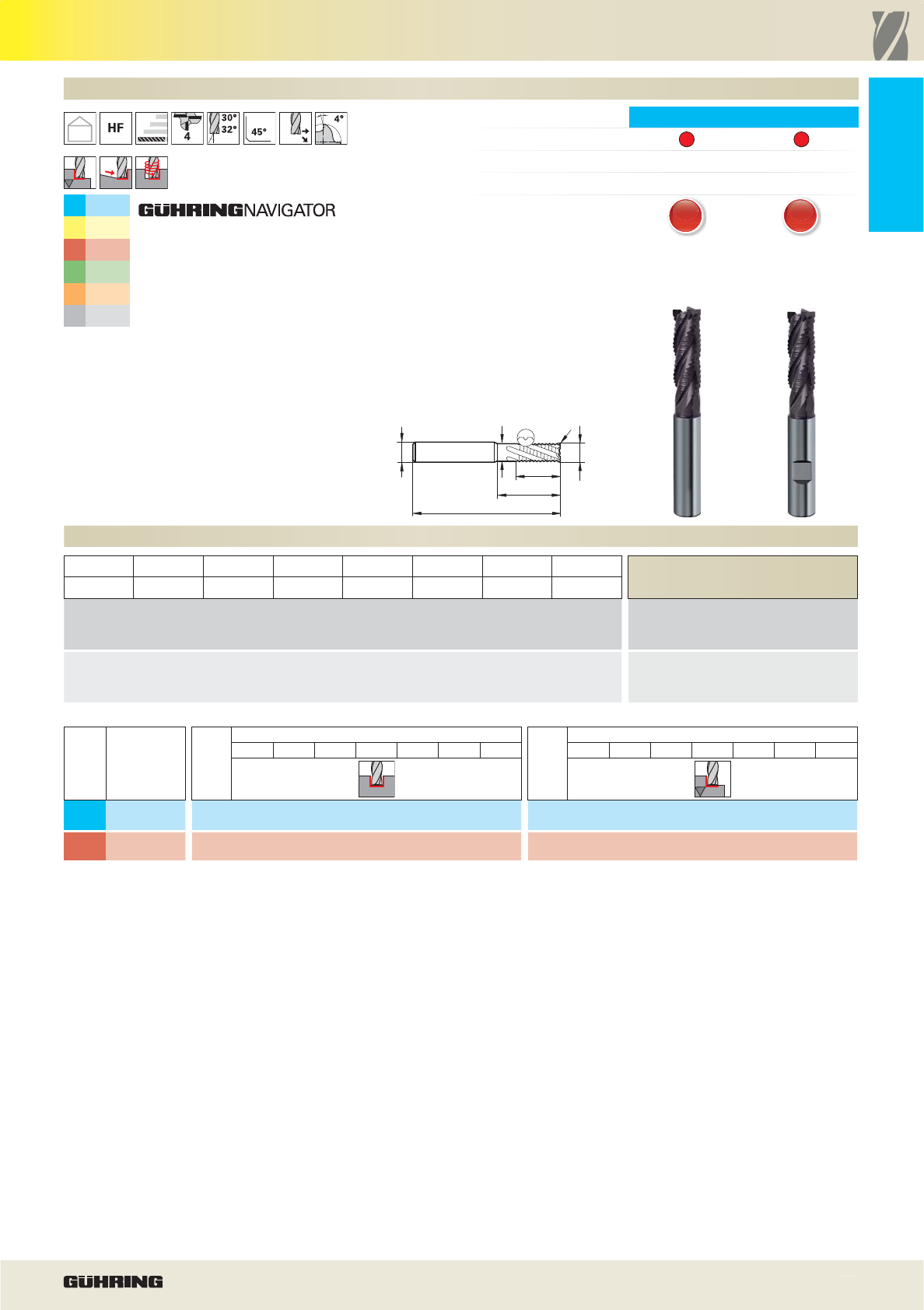

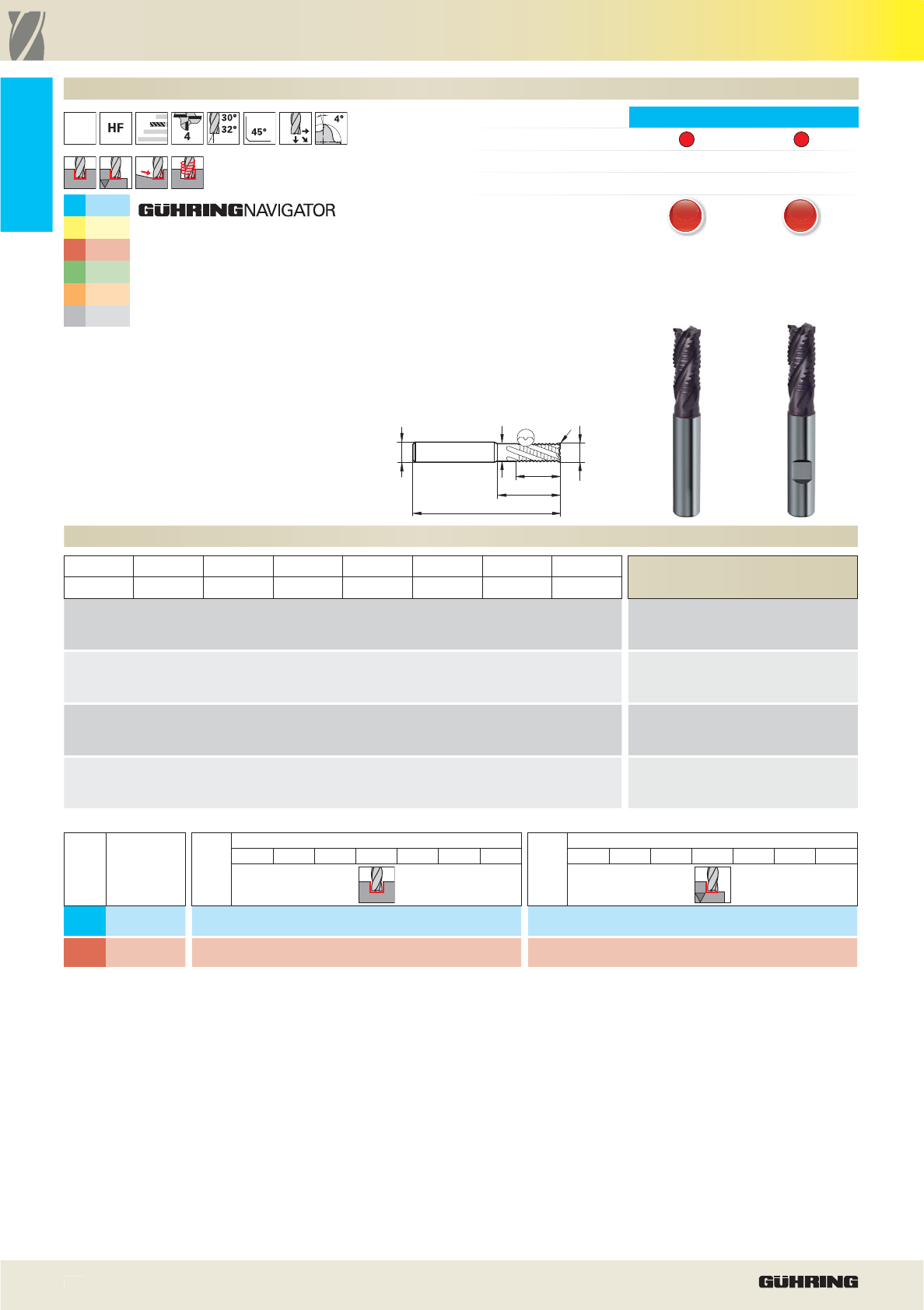

RF 100 U HF / RS 100 U

Арт.-№ 6881 со стр. 44

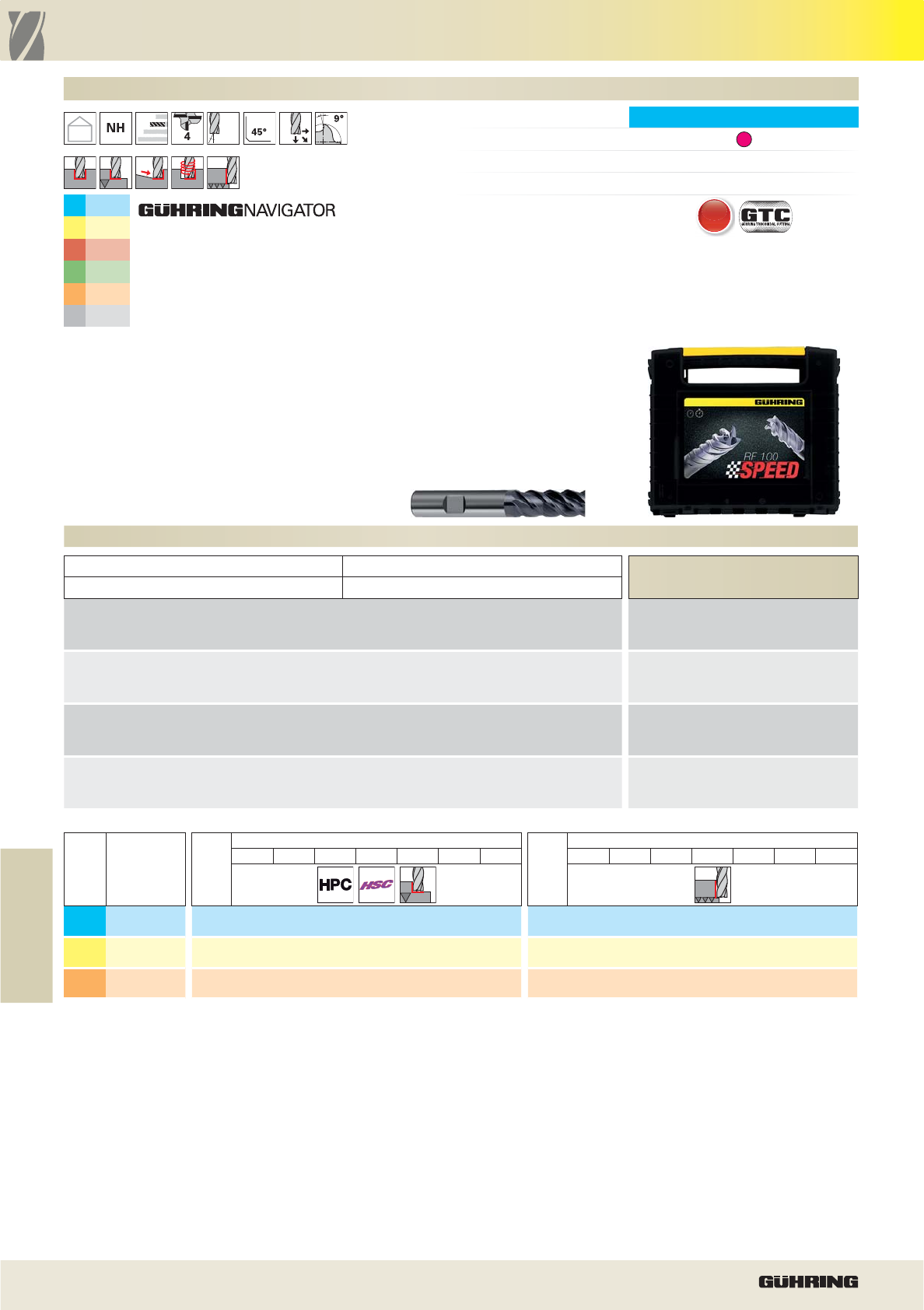

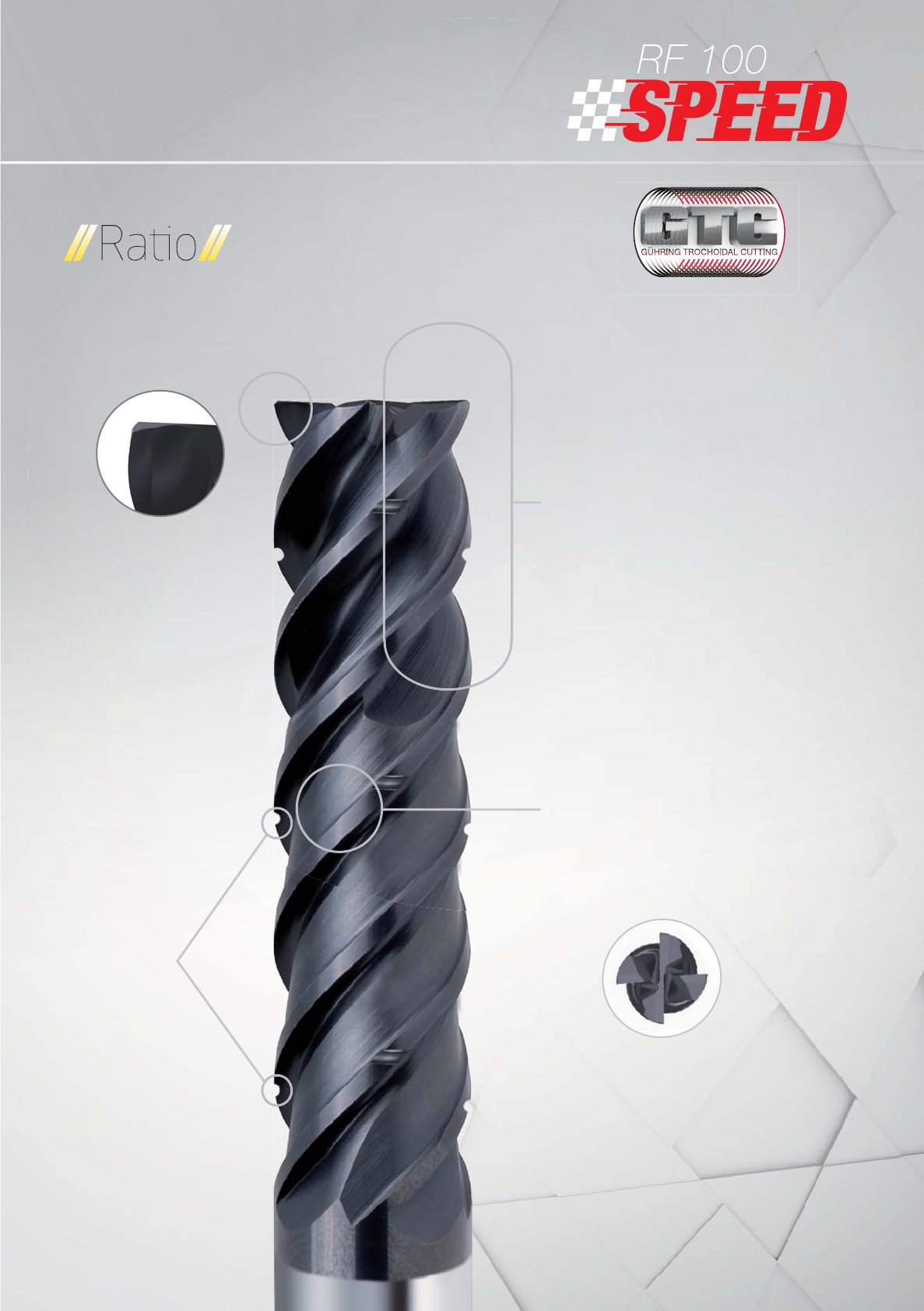

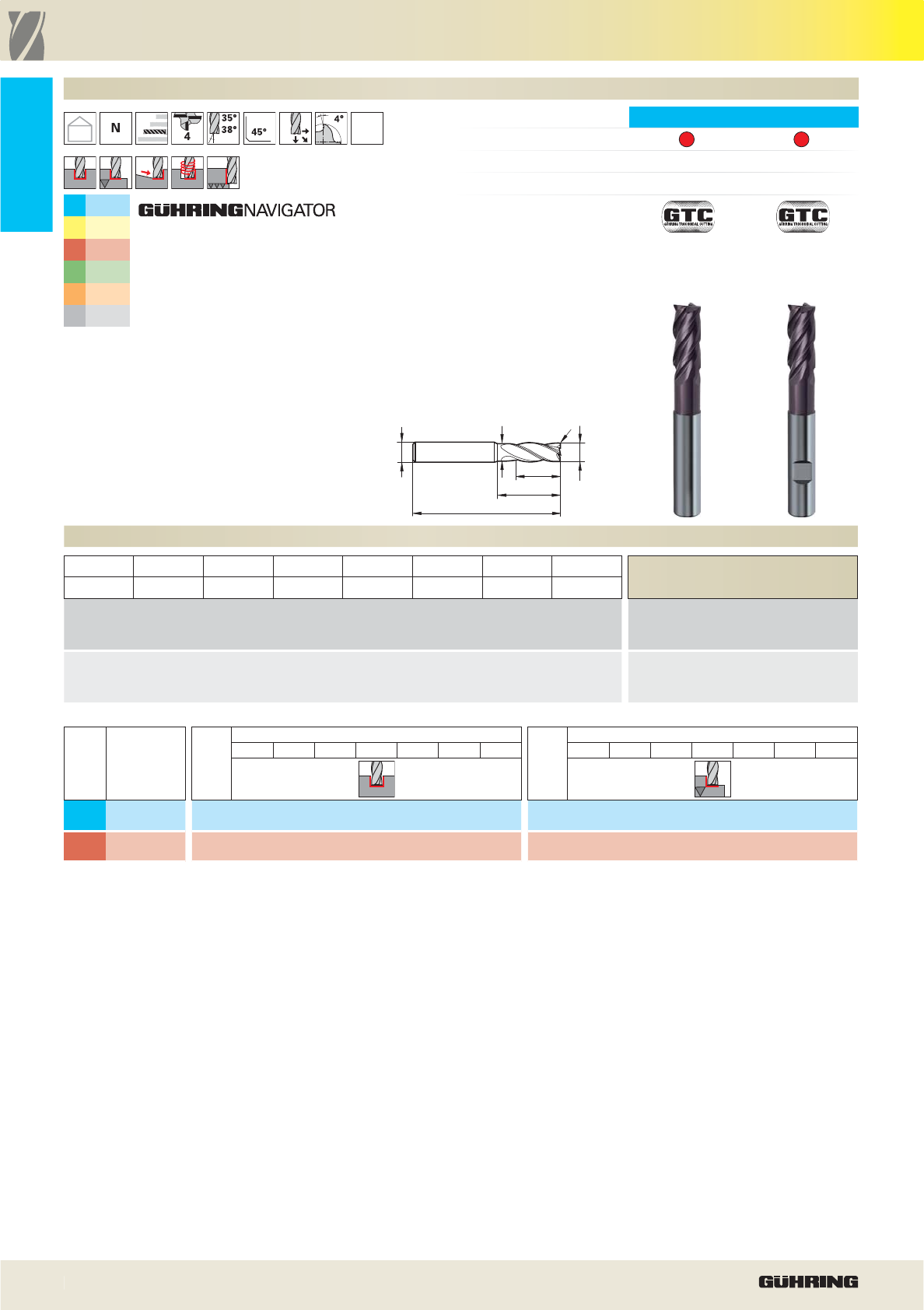

RF100 Speed

Арт.-№ 6765/6766 со стр. 31

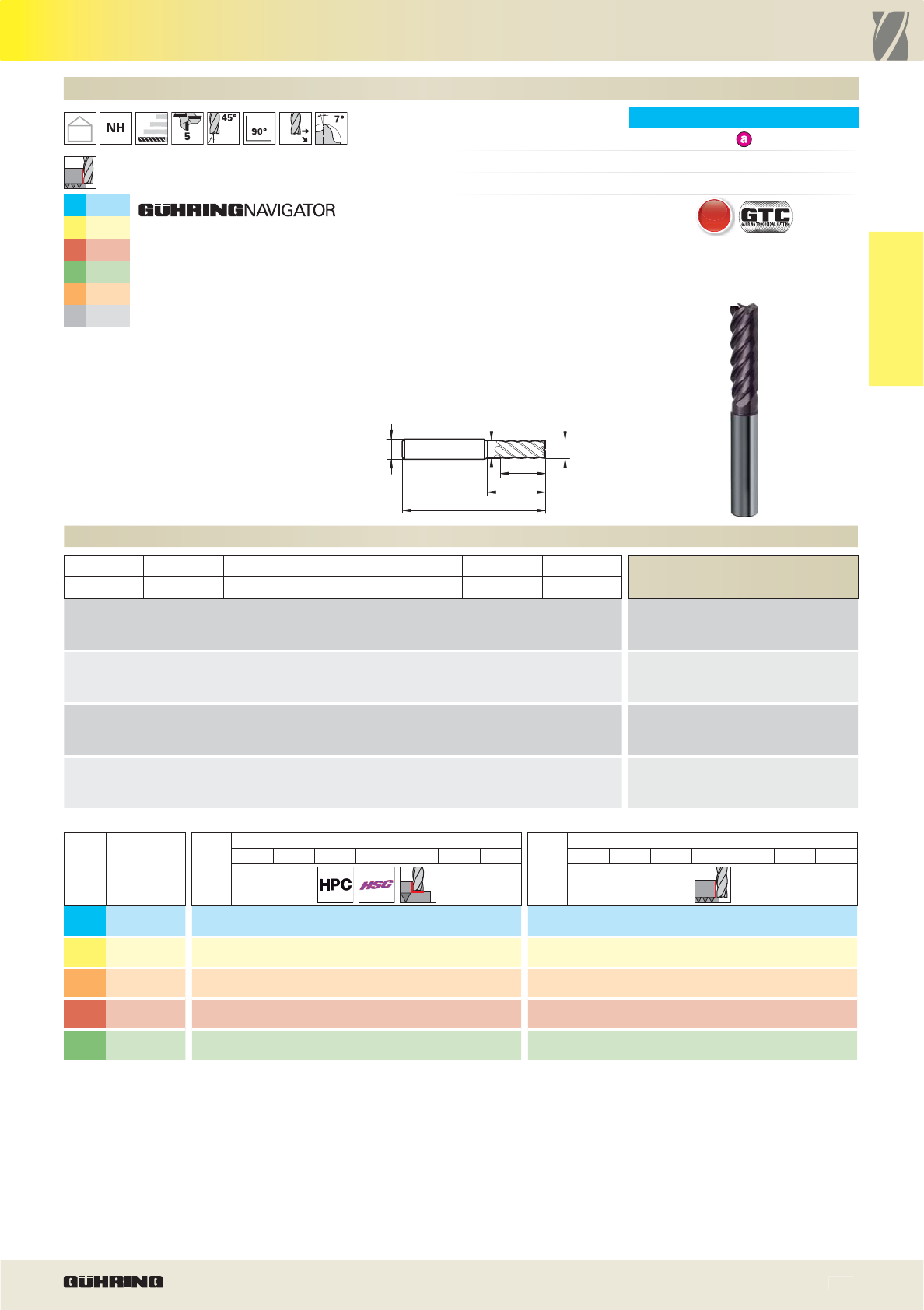

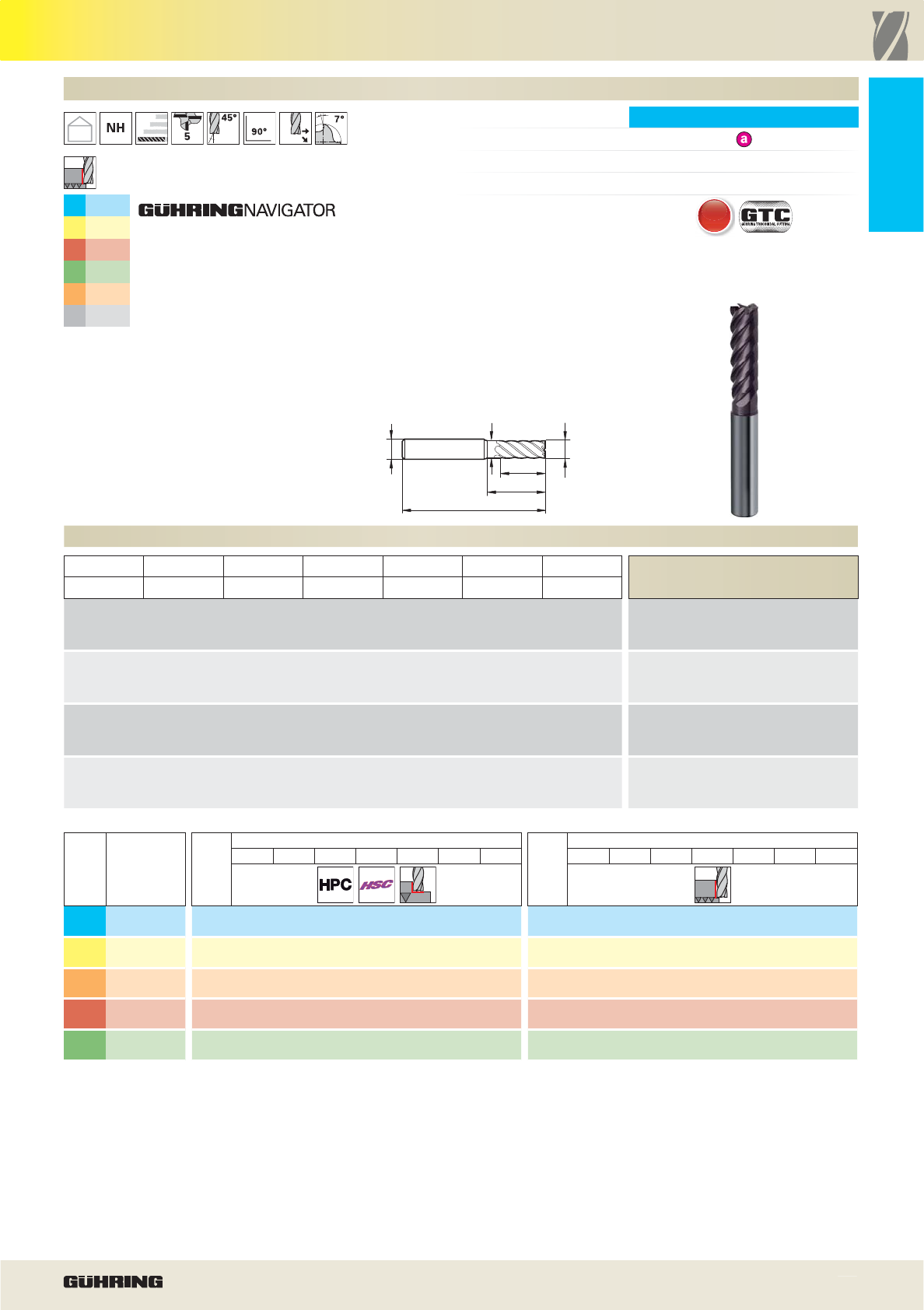

RF 100 SF

Арт.-№ 6709/3631 from p. 52

RF 100 H / GF300 T

Арт.-№ 3895 со стр. 61

no. 1

Прочие

копировальные

фрезы

со стр. 171

СТАЛЬ

ОТЛИВКИ

ЗАКАЛЁННАЯ СТАЛЬ

ЧИСТОВАЯ

ОБРАБОТКА КОПИРОВАНИЕ

ФРЕЗЕРНО-ТОКАРНЫЙ ЦЕНТР

С ПРИВОДНЫМ ИНСТРУМЕНТОМ: НЕСТАБИЛЬНЫЕ

УСЛОВИЯ, НИЗКАЯ МОЩНОСТЬ ПРИВОДА, ВЫЛЕТ ОТ

СРЕДНЕГО ДО БОЛЬШОГО, СРЕДНЕЕ ОХЛАЖДЕНИЕ

ИДЕАЛЬНЫЙ

ИНСТРУМЕНТ

ПОЯСНЕНИЯ

ДЛЯ БЫСТРОГО ПОИСКА

СМ. СТР. 6-7

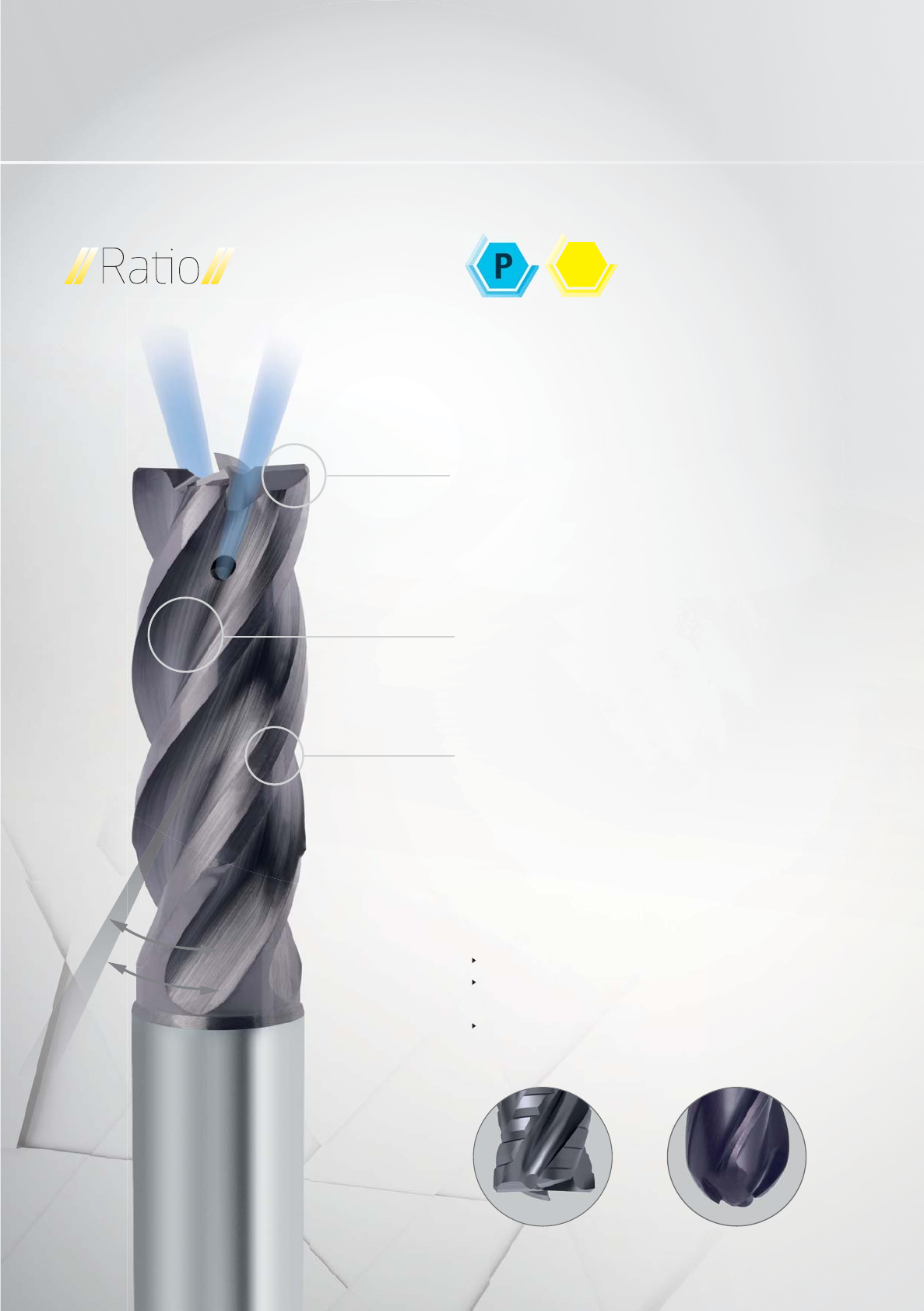

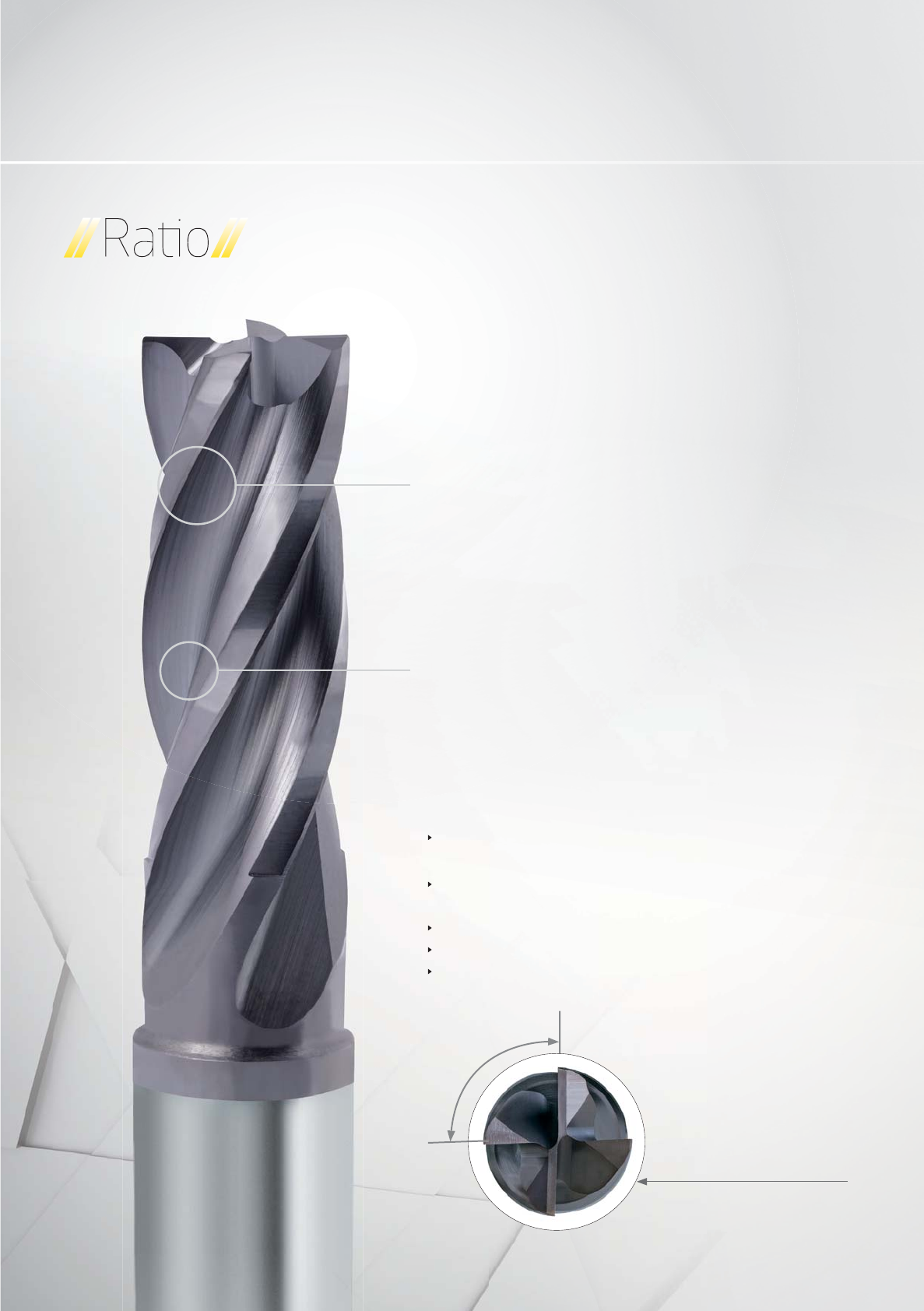

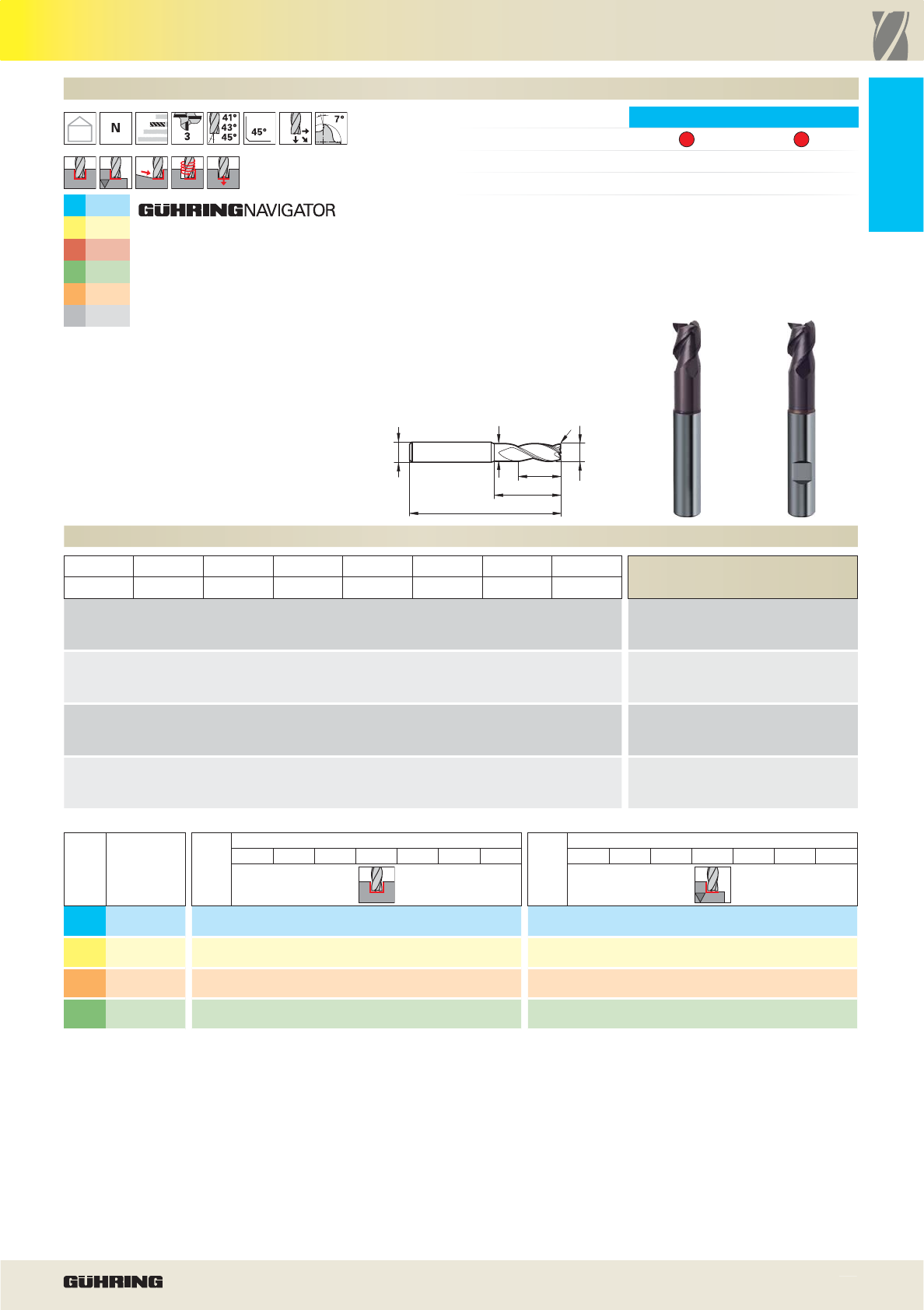

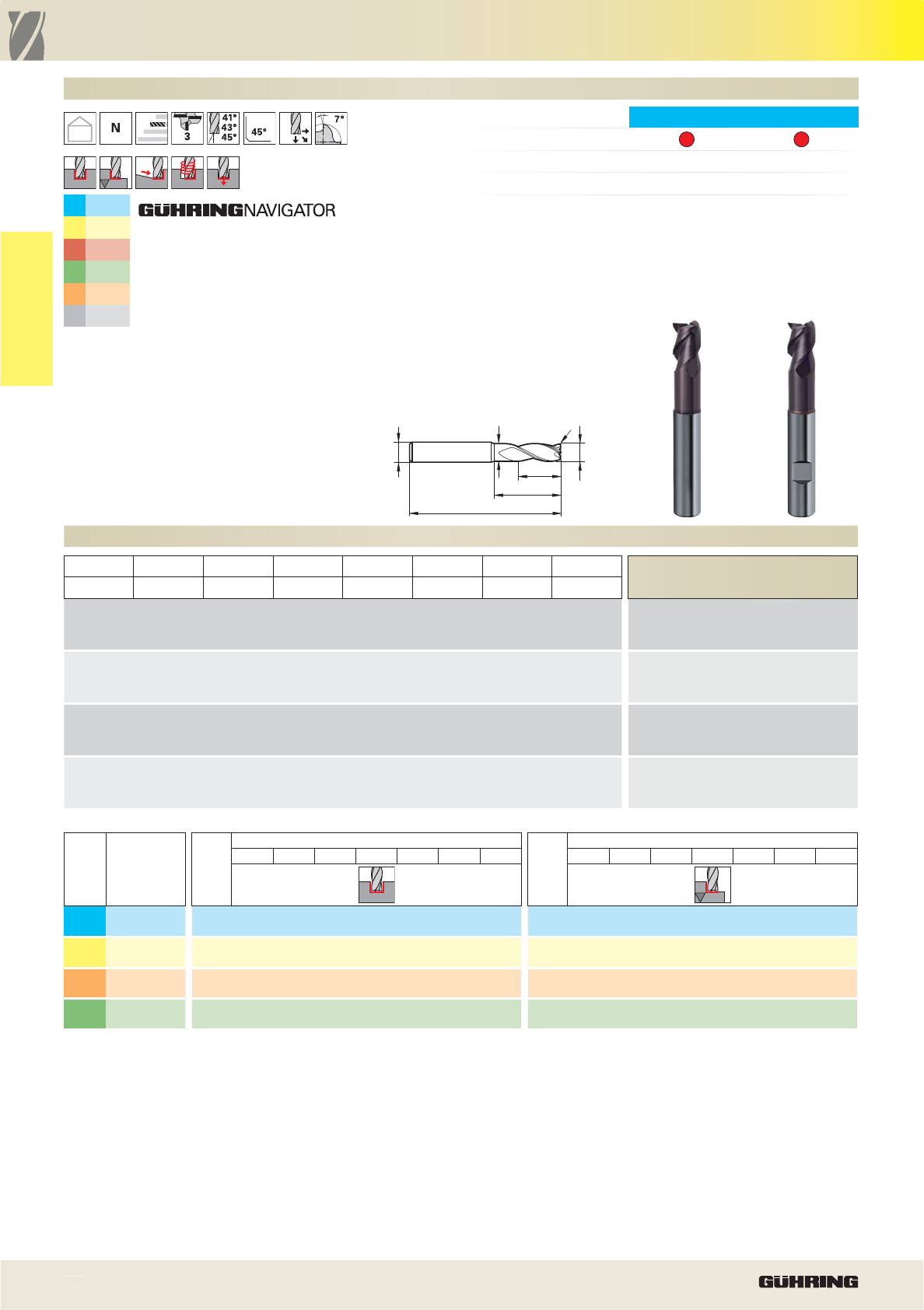

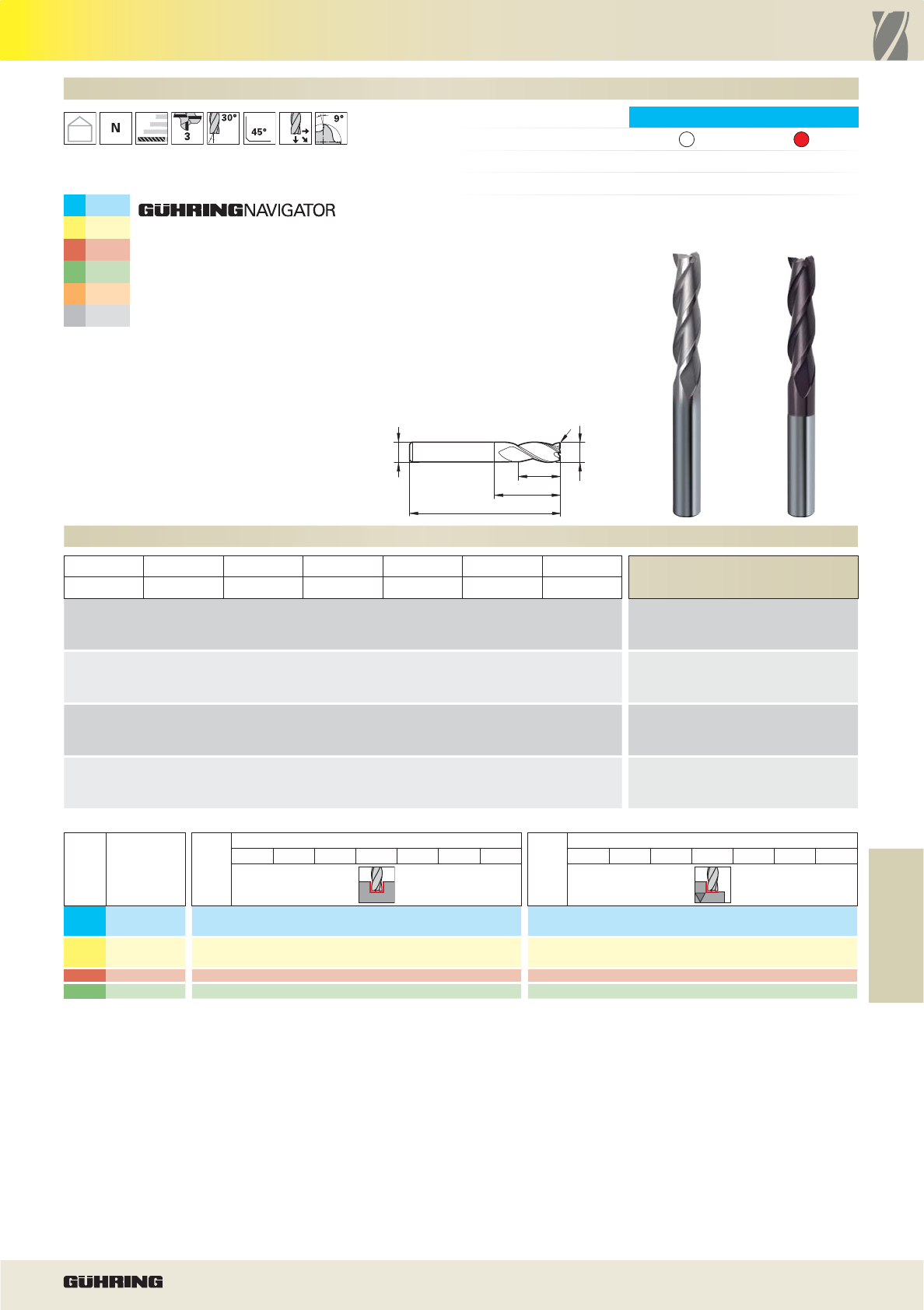

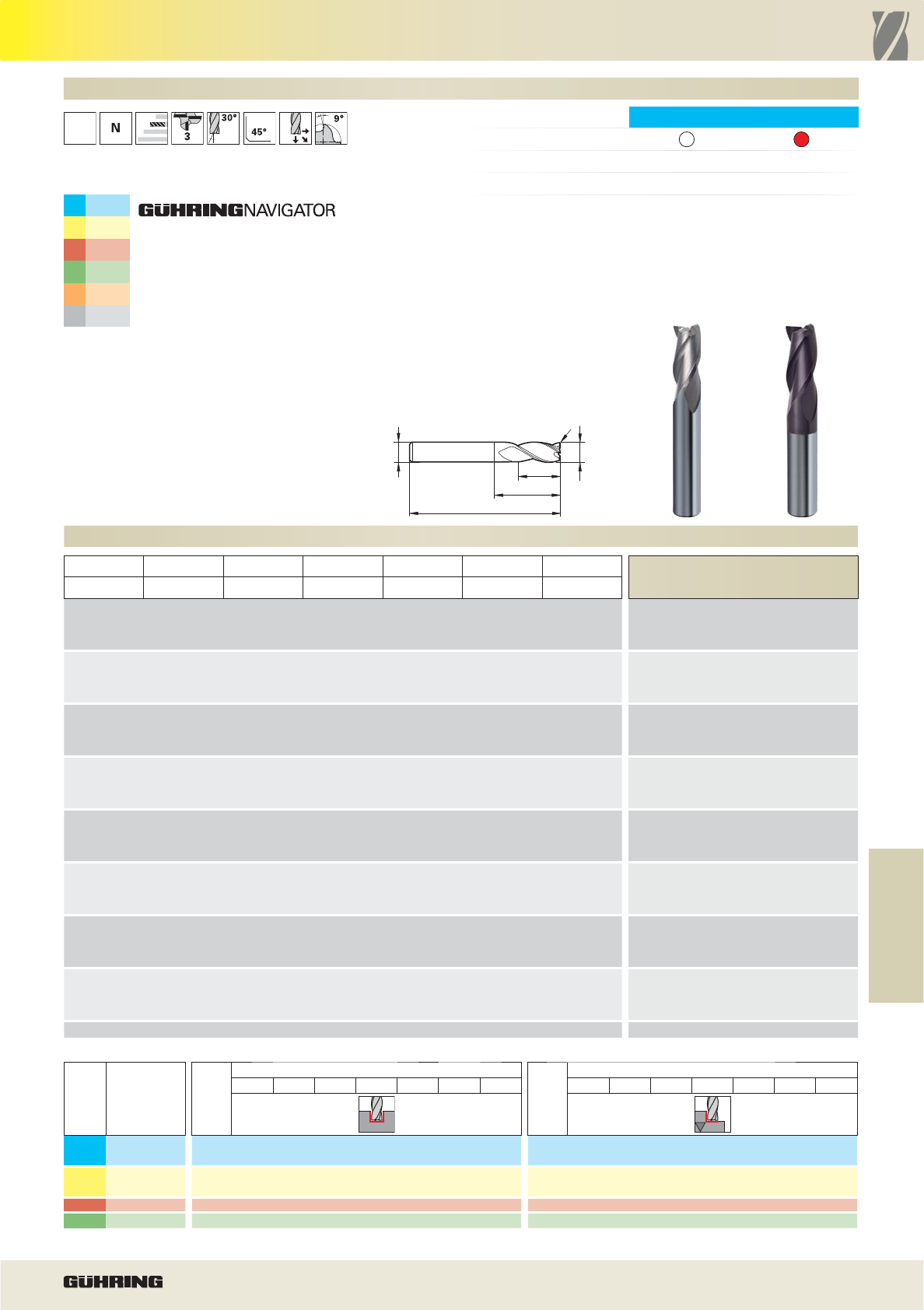

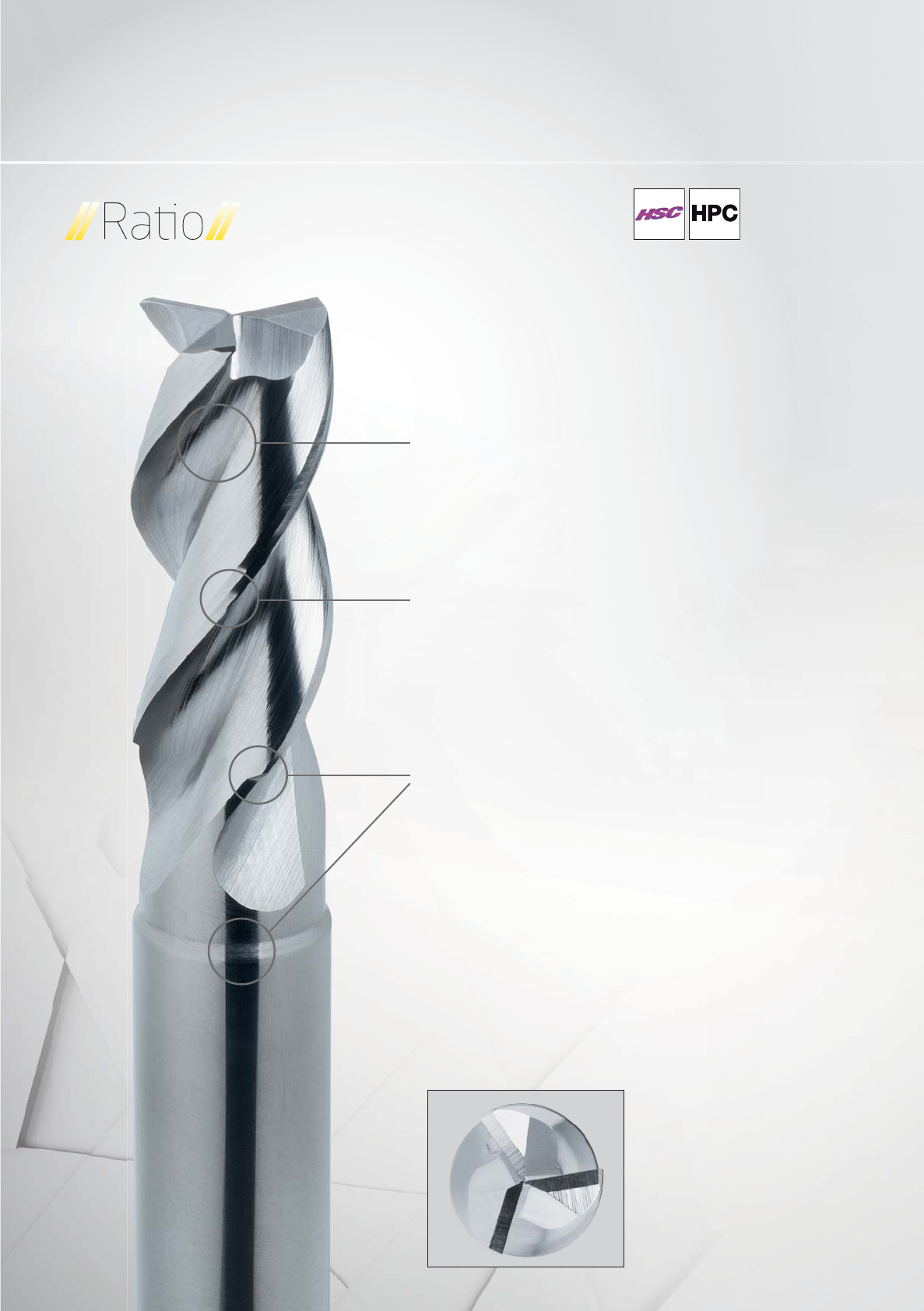

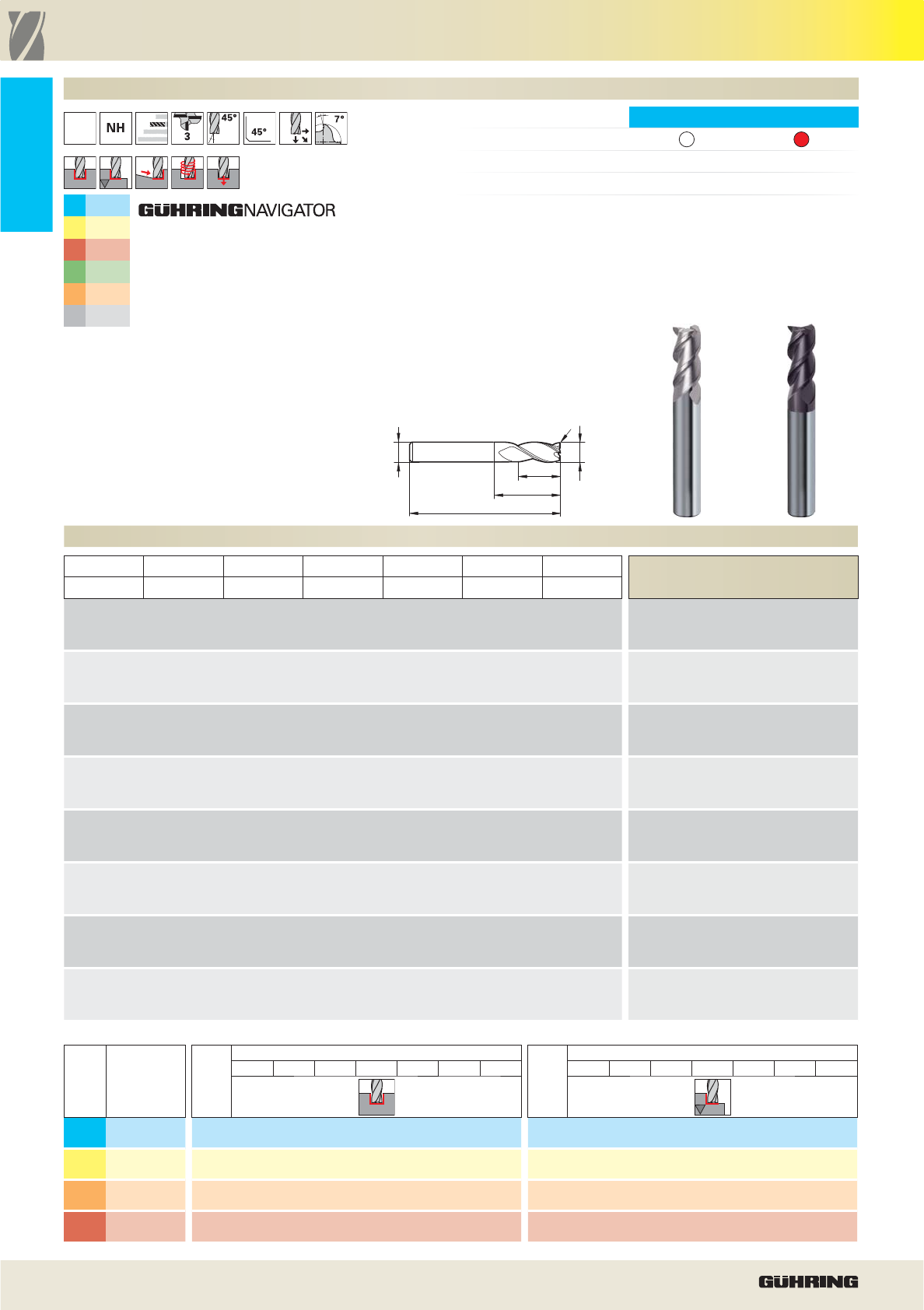

RF 100 U – высокопроизводительная концевая фреза

для материалов до 1400 Н/мм2

большое пространство под стружку для

отличного отвода стружки при нарезании

пазов и врезании

небольшие нагрузки

Ratio 3-х зубые с неравномерным углом спирали

41° / 43° / 44° для больших подач и особо легкого

резания для легких станков

с защитной фаской

для увеличения

стойкости

Симметричный сверлильный

торец с большими зонами под

стружку для операций сверления

и врезания под углом

Быстрое врезание с новой

подточкой торца на

RF 100 U и GH 100 U

3-х зубые

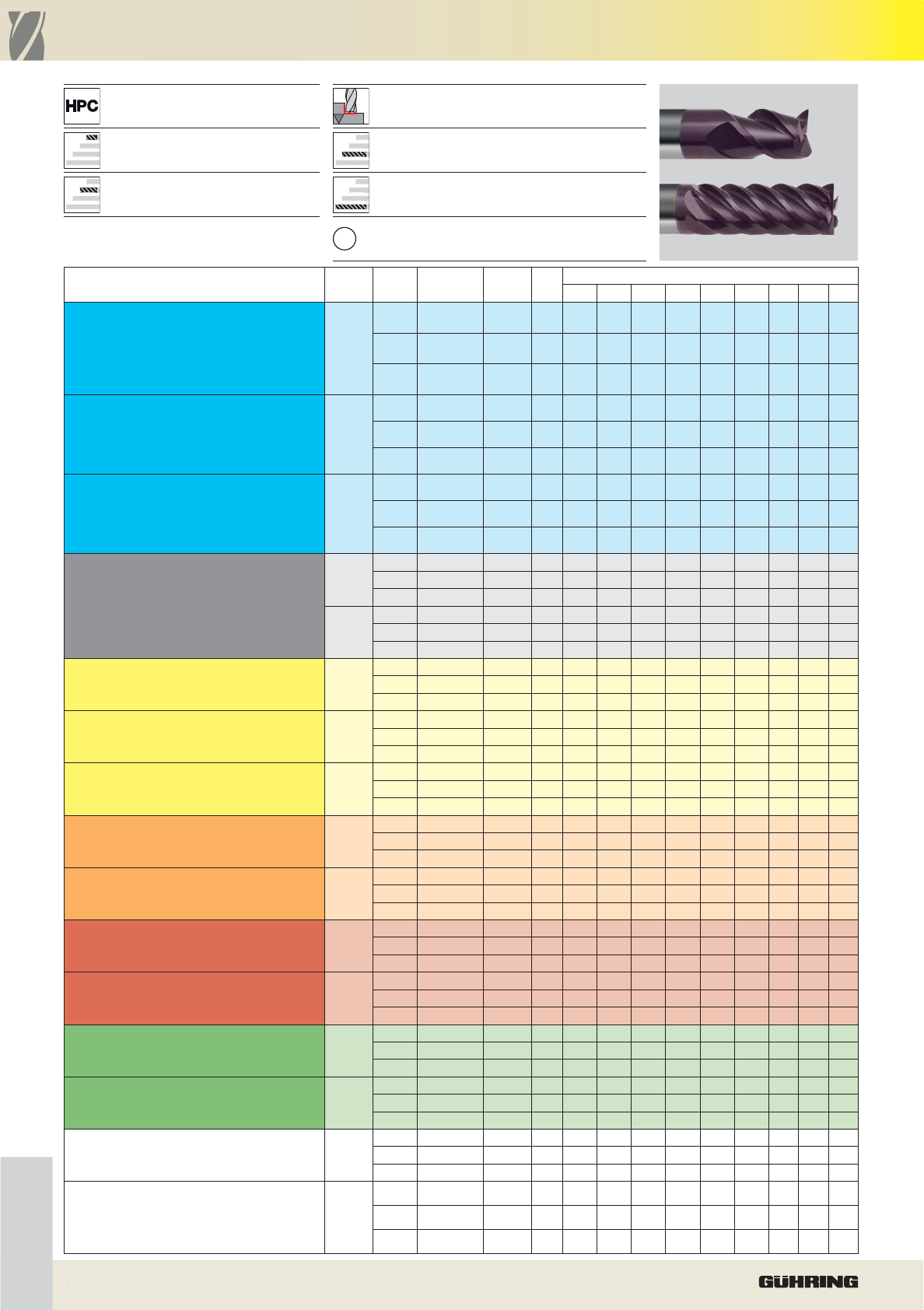

ISO Тверд. vc

fz (mm/z) / Ø

3 6 8 10 12 16 20 3 6 8 10 12 16 20

ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D

P≤ 850 N/mm2180 0,016 0,031 0,042 0,060 0,07 0,10 0,12 210 0,018 0,036 0,048 0,069 0,08 0,11 0,14

≥ 850 N/mm2135 0,014 0,027 0,036 0,050 0,06 0,08 0,10 160 0,016 0,031 0,041 0,058 0,07 0,09 0,12

M≤ 750 N/mm2120 0,014 0,027 0,036 0,050 0,06 0,08 0,10 140 0,016 0,031 0,041 0,058 0,07 0,09 0,12

≥ 750 N/mm260 0,011 0,021 0,028 0,040 0,05 0,06 0,08 80 0,013 0,025 0,034 0,048 0,06 0,08 0,10

SNi-основа 30 0,008 0,017 0,022 0,032 0,04 0,05 0,06 40 0,010 0,020 0,027 0,038 0,05 0,06 0,08

Ti-основа 60 0,012 0,024 0,032 0,045 0,05 0,07 0,09 80 0,014 0,029 0,038 0,054 0,06 0,09 0,11

N≤ 5% Si 500 0,020 0,039 0,052 0,080 0,10 0,13 0,16 600 0,022 0,045 0,060 0,092 0,11 0,15 0,18

≥ 5% Si 230 0,017 0,033 0,044 0,060 0,07 0,10 0,12 300 0,019 0,038 0,051 0,069 0,08 0,11 0,14

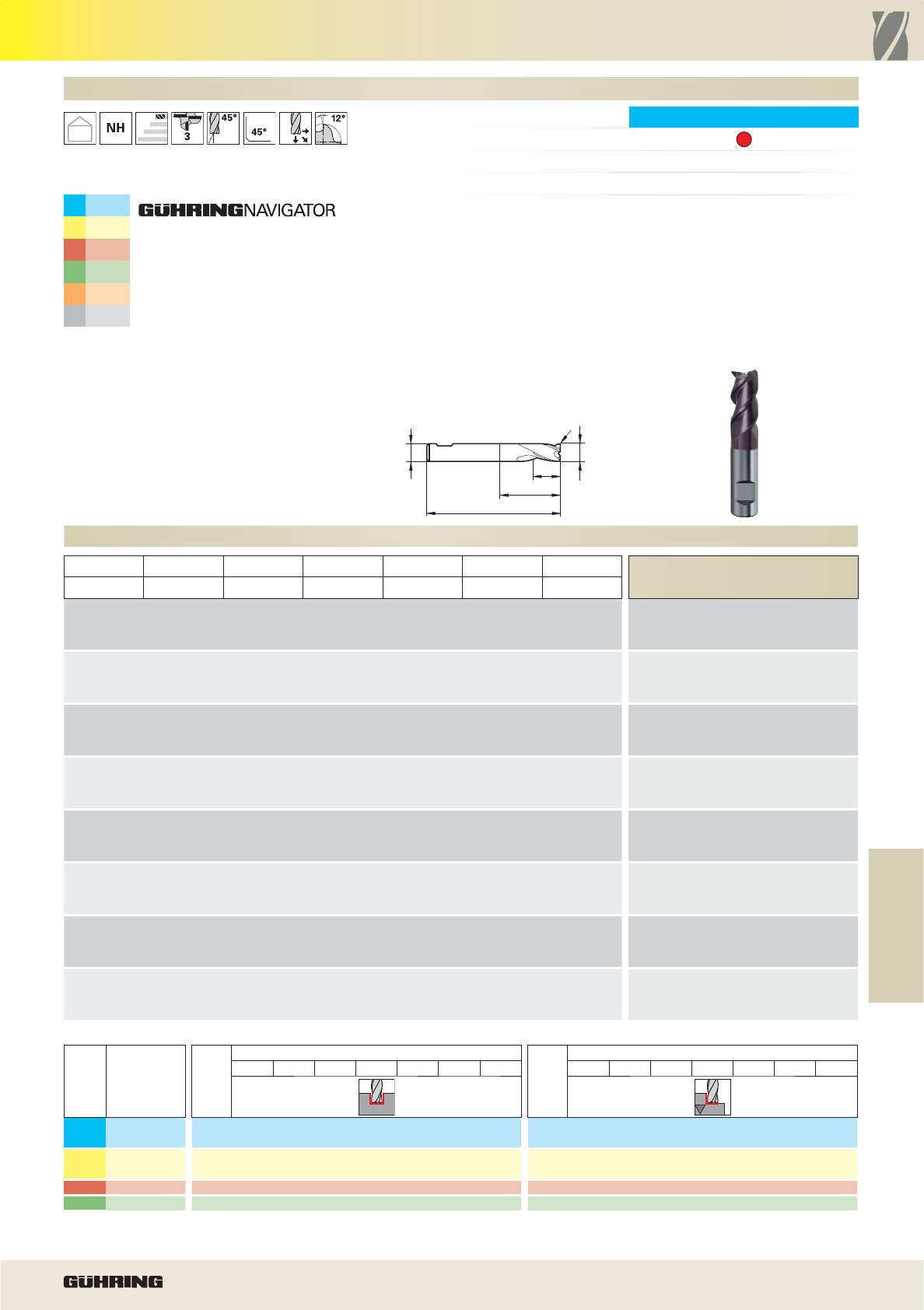

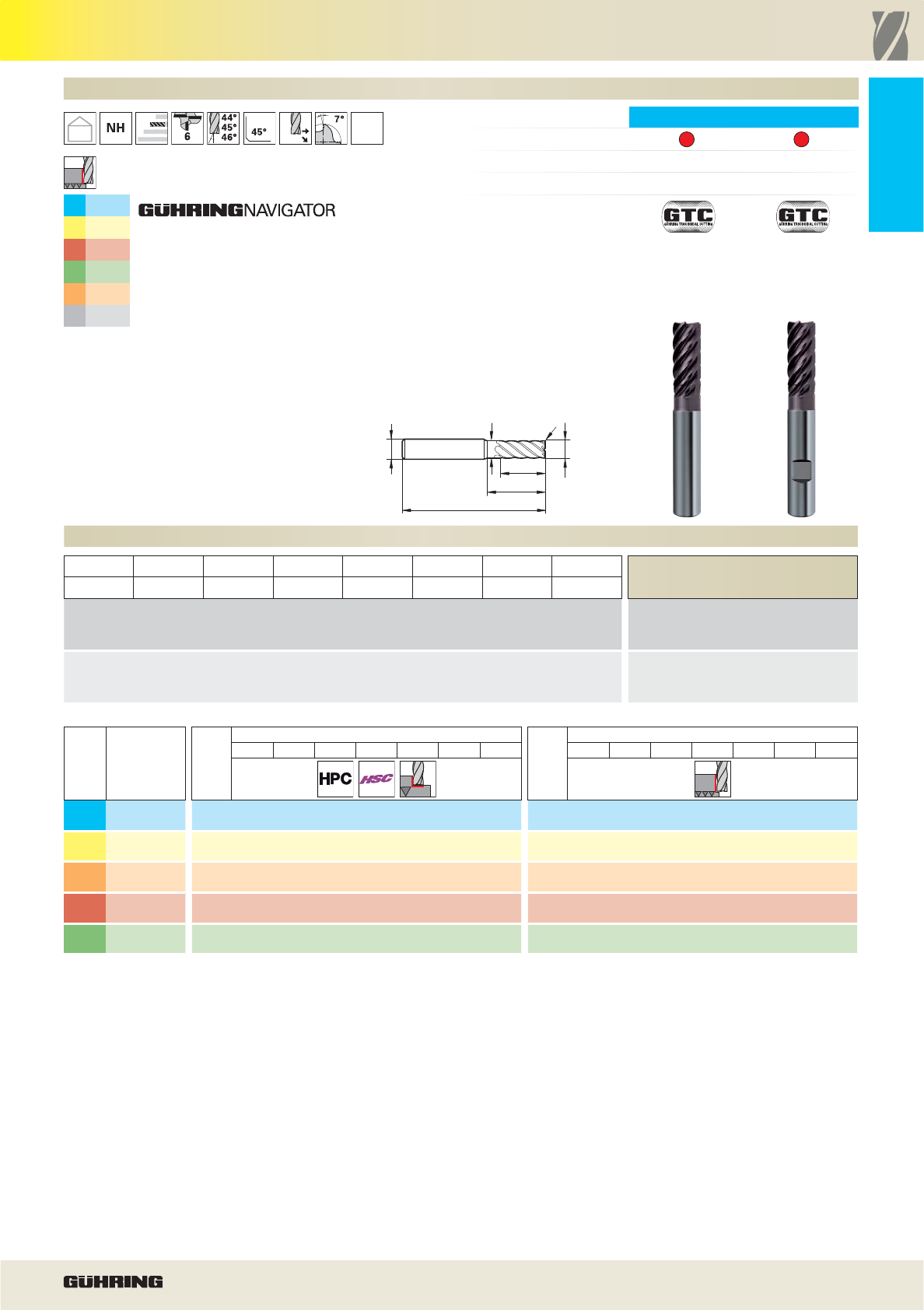

Артикул № 3893 3894

d1 e8 d2 h6 d3 l1 l2 l3 c Z Код-№.

mm mm mm mm mm mm mm x 45°

3,00 6,00 2,80 57 4,0 15,0 0,05 3 3,000

4,00 6,00 3,80 57 5,0 18,0 0,06 3 4,000

5,00 6,00 4,80 57 6,0 18,0 0,08 3 5,000

6,00 6,00 5,70 57 7,0 20,0 0,09 3 6,000

8,00 8,00 7,70 63 9,0 26,0 0,12 3 8,000

10,00 10,00 9,50 72 11,0 30,0 0,15 3 10,000

12,00 12,00 11,50 83 12,0 36,0 0,18 3 12,000

16,00 16,00 15,50 92 16,0 42,0 0,19 3 16,000

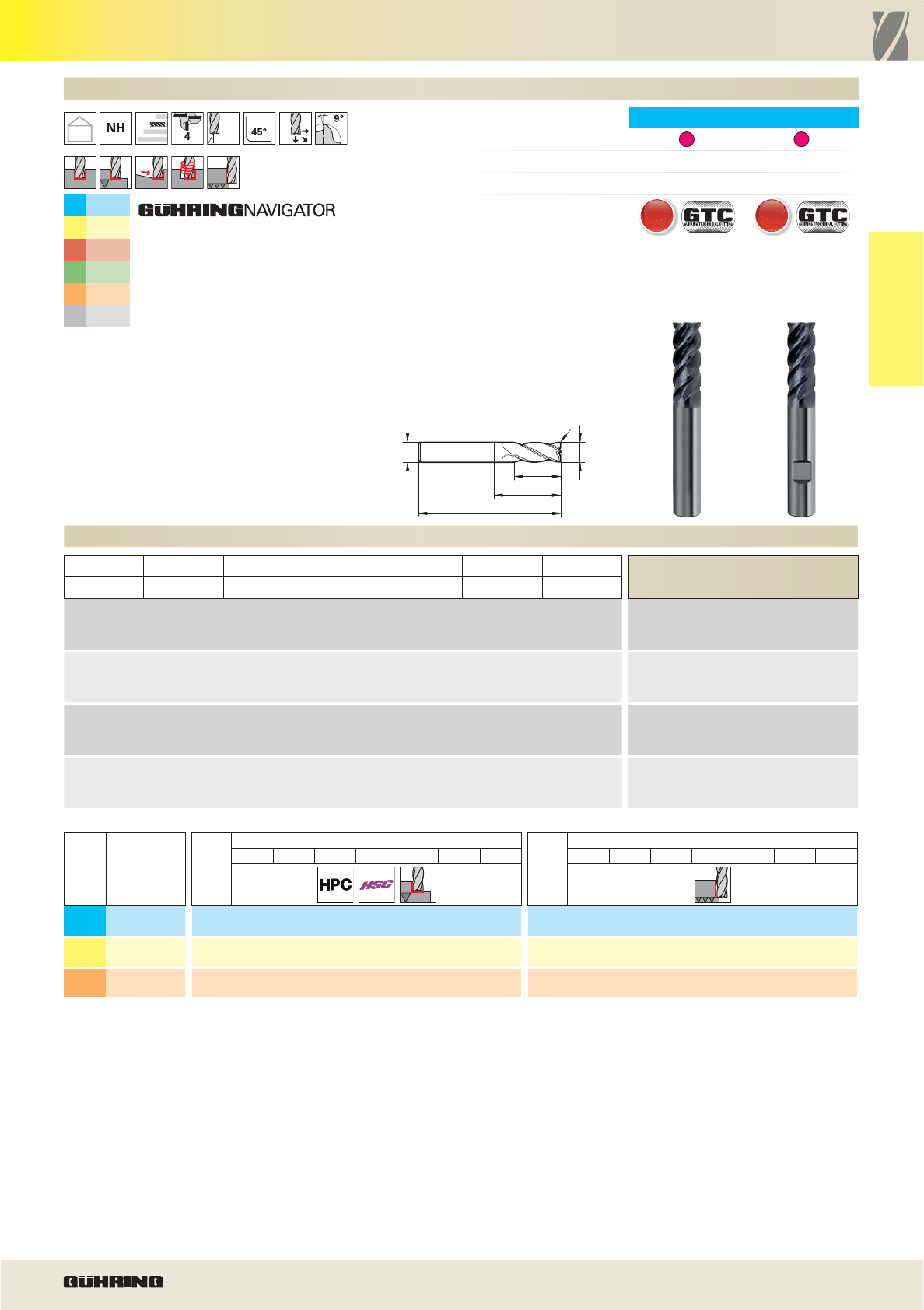

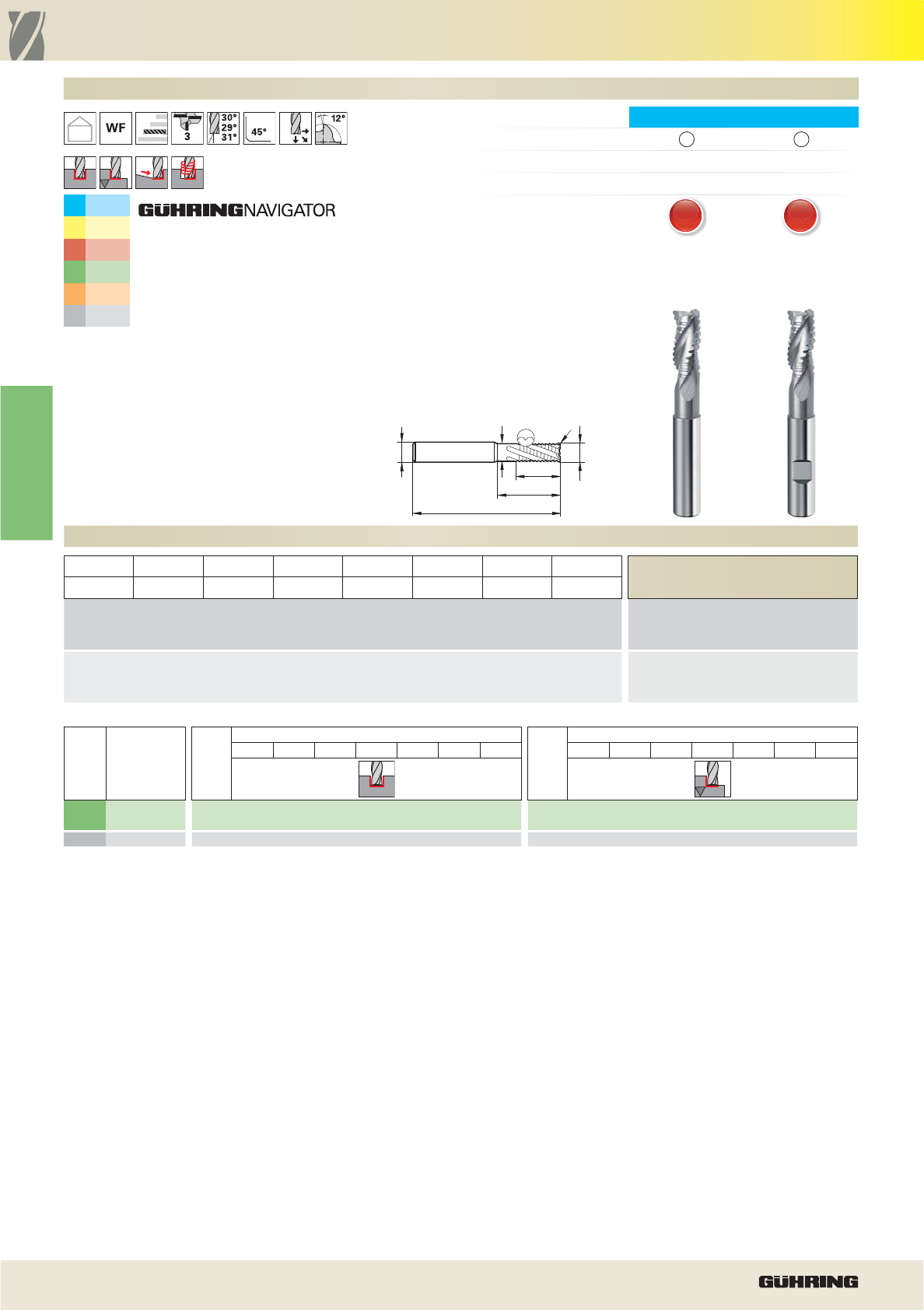

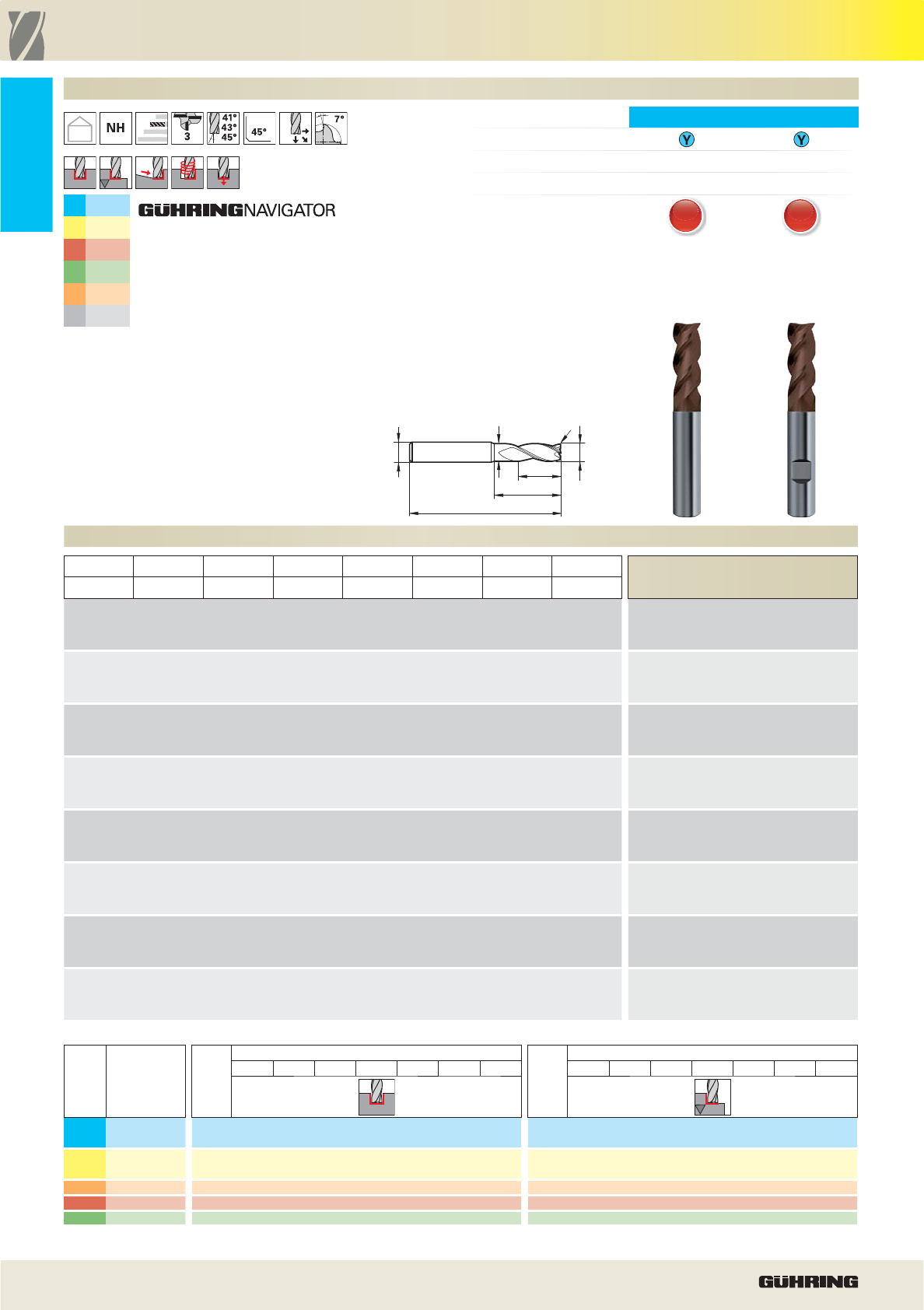

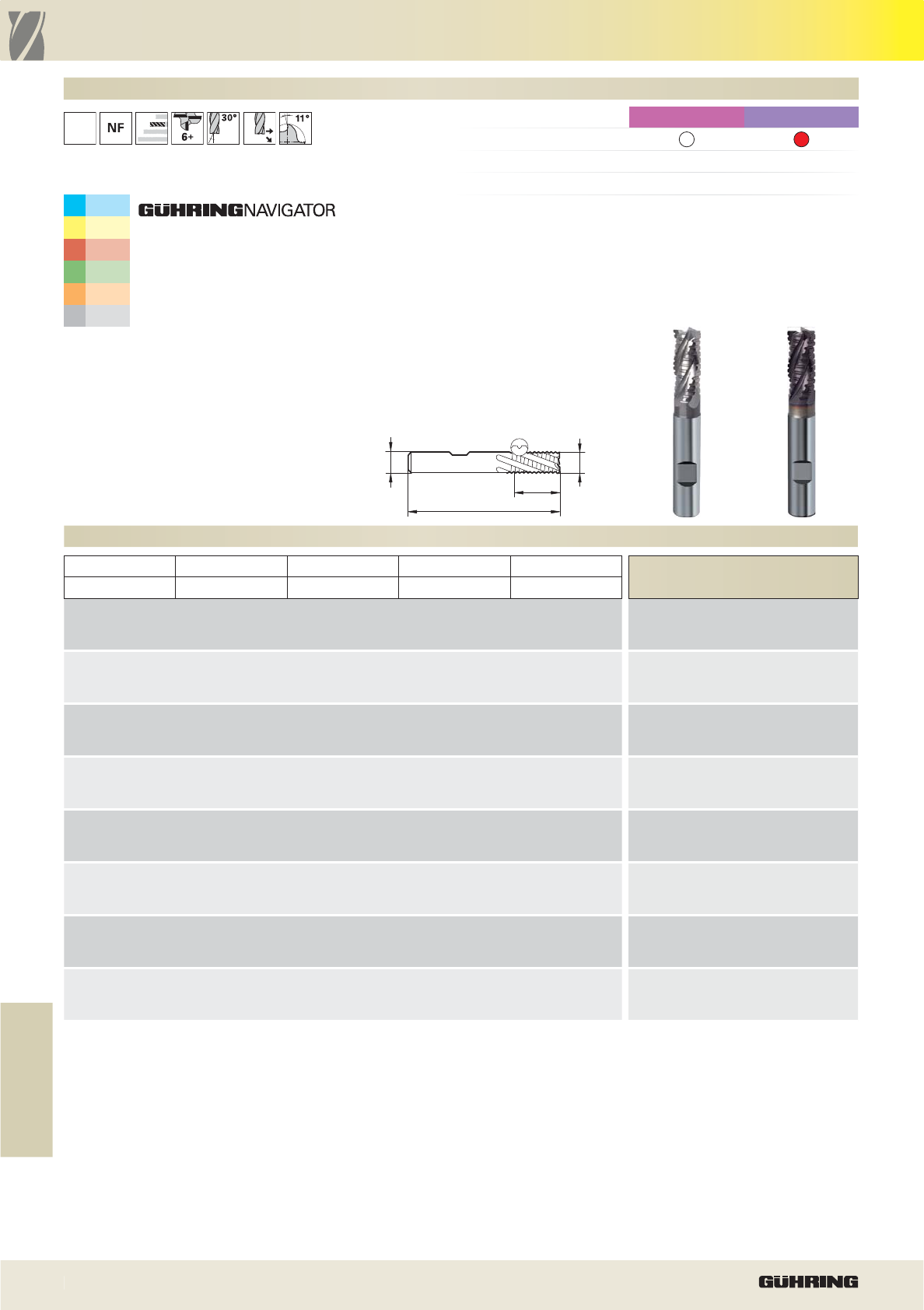

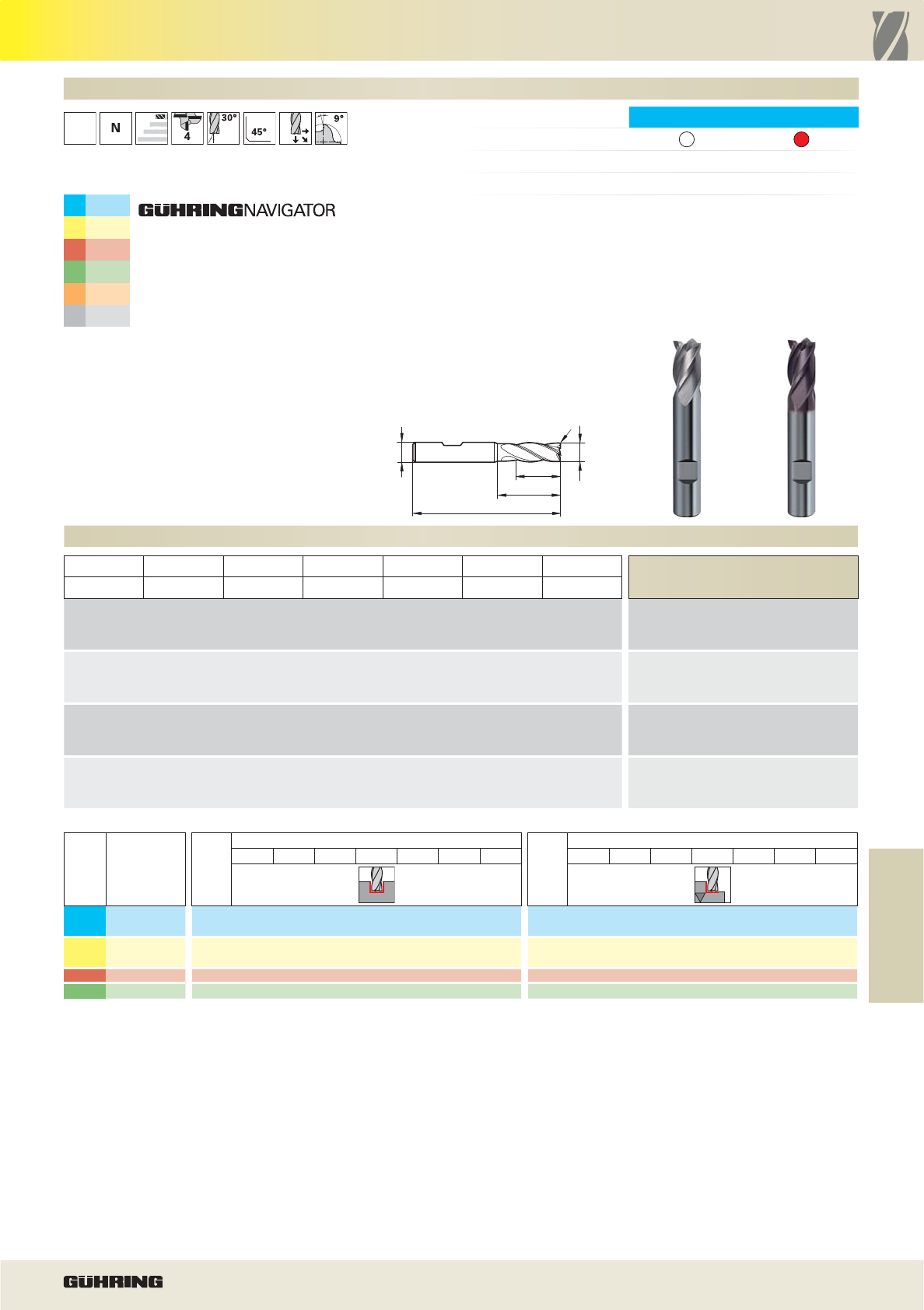

Фрезы RF 100 U (3-х зубые)

Режущий материал VHM

Покрытие F F

Тип N N

Форма хвостовика HA HB

Pä

MäПараметры резания см. стр. 328

Kä

• заниженная шейка

• центральный рез

Nä

Sã

Сталь, чугун и закалённая

сталь

Сталь, чугун и закалённая сталь
