УНИВЕРСАЛЬНЫЕМЕТЧИКИ
СДЕЛАНО ФИРМОЙ
ИДЕАЛЬНО ДЛЯ
ДЛЯ ВСЕХ МАТЕРИАЛОВ
ИДЕАЛЬНО
ДЛЯ ВСЕХ МАТЕРИАЛОВ
ИДЕАЛЬНО
ДЛЯ ВСЕХ МАТЕРИАЛОВ
Высокопрочные
стали
Алюминий и
алюминиевые
сплавы
Чугуны
Нержавеющие и
кислотостойкие
стали
Конструкционные
стали
POWERTAP – В ЛЮБОМ СЛУЧАЕ ЗОЛОТОЕ
РЕШЕНИЕ
PowerTap - всегда правильный выбор!
Это универсальный метчик с широким спектром применения,
дающий наилучшие результаты в обработке.
Ставьте на золотую эффективность от фирмы Гюринг!
by
ЗОЛОТОЙ ВЫБОР ДЛЯ
МАКСИМАЛЬНОЙ
ЭФФЕКТИВНОСТИ
У новых метчиков фирмы Гюринг по программе PowerTap
оптимально всё: производительность, качество, цена и
универсальный спектр применения. В программе фирмы
Гюринг PowerTap Вы найдёте высокоэффективные
метчики для самых распространённых видов резьб.
Самая современная технология изготовления
гарантирует высочайшее качество „Сделано в Германии“
по несравнимо доступным ценам. Специальная
геометрия метчиков PowerTap делает их, кроме всего
прочего, настоящими универсалами практически для
всех материалов.
Золотистое кольцо указывает Вам: Выбирая Гюринг
PowerTap, Вы всегда попадаете в золотую середину!
by
4
by
Больше возможностей для Вашего производства
БОЛЬШЕ ВОЗМОЖНОСТЕЙ ДЛЯ ВАШЕГО ПРОИЗВОДСТВА
PowerTap – Высочайшее качество из Германии по эффективным ценам
Оптимизированные Геометрии,
для максимальных возможностей!
Высокоточная шлифовка на
специально разработанных станках!
Лучшие сорта стали в качестве
режущего материала!
Полная программа для самых
распространённых видов резьбы!
Больше возможностей для Вашего производства
ВАШИ ПРЕИМУЩЕСТВА:
Гюринг построил для Вас в г. Тройен, Саксония:
4000 кв.м производственных площадей с
самым современным производственным
оборудованием!
» НЕПОБЕДИМОЕ СООТНОШЕНИЕ
ЦЕНА-ПРОИЗВОДИТЕЛЬНОСТЬ
» СКЛАДСКАЯ ПРОГРАММА
» СУПЕР КАЧЕСТВО
» КОРОТКОЕ ВРЕМЯ ПОСТАВКИ
» ВЫСОКАЯ СТОЙКОСТЬ
» ОТЛИЧНАЯ РЕЗЬБА
» МАКСИМАЛЬНАЯ НЕДЕЖНОСТЬ
ПРОЦЕССА
5
by

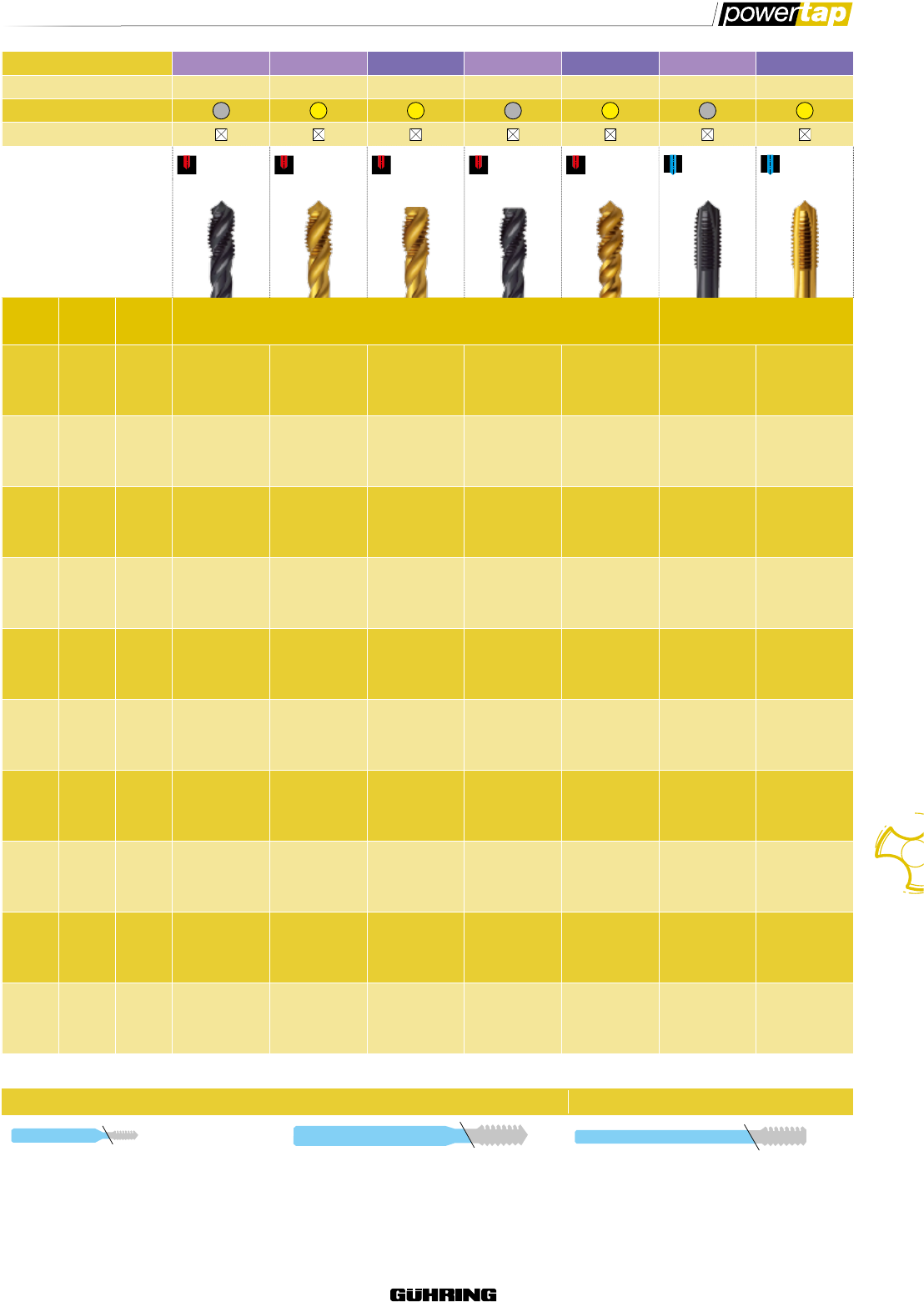

NR40/C NR40/C NR40/C NR40/E NR50/C N/B N/B
S
S
S
S
Исполнение хвостовиков
Тип - описание
NR40 = Тип N, правая винтовая канавка 40°
NR50 = Тип N, правая винтовая канавка 50°
Компасс
Компасс
Режущий материал HSS-E HSS-E HSS-E-PM HSS-E HSS-E-PM HSS-E HSS-E-PM
Тип/форма
Покрытие
Подвод СОЖ
Глухое
отверстие Глухое
отверстие Глухое
отверстие Глухое
отверстие Глухое
отверстие Сквозное
отверстие Сквозное
отверстие
Вид
резьбы
Поле
допуска
Размеры
по
DIN2184-1
Артикул №
Диапазон диаметров
Цены на стр.
MISO 2
6H DIN
371 5734
M3
–
M10
стр. 8
5737
M2
–
M10
стр. 9
5721
M3
–
M10
стр. 13
5722
M3
–
M10
стр. 14
5733
M3
–
M10
стр. 16
5736
M2
–
M10
стр. 19
MISO 3
6G DIN
371 5720
M3
–
M10
стр. 11
5719
M3
–
M10
стр. 18
M 6HX СТП
(длинное
испол-
нение)
5718
M3
–
M20
стр. 15
MISO 2
6H DIN
376 5717
M3
–
M20
стр. 10
5722
M12
–
M20
стр. 14
5716
M3
–
M20
стр. 17
5736
M12
–
M20
стр. 19
M 6HX DIN
376 5738
M3
–
M24
стр. 12
MF ISO 2
6H DIN
374 5724
M4x0,5
–
M20x1,5
стр. 20
5740
M8x1
–
M24x2
стр. 21
5723
M4x0,5
–
M20x1,5
стр. 22
5739
M8x1
–
M24x2
стр. 23
UNC 2B ~ DIN
371 5726
Nr. 4-40
–
3/8 - 16
стр. 24
5725
Nr. 4-40
–
3/8 - 16
стр. 25
UNC 2B ~ DIN
376 5726
7/16 - 14
–
3/4 - 10
стр. 24
5725
7/16 - 14
–
3/4 - 10
стр. 25
UNF 2B ~ DIN
374 5728
Nr. 4-48
–
5/8 - 18
стр. 26
5727
Nr. 4-48
–
5/8 - 18
стр. 27
G
Трубная
резьба
– DIN
5156 5732
G 1/8
–
G 1
стр. 28
5731
G 1/8
–
G 1
стр. 29
DIN 371 DIN 376 / DIN 374 / DIN 5156
d1 0,9 … 2,6 мм d1 > 2,6 … 10 мм
БОЛЬШЕ ВОЗМОЖНОСТЕЙ ДЛЯ ВАШЕГО ПРОИЗВОДСТВА
PowerTap – Высочайшее качество из Германии по эффективным ценам
6
S
S
S
S
S
S
by

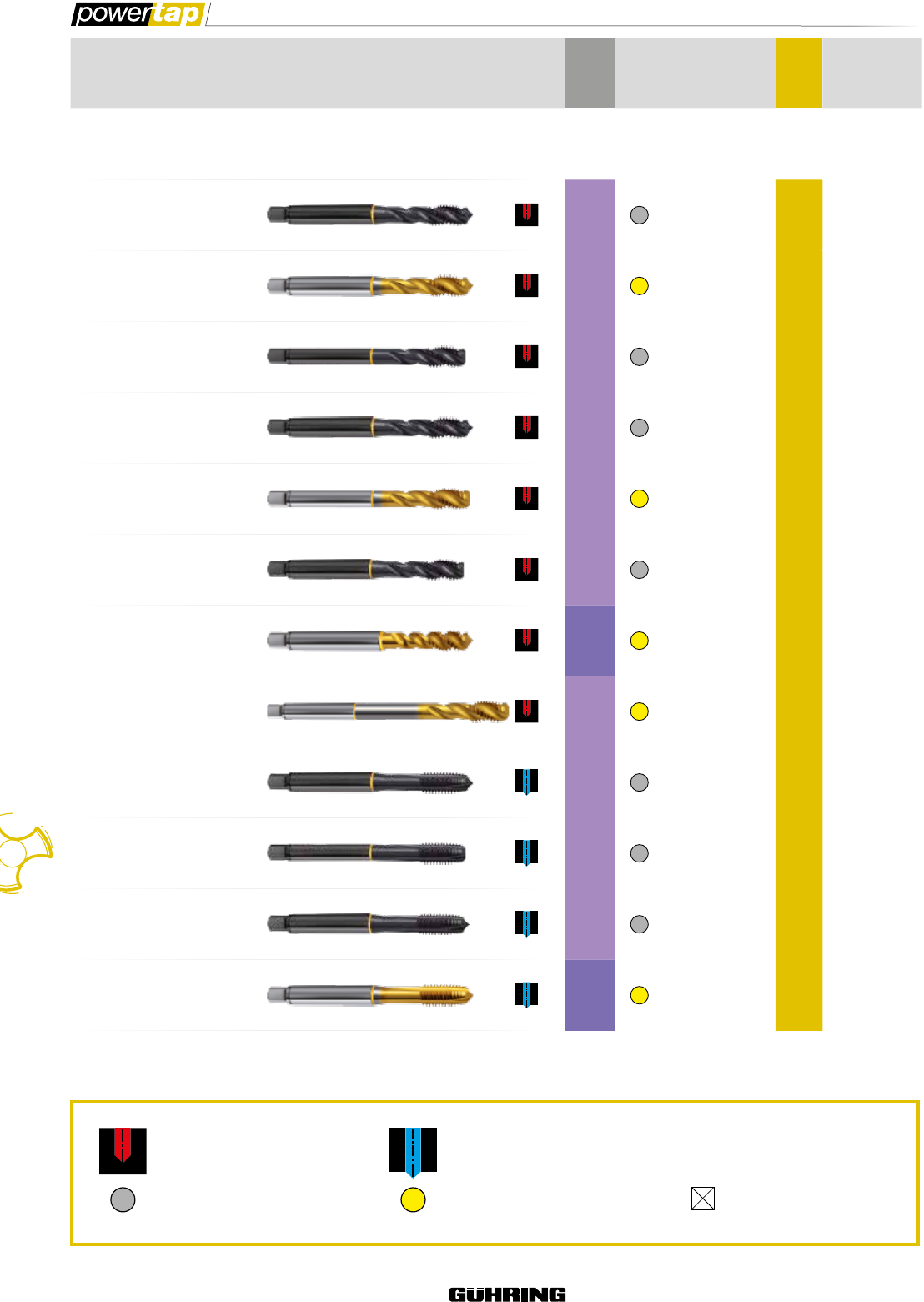

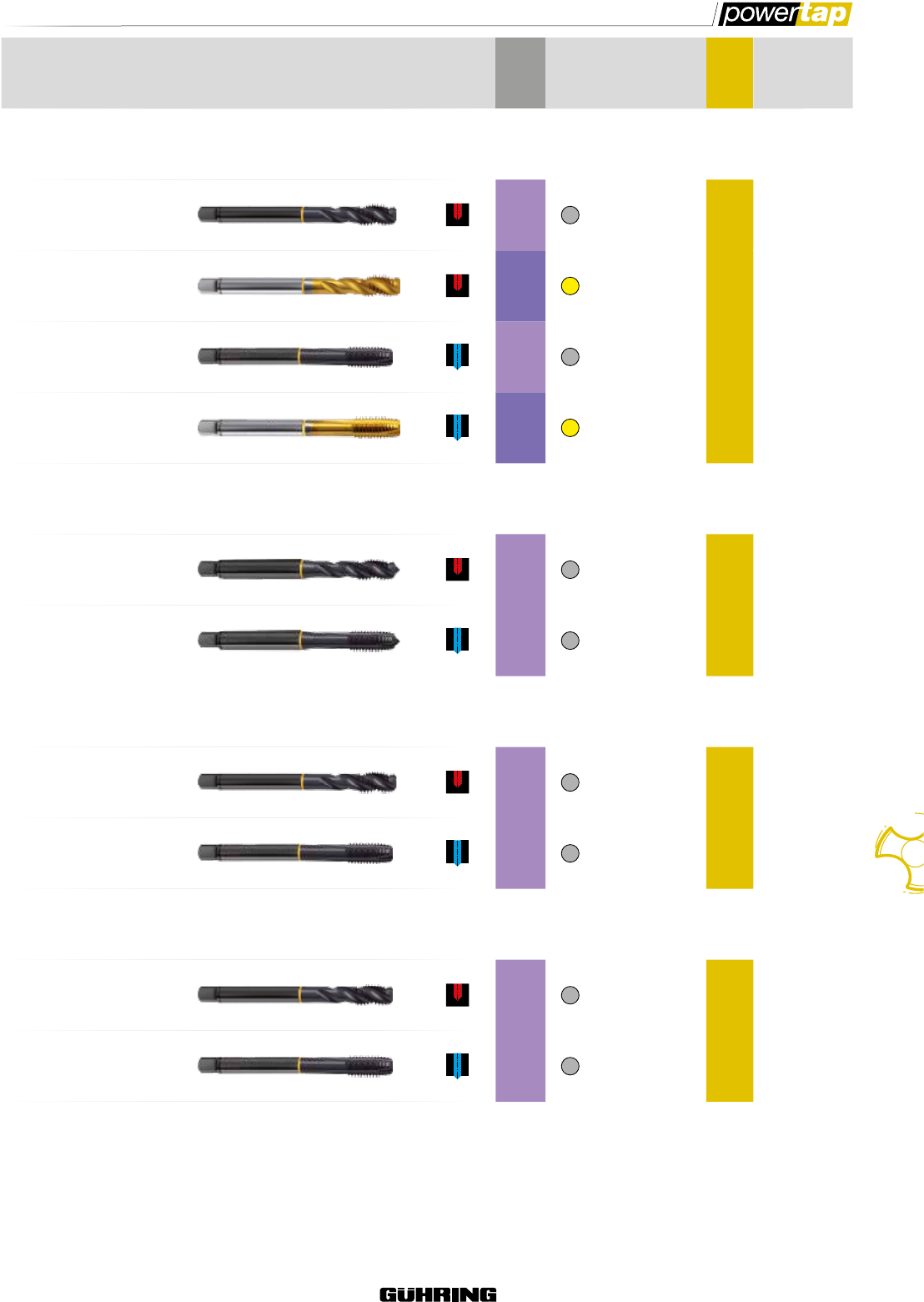

Обзор Powertap
Обзор Powertap
Станд-
арт Тип Форма Допуск Изображение инструмента Режущий
материал
Покры-
тие d1 Артикул
№
Группа
скидок
Прогр.
на стр.
метчики для метрической резьбы по ISO
DIN
371 N R40 C ISO 2 /
6H HSS-E M 3 - M 10 5734 203 8
DIN
371 N R40 C ISO 2 /
6H HSS-E M 2 - M 10 5737 203 9
DIN
376 N R40 C ISO 2 /
6H HSS-E M 3 - M 20 5717 203 10
DIN
371 N R40 C ISO 3 /
6G HSS-E M 3 - M 10 5720 203 11
DIN
376 N R40 C 6HX HSS-E M 3 - M 24 5738 203 12
DIN
371 N R40 E ISO 2 /
6H HSS-E M 3 - M 10 5721 203 13
DIN
371/
376
N R50 C ISO 2 /
6H
HSS-E-
PM M 3 - M 20 5722 203 14
СТП N R40 C 6HX HSS-E M 3 - M 20 5718 203 15
DIN
371 N B ISO 2 /
6H HSS-E M 3 - M 10 5733 203 16
DIN
376 N B ISO 2 /
6H HSS-E M 3 - M 20 5716 203 17
DIN
371 N B ISO 3 /
6G HSS-E M 3 - M 10 5719 203 18
DIN
371/
376
N B ISO 2 /
6H
HSS-E-
PM M 2 - M 20 5736 203 19
Глухое отверстие
парооксидирование Наружное
охлаждение
Сквозное отверстие
TiN
7
S
S
by
Обзор Powertap
Обзор Powertap
Станд-
арт Тип Форма Допуск Изображение инструмента Режущий
материал
Покры-
тие d1 Артикул
№
Группа
скидок
Прогр.
на стр.
Метчики для мелкой метрической резьбы по ISO
DIN
374 N R40 C ISO 2 /
6H HSS-E M4
x 0,5 -M20
x 1,5 5724 203 20
DIN
374 N R40 C ISO 2 /
6H
HSS-E-
PM
M8
x 1 -M24
x 2 5740 203 21
DIN
374 N B ISO 2 /
6H HSS-E M4
x 0,5 -M20
x 1,5 5723 203 22
DIN
374 N B ISO 2 /
6H
HSS-E-
PM
M8
x 1 -M24
x 2 5739 203 23
метчики для резьбы UNC
~ DIN
371/
376
N R40 C 2B HSS-E Nr. 4-40 - 3/4-10 5726 203 24
~ DIN
371/
376
N B 2B HSS-E Nr. 4-40 - 3/4-10 5725 203 25
метчики для резьбы UNF
~ DIN
374 N R40 C 2B HSS-E Nr. 4-48 - 5/8-18 5728 203 26
~ DIN
374 N B 2B HSS-E Nr. 4-48 - 5/8-18 5727 203 27
метчики для трубной резьбы
DIN
5156 N R40 C - HSS-E G 1/8- G1 5732 203 28
DIN
5156 N B - HSS-E G 1/8- G1 5731 203 29
8
d1
l1
SW
d2
l2dk
P
l3
by

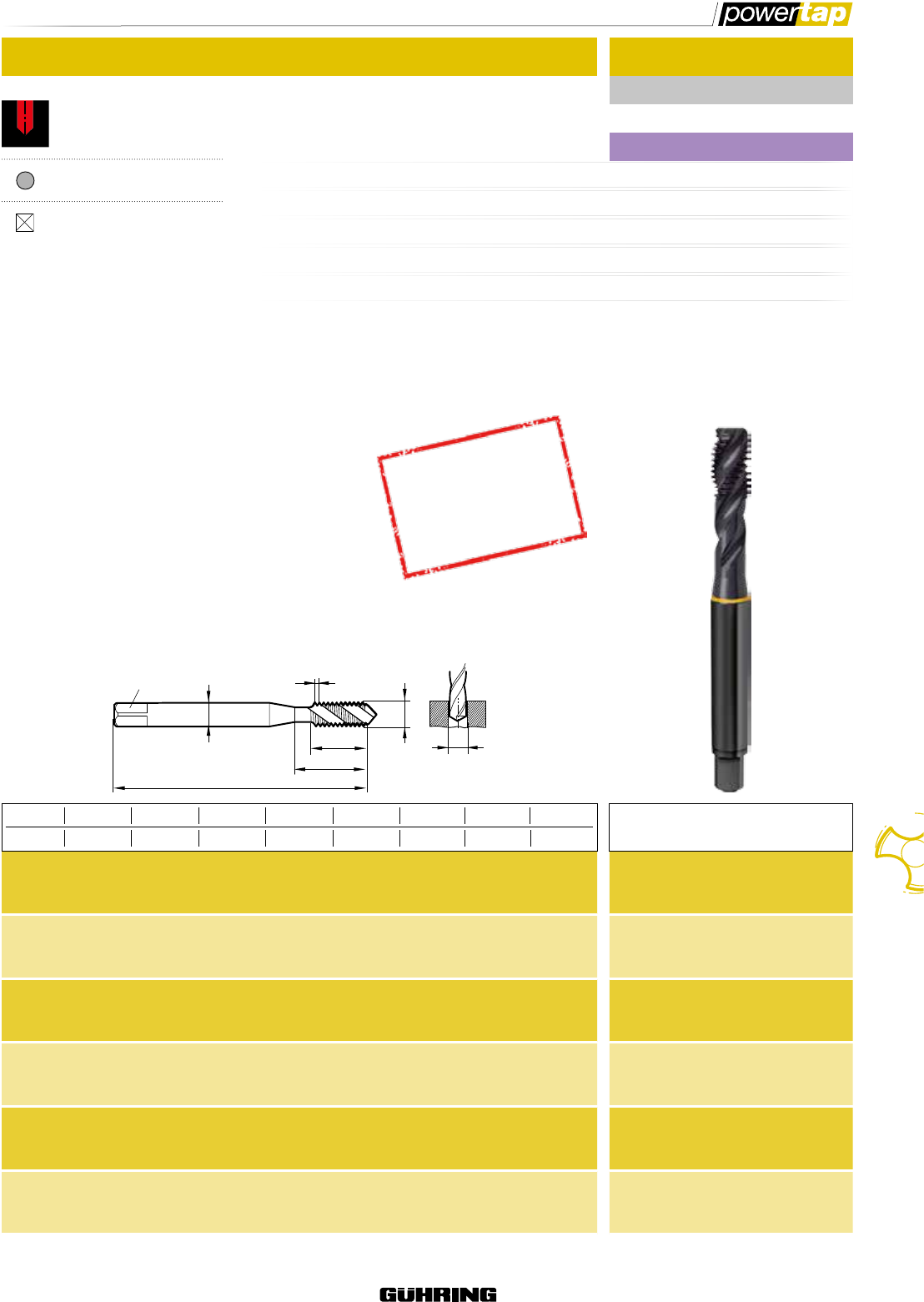

Артикул № 5734
Стандарт DIN 2184-1
Стандарт DIN 371
Режущий материал HSS-E
Тип N R40
Форма C
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 3,500 2,70 2,500 56,00 6,00 18,00 3,000 12,05
M 4 0,70 4,500 3,40 3,300 63,00 7,50 21,00 4,000 12,05
M 5 0,80 6,000 4,90 4,200 70,00 8,50 25,00 5,000 12,65
M 6 1,00 6,000 4,90 5,000 80,00 11,00 30,00 6,000 13,05
M 8 1,25 8,000 6,20 6,800 90,00 14,00 35,00 8,000 15,35
M10 1,50 10,000 8,00 8,500 100,00 16,00 39,00 10,000 17,65
Powertaps для метрической резьбы
для глухих отверстий
глухое отверстие
парооксидирование
Наружное охлаждение
9
d1
l1
SW
d2
l2dk
P
l3
S
by

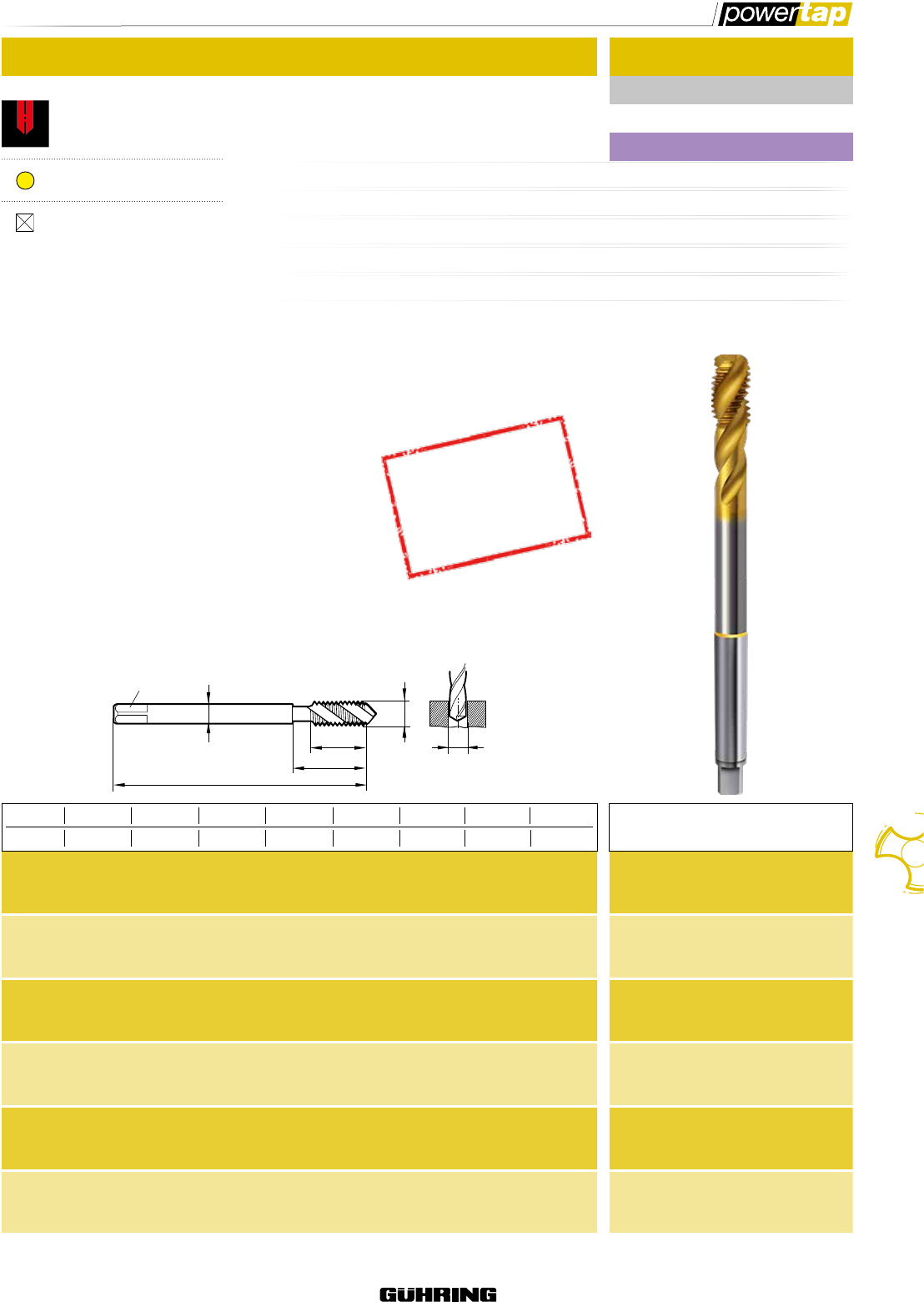

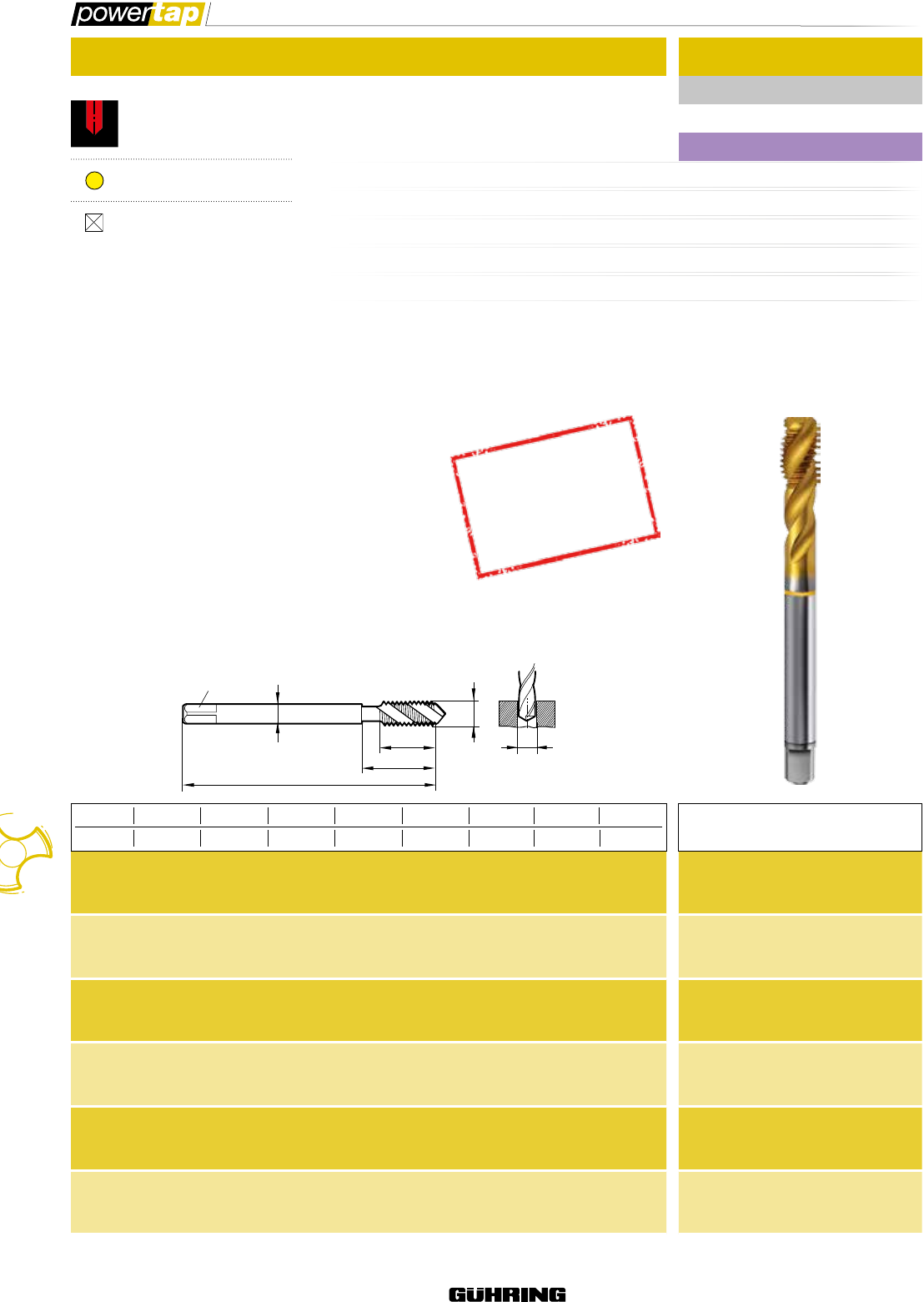

Артикул № 5737
Стандарт DIN 2184-1
Стандарт DIN 371
Режущий материал HSS-E
Тип N R40
Форма C
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 2 0,40 2,800 2,10 1,600 45,00 4,50 13,50 2,000 13,25
M 3 0,50 3,500 2,70 2,500 56,00 6,00 18,00 3,000 15,35
M 4 0,70 4,500 3,40 3,300 63,00 7,50 21,00 4,000 16,40
M 5 0,80 6,000 4,90 4,200 70,00 8,50 25,00 5,000 16,60
M 6 1,00 6,000 4,90 5,000 80,00 11,00 30,00 6,000 20,75
M 8 1,25 8,000 6,20 6,800 90,00 14,00 35,00 8,000 22,30
M10 1,50 10,000 8,00 8,500 100,00 16,00 39,00 10,000 28,50
Powertaps для метрической резьбы
для глухих отверстий
глухое отверстие
TiN
Наружное охлаждение
10
d1
SW
d2
dk
l1
l2
l3
by

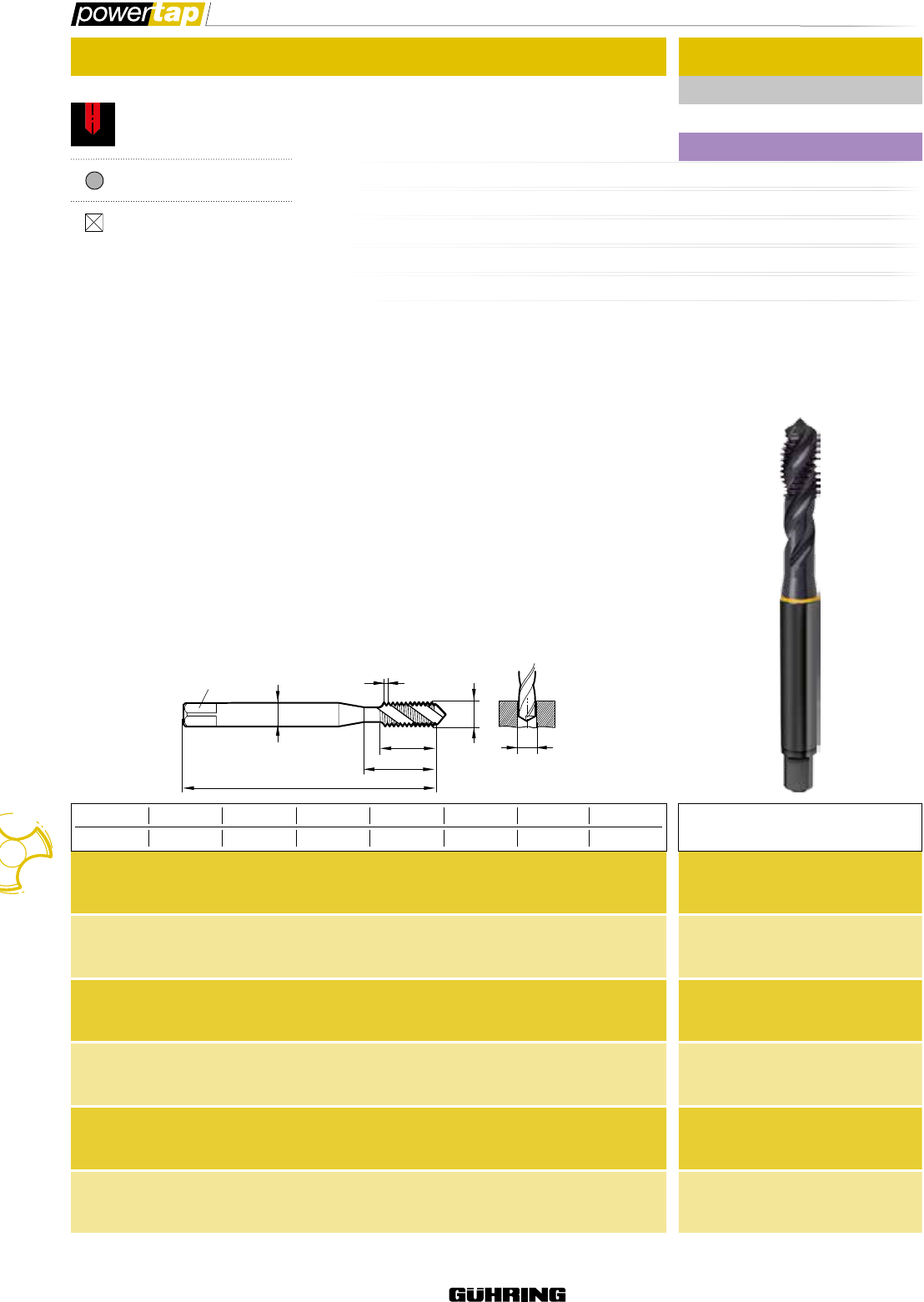

Powertaps для метрической резьбы
для глухих отверстий
Артикул № 5717
Стандарт DIN 2184-1
Стандарт DIN 376
Режущий материал HSS-E
Тип N R40
Форма C
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 2,200 2,500 56,00 6,00 18,00 3,000 14,75
M 4 0,70 2,800 2,10 3,300 63,00 7,50 21,00 4,000 13,25
M 5 0,80 3,500 2,70 4,200 70,00 8,50 25,00 5,000 13,05
M 6 1,00 4,500 3,40 5,000 80,00 11,00 30,00 6,000 12,85
M 8 1,25 6,000 4,90 6,800 90,00 14,00 35,00 8,000 13,50
M10 1,50 7,000 5,50 8,500 100,00 16,00 39,00 10,000 18,25
M12 1,75 9,000 7,00 10,200 110,00 18,50 49,00 12,000 20,10
M16 2,00 12,000 9,00 14,000 110,00 20,00 54,00 16,000 29,55
M20 2,50 16,000 12,00 17,500 140,00 25,00 62,00 20,000 44,60
глухое отверстие
парооксидирование
Наружное охлаждение
11
d1
l1
SW
d2
l2dk
P
l3
by

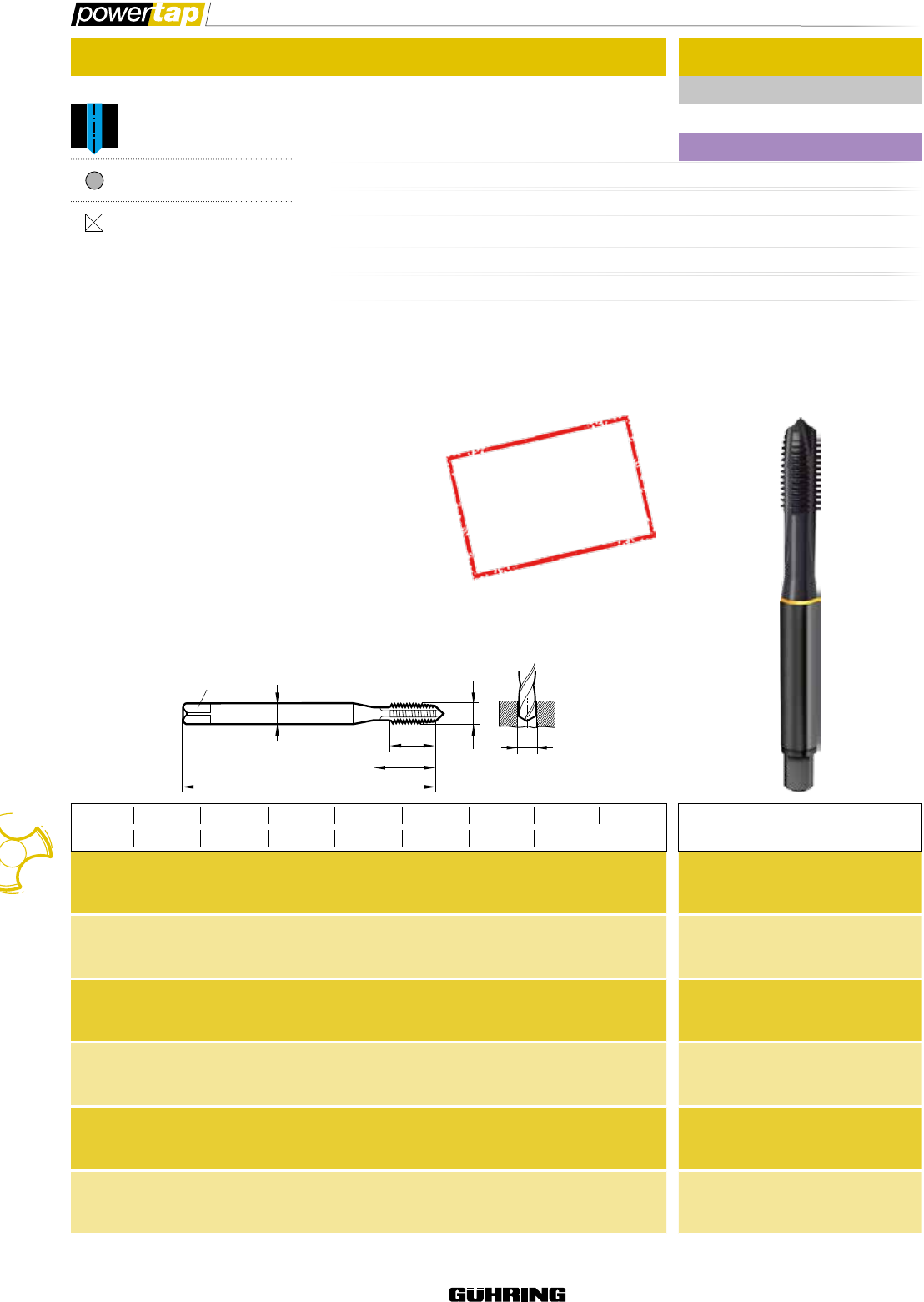

Артикул № 5720
Стандарт DIN 2184-1
Стандарт DIN 371
Режущий материал HSS-E
Тип N R40
Форма C
Допуск ISO 3 / 6G
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 3,500 2,70 2,500 56,00 6,00 18,00 3,000 13,90
M 4 0,70 4,500 3,40 3,300 63,00 7,50 21,00 4,000 12,65
M 5 0,80 6,000 4,90 4,200 70,00 8,50 25,00 5,000 14,30
M 6 1,00 6,000 4,90 5,000 80,00 11,00 30,00 6,000 13,70
M 8 1,25 8,000 6,20 6,800 90,00 14,00 35,00 8,000 16,20
M10 1,50 10,000 8,00 8,500 100,00 16,00 39,00 10,000 21,25
Допуск
ISO 3/6G
Powertaps для метрической резьбы
для глухих отверстий
глухое отверстие
парооксидирование
Наружное охлаждение
12
d1
SW
d2
dk
l1
l2
l3
S
by
Powertaps для метрической резьбы
для глухих отверстий

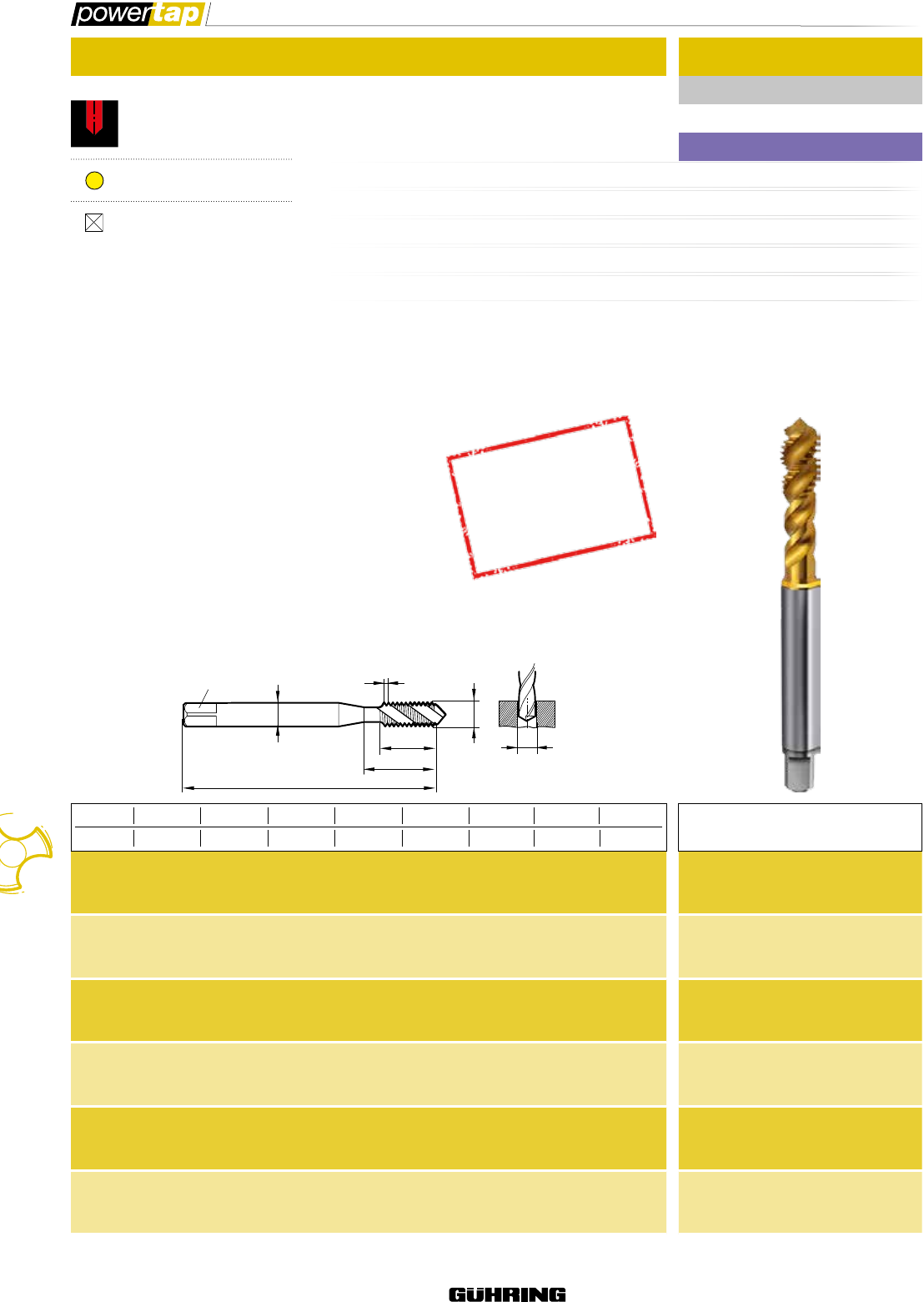

Артикул № 5738
Стандарт DIN 2184-1
Стандарт DIN 376
Режущий материал HSS-E
Тип N R40
Форма C
Допуск 6HX
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 2,200 2,500 56,00 6,00 18,00 3,000 25,90
M 4 0,70 2,800 2,10 3,300 63,00 7,50 21,00 4,000 25,90
M 5 0,80 3,500 2,70 4,200 70,00 8,50 25,00 5,000 24,35
M 6 1,00 4,500 3,40 5,000 80,00 11,00 30,00 6,000 24,35
M 8 1,25 6,000 4,90 6,800 90,00 14,00 35,00 8,000 24,35
M10 1,50 7,000 5,50 8,500 100,00 16,00 39,00 10,000 30,60
M12 1,75 9,000 7,00 10,20 110,00 18,50 49,00 12,000 34,20
M14 2,00 11,000 9,00 12,00 110,00 20,00 53,00 14,000 51,35
M16 2,00 12,000 9,00 14,00 110,00 20,00 54,00 16,000 47,70
M20 2,50 16,000 12,00 17,50 140,00 25,00 62,00 20,000 70,50
M24 3,00 18,000 14,50 21,00 160,00 30,00 73,00 24,000 99,55
Допуск
6HX
глухое отверстие
TiN
Наружное охлаждение
13
d1
l1
SW
d2
l2dk
P
l3
by

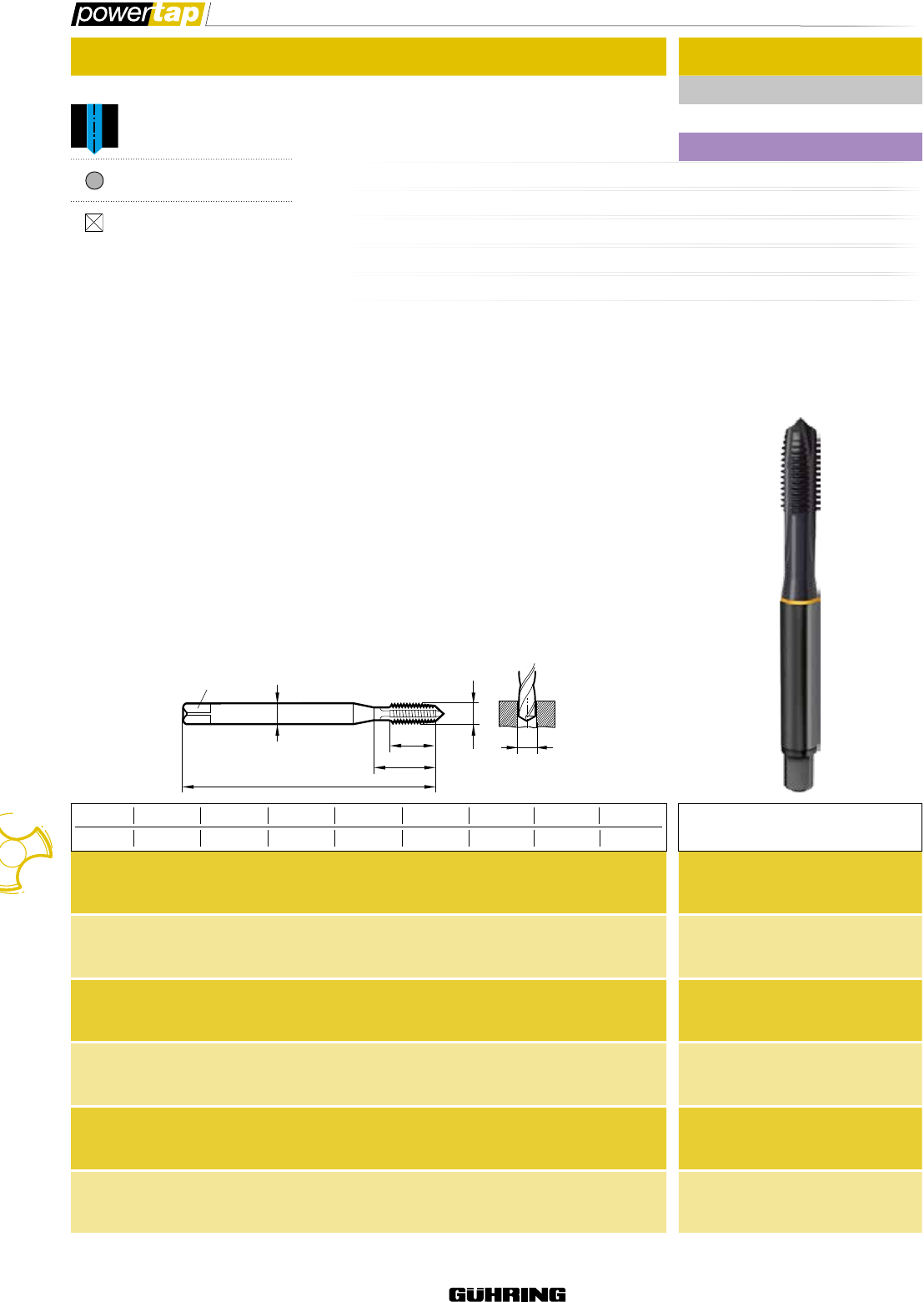

Артикул № 5721
Стандарт DIN 2184-1
Стандарт DIN 371
Режущий материал HSS-E
Тип N R40
Форма E
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 3,500 2,70 2,500 56,00 6,00 18,00 3,000 12,65
M 4 0,70 4,500 3,40 3,300 63,00 7,50 21,00 4,000 13,90
M 5 0,80 6,000 4,90 4,200 70,00 8,50 25,00 5,000 12,65
M 6 1,00 6,000 4,90 5,000 80,00 11,00 30,00 6,000 12,85
M 8 1,25 8,000 6,20 6,800 90,00 14,00 35,00 8,000 15,55
M10 1,50 10,000 8,00 8,500 100,00 16,00 39,00 10,000 20,35
ФОРМА Е
С КОРОТКОЙ
ЗАХОДНОЙ
ЧАСТЬЮ
Powertaps для метрической резьбы
для глухих отверстий
глухое отверстие
парооксидирование
Наружное охлаждение
14
d1
l1
SW
d2
l2dk
P
l3
S
by
Powertaps для метрической резьбы
Артикул № 5722
Стандарт DIN 2184-1
Стандарт DIN 371 / DIN 376
Режущий материал HSS-E-PM
Тип N R50
Форма C
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 3,500 2,70 2,500 56,00 6,00 18,00 3,000 20,35
M 4 0,70 4,500 3,40 3,300 63,00 7,50 21,00 4,000 20,35
M 5 0,80 6,000 4,90 4,200 70,00 8,50 25,00 5,000 21,80
M 6 1,00 6,000 4,90 5,000 80,00 11,00 30,00 6,000 25,40
M 8 1,25 8,000 6,20 6,800 90,00 14,00 35,00 8,000 30,05
M 10 1,50 10,000 8,00 8,500 100,00 16,00 39,00 10,000 37,85
M 12 1,75 9,000 7,00 10,200 110,00 18,50 49,00 12,000 44,60
M 14 2,00 11,000 9,00 12,000 110,00 20,00 53,00 14,000 64,30
M 16 2,00 12,000 9,00 14,000 110,00 20,00 54,00 16,000 64,30
M 20 2,50 16,000 12,00 17,500 140,00 25,00 62,00 20,000 73,65
HSS-E-PM + TiN
+ 50
o
-СПИРАЛЬ
ДЛЯ МАКСИМ.
СТОЙКОСТИ
для глухих отверстий
глухое отверстие
TiN
Наружное охлаждение
15
d1
SW
d2
dk
l1
l2
l3
S
by

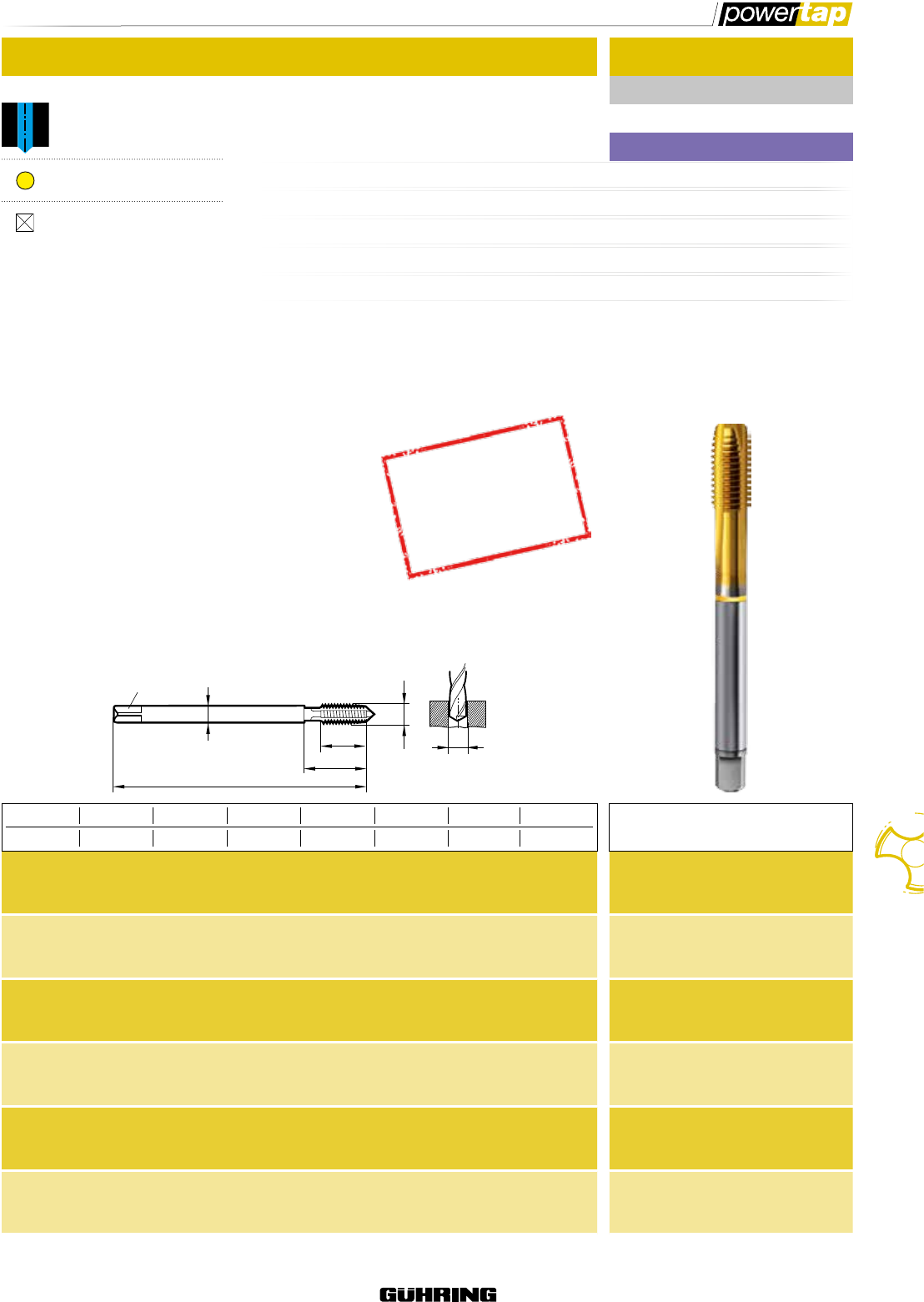

Powertaps для метрической резьбы
Артикул № 5718
Стандарт
Стандарт Заводской стандарт
Режущий материал HSS-E
Тип N R40
Форма C
Допуск 6HX
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 3,500 2,70 2,500 112,00 6,00 18,00 3,000 43,05
M 4 0,70 2,800 2,10 3,300 112,00 7,50 77,00 4,000 38,35
M 5 0,80 3,500 2,70 4,200 125,00 8,50 90,00 5,000 38,35
M 6 1,00 4,500 3,40 5,000 125,00 11,00 90,00 6,000 38,35
M 8 1,25 6,000 4,90 6,800 140,00 14,00 97,00 8,000 39,40
M 10 1,50 7,000 5,50 8,500 160,00 16,00 117,00 10,000 47,70
M 12 1,75 9,000 7,00 10,200 180,00 18,50 133,00 12,000 54,95
M 16 2,00 12,000 9,00 14,000 220,00 20,00 168,00 16,000 75,70
M 20 2,50 16,000 12,00 17,500 280,00 25,00 225,00 20,000 113,05
МАКСИМА-
ЛЬНАЯ
ГЛУБИНА
для глухих отверстий
глухое отверстие
TiN
Наружное охлаждение
16
d1
l1
SW
d2
l2dk
l3
by
Powertaps для метрической резьбы
Артикул № 5733
Стандарт DIN 2184-1
Стандарт DIN 371
Режущий материал HSS-E
Тип N
Форма B
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 3,500 2,70 2,500 56,00 10,00 18,00 3,000 11,40
M 4 0,70 4,500 3,40 3,300 63,00 12,00 21,00 4,000 11,60
M 5 0,80 6,000 4,90 4,200 70,00 14,00 25,00 5,000 11,60
M 6 1,00 6,000 4,90 5,000 80,00 16,00 30,00 6,000 11,80
M 8 1,25 8,000 6,20 6,800 90,00 17,00 35,00 8,000 13,70
M10 1,50 10,000 8,00 8,500 100,00 20,00 39,00 10,000 16,40
для сквозных отверстий
сквозное отверстие
парооксидирование
Наружное охлаждение
17
d1
l1
SW
d2
l2dk
l3
by
Powertaps для метрической резьбы
Артикул № 5716
Стандарт DIN 2184-1
Стандарт DIN 376
Режущий материал HSS-E
Тип N
Форма B
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 2,200 2,500 56,00 10,00 18,00 3,000 12,65
M 4 0,70 2,800 2,10 3,300 63,00 12,00 21,00 4,000 12,45
M 5 0,80 3,500 2,70 4,200 70,00 14,00 25,00 5,000 12,45
M 6 1,00 4,500 3,40 5,000 80,00 16,00 30,00 6,000 13,05
M 8 1,25 6,000 4,90 6,800 90,00 17,00 35,00 8,000 15,35
M10 1,50 7,000 5,50 8,500 100,00 20,00 39,00 10,000 17,65
M12 1,75 9,000 7,00 10,200 110,00 24,00 49,00 12,000 20,75
M14 2,00 11,000 9,00 12,000 110,00 26,00 53,00 14,000 30,60
M16 2,00 12,000 9,00 14,000 110,00 26,00 54,00 16,000 30,60
M20 2,50 16,000 12,00 17,500 140,00 32,00 62,00 20,000 48,75
для сквозных отверстий
сквозное отверстие
парооксидирование
Наружное охлаждение
18
d1
l1
SW
d2
l2dk
l3
by
Powertaps для метрической резьбы
Артикул № 5719
Стандарт DIN 2184-1
Стандарт DIN 371
Режущий материал HSS-E
Тип N
Форма B
Допуск ISO 3 / 6G
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 3 0,50 3,500 2,70 2,500 56,00 10,00 18,00 3,000 13,25
M 4 0,70 4,500 3,40 3,300 63,00 12,00 21,00 4,000 13,25
M 5 0,80 6,000 4,90 4,200 70,00 14,00 25,00 5,000 13,70
M 6 1,00 6,000 4,90 5,000 80,00 16,00 30,00 6,000 12,25
M 8 1,25 8,000 6,20 6,800 90,00 17,00 35,00 8,000 14,10
M10 1,50 10,000 8,00 8,500 100,00 20,00 39,00 10,000 19,90
Допуск
ISO 3/6G
для сквозных отверстий
сквозное отверстие
парооксидирование
Наружное охлаждение
19
d1
l1
SW
d2
l2dk
l3
S
by
Powertaps для метрической резьбы
Артикул № 5736
Стандарт DIN 2184-1
Стандарт DIN 371 / DIN 376
Режущий материал HSS-E-PM
Тип N
Форма B
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм мм
M 2 0,40 2,800 2,10 1,600 45,00 8,00 13,50 2,000 14,30
M 3 0,50 3,500 2,70 2,500 56,00 10,00 18,00 3,000 17,85
M 4 0,70 4,500 3,40 3,300 63,00 12,00 21,00 4,000 16,40
M 5 0,80 6,000 4,90 4,200 70,00 14,00 25,00 5,000 18,25
M 6 1,00 6,000 4,90 5,000 80,00 16,00 30,00 6,000 21,80
M 8 1,25 8,000 6,20 6,800 90,00 17,00 35,00 8,000 24,35
M 10 1,50 10,000 8,00 8,500 100,00 20,00 39,00 10,000 32,15
M 12 1,75 9,000 7,00 10,200 110,00 24,00 49,00 12,000 38,35
M 14 2,00 11,000 9,00 12,000 110,00 26,00 53,00 14,000 58,05
M 16 2,00 12,000 9,00 14,000 110,00 26,00 54,00 16,000 53,90
M 18 2,50 14,000 11,00 15,500 125,00 30,00 62,00 18,000 94,35
M 20 2,50 16,000 12,00 17,500 140,00 32,00 62,00 20,000 97,50
HSS-E-PM
+ TiN
ДЛЯ МАКСИМ.
СТОЙКОСТИ
для сквозных отверстий
сквозное отверстие
TiN
Наружное охлаждение
20
d1
SW
d2
dk
l1
l2
l3
by
Powertaps для метрической резьбы с мелким шагом
Артикул № 5724
Стандарт DIN 2184-1
Стандарт DIN 374
Режущий материал HSS-E
Тип N R40
Форма C
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 X P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм
M 4 X 0,5 2,800 2,10 3,500 63,00 5,00 21,00 4,003 21,80
M 5 X 0,5 3,500 2,70 4,500 70,00 5,00 25,00 5,003 21,80
M 6 X 0,75 4,500 3,40 5,200 80,00 8,00 30,00 6,004 23,35
M 8 X1 6,000 4,90 7,000 90,00 11,00 35,00 8,005 18,85
M10 X1 7,000 5,50 9,000 90,00 11,00 35,00 10,005 19,70
M10 X1,25 7,000 5,50 8,800 100,00 14,00 39,00 10,006 21,80
M12 X1 9,000 7,00 11,000 100,00 11,00 40,00 12,005 26,45
M12 X1,25 9,000 7,00 10,800 100,00 16,00 40,00 12,006 31,10
M12 X1,5 9,000 7,00 10,500 100,00 16,00 40,00 12,007 23,35
M14 X1 11,000 9,00 13,000 100,00 11,00 40,00 14,005 34,75
M14 X1,5 11,000 9,00 12,500 100,00 15,00 40,00 14,007 31,65
M16 X1 12,000 9,00 15,000 100,00 11,00 44,00 16,005 37,35
M16 X1,5 12,000 9,00 14,500 100,00 15,00 44,00 16,007 36,30
M20 X1,5 16,000 12,00 18,500 125,00 16,00 44,00 20,007 46,15
для глухих отверстий
глухое отверстие
парооксидирование
Наружное охлаждение
21
d1
SW
d2
dk
l1
l2
l3
S
by
Powertaps для метрической резьбы с мелким шагом
Артикул № 5740
Стандарт DIN 2184-1
Стандарт DIN 374
Режущий материал HSS-E-PM
Тип N R40
Форма C
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 X P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм
M 8 X1 6,000 4,90 7,000 90,00 11,00 35,00 8,005 31,10
M10 X1 7,000 5,50 9,000 90,00 11,00 35,00 10,005 40,45
M10 X1,25 7,000 5,50 8,800 100,00 14,00 39,00 10,006 39,40
M12 X1 9,000 7,00 11,000 100,00 11,00 40,00 12,005 46,15
M12 X1,25 9,000 7,00 10,800 100,00 16,00 40,00 12,006 50,30
M12 X1,5 9,000 7,00 10,500 100,00 16,00 40,00 12,007 44,60
M14 X1,25 11,000 9,00 13,000 100,00 11,00 40,00 14,006 53,90
M14 X1,5 11,000 9,00 12,500 100,00 15,00 40,00 14,007 52,90
M16 X1,5 12,000 9,00 14,500 100,00 15,00 44,00 16,007 68,45
M18 X1,5 14,000 11,00 16,500 110,00 16,00 44,00 18,007 89,20
M20 X1,5 16,000 12,00 18,500 125,00 16,00 44,00 20,007 101,65
M22 X1,5 18,000 14,50 20,500 125,00 16,00 44,00 22,007 112,00
M24 X1,5 18,000 14,50 22,500 140,00 16,00 48,00 24,007 114,05
M24 X2 18,000 14,50 22,000 140,00 22,00 48,00 24,008 132,75
HSS-E-PM
+ TiN
ДЛЯ МАКСИМ.
СТОЙКОСТИ
для глухих отверстий
глухое отверстие
TiN
Наружное охлаждение
22
d1
l1
SW
d2
l2dk
l3
by
Powertaps для метрической резьбы с мелким шагом
Артикул № 5723
Стандарт DIN 2184-1
Стандарт DIN 374
Режущий материал HSS-E
Тип N
Форма B
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 X P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм
M 4 X 0,5 2,800 2,10 3,500 63,00 8,00 21,00 4,003 21,80
M 5 X 0,5 3,500 2,70 4,500 70,00 10,00 25,00 5,003 21,80
M 6 X 0,75 4,500 3,40 5,200 80,00 13,00 30,00 6,004 21,80
M 8 X 1 6,000 4,90 7,000 90,00 17,00 35,00 8,005 19,50
M 10 X 1 7,000 5,50 9,000 90,00 17,00 35,00 10,005 20,10
M 12 X 1 9,000 7,00 11,000 100,00 20,00 40,00 12,005 25,90
M 12 X 1,5 9,000 7,00 10,500 100,00 20,00 40,00 12,007 22,80
M 14 X 1,5 11,000 9,00 12,500 100,00 20,00 40,00 14,007 32,65
M 16 X 1,5 12,000 9,00 14,500 100,00 22,00 44,00 16,007 33,70
M 20 X 1,5 16,000 12,00 18,500 125,00 25,00 44,00 20,007 51,85
для сквозных отверстий
сквозное отверстие
парооксидирование
Наружное охлаждение
23
d1
l1
SW
d2
l2dk
l3
S
by
Powertaps для метрической резьбы с мелким шагом
Артикул № 5739
Стандарт DIN 2184-1
Стандарт DIN 374
Режущий материал HSS-E-PM
Тип N
Форма B
Допуск ISO 2 / 6H
Направление резания правое
Группа скидок 203
d1 X P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм
M 8 X1 6,000 4,90 7,000 90,00 16,00 35,00 8,005 31,65
M10 X1 7,000 5,50 9,000 90,00 16,00 35,00 10,005 36,30
M10 X1,25 7,000 5,50 8,800 100,00 20,00 39,00 10,006 38,90
M12 X1 9,000 7,00 11,000 100,00 20,00 40,00 12,005 44,60
M12 X1,25 9,000 7,00 10,800 100,00 20,00 40,00 12,006 46,65
M12 X1,5 9,000 7,00 10,500 100,00 20,00 40,00 12,007 41,50
M14 X1 11,000 9,00 13,000 100,00 20,00 40,00 14,005 52,90
M14 X1,25 11,000 9,00 13,000 100,00 20,00 40,00 14,006 53,90
M14 X1,5 11,000 9,00 12,500 100,00 20,00 40,00 14,007 51,35
M16 X1,5 12,000 9,00 14,500 100,00 22,00 44,00 16,007 58,05
M18 X1,5 14,000 11,00 16,500 110,00 25,00 44,00 18,007 76,75
M20 X1,5 16,000 12,00 18,500 125,00 25,00 44,00 20,007 103,70
M22 X1,5 18,000 14,50 20,500 125,00 25,00 44,00 22,007 97,50
M24 X1,5 18,000 14,50 22,500 140,00 28,00 48,00 24,007 112,00
M24 X2 18,000 14,50 22,000 140,00 28,00 48,00 24,008 127,55
HSS-E-PM
+ TiN
ДЛЯ МАКСИМ.
СТОЙКОСТИ
для сквозных отверстий
сквозное отверстие
TiN
Наружное охлаждение
24
d1
l1
SW
d2
l2dk
P
l3
by
Powertaps UNC
Артикул № 5726
Стандарт DIN 2184-1
Стандарт ~ DIN 371 / ~ DIN 376
Режущий материал HSS-E
Тип N R40
Форма C
Допуск 2B
Направление резания правое
Группа скидок 203
d1 - P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм
NR. 4 -40 3,500 2,70 2,350 56,00 7,00 18,00 2,845 22,80
NR. 6 -32 4,000 3,00 2,850 56,00 8,00 20,00 3,505 19,70
NR. 8 -32 4,500 3,40 3,500 63,00 8,00 21,00 4,166 21,25
NR.10 -24 6,000 4,90 3,900 70,00 11,00 25,00 4,826 20,75
1/4 -20 7,000 5,50 5,100 80,00 13,00 30,00 6,350 22,30
5/16-18 8,000 6,20 6,600 90,00 14,00 35,00 7,938 21,80
3/8 -16 10,000 8,00 8,000 100,00 16,00 39,00 9,525 23,85
7/16-14 8,000 6,20 9,400 100,00 18,00 42,00 11,113 37,85
1/2 -13 9,000 7,00 10,800 110,00 20,00 49,00 12,700 34,75
5/8 -11 12,000 9,00 13,500 110,00 24,00 53,00 15,875 44,05
3/4 -10 14,000 11,00 16,500 125,00 25,00 62,00 19,050 60,15
для глухих отверстий
глухое отверстие
парооксидирование
Наружное охлаждение
25
d1
l1
SW
d2
l2dk
l3
by

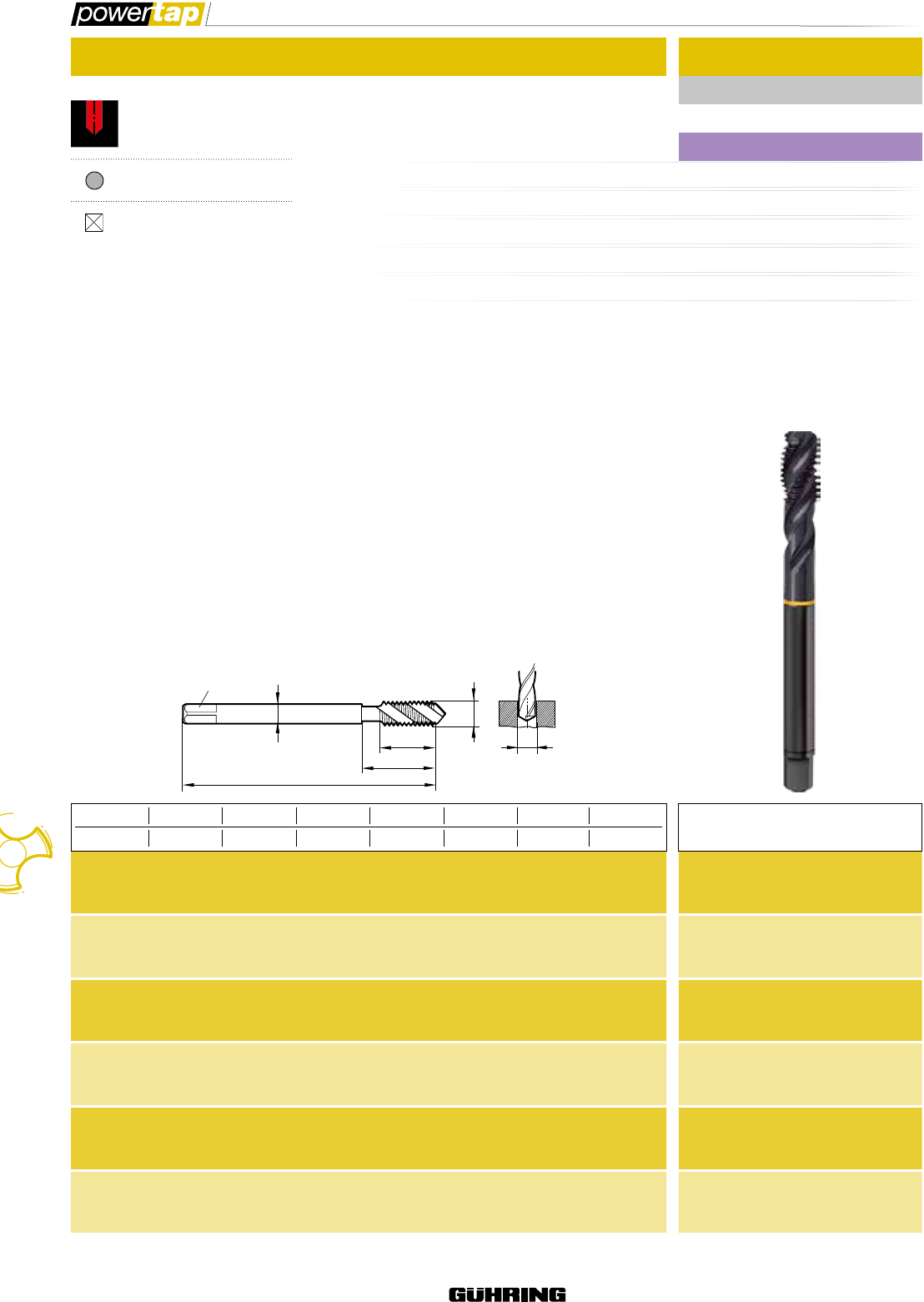

Powertaps UNC
Артикул № 5725
Стандарт DIN 2184-1
Стандарт ~ DIN 371 / ~ DIN 376
Режущий материал HSS-E
Тип N
Форма B
Допуск 2B
Направление резания правое
Группа скидок 203
d1 - P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм
NR. 4 -40 3,500 2,70 2,350 56,00 11,00 18,00 2,845 18,05
NR. 6 -32 4,000 3,00 2,850 56,00 12,00 20,00 3,505 15,95
NR. 8 -32 4,500 3,40 3,500 63,00 13,00 21,00 4,166 16,40
NR.10 -24 6,000 4,90 3,900 70,00 14,00 25,00 4,826 21,80
1/4 -20 7,000 5,50 5,100 80,00 16,00 30,00 6,350 17,85
5/16-18 8,000 6,20 6,600 90,00 18,00 35,00 7,938 21,80
3/8 -16 10,000 8,00 8,000 100,00 20,00 39,00 9,525 28,00
7/16-14 8,000 6,20 9,400 100,00 22,00 42,00 11,113 28,50
1/2 -13 9,000 7,00 10,800 110,00 25,00 49,00 12,700 34,75
5/8 -11 12,000 9,00 13,500 110,00 30,00 53,00 15,875 44,05
3/4 -10 14,000 11,00 16,500 125,00 33,00 62,00 19,050 57,05
для сквозных отверстий
сквозное отверстие
парооксидирование
Наружное охлаждение
26
d1
SW
d2
dk
l1
l2
l3
by

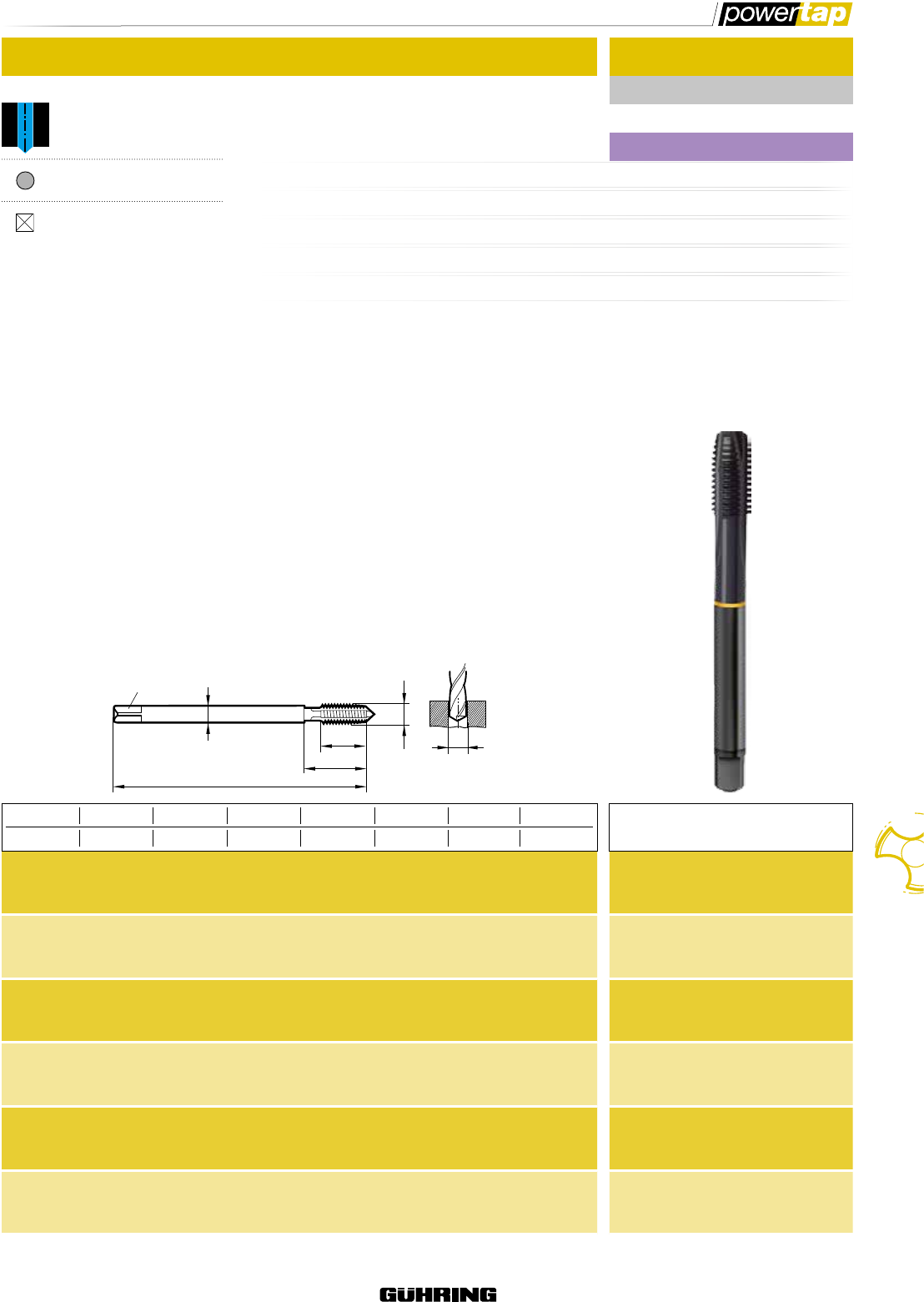

Powertaps UNF
Артикул № 5728
Стандарт DIN 2184-1
Стандарт ~ DIN 374
Режущий материал HSS-E
Тип N R40
Форма C
Допуск 2B
Направление резания правое
Группа скидок 203
d1 - P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм
NR. 4 -48 2,200 2,400 56,00 6,00 18,00 2,845 28,00
NR. 6 -40 2,500 2,10 2,950 56,00 6,50 20,00 3,505 23,35
NR.10 -32 3,500 2,70 4,100 70,00 8,50 25,00 4,826 21,80
1/4 -28 4,500 3,40 5,500 80,00 9,00 30,00 6,350 25,90
3/8 -24 7,000 5,50 8,500 90,00 11,00 35,00 9,525 28,00
5/8 -18 12,000 9,00 14,500 100,00 15,00 44,00 15,875 58,05
для глухих отверстий
глухое отверстие
парооксидирование
Наружное охлаждение
27
d1
l1
SW
d2
l2dk
l3
by

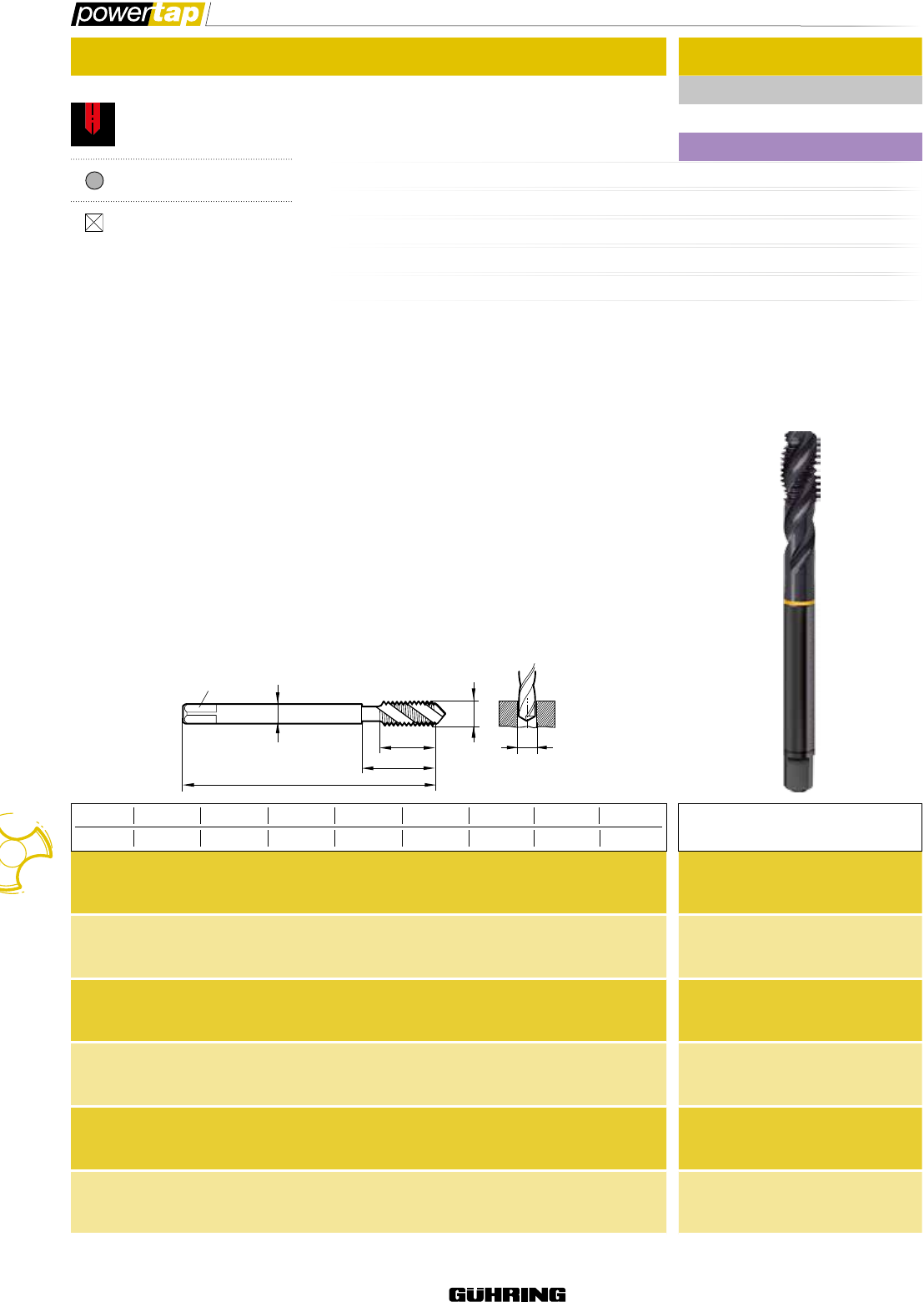

Powertaps UNF
Артикул № 5727
Стандарт DIN 2184-1
Стандарт ~ DIN 374
Режущий материал HSS-E
Тип N
Форма B
Допуск 2B
Направление резания правое
Группа скидок 203
d1 - P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
мм мм мм мм мм
NR. 4 -48 2,200 2,400 56,00 10,00 18,00 2,845 24,90
NR. 6 -40 2,500 2,10 2,950 56,00 11,00 20,00 3,505 24,90
NR.10 -32 3,500 2,70 4,100 70,00 14,00 25,00 4,826 24,90
1/4 -28 4,500 3,40 5,500 80,00 16,00 30,00 6,350 30,60
3/8 -24 7,000 5,50 8,500 90,00 18,00 35,00 9,525 33,20
5/8 -18 12,000 9,00 14,500 100,00 22,00 44,00 15,875 56,00
для сквозных отверстий
сквозное отверстие
парооксидирование
Наружное охлаждение
28
d1
SW
d2
dk
l1
l2
l3
by
Powertaps для трубной резьбы
Артикул № 5732
Стандарт DIN 2184-1
Стандарт DIN 5156
Режущий материал HSS-E
Тип N R40
Форма C
Допуск -
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
G/дюйм мм мм мм мм мм
G 1/8 28,00 7,00 5,50 8,800 90,00 11,00 35,00 9,728 23,35
G 1/4 19,00 11,00 9,00 11,800 100,00 14,00 40,00 13,157 33,20
G 3/8 19,00 12,00 9,00 15,250 100,00 14,00 44,00 16,662 48,20
G 1/2 14,00 16,00 12,00 19,000 125,00 18,00 44,00 20,955 62,20
G 3/4 14,00 20,00 16,00 24,500 140,00 20,00 53,00 26,441 95,40
G1 11,00 25,00 20,00 30,750 160,00 24,00 56,00 33,249 132,75
для глухих отверстий
глухое отверстие
парооксидирование
Наружное охлаждение
29
d1
l1
SW
d2
l2dk
l3
by
Powertaps для трубной резьбы
Артикул № 5731
Стандарт DIN 2184-1
Стандарт DIN 5156
Режущий материал HSS-E
Тип N
Форма B
Допуск -
Направление резания правое
Группа скидок 203
d1 P d2 SW dk l1 l2 l3 Код № Цена/шт. в ЕВРО
G/дюйм мм мм мм мм мм
G 1/8 28,00 7,00 5,50 8,800 90,00 18,00 35,00 9,728 22,30
G 1/4 19,00 11,00 9,00 11,800 100,00 20,00 40,00 13,157 30,05
G 3/8 19,00 12,00 9,00 15,250 100,00 22,00 44,00 16,662 36,80
G 1/2 14,00 16,00 12,00 19,000 125,00 25,00 44,00 20,955 50,80
G 3/4 14,00 20,00 16,00 24,500 140,00 28,00 53,00 26,441 99,55
G1 11,00 25,00 20,00 30,750 160,00 30,00 56,00 33,249 109,90
для сквозных отверстий
сквозное отверстие
парооксидирование
Наружное охлаждение
X
X 2:1
X
X 2:1
X
X 2:1
30
by

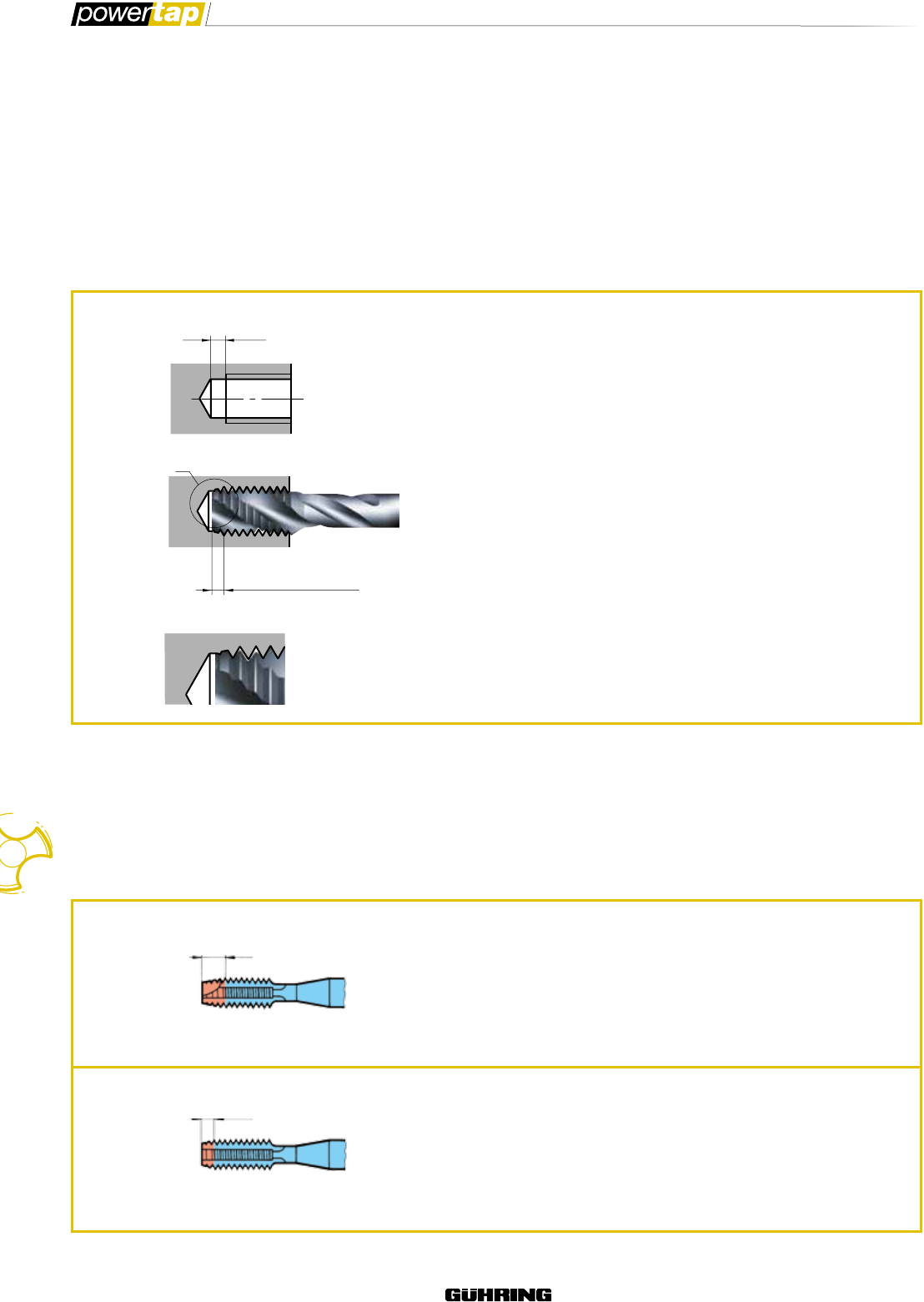

Почему Гюринг предлагает всё больше и
больше метчики формы Е?
В дополнение к классическим формам В и С для машинных метчиков мы всё больше и больше включаем
в нашу стандартную программу инструмент формы Е. Тем самым мы учитываем возрастающий спрос на
метчики, которые позволяют нарезать резьбу в глухих отверстиях максимально близко к их основанию, а в
сквозных отверстиях на максимально возможную длину.
Метчики формы Е отличаются очень короткой заходной
частью: лишь в 1,5 - 2 шага. У современных станков
и резьбонарезных патронов как правило больше нет
проблем с точностью направления метчика, по сравнению
с метчиками форм В и С с удлинённой заходной частью.
Благодаря стабильному зажиму инструмента, погрешности
в направлении инструмента исключены.
Поэтому, в отличии от других, метчики формы Е полностью
проявят своё преимущество при нарезании очень глубокой,
до основания полностью сформированной резьбы.
Очень короткая заходная
часть в 1,5 - 2 витка
Классические формы В и С
для машинных метчиков:
Форма C
короткая, 2 - 3 нитки
для глухих отверстий
2…3 нитки
средняя, 3,5 - 5,5 ниток
с подточкой,
для сквозных отверстий
3,5…5,5 ниток
Форма B
Короткий
выход резьбы
Формы заходной части метчиков
Формы заходной части метчиков
δ
γ
fA
α
γ
1
2
3
4
5
6
31
by

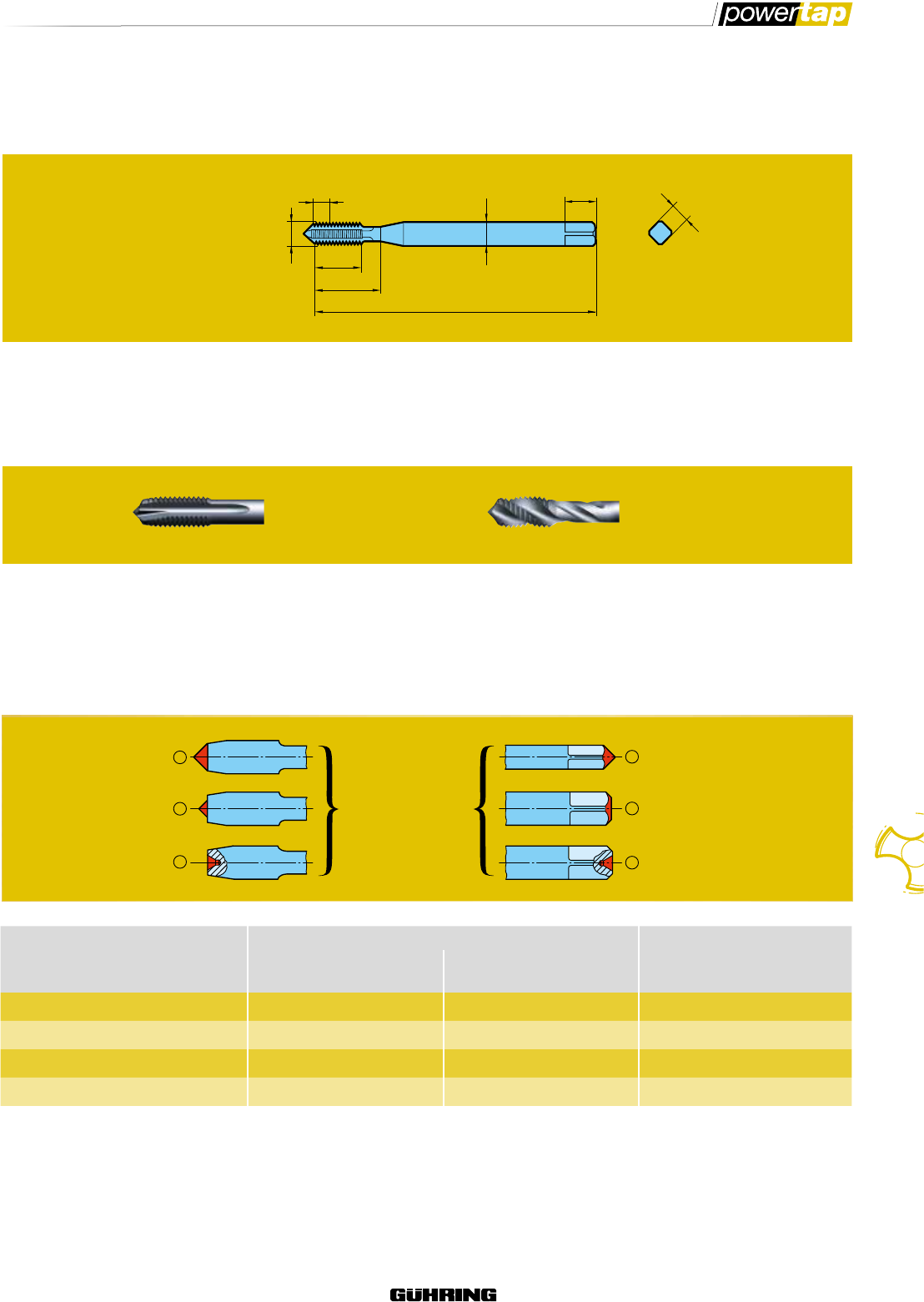

Powertap техническая информация
Powertap техническая информация
Описание
с прямыми канавками, форма В
с подточкой
Угол подъема
40°
центр на весь диаметр
центр меньшего диаметра на
хвостовике
центровое отверстие
(форма А или R согласно
DIN 322
согл. выбору изготовителя)
на
рабочей
части
центр на весь диаметр
центрирующие фаски
центровое отверстие
(форма А или R согласно DIN 322
согл. выбору изготовителя)
Диапазон диаметров резьбы
мм
Исполнение центра на рабочей части Исполнение центра на
хвостовике с формой заборной части
C, E с формой заборной части
В
≤ 4,2
> 4,2 … 5,6
> 5,6 … 10,0
> 10,0
Виды стружечных канавок
Исполнение центров для изготовления
Длина заборной
части
Длина
резьбы
Диаметр
хвостовика Длина четырех-
гранника
Длина рабочей
части
Общая длина
Диаметр
резьбы
Четырехгранник
≤ 850 – 10 - 15 15 - 20
≤ 1000 – 10 - 20 15 - 25
≤ 750 – 10 - 15 15 - 20
≤ 850 – 10 - 15 15 - 20
≥ 850 … 1200 – 8 - 12 10 - 15
≥ 850 … 1200 – 8 - 12 10 - 15
≤ 1000 – 6 - 10 8 - 12
≥ 650 … 1000 – 6 - 10 8 - 12
≤ 850 – 6 - 12 8 - 15
≤ 850 – 6 - 12 8 - 15
≤ 850 – 6 - 12 8 - 15
≤ 400 – 15 - 20 20 - 25
≤ 400 – 15 - 20 20 - 25
≤ 600 – 15 - 20 20 - 25
≤ 600 – 15 - 20 20 - 25
–≤ 240 15 - 20 20 - 25
–≤ 240 15 - 20 20 - 25
–< 300 15 - 20 20 - 25
40
80
120
160
200
240
180
6H 98
70
42
212
6G
98
70
6HX
6H
6G
32
by
Предел
прочности
МПа (Н/мм2)
Твердость
HB
Скорость резания vc в м/мин*
HSS-E HSS-E-PM
Конструкционные стали
Автоматные стали
Нелегированные цементированные стали
Нелегированные улучшенные стали
Легированные цементированные стали
Легированная улучшенная сталь
Инструментальные стали
Быстрорежущая сталь
Нержавеющие стали, с содержанием серы
аустенитная
мартенситная
Алюминий и алюминиевые сплавы
Деформируемые алюминиевые сплавы
Литейные алюминиевые сплавы ≤ 10 % Si
> 10 % Si
Серые чугуны
Высокопрочные чугуны
Ковкие чугуны
* Для инструмента с покрытием vc может быть увеличена до 50%.
Powertap параметры резания
Powertap параметры резания
Распределение полей допусков / классов точности
Поле допуска внутренней резьбы
Класс допуска метчиков
Допуск в мкм
DIN EN 22857
Класс точности метчика
Класс 2
ISO 2
Класс 3
ISO 3
Поле допусков
нарезаемой
внутренней резьбы
6H 6G
DIN 802 часть 1
(отменён)
Класс допуска метчика
6H 6G
В наличии инструмент
во всех важнейших допусках
6H:
Поле допуска 6Н соответствует
стандартному полю допуска для резьб
по DIN EN 22857.
6HX:
Дополнительно буквой „X“ (6HX)
обозначаются метчики производящиеся
с отклонением поля допуска от Норм.
Данное отклонение базируется на
заводском стандарте компании.
Метчики с полем допуска 6HX
применяются например при
обработке абразивных, твердых и
вязких материалов.
6G:
Поле допуска 6G соответствует допуску
с натягом для метчиков по DIN 22857.
Рекомендуется применять для деталей
которые будут подвергаться закалке или
на которые будет наноситься покрытие.
33
by
Размер резьбы
метрическая дюймовая Отверстие под
резьбу Ø мм Рекомендуемое сверло для отверстия под резьбу
M 2 1,600
№ 4 -40 2,350 VHM Малоразмерные сверла, 4 x D, без IK , Арт. № 6400
№ 4 -48 2,400
M 3 2,500 VHM Малоразмерные сверла, 5 x D, с IK , Арт. № 6405
№ 6 -32 2,850 GU 500, Спиральные сверла, средние, HSCO,
Арт. № 5523
№ 6 -40 2,950
M 4 3,300
№ 8 -32 3,500
№ 10 -24 3,900
№ 10 -32 4,100
M 5 4,200
M 6 5,000
1/4 -20 5,100
M 6 X 0,75 5,200
1/4 -28 5,500
5/16-18 6,600
M 8 6,800 RT 100 U, 5 x D, с IK, Арт. № 5511
M 8 X1 7,000
3/8 -16 8,000 RT 100 U, 5 x D, без IK, Арт. № 5515
M10 3/8 -24 8,500
M10 X1,25 G 1/8 8,800 GU 500, Спиральные сверла, средние, HSCO,
Арт. № 5523
M10 X1 9,000
7/16-14 9,400
M12 10,200
M12 X1,5 10,500
M12 X1,25 1/2 -13 10,800
M12 X1 11,000
G 1/4 11,800
M14 12,000
M14 X1,5 12,500
M14 X1 13,000
5/8 -11 13,500
M16 14,000
M16 X1,5 5/8 -18 14,500
M16 X1 15,000
G 3/8 15,250 RT 100 U, 5 x D, с IK, Арт. № 5511
M 18 15,500
M18 X1,5 3/4 -10 16,500 RT 100 U, 5 x D, без IK, Арт. № 5515
M20 17,500
M20 X1,5 18,500 HT 800 корпус 5 x D и пластина,
Арт. № 4108 + 4112
G 1/2 19,000
M22 X1,5 20,500
M24 21,000
M24 X2 22,000
M24 X1,5 22,500 HT 800 корпус 5 x D и пластина,
Арт. № 4108 + 4112
G 3/4 24,500
G1 30,750

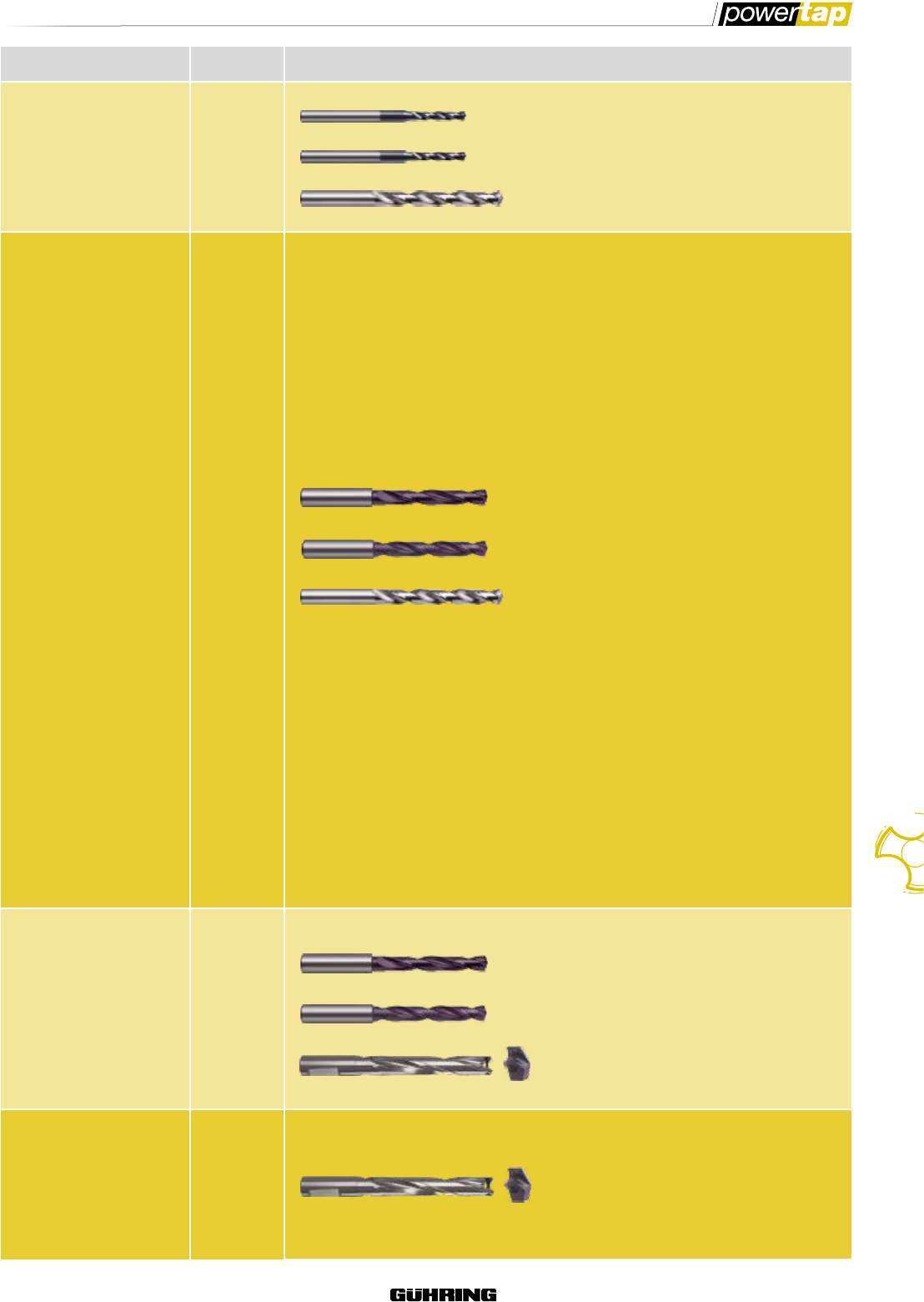

Powertap Рекомендуемое сверло для отверстия под резьбу
Powertap Рекомендуемое сверло для отверстия под резьбу

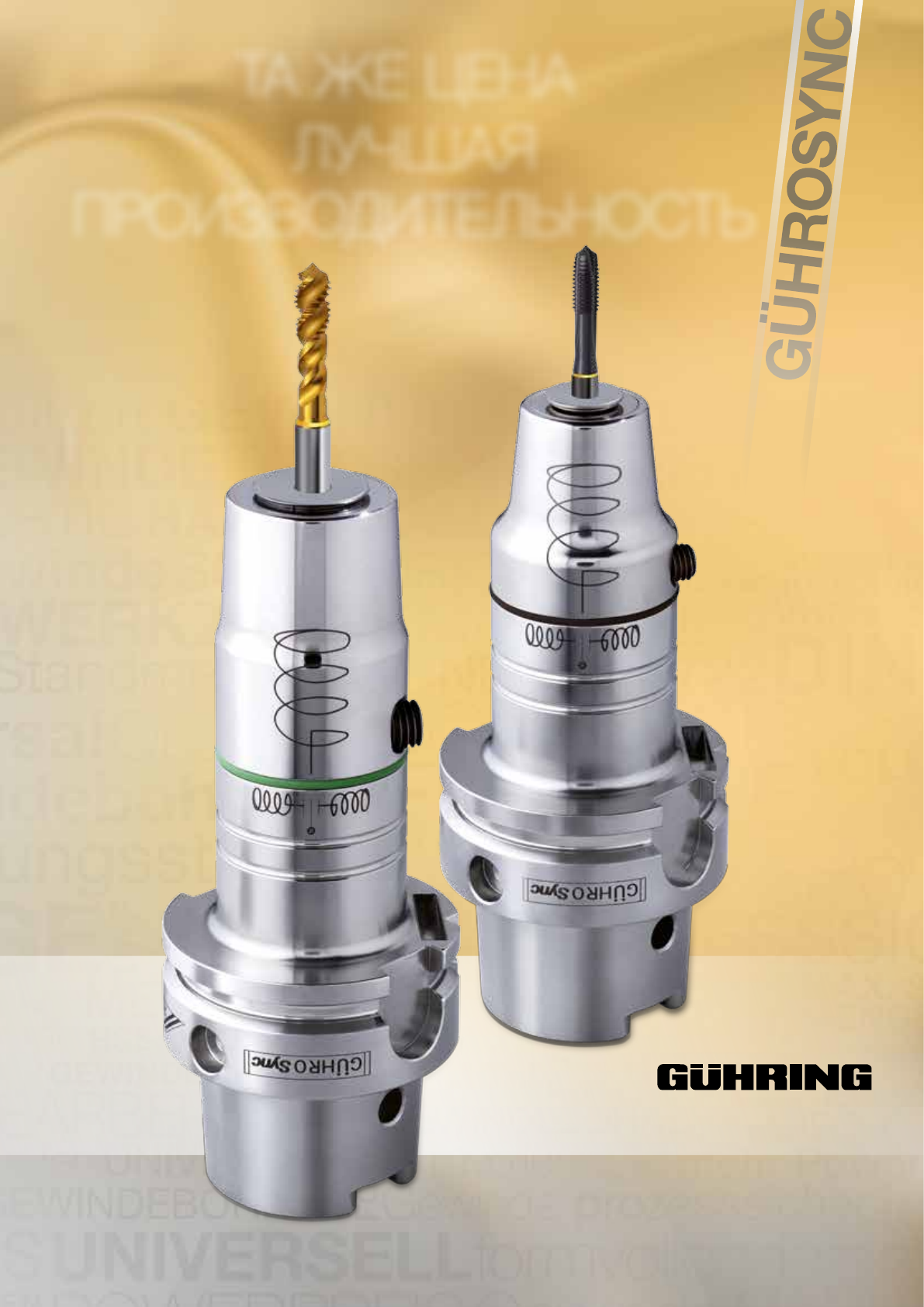

Интеллектуально скомбинированная технология
синхронизации и гидравлического крепления
GÜHROSYNC
0,3 мм компенсация позволяющая до 75%
снизить аксиальную нагрузку.
для внутреннего или наружного охлаждения,
а так-же охлаждения маслянным туманом
высокая точность вращения и высокие
рабочие обороты
эластичные элементы из полимеров для
эффективного гашения аксиальных
и торсионных пиков усилий
быстры и удобны в использовании, компактное
исполнение
долговечный пакет металлических пружин с
прогрессивной усилие/ход - характеристикой
максимальная стойкость и
точность резьбы
by
Новые резьбовые патроны GÜHROSync
GÜHROSYNC
ТА ЖЕ ЦЕНА
ЛУЧШАЯ
ПРОИЗВОДИТЕЛЬНОСТЬ
0,3 мм компенсация позволяющая до 75%
снизить аксиальную нагрузку.
для внутреннего или наружного охлаждения,
а так-же охлаждения маслянным туманом
высокая точность вращения и высокие
рабочие обороты
эластичные элементы из полимеров для
эффективного гашения аксиальных
и торсионных пиков усилий
быстры и удобны в использовании, компактное
исполнение
долговечный пакет металлических пружин с
прогрессивной усилие/ход - характеристикой
максимальная стойкость и
точность резьбы
by
