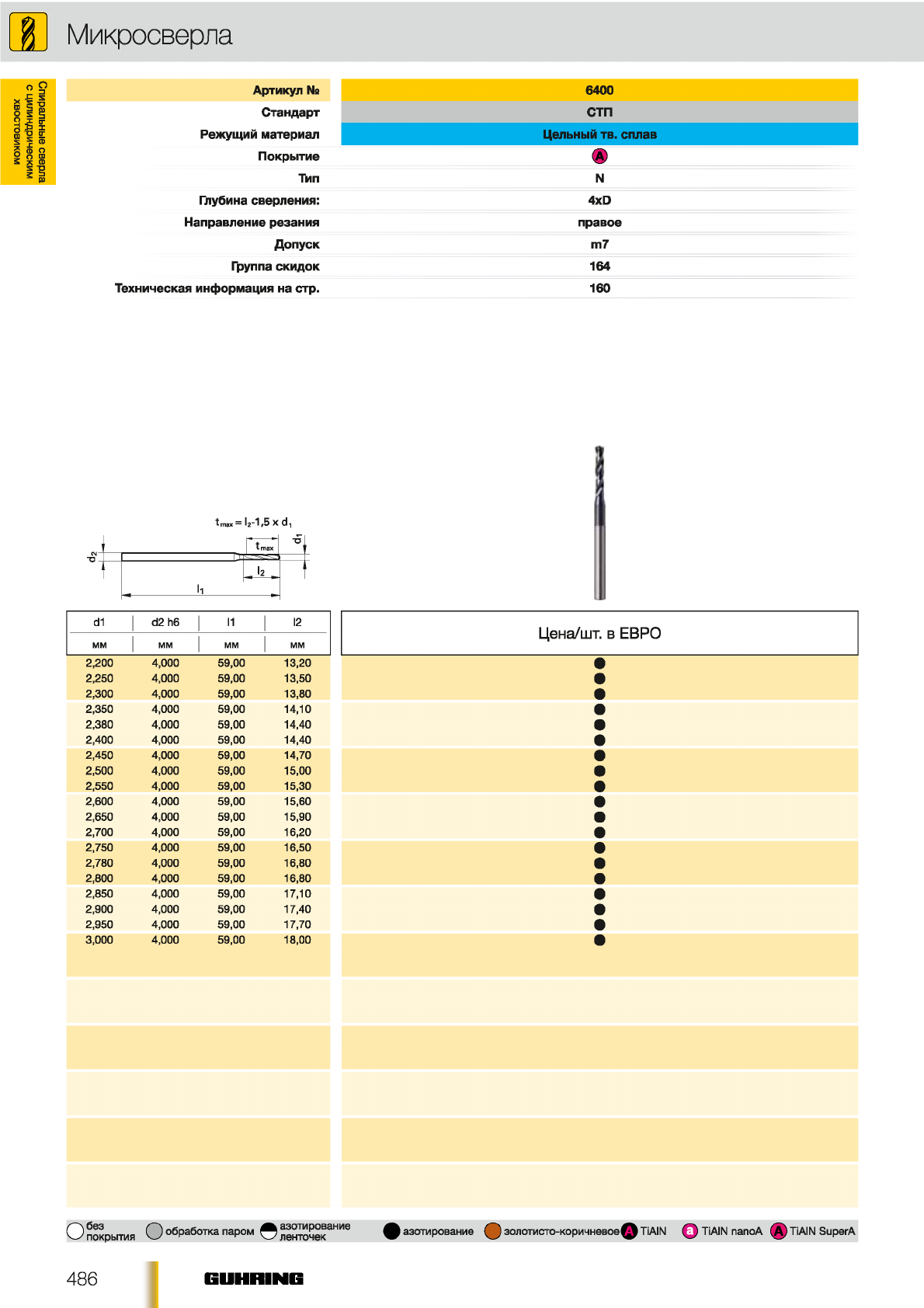

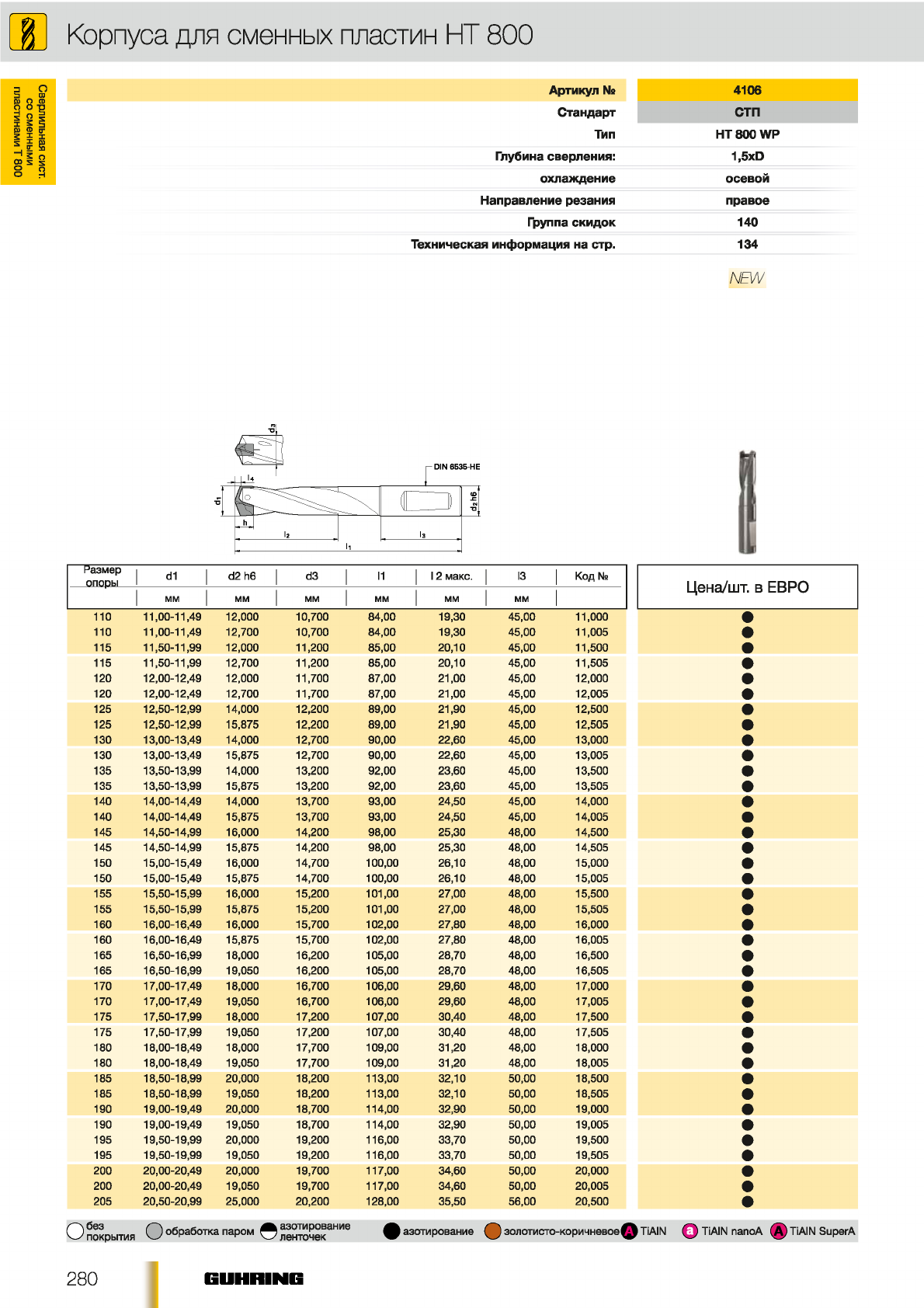

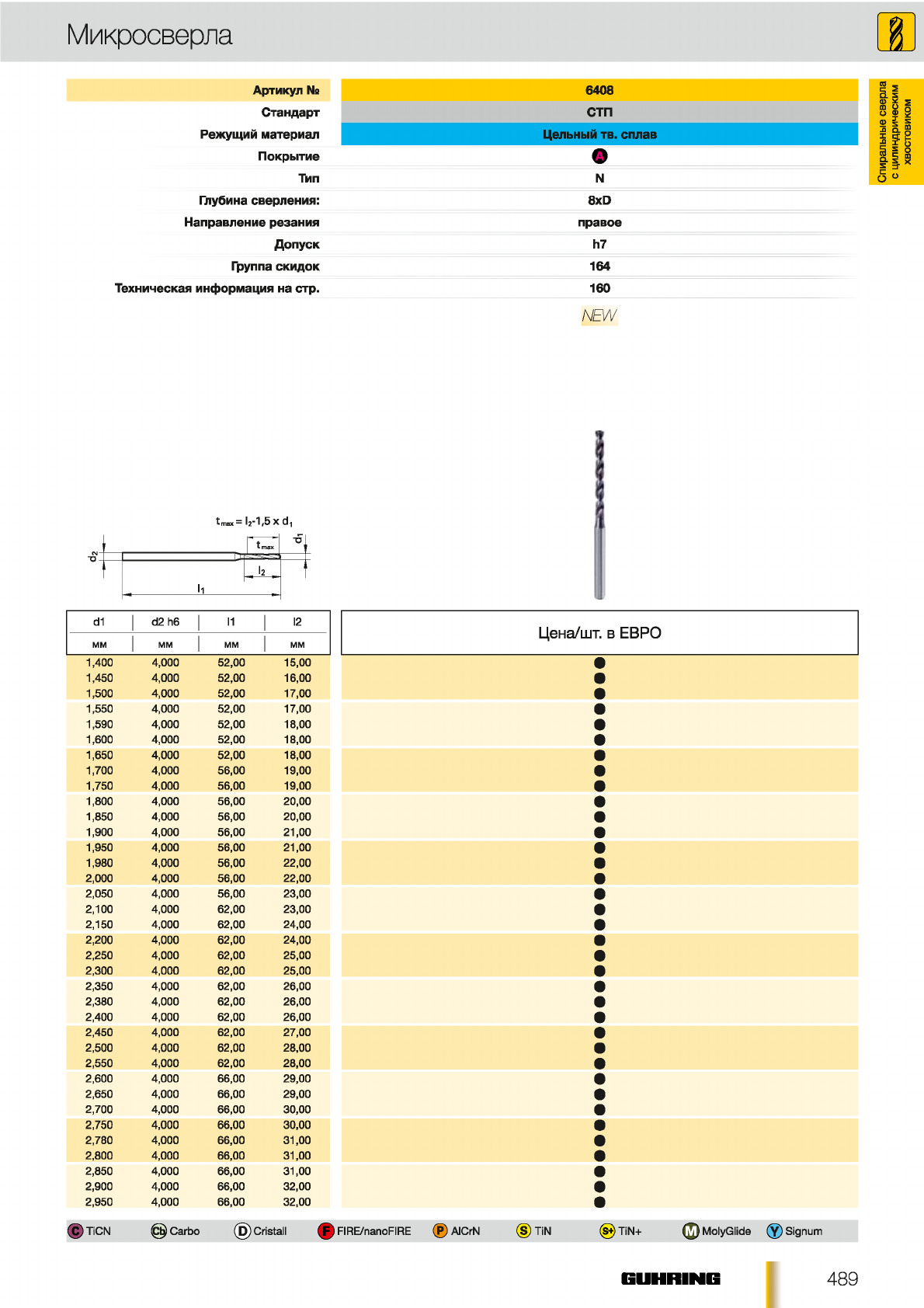

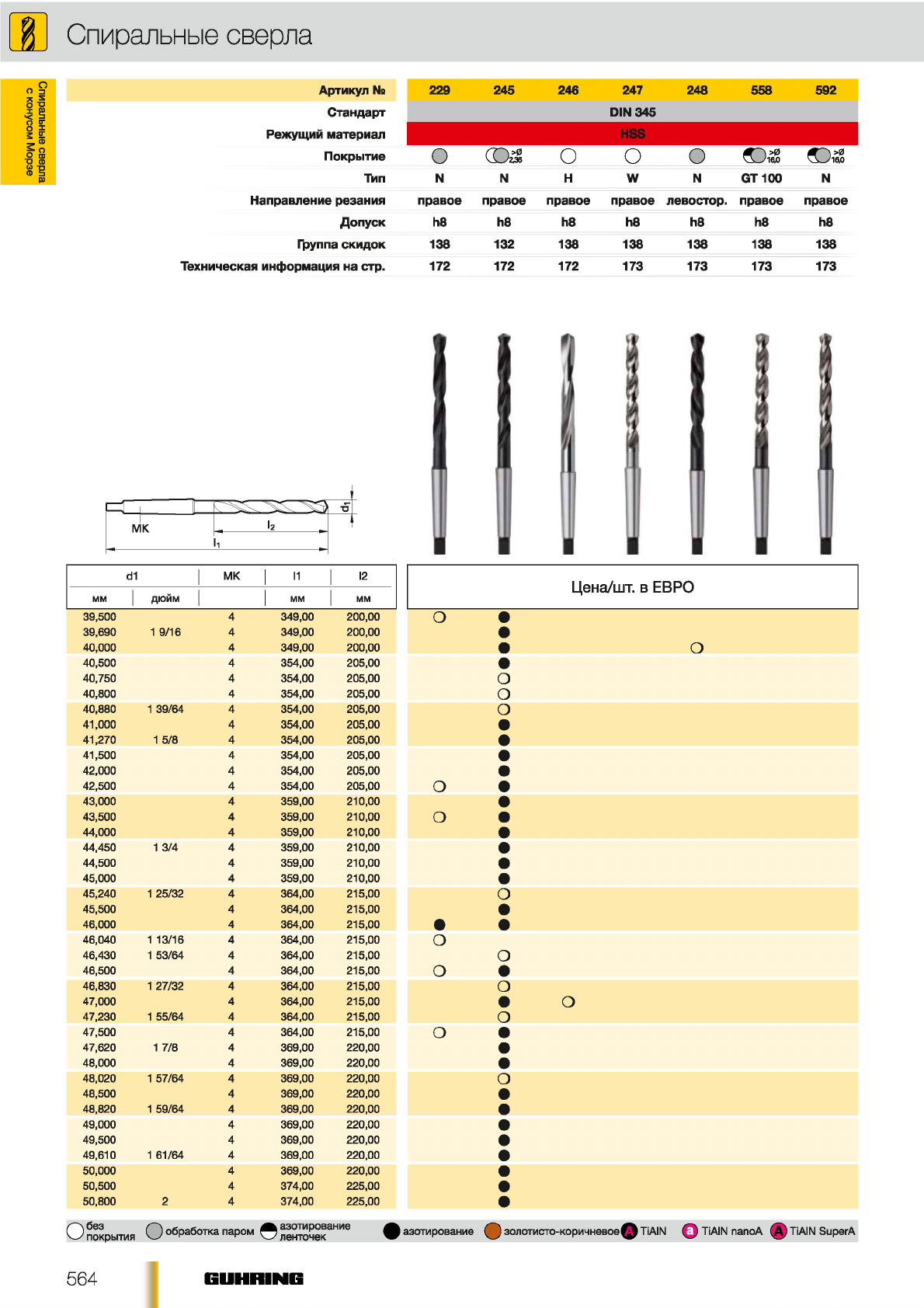

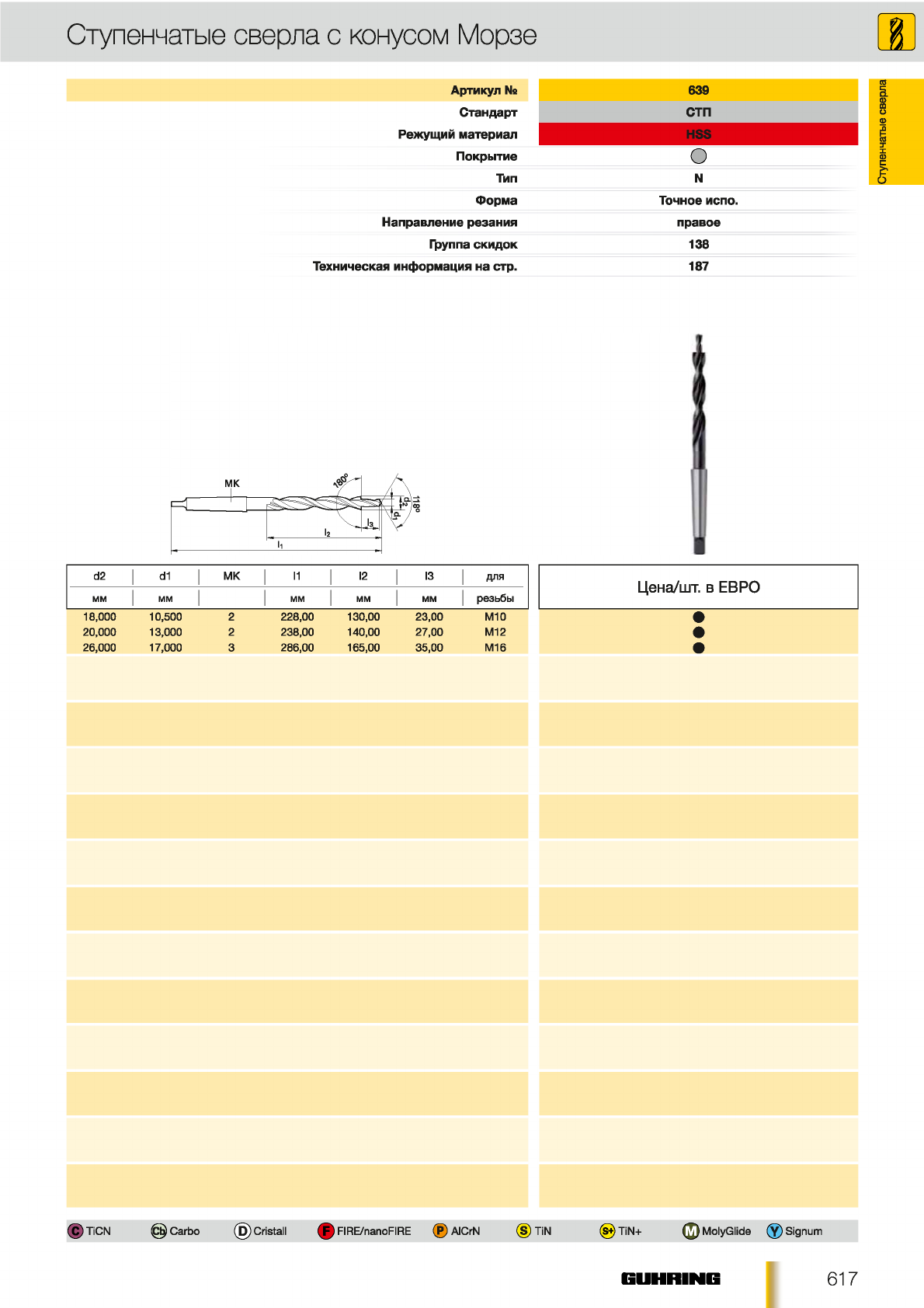

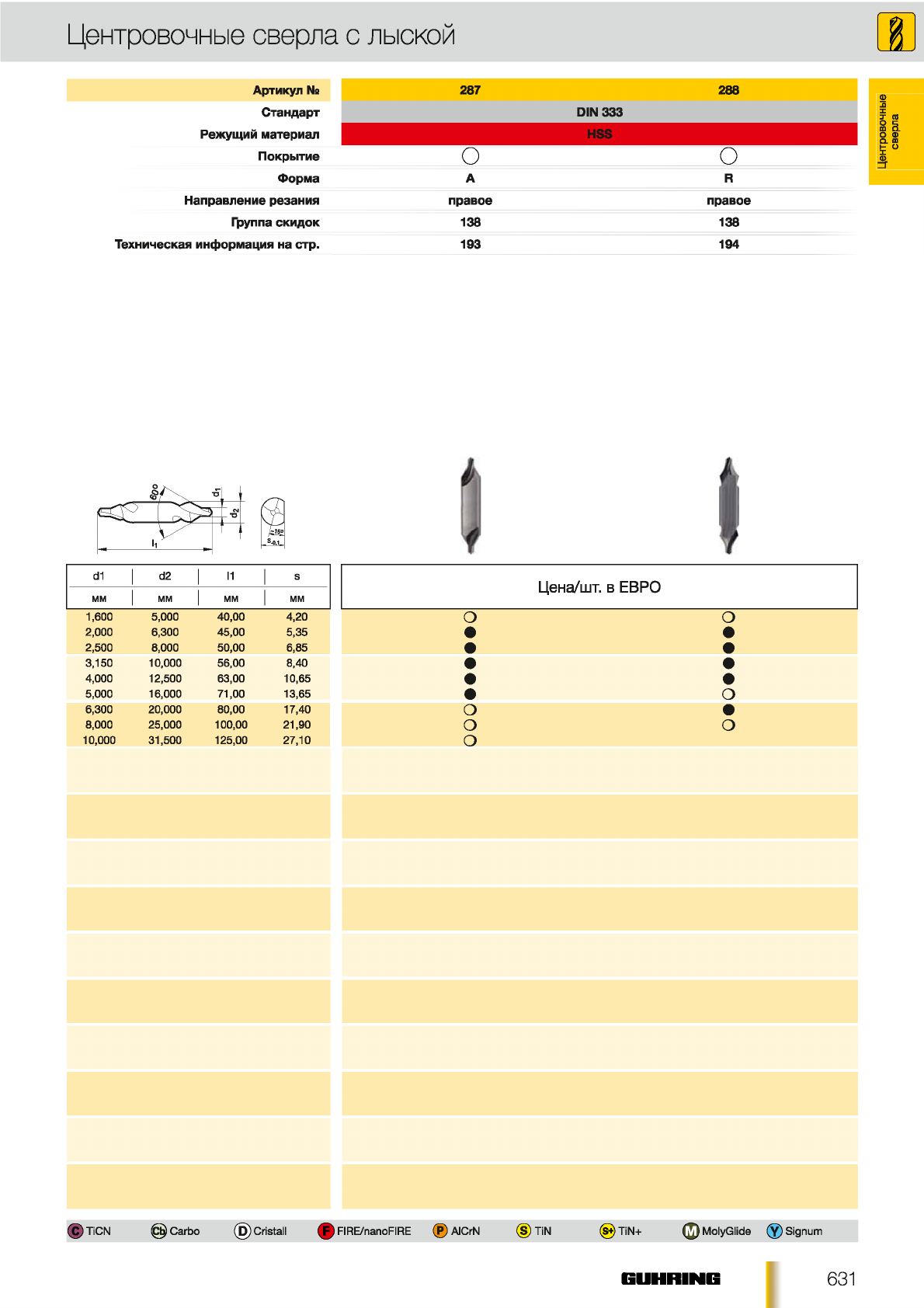

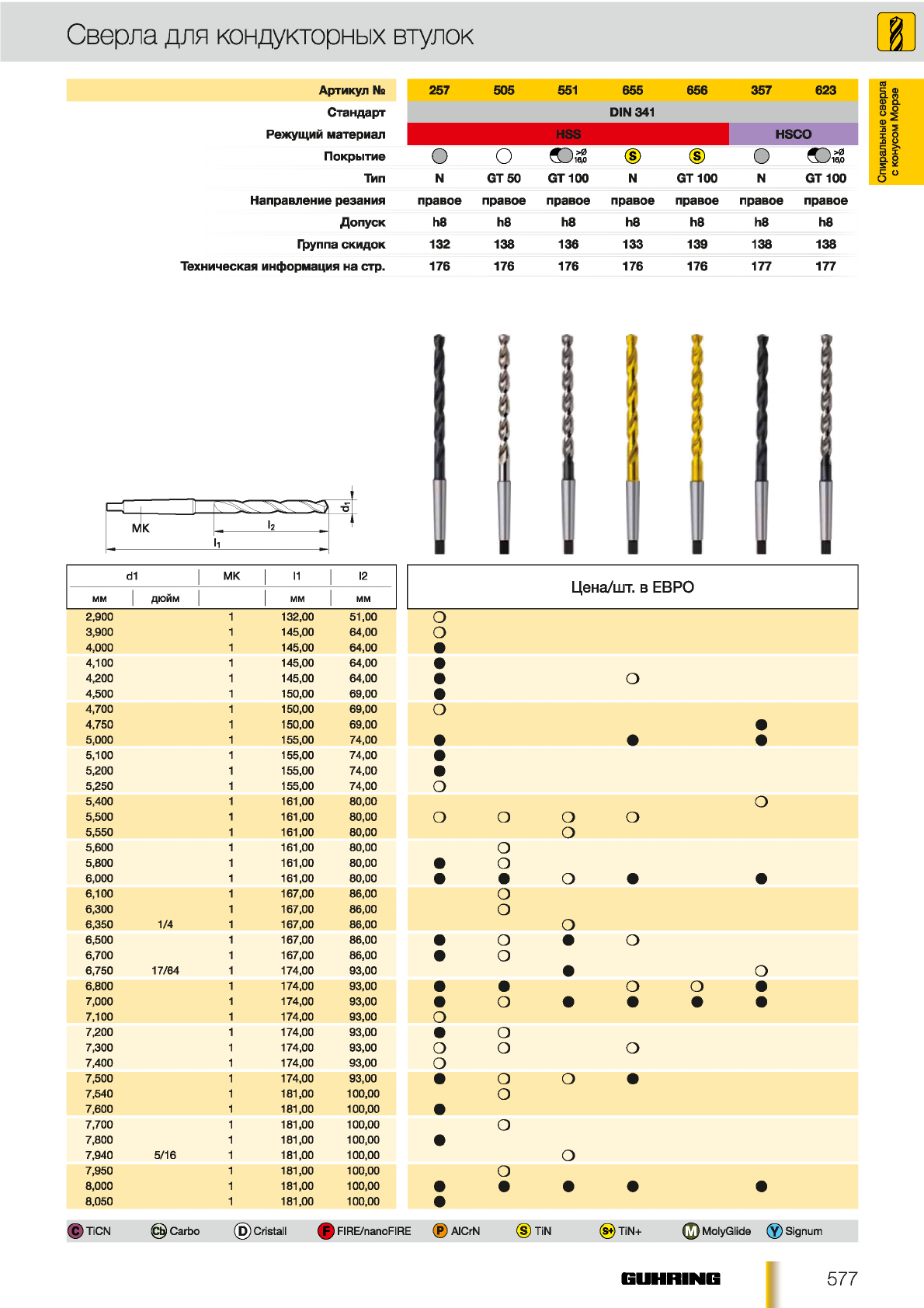

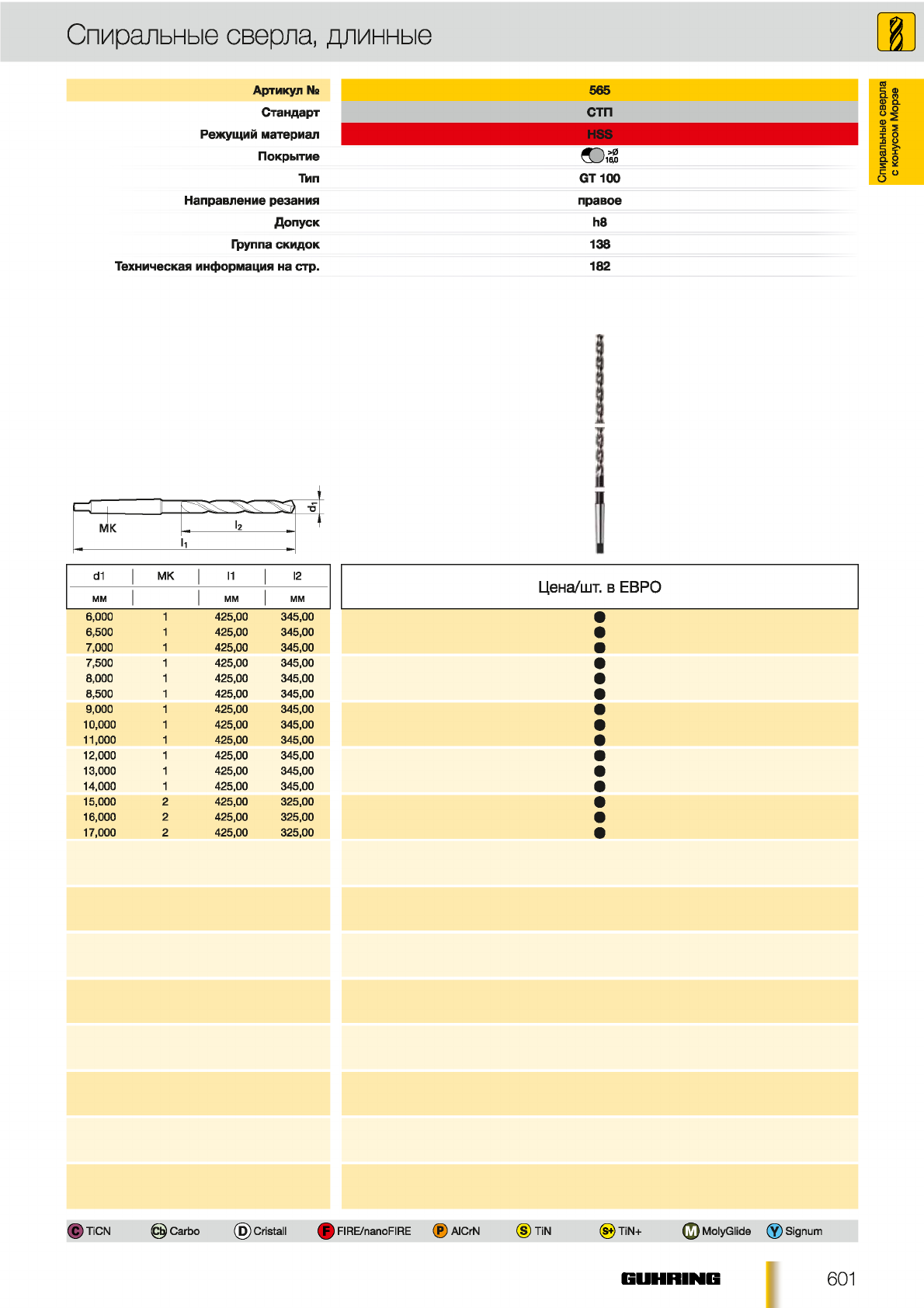

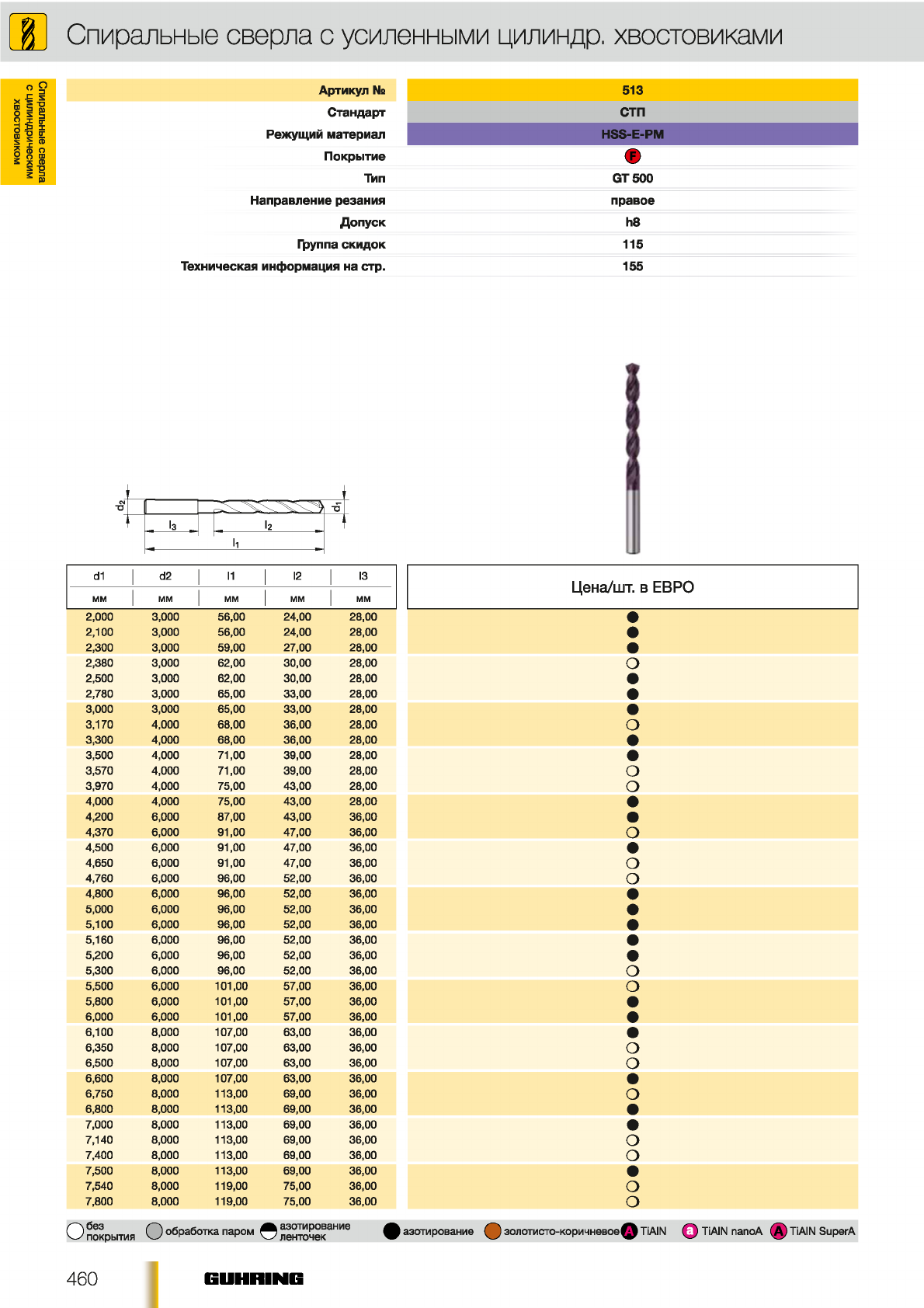

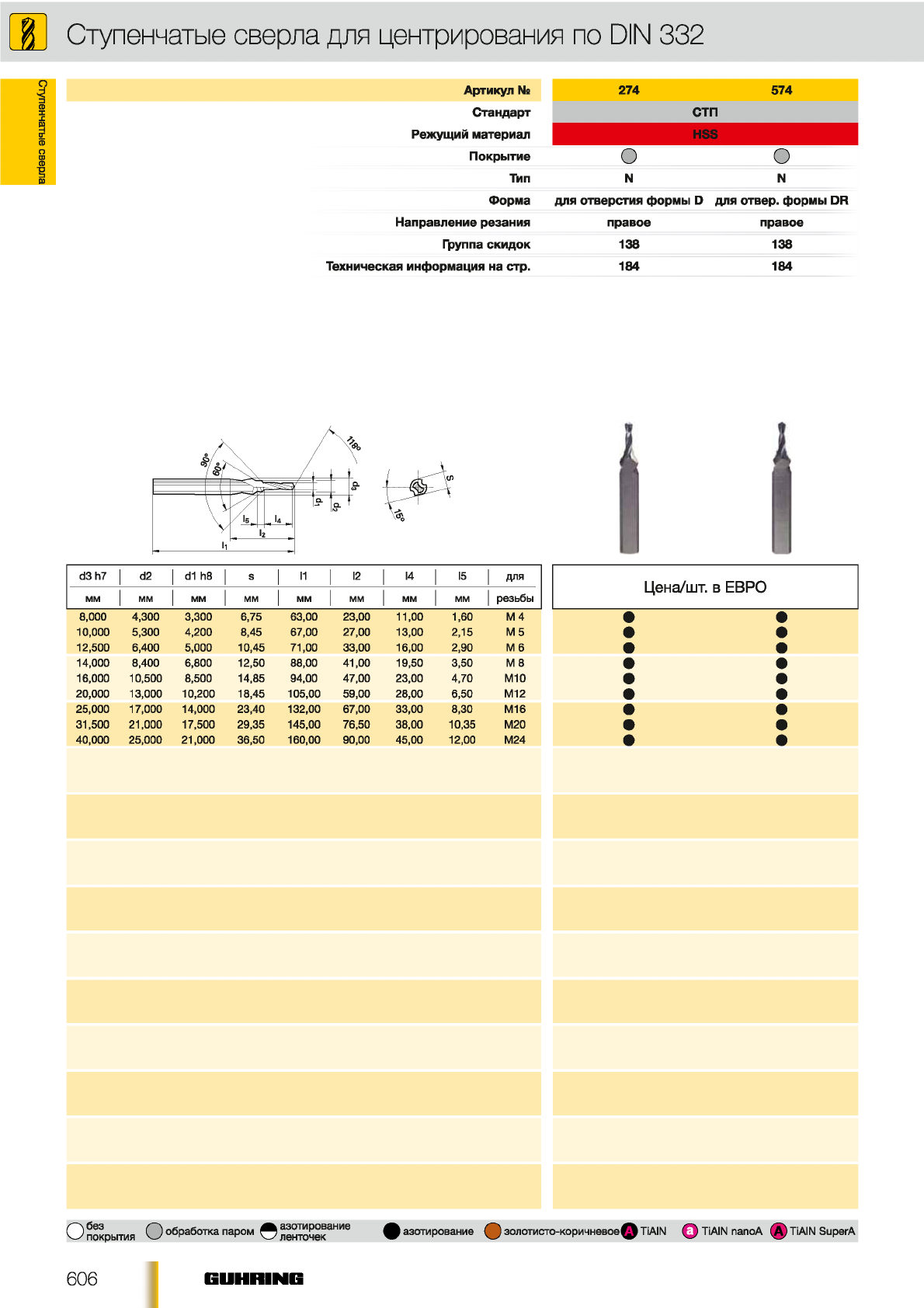

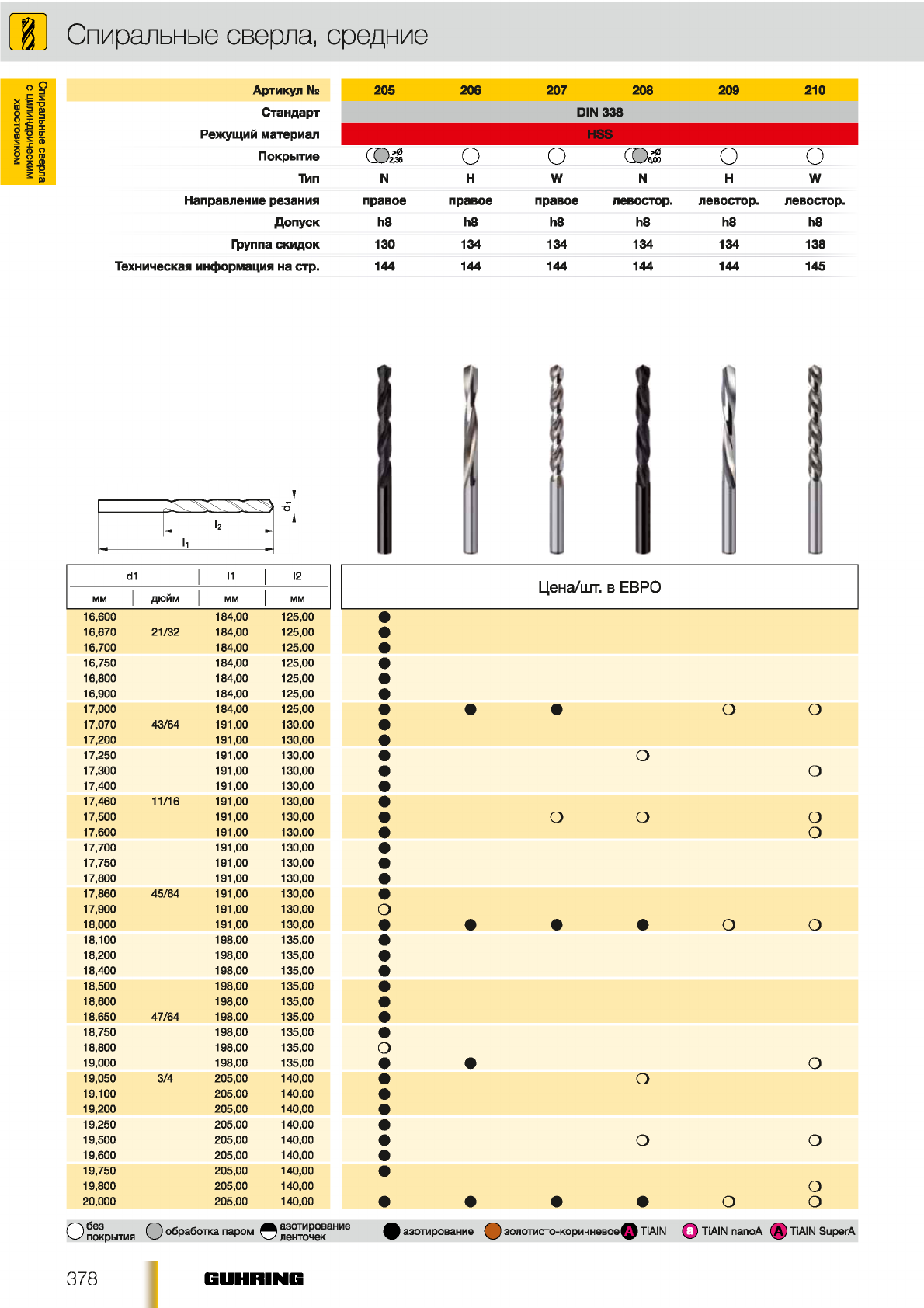

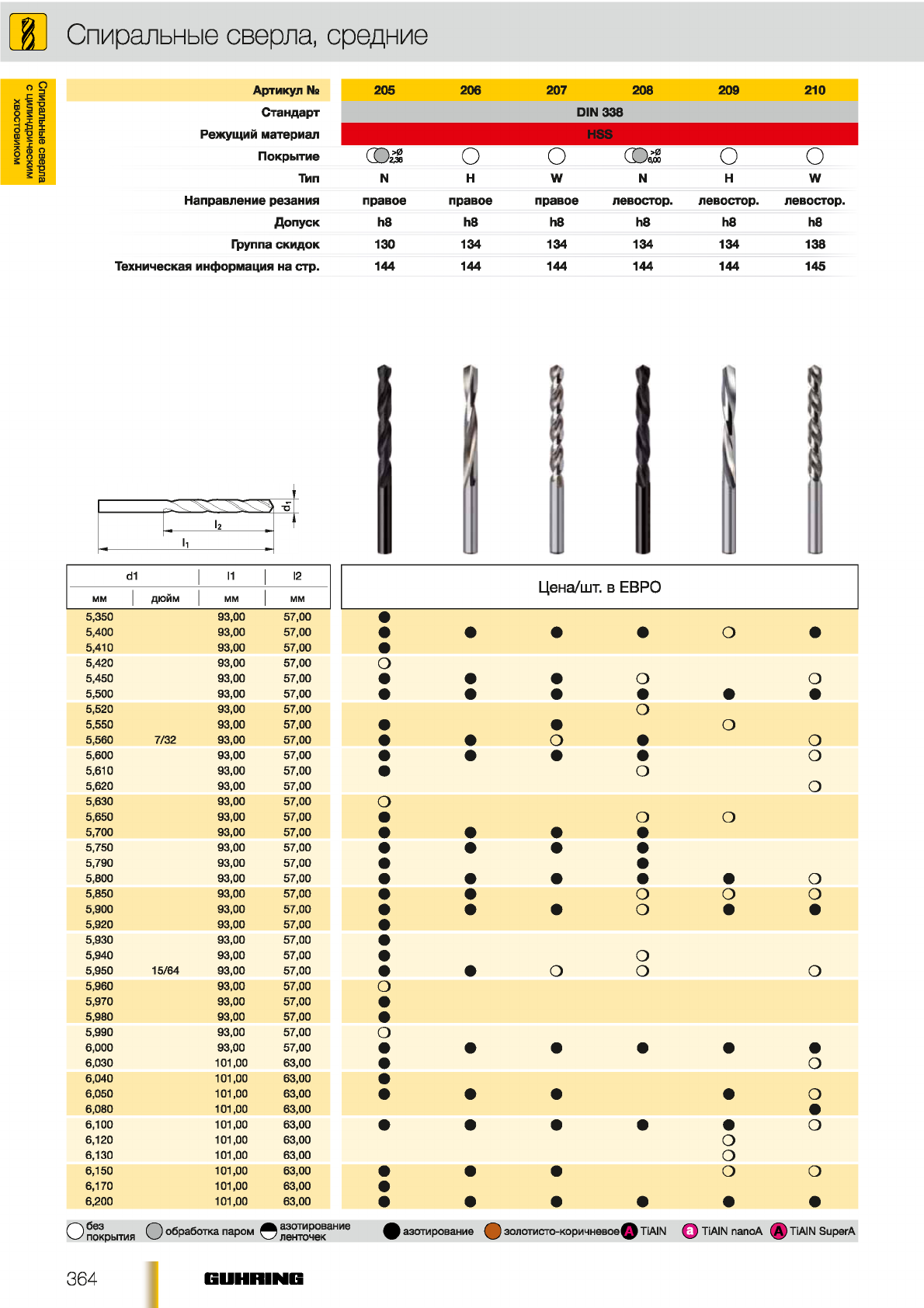

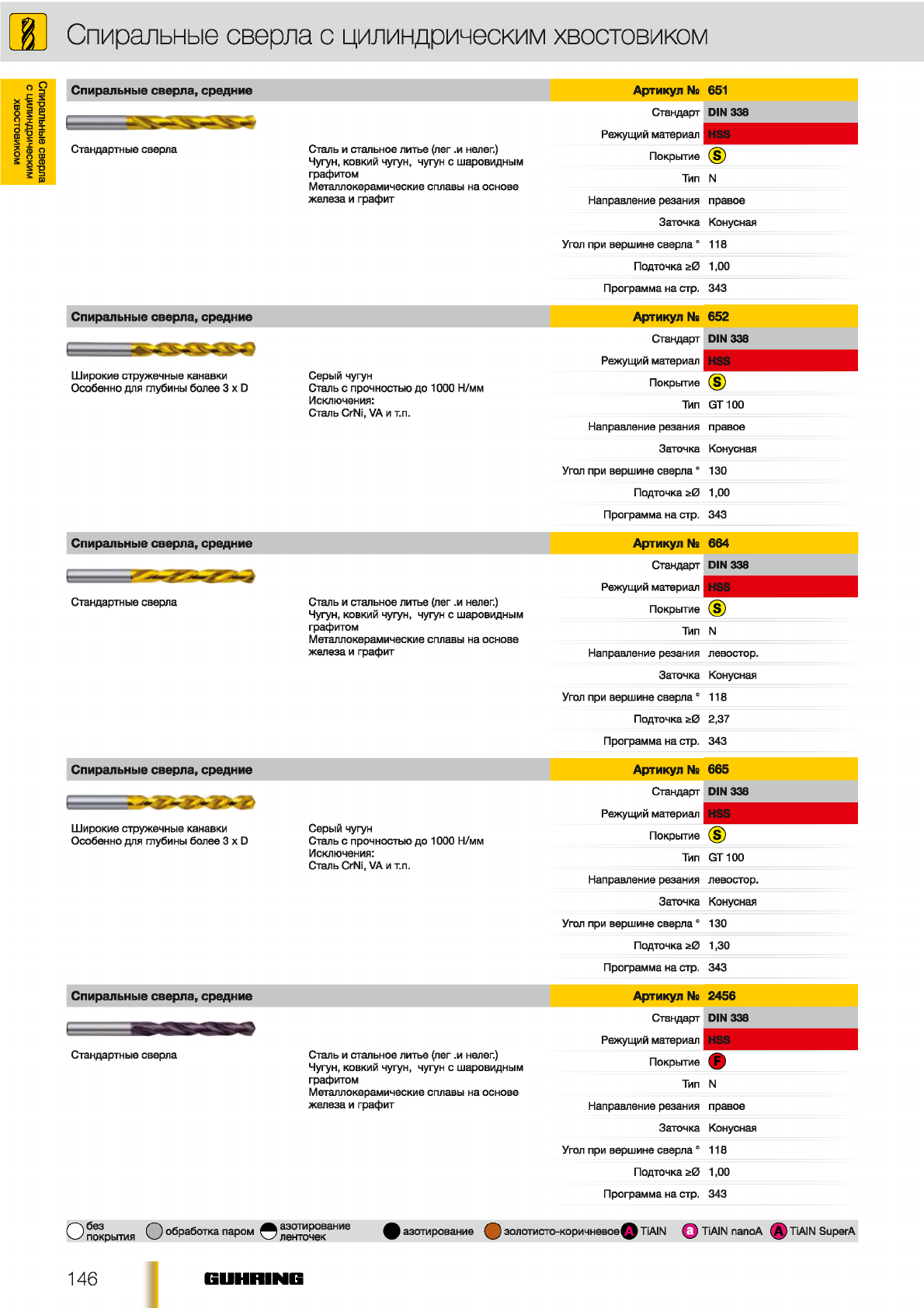

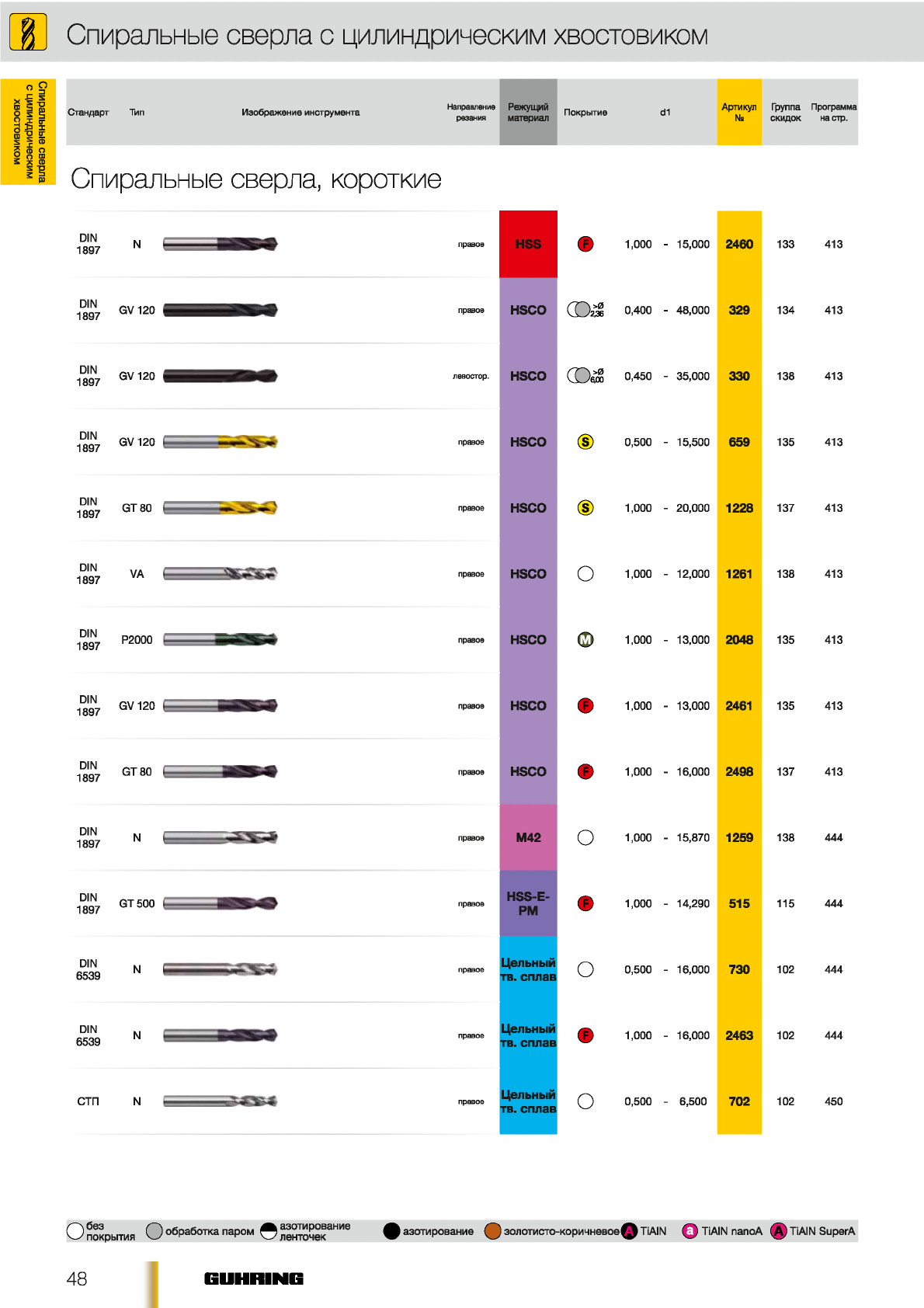

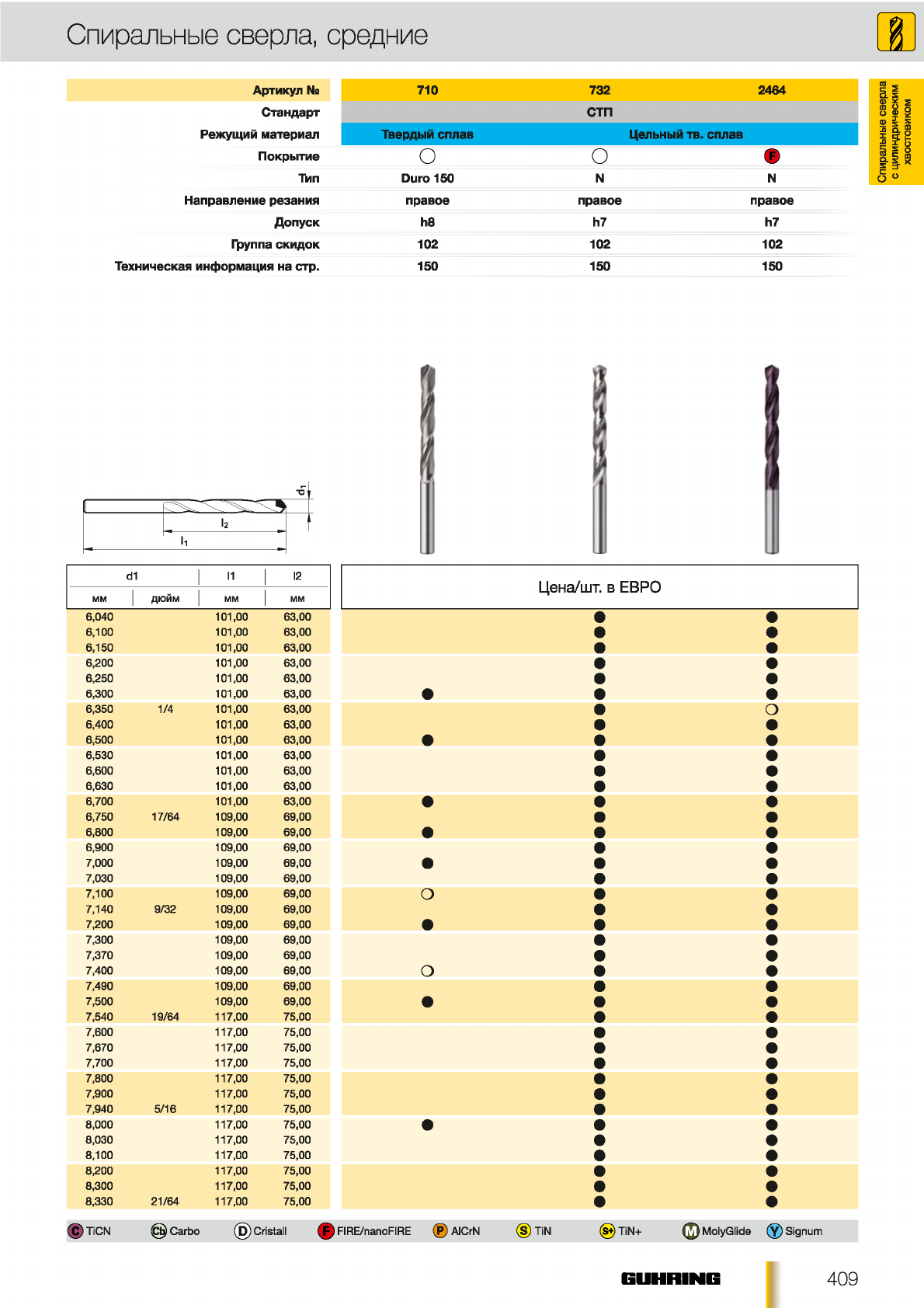

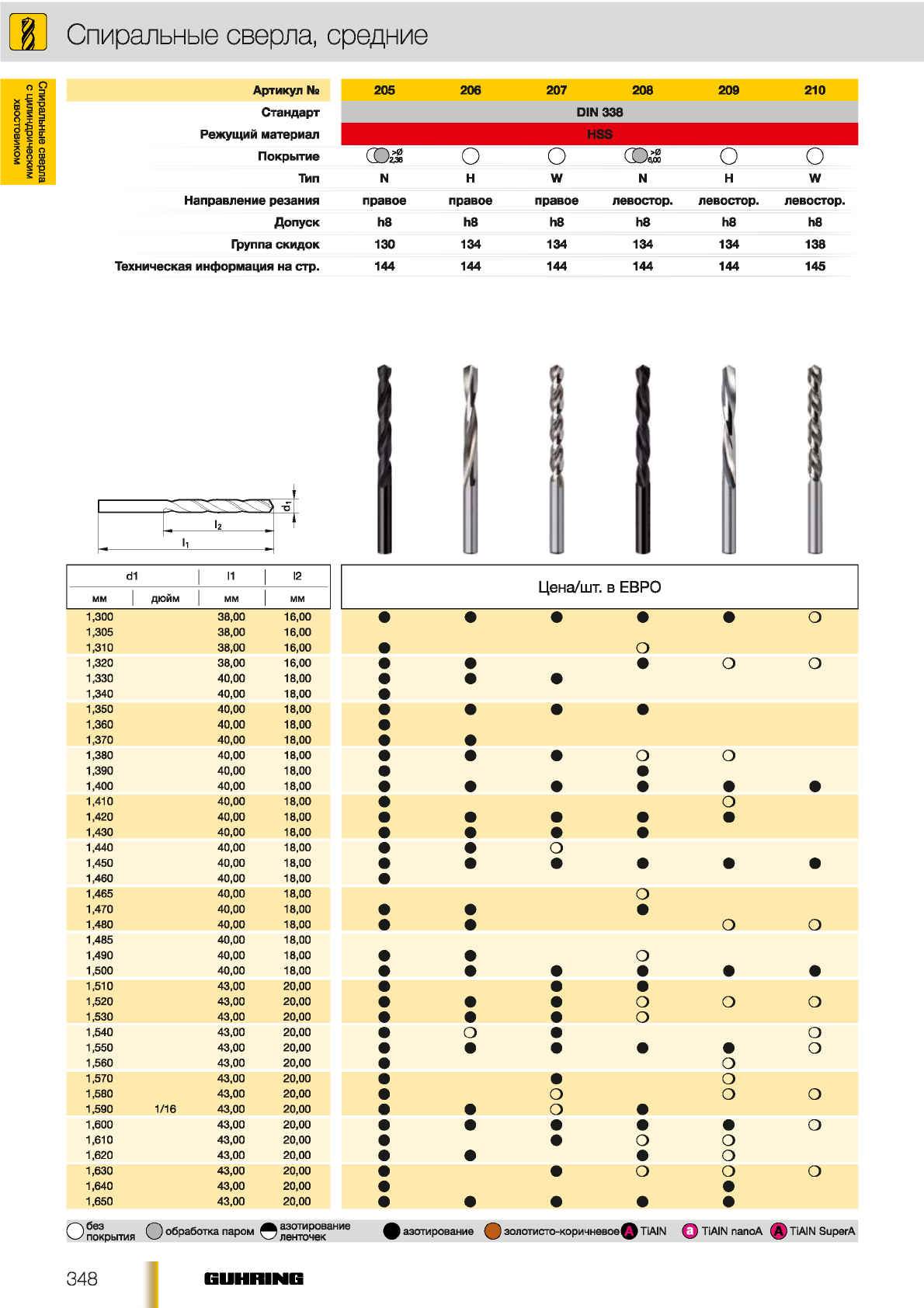

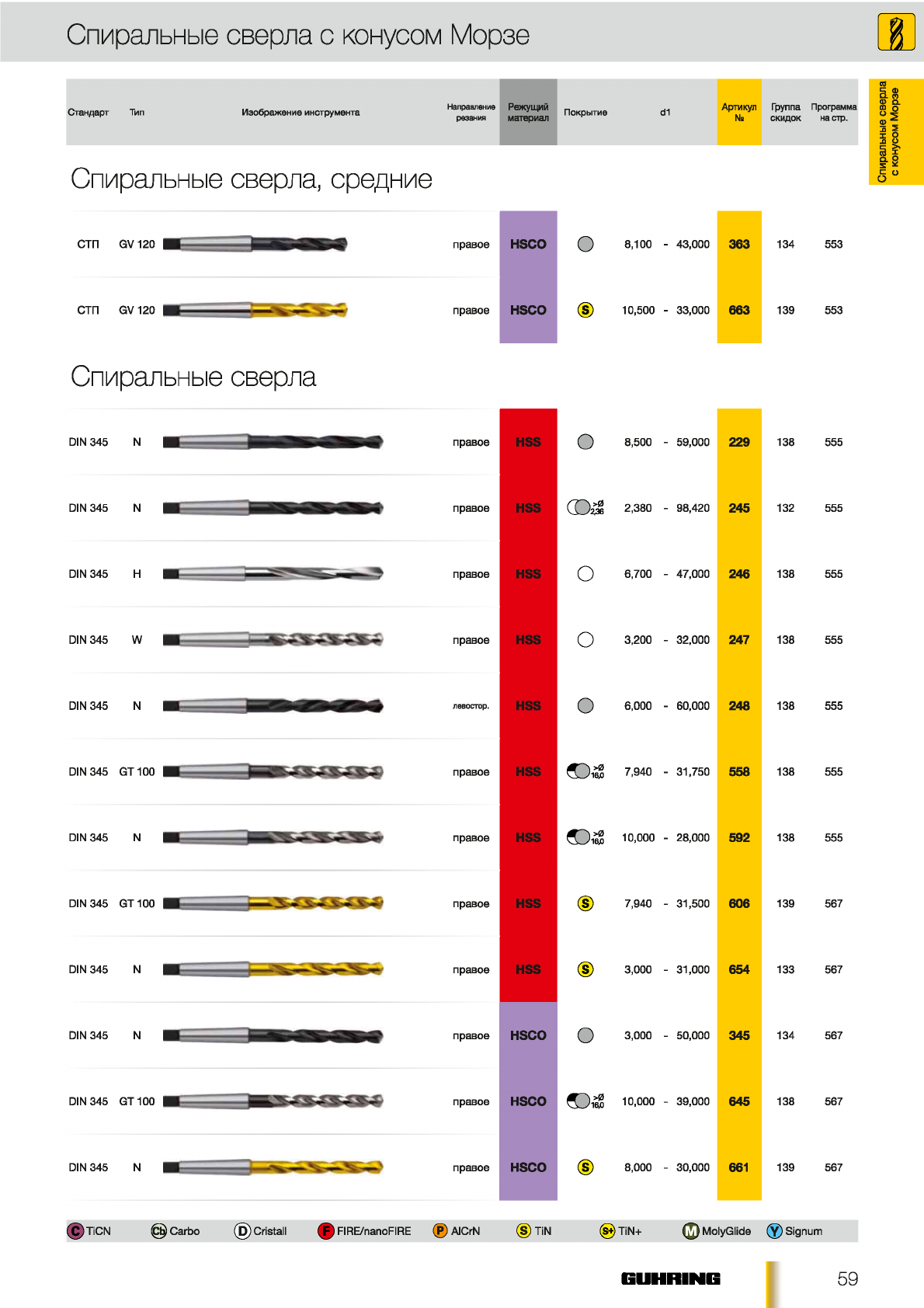

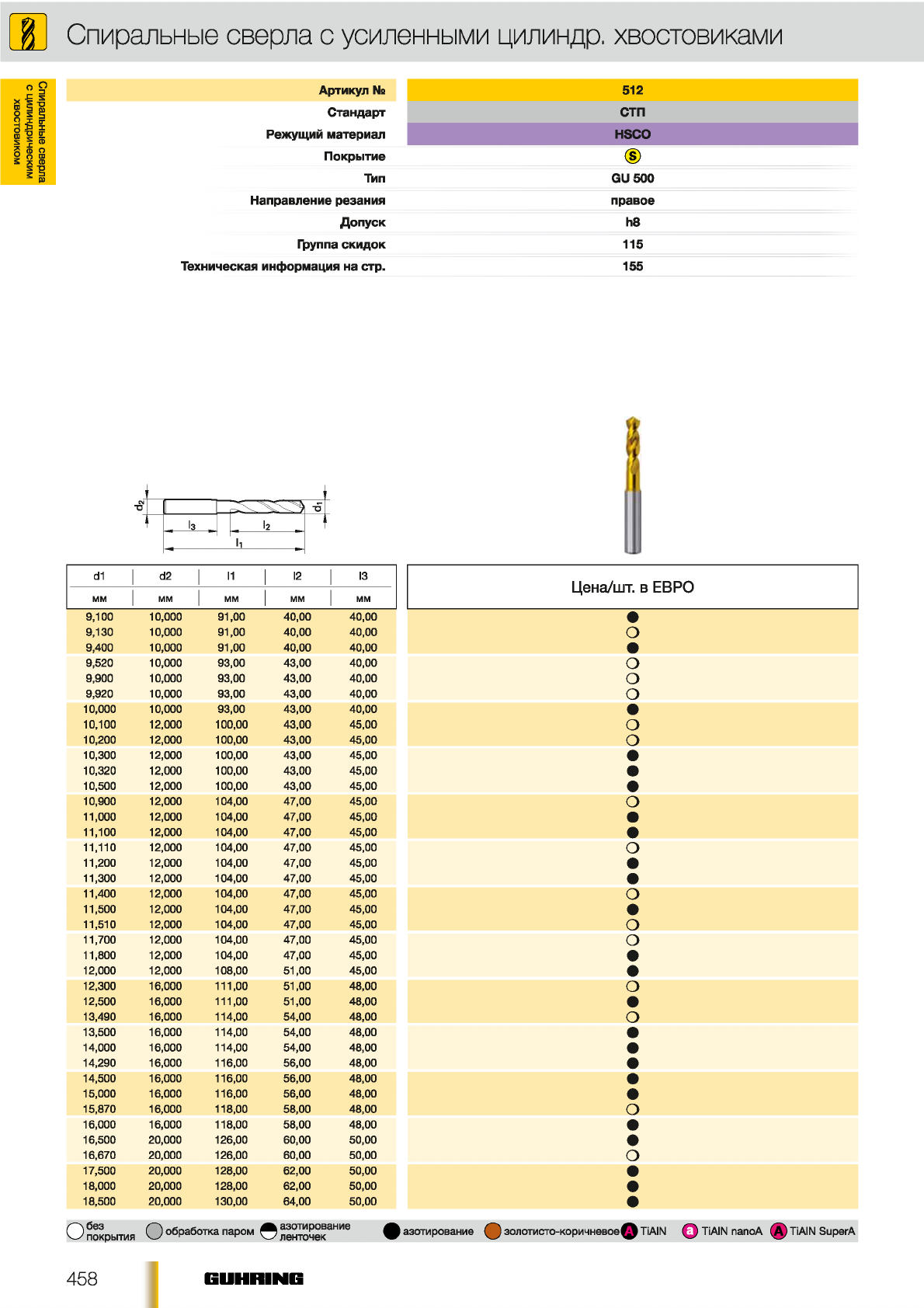

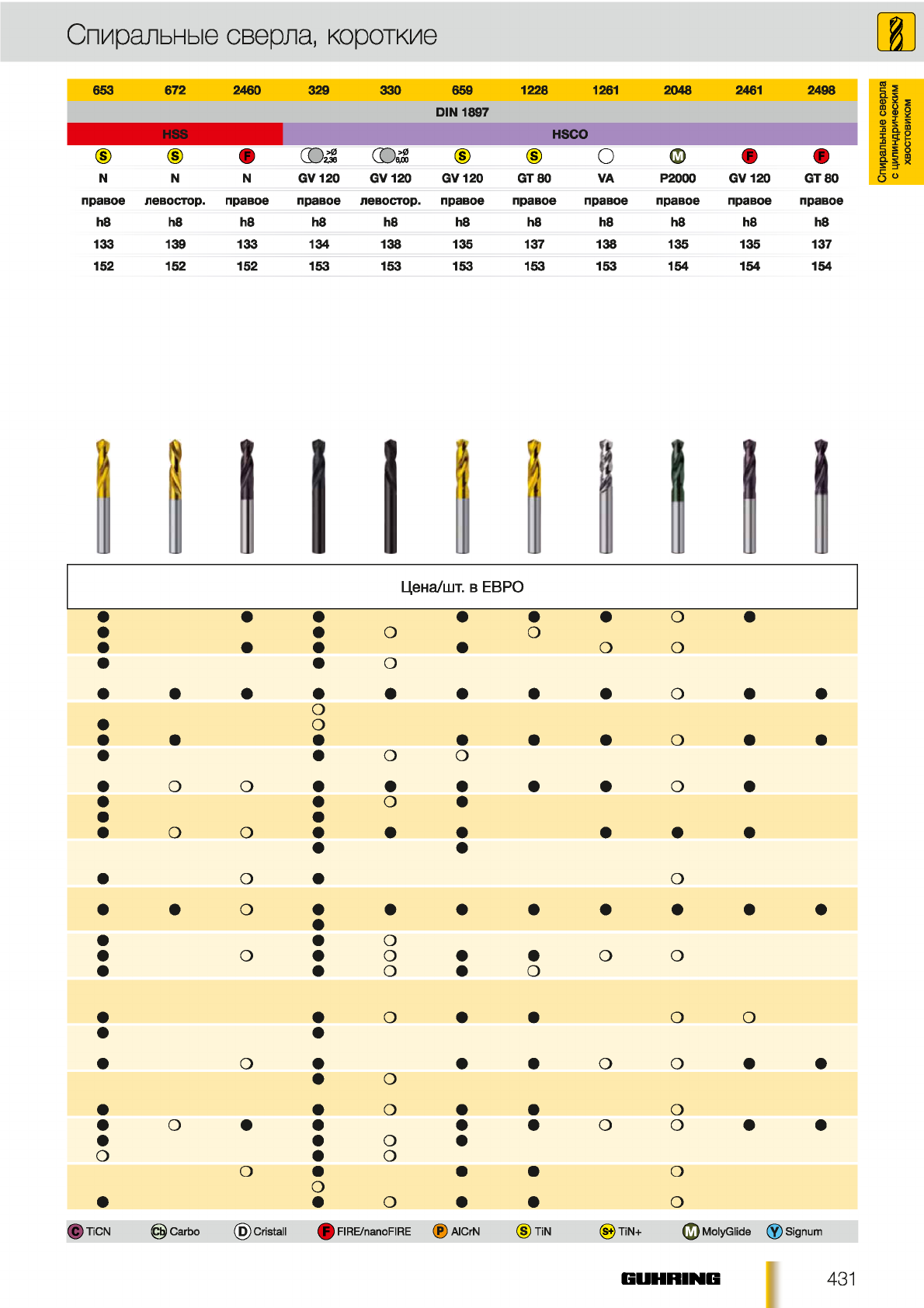

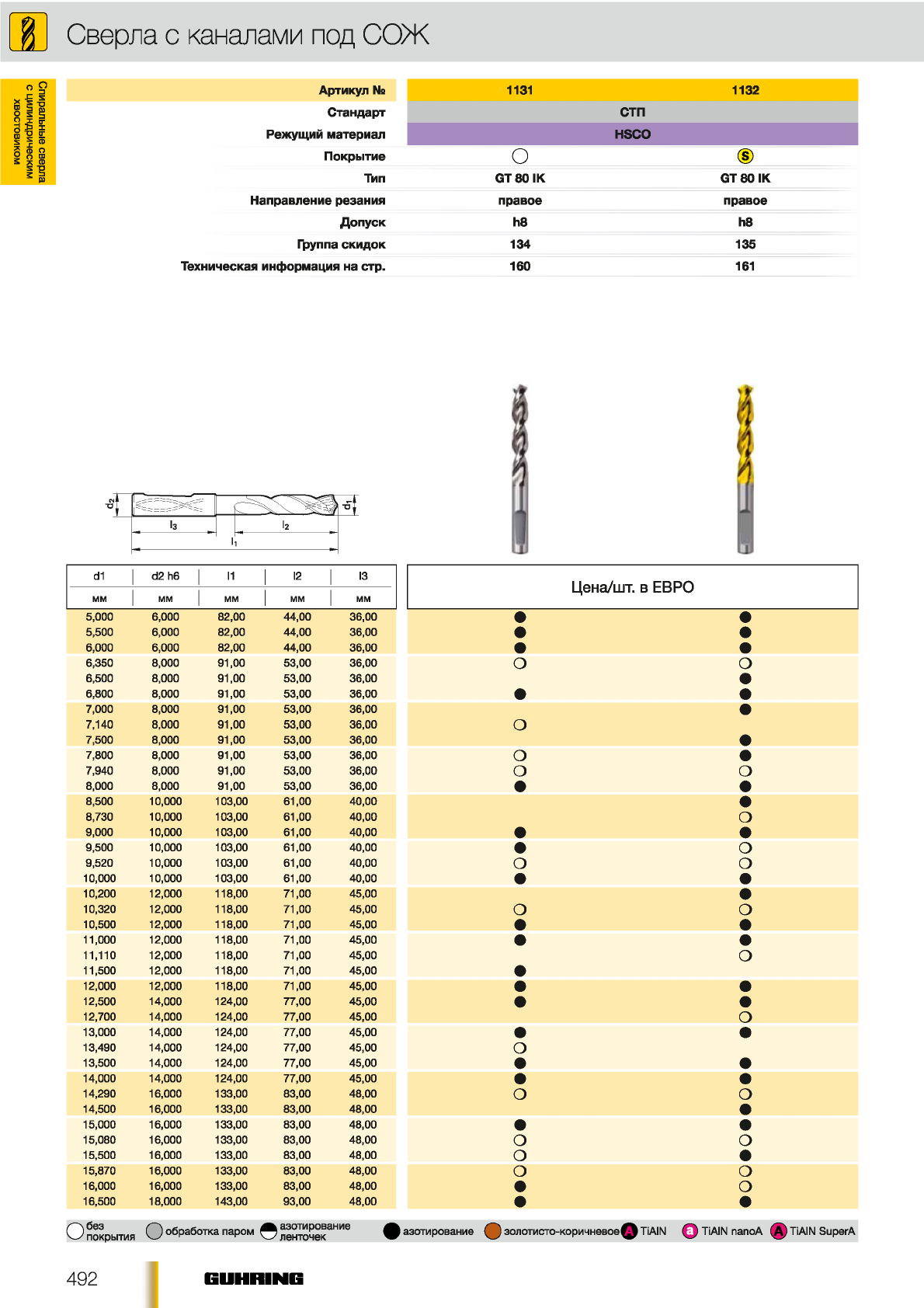

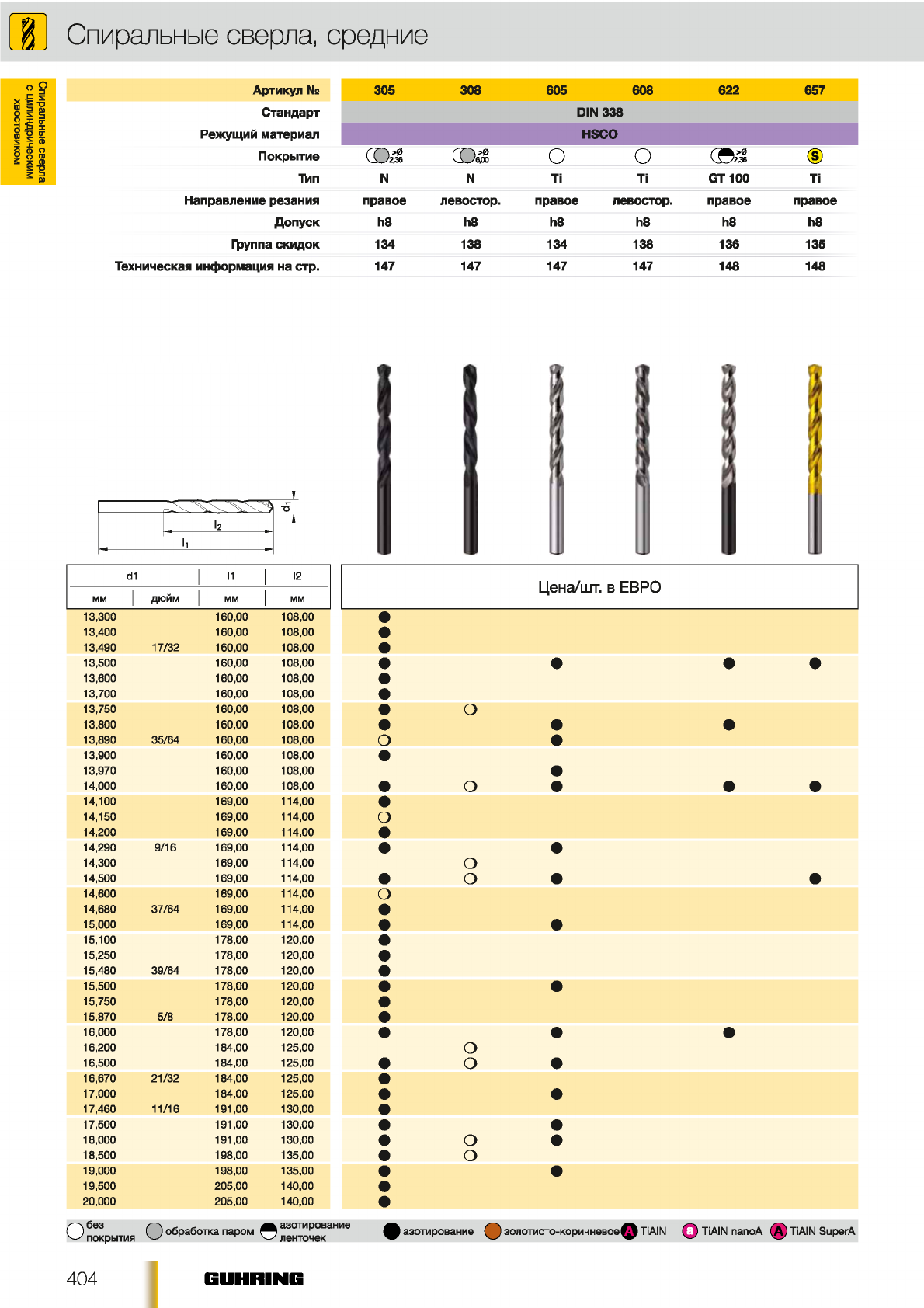

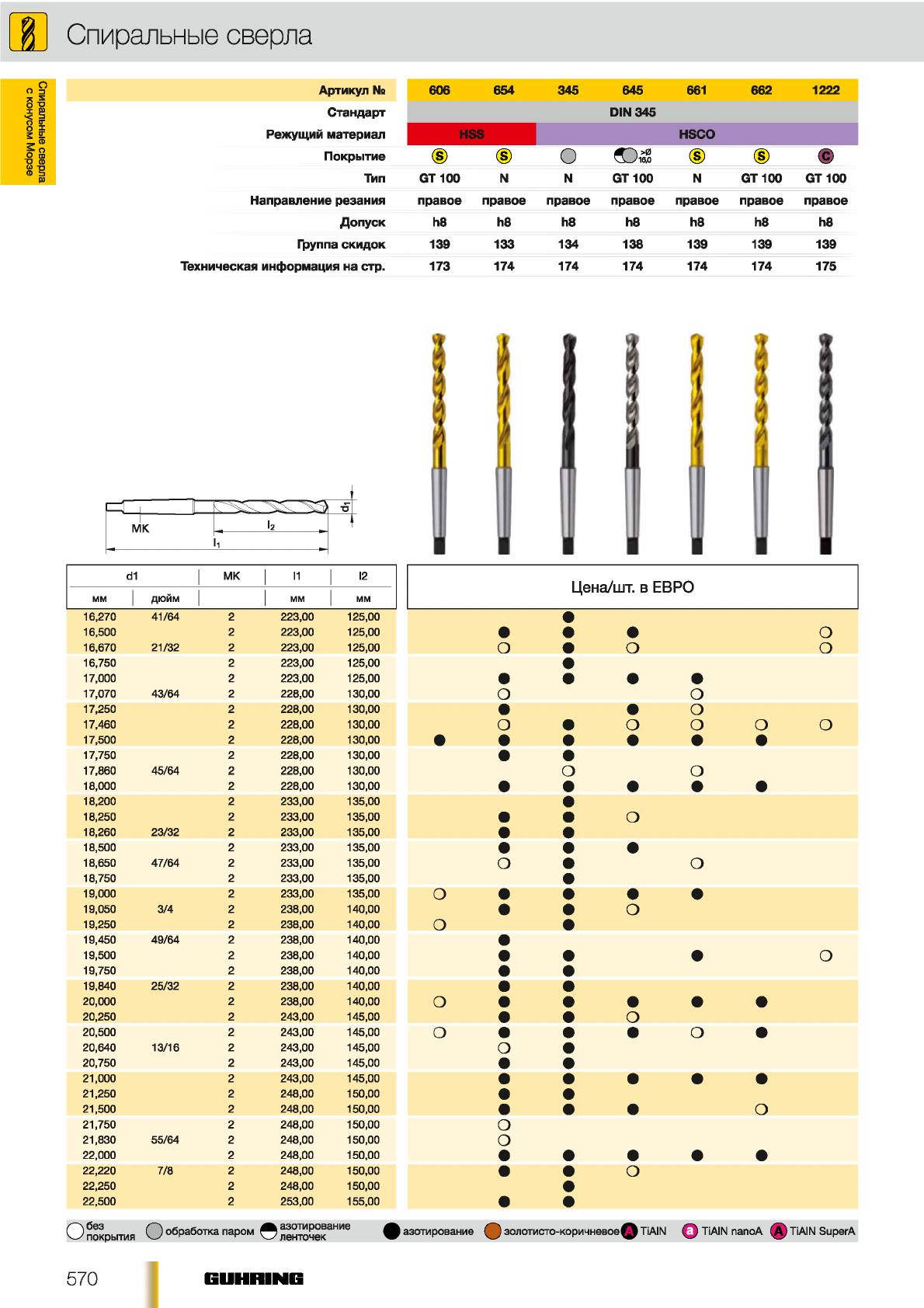

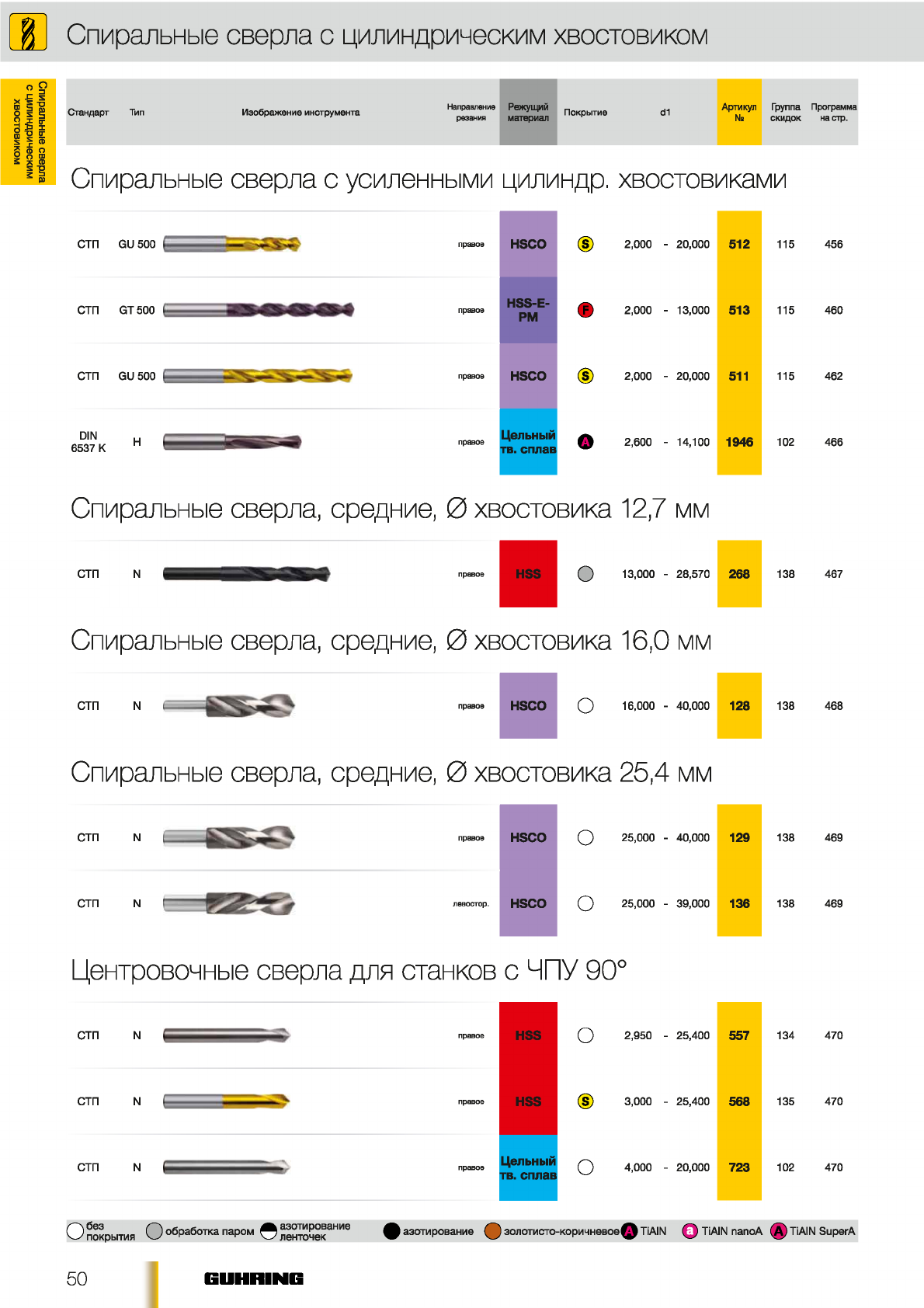

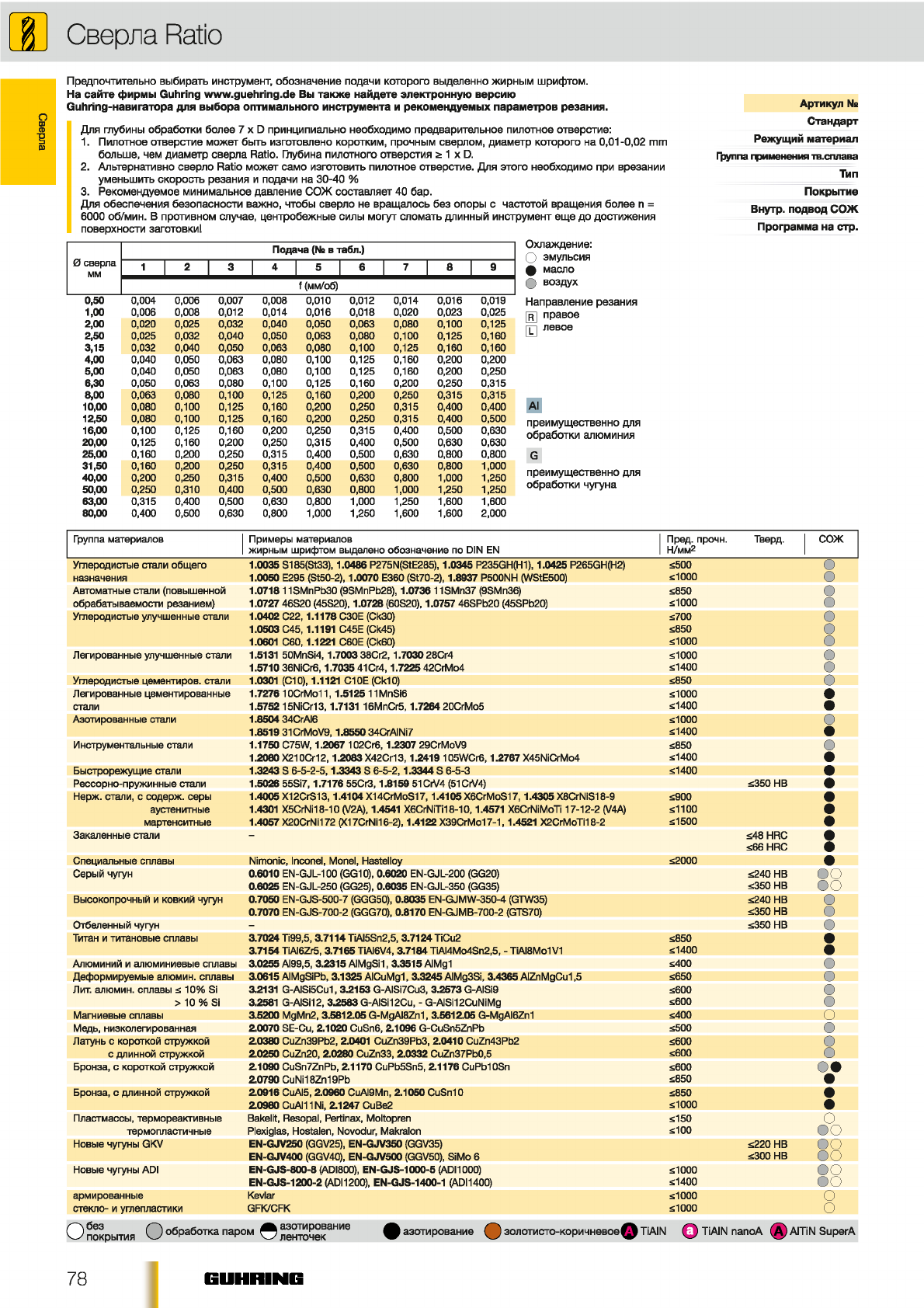

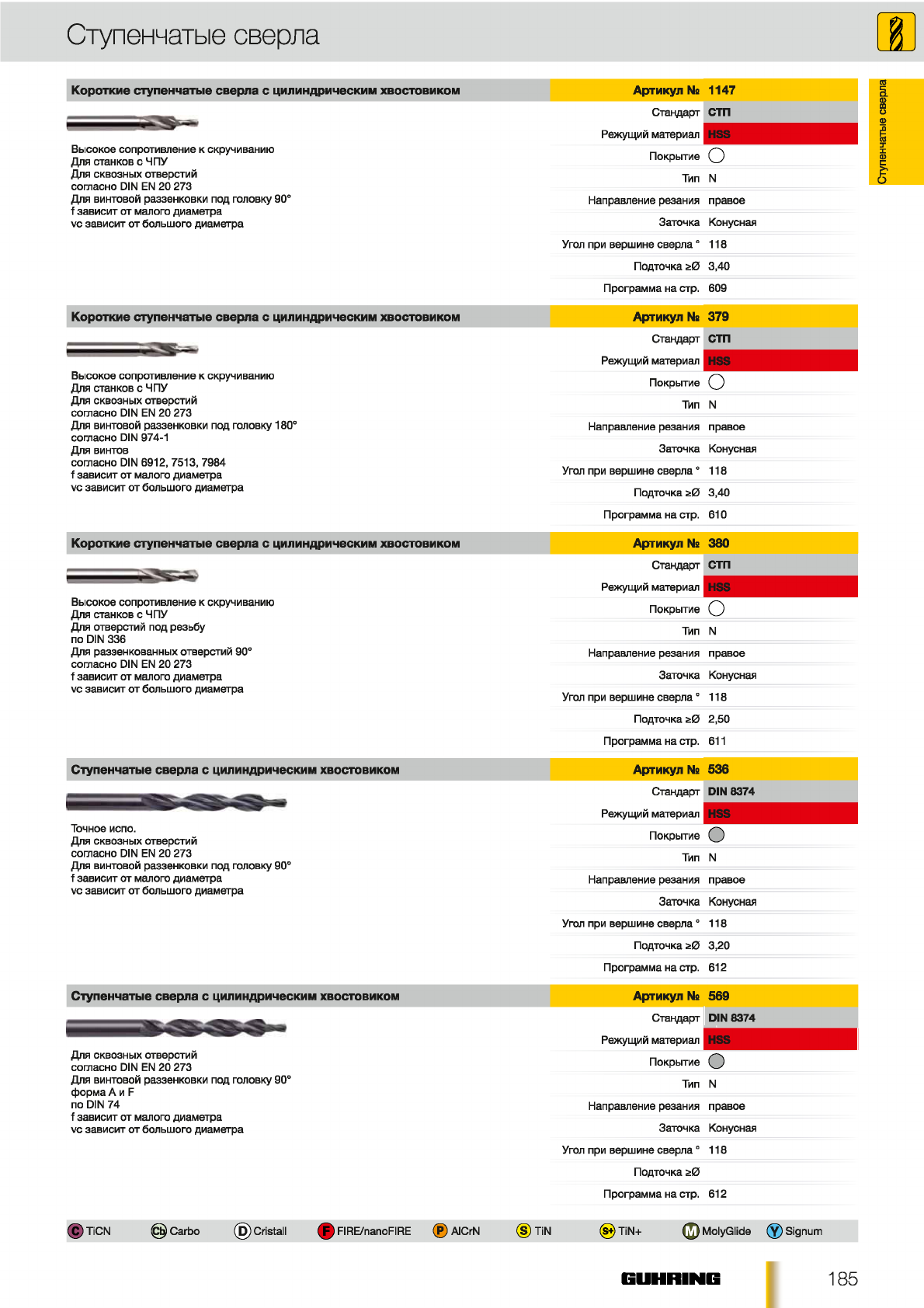

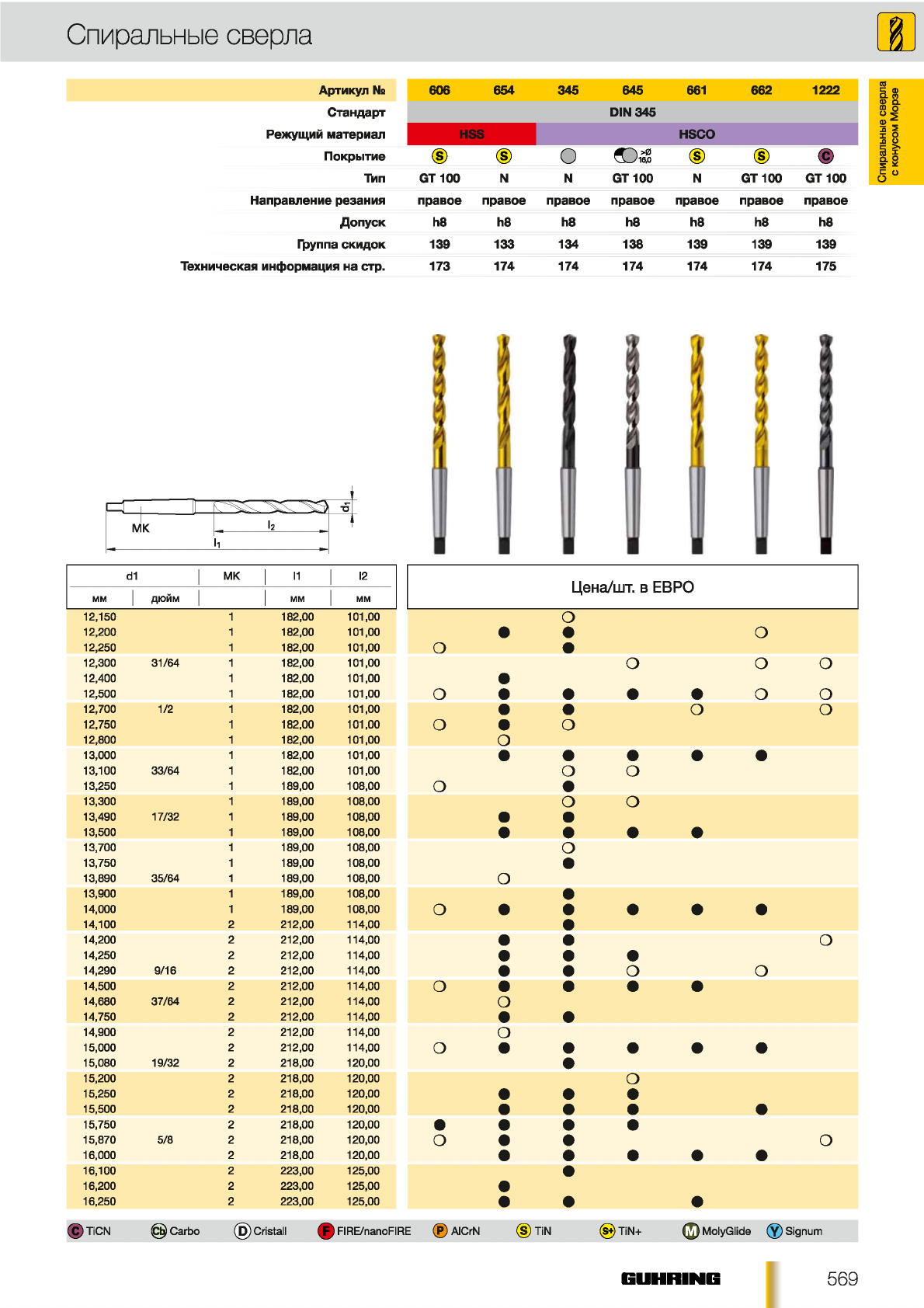

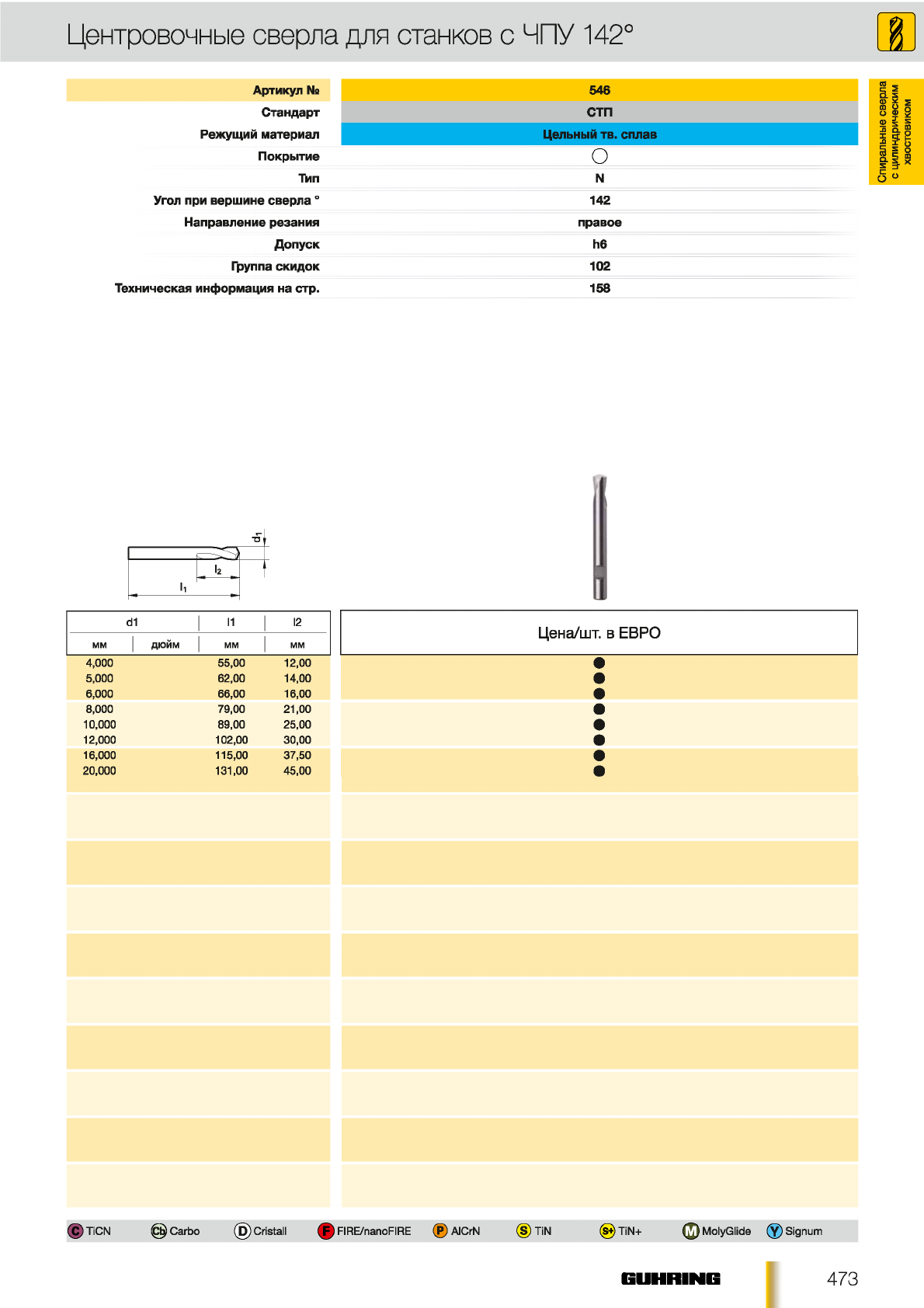

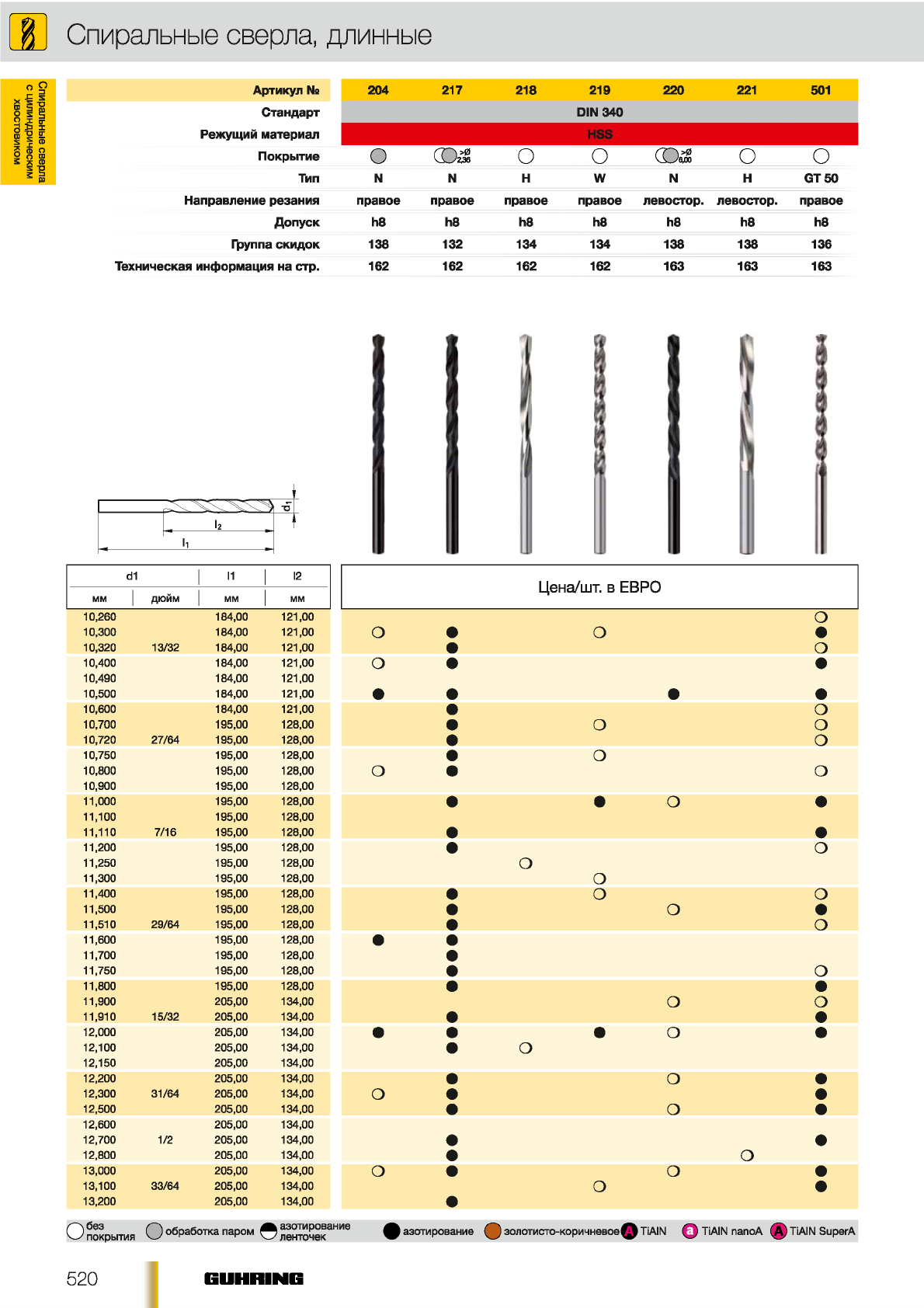

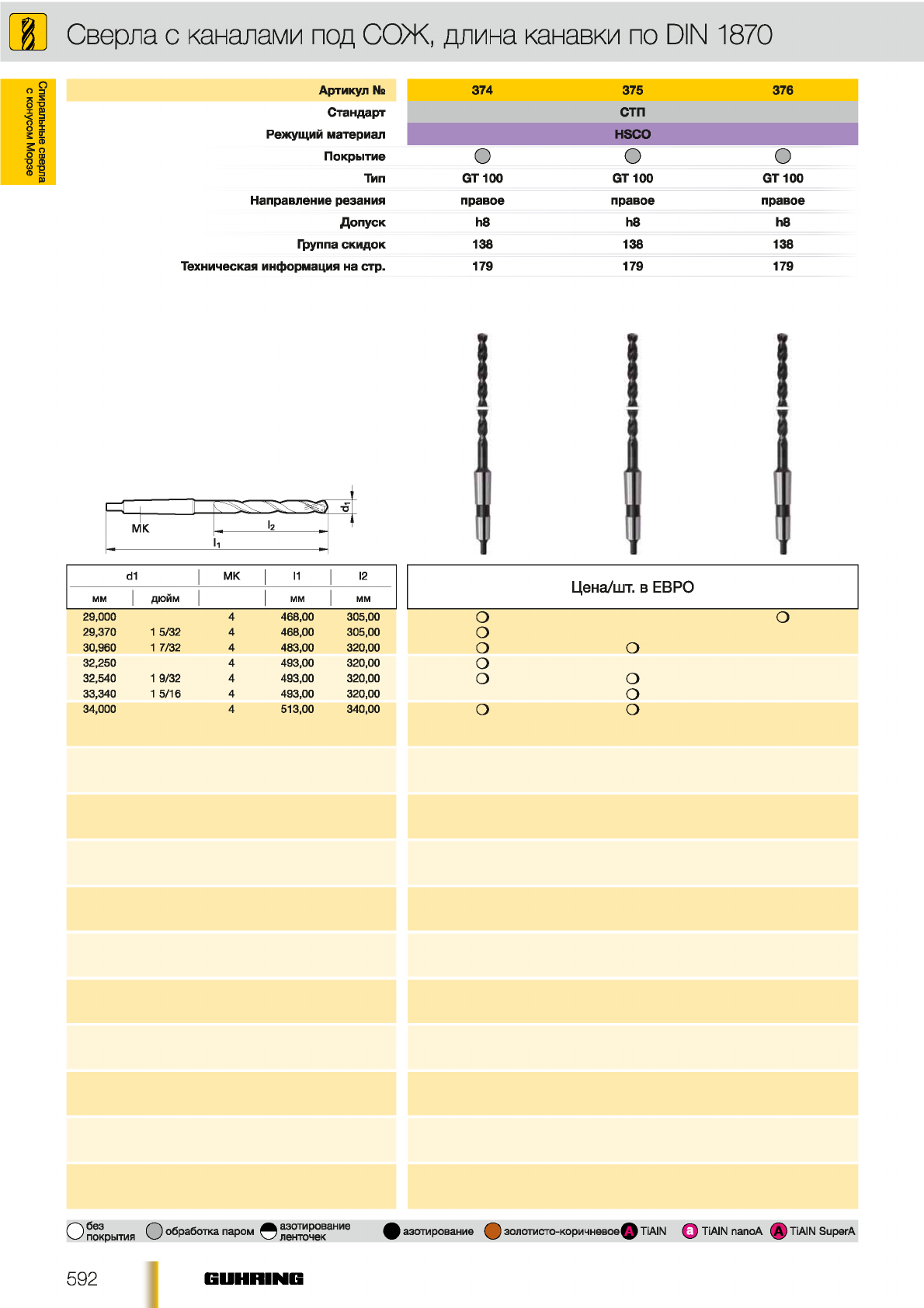

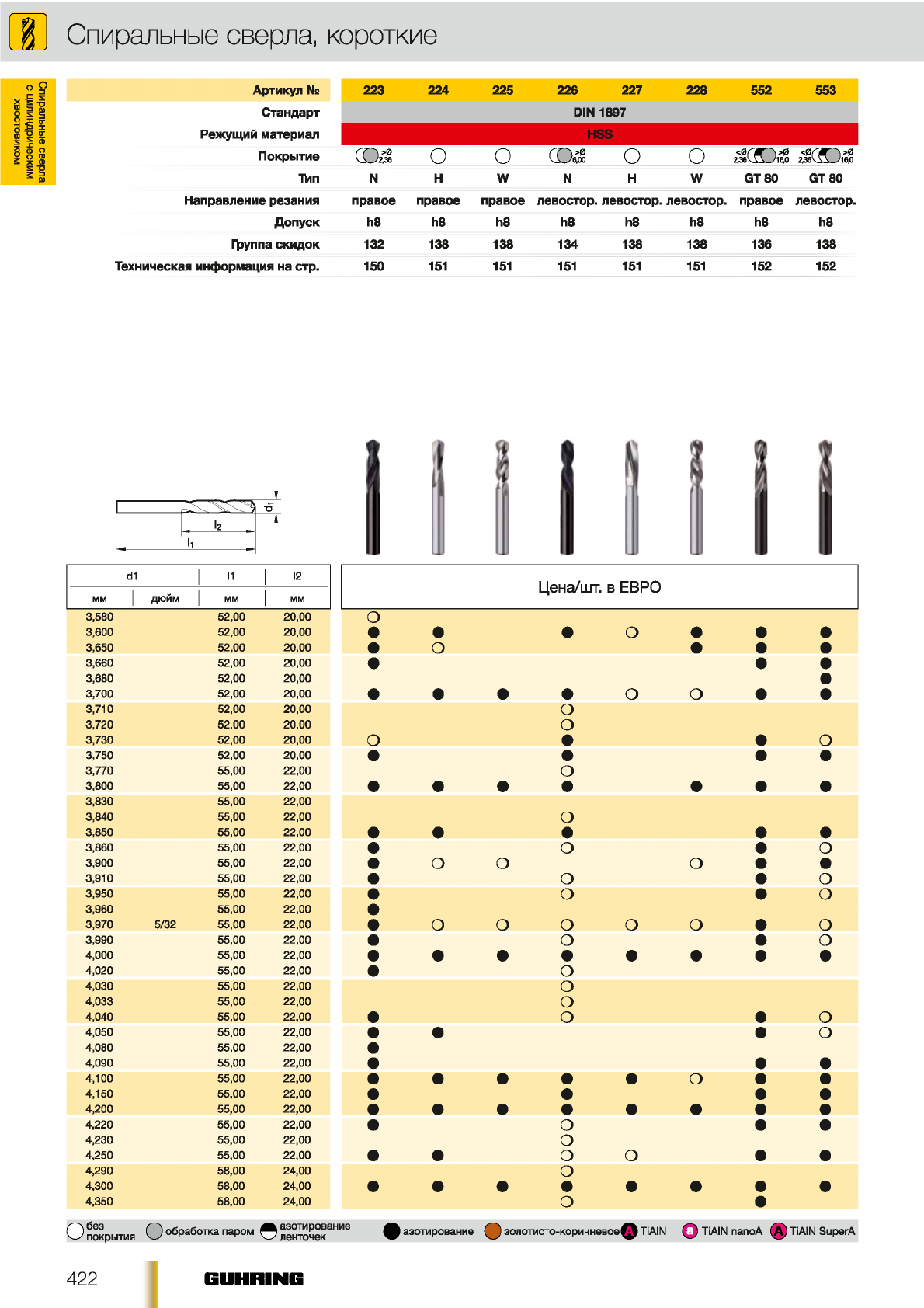

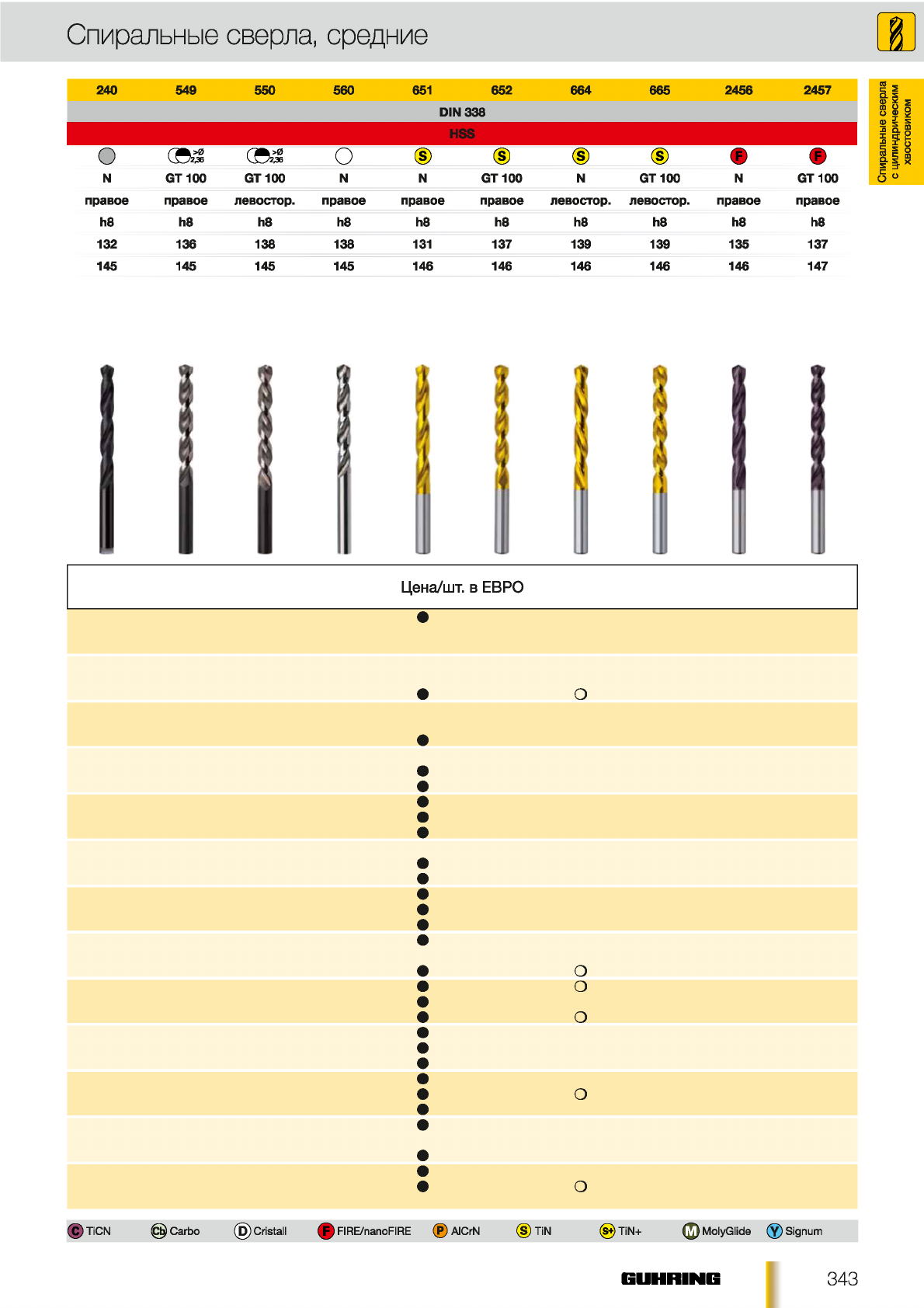

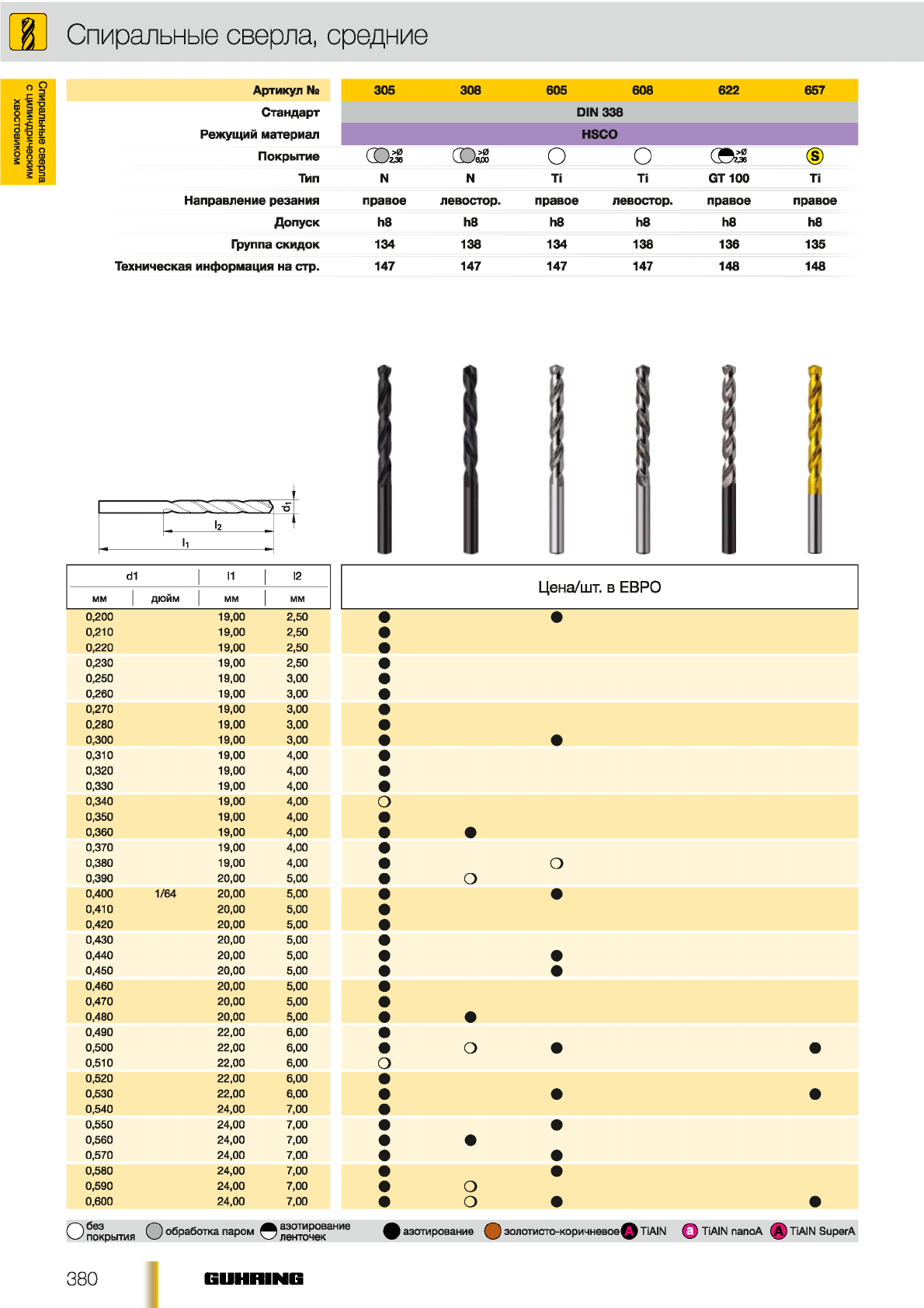

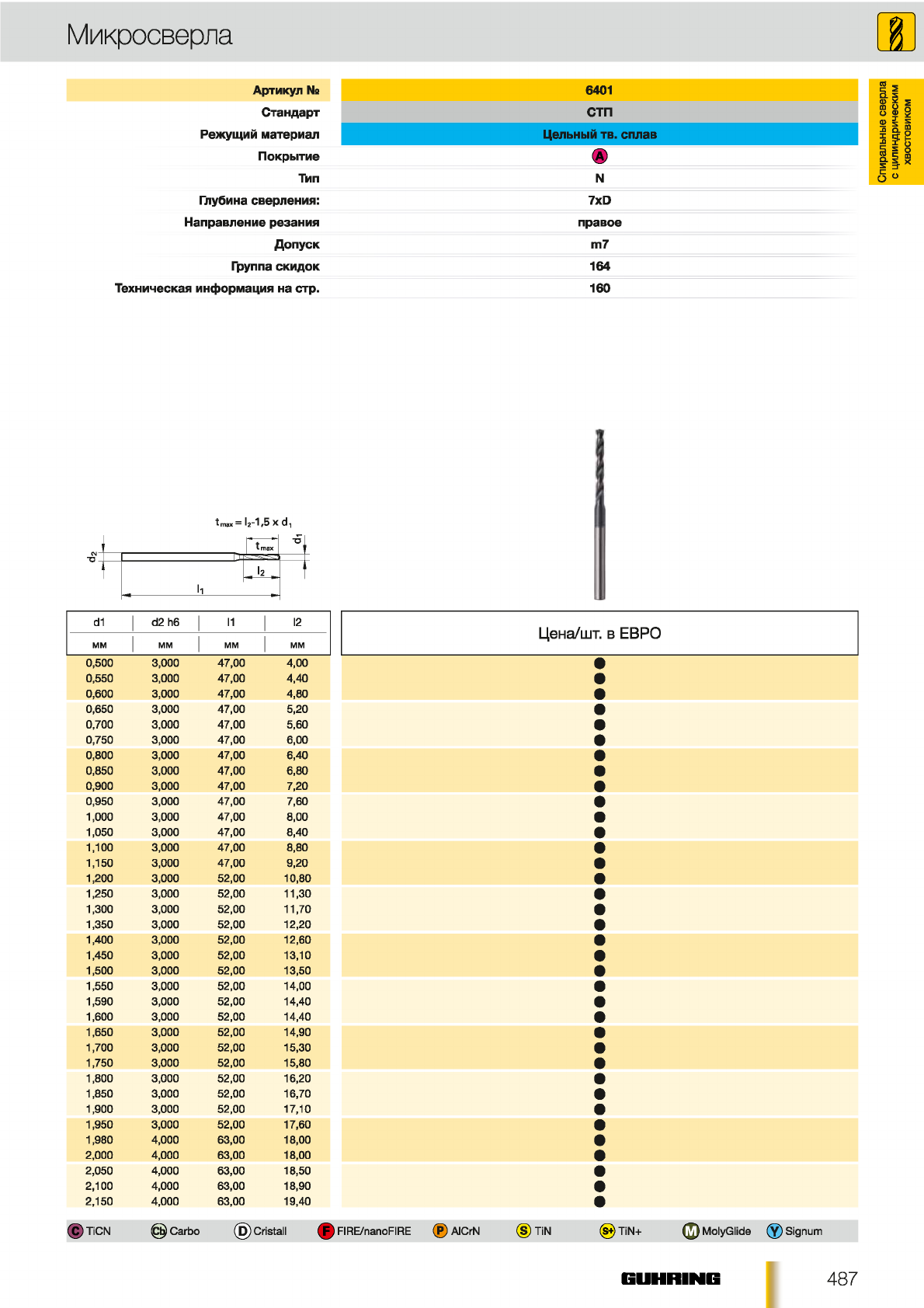

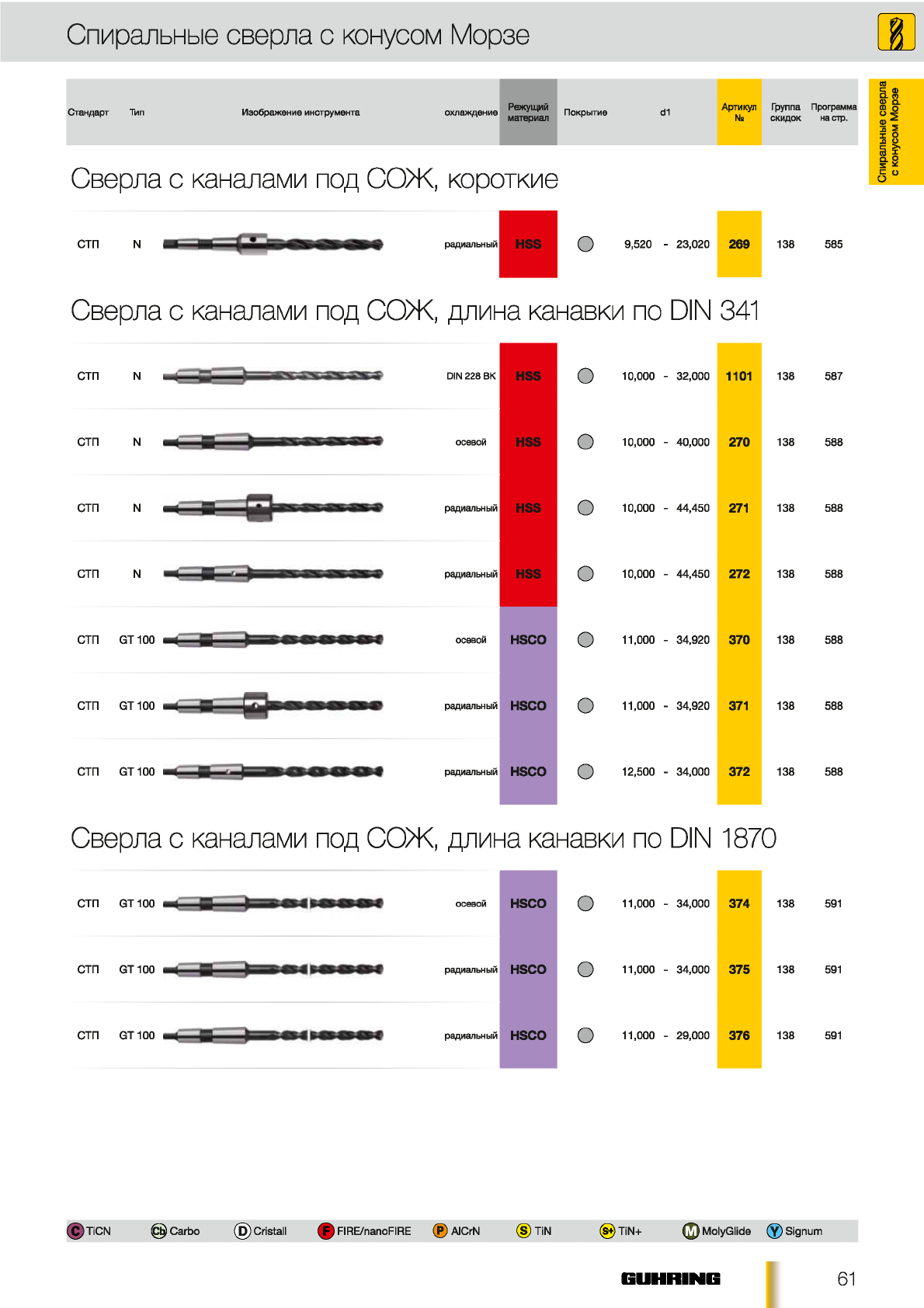

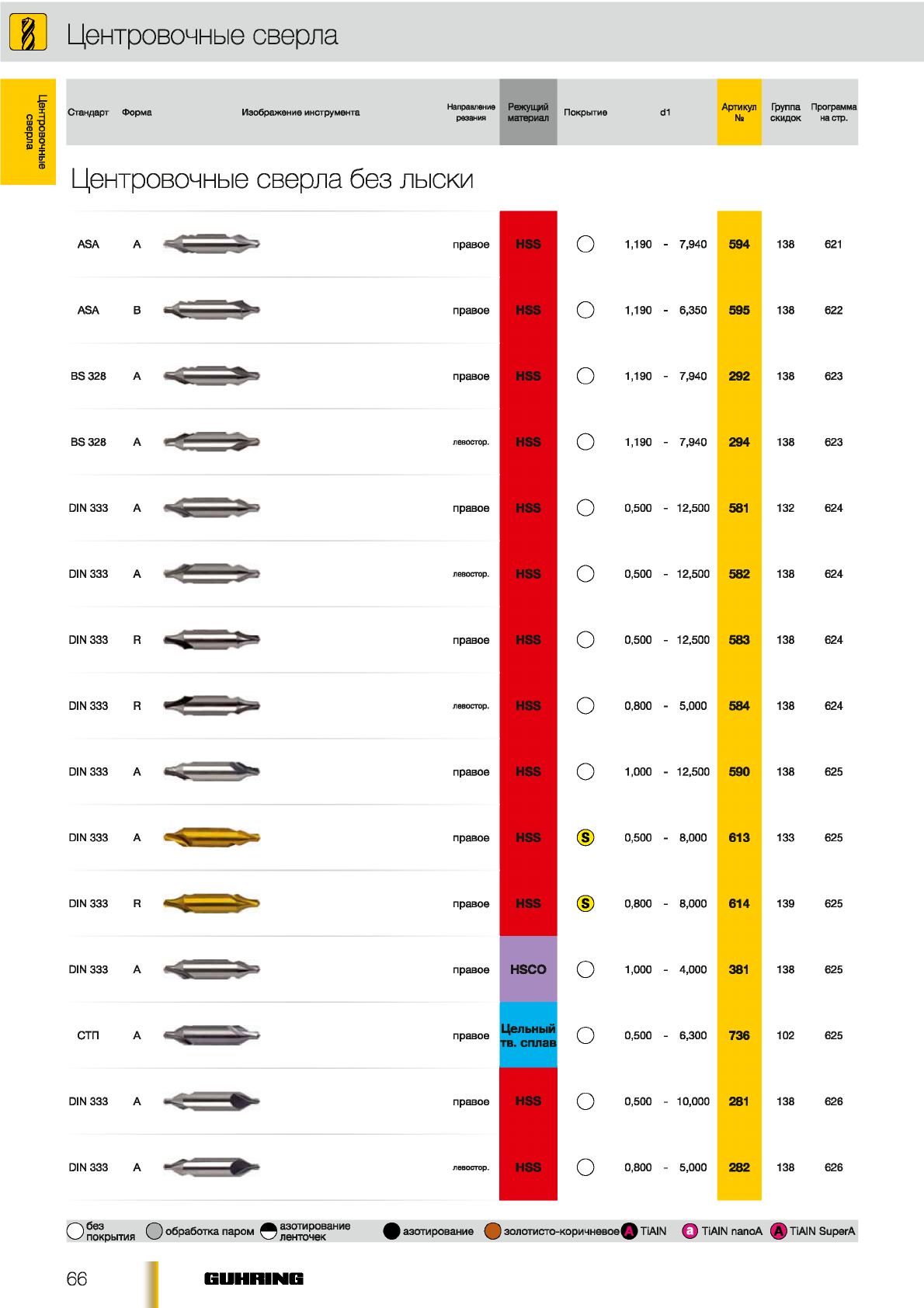

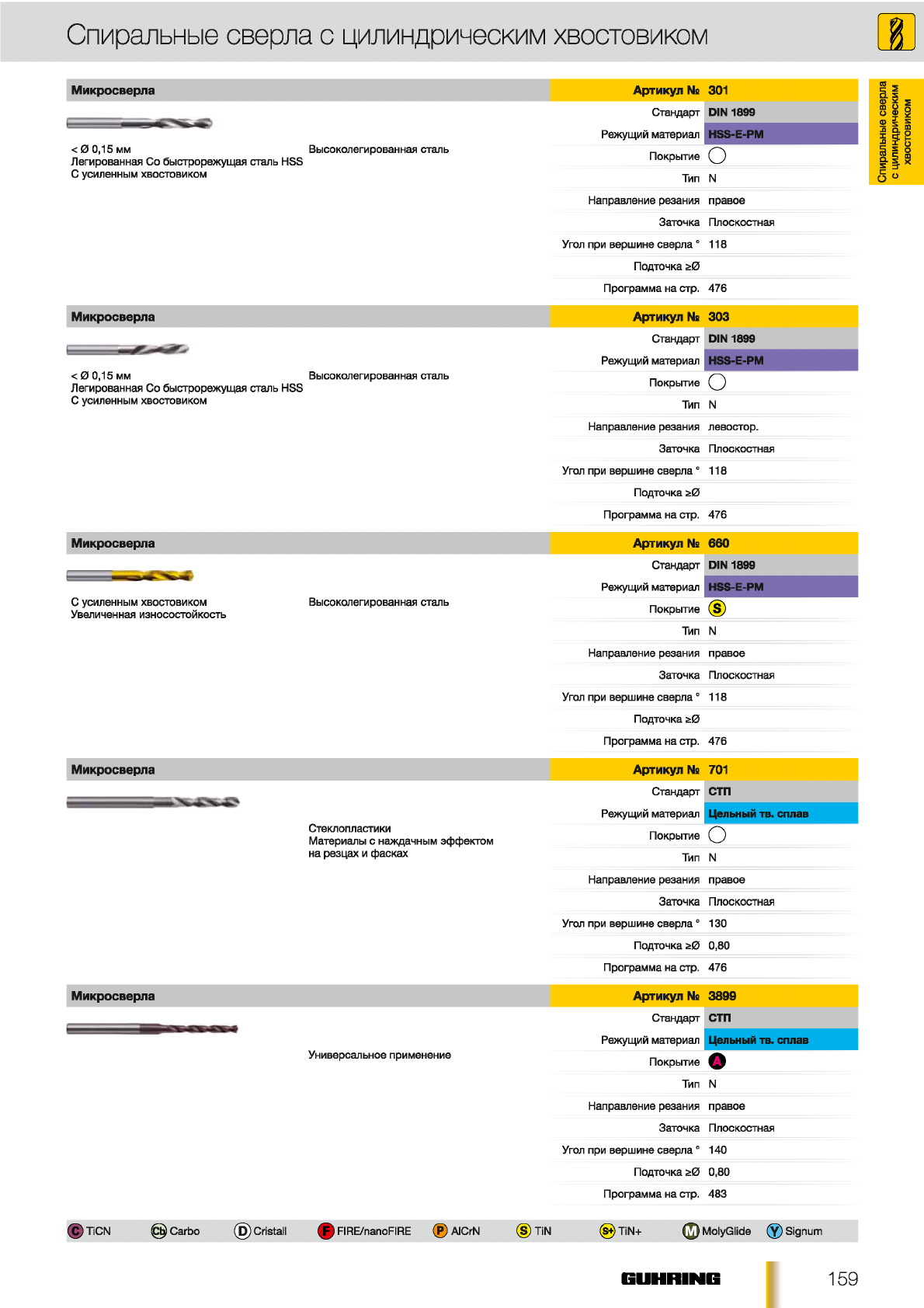

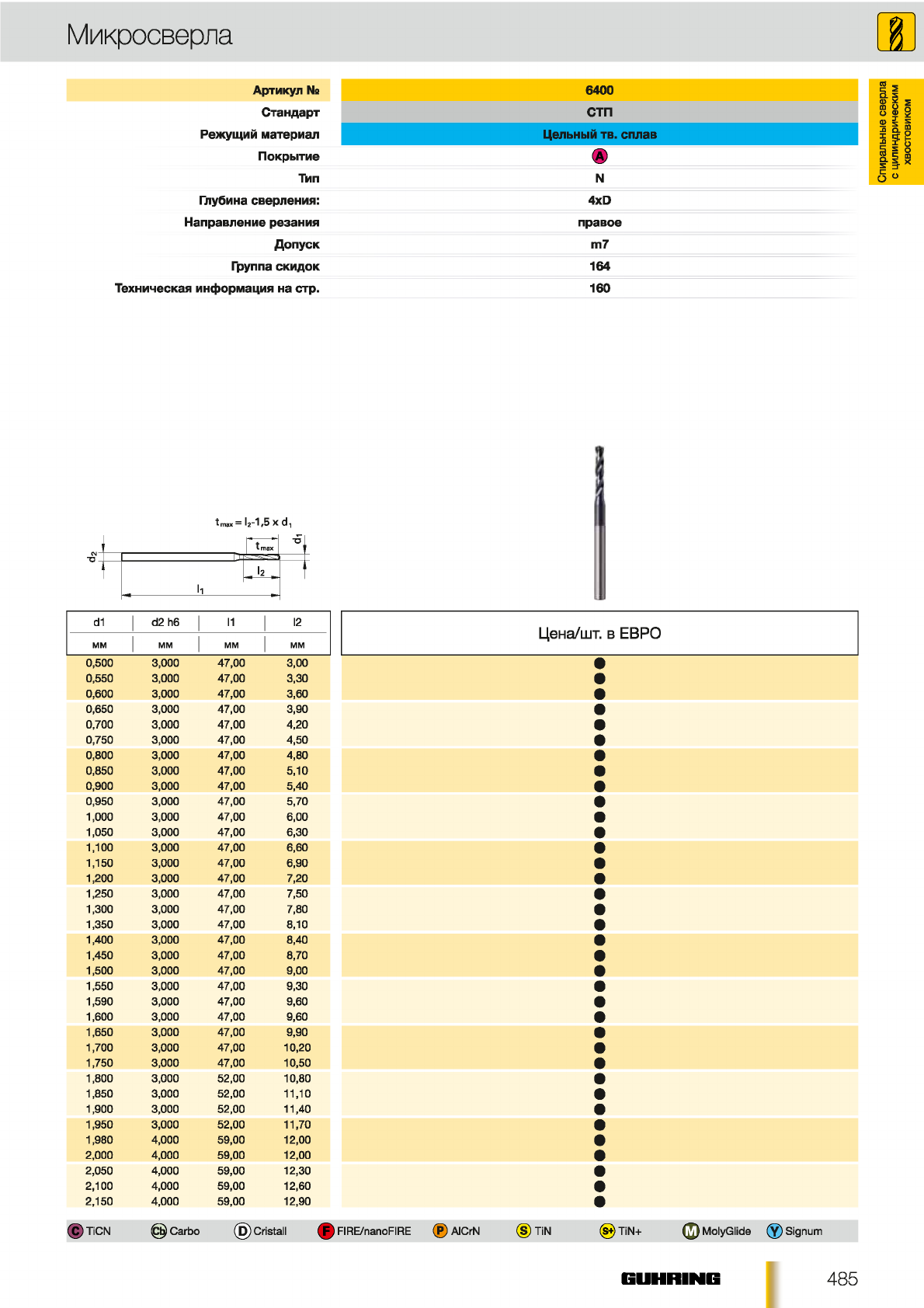

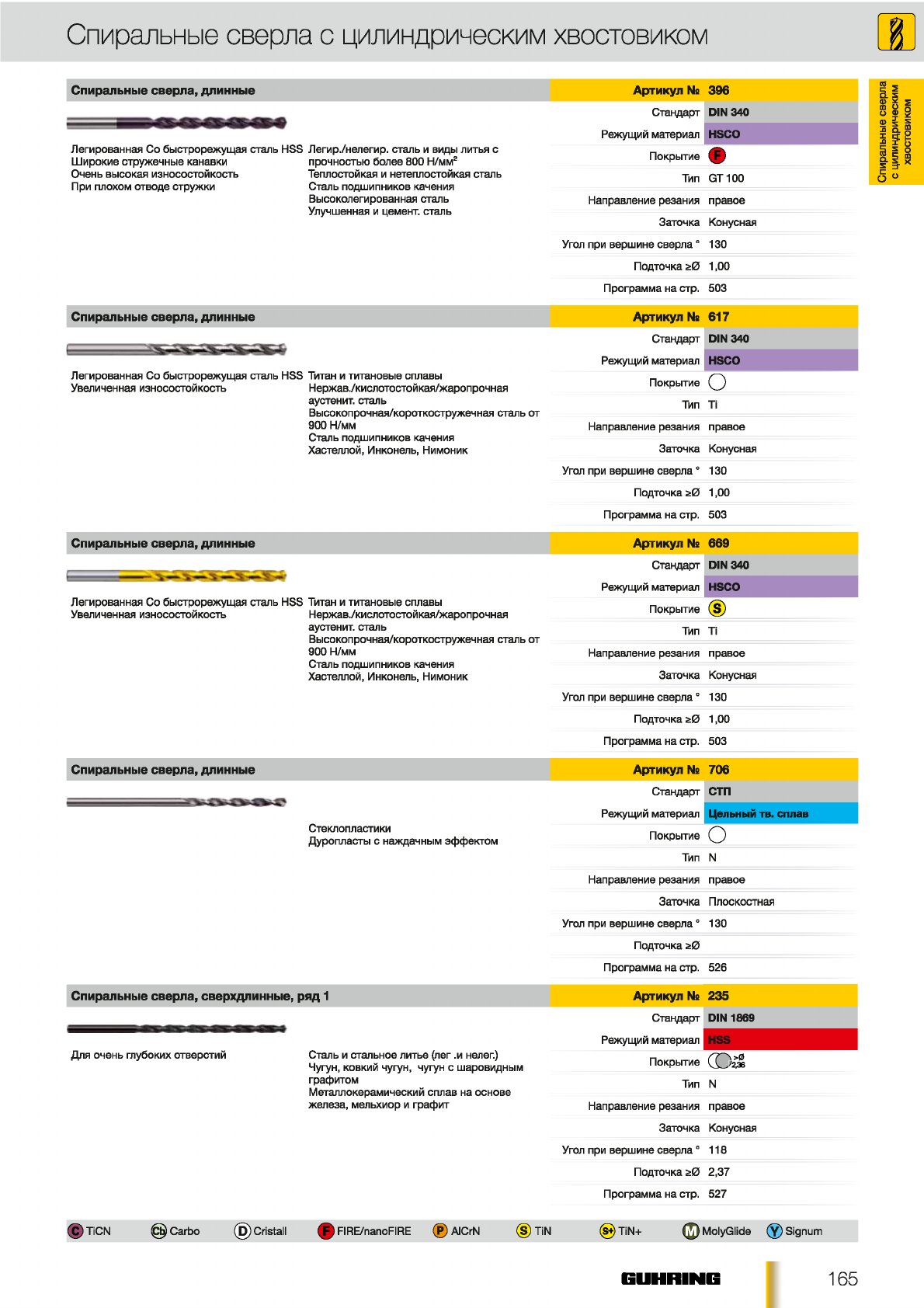

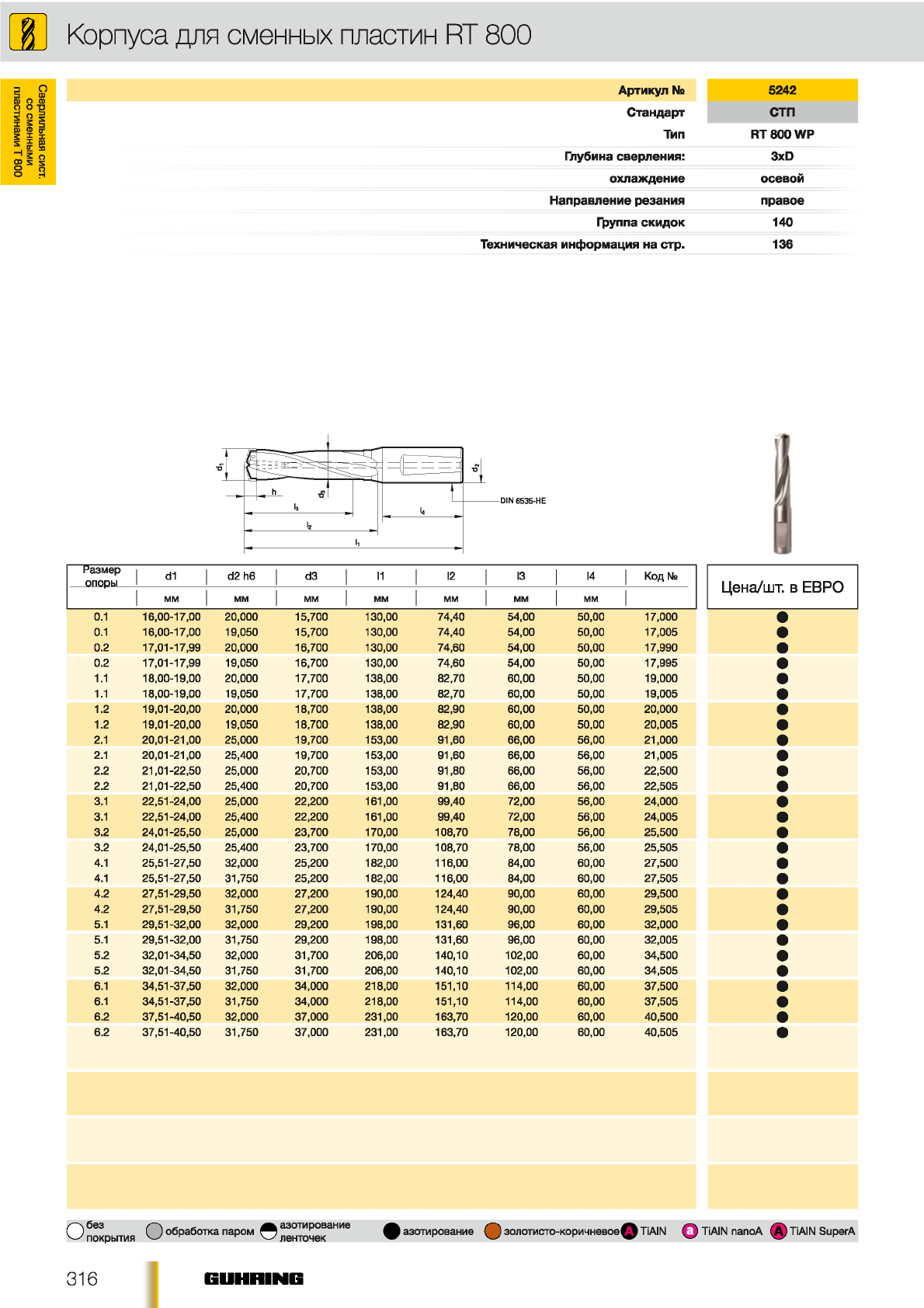

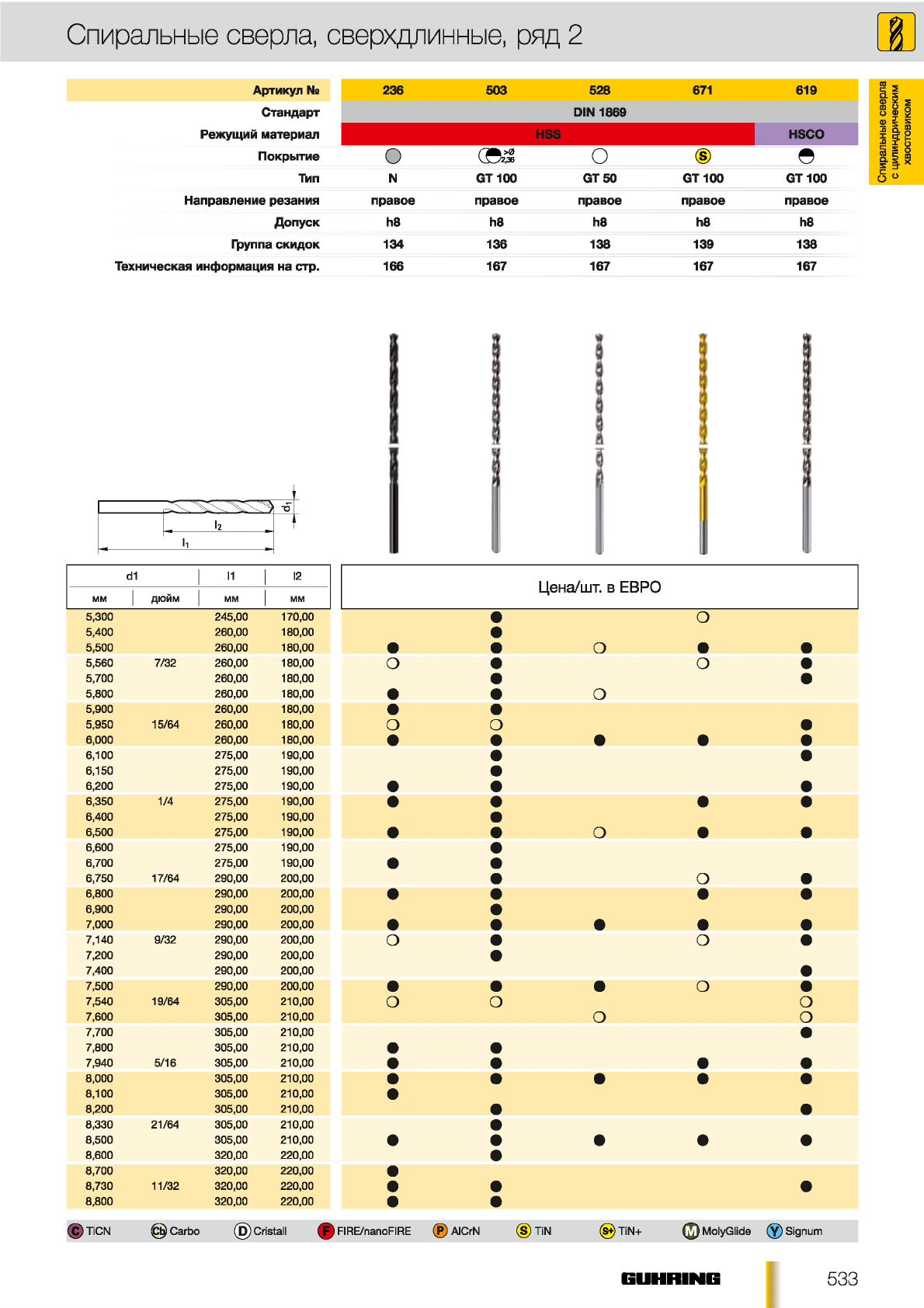

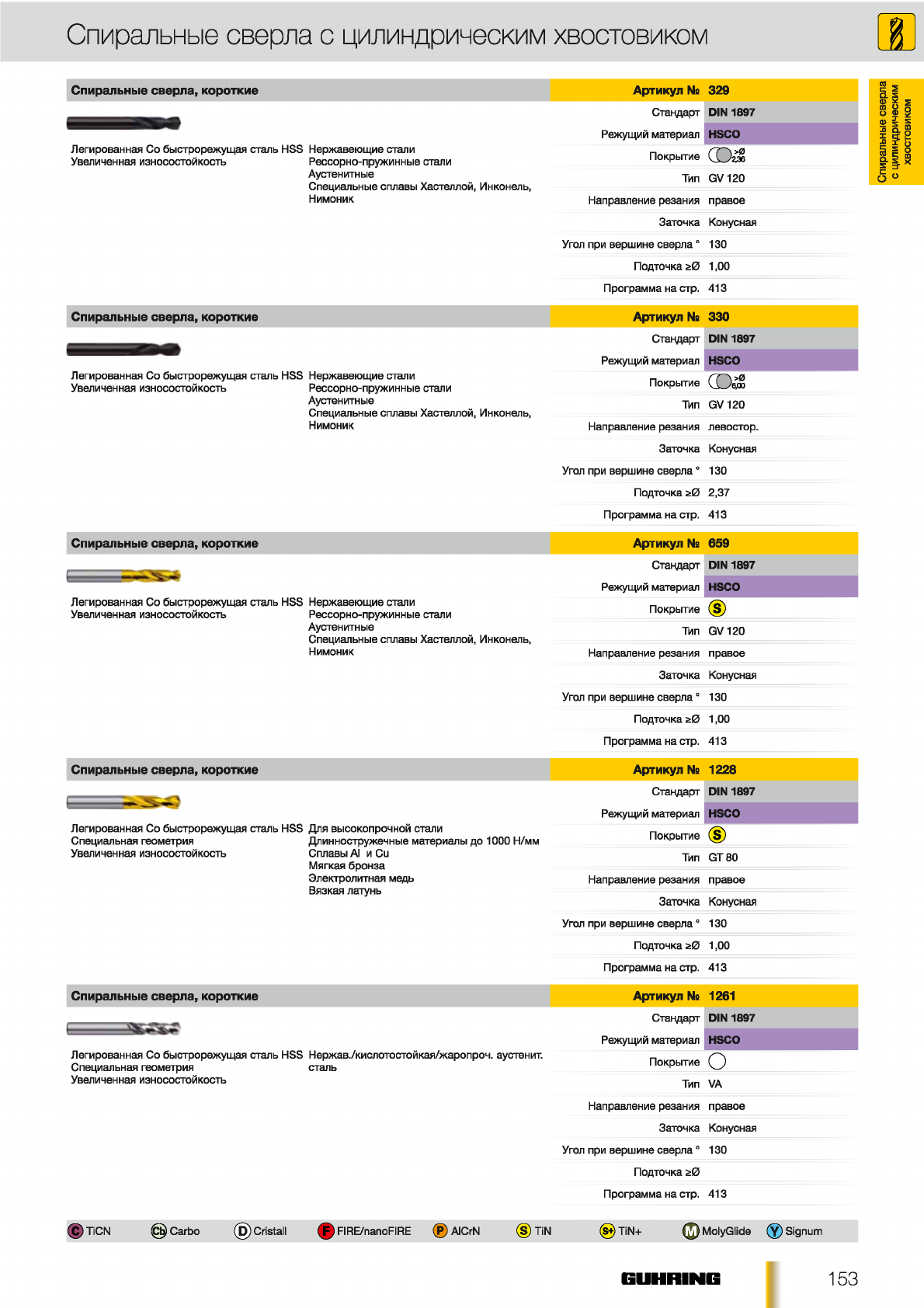

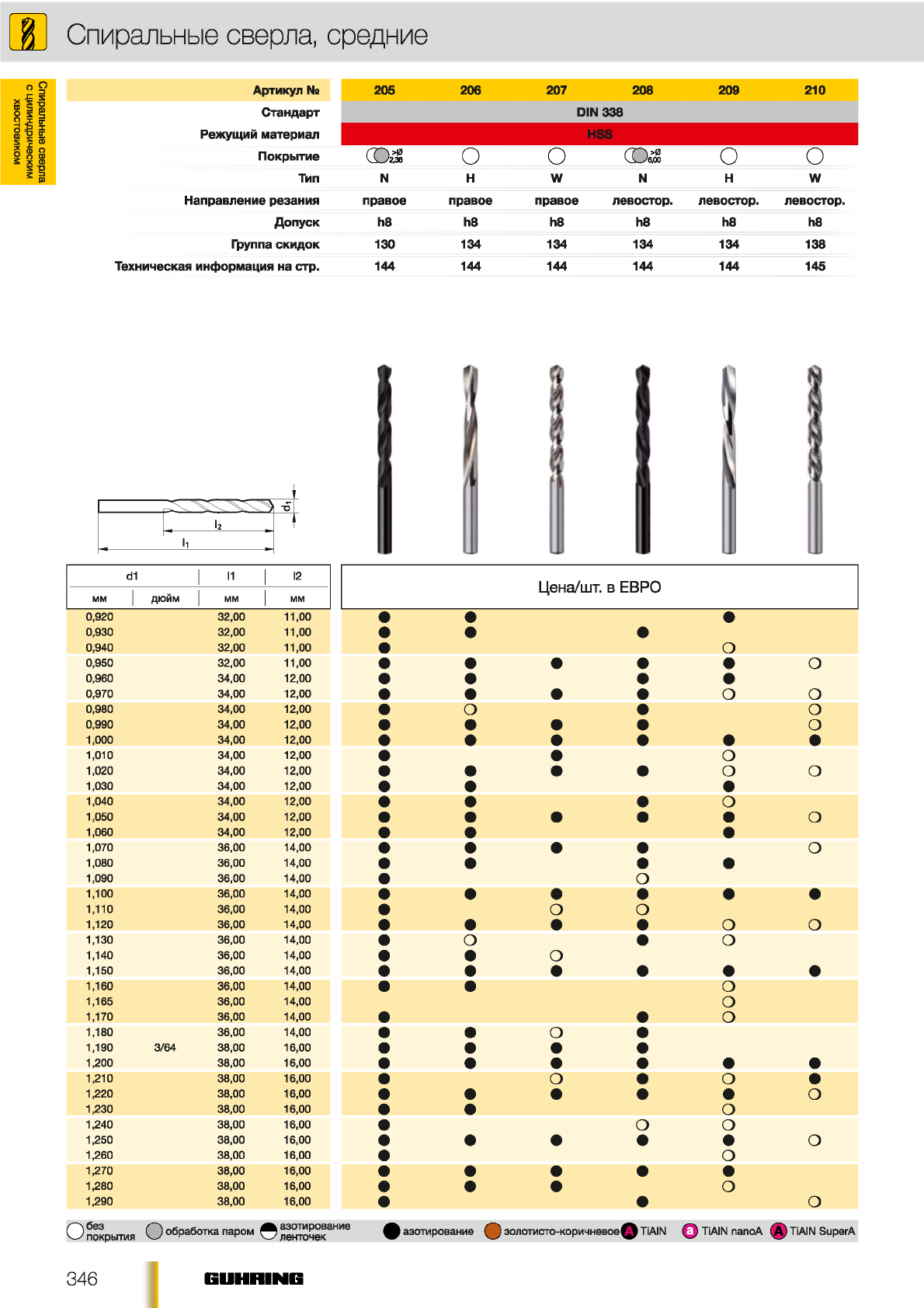

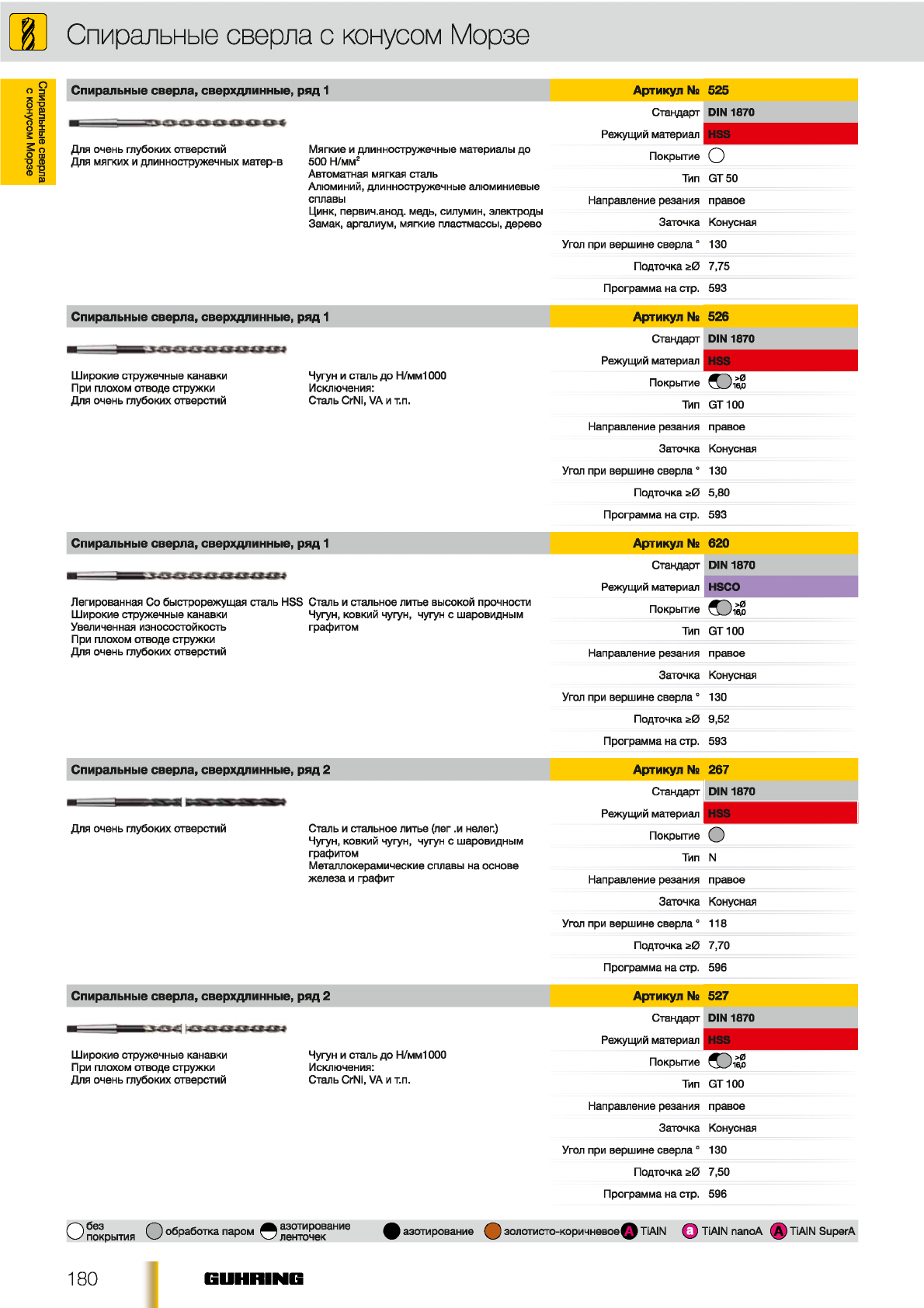

Сверла

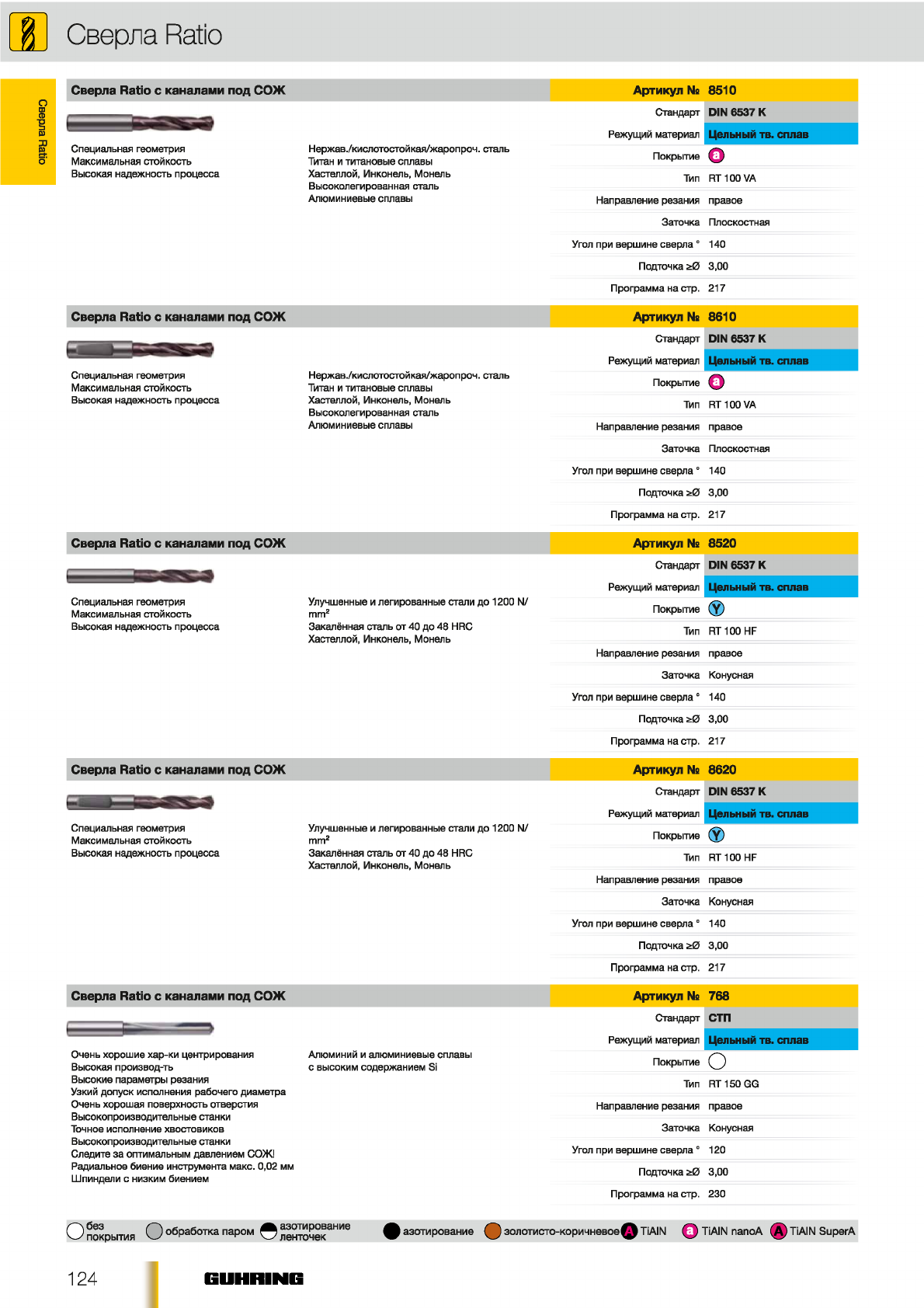

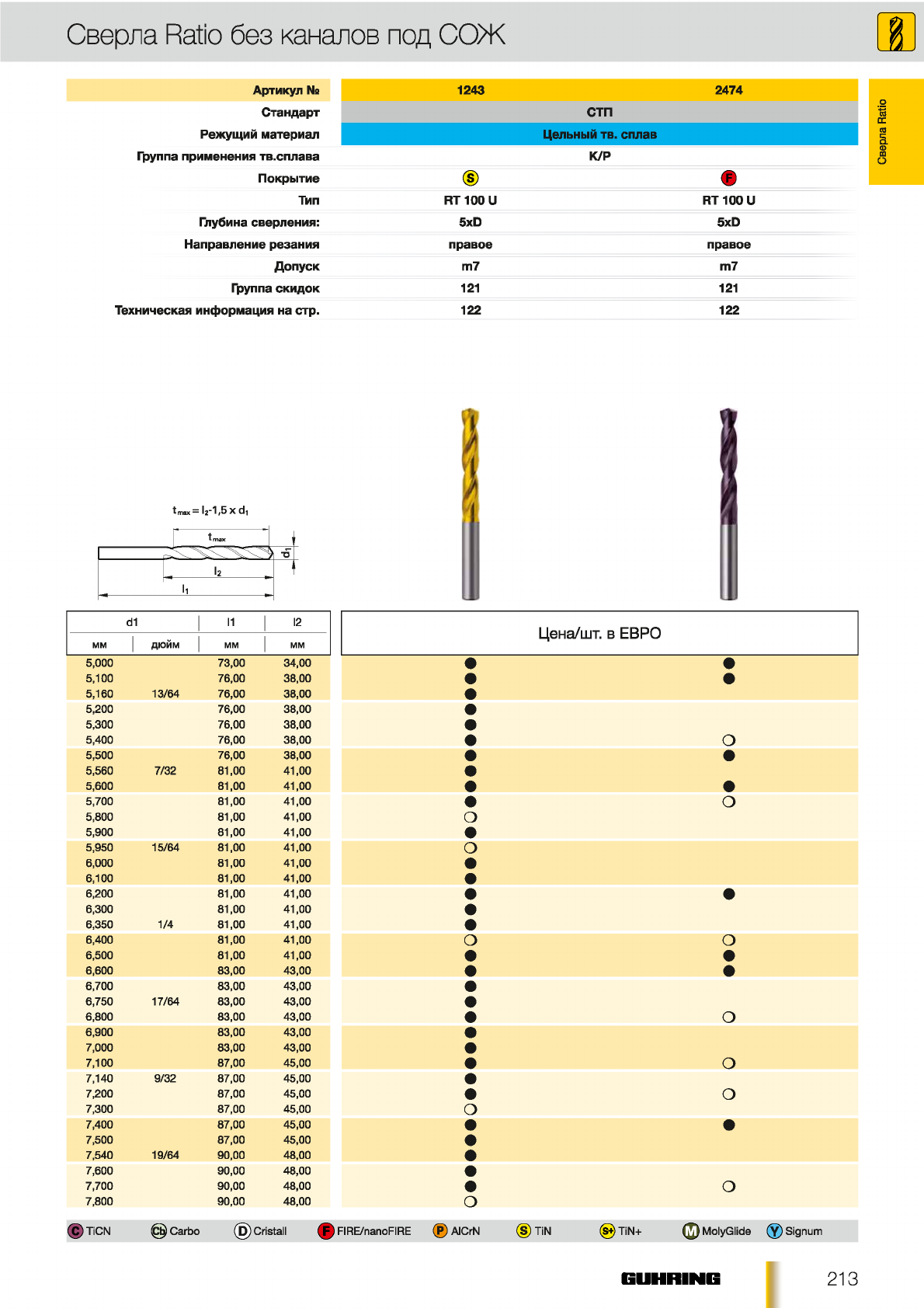

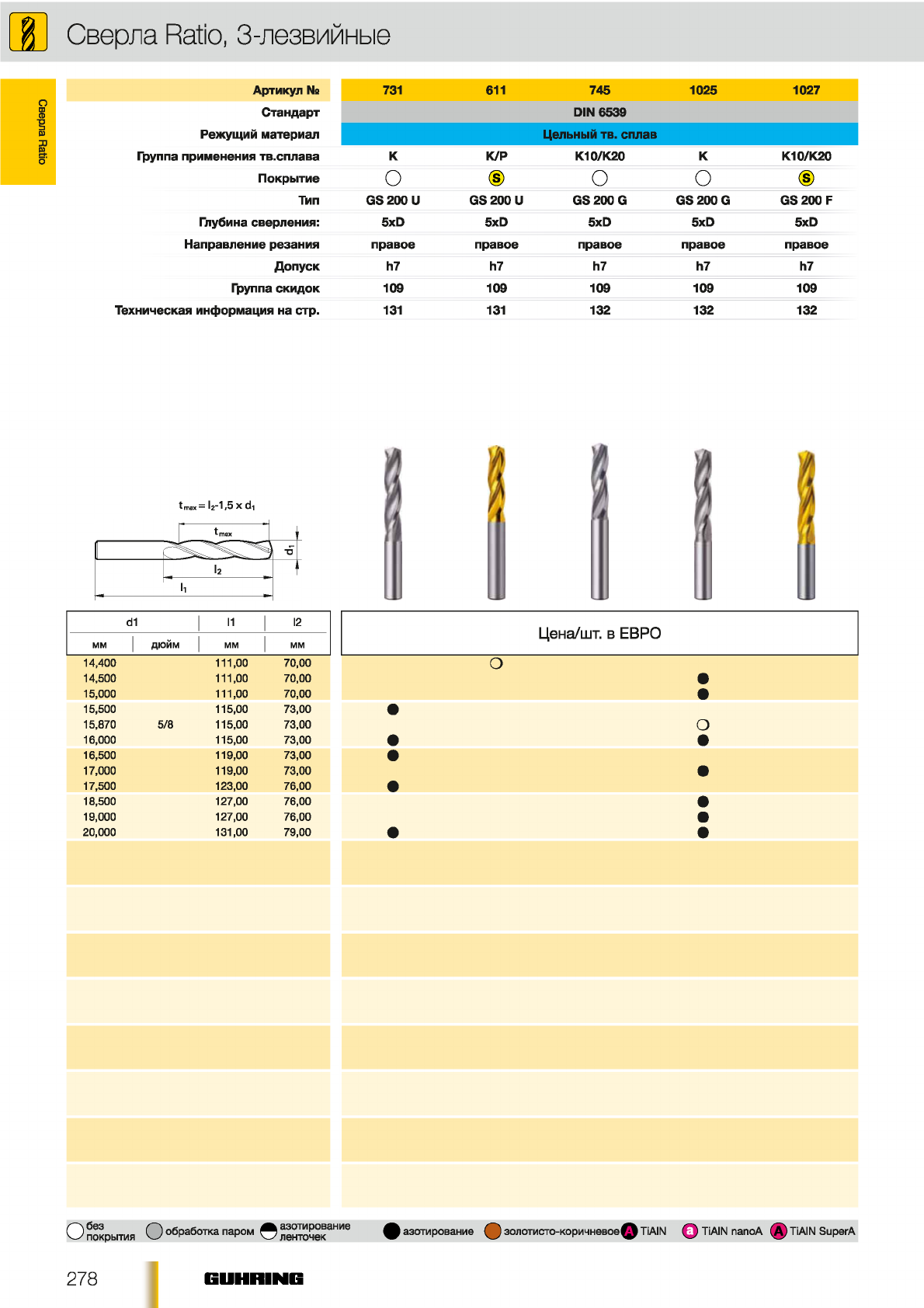

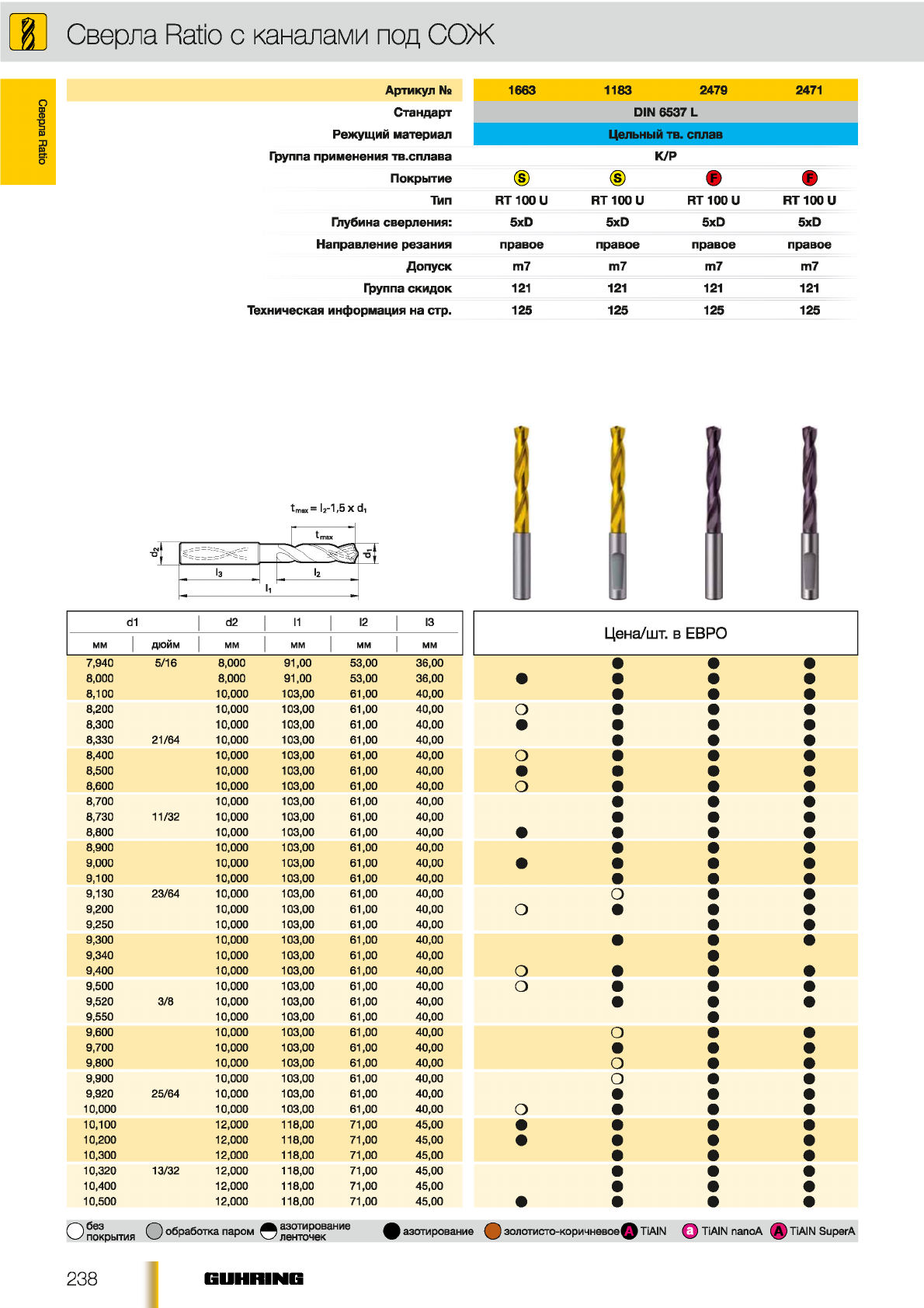

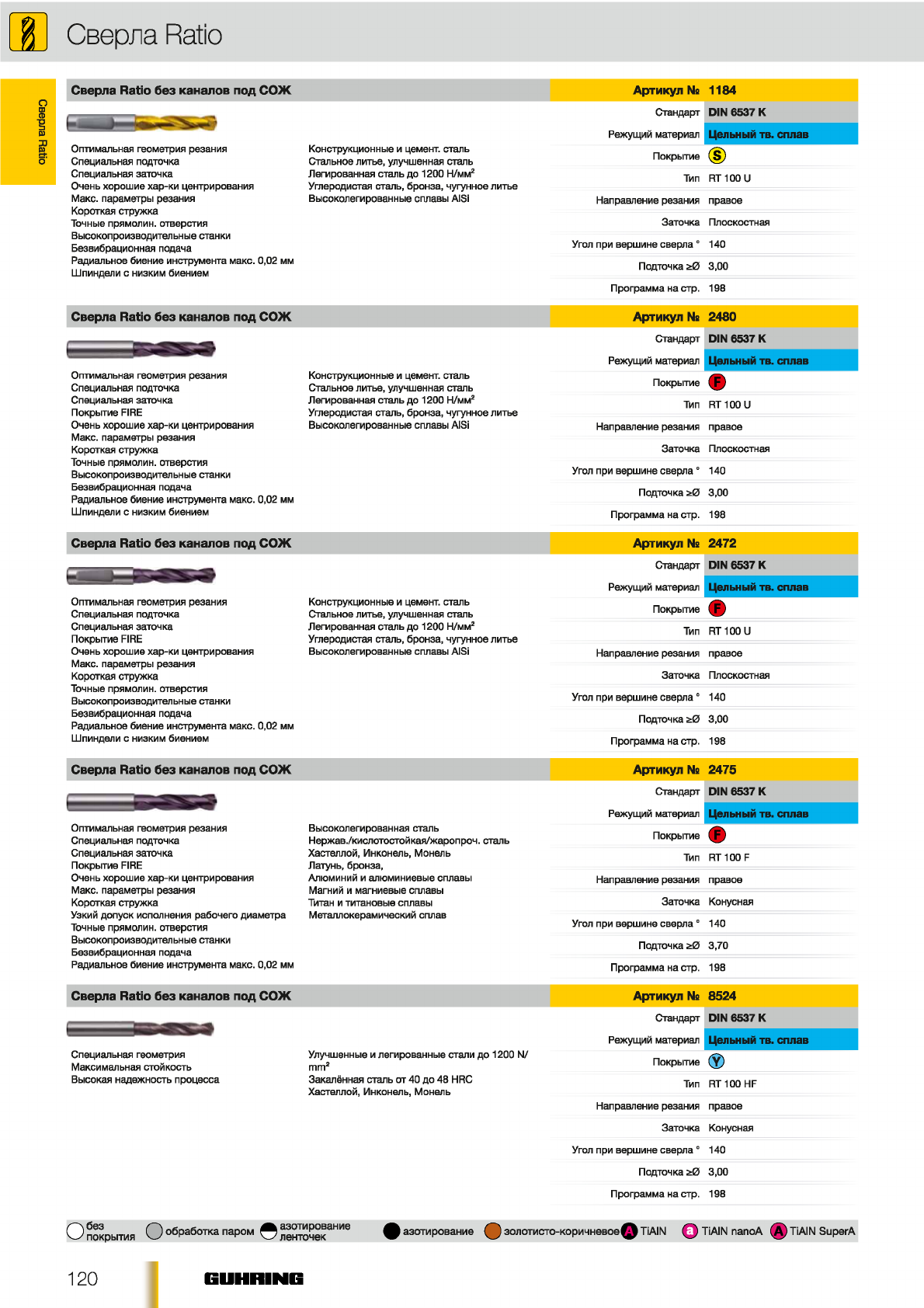

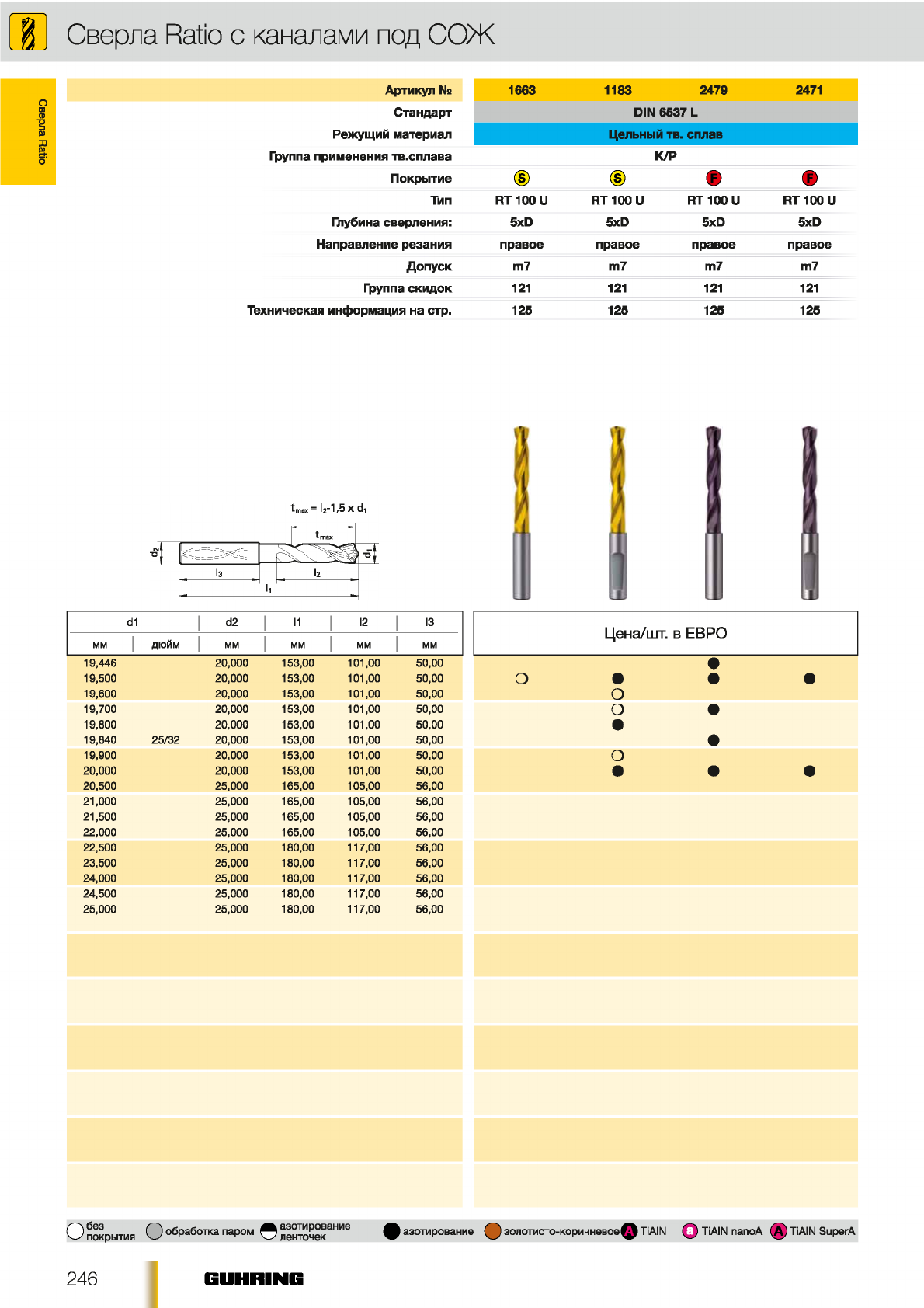

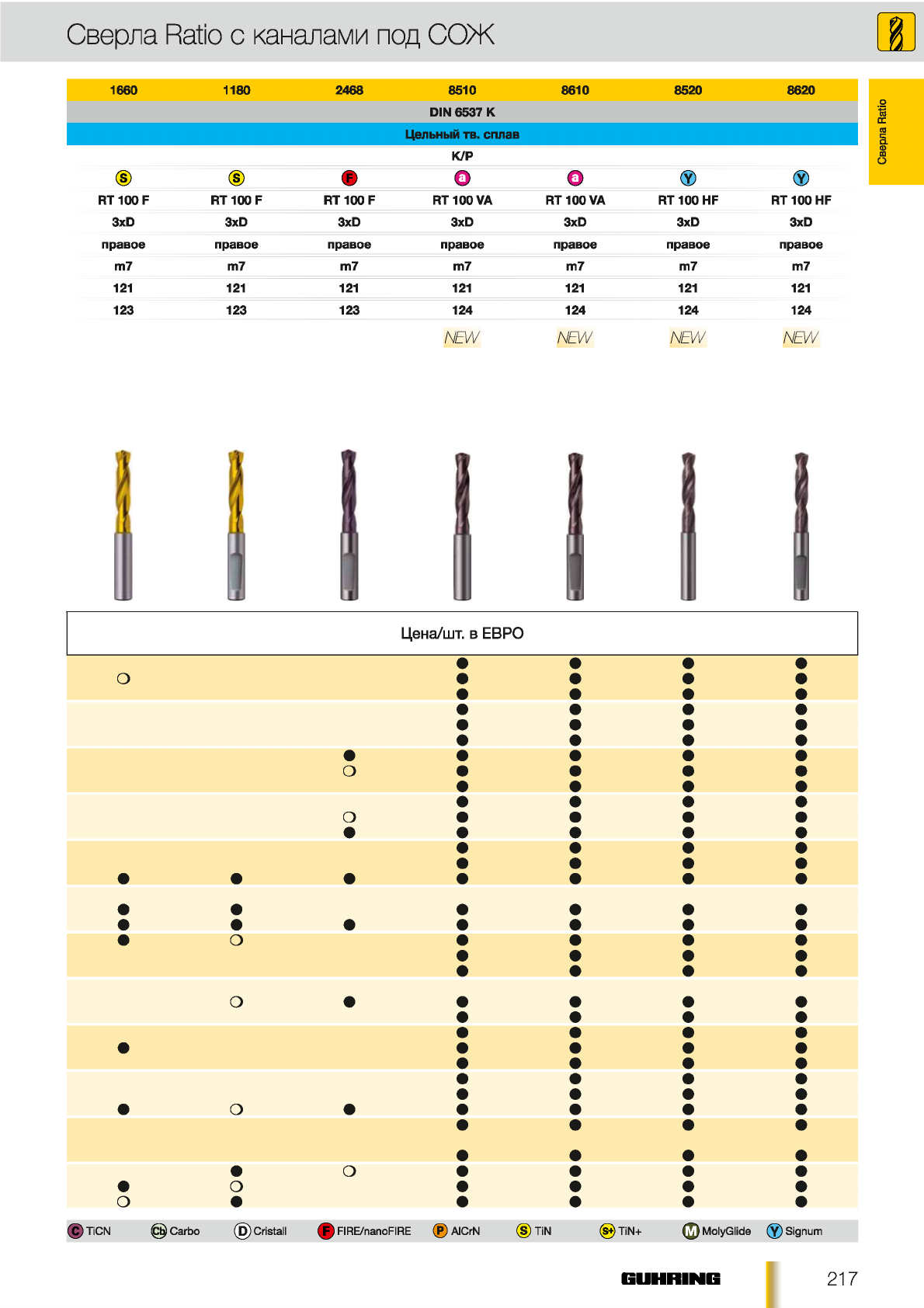

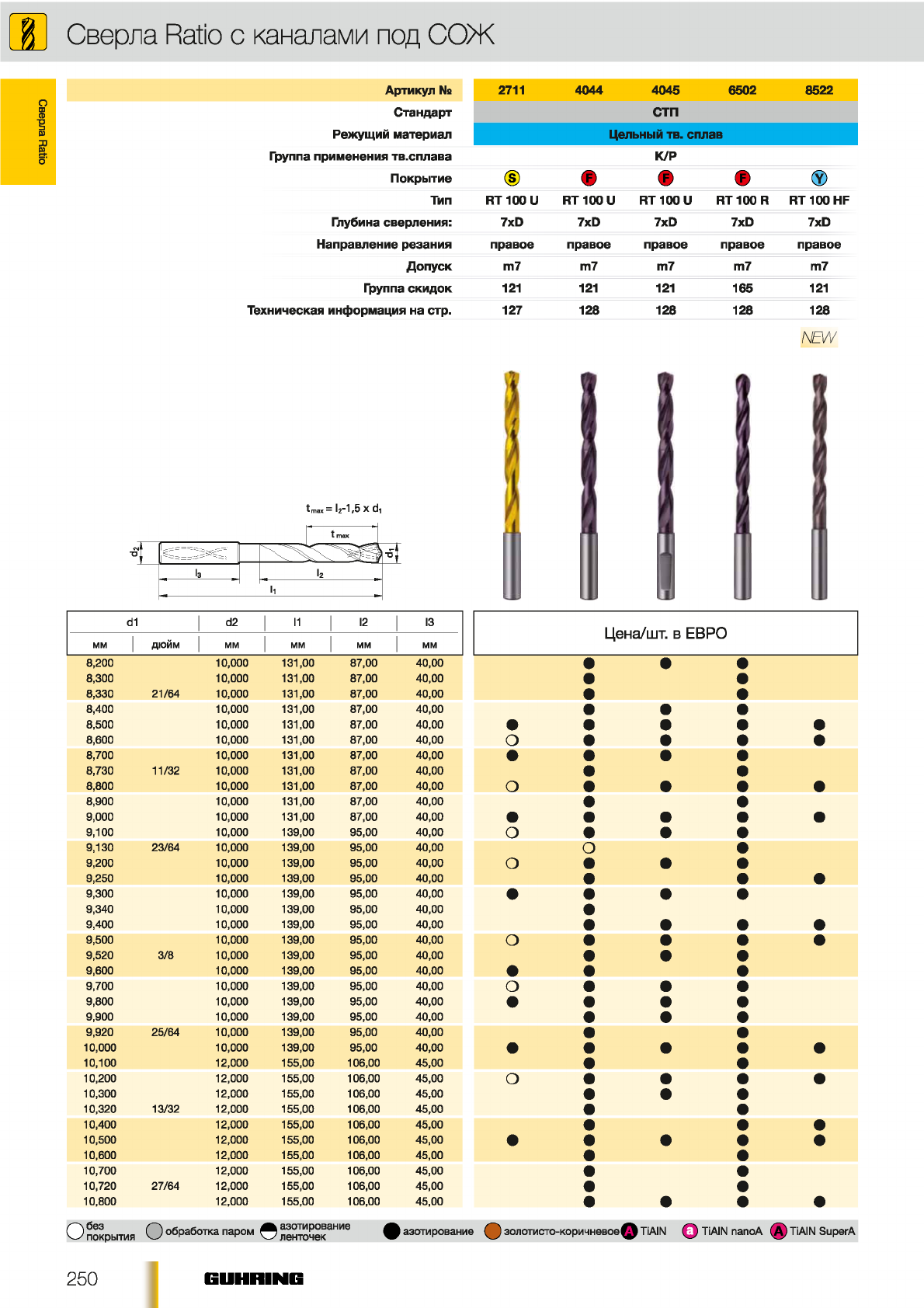

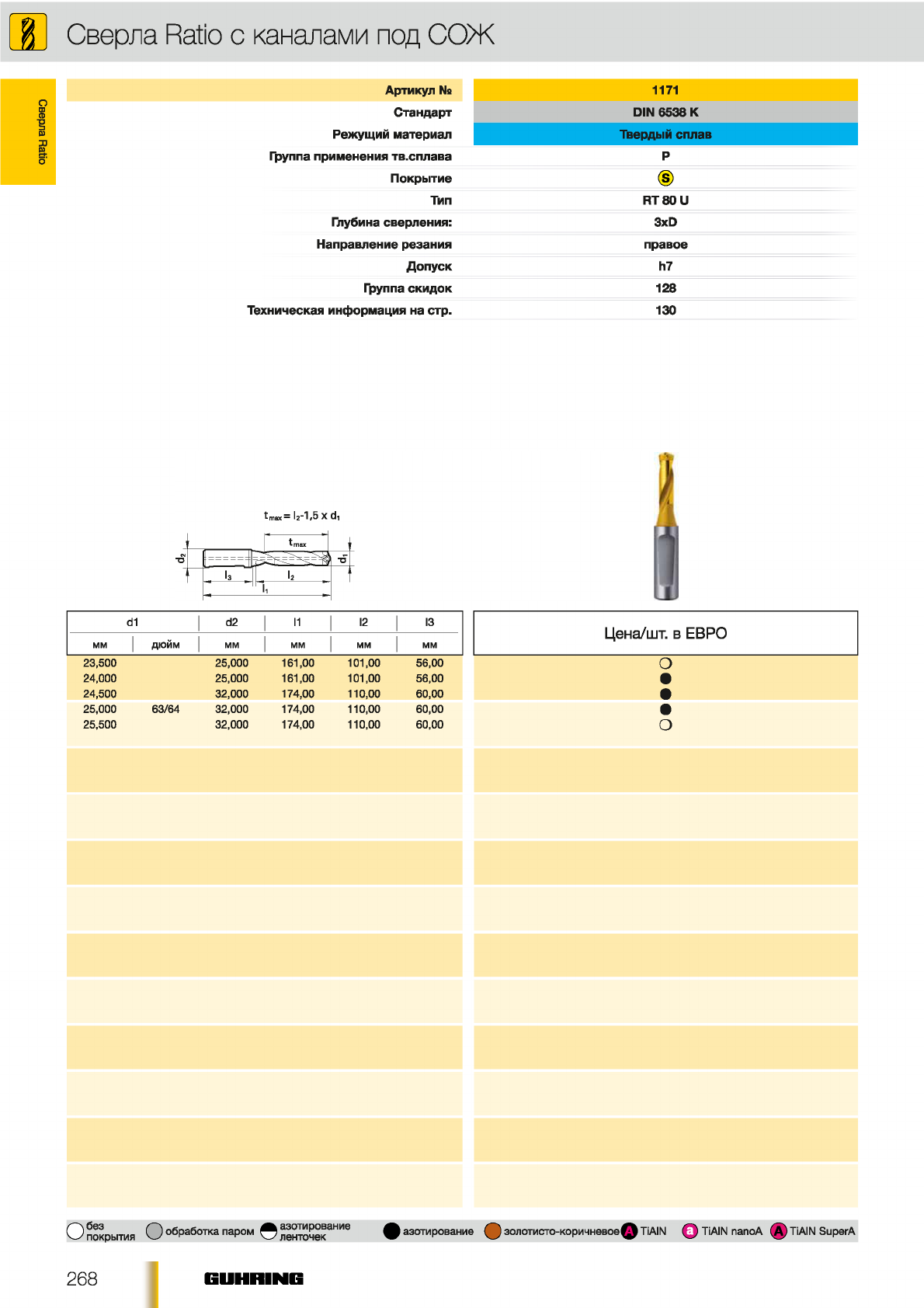

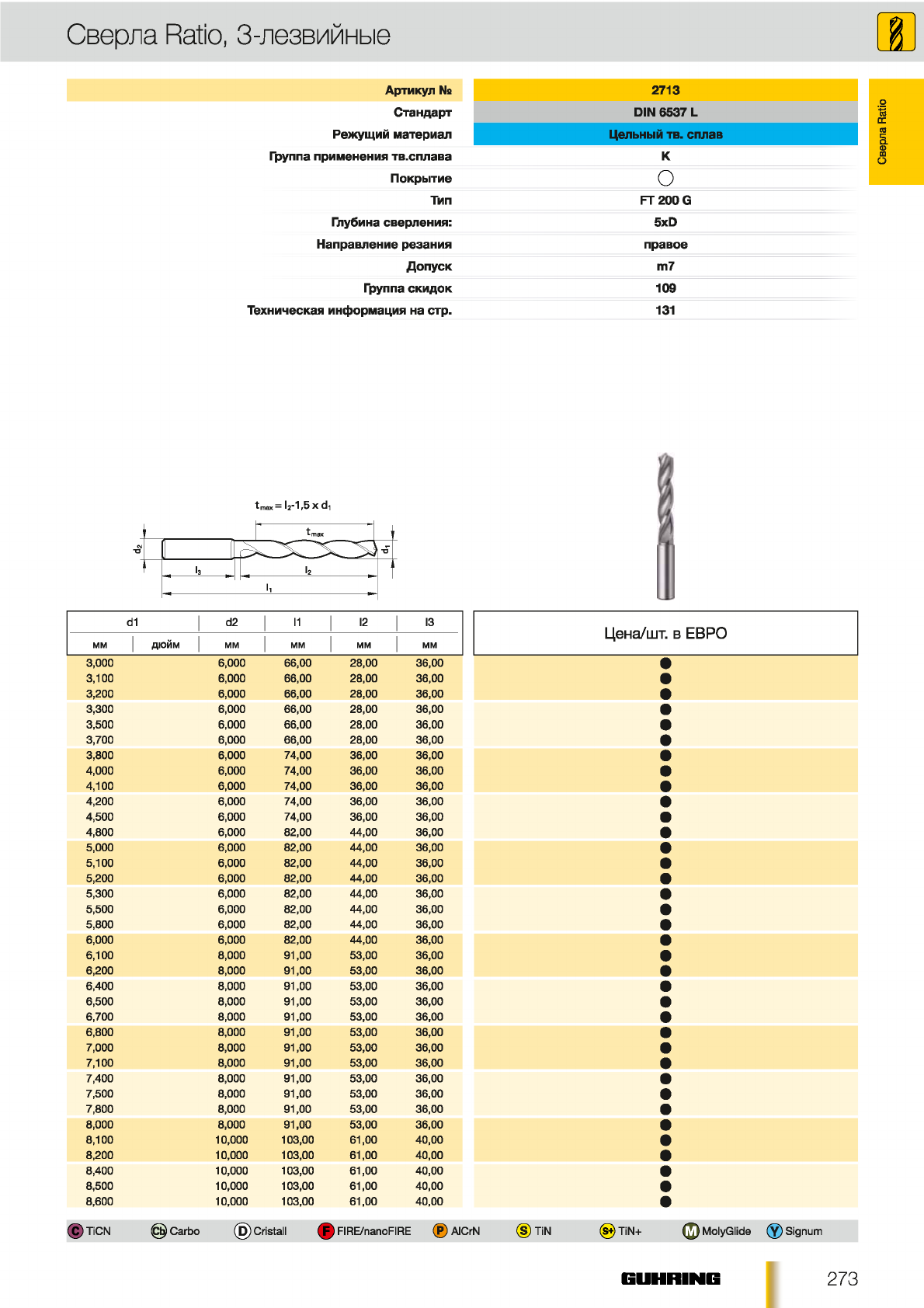

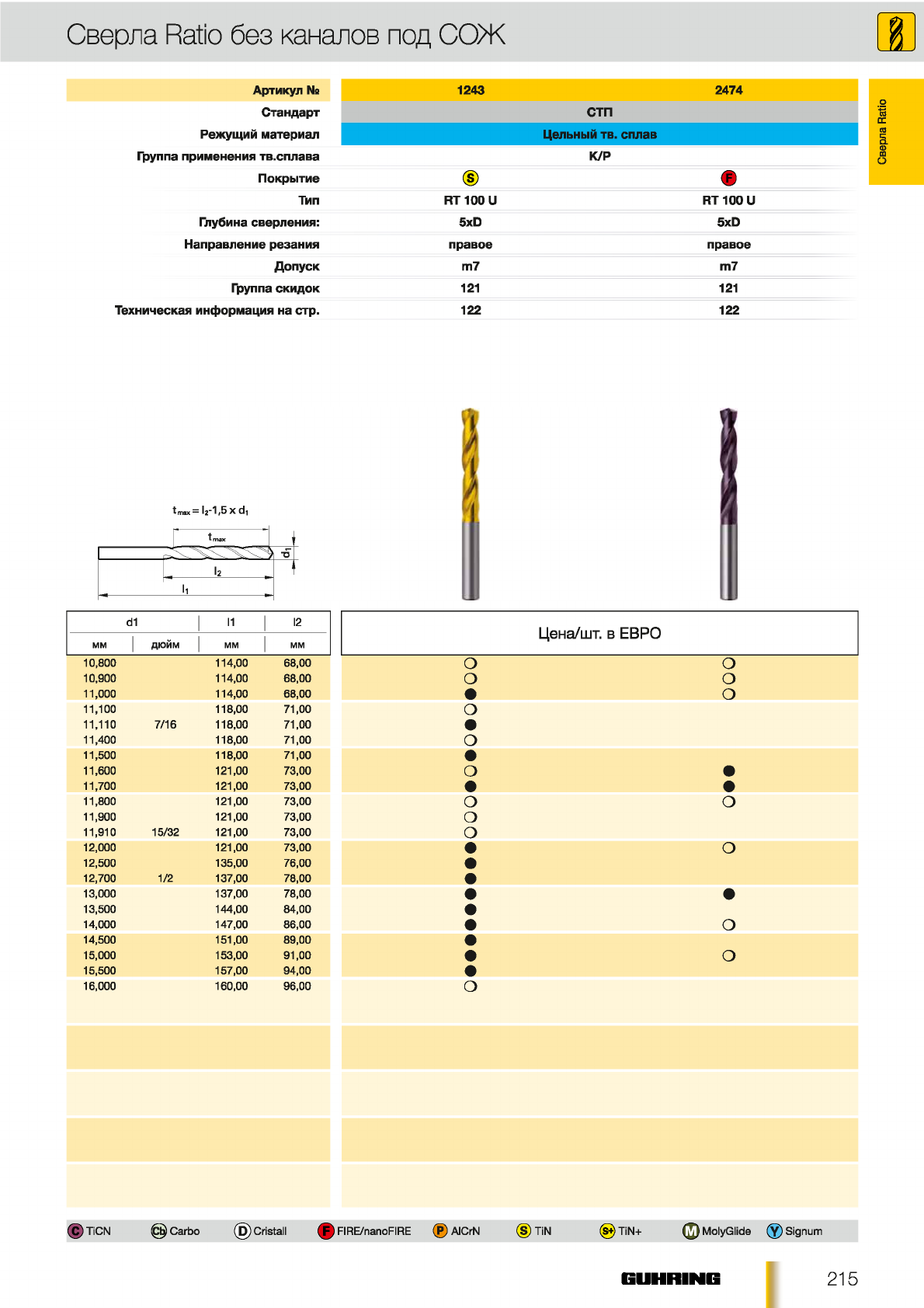

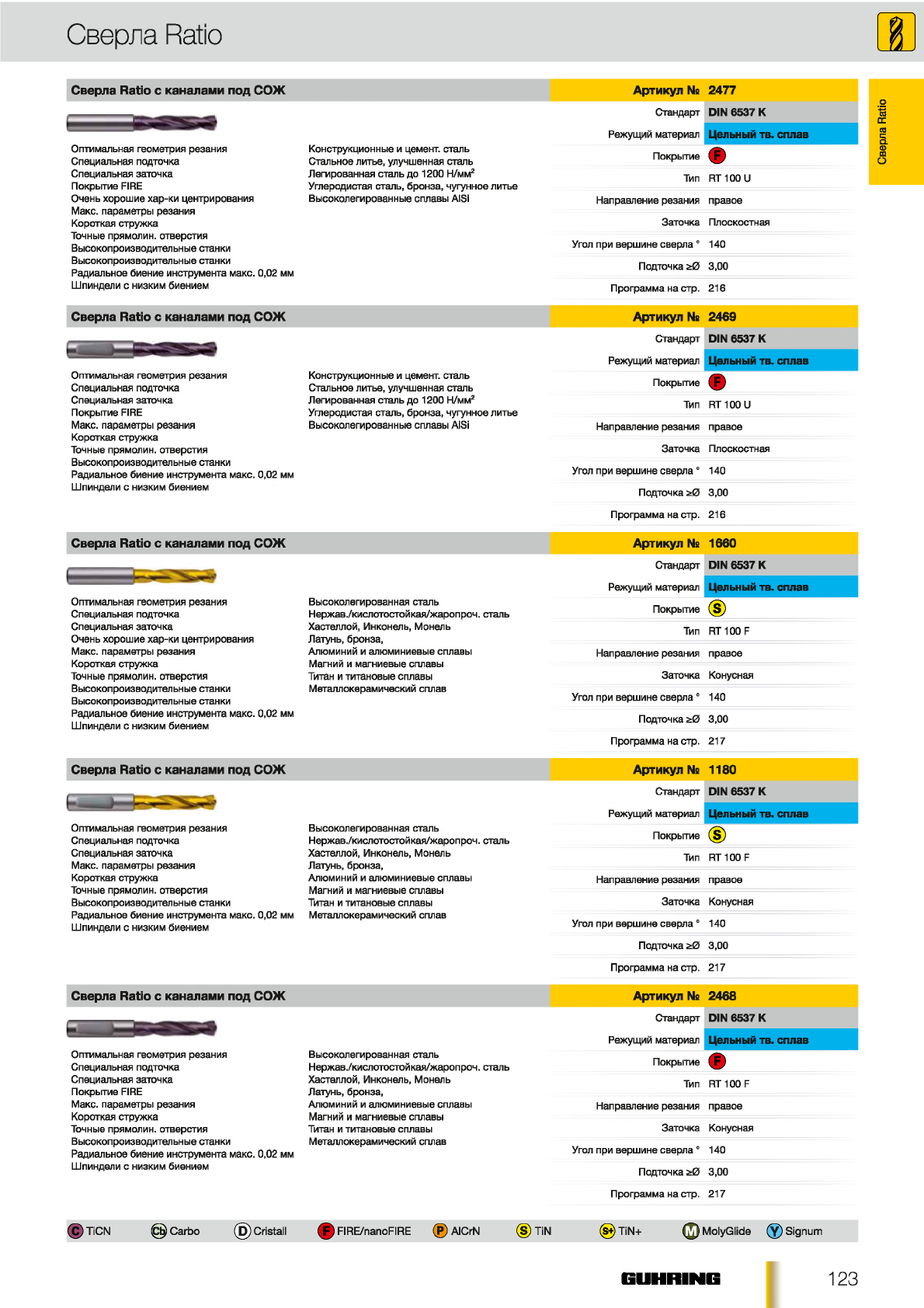

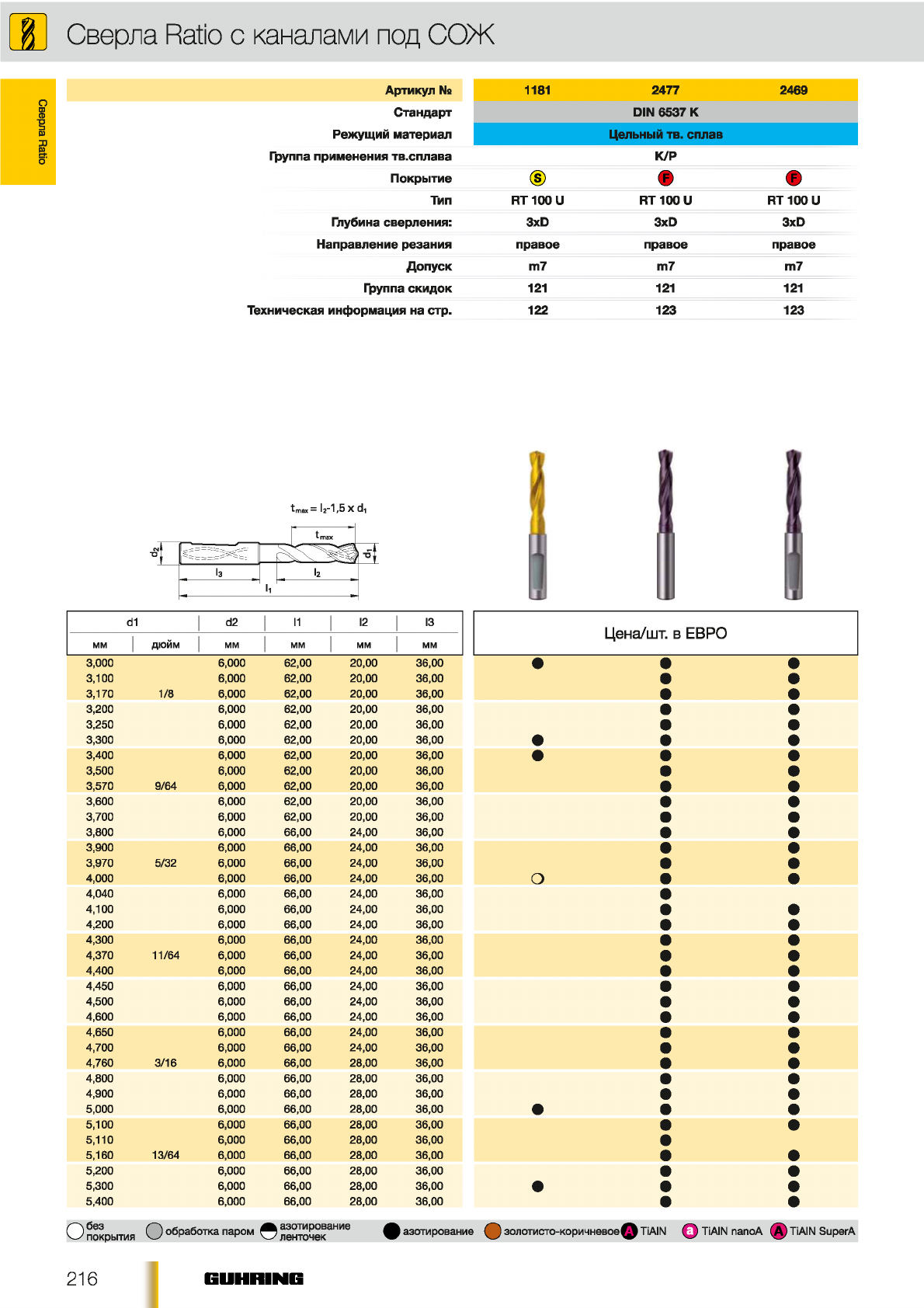

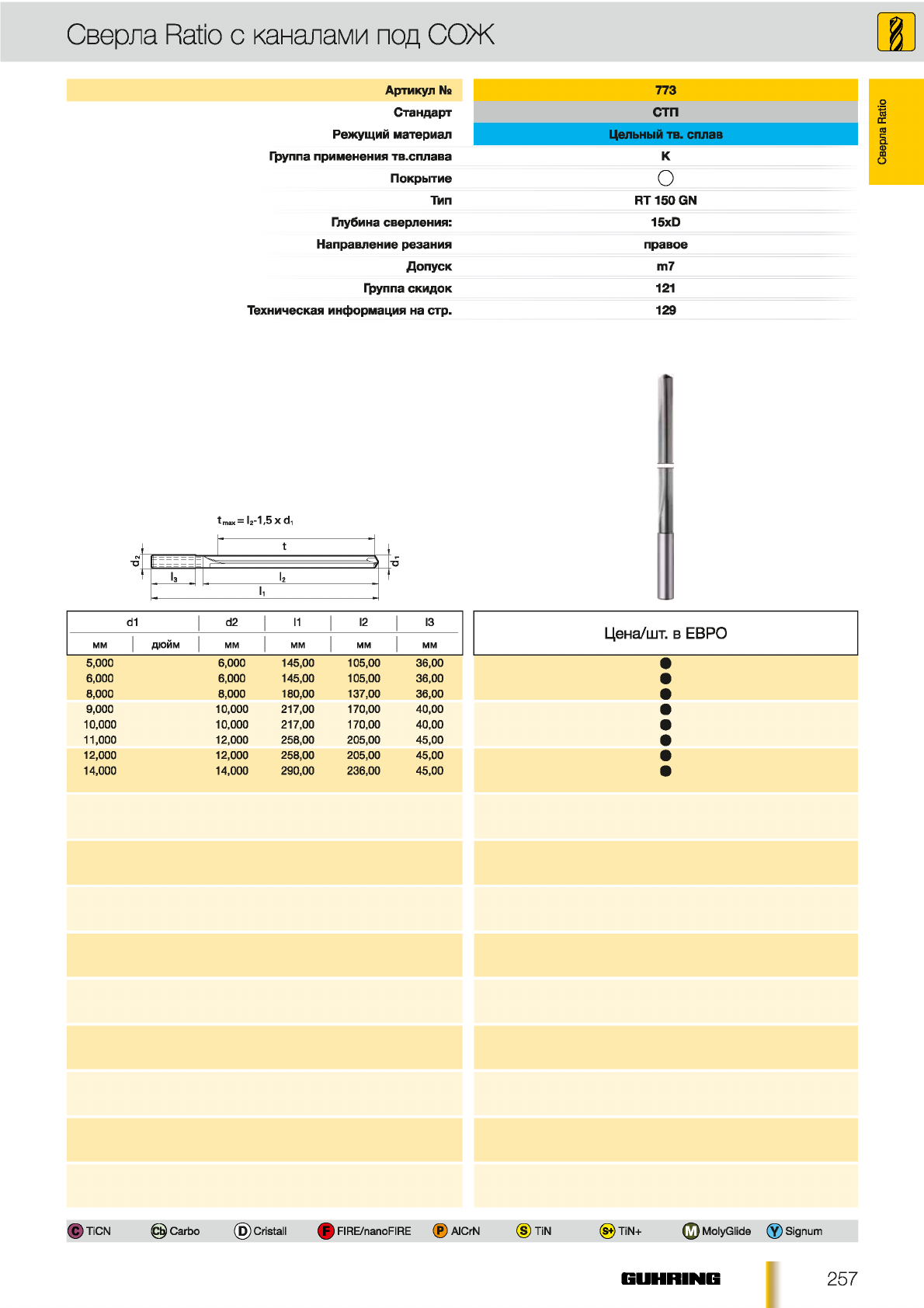

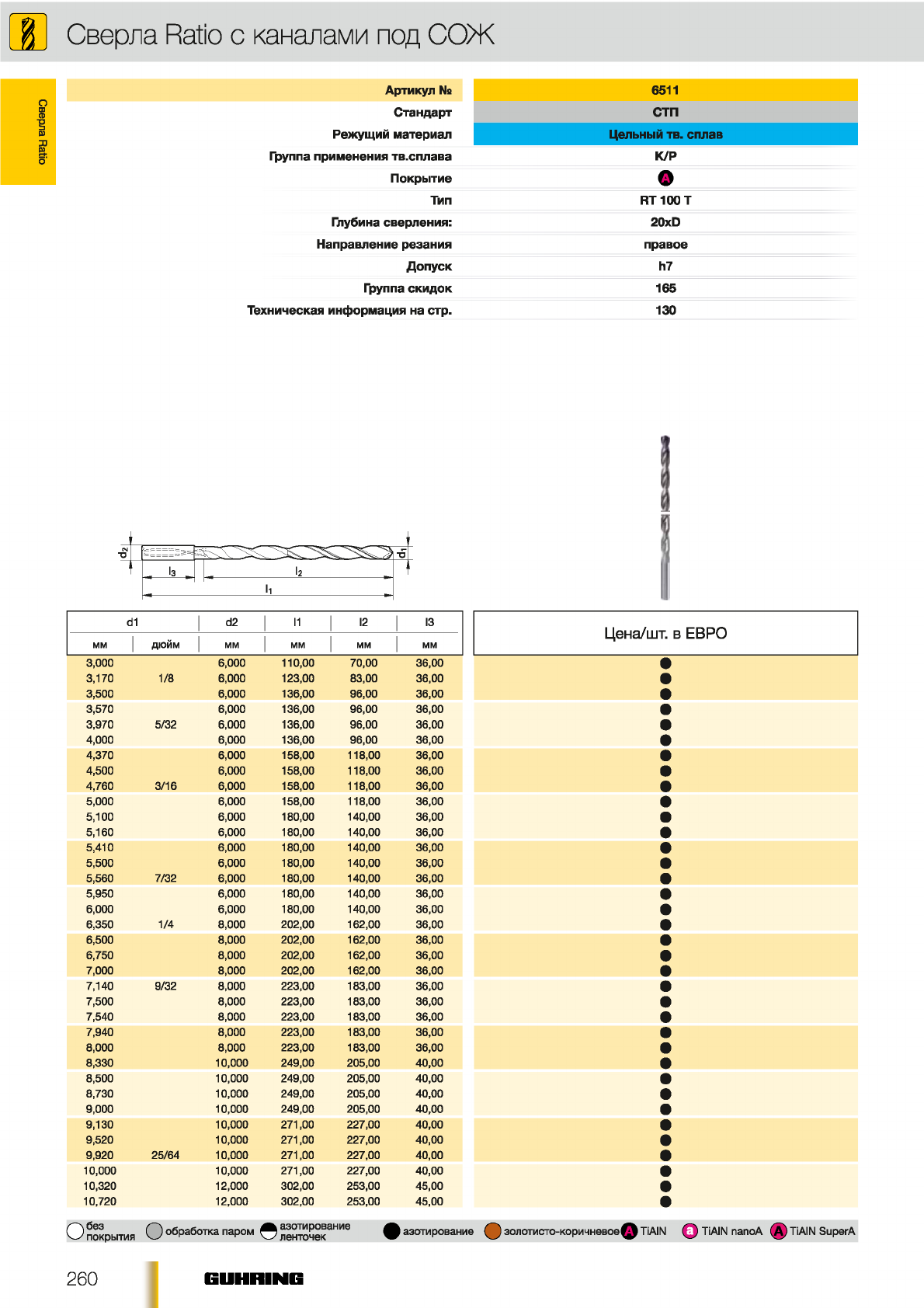

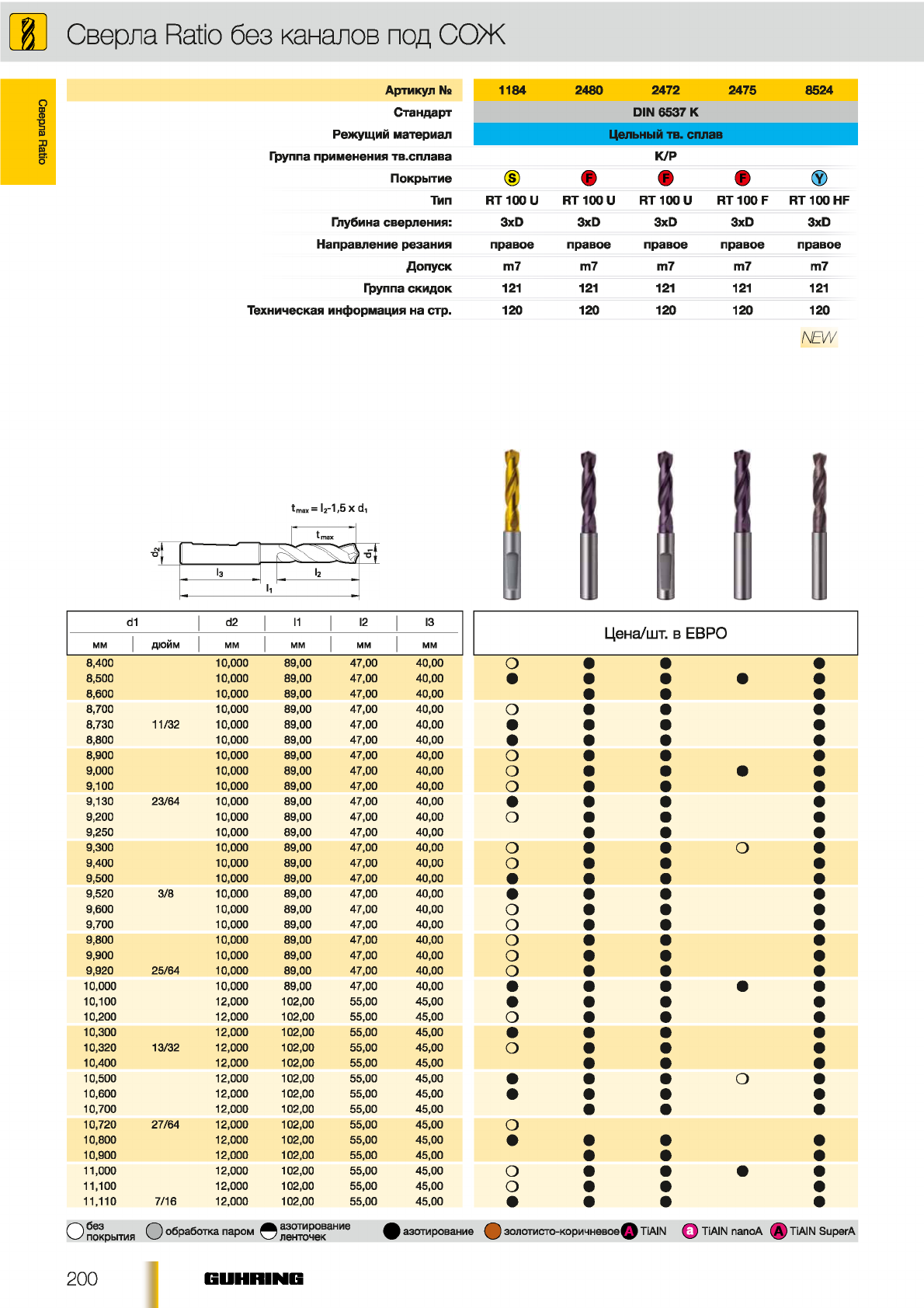

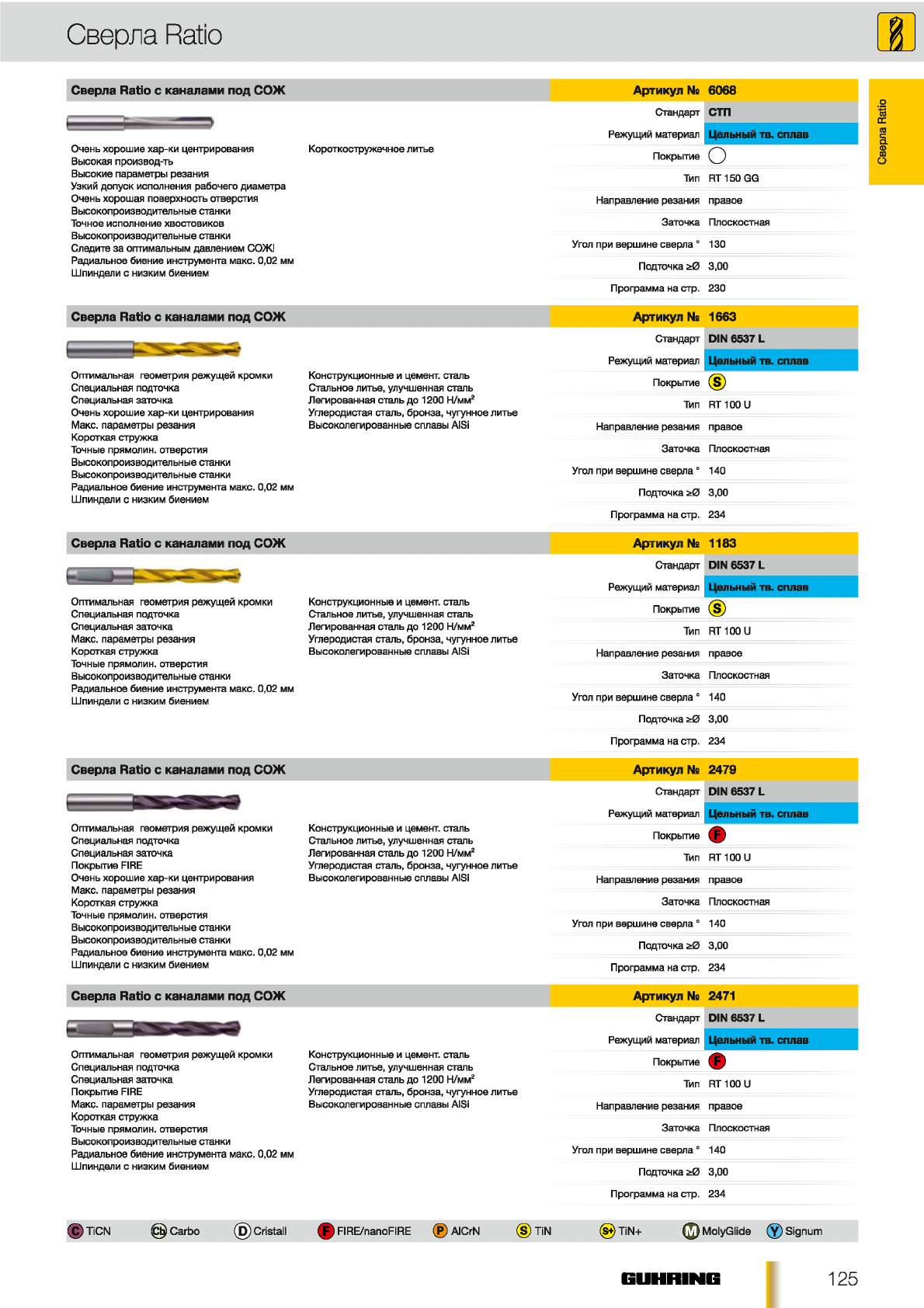

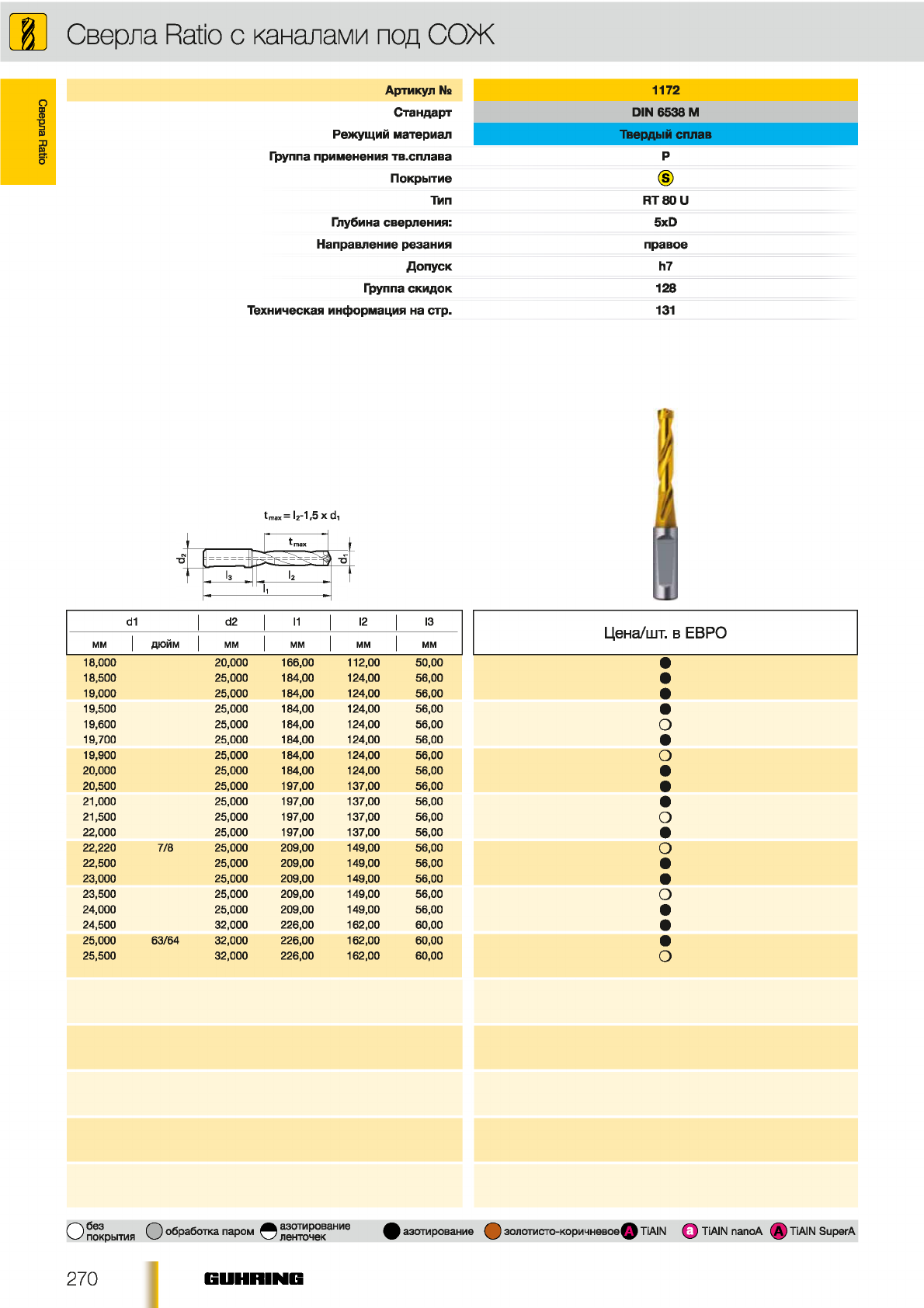

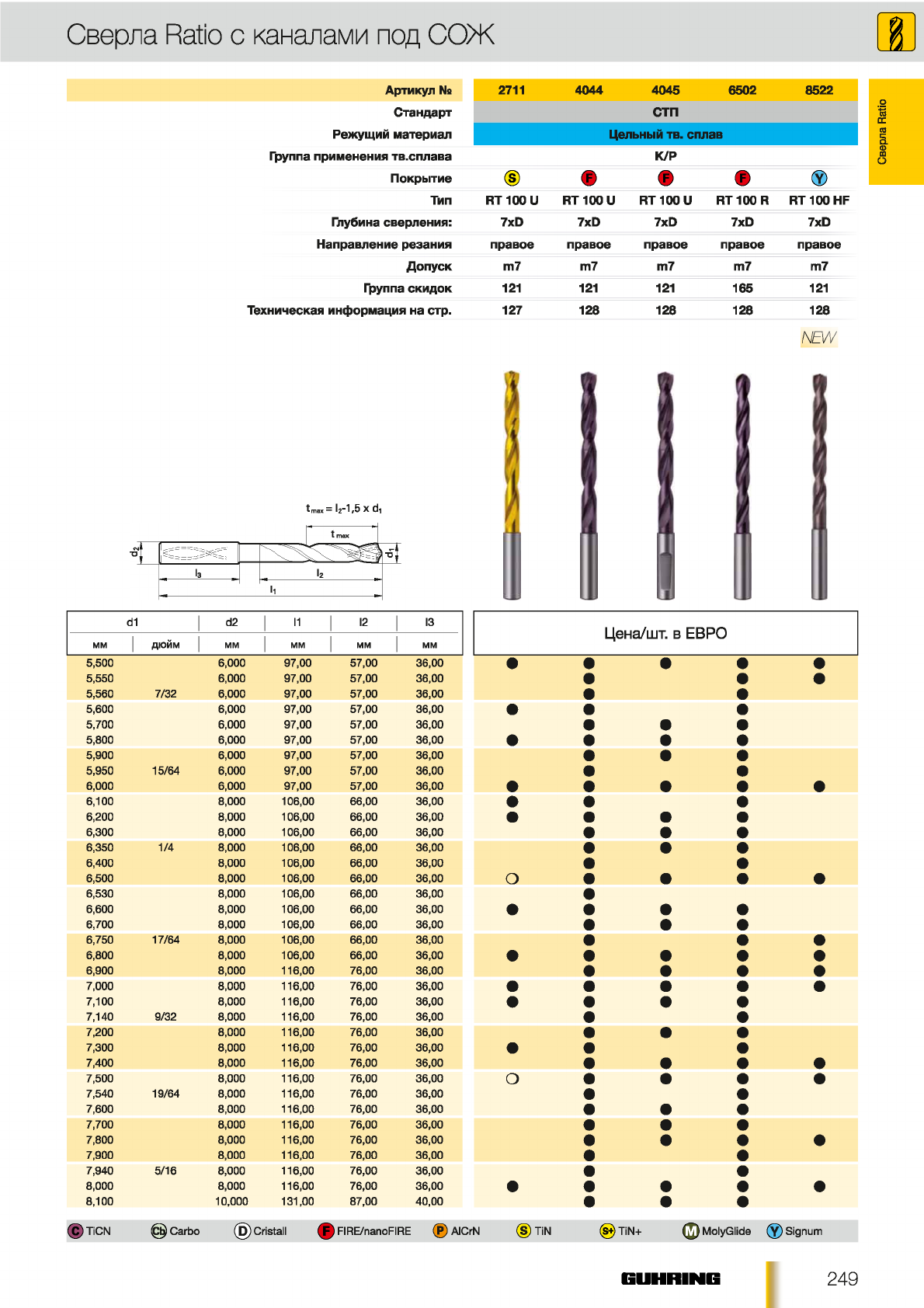

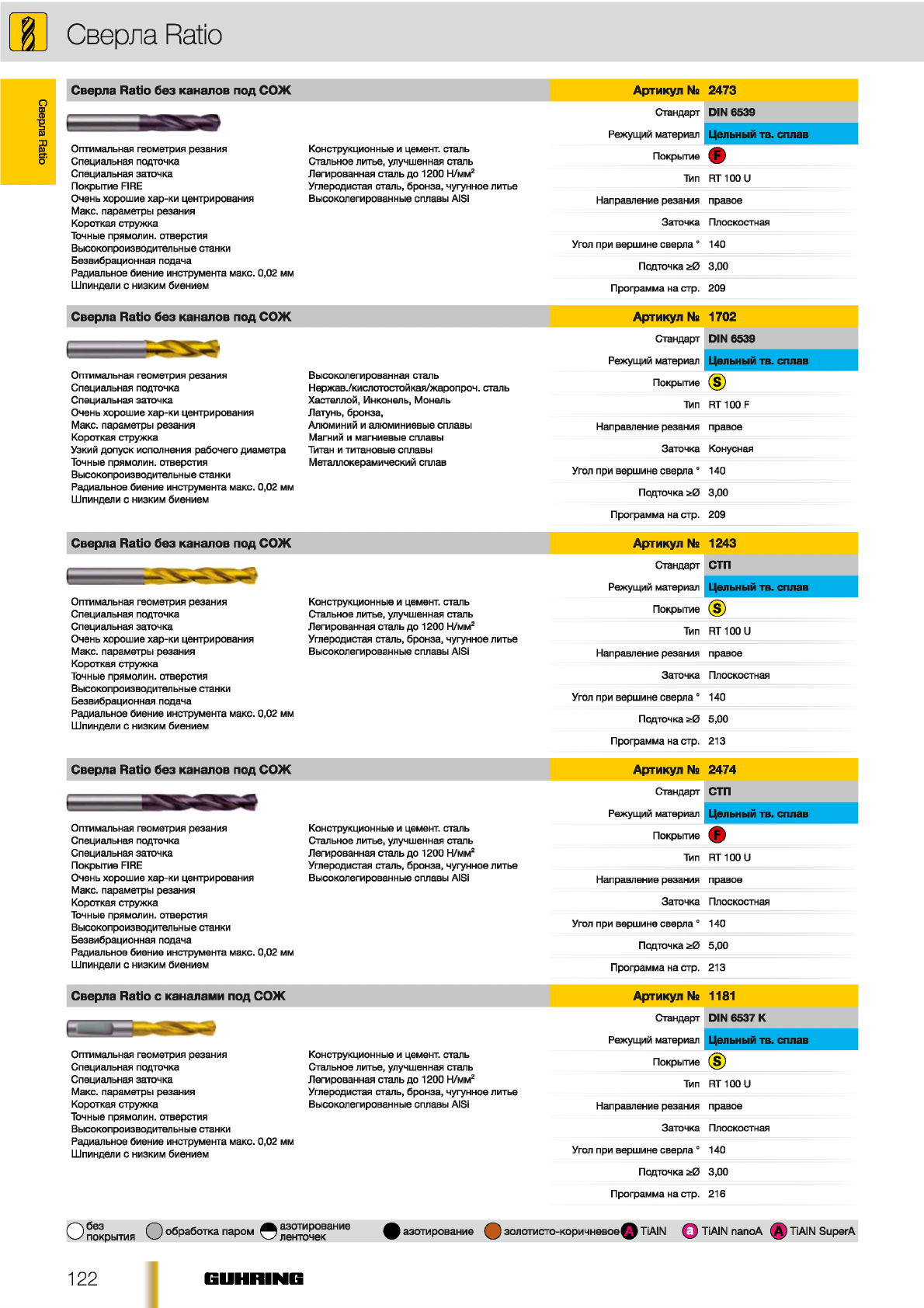

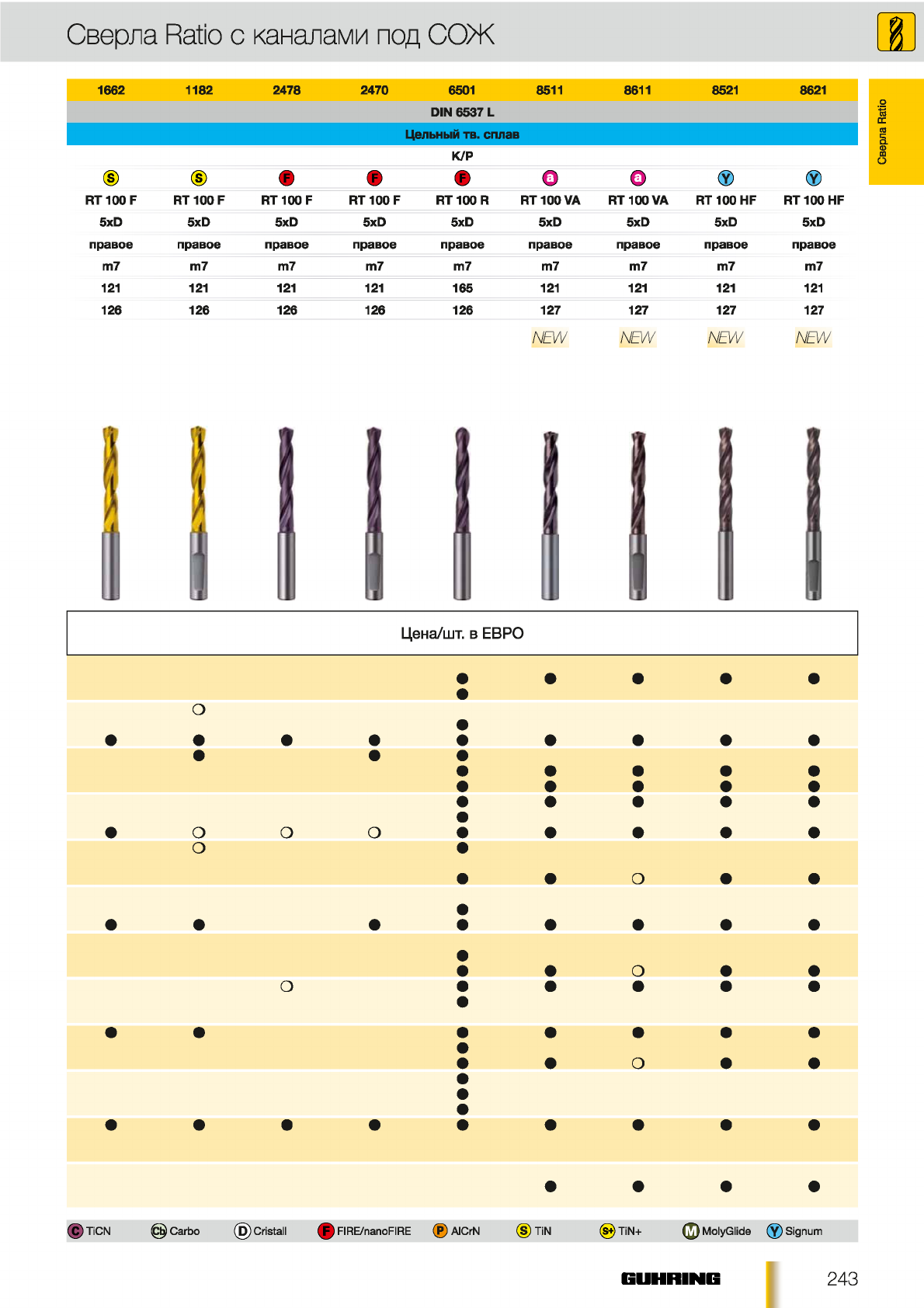

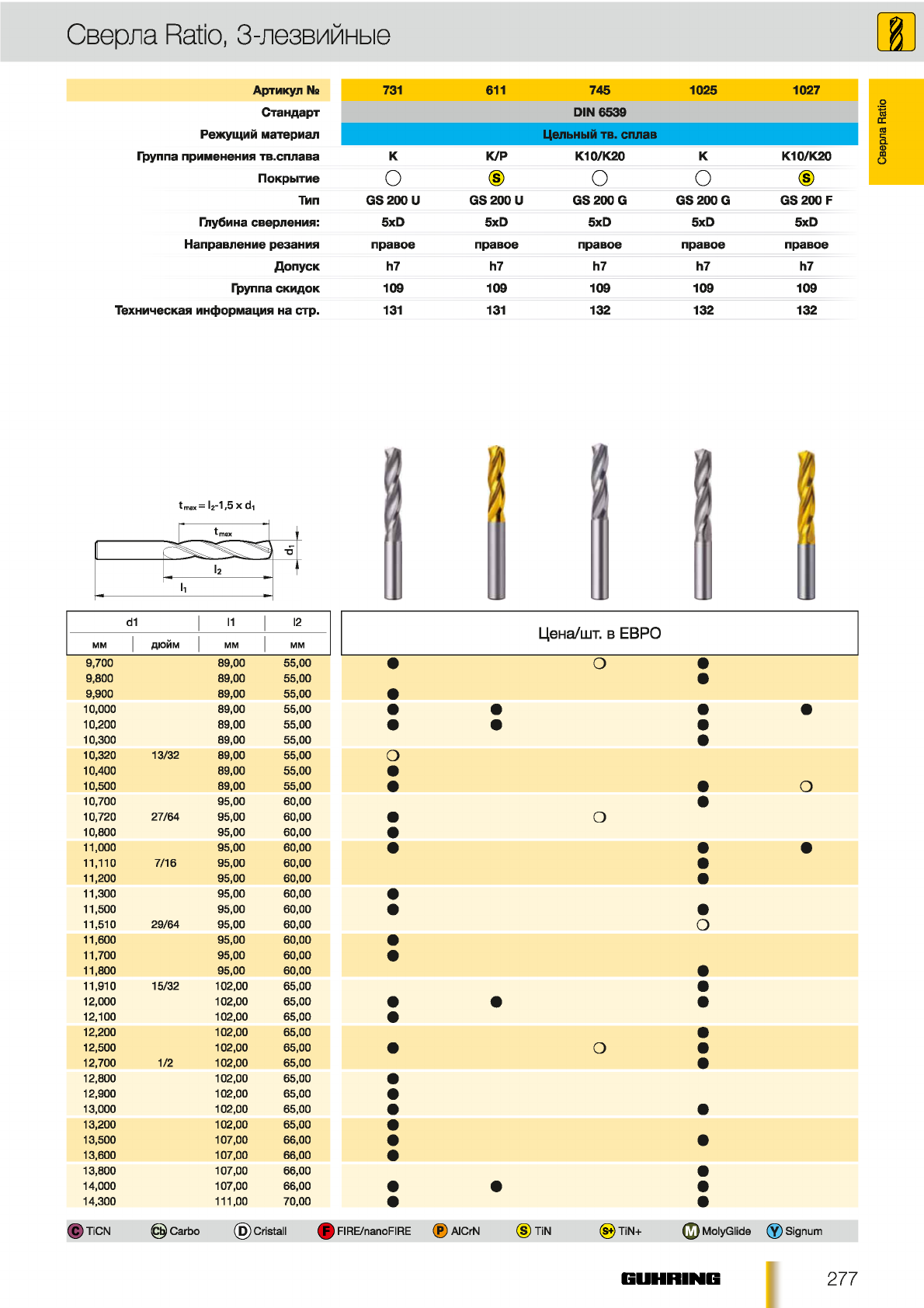

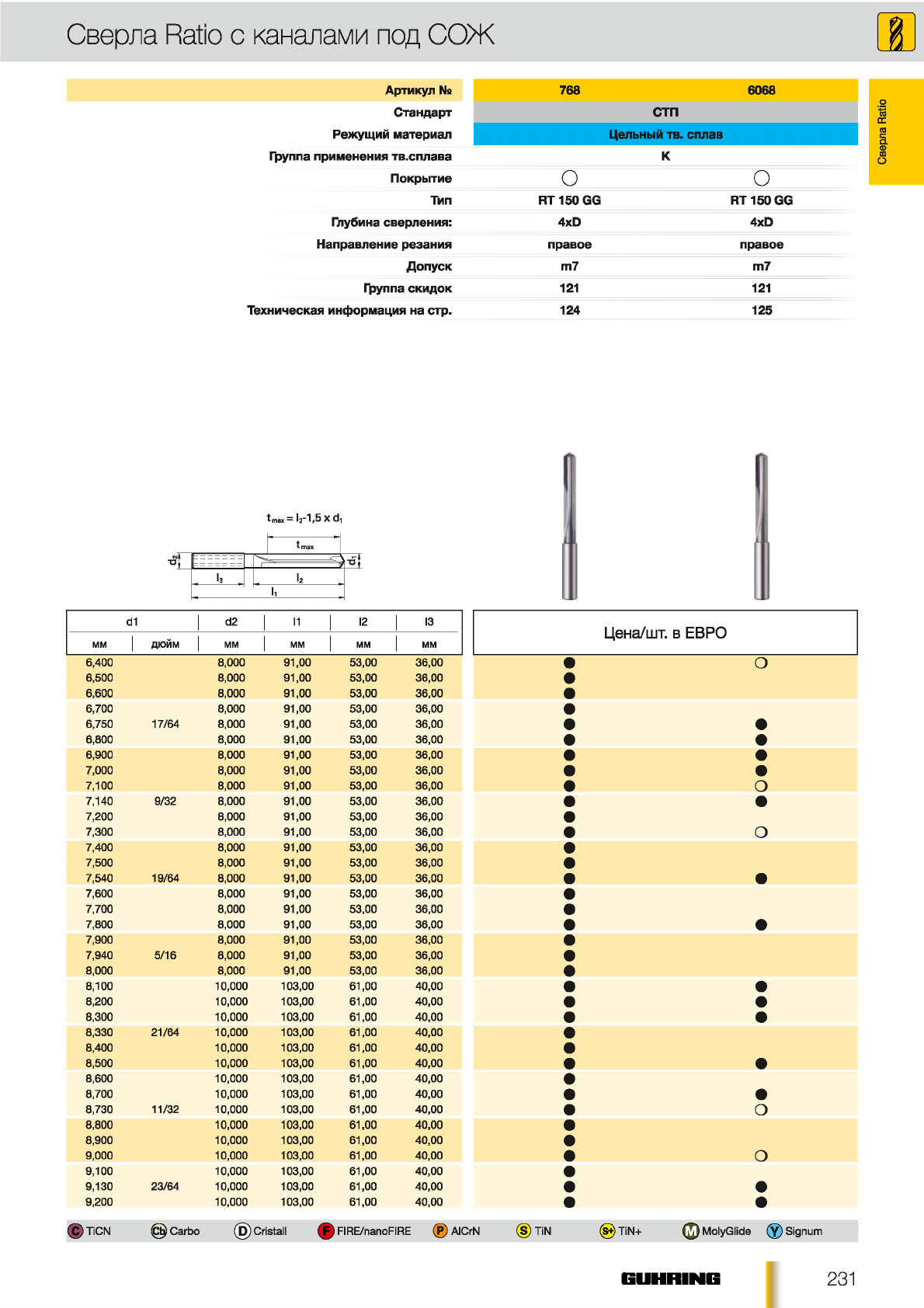

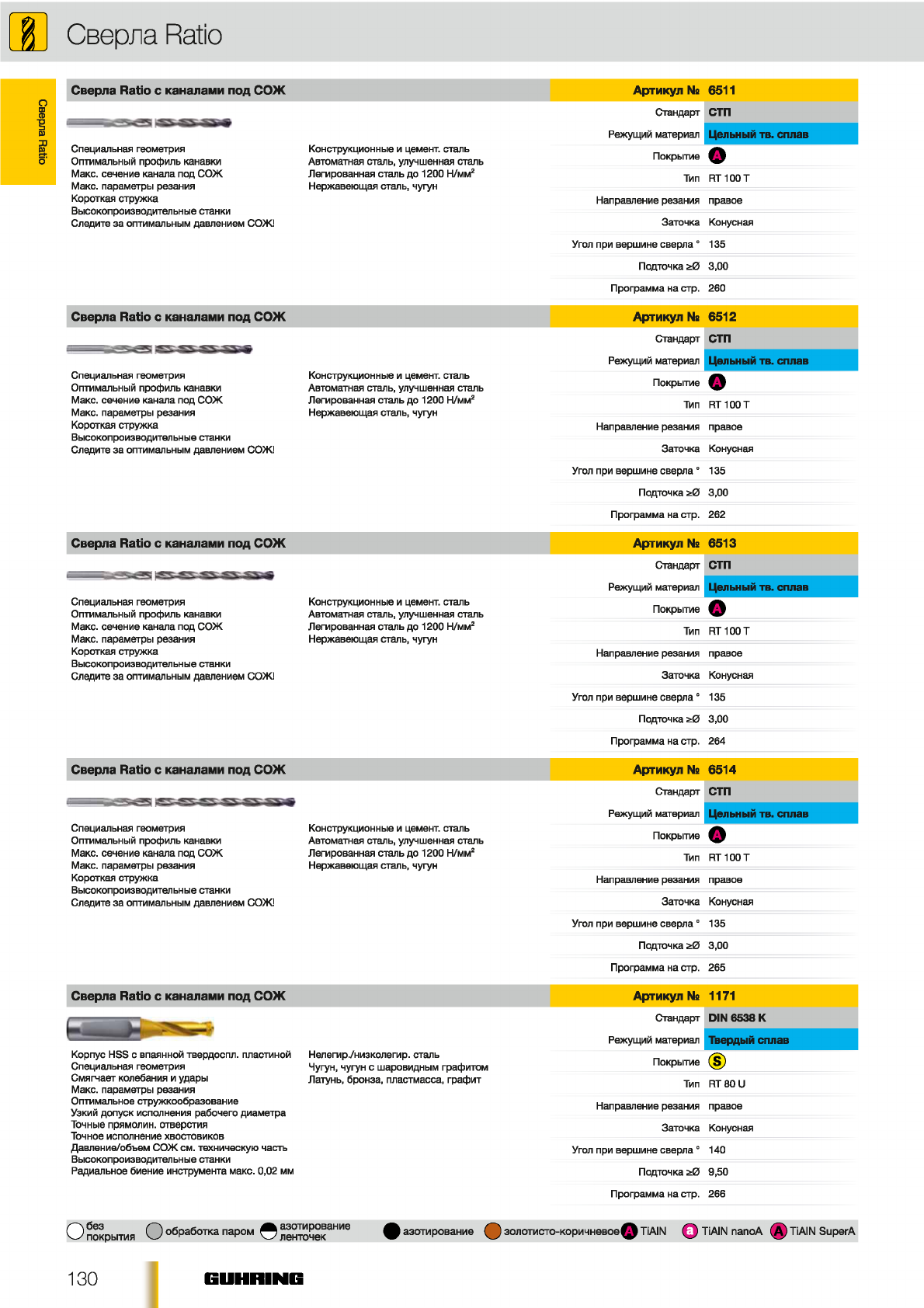

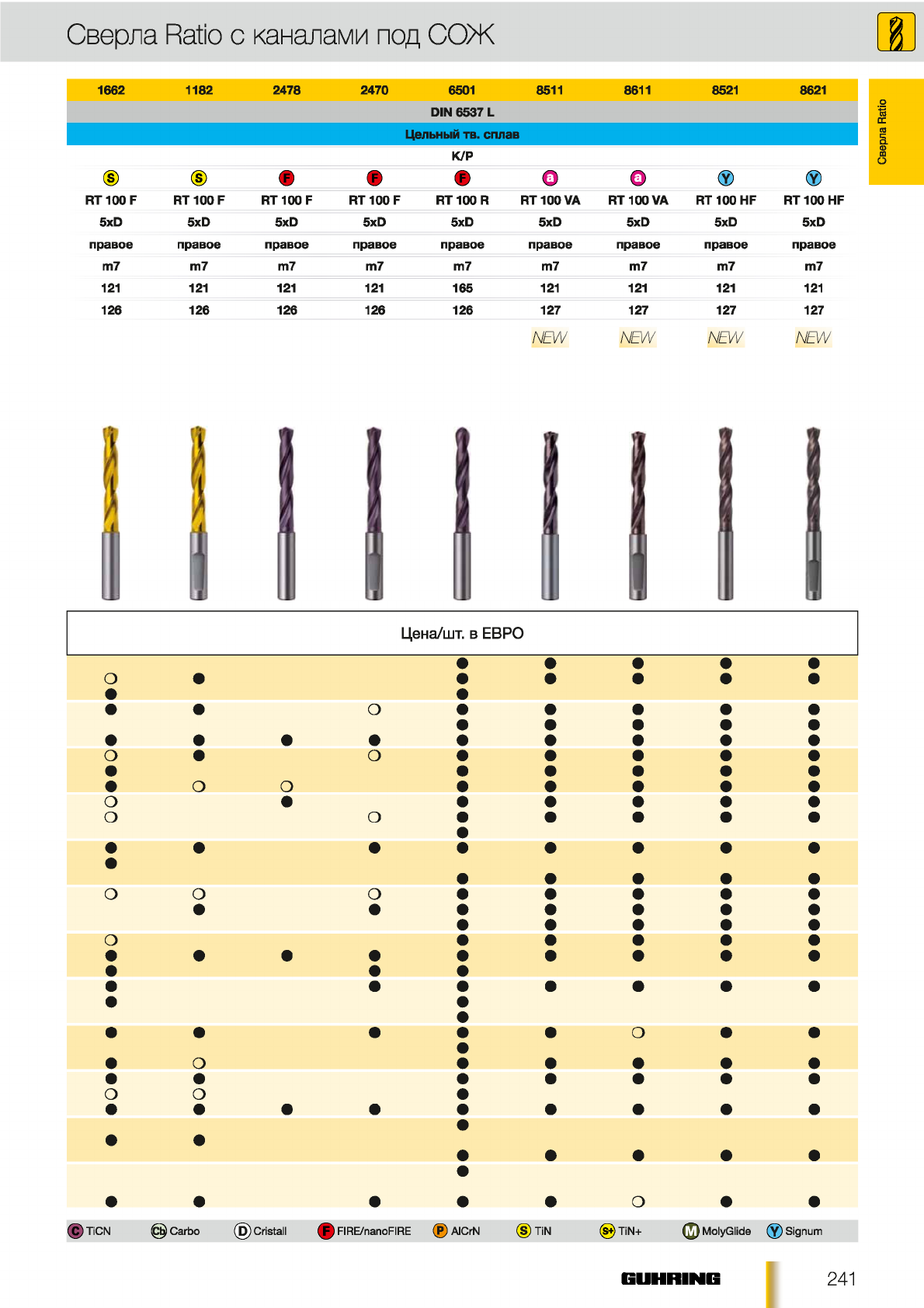

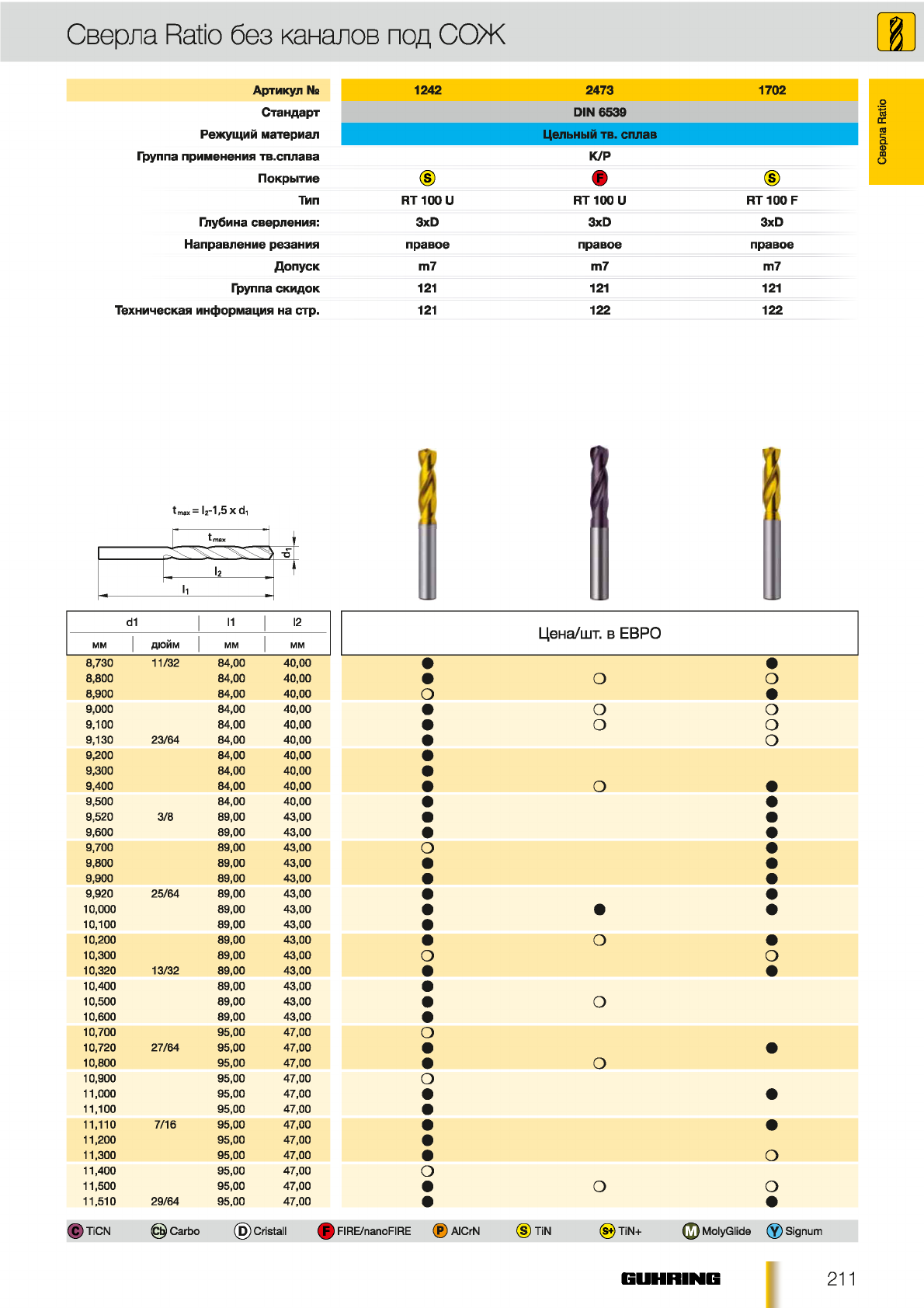

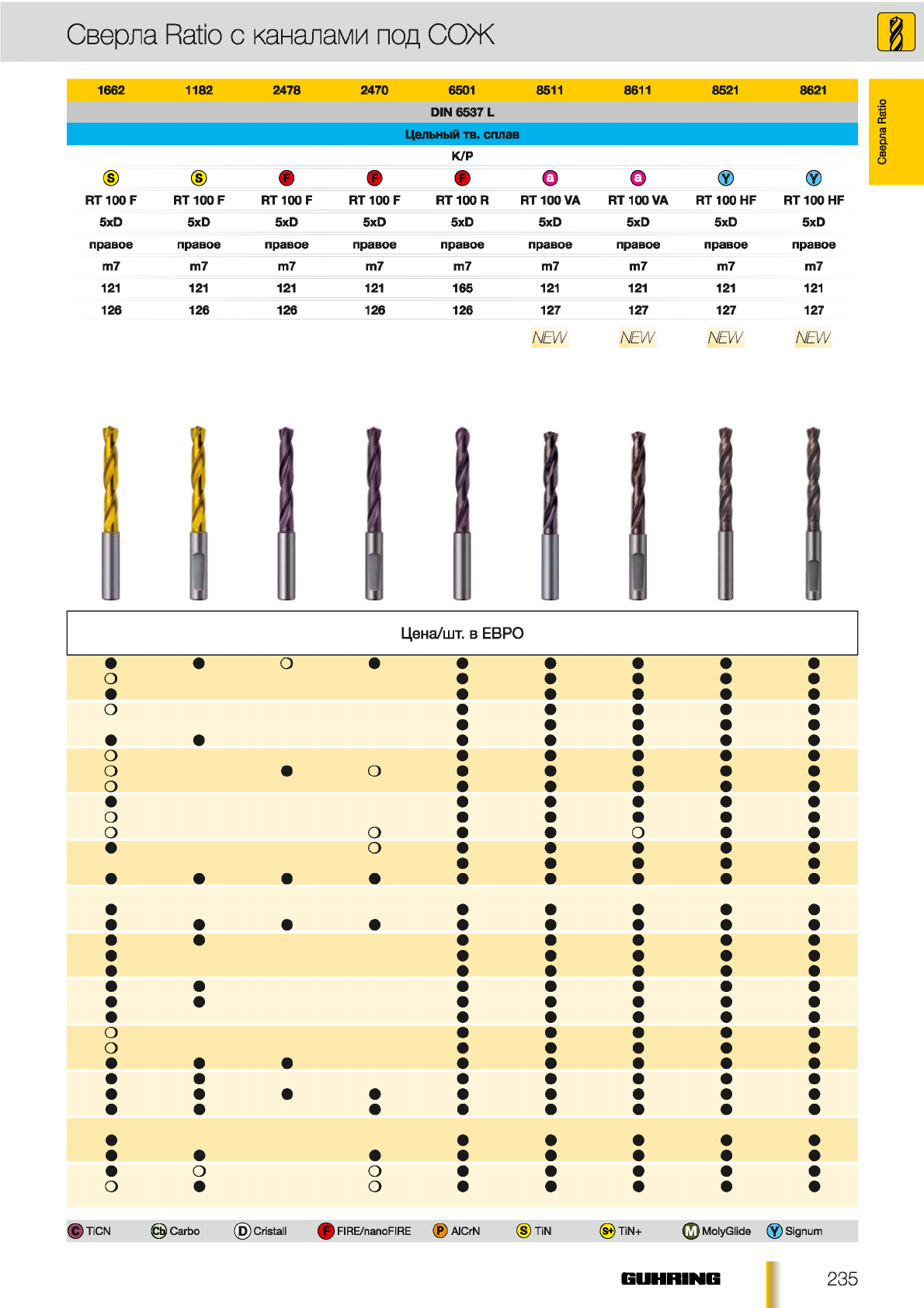

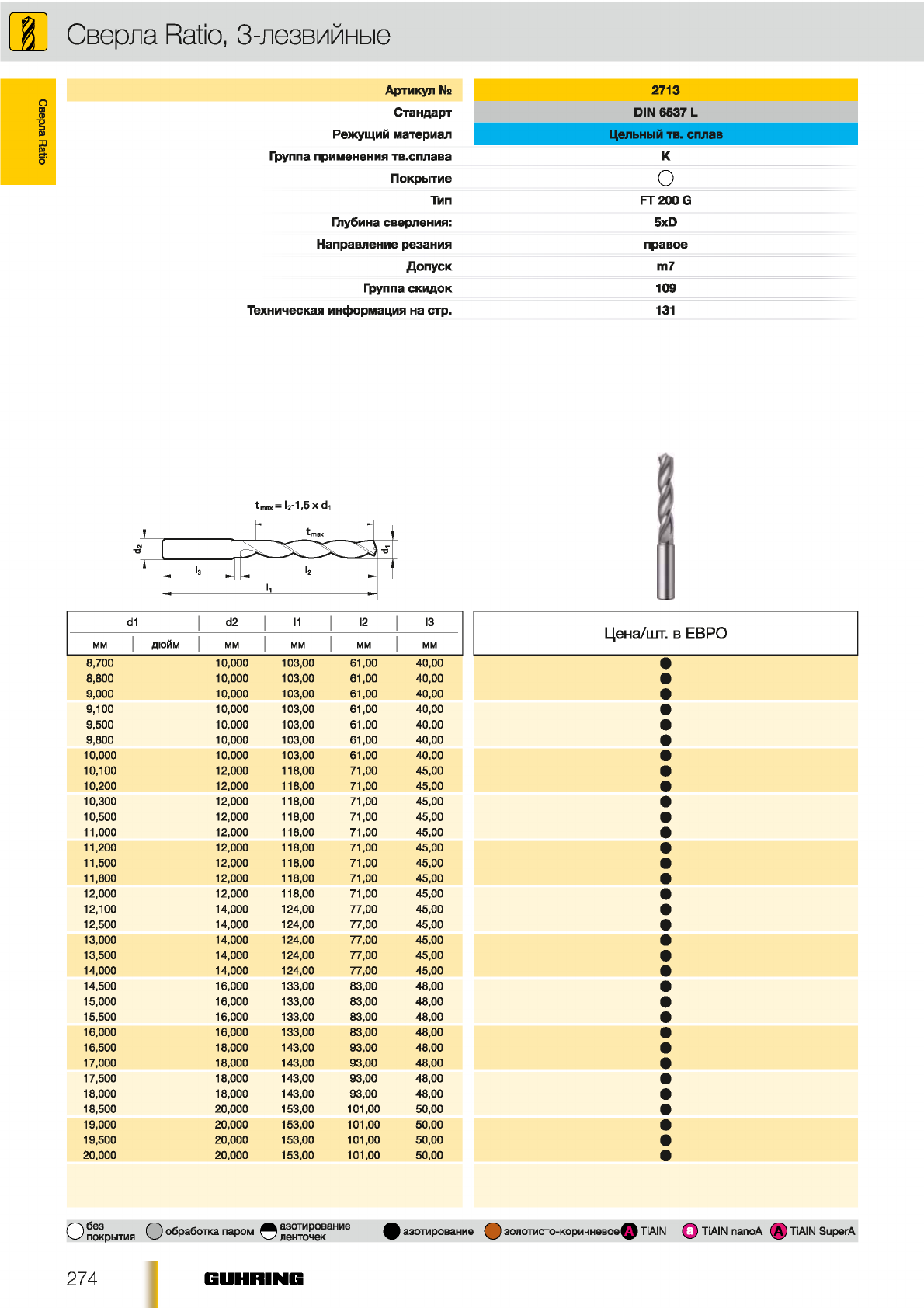

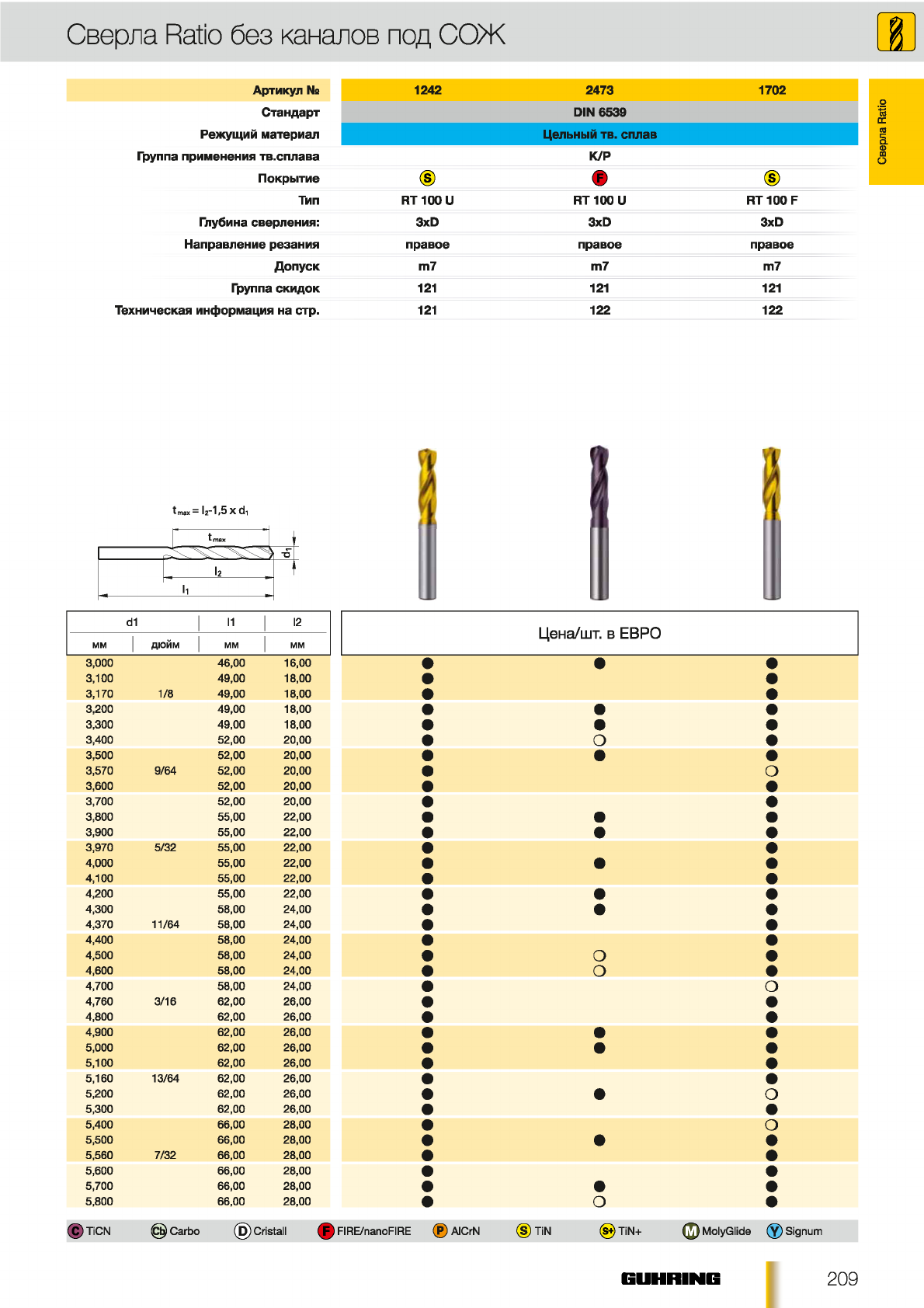

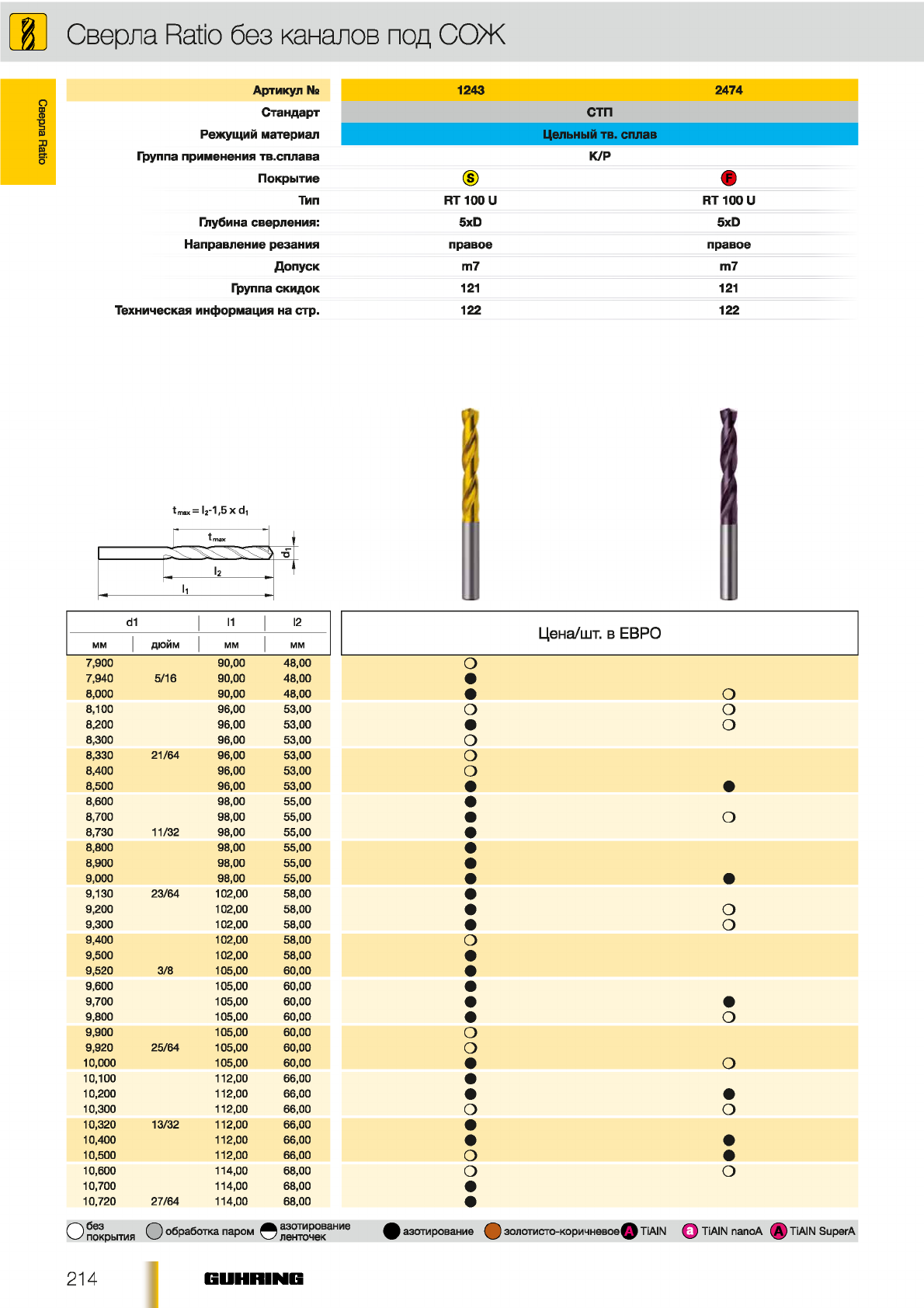

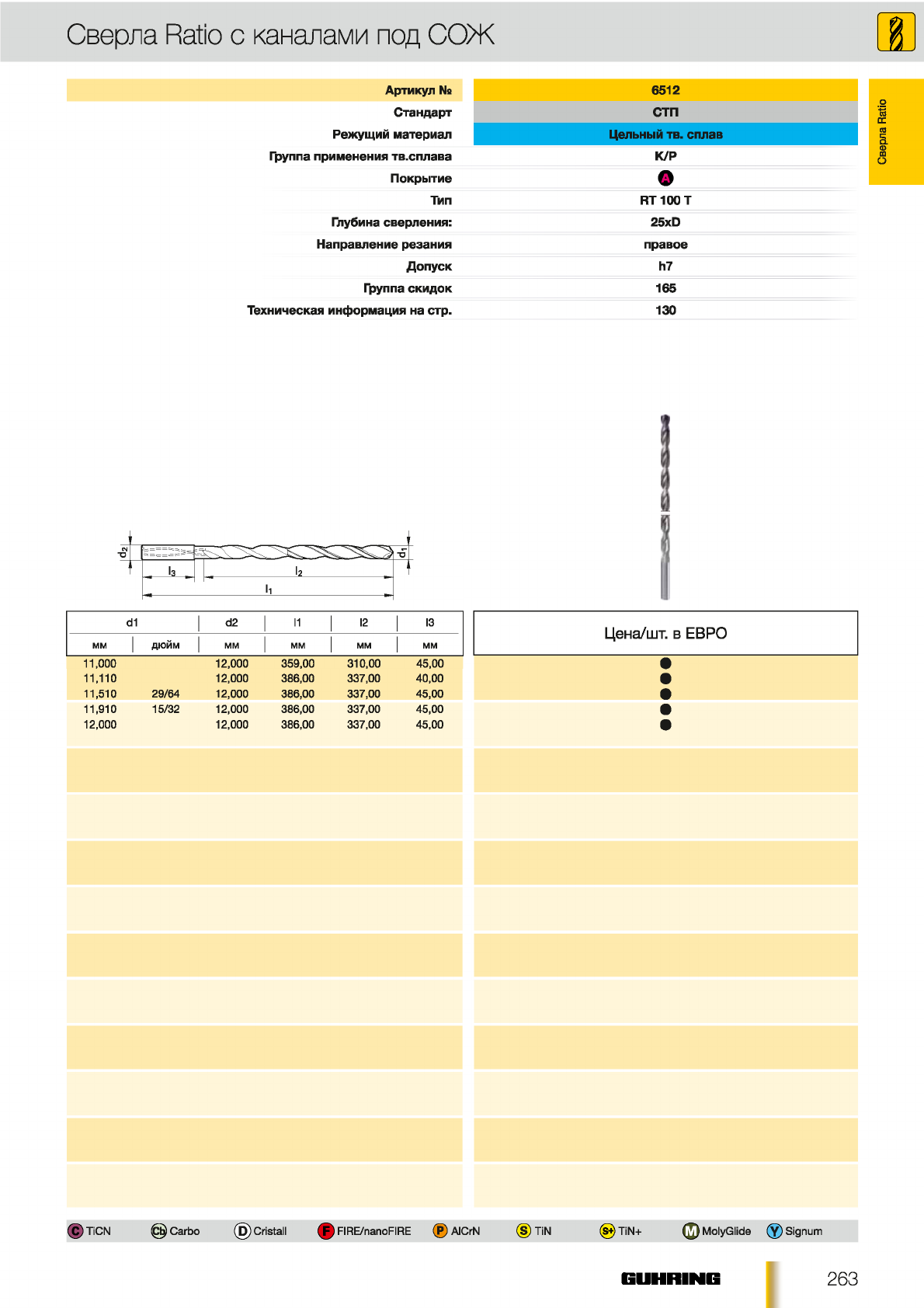

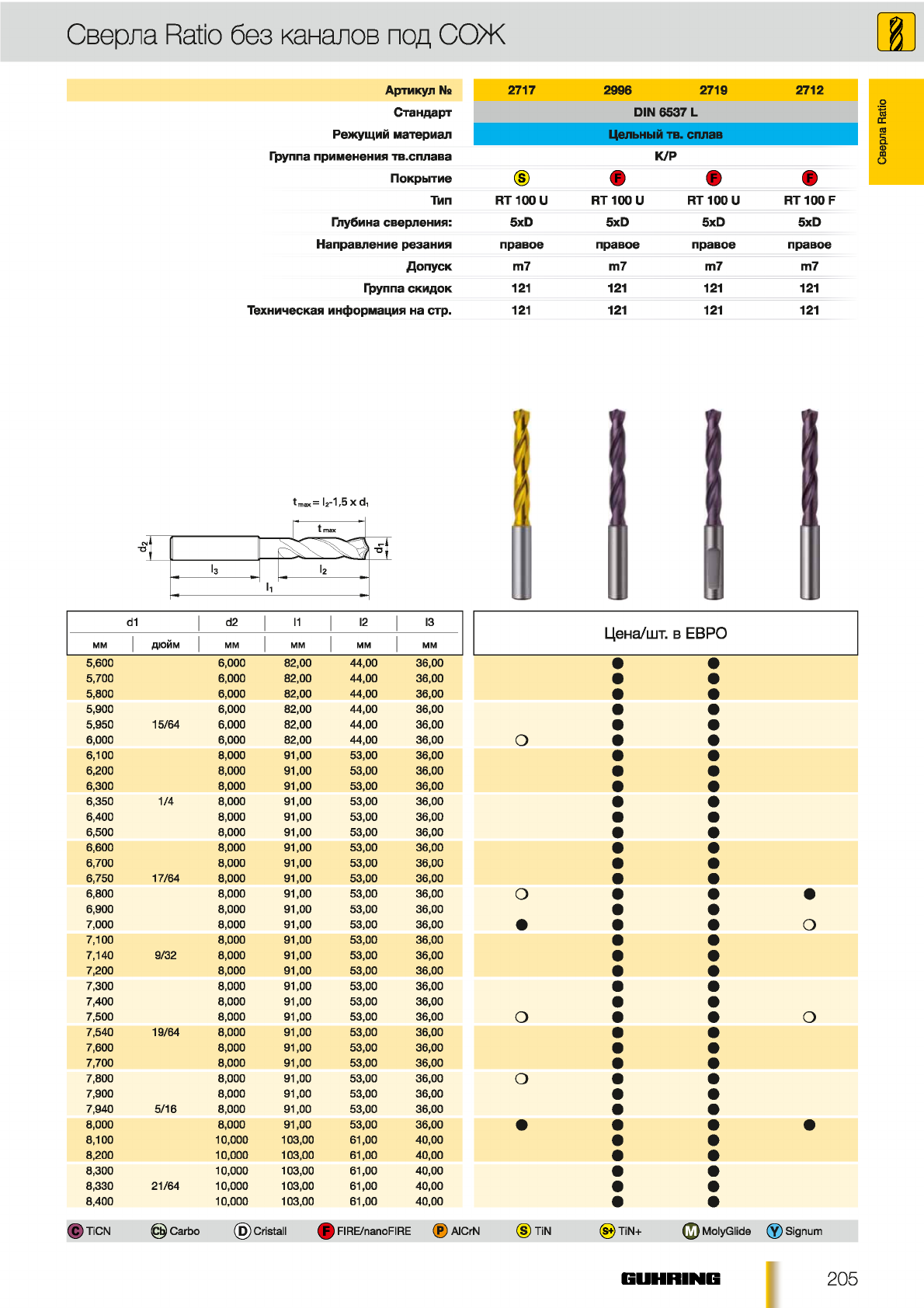

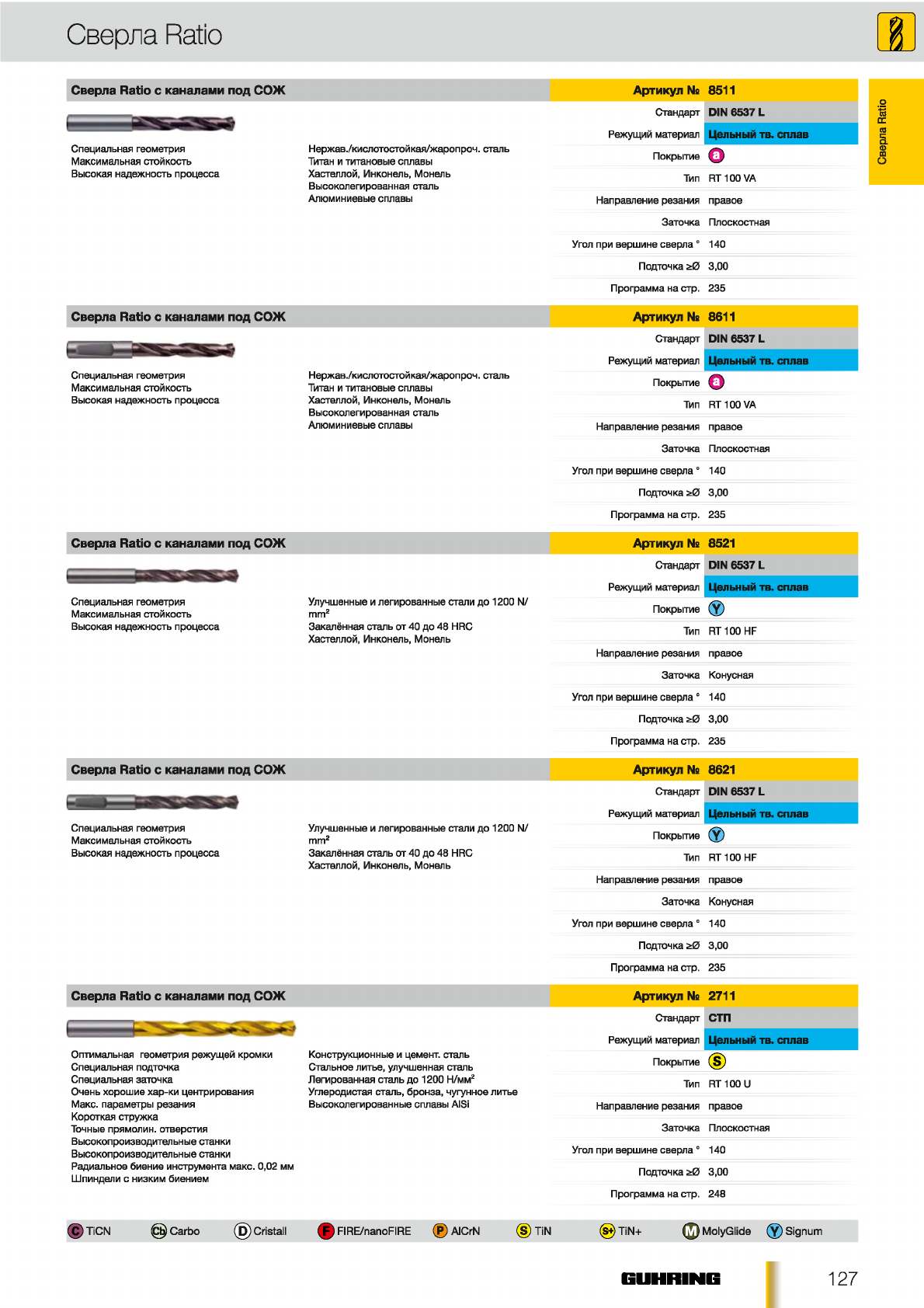

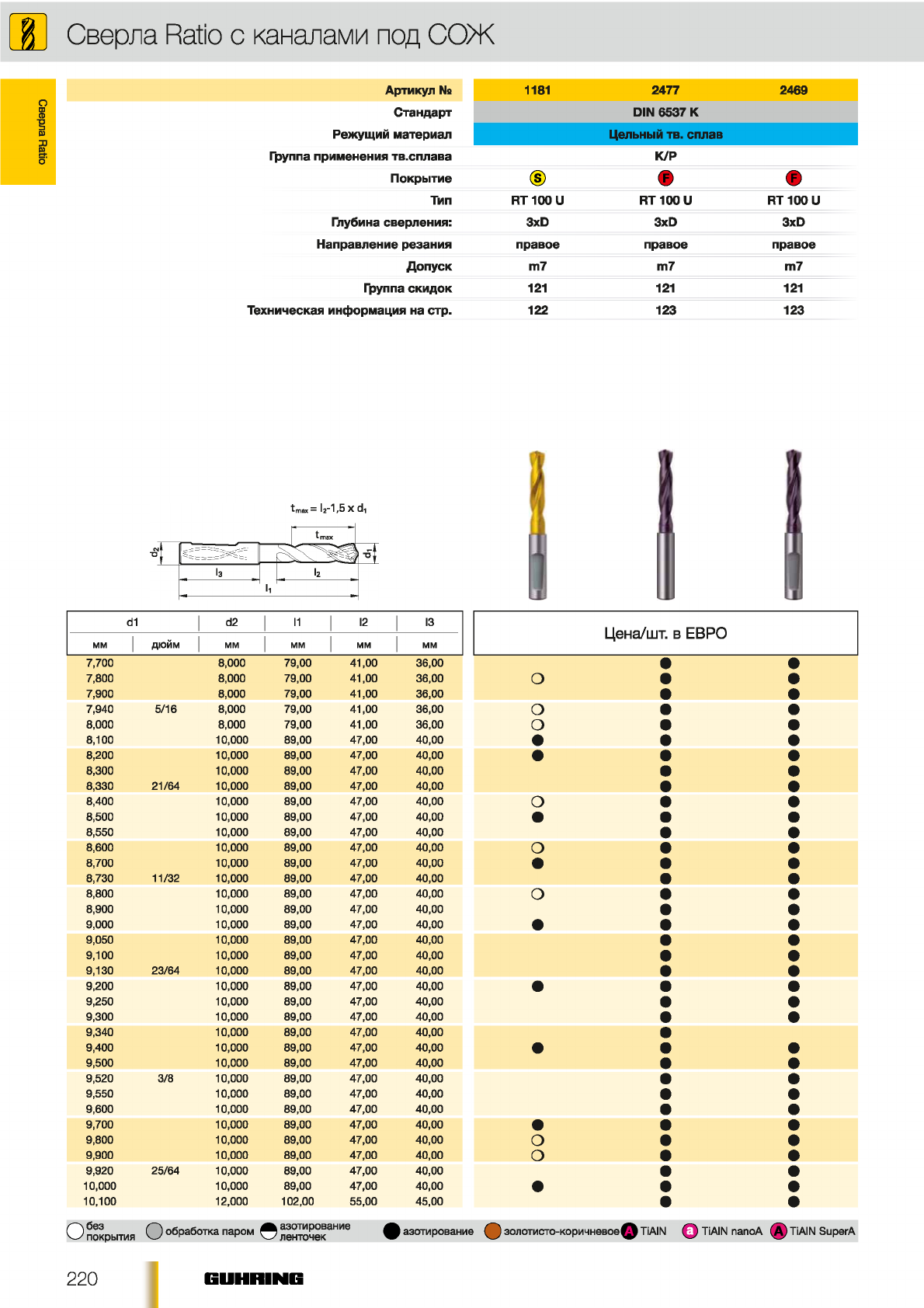

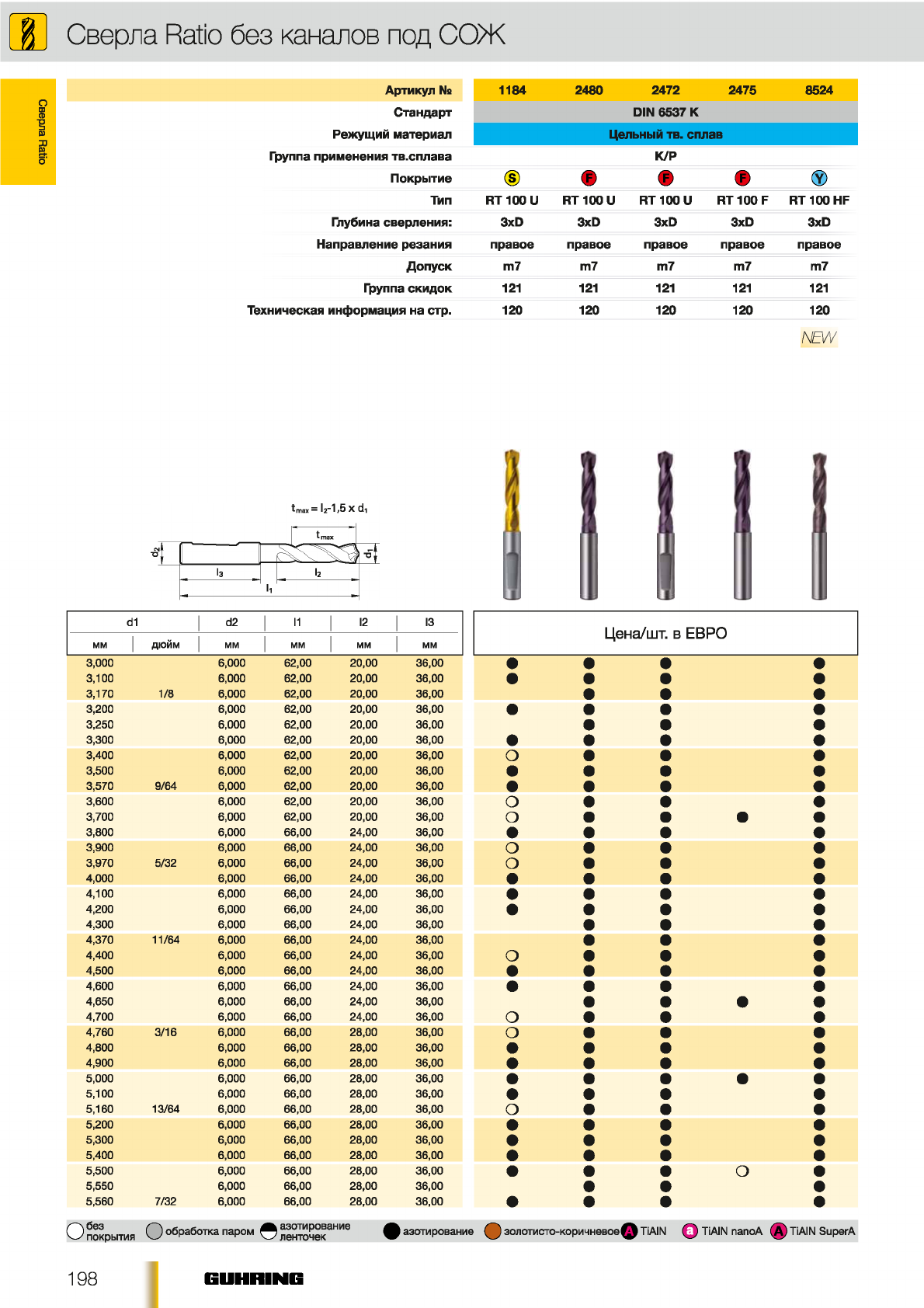

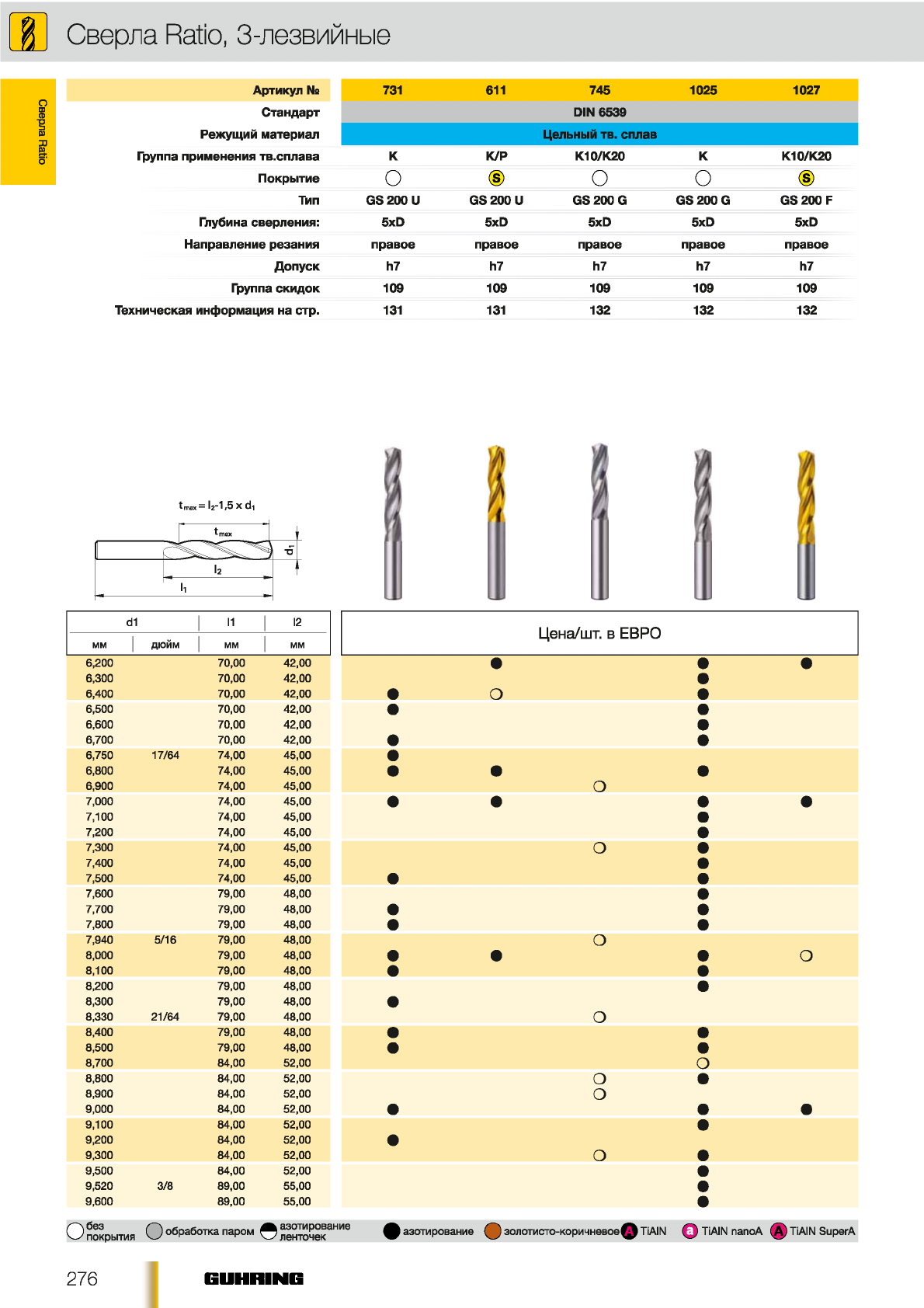

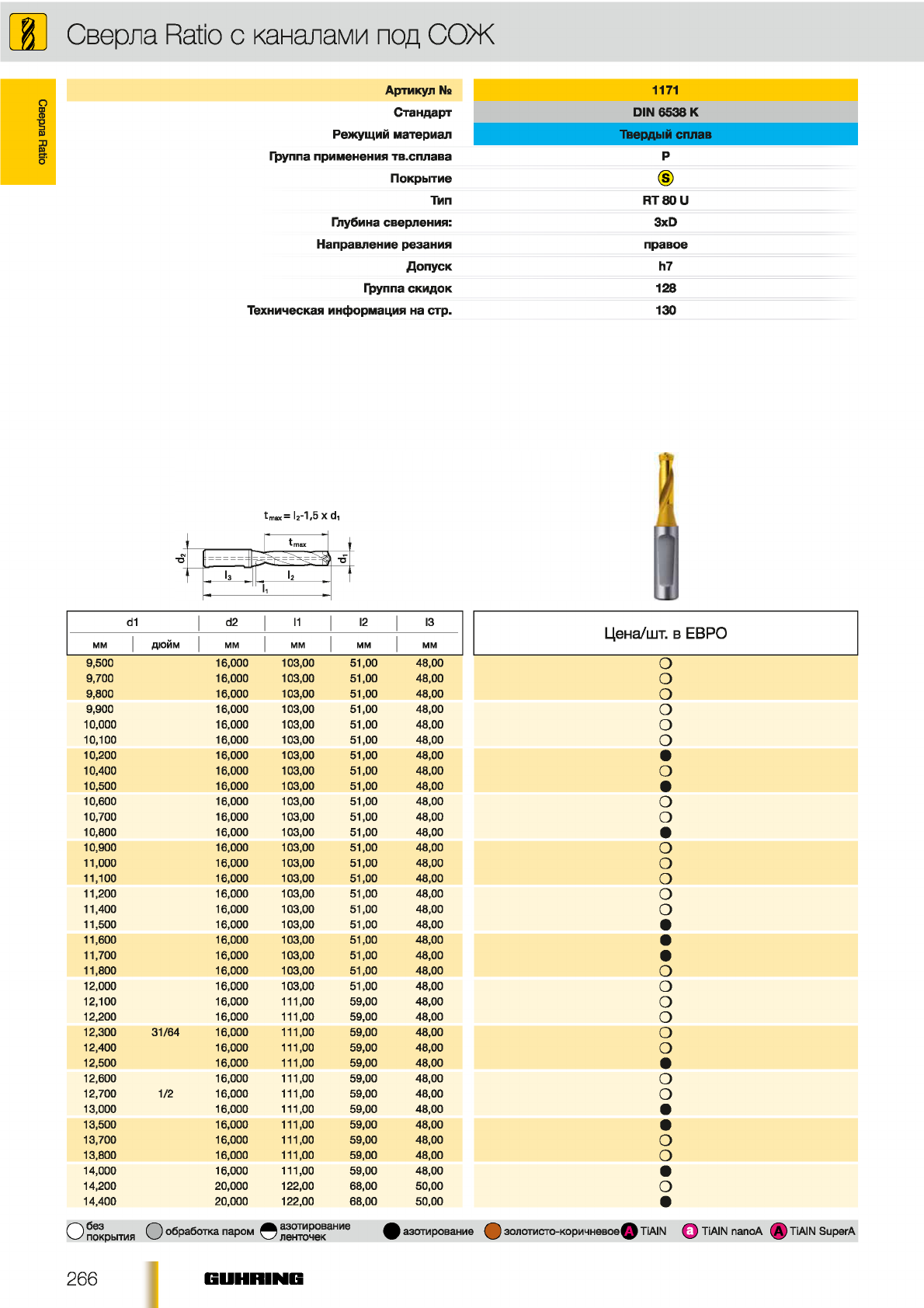

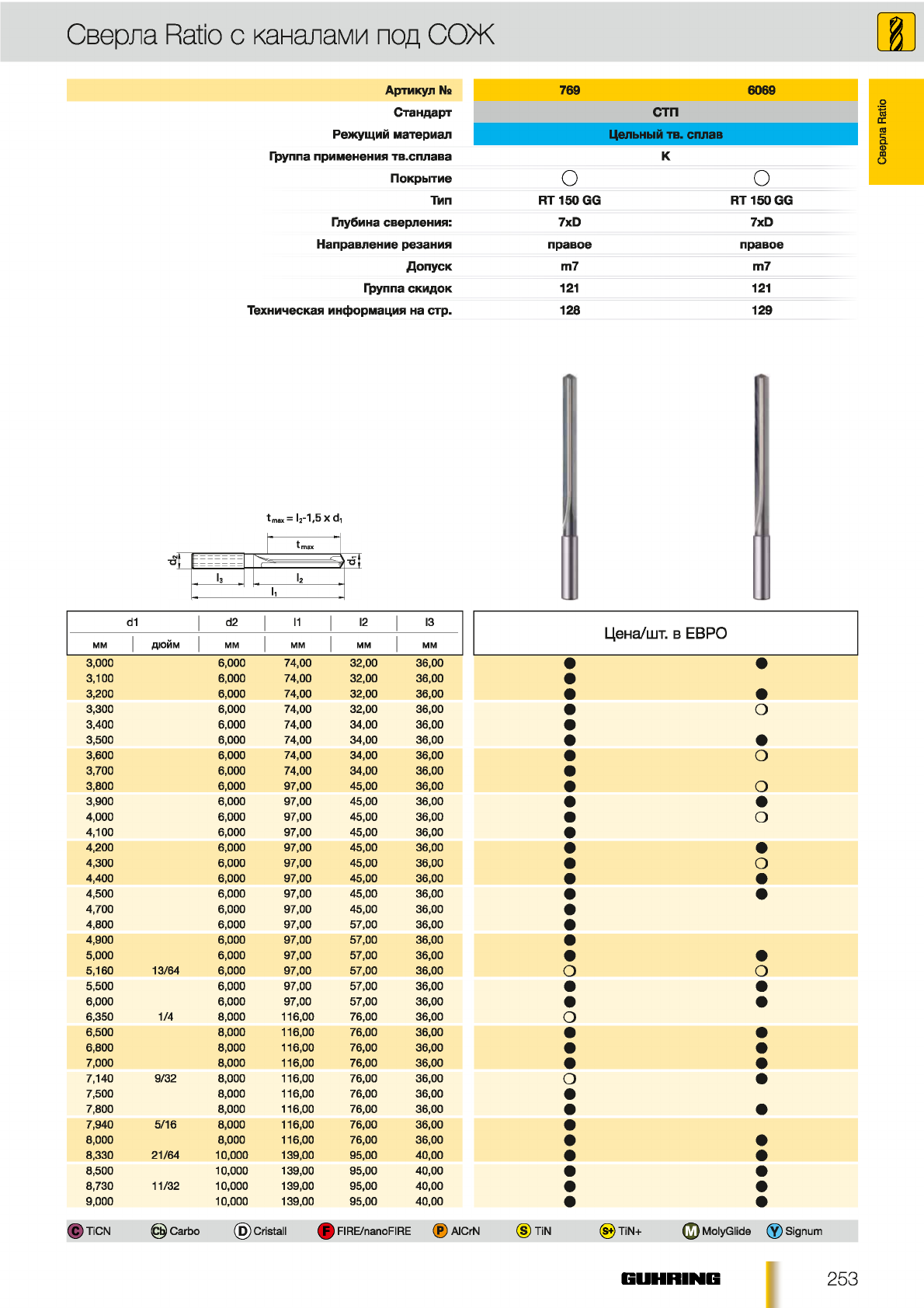

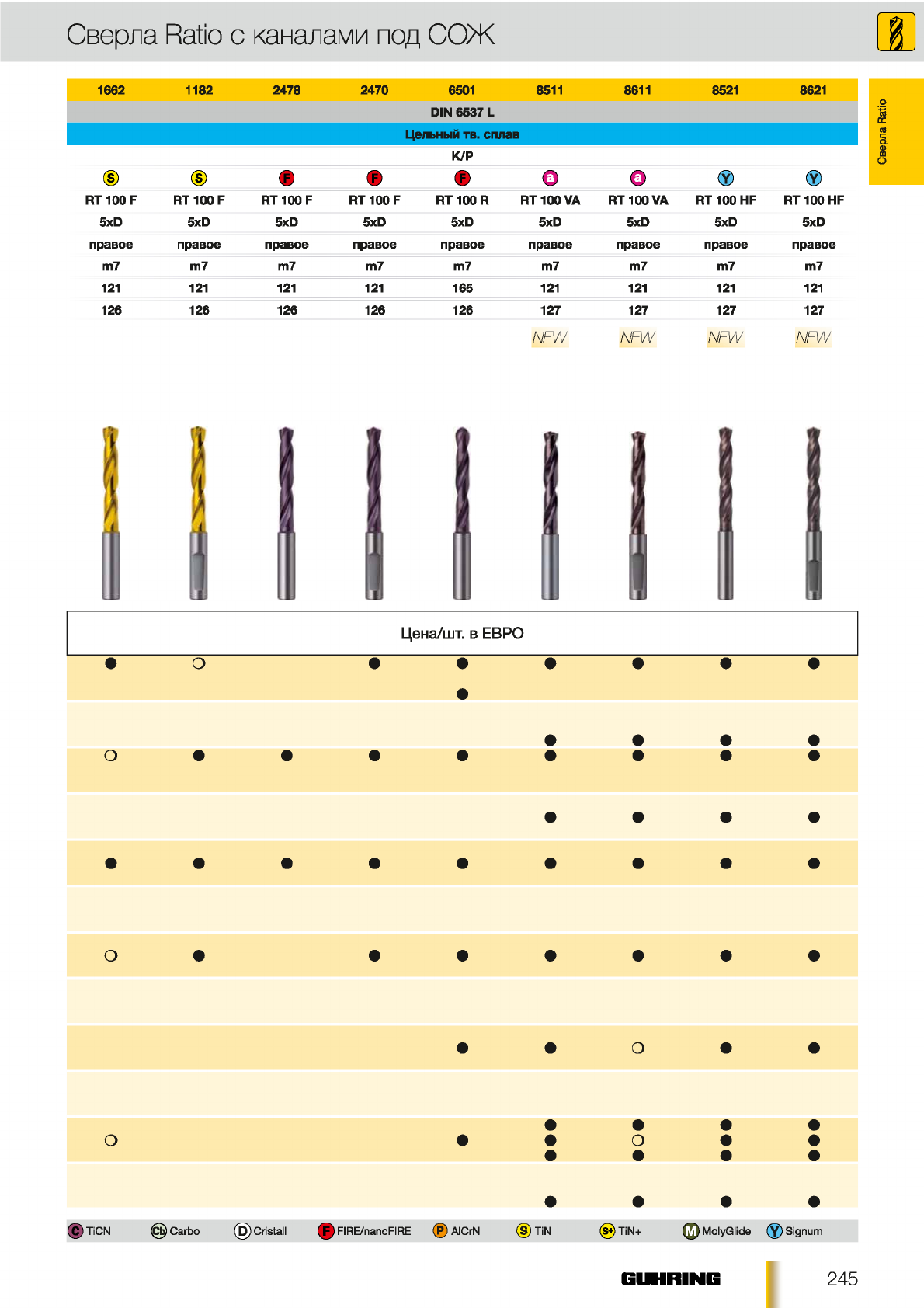

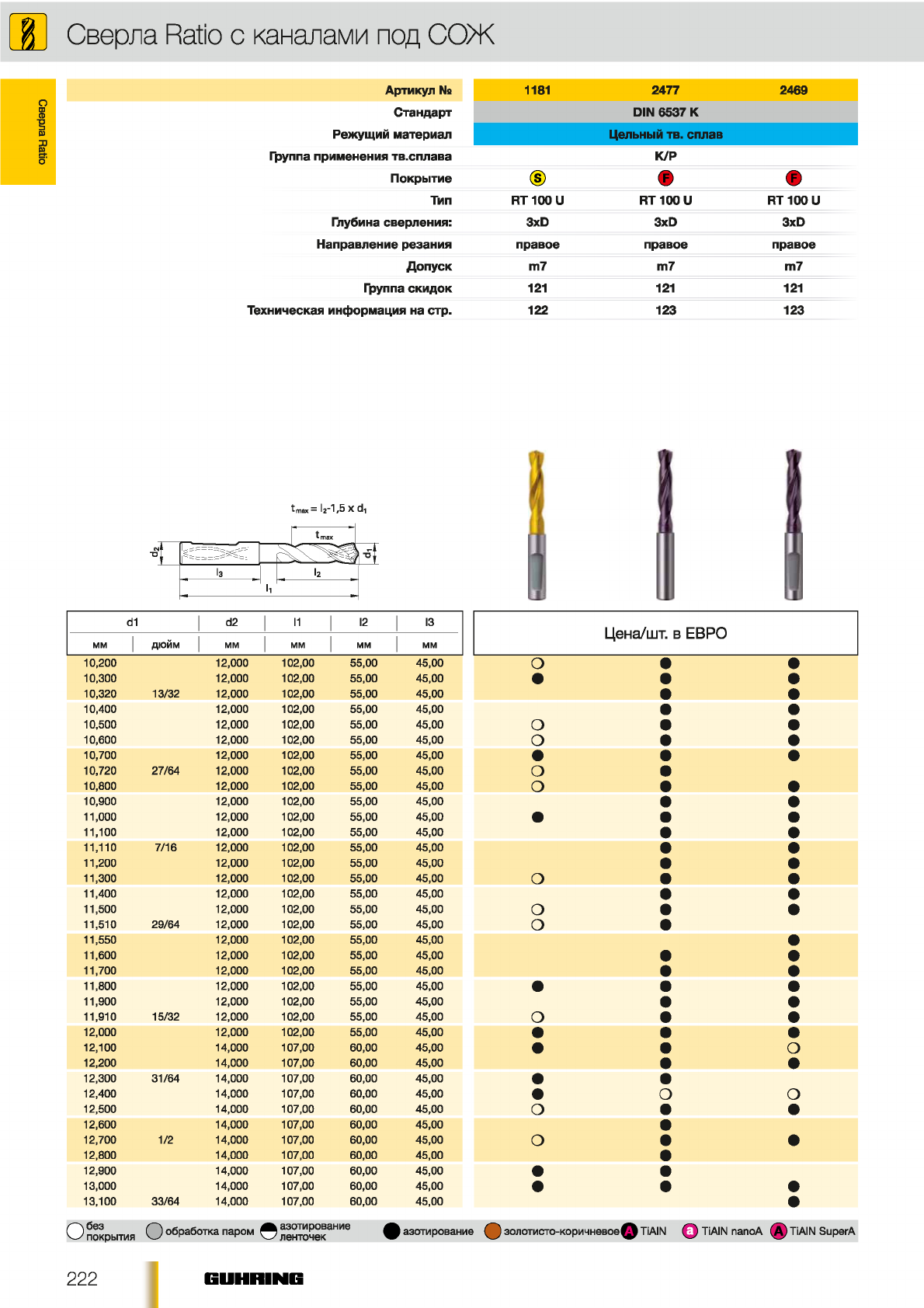

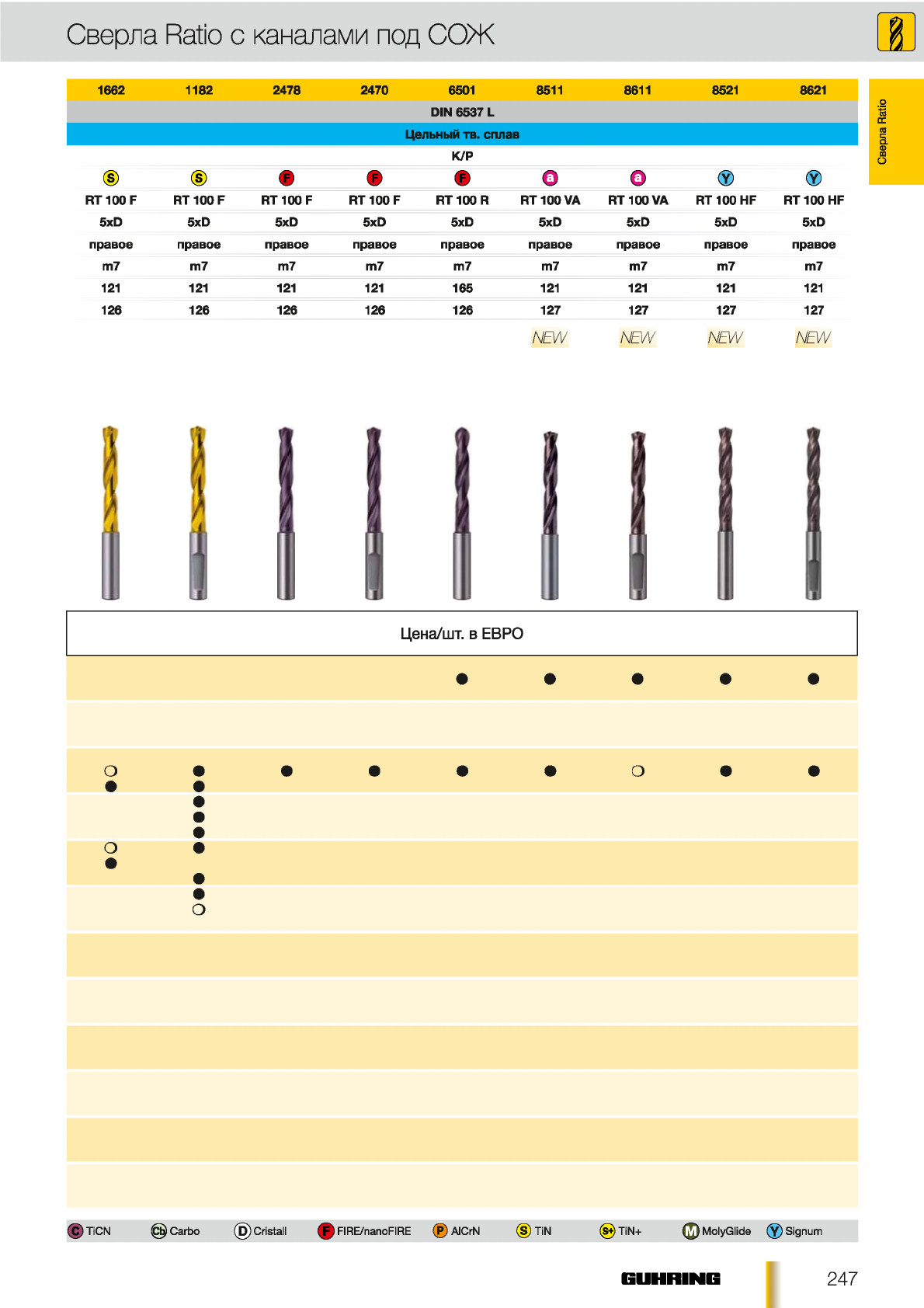

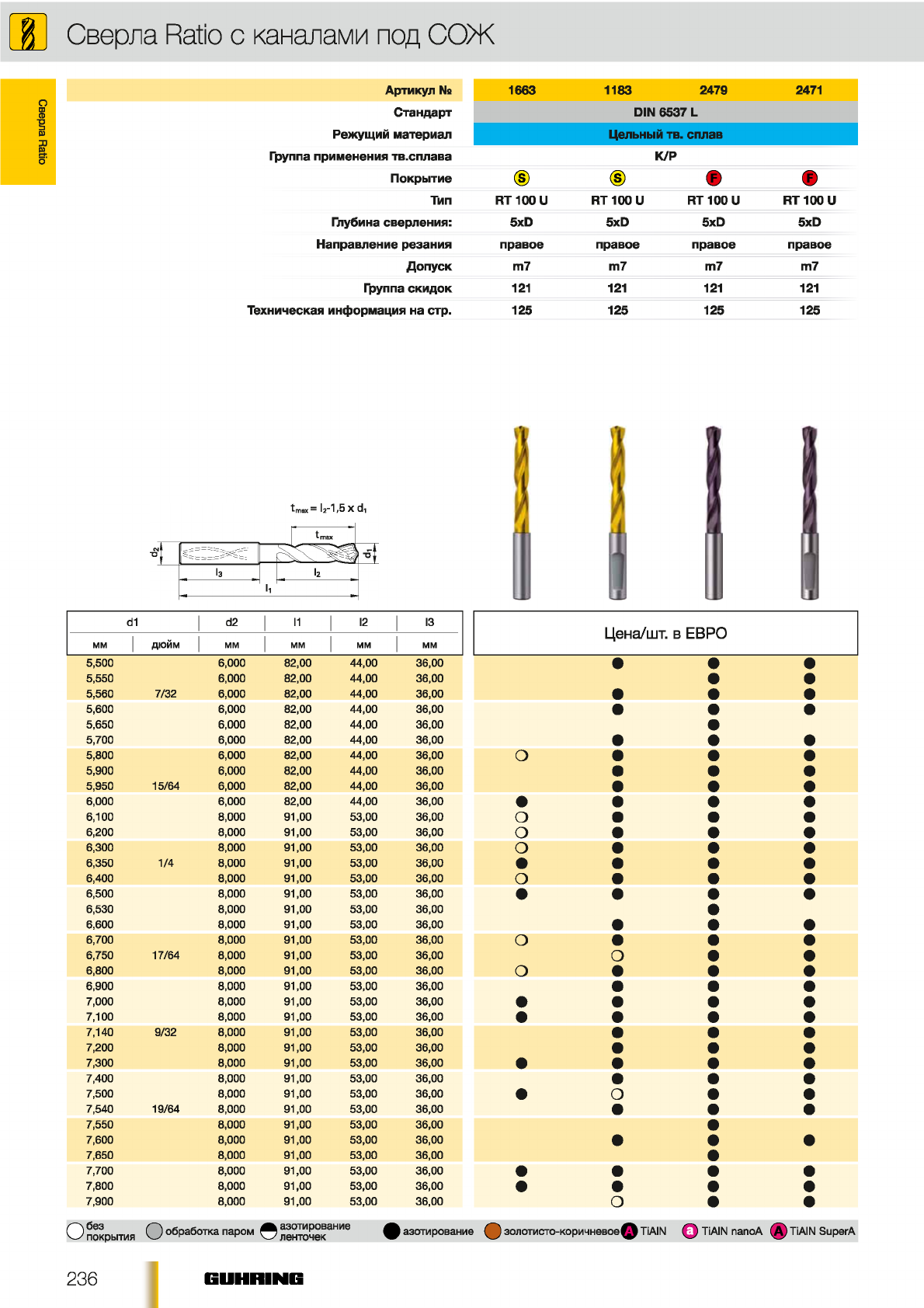

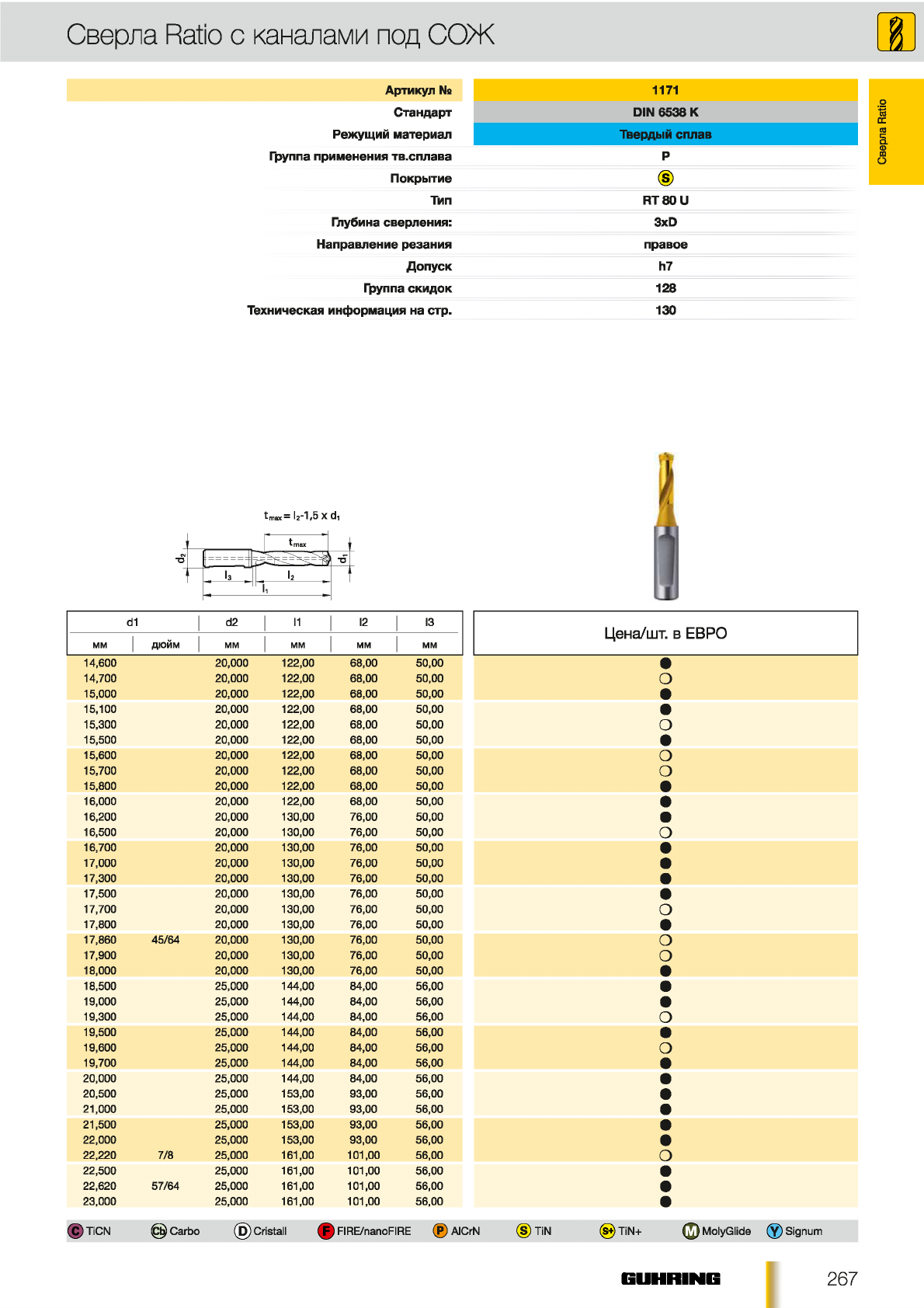

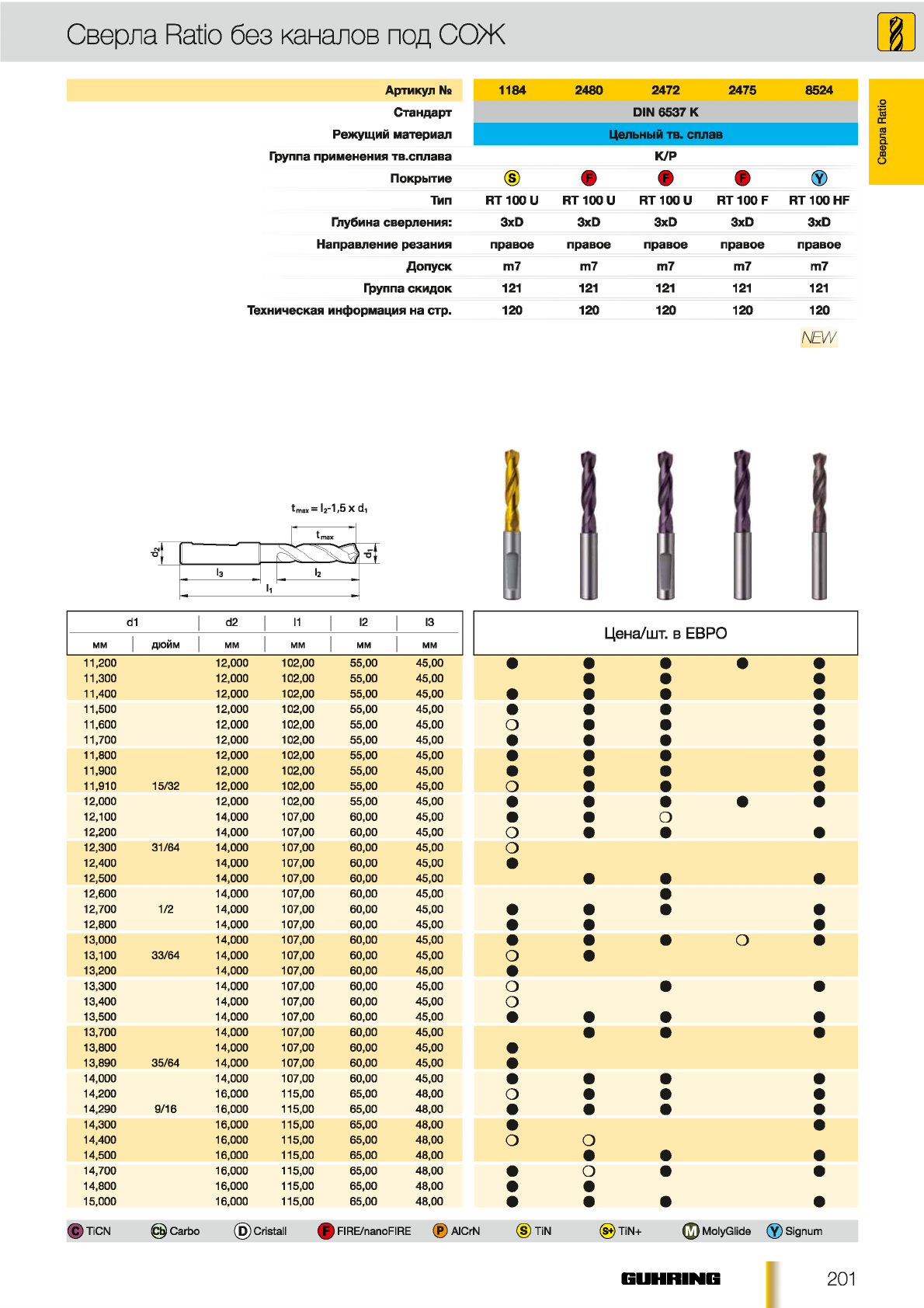

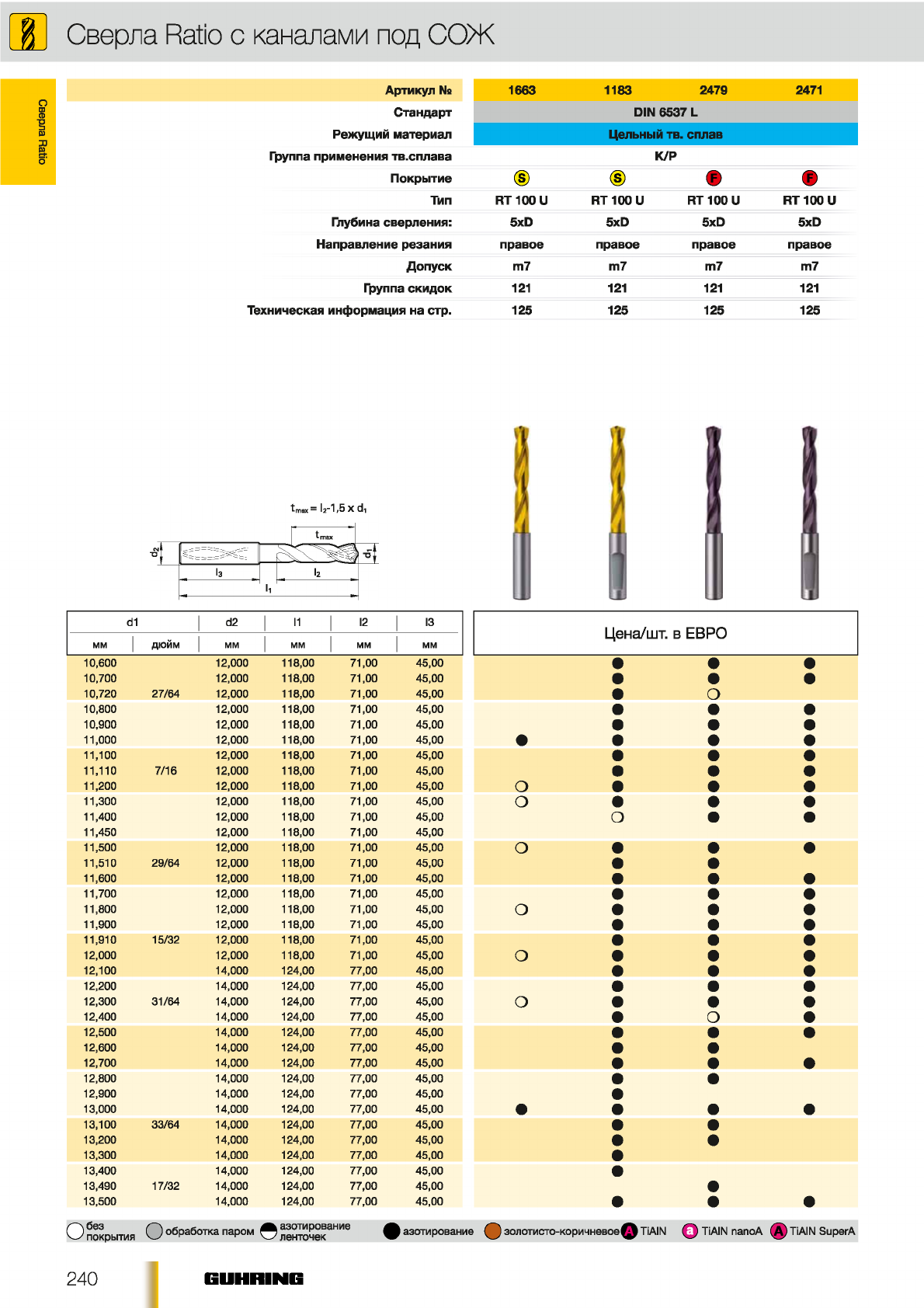

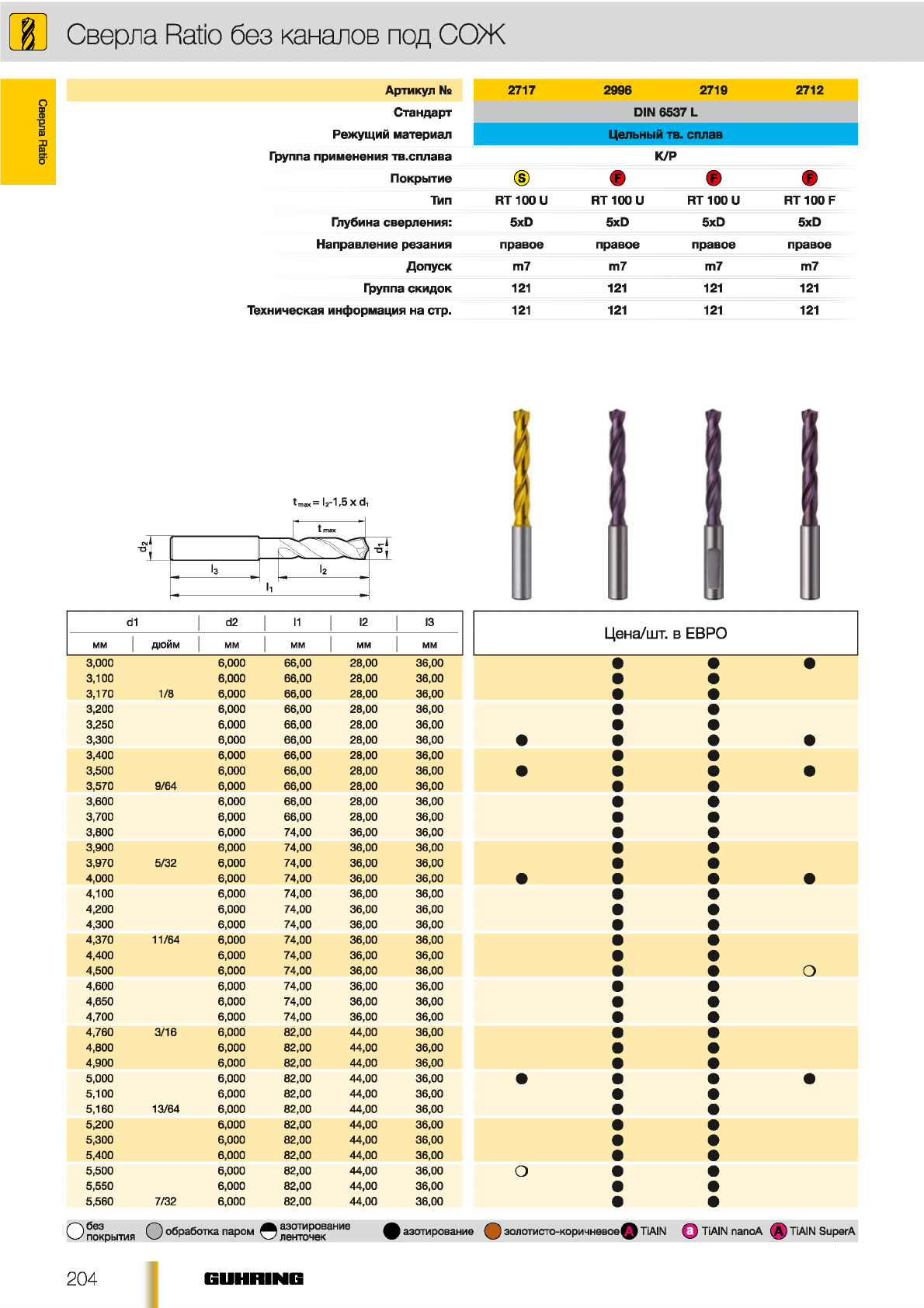

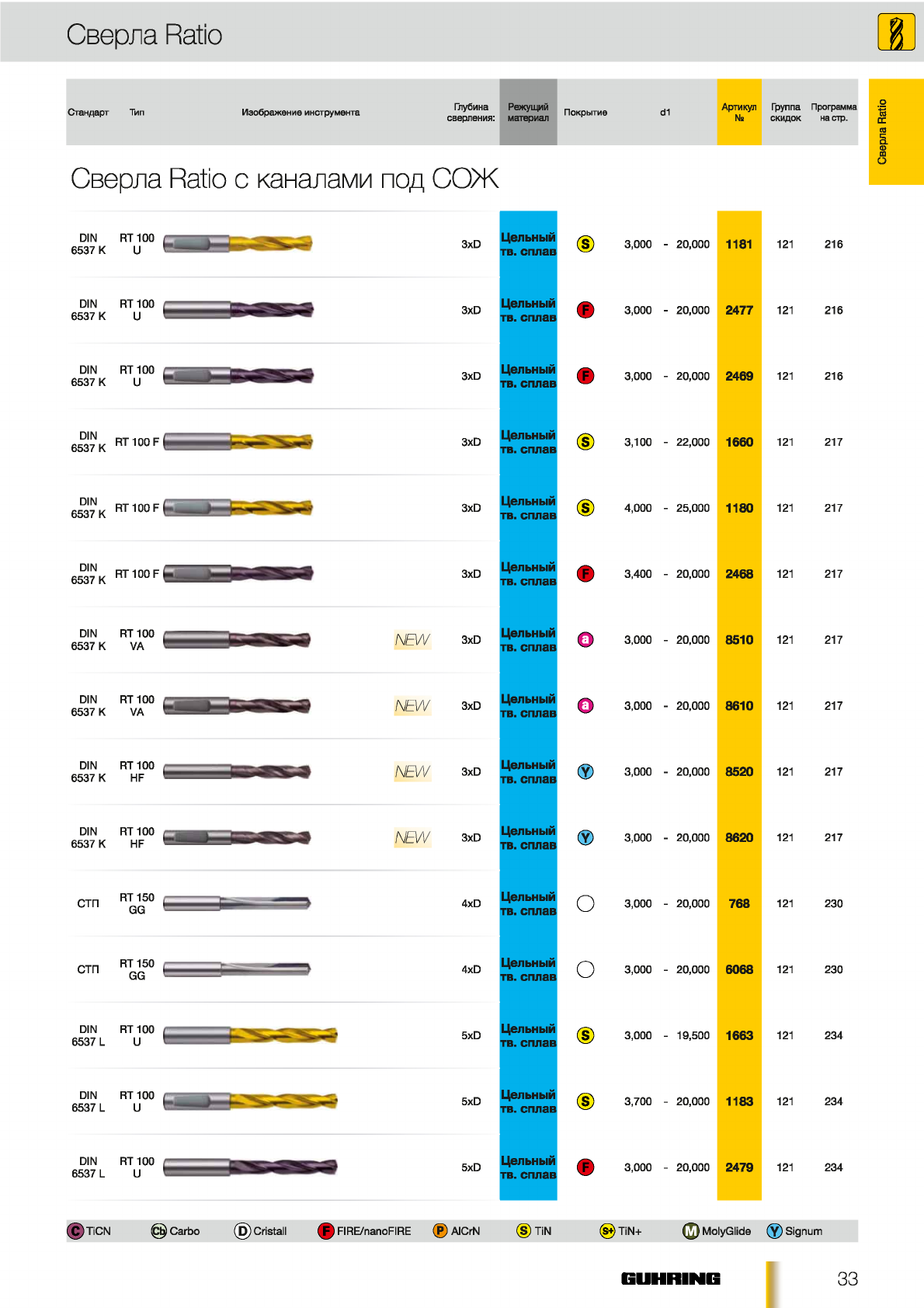

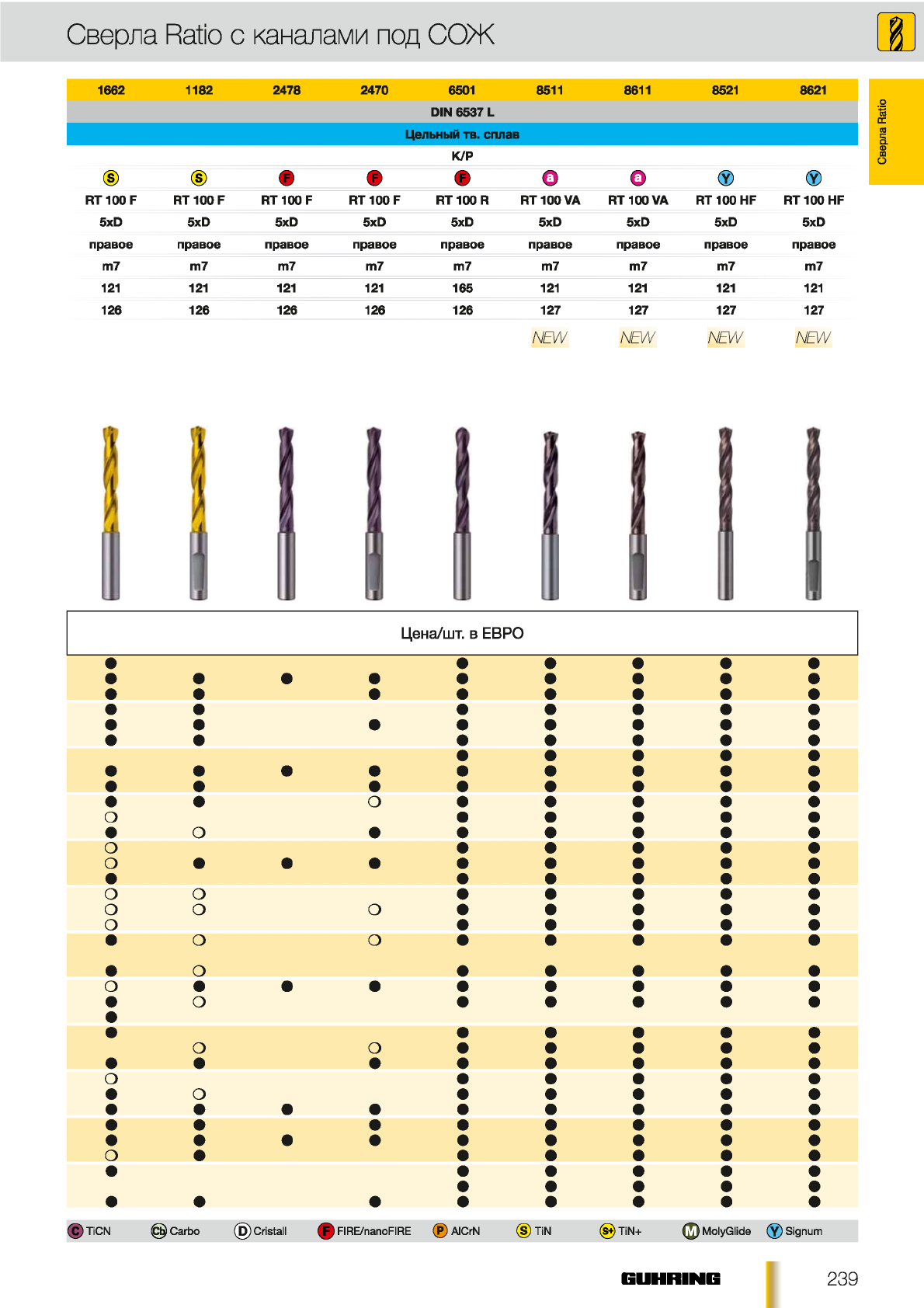

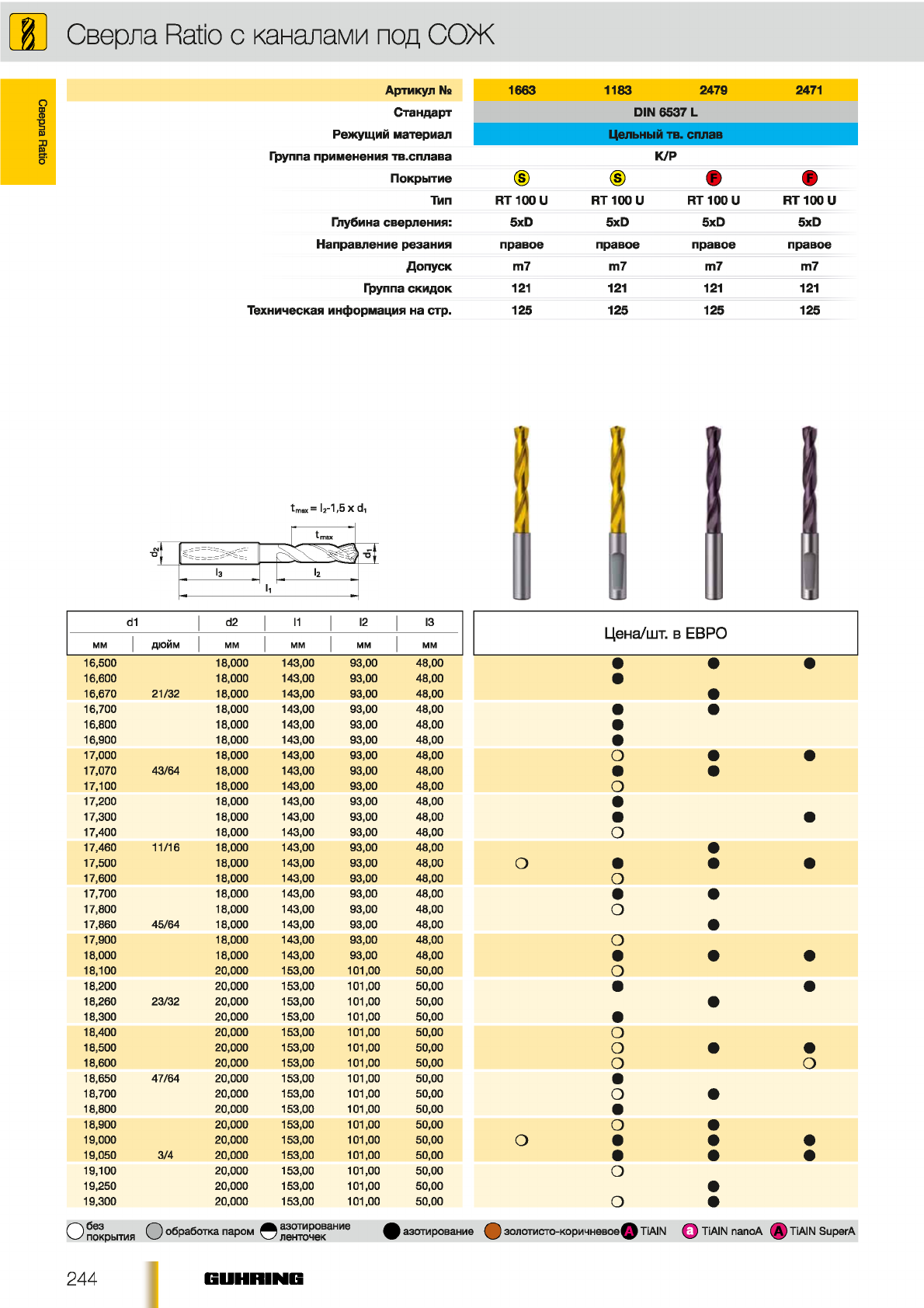

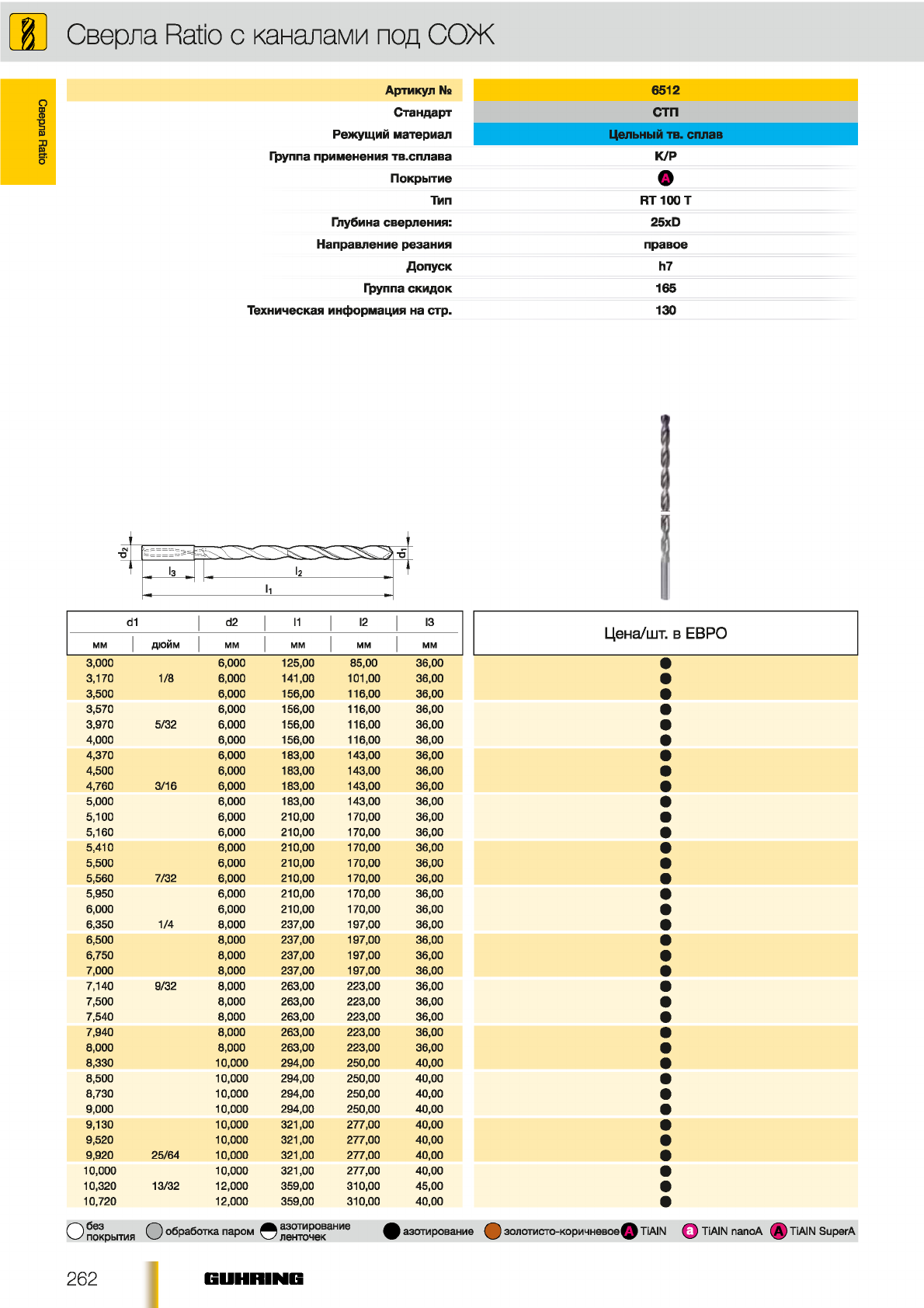

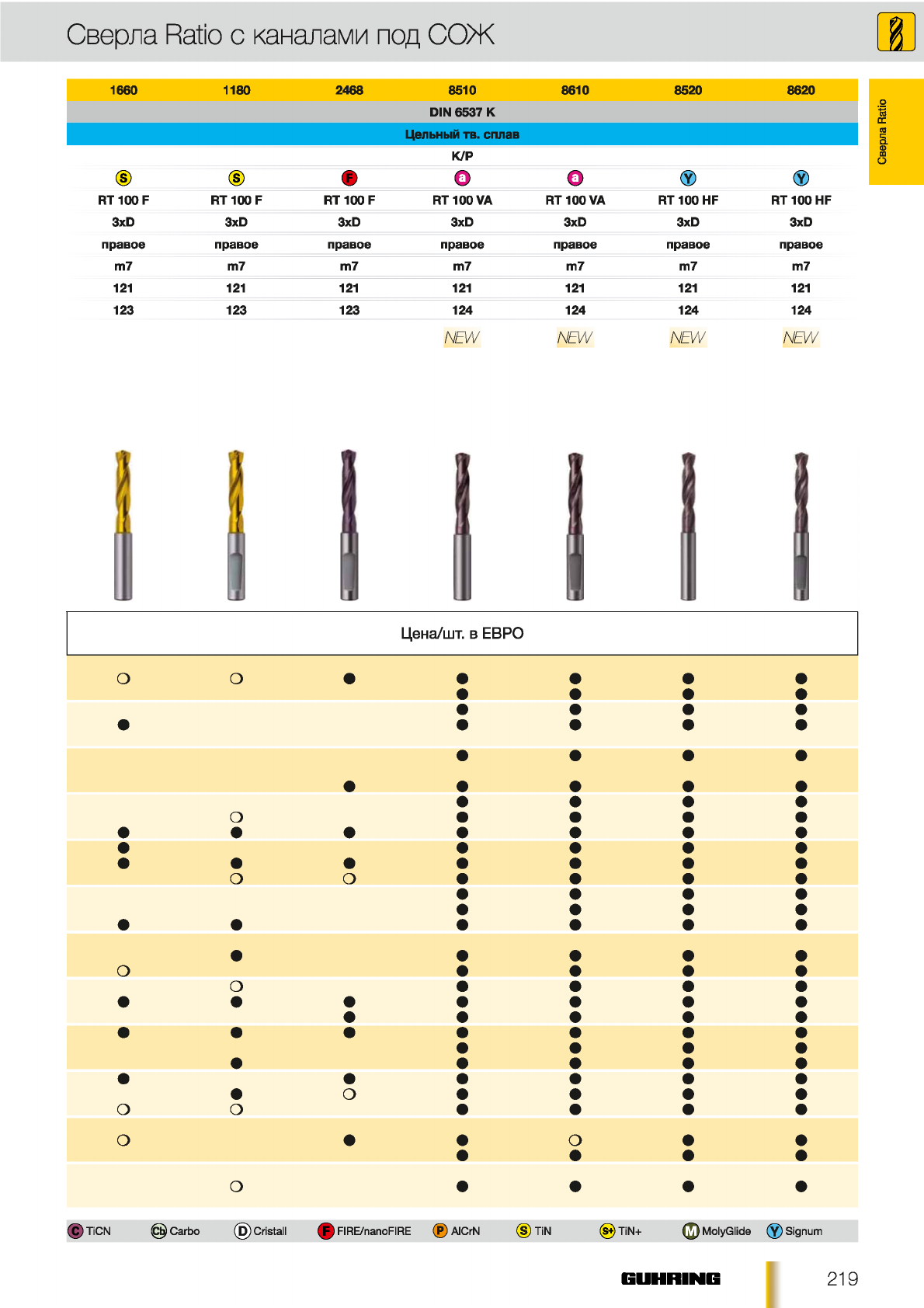

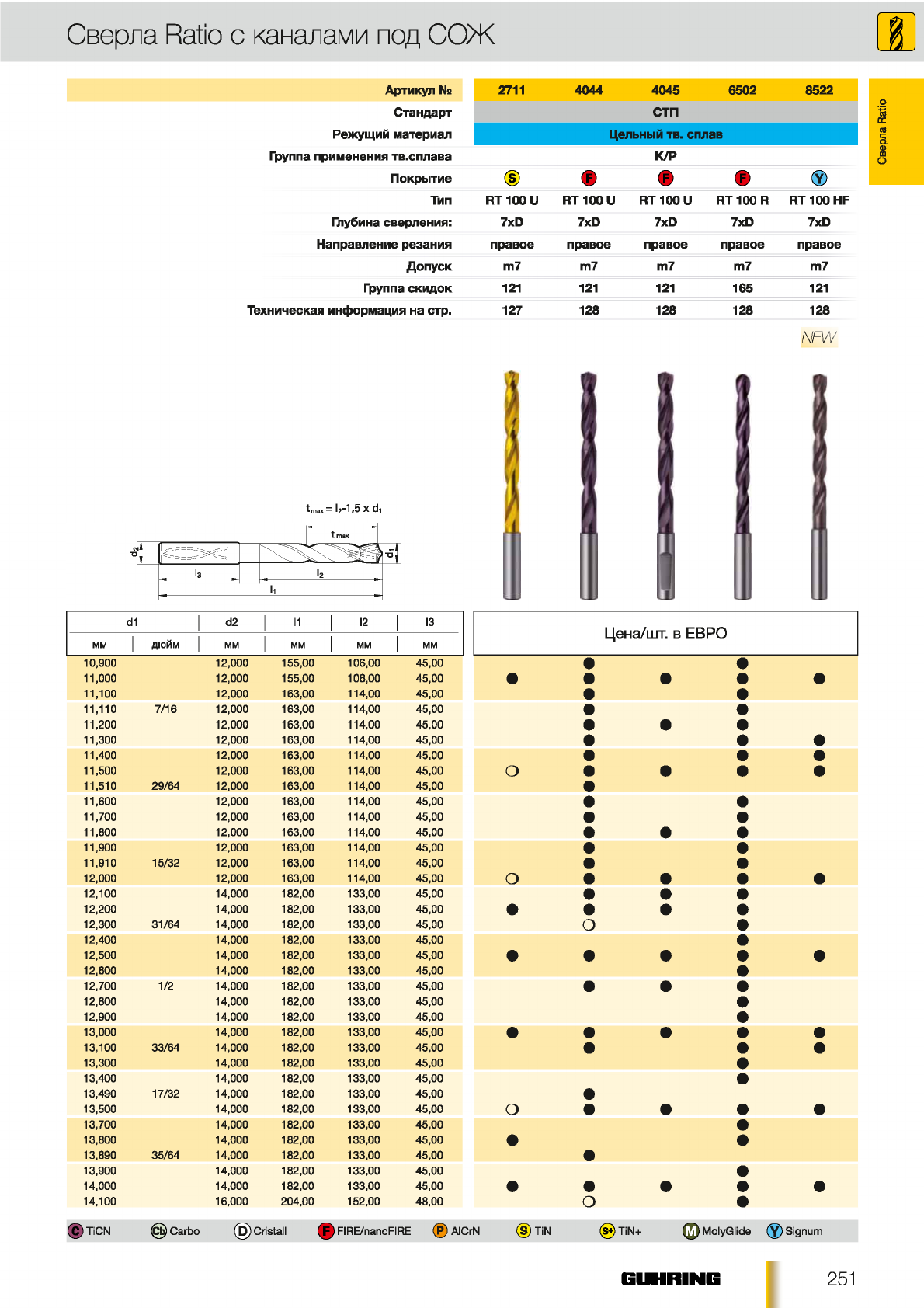

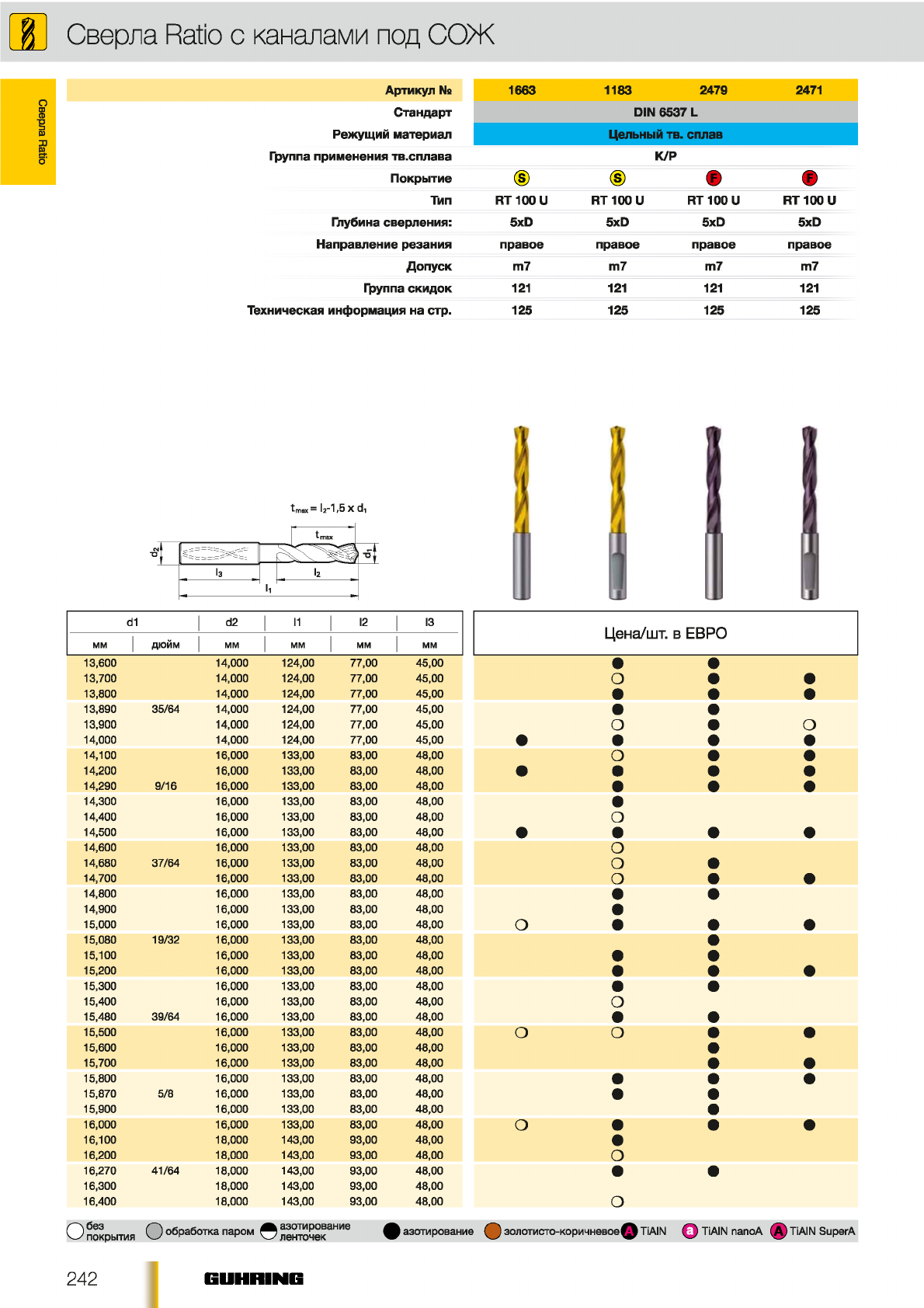

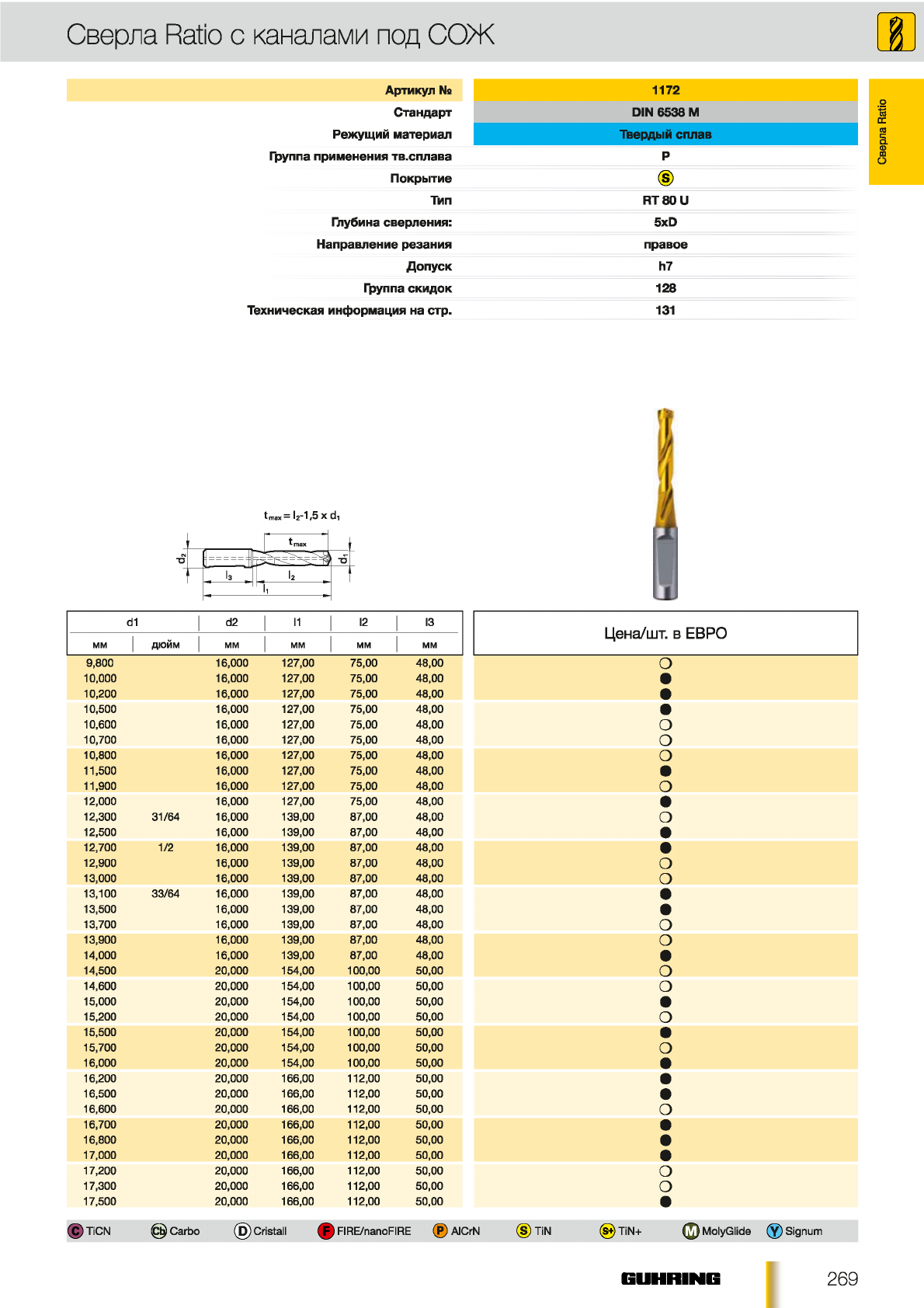

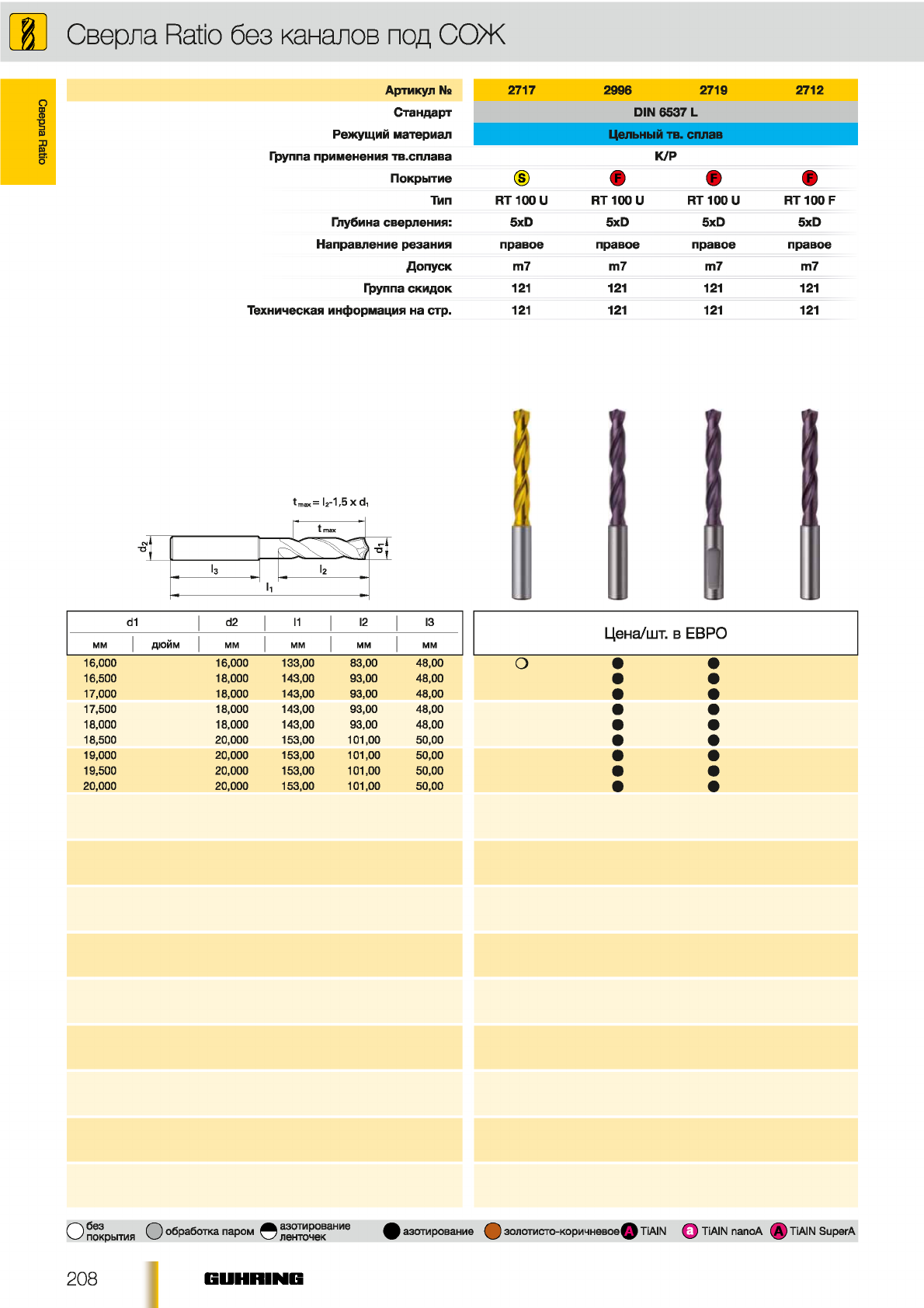

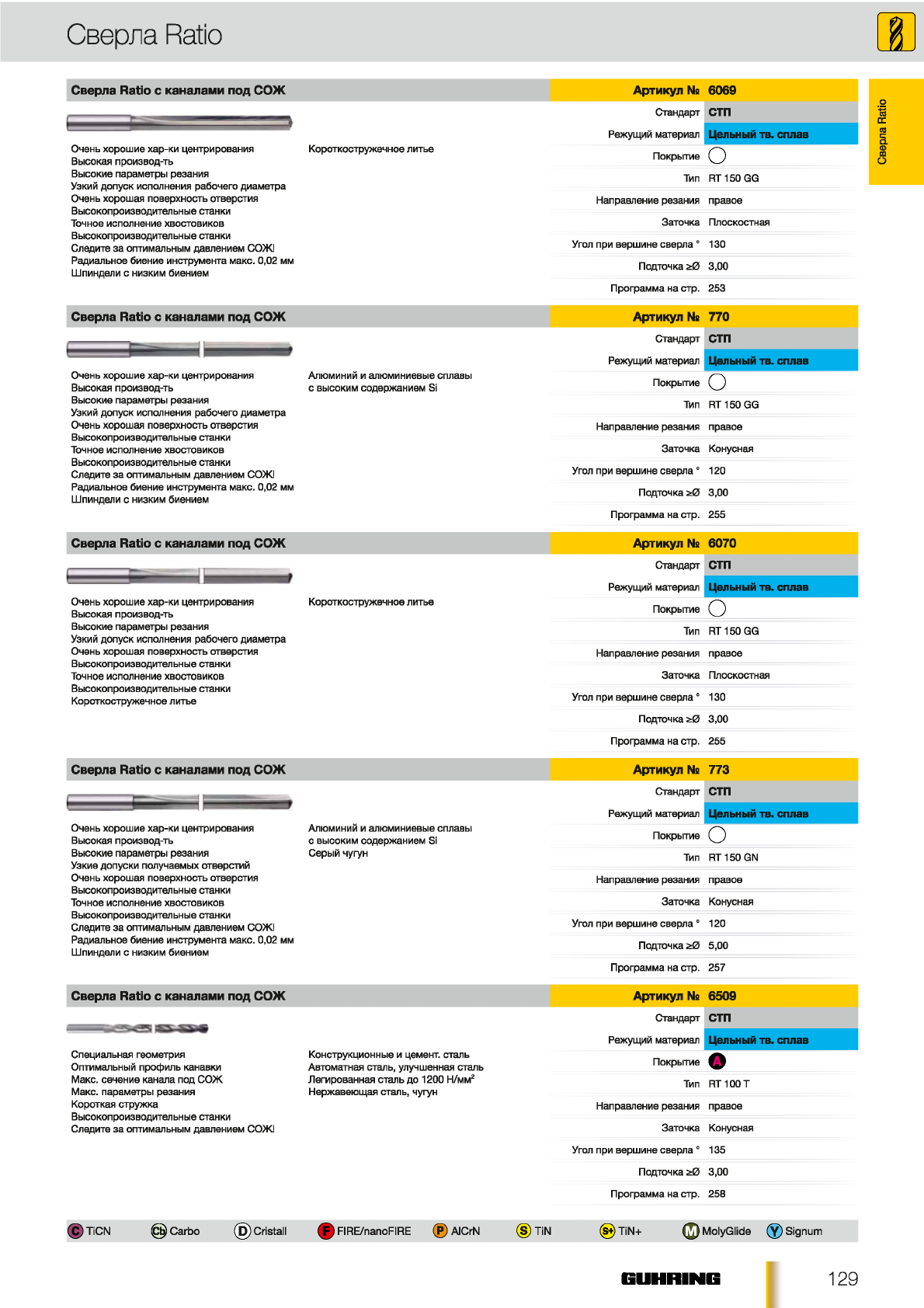

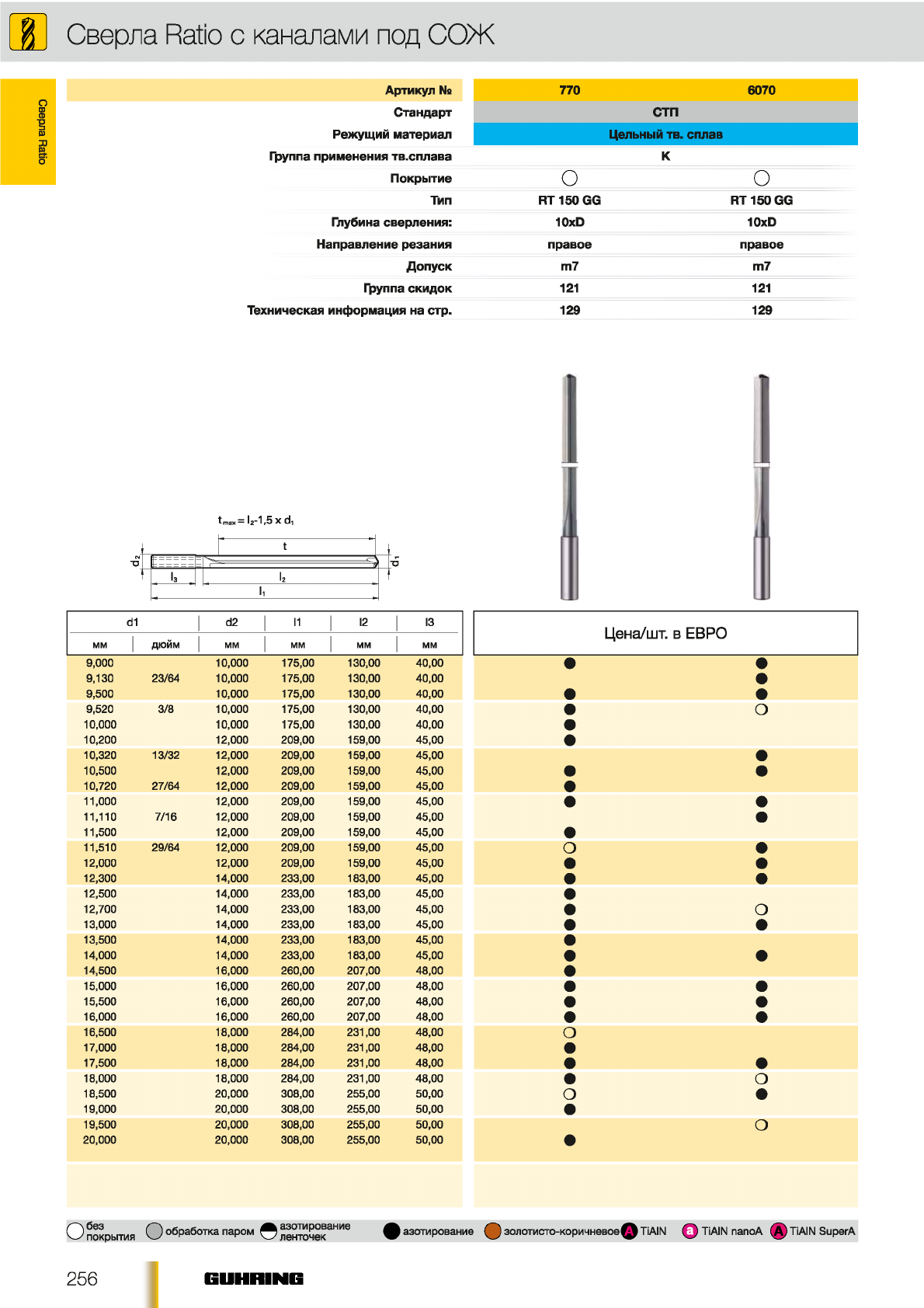

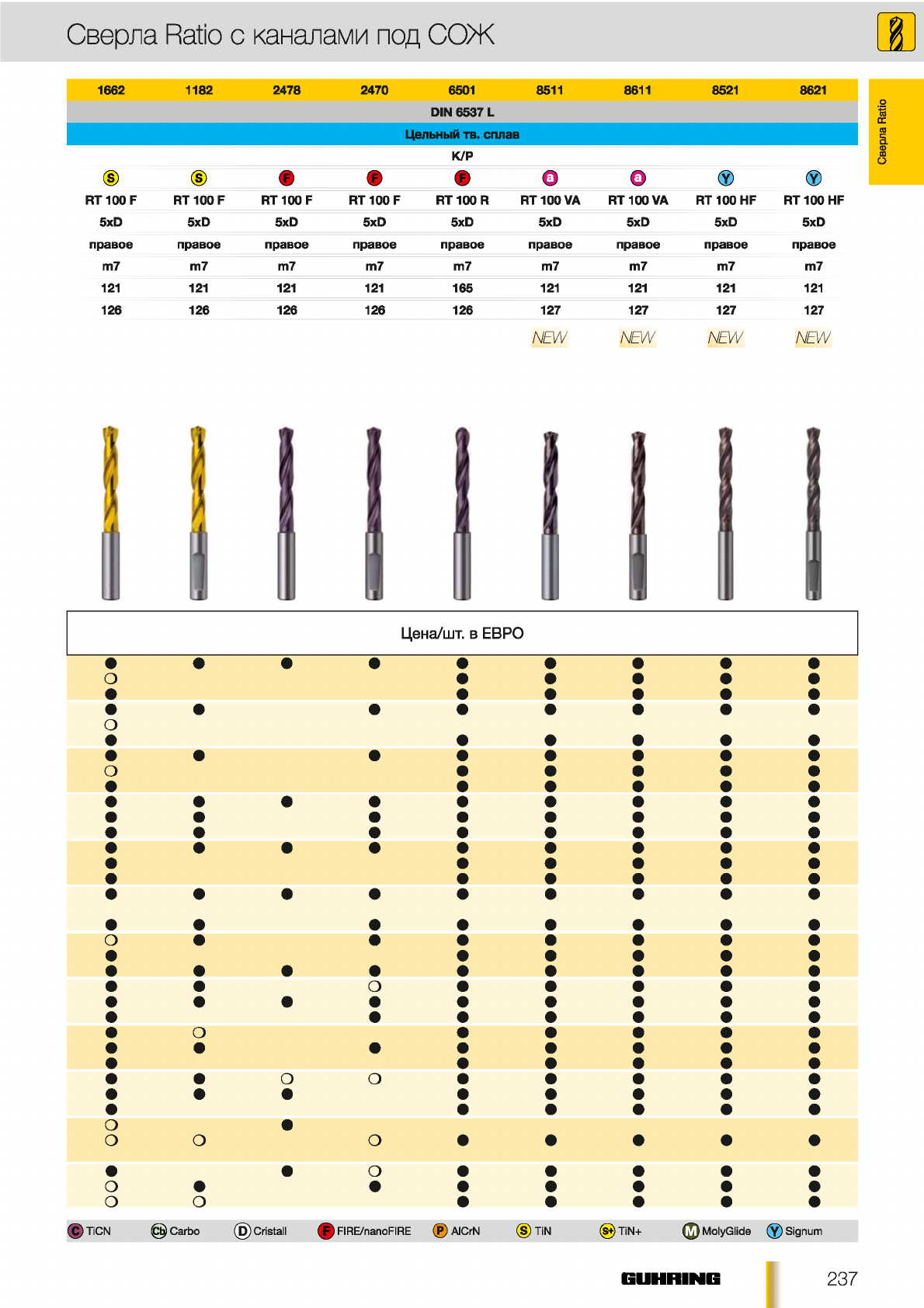

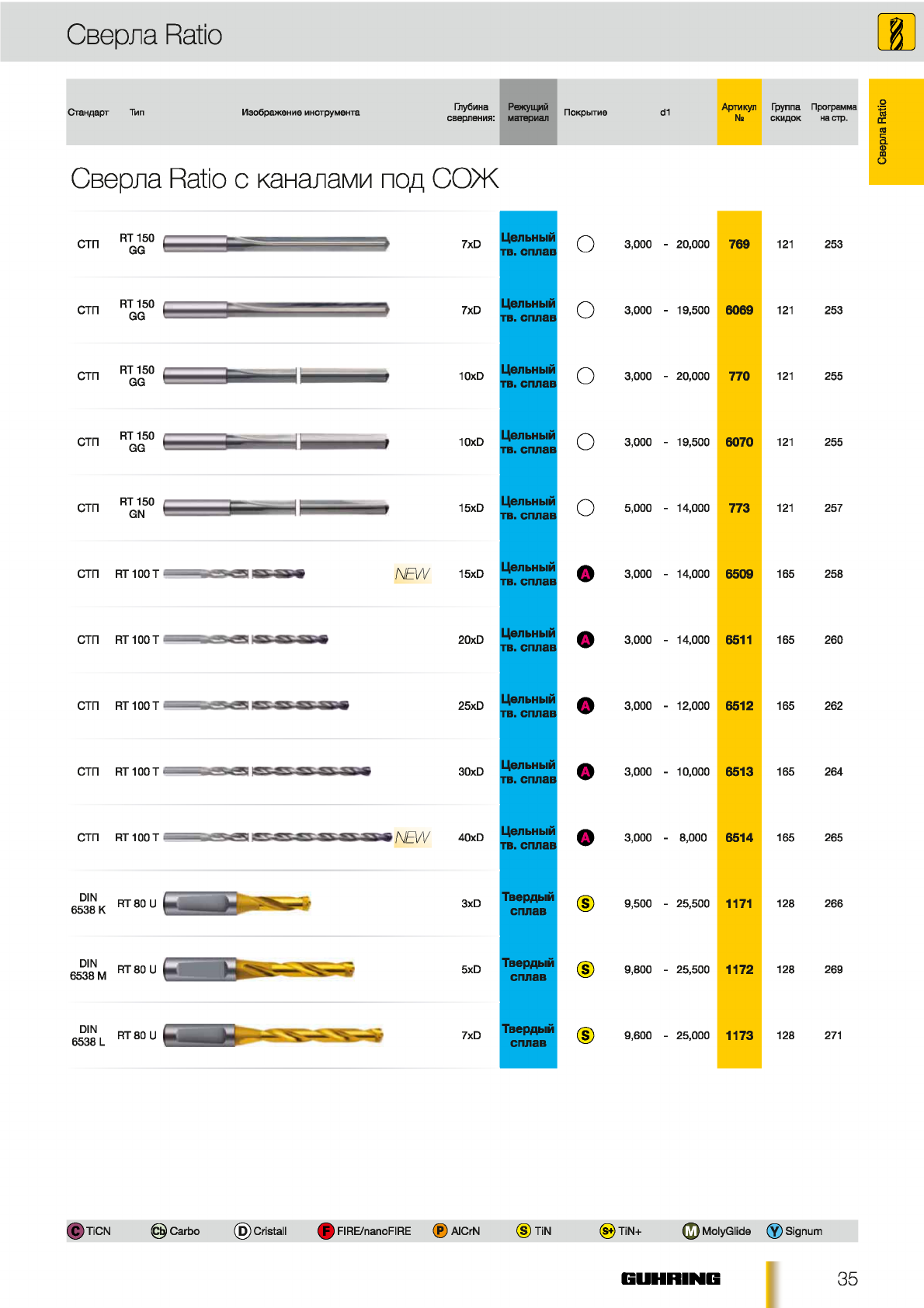

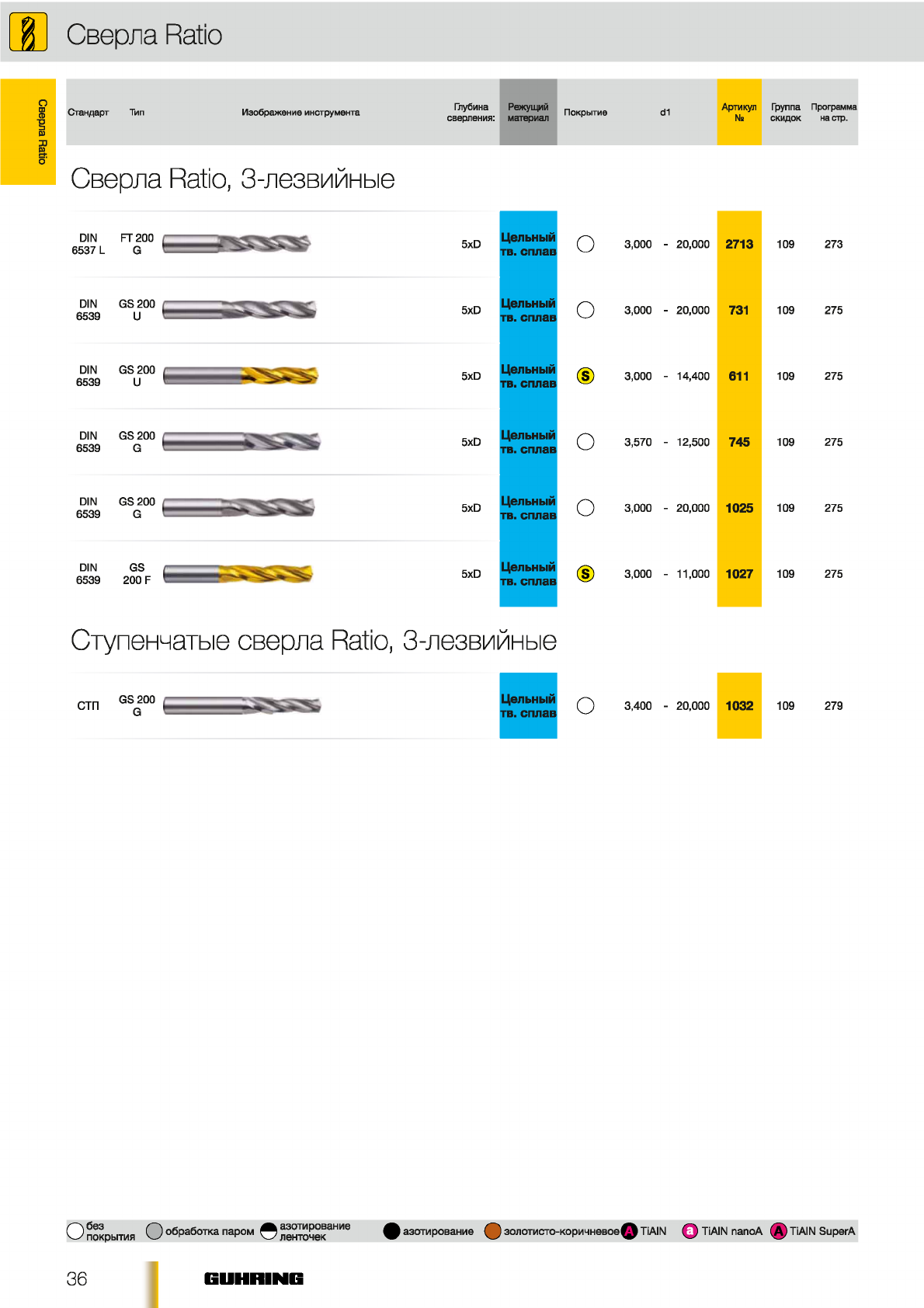

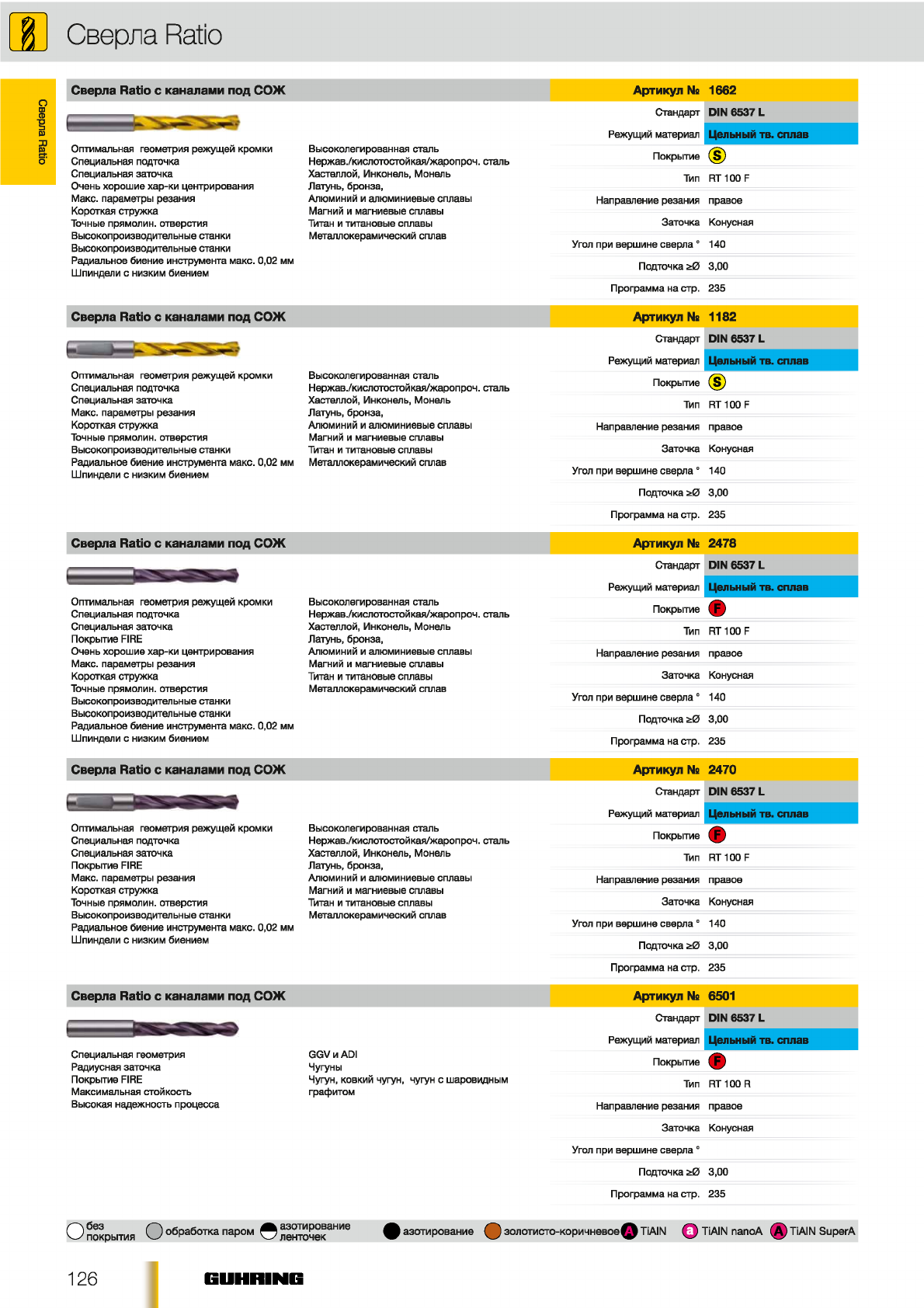

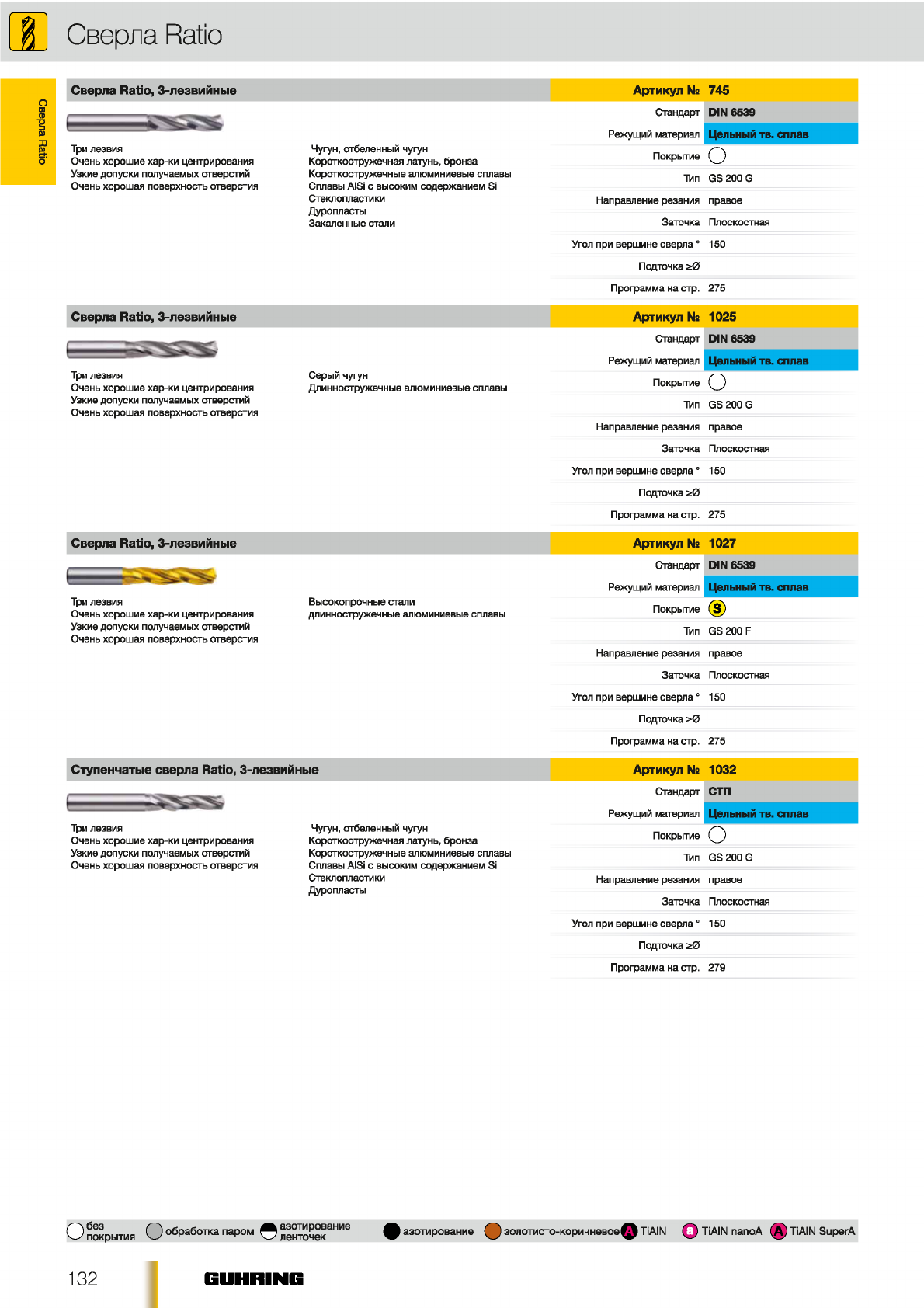

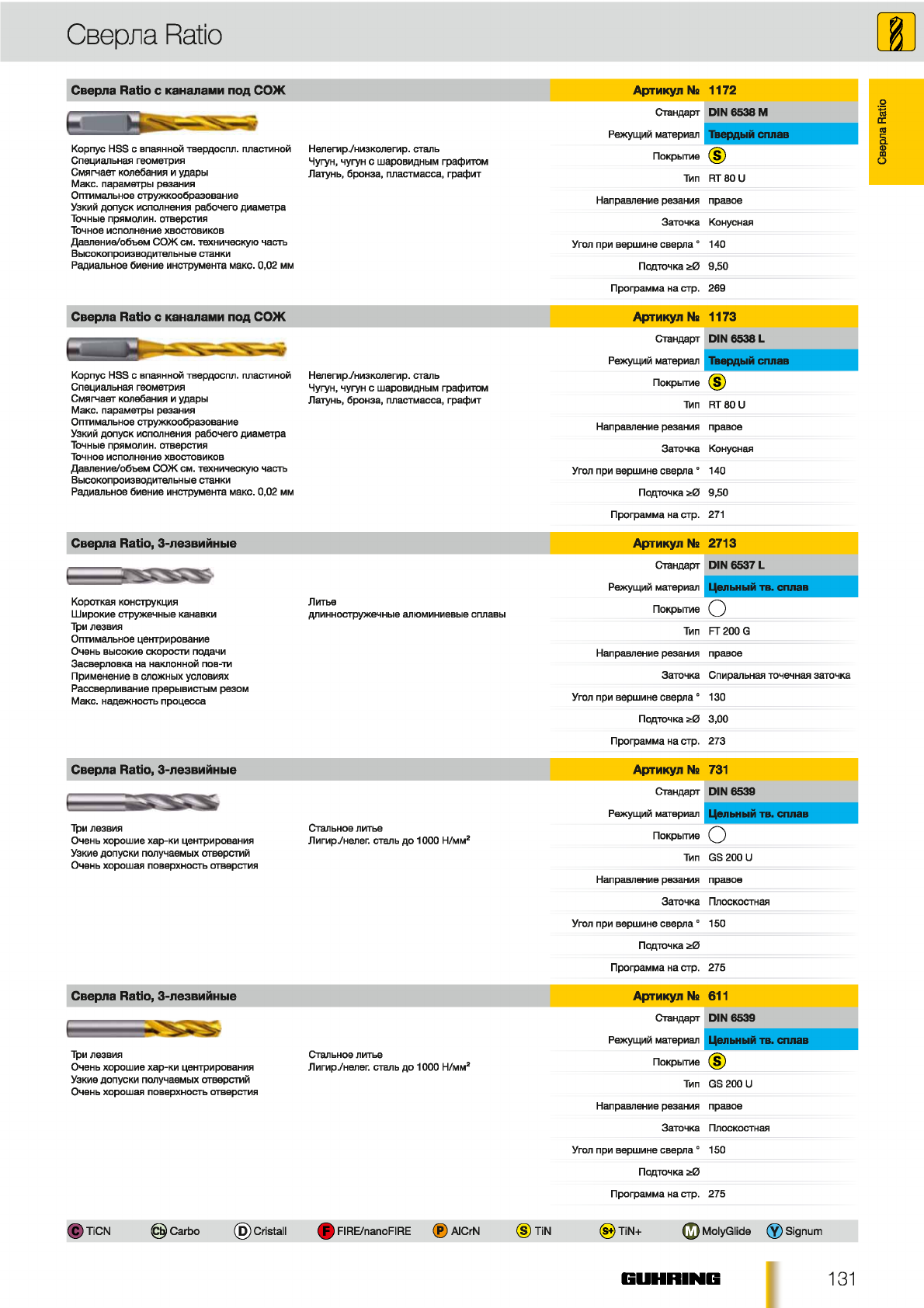

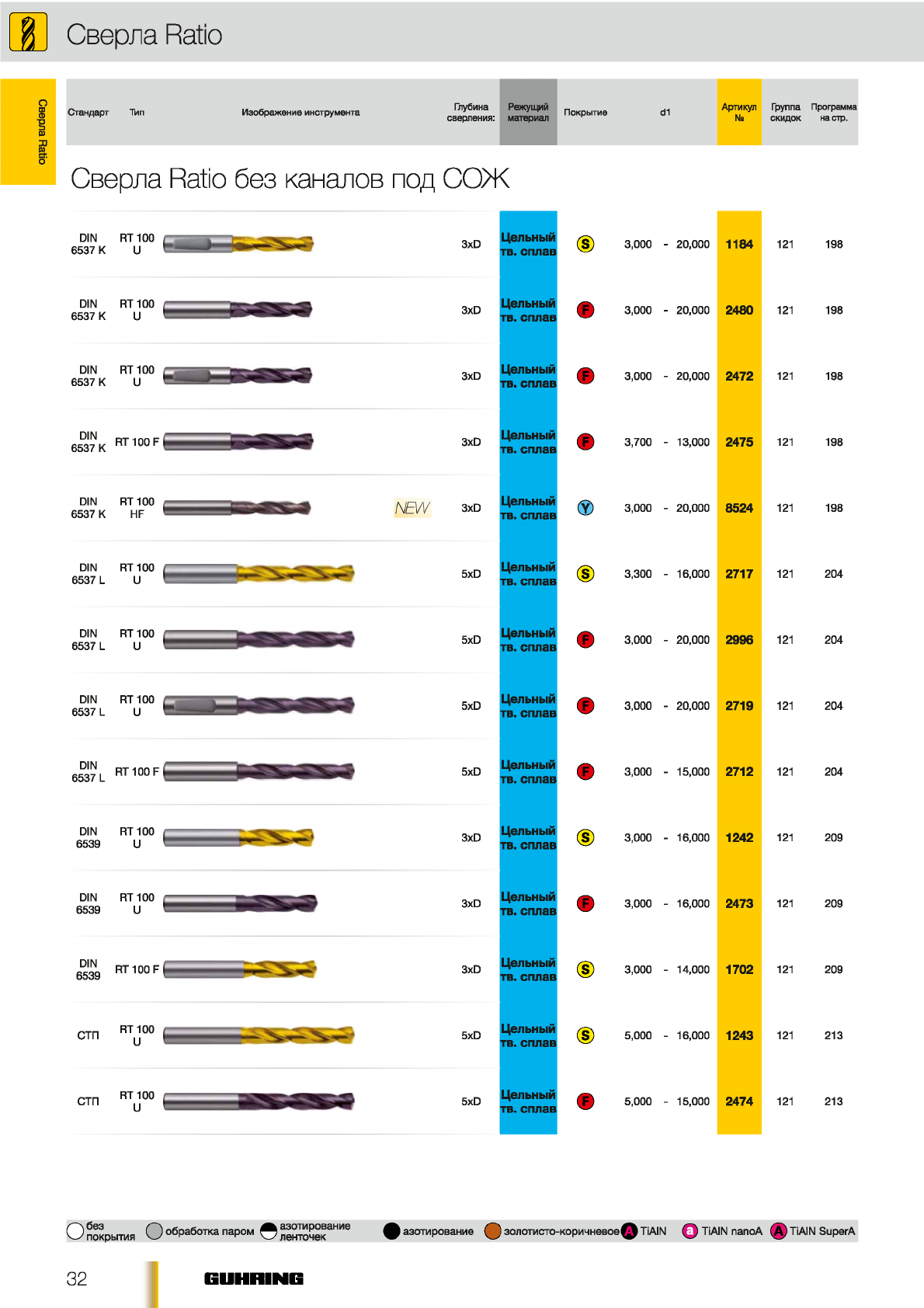

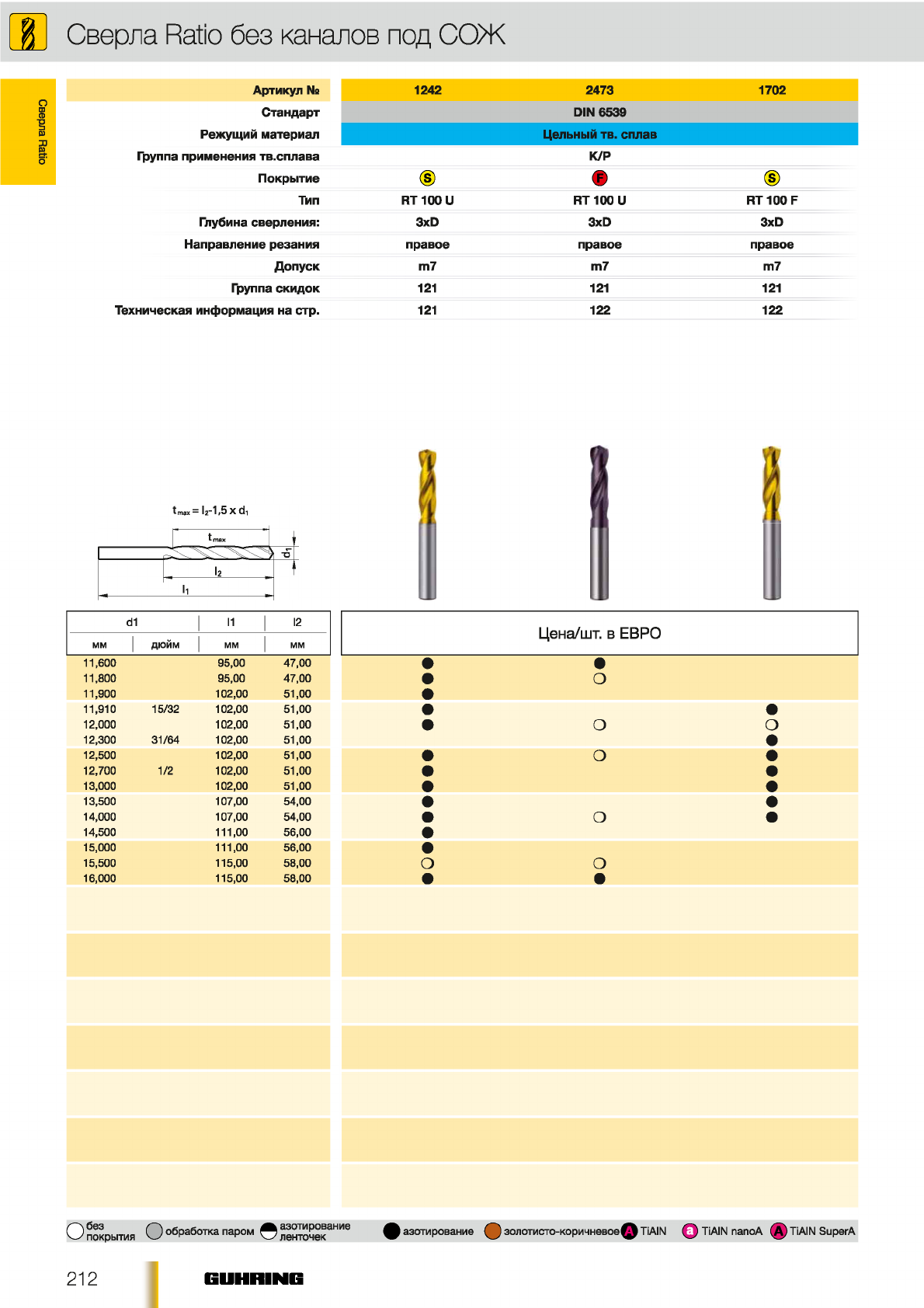

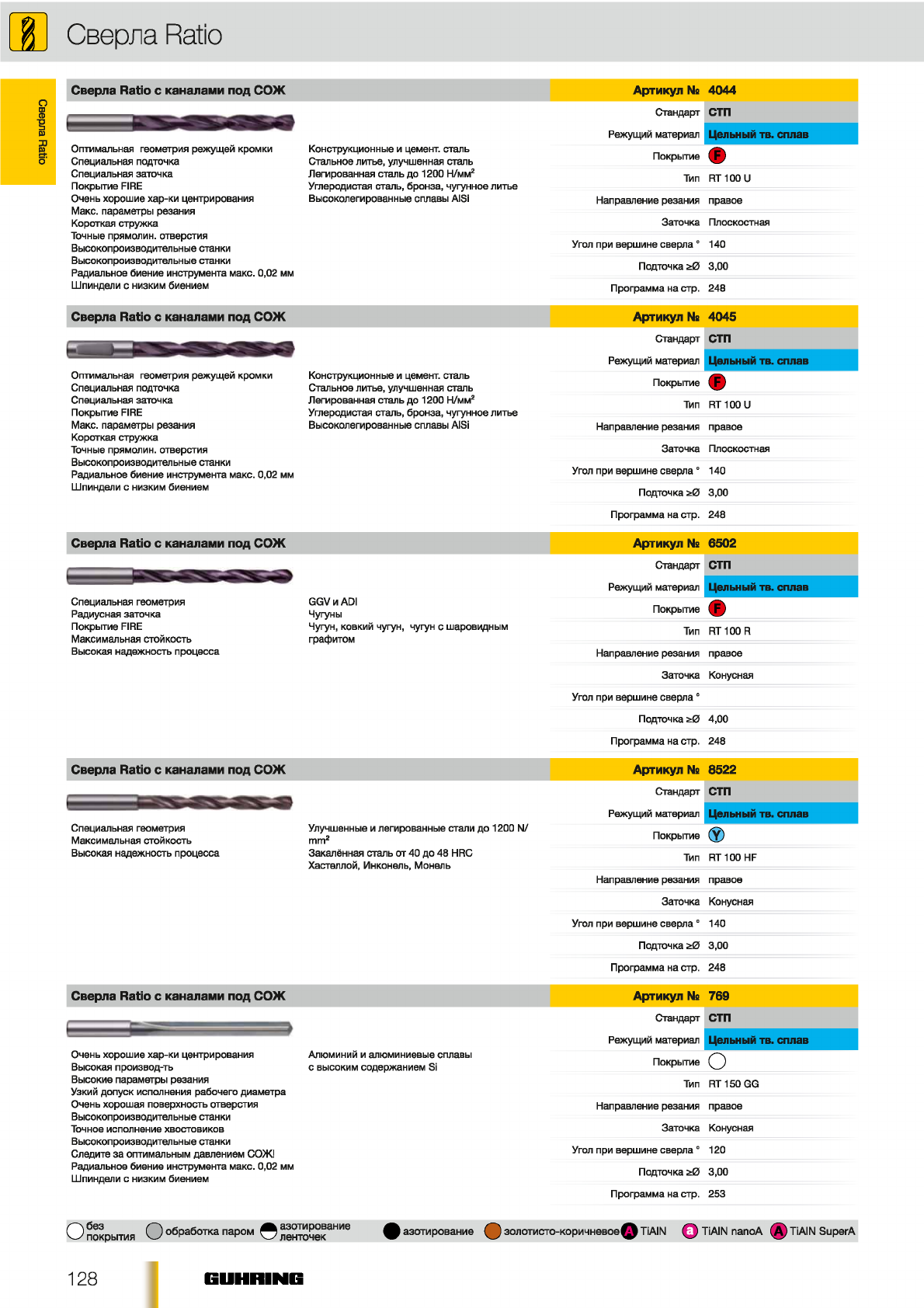

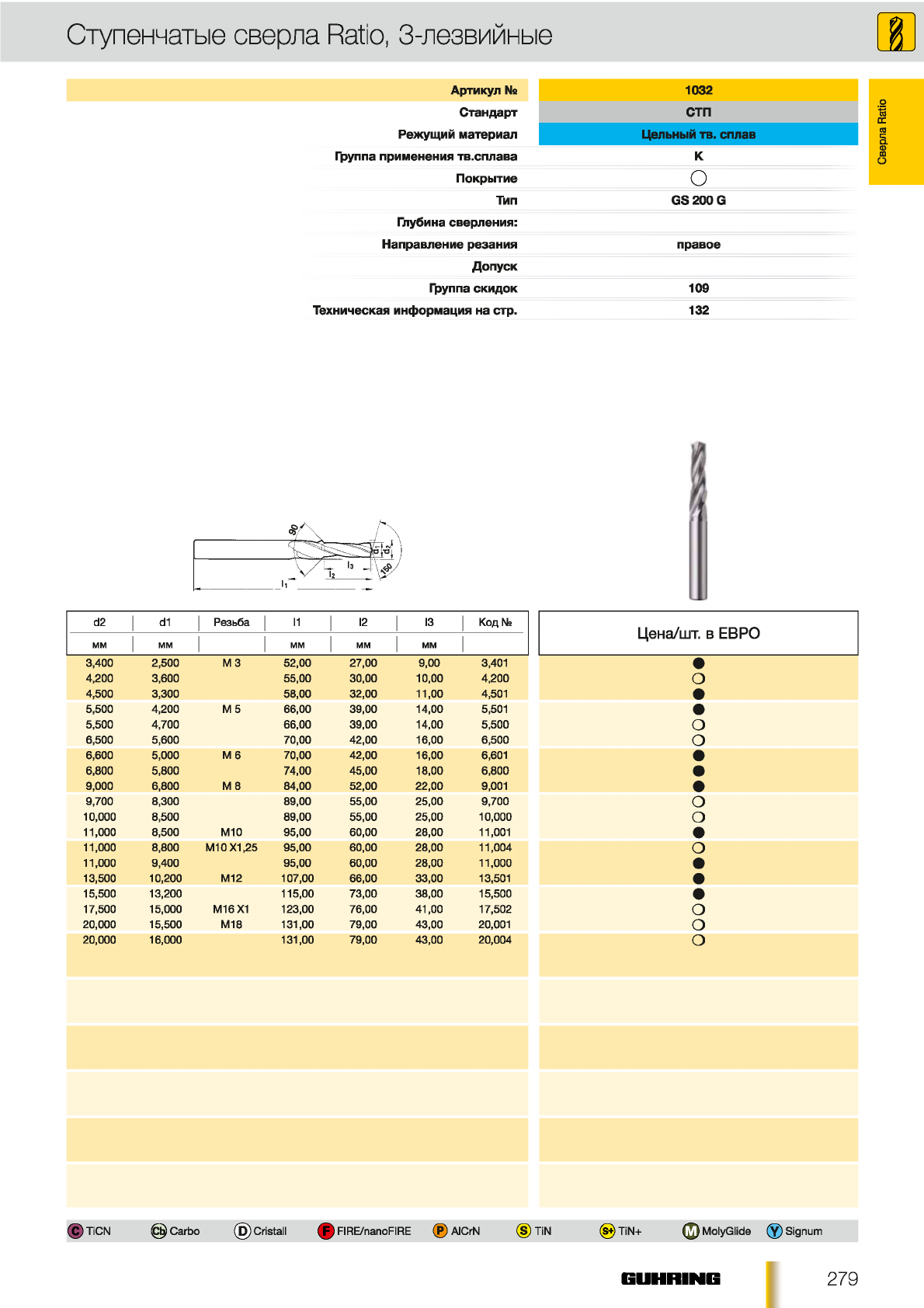

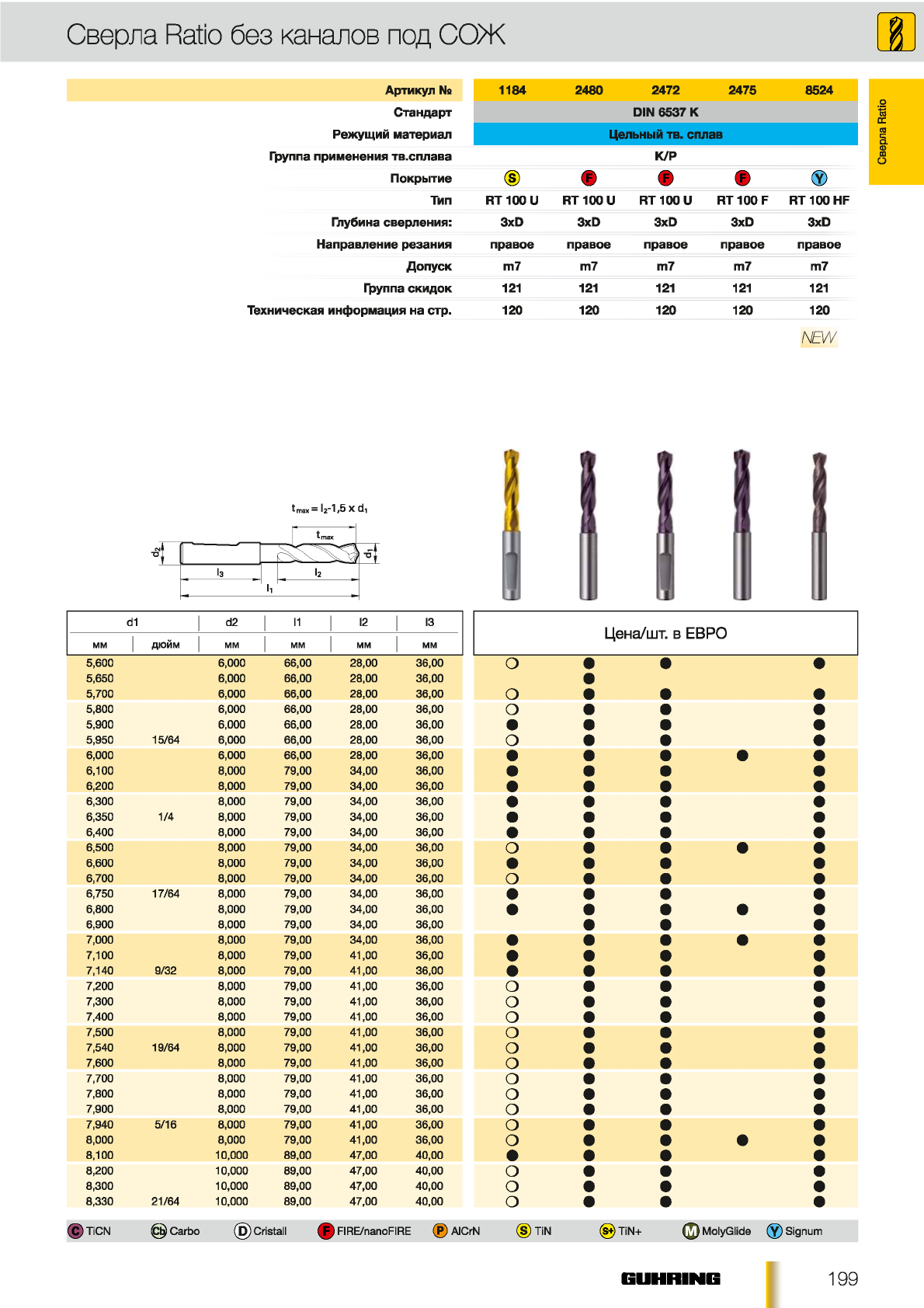

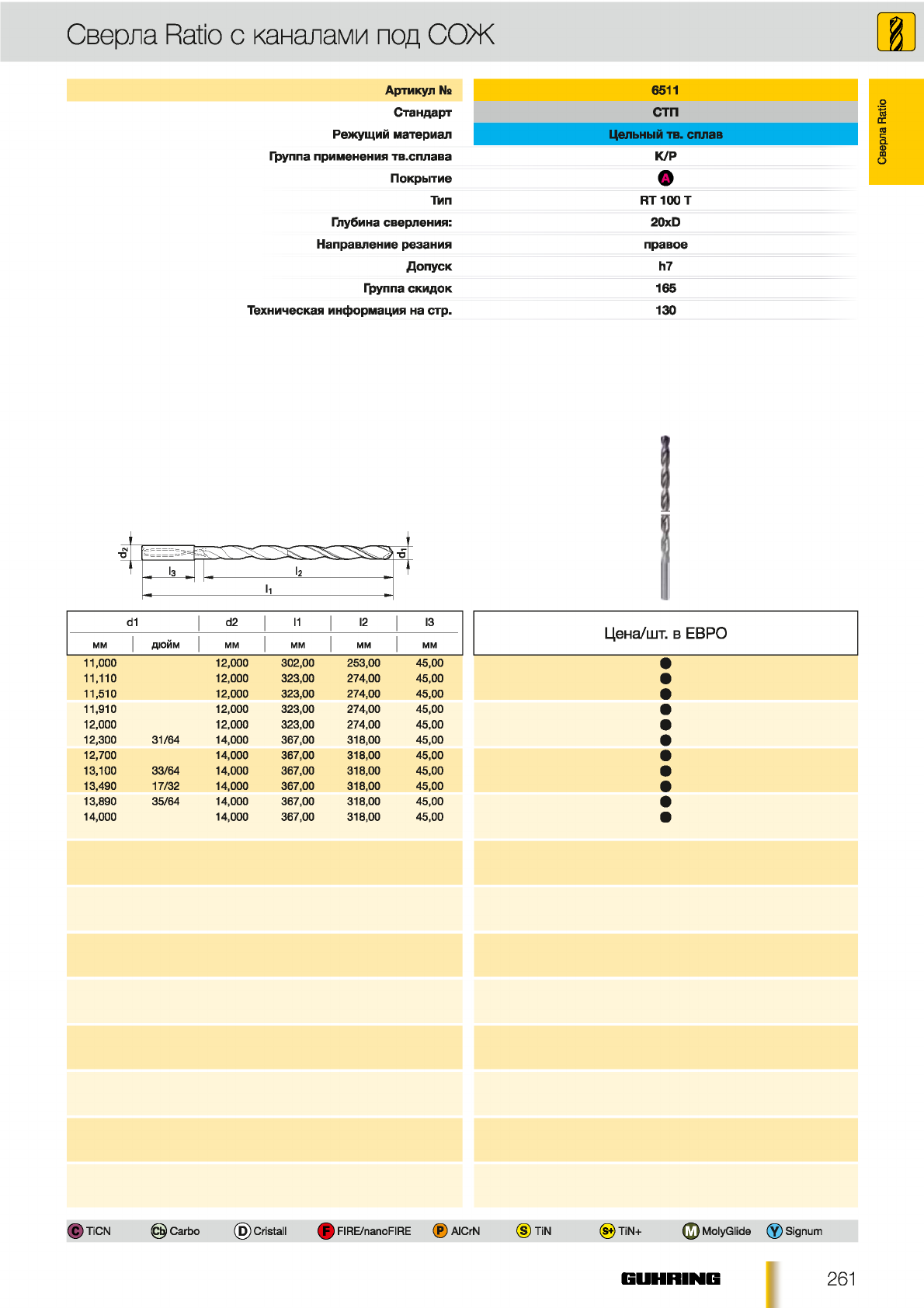

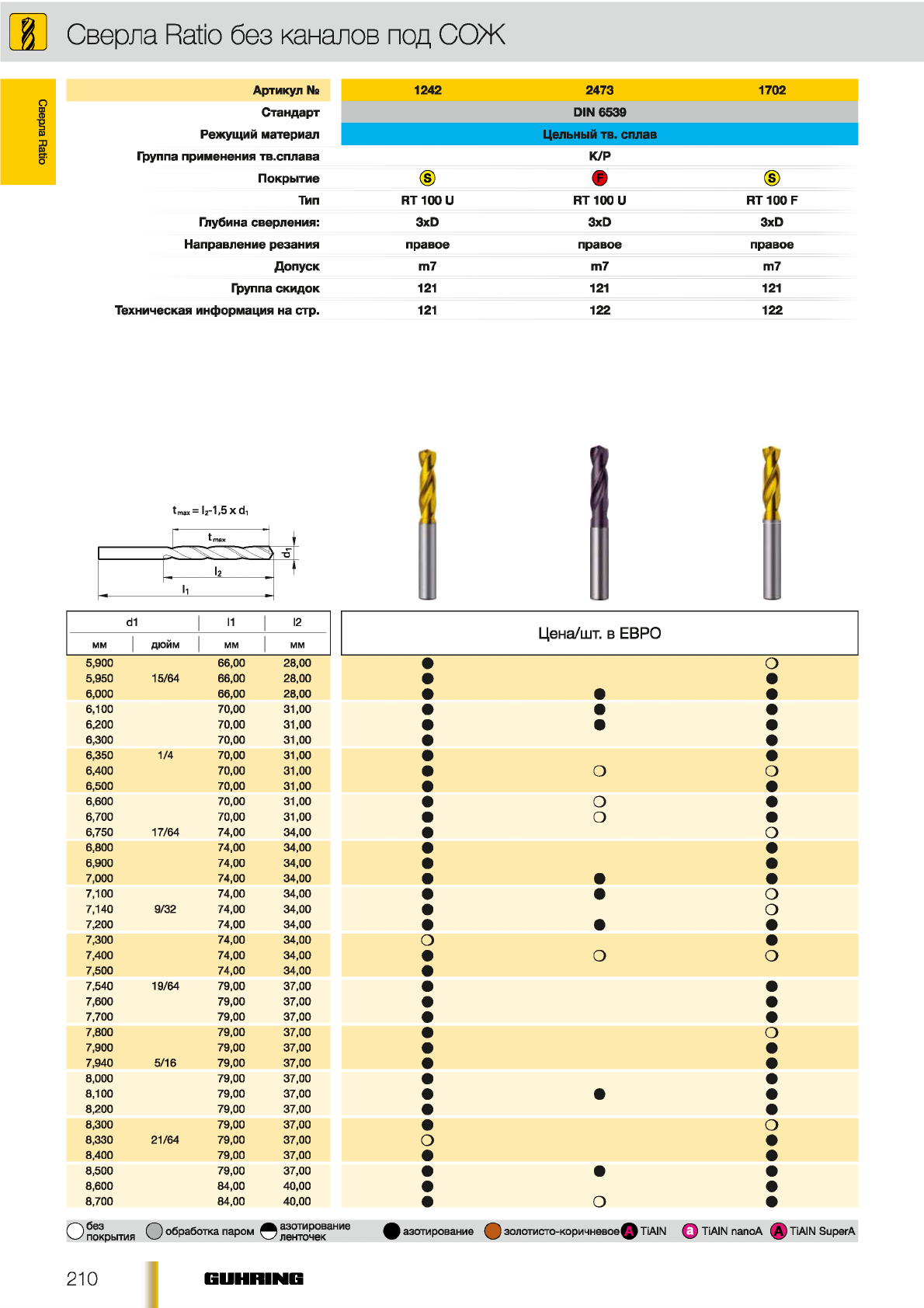

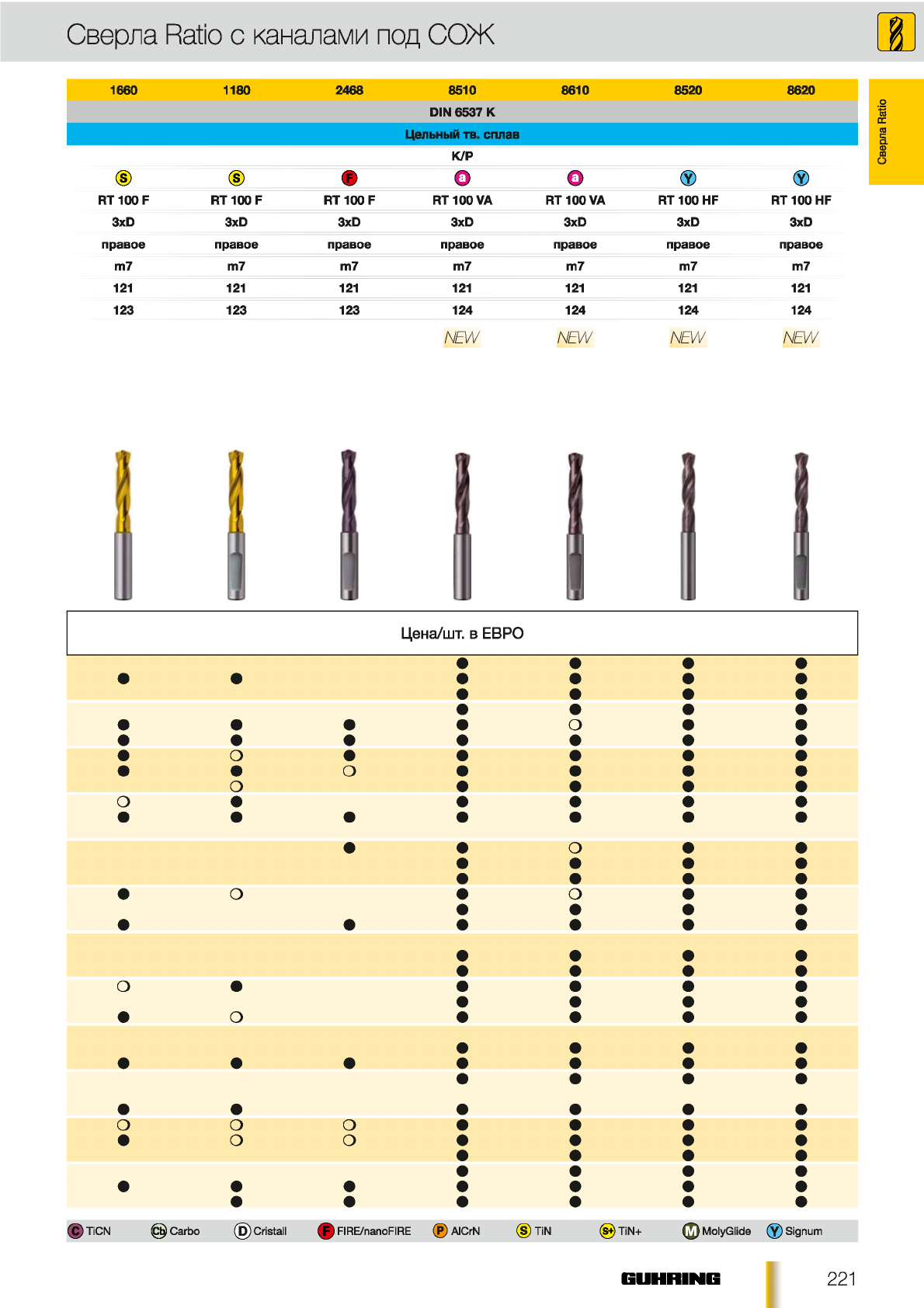

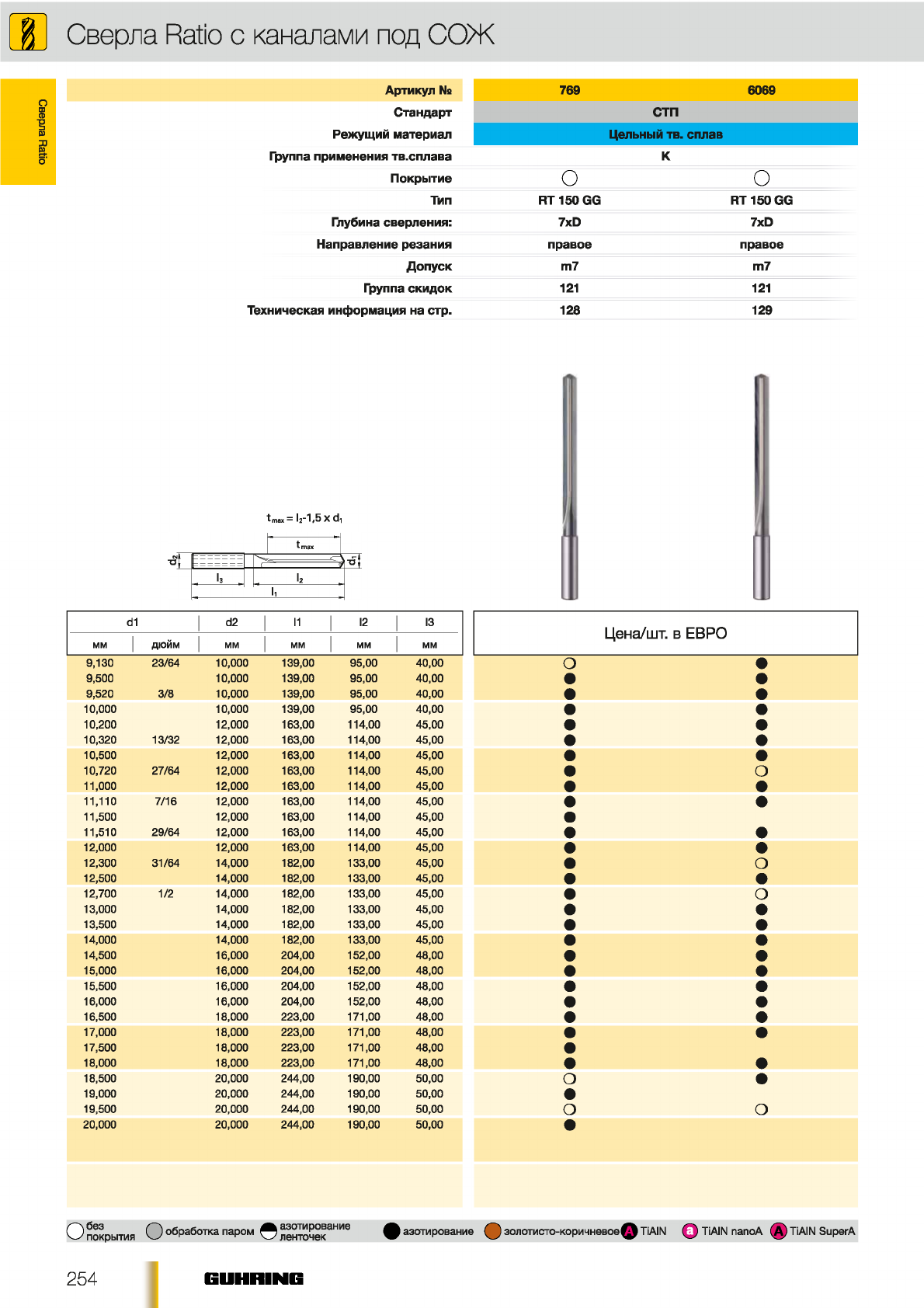

Сверла Ratio

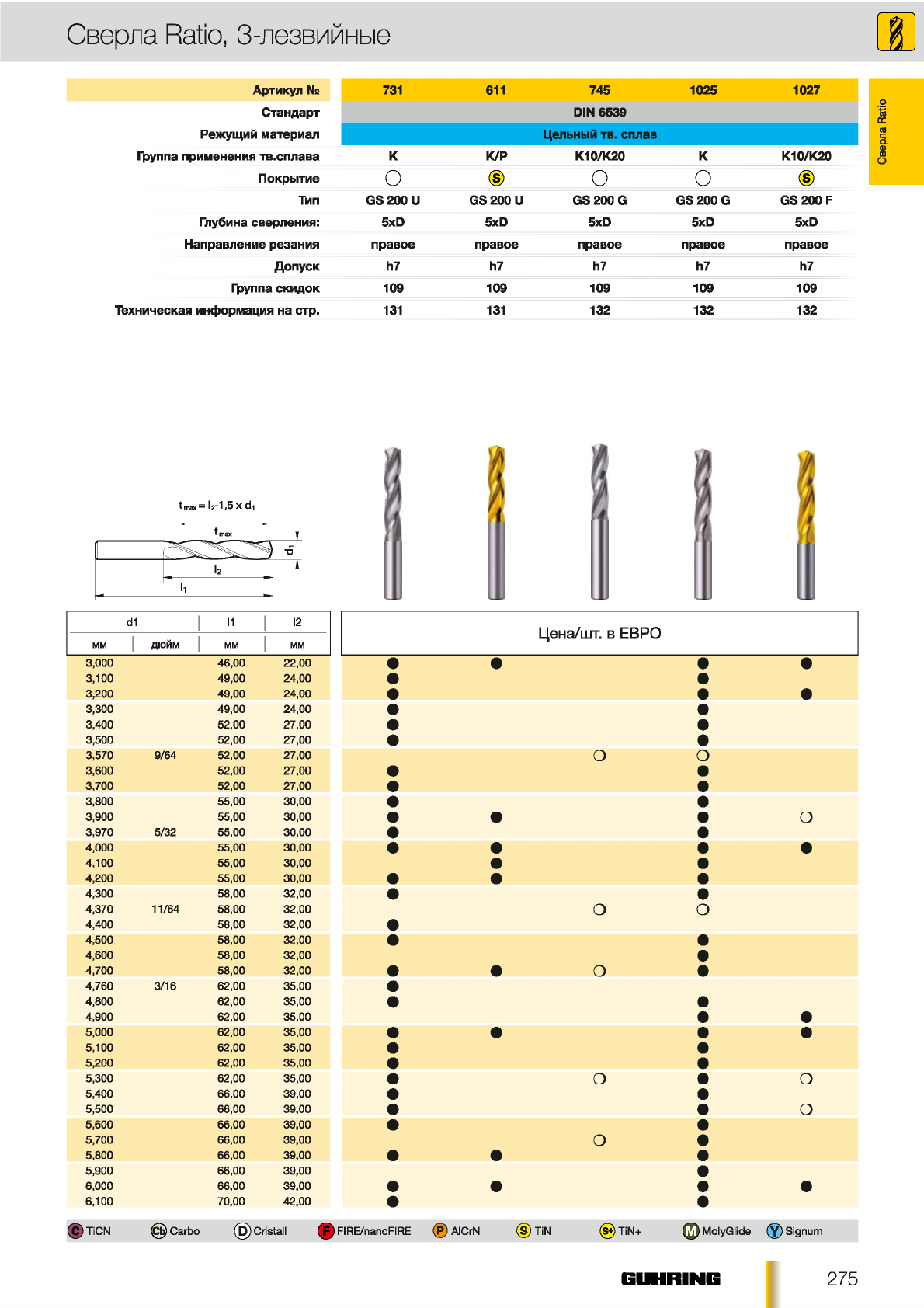

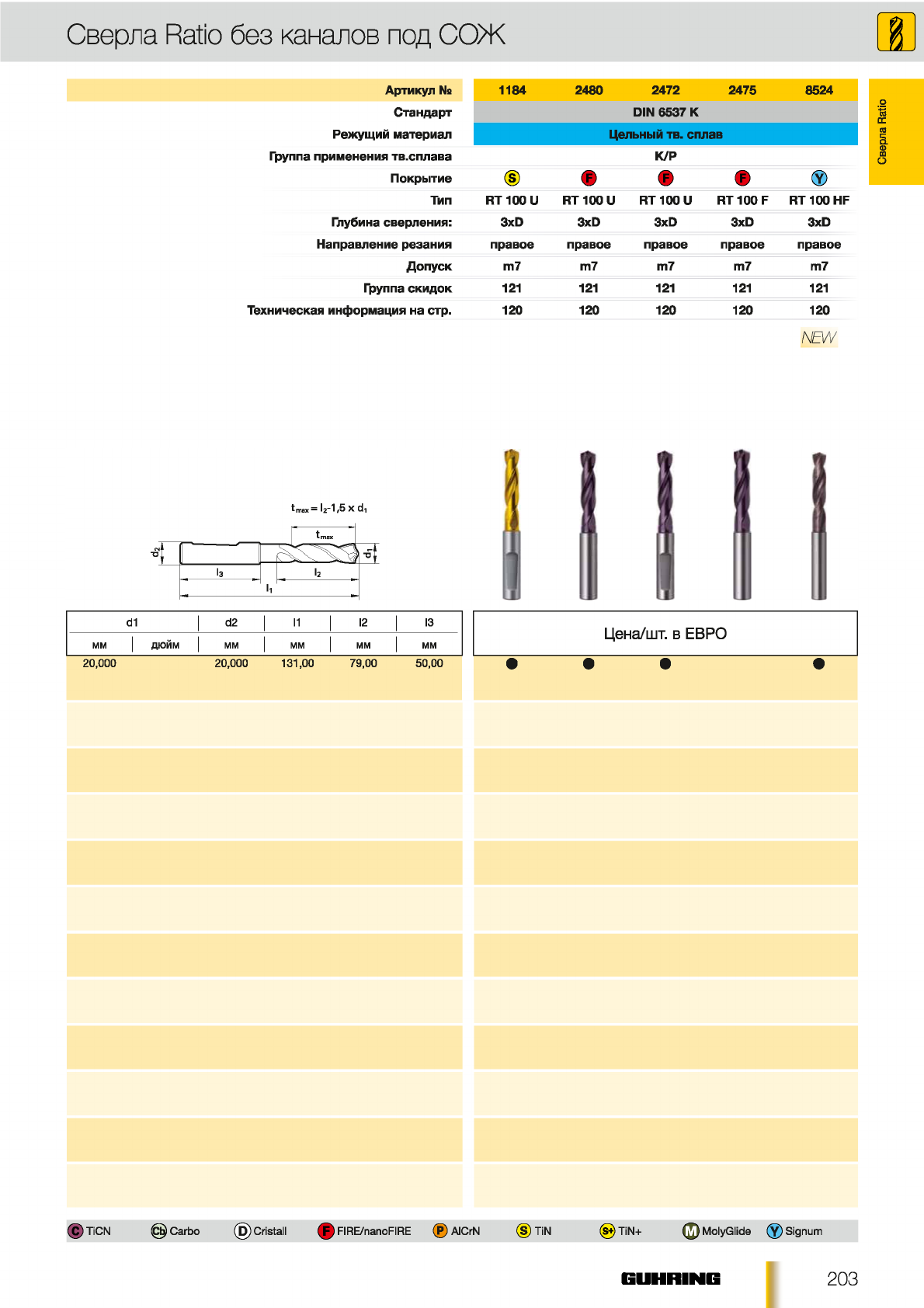

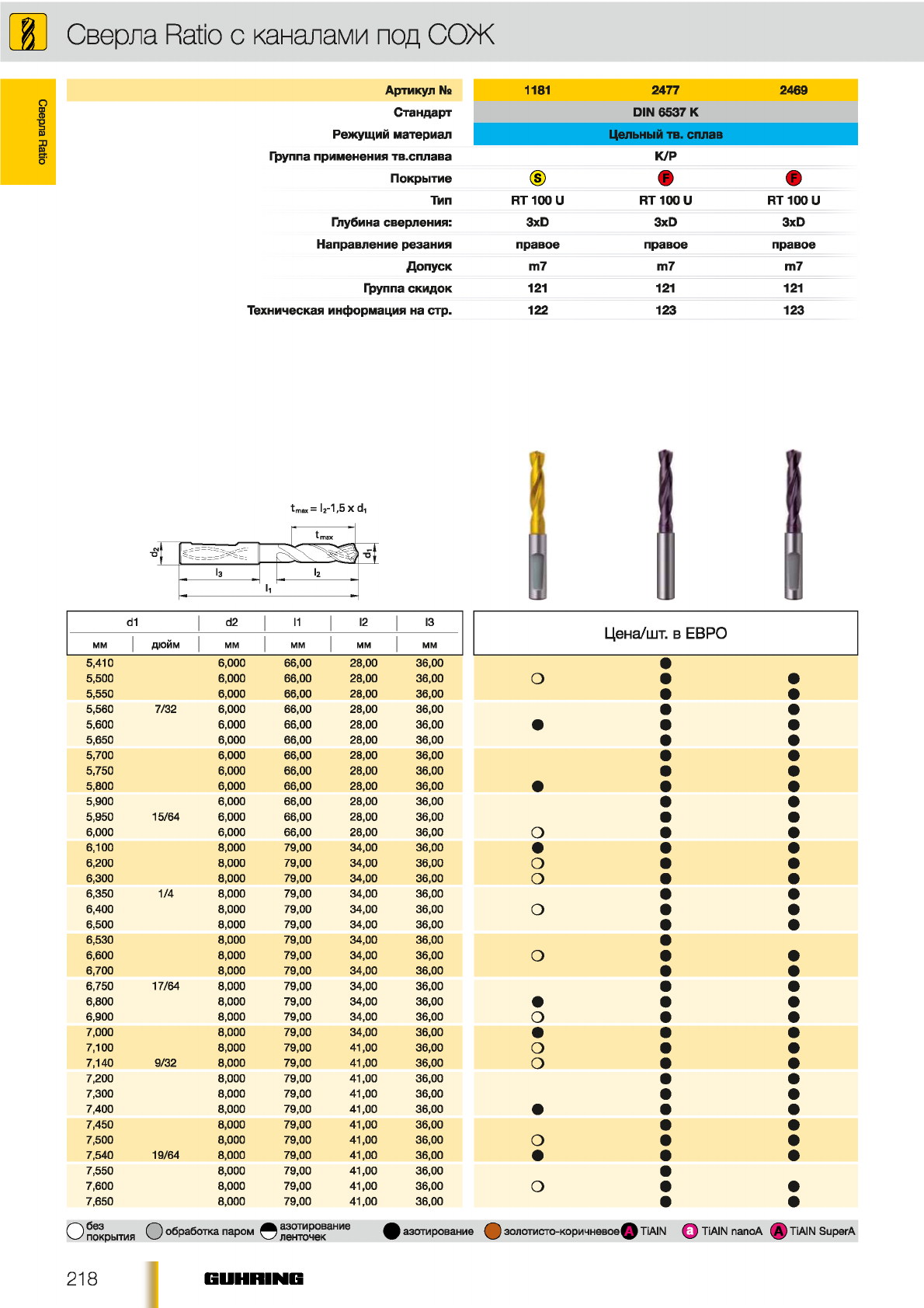

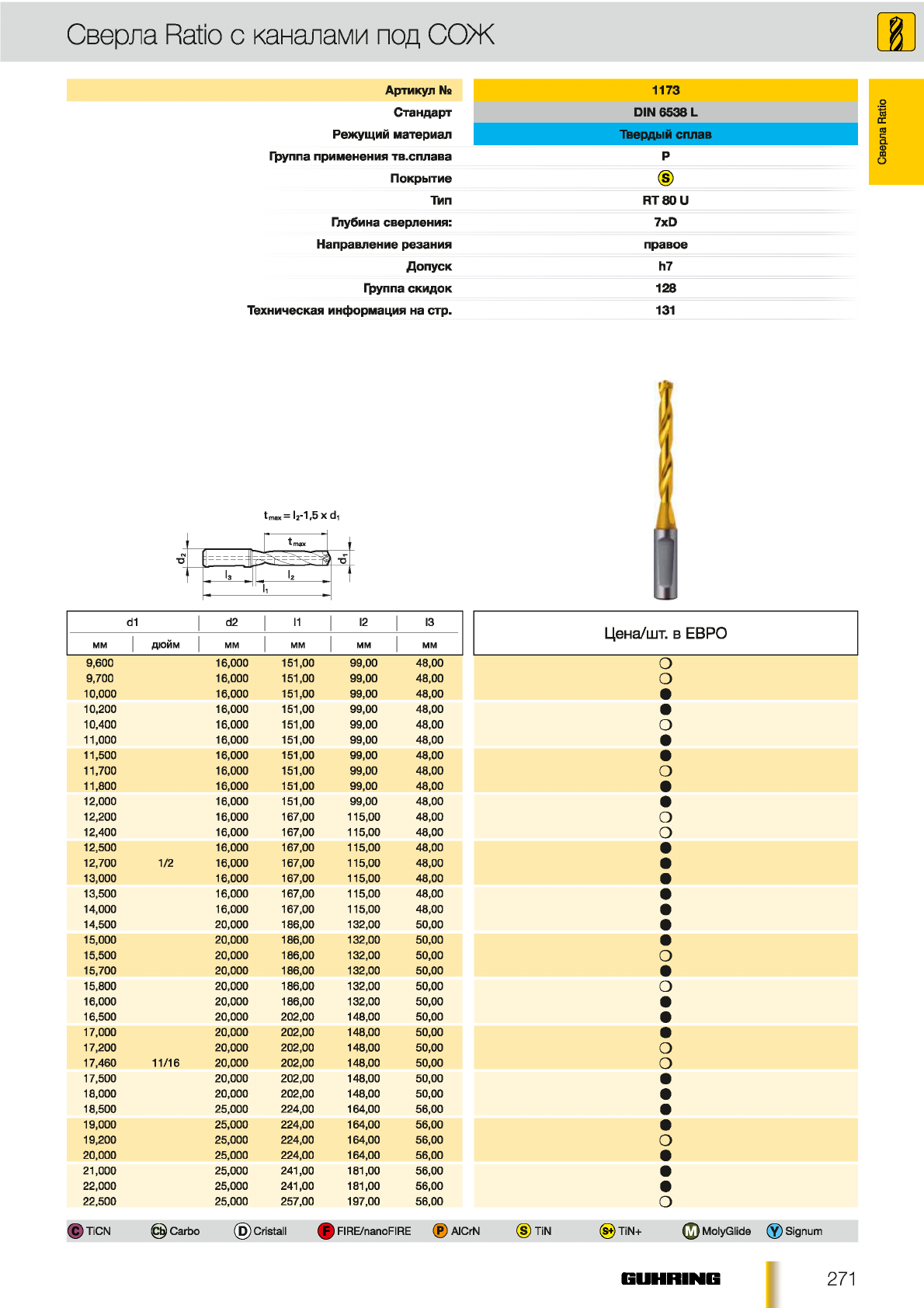

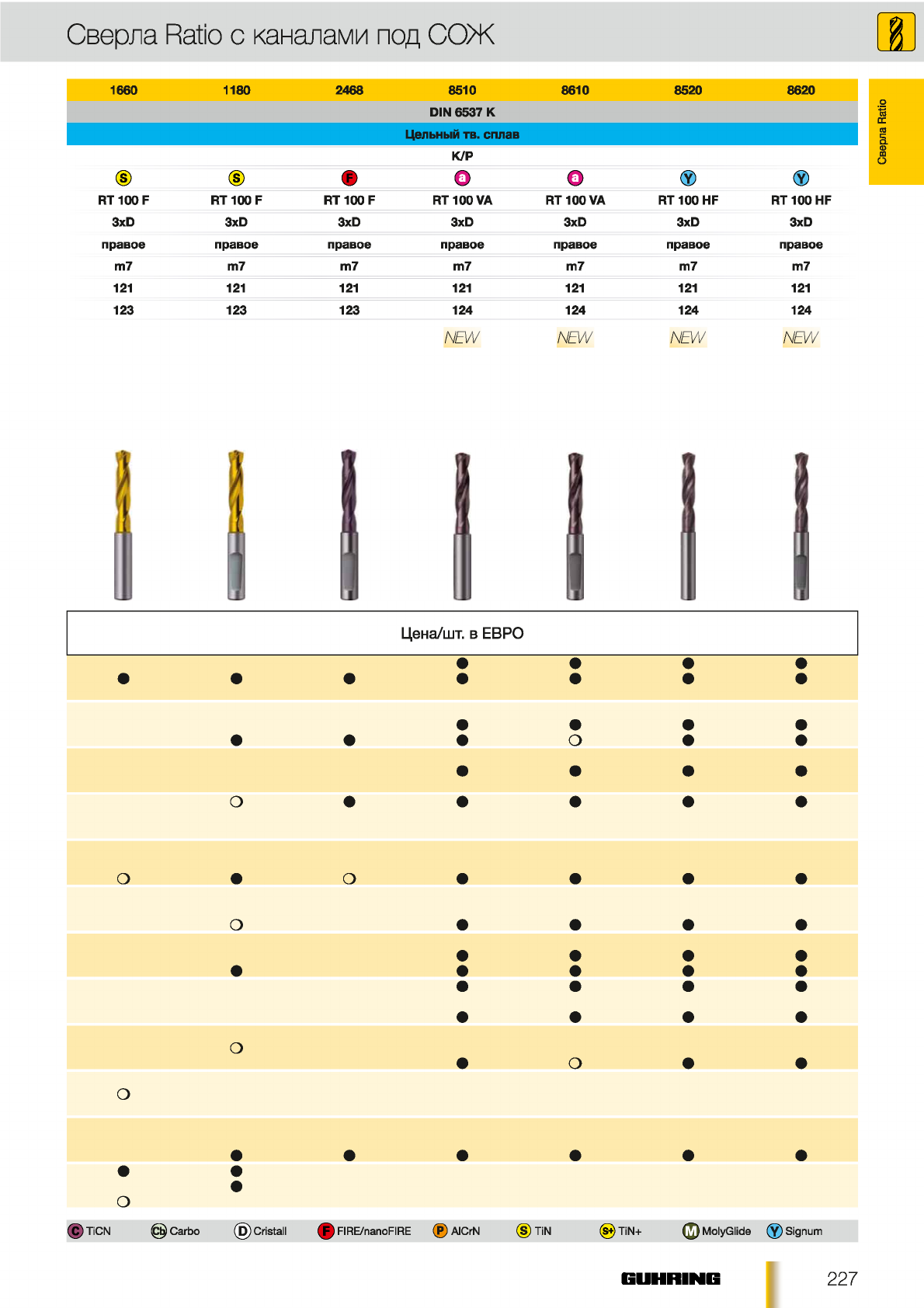

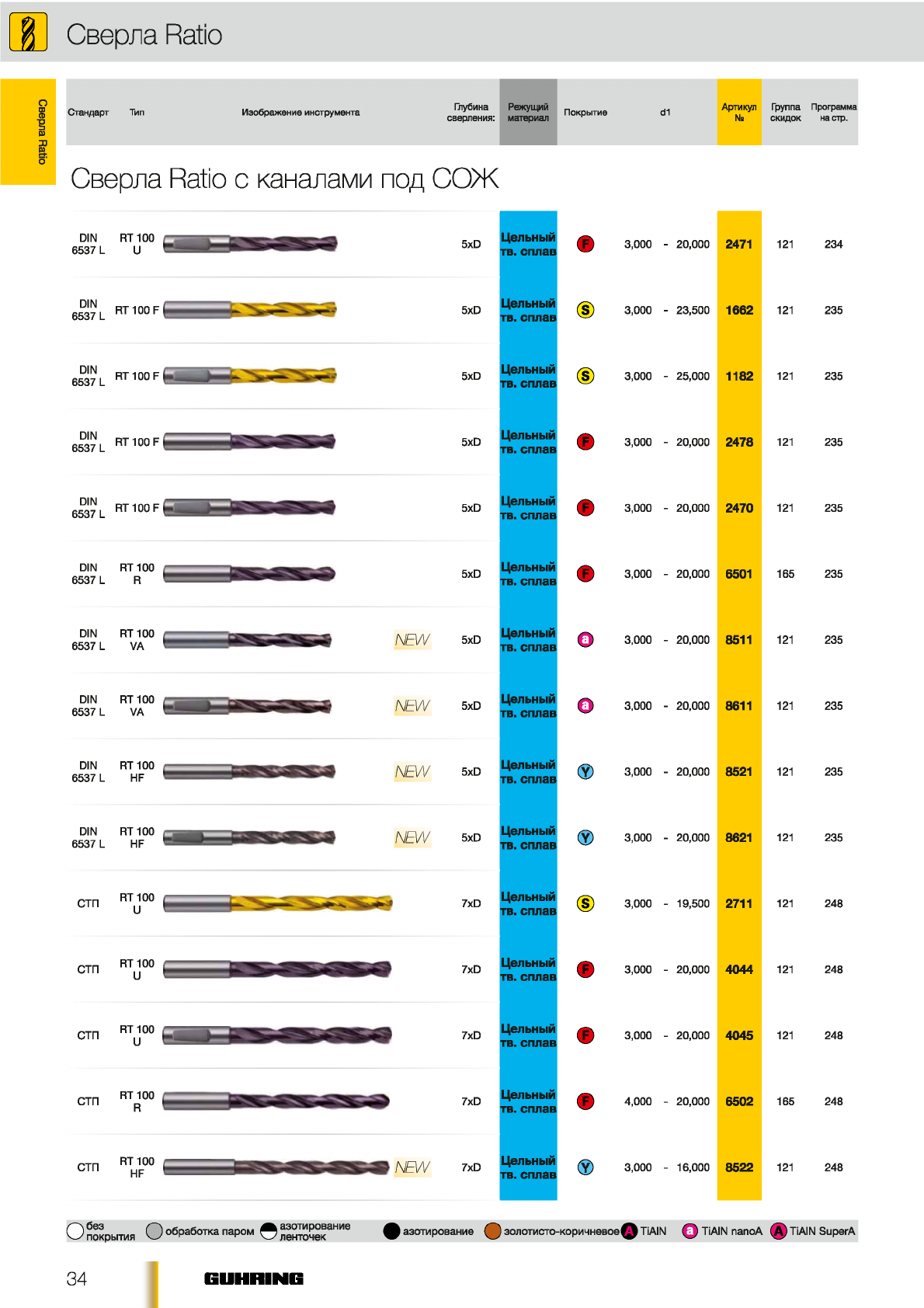

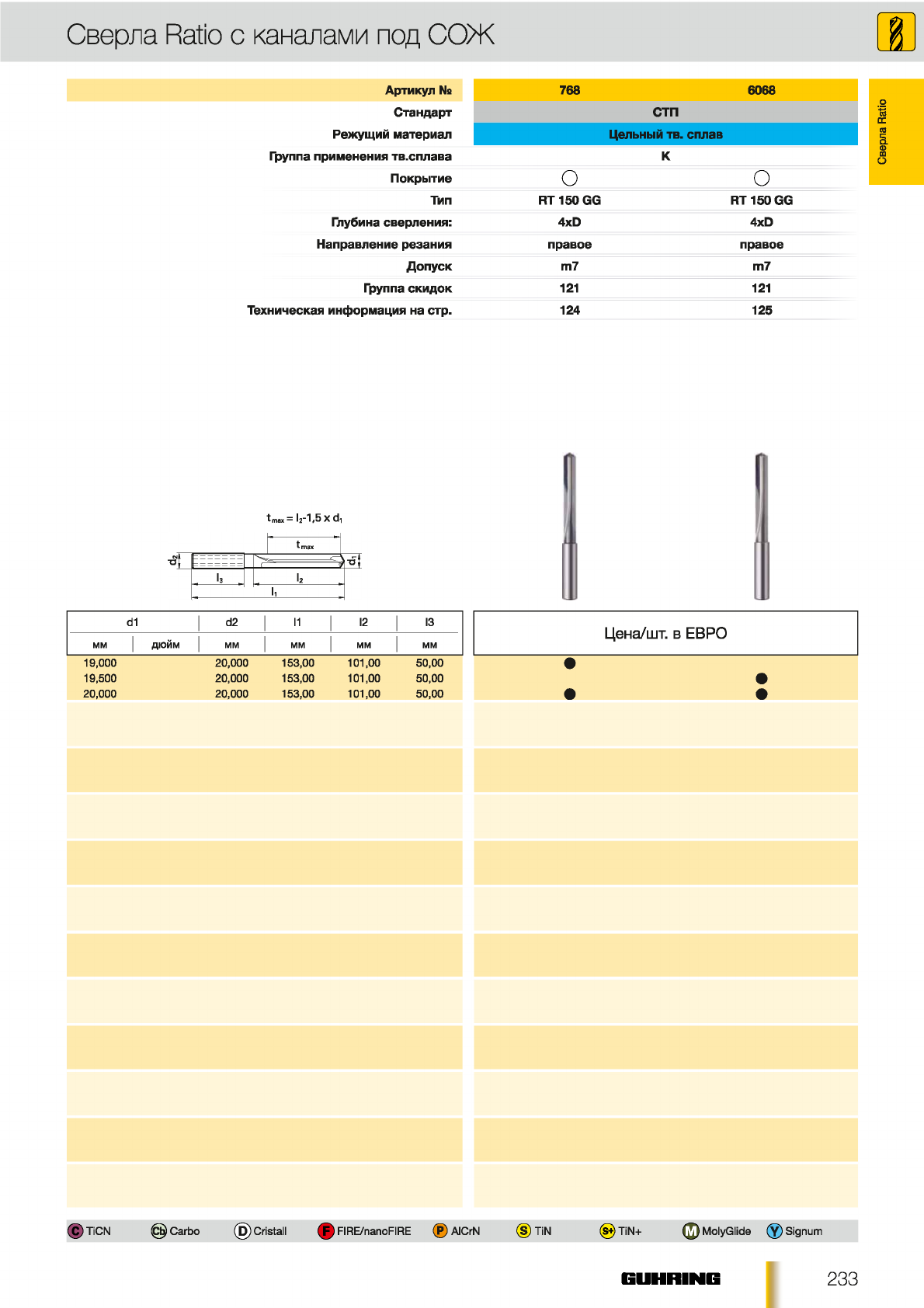

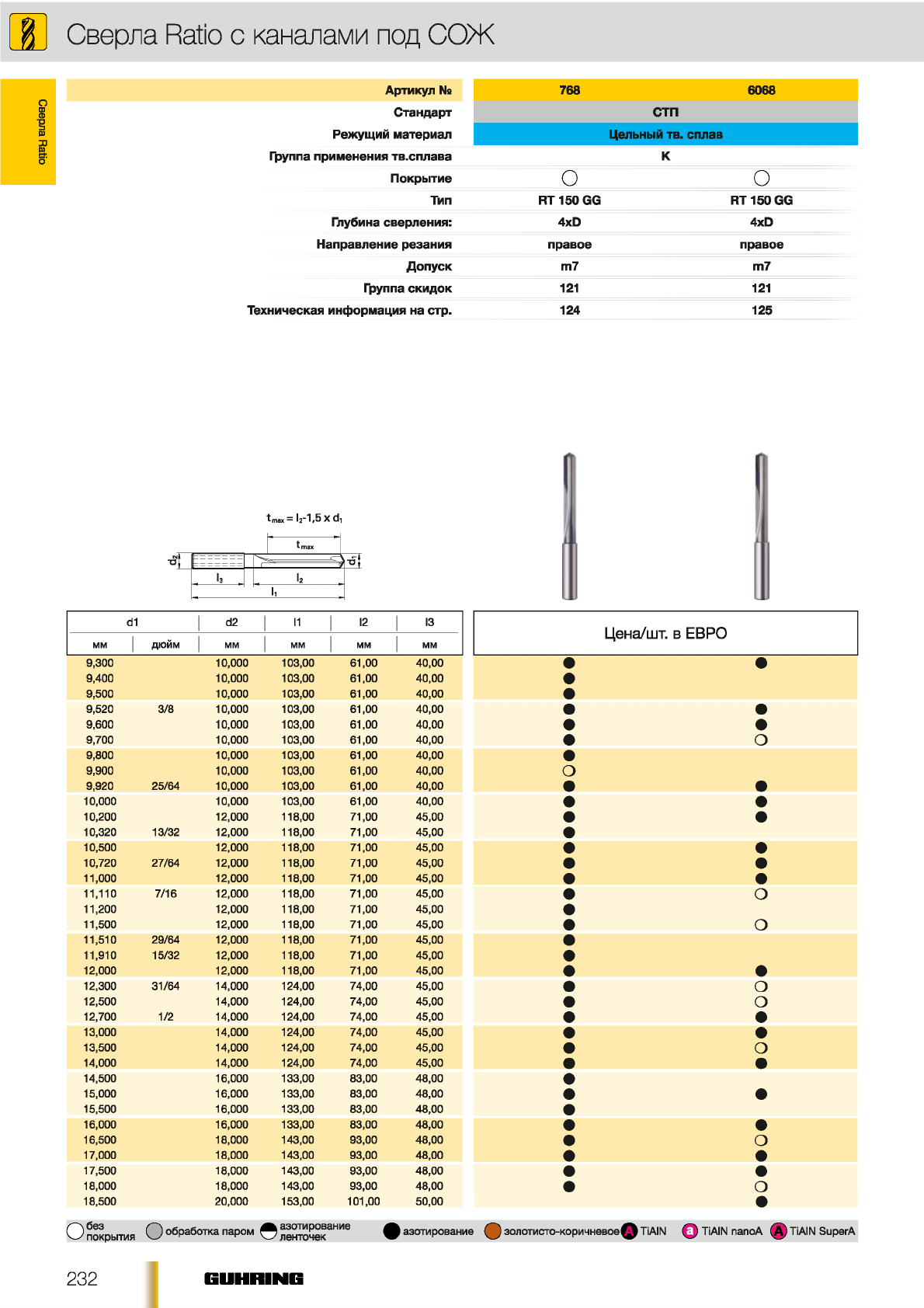

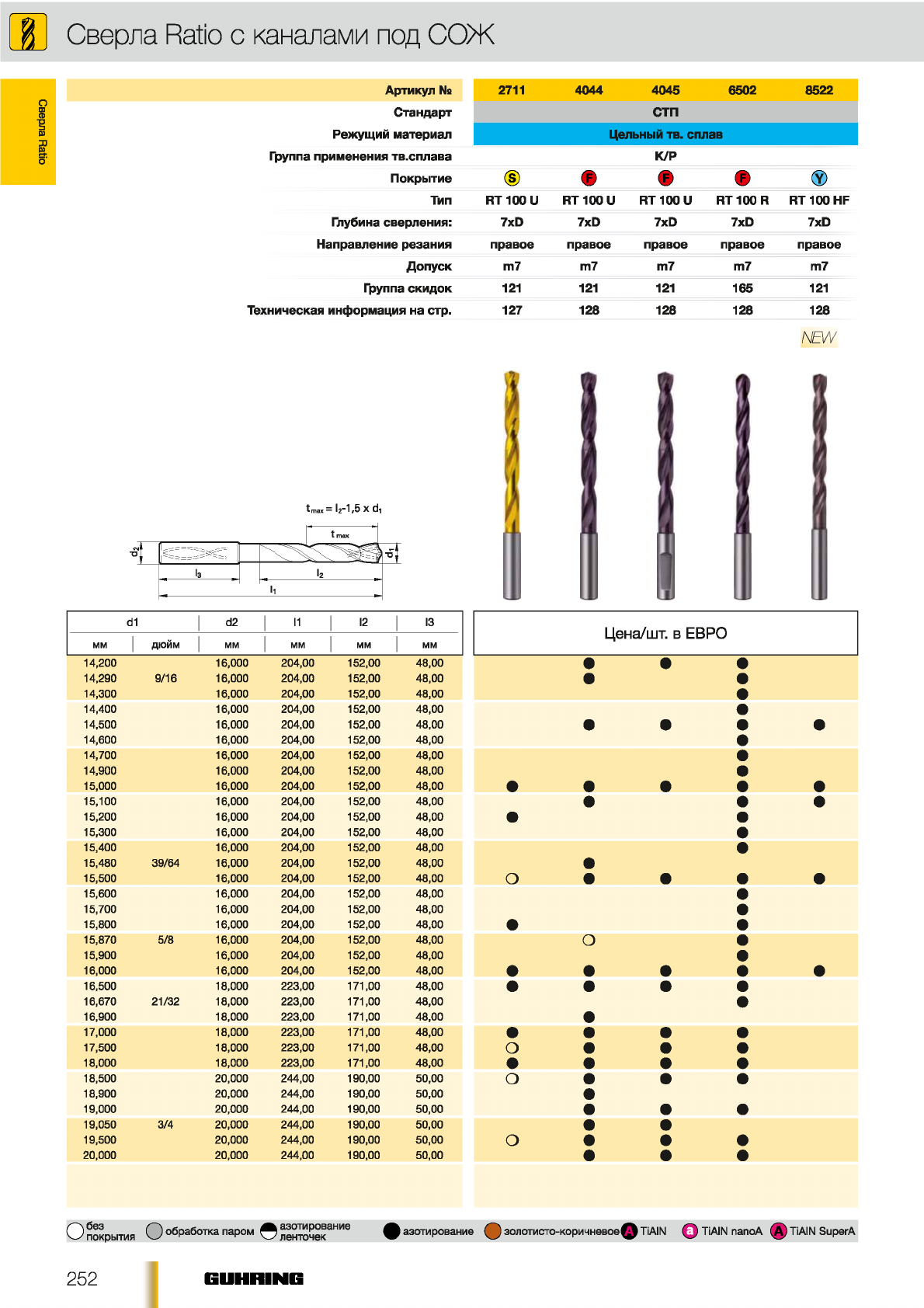

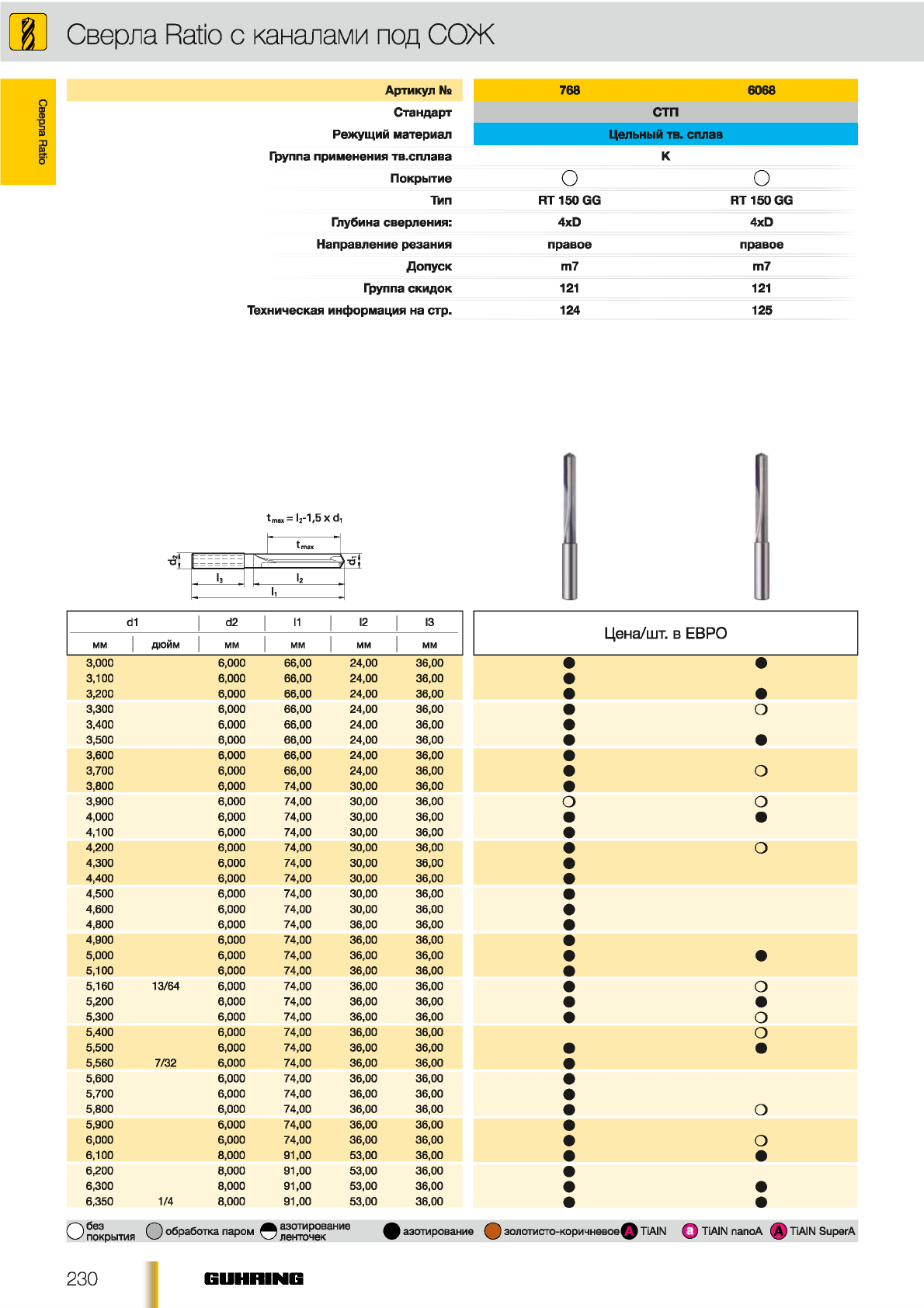

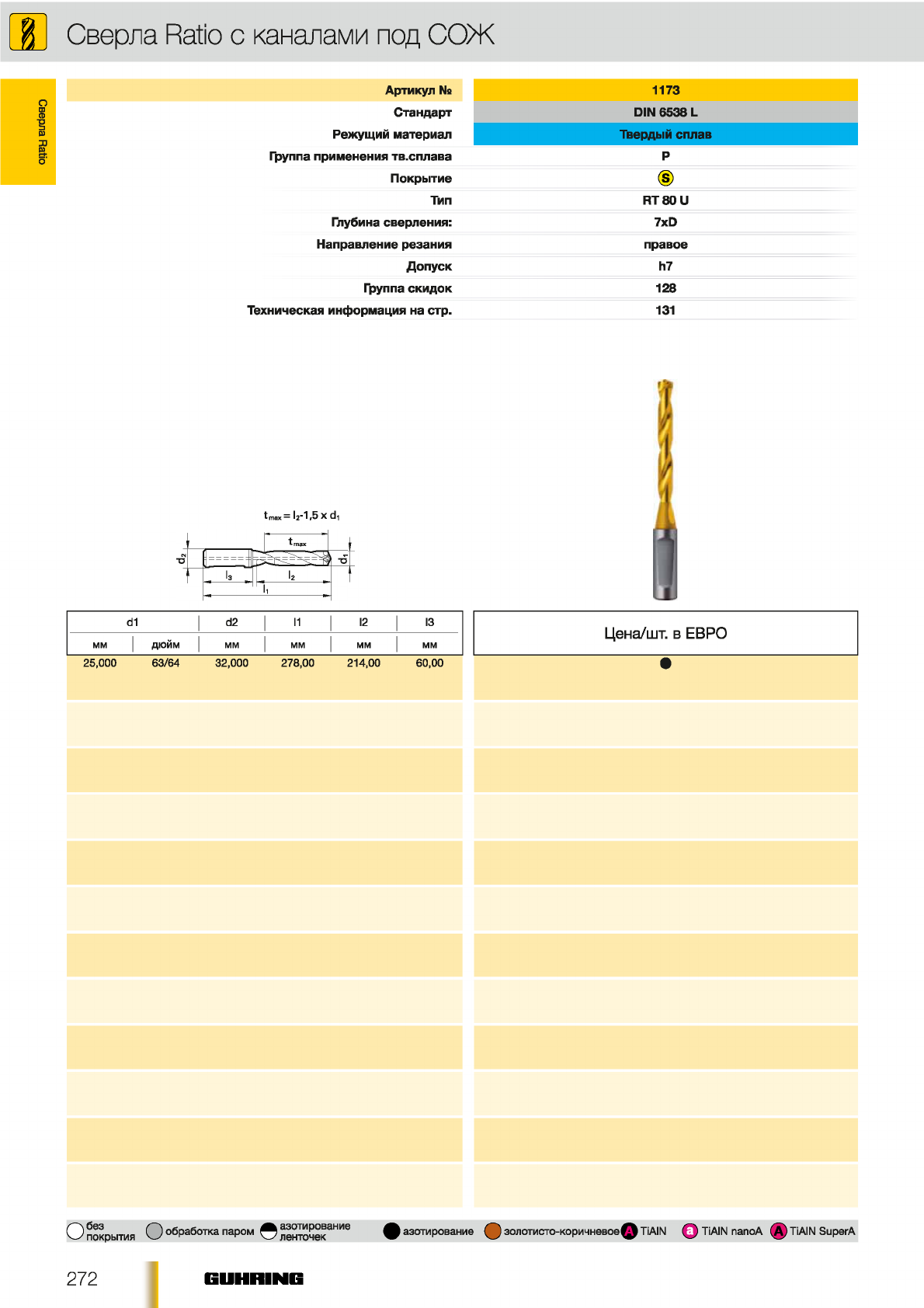

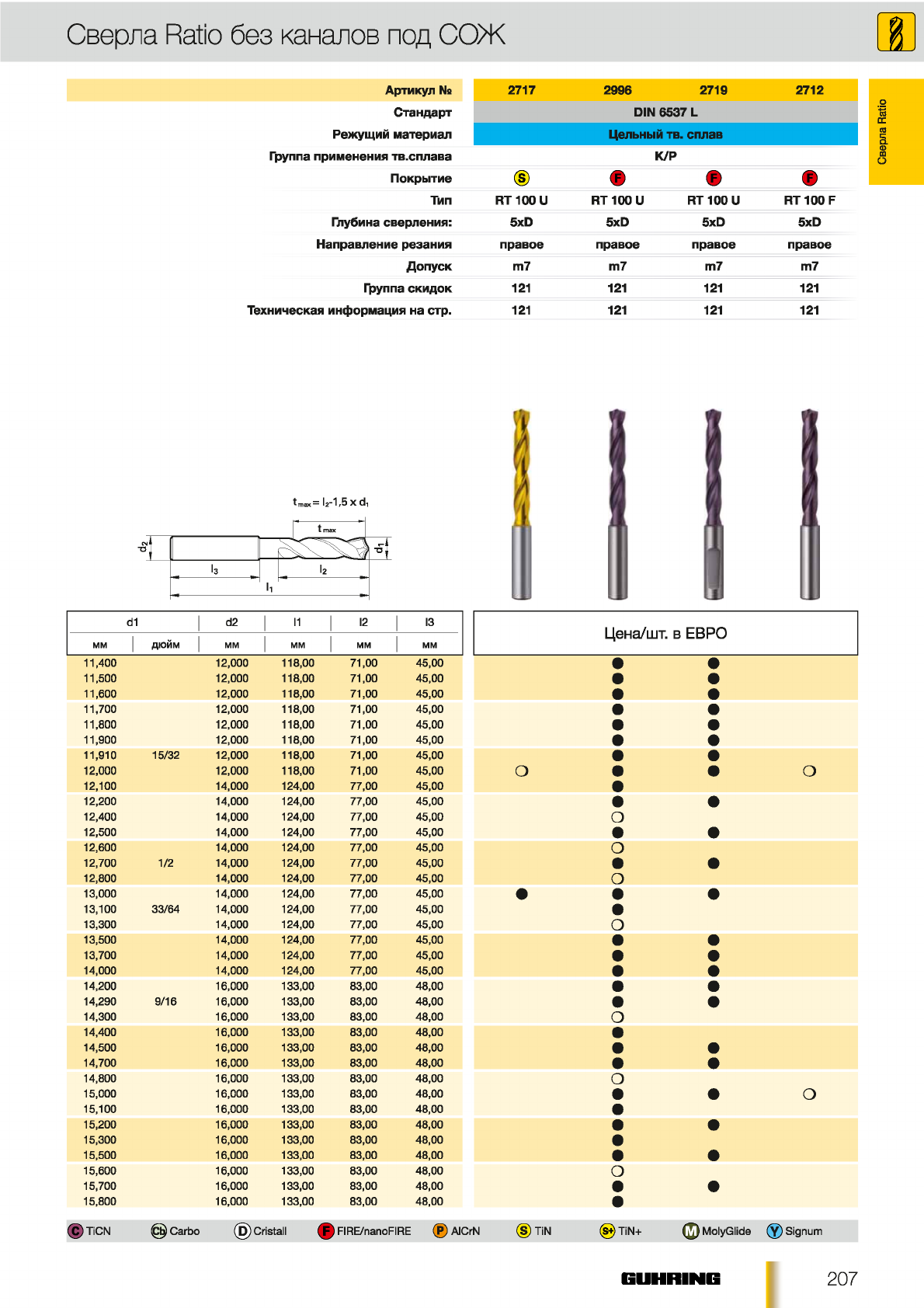

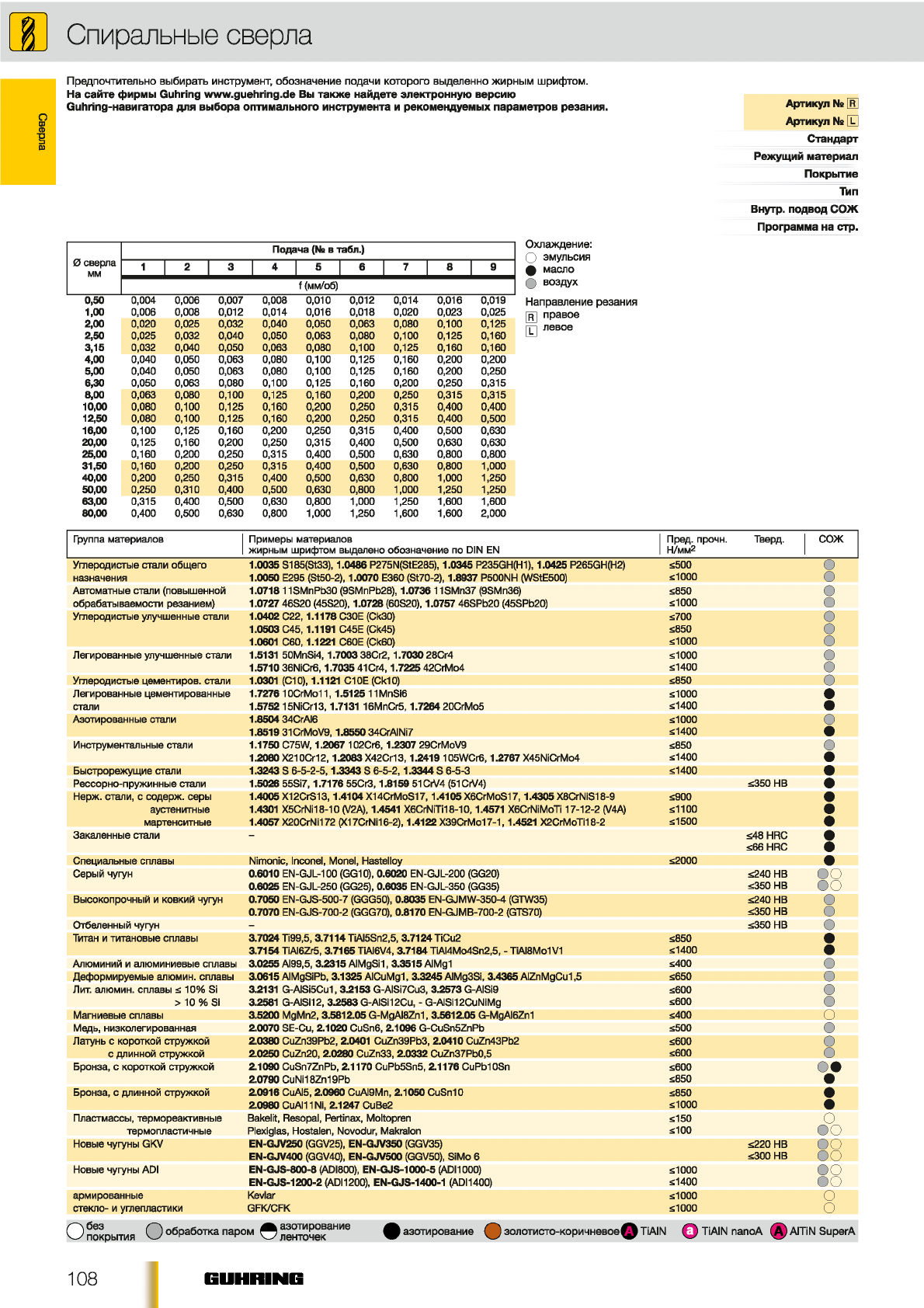

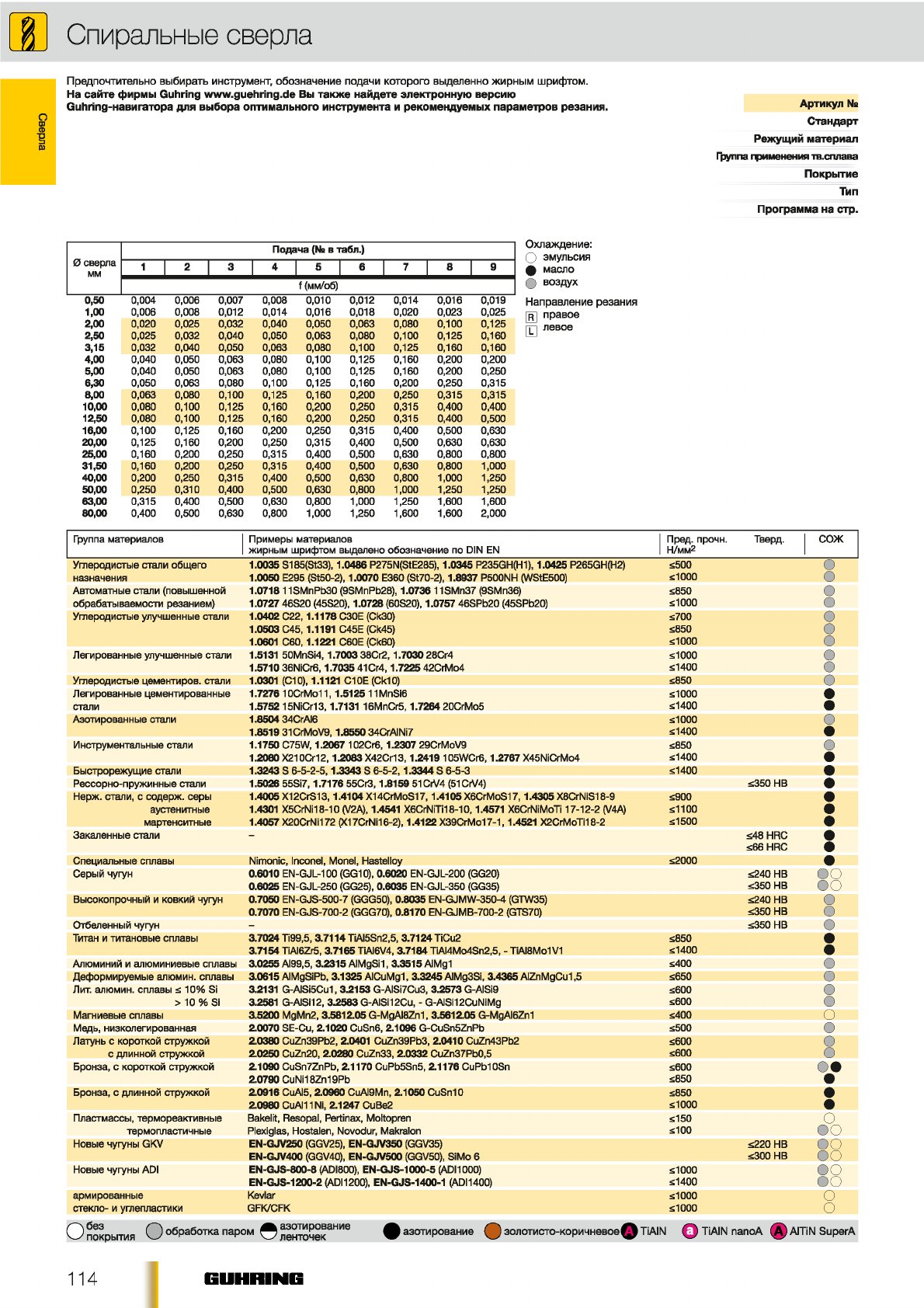

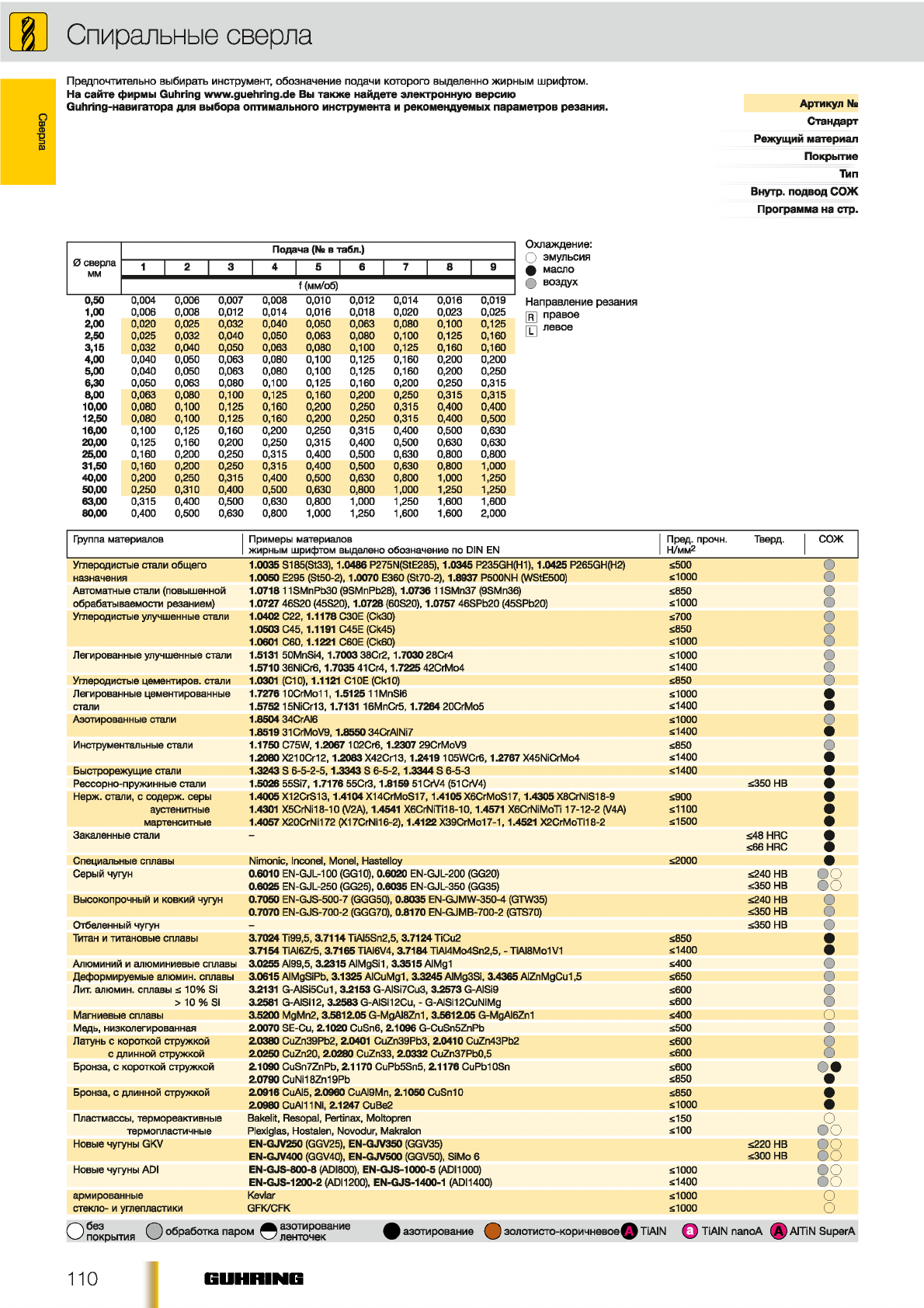

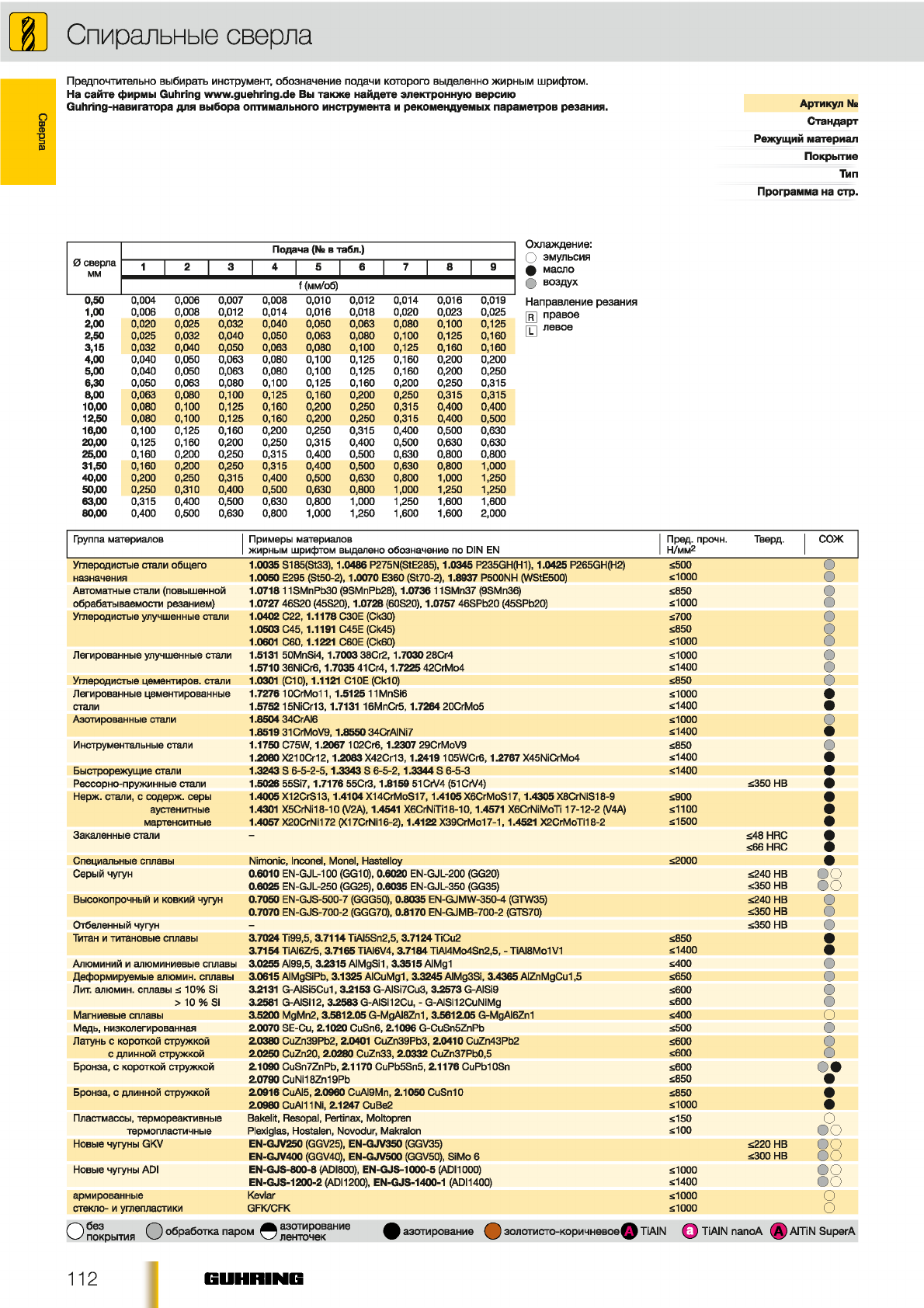

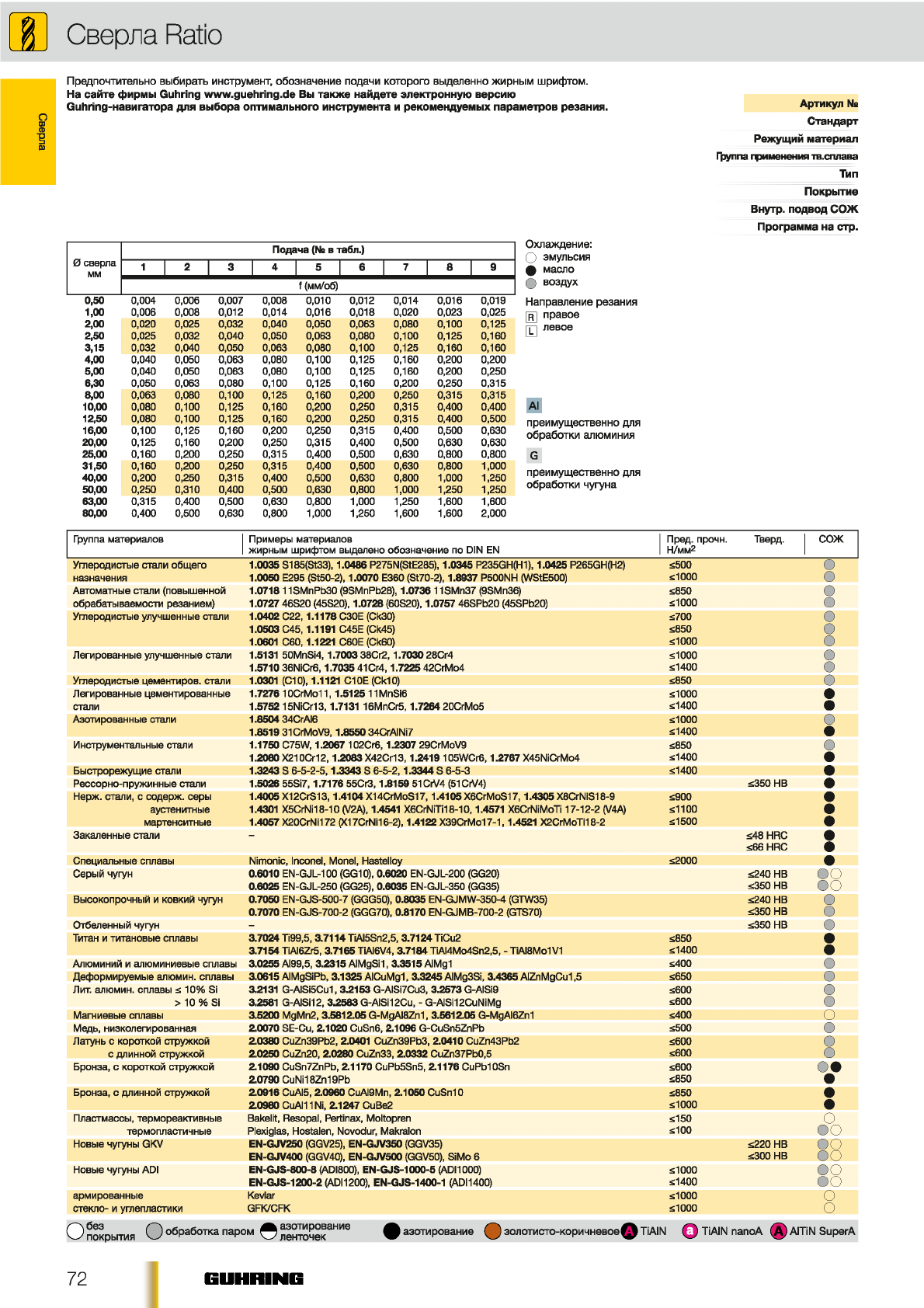

Предпочтительно выбирать инструмент, обозначение подачи которого выделенно жирным шрифтом.

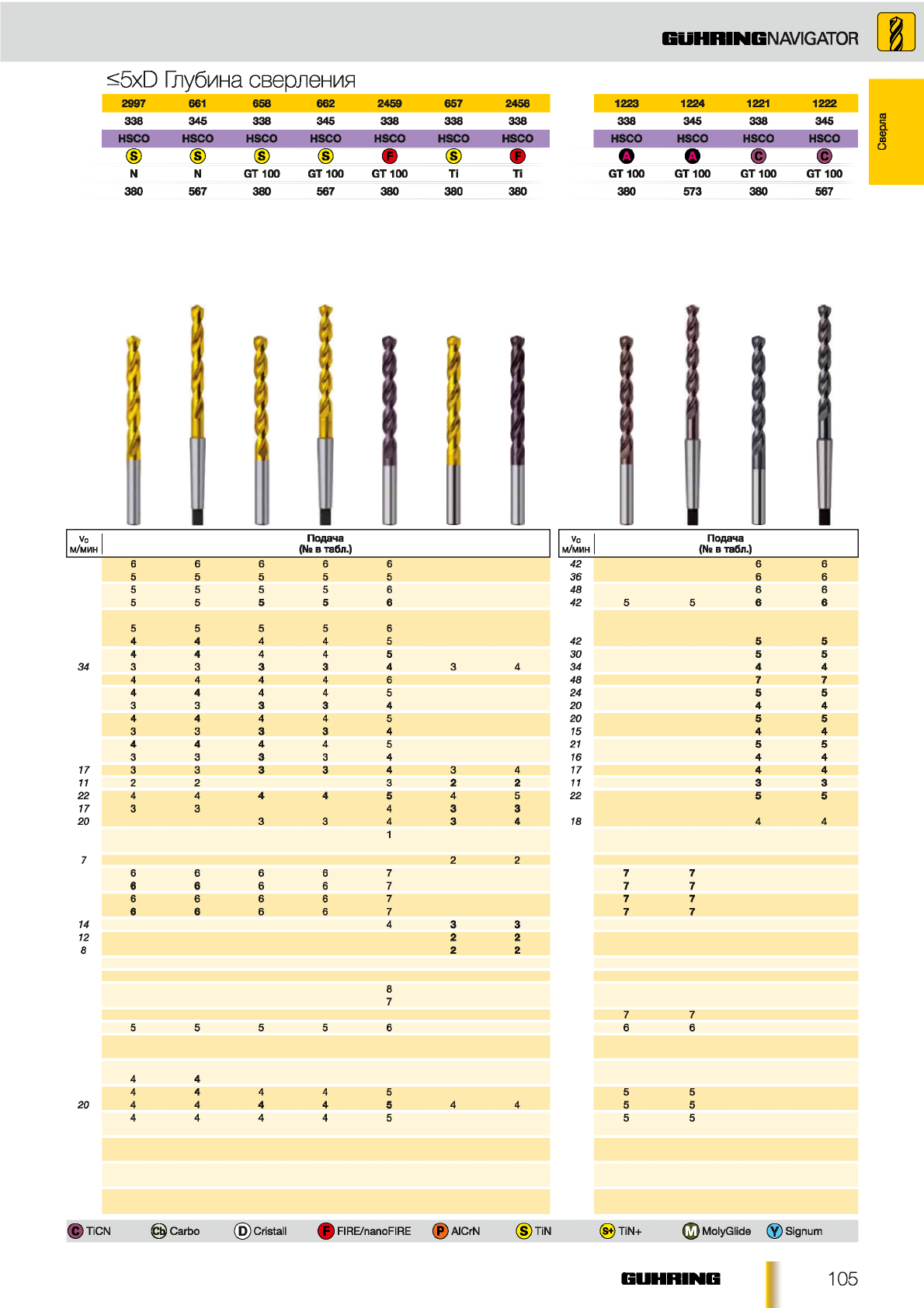

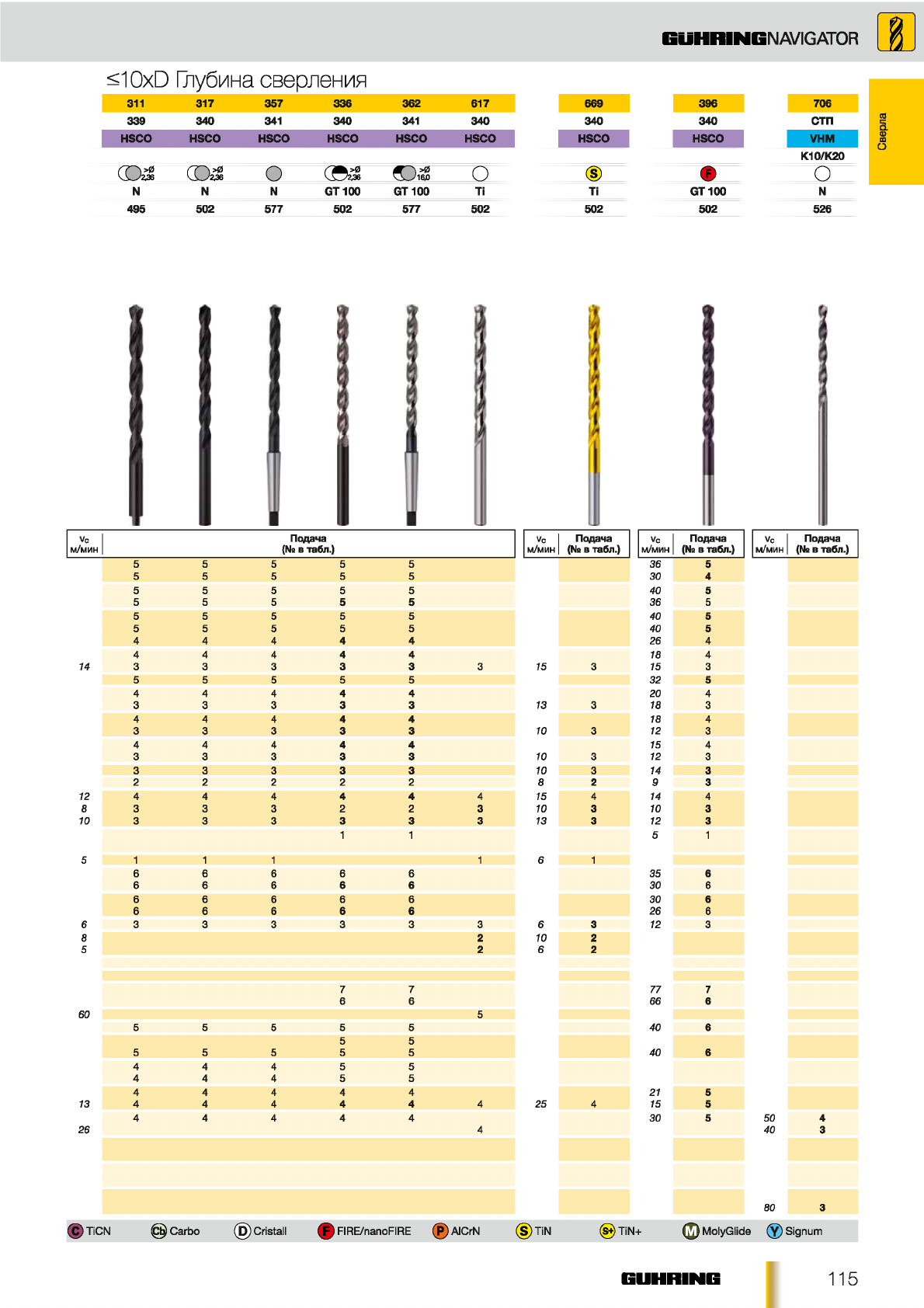

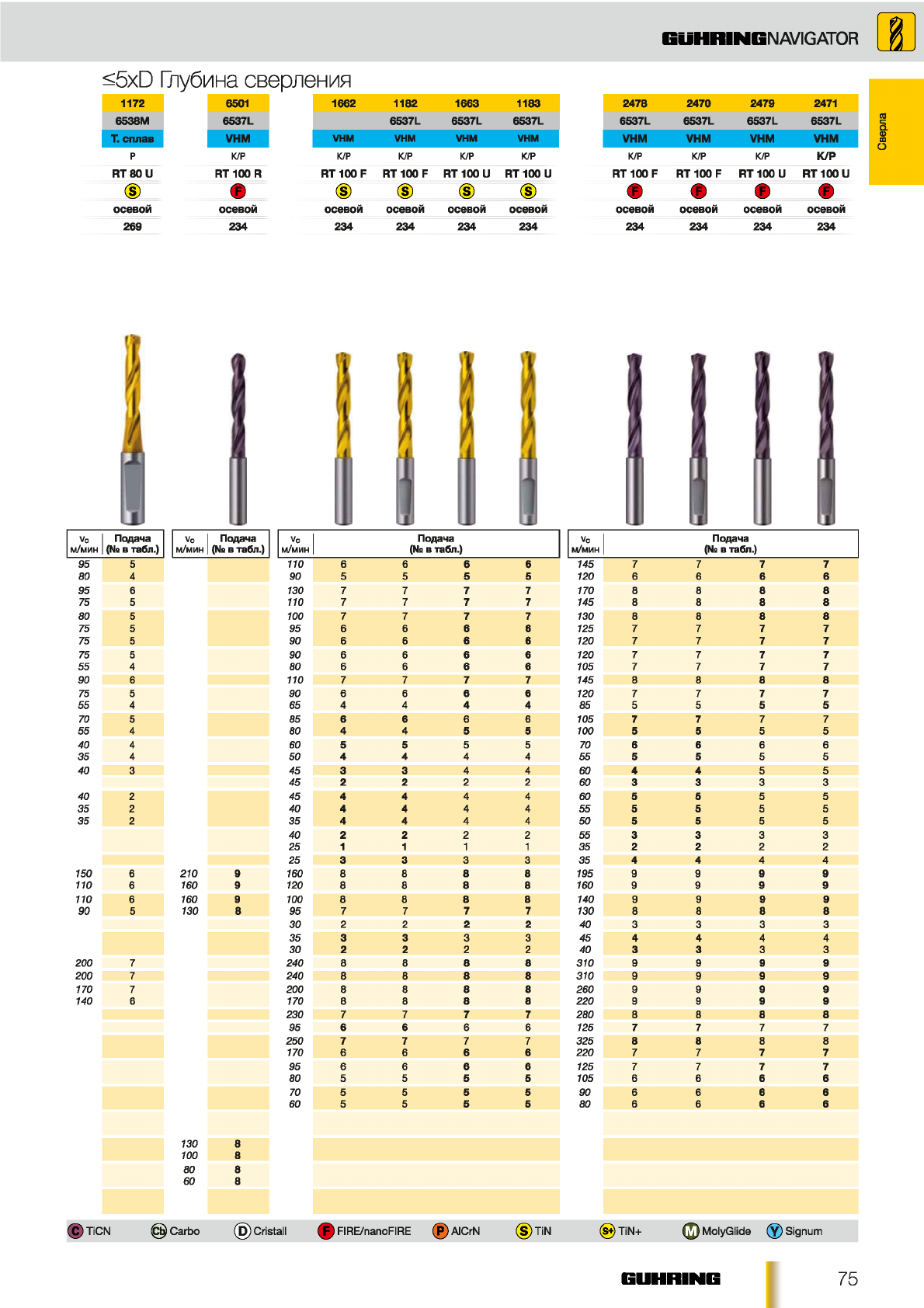

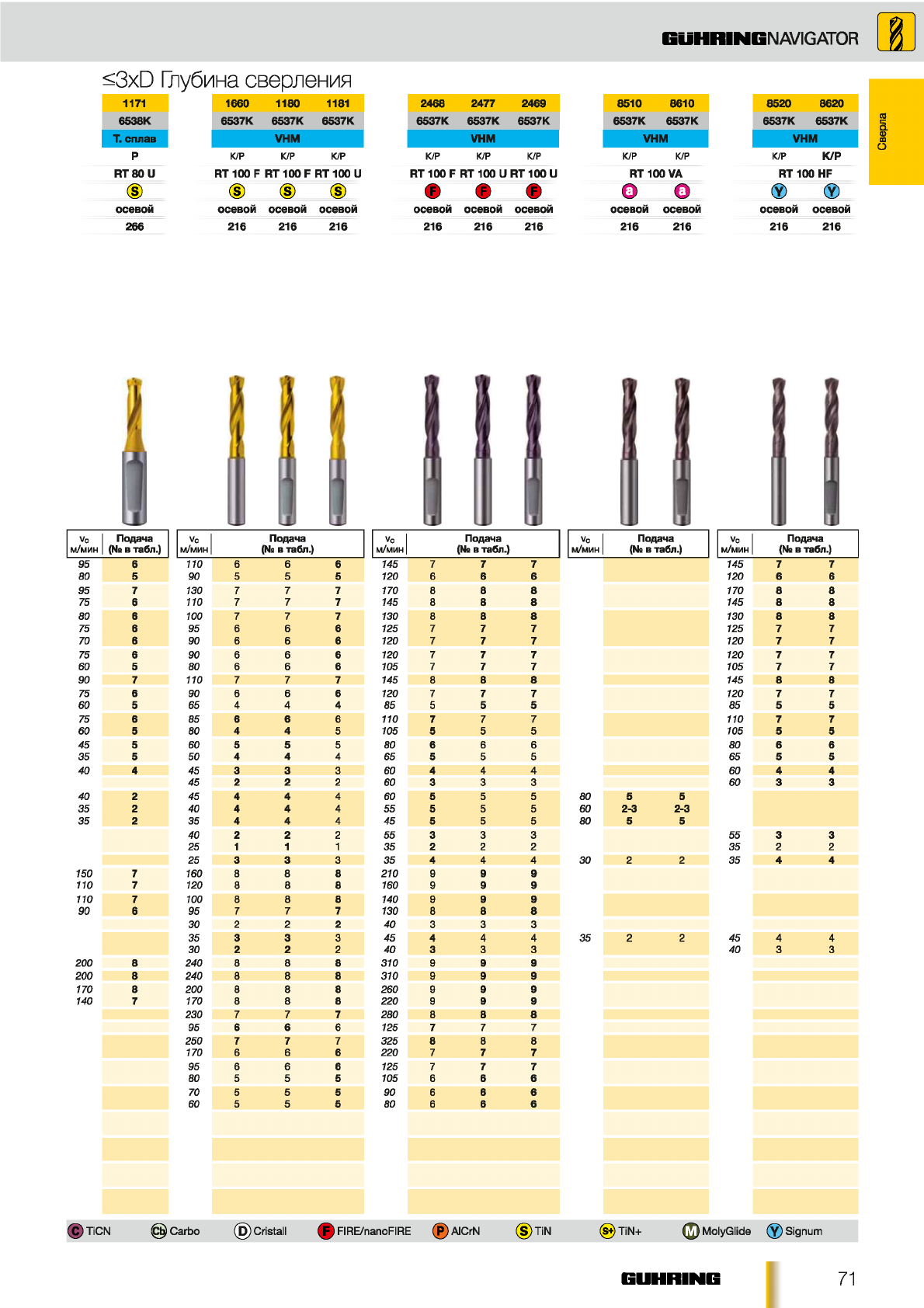

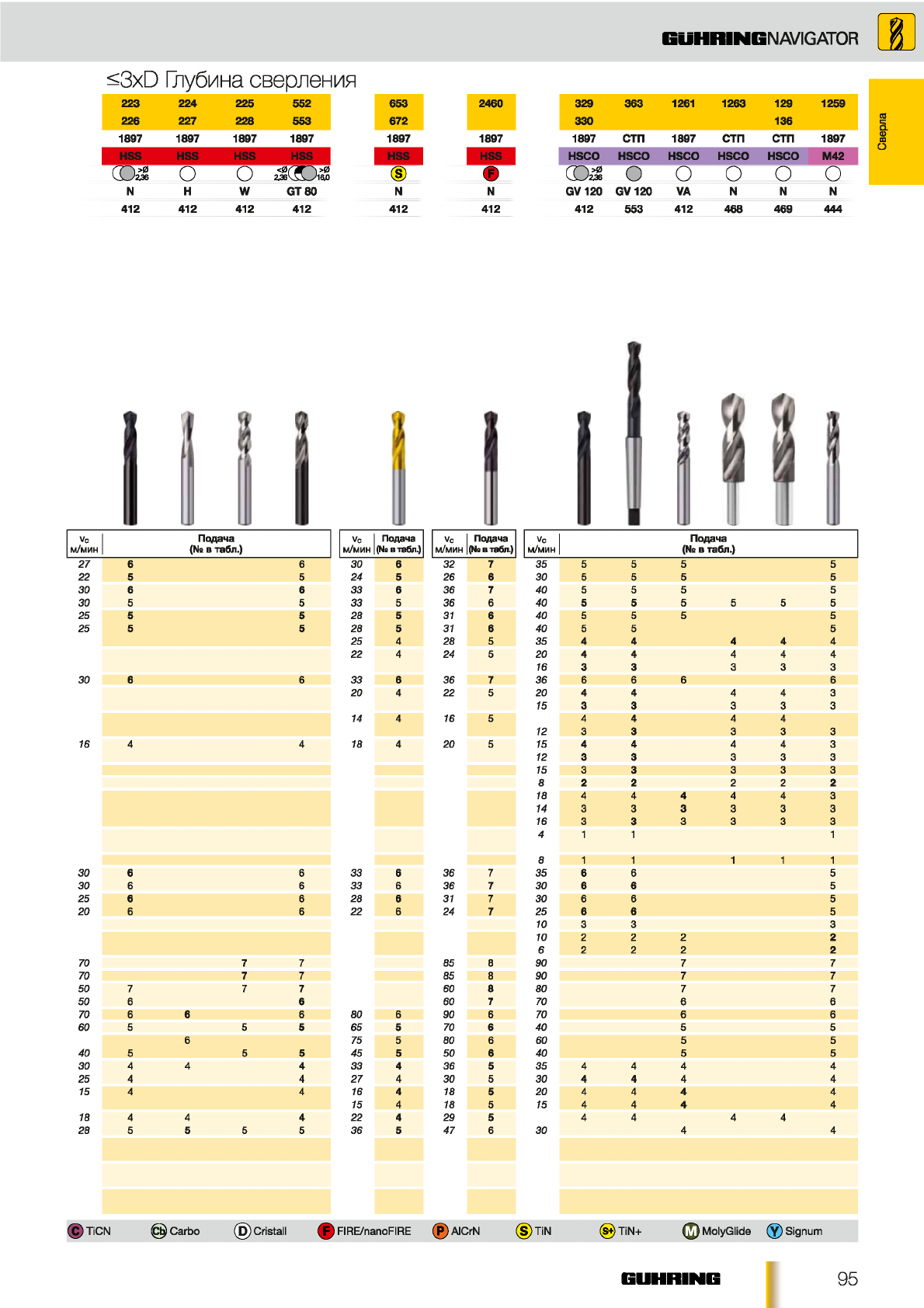

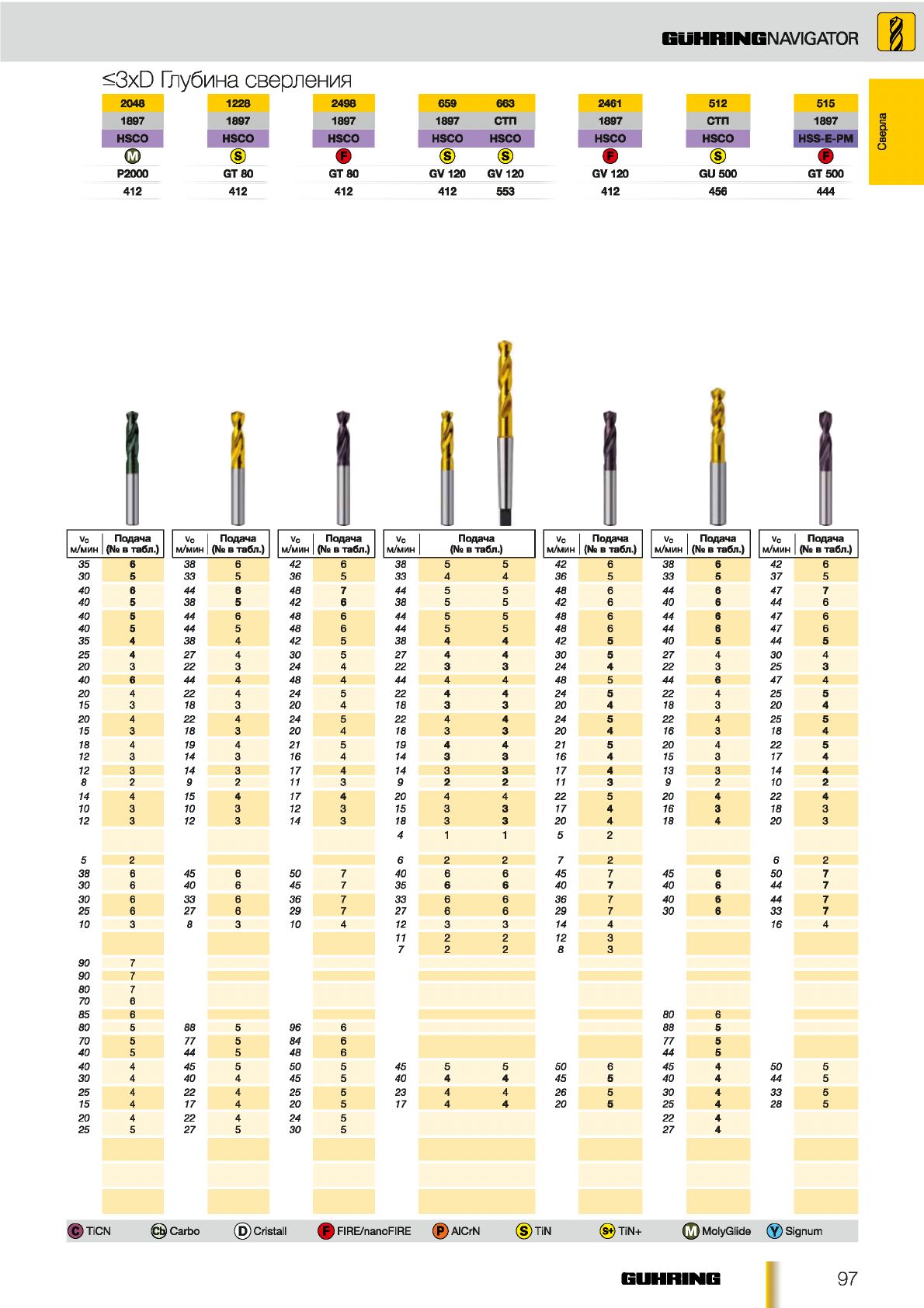

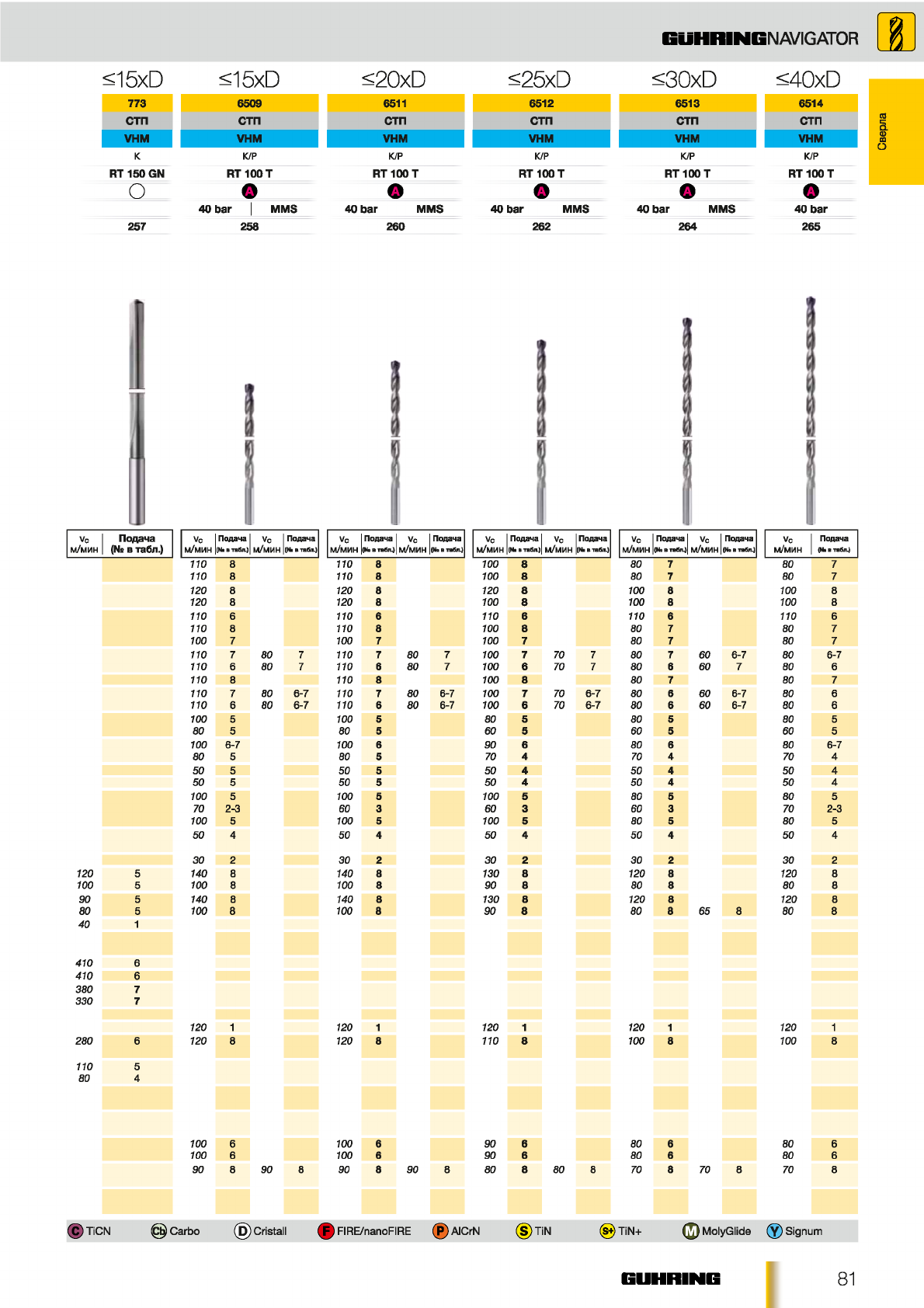

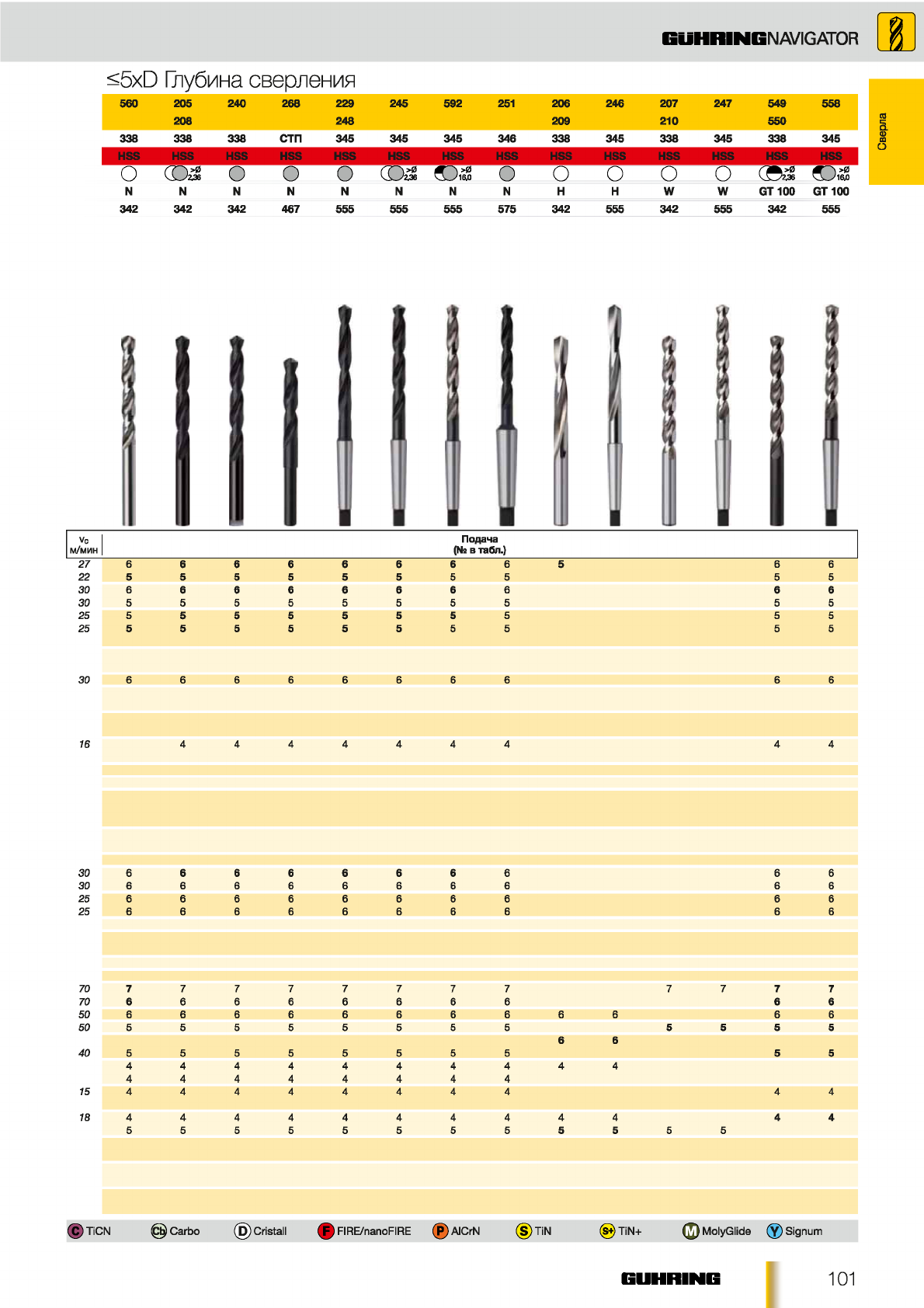

На сайте фирмы Guhring www.guehring.de Вы также найдете электронную версию
Guhring-навигатора для выбора оптимального инструмента и рекомендуемых параметров резания.

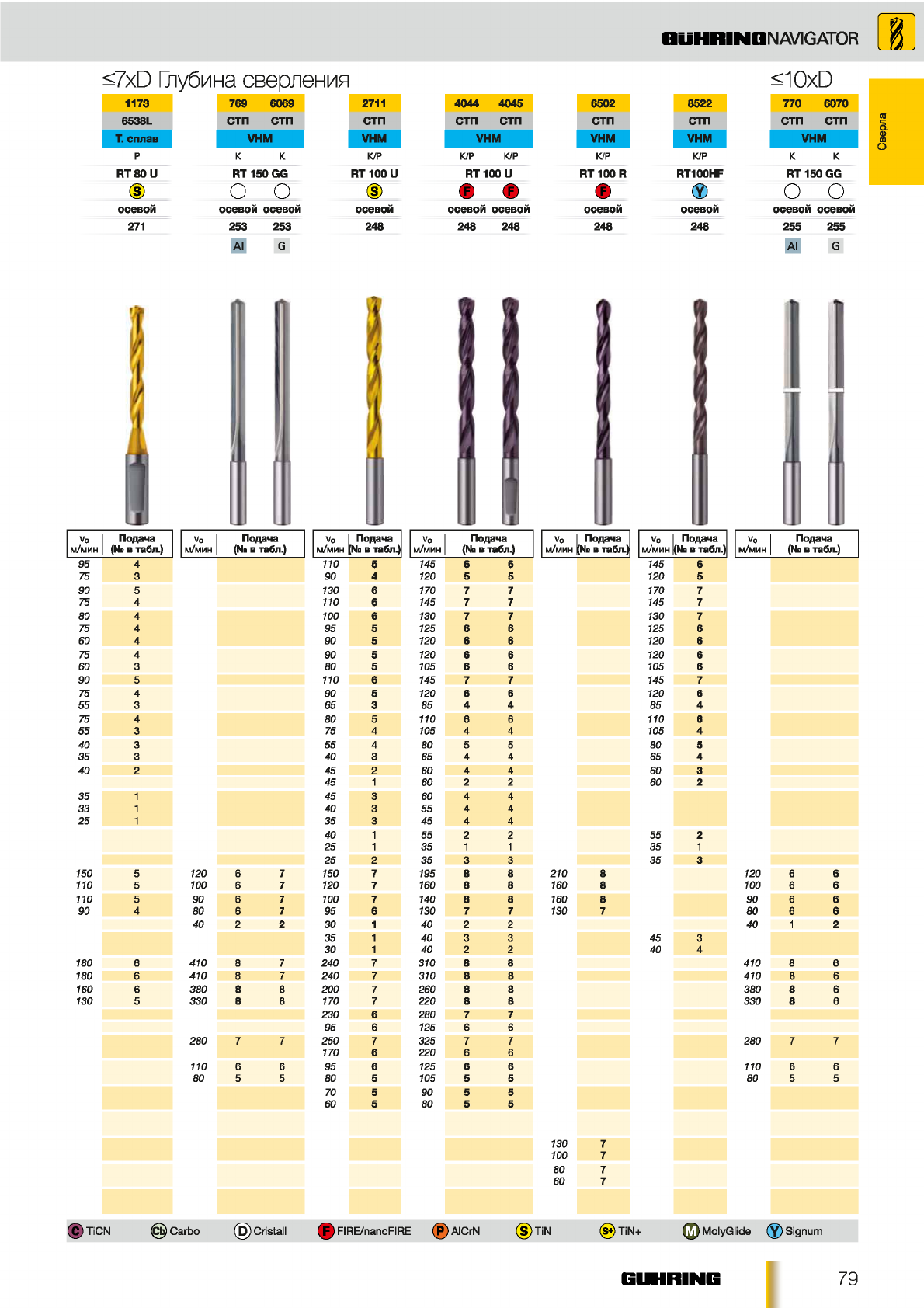

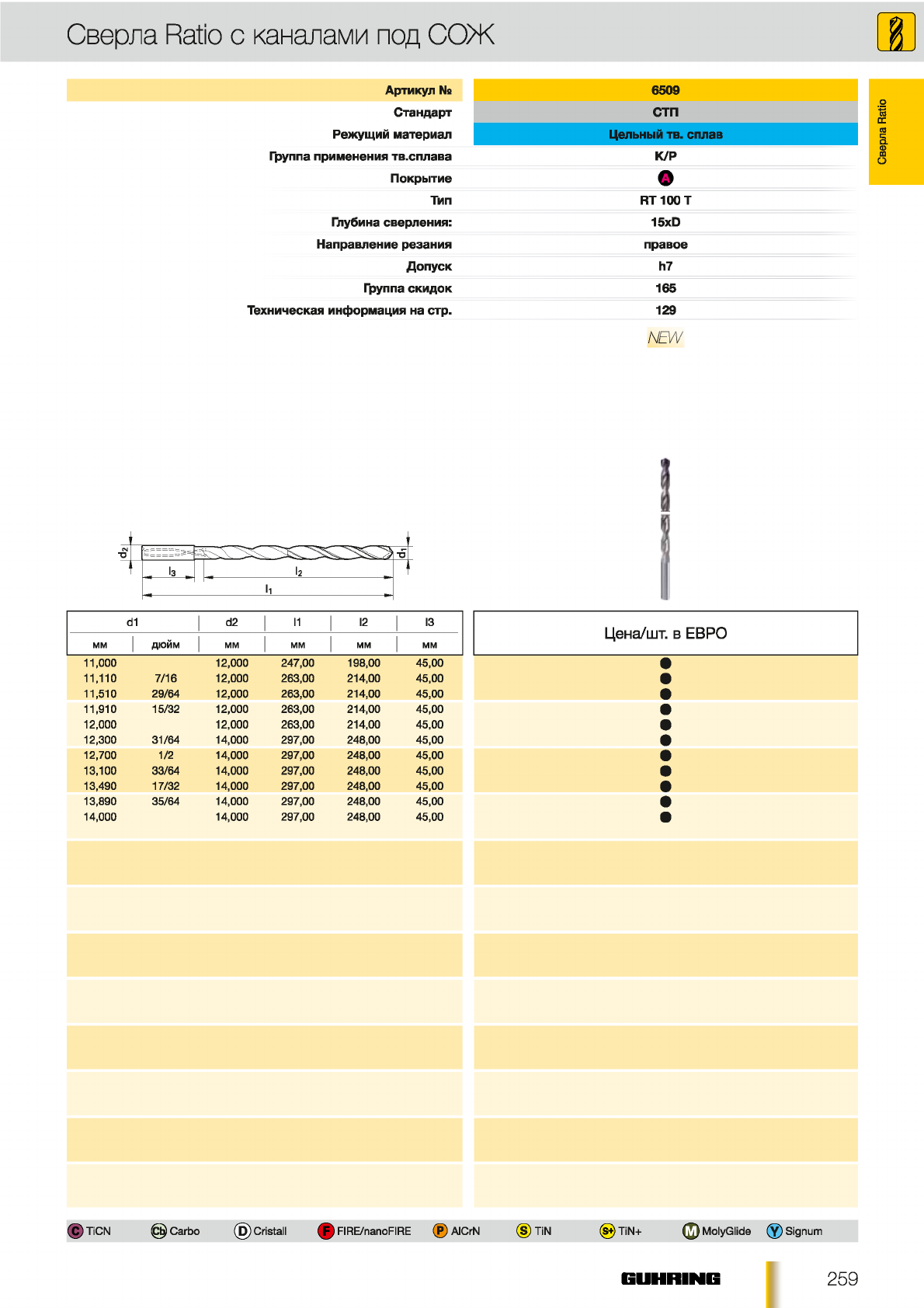

Для глубины обработки более 7 х D принципиально необходимо предварительное пилотное отверстие:
1. Пилотное отверстие может быть изготовлено коротким, прочным сверлом, диаметр которого на 0,01 -0,02 mm
больше, чем диаметр сверла Ratio. Глубина пилотного отверстия а 1 х D.
2. Альтернативно сверло Ratio может само изготовить пилотное отверстие. Для этого необходимо при врезании
уменьшить скорость резания и подачи на 30-40 %
3. Рекомендуемое минимальное давление СОЖ составляет 40 бар.
Для обеспечения безопасности важно, чтобы сверло не вращалось без опоры с частотой вращения более п =
6000 об/мин. В противном случае, центробежные силы могут сломать длинный инструмент еще до достижения
поверхности заготовки!

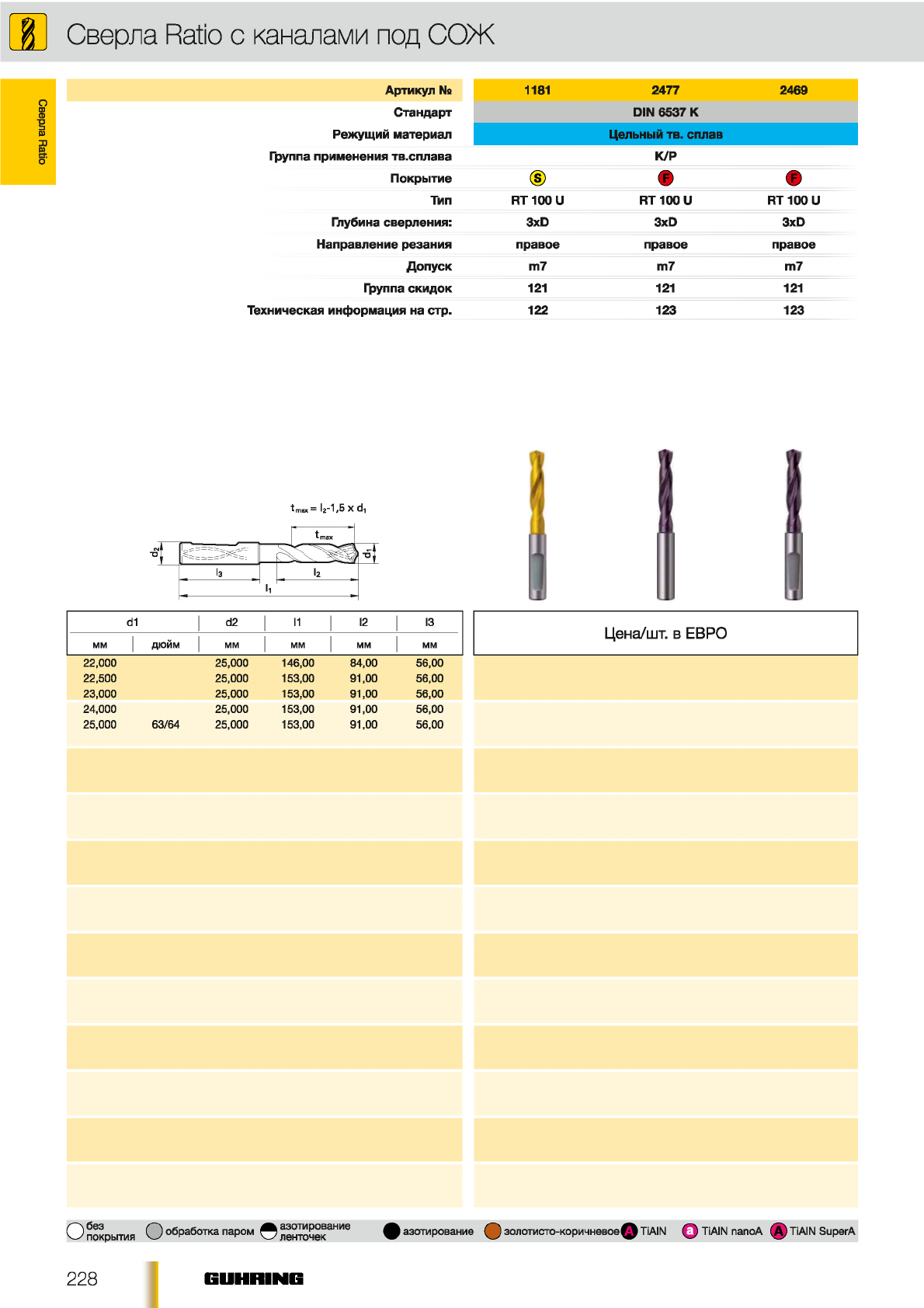

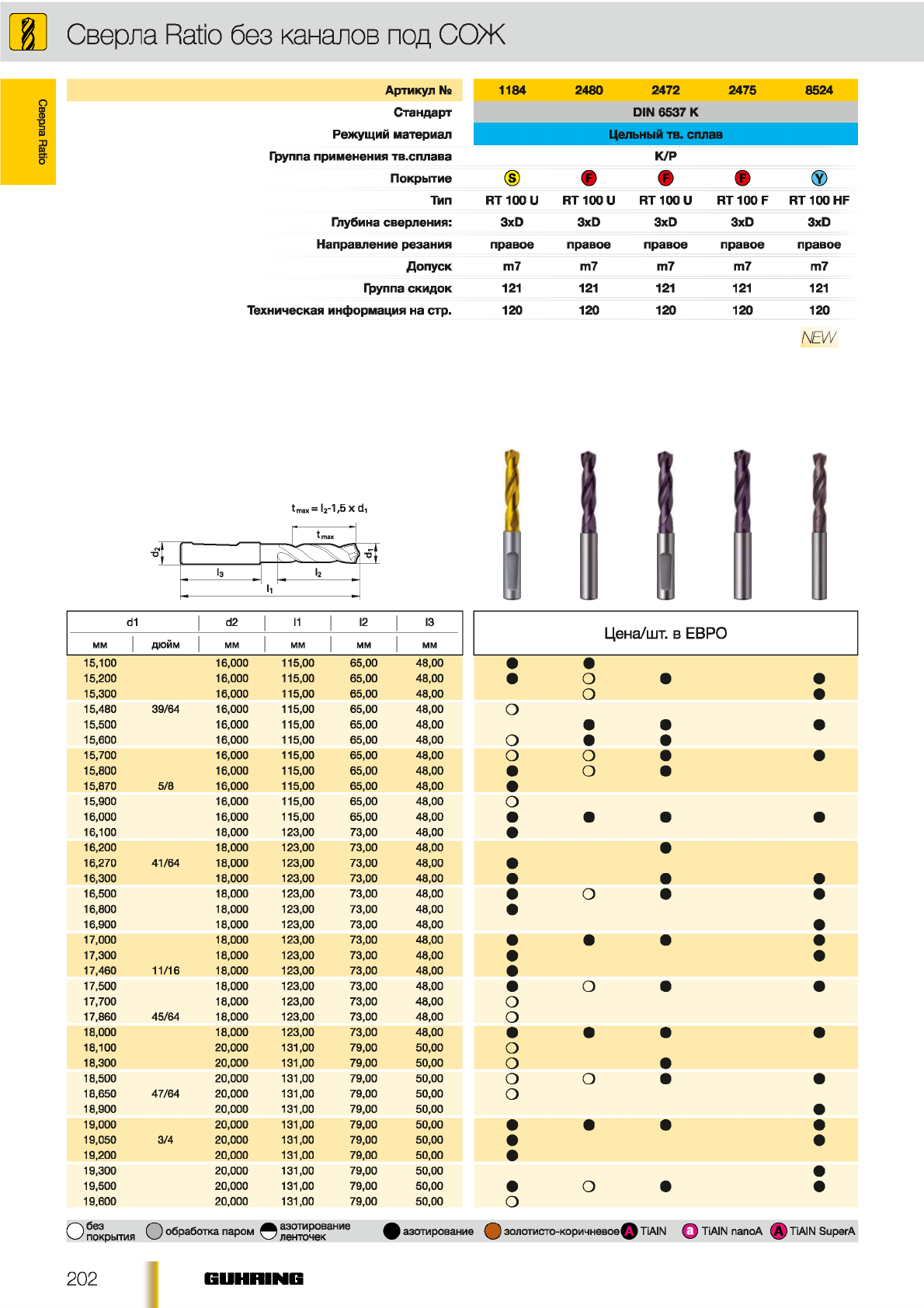

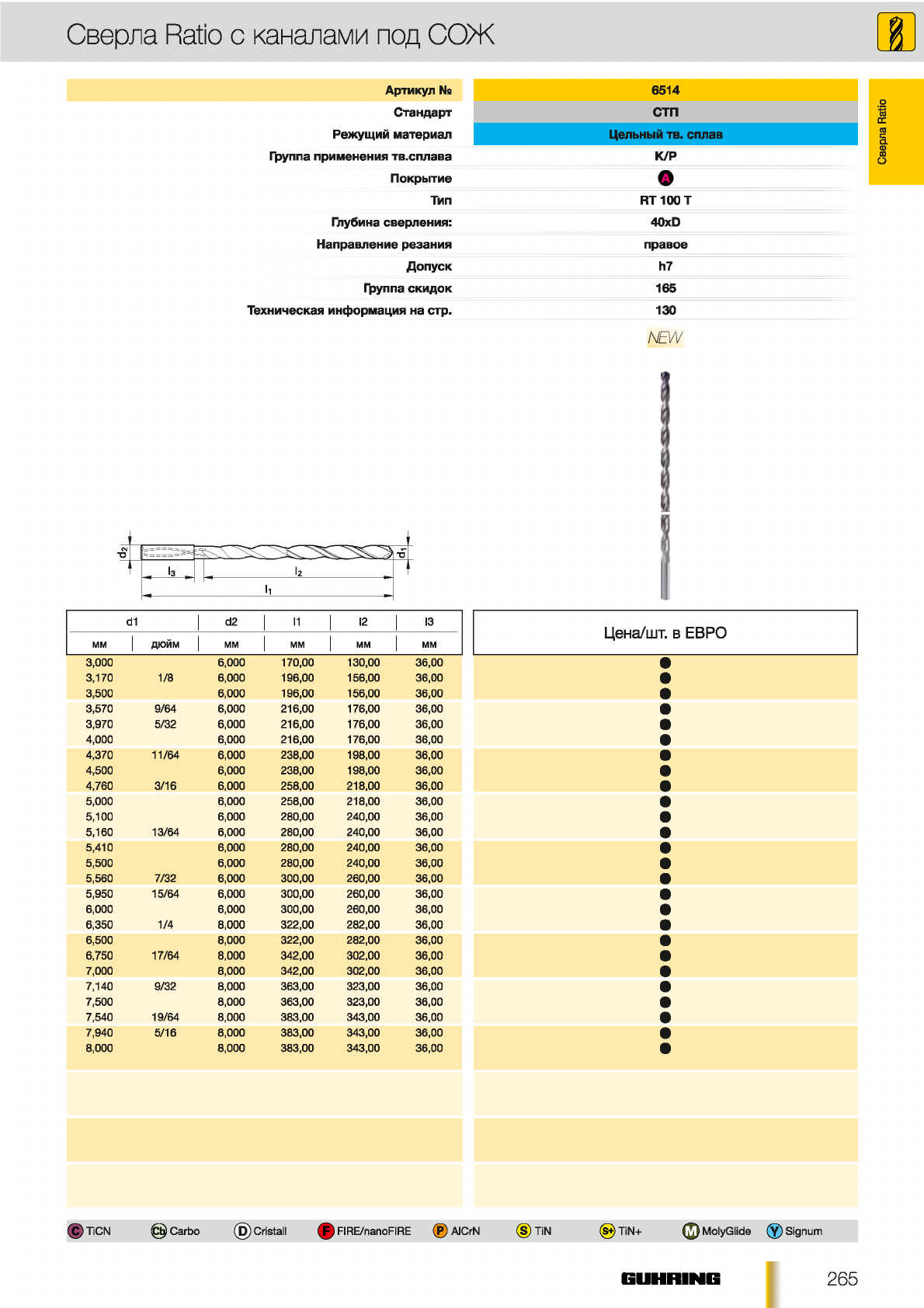

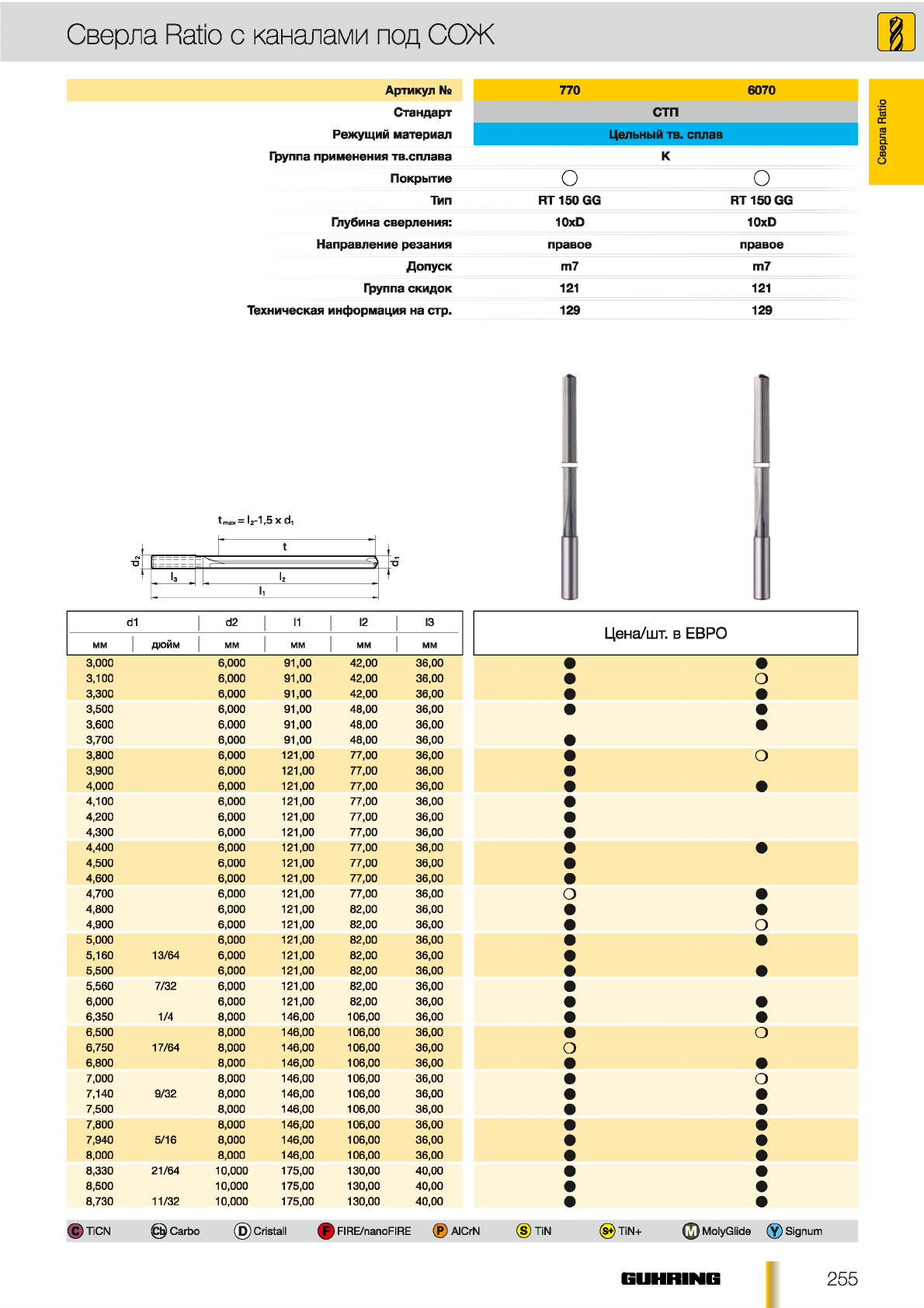

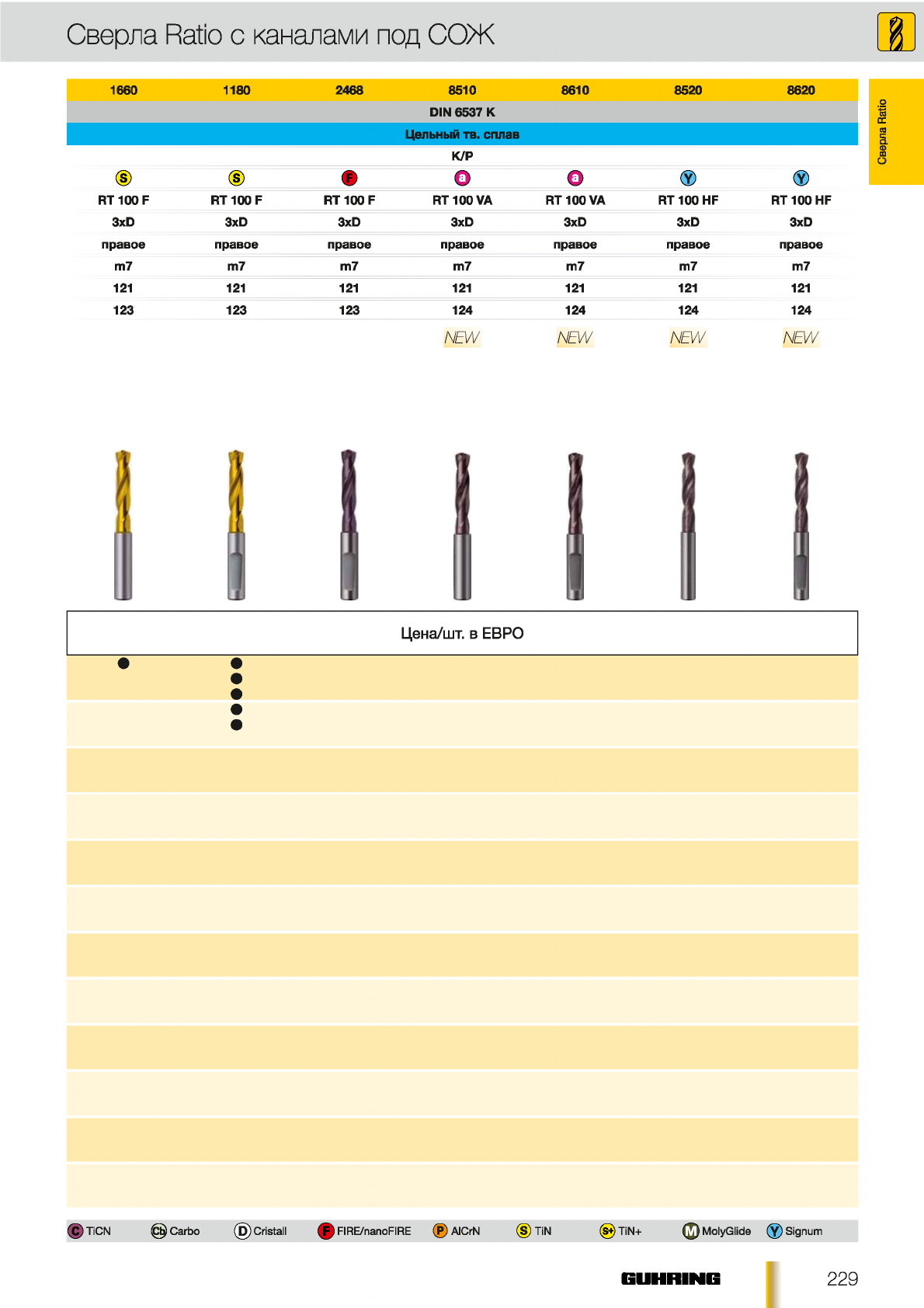

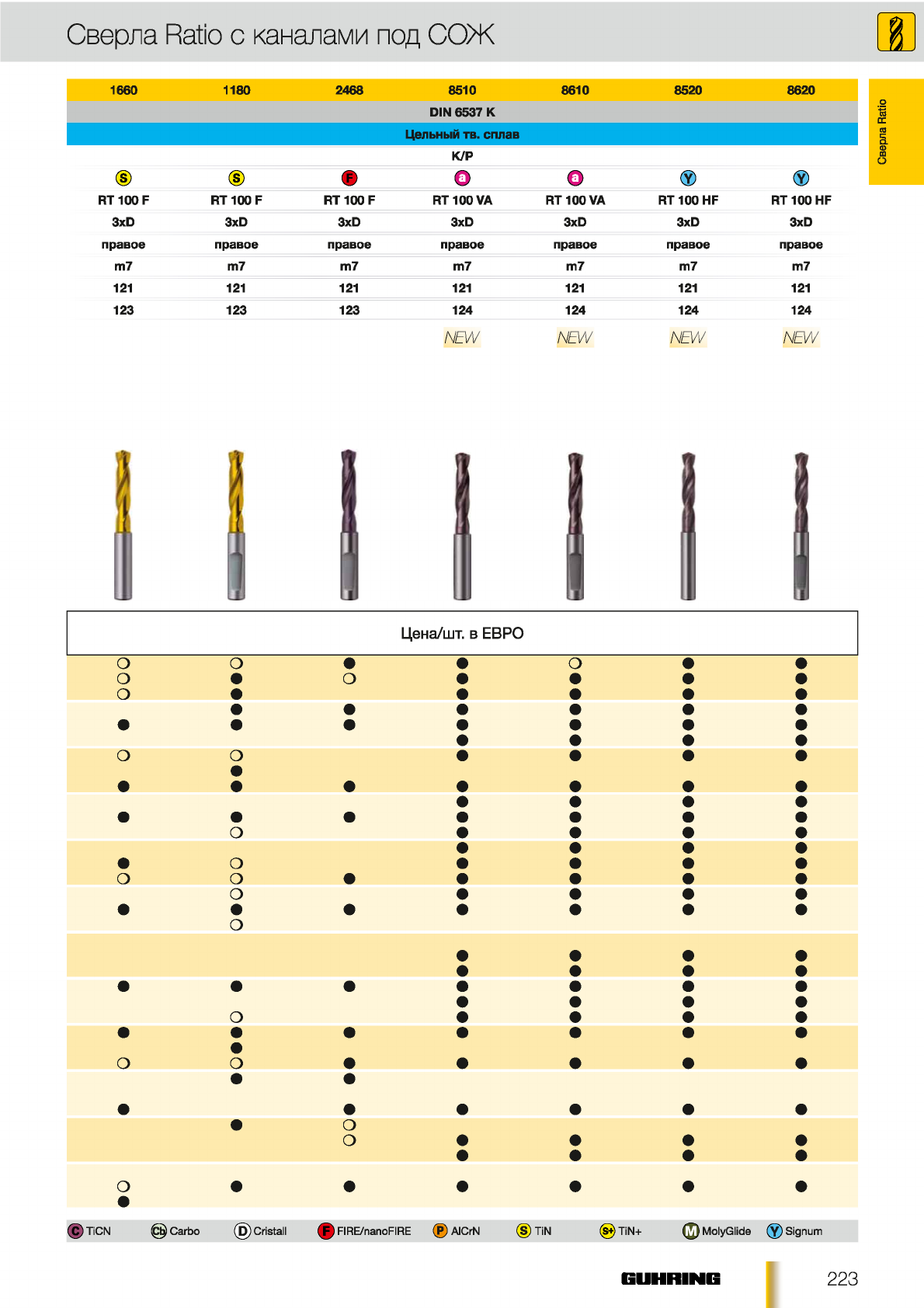

Артикул №
Стандарт
Режущий материал
Группа применения тв.сплава
Тип
Покрытие
Внутр. подвод СОЖ
Программа на стр.
0 сверла
MM

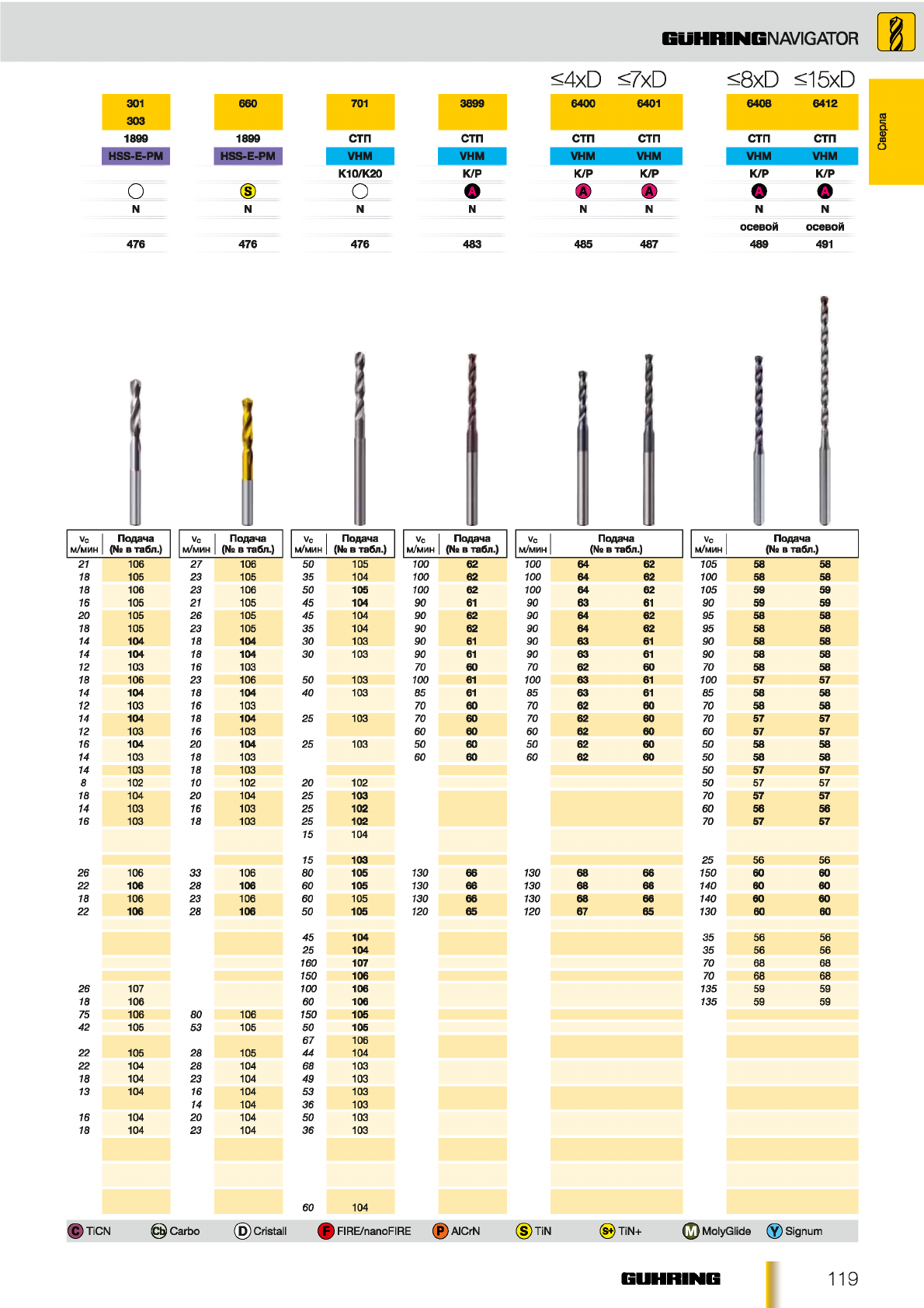

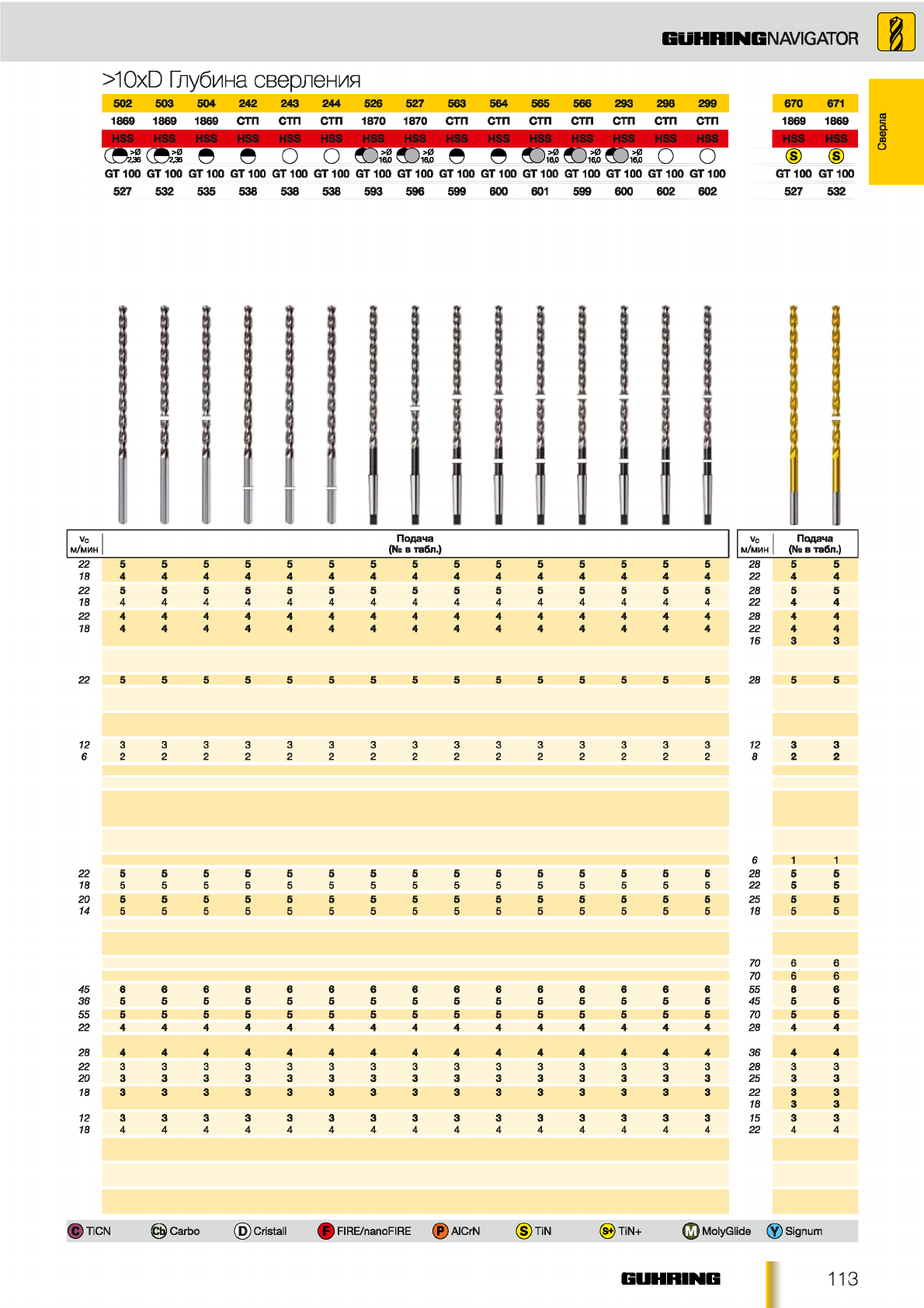

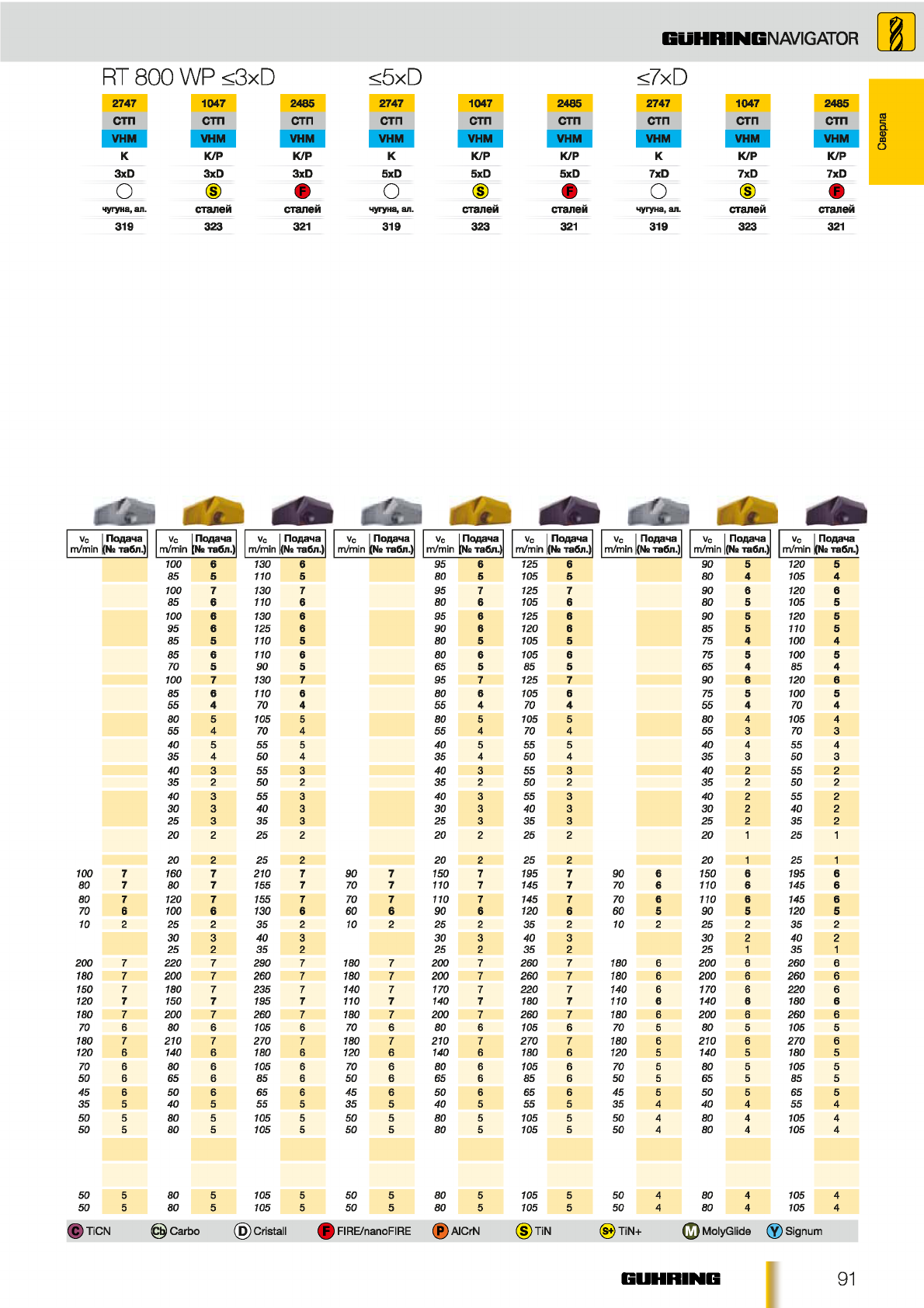

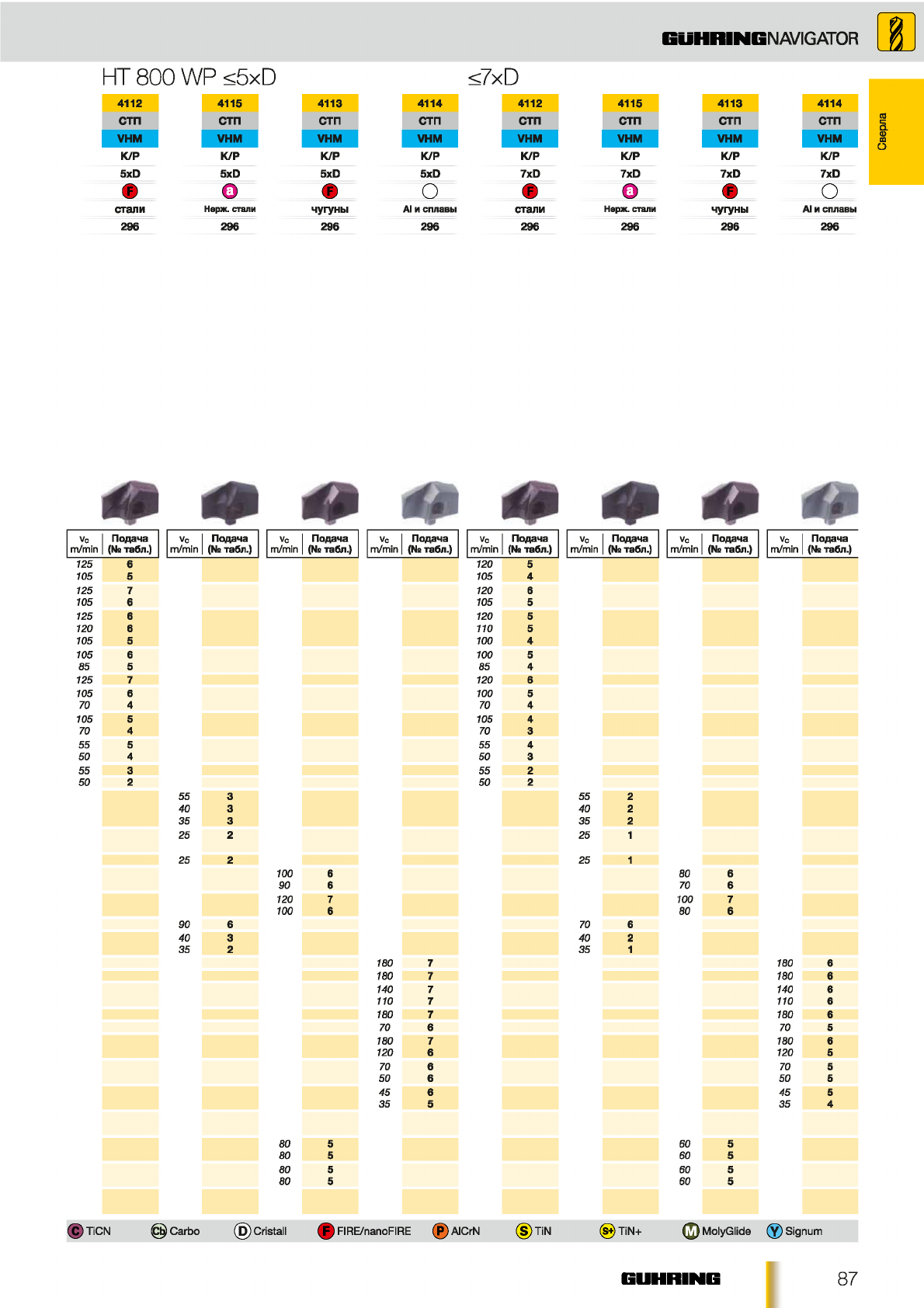

Подача (№ в табл.)
12 3 45 I 678 9
f (мм/об)
0,50 0,004 0,006 0,007 0,008 0,010 0,012 0,014 0,016 0,019
1,00 0,006 0,008 0,012 0,014 0,016 0,018 0,020 0,023 0,025
2,00 0,020 0,025 0,032 0,040 0,050 0,063 0,080 0,100 0,125
2,50 0,025 0,032 0,040 0,050 0,063 0,080 0,100 0,125 0,160
3,15 0,032 0,040 0,050 0,063 0,080 0,100 0,125 0,160 0,160
4,00 0,040 0,050 0,063 0,080 0,100 0,125 0,160 0,200 0,200
5,00 0,040 0,050 0,063 0,080 0,100 0,125 0,160 0,200 0,250
6,30 0,050 0,063 0,080 0,100 0,125 0,160 0,200 0,250 0,315
8,00 0,063 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,315
10,00 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,400
12,50 0,080 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,500
16,00 0,100 0,125 0,160 0,200 0,250 0,315 0,400 0,500 0,630
20,00 0,125 0,160 0,200 0,250 0,315 0,400 0,500 0,630 0,630
25,00 0,160 0,200 0,250 0,315 0,400 0,500 0,630 0,800 0,800
31,50 0,160 0,200 0,250 0,315 0,400 0,500 0,630 0,800 1,000
40,00 0,200 0,250 0,315 0,400 0,500 0,630 0,800 1,000 1,250
50,00 0,250 0,310 0,400 0,500 0,630 0,800 1,000 1,250 1,250
63,00 0,315 0,400 0,500 0,630 0,800 1,000 1,250 1,600 1,600
80,00 0,400 0,500 0,630 0,800 1,000 1,250 1,600 1,600 2,000
Охлаждение:
О эмульсия
ф масло
0
воздух
Направление резания
р правое
[~^~| левое
AI
преимущественно для
обработки алюминия
преимущественно для
обработки чугуна
Группа материалов Примеры материалов
жирным шрифтом выделено обозначение по DIN EN Пред, прочн. Тверд.
Н/мм2СОЖ
Углеродистые стали общего 1.0035 S185(St33), 1.0486 P275N(StE285), 1.0345 P235GH(H1), 1.0425 P265GH(H2) £500 С)
назначения 1.0050 E295 (St50-2), 1.0070 E360 (St70-2), 1.8937 P500NH (WStE500) £1000 о
Автоматные стали (повышенной 1.0718 11SMnPb30 (9SMnPb28), 1.0736 11SMn37 (9SMn36) £850 С)
обрабатываемости резанием) 1.0727 46S20 (45S20), 1.0728 (60S20), 1.0757 46SPb20 (45SPb20) £1000 о
Углеродистые улучшенные стали 1.0402 C22,1.1178 C30E (Ck30) £700 о
1.0503 C45,1.1191 C45E (Ck45) £850 о
1.0601 C60,1.1221 C60E (Ck60) £1000 (■)
Легированные улучшенные стали 1.5131 50MnSi4,1.7003 38Ci2,1.7030 2804 51000 о
1.5710 36NiCr6,1.7035 4104,1.7225 42CrMo4 £1400 о
Углеродистые цементиров. стали 1.0301 (C10), 1.1121 C10E (Ck10) £850 о
Легированные цементированные 1.7276 i0CrMo11,1.5125 11MnSi6 £1000 •
стали 1.5752 15Ni013,1.7131 16MnCr5,1.7264 200Mo5 £1400 •
Азотированные стали 1.8504 34CrAI6 £1000 о
1.8519 31CrMoV9, 1.8550 34CrAINi7 £1400 •
Инструментальные стали 1.1750 C75W, 1.2067 10206,1.2307 29OM0V9 £850 о
1.2080X210012,1.2083X42013,1.2419 105WO6,1.2767 X45NiOMo4 £1400 •
Быстрорежущие стали
Рессорно-пружинные стали 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4 (51CrV4) £350 НВ W
•
Нерж. стали, с содерж. серы 1.4005 X12CrS13,1.4104 X14CrMoS17,1.4105 X6OM0SI7,1.4305 X8CrNiS18-9 £900 •
аустенитные 1.4301 X5ONi18-10 (V2A), 1.4541 X6ONiTi18-10,1.4571 X60NiMoTi 17-12-2 (V4A) £1100 •
мартенситные 1.4057 X20CrNi 172 (X17CrNi16-2), 1.4122 X39CrMo17-1, 1.4521 X2CrMoTi18-2 £1500 •
Закаленные стали 548 HRC •
S6 6 HRC •
Специальные сплавы Nimonic, Inconel, Monel, Hastslloy £2000 •
Серый чугун 0.6010 EN-GJL-100 (GG10), 0.6020 EN-GJL-200 (GG20) £240 НВ o n
0.6025 EN-GJL-250 (GG25), 0.6035 EN-GJL-350 (GG35) £350 НВ о и
Высокопрочный и ковкий чугун 0.7050 EN-GJS-500-7 (GGG50), 0.8035 EN-GJMW-350-4 (GTW35) £240 НВ и
0.7070 EN-GJS-700-2 (GGG70), 0.8170 EN-GJMB-700-2 (GTS70) £350 НВ о
Отбеленный чугун 5350 НВ •
Титан и титановые сплавы 3.7024 Ti99,5, 3.7114 TiAI5Sn2,5, 3.7124 TiCu2 5850 •
3.7154 TiAI6Zr5, 3.7165 TiAI6V4, 3.7184 TiAI4Mo4Sn2,5, - TiAl8Mo1 V1 £1400 •
Алюминий и алюминиевые сплавы 3.0255 AI99.5, 3.2315 AlMgSil, 3.3515 AIMg1 £400 о
Деформируемые алюмин. сплавы
Лит. алюмин. сплавы £ 10% Si 3.2131 G-AlSi5Cu1,3.2153 G-AISi7Cu3, 3.2573 G-AISi9 £600 Г)
> 10 % Si 3.2581 G-AISi12, 3.2583 G-AISi12Cu, - G-AISi12CuNiMg £600 и
Мы ниевые ci шавы
Медь, низколегированная 2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb £500 о
Латунь с короткой стружкой 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 £600 о
с длинной стружкой 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37PbO,5 £600 о
Бронза, с короткой стружкой 2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPMOSn £600 о#
2.0790 CuNi18Zn19Pb S850 •
Бронза, с длинной стружкой 2.0916 CuAI5, 2.0960 CuAI9Mn, 2.1050 CuSn10 £850 •
2.0980 CuAI11 Ni, 2.1247 CuBe2 51000 •
Пластмассы, термореактивные Bakelit, Resopal, Pertinax, Moltopren £150 С)
термопластичные Plexiglas, Hostalen, Novodur, Makralon 5100 и О)
Новые чугуны GKV EN-GJV250 (GGV25), EN-GJV350 (GGV35) £220 НВ и О
EN-GJV400 (GGV40), EN-GJV500 (GGV50), SiMo 6£300 НВ •о
Новые чугуны ADI EN-GJS-800-8 (ADI800), EN-GJS-1000-5 (ADI1000) £1000 •о
EN-GJS-1200-2 (AD11200), EN-GJS-1400-1 (ADM 400) £1400 и и
армированные Kevlar £1000 о
стекло- и углепластики GFK/CFK £1000 с>
/^"чбез
'—' покрытия О б р а б о тк а паром © ла™ аНИе ( азотирование О золотисто-коричневое^ TiAIN Q TiAIN nanoA (A)AITiN SuperA
