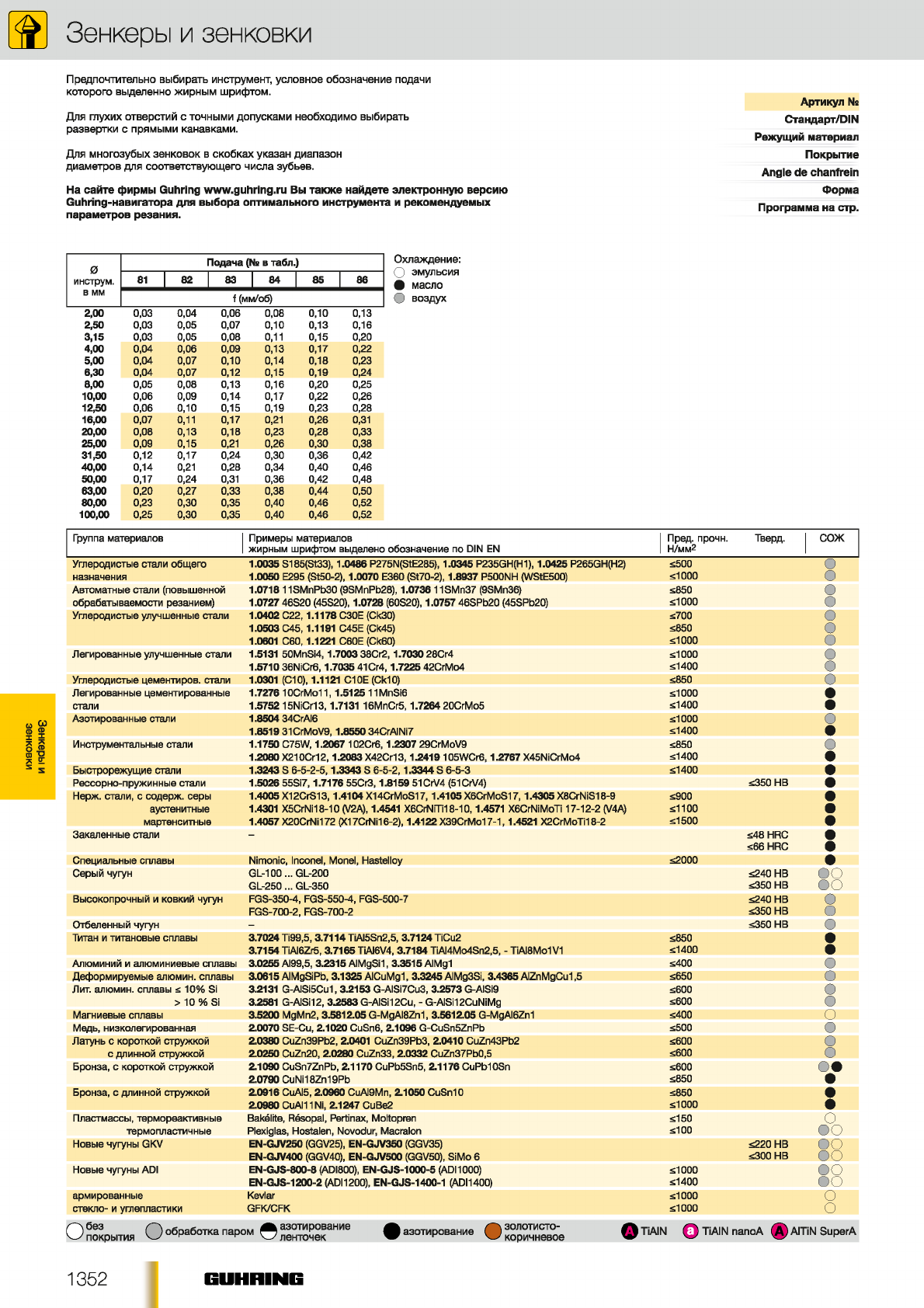

Зенкеры и
зенковки

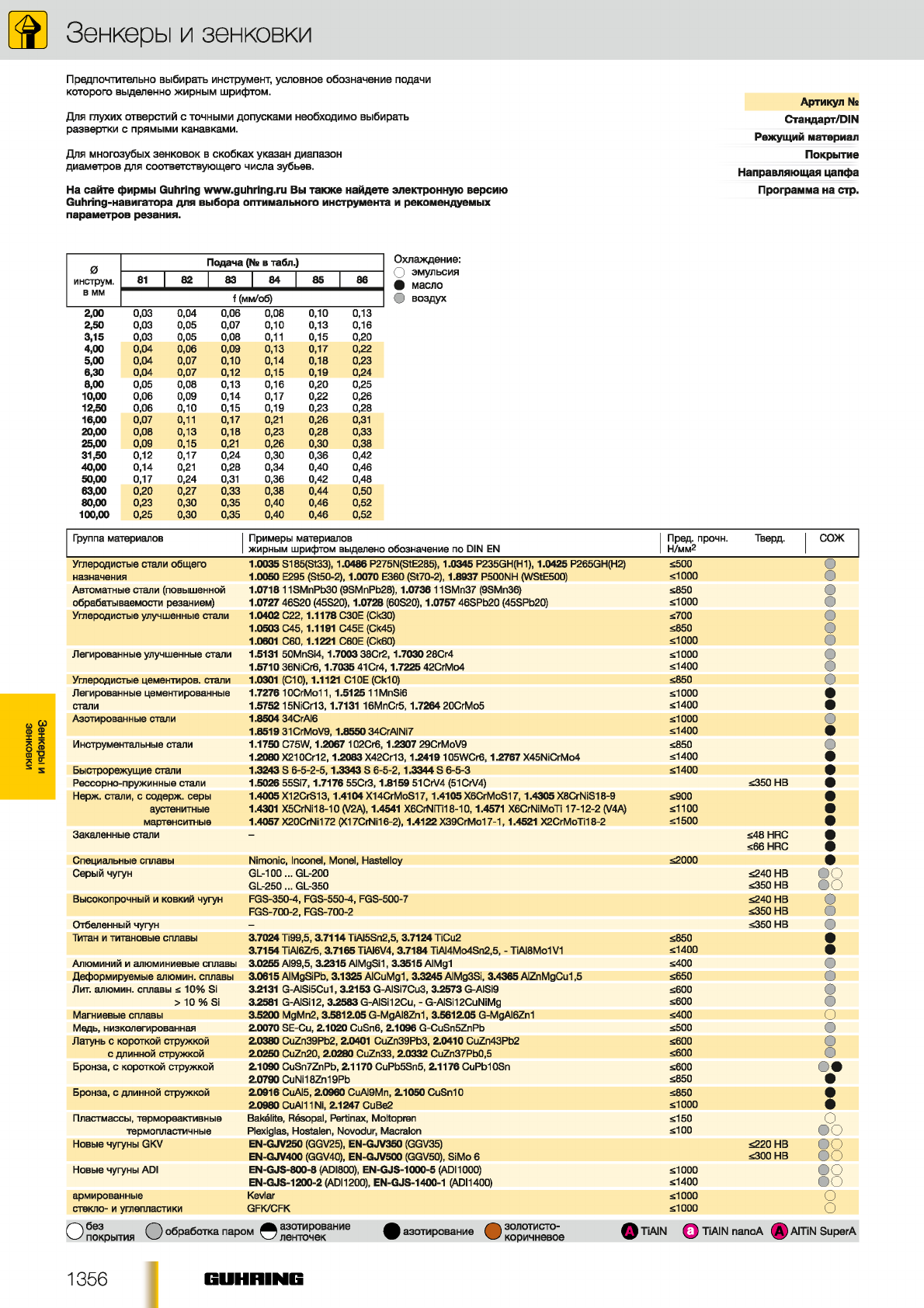

Зенкеры и зенковки
Предпочтительно выбирать инструмент, условное обозначение педачи
которого выделенно жирным шрифтом. Артикул №
Для глухих отверстий с точными допусками необходимо выбирать Стандарт/DIN
развертки с прямыми канавками. Режущий материал
Для многозубых зенковок в скобках указан диапазон Покрытие
диаметров для соответствующего числа зубьев.
На сайте фирмы Guhring www.guhring.ru Вы также найдете электронную версию Программа на стр.
Guhring-навигатора для выбора оптимального инструмента и рекомендуемых
параметров резания.

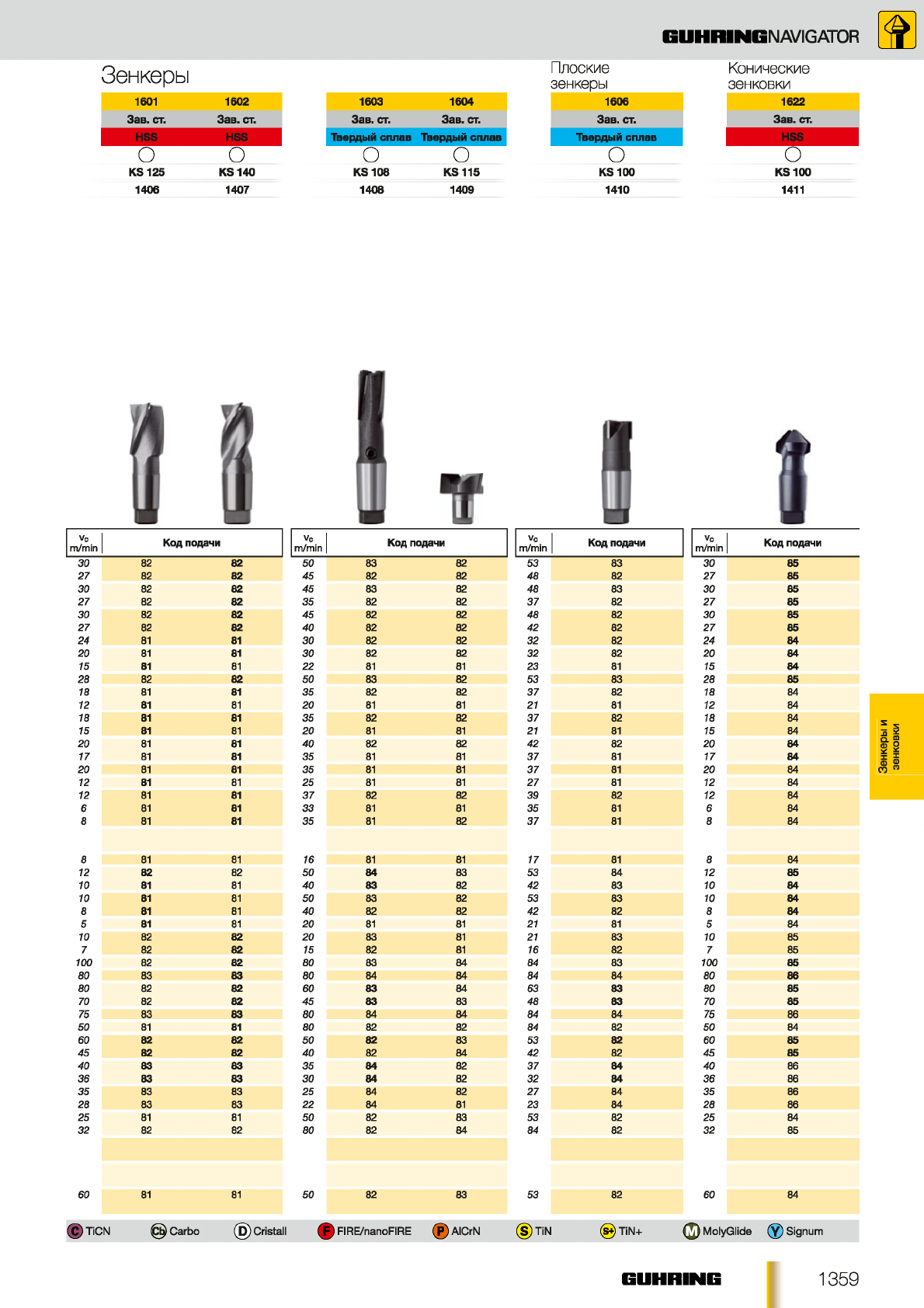

инструм. 81 82 83 84 85 86
в мм f (мм/об)
2,00 0,03 0,04 0,06 0,08 0,10 0,13
2,50 0,03 0,05 0,07 0,10 0,13 0,16
3,15 0,03 0,05 0,08 0,11 0,15 0,20
4,00 0,04 0,06 0,09 0,13 0,17 0,22
5,00 0,04 0,07 0,10 0,14 0,18 0,23
6,30 0,04 0,07 0,12 0,15 0,19 0,24
8,00 0,05 0,08 0,13 0,16 0,20 0,25
10,00 0,06 0,09 0,14 0,17 0,22 0,26
12,50 0,06 0,10 0,15 0,19 0,23 0,28
16,00 0,07 0,11 0,17 0,21 0,26 0,31
20,00 0,08 0,13 0,18 0,23 0,28 0,33
25,00 0,09 0,15 0,21 0,26 0,30 0,38
31 АО 0,12 0,17 0,24 0,30 0,36 0,42
40,00 0,14 0,21 0,28 0,34 0,40 0,46
50,00 0,17 0,24 0,31 0,36 0,42 0,48
63,00 0,20 0,27 0,33 0,38 0,44 0,50
80,00 0,23 0,30 0,35 0,40 0,46 0,52
100,00 0,25 0,30 0,35 0,40 0,46 0,52
Охлаждение:
О эмульсия
• масло
О воздух
Группа материалов Примеры материалов
жирным шрифтом выделено обозначение по DIN EN Пред, прочн. Тверд.
Н/мм2 сож
^500
Г)
£1000 о
£850 П
£1000 и
£700 и
£850 <)
£1000 ( )
£1000
Г)
£1400 о
А
£1000 •
£1400 •
£1000 i >
£1400 •
£850
Г)
£1400 •
А
£350 НВ •
£900 •
£1100 •
£1500 •
£48 HRC •
£66 HRC •
£2000 •
£240 НВ п о
£350 НВ ии
£240 НВ о
£350 НВ и
£350 НВ •
£850 •
£1400 •
£400 о
£650 о
£600 п
£600 и
£400 о
£500 о
£600 о
£600 и
£600 M#
£850 •
£850 •
£1000 •
£150 о
£100 и О
£220 НВ ( )С )
£300 НВ •о
£1000 п о
£1400 и о
£1000 I )
£1000 и
Углеродистые стали общего
назначения
Автоматные стали (повышенной
обрабатываемости резанием)
Углеродистые улучшенные стали
Легированные улучшенные стали
Углеродистые цементиров. стали
Легированные цементированные
стали
Азотированные стали
Инструментальные стали
Быстрорежущие стали
Рессорно-пружинные стали
Нерж. стали, с содерж. серы
аустенитные
мартенситные
Закаленные стали
Специальные сплавы
Серый чугун
Высокопрочный и ковкий чугун
Отбеленный чугун
Титан и титановые сплавы
Алюминий и алюминиевые сплавы
Деформируемые алюмин. сплавы
Лит. алюмин. сплавы £ 10% Si
>10% Si
Магниевые сплавы
Медь, низколегированная
Латунь с короткой стружкой
с длинной стружкой
Бронза, с короткой стружкой
Бронза, с длинной стружкой
Пластмассы, термореактивные
термопластичные
Новые чугуны GKV
Новые чугуны ADI
армированные
стекло- и углепластики
1.0035 S185(St33), 1.0486 P275N(StE285), 1.0345 P235GH(H1), 1.0425 P265GH(H2)
1.0050 E295 (St50-2), 1.0070 E360 (St70-2), 1.8937 P500NH (WStE500)
1.0718 11SMnPb30 (9SMnPb28), 1.0736 11SMn37 (9SMn36)
1.0727 46S20 (45S20), 1.0728 (60S20), 1.0757 46SPb20 (45SPb20)
1.0402 C22,1.1178 C30E (Ck30)
1.0503 C45,1.1191 C45E (Ck45)
1.0601 C60,1.1221 C60E (Ck60)
1.5131 50MnSi4,1.7003 38Cr2,1.7030 28Cr4
1.5710 36NiCr6,1.7035 41Cr4,1.7225 42CrMo4
1.0301 (C10), 1.1121 C10E (Ck10)
1.7276 10CrMo11,1.5125 11 MnSi6
1.5752 15NiCr13,1.7131 16MnCr5,1.7264 20CrMo5
1.8504 34CrAI6
1.8519 31CrMoV9,1.8550 34CrAINi7
1.1750 C75W, 1.2067 102Cr6,1.2307 29CrMoV9
1.2080 X210CM2,1.2083 X42CM3,12419 105WCr6,1.2767 X45NiCrMo4
1.3243 S 6-5-2-5,1.3343 S 6-5-2,1.3344 S 6-5-3
1.5026 55Si7,1.7176 55Cr3,12159 51CrV4 (51CrV4)
1.4005 X12CrS13,1.4104 X14CrMoS17,1.4105 X6CrMoS17,1.4305 X8CrNiS18-9
1.4301 X5CrNi18-10 (V2A), 1.4541 X6CrNiTi18-10,1.4571 X6CrNiMoTi 17-12-2 (V4A)
1.4057 X20CrNi172 (X17CrNi16-2), 1.4122 X39CrMo17-1,1.4521 X2CrMoTi18-2
Nimonic, Inconel, Monel, Hastelloy
GL-100 ... GL-200
GL-250 ... GL-350
FGS-350-4, FGS-550-4, FGS-500-7
FGS-700-2, FGS-700-2
3.7024 Ti99,5, 3.7114 TiAI5Sn2,5, 3.7124 TiCu2
3.7154 TiAI6Zr5, 3.7165 TiAI6V4, 3.7184 TiAI4Mo4Sn2,5, - TiAI8Mo1 V1
3.0255 AI99.5, 3.2315 AlMgSH, 3.3515 AIMg1
3.0615 AlMgSiPb, 3.1325 AlCuMgl, 3.3245 AIMg3Si, 3.4365 AIZnMgCul ,5
3.2131 G-AISi5Cu1,3.2153 G-AISi7Cu3, 3.2573 G-AISi9
3.2581 G-AISH2, 32583 G-AISi12Cu, - G-AISi12CuNiMg
3.5200 MgMn2, 3.5812.05 G-MgAI8Zn1, 3.5612.05 G-MgAI6Zn1
2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb
2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2
2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37PbO,5
2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPblOSn
2.0790 CuNi18Zn19Pb
2.0916 CuAI5, 2.0960 CuAI9Mn, 2.1050 CuSn10
2.0980 CuAH 1 Ni, 2.1247 CuBe2
Bakelite, Resopal, Pertinax, Moltopren
Plexiglas, Hostalen, Novodur, Macralon
EN-GJV250 (GGV25), EN-GJV350 (GGV35)
EN-GJV400 (GGV40), EN-GJV500 (GGV50), SiMo 6
EN-GJS-800-8 (ADI800), EN-GJS-1000-5 (AD11000)
EN-GJS-1200-2 (ADI1200), EN-GJS-1400-1 (ADI1400)
Kevlar
GFK/CFK
O SU . О "*-*--"-
e rssr*
i „ nTlir>nnaui<a P i ЗОЛОТИСТО-
| азотирование ( J к0ричнев0е 0 T IA IN 0 TiAIN nanoA (A) AITiN SuperA
