HAIMER Power Mill
Твердосплавные концевые фрезы Haimer Power Mill – уникальные преимущества и доп. информация
HAIMER Power Mill Solid Carbide End Mills – Unique Features and Benefits 4
Safe-LockTM
защита против вытягивания инструмента/Safe-LockTM Pull Out Protection 8
Твердосплавные концевые фрезы Power Mill/Power Mill Solid Carbide End Mills 12
Фрезерование - формулы и базовые знания/Milling – Formulas and Basics 14
Расшифровка обозначений и перечень материалов/Explanation of Icons and Material List 16
Цельные твердосплавные концевые фрезы – обзор/Overview Solid Carbide End Mills 18
HAIMER Basic Mill
Basic Mill твердосплавные концевые фрезы/Basic Mill Solid Carbide End Mills 50
HAIMER Duo-Lock™
Характеристики и преимущества/Characteristics and Advantages 54
Расшифровка обозначений и перечень материалов/Explanation of Icons and Material List 56
Duo-Lock™ фрезерные головки/Duo-Lock™ Milling Heads 58
Duo-Lock™ заготовки/Duo-Lock™ Blanks 80
Duo-Lock™ удлинители/Duo-Lock™ Extensions 84
Duo-Lock™ моноблочные оправки/Duo-Lock™ Monoblock Holders 88
Duo-Lock™ динамометрический ключ со вставками/Duo-Lock™ Torque Master with Inserts 93
3
Werkzeugtechnik
Tooling Technology
Сохраняется право на технические изменения
Technical data subject to change without prior notice
HAIMER
Power Mill with
Highest productivity and
security in the hardest
of materials – Out of this
world milling.
HAIMER Power Mill c Safe-λock®:
Высочайшая производительность и надежность при обработ-
ке тяжелых материалов – фрезерование на неземном уровне.
Устройства предварительной на-
стройки и измерения инструмента
Балансировочная техника
Термоусадочная техника
Haimer GmbH | Weiherstraße 21 | 86568 Igenhausen | Phone: +49-8257-9988-0 | Email: haimer@haimer.de | www.haimer.com
Инструментальная оснастка
4
HAIMER Power Mill
Твердосплавные концевые фрезы
–
уникальные преимущества
Solid Carbide End Mills – Unique Advantages
Хвостовик с Safe-Lock™:
ϭМаксимальная защита против вытягивания
инструмента
ϭВысокая точность биения
ϭМакс. объем cъема материала
ϭДля оправок без Safe-Lock™ cила зажима и
крутящий момент остаются неизменными
Safe-LockTM shank:
ϭMaximum pull-out protection
ϭBest run-out accuracy
ϭMaximum cutting volume
ϭEven at tool holders without Safe-LockTM
consistent clamping forces and torques
Качество HAIMER – 100% гарантировано:
ϭ
Неизменная производительность инстру-
мента
ϭ
Максимальная надежность процесса
HAIMER Quality – 100% guarantee:
ϭ Consistent cutting tool performance
ϭ Maximized process reliability
5
Допуск на всю длину ± 0,05 мм:
ϭКороткое время настройки инструмента
ϭОптимальная стабильность повторяемости
Overall length tolerance ± 0,05 mm:
ϭShorter tool presetting time
ϭOptimized repeatability
Точность биения макс. 5 мкм:
ϭОптимальная стабильность повторяемости
ϭБолее высокое качество обработки
ϭВысокая плавность хода
ϭУвеличенная стойкость инструмента благодаря
равномерному износу
Max. 5 μm run-out accuracy
ϭOptimized repeatability
ϭBetter machining quality
ϭReduced chatter
ϭIncreased tool life thanks to equal tool wear
Точная балансировка < 1гмм:
ϭВысокая плавность хода
ϭЩадяще влиет на шпиндель
Fine-balanced to < 1gmm
ϭSmooth vibration-free rotation
ϭSpindle Bearing Protection
Высокоточное округление режущей кромки:
ϭВысокая плавность хода
ϭМаксимальные параметры использования
High precision rounding of cutting edges
ϭLess prone to chipping
ϭWide application range
Полированные поверхности:
ϭОптимизированный отвод стружки
ϭУвеличенная стойкость
Polished Surfaces:
ϭOptimized chip removal
ϭIncreased tool life
Шейка:
ϭУвеличенная глубина резания (ap)
ϭРасширенная область применения
Recessed Neck:
ϭGreater reach capability (ap)
ϭExpanded application range
Ударопрочная упаковка:
ϭГарантия наилучшего качества при каждой
поставке
Shock-resistant packaging
ϭTop quality at each delivery
6
Компания HAIMER является се-
мейным предприятием среднего
размера, расположенным в Иген-
хаузене, недалеко от г. Аугсбург,
Бавария. Уже 40 лет компания
успешно работает в области пре-
цизионной обработки металлов.
Из почти 600 сотрудников по
всему миру свыше 400 работают
на производственной площад-
ке в Игенхаузене, оснащенной
современнейшими станками и
имеющей очень высокий уровень
автоматизации производства и
высокий уровень вертикальной
интеграции. На производствен-
ной площадке в г. Билефельд 35
сотрудников занимаются произ-
водством устройств предвари-
тельной настройки инструмента.
Наши специалисты, динамичные
и высококвалифицированные
специалисты гарантируют без-
упречное качество «Made by
HAIMER». Будучи ведущим в
Европе предприятием в области
технологии зажима инструмента
с суточным объемом производ-
ства в 2.000 инструментальных
оправок, нам очень важно тех-
нологическое преимущество
наших продуктов, поэтому мы
ежегодно инвестируем 8-10% от
товарооборота в НИР. Наше еже-
дневное стремление быть лучше
идеально сочетается с прожива-
емой философией: Побеждает
качество.
Помимо разнообразных ис-
трументальных оправок во всех
общепринятых интерфейсах и
длинах, сопутствующего обо-
рудования в области термоуса-
дочной и балансировочной тех-
ники, а также 3Д-щупов, к нашей
производственной устройств
предварительной настройки ин-
струмента, программе относится
цельный твердосплавный ре-
жущий инструмент, произве-
денный в Игенхаузене.
Благодаря инвестициям в объ-
еме двухзначной миллион-
ной суммы стало возможным
строительство собственного
шлифовального цеха, непре-
взойденного по технике и осна-
щению. Теперь в нем выполняет-
ся шлифование твердосплавного
инструмента «made by HAIMER».
Основываясь на многолетнем
опыте в области резки металла
на собственном производстве,
многочисленных испытаниях и
разработках геометрий режу-
щей кромки, произведенных
немецкими экспертами, ком-
пания HAIMER cмогла успешно
перенести свой ноу-хау и
накопленные знания от ин-
струментальных оправок до
режущего инструмента.
Точность наших оправок может
быть выгодной клиенту только
тогда, когда режущий инстру-
мент имеет соответствующее
качество в пунктах биение и точ-
ность.Таким образом HAIMER
это больше, чем системный
поставщик в области резки
металла.
Все твердосплавные концевые
фрезы Power Mill начиная с диа-
метра хвостовика 6 мм по 20 мм
оснащены хорошо известной
системой защиты Safe-LockTM.
Убедитесь в их качестве сами и
ассоциируйте с инструменталь-
ными оправками и концевыми
фрезами от HAIMER наилучшую
точность биения, наивысшую
плавность хода и отличные ре-
жимы резания c абсолютной
надежностью технологического
процесса благодаря запатенто-
ванной системе Safe-LockTM. В
случае выбора недорогого ре-
шения Вы можете обратиться
к нашей серии фрез Basic Mill,
которую в техническом плане
сведена только к самому необ-
ходимому.
HAIMER is a family run, me-
dium sized company located
in Igenhausen, Bavaria near
Augsburg, Germany. HAIMER
designs, produces and sells
innovative, high precision
products for metal cutting
for 40 years.
Out of approx. 600 employ-
ees worldwide, about 400
work at our production fa-
cility in Igenhausen togeth-
er with the most modern of
machines and a high level
of automation and produc-
tion depth. At our second
HAIMER production site in
Bielefeld with around 35 em-
ployees, HAIMER Microset
presetting machines are
produced. Our experienced,
dynamic and highly quali-
fied employees guarantee
the known highest quality
“made by HAIMER.” As the
European market leader
in the area of tool holding
technology, with a daily
capacity of approx. 2,000
tool holders, keeping the
technological edge of our
products is very important
to us. Because of this, ev-
ery year we invest between
8 and 10% of our revenue
in research and develop-
ment. Our daily drive to be
better fits perfectly with
our corporate philosophy:
Quality Wins.
HAIMER’s product offering in-
cludes tool holders in all com-
mon interfaces and lengths,
balancing machines, shrink
fit machines, 3D measuring
devices, tool presetters and
most recently, solid car-
bide end mills – all pro-
duced in Igenhausen.
With a multi million dol-
lar investment, HAIMER
established a new tool
grinding production fa-
cility that incorporates truly
unique technology and equip-
ment. Solid carbide end mills
“made by HAIMER” are little
ground there.
Thanks to many decades of
experience with cutting tools in
our own machine shop, testing
ИНСТРУМЕНТАЛЬНАЯ ТЕХНОЛОГИЯ HAIMER
HAIMER TOOLING TECHNOLOGY
7
Werkzeugtechnik
Tooling Technology
and developing geometries by
German experts, HAIMER
was able to transfer the
know-how and knowledge
from tool holders to the
cutting tools.
The customer can only take
full advantage of the ac-
curacy of our tool holders
if the runout accuracy of
the cutting tool features a
correspondingly high qual-
ity grade. Thus HAIMER
becomes more and more
a system provider in the
field of metal cutting.
The HAIMER Power Mill se-
ries from diameter 6 mm
to 20 mm respectively, is
by default equipped with
the well-known Safe-Lock™
shank. Convince yourself
and unite best runout accu-
racy, vibration-free running
and best cutting parame-
ters with absolute process
reliability due to the patent-
ed Safe-Lock™ system by
using HAIMER tool holders
and end mills. For entry at
a more reasonable price
point, you can look to our
Basic Mill line.
Haimer GmbH | Weiherstrasse 21 | 86568 Igenhausen | Germany
Telefon/Phone: +49-82 57-99 88 0 | Fax: +49-82 57-18 50 | haimer@haimer.de | www.haimer.com
Термоусадочная техника
Shrinking Technology
Измерительный инструмент
Measuring Instruments
Балансировочная техника
Balancing Technology Tool Management
100 % РАЗРАБОТАНО И СДЕЛАНО HAIMER В ИГЕНХАУЗЕНЕ
100 % DESIGNED AND MADE BY HAIMER IN IGENHAUSEN
Инструментальная оснастка
Tooling Technology
8
–Для высокопроизводительной обработки резанием (HPC)
–Точный зажим благодаря технологиям индукционной усадки или
цангового зажима, точность биения < 0,003 мм (cм. изобр.1)
–Высокий крутящий момент благодаря зажиму с геометрическим
замыканием
–Нет вытягивания инструмента, поэтому нет повреждений изделия
и станка (cм. изобр. 2)
–Отсутствие проворачивания инструмента
–Канавка на хвостовике устроена так, что фреза затягивается в
патрон (в зависимости от направления вращения)
–Решение запатентовано: возможна лицензия

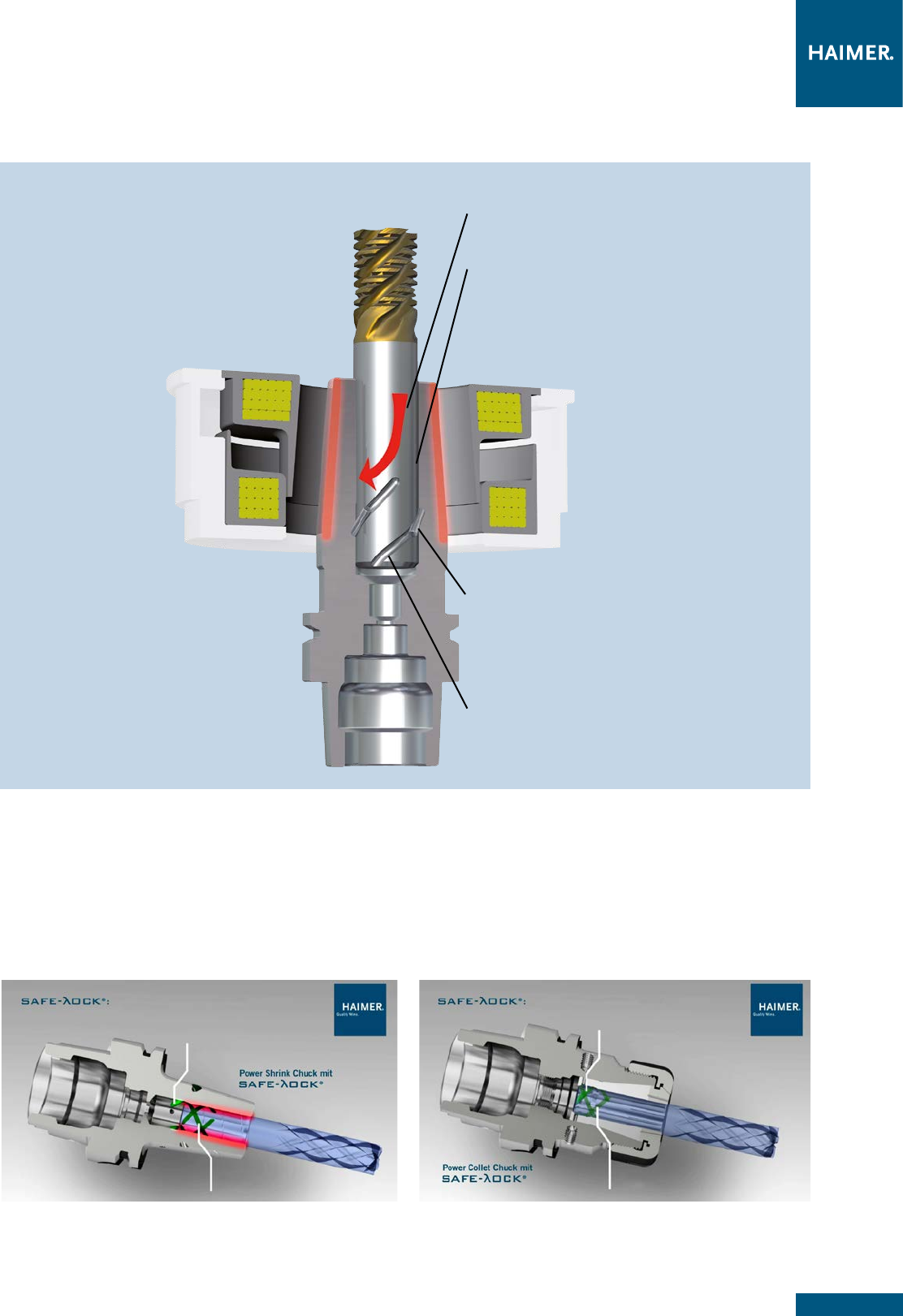

SAFE-λOCK® –
это ремень безопасности для Ваших
инструментов.
SAFE-λOCK®
ЗАЩИТА ПРОТИВ ВЫТЯГИВАНИЯ ИНСТРУМЕНТА
SAFE-λOCK® PULL OUT PROTECTION – THE SYSTEM
В области высокопроизводительной обработки резанием (HPC),
может возникнуть опасность вытягивания режущего инструмента
из патрона.Причиной этого являются микродвижения. Они возникают
при обработке резанием на высоких оборотах. Даже патроны с
большой силой зажима не могут предотвратить постепенное вытягива-
ние инструмента. Так высококачественные детали превращаются в
брак. На помощь приходит система Safe-Lock™.
Поводковые элементы патрона / цанги держат хвостовик инстру-
мента в пазах. В дополнение к фрикционному усилию зажима патро-
на инструмент удерживается с помощью геометрического замыка-
ния. В результате предотвращается вытягивание инструмента, и он
остается зафиксированным и предельно точным.
Ваши преимущества
Безопасность с системой
SAFE-λOCK®
Изобр. 1: Лучшая точность биения < 0,003 мм
Image 1: Best runout accuracy < 0,003 mm
Изобр. 2: Нет вытягивания инструмента при использовании
Safe-Lock™
Image 2: No pull out of the tool with Safe-LockTM
Максимальный съем материала при
абсолютной надежности процесса
SAFE-λOCK® –
The safety belt for your tools
In high performance cutting (HPC), it is possible for the cutting tool
to be pulled out of the chuck. The reason is a slow micro-creeping
motion. It happens when cutting at high speeds and with high pull
out forces. Even chucks with extremely high clamping force cannot
prevent micro-creeping. High-quality work pieces become scrap as
a result. The Safe-Lock™ system offers a solution.
Drive keys in the chuck / collet grip in grooves in the tool shank.
In addition to the frictional clamping forces of the tool holder, the
tool is held using positive locking. As a result, micro-creeping is ef-
fectively prevented and your tool is clamped safely.
– For High Performance Cutting (HPC)
– Highly accurate clamping due to shrink fit or collet chuck
technology, runout accuracy < 0,003 mm (see image 1)
– High torque due to form closed clamping
– No pull out of the tool, thus no damages to the work piece or ma-
chine (see image 2)
– No spinning of the tool
– The groove on the tool shank is directed so that the tool will
be pulled into the chuck (depending on direction of rotation)
– Patent granted: licensing possible
Your advantages
On the safe side with SAFE-λOCK® :
Maximum metal removal rate
with absolute process reliability
9

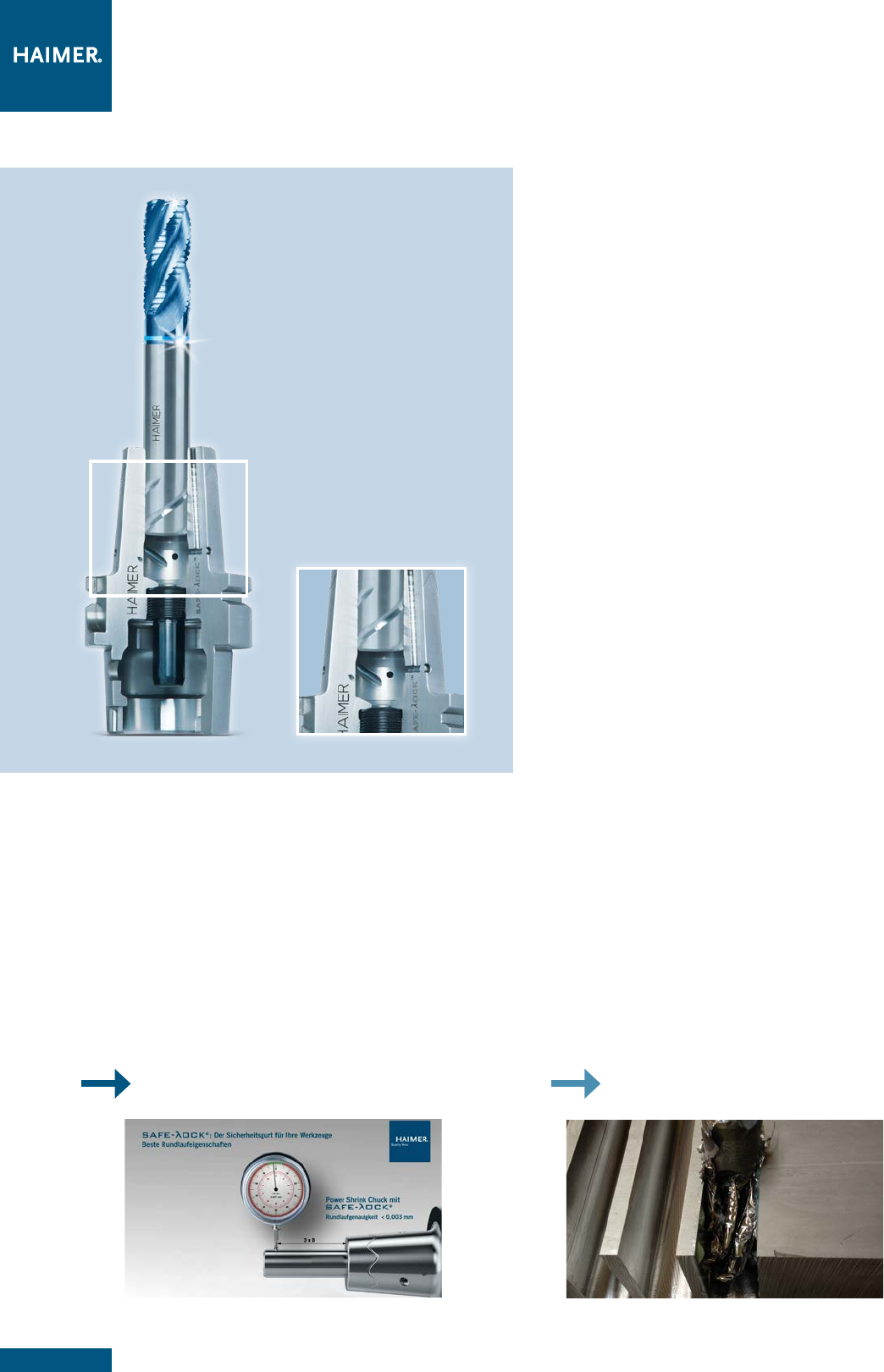

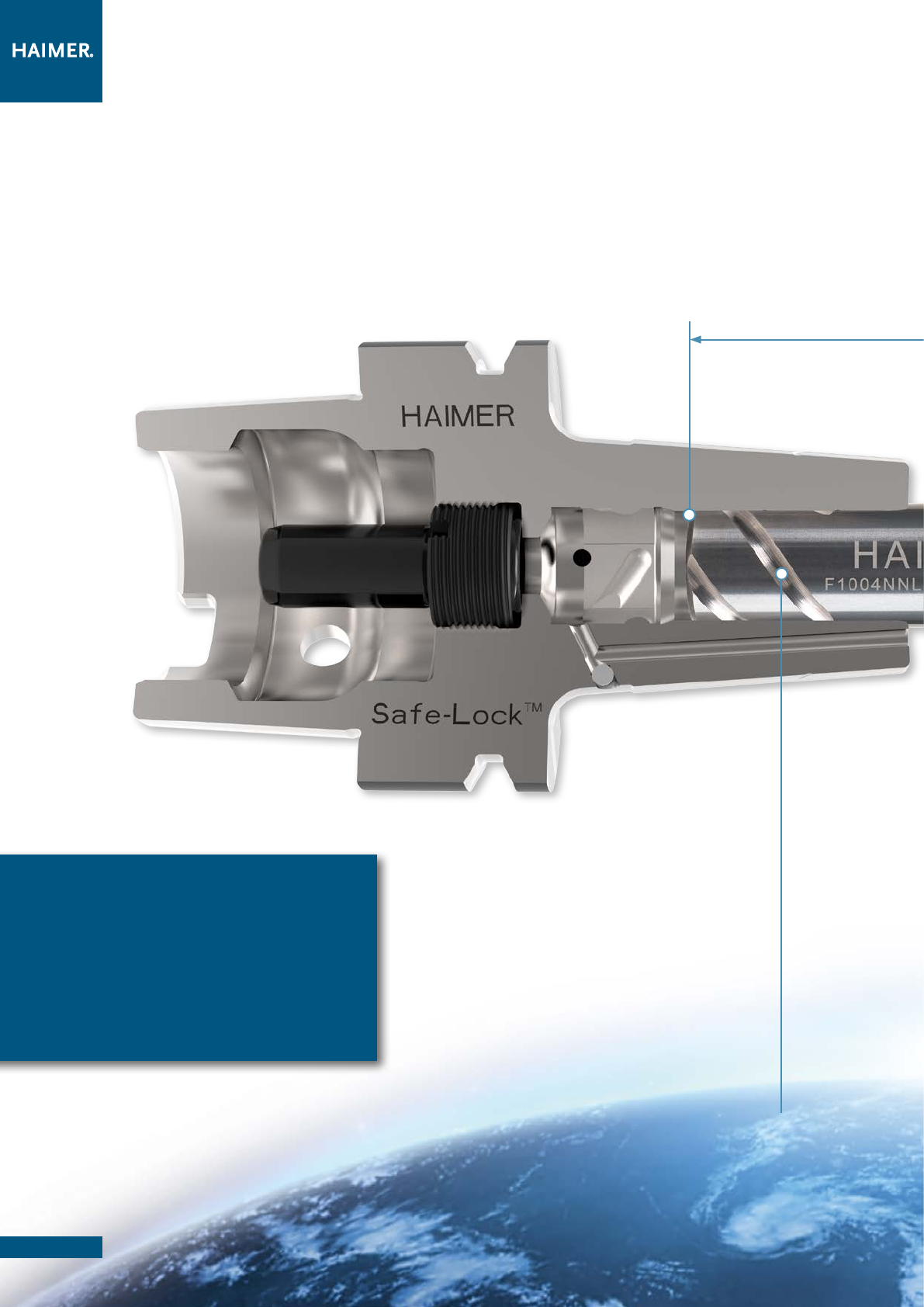

Траектория ввода инструмента
Movement for insertion of tool
Высокоточный термозажим
Highly accurate shrink fit clamping
Канавки в хвостовике
Grooves in tool shank
Захваты с геометрическим
замыканием в патроне
Form closed drive keys
in chuck
SAFE-λOCK®
ЗАЩИТА ПРОТИВ ВЫТЯГИВАНИЯ ИНСТРУМЕНТА –
ПРИНЦИП РАБОТЫ
SAFE-λOCK® PULL OUT PROTECTION – FUNCTIONALITY
SAFE-λOCK® –
это ремень безопасности для Ваших
инструментов.
Der Sicherheitsgurt für Ihre Werkzeuge
Ремень безопасности для Вашего инструмента
Mitnehmerelemente in der Werkzeugaufnahme
Штифты геометрического замыкания в оправке
Nuten im Werkzeugschaft
Канавки на хвостовике инструмента
Der Sicherheitsgurt für Ihre Werkzeuge
Ремень безопасности для Вашего инструмента
Mitnehmerelemente in der
Spannzange
Штифты геометрического замыкания в цанге
Nuten im Werkzeugschaft
Канавки на хвостовике инструмента
СИЛОВОЙ ТЕРМОПАТРОН С
SAFE-λOCK®
POWER SHRINK CHUCK WITH SAFE-λOCK®
СИЛОВОЙ ЦАНГОВЫЙ ПАТРОН С
SAFE-λOCK®
POWER COLLET CHUCK WITH SAFE-λOCK®
10
SAFE-λOCK®
ВОПРОСЫ И ОТВЕТЫ
SAFE-λOCK® FAQ
QUESTION:
Can an end mill with Safe-Lock™ shank also be clamped
into a tool holder without Safe-Lock™ pins?
ANSWER:
Yes, tools with Safe-Lock™ shank can be clamped in every tool
holder.
QUESTION:
Is the length of tools with Safe-Lock™ shank adjustable?
ANSWER:
Yes, the pull out protection Safe-Lock™ allows shifting the tool
within the Safe-Lock™ groove without any problems.
QUESTION:
How can I shrink in tools with Safe-Lock™?
ANSWER:
Tools with Safe-Lock™ shank are put in the heated tool holder and
are then shrinked in with a twisting movement.
QUESTION:
How can I get out broken tools with Safe-Lock™ shank from
a Safe-Lock™ tool holder?
ANSWER:
The HAIMER shrink out device (Order No. 80.216.00) helps to get
out broken tools despite the spiral-shaped Safe-Lock™ grooves
without any problems.
QUESTION:
What advantages does the Safe-Lock™ system offer com-
pared to the well-tried Weldon-clamping system?
ANSWER:
Due to the side clamping of the Weldon system, the tool is pushed
off center, which causes poor runout accuracy of up to 0,05 mm,
and therefore insufficient surface finish and poor tool life.
In comparison, HAIMER Safe-Lock™ provides, in addition to the
pull out security, a very high runout accuracy of < 0,003 mm.
Only Safe-Lock™ allows a maximum metal removal rate combined
with absolute process reliability and precision!
ВОПРОС:
Может ли фреза с системой Safe-LockTM быть зажата в оправке
без Safe-LockTM?
ОТВЕТ:
Инструмент с канавкой Safe-Lock™ может использоваться в любой оправ-
ке, которая подходит для крепления инструмента с гладким хвостовиком
согласно стандарту DIN 6535.
ВОПРОС:
Регулируются ли инструменты с Safe-LockTM по длине?
ОТВЕТ:
Да, система фиксации Safe-Lock™ позволяет беспроблемно закручивать
инструмент по ходу движения винтообразной канавки Safe-Lock™ и таким
образом просто и быстро устанавливать желаемое значение величины Z.
ВОПРОС:
Каким образом осуществляется термоусадка инструмента с ка-
навкой Safe-LockTM?
ОТВЕТ:
Аналогично инструментам с гладким хвостовиком инструменты с Safe-
Lock™ усаживаются в нагретую оправку, их термоусадка выполняется с
помощью вращения катушки.
ВОПРОС:
Каким образом можно вынуть сломанный инструмент с Safe-
Lock™ из оправки, имеющей систему Safe-LockTM?
ОТВЕТ:
Cломанные инструменты могут быть без проблем вынуты из оправки с по-
мощью выпрессовочного приспособления HAIMER (Арт. Нр. 80.126.00),
невзирая на винтообразные канавки Safe-Lock™ .
ВОПРОС:
Какие преимущества имеет система Safe-LockTM по сравнению с
давно зарекомендовавшей себя системой зажима инструмента
Weldon?
ОТВЕТ:
В системе Weldon инструмент за счет бокового зажима выдавливается из
центра, что может привести к сокращению его стойкости, ухудшению точ-
ности биения до 0,05 мм и соответственно к неудовлетворительной обра-
ботке поверхности.В сравнении с Weldon система Safe-Lock™ помимо за-
щиты от вытягивания инструмента дает очень высокую точность биения <
0,003 мм. Только с системой Safe-Lock™ возможно достичь максималь-
ный объем резания при абсолютной стабильности процесса и наивысшей
точности!
11
Силовой цанговый патрон с
Safe-LockTM
Максимальный объем съема материала без риска вытягивания
инструмента при наилучшей поверхности обработки
Применение: Фрезерование пазов
Деталь: Блок титана
Материал: Ti6Al4V
Оправка: Силовой цанговый патрон с Safe-LockTM
Станок: DMG MORI, DMU 80 P duoBLOCK®
Конус: HSK-A 100
Охлаждение/Давление: Эмульсия/100 бар
Инструмент: Тверд. концевая фреза с Safe-Lock™ Z4, Ø 20 мм
Режимы резания: ae: 20 мм
ap: 20/32,5/35/37,5 мм
fz: 0,07 мм
vc: 60 м/мин
Силовой цанговый патрон с
Safe-LockTM
Увеличение стойкости инструмента на 66% при использовании
Safe-LockTM по сравнению с патроном Weldon
Применение: Фрезерование карманов
Деталь: Пресс-форма
Материал: 1.2312/40CrMnMoS 8-6, 40 HRC
Оправка: Cиловой термопатрон с Safe-LockTM
Станок: Mazak FH7800
Конус: HSK-A 100
Охлаждение: Воздухом
Инструмент: Тверд. концевая фреза с Safe-Lock™ Z4, Ø 20 мм
Режимы резания: ae: 2 мм
ap: 35 мм
fz: 0,25 мм
vc: 180 м/мин

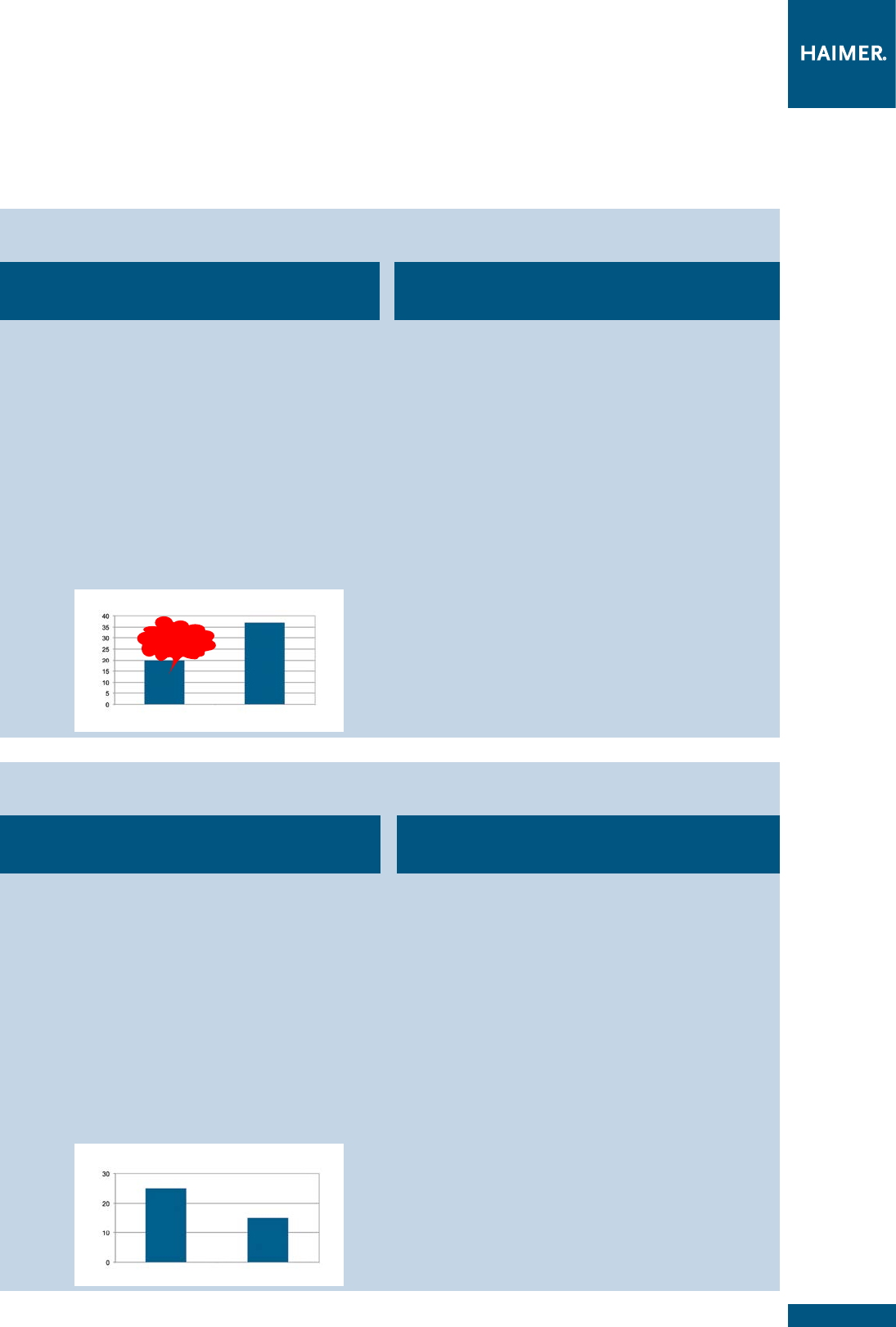

ap max in mm
Сравнение глубины резания ap
/Comparison ap depth of cut
Гидравлический патрон
Hydraulic chuck
Силовой патрон
c/with Safe-LockTM
Детали
/Parts
Сравнение стойкости инструмента
/Comparison tool life
SAFE-λOCK®
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
SAFE-λOCK® APPLICATION EXAMPLES
Power Collet Chuck with Safe-LockTM
Maximum metal removal rate and best surface finish
without risk of pullout
Application: Slot milling
Work piece: Titanium block
Material: Ti6Al4V
Tool Holder: Power Collet Chuck with Safe-LockTM
Machine: DMG MORI, DMU 80 P duoBLOCK®
Machine tool: HSK-A 100
Cooling / pressure: Emulsion/100 bar
Tool:
Safe-LockTM solid carbide end mill, Z4, Ø 20 mm
Cutting data: ae: 20 mm
ap: 20/32,5/35/37,5 mm
fz: 0,07 mm
vc: 60 m/min
Power Shrink Chuck with Safe-LockTM
66 % more tool life with Safe-Lock™
compared to Weldon
Application: Pocket milling
Work piece: Mould
Material: 1.2312/40CrMnMoS 8-6, 40 HRC
Tool Holder: Power Shrink Chuck with Safe-LockTM
Machine: Mazak FH7800
Machine tool: HSK-A 100
Cooling: Air
Tool:
Safe-LockTM solid carbide end mill, Z4, Ø 20 mm
Cutting data: ae: 2 mm
ap: 35 mm
fz: 0,25 mm
vc: 180 m/min
Вытягивание инструмента
Tool pull out
Силовой термопатрон
c/
with Safe-LockTM
Weldon
12

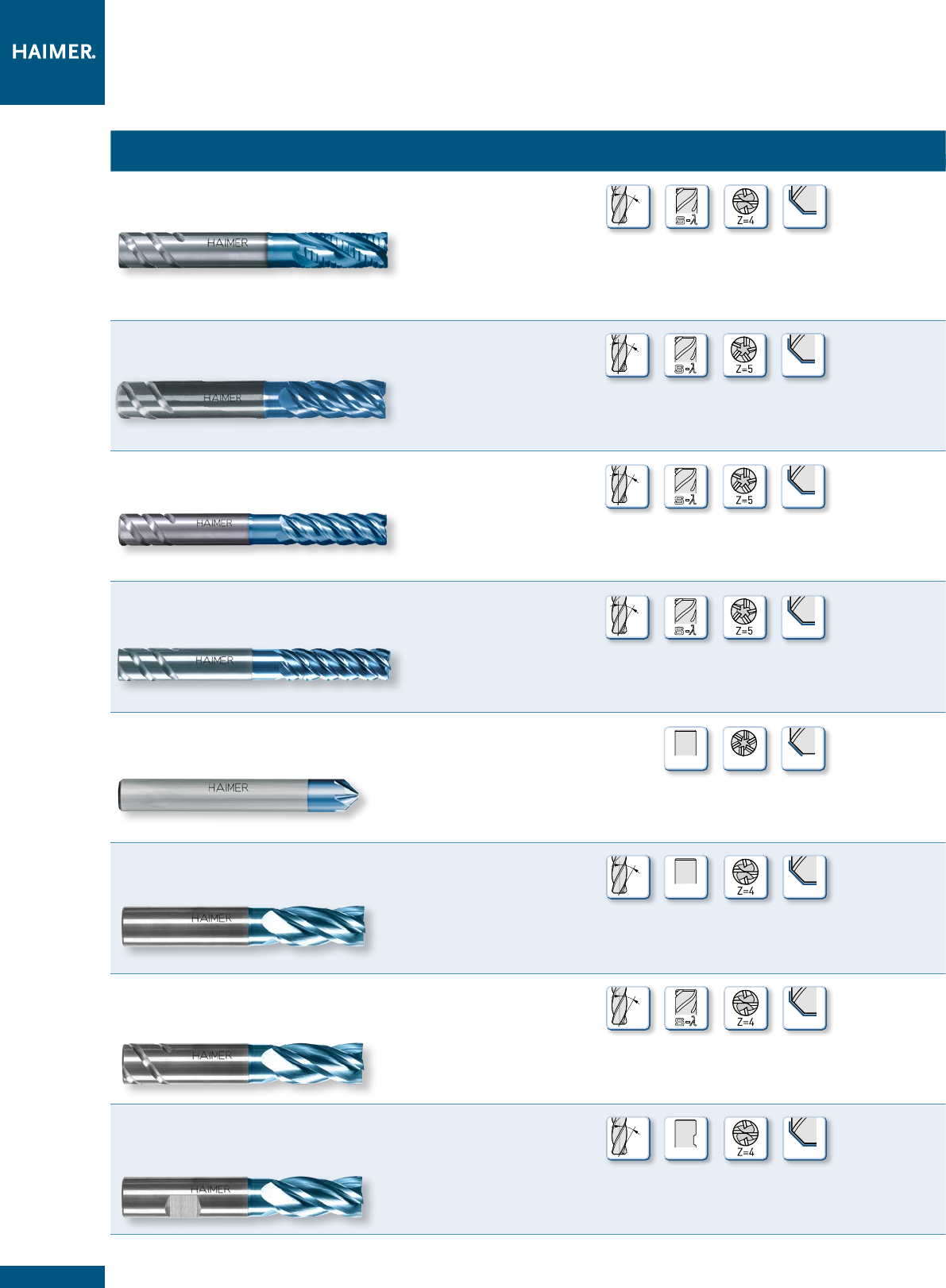

HAIMER Power Mill
Цельные твердосплавные концевые фрезы
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
Максимальная производитель-
ность резания и точность обра-
ботки только благодаря сочета-
нию зажимной техники HAIMER
и фрез HAIMER Power Mill!
Применение:
–
Для универсального применения в различных материа-
лах (основной материал - сталь)
Основа:
–
Cубмикронный твердый сплав с отличной ударной вяз-
костью и высокой прочностью на изгиб
Хвостовик:
–
Допуск хвостовика h5
–
Хвостовик с Safe-Lock™ для защиты от вытягивания ин-
струмента и повышения производительности
Покрытие:
–
Новейшее PVD покрытие для максимальной защиты от
износа, высокопроизводительный слой на основе алю-
миний-титан-нитрид
–
Первичная и вторичная обработка поверхности для оп-
тимального отвода стружки

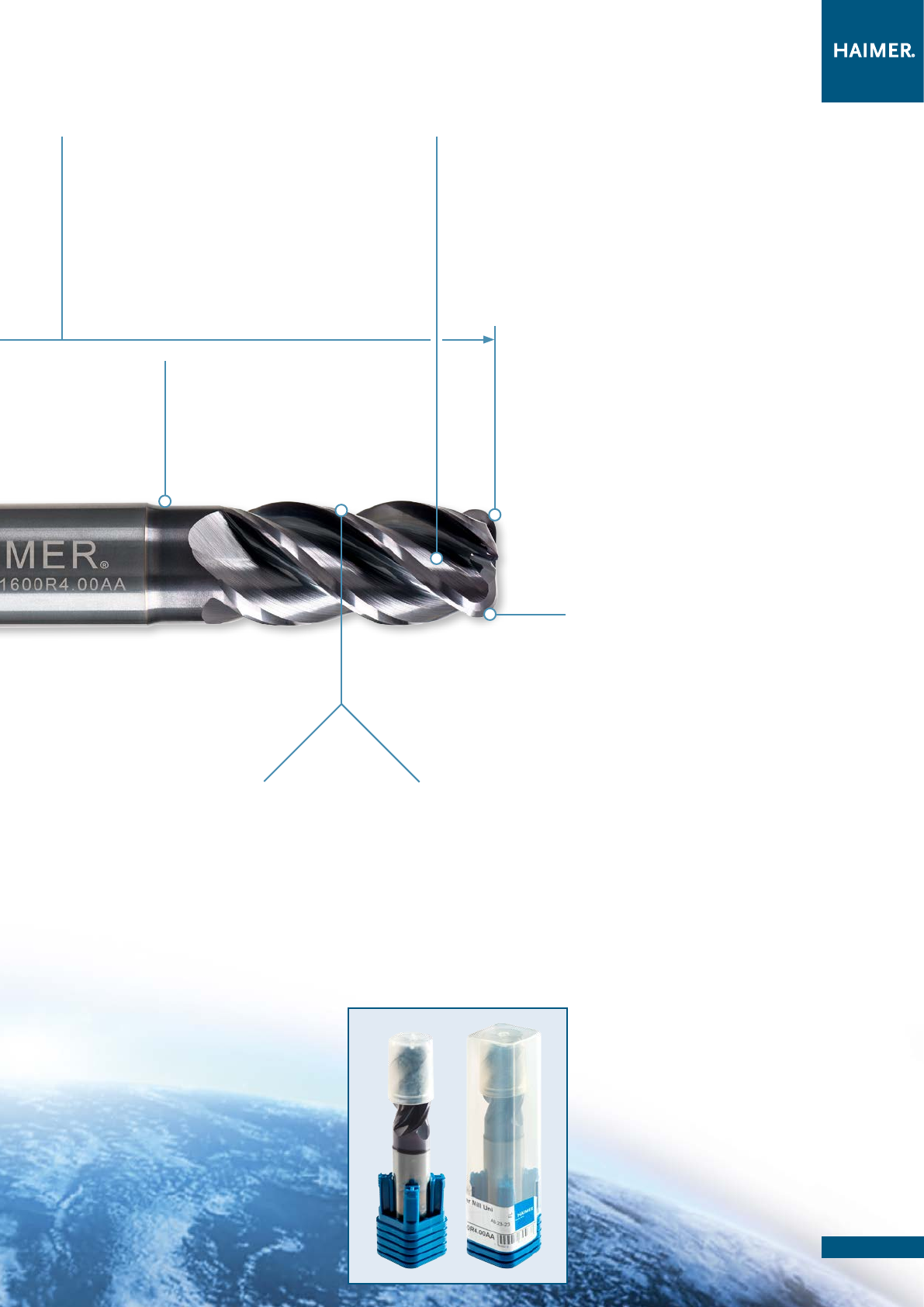

Геометрия:
–
Переменный угол наклона винтовой канавки и неравно-
мерный шаг зубьев обеспечивают снижение вибраций
при обработке
–
2, 3, 4 и 5 режущих кромки в различных режущих длинах
в зависимости от области применения
–
Исполнения режущей кромки (острая, радиус или фа-
ска) для максимальной гибкости
–
Зубья со стружко-ломающими канавками для уменьше-
ния силы резания
–
С шейкой для большей глубины резания
–
Фрезы Power Mill с высокоточной балансировкой
–
Высокая точность биения (макс. 5 мкм, cредняя точ-
ность биения на рынке: 15 мкм)
–
Благодаря точному общему допуску на всю длину (+/-
0,05 мм) измерение инструмента не всегда необходимо
–
Допуск по диаметру h9
Качество:
–
Стабильно высокое и проверенное качество благодаря
100% визуальному и размерному контролю
–
Специальная ударопрочная упаковка

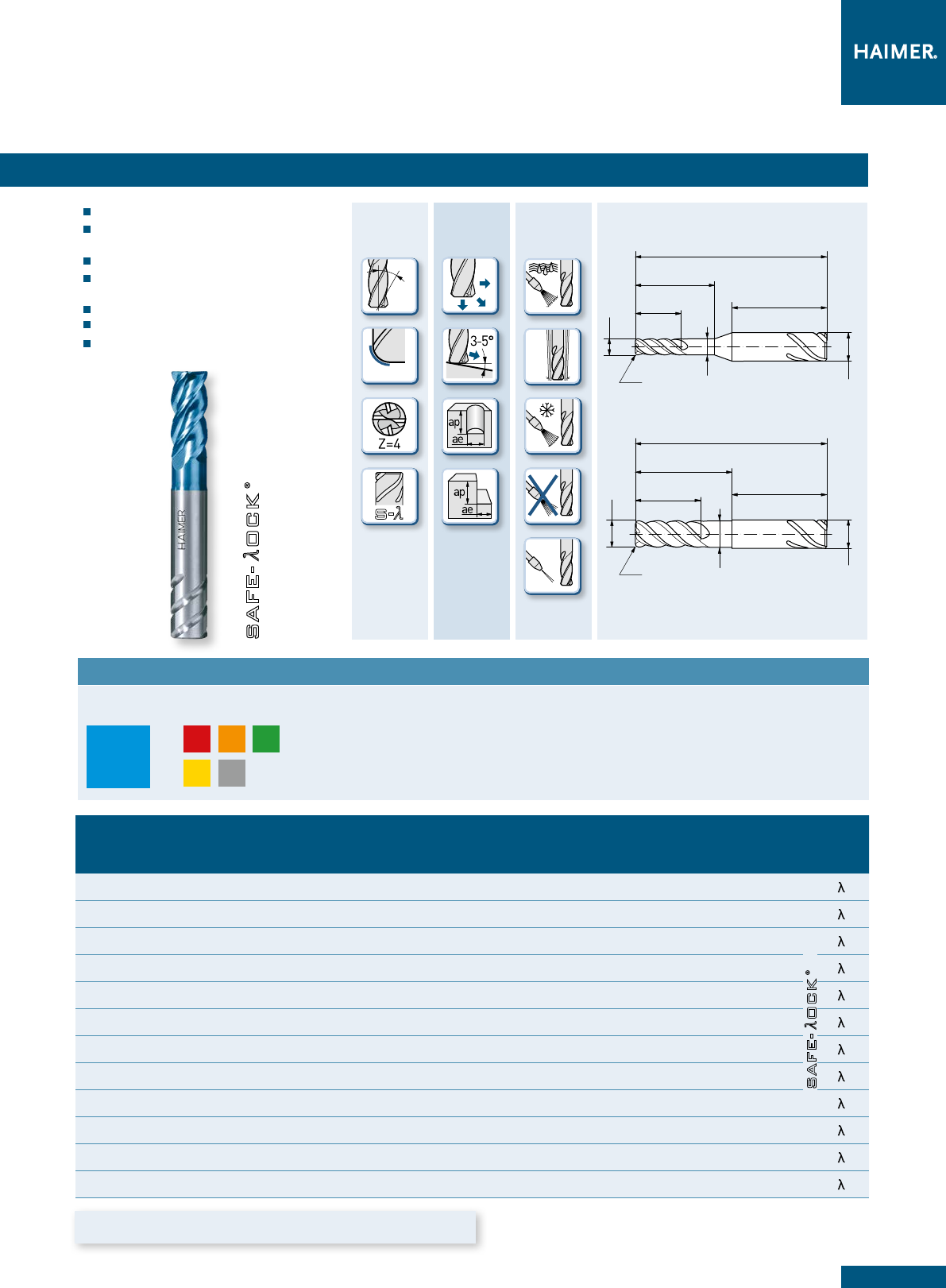

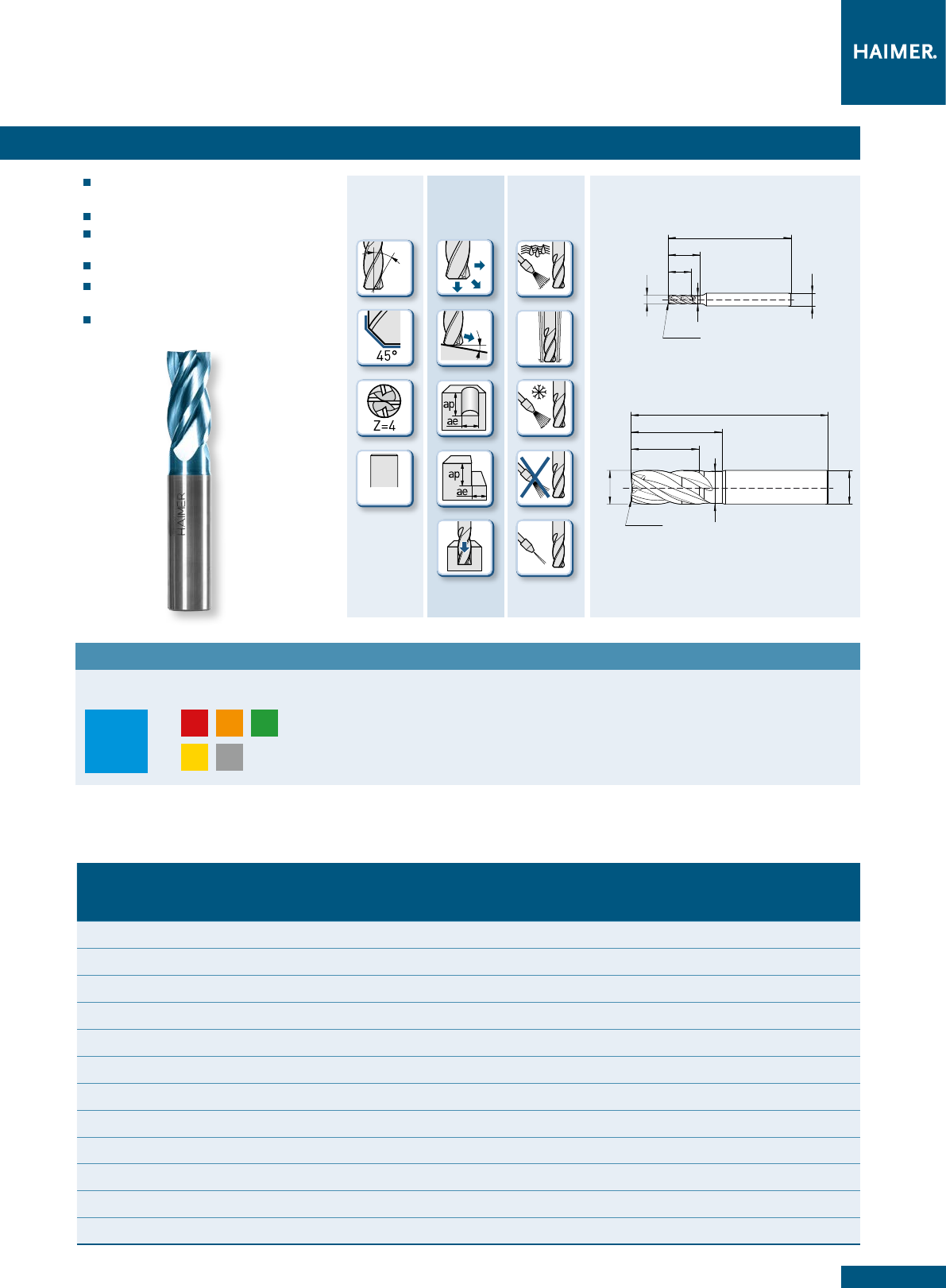

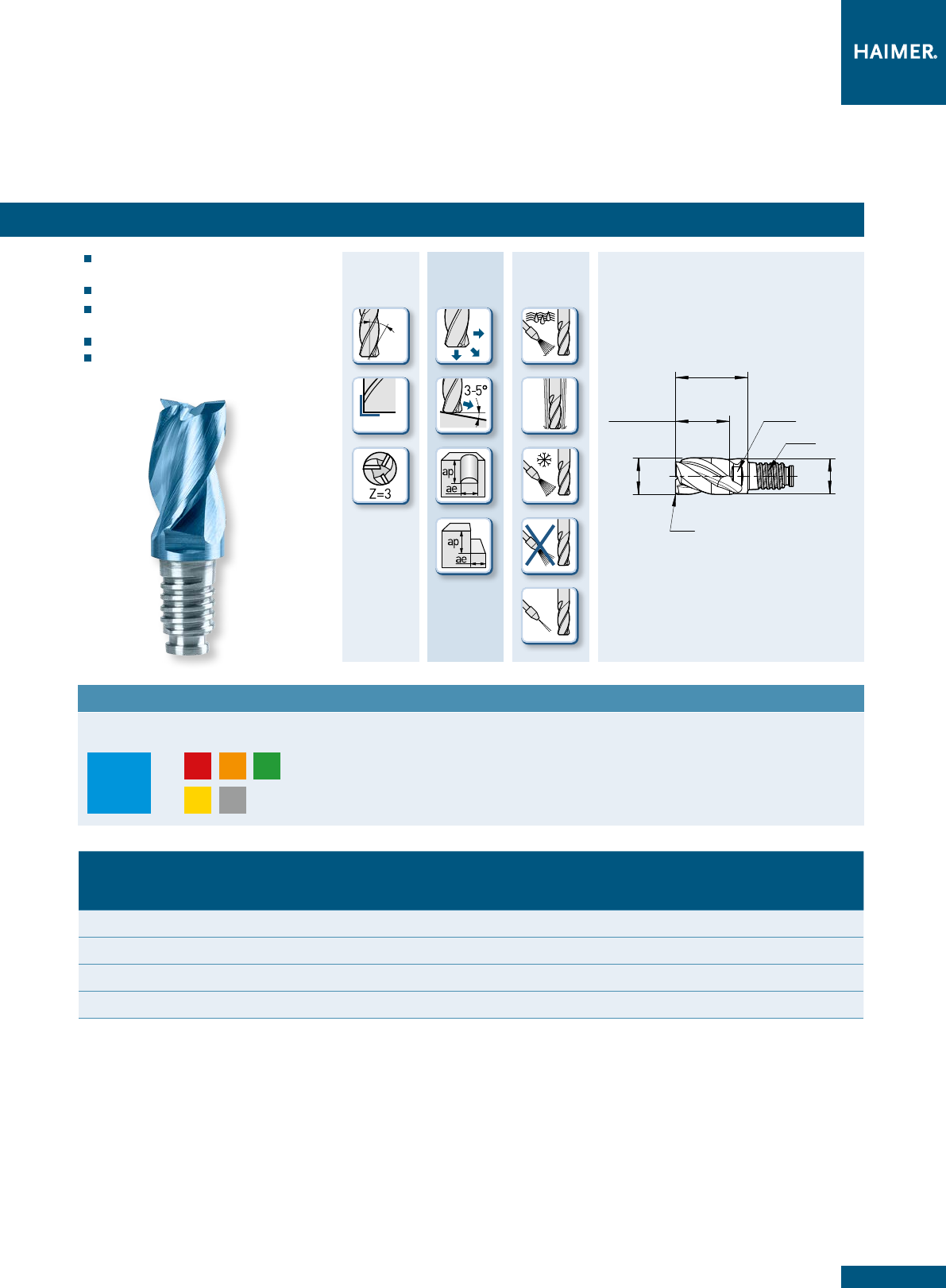

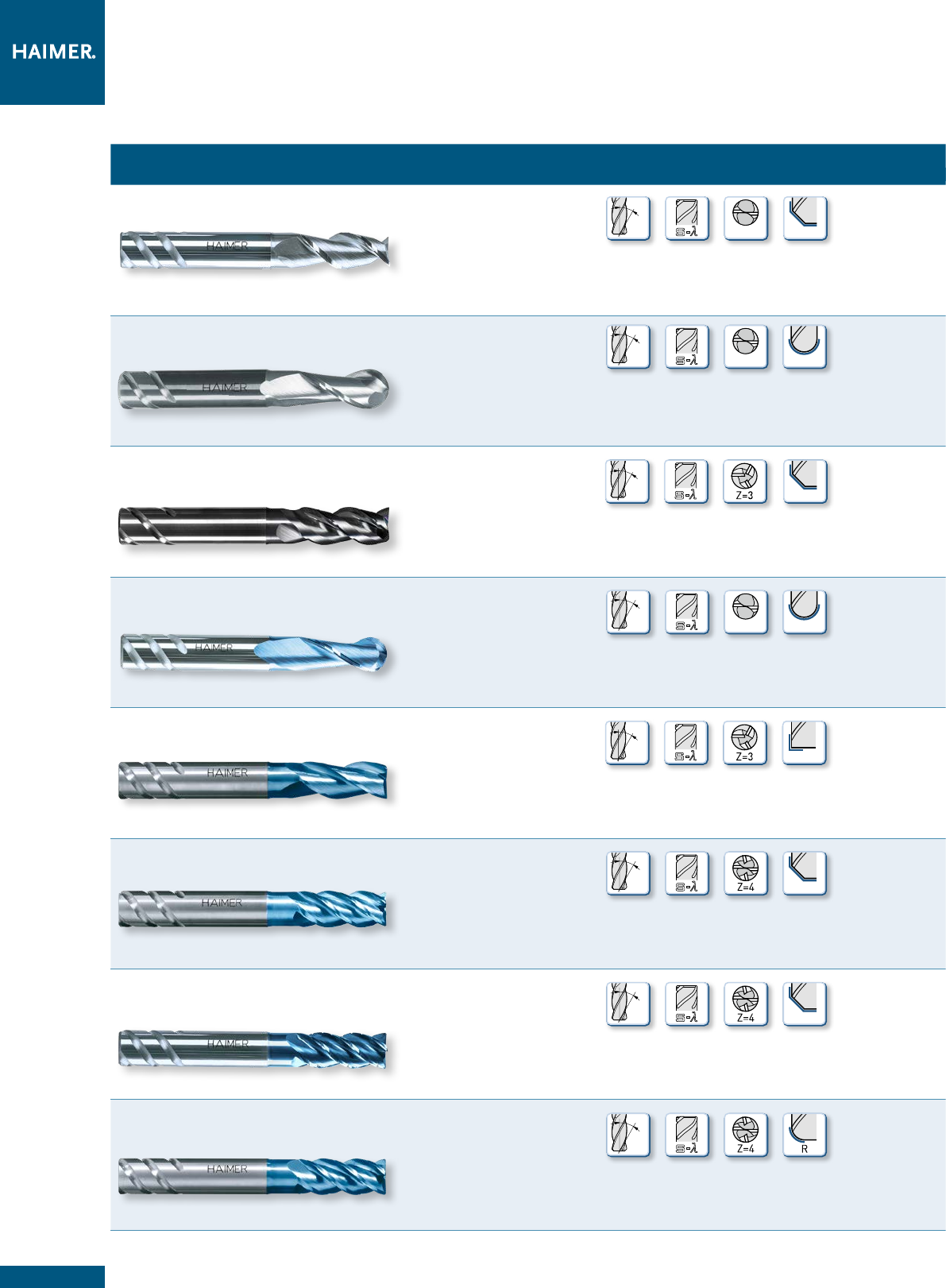

UNI Z3
UNI Z3
UNI Z4 –
С ФАСКОЙ
UNI Z4 – CHAMFER
UNI Z4 –
С РАДИУСОМ
UNI Z4 – RADIUS
13
CHARACTERISTICS AND ADVANTAGES
AT A GLANCE
Maximum metal removal rate
and accuracy at the work piece
only with a combination of
HAIMER tool holding technology
and HAIMER Power Mill!
Solid Carbide End Mills
Use:
– For universal use in different materials
(steel preferred)
Substrate:
– Submicron carbide grade with excellent impact
strength and high T.R.S.
Tool Shank:
– h5 shank tolerance
– Safe-LockTM shank for pull out protection and
productivity improvement
Coatings:
– Latest PVD coating for maximum wear protection,
AlTiN-based HAIMER high-performance coating
– Pre and post treatment of tool surfaces for opti-
mized chip removal
Geometry:
– Unequal cutting edge end helix slitting for vibration
reduced machining
– 2, 3, 4 and 5 cutting edges with different lengths
of cut based on application requirements
– Cutting edge design (sharp, chamfer or radius) for
maximum flexibility
– HAIMER cord cutting edge design for cutting force
reduction
– Neck for higher cutting depth
– Power Mill end mills are fine balanced
– Highest run-out accuracy (max. 5 µm, market com-
parison: 15 µm)
– Accurate overall length tolerance (+/- 0,05 mm),
thus tool measurement is not always necessary
– Diameter tolerance h9
Quality:
– Consistent high and approved quality by 100%
optical and dimensional inspection
– Special drop-protected packaging
UNI Z5 –
С ФАСКОЙ И СТРУЖКОЛОМОМ
UNI Z5 – CHAMFER WITH CHIP BREAKER
UNI Z4 –
С ГЕОМЕТРИЕЙ
KORDEL
UNI Z4 – CORD PROFILE
C ПОЛНЫМ РАДИУСОМ
BALL NOSE
АЛЮМИНИЙ
ALU
14

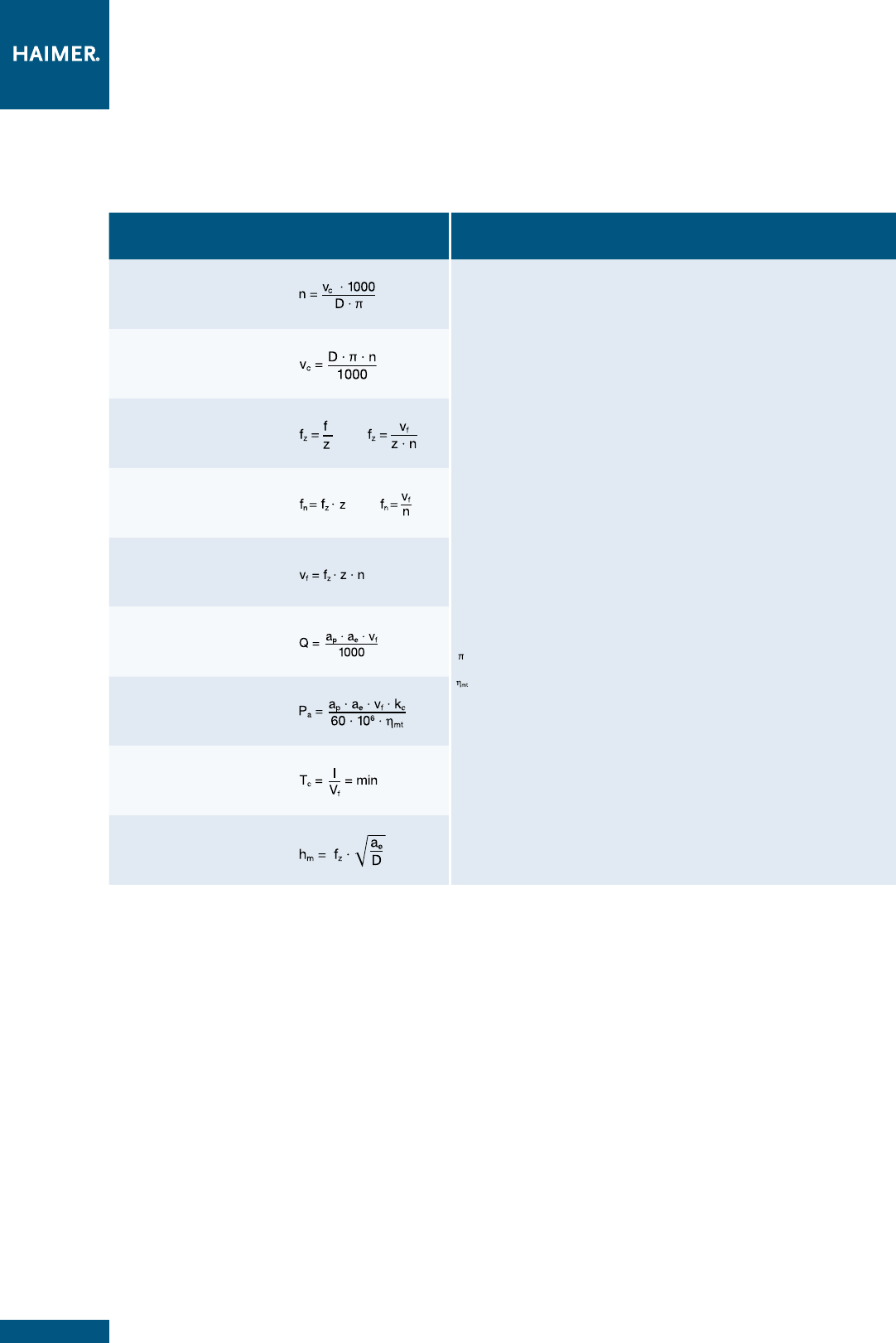

ФОРМУЛЫ – ОСНОВЫ ФРЕЗЕРОВАНИЯ
FORMULAS – MILLING BASICS
Обозначение
Description
Формула
Formula
Легенда
Legend
Частота вращения шпинделя
RPM
ae =
Ширина резания
[
мм
] / Radial cutting width [мм]
ap =
Глубина резания
[
мм
] / Axial cutting depth [мм]
D =
Диаметр
[
мм
] / Diameter [мм]
fn =
Подача на оборот
[
мм
] / Feed per rotation [mm/r]
fz =
Подача на зуб
[
мм/зуб
]
/ Feed per tooth
hm =
Cредняя толщина стружки
/ Average chip thickness
kc =
Удельная сила резания
[
Н/мм2
] / Specific cutting force [N/mm²]
l =
Рабочая длина
[
мм
] / Length of cut [мм]
n =
Частота вращения шпинделя
[
1/мин
] / Rounds per minute [rpm]
Pa =
Потребляемая мощность
[
кВт
] / Drive power [kW]
Q =
Объем съема материала
[
cм3/мин
] / Material removal rate [cm3/min]
Tc =
Время обработки
[
мин
] / Cutting time [min]
vc =
Cкорость резания
[
м/мин
] / Cutting speed [m/min]
vf =
Скорость подачи
[
мм/мин
] / Feed rate [mm/min]
z =
Количество зубьев
/ Number of teeth
= 3,14...
=
Коэффициет полезного действия
/ Efficiency rate
Cкорость резания
Cutting speed
Подача на зуб
Feed per tooth
Подача на оборот
Feed per rotation
Скорость подачи
Feed rate
Объем съема материала
Material removal rate
Потребляемая мощность
Drive power
Время обработки
Cutting time
Cредняя толщина стружки
Average chip thickness
Cкорость резания, подача и фрезерование
Cutting speed, Feed and Milling
n
15
Werkzeugtechnik
Tooling Technology
HAIMER
Power Mill
Maximum metal removal
rate – A quantum leap into
the next milling dimension.
HAIMER Power Mill
Максимальная производительность резания –
качественный прорыв в следующее измерение фрез.
Messgeräte
Measuring Instruments
Auswuchttechnik
Balancing Technology
Schrumpftechnik
Shrinking Technology
Haimer GmbH | Weiherstraße 21 | 86568 Igenhausen | Phone: +49-8257-9988-0 | Email: haimer@haimer.de | www.haimer.com
Измерительный инструмент
Measuring Instruments
Балансировочная техника
Balancing Technology
Термоусадочная техника
Shrinking Technology
Инструментальная оснастка
Tooling Technology
16

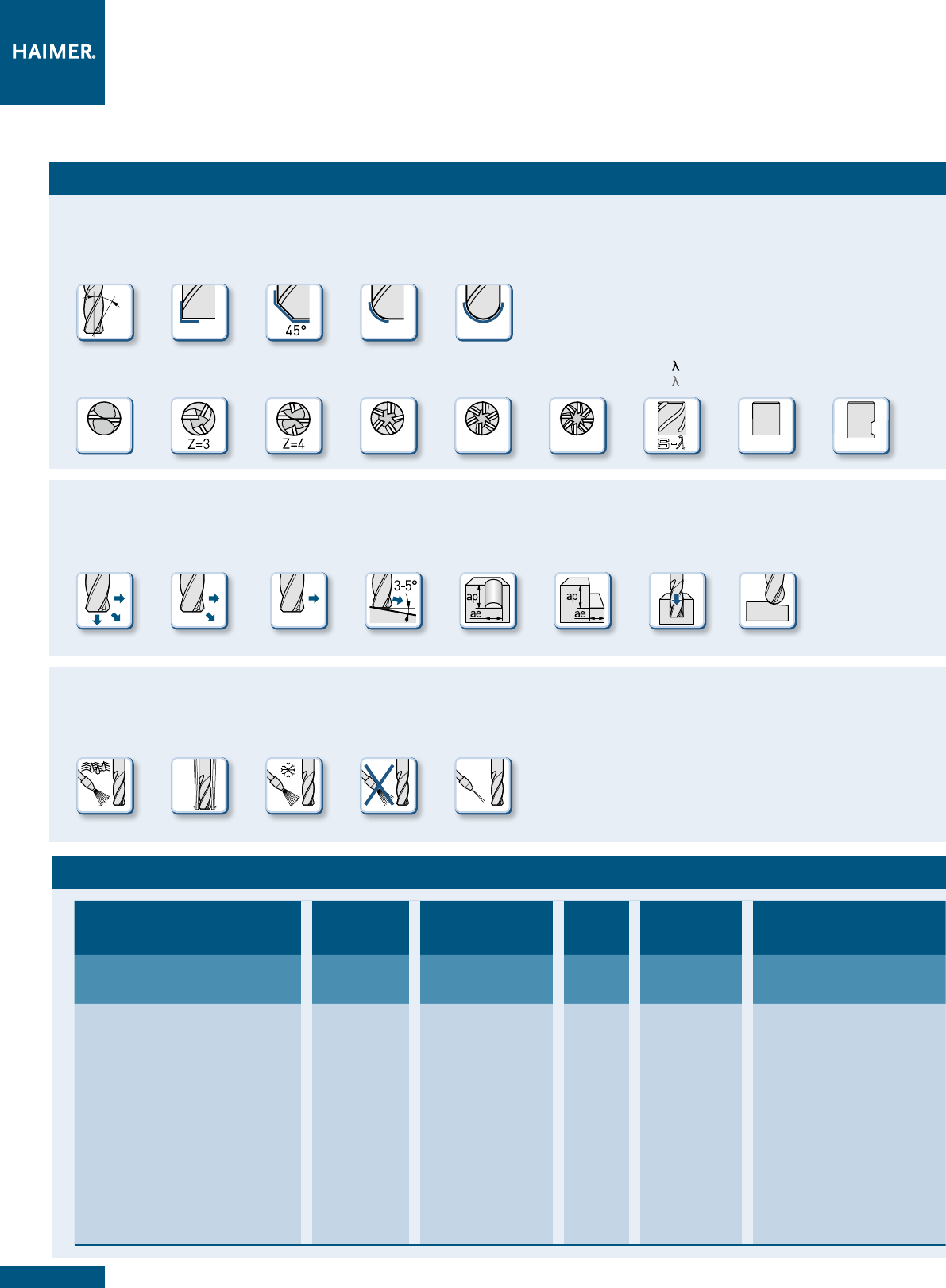

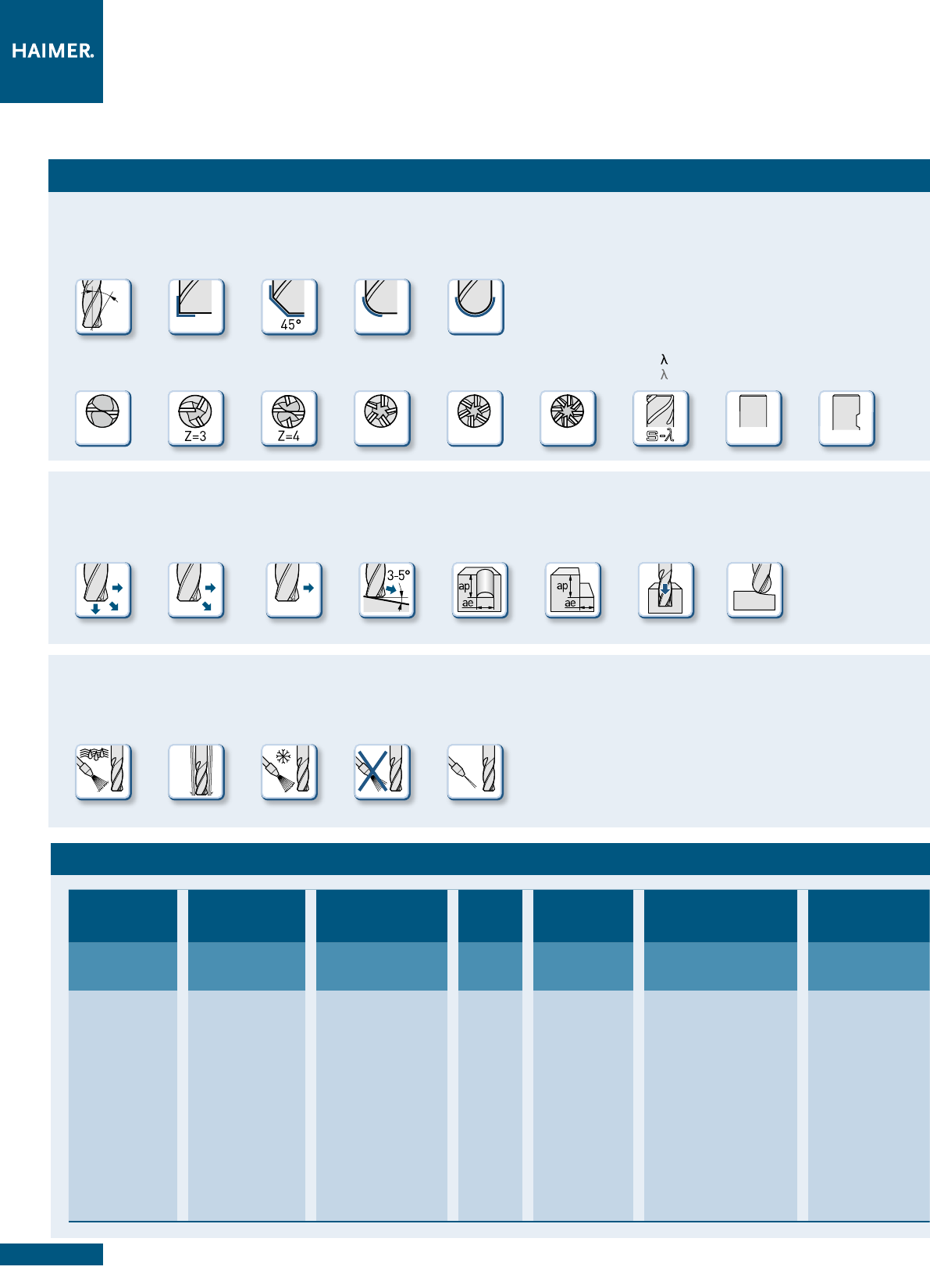

Характеристики
/Characteristics
Применение
/Application
Охлаждение
/Coolant
Расшифровка обозначений
/Explanation Icons

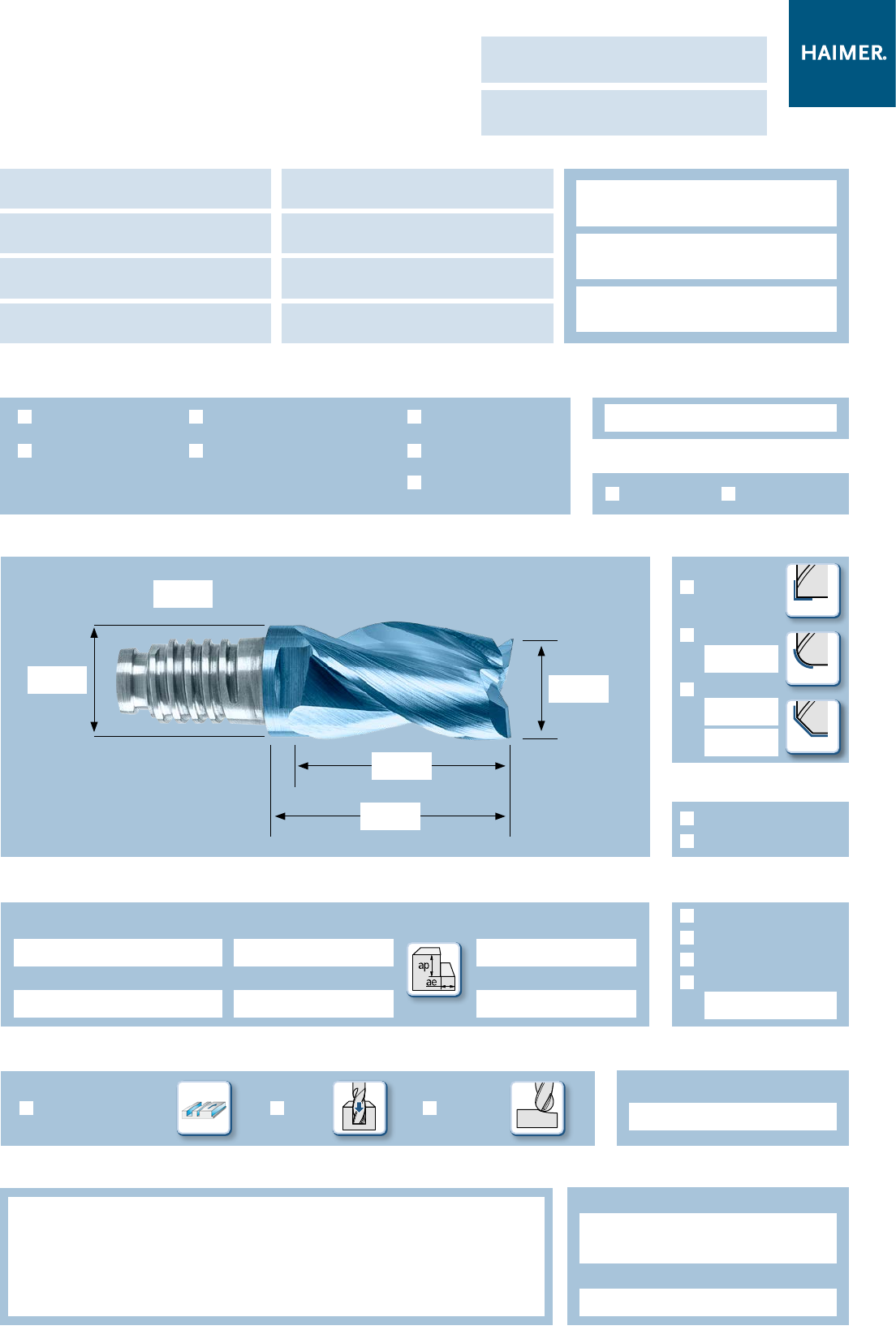

Расшифровка артикула
/Explanation article code
F 1 0 0 4 N N L0600 R1.00 A A
Тип инструмента
Tool type
Группа
Group
Тип группы
Group type
Вариант
Variant
Кол-во зубьев
No. of teeth
Рабочая длина
Length of cut
Общая длина
Overall length
Хвостовик
Shank
Диаметр
Diameter
Режущая кромка
Cutting edge
Размер режущей кромки
Cutting edge size
Инструм. материал
Substrate
Покрытие
Coating
F- Тверд. конце-
вая фреза
Milling
cutter-VHM
V- Тверд. концев.
фреза c полн.
радиусом
Copy Mill
carbide
E- Фреза для
снятия заусен-
цев
Chamfering
endmill
1- Uni
2- Basic
4- Alu
0- С гладк. цилинд.
хвостовиком
plain cutter zyl..
1- Со стружколомом
Chip breaker
3- Черновой инстру-
мент
Roughing cutter
0- V0 2- Z2
3- Z3
4- Z4
5- Z5
6- Z6
N- Стандартная/Normal
(Ap1=1.8-2.75xD1)
L- Длинная/Long
(Ap1=3xD1; З
заводской
стандарт/
Werksnorm)
N- Cтандартная
Normal
L- Длинная
Long
L- Safe-LockTM
A- Гладкий хвостовик
Straight shank
B- Хвостовик Велдон
Weldon shank
0600- Метрич.
metric
S- Острая
sharp cutting edge
C- С фаской
Corner chamfer
R- С радиусом при
вершине
Corner radius
W- Угловая
Angle
0.50- Метрич.
metric
60- Угол конуса 60°
60° Cone angle
A-D Мелкозерн.
твердый сплав
Finegrain
carbide
A- PVD сталь
PVD Uni Steel
C- PVD алюминий
PVD Uni
Aluminium
ПРИЛОЖЕНИЕ
APPENDIX
SR
Угол подъема
винтовой канавки
Helix angle
Острая режущая
кромка
Sharp cutting edge
Фаска при вершине
Corner chamfer
Радиус при
вершине
Corner radius
Cool Flash
MMS
Air
Направление подачи
Feed direction
Эмульсия
Emulsion
Направление подачи
Feed direction
Cool Flash
Cool Flash
Врезание под углом
Ramping
Холодный воздух
Cold air
Фрезерование пазов
Slotting
Без СОЖ
Dry machining
Боковое фрезерование
Side milling
Минимальная
смазка
Minimal
lubrication

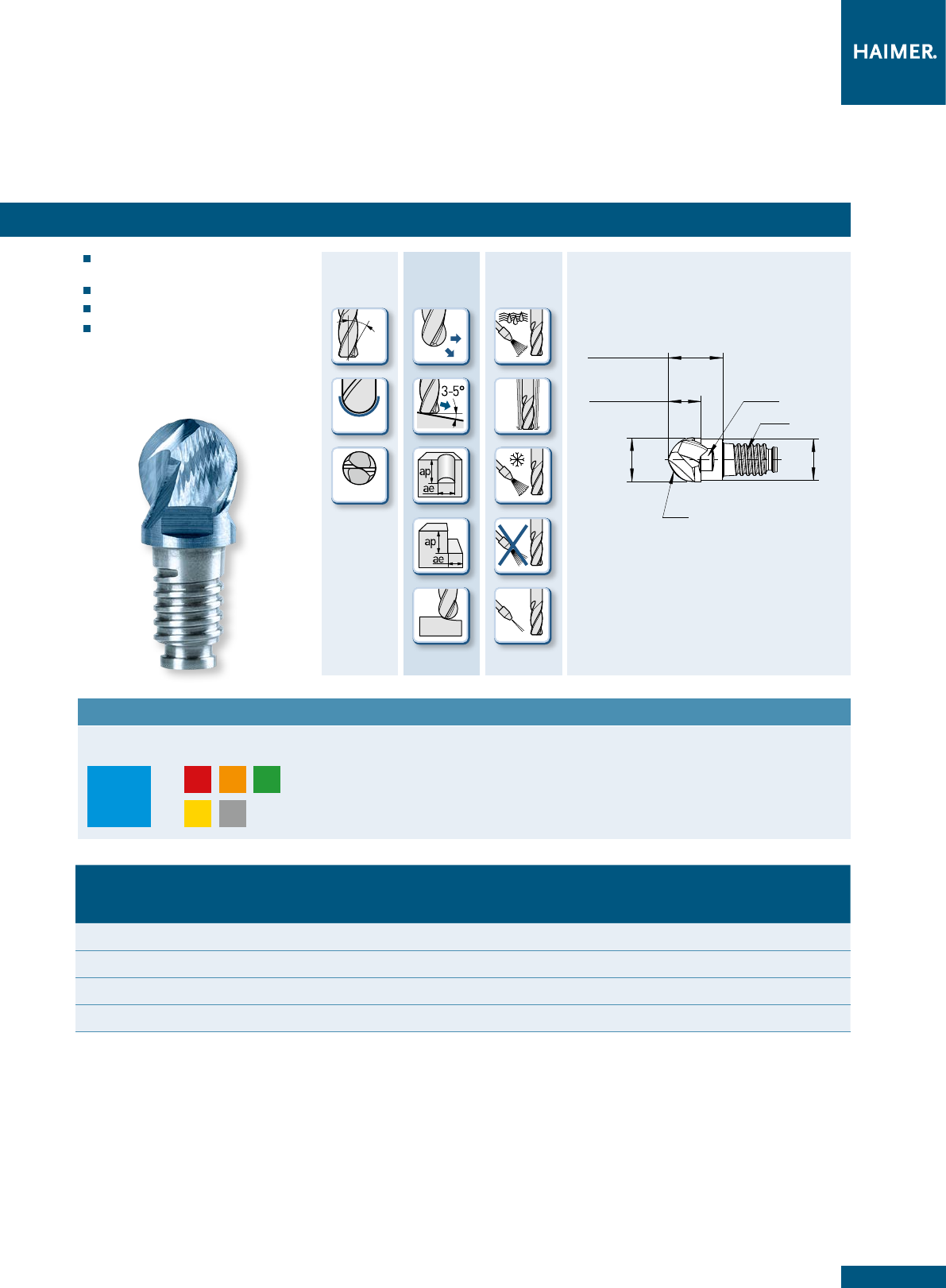

Полный радиус
Ball Nose
Z=5
2 зуба
Teeth 2
4 зуба
Teeth 4
5 зубьев
Teeth 5
3 зуба
Teeth 3
Z=2
VR
6 зубьев
Teeth 6
Z=6
Высверливание
Drilling
Фрезерование ме-
тодом копирования
3D Milling
Safe- ock®
Safe- ock®
Гладкий хвостовик
Straight shank
HA
HB
Weldon Schaft
Weldon shank
8 зубьев
Teeth 8
Z=8
Направление подачи
Feed direction
17
Расшифровка артикула
/Explanation article code
Перечень материалов
/Material list
Группы материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел прочности
Tensile strength
Состав/Твердость
Content/Hardness
P1 Конструкционные стали
General construction steels
S235JR (RST37-2), E295 (St 50-2),
C45
1.0038, 1.0050,
1.0503 800 N/mm² до 25 HRC
up to 25 HRC
P2
Инструментальные/Закален-
ные стали
Heat treated steels
X38CrMoV5-3, X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm² до 45 HRC
up to 45 HRC
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9, X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm²
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2, X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm²
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-GJLZ (GG40),
EN-GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm²
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60), EN-GJS-700-2
(GGG70) 0.7060, 0.7070 > 450 N/mm²
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9%
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9%
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700 N/mm²
H1 Закаленные стали
Hardened steels 45 – 55 HRC
H2 Закаленные стали
Hardened steels > 55 HRC
F 1 0 0 4 N N L0600 R1.00 A A
Тип инструмента
Tool type
Группа
Group
Тип группы
Group type
Вариант
Variant
Кол-во зубьев
No. of teeth
Рабочая длина
Length of cut
Общая длина
Overall length
Хвостовик
Shank
Диаметр
Diameter
Режущая кромка
Cutting edge
Размер режущей кромки
Cutting edge size
Инструм. материал
Substrate
Покрытие
Coating
F- Тверд. конце-
вая фреза
Milling
cutter-VHM
V- Тверд. концев.
фреза c полн.
радиусом
Copy Mill
carbide
E- Фреза для
снятия заусен-
цев
Chamfering
endmill
1- Uni
2- Basic
4- Alu
0- С гладк. цилинд.
хвостовиком
plain cutter zyl..
1- Со стружколомом
Chip breaker
3- Черновой инстру-
мент
Roughing cutter
0- V0 2- Z2
3- Z3
4- Z4
5- Z5
6- Z6
N- Стандартная/Normal
(Ap1=1.8-2.75xD1)
L- Длинная/Long
(Ap1=3xD1; З
заводской
стандарт/
Werksnorm)
N- Cтандартная
Normal
L- Длинная
Long
L- Safe-LockTM
A- Гладкий хвостовик
Straight shank
B- Хвостовик Велдон
Weldon shank
0600- Метрич.
metric
S- Острая
sharp cutting edge
C- С фаской
Corner chamfer
R- С радиусом при
вершине
Corner radius
W- Угловая
Angle
0.50- Метрич.
metric
60- Угол конуса 60°
60° Cone angle
A-D Мелкозерн.
твердый сплав
Finegrain
carbide
A- PVD сталь
PVD Uni Steel
C- PVD алюминий
PVD Uni
Aluminium
18

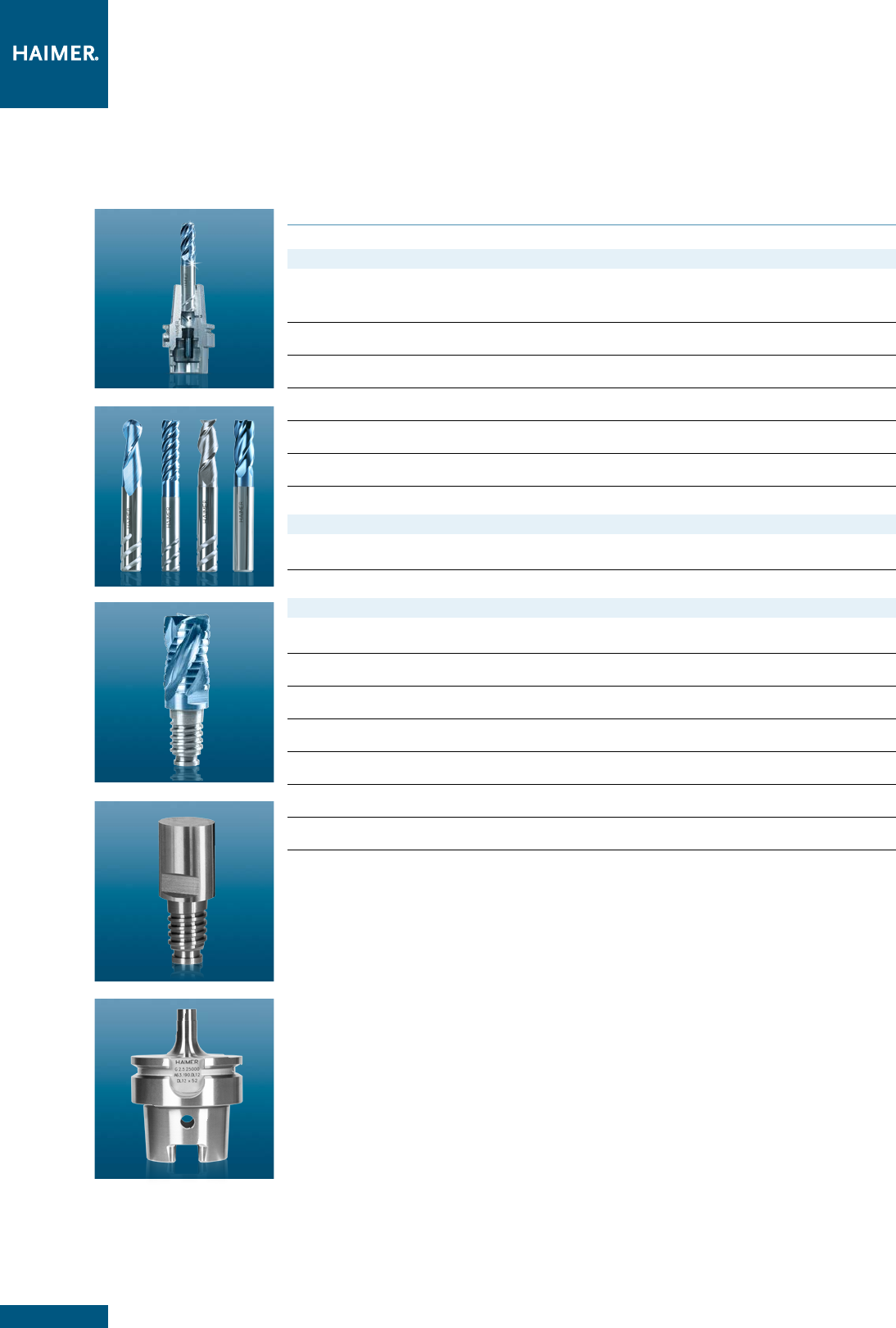

ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ КОНЦЕВЫЕ ФРЕЗЫ
/SOLID CARBIDE ENDMILLS

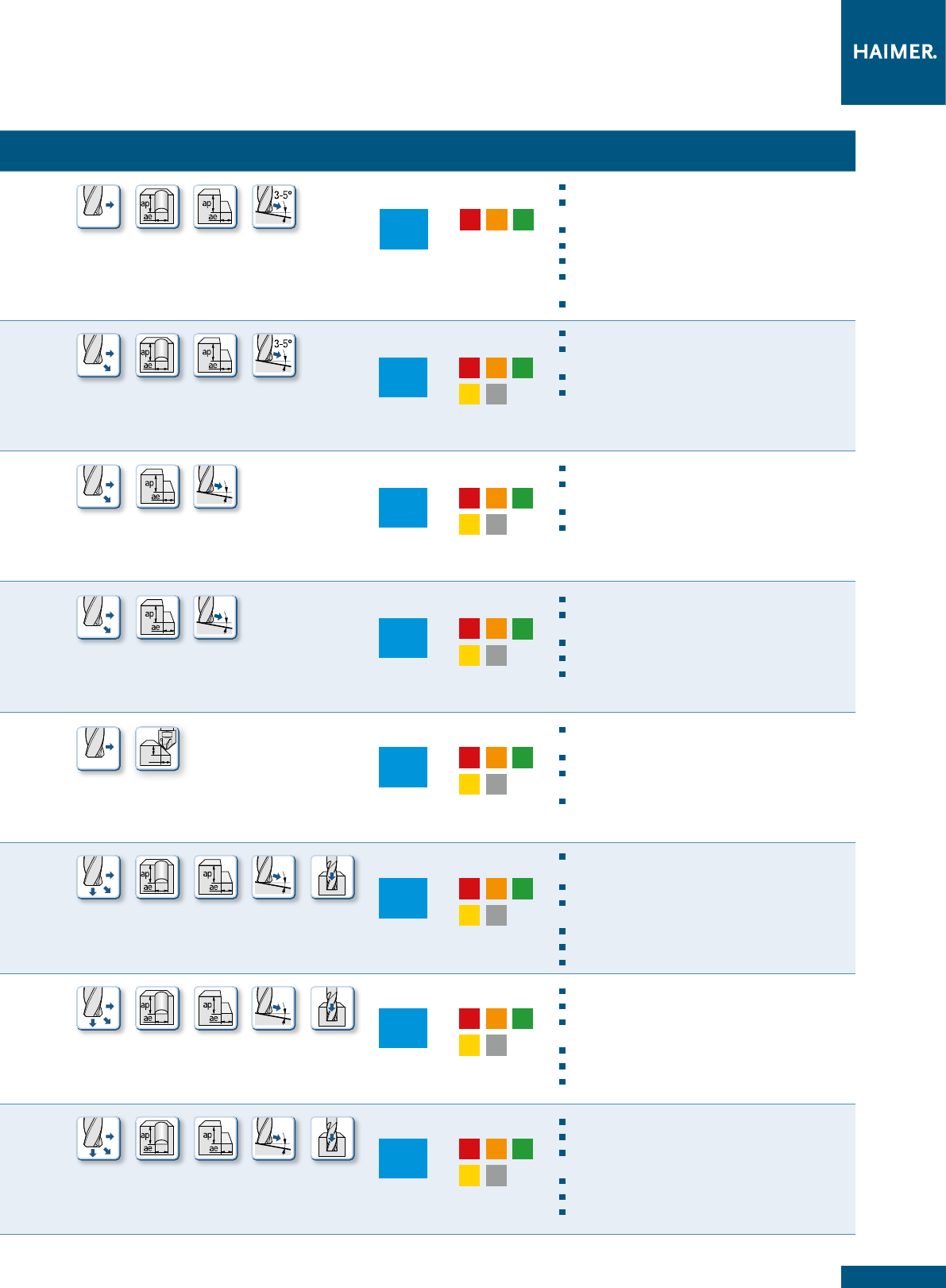

ОБЗОР 1/2
OVERVIEW 1/2
Продукт
Products
Стр.
Page
Характиристики
Characteristics
Применение
Application
Материал
Material
Характеристики
Features

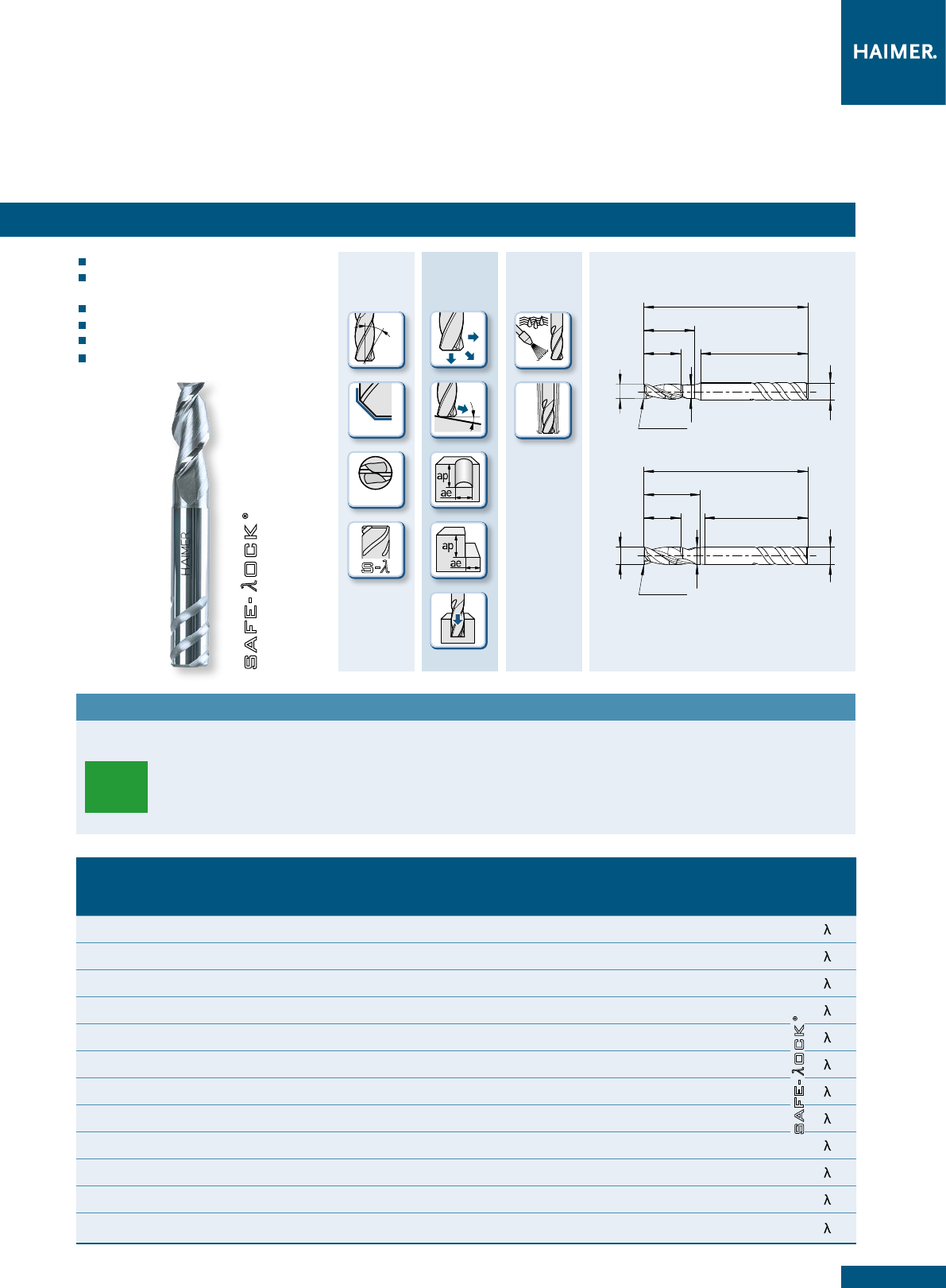

Z2 – F4002NNL АЛЮМИНИЙ/ALU
22 – 23
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой обработки алюминия/
Roughing for aluminium
Z2 – V4002NNL
АЛЮМИНИЙ, СФЕРИЧЕСКАЯ
/
ALU BALL NOSE
24 – 25
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
C полным радиусом/Ball Nose
Точная балансировка/Fine balanced
Для черновой и чистовой обратботки алюминия
Roughing and finishing for aluminium
Z3 – F4003NNL АЛЮМИНИЙ/ALU
26 – 27
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой обработки алюминия/
Roughing for aluminium

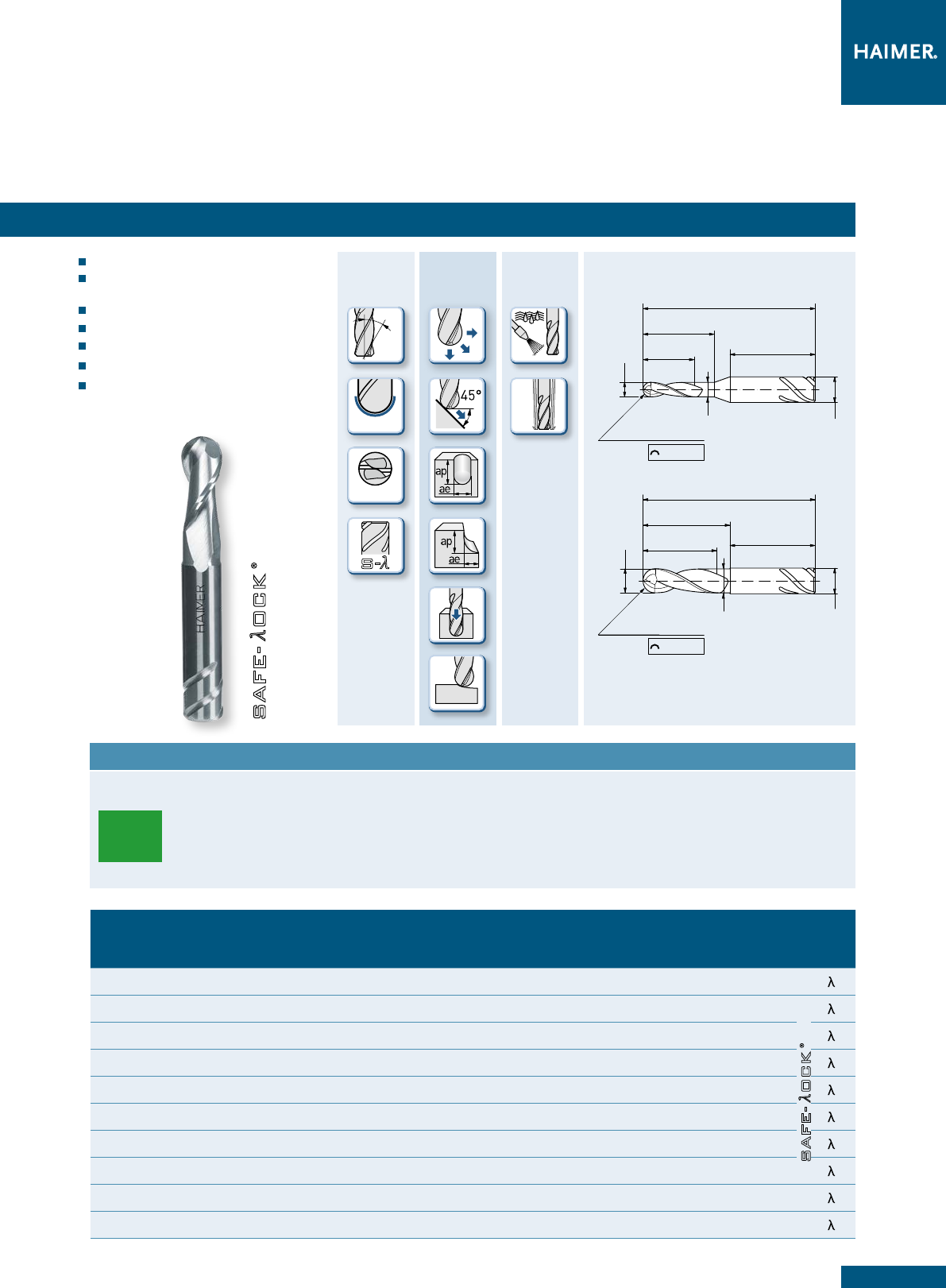

UNI Z2 – V1002NNL
С ПОЛНЫМ РАДИУСОМ
/BALL NOSE
28 – 29
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced

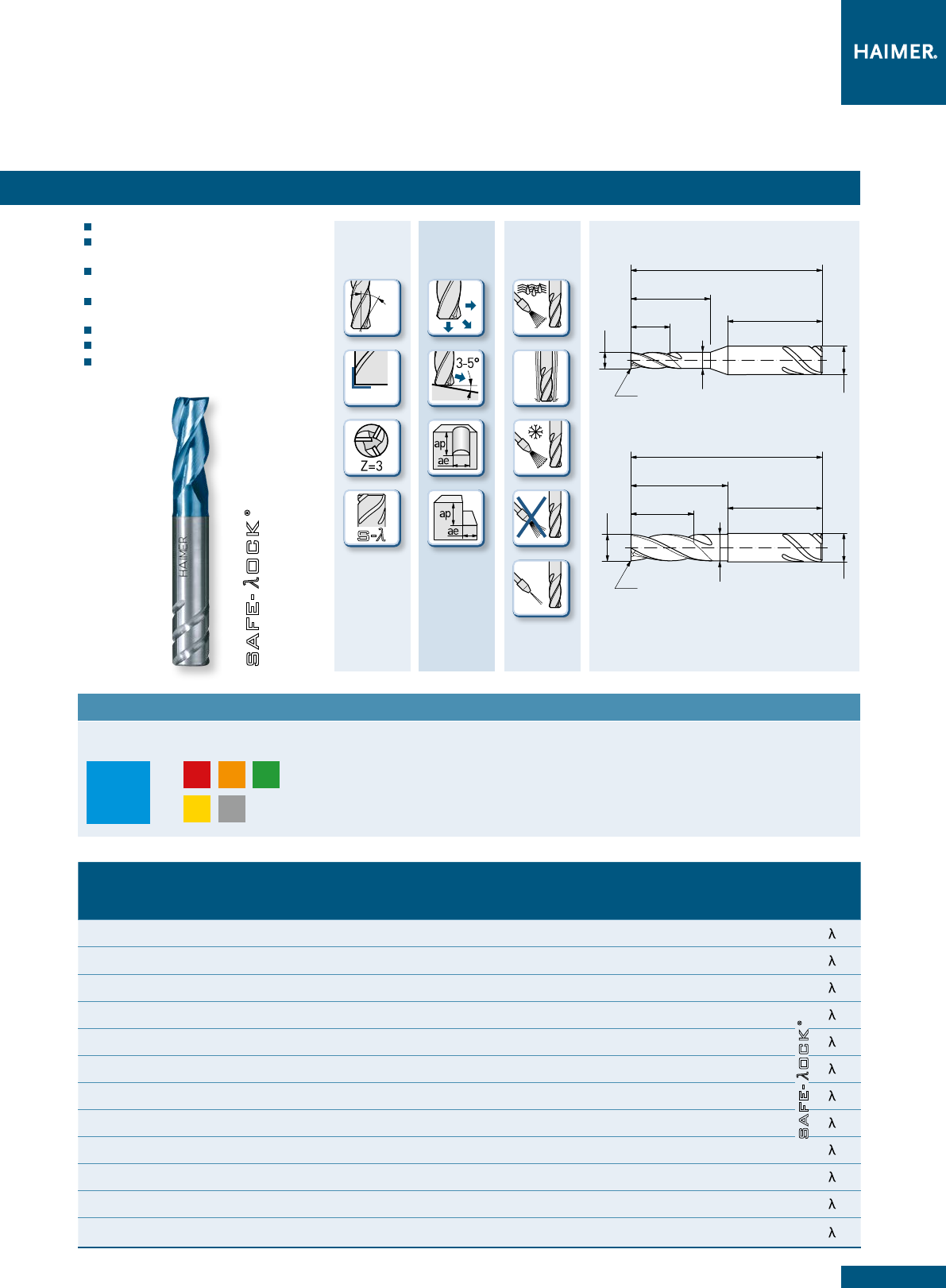

UNI Z3 – F1003NN
30 – 31
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced

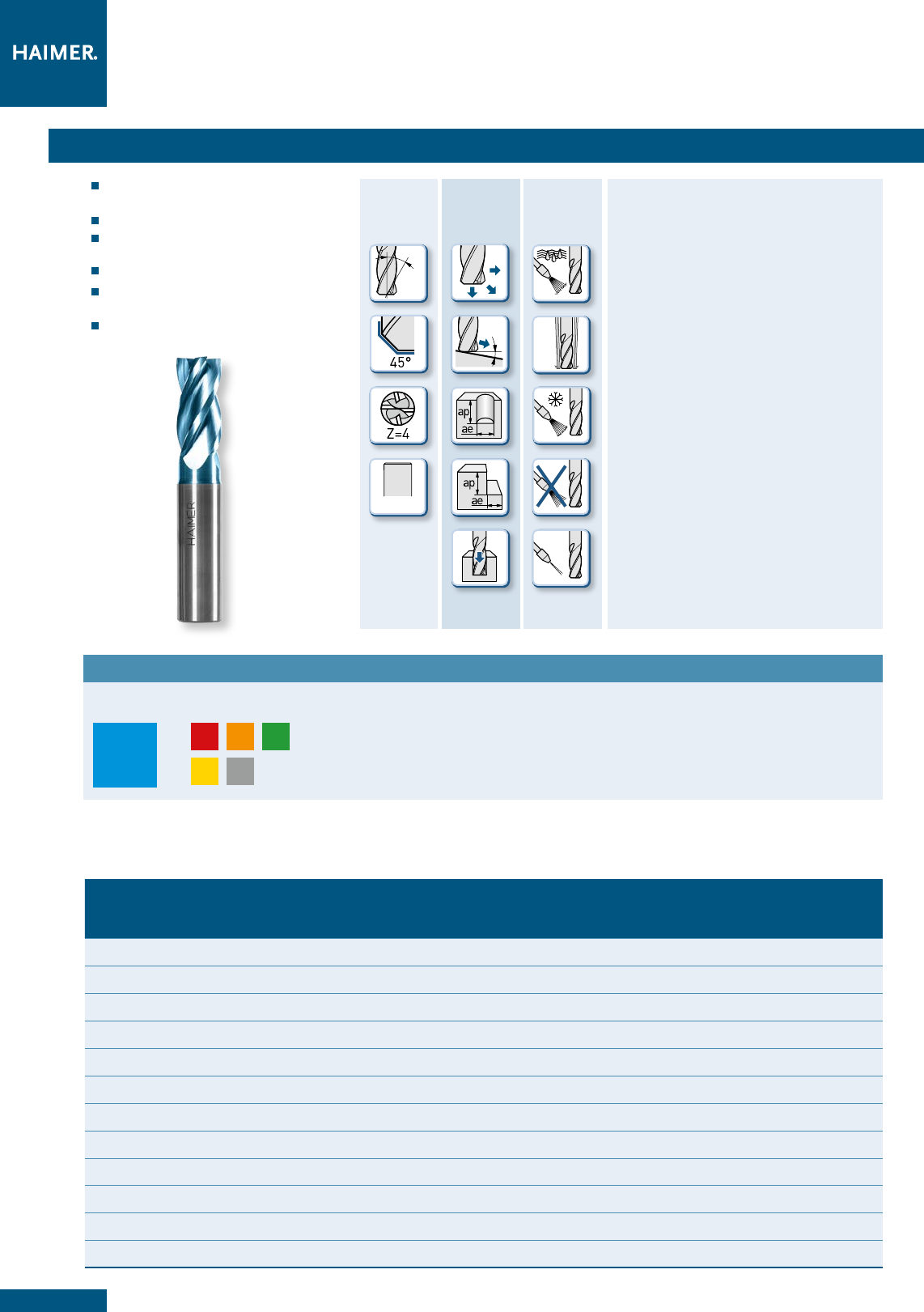

UNI Z4 – F1004NN
С ФАСКОЙ/
CHAMFER
32 – 33
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой и чистовой обработки/
Roughing and finishing
UNI Z4 – F1104NN
С ФАСКОЙ И СТРУЖКОЛОМОМ/
CHAMFER WITH CHIP BREAKER
34 – 35
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой и чистовой обработки/
Roughing and finishing
UNI Z4 – F1004NN
С РАДИУСОМ ПРИ ВЕРШИНЕ
/
CORNER RADIUS
36 – 39
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой и чистовой обработки/
Roughing and finishing
41°
43° 45°
32°
34° VR
Z=2
41°
43°
Z=2
S
35°
36°
37°
C
32°
34° VR
Z=2
42°
41°
43° C
41°
43° 45°
41°
43°
19
Продукт
Products
Стр.
Page
Характиристики
Characteristics
Применение
Application
Материал
Material
Характеристики
Features
Z2 – F4002NNL АЛЮМИНИЙ/ALU
22 – 23
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой обработки алюминия/
Roughing for aluminium
Z2 – V4002NNL
АЛЮМИНИЙ, СФЕРИЧЕСКАЯ
/
ALU BALL NOSE
24 – 25
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
C полным радиусом/Ball Nose
Точная балансировка/Fine balanced
Для черновой и чистовой обратботки алюминия
Roughing and finishing for aluminium
Z3 – F4003NNL АЛЮМИНИЙ/ALU
26 – 27
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой обработки алюминия/
Roughing for aluminium
UNI Z2 – V1002NNL
С ПОЛНЫМ РАДИУСОМ
/BALL NOSE
28 – 29
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
UNI Z3 – F1003NN
30 – 31
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
UNI Z4 – F1004NN
С ФАСКОЙ/
CHAMFER
32 – 33
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой и чистовой обработки/
Roughing and finishing
UNI Z4 – F1104NN
С ФАСКОЙ И СТРУЖКОЛОМОМ/
CHAMFER WITH CHIP BREAKER
34 – 35
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой и чистовой обработки/
Roughing and finishing
UNI Z4 – F1004NN
С РАДИУСОМ ПРИ ВЕРШИНЕ
/
CORNER RADIUS
36 – 39
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для черновой и чистовой обработки/
Roughing and finishing
45°
N
Осн. материал
Main Material
45°
P
N
Осн. материал
Main Material
P
N
Осн. материал
Main Material
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
20
Продукт
Products
Стр.
Page
Характиристики
Characteristics
Применение
Application
Материал
Material
Характеристики
Features
UNI Z4 – F1304NN
С ГЕОМЕТРИЕЙ KORDEL
/
CORD PROFILE
40 – 41
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для маломощных станков/For low power machines
При проблемах с удалением стружки/
For applic. with chip evacuation issues
Для черновой обработки/Roughing
UNI Z5 – F1005NN
С ФАСКОЙ
/CHAMFER
42 – 43
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
Точная балансировка/Fine balanced
Для высокоскор. чистовой обр-ки до 3xD1/
HSC finishing up to 3xD1
UNI Z5 – F1005LL
С ФАСКОЙ
/CHAMFER
44 – 45
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
Точная балансировка/Fine balanced
Для высокоскор. чистовой обр-ки до 3xD1/
HSC finishing up to 3xD1
UNI Z5 – F1105LL
С ФАСКОЙ И СТРУЖКОЛОМОМ
CHAMFER WITH CHIP BREAKER
46 – 47
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
Точная балансировка/Fine balanced
Со стружколомом/Chip breaker
Для высокоскор. чистовой обр-ки до 3xD1/
HSC finishing up to 3xD1

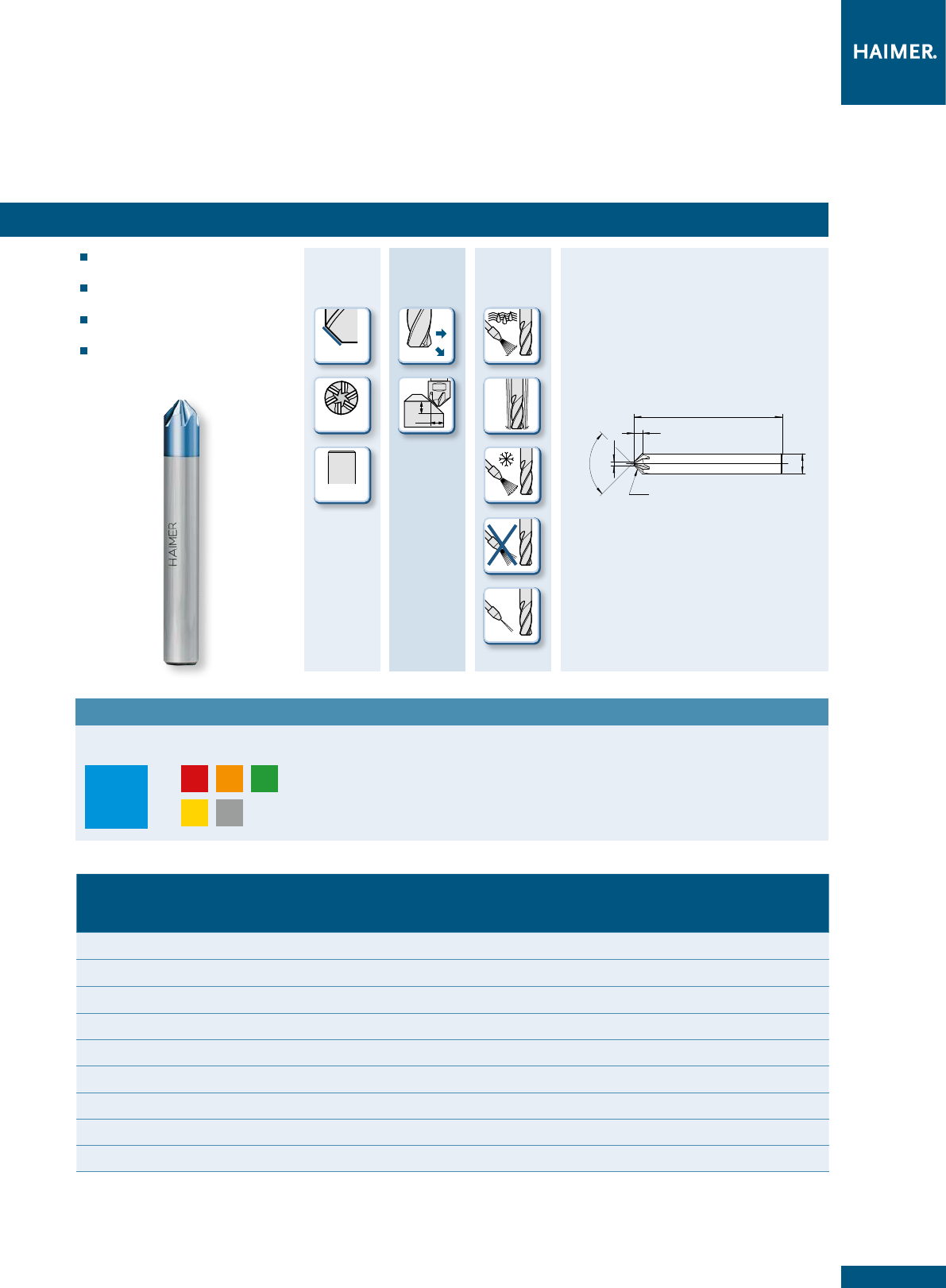

UNI Z6 – E1016
ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ
/
CHAMFERING ENDMILL
48 – 49
С углом конуса 60/90/120°/
Cone angle 60/90/120°
Острие гладко отшлифовано/Honed tip plan
Многофункциональный инструмент/
Mulitfunctional tool
С прямыми канавками/Straight fluted
BASIC MILL Z4 – F2004NNH
С ФАСКОЙ
/CHAMFER
50 – 51
Цилиндрический хвостовик DIN 6535-HA/
Straight shank DIN 6535-HA
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки/Unequal cutting edge
Биение < 10 мкм/Runout < 10 µm

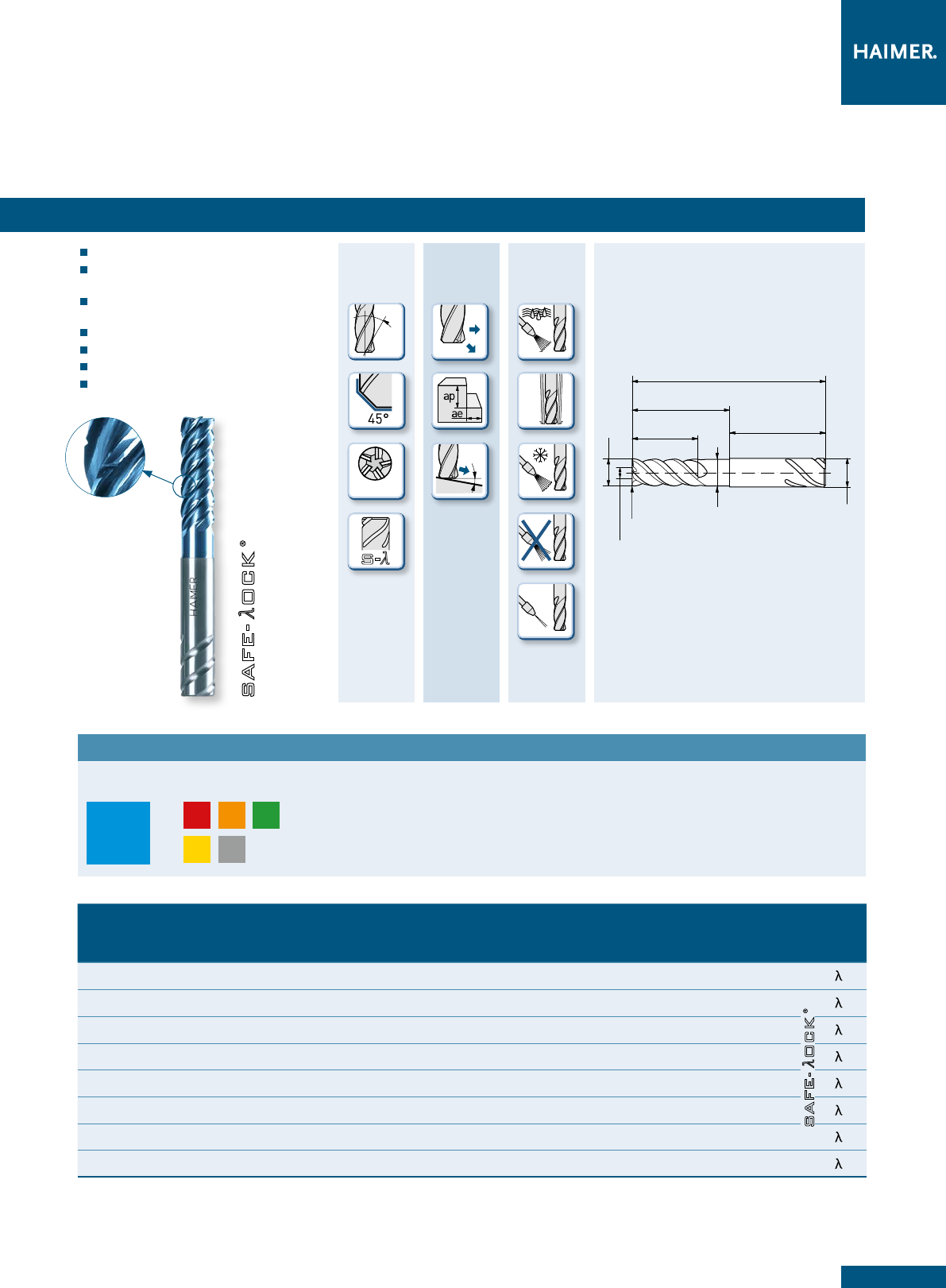

BASIC MILL Z4 – F2004NNL
С ФАСКОЙ
/CHAMFER
ХВОСТОВИК С
SAFE-LOCK®
WITH SAFE-LOCK® SHANK
52
Хвостовик c Safe-Lock™/Safe-Lock™ Shank
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки/Unequal cutting edge
Биение < 10 мкм/Runout < 10 µm
BASIC MILL Z4 – F2004NNB
С ФАСКОЙ
/CHAMFER
ХВОСТОВИК WELDON
WITH WELDON SHANK
53
Хвостовик Weldon/Weldon Shank
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки/Unequal cutting edge
Биение < 10 мкм/Runout < 10 µm
ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ КОНЦЕВЫЕ ФРЕЗЫ
/SOLID CARBIDE ENDMILLS
ОБЗОР 2/2
OVERVIEW 2/2
46°
47° 45°
32°
34° 45°
W
HA Z=6
41°
43° 45°
31°
33° 45°
HA
31°
33° 45°
31°
33° 45°
46°
47° 45°
HB
21
Продукт
Products
Стр.
Page
Характиристики
Characteristics
Применение
Application
Материал
Material
Характеристики
Features
UNI Z4 – F1304NN
С ГЕОМЕТРИЕЙ KORDEL
/
CORD PROFILE
40 – 41
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка/Fine balanced
Для маломощных станков/For low power machines
При проблемах с удалением стружки/
For applic. with chip evacuation issues
Для черновой обработки/Roughing
UNI Z5 – F1005NN
С ФАСКОЙ
/CHAMFER
42 – 43
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
Точная балансировка/Fine balanced
Для высокоскор. чистовой обр-ки до 3xD1/
HSC finishing up to 3xD1
UNI Z5 – F1005LL
С ФАСКОЙ
/CHAMFER
44 – 45
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
Точная балансировка/Fine balanced
Для высокоскор. чистовой обр-ки до 3xD1/
HSC finishing up to 3xD1
UNI Z5 – F1105LL
С ФАСКОЙ И СТРУЖКОЛОМОМ
CHAMFER WITH CHIP BREAKER
46 – 47
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания/
Neck for higher cutting depth
Точная балансировка/Fine balanced
Со стружколомом/Chip breaker
Для высокоскор. чистовой обр-ки до 3xD1/
HSC finishing up to 3xD1
UNI Z6 – E1016
ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ
/
CHAMFERING ENDMILL
48 – 49
С углом конуса 60/90/120°/
Cone angle 60/90/120°
Острие гладко отшлифовано/Honed tip plan
Многофункциональный инструмент/
Mulitfunctional tool
С прямыми канавками/Straight fluted
BASIC MILL Z4 – F2004NNH
С ФАСКОЙ
/CHAMFER
50 – 51
Цилиндрический хвостовик DIN 6535-HA/
Straight shank DIN 6535-HA
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки/Unequal cutting edge
Биение < 10 мкм/Runout < 10 µm
BASIC MILL Z4 – F2004NNL
С ФАСКОЙ
/CHAMFER
ХВОСТОВИК С
SAFE-LOCK®
WITH SAFE-LOCK® SHANK
52
Хвостовик c Safe-Lock™/Safe-Lock™ Shank
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки/Unequal cutting edge
Биение < 10 мкм/Runout < 10 µm
BASIC MILL Z4 – F2004NNB
С ФАСКОЙ
/CHAMFER
ХВОСТОВИК WELDON
WITH WELDON SHANK
53
Хвостовик Weldon/Weldon Shank
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки/Unequal cutting edge
Биение < 10 мкм/Runout < 10 µm
P
Осн. материал
Main Material
Также подходит для
also suitable for
KS
N
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M
H
2–3°
2–3°
22
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
До/to 50% ø
0,022 0,033 0,044 0,055 0,066 0,088 0,11 0,132 0,154 0,176 0,198 0,22
100% ø
0,012 0,018 0,024 0,03 0,036 0,048 0,06 0,072 0,084 0,096 0,108 0,12
0,002 0,003 0,004 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
N1
Алюминиевые деформи-
руемые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 300 – 400 400 – 500 500 – 600
С покрытием "C" могут использоваться для:
With Coating "C" also suitable for:
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 300 – 400 400 – 500 500 – 600
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.
POWER MILL Z2
F4002NNL
ФРЕЗЫ ДЛЯ ОБРАБОТКИ АЛЮМИНИЯ
/ALU END MILL
Режимы резания/Cutting data
23
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
•
Применимы для черновой и чистовой
обработки алюминия
•
Оптимальный отвод стружки с Сool Flash
• For roughing and finishing of aluminium
• Optimal chip removal with Cool Flash
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F4002NNL0200C.. A- 2,00 C0,02 758 91,9 644,3 S-
F4002NNL0300C.. A- 3,00 C0,03 858 10 2,9 644,0 S-
F4002NNL0400C.. A- 4,00 C0,04 11 58 15 3,8 640,0 S-
F4002NNL0500C.. A- 5,00 C0,05 13 58 18 4,8 637,875 S-
F4002NNL0600C.. A- 6,00 C0,06 13 58 20 5,7 636,5 S-
F4002NNL0800C.. A- 8,00 C0,08 19 64 26 7,6 836,5 S-
F4002NNL1000C.. A- 10,00 C0,10 22 73 30,5 9,5 10 40,5 S-
F4002NNL1200C.. A- 12,00 C0,12 26 84 36,5 11,4 12 45,5 S-
F4002NNL1400C.. A- 14,00 C0,14 26 84 36,5 13,3 14 45,5 S-
F4002NNL1600C.. A- 16,00 C0,16 32 93 42,5 15,2 16 48,5 S-
F4002NNL1800C.. A- 18,00 C0,18 32 93 42,5 17,1 18 48,5 S-
F4002NNL2000C.. A- 20,00 C0,20 38 105 52 19 20 50,5 S-
POWER MILL Z2
F4002NNL
ФРЕЗЫ ДЛЯ ОБРАБОТКИ АЛЮМИНИЯ
/ALU END MILL
L2
L1
Ls
L
D1 D1
D2
D
L1
L2
L
Ls
D
D2
(0.01xØ)
(0.01xØ)
C
C
N
Cool Flash
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка /Fine balanced < 1gmm
Биение < 5 µm/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Осн. материал
Main Material
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
Режимы резания/Cutting data
Z=2
41°
43°
45°
C
Доступны с покрытием "С" по запросу Also with Coating "C" available on request
24
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
До/to 50% ø
0,022 0,033 0,044 0,055 0,066 0,088 0,11 0,132 0,154 0,176 0,198 0,22
100% ø
0,012 0,018 0,024 0,03 0,036 0,048 0,06 0,072 0,084 0,096 0,108 0,12
0,002 0,003 0,004 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
N1
Алюминиевые деформи-
руемые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 300 – 400 400 – 500 500 – 600
С покрытием "C" могут использоваться для:
With Coating "C" also suitable for:
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 300 – 400 400 – 500 500 – 600
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.
POWER MILL Z2
V4002NNL
C ПОЛНЫМ РАДИУСОМ
/BALL NOSE
Режимы резания/Cutting data
25
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Cool Flash
32°
34°
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1
D1
[мм]
VR
VR
± 0,005 mm
L1 макс
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
V4002NNL0200R.. A- 2 0,9925 758 91,9 644,3 S-
V4002NNL0300R.. A- 31,4925 858 10 2,9 644,0 S-
V4002NNL0400R.. A- 41,99 11 58 15 3,8 640,0 S-
V4002NNL0500R.. A- 52,49 13 58 18 4,8 637,875 S-
V4002NNL0600R.. A- 62,99 13 58 20 5,7 636,5 S-
V4002NNL0800R.. A- 83,99 19 64 26 7,6 836,5 S-
V4002NNL1000R.. A- 10 4,99 22 73 30,5 9,5 10 40,5 S-
V4002NNL1200R.. A- 12 5,99 26 84 36,5 11,4 12 45,5 S-
V4002NNL1600R.. A- 16 7,99 32 93 42,5 15,2 16 48,5 S-
V4002NNL2000R.. A- 20 9,99 38 105 52 19 20 50,5 S-
VR
Z=2
D
D1
L1
L2
L
D2
LS
D2D
D1
L1
L2
L
LS
VR I 0,004
VR I 0,004
45°
Область применения по материалам
/Application area - material*
•
Применимы для черновой и чистовой
обработки алюминия
•
Оптимальный отвод стружки с Сool Flash
• For roughing and finishing of aluminium
• Optimal chip removal with Cool Flash
POWER MILL Z2
V4002NNL
C ПОЛНЫМ РАДИУСОМ
/BALL NOSE
N
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
C полным радиусом/Ball Nose
Точная балансировка/Fine balanced < 1 gmm
Биение < 3 µm/Runout < 3 µm
ПР биение
Ø < 3 µm/BN runout Ø < 3 µm
Полированные стружечные канавки
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Осн. материал
Main Material
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
Режимы резания/Cutting data
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
– 0,005
– 0,025
– 0,005
– 0,025
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
Доступны с покрытием "С" по запросу Also with Coating "C" available on request
26
Сохраняется право на технические изменения
Technical data subject to change without prior notice
POWER MILL Z3
F4003NNL
ФРЕЗЫ ДЛЯ ОБРАБОТКИ АЛЮМИНИЯ
/ALU END MILL
Режимы резания/Cutting data
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
До/to 50% ø
0,022 0,033 0,044 0,055 0,066 0,088 0,11 0,132 0,154 0,176 0,198 0,22
100% ø
0,012 0,018 0,024 0,03 0,036 0,048 0,06 0,072 0,084 0,096 0,108 0,12
0,002 0,003 0,004 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
N1
Алюминиевые деформи-
руемые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 300 – 400 400 – 500 500 – 600
С покрытием "C" могут использоваться для:
With Coating "C" also suitable for:
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 300 – 400 400 – 500 500 – 600
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.
27
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F4003NNL0200C.. A- 2,00 C0,02 758 91,9 644,3 S-
F4003NNL0300C.. A- 3,00 C0,03 858 10 2,9 644,0 S-
F4003NNL0400C.. A- 4,00 C0,04 11 58 15 3,8 640,0 S-
F4003NNL0500C.. A- 5,00 C0,05 13 58 18 4,8 637,875 S-
F4003NNL0600C.. A- 6,00 C0,06 13 58 20 5,7 636,5 S-
F4003NNL0800C.. A- 8,00 C0,08 19 64 26 7,6 836,5 S-
F4003NNL1000C.. A- 10,00 C0,10 22 73 30,5 9,5 10 40,5 S-
F4003NNL1200C.. A- 12,00 C0,12 26 84 36,5 11,4 12 45,5 S-
F4003NNL1400C.. A- 14,00 C0,14 26 84 36,5 13,3 14 45,5 S-
F4003NNL1600C.. A- 16,00 C0,16 32 93 42,5 15,2 16 48,5 S-
F4003NNL1800C.. A- 18,00 C0,18 32 93 42,5 17,1 18 48,5 S-
F4003NNL2000C.. A- 20,00 C0,20 41 105 52 19 20 50,5 S-
L2
L1
Ls
L
D1 D1
D2
D
L1
L2
L
Ls
D
D2
(0.01xØ)
(0.01xØ)
C
C
Cool Flash
45°
C
42,5°
41,5°
43,5°
POWER MILL Z3
F4003NNL
ФРЕЗЫ ДЛЯ ОБРАБОТКИ АЛЮМИНИЯ
/ALU END MILL
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Точная балансировка /Fine balanced < 1gmm
Биение < 5 µm/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
Режимы резания/Cutting data
Область применения по материалам
/Application area - material*
•
Применимы для черновой и чистовой
обработки алюминия
•
Оптимальный отвод стружки с Сool Flash
• For roughing and finishing of aluminium
• Optimal chip removal with Cool Flash
N
Осн. материал
Main Material
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
Доступны с покрытием "С" по запросу Also with Coating "C" available on request
28
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
180 – 220 280 – 320
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
170 – 190 270 – 290
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 110 – 130 170 – 190
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 70 – 90 120 – 140
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 190 – 210 290 – 310
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 140 – 160 220 – 240
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80
POWER MILL UNI Z2
V1002NNL
C ПОЛНЫМ РАДИУСОМ
/BALL NOSE
Режимы резания/Cutting data
Подача на зуб fz (мм/зуб) исходя из D1 и обработки / Feed per tooth (mm/tooth) in relation with D1 and application
ae ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 16 ø 20
Черновая обработка
/Roughing 0,03 0,04 0,045 0,047 0,05 0,07 0,10 0,12 0,15 0,17
Чистовая обработка/
Finishing 0,03 0,04 0,045 0,047 0,05 0,07 0,10 0,12 0,15 0,17
Вид обработки/Definition of application
ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 16 ø 20
Черновая обработка
/
Roughing
ae 0,10 0,15 0,20 0,30 0,40 0,60 0,75 1,00 1,20 1,40
ap
0,15 0,15 0,30 0,40 0,50 0,75 1,00 1,50 1,50 1,70
Чистовая обработка/
Finishing
ae
0,05 0,07 0,10 0,12 0,14 0,16 0,18 0,20 0,30 0,35
ap
0,05 0,05 0,07 0,09 0,10 0,15 0,20 0,25 0,30 0,40
29
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы для всех материалов
• Для черновой и чистовой обработки
• For almost all materials
• For roughing and finishing
POWER MILL UNI Z2
V1002NNL
C ПОЛНЫМ РАДИУСОМ
/BALL NOSE
Cool Flash
MMS
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
32°
34°
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
C полным радиусом/Ball Nose
Точная балансировка/Fine balanced < 1 gmm
Биение < 3 мкм/Runout < 3 µm
ПР биение
Ø < 3 мкм/BN runout Ø < 3 µm
Полированные стружечные канавки
Polished gullets
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1
D1
[мм]
VR
VR
± 0,005 мм
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
V1002NNL0200R.. AA 2 0,9925 758 91,9 644,3 S-
V1002NNL0300R.. AA 31,4925 858 10 2,9 644,0 S-
V1002NNL0400R.. AA 41,99 11 58 15 3,8 640,0 S-
V1002NNL0500R.. AA 52,49 13 58 18 4,8 637,875 S-
V1002NNL0600R.. AA 62,99 13 58 20 5,7 636,5 S-
V1002NNL0800R.. AA 83,99 19 64 26 7,6 836,5 S-
V1002NNL1000R.. AA 10 4,99 22 73 30,5 9,5 10 40,5 S-
V1002NNL1200R.. AA 12 5,99 26 84 36,5 11,4 12 45,5 S-
V1002NNL1600R.. AA 16 7,99 32 93 42,5 15,2 16 48,5 S-
V1002NNL2000R.. AA 20 9,99 38 105 52 19 20 50,5 S-
VR
Z=2
– 0,005
– 0,025
– 0,005
– 0,025
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
– 0,010
– 0,030
D
D1
L1
L2
L
D2
LS
D2D
D1
L1
L2
L
LS
VR I 0,004
VR I 0,004
Для достижения лучшего качества поверхности при производстве пресс-форм мы рекомендуем использовать серию силовых термопатронов Мини.
We recommend our Power Mini Shrink Series for best surface finsihing.
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
30
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae / Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
До/to
50% ø
0,012 0,018 0,024 0,030 0,036 0,048 0,060 0,072 0,084 0,096 0,108 0,120
100% ø
0,010 0,015 0,020 0,025 0,030 0,040 0,050 0,060 0,070 0,080 0,090 0,100
0,002 0,003 0,004 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
170 – 200 210 – 240 250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
90 – 110 110 – 130 130 – 150
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² – – 55 – 65
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² – – 40 – 50
K1 Чугун
Cast iron
EN-GJL200 (GG20),
EN-GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 110 – 130 130 – 150 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 90 – 110 110 – 130 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80 60 – 80 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240 120 – 240 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240 120 – 240 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80 60 – 80
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.

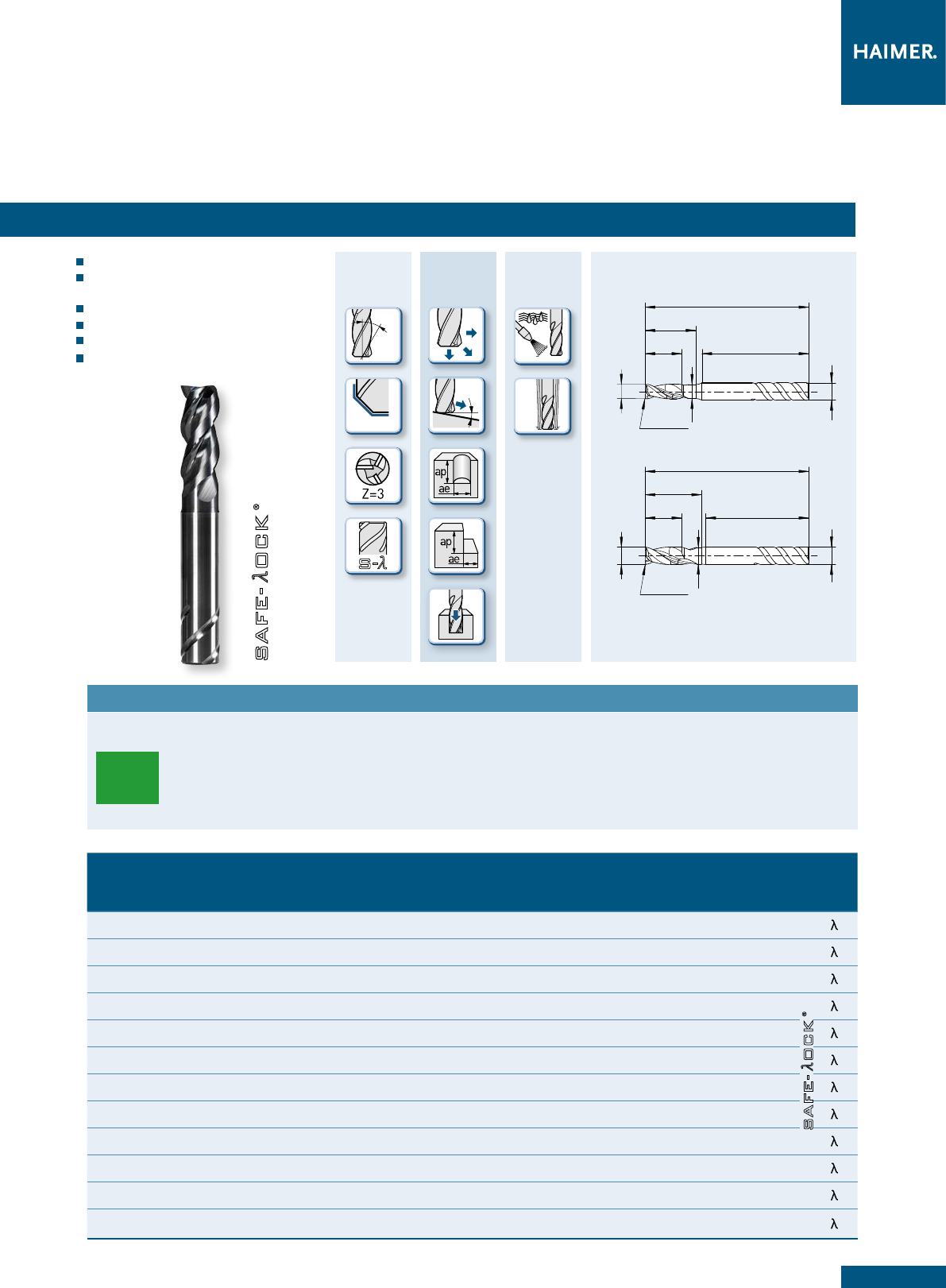

POWER MILL UNI Z3
F1003NN
Режимы резания/Cutting data
31
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1003NNL0200S.. AA 2,00 S 7 58 91,9 644,3 S-
F1003NNL0300S.. AA 3,00 S 8 58 10 2,9 644,0 S-
F1003NNL0400S.. AA 4,00 S11 58 15 3,8 640,0 S-
F1003NNL0500S.. AA 5,00 S13 58 18 4,8 637,875 S-
F1003NNL0600S.. AA 6,00 S13 58 20 5,7 636,5 S-
F1003NNL0800S.. AA 8,00 S19 64 26 7,6 836,5 S-
F1003NNL1000S.. AA 10,00 S22 73 30,5 9,5 10 40,5 S-
F1003NNL1200S.. AA 12,00 S26 84 36,5 11,4 12 45,5 S-
F1003NNL1400S.. AA 14,00 S26 84 36,5 13,3 14 45,5 S-
F1003NNL1600S.. AA 16,00 S32 93 42,5 15,2 16 48,5 S-
F1003NNL1800S.. AA 18,00 S32 93 42,5 17,1 18 48,5 S-
F1003NNL2000S.. AA 20,00 S38 105 52 19 20 50,5 S-
POWER MILL UNI Z3
F1003NN
D
D1
L1
L2
L
SD2
D2
LS
D
D1
L1
L2
L
LS
S
S
Cool Flash
MMS
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой
Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка /Fine balanced < 1gmm
Биение < 5 мкм/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
35°
36°
37°
Режимы резания/Cutting data
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы для всех материалов
• Для черновой и чистовой обработки
• For almost all materials
• For roughing and finishing
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
32
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
170 – 200 210 – 240 250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
90 – 110 110 – 130 130 – 150
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² – – 55 – 65
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² – – 40 – 50
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 110 – 130 130 – 150 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 90 – 110 110 – 130 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80 60 – 80 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240 120 – 240 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240 120 – 240 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80 60 – 80
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.

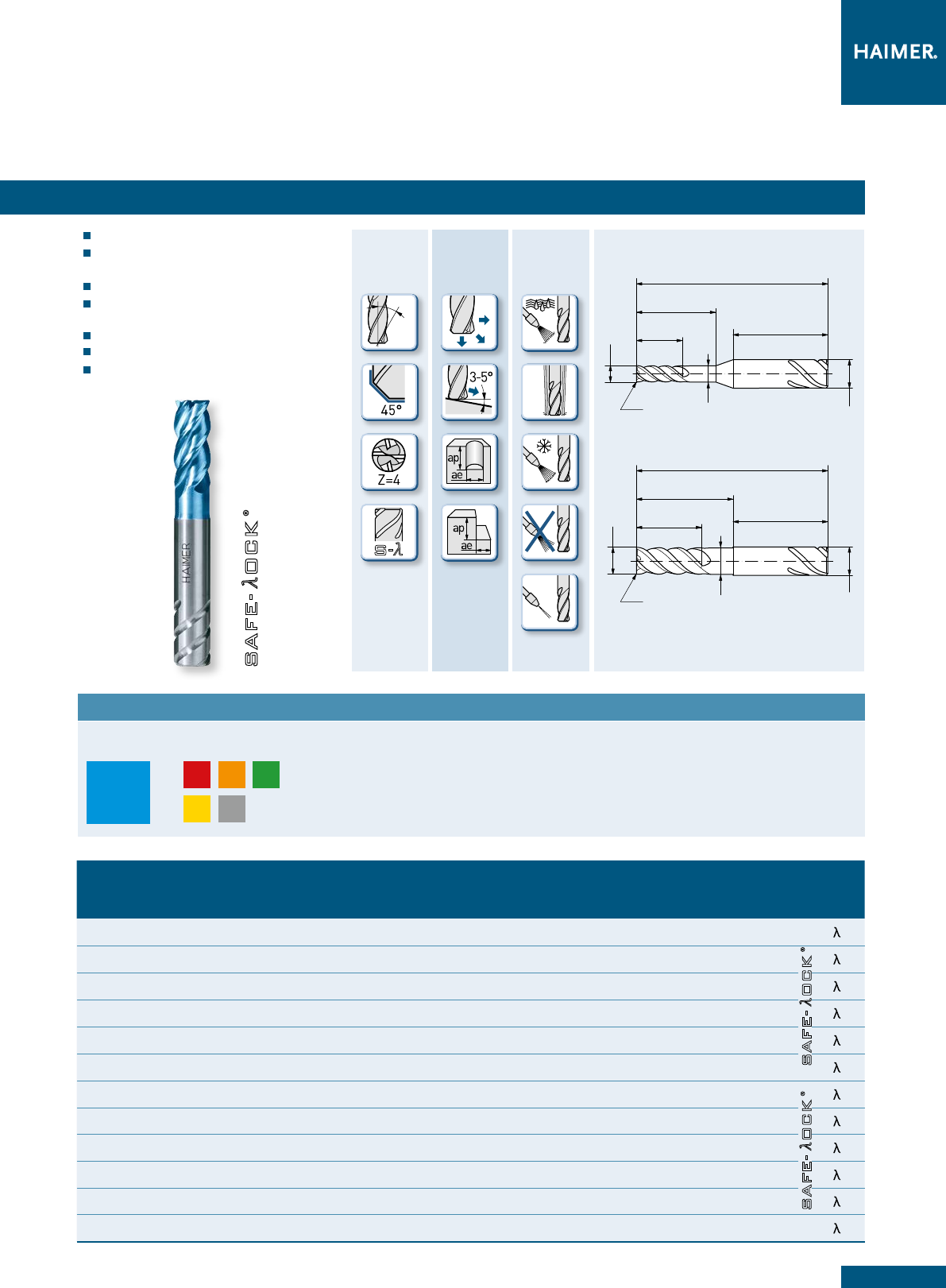

POWER MILL UNI Z4
F1004NN
С ФАСКОЙ
/CHAMFER
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
До/to
50% ø
0,012 0,018 0,024 0,030 0,036 0,048 0,060 0,072 0,084 0,096 0,108 0,120
100% ø
0,010 0,015 0,020 0,025 0,030 0,040 0,050 0,060 0,070 0,080 0,090 0,100
0,002 0,003 0,004 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020
33
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data
POWER MILL UNI Z4
F1004NN
С ФАСКОЙ
/CHAMFER
D
D1
L1
L2
L
CD2
D2
LS
D
D1
L1
L2
L
LS
C
Cool Flash
MMS
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка
/Fine balanced < 1 gmm
Биение < 5 мкм/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Артикул
Article-Code
Качество HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1004NNL0200C.. AA 2,00 C0,10 758 91,9 644,3 S-
F1004NNL0300C.. AA 3,00 C0,10 858 10 2,9 644,0 S-
F1004NNL0400C.. AA 4,00 C0,15 11 58 15 3,8 640,0 S-
F1004NNL0500C.. AA 5,00 C0,20 13 58 18 4,8 637,875 S-
F1004NNL0600C.. AA 6,00 C0,20 13 58 20 5,7 636,5 S-
F1004NNL0800C.. AA 8,00 C0,20 19 64 26 7,6 836,5 S-
F1004NNL1000C.. AA 10,00 C0,30 22 73 30,5 9,5 10 40,5 S-
F1004NNL1200C.. AA 12,00 C0,30 26 84 36,5 11,4 12 45,5 S-
F1004NNL1400C.. AA 14,00 C0,40 26 84 36,5 13,3 14 45,5 S-
F1004NNL1600C.. AA 16,00 C0,50 32 93 42,5 15,2 16 48,5 S-
F1004NNL1800C.. AA 18,00 C0,50 32 93 42,5 17,1 18 48,5 S-
F1004NNL2000C.. AA 20,00 C0,60 38 105 52 19 20 50,5 S-
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
41°
43°
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы для всех материалов
• Для черновой и чистовой обработки
• Для трохоидального фрезерования
• For almost all materials
• For roughing and finishing
• For trochoidal milling
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
34
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
170 – 200 210 – 240 250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
90 – 110 110 – 130 130 – 150
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² – – 55 – 65
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² – – 40 – 50
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 110 – 130 130 – 150 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 90 – 110 110 – 130 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80 60 – 80 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240 120 – 240 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240 120 – 240 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80 60 – 80
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.

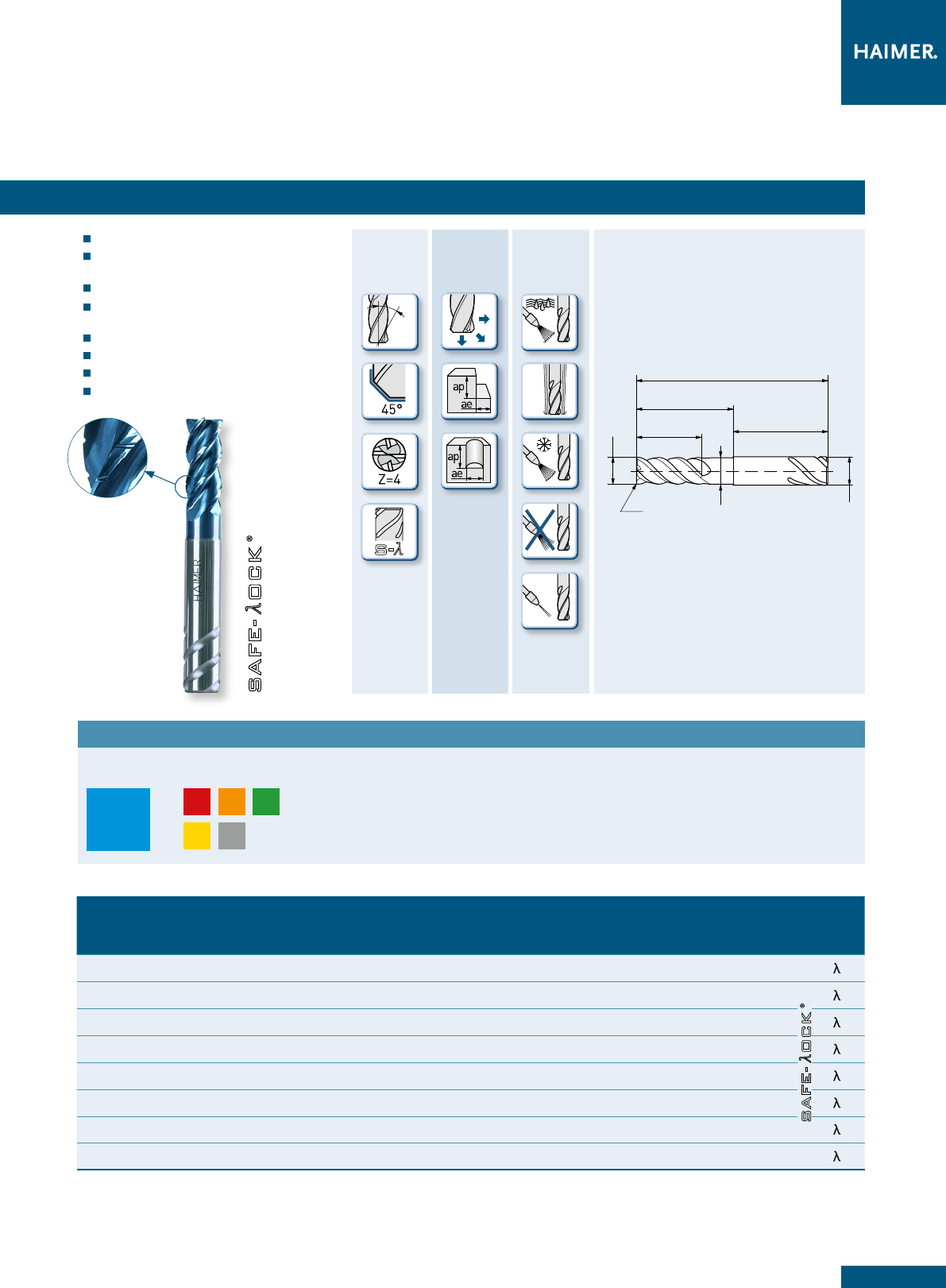

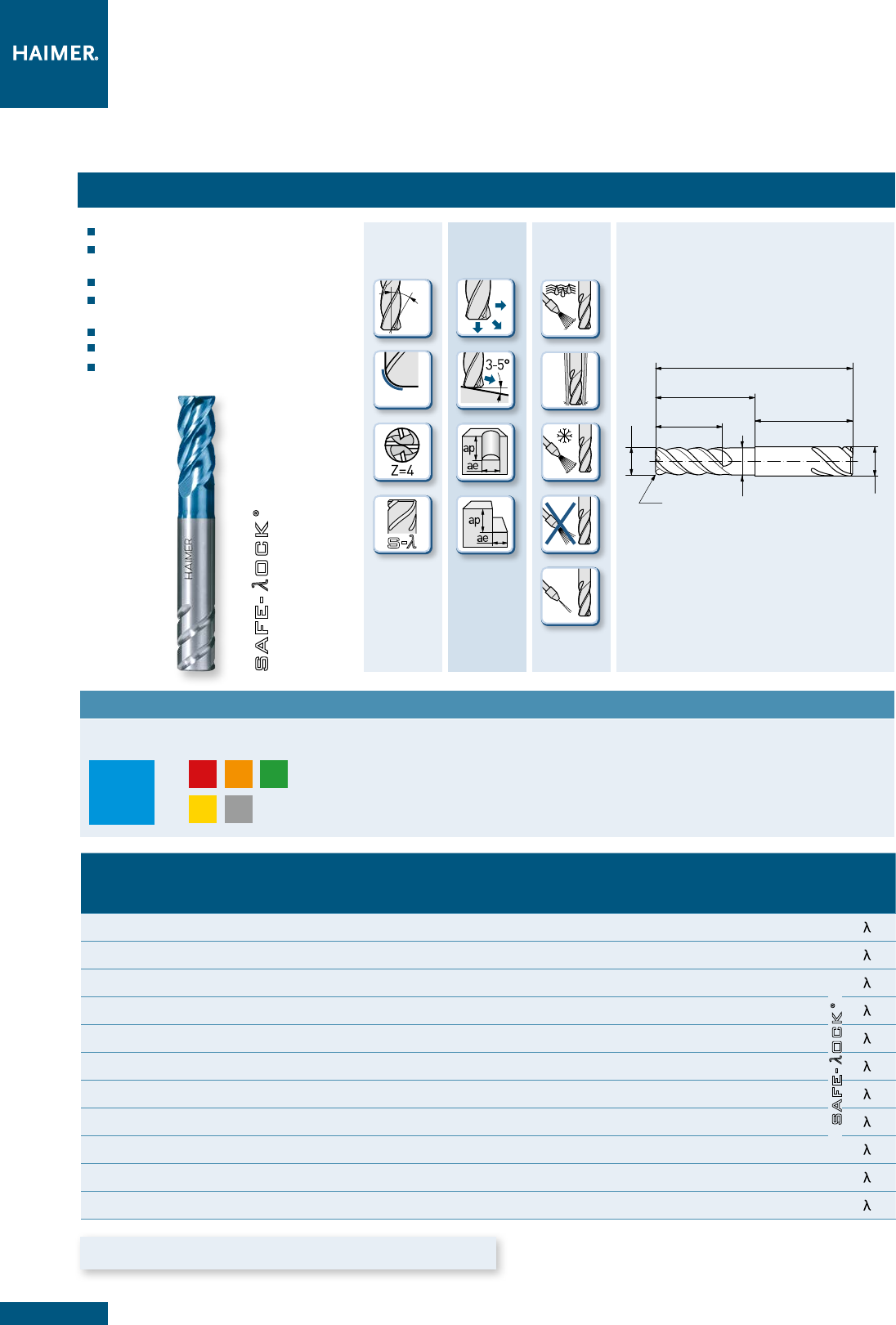

POWER MILL UNI Z4
F1104NN
С ФАСКОЙ И СТРУЖКОЛОМОМ
/F1104 CHAMFER WITH CHIP BREAKER
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
До/to 50% ø
0,036 0,048 0,060 0,072 0,084 0,096 0,108 0,120
100% ø
0,030 0,040 0,050 0,060 0,070 0,080 0,090 0,100
0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020
При трохоидальном фрезеровании использовать ae=25% от D1 и ap = L1 макс.
For trochoidal milling use cutting data from ae = 25% of D1 and ap = L1 max.
35
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data
POWER MILL UNI Z4
F1104NN
С ФАСКОЙ И СТРУЖКОЛОМОМ
/F1104 CHAMFER WITH CHIP BREAKER
D
D1
L1
L2
L
CD2
D2
LS
D
D1
L1
L2
L
LS
C
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced < 1 gmm
Со стружколомом/Chip breaker
Биение < 5 мкм/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Артикул
Article-Code
Качество HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1104NNL0600C.. AA 6,00 C0,20 13 58 20 5,7 636,5 S-
F1104NNL0800C.. AA 8,00 C0,20 19 64 26 7,6 836,5 S-
F1104NNL1000C.. AA 10,00 C0,30 22 73 30,5 9,5 10 40,5 S-
F1104NNL1200C.. AA 12,00 C0,30 26 84 36,5 11,4 12 45,5 S-
F1104NNL1400C.. AA 14,00 C0,40 26 84 36,5 13,3 14 45,5 S-
F1104NNL1600C.. AA 16,00 C0,50 32 93 42,5 15,2 16 48,5 S-
F1104NNL1800C.. AA 18,00 C0,50 32 93 42,5 17,1 18 48,5 S-
F1104NNL2000C.. AA 20,00 C0,60 38 105 52 19 20 50,5 S-
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
Cool Flash
MMS
Air
41°
43°
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Для всех типов стальных материалов
• Для черновой и чистовой обработки
• Хорошо подходит для трохоид. фрезерования
• При проблемах с удалением стружки
• For all steel materials
• For roughing and finishing
• Excellent for trochoidal milling
• At problems with chip evacuation
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
36
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
170 – 200 210 – 240 250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
90 – 110 110 – 130 130 – 150
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² – – 55 – 65
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² – – 40 – 50
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 110 – 130 130 – 150 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 90 – 110 110 – 130 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80 60 – 80 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240 120 – 240 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240 120 – 240 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80 60 – 80
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.
POWER MILL UNI Z4
F1004NN
С РАДИУСОМ ПРИ ВЕРШИНЕ
/CORNER RADIUS
Режимы резания/Cutting data
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
До/to
50% ø
0,012 0,018 0,024 0,030 0,036 0,048 0,060 0,072 0,084 0,096 0,108 0,120
100% ø
0,010 0,015 0,020 0,025 0,030 0,040 0,050 0,060 0,070 0,080 0,090 0,100
0,002 0,003 0,004 0,005 0,006 0,008 0,010 0,012 0,014 0,016 0,018 0,020
37
Сохраняется право на технические изменения
Technical data subject to change without prior notice
POWER MILL UNI Z4
F1004NN
С РАДИУСОМ ПРИ ВЕРШИНЕ
/CORNER RADIUS
D
D1
L1
L2
L
RD2
D2
LS
D
D1
L1
L2
L
LS
R
Cool Flash
MMS
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
R
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
41°
43°
Точность хвостовика: h5
/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой
/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка
/Fine balanced < 1 gmm
Биение < 5 мкм/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1004NNL0200R0.20.. AA 2,00 R0,20 758 91,9 644,3 S-
F1004NNL0300R0.30.. AA 3,00 R0,30 858 10 2,9 644,0 S-
F1004NNL0400R0.30.. AA 4,00 R0,30 11 58 15 3,8 640,0 S-
F1004NNL0400R0.40.. AA 4,00 R0,40 11 58 15 3,8 640,0 S-
F1004NNL0400R0.50.. AA 4,00 R0,50 11 58 15 3,8 640,0 S-
F1004NNL0500R0.30.. AA 5,00 R0,30 13 58 18 4,8 637,875 S-
F1004NNL0500R0.50.. AA 5,00 R0,50 13 58 18 4,8 637,875 S-
F1004NNL0500R1.00.. AA 5,00 R1,00 13 58 18 4,8 637,875 S-
F1004NNL0600R0.30.. AA 6,00 R0,30 13 58 20 5,7 636,5 S-
F1004NNL0600R0.50.. AA 6,00 R0,50 13 58 20 5,7 636,5 S-
F1004NNL0600R1.00.. AA 6,00 R1,00 13 58 20 5,7 636,5 S-
F1004NNL0600R1.50.. AA 6,00 R1,50 13 58 20 5,7 636,5 S-
Другие артикулы см. на следующих страницах
/Turn page for more articles
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Для трохоидального фрезерования
• For almost all materials
• For roughing and finishing
• For trochoidal milling
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
38
Сохраняется право на технические изменения
Technical data subject to change without prior notice
POWER MILL UNI Z4
F1004NN
С РАДИУСОМ ПРИ ВЕРШИНЕ
/CORNER RADIUS
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1004NNL0800R0.30.. AA 8,00 R0,30 19 64 26 7,6 836,5 S-
F1004NNL0800R0.50.. AA 8,00 R0,50 19 64 26 7,6 836,5 S-
F1004NNL0800R1.00.. AA 8,00 R1,00 19 64 26 7,6 836,5 S-
F1004NNL0800R1.50.. AA 8,00 R1,50 19 64 26 7,6 836,5 S-
F1004NNL0800R2.00.. AA 8,00 R2,00 19 64 26 7,6 836,5 S-
F1004NNL1000R0.30.. AA 10,00 R0,30 22 73 30,5 9,5 10 40,5 S-
F1004NNL1000R0.50.. AA 10,00 R0,50 22 73 30,5 9,5 10 40,5 S-
F1004NNL1000R1.00.. AA 10,00 R1,00 22 73 30,5 9,5 10 40,5 S-
F1004NNL1000R1.50.. AA 10,00 R1,50 22 73 30,5 9,5 10 40,5 S-
F1004NNL1000R2.00.. AA 10,00 R2,00 22 73 30,5 9,5 10 40,5 S-
F1004NNL1200R0.30.. AA 12,00 R0,30 26 84 36,5 11,4 12 45,5 S-
Другие артикулы см. на следующих страницах/Turn page for more articles
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
D
D1
L1
L2
L
RD2
D2
LS
D
D1
L1
L2
L
LS
R
Cool Flash
MMS
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
R
41°
43°
Точность хвостовика: h5
/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой
/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка
/Fine balanced < 1 gmm
Биение < 5 мкм/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Для трохоидального фрезерования
• For almost all materials
• For roughing and finishing
• For trochoidal milling
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
39
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Техническая информация и характеристики инструмента/Technical data and Product characteristics Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1004NNL1200R0.50.. AA 12,00 R0,50 26 84 36,5 11,4 12 45,5 S-
F1004NNL1200R1.00.. AA 12,00 R1,00 26 84 36,5 11,4 12 45,5 S-
F1004NNL1200R1.50.. AA 12,00 R1,50 26 84 36,5 11,4 12 45,5 S-
F1004NNL1200R2.00.. AA 12,00 R2,00 26 84 36,5 11,4 12 45,5 S-
F1004NNL1200R3.00.. AA 12,00 R3,00 26 84 36,5 11,4 12 45,5 S-
F1004NNL1200R4.00.. AA 12,00 R4,00 26 84 36,5 11,4 12 45,5 S-
F1004NNL1400R0.50.. AA 14,00 R0,50 26 84 36,5 13,3 14 45,5 S-
F1004NNL1400R1.00.. AA 14,00 R1,00 26 84 36,5 13,3 14 45,5 S-
F1004NNL1400R2.00.. AA 14,00 R2,00 26 84 36,5 13,3 14 45,5 S-
F1004NNL1600R0.30.. AA 16,00 R0,30 32 93 42,5 15,2 16 48,5 S-
F1004NNL1600R0.50.. AA 16,00 R0,50 32 93 42,5 15,2 16 48,5 S-
F1004NNL1600R0.80.. AA 16,00 R0,80 32 93 42,5 15,2 16 48,5 S-
F1004NNL1600R1.00.. AA 16,00 R1,00 32 93 42,5 15,2 16 48,5 S-
F1004NNL1600R1.50.. AA 16,00 R1,50 32 93 42,5 15,2 16 48,5 S-
F1004NNL1600R2.00.. AA 16,00 R2,00 32 93 42,5 15,2 16 48,5 S-
F1004NNL1600R3.00.. AA 16,00 R3,00 32 93 42,5 15,2 16 48,5 S-
F1004NNL1600R4.00.. AA 16,00 R4,00 32 93 42,5 15,2 16 48,5 S-
F1004NNL1800R0.50.. AA 18,00 R0,50 32 93 42,5 17,1 18 48,5 S-
F1004NNL1800R1.00.. AA 18,00 R1,00 32 93 42,5 17,1 18 48,5 S-
F1004NNL1800R2.00.. AA 18,00 R2,00 32 93 42,5 17,1 18 48,5 S-
F1004NNL2000R0.30.. AA 20,00 R0,30 38 105 52 19 20 50,5 S-
F1004NNL2000R0.50.. AA 20,00 R0,50 38 105 52 19 20 50,5 S-
F1004NNL2000R0.80.. AA 20,00 R0,80 38 105 52 19 20 50,5 S-
F1004NNL2000R1.00.. AA 20,00 R1,00 38 105 52 19 20 50,5 S-
F1004NNL2000R1.50.. AA 20,00 R1,50 38 105 52 19 20 50,5 S-
F1004NNL2000R2.00.. AA 20,00 R2,00 38 105 52 19 20 50,5 S-
F1004NNL2000R3.00.. AA 20,00 R3,00 38 105 52 19 20 50,5 S-
F1004NNL2000R4.00.. AA 20,00 R4,00 38 105 52 19 20 50,5 S-
POWER MILL UNI Z4
F1004NN
С РАДИУСОМ ПРИ ВЕРШИНЕ
/CORNER RADIUS
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
40
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
170 – 200 210 – 240 250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
90 – 110 110 – 130 130 – 150
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 110 – 130 130 – 150 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 90 – 110 110 – 130 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80 60 – 80 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240 120 – 240 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240 120 – 240 120 – 240
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.
POWER MILL UNI Z4
F1304NN
C ГЕОМЕТРИЕЙ KORDEL
/CORD PROFILE
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
До/to 50% ø
0,036 0,048 0,060 0,072 0,084 0,096 0,108 0,120
100% ø
0,030 0,040 0,050 0,060 0,070 0,080 0,090 0,100
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
41
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Для черновой обработки
• Для трохоидального фрезерования
• При проблемах с удалением стружки
• For almost all materials
• For roughing
• For trochoidal milling
• For applic. with chip evacuation issues

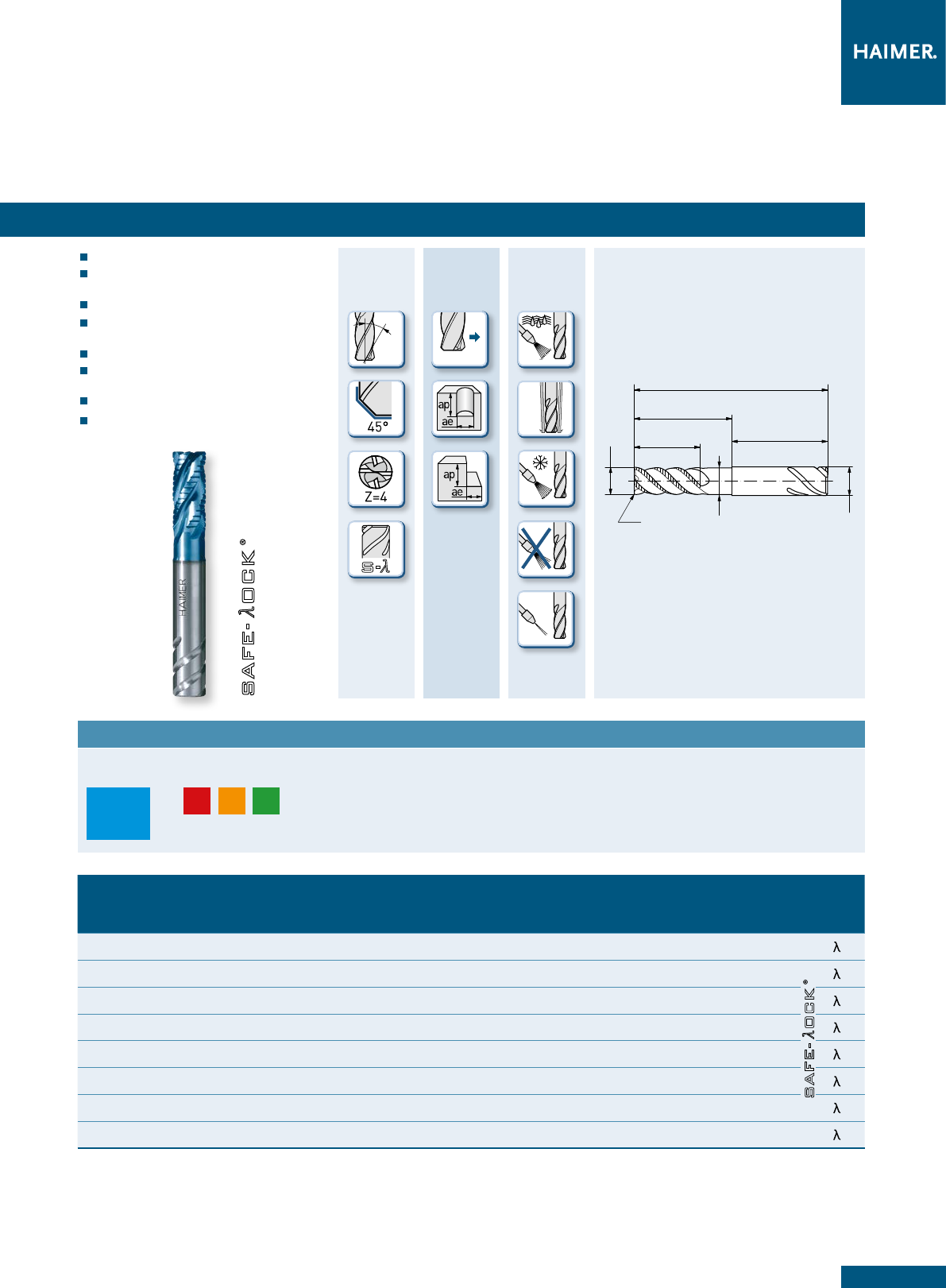

POWER MILL UNI Z4
F1304NN
C ГЕОМЕТРИЕЙ KORDEL
/CORD PROFILE
D2D
D1
L1
L2
L
LS
C
Cool Flash
MMS
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced < 1 gmm
Для маломощных станков/
For low power machines
Биение < 5 мкм/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Haupteinsatz
Haupteinsatz
auch geeignet für
auch geeignet für
P
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1304NNL0600C.. AA 6,00 C0,20 13 58 20 5,7 636,5 S-
F1304NNL0800C.. AA 8,00 C0,20 19 64 26 7,6 836,5 S-
F1304NNL1000C.. AA 10,00 C0,30 22 73 30,5 9,5 10 40,5 S-
F1304NNL1200C.. AA 12,00 C0,30 26 84 36,5 11,4 12 45,5 S-
F1304NNL1400C.. AA 14,00 C0,40 26 84 36,5 13,3 14 45,5 S-
F1304NNL1600C.. AA 16,00 C0,50 32 93 42,5 15,2 16 48,5 S-
F1304NNL1800C.. AA 18,00 C0,50 32 93 42,5 17,1 18 48,5 S-
F1304NNL2000C.. AA 20,00 C0,60 38 105 52 19 20 50,5 S-
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Осн. материал
Main Material
Также подходит для
also suitable for
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
32°
34°
KS
N
42
Сохраняется право на технические изменения
Technical data subject to change without prior notice
POWER MILL UNI Z5
F1005NN
С ФАСКОЙ
/CHAMFER
Режимы резания/Cutting data
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
170 – 200 210 – 240 250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
90 – 110 110 – 130 130 – 150
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² – – 55 – 65
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² – – 40 – 50
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 110 – 130 130 – 150 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 90 – 110 110 – 130 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80 60 – 80 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240 120 – 240 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240 120 – 240 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80 60 – 80
ae = 100% D1
ap = 1 x D1
ae = 50% D1
ap = 1,5 x D1
ae = 25% D1
ap = L1 max.
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 12 ø 14 ø 16 ø 18 ø 20
До/to 50% ø
0,072 0,084 0,096 0,108 0,120
100% ø
0,060 0,070 0,080 0,090 0,100
43
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
POWER MILL UNI Z5
F1005NN
С ФАСКОЙ
/CHAMFER
Cool Flash
MMS
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced < 1 gmm
Биение < 5 µm/Runout < 5 µm
Полированные стружечные канавки/
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1005NNL1200C.. AA 12,00 C0,30 26 84 36,5 11,4 12 45,5 S-
F1005NNL1400C.. AA 14,00 C0,40 26 84 36,5 13,3 14 45,5 S-
F1005NNL1600C.. AA 16,00 C0,50 32 93 42,5 15,2 16 48,5 S-
F1005NNL1800C.. AA 18,00 C0,50 32 93 42,5 17,1 18 48,5 S-
F1005NNL2000C.. AA 20,00 C0,60 38 105 52 19 20 50,5 S-
F1005NNL2500C.. AA 25,00 C0,70 45 122 61 24 25 57,0 S-
F1005NNL3200C.. AA 32,00 C0,70 50 130 65 31 32 61,0 S-
Z=5
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
41°
43°
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Для трохоидального фрезерования
• For almost all materials
• For roughing and finishing
• For trochoidal milling
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
D2D
D1
L1
L2
L
LS
C
d* ( 0,45xØ )
* без центральной режущей кромки
diameter not center cutting
44
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
130 – 150
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 55 – 65
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 40 – 50
K1 Чугун
Cast iron
EN-GJL200 (GG20),
EN-GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 60 – 80
ae = 5% D1
ap = L1 max.
POWER MILL UNI Z5
F1005LL
С ФАСКОЙ
/CHAMFER
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
5% ø
0,051 0,068 0,085 0,102 0,119 0,136 0,153 0,170
Режимы резания/Cutting data
45
Сохраняется право на технические изменения
Technical data subject to change without prior notice

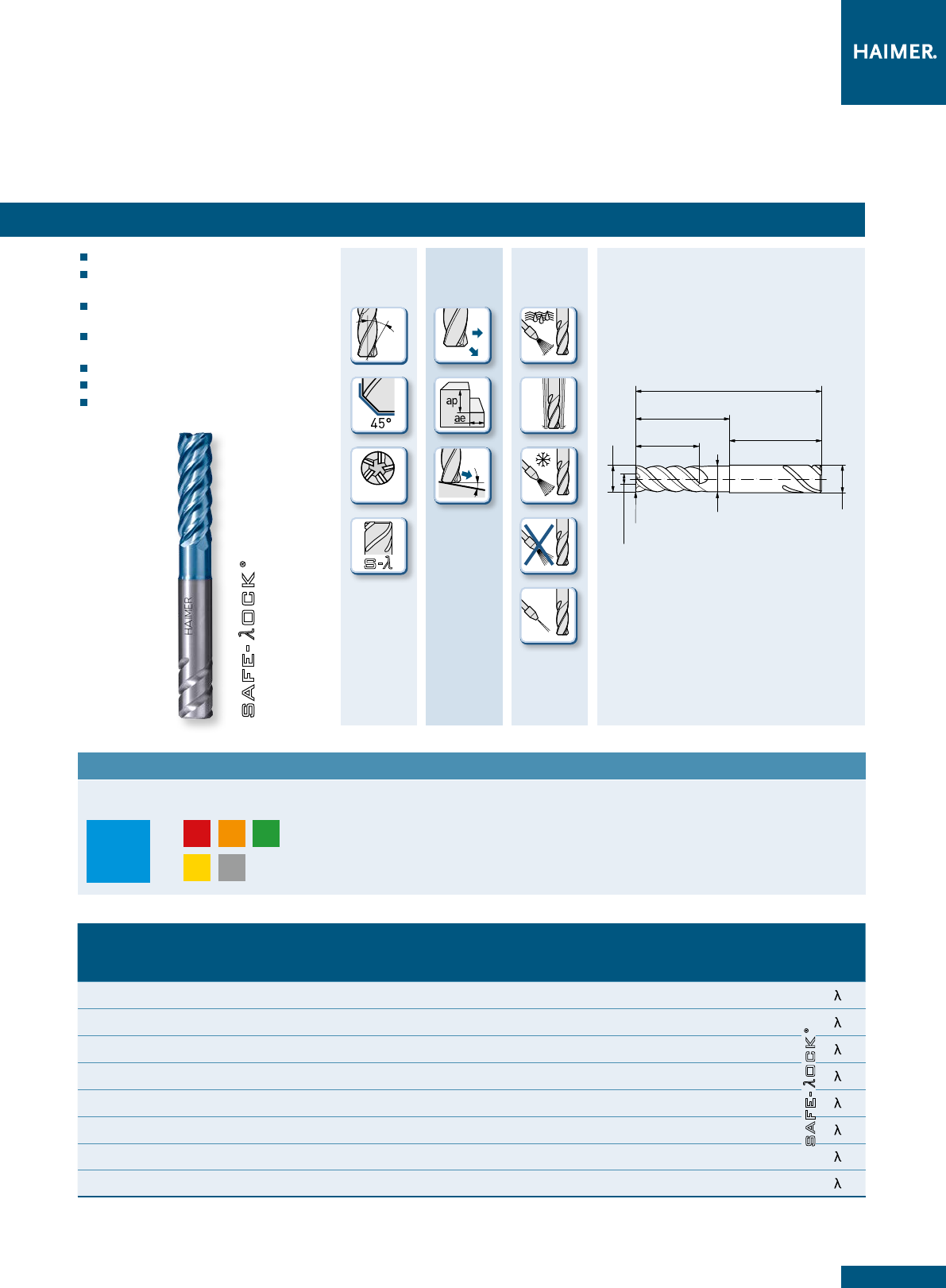

POWER MILL UNI Z5
F1005LL
С ФАСКОЙ
/CHAMFER
Cool Flash
MMS
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
Переменный угол наклона винтовой канавки
Unequal cutting edge
Schneidenlänge: lang
Length of cutting edge: long
Точная балансировка/Fine balanced < 1 gmm
Биение < 5 µm/Runout < 5 µm
Полированные стружечные канавки/
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1005LLL0600C.. AA 6,00 C0,20 18 62 24 5,7 636,5 S-
F1005LLL0800C.. AA 8,00 C0,20 24 70 32 7,6 836,5 S-
F1005LLL1000C.. AA 10,00 C0,30 30 82 40 9,5 10 40,5 S-
F1005LLL1200C.. AA 12,00 C0,30 36 95 48 11,4 12 45,5 S-
F1005LLL1400C.. AA 14,00 C0,40 42 105 56 13,3 14 46,5 S-
F1005LLL1600C.. AA 16,00 C0,50 48 115 64 15,2 16 48,5 S-
F1005LLL1800C.. AA 18,00 C0,50 54 123 72 17,1 18 48 S-
F1005LLL2000C.. AA 20,00 C0,60 60 133 80 19,0 20 50,5 S-
Z=5
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
46°
47°
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Для высокоскор. чистовой обр-ки до 3 x D1
• For almost all materials
• HSC finishing up to 3 x D1
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
D2D
D1
L1
L2
L
LS
C
d* ( 0,45xØ )
2–3°
* без центральной режущей кромки
diameter not center cutting
46
Сохраняется право на технические изменения
Technical data subject to change without prior notice
POWER MILL UNI Z5
F1105LL
С ФАСКОЙ И СТРУЖКОЛОМОМ
/F1105LL CHAMFER WITH CHIP BREAKER
Режимы резания/Cutting data
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
130 – 150
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 55 – 65
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 40 – 50
K1 Чугун
Cast iron
EN-GJL200 (GG20),
EN-GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 60 – 80
ae = 5% D1
ap = L1 max.
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
5% ø
0,051 0,068 0,085 0,102 0,119 0,136 0,153 0,170
47
Сохраняется право на технические изменения
Technical data subject to change without prior notice
POWER MILL UNI Z5
F1105LL
С ФАСКОЙ И СТРУЖКОЛОМОМ
/F1105LL CHAMFER WITH CHIP BREAKER
Cool Flash
MMS
Точность хвостовика: h5/Shank tolerance: h5
C шейкой для большей глубины резания
Neck for higher cutting depth
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced < 1 gmm
Со стружколомом/Chip breaker
Биение < 5 µm/Runout < 5 µm
Полированные стружечные канавки
Polished gullets
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h9)
D1 (h9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/- 0,05)
L (+/- 0,05)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h5)
D (h5)
[мм]
LS
LS
[мм]
Хвостовик
Shank
F1105LLL0600C.. AA 6,00 C0,20 18 62 24 5,7 636,5 S-
F1105LLL0800C.. AA 8,00 C0,20 24 70 32 7,6 836,5 S-
F1105LLL1000C.. AA 10,00 C0,30 30 82 40 9,5 10 40,5 S-
F1105LLL1200C.. AA 12,00 C0,30 36 95 48 11,4 12 45,5 S-
F1105LLL1400C.. AA 14,00 C0,40 42 105 56 13,3 14 46,5 S-
F1105LLL1600C.. AA 16,00 C0,50 48 115 64 15,2 16 48,5 S-
F1105LLL1800C.. AA 18,00 C0,50 54 123 72 17,1 18 48 S-
F1105LLL2000C..
AA 20,00 C0,60 60 133 80 19,0 20 50,5 S-
Z=5
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
46°
47°
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Хорошо подходит для трохоид. фрезерования
• Для высокоскор. чистовой обр-ки до 3 x D1
• For almost all materials
• Excellent for trochoidal milling
• HSC finishing up to 3 x D1
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
D2D
D1
L1
L2
L
LS
C
d* ( 0,45xØ )
* без центральной режущей кромки
diameter not center cutting
2–3°
48
Сохраняется право на технические изменения
Technical data subject to change without prior notice
POWER MILL UNI Z6
E1016
ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ
/CHAMFERING END MILL
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ø 6 ø 8 ø 10
fz
0,015 – 0,06 0,02 – 0,08 0,03 – 0,10
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80
Данные по режимам резания даны на основе короткого цилиндрического удлинителя, данные для других длин требуют корректировки.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
49
Сохраняется право на технические изменения
Technical data subject to change without prior notice
POWER MILL UNI Z6
E1016
ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ
/CHAMFERING END MILL
Режимы резания/Cutting data
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
Cool Flash
MMS
С углом конуса 60/90/120°
Cone angle 60/90/120°
Острие гладко отшлифовано
Honed tip plan
Многофункциональный инструмент
Mulitfunctional tool
С прямыми канавками
Straight fluted
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
D1 (h6)
D1 (h6)
[мм]
Фреза для
снят. фаски
Chamfer
Угол
Angle
L1 max.
L1 max.
[мм]
L (+/- 1)
L (+/- 1)
[мм]
D2
D2
[мм]
Хвостовик
Shank
E1016UNH0600W60.. DA 6,00 W60° 4,1 58 1,2 HA
E1016UNH0600W90.. DA 6,00 W90° 2,4 58 1,2 HA
E1016UNH0600W120.. DA 6,00 W120° 1,3 58 1,2 HA
E1016UNH0800W60.. DA 8,00 W60° 5,5 64 1,6 HA
E1016UNH0800W90.. DA 8,00 W90° 3,2 64 1,6 HA
E1016UNH0800W120.. DA 8,00 W120° 1,8 64 1,6 HA
E1016UNH1000W60.. DA 10,00 W60° 6,9 73 2,0 HA
E1016UNH1000W90.. DA 10,00 W90° 473 2,0 HA
E1016UNH1000W120.. DA 10,00 W120° 2,3 73 2,0 HA
W
ap
ae
HA
Z=6
W
L1
L
D1
D2
1W
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы для всех материалов
• Для снятия фасок с кромок, канавок и
отверстий
• Can be used in almost all materials
• For chamfering of edges, grooves and
holes
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
50
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
При высверливании в зависимости от материала рекомендуется убирать
стружку при 0,5-1xD.
Cutting data are reference values and need to be adjusted according to the application area. Chip removal recommended from drilling depth 0,5 – 1 x D.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
45° 255 – 275 255 – 275 320 – 340 400 – 420
P2
Инструментальные/За-
каленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
30° 190 – 210 190 – 210 220 – 240 290 – 310
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 10° 50 – 70 95 – 110 115 – 135 150 – 170
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 5° 45 – 55 75 – 90 95 – 105 110 – 130
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 45° 160 – 180 160 – 180 180 – 200 210 – 230
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 20° 120 – 140 130 – 150 150 – 170 180 – 200
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 10° 50 – 60 50 – 60 60 – 80 80 – 90
N1
Алюминиевые деформиру-
емые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 30° 470 – 490 470 – 490 600 – 630 780 – 820
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 30° 340 – 360 340 – 360 420 – 440 540 – 580
H1 Закаленные стали
Hardened steels 45 – 55 HRC 10° 40 – 60 40 – 60 60 – 80 60 – 80
Врезание
под
углом
Ramping
angle
ae = 15% D1
ap = L1 max.
ae = 5% D1
ap = L1 max.
BASIC MILL Z4
F2004NNH/NNL/NNB
C ФАСКОЙ
/CHAMFER
Техническая информация и характеристики инструмента/Technical data and Product characteristics
ae = 100% D1
ap = 1 x D1
*
При фрезеровании пазов (100%
Ø
) в материалах M1, M2 и S1 уменьшить fz на 30%.
For Slotting (100% Ø) in material M1, M2 and S1 reduce fz by 30%.
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae / Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 2 ø 3 ø 4 ø 5 ø 6 ø 8 ø 10 ø 12 ø 14 ø 16 ø 18 ø 20
до
/to 50% ø
0,013 0,0195 0,026 0,0325 0,039 0,052 0,065 0,078 0,091 0,104 0,117 0,13
100% ø
0,011 0,0165 0,022* 0,0275* 0,033* 0,044* 0,055* 0,066* 0,077* 0,088* 0,099* 0,11*
P1
0,008 0,012 0,016 0,02 0,024 0,032 0,04 0,048 0,056 0,064 0,072 0,08
P2
0,005 0,0075 0,01 0,0125 0,015 0,02 0,025 0,03 0,035 0,04 0,045 0,05
M1
0,0025 0,00375 0,005 0,00625 0,0075 0,01 0,0125 0,015 0,0175 0,02 0,0225 0,025
K1
0,008 0,012 0,016 0,02 0,024 0,032 0,04 0,048 0,056 0,064 0,072 0,08
N1/2
0,008 0,012 0,016 0,02 0,024 0,032 0,04 0,048 0,056 0,064 0,072 0,08
P1
0,009 0,0135 0,018 0,0225 0,027 0,036 0,045 0,054 0,063 0,072 0,081 0,09
P2
0,007 0,0105 0,014 0,0175 0,021 0,028 0,035 0,042 0,049 0,056 0,063 0,07
M1
0,005 0,0075 0,01 0,0125 0,015 0,02 0,025 0,03 0,035 0,04 0,045 0,05
M2
0,004 0,006 0,008 0,01 0,012 0,016 0,02 0,024 0,028 0,032 0,036 0,04
K1
0,008 0,012 0,016 0,02 0,024 0,032 0,04 0,048 0,056 0,064 0,072 0,08
K2
0,007 0,0105 0,014 0,0175 0,021 0,028 0,035 0,042 0,049 0,056 0,063 0,07
S1
0,004 0,006 0,008 0,01 0,012 0,016 0,02 0,024 0,028 0,032 0,036 0,04
N1/2
0,009 0,0135 0,018 0,0225 0,027 0,036 0,045 0,054 0,063 0,072 0,081 0,09
51
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data

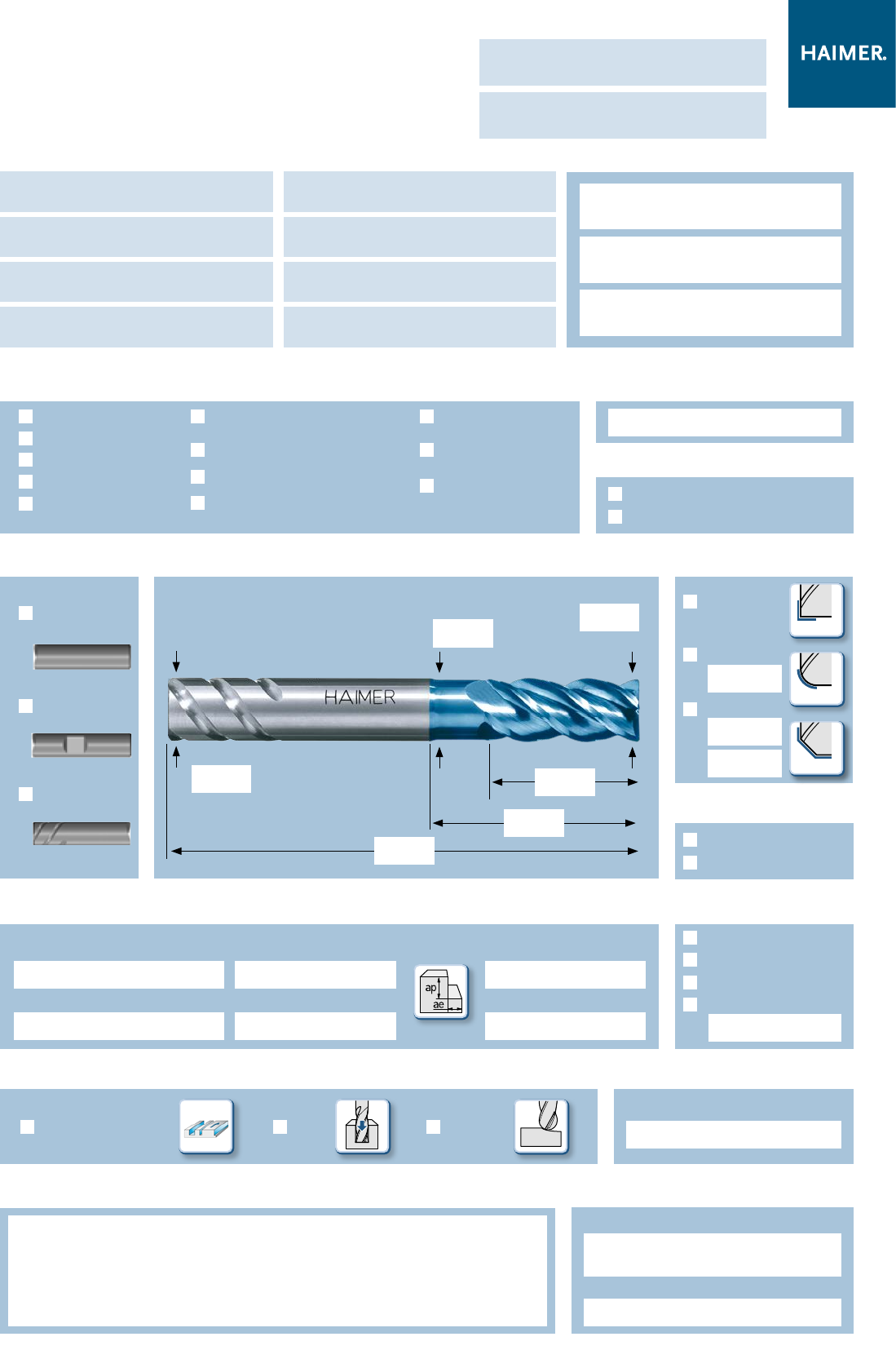

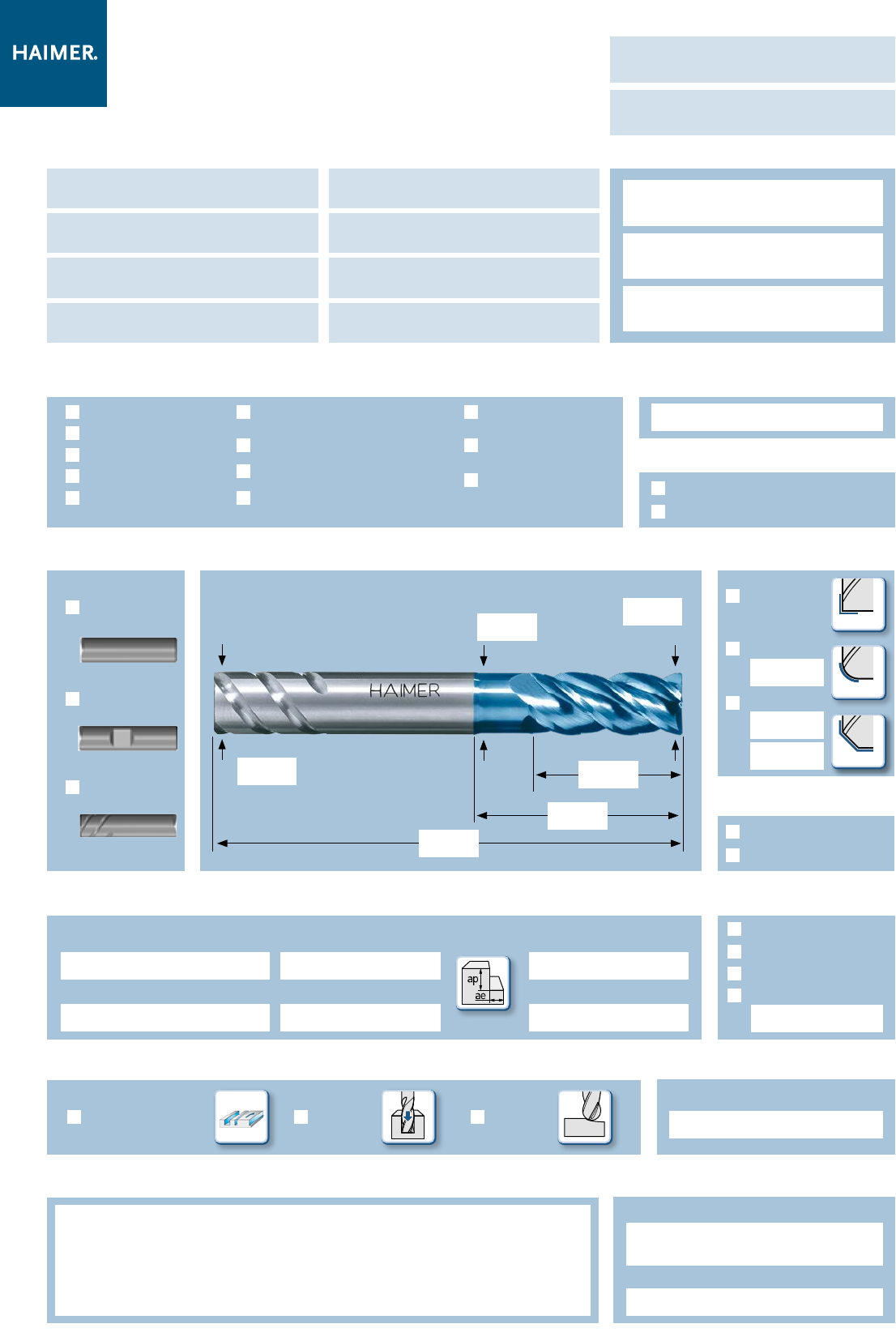

BASIC MILL Z4
F2004NNH
C ФАСКОЙ
/CHAMFER
Cool Flash
MMS
Гладкий хвостовик
DIN 6535-HA
Straight shank DIN 6535-HA
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Биение < 10 µm/Runout < 10 µm
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
HA
Артикул
Article-Code
Качество HAIMER
HAIMER Quality
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/-1)
L (+/-1)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h6)
D (h6)
[мм]
Хвостовик
Shank
F2004NNH0200C.. DA 2,00 C0,04 758 91,9 6HA
F2004NNH0300C.. DA 3,00 C0,06 858 10 2,9 6HA
F2004NNH0400C.. DA 4,00 C0,08 11 58 15 3,8 6HA
F2004NNH0500C.. DA 5,00 C0,10 13 58 18 4,8 6HA
F2004NNH0600C.. DA 6,00 C0,12 13 58 20 5,7 6HA
F2004NNH0800C.. DA 8,00 C0,16 19 64 26 7,6 8HA
F2004NNH1000C.. DA 10,00 C0,20 22 73 30,5 9,5 10 HA
F2004NNH1200C.. DA 12,00 C0,24 26 84 36,5 11,4 12 HA
F2004NNH1400C.. DA 14,00 C0,28 26 84 36,5 13,3 14 HA
F2004NNH1600C.. DA 16,00 C0,32 32 93 42,5 15,2 16 HA
F2004NNH1800C.. DA 18,00 C0,36 32 93 42,5 17,1 18 HA
F2004NNH2000C.. DA 20,00 C0,40 38 105 52 19 20 HA
31°
33°
Для достижения максимальной производительности резания и стойкости инструмента мы рекомендуем использовать силовые патроны в сочетании с Cool
Jet или Сool Flash.
Cooling with Cool Jet or Cool Flash and using Power Chucks is recommended for higher tool life and high removal rate.
(0.02xØ)
C
L
L1
L2
D2
D
D1
(0.02xØ)
C
L
L1
D2
D
D1
L2
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Для врезания под углом
• Для высверливания
• Для фрезерования пазов
• Can be used in almost all materials
• For roughing and finishing
• Ramping
• Drilling
• Slotting
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
52
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Техническая информация и характеристики инструмента/Technical data and Product characteristics
BASIC MILL Z4
F2004NNH
C ФАСКОЙ
/CHAMFER
Cool Flash
MMS
Гладкий хвостовик
DIN 6535-HA
Straight shank DIN 6535-HA
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Биение < 10 µm/Runout < 10 µm
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
HA
Артикул
Article-Code
Качество HAIMER
HAIMER Quality
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/-1)
L (+/-1)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h6)
D (h6)
[мм]
Хвостовик
Shank
F2004NNH0200C.. DA 2,00 C0,04 758 91,9 6HA
F2004NNH0300C.. DA 3,00 C0,06 858 10 2,9 6HA
F2004NNH0400C.. DA 4,00 C0,08 11 58 15 3,8 6HA
F2004NNH0500C.. DA 5,00 C0,10 13 58 18 4,8 6HA
F2004NNH0600C.. DA 6,00 C0,12 13 58 20 5,7 6HA
F2004NNH0800C.. DA 8,00 C0,16 19 64 26 7,6 8HA
F2004NNH1000C.. DA 10,00 C0,20 22 73 30,5 9,5 10 HA
F2004NNH1200C.. DA 12,00 C0,24 26 84 36,5 11,4 12 HA
F2004NNH1400C.. DA 14,00 C0,28 26 84 36,5 13,3 14 HA
F2004NNH1600C.. DA 16,00 C0,32 32 93 42,5 15,2 16 HA
F2004NNH1800C.. DA 18,00 C0,36 32 93 42,5 17,1 18 HA
F2004NNH2000C.. DA 20,00 C0,40 38 105 52 19 20 HA
31°
33°
Для достижения максимальной производительности резания и стойкости инструмента мы рекомендуем использовать силовые патроны в сочетании с Cool
Jet или Сool Flash.
Cooling with Cool Jet or Cool Flash and using Power Chucks is recommended for higher tool life and high removal rate.
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Для врезания под углом
• Для высверливания
• Для фрезерования пазов
• Can be used in almost all materials
• For roughing and finishing
• Ramping
• Drilling
• Slotting
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
53
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
BASIC MILL Z4
F2004NNH
C ФАСКОЙ
/CHAMFER
Cool Flash
MMS
Гладкий хвостовик
DIN 6535-HA
Straight shank DIN 6535-HA
Точность хвостовика: h6/Shank tolerance: h6
C шейкой для большей глубины резания/
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Биение < 10 µm/Runout < 10 µm
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
HA
Артикул
Article-Code
Качество HAIMER
HAIMER Quality
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 max.
L1 max.
[мм]
L (+/-1)
L (+/-1)
[мм]
L2
L2
[мм]
D2
D2
[мм]
D (h6)
D (h6)
[мм]
Хвостовик
Shank
F2004NNH0200C.. DA 2,00 C0,04 758 91,9 6HA
F2004NNH0300C.. DA 3,00 C0,06 858 10 2,9 6HA
F2004NNH0400C.. DA 4,00 C0,08 11 58 15 3,8 6HA
F2004NNH0500C.. DA 5,00 C0,10 13 58 18 4,8 6HA
F2004NNH0600C.. DA 6,00 C0,12 13 58 20 5,7 6HA
F2004NNH0800C.. DA 8,00 C0,16 19 64 26 7,6 8HA
F2004NNH1000C.. DA 10,00 C0,20 22 73 30,5 9,5 10 HA
F2004NNH1200C.. DA 12,00 C0,24 26 84 36,5 11,4 12 HA
F2004NNH1400C.. DA 14,00 C0,28 26 84 36,5 13,3 14 HA
F2004NNH1600C.. DA 16,00 C0,32 32 93 42,5 15,2 16 HA
F2004NNH1800C.. DA 18,00 C0,36 32 93 42,5 17,1 18 HA
F2004NNH2000C.. DA 20,00 C0,40 38 105 52 19 20 HA
31°
33°
Для достижения максимальной производительности резания и стойкости инструмента мы рекомендуем использовать силовые патроны в сочетании с Cool
Jet или Сool Flash.
Cooling with Cool Jet or Cool Flash and using Power Chucks is recommended for higher tool life and high removal rate.
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 17
*see HAIMER material page 17
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Для врезания под углом
• Для высверливания
• Для фрезерования пазов
• Can be used in almost all materials
• For roughing and finishing
• Ramping
• Drilling
• Slotting
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
54
Инновационные материалы требуют передовых решений в области резки металла.
Advanced Materials Require Advanced Manufacturing.
Во многих отраслях промышленности, таких как аэро-
космическая промышленность, энергетика и транспорт
непрерывно разрабатываются еще более прочные и
легкие материалы, как например сплав титана, инко-
нель и новые сплавы алюминия. Данные материалы
предъявляют завышенные требования к процессу обра-
ботки металла резанием. Кроме этого в этих глобаль-
ных отраслях промышленности нарастает конкурентное
давление, что делает поиск передовых решений в обла-
сти обработки металла резанием приоритетной зада-
чей.
The continuing development of high-strength, light-
weight materials such as titanium alloys, Inconel,
and new aluminium alloys are eagerly sought by ma-
nufacturers in many industries, including aerospace
and defense, energy, and transportation. These new
materials present significant machining challenges in
themselves. Add the competitive pressures in
these global industries, and finding advanced
manufacturing solutions becomes a top priority.
Технология Duo-Lock™ в своей модульной конструкции
фрезерных головок учла увеличивающиеся расходы на
твердый сплав. Duo-Lock™ обеспечивает максималь-
ную стабильность и нагрузку за счет запатентованного
уникального дизайна резьбы с двойным конусом. Это
ведет к высокой точности и продуктивности в соедине-
нии, которое даже в сложных применениях практически
неразрушимо.
The Duo-Lock™ technology addresses the issue of
the increasing cost of carbide by delivering a modu-
lar interface for cutting tool heads. Duo-Lock™ pro-
vides maximum stability and load capacity through a
proprietary thread design with a double cone bond.
The results are unmatched precision and productivi-
ty, with a connection that is virtually unbreakable in
the most demanding applications.
Система защиты против вытягивания инструмента Safe-
Lock™ в будущем будет использоваться в модульных
удлинителях Duo-Lock™, гарантируя преимущества при
обработке инструментами с большим вылетом, а также
при экстремальных фрезерных операциях.
The Safe-Lock™ anti-pullout interface will be also
available with modular Duo-Lock™ extensions to
take advantage of long reach and aggressive cuts.
55
Инновационные материалы требуют передовых решений в области резки металла.
Advanced Materials Require Advanced Manufacturing.
Впервые с модульной фрезерной системой можно
достичь одинаково высокую производительность
резания, что и при использовании твердосплавных
концевых фрез последнего поколения.
Новаторство технологии системы Duo-Lock™ основано
на инновационной силе двух ведущих производителей в
области обработки металла резанием — Kennametal и
HAIMER.
Duo-Lock™ позволяет исчерпать весь потенциал
твердосплавного инструмента, извлекая преимущества
в производительности при черновой и чистовой
обработке. Cистема характеризуется высокой
допускаемой нагрузкой и жесткостью при достижении
большого объема резания. В стандартных фрезерных
операциях при применении высокопроизводительных
фрезерных головок можно получить объем съема
материала в два раза больший.
For the first time, a modular milling system can
achieve the similar high performance of the latest
generation solid carbide end mill.
To deliver groundbreaking joint technology, Duo-Lock™
combines the innovative histories of two leaders in the
world of manufacturing – Kennametal and HAIMER.
Duo-Lock™ maximizes a carbide tool’s full potential with
productivity gains in both roughing and finishing. It provi-
des high load capacity and rigidity when machining at
high metal removal rates. When combined with high-per-
formance cutting tools, Duo-Lock™ provides more than
double the metal removal rate in common milling applica-
tions.
Геометрические параметры интерфейса были
оптимизированы и тщательно протестированы, что
привело к созданию самой стабильной модульной
системы cреди когда-либо разработанных.
Geometric parameters of the connection have
been optimized and thoroughly tested leading
to the most robust modular system ever developed.
Выдающаяся жесткость интерфейса, уникальная
глубина резания до 1,5xD и при фрезеровании
пазов 1xD.
Superior rigidity of the interface that allows for
unique d.o.c. capability of up to 1.5xD and 1xD
in full slotting.
Проверенный при моделировании метод конечных элементов
гарантирует, что напряжения в интерфейсе даже при высоких
нагрузках остаются ниже критических значений.
FEA based design ensures that stress levels
in the interface remain below critical values
even at elevated loads.

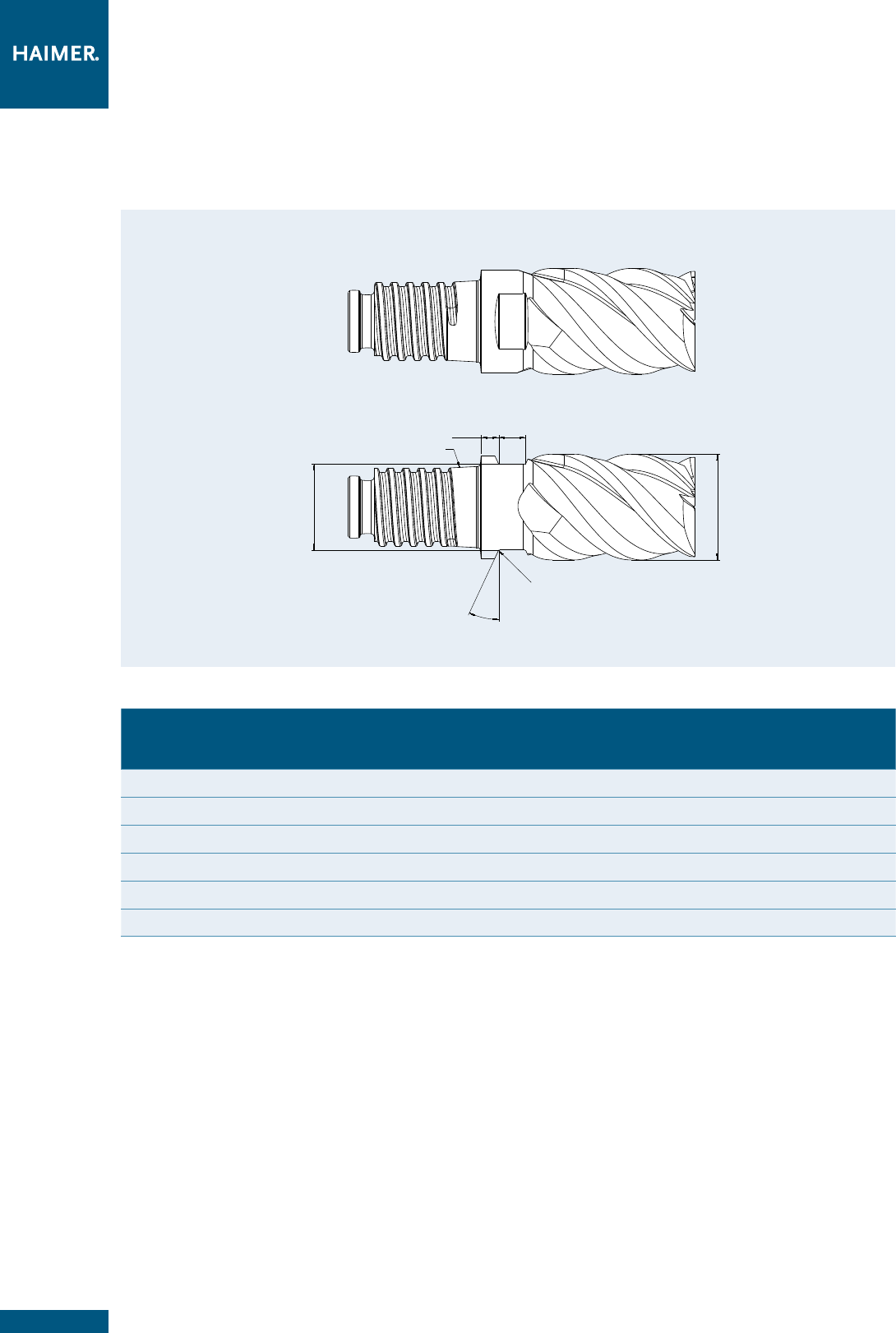

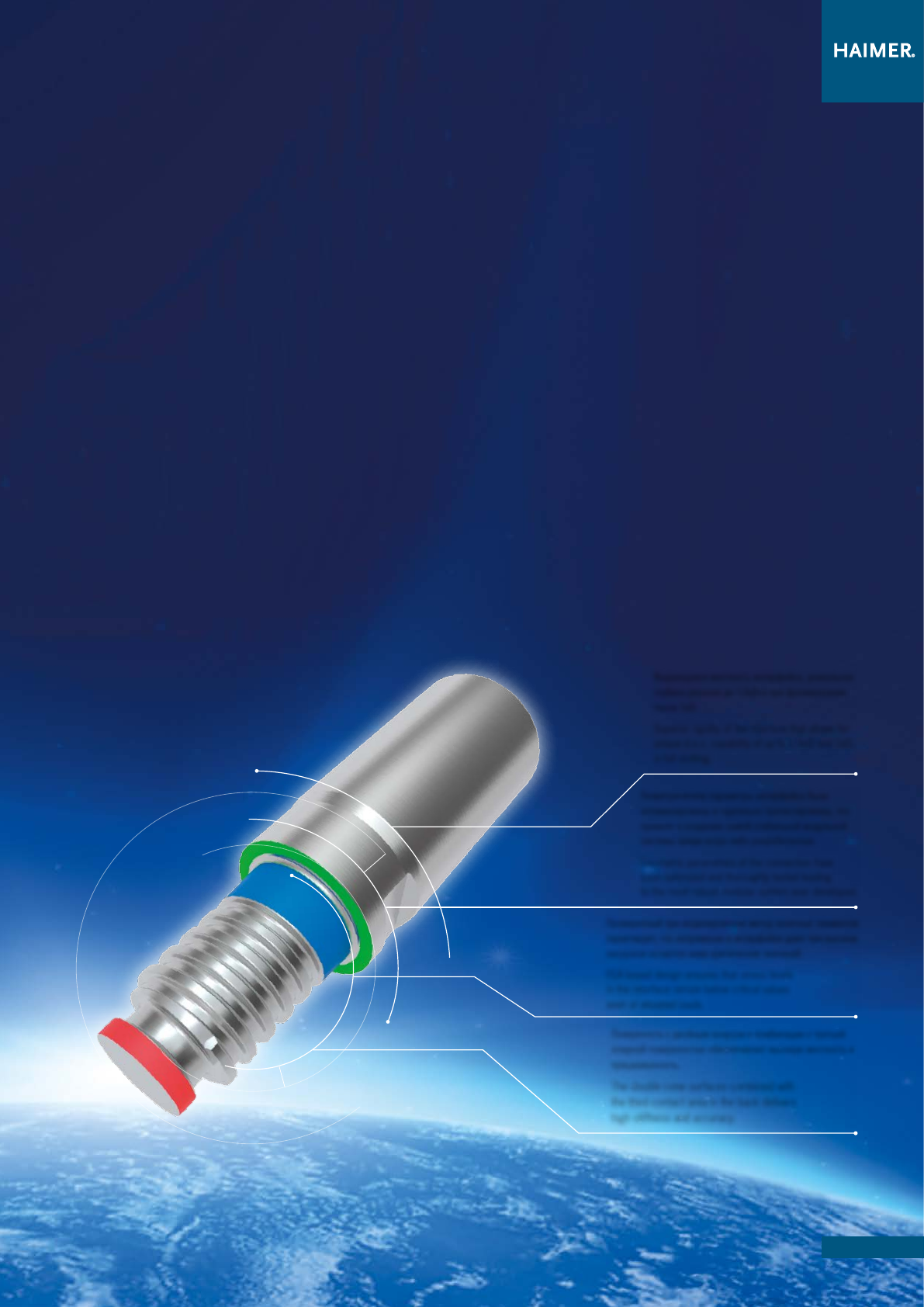

Поверхность с двойным конусом в комбинации с третьей
опорной поверхностью обеспечивают высокую жесткость и
прецизионность.
The double cone surfaces combined with
the third contact area in the back delivers
high stiffness and accuracy.
56

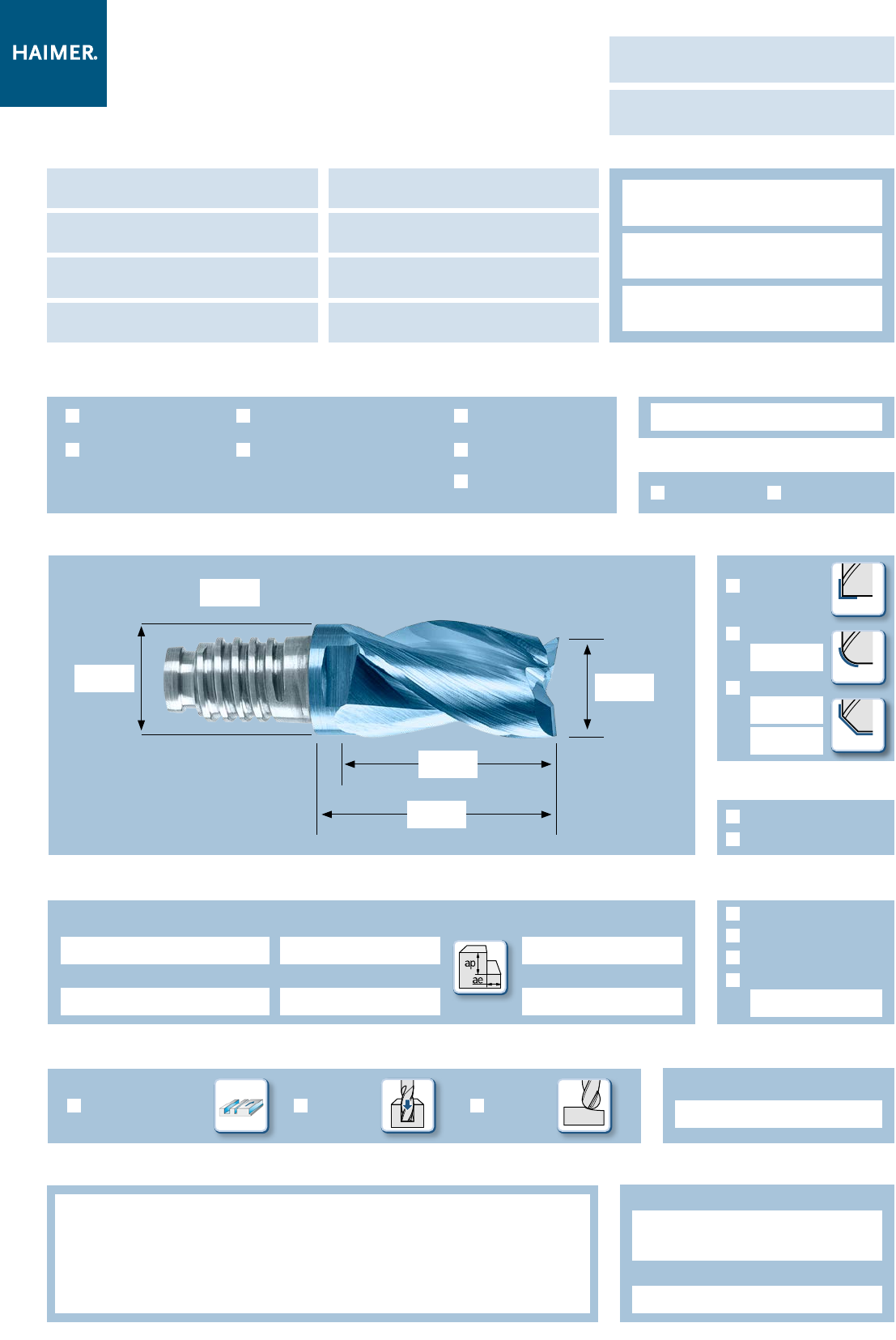

Характеристики
/Characteristics
Применение
/Application
Охлаждение
/Coolant
SR
Угол подъема
винтовой канавки
Helix angle
Острая режущая
кромка
Sharp cutting edge
Фаска при вершине
Corner chamfer
Радиус при
вершине
Corner radius
Cool Flash
MMS
Air
Направление подачи
Feed direction
Эмульсия
Emulsion
Направление подачи
Feed direction
Cool Flash
Cool Flash
Врезание под углом
Ramping
Холодный воздух
Cold air
Фрезерование пазов
Slotting
Без СОЖ
Dry machining
Боковое фрезерование
Side milling
Минимальная
смазка
Minimal
lubrication
Полный радиус
Ball Nose
Z=5
2 зуба
Teeth 2
4 зуба
Teeth 4
5 зубьев
Teeth 5
3 зуба
Teeth 3
Z=2
VR
6 зубьев
Teeth 6
Z=6
Высверливание
Drilling
Фрезерование ме-
тодом копирования
3D Milling
Safe- ock®
Safe- ock®
Гладкий хвостовик
Straight shank
HA
HB
Weldon Schaft
Weldon shank
8 зубьев
Teeth 8
Z=8
Направление подачи
Feed direction
Расшифровка артикула
/Explanation article code
DL F 1 0 0 2 U K 0600 S0.50 A A
Duo-Lock™
Размер/Size
Тип инструмента
Tool type
Группа
Group
Тип группы
Group type
Вариант
Variant
Кол-во зубьев
No. of teeth
Рабочая длина
Length of cut
Общая длина
Overall length
Диаметр
Diameter
Режущая кромка
Cutting edge
Режущая кромка - Размер
Cutting edge size
Инструм. материал
Substrate
Покрытие
Coating
DL10
DL12
DL16
DL20
DL25
DL32
F- Тверд. концев.
фреза
Milling
cutter-VHM
V- Тверд. концев.
фреза c полн.
радиусом
Copy Mill
carbide
E- Фреза для
снятия заусен-
цев
Chamfering
endmill
1- Uni
2- Basic
4- Alu
0- С гладк. цилинд.
хвостовиком
plain cutter zyl..
1- Со стружколомом
Chip breaker
3- Черновой инстру-
мент
Roughing cutter
0- V0 2- Z2
3- Z3
4- Z4
5- Z5
6- Z6
U- Короткая/Short
(L1= 0,75 x D)
M- Cтандартная/Normal
(L1= 1,5 x D)
L- Длинная/Long
(L1= 3 x D1; заводской
стандарт/
Werksnorm)
K- Короткая
Short
N- Cтандартная
Normal
L- Длинная
Long
0600- Метрич.
metric
S- Острая
sharp cutting edge
C- С фаской
Corner chamfer
R- Радиус при вершине
Corner radius
W- Угловая
Angle
60- Угол конуса 60°
60° Cone angle
0,50- Размер радиуса
Radius Size
A-D Мелкозерн.
твердый сплав
Finegrain
carbide
A- PVD сталь
PVD Uni Steel
C- PVD алюминий
PVD Uni
Aluminium
Расшифровка обозначений
/Explanation Icons
ПРИЛОЖЕНИЕ
APPENDIX
57
Расшифровка артикула
/Explanation article code
DL F 1 0 0 2 U K 0600 S0.50 A A
Duo-Lock™
Размер/Size
Тип инструмента
Tool type
Группа
Group
Тип группы
Group type
Вариант
Variant
Кол-во зубьев
No. of teeth
Рабочая длина
Length of cut
Общая длина
Overall length
Диаметр
Diameter
Режущая кромка
Cutting edge
Режущая кромка - Размер
Cutting edge size
Инструм. материал
Substrate
Покрытие
Coating
DL10
DL12
DL16
DL20
DL25
DL32
F- Тверд. концев.
фреза
Milling
cutter-VHM
V- Тверд. концев.
фреза c полн.
радиусом
Copy Mill
carbide
E- Фреза для
снятия заусен-
цев
Chamfering
endmill
1- Uni
2- Basic
4- Alu
0- С гладк. цилинд.
хвостовиком
plain cutter zyl..
1- Со стружколомом
Chip breaker
3- Черновой инстру-
мент
Roughing cutter
0- V0 2- Z2
3- Z3
4- Z4
5- Z5
6- Z6
U- Короткая/Short
(L1= 0,75 x D)
M- Cтандартная/Normal
(L1= 1,5 x D)
L- Длинная/Long
(L1= 3 x D1; заводской
стандарт/
Werksnorm)
K- Короткая
Short
N- Cтандартная
Normal
L- Длинная
Long
0600- Метрич.
metric
S- Острая
sharp cutting edge
C- С фаской
Corner chamfer
R- Радиус при вершине
Corner radius
W- Угловая
Angle
60- Угол конуса 60°
60° Cone angle
0,50- Размер радиуса
Radius Size
A-D Мелкозерн.
твердый сплав
Finegrain
carbide
A- PVD сталь
PVD Uni Steel
C- PVD алюминий
PVD Uni
Aluminium
Перечень материалов
/Material list
Группы материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел прочности
Tensile strength
Состав/Твердость
Content/Hardness
P1 Конструкционные стали
General construction steels
S235JR (RST37-2), E295 (St 50-2),
C45
1.0038, 1.0050,
1.0503 800 N/mm² до 25 HRC
up to 25 HRC
P2
Инструментальные/Закален-
ные стали
Heat treated steels
X38CrMoV5-3, X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm² до 45 HRC
up to 45 HRC
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9, X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm²
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2, X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm²
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-GJLZ (GG40),
EN-GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm²
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60), EN-GJS-700-2
(GGG70) 0.7060, 0.7070 > 450 N/mm²
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si > 9%
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9%
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700 N/mm²
H1 Закаленные стали
Hardened steels 45 – 55 HRC
H2 Закаленные стали
Hardened steels > 55 HRC
58
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z2
V2002UK
С ПОЛНЫМ РАДИУСОМ
/BALL NOSE
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION
Режимы резания/Cutting data
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 10 ø 12 ø 16 ø 20
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13
59
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Область применения по материалам
/Application area - material*
*См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51
• Для всех типов стальных материалов
• Для черновой и чистовой обработки
• Фрезерование методом копирования
• For all steel materials
• For roughing and finishing
• Copy milling
DUO-λOCK® POWER MILL UNI Z2
V2002UK
С ПОЛНЫМ РАДИУСОМ
/BALL NOSE
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION
Cool Flash
MMS
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
32°
34°
C шейкой для большей глубины резания
Neck for higher cutting depth
C полным радиусом/Ball Nose
Точная балансировка/Fine balanced
Лучшая повторяемость длины
Best length repeatability
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10V2002UK1000R.. DA DL10 10,00 R5,00 7,5 12,5 9,6 SW8 25
DL12V2002UK1200R.. DA DL12 12,00 R6,00 915 11,5 SW9,5 30
DL16V2002UK1600R.. DA DL16 16,00 R8,00 12 20 15,5 SW13 60
DL20V2002UK2000R.. DA DL20 20,00 R10,00 15 25 19,3 SW16 80
VR
Z=2
SW
DL
R
D2
D1
L
(1.25xØ)
L1
(0.75xØ)
Режимы резания/Cutting data
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
60
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 10 ø 12 ø 16 ø 20
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13
DUO-λOCK® BASIC Z4
V2004UK
С ПОЛНЫМ РАДИУСОМ
/BALL NOSE
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION
61
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Cool Flash
MMS
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
32°
34°
C шейкой для большей глубины резания
Neck for higher cutting depth
C полным радиусом/Ball Nose
Точная балансировка/Fine balanced
Лучшая повторяемость длины
Best length repeatability
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10V2004UK1000R.. DA DL10 10,00 R5,00 7,5 12,5 9,6 SW8 25
DL12V2004UK1200R.. DA DL12 12,00 R6,00 915 11,5 SW9,5 30
DL16V2004UK1600R.. DA DL16 16,00 R8,00 12 20 15,5 SW13 60
DL20V2004UK2000R.. DA DL20 20,00 R10,00 15 25 19,3 SW16 80
VR
Z=2
Режимы резания/Cutting data
Область применения по материалам
/Application area - material*
*См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51
• Для всех типов стальных материалов
• Для черновой и чистовой обработки
• Фрезерование методом копирования
• For all steel materials
• For roughing and finishing
• Copy milling
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
SW
DL
L
(1.25xØ)
L1
(0.75xØ)
D2
D1
R
4 15°
15°
DUO-λOCK® BASIC Z4
V2004UK
С ПОЛНЫМ РАДИУСОМ
/BALL NOSE
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION
62
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z3
F2003UK
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION (0,75 X D)
Режимы резания/Cutting data
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 10 ø 12 ø 16 ø 20
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13
63
Сохраняется право на технические изменения
Technical data subject to change without prior notice

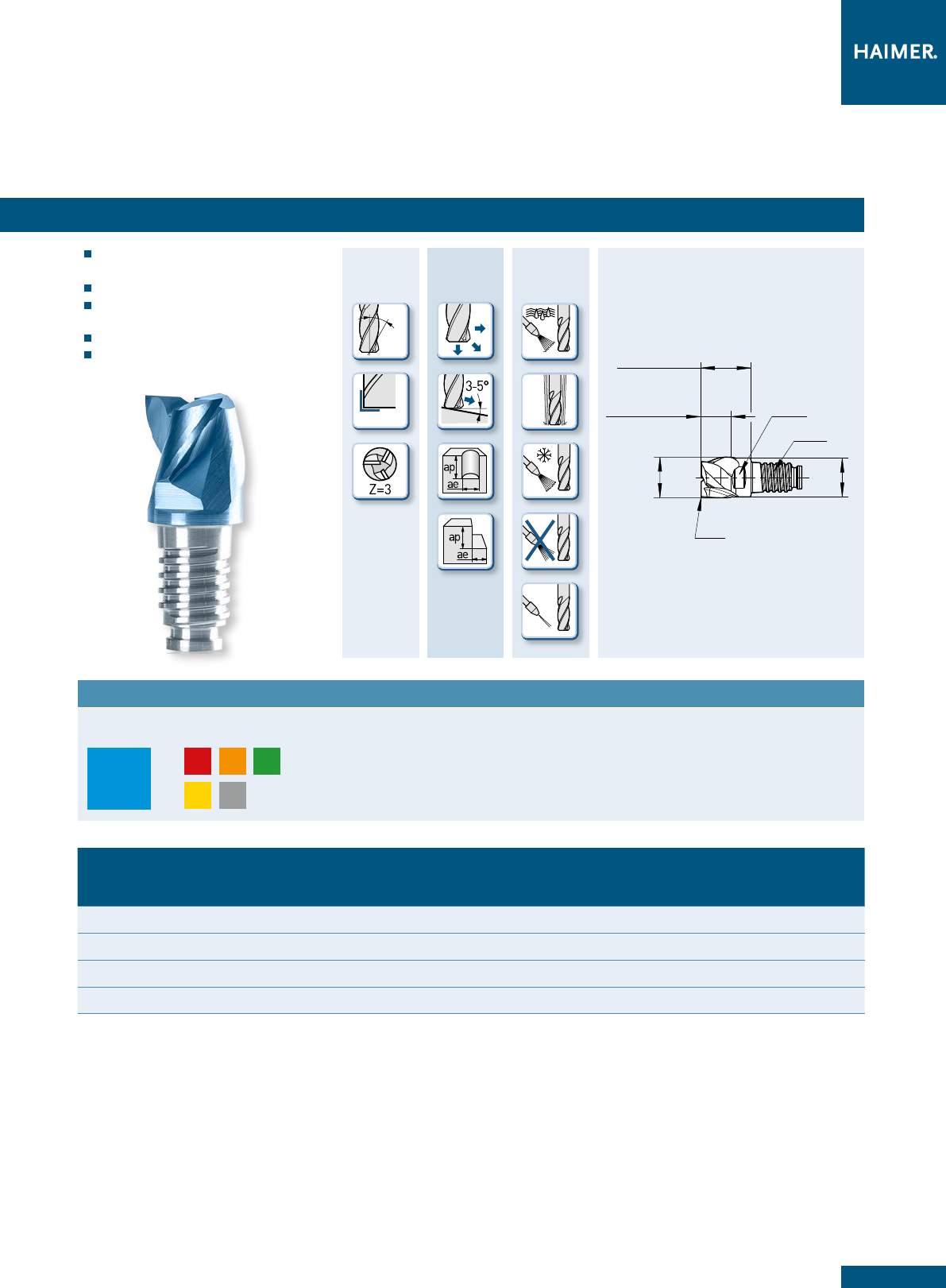

DUO-λOCK® POWER MILL UNI Z3
F2003UK
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION (0,75 X D)
S
Cool Flash
MMS
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка /Fine balanced
Лучшая повторяемость длины
Best length repeatability
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
35°
36°
37°
Режимы резания/Cutting data
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
SIze
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10F2003UK1000S.. DA DL10 10,00 S7,5 12,5 9,6 SW8 25
DL12F2003UK1200S.. DA DL12 12,00 S 9 15 11,5 SW9,5 30
DL16F2003UK1600S.. DA DL16 16,00 S12 20 15,5 SW13 60
DL20F2003UK2000S.. DA DL20 20,00 S15 25 19,3 SW16 80
S
DL
SW
L
(1.25xØ)
L1
(0.75xØ)
D2
1D
Область применения по материалам
/Application area - material*
*См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Can be used for almost all materials
• For roughing and finishing
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
64
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z3
F2003MN
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
/NORMAL VERSION (1,5 X D)
Режимы резания/Cutting data
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 10 ø 12 ø 16 ø 20
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13
65
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z3
F2003MN
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
/NORMAL VERSION (1,5 X D)
S
Cool Flash
MMS
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка /Fine balanced
Лучшая повторяемость длины
Best length repeatability
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
35°
36°
37°
Режимы резания/Cutting data
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
SIze
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10F2003MN1000S.. DA DL10 10,00 S15 20 9,6 SW8 25
DL12F2003MN1200S.. DA DL12 12,00 S18 24 11,5 SW9,5 30
DL16F2003MN1600S.. DA DL16 16,00 S24 32 15,5 SW13 60
DL20F2003MN2000S.. DA DL20 20,00 S30 40 19,3 SW16 80
S
DL
SW
L
(2xØ)
L1
(1.5xØ)
D2
D1
Область применения по материалам
/Application area - material*
*См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Can be used for almost all materials
• For roughing and finishing
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
66
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z4
F2304UK
C ГЕОМЕТРИЕЙ KORDEL
/CORD PROFILE
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION (0,75 X D)
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 10 ø 12 ø 16 ø 20
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13
67

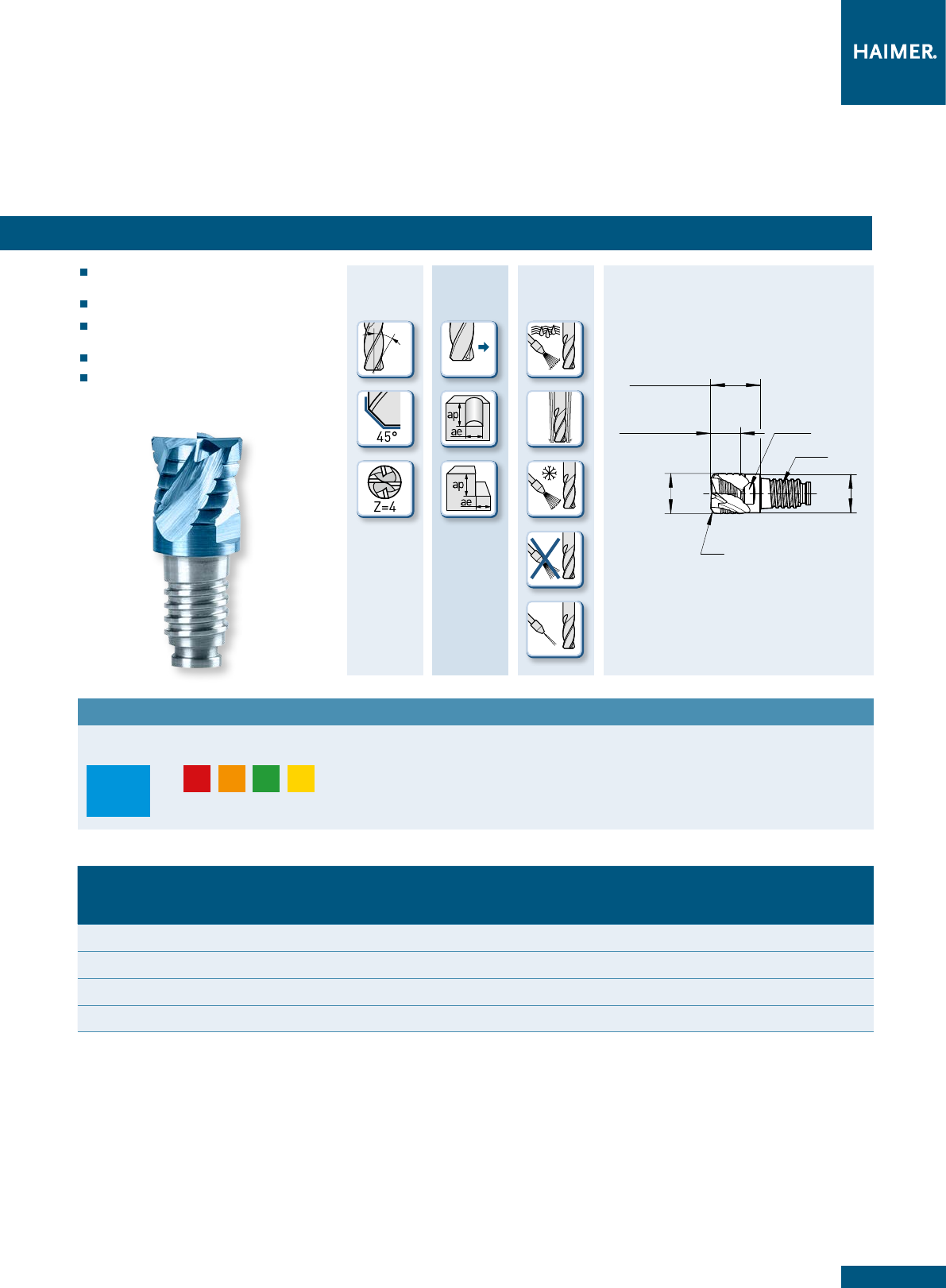

Сохраняется право на технические изменения
Technical data subject to change without prior notice
Область применения по материалам
/Application area - material*
*См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51
• Применимы почти для всех материалов
• При проблемах с удалением стружки
• Также для маломощных станков
• Can be used in almost all materials
• For application with chip evacuation issues
• Also for low power machines
DUO-λOCK® POWER MILL UNI Z4
F2304UK
C ГЕОМЕТРИЕЙ KORDEL
/CORD PROFILE
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION (0,75 X D)
Cool Flash
MMS
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced
Лучшая повторяемость длины
Best length repeatability
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Haupteinsatz
Haupteinsatz
auch geeignet für
auch geeignet für
P
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10F2304UK1000C.. DA DL10 10,00 C0,30 7,5 12,5 9,6 SW8 25
DL12F2304UK1200C.. DA DL12 12,00 C0,30 915 11,5 SW9,5 30
DL16F2304UK1600C.. DA DL16 16,00 C0,50 12 20 15,5 SW13 60
DL20F2304UK2000C.. DA DL20 20,00 C0,60 15 25 19,3 SW16 80
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Осн. материал
Main Material
Также подходит для
also suitable for
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
32°
34°
KS
N
C
SW
DL
1D
L1
(0.75x
Ø)
L
(1.25xØ)
D2
M
68
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z4
F2304MN
C ГЕОМЕТРИЕЙ KORDEL
/CORD PROFILE
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
/NORMAL VERSION (1,5 X D)
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 10 ø 12 ø 16 ø 20
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13
69
Сохраняется право на технические изменения
Technical data subject to change without prior notice

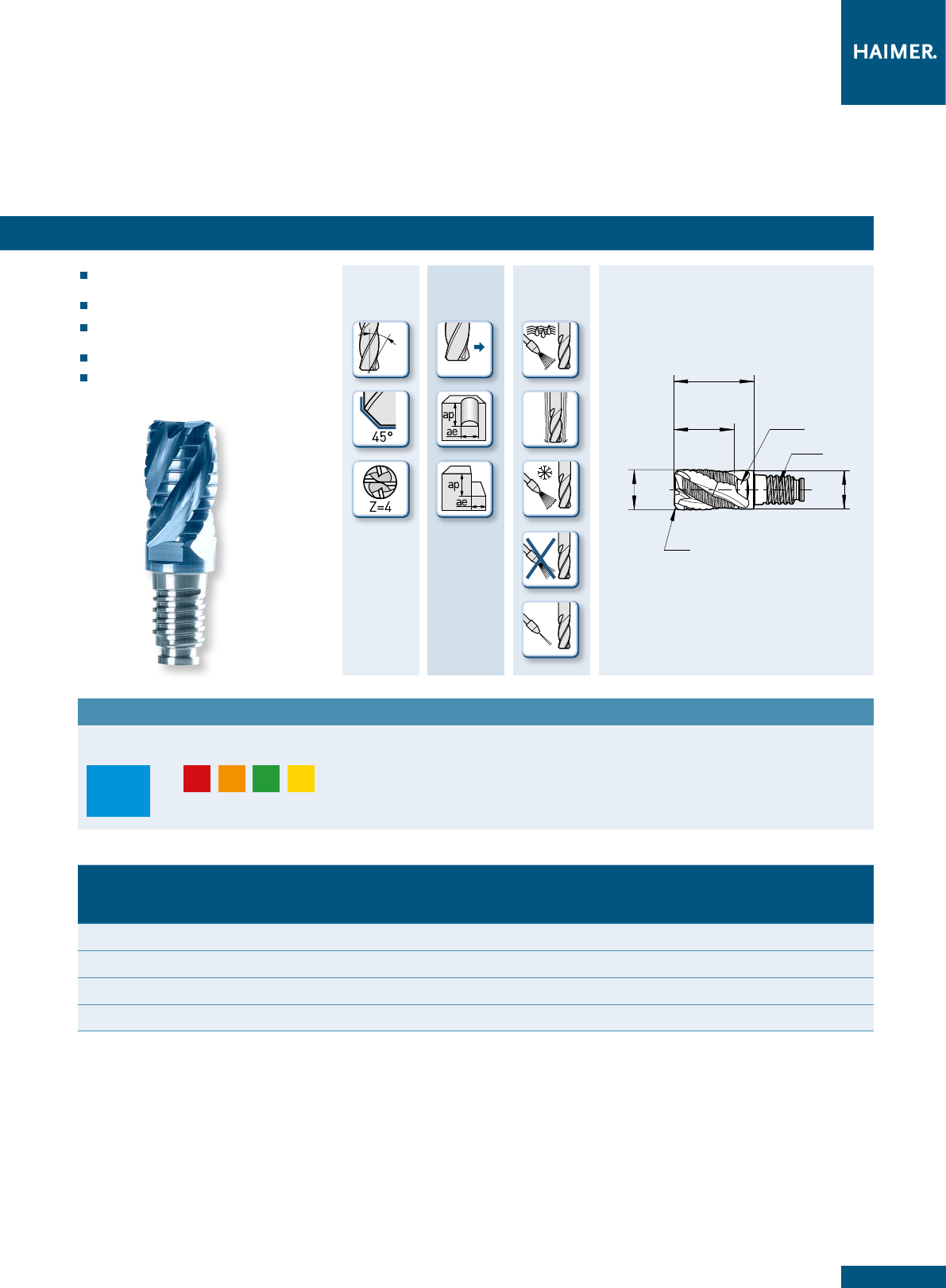

DUO-λOCK® POWER MILL UNI Z4
F2304MN
C ГЕОМЕТРИЕЙ KORDEL
/CORD PROFILE
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
/NORMAL VERSION (1,5 X D)
Cool Flash
MMS
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced
Лучшая повторяемость длины
Best length repeatability
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
32°
34°
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10F2304MN1000C.. DA DL10 10,00 C0,30 15 20 9,6 SW8 25
DL12F2304MN1200C.. DA DL12 12,00 C0,30 18 24 11,5 SW9,5 30
DL16F2304MN1600C.. DA DL16 16,00 C0,50 24 32 15,5 SW13 60
DL20F2304MN2000C.. DA DL20 20,00 C0,60 30 40 19,3 SW16 80
C
DL
SW
D2
1D
L
(2xØ)
L1
(1.5xØ)
Область применения по материалам
/Application area - material*
*См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51
• Применимы почти для всех материалов
• При проблемах с удалением стружки
• Также для маломощных станков
• Can be used in almost all materials
• For application with chip evacuation issues
• Also for low power machines
Haupteinsatz
Haupteinsatz
auch geeignet für
auch geeignet für
P
Осн. материал
Main Material
Также подходит для
also suitable for
KS
NM
70
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z5
F1105MN
С ФАСКОЙ И СТРУЖКОЛОМОМ
/F1105MN CHAMFER WITH CHIP BREAKER
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
/NORMAL VERSION (1,5 X D)
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae/Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 10 ø 12 ø 16 ø 20 ø 25 ø 32
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13 0,06 – 0,17 0,07 – 0,20
Режимы резания/Cutting data
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80
71
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z5
F1105MN
С ФАСКОЙ И СТРУЖКОЛОМОМ
/F1105MN CHAMFER WITH CHIP BREAKER
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
/NORMAL VERSION (1,5 X D)
Cool Flash
MMS
C шейкой для большей глубины резания
Neck for higher cutting depth
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced
Лучшая повторяемость длины
Best length repeatability
Полированные стружечные канавки/
Polished gullets
Со стружколомом/Chip breaker
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Z=5
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
46°
47°
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10F1105MN1000C.. DA DL10 10,00 C0,30 15 20 9,6 SW8 25
DL12F1105MN1200C.. DA DL12 12,00 C0,30 18 24 11,5 SW9,5 30
DL16F1105MN1600C.. DA DL16 16,00 C0,50 24 32 15,5 SW13 60
DL20F1105MN2000C.. DA DL20 20,00 C0,60 30 40 19,3 SW16 80
DL25F1105MN2500C.. DA DL25 25,00 C0,60 37,5 50 24,0 SW21 100
DL32F1105MN3200C.. DA DL32 32,00 C0,70 48 64 31,0 SW28 130
C
DL
SW
D2
D1
L1
(1.5xØ)
L
(2xØ)
d* ( 0.45xØ )
* nicht zentrumschneidender Durchmesser
diameter not center cutting
Область применения по материалам
/Application area - material*
*См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51
• Применимы почти для всех материалов
• Для высокоскор. чистовой обр-ки до 1,5 x D1
• Хорошо подходит для трохоид. фрезерования
• Can be used for almost all materials
• HSC finishing up to 1,5 x D1
• Excellent for trochoidal milling
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
72
Сохраняется право на технические изменения
Technical data subject to change without prior notice

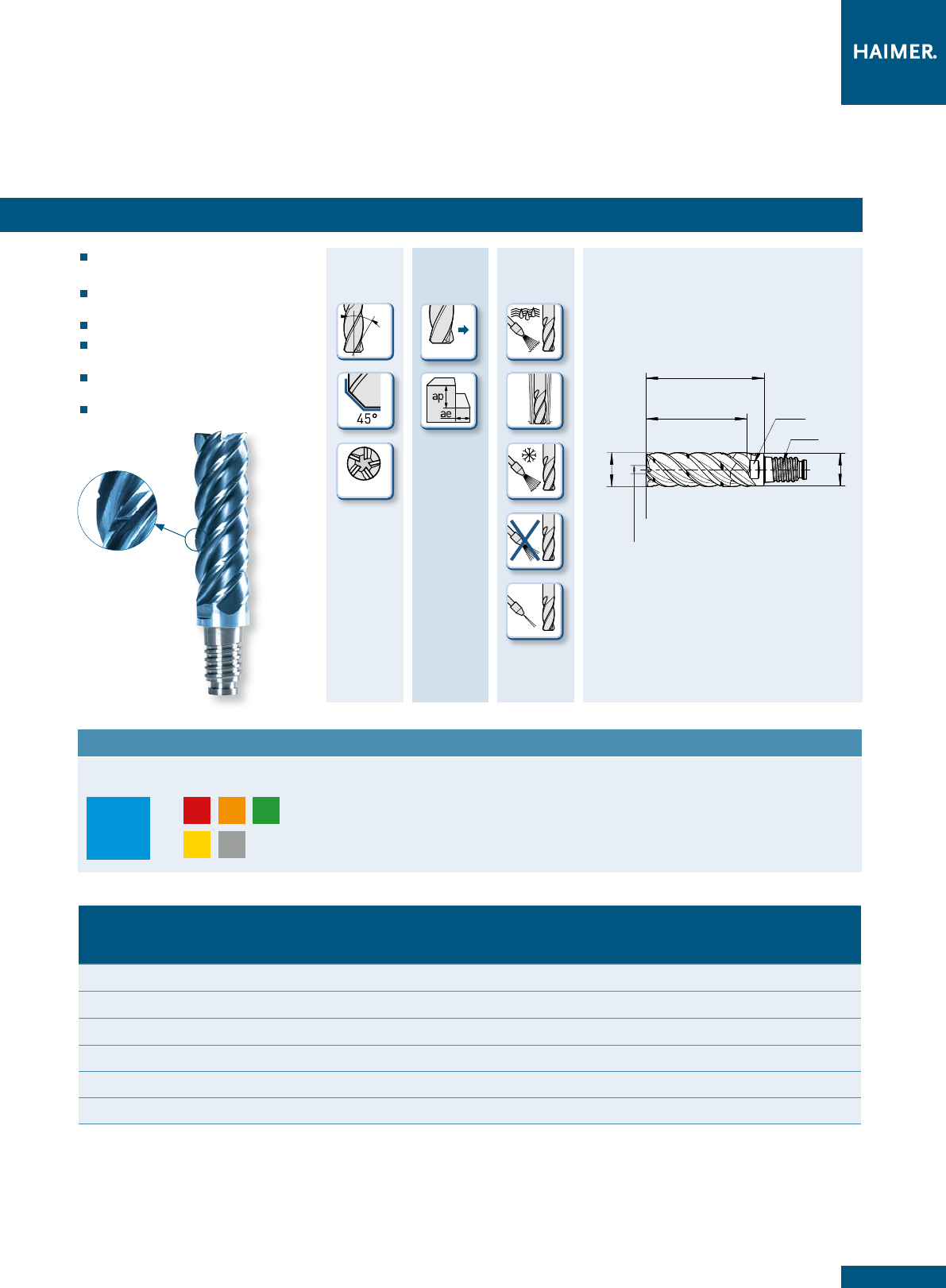

DUO-λOCK® POWER MILL UNI Z5
F1105LL
С ФАСКОЙ И СТРУЖКОЛОМОМ
/F1105LL CHAMFER WITH CHIP BREAKER
ДЛИННОЕ ИСПОЛНЕНИЕ
/LONG VERSION (3 X D)
Режимы резания/Cutting data
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
250 – 270
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
130 – 150
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 55 – 65
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 40 – 50
K1 Чугун
Cast iron
EN-GJL200 (GG20),
EN-GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 200 – 220
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 160 – 180
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 60 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 120 – 240
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 240
H1 Закаленные стали
Hardened steels 45 – 55 HRC 60 – 80
ae = 5% D1
ap = L1 max.
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ø 10 ø 12 ø 16 ø 20 ø 25 ø 32
fz
0,051 0,068 0,085 0,102 0,119 0,136
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
73
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z5
F1105LL
С ФАСКОЙ И СТРУЖКОЛОМОМ
/F1105LL CHAMFER WITH CHIP BREAKER
ДЛИННОЕ ИСПОЛНЕНИЕ
/LONG VERSION (3 X D)
Cool Flash
MMS
C шейкой для большей глубины резания
Neck for higher cutting depth
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced
Лучшая повторяемость длины
Best length repeatability
Полированные стружечные канавки
Polished gullets
Со стружколомом/Chip breaker
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Z=5
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
46°
47°
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10F1105LL1000C.. DA DL10 10,00 C0,30 30 35 9,6 SW8 25
DL12F1105LL1200C.. DA DL12 12,00 C0,30 36 42 11,5 SW9,5 30
DL16F1105LL1600C.. DA DL16 16,00 C0,50 48 56 15,5 SW13 60
DL20F1105LL2000C.. DA DL20 20,00 C0,60 60 70 19,3 SW16 80
DL25F1105LL2500C.. DA DL25 25,00 C0,60 75 87,5 24,0 SW21 100
DL32F1105LL3200C.. DA DL32 32,00 C0,70 96 112 31,0 SW28 130
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 51
*see HAIMER material page 51
• Применимы почти для всех материалов
• Хорошо подходит для трохоид. фрезерования
• Для высокоскор. чистовой обр-ки до 3 x D1
• For almost all materials
• Excellent for trochoidal milling
• HSC finishing up to 3 x D1
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
* без центральной режущей кромки
diameter not center cutting
DL
SW
L
(3.5xØ)
L1
(3xØ)
D2
1D
C
d* ( 0.45xØ )
74
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z6/8
E1016/E1018
ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ
/CHAMFERING END MILL
Режимы резания/Cutting data Техническая информация и характеристики инструмента/Technical data and Product characteristics
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae/Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ae ø 10 ø 12 ø 16
fz
0,02 – 0,09 0,03 – 0,10 0,03 – 0,12
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
Cutting data are reference values and need to be adjusted according to the application area.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile
strength
Состав/
Твердость
Content/
Hardness
Для черновой
обработки
Vc (м/мин)
Roughing
Vc (m/min)
Чистовая
обработка
Vc (м/мин)
Finishing
Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
160 – 220 220 – 280
P2
Инструментальные/
Закаленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
120 – 160 160 – 200
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 80 – 120 120 – 160
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 60 – 90 90 – 120
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 120 – 180 180 – 240
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 80 – 160 160 – 220
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 40 – 80 40 – 80
S2 Жаропрочные сплавы
High Temp alloys Inconel; NIMONIC 800 – 1700
N/ mm² 30 – 40 30 – 40
N1
Алюминиевые деформируе-
мые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 500 – 900 500 – 900
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 120 – 350 120 – 350
H1 Закаленные стали
Hardened steels 45 – 55 HRC 40 – 60 60 – 80
75
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK® POWER MILL UNI Z6/8
E1016/E1018
ДЛЯ СНЯТИЯ ЗАУСЕНЦЕВ
/CHAMFERING END MILL
Режимы резания/Cutting data
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
Cool Flash
MMS
С углом конуса 60/90/120°
Cone angle 60/90/120°
Острие гладко отшлифовано
Honed tip plan
Лучшая повторяемость длины
Best length repeatability
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
Z
Z
D1 (h6)
D1 (h6)
[мм]
Фреза для
снят. фаски
Chamfer
Угол
Angle
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10E1016UK1000W60.. DA DL10 610,00 W60° 6,9 12,5 2,0 SW8 25
DL10E1016UK1000W90.. DA DL10 610,00 W90° 412,5 2,0 SW8 25
DL10E1016UK1000W120.. DA DL10 610,00 W120° 2,3 12,5 2,0 SW8 25
DL12E1016UK1200W60.. DA DL12 612,00 W60° 8,3 15 2,4 SW9,5 30
DL12E1016UK1200W90.. DA DL12 612,00 W90° 4,8 15 2,4 SW9,5 30
DL12E1016UK1200W120.. DA DL12 612,00 W120° 2,7 15 2,4 SW9,5 30
DL16E1018UK1600W60.. DA DL16 816,00 W60° 11 20 3,2 SW13 60
DL16E1018UK1600W90.. DA DL16 816,00 W90° 6,4 20 3,2 SW13 60
DL16E1018UK1600W120.. DA DL16 816,00 W120° 3,6 20 3,2 SW13 60
Z=6/8
W
ap
ae
DL
W
SW
L
L1
D1
D2
1W
(1.25xØ)
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 51
*see HAIMER material page 51
• Применимы для всех материалов
• Для снятия фасок с кромок, канавок и
отверстий
• Can be used in almost all materials
• For chamfering of edges, grooves and
holes
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
76
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data
DUO-λOCK® BASIC Z4
F2004UK
С ФАСКОЙ
/CHAMFER
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION (0,75 X D)
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
При высверливании в зависимости от материала рекомендуется убирать
стружку при 0,5-1xD.
Cutting data are reference values and need to be adjusted according to the application area. Chip removal recommended from drilling depth 0,5 – 1 x D.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
45° 255 – 275 255 – 275 320 – 340 400 – 420
P2
Инструментальные/За-
каленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
30° 190 – 210 190 – 210 220 – 240 290 – 310
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 10° 50 – 70 95 – 110 115 – 135 150 – 170
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 5° 45 – 55 75 – 90 95 – 105 110 – 130
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 45° 160 – 180 160 – 180 180 – 200 210 – 230
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 20° 120 – 140 130 – 150 150 – 170 180 – 200
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 10° 50 – 60 50 – 60 60 – 80 80 – 90
N1
Алюминиевые деформиру-
емые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 30° 470 – 490 470 – 490 600 – 630 780 – 820
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 30° 340 – 360 340 – 360 420 – 440 540 – 580
H1 Закаленные стали
Hardened steels 45 – 55 HRC 10° 40 – 60 40 – 60 60 – 80 60 – 80
Врезание
под
углом
Ramping
angle
ae = 15% D1
ap = L1 max.
ae = 5% D1
ap = L1 max.
ae = 100% D1
ap = 1 x D1
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ø 10 ø 12 ø 16 ø 20 ø 25 ø 32
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13 0,06 – 0,17 0,07 – 0,20
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
77
Сохраняется право на технические изменения
Technical data subject to change without prior notice

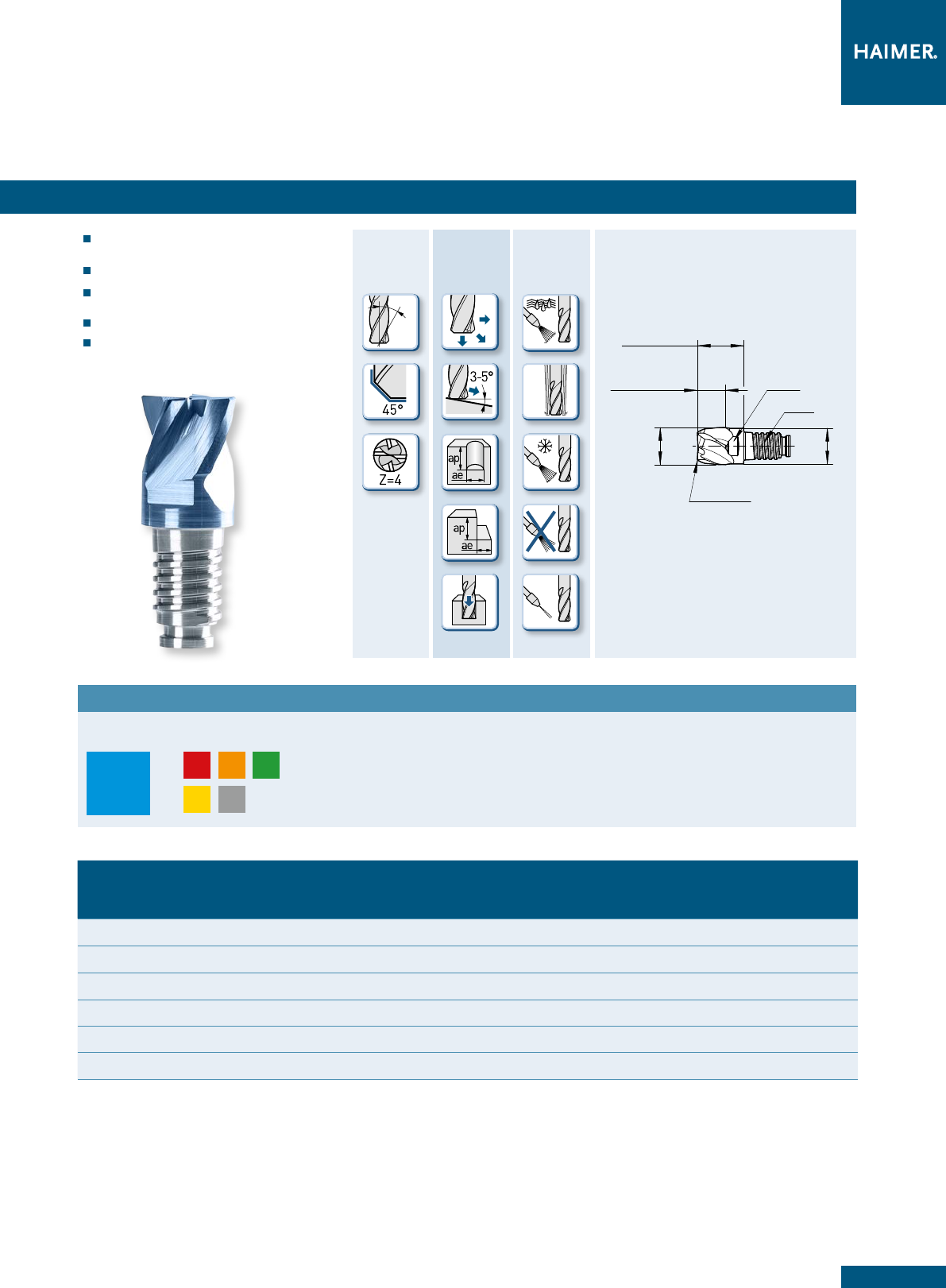

Режимы резания/Cutting data
DUO-λOCK® BASIC Z4
F2004UK
С ФАСКОЙ
/CHAMFER
КОРОТКОЕ ИСПОЛНЕНИЕ
/SHORT VERSION (0,75 X D)
Cool Flash
MMS
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced
Лучшая повторяемость длины
Best length repeatability
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
31°
33°
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10F2004UK1000C.. DA DL10 10,00 C0,20 7,5 12,5 9,6 SW8 25
DL12F2004UK1200C.. DA DL12 12,00 C0,24 915 11,5 SW9,5 30
DL16F2004UK1600C.. DA DL16 16,00 C0,32 12 20 15,5 SW13 60
DL20F2004UK2000C.. DA DL20 20,00 C0,40 15 25 19,3 SW16 80
DL25F2004UK2500C.. DA DL25 25,00 C0,50 18,75 31,25 24,0 SW21 100
DL32F2004UK3200C.. DA DL32 32,00 C0,64 24 40 31,0 SW28 130
(0.02xØ)
C
DL
SWL1
(0.75xØ)
L
(1.25xØ)
D2
D1
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 51
*see HAIMER material page 51
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Can be used in almost all materials
• For roughing and finishing
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
78
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data
DUO-λOCK® BASIC Z4
F2004MN
С ФАСКОЙ
/CHAMFER
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
/NORMAL VERSION (1,5 X D)
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки.
При высверливании в зависимости от материала рекомендуется убирать
стружку при 0,5-1xD.
Cutting data are reference values and need to be adjusted according to the application area. Chip removal recommended from drilling depth 0,5 – 1 x D.
ГРУППЫ материалов HAIMER
HAIMER
Material
groups
Пример материала
Example material
Информация о материале
Material
information
Ширина резания/Cutting width ae
DIN
DIN
№ материала
Material no.
Предел
прочности
Tensile strength
Состав/
Твердость
Content/
Hardness
Cкорость резания Vc (м/мин)
Cutting speed Vc (m/min)
P1
Конструкционные стали
General construction
steels
S235JR (RST37-2),
E295 (St 50-2), C45
1.0038, 1.0050,
1.0503 800 N/mm²
до 25 HRC
up to 25
HRC
45° 255 – 275 255 – 275 320 – 340 400 – 420
P2
Инструментальные/За-
каленные стали
Heat treated steels
X38CrMoV5-3,
X153CrMoV12,
X100CrMoV5, 42CrMo4
1.2367, 1.2379,
1.2363, 1.7225 > 800 N/mm²
до 45 HRC
up to 45
HRC
30° 190 – 210 190 – 210 220 – 240 290 – 310
M1 Нержавеющие стали
Stainless steels
X8CrNiS18-9,
X5CrNI18-10,
X46Cr13
1.4305, 1.4301,
1.4034 650 N/mm² 10° 50 – 70 95 – 110 115 – 135 150 – 170
M2 Нержавеющие стали
Stainless steels
X6CrNiMoTi17-12-2,
X2CrNiMo17-12-2,
X4CrNiMo16-5-1
1.4571, 1.4404,
1.4418 > 650 N/mm² 5° 45 – 55 75 – 90 95 – 105 110 – 130
K1 Чугун
Cast iron
EN-GJL200 (GG20),EN-
GJLZ (GG40), EN-
GJS-400-15 (GGG40)
0.6020, 0.6040,
0.7040 450 N/mm² 45° 160 – 180 160 – 180 180 – 200 210 – 230
K2 Чугун
Cast iron
EN-GJS-600-3 (GGG60),
EN-GJS-700-2 (GGG70) 0.7060, 0.7070 > 450 N/mm² 20° 120 – 140 130 – 150 150 – 170 180 – 200
S1 Титан и титановые сплавы
Titanium & titanium alloys TiAl6V4 3.7165 10° 50 – 60 50 – 60 60 – 80 80 – 90
N1
Алюминиевые деформиру-
емые сплавы
Wrenght aluminium alloys
AlMg1 3.3315 Si < 9% 30° 470 – 490 470 – 490 600 – 630 780 – 820
N2
Алюминиевые литейные
сплавы
Aluminium cast alloys
G-Alsi12 3.2581 Si > 9% 30° 340 – 360 340 – 360 420 – 440 540 – 580
H1 Закаленные стали
Hardened steels 45 – 55 HRC 10° 40 – 60 40 – 60 60 – 80 60 – 80
Врезание
под
углом
Ramping
angle
ae = 15% D1
ap = L1 max.
ae = 5% D1
ap = L1 max.
ae = 100% D1
ap = 1 x D1
Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae
ø 10 ø 12 ø 16 ø 20 ø 25 ø 32
fz
0,03 – 0,09 0,03 – 0,10 0,04 – 0,12 0,05 – 0,13 0,06 – 0,17 0,07 – 0,20
Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов.
Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted.
79
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Режимы резания/Cutting data

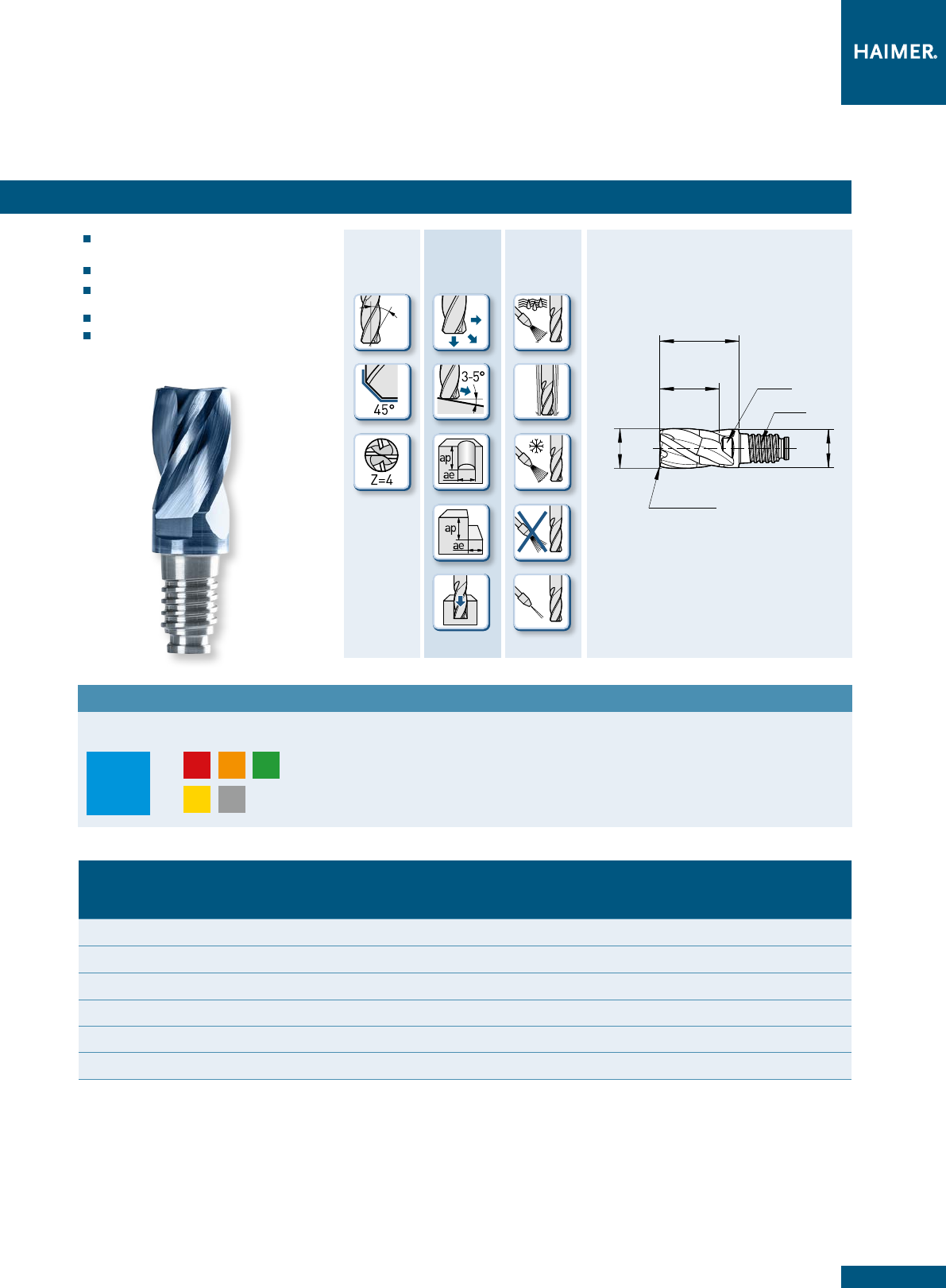

DUO-λOCK® BASIC Z4
F2004MN
С ФАСКОЙ
/CHAMFER
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
/NORMAL VERSION (1,5 X D)
Cool Flash
MMS
C шейкой для большей глубины резания
Neck for higher cutting depth
С центральной режущей кромкой/Center cutting
Переменный угол наклона винтовой канавки
Unequal cutting edge
Точная балансировка/Fine balanced
Лучшая повторяемость длины
Best length repeatability
Характеристики
Characteristics
Применение
Application
Охлаждение
Coolant
Air
Техническая информация и характеристики инструмента/Technical data and Product characteristics
Код заказа = Артикул + Качество HAIMER
Order code = Article Code + HAIMER Quality.
31°
33°
Артикул
Article-Code
Качест
во HAIMER
HAIMER Quality
Duo-Lock™
Размер
Size
D1 (f9)
D1 (f9)
[мм]
Режущая кромка
Cutting edge
Размер
Size
[мм]
L1 макс.
L1 max.
[мм]
L
L
[мм]
D2
D2
[мм]
SW
AF
[мм]
Крутящий момент
Torque
[N/m]
DL10F2004MN1000C.. DA DL10 10,00 C0,20 15 20 9,6 SW8 25
DL12F2004MN1200C.. DA DL12 12,00 C0,24 18 24 11,5 SW9,5 30
DL16F2004MN1600C.. DA DL16 16,00 C0,32 24 32 15,5 SW13 60
DL20F2004MN2000C.. DA DL20 20,00 C0,40 30 40 19,3 SW16 80
DL25F2004MN2500C.. DA DL25 25,00 C0,50 37,5 50 24,0 SW21 100
DL32F2004MN3200C.. DA DL32 32,00 C0,64 48 64 31,0 SW28 130
(0.02xØ)
C
DL
SWL1
(1.5xØ)
L
(2xØ)
D2
1D
Область применения по материалам
/Application area - material*
*
См. таблицу материалов HAIMER на стр. 51
*see HAIMER material page 51
• Применимы почти для всех материалов
• Для черновой и чистовой обработки
• Can be used in almost all materials
• For roughing and finishing
Осн. материал
Main Material
Также подходит для
also suitable for
P
KS
N
M H
80
XDL
10:1
X
L
(1.25 x )
(L)
D1
XDL
10:1
X
L
(1.25 x )
(L)
D1
XDL
SW
10:1
X
L
(1.25 x )
(L)
D1
XDL
SW
10:1
X
L
(1.25 x )
(L)
D1
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Другие длины по запросу
/Further lengths available on request

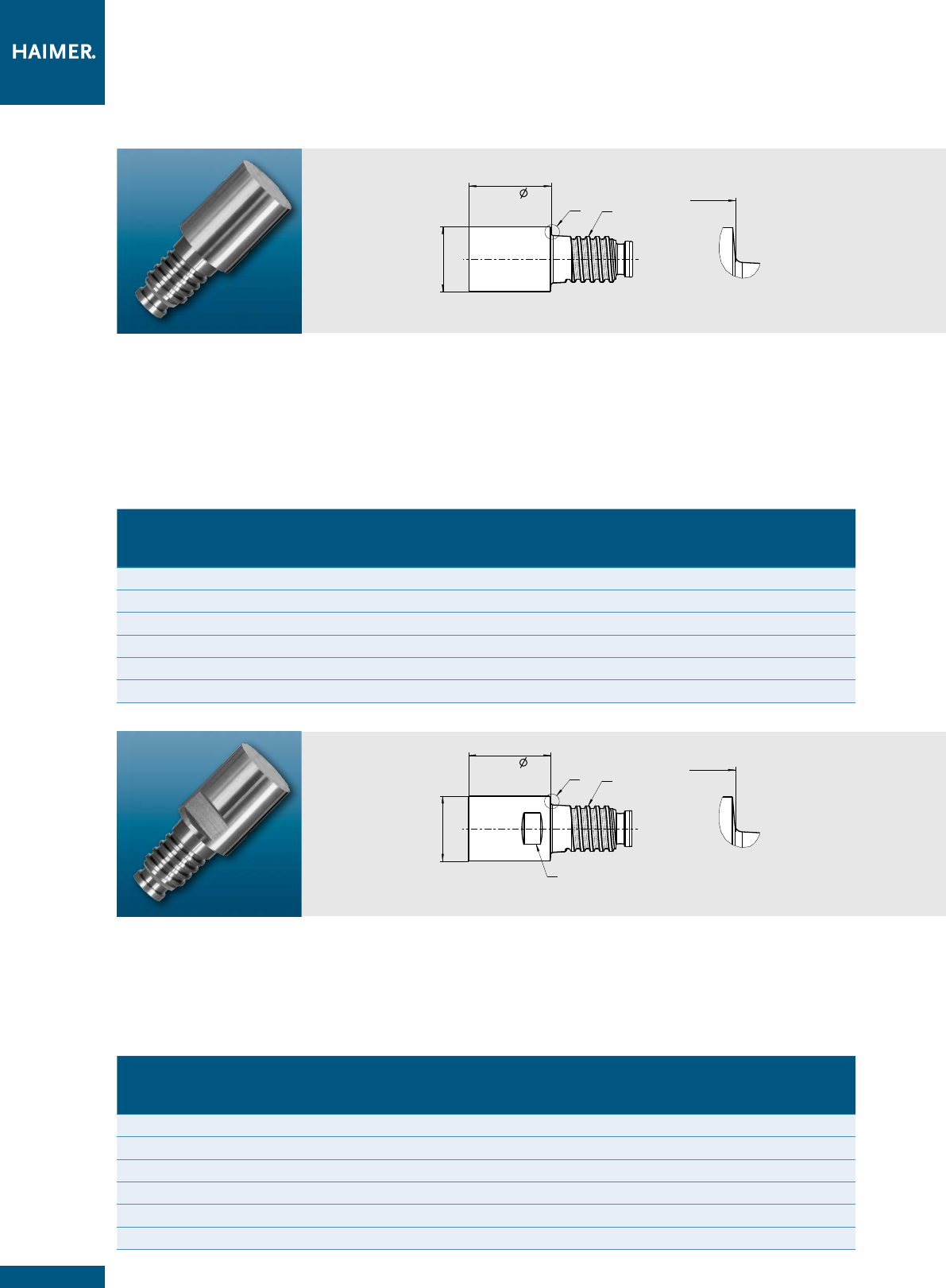

DUO-λOCK®
ЗАГОТОВКА – СТАНДАРТНОЕ ИСПОЛНЕНИЕ
DUO-λOCK® BLANK – SHORT VERSION
Исполнение: короткое, без размера под ключ
– Лучшая повторяемость длины
– HF10: мелкозерн. твердый сплав, 10% кобальт
– Измерительные устройства по запросу
– Роликовый гаечный ключ по запросу
Обратите внимание на перечень ключей
Использовать только с помощью динамомертического ключа Duo-Lock™
Соблюдать указанное минимальное расстояние до поверхности (см. стр. 82)
Version: short, without across flats
– Best length repeatability
– Fine grain carbide, 10% cobalt
– Measuring devices upon request
– Roller spanner available upon request
Pay attention to across flats overview
Use only with Duo-Lock™ Torque Master
Keep minimum length to plain surface (See page 82)
Артикул
Article-Code
D1 (h6)
D1 (h6)
[мм]
L (+ 1)
L (+ 1)
[мм]
Интерфейс
Interface
Момент затяжки
Tightening torque
[Nм]
SW
AF
[мм]
Материал
Material
[мм]
RODL10-D10HA0125-0001 10 12,5 DL10 25 8HF10
RODL12-D12HA0150-0001 12 15 DL12 30 9,5 HF10
RODL16-D16HA0200-0001 16 20 DL16 60 13 HF10
RODL20-D20HA0250-0001 20 25 DL20 80 16 HF10
RODL25-D25HA0313-0001 25 31,25 DL25 100 21 HF10
RODL32-D32HA0400-0001 32 40 DL32 130 28 HF10
Исполнение: короткое, с размером под ключ
– Лучшая повторяемость длины
– HF10: мелкозерн. твердый сплав, 10% кобальт
– Измерительные устройства по запросу
Внимание: учитывайте размеры под ключ
Использовать только с помощью динамомертического ключа Duo-Lock™
Version: short, with across flats
– Best length repeatability
– Fine grain carbide, 10% cobalt
– Measuring devices upon request
Pay attention to across flats overview
Use only with Duo-Lock™ Torque Master
Артикул
Article-Code
D1 (h6)
D1 (h6)
[мм]
L (+ 1)
L (+ 1)
[мм]
Интерфейс
Interface
Момент затяжки
Tightening torque
[Nм]
SW
AF
[мм]
Материал
Material
[мм]
RODL10-D10HA0125-0002 10 12,5 DL10 25 8HF10
RODL12-D12HA0150-0002 12 15 DL12 30 9,5 HF10
RODL16-D16HA0200-0002 16 20 DL16 60 13 HF10
RODL20-D20HA0250-0002 20 25 DL20 80 16 HF10
RODL25-D25HA0313-0002 25 31,25 DL25 100 21 HF10
RODL32-D32HA0400-0002 32 40 DL32 130 28 HF10
81
LX
DL
D1
X
10:1
(L)
(2xØ)
L
SW
X
DL
D1
X
10:1
(L)
(2xØ)
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Другие длины по запросу
/Further lengths available on request

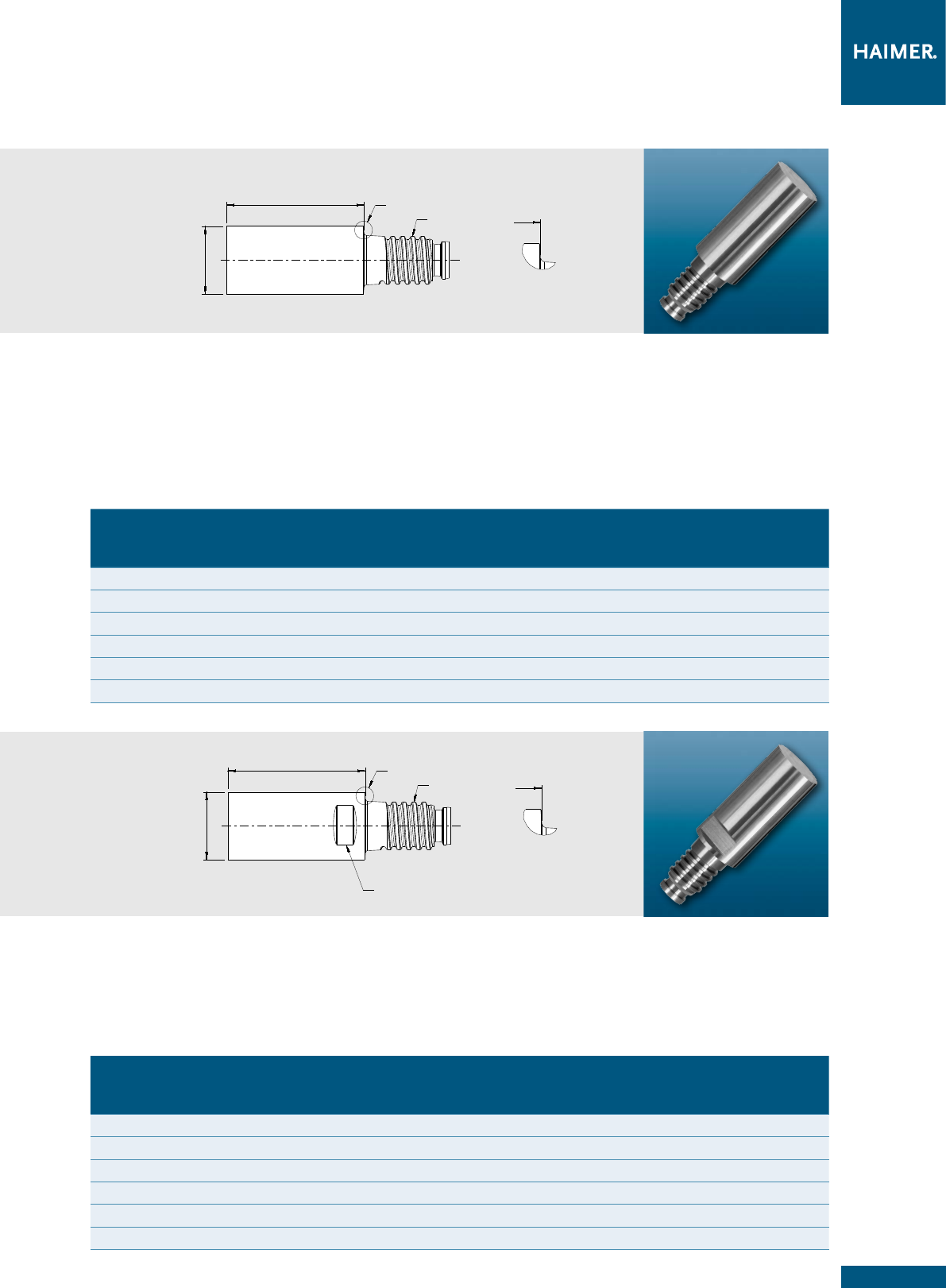

DUO-λOCK®
ЗАГОТОВКА – СТАНДАРТНОЕ ИСПОЛНЕНИЕ
DUO-λOCK® BLANK – NORMAL VERSION
Исполнение: стандартное, без размера под ключ
– Лучшая повторяемость длины
– HF10: мелкозерн. твердый сплав, 10% кобальт
– Измерительные устройства по запросу
– Роликовый гаечный ключ по запросу
Обратите внимание на перечень ключей
Использовать только с помощью динамомертического ключа Duo-Lock™
Соблюдать указанное минимальное расстояние до поверхности (см. стр. 82)
Version: normal, without across flats
– Best length repeatability
– Fine grain carbide, 10% cobalt
– Measuring devices upon request
– Roller spanner available upon request
Pay attention to across flats overview
Use only with Duo-Lock™ Torque Master
Keep minimum length to plain surface (See page 82)
Исполнение: стандартное, с размером под ключ
– Лучшая повторяемость длины
– HF10: мелкозерн. твердый сплав, 10% кобальт
– Измерительные устройства по запросу
Внимание: учитывайте размеры под ключ
Использовать только с помощью динамомертического ключа Duo-Lock™
Version: normal, with across flats
– Best length repeatability
– Fine grain carbide, 10% cobalt
– Measuring devices upon request
Pay attention to across flats overview
Use only with Duo-Lock™ Torque Master
Артикул
Article-Code
D1 (h6)
D1 (h6)
[мм]
L (+ 1)
L (+ 1)
[мм]
Интерфейс
Interface
Момент затяжки
Tightening torque
[Nм]
SW
AF
[мм]
Материал
Material
[мм]
RODL10-D10HA0200-0001 10 20 DL10 25 8HF10
RODL12-D12HA0240-0001 12 24 DL12 30 9,5 HF10
RODL16-D16HA0320-0001 16 32 DL16 60 13 HF10
RODL20-D20HA0400-0001 20 40 DL20 80 16 HF10
RODL25-D25HA0500-0001 25 50 DL25 100 21 HF10
RODL32-D32HA0640-0001 32 64 DL32 130 28 HF10
Артикул
Article-Code
D1 (h6)
D1 (h6)
[мм]
L (+ 1)
L (+ 1)
[мм]
Интерфейс
Interface
Момент затяжки
Tightening torque
[Nм]
SW
AF
[мм]
Материал
Material
[мм]
RODL10-D10HA0200-0002 10 20 DL10 25 8HF10
RODL12-D12HA0240-0002 12 24 DL12 30 9,5 HF10
RODL16-D16HA0320-0002 16 32 DL16 60 13 HF10
RODL20-D20HA0400-0002 20 40 DL20 80 16 HF10
RODL25-D25HA0500-0002 25 50 DL25 100 21 HF10
RODL32-D32HA0640-0002 32 64 DL32 130 28 HF10
82
Сохраняется право на технические изменения
Technical data subject to change without prior notice
DUO-λOCK®
ЗАГОТОВКА – РАЗМЕРЫ ПОД КЛЮЧ ЗНАЧЕНИЯ
DUO-λOCK® BLANK – ACROSS FLATS SPECIFICATIONS
Интерфейс
Interface
SW XX
AF XX
[mm]
L
L
[mm]
L Tol. ±
L Tol. ±
[mm]
B
B
[mm]
Ø D1
Ø D1
[mm]
RXX
RXX
[mm]
DL10 8 1,7 ± 0,15 2,5 10 0,3
DL12 9,5 2± 0,15 312 0,3
DL16 13 2,5 ± 0,2 416 0,3
DL20 16 3,1 ± 0,2 4,8 20 0,3
DL25 21 3,5 ± 0,2 6,3 25 0,3
DL32 28 4± 0,2 8,1 32 0,3
DL
ØD1 h6
25°
max.
RXX ±0.1
(2x)
B+0.2
–0.1
L±L To l
SW (AF) XX -0.05
83
Инструментальная оснастка
HAIMER
Cool Flash:
Optimal cooling –
Even at the speed
of light.
HAIMER Cool Flash
Оптимальная система охлаждения даже при косми-
ческой скорости.
Haimer GmbH | Weiherstraße 21 | 86568 Igenhausen | Phone: +49-8257-9988-0 | Email: haimer@haimer.de | www.haimer.com
Устройства предварительной на-
стройки и измерения инструмента
Балансировочная техника
Термоусадочная техника
84
D1
D2
L1
D3
DL
L2
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1

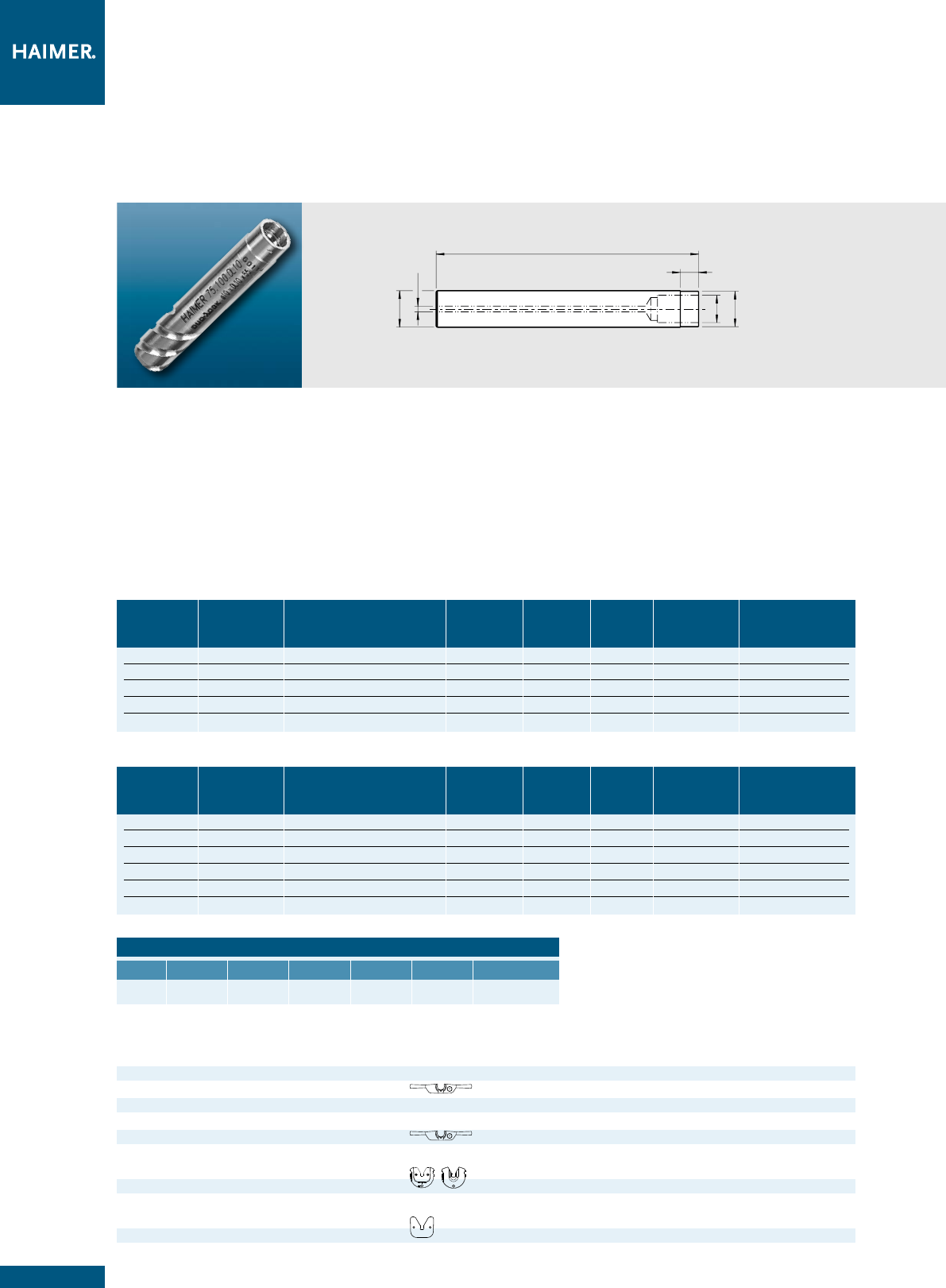

DUO-λOCK®
УДЛИНИТЕЛИ
– ЦИЛИНДРИЧЕСКИЕ – КОРОТКИЕ
DUO-λOCK® EXTENSIONS – CYLINDRICAL – SHORT
Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø шейки Длина шейки Ø внутр. отверстия
Interface Order No. Order No. with Coating Clamping Ø Length Neck Ø Neck length Internal bore Ø
D1 [мм] L1 [мм] D2 [мм] L2 [мм] D3 [мм]
DL12 75.120.DL12 75.120.DL12.1 12 60 11,5 6 2,5
DL16 75.160.DL16 75.160.DL16.1 16 65 15,5 8 3
DL20 75.200.DL20 75.200.DL20.1 20 70 19,3 10 3
DL25 75.250.DL25 75.250.DL25.1 25 80 24 12,5 5
DL32 75.320.DL32 75.320.DL32.1 32 90 31 16 5
Исполнение: цилиндрический, короткий
– Точность хвостовика: h6
– C отверстием для внутренней подачи СОЖ
– По желанию с системой Safe-Lock™
Внимание:
соблюдение крутящего момента необходимо для долговечности
системы
Version: cylindrical, short
– Shank tolerance: h6
– With inner coolant bore
– Optional with Safe-LockTM
Also available:
Extensions with coating – for perfect shrinking in and out even at high
forces during machining
Duo-Lock™
удлинители цилиндрические: короткие
/Duo-Lock™ extensions cylindrical: short
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø шейки Длина шейки Ø внутр. отверстия
Interface Order No. Order No. with Coating Clamping Ø Length Neck Ø Neck length Internal bore Ø
D1 [мм] L1 [мм] D2 [мм] L2 [мм] D3 [мм]
DL10 75.100.DL10 75.100.DL10.1 10 55 9,6 5 2,5
DL12 75.121.DL12 75.121.DL12.1 12 65 11,5 6 2,5
DL16 75.161.DL16 75.161.DL16.1 16 70 15,5 8 3
DL20 75.201.DL20 75.201.DL20.1 20 80 19,3 10 3
DL25 75.251.DL25 75.251.DL25.1 25 90 24 12,5 5
DL32 75.321.DL32 75.321.DL32.1 32 105 31 16 5
Duo-Lock™
удлинители цилиндрические: короткие с Safe-Lock
TM/Duo-Lock™ extensions cylindrical: short with Safe-LockTM
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
85
D1
D2
L1
D3
DL
L2
Сохраняется право на технические изменения
Technical data subject to change without prior notice

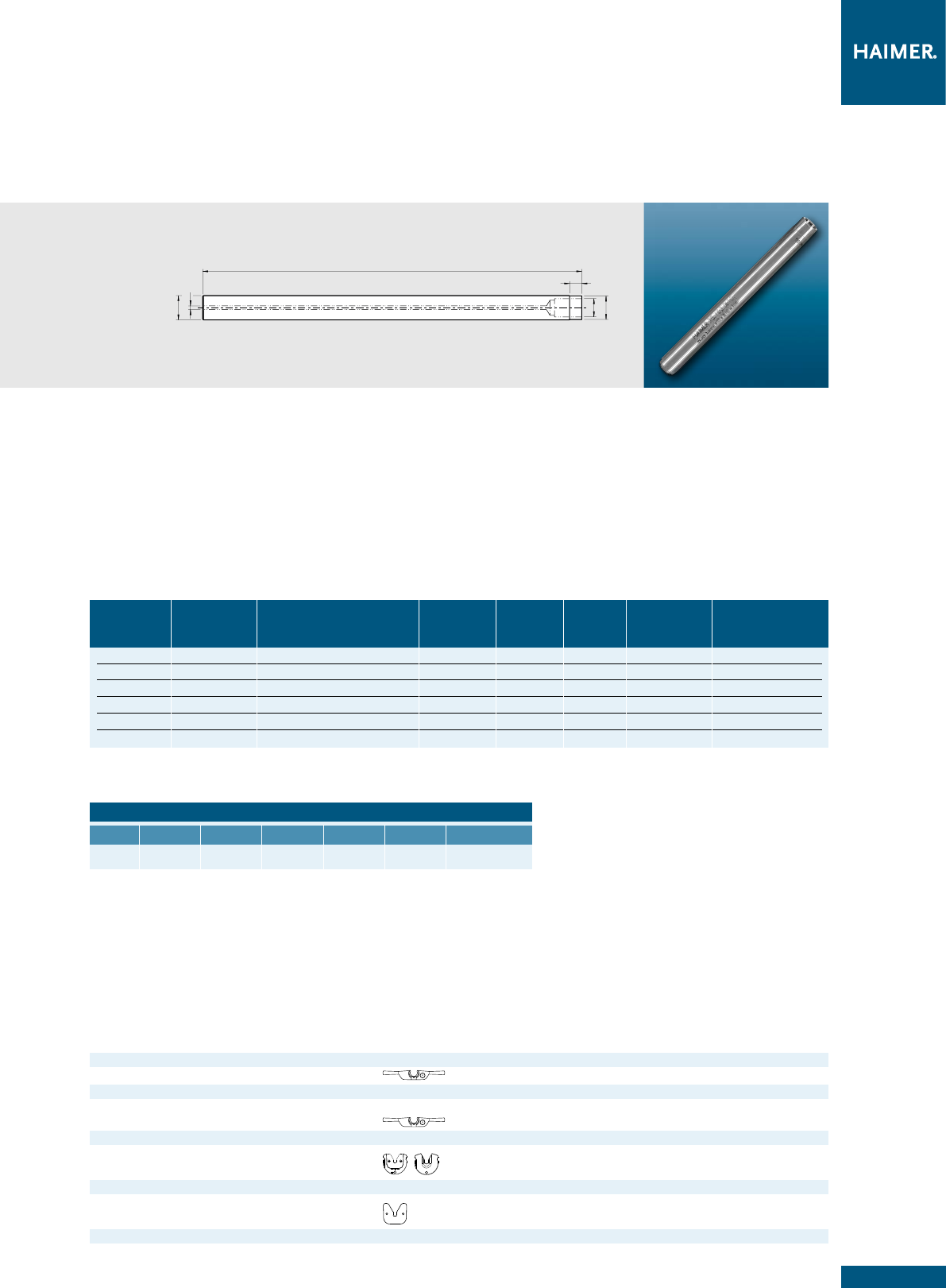

DUO-λOCK®
УДЛИНИТЕЛИ
– ЦИЛИНДРИЧЕСКИЕ – ДЛИННЫЕ
DUO-λOCK® EXTENSIONS – CYLINDRICAL – LONG
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1
Исполнение: цилиндрический, длинный
– Точность хвостовика: h6
– C отверстием для внутренней подачи СОЖ
– Демпфирование вибраций по запросу
– Safe-LockTM за дополнительную плату
– Укоротить по длине возможно за доп. плату
Внимание:
соблюдение крутящего момента необходимо для долговечности
системы
Version: cylindrical, long
– Shank tolerance: h6
– With inner coolant bore
– Vibration dampening on request
– Safe-LockTM for an extra charge
– Cutting to length possible for an extra charge
Also available:
Extensions with coating – for perfect shrinking in and out even at high
forces during machining
Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø шейки Длина шейки Ø внутр. отверстия
Interface Order No. Order No. with Coating Clamping Ø Length Neck Ø Neck length Internal bore Ø
D1 [мм] L1 [мм] D2 [мм] L2 [мм] D3 [мм]
DL10 75.102.DL10 75.102.DL10.1 10 100 9,6 5 2,5
DL12 75.122.DL12 75.122.DL12.1 12 120 11,5 6 2,5
DL16 75.162.DL16 75.162.DL16.1 16 160 15,5 8 3
DL20 75.202.DL20 75.202.DL20.1 20 200 19,3 10 3
DL25 75.252.DL25 75.252.DL25.1 25 250 24 12,5 5
DL32 75.322.DL32 75.322.DL32.1 32 250 31 16 5
Duo-Lock™
удлинители цилиндрические: длинные
/Duo-Lock™ extensions cylindrical: long
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
86
D1
D2
L1
D3
DL
5°
Сохраняется право на технические изменения
Technical data subject to change without prior notice

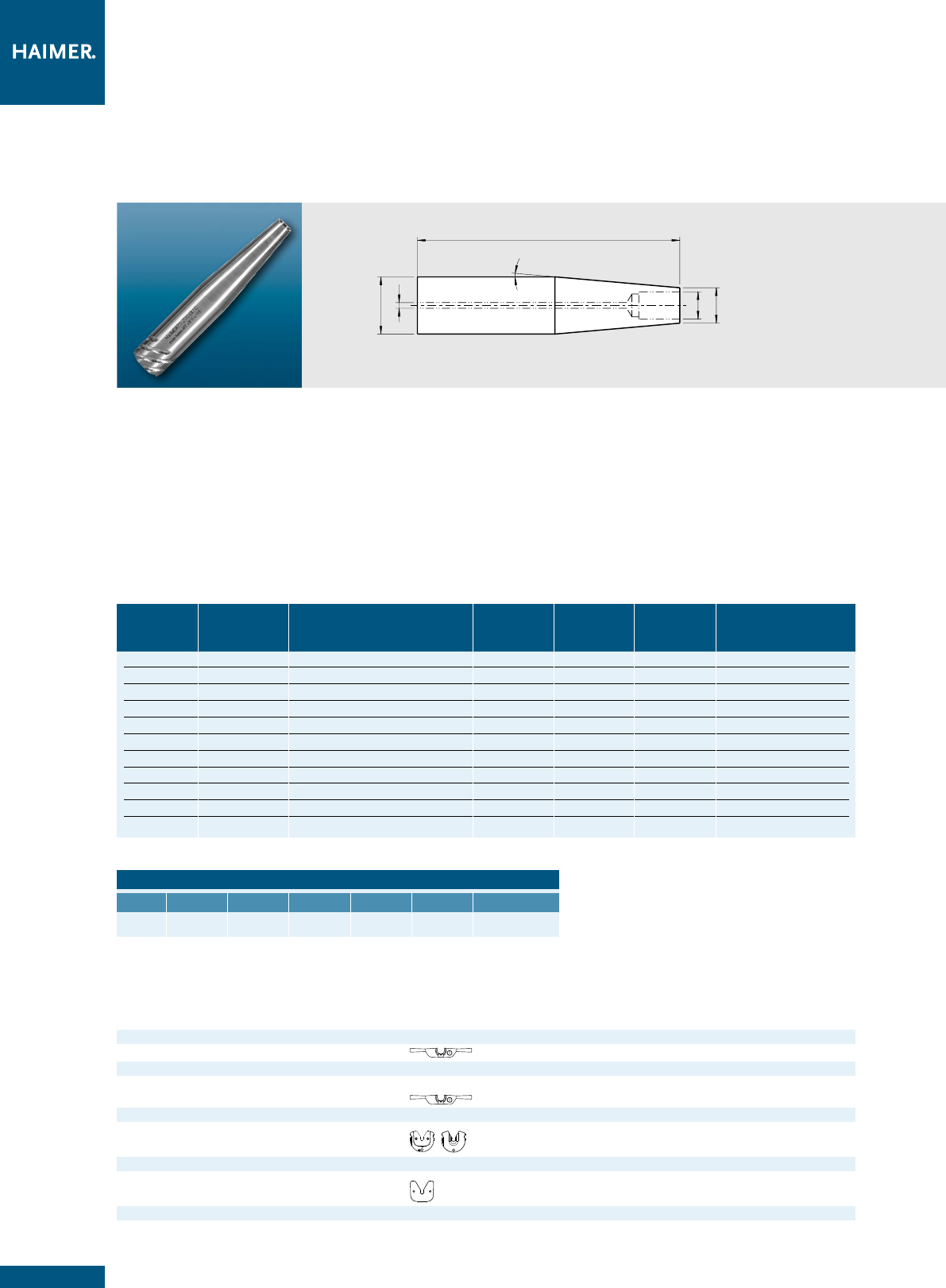

DUO-λOCK®
УДЛИНИТЕЛИ КОНИЧЕСКИЕ
–
КОРОТКИЕ
DUO-λOCK® EXTENSIONS CONICAL – SHORT
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Исполнение: коническое, короткое
– Точность хвостовика: h6
– C отверстием для внутренней подачи СОЖ
– В стандарте с Safe-LockTM
Внимание:
соблюдение крутящего момента необходимо для долговечности
системы
Ausführung: conical, short
– Shank tolerance: h6
– With inner coolant bore
– With Safe-LockTM as standard
Also available:
Extensions with coating – for perfect shrinking in and out even at high
forces during machining
Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø зажима Ø внутр. отверстия
Interface Order No. Order No. with coating Clamping Ø Length Clamping Ø Internal bore Ø
D1 [мм] L1 [мм] D2 [мм] D3 [мм]
DL10 75.120.DL10 75.120.DL10.1 12 65 9,6 2,5
DL10 75.160.DL10 75.160.DL10.1 16 90 9,6 2,5
DL10 75.200.DL10 75.200.DL10.1 20 115 9,6 2,5
DL12 75.160.DL12 75.160.DL12.1 16 80 11,5 2,5
DL12 75.200.DL12 75.200.DL12.1 20 105 11,5 2,5
DL16 75.200.DL16 75.200.DL16.1 20 80 15,5 3
DL16 75.250.DL16 75.250.DL16.1 25 115 15,5 3
DL20 75.250.DL20 75.250.DL20.1 25 95 19,3 3
DL25 75.320.DL25 75.320.DL25.1 32 105 24 5
DL32 75.400.DL32 75.400.DL32.1 40 140 31 5
DL32 75.500.DL32 75.500.DL32.1 50 200 31 5
Duo-Lock™
удлинители конические: длинные с Safe-Lock
TM/Duo-Lock™ extensions conical: short with Safe-LockTM
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
87
D1
D2
L1
D3
DL
5°
Сохраняется право на технические изменения
Technical data subject to change without prior notice

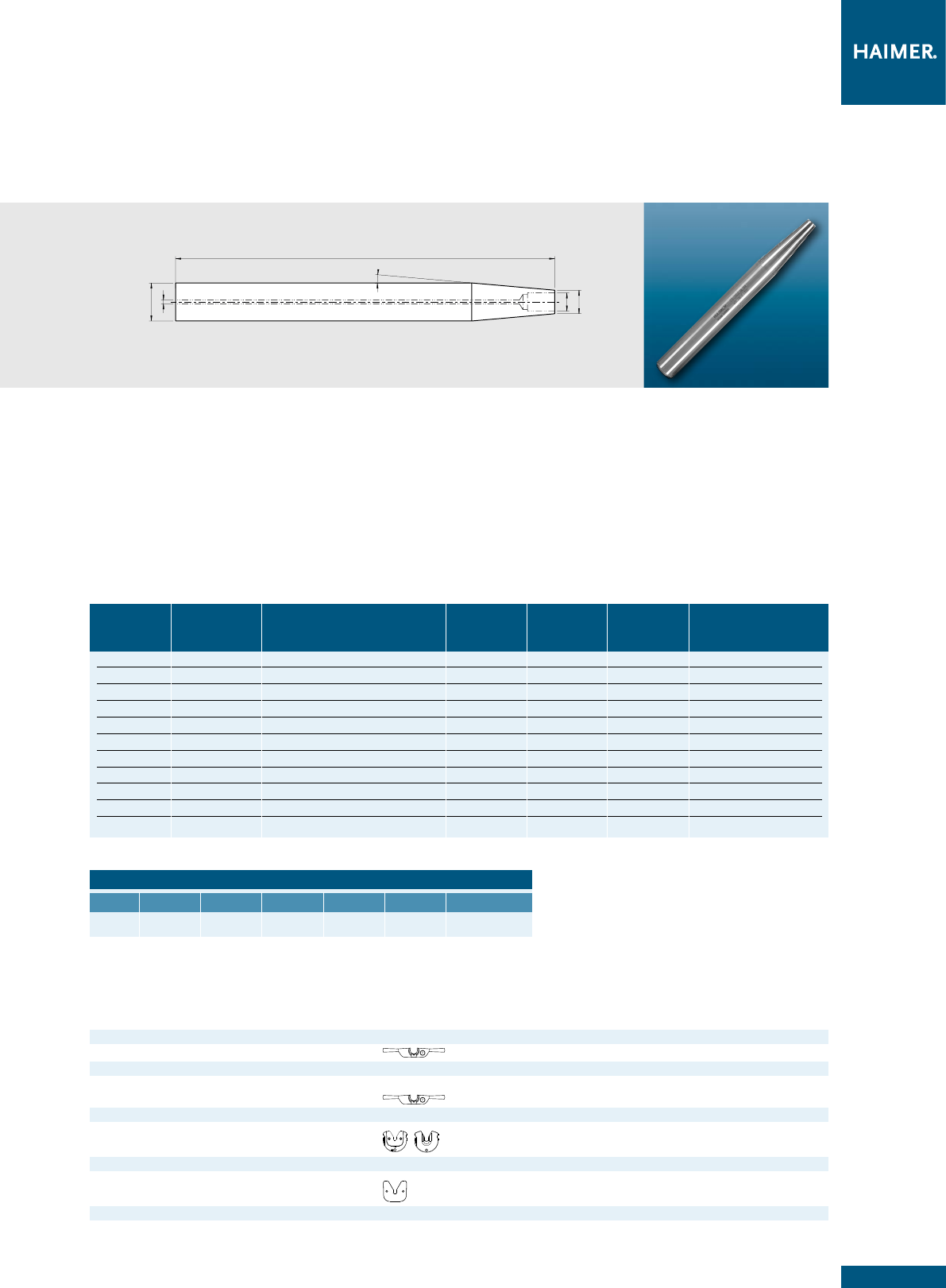

DUO-λOCK®
УДЛИНИТЕЛИ КОНИЧЕСКИЕ
–
ДЛИННЫЕ
DUO-λOCK® EXTENSIONS CONICAL – LANG
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø зажима Ø внутр. отверстия
Interface Order No. Order No. with coating Clamping Ø Length Clamping Ø Internal bore Ø
D1 [мм] L1 [мм] D2 [мм] D3 [мм]
DL10 75.122.DL10 75.122.DL10.1 12 120 9,6 2,5
DL10 75.162.DL10 75.162.DL10.1 16 160 9,6 2,5
DL10 75.202.DL10 75.202.DL10.1 20 200 9,6 2,5
DL12 75.162.DL12 75.162.DL12.1 16 160 11,5 2,5
DL12 75.202.DL12 75.202.DL12.1 20 200 11,5 2,5
DL16 75.202.DL16 75.202.DL16.1 20 200 15,5 3
DL16 75.252.DL16 75.252.DL16.1 25 250 15,5 3
DL20 75.252.DL20 75.252.DL20.1 25 250 19,3 3
DL25 75.322.DL25 75.322.DL25.1 32 250 24 5
DL32 75.402.DL32 75.402.DL32.1 40 250 31 5
DL32 75.502.DL32 75.502.DL32.1 50 250 31 5
Duo-Lock™
удлинители конические: длинные
/Duo-Lock™ extensions conical: long
Исполнение: конический, длинный
– Точность хвостовика: h6
– C отверстием для внутренней подачи СОЖ
– Демпфирование вибраций по запросу
– Safe-LockTM за дополнительную плату
– Укоротить по длине возможно за доп. плату
Внимание:
соблюдение крутящего момента необходимо для долговечности
системы
Version: conical, long
– Shank tolerance: h6
– With inner coolant bore
– Vibration dampening on request
– Safe-LockTM for an extra charge
– Cutting to length possible for an extra charge
Also available:
Extensions with coating – for perfect shrinking in and out even at high
forces during machining
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
88
A
L2
D1
D2
L1
DL
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1
Штревель
/Pull studs
См. каталог Аксессуаров
/See Accessories catalogue
DUO-λOCK®
МОНОБЛОЧНАЯ ОПРАВКА
/MONOBLOCK HOLDER
DIN 69871 · SK40
ПАСПОРТ КАЧЕСТВА
Точная балансировка корпуса оправки
Chuck body fine balanced
G2.5 25.000 1/min
oder/or U < 1 gmm
Обработка всех функцион. поверхностей
All functional surfaces fine machined
Допуск угла конуса AT 3
Taper tolerance AT3
Подвод СОЖ форма ADB
Coolant supply form ADB
SK40
Интерфейс/Interface DL10 DL12 DL16 DL20 DL25 DL32
Диаметр зажима
/Clamping Ø D1 [мм] 10 12 16 20 25 32
Ø D2 [мм] 9,6 11,5 15,5 19,3 24 31
L1 [мм] 21,9 21,9 30,9 30,9 36,9 45,9
L2 [мм] 5 6 8 10 12,5 16
Размер
/Length A [мм]
короткая
/short 41 41 50 50 56 65
Н° заказа
/Order No. 40.490.DL... .10 .12 .16 .20 .25 .32
Оправка Duo-Lock™ для прямого зажима.
Отлично подходит для фрезерования при помощи оправок с коротким
вылетом.
C конусом SK40 форма ADB DIN 69871.
Форма ADB означает: центральный подвод СОЖ и возможность
повторной заглушки каналов СОЖ на соединительном буртике.
– Все оправки имеют внутренний подвод СОЖ
– Термообработаны 54-2 HRC
Duo-Lock™ Monoblock holder for direct clamping.
Perfectly suitable for milling with short overhang.
With steep taper SK40 Form ADB DIN 69871.
Form ADB means: central coolant supply and coolant channels on
the collar which can be sealed again.
– All holders incl. inner coolant
– Hardened 54-2 HRC
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
89
L2
D2
A
DL
L1
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1
Штревель
/Pull studs
См. каталог Аксессуаров
/See Accessories catalogue
DUO-λOCK®
МОНОБЛОЧНАЯ ОПРАВКА
/MONOBLOCK HOLDER
DIN 69871 · SK50
Оправка Duo-Lock™ для прямого зажима.
Отлично подходит для фрезерования, а таже для шлифования
заготовок Duo-Lock™.
C конусом SK50 форма ADB DIN 69871.
Форма ADB означает: центральный подвод СОЖ и возможность
повторной заглушки каналов СОЖ на соединительном буртике.
– Все оправки имеют внутренний подвод СОЖ
– Термообработаны 54-2 HRC
– Усиленная геометрия
Duo-Lock™ Monoblock holder for direct clamping.
Perfectly suitable for milling and also for grinding Duo-Lock™
blanks.
With steep taper SK50 Form ADB DIN 69871.
Form ADB means: central coolant supply and coolant channels on
the collar which can be sealed again.
– All holders incl. inner coolant
– Hardened 54-2 HRC
– Reinforced geometry
SK50
Интерфейс/Interface DL10 DL12 DL16 DL20 DL25 DL32
Диаметр зажима
/Clamping Ø D1 [мм] 10 12 16 20 25 32
Ø D2 [мм] 9,6 11,5 15,5 19,3 24 31
L1 [мм] 60,9 60,9 60,9 60,9 60,9 60,9
L2 [мм] 5 6 8 10 12,5 16
Размер
/Length A [мм]
короткая
/short 80 80 80 80 80 80
Н° заказа
/Order No. 50.490.DL... .10 .12 .16 .20 .25 .32
ПАСПОРТ КАЧЕСТВА
Точная балансировка корпуса оправки
Chuck body fine balanced
G2.5 25.000 1/min
oder/or U < 1 gmm
Обработка всех функцион. поверхностей
All functional surfaces fine machined
Допуск угла конуса AT 3
Taper tolerance AT3
Подвод СОЖ форма ADB
Coolant supply form ADB
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
90
A
L1
L2
DL
D2
D1
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1
Штревель
/Pull studs
См. каталог Аксессуаров
/See Accessories catalogue
DUO-λOCK®
МОНОБЛОЧНАЯ ОПРАВКА
/MONOBLOCK HOLDER
JIS B 6339 · BT40
ПАСПОРТ КАЧЕСТВА
Точная балансировка корпуса оправки
Chuck body fine balanced
G2.5 25.000 1/min
oder/or U < 1 gmm
Обработка всех функцион. поверхностей
All functional surfaces fine machined
Допуск угла конуса AT 3
Taper tolerance AT3
Подвод СОЖ форма ADB
Coolant supply form ADB
BT40
Интерфейс/Interface DL10 DL12 DL16 DL20 DL25 DL32
Диаметр зажима
/Clamping Ø D1 [мм] 10 12 16 20 25 32
Ø D2 [мм] 9,6 11,5 15,5 19,3 24 31
L1 [мм] 22 22 31 31 33 41
L2 [мм] 5 6 8 10 12,5 16
Размер
/Length A [мм]
короткая
/short 49 49 58 58 60 68
Н° заказа
/Order No. 40.690.DL... .10 .12 .16 .20 .25 .32
Оправка Duo-Lock™ для прямого зажима.
Отлично подходит для фрезерования при помощи оправок с коротким
вылетом.
C конусом BT40 форма ADB JIS B 6339.
Форма ADB означает: центральный подвод СОЖ и возможность
повторной заглушки каналов СОЖ на соединительном буртике.
– Все оправки имеют внутренний подвод СОЖ
– Термообработаны 54-2 HRC
Duo-Lock™ Monoblock holder for direct clamping.
Perfectly suitable for milling with short overhang.
With steep taper BT40 Form JIS B 6339.
Form ADB means: central coolant supply and coolant channels on
the collar which can be sealed again.
– All holders incl. inner coolant
– Hardened 54-2 HRC
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
91
A
D2
DL
D1
L2
L1
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1
Трубка для СОЖ
/Coolant tube
Н° заказа/Order No. 85.700.63
HSK-A63
Интерфейс/Interface DL10 DL12 DL16 DL20 DL25 DL32
Диаметр зажима
/Clamping Ø D1 [мм] 10 12 16 20 25 32
Ø D2 [мм] 9,6 11,5 15,5 19,3 24 31
L1 [мм] 22 26 31 31 35 46
L2 [мм] 5 6 8 10 12,5 16
Размер
/Length A [мм]
короткая
/short 48 52 57 57 61 72
Н° заказа
/Order No. A63.190.DL... .10 .12 .16 .20 .25 .32
DUO-λOCK®
МОНОБЛОЧНАЯ ОПРАВКА
/MONOBLOCK HOLDER
DIN 69893-1 · HSK-A63
Оправка Duo-Lock™ для прямого зажима.
Отлично подходит для фрезерования при помощи оправок с коротким
вылетом.
– Все оправки имеют внутренний подвод СОЖ
– Термообработаны 54-2 HRC
Duo-Lock™ Monoblock holder for direct clamping.
Perfectly suitable for milling with short overhang.
– All holders incl. inner coolant
– Hardened 54-2 HRC
A
L2
DL
D2
L1
ПАСПОРТ КАЧЕСТВА
Точная балансировка корпуса оправки
Chuck body fine balanced
G2.5 25.000 1/min
oder/or U < 1 gmm
Обработка всех функцион. поверхностей
All functional surfaces fine machined
Точнее, чем DIN
More accurate than DIN
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
92
A
D2
DL
D1
L2
L1
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Аксессуары/
Accessories
Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)
/Torque Master Duo-Lock™ incl. grip set long (2 pcs.)
Н° заказа/Order No. 84.600.20
Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)
/
Torque Master Set Duo-Lock™ (with case, insert and grip set, long)
Н° заказа/Order No. 84.600.20.AK
Насадка
/Insert
Размер/Size DL10 DL12 DL16 DL20 DL25 DL32
Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32
Насадка против износа
/Wear insert
Размер/Size DL10 DL12
Н° заказа/Order No. 84.640… .10.1 .12.1
Набор рукояток, длинный
/Grip set long
Н° заказа/Order No. 84.600.10.1
HAIMER CAPTOTM C6
Интерфейс/Interface DL10 DL12 DL16 DL20 DL25 DL32
Диаметр зажима
/Clamping Ø D1 [мм] 10 12 16 20 25 32
Ø D2 [мм] 9,6 11,5 15,5 19,3 24 31
L1 [мм] 28 28 33 33 38 46
L2 [мм] 5 6 8 10 12,5 16
Размер
/Length A [мм]
короткая
/short 50 50 55 55 60 68
Н° заказа
/Order No. CC6.190.DL... .10 .12 .16 .20 .25 .32
DUO-λOCK®
МОНОБЛОЧНАЯ ОПРАВКА
/MONOBLOCK HOLDER
ISO 26623–1 · HAIMER CAPTO™C6
Оправка Duo-Lock™ для прямого зажима.
Отлично подходит для фрезерования при помощи оправок с коротким
вылетом.
– Все оправки имеют внутренний подвод СОЖ
– Термообработаны 54-2 HRC
Duo-Lock™ Monoblock holder for direct clamping.
Perfectly suitable for milling with short overhang.
– All holders incl. inner coolant
– Hardened 54-2 HRC
A
L2
DL
D2
L1
ПАСПОРТ КАЧЕСТВА
Точная балансировка корпуса оправки
Chuck body fine balanced
G2.5 25.000 1/min
oder/or U < 1 gmm
Обработка всех функцион. поверхностей
All functional surfaces fine machined
Точнее, чем DIN
More accurate than DIN
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
93
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Динамометрический ключ для
Duo-Lock™:
– Для высочайшей точности биения, не односторонний зажим
– Оптимальная трансмиссия благодаря равномерному усилию зажима
– Динамометрический ключ для высокой точности зажима и
cтабильности повторяемости с часовым индикатором
– Максимальный крутящий момент для высокого усилия зажима
– Нет перегрузки оправок с маленьким диаметром
– Сменные насадки, подходят для стандартных патронов типа ER
– Удлиненные рукоятки для DL16 – DL32
Two-armed torque wrench for Duo-Lock™:
– For highest runout accuracy, no one-sided clamping
– Optimal power transmission by constant force application
– Torque wrench for highest clamping accuracy and repeatability
with dial gauge
– Maximum torque for highest clamping force
– No overloading of smaller clamping diameters
– Changeable inserts, useable also for standard ER-Nuts
– Extended grips for DL16 – DL32
DUO-λOCK®
ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ
DUO-λOCK® TORQUE MASTER
Динамометрический ключ для
Duo-Lock™/Torque wrench for Duo-Lock™
Duo-Lock™
динамометр. ключ с чемоданом, 6 вставками и набором рукояток, длинный
Torque Master Set Duo-Lock™ (with case, 6 inserts and grip sets, long) 84.600.20.AK
Duo-Lock™
динамометр. ключ с набором рукояток, длинный (без вставок)
Torque Master Duo-Lock™ incl. grip set long (without inserts) 84.600.20
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20 DL25 DL32
Nm 25 30 60 80 100 130
Внимание: соблюдение крутящего момента необходимо для долговечности системы
Attention: For long-life cycle of the system compliance with the torque is required
94
Сохраняется право на технические изменения
Technical data subject to change without prior notice
НАСАДКИ ДЛЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА
DUO-λOCK®
INSERTS FOR DUO-λOCK® TORQUE MASTER
Насадки
/Inserts
Н° заказа
/Order No.
Размер
/Size SW/AF [мм]
84.640.10 DL10 8
84.640.12 DL12 9,5
84.640.16 DL16 13
84.640.20 DL20 16
84.640.25 DL25 21
84.640.32 DL32 28
Аксессуары/
Accessories
Насадка против износа
/Wear insert
Размер
/Size DL10 DL12
Н° заказа
/Order No. 84.640… .10.1 .12.1
DL10 – DL12:
c насадкой против износа
DL10 – DL12: with Wear insert
DL16–DL32:
произведены из одной отливки
DL16–DL32: Made of a single piece
– Cменные насадки для динамометрического ключа Duo-Lock™
– Подходят для фрезерных головок Duo-Lock ™
– Exchangeable inserts for Duo-Lock™ Torque Master
– Suitable for Duo-Lock™ milling heads
95
Сохраняется право на технические изменения
Technical data subject to change without prior notice
ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ WERA 7001
WERA 7001 TORQUE WRENCH
Насадка
/Insert
№ заказа
/Order No.
Размер
/Size
82.587.DL10 DL10
82.587.DL12 DL12
82.587.DL16 DL16
82.587.DL20 DL20
– Динамометрический ключ Wera 7001 с трещеткой
– Для смены инструмента с системой Duo-Lock™
непосредственно на станке
– Крутящий момент: 20-100 Нм
– Подходит для фрезерных головок DL10 – DL20 с системой Duo-
Lock™
– Соединительная муфта 9х12мм
– Реверсивная трещетка
– Wera 7001 torque wrench with changeover ratchet
–
For replacing Duo-Lock™ tool heads directly in the turning machine
– Torque: 20 – 100 Nm
– Useable for Duo-Lock™ tool heads from DL10 – DL20
– Connecting size 9x12 mm
– Changeable to clockwise and counter clockwise
– Для смены инструмента с системой Duo-Lock™
непосредственно на станке
– Сменные насадки для использования с динамометрическим
ключом Wera 7001
– Подходят для фрезерных головок DL10 – DL20 с Duo-Lock™
– Соединительная муфта: 9х12 мм
–
For replacing Duo-Lock™ tool heads directly in the turning machine
– Changeable inserts for Wera 7001 torque wrench
– Useable for Duo-Lock™ tool heads from DL10 – DL20
– Connecting size 9x12 mm
Динамометрический ключ Wera для Duo-Lock
™/Torque wrench for Duo-Lock™
Н° заказа
/Order No.
Динамометрический ключ 9х12 мм Wera 7001
Wera 7001 Torque wrench 9x12 mm 82.587.00
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL10 DL12 DL16 DL20
Nm 25 30 60 80
НАСАДКИ
DUO-λOCK®
ДЛЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА WERA 7001
DUO-λOCK® INSERTS FOR WERA 7001 TORQUE WRENCH
96
Сохраняется право на технические изменения
Technical data subject to change without prior notice
ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ WERA 7003
WERA 7003 TORQUE WRENCH
Насадка
/Insert
№ заказа
/Order No.
Размер
/Size
82.588.DL16 DL16
82.588.DL20 DL20
82.588.DL25 DL25
82.588.DL32 DL32
– Динамометрический ключ Wera 7003 с трещеткой
– Для смены инструмента с системой Duo-Lock™
непосредственно на станке
– Крутящий момент: 40-200 Нм
– Подходит для фрезерных головок DL16 – DL32 с системой Duo-
Lock™
– Соединительная муфта 14х18мм
– Реверсивная трещетка
– Wera 7003 torque wrench with changeover ratchet
–
For replacing Duo-Lock™ tool heads directly in the turning machine
– Torque: 40 – 200 Nm
– Useable for Duo-Lock™ tool heads from DL16 – DL32
– Connecting size 14x180 mm
– Changeable to clockwise and counter clockwise
– Для смены инструмента с системой Duo-Lock™
непосредственно на станке
– Сменные насадки для использования с динамометрическим
ключом Wera 7003
– Подходят для фрезерных головок DL16 – DL32 с Duo-Lock™
– Соединительная муфта: 14х18 мм
–
For replacing Duo-Lock™ tool heads directly in the turning machine
– Changeable inserts for Wera 7003 torque wrench
– Useable for Duo-Lock™ tool heads from DL16 – DL32
– Connecting size 14x18 mm
Динамометрический ключ Wera для Duo-Lock
™/Torque wrench for Duo-Lock™
Н° заказа
/Order No.
Динамометрический ключ 14х18 мм Wera 7003
Wera 7003 Torque wrench 14x18 mm 82.588.00
Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface
DL16 DL20 DL25 DL32
Nm 60 80 100 130
НАСАДКИ
DUO-λOCK®
ДЛЯ ДИНАМОМЕТРИЧЕСКОГО КЛЮЧА WERA 7003
DUO-λOCK® INSERTS FOR WERA 7003 TORQUE WRENCH
97
Haimer GmbH | Weiherstraße 21 | 86568 Igenhausen | Phone: +49-8257-9988-0 | Email: haimer@haimer.de | www.haimer.com
Сохраняется право на технические изменения
Technical data subject to change without prior notice
Инструментальная оснастка
HAIMER Duo-λock®:
Технологический прорыв с двойным конусом – модульные
фрезерные головки будущего.
Устройства предварительной на-
стройки и измерения инструмента
Балансировочная техникаТермоусадочная техника
HAIMER
Breakthrough technology with
double cone – Modular milling
system of the future.
98
FORMULAR
SONDERANFRAGE
VHM-FRÄSER
Sonderanfragenummer
Datum
(min. 10 Stück)
Anzahl
Material
(Werkstoffnummer)
Härte/Zugfestigkeit
Walz- / Eckfräsen
Nut- / Taschenfräsen
Bohren/
Einstechen
Kopieren/
3D-Fräsen
Anwendung
D1
D
Schaft-Ø: 6, 8, 10, 12, 14, 16, 18, 20, 25, 32
HA
Glattschaft
HB
Weldonschaft
Safe-LockTM
Schaft
Artikelgruppen
UNI Z4 - F1304 (Kordel)
UNI Z5 - F1005
UNI Z5 - F1105
(mit Spanbrecher)
UNI Z2 - V1002
(Vollradius)
Kommentar Mitbewerber
Kosten des Werkzeugs
Basis-Artikelnummer
UNI Z4 - F1104
(mit Spanbrecher)
Abmessungen
D2
L1
L2
L
D1
Eckengeometrie
Scharfkantig
(S)
S
R
Radius
Fase
R:
C:
Schaft
D
Einsatzbereich
Beschichtung
Ja
Nein
Schnitttiefe ap
in mm
Schnittbreite ae in mm
Schnittgeschwindigkeit Vc
in m/min
Vorschub Fz in mm
Kühlung
Trocken
MMS
Luft
Schmierstoff:
Kunde arbeitet aktuell mit
Alle Durchmesser- und Längenangaben in mm
∡:
Zentrum schneidend
Ja
Nein
Z2 - V4002 (Alu)
(Vollradius)
Z6 - E1016
(Entgratfräser)
C
Firma Kunden-Nr.
Straße Ansprechpartner
PLZ/Ort Telefon
Land E-Mail
Anwendungstechniker
Außendienst
Innendienst
Z2 - F4002 (Alu)
UNI Z3 - F1003
Z4 - F2004
UNI Z4 - F1004
Z3 - F4003 (Alu)
99
FORM
SPECIAL REQUEST
SOLID CARBIDE END MILLS
Special Request Number
Date
(min. 10 pieces)
Requested Quantity
Material
(Material Number)
Hardness/Tensile Strength
Side and Face Milling
Slot and Pocket Milling
Slot
Drills
Copying/
3D Milling
Applications
D1
D
Shank-Ø: 6, 8, 10, 12, 14, 16, 18, 20, 25, 32
HA
Straight Shank
HB
Weldon Shank
Safe-LockTM
Shank
Product Groups
UNI Z4 - F1304 (Cord Profile)
UNI Z5 - F1005
UNI Z5 - F1105
(with Chip Breaker)
UNI Z2 - V1002
(Ball Nose)
Comments Competitor
Cost of the tool
Article-No. of Standard Item
UNI Z4 - F1104
(with Chip Breaker)
Dimensions
D2
L1
L2
L
D1
Face Geometry
Sharp Corner
(S)
S
R
Radius
Chamfer
R:
C:
Shank
D
Areas of Application
Coating
Yes
No
Cutting Depth ap
in mm
Cutting Width ae in mm
Cutting Speed Vc
in m/min
Feed per Tooth Fz in mm
Cooling
Dry
MQL
Air
Lubricant:
Customer is currently working with
All diameters and lengths in mm
∡:
Center Cutting
Yes
No
Z2 - V4002 (Alu)
(Ball Nose)
Z6 - E1016
(Chamfering End Mill)
C
Company Customer-No.
Street Contact Person
Zip Code/City Phone
Country/State Email
Applications Engineer
External Sales Representative
Internal Sales Representative
Z2 - F4002 (Alu)
UNI Z3 - F1003
Z4 - F2004
UNI Z4 - F1004
Z3 - F4003 (Alu)
100
FORMULAR
SONDERANFRAGE
DUO-λOCKTM
Firma Kunden-Nr.
Straße Ansprechpartner
PLZ/Ort Telefon
Land E-Mail
Sonderanfragenummer
Datum
Anwendungstechniker
Außendienst
Innendienst
Power Mill Basic Mill
UNI Z3 - F2003
UNI Z5 - F1105
(Spanbrecher)
Z4 - F2004
UNI Z2 - V2002
(Vollradius)
UNI Z4 - F2304
(Kordel)
Abmessungen
L
L1
DL
D1
Alle Durchmesser- und Längenangaben in mm
(min. 10 Stück)
Anzahl
Material
(Werkstoffnummer)
Härte/Zugfestigkeit
Walz- / Eckfräsen
Nut- / Taschenfräsen
Bohren/
Einstechen
Kopieren/
3D-Fräsen
Anwendung
Einsatzbereich
Schnitttiefe ap
in mm
Schnittbreite ae in mm
Schnittgeschwindigkeit Vc
in m/min
Vorschub Fz in mm
Kühlung
Trocken
MMS
Luft
Schmierstoff:
Basis-Artikelnummer
Zentrum schneidend
Ja Nein
Eckengeometrie
Scharfkantig
(S)
S
R
Radius
Fase
R:
Beschichtung
Ja
Nein
C:
∡:
Kommentar Mitbewerber
Kosten des Werkzeugs
Kunde arbeitet aktuell mit
D2
DL: 10, 12, 16, 20, 25, 32
C
UNI Z4 - V2004
(Vollradius)
Z6/8 - E1016 / E1018
(Entgratfräser)
101
FORM
SPECIAL REQUEST
DUO-λOCKTM
Company Customer-No.
Street Contact Person
Zip Code/City Phone
Country/State Email
Special Request Number
Date
Applications Engineer
External Sales Representative
Internal Sales Representative
Power Mill Basic Mill
UNI Z3 - F2003
UNI Z5 - F1105
(with Chip Breaker)
Z4 - F2004
UNI Z2 - V2002
(Ball Nose)
UNI Z4 - F2304
(Cord Profile)
Dimensions
L
L1
DL
D1
All diameters and lengths in mm
(min. 10 pieces)
Requested Quantity
Material
(Material Number)
Hardness/Tensile Strength
Applications
Areas of Application
Cutting Depth ap
in mm
Cutting Width ae in mm
Cutting Speed Vc
in m/min
Feed per Tooth Fz in mm
Cooling
Dry
MQL
Air
Lubricant:
Article-No. of Standard Item
Center Cutting
Yes No
Face Geometry
Sharp Corner
(S)
S
R
Radius
Chamfer
R:
Coating
Yes
No
C:
∡:
Comments Competitor
Cost of the tool
Customer is currently working with
D2
DL: 10, 12, 16, 20, 25, 32
C
UNI Z4 - V2004
(Ball Nose)
Z6/8 - E1016 / E1018
(Chamfering End Mill)
Side and Face Milling
Slot and Pocket Milling
Slot
Drills
Copying/
3D Milling
Haimer GmbH | Weiherstrasse 21 | 86568 Igenhausen | Germany
Telefon/
Телефон
+49-82 57-99 88-0 | Fax/
Факс
+49-82 57-18 50 | E-Mail: haimer@haimer.de | www.haimer.com
Werkzeugtechnik
Инструментальная оснастка
Tool Management Logistik
Система инструментального
хозяйства
Schrumpftechnik
Термоусадочная техника
Auswuchttechnik
Балансировочная техника
Mess- und Voreinstelltechnik
Устройства предварительной
настройки и измерения инструмента
1. Version 04/17
