2. Auflage 03/17 · web rev · Technische Änderungen vorbehalten.
DÖRRIES SCHARMANN
ECOSPEED
STARRAG
STC 800X
WERKZEUGAUFNAHMEN
TOOL HOLDERS
HSK A63/80
www.haimer.com
HSK-A63/80
WERKZEUGAUFNAHMEN
TOOL HOLDERS
2
10
L
D1
D3
4.5°
D2
A
Technische Änderungen vorbehalten
Technical data subject to change without prior notice

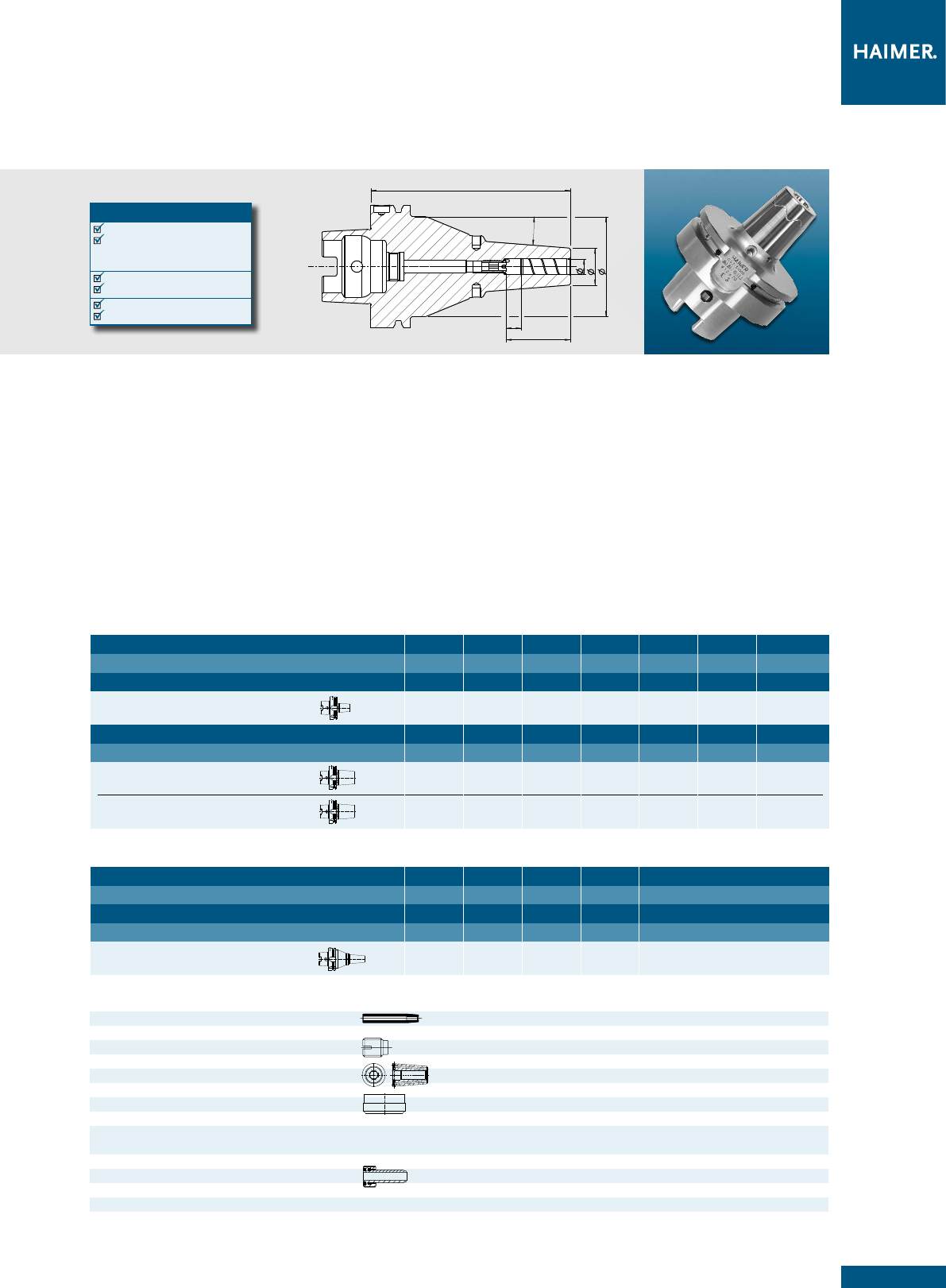

POWER SHRINK CHUCK
HSK A63/80 (KEGEL HSK-A63/BUND 80 MM) – METRISCH
HSK A63/80 (TAPER HSK-A63/FLANGE 80 MM) – METRIC
QUALITÄTSPASS
Aufnahmekörper feingewuchtet
Chuck body fine balanced
G2.5 33.000 1/min
oder/or U < 1 gmm
Alle Funktionsflächen feinbearbeitet
All functional surfaces fine machined
Genauer als DIN
More accurate than DIN
Das Power Shrink Chuck ist das Schrumpffutter für höchste Zerspan-
leistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte
Design verbindet hohe Steifigkeit mit Schwingungsdämpfung. Das
schont Maschine, Spindel und Werkzeug.
– Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und
größere Spantiefe
– Kürzere Bearbeitungszeiten
– Bessere Maßhaltigkeit
Lieferumfang:
– Mit Cool-Jet Bohrungen (verschlossen)
– Mit Gewindebohrungen zum Auswuchten mit Schrauben
– Inkl. Codeträgerbohrung
– Mit Gewinde für Kühlmittelrohr
The Power Shrink Chuck is the shrink fit chuck for highest machining
capacity in high-speed manufacturing. The optimized design combines
high rigidity with dampening vibrations, therefore giving more pro-
tection to machines, spindles and tools.
– Increased machining capacity due to higher spindle speed, higher feed and
larger cutting depth
– Shorter processing times
– Higher machining accuracy
Delivery includes:
– With Cool-Jet bores (sealed)
– With threaded holes in order to balance with balancing screws
– Incl. hole for data chip
– With thread for coolant tube
Spann/Clamping Ø D1 [mm] 06 08 10 12 16 20 25 32
Ø D2 [mm] uk-uk 22 22 27 26,5 29,5 35,5 46 ––
L [mm] uk-uk –– –– 41 –– –– 43,5 47 ––
Maß/Length A [mm] uk-uk/uk-uk 65 702) 703)
Bestell-Nr./Order No. A63/80.145… .10.5 .20.5 .25.5
Ø D2 [mm] 22 22 26,5 26,5 29,5 35,5 45 45
L [mm] 38 38 43 46 49 49 57 59
Maß/Length A [mm] ultrakurz/ultra short 70 70 70 70 75 75 803)
Bestell-Nr./Order No. A63/80.145… .06.3 .08.3 .10.3 .12.3 .16.3 .20.3 .25.3
Maß/Length A [mm] kurz/short 90 90
Bestell-Nr./Order No. A63/80.140… .25.3 .32.3
Standard-Ausführung, ähnlich DIN 69882-8/Standard version, similar to DIN 69882-8
Zubehör/Accessories
Schrumpfverlängerungen/Shrink fit extensions Siehe Zubehörkatalog/see catalog „Accessories“
Wuchtschrauben/Balance screws Bestell-Nr./Order No. 80.203.00
Cool Flash Bestell-Nr./Order No. 91.100.40
Balluff-Chip BIS-C-122-04/L Bestell-Nr./Order No. 909009-0002

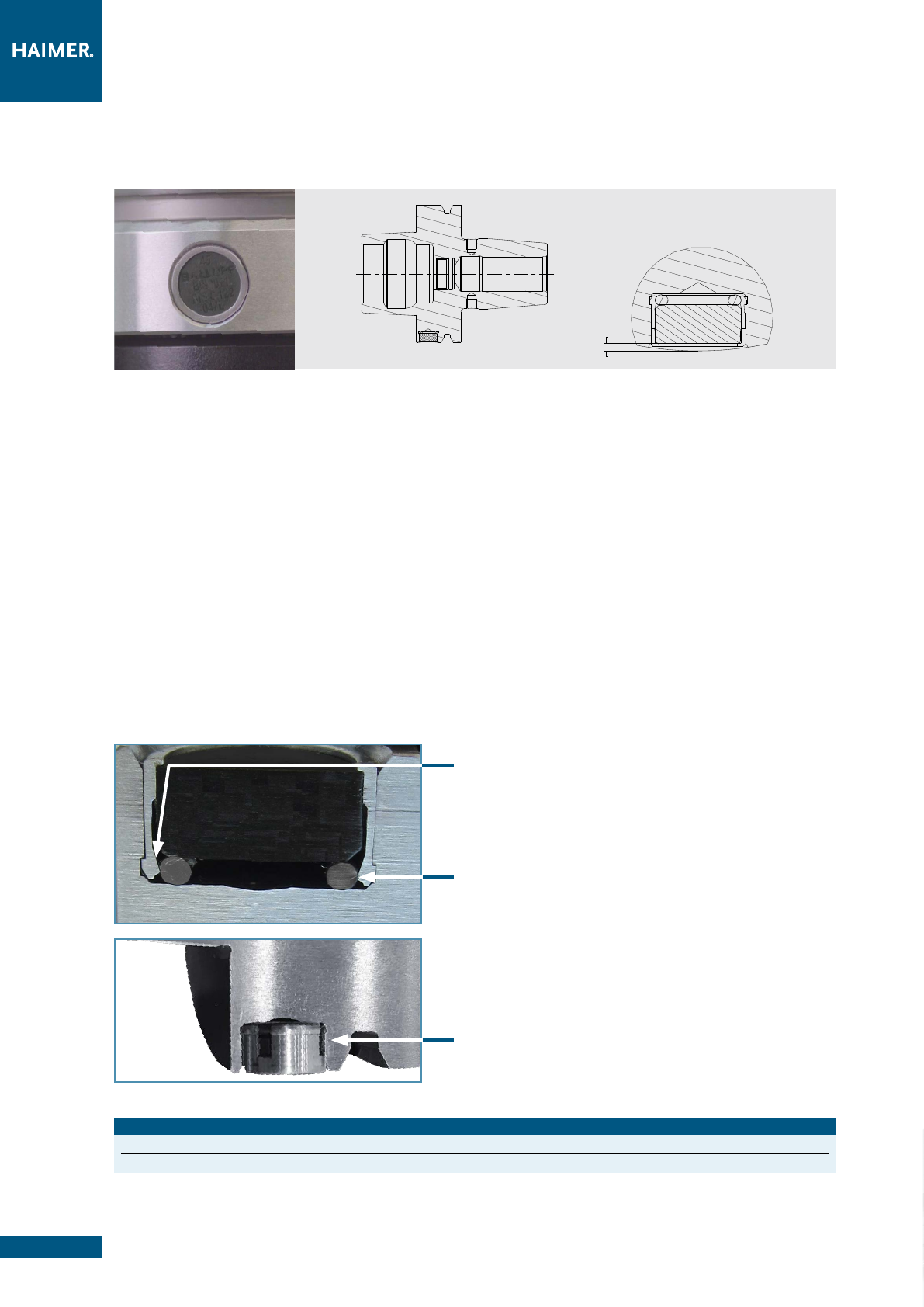

Data-Lock mechanisches Datenträgersicherungssystem/ Bestell-Nr./Order No. 91.100.06
Data-Lock mechanical data carrier locking system Siehe Seite 12/See page 12
Kühlmittelrohr/Coolant tube Bestell-Nr./Order No. 85.700.63
Kühladapter für uk-uk Aufnahmen/Cooling adapters for uk-uk holders
Größe/Size 2) Ø 20 3) Ø 25
Bestell-Nr./Order No. 80.105… .16.0045 .18.0011
Kühlnuten auf Anfrage/Cooling grooves on request
Spann/Clamping Ø D1 [mm] 06 08 10 12 16
Ø D2 [mm] 21 21 24 24 27
Ø D3 [mm] 65 65 65 65 65
L [mm] 36 36 42 47 50
Maß/Length A [mm] ZG130 130 130 130 130 130
Bestell-Nr./Order No. A63/80.144… .06.31) .08.31) .10.31) .12.31) .16.31)
Maß A = ZG130/Length A = ZG130
1) Mit Einstellschraube
With back-up screw
3
10
L
D1
D3
4.5°
D2
A
Technische Änderungen vorbehalten
Technical data subject to change without prior notice

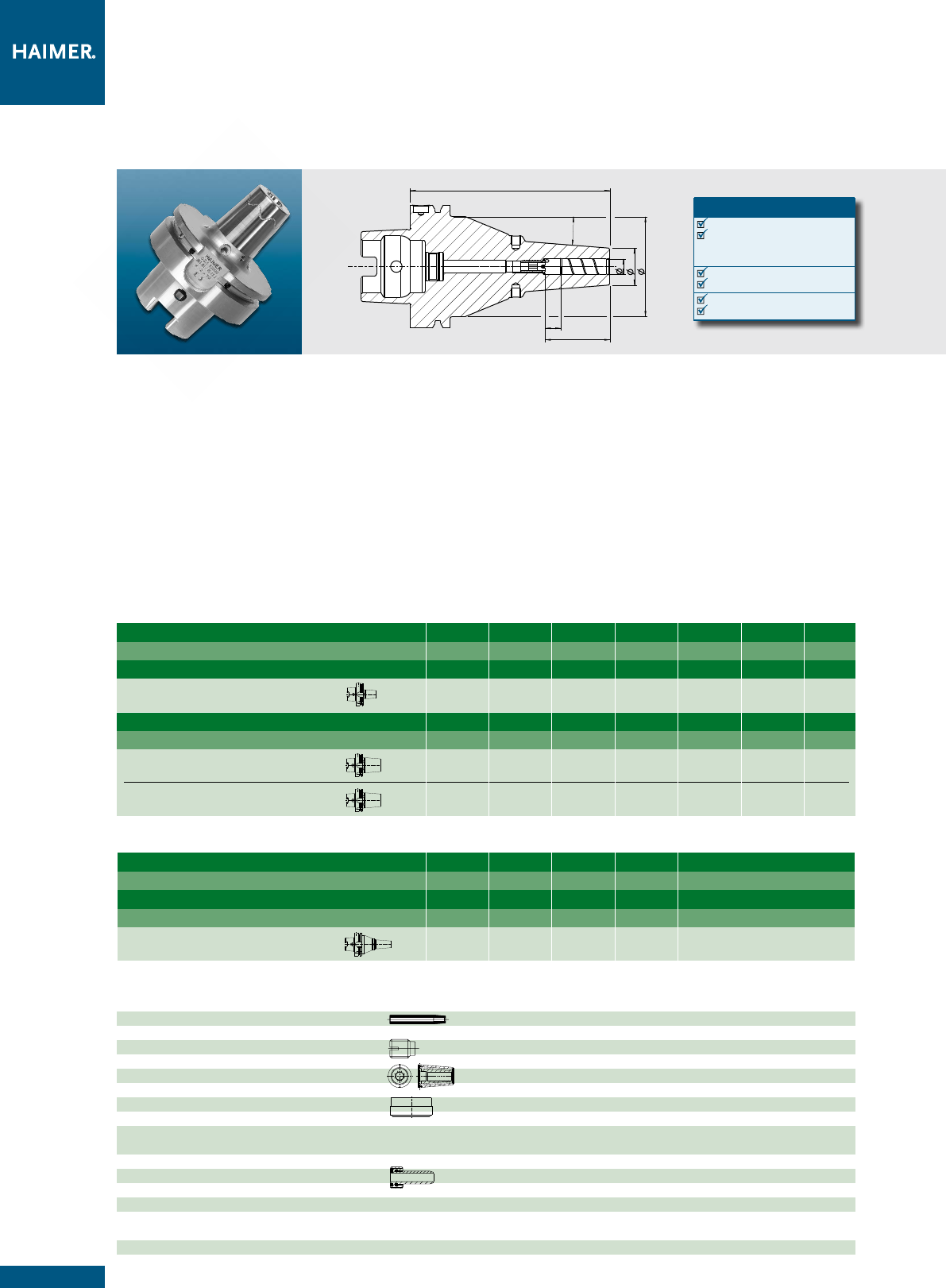

POWER SHRINK CHUCK MIT/WITH SAFE-λOCK®
HSK A63/80 (KEGEL HSK-A63/BUND 80 MM) – METRISCH
HSK A63/80 (TAPER HSK-A63/FLANGE 80 MM) – METRIC
CERTIFICATE OF QUALITY
Aufnahmekörper feingewuchtet
Chuck body fine balanced
G2.5 33.000 1/min
oder/or U < 1 gmm
Alle Funktionsflächen feinbearbeitet
All functional surfaces fine machined
Genauer als DIN
More accurate than DIN
Das Power Shrink Chuck ist das Schrumpffutter für höchste Zerspan-
leistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte
Design verbindet hohe Steifigkeit mit Schwingungsdämpfung. Das
schont Maschine, Spindel und Werkzeug.
– Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und
größere Spantiefe
– Kürzere Bearbeitungszeiten
– Bessere Maßhaltigkeit
Lieferumfang:
– Mit Safe-Lock™ Auszugsicherung
– Mit Cool-Jet Bohrungen (verschlossen)
– Mit Gewindebohrungen zum Auswuchten mit Schrauben
– Inkl. Codeträgerbohrung
– Mit Gewinde für Kühlmittelrohr
The Power Shrink Chuck is the shrink fit chuck for highest machining
capacity in high-speed manufacturing. The optimized design combines
high rigidity with dampening vibrations, therefore giving more pro-
tection to machines, spindles and tools.
– Increased machining capacity due to higher spindle speed, higher feed and
larger cutting depth
– Shorter processing times
– Higher machining accuracy
Delivery includes:
– With Safe-Lock™ pull-out protection
– With Cool-Jet bores (sealed)
– With threaded holes in order to balance with balancing screws
– Incl. hole for data chip
– With thread for coolant tube
Spann/Clamping Ø D1 [mm] 12 16 20 25
Ø D2 [mm] uk-uk –– –– 35,5 46
L [mm] uk-uk –– –– 43,5 47
Maß/Length A [mm] uk-uk/uk-uk 702) 703)
Bestell-Nr./Order No. A63/80.145… .20.57 .25.57
Ø D2 [mm] 26,5 29,5 35,5 45
L [mm] 46 49 49 57
Maß/Length A [mm] ultrakurz/ultra short 70 75 75 803)
Bestell-Nr./Order No. A63/80.145… .12.37 .16.37 .20.37 .25.37
Maß/Length A [mm] kurz/short 90
Bestell-Nr./Order No. A63/80.140… .25.37
Standard-Ausführung, ähnlich DIN 69882-8/Standard version, similar to DIN 69882-8
Spann/Clamping Ø D1 [mm] 12 16
Ø D2 [mm] 24 27
Ø D3 [mm] 65 65
L [mm] 47 50
Maß/Length A [mm] ZG130 1301) 1301)
Bestell-Nr./Order No. A63/80.144… .12.37 .16.37
Maß A = ZG130/Length A = ZG130
1) Mit Einstellschraube
With back-up screw
Zubehör/Accessories
Schrumpfverlängerungen/Shrink fit extensions Siehe Zubehörkatalog/see catalog „Accessories“
Wuchtschrauben/Balance screws Bestell-Nr./Order No. 80.203.00
Cool Flash Bestell-Nr./Order No. 91.100.40
Balluff-Chip BIS-C-122-04/L Bestell-Nr./Order No. 909009-0002
Data-Lock mechanisches Datenträgersicherungssystem/ Bestell-Nr./Order No. 91.100.06
Data-Lock mechanical data carrier locking system Siehe Seite 12/See page 12
Kühlmittelrohr/Coolant tube Bestell-Nr./Order No. 85.700.63
Kühladapter für uk-uk Aufnahmen/Cooling adapters for uk-uk holders
Größe/Size 2) Ø 20 3) Ø 25
Bestell-Nr./Order No. 80.105… .16.0045 .18.0011
4
10
L
D1
D3
4.5°
D2
A
Technische Änderungen vorbehalten
Technical data subject to change without prior notice
Spann/Clamping Ø D1 [inch] 1/4 5/16 3/8 1/2 5/8
Ø D2 [inch] 0.83 0.83 0.94 0.94 1.06
Ø D2 [inch] 2.56 2.56 2.56 2.56 2.56
L [inch] 1.42 1.42 1.65 1.85 1.97
Maß/Length A [inch] ZG130 51) 51) 51) 51) 51)
Bestell-Nr./Order No. A63/80.144… .1/4z.3.i
.5/16z.3.i
.3/8z.3.i .1/2z.3.i .5/8z.3.i
Spann/Clamping Ø D1 [inch] 1/4 5/16 3/8 1/2 5/8 3/4 1
Ø D2 [inch] uk-uk 0.87 0.87 1.04 1.04 1.16 1.40 1.81
L [inch] uk-uk –– –– –– –– –– 1.71 1.85
Maß/Length A [inch] uk-uk/uk-uk 2.752) 2.753)
Bestell-Nr./Order No. A63/80.145… .3/4z.5.i .1z.5.i
Ø D2 [inch] 0.87 0.87 1.04 1.04 1.16 1.40 1.77
L [inch] 1.50 1.50 1.69 1.81 1.93 1.93 2.24
Maß/Length A [inch] ultrakurz/ultra short 3 3 3 3 3 3 33)
Bestell-Nr./Order No. A63/80.145… .1/4z.3.i .5/16z.3i .3/8z.3.i .1/2z.3.i .5/8z.3.i .3/4z.3.i .1z.3.i
Maß/Length A [inch] kurz/short 3.5
Bestell-Nr./Order No. A63/80.140… .1z.3.i
QUALITÄTSPASS
Aufnahmekörper feingewuchtet
Chuck body fine balanced
G2.5 33,000 1/min
oder/or U < 1 gmm
Alle Funktionsflächen feinbearbeitet
All functional surfaces fine machined
Genauer als DIN
More accurate than DIN
Zubehör/Accessories
Schrumpfverlängerungen/Shrink fit extensions Siehe Zubehörkatalog/see catalog „Accessories“
Wuchtschrauben/Balance screws Bestell-Nr./Order No. 80.203.00
Cool Flash Bestell-Nr./Order No. 91.100.40
Balluff-Chip Bestell-Nr./Order No. 909009-0002
Data-Lock mechanisches Datenträgersicherungssystem/ Bestell-Nr./Order No. 91.100.06
Data-Lock mechanical data carrier locking system Siehe Seite 12/See page 12
Kühlmittelrohr/Coolant tube Bestell-Nr./Order No. 85.700.63
Kühladapter für uk-uk Aufnahmen/Cooling adapters for uk-uk holders
Größe/Size
2) Ø 20 3) Ø 25
Bestell-Nr./Order No. 80.105… .16.0045 .18.0011
Kühlnuten auf Anfrage/Cooling grooves on request
POWER SHRINK CHUCK
HSK A63/80 (KEGEL HSK-A63/BUND 80 MM) – INCH
HSK A63/80 (TAPER HSK-A63/FLANGE 80 MM) – INCH
Das Power Shrink Chuck ist das Schrumpffutter für höchste Zerspan-
leistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte
Design verbindet hohe Steifigkeit mit Schwingungsdämpfung. Das
schont Maschine, Spindel und Werkzeug.
– Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und
größere Spantiefe
– Kürzere Bearbeitungszeiten
– Bessere Maßhaltigkeit
Lieferumfang:
– Mit Cool-Jet Bohrungen (verschlossen)
– Mit Gewindebohrungen zum Auswuchten mit Schrauben
– Inkl. Codeträgerbohrung
– Mit Gewinde für Kühlmittelrohr
The Power Shrink Chuck is the shrink fit chuck for highest machining
capacity in high-speed manufacturing. The optimized design combines
high rigidity with dampening vibrations, therefore giving more pro-
tection to machines, spindles and tools.
– Increased machining capacity due to higher spindle speed, higher feed and
larger cutting depth
– Shorter processing times
– Higher machining accuracy
Delivery includes:
– With Cool-Jet bores (sealed)
– With threaded holes in order to balance with balancing screws
– Incl. hole for data chip
– With thread for coolant tube
Maß A = ZG130/Length A = ZG130
1) Mit Einstellschraube
With back-up screw
5
10
L
D1
D3
4.5°
D2
A
Technische Änderungen vorbehalten
Technical data subject to change without prior notice
Spann/Clamping Ø D1 [inch] 1/2 5/8
Ø D2 [inch] 0.94 1.06
Ø D3 [inch] 2.56 2.56
L [inch] 1.85 1.97
Maß/Length A [inch] ZG130 51) 51)
Bestell-Nr./Order No. A63/80.144… .1/2z.37.i .5/8z.37.i
Zubehör/Accessories
Schrumpfverlängerungen/Shrink fit extensions Siehe Zubehörkatalog/see catalog „Accessories“
Wuchtschrauben/Balance screws Bestell-Nr./Order No. 80.203.00
Cool Flash Bestell-Nr./Order No. 91.100.40
Balluff-Chip Bestell-Nr./Order No. 909009-0002
Data-Lock mechanisches Datenträgersicherungssystem/ Bestell-Nr./Order No. 91.100.06
Data-Lock mechanical data carrier locking system Siehe Seite 12/See page 12
Kühlmittelrohr/Coolant tube Bestell-Nr./Order No. 85.700.63
Kühladapter für uk-uk Aufnahmen/Cooling adapters for uk-uk holders
Größe/Size
2) Ø 20 3) Ø 25
Bestell-Nr./Order No. 80.105… .16.0045 .18.0011

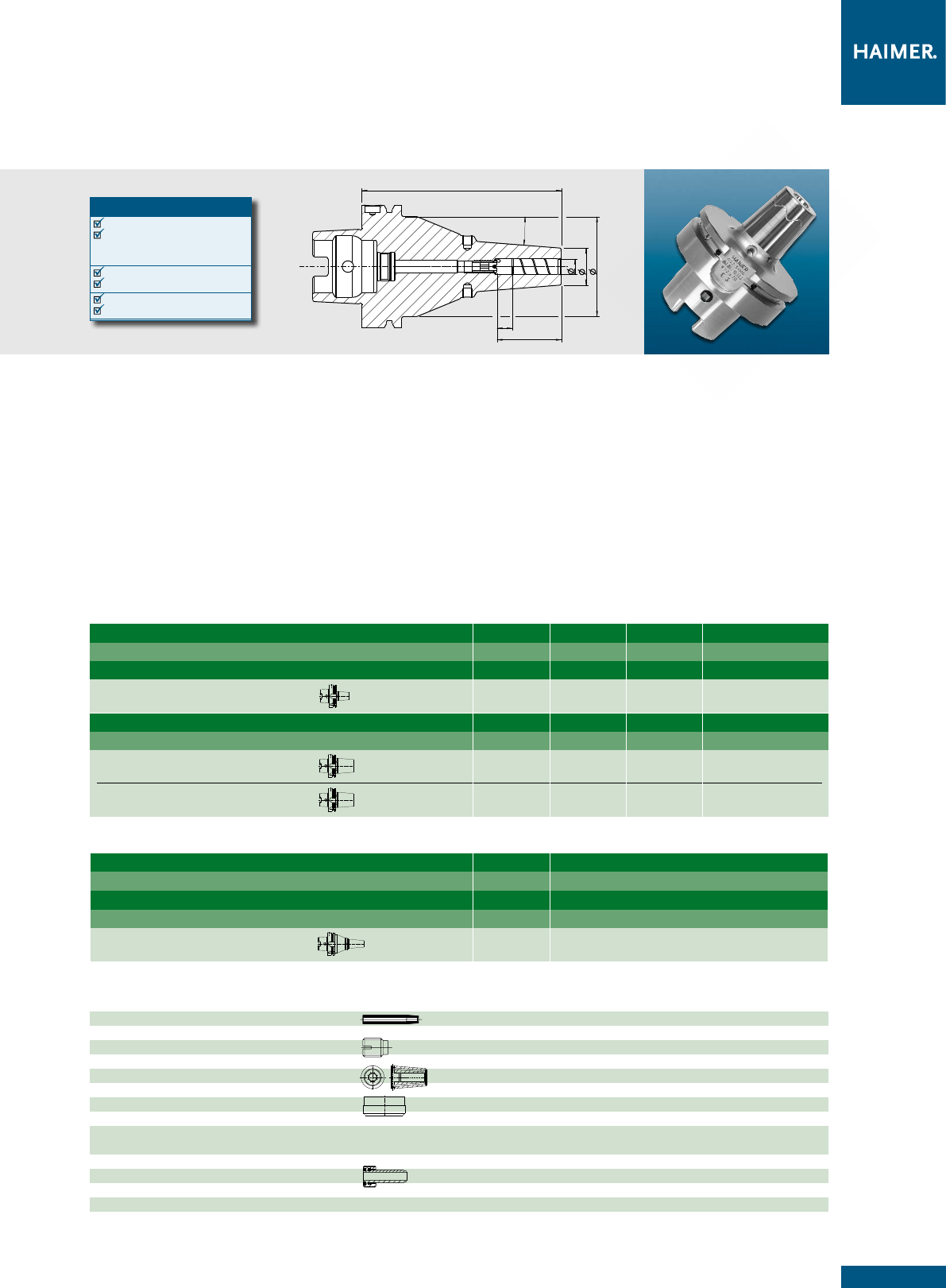

POWER SHRINK CHUCK MIT/WITH SAFE-λOCK®
HSK A63/80 (KEGEL HSK-A63/BUND 80 MM) – INCH
HSK A63/80 (TAPER HSK-A63/FLANGE 80 MM) – INCH
CERTIFICATE OF QUALITY
Aufnahmekörper feingewuchtet
Chuck body fine balanced
G2.5 33.000 1/min
oder/or U < 1 gmm
Alle Funktionsflächen feinbearbeitet
All functional surfaces fine machined
Genauer als DIN
More accurate than DIN
Das Power Shrink Chuck ist das Schrumpffutter für höchste Zerspan-
leistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte
Design verbindet hohe Steifigkeit mit Schwingungsdämpfung. Das
schont Maschine, Spindel und Werkzeug.
– Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe und
größere Spantiefe
– Kürzere Bearbeitungszeiten
– Bessere Maßhaltigkeit
Lieferumfang:
– Mit Safe-Lock™ Auszugsicherung
– Mit Cool-Jet Bohrungen
– Mit Gewindebohrungen zum Auswuchten mit Schrauben
– Inkl. Codeträgerbohrung
– Mit Gewinde für Kühlmittelrohr
The Power Shrink Chuck is the shrink fit chuck for highest machining
capacity in high-speed manufacturing. The optimized design combines
high rigidity with dampening vibrations, therefore giving more pro-
tection to machines, spindles and tools.
– Increased machining capacity due to higher spindle speed, higher feed and
larger cutting depth
– Shorter processing times
– Higher machining accuracy
Delivery includes:
– With Safe-Lock™ pull-out protection
– With Cool-Jet bores
– With threaded holes in order to balance with balancing screws
– Incl. hole for data chip
– With thread for coolant tube
Spann/Clamping Ø D1 [inch] 1/2 5/8 3/4 1
Ø D2 [inch] uk-uk –– –– 1.40 1.77
L [inch] uk-uk –– –– 1.93 2.24
Maß/Length A [inch] uk-uk/uk-uk 2.752) 2.753)
Bestell-Nr./Order No. A63/80.145… .3/4z.57.i .1z.57.i
Ø D2 [inch] 1.04 1.16 1.40 1.77
L [inch] 1.81 1.93 1.93 2.24
Maß/Length A [inch] ultrakurz/ultra short 3 3 3 33)
Bestell-Nr./Order No. A63/80.145… .1/2z.37.i .5/8z.37.i .3/4z.37.i .1z.37.i
Maß/Length A [inch] kurz/short 3.5
Bestell-Nr./Order No. A63/80.140… .1z.37.i
Maß A = ZG130/Length A = ZG130
1) Mit Einstellschraube
With back-up screw
6
10
L
D3
D1
D2
A
4.5°
Technische Änderungen vorbehalten
Technical data subject to change without prior notice
Zubehör/Accessories
Schrumpfverlängerungen/Shrink fit extensions Siehe Zubehörkatalog/see catalog „Accessories“
Wuchtschrauben/Balance screws Bestell-Nr./Order No. 80.203.00
Cool-Jet Bohrungen/Cool-Jet bores Bestell-Nr./Order No. 91.100.24
Cool Flash Upgrade inkl./incl. Cool-Jet Bestell-Nr./Order No. 91.100.41
Balluff-Chip BIS-C-122-04/L Bestell-Nr./Order No. 909009-0002
Data-Lock mechanisches Datenträgersicherungssystem/ Bestell-Nr./Order No. 91.100.06
Data-Lock mechanical data carrier locking system Siehe Seite 12/See page 12
Kühlmittelrohr/Coolant tube Bestell-Nr./Order No. 85.700.63
Reduzierhülsen/Reduction sleeves Siehe Zubehörkatalog/see catalog „Accessories“
Längeneinstellschrauben/Back-up screws Siehe Zubehörkatalog/see catalog „Accessories“
Kühlnuten auf Anfrage/Cooling grooves on request

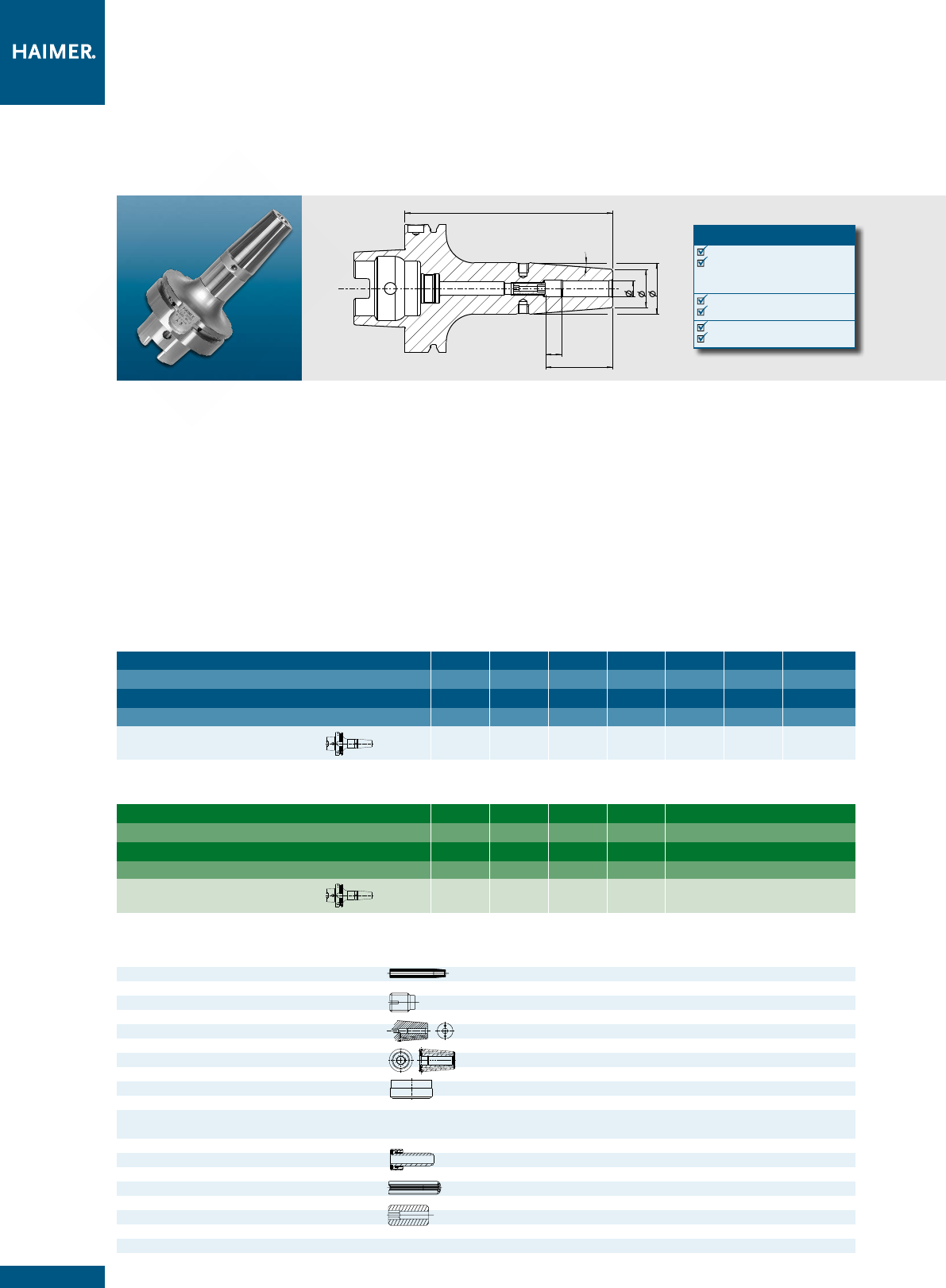

STANDARD SCHRUMPFFUTTER HSK A63/80 (KEGEL HSK-A63/BUND 80 MM)
STANDARD SHRINK FIT CHUCK HSK A63/80 (TAPER HSK-A63/FLANGE 80 MM)
QUALITÄTSPASS
Aufnahmekörper feingewuchtet
Chuck body fine balanced
G2.5 33.000 1/min
oder/or U < 1 gmm
Alle Funktionsflächen feinbearbeitet
All functional surfaces fine machined
Genauer als DIN
More accurate than DIN
Standard-Ausführung, ähnlich DIN 69882-8/Standard version, similar to DIN 69882-8
Spann/Clamping Ø D1 [mm] 06 08 10 12 14 16 18
Ø D2 [mm] 21 21 24 24 27 27 33
Ø D3 [mm] 27 27 32 32 34 34 42
L [mm] 36 36 42 47 47 50 50
Maß/Length A [mm] ZG130 130 130 130 130 130 130 130
Bestell-Nr./Order No. A63/80.144… .06 .08 .10 .12 .14 .16 .18
Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.
DIN 69893-1
– Mit Gewindebohrungen zum Auswuchten mit Schrauben
– Lieferumfang: mit Längeneinstellschraube ohne Kühlmittelrohr
– Hitzebeständiger Warmarbeitsstahl
– Gehärtet 54 – 2 HRC
– Für HSS- und HM-Werkzeuge
– Schafttoleranz h6
– Kühlsysteme Cool-Jet und Cool Flash optional erhältlich
Use:
Suitable for all shrinking units.
DIN 69893-1
– With threaded holes in order to balance with balancing screws
– Included in delivery: Shrink fit chuck with backup screw, without coolant tube
– Heat resistant hot-working steel
– Hardened 54 – 2 HRC
– For HSS and solid carbide tools
– Shank tolerance h6
– Cooling Systems Cool-Jet and Cool Flash available on request
Spann/Clamping Ø D1 [inch] 1/4 5/16 3/8 1/2 5/8
Ø D2 [inch] 0.83 0.83 0.94 0.94 1.06
Ø D3 [inch] 1.06 1.06 1.26 1.26 1.34
L [inch] 1.42 1.42 1.65 1.85 1.97
Maß/Length A [inch] ZG130 5 5 5 5 5
Bestell-Nr./Order No. A63/80.144… .1/4z.i .5/16z.i .3/8z.i .1/2z.i 5/8z.i
METRISCH/METRIC
INCH
7
L
D2
D1
A
3°
T
Technische Änderungen vorbehalten
Technical data subject to change without prior notice

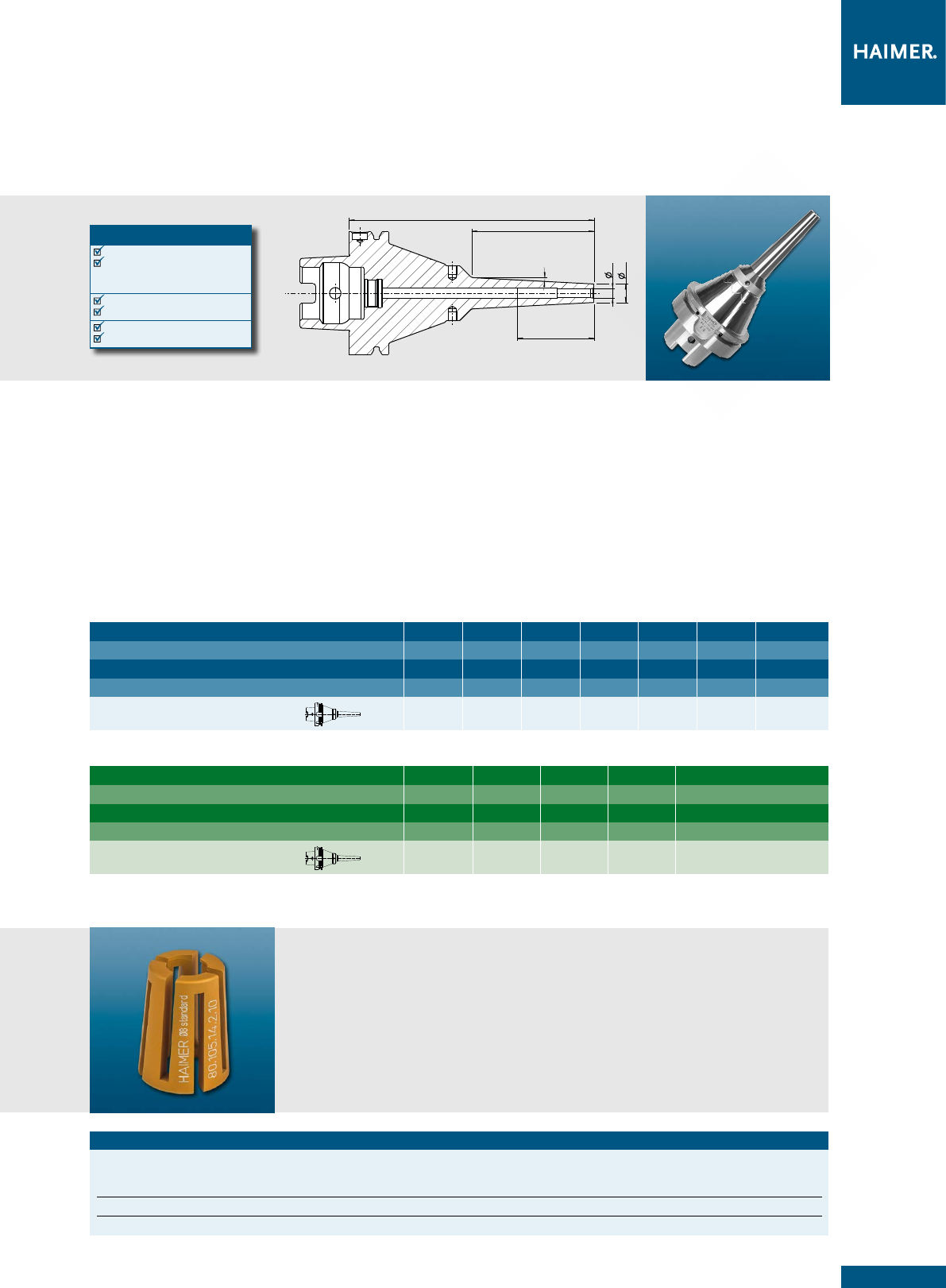

POWER MINI SHRINK
HSK A63/80 (KEGEL HSK-A63/BUND 80 MM)
HSK A63/80 (TAPER HSK-A63/FLANGE 80 MM)
CERTIFICATE OF QUALITY
Aufnahmekörper feingewuchtet
Chuck body fine balanced
G2.5 33.000 1/min
oder/or U < 1 gmm
Alle Funktionsflächen feinbearbeitet
All functional surfaces fine machined
Genauer als DIN
More accurate than DIN
Spann/Clamping Ø D1 [mm] 03 04 05 06 08 10 12
Ø D2 [mm] 09 10 11 12 14 16 18
T [mm] –– –– –– –– –– 68 75
L [mm] 80 80 80 80 80 80 80
Maß/Length A [mm] überlang/oversize 160 160 160 160 160 160 160
Bestell-Nr./Order No. A63/80.182… .03.8 .04.8 05.8 .06.8 .08.8 .10.8 .12.8
Das Power Mini Shrink Chuck ist ideal für die 5-Achs-Bearbeitung
von schwer zugänglichen Bauteilen. An der Spitze sind sie extrem
schlank, wie von unseren Mini Shrink Chucks gewohnt. An der Basis
sind sie aber verstärkt. Dadurch ist auch bei langer Auskraglänge eine
effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich.
– 3 mm Wandstärke
– 3° Schräge im Bereich der Spitze
– Mit Gewindebohrungen zum Auswuchten mit Schrauben
– Für HM-Werkzeuge mit Schaft-Toleranz h6
–Achtung: Schrumpfen nur mit Schrumpf- und Kühlhülsen
Power Mini Shrink Chuck is perfect for 5-axis-machining of parts,
that are difficult to access
. Very slim at the top like the HAIMER
Mini
Shrink Chucks, the Power Mini Shrink is reinforced at the base.
Thereby efficient milling is possible with an angled tool even at long
protruding lengths.
– 3 mm wall thickness
– 3° slope at the top
– With threaded holes in order to balance with balancing screws
– For solid carbide tools with shank tolerance h6
–Attention: Shrinking only with shrink and cooling adapter
Spann/Clamping Ø D1 [inch] 1/8 1/4 5/16 3/8 1/2
Ø D2 [inch] 0.35 0.47 0.55 0.63 0.71
T [inch] –– –– –– 2.68 2.95
L [inch] 3.15 3.15 3.15 3.15 3.15
Maß/Length A [inch] überlang/oversize 6.5 6.5 6.5 6.5 6.5
Bestell-Nr./Order No. A63/80.182… .1/8z.8.i .1/4z.8.i .5/16z.8.i .3/8z.8.i .1/2z.8.i
METRISCH/METRIC
INCH
Mini Shrink Schrumpf -und Kühlhülsen
– Schützen Ihre Mini Shrink Futter vor Überhitzung
– Verlängern die Lebensdauer Ihrer Schrumpffutter
– Sichere und bedienerfreundliche Anwendung
– Kühlen mit Standard-Kühlkörper
Mini Shrink shrink and cooling sleeve
– Protect Mini Shrink chucks from overheating
– Extend lifetime of shrink fit chucks
– Secure and user friendly handling
– Cooling with standard cooling body
Passende Hülsen für Mini Shrink Aufnahmen/Fitting sleeves for Mini Shrink chucks Bestell-Nr./Order No.
Größe/Size [mm] Ø 03 Ø 06 Ø 08 Ø 10 Ø 12
Größe/Size [inch] Ø 1/8“ Ø 1/4“ Ø 5/16“ Ø 3/8“ Ø 1/2“
Bestell-Nr./Order No. 80.105.14.2… .04 .09 .10 .11 .12
Sockel/Base 80.105.14.2.99
Satz mit Sockel (12-teilig)/Set with base (12 pcs) 80.105.14.2.00
8
A
L
ER
D
8°
Technische Änderungen vorbehalten
Technical data subject to change without prior notice

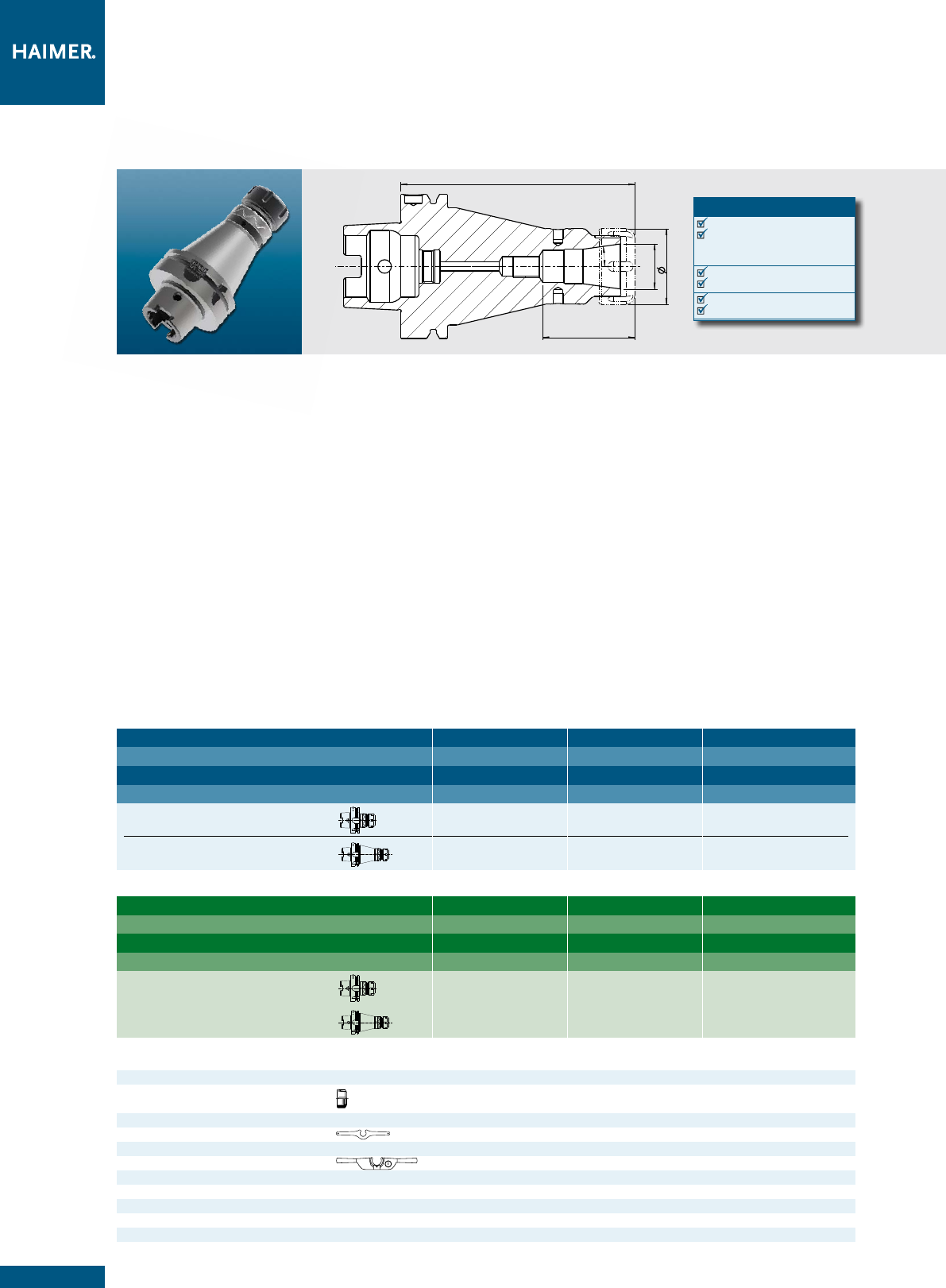

POWER COLLET CHUCK
HSK A63/80 (KEGEL HSK-A63/BUND 80 MM)
HSK A63/80 (TAPER HSK-A63/FLANGE 80 MM)
QUALITÄTSPASS
Aufnahmekörper feingewuchtet
Chuck body fine balanced
G2.5 33.000 1/min
oder/or U < 1 gmm
Alle Funktionsflächen feinbearbeitet
All functional surfaces fine machined
Genauer als DIN
More accurate than DIN
ER 16 25 32
Ø D [mm] 28 42 50
Spannbereich/Clamping range [mm] 2,0–10,0 2,0–16,0 2,0–20
L [mm] 43 50 47,5
Maß/Length A [mm] ultrakurz/ultra short 75 75 75
Bestell-Nr./Order No. A63/80.025… .16.3 .25.3 .32.3
Maß/Length A [mm] ZG130 130 130 130
Bestell-Nr./Order No. A63/80.024… .16.3 .25.3 .32.3
Das Power Collet Chuck ist das Spannzangenfutter für höchste Zer-
spanleistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte
Design mit verbesserter Bauweise verbindet hohe Steifigkeit mit
Schwingungsdämpfung. Das schont Maschine, Spindel und Werkzeug.
Das universelle Power Collet Chuck ist ein einzigartiges Hochleistungs-
spannfutter, das auch mit Standard-Spannzangen eingesetzt werden kann.
– Hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × D mit HAIMER Power Collets
– Auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwen-
dung von Standard ER Spannzangen wird das A-Maß länger)
– Hohe Steifigkeit
– Höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere
Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine
– Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe
und größere Spantiefe
– Kürzere Bearbeitungszeiten, bessere Maßhaltigkeit, hohe Spannkraft
– Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleicher-
maßen geeignet
– Mit Gewindebohrungen zum Auswuchten mit Schrauben
– Optional mit Cool-Jet bei Power Collet Spannzangen ab ER 25 Ø 6 mm
– Sortiment Power Collet Spannzangen siehe Seite 10
The Power Collet Chuck is the collet chuck for the highest machining
capacity in high-speed manufacturing. The optimized design with
better construction combines high rigidity with vibration dampening
features, giving more protection to machines, spindles and tools.
The universal Power Collet Chuck is a unique high performance
chuck that can also be used with standard collets.
– High runout accuracy: 0,003 mm at 3 × D with HAIMER Power Collets
– Also for standard collets ER according to ISO 15488 ( Attention: By using
standard collet ER length A will get longer )
– High rigidity
– Smoother running thanks to vibration absorbing geometry, therefore better
surface quality and protection of tools, spindles and machines
– Increased machining capacity due to higher spindle speeds, higher feed
rates and larger cutting depths
– Shorter processing times, higher machining accuracy, high clamping force
– Equally suited to high-speed manufacturing and heavy milling
– With threaded holes in order to balance with balancing screws
– Optional: Cool-Jet bores on Power Collets from ER 25, Ø 6 mm
– Range of Power Collets on page 10
Zubehör/Accessories
Power Collet Spannmutter/Locknut (fine-balanced)
Größe/Size ER 16 ER 25 ER 32
Bestell-Nr./Order No. 83.914… .16 .25 .32
Power Collet Spannschlüssel/Clamping wrench Siehe Zubehörkatalog/See catalog „Accessories“
Power Collet Drehmomentschlüssel/Torque wrench for Power Collet Chucks Siehe Zubehörkatalog/See catalog „Accessories“
Bestell-Nr./Order No. 84.600.00

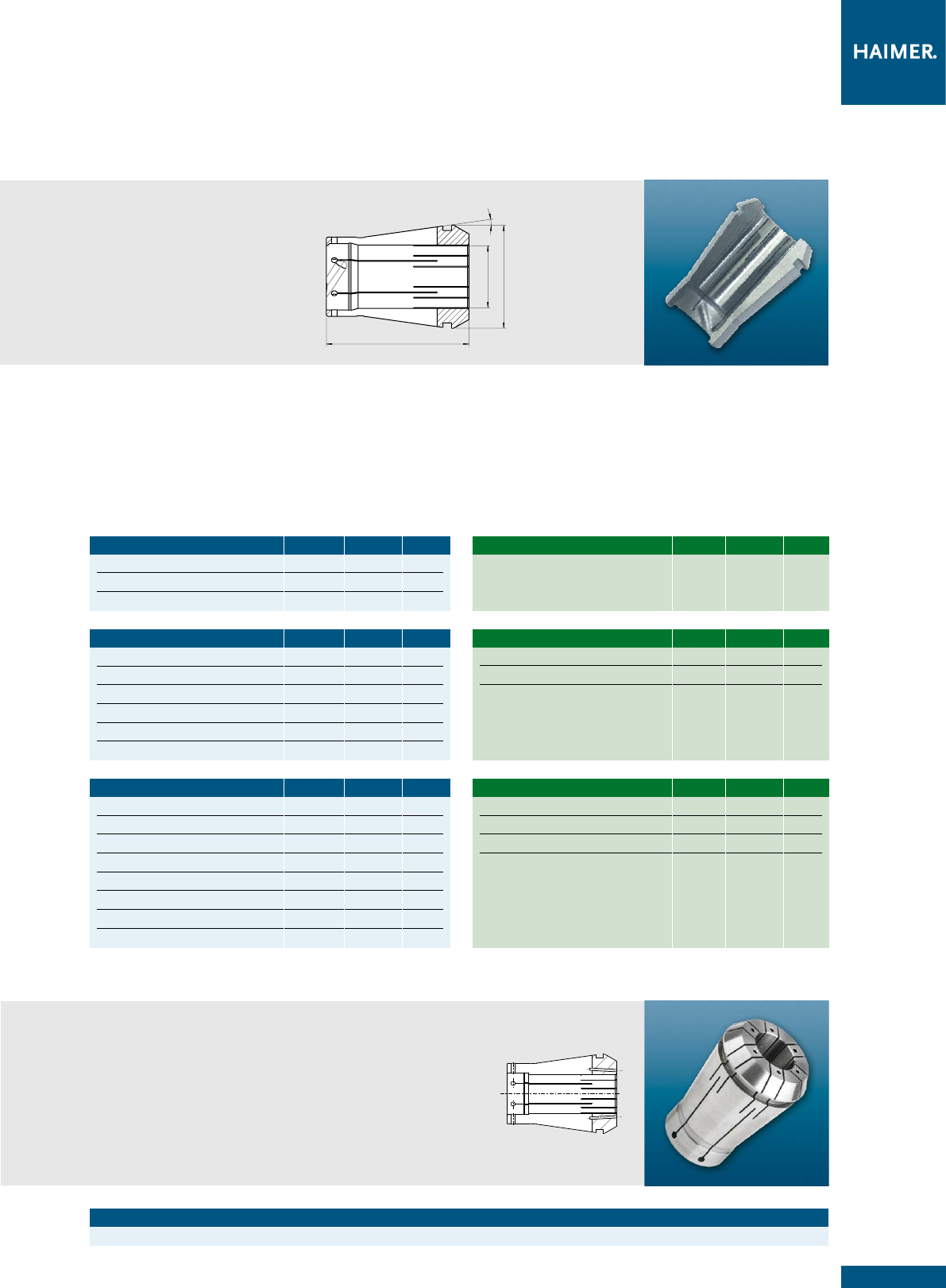

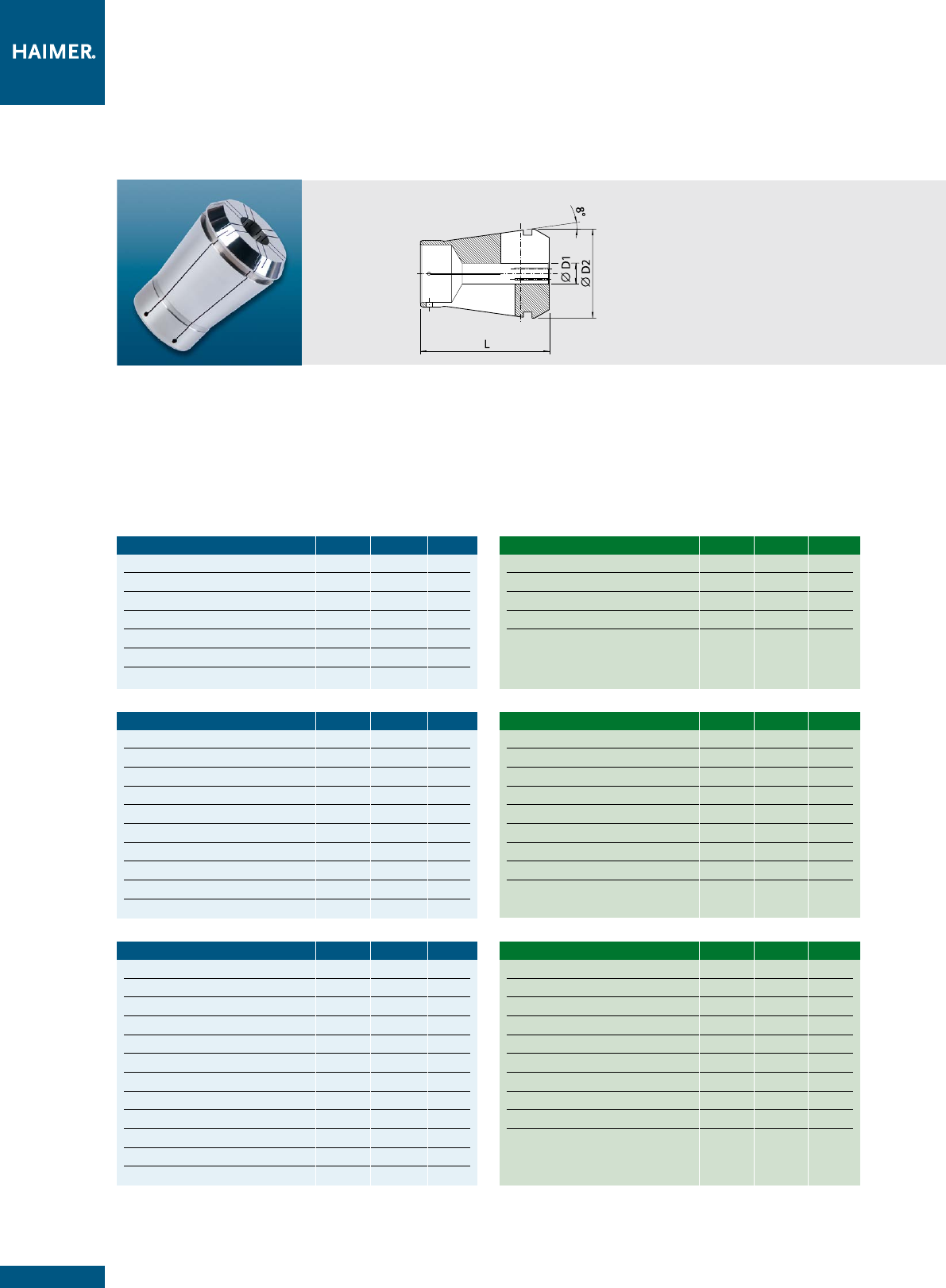

Power Collet Spannzangen/Power Collets Siehe Seite 10/See page 10
Power Collet Spannzangen mit Safe-Lock™/Power Collets with Safe-Lock™ Siehe Seite 11/See page 11
Cool-Jet Bohrungen für Power Collet Spannzangen/Cool-Jet bores for Power Collets Siehe Seite 11/See page 11
Bestell-Nr./Order No. 91.100.27
ER 16 25 32
Ø D [inch] 1.10 1.65 1.97
Spannbereich/Clamping range [inch] 1/8–3/8 1/8–5/8 1/8–3/4
L [inch] 1.69 1.97 1.87
Maß/Length A [inch] ultrakurz/ultra short 2.95 2.95 2.95
Bestell-Nr./Order No. A63/80.025… .16.3 .25.3 .32.3
Maß/Length A [inch] ZG130 5.12 5.12 5.12
Bestell-Nr./Order No. A63/80.024… .16.3 .25.3 .32.3
METRISCH/METRIC
INCH
9
D1
D2
A L
Technische Änderungen vorbehalten
Technical data subject to change without prior notice

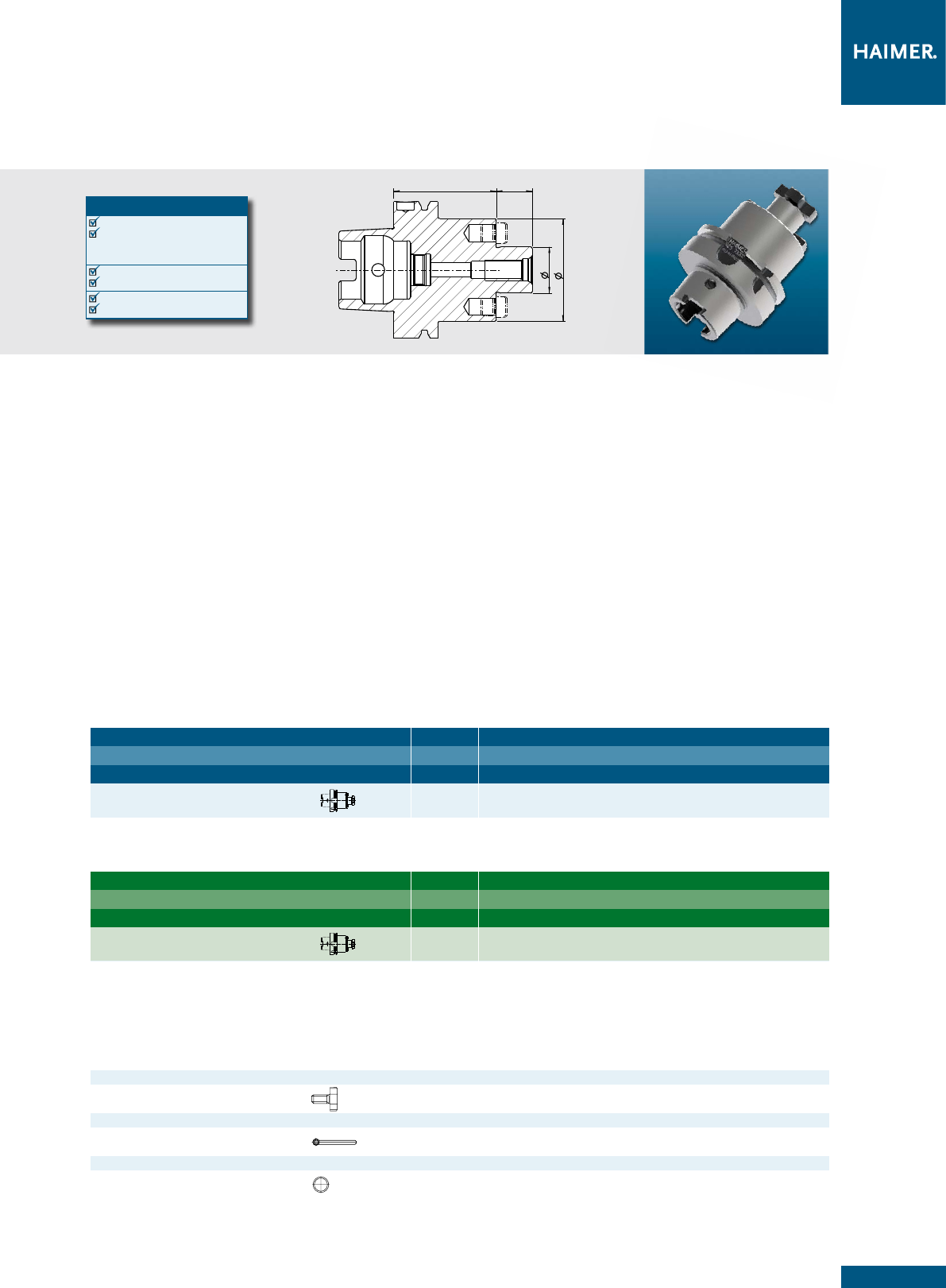

MESSERKOPFAUFNAHME/FACE MILL ARBOR
HSK A63/80 (KEGEL HSK-A63/BUND 80 MM)
HSK A63/80 (TAPER HSK-A63/FLANGE 80 MM)
CERTIFICATE OF QUALITY
Aufnahmekörper feingewuchtet
Chuck body fine balanced
G2.5 33.000 1/min
oder/or U < 1 gmm
Alle Funktionsflächen feinbearbeitet
All functional surfaces fine machined
Genauer als DIN
More accurate than DIN
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880 sowie
ab Spann Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewinde-
bohrungen).
DIN 69882-3
– Lieferumfang: mit Fräseranzugsschraube, ohne Kühlmittelrohr
– Optional mit Kühlmittel-Austrittsbohrungen
Use:
For holding face mill cutters and cutters with radial driving slot DIN 1880 and
exceeding clamping diameter 40 clamping according to DIN 2079 is possible,
too (4 additional tapping holes).
DIN 69882-3
– Included in delivery: tightening bolt, without coolant tube
– Coolant exit bores on option
Zubehör/Accessories
Fräseranzugschraube/Tightening bolt
Größe/Size D1 22 27
Bestell-Nr./Order No. 85.300… .22 .27
Schlüssel/Wrench
Größe/Size D1 22 27
Bestell-Nr./Order No. 84.400… .22 .27
Wuchtringe/Balancing index rings
Größe/Size D1 22 27
Bestell-Nr./Order No. 79.350… .50 .60
Spann/Clamping Ø D1 [mm] 22 27
Ø D2 [mm] 48 60
L [mm] 19 21
Maß/Length A [mm] kurz/short 50 60
Bestell-Nr./Order No. A63/80.050… .22 .27
Spann/Clamping Ø D1 [inch] 3/4 1
Ø D2 [inch] 1.71 2.17
L [inch] 0.67 0.67
Maß/Length A [inch] kurz/short 1.97 2.36
Bestell-Nr./Order No. A63/80.050… .3/4z.i .1z.i
METRISCH/METRIC
INCH
10 Technische Änderungen vorbehalten
Technical data subject to change without prior notice
ER 32 Spann/Clamping Ø [mm] D1 D2 L
Bestell-Nr./Order No. 81.323.02 2 32,48 45
81.323.03 3 32,48 45
81.323.04 4 32,48 45
81.323.05 5 32,48 45
81.323.06 61) 32,48 45
81.323.08 81) 32,48 45
81.323.10 101) 32,48 45
81.323.12 121) 32,48 45
81.323.14 141) 32,48 45
81.323.16 161) 32,48 45
81.323.18 181) 32,48 45
81.323.20 201) 32,48 45
ER 32 Spann/Clamping Ø [inch] D1 D2 L
Bestell-Nr./Order No. 81.323.1/8z 1/8 1.28 1.77
81.323.3/16z 3/16 1.28 1.77
81.323.1/4z 1/41) 1.28 1.77
81.323.5/16z 5/161) 1.28 1.77
81.323.3/8z 3/81) 1.28 1.77
81.323.7/16z 7/161) 1.28 1.77
81.323.1/2z 1/21) 1.28 1.77
81.323.9/16z 9/161) 1.28 1.77
81.323.5/8z 5/81) 1.28 1.77
81.323.3/4z 3/41) 1.28 1.77
ER 25 Spann/Clamping Ø [inch] D1 D2 L
Bestell-Nr./Order No. 81.253.1/8z 1/8 1.001 1.46
81.253.3/16z 3/16 1.001 1.46
81.253.1/4z1) 1/4 1.001 1.46
81.253.5/16z1) 5/16 1.001 1.46
81.253.3/8z1) 3/8 1.001 1.46
81.253.7/16z1) 7/16 1.001 1.46
81.253.1/2z1) 1/2 1.001 1.46
81.253.9/16z1) 9/16 1.001 1.46
81.253.5/8z1) 5/8 1.001 1.46
ER 16 Spann/Clamping Ø [inch] D1 D2 L
Bestell-Nr./Order No. 81.163.1/8z 1/8 0.65 1.18
81.163.3/16z 3/16 0.65 1.18
81.163.1/4z1) 1/4 0.65 1.18
81.163.5/16z1) 5/16 0.65 1.18
81.163.3/8z1) 3/8 0.65 1.18
POWER COLLET SPANNZANGE FÜR HAIMER POWER COLLET CHUCK
POWER COLLET FOR HAIMER POWER COLLET CHUCK
– Hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × D
– Überlegene Haltekräfte
– Passend für HAIMER Power Collet Chucks
– Für Werkzeuge mit zylindrischem Schaft mit Schafttoleranz h10
– Optional: Cool-Jet Bohrungen ab Ø 6 mm bei ER 25 und ER32
– High runout accuracy: 0,003 mm at 3 × D
– Superior clamping strength
– Fits HAIMER Power Collet Chucks
– For cylindrical shanks with tolerance h10
– Optional: Cool-Jet bores from Ø 6 mm at ER 25 and ER32
ER 16 Spann/Clamping Ø [mm] D1 D2 L
Bestell-Nr./Order No. 81.163.02 2 16,45 30
81.163.03 3 16,45 30
81.163.04 4 16,45 30
81.163.05 5 16,45 30
81.163.06 61) 16,45 30
81.163.08 81) 16,45 30
81.163.10 101) 16,45 30
ER 25 Spann/Clamping Ø [mm] D1 D2 L
Bestell-Nr./Order No. 81.253.02 2 25,45 37
81.253.03 3 25,45 37
81.253.04 4 25,45 37
81.253.05 5 25,45 37
81.253.06 61) 25,45 37
81.253.08 81) 25,45 37
81.253.10 101) 25,45 37
81.253.12 121) 25,45 37
81.253.14 141) 25,45 37
81.253.16 161) 25,45 37
1) Selbstdichtend für Innenkühlung
Sealed for internal coolant
METRISCH/METRIC INCH
11
8°
Ø D1
Ø D2
L
Technische Änderungen vorbehalten
Technical data subject to change without prior notice
ER 32 Spann/Clamping Ø [mm] D1 D2 L
Bestell-Nr./Order No. 81.323.06.7 6 32,48 45
81.323.08.7 8 32,48 45
81.323.10.7 10 32,48 45
81.323.12.7 12 32,48 45
81.323.14.7 14 32,48 45
81.323.16.7 16 32,48 45
81.323.18.7 18 32,48 45
81.323.20.7 20 32,48 45
ER 32 Spann/Clamping Ø [inch] D1 D2 L
Bestell-Nr./Order No. 81.323.3/8z.7 1/2 1.28 1.77
81.323.1/2z.7 1/2 1.28 1.77
81.323.5/8z.7 5/8 1.28 1.77
81.323.3/4z.7 3/4 1.28 1.77
ER 16 Spann/Clamping Ø [mm] D1 D2 L
Bestell-Nr./Order No. 81.163.06.7 6 16,45 30
81.163.08.7 8 16,45 30
81.163.10.7 10 16,45 30
ER 25 Spann/Clamping Ø [mm] D1 D2 L
Bestell-Nr./Order No. 81.253.06.7 6 25,45 37
81.253.08.7 8 25,45 37
81.253.10.7 10 25,45 37
81.253.12.7 12 25,45 37
81.253.14.7 14 25,45 37
81.253.16.7 16 25,45 37
ER 16 Spann/Clamping Ø [inch] D1 D2 L
Bestell-Nr./Order No. 81.163.3/8z.7 3/8 1.001 1.46
– Hochgenaue Spannung durch Power Collet Spannzangen
– Hohes Drehmoment durch formschlüssige Mitnahme
– Kein Verlust an Rundlaufgenauigkeit
– Kein Ausziehen und Durchdrehen des Werkzeuges
– Nut am Fräserschaft wird so ausgerichtet, dass der Fräser in das Futter
hinein gezogen wird
– Selbstdichtend für Innenkühlung
– High-precision Power Collets with stabilization and concentration through
pilot of collet
– High torque due to form closed clamping
– No pull out and no spinning ot the tool
– Groove on tool shank is directed so that the tool will be pulled into the
chuck (depending on direction of rotation)
– Sealed for internal coolant
POWER COLLET SPANNZANGEN MIT SAFE-λOCK®
POWER COLLET WITH SAFE-λOCK®
Cool-Jet Bohrungen für Power Collet Spannzangen/ Cool-Jet bores for Power Collets
Bestell-Nr./Order No. 91.100.27
Optional: Cool-Jet für Power Collets
– Optimierte schräge Kühlmittelbohrun-
gen in der Spannzange
– Optimale Strahllenkung bis an die
Schneide
– Bis zu 100% höhere Standzeiten
– Erhöhte Prozesssicherheit
– Keine Späneknäuel am Werkzeug
– Erhältlich ab ER 25 Ø 6 mm
Optional: Cool-Jet for Power Collets
– Optimized coolant bores, aimed at
center in the collet
– Coolant directly to the cutting edge
– Extended tool life up to 100%
– Higher reliability of cutting process
– No more balls of chips on tools
– Starting at ER 25 Ø 6 mm
ER 25 Spann/Clamping Ø [inch] D1 D2 L
Bestell-Nr./Order No. 81.253.3/8z.7 3/8 1.001 1.46
81.253.1/2z.7 1/2 1.001 1.46
81.253.5/8z.7 5/8 1.001 1.46
METRISCH/METRIC INCH
12 Technische Änderungen vorbehalten
Technical data subject to change without prior notice
2. Auflage 03/17 · web rev · Technische Änderungen vorbehalten.
Haimer GmbH | Weiherstrasse 21 | 86568 Igenhausen | Germany
Telefon/Phone +49-82 57-99 88-0 | Fax +49-82 57-18 50 | E-Mail: haimer@haimer.de | www.haimer.com
DATA-λOCK
MECHANISCHE CODETRÄGERSICHERUNG
MECHANICAL DATA CARRIER LOCKING SYSTEM
Die mechanische Codeträgersicherung Data-Lock fixiert den Daten-
träger form- und kraftschlüssig in der Werkzeugaufnahme. Speziell
bei höheren Drehzahlbereichen gewährleistet das neue System
höchste Prozesssicherheit.
Vorteile:
– Prozesssicherheit bei hohen Drehzahlen durch mechanische Sicherung des
Datenträgers (60.000 – 120.000 U/min)
– Geringere Einbautiefe als bei vergleichbaren mechanischen Sicherungssy-
stemen
– Prozesssicherheit bei Lese-/Schreibprozess durch geringe Einbautiefe des
Datenträgers
– Feingewuchtete Werkzeugaufnahme nach Datenträger-Montage
– Sofort einsatzbereit
– Anbringen auch bei Fremdaufnahmen möglich
– Zum Patent angemeldet
Lieferumfang:
– Modifikation der Datenträgerbohrung
– Klemmhülse für Datenträger
– O-Ring
– Montage
– Feinwuchten
The mechanical data carrier locking system locks the data carrier
by a form and press fit into the tool holder.
Especially for higher rpm ranges the new system provides high pro-
cess reliability.
Advantages:
– Process reliability even at high rotations thanks to mechanical locking
(60.000 – 120.000 rpm)
– Less integration depth than comparable mechanical locking systems
– Process reliability at the reading/writing process thanks to the reduced in-
tegration depth
– Fine balanced tool holder after data carrier assembly
– Immediately ready to use
– Possible also for non-HAIMER holders
– Patent pending
Delivery includes:
– Modification of the data carrier bore
– Sleeve for the data carrier
– Seal ring
– Mounting of data carrier
– Fine balancing
Bestell-Nr./Order No.
Data-Lock (Anbringen an HAIMER Aufnahmen inkl. Feinwuchten/Mounting on HAIMER holders incl. fine balancing) 91.100.06
Data-Lock (Anbringen an Fremd-Aufnahmen inkl. Feinwuchten/Mounting on different holders incl. fine balancing) 91.100.07
Einbautiefe/Integration depth
O-Ring fixiert Datenträger in der Hülse
Seal ring locks data carrier in the sleeve
Hülse klemmt form- und kraftschlüssig in der Werkzeugaufnahme
Sleeve is clamped by form and press fit into the tool holder
Ausschnitt Data-Lock Schnittmodell
Detail Data-Lock cut-away model
