HAIMER –
ВАШ СИСТЕМНЫЙ ПОСТАВЩИК ПО ОСНАСТКЕ СТАНКОВ
HAIMER – YOUR SYSTEM PROVIDER AROUND THE MACHINE TOOL
ТОЧНОСТЬ И ЭФФЕКТИВНОСТЬ НА ПРОИЗВОДСТВЕ
PRECISION AND PRODUCTIVITY IN PRODUCTION
УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ
ИНСТРУМЕНТА ПРЕИМУЩЕСТВА
TOOL PRESETTERS – YOUR BENEFITS
UNO-СЕРИЯ КОМПЛЕКТАЦИЯ И НАЗНАЧЕНИЕ
UNO SERIES – EQUIPMENT AND FUNCTIONALITY
VIO-СЕРИЯ КОМПЛЕКТАЦИЯ И НАЗНАЧЕНИЕ
VIO SERIES – EQUIPMENT AND FUNCTIONALITY
ПЕРЕДАЧА ДАННЫХ НА СТАНОК
DATA EXCHANGE AND DATA TRANSFER TO THE MACHINE
НАШИ ПРОДУКТЫ
OUR PRODUCTS
– UNO SMART
– UNO PREMIUM
– UNO AUTOFOCUS
– UNO AUTOMATIC DRIVE
– VIO BASIC
– VIO
LINEAR
– VIO
LINEAR
TOOLSHRINK

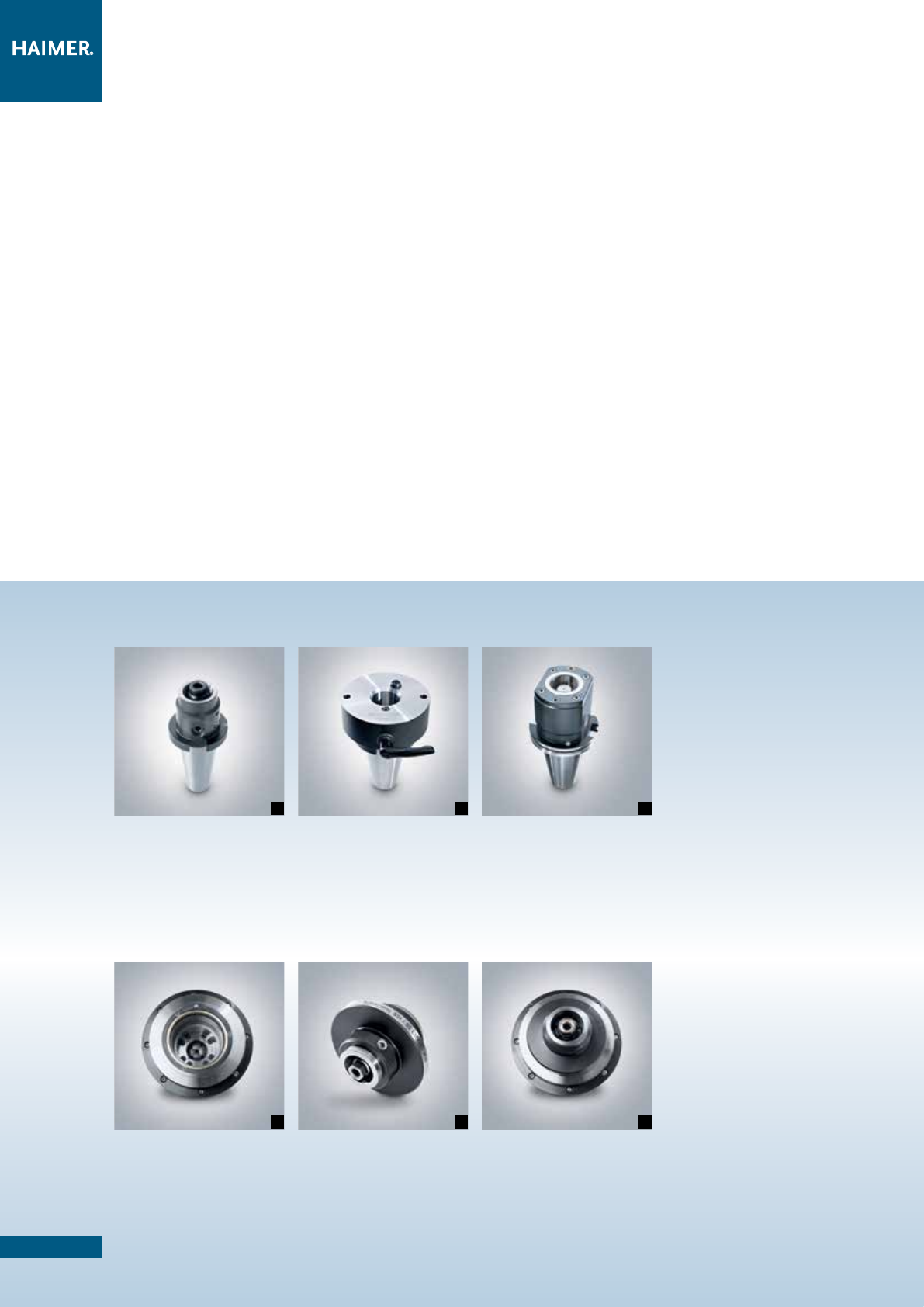

ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА ИНСТРУМЕНТА АКСЕССУАРЫ
TOOL PRESETTING – ACCESSORIES
ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА ИНСТРУМЕНТА
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
TOOL PRESETTING – SOFTWARE
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
TECHNICAL DATA
СОДЕРЖАНИЕ
CONTENTS
7
0
S
e
k
.
/
s
e
c
o
n
d
s
05
04
03
06
24
10
08
25
09
26
3
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
HAIMER Ваш системный поставщик по оснастке
станков
/HAIMER – Your system provider around the
machine tool
HAIMER становится полным системным поставщиком
по оснастке станков. Устройства для предварительной
настройки и измерения инструмента HAIMER Microset удачно
дополняют линейку высокоточной продукции, в которую также
входят инструментальные оправки балансировочные системы,
устройства индукционной усадки, система инструментального
хозяйства, измерительные щупы и твердосплавные концевые
фрезы. Таким образом Вы получаете всю необходимую
продукцию от одного поставщика.
HAIMER evolved to an entire system provider for
tool management around the machine tool. HAIMER
Microset tool presetting technology complements the exist-
ing HAIMER portfolio of an extensive tool holding program,
shrinking and balancing technology, tool management
logistics as well as 3D measuring devices and solid carbide
cutting tools. As a result, we can offer you a perfectly
matching product range from a single source.

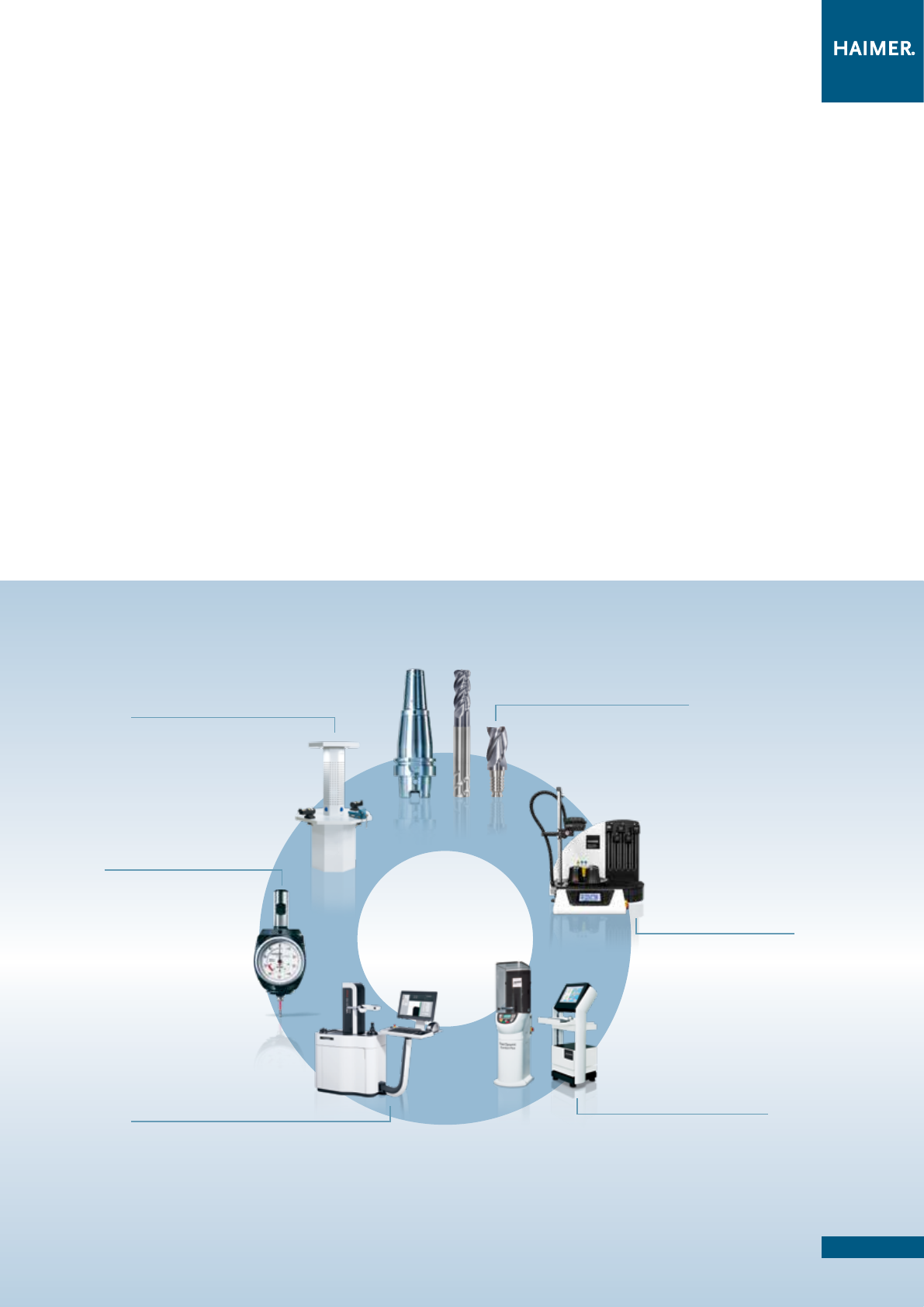

КОМПЕТЕНЦИЯ
COMPETENCE
Инструментальная оснастка
Tooling Technology
Термоусадочная техника
Shrinking Technology
Устройства предварительной
настройки инструмента
Presetting Technology
Балансировочная техника
Balancing Technology
Система инструментального
хозяйства
Tool Management Logistics
Измерительная техника
Measuring Technology
Предварительная настройка, термоусадка, балансировка или контроль и
измерение инструмента: мы предлагаем Вам идеальные решения для
инструментов любых размеров и для любых условий работы станка.
Повышайте качество и точность Ваших деталей, используя наши технические
знания и опыт.
Whether it is presetting, shrinking, balancing or checking and
measuring – we offer the perfect solutions for all tool sizes and
machine environments. Improve the quality and precision of your
workpieces with our know-how and wide range of products.
Точность и эффективность на производстве
Precision and productivity in production
КОМПЕТЕНЦИЯ
COMPETENCE
4

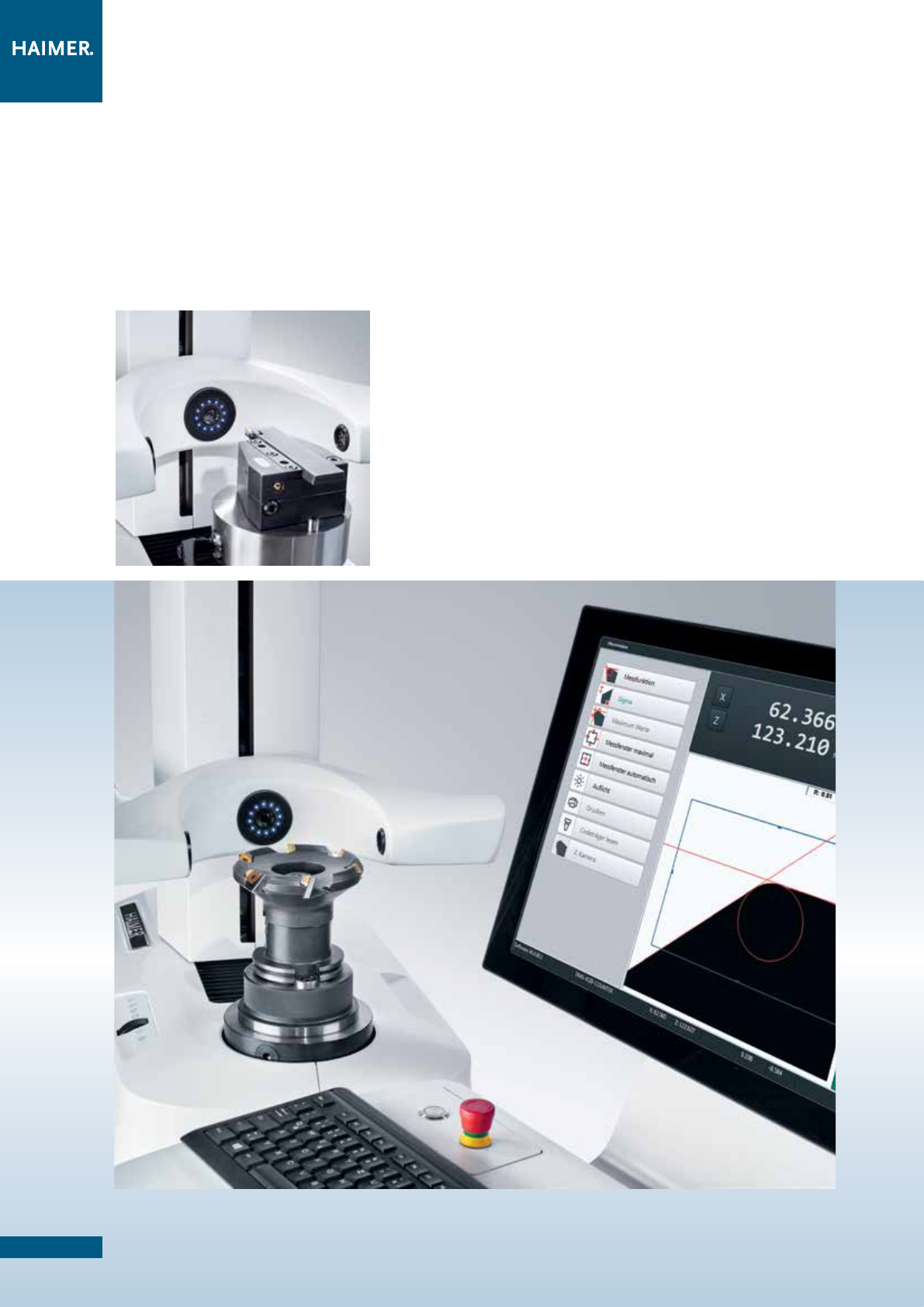

UNO-серия – уникальные высокотехнологичные характеристики и в базовых моделях устройств.
UNO series – unique high-tech features in entry level tool presetters.
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
5
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
Эффективные устройства предварительной настройки и
измерения инструмента HAIMER Microset помогают
оптимизировать процесс обработки. Повышение
надежности технологического процесса за счет увеличения
стойкости режущего инструмента, улучшения качества
обрабатываемой поверхности детали.
сокращение времени простоя станков
сокращение производственного брака и расходов
на инструмент
повышение надежности технологического процесса
повышение стойкости инструмента
повышение качества изготавливаемой продукции
The efficient tool presetting equipment from
HAIMER Microset optimises your machining
processes from the ground up. Improve your tool
life, generate better surface finishes and boost overall
process reliability in your production.
Minimise the idle time of your machines
Minimise rejects and tool costs
Increase process reliability in your production
Improve your tool life
Generate consistent quality in your products
Экономия времени и затрат, повышение качества
обрабатываемой детали
/Save time and money, improve
workpiece quality
УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТА
ПРЕИМУЩЕСТВА/
TOOL PRESETTERS – YOUR BENEFITS
5

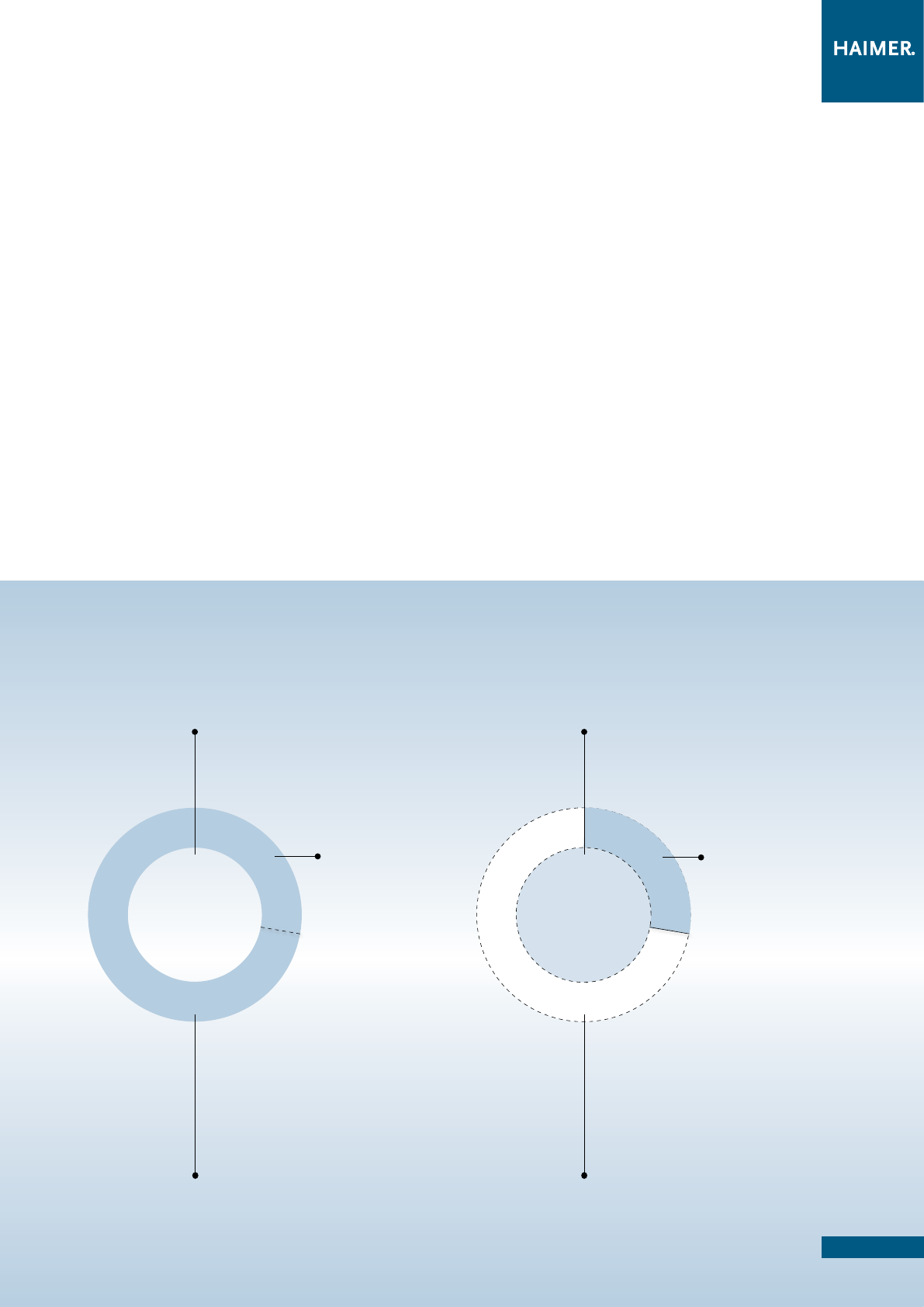

Без предварительной настройки –
общее время 250 cекунд
Setup time without tool presetting –
total time of 250 seconds
Ввод кор. фактора,
измерение отверстия,
зажим инструмента
Enter correction value,
measure hole, clamp tool
Предварительное растачивание отверстия по длине и
диаметру, измерение диаметра и глубины отверстия,
расчет коеффициента корректции, регулировка
инструмента
Sizing of the diameter and length of the bore,
measure the depth and diameter of the hole,
calculate correction, adjust tool
С предварительной настройкой –
общее время 70 cекунд
Setup time with tool presetting –
total time of 70 seconds
Ввод кор. фактора,
измерение отверстия,
зажим инструмента
Enter correction value,
measure hole, clamp tool
Сокращение времени наладки /Setup time reduction
Не требуется: предварительного растачивания отверстия по
диаметру и длине, измерение диаметра и глубины
отверстия, расчёт коэффициента коррекции, регулировка
инструмента
Avoided: Sizing of the diameter and length of the bore,
measure the depth and diameter of the hole, calculate
correction, adjust tool
1
8
0
c
e
k
.
/
s
e
c
o
n
d
s
7
0
c
e
k
.
/
s
e
c
o
n
d
s
Уменьшение времени наладки на 70%
!
Reduce up to 70 % of your setup time!
7
0
c
e
k
.
/
s
e
c
o
n
d
s

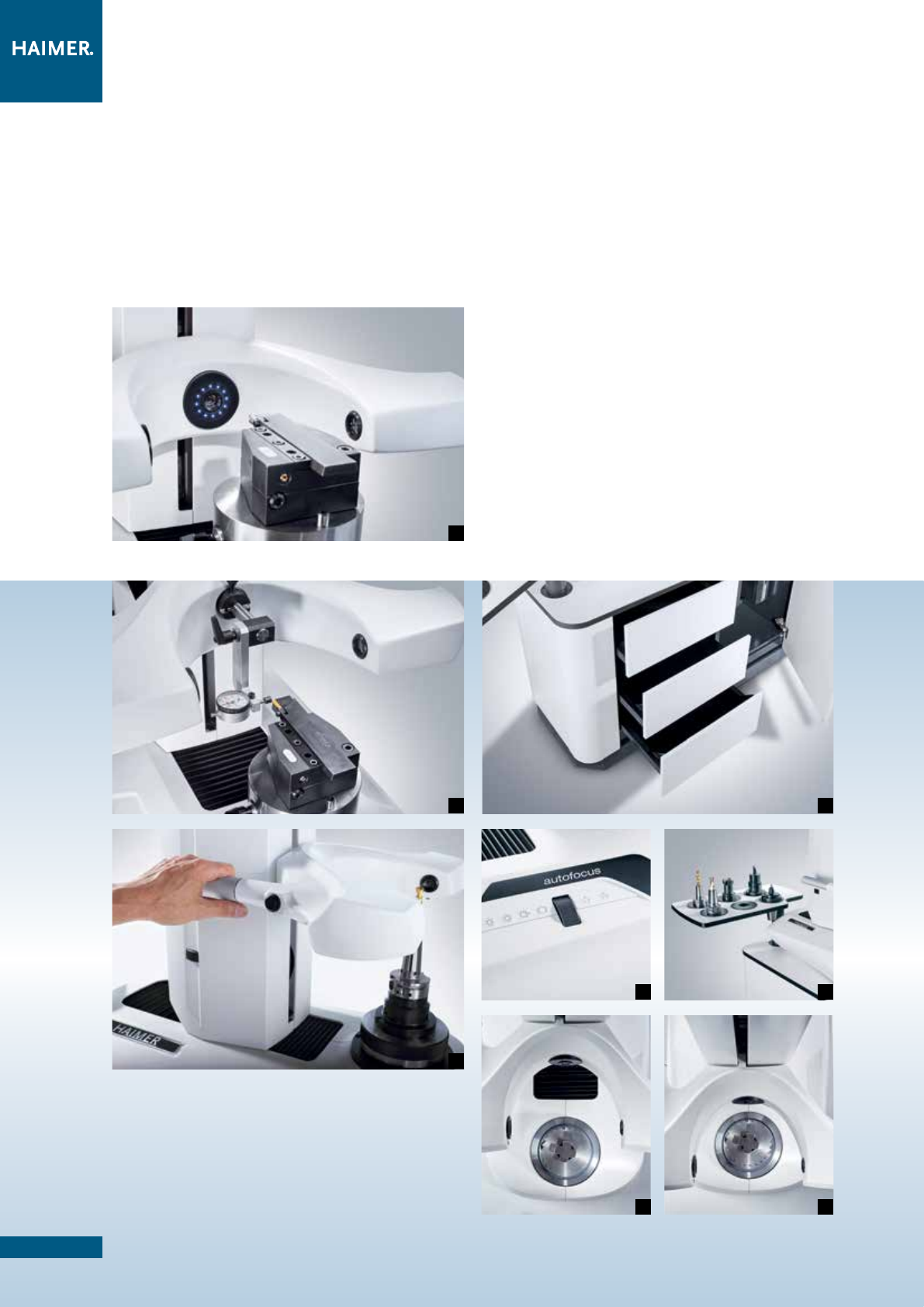

1: Дополнительная камера для измерения центра вращения/
Camera system for setting the centre of rotation
2: Тактильное измерение центра вращения/Tactile measurement of the centre of rotation
3: Функция разблокировки прикосновением (Release-by-Touch), для простого
передвижения по осям без необходимости использования кнопок/
Release-by-touch function, easy to operate without buttons

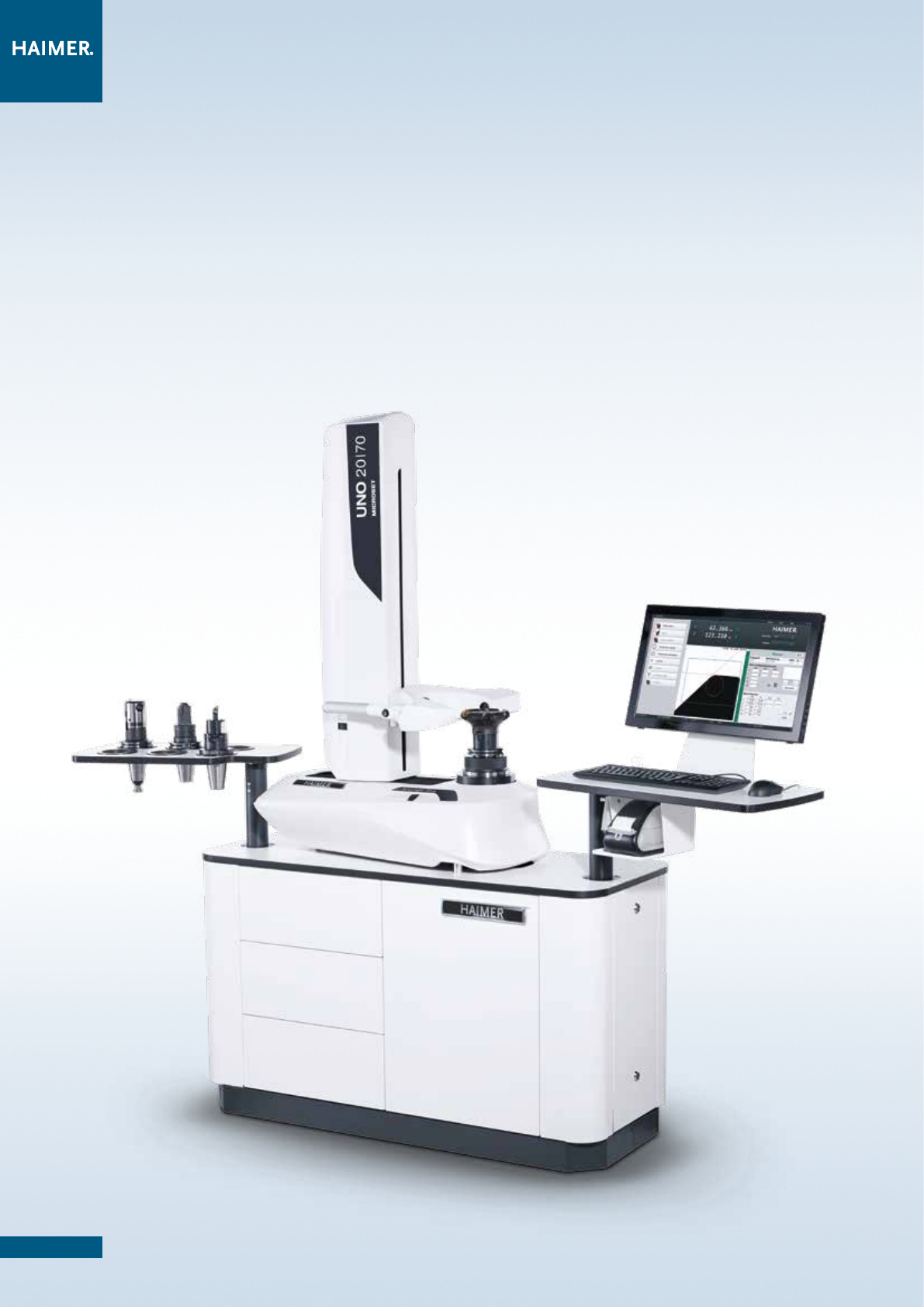

4: Удобный стандартный шкаф тумба с 3 выдвижными ящиками, дверью и маслянным
поддоном (внутри). Дополнительно 3 сервисных отверстия (со всех сторон)/
Useful system
cabinet with 3 drawers, 1 door and internal oil tray. Plus 3 maintenance openings (on all sides)
5: Пленочно-контактная клавиатура и микрометрическая настройка/
Keypad and μm-precise adjustment
6: Поворачивающаяся на 150° полка для адаптеров/150° swivelling adapter storage
7 + 8: Измерение калибром-скобой диаметром до 100 мм (ход по оси Х до -50)/
Measuring based on the snap gauge principle for diameters up to 100 mm
6

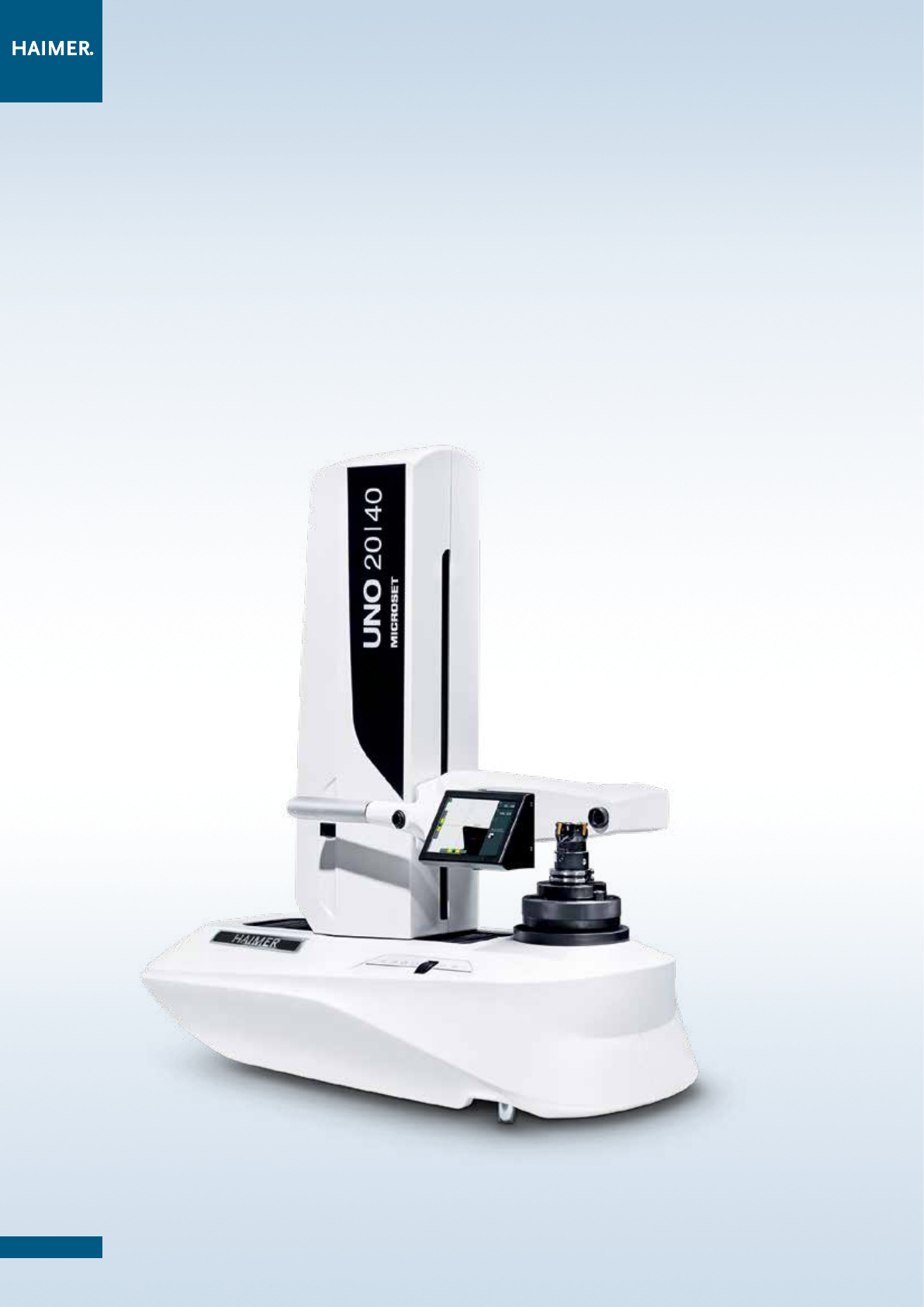

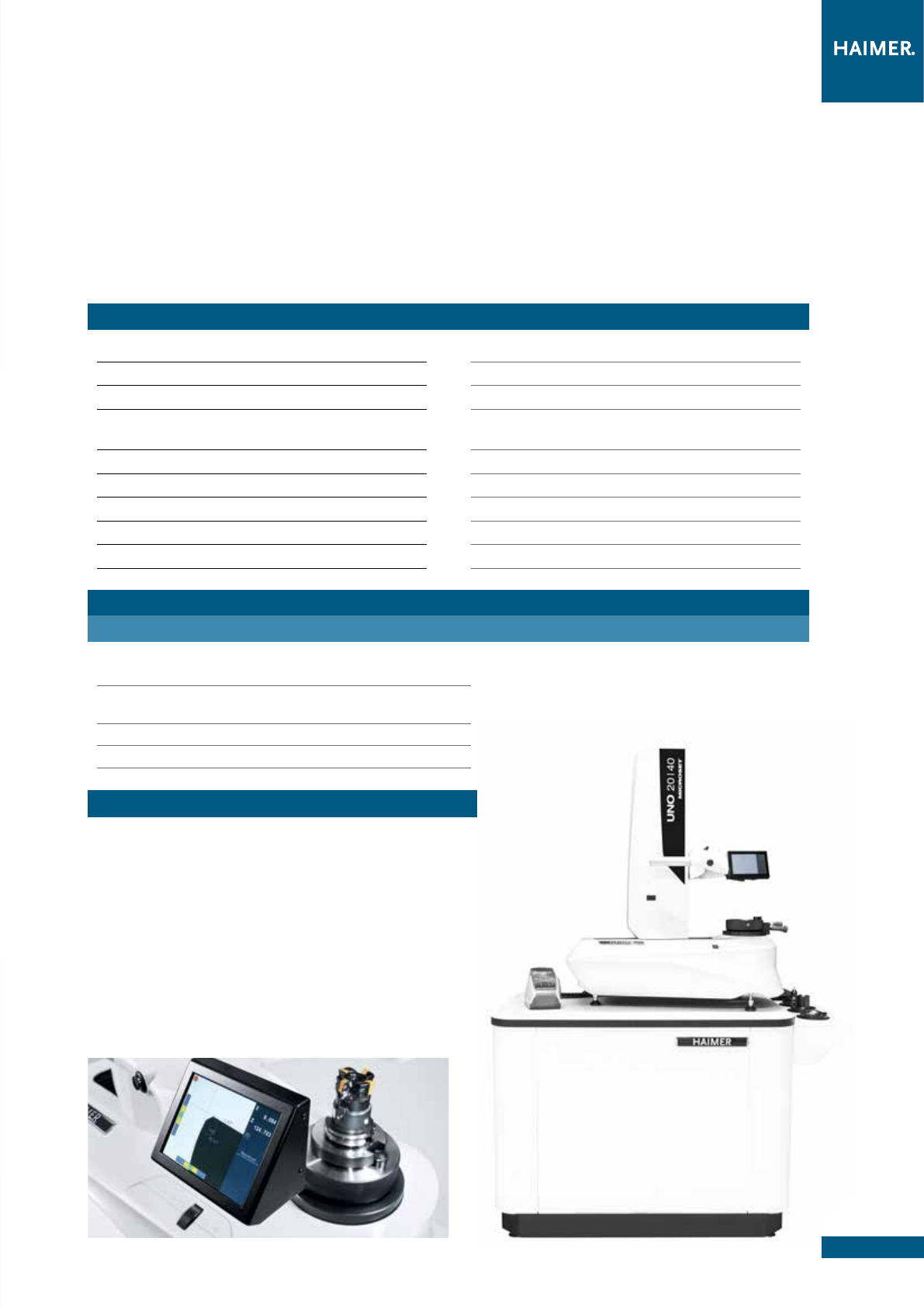

Серию UNO характеризует не только точность, скорость и
надежность, но и возможность индивидуальной
комплектации. Новый дизайн и улучшенные эргономические
свойства устанавливают новые стандарты.
В производстве используются высококачественные
компоненты от SMC, Heidenhain, Bosch, IDS.
In addition to precision, speed and reliability, the UNO
series also includes numerous features in terms of its
equipment. The new design and improved ergonomics set
new standards.
High quality components of SMC, Heidenhain, Bosch and
IDS are used.

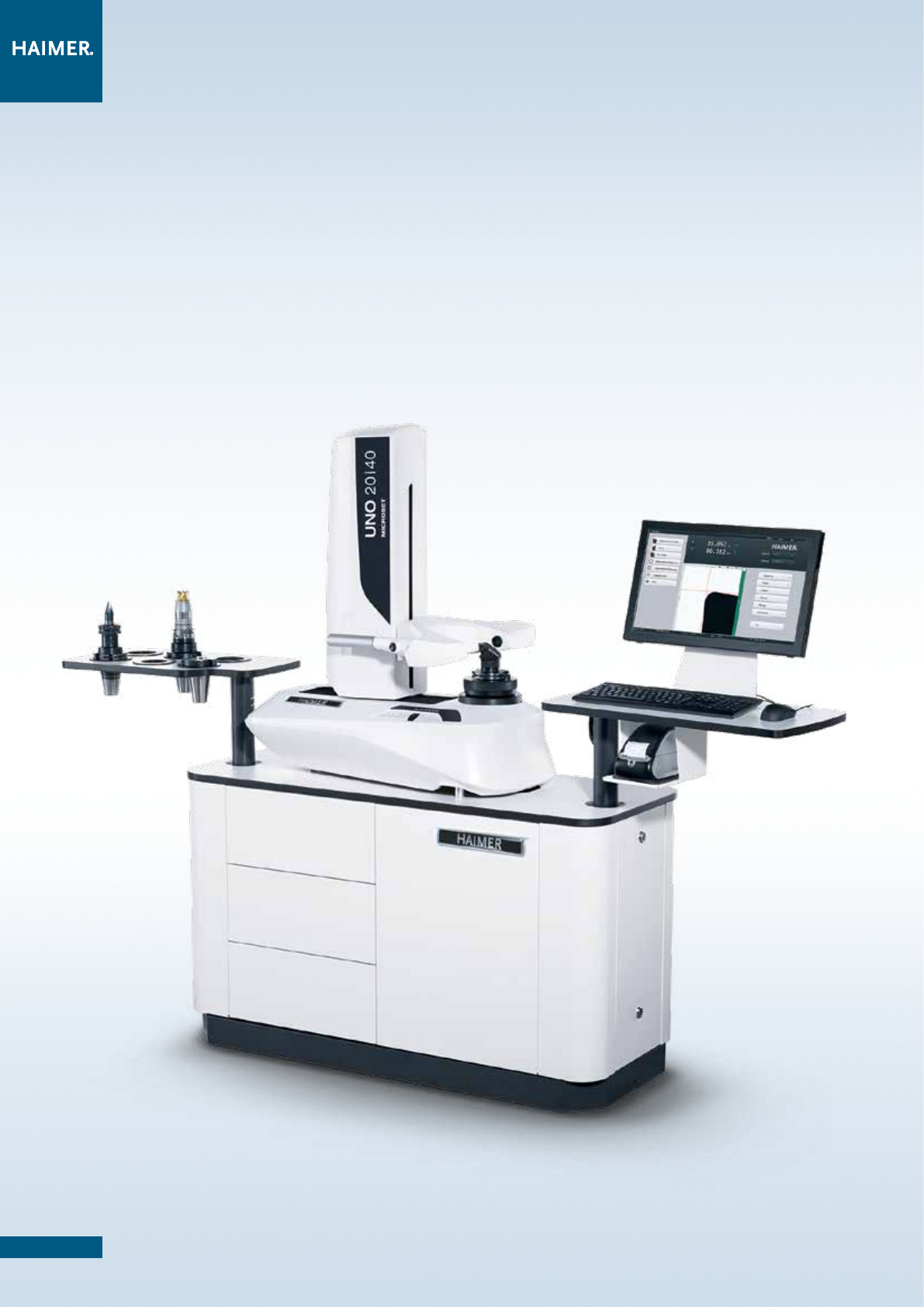

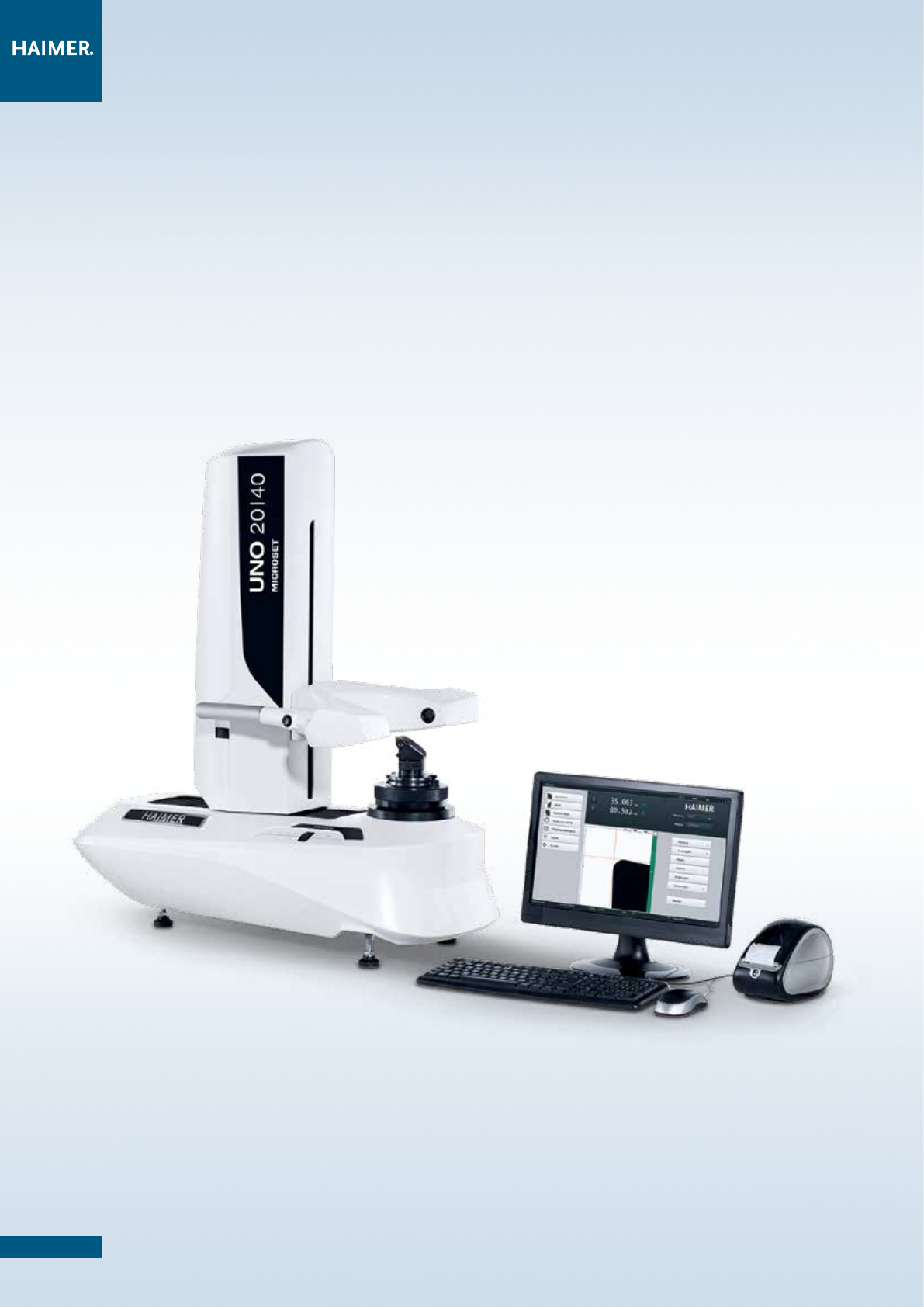

UNO-
серия уникальные высокотехнологичные
характеристики уже в базовых моделях устройств
/UNO
series – unique high-tech features in entry level tool
presetters
UNO-СЕРИЯ КОМПЛЕКТАЦИЯ И НАЗНАЧЕНИЕ
UNO SERIES – EQUIPMENT AND FUNCTIONALITY
2 4
3
5 6
7
1
8
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
7
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice

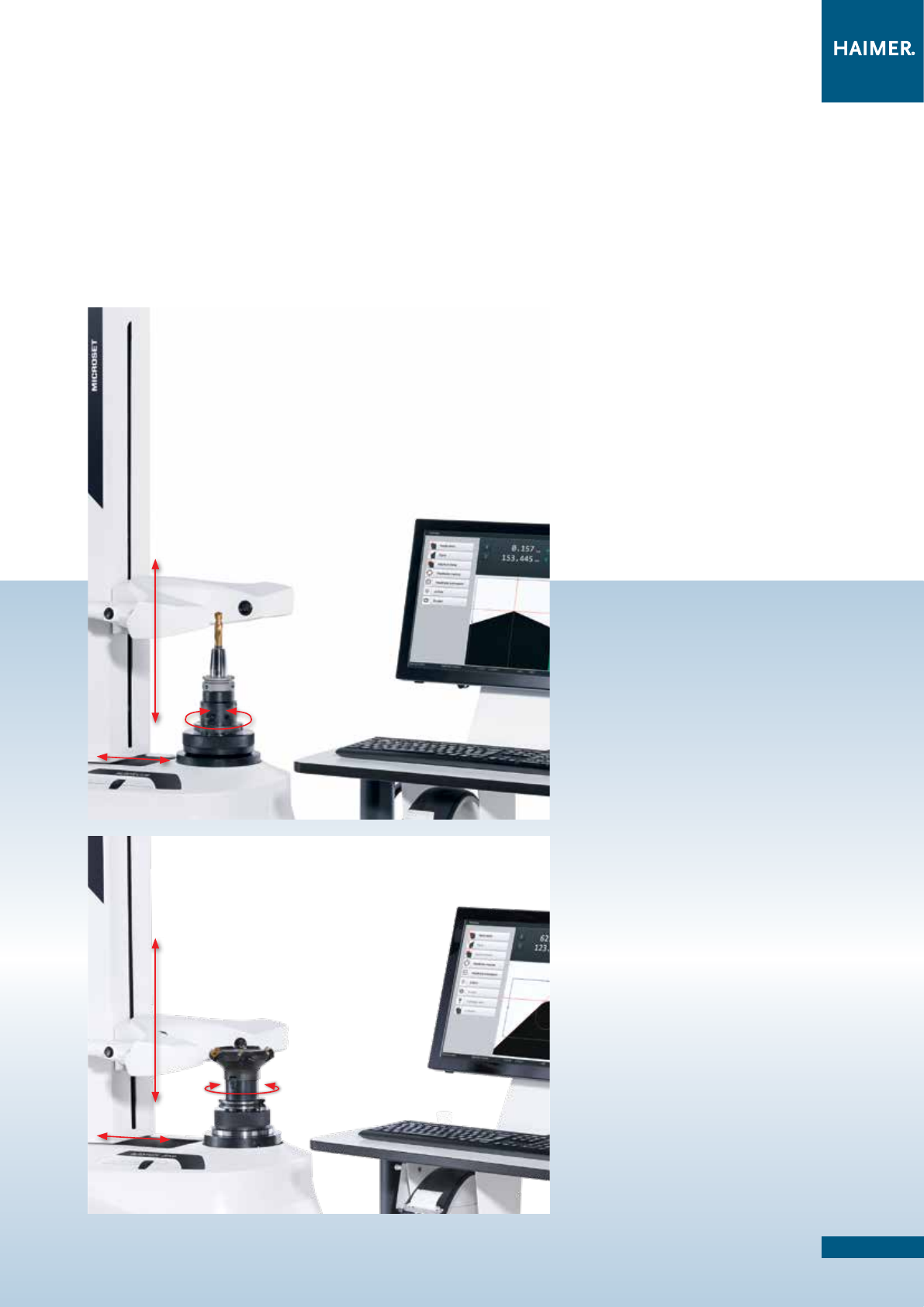

UNO autofocus & automatic drive –
эффективность и точность/
UNO autofocus & automatic
drive – efficient and precise
7
UNO-СЕРИЯ НОВЫЕ ХАРАКТЕРИСТИКИ AUTOFOCUS И AUTOMATIC DRIVE
UNO SERIES – NEW AUTOFOCUS AND AUTOMATIC DRIVE FEATURES
autofocus
Автоматическая фокусировка режущей
кромки. Приводной шпиндель.
Металлический шкаф тумба и 23",
10-точечный сенсорный дисплей в
стандартной комплектации.
For automatically focusing the cutting
edge. Motor-driven spindles. With useful
system cabinet and 23", 10 point touch
screen as standard.
automatic drive
Полностью автоматическое, независимое
от действий оператора имерение и
настройка инструмента (3-х осевое с ЧПУ).
Металлический шкаф тумба и 23"
сенсорный дисплей в стандартной
комплектации. Запуск измерения
прикосновением (Measure-by-Touch)
опционально.
For fully automatic tool presetting
and measurement independent of
the operator (CNC-controlled, 3 axes).
With useful system cabinet and
23" touch screen as standard.
(Measure-by-Touch optional)
В комплектацию моделей серии UNO могут быть включены автофокусировка и автоматический
привод. Выбирайте устройство в соответствии с Вашими требованиями.
The autofocus and automatic drive models of the UNO series provide decisive advantages for
tool measurement at the highest level. Choose your presetter – to meet your requirements.
Обеспечьте надежность технологического процесса за счет полной
автоматизации измерительного цикла. Устройство можно легко интегрировать
в уже существующие производственные процессы.
Высокая стабильность и точность
Оптимизированная чугунная конструкция, устойчивая к перепадам температур,
обеспечивает неизменную точность измерений на долгие годы. Кроме того
динамические износостойкие линейные приводы гарантируют неизменное
качество. Параллельное расположение привода и направляющей обеспечивает
оптимальное распределение силы и точность измерений ±2 мкм.
Особенности
Низкий уровень искажения при максимальной нагрузке за счет высокой
жесткости
Термически оптимизированная конструкция из чугуна
Максимальный вес инструмента 160 кг
Быстрое, бесшумное, высокоточное позиционирование за счет уникального
линейного привода
Optimise process reliability in your production with fully automatic
measurement processes. The holistic device concept allows for integrati-
on in all production processes, including existing ones.
Maximum stability and precision
The FEM-optimised, thermally stable cast iron construction of the VIO linear
series ensures accurate measuring results and equipment longevity. In additi-
on, highly dynamic, wear-free linear drives ensure accurate long-term quality.
The parallel drive and guidance system ensures optimal distribution of forces
and guarantees measurement repeatability of ±2 µm.
Highlights
Low distortion even under the maximum permissible load thanks to its
high rigidity
FEM-optimised and thermally stable cast iron construction
Maximum tool weight 160 kg
Fast, silent and high accurate cutting edge approach by unique linear
drive

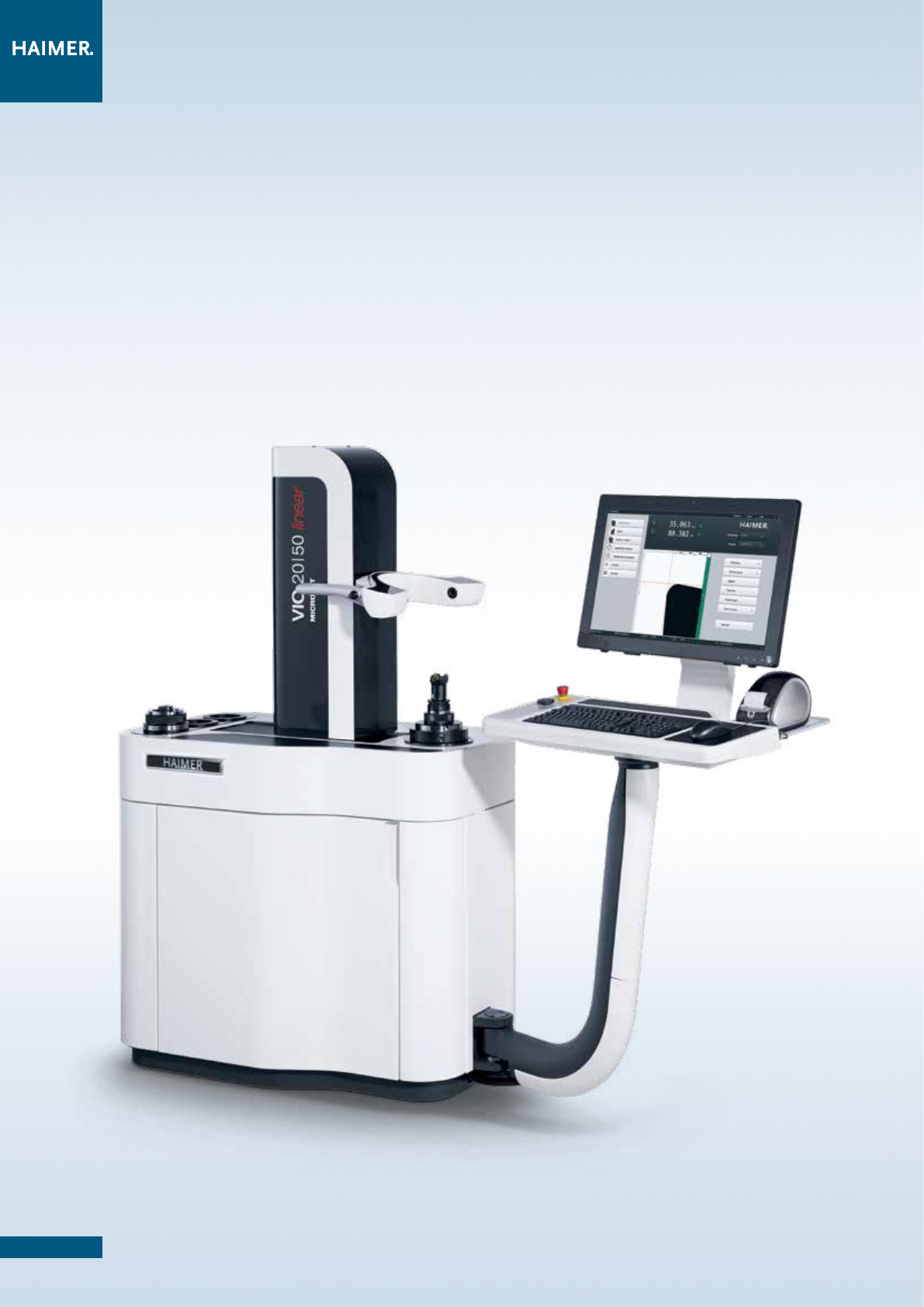

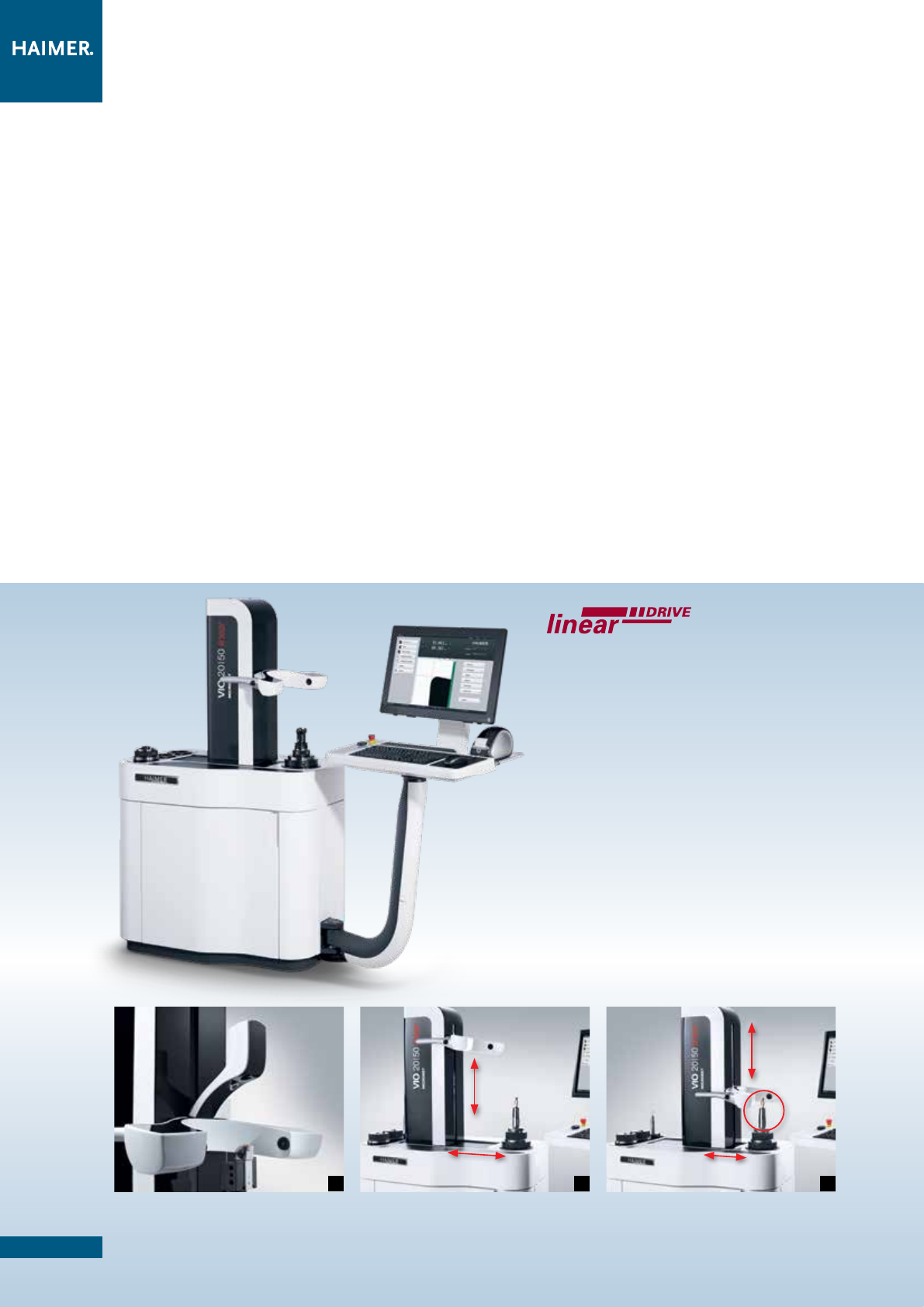

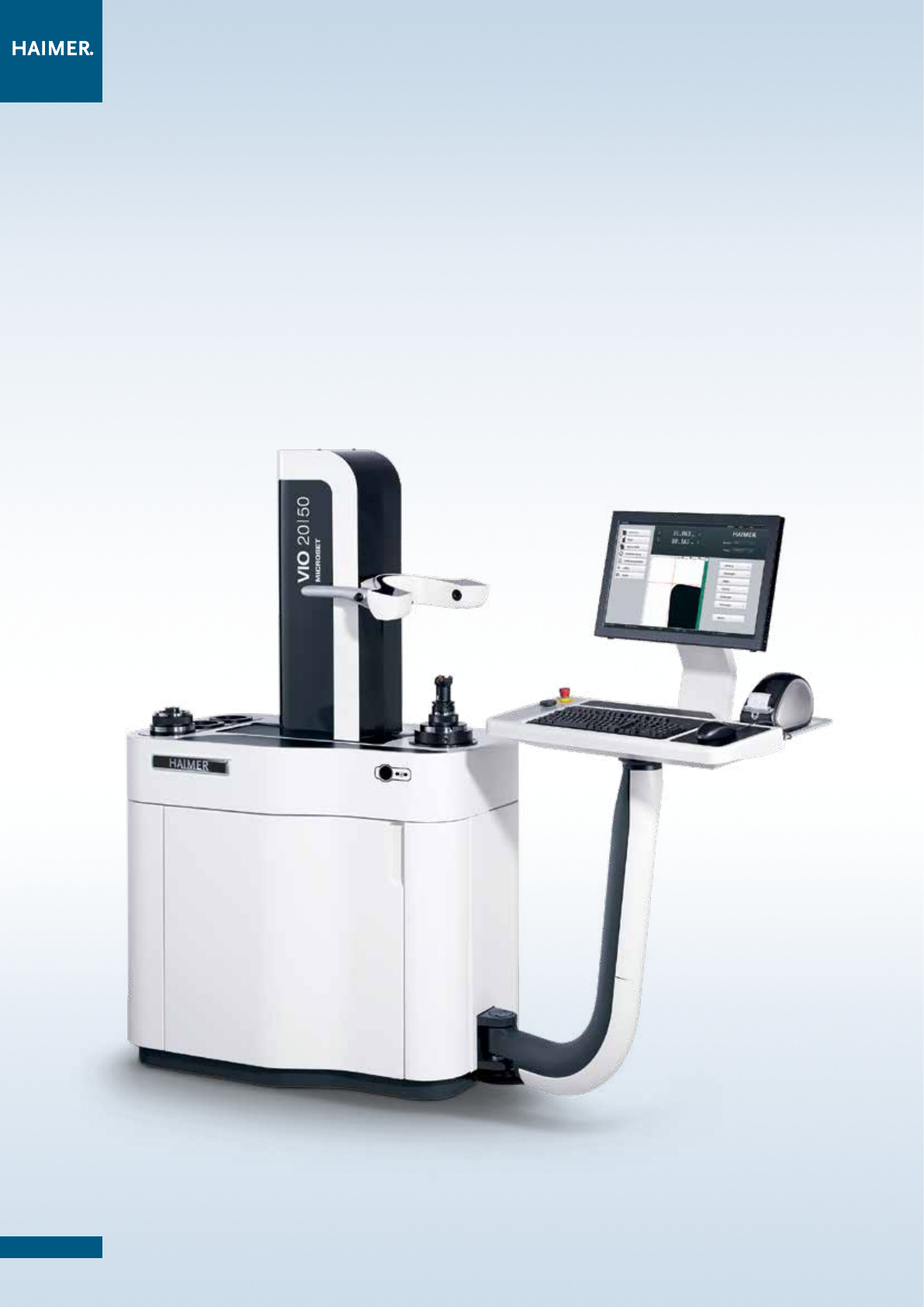

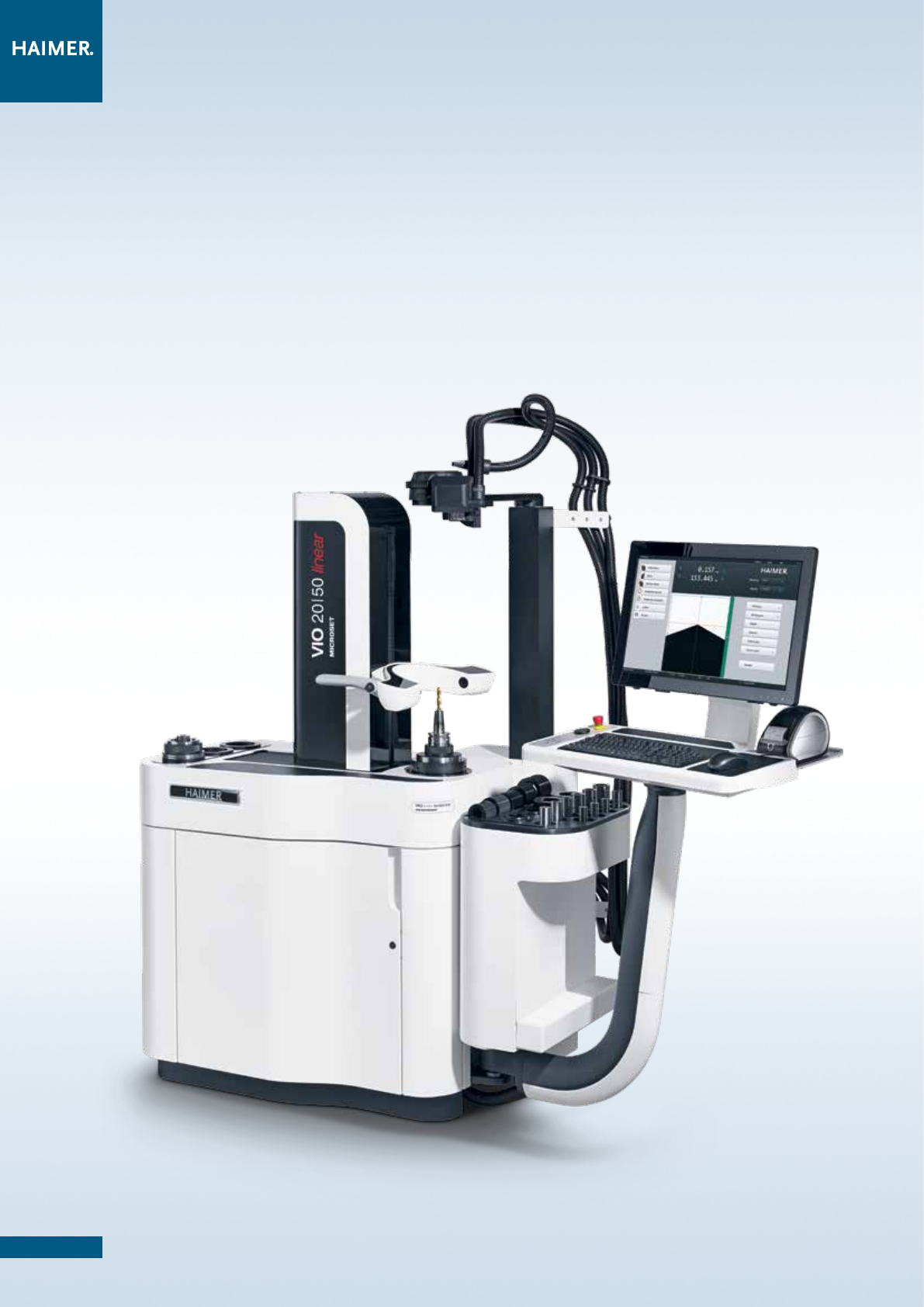

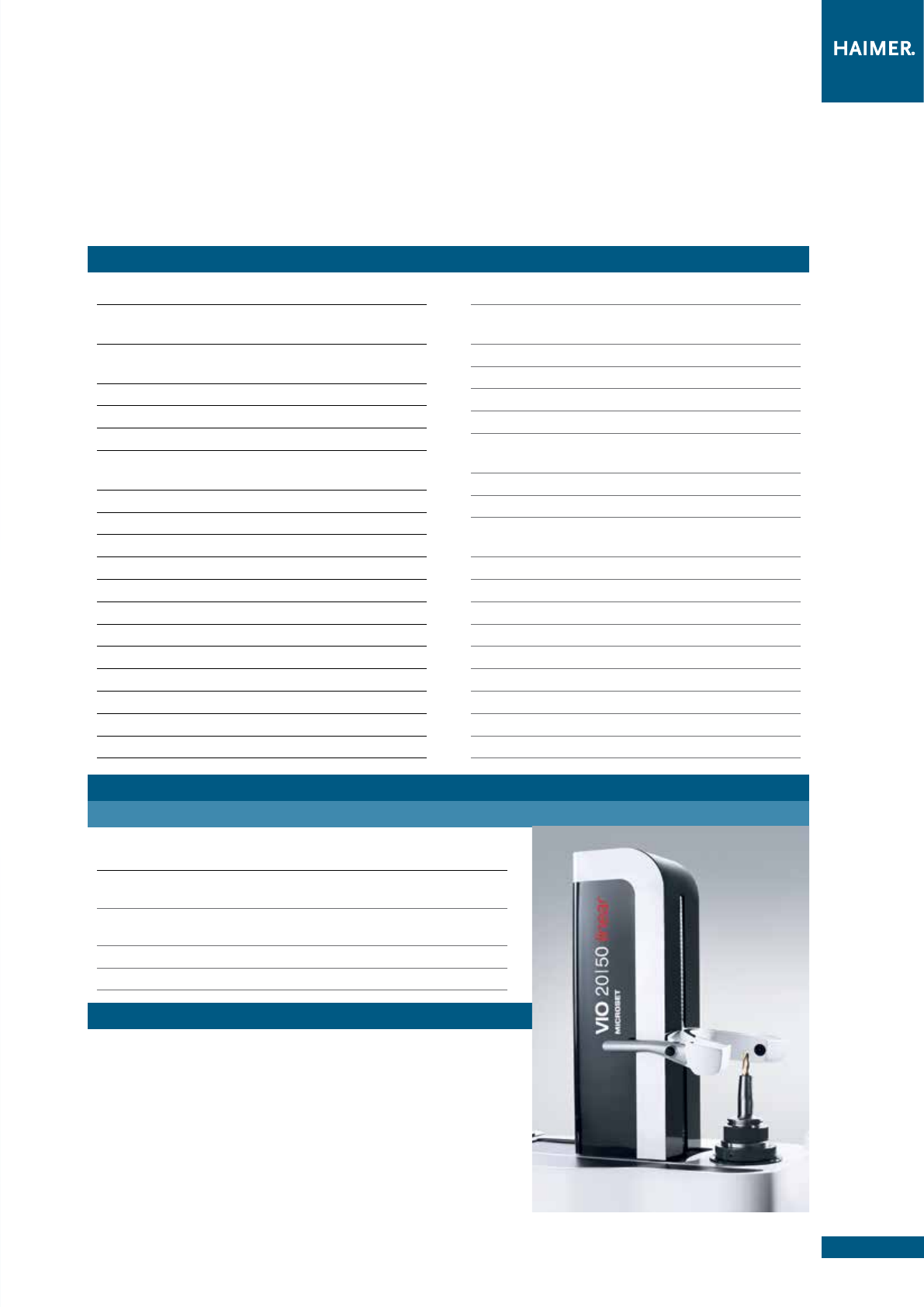

VIO
linear
исключительное удобство и
фукциональность
/VIO
linear
– maximum convenience
and functionality
VIO-СЕРИЯ КОМПЛЕКТАЦИЯ И НАЗНАЧЕНИЕ
VIO SERIES – EQUIPMENT AND FUNCTIONALITY
8
1: Дополнительная камера для настройки положения центра вращения (опция)/Second camera for presetting the centre of rotation (optional)
2 + 3: Полностью автоматизированный осевой привод благодаря линейной технологии/Fully automatic axis drive through modern linear technology
Мировой лидер благодаря:
полностью автоматизированным измерительным циклам для
макс. удобства
высококачественным компонентам Heidenhain, Bosch Rexroth
линейному приводу для обеспечения быстрого и прецизионного
позиционирования
универсальному поворотному пульту управления, удобному для
пользователя
высокопроизводительному ПО Microvision VIO
разблокировкe прикосновением (Release-by-Touch)
запуску измерения приккосновением (Measure-by-Touch),
опционально
Worldwide leaders through:
Fully automatic measuring cycles for maximum operating
convenience
High quality components Heidenhain, Bosch Rexroth
Linear drives for speed and highly accurate positioning
Operating panel flexible and user-friendly
High power software Microvision VIO
Release-by-Touch
Measure-by-Touch (optional)
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
1 2 3
9
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
Постпроцессор/Ethernet / USB
Данные с постпроцессора переносятся на соответствующий диск-накопитель
путем передачи данных через USB-вход, сеть Ethernet LAN или интерфейс RS232.
Двусторонний интерфейс
Все приборы могут производить обмен данными об инструменте практически
с любым видом программного обеспечения (Tool Management, базой данных,
CAD / CAM) посредством двустороннего интерфейса (как в стандартном, так и в
индивидуальном решениях).
(Опция недоступна для устройства UNO smart)
Постпроцессор и двусторонний интерфейс*
Устройства предварительной настройки HAIMER Microset совместимы с
большинством станков. (Опция недоступна для устройства UNO smart)
Post-processor / Ethernet / USB
Post-processed data is transferred to the relevant data exchange drive either
via USB, Ethernet LAN or RS232 interface.
Bidirectional interface
All equipment can provide tool data to almost any software (tool manage-
ment, databases, CAD / CAM) via a bidirectional interface – irrespective of
whether it is a standard solution or a customised solution.
(Not available for UNO Smart)
Post processor and bidirectional interface*
HAIMER Microset tool presetting devices are compatible with machine tools
from all manufacturers. (Not available for UNO Smart)
Запись данных в память в соответствии с индивидуальными
требованиями заказчика
Процесс измерения включает запрос данных и их
сохранение
Поддержка всех стандартных RFID систем
Возможность автоматического и ручного позиционирования
считывающего устройства для всех стандартных систем опра-
вок (таких как Balluff, Euchner, Mazak, Pepperl & Fuchs, Turck)
Customer-specific data storage
Measurement processes with integrated data retrieval
and storage
Integration of all popular RFID systems
The read / write head can be positioned automatically
and manually for all popular tool holder systems
(i.e. Balluff, Euchner, Mazak, Pepperl & Fuchs, Turck)
Передача данных на станок и обмен данными
Data exchange and data transfer to the machine tool
ПЕРЕДАЧА ДАННЫХ И ОБМЕН ДАННЫМИ
DATA EXCHANGE AND DATA TRANSFER
9

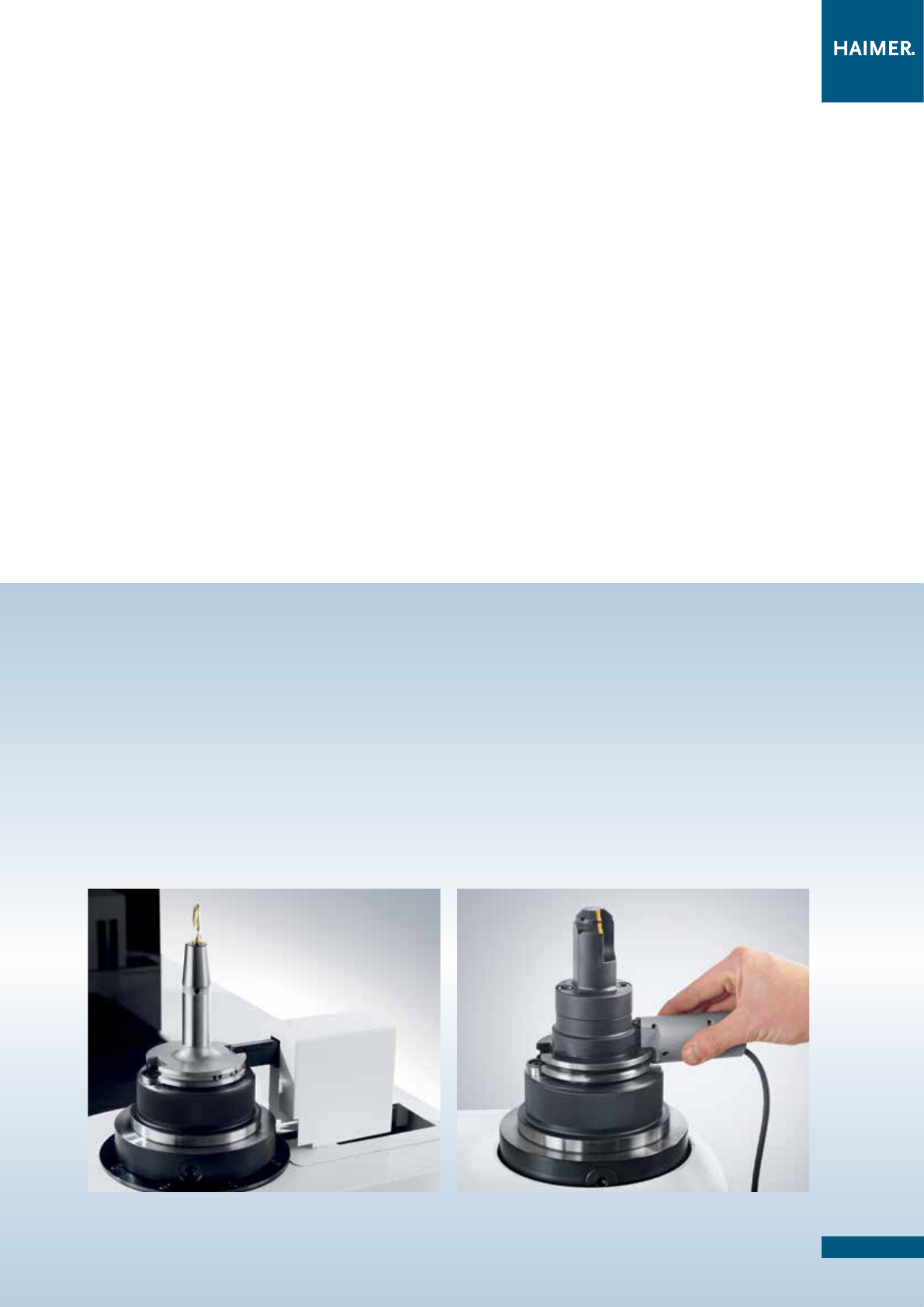

Ручное позиционирование считывающего устройства
Manual positioning of the read / write head
Автоматическое позиционирование считывающего устройства
Automatic positioning of the read / write head
RFID –
технология
RFID – data carrier system
*Данные измерений передаются быстро и напрямую на станок. Подключение к системам управления
Siemens, Heidenhain, FANUC, MAPPS и др. посредством подключения через USB-вход, сеть Ethernet
LAN или интерфейс RS232.
*The measured data is quickly transferred directly to the machine tool. Control systems from
Siemens, Heidenhain, FANUC, MAPPS and many others can be connected by USB data storage,
Ethernet LAN or RS232
10
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
UNO smart
Отличное решение начального уровня для
предварительной настройки инструмента
Smart entry into tool presetting
10
11
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
UNO smart – прибор начального уровня, занимает мало
места, простой и удобный в работе, обеспечивающий
высокую точность измерений. Отлично подходит для
измерений непосредственно в цехах, имеет непревзойденное
соотношение цены и качества.
The UNO smart is our entry-level machine featuring a
small footprint, user-friendly operation and high pre-
cision. It is ideal for measurement during production and
has an unbeatable price-performance ratio.
УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТА УПРАВЛЕНИЕ
ВРУЧНУЮ/
TOOL PRESETTERS – MANUAL
Система обработки изображений Microvision UNO SMART
Высокоточный шпиндель SK50, ручной
Прочная долговечная конструкция из серого чугуна
Термооптимированное сочетание материалов для
улучшения точности повторений
Ручной режим работы
Режим экономии энергии
5,7" цветной сенсорный экран
База данных на 99 нулевых точек
Точность повторения ± 5 мкм
Microvision SMART image processing system
SK50 high-precision spindle, manual
Robust, long-life cast iron construction
Thermally optimised material combination
for improved repeatability
Manual operation
Energy-saving mode
5.7" color touch screen
Memory for 99 zero points
± 5 µm repeatability
Макс. диаметр инструмента по оси X/
Maximum tool diameter on X-axis 400 мм/mm
Макс. длина инструмента по оси Z/
Maximum tool length on Z-axis 400 / 700 мм/mm
Макс. вес инструмента/Maximum tool weight 30 кг/kg
Вес/Weight 95 кг/kg – 105 кг/kg
Пакет "Технологический": подсветка, искатель кромок, разблокировка
прикосновением (Release-by-Touch)/
Package "Technology": Tool inspection light, edgefinder, release-by-touch
Пакет "Smart Pro": подсветка, искатель кромки, разблокировка прикосновением
(Release-by-Touch), шкаф тумба вкл. подставку для 3 инструментов или адаптеров/
Package "smart pro": tool inspection light, edgefinder, release-by-touch, base
cabinet incl. adapter tray for 3 tools or adapters
Индексация 4 х 90° и шпиндельный тормоз/Indexing 4 × 90° and spindle brake
Пакет "Токарная обработка": вкл. часовой индикатор и индексацию/
Package "Turning": dial gauge inclusive pneumatic indexation
Ручная микрометрическая регулировка/Manual fine adjustment
Принтер для печати этикеток/Label printer
Набор для установки по уровню и калибровки/Alignment and calibration-set
Функция Sigma/Sigma function
Стандартная комплектация
/
Standard Equipment
Диапазон измерений/Measurement range
Опции/Options
UNO smart

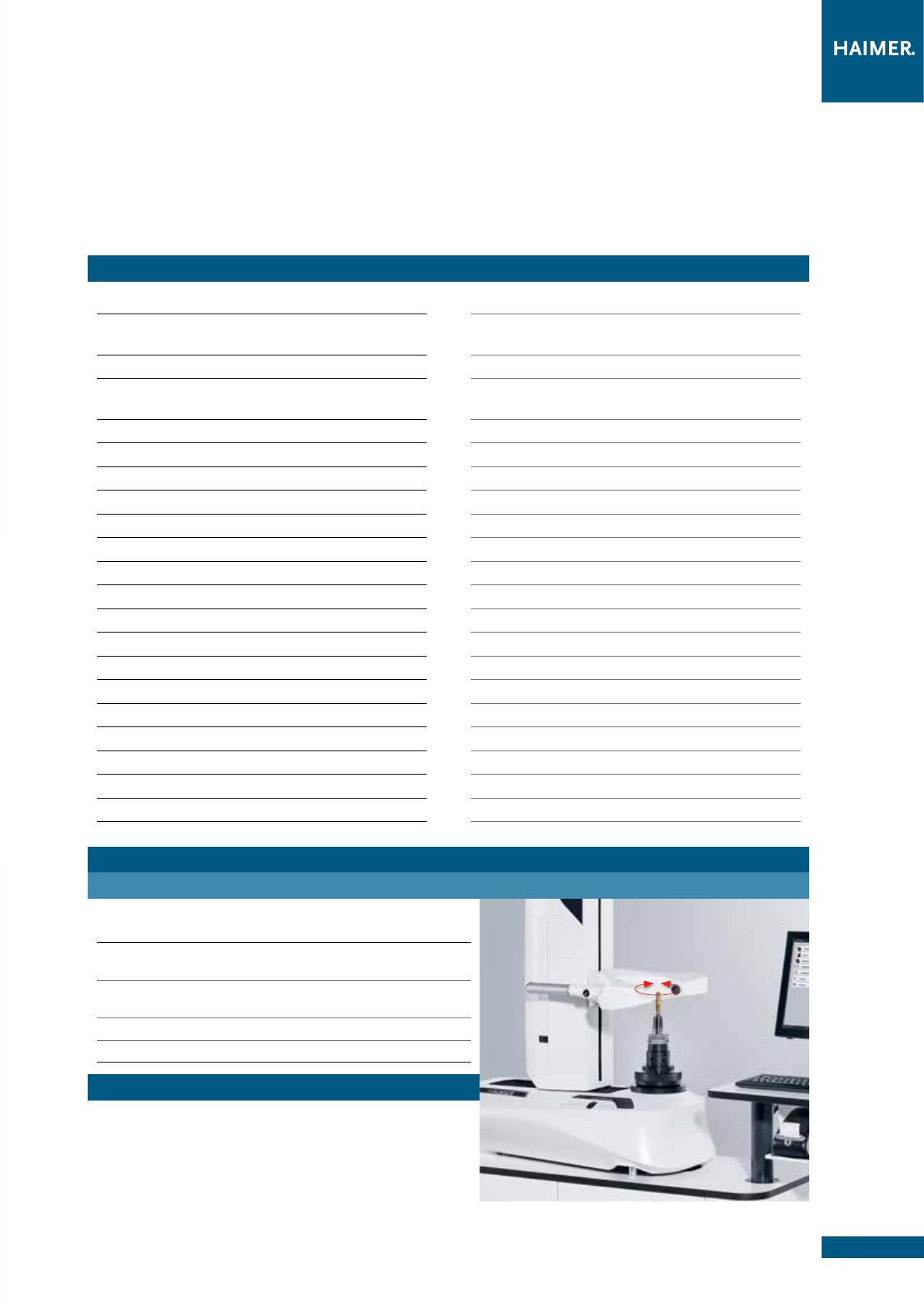

На рис. изображено устройство UNO
Smart с опциональным пакетом "Smart-
Pro Paket"
Picture shows UNO Smart with
"Smart-Pro package" (optional)
12
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
UNO premium
Лидер продаж с высококачественными
компонентами, отличное дополнение к Вашему
станку
/The bestseller with high-quality components
complementing your machine tool
12
13
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
UNO Premium – подходящее решение для любого
пользователя – ручное устройство предварительной
настройки на высоком уровне. Отличные результаты
измерений и прямая передача данных
UNO Premium – The right solution for almost every
user – the highest standard of manual tool presetting.
Perfect measuring results and direct data transfer.
УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТА УПРАВЛЕНИЕ
ВРУЧНУЮ
/TOOL PRESETTERS – MANUAL
Система обработки изображений Microvision UNO
Ультравысокоточный шпиндель SK 50, ручного режима
Прочная долговечная конструкция из серого чугуна
Термооптимированное сочетание материалов для
улучшения точности повторений
Ручной режим работы
21" ЖК-дисплей
Windows 10
Функция Sigma
База данных на 1000 нулевых точек
База данных на 1000 инструментов
Передача данных через USB/сетевой кабель
Точность повторения ± 2 мкм
Microvision UNO image processing system
SK50 ultra-high precision spindle, manual
Robust, long-life cast iron construction
Thermally optimised material combination
for improved repeatability
Manual operation
21" TFT screen
Windows 10
Sigma function
Memory for 1000 zero points
Memory for 1000 tools
USB / LAN data output
± 2 µm repeatability
Макс. диаметр инструмента по оси X/
Maximum tool diameter on X-axis 400 мм/mm
Макс. диаметр инструмента, калибр-скоба по оси X/
Maximum snap gauge tool diameter on X-axis 100 мм/mm
Макс. длина инструмента по оси Z/
Maximum tool length on Z-axis 400 / 700 мм/mm
Макс. вес инструмента/Maximum tool weight 30 кг/kg
Вес/Weight 140 кг/kg (20|40), 155 кг/kg (20|70)
Стандартная комплектация/Standard Equipment
Диапазон измерений/Measurement range
UNO premium
Пакет "Технологический": подсветка, искатель кромки, разблокировка
прикосновением (Release-by-Touch)/
Package "Technology": Incident light, edgefinder, release-by-touch
Пакет "Premium Pro": подсветка, искатель кромки, функция разблокировки
прикосновениемм (Release-by-Touch), шкаф тумба premium вкл. подставку для 6
инструментов и адаптеров/Package "premium pro": Tool inspection light,
edgefinder, release-by-touch, system cabinet premium incl. adapter tray for
6 tools and adapters
Пакет "Токарная обработка": индексация 4 × 90 ° и 3 × 120 °, вторая камера/
Package "Turning": 4 × 90° and 3 × 120° indexing
Принтер для печати этикеток/Label printer
Администрирования прав пользователей/User management
Интерфейс RFID (только вместе в пакетом "Premium Pro")/
RFID interface (only combined with Package "premium pro")
Двунаправленный интерфейс/Bidirectional interface
Постпроцессор/Post-processor
Опции/Options

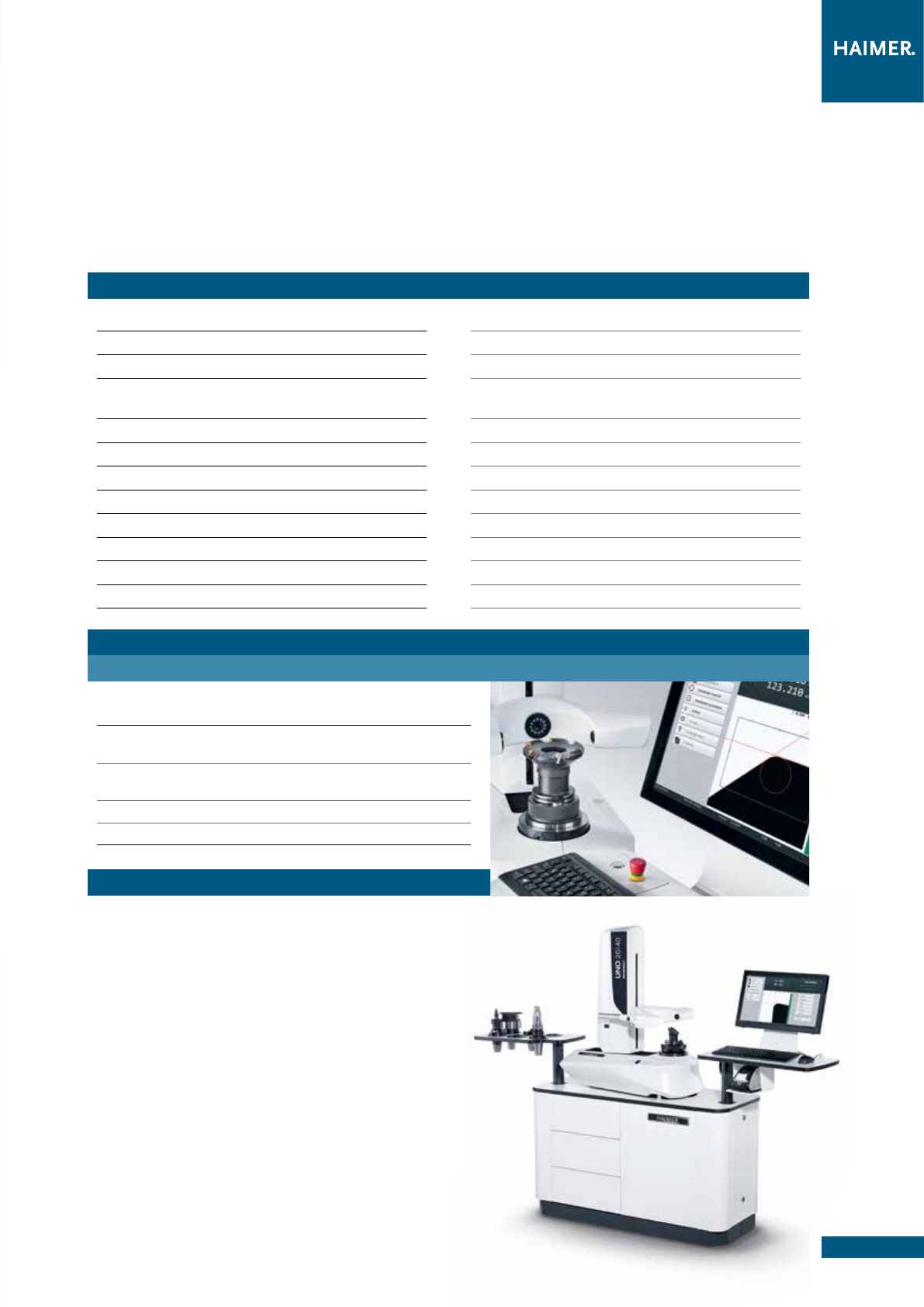

На рис. изображено устройство UNO Premium с опциональным пакетом "Premium-Pro"
Picture shows UNO Premium with Premium-Pro package (optional)
14
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
UNO autofocus
Идеальное решение для инструмента с несколькими
режущими кромками
Ideal for multi-edge tools
14
15
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
UNO autofocus – устройство для решения сложных задач.
Используйте все преимущества полуавтоматического режима
работы шпинделя и фокусировки для большего количества
измерений в одном сечении.
UNO autofocus – The right presetter for demanding
measurements. Take advantage of semi-automatic spindle
operation at multiple tool measuring on one plane.
УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТА
ПОЛУАВТОМАТИЧЕСКИЕ
/TOOL PRESETTERS – SEMI AUTOMATIC
Система обработки изображений Microvision UNO
Ультравысокоточный шпиндель SK50, автофокусировка с
роторным энкодером
Прочная долговечная конструкция из серого чугуна
Термооптимированное сочетание материалов для
улучшения точности повторений
Моторизованная микрометрическая настройка по оси С
23" сенсорный дисплей
Моторизованная индексация 4 х 90° и 3 х 120°
Пневматический шпиндельный тормоз
Вакуумный зажим
Шкаф тумба premium, место хранения для 6 адаптеров
Функция Sigma
База данных на 1000 нулевых точек и 1000 инструментов
Администрирование прав пользователей
Передача данных через USB/сетевой кабель
Разблокировка прикосновением (Release-by-Touch)
Кромкоискатель
Подсветка
Точность по радиальному биению шпинделя 2 мкм
Точность повторения ± 2 мкм
Принтер для печати этикеток
Windows 10
Microvision UNO image processing system
SK50 ultra-high precision spindle, autofocus with rota-
ry encoder
Robust, long-life cast iron construction
Thermally optimised material combination
for improved repeatability
Motorised fine adjustment of the C-axis
23" touch screen
4 × 90° and 3 x 120° motor-driven indexing
Pneumatic spindle brake
Vacuum clamping
Premium base cabinet including storage for six adapters
Sigma function
Memory for 1000 zero points and 1000 tools
User management
USB / LAN data output
Release-by-touch
Edgefinder
Incident light
2 µm spindle runout
± 2 µm repeatability
Label printer
Windows 10
Макс. диаметр инструмента по оси X/
Maximum tool diameter on X-axis 400 мм/mm
Макс. диаметр инструмента, калибр-скоба по оси X/
Maximum snap gauge tool diameter on X-axis 100 мм/mm
Макс. длина инструмента по оси Z/
Maximum tool length on Z-axis 400 / 700 мм/mm
Макс. вес инструмента/Maximum tool weight 30 кг/kg
Вес/Weight 240 кг/kg (20|40), 255 кг/kg (20|70)
Универсальный ультравысокоточный шпиндель ISS-U с механической системой
зажима и автоматической идентификацией адаптера/ISS-U universal ultra-high pre-
cision spindle with mechanical pull system and automatic adapter identification
Ручное микрометрическое наведение/Manual fine adjustment
Пакет "Токарная обработка": 2-ая камера, индексация, 4 × 90 ° и 3 × 120°/
Package "Turning": Second camera incl. motor driven indexing, 4 × 90 ° and
3 × 120°
Двунаправленный интерфейс/Bidirectional interface
Система RFID, ручная/Manual RFID system
Постпроцессор/Post-processor
Стандартная комплектация/Standard Equipment
Диапазон измерений/Measurement range
UNO autofocus
Опции/Options
Автоматическая фокусировка режущей кромки
Automatic cutting edge focusing
16
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice

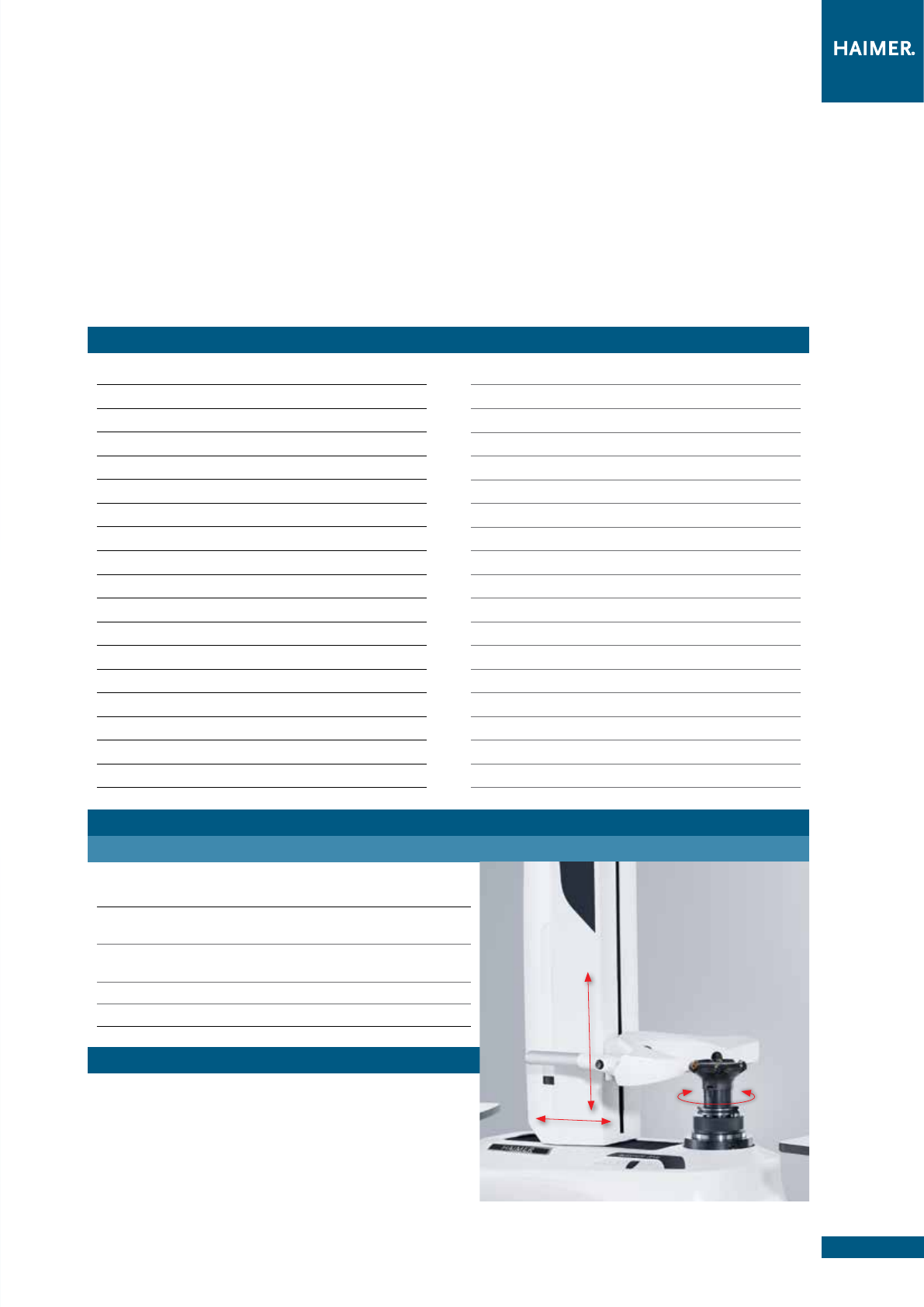

UNO automatic drive
Полностью автоматическое измерение для
максимального удобства
/Fully automatic measuring
for unrivalled convenience
16
17
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
UNO automatic drive – вариант премиум серии UNO –
благодаря полностью автоматическому процессу
измерения, обеспечивает независимость от действий
оператора и возможность работать без специальной
подготовки. Это гарантирует максимальное качество и
экономию времени даже при измерении сложных инструментов
в нескольких сечениях.
With it´s fully automated measurement operation,
UNO automatic drive, the high-end model of the UNO
series is fully independent of the operator and can be
used with minimal user expertise. This guarantees maxi-
mum quality and time saving, even with complex tools on
several planes.
УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТА ПОЛНОСТЬЮ
АВТОМАТИЧЕСКИЕ
/TOOL PRESETTERS – FULLY AUTOMATIC
Система обработки изображений Microvision UNO
Автоматическое измерение инструмента по 3-м осям
Ультравысокоточный шпиндель SK50, с автофокусировкой
Моторизованное микрометрическое наведение всех осей
23" сенсорный дисплей
Моторизованная индексация 4 × 90 ° и 3 x 120°
Пневматический шпиндельный тормоз
Вакуумный зажим
Шкаф тумба premium, место хранения для 6 адаптеров
Функция Sigma
База данных на 1000 нулевых точек и 1000 инструментов
Передача данных через USB/сетевой кабель
Разблокировка прикосновением (Release-by-Touch)
Кромкоискатель
Подсветка
Точность по радиальному биению шпинделя 2 мкм
Точность повторения ± 2 мкм
Принтер для печати этикеток
Microvision UNO image processing system
Automatic tool measurement in 3 axes
SK50 ultra-high precision spindle, autofocus
Motorised fine adjustment off all axes
23" touch screen
4 × 90° and 3 x 120° motor-driven indexing
Pneumatic spindle brake
Vacuum clamping
Premium base cabinet including storage for 6 adapters
Sigma function
Memory for 1000 zero points and 1000 tools
USB / LAN data output
Release-by-touch
Edgefinder
Incident light
2 µm spindle runout
± 2 µm repeatability
Label printer
Макс. диаметр инструмента по оси X/
Maximum tool diameter on X-axis 400 мм/mm
Макс. диаметр инструмента, калибр-скоба по оси X/
Maximum snap gauge tool diameter on X-axis 100 мм/mm
Макс. длина инструмента по оси Z/
Maximum tool length on Z-axis 400 / 700 мм/mm
Макс. вес инструмента/Maximum tool weight 30 кг/kg
Вес/Weight 240 кг/kg (20|40), 255 кг/kg (20|70)
Универсальный ультравысокоточный шпиндель ISS-U с автоматической
идентификацией адаптера/ISS-U universal ultra-high precision spindle with automa-
tic adapter identification
Пакет "Токарная обработка": 2-ая камера и индексация 4 х 90° и 3 × 120°/
Package "Turning": Second camera incl. motor-driven indexing, 4 x 90° and
3 × 120°
Двунаправленный интерфейс/Bidirectional interface
Система RFID, ручная/Manual RFID system
Разблокировка осей X/Y по отдельности/individual release of X/Y-axis
Постпроцессор/Post-processor
Стандартная комплектация/Standard Equipment
Диапазон измерений/Measurement range
UNO automatic drive
Полностью автоматическая предварительная настройка и измерение инструмента
Fully automatic tool presetting and measurement independent of the operator
Опции/Options
18
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice

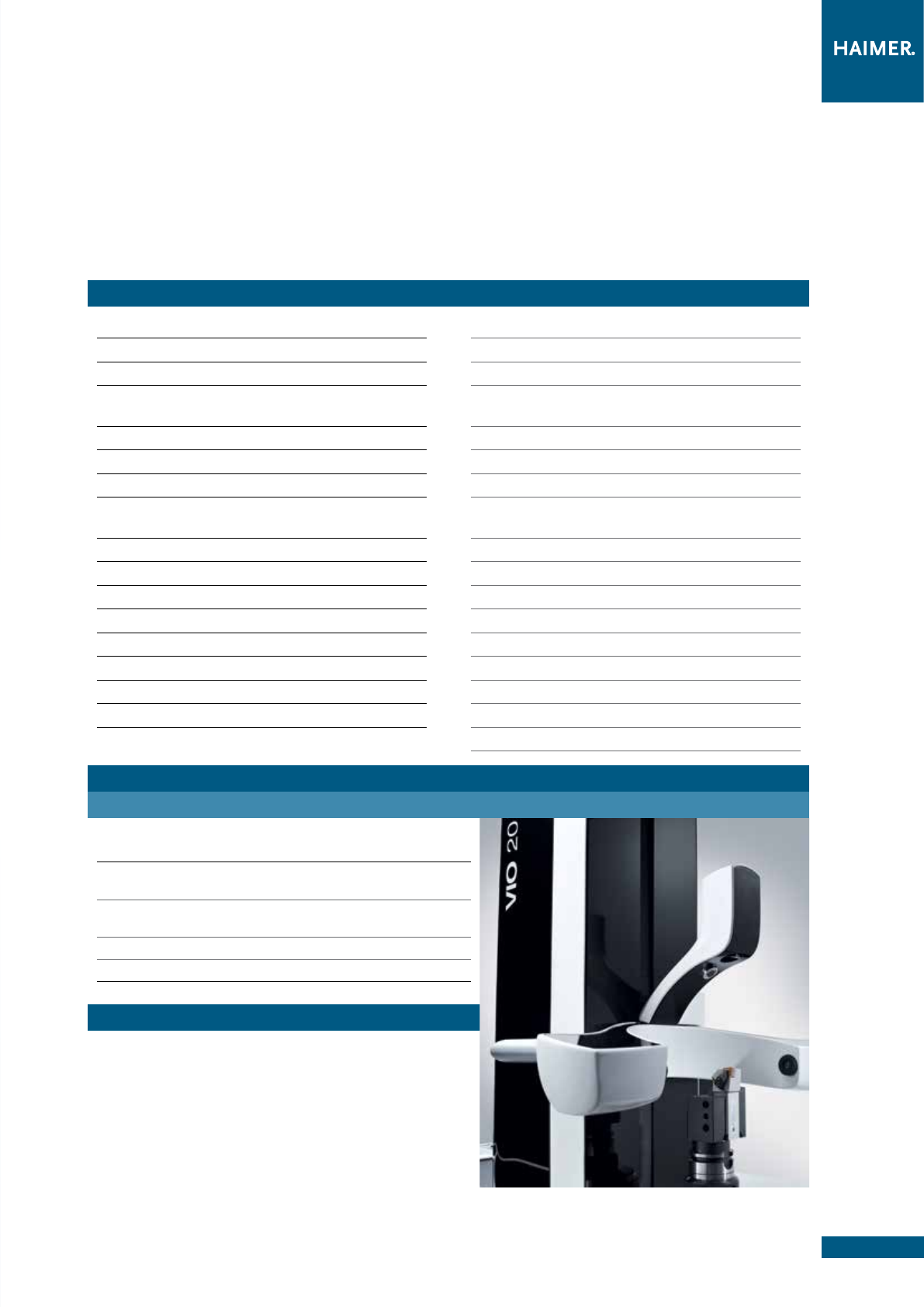

VIO basic
Решение для большого и тяжелого инструмента/
Suitable for large and heavy tools
18
19
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
VIO basic с полуавтоматическим и автоматическим
управлением на выбор в сочетании с многочисленными
характеристиками и разнообразному оснащению – один из
самых современных приборов в своем классе.
The VIO basic, with optional semi-automatic (autofocus)
or manual operation, is one of the most modern
presetting devices in its class, with many features and wide
standard equipment.
УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТА
ПОЛУАВТОМАТИЧЕСКИЕ
/TOOL PRESETTERS – SEMI AUTOMATIC
Система обработки изображений Microvision UNO
Ультравысокоточный шпиндель SK50, управление вручную
Прочная долговечная конструкция из серого чугуна
Термооптимированное сочетание материалов для
улучшения точности позиционирования
Ручное микрометрическое наведение
23" мультисенсорный экран
Пневматический шпиндельный тормоз
Встроенный шкаф-тумба premium вкл. место хранения
для 9 адаптеров
Функция Sigma
База данных на 1000 нулевых точек
Неограниченная база данных для инструмента
Поворотный пульт управления
Кромкоискатель
Подсветка
Точность по радиальному биению шпинделя 2 мкм
Точность повторения ± 2 мкм
Microvision VIO image processing system
SK50 ultra-high precision spindle, manual
Robust, long-life cast iron construction
Thermally optimised material combination
for improved repeatability
Manual fine adjustment
23" multi-touch screen
Pneumatic spindle brake
Integrated base cabinet Premium including storage
for up to nine adapters
Sigma function
Memory for 1000 zero points
Memory for unlimited tools
User management
Swivelling operating panel
Edgefinder
Incident light
2 µm spindle runout
± 2 µm repeatability
Макс. диаметр инструмента по оси X/
Maximum tool diameter on X-axis 420 / 700 / 1000 мм/mm
Макс. диаметр инструмента, калибр-скоба по оси X/
Maximum snap gauge tool diameter on X-axis 100 мм/mm
Макс. длина инструмента по оси Z/
Maximum tool length on Z-axis 500 / 700 / 1000 мм/mm
Макс. вес инструмента/Maximum tool weight 160 кг/kg
Вес/Weight 385 кг/kg (20|40), 480 кг/kg (20|70)
Универсальный ультравысокоточный шпиндель ISS-U с автоматической
идентификацией адаптера, механическим зажимом инструмента, пневматическим
шпиндельным тормозом и моторизованной индексацией 4 × 90° и 3 × 120°/ ISS-U
universal ultra-high precision spindle with automatic adapter identification, me-
chanical tool clamping, spindle brake pneumatically and 4 × 90° and 3 × 120° in-
dexing motorized
Пневматическая индексация 4 × 90 °/Pneumatic indexing: 4 × 90 °
Пакет "Токарная обработка": 2-ая камера, индексация, 4 × 90 ° и 3 × 120°/
Package "Turning": Second camera incl. indexing, 4 × 90 ° and 3 × 120°
Двунаправленный интерфейс/Bidirectional interface
Система RFID, ручная/Manual RFID system
27" мультисенсорный экран/27" multi-touch screen
Принтер для печати этикеток/Label printer
Постпроцессор/Post-processor
Стандартная комплектация/Standard Equipment
Диапазон измерений/Measurement range
VIO basic
Опции/Options
20
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
VIO
linear
Высокая скорость измерения даже для сложных
инструментов
/Perfect for rapid
measurements, even on highly complex tools
20
21
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
VIO linear – комплексное решение – полностью автомати-
ческое устройство премиум-класса, с возможностью ин-
дивидуальной предварительной настройки инструмента.
Модульная концепция позволяет выполнять предварительную
настройку инструмента диаметром и длиной до 1000 мм.
VIO
linear
– The complete solution: for fully automatic
high-end tool presetting with customisable options.
The modular concept makes it possible to preset tools up
to 1000 mm in length and diameter.
УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ИНСТРУМЕНТА
АВТОМАТИЧЕСКИЕ
/TOOL PRESETTERS – FULLY AUTOMATIC
Система обработки изображений Microvision UNO
Высокая точность и быстрота позиционирования осей
благодаря линейному приводу
Ультравысокоточный шпиндель SK 50 с
автофокусировкой
4 x 90 и 3 x 120° электронная индексация
Пневматический шпиндельный тормоз
Прочная долговечная конструкция из серого чугуна
Термооптимированное сочетание материалов для
улучшения точности позиционирования
Моторизованное микрометрическое наведение всех осей
23" мультисенсорный экран
Шкаф тумба premium, включая место хранения 9 адаптеров
Функция Sigma
База данных на 1000 нулевых точек
Неограниченная база данных для инструмента
Администрирование прав пользователей
Поворотный пульт управления
Кромкоискатель
Подсветка
Точность по радиальному биению шпинделя 2 мкм
Точность повторения ± 2 мкм
Microvision VIO image processing system
High precision and fast axis-positioning through
linear motion
SK50 ultra-high precision spindle, autofocus
4 × 90° and 3 x 120° electronic indexingттттттт тттттттттт
Pneumatic Spindle brake
Robust, long-life cast iron construction
Thermally optimised material combination
for improved repeatability
Motorised fine adjustment of all axes
23" multi-touch screen
Premium base cabinet including storage
for up to nine adapters
Sigma function
Memory for 1000 zero points
Memory for unlimited tools
User management
Swivelling operating panel
Edgefinder
Incident light
2 µm spindle runout
± 2 µm repeatability
Макс. диаметр инструмента по оси X/
Maximum tool diameter on X-axis 420 / 700 / 1000 мм/mm
Макс. диаметр инструмента, калибр-скоба по оси X/
Maximum snap gauge tool diameter on X-axis 100 мм/mm
Макс. длина инструмента по оси Z/
Maximum tool length on Z-axis 500 / 700 / 1000 мм/mm
Макс. вес инструмента/Maximum tool weight 160 кг/kg
Вес/Weight 410 кг/kg – 505 кг/kg
Универсальный ультравысокоточный шпиндель ISS-U с автоматической идентификацией
адаптера, механическим зажимом инструмента, пневматическим шпиндельным тормозом и
моторизованной индексацией 4 × 90° и 3 × 120°/ ISS-U universal ultra-high precision spindle
with automatic adapter identification, mechanical tool clamping, spindle brake pneumati-
cally and 4 × 90° and 3 × 120° indexing motorized
2-ая камера для проверки центра вращения/Second camera for rotation centre measuring
Двунаправленный интерфейс/Bidirectional interface
Интерфейс RFID, ручного режима/Manual RFID interface
Интерфейс RFID, автоматического режима/Automatic RFID interface
27" мультисенсорный экран/27" multi-touch screen
Постпроцессор/Post-processor
Vio Fit/Vio Scan/Vio Fit/Vio Scan
Система для угловых головок, поворотный камероноситель, смещение оси Y для измерения
комбинированного токарного инструмента/Angular head system, swiveling camera carrier,
Y-axis offset for measuring multiple slewing gear witness
Стандартная комплектация/Standard Equipment
Диапазон измерений/Measurement range
VIO linear
Опции/Options
22
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
VIO
linear
toolshrink
Индукционная усадка и преднастройка инструмента
в одном комплекте/
Shrinking
and presetting combined
22
23
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice

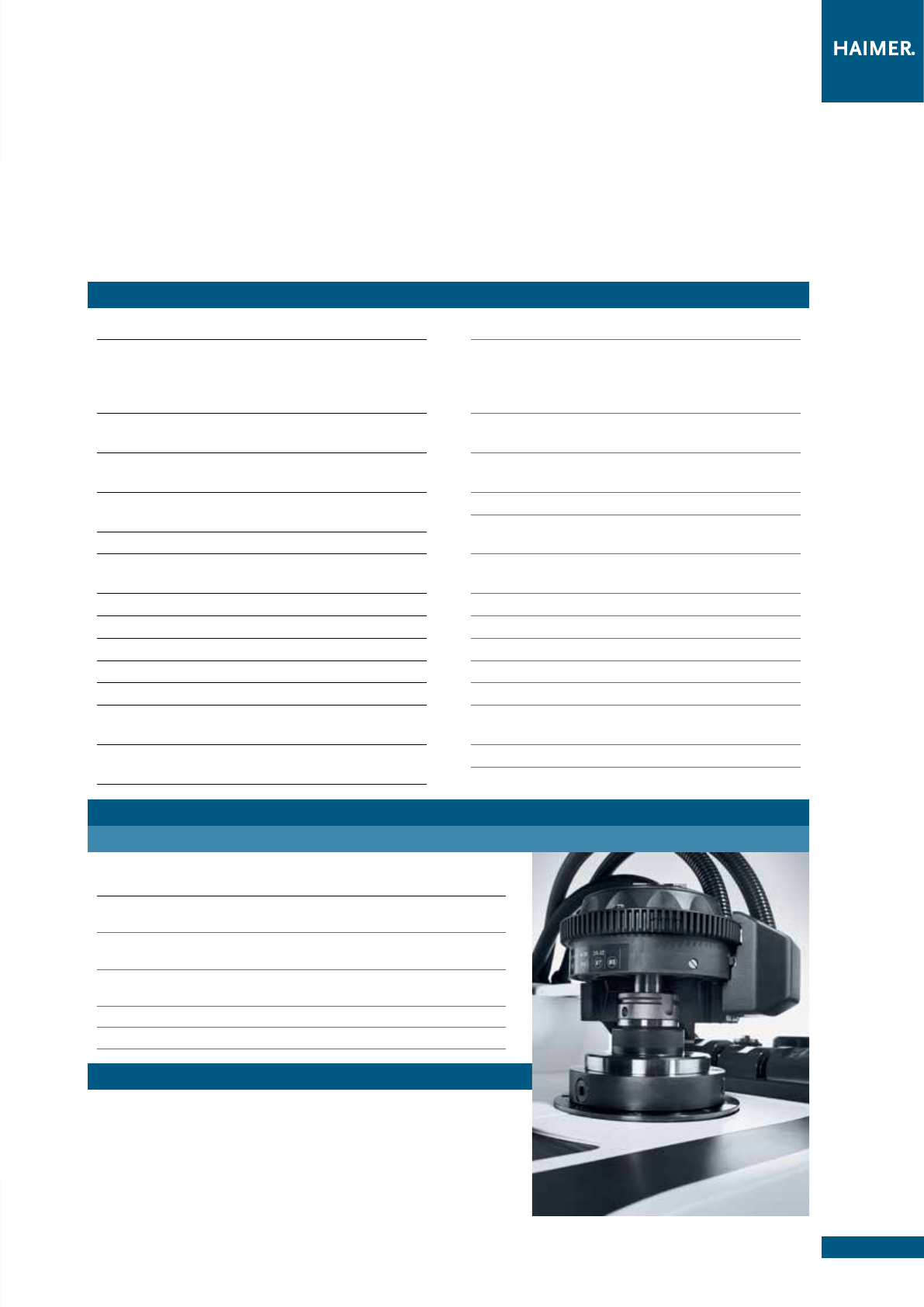

Технология индукционной усадки и преднастройки
инструмента с микронной точностью в комплекте делают
устройство VIO linear toolshtink лидером в своем классе.
Особенно при использовании термоусадочного инструмента,
однотипного инструмента или при использовании станков с
несколькими шпинделями VIO linear toolshrink раскрывает
полностью свой потенциал.
The combination of shrinking and presetting technol-
ogy with precise length adjustment on the µm scale
makes the VIO linear top of its class, including the
toolshrink variant. The VIO linear toolshrink is the ideal
choice, especially when using shrinking tools, sister tools or
multi-spindle machines.
ИНДУКЦИОННАЯ УСАДКА/ПРЕДНАСТРОЙКА
SHRINKING/PRESETTING
Система обработки изображений Microvision UNO
Универсальный ультравысокоточный шпиндель ISS-U с
автоматической идентификацией адаптера,
механическим зажимом, моторизованной индексацией
4 × 90° или 3 ×120°
Точный зажим инструмента независимо от
производителя оправки
Высокоточное позиционирование осей благодаря
линейному приводу
Полностью автоматическое индукционное устройство
HAIMER с 13 кВт-ой катушкой
Автоматический контроль параметров индукционной усадки
Автоматическая настройка вылета инструмента
с точностью ± 10 мкм
Вытяжное устройство с опциональным фильтром HEPA
Система контактного охлаждения HAIMER
База данных на 1000 нулевых точек
Неограниченная база данных для инструментa
23" сенсорный дисплей
Идеальное решение в комбинации с термопатронами
HAIMER для наилучших результатов
Динамическая термоусадка для сокращения временных
затрат на процессы
Microvision VIO image processing system
ISS-U universal ultra-high precision spindle
with automatic adapter identification,
mechanical clamping and motorised indexing
4 × 90° and 3 × 120°
Best shrinking results,
regardless of the holder brand
Highly accurate axial positioning with the
linear drive
Fully automatic HAIMER induction unit with 13 kW coil
Automatic monitoring of shrinking
parameters
Automatic length adjustment
within ± 10 µm
Extractor with optional HEPA filter
HAIMER contact cooling
Memory for 1000 zero points
Memory for unlimited tools
23" touch screen
Ideally to combined with HAIMER shrink fit holders
for best results
Dynamic shrinking for short process times
Макс. диаметр инструмента по оси X/
Maximum tool diameter on X-axis 420 мм/mm
Макс. диаметр инструмента, калибр-скоба по оси X/
Maximum snap gauge tool diameter on X-axis 100 мм/mm
Макс. длина инструмента по оси Z для термоусадки/
Maximum tool length on Z-axis shrinking 450 / 650 мм/mm
Макс. длина инструмента по оси Z для измерения/
Maximum tool length on Z-axis measuring 500 / 700 / 1000 мм/mm
Макс. вес инструмента/Maximum tool weight 160 кг/kg
Вес/Weight 720 кг/kg – 800 кг/kg
2-ая камера для проверки центра вращения/Second camera for rotation centre measuring
Постпроцессор/Post-processor
Двунаправленный интерфейс/Bidirectional interface
Функция VIO FIT, VIO Scan/VIO FIT, VIO Scan
Система RFID, ручная/Manual RFID system
Система RFID, автоматическая/Automatic RFID system
Принтер для печати этикеток/Label printer
Принтер для табличной печати/List printer
Система охлаждения TME с активным температурным контролем/TME Cooling system with
active temperature monitoring
27" мультисенсорный экран/27" multi-touch screen
Стандартная комплектация/Standard Equipment
Диапазон измерений/Measurement range
VIO linear toolshrink
Опции/Options
Высококачественные адаптеры и шпиндели являются
важными элементами для предварительной настройки
инструмента.
В особенности универсальный ультравысокоточный шпиндель
ISS-U обеспечивает прецизионный зажим напрямую без
адаптеров, при сохранении максимального усилия зажима и
наилучшей точности биения < 0,002 mm.
Мы предлагаем Вам в данной области широкий выбор
адаптеров для эффективной и быстрой работы. Мы с
удовольствием проконсультируем Вас, исходя из Ваших
индивидуальных тех.задач и запросов.
High-quality and precise adapters and spindles are
important elements for precise tool presetting.
Especially the ISS-U universal ultra-high precision spindle
enables high precision direct clamping without adapters at
highest clamping force and runout accuracy < 0,002 mm.
We have an extraordinary wide range in order that you can
generate the results you want quickly and easily. We will
gladly provide consultation regarding your individual require-
ments and applications.
Мы предлагаем Вам решение для
любого случая: от стандартного
держателя инструмента до
специального, изготовленного на заказ.
При этом Вы можете опереться на
наш многолетний опыт в изготовлении
специализированных инструментальных
конструкций.
We offer solutions for every situation,
from a standard tool holder to
customer- specific special tool
holders. You benefit from our many
years of experience of tool design.
Наше предложение: универсальная
система зажима, которая позволяет
надежно и точно закрепить
инструмент, независимо от геометрии
оправки. Также предлагаются сменные
головки для всех имеющихся на рынке
систем крепления инструмента.
Our offer: Universal clamping system,
which clamps the tools precisely
and reliably independent of the tool
holders geometry. Also attachment
holder for all common tool holder
systems on the market.
Адаптеры и шпиндели для любых применений
Adapters and spindles for all requirements
Примеры адаптеров
/Examples of Adapters
Примеры шпинделей
/Examples of spindles
ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА ИНСТРУМЕНТА КОМПЛЕКТУЮЩИЕ ИЗДЕЛИЯ
/
TOOL PRESETTING – ACCESSORIES
24
Ультравысокоточный адаптер SK50
/SK50 Ultra precision adapter
1: Адаптер HSK63 со встроенным зажимом/HSK 63 adapter with integrated clamping
2: Адаптер VDI 40 со ручным зажимом/VDI 40 adapter with manual clamping
3: Адаптер Capto со интегрированной ручной системой зажима/Capto adapter with integrated manual clamping system
Универсальная система зажима/Universal clamping system
1: Универсальный высокоточный шпиндель ISS-U/ISS-U universal ultra-high precision spindle
2: Сменные головки (SK, HSK, Capto, VDI)/Attachment holder (SK, HSK, Capto, VDI)
3: Комплексная система/Complete system
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
1 2 3
1 2 3
25
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
ПО Microvision позволяет сократить издержки на
предварительную настройку инструмента уже через
короткий срок использования.
Быстрое, точное и независимое от действий оператора
измерение и предварительная настройка инструмента.
Современная система обработки изображений обеспечивает
максимально быстрые и точные результаты измерений,
гарантируя тем самым высокое качество всего
производственного процесса. Новейшие методы измерений
обеспечивают точные и быстрые результаты даже при
использовании самых сложных инструментов.
Microvision software enables users to generate
quickly time savings potential during the job setup
and preparation.
It does so by measuring and setting tools, quickly, precisely
and independently. This modern image processing ensures
fast and precise measuring of the tools and maximum
quality in your production process. Complex tools can be
measured within the shortest period of time with the latest
measuring techniques.

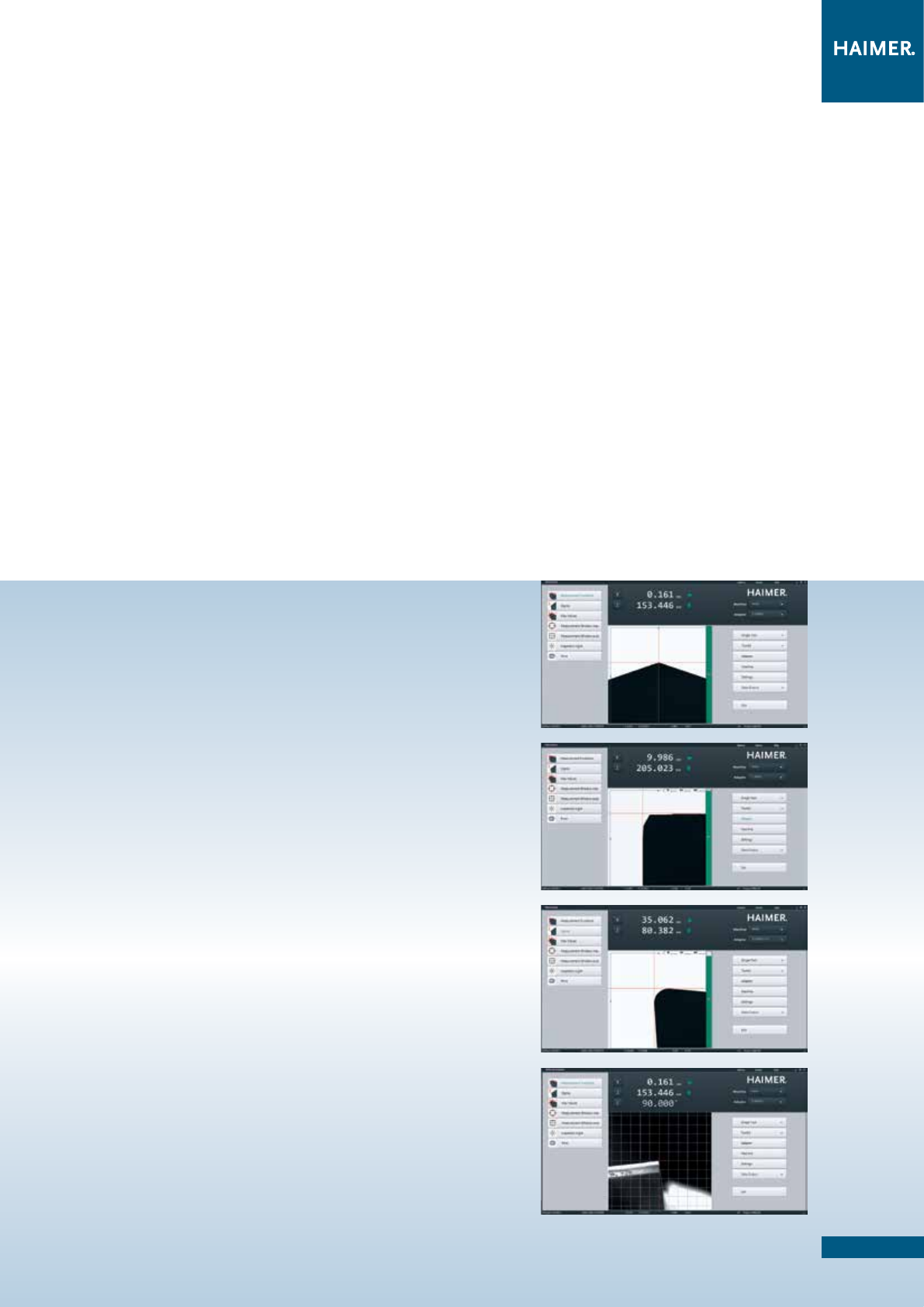

ПО Microvision простое и интуитивное
Microvision – easy and intuitive
ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА ИНСТРУМЕНТА ПРОГРАММНОЕ
ОБЕСПЕЧЕНИЕ
/TOOL PRESETTING – SOFTWARE
25
Особенности
Быстрое и точное измерение благодаря простому интуитивному
управлению
Точные результаты измерений для инструментов с витой стружечной
канавкой и др. сложных инструментов, благодаря окну фокусировки
Администрирование прав пользователей
Формат экрана на данный момент 16:9
Перекрестие неподвижное / подвижное с автоматическими линиями
измерения и автоматическим анализом контура
Одинаковый дизайн интерфейса для всех устройств Microset
ОС Windows
Макрокоманды измерения для быстрого создания автоматических
процессов измерения
Система формуляров образцов для быстрого и простого создания
измерительных циклов однотипного инструмента
Возможно создание измерительных циклов соответствующих
требованиям заказчика
Highlights
Quick and precise measurement results thanks to intuitive operation
Accurate measurement values for complex and helical cutters with the
precise focus window
User administration and access privileges
Display currently in 16:9 format
Cross hair fixed / floating with automatic measurement lines and auto-
matic contour evaluation
Identical design for the software of all equipment classes
Windows based
Measuring macros for fast creation of automatic measuring sequences
Template-System, for fast and easy creation of measuring cycles with
same tools
Creation of customized master measuring cycles possible
UNO smart UNO premium UNO
autofocus
UNO
automatic drive
VIO
VIO
linear
VIO
linear
toolshrink
Диапазон измерений/Measurement range
Макс. диаметр измерений/Maximum tool diameter mm 400 400 400 400 420 / 700 / 1000 420 / 700 / 1000 420 / 700 / 1000
Макс. диаметр инстр. для измер. по принципу калибр. скобы/Max. tool diameter for measuring using the snap gauge principle mm – 100 100 100 100 100 100
Макс. длина инструмента по оси Z/Maximum tool length on Z-axis mm 400 / 700 400 / 700 400 / 700 400 / 700 500 / 700 / 1000 500 / 700 / 1000 450 / 650
Управление/Operation
Ручное/Manual
С функцией автофокуса/Autofocus – –
Полностью автоматическое/Fully automatic – –
Термоусадка/Shrinking – – ––––
Шкаф тумба/Base cabinet
Стандартный шкаф тумба вкл. место хранения для 3 адаптеров/System base cabinet including storage for three adapters – –
Шкаф тумба premium вкл. место хранения для 6 адаптеров/Premium system base cabinet including storage for six adapters –––
Шпиндель/Spindle
Высокоточный шпиндель SK 50, ручной/SK50 high-precision spindle, manual – –––––
Ультравысокоточный шпиндель SK 50, ручного режима/SK50 ultra-high precision spindle, manual – – – –
Ультравысокоточный шпиндель SK 50, с функцией автофокусировки/SK50 ultra-high precision spindle, autofocus – –
Универсальный ультравысокоточный шпиндель ISS-U1)/ ISS-U universal ultra-high precision spindle1) – –
Автоматическая идентификация адаптера/Automatic adapter recognition – –
Механический зажим/Mechanical clamping – –
Вакуумный зажим/Vacuum clamping – –
Пневматический шпиндельный тормоз/Spindle brake
Индексация 4 × 90 ° и 3 × 120 °/4 × 90° and 3 × 120° indexing
Точность/Accuracy
Точность по радиальному биению шпинделя/Spindle runout µm ± 3 2 22222
Точность повторения/Repeatability µm ± 5 ± 2 ± 2 ± 2 ± 2 ± 2 ± 2
Измерение центра вращения/Turning centre measurement
Индикатор часового типа, вкл. индексацию 4 × 90 °/Dial gauge incl. 4 × 90° indexing – –––––
Камера, вкл. индексацию 4 × 90 °/Camera incl. 4 × 90° indexing
Прочее/Miscellaneous
Подсветка/Incident light
Кромкоискатель/Edgefinder
Магнитная доска/Magnet board – – –
5,7" сенсорный экран/5.7" touch screen – –––––
21" ЖК-дисплей/21" TFT – –––––
23" сенсорный экран/23" touch screen
27" сенсорный экран/27" touch screen – – – –
Запуск измерения прикосновением (Measure-by-Touch)/Measure-by-touch – – – –
Разблокировка прикосновением (Release-by-Touch)/Release-by-touch
Фиксация и разблокировка осей X/Z по отдельности/Individual release and clamping of X/Z-axis – –
Джойстик/Joystick – – –––
Программное обеспечение/Software
Обработка изображений/Image processing Microvision SMART Microvision UNO Microvision UNO Microvision UNO Microvision VIO Microvision VIO Microvision VIO
Нулевые точки/Zero points 99 1000 1000 1000 1000 1000 1000
База данных для инструмента/Tool storage unit – 1000 1000 1000 неограниченный/unlimited неограниченный/unlimited неограниченный/unlimited
Функция Sigma/Sigma function
Панель управления/User management
Вывод данных/Data output
Принтер для печати этикеток/Label printing
USB/USB
LAN/сеть/LAN/network
Постпроцессор/Post-processor
Двунаправленный интерфейс/Bidirectional interface – –
Система RFID, ручная/Manual RFID system – –
Система RFID, автоматическая/Automatic RFID system –– –––
стандартное исполнение/Standard Опционально/Optionalопция невозможна/Not available
1) Шпиндель ISS-U, вкл. механический зажим, автоматическую идентификацию адаптера и функцию автофокусировки/
1) ISS-U spindle featuring mechanical clamping, automatic adapter identification and autofocus
Технические характеристики
Technical data
ПРЕДВАРИТЕЛЬНАЯ НАСТРОЙКА ИНСТРУМЕНТА
TOOL PRESETTING
26
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
27
UNO smart UNO premium UNO
autofocus
UNO
automatic drive
VIO
VIO
linear
VIO
linear
toolshrink
Диапазон измерений/Measurement range
Макс. диаметр измерений/Maximum tool diameter mm 400 400 400 400 420 / 700 / 1000 420 / 700 / 1000 420 / 700 / 1000
Макс. диаметр инстр. для измер. по принципу калибр. скобы/Max. tool diameter for measuring using the snap gauge principle mm – 100 100 100 100 100 100
Макс. длина инструмента по оси Z/Maximum tool length on Z-axis mm 400 / 700 400 / 700 400 / 700 400 / 700 500 / 700 / 1000 500 / 700 / 1000 450 / 650
Управление/Operation
Ручное/Manual
С функцией автофокуса/Autofocus – –
Полностью автоматическое/Fully automatic – –
Термоусадка/Shrinking – – ––––
Шкаф тумба/Base cabinet
Стандартный шкаф тумба вкл. место хранения для 3 адаптеров/System base cabinet including storage for three adapters – –
Шкаф тумба premium вкл. место хранения для 6 адаптеров/Premium system base cabinet including storage for six adapters –––
Шпиндель/Spindle
Высокоточный шпиндель SK 50, ручной/SK50 high-precision spindle, manual – –––––
Ультравысокоточный шпиндель SK 50, ручного режима/SK50 ultra-high precision spindle, manual – – – –
Ультравысокоточный шпиндель SK 50, с функцией автофокусировки/SK50 ultra-high precision spindle, autofocus – –
Универсальный ультравысокоточный шпиндель ISS-U1)/ ISS-U universal ultra-high precision spindle1) – –
Автоматическая идентификация адаптера/Automatic adapter recognition – –
Механический зажим/Mechanical clamping – –
Вакуумный зажим/Vacuum clamping – –
Пневматический шпиндельный тормоз/Spindle brake
Индексация 4 × 90 ° и 3 × 120 °/4 × 90° and 3 × 120° indexing
Точность/Accuracy
Точность по радиальному биению шпинделя/Spindle runout µm ± 3 2 22222
Точность повторения/Repeatability µm ± 5 ± 2 ± 2 ± 2 ± 2 ± 2 ± 2
Измерение центра вращения/Turning centre measurement
Индикатор часового типа, вкл. индексацию 4 × 90 °/Dial gauge incl. 4 × 90° indexing – –––––
Камера, вкл. индексацию 4 × 90 °/Camera incl. 4 × 90° indexing
Прочее/Miscellaneous
Подсветка/Incident light
Кромкоискатель/Edgefinder
Магнитная доска/Magnet board – – –
5,7" сенсорный экран/5.7" touch screen – –––––
21" ЖК-дисплей/21" TFT – –––––
23" сенсорный экран/23" touch screen
27" сенсорный экран/27" touch screen – – – –
Запуск измерения прикосновением (Measure-by-Touch)/Measure-by-touch – – – –
Разблокировка прикосновением (Release-by-Touch)/Release-by-touch
Фиксация и разблокировка осей X/Z по отдельности/Individual release and clamping of X/Z-axis – –
Джойстик/Joystick – – –––
Программное обеспечение/Software
Обработка изображений/Image processing Microvision SMART Microvision UNO Microvision UNO Microvision UNO Microvision VIO Microvision VIO Microvision VIO
Нулевые точки/Zero points 99 1000 1000 1000 1000 1000 1000
База данных для инструмента/Tool storage unit – 1000 1000 1000 неограниченный/unlimited неограниченный/unlimited неограниченный/unlimited
Функция Sigma/Sigma function
Панель управления/User management
Вывод данных/Data output
Принтер для печати этикеток/Label printing
USB/USB
LAN/сеть/LAN/network
Постпроцессор/Post-processor
Двунаправленный интерфейс/Bidirectional interface – –
Система RFID, ручная/Manual RFID system – –
Система RFID, автоматическая/Automatic RFID system –– –––
стандартное исполнение/Standard Опционально/Optionalопция невозможна/Not available
1) Шпиндель ISS-U, вкл. механический зажим, автоматическую идентификацию адаптера и функцию автофокусировки/
1) ISS-U spindle featuring mechanical clamping, automatic adapter identification and autofocus
Мы оставляем за собой право на технические изменения/Technical data subject to change without prior notice
27
HAIMER GmbH | Weiherstraße 21 | 86568 Igenhausen | Germany
Телефон/Telefon +49-82 57-99 88-0 | Факс/Fax +49-82 57-18 50 | эл.адрес/E-Mail: haimer@haimer.de | www.haimer.com
Завод-поставщик/production unit:
HAIMER Microset GmbH | Gildemeisterstraße 60 | 33689 Bielefeld | Germany
Phone +49-52 05-74-44 04 | Fax +49-52 05-74-44 44 | E-Mail: haimer@haimer-microset.com | www.haimer.com
1.0 M&S · 1. Auflage 02/17
Инструментальная оснастка
Tooling Technology
Термоусадочная техника
Shrinking Technology
Устройства предварительной
настройки инструмента
Presetting Technology
Балансировочная техника
Balancing Technology
Система инструментального
хозяйства
Tool Management Logistics
Измерительная техника
Measuring Technology
