ТЕРМОУСАДОЧНЫЕ
ЦАНГИ
SHRINK FIT COLLETS
www.haimer.com
Haimer GmbH | Weiherstrasse 21 | 86568 Igenhausen
Phone +49-82 57-99 88-0 | Fax +49-82 57-18 50 | E-Mail: haimer@haimer.de | www.haimer.com
2
Мы оставляем за собой право на технические изменения
Technical data subject to change without prior notice
Арт.-Нр.
Article Number
Размер ER
ER Size
D1 [mm]
A
[mm] L1 [mm] D2 [mm]
81.160.000.03 ER16 16 6,7 0 3
81.160.010.03 ER16 16 16,7 10 3
81.160.020.03 ER16 16 26,7 20 3
81.160.025.03 ER16 16 31,7 25 3
81.160.030.03 ER16 16 36,7 30 3
81.160.035.03 ER16 16 41,7 35 3
81.160.000.04 ER16 16 6,7 0 4
81.160.010.04 ER16 16 16,7 10 4
81.160.020.04 ER16 16 26,7 20 4
81.160.025.04 ER16 16 31,7 25 4
81.160.030.04 ER16 16 36,7 30 4
81.160.035.04 ER16 16 41,7 35 4
81.160.000.05 ER16 16 6,7 0 5
81.160.010.05 ER16 16 16,7 10 5
81.160.020.05 ER16 16 26,7 20 5
81.160.025.05 ER16 16 31,7 25 5
81.160.030.05 ER16 16 36,7 30 5
81.160.035.05 ER16 16 41,7 35 5
81.160.000.06 ER16 16 6,7 0 6
81.160.010.06 ER16 16 16,7 10 6
81.160.020.06 ER16 16 26,7 20 6
81.160.025.06 ER16 16 31,7 25 6
81.160.030.06 ER16 16 36,7 30 6
81.160.035.06 ER16 16 41,7 35 6
81.160.000.08 ER16 16 6,7 0 8
81.160.000.10 ER16 16 6,7 010
Исполнение
–Совместимо со всеми ходовыми зажимными гайками
–Опционально с подводом СОЖ (Cool-Jet)
Version
– Compatible with all established ER systems
– Optional available with Cool-Jet

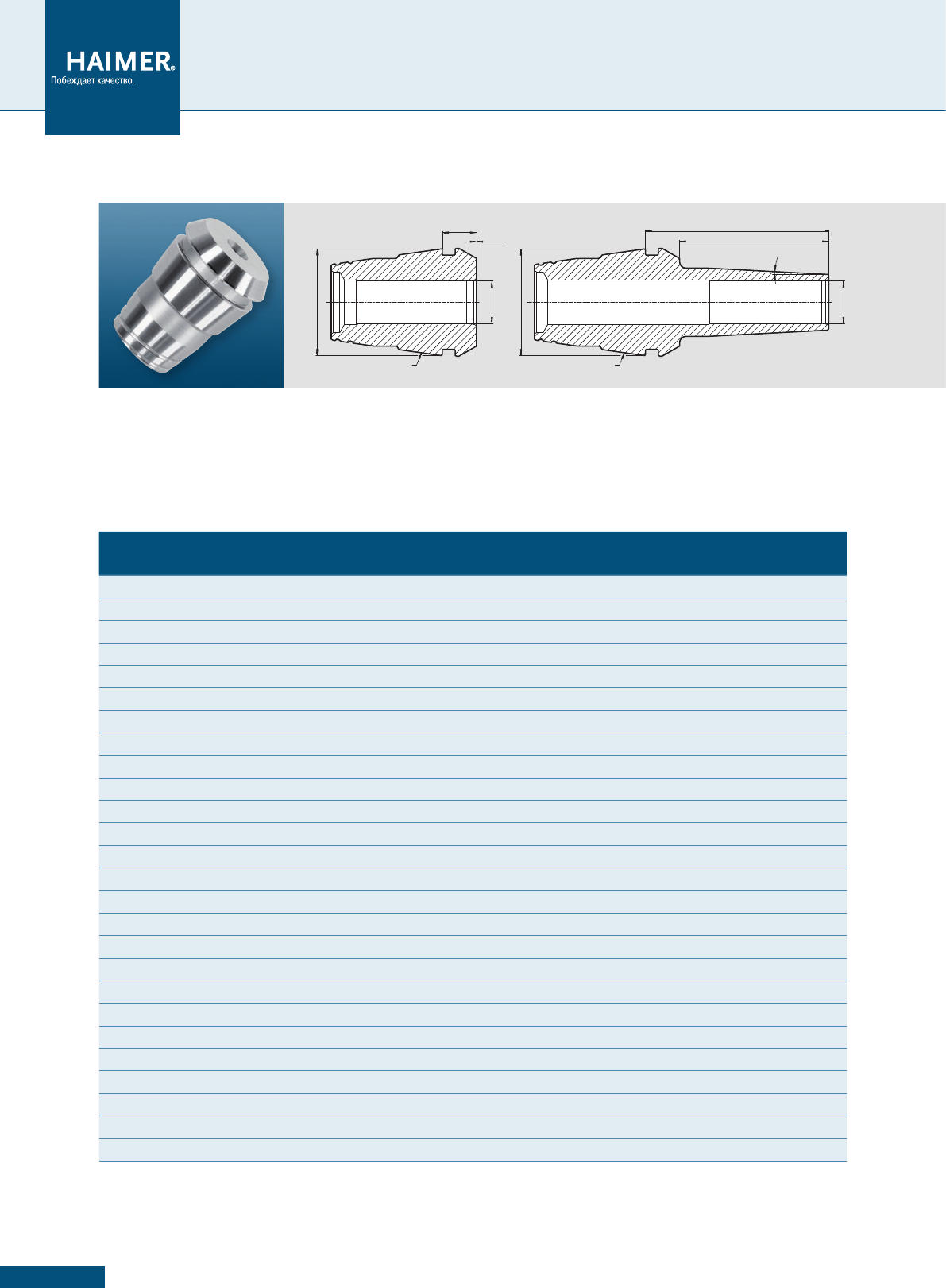

ТЕРМОУСАДОЧНЫЕ ЦАНГИ ER16 (8°)
SHRINK FIT COLLETS ER16 (8°)
A
L1(=0)
A
L1
3°
ERXX
D2
D2
D1
D1
ERXX
3
Мы оставляем за собой право на технические изменения
Technical data subject to change without prior notice
ТЕРМОУСАДОЧНЫЕ ЦАНГИ ER16 (8°)
SHRINK FIT COLLETS ER16 (8°)
Исполнение
–Совместимо со всеми ходовыми зажимными гайками
–Опционально с подводом СОЖ (Cool-Jet)
Version
– Compatible with all established ER systems
– Optional available with Cool-Jet
Арт.-Нр.
Article Number
Размер ER
ER Size
D1 [mm]
A
[mm] L1 [mm] D2 [mm]
81.250.000.03 ER25 25 803
81.250.010.03 ER25 25 18 10 3
81.250.020.03 ER25 25 28 20 3
81.250.025.03 ER25 25 33 25 3
81.250.030.03 ER25 25 38 30 3
81.250.035.03 ER25 25 43 35 3
81.250.000.04 ER25 25 804
81.250.010.04 ER25 25 18 10 4
81.250.020.04 ER25 25 28 20 4
81.250.025.04 ER25 25 33 25 4
81.250.030.04 ER25 25 38 30 4
81.250.035.04 ER25 25 43 35 4
81.250.000.05 ER25 25 805
81.250.010.05 ER25 25 18 10 5
81.250.020.05 ER25 25 28 20 5
81.250.025.05 ER25 25 33 25 5
81.250.030.05 ER25 25 38 30 5
81.250.035.05 ER25 25 43 35 5
81.250.000.06 ER25 25 806
81.250.010.06 ER25 25 18 10 6
81.250.020.06 ER25 25 28 20 6
81.250.025.06 ER25 25 33 25 6
81.250.030.06 ER25 25 38 30 6
81.250.035.06 ER25 25 43 35 6
81.250.000.08 ER25 25 808
81.250.010.08 ER25 25 18 10 8
81.250.020.08 ER25 25 28 20 8
81.250.025.08 ER25 25 33 25 8
81.250.030.08 ER25 25 38 30 8
81.250.035.08 ER25 25 43 35 8
81.250.000.10 ER25 25 8 0 10
81.250.010.10 ER25 25 18 10 10

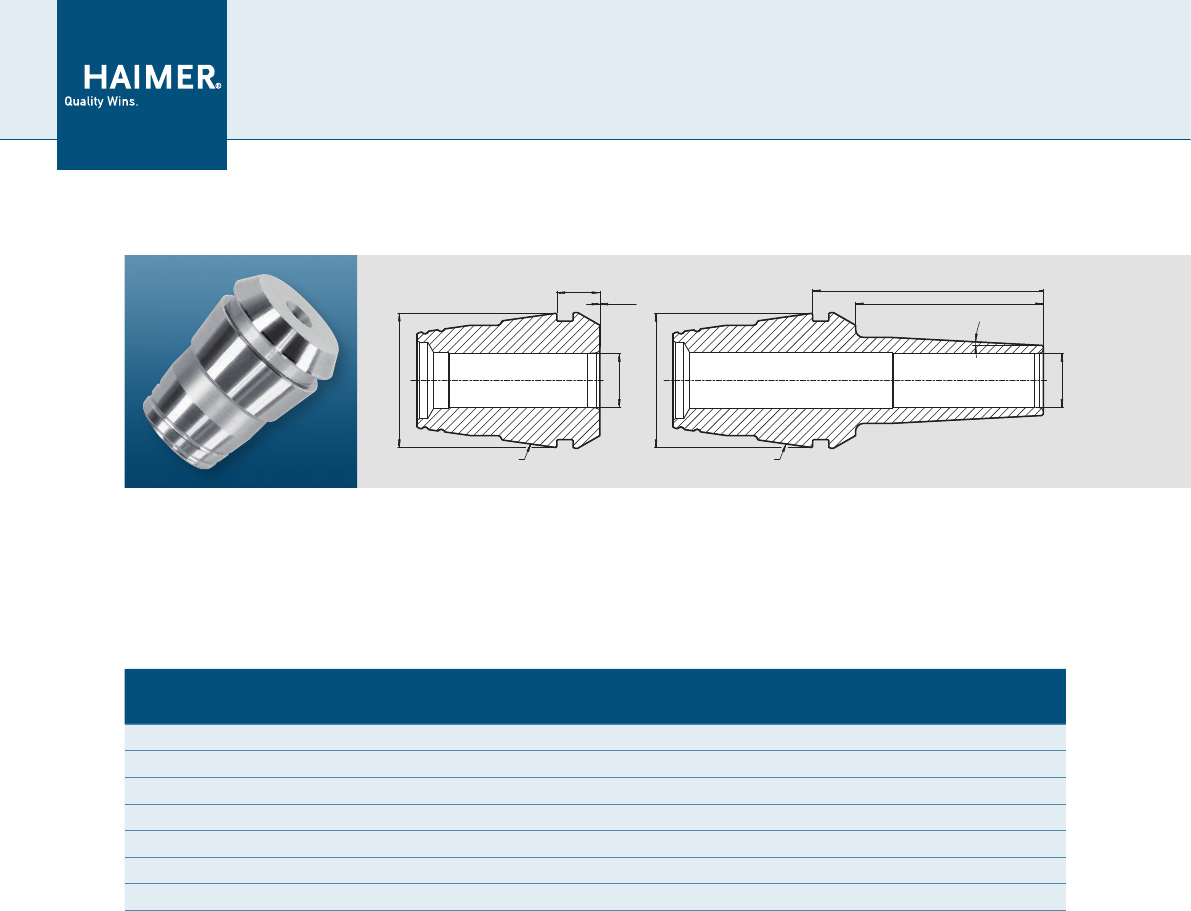

ТЕРМОУСАДОЧНЫЕ ЦАНГИ ER25 (8°)
SHRINK FIT COLLETS ER25 (8°)
A
L1(=0)
A
L1
3°
ERXX
D2
D2
D1
D1
ERXX
Арт.-Нр.
Article Number
Размер ER
ER Size
D1 [mm]
A
[mm] L1 [mm] D2 [mm]
81.250.020.10 ER25 25 28 20 10
81.250.025.10 ER25 25 33 25 10
81.250.030.10 ER25 25 38 30 10
81.250.035.10 ER25 25 43 35 10
81.250.000.12 ER25 25 8 0 12
81.250.000.14 ER25 25 8 0 14
81.250.000.16 ER25 25 8 0 16
Мы оставляем за собой право на технические изменения
Technical data subject to change without prior notice
Исполнение
–Совместимо со всеми ходовыми зажимными гайками
–Опционально с подводом СОЖ (Cool-Jet)
Version
– Compatible with all established ER systems
– Optional available with Cool-Jet
ТЕРМОУСАДОЧНЫЕ ЦАНГИ ER25 (8°)
SHRINK FIT COLLETS ER25 (8°)
A
L1(=0)
A
L1
3°
ERXX
D2
D2
D1
D1
ERXX
