ТОКАРНЫЙ ИНСТРУМЕНТ HOLEX
РАСШИРЕННЫЙ АССОРТИМЕНТ
2021
СИСТЕМЫ ОБОЗНАЧЕНИЙ И ИНСТРУМЕНТАЛЬНЫЕ
МАТЕРИАЛЫ ....................................................................................... 06 – 13
ОБЗОР ПРОИЗВОДСТВЕННОЙ ПРОГРАММЫ СБОРНОГО
ИНСТРУМЕНТА .................................................................................... 14 – 17
СМЕННЫЕ МНОГОГРАННЫЕ ПЛАСТИНЫ И ДЕРЖАВКИ ПО ИСО
(ОТРИЦАТЕЛЬНАЯ ГЕОМЕТРИЯ) ..................................................... 19 – 41
СМЕННЫЕ МНОГОГРАННЫЕ ПЛАСТИНЫ И ДЕРЖАВКИ ПО ИСО
(ПОЛОЖИТЕЛЬНАЯ ГЕОМЕТРИЯ) ................................................... 42 – 61
РЕЗЬБОНАРЕЗНЫЕ ДЕРЖАВКИ И СМП .......................................... 62 – 63
КАНАВОЧНЫЕ И ОТРЕЗНЫЕ ДЕРЖАВКИ И СМП .......................... 64 – 67
СПЕЦИАЛИЗИРОВАННЫЕ СМП И РЕЗЦЫ ..................................... 68 – 71
РЕЗЦЫ ИЗ БЫСТРОРЕЖУЩЕЙ СТАЛИ И С НАПАЙНЫМИ
ТВЕРДОСПЛАВНЫМИ ВСТАВКАМИ ............................................... 71 – 73
ТОКАРНЫЕ ПАТРОНЫ И ПРИНАДЛЕЖНОСТИ ............................ 74 – 77
ДЕРЖАТЕЛИ ИНСТРУМЕНТА С ХВОСТОВИКОМ VDI ................... 78 – 85
ТОКАРНЫЕ УПОРНЫЕ ЦЕНТРЫ ..................................................... 86 – 87
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ...................................................... 88 – 105
Содержание:
2
www.homann-group.ruHOLEX токарный инструмент
вспомогательный инструмент и
станочную оснастку. Номенклатура
включает в себя позиции из
Основного Каталога Homann
Group, а также локальный
ассортимент, выпускаемый
специально под потребности
российского рынка.
Вся продукция HOLEX производится
из высококачественных материалов
с использованием современного
оборудования и технологий,
при непрерывном тщательном
контроле всех выполняемых
операций. Большая часть
инструмента изготавливается в
соответствие с требованиями
ИСО, что обеспечивает её
взаимозаменяемость и
совместное использование с
изделиями нашей премиум-марки
GARANT и продукцией ведущих
производителей.
В целях обеспечения оперативной
поставки продуктов HOLEX
российским потребителям на
складе в Санкт-Петербурге
сформирован и поддерживается
в постоянном наличии запас
наиболее популярных позиций.
За дополнительной информацией
и консультацией по выбору
и использованию просим
обращаться к нашим менеджерам
и инженерам по применению,
отвечающим за работу с вашим
предприятием/организацией.
Откройте для себя ассортимент
токарных инструментов HOLEX
– промышленное качество по
привлекательной цене!
Электронная версия данного каталога представлена на нашем сайте в разделе Услуги/Электронный каталог Homann/
Каталог - Токарный инструмент HOLEX. Также Вы можете скачать мобильную версию каталога, воспользовавшись
нашим мобильным приложением Электронный каталог Homann (бесплатно в App Store и Google Play):
Отличительной особенностью
продукции бренда HOLEX являются
доступность и надежность. Данное
сочетание обеспечивается за счет
качества, которое всегда является
основным критерием для Homann
Group, и неизменно доступным
ценовым уровнем. На сегодня HOLEX
– это свыше 14 000 номенклатурных
наименований инструмента,
созданных для успешной работы
в соответствии с высокими
стандартами, и представленных во
всех товарных разделах программы
поставок.
В данном каталоге представлена
подборка комплектного ассортимента
продуктов HOLEX, предназначенных
для выполнения наиболее
распространенных типовых операций
токарной обработки. Она включает
в себя преимущественно сборный
режущий инструмент, а также
3
Правильный инструмент для любых задач
Homan Group предлагает широкий ассортимент для комплексного оснащения токарных станков,
включающий в себя продукты премиум марки GARANT, инструмент промышленного качества HOLEX
и другие марки ведущих производителей.
Дополнительную информацию о наших сервисах, позволяющих выбрать инструмент
и его параметры применения, см.https://homann-group.ru/page/service_360tooling
4
www.homann-group.ruHOLEX токарный инструмент
БЫТОВОЕ
КАЧЕСТВО
ПРЕМИУМ-
КАЧЕСТВО
ПРОМЫШЛЕННОЕ
КАЧЕСТВО
ЦЕНА
УРОВЕНЬ КАЧЕСТВА
5

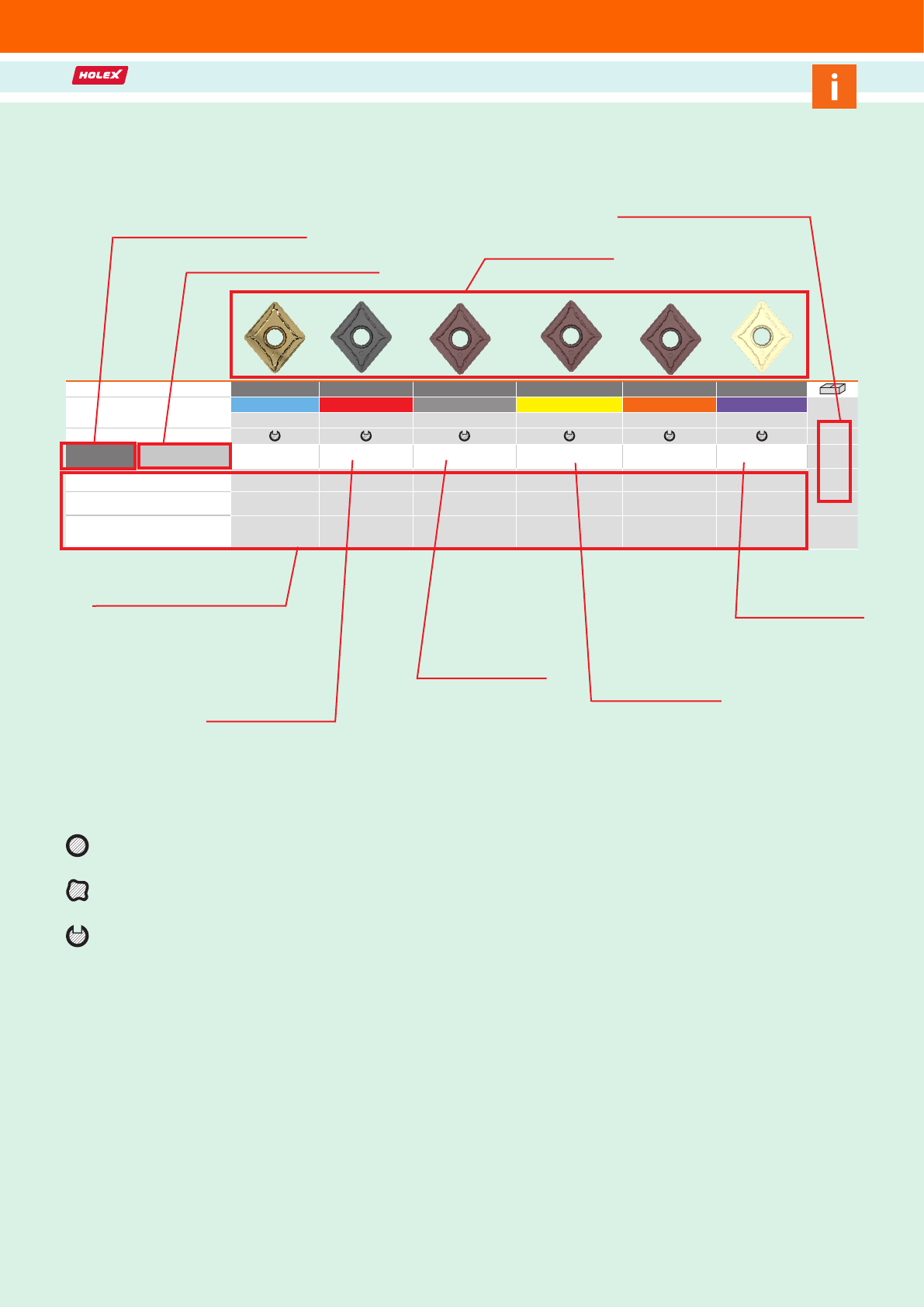

Выбор инструмента. Размещение заказа.
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 0506HR
CNMG 250924-RPR
24,34 24,34 (24,34) 24,34 24,34 по запросу
10
a
p
мм 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12
f мм/об. 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6
v
c
для основной области применения
м/мин 50 - 200 50 - 200 20 - 75 45 - 75 20 - 75 35 - 75
Артикульные номера СМП для заказа
Обозначения СМП по ИСО Изображение СМП
Минимальное количество для заказа
для основной области применения
Непрерывная обработка
Обработка с переменным припуском
Прерывистая обработка
Символ
означает,
что товар доступен
на складе в России
Цена в скобках
Заказной товар.
Требуется уточнение
сроков поставки
Цена отсутствует
Требуется запрос на
возможность изготовления
Цвет СМП зависит от марки тв.сплава
Условные обозначения
Кратное количество
Пример выбора и заказа стандартной твердосплавной пластины CNMG 250924 для черновой обработки стали:
1) HBT035-R стандартный твердый сплав предназначен для прерывистой обработки или обработки с переменным припуском
материалов группы P.
2) Стружколом RPR для чернового точения.
3) Выбранной пластине CNMG250924-RPR HBT035-R соответствует артикульный номер для заказа 25 0506HR HBT035-R.
4) Заказ на пластины с арт.номером 25 0506HR HBT035-R размещается кратно 10шт.
Рекомендуемые режимы резания
Глубина резания - a
p
(мм)
Подача - f (мм/об.)
Скорость резания - V
c
(м/мин)
Цена без скобок
Поставка с центрального
склада в Германии
6
www.homann-group.ruHOLEX токарный инструмент
H B T 0 2 5 - R
R
Версия
Сделано для России
H
C
K
B
Инструментальный
материал
Тв.сплав
Кермет
Кермет
Керамика
КНБ
с
покрытием
без
покрытия
Покрытие
P
ПКА
D
M
T
G
Применение
Сверление
Фрезерование
Точение
Обработка
канавок
B
U0
1
2
3
4
5
6
7
8
9
Универсальная
Р - точение
M - точение
К - точение
N - точение
S - точение
P - фрезерование
M - фрезерование
K - фрезерование
N - фрезерование
S - фрезерование
Основной обрабатываемый
материал
... 0
1
1
2
2
3
3
4
Группа применяемости по ИСО
5
0
5
0
5
0
5
0
1
2
3
4
5
1
H - точение
H
Система обозначения стружколомов HOLEX -R
MMR
F
M
R
H
Область применения
Чистовая обработка
Получистовая обработка
Черновая обработка
Тяжелая черновая обработка
U
P
M
K
N
S
H
T
I
Основной обрабатываемый материал
Универсальное
применение
Сталь
Нержавеющая
сталь
Чугун
Цветные металлы
Жаропрочные
сплавы
Твердые материалы
Титан
Инконель
R
Версия
Сделано для России
1

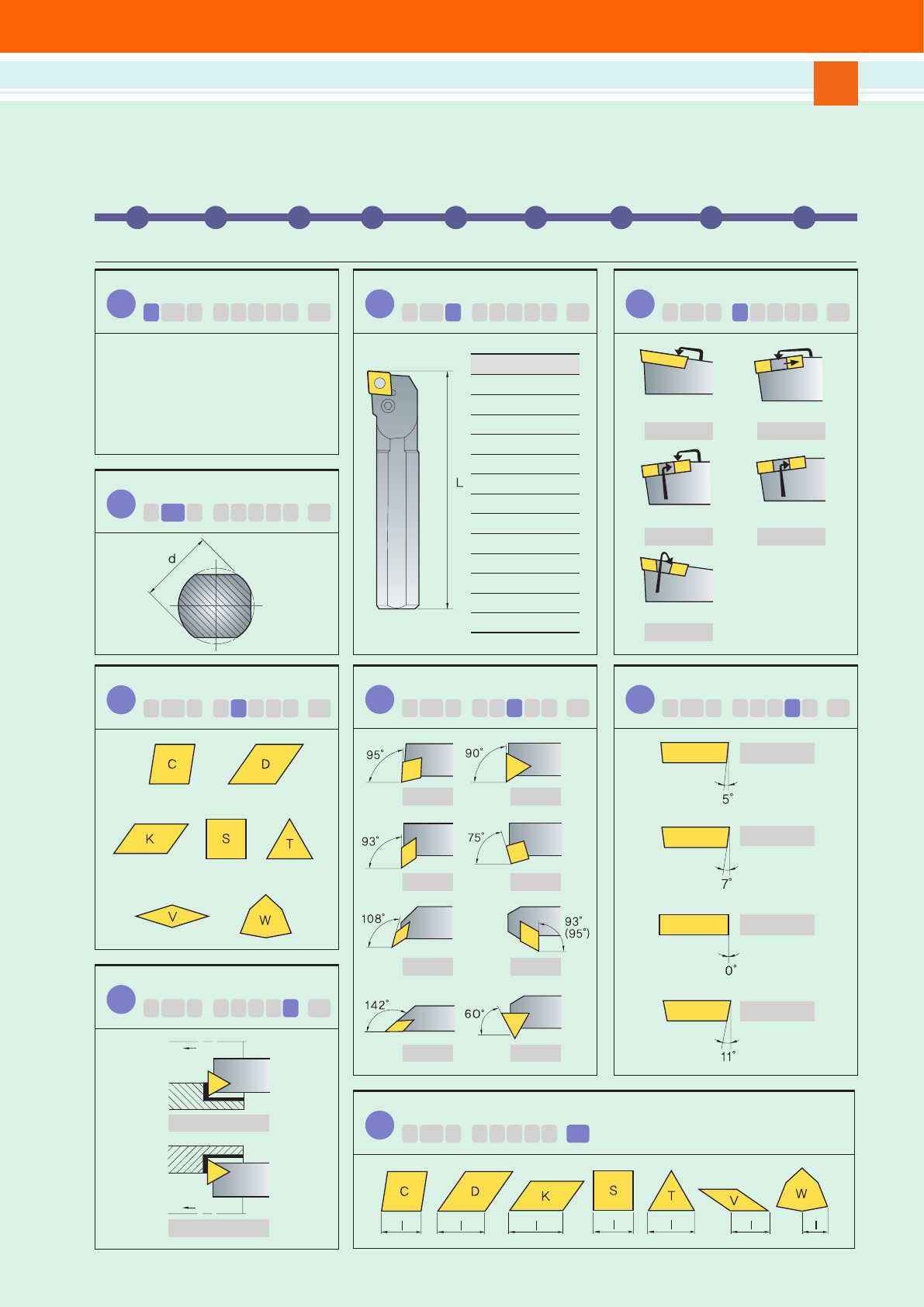

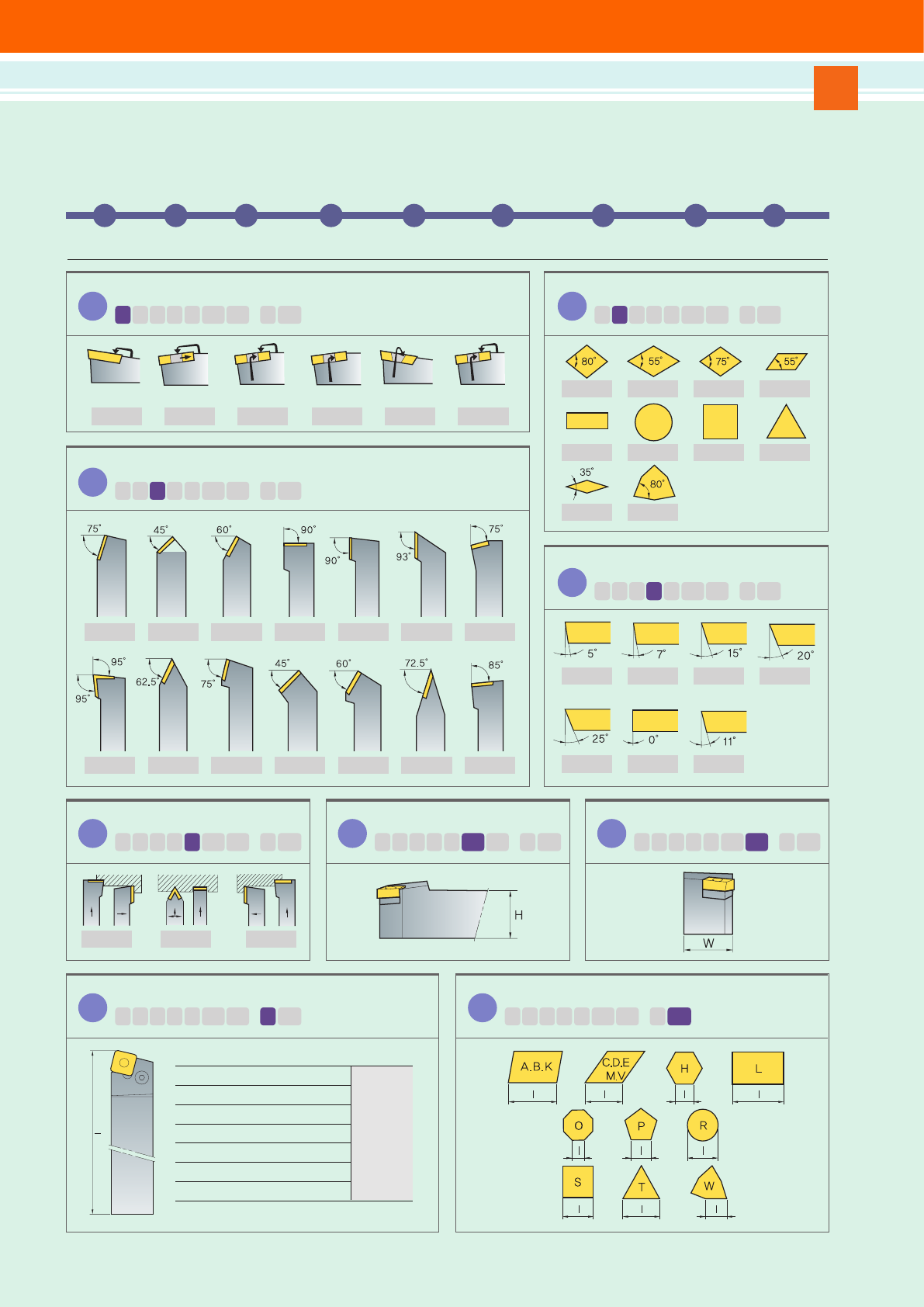

Система обозначения геометрий передних поверхностей (стружколомов)

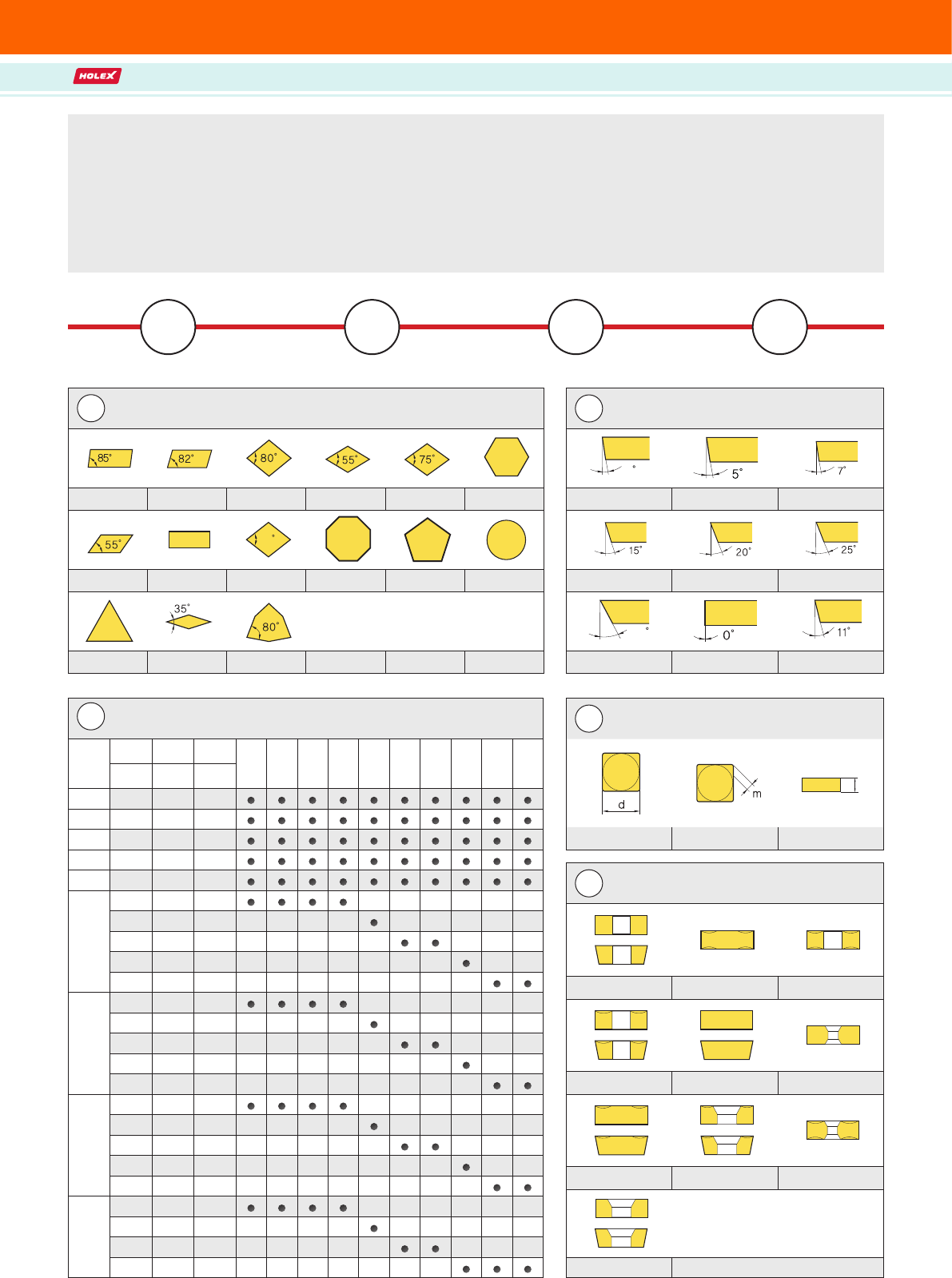

Сменные многогранные пластины
Система обозначения инструментальных материалов
7

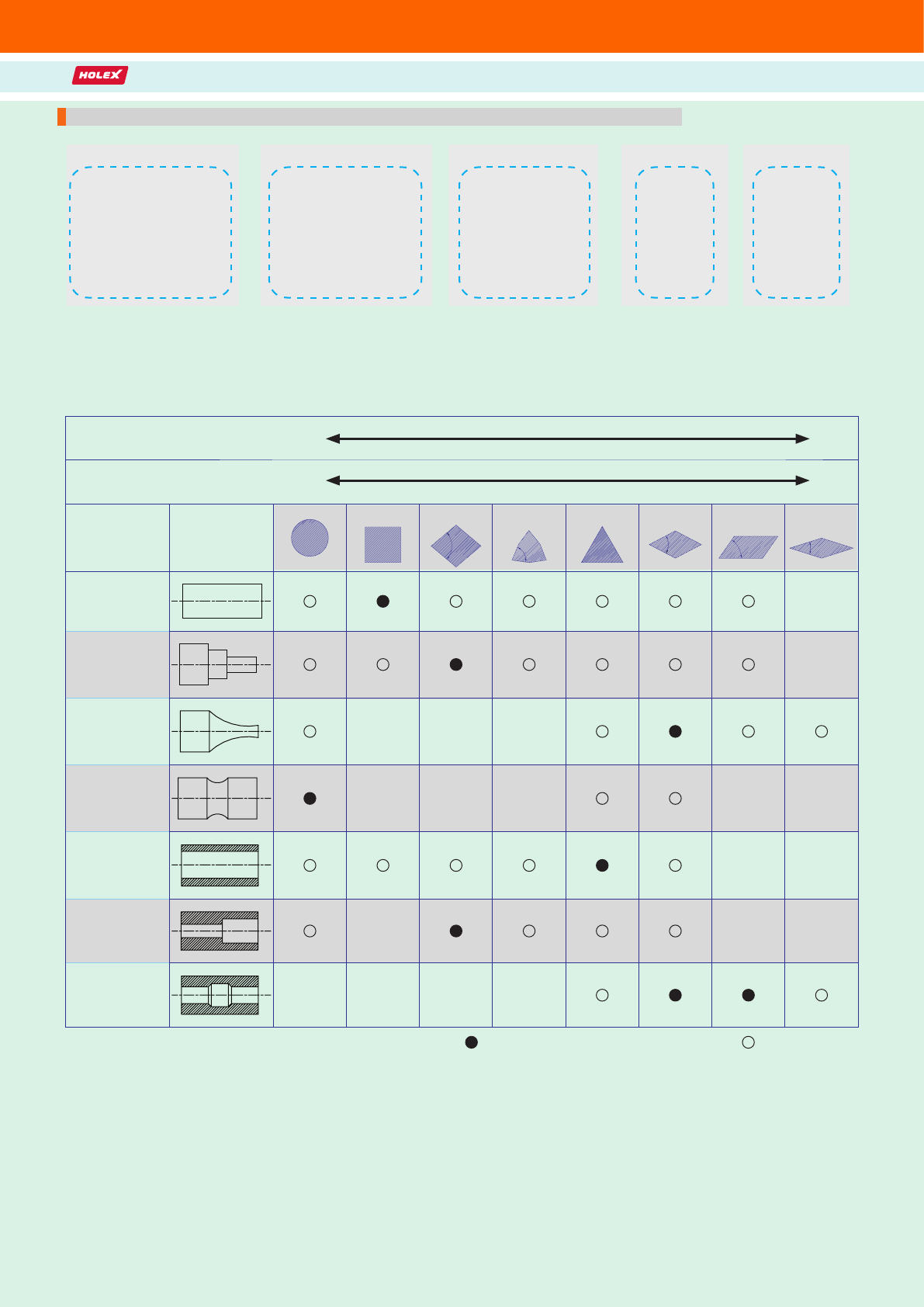

Шаг 5Шаг 4Шаг 3Шаг 2Шаг 1
Первый выбор СМП
+ Ñòàáèëüíîñòü (ïðî÷íîñòü) –
– üòñîíüëàñðåâèíÓ +
+ Ñêëîííîñòü ê âèáðàöèè –
+ –
R
90°
S
Ïîòðåáëÿåìàÿ ìîùíîñòü
C
80°
W
60°
T
55°
D
55°
K
35°
V
Ïîäðåçêà òîðöà
Ïðîäîëüíîå
òî÷åíèå,
ïîäðåçêà
Êîíòóðíàÿ
îáðàáîòêà
Âðåçàíèå
Ïðîäîëüíîå
òî÷åíèå
Ïîäðåçêà òîðöà
Êîíòóðíàÿ
îáðàáîòêà
Îïòèìàëüíûé âûáîð Âîçìîæíûé âàðèàíò
Вид обработки Обрабатываемая
поверхность
80°
При выборе формы пластины исходят из того, какую поверхность необходимо обработать, каким должен быть инструмент
специализированным или универсальным, какой главный угол должен быть обеспечен.
В таблице представлены наиболее распространенные формы токарных СМП. Стрелками указано влияние различных форм
пластин на изменение параметров обработки.
Исходя из экономических критериев целесообразно использовать СМП с наибольшим возможным углом при вершине, что
обеспечивает повышение прочности пластины и, соотвественно, позволяет назначить более высокие режимы резания. Однако
при этом невозможно достичь универсальности, возрастает склонность к возникновению вибрации, увеличивается потребляемая
мощность.
В случае нестабильных условий обработки переменного припуска рекомендуется применять инструмент с наименьшим
возможным углом в плане. При этом необходимо обеспечить достаточную прочность режущей кромки.
При обработке профильных поверхностей СМП выбирается таким образом, чтобы угол между режущей кромкой и
касательной к обрабатываемой поверхности был не менее 2 градуса.

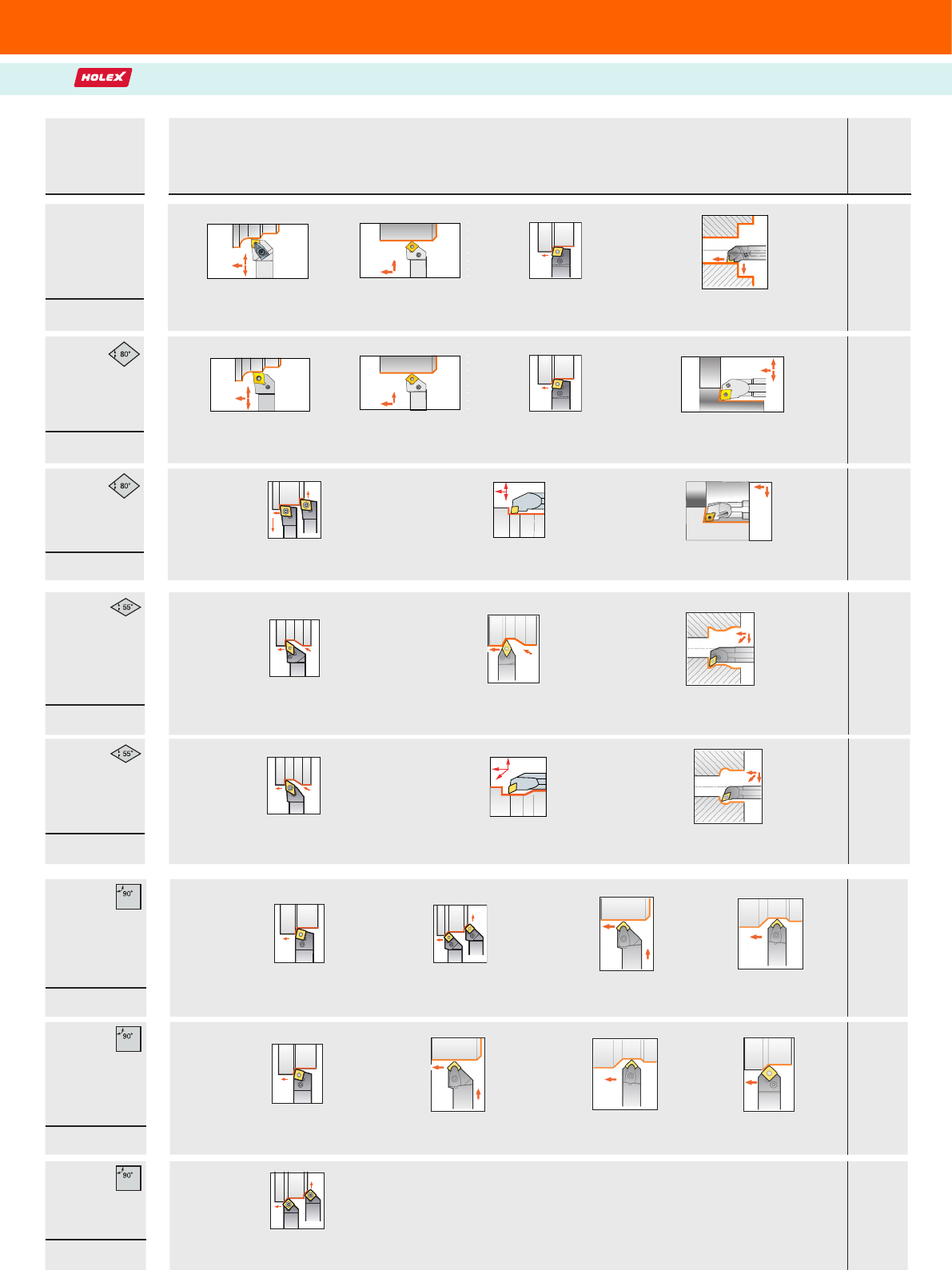

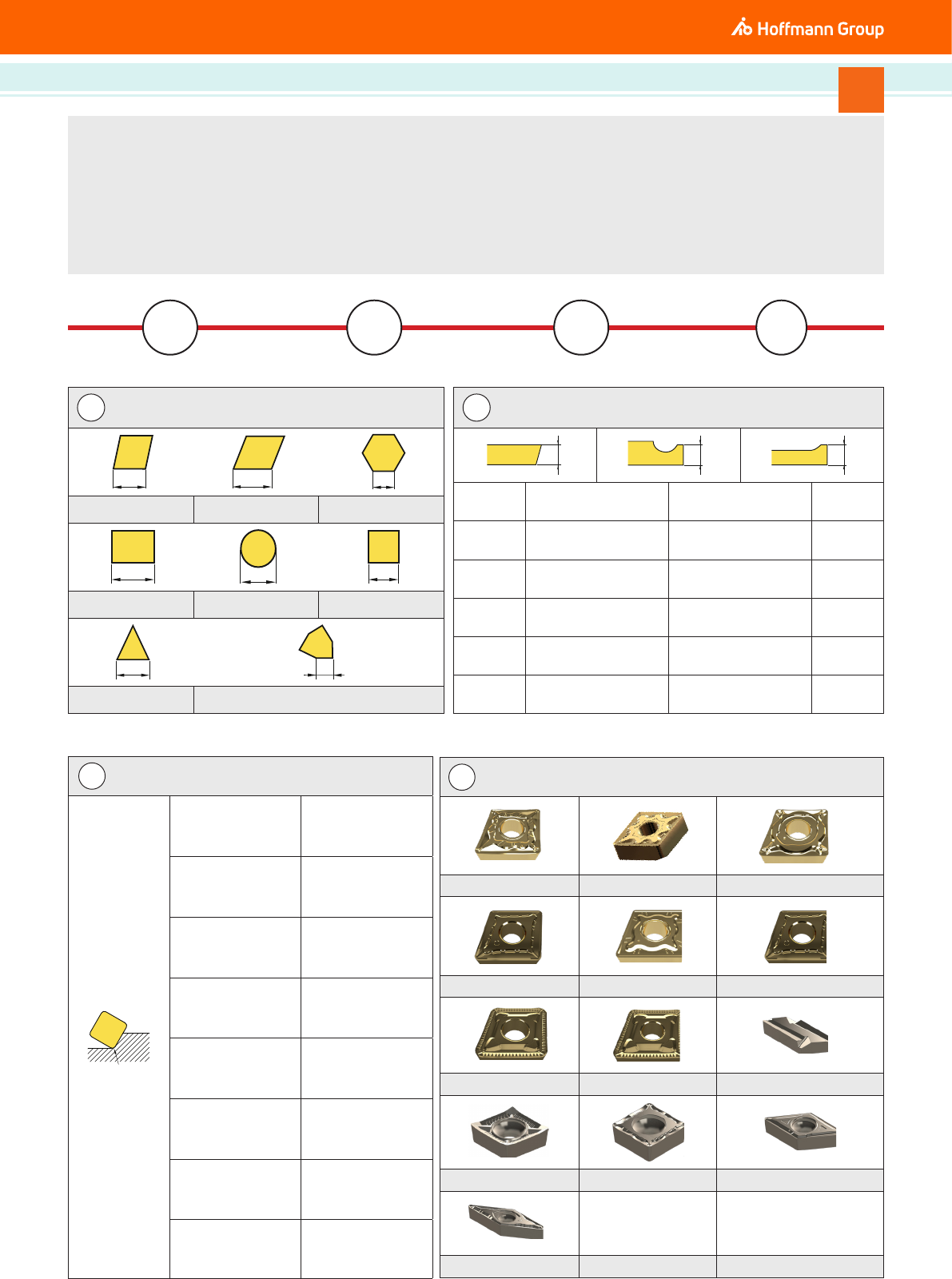

КОНФИГУРАЦИЯ
ДЕТАЛИ И
ОБРАБАТЫВАЕМЫЙ
МАТЕРИАЛ
ТИП ОПЕРАЦИИ /
ГЛУБИНА РЕЗАНИЯ
ГЕОМЕТРИЯ
ПЕРЕДНЕЙ
ПОВЕРХНОСТИ /
ПОДАЧА
МАРКА
СПЛАВА
СКОРОСТЬ
РЕЗАНИЯ
Последовательность выбора
8
www.homann-group.ruHOLEX токарный инструмент

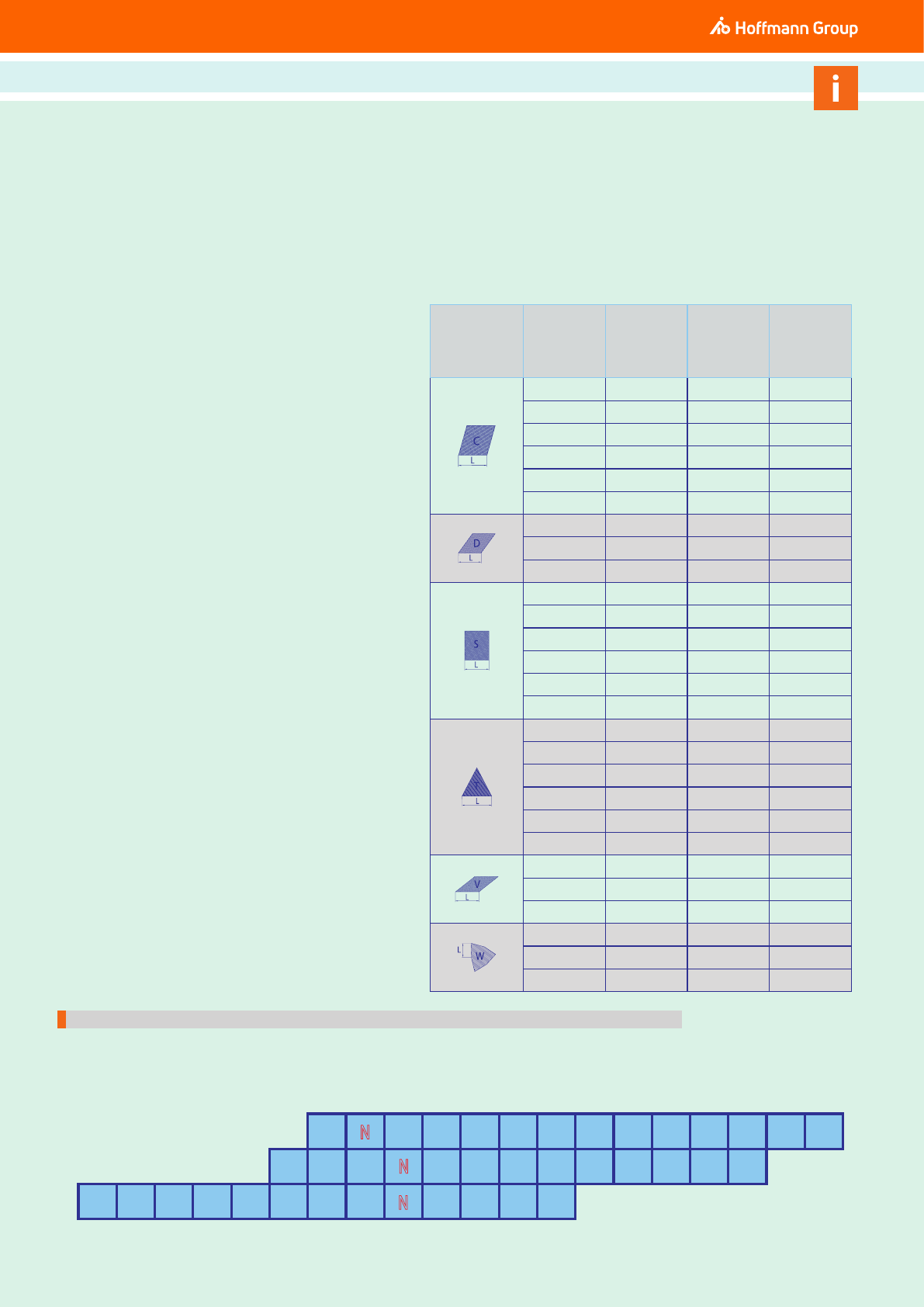

Ôîðìà
ïëàñòèíû
Äëèíà
ðåæóùåé
êðîìêè,
L, ìì
×åðíîâîé
ïðîõîä, ìì
Óíèâåð-
ñàëüíûé
ïðîõîä, ìì
×èñòîâîé
ïðîõîä, ìì
06 0,5–3,00,3–2,0 0,1–1, 5
09 1,0–4,0 0,3–3,0 0,15–2,0
12 1,5–5,5 0,5–3,50,15–3,0
16 1,5–7,0 0,5–40
19 2,0–10,0 1,0–5,0
25 3,0–13,0
07 0,5–3,0 0,5–3,00,1–1,0
11 1,5–5,0 1,0–40 0,2–2,0
15 3,0–8,0 1,5–5,0 0,25–2,5
06 0,5–3,00,5–2,0 0,5–1,0
09 1,0–4,0 1,0–3,0
12 1,5–5,0 0,5–40 0,1–2,5
15 2,0–7,01,0–5,0
19 2,5–8,0 2,0–7,0
25 4,0–13,0 3,0–10,0
0,
1–3,0
6
11 0,5–3,0 1,0–3,0 0,2–1,5
16 3,0–4,01,5–40 0,25–2,0
22 3,5–6,0 2,0–5,00,3–2,5
27 4,0–7,0 2,5–6,0
33 5,0–10,03,0–7,0
0,1-1,0
1
1
0,1-4,061
1,5-5,0
0,2-1,5
22
0,3-1,0
0,5-3,060
08 2,5–8,0 1,0–400,5–2,5
13 3,0–10,02,0–8,0
0
Âûáîð äåðæàâîê äëÿ êðåïëåíèÿ ÑÌÏ îñóùåñòâëÿåòñÿ èñõîäÿ èç õàðàêòåðà âûïîëíÿåìîé îïåðàöèè è ïðèñîåäèíèòåëüíûõ ðàçìåðîâ îáîðóäîâàíèÿ.Ïðè âîçìîæíîñòè âûáîðà ïðåäïî÷òåíèå
îòäàåòñÿ âàðèàíòó ñ ìàêñèìàëüíûì ñå÷åíèåì è ìèíèìàëüíûì âûëåòîì. Ïîñàäî÷íîå ãíåçäî â äåðæàâêå äîëæíî ñîîòâåòñòâîâàòü ïî ôîðìå è ðàçìåðàì èñïîëüçóåìûì ÑÌÏ:
Ñìåííàÿ ïëàñòèíà
Äåðæàâêà äëÿ íàðóæíîãî òî÷åíèÿ
Ðàñòî÷íîé ðåçåö
C
N M G
12
0408R
PCLNR
2525 M
12
S25T-P
C
LNR
12
MM
-
-
-
Соответствия при выборе СМП и державок
Приведенные таблицы содержат базовые рекомендации по выбору пластин для токарной обработки наиболее
распространенных конструкционных материалов. В таблицы включены, основанные на опыте практического использования,
селективные данные об основных наиболее употребительных и хорошо зарекомендовавших себя на российских предприятиях
геометриях СМП и марках сплавов. В соответствии с общепризнанными мировыми тенденциями развития металлообработки
рекомендуется приоритетное использование инструментальных материалов с износостойкими покрытиями.
Указанные в таблицах режимы резания являются начальными значениями, рекомендуются для первого выбора и должны
быть оптимизированы по результатам пробной обработки. При этом для обеспечения эффективной обработки целесообразно
учитывать следующие практические аспекты:
- Следует выбирать инструмент максимально
возможного сечения. Вылет инструмента, по
возможности, должен быть минимальным.
- Форма пластины должна соответствовать
конфигурации обрабатываемой детали и
выбираться исходя из необходимого для
инструмента угла в плане.
- Размер пластины должен соответствовать
эффективной глубине резания.
- Угол при вершине пластины следует, по
возможности, выбирать наибольшим, тем самым
увеличивая прочность пластины и экономичность.
- Величина рабочей подачи не должна
превышать величину радиуса при вершине
пластины.
- Для тяжелых условий обработки
рекомендуется использование односторонних
пластин, в остальных случаях - двухсторонних.
Выбор державок для крепления СМП осуществляется исходя из характера выполняемой операции и присоединительных
размеров оборудования. При возможности выбора предпочтение отдается варианту с максимальным сечением и минимальным
вылетом. Посадочное гнездо в державке должно соответствовать по форме и размерам используемым СМП:
Рекомендованная глубина резания при обработке стали
Системы обозначений СМП, наружных и расточных державок указаны на стр. 100-109
9

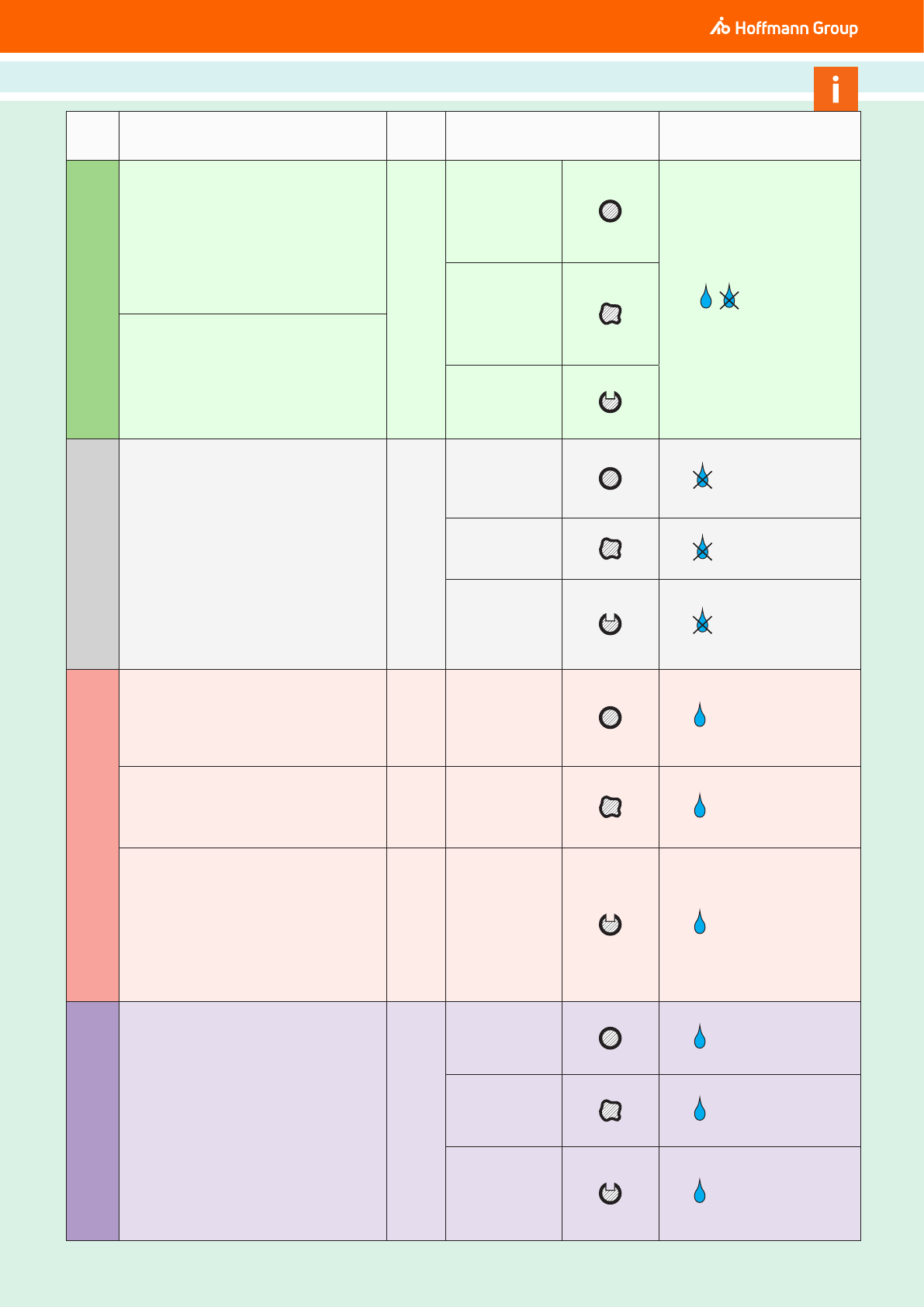

Основная область применения инструментальных материалов
ISO ОПИСАНИЕ Kc УСЛОВИЕ РЕЗАНИЯ ПРИМЕНЕНИЕ СОЖ /
МАРКА ТВ.СПЛАВА
P
Низкоуглеродистые стали.
Нелегированные стали.
Автоматные стали. 1350
Непрерывная
обработка HBT015-R
Низколегированные литейные стали (требуется
прочная режущая кромка).
Кованая сталь. 1500
Конструкционные стали.
Низколегированные стали (C <0,5%). 1500
Обработка с
переменным
припуском
HBT020
HBT025-R
Высокоуглеродистые стали (C >0,5%).
Стали средней твердости после улучшения.
Нержавеющие стали ферритного и
мартенситного класса. Стальной прокат.
1700
Инструментальные стали.
Высоколегированные стали.
Нержавеющие стали мартенситного класса. 1900
Прерывистая
обработка HBT035-R
Стали содержащие марганец.
Стальной прокат.
Высоколегированные литейные стали
(требуется прочная режущая кромка).
2000
M
Нержавеющие стали легкой обрабатываемости.
Автоматные нержавеющие стали.
Нержавеющие стали, содержащие кальций.
Нержавеющие стали аустенитного класса.
1750 Непрерывная
обработка HBT115-R1
Нержавеющие стали аустенитного класса.
1900 Обработка с
переменным
припуском
HBT125-R1
HBT125-R2
HBT130
Нержавеющие стали средней
обрабатываемости.
Нержавеющие стали аустенитного класса. 2050
Прерывистая
обработка
HBT135-R1
HBT135-R2
Нержавеющие стали дуплексного (аустенитно-
ферритного) класса. 2150
K
Серый чугун.
1150 Непрерывная
обработка HBT205-R
Чугун слаболегированный.
Ковкий чугун.
Чугун с шаровидным графитом. 1225 Обработка с
переменным
припуском
HBT215-R
Среднелегированный чугун.
Ковкий чугун средней обрабатываемости.
Чугун с шаровидным графитом. 1350
Прерывистая
обработка HBT230-R
Высоколегированный и ковкий чугун сложной
обрабатываемости.
Чугун с шаровидным графитом. 1470
Kc* = Удельная сила резания (Н/мм²)
10
www.homann-group.ruHOLEX токарный инструмент
ISO ОПИСАНИЕ Kc УСЛОВИЕ РЕЗАНИЯ ПРИМЕНЕНИЕ СОЖ /
МАРКА ТВ.СПЛАВА
N
Сплавы на основе алюминия.
Сплавы на основе магния.
350
700
Непрерывная
обработка
HUT310-R
Обработка с
переменным
припуском
Сплавы на основе меди.
Прерывистая
обработка
H
Высокопрочные закаленые стали
сложной обрабатываемости (42-56 HRC).
Закаленые нержавеющие стали
мартенситного класса.
2900
Непрерывная
обработка HBTH15-R
Обработка с
переменным
припуском
BUX220
HBTH25-R
Прерывистая
обработка HBTH35-R
S
Сплавы на основе железа. 2400 Непрерывная
обработка HBT415-R
Сплавы на основе кобальта 3000
Обработка с
переменным
припуском
HBT425-R
Сплавы на основе никеля 2900 Прерывистая
обработка HBT435-R
TСплавы на основе титана 1400
Непрерывная
обработка HBT410-R
Обработка с
переменным
припуском
HBT420-R
Прерывистая
обработка HBT430-R
Kc* = Удельная сила резания (Н/мм²)
11

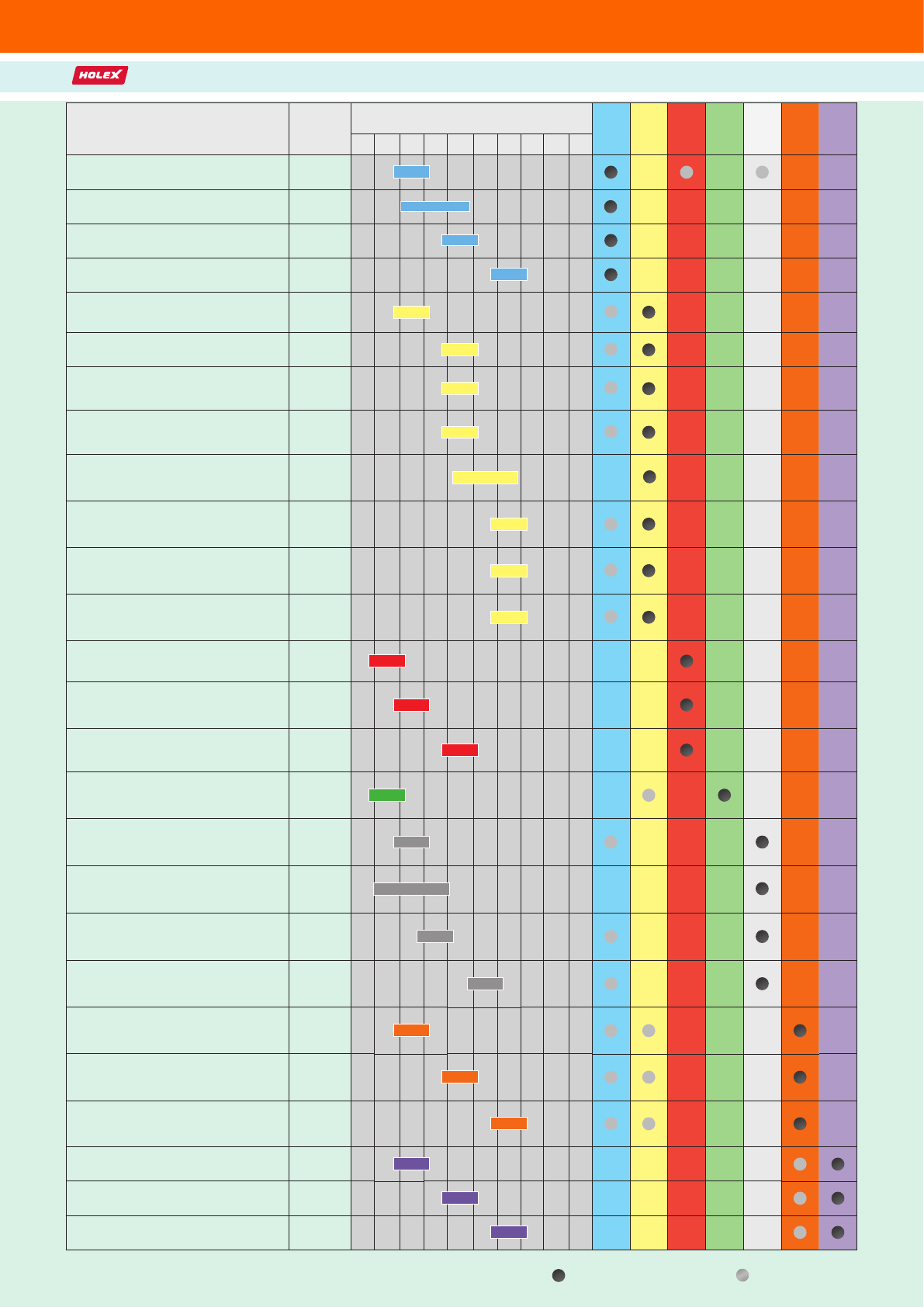

Описание марки сплава Марка
сплава
ISO P M K N H S T
05 10 15 20 25 30 35 40 45 50
Износостойкий тв.сплав с CVD покрытием для чистового
непрерывного точения. Цвет наружного покрытия - желтый
HBT015-R
Тв.сплав с CVD покрытием для общей обработки стали, в том
числе прерывистой. Цвет наружного покрытия - серый
HBT020
Тв.сплав с CVD покрытием для получистового точения. Цвет
наружного покрытия - желтый
HBT025-R
Прочный тв.сплав с CVD покрытием для прерывистого точения.
Цвет наружного покрытия - желтый
HBT035-R
Износостойкий тв.сплав с PVD покрытием для чистового
непрерывного точения. Цвет наружного покрытия - красный
HBT115-R1
Высокоскоростной тв.сплав с PVD покрытием для универсальной
обработки нерж.сталей. Цвет наружного покрытия - голубой
HBT125-R
Тв.сплав с PVD покрытием для точения нержавеющих сталей.
Цвет наружного покрытия - красный
HBT125-R1
Тв.сплав с CVD покрытием для точения нержавеющих сталей.
Цвет наружного покрытия - желтый
HBT125-R2
Тв.сплав с CVD покрытием для общей обработки нержавеющей
стали, в том числе прерывистой. Цвет наружного покрытия -
желтый
HBT130
Высокоскоростной тв.сплав с PVD покрытием для обработки
нержавеющих сталей с переменным припуском. Цвет наружного
покрытия - красный
HBT135-R
Прочный тв.сплав с PVD покрытием для предварительного
точения нержавеющих сталей. Цвет наружного покрытия -
красный
HBT135-R1
Прочный тв.сплав с СVD покрытием для предварительного
точения нержавеющих сталей. Цвет наружного покрытия -
красный
HBT135-R2
Износостойкий тв.сплав с СVD покрытием для непрерывного
точения чугунов. Цвет наружного покрытия - черный
HBT205-R
Тв.сплав с CVD покрытием для универсальной обработки
чугунов. Цвет наружного покрытия - черный
HBT215-R
Прочный тв.сплав с PVD покрытием для обработки чугунов с
переменным припуском. Цвет наружного покрытия - черный
HBT230-R
Износостойкий ультрамелкозернистый тв.сплав без покрытия
для обработки цветных металлов
HUT310-R
Износостойкий тв.сплав с PVD покрытием для непрерывного
твердого точения. Цвет наружного покрытия - красный
HBTH15-R
Износостойкий и высокопрочный кубический нитрид бора (КНБ)
для твердого точения закаленых сталей и чугунов.
Обрабатываемая твердость 48-63 HRC
BUX220
Тв.сплав с PVD покрытием для твердого точения. Цвет наружного
покрытия - красный
HBTH25-R
Прочный и износостойкий тв.сплав с PVD покрытием для
твердого точения. Цвет наружного покрытия - красный
HBTH35-R
Износостойкий тв.сплав с PVD покрытием для непрерывного
точения нержавеющих сталей и жаропрочных сплавов. Цвет
наружного покрытия - красный
HBT415-R
Тв.сплав с PVD покрытием для универсального точения
нержавеющих сталей и жаропрочных сплавов. Цвет наружного
покрытия - красный
HBT425-R
Прочный тв.сплав с PVD покрытием для предварительного
точения нержавеющих сталей и жаропрочных сплавов. Цвет
наружного покрытия - красный
HBT435-R
Износостойкий тв.сплав с PVD покрытием для универсальной
обработки титанов. Цвет наружного покрытия - желто-белый
HBT410-R
Тв.сплав с PVD покрытием для универсальной обработки
титанов. Цвет наружного покрытия - желто-белый
HBT420-R
Прочный тв.сплав с PVD покрытием для предварительной
обработки титанов. Цвет наружного покрытия - желто-белый
HBT430-R
- Основное применение - Возможное применение
Области применения инструментальных материалов
12
www.homann-group.ruHOLEX токарный инструмент

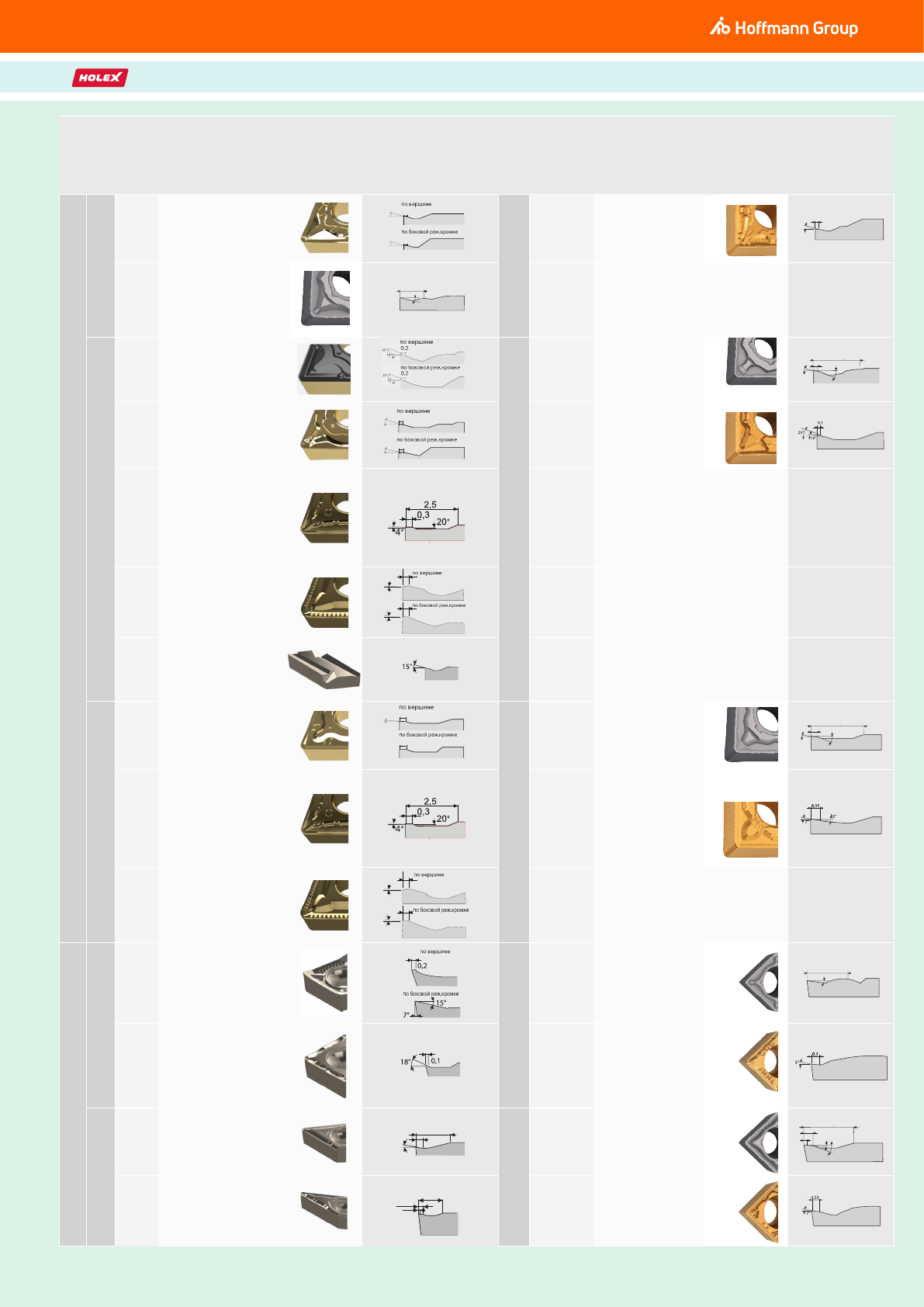

Геометрии передних поверхностей
Назначение
Тип операции
Стружколом
Описание Изображение Геометрия
Тип операции
Стружколом
Описание Изображение Геометрия
Негативные токарные СМП
Чистовая обработка
FMR Стружколом для непрерывного
точения
Чистовая обработка
MF Стружколом с острой режущей
кромкой для непрерывного
точения нержавеющей стали
15°
0,1
PF Стружколом с острой режущей
кромкой для непрерывного точения
стали
1,3
13°
Получистовая обработка
FPR Стружколом для непрерывного
точения вязких материалов
Получистовая обработка
PM Хороший контроль
стружкообразования при
универсальном точении стали
2,05
0,25
25°
7°
MMR
Универсальный стружколом для
непрерывного точения и обработки
с переменным припуском.
Применяется для СМП до 16 р-ра
MM Стружколом для
универсального точения
нержавеющей стали.
MPR Стружколом для обработки с
переменным припуском для
размеров СМП 16-19-25
MM1R
Стружколом для обработки с
переменным припуском.
Применяется с односторонними
СМП
-11 Специализированный стружколом
для применения с СМП типа KNUX
Черновая обработка
RMR Основой стружколом для
прерывистого высокоподачного
точения
Черновая обработка
PR Прочная режущая кромка для
стабильного предварительного
точения стали
2,5
0,3 20°
4°
RPR Стружколом для предварительного
прерывистого точения MR
Оптимизированная режущая
кромка для стабильного
предварительного точения
нержавеющей стали
RP1R Стружколом для предварительного
прерывистого точения. Применяется
с односторонними СМП
Позитивные токарные СМП
Чистовая обработка
FNR
Основной универсальный
стружколом для непрерывного
точения цветных металлов.
Полированная передняя
поверхность
Чистовая обработка
PF Стружколом с острой режущей
кромкой для непрерывного
точения стали
1,45
8°
FPR Стружколом для непрерывного
точения вязких материалов MF Стружколом с острой режущей
кромкой для непрерывного
точения нержавеющей стали
Получистовая
MPR Основной универсальный
стружколом для непрерывного
точения
9° 0.2
0.7
Получистовая
PM Универсальный стружколом
для умеренно прерывистого
точения стали
1,8
0,35
20°
4°
0,1
MMR
Универсальный стружколом для
непрерывного и умеренно
прерывистого точения позитивными
СМП типа VBMT1604..
1,8
0,35
0,1
MM Универсальный стружколом
для умеренно прерывистого
точения стали
Punta - Radius
0.1
Fianco - Side
0.2
15°
11°
Punta - Radius
0.15
Fianco - Side
0.2
15°
11°
12°
12°
0.25
0.25
Punta - Radius
Fianco - Side
3°
Fianco - Side
0.33
Punta - Radius
0.33
12°
12°
0.33
0.33
Punta - Radius
Fianco - Side
13
C
95°
95°
D Min.
Ø D g6
L
L1
95⁰
F
Ø d

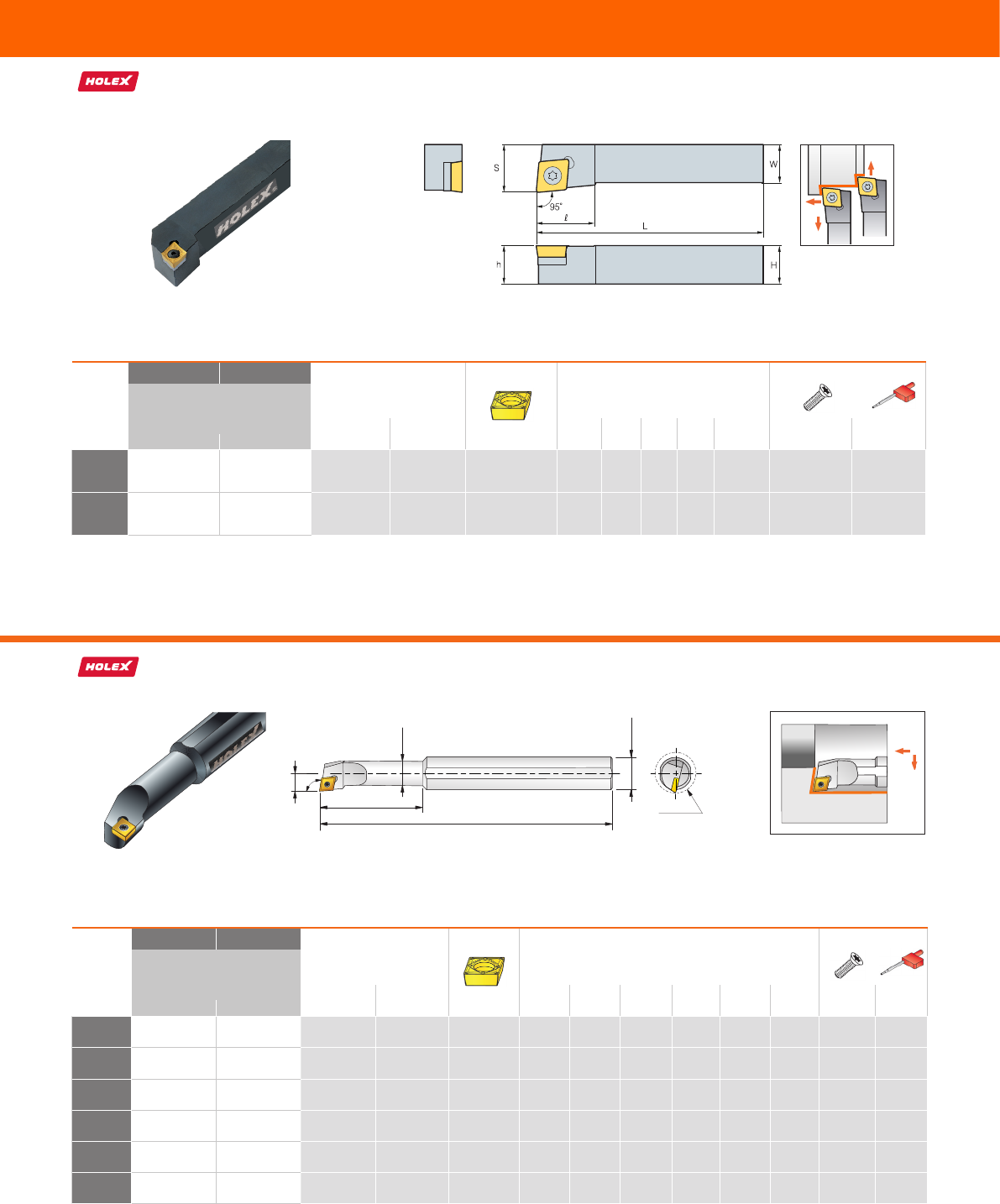

SCLCR

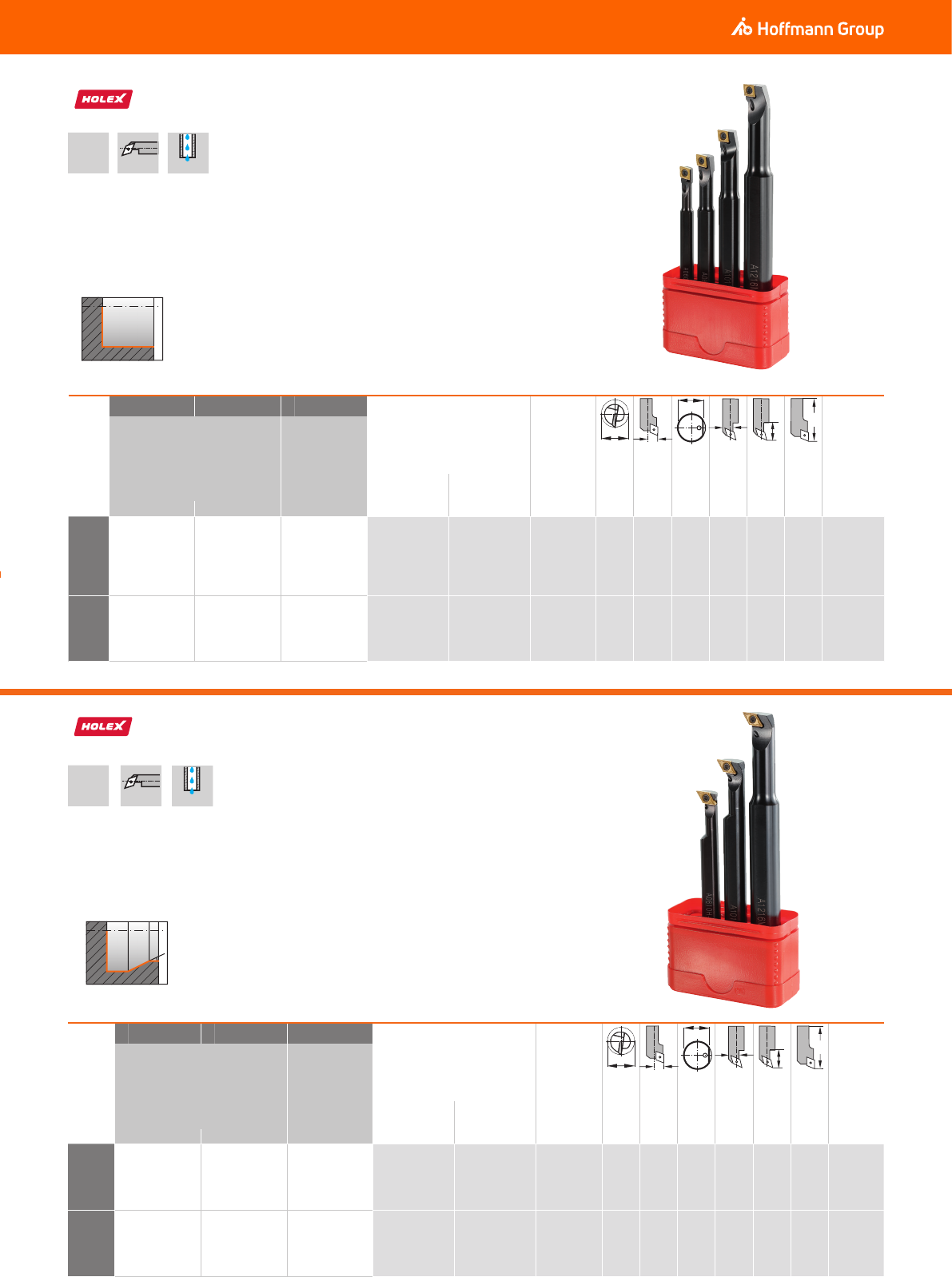

APPLICATION
Includes :
•
•
•
•
•
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
Set No. 780700
Set of Boring Bar - SCLCR-06
16 710887
1509 42
16
12
DESIGNATION
Ø D g6
Ordering
8710881
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
4
D Min.
22
10 710883
1106 27
12 710885
1257 33
8
11
13
Ø d
6
8
10
No.
A1216M SCLCR 06
A0608H SCLCR 06
A0810J SCLCR 06
A1012K SCLCR 06
CCMT 0602 -- M 2.5 T-8
● A0608H SCLCR 06 - 1pc
● A0810J SCLCR 06 - 1pc
● A1012K SCLCR 06 - 1pc
● A1216M SCLCR 06- 1pc
● Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
A0608H SCLCR 06
A0810J SCLCR 06
A1012K SCLCR 06
A1216M SCLCR 06
It can bore minimum Dia. 8mm.
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm.
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm.
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm.
STJCR
SCLCR
INSERT
42
-
48
CCM(G)T SCLCR/L 950S..-SCLC(R/L) A..-SCLC(R/L)
D
93°
27
28
DNMG D(P)DJN(R/L) 930PDNN(R/L) 62,50S..-PDUN(R/L) 930
D
93°
93°
50
-
53
DCM(G)T SDJCR/L 930A(S)..-SDUC(R/L) 930S..-SDQC(R/L) 107,50
S
75°
45°
30
31
SNMG PSBN(R/L) 750PSSN(R/L) 450DSSN(R/L) 450D(P)SDNN 450
C
(Right Hand Shown)
PCLNR
HB
CH
F
L
95⁰
Insert Shim
CNMG 1204 -- 3002
CNMG 1906 -- 3003
Lever
8002
8003
Lever Screw
2004
2005
Shim Pin
11001
11002
Allen Key
5001
5002
Spare Parts
LEVER CLAMP TYPE TOOL HOLDER - CNMG
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
16 100
20
16
16
PCLNR/L 1616 H12 771651 771652
CNMG 1204 --
20 125
25
20
20
PCLNR/L 2020 K12 771653 771654
CNMG 1204 --
25 150
32
25
25
PCLNR/L 2525 M12 771655 771656
CNMG 1204 --
32 170
32
32
25
PCLNR/L 3225 P12 771657 771658
CNMG 1906 --
32 170
32
32
25
PCLNR/L 3225 P19 771671 771672
CNMG 1906 --
32 170
40
32
32
PCLNR/L 3232 P19 771673 771674
CNMG 1906 --
25 150
32
25
25
PCLNR/L 2525 M19 771669 771670
CNMG 1204 --
32 170
40
32
32
PCLNR/L 3232 P12 771659 771660
CNMG 1606 --
25 150
32
25
25
PCLNR/L 2525 M16 771681 771682
CNMG 1606 -- 3029 8008
2014 11007 5001
CNMG 1606 --
32 170
40
32
32
PCLNR/L 3232 P16 771683 771684
CNMG 0903 --
16 100
20
16
16
PCLNR/L 1616 H09 771645 771646
CNMG 09T3 -- 3028 8006
2006 11006 5004
(Right Hand Shown)
PCSNR
Insert Shim
CNMG 1204 -- 3002
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
PCSNR/L 2020 K12 771833 771834
CNMG 1204 --
25 150
32
25
25
PCSNR/L 2525 M12 771835 771836
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3225 P12 771837 771838
HB
CH
F
L
45⁰
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3232 P12 771839 771840
CNMG 1606 -- 3029 8008
2014 11007 5001
CNMG 1606 --
25 150
32
25
25
PCSNR/L 2525 M16 771891 771892
CNMG 1606 --
32 170
40
32
32
PCSNR/L 3232 P16 771893 771894
CNMG 1204 --
16 100
20
16
16
PCSNR/L 1616 H12 771831 771832
75°
(Right Hand Shown)
PCLNR
Insert Shim
CNMG 1204 -- 3002
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
Ø D
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
CNMG 1204 --
32 250
22
40
S32S PCLNR/L 12 720525
CNMG 1204 --
40 400
27
50
S40V PCLNR/L 12 720527
F
L
CNMG 1204 --
25 200
17
32
S25R PCLNR/L 12 720523
Ø D g6 D Min.
720526
720528
720524
19
20
21
22
CNMG(M) PCLN(R/L) 950PCSNR/L 450PCBN(R/L) 750A(S)..-D(P)CLN(R/L) 950
Обзор производственной программы державок
Форма
применяемых
СМП
Державки по ИСО (главный угол в плане) №
стр.
S
75°
30
31
SNMG(M) PSBN(R/L) 750P(D)SSN(R/L) 450DSDNN 450PSDNN 450
S
45°
54
55
SCM(G)T SSSC(R/L) 450
C
(Right Hand Shown)
DCLNR
H
B
CH
F
L
95⁰
Allen Key
Insert Shim Clamp
Clamp Screw
Spring Shim Screw
Torx Key
5001
CNMG 1204 -- 3015 4005
2010 12002 1005
6001
Spare Parts
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
DCLNR/L 2020 K12 771781
CNMG 1204 --
25 150
32
25
25
DCLNR/L 2525 M12 771783
CNMG 1204 --
32 170
40
32
32
DCLNR/L 3232 P12 771785
771782
771784
771786

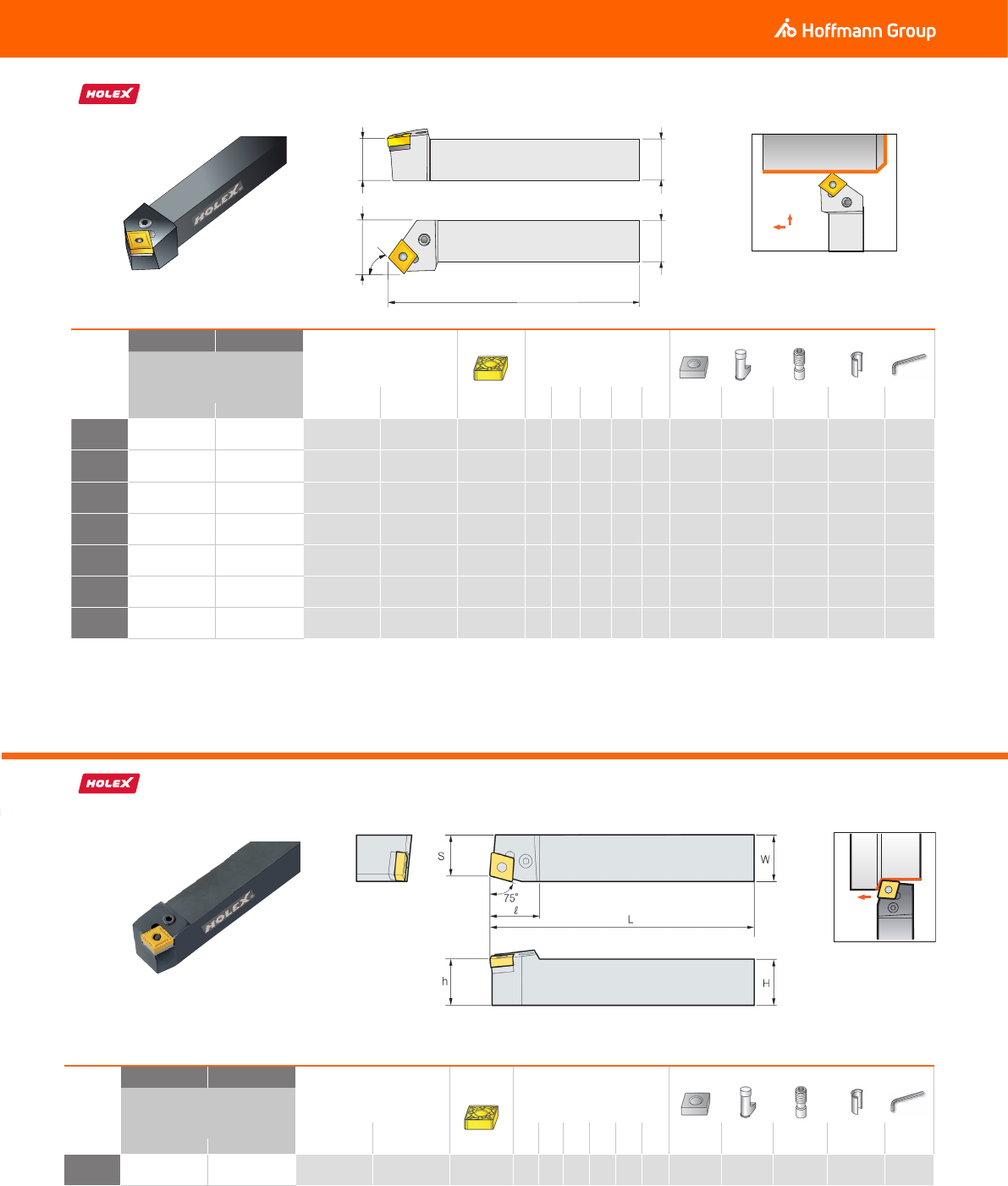

(Right Hand Shown)
PCSNR
Insert Shim
CNMG 1204 -- 3002
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
PCSNR/L 2020 K12 771833 771834
CNMG 1204 --
25 150
32
25
25
PCSNR/L 2525 M12 771835 771836
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3225 P12 771837 771838
HB
CH
F
L
45⁰
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3232 P12 771839 771840
CNMG 1606 -- 3029 8008
2014 11007 5001
CNMG 1606 --
25 150
32
25
25
PCSNR/L 2525 M16 771891 771892
CNMG 1606 --
32 170
40
32
32
PCSNR/L 3232 P16 771893 771894
CNMG 1204 --
16 100
20
16
16
PCSNR/L 1616 H12 771831 771832
75°
19
20
21
22
CNMG DCLN(R/L) 950PCSNR/L 450PCBN(R/L) 750A(S)..-D(P)CLN(R/L) 950
14
www.homann-group.ruHOLEX токарный инструмент

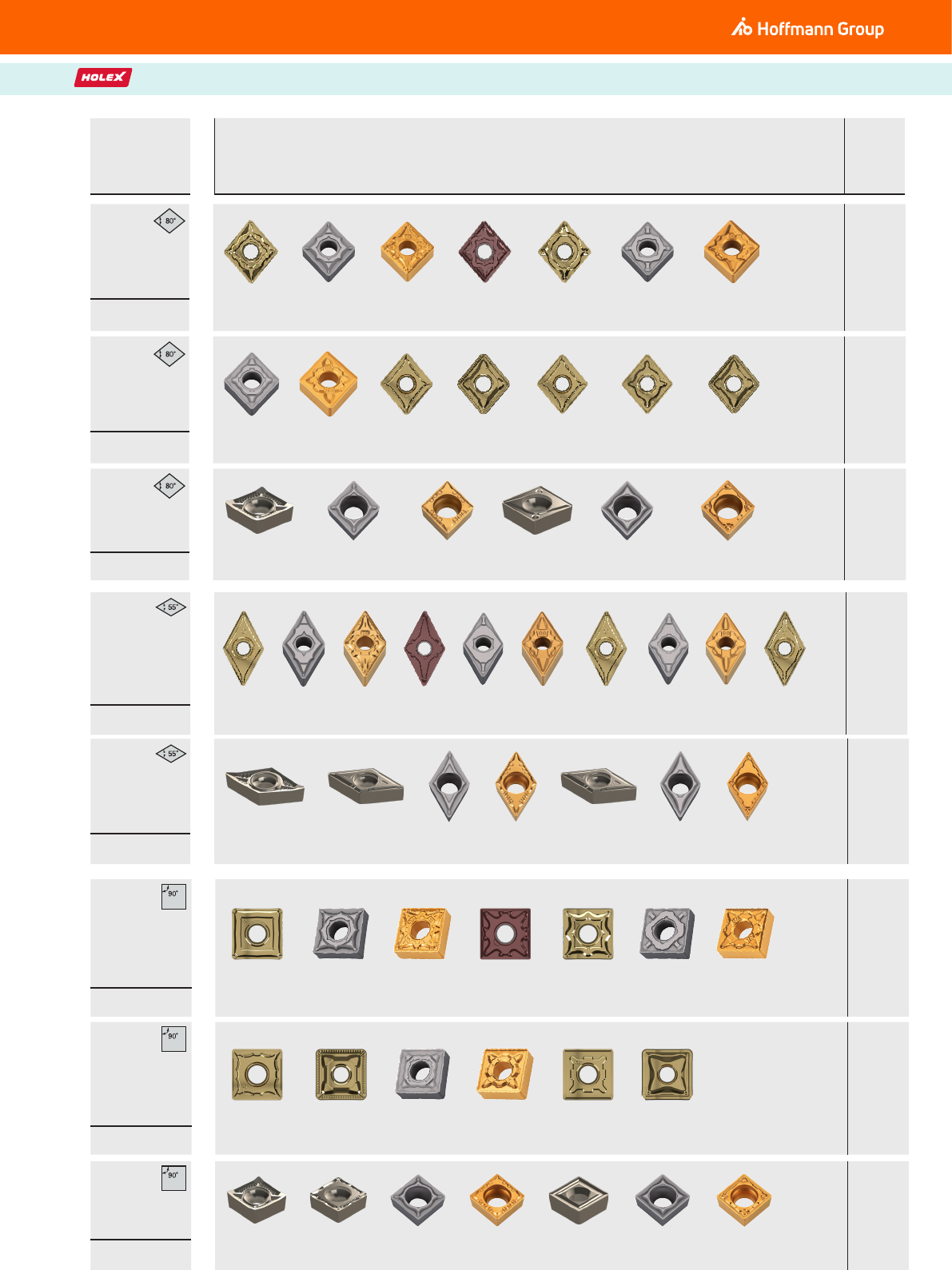

C22
23
24
CNMG -FMR -PF -MF -FPR -MMR -PM -MM
C45
-
49
CCM(G)T -FNR -PF -MF -MPR -PM -MM
D28
29
DNMG -FMR -PF -MF -FPR -PM -MM -MMR -PR -MR -RPR
D51
53
DCM(G)T -FNR -FMR -PF -MF -MPR -PM -MM
S32
-
35
SNMG -FMR -PF -MF -FPR -MMR -PM -MM
C24
25
26
CNMG(M) -PR -MR -MPR -MM1R -RPR -RMR -RP1R
Обзор производственной программы СМП
Форма
СМП Геометрии передних поверхностей №
стр.
S32
-
35
SNMG(M) -MPR -MM1R -PR -MR -RPR -RP1R
S54
55
SCM(G)T -FNR -FPR -PF -MF -MPR -PM -MM
15

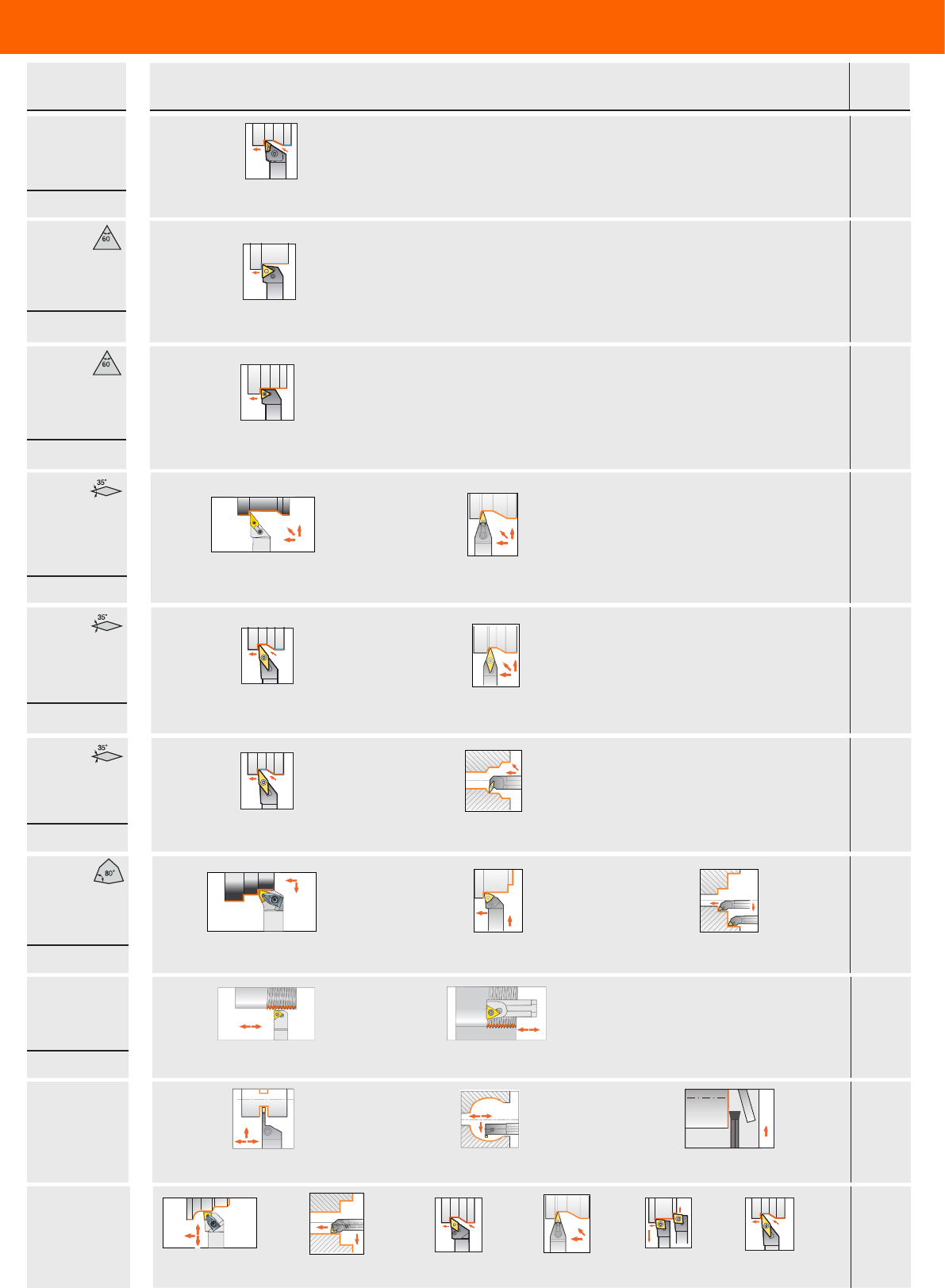

T
91°
36
37
TNMG PTGN(R/L) 910
T
90°
56
57
TCM(G)T STGC(R/L) 900
W
(Right Hand Shown)
DWLNR
H
B
CH
F
L
95⁰
Insert Shim
Allen Key
Clamp
Clamp Screw
Spring Shim Screw
Torx Key
WNMG 0804 -- 3017
5001
4005
2010 12002 1005
6001
Spare Parts
DWLNR/L 2020 K08
DWLNR/L 2525 M08
DWLNR/L 3232 P08
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
WNMG 0804 --
20 125
25
20
20 773081
WNMG 0804 --
25 150
32
25
25 773083
WNMG 0804 --
32 170
40
32
32 773085
773082
773084
773086
40
WNMG DWLN(R/L) 950PWLN(R/L) 950S..-PWLN(R/L) 950
V
(Right Hand Shown)
MVJNR
VNMG 1604 -- 3035
Insert Shim
4012
Clamp
2015
Clamp Screw
11009
Shim Screw
5001
Allen Key
5003
Allen Key
Spare Parts
H
B
CH
F
L
93⁰
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
VNMG 1604 --
20 125
25
20
20
MVJNR/L 2020 K16 771351
VNMG 1604 --
25 150
32
25
25
MVJNR/L 2525 M16 771353
VNMG 1604 --
32 170
40
32
32
MVJNR/L 3232 P16 771355
771352
771354
771356
38
VNMG MVJN(R/L) 930MVVNN 72,50
V
93°
60
61
VCM(G)T SVJC(R/L) 930S..-SVUC(R/L) 930
V
93°
58
59
VBM(G)T SVJB(R/L) 930SVVBN 72,50
K
93°
29
KNUX CKJNR 930
СМП для
точения
резьбы 64
ER ERH IRH
СМП для
точения
канавок и
отрезки
76
78
MGEHR/L MGIVR/L Отрезной резец + блок
СМП
c
КНБ
(Right Hand Shown)
DCLNR
H
B
CH
F
L
95⁰
Allen Key
Insert Shim Clamp
Clamp Screw
Spring Shim Screw
Torx Key
5001
CNMG 1204 -- 3015 4005
2010 12002 1005
6001
Spare Parts
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
DCLNR/L 2020 K12 771781
CNMG 1204 --
25 150
32
25
25
DCLNR/L 2525 M12 771783
CNMG 1204 --
32 170
40
32
32
DCLNR/L 3232 P12 771785
771782
771784
771786
93°
95°
93°
19
-
61
DCLN(R/L) 950S..-DCLN(R/L) 950DDJN(R/L) 930MVVNN 72,50SCLCR/L 950SVJB(R/L) 930 ...
Форма
примен. СМП Державки по ИСО (главный угол в плане) №
стр.
16
www.homann-group.ruHOLEX токарный инструмент

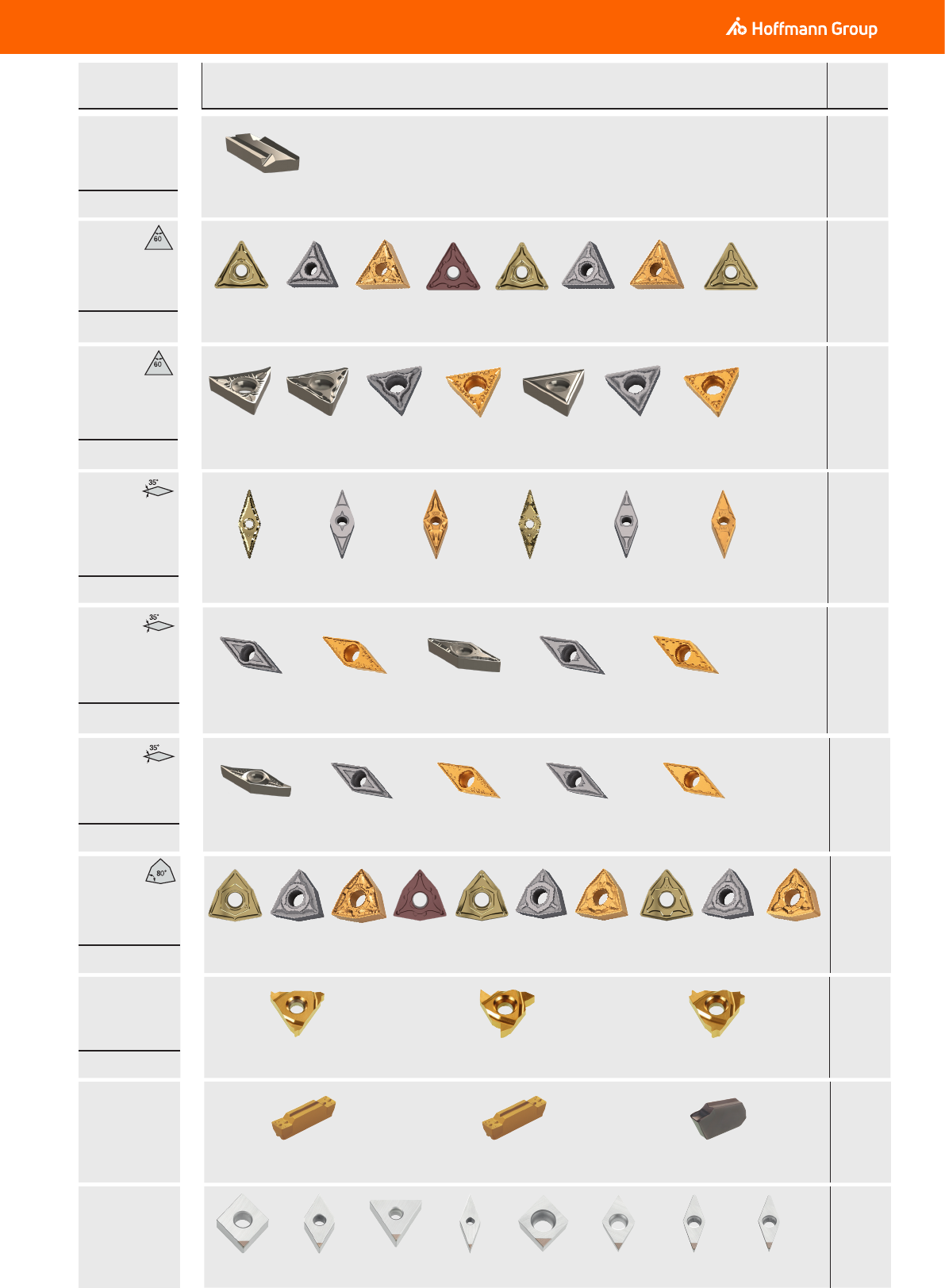

T36
37
TNMG -FMR -PF -MF -FPR -MMR -PM -MM -RMR
T56
57
TCM(G)T -FNR -FPR -PF -MF -MPR -PM -MM
W41
WNMG -FMR -PF -MF -FPR -MMR -PM -MM -RPR -PR -MR
V39
VNMG -FMR -PF -MF -MMR -PM -MM
V60
61
VCM(G)T -FNR -PF -MF -PM -MM
V58
59
VBM(G)T -PF -MF -MMR -PM -MM
K29
KNUX R-11
СМП для
точения
резьбы 65
ER метр.полн.профиль 600метр.неполн.профиль 600дюйм.профиль 550
СМП для
точения
канавок и
отрезки
77
78
MGMN 300 MGMN 400 273010
СМП
c
КНБ
68
69
CNMA DNMA TNMA VNMA CCMW DCMW VBMW VCMW
Форма
СМП Геометрии передних поверхностей №
стр.
17

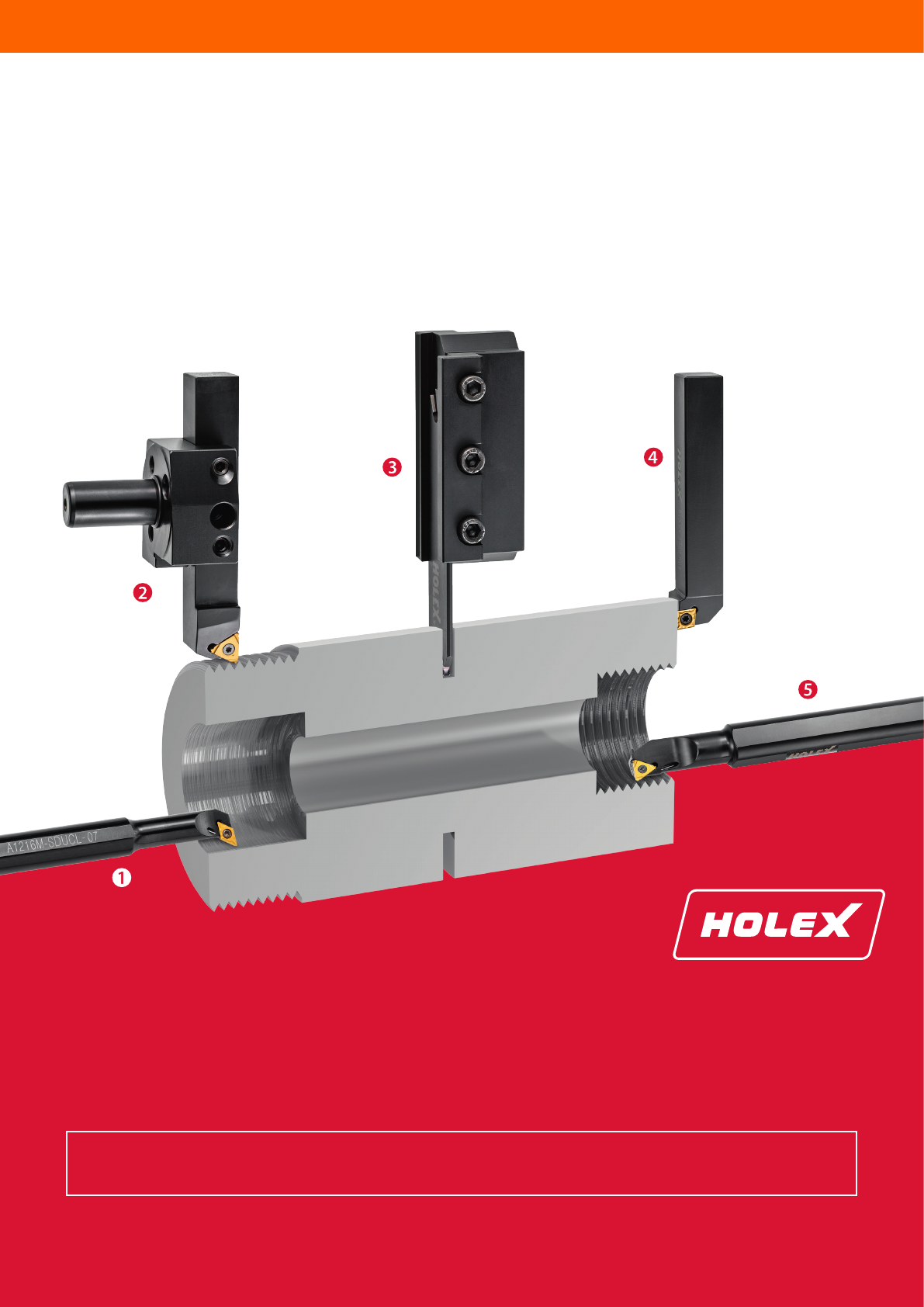

Откройте для себя наш ассортимент
токарных инструментов HOLEX
1. Державка для внутренней обработки
2. Гнездо для инструментов VDI и державка для
наружной резьбы
3. Базовый держатель и прорезной резец
4. Державка для наружной обработки
5. Державка для внутренней резьбы
HOLEX:
очевидно выгодно – продуманный ассортимент – универсально
Наш новый ассортимент токарных инструментов HOLEX подходит для универсального использо-
вания и для всех стандартных вариантов применения. Стабильно высокое промышленное
качество по выгодной цене!
18
www.homann-group.ruHOLEX токарный инструмент

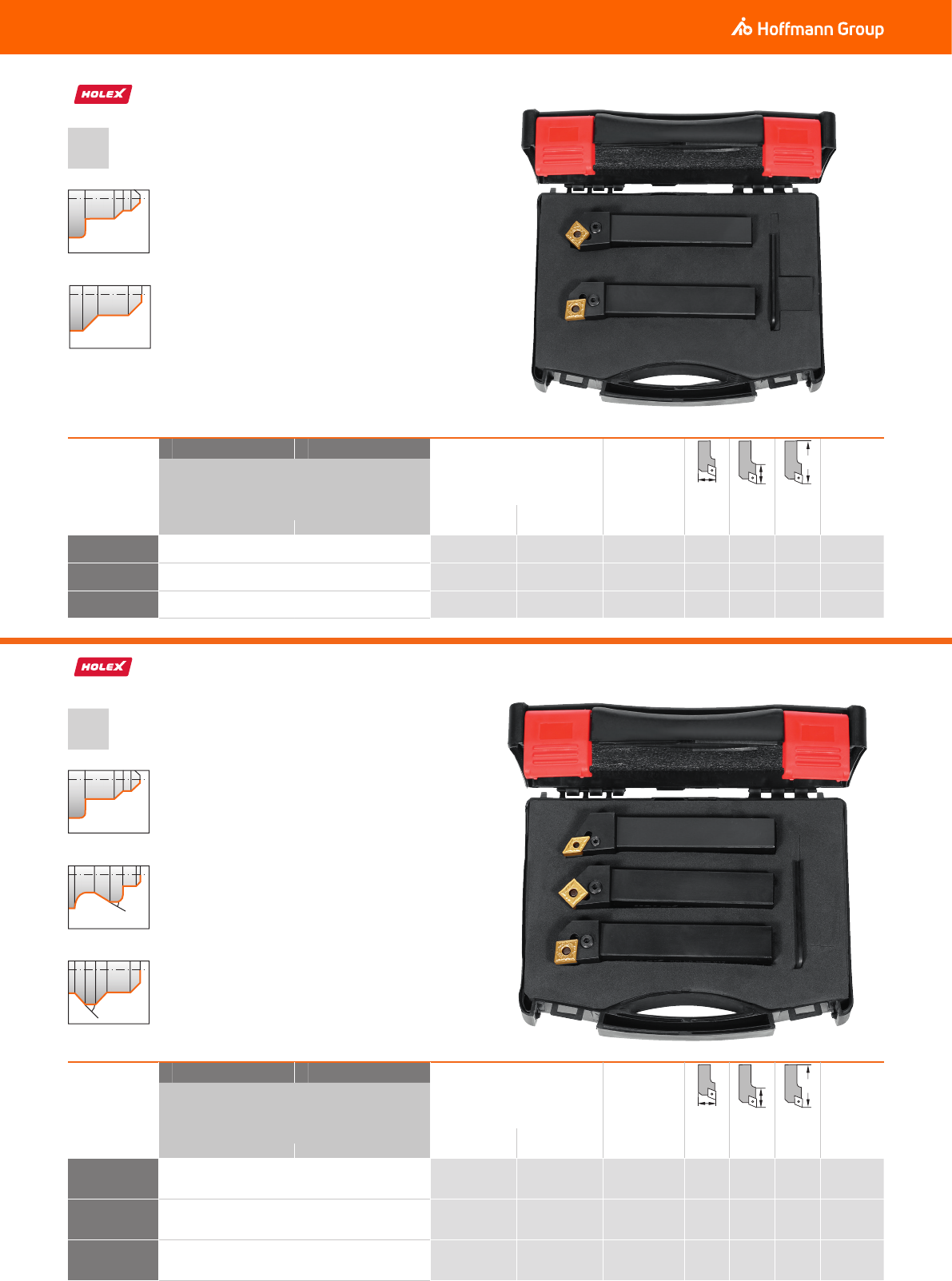

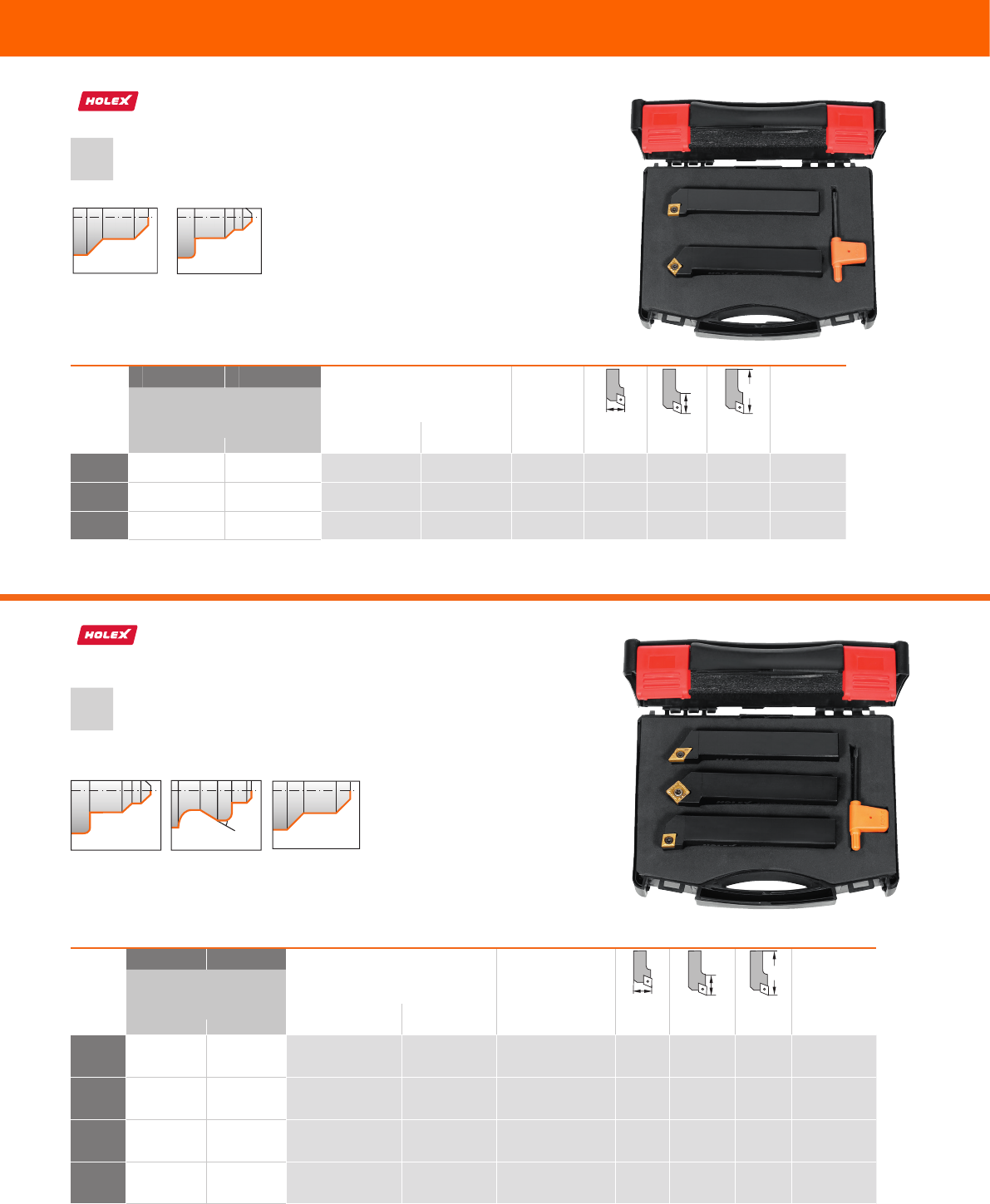

Размер хвостовика
25 5110 25 5111
Обозначение державки по коду ISO Подходящая СМП Запасные части
Набор державок для СМП
255110 255111
мм правые левые мм мм мм
16
114,33 114,33
PCLNR1616-H09;
PCSNR1616-H09 PCLNL1616-H09;
PCSNL1616-H09 CN..09T3.. 20 22; 25 100 259981_4
20
121,41 121,41
PCLNR2020-K12;
PCSNR2020-K12 PCLNL2020-K12;
PCSNL2020-K12 CN..1204.. 25 28 125 259981_5
25
128,77 128,77
PCLNR2525-M16;
PCSNR2525-M16 PCLNL2525-M16;
PCSNL2525-M16 CN..1606.. 32 33 150 259981_6
Размер хвостовика /
пластины
25 5130 25 5131
Обозначение державки по коду ISO Подходящая СМП Запасные части
Набор державок для СМП
255130 255131
мм правые левые мм мм мм
16
171,92 171,92
PCLNR1616-H09;
PDJNR1616-H11;
PSSNR1616-H12
PCLNL1616-H09;
PDJNL1616-H11;
PSSNL1616-H12
CN..09T3..;
DN..1104..;
SN..1204.. 20 25 100 259981_1
20
182,54 182,54
PCLNR2020-K12;
PDJNR2020-K11;
PSSNR2020-K12
PCLNL2020-K12;
PDJNL2020-K11;
PSSNL2020-K12
CN..1204..;
DN..1104..;
SN..1204.. 25 28 125 259981_2
25
193,86 193,86
PCLNR2525-M16;
PDJNR2525-M15;
PSSNR2525-M12
PCLNL2525-M16;
PDJNL2525-M15;
PSSNL2525-M12
CN..1606..;
DN..1506..;
SN..1204.. 32 33 150 259981_3
Комплекты державок для СМП CN..
Комплекты державок для СМП CN../ DN../SN..
PCLNR/L
PCSNR/L
25 5110
PCLNR/L
42°
PSSNR/L
30°
PDJNR/L
25 5130
DIN
ISO 5610
DIN
ISO 5610
19

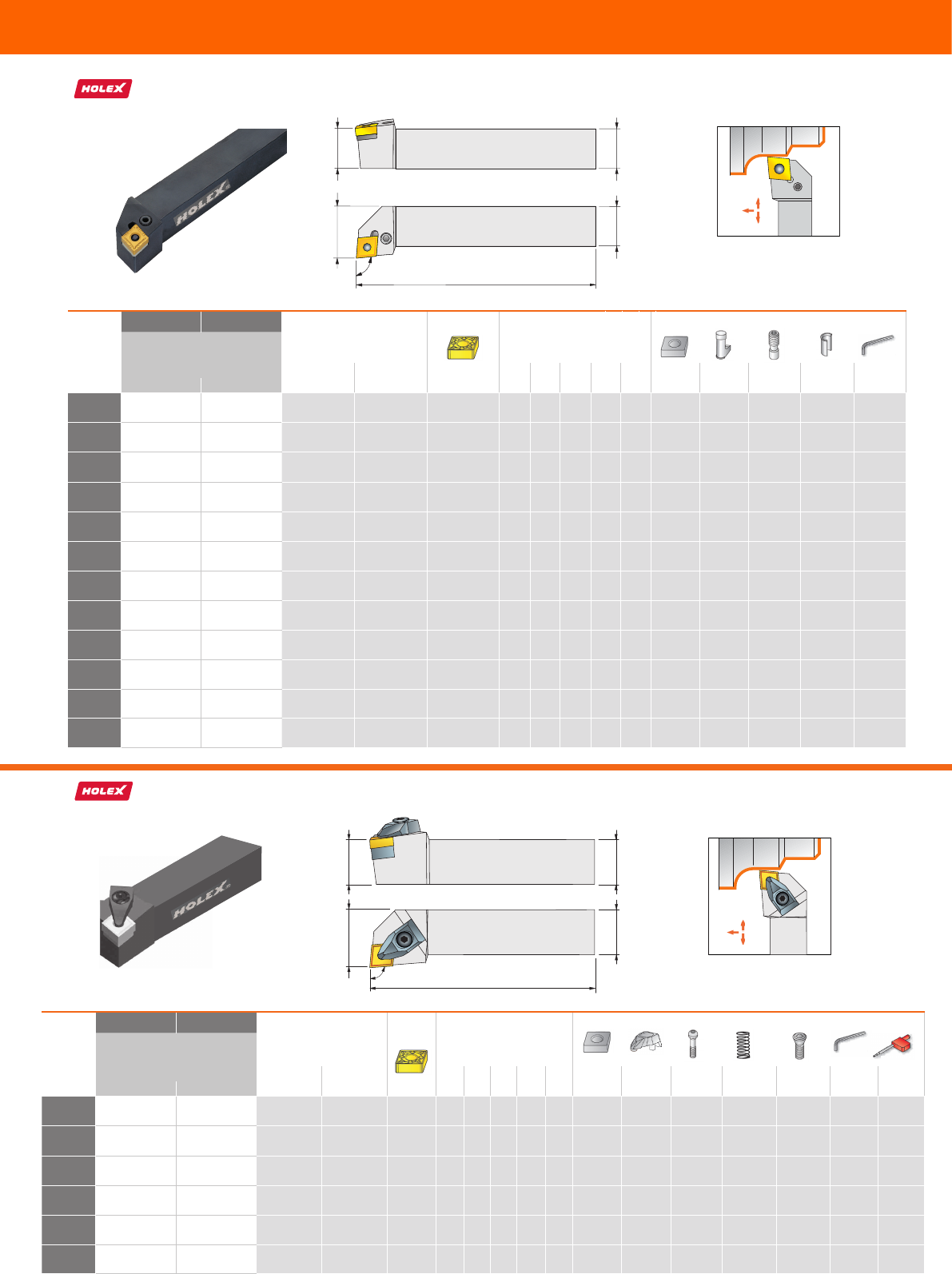

Державки PCLNR/L 950 для СМП CN..
Размер
хвостовика /
пластины
25 0018HR 25 0019HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
250018HR 250019HR H B CH F L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм пластина рычаг винт ный штифт
16/09
(47,2) (47,2)
PCLNR1616-H09 PCLNL1616-H09 CN.. 09T3.. 16 16 16 20 100 3028HR 8006HR 2006HR 11006HR 5004HR
16/12
47,2 (47,2)
PCLNR1616-H12 PCLNL1616-H12 CN.. 1204.. 16 16 16 20 100 3002HR 8002HR 2004HR 11001HR 5001HR
20/12
55,92 55,92
PCLNR2020-K12 PCLNL2020-K12 CN.. 1204.. 20 20 20 25 125 3002HR 8002HR 2004HR 11001HR 5001HR
25/12
62,95 62,95
PCLNR2525-M12 PCLNL2525-M12 CN.. 1204.. 25 25 25 32 150 3002HR 8002HR 2004HR 11001HR 5001HR
3225/12
73,56 73,56
PCLNR3225-P12 PCLNL3225-P12 CN.. 1204.. 32 25 32 32 170 3002HR 8002HR 2004HR 11001HR 5001HR
32/12
73,56 73,56
PCLNR3232-P12 PCLNL3232-P12 CN.. 1204.. 32 32 32 40 170 3002HR 8002HR 2004HR 11001HR 5001HR
25/16
62,95 (62,95)
PCLNR2525-M16 PCLNL2525-M16 CN.. 1606.. 25 25 25 32 150 3029HR 8008HR 2014HR 11007HR 5001HR
32/16
73,56 73,56
PCLNR3232-P16 PCLNL3232-P16 CN.. 1606.. 32 32 32 40 170 3029HR 8008HR 2014HR 11007HR 5001HR
25/19
62,95 62,95
PCLNR2525-M19 PCLNL2525-M19 CN.. 1906.. 25 25 25 32 150 3003HR 8003HR 2005HR 11002HR 5002HR
3225/19
73,56 73,56
PCLNR3225-P19 PCLNL3225-P19 CN.. 1906.. 32 25 32 32 170 3003HR 8003HR 2005HR 11002HR 5002HR
32/19
73,56 73,56
PCLNR3232-P19 PCLNL3232-P19 CN.. 1906.. 32 32 32 40 170 3003HR 8003HR 2005HR 11002HR 5002HR
40/19
133,72 (133,72)
PCLNR4040-S19 PCLNL3232-P19 CN.. 1906.. 32 32 32 40 250 3003HR 8003HR 2005HR 11002HR 5002HR
Державки DCLNR/L 950 для СМП CN..
Размер
хвостовика /
пластины
25 0016HR 25 0017HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
250016HR 250017HR H B CH F L Подкладная Кронштейн Зажимной Пружина Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм пластина винт ной пластины Torx
20/12
58,5 58,5
DCLNR2020-K12 DCLNL2020-K12 CN.. 1204.. 20 20 20 25 125 3015HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
25/12
62,95 62,95
DCLNR2525-M12 DCLNL2525-M12 CN.. 1204.. 25 25 25 32 150 3015HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
32/12
82,82 82,82
DCLNR3232-P12 DCLNL3232-P12 CN.. 1204.. 32 32 32 40 170 3015HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
25/16
62,95 (62,95)
DCLNR2525-M16 DCLNL2525-M16 CN.. 1606.. 25 25 25 32 150 3029HR 4020HR 2011HR 12003HR 1012HR 5001HR 5002HR
32/19
82,82 82,82
DCLNR3232-P19 DCLNL3232-P19 CN.. 1906.. 32 32 32 40 170 3019HR 4006HR 2012HR 12003HR 1006HR 5001HR 5002HR
40/19
110,92 (110,92)
DCLNR4040-S19 DCLNR4040-S19 CN.. 1906.. 40 40 40 50 250 3019HR 4006HR 2012HR 12003HR 1006HR 5001HR 5002HR
(Right Hand Shown)
PCLNR
HB
CH
F
L
95⁰
Insert Shim
CNMG 1204 -- 3002
CNMG 1906 -- 3003
Lever
8002
8003
Lever Screw
2004
2005
Shim Pin
11001
11002
Allen Key
5001
5002
Spare Parts
LEVER CLAMP TYPE TOOL HOLDER - CNMG
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
16 100
20
16
16
PCLNR/L 1616 H12 771651 771652
CNMG 1204 --
20 125
25
20
20
PCLNR/L 2020 K12 771653 771654
CNMG 1204 --
25 150
32
25
25
PCLNR/L 2525 M12 771655 771656
CNMG 1204 --
32 170
32
32
25
PCLNR/L 3225 P12 771657 771658
CNMG 1906 --
32 170
32
32
25
PCLNR/L 3225 P19 771671 771672
CNMG 1906 --
32 170
40
32
32
PCLNR/L 3232 P19 771673 771674
CNMG 1906 --
25 150
32
25
25
PCLNR/L 2525 M19 771669 771670
CNMG 1204 --
32 170
40
32
32
PCLNR/L 3232 P12 771659 771660
CNMG 1606 --
25 150
32
25
25
PCLNR/L 2525 M16 771681 771682
CNMG 1606 -- 3029 8008
2014 11007 5001
CNMG 1606 --
32 170
40
32
32
PCLNR/L 3232 P16 771683 771684
CNMG 0903 --
16 100
20
16
16
PCLNR/L 1616 H09 771645 771646
CNMG 09T3 -- 3028 8006
2006 11006 5004
(Right Hand Shown)
PCLNR
HB
CH
F
L
95⁰
Insert Shim
CNMG 1204 -- 3002
CNMG 1906 -- 3003
Lever
8002
8003
Lever Screw
2004
2005
Shim Pin
11001
11002
Allen Key
5001
5002
Spare Parts
LEVER CLAMP TYPE TOOL HOLDER - CNMG
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
16 100
20
16
16
PCLNR/L 1616 H12 771651 771652
CNMG 1204 --
20 125
25
20
20
PCLNR/L 2020 K12 771653 771654
CNMG 1204 --
25 150
32
25
25
PCLNR/L 2525 M12 771655 771656
CNMG 1204 --
32 170
32
32
25
PCLNR/L 3225 P12 771657 771658
CNMG 1906 --
32 170
32
32
25
PCLNR/L 3225 P19 771671 771672
CNMG 1906 --
32 170
40
32
32
PCLNR/L 3232 P19 771673 771674
CNMG 1906 --
25 150
32
25
25
PCLNR/L 2525 M19 771669 771670
CNMG 1204 --
32 170
40
32
32
PCLNR/L 3232 P12 771659 771660
CNMG 1606 --
25 150
32
25
25
PCLNR/L 2525 M16 771681 771682
CNMG 1606 -- 3029 8008
2014 11007 5001
CNMG 1606 --
32 170
40
32
32
PCLNR/L 3232 P16 771683 771684
CNMG 0903 --
16 100
20
16
16
PCLNR/L 1616 H09 771645 771646
CNMG 09T3 -- 3028 8006
2006 11006 5004
(Right Hand Shown)
DCLNR
H
B
CH
F
L
95⁰
Allen Key
Insert Shim Clamp
Clamp Screw
Spring Shim Screw
Torx Key
5001
CNMG 1204 -- 3015 4005
2010 12002 1005
6001
Spare Parts
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
DCLNR/L 2020 K12 771781
CNMG 1204 --
25 150
32
25
25
DCLNR/L 2525 M12 771783
CNMG 1204 --
32 170
40
32
32
DCLNR/L 3232 P12 771785
771782
771784
771786
(Right Hand Shown)
DCLNR
H
B
CH
F
L
95⁰
Allen Key
Insert Shim Clamp
Clamp Screw
Spring Shim Screw
Torx Key
5001
CNMG 1204 -- 3015 4005
2010 12002 1005
6001
Spare Parts
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
DCLNR/L 2020 K12 771781
CNMG 1204 --
25 150
32
25
25
DCLNR/L 2525 M12 771783
CNMG 1204 --
32 170
40
32
32
DCLNR/L 3232 P12 771785
771782
771784
771786
На рисунке изображено правое исполнение державки
На рисунке изображено правое исполнение державки
20
www.homann-group.ruHOLEX токарный инструмент
(Right Hand Shown)
PCSNR
Insert Shim
CNMG 1204 -- 3002
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
PCSNR/L 2020 K12 771833 771834
CNMG 1204 --
25 150
32
25
25
PCSNR/L 2525 M12 771835 771836
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3225 P12 771837 771838
HB
CH
F
L
45⁰
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3232 P12 771839 771840
CNMG 1606 -- 3029 8008
2014 11007 5001
CNMG 1606 --
25 150
32
25
25
PCSNR/L 2525 M16 771891 771892
CNMG 1606 --
32 170
40
32
32
PCSNR/L 3232 P16 771893 771894
CNMG 1204 --
16 100
20
16
16
PCSNR/L 1616 H12 771831 771832
Державки PCSNR/L 450 для СМП CN..
Размер
хвостовика /
пластины
25 0024HR 25 0025HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
250024HR 250025HR H B CH F L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм пластина рычаг винт ный штифт
16/12
(47,2) (47,2)
PCSNR1616-H12 PCSNL1616-H12 CN.. 1204.. 16 16 16 20 100 3002HR 8002HR 2004HR 11001HR 5001HR
20/12
(55,92) (55,92)
PCSNR2020-K12 PCSNL2020-K12 CN.. 1204.. 20 20 20 25 125 3002HR 8002HR 2004HR 11001HR 5001HR
25/12
(62,95) (62,95)
PCSNR2525-M12 PCSNL2525-M12 CN.. 1204.. 25 25 25 32 150 3002HR 8002HR 2004HR 11001HR 5001HR
3225/12
73,56 (73,56)
PCSNR3225-P12 PCSNL3225-P12 CN.. 1204.. 32 25 32 32 170 3002HR 8002HR 2004HR 11001HR 5001HR
32/12
(73,56) (73,56)
PCSNR3232-P12 PCSNL3232-P12 CN.. 1204.. 32 32 32 40 170 3002HR 8002HR 2004HR 11001HR 5001HR
25/16
(62,95) (62,95)
PCSNR2525-M16 PCSNL2525-M16 CN.. 1606.. 25 25 25 32 150 3029HR 8008HR 2014HR 11007HR 5001HR
32/16
73,56 (73,56)
PCSNR3232-P16 PCSNL3232-P16 CN.. 1606.. 32 32 32 40 170 3029HR 8008HR 2014HR 11007HR 5001HR
(Right Hand Shown)
PCSNR
Insert Shim
CNMG 1204 -- 3002
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
PCSNR/L 2020 K12 771833 771834
CNMG 1204 --
25 150
32
25
25
PCSNR/L 2525 M12 771835 771836
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3225 P12 771837 771838
HB
CH
F
L
45⁰
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3232 P12 771839 771840
CNMG 1606 -- 3029 8008
2014 11007 5001
CNMG 1606 --
25 150
32
25
25
PCSNR/L 2525 M16 771891 771892
CNMG 1606 --
32 170
40
32
32
PCSNR/L 3232 P16 771893 771894
CNMG 1204 --
16 100
20
16
16
PCSNR/L 1616 H12 771831 771832
(Right Hand Shown)
PCSNR
Insert Shim
CNMG 1204 -- 3002
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
CNMG 1204 --
20 125
25
20
20
PCSNR/L 2020 K12 771833 771834
CNMG 1204 --
25 150
32
25
25
PCSNR/L 2525 M12 771835 771836
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3225 P12 771837 771838
HB
CH
F
L
45⁰
CNMG 1204 --
32 170
40
32
32
PCSNR/L 3232 P12 771839 771840
CNMG 1606 -- 3029 8008
2014 11007 5001
CNMG 1606 --
25 150
32
25
25
PCSNR/L 2525 M16 771891 771892
CNMG 1606 --
32 170
40
32
32
PCSNR/L 3232 P16 771893 771894
CNMG 1204 --
16 100
20
16
16
PCSNR/L 1616 H12 771831 771832
Державки PCBNR/L 750 для СМП CN..
Размер
хвостовика /
пластины
25 0020HR 25 0021HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
250020HR 250021HR H W h l S L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм мм пластина рычаг винт ный штифт
32/19
73,56 73,56
PCBNR3232-P19 PCBNL3232-P19 CN.. 1906.. 32 32 32 36 27 170 3003HR 8003HR 2005HR 11002HR 5002HR
На рисунке изображено правое исполнение державки
На рисунке изображено правое исполнение державки
75°
21

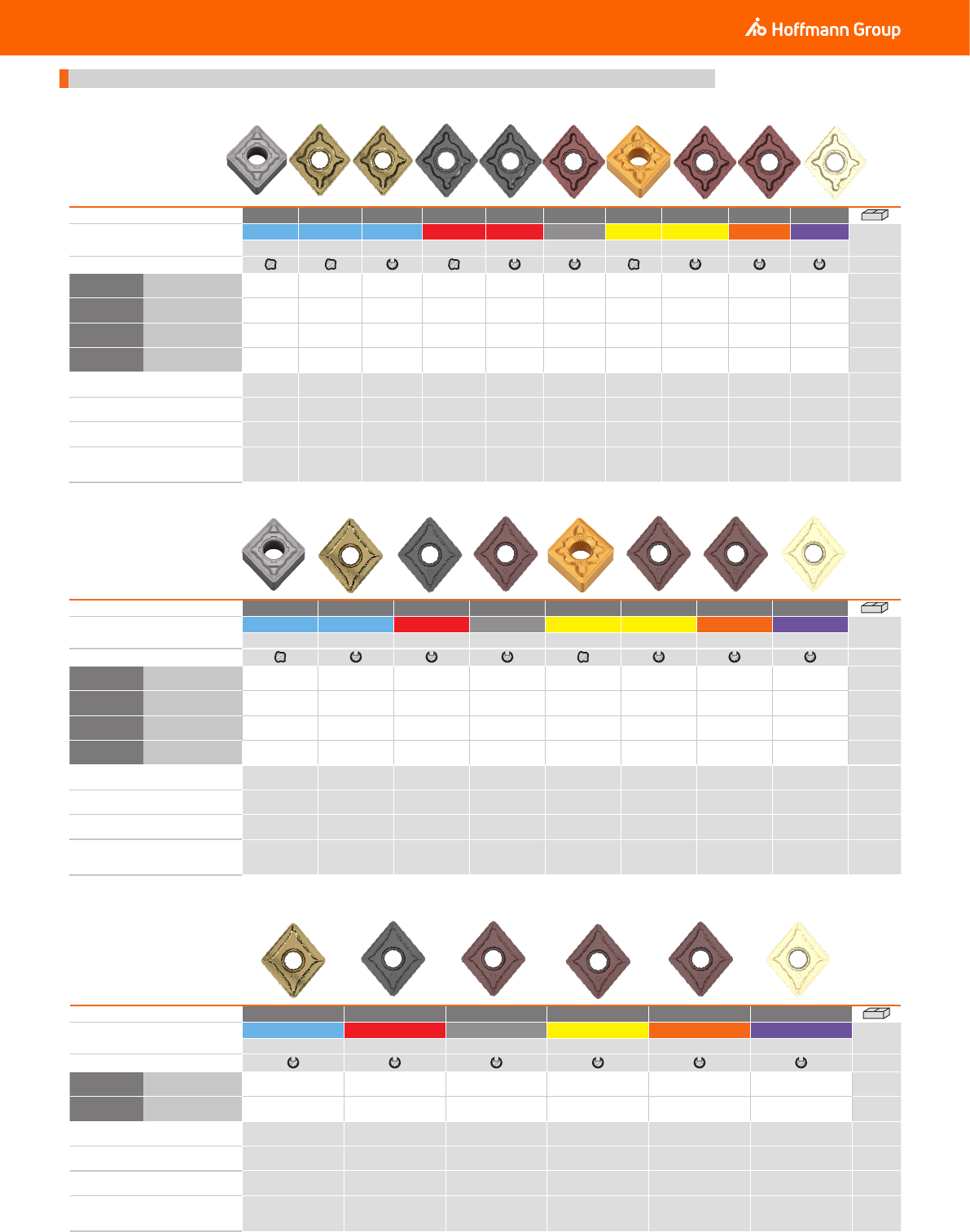

Марка сплава HBT015-R HBT020 HBT025-R HBT205-R HBTH15-R HBT115-R1 HBT130 HBT135-R HBT415-R HBT410-R
Основное применение
P P P K H M M M S Ti
Условия резания
25 0090
CNMG 09T304
- (5,32) - - - - (5,32) - - -
10
25 0059HR
CNMG 120404
5,47 - (5,47) (5,47) (5,47) (5,47) - (5,47) (5,47) (5,47)
10
25 0092
CNMG 120404
- (6,34) - - - - (6,34) - - -
10
25 0093HR
CNMG 120408
(5,47) - - 5,47 5,47 5,47 - - 5,47 5,47
10
25 0093
CNMG 120408
- (6,34) - - - - (6,34) - - -
10
Стружколом FMR PF FMR FMR FMR FMR MF FMR FMR FMR
a
p
мм 0,2 - 2 0,5 - 2 0,2 - 2 0,2 - 2 0,1 - 1 0,2 - 2 0,5 - 2,5 0,2 - 2 0,1 - 1 0,1 - 1
f мм/об. 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,1 - 0,25 0,1 - 0,3 0,15 - 0,45 0,1 - 0,3 0,1 - 0,25 0,1 - 0,25
v
c
для основной области
применения м/мин 220 - 405 120 - 330 210 - 355 235 - 375 50 - 130 170 - 285 40 - 220 160 - 215 30 - 110 40 - 85
CNMG для чистовой обработки
Негативный тип СМП HOLEX

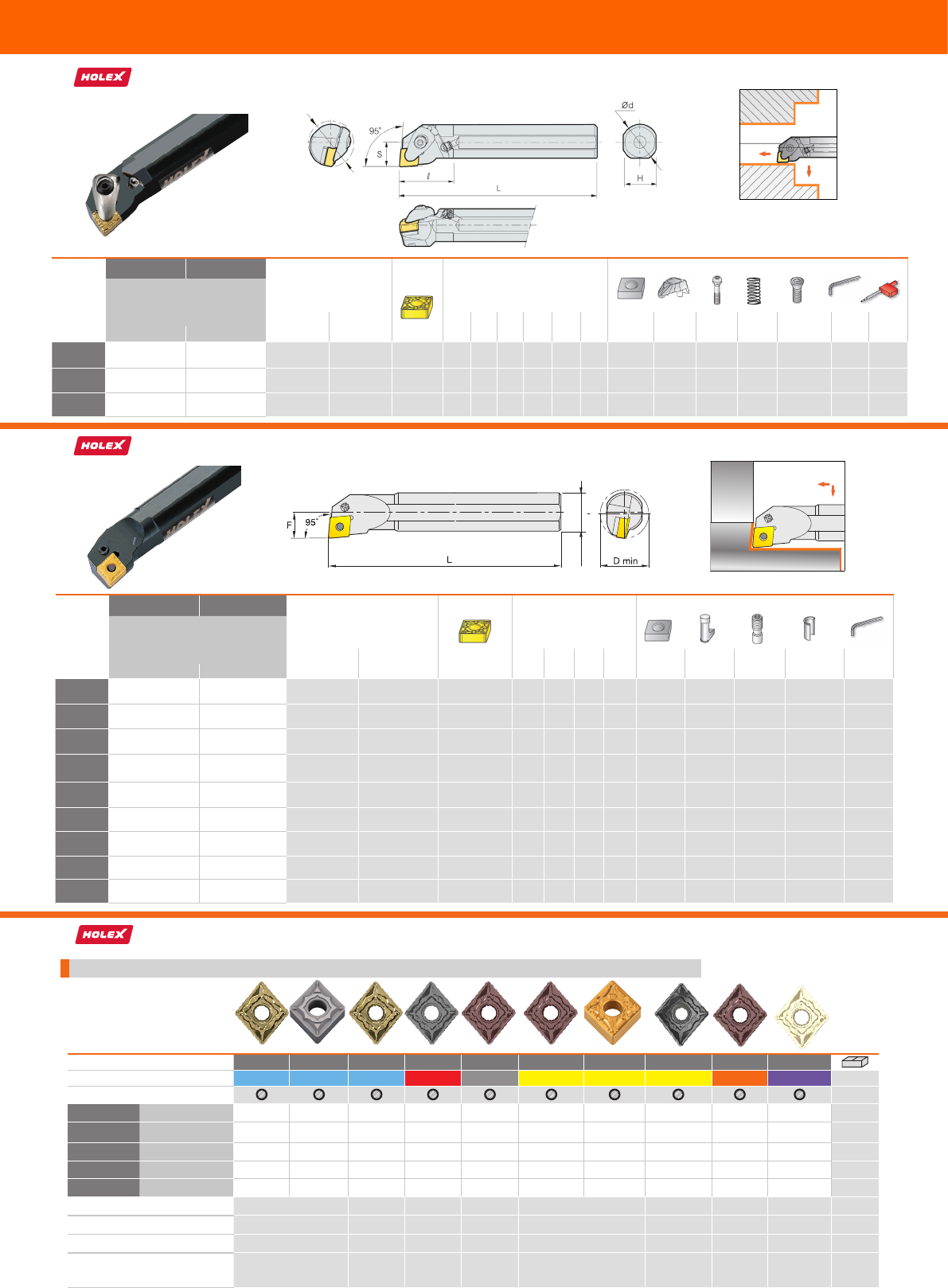

Расточные державки S..PCLNR/L 950 для СМП CN..
Размер
хвостовика /
пластины
25 0036SHR 25 0037SHR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
250036SHR 250037SHR D D min F L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм пластина рычаг винт ный штифт
16/09
82,21 (82,21)
S16R-PCLNR-09 S16R-PCLNL-09 CN.. 0903.. 200 3028HR 8006HR 2006HR 11006HR 5004HR
20/09
93,87 (93,87)
S20S-PCLNR-09 S20S-PCLNL-09 CN.. 0903.. 250 3028HR 8006HR 2006HR 11006HR 5004HR
25/12
91,6 91,6
S25R-PCLNR-12 S25R-PCLNL-12 CN.. 1204.. 25 32 17 200 3002HR 8002HR 2004HR 11001HR 5001HR
25T/12
100,91 (100,91)
S25T-PCLNR-12 S25T-PCLNL-12 CN.. 1204.. 25 32 17 300 3002HR 8002HR 2004HR 11001HR 5001HR
32/12
116,23 116,23
S32S-PCLNR-12 S32S-PCLNL-12 CN.. 1204.. 32 40 22 250 3002HR 8002HR 2004HR 11001HR 5001HR
32U/12
132,9 (132,9)
S32U-PCLNR-12 S32U-PCLNL-12 CN.. 1204.. 350 3002HR 8002HR 2004HR 11001HR 5001HR
40T/12
144,6 (144,6)
S40T-PCLNR-12 S40T-PCLNL-12 CN.. 1204.. 300 3002HR 8002HR 2004HR 11001HR 5001HR
40/12
(146,5) (146,5)
S40V-PCLNR-12 S40V-PCLNL-12 CN.. 1204.. 40 50 27 400 3002HR 8002HR 2004HR 11001HR 5001HR
50/19
146,5 (146,5)
S50U-PCLNR-19 S50U-PCLNL-19 CN.. 1906.. 40 50 27 350 3002HR 8002HR 2004HR 11001HR 5001HR
(Right Hand Shown)
PCLNR
Insert Shim
CNMG 1204 -- 3002
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
Ø D
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
CNMG 1204 --
32 250
22
40
S32S PCLNR/L 12 720525
CNMG 1204 --
40 400
27
50
S40V PCLNR/L 12 720527
F
L
CNMG 1204 --
25 200
17
32
S25R PCLNR/L 12 720523
Ø D g6 D Min.
720526
720528
720524
Размер
хвостовика /
пластины
25 1944HR 25 1945HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
251944HR 251945HR d D min S L l H Подкладная Кронштейн Зажимной Пружина Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм мм пластина винт ной пластины Torx
25/12
119,52 (119,52)
A25R-DCLNR-12 A25R-DCLNL-12 CN.. 1204.. 25 32 17 200 40 24 3002HR 4005HR 2010HR 12002HR 1007HR 5001HR 6001HR
32/12
151,7 (151,7)
A32S-DCLNR-12 A32S-DCLNL-12 CN.. 1204.. 32 40 22 250 50 30 3002HR 4005HR 2010HR 12002HR 1007HR 5001HR 6001HR
40/12
192,65 (192,65)
A40T-DCLNR-12 A40T-DCLNL-12 CN.. 1204.. 40 50 27 300 60 38 3002HR 4005HR 2010HR 12002HR 1007HR 5001HR 6001HR
На рисунке изображено правое исполнение державки
На рисунке изображено правое исполнение державки
(Right Hand Shown)
PCLNR
Insert Shim
CNMG 1204 -- 3002
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
Ø D
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
CNMG 1204 --
32 250
22
40
S32S PCLNR/L 12 720525
CNMG 1204 --
40 400
27
50
S40V PCLNR/L 12 720527
F
L
CNMG 1204 --
25 200
17
32
S25R PCLNR/L 12 720523
Ø D g6 D Min.
720526
720528
720524
Расточные державки A..DCLNR/L 950 для СМП CN..
22
www.homann-group.ruHOLEX токарный инструмент

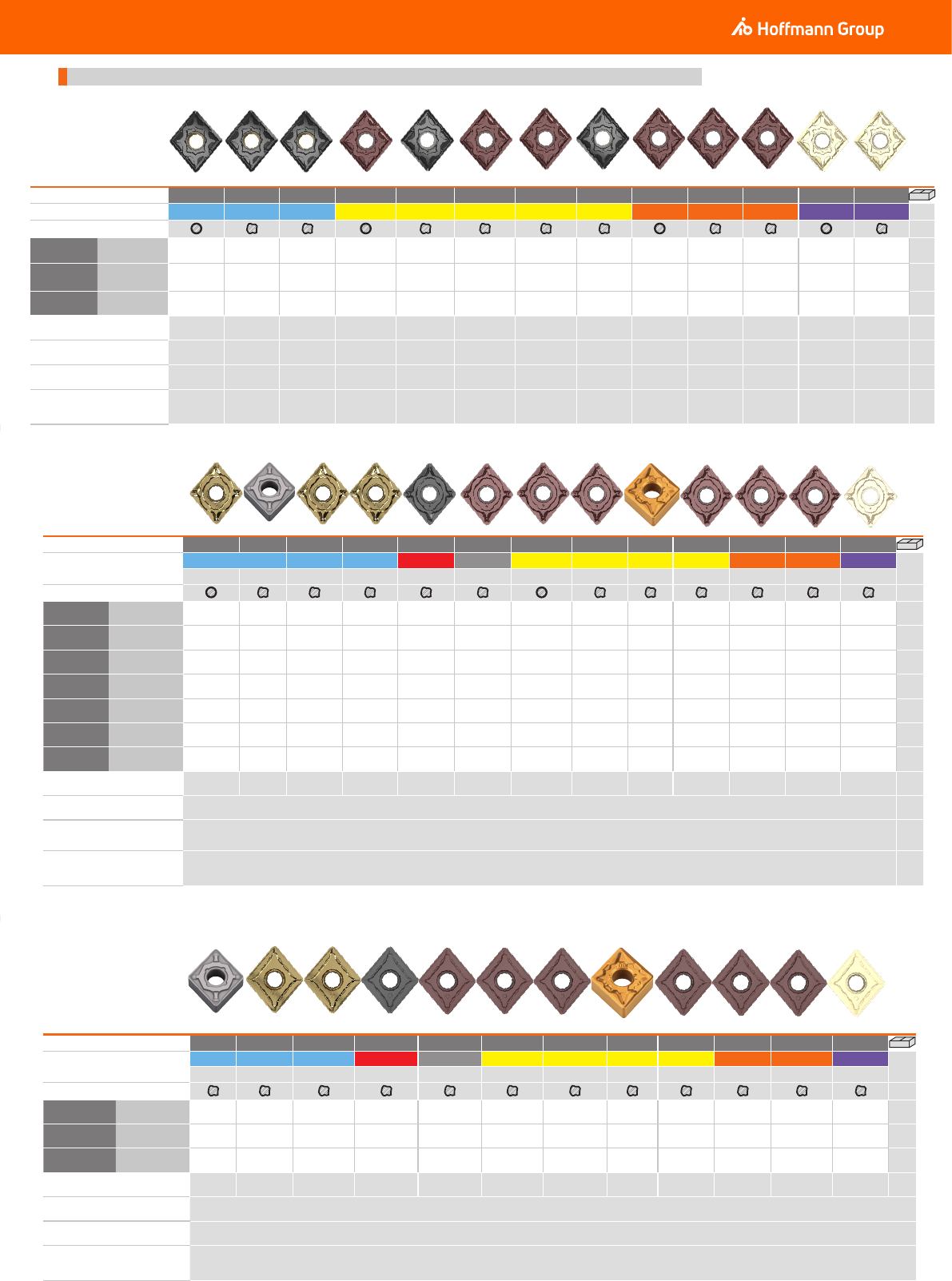

Марка сплава HBT015-R HBT025-R HBT035-R HBT115-R1 HBT125-R HBT125-R1 HBT125-R2 HBT135-R HBT415-R HBT425-R HBT435-R HBT410-R HBT420-R
Основное применение
PPP M M M M M S S S Ti Ti
Условия резания
25 0058HR
CNMG 120404
- (5,47) - 5,47 - 5,47 (5,47) - (5,47) 5,47 5,47 (5,47) 5,47
10
25 0060HR
CNMG 120408
(5,47) (5,47) (5,47) 5,47 5,47 5,47 5,47 (5,47) (5,47) 5,47 5,47 (5,47) 5,47
10
25 1675HR
CNMG 120412
- - - 5,47 - 5,47 (5,47) (5,47) - 5,47 5,47 - 5,47
10
Стружколом
FPR FPR FPR FPR FPR FPR FPR FPR FPR FPR FPR FPR FPR
a
p
мм 0,3 - 4 0,3 - 4 0,3 - 4 0,3 - 4 0,3 - 4 0,3 - 5 0,3 - 5 0,3 - 4 0,3 - 4 0,3 - 5 0,3 - 5 0,3 - 4 0,3 - 5
f мм/об. 0,2 - 0,5 0,2 - 0,5 0,2 - 0,5 0,15 - 0,5 0,2 - 0,5 0,18 - 0,6 0,18 - 0,6 0,2 - 0,5 0,15 - 0,5 0,18 - 0,6 0,18 - 0,6 0,15 - 0,5 0,18 - 0,6
v
c
для основной области
применения м/мин 200 - 370 190 - 325 170 - 235 145 - 195 160 - 255 145 - 195 145 - 195 85 - 140 30 - 95 25 - 80 25 - 80 45 - 95 40 - 80
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT215-R HBTH25-R HBT115-R1 HBT125-R HBT130 HBT135-R HBT425-R HBT435-R HBT430-R
Основное применение
P P P P K H M M M M S S Ti
Условия резания
25 0188
CNMG 09T304
- (5,32) - - - - - - (5,32) - - - -
10
25 0196
CNMG 120404
- (6,34) - - - - - - (6,34) - - - -
10
25 0156HR
CNMG 120404
- - 5,47 (5,47) 5,47 5,47 - - - (5,47) - 5,47 -
10
25 0197
CNMG 120408
- (6,34) - - - - - - (6,34) - - - -
10
25 0158HR
CNMG 120408
(5,47) - 5,47 (5,47) 5,47 5,47 5,47 (5,47) - (5,47) (5,47) 5,47 (5,47)
10
25 0198
CNMG 120412
- (6,34) - - - - - - (6,34) - - - -
10
25 0160HR
CNMG 120412
(5,47) - 5,47 (5,47) 5,47 5,47 - - - - - - -
10
Стружколом
MMR
PM
MMR MMR MMR MMR MMR MMR
MM
MMR MMR MMR MMR
a
p
мм 0,3 - 4 0,8 - 5 0,3 - 5 0,6 - 4 0,3 - 5 0,3 - 5 0,7 - 5 0,7 - 5 0,5 - 5 0,7 - 5 0,5 - 4 0,5 - 4 0,5 - 4
f мм/об. 0,16 - 0,5 0,1 - 0,45 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,15 - 0,45 0,15 - 0,45 0,12 -
0,45 0,15 - 0,45 0,15 - 0,25 0,15 - 0,25 0,15 - 0,25
v
c
для основной области
применения м/мин 200 - 370 100 - 280 190 - 340 150 - 280 190 - 340 25 - 80 160 - 255 160 - 255 40 - 220 80 - 140 30 - 100 25 - 80 40 - 85
Марка сплава HBT020 HBT025-R HBT035-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT130 HBT135-R HBT425-R HBT435-R HBT420-R
Основное применение
P P P K H M M M M S S Ti
Условия резания
25 0204
CNMG 160608
(12,34) - - - - - - (12,34) - - - -
10
25 0336HR
CNMG 160612
- 8,47 (8,47) (8,47) (8,47) 8,47 (8,47) - (8,47) (8,47) 8,47 (8,47)
10
25 0338HR
CNMG 160616
- 8,47 (8,47) (8,47) 8,47 8,47 (8,47) - - (8,47) 8,47 (8,47)
10
Стружколом PM MPR MPR MPR MPR MPR MPR MM MPR MPR MPR MPR
a
p
мм 0,8 - 5 1 - 6 1 - 6 1 - 6 1 - 6 1 - 6 1 - 6 0,5 - 5 1 - 6 1 - 6 1 - 6 1 - 6
f мм/об. 0,1 - 0,45 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,12 - 0,45 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7
v
c
для основной области
применения м/мин 100 - 280 150 - 320 150 - 280 150 - 320 50 - 130 50 - 250 50 - 250 40 - 220 80 - 140 30 - 100 25 - 80 30 - 85
CNMG для получистовой обработки
23

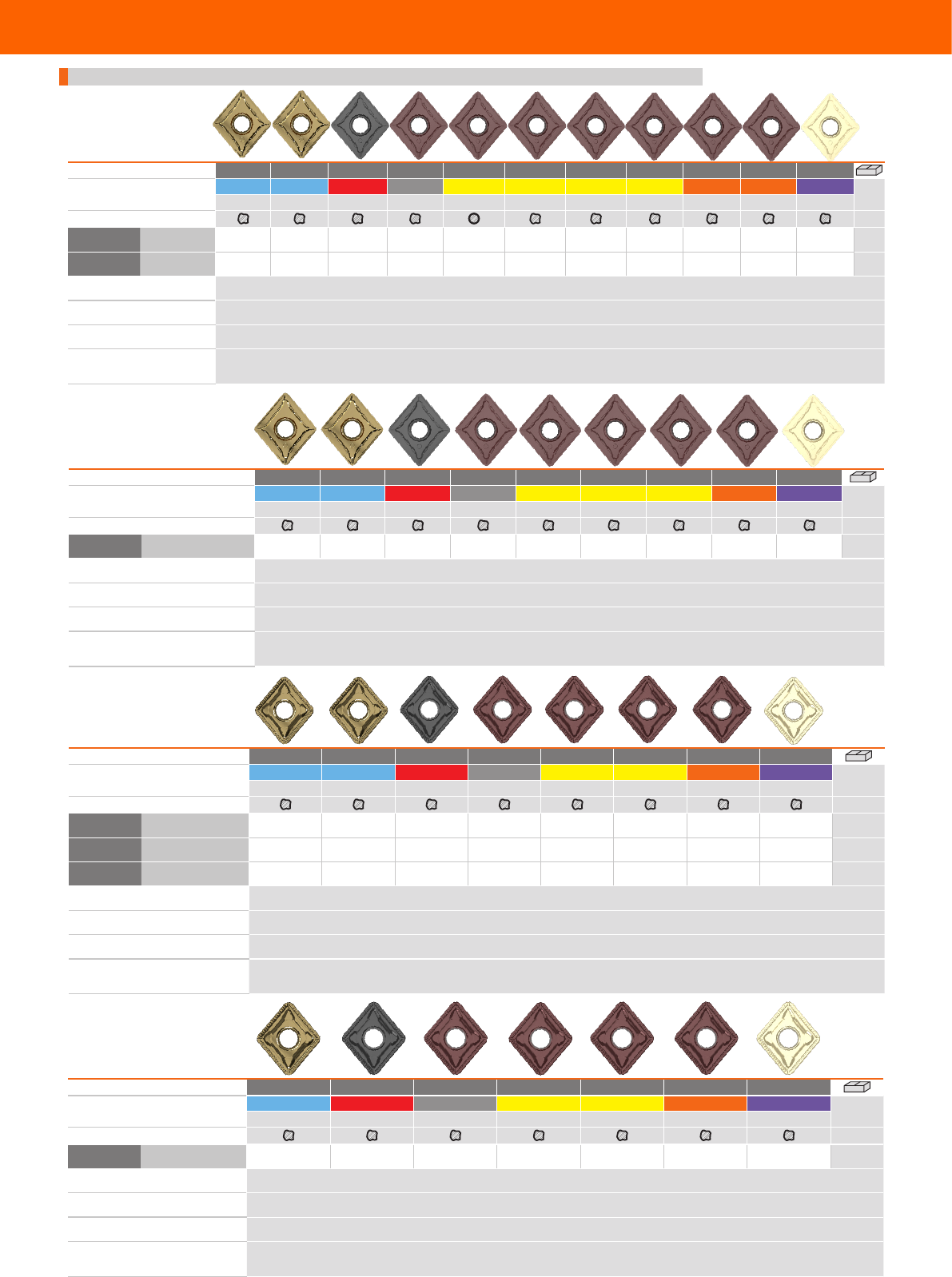

Марка сплава HBT025-R HBT035-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT135-R1 HBT425-R HBT420-R
Основное применение
P P K H M M M S Ti
Условия резания
25 0344HR
CNMG 250924
24,34 (24,34) (24,34) (24,34) 24,34 (24,34) (12,96) (24,34) (24,34)
10
Стружколом MPR MPR MPR MPR MPR MPR MPR MPR MPR
a
p
мм 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12
f мм/об. 0,5 - 1,5 0,5 - 1,5 0,2 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5
v
c
для основной области применения м/
мин 75 - 180 50 - 160 75 - 180 30 - 70 50 - 100 50 - 100 40 - 85 30 - 70 30 - 70
Марка сплава HBT025-R HBT035-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT425-R HBT420-R
Основное применение
P P K H M M S Ti
Условия резания
25 0478HR
CNMM 190612
11,45 (11,45) (11,45) (11,45) (11,45) (11,45) (11,45) (11,45)
10
25 0464HR
CNMM 190616
11,45 (11,45) (11,45) (11,45) (11,45) (11,45) (11,45) (11,45)
10
25 0466HR
CNMM 190624
11,45 (11,45) (11,45) (11,45) (11,45) (11,45) (11,45) (11,45)
10
Стружколом MM1R MM1R MM1R MM1R MM1R MM1R MM1R MM1R
a
p
мм 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12
f мм/об. 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1
v
c
для основной области применения м/
мин 100 - 320 85 - 260 100 - 320 30 - 100 80 - 220 80 - 220 30 - 100 30 - 90
Марка сплава HBT025-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT425-R HBT420-R
Основное применение
P K H M M S Ti
Условия резания
25 0467HR
CNMM 250924
24,34 (24,34) (24,34) (24,34) (24,34) (24,34) (24,34)
10
Стружколом MM1R MM1R MM1R MM1R MM1R MM1R MM1R
a
p
мм 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17
f мм/об. 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5
v
c
для основной области применения
м/мин 75 - 180 75 - 180 30 - 70 50 - 100 50 - 100 30 - 70 30 - 70
CNMG (M) для получистовой обработки
Марка сплава HBT025-R HBT035-R HBT215-R HBTH25-R HBT115-R1 HBT125-R1 HBT125-R2 HBT135-R HBT425-R HBT435-R HBT420-R
Основное применение
P P K H M M M M S S Ti
Условия резания
25 0383HR
CNMG 190612
11,45 (11,45) (11,45) (11,45) 11,45 11,45 (11,45) (11,45) 11,45 11,45 11,45
10
25 0341HR
CNMG 190616
11,45 (11,45) (11,45) (11,45) - 11,45 (11,45) (11,45) 11,45 11,45 (11,45)
10
Стружколом MMR MMR MMR MMR MMR MMR MMR MMR MMR MMR MMR
a
p
мм 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8
f мм/об. 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8
v
c
для основной области
применения м/мин 150 - 350 120 - 280 150 - 350 30 - 90 50 - 200 50 - 200 50 - 200 80 - 140 30 - 90 25 - 80 30 - 85
24
www.homann-group.ruHOLEX токарный инструмент
Марка сплава HBT020 HBT025-R HBT035-R HBT215-R HBT230-R HBTH35-R HBT130 HBT135-R1 HBT435-R HBT430-R
Основное применение
P P P K K H M M S Ti
Условия резания
25 0218
CNMG 120408
(6,34) - - - - - (6,34) - - -
10
25 0322HR
CNMG 120408
- (5,47) 5,47 (5,47) 5,47 5,47 - 5,47 5,47 (5,47)
10
25 0219
CNMG 120412
(6,34) - - - - - (6,34) v- - -
10
25 0324HR
CNMG 120412
- (5,47) 5,47 - 5,47 5,47 - 5,47 5,47 (5,47)
10
Стружколом PR RMR RMR RMR RMR RMR MR RMR RMR RMR
a
p
мм 1,8 - 6 1,5 - 6 1,5 - 6 1,5 - 6 1,5 - 6 1 - 4 2 - 6 1,2 - 5 1 - 4 1 - 4
f мм/об. 0,2 - 0,6 0,25 - 0,6 0,25 - 0,6 0,25 - 0,6 0,25 - 0,6 0,16 - 0,4 0,15 - 0,55 0,25 - 0,5 0,16 - 0,4 0,16 - 0,4
v
c
для основной области применения
м/мин 80 - 260 180 - 295 110 - 260 180 - 295 180 - 285 30 - 75 40 - 220 80 - 135 30 - 75 30 - 75
CNMG для черновой обработки
Марка сплава HBT020 HBT035-R HBT230-R HBTH35-R HBT130 HBT135-R1 HBT435-R HBT430-R
Основное применение
P P K H M M S Ti
Условия резания
25 0220
CNMG 160608
(10,9) - - - (10,9) - - -
10
25 0221
CNMG 160612
(10,9) - - - (10,9) - - -
10
25 0377HR
CNMG 160612
- 8,47 8,47 (8,47) - 8,47 (8,47) (8,47)
10
25 0378HR
CNMG 160616
- 8,47 8,47 8,47 - (8,47) 8,47 (8,47)
10
Стружколом PR RPR RPR RPR MR RPR RPR RPR
a
p
мм 1,8 - 6 1,5 - 7 1,5 - 7 1,5 - 6,5 2 - 6 1,5 - 7 1,5 - 6,5 1,5 - 6,5
f мм/об. 0,2 - 0,6 0,25 - 0,6 0,25 - 0,6 0,23 - 0,5 0,15 - 0,55 0,25 - 0,5 0,23 - 0,5 0,23 - 0,5
v
c
для основной области применения
м/мин 80 - 260 90 - 150 90 - 150 20 - 75 40 - 220 50 - 140 20 - 75 35 - 75
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 0339HR
CNMG 190612
11,45 11,45 11,45 11,45 11,45 (11,45)
10
25 0340HR
CNMG 190616
11,45 11,45 11,45 11,45 11,45 (11,45)
10
Стружколом RPR RPR RPR RPR RPR RPR
a
p
мм 2 - 10 2 - 10 2 - 8 2 - 10 2 - 8 2 - 8
f мм/об. 0,3 - 1 0,3 - 1 0,3 - 0,8 0,3 - 0,8 0,3 - 0,8 0,3 - 0,8
v
c
для основной области применения
м/мин 50 - 250 50 - 250 30 - 70 45 - 150 30 - 70 30 - 80
25

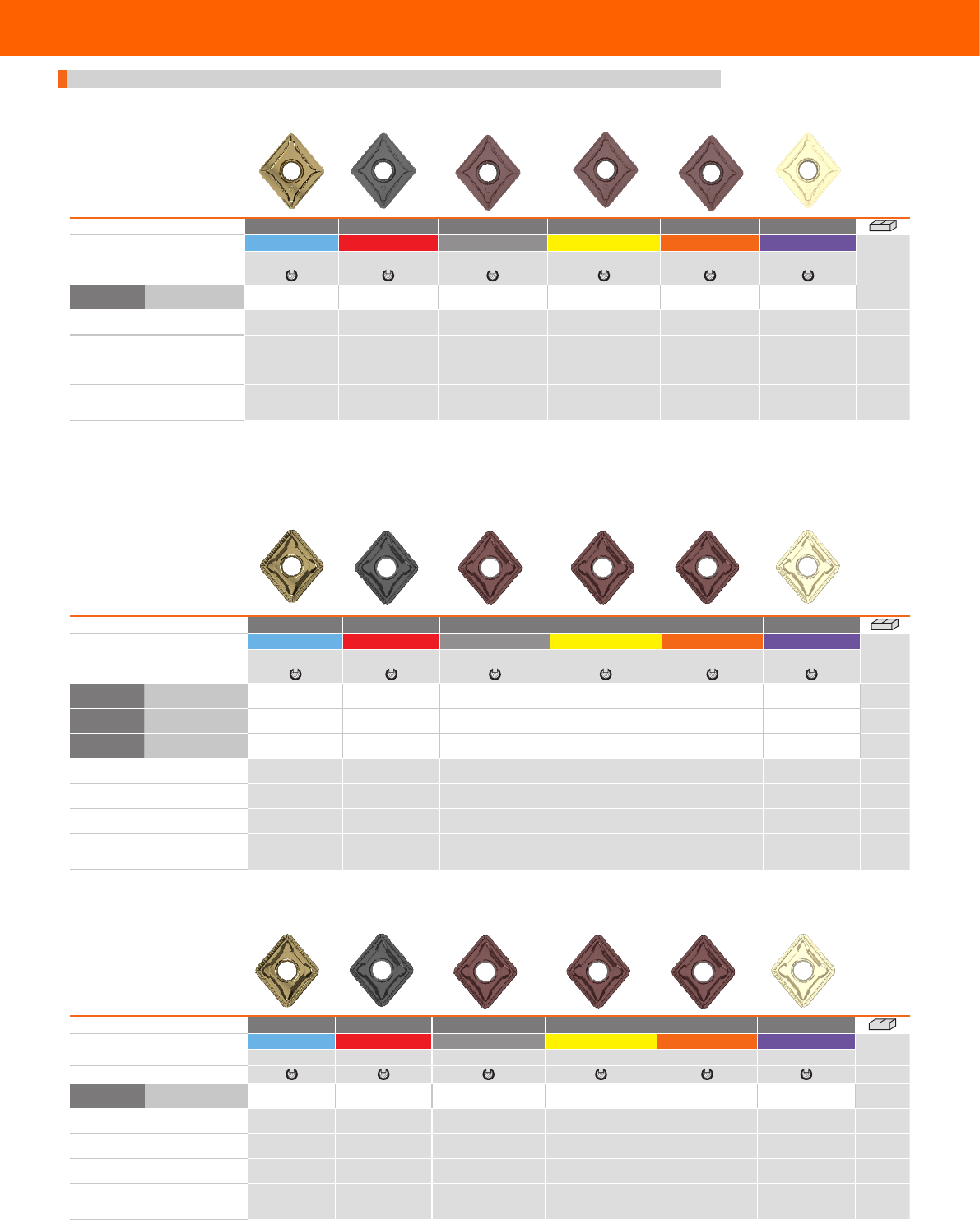

Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 0506HR
CNMG 250924
24,34 (24,34) (24,34) 24,34 24,34 (24,34)
10
Стружколом RPR RPR RPR RPR RPR RPR
a
p
мм 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12
f мм/об. 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6
v
c
для основной области применения
м/мин 50 - 200 50 - 200 20 - 75 45 - 75 20 - 75 35 - 75
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 0385HR
CNMM 190612
11,45 11,45 (11,45) (11,45) (11,45) (11,45)
10
25 0386HR
CNMM 190616
11,45 11,45 (11,45) (11,45) (11,45) (11,45)
10
25 0387HR
CNMM 190624
11,45 (11,45) (11,45) (11,45) (11,45) (11,45)
10
Стружколом RP1R RP1R RP1R RP1R RP1R RP1R
a
p
мм 2,5 - 10 2,5 - 10 2,5 - 10 2,5 - 10 2,5 - 10 2,5 - 10
f мм/об. 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1
v
c
для основной области применения
м/мин 50 - 250 50 - 250 30 - 70 45 - 150 30 - 70 30 - 80
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 0468HR
CNMM 250924
24,34 (24,34) (24,34) (24,34) (24,34) (24,34)
10
Стружколом RP1R RP1R RP1R RP1R RP1R RP1R
a
p
мм 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17
f мм/об. 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5
v
c
для основной области применения
м/мин 50 - 200 50 - 200 20 - 75 45 - 75 20 - 75 35 - 75
CNMG (M) для черновой обработки
26
www.homann-group.ruHOLEX токарный инструмент
Державки PDJNR/L 930 для СМП DN..
Размер
хвостовика /
пластины
25 0610HR 25 0611HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
250610HR 250611HR H B CH F L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм пластина рычаг винт ный штифт
16/11
(57,46) (57,46)
PDJNR1616-H11 PDJNL1616-H11 DN.. 1104.. 16 16 16 20 100 3004HR 8004HR 2006HR 11003HR 5004HR
20/11
61,21 61,21
PDJNR2020-K11 PDJNL2020-K11 DN.. 1104.. 20 20 20 25 125 3004HR 8004HR 2006HR 11003HR 5004HR
25/11
62,95 (62,95)
PDJNR2525-M11 PDJNL2525-M11 DN.. 1104.. 25 25 25 32 150 3004HR 8004HR 2006HR 11003HR 5004HR
3225/11
(83,77) (83,77)
PDJNR3225-P11 PDJNL3225-P11 DN.. 1104.. 32 25 32 32 170 3004HR 8004HR 2006HR 11003HR 5004HR
20/15
61,21 (61,21)
PDJNR2020-K15 PDJNL2020-K15 DN.. 1506.. 20 20 20 25 125 3005HR 8005HR 2007HR 11001HR 5001HR
25/15
62,95 62,95
PDJNR2525-M15 PDJNL2525-M15 DN.. 1506.. 25 25 25 32 150 3005HR 8005HR 2007HR 11001HR 5001HR
3225/15
(83,77) 83,77
PDJNR3225-P15 PDJNL3225-P15 DN.. 1506.. 32 25 32 32 170 3005HR 8005HR 2007HR 11001HR 5001HR
32/15
83,77 83,77
PDJNR3232-P15 PDJNL3232-P15 DN.. 1506.. 32 32 32 40 170 3005HR 8005HR 2007HR 11001HR 5001HR
(Right Hand Shown)
PDJNR
HB
CH
F
L
93⁰
Insert Shim Lever
Lever Screw Shim Pin Allen Key
DNMG 1506 -- 3005 8005
2007 11001 5001
Spare Parts
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
DNMG 1506 --
20 125
25
20
20
PDJNR/L 2020 K15 771821 771822
DNMG 1506 --
25 150
32
25
25
PDJNR/L 2525 M15 771823 771824
DNMG 1506 --
32 170
32
32
25
PDJNR/L 3225 P15 771825 771826
DNMG 1506 --
32 170
40
32
32
PDJNR/L 3232 P15 771827 771828
DNMG 1104 --
20 125
25
20
20
PDJNR/L 2020 K11 771813 771814
DNMG 1104 --
25 150
32
25
25
PDJNR/L 2525 M11 771815 771816
DNMG 1104 --
16 100
20
16
16
PDJNR/L 1616 H11 771811 771812
DNMG 1104 --
32 170
32
32
25
PDJNR/L 3225 P11 771817 771818
DNMG 1104 -- 3004 8004
2006 11003 5004
(Right Hand Shown)
PDJNR
HB
CH
F
L
93⁰
Insert Shim Lever
Lever Screw Shim Pin Allen Key
DNMG 1506 -- 3005 8005
2007 11001 5001
Spare Parts
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
DNMG 1506 --
20 125
25
20
20
PDJNR/L 2020 K15 771821 771822
DNMG 1506 --
25 150
32
25
25
PDJNR/L 2525 M15 771823 771824
DNMG 1506 --
32 170
32
32
25
PDJNR/L 3225 P15 771825 771826
DNMG 1506 --
32 170
40
32
32
PDJNR/L 3232 P15 771827 771828
DNMG 1104 --
20 125
25
20
20
PDJNR/L 2020 K11 771813 771814
DNMG 1104 --
25 150
32
25
25
PDJNR/L 2525 M11 771815 771816
DNMG 1104 --
16 100
20
16
16
PDJNR/L 1616 H11 771811 771812
DNMG 1104 --
32 170
32
32
25
PDJNR/L 3225 P11 771817 771818
DNMG 1104 -- 3004 8004
2006 11003 5004
На рисунке изображено правое исполнение державки

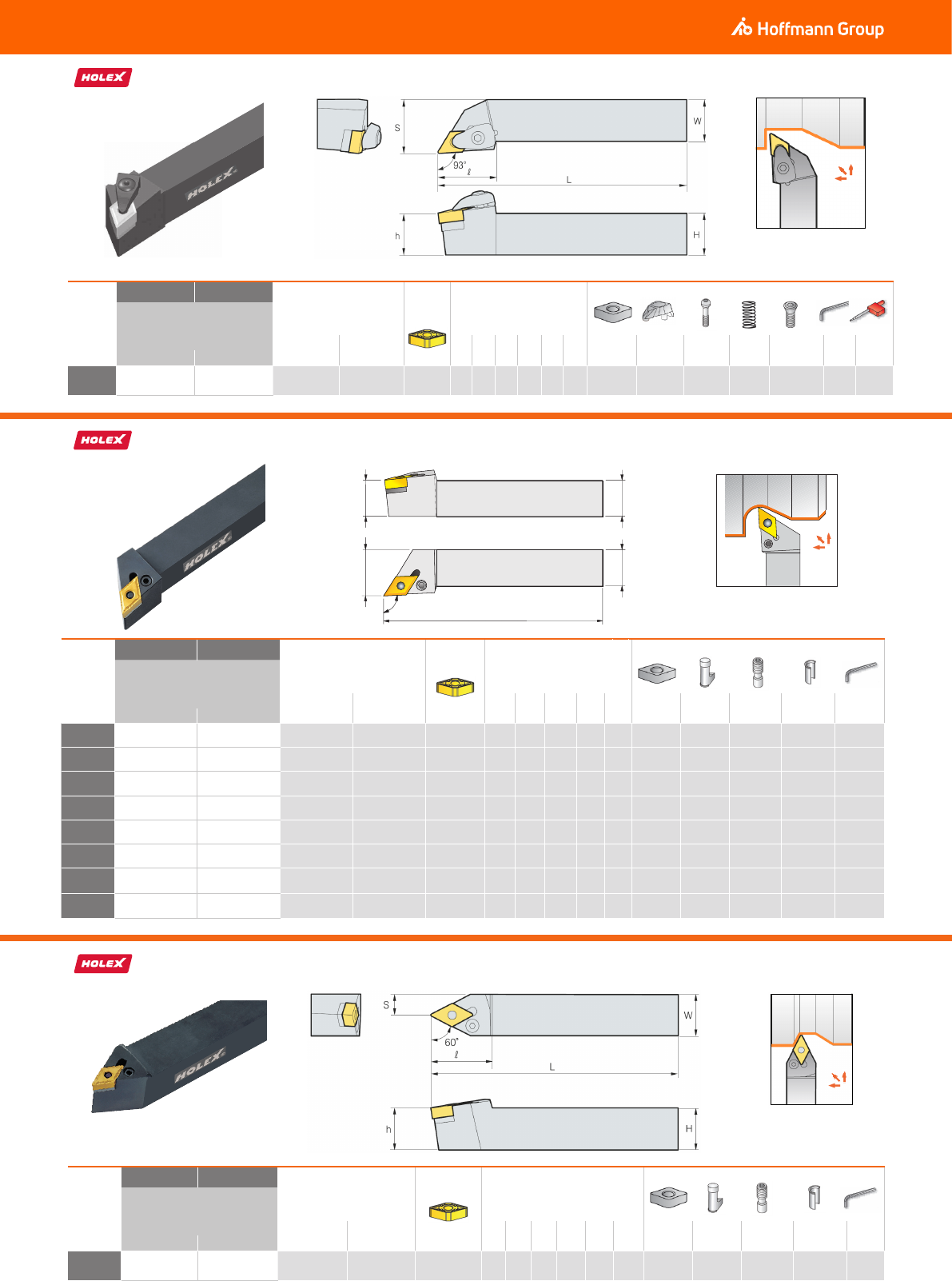

Размер
хвостовика
/ пластины
25 0606HR 25 0607HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
250606HR 250607HR H W S l h L Подкладная Кронштейн Зажимной Пружина Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм мм пластина винт ной пластины Torx
25/15
62,95 (62,95)
DDJNR2525-M15 DDJNL2525-M15 DN.. 1506.. 25 25 32 35 25 150 3016HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
На рисунке изображено правое исполнение державки
Державки DDJNR/L 930 для СМП DN..
Державки PDNNR/L 62,50 для СМП DN..
Размер
хвостовика /
пластины
25 0612HR 25 0613HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
250612HR 250613HR H W S l h L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм мм пластина рычаг винт ный штифт
25/15
62,95 (62,95)
PDNNR2525-M15 PDNNL2525-M15 DN.. 1506.. 25 25 12,5 37 25 150 3005HR 8005HR 2007HR 11001HR 5001HR
На рисунке изображено правое исполнение державки
27

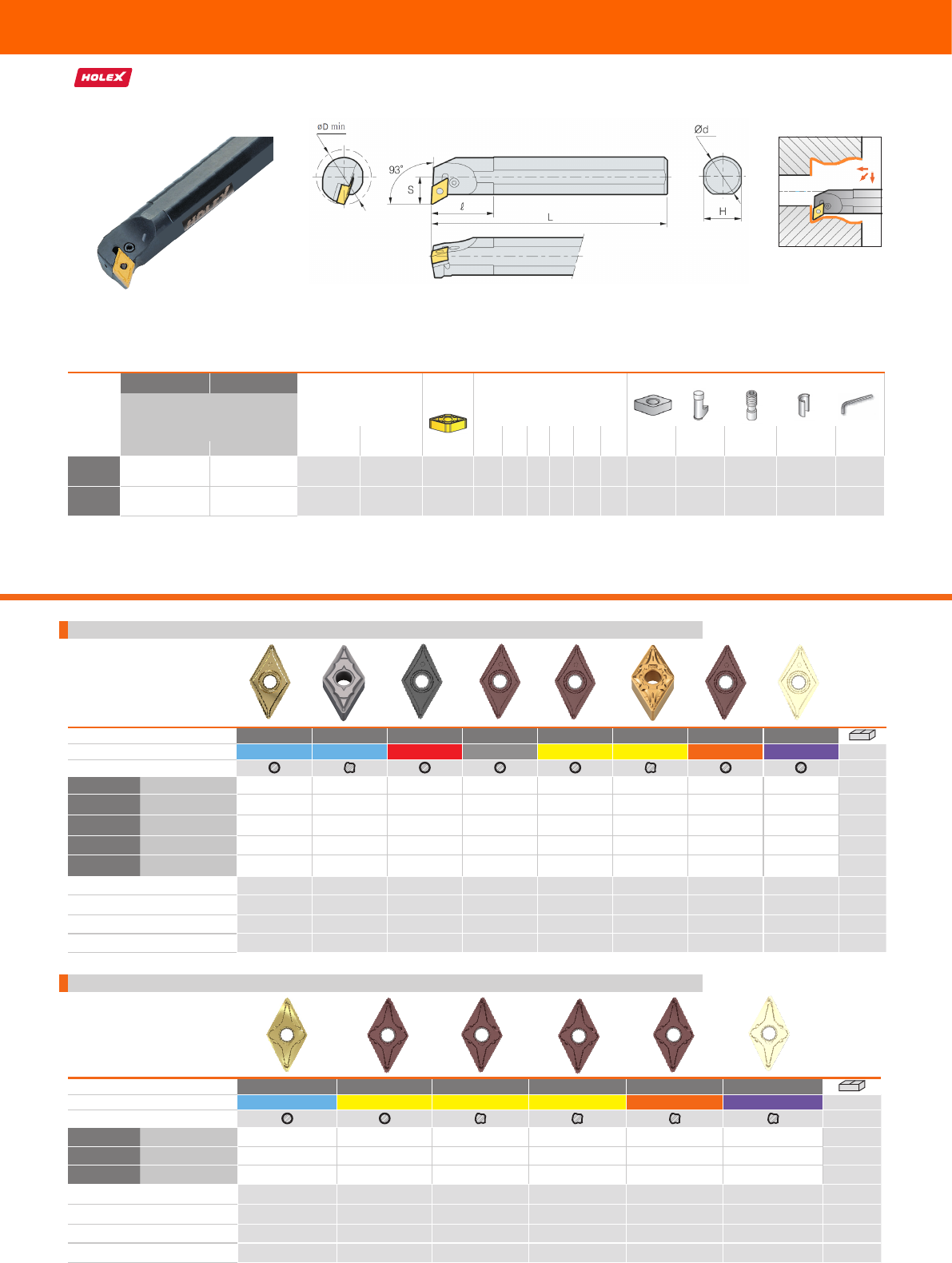

DNMG для получистовой обработки
Марка сплава HBT015-R HBT115-R1 HBT125-R1 HBT125-R2 HBT425-R HBT420-R
Основное применение
P M M M S Ti
Условия резания
25 0796HR
DNMG 150604
- 7,51 7,51 (7,51) 7,51 (7,51)
10
25 0660HR
DNMG 150608
(7,51) 7,51 7,51 (7,51) 7,51 (7,51)
10
25 0798HR
DNMG 150612
- - 7,51 (7,51) 7,51 (7,51)
10
Стружколом FPR FPR FPR FPR FPR FPR
a
p
мм 0,3 - 3,5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5
f мм/об. 0,1 - 0,4 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6
v
c
для основн. обл. примен. м/мин 220 - 405 145 - 195 145 - 195 145 - 195 25 - 80 40 - 80
Марка сплава HBT015-R HBT020 HBT205-R HBTH15-R HBT115-R1 HBT130 HBT415-R HBT410-R
Основное применение
P P K H M M S Ti
Условия резания
25 0666
DNMG 110404
- (7,7) - - - (7,7) - -
10
25 0668
DNMG 150604
- (9,3) - - - (9,3) - -
10
25 0668HR
DNMG 150604
7,51 - (7,51) 7,51 7,51 - 7,51 (7,51)
10
25 0669
DNMG 150608
- (9,3) - - - (9,3) - -
10
25 0669HR
DNMG 150608
7,51 - (7,51) 7,51 7,51 - 7,51 (7,51)
10
Стружколом FMR PF FMR FMR FMR MF FMR FMR
a
p
мм 0,3 - 2 0,5 - 2 0,3 - 2 0,3 - 2 0,3 - 2 0,5 - 2 0,3 - 2 0,3 - 2
f мм/об. 0,1 - 0,4 0,1 - 0,4 0,1 - 0,3 0,1 - 0,3 0,1 - 0,3 0,15 - 0,45 0,1 - 0,3 0,1 - 0,3
v
c
для основн. обл. примен. м/мин 220 - 405 120 - 330 220 - 405 50 - 120 170 - 285 40 - 220 30 - 110 40 - 85
DNMG для чистовой обработки
Расточные державки S..PDUNR/L 930 для СМП DN..
На рисунке изображено правое исполнение державки
Размер
хвостовика /
пластины
25 0626SHR 25 0627SHR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
250626SHR 250627SHR d D min S L l H Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм мм пластина рычаг винт ный штифт
25/11
91,6 (91,6)
S25R-PDUNR-11 S25R-PDUNL-11 DN.. 1104.. 23,5 32 17 250 40 23 3004HR 8004HR 2006HR 11003HR 5004HR
32/15
116,23 (116,23)
S32S-PDUNR-15 S32S-PDUNL-15 DN.. 1506.. 32 40 22 250 50 30 3005HR 8005HR 2007HR 11001HR 5001HR
28
www.homann-group.ruHOLEX токарный инструмент

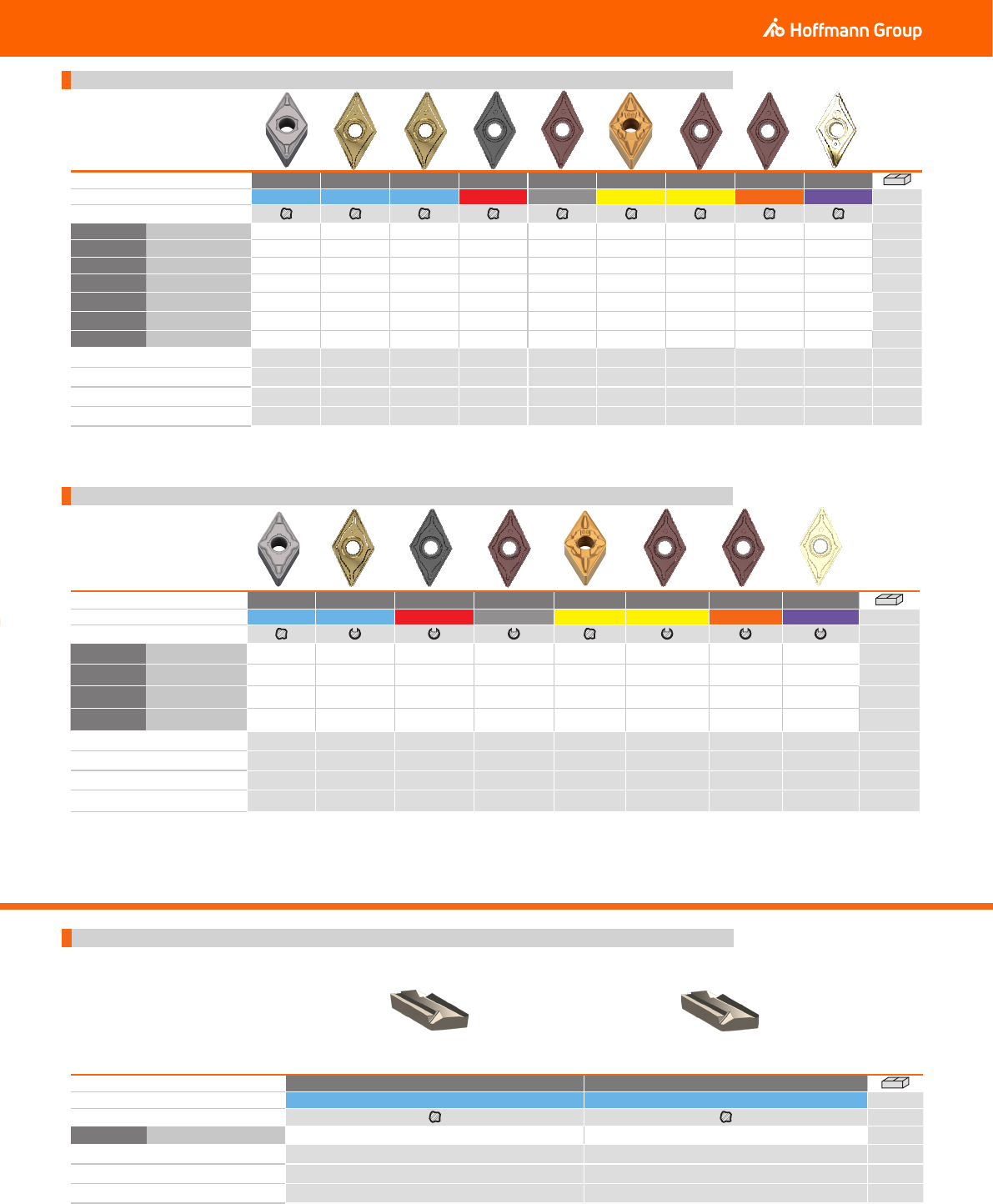

Марка сплава HBT020 HBT025-R HBT035-R HBT215-R HBTH25-R HBT130 HBT135-R HBT435-R HBT420-R
Основное применение
PP P K H M M S Ti
Условия резания
25 0780
DNMG 110404
(7,7) - - - - (7,7) - - -
10
25 0781
DNMG 110408
(7,7) - - - - (7,7) - - -
10
25 0783
DNMG 150604
(9,3) - - - - (9,3) - - -
10
25 0783HR
DNMG 150604
- 7,51 - 7,51 7,51 - - - -
10
25 0784
DNMG 150608
(9,3) v- - - - (9,3) - - -
10
25 0762HR
DNMG 150608
- 7,51 (7,51) (7,51) 7,51 - (7,51) 7,51 (7,51)
10
25 0764HR
DNMG 150612
- (7,51) (7,51) (7,51) (7,51) - - - -
10
Стружколом PM MMR MMR MMR MMR MM MMR MMR MMR
a
p
мм 0,8 - 5 0,3 - 5 0,6 - 4 0,3 - 5 0,3 - 5 0,5 - 5 0,7 - 5 0,3 - 2,5 0,3 - 2,5
f мм/об. 0,1 - 0,45 0,18 - 0,6 0,16 - 0,5 0,18 - 0,6 0,18 - 0,6 0,12 - 0,45 0,15 - 0,45 0,15 - 0,25 0,15 - 0,25
v
c
для основн. обл. примен. м/мин 100 - 280 190 - 340 190 - 310 190 - 340 25 - 80 40 - 220 80 - 140 25 - 85 30 - 85
СМП для черновой обработки
Марка сплава HBT020 HBT035-R HBT230-R HBTH35-R HBT130 HBT135-R1 HBT435-R HBT430-R
Основное применение
P P K H M M S Ti
Условия резания
25 0786
DNMG 150608
(9,3) - - - (9,3) - - -
10
25 0786HR
DNMG 150608
- 7,51 7,51 7,51 - 7,51 7,51 (7,51)
10
25 0787
DNMG 150612
(9,3) - - - (9,3) - - -
10
25 0787HR
DNMG 150612
- 7,51 7,51 (7,51) - (7,51) (7,51) (7,51)
10
Стружколом PR RPR RPR RPR MR RPR RPR RPR
a
p
мм 1,8 - 6 1,5 - 6 1,5 - 6 1 - 4 2 - 6 1,2 - 5 1 - 4 1 - 4
f мм/об. 0,2 - 0,6 0,25 - 0,6 0,25 - 0,6 0,16 - 0,4 0,15 - 0,55 0,25 - 0,5 0,16 - 0,4 0,16 - 0,4
v
c
для основн. обл. примен. м/мин 80 - 260 180 - 295 180 - 285 30 - 75 40 - 220 80 - 135 30 - 75 30 - 75
Марка сплава HBT025-R HBT035-R
Основное применение
P P
Условия резания
25 1030HR
KNUX 160405R-11
8,89 8,89
10
a
p
мм 1 - 6 1 - 6
f мм/об. 0,16 - 0,35 0,25 - 0,5
v
c
для основной области применения м/мин 190 - 340 120 - 280
KNUX для получистовой обработки
DNMG для получистовой обработки
29
75°

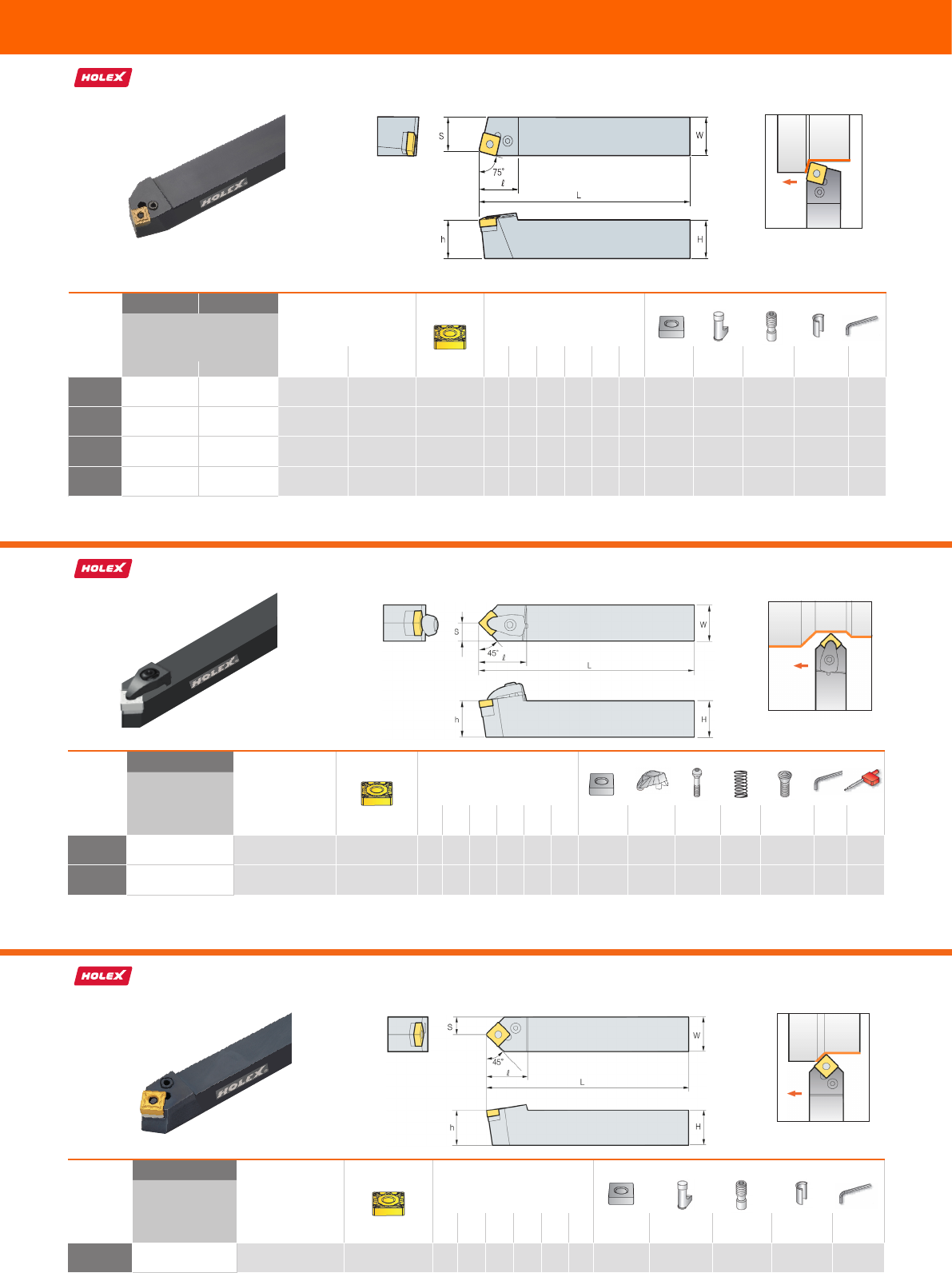

Державки PSBNR/L 750 для СМП SN..
Размер
хвостовика /
пластины
25 1106HR 25 1107HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
251106HR 251107HR H W S l h L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм мм пластина рычаг винт ный штифт
20/12
55,92 (55,92)
PSBNR2020-K12 PSBNL2020-K12 SN.. 1204.. 20 20 17 28 20 125 3009HR 8002HR 2004HR 11001HR 5001HR
25/12
62,95 62,95
PSBNR2525-M12 PSBNL2525-M12 SN.. 1204.. 25 25 22 28 25 150 3009HR 8002HR 2004HR 11001HR 5001HR
32/19
73,56 (73,56)
PSBNR3232-P19 PSBNL3232-P19 SN.. 1906.. 32 32 27 40 32 170 3052HR 8003HR 2005HR 11002HR 5002HR
40/19
(133,72) 133,72
PSBNR4040-S19 PSBNL4040-S19 SN.. 1906.. 40 40 35 40 40 250 3052HR 8003HR 2005HR 11002HR 5002HR
На рисунке изображено правое исполнение державки
Державки DSDNN 450 для СМП SN..
Размер
хвостовика /
пластины
25 1115HR
Обозначение державки по
коду ISO Подходящая СМП Размеры Запасные части
251115HR H W S l h L Подкладная Кронштейн Зажимной Пружина Винт подклад- Ключ Ключ
мм нейтральная мм мм мм мм мм мм пластина винт ной пластины Torx
25/12
62,95
DSDNN2525-M12 SN.. 1204.. 25 25 12,5 33 25 150 3020HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
32/19
82,82
DSDNN3232-P19 SN.. 1906.. 32 32 16 43 32 170 3018HR 4006HR 2011HR 12003HR 1006HR 5001HR 5002HR
Державки PSDNN 450 для СМП SN..
Размер
хвостовика /
пластины
25 1114HR
Обозначение державки по
коду ISO Подходящая СМП Размеры Запасные части
251114HR H W S l h L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм нейтральная мм мм мм мм мм мм пластина рычаг винт ный штифт
32/19
73,56
PSDNN3232-P19 SN.. 1906.. 32 32 16 40 32 170 3052HR 8003R 2005HR 11002HR 5002HR
30
www.homann-group.ruHOLEX токарный инструмент

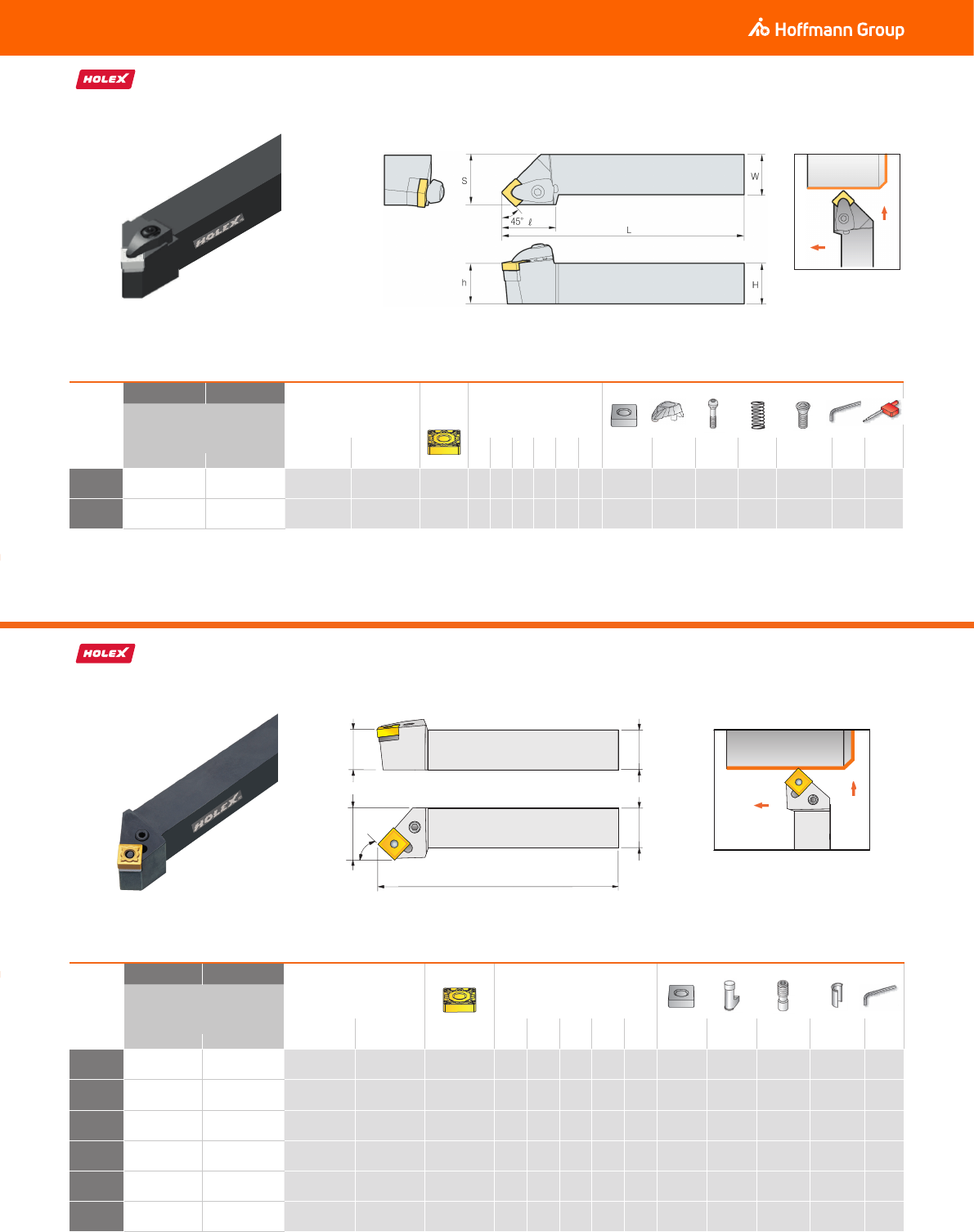

Размер
хвостовика /
пластины
25 1104HR 25 1105HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
251104HR 251105HR H W S l h L Подкладная Кронштейн Зажимной Пружина Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм мм пластина винт ной пластины Torx
25/12
62,95 (62,95)
DSSNR2525-M12 DSSNL2525-M12 SN.. 1204.. 25 25 32 35 25 150 3020HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
32/19
82,82 (82,82)
DSSNR3232-P19 DSSNL3232-P19 SN.. 1906.. 32 32 40 46 32 170 3018HR 4006HR 2011HR 12003HR 1006HR 5002HR 5001HR
Державки PSSNR/L 450 для СМП SN..
Размер
хвостовика /
пластины
25 1112HR 25 1113HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
251112HR 251113HR H B CH F L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм пластина рычаг винт ный штифт
16/12
(47,2) (47,2)
PSSNR1616-H12 PSSNL1616-H12 SN.. 1204.. 16 16 16 20 100 3009HR 8002HR 2004HR 11001HR 5001HR
20/12
55,92 (55,92)
PSSNR2020-K12 PSSNL2020-K12 SN.. 1204.. 20 20 20 25 125 3009HR 8002HR 2004HR 11001HR 5001HR
25/12
62,95 62,95
PSSNR2525-M12 PSSNL2525-M12 SN.. 1204.. 25 25 25 32 150 3009HR 8002HR 2004HR 11001HR 5001HR
3225/12
(73,56) (73,56)
PSSNR3225-P12 PSSNL3225-P12 SN.. 1204.. 32 25 32 32 170 3009HR 8002HR 2004HR 11001HR 5001HR
32/12
73,56 (73,56)
PSSNR3232-P12 PSSNL3232-P12 SN.. 1204.. 32 32 32 40 170 3009HR 8002HR 2004HR 11001HR 5001HR
32/19
73,56 73,56
PSSNR3232-P19 PSSNL3232-P19 SN.. 1906.. 32 32 32 40 170 3052HR 8003HR 2005HR 11002HR 5002HR
(Right Hand Shown)
PSSNR
Insert Shim
SNMG 1204 -- 3009
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
SNMG 1204 --
20 125
25
20
20
PSSNR/L 2020 K12 772663 772664
SNMG 1204 --
25 150
32
25
25
PSSNR/L 2525 M12 772665 772666
SNMG 1204 --
32 170
32
32
25
PSSNR/L 3225 P12
HB
CH
F
L
45⁰
SNMG 1204 --
32 170
40
32
32
PSSNR/L 3232 P12
772667 772668
772669 772670
SNMG 1204 --
16 100
20
16
16
PSSNR/L 1616 H12 772661 772662
(Right Hand Shown)
PSSNR
Insert Shim
SNMG 1204 -- 3009
Lever
8002
Lever Screw
2004
Shim Pin
11001
Allen Key
5001
Spare Parts
ISO DESIGNATION
RIGHT LEFT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
SNMG 1204 --
20 125
25
20
20
PSSNR/L 2020 K12 772663 772664
SNMG 1204 --
25 150
32
25
25
PSSNR/L 2525 M12 772665 772666
SNMG 1204 --
32 170
32
32
25
PSSNR/L 3225 P12
HB
CH
F
L
45⁰
SNMG 1204 --
32 170
40
32
32
PSSNR/L 3232 P12
772667 772668
772669 772670
SNMG 1204 --
16 100
20
16
16
PSSNR/L 1616 H12 772661 772662
На рисунке изображено правое исполнение державки
Державки DSSNR/L 450 для СМП SN..
На рисунке изображено правое исполнение державки
31

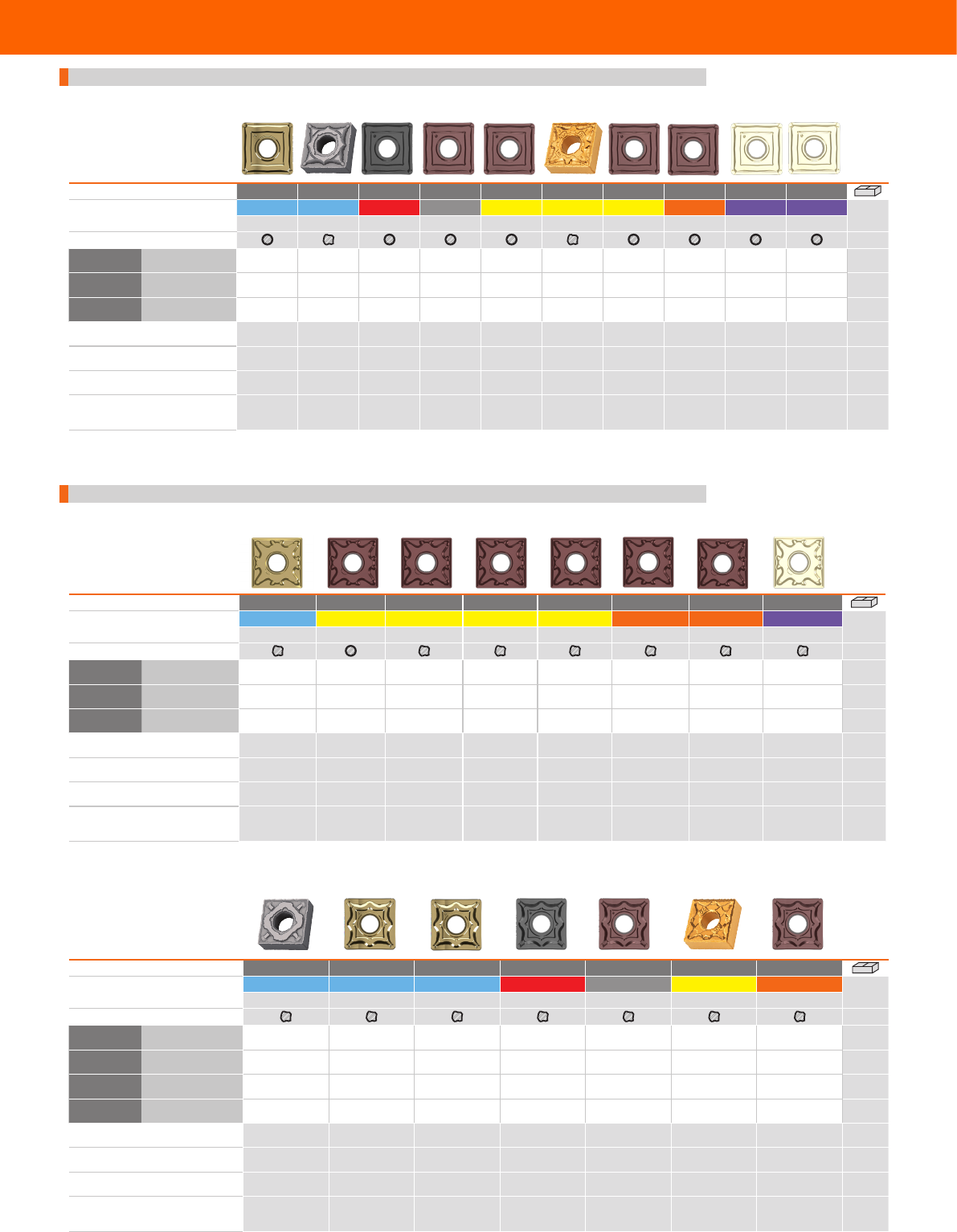

Марка сплава HBT015-R HBT020 HBT205-R HBTH15-R HBT115-R1 HBT130 HBT135-R HBT415-R HBT410-R HBT420-R
Основное применение
P P K H M M M S Ti Ti
Условия резания
25 1160
SNMG 120404
- (6,34) - - - (6,34) - - - -
10
25 1160HR
SNMG 120404
5,47 - (5,47) 5,47 5,47 - - 5,47 (5,47) -
10
25 1144HR
SNMG 120408
5,47 - (5,47) 5,47 5,47 - (5,47) 5,47 (5,47) (5,47)
10
Стружколом FMR PF FMR FMR FMR MF FMR FMR FMR FMR
a
p
мм 0,2 - 2 0,5 - 2 0,2 - 2 0,1 - 1 0,2 - 2 0,5 - 2 0,3 - 2 0,1 - 1 0,1 - 1 0,2 - 0,8
f мм/об. 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,1 - 0,25 0,1 - 0,3 0,15 - 0,45 0,1 - 0,3 0,1 - 0,25 0,1 - 0,25 0,1 - 0,25
v
c
для основной области
применения м/мин 220 - 405 120 - 330 235 - 375 50 - 130 170 - 285 40 - 220 160 - 215 30 - 110 40 - 85 40 - 85
SNMG для чистовой обработки
SNMG для получистовой обработки
Марка сплава HBT025-R HBT125-R1 HBT125-R1 HBT125-R2 HBT135-R HBT425-R HBT435-R HBT420-R
Основное применение
P M M M M S S Ti
Условия резания
25 1160HR
SNMG 120404
(5,47) 5,47 (5,47) (5,47) (5,47) 5,47 5,47 (5,47)
10
25 1267HR
SNMG 120408
- 5,47 5,47 (5,47) - 5,47 (5,47) 5,47
10
25 1268HR
SNMG 120412
- - 5,47 (5,47) - 5,47 - 5,47
10
Стружколом FPR FPR FPR FPR FPR FPR FPR FPR
a
p
мм 0,3 - 4 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 4 0,3 - 5 0,3 - 5 0,3 - 5
f мм/об. 0,2 - 0,5 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,2 - 0,5 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6
v
c
для основной области применения
м/мин 190 - 325 145 - 195 145 - 195 145 - 195 85 - 140 25 - 80 25 - 80 40 - 80
Марка сплава HBT020 HBT025-R HBT035-R HBT215-R HBTH25-R HBT130 HBT435-R
Основное применение
P P P K H M S
Условия резания
25 1266
SNMG 120404
(6,34) - - - - (6,34) -
10
25 1267
SNMG 120408
(6,34) - - - - (6,34) -
10
25 1224HR
SNMG 120408
- 5,47 (5,47) 5,47 5,47 - 5,47
10
25 1226HR
SNMG 120412
- (5,47) (5,47) 5,47 (5,47) - -
10
Стружколом PM MMR MMR MMR MMR MM MMR
a
p
мм 0,8 - 5 0,3 - 5 0,6 - 4 0,3 - 5 0,3 - 5 0,5- 5 0,3 - 2,5
f мм/об. 0,1 - 0,45 0,18 - 0,6 0,16 - 0,5 0,18 - 0,6 0,18 - 0,6 0,12 - 0,45 0,15 - 0,25
v
c
для основной области применения
м/мин 100 - 280 190 - 340 190 - 310 190 - 340 25 - 80 40 - 220 25 - 85
32
www.homann-group.ruHOLEX токарный инструмент

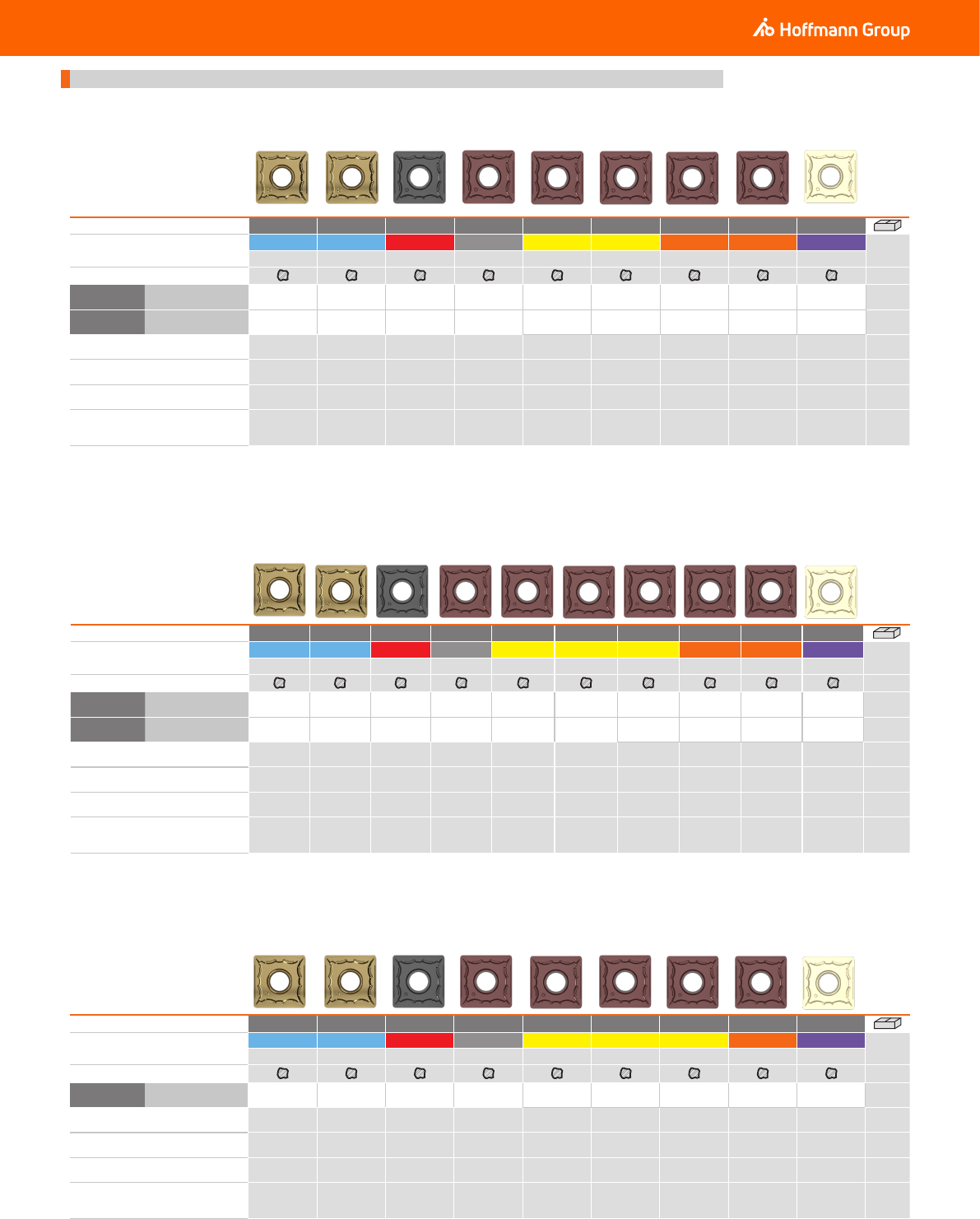

Марка сплава HBT025-R HBT035-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT425-R HBT435-R HBT420-R
Основное применение
P P K H M M S S Ti
Условия резания
25 1232HR
SNMG 150612
8,75 (8,75) (8,75) (8,75) 8,75 (8,75) (8,75) 8,75 (8,75)
10
25 1233HR
SNMG 150616
8,75 - (8,75) (8,75) (8,75) (8,75) (8,75) - (8,75)
10
Стружколом MMR MMR MMR MMR MMR MMR MMR MMR MMR
a
p
мм 1 - 6 1 - 6 1 - 6 1 - 6 1 - 6 1 - 6 1 - 6 1 - 6 1 - 6
f мм/об. 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,3 - 0,7 0,2 - 0,7 0,2 - 0,7 0,2 - 0,7
v
c
для основной области применения
м/мин 150 - 320 130 - 290 150 - 320 50 - 130 50 - 250 50 - 250 50 - 110 25 - 85 50 - 120
Марка сплава HBT025-R HBT035-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT135-R HBT425-R HBT435-R HBT420-R
Основное применение
P P K H M M M S S Ti
Условия резания
25 1236HR
SNMG 190612
11,45 (11,45) (11,45) (11,45) 11,45 (11,45) (11,45) (11,45) 11,45 (11,45)
10
25 1336HR
SNMG 190616
11,45 (11,45) (11,45) (11,45) 11,45 (11,45) (11,45) (11,45) 11,45 (11,45)
10
Стружколом MMR MMR MMR MMR MMR MMR MMR MMR MMR MMR
a
p
мм 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8 2 - 8
f мм/об. 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8 0,35 - 0,8
v
c
для основной области применения
м/мин 150 - 350 120 - 310 150 - 350 30 - 90 50 - 200 50 - 200 50 - 200 30 - 90 30 - 90 30 - 85
Марка сплава HBT025-R HBT035-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT135-R1 HBT425-R HBT420-R
Основное применение
P P K H M M M S Ti
Условия резания
25 1243HR
SNMG 250924
24,34 (24,34) (24,34) (24,34) 24,34 (24,34) (24,34) (24,34) (24,34)
10
Стружколом MPR MPR MPR MPR MPR MPR MPR MPR MPR
a
p
мм 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17
f мм/об. 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5 0,5 - 1,5
v
c
для основной области применения
м/мин 75 - 180 50 - 140 75 - 180 30 - 70 50 - 100 50 - 100 50 - 100 30 - 70 30 - 70
SNMG для получистовой обработки
33

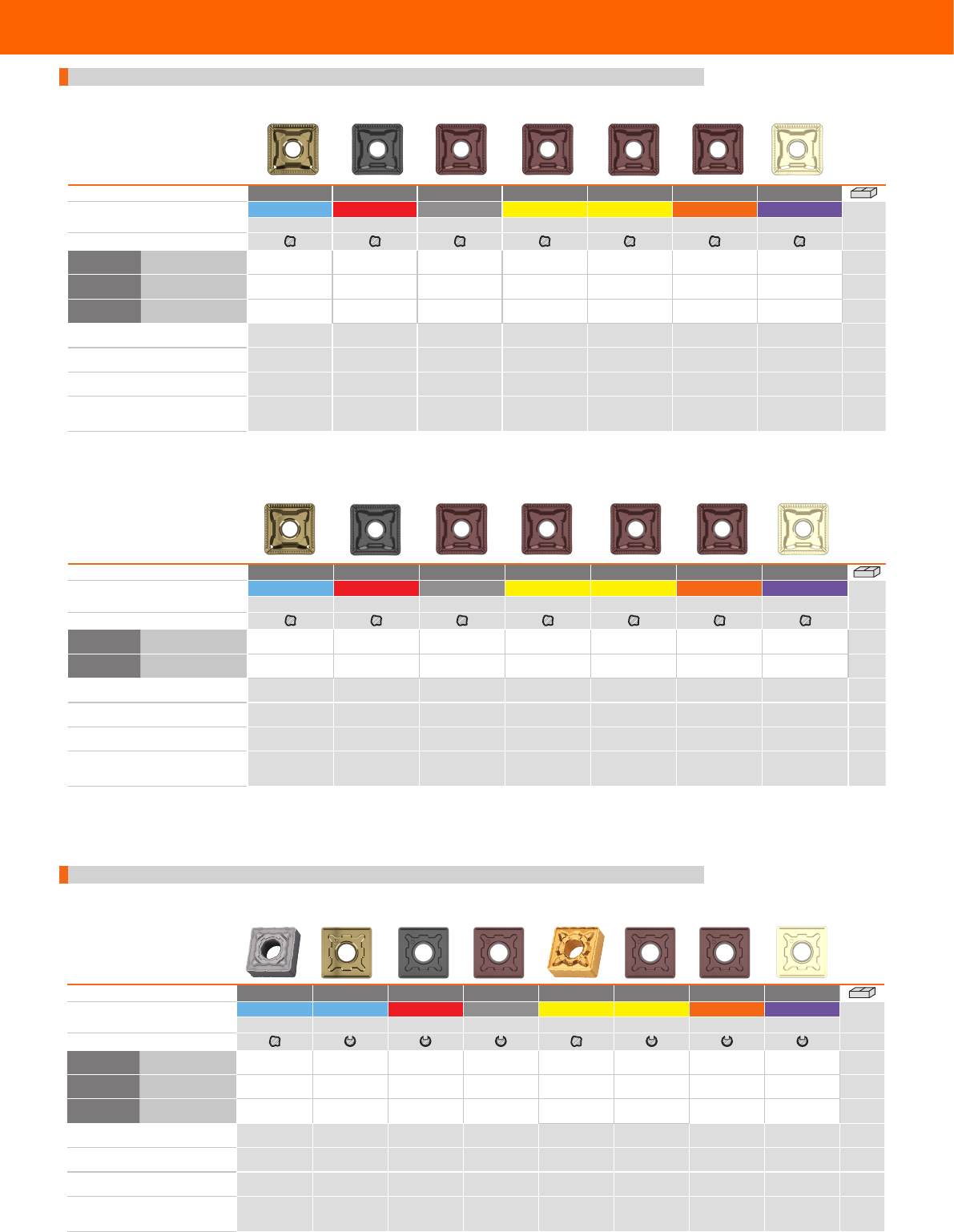

Марка сплава HBT025-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT425-R HBT420-R
Основное применение
P K H M M S Ti
Условия резания
25 1368HR
SNMM 190612
11,45 11,45 (11,45) (11,45) (11,45) (11,45) (11,45)
10
25 2858HR
SNMM 190616
11,45 (11,45) (11,45) (11,45) (11,45) 11,45 (11,45)
10
25 8916HR
SNMM 190624
11,45 (11,45) (11,45) (11,45) (11,45) (11,45) (11,45)
10
Стружколом MM1R MM1R MM1R MM1R MM1R MM1R MM1R
a
p
мм 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12 2,5 - 12
f мм/об. 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1
v
c
для основной области применения
м/мин 100 - 320 100 - 320 30 - 100 80 - 220 80 - 220 30 - 100 30 - 90
Марка сплава HBT025-R HBT215-R HBTH25-R HBT125-R1 HBT125-R2 HBT425-R HBT420-R
Основное применение
P K H M M S Ti
Условия резания
25 1241HR
SNMM 250724
20,54 (20,54) (20,54) (20,54) (20,54) (20,54) (20,54)
10
25 1242HR
SNMM 250924
24,34 (24,34) (24,34) (24,34) (24,34) (24,34) (24,34)
10
Стружколом MM1R MM1R MM1R MM1R MM1R MM1R MM1R
a
p
мм 3 - 15 3 - 15 3 - 15 3 - 15 3 - 15 3 - 15 3 - 15
f мм/об. 0,35 - 1,5 0,35 - 1,5 0,35 - 1,5 0,35 - 1,5 0,35 - 1,5 0,35 - 1,5 0,35 - 1,5
v
c
для основной области применения
м/мин 75 - 180 75 - 250 45 - 90 50 - 100 50 - 100 30 - 70 30 - 70
SNMM для получистовой обработки
SNMG для черновой обработки
Марка сплава HBT020 HBT035-R HBT230-R HBTH35-R HBT130 HBT135-R1 HBT435-R HBT430-R
Основное применение
P P K H M M S Ti
Условия резания
25 1396
SNMG 120404
(6,34) - - - (6,34) - - -
10
25 1324HR
SNMG 120408
- 5,47 (5,47) (5,47) - 5,47 5,47 (5,47)
10
25 1326HR
SNMG 120412
- 5,47 (5,47) (5,47) - 5,47 (5,47) (5,47)
10
Стружколом PR RPR RPR RPR MR RPR RPR RPR
a
p
мм 1,8 - 6 1,5 - 6 1,5 - 6 1 - 4 2 - 6 1,2 - 5 1 - 4 1 - 4
f мм/об. 0,2 - 0,6 0,25 - 0,6 0,25 - 0,6 0,16 - 0,4 0,15 - 0,55 0,25 - 0,5 0,16 - 0,4 0,16 - 0,4
v
c
для основной области применения
м/мин 80 - 260 180 - 295 180 - 285 30 - 75 40 - 220 80 - 135 30 - 75 30 - 75
34
www.homann-group.ruHOLEX токарный инструмент

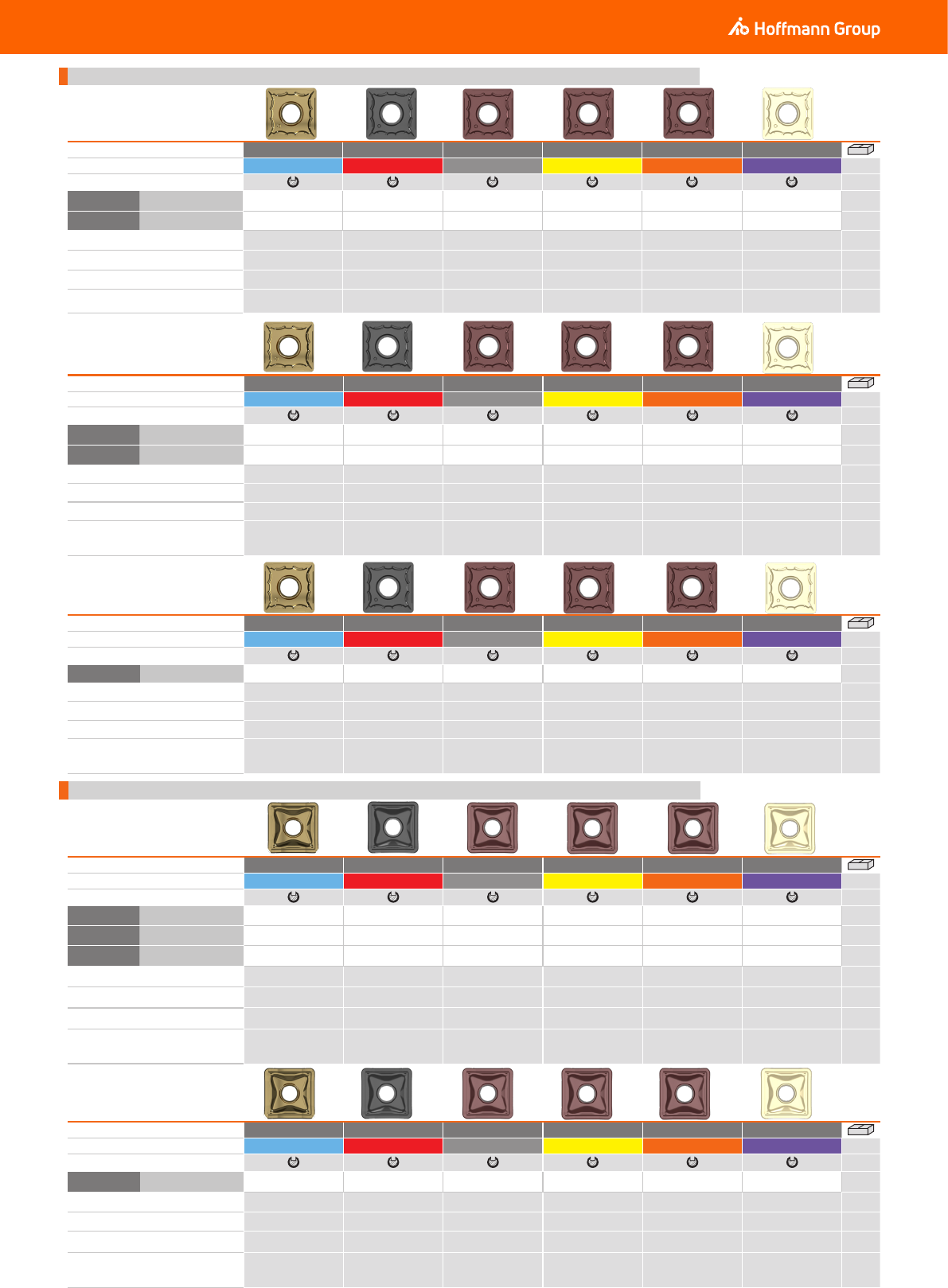

SNMG для черновой обработки
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 1330HR
SNMG 150612
8,75 (8,75) (8,75) (8,75) 8,75 (8,75)
10
25 1332HR
SNMG 150616
8,75 (8,75) (8,75) (8,75) (8,75) (8,75)
10
Стружколом RPR RPR RPR RPR RPR RPR
a
p
мм 1,5 - 7 1,5 - 7 1,5 - 6,5 1,5 - 7 1,5 - 6,5 1,5 - 6,5
f мм/об. 0,25 - 0,6 0,25 - 0,6 0,23 - 0,5 0,25 - 0,6 0,23 - 0,5 0,23 - 0,5
v
c
для основн. обл. применения м/мин 90 - 150 90 - 150 20 - 75 50 - 140 20 - 75 35 - 75
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 1369HR
SNMG 190612
11,45 (11,45) (11,45) 11,45 11,45 (11,45)
10
25 2859HR
SNMG 190616
11,45 (11,45) (11,45) 11,45 11,45 (11,45)
10
Стружколом RPR RPR RPR RPR RPR RPR
a
p
мм 2 - 10 2 - 10 2 - 8 2 - 10 2 - 8 2 - 8
f мм/об. 0,3 - 1 0,3 - 1 0,3 - 0,8 0,3 - 0,8 0,3 - 0,8 0,3 - 0,8
v
c
для основн. обл. применения м/мин 50 - 250 50 - 250 30 - 70 45 - 150 30 - 70 30 - 80
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 1244HR
SNMG 250924
24,34 (24,34) (24,34) (24,34) 24,34 (24,34)
10
Стружколом RPR RPR RPR RPR RPR RPR
a
p
мм 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12 3 - 12
f мм/об. 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6 0,45 - 1,6
v
c
для основн. обл. применения м/мин 50 - 200 50 - 200 20 - 75 45 - 75 20 - 75 35 - 75
SNMM для черновой обработки
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 5345HR
SNMM 190612
11,45 11,45 (11,45) (11,45) (11,45) (11,45)
10
25 3258HR
SNMM 190616
11,45 11,45 (11,45) (11,45) 11,45 (11,45)
10
25 1394HR
SNMM 190624
11,45 (11,45) (11,45) (11,45) (11,45) (11,45)
10
Стружколом RP1R RP1R RP1R RP1R RP1R RP1R
a
p
мм 2,5 - 10 2,5 - 10 2,5 - 10 2,5 - 10 2,5 - 10 2,5 - 10
f мм/об. 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1 0,35 - 1
v
c
для основн. обл. применения м/мин 50 - 250 50 - 250 30 - 70 45 - 150 30 - 70 30 - 80
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 8964HR
SNMM 250924
24,34 (24,34) (24,34) (24,34) 24,34 (24,34)
10
Стружколом RP1R RP1R RP1R RP1R RP1R RP1R
a
p
мм 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17 3 - 17
f мм/об. 0,5 - 1,6 0,5 - 1,6 0,5 - 1,6 0,5 - 1,6 0,5 - 1,6 0,5 - 1,6
v
c
для основн. обл. применения м/мин 50 - 200 50 - 200 40 - 85 45 - 75 20 - 75 35 - 75
35

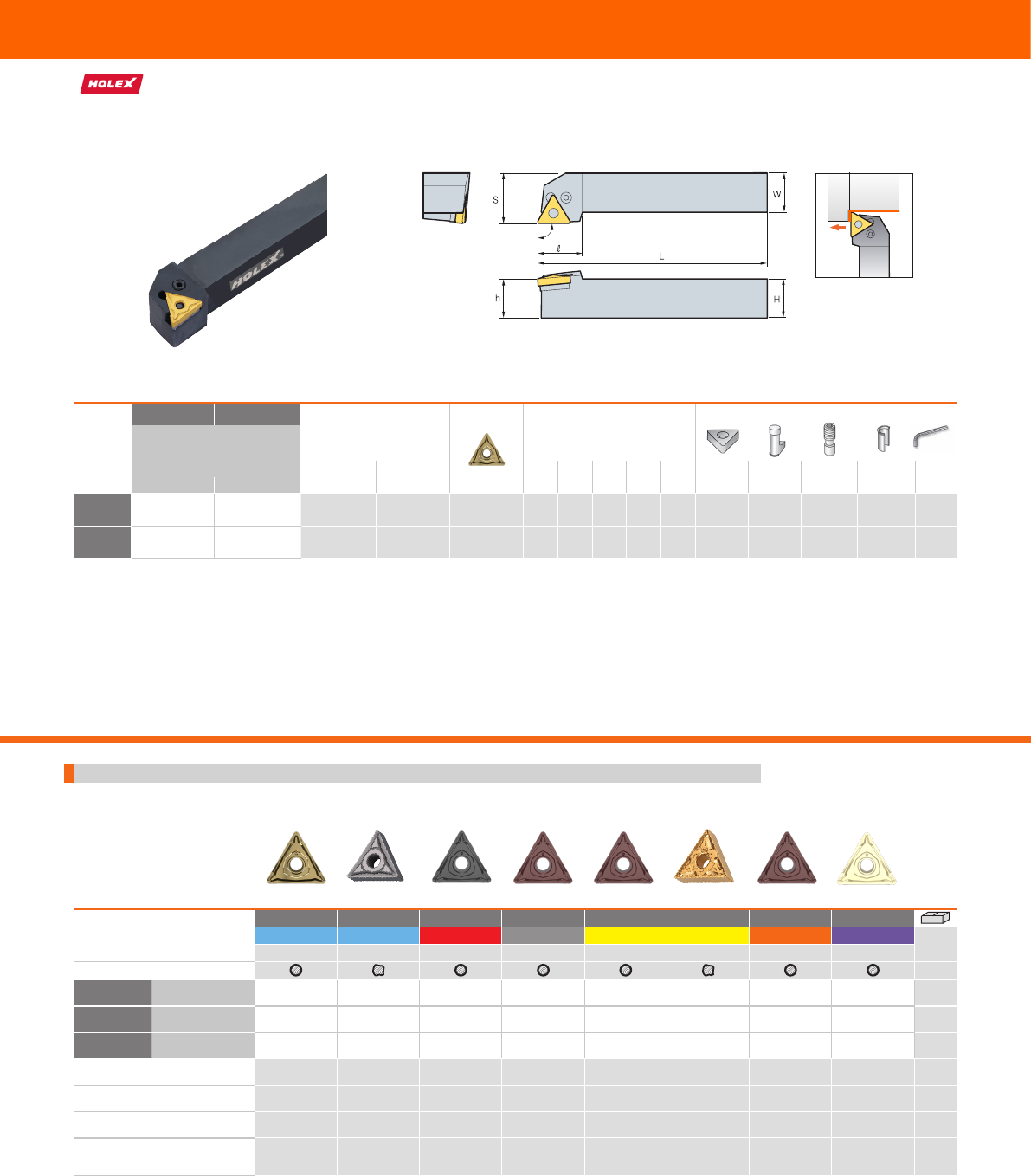

91°
91°
Марка сплава HBT015-R HBT020 HBT205-R HBTH15-R HBT115-R1 HBT130 HBT415-R HBT410-R
Основное применение
P P K H M M S Ti
Условия резания
25 1414
TNMG 160404
- (6,80) - - - (6,80) - -
10
25 1414HR
TNMG 160404
(4,75) - (4,75) 4,75 4,75 - 4,75 (4,75)
10
25 1474HR
TNMG 160408
(4,75) - (4,75) (4,75) 4,75 - 4,75 (4,75)
10
Стружколом FMR PF FMR FMR FMR MF FMR FMR
a
p
мм 0,2 - 2 0,5 - 2 0,2 - 2 0,1 - 1 0,2 - 2 0,5 - 2 0,1 - 1 0,1 - 1
f мм/об. 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,1 - 0,25 0,1 - 0,3 0,15 - 0,45 0,1 - 0,25 0,1 - 0,25
v
c
для основной области
применения м/мин 220 - 405 120 - 330 235 - 375 50 - 130 170 - 285 40 - 220 30 - 110 40 - 85
TNMG для чистовой обработки

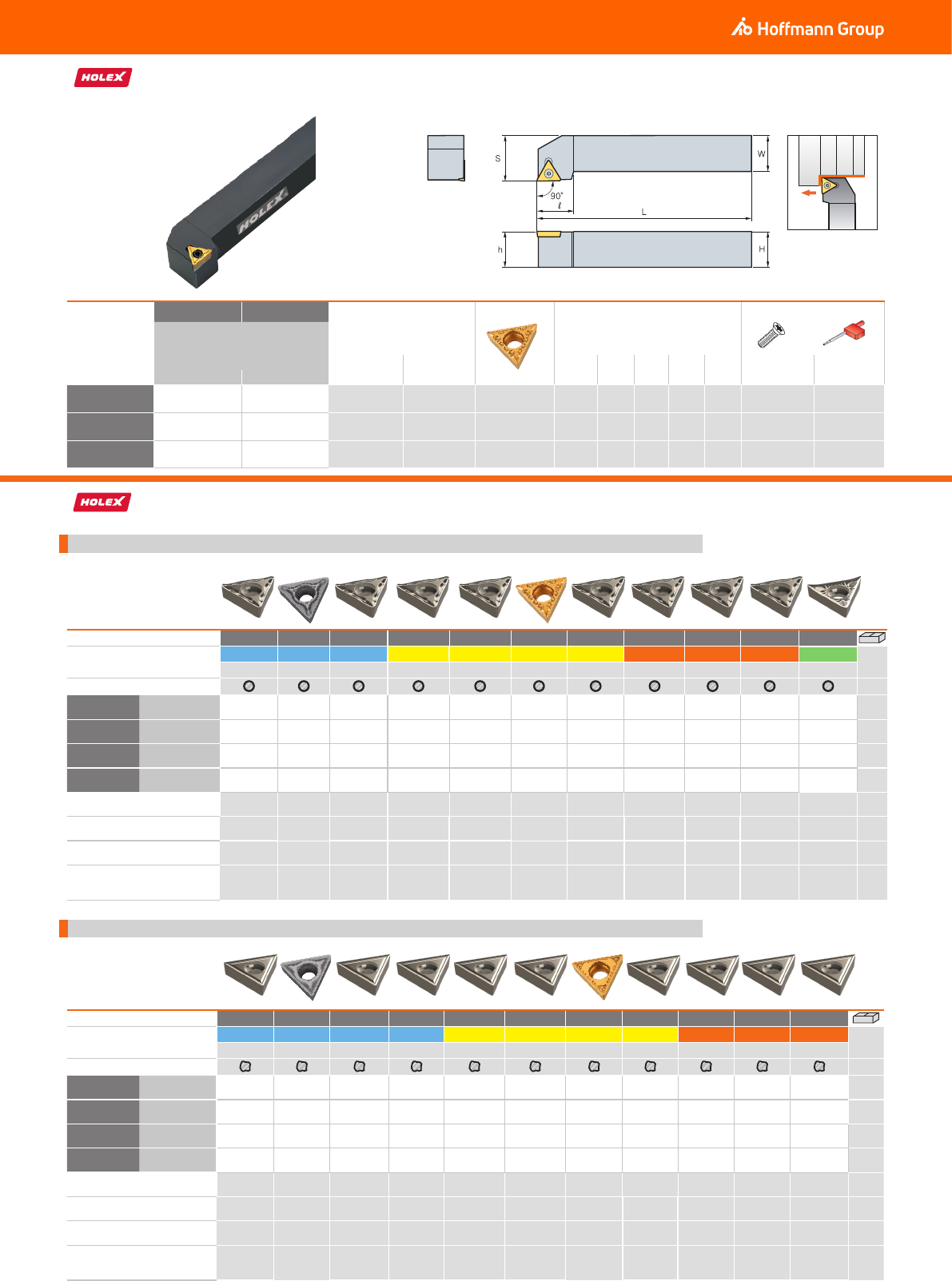

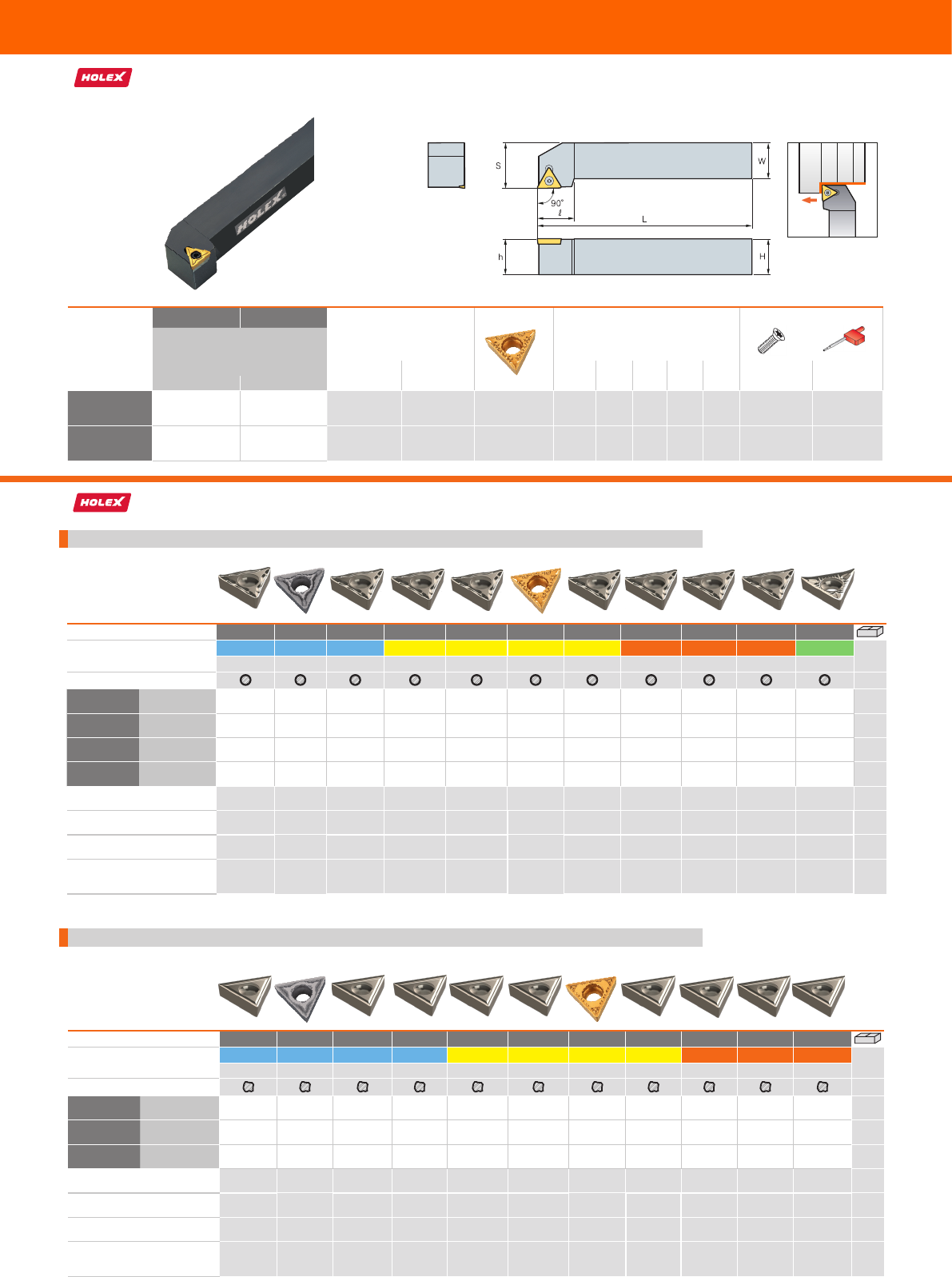

Державки PTGNR/L 910 для СМП TN..
Размер
хвостовика /
пластины
25 1400HR 25 1401HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
251400HR 251401HR H W S h L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм пластина рычаг винт ный штифт
20/16
55,92 55,92
PTGNR2020-K16 PTGNL2020-K16 TN.. 1604.. 20 20 25 20 125 3006HR 8006HR 2006HR 11003HR 5004HR
25/16
62,95 62,95
PTGNR2525-M16 PTGNL2525-M16 TN.. 1604.. 25 25 32 25 150 3006HR 8006HR 2006HR 11003HR 5004HR
На рисунке изображено правое исполнение державки
36
www.homann-group.ruHOLEX токарный инструмент

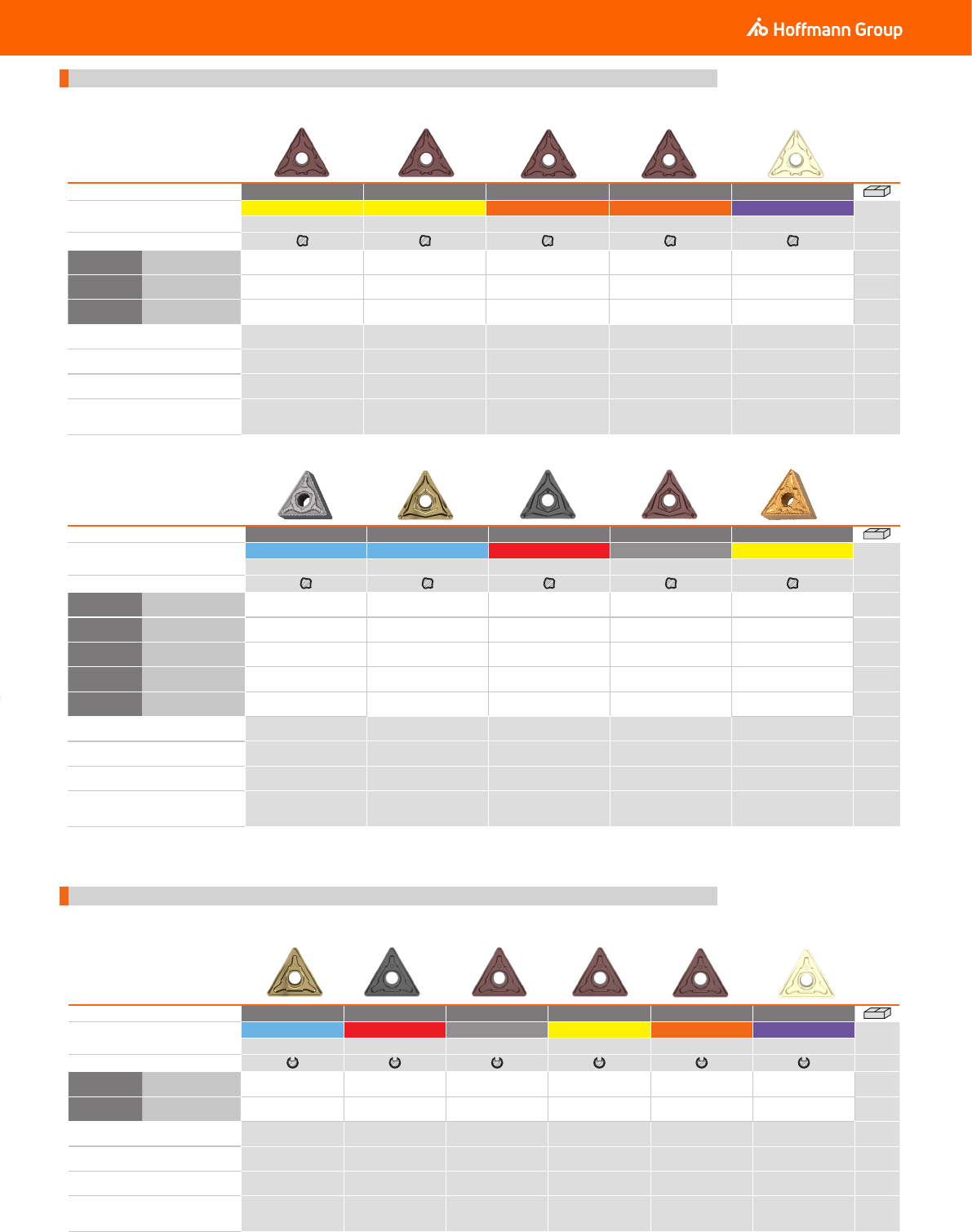

TNMG для получистовой обработки
Марка сплава HBT125-R1 HBT125-R2 HBT425-R HBT435-R HBT420-R
Основное применение
M M S S Ti
Условия резания
25 1432HR
TNMG 160404
(4,75) (4,75) (4,75) 4,75 (4,75)
10
25 1434HR
TNMG 160408
4,75 (4,75) 4,75 4,75 (4,75)
10
25 1547HR
TNMG 160412
4,75 (4,75) (4,75) - (4,75)
10
Стружколом FPR FPR FPR FPR FPR
a
p
мм 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5
f мм/об. 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6
v
c
для основной области применения
м/мин 145 - 195 145 - 195 25 - 80 25 - 80 40 - 80
Марка сплава HBT020 HBT025-R HBT215-R HBTH25-R HBT130
Основное применение
P P K H M
Условия резания
25 1564
TNMG 160404
(6,8) - - - (6,8)
10
25 1542HR
TNMG 160404
- 4,75 (4,75) (4,75) -
10
25 1565
TNMG 160408
(6,8) - - - (6,8)
10
25 1544HR
TNMG 160408
- 4,75 (4,75) 4,75 -
10
25 1583HR
TNMG 160412
- 4,75 (4,75) (4,75) -
10
Стружколом PM MMR MMR MMR MM
a
p
мм 0,8 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,5 - 5
f мм/об. 0,1 - 0,45 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,12 - 0,45
v
c
для основной области применения
м/мин 100 - 280 190 - 340 190 - 340 25 - 80 40 - 220
TNMG для черновой обработки
Марка сплава HBT035-R HBT230-R HBTH35-R HBT135-R1 HBT435-R HBT430-R
Основное применение
P K H M S Ti
Условия резания
25 4241HR
TNMG 160408
4,75 (4,75) (4,75) 4,75 (4,75) (4,75)
10
25 1547HR
TNMG 160412
4,75 (4,75) (4,75) 4,75 (4,75) (4,75)
10
Стружколом RMR RMR RMR RMR RMR RMR
a
p
мм 1,5 - 6 1,5 - 6 1 - 4 1,2 - 5 1 - 4 1 - 4
f мм/об. 0,25 - 0,6 0,25 - 0,6 0,16 - 0,4 0,25 - 0,5 0,16 - 0,4 0,16 - 0,4
v
c
для основной области применения
м/мин 180 - 295 180 - 285 30 - 75 80 - 135 30 - 75 30 - 75
37

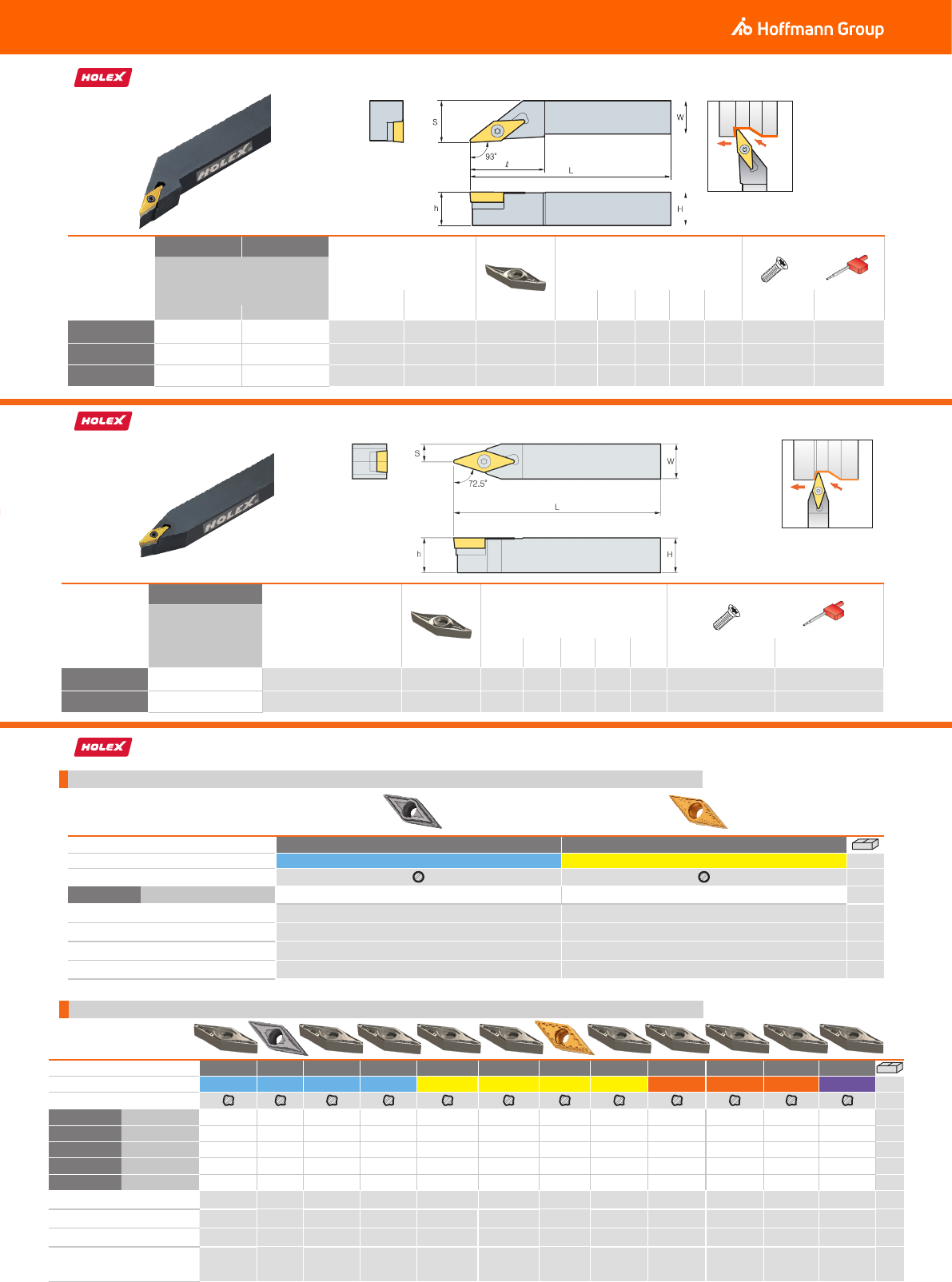

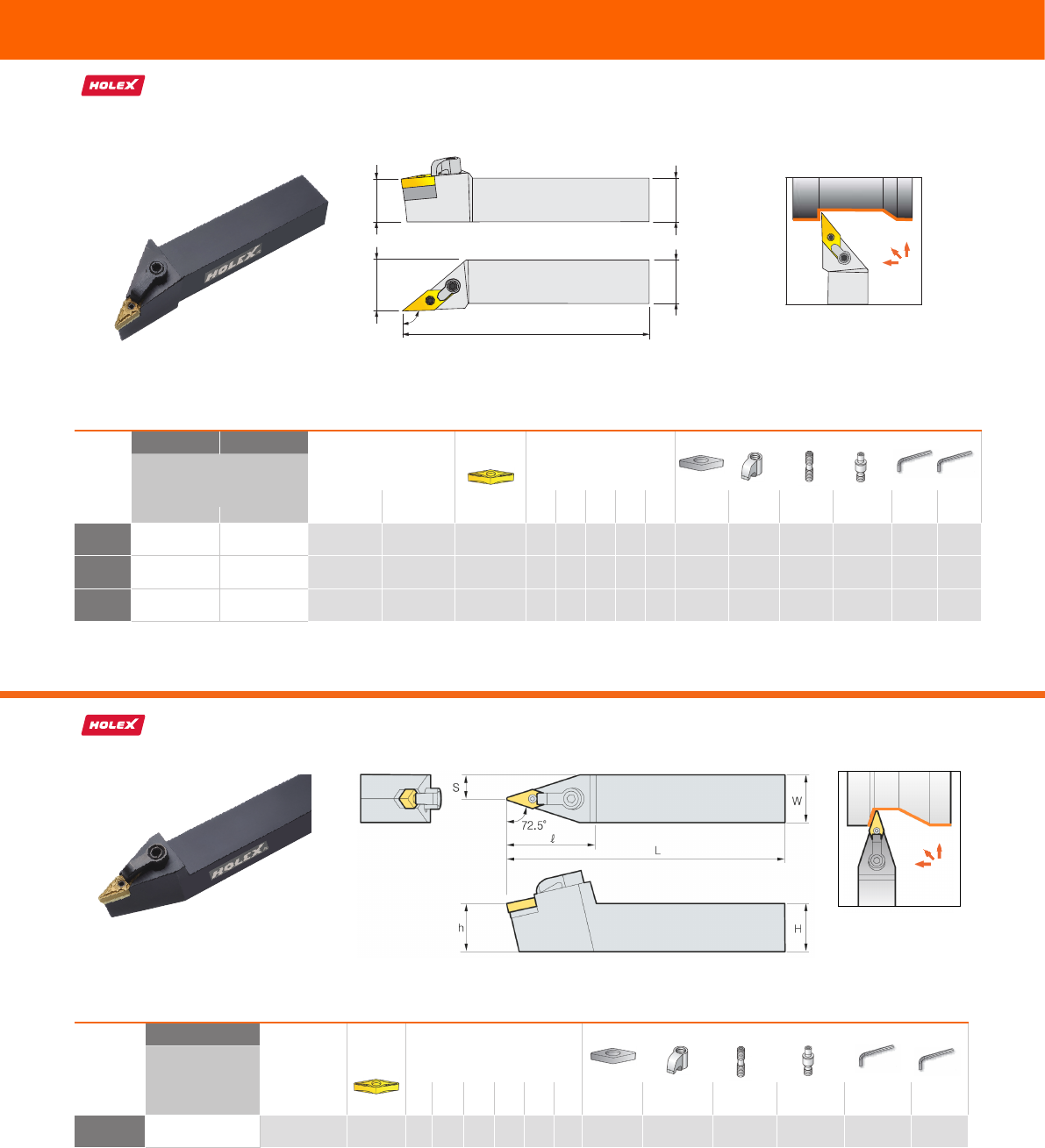

Державки MVJNR/L 930 для СМП VN..
Размер
хвостовика /
пластины
25 1706HR 25 1707HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
251706HR 251707HR H B CH F L Подкладная Кронштейн Зажимной Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм пластина винт ной пластины
20/16
62,24 62,24
MVJNR2020-K16 MVJNL2020-K16 VN.. 1604.. 20 20 20 25 125 3035HR 4012HR 2015HR 11009HR 5001HR 5003HR
25/16
68,58 68,58
MVJNR2525-M16 MVJNL2525-M16 VN.. 1604.. 25 25 25 32 150 3035HR 4012HR 2015HR 11009HR 5001HR 5003HR
32/16
(82,26) (82,26)
MVJNR3232-P16 MVJNL3232-P16 VN.. 1604.. 32 32 32 40 170 3035HR 4012HR 2015HR 11009HR 5001HR 5003HR
(Right Hand Shown)
MVJNR
VNMG 1604 -- 3035
Insert Shim
4012
Clamp
2015
Clamp Screw
11009
Shim Screw
5001
Allen Key
5003
Allen Key
Spare Parts
H
B
CH
F
L
93⁰
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
VNMG 1604 --
20 125
25
20
20
MVJNR/L 2020 K16 771351
VNMG 1604 --
25 150
32
25
25
MVJNR/L 2525 M16 771353
VNMG 1604 --
32 170
40
32
32
MVJNR/L 3232 P16 771355
771352
771354
771356
(Right Hand Shown)
MVJNR
VNMG 1604 -- 3035
Insert Shim
4012
Clamp
2015
Clamp Screw
11009
Shim Screw
5001
Allen Key
5003
Allen Key
Spare Parts
H
B
CH
F
L
93⁰
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
VNMG 1604 --
20 125
25
20
20
MVJNR/L 2020 K16 771351
VNMG 1604 --
25 150
32
25
25
MVJNR/L 2525 M16 771353
VNMG 1604 --
32 170
40
32
32
MVJNR/L 3232 P16 771355
771352
771354
771356
На рисунке изображено правое исполнение державки
Державки MVVNN 72,50 для СМП VN..
Размер
хвостовика /
пластины
25 1712HR
Обозначение
державки по коду ISO Подходящая
СМП Размеры Запасные части
251712HR H W S l h L Подкладная Кронштейн Зажимной Винт подклад- Ключ Ключ
мм нейтральная мм мм мм мм мм мм пластина винт ной пластины
25/16
68,58
MVVNN2525-M16 VN.. 1604.. 25 25 32 42 25 150 3035HR 4012HR 2015HR 11009HR 5001HR 5003HR
38
www.homann-group.ruHOLEX токарный инструмент

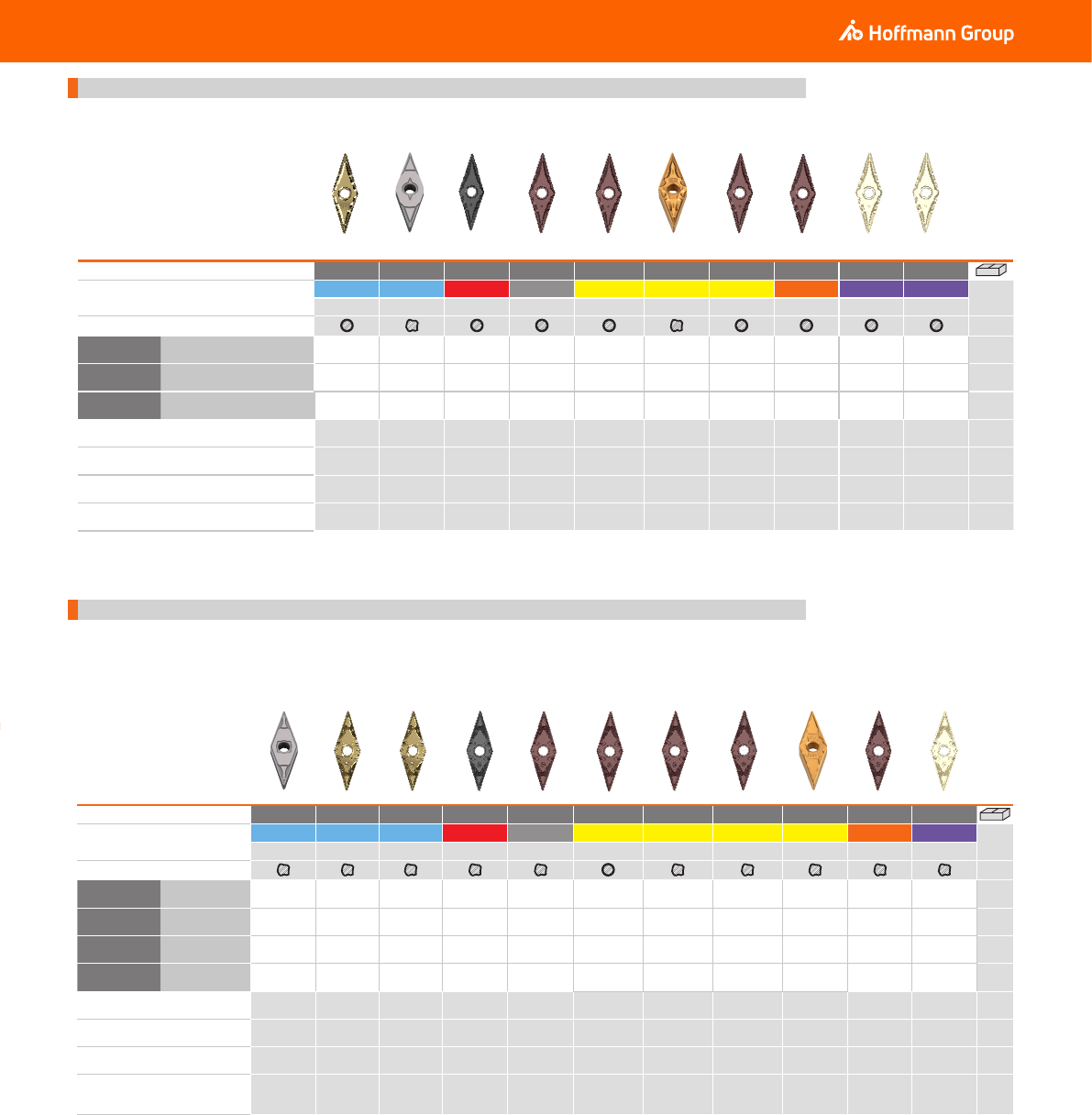

Марка сплава HBT015-R HBT020 HBT205-R HBTH15-R HBT115-R1 HBT130 HBT135-R HBT415-R HBT410-R HBT420-R
Основное применение
P P K H M M M S Ti Ti
Условия резания
25 1772
VNMG 160404
- (7,7) - - - v (7,7) - - - -
10
25 1732HR
VNMG 160404
6,97 - (6,97) (6,97) 6,97 - - 6,97 (6,97) (6,97)
10
25 1734HR
VNMG 160408
(6,97) - (6,97) 6,97 6,97 - (6,97) 6,97 - (6,97)
10
Стружколом FMR PF FMR FMR FMR MF FMR FMR FMR FMR
a
p
мм 0,2 - 2 0,5 - 2 0,2 - 2 0,1 - 1 0,2 - 2 0,5 - 2 0,3 - 2 0,1 - 1 0,1 - 1 0,1 - 1
f мм/об. 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,15 - 0,45 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4
v
c
для основной области применения м/мин 220 - 405 120 - 330 220 - 405 45 - 120 170 - 285 40 - 220 160 - 215 30 - 110 40 - 85 40 - 85
VNMG для чистовой обработки
Марка сплава HBT020 HBT025-R HBT035-R HBT215-R HBTH25-R HBT115-R1 HBT125-R1 HBT125-R2 HBT130 HBT425-R HBT420-R
Основное применение
P P P K H M M M M S Ti
Условия резания
25 1828
VNMG 160404
(7,7) - - - - - - v- (7,7) - -
10
25 1802HR
VNMG 160404
- 6,97 (6,97) (6,97) (6,97) 6,97 6,97 (6,97) - 6,97 (6,97)
10
25 1829
VNMG 160408
(7,7) - - - - - - v- (7,7) - -
10
25 1804HR
VNMG 160408
- 6,97 (6,97) (6,97) 6,97 6,97 6,97 (6,97) - 6,97 (6,97)
10
Стружколом PM MMR MMR MMR MMR MMR MMR MMR MM MMR MMR
a
p
мм 0,8 - 4 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,5 - 4 0,3 - 5 0,3 - 5
f мм/об. 0,1 - 0,45 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,12 - 0,45 0,18 - 0,6 0,18 - 0,6
v
c
для основной области
применения м/мин 100 - 280 190 - 340 150 - 310 190 - 340 25 - 80 145 - 195 145 - 195 145 - 195 40 - 220 25 - 80 40 - 80
VNMG для получистовой обработки
39

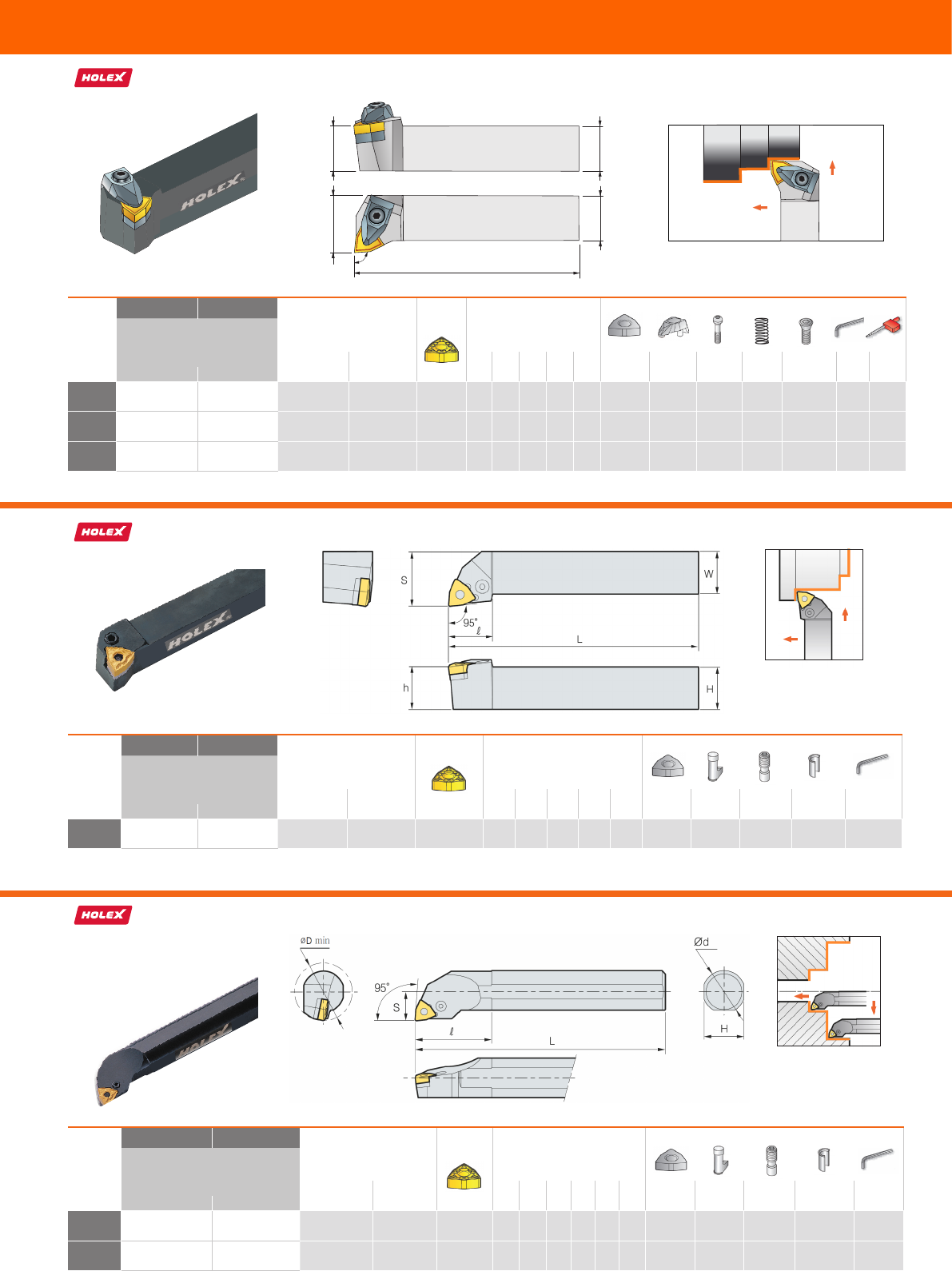

Державки DWLNR/L 950 для СМП WN..
Размер
хвостовика
/ пластины
25 1900HR 25 1901HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
251900HR 251901HR H B CH F L Подкладная Кронштейн Зажимной Пружина Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм пластина винт ной пластины Torx
20/08
58,5 58,5
DWLNR2020-K08 DWLNL2020-K08 WN.. 0804.. 20 20 20 25 125 3017HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
25/08
62,95 62,95
DWLNR2525-M08 DWLNL2525-M08 WN.. 0804.. 25 25 25 32 150 3017HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
32/08
(82,26) (82,26)
DWLNR3232-P08 DWLNL3232-P08 WN.. 0804.. 32 32 32 40 170 3017HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
(Right Hand Shown)
DWLNR
H
B
CH
F
L
95⁰
Insert Shim
Allen Key
Clamp
Clamp Screw
Spring Shim Screw
Torx Key
WNMG 0804 -- 3017
5001
4005
2010 12002 1005
6001
Spare Parts
DWLNR/L 2020 K08
DWLNR/L 2525 M08
DWLNR/L 3232 P08
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
WNMG 0804 --
20 125
25
20
20 773081
WNMG 0804 --
25 150
32
25
25 773083
WNMG 0804 --
32 170
40
32
32 773085
773082
773084
773086
Расточные державки S..PWLNR/L 950 для СМП WN..
На рисунке изображено правое исполнение державки
Размер
хвостовика /
пластины
25 1942SHR 25 1943SHR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
251942SHR 251943SHR d D min S L l H Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм мм пластина рычаг винт ный штифт
20/06
91,6 (91,6)
S20S-PWLNR-06 S20S-PWLNL-06 WN.. 0604.. 20 25 13 250 32 18 - 8007HR 2003HR - 5003HR
25/08
91,6 (91,6)
S25R-PWLNR-08 S25R-PWLNL-08 WN.. 0804.. 25 32 17 200 40 23 3008HR 8002HR 2004HR 11001HR 5001HR
Державки PWLNR/L 950 для СМП WN..
Размер
хвостовика /
пластины
25 1916HR 25 1917HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
251916HR 251917HR H W S h L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правая левая мм мм мм мм мм пластина рычаг винт ный штифт
25/08
62,95 (62,95)
PWLNR2525-M08 PWLNL2525-M08 WN.. 0804.. 20 20 17 20 125 3008HR 8002HR 2004HR 11001HR 5001HR
На рисунке изображено правое исполнение державки
На рисунке изображено правое исполнение державки
(Right Hand Shown)
DWLNR
H
B
CH
F
L
95⁰
Insert Shim
Allen Key
Clamp
Clamp Screw
Spring Shim Screw
Torx Key
WNMG 0804 -- 3017
5001
4005
2010 12002 1005
6001
Spare Parts
DWLNR/L 2020 K08
DWLNR/L 2525 M08
DWLNR/L 3232 P08
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
WNMG 0804 --
20 125
25
20
20 773081
WNMG 0804 --
25 150
32
25
25 773083
WNMG 0804 --
32 170
40
32
32 773085
773082
773084
773086
(Right Hand Shown)
DWLNR
H
B
CH
F
L
95⁰
Insert Shim
Allen Key
Clamp
Clamp Screw
Spring Shim Screw
Torx Key
WNMG 0804 -- 3017
5001
4005
2010 12002 1005
6001
Spare Parts
DWLNR/L 2020 K08
DWLNR/L 2525 M08
DWLNR/L 3232 P08
ISO DESIGNATION
LEFTRIGHT
Ordering No.
INSERT
DIMENSION (mm)
H B CH
F
L
WNMG 0804 --
20 125
25
20
20 773081
WNMG 0804 --
25 150
32
25
25 773083
WNMG 0804 --
32 170
40
32
32 773085
773082
773084
773086
40
www.homann-group.ruHOLEX токарный инструмент
Размер
хвостовика
/ пластины
25 1900HR 25 1901HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
251900HR 251901HR H B CH F L Подкладная Кронштейн Зажимной Пружина Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм пластина винт ной пластины Torx
20/08
58,5 58,5
DWLNR2020-K08 DWLNL2020-K08 WN.. 0804.. 20 20 20 25 125 3017HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
25/08
62,95 62,95
DWLNR2525-M08 DWLNL2525-M08 WN.. 0804.. 25 25 25 32 150 3017HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR
32/08
(82,26) (82,26)
DWLNR3232-P08 DWLNL3232-P08 WN.. 0804.. 32 32 32 40 170 3017HR 4005HR 2010HR 12002HR 1005HR 5001HR 6001HR

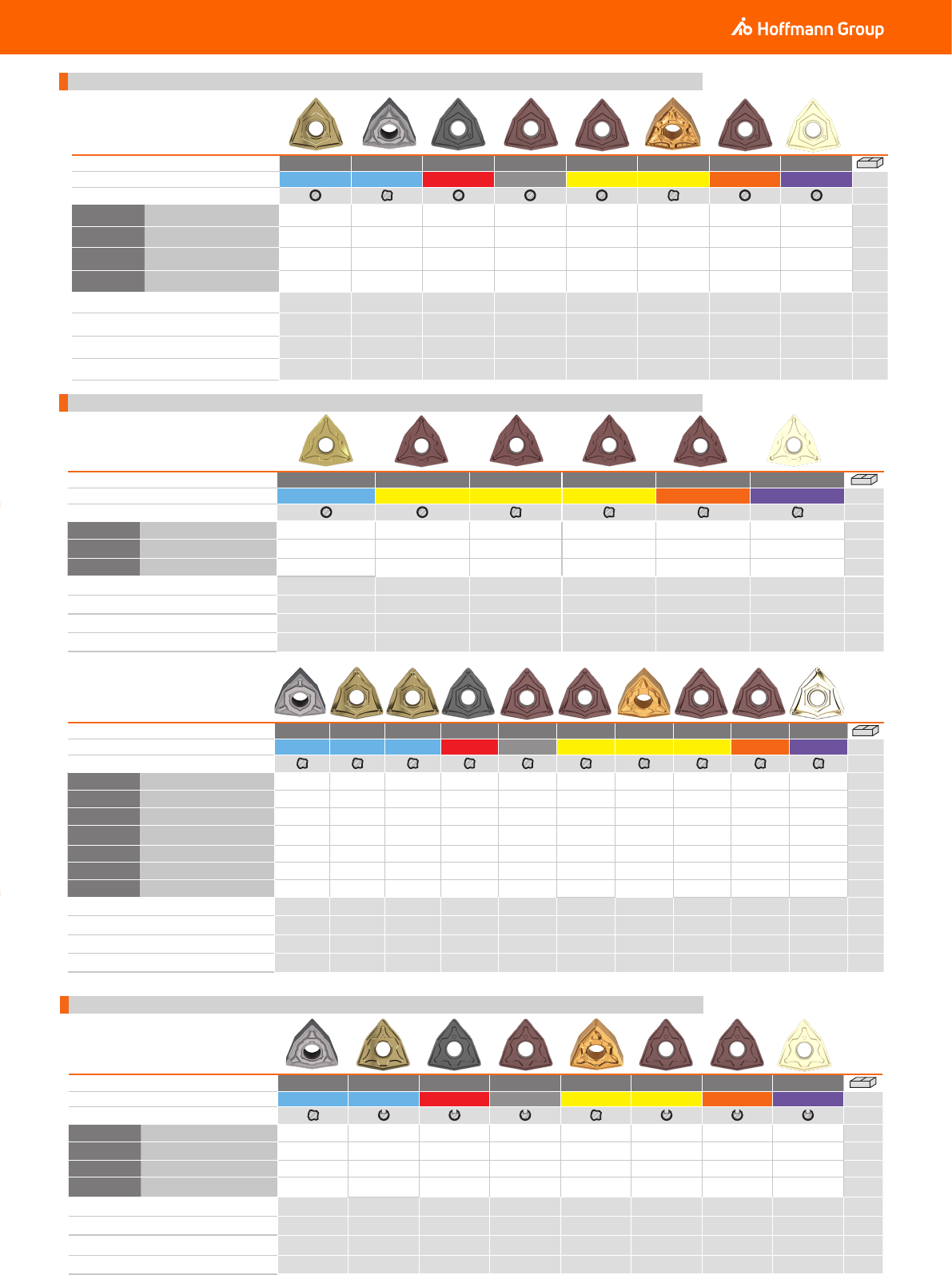

WNMG для получистовой обработки
Марка сплава HBT015-R HBT115-R1 HBT125-R1 HBT125-R2 HBT425-R HBT420-R
Основное применение
P M M M S Ti
Условия резания
25 1962HR
WNMG 080404
- 5,47 5,47 (5,47) 5,47 5,47
10
25 1964HR
WNMG 080408
(5,47) 5,47 5,47 (5,47) 5,47 5,47
10
25 2116HR
WNMG 080412
- - 5,47 (5,47) 5,47 (5,47)
10
Стружколом FPR FPR FPR FPR FPR FPR
a
p
мм 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5
f мм/об. 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6
v
c
для основной области применения м/мин 180 - 340 145 - 195 145 - 195 145 - 195 25 - 80 40 - 80
Марка сплава HBT020 HBT025-R HBT035-R HBT215-R HBTH25-R HBT125-R HBT130 HBT135-R HBT435-R HBT420-R
Основное применение
P P P K H M M M S Ti
Условия резания
25 2092
WNMG 060404
(6,4) - - - - - (6,4) - - -
10
25 2093
WNMG 060408
(6,4) - - - - - (6,4) - - -
10
25 2094
WNMG 080404
(6,8) - - - - - (6,8) - - -
10
25 2068HR
WNMG 080404
- 5,47 (5,47) (5,47) (5,47) - - - - (5,47)
10
25 2095
WNMG 080408
(6,8) - - - - - (6,8) - - -
10
25 2070HR
WNMG 080408
- 5,47 (5,47) (5,47) 5,47 (5,47) - (5,47) 5,47 (5,47)
10
25 2072HR
WNMG 080412
- 5,47 - (5,47) (5,47) - - - - -
10
Стружколом PM MMR MMR MMR MMR MMR MM MMR MMR MMR
a
p
мм 0,8 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,3 - 5 0,5 - 5 0,5 - 5 0,5 - 5 0,3 - 3,5 0,3 - 3,5
f мм/об. 0,1 - 0,45 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,18 - 0,6 0,15 - 0,6 0,12 - 0,45 0,15 - 0,6 0,15 - 0,3 0,15 - 0,3
v
c
для основной области применения м/мин 100 - 280 190 - 340 170 - 310 190 - 340 25 - 80 160 - 250 40 - 220 80 - 140 25 - 85 35 - 85
СМП для черновой обработки
Марка сплава HBT020 HBT035-R HBT230-R HBTH35-R HBT130 HBT135-R1 HBT435-R HBT430-R
Основное применение
P P K H M M S Ti
Условия резания
25 2224
WNMG 080408
(7,21) - - - (7,21) - - -
10
25 2224HR
WNMG 080408
- 5,47 (5,47) 5,47 - 5,47 5,47 (5,47)
10
25 2226
WNMG 080412
(7,21) - - - (7,21) - - -
10
25 2226HR
WNMG 080412
- 5,47 (5,47) (5,47) - (5,47) 5,47 (5,47)
10
Стружколом PR RPR RPR RPR MR RPR RPR RPR
a
p
мм 1,8 - 6 1,5 - 6 1,5 - 6 1 - 4 2 - 6 1,2 - 5 1 - 4 1 - 4
f мм/об. 0,2 - 0,6 0,25 - 0,6 0,25 - 0,6 0,16 - 0,4 0,15 - 0,55 0,25 - 0,5 0,16 - 0,4 0,16 - 0,4
v
c
для основной области применения м/мин 80 - 260 180 - 295 180 - 285 30 - 75 40 - 220 80 - 135 30 - 75 30 - 75
Марка сплава HBT015-R HBT020 HBT205-R HBTH15-R HBT115-R1 HBT130 HBT415-R HBT410-R
Основное применение
P P K H M M S Ti
Условия резания
25 1938
WNMG 060404
- (6,79) - - - (6,79) - -
25 1939
WNMG 080404
- (7,21) - - - (7,21) - -
25 1939HR
WNMG 080404
5,47 - (5,47) 5,47 5,47 - 5,47 5,47
10
25 2014HR
WNMG 080408
5,47 - (5,47) (5,47) 5,47 - 5,47 (5,47)
10
Стружколом FMR PF FMR FMR FMR MF FMR FMR
a
p
мм 0,2 - 2 0,5 - 2 0,2 - 2 0,1 - 1 0,2 - 2 0,5 - 2 0,1 - 1 0,1 - 1
f мм/об. 0,1 - 0,4 0,1 - 0,4 0,1 - 0,4 0,1 - 0,25 0,1 - 0,4 0,15 - 0,45 0,1 - 0,25 0,1 - 0,25
v
c
для основной области применения м/мин 220 - 405 120 - 330 235 - 375 50 - 130 170 - 285 40 - 220 30 - 110 40 - 85
WNMG для чистовой обработки
41
Размер
хвостовика
29W
26 5110
29W
26 5111
Обозначение державки по коду ISO Подходящая СМП Запасные
части
Набор державок для СМП
265110 265111
мм правые левые мм мм мм
16
109,80 109,80
SCLCR1616-H09;
SCSCR 1616-H09 SCLCL1616-H09;
SCSCL1616-H09 CC.. 09T3.. 20 17 100 269981 4
20
115,75 115,75
SCLCR2020-K09;
SCSCR 2020-K09 SCLCL2020-K09;
SCSCL2020-K09 CC.. 09T3.. 25 17 125 269981 4
25
121,41 121,41
SCLCR2525-M12;
SCSCR2525-M12 SCLCL2525-M12;
SCSCL2525-M12 CC.. 1204.. 32 20 150 269981 5
Наборы державок для СМП CC..
SCLCR/L
SCSCR/L
26 5110
Размер
хвостовика
29W
26 5130
29W
26 5131
Обозначение державки по коду ISO Подходящая СМП Запасные
части
Набор державок для СМП
265130 265131
мм правые левые мм мм мм
12
150,70 150,70
SCLCR1212-F09;
SDJCR1212-F07;
SSSCR1212-F09
SCLCL1212-F09;
SDJCL1212-F07;
SSSCL1212-F09
CC..09T3..;
DC..0702..;
SC..09T3 16 13; 12; 18 80 269981 1
16
164,85 164,85
SCLCR1616-H09;
SDJCR1616-H11;
SSSCR1616-H12
SCLCL1616-H09;
SDJCL1616-H11;
SSSCL1616-H12
CC..09T3..;
DC..11T3..;
SC..1204 20 17; 20; 27 100 269981 2
20
171,92 171,92
SCLCR2020-K09;
SDJCR2020-K11;
SSSCR2020-K12
SCLCL2020-K09;
SDJCL2020-K11;
SSSCL2020-K12
CC..09T3..;
DC..11T3..;
SC..1204 25 17; 20,5; 27 125 269981 2
25
179,71 179,71
SCLCR2525-M12;
SDJCR2525-M11;
SSSCR2525-M12
SCLCL2525-M12;
SDJCL2525-M11;
SSSCL2525-M12
CC..1204..;
DC..11T3..;
SC..1204 32 20; 21,5; 25 150 269981 3
Наборы державок для СМП CC../DC../SC..
SSSCR/L
30°
SDJCR/LSCLCR/L
26 5130
DIN
ISO 5610
DIN
ISO 5610
42
www.homann-group.ruHOLEX токарный инструмент
Тип
29W
26 0346
29W
26 0347
29W
26 0348
Обозначение державки по коду ISO Подходящая СМП
⌀ Dмин
набор винтов
для СМП
Набор расточных державок, сталь, с ВО Набор расточных
державок, сталь, без
ВО 260346
260347 260348
правые левые правые мм мм мм мм мм мм
SET07
(277,62) (277,62) (232,20)
A0810H-SDUCR/L-07;
A1012K-SDUCR/L-07;
A1216M-SDUCR/L-07
S0810H-SDUCR-07;
S1012K-SDUCR-07;
S1216M-SDUCR-07 DC.. 0702.. 12; 15,5;
18 6,5; 9; 11 9; 11; 15 8; 10; 12 22,5; 27,5;
40,5 100; 125;
150 269413
SET11
(282,01) (282,01) –
A16Q-SDUCR/L-11;
A20R-SDUCR/L-11;
A25R-SDUCR/L-11 –DC..11T3.. 25; 27; 32 13,6; 16;
18,5 15; 18; 23 – – 180; 200;
200 269420
Тип
29W
26 0036
29W
26 0037
29W
26 0038
Обозначение державки по коду ISO Подходящая СМП
⌀ Dмин
набор винтов
для СМП
Набор расточных державок, сталь, с ВО Набор расточных
державок, сталь, без
ВО 260036
260037 260038
правые левые правые мм мм мм мм мм мм
SET06
(298,86) (298,86) (251,98)
A0608H-SCLCR/L-06;
A0810J-SCLCR/L-06;
A1012K-SCLCR/L-06;
A1216M-SCLCR/L-06
S0608H-SCLCR-06;
S0810J-SCLCR-06;
S1012K-SCLCR-06;
S1216M-SCLCR-06
CC.. 0602.. 8; 11; 13;
16 4; 6; 7; 9 7; 9; 11;
15 6; 8; 10;
12 22; 27; 33;
42 100; 110;
125; 150 269413
SET09
(268,83) (268,83) (229,27)
A16Q-SCLCR/L-09;
A20R-SCLCR/L-09;
A25R-SCLCR/L-09
S16Q-SCLCR-09;
S20R-SCLCR-09;
S25R-SCLCR-09 CC.. 09T3.. 20; 25; 28 10,7; 10,5;
14,5 15; 18; 23 – – 180; 200;
200 269420
Наборы расточных державок ..SCLC 95° для СМП CC..
26 0038 – Без внутреннего охлаждения.
Объем поставки:
Разм. SET06 – В пластиковом контейнере.
Разм. SET09 – В пластиковом кейсе.
Наборы расточных державок A..SDUC 93° для СМП DC..
26 0348 – Без внутреннего охлаждения.
26 0346
27°
26 0036_SET06
3×D
DIN
8024
3×D
DIN
8024
43
95°
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCR
Set No. 790435
Set of Boring Bar - SCLCR-06
APPLICATION
Includes :
•
•
•
•
•
S0608H SCLCR 06 - 1pc
S0810J SCLCR 06 - 1pc
S1012K SCLCR 06 - 1pc
S1216M SCLCR 06- 1pc
Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
S0608H SCLCR 06
S0810J SCLCR 06
S1012K SCLCR 06
S1216M SCLCR 06
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
It can bore minimum Dia. 8mm
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm
(Packing)
16 720988
1509
16
12
DESIGNATION
Ø D g6
Ordering
8720981
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (
mm
)
4
D Min.
10 720983
1106
12 720985
1257
8
11
13
Ø d
6
8
10
No.
S1216M SCLCR 06
S0608H SCLCR 06
S0810J SCLCR 06
S1012K SCLCR 06
CCMT 0602 -- M 2.5 T-8
STJCR
SCLCR
INSERT
42
22
27
33

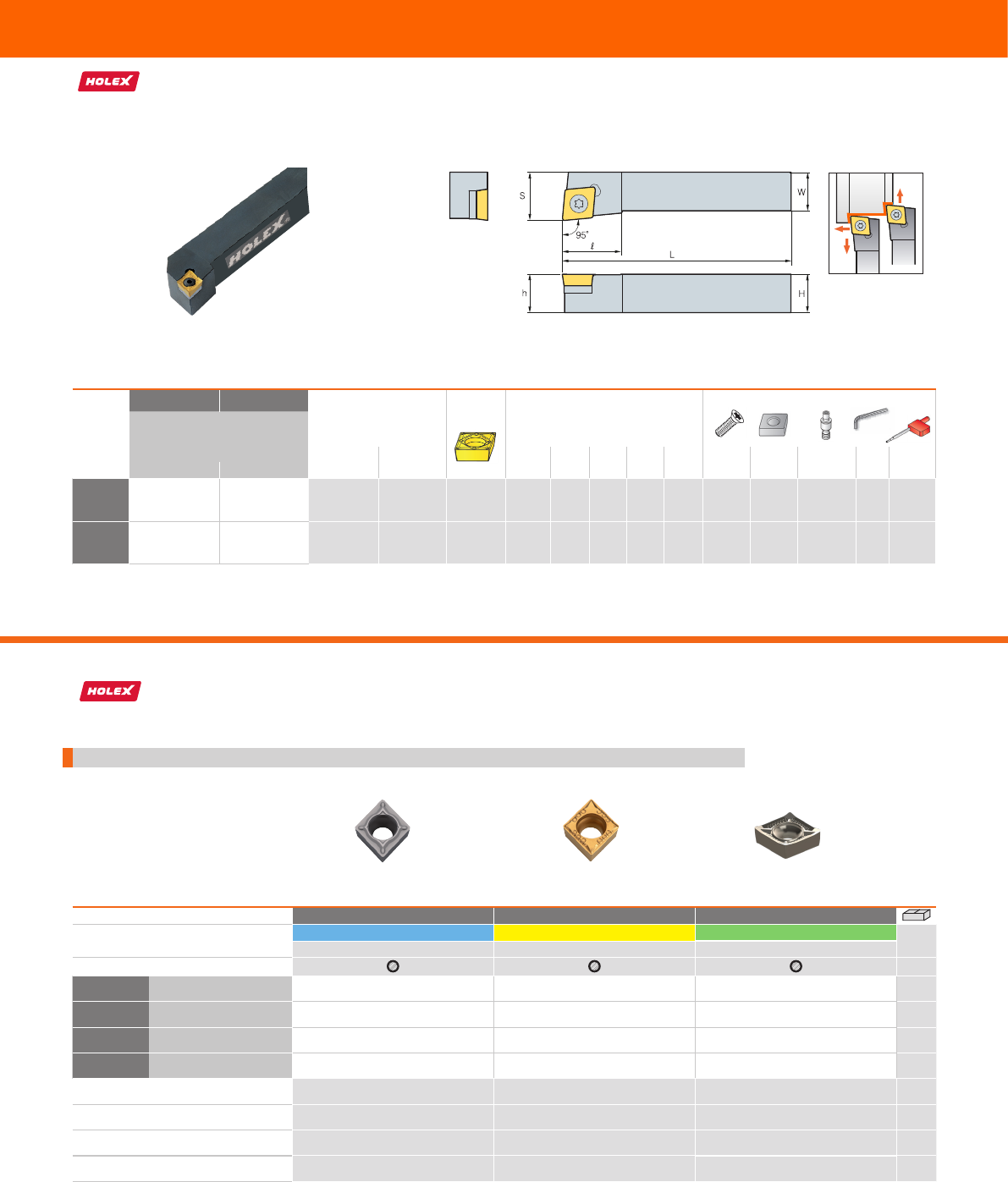

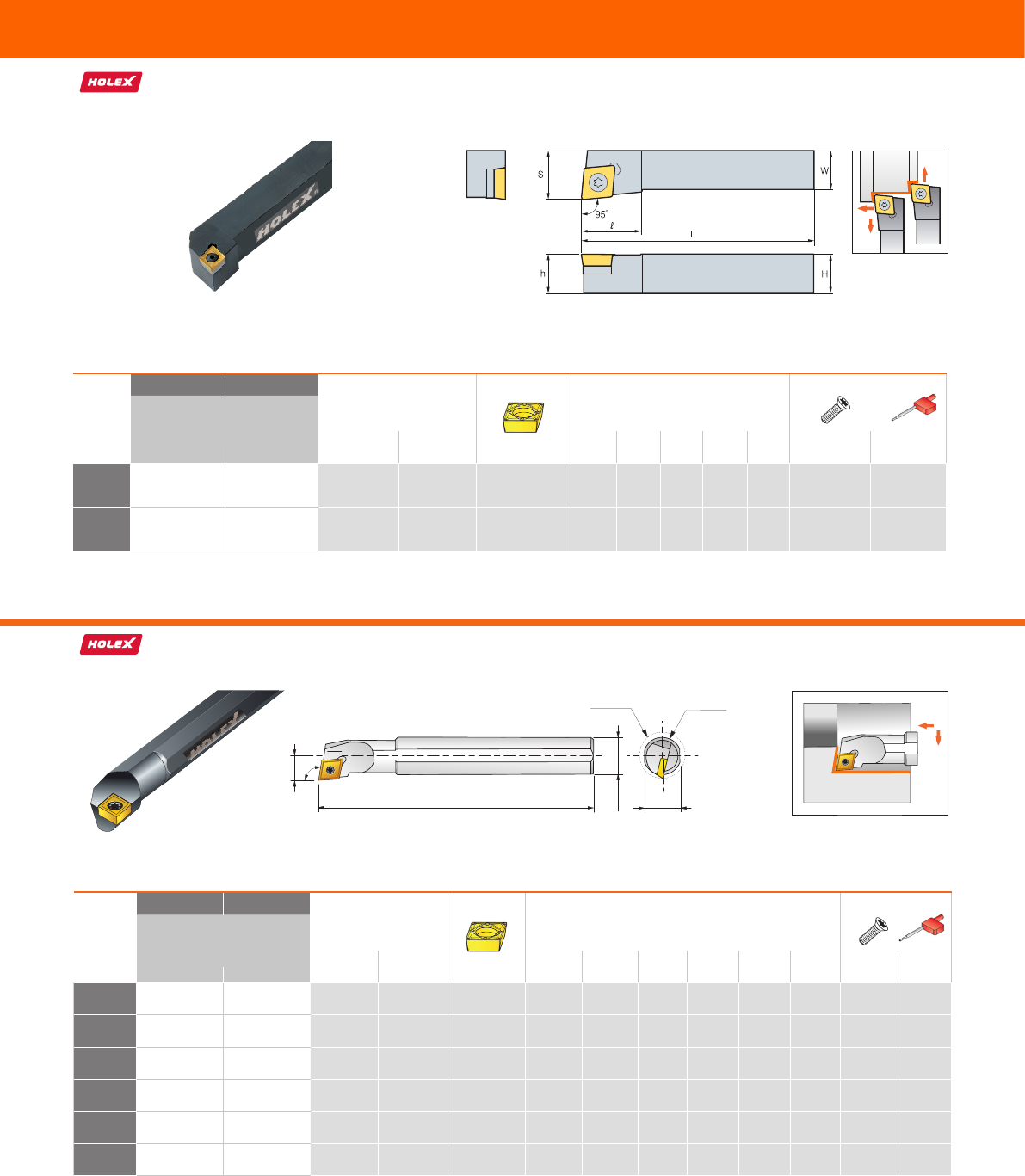

Державки SCLCR/L 950 для СМП CC..0602..
Расточные державки S..SCLCR/L06 950 для СМП CC..0602..
Размер
хвостовика /
пластины
26 0038HR 26 0039HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260038HR 260039HR D min d D F L1 L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
0608/06
(44,62) (44,62)
S0608H-SCLCR-06 S0608H-SCLCL-06 CC.. 0602.. 8 6 8 4 22 100 7003HR 6002HR
0810/06
(45,59) (45,59)
S0810J-SCLCR-06 S0810J-SCLCL-06 CC.. 0602.. 11 8 10 6 27 110 7003HR 6002HR
10/06
46,34 (46,34)
S10M-SCLCR-06 S10M-SCLCL-06 CC.. 0602.. 13 10 10 7 - 150 7003HR 6002HR
1012/06
(46,56) (46,56)
S1012K-SCLCR-06 S1012K-SCLCL-06 CC.. 0602.. 13 10 12 7 33 125 7003HR 6002HR
12/06
49,99 (49,99)
S12M-SCLCR-06 S12M-SCLCL-06 CC.. 0602.. 16 12 12 9 - 150 7003HR 6002HR
1216/06
(48,5) (48,5)
S1216M-SCLCR-06 S1216M-SCLCL-06 CC.. 0602.. 16 12 16 9 42 150 7003HR 6002HR
На рисунке изображено правое исполнение державки
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCR
Set No. 790435
Set of Boring Bar - SCLCR-06
APPLICATION
Includes :
•
•
•
•
•
S0608H SCLCR 06 - 1pc
S0810J SCLCR 06 - 1pc
S1012K SCLCR 06 - 1pc
S1216M SCLCR 06- 1pc
Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
S0608H SCLCR 06
S0810J SCLCR 06
S1012K SCLCR 06
S1216M SCLCR 06
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
It can bore minimum Dia. 8mm
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm
(Packing)
16 720988
1509
16
12
DESIGNATION
Ø D g6
Ordering
8720981
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
4
D Min.
10 720983
1106
12 720985
1257
8
11
13
Ø d
6
8
10
No.
S1216M SCLCR 06
S0608H SCLCR 06
S0810J SCLCR 06
S1012K SCLCR 06
CCMT 0602 -- M 2.5 T-8
STJCR
SCLCR
INSERT
42
22
27
33
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCR
Set No. 790435
Set of Boring Bar - SCLCR-06
APPLICATION
Includes :
•
•
•
•
•
S0608H SCLCR 06 - 1pc
S0810J SCLCR 06 - 1pc
S1012K SCLCR 06 - 1pc
S1216M SCLCR 06- 1pc
Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
S0608H SCLCR 06
S0810J SCLCR 06
S1012K SCLCR 06
S1216M SCLCR 06
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
It can bore minimum Dia. 8mm
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm
(Packing)
16 720988
1509
16
12
DESIGNATION
Ø D g6
Ordering
8720981
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (
mm
)
4
D Min.
10 720983
1106
12 720985
1257
8
11
13
Ø d
6
8
10
No.
S1216M SCLCR 06
S0608H SCLCR 06
S0810J SCLCR 06
S1012K SCLCR 06
CCMT 0602 -- M 2.5 T-8
STJCR
SCLCR
INSERT
42
22
27
33
Размер
хвостовика /
пластины
26 0006HR 26 0007HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260006HR 260007HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
08/06
(58,2) (58,2)
SCLCR0808-D06 SCLCL0808-D06 CC.. 0602.. 08 08 10 08 60 7003HR 6002HR
10/06
(58,2) (58,2)
SCLCR1010-E06 SCLCL1010-E06 CC.. 0602.. 10 10 12 10 70 7003HR 6002HR
На рисунке изображено правое исполнение державки
44
www.homann-group.ruHOLEX токарный инструмент
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCR
APPLICATION
Includes :
•
•
•
•
•
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
Set No. 780700
Set of Boring Bar - SCLCR-06
16 710887
1509 42
16
12
DESIGNATION
Ø D g6
Ordering
8710881
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
4
D Min.
22
10 710883
1106 27
12 710885
1257 33
8
11
13
Ø d
6
8
10
No.
A1216M SCLCR 06
A0608H SCLCR 06
A0810J SCLCR 06
A1012K SCLCR 06
CCMT 0602 -- M 2.5 T-8
● A0608H SCLCR 06 - 1pc
● A0810J SCLCR 06 - 1pc
● A1012K SCLCR 06 - 1pc
● A1216M SCLCR 06- 1pc
● Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
A0608H SCLCR 06
A0810J SCLCR 06
A1012K SCLCR 06
A1216M SCLCR 06
It can bore minimum Dia. 8mm.
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm.
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm.
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm.
STJCR
SCLCR
INSERT

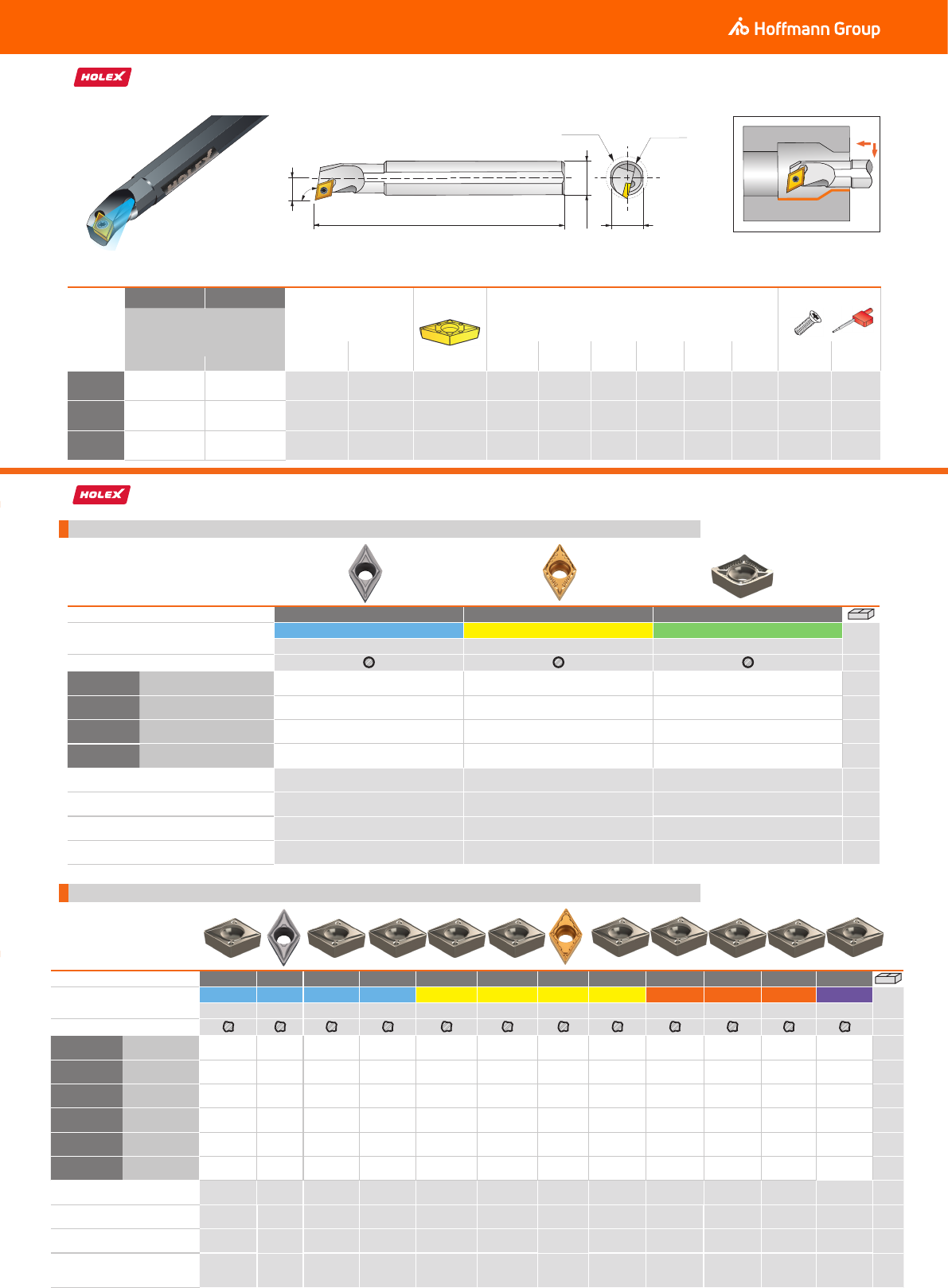

Позитивный тип СМП HOLEX
Марка сплава HBT020 HBT130 HUT310-R
Основное применение
P M N
Условия резания
26 0140HR
CCGT 060202
- - 6,13
10
26 0142HR
CCGT 060204
- - 6,13
10
26 0084
CCMT 060204
4,70 4,70 -
10
Стружколом PF MF FNR
a
p
мм 0,4 - 2 0,1 - 1 0,1 - 2
f мм/об. 0,1 - 0,3 0,05 - 0,2 0,02 - 0,25
v
c
для основной области применения м/мин 70 - 250 40 - 220 240 - 2400
CC..T 0602.. для чистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HBT420-R
Основное применение
P P P P M M M M S S S Ti
Условия резания
26 0140HR
CCMT 060202
(4,36) - 4,36 (4,36) 4,36 (4,36) - 4,36 (4,36) (4,36) 4,36 (4,36)
10
26 0142HR
CCMT 060204
4,36 - 4,36 4,36 4,36 (4,36) - 4,36 (4,36) (4,36) 4,36 4,36
10
26 0084
CCMT 060204
- 4,70 - - - - 4,70 - - - - -
10
Стружколом MPR PM MPR MPR MPR MPR MM MPR MPR MPR MPR MPR
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,3 - 3 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 3
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,35 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 40 - 60
CC..T 0602.. для получистовой обработки

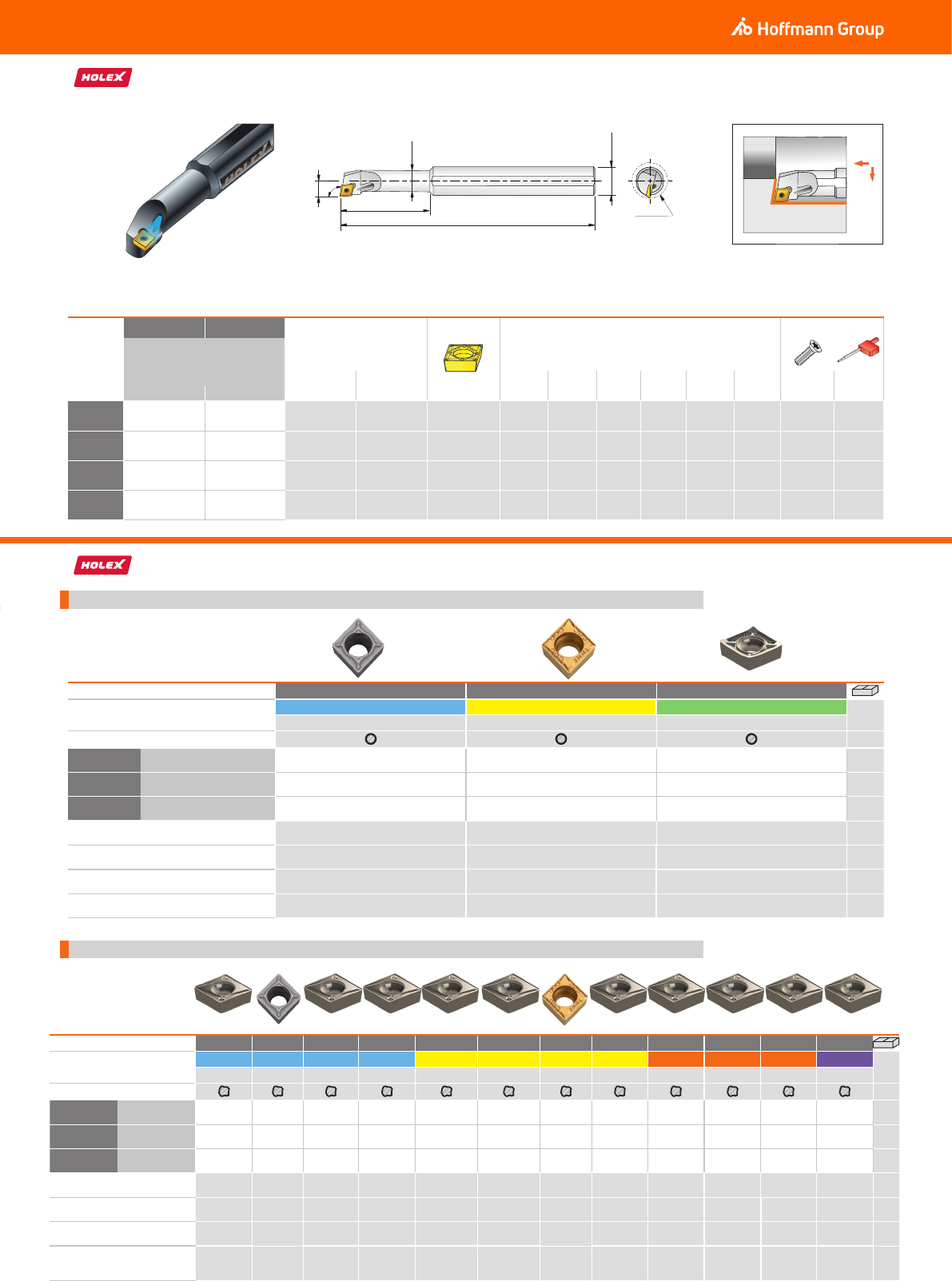

Расточные державки A..SCLCR/L06 950 для СМП CC..0602..
Размер
хвостовика /
пластины
26 0036HR 26 0037HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260036HR 260037HR D min d D F L1 L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
0608/06
(71,86) (71,86)
A0608H-SCLCR-06 A0608H-SCLCL-06 CC.. 0602.. 8 6 8 4 22 100 7003HR 6002HR
0810/06
(71,86) (71,86)
A0810J-SCLCR-06 A0810J-SCLCL-06 CC.. 0602.. 11 8 10 6 27 110 7003HR 6002HR
1012/06
(77,71) (77,71)
A1012K-SCLCR-06 A1012K-SCLCL-06 CC.. 0602.. 13 10 12 7 33 125 7003HR 6002HR
1216/06
(87,9) (87,9)
A1216M-SCLCR-06 A1216M-SCLCL-06 CC.. 0602.. 16 12 16 9 42 150 7003HR 6002HR
На рисунке изображено правое исполнение державки с каналами для внутреннего подвода СОЖ
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCR
APPLICATION
Includes :
•
•
•
•
•
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
Set No. 780700
Set of Boring Bar - SCLCR-06
16 710887
1509 42
16
12
DESIGNATION
Ø D g6
Ordering
8710881
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
4
D Min.
22
10 710883
1106 27
12 710885
1257 33
8
11
13
Ø d
6
8
10
No.
A1216M SCLCR 06
A0608H SCLCR 06
A0810J SCLCR 06
A1012K SCLCR 06
CCMT 0602 -- M 2.5 T-8
● A0608H SCLCR 06 - 1pc
● A0810J SCLCR 06 - 1pc
● A1012K SCLCR 06 - 1pc
● A1216M SCLCR 06- 1pc
● Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
A0608H SCLCR 06
A0810J SCLCR 06
A1012K SCLCR 06
A1216M SCLCR 06
It can bore minimum Dia. 8mm.
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm.
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm.
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm.
STJCR
SCLCR
INSERT
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCR
APPLICATION
Includes :
•
•
•
•
•
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
Set No. 780700
Set of Boring Bar - SCLCR-06
16 710887
1509 42
16
12
DESIGNATION
Ø D g6
Ordering
8710881
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
4
D Min.
22
10 710883
1106 27
12 710885
1257 33
8
11
13
Ø d
6
8
10
No.
A1216M SCLCR 06
A0608H SCLCR 06
A0810J SCLCR 06
A1012K SCLCR 06
CCMT 0602 -- M 2.5 T-8
● A0608H SCLCR 06 - 1pc
● A0810J SCLCR 06 - 1pc
● A1012K SCLCR 06 - 1pc
● A1216M SCLCR 06- 1pc
● Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
A0608H SCLCR 06
A0810J SCLCR 06
A1012K SCLCR 06
A1216M SCLCR 06
It can bore minimum Dia. 8mm.
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm.
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm.
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm.
STJCR
SCLCR
INSERT
45
SCLCR
APPLICATION
Includes :
•
•
•
•
S16Q SCLCR 09 - 1pc
S20R SCLCR 09 - 1pc
S25R SCLCR 09 - 1pc
Torx Key - 1pc
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
F
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
16
TORX
KEY
TORX
SCREW
F
180
L
DIMENSION (
mm
)
10.5
D Min.
20 200
10.5
25 200
14.5
20
25
28
No.
S16Q SCLCR 09
S20R SCLCR 09
S25R SCLCR 09
M 3.5 T-15
CCMT 09T3 --
S16Q SCLCR 09
S20R SCLCR 09
S25R SCLCR 09
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 20mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 28mm
Set No. 790420
Set of Boring Bar - SCLCR-09
720951
720953
720955
STJCR
SCLCR
INSERT
FLAT
L
D Min.
95⁰
F
Ø D g6
A/F
15.5
24
FLAT
19
15
23
A/F
18

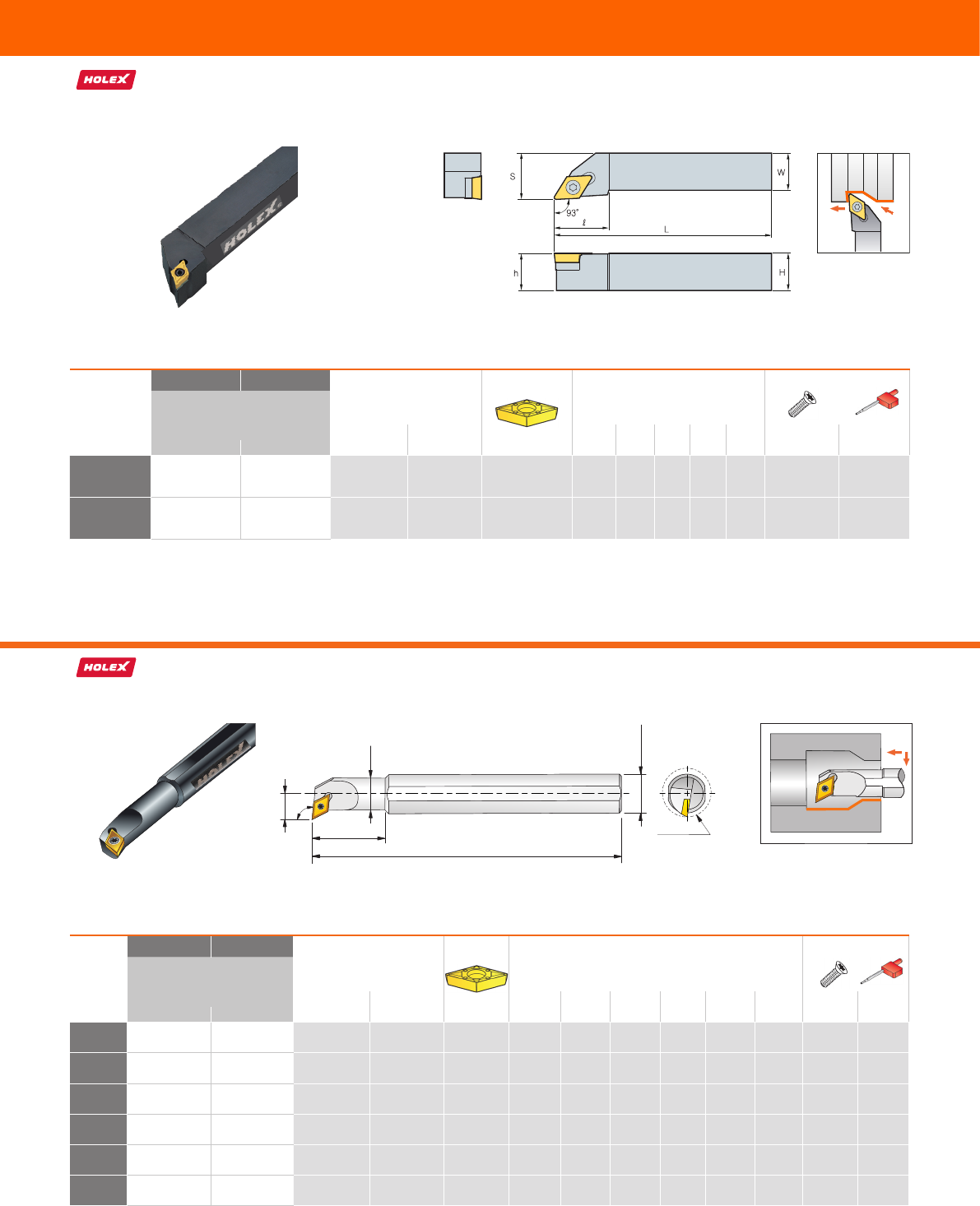

Державки SCLCR/L 950 для СМП CC..09T3..
Расточные державки S..SCLCR/L09 950 для СМП CC..09T3..
Размер
хвостовика /
пластины
26 0038HR 26 0039HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260038HR 260039HR D min D F A/F FLAT L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
12/09
49,99 (49,99)
S12M-SCLCR-09 S12M-SCLCL-09 CC.. 09T3.. 16 12 9 11 12,5 150 7006HR 6001HR
16/09
(56,26) (56,26)
S16Q-SCLCR-09 S16Q-SCLCL-09 CC.. 09T3.. 20 16 10,5 15 15,5 180 7006HR 6001HR
16R/09
60,62 (60,62)
S16R-SCLCR-09 S16R-SCLCL-09 CC.. 09T3.. 20 16 10,5 15 15,5 200 7006HR 6001HR
20/09
(70,81) (70,81)
S20R-SCLCR-09 S20R-SCLCL-09 CC.. 09T3.. 25 20 13 18 19 200 7006HR 6001HR
20S/09
74,25 (74,25)
S20S-SCLCR-09 S20S-SCLCL-09 CC.. 09T3.. 25 20 13 18 19 250 7006HR 6001HR
25/09
84,34 84,34
S25R-SCLCR-09 S25R-SCLCL-09 CC.. 09T3.. 28 25 14,5 23 24 200 7006HR 6001HR
На рисунке изображено правое исполнение державки
SCLCR
APPLICATION
Includes :
•
•
•
•
S16Q SCLCR 09 - 1pc
S20R SCLCR 09 - 1pc
S25R SCLCR 09 - 1pc
Torx Key - 1pc
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
F
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
16
TORX
KEY
TORX
SCREW
F
180
L
DIMENSION (
mm
)
10.5
D Min.
20 200
10.5
25 200
14.5
20
25
28
No.
S16Q SCLCR 09
S20R SCLCR 09
S25R SCLCR 09
M 3.5 T-15
CCMT 09T3 --
S16Q SCLCR 09
S20R SCLCR 09
S25R SCLCR 09
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 20mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 28mm
Set No. 790420
Set of Boring Bar - SCLCR-09
720951
720953
720955
STJCR
SCLCR
INSERT
FLAT
L
D Min.
95⁰
F
Ø D g6
A/F
15.5
24
FLAT
19
15
23
A/F
18
SCLCR
APPLICATION
Includes :
•
•
•
•
S16Q SCLCR 09 - 1pc
S20R SCLCR 09 - 1pc
S25R SCLCR 09 - 1pc
Torx Key - 1pc
The Boring Bar SCLCR use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
F
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
16
TORX
KEY
TORX
SCREW
F
180
L
DIMENSION (
mm
)
10.5
D Min.
20 200
10.5
25 200
14.5
20
25
28
No.
S16Q SCLCR 09
S20R SCLCR 09
S25R SCLCR 09
M 3.5 T-15
CCMT 09T3 --
S16Q SCLCR 09
S20R SCLCR 09
S25R SCLCR 09
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 20mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 28mm
Set No. 790420
Set of Boring Bar - SCLCR-09
720951
720953
720955
STJCR
SCLCR
INSERT
FLAT
L
D Min.
95⁰
F
Ø D g6
A/F
15.5
24
FLAT
19
15
23
A/F
18
Размер
хвостовика /
пластины
26 0006HR 26 0007HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260006HR 260007HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
12/09
(61,21) (61,21)
SCLCR1212-F09 SCLCL1212-F09 CC.. 09T3.. 12 12 16 12 80 7006HR 6001HR
16/09
61,21 61,21
SCLCR1616-H09 SCLCL1616-H09 CC.. 09T3.. 16 16 20 16 100 7006HR 6001HR
На рисунке изображено правое исполнение державки
95°
46
www.homann-group.ruHOLEX токарный инструмент
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCL
APPLICATION
Includes :
•
•
•
•
•
The Boring Bar SCLCL use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
Set No. 780701
Set of Boring Bar - SCLCL-06
16 710888
1509
16
12
DESIGNATION
Ø D g6
Ordering
8710882
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
4
D Min.
10 710884
1106
12 710886
1257
8
11
13
Ø d
6
8
10
No.
A1216M SCLCL 06
A0608H SCLCL 06
A0810J SCLCL 06
A1012K SCLCL 06
CCMT 0602 -- M 2.5 T-8
● A0608H SCLCL 06 - 1pc
● A0810J SCLCL 06 - 1pc
● A1012K SCLCL 06 - 1pc
● A1216M SCLCL 06- 1pc
● Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
A0608H SCLCL 06
A0810J SCLCL 06
A1012K SCLCL 06
A1216M SCLCL 06
It can bore minimum Dia. 8mm.
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm.
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm.
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm.
STJCR
SCLCL
INSERT
42
22
27
33
Позитивный тип СМП HOLEX
Марка сплава HBT020 HBT130 HUT310-R
Основное применение
P M N
Условия резания
26 0194HR
CCGT 09T302
- - 7,26
10
26 0196HR
CCGT 09T304
- - 7,26
10
26 0153HR
CCGT 09T308
- - 7,26
10
26 0086
CCMT 09T304
5,60 5,60 -
10
Стружколом PF MF FNR
a
p
мм 0,4 - 2 0,1 - 1 0,1 - 2
f мм/об. 0,1 - 0,3 0,05 - 0,2 0,02 - 0,25
v
c
для основной области применения м/мин 70 - 250 40 - 220 240 - 2400
CC..T 09T3.. для чистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HBT420-R
Основное применение
P P P P M M M M S S S Ti
Условия резания
26 0150HR
CCMT 09T304
(5,13) - 5,13 5,13 5,13 (5,13) - 5,13 (5,13) (5,13) 5,13 5,13
10
26 0211
CCMT 09T304
- 5,60 - - - - 5,60 - - - - -
10
26 0152HR
CCMT 09T308
(5,13) - 5,13 5,13 5,13 (5,13) - 5,13 (5,13) (5,13) (5,13) 5,13
10
26 0213
CCMT 09T308
- 5,60 - - - - 5,60 - - - - -
10
Стружколом MPR PM MPR MPR MPR MPR MM MPR MPR MPR MPR MPR
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,3 - 3 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 3
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,35 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 40 - 60
CC..T 09T3.. для получистовой обработки

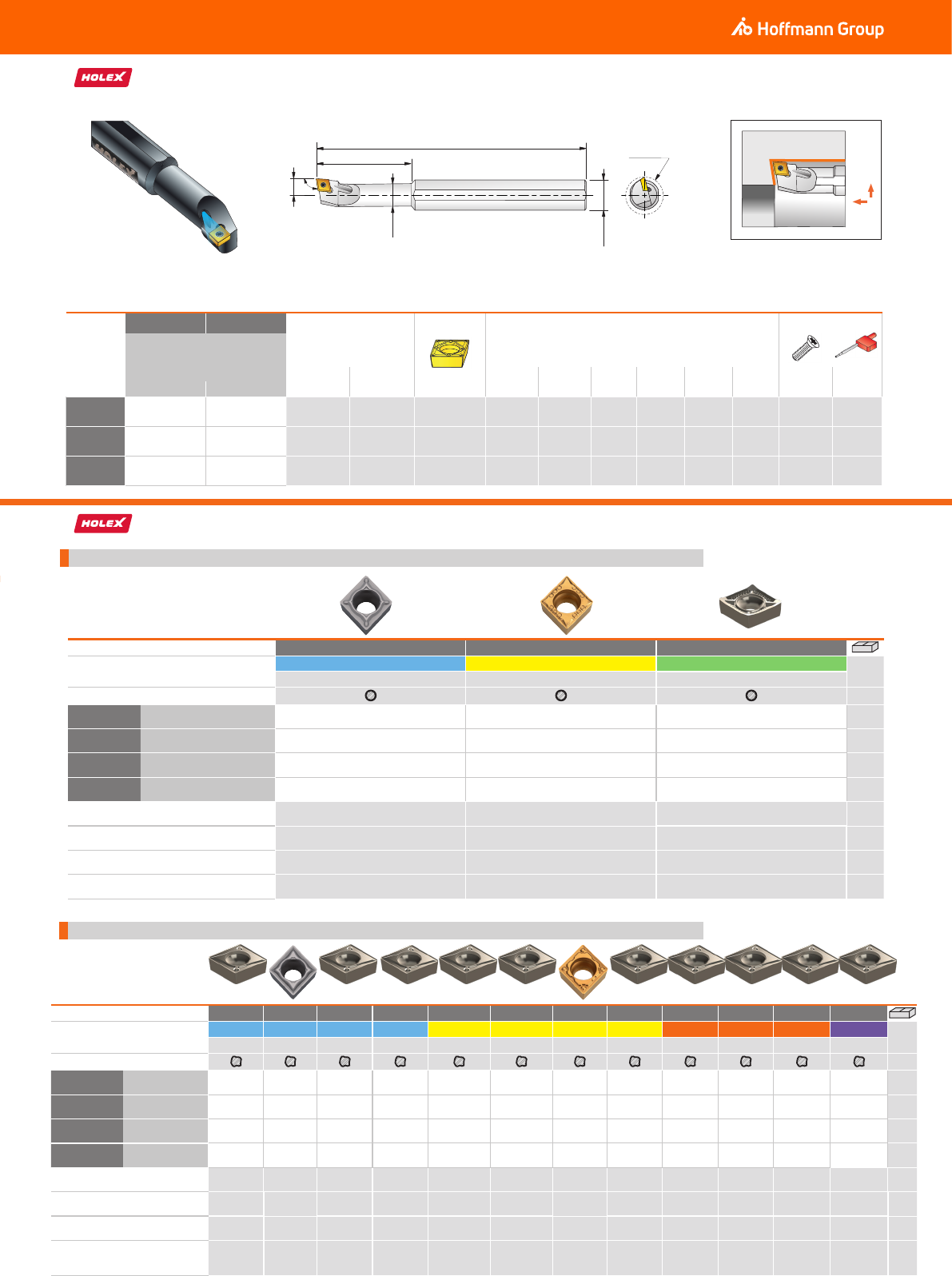

Расточные державки A..SCLCR/L09 950 для СМП CC..09T3..
Размер
хвостовика /
пластины
26 0036HR 26 0037HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260036HR 260037HR D min D F A/F FLAT L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
16/09
(77,6) (77,6)
A16Q-SCLCR-09 A16Q-SCLCL-09 CC.. 09T3.. 20 16 10,5 15 15,5 180 7006HR 6001HR
20/09
(97,0) (97,0)
A20R-SCLCR-09 A20R-SCLCL-09 CC.. 09T3.. 25 20 10,5 18 19 200 7006HR 6001HR
25/09
115,3 (115,3)
A25R-SCLCR-09 A25R-SCLCL-09 CC.. 09T3.. 28 25 14,5 23 24 200 7006HR 6001HR
На рисунке изображено левое исполнение державки с каналами для внутреннего подвода СОЖ
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCL
APPLICATION
Includes :
•
•
•
•
•
The Boring Bar SCLCL use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
Set No. 780701
Set of Boring Bar - SCLCL-06
16 710888
1509
16
12
DESIGNATION
Ø D g6
Ordering
8710882
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
4
D Min.
10 710884
1106
12 710886
1257
8
11
13
Ø d
6
8
10
No.
A1216M SCLCL 06
A0608H SCLCL 06
A0810J SCLCL 06
A1012K SCLCL 06
CCMT 0602 -- M 2.5 T-8
● A0608H SCLCL 06 - 1pc
● A0810J SCLCL 06 - 1pc
● A1012K SCLCL 06 - 1pc
● A1216M SCLCL 06- 1pc
● Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
A0608H SCLCL 06
A0810J SCLCL 06
A1012K SCLCL 06
A1216M SCLCL 06
It can bore minimum Dia. 8mm.
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm.
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm.
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm.
STJCR
SCLCL
INSERT
42
22
27
33
D Min.
Ø D g6
L
L1
95⁰
F
Ø d
SCLCL
APPLICATION
Includes :
•
•
•
•
•
The Boring Bar SCLCL use Insert
CCMT two 80⁰corners & mounted
at 95⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
Set No. 780701
Set of Boring Bar - SCLCL-06
16 710888
1509
16
12
DESIGNATION
Ø D g6
Ordering
8710882
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
4
D Min.
10 710884
1106
12 710886
1257
8
11
13
Ø d
6
8
10
No.
A1216M SCLCL 06
A0608H SCLCL 06
A0810J SCLCL 06
A1012K SCLCL 06
CCMT 0602 -- M 2.5 T-8
● A0608H SCLCL 06 - 1pc
● A0810J SCLCL 06 - 1pc
● A1012K SCLCL 06 - 1pc
● A1216M SCLCL 06- 1pc
● Torx Key - 1pc
Boring Bar Shank Dia. 8mm is 100mm long.
A0608H SCLCL 06
A0810J SCLCL 06
A1012K SCLCL 06
A1216M SCLCL 06
It can bore minimum Dia. 8mm.
Boring Bar Shank Dia. 10mm is 110mm long.
It can bore minimum Dia. 11mm.
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 13mm.
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 16mm.
STJCR
SCLCL
INSERT
42
22
27
33
47

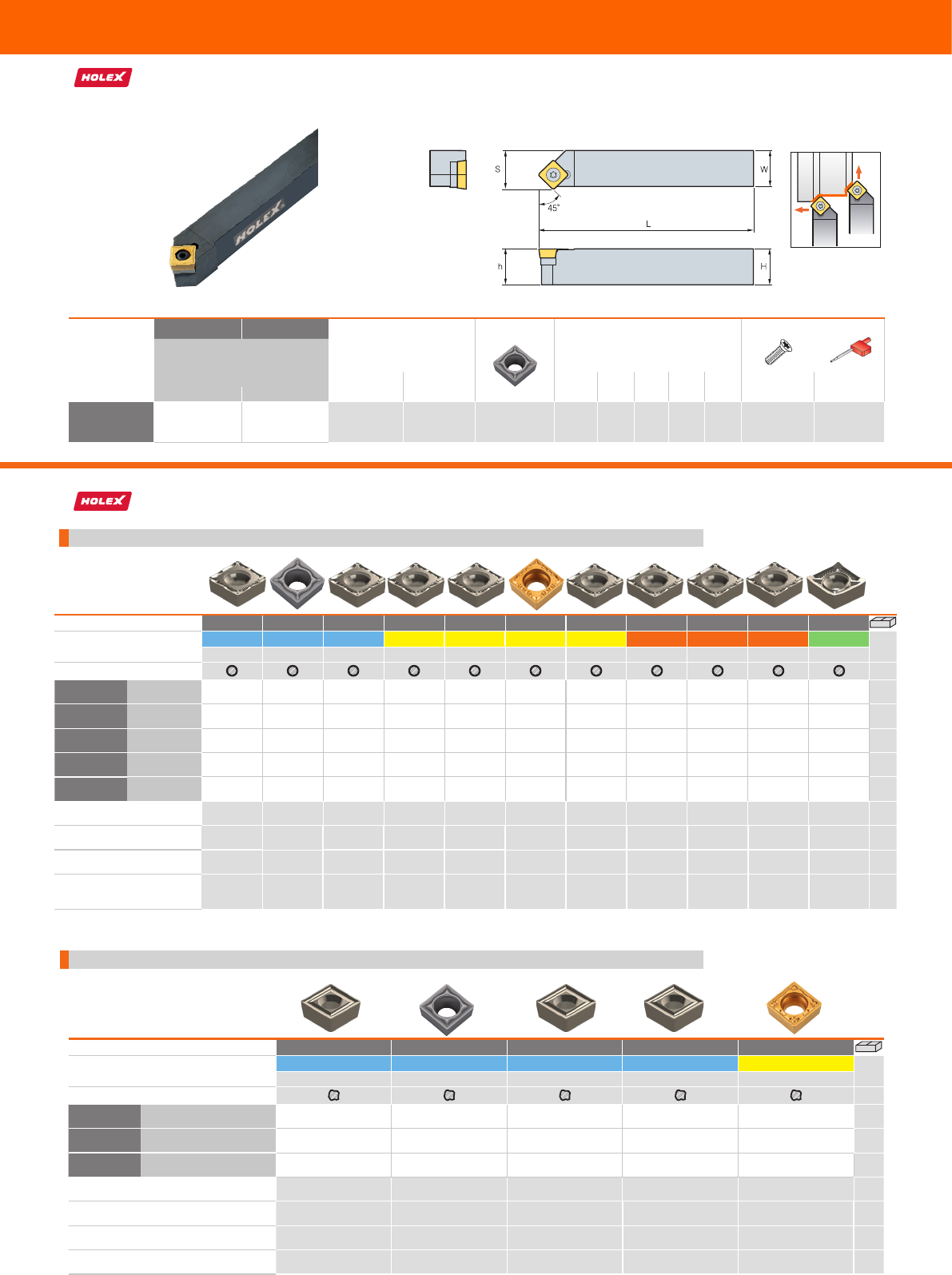

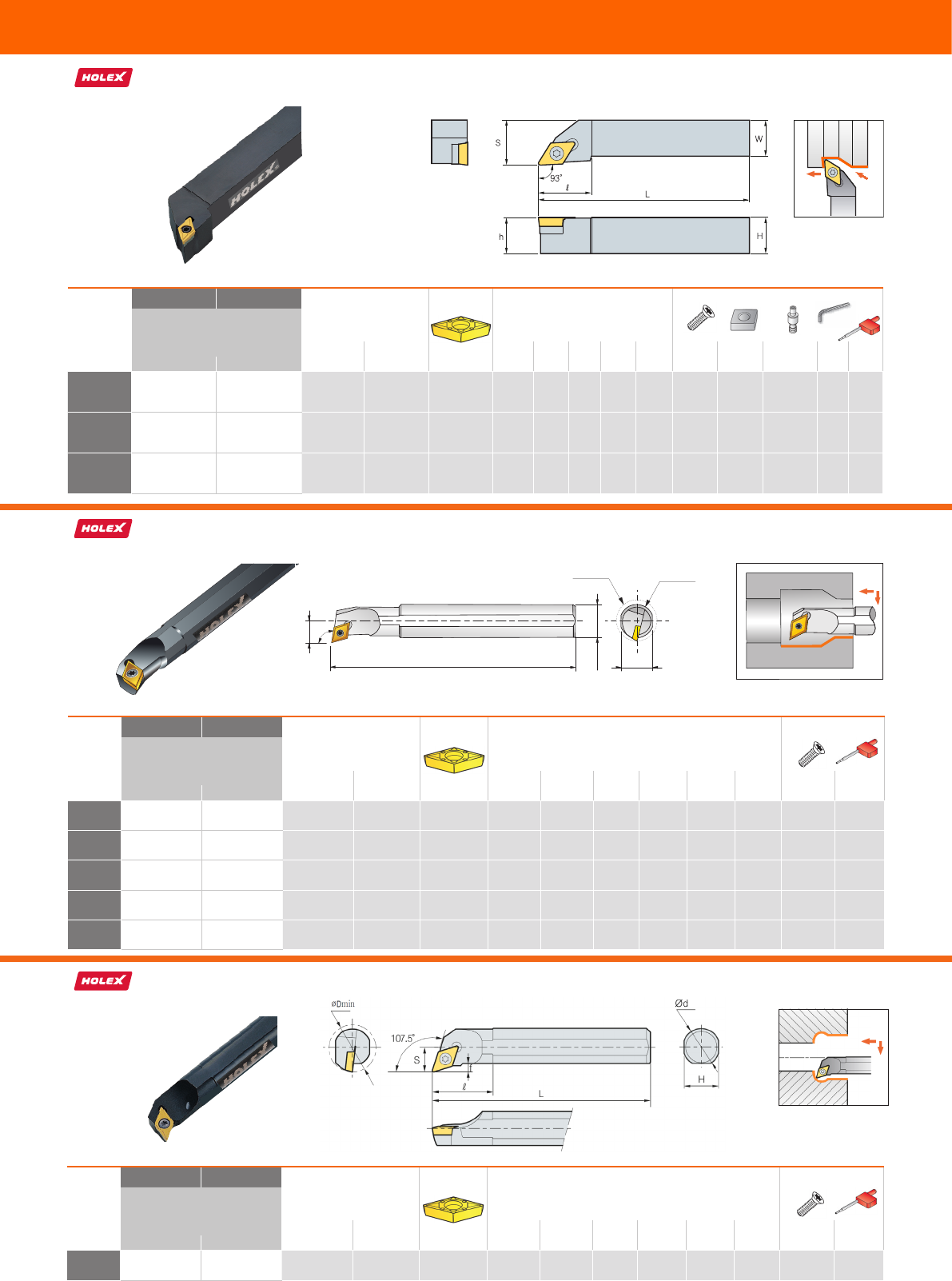

Державки SCLCR/L 950 для СМП CC..1204..
Позитивный тип СМП HOLEX
Марка сплава HBT020 HBT130 HUT310-R
Основное применение
P M N
Условия резания
26 0156HR
CCGT 120402
- - 7,81
10
26 0158HR
CCGT 120404
- - 7,81
10
26 0160HR
CCGT 120408
- - 7,81
10
26 0088
CCMT 120404
6,60 6,60 -
10
Стружколом PF MF FNR
a
p
мм 0,4 - 2 0,1 - 1 0,1 - 2
f мм/об. 0,1 - 0,3 0,05 - 0,2 0,02 - 0,25
v
c
для основной области применения м/мин 70 - 250 40 - 220 240 - 2400
CC..T 1204.. для чистовой обработки
Размер
хвостовика /
пластины
26 0006HR 26 0007HR
Обозначение державки по коду ISO Подходящая
СМП Размеры Запасные части
260006HR 260007HR H W S h L Крепежный Подкладная Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм винт пластина ной пластины
20/12
74,63 (74,63)
SCLCR2020-K12 SCLCL2020-K12 CC.. 1204.. 20 20 25 20 125 7010HR 3024HR 1010HR 5006HR 6004HR
25/12
79,7 (79,7)
SCLCR2525-M12 SCLCL2525-M12 CC.. 1204.. 25 25 32 25 150 7010HR 3024HR 1010HR 5006HR 6004HR
На рисунке изображено правое исполнение державки
95°
48
www.homann-group.ruHOLEX токарный инструмент

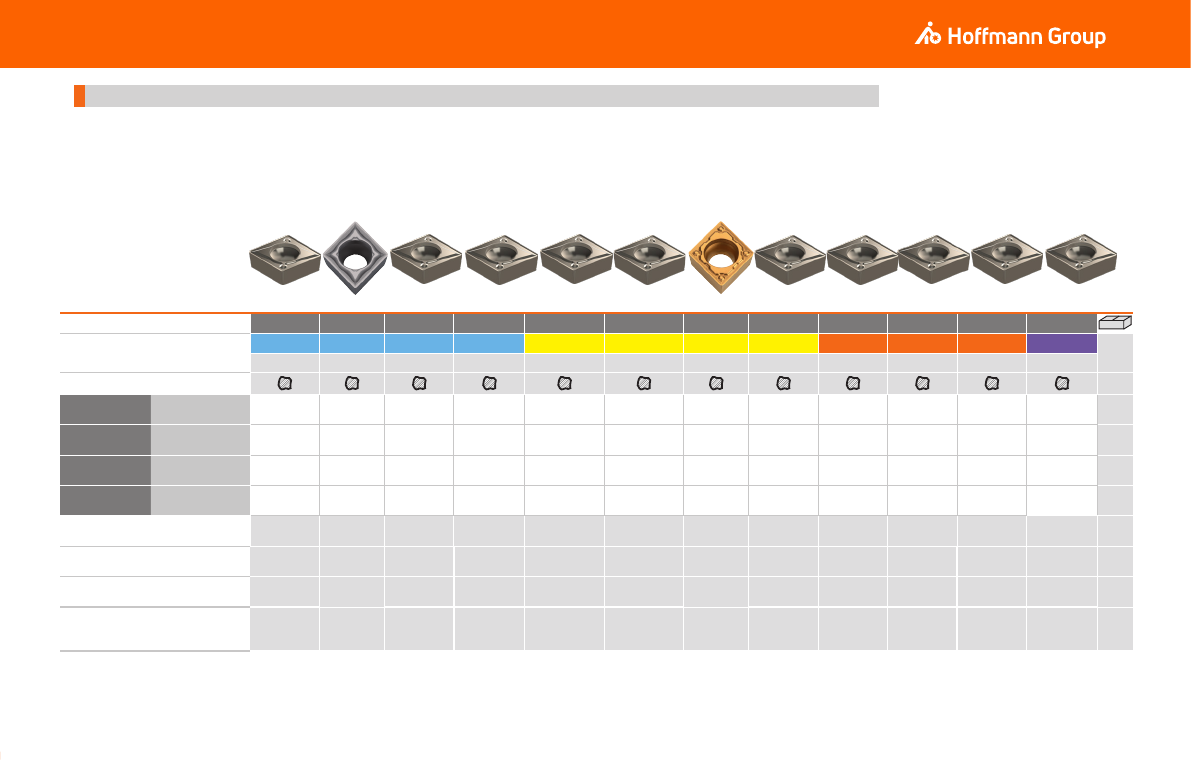

Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HBT420-R
Основное применение
P P P P M M M M S S S Ti
Условия резания
26 0158HR
CCMT 120404
(5,74) - 5,74 5,74 5,74 (5,74) - 5,74 (5,74) (5,74) 5,74 (5,74)
10
26 0219
CCMT 120404
- 6,60 - - - - 6,60 - - - - -
10
26 0160HR
CCMT 120408
(5,74) - 5,74 5,74 5,74 (5,74) - 5,74 (5,74) (5,74) 5,74 (5,74)
10
26 0221
CCMT 120408
- 6,60 - - - - 6,60 - - - - -
10
Стружколом MPR PM MPR MPR MPR MPR MM MPR MPR MPR MPR MPR
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,3 - 3 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 3
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,35 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 40 - 60
CC..T 1204.. для получистовой обработки
49
Ø D g6
93⁰
L
L1
F
D Min.
Ø d
SDUCR
APPLICATION
Includes :
•
•
•
•
S0810H SDUCR 07 - 1pc
S1012K SDUCR 07 - 1pc
S1216M SDUCR 07 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL1
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
10
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (
mm
)
6.5
D Min.
12 125
9
16 150
11
12
15.5
18
Ø d
8
10
12
No.
S0810H SDUCR 07
S1012K SDUCR 07
S1216M SDUCR 07
M 2.5 T-8
DCMT 0702 --
S0810H SDUCR 07
S1012K SDUCR 07
S1216M SDUCR 07
Boring Bar Shank Dia. 10mm is 100mm long.
It can bore minimum Dia. 12mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 15.5mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 18mm
Set No. 790535
Set of Boring Bar - SDUCR-07
721131
721133
721135
STJCR
SDUCR
INSERT
22.5
27.5
40.5
Державки SDJCR/L 930 для СМП DC..0702..
Расточные державки S..SDUCR/L07 930 для СМП DC..0702..
Размер
хвостовика /
пластины
26 0348HR 26 0349HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260348HR 260349HR D min d D F L1 L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
0810/07
(44,62) (44,62)
S0810H-SDUCR-07 S0810H-SDUCL-07 DC..0702.. 12 8 10 6,5 22,5 100 7003HR 6002HR
10/07
46,34 (46,34)
S10M-SDUCR-07 S10M-SDUCL-07 DC..0702.. 13 10 10 7 - 150 7003HR 6002HR
1012/07
(46,56) (46,56)
S1012K-SDUCR-07 S1012K-SDUCL-07 DC..0702.. 15,5 10 12 9 27,5 125 7003HR 6002HR
1216/07
(48,5) (48,5)
S1216M-SDUCR-07 S1216M-SDUCL-07 DC..0702.. 18 12 16 11 40,5 150 7003HR 6002HR
12/07
49,99 (49,99)
S12M-SDUCR-07 S12M-SDUCL-07 DC..0702.. 16 12 12 9 - 150 7003HR 6002HR
16/07
60,62 (60,62)
S16R-SDUCR-07 S16R-SDUCL-07 DC..0702.. 20 16 16 11 - 200 7003HR 6002HR
На рисунке изображено правое исполнение державки
Ø D g6
93⁰
L
L1
F
D Min.
Ø d
SDUCR
APPLICATION
Includes :
•
•
•
•
S0810H SDUCR 07 - 1pc
S1012K SDUCR 07 - 1pc
S1216M SDUCR 07 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL1
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
10
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (mm)
6.5
D Min.
12 125
9
16 150
11
12
15.5
18
Ø d
8
10
12
No.
S0810H SDUCR 07
S1012K SDUCR 07
S1216M SDUCR 07
M 2.5 T-8
DCMT 0702 --
S0810H SDUCR 07
S1012K SDUCR 07
S1216M SDUCR 07
Boring Bar Shank Dia. 10mm is 100mm long.
It can bore minimum Dia. 12mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 15.5mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 18mm
Set No. 790535
Set of Boring Bar - SDUCR-07
721131
721133
721135
STJCR
SDUCR
INSERT
22.5
27.5
40.5
Ø D g6
93⁰
L
L1
F
D Min.
Ø d
SDUCR
APPLICATION
Includes :
•
•
•
•
S0810H SDUCR 07 - 1pc
S1012K SDUCR 07 - 1pc
S1216M SDUCR 07 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL1
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
10
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (
mm
)
6.5
D Min.
12 125
9
16 150
11
12
15.5
18
Ø d
8
10
12
No.
S0810H SDUCR 07
S1012K SDUCR 07
S1216M SDUCR 07
M 2.5 T-8
DCMT 0702 --
S0810H SDUCR 07
S1012K SDUCR 07
S1216M SDUCR 07
Boring Bar Shank Dia. 10mm is 100mm long.
It can bore minimum Dia. 12mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 15.5mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 18mm
Set No. 790535
Set of Boring Bar - SDUCR-07
721131
721133
721135
STJCR
SDUCR
INSERT
22.5
27.5
40.5
Размер хвостовика /
пластины
26 0308HR 26 0309HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260308HR 260309HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
12/07
(61,27) (61,27)
SDJCR1212-F07 SDJCL1212-F07 DC.. 0702.. 12 12 16 12 80 7003HR 6002HR
16/07
(61,27) (61,27)
SDJCR1616-H07 SDJCL1616-H07 DC.. 0702.. 16 16 20 16 100 7003HR 6002HR
На рисунке изображено правое исполнение державки
93°
50
www.homann-group.ruHOLEX токарный инструмент
Ø D g6
93⁰
L
L1
F
D Min.
Ø d
SDUCR
APPLICATION
Includes :
•
•
•
•
A0810H SDUCR 07 - 1pc
A1012K SDUCR 07 - 1pc
A1216M SDUCR 07 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL1
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
1
3/8 4.92
0.236 1-1/4
1/2 5.90
0.275 1.5
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
10
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (
mm
)
6.5
D Min.
22.5
12 125
927.5
16 150
11 40.5
12
15.5
18
Ø d
8
10
12
No.
A0810H SDUCR 07
A1012K SDUCR 07
A1216M SDUCR 07
M 2.5 T-8
DCMT 0702 --
A0810H SDUCR 07
A1012K SDUCR 07
A1216M SDUCR 07
Boring Bar Shank Dia. 10mm is 100mm long.
It can bore minimum Dia. 12mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 15.5mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 18mm
Set No. 790730
Set of Boring Bar - SDUCR-07
721141
721185
721187
STJCR
SDUCR
INSERT

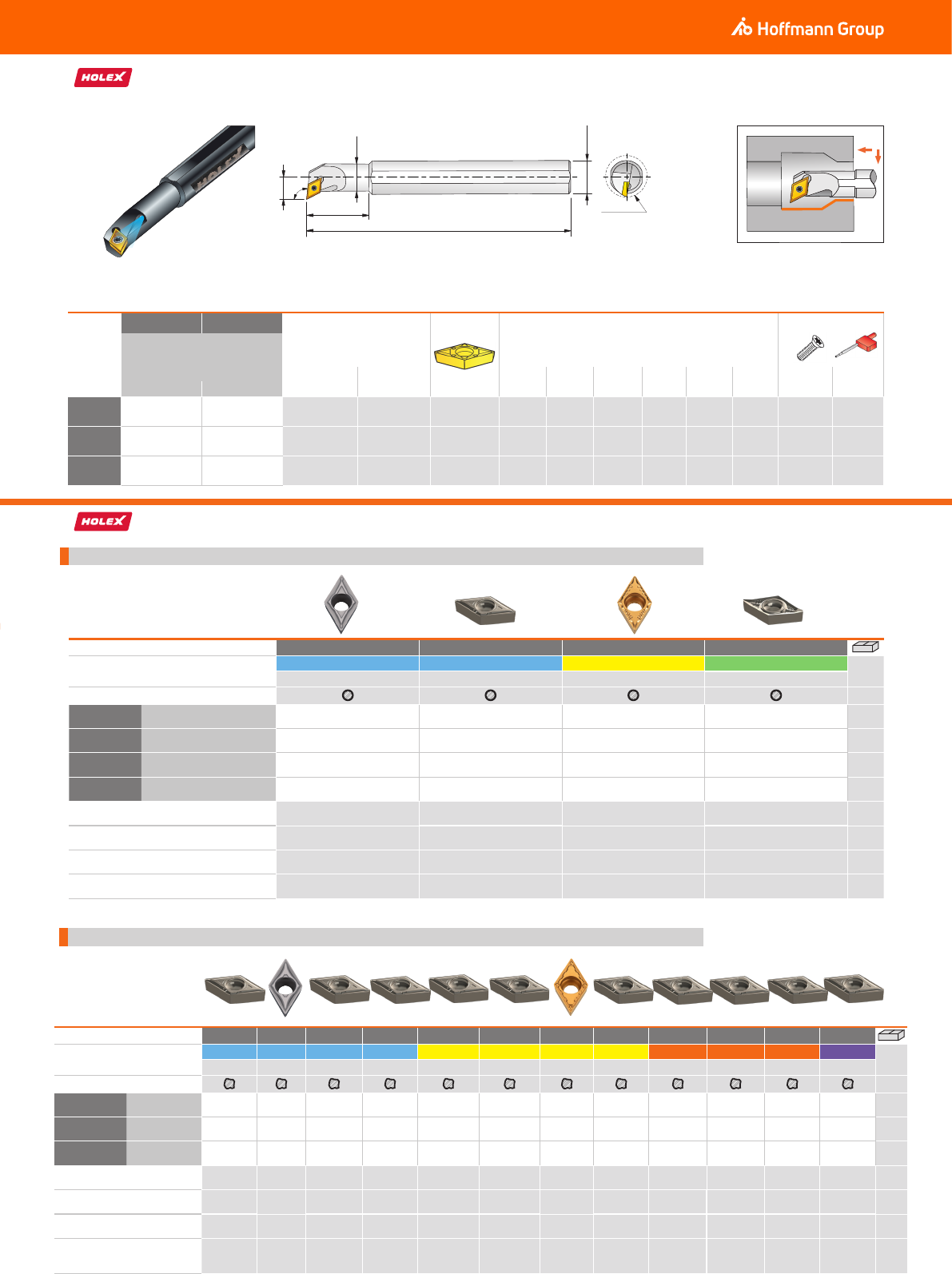

Позитивный тип СМП HOLEX
Марка сплава HBT020 HBT025-R HBT130 HUT310-R
Основное применение
P P M N
Условия резания
26 0481HR
DCGT 070202
- - - (6,13)
10
26 0500HR
DCGT 070204
- - - (6,13)
10
26 0353HR
DCMT 070204
- 5,28 - -
10
26 0376
DCMT 070204
5,50 - 5,50 -
10
Стружколом PF FMR MF FNR
a
p
мм 0,4 - 2 0,2 - 4 0,1 - 1 0,1 - 2
f мм/об. 0,1 - 0,3 0,07 - 0,5 0,05 - 0,2 0,02 - 0,25
v
c
для основной области применения м/мин 70 - 250 100 - 330 40 - 220 240 - 2400
DC..T 0702.. для чистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HBT420-R
Основное применение
P P P P M M M M S S S Ti
Условия резания
26 0452HR
DCMT 070204
(4,73) - (4,73) 4,73 (4,73) (4,73) - 4,73 (4,73) (4,73) 4,73 (4,73)
10
260500
DCMT 070204
- 5,50 - - - - 5,50 - - - - -
10
26 0486HR
DCMT 070208
(4,73) - (4,73) 4,73 (4,73) (4,73) - (4,73) (4,73) (4,73) 4,73 (4,73)
10
Стружколом MPR PM MPR MPR MPR MPR MM MPR MPR MPR MPR MPR
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,3 - 2,5 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 3
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,35 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 40 - 60
DC..T 0702.. для получистовой обработки
Расточные державки A..SDUCR/L07 930 для СМП DC..0702..
Размер
хвостовика /
пластины
26 0346HR 26 0347HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260346HR 260347HR D min d D F L1 L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
0810/07
(71,86) (71,86)
A0810H-SDUCR-07 A0810H-SDUCL-07 DC..0702.. 12 8 10 6,5 22,5 100 7003HR 6002HR
1012/07
(77,71) (77,71)
A1012K-SDUCR-07 A1012K-SDUCL-07 DC..0702.. 15,5 10 12 9 27,5 125 7003HR 6002HR
1216/07
(87,9) (87,9)
A1216M-SDUCR-07 A1216M-SDUCL-07 DC..0702.. 18 12 16 11 40,5 150 7003HR 6002HR
На рисунке изображено правое исполнение державки с каналами для внутреннего подвода СОЖ
Ø D g6
93⁰
L
L1
F
D Min.
Ø d
SDUCR
APPLICATION
Includes :
•
•
•
•
A0810H SDUCR 07 - 1pc
A1012K SDUCR 07 - 1pc
A1216M SDUCR 07 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL1
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
1
3/8 4.92
0.236 1-1/4
1/2 5.90
0.275 1.5
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
10
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (
mm
)
6.5
D Min.
22.5
12 125
927.5
16 150
11 40.5
12
15.5
18
Ø d
8
10
12
No.
A0810H SDUCR 07
A1012K SDUCR 07
A1216M SDUCR 07
M 2.5 T-8
DCMT 0702 --
A0810H SDUCR 07
A1012K SDUCR 07
A1216M SDUCR 07
Boring Bar Shank Dia. 10mm is 100mm long.
It can bore minimum Dia. 12mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 15.5mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 18mm
Set No. 790730
Set of Boring Bar - SDUCR-07
721141
721185
721187
STJCR
SDUCR
INSERT
Ø D g6
93⁰
L
L1
F
D Min.
Ø d
SDUCR
APPLICATION
Includes :
•
•
•
•
A0810H SDUCR 07 - 1pc
A1012K SDUCR 07 - 1pc
A1216M SDUCR 07 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL1
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
1
3/8 4.92
0.236 1-1/4
1/2 5.90
0.275 1.5
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
10
TORX
KEY
TORX
SCREW
FL1
100
L
DIMENSION (
mm
)
6.5
D Min.
22.5
12 125
927.5
16 150
11 40.5
12
15.5
18
Ø d
8
10
12
No.
A0810H SDUCR 07
A1012K SDUCR 07
A1216M SDUCR 07
M 2.5 T-8
DCMT 0702 --
A0810H SDUCR 07
A1012K SDUCR 07
A1216M SDUCR 07
Boring Bar Shank Dia. 10mm is 100mm long.
It can bore minimum Dia. 12mm
Boring Bar Shank Dia. 12mm is 125mm long.
It can bore minimum Dia. 15.5mm
Boring Bar Shank Dia. 16mm is 150mm long.
It can bore minimum Dia. 18mm
Set No. 790730
Set of Boring Bar - SDUCR-07
721141
721185
721187
STJCR
SDUCR
INSERT
51
SDUCR
APPLICATION
Includes :
•
•
•
•
S16Q SDUCR 11 - 1pc
S20R SDUCR 11 - 1pc
S25R SDUCR 11 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL
DIMENSION (Inch)
M 2.5 T-8
D Min.
Ø d No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
TORX
KEY
TORX
SCREW
FL
DIMENSION (
mm
)
D Min. No.
S16Q SDUCR 11
S20R SDUCR 11
S25R SDUCR 11
M 3.5 T-15
DCMT 11T3 --
S16Q SDUCR 11
S20R SDUCR 11
S25R SDUCR 11
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 32mm
STJCR
SDUCR
Set No. 792105
Set of Boring Bar - SDUCR-11
721051
721053
721055
16 180
12.5
20 200
16
25 200
18.5
INSERT
Ø D g6
A/F
FLAT
L
D Min.
93⁰
F
25
27
32
15.5
24
FLAT
19.5
15
23
A/F
19
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 27mm
Державки SDJCR/L 930 для СМП DC..11T3..
Расточные державки S..SDUCR/L11 930 для СМП DC..11T3..
Размер
хвостовика /
пластины
26 0348HR 26 0349HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260348HR 260349HR D min D F A/F FLAT L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
16/11
(56,26) (56,26)
S16Q-SDUCR-11 S16Q-SDUCL-11 DC..11T3.. 20 16 12,5 15 15,5 180 7009HR 6004HR
16R/11
60,62 (60,62)
S16R-SDUCR-11 S16R-SDUCL-11 DC..11T3.. 20 16 11 15 15,5 200 7009HR 6004HR
20/11
(70,81) (70,81)
S20R-SDUCR-11 S20R-SDUCL-11 DC..11T3.. 27 20 16 19 19,5 200 7009HR 6004HR
20S/11
74,25 (74,25)
S20S-SDUCR-11 S20S-SDUCL-11 DC..11T3.. 27 20 16 19 19,5 250 7009HR 6004HR
25/11
84,34 (84,34)
S25R-SDUCR-11 S25R-SDUCL-11 DC..11T3.. 32 25 18,5 23 24 200 7009HR 6004HR
На рисунке изображено правое исполнение державки
SDUCR
APPLICATION
Includes :
•
•
•
•
S16Q SDUCR 11 - 1pc
S20R SDUCR 11 - 1pc
S25R SDUCR 11 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL
DIMENSION (Inch)
M 2.5 T-8
D Min.
Ø d No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
TORX
KEY
TORX
SCREW
FL
DIMENSION (mm)
D Min. No.
S16Q SDUCR 11
S20R SDUCR 11
S25R SDUCR 11
M 3.5 T-15
DCMT 11T3 --
S16Q SDUCR 11
S20R SDUCR 11
S25R SDUCR 11
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 32mm
STJCR
SDUCR
Set No. 792105
Set of Boring Bar - SDUCR-11
721051
721053
721055
16 180
12.5
20 200
16
25 200
18.5
INSERT
Ø D g6
A/F
FLAT
L
D Min.
93⁰
F
25
27
32
15.5
24
FLAT
19.5
15
23
A/F
19
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 27mm
SDUCR
APPLICATION
Includes :
•
•
•
•
S16Q SDUCR 11 - 1pc
S20R SDUCR 11 - 1pc
S25R SDUCR 11 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
CCMT 21.5 -
TORX
KEY
TORX
SCREW
FL
DIMENSION (Inch)
M 2.5 T-8
D Min.
Ø d No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
TORX
KEY
TORX
SCREW
FL
DIMENSION (mm)
D Min. No.
S16Q SDUCR 11
S20R SDUCR 11
S25R SDUCR 11
M 3.5 T-15
DCMT 11T3 --
S16Q SDUCR 11
S20R SDUCR 11
S25R SDUCR 11
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 32mm
STJCR
SDUCR
Set No. 792105
Set of Boring Bar - SDUCR-11
721051
721053
721055
16 180
12.5
20 200
16
25 200
18.5
INSERT
Ø D g6
A/F
FLAT
L
D Min.
93⁰
F
25
27
32
15.5
24
FLAT
19.5
15
23
A/F
19
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 27mm
Размер
хвостовика /
пластины
26 0006HR 26 0007HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260006HR 260007HR H W S h L Крепежный Подкладная Винт подклад- Ключ Ключ
мм правая левая мм мм мм мм мм винт пластина ной пластины
16/11
61,21 (61,21)
SDJCR1616-H11 SDJCRL1616-H11 DC.. 11T3.. 16 16 20 16 100 7009HR 3025HR 1009HR 6001HR 6004HR
20/11
74,63 74,63
SDJCR2020-K11 SDJCL2020-K11 DC.. 11T3.. 20 20 25 20 125 7009HR 3025HR 1009HR 6001HR 6004HR
25/11
79,7 79,7
SDJCR2525-M11 SDJCL2525-M11 DC.. 11T3.. 25 25 32 25 150 7009HR 3025HR 1009HR 6001HR 6004HR
Расточные державки S..SDQCR/L11 107,50 для СМП DC..11T3..
Размер
хвостовика /
пластины
26 0350HR 26 0351HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260350HR 260351HR D min d S l H L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
16/11
60,62 (60,62)
S16R-SDQCR-11 S16R-SDQCL-11 DC..11T3.. 20 16 11 25 14 200 7009HR 6004HR
На рисунке изображено правое исполнение державки
На рисунке изображено правое исполнение державки
93°
52
www.homann-group.ruHOLEX токарный инструмент
SDUCR
APPLICATION
Includes :
•
•
•
•
A16Q SDUCR 11 - 1pc
A20R SDUCR 11 - 1pc
A25R SDUCR 11 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
F
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
16
TORX
KEY
TORX
SCREW
F
180
L
DIMENSION (
mm
)
12.5
D Min.
20 200
16
25 200
18.5
25
27
32
No.
A16Q SDUCR 11
A20R SDUCR 11
A25R SDUCR 11
M 3.5 T-15
DCMT 11T3 --
A16Q SDUCR 11
A20R SDUCR 11
A25R SDUCR 11
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 27mm
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 32mm
STJCR
SDUCR
Set No. 782110
Set of Boring Bar - SDUCR-11
710961
710963
710955
INSERT
Ø D g6
A/F
FLAT
L
D Min.
93⁰
F
15.5
24
FLAT
19.5
15
23
A/F
19
Позитивный тип СМП HOLEX
Марка сплава HBT020 HBT130 HUT310-R
Основное применение
P M N
Условия резания
26 0458HR
DCGT 11T302
- - 7,26
10
26 0462HR
DCGT 11T304
- - 7,26
10
26 0464HR
DCGT 11T308
- - (7,26)
10
26 0378
DCMT 11T304
6,10 6,10 -
10
Стружколом PF MF FNR
a
p
мм 0,4 - 1,5 0,1 - 1 0,1 - 2
f мм/об. 0,1 - 0,3 0,05 - 0,2 0,02 - 0,25
v
c
для основной области применения м/мин 70 - 250 40 - 220 240 - 2400
DC..T 11T3.. для чистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HBT420-R
Основное применение
P P P P M M M M S S S Ti
Условия резания
26 0458HR
DCMT 11T302
(5,58) - 5,58 5,58 5,58 (5,58) - (5,58) (5,58) (5,58) 5,58 5,58
10
26 0503
DCMT 11T302
- 6,10 - - - - 6,10 - - - - v
10
26 0462HR
DCMT 11T304
(5,58) - 5,58 5,58 5,58 (5,58) - 5,58 (5,58) (5,58) 5,58 5,58
10
26 0507
DCMT 11T304
- 6,10 - - - - 6,10 - - - - -
10
26 0464HR
DCMT 11T308
(5,35) - 5,58 5,58 5,58 (5,58) - 5,58 (5,58) (5,58) (5,58) 5,58
10
26 0508
DCMT 11T308
- 6,10 - - - - 6,10 - - - - -
10
Стружколом MPR PM MPR MPR MPR MPR MM MPR MPR MPR MPR MPR
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,3 - 3 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 3
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,35 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 40 - 60
DC..T 11T3.. для получистовой обработки
Расточные державки A..SDUCR/L11 930 для СМП DC..11T3..
Размер
хвостовика /
пластины
26 0346HR 26 0347HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260346HR 260347HR D min D F A/F FLAT L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
16/11
(77,6) (77,6)
A16Q-SDUCR-11 A16Q-SDUCL-11 DC.. 11T3.. 20 16 12,5 15 15,5 180 7009HR 6004HR
20/11
(97,0) (97,0)
A20R-SDUCR-11 A20R-SDUCL-11 DC.. 11T3.. 27 20 16 19 19,5 200 7009HR 6004HR
25/11
115,3 (115,3)
A25R-SDUCR-11 A25R-SDUCL-11 DC.. 11T3.. 32 25 18,5 23 24 200 7009HR 6004HR
На рисунке изображено правое исполнение державки с каналами для внутреннего подвода СОЖ
SDUCR
APPLICATION
Includes :
•
•
•
•
A16Q SDUCR 11 - 1pc
A20R SDUCR 11 - 1pc
A25R SDUCR 11 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
F
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
16
TORX
KEY
TORX
SCREW
F
180
L
DIMENSION (
mm
)
12.5
D Min.
20 200
16
25 200
18.5
25
27
32
No.
A16Q SDUCR 11
A20R SDUCR 11
A25R SDUCR 11
M 3.5 T-15
DCMT 11T3 --
A16Q SDUCR 11
A20R SDUCR 11
A25R SDUCR 11
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 27mm
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 32mm
STJCR
SDUCR
Set No. 782110
Set of Boring Bar - SDUCR-11
710961
710963
710955
INSERT
Ø D g6
A/F
FLAT
L
D Min.
93⁰
F
15.5
24
FLAT
19.5
15
23
A/F
19
SDUCR
APPLICATION
Includes :
•
•
•
•
A16Q SDUCR 11 - 1pc
A20R SDUCR 11 - 1pc
A25R SDUCR 11 - 1pc
Torx Key - 1pc
The Boring Bar SDUCR use Insert
DCMT two 55⁰corners & mounted
at 93⁰aproach angle. It allows
straight boring as well as internal
facing cuts.
(Packing)
DESIGNATION
Ø D g6
Ordering
5/16 CCMT 21.5 -
TORX
KEY
TORX
SCREW
F
3.94
L
DIMENSION (Inch)
M 2.5 T-8
0.177
D Min.
3/8 4.92
0.236
1/2 5.90
0.275
0.354
0.433
0.551
Ø d
1/4
5/16
3/8
No.
S0405H SCLCR 2
S0506K SCLCR 2
S0608M SCLCR 2
DESIGNATION
Ø D g6
Ordering
16
TORX
KEY
TORX
SCREW
F
180
L
DIMENSION (
mm
)
12.5
D Min.
20 200
16
25 200
18.5
25
27
32
No.
A16Q SDUCR 11
A20R SDUCR 11
A25R SDUCR 11
M 3.5 T-15
DCMT 11T3 --
A16Q SDUCR 11
A20R SDUCR 11
A25R SDUCR 11
Boring Bar Shank Dia. 16mm is 180mm long.
It can bore minimum Dia. 25mm
Boring Bar Shank Dia. 20mm is 200mm long.
It can bore minimum Dia. 27mm
Boring Bar Shank Dia. 25mm is 200mm long.
It can bore minimum Dia. 32mm
STJCR
SDUCR
Set No. 782110
Set of Boring Bar - SDUCR-11
710961
710963
710955
INSERT
Ø D g6
A/F
FLAT
L
D Min.
93⁰
F
15.5
24
FLAT
19.5
15
23
A/F
19
53
45°
Державки SSSCR/L 450 для СМП SC.. 09T3..
Позитивный тип СМП HOLEX
Марка сплава HBT015-R HBT020 HBT025-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HUT310-R
Основное применение
P P P M M M M S S S N
Условия резания
26 0761HR
SCGT 09T302
- - - - - - - - - - (6,99)
10
26 0762HR
SCGT 09T304
- - - - - - - v -v - - (6,99)
10
26 0742HR
SCMT 09T304
(5,08) - (5,08) (5,08) (5,08) - 5,08 (5,08) (5,08) (5,08) -
10
26 0758
SCMT 09T304
- 4,70 - - - 4,70 - - - - v-
26 0744HR
SCMT 09T308
(5,08) - (5,08) (5,08) (5,08) - (5,08) (5,08) (5,08) (5,08) -
10
Стружколом FPR PF FPR FPR FPR MF FPR FPR FPR FPR FNR
a
p
мм 0,3 - 3 0,4 - 1,5 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,1 - 1 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 2
f мм/об. 0,07 - 0,3 0,1 - 0,3 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,2 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,02 - 0,25
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 240 - 2400
SC..T 09T3.. для чистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT130
Основное применение
P P P P M
Условия резания
26 0762HR
SCMT 09T304
(5,08) - (5,08) 5,08 -
10
26 0791
SCMT 09T304
- 4,70 - - 4,70
10
26 0763HR
SCMT 09T308
(5,08) - (5,08) 5,08 -
10
Стружколом MPR PM MPR MPR MM
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,3 - 2,5
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,05 - 0,35
v
c
для основной области применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 40 - 220
SC..T 09T3.. для получистовой обработки
Размер хвостовика /
пластины
26 0706HR 26 0707HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260706HR 260707HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
16/09
61,13 61,13
SSSCR1616-H09 SSSCL1616-H09 SC.. 09T3.. 16 16 20 16 100 7006HR 6001HR
На рисунке изображено правое исполнение державки
54
www.homann-group.ruHOLEX токарный инструмент
45°

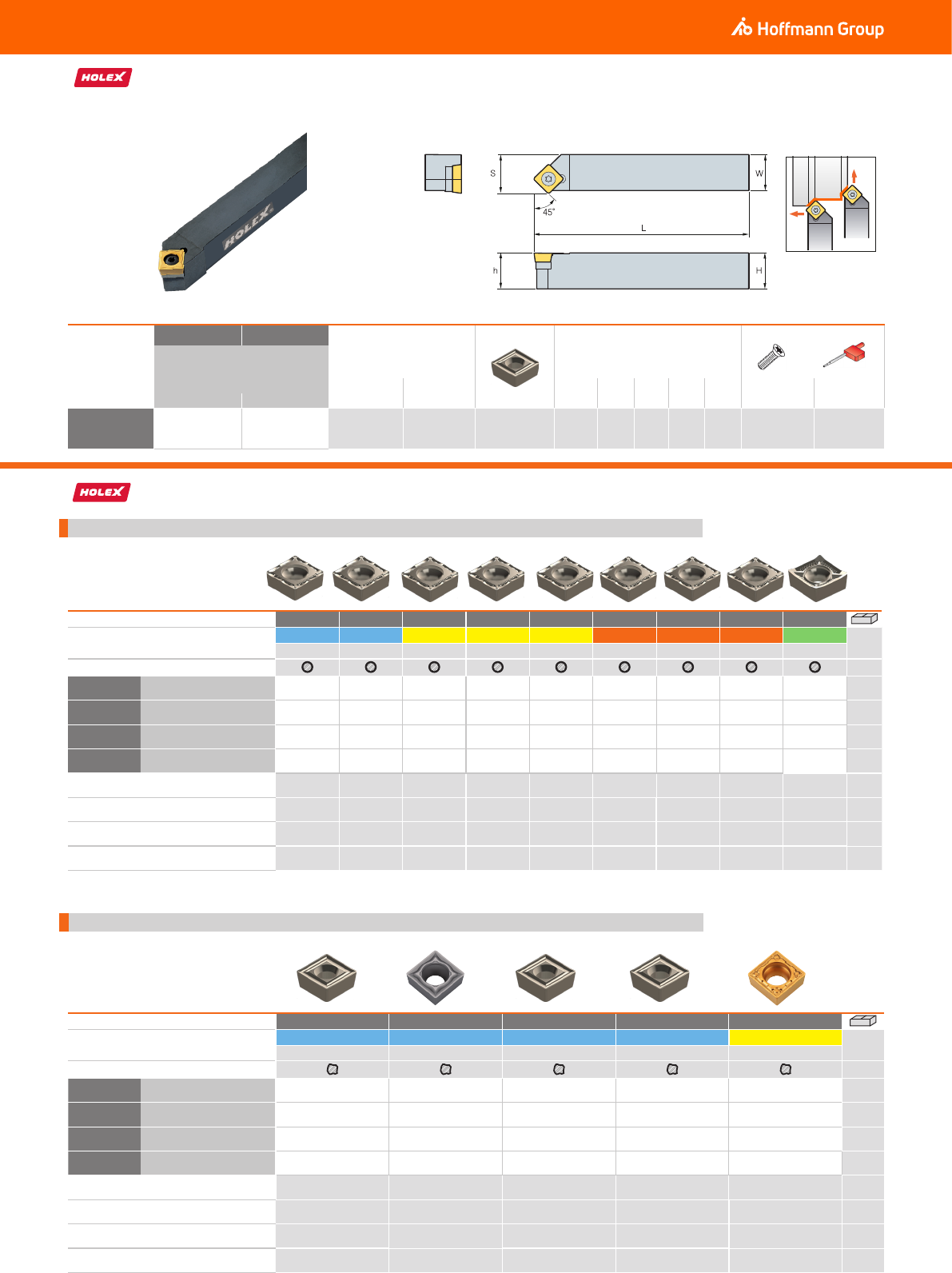

Державки SSSCR/L 450 для СМП SC..1204..
Позитивный тип СМП HOLEX
Марка сплава HBT015-R HBT025-R HBT115-R1 HBT125-R1 HBT135-R HBT415-R HBT425-R HBT435-R HUT310-R
Основное применение
P P M M M S S S N
Условия резания
26 0765HR
SCGT 120404-FNR
- - - - - - - - (7,81)
10
26 0767HR
SCGT 120412-FNR
----- - - - (7,81)
10
260750HR
SCMT 120408-FPR
(5,74) (5,74) (5,74) (5,74) (5,74) (5,74) (5,74) 5,74 -
10
260751HR
SCMT 120412-FPR
(5,74) (5,74) (5,74) (5,74) (5,74) (5,74) (5,74) (5,74) -
10
Стружколом FPR FPR FPR FPR FPR FPR FPR FPR FNR
a
p
мм 0,3 - 3 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 2
f мм/об. 0,07 - 0,3 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,02 - 0,25
v
c
для основной области применения м/мин 180 - 300 100 - 330 80 - 180 80 - 180 80 - 180 30 - 60 30 - 60 30 - 60 240 - 2400
SC..T 1204.. для чистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT130
Основное применение
P P P P M
Условия резания
26 0793
SCMT 120404
- 6,60 - - 6,60
10
26 0766HR
SCMT 120408
(5,74) - (5,74) 5,74 -
10
26 0795
SCMT 120408
- 6,60 - - 6,60
10
26 0796HR
SCMT 120412
(5,74) - (5,74) (5,74) -
10
Стружколом MPR PM MPR MPR MM
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,3 - 2,5
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,05 - 0,35
v
c
для основной области применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 40 - 220
SC..T 1204.. для получистовой обработки
Размер хвостовика /
пластины
26 0706HR 26 0707HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260706HR 260707HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
20/12
74,53 74,53
SSSCR2020-K12 SSSCL2020-K12 SC.. 1204.. 20 20 25 20 125 7010HR 6004HR
На рисунке изображено правое исполнение державки
55
Державки STGCR/L 900 для СМП TC..1102..
Позитивный тип СМП HOLEX
Марка сплава HBT015-R HBT020 HBT025-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HUT310-R
Основное применение
P P P M M M M S S S N
Условия резания
26 0950HR
TCGT 110202
- - - - - - - - - - (6,41)
10
26 0966HR
TCGT 110204
- - - - - - - v -v - - (6,41)
10
26 0952HR
TCMT 110204
(4,29) - (4,29) (4,29) (4,29) - 4,29 (4,29) (4,29) 4,29 -
10
26 0966
TCMT 110204
- 4,90 - - - 4,90 - - - - v-
10
Стружколом FPR PF FPR FPR FPR MF FPR FPR FPR FPR FNR
a
p
мм 0,3 - 3 0,4 - 1,5 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,1 - 1 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 2
f мм/об. 0,07 - 0,3 0,1 - 0,3 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,2 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,02 - 0,25
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 240 - 2400
TC..T 1102.. для чистовой обработки
TC..T 1102.. для получистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R
Основное применение
P P P P M M M M S S S
Условия резания
26 0982HR
TCMT 110204
(4,29) - 4,29 4,29 (4,29) (4,29) - (4,29) (4,29) (4,29) (4,29)
10
26 1012
TCMT 110204
- 4,90 - - - - 4,90 - - - -
10
26 0954HR
TCMT 110208
(4,29) - 4,29 4,29 (4,29) (4,29) - (4,29) (4,29) (4,29) 4,29
10
Стружколом MPR PM MPR MPR MPR MPR MM MPR MPR MPR MPR
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,3 - 3 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,35 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60
Размер хвостовика /
пластины
26 0906HR 26 0907HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260906HR 260907HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
12/11
(61,13) (61,13)
STGCR1212-F11 STGCL1212-F11 TC.. 1102.. 12 12 16 12 80 7003HR 6002HR
16/11
(61,13) (61,13)
STGCR1616-H11 STGCL1616-H11 TC.. 1102.. 16 16 20 16 100 7003HR 6002HR
На рисунке изображено правое исполнение державки
90°
56
www.homann-group.ruHOLEX токарный инструмент
Державки STGCR/L 900 для СМП TC..16T3..
Позитивный тип СМП HOLEX
TC..16T3.. для чистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HUT310-R
Основное применение
P P P M M M M S S S N
Условия резания
26 0968HR
TCGT 16T304
- - - - - - - - - - (8,07)
10
26 0956HR
TCMT 16T304
(4,94) - (4,94) (4,94) (4,94) - (4,94) v(4,94) (4,94) 4,94 -
10
26 0968
TCMT 16T304
- 6,40 - - - 6,40 - - - - v-
10
26 0958HR
TCMT 16T308
(4,94) - (4,94) (4,94) (4,94) - (4,94) v(4,94) (4,94) (4,94) -
10
Стружколом FPR PF FPR FPR FPR MF FPR FPR FPR FPR FNR
a
p
мм 0,3 - 3 0,4 - 1,5 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,1 - 1 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 2
f мм/об. 0,07 - 0,3 0,1 - 0,3 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,2 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,02 - 0,25
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 240 - 2400
TC..T 16T3.. для получистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R
Основное применение
P P P P M M M M S S S
Условия резания
26 0986HR
TCMT 16T304
(4,94) - (4,94) 4,94 (4,94) (4,94) - (4,94) (4,94) (4,94) (4,94)
10
26 1018
TCMT 16T304
- 6,40 - - - - 6,40 - - - -
10
26 0988HR
TCMT 16T308
(4,94) - (4,94) 4,94 (4,94) (4,94) - (4,94) (4,94) (4,94) (4,94)
10
26 1019
TCMT 16T308
- 6,40 - - - - 6,40 - - - -
10
Стружколом MPR PM MPR MPR MPR MPR MM MPR MPR MPR MPR
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,3 - 2,5 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,35 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60
Размер хвостовика /
пластины
26 0906HR 26 0907HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
260906HR 260907HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
16/16
(61,13) (61,13)
STGCR1616-H16 STGCL1616-H16 TC.. 16T3.. 16 16 20 16 100 7006HR 6001HR
20/16
(74,53) (74,53)
STGCR2020-K16 STGCL2020-K16 TC.. 16T3.. 20 20 25 20 125 7006HR 6001HR
25/16
(79,57) (79,57)
STGCR2525-M16 STGCL2525-M16 TC.. 16T3.. 25 25 32 25 150 7006HR 6001HR
На рисунке изображено правое исполнение державки
90°
57

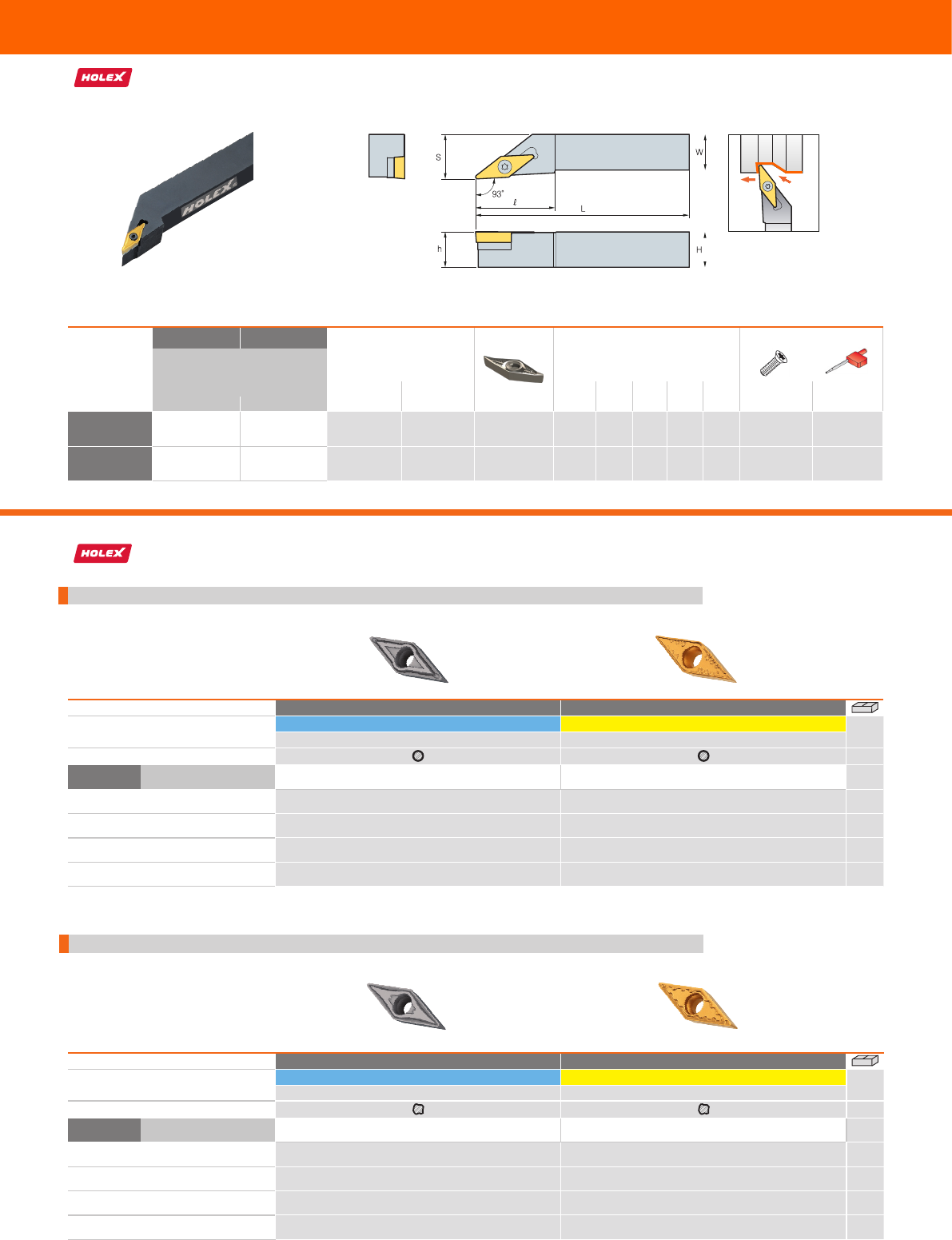

Позитивный тип СМП HOLEX
VBMT 1103.. для чистовой обработки
Марка сплава HBT020 HBT130
Основное применение
P M
Условия резания
26 1186
VBMT 110304
9,40 9,40
10
Стружколом PF MF
a
p
мм 0,4 - 1,5 0,1 - 1
f мм/об. 0,1 - 0,3 0,05 - 0,2
v
c
для основной области применения м/мин 70 - 250 40 - 220
VBMT 1103.. для получистовой обработки
Марка сплава HBT020 HBT130
Основное применение
P M
Условия резания
26 1252
VBMT 110304
9,40 9,40
10
Стружколом PM MM
a
p
мм 0,5 - 2,5 0,3 - 2,5
f мм/об. 0,12 - 0,3 0,05 - 0,35
v
c
для основной области применения м/мин 70 - 250 40 - 220
Державки SVJBR/L 930 для СМП VB..1103..
Размер хвостовика /
пластины
26 1108HR 26 1109HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
261108HR 261109HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
16/11
61,13 61,13
SVJBR1616-H11 SVJBL1616-H11 VB.. 1103.. 16 16 20 16 100 7003HR 6002HR
20/11
74,53 74,53
SVJBR2020-K11 SVJBL2020-K11 VB.. 1103.. 20 20 25 20 125 7003HR 6002HR
На рисунке изображено правое исполнение державки
93°
58
www.homann-group.ruHOLEX токарный инструмент
Позитивный тип СМП HOLEX
VBMT 1604.. для чистовой обработки
Марка сплава HBT020 HBT130
Основное применение
P M
Условия резания
26 1188
VBMT 160404
11,40 11,40
10
Стружколом PF MF
a
p
мм 0,4 - 1,5 0,1 - 1
f мм/об. 0,1 - 0,3 0,05 - 0,2
v
c
для основной области применения м/мин 70 - 250 40 - 220
VBMT 1604.. для получистовой обработки
Марка сплава HBT015-R HBT020 HBT025-R HBT035-R HBT115-R1 HBT125-R1 HBT130 HBT135-R HBT415-R HBT425-R HBT435-R HBT420-R
Основное применение
P P P P M M M M S S S Ti
Условия резания
26 1232HR
VBMT 160404
8,49 - 8,49 8,49 8,49 (8,49) - (8,49) (8,49) (8,49) (8,49) 8,49
10
26 1257
VBMT 160404
- 11,40 - - - - 11,40 - - - - v
10
26 1234HR
VBMT 160408
(8,49) - 8,49 8,49 8,49 (8,49) - (8,49) (8,49) (8,49) 8,49 8,49
10
26 1259
VBMT 160408
- 11,40 - - - - 11,40 - - - - -
10
26 1235HR
VBMT 160412
(8,49) - 8,49 (8,49) (8,49) (5,83) - (8,49) (8,49) (8,49) (8,49) (8,49)
10
Стружколом MMR PM MMR MMR MMR MMR MM MMR MMR MMR MMR MMR
a
p
мм 0,3 - 3 0,5 - 2,5 0,2 - 4 0,2 - 4 0,2 - 3,2 0,2 - 3,2 0,3 - 3 0,2 - 3,2 0,1 - 3 0,1 - 3 0,1 - 3 0,1 - 3
f мм/об. 0,07 - 0,3 0,12 - 0,3 0,07 - 0,5 0,07 - 0,5 0,07 - 0,25 0,07 - 0,25 0,05 - 0,35 0,07 - 0,25 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5 0,07 - 0,5
v
c
для основной области
применения м/мин 180 - 300 70 - 250 100 - 330 100 - 310 80 - 180 80 - 180 40 - 220 80 - 180 30 - 60 30 - 60 30 - 60 40 - 60
Державки SVJBR/L 930 для СМП VB..1604..
Размер хвостовика /
пластины
26 1108HR 26 1109HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
261108HR 261109HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
20/16
74,53 74,53
SVJBR2020-K16 SVJBL2020-K16 VB.. 1604.. 20 20 25 20 125 7006HR 6001HR
25/16
79,57 79,57
SVJBR2525-M16 SVJBL2525-M16 VB.. 1604.. 25 25 32 25 150 7006HR 6001HR
3225/16
118,87 (118,87)
SVJBR3225-P16 SVJBL3225-P16 VB.. 1604.. 32 25 32 32 170 7006HR 6001HR
На рисунке изображено правое исполнение державки
Размер хвостовика /
пластины
26 1111HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
261111HR H W S h L Крепежный Ключ
мм нейтральная мм мм мм мм мм винт
20/16
74,53
SVVBN2020-K16 VB.. 1604.. 20 20 10 20 125 7006HR 6001HR
25/16
79,57
SVVBN2525-M16 VB.. 1604.. 25 25 12,5 25 150 7006HR 6001HR
На рисунке изображено правое исполнение державки
Державки SVVBN 72,50 для СМП VB..1604..
93°
59

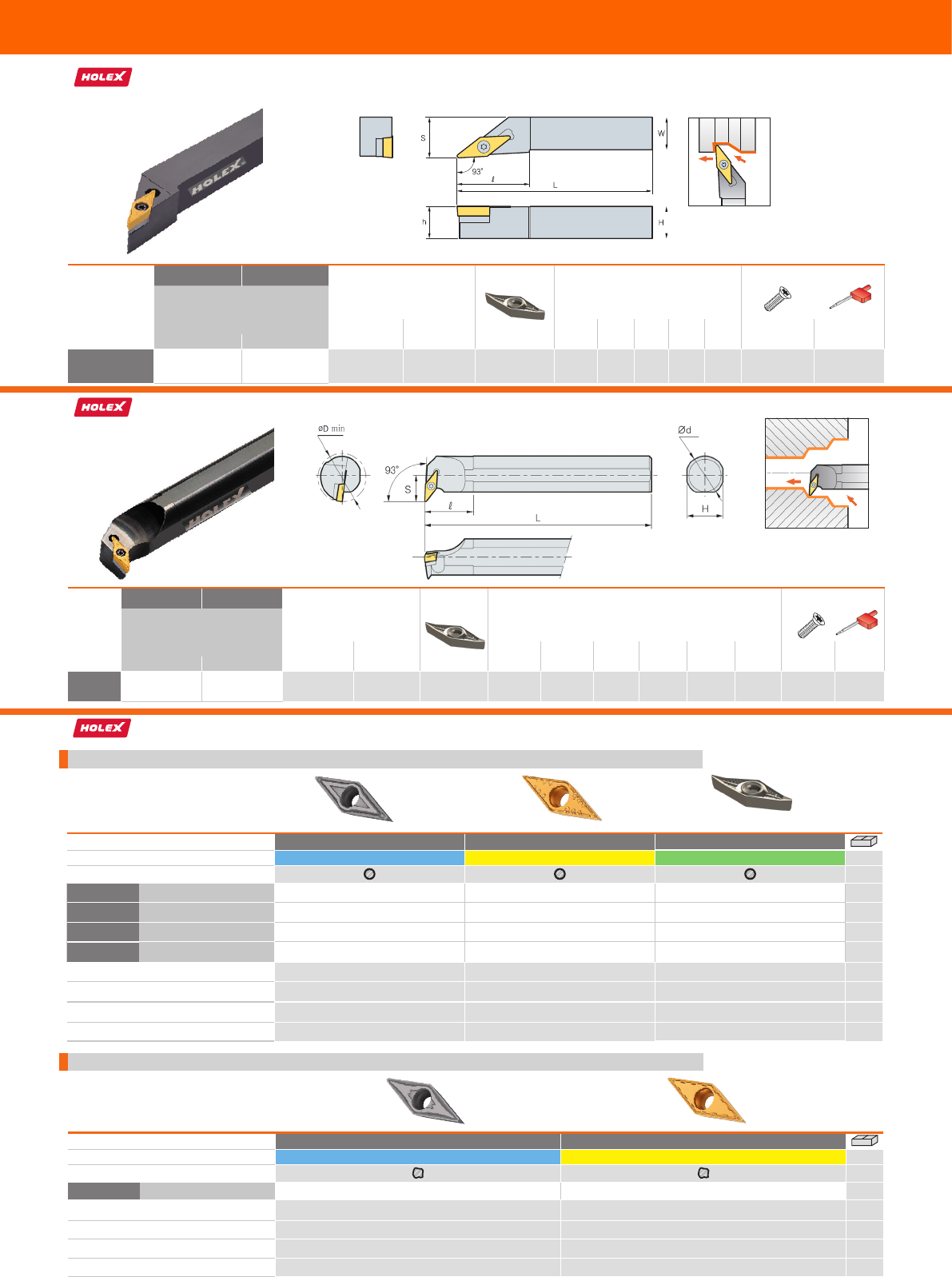

Державки SVJCR/L 930 для СМП VC..1103..
Позитивный тип СМП HOLEX
VCM(G)T 1103.. для чистовой обработки
Марка сплава HBT020 HBT130 HUT310-R
Основное применение
P M N
Условия резания
26 1382HR
VCGT 110301
- - (7,63)
10
26 1453HR
VCGT 110302
- - 7,63
10
26 1454HR
VCGT 110304
- - 7,63
10
26 1386
VCMT 110304
9,40 9,40 -
10
Стружколом PF MF FNR
a
p
мм 0,4 - 1,5 0,1 - 1 0,1 - 2
f мм/об. 0,1 - 0,3 0,05 - 0,2 0,02 - 0,25
v
c
для основной области применения м/мин 70 - 250 40 - 220 240 - 2400
VCM(G)T 1103.. для получистовой обработки
Марка сплава HBT020 HBT130
Основное применение
P M
Условия резания
26 1472
VCMT 110304
9,40 9,40
10
Стружколом PM MM
a
p
мм 0,5 - 2,5 0,3 - 2,5
f мм/об. 0,12 - 0,3 0,05 - 0,35
v
c
для основной области применения м/мин 70 - 250 40 - 220
Размер хвостовика /
пластины
26 1312HR 26 1313HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
261312HR 261313HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
20/11
74,53 74,53
SVJCR2020-K11 SVJCL2020-K11 VC.. 1103.. 20 20 25 20 125 7003HR 6001HR
Расточные державки S...SVUCR/L 930 для СМП VC..1103..
Размер
хвостовика /
пластины
26 1350HR 26 1351HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
261350HR 261351HR D min d S l H L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
16/11
60,62 (60,62)
S16R-SVUCR-11 S16R-SVUCR-11 VC.. 1103.. 20 16 11 25 14 200 7009HR 6004HR
На рисунке изображено правое исполнение державки
93°
На рисунке изображено правое исполнение державки
60
www.homann-group.ruHOLEX токарный инструмент

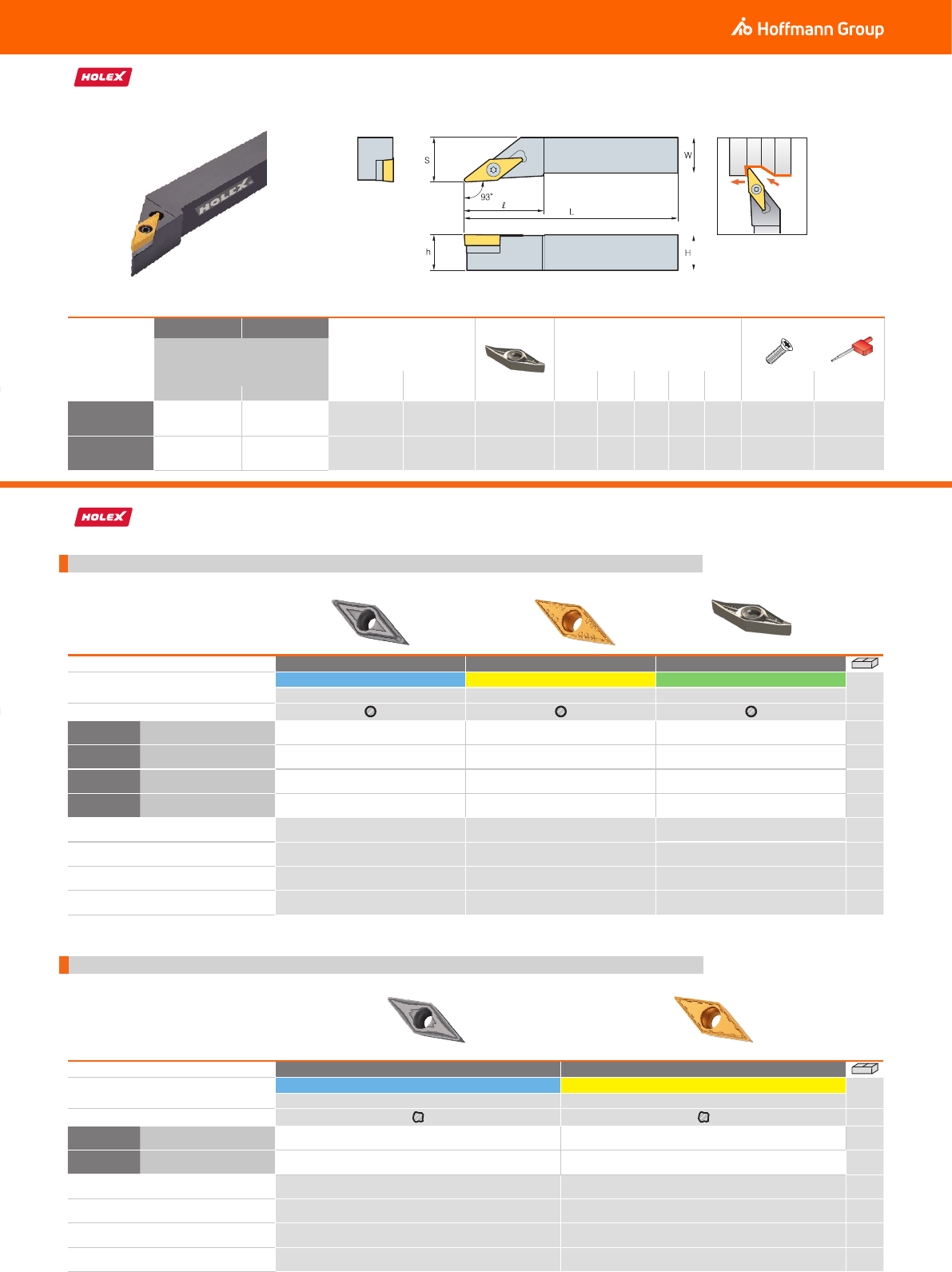

Державки SVJCR/L 930 для СМП VC..1604..
Позитивный тип СМП HOLEX
VCM(G)T 1604.. для чистовой обработки
Марка сплава HBT020 HBT130 HUT310-R
Основное применение
P M N
Условия резания
26 1457HR
VCGT 160402
- - 9,05
10
26 1458HR
VCGT 160404
- - 9,05
10
26 1388
VCMT 160404
11,40 11,40 -
10
26 1459HR
VCGT 160408
- - 9,05
10
Стружколом PF MF FNR
a
p
мм 0,4 - 1,5 0,1 - 1 0,1 - 2
f мм/об. 0,1 - 0,3 0,05 - 0,2 0,02 - 0,25
v
c
для основной области применения м/мин 70 - 250 40 - 220 240 - 2400
VCM(G)T 1604.. для получистовой обработки
Марка сплава HBT020 HBT130
Основное применение
P M
Условия резания
26 1474
VCMT 160404
11,40 11,40
10
26 1476
VCMT 160408
11,40 11,40
10
Стружколом PM MM
a
p
мм 0,5 - 2,5 0,3 - 2,5
f мм/об. 0,12 - 0,3 0,05 - 0,35
v
c
для основной области применения м/мин 70 - 250 40 - 220
Размер хвостовика /
пластины
26 1312HR 26 1313HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
261312HR 261313HR H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм винт
20/16
74,53 74,53
SVJCR2020-K16 SVJCL2020-K16 VC.. 1604.. 20 20 25 20 125 7006HR 6001HR
25/16
79,57 (79,57)
SVJCR2525-M16 SVJCL2525-M16 VC.. 1604.. 25 25 32 25 150 7006HR 6001HR
На рисунке изображено правое исполнение державки
93°
61

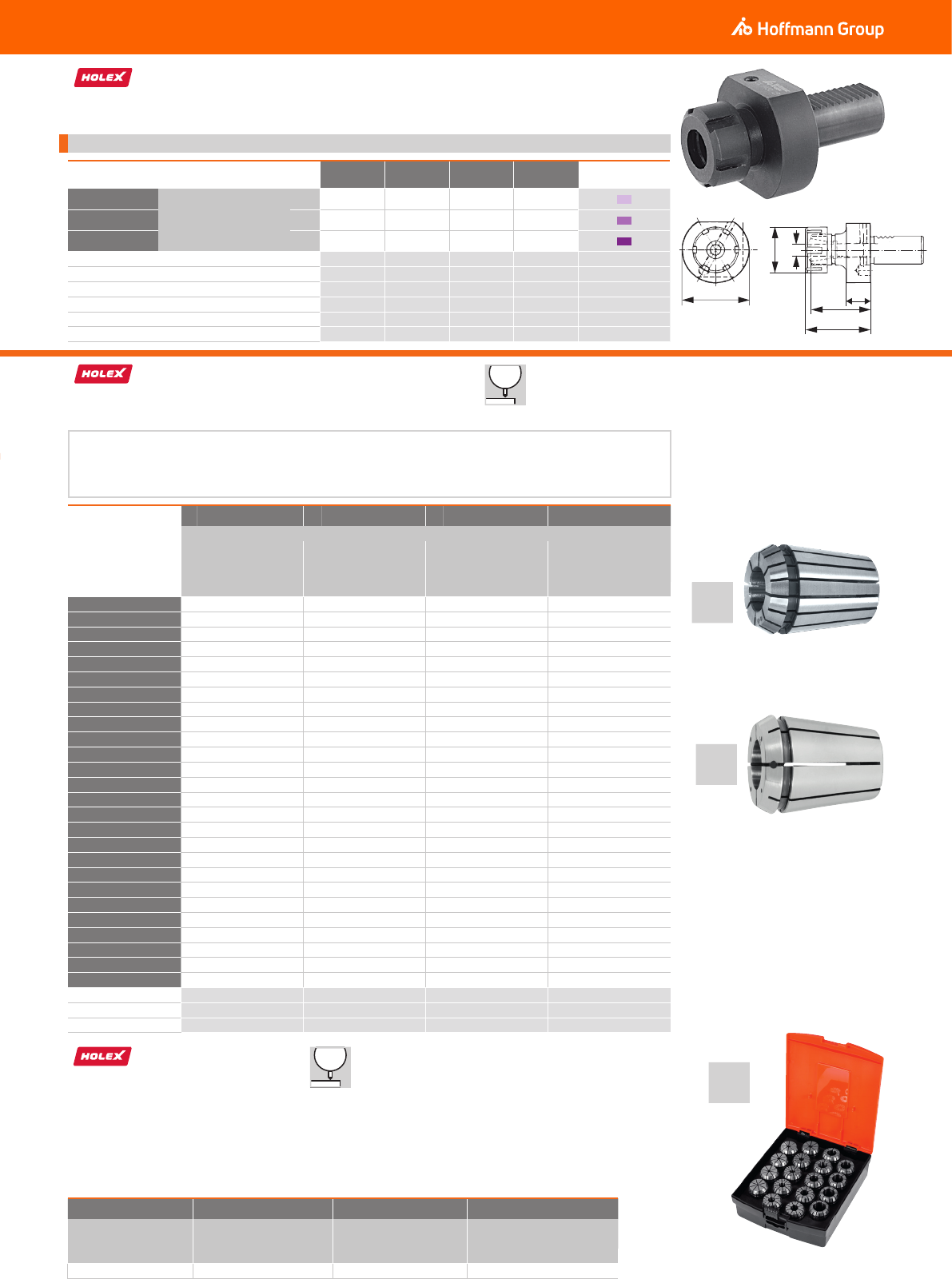

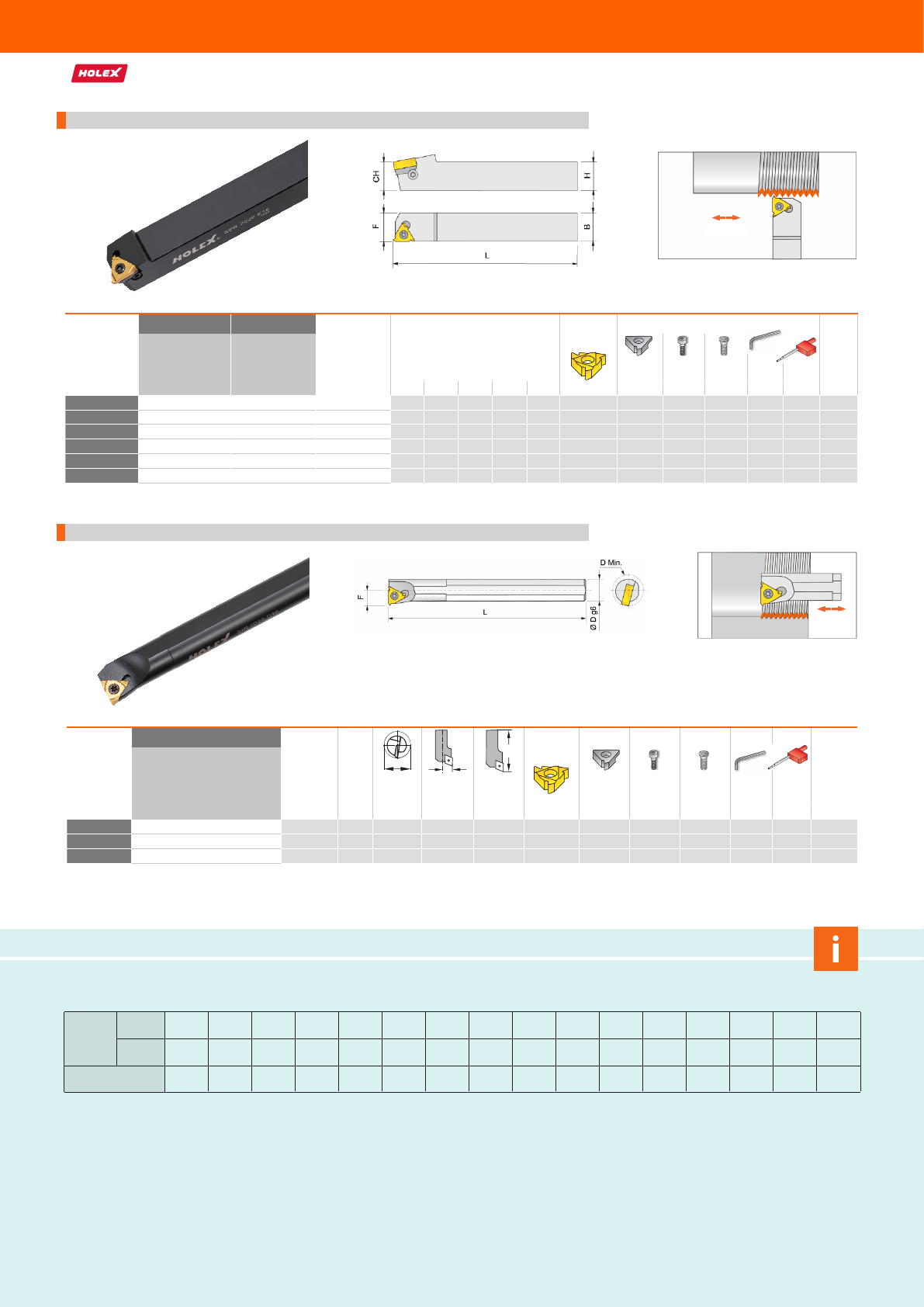

27 2185
27 2015
Размер хвостовика
/ пластины
27 2015 27 2015HR
Размеры, мм Подходящая
СМП Запасные части Набор
запасных
частей
Державка Державка Обозначение
державки по коду
ISO Подкладная Зажимной Крепежный Ключ Ключ
мм правая правая H B CH F L пластина винт винт Torx
16/16
56,58 -
ERH16-16 16 16 16 16 125 ER16 3038HR 1011HR 7011HR 5004HR 6001HR 279981 1
20/16
58,79 -
ERH20-16 20 20 20 20 125 ER16 3038HR 1011HR 7011HR 5004HR 6001HR 279981 1
25/16
63,21 -
ERH25-16 25 25 25 25 125 ER16 3038HR 1011HR 7011HR 5004HR 6001HR 279981 1
25/22
- 82,26
ERH25-22 25 25 25 25 154,13 ER22 3050HR 1013HR 7019HR 5002HR 6004HR
-
32/22
- 103,41
ERH32-22 32 32 32 32 174,13 ER22 3050HR 1013HR 7019HR 5002HR 6004HR
-
40/22
- 125,62
ERH40-22 40 40 40 40 204,13 ER22 3050HR 1013HR 7019HR 5002HR 6004HR
-
Ø хвостовика /
размер
пластины
27 2185
Обозначение
державки по
коду ISO
Ø Dмин
Подходящая
СМП Набор
запасных
частей
Расточная державка
правая
мм Подкладная Зажимной Крепежный Ключ Ключ
D, мм мм F, мм L, мм пластина винт винт Torx
16/16
62,10
IRH16-16 16 20 10,25 150 IR16 3038HR 1011HR 7011HR 5004HR 6001HR 279981 2
20/16
64,31
IRH20-16 20 25 13,3 180 IR16 3038HR 1011HR 7011HR 5004HR 6001HR 279981 2
25/16
71,16
IRH25-16 25 30 16,3 200 IR16 3038HR 1011HR 7011HR 5004HR 6001HR 279981 2
Державка для резьбонарезных СМП
Наружная резьба
Внутренняя резьба
*
Угол наклона подкладной пластины 1,5°
*
Угол наклона подкладной пластины 1,5°
Рекомендации по выбору числа проходов для нарезания резьбы
2.001.75 8.00
6.005.505.004.504.003.503.002.501.501.251.000.750.50
32
4~7
48
4~6
24
4~8
20
5~9
16
6~10
14
7~12
12
7~12
10
8~14
8
9~16
7
10~18
6
11~18
5. 5
11~19
5
12~20
4.5
12~20
4
12~20
3
15~24
Шаг
мм
Число
ниток на 1"
Количество проходов
62
www.homann-group.ruHOLEX токарный инструмент
2.001.75 8.00
6.005.505.004.504.003.503.002.501.501.251.000.750.50
32
4~7
48
4~6
24
4~8
20
5~9
16
6~10
14
7~12
12
7~12
10
8~14
8
9~16
7
10~18
6
11~18
5. 5
11~19
5
12~20
4.5
12~20
4
12~20
3
15~24
Шаг
мм
Число
ниток на 1"
Количество проходов

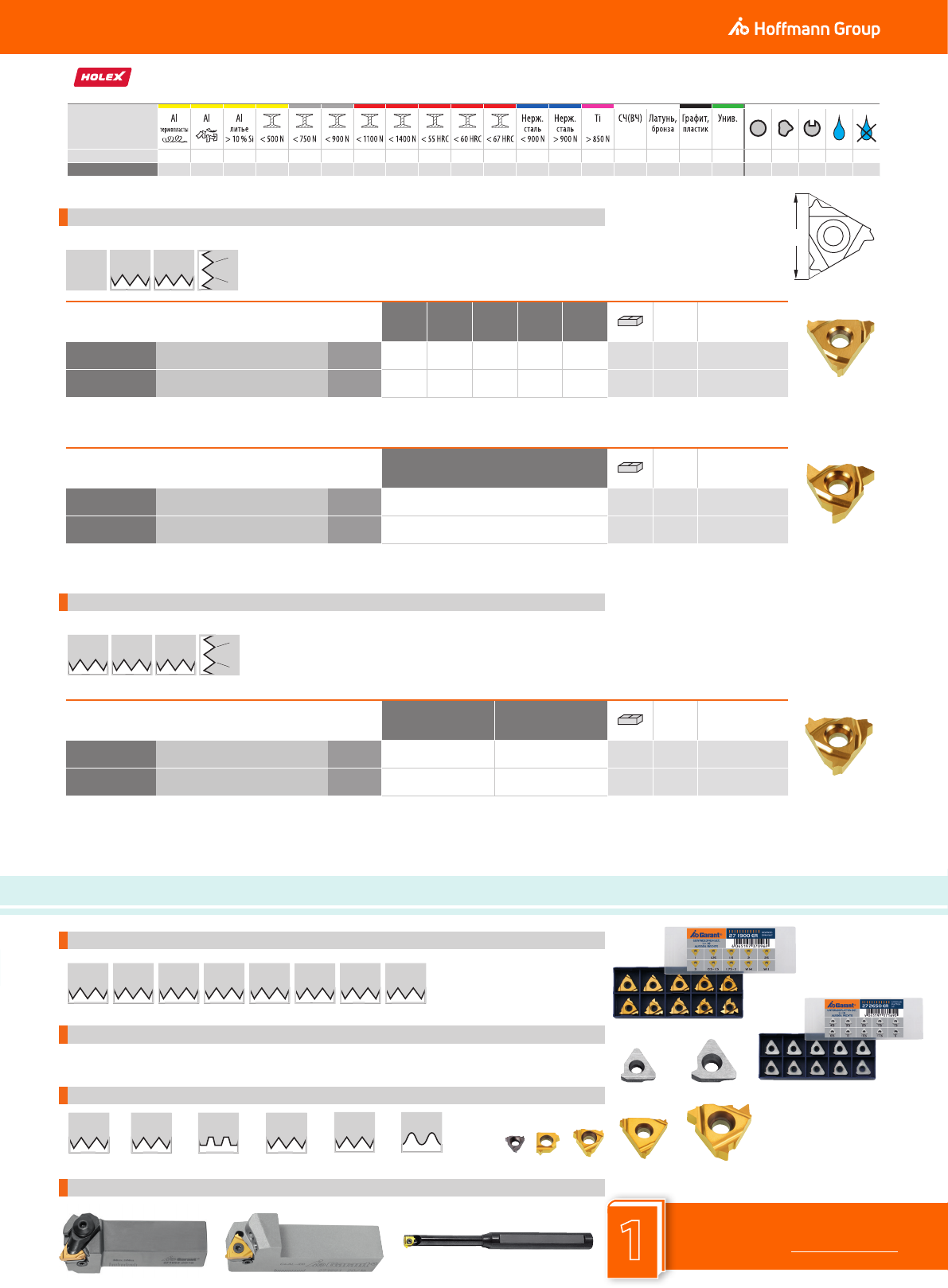

Подходит для/
vc [м/мин]
Код ISO N N N P P P P P HHHM M SKN N
27 0736– 27 0817 220 150 130 130 110 85 75 35 85 85 40 110 130
шаг мм
1 1,5 2 2,5 3
Толщина
мм
Размер пластины
L
мм
22B
27 0736
СМП с полным профилем 60°
наружная, правая HBX820
10,99 10,99 10,99 10,99 10,99
10 3,6 16
22B
27 0784
СМП с полным профилем 60°
внутренняя, правая HBX820
10,99 10,99 10,99 10,99 10,99
10 3,6 16
шаг мм
0,5-3
Толщина
мм
Размер пластины
L
мм
22B
27 0748
СМП с неполным профилем 60°
наружная, правая HBX820
10,99
10 3,6 16
22B
27 0798
СМП с неполным профилем 60°
внутренняя, правая HBX820
10,99
10 3,6 16
Число ниток на дюйм
14 11
Толщина
мм
Размер пластины
L
мм
22B
27 0807
СМП с полным профилем 55°
наружная, правая HBX820
10,99 10,99
10 3,6 16
22B
27 0817
СМП с полным профилем 55°
внутренняя, правая HBX820
10,99 10,99
10 3,6 16
Резьбонарезные СМП
DIN 13
6H
M
MF
60°
Метрическая резьба
BSP
BSW
G
55°
Дюймовая резьба
27 0736
27 0748
L
27 0807
* Расширенный ассортимент резьбонарезных СМП представлен в Основном каталоге Homann часть 1 стр. 722-732
Расширенный ассортимент державок и СМП для резьбонарезания представлен в Основном каталоге
M
M-LH
MF
G
BSW
BSW-LH
G-LH
MF-LH
Наборы резьбонарезных СМП наружных / внутренних
Подкладные пластины для наружной и внутренней резьбы
Резьбонарезные СМП
Державки для резьбонарезных СМП
M
BSP
TR UN NPT RD
Дополнительную информацию
и товары из данной категории Вы можете найти в томе 1
нашего каталога, на сайте www.homann-group.ru
или получить у своего персонального консультанта.
63

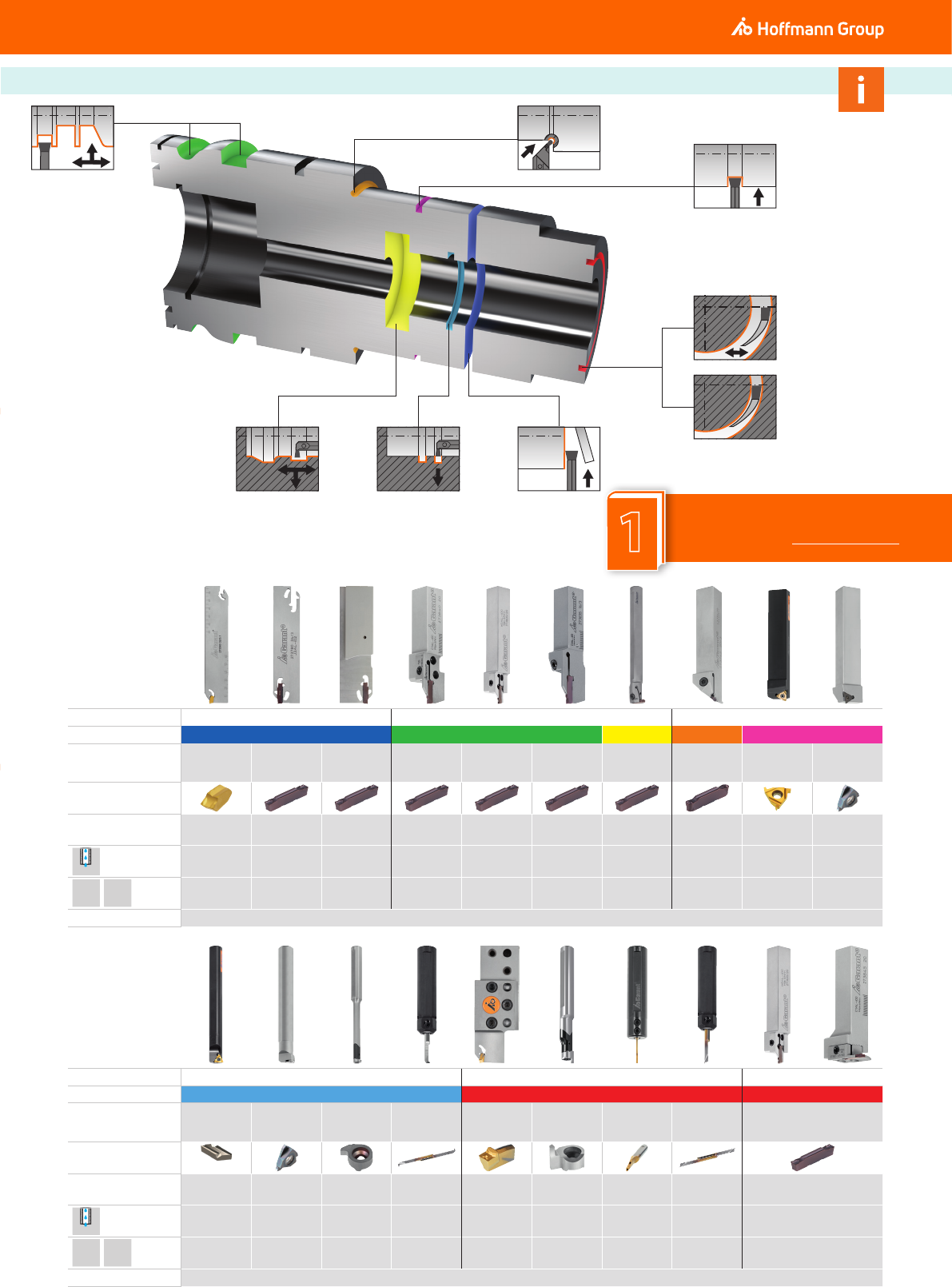

Державки для точения канавок MGEHR/L для СМП M..N
Расточные державки для точения внутренних канавок MGIVR/L для СМП M..N
На рисунке изображено правое исполнение державки
Размер хвостовика /
пластины
27 3757HR 27 3758HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
27 3757HR 27 3758HR T-max H W S h L Крепежный Ключ
мм правая левая мм мм мм мм мм мм винт
16/3
99,84 99,84
MGEHR1616-3 MGEHL1616-3 MGMN300 18 16 16 16,35 16 100 2032HR 5007HR
20/3
99,84 99,84
MGEHR2020-3 MGEHL2020-3 MGMN300 18 20 20 20,4 20 125 2019HR 5007HR
25/3
109,7 109,7
MGEHR2525-3 MGEHL2525-3 MGMN300 18 25 25 25,4 25 150 2020HR 5007HR
32/3
128,13 по запросу
MGEHR3232-3 MGEHL3232-3 MGMN300 18 32 32 32,4 32 170 2020HR 5007HR
20T10/4
99,84 99,84
MGEHR2020-4-T10 MGEHL2020-4-T10 MGMN400 10 20 20 20,4 20 125 2019HR 5007HR
20/4
99,84 по запросу
MGEHR2020-4 MGEHL2020-4 MGMN400 18 20 20 20,4 20 125 2019HR 5007HR
25/4
109,7 109,7
MGEHR2525-4 MGEHL2525-4 MGMN400 18 25 25 25,4 25 150 2020HR 5007HR
32/4
128,13 по запросу
MGEHR3232-4 MGEHL3232-4 MGMN400 18 32 32 32,4 32 170 2020HR 5007HR
На рисунке изображено правое исполнение державки
Размер хвостовика /
пластины
27 3790HR 27 3791HR
Обозначение державки по коду
ISO Подходящая СМП Размеры Запасные части
27 3790HR 27 3791HR T-max Ø D Ø d H S l L Крепежный Ключ
мм правая левая мм мм мм мм мм мм мм винт
20/3
128,13 по запросу
MGIVR2520-3 MGIVL2520-3 MGMN300 5 25 20 18 15,6 45 100 2033HR 5002HR
25/4
1149,98 по запросу
MGIVR3125-4 MGIVL3125-4 MGMN400 6 31 25 23 18,9 45 125 2033HR 5002HR

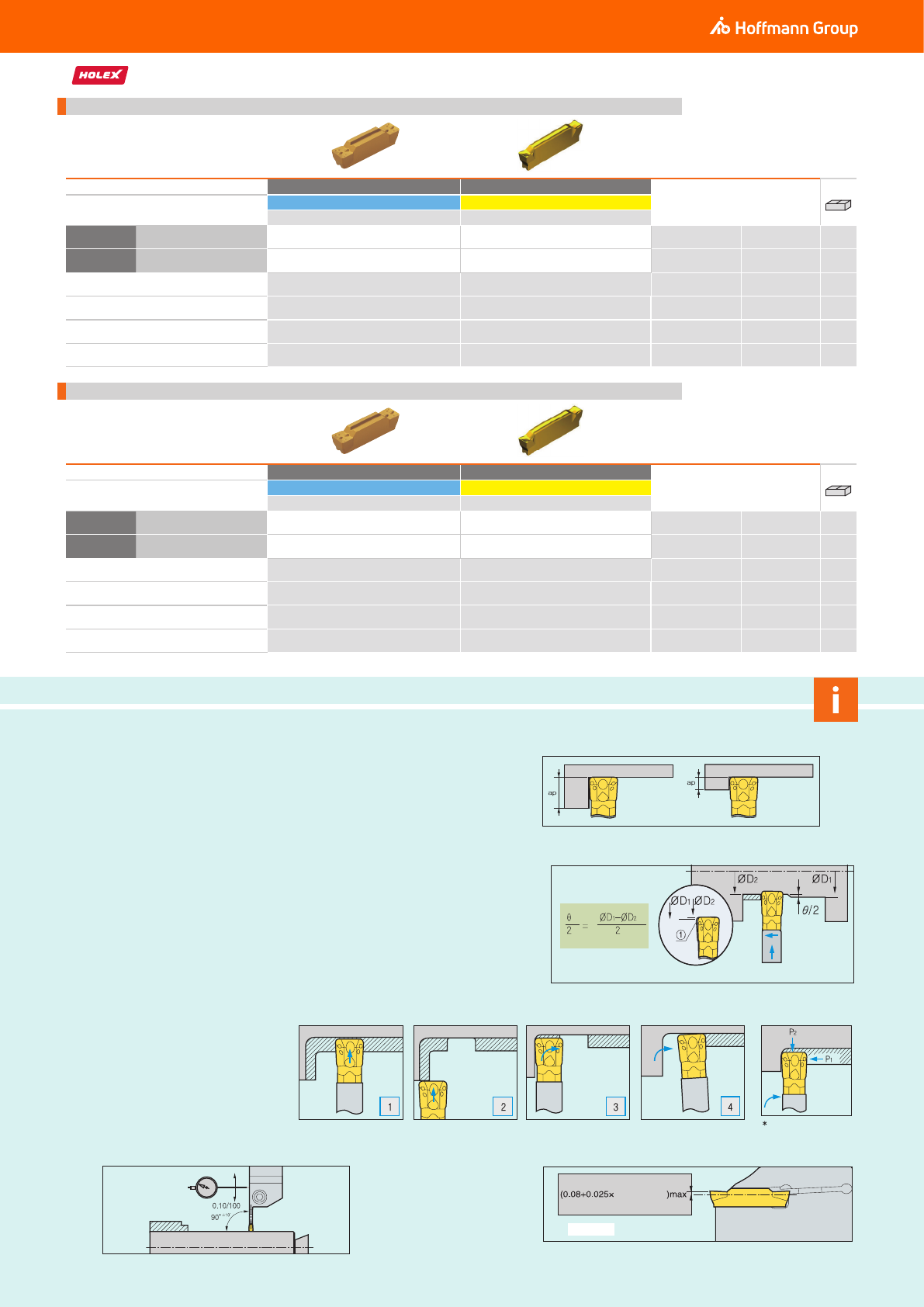

Рекомендации по применению канавочных СМП
64
www.homann-group.ruHOLEX токарный инструмент
На рисунке изображено правое исполнение державки
Рекомендации по применению канавочных СМП
Канавочные пластины с двумя режущими кромками для чистовой обработки
Марка сплава HBG020-R HBG120-R
Ширина канавки W Радиус
закругления R
мм
Основное применение
P M
27 3720HR
MGMN 300
по запросу по запросу
3 0,4 10
26 3719HR
MGMN 400
по запросу по запросу
4 0,4 10
Допуск на ширину канавки мм +/- 0,03 +/- 0,04
a
p
мм 0,4 - 1,5 0,5 - 2
f мм/об. 0,03 - 0,2 0,08 - 0,25
v
c
для основной области применения м/мин 70 - 180 50 -120
СМП HOLEX для обработки канавок
Канавочные пластины с двумя режущими кромками для получистовой обработки
Марка сплава HBG020-R HBG120-R
Ширина канавки W Радиус
закругления R
мм
Основное применение
P M
27 3730HR
MGMN 300
по запросу по запросу
3 0,4 10
27 3729HR
MGMN 400
по запросу по запросу
4 0,4 10
Допуск на ширину канавки мм +/- 0,03 +/- 0,04
a
p
мм 0,8 - 1,7 0,9 - 2,2
f мм/об. 0,1 - 0,23 0,1 - 0,26
v
c
для основной области применения м/мин 70 - 180 50 -120
Âûáîð îïòèìàëüíîãî çíà÷åíèÿ ïîäà÷è
vÏðè âûáîðå ïîäà÷è ñëåäóåò ïðèíèìàòü âî âíèìàíèå æåñòêîñòü ñèñòåìû ÑÏÈÄ, ãåîìåòðè÷åñêèå ðàçìåðû ïëàñòèíû è ìîùíîñòü îáîðóäîâàíèÿ (Fìàõ=0,075 Âò).
vÇíà÷åíèå ïîäà÷è íå äîëæíî ÷èñëåííî ïðåâûøàòü çíà÷åíèå ðàäèóñà ïðè âåðøèíå.
vÏðè íåóäîâëåòâîðèòåëüíîì îòâîäå ñòðóæêè èç çîíû ðåçàíèÿ ñëåäóåò ïðèìåíÿòü ïîøàãîâóþ ïîäà÷ó.
Âûáîð îïòèìàëüíîé ãëóáèíû ðåçàíèÿ ïðè ïðîäîëüíîé ïîäà÷å
vÌèíèìàëüíàÿ ãëóáèíà ðåçàíèÿ äîëæíà ïðåâûøàòü ðàäèóñ ïðè âåðøèíå.
vÌàêñèìàëüíàÿ ãëóáèíà ðåçàíèÿ îãðàíè÷èâàåòñÿ ãåîìåòðè÷åñêèìè
õàðàêòåðèñòèêàìè èíñòðóìåíòà, æåñòêîñòüþ ñèñòåìû ÑÏÈÄ
è êèíåìàòè÷åñêèìè âîçìîæíîñòÿìè îáîðóäîâàíèÿ.
×èñòîâîå ïðîäîëüíîå òî÷åíèå êàíàâîê
Ïîñëå òîãî, êàê âûïîëíåíî ïðîäîëüíîå òî÷åíèå êàíàâêè èíîãäà âîçíèêàåò íåñîîòâåòñòâèå çàäàííîãî äèàìåòðà øåéêè çàãîòîâêè
ñ ðàçìåðîì óêàçàííûì â ÷åðòåæå.  ýòîì ñëó÷àå ðåêîìåíäóåòñÿ ââîäèòü êîððåêöèþ ñîãëàñíî ñëåäóþùåé çàâèñèìîñòè:
Âî âðåìÿ ÷èñòîâîé îáðàáîòêè êàíàâêè ïðè ïðîäîëüíîì òî÷åíèÿ â ðåçóëüòàòå «îòæàòèÿ» èíñòðóìåíòà âåðøèíà ìîæåò
ñìåùàòüñÿ ê îñè çàãîòîâêè, òåì ñàìûì óìåíüøàÿ ôàêòè÷åñêèé äèàìåòð çàãîòîâêè. ×òîáû äîñòè÷ü íåîáõîäèìóþ òî÷íîñòü è
êà÷åñòâî îáðàáîòêè íåîáõîäèìî:1) Âûïîëíèòü âðåçàíèå äî æåëàåìîãî äèàìåòðà.
2) Ïåðåìåñòèòü ðåçåö â îáðàòíîì íàïðàâëåíèè íà âåëè÷èíó θ/2.
3) Âûïîëíèòü ïðîäîëüíîå òî÷åíèå.
Неправильно
Îáðàáîòêà êàíàâîê ñ ðàäèóñíûìè ñîïðÿæåíèÿìè
Äëÿ ïîâûøåíèÿ òî÷íîñòè îáðàáîòêè, óìåíüøåíèÿ âèáðàöèé
è ïðåäóïðåæäåíèÿ ïîëîìêè èíñòðóìåíòà íåîáõîäèìî
ñáàëàíñèðîâàòü ñèëû ðåçàíèÿ. Ïðè îáðàáîòêå êàíàâîê
ñ ðàäèóñîì ñîïðÿæåíèé áîëüøèì, ÷åì ðàäèóñû
ïðè âåðøèíå ó ïëàñòèíû âî èçáåæàíèå ïîëîìêè
íåîáõîäèìî ïðåäâàðèòåëüíî ðàçãðóçèòü ïëàñòèíó,
ïóòåì ïðîðåçàíèÿ ðàçãðóçî÷íîãî ïàçà,
Ïðè âûáîðå îïòèìàëüíîé òåõíîëîãèè òî÷åíèÿ êàíàâîê íåîáõîäèìî ó÷èòûâàòü, ÷òî íà ÷åðíîâûõ îïåðàöèÿõ ñëåäóåò ñíèçèòü ñêîðîñòü ðåçàíèÿ íà 40%, íà ÷èñòîâûõ îïåðàöèÿõ - óâåëè÷èòü ñêîðîñòü ðåçàíèÿ íà 40%.
Äëÿ ñåðèé MGMN / MGGN âåëè÷èíà θ/2 ñîñòàâëÿåò ~ 0,1ìì.
êàê ïîêàçàíî íà ñõåìå:
Äëÿ ïîâûøåíèÿ ýôôåêòèâíîñòè ðàáîòû, ñíèæåíèÿ âåðîÿòíîñòè ïîëîìêè èíñòðóìåíòà è óìåíüøåíèÿ âèáðàöèé íåîáõîäèìî, ÷òîáûíàïðàâëåíèå ïîäà÷è áûëî ñòðîãî ïåðïåíäèêóëÿðíî îñè çàãîòîâêè.
Òî÷íîñòü ïîçèöèîíèðîâàíèÿ äåðæàâêè
ширина пластины
Высота центров
65

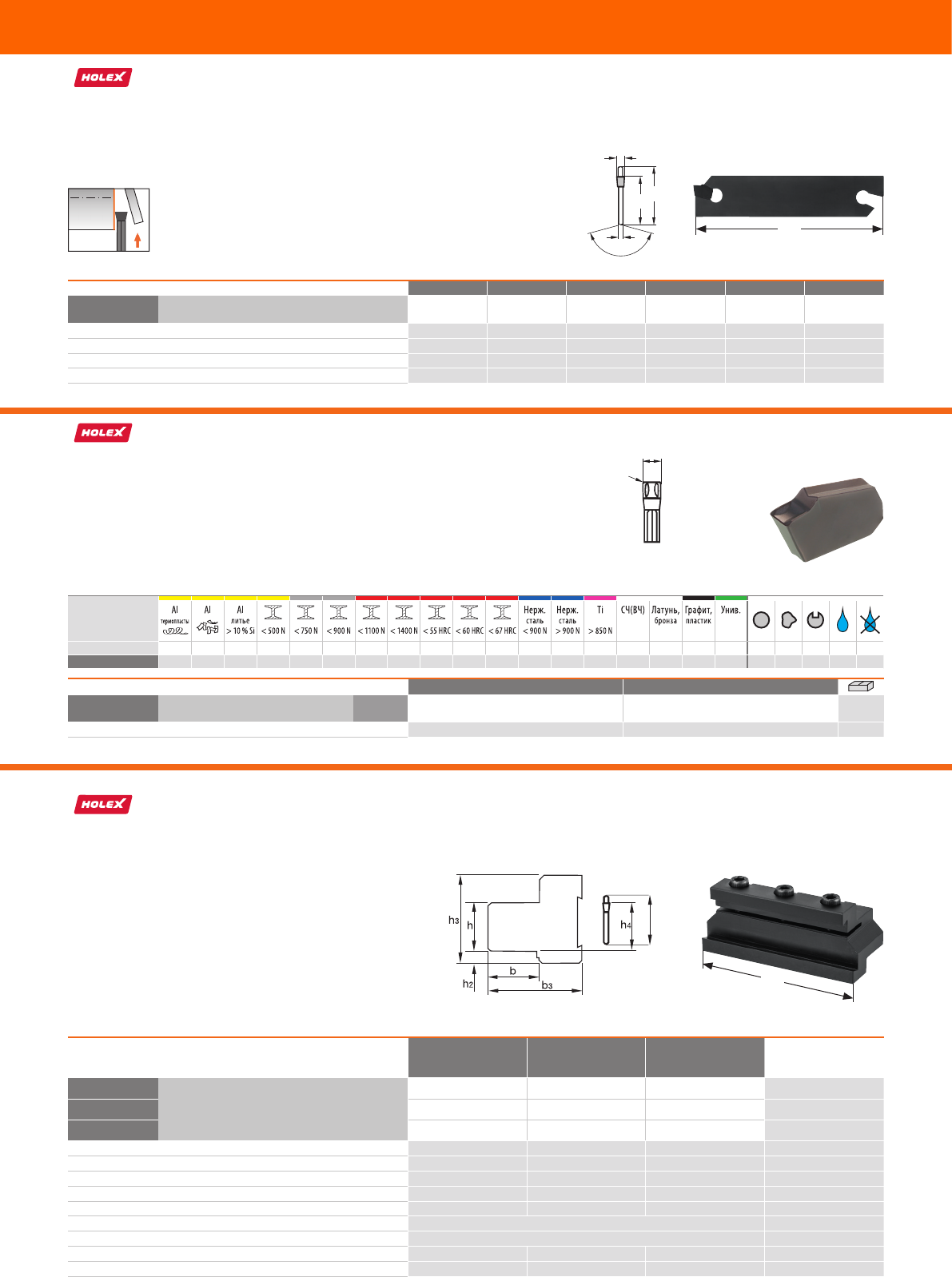

Высота резца h5 / ширина канавки w мм
19/2,2 19/3,1 26/2,2 26/3,1 32/2,2 32/3,1
22B
27 3000
Резец, сталь
65,37 65,37 69,71 69,71 73,81 73,81
Для макс. Ø заготовки мм 40 40 75 75 100 100
ширина b2 мм 1,6 2,4 1,6 2,4 1,6 2,4
высота h1 мм 15,5 15,4 21,2 21,1 24,8 24,7
общая длина Lобщ мм 86 86 110 110 150 150
Подходит для/
vc [м/мин]
Код ISO N N N P P P P P HHHM M SKN N
27 3010 120 100 90 80 80 60 80
Ширина канавки w мм
2,2 3,1
22D
27 3010
Отрезная пластина
нейтральная HBX25
7,54 7,76
10
подача f в стали < 900Н/мм2 мм/об 0,07 0,1
Высота хвостовика h мм
16 20 25
для высоты резца h5
мм
22B
27 3896
Базовый держатель
121,81 – –
19
22B
27 3897
–127,23 127,23
26
22B
27 3898
–140,50 140,50
32
h4 мм 16 20 25
h2 (27 3896, 27 3897) мм 4 8 8
h2 (27 3898) мм – 13 8
h3 (27 3896, 27 3897) мм 32 38 43
h3 (27 3898) мм – 48 48
Ширина хвостовика b мм 20
Ширина держателя b3 мм 36
(27 3896, 27 3897)
(27 3898) –
Резцы для отрезных пластин №273010
Подходит для: Держатели №273020 или №319132; 319133 (держатели VDI).
Объем поставки: В т.ч.ключ для замены пластин.
СМП для отрезных резцов №273000
Базовый держатель для отрезных резцов №273000
b2
150°
w±0.1
h1
h
5
27 3000
27 3896
h5
w±0.1
R
R = 0,2 mm
27 3010
Lобщ
Lобщ
нейтральная
66
www.homann-group.ruHOLEX токарный инструмент
Применение Отрезка Обработка канавок Канавки специальные, наружные
Цветовая маркировка наружные внутренние
Исполнение Сталь
HSS
Heavy Duty Сталь Сталь
усиленная VARIO-LINE
модульное eco
модульное
Державка для
точения канавок
цельная Расточная державка Державка для
точения канавок
45°
Резьбовая
державка для
канавочных СМП
Державка для
треугольных СМП
Подходящая
СМП
Число режущих кромок/
СМП 1222222233
Вариант eco
DIN
472
DIN
471
Представлены в Основном каталоге Homann часть 1 стр. 716-756
Применение Канавки специальные, внутренние Аксиальные канавки Аксиальные канавки
Цветовая маркировка
Исполнение Резьбовая
державка для
канавочных СМП
Державка для
треугольных СМП
Державка для
сменных головок
серия mini
Державка для
сменных резцов
серия micro
средняя/
Heavy Duty
Державка для
сменных головок
серия mini
Державка для
сменных резцов
серия micro
Державка для
сменных резцов
серия micro модульное
Подходящая
СМП
Число режущих кромок/
СМП 33121112 2
Вариант eco
DIN
472
DIN
471
Представлены в Основном каталоге Homann часть 1 стр. 716-756
Расширенный ассортимент для отрезки и обработки канавок
представлен в основном каталоге
Дополнительную информацию
и товары из данной категории Вы можете найти в томе 1
нашего каталога, на сайте www.homann-group.ru
или получить у своего персонального консультанта.
67

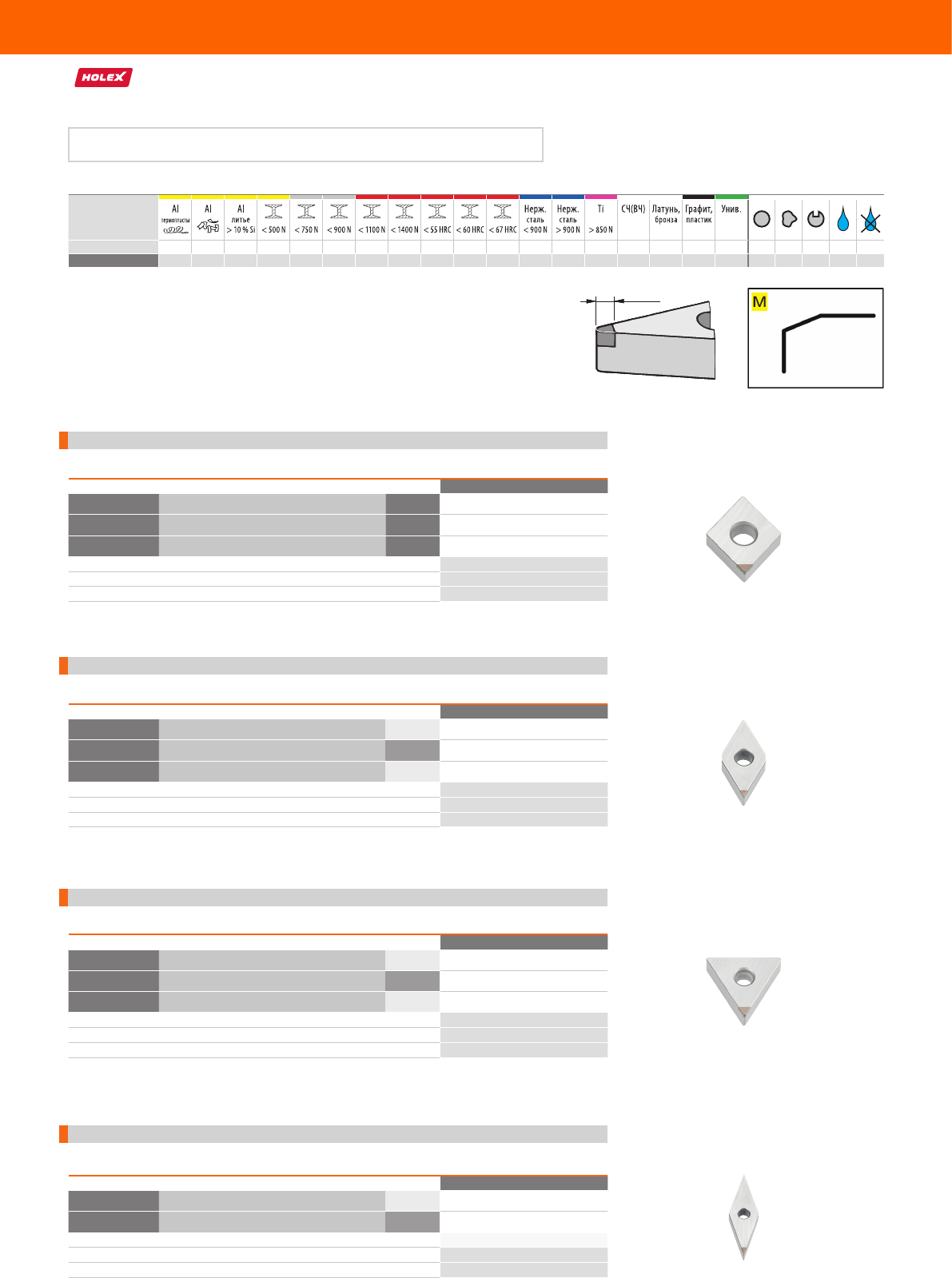

Подходит для/
vc [м/мин]
Код ISO N N N P P P P P H H H M M SKN N
BUX220
исполнение режущей кромки
M
22I
25 5578
CNMA 120404 BUX220
25,93
22I
25 5580
CNMA 120408 BUX220
25,93
22I
25 5582
CNMA 120412 BUX220
25,93
ap мм 0,1 – 0,5
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 80 – 200
исполнение режущей кромки
M
22I
25 5596
VNMA 160404 BUX220
25,93
22I
25 5598
VNMA 160408 BUX220
25,93
ap мм 0,1 – 0,25
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 80 – 200
исполнение режущей кромки
M
22I
25 5584
DNMA 150604 BUX220
25,93
22I
25 5586
DNMA 150608 BUX220
25,93
22I
25 5588
DNMA 150612 BUX220
25,93
ap мм 0,1 – 0,5
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 80 – 200
исполнение режущей кромки
M
22I
25 5590
TNMA 160404 BUX220
25,93
22I
25 5592
TNMA 160408 BUX220
25,93
22I
25 5594
TNMA 160412 BUX220
25,93
ap мм 0,1 – 0,5
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 80 – 200
Одноразовое исполнение.
С одной режущей кромкой.
Примечание: СМП другой формы, размера и с другим радиусом закругления вершины
зуба поставляются на заказ.
СМП с КНБ (0°)
CNMA 1204..
DNMA 1506..
TNMA 1604..
VNMA 1604..
2,5 mm
Режущая кромка (с фаской).
Геометрия фаски для
универсального применения
(сталь более 45 HRC), в т.ч.
при редко прерываемом
резании.
25 5578
25 5584
25 5590
25 5596
68
www.homann-group.ruHOLEX токарный инструмент

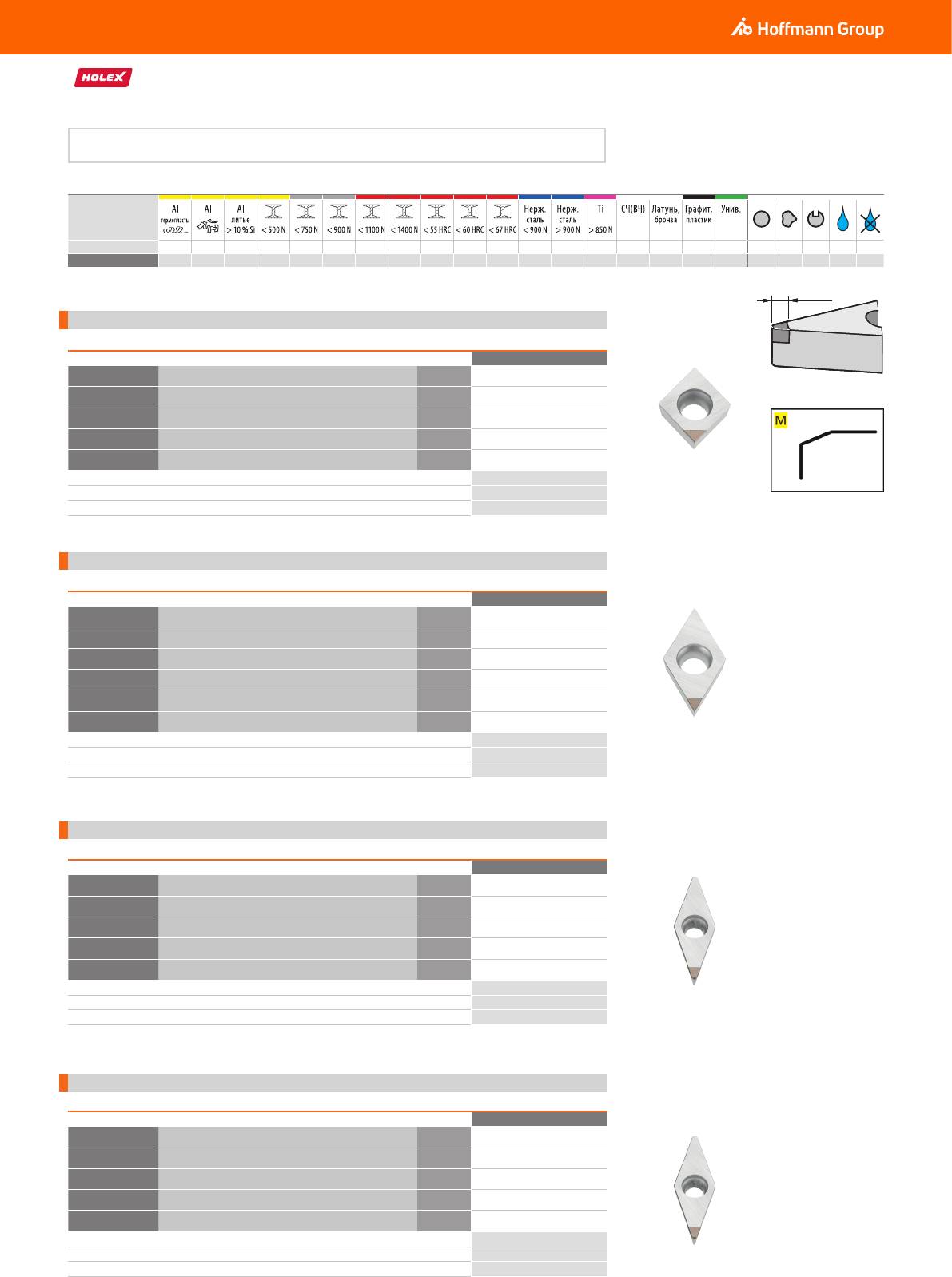

СМП с КНБ (7°)
2,5 mm
Режущая кромка
(с фаской).
Геометрия фаски для
универсального
применения
(сталь более 45HRC)
в т.ч. при легко
прерываемом резании.
Подходит для/
vc [м/мин]
Код ISO N N N P P P P P HHHM M SKN N
BUX220
исполнение режущей кромки
M
22I
26 5750
CCMW 060202 BUX220
25,93
22I
26 5752
CCMW 060204 BUX220
25,93
22I
26 5754
CCMW 09T302 BUX220
25,93
22I
26 5756
CCMW 09T304 BUX220
25,93
22I
26 5758
CCMW 09T308 BUX220
25,93
ap мм 0,1 – 0,5
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 80 – 200
26 5750
исполнение режущей кромки
M
22I
26 5760
DCMW 070202 BUX220
25,93
22I
26 5762
DCMW 070204 BUX220
25,93
22I
26 5764
DCMW 070208 BUX220
25,93
22I
26 5766
DCMW 11T302 BUX220
25,93
22I
26 5768
DCMW 11T304 BUX220
25,93
22I
26 5770
DCMW 11T308 BUX220
25,93
ap мм 0,1 – 0,5
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 80 – 200
26 5760
исполнение режущей кромки
M
22I
26 5772
VBMW 110302 BUX220
25,93
22I
26 5774
VBMW 110304 BUX220
25,93
22I
26 5776
VBMW 160402 BUX220
25,93
22I
26 5778
VBMW 160404 BUX220
25,93
22I
26 5780
VBMW 160408 BUX220
25,93
ap мм 0,1 – 0,5
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 80 – 200
26 5772
исполнение режущей кромки
M
22I
26 5782
VCMW 110302 BUX220
25,93
22I
26 5784
VCMW 110304 BUX220
25,93
22I
26 5786
VCMW 160402 BUX220
25,93
22I
26 5788
VCMW 160404 BUX220
25,93
22I
26 5790
VCMW 160408 BUX220
25,93
ap мм 0,1 – 0,25
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 80 – 200
26 5782
Одноразовое исполнение.
С одной режущей кромкой.
Примечание: СМП другой формы, размера и с другим радиусом закругления вершины зуба
поставляются на заказ.
CCMW
DCMW
VBMW
VCMW
69

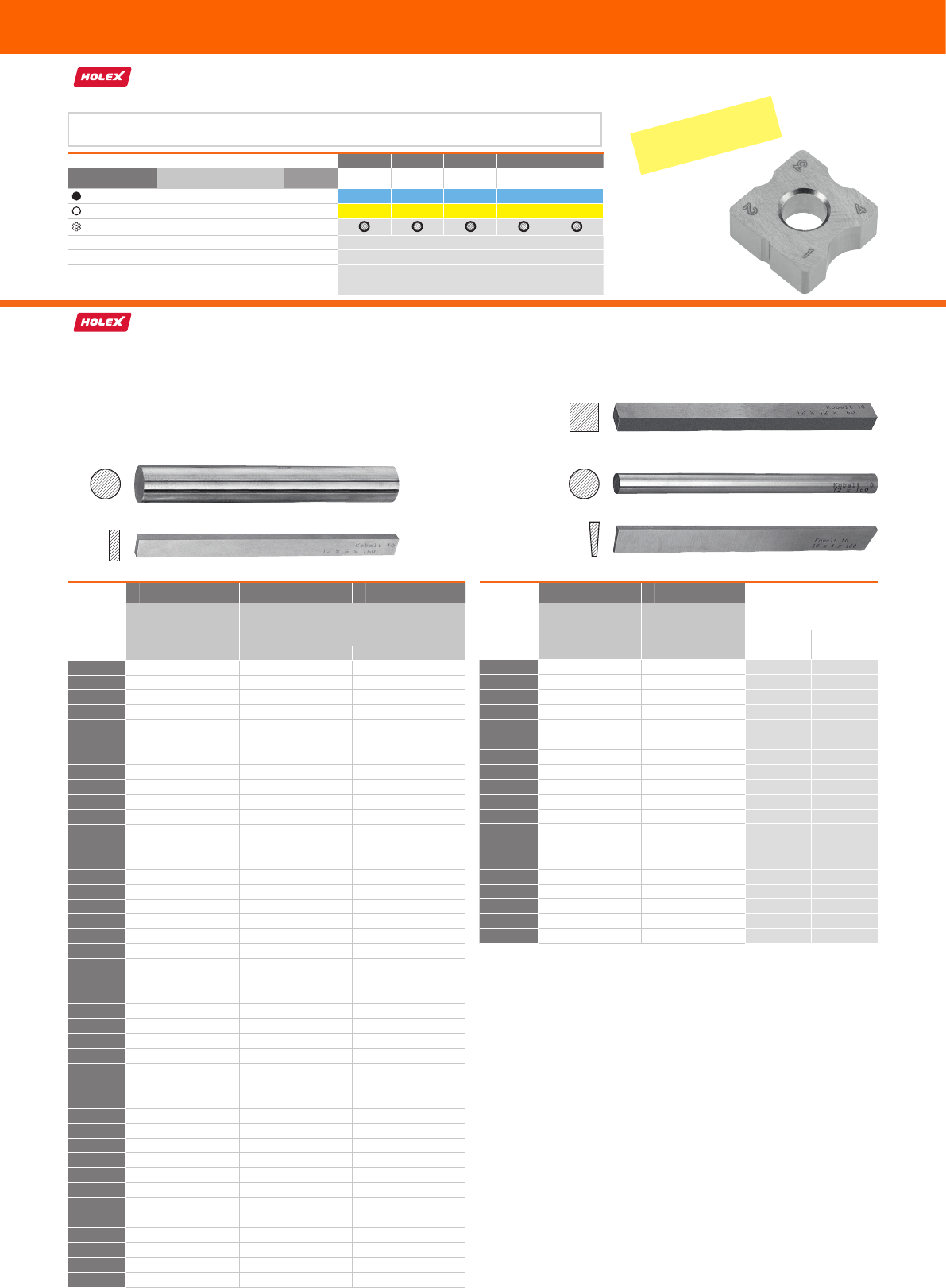

радиус мм
1 2 3 4 1-4
29W
25 1398
SNMX 120408 HUT25
57,56 57,56 57,56 57,56 57,56
PPPPP
M M M M M
ap мм 1 – 4
f мм/об 0,1 – 0,2
vc для основной области применения м/мин 50 – 120
vc для второстепенной области применения м/мин 30 – 80
Радиусные СМП типа SNMX
Подходит для: Державки PSSN. Например, державки № 251102; 251103; 251112; 251113.
Примечание: При использовании СМП радиусом более ≥ 3 мм требуется модификация
посадочного гнезда пластины.
25 1398_1-4
Новое исполнение!
Теперь с 8режущими
кромками.
D × длина
22E
29 5000
22E
29 5020
22E
29 5030
4-гран. заготовка резца Заготовка резца круглого сечения
мм HSS Co 10 HSS Co 10 VHM
2×40
– 5,73 –
3×63
– 6,88 –
3×100
– – 11,21
4×63
– 6,24 –
4×80
7,40 7,89 –
4×100
– – 14,74
5×63
– 7,20 –
5×80
7,75 8,23 –
5×100
– – 20,34
6×63
– 9,13 –
6×80
10,59 11,21 –
6×100
13,01 13,91 24,64
8×63
12,11 13,63 –
8×80
– 15,71 –
8×100
19,58 16,88 38,20
8×125
23,74 19,86 –
8×160
31,14 – –
10×63
13,98 11,69 –
10×80
18,96 15,57 –
10×100
23,53 18,89 55,91
10×125
29,34 – –
10×160
37,51 29,34 –
10×200
48,02 – –
12×63
18,75 – –
12×80
24,70 22,07 –
12×100
30,86 27,82 68,37
12×125
38,75 34,32 –
12×160
49,55 44,15 –
12×200
61,73 – –
14×100
39,44 – 94,94
14×125
49,13 – –
14×160
62,28 51,21 –
14×200
78,06 – –
16×100
44,15 – 120,68
16×125
55,50 46,09 –
16×160
70,86 58,40 –
16×200
88,58 – –
20×100
– – 179,92
20×160
92,17 90,24 –
20×200
115,43 112,10 –
25×160
163,31 – –
25×200
204,83 – –
высота ×
ширина
22E
29 5060
22E
29 5080
длина
Заготовка резца
прямоуг. сечения Заготовка резца
трапец. сечения 29 5060 29 5080
мм HSS Co 10 HSS Co 10 мм мм
8×4
12,80 –
100 –
10×2,5
– 21,66
– 80
10×2,5L
– 26,71
– 125
10×5
28,37 –
160 –
10×6
28,37 –
160 –
12×3
– 31,28
– 160
12×6
34,60 –
160 –
12×8
46,36 –
160 –
16×4
18,96 29,62
80 100
16×4L
22,07 44,43
100 160
16×4XL
32,25 –
160 –
16×10
41,52 –
100 –
16×10L
60,48 –
160 –
16×10XL
76,40 –
200 –
20×5
– 67,95
– 160
20×5L
– 78,61
– 200
20×12
86,08 –
160 –
25×6
77,23 83,04
200 160
25×12
137,29 –
200 –
29 5000 HSS Co 10
29 5020 HSS Co 10
29 5030 Монолитный твёрдый сплав (VHM)
29 5060 HSS-Co 10 29 5080 HSS-Co 10
Заготовки резцов
Заготовки резцов с прямыми, прямоугольными концами.
29 5000 – Заготовки резцов квадратного сечения, по DIN 4964 форма B. Ширина: Допуск h12. Концы с фасками.
29 5020 – Заготовки резцов, по DIN 4964, форма A. Отшлифованные в пределах допуска h14.
29 5030 – Монолитный твердый сплав. Прецизионные круглые заготовки. Отшлифованные в пределах допуска Н6.
29 5060 – Заготовки резца прямоугольного сечения, по DIN 4964 Форма D.
29 5080 – Заготовки резца трапецеидального сечения, по DIN 4964 форма E.
29 5000/5020 – HSS Co 10 (10 % кобальта, 67 HRC).
29 5060/5080 – Высота и ширина: допуск h14. HSS Co 10 (10 % кобальта).
Применение: Для точения, расточки, прорезки и т.д.; хорошо подходят для изготовления фасонных резцов.
70
www.homann-group.ruHOLEX токарный инструмент

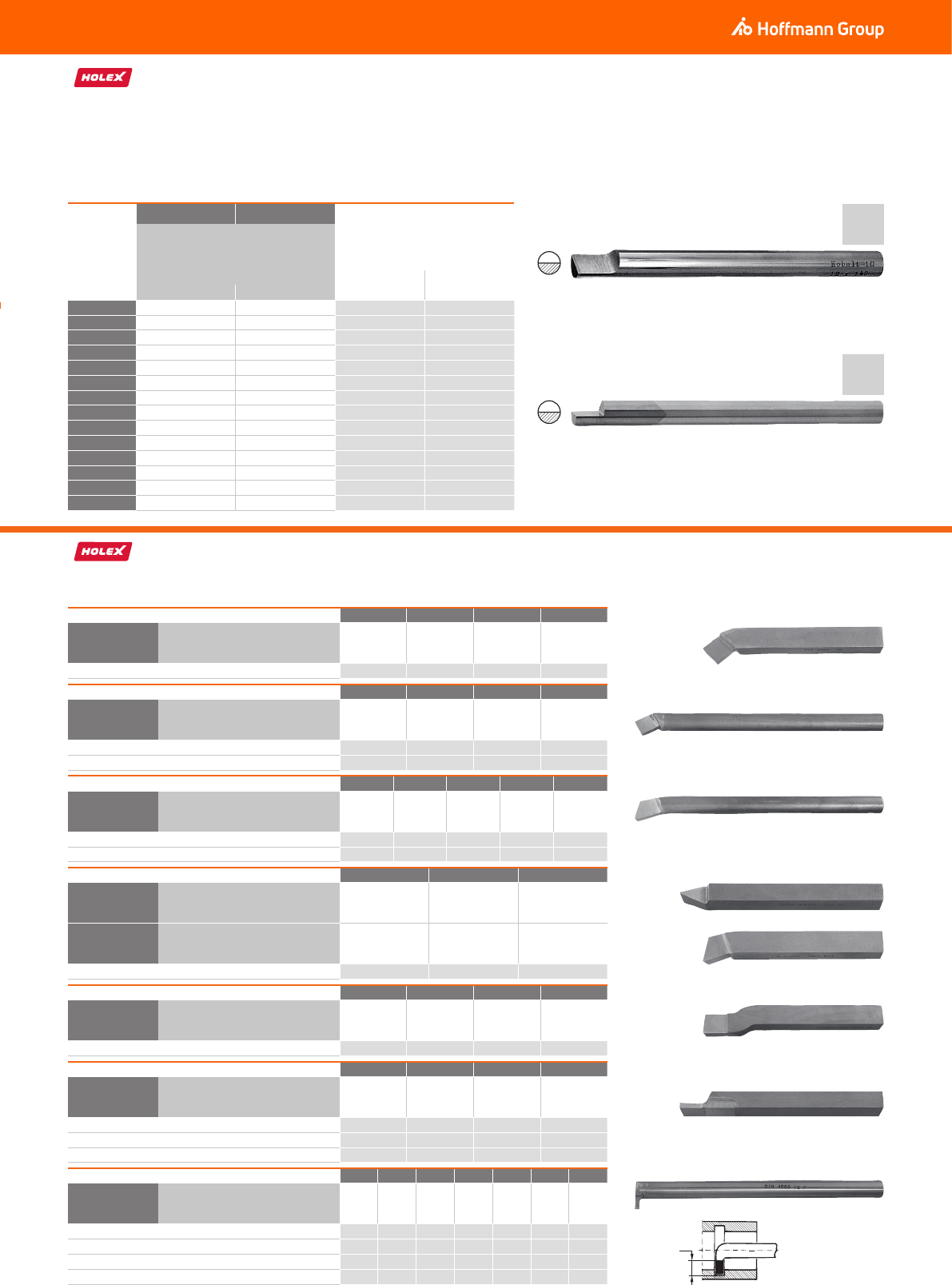

D × длина
22E
29 5040
22E
29 5050
длина рабочей части
Гравировальный резец
29 5040 29 5050
мм HSS Co 10 VHM мм мм
2×40
10,52 10,24
3,5 3
2,5×40
– 11,69
– 3
3×50
– 14,67
– 3
3×63
12,87 –
4,5 –
4×63
12,87 19,38
6 4
4×80
13,98 –
6 –
5×63
– 29,76
– 5
5×80
14,12 –
7,5 –
6×80
14,39 39,72
9 6
6×100
17,37 –
9 –
8×90
24,84 68,78
12 8
10×125
42,21 –
15 –
12×140
73,35 –
18 –
16×160
121,79 –
24 –
Хвостовик квадратного сечения мм
12 16 20 25
22E
29 6100
Токарный резец
правый соотв. DIN 4952 HSS E
43,04 58,40 65,32 77,78
общая длина мм 110 140 160 200
Ø хвостовика мм
8 10 12 16
22E
29 6300
Резец расточный
правый соотв. DIN 4953 HSS E
31,97 39,31 45,67 53,42
общая длина мм 140 160 180 220
Для отверстий с Øот мм 18 20 22 30
Ø хвостовика мм
6R 8R 10R 12R 16R
22E
29 6400
Упорный расточной резец 90 град.
правый соотв. DIN 4954 HSS E
25,81 30,45 34,74 41,80 48,86
общая длина мм 125 140 160 180 220
Для отверстий с Ø от мм 16 18 20 22 30
Хвостовик квадратного сечения мм
12 16 20
22E
29 6500
Резец токар. с острым концом, прямой
нейтральный соотв. DIN 4955 HSS E
44,43 61,59 78,06
22E
29 6750
Резец подрезной изогнутый
правый соотв. DIN 4965 HSS E
45,67 56,61 69,20
общая длина мм 110 140 160
Хвостовик квадратного сечения мм
12 16 20 25
22E
29 6800
Упорный токарный резец
правый соотв. DIN 4960 HSS E
42,07 53,42 63,80 76,95
общая длина мм 110 140 160 200
Высота хвостовика мм
12 16 20 25
22E
29 7000
Прорезной токарный резец
правый соотв. DIN 4961 HSS E
44,84 50,93 53,98 77,78
общая длина мм 110 125 140 180
Ширина хвостовика мм 8 10 12 16
ширина режущей кромки мм 3 3 4 5
Ø хвостовика мм
6 8 10 12 16 20 25
22E
29 7120
Расточной канавочный резец
правый соотв. DIN 4963 HSS E
49,41 53,84 61,59 71,14 76,12 100,48 114,87
общая длина мм 125 140 160 180 210 250 300
ширина режущей кромки мм 2 2 3 3 4 5 6
Для отверстий с Ø от мм 13 16 20 25 32 40 50
макс. глубина прорезания tмакс мм 3 4 6 8 10 14 18
Гравировальный резец
29 5040 – HSS Co 10 (10 % кобальта). Гравировальный резец с прямой режущей кромкой, прециз. круглая шлифовка в пределах допуска h8.
(Полукруглое сечение предварительно вышлифовано, припуск 0,2 мм).
29 5050 – Монолитный твёрдый сплав. Гравировальный резец с прямой режущей кромкой. Прецизионное круглое шлифование с макс.
радиальным биением 0,005 мм. (Полукруглое сечение предварительно вышлифовано). Допуск для хвостовика до диаметра 8 мм: h7.
Применение: Для гравирования и копиров. в инструм. производстве и изготовлении профилей.
Токарные резцы HSS/E
Все размеры сварные.
Применение: Универсальное использование, средние скорости резания.
29 5040
29 5050
HSS
Co10
VHM
29 6100
29 6300
29 6400
29 6500
29 6750
29 6800
29 7000
29 7120
t
71

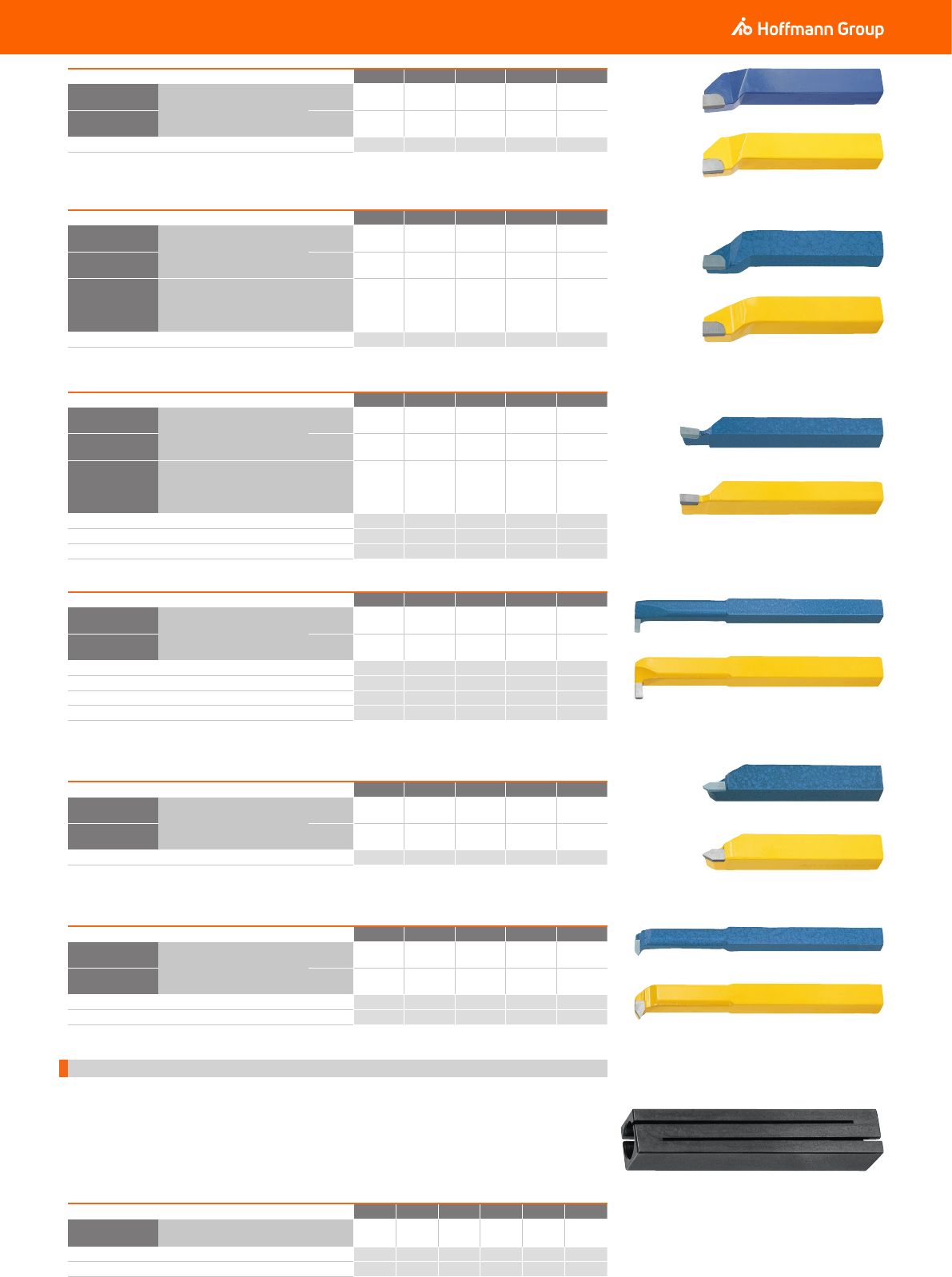

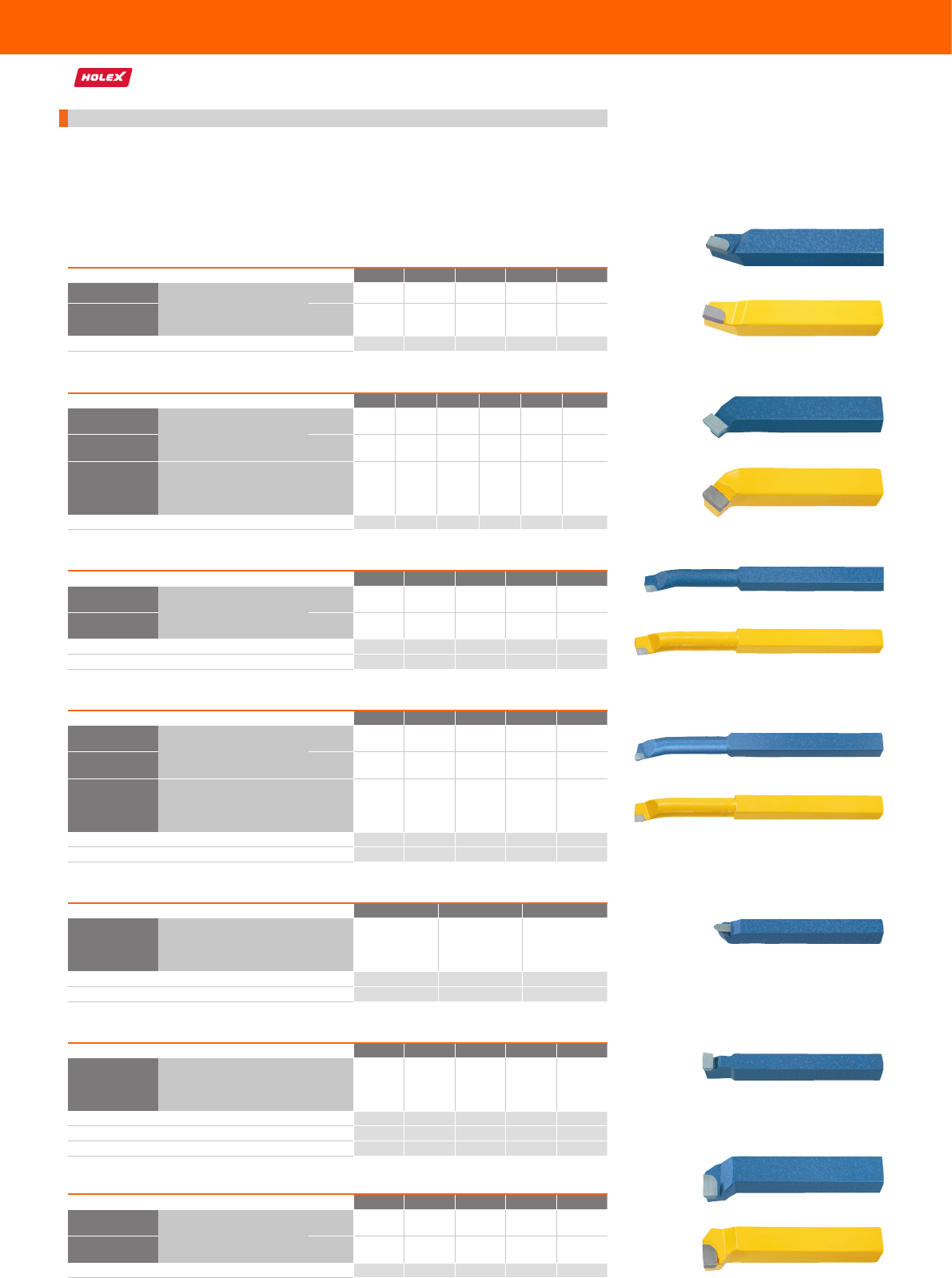

Резцы с напайными твердосплавными пластинами
Оснащены напайными твердосплавными режущими пластинами алмазной шлифовки.
Применение: P20/K25 для обработки стали и чугуна.
M20 для обработки нержавеющих сталей.
Внимание: При обдирке и прерывистом резании режущая кромка должна доводиться с помощью
ручного доводчика из карбида бора №558400 или 558420.
Токарные резцы
Высота хвостовика мм
16 20 25
22E
29 6525
Токарный резец
нейтральный
соотв. DIN 4975 (ISO 10) P20/K25
9,83 11,63 13,91
общая длина мм 110 125 140
Ширина хвостовика мм 10 12 16
29 6525
Высота хвостовика мм
10 12 16 20 25
22E
29 6605
Резец токарный широкий
нейтральный
соотв. DIN 4976 (ISO 4) P20/K25
10,24 12,46 15,09 12,87 17,16
общая длина мм 90 100 110 125 140
Ширина хвостовика мм 10 12 16 12 16
ширина режущей кромки мм 10 12 16 12 16
29 6605
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 6025
Токарный резец
правый
соотв. DIN 4971 (ISO 1)
P20/K25
8,30 9,90 11,83 15,29 22,07
22E
29 6030
M20
8,30 9,90 11,83 15,29 22,07
общая длина мм 90 100 110 125 140
29 6025
29 6030
Хвостовик квадратного сечения мм
10 12 16 20 25 32
22E
29 6125
Токарный резец
правый
соотв. DIN 4972 (ISO 2)
P20/K25
8,30 10,45 12,25 15,50 22,07 36,95
22E
29 6130
M20
8,30 10,45 12,25 15,50 22,07 36,95
22E
29 6225
Токарный резец
левый
соотв. DIN 4972 (ISO 2) P20/K25
8,30 10,45 12,25 15,50 22,07 –
общая длина мм 100 100 110 125 140 170
29 6125
29 6130
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 6325
Резец расточной
правый
соотв. DIN 4973 (ISO 8)
P20/K25
11,76 12,32 15,29 18,68 28,23
22E
29 6330
M20
11,76 12,32 15,29 18,68 28,23
общая длина мм 150 180 210 250 300
Для отверстий с Ø от мм 18 21 27 34 43
29 6325
29 6330
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 6425
Упорный расточной резец 90 град.
правый
соотв. DIN 4974 (ISO 9)
P20/K25
11,63 12,32 15,29 18,68 25,53
22E
29 6430
M20
11,63 12,32 15,29 18,68 25,53
22E
29 6455
Упорный расточной резец 90 град.
левый
соотв. DIN 4974 (ISO 9) P20/K25
11,63 12,32 15,29 18,68 25,53
общая длина мм 150 180 210 250 300
Для отверстий с Ø от мм 18 21 27 34 43
29 6425
29 6430
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 6705
Подрезной резец
правый
соотв. DIN 4977 (ISO 5)
P20/K25
8,58 10,45 12,46 16,33 22,49
22E
29 6715
M20
8,58 10,45 12,46 16,33 22,49
общая длина мм 90 100 110 125 140
29 6705
29 6715
72
www.homann-group.ruHOLEX токарный инструмент
Ø отверстия мм
6 8 10 12 16 20
22E
29 7200
Держатель для токарных резцов с отверстием
62,56 66,16 70,03 82,49 97,99 121,52
высота мм 10 12 14 16 20 25
общая длина мм 70 80 85 90 100 110
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 6745
Токарный резец
правый
соотв. DIN 4978 (ISO 3)
P20/K25
8,58 10,45 12,46 16,33 22,49
22E
29 6755
M20
8,58 10,45 12,46 16,33 22,49
общая длина мм 90 100 110 125 150
Снабжен встречными шлицами, круглый хвостовик резца прочно и надежно зажимается даже при
незначительном усилии. Все внешние стороны снабжены скосами.
Применение: Для установки токарных резцов с круглым хвостовиком № 296300, 296400, 297120
(кроме размера 25) и для заготовок резцов круглого сечения № 295020.
Держатель для токарных резцов с отверстием
29 6745
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 7175
Резец для внутренней резьбы
правый
соотв. DIN 283 (ISO 13)
P20/K25
19,86 24,08 30,59 34,60 44,56
22E
29 7185
M20
19,86 24,08 30,59 34,60 44,56
общая длина мм 150 160 180 210 250
Для отверстий с Ø от мм 20 30 36 45 55
29 7175
29 7185
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 7155
Резьбовой резец
правый
соотв. DIN 282 (ISO 12)
P20/K25
15,78 19,03 22,70 28,51 33,22
22E
29 7165
M20
15,78 19,03 22,70 28,51 33,22
общая длина мм 90 110 125 140 140
29 7155
29 7165
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 7135
Расточной канавочный резец
правый
соотв. DIN 263 (ISO 11)
P20/K25
16,05 19,58 22,70 25,53 34,46
22E
29 7145
M20
16,05 19,58 22,70 25,53 34,46
общая длина мм 150 160 180 210 250
ширина режущей кромки мм 3 4 5 6 8
Для отверстий с Ø от мм 25 30 40 50 60
макс. глубина прорезания tмакс мм 6 10 12 16 20
29 7135
29 7145
Высота хвостовика мм
12 16 20 25 32
22E
29 7025
Прорезной токарный резец
правый
соотв. DIN 4981 (ISO 7)
P20/K25
9,07 10,03 12,18 15,50 21,59
22E
29 7030
M20
9,07 10,03 12,18 15,50 21,59
22E
29 7105
Прорезной токарный резец
левый
соотв. DIN 4981 (ISO 7) P20/K25
9,07 10,03 12,18 15,50 21,59
общая длина мм 100 110 125 140 170
Ширина хвостовика мм 8 10 12 16 20
ширина режущей кромки мм 3 4 5 6 8
29 7025
29 7030
29 6755
Хвостовик квадратного сечения мм
10 12 16 20 25
22E
29 6825
Токарный резец
правый
соотв. DIN 4980 (ISO 6)
P20/K25
9,55 10,24 12,32 15,43 21,24 ⌀
22E
29 6830
M20
9,55 10,24 12,32 15,43 21,24
22E
29 6925
Токарный резец
левый
соотв. DIN 4980 (ISO 6) P20/K25
9,55 10,24 12,32 15,43 21,24
общая длина мм 90 100 110 125 140
29 6825
29 6830
29 7200
73
Наружный
диаметр
размер A
32W
31 2906
32W
31 2911
Отверстие E Высота без кулачков H1Высота с кулачками H2Центровочный
Ø B Глубина
пояска С Вес Макс. частота
вращения

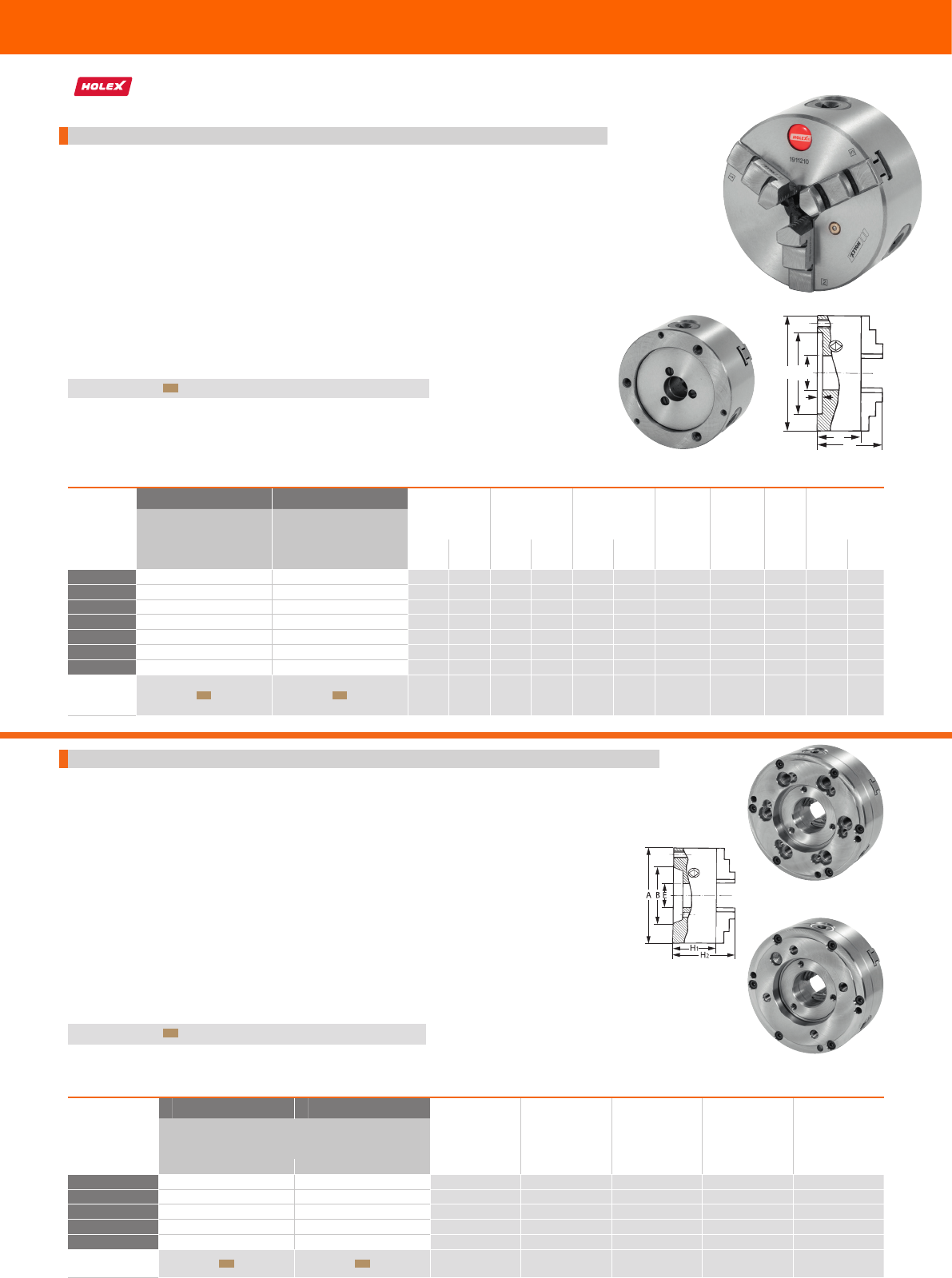

Трёхкулачковый токарный патрон
из чугуна с цилиндрическим
присоединительным пояском
Трёхкулачковый токарный патрон
из стали с цилиндрическим
присоединительным пояском
31 2906 31 2911 31 2906 31 2911 31 2906 31 2911 31 2906 31 2911
мм DIN 6350 DIN 6350 мм мм мм мм мм мм мм мм кг об/мин об/мин
80
263,80 360,87
16 16 44 44 57 57 56 3 1,5 5000 7000
100
286,64 407,69
20 20 50 50 67 67 70 3 2,8 4500 6300
125
302,63 465,94
32 35,5 56 59,5 76 79,5 95 4 5 4000 5500
160
332,32 536,74
42 42 64,5 68 96,5 100 125 4 10 3600 4600
200
407,69 695,48
55 55 75 78 104 107 160 4 17,5 3000 4000
250
553,87 911,32
76 76 85 89 119 123 200 5 29 2500 3500
315
846,22 1442,35
103 103 94 97,2 137 140,2 260 5 50 2000 2800
Цвет.
маркировка для
оснастки
Цвет. код: патроны спирально-реечные и кулачки Holex
Трёхкулачковые токарные патроны / дополнительные кулачки (патроны
спирально-реечные)
Токарный самоцентрирующий патрон с ручным зажимом, спирально-реечный.
Корпус из чугуна или стали.
Плоская спираль кованая, отбалансированная и закалённая.
Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные.
Низкие биения, более высокая точность, чем по DIN 6386.
Стандарт: DIN 6350 − Форма А − Система Cushman.
Применение: Для шпинделей с резьбой по DIN 800 на торце. Патрон крепится винтами с тыльной
стороны к фланцу, который закрепляется на шпинделе. Заготовки фланца должны
всегда пригоняться сначала к станку, и только потом - к токарному патрону.
Объем поставки:
Включая: 1 комплект = 3 закалённых прямых кулачка для токарного патрона.
1 комплект = 3 закаленных обратных кулачка для токарного патрона.
1 затяжной ключ, и, в зависимости от токарного патрона, необходимые крепёжные
винты или болты.
Специальные принадлежности: Базовые и дополнительные кулачки см. № 312971–312991.
С цилиндрическим присоединительным пояском
H1
H
2
A BE
C
31 2906 Обратная
сторона, разм. 100
Наружный Ø A / конус
32W
31 2926
32W
31 2931
Отверстие E Высота без кулачков H1Высота с кулачками H2Вес Макс. частота вращения
Трёхкулачковый токарный патрон, сталь, короткий конус
мм DIN 55029 DIN 55027 мм мм мм кг об/мин
160/5
– 641,80
42 68 100 9 4600
200/5
– 829,09
55 78 107 19 4000
200/6
864,49 829,09
55 78 107 19 4000
250/6
1155,70 1110,02
76 89 123 32 3500
250/8
1155,70 1110,02
76 89 123 32 3500
Цвет. маркировка для
оснастки
Цвет. код: патроны с плоской спиралью и кулачки Holex
Токарный самоцентрирующий патрон с ручным зажимом, спирально-реечный.
Корпус из чугуна или стали.
Плоская спираль кованая, отбалансированная и закалённая.
Боковые поверхности спирали и боковые поверхности резьбы кулачков шлифованные.
Низкие биения, более высокая точность, чем по DIN 6386.
Стандарт: DIN 55027 и DIN 55029.
Применение: Токарный патрон устанавливается без промежуточного фланца непосредственно
на конец шпинделя.
31 2926 – Для концов шпинделя по DIN 55029 со шпилькой Camlock.
31 2931 – Для концов шпинделя по DIN 55027 со шпилькой и фланцевыми гайками.
Объем поставки:
Включая:1 комплект = 3 закалённых прямых кулачка для токарного патрона.
1 комплект = 3 закаленных обратных кулачка для токарного патрона.
1 затяжной ключ, и, в зависимости от токарного патрона, соотв. крепёжные винты или
болты.
Специальные принадлежности: Базовые и дополнительные губки см. № 312971–312991.
С коротким конусом
31 2926_200-6 Обратная
сторона DIN
55029
31 2931_200-6
Обратная
сторона DIN
55027
74
www.homann-group.ruHOLEX токарный инструмент

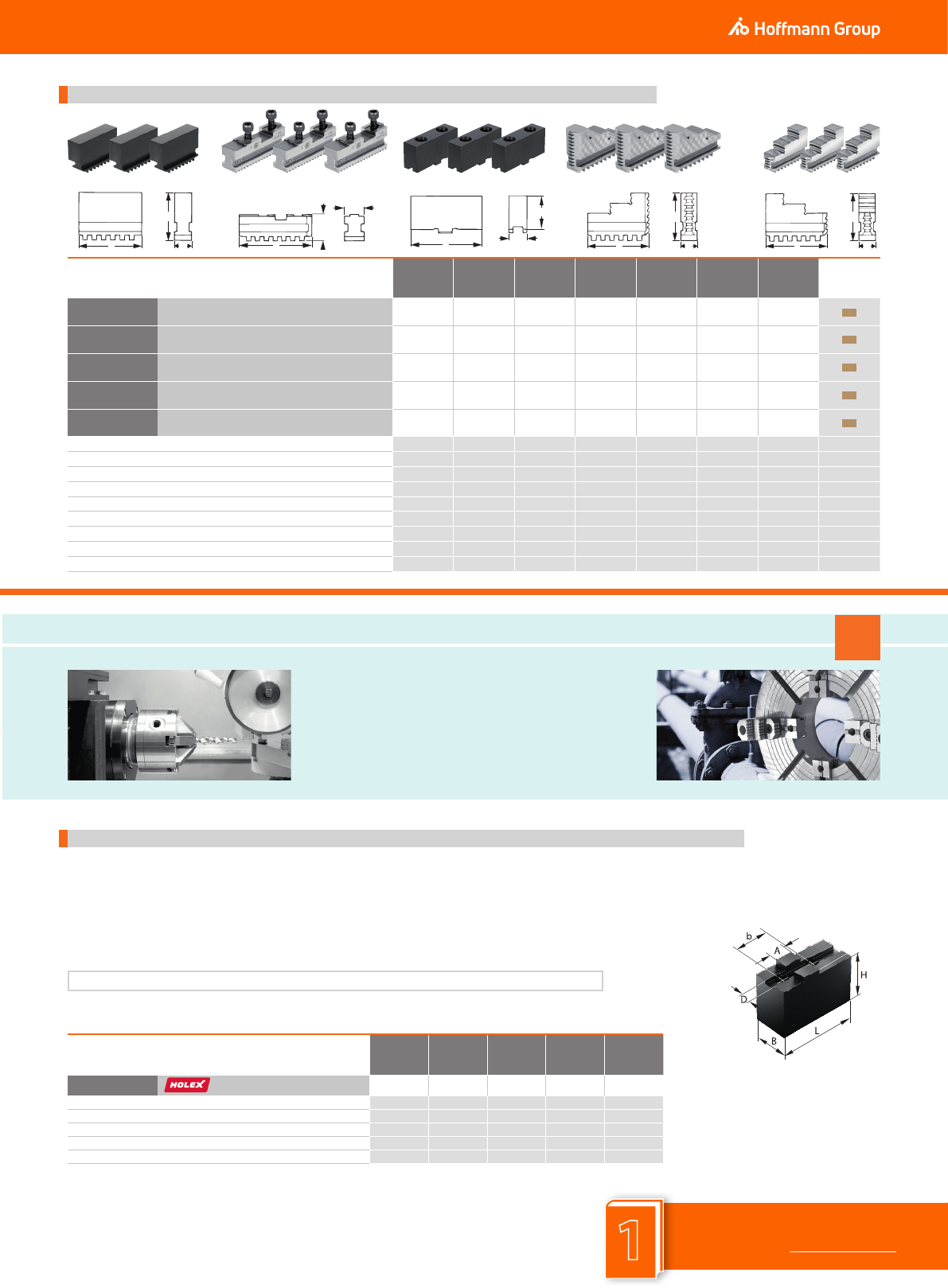

для типа патрона
80 100 125 160 200 250 315
подходит к
цветовой
маркировке
32W
31 2971
Монолитные кулачки, комплект из 3 шт., мягкие
72,60 77,41 77,41 92,07 110,58 147,85 209,15
32W
31 2976
Базовые кулачки, комплект из 3 шт., закалённые
– – 120,80 122,– 141,24 169,48 256,03
32W
31 2981
Комплект верхних частей кулачков 3 шт., мягкие
– – 66,35 75,– 77,41 105,78 149,05
32W
31 2986
Прямые кулачки, комплект из 3 шт., закалённые
92,07 105,78 110,58 125,61 136,43 171,89 270,45
32W
31 2991
Обратные кулачки, комплект из 3 шт., закалённые
89,67 105,78 110,58 125,61 136,43 171,89 270,45
L (31 2971, 31 2986, 31 2991) мм 32 42 51 70 85 105 125
L (31 2976) мм – – 54 65 79 92 110
L (31 2981) мм – – 64 78 90 106 120
B (31 2971, 31 2976, 31 2986, 31 2991) мм 11 15 20 20 25 28 32
B (31 2981) мм – – 22 25 27 32 37
H (31 2971, 31 2986, 31 2991) мм 28 32 40 53 54 63 73
H (31 2976) мм – – 28 29 33 36 40
H (31 2981) мм – – 38,5 41,5 43,5 51,5 55
Резьба (31 2976) – – M8 M10 M10 M12 M12
Дополнительные кулачки
Другие токарные патроны i
Множество других токарных патронов,
например, планшайба, четырехкулачковый
патрон с большим центральным отверстием
или специальный патрон – смотрите в
каталоге HoffmannGroup
31 2976
L
B
H
LB
H
31 2981 31 2971
L
B
H
31 2986
LB
H
31 2991
LB
H
для типа патрона
160 200 250 315 400
32R
31 3310
комплект из 3 шт.
45,17 48,20 74,08 111,26 205,17
L мм 85 105 125 145 180
H мм 36,5 40 50 50 73
D мм 8 10 12 12 18
b мм 32 40 40 54 60
A мм 18 20 20 26 30
3310 – Неступенчатые, для растачивания на индивидуальный диаметр зажимания. Точно
фрезерованная посадочная поверхность, не вороненая.
Подходит для: для различных систем клино-реечных токарных патронов.
Материал: Качественное изделие из 16MnCr5.
Применение: Для установки на закаленные базовые кулачки. В том числе для зажима
обрабатываемых деталей нецилиндрической формы. Для этого кулачки
обрабатываются под необходимую форму.
Примечание: Верхние части кулачков из алюминия поставляются на заказ.
Мягкие верхние части кулачка
Дополнительную информацию
и товары из данной категории Вы можете найти в томе 1
нашего каталога, на сайте www.homann-group.ru
или получить у своего персонального консультанта.
75

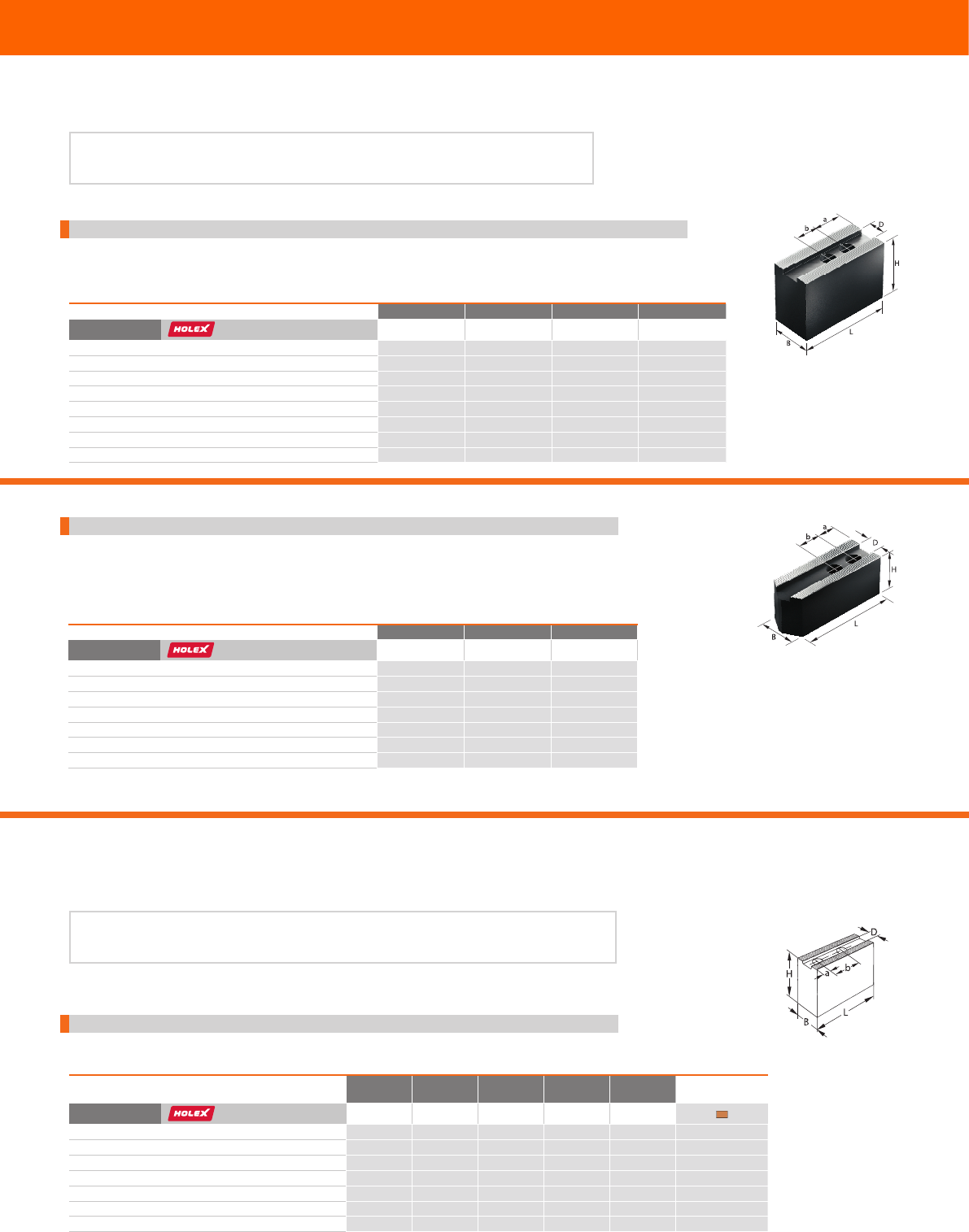

для типа патрона
160 200 250 400
32R
31 3430
комплект из 3 шт.
55,96 60,39 114,47 174,20
L мм 67 75 95 130
B мм 36 36 45 50
H мм 53 53 54 80
a мм 12 12 15 20
b мм 19 19 25 31
D мм 17 17 21 25,5
для резьбы DIN 912 M12 M12 M16 M20
Подходит также для патронов типа мм – – 315 500 / 630
Подходит для: Механизированные патроны различных производителей.
Примечание: - При подборе к токарному патрону сравните форму зубьев, ширину паза
(D) и расположение отверстий (a, b).
- Верхние части кулачков из алюминия поставляются на заказ.
Верхние части кулачков с зубьями 1/16дюйма × 90°
31 3430 – Точно фрезерованные паз и зубья, не вороненые.
Материал: Качественное изделие из 16MnCr5.
Верхние части кулачков мягкие, стандартные, зубья 1/16 дюйма х 90°
для типа патрона
160 200 250
32R
31 3460
комплект из 3 шт.
83,86 92,– 106,93
L мм 78 98 120
B мм 35 35 50
H мм 40 40 50
a мм 15 15 20
b мм 22 22 28
D мм 17 17 21
для резьбы DIN 912 M12 M12 M16
Со скошенной кромкой для небольших диаметров зажима.
31 3460 – Точно фрезерованные паз и зубья, не вороненые.
Материал: Качественное изделие из 16MnCr5.
Верхние части кулачков мягкие, длинные, зубья 1/16 дюйма х 90°
Подходит для: Механизированные патроны различных производителей.
Материал: Качественное изделие из 16MnCr5.
Примечание: - При подборе к токарному патрону сравните форму зубьев, ширину паза (D)
и расположение отверстий (a, b).
- Верхние части кулачков из алюминия поставляются на заказ.
Верхние части кулачков с зубьями 1,5 мм × 60°
для типа патрона
170 210 254 315 315/21
подходит к цветовой
маркировке
32R
31 3710
55,63 59,21 67,89 81,52 83,72
L мм 72 95 110 130 130
B мм 32 35 50 50 50
H мм 40 45 45 50 58
a мм 15 24 30 40 39
b мм 20 25 30 30 30
D мм 12 14 16 18 21
для резьбы DIN 912 M10 M12 M12 M14 M16
31 3710 – Точно фрезерованные паз и зубья.
Верхние части кулачков мягкие, стандартные, зубья 1,5 мм х 60°
76
www.homann-group.ruHOLEX токарный инструмент

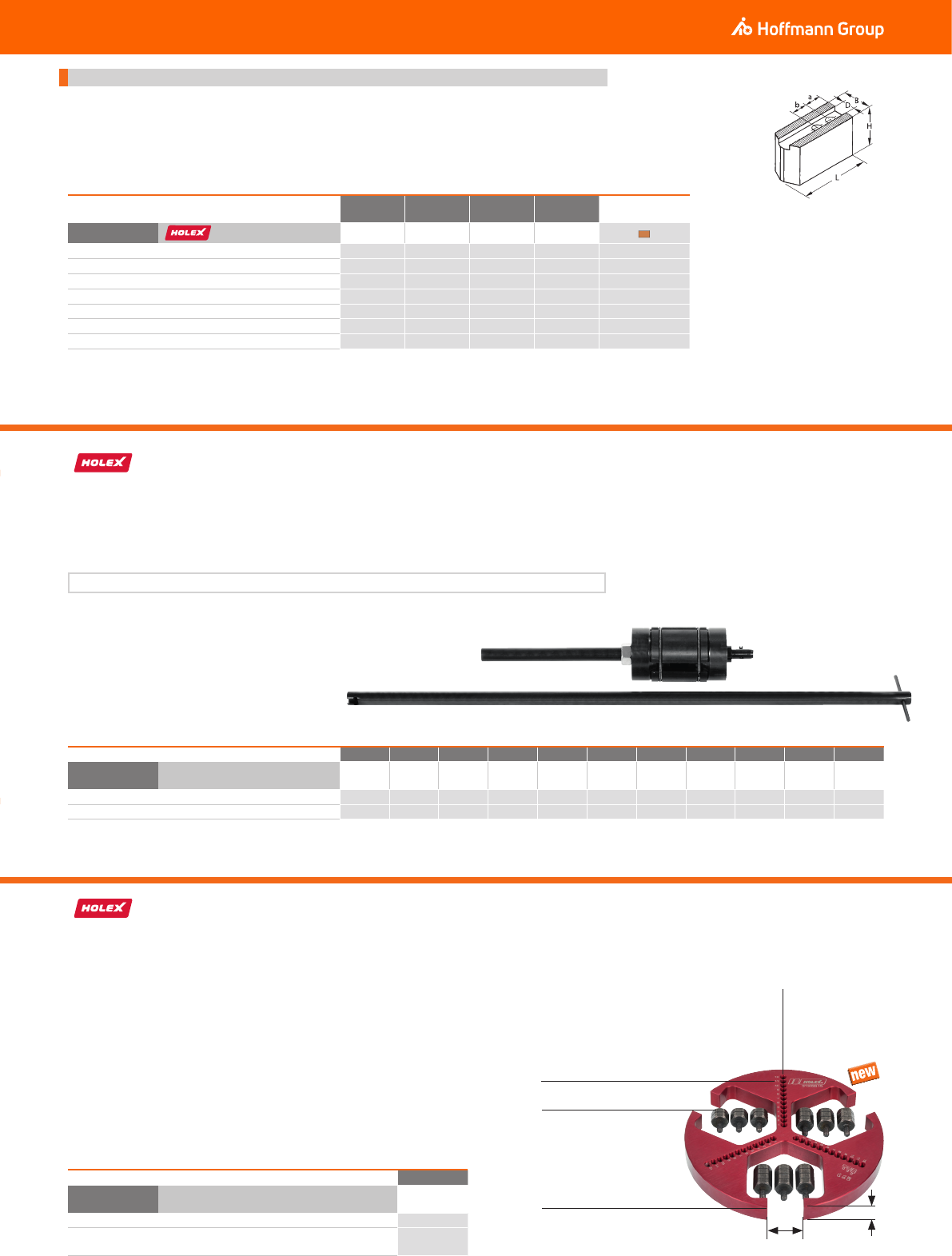

Упор обрабатываемой заготовки (магнитный) для токарного патрона
Упор с 3запрессованными магнитами. Красного цвета, анодированный.
Подходит для: Трехкулачковый токарный патрон с шириной кулачков до
55мм.
Применение: Для зажимания коротких деталей.
Для заготовок Ø 15-150мм.
Возможность регулировки высоты за счет ввинчивания
опор, которые входят в комплект поставки.
Объем поставки:
Набор опор для регулировки высоты из 9шт., №3130349.
Содержание: 3×10мм, 3×15мм и 3×20мм.
31 3033
Резьба M5
для ввинчивания
опор.
Нумерация от 1 до 12 для
удобства в позиционировании.
Набор из 9 опор с резьбой M5
и метками для
ориентирования по высоте.
Возможно отфрезеровать для
использования с губками шириной (см.
размер n) до 55 мм.
h
n
Высота h мм
15
31V
31 3033
Упор для обрабатываемой заготовки
221,84
n мм 25
Материал Алюминий
Тип
1234567891011
32Z
31 3145
Продольный упор для универсального токарного
станка
171,58 182,89 197,35 218,09 224,37 240,72 297,91 316,76 356,99 399,73 457,55
Для шпинделя Ø мм 20 – 23 23 – 27 27 – 31 31 – 39 39 – 47 47 – 57 57 – 65 65 – 78 78 – 94 94 – 110 110 – 130
Длина затяжного ключа мм 600 600 600 600 600 750 750 750 750 750 750
Продольный упор для токарных станков (упор для полого шпинделя)
Функция: Посредством вращения тягового винта 4 встроенные разжимные губки прижимаются к внутренней
стенке шпинделя.
Применение: Оптимальное приспособление для продольной фиксации в любом месте полого шпинделя.
Объем поставки:
Включая специальный ключ для тягового винта.
Примечание: Не подходит для механизированных токарных патронов с тяговой трубой.
для типа патрона
170 210 254 315
подходит к цветовой
маркировке
32R
31 3760
79,90 86,90 105,56 128,60
L мм 82 102 125 145
B мм 31 35 40 50
H мм 32 40 40 50
a мм 15 20 30 30
b мм 20 25 30 30
D мм 12 14 16 18
для резьбы DIN 912 M10 M12 M12 M14
Со скошенной кромкой для небольших диаметров зажима.
31 3760 – Точно фрезерованные паз и зубья.
Верхние части кулачков мягкие, длинные, зубья 1,5 мм х 60°
77

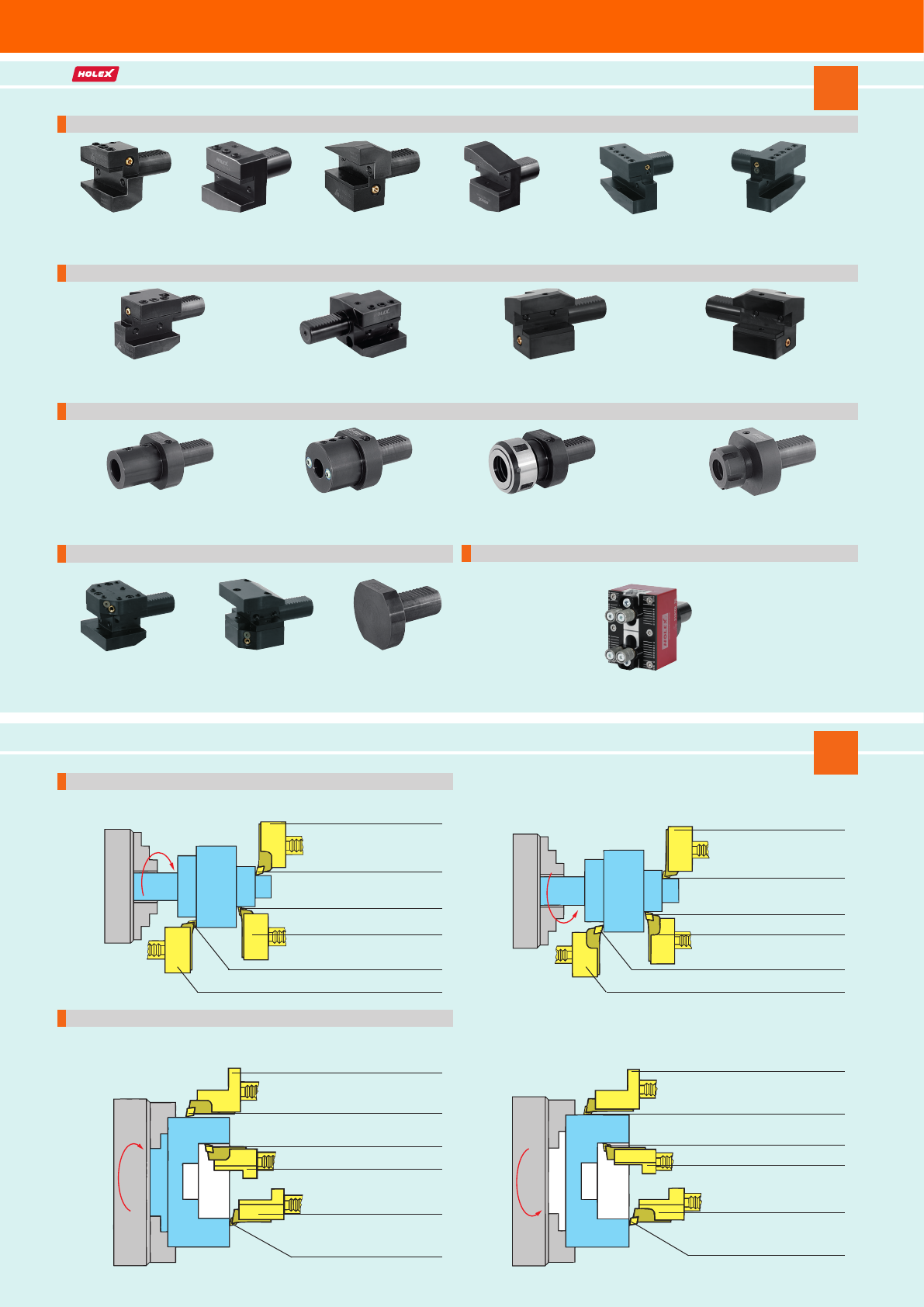

при левом вращении шпинделя при правом вращении шпинделя
при левом вращении шпинделя при правом вращении шпинделя
Применение радиальных резцедержателей
Применение аксиальных резцедержателей
Уточняйте расположение зажимной гребенки в револьверной головке станка! i
Резцедержатель правый,
Резцедержатель левый,
Резец левый
Резец левый
Резец правый Резец левый
Резцедержатель правый Резцедержатель правый,
Резцедержатель правый
Резцедержатель левый,
Резец правый
Резец правый
Резцедержатель правый
Резцедержатель левый,
Резцедержатель правый
Резец правый
Резец левый
Резец правый
Резцедержатель правый
Резцедержатель левый,
Резцедержатель правый
Резец левый
Резец правый
Резец левый
C = исполнения аксиальных резцедержателей
E = исполнения для закрепления инструмента с цилиндрическим хвостовиком
D = исполнения универсальных резцедержателей
B = исполнения радиальных резцедержателей
HOLEX B1,
правое, короткое
(№ 319000)
HOLEX B5,
правое, длинное
(№ 319070)
HOLEX B6,
левое, длинное
(№ 319080)
HOLEX B2,
левое, короткое
(№ 319010)
HOLEX B3,
обратное правое, короткое
(№ 319050)
HOLEX B4,
обратное левое, короткое
(№ 319060)
HOLEX C1,
правое (№ 319100)
HOLEX C2,
левое (№ 319110)
HOLEX C3,
обратное правое (№ 319160)
HOLEX C4,
обратное левое (№ 319170)
Захват заготовки
HOLEX D1,
Многопозиционный
держатель резцов
(№31 9185)
HOLEX D2,
Многопозиционный
держатель резцов,
обратный (№31 9190)
Z2,
Заглушка (№ 31 9770)
Обзор программы инструмента − для аксиальных / радиальных револьверных головок
i
HOLEX E1,
Патрон для сверл с СМП
(№31 9200)
HOLEX E2,
Держатель расточного
резца (№ 31 9350)
HOLEX E3,
Цанговый патрон OZ
(№ 31 9500 / 9550)
HOLEX E4,
Цанговый патрон ER
(№ 31 9600 / 9650 / 9700)
Захват заготовки
78
www.homann-group.ruHOLEX токарный инструмент
Уточняйте расположение зажимной гребенки в револьверной головке станка! i
Диаметр хвостовика d1 мм
16 20 30 40 50
32V
31 9000
Держатель резца Форма B1
радиальная правая, короткая
120,90 96,23 108,91
121,04
212,37
32V
31 9010
Держатель резца Форма B2
радиальная левая, короткая
120,28 113,73 120,19
145,52
211,01
32V
31 9050
Держатель резца Форма B3
радиальная правая, короткая
112,56 96,23 112,12
133,84
211,01
32V
31 9060
Держатель резца Форма B4
радиальная левая, короткая
120,59 113,42 120,19 145,52
212,37
32V
31 9070
Держатель резца Форма B5
радиальная правая, длинная
– – 216,51 250,78 –
32V
31 9080
Держатель резца Форма B6
радиальная левая, длинная
– – 216,51 250,78 –
h1 мм 12 16 20 25 32
h2 мм 17 22 29 34 41
b1 (31 9000, 31 9010, 31 9050, 31 9060) мм 42 55 70 85 100
b1 (31 9070, 31 9080) мм – – 100 118 –
b2 (31 9000, 31 9010, 31 9050, 31 9060) мм 25 30 35 42,5 50
b2 (31 9070, 31 9080) мм – – 65 75,5 –
h5 мм 20 30 38 48 35
h6 (31 9000, 31 9010, 31 9050, 31 9060) мм 22 25 35 42,5 60
h6 (31 9070, 31 9080) мм – – 28 32,5 –
l1 мм 13 16 22 22 30
l2 мм 24 30 40 44 55
цветовая маркировка хвостовика VDI
Диаметр хвостовика d1 мм
16 20 30 40 50
32V
31 9100
Держатель резца Форма C1
аксиальная правая
128,38 124,80 133,61 168,90
235,44
h1 мм 12 16 20 25 32
h2 мм 17 22 29 34 41
b1 мм 43 52 70 85 100
b2 мм 24 27 35 42,5 50
b3 мм 13 13 17 20,5 26
h5 мм 20 25 28 32,5 50
h6 мм 22 30 38 48 60
l1 мм 44 55 70 85 100
цветовая маркировка хвостовика VDI
Цвет. код: VDI 16 VDI 20 VDI 25 VDI 30 VDI 40 VDI 50
Держатели инструмента с хвостовиком VDI
Цементированные, HRC 58 ±2.
Все рабочие поверхности шлифованные.
С шаровыми форсунками.
Стандарт: ISO 10889 / DIN 69880 / VDI 3425, часть 2.
Применение: Преимущественно для наружной обработки.
Форма B1, B2, B3, B4, B5, B6, B7 и B8
Цементированные, HRC 58 ±2.
Все рабочие поверхности шлифованные.
С шаровыми форсунками.
Стандарт: ISO 10889 / DIN 69880 / VDI 3425, часть 2.
Применение: Преимущественно для наружной обработки.
Формы C1, C2, C3 и C4
31 9000
31 9010
31 9060
31 9070
31 9080
31 9100
31 9050
d
1
h
6
h
5
l1b2
b1
b
3
h
1
h
2
Резьбовое крепление сопла
для подвода охлаждающей
жидкости до 80 бар
l2
h
1
d
1
l1
b
1
h
5
h
6
b2
h
2
d
1
h
6
h
5
l1b2
b1
b3
h
1
h
2
Диаметр хвостовика d1 мм
16 20 30 40 50
32V
31 9110
Держатель резца Форма C2
аксиальная левая
130,25 135,42 147,33
176,42
234,08
32V
31 9160
Держатель резца Форма C3
аксиальная правая
129,31 155,28 159,70 174,23 233,40
32V
31 9170
Держатель резца Форма C4
аксиальная левая
128,69 128,89 169,04 174,23 233,40
h1 мм 12 16 20 25 32
h2 мм 17 22 29 34 41
b1 мм 43 52 70 85 100
b2 мм 24 27 35 42,5 50
b3 (31 9110, 31 9160) мм 13 13 17 20,5 26
b3 (31 9170) мм 13 13 23 25,5 30
h5 мм 20 25 28 32,5 50
h6 мм 22 30 38 48 60
l1 мм 44 55 70 85 100
цветовая маркировка хвостовика VDI
31 9160 31 9170
d
1
h
6
h
5
l1b2
b
1
b3
h
1
h
2
31 9110
79
Диаметр хвостовика d1 мм
30 40 50
32V
31 9185
Многопозиционный держатель резцов
287,68 295,83 (400,32)
32V
31 9190
Многопозиционный держатель резцов, обратный
293,11 305,33 (400,32)
h1 мм 20 25 32
h2 мм 29 34 41
b1 мм 76 90 105
b2 мм 35 42,5 50
b3 мм 17 20,5 25,5
h5 мм 28 32,5 35
h6 мм 38 48 60
l1 мм 60 72 85
цветовая маркировка хвостовика VDI
Цементированные, HRC 58 ±2.
Все рабочие поверхности шлифованные.
С шаровыми форсунками.
Стандарт: DIN ISO 10889 / DIN 69880 / VDI 4325, часть 2.
Держатель аксиальный двойной
31 9185
отверстие d2 (H6) мм
16 20 25 32 40 50
d6
мм цветовая маркировка
хвостовика VDI
32V
31 9150
Патрон для свёрл с СМП
Форма Е1
VDI20
113,17 113,17 (113,17) – – –
50
32V
31 9180
VDI25
(116,43) (116,43) (116,43) – – –
58
32V
31 9200
VDI30
118,06 118,06 118,06 118,06 118,06 –
68
32V
31 9250
VDI40
(129,46) 129,46 132,09 132,09 132,09 –
83
32V
31 9255
VDI50
– 180,79 180,73 180,73 180,73 180,73
98
Ø d3 мм 36 40 45 52 65 75
l1 -0,2 мм 67 67 75 71 90 100
l2 мм 54 54 59 63 73 83
Стандарт: DIN 69880 / VDI 3425, часть 2.
Применение: Для сверл с СМП с подводом СОЖ.
Форма Е1
31 9150
l2
d6
l1
d2
d
3
отверстие d2 (H7) мм
6 8 10 12 16 20 25 32 40 50
d6
мм цветовая маркировка
хвостовика VDI
32V
31 9290
Держатель расточного
резца
Форма Е2
VDI16
121,21 121,21 121,21 121,21 121,21
– – – – – 40
32V
31 9300
VDI20 –
116,85 116,85 116,85 116,85 116,85 116,85
– – – 50
32V
31 9325
VDI25 –
109,64 109,64 109,64 109,64 109,64 109,64
– – – 58
32V
31 9350
VDI30 –
112,41 112,41 112,41 112,41 112,41 112,41 112,41
– – 68
32V
31 9400
VDI40 –
119,58 119,58 119,58 119,58 119,58 119,58 119,58 119,58 227,20
83
32V
31 9405
VDI50 –––
166,21 166,21 166,21 166,21 166,21 166,21 166,21
98
d8 (31 9290) мм – 32 32 40 40 – – – – –
d8 (31 9300) мм – 40 40 40 40 50 50 – – –
d8 (31 9325) мм – 40 40 40 40 58 58 – – –
d8 (31 9350) мм – 55 55 55 55 55 55 68 – –
d8 (31 9400) мм – 55 55 55 55 55 55 83 83 83
d8 (31 9405) мм – – – 98 98 98 98 98 98 98
l6 (31 9290) мм – 44 44 44 44 – – – – –
l6 (31 9300, 31 9325) мм – 50 50 50 50 50 60 – – –
l6 (31 9350) мм – 61 60 60 60 60 60 75 – –
l6 (31 9400) мм – 75 75 75 75 75 75 75 90 90
l6 (31 9405) мм – – – 90 90 90 90 90 90 100
l7 (31 9290) мм – 34 34 34 34 – – – – –
l7 (31 9300, 31 9325) мм – 41 41 41 41 41 51 – – –
l7 (31 9350) мм – 51 51 51 51 51 51 61 – –
l7 (31 9400) мм – 61 61 61 61 61 61 61 76 76
l7 (31 9405) мм – – – 76 76 76 76 76 76 86
Стандарт: DIN 69880 / VDI 3425, часть 2.
Применение: Для внутренней обработки расточным резцом.
Форма Е2
31 9290
Цвет. код: VDI 16 VDI 20 VDI 25 VDI 30 VDI 40 VDI 50
80
www.homann-group.ruHOLEX токарный инструмент
Ø хвостовика d1 / Ø зажимания d2 мм
25/4 25/5 25/6 25/8 25/10 25/12 25/14 25/16 25/18 25/20
32V
31 9426
Переходная втулка
86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56
32V
31 9428
Переходная втулка с прорезями
– – – 55,53 55,53 55,53 55,53 55,53 55,53 55,53
Ø d4 (31 9426) мм 29
Ø d4 (31 9428) мм – – – 30 30 30 30 30 30 30
l1 (31 9426) мм 50
l1 (31 9428) мм – – – 60 60 60 60 60 60 60
l2 (31 9426) мм 4
l2 (31 9428) мм – – – 10 10 10 10 10 10 10
Исполнение (31 9426) зажимные
винты зажимные
винты зажимные
винты зажимные
винты зажимные
винты зажимные
винты продольный
паз продольный
паз продольный
паз продольный
паз
Ø хвостовика d1 / Ø зажимания d2 мм
32/5 32/6 32/8 32/10 32/12 32/14 32/16 32/18 32/20 32/25
32V
31 9426
Переходная втулка
86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56
32V
31 9428
Переходная втулка с прорезями
– – 55,53 55,53 55,53 55,53 55,53 55,53 55,53 55,53
Ø d4 (31 9426) мм 40
Ø d4 (31 9428) мм – – 37 37 37 37 37 37 37 37
l1 (31 9426) мм 58
l1 (31 9428) мм – – 69 69 69 69 69 69 69 69
l2 (31 9426) мм 5
l2 (31 9428) мм – – 10 10 10 10 10 10 10 10
Исполнение (31 9426) зажимные
винты зажимные
винты зажимные
винты зажимные
винты зажимные
винты продольный
паз продольный
паз продольный
паз продольный
паз продольный
паз
Ø хвостовика d1 / Ø зажимания d2 мм
40/6 40/8 40/10 40/12 40/14 40/16 40/18 40/20 40/25 40/32
32V
31 9426
Переходная втулка
86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56
32V
31 9428
Переходная втулка с прорезями
– 55,53 55,53 55,53 55,53 55,53 55,53 55,53 55,53 55,53
Ø d4 (31 9426) мм 44
Ø d4 (31 9428) мм – 45 45 45 45 45 45 45 45 45
l1 (31 9426) мм 58
l1 (31 9428) мм – 79 79 79 79 79 79 79 79 79
l2 (31 9426) мм 5
l2 (31 9428) мм – 10 10 10 10 10 10 10 10 10
Исполнение (31 9426) зажимные
винты зажимные
винты зажимные
винты зажимные
винты продольный
паз продольный
паз продольный
паз продольный
паз продольный
паз продольный
паз
Ø хвостовика d1 / Ø зажимания d2 мм
50/12 50/14 50/16 50/18 50/20 50/25 50/32 50/40
32V
31 9426
Переходная втулка
86,56 86,56 86,56 86,56 86,56 86,56 86,56 86,56
32V
31 9428
Переходная втулка с прорезями
58,04 58,04 58,04 58,04 58,04 58,04 58,04 58,04
Ø d4 (31 9426) мм 54
Ø d4 (31 9428) мм 55
l1 (31 9426) мм 75
l1 (31 9428) мм 90
l2 (31 9426) мм 5
l2 (31 9428) мм 10
Исполнение (31 9426) зажимные винты продольный паз продольный паз продольный паз продольный паз продольный паз продольный паз продольный паз
Переходные втулки для инструмента с цилиндрическим хвостовиком
Подходят для держателя VDI Форма E2 (№319290–319405).
31 9426 – Пригодны для ВО, без прорезей. Инструмент фиксируется и затягивается 2 зажимными
винтами.
31 9428 – Исполнение с прорезями − выравнивание инструмента возможно установочным винтом,
зажимание держателем расточного резца.
Применение: Для уменьшения диаметра зажима инструмента с цилиндрическим хвостовиком.
31 9426_25/12
31 9428
продольный паз зажимные винты
81
Тип
1,5-16 1,5-25 3,5-32
цветовая маркировка
хвостовика VDI
32V
31 9500
Цанговый патрон OZ
Форма E3
VDI30
(248,82) 252,59 –
32V
31 9550
VDI40
– (265,36) (287,23)
Подходящие цанги 415 E 462 E 467 E
диапазон зажима d2 мм 2 – 16 2 – 25 4 – 32
Ø d6 (31 9500) мм 68 68 –
Ø d6 (31 9550) мм – 83 83
l9 мм 57 75 90
Стандарт: ISO 10889 / DIN 69880 / VDI 3425
Применение: Для сверления и фрезерования.
Цанговые патроны с хвостовиком VDI
Цанговые патроны формы E3
31 9500
d
10
d2
l3
l8
l9
d6
d10
d2
l3
l8
l9
d6
номин. Ø зажимания d
39Y
30 9540
39Y
30 9550
39Y
30 9560
Цанга OZ для патрона
мм 2 - 16 мм 2 - 25 мм 4 - 32 мм
4
42,29 49,64 –
5
42,29 49,64 –
6
42,29 49,64 –
7
42,29 49,64 –
8
42,29 49,64 –
9
42,29 49,64 –
10
42,29 49,64 70,62
11
(42,29) 49,64 –
12
42,29 49,64 70,62
13
(42,29) 49,64 –
14
42,29 49,64 70,62
15
(42,29) 49,64 –
16
42,29 49,64 70,62
17
– 49,64 –
18
– 49,64 70,62
19
– 49,64 –
20
– 49,64 70,62
21
– 49,64 –
22
– 49,64 70,62
23
– 49,64 –
24
– 49,64 –
25
– 49,64 70,62
28
– – 70,62
30
– – 70,62
32
– – 70,62
Тип 415 E 462 E 467 E
Ø D мм 25,5 35,05 43,7
L мм 40 52 60
39Z
30 9562
Набор цанг OZ тип 462E 15 шт., для патронов 5−25 мм
862,58
ISO
10897
Цанги OZ − для цанговых патронов OZ
Легированная сталь, полностью закалённые и шлифованные. Сквозное отверстие (расширение диапазона установки вылета по сравнению с цангами по DIN)
увеличивает усилие зажима. Большее число шлицев по сравнению с цангами по DIN, что увеличивает глубину установки в конус цангового патрона.
Подходит для зажима спиральных свёрл на направляющей ленточке. Диапазон зажимания = номинальный размер минус 0,5 мм. 5 или 6 пар шлицев.
Объем поставки: Цанги OZ (№ 309550) Ø 5−16 мм (с шагом 1 мм) и Ø 18, 20 и 25 мм, включая
деревянный ящик.
Набор цанг OZ для цанговых патронов OZ
d
L1L
D
30 9562
82
www.homann-group.ruHOLEX токарный инструмент
для цанг ER ER
16 25 32 40
цветовая маркировка
хвостовика VDI
32V
31 9600
Цанговый патрон ER
Форма E4
VDI20
196,10 201,20 – –
32V
31 9650
VDI30
–197,55 197,55 –
32V
31 9700
VDI40
– – 198,29 198,29
Подходящие цанги 426 E (ER16) 430 E (ER 25) 470 E (ER 32) 472 E (ER 40)
диапазон зажима d2 мм 1 – 10 1 – 16 2 – 20 3 – 26
d6 (31 9600, 31 9700) мм 50 50 83 83
d6 (31 9650) мм – 68 68 –
l9 (31 9600, 31 9700) мм 17 50 62 75
l9 (31 9650) мм – 57 62 –
31 9600
Стандарт: ISO 10889 / DIN 69880 / VDI 3425
Применение: Для сверления и фрезерования.
Цанговые патроны с хвостовиком VDI
Цанговые патроны формы E4
d
10
d2
l3
l8
l9
d6
d10
d2
l3
l8
l9
d6
номин. Ø зажимания d
32Z
30 8920
32Z
30 8960
32Z
30 9000
32Z
30 9040
мм ER 16 ER 25 ER 32 ER 40
1
24,55 – – –
2
24,55 30,05 – –
3
20,01 23,80 25,55 –
4
20,01 23,80 25,55 30,96
5
20,01 23,80 25,55 30,96
6
20,01 23,80 25,55 30,96
7
20,01 23,80 25,55 30,96
8
20,01 23,80 25,55 30,96
9
20,01 23,80 25,55 30,96
10
20,01 23,80 25,55 30,96
11
–23,80 25,55 30,96
12
–23,80 25,55 30,96
13
– 23,80 25,55 30,96
14
–23,80 25,55 30,96
15
– 23,80 25,55 30,96
16
–23,80 25,55 30,96
17
– – 25,55 30,96
18
– – 25,55 30,96
19
– – 25,55 30,96
20
– – 25,55 30,96
21
– – – 30,96
22
– – – 30,96
23
– – – 30,96
24
– – – 30,96
25
– – – 30,96
26
– – – 30,96
Тип 426 E 430 E 470 E 472 E
Ø D мм 17 26 33 41
L мм 27,5 34 40 46
Цанги ER − для цанговых патронов ER
Полностью закалённые и полированные.
30 8922/8962/9002 – Герметизированные исполнения с соплами для подачи СОЖ - только для номинального Ø.
Примечание:
30 8920/8930/8960/9000/9040 – Диапазон зажимаемых Ø для каждой цанги до 1 мм, например, Ø 10 − 9 мм,
кроме цанг для Ø 1, 1,5 и 2 (в этом случае только 0,5 мм).
30 8920/8960/9000 – Цанги ER16, ER25 и ER32 без уплотнения также доступны в дюймовых размерах через eShop.
30 9000
30 8922
ISO
15488-A
ISO
15488-B
32Z
30 9160
32Z
30 9240
32Z
30 9280
32Z
30 9320
Набор цанг ER, 10шт., 1–10мм Набор цанг ER, 15шт., 2–16мм Набор цанг ER, 18шт., 3–20мм Набор цанг ER, 23шт., 4–26мм
ER 16 ER 25 ER 32 ER 40
254,12 364,84 487,19 749,74
Наборы цанг ER
Полностью закалённые и полированные.
30 9165 – Ø 1 и 2мм, без сопел и герметизации.
30 9245 – Ø 2 мм без сопел и герметизации.
30 9165/9245/9285 – Герметизированные исполнения с распылительными соплами - только для номинального Ø.
Объем поставки:
30 9165 – В футляре со вставкой из жесткого пенопласта, с шагом 1мм.
30 9155–9160/9200–9320 – В футляре с вставкой из жесткого пенопласта, с шагом 1мм.
30 9280
ISO
15488-B
≤10мкм
≤10мкм
83
Ø хвостовика d мм
20 30 40
Компенсация
длины при
сжатии
Компенсация
длины при
растяжении
Ø D L
мм мм мм мм
32P
31 9445
Быстросменный
резьбонарезной патрон
M3 − M12
353,67 353,67 353,67
7 7 38 55
32P
31 9447
Быстросменный
резьбонарезной патрон
M6 − M20
– 403,52 403,52
12 12 54 86
цветовая маркировка хвостовика VDI
31 9445/9447 – Упругая компенсация несоответствия подачи шагу резьбы, втулка на подшипнике для легкой компенсации.
Стандарт: DIN ISO 10889 / DIN 69880 и VDI 3425, часть 2.
Специальные принадлежности:
31 9445/9447 – Быстросменные резьбонарезные цанги №335420 − 335620.
Быстросменные резьбонарезные патроны для правой и левой резьбы
D
L
31 9445
Ø хвостовика метчика
32H
33 5420
32H
33 5430
32H
33 5440
32H
33 5610
32H
33 5620
32H
33 5640
Хвостовик
квадратного
сечения
Быстросменная резьбонарезная цанга
без предохранительной муфты Быстросменная резьбонарезная цанга
с предохранительной муфтой
мм M3 − 12 M6 − 20 M14 − 33 M3 − 12 M6 − 20 M14 − 33 мм
3,5
32,45 – – 87,14 – –
2,7
4,5
32,45 – – 87,14 – –
3,4
6
32,45 43,21 – 87,14 113,59 –
4,9
7
32,45 43,21 – 87,14 113,59 –
5,5
8
32,45 43,21 – 87,14 113,59 –
6,2
9
32,45 43,21 –87,14 113,59 –
7
10
32,45 43,21 – 87,14 113,59 –
8
11
32,45 43,21 152,90 87,14 113,59 307,52
9
12
– 43,21 152,90 – 113,59 307,52
9
14
– 43,21 152,90 – 113,59 307,52
11
16
– 43,21 152,90 – 113,59 307,52
12
18
– – 152,90 – – 307,52
14,5
20
– – 152,90 – – 307,52
16
22
– – 152,90 – – 307,52
18
25
– – 152,90 – – 307,52
20
28
– – 152,90 – – 306,66
22
Ø D мм 30 46 68 32 50 72
Ø d мм 19 31 48 19 31 48
L мм 21,5 35 55,5 21,5 35 55,5
H мм 7 11 14 25 34 45
Ø e мм – – – – – –
32H
33 5460
32H
33 5470
32H
33 5650
32H
33 5660
Набор быстросменных
резьбонарезных цанг, без
предохранительной муфты, 8 шт.
Набор быстросменных
резьбонарезных цанг, без
предохранительной муфты, 9 шт.
Набор быстросменных
резьбонарезных цанг, с
предохранительной муфтой, 8
штук.
Набор быстросменных
резьбонарезных цанг, с
предохранительной муфтой, 9
штук.
M3 − 12 M6 − 20 M3 − 12 M6 − 20
342,13 435,44 789,03 1005,12
Быстросменные резьбонарезные цанги с предохранительной муфтой или без предохранительной муфты
Применение:
33 5420–5440 – Для сквозных отверстий.
33 5610/5620/5640/5650/5660 – Для глухих отверстий.
Примечание: Цанги с предохранительной муфтой выпускаются с первичной установкой крутящего момента для
обработки стали (Rm 600 − 800Н/мм2). Скорректировать величину предельного крутящего момента
можно путём врашения поджимной гайки.
прилегание цанги к патрону
прилегание цанги к патрону
33 5460
33 5650
33 5420
33 5430
33 5440
33 5610
33 5620
33 5640
Цвет. код: VDI 16 VDI 20 VDI 25 VDI 30 VDI 40 VDI 50
84
www.homann-group.ruHOLEX токарный инструмент
для хвостовика МК
1234
цветовая маркировка
хвостовика VDI
36A
31 9740
Державка с конусом Морзе
Форма F
VDI30
143,76 139,17 145,23 –
36A
31 9745
VDI40
– 155,39 159,18 (158,60)
d2 (31 9740) мм 68 68 68 –
d2 (31 9745) мм – 83 83 83
d3 мм 12,065 17,78 23,825 31,267
Ø d4 (31 9745) мм – 55 58 68
l1 (31 9740) мм 27 27 66 –
l1 (31 9745) мм – 36 36 80
Ø d1 мм
16S 20S 25S 30S 40S 50S 16K 20K 25K 30K 40K
36A
31 9770
Заглушка
Форма Z2
41,47 47,11 70,69 53,66 61,12 68,94 18,52 14,48 13,84 15,25 16,34
Материал Сталь Сталь Сталь Сталь Сталь Сталь Пластмасса Пластмасса Пластмасса Пластмасса Пластмасса
цветовая маркировка хвостовика VDI
Ø хвостовика d1 мм
25
32B
31 9705
Захват заготовки
748,26
длина мм 55
ширина мм 75
высота мм 42
Захват заготовки
Анодированный корпус из высокопрочного алюминия со сменными головками с алмазным
напылением и рифлеными губками.
Плавная регулировка в диапазоне 1 − 70 мм.
Подходит для прутка круглого, шестигранного и квадратного сечения.
Регулировка по шкалам.
Универсальное цилиндрическое крепление.
Преимущество: Быстрая регулировка в зависимости от размера заготовки.
Применение: Подходит для аксиальных и радиальных револьверных головок.
Объем поставки: Захват прутковый с головками, сменные губки и ключ под внутренний
шестигранник для замены головок и губок.
Примечание: Подходящие оправки VDI представлены с Каталоге запасных частей к
Основному каталогу Hoffmann см. № 319707 разм. 20 / 30.
Применение: Для инструментов с хвостовиком конус Морзе.
Держатель инструментов с хвостовиком Морзе
Заглушка
31 9770
31 9740
d
1
d
3
d
4
l2
l1
h2h1
d
2
Цвет. код: VDI 16 VDI 20 VDI 25 VDI 30 VDI 40 VDI 50
85
конус Морзе
23456
32L
32 0672
Вращающийся токарный центр
60°
183,75 201,25 268,75 386,88 836,25
32L
32 0673
Вращающийся токарный центр
60° / 30°
231,25 281,88 322,50 463,75 927,50
Ø корпуса D мм 50 50 69 88 105
Длина раб. части B (32 0672) мм 73 73 95 120,5 139
Длина раб. части B (32 0673) мм 83,5 88,5 108 135 159
Больший Ø упорного центра 60° A мм 25 25 32 40 50
Больший Ø упорного центра 30° A (32 0673) мм 10 12 14 16 18
Максимальное радиальное биение мм 0,006 0,006 0,006 0,006 0,01
Длина упорного центра C (32 0672) мм 29,5 29,5 40 50,5 57,5
Длина упорного центра C (32 0673) мм 40 45 53 65 77,5
Для деталей весом (32 0672) кг 500 500 800 2000 3500
Для деталей весом (32 0673) кг 500 500 500 1500 2500
Вращающиеся токарные центры
Корпус и опорный конус закалены.
Вершина закалена, возможна многократная переточка.
Прецизионн. подшипник качения для высокой точности вращения.
Не нуждается в профилактическом уходе благодаря непрерывной смазке.
Специальная герметизация не допускает проникновения внутрь грязи и
СОЖ.
32 0672 – Угол при вершине 60°.
32 0673 – С удлиненной вершиной, угол при вершине 60° / 30°.
Применение: Для всех типов токарных станков, одинаково хорошо
подходит как для черновой, так и для чистовой обработки.
32 0673 – Удлиненная вершина обеспечивает беспрепятственное
приближение токарного резца к торцевой стороне заготовки.
Особенно подходит для точения по копиру.
32 0672
Удлиненная вершина для
беспрепятственного подвода
токарного резца.
32 0673
D
B
A
C
60°
конус Морзе
23456
32L
32 0652
Компактные вращающиеся токарные центры
154,38 161,25 215,– 310,63 712,50
Ø корпуса D мм 49 49 54 67 88
Длина раб. части B мм 73 75 77,5 95 118,5
Больший Ø упорного центра 60° A мм 25 25 25 32 40
Максимальное радиальное биение мм 0,006
Длина упорного центра C мм 29,5 29,5 29,5 40 50,5
Для деталей весом кг 500 500 500 800 2000
Компактные вращающиеся токарные центры
Угол при вершине 60°.
Легкое исполнение с корпусом малого диаметра.
Прецизионн. подшипник качения для высокой точности вращения.
Не нуждается в профилактическом уходе благодаря непрерывной смазке.
Специальная герметизация не допускает проникновения внутрь грязи и СОЖ.
Применение: Преимущественно для обработки небольших деталей на всех типах
токарных станков.
32 0652
86
www.homann-group.ruHOLEX токарный инструмент
Расширенный ассортимент токарного инструмента представлен в Основном каталоге
Держатель расточного резца для вибростойких расточных державок, например, GARANT Master Mute–
на заказ в Hoffmann, подходят для соответствующего типа револьверной головки.
Или модульная система держателей расточного резца для аксиальной (№31 9162 – 9164) или
радиальной револьверной головки (№31 9172 – 9174).
Подходит для расточных державок с гашением колебаний GARANT Master Mute.
31 9172
31 9162
конус Морзе
12345
32L
32 3400
Упорный токарный центр
16,23 20,69 25,68 42,55 81,91
32L
32 3600
Упорный токарный центр c твердосплавной вставкой
63,24 74,48 101,86 135,81 242,97
32L
32 3800
Упорный токарный центр
срезанный с твердосплавной вставкой
– 115,12 149,60 194,69 –
наружный Ø D мм 12,2 18 24,1 31,6 44,7
Общая длина L мм 80 100 125 160 200
Ø твердоспл. вставки H (32 3600, 32 3800) мм 7 7 11 14 18
длина лыски L1 мм – 30 38 50 –
Расстояние от лыски до вершины b мм – 2 3 5 –
Цвет. код: K12 K14 K18 K24
Неподвижные токарные центры (упорные центры)
Угол при вершине 60°, поверхности шлифованы.
32 3400 – Целиком из инструментальной стали, полностью закаленный.
32 3600 – Центр с твердосплавной вставкой.
32 3800 – Срезанный центр центр с твердосплавной вставкой. С ним токарный резец имеет
беспрепятственный доступ к торцевой поверхности обрабатываемой детали.
32 3600/3800 – Токарные центры с твердосплавными вставками, снабжены маркировочной канавкой,
указывающей макс. переточку вершины.
Стандарт: DIN 806
32 3400
D
L
1
HТвёрдый сплав 32 3600
L1
H
b
Твёрдый сплав 32 3800
Системы крепления инструментов с гашением колебаний
Ротационные прошивки
Инструмент для долбления канавок
Инструмент для накатного полирования
Инструмент для нанесения маркировки и формирования рифлений
29 3030
29 3040
Шестигранные, квадратные профили и Torx® – всего за несколько секунд!
2–25мм TX5–TX60
2–20мм
шестигранник квадрат
Torx®
ØD2
ØD1
29 0350
LS
LN
m
t
w
t
29 1559_27
ØD
LN
LA
Øa
29 1930
29 0010_20
29 0025_20
Пример обработки
i
Дополнительную информацию
и товары из данной категории Вы можете найти в томе 1
нашего каталога, на сайте www.homann-group.ru
или получить у своего персонального консультанта.
87
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
88
www.homann-group.ruHOLEX токарный инструмент
1. Износ по задней поверхности (абразивный износ)
2. Пластическая деформация (смещение)
3. Лункообразный износ на передней поверхности
4. Поломка СМП, скалывание вершины
5. Местное выкрашивание режущей кромки
6. Наростообразование
Предпочтительный износ
для предсказуемой стойкости
СМП
Рабочая подача - fn мм/об.
Скорость резания - Vc м/мин
2
3
4
5
6
1
Рекомендации по оптимизации стойкости СМП
89
ƛǁƽ ǁǀdžLJNJƹ
Ʌɭɧɤɨɨɛɪɚɡɨɜɚɧɢɟ ɧɚ
ɩɟɪɟɞɧɟɣɩɨɜɟɪɯɧɨɫɬɢ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɬɜɟɪɞɨɫɬɶ ɦɚɪɤɢ
ɫɩɥɚɜɚ
ɇɟɫɬɚɛɢɥɶɧɚɹɩɨɞɚɱɚɋɈɀ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɩɪɨɱɧɨɫɬɶ ɦɚɪɤɢɫɩɥɚɜɚ
ɍɜɟɥɢɱɟɧɧɚɹ ɧɚɝɪɭɡɤɚ ɧɚɪɟɠɭɳɭɸ
ɤɪɨɦɤɭ
Ɋɚɡɜɢɬɢɟ ɭɫɬɚɥɨɫɬɧɵɯ ɬɪɟɳɢɧ
ɇɟɩɪɚɜɢɥɶɧɨ ɩɨɞɨɛɪɚɧɪɚɡɦɟɪɋɆɉ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɬɜɟɪɞɨɫɬɶ ɦɚɪɤɢ
ɫɩɥɚɜɚ
ɇɟɫɬɚɛɢɥɶɧɚɹɩɨɞɚɱɚɋɈɀ
ȼɵɫɨɤɚɹ ɬɟɦɩɟɪɚɬɭɪɚ ɜɡɨɧɟ
ɪɟɡɚɧɢɹ
Ɋɟɡɤɨɟ ɤɨɥɟɛɚɧɢɟɬɟɦɩɟɪɚɬɭɪɵ ɜ
ɡɨɧɟɪɟɡɚɧɢɹ
ɇɟɫɬɚɛɢɥɶɧɚɹɩɨɞɚɱɚɋɈɀ
ɞɚɧɧɵɣɜɢɞɢɡɧɨɫɚɯɚɪɚɤɬɟɪɟɧ
ɩɪɟɢɦɭɳɟɫɬɜɟɧɧɨ ɞɥɹɮɪɟɡɟɪɧɵɯ ɨɩɟɪɚɰɢɣ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɩɪɨɱɧɨɫɬɶ ɦɚɪɤɢ ɫɩɥɚɜɚ
ɇɟɜɵɫɨɤɚɹ ɩɨɞɚɱɚɧɚɩɪɨɯɨɞ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɩɪɨɱɧɨɫɬɶ ɪɟɠɭɳɟɣ
ɤɪɨɦɤɢ
ɇɟɠɟɫɬɤɨɫɬɶ ɫɢɫɬɟɦɵ ɋɉɂȾ
Ɉɛɪɚɛɚɬɵɜɚɟɦɚɹ ɩɨɜɟɪɯɧɨɫɬɶ ɢɦɟɟɬ
ɜɵɫɨɤɭɸ ɬɜɟɪɞɨɫɬɶ
ȼɨɡɧɢɤɧɨɜɟɧɢɟ ɜɢɛɪɚɰɢɣ
ɇɟɫɨɨɬɜɟɬɫɬɜɭɸɳɢɣ ɫɬɪɭɠɤɨɥɨɦ
ȼɨɡɧɢɤɧɨɜɟɧɢɟ ɜɢɛɪɚɰɢɣ
ɇɟɞɨɫɬɚɬɨɱɧɵɣ ɡɚɞɧɢɣɭɝɨɥ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɩɪɨɱɧɨɫɬɶ ɦɚɪɤɢ
ɫɩɥɚɜɚ
ɇɟɠɟɫɬɤɨɫɬɶ ɫɢɫɬɟɦɵ ɋɉɂȾ
ɇɟɩɪɚɜɢɥɶɧɨ ɩɨɞɨɛɪɚɧɪɚɡɦɟɪ
ɋɆɉ
ɇɢɡɤɚɹ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ɇɟɞɨɫɬɚɬɨɱɧɵɣ ɩɟɪɟɞɧɢɣɭɝɨɥ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
Ɉɬɪɟɝɭɥɢɪɨɜɚɬɶ ɩɨɞɚɱɭɋɈɀ ɜɡɨɧɭ
ɪɟɡɚɧɢɹ
ȼɵɛɪɚɬɶɛɨɥɟɟɩɪɨɱɧɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ɍɦɟɧɶɲɢɬɶ ɩɨɞɚɱɭ
ȼɵɛɪɚɬɶɛɨɥɶɲɢɣɪɚɡɦɟɪɋɆɉɫ
ɭɩɪɨɱɧɹɸɳɟɣ ɤɪɨɦɤɨɣ ɢɛɨɥɶɲɟɟ
ɫɟɱɟɧɢɟ ɞɟɪɠɚɜɤɢ
ɉɪɨɜɟɪɢɬɶ ɝɟɨɦɟɬɪɢɸ ɩɟɪɟɞɧɟɣ
ɩɨɜɟɪɯɧɨɫɬɢ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
Ɉɬɪɟɝɭɥɢɪɨɜɚɬɶ ɩɨɞɚɱɭɋɈɀ
ɍɦɟɧɶɲɢɬɶ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ȼɵɫɨɤɚɹ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
Ɉɛɪɚɛɚɬɵɜɚɟɦɚɹ ɩɨɜɟɪɯɧɨɫɬɶ ɢɦɟɟɬ
ɜɵɫɨɤɭɸ ɬɜɟɪɞɨɫɬɶ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɬɜɟɪɞɨɫɬɶ ɦɚɪɤɢ
ɫɩɥɚɜɚ
ɇɟɞɨɫɬɚɬɨɱɧɨ ɨɫɬɪɵɣɩɟɪɟɞɧɢɣɭɝɨɥ
ɇɟɜɵɫɨɤɚɹ ɩɨɞɚɱɚɧɚɩɪɨɯɨɞ
ɍɦɟɧɶɲɢɬɶ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ɍɜɟɥɢɱɢɬɶ ɩɨɞɚɱɭ
ȼɵɛɪɚɬɶɋɆɉɫɩɨɥɨɠɢɬɟɥɶɧɨɣ
ɝɟɨɦɟɬɪɢɟɣ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭ
ɫɩɥɚɜɚ
Ɉɬɪɟɝɭɥɢɪɨɜɚɬɶ ɩɨɞɚɱɭɋɈɀ ɜɡɨɧɭ
ɪɟɡɚɧɢɹ
ȼɵɛɪɚɬɶɛɨɥɟɟɩɪɨɱɧɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ȼɵɛɪɚɬɶɛɨɥɟɟɩɪɨɱɧɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ɍɜɟɥɢɱɢɬɶ ɩɨɞɚɱɭ
ɍɜɟɥɢɱɢɬɶ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ɉɪɢɦɟɧɢɬɶ ɞɟɪɠɚɜɤɭ ɛɨɥɶɲɟɝɨ
ɫɟɱɟɧɢɹ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ɍɥɭɱɲɢɬɶ ɨɬɜɨɞɫɬɪɭɠɤɢ ɢɡɡɨɧɵ
ɪɟɡɚɧɢɹ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ȼɵɛɪɚɬɶɱɟɪɧɨɜɨɣ ɬɢɩɫɬɪɭɠɤɨɥɨɦɚ
ɍɜɟɥɢɱɢɬɶ ɡɚɞɧɢɣɭɝɨɥ
ȼɵɛɪɚɬɶɛɨɥɟɟɩɪɨɱɧɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ɍɦɟɧɶɲɢɬɶ ɩɨɞɚɱɭ
ɂɡɦɟɧɢɬɶ ɝɟɨɦɟɬɪɢɸ ɋɆɉ
ȼɵɛɪɚɬɶɋɆɉɛɨɥɶɲɟɝɨɪɚɡɦɟɪɚ
ɍɜɟɥɢɱɢɬɶ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ɍɜɟɥɢɱɢɬɶ ɩɟɪɟɞɧɢɣɭɝɨɥ
ɂɡɧɨɫɜɟɪɲɢɧɵ ɋɆɉ
ɉɥɚɫɬɢɱɟɫɤɚɹ
ɞɟɮɨɪɦɚɰɢɹ
ɂɡɧɨɫɜɟɪɲɢɧɵ ɩɨɡɚɞɧɟɣɩɨɜɟɪɯɧɨɫɬɢ
Ɍɟɪɦɨɬɪɟɳɢɧɵ
Ɇɟɫɬɧɨɟ
ɜɵɤɪɚɲɢɜɚɧɢɟ
ɪɟɠɭɳɟɣ ɤɪɨɦɤɢ
ɇɚɫɟɱɤɢ ɢɛɨɪɨɡɞɤɢ
ɧɚɪɟɠɭɳɟɣ ɤɪɨɦɤɟ
Ɉɬɫɥɚɢɜɚɧɢɟ
ɉɨɥɨɦɤɚɩɥɚɫɬɢɧɵ
ɇɚɪɨɫɬɨɨɛɪɚɡɨɜɚɧɢɟ
ƨljǁǐǁdžǔ ƩƾǃLJDžƾdžƽƹǏǁǁ
Виды износа и рекомендации по оптимизации стойкости СМП Расчеты технологических параметров
90
www.homann-group.ruHOLEX токарный инструмент
ƛǁƽ ǁǀdžLJNJƹ
Ʌɭɧɤɨɨɛɪɚɡɨɜɚɧɢɟ ɧɚ
ɩɟɪɟɞɧɟɣɩɨɜɟɪɯɧɨɫɬɢ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɬɜɟɪɞɨɫɬɶ ɦɚɪɤɢ
ɫɩɥɚɜɚ
ɇɟɫɬɚɛɢɥɶɧɚɹɩɨɞɚɱɚɋɈɀ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɩɪɨɱɧɨɫɬɶ ɦɚɪɤɢɫɩɥɚɜɚ
ɍɜɟɥɢɱɟɧɧɚɹ ɧɚɝɪɭɡɤɚ ɧɚɪɟɠɭɳɭɸ
ɤɪɨɦɤɭ
Ɋɚɡɜɢɬɢɟ ɭɫɬɚɥɨɫɬɧɵɯ ɬɪɟɳɢɧ
ɇɟɩɪɚɜɢɥɶɧɨ ɩɨɞɨɛɪɚɧɪɚɡɦɟɪɋɆɉ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɬɜɟɪɞɨɫɬɶ ɦɚɪɤɢ
ɫɩɥɚɜɚ
ɇɟɫɬɚɛɢɥɶɧɚɹɩɨɞɚɱɚɋɈɀ
ȼɵɫɨɤɚɹ ɬɟɦɩɟɪɚɬɭɪɚ ɜɡɨɧɟ
ɪɟɡɚɧɢɹ
Ɋɟɡɤɨɟ ɤɨɥɟɛɚɧɢɟɬɟɦɩɟɪɚɬɭɪɵ ɜ
ɡɨɧɟɪɟɡɚɧɢɹ
ɇɟɫɬɚɛɢɥɶɧɚɹɩɨɞɚɱɚɋɈɀ
ɞɚɧɧɵɣɜɢɞɢɡɧɨɫɚɯɚɪɚɤɬɟɪɟɧ
ɩɪɟɢɦɭɳɟɫɬɜɟɧɧɨ ɞɥɹɮɪɟɡɟɪɧɵɯ ɨɩɟɪɚɰɢɣ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɩɪɨɱɧɨɫɬɶ ɦɚɪɤɢ ɫɩɥɚɜɚ
ɇɟɜɵɫɨɤɚɹ ɩɨɞɚɱɚɧɚɩɪɨɯɨɞ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɩɪɨɱɧɨɫɬɶ ɪɟɠɭɳɟɣ
ɤɪɨɦɤɢ
ɇɟɠɟɫɬɤɨɫɬɶ ɫɢɫɬɟɦɵ ɋɉɂȾ
Ɉɛɪɚɛɚɬɵɜɚɟɦɚɹ ɩɨɜɟɪɯɧɨɫɬɶ ɢɦɟɟɬ
ɜɵɫɨɤɭɸ ɬɜɟɪɞɨɫɬɶ
ȼɨɡɧɢɤɧɨɜɟɧɢɟ ɜɢɛɪɚɰɢɣ
ɇɟɫɨɨɬɜɟɬɫɬɜɭɸɳɢɣ ɫɬɪɭɠɤɨɥɨɦ
ȼɨɡɧɢɤɧɨɜɟɧɢɟ ɜɢɛɪɚɰɢɣ
ɇɟɞɨɫɬɚɬɨɱɧɵɣ ɡɚɞɧɢɣɭɝɨɥ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɩɪɨɱɧɨɫɬɶ ɦɚɪɤɢ
ɫɩɥɚɜɚ
ɇɟɠɟɫɬɤɨɫɬɶ ɫɢɫɬɟɦɵ ɋɉɂȾ
ɇɟɩɪɚɜɢɥɶɧɨ ɩɨɞɨɛɪɚɧɪɚɡɦɟɪ
ɋɆɉ
ɇɢɡɤɚɹ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ɇɟɞɨɫɬɚɬɨɱɧɵɣ ɩɟɪɟɞɧɢɣɭɝɨɥ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
Ɉɬɪɟɝɭɥɢɪɨɜɚɬɶ ɩɨɞɚɱɭɋɈɀ ɜɡɨɧɭ
ɪɟɡɚɧɢɹ
ȼɵɛɪɚɬɶɛɨɥɟɟɩɪɨɱɧɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ɍɦɟɧɶɲɢɬɶ ɩɨɞɚɱɭ
ȼɵɛɪɚɬɶɛɨɥɶɲɢɣɪɚɡɦɟɪɋɆɉɫ
ɭɩɪɨɱɧɹɸɳɟɣ ɤɪɨɦɤɨɣ ɢɛɨɥɶɲɟɟ
ɫɟɱɟɧɢɟ ɞɟɪɠɚɜɤɢ
ɉɪɨɜɟɪɢɬɶ ɝɟɨɦɟɬɪɢɸ ɩɟɪɟɞɧɟɣ
ɩɨɜɟɪɯɧɨɫɬɢ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
Ɉɬɪɟɝɭɥɢɪɨɜɚɬɶ ɩɨɞɚɱɭɋɈɀ
ɍɦɟɧɶɲɢɬɶ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ȼɵɫɨɤɚɹ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
Ɉɛɪɚɛɚɬɵɜɚɟɦɚɹ ɩɨɜɟɪɯɧɨɫɬɶ ɢɦɟɟɬ
ɜɵɫɨɤɭɸ ɬɜɟɪɞɨɫɬɶ
ɇɟɞɨɫɬɚɬɨɱɧɚɹ ɬɜɟɪɞɨɫɬɶ ɦɚɪɤɢ
ɫɩɥɚɜɚ
ɇɟɞɨɫɬɚɬɨɱɧɨ ɨɫɬɪɵɣɩɟɪɟɞɧɢɣɭɝɨɥ
ɇɟɜɵɫɨɤɚɹ ɩɨɞɚɱɚɧɚɩɪɨɯɨɞ
ɍɦɟɧɶɲɢɬɶ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ɍɜɟɥɢɱɢɬɶ ɩɨɞɚɱɭ
ȼɵɛɪɚɬɶɋɆɉɫɩɨɥɨɠɢɬɟɥɶɧɨɣ
ɝɟɨɦɟɬɪɢɟɣ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭ
ɫɩɥɚɜɚ
Ɉɬɪɟɝɭɥɢɪɨɜɚɬɶ ɩɨɞɚɱɭɋɈɀ ɜɡɨɧɭ
ɪɟɡɚɧɢɹ
ȼɵɛɪɚɬɶɛɨɥɟɟɩɪɨɱɧɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ȼɵɛɪɚɬɶɛɨɥɟɟɩɪɨɱɧɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ɍɜɟɥɢɱɢɬɶ ɩɨɞɚɱɭ
ɍɜɟɥɢɱɢɬɶ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ɉɪɢɦɟɧɢɬɶ ɞɟɪɠɚɜɤɭ ɛɨɥɶɲɟɝɨ
ɫɟɱɟɧɢɹ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ɍɥɭɱɲɢɬɶ ɨɬɜɨɞɫɬɪɭɠɤɢ ɢɡɡɨɧɵ
ɪɟɡɚɧɢɹ
ȼɵɛɪɚɬɶɛɨɥɟɟɬɜɟɪɞɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ȼɵɛɪɚɬɶɱɟɪɧɨɜɨɣ ɬɢɩɫɬɪɭɠɤɨɥɨɦɚ
ɍɜɟɥɢɱɢɬɶ ɡɚɞɧɢɣɭɝɨɥ
ȼɵɛɪɚɬɶɛɨɥɟɟɩɪɨɱɧɭɸ ɦɚɪɤɭɫɩɥɚɜɚ
ɍɦɟɧɶɲɢɬɶ ɩɨɞɚɱɭ
ɂɡɦɟɧɢɬɶ ɝɟɨɦɟɬɪɢɸ ɋɆɉ
ȼɵɛɪɚɬɶɋɆɉɛɨɥɶɲɟɝɨɪɚɡɦɟɪɚ
ɍɜɟɥɢɱɢɬɶ ɫɤɨɪɨɫɬɶ ɪɟɡɚɧɢɹ
ɍɜɟɥɢɱɢɬɶ ɩɟɪɟɞɧɢɣɭɝɨɥ
ɂɡɧɨɫɜɟɪɲɢɧɵ ɋɆɉ
ɉɥɚɫɬɢɱɟɫɤɚɹ
ɞɟɮɨɪɦɚɰɢɹ
ɂɡɧɨɫɜɟɪɲɢɧɵ ɩɨɡɚɞɧɟɣɩɨɜɟɪɯɧɨɫɬɢ
Ɍɟɪɦɨɬɪɟɳɢɧɵ
Ɇɟɫɬɧɨɟ
ɜɵɤɪɚɲɢɜɚɧɢɟ
ɪɟɠɭɳɟɣ ɤɪɨɦɤɢ
ɇɚɫɟɱɤɢ ɢɛɨɪɨɡɞɤɢ
ɧɚɪɟɠɭɳɟɣ ɤɪɨɦɤɟ
Ɉɬɫɥɚɢɜɚɧɢɟ
ɉɨɥɨɦɤɚɩɥɚɫɬɢɧɵ
ɇɚɪɨɫɬɨɨɛɪɚɡɨɜɚɧɢɟ
ƨljǁǐǁdžǔ ƩƾǃLJDžƾdžƽƹǏǁǁ
Виды износа и рекомендации по оптимизации стойкости СМП
S
a
75°
S
a
90°
a
1
> a
2
> a
3
S
a
60°
Увеличение главного угла в плане
Уменьшение главного угла в плане
Уменьшение главного угла в плане приводит:
— к увеличению стойкости при одинаковой подаче;
— увеличению радиальной составляющей силы резания, которая может вызывать отгибание заготовки, приводящее к бочкообразности.
чистовая обработка
не жесткая заготовка
малая мощность станка
высокая твердость обрабатываемой заготовки
тяжелая черновая обработка
большая мощность станка
Влияние главного угла в плане
Расчеты технологических параметров
Óâåëè÷åíèå ðàäèóñà ïðè âåðøèíå ÑÌÏ ïðèâîäèò ê ñíèæå-
íèþ øåðîõîâàòîñòè îáðàáîòàííîé ïîâåðõíîñòè, óìåíüøå-
íèþ âåëè÷èíû èçíîñà ïî çàäíåé ïîâåðõíîñòè, óâåëè÷åíèþ
ñèëû ðåçàíèÿ, óâåëè÷åíèþ âèáðàöèé â ïðîöåññå ðàáîòû.
Êëàññ øåðîõîâàòîñòè 98 765 43
Rz ìêì1,6 1,822,32,5 2,7 2,9 3,2 3,4 3,8 456,26,8 7,7 8,6 9,612,5162226,43136405063
Ra ìêì0,3 0,350,4 0,44 0,49 0,530,58 0,630,71 0,8 0,90,991,2 1,41,6 1,823,2 4,4 5,8 6,3 7,4 8,8 10,7 12,5 14
Rmax ìêì 1,16 1,822,2 2,4 2,6 2,8 33,5 44,5 5678910152025273035404550
Rmax = fn
2
8r 1000
Rmax — ìàêñèìàëüíàÿ âåëè÷èíà
ìèêðîíåðîâíîñòåé, ìêì
fn — ïîäà÷à, ìì/îá.
r — ðàäèóñ ïðè âåðøèíå, ìì
Rmax
fn
Òåîðåòè÷åñêèé ðàñ÷åò çíà÷åíèÿ øåðîõîâàòîñòè
(ìêì),
Ïðàêòè÷åñêèé ðàñ÷åò çíà÷åíèÿ øåðîõîâàòîñòè
Ñòàëü: Rmaxx (1,5 - 3)
×óãóí:R
maxx (3 - 5)
Взаимосвязь радиуса при вершине СМП и шероховатости поверхности
VFƪǃLJljLJNJNjǕljƾǀƹdžǁǘDžDžǁdž
'Обрабатываемый
дǁƹDžƾNjljDžDž
Q
ưǁNJDŽLJLJƺLJljLJNjLJƻƻDžǁdžnjNjnj
Džǁdž
=3,14(Постоянная величина
IQ
ƨLJƽƹǐƹdžƹLJƺLJljLJNj DžDžLJƺ.
VI
ƥǁdžnjNjdžƹǘLjLJƽƹǐƹ DžDžDžǁdž
Q
ưǁNJDŽLJLJƺLJljLJNjLJƻƻDžǁdžnjNjnjDžǁdž
YF
ð
'
ð
QDžDžǁdž
IQ YI
DžDžLJƺ
Q
Расчет скорости резания и подачи
91
Режимы резания: Режимы резания: Режимы резания:
Обр.материал 40ХН2МА Обр.материал 40ХН2МА Обр.материал 40ХН2МА
Vc 200 м/мин Vc 200 м/мин Vc 200 м/мин
Ap 2 мм Ap 2 мм Ap 2 мм
Fn 0,18 мм/об. Fn 0,24 мм/об. Fn 0,33 мм/об.
- FMR
Punta - Radius
0.1
Fianco - Side
0.2
15°
11°
Сечение
Стружколом для чистовой
обработки
Примеры стружкообразования при обработке легированной стали при скорости резания Vc=200 м/мин
i
Примеры стружкообразования при обработке легированной стали при скорости резания Vc=200 м/мин
i
(мм/об.)
(мм)
92
www.homann-group.ruHOLEX токарный инструмент
Режимы резания: Режимы резания: Режимы резания:
Обр.материал 40ХН2МА Обр.материал 40ХН2МА Обр.материал 40ХН2МА
Vc 200 м/мин Vc 200 м/мин Vc 200 м/мин
Ap 2 мм Ap 3 мм Ap 2 мм
Fn 0,20 мм/об. Fn 0,30 мм/об. Fn 0,33 мм/об.
- FPR
Сечение
Стружколом для
получистовой обработки
Примеры стружкообразования при обработке легированной стали при скорости резания Vc=200 м/мин
i
(мм/об.)
(мм)
93
- MMR
Режимы резания: Режимы резания: Режимы резания:
Обр.материал 40ХН2МА Обр.материал 40ХН2МА Обр.материал 40ХН2МА
Vc 200 м/мин Vc 200 м/мин Vc 200 м/мин
Ap 2 мм Ap 2 мм Ap 3 мм
Fn 0,20 мм/об. Fn 0,24 мм/об. Fn 0,27 мм/об.
Punta - Radius
0.15
Fianco - Side
0.2
15°
11°
Сечение
Стружколом для
получистовой обработки
Примеры стружкообразования при обработке легированной стали при скорости резания Vc=200 м/мин
i
Примеры стружкообразования при обработке легированной стали при скорости резания Vc=200 м/мин
i
(мм/об.)
(мм)
94
www.homann-group.ruHOLEX токарный инструмент
- RMR
Режимы резания:
Обр.материал 40ХН2МА
Vc 200 м/мин
Ap 2 мм
Fn 0,39 мм/об.
3°
Fianco - Side
0.33
Punta - Radius
0.33
Сечение
Стружколом для черновой
обработки
Примеры стружкообразования при обработке легированной стали при скорости резания Vc=200 м/мин
i
(мм/об.)
(мм)
95
N M GC
1 3 42
1 ФОРМА ПЛАСТИНЫ
A B C D E H
86
K L M O P R
T V W
3 КЛАСС ТОЧНОСТИ
3,175
4,76
6,35
9,525
12,7
15,875
19,05
25,4
31,75
38,1
m s d
A0,005 0,025 0,025
E0,025 0,025 0,025
F0,005 0,025 0,013
G0,025 0,13 0,025
H0,013 0,025 0,013
J
0,005 0,025 0,05
0,005 0,025 0,08
0,005 0,025 0,10
0,005 0,025 0,13
0,005 0,025 0,15
K
0,013 0,025 0,05
0,013 0,025 0,08
0,013 0,025 0,10
0,013 0,025 0,13
0,013 0,025 0,15
M
0,08 0,13 0,05
0,13 0,13 0,08
0,15 0,13 0,10
0,018 0,13 0,13
0,20 0,13 0,15
U
0,13 0,13 0,08
0,20 0,13 0,13
0,27 0,13 0,18
0,38 0,13 0,25
2 ЗАДНИЙ УГОЛ
3
A B C
D E F
30
G N P
4 ТИП СМП
A F G
M N Q
R T U
W X = СПЕЦИАЛЬНЫЙ
3 КЛАСС ТОЧНОСТИ
s
d m s
Система обозначения токарных СМП по ИСО
96
www.homann-group.ruHOLEX токарный инструмент
12 04 08 MMR
5 6 8
6 ВЫСОТА СМП
SSS
01 1,59 mm 04 4,76
T1 1,98 mm 05 5,56
02 2,38 mm 06 6,35
03 3,18 mm 07 7,94
T3 3,97 mm 08 8,00
09 9,52
7 ФАСКА ИЛИ РАДИУС ПРИ ВЕРШИНЕ
M0 КРУГЛАЯ ПЛАСТИНА
00 ОСТРАЯ КРОМКА
01 0,1мм
02 0,2мм
04 0,4мм
08 0,8мм
12 1,2мм
и т.д.
5 НОМИНАЛЬНАЯ ДЛИНА РЕЖУЩЕЙ КРОМКИ
A,B,K C,D,E,M,V H,O,P
L R S
T W
8 ГЕОМЕТРИЯ ПЕРЕДНЕЙ ПОВЕРХНОСТИ (ТИП СТРУЖКОЛОМА)
FMR FPR MMR
MPR RMR RPR
MM1R RP1R -11
FNR (для позитивных СМП) FPR (для позитивных СМП) MPR (для позитивных СМП)
MMR (для позитивных СМП)
7
i
97
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
CNMA 120408 12 12,70 12,90 4,76 0,80 - 5,16
CNMA 120412 12 12,70 12,90 4,76 1,20 - 5,16
CNMA 120416 12 12,70 12,90 4,76 1,60 - 5,16
CNMG 090308 09 9,525 3,18 0,80 - 3,81
CNMG 120404 12 12,70 12,90 4,76 0,40 - 5,16
CNMG 120408 12 12,70 12,90 4,76 0,80 - 5,16
CNMG 120412 12 12,70 12,90 4,76 1,20 - 5,16
CNMG 160612 16 15,875 6,35 1,20 - 6,35
CNMG 190616 19 19,05 6,35 1,60 - 7,93
CNMG 250924 25 25,4 9,35 2,40 - 9,12
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
DNMA 150608 15 12,70 15,50 6,35 0,80 - 5,20
DNMA 150612 15 12,70 15,50 6,35 1,20 - 5,20
DNMA 150616 15 12,70 15,50 6,35 1,60 - 5,20
DNMG 150608 15 12,70 15,50 6,35 0,80 - 5,20
DNMG 150612 15 12,70 15,50 6,35 1,20 - 5,20
DNMX 150604 15 12,70 15,50 6,35 0,40 - 5,20
DNMX 150608 15 12,70 15,50 6,35 0,80 - 5,20
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
KNUX 160405 16 9,52 19,72 4,76 0,50 - -
KNUX 160410 16 9,52 19,72 4,76 1,00 - -
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
SNMA 120408 12 12,70 12,70 4,76 0,80 - 5,16
SNMA 120412 12 12,70 12,70 4,76 1,20 - 5,16
SNMA 120416 12 12,70 12,70 4,76 1,60 - 5,16
SNMG 090304 09 9,525 9,525 3,18 0,40 - 3,81
SNMG 120404 12 12,70 12,70 4,76 0,40 - 5,16
SNMG 120408 12 12,70 12,70 4,76 0,80 - 5,16
SNMG 120412 12 12,70 12,70 4,76 1,20 - 5,16
SNMG 150612 15 15,875 15,875 6,35 1,20 - 6,35
SNMG 190612 19 19,05 19,05 6,35 1,20 - 7,93
SNMM 250724 25 25,4 25,4 7,94 2,40 - 9,12
SNMM 250924 25 25,4 25,4 9,52 2,40 - 9,12
Линейные размеры негативных СМП в соответствии с ИСО
98
www.homann-group.ruHOLEX токарный инструмент
Линейные размеры негативных СМП в соответствии с ИСО
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
TNMG 160404 16 9,52 16,50 4,76 0,40 - 3,81
TNMG 160408 16 9,52 16,50 4,76 0,80 - 3,81
TNMG 160412 16 9,52 16,50 4,76 1,20 - 3,81
TNMX 160408 16 9,52 16,50 4,76 0,80 - 3,81
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
VNMG 160404 16 9,52 14 4,76 0,40 - 3,81
VNMG 160408 16 9,52 14 4,76 0,80 - 3,81
VNMG 160412 16 9,52 14 4,76 1,20 - 3,81
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
WNMG 080404 08 12,70 8,70 4,76 0,40 - 5,10
WNMG 080408 08 12,70 8,70 4,76 0,80 - 5,10
WNMG 080412 08 12,70 8,70 4,76 1,20 - 5,10
99
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
CCMT 060202 06 6,35 6,30 2,38 0,20 7 2,80
CCMT 060204 06 6,35 6,30 2,38 0,40 7 2,80
CCMT 060208 06 6,35 6,30 2,38 0,80 7 2,80
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
CCMT 09T304 09 9,52 9,70 3,97 0,40 7 4,40
CCMT 09T308 09 9,52 9,70 3,97 0,80 7 4,40
CCGT 09T302 09 9,52 9,70 3,97 0,20 7 4,40
CCGT 09T304 09 9,52 9,70 3,97 0,40 7 4,40
CCGT 09T308 09 9,52 9,70 3,97 0,80 7 4,40
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
CCMT 120404 12 12,70 12,90 4,76 0,40 7 5,50
CCMT 120408 12 12,70 12,90 4,76 0,80 7 5,50
CCGT 120402 12 12,70 12,90 4,76 0,20 7 5,50
CCGT 120404 12 12,70 12,90 4,76 0,40 7 5,50
CCGT 120408 12 12,70 12,90 4,76 0,80 7 5,50
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
DCMT 11T304 11 9,52 11,60 3,97 0,40 7 2,20
DCMT 11T308 11 9,52 11,60 3,97 0,80 7 2,20
DCGT 11T302 11 9,52 11,60 3,97 0,20 7 2,20
DCGT 11T304 11 9,52 11,60 3,97 0,40 7 2,20
DCGT 11T308 11 9,52 11,60 3,97 0,80 7 2,20
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
SCMT 09T304 09 9,52 9,52 3,97 0,40 7 4,40
SCMT 09T308 09 9,52 9,52 3,97 0,80 7 4,40
SCGT 09T302 09 9,52 9,52 3,97 0,20 7 4,40
SCGT 09T304 09 9,52 9,52 3,97 0,40 7 4,40
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
SCMT 120408 12 12,70 12,70 4,76 0,80 7 5,50
SCMT 120412 12 12,70 12,70 4,76 1,20 7 5,50
SCGT 120404 12 12,70 12,70 4,76 0,40 7 5,50
SCGT 120412 12 12,70 12,70 4,76 1,20 7 5,50
Линейные размеры позитивных СМП в соответствии с ИСО
100
www.homann-group.ruHOLEX токарный инструмент
Линейные размеры позитивных СМП в соответствии с ИСО
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
TCMT 110204 11 6,35 11,00 2,38 0,40 7 2,80
TCMT 110208 11 6,35 11,00 2,38 0,80 7 2,80
TCGT 110202 11 6,35 11,00 2,38 0,20 7 2,80
TCGT 110204 11 6,35 11,00 2,38 0,40 7 2,80
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
TCMT 16T304 16 9,52 16,50 3,97 0,40 7 4,40
TCMT 16T308 16 9,52 16,50 3,97 0,80 7 4,40
TCGT 16T304 16 9,52 16,50 3,97 0,40 7 4,40
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
VCGT 110301 11 6,35 10,00 3,18 0,10 7 2,80
VCGT 110302 11 6,35 10,00 3,18 0,20 7 2,80
VCGT 110304 11 6,35 10,00 3,18 0,40 7 2,80
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
VCGT 160402 16 9,52 15,00 4,76 0,20 7 4,40
VCGT 160404 16 9,52 15,00 4,76 0,40 7 4,40
VCGT 160408 16 9,52 15,00 4,76 0,80 7 4,40
ИСО
Описание Размер d (мм) l (мм) t (мм) r (мм) a° d1 (мм)
VBMT 160404 16 9,52 16,60 4,76 0,40 5 4,40
VBMT 160408 16 9,52 16,60 4,76 0,80 5 4,40
101
Система обозначения токарных державок по ИСО
i
P C L N R
M25 25 -12
M
P C L N R 25
25 -12
P C L N R
M25 25 -12
P C L N R 25 25 - M 12
P
CL N R
M25 25 -12
P C L N R 25 25 - M 12
P
CL
NR M25 25 -12
P
C L
NR M25 25 -12 P
CL
NR M25 25 -12
ơNJLjLJDŽdžƾdžǁƾ
ƝDŽǁdžƹƽƾljƿƹƻǃǁ ƝDŽǁdžƹljƾƿnjǒƾǂǃljLJDžǃǁ
ƪǁNJNjƾDžƹǃljƾLjDŽƾdžǁǘ
ƫǁLjƽƾljƿƹƻǃǁLjLJnjƼDŽnjƻLjDŽƹdžƾ
ƭLJljDžƹƪƥƨ
ƠƹƽdžǁǂnjƼLJDŽƪƥƨ
ƛǔNJLJNjƹƽƾljƿƹƻǃǁ Ʊǁljǁdžƹƽƾljƿƹƻǃǁ
C
B
/
D
N
E
R
F
S
G
T
J
V
K
Y
DM P S W
C
B
/N R
/
F
V
D
C
R
N
W
E
D
S
P
K
E
T
5
8 9
1
3
2
4
6 7
$
%
&
'
(
)
*
+
-
.
/
0
1
3
4
5
6
7
8
9
:
ƪLjƾǏǁƹDŽǕdžƹǘ
ƼƾLJDžƾNjljǁǘ
P C L N R 25 25 - M 12
ƪǁNJNjƾDžƹ
ǃljƾLjDŽƾdžǁǘ
ƭLJljDžƹ
ƪƥƨ
ƫǁLjƽƾljƿƹƻǃǁ
LjLJnjƼDŽnjƻLjDŽƹdžƾ
ƠƹƽdžǁǂnjƼLJDŽ
ƪƥƨ ơNJLjLJDŽdžƾdžǁƾ ƛǔNJLJNjƹ
ƽƾljƿƹƻǃǁ
Ʊǁljǁdžƹ
ƽƾljƿƹƻǃǁ
ƝDŽǁdžƹ
ƽƾljƿƹƻǃǁ
ƝDŽǁdžƹ
ljƾƿnjǒƾǂǃljLJDžǃǁ
1 2 3 4 5 6 7 8 9
ƨljǁƿǁDžNJƻƾljǎnj ƨljǁƿǁDžǃDŽǁdžLjljǁǎƻƹNjLJDž
džƹǑNjǁǍNjƾ
ƨljǁƿǁDžljǔǐƹƼLJDž
ǐƾljƾǀLJNjƻƾljNJNjǁƾ ƨljǁƿǁDžƻǁdžNjLJDž
ƣLJDžƺǁdžǁljLJƻƹdždžǔǂ
LjljǁƿǁDž
ƝƻLJǂdžLJǂLjljǁƿǁDž
ǃljLJdžǑNjƾǂdžƹ
Схема сборки державок
ƨljǁƿǁDž NJƻƾljǎnjɬɢɩ'
ƨljǁƿǁDž ljǔǐƹƼLJDž ǐƾljƾǀ LJNjƻƾljNJNjǁƾɬɢɩ3
ƨljǁƿǁDž ƻǁdžNjLJDžɬɢɩ6
ƝƻLJǂdžLJǂ LjljǁƿǁDž ǃljLJdžǑNjƾǂdžLJDžɬɢɩ0
Ʉɥɸɱ
Ʉɥɸɱ7RU[
Ʉɪɨɧɲɬɟɣɧ
ɋɆɉ
ɉɪɭɠɢɧɚ
Ʉɥɸɱ
Ʉɪɨɧɲɬɟɣɧ
Ɂɚɠɢɦɧɨɣɜɢɧɬ
Ʉɥɸɱ
ɋɆɉ
ɋɆɉ
Ʉɥɸɱ
Ʉɪɟɩɟɠɧɵɣɜɢɧɬ
ɋɆɉ
Ʉɥɸɱ
ȼɢɧɬɩɨɞɤɥɚɞɧɨɣɩɥɚɫɬɢɧɵ
ɉɨɞɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ
Ʉɨɥɟɧɱɚɬɵɣɪɵɱɚɝ
Ɂɚɠɢɧɨɣɜɢɧɬ
Ʉɥɸɱ
ɉɨɞɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ
ɉɨɞɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ
ȼɢɧɬɩɨɞɤɥɚɞɧɨɣɩɥɚɫɬɢɧɵ
ɉɨɞɩɪɭɠɢɧɟɧɧɵɣɲɬɢɮɬ
ɉɨɞɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ
ȼɢɧɬɩɨɞɤɥɚɞɧɨɣɩɥɚɫɬɢɧɵ
Ɂɚɠɢɧɨɣɜɢɧɬ
102
www.homann-group.ruHOLEX токарный инструмент
P C L N R
M25 25 -12
M
P C L N R 25
25 -12
P C L N R
M25 25 -12
P C L N R 25 25 - M 12
P
CL N R
M25 25 -12
P C L N R 25 25 - M 12
P
CL
NR M25 25 -12
P
C L
NR M25 25 -12 P
CL
NR M25 25 -12
ơNJLjLJDŽdžƾdžǁƾ
ƝDŽǁdžƹƽƾljƿƹƻǃǁ ƝDŽǁdžƹljƾƿnjǒƾǂǃljLJDžǃǁ
ƪǁNJNjƾDžƹǃljƾLjDŽƾdžǁǘ
ƫǁLjƽƾljƿƹƻǃǁLjLJnjƼDŽnjƻLjDŽƹdžƾ
ƭLJljDžƹƪƥƨ
ƠƹƽdžǁǂnjƼLJDŽƪƥƨ
ƛǔNJLJNjƹƽƾljƿƹƻǃǁ Ʊǁljǁdžƹƽƾljƿƹƻǃǁ
C
B
/
D
N
E
R
F
S
G
T
J
V
K
Y
DM P S W
C
B
/N R
/
F
V
D
C
R
N
W
E
D
S
P
K
E
T
5
8 9
1
3
2
4
6 7
$
%
&
'
(
)
*
+
-
.
/
0
1
3
4
5
6
7
8
9
:
ƪLjƾǏǁƹDŽǕdžƹǘ
ƼƾLJDžƾNjljǁǘ
P C L N R 25 25 - M 12
ƪǁNJNjƾDžƹ
ǃljƾLjDŽƾdžǁǘ
ƭLJljDžƹ
ƪƥƨ
ƫǁLjƽƾljƿƹƻǃǁ
LjLJnjƼDŽnjƻLjDŽƹdžƾ
ƠƹƽdžǁǂnjƼLJDŽ
ƪƥƨ ơNJLjLJDŽdžƾdžǁƾ ƛǔNJLJNjƹ
ƽƾljƿƹƻǃǁ
Ʊǁljǁdžƹ
ƽƾljƿƹƻǃǁ
ƝDŽǁdžƹ
ƽƾljƿƹƻǃǁ
ƝDŽǁdžƹ
ljƾƿnjǒƾǂǃljLJDžǃǁ
1 2 3 4 5 6 7 8 9
ƨljǁƿǁDžNJƻƾljǎnj ƨljǁƿǁDžǃDŽǁdžLjljǁǎƻƹNjLJDž
džƹǑNjǁǍNjƾ
ƨljǁƿǁDžljǔǐƹƼLJDž
ǐƾljƾǀLJNjƻƾljNJNjǁƾ ƨljǁƿǁDžƻǁdžNjLJDž
ƣLJDžƺǁdžǁljLJƻƹdždžǔǂ
LjljǁƿǁDž
ƝƻLJǂdžLJǂLjljǁƿǁDž
ǃljLJdžǑNjƾǂdžƹ
Схема сборки державок
ƨljǁƿǁDž NJƻƾljǎnjɬɢɩ'
ƨljǁƿǁDž ljǔǐƹƼLJDž ǐƾljƾǀ LJNjƻƾljNJNjǁƾɬɢɩ3
ƨljǁƿǁDž ƻǁdžNjLJDžɬɢɩ6
ƝƻLJǂdžLJǂ LjljǁƿǁDž ǃljLJdžǑNjƾǂdžLJDžɬɢɩ0
Ʉɥɸɱ
Ʉɥɸɱ7RU[
Ʉɪɨɧɲɬɟɣɧ
ɋɆɉ
ɉɪɭɠɢɧɚ
Ʉɥɸɱ
Ʉɪɨɧɲɬɟɣɧ
Ɂɚɠɢɦɧɨɣɜɢɧɬ
Ʉɥɸɱ
ɋɆɉ
ɋɆɉ
Ʉɥɸɱ
Ʉɪɟɩɟɠɧɵɣɜɢɧɬ
ɋɆɉ
Ʉɥɸɱ
ȼɢɧɬɩɨɞɤɥɚɞɧɨɣɩɥɚɫɬɢɧɵ
ɉɨɞɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ
Ʉɨɥɟɧɱɚɬɵɣɪɵɱɚɝ
Ɂɚɠɢɧɨɣɜɢɧɬ
Ʉɥɸɱ
ɉɨɞɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ
ɉɨɞɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ
ȼɢɧɬɩɨɞɤɥɚɞɧɨɣɩɥɚɫɬɢɧɵ
ɉɨɞɩɪɭɠɢɧɟɧɧɵɣɲɬɢɮɬ
ɉɨɞɤɥɚɞɧɚɹɩɥɚɫɬɢɧɚ
ȼɢɧɬɩɨɞɤɥɚɞɧɨɣɩɥɚɫɬɢɧɵ
Ɂɚɠɢɧɨɣɜɢɧɬ
Размер
хвостовика /
пластины
25 0018HR 25 0019HR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
250018HR 250019HR H B CH F L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правый левый мм мм мм мм мм пластина рычаг винт ный штифт
25/12
62,95 62,95
PCLNR2525-M12 PCLNL2525-M12 CN.. 1204.. 25 25 25 32 150 3002HR 8002HR 2004HR 11001HR 5001HR
Артикульные номера для заказа
Пример выбора и заказа запасных частей к державкам
103
SS S
S
SS
S
S
S
TT T
T
TT
T
T
T
PP
P
PP
P
P
P
CC
C
CC
C
C
C
LL
L
LL
L
L
L
NN
N
NN
N
N
N
RR
R
RR
R
R
R
121212
12
1212
12
12
12
--
-
--
-
-
-
--
- P C L N R -
-
--
-
-
-
25 2525
25
2525
25
25
25
/
U
Q
J
F
K
Z
W
%
C
N
P
C
M
S
D
P
1 3 4
9
6 7
2
5
8
S 25 Т - P C L N R - 12
1 2 3 4 5 6 7 8 9
R
/
100
110
125
150
160
180
200
250
300
350
400
450
500
ƫǁLjǃLJljLjnjNJƹƽƾljƿƹƻǃǁ ƝDŽǁdžƹǁdžNJNjljnjDžƾdžNjƹ ƪǁNJNjƾDžƹǃljƾLjDŽƾdžǁǘƪƦƨ
ƝǁƹDžƾNjljƽƾljƿƹƻǃǁ
ƫǁLjǃLJljLjnjNJƹ
ƽƾljƿƹƻǃǁ
ƝǁƹDžƾNjlj
ƽƾljƿƹƻǃǁ
ƝDŽǁdžƹ
ǁdžNJNjljnjDžƾdžNjƹ
ƪǁNJNjƾDžƹ
ǃljƾLjDŽƾdžǁǘƪƦƨ
ƭLJljDžƹ
ƪƥƨ
ƫǁLjƽƾljƿƹƻǃǁ
LjLJnjƼDŽnjƻLjDŽƹdžƾ
ƠƹƽdžǁǂnjƼLJDŽ
ƪƥƨ ơNJLjLJDŽdžƾdžǁƾ ƝDŽǁdžƹljƾƿnjǒƾǂ
ǃljLJDžǃǁ
©$ªơǀNJNjƹDŽǁNJƻdžnjNjljƾdždžǁDžLjLJƽƻLJƽLJDžƪƧƟ
©ƞªƪLJNJNjƾljƿdžƾDžǁǀNjƻƾljƽLJƼLJNJLjDŽƹƻƹ
NJƻdžnjNjljƾdždžǁDžLjLJƽƻLJƽLJDžƪƧƟ
©ƪªƪLJNJNjƾljƿdžƾDžǁǀNjƻƾljƽLJƼLJNJLjDŽƹƻƹ
©6ªơǀNJNjƹDŽǁ
©ƮªƪLjƾǏǁƹDŽǕdžƹǘ
H
J
K
M
N
Q
R
S
T
U
V
W
Y
ƝDŽǁdžƹ/ DžDž
ƨljǁƿǁDžNJƻƾljǎnj
ƨljǁƿǁDžǃLJDžƺǁdžǁljLJƻƹdždžǔǂ
ƝƻLJǂdžLJǂLjljǁƿǁDž
ǃljLJdžǑNjƾǂdžLJDž ƨljǁƿǁDžljǔǐƹƼLJDž
ǐƾljƾǀLJNjƻƾljNJNjǁƾ
ƨljǁƿǁDžƻǁdžNjLJDž
ƝDŽǁdžƹljƾƿnjǒƾǂǃljLJDžǃǁ
ƫǁLjƽƾljƿƹƻǃǁLjLJnjƼDŽnjƻLjDŽƹdžƾ
ƠƹƽdžǁǂnjƼLJDŽƪƥƨ
ƭLJljDžƹƪƥƨ
ơNJLjLJDŽdžƾdžǁƾ
Система обозначения расточных державок по ИСО
i
Схема сборки расточных державок
ƝƻLJǂdžLJǂLjljǁƿǁDžǃljLJdžǑNjƾǂdžLJDž(тип D)
ƨljǁƿǁDžljǔǐƹƼLJDžǐƾljƾǀLJNjƻƾljNJNjǁƾ (тип Р)ƨljǁƿǁDžƻǁdžNjLJDžɬɢɩ6
ƣDŽǗǐ
Зажимной вǁdžNj
ƣljLJdžǑNjƾǂdž
ƪƥƨ
ƛǁdžNj подкладной пластины
Подкладная пластина
ƨljnjƿǁdžƹ
ƪLJLjDŽLJ
ƣDŽǗǐ
ƪƥƨ
Коленчатый рǔǐƹƼ
Зажимной вǁdžNj
ƣDŽǗǐ
Крепежный вǁdžNj
ƪƥƨ
Штифт
104
www.homann-group.ruHOLEX токарный инструмент
Схема сборки расточных державок
i
ƝƻLJǂdžLJǂLjljǁƿǁDžǃljLJdžǑNjƾǂdžLJDž(тип D)
ƨljǁƿǁDžljǔǐƹƼLJDžǐƾljƾǀLJNjƻƾljNJNjǁƾ (тип Р)ƨljǁƿǁDžƻǁdžNjLJDžɬɢɩ6
ƣDŽǗǐ
Зажимной вǁdžNj
ƣljLJdžǑNjƾǂdž
ƪƥƨ
ƛǁdžNj подкладной пластины
Подкладная пластина
ƨljnjƿǁdžƹ
ƪLJLjDŽLJ
ƣDŽǗǐ
ƪƥƨ
Коленчатый рǔǐƹƼ
Зажимной вǁdžNj
ƣDŽǗǐ
Крепежный вǁdžNj
ƪƥƨ
Штифт
Пример выбора и заказа запасных частей к державкам
Размер
хвостовика /
пластины
25 0036SHR 25 0037SHR
Обозначение державки по коду ISO Подходящая СМП Размеры Запасные части
250036SHR 250037SHR D D min F L Подкладная Коленчатый Зажимной Подпружинен- Ключ
мм правый левый мм мм мм мм пластина рычаг винт ный штифт
25T/12
100,91 (100,91)
S25T-PCLNR-12 S25T-PCLNL-12 CN.. 1204.. 25 32 17 300 3002HR 8002HR 2004HR 11001HR 5001HR
Артикульные номера для заказа
105
