Каталог Hoffmann Group запасные части, оснастка и СИЗ

КАТАЛОГ ЗАПАСНЫХ ЧАСТЕЙ

Каталог 52

Цены действительны с 01.08.2021 по 31.07.2022

Запасные части, оснастка и СИЗ

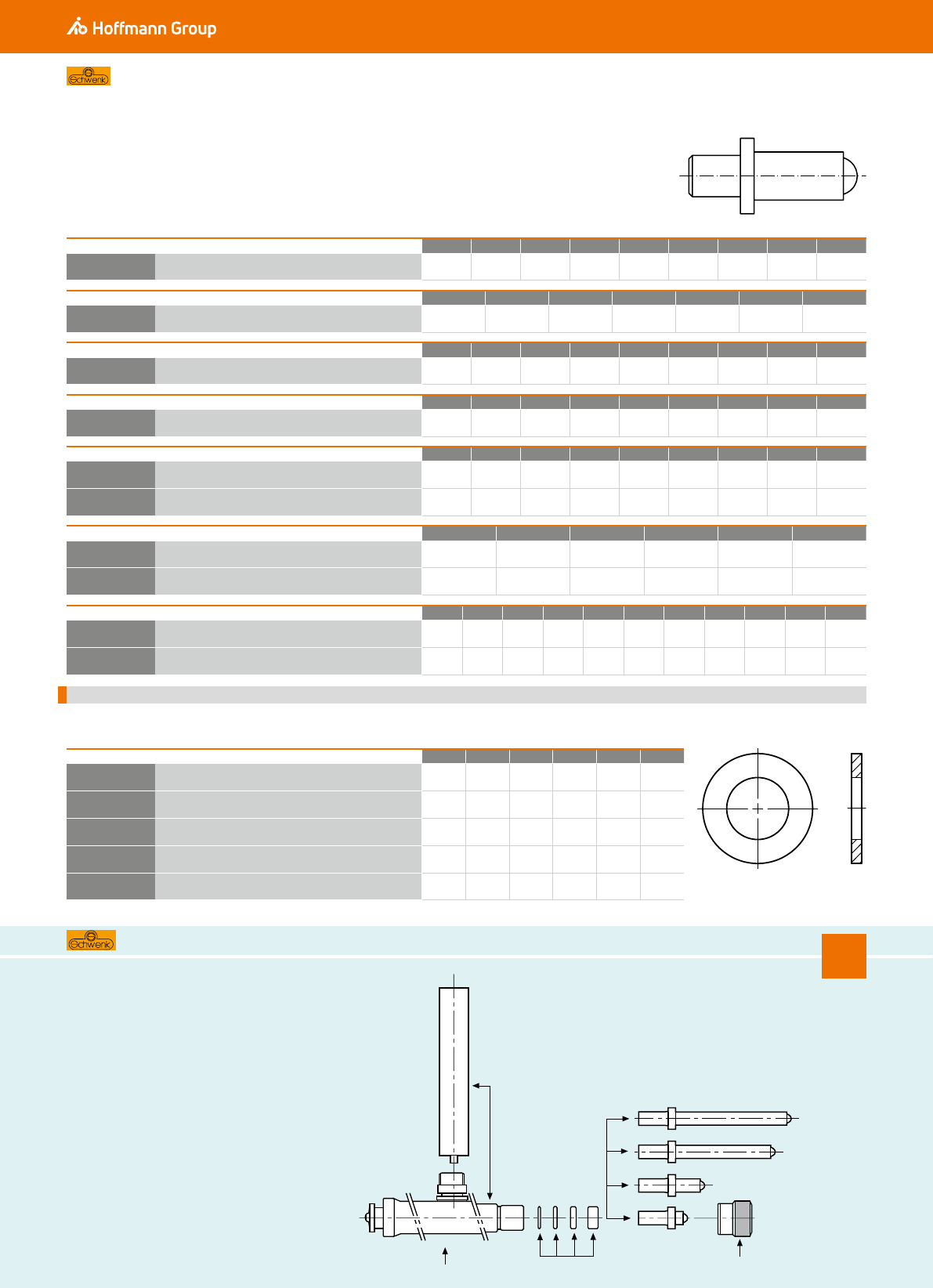

Тип 00-00A

16B

11 9620 Нож особо крупный для толстых лист. мет. HSS E

(76,63)

16B

11 9770 HSS E-TiN

(126,66)

Тип 00 00A

16B

11 9510 Державка для прямого ножа

(118,40) –

16B

11 9520 Державка для косого ножа

(126,36) –

16B

11 9530 Державка для особо крупного ножа

– (180,75)

16B

11 9850 Предохранительное кольцо из пластмассы для № 119500 разм. 00.

(38,16)

Подходит для/

vc [м/мин]

Код ISO NNNPPPPPHHHHHM M SN

11 9500 ● ● ● ● ● ● ○ ○ ● ○ ●

Тип LILIPUT 00/12 00/MK2 00/MK3 00A/MK3

16B

11 9500 Устройство кругового резания в комплекте (без предохранительного

кольца) с 1 косым ножом HSS-E № 119550

244,91 414,83 414,83 436,17 567,33

Диапазон вырезания с одним ножом мм 18 – 80 30 – 200 30 – 200 30 – 200 30 – 400

⌀ центровочного сверла мм 5 6 6 6 8

⌀ хвостовика мм 10 12 – – –

конус Морзе – – МК 2 МК 3 МК 3

Тип LILIPUT 00-00A

16B

11 9550 Нож косой для листового металла HSS E

42,07 39,82

16B

11 9750 HSS E-TiN

74,22 72,57

16B

11 9560 Нож косой, твёрдый сплав, для листового металла HM

72,87 72,87

16B

11 9570 Нож косой левый для листового металла HSS E

(42,07) (39,82)

Тип LILIPUT 00-00A

16B

11 9580 Нож прямой для уплотнительных материалов HSS E

40,27 37,42

Тип LILIPUT 00-00A

16B

11 9600 Нож прямой для пластмасс HSS E

(44,02) (42,22)

16B

11 9610 Нож прямой, твёрдый сплав, для пластмасс HM

– (72,87)

16B

11 9760 Нож прямой для пластмасс HSS E-TiN

– (84,59)

⌀ мм 568

16B

11 9800 Центров. сверло для устр. круг. резания HSS

(12,47) 13,08 (18,93)

подходит для устройства кругового резания № 119500 LILIPUT 00 00А

Устройство кругового резания в сборе (без предохранительного кольца), с 1

косым ножом HSS/E (№ 119550) для тянущего резания, нож не заклинивает.

Применение: В сверлильных станках для вырезания отверстий или

дисков.

Примечание: Для вырезания колец в размерах 00/.. и 00A, на

поперечину можно установить несколько державок.

GFS - Запасные детали, группа 11

Применение: Для уплотнительных материалов, резины, кожи, плексигласа до 3 мм.

Применение: Для Novotex, пертинакса, плексигласа и т.д. от 2 до прим. 30 мм (с 2 сторон).

Применение: Только для размера 00A и с державкой № 119530. Для листового металла толщиной 3 – 12

мм и отверстий ⌀ 34 – 150 мм.

Подходит для:

11 9510 – Для ножей № 119580 - 119610, 119760.

11 9520 – Для ножей № 119550 - 119570, 119750.

11 9530 – Для ножей № 119620, 119770 с большим сечением.

Державка ножа

Подходит для:

Разм. 5 – Для устройства круг. резания № 11 9500 разм. Liliput.

Разм. 6 – Для устройства круг. резания № 11 9500 разм. 00.

Разм. 8 – Для устройства круг. резания № 11 9500 разм. 00A.

Запасное сверло / Предохранительное кольцо

Примечание: Предохранительное кольцо для снижения опасности травм.

Применение: Для листового металла до 5 мм; листов V2A до 2,5 мм.

Сменные ножи

11 9500 разм.

LILIPUT

Крепление

для прямых ножей

11 9500 разм. 00...

+ 11 9850

Предохранительное

кольцо

11 9550

11 9560

11 9570

11 9750

11 9580

11 9600 11 9610 11 9760

11 9620 11 9770

11 9510

11 9520

11 9530

11 9800

11 9850

Тянущее резание

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

⌀ мм 6

10N

11 8558 Запасная пружина, для кольцевых свёрл № 118505

набор из 5 шт.

1,82

Тип DL GL

11F

13 0102 Система микросмазки Доп. оснастка / Запас. части

90,63 71,86

Исполнение

Микрораспределитель

для DL и GL ≥ M3 − ≤ M12

(KL-⌀ 2,2 мм − 11,5 мм)

Микроинжектор для DL и

GL ≤ M2,5 (KL-⌀ ≤2,1 мм)

Тип S XL

11F

13 0103 Главный цилиндр короткое исполнение

34,05 39,28

Исполнение

Главный цилиндр из а-

крила − короткое испол-

нение

Главный цилиндр из а-

крила − длинное испол-

нение

Тип M20 M30

11F

13 0104 Кольцевая насадка для микрораспределителя DL

19,78 22,72

Исполнение

Кольцевая насадка (без

микрораспределителя) ≥

M3 − ≤ M20 (KL-⌀ 2,2

мм − 18 мм)

Кольцевая насадка (без

микрораспределителя) ≥

M3 − ≤ M30 (KL -⌀ 2,2

мм − 27 мм)

Тип RSV

11F

13 0105 Обратный клапан

52,95

для державки 85 110 117

11K

14 8710 Запасные кулачки (пара) с пружиной для № 148700

и 149000

3,45 5,24 6,77

Пример: рекомендуемое количество масла для отверстий под резьбу

⌀ отверстий под резьбу в мм 1 3 5 10 20 30

Количество масла мкл 8 30 50 80 120 150

Подача по оси Z мм 0,05 0,15 0,25 0,4 0,6 0,75

Максимальное количество масла в системе микросмазки

Для исполнения S мл 35

Для исполнения XL мл 70

Запасные части Группа 11

Подходит для: Твердоспл. кольцевые свёрла HOLEX № 118505 / центровочные свёрла № 118555 разм.

6×48.

Применение:

13 0104 – Кольцевая насадка микрораспределителя для расширения области применения ≤

M20 или ≤ M30.

Примечание:

13 0102 – При использовании главного цилиндра № 130102 разм. XL размер L2 увеличивается

со 100 мм до 130 мм, а размер Lобщ со 150 мм до 180 мм.

Оснастка / запасные детали, группа 13

Оснастка и запасные детали для системы микросмазки GARANT №130100

Запасные детали, группа 14

Подходит для: Державки № 148700 и 149000.

11 8558

13 0102_DL 13 0102_GL

13 0103_S 13 0103_XL

13 0104 _M20 13 0104 _M30

13 0105_RSV

14 8710

На рисунке показано использование форсунок DL и GL

13 0102_DL 13 0102_GL

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

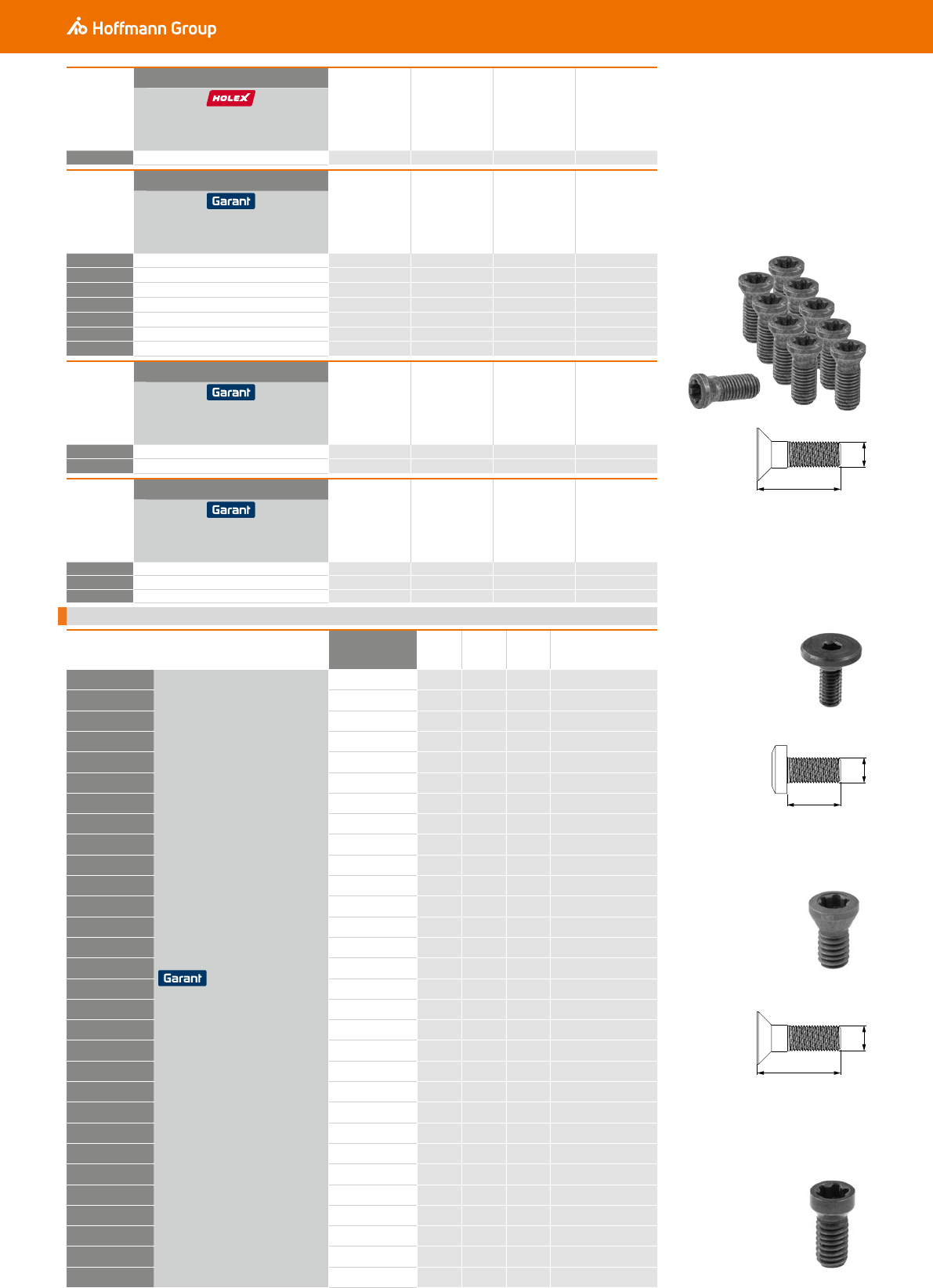

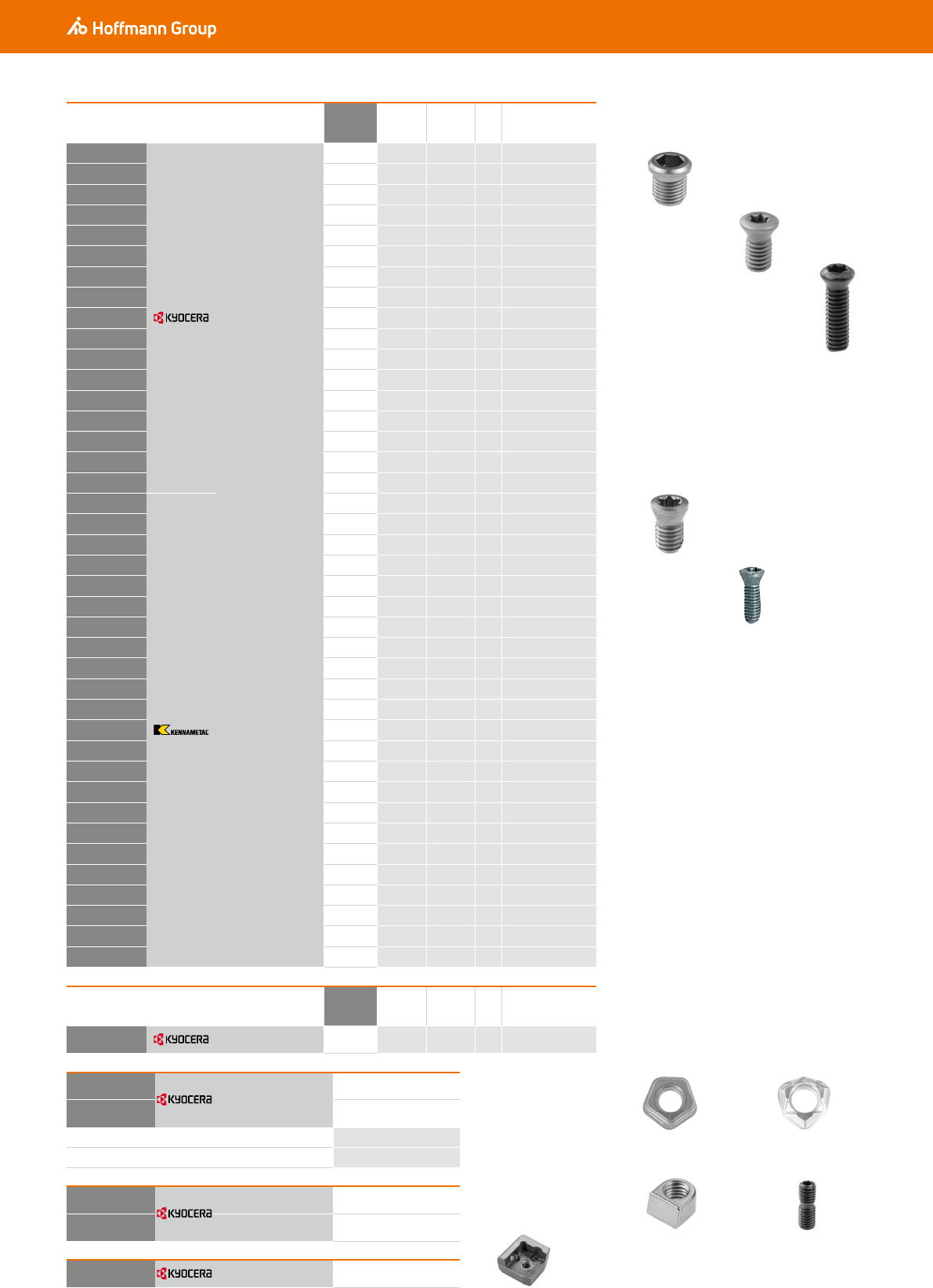

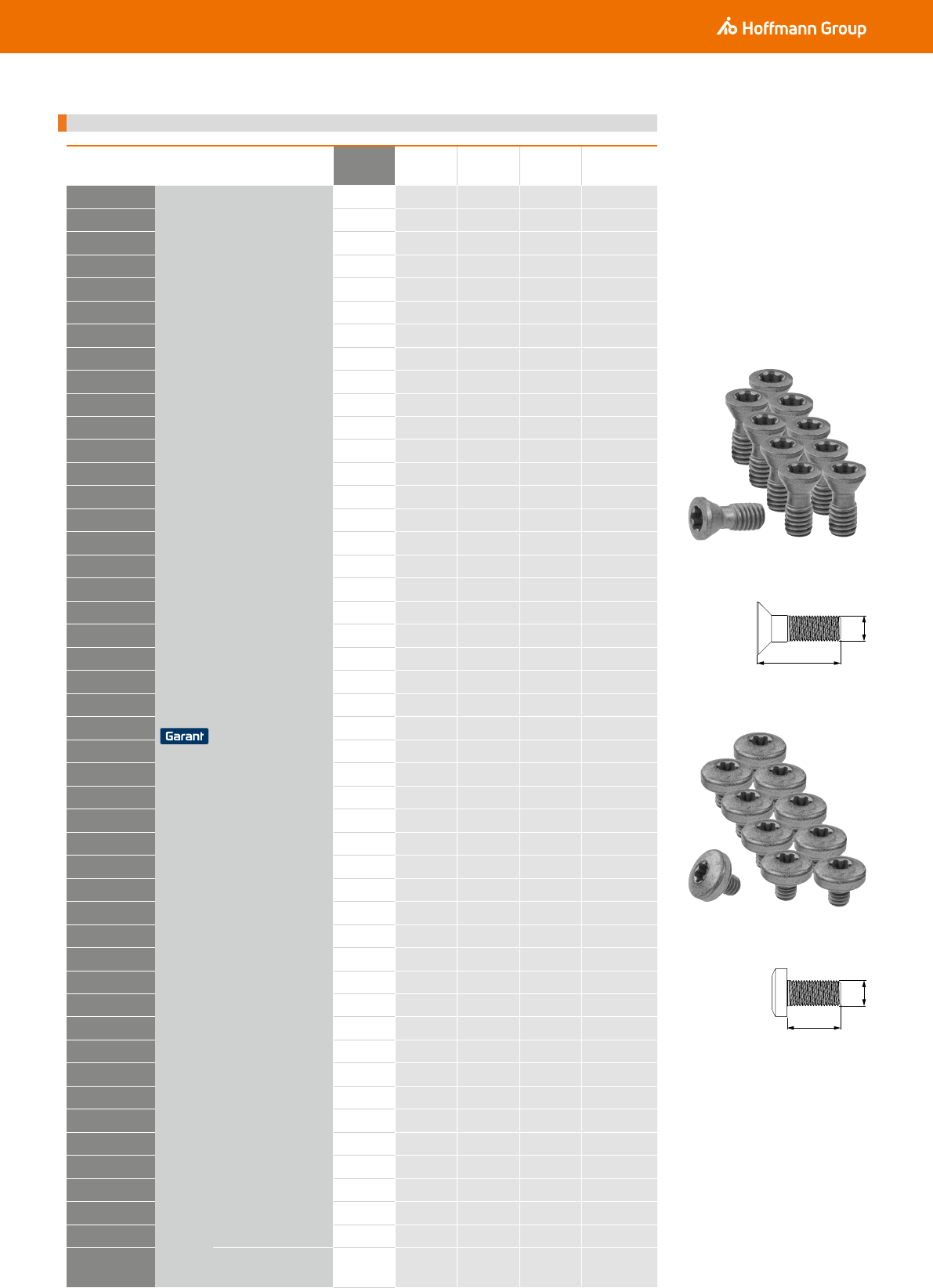

Привод Резьба L

мм

Момент затяжки

Нм

29X

21 9800

Комплект винтов для СМП

10 предметов

30,90 ■

20IP M4,5 10,8 5,7

29X

21 9801

85,34 ■

7IP M2,5 5,4 0,9

29X

21 9802

78,34 ■

6IP M1,8 3,7 0,6

29X

21 9803

47,61 ■

8IP M2,5 4,9 1,2

29X

21 9804

47,61 ■

15IP M4 7 3,8

29X

21 9805

41,86 ■

15IP M4 8,6 3,8

29X

21 9807

46,90 ■

15IP M3,5 7,2 3,8

29X

21 9808

41,93 ■

15IP M4 9,6 3,8

29X

21 9809

87,68 ■

8IP M3 7,1 1,5

29X

21 9810

41,94 ■

9IP M3 7,2 2,2

29X

21 9811

66,55 ■

15IP M4 8 5

29X

21 9812

66,55 ■

15IP M4 11 5

29X

21 9813

42,28

15IP M4 12,3 3,8

29X

21 9814

42,39 ■

8IP M2,5 5,5 1,2

29X

21 9818

98,46 ■

8IP M3 12 1,2

29X

21 9819

98,46 ■

20IP M5 13,5 5

29X

21 9820

93,43 ■

6IP M2 9 0,6

29X

21 9821

98,46 ■

15IP M4 12,3 3

29X

21 9822

98,46

20IP M5 15 5

29X

21 9824

41,93

15IP M4 7,5 3,8

29X

21 9825

53,57

8IP M3 5,2 2,2

29X

21 9826

53,57 ■

8IP M3 5,75 2,2

29X

21 9827

77,61 ■

6IP M1,8 3,7 0,45

29X

21 9828

72,59 ■

6IP M2 4 0,65

29X

21 9829

92,71

5IP M1,8 – 0,45

29X

21 9830

75,28 ■

7IP M2,5 – 1,2

29X

21 9831

62,70

15IP M3,5 – 3,8

29X

21 9832

98,46 ■

8IP M2,5 – 1

29X

21 9833

70,61 ■

15IP M3,5 – 3

29X

21 9840

95,59 ■

8IP M2,5 – 1,2

29X

21 9841

114,28 ■

15IP M3,5 – 3

29X

21 9848

107,80 ■

20IP M5 11 5,5

29X

21 9863

70,79 ■

8IP M3 – 2,2

29X

21 9869

148,76 ■

9IP M3 – 2,2

29X

21 9882

70,20 ■

15IP M4 12 3

29X

21 9883

48,78

10IP M3,5 6,7 2,2

29X

21 9884

60,55 ■

10IP M3,5 8,7 2,2

29X

21 9889

56,06 ■

20IP M5 – 5,7

29X

21 9898

68,63 ■

15IP M4 15,9 3,8

29X

21 9933

56,59 ■

15IP M3,5 – 3,8

29X

21 9948

124,69 ■

TX9 M3,5 – 2

29X

21 9949

124,69 ■

TX9 M3,5 – 2

29X

21 9950

124,69 ■

TX15 M4 – 2,2

29X

21 9978

124,69

TX15 M4 – 2,2

29X

21 9983

124,69 ■

TX15 M4 – 2,2

29X

21 9984

124,69 ■

TX15 M4 – 2,2

29X

21 9985 Комплект винтов

10 предметов

68,45 ■

TX15 M4 8 4,2

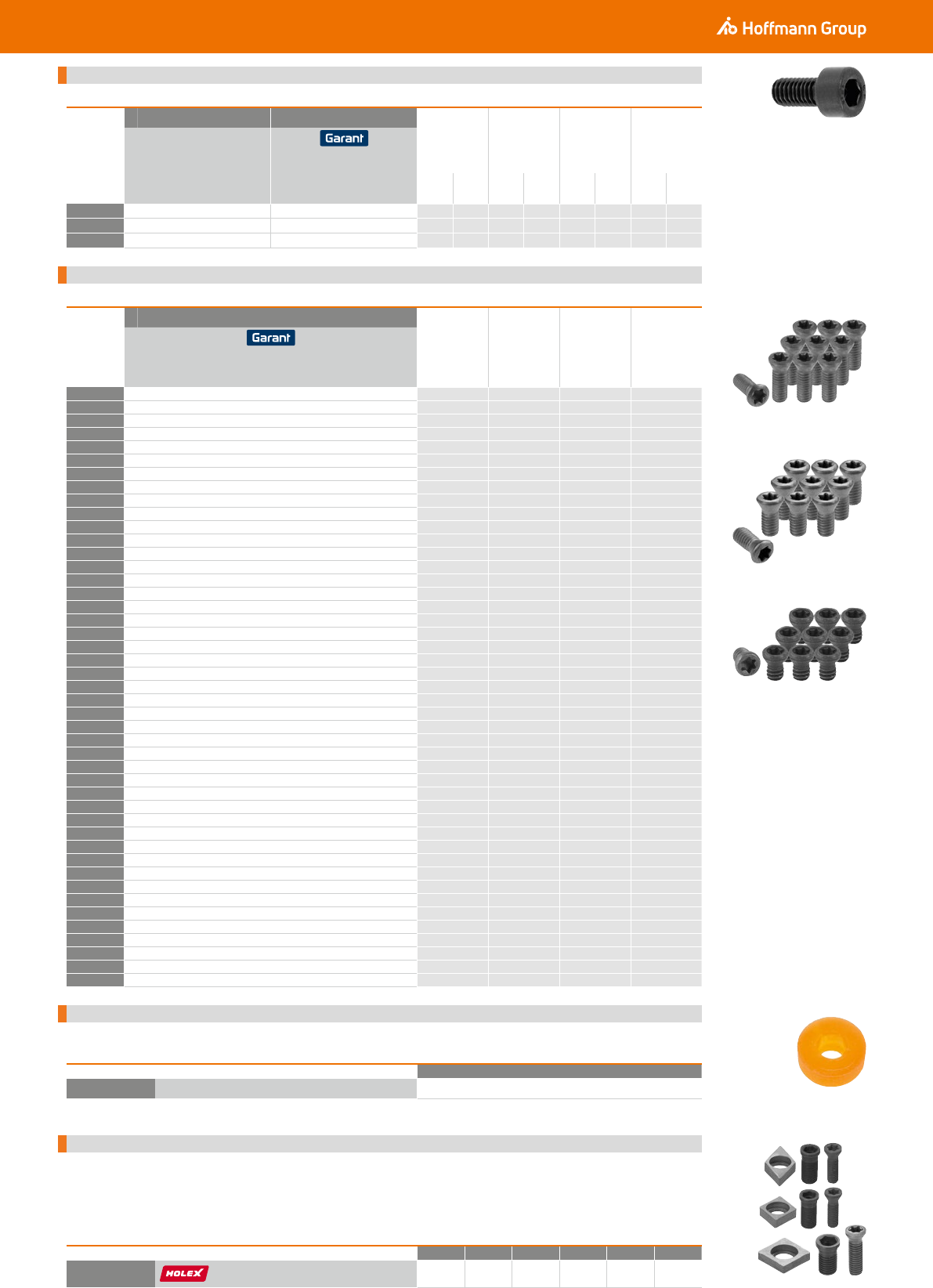

Запасные части для сборных фрез Группа 21

Набор винтов для СМП

21 9800

21 9807

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Привод Резьба L

мм

Момент затяжки

Нм

29X

21 9834

Винт для СМП

42,40

SW3 M4 7,7 3,8

29X

21 9835

42,40

SW3 M6 9,8 10,5

29X

21 9836

42,40

SW4 M8 14,2 24,5

29X

21 9837

10,78

SW3 M5 12 6

29X

21 9838

10,78

SW3 M6 16 10,5

29X

21 9839

10,78

SW4 M8 16 24,5

29X

21 9842

10,60 ■

8IP M2,5 5,5 1,2

29X

21 9843

10,60 ■

8IP M2,5 6 1,2

29X

21 9844

10,60 ■

15IP M4 10 3

29X

21 9859

10,33

6IP M3 4 1,2

29X

21 9861

8,13 ■

TX8 M4 8 –

29X

21 9862

18,87 ■

25IP M8 23 6

29Y

21 9864

7,89

TX20 M5 10 5

29X

21 9870

22,82 ■

7IP M2,5 6,3 0,9

29X

21 9871

22,82 ■

8IP M3 7,8 1,2

29X

21 9872

22,82 ■

10IP M3,5 9,5 2,2

29X

21 9873

22,82 ■

15IP M4 13,3 3

29X

21 9874

22,82

20IP M5 16,2 5

29X

21 9875

24,52 ■

25IP M6 20 6

29X

21 9876

28,30

30IP M8 25 6

29X

21 9877

16,26 ■

TX7 M2,2 4,4 0,9

29X

21 9899

28,69 ■

SW6 M6 – –

29X

21 9923

2,57 ■

TX8 M2,6 5,9 1,2

29X

21 9925

5,46 ■

TX25 M5 15 7,2

29X

21 9926

10,24 ■

8IP M4 4 1,2

29X

21 9927

10,24 ■

8IP M4 4 1,2

29X

21 9928

10,24 ■

8IP M4 4 1,2

29X

21 9945

6,91 ■

TX20 M5 11 5

29X

21 9946

9,15 ■

TX20 M6 16,2 5

29X

21 9947

9,36

TX7 M2,2 4,5 0,9

Тип

29X

21 9868 Привод Резьба L

мм

Момент затяжки

Н·м

набор винтов для СМП

10 предметов

70,97 ■

8IP M2,7 7 1,2

70,97 ■

8I P M2,7 9 1,2

Тип

29X

21 9878 Привод Резьба L

мм

Момент затяжки

Н·м

набор винтов для СМП

10 предметов

78,80

7IP M2,5 6,4 1,2

78,80 ■

9I P M3 7,3 2,2

78,80

15I P M4 9,4 3,8

Тип

29X

21 9798 Привод Резьба L

мм

Момент затяжки

Н·м

набор винтов для СМП

10 предметов

62,88 ■

15IP M4 12 3,8

Тип

29X

21 9799 Привод Резьба L

мм

Момент затяжки

Н·м

набор винтов для СМП

10 предметов

88,04 ■

8IP M2,5 5,5 1,2

85,88 ■

10IP M3 7 2,2

71,87 ■

7IP M2,5 5 1

71,87

15IP M4 8,4 3,8

88,04 ■

10IP M3 8,5 2,8

107,08 ■

20IP M5 12 5,7

84,81

7IP M2,5 7 1,2

Винты поштучно

21 9834

21 9842

21 9843

21 9868

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Привод Резьба L

мм

Момент

затяжки

Нм

29X

21 9887 Зажимной винт

7,33

SW3 M5 10 –

29X

21 9888

18,96

SW5 M6 12 –

29X

21 9892 Винт для регулировочного элемента

11,76

10IP – – –

29X

21 9894 Затяжной винт

11,76

SW3 – – 5

29X

21 9845

Зажимной диск

32,88

29X

21 9846

35,31

29X

21 9847

37,91

20N

21 9858 Ключ для монтажа / демонтажа

14,36

29X

21 9860 Твердосплавная накладная пластина

16,18

29X

21 9885

Регулировочный элемент

35,67

29X

21 9886

35,67

29X

21 9893 Установочный палец

22,91

29X

21 9897 Подкладная пластина

15,99 ■

29X

21 9955 Комплект стопорных шайб

10 предмет

55,52 ■

29X

21 9957

Запасная кассета для фрезы-зенкера

94,51 ■

29X

21 9958

111,40 ■

Тип RPMM SDHX09

21A

21 4640 Фрезерная СМП RPMT 120400

12,41 –

29W

21 9000 Фрезерная СМП SDHX 09T3

– 6,08

Другие запасные части и фрезерные СМП

Применение: Универсальное применение.

21 9887 21 9892 21 9894

21 9845

21 9858

21 9860

21 9886

21 9893

21 9897

21 9955

21 9957

21 4640 21 9000

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Привод Резьба L

мм

Момент затяжки

Нм

25Z

22 9700

Винт для СМП

3,26 ■

TX15 M5 14 4,2

25Z

22 9701

3,26

TX15 M4 14 3,5

25Z

22 9702

8,05

SW5 M7×0,75 9,2 6

25Z

22 9703

3,26

TX25 M6 12 7,5

25Z

22 9704

3,26

TX15 M4 14 3,5

25Z

22 9706

3,26

TX6 M2 3,5 0,45

25Z

22 9707

3,26

TX6 M2 4,1 0,45

25Z

22 9708

3,26 ■

TX8 M2,5 5,2 1,2

25Z

22 9709

3,26 ■

TX15 M4 6,9 3,5

25Z

22 9713

3,57 ■

8IP M3 6,5 1,2

25Z

22 9714

3,57

15IP M4 9 3,5

25Z

22 9715

3,57

15IP M4 8,5 3,5

25Z

22 9716

3,57

20IP M5 14 4,5

25Z

22 9717

3,57

15IP M4 7,5 3,5

25Z

22 9718

3,57

15IP M4 9 3,5

25Z

22 9719

3,57

20IP M5 12 4,5

25Z

22 9722

3,57 ■

6IP M1,8 4 0,6

28Z

22 9900

6,–

20IP M5 9,3 6

28Z

22 9902

12,55

7IP M2,5 7,3 0,8

28Z

22 9903

12,55

TX10 M3,5 9 2,1

28Z

22 9904

12,55

TX20 M4 12 3,1

28Z

22 9905

12,55

TX20 M5 15 6

28Z

22 9907

4,–

9IP M3 6 1,4

28Z

22 9908

4,–

TX15 M4 10 3,1

28Z

22 9909

5,–

TX20 M5 13,5 6

28Z

22 9910

5,–

TX20 M6 14 6

28Z

22 9911

7,–

SW5 M8 17 24,5

28Z

22 9913

4,–

8IP M3 7 1,8

28Z

22 9914

5,–

7IP M2,5 5 0,8

28Z

22 9915

4,–

TX7 M2,5 6 0,8

28Z

22 9916

2,79

TX7 M2,5 7 0,8

28Z

22 9917

4,–

TX15 M3,5 8 2,1

28Z

22 9918

2,87

TX15 M3,5 10 2,1

28Z

22 9919

4,–

TX15 M4 12 3,1

28Z

22 9920

6,–

20IP M5 13,5 7,6

28Z

22 9921

4,–

20IP M4 11,5 3,1

28Z

22 9922

4,–

15IP M4 8,5 3,1

28Z

22 9923

2,79

7IP M2,5 5 0,8

28Z

22 9924

2,79

8IP M3 7 1,4

28Z

22 9925

5,–

15IP M4 12 2,1

1Привод Резьба L

мм

Момент затяжки

Нм

25Z

22 9723 Винт для СМП

3,40

10IP M3 7,6 2

25Z

22 9750

Подкладная пластина

11,05

25Z

22 9751

11,05

Для ISO- СМП (22 9750) PNMU 1205

Для ISO- СМП (22 9751) WN.U0806

25Z

22 9720 Зажимной клин

15,20

25Z

22 9721 Винт для клина

7,45

25Z

22 9765 Кассета

36,–

Запасные части для сборных фрез Группа 22

22 9702

22 9703

22 9704

22 9900

22 9907

22 9750 22 9751

22 9720 22 9721

22 9765

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

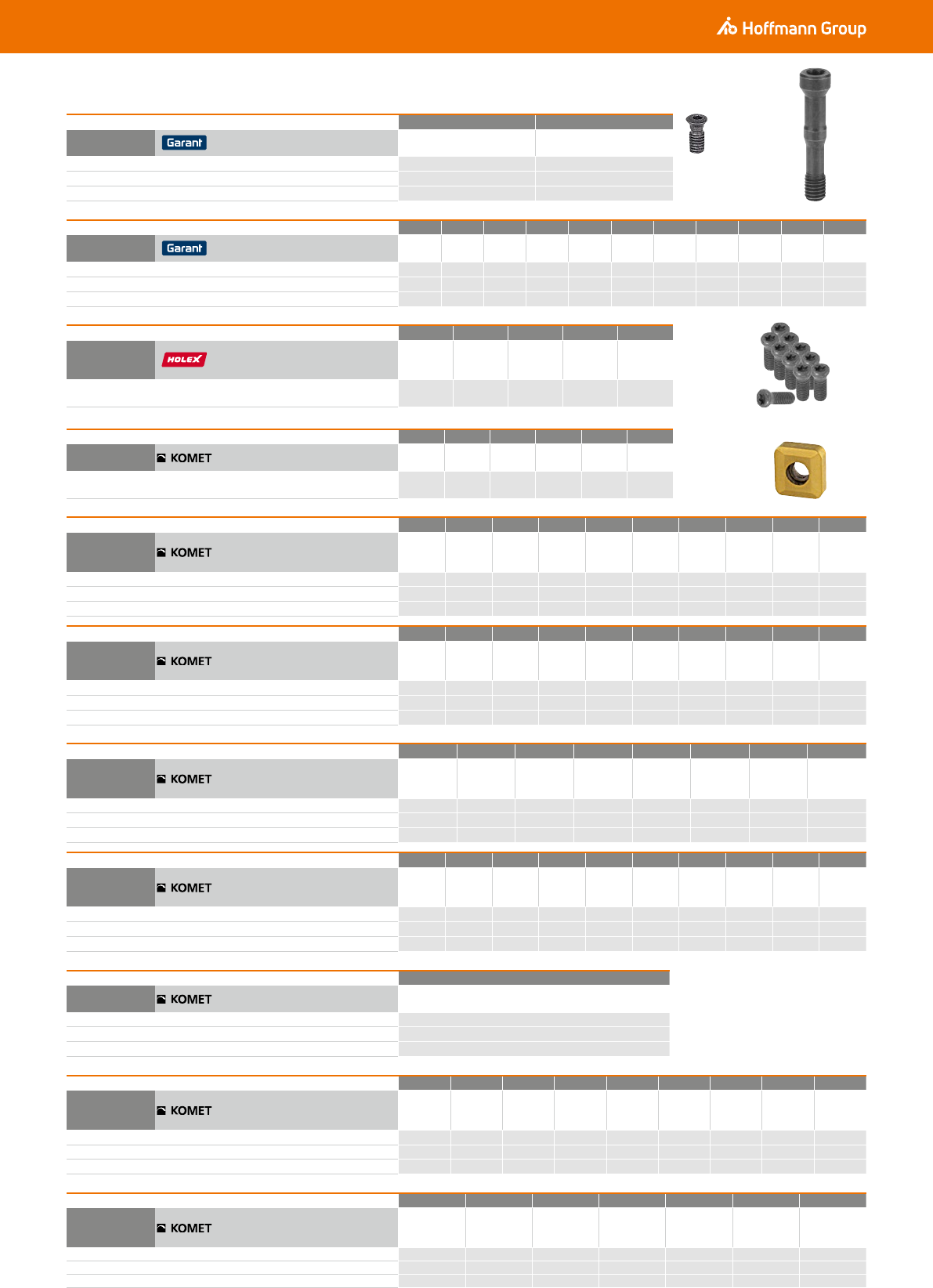

Привод TX8 TX15

29X

23 1540 Зажимной винт Torx

18,60 ■ 18,60 ■

Резьба M3 M3,5

общая длина мм 5,45 8,4

Момент затяжки Нм 2 2,5

Привод 5IP1 6IP 7IP 8IP 8IP1 9IP 10IP 15IP 15IP1 20IP 20IP1

29Z

23 1999 Винт Torx Plus

23,06 ■ 23,06 ■ 23,06 ■ 23,06 ■ 23,06 ■ 23,06 ■ 23,06 ■ 23,06 23,06 ■ 23,06 23,06 ■

Резьба M1,2 M1,6 M2 M2,2 M2,5 M3 M3,5 M4 M4,5 M5 M5

общая длина мм 8,5 10,5 12 13 15 18 21 24 27 30 32

Момент затяжки Нм 0,2 0,4 0,6 0,9 1,2 2,2 3,3 5 5,7 7,5 7,5

Привод TX7 TX8 TX9 TX15 TX20

29Z

23 2990 Винты Torx, набор

10 предметов

28,02 28,02 31,92 31,92 34,71

Момент затяжки Нм 0,6 1,3 2,2 5,1 6,2

подходит к сверлильной коронке ⌀ D мм 20-22 23-29 30-36 37-45 46-54 55-64

24Z

23 6658 KOMET® Запасные направляющие зубья

59,49 52,27 52,27 52,27 62,09 62,09

подходящий набор зажимных винтов Torx-Plus®, 10 шт., № 239655 8IP4 8IP5 8IP5 8IP5 8IP6 8IP6

Привод 5IP 5IP1 6IP 6IP1 6IP2 8IP 8IP1 8IP2 8IP3 8IP4

24Z

23 9652 Набор зажимных винтов Torx Plus

10 предметов

24,30 24,30 27,90 24,30 24,30 27,90 24,30 24,30 24,30 27,90

Резьба M1,8 M1,8 M2,2 M2 M2,2 M3 M2,5 M2,5 M2,5 M2,5

общая длина мм 2,9 3,8 4,8 4,3 5,5 5,8 6,3 7,2 4,2 4,5

Момент затяжки Нм 0,38 0,38 1,01 0,62 1,01 2,25 1,28 1,28 1,28 1,28

Привод 8IP5 8IP6 10IP 10IP1 15IP 15IP1 15IP2 20IP 20IP1 20IP2

24Z

23 9652 Набор зажимных винтов Torx Plus

10 предметов

24,30 24,30 27,90 24,30 27,90 24,30 27,90 24,30 27,90 24,30

Резьба М3,5 M3 М3,5 М3,5 M4 М3,5 M3,5 M4,5 M5 M5

общая длина мм 5 7,6 6,9 7,3 8,7 7,5 8,5 10 10,4 11,5

Момент затяжки Нм 2,25 2,25 2,8 2,8 4,3 2,8 2,8 6,25 6,25 6,25

Привод 6IP 6IP1 7IP 8IP 8IP1 8IP2 8IP3 8IP4

24Z

23 9653 Набор зажимных винтов Torx Plus

10 предметов

27,90 27,90 24,30 24,30 24,30 24,30 24,30 24,30

Резьба M2 M2 M2,5 M2,5 M3 M2,5 M2,6 M2,6

общая длина мм 3,8 4,9 5,3 6 7 2,8 4,7 5,2

Момент затяжки Нм 0,62 0,62 0,9 1,28 2,25 1,28 1,28 1,28

Привод 8IP6 8IP7 8IP8 8IP9 10IP 10IP1 15IP 15IP2 15IP3 20IP

24Z

23 9653 Набор зажимных винтов Torx Plus

10 предметов

24,30 24,30 24,30 24,30 24,30 24,30 24,30 27,90 21,60 21,60

Резьба M2,5 M2,6 M2,5 M3 M3,5 M3,5 M4 M3,5 M4,5 M5,5

общая длина мм 4 6,2 6,4 7,4 7,3 7,4 8,9 9,8 9 11

Момент затяжки Нм 1,28 1,28 1,28 2,25 2,8 2,8 4,3 2,8 6,25 6,25

Привод 8IP

24Z

23 9654 Зажимной винт Torx Plus

4,86

Резьба M3

общая длина мм 22

Момент затяжки Нм 1,8

Привод 6IP 6IP1 8IP 8IP1 8IP2 8IP3 8IP4 8IP5 8IP6

24Z

23 9655 Набор зажимных винтов Torx Plus

10 предметов

39,76 39,76 39,76 39,76 39,76 39,76 39,76 45,60 39,76

Резьба M2 M2,2 SM2,5 SM3 M2,5 M2,5 M2,5 M2,5 M3,5

общая длина мм 4,3 5,5 6,4 7,4 7,2 6,3 4,2 4,5 5

Момент затяжки Нм 0,62 1,01 1,28 2,25 1,28 1,28 1,28 1,28 2,25

Привод 10IP 15IP 15IP1 20IP 20IP1 20IP2 20IP3

24Z

23 9655 Набор зажимных винтов Torx Plus

10 предметов

39,76 35,34 39,76 39,76 24,30 24,30 25,10

Резьба М3,5 M4,5 M4 M5 SM4,5 SM5,5 SM6

общая длина мм 7,3 9 8,9 11,5 10,5 14 16

Момент затяжки Нм 2,8 6,25 4,3 6,25 6,25 6,25 6,25

Запасные части Группа 23

23 1540

23 1999

23 2990

23 6658

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

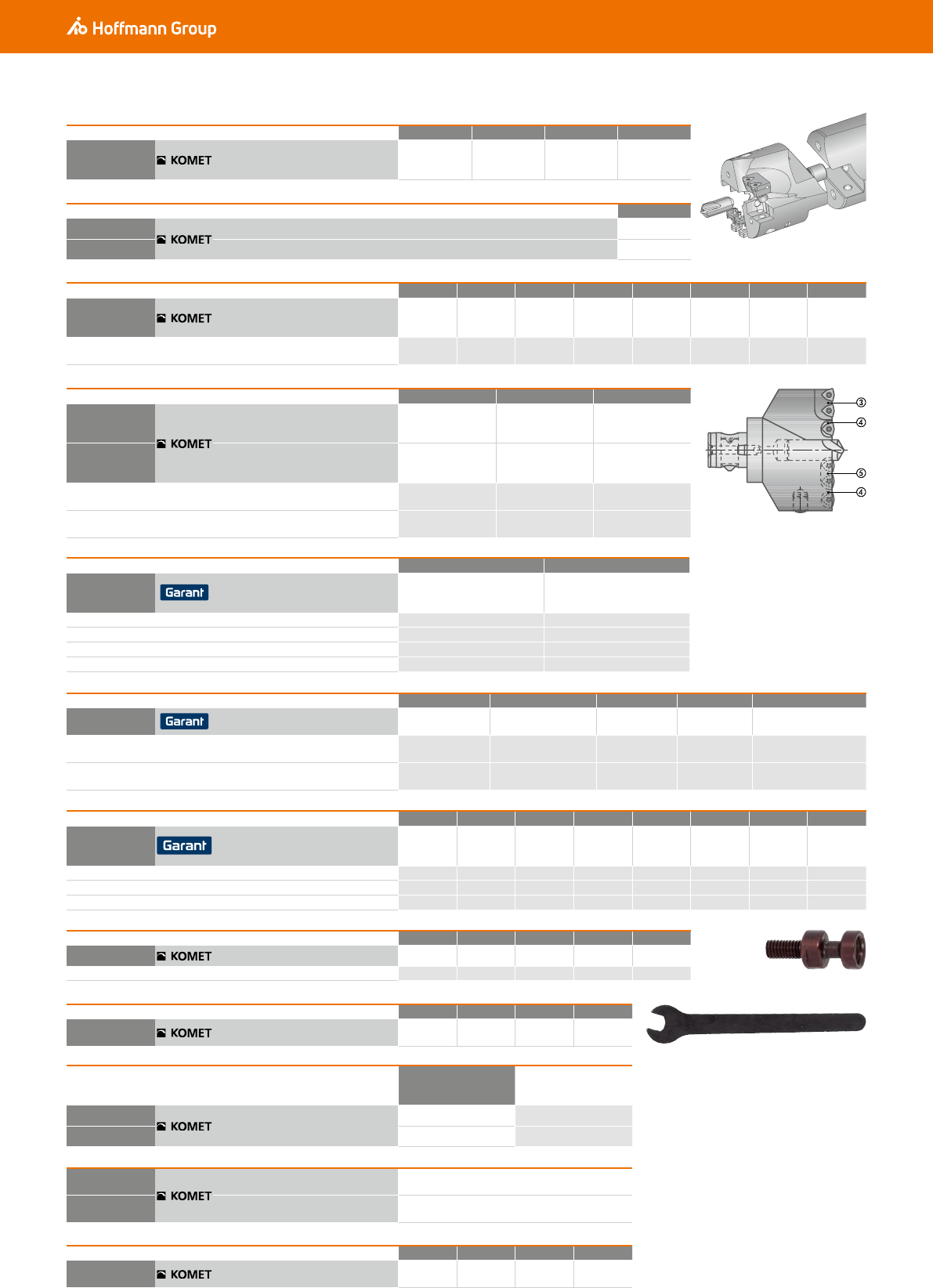

Подходит для коронки ⌀ D мм 65-71 72-75 76-78 79-81

27C

23 9656 KOMET® Вставка с СМП наружная, Centron

169,20 270,– 270,– 270,–

Подходит для коронки ⌀ D мм 72-81

27C

23 9657 KOMET® Вставка с СМП внутренняя, Centron

75,30

27C

23 9658 KOMET® Вставка с СМП наружная, Centron

75,30

Тип 80 85 90 95 100 105 110 115

20N

23 6674 KOMET® Вставка с СМП наружная V464

(рис. № 3)

270,– 270,– 270,– 270,– 270,– 270,– 270,– 270,–

Подходит для:

⌀ коронки D

80; 120; 125

мм 85 мм 90; 130; 135

мм 95; 140 мм 100; 145;

150; 155 мм 105 мм 110 мм 115 мм

Тип 80 85 100

27C

23 6675 KOMET® Вставка с СМП V464 (рис. № 4)

– 79,40 79,80

27C

23 6676 KOMET® Вставка с СМП V464 (рис. № 5)

242,10 75,30 79,80

Подходит для:

⌀ коронки D (23 6675) –85; 90; 95; 120; 125;

130; 135; 140 мм

100; 105; 110; 115; 145;

150; 155 мм

⌀ коронки D (23 6676) 80; 120 мм 85; 90; 95; 125; 130;

135; 140 мм

100; 105; 110; 115; 145;

150; 155 мм

Привод 5IP 6IP 6IP1 6IP2 8IP 10IP 15IP 20IP

29Z

23 9700 Набор зажимных винтов Torx Plus

10 предметов

42,59 42,59 ■ 42,59 ■ 42,59 ■ 42,59 ■ 42,59 ■ 42,59 42,59

Резьба M1,8 M2 M2,2 M2 M2,5 M3,5 M3,5 M4,5

общая длина мм 3,8 4,3 5,5 4,9 7,2 7,3 8,5 10

Момент затяжки Нм 0,38 0,62 1,01 0,62 1,28 2,8 2,8 6,25

Тип 12345

24Z

23 9900 Штревель

(9,66) (9,66) (9,66) (9,66) (13,40)

Привод SW5 SW5 SW6 SW8 SW10

Привод SW5 SW6 SW8 SW10

24Z

23 9901 Ключ для штревелей

(6,91) (6,91) (6,91) (5,05)

Для диапазона ⌀

растачивания

мм

20N

23 9920 Держатель СМП для MicroKom hi.ﬂex

(141,90)

25 – 44

20N

23 9921

(144,60)

44 – 125

20N

23 9923 Зубчатый элемент для MicroKom hi.ﬂex

(144,60)

20N

23 9924 Вставка для MicroKom hi.ﬂex

(19,28)

Для диапазона ⌀ шпинделя мм 6-8 8-12 12-18 18-25

20N

23 9925 Расточная державка для MicroKom hi.ﬂex

123,20 127,30 132,70 139,30

Тип 1 2

29W

23 7606 Набор запасных винтов для СМП

10 шт.

44,25 51,90

Привод T7 T15

Резьба M2,5 M4

общая длина мм 6 9

Момент затяжки Нм 0,9 3

Тип 1 2 3 4 5

29W

23 7612 Запасной держатель для СМП

(170,02) (187,92) (206,63) (223,71) (242,42)

Подходит для:

СМП CC..0602.. CC..0602.. CC..0602.. CC..0602.. CC..09T3..

237600 HW20;

237602 HW20

237600 HW25;

237602 HW25

237548 ER25; 237600

HW32; 237602 HW32

HW40

237548 ER32

237548 ER40; 237600 HW50; 237602 HW63; 237602

HW50; 23760 2 HW63; 237600 HW80; 277602 HW80

Объем поставки:

23 9656–9658/6674–6676 – С крепежным винтом и штифтом.

23 9656

23 9900

23 9901

23 9658

23 9657

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 1234 5

29W

23 7612 Запасной держатель для СМП

(170,02) (187,92) (206,63) (223,71) (242,42)

Подходит для:

СМП CC..0602.. CC..0602.. CC..0602.. CC..0602.. CC..09T3..

237600 HW20;

237602 HW20

237600 HW25;

237602 HW25

237548 ER25

237600 HW32;

237602 HW32

HW40

237548 ER32

237548 ER40; 237600 HW50;

237602 HW63; 237602 HW50;

23760 2 HW63; 237600 HW80;

277602 HW80

Тип 3 4 5 6 7

29W

23 7613 Зажимной винт

(1,42) (1,42) (1,92) (1,42) (1,25)

Резьба M10 × 10 M10 × 18 M10 × 30 M10 × 8 M10 × 20

Подходит для:

Микрометрическая головка

237600 HW50

237602 HW50

237600 HW63

237602 HW63

237600 HW80

237602 HW80

237516

237591

237568

237546

Тип 10 12 13 14 17 18

29W

23 7613 Зажимной винт

(1,42) (1,42) (1,42) (2,51) (1,42) (9,52)

Резьба M4 × 3 M5 × 4 M6 × 5 M6 × 16 M8 × 6 M8 × 60

Подходит для:

Микрометрическая головка

237600 HW20

237602 HW20

237600 HW25

237602 HW25

237600 HW32

237602 HW32 237546 237600 HW40

237602 HW40 237571

1234567

29W

23 7614 Зажимной винт

(11,71) (11,71) (11,71) (14,56) (14,56) (17,–) (17,–)

Резьба M5 × 0,5 M8 × 0,75 M8 × 0,75 M10 × 1 M12 × 1 M16 × 1,5 M16 × 1,5

общая длина мм 8 8,5 10 15 17 21 29

Подходит для:

разъем HW20 HW25 HW32 HW40 HW50 HW63 HW80

Тип 12345

29W

23 7604 Держатель СМП

(253,–) (274,15) (209,88) (231,03) (296,93)

Подходит для:

Микрометрическая головка

237600 HW32

237548 ER25

237600 HW40

237548 ER32

237600 HW20

237548 ER25

237600 HW25

237548 ER25

237600 HW50

HW50 − HW80

СМП CC..0602.. CC..0602.. CC..0602.. CC..0602.. CC..09T3..

Тип 1 2

29W

23 7606 Набор запасных винтов для СМП

10 шт.

44,25 51,90

Привод T7 T15

Резьба M2,5 M4

общая длина мм 6 9

Момент затяжки Нм 0,9 3

Комплект запасных винтов для СМП 10 предметов, подходит для 237501

237513

237548 ER40, 237600 HW50, 237600 HW63, 237600 HW80,

237602 HW50, 237602 HW63, 237602 HW80

Тип 1 2 3 4 5

29W

23 7607 Крепёжный винт

(3,84) (4,17) (1,42) (8,54) (8,54)

Резьба M4 × 10 M10 × 25 M10 × 16 M4 × 6 M5 × 8

Крепежный винт (237607) подходит для 237501

237513 237513

237516

237591

237568

237600 HW20

237602 HW20

237600 HW25

237602 HW25

Тип 6 7 8 9 10 11

29W

23 7607 Крепёжный винт

(8,54) (8,54) (8,54) (3,84) (5,16) (3,84)

Резьба M6 × 10 M8 × 12 M10 × 16 M5 × 16 M8 × 45 M4 ×25

Крепежный винт (237607) подходит для 237600 HW32

237602 HW32

237600 HW40

237602 HW40

237600 HW50 - HW80

237602 HW50 - HW80 237546 237571 237501

126789

29W

23 7608 Установочный винт

(1,25) (1,42) (1,25) (1,25) (1,25) (1,25)

Резьба M5 × 8 M10 × 10 M5 × 4 M4 × 8 M6 × 5 M6 × 10

Установочный винт подходит для (237606, 237608) 237501

237513 237513 237490

237493

237490

237493

237495

237498

237495

237498

Тип 12345910

29W

23 7611 Запасной держатель для СМП

(465,32) (536,91) (667,07) (410,–) (424,65) (1064,06) (1283,70)

Подходит для:

Двухзубая черновая расточная головка ER (237609) ER25 ER32 ER40 – – – –

Двухзубая черновая расточная головка HW (237610) HW32 HW40 HW50 HW20 HW25 HW63 HW80

Применение: Для оправок 237651 − 237657, удлинителей 237666 − 237668, переходников 237670 − 237672.

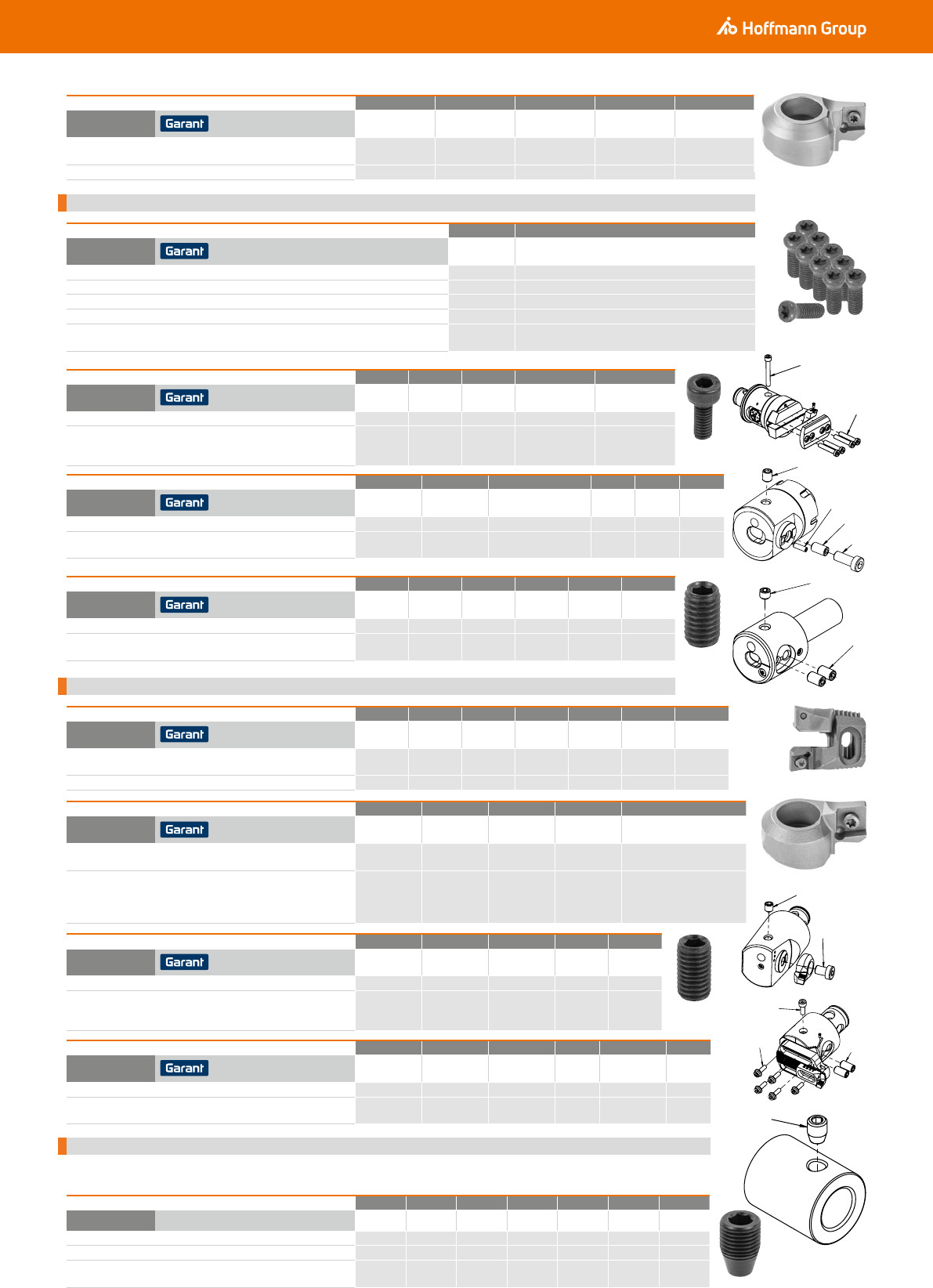

Запасные детали для оправок, удлинителей, переходников

Запасные части Группа 23

Запчасти для прецизионной расточной головки

Запчасти для двухзубой черновой расточной головки

23 7604_1

23 7606

23 7607_1

237608 2

237608 1

237607 1

237607

237613 14

237607

237613

237613 18

237607 10

23 7608_9

237608 6/8

237608 7/

23 7611

237613

237607

23 7612_4

23 7613

237614

23 7614_4

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

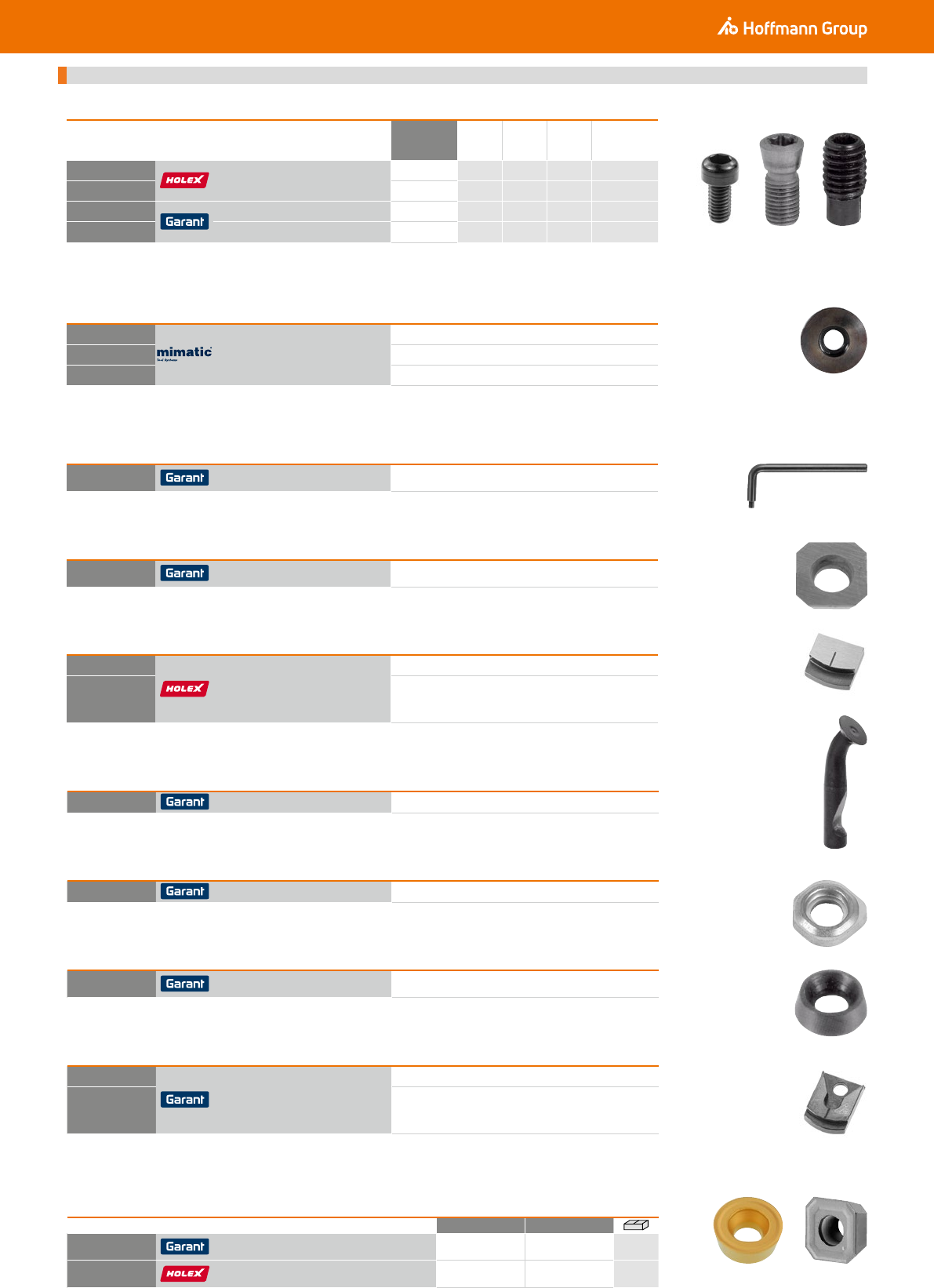

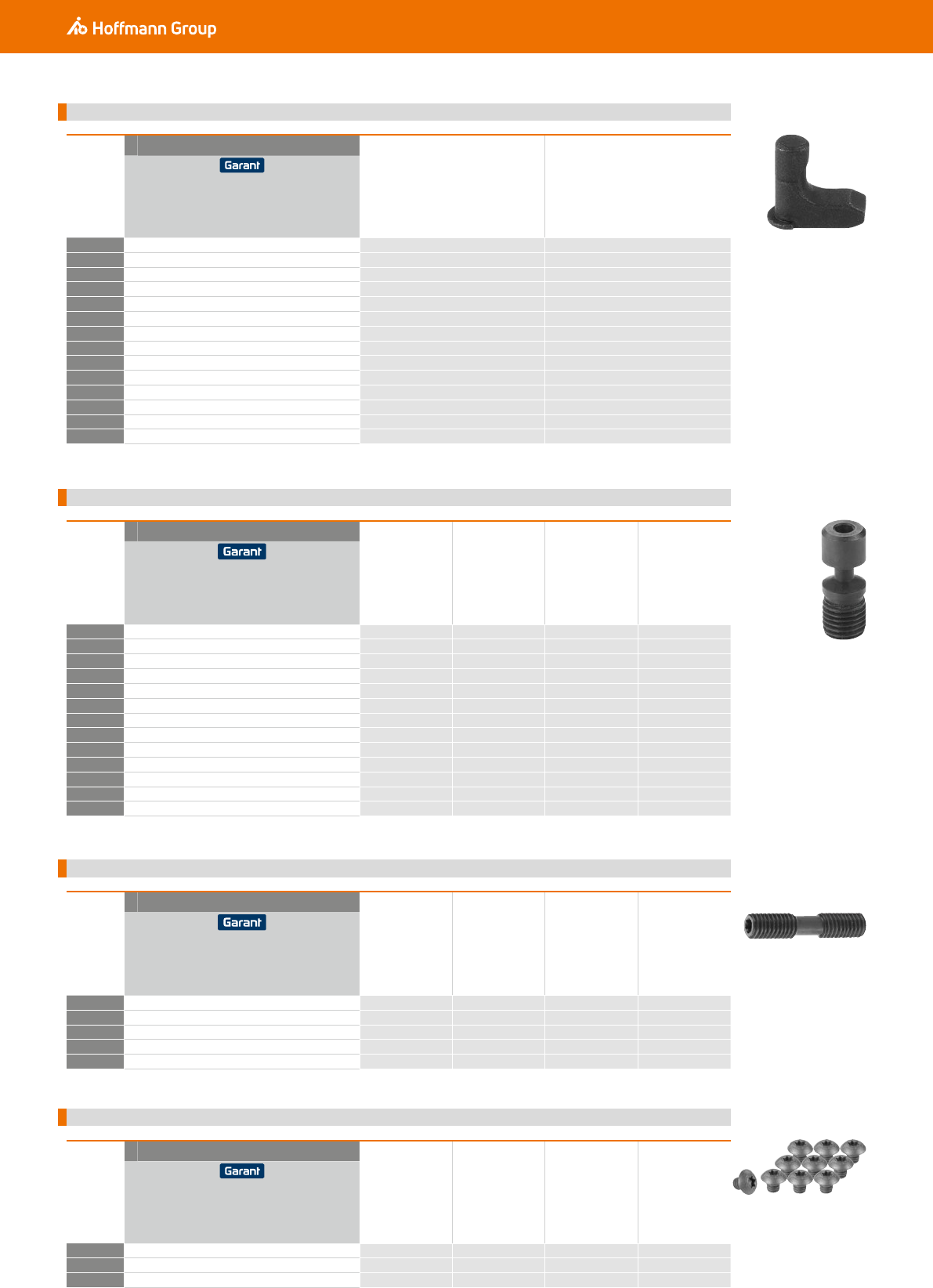

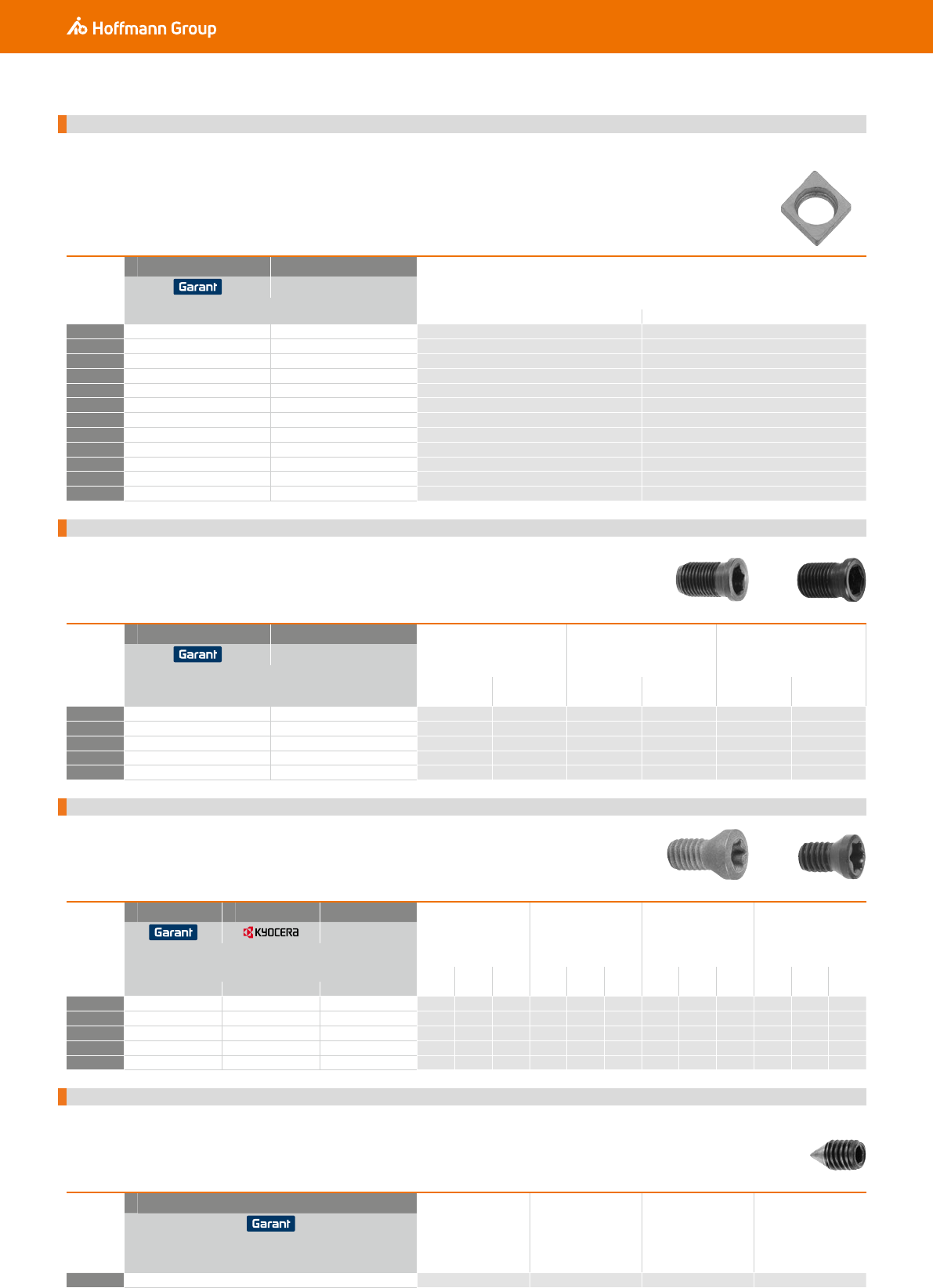

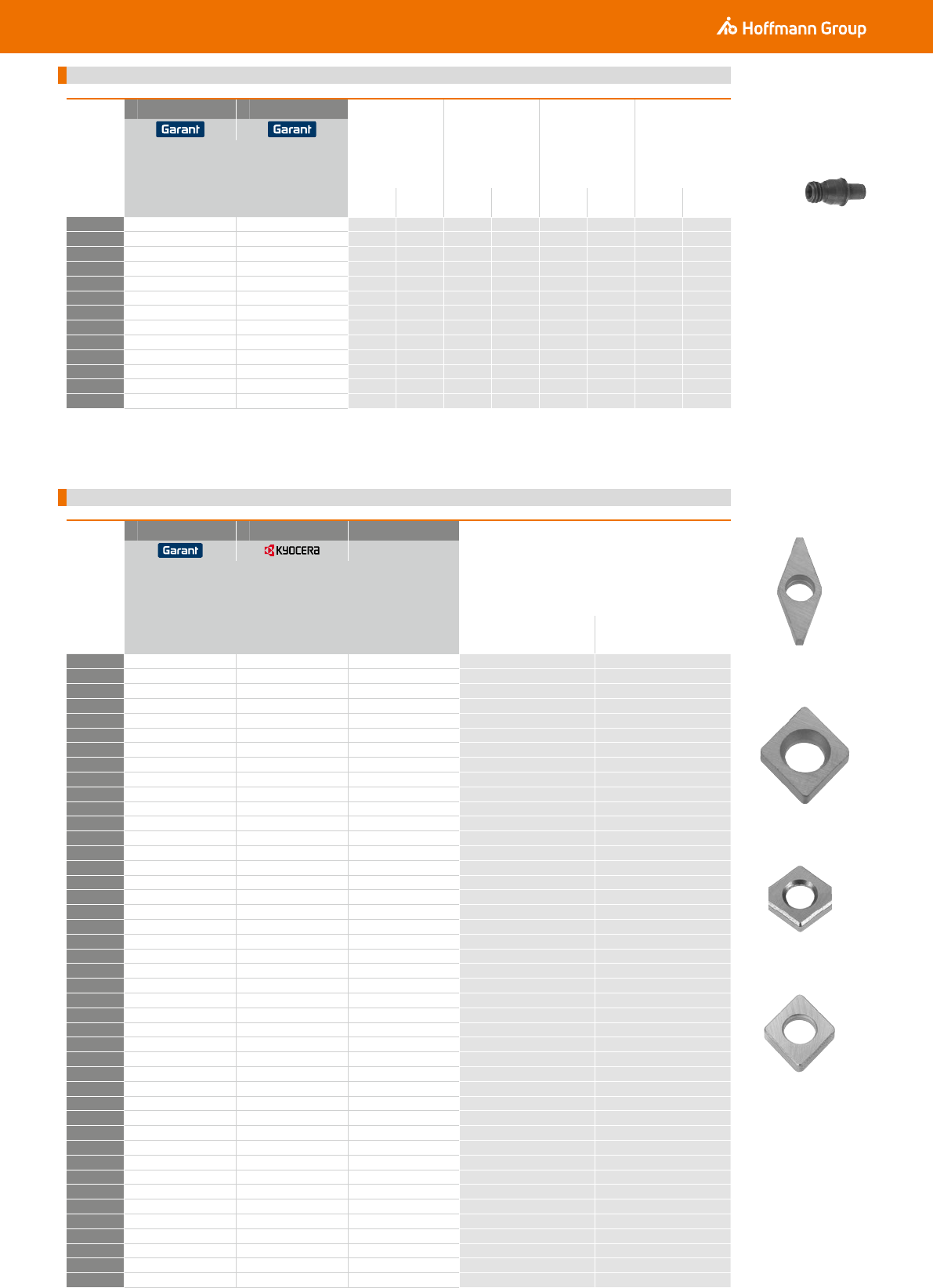

Тип

29Y

25 9015 h b

Коленчатый рычаг

мм мм

21,57

20,6 21

13,13 ■

12,7 13,5

28,82

13,15 13,3

17,55

12 12,3

17,55

14,5 16

13,27

11,92 10,05

14,96 ■

11,3 12,3

13,13

14,75 16,15

13,13

11,9 10,2

31,84

9,8 12,3

31,84

7,7 10,1

16,73

17 16,3

22,11

20,7 21,1

17,28

9,5 10

Тип

29Y

25 9018 Привод Резьба L Момент затяжки

Винт коленчатого рычага

мм Нм

8,98

SW4 M10×1 27,2 3,5

7,35

SW3 M8×1 21 3

10,41

SW3 M8 18,2 3

10,41

SW2,5 M6 16,65 2

10,41

SW3 M8 18,2 3

7,35

SW2,5 M6 17 2

10,21

SW3 M8×1 21 3

10,21

SW3 M8×1 17 3

10,21

SW2 M5 9,5 2

7,35

SW2 M5 12 1,4

10,21

SW3 M8×1 24 3

10,21

SW2,5 M6 13,5 2

10,07

SW4 M10×1 27 4

Тип

29Y

25 9021 Привод Резьба L Момент затяжки

Винт для прихвата

мм Нм

11,09

T15 M6 30 5

11,22

SW4 M8 30 3

7,08

SW4 W1/4 дюйма 24,9 3,5

11,63

T15 M6 25 5

11,09

T25 M8 30 5

Тип

29Y

25 9023 Привод Резьба L Момент затяжки

Комплект винтов

10 предмет мм Нм

90,34

SW3 M5 18 3,5

63,81

SW3 M6 10 3

63,81

IP15 M4 6,2 3

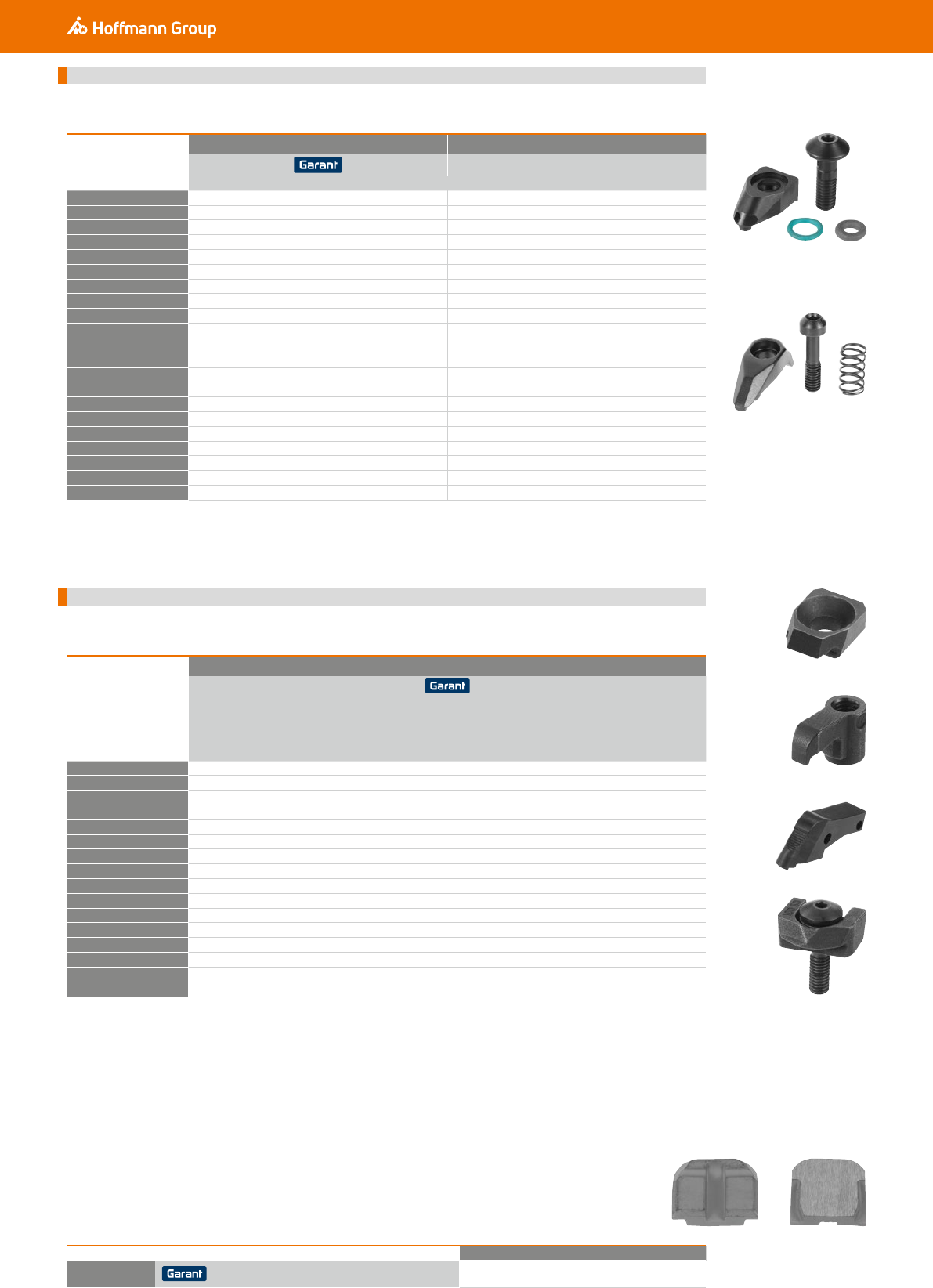

Запасные части Группа 25

Коленчатый рычаг

Винты для коленчатых рычагов

Винты для прихватов

Комплект винтов

25 9015_2

25 9021_2

25 9023_3

25 9018_2

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип

29Y

25 9025

29Y

25 9027 Привод Резьба L Момент затяжки

Винт для подкладной пластины

25 9025 25 9027 25 9025 25 9027 25 9025 25 9027 25 9025 25 9027

мм мм Нм Нм

10,21 11,09

T15 SW3 M6 M3 13 8 3 2

6,46 11,09

T20 SW3 M6 M4 13,5 8 4 2

23,33 11,09

T8 TX15 M5 M4 13,1 6,5 1,2 3

11,22 11,09

T15 SW4 M4,5 M4 12 8 3 2

5,30 11,25

T8 SW2 M3 M3 7 8 1,7 2

11,09 11,09

T15 T15 M6 M6 17,3 14 3 3

15,38 –

T15 – M8 – 22 – 3 –

14,22 –

T25 – M10 – 22 – 7,5 –

34,83 –

SW2 – M5 – 13 – 1,7 –

11,09 –

T20 – M5 – 10,5 – 5 –

11,09 –

T25 – M6 – 11 – 7,5 –

11,09 –

IP14 – M6 – 14 – 4,5 –

11,09 –

SW3 – M6 – 15 – 3 –

Тип

29Y

25 9031

25Z

25 9032

29Y

25 9033 Для ISO- СМП

Подкладная пластина

25 9031

25 9032

25 9033

28,84 12,46 –

VN.. 1604.. DN.. 1506..

11,36 ■ – 19,07

CNM. 1204.. CN..1204..

11,50 – 19,07

CNM. 1204.. DN.. 1506..

14,56 – 19,07

KNUX 1604.. R TN.. 1604..

– – 19,07

– VN.. 1604..

14,56 – 19,07

KNUX 1604.. L WN..0804..

19,59 – 23,06

DNM. 1104.. CN.. 09T3..

16,12 – 23,06

DNM. 1104.. WN..0604..

16,12 – –

WN..0604.. –

20,74 – –

TN.. 2204.. –

16,12 – –

CN..1204.. –

16,12 – –

DN.. 1104.. –

16,12 – –

DN.. 1506.. –

16,12 – –

SN.. 1204.. –

22,65 – –

CNMM 1204X. –

20,13 – –

SNM. 1906.. –

22,99 – –

CN..1906.. –

22,99 – –

CN..1906.. –

16,12 – –

WN..0804.. –

11,36 – –

SNM. 1204.. –

16,12 – –

SNM. 1204.. –

13,67 – –

CN..1204.. –

19,86 – –

CN..1606.. –

26,94 – –

CN..1906.. –

19,59 – –

WNM. 0604.. –

14,56 – –

DNM. 1504.. –

19,59 – –

CN.. 09T3.. –

14,56 ■ – –

DNM. 1506.. –

14,96 – –

DNM. 1506.. –

16,46 – –

DNM. 1506.. –

16,46 – –

TNM. 1604.. –

12,58 – –

TNM. 1604.. –

16,26 – –

TNM. 2204.. –

11,09 – –

TNM. 1604.. –

19,86 – –

CNM. 1606.. –

26,94 – –

CNM. 1906.. –

22,11 – –

SNM. 1506.. –

26,94 – –

SNM. 1906.. –

24,63 ■ – –

VNM. 1604.. –

20,– – –

WN..0804.. –

20,– – –

WNM. 0804.. –

20,27 – –

WNM. 0804.. –

17,55 – –

RN.. 1207.. –

Винты для подкладных пластин

Подкладные пластины

25 9025_3

25 9031_2

25 9031_15

25 9031_2

25 9031_1

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип

29Y

25 9035

29Y

25 9036

Прижим в сборе

21,97 51,97

30,48 ■ 51,97

22,58 51,97

– 51,97

30,48 51,97

– 51,97

– 52,72

– 51,97

Тип

29Y

25 9038

Прихват

43,40

32,51

25,30

22,99

94,42

84,90

94,42

84,90

82,17

45,17

32,25

34,83

17,14

Тип 1

29Y

25 9041 Подкладная пластина для прижима

15,99

Прижимы в сборе

Прихваты

25 9035_1

25 9036_6

25 9038_1

25 9038_2

25 9038_6

25 9038_14

25 9041

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 1234567

29Y

25 9044 Комплект пружинных

элементов

10 шт.

46,40 46,40 ■ 48,30 63,81 46,40 46,40 49,39

L мм 11,3 6 10 4,4 5,3 9,12 11,2

⌀ мм 10,5 6,5 3,2 5 5 8,4 9,5

Тип 123

29Y

25 9046 Пружина

3,49 3,49 4,74

L мм 5,6 5,16 13

⌀ мм 6,7 5 8,4

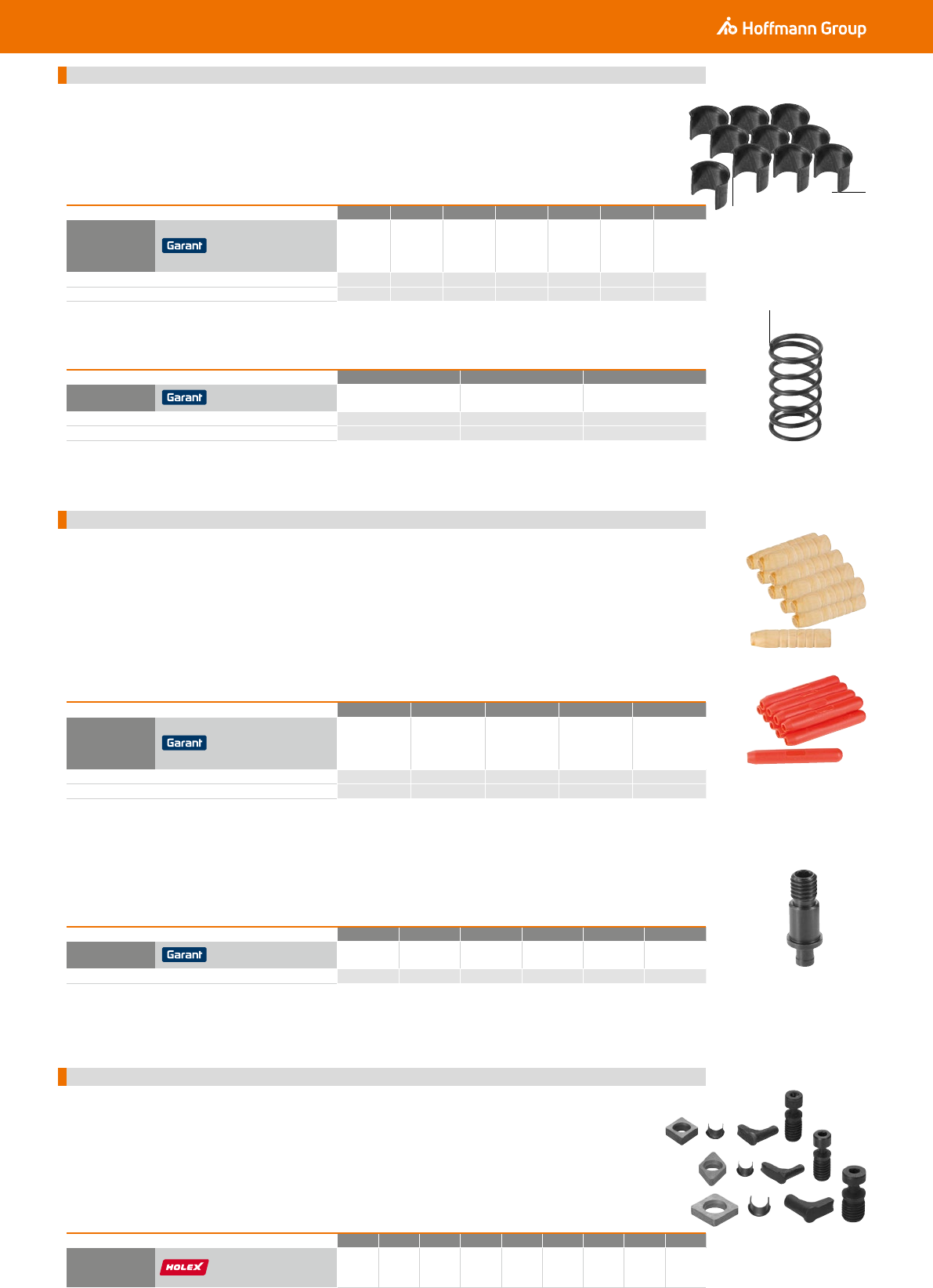

Тип 12345

29Y

25 9047 Набор штифтов

для установки пружин

10 шт.

46,40 46,40 46,40 46,40 46,40

L мм 63 65 60 70 70

⌀ мм 16 10 8 12 14

Тип 123456

29Y

25 9049 Штифт

20,73 22,58 12,58 12,10 12,58 15,38

L мм 18,5 18,6 11,5 12 14,3 15,4

Тип 123456789

29Y

25 9981 Комплект запчастей для

державок

32,94 34,27 36,59 20,67 23,65 24,87 23,88 24,21 25,87

Пружины

Штифты для установки пружин

Комплект запчастей для державок

25 9046

25 9047_1

25 9047_2

25 9049_1

25 9981_1

25 9044_2

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип

29Y

26 9005

29Y

26 9007 Для ISO- СМП

Подкладная пластина 26 9005 26 9007

13,54 23,19

CC.. 09T3 DC.. 11T3

13,47 –

CC.. 09T3 –

13,54 ■ –

DC.. 11T3 –

13,47 –

DC.. 11T3 –

15,17 –

VC.. 1604.. –

13,54 –

CC.. 1204.. –

13,54 –

TC.. 16T3 –

17,28 ■ –

VC/VB..1604 –

17,14 –

SC..1204 –

24,15 –

RC.. 1204 –

17,14 –

RC.. 1003 –

17,14 –

SC.. 09T3 –

Тип

29Y

26 9013

29Y

26 9015 Привод Резьба L

Винт для подкладной пластины 26 9013 26 9015 26 9013 26 9015 26 9013 26 9015

мм мм

20,13 15,45

SW3,5 SW4 M5×0,5 M5,5×0,25 9,4 9,3

12,58 ■ 15,45

SW3,5 SW4 M5×0,5 M6×0,75 7 9

12,38 –

SW3,5 – M5×0,5 – 8 –

17,14 –

SW3,5 – M5×0,5 – 7,9 –

13,81 –

SW4,5 – M6 – 9 –

Тип

29Y

26 9021

25Z

26 9022

29Y

26 9023 Привод Резьба L Момент затяжки

Винт для СМП

26 9021 26 9022 26 9023 26 9021 26 9022 26 9023 26 9021 26 9022 26 9023 26 9021 26 9022 26 9023

10 шт. мм мм мм Нм Нм Нм

37,68 6,08 12,03

TX7 TX15 TX8 M2,5 M3,5 M2,5 7 8 5,5 0,9 3,5 1,3

40,18 3,37 12,03

TX15 TX8 TX15 M4 M2,5 M3,5 11 4,6 7 3 1,2 3,4

– 3,37 10,63

– TX15 TX15 – M4 M3,5 – 6,7 13,6 – 3,5 1,3

– 3,37 10,48

– TX8 TX15 – M2,5 M4 – 5,7 14 – 1,2 2

– 3,37 –

– TX7 – – M2,2 – – 5,1 – – 0,8 –

▶▶

Тип

29Y

26 9024 Привод Резьба L Момент затяжки

Зажимной винт

мм Нм

14,83

SW3 M6 10 3

Запасные части Группа 26

Подкладные пластины

Винты для подкладных пластин

Винты для СМП

Зажимные винты

26 9005

26 9013_1 26 9013_2

26 9022_2 26 9022_1

26 9024

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип

29Y

26 9025

29Y

26 9026 Привод Резьба L Момент затяж-

ки

Крепёжный винт Набор крепежных винтов, 10 шт. 26 9025 26 9026 26 9025 26 9026 26 9025 26 9026 26 9025 26 9026

10 шт. мм мм Нм Нм

10,34 14,15

SW5 SW2,5 M6 M3 18 8 3 1,5

7,82 21,36

SW2 SW5 M3 M6 8 14 1,2 10

– 14,15

– SW5 – M6 – 18 – 3

Тип

29Y

26 9028 Привод Резьба L Момент затяж-

ки

набор винтов для СМП

10 шт. мм Нм

99,68

TX8 M3,5 9 1,6

64,08 ■

TX15 M3,5 11 3

64,09

TX15 M3,5 12 1,7

64,09

TX15 M3,5 9 2

64,08 ■

TX8 M2,5 5,4 0,9

88,43

TX6 M1,8 4 0,6

70,20 ■

TX8 M2,5 5 1,2

70,20 ■

TX15 M4 8,4 3

61,77

TX20 M5 11 5

88,43 ■

TX6 M1,8 3 0,6

88,43

TX7 M2,2 5 0,6

88,43

TX6 M2,2 5 0,6

88,98

TX6 M1,6 3,3 0,6

64,08 ■

TX15 M4 8,7 3

63,–

TX8 M2,5 6 1,2

79,74

20IP M4,5 13 4,5

79,74

15IP M3,5 8,6 3,5

73,64

8IP M2,5 6,1 1,4

102,25

TX6 M1,6 4,2 0,6

64,08

TX15 M4,5 11,7 5

77,28

TX15 M4 8,4 3

64,08 ■

TX8 M2,5 6,1 1,2

64,49

TX15 M3,5 7,2 3

67,49

TX15 M3,5 11 1,2

62,59

TX20 M4,5 10,5 4

86,53

TX5 M1,6 3,5 0,5

86,53

TX6 M2 4,5 0,6

64,08

TX15 M3,5 10,5 3

74,83

TX8 M3 7,3 2,25

53,06

TX6 M2 3,3 0,6

50,62

TX8 M2,5 5 1,2

50,62

TX8 M2,5 5 1,2

48,03

TX8 M3 7,3 1,2

48,03

TX15 M3,5 8,2 3

45,72

TX20 M5 8,8 5

45,72

TX25 M6 12 10

43,40

TX25 M6 16 10

32,38

TX2,5 M2,5 6 1,5

32,38

TX2,2 M2,2 5 1,2

76,20

IP6 M2 4 0,6

76,20

IP7 M2,2 5 0,9

76,20

IP9 M3 6,5 1,4

76,20

IP10 M3,5 8 2

77,29

IP10 M3 7,5 2

77,83

IP20 M4,5 10,5 5

Тип 1

29Y

26 9031 Уплотнительное кольцо

6,17

Тип 123456

29Y

26 9981 Комплект запчастей для державок

17,74 30,73 31,28 20,67 21,22 24,65

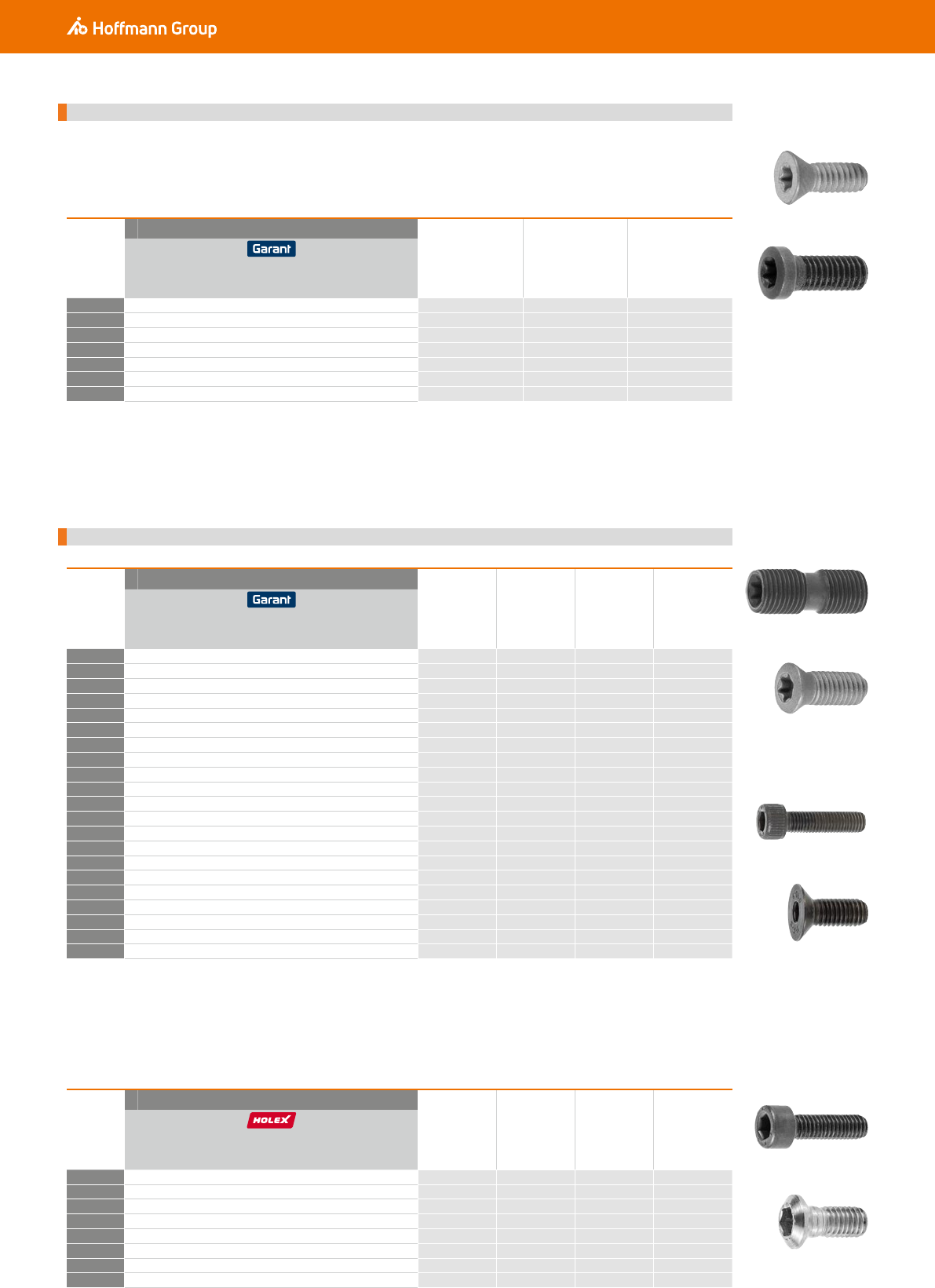

Крепежные винты

Наборы винтов для СМП

Уплотнительное кольцо

Комплект запчастей для державок

26 9025

26 9028_2

26 9028_25

26 9028_30

26 9031

26 9981_2

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип

29Y

27 9810 Привод Резьба L

Винт для СМП

мм

20,62

TX15 M4×0,7 12

1,98 ■

TX10 5 UNC 12

2,68

TX20 8 UNC 14

1,98

TX8 M2,6 6,5

1,98 ■

TX10 5 UNC 9,5

8,39

TX6 M2 4

8,39

TX5 M2 4,1

Тип

29Y

27 9815 Привод Резьба L Момент затяжки

Зажимной винт

мм Нм

5,10

TX25 M7×0,75 18 8,5

9,48

TX20 M5 13 5

8,67

TX15 M6 7 1,5

5,08

TX15 M4 15,5 3,5

5,08

TX25 M5 16 6

5,08 ■

TX25 M5 18 6

5,08

TX30 M6 16 8

5,08 ■

TX20 M5 16 4,5

5,18 ■

TX25 M5 13 6

14,56

TX8 M2,6 8 1,2

14,56

TX10 M3,5 10 2,8

3,94

TX15 M4 9 3,5

5,48

TX15 M4 11 3,5

4,78

TX15 M6×0,5 28,5 5

9,34

TX25 M6 6 1,4

10,76

TX25 M6 20 1,4

0,99

SW5 M6 26 10,5

3,85

SW8 M10 49 49

1,84

SW5 M6 21 10,5

2,14

SW6 M8 22 24,5

10,36

SW3 M5 12 5

Тип

29Y

27 9816 Привод Резьба L Момент затяжки

Зажимной винт

мм Нм

6,77

SW5 M6 25 5

6,77

SW5 M6 35 5

6,77

SW5 M6 12 5

6,77

SW5 M6 20 5

12,05

TX20 M5 12 5

20,58

SW5 M6 14 5

21,73

SW5 M6 16 5

6,77

SW5 M6 30 5

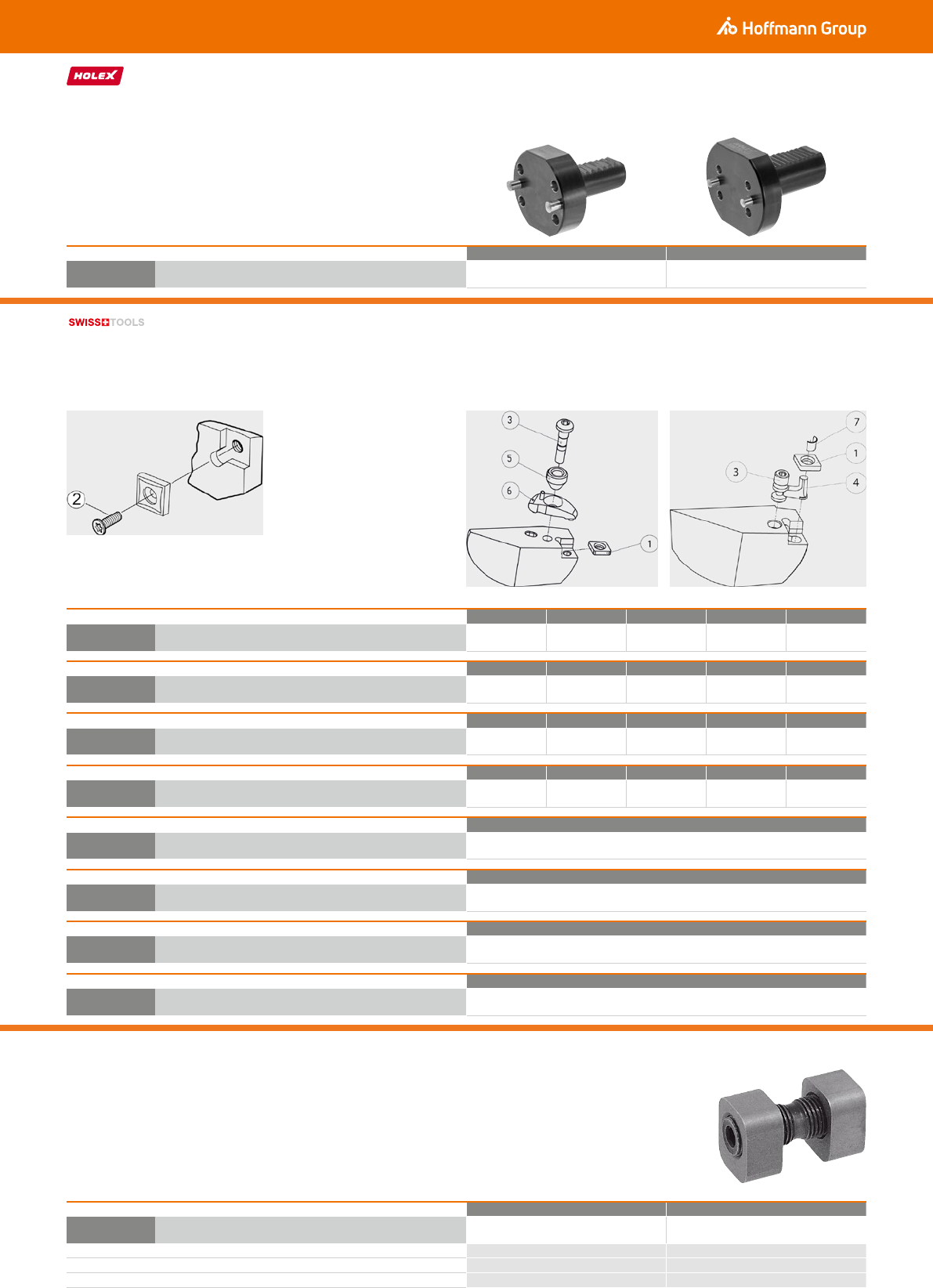

Запасные детали группа 27

Винты для СМП

Зажимные винты

27 9810_1

27 9810_5

27 9815_1

27 9815_2

27 9816_4

27 9816_6

27 9815_17

27 9815_19

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

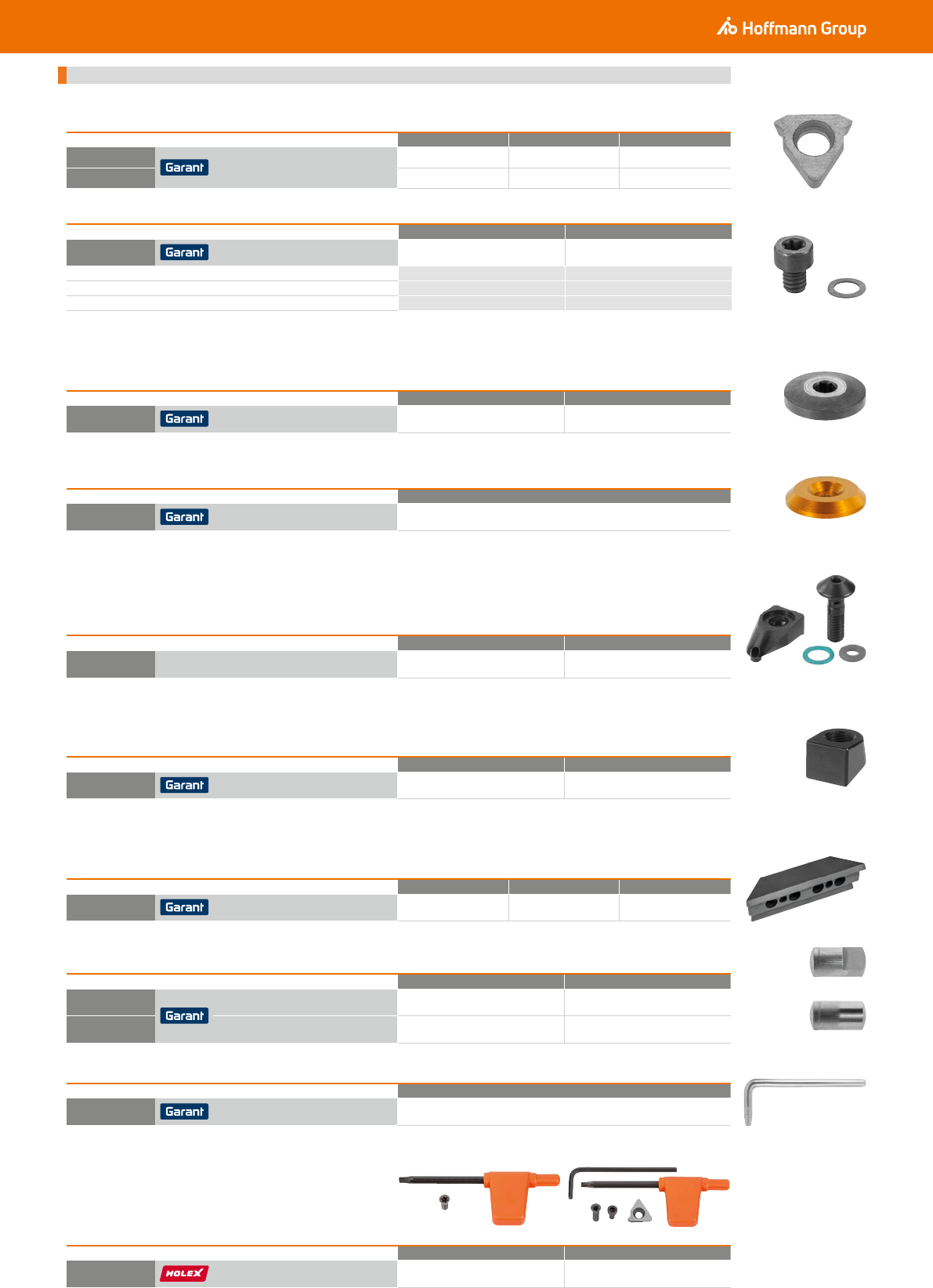

Тип 124

29Y

27 9819 Подкладная пластина

16,65 16,65 –

29Y

27 9820

16,65 – 16,65

Тип 1 2

29Y

27 9824 Винт для подкладной пластины

1,98 ■ 2,82

Привод TX10 TX20

Резьба 5 UNC 8 UNC

L мм 7,3 9,3

Тип 1 2

29Y

27 9828 Винт для отрезного резца ECO

7,04 7,04

Тип 1

29Y

27 9830 Уплотнительная шайба

12,05

Тип 1 2

29Y

27 9835 Прижим в сборе

58,19 58,19

Тип 1 2

29Y

27 9840 Прихват

20,01 19,87

Тип 123

29Y

27 9928 Зажимная планка

168,57 243,04 261,32

Тип 1 2

29Y

27 9934 Установочный штифт с лыской

2,56 4,55

29Y

27 9936 Установочный штифт

1,15 2,14

Тип 1

20N

27 9850 Ключ

7,91

Тип 1 2

29Y

27 9981 Комплект запчастей для державок

25,46 21,33

Другие запасные детали, группа 27

27 9820

27 9824_2

27 9828

27 9830

27 9835_1

27 9840_1

27 9928

27 9936

27 9934

27 9850

27 9981_2

27 9981_1

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

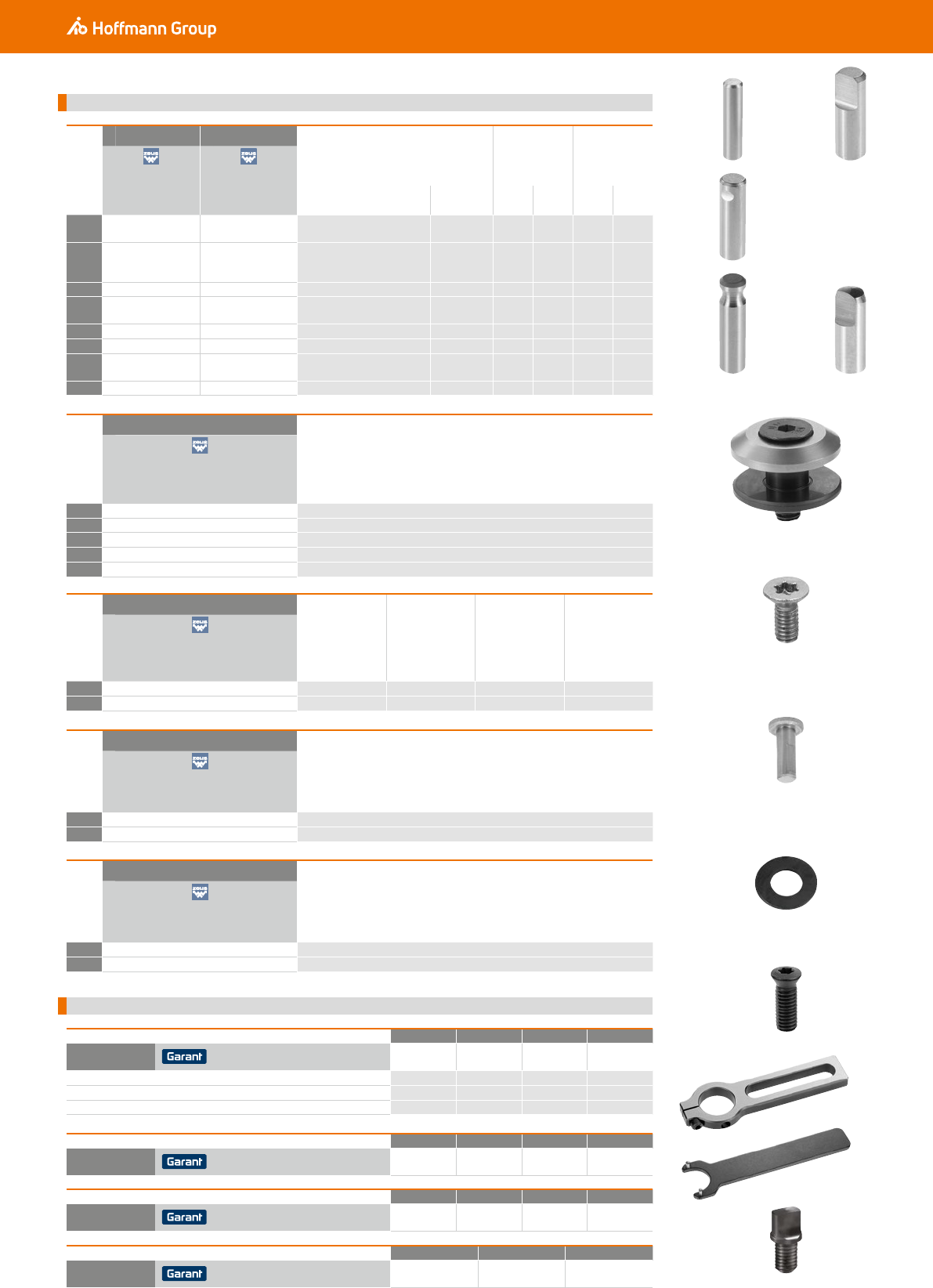

Тип

29H

29 9910

29H

29 9911 Подходит для ⌀ длина

Твердосплавный

опорный штифт Опорный штифт HSS 29 9910 29 9911 29 9910 29 9911 29 9910 29 9911

HM HSS мм мм мм мм

11,69 1,30

290000 10; 290000 12; 290001

10; 290001 12 290036 16X 4 6 12 18

13,10 1,19

290000 16; 290001 16

290036 8;

290036 10;

290036 12

4 4 16 10

– 2,49

– 290041 – 6 – 20

16,99 ■ 2,82

290004 20; 290004 25; 290010

20; 290010 25 290039 6 4 20 14

8,55 –

290010 10; 290010 12 – 4 – 12 –

13,64 1,30

290010 16; 290018; 290019 290036 16 4 4 16 14

– 1,41

–290036 20;

290036 25 – 6 – 20

13,96 –

290020 – 6 – 26 –

Тип

29H

29 9920 Подходит для

Комплект запасных деталей (из 3 шт.),

твердоспл. втулка, защитная шайба, винт

88,09

290200 20; 290200 25; 290210 16X; 290210 20; 290210 25; 290241

88,09

290230 20

79,65

290230 12; 290230 16

79,65

290238 12; 290238 16

91,96

290200 10; 290200 12; 290200 16; 290210 10; 290210 12; 290210 16

Тип

29H

29 9923 Подходит для Привод Резьба L

Крепёжный винт

мм

1,32

291920; 291925 TX8 M2,5 6

1,41

291930; 291935 TX8 M3 6

Тип

29H

29 9925 Подходит для

Палец с буртиком

73,38

290080; 290090 10; 290090 12; 290090 16; 290094

73,38

290084; 290090 20; 290090 25; 290098

Тип

29H

29 9927 Подходит для

Рабочее кольцо

14,29

290080; 290090 10; 290090 12; 290090 16; 290094

14,29

290084; 290090 20; 290090 25; 290098

Тип 1234

29K

29 0399 Крепёжный винт

6,46 8,73 10,90 13,61

Привод TX8 TX15 TX20 SW5

Резьба M2,5 M4 M6 M8

L мм 8 10 15 16

для державки ⌀ мм 5 8 12 16

29K

29 3000 Кольцевой ключ

102,36 106,15 135,13 157,74

для державки ⌀ мм 5 8 12 16

29K

29 3005 Торцовый ключ

75,01 69,32 98,57 115,63

для державки ⌀ мм MK2 MK3 MK4

29Y

29 3008 Сменная лапка для хвостовиков КМ

23,56 25,66 27,76

Запасные детали Группа 29

Запчасти для накатных инструментов

Запасные части для долбяков и ротационных прошивок.

29 3008

29 9910_2

29 9911_1

29 9911_2

29 9910_3

29 9910_1

29 9910_4

29 9910_5

29 9910_6

29 9910_7

29 9920

29 9923_1

29 9925_1

29 9927_1

29 0305

29 0300

29 9910_8

29 9911_4

29 9911_6

29 9911_7

29 0399

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

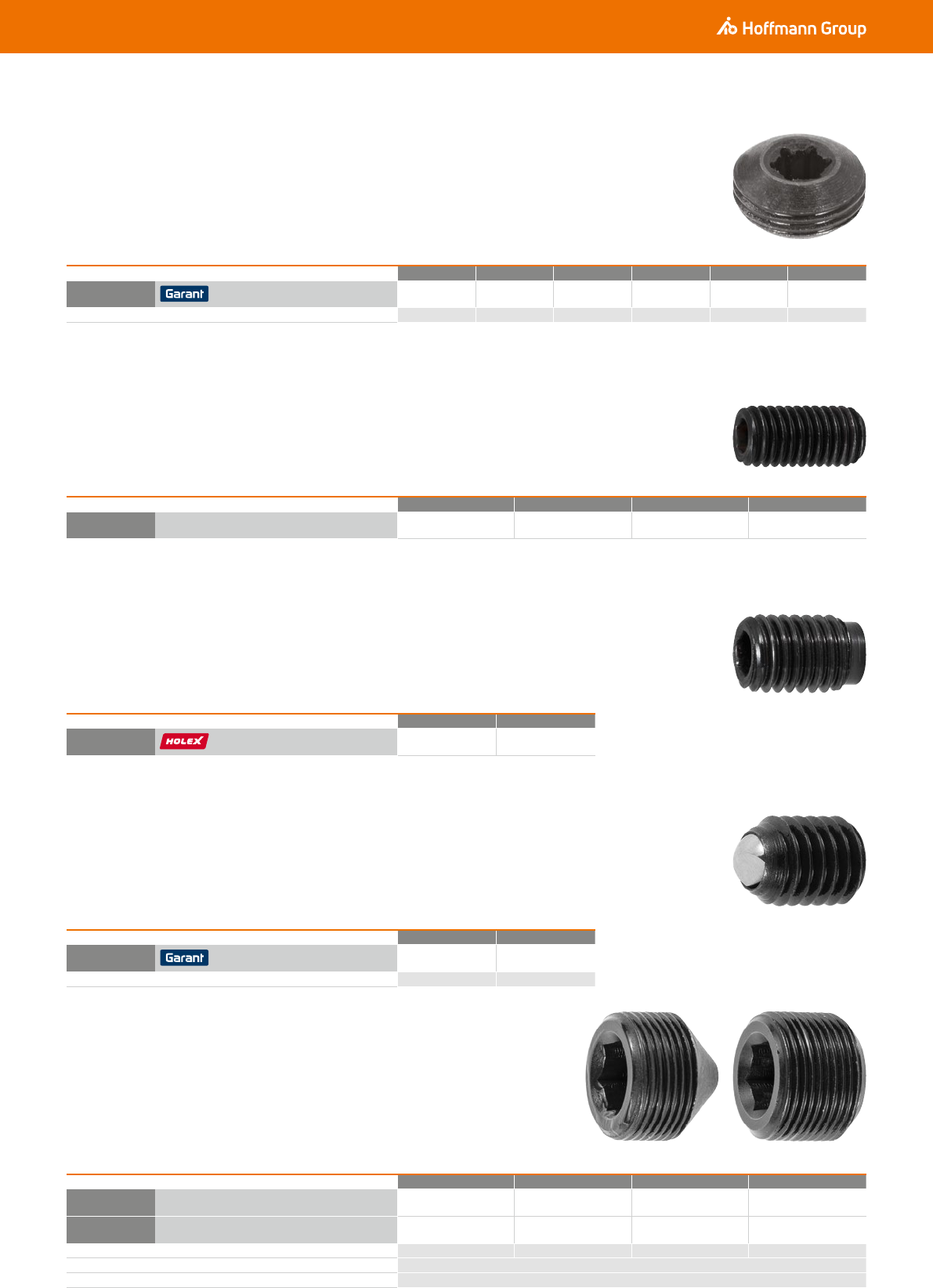

Размер резьбы M6 M8 M10 M12 M14 M16

31A

30 0416 Затяжной винт для особо тонкого патрона

14,33 14,33 14,33 14,58 15,17 15,51

Размер резьбы M6 M8 M10 M12 M14 M16

для ⌀ зажимания патрона D1 мм 16 20 25 32

30N

30 9901 Затяжной винт для патрона Weldon особо короткого

13,24 13,24 5,49 13,24

Подходит для SK 40 50

30N

30 9903 Затяжной винт для

гидрозажимного патрона

13,72 13,72

Размер резьбы M6 M8

30N

30 9905 Затяжной винт для патрона Weldon Комби

18,21 19,48

Размер резьбы M6 M8

для ⌀ зажимания патрона D1 мм 20 25 32 40

30N

30 9907 Затяжной винт остроконечный для патрона

Weldon/Whistle-Notch

14,19 14,19 14,19 15,99

30N

30 9908 Затяжной винт тупоконечный для патрона

Weldon/Whistle-Notch

14,19 15,99 15,99 15,99

Размер резьбы M10 M12 M12 M16

длина (30 9907) мм 14

длина (30 9908) мм 12

Подходит для: № 300415.

Применение: Затяжной винт для особо тонкого патрона GARANT.

Специальные принадлежности: Затяжной винт № 300416

Для особо тонкого патрона Weldon.

Запасные части для вспомогательного инструмента

Подходит для: № 300410.

Применение: Затяжной винт для особо короткого патрона Weldon.

Специальные принадлежности: Для патронов Weldon.

Подходит для:

Разм. 40 – № 302005, 302045, 302085.

Разм. 50 – № 302025.

Применение: Затяжной винт для гидрозажимного патрона HOLEX.

Специальные принадлежности: Для гидрозажимных патронов.

Подходит для: № 300422, 304705, 304715.

Применение: Сферический затяжной винтдля патрона Weldon Комби GARANT.

Подходит для: № 301285, 301287, 303129, 307005, 307007.

Применение: Затяжной винт для патрона Weldon/Whistle-Notch.

30 0416

30 9901

30 9903

30 9905

30 9907 30 9908

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

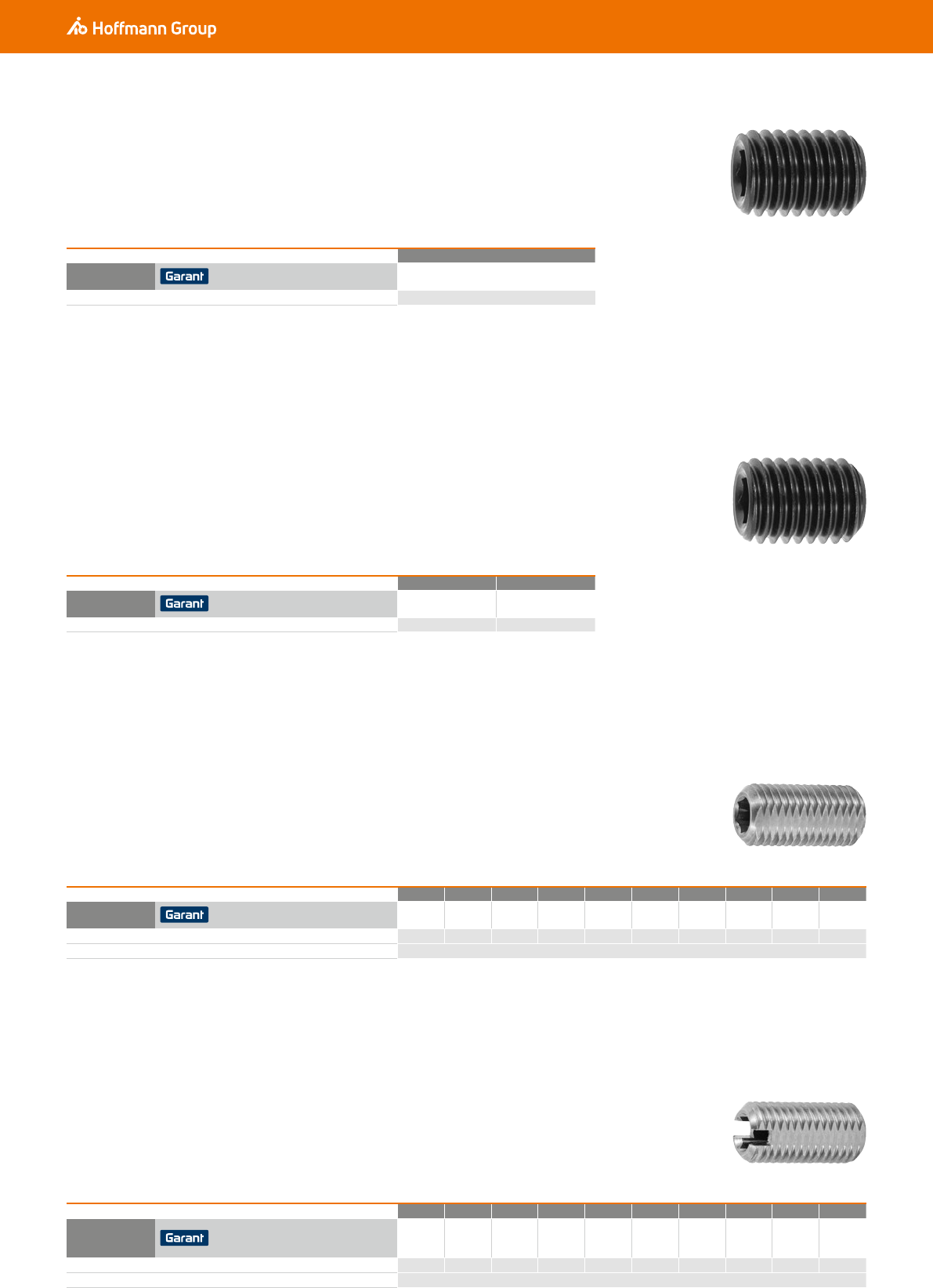

Размер резьбы M3

30N

30 9910 Винт для канала для подвода СОЖ,

набор, 5 шт.

28,82

длина мм 6

Размер резьбы M4 M6

30N

30 9912 Винт для канала для подвода СОЖ

12,57 12,57

длина мм 4 5

для ⌀ зажима мм 6 8 10 12 14 16 18 20 25 32

30N

30 9914 Винт для регулировки длины,

со сквозным отверстием

22,33 22,33 22,33 22,33 22,33 22,33 22,33 24,23 24,23 24,23

Размер резьбы M5×0,8 M6×1 M8×1 M10×1 M10×1 M12×1 M12×1 M16×1 M16×1 M16×1

длина мм 16

для ⌀ зажима мм 6 8 10 12 14 16 18 20 25 32

30N

30 9916 Винт для регулировки длины, со сквозным

отверстием и фрезерованный с торца

24,23 24,23 24,23 24,23 24,23 24,23 24,23 25,50 25,50 25,50

Размер резьбы M5×0,8 M6×1 M8×1 M10×1 M10×1 M12×1 M12×1 M16×1 M16×1 M16×1

длина мм 16

Подходит для: Все патроны (форма ADB).

Применение: Набор из 2 винтов для закрывания отверстий для подвода СОЖ с резьбой.

Подходит для: Все термозажимные патроны, держатели резца с резьбой для регулировки длины.

Подходит для: Все термозажимные патроны и держатели резца с резьбой для регулировки длины и

каналами для подвода СОЖ с торца.

Подходит для: Все патроны GARANT с закрываемыми каналами для подвода СОЖ.

Применение: Набор из 5 винтов для закрывания каналов для подвода СОЖ с резьбой.

30 9912

30 9914

30 9916

30 9910

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

для диапазона зажима мм 0,3-8 0,5-13 2,5-16 0-8/0-10 1-13/3-16

30N

30 9801 Набор зажимных кулачков

3 шт.

64,71 67,10 68,19 – –

30N

34 1430

– – – 139,73 149,09

для ⌀ оправки D1 мм 16 22 27 32 40

32B

30 1107 Затяжной винт для удлинителя 45 мм

3,30 5,10 7,20 7,83 7,83

Размер резьбы M8 M10 M12 M16 M20

длина мм 75 75 80 80 90

Прочность 12.9

для ⌀ оправки D1 мм 16 22 27 32 40

32B

30 1108 Затяжной винт для удлинителя 70 мм

4,60 5,43 7,55 10,23 10,23

Размер резьбы M8 M10 M12 M16 M20

длина мм 100 100 110 110 120

Прочность 12.9

для ⌀ оправки D1 мм 16 22 27 32 40

32B

30 1109 Затяжной винт для удлинителя 2 × 45 мм

6,84 9,18 12,06 12,06 12,06

Размер резьбы M8 M10 M12 M16 M20

длина мм 120 120 130 130 140

Прочность 12.9

для рабочей части длиной L мм 45 70 2×45

32B

30 1111 Стопорный винт для удлинителя

3,81 3,81 4,80

Размер резьбы M12

длина мм 90 110 130

Прочность 8.8

Кулачки для сверлильных патронов

Подходит для:

30 9801 – № 301425, 301565, 301575, 302565, 302575, 303171, 303172, 303165, 303166, 307725, 307765, 307735,

307775, 308595, 319715, 319725, 341265.

Разм. 0-8/0-10 – № 341420 6, 341420 8, 341420 10/12, 341420 10/16.

Разм. 1-13/3-16 – № 341420 13/12, 341420 13/16, 341420 16/16, 341420 16/18.

Подходит для: № 301105 Удлинитель для насадной фрезы.

Дополнительное оснащение к удлинителям для насадной фрезы

Подходит для: № 301106 Удлинитель для фрезы длинный.

Подходит для: № 301105 Удлинитель для фрезы короткий, 2 шт.

Подходит для: № 301105; 301106 разм. 40.

30 9801

30 1107

30 1108

30 1109

30 1111

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

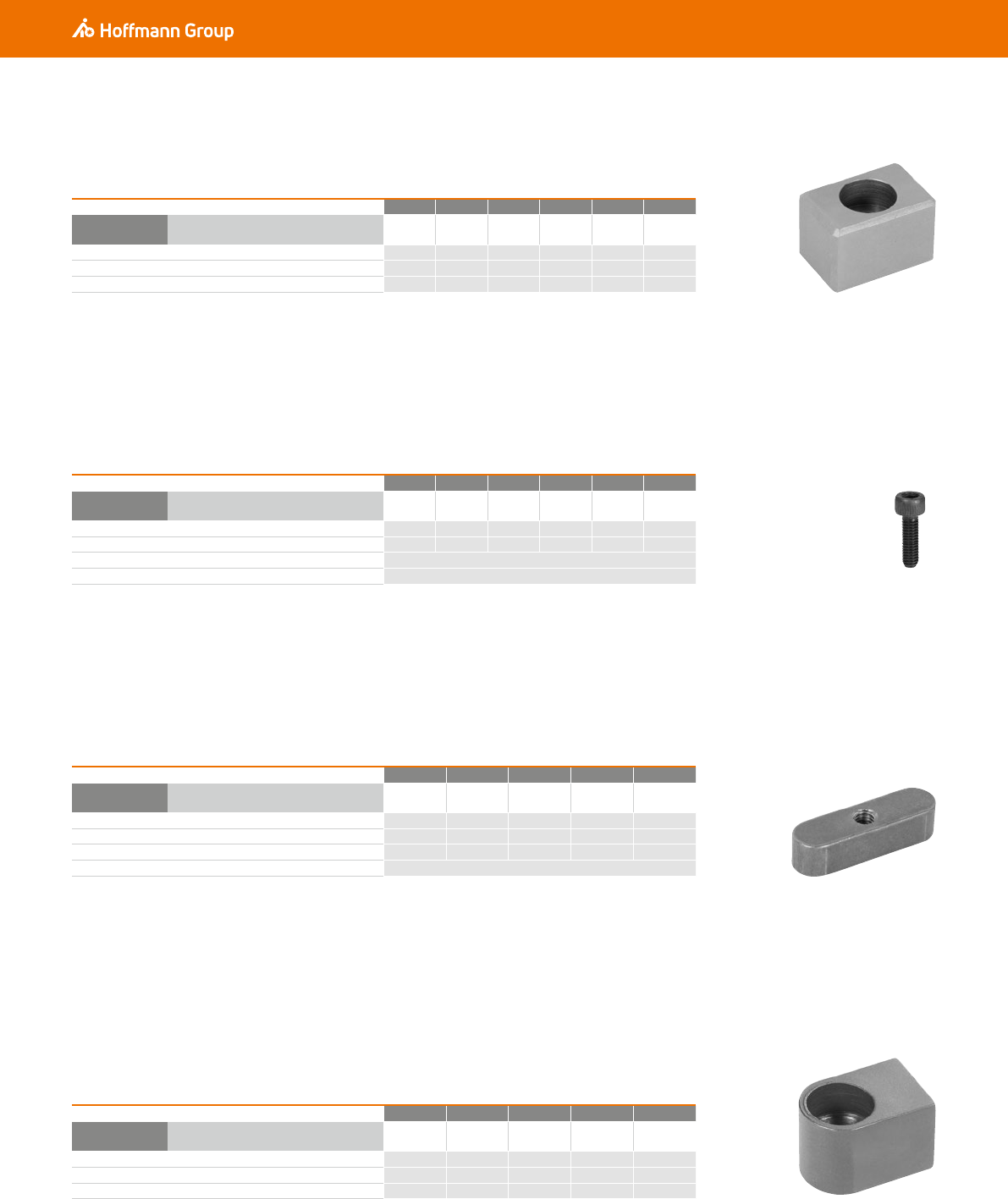

Запасные части к оправкам для насадных фрез

для ⌀ оправки D1 мм 16 22 27 32 40 60

39Z

30 9895 Пазовый сухарь к оправкам

для насадных фрез

25,51 25,51 29,79 29,79 (38,47) 43,06

L мм 10 11 14,9 21 21 26,5

B мм 8 10 12 14 16 25,4

H мм 10 11,2 12,6 14 16 25 30 9895

для ⌀ оправки D1 мм 16 22 27 32 40 60

39Z

30 9896 Винт для пазовых сухарей

8,49 8,49 8,49 8,49 12,86 14,50

Размер резьбы M3 M4 M4 M5 M5 M12

длина мм 12 12 12 16 16 25

DIN 912

Прочность 8.8 30 9896

для ⌀ оправки D1 мм 16 22 27 32 40

39Z

30 9897 Призматическая шпонка для оправки

для насадных фрез

8,49 8,49 8,49 10,40 12,86

L мм 20 25 25 28 32

B мм 4 6 7 8 10

H мм 4 6 7 7 8

DIN 6885 AS 30 9897

для размера 16 22 27 32 40

39Z

30 9898 Пазовый сухарь полукруглый к оправкам

для насадных фрез

(25,51) 25,51 29,79 (29,79) (38,47)

L мм 13 15 18 22 21,5

B мм 8 10 12 14 15,9

H мм 9 10 12 12 15 30 9898

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

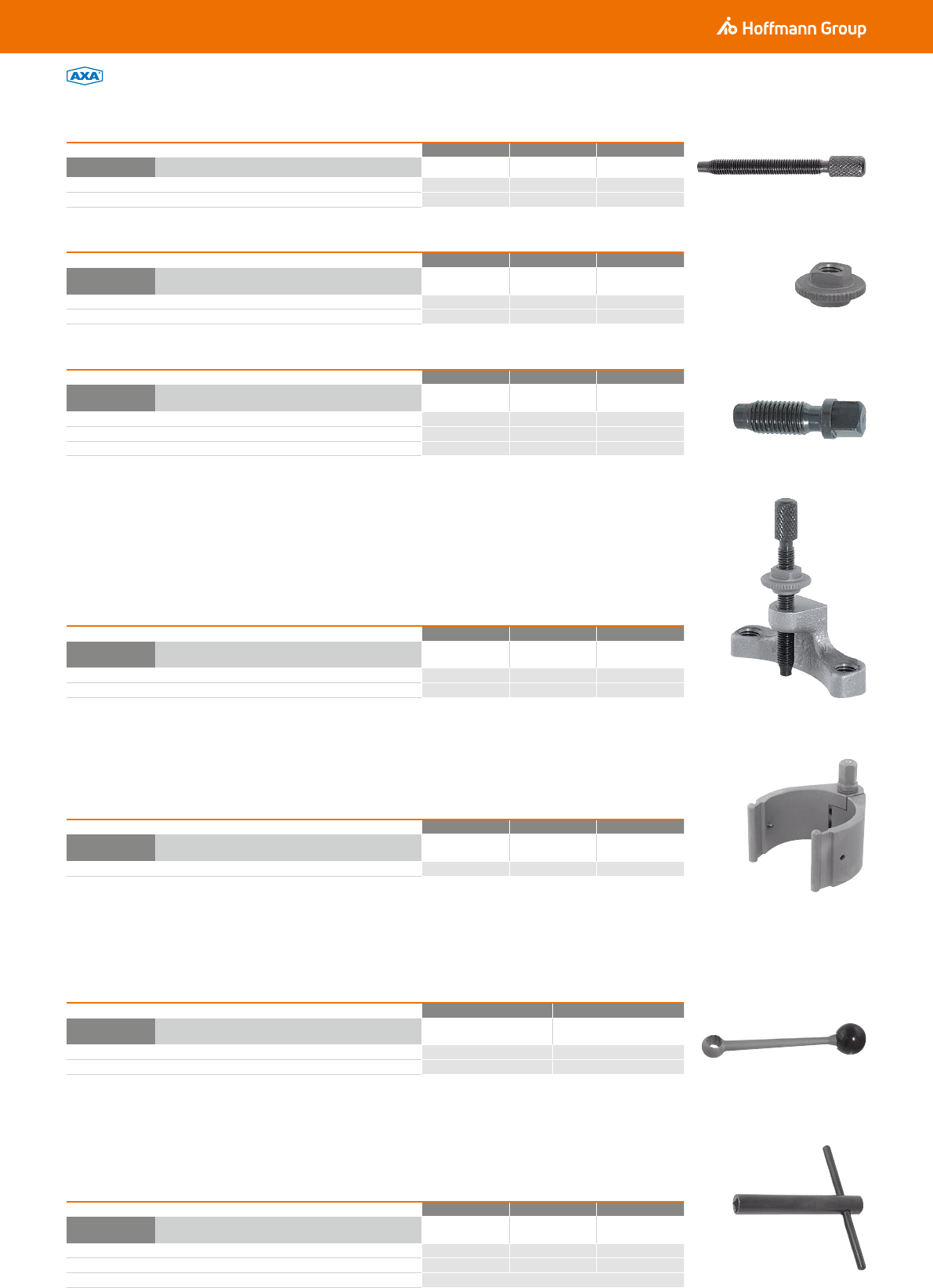

подходит для резцедержателя A B C

36A

31 8110 Винт регулировки высоты

4,89 6,21 11,85

⌀ резьбы M5 M7 M9

длина мм 35 56 65

подходит для резцедержателя A B C

36A

31 8120 Гайка винта регулировки высоты

5,66 6,21 10,05

⌀ резьбы M5 M7 M9

четырёхгранный мм 8 10 14

подходит для резцедержателя A B C

36A

31 8130 Винт

6,21 8,42 11,85

⌀ резьбы M7 M11 M14×1,5

длина мм 21 27 38

четырёхгранный мм 8 10 14

подходит для резцедержателя A B C

36A

31 8140 Кронштейн в комплекте

54,78 70,79 83,05

длина мм 50 72 94

высота мм 20 30 50

подходит для голов. резцедержателя A B C

36A

31 8150 Зажимной пояс в комплекте

413,65 622,92 (909,05)

⌀ зажимания мм 60 90 120

подходит для резцедержателя A B/C

36A

31 8170 Затяжной рычаг

95,48 116,08

12-гранный мм 12 17

длина мм 150 190

подходит для резцедержателя A B C

36A

31 8180 Затяжной ключ квадратного сечения

47,42 64,09 93,85

⌀ мм 13 18 25

4-гранный мм 8 10 14

Подходит для затяжных винтов 318130

Запасные части для быстросменных резцедержателей

31 8110

31 8120

31 8130

31 8140

31 8150

31 8170

31 8180

Эксцентриковый

болт

со смазочным

ниппелем.

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

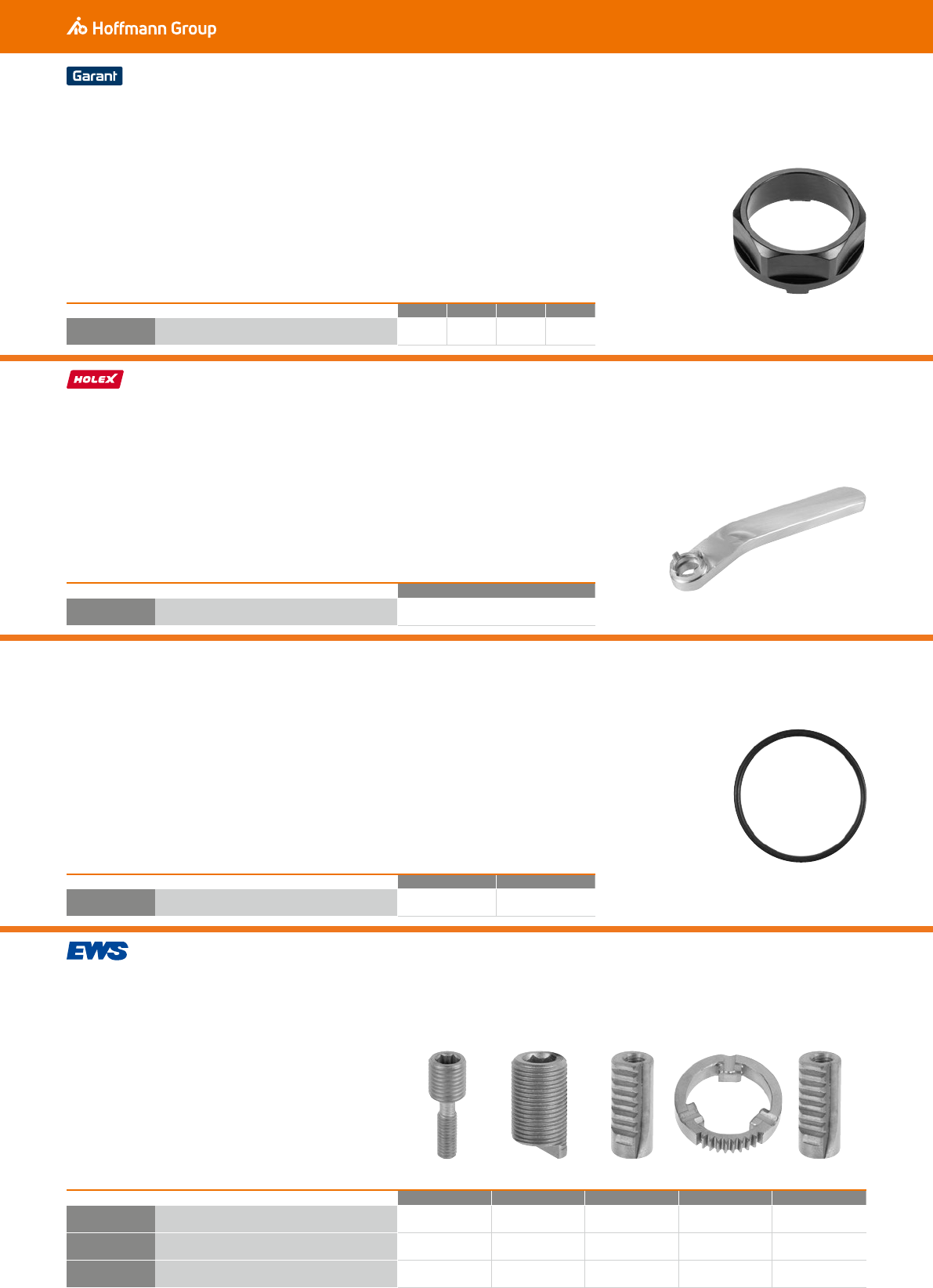

к быстросменной системе для расточных державок 16 25 32 40

31V

31 9299 Монтажное приспособление

21,64 24,64 26,32 29,83

Размер 10

30N

31 9003 Монтажный ключ для сферического сопла

31,52

для VDI 30 40

30N

31 9004 Кольцо круглого сечения

6,83 6,83

для типа VX3/VX4 V3/V4 VX3 VX4 V5

30N

31 9967 Затяжной винт для VARIA

61,80 12,43 – – 27,18

30N

31 9968 Зубчатый венец для VARIA

– – 224,43 224,43 239,29

30N

31 9969 Зубчатая рейка для VARIA

– – 138,46 138,46 156,58

Монтажное приспособление для системы быстрой замены расточных державок GARANT

Подходит для: № 319283–319289

Монтажный ключ для сферического сопла

Запасное О-образное кольцо для держателя VDI

Подходит для: Все держатели VDI разм. 30 и 40.

Запасные части для инструментов с приводом

31 9004_40

31 9299_25

31 9003

31 9967_VX3 31 9967_V3 31 9968_VX431 9969_VX3 31 9969_V5

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

⌀ хвостовика d1 мм 20 30

30N

31 9707 Хвостовик для захвата прутков

181,33 178,12

Тип P01 P02 P04 P05 P06

36D

32 0610 Подкладная пластина

23,72 29,23 44,06 44,06 65,02

Тип P01 P02 P05 P06 D07

36D

32 0611 Натяжной болт № 3

8,16 8,16 8,16 8,16 36,60

Тип P01 P02 P04 P05 P06

36D

32 0612 Коленчатый рычаг № 4

24,52 27,72 28,87 28,87 37,13

Тип P01 P02 P04 P05 P06

36D

32 0618 Пружина

3,25 3,48 3,48 3,48 3,48

Тип D07

36D

32 0613 Втулка

44,06

Тип D07

36D

32 0614 Прижим

33,08

Тип S01

36D

32 0620 Винт Torx № 2

9,77

Тип S05/S07

36D

32 0626 Винт Torx № 2

7,13

подходит для типа M3-12 M5-20

35D

33 3630 Зажимные кулачки

67,78 87,95

Резьба затяжного винта M8×1 M10×1

Длина зажимного кулачка мм 15 18

Ширина зажимного кулачка мм 12 15

Сменный хвостовик VDI для захвата заготовок

Подходит для: № 319705.

Запасные части для державок

Подходит для: Державки и расточные державки № 320005 − № 320406.

Тип = обозначение изделия изготовителем.

Зажимные кулачки

Зажимное приспособление для квадрата метчика.

Подходит для: Реверсивный резьбонарезной патрон Edalmatic № 333500.

Объем поставки: 1 затяжной винт, 1 левый и 1 правый зажимные кулачки.

➀ 32 0610: подкладная пластина

➁ 32 0620 – 32 0626: винт Torx

➂ 32 0610: Винт для СМП

➃ 32 0610: коленчатый рычаг

➄ 32 0610: втулка

➅ 32 0610: прихват

➆ 32 0610: пружина

31 9707_20 31 9707_30

33 3630

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

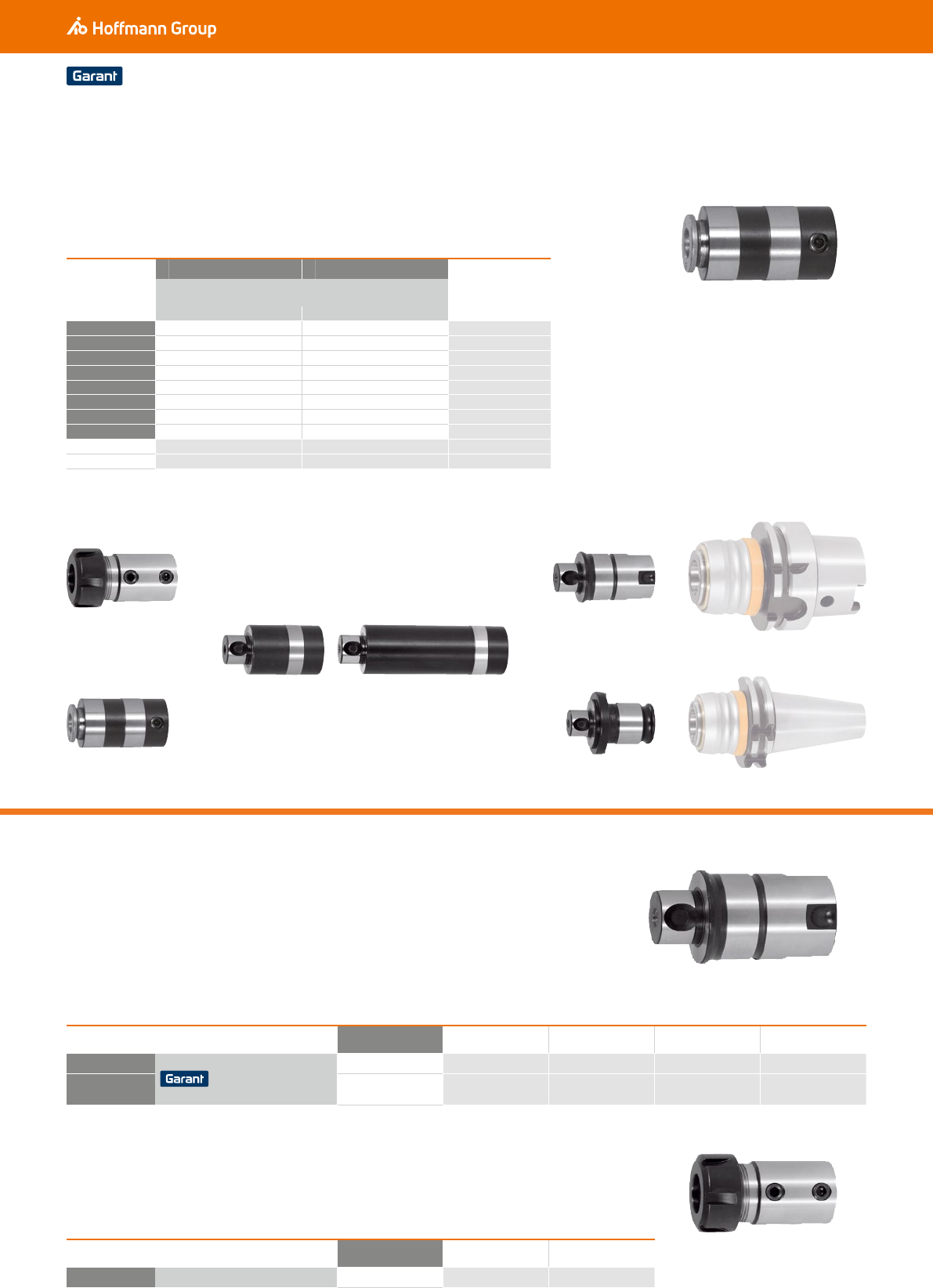

для хвостовика

метчика ⌀

31M

33 5646

31M

33 5648 Хвостовик квадратного

сечения

Удлинитель для метчиков

мм M3 − 12 M6 − 20 мм

3,5

120,63 –

2,7

4,5

120,63 –

3,4

120,63 149,34

4,9

120,63 (149,34)

6,2

120,63 (149,34)

120,63 149,34

– 149,34

L мм 44 63

⌀ e мм 23 34,5

⌀ d

мм

наружный ⌀ D

мм

диапазон нарезания

резьбы

31M

33 8122 Переходник для быстро-

сменных резьбонарезных

патронов

271,52

20 23 5 M3 - M12

31M

33 8123

296,74

32 35 7 M6 - M20

Тип ER16 ⌀ d

мм

наружный ⌀ D

мм

30N

33 8117 Цанга быстросменная

(403,85)

23 28

Удлинители для метчиков

Подходит для:

33 5646 – Переходник GARANT № 338122, 338125; удлинитель № 338140.

33 5648 – Переходник GARANT № 338123, 338126; удлинитель № 338142.

Применение: Удлинитель для переходников с непосредственным зажиманием метчика.

Подходит для: № 338100 - 338118.

Применение: Переходник для GARANT базовых удлинителей для переходников №

335646; 335648 или/и удлинителей № 338140; 338142.

Оснастка для быстросменных резьбонарезных патронов

Подходит для: № 338130.

33 5646

33 8125 / 8126

33 8142

33 8140

33 8122 / 8123

33 8117_ER16 / 33 8119_ER25

33 8100 – 33 8118

33 4620 – 33 4670

33 4760 / 4765

33 5340 / 5370

33 5646 / 5648

Пример применения

33 8122/8123

33 8117

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

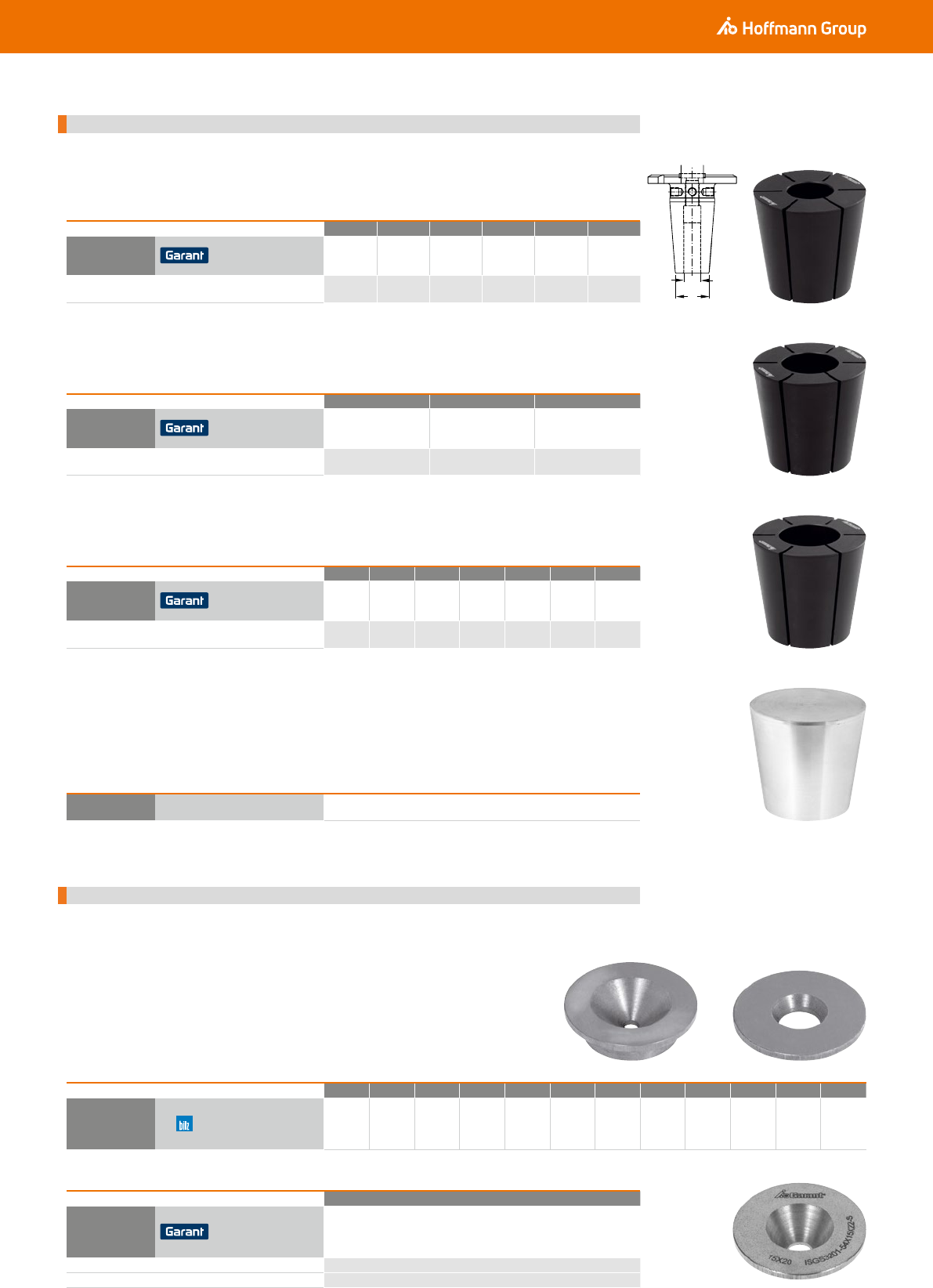

для ⌀ зажимания D1 мм 3-5 6-8 10-12 14-16 18-20 25-32

31E

35 4260 Охлаждающая втулка

4,5°

227,31 227,31 227,31 227,31 227,31 227,31

для стандартных термозажимных патронов (4,5°) с D2 мм 12 21 24 27 33 44

для ⌀ зажимания D1 мм 3-5 6-8 10-12

31E

35 4265 Охлаждающая втулка

4,5°

(224,37) (224,37) (224,37)

для тонких термозажимных патронов (4,5°) с D2 мм 9 15 18

для ⌀ зажимания D1 мм 3 4 5 6 8 10 12

31E

35 4268 Охлаждающая втулка

3°

227,31 227,31 227,31 227,31 227,31 227,31 227,31

для тонких термозажимных патронов (3°) с D2 мм 9 10 11 12 14 16 18

31E

35 4279 Заготовка охлаждающей втулки

224,65

для ⌀ зажима мм 3 4 5 6 8 10 12 14 16 18 20 25

35B

35 4241 Экранирующая шайба

для тонких термозажим-

ных патронов

(161,30) (161,30) (161,30) (161,30) (161,30) (161,30) (161,30) (161,30) (161,30) (161,30) (161,30) (161,30)

Тип 15×20

31E

35 4242 Экранирующая шайба

для коротких термоза-

жимных патронов

277,73

для ⌀ зажима мм 6 – 12

высота мм 20

Принадлежности для прибора для термозажима GARANT SU1 и устройства охлаждения CU1

Подходит для: Прибор для термозажима GARANT № 354210 SU1 и устройство охлаждения GARANT №

354215 CU1.

Охлаждающие втулки 4,5° / 3°

Применение:

35 4241 – Оптимальное экранирование магнитного поля и надежная работа для тонких

термозажимных патронов.

35 4242 – При коротких термозажимных патронах с размером А = 70 мм.

Экранирующие шайбы

35 4260

35 4265

35 4268

35 4279

35 4241_3-12 35 4241_14-25

35 4242

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 1

31E

35 4789 Пылезащитый чехол, комплект из 2 частей

(177,29)

Угол при вершине градусов 70 90 100 110

31T

35 8765 Гравировальная ударная игла (1 шт.)

82,09 82,09 82,09 82,09

Применение для Пластмасса / мягкие

материалы Алюминий Сталь Термообработанная сталь

Диапазон измерения / ⌀ корпуса мм 3/40

32B

35 9086 Запасной индикатор часового типа для прибора

для прибора установки нуля № 359085

123,72 ■

Диапазон измерения / ⌀ корпуса мм 3/40

32B

35 9089 Запасной индикатор для прибора № 359088

123,72

Диапазон измерения / ⌀ корпуса мм 3/40

32E

35 9094 Запасной индикатор для прибора № 359091

124,33

36T

35 9180 Сменный щуп ⌀ 4 мм стандартный 46 мм

38,49 ■

36T

35 9220 Сменный щуп ⌀ 6 мм длинный 72 мм

55,81 ■

⌀ наконечника (35 9180) мм 4

⌀ наконечника (35 9220) мм 6

Общая длина L (35 9180) мм 46

Общая длина L (35 9220) мм 72

Принадлежности для прибора предварительной

настройки инструмента VG1

Подходит для: Прибор предварительной настройки

инструмента № 354760 VG1.

Принадлежности для гравировального инструмента GRAVﬁx для станков с ЧПУ

С впаянным твердосплавным наконечником 80 HRC.

Применение: Чем тверже материал, тем менее острый угол при вершине.

Запасные индикаторы часового типа

Запасные вставные щупы − старое исполнение

При замене самоустанавливается благодаря коническому базовому отверстию.

Подходит для: 3-мерный индикатор № 359100 (старое исполнение!).

Применение: Для использования при нехватке места или на глубоко утопленных

кромках, уступах и т. д.

Примечание: Общая длина (корпус +сменный щуп)

со стандартным сменным щупом

№ 359180 = 123 мм.

35 4789

35 9086

35 9089

35 9094

35 9180

35 9220

35 9100

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

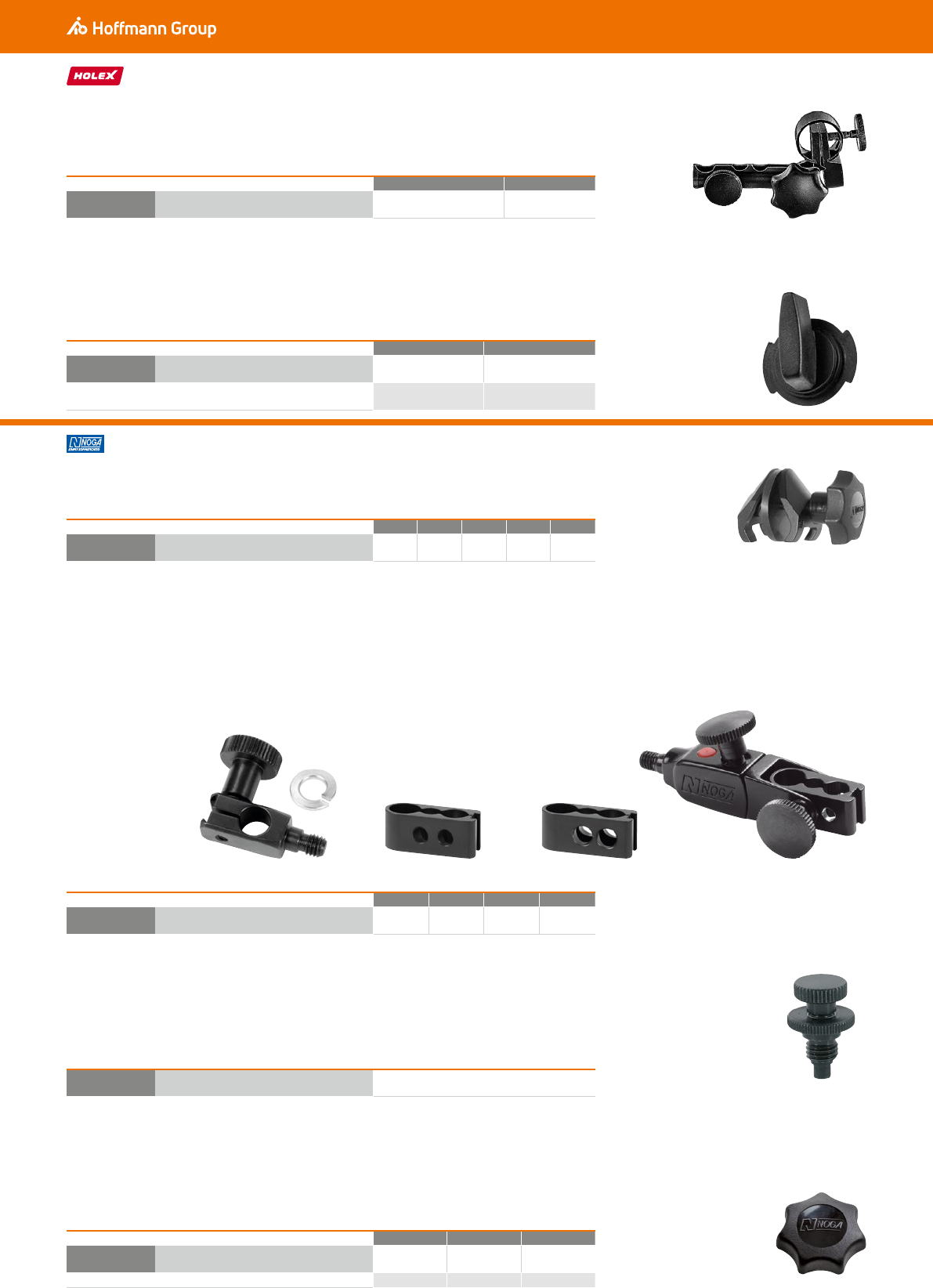

36T

35 9512 Сильфон для 3-мерного индикатора

10,53 ■

36T

35 9514 Крышка отделения элементов питания

10,90 ■

32B

35 9592 Кронштейн

54,34

32B

35 9593 Магнитный держатель

54,34

Тип M S

30N

35 9611 Магнитный держатель, в сборке

149,11 –

30N

35 9612 Веревочный держатель, в сборке

– 149,11

для типа 2

30N

36 0496 Продольный упор

74,44

30N

36 0497 Угловой упор

198,91

Тип GRIFF

30N

36 0431 Сменная рукоятка

28,65

Принадлежности для 3-мерных индикаторов

Подходит для:

35 9512 – Аналоговые и цифровые 3-мерные индикаторы № 359520; 359500;

359550.

35 9514 – Цифровые 3-мерные индикаторы № 359500.

Принадлежности для прибора для базирования

Подходит для: Прибор для базирования Holex № 359585.

Принадлежности для прибора для базирования

Подходит для: Прецизионный центрирующий прибор № 359600; 359610.

Принадлежности к упору для обрабатываемой детали, магнитному

Подходит для: № 360495.

Материал:

36 0496 – Нержавеющая сталь.

36 0497 – Анодированный алюминий.

Объем поставки:

36 0497 – Упорная пластина и винт.

Запасная рукоятка для упора для обрабатываемой детали

Подходит для: Упор обрабатываемой детали, 3-мерный, №360430 150 / 300.

35 9512 35 9514

35 9592

35 9593

35 9611

35 9612

36 0496

36 0497

36 0431

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

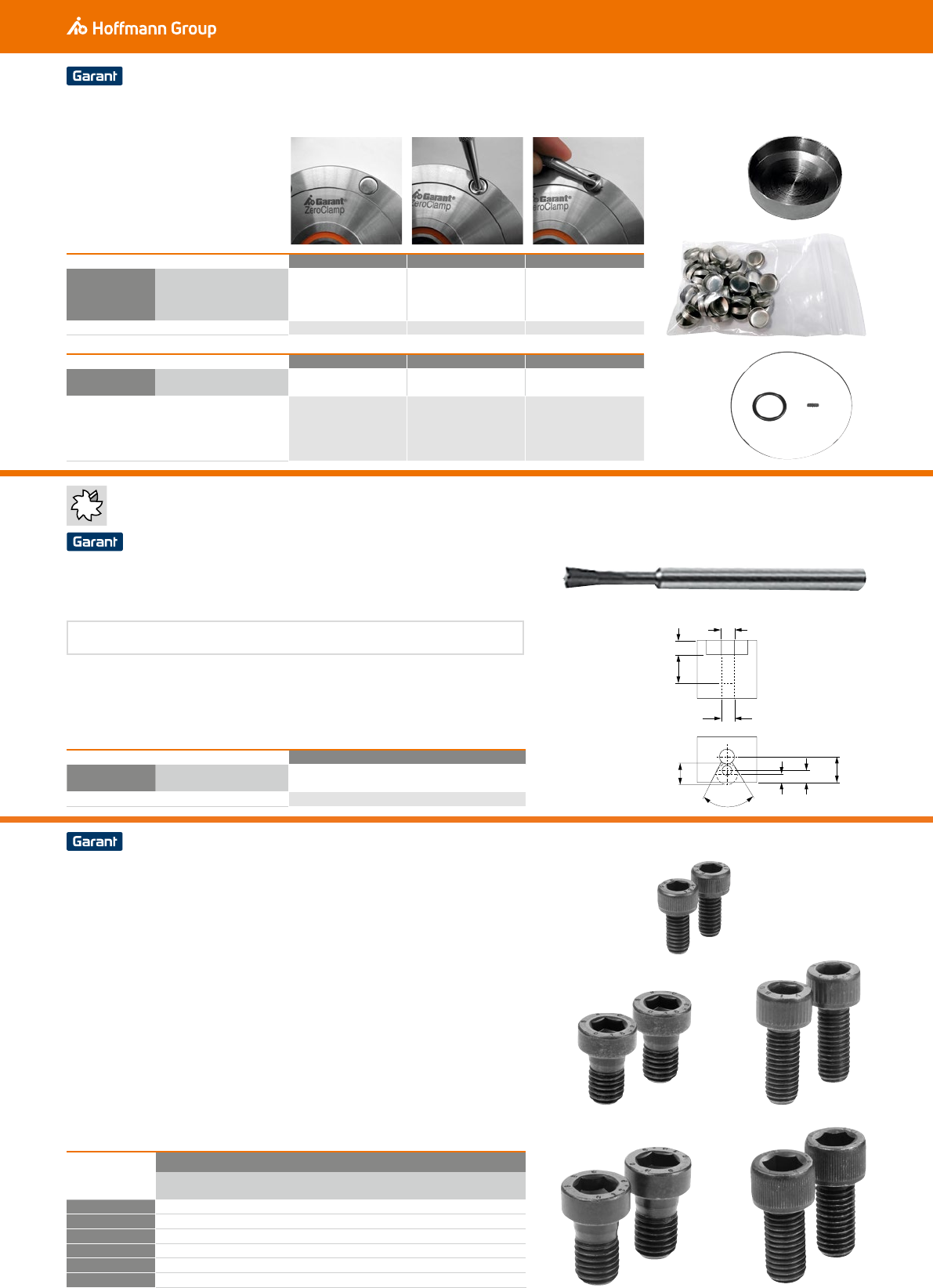

Резьба

31O

36 1171

Запасной винт Xpent

11,29

M10×16

18,51

M10×25

11,62

M12×20

18,51

M12×25

11,62

M12×60

18,51

Для зажимного элемента ⌀ мм 90 120 138

31O

36 0043 Набор защитных колпачков,

50 шт.

(138,43) (149,72) (153,90)

⌀ D мм 7 11 13,5

Для зажимного элемента ⌀ мм 90 120 138

31O

36 0044 Набор уплотнений

30,85 30,85 30,85

Объем поставки:

1 кольцо круглого сечения

19×3 мм

1 кольцо круглого сечения

88×1 мм

1 соединительный ниппель

1 кольцо круглого сечения

27×3 мм

1 кольцо круглого сечения

118×1 мм

1 соединительный ниппель

1 кольцо круглого сечения

38×3 мм

1 кольцо круглого сечения

136×1 мм

1 соединительный ниппель

Тип 1

33S

36 1169 Фреза для зубчатых пластин

272,79

Число зубьев Z 3

Запасные части для тисков Xpent

Разм. M6; M10×25 – Прочность 12.9.

Разм. M10×16; M12×20; M12×25 – Прочность 10.9.

Применение:

Разм. M6 – Для крепления сменных планок серии 0, 1S, 1, 2.

Разм. M10×16 – Для крепления поворотной верхей части губки типоразмера 0 № 361127

разм. 100, № 361129 разм. 100 и № 361133 разм. 100.

Разм. M10×25 – Для крепления верхних частей губки типоразмера 0, кроме 361126 100.

(Для 361126 100 запрашивать M10×20.)

Разм. M12×20 – Для крепления верхней части губки поворотной размера 1S, 1 и 2

№ 361127 разм. 125, № 361129 разм. 125 и № 361133 разм. 125.

Разм. M12×25 – Для крепления верхних частей губки 1S, 1 и 2.

Разм. M12×60 – Для фиксации зажимного модуля № 361105.

Объем поставки:

Парами.

Фрезы для зубчатых пластин

Скорость обработки: V = 80 – 120 м/мин, подача на зуб: Fz = 0,02 мм/зуб, с 3 режущими

кромками.

Применение: Для фрезерования посадочных мест в губках тисков для зубчатых

пластин № 361163.

Примечание: Для изготовления губок тисков рекомендуем использовать такие

материалы, как сталь, с пределом прочности не менее 800 Н/мм2.

Принадлежности / запчасти для зажимного элемента

Подходит для: Зажимные элементы № 360040.

36 0043

36 0044

⌀4

3,25

7,4

3,25

2,5

⌀7

60°

36 1169

_M6

_M10×16 _M10×20

_M12×20 _M12×25

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

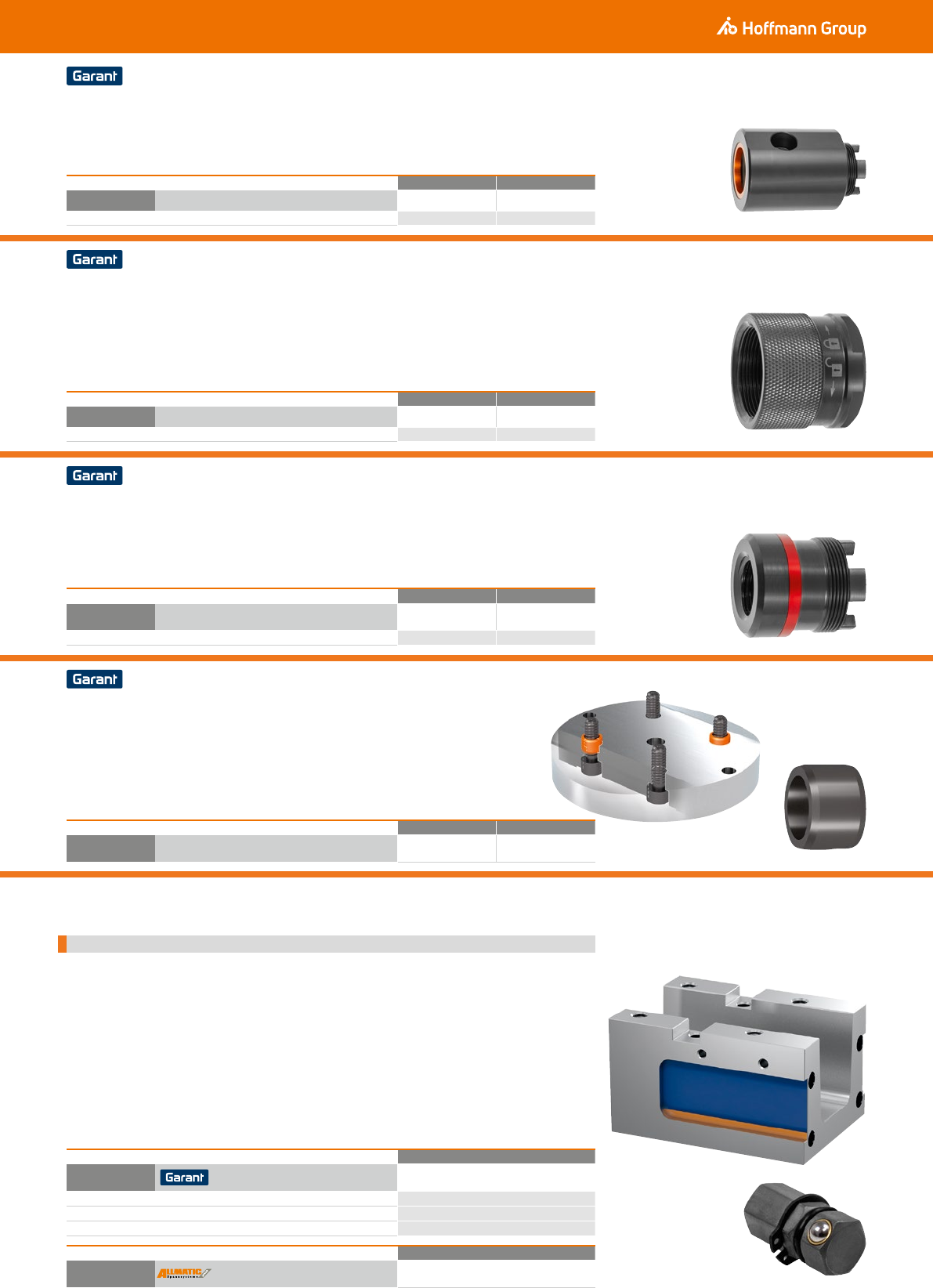

Тип 0 1

31O

36 1176 Гайка основная шпинделя Xpent

219,55 219,55

Исполнение TR14 TR16

Тип 0 1

31O

36 1177 Гайка наружная шпинделя Xpent

89,08 89,08

Исполнение TR14 TR16

Тип 0 1

31O

36 1178 Гайка сборочная шпинделя Xpent, с кольцом

177,32 177,32

Исполнение TR14 TR16

Тип 80 125

31O

36 3082 Штифт трубчатый для переходной плиты Xtric,1 шт.

26,66 26,66

для типа 125

31F

36 0467 Удлинитель корпуса тисков

1188,47

L мм 176

B мм 126

H мм 100

Тип 1

30N

36 0820 Приводная вставка кривошипной

рукоятки тисков NC 125 SW 14

112,34

Гайка основная шпинделя для Xpent

Подходит для: Шпиндель 5-координатных тисков Xpent № 361119.

Гайки наружная для Xpent

Подходит для: Шпиндель 5-координатных тисков Xpent № 361119.

Гайки сборочная для Xpent

Подходит для: Шпиндель 5-координатных тисков Xpent № 361119.

Штифты для переходной плиты

Подходит для: Переходная плита 363080.

Применение: Для позиционирования тисков Xtric на переходной плите 363080.

Принадлежности для тисков высокого давления для станков с ЧПУ

36 0820 – Состоит из 1 цапфы, 1 стопорного кольца A 15 × 1, 1 уплотнительного кольца 9 × 2 и 1

подпружиненного фиксатора D7 × 18.

Подходит для:

36 0467 – Тиски высокого давления GARANT для станков с ЧПУ № 360465.

Удлинитель

36 1176

36 1177

36 1178

36 3082

36 0467

36 0820

Пример применения

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

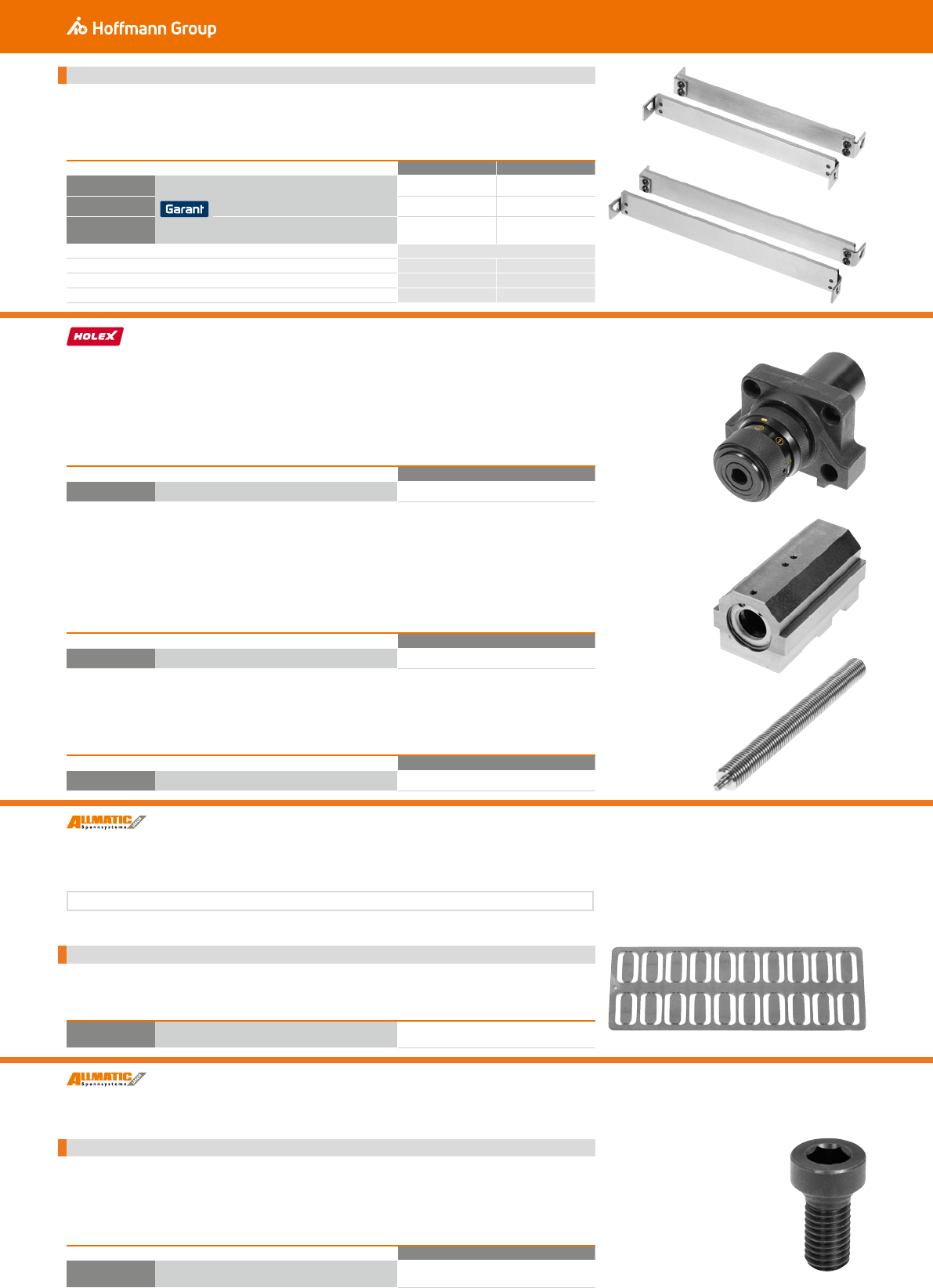

для типа 125 160

31F

36 1952 Ступенчатая планка, система Klick

(125,28) (144,29)

31F

36 1962

(125,28) (144,29)

31F

36 1972 Ступенчатая планка

(125,28) (144,29)

l мм 3

h (36 1952) мм 35 44

h (36 1962) мм 20 25

h (36 1972) мм 15 19

для типа 130

32P

36 0532 Шпиндель тисков в сборе

1149,17

для типа 130

32P

36 0533 Гайка ходовая

586,31

для типа 130

32P

36 0534 Ходовой винт

301,54

34A

36 1352 Вставки Blister-Pad с алмазным покрытием

167,27

Резьба × длина M10×23

34A

36 2621 Винт для крепления зажимных губок

11,93

Подходит для: Тиски высокого давления № 360465 GARANT.

Ступенчатые планки - одна штука

Запасные части для тисков высокого давления HOLEX для станков с ЧПУ

Подходит для: Тиски высокого давления NC № 360535 HOLEX.

Подходит для: Клиновой зажимной элемент № 361351 разм. 2.

Применение: Сменные вставки для клиновых элементов № 361351 разм. 2.

Примечание: В наборе 20 вставок.

Принадлежности для тисков высокого давления для станков с ЧПУ Titan 2

Вставки Blister Pad

Подходит для: Зажимные губки № 362400 − 362626 шириной 100 - 160 мм.

Принадлежности для станочных тисков

Винт для крепления зажимных губок

36 1952_160

36 0532

36 0533

36 0534

36 1352

36 2621

36 1952_125

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

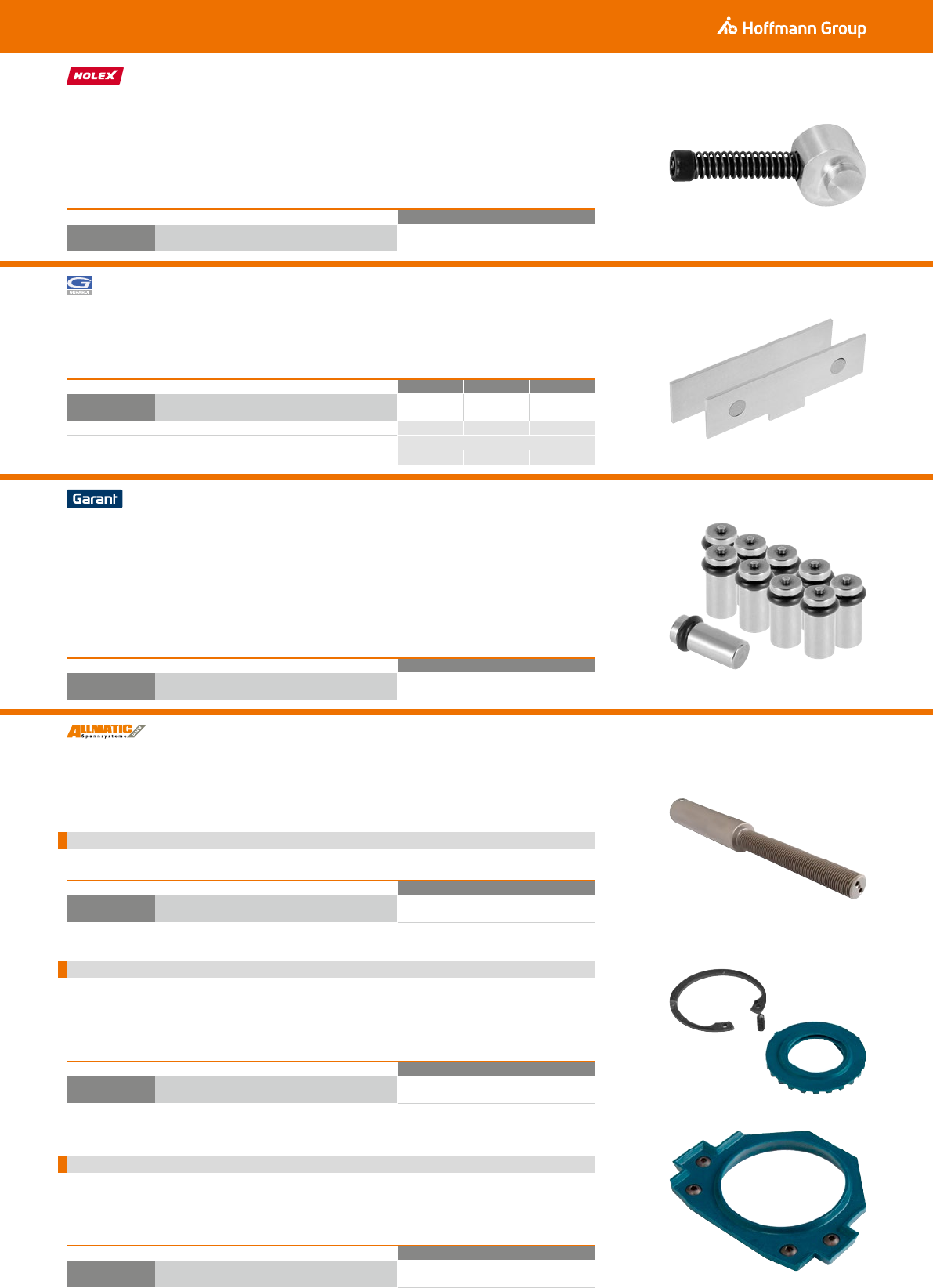

для губок шириной A мм 70

30N

36 3235 Запасной зажимной элемент в сборе

125,11

Тип 125 150 200

30N

36 2170 Магнитные параллельные подкладки (пара)

150,44 188,96 (254,36)

длина мм 125 150 200

ширина мм 2,7

высота мм 33 43 53

Тип 1

30N

36 2629 Запасные штифты, набор 10 шт.

155,52

Тип 125

30N

36 0821 Запасной ходовой винт

422,36

Тип 125

30N

36 0822 Скребок грязезащитный, комплект

65,86

Тип 125

30N

36 0823 Скребок грязезащитный, комплект

108,72

Запасные части к тискам для шлифования и контроля

Подходит для: № 363230 разм. 70

Магнитные параллельные подкладки

Подходит для: № 362100

Запасные штифты

Подходит для: Губка с позиционирующими штифтами № 362627

Подходит для: Тиски высокого давления Allmatic, версия LC / TC / NC8 в разм. 125 и

GARANT 360510 125.

Запасные части для тисков высокого давления для станков с ЧПУ

Ходовой винт

Объем поставки: Скребок 2 шт., стопорное кольцо 2 шт.

Скребок грязезащитный, комплект

Объем поставки: Скребок 2 шт., крепежный винт M4 × 10 10 шт.

Скребок грязезащитный, комплект

36 2170

36 2629

36 0821

36 0822

36 0823

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

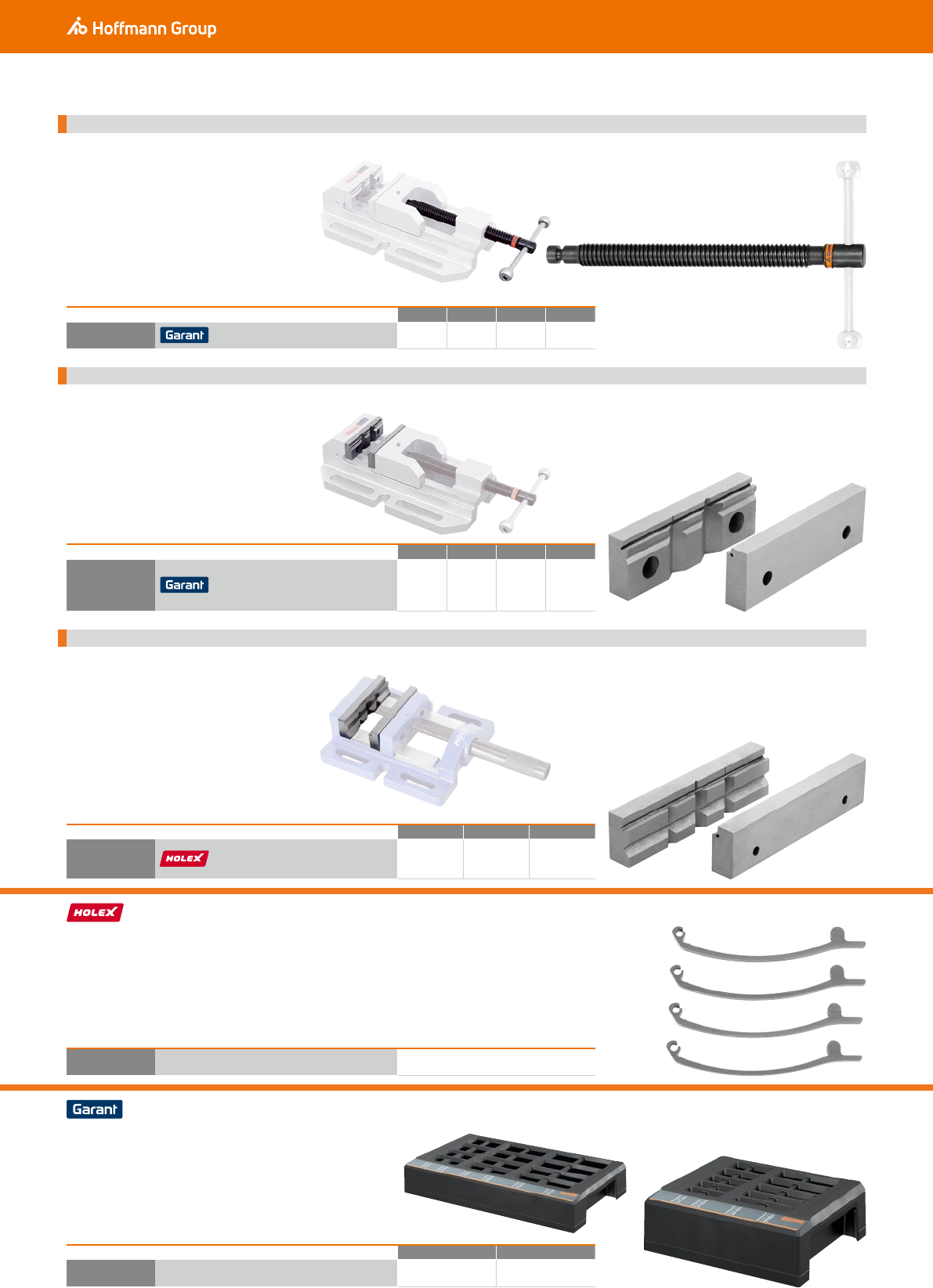

для типа 60 100 120 150

30N

36 5037 Запасной ходовой винт для ручных тисков

для сверлильных станков

37,65 47,10 137,64 154,29

для типа 60 100 120 150

30N

36 5036 Зажимные губки, комплект 2 шт.,

для тисков для сверлильных станков

46,44 63,75 150,20 157,80

для типа 80 100 120

30N

36 5046 Зажимные губки, комплект 2 шт.,

для ручных тисков сверлильного станка

45,52 48,80 117,47

38F

36 6731 Набор зажимных скоб (4 шт.)

321,24

Тип 100 125-200

31Z

36 6701 Пластмассовая подставка для параллельных подкладок

42,– 57,35

Принадлежности и запасные части для ручных тисков для сверлильных станков GARANT / HOLEX

Подходит для: № 365035 Ручные тиски для сверлильных станков GARANT.

Запасные части для ручных тисков GARANT для сверлильных станков

Подходит для: № 365035 Ручные тиски для сверлильных станков GARANT.

Запасные губки для тисков для сверлильных станков GARANT

Подходит для: Ручные тиски для сверлильных станков HOLEX № 365045 и № 365055.

Запасные губки для ручных тисков HOLEX для сверлильных станков

Зажимные скобы для параллельных подкладок

Подходит для: № 366730 разм. 125.

Подставка для параллельных подкладок

Подходит для:

Разм. 100 – № 366702 разм. 100.

Разм. 125-200 – № 366702 разм. 125 / 200.

36 5037_120

Пример применения

36 5036

36 5046

_100

_125-200

Пример применения

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

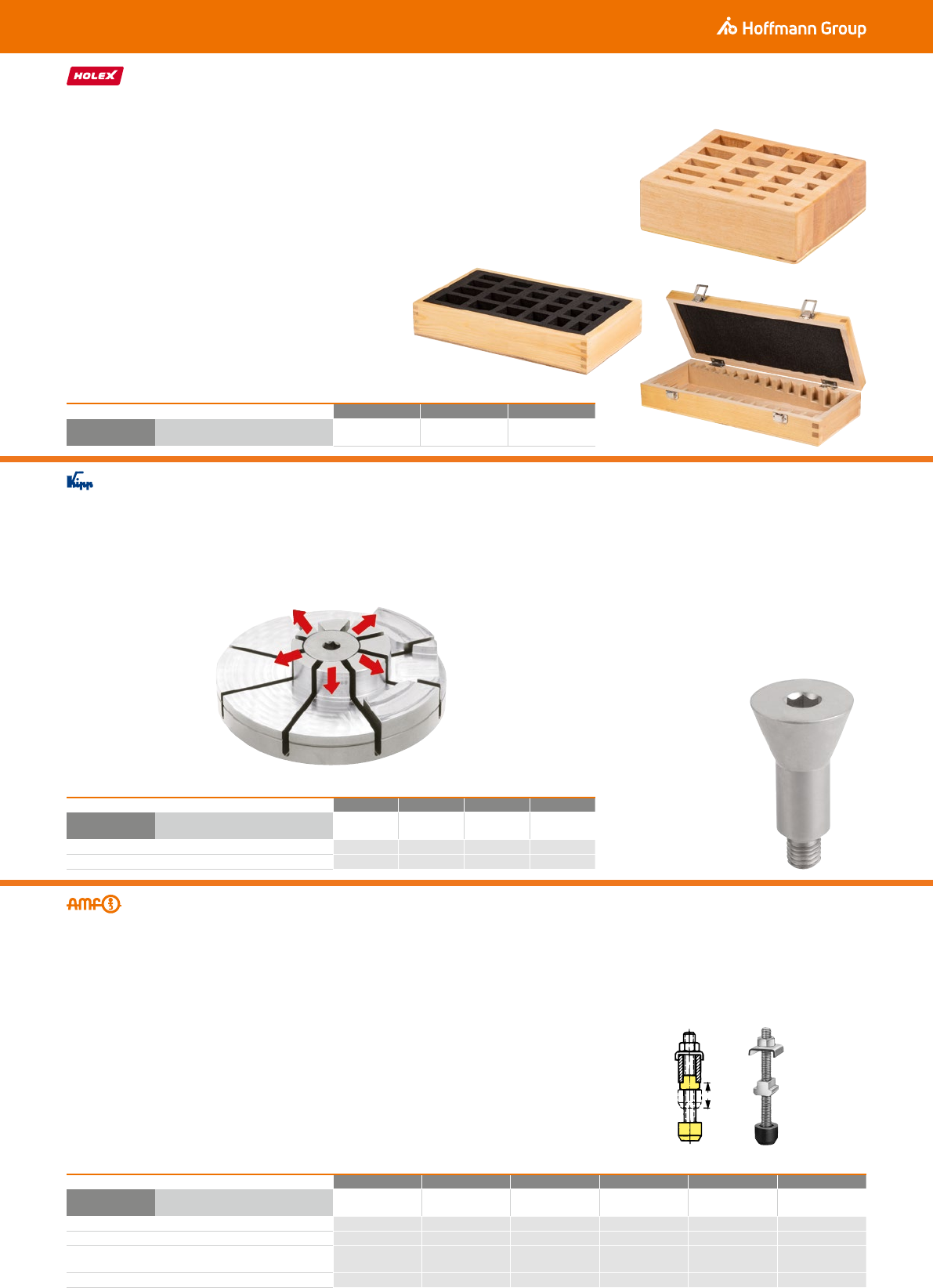

Тип S1 S2 L1

30N

36 6754 Запасные деревянные ящики

для параллельных подкладок

128,88 158,01 219,82

Тип 65 90 120 160

37K

37 0128 Конус натяжения

(55,42) (57,72) (62,11) (63,78)

SW мм 6 8 8 10

Резьба M8 M10 M10 M12

Тип 012344H

35A

37 6980 Прижимной винт

с крепежными элементами

7,23 7,37 7,50 7,71 9,32 9,52

Размер прижимных винтов мм M4×25 M5×30 M6×35 M8×45 M8×65 M10×89

Высота r мм 13 17 19 22 21 21

Подходит для:

Подходит для 376500 − 376520, 376570 012344

Подходит для 376610− 376650 0 1 2 3 4 4

Запасные деревянные ящики для параллельных подкладок

Подходит для:

Разм. S1 – 366704 разм. 100.

Разм. S2 – 366704 разм. 125, 150, 200.

Разм. L1 – 366750.

Принадлежности для механических цанг

Подходит для: Цанги № 370127.

Применение: Для внутреннего зажима. Конус натяжения прижимает лепестки цанги к детали в направлении наружу.

Прижимные винты с крепежными элементами

Прижимной винт, улучшенный и с резиновым защитным колпачком.

Разм. 4 – С гайкой и пазовым сухарем.

Разм. 0–3 – С гайкой и шайбой.

Подходит для:

Разм. 4H – Быстрозажимной прижим Holex, разм. 4.

37 0128

_S2

_S1

_L1

Пример применения

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

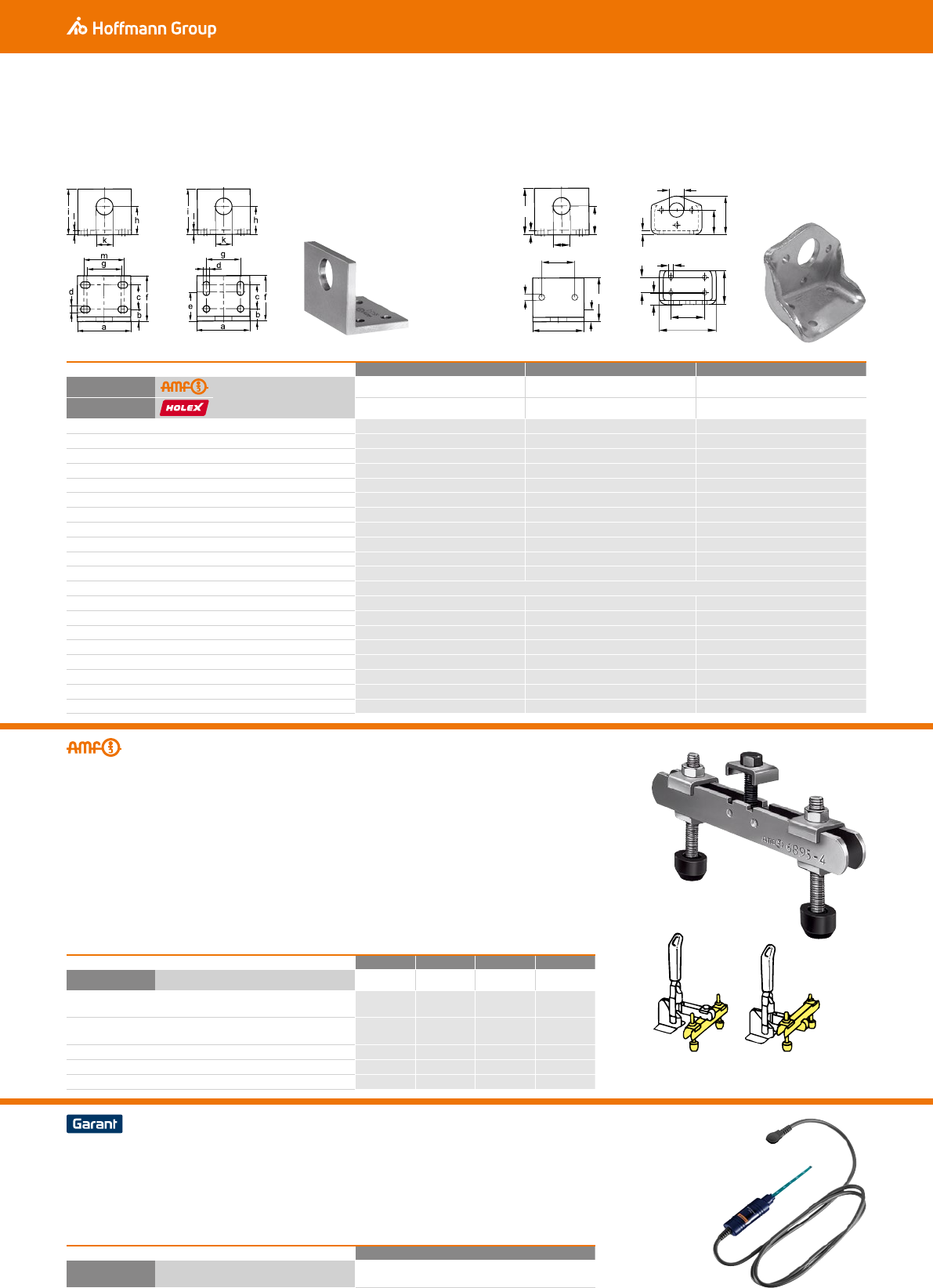

Тип 235

35A

37 6730 Угловая опора

для рычажного прижима

9,66 16,61 30,95

32S

37 6735

6,70 9,82 –

a (37 6730) мм 60 65 70

a (37 6735) мм 60 69,9 –

f (37 6730) мм 40 44 60

f (37 6735) мм 40 41,3 –

i (37 6730) мм 40 50 60

i (37 6735) мм 40 52,5 –

l (37 6730) мм 5 6 8

l (37 6735) мм 5 5 –

b (37 6730) мм 11 14,5 17

b (37 6735) мм 22 14,4 –

c мм 11 – 18 19 32

e (37 6730) мм 22

г (37 6730) мм 40 41 45

г (37 6735) мм 40 41,3 –

h (37 6730) мм 24 33 37

h (37 6735) мм 24 33,3 –

d (37 6730) мм 6,7 6,7 9

d (37 6735) мм 6,3 5,6 –

k (37 6730) мм 16,2 20,2 24

k (37 6735) мм 16 20 –

Тип 3456

35A

37 6970 Поперечная планка

30,37 36,03 38,04 62,15

Интервал между прижимными винтами мм 34 – 100 40 – 125 40 – 125 54 – 200

Размер прижимных винтов мм M8×45 M8×65 M8×65 M12×80

общая длина мм 120 150 150 240

подходит для № 376500 − 376520; № 376570 3 4 – 5 / 6

подходит для № 376610 − 376650 3 4 5 –

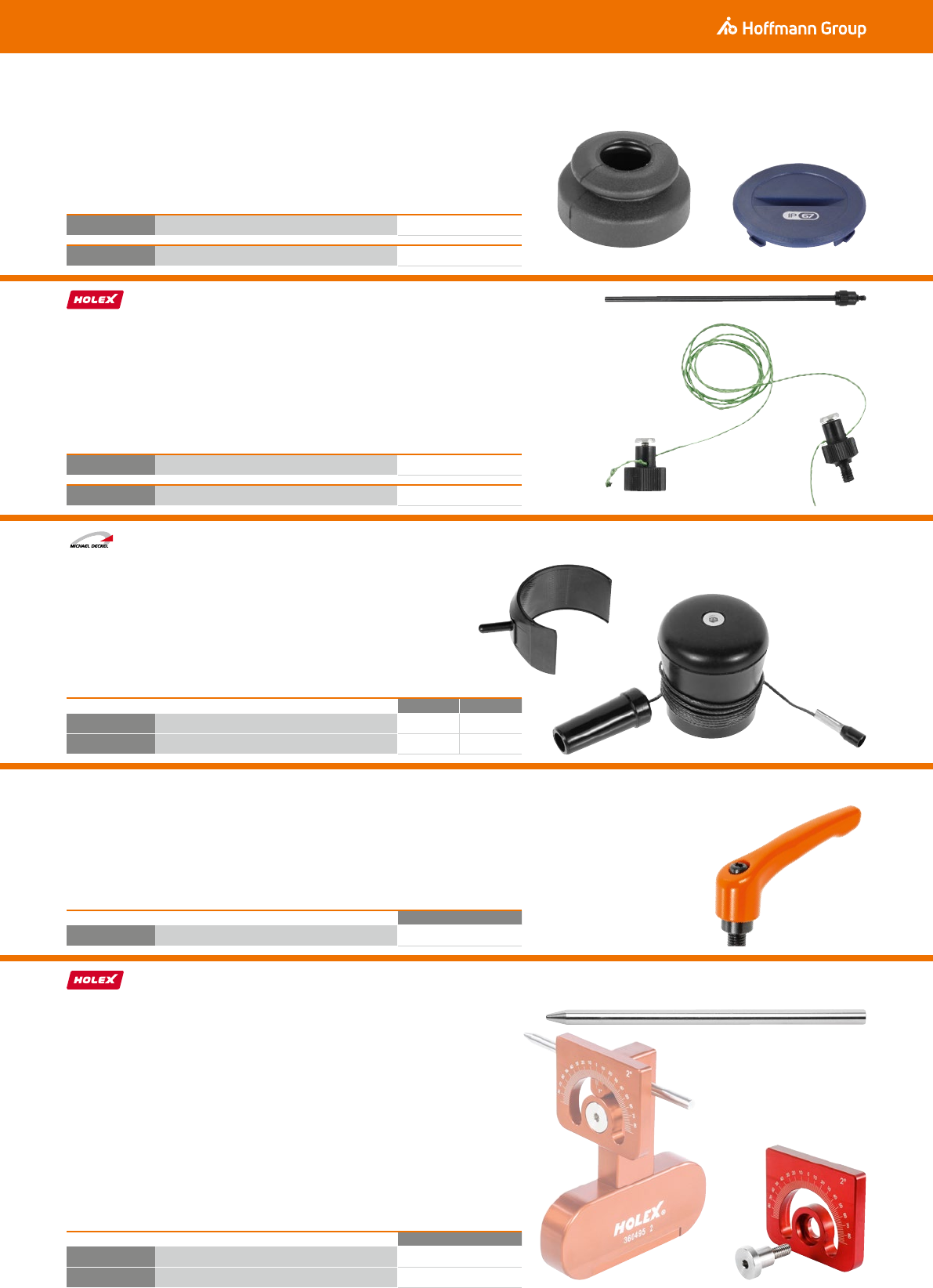

для типа 1

31O

38 0866 Датчик для тесламетра

364,14

Угловые опоры для рычажных прижимов

Подходит для:

37 6730 – Рычажные прижимы № 376700; 376710.

37 6735 – Рычажные прижимы № 376725.

Применение: ■ Расширение области применения рычажных прижимов.

■ Крепление посредством 4 винтов.

Поперечные планки для прижима с передвижными при-

жимными винтами

Со стопорным винтом и 2 прижимными винтами с маслостойким резиновым защитным колпачком.

Планка оцинкованная, винты улучшенные.

Применение: При помощи данной поперечной планки можно зажимать 2 небольшие детали

одновременно или 1 большую деталь в 2 точках.

Поперечная планка крепится снизу или сверху на прижимном рычаге.

Датчик для тесламетра

Подходит для: № 380865 разм. 1

37 6730 37 6735 37 6735_3 37 6735_237 6730_0_3_5 37 6730_1_2

Крепление

снизу

Крепление

сверху

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

44A

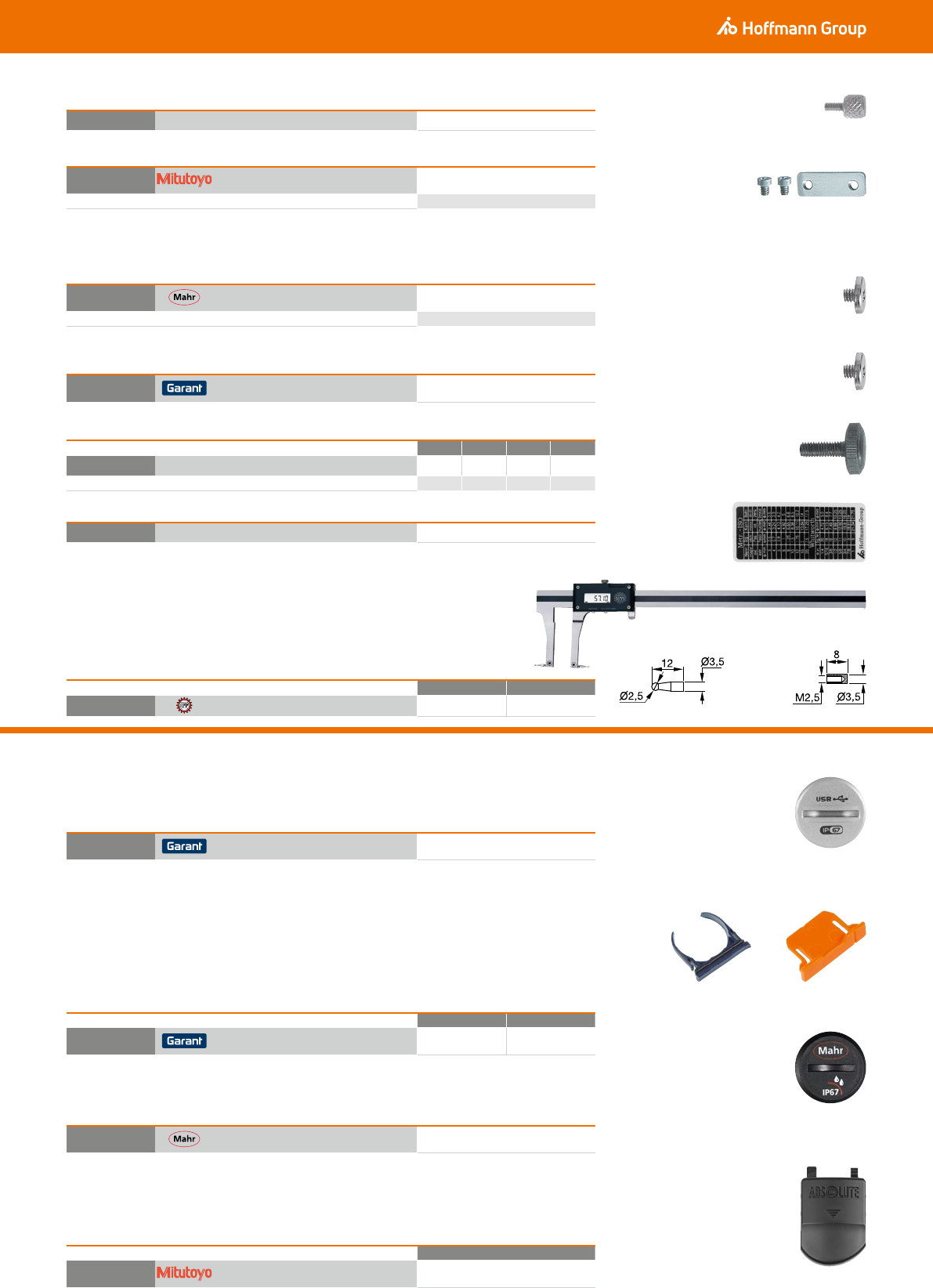

41 0410 Фиксирующий винт М2,6

3,46 ■

44A

41 2120 Крепление глубиномера, металлич. с 2 винтами

5,51

Резьба M2

43A

41 2230 Винт для крепления глубиномера

6,83

Резьба M2,5

40Z

41 2236 Винт для крепления глубиномера

5,09

Резьба M3 M3,5 M4 M5

41Z

41 2160 Фиксирующий винт

6,29 3,77 12,15 ■ 7,30

Длина резьбы мм 7 6 11 12

44A

41 2180 Таблица для штангенциркуля

3,07

Тип TAST BUCHSE

46P

41 7701 Дополнительное оснащение для штангенциркулей

81,17 37,25

41A

41 2232 Крышка отcека для элементов питания

13,85

Тип B

40W

41 2239 Крышка отделения элементов питания

3,59

43A

41 2235 Крышка отсека для элементов питания

6,83

Тип B D

41A

41 2237 Чехол для штангенциркуля

4,65 3,39

Подходит для: Штангенциркуль № 410300.

Винты и дополнительные принадлежности для штангенциркулей

Подходит для: Штангенциркули Mitutoyo.

Подходит для: Штангенциркули № 412700, 412701, 412720, 412721, 412722, 412725, 412611, 412613,

412740.

Штангенциркули HOLEX № 415611, 415621, 412751, 412805, 412818, 412821, 418742.

Подходит для: Штангенциркули № 412616; 412618; 412680; 412682; 412690; 412692,

штангенглубиномер № 418682.

Подходит для: Штангенциркули и штангенглубиномеры.

Разм. TAST – Измерительная насадка для наружного и внутреннего измерения, ⌀

хвостовика 3,5 мм, ⌀ шарика 2,5 мм.

Разм. BUCHSE – Зажимная втулка с внутренней резьбой M 2,5, наруж. ⌀ 3,5 мм.

Подходит для: Универсальный цифровой штангенциркуль DIGI ULISSE I/E № 417700.

Подходит для: Штангенциркуль GARANT № 412616 − 412618 (от каталога 40).

Крышка отсека элементов питания для штангенциркуля

Подходит для: № 412632; 412637; 412639; 412641; 412642; 412671.

Подходит для: Штангенциркули № 412732, 412734, 412742, 412743, 412744, 412752, 412753, 412754,

412755, 418753.

Разм. B – Держатель элементов питания

Разм. D – Колпачок для порта вывода данных

Подходит для:

Разм. B – Штангенциркули № 412680, 412682, 412690, 412692, 412780, 412782.

Штангенглубиномер № 418682, 418684.

Разм. D – Штангенциркули № 412680, 412682, 412690, 412692. Штангенглубиномер № 418682.

41 2236

41 2232

41 0410

41 2120

41 2230

41 2160

41 2180

41 7701

_ВТУЛКА_TAST

41 2237_B 41 2237_D

41 2235

41 2239

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

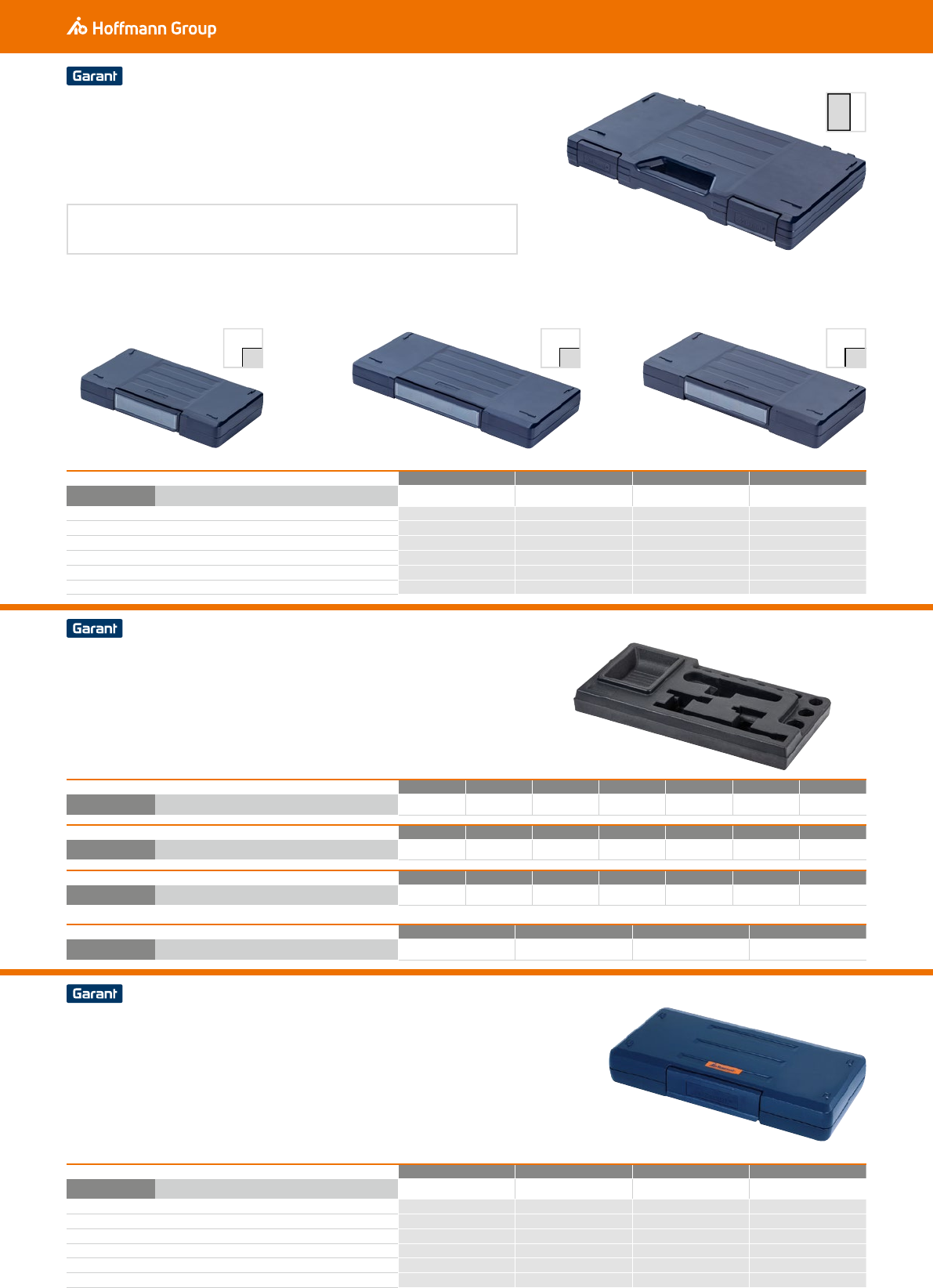

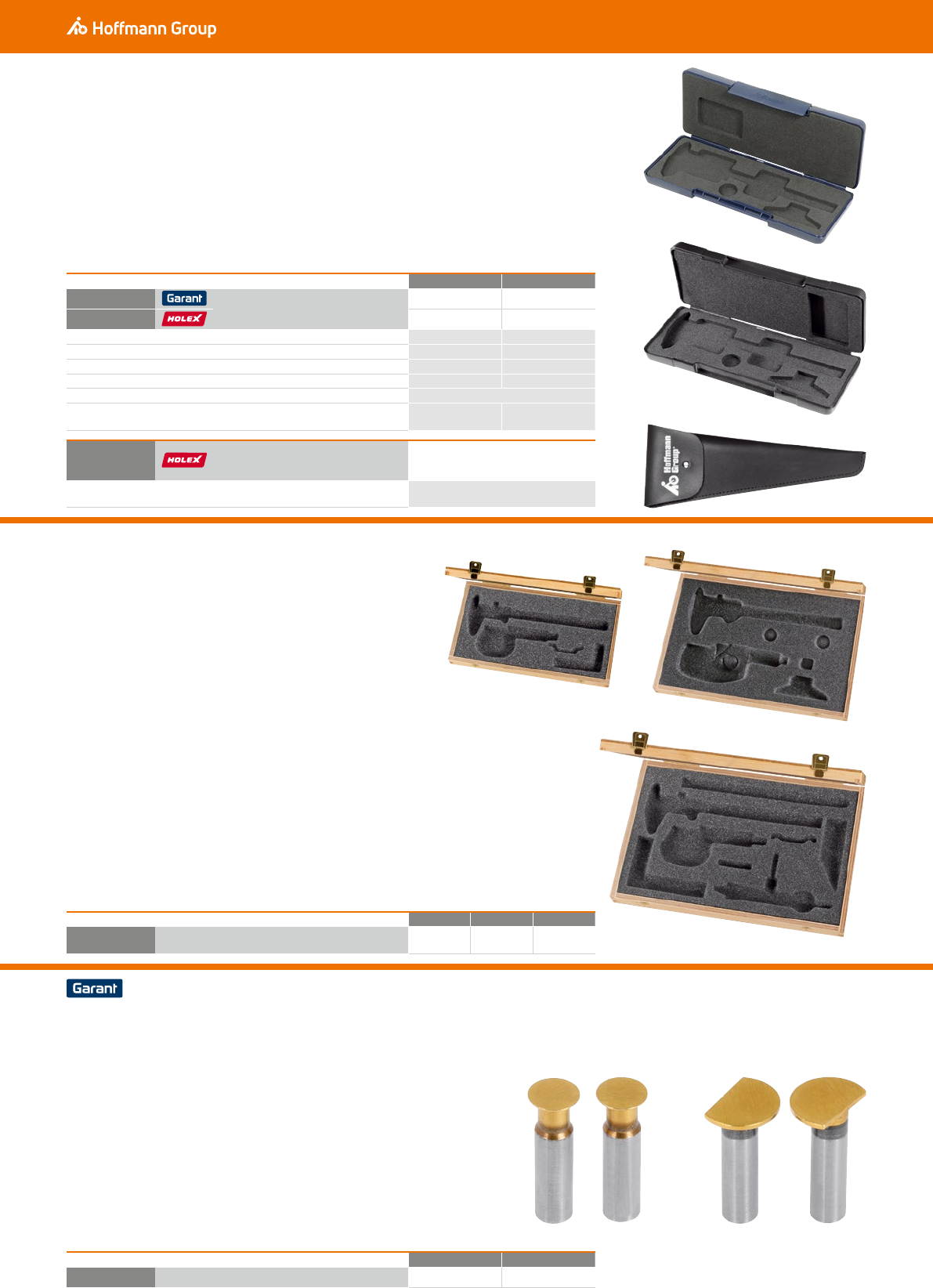

Тип MS150 MS300

40Z

41 2468 Пластиковый футляр

10,53 25,53

41Z

41 2470

8,91 ■ 28,44

длина (41 2468) мм 258 425

длина (41 2470) мм 258 466

ширина (41 2468) мм 98 165

ширина (41 2470) мм 98 174

высота мм 32

Подходит для:

Диапазон измерения 150 мм 300 мм

41Z

41 2500 Футляр из искусственной кожи для

штангенциркуля с отсчетом по нониусу

4,79 ■

Подходит для:

Диапазон измерения 150 мм

Число гнёзд 3 3D 6

46P

41 9200 Деревянн. футляр для набора измерительн. инструм.

33,91 37,65 37,65

⌀ измерит. диска мм 8 13

41B

42 8035 Запасной щуп DM1

123,32 123,32

Футляр для штангенциркуля

41 2468/2470 – Фрезерованная вкладка из пеноматериала с выемкой под штангенциркуль, мостик

глубиномера и запасной элемент питания.

Подходит для: Штангенциркули с отсчётом по нониусу, по круговой шкале или с цифровым

индикатором.

Деревянные футляры для наборов измерительных инструментов

Пустые деревянные футляры со вкладышем из поролона.

Подходит для:

Разм. 3 – 1 штангенциркуль, диапазон измерения 150 мм.1

микрометр, диапазон измерения 0 − 25 мм. 1

угольник, разм. 75×50 мм.

Разм. 3D – 1 штангенциркуль, разм. 150 мм.1 цифровой

микрометр, разм. 0−25 мм.1 мостик глубиномера.

Разм. 6 – 1 штангенциркуль, диапазон измерения 150 мм.

1 микрометр, диапазон измерения 0 − 25 мм.1

угольник, разм. 100×70 мм. 1 лекальная линейка,

длина 100 мм.1 стальная линейка, длина 200 мм. 1

пружинный циркуль, длина 120 мм.

Запасной щуп для 2-позиционного быстродействующего измерительного прибора DM1

Пара измер. наконечников с измер. дисками с покрытием TiN.

Подходит для:

2-позиционный быстродействующий измер. прибор DM1 № 428030.

41 2468

41 2470

41 2500

_8 _13

_3D

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

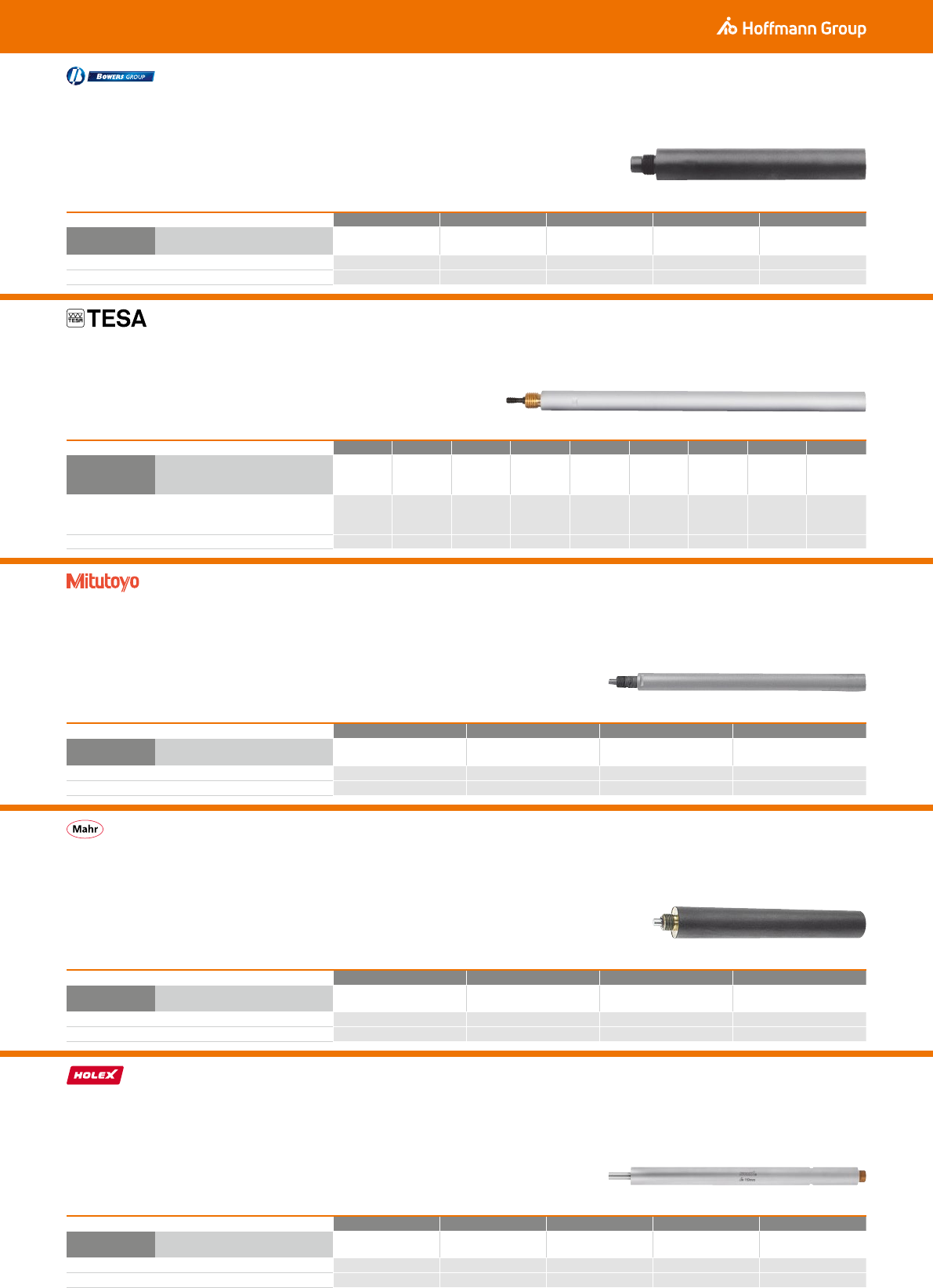

Тип 1/63 2/76 3/100 4/150 5/150

46B

42 8510 Удлинитель для микрометрического

нутромера

(131,06) (131,06) (131,06) 192,23 205,62

Диапазон измерения мм разм. от 6−8 до 8−10 разм. 10−12,5

разм. от 12,5−16 до 16−20 разм. от 20−25 до 35−50

разм. от 50−65 до 275−300

длина мм 63 76 100 150 150

Тип 1/100 2/150 2/500 3/150 3/500 4/150 4/500 5/150 5/500

45A

42 8802 Удлинитель для микрометрического

нутромера IMICRO

(124,49) (162,79) (991,80) (171,–) (1082,09) (199,73) (1407,67) (244,87) (1333,80)

Диапазон измерения мм разм. от 6−8

до 10−12

разм. от

11−14 до

17−20

разм. от

11−14 до

17−20

разм. от

20−25 до

35−40

разм. от

20−25 до

35−40

разм. от

40−50 до

90−100

разм. от

40−50 до

90−100

разм. от

100−125 до

275−300

разм. от

100−125 до

275−300

длина мм 100 150 500 150 500 150 500 150 500

Тип 1/100 2/150 3/150 4/150

44A

42 9010 Удлинитель для микрометрического

нутромера

118,– 118,– 130,– 224,–

Диапазон измерения мм разм. от 6−8 до 10−12 разм. от 12−16 до 16−20 разм. от 20−25 до 40−50 разм. от 50−63 до 175−200

длина мм 100 150 150 150

Тип 6-12 12-20 20-30 30-200

43A

42 8950 Удлинитель для микрометрического

нутромера

(109,20) (115,80) (120,60) (145,80)

Диапазон измерения мм Разм. 6–12 Разм. 12-20 Разм. 20-30 Разм. 30-200

длина мм 75 75 150 150

Тип 6-12 12-20 20-30 30-50 50-100

42B

42 8993 Удлинитель для микрометрического

нутромера

65,42 73,63 73,63 71,94 73,63

Диапазон измерения мм разм. от 6−8 до 10−12 разм. от 12−16 до 16−20 разм. от 20−25 до 25−30 разм. от 30−40 до 40−50

разм. от 50−63 до 87−100

длина мм 100 150 150 150 150

Удлинитель для микрометрических нутромеров

Удлинитель для ввинчивания между измерительной головкой и блоком индикации.

Подходит для:

Микрометрические нутромеры № 428500; 428550; 428602; 428652; 428702; 428752; 428760; 428770.

Удлинитель для микрометрических нутромеров

Удлинители для ввинчивания между измерительной головкой и блоком индикации.

Подходит для: Микрометрические нутромеры № 428800; 428830.

Удлинители для микрометрических нутромеров

С матовым хромовым покрытием, для привинчивания между измерительной головкой и блоком

индикации.

Подходит для: Микрометрические нутромеры № 429000, 429005, 429110, 429250.

Удлинители для микрометрических нутромеров

С матовым хромированным покрытием, для ввинчивания между измерительной головкой и блоком

индикации.

Подходит для: Микрометрические нутромеры № 428900; 428930.

Удлинитель для микрометрических нутромеров

Удлинитель для привинчивания между измерительной головкой и блоком индикации.

Подходит для: Микрометрический нутромер № 428990.

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

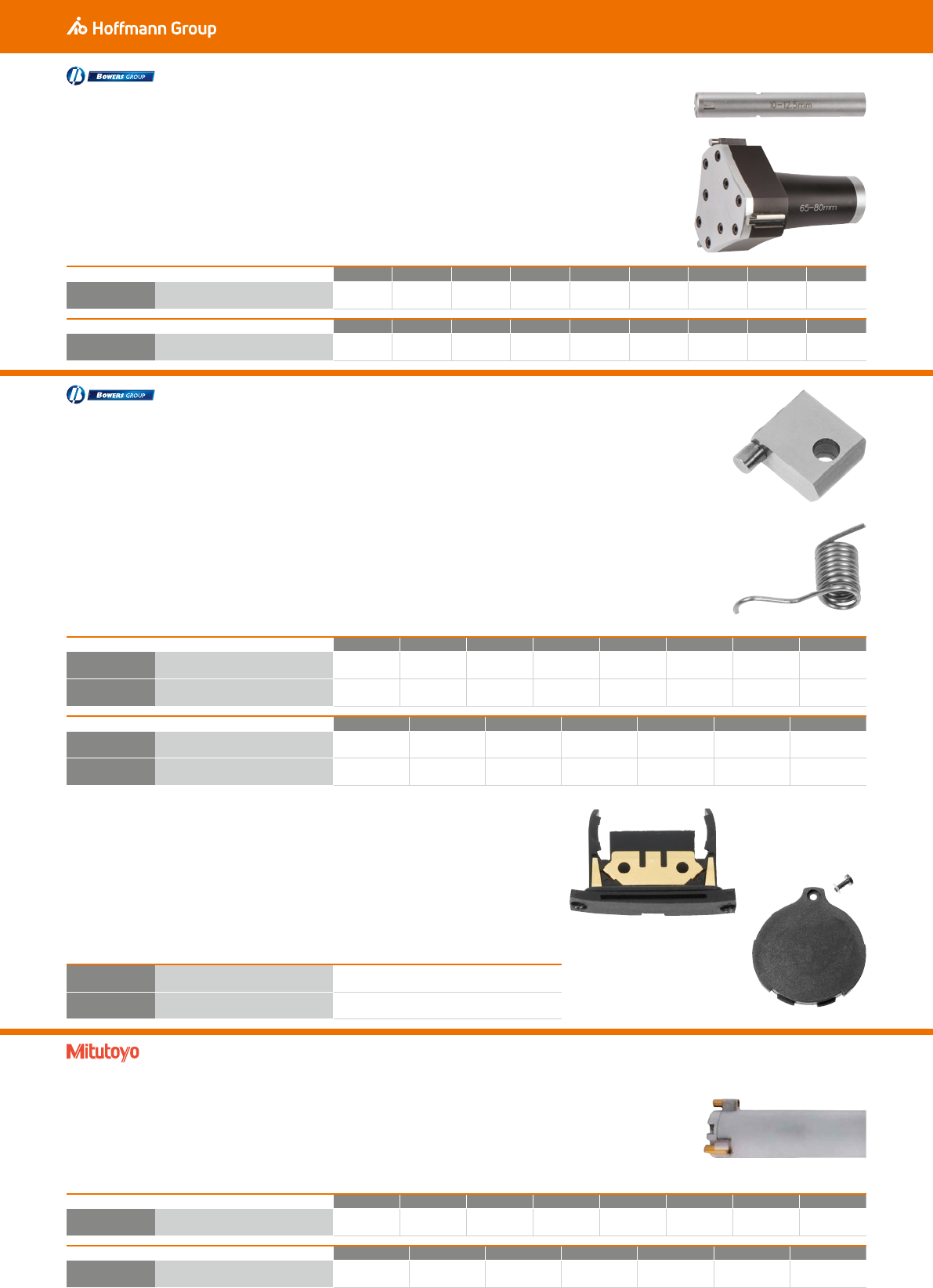

Диапазон измерения мм 3-4 4-5 5-6 6-8 8-10 10-12,5 12,5-16 16-20 20-25

46B

42 8605 Запасная измерительная головка XT

(545,22) (545,22) (545,22) (266,79) (266,79) (266,79) (266,79) (266,79) (318,05)

Диапазон измерения мм 25-35 35-50 50-65 65-80 80-100 100-125 125-150 150-175 175-200

46B

42 8605 Запасная измерительная головка XT

(466,–) (524,25) (613,96) (613,96) (761,91) (777,06) (844,63) (1003,07) (1056,66)

Диапазон измерения мм 6-8 8-10 10-12,5 12,5-16 16-20 20-25 25-35 35-50

46B

42 8745 Набор измерительных губок

(114,17) (114,17) (114,17) (114,17) (114,17) (131,06) (184,65) (203,88)

46B

42 8746 Набор возвратных пружин

(9,67) (9,67) (9,67) (9,67) (9,67) (9,67) (9,67) (9,67)

Диапазон измерения мм 50-65 65-80 80-100 100-125 125-150 150-175 175-200

46B

42 8745 Набор измерительных губок

(241,16) (241,16) (293,58) (328,53) (366,98) (407,75) (477,65)

46B

42 8746 Набор возвратных пружин

(15,90) (22,14) (22,14) (25,63) (25,63) (25,63) (25,63)

46B

42 8755 Крышка отсека элементов питания до

конца 2015

32,04

46B

42 8756 Крышка отсека элементов питания с 2016

66,17

Диапазон измерения мм 6-8 8-10 10-12 12-16 16-20 20-25 25-30 30-40

44A

42 9252 Запасная измерительная головка

(340,–) (340,–) (340,–) (307,–) (303,–) (328,–) (328,–) (355,–)

Диапазон измерения мм 40-50 50-63 62-75 75-88 87-100 100-113 112-125

44A

42 9252 Запасная измерительная головка

(355,–) (406,–) (420,–) (432,–) (471,–) (851,–) (851,–)

Запасные измерительные головки для микрометрического

нутромера XT

Подходит для: Серия XT № 428500; 428550; 428601; 428602; 428651; 428652; 428701; 428702; 428751; 428752;

428760; 428770.

42 8745 Разм. 6-8–10-12,5 – Неподвижные твердосплавные измерительные губки.

42 8745 Разм. 12,5-16–175-200 – Измерительные губки с твердосплавными вставками.

Подходит для: Серия XT № 428500; 428550; 428601; 428602; 428651; 428652; 428751; 428752; 428701; 428702.

Запасные части для трёхточечных нутромеров серии XT

Подходит для: Цифровые микрометрические нутромеры серии XT. Цифровые

быстродействующие микрометрические нутромеры серии XT.

Запасные измерительные головки для цифровых быстродействующих

микрометрических нутромеров

Подходит для: Borematic № 429250.

10_12,5

65_80

42 8745

42 8746

42 8755

42 8756

_12-16

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

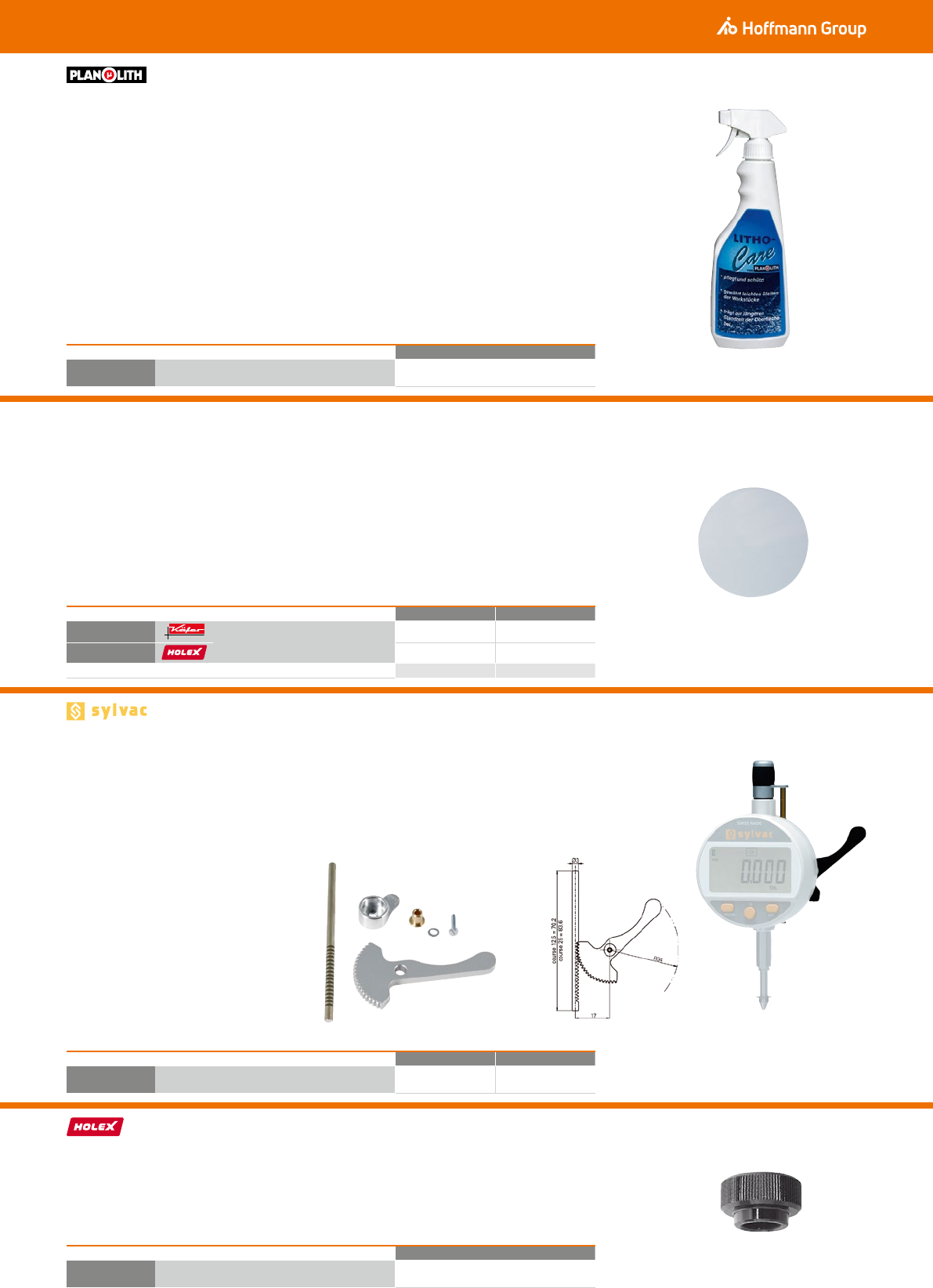

содержимое кг 0,5

46H

43 1840 Средство для ухода за плитами из гранита

–

Тип 40 58

46C

43 2010 Стекло индикатора часового типа

2,26 2,60

42C

43 2260

– 3,93

подходит для ⌀ корпуса индикатора часового типа мм 40 58

Диапазон измерения мм 12,5 25

46A

43 4212 Отводной рычаг для индикатора часового типа S_Dial

WORK

78,68 87,42

Резьба M14×0,5

42C

43 4806 Гайка с накаткой

24,81

Средство для ухода за плитами из гранита

Применение: Средство для ухода за средствами измерения из природного гранита.

Обеспечивает легкое скольжение измеряемых деталей и снижает износ.

Запасные детали для индикаторов часового типа

Подходит для:

43 2010 – № 432110, № 432210, № 432500, № 432550, № 432600, № 432650, № 433050 (кроме разм.

40/58), № 433400, № 431896, № 431900, № 431950, № 433090 и глубиномер № 434805.

43 2260 – № 432000 (с декабря 2000), № 431980 стекло индикатора плоское, ⌀ 54,5 мм.

Стрелочный привод для индикатора часового типа

Подходит для: Цифровые индикаторы S_Dial WORK № 434110, 434210.

Запасные детали для глубиномеров № 434805

43 1840

43 2010 / 2260

43 4212_12,5

43 4806

Применение

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

измеряемый ⌀ мм 4,5 4,6 4,8 5 5,2 5,4 5,6 5,8 6

46F

43 5090 Измерительные наконечники для диапазона 4,5 − 6 мм

(51,51) (51,51) (51,51) (51,51) (51,51) (51,51) (51,51) (51,51) (51,51)

измеряемый ⌀ мм 6 6,4 6,8 7 7,2 7,6 8

46F

43 5091 Измерительные наконечники для диапазона 6 - 8 мм

(35,91) (35,91) (35,91) (35,91) (35,91) (35,91) (35,91)

измеряемый ⌀ мм 8 8,5 9 9,5 10 10,5 11 11,5 12

46F

43 5092 Измерительные наконечники для диапазона 8 - 12 мм

(34,39) (34,39) (34,39) (34,39) (34,39) (34,39) (34,39) (34,39) (34,39)

измеряемый ⌀ мм 12 13 14 15 16 17 18 19 20

46F

43 5093 Измерительные наконечники для диапазона 12 - 20 мм

(27,50) (27,50) (27,50) (27,50) (27,50) (27,50) (27,50) (27,50) (27,50)

измеряемый ⌀ мм 18 20 22 24 26 28 30 32 34

46F

43 5084 Измерительные наконечники для диапазона 18 - 35 мм

сталь

(20,15) (20,15) (20,15) (20,15) (20,15) (20,15) (20,15) (20,15) (20,15)

46F

43 5094 Измерительные наконечники для диапазона 18 - 35 мм

(33,18) (33,18) (33,18) (33,18) (33,18) (33,18) (33,18) (33,18) (33,18)

измеряемый ⌀ мм 35 39 44 49 54 59

46F

43 5085 Измерительные наконечники для диапазона 35 - 60 мм

сталь

(22,65) (22,65) (22,65) (22,65) (22,65) (22,65)

46F

43 5095 Измерительные наконечники для диапазона 35 - 60 мм

(40,15) (40,15) (40,15) (40,15) (40,15) (40,15)

измеряемый ⌀ мм 50 55 60 65 70 75 80 85 90 95 100

46F

43 5086 Измерительные наконечники для диапазона 50 - 100 мм

сталь

(22,65) (22,65) (22,65) (22,65) (22,65) (22,65) (22,65) (22,65) (22,65) (22,65) (22,65)

46F

43 5096 Измерительные наконечники для диапазона 50 - 100 мм

(40,15) (40,15) (40,15) (40,15) (40,15) (40,15) (40,15) (40,15) (40,15) (40,15) (40,15)

толщина мм 0,5 1 1,5 2 2,5 3

46F

43 5105 Лимб для диапазона 8 - 12

(12,95) – – – – –

46F

43 5106 Лимб для диапазона 12 - 20

(8,64) (12,95) – – – –

46F

43 5107 Лимб для диапазона 18 - 35

(5,30) (5,30) – – – –

46F

43 5108 Лимб для диапазона 35 - 60

(9,70) (6,70) (9,70) (6,70) (9,70) (6,70)

46F

43 5109 Лимб для диапазона 50 - 100

(9,70) (6,70) (9,70) (6,70) (9,70) (6,70)

Запасные части i

Список всех доступных запасных частей можно

получить по запросу.

Свяжитесь с нами!

43 5105 – 43 5109

43 5084 – 43 5096

Применение: Для настройки на различные ⌀ измерения.

Запасные части для микрометрического нутромера SU

Подходит для: Внутренние точные измерительные приборы SU № 435040; 435050; 435060; 435070.

Применение: Для расширения диапазона измерения на толщину лимба.

Лимбы для микрометрического нутромера SU

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

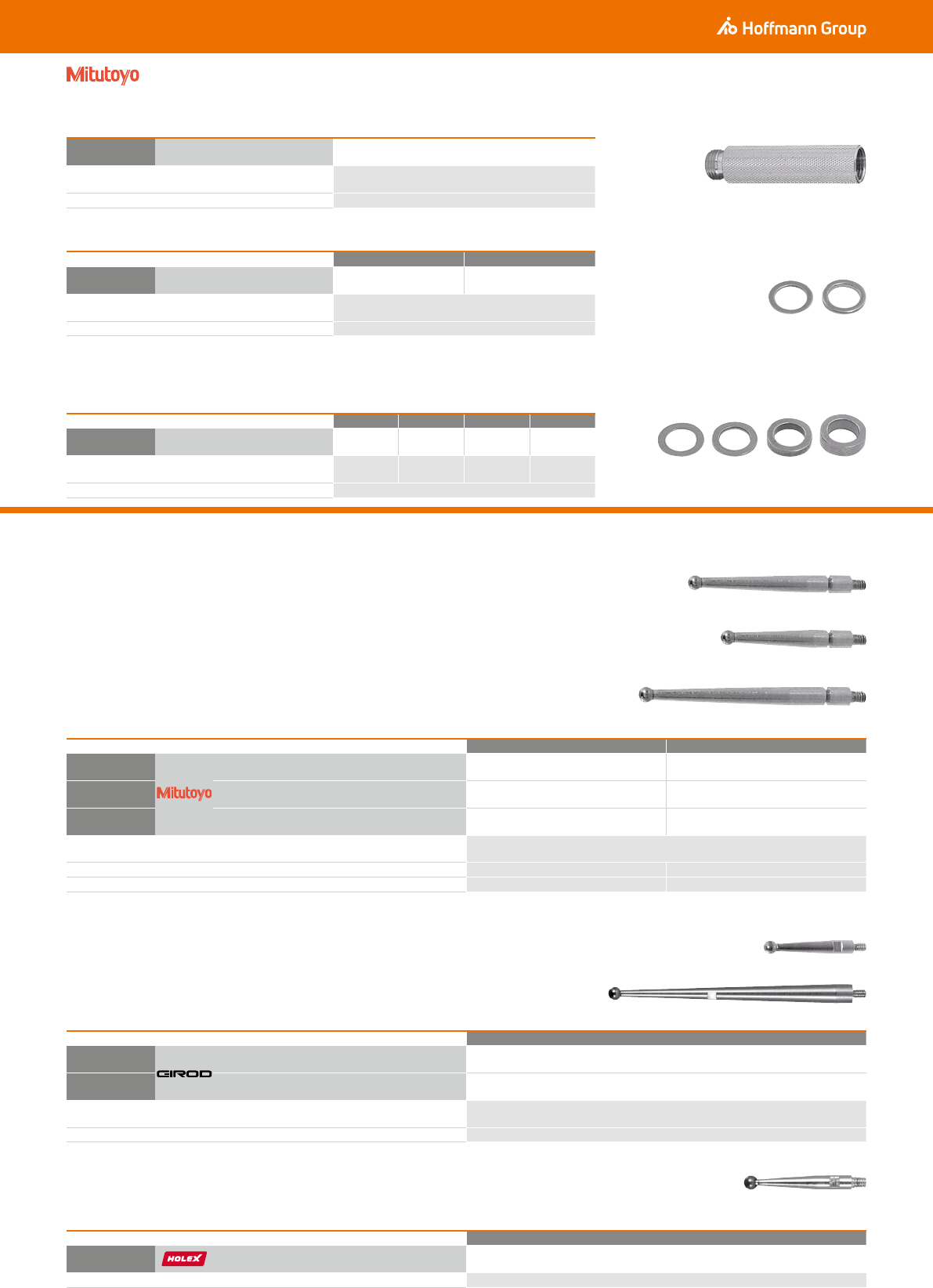

44A

43 5210 Удлинитель (50 мм)

23,60

Подходит для:

Измерительные приборы № 435202 Разм. 50 − 150, 35 − 60 и 100 − 160

Измерительные приборы № 435206 разм. 18 − 150

ширина кольца мм 0,5 1

44A

43 5220 Промежуточное кольцо внутренний ⌀

5,3 мм

5,90 5,90

Подходит для:

Измерительный прибор № 435202 разм. 18 − 35

Измерительный прибор № 435206 разм. 18 − 150

ширина кольца мм 0,5 1 2 3

44A

43 5230 Промежуточное кольцо внутренний ⌀

6,3 мм

5,90 5,90 5,90 5,90

Подходит для:

Измерительный прибор № 435202

Разм. 35 − 60

и 50 − 100

Разм. 35 − 60

и 50 − 100

Разм. 35 − 60

и 50 − 100 разм. 50 − 150

Измерительный прибор № 435206 разм. 18 − 150

⌀ измер. шарика мм 2 2R

44A

43 6283 Твердосплавный щуп, длина щупа 17,4 мм

18,10 32,–

44A

43 6279 Твердосплавный щуп, длина щупа 15,2 мм

20,10 –

44A

43 6285 Твердосплавный щуп, длина щупа 33,9 мм

10,60 –

Подходит для:

(43 6283) № 436261; № 436276 разм. 0,8/39; № 436271

(43 6279) № 436276 разм. 0,2/39; № 436281 разм. 0,3/39 –

(43 6285) 436265 –

⌀ измер. шарика мм 2

46Q

43 6210 Твердосплавный щуп, длина щупа 12,5 мм

22,03

46Q

43 6240 Твердосплавный щуп, длина щупа 36,5 мм

25,25

Подходит для:

(43 6210) 436200, 436250, 436424, 436500

(43 6240) 436220, 436505

⌀ измер. шарика мм 2

42C

43 6361 Твердосплавный измерительный щуп, длина щупа 13,5 мм

9,80 ■

Подходит для:436341

Дополнительное оснащение и запасные части для микрометрических нутромеров №

435202 / 5206

Подходит для: Рычажные индикаторы Mitutoyo, присоединительная резьба M1,7 (длина

указывается от центра шарика до буртика на резьбе).

Разм. 2R – Измерительный щуп с рубиновым шариком (высокая износостойкость,

антимагнитный, неэлектропроводный).

Оснастка и запасные части для рычажных индикаторов

Подходит для: Girod рычажные индикаторы, присоединительная резьба M1,4.

Подходит для: Рычажные индикаторы HOLEX, присоединительная резьба M1,6.

43 5210

43 5220

43 5230

43 6283

43 6279

43 6285

43 6361

43 6210

43 6240

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

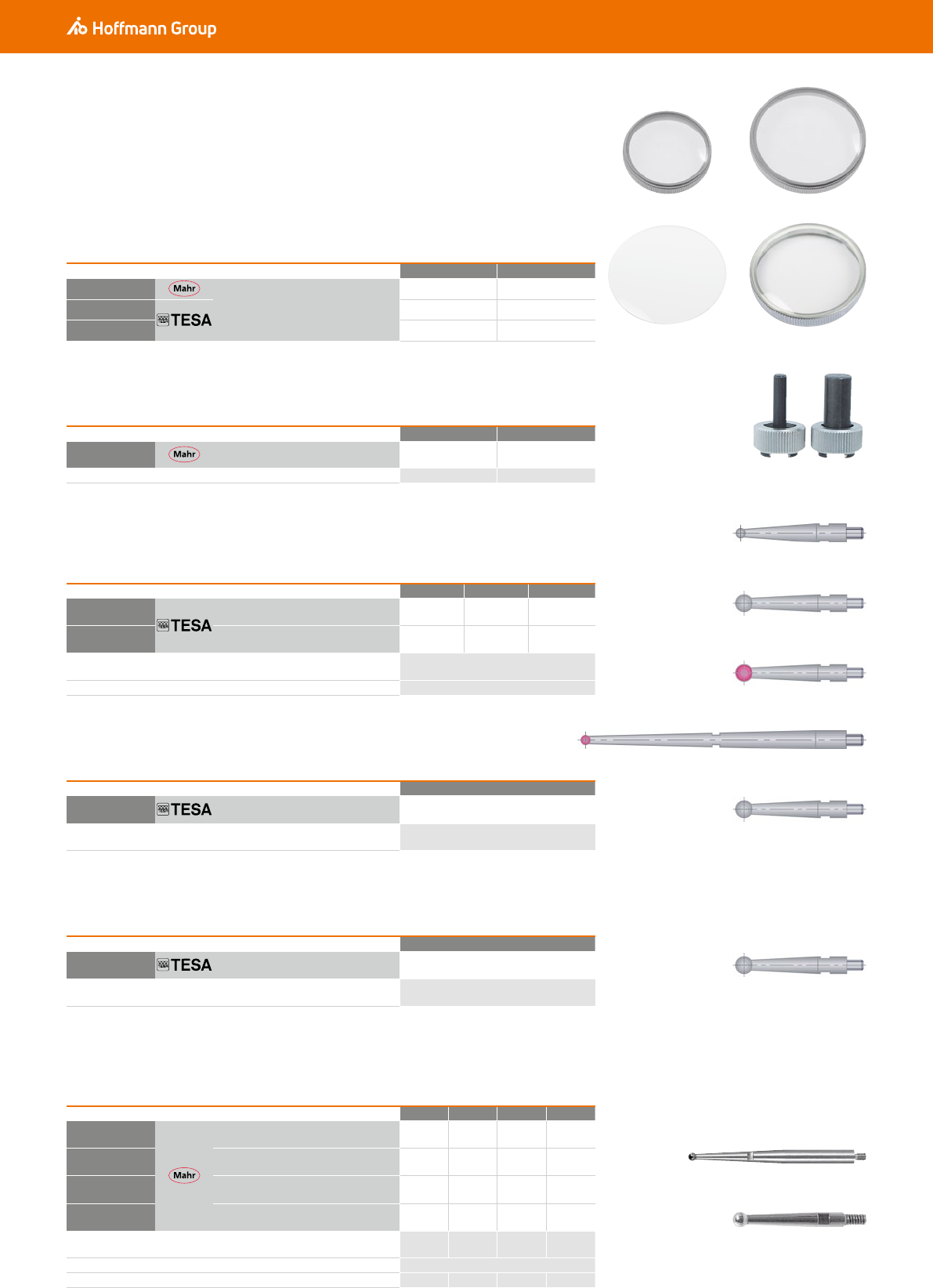

наружный ⌀ мм 30 40

43A

43 6328

Запасное стекло для рычажного индикатора

19,70 18,25

45A

43 6332

– 15,66

45A

43 6333

– 40,80

Хвост. ⌀h6 мм 4 8

43A

43 6311 Хвостовик для рычажного индикатора

16,20 16,20

Хвост. ⌀h6 мм 4 8

⌀ измер. шарика мм 1 2 2R

45A

43 6315 Твердосплавный щуп, длина щупа 11,8 мм

16,61 16,61 54,44

45A

43 6317 Твердосплавный щуп, длина щупа 36,5 мм

(39,67) 38,49 (66,40)

Подходит для:

(43 6315) 436205, 436252, 436206, 436254

(43 6317) 436225

⌀ измер. шарика мм 2

45A

43 6324 Твердосплавный щуп, длина щупа 36 мм

35,57

Подходит для:436230

⌀ измер. шарика мм 2

45A

43 6326 Твердосплавный щуп, длина щупа 16,5 мм

14,62

Подходит для:436277

⌀ измер. шарика мм 1 2 2R 3

43A

43 6321 Твердосплавный щуп, длина щупа 41,2 мм

– 18,12 44,40 –

43A

43 6354 Твердосплавный щуп, длина щупа 32,3 мм

– 18,12 – –

43A

43 6371 Твердосплавный щуп, длина щупа 14,5 мм

23,88 18,12 ■ 44,40 18,–

43A

43 6423 Твердосплавный щуп, длина щупа 9,1 мм

– 18,12 ■ – –

Подходит для:

(43 6321, 43 6354) – 436351 436351 –

(43 6371) 436190, 436301, 436355, 436421

(43 6423) – 436422 – –

Подходит для:

43 6328 – Рычажные индикаторы MarTest.

43 6332 – TESA № 436205 0,4/40, 436225 0,25/38.

43 6333 – TESA № 436230 3/40.

Дополнительное оснащение и запасные детали для рычажных индикаторов

Подходит для: GARANT № 436190, HOLEX № 436341, MarTest № 436301; 436351; 436401; 436421.

Разм. 2R – Измерительный щуп с рубиновым шариком (высокая износостойкость,

антимагнитный, неэлектропроводный).

Подходит для: Рычажный индикаторы TESA, присоединительная резьба M1,4.

Подходит для: Рычажный индикаторы TESA, присоединительная резьба M1,6.

Подходит для: Рычажный индикаторы TESA, присоединительная резьба M1,7.

Разм. 2R – Измерительный щуп с рубиновым шариком (высокая износостойкость,

антимагнитный, неэлектропроводный).

Подходит для: Mahr рычажные индикаторы, присоединительная резьба M2.

43 6328_30 43 6328_40

43 6311

43 6315_1

43 6315_2

43 6315_2R

43 6317_2R

43 6324

43 6326

43 6321

43 6371

43 6332_40 43 6333_40

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

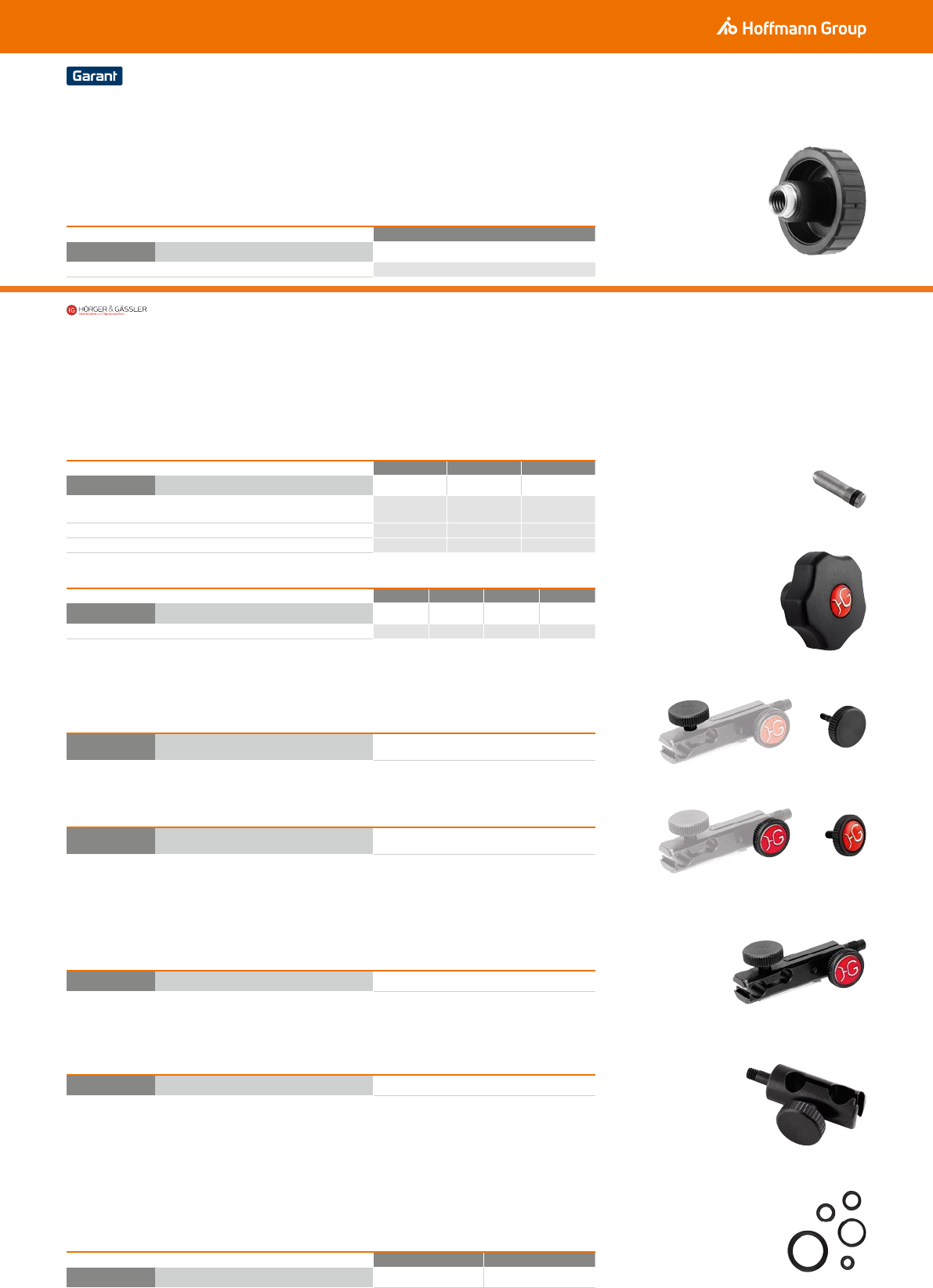

Тип A

41D

44 0626 Запасной маховик

24,76

Резьба M12

Тип 234

46Q

44 0830 Запасной поршень

11,22 20,46 10,73

Исполнение Поршень Плоский пор-

шень

Плоский пор-

шень

⌀ кольца квадратного сечения мм 5 7 7

длина мм 14,5 18,9 25

Тип 3456

46Q

44 0850 Ручка фиксации

26,32 20,46 26,32 26,32

Резьба M12 M12 M6 M6

46Q

44 0858 Зажимной винт M3 для держателя индикаторов

часового типа

17,16

46Q

44 0859 Регулировочный винт M4×0,35 для держателя

индикаторов часового типа

19,97

46Q

44 0860 Держатель для индик. часового типа

79,20

46Q

44 0862 Держатель для индик. часового типа

69,96

Тип 1 2

46Q

44 0855 Набор уплотнительных колец

39,77 39,77

Запасные детали для измерительных штативов

Подходит для: Измерительные штативы № 440600; 440610.

Подходит для:

Разм. 2 – Измерительные штативы № 441000.

Разм. 3 – Измерительные штативы № 440800; 440840 разм. 220.

Разм. 4 – Измерительные штативы № 440600; 440610; 440790; 440795; 440800; 440840 разм. 260;

300; 400; 550.

Разм. 5 – Измерительные штативы № 441100 разм. 220.

Разм. 6 – Измерительные штативы № 441100 разм. 280 / 350 / 420.

Запасные детали для измерительных штативов

Подходит для:

44 0858 – Измерительные штативы № 440600; 440610; 440790; 440795; 440800; 440840; 441100.

44 0859 – Измерительные штативы № 440600; 440610; 440790; 44079; 440800; 440840; 441100.

Держатель для индикаторов часового типа с хвостовиком ⌀ 8 мм или призмой.

Подходит для: Измерительные штативы № 440600; 440610; 440790; 440795; 440800; 440840; 441950;

441100.

Подходит для: Измерительный штатив № 441000.

Подходит для:

Разм. 1 – Измерительные штативы № 440790 разм. 360; № 440795 разм. 400; № 440800 по

одному в разм. 260, 300, 400, 550; № 440840 по одному в разм. 260, 300, 400, 550; №

440600; № 440610.

Разм. 2 – Измерительный штатив № 441000.

44 0626

44 0830

44 0850

44 0858

44 0859

44 0860

44 0862

44 0855

M644 0858

44 0859

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

⌀ крепления индикатора часового типа мм 8 10

42D

44 0760 Точная юстировка в комплекте для стойки

индикатора часового типа

66,07 99,86

Тип S M

42D

44 0762 Выключатель для магнитной опоры

2,87 2,87

Подходит для:

№ 442120; № 442125; № 442140; № 440865; № 440868 Разм. S Разм. 0; 1; 2; 3

для ⌀ рычага измер. стоек мм 10/8 12/14 14/16 16/16 16/18

46G

44 0351 Зажим рычажного механизма для универсального

измерительного штатива

40,– 18,83 22,19 22,19 22,19

Тип FA1100 FA1210 FA1410 FA1500

46G

44 0401 Зажим для индикаторов часового типа Vario

33,73 13,65 13,65 50,66

46G

44 0402 Винт для точной юстировки 2SM

(13,94)

Тип 240 290 600

46G

44 2112 Запасная вращающаяся ручка для 3-осевого

сочленения

25,99 16,21 25,99

Резьба M5 M5 M6

Подходит для: Рычажный механизм измерительного штатива № 442000.

Запасные детали для универсальных измерительных штативов

Подходит для: Измерительный штатив № 441190, 441195.

Запасные детали для измерительных штативов

Подходит для:

Разм. FA1100 – Измерительный штатив № 441170.

Разм. FA1210 – Измерительный штатив № 441195 разм. N0.

Разм. FA1410 – Измерительный штатив № 441195 разм. N1 / N2.

Разм. FA1500 – Измерительный штатив № 441150; 441174; 441190.

Подходит для: Зажим для индикаторов часового типа № 442100 разм. 2SM.

Подходит для:

Разм. 240 – 3-осевое сочленение № 442110 разм. 120 и разм. 240.

Разм. 290 – 3-осевое сочленение № 442110 разм. 290.

Разм. 600 – 3-осевое сочленение № 442110 разм. 600.

44 0760

44 0762

44 0351

44 0401_FA1100 44 0401_FA1210 44 0401_FA150044 0401_FA1410

44 0402

44 2112

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

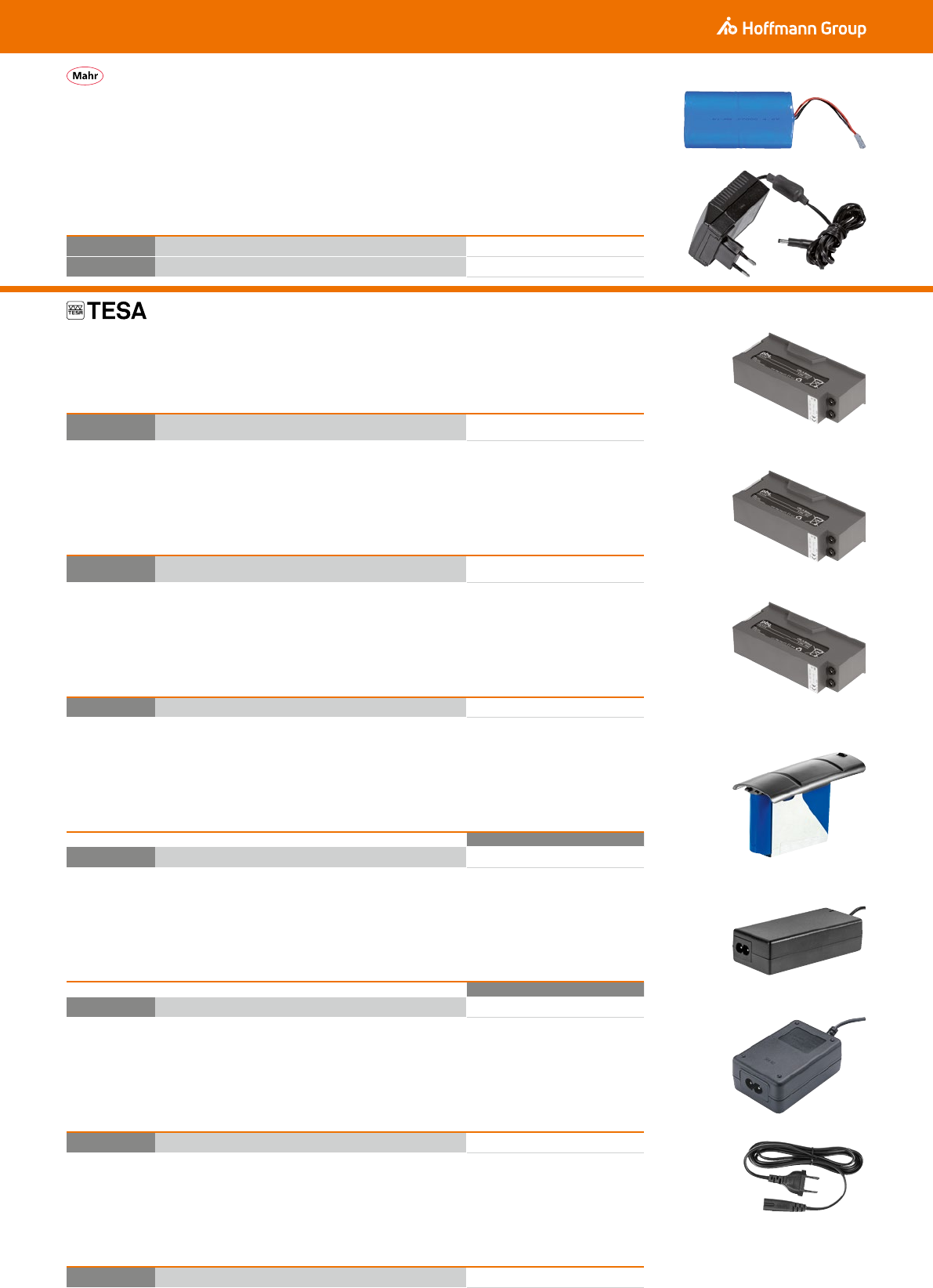

43B

44 5430 Аккумулятор 4,8 В

(144,84)

43B

44 5432 Сетевой блок питания

(139,02)

45A

44 5278 Запасной элемент питания для высотомера TESA

81,02

45A

44 5279 Запасной элемент питания для высотомера TESA

306,92

45A

44 5442 Запасной элемент питания для прибора TESA µ-Hite

(128,80)

Тип MH

45A

44 5443 Аккумуляторный блок

157,32

45A

44 5283 Сетевой адаптер 100–200 В 50–60 Гц

91,66

45A

44 5284 Сетевой кабель EU

12,31

Тип MH

45A

44 5282 Сетевой адаптер

73,70

Дополнительная оснастка для высотомеров

Подходит для: № 445320; № 445350; № 445370.

Подходит для: Высотомеры № 445260; 445261; 445270.

Запасной элемент питания / сетевой блок питания для высотомеров

Подходит для: Высотомеры № 445264; 445275.

Подходит для: Высотомер № 445440.

Подходит для: Высотомеры № 445285; 445287; 445290.

Разм. MH – TESA Micro Hite

Подходит для: Высотомеры № 445240; 445245; 445285; 445287; 445290.

Подходит для: Высотомеры № 445260; 445261; 445264; 445270; 445275; 445440.

44 5430

44 5432

44 5278

44 5279

44 5442

44 5443

44 5282

44 5283

44 5284

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

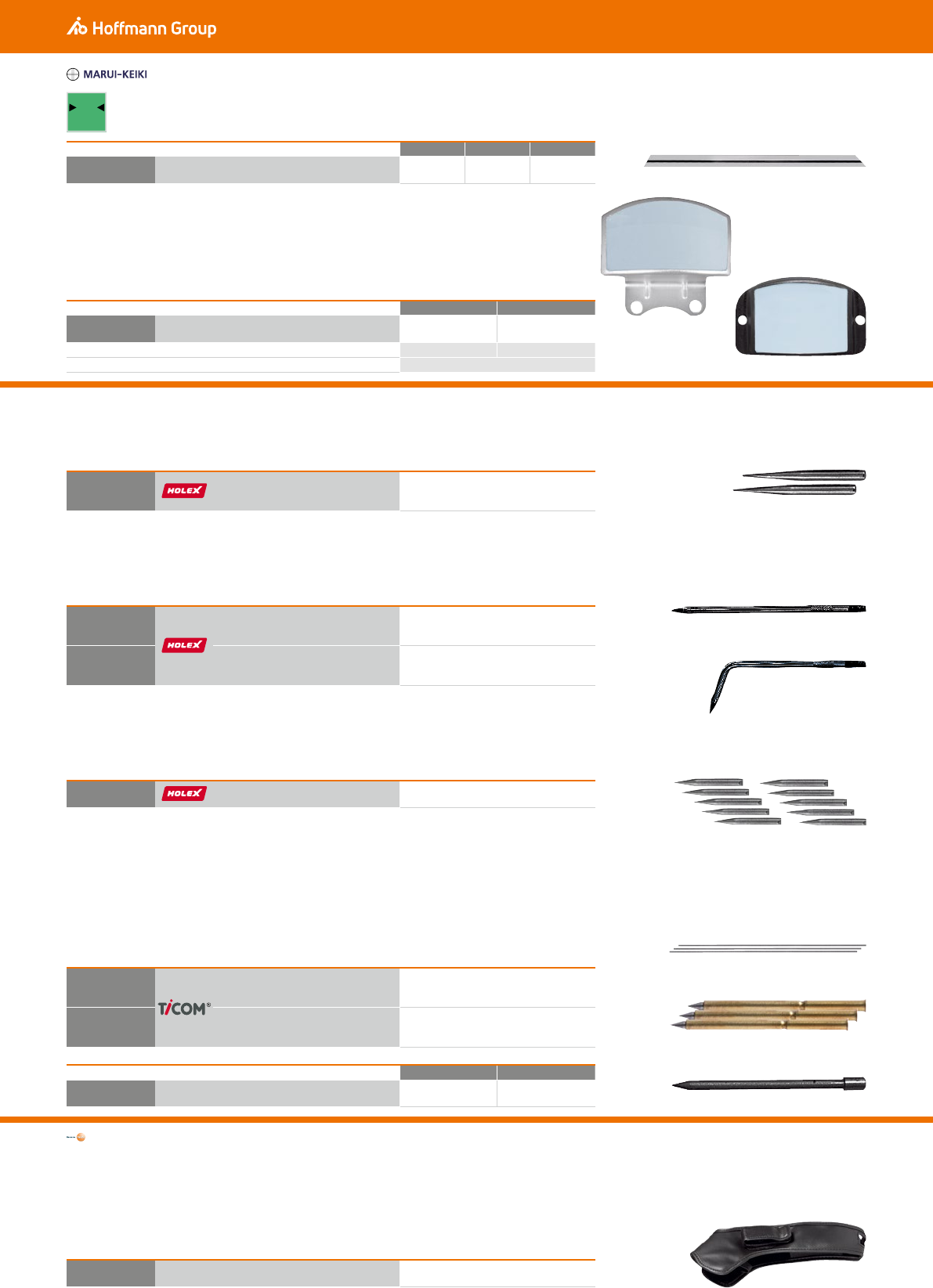

длина штанги мм 150 300 500

46R

45 3510 Запасная рейка, ширина канавки 2,5 мм

47,65 67,10 102,75

Тип 1 2

46R

45 3820 Запасная лупа для угломера

35,42 35,42

длина мм 36 28

ширина мм 21

42F

45 7010 Набор стальных запасных игл

2 предмет

2,74

42F

45 8730 Запасное лезвие прямое с резьбой

4,89

42F

45 8740 Запасное лезвие изогнутое с резьбой

4,89

42F

45 9100 Набор запасных вершин

10 предмет

2,03

47B

47 4029 Кожаный чехол

17,59

46R

45 9305 Набор запасных игл для № 459300

3 предмет

25,40

46R

45 9325 Набор запасных игл

3 предмет

23,07

общая длина мм 150 165

46R

45 9700 Маркировочная игла

Твёрдый сплав

4,30 13,98

Cal

Запасные детали для угломеров № 453500 / 3800 / 4000

Подходит для:

Разм. 1 – Угломер № 453500.

Разм. 2 – Угломер № 453800.

Подходит для: № 457000.

Запасные детали для разметочных игл

Подходит для: № 458700

Подходит для: № 459000

Дополнительное оснащение для инфракрасных термометров / регистраторов данных

Подходит для: Инфракрасные термометры №. 474012.

Подходит для:

45 9305 – № 459300 разм. 150

45 9325 – № 459310; 459320

Разм. 150 – № 459510

Разм. 165 – № 459500

45 3510

45 3820_1

45 3820_2

45 7010

45 8730

45 8740

45 9100

45 9700

47 4029

45 9305

45 9325

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

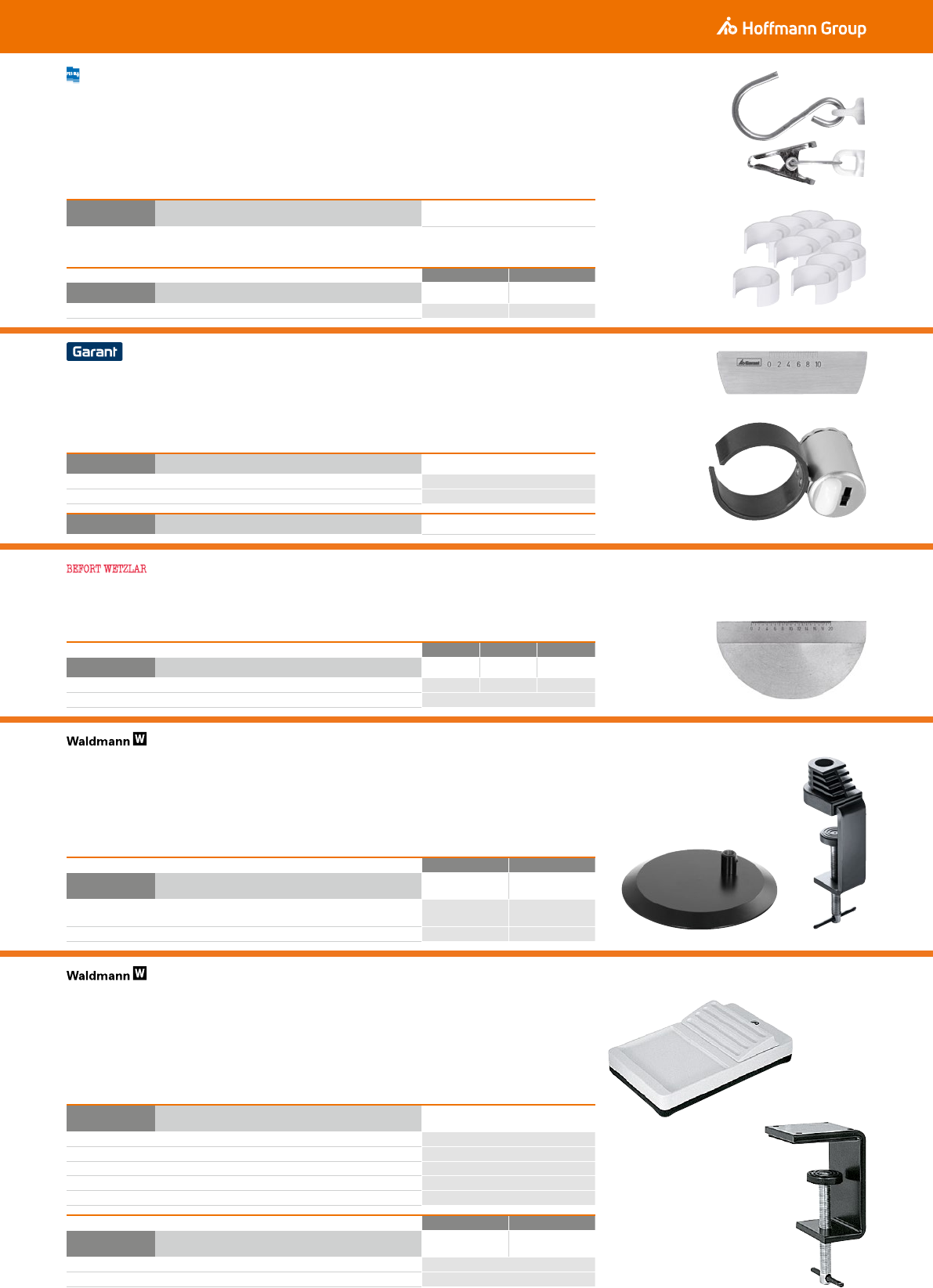

47F

47 9428 Крючок и зажим

для Micro / Medio

10,97

Тип MEDIO MACRO

47F

47 9429 Вспомогательная стрелка

20,19 10,97

Число вспомогательных указателей 10 1

49A

49 1660 Настольная опора для светильника с лупой № 491521

175,50

Исполнение Опора

длина мм 205

ширина мм 120

высота мм 60

вес кг 7

Тип REG ESD

49A

49 1670 Настольный зажим для светильника № 491521 / 1494 / 1496

39,47 97,97

Исполнение Зажим

Диапазон зажима мм 0 – 65

41M

49 0542 Запасная шкала

60,17

Диапазон измерения мм 10

Деления шкалы мм 0,1

41M

49 0545 Модуль светодиодной подсветки

98,84

Тип TF TK

49A

49 1492 Опора для светодиодного светильника с лупой

по запросу по запросу

Исполнение Опора Зажим

Диапазон зажима мм – 0 – 83

Для увеличения (x-кратного) 6 8 10

49K

49 0560 Запасная шкала

66,87 66,87 66,87

Диапазон измерения мм 20 10 10

Деления шкалы мм 0,1

Подходит для: № 479410; № 479415; № 479417.

Дополнительное оснащение для пружинных весов / пружинного

динамометра

Подходит для: № 479415; 479417; 479420; 479422.

Запасной шаблон для прецизионной измерительной лупы № 490540

Запасные детали и дополнительное оснащение для кольцевых светильников с лупой

Подходит для:

Разм. REG – Светодиодный светильник с лупой № 491521; № 491494; № 491495; № 491496;

№ 491497.

Разм. ESD – Светильник с лупой ESD № 491525.

Запасные шаблоны для измерительных луп № 490550

Подходит для: Измерительная лупа № 490550 (до каталога 39).

Запасные детали и принадлежности для светодиодных светильников с лупой

Подходит для:

Разм. TF – Светодиодный светильник с лупой № 491490.

Разм. TK – Светодиодный светильник с лупой № 491490; № 491494; № 491495; № 491496;

№ 491497.

47 9428

47 9429

49 0542

49 0545

49 0560

49 1492_TK49 1492_TF

49 1660

49 1670

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

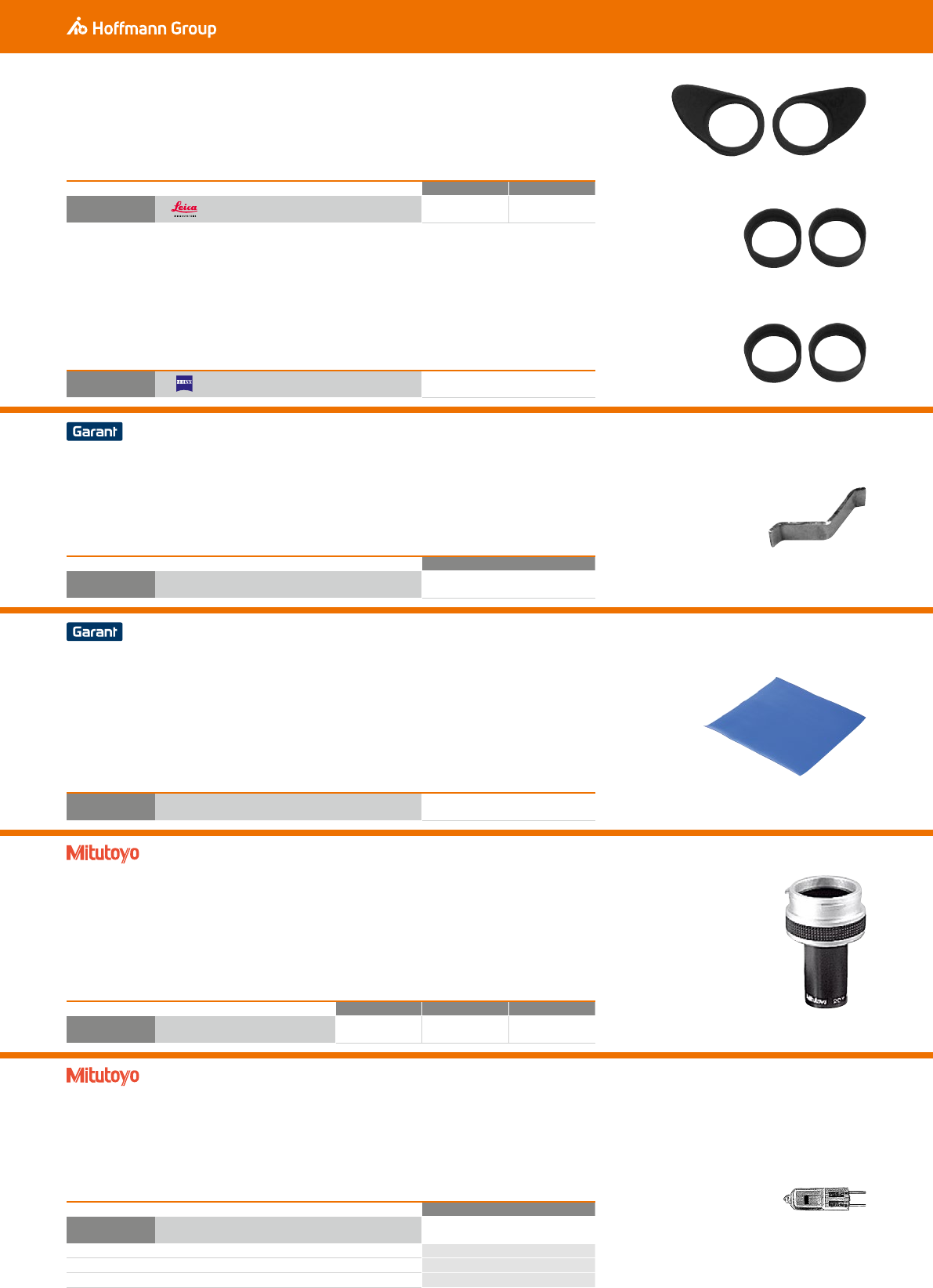

Тип S6 S8

49B

49 1768 Насадки на окуляры, пара

24,90 40,95

49B

49 1832 Насадки на окуляры, пара

–

Тип FEDER

40N

49 1917 Доп. оснащение для измерит. видеомикроскопов

11,49

40N

49 1955 Нескользящий коврик

31,86

Увеличение (x-кратное) 20 50 100

44C

49 4010 Объектив для профильного проектора

(915,–) (1197,–) (1197,–)

Тип 24/150

44C

49 7710 Галогеновая лампа

15,30

напряжение В 24

Мощность Вт 150

Mitutoyo № 512305

Подходит для: Стереоскопические микроскопы

Оснастка для стереомикроскопов

Подходит для: Стереомикроскоп STEMI 305 № 491835; 491836. Стереомикроскоп STEMI 508 № 491845;

491846.

Пружина для измерительного микроскопа

Подходит для:

Разм. FEDER – Пружина для крепления стеклянной пластины измерительного стола

видеомикроскопов GARANT.

Нескользящий коврик

Подходит для: Измерительный видеомикроскоп GARANT 491906 / 07 / 10.

Специальная дополнительная оснастка для профильных проекторов

PJ-A3000, PV-5110 и PJ Plus

Подходит для: Профильный проектор № 493510 и 493513.

Запасные галогенные лампы, подходят для профильных проекторов PJ 300, PJ 303, PJ

311 и PV 500

Подходит для:

Разм. 24/150 – Профильные проекторы PJ 303 и PJ 311 (старое исполнение).

49 1768_S6

49 1768_S8

49 1832

49 1917

49 1955

49 4010

49 7710

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

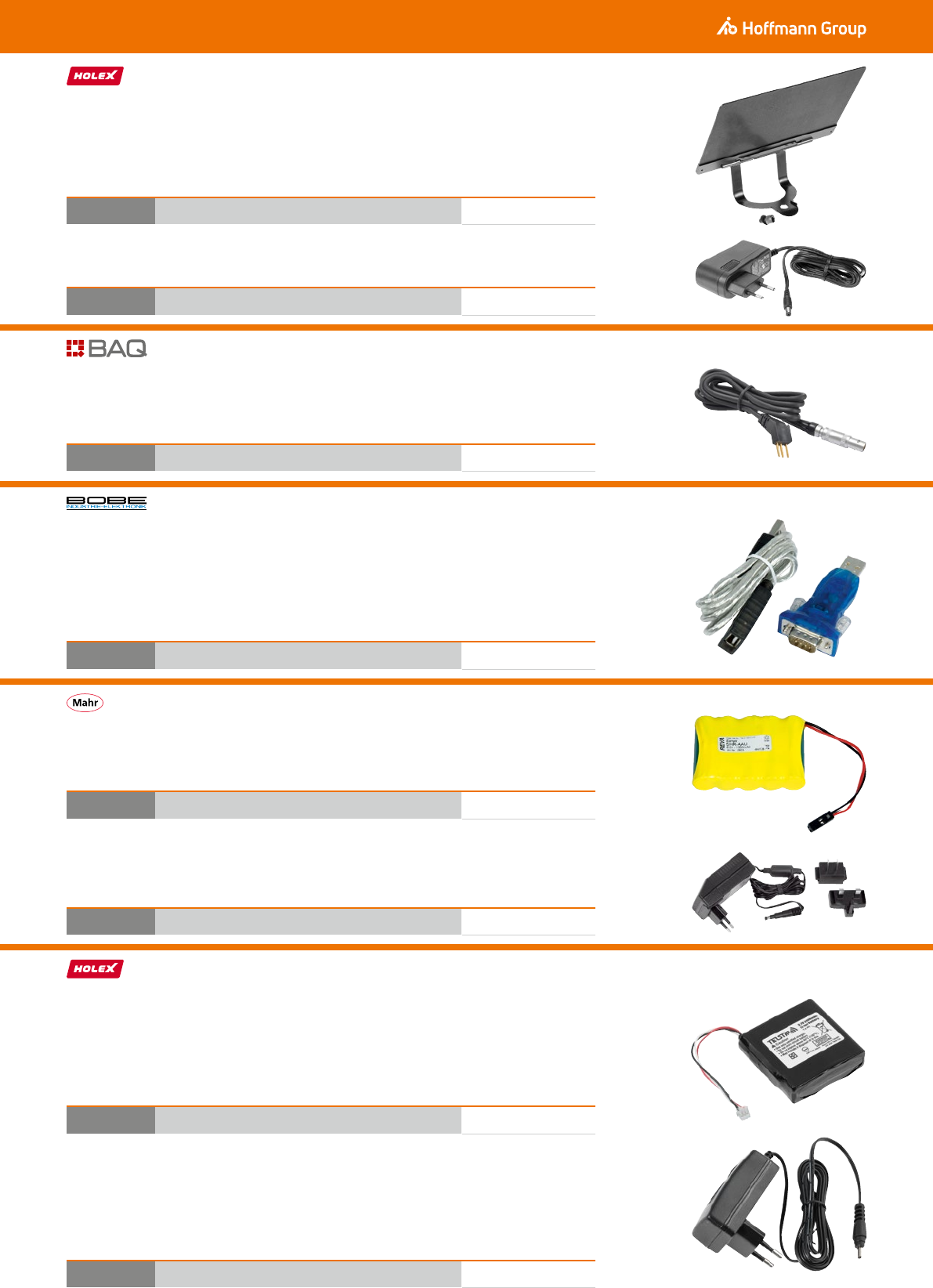

42L

49 2917 Солнцезащитный козырек с винтом

116,24

42L

49 2919 Сетевой адаптер

5 В

30,59

49G

49 5023 Соединительный кабель dynaROCKII / ударный механизм

155,29

49H

49 8958 Адаптер USB / RS232

75,75

40N

49 9545 Комплект аккумуляторов 5×1,2 В

123,48

40N

49 9546 Сетевой блок питания

124,41

42L

49 2926 Литий-ионный аккумулятор

–

42L

49 2958 Сетевой адаптер для эндоскопа

30,46

Запасная часть для видеоэндоскопа

Подходит для: Видеоэндоскоп № 492921.

Запасная часть для склероскопического твердомера

Подходит для: Цифровой склероскопический твердомер dynaROCKII № 495022.

Адаптер USB / RS232

Объем поставки: Включая кабель USB и драйвер.

Запасные детали для профилометров

Подходит для: Профилометры H1 № 498850, M1 и M2 № 498851.

Запасные части для видеоэндоскопов

Подходит для: Видеоэндоскопы № 492924 и № 492925 разм. 2000.

49 2917

49 2919

49 5023

49 8958

49 9545

49 9546

49 2926

49 2958

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

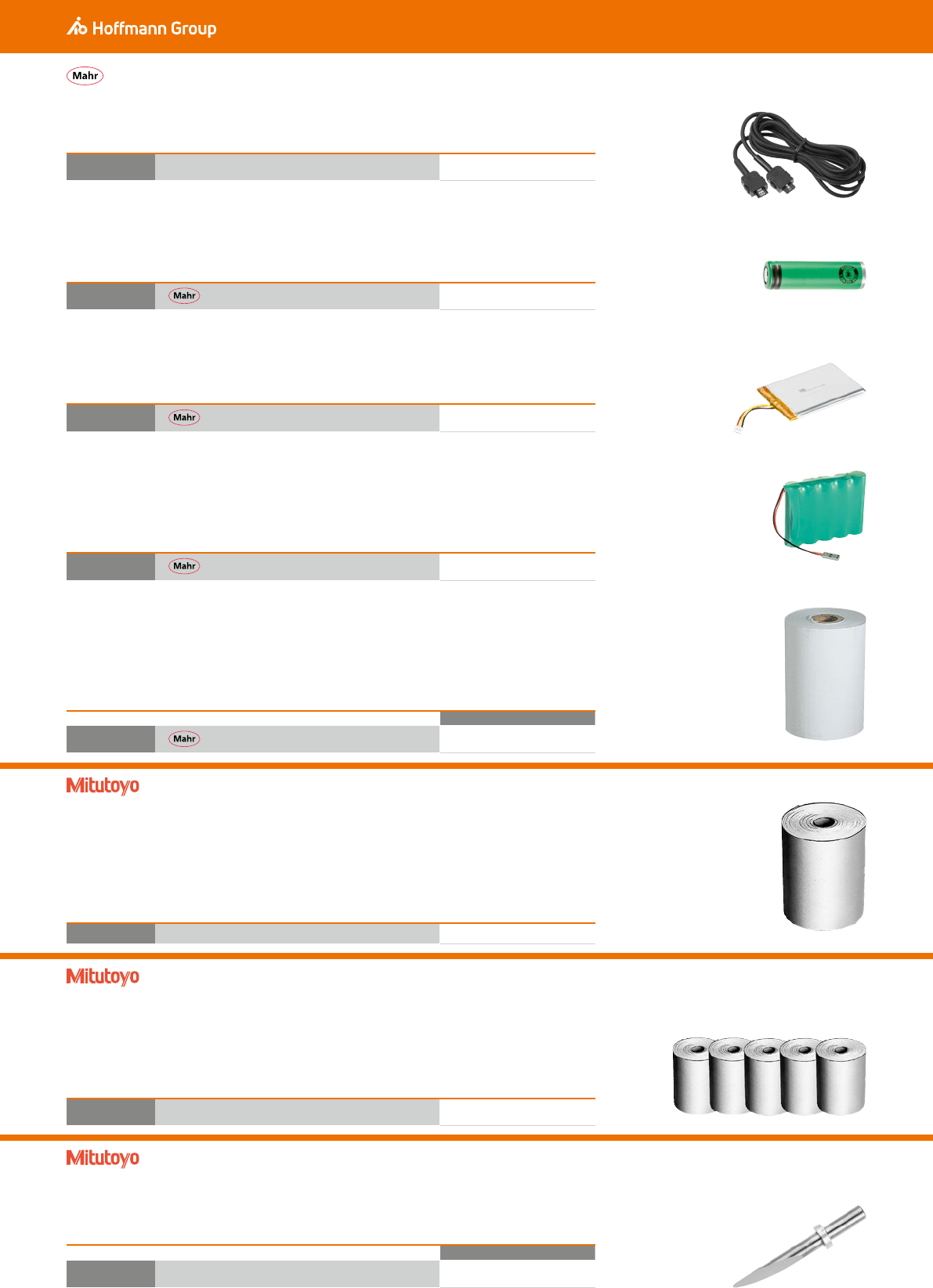

40N

49 9036 Соединительный кабель для устройства подачи

103,94

40N

49 9547 Запасной аккумулятор PS1

(83,15)

40N

49 9548 Запасной аккумулятор PS10, M310

(100,66)

40N

49 9549 Запасной аккумулятор ST1, M300, M400

(186,–)

Тип H1

43C

49 9510 Термобумага для типа ST1, H1, S2, M300, M310, M400

118,80

44D

49 9070 Рулон бумаги

35,–

40N

49 9050 Рулоны термобумаги, набор

5 шт.

34,–

Тип 20

44D

49 9224 Специальная измерительная игла SPH71

138,–

Оснастка для профилометров

Подходит для: GARANT ST1 № 499030 и MarSurf M300 № 499001.

Подходит для: MarSurf PS1 № 498845.

Подходит для: MarSurf PS10 № 498835, M310 № 499002, 499003.

Подходит для: Garant ST1 № 499030, MarSurf M300 № 499001, MarSurf M400 № 499041.

Запасные детали и дополнительное оснащение для профилометров

Подходит для: Профилометры Surftest 201, 211 и 301 (до 2000 г.).

Запасные детали для профилометров

Подходит для: Профилометр SJ301 № 498930 (с 2000 г.),

SJ310 № 499206,

SJ401 № 498980 и SJ411 № 499218.

Объем поставки: 5 роликов.

Специальная измерительная игла для приборов измерения контура

Подходит для: Прибор для измерения контуров Contracer № 499308; 499310.

49 9036

49 9224

49 9050

49 9070

49 9510

49 9549

49 9548

49 9547

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

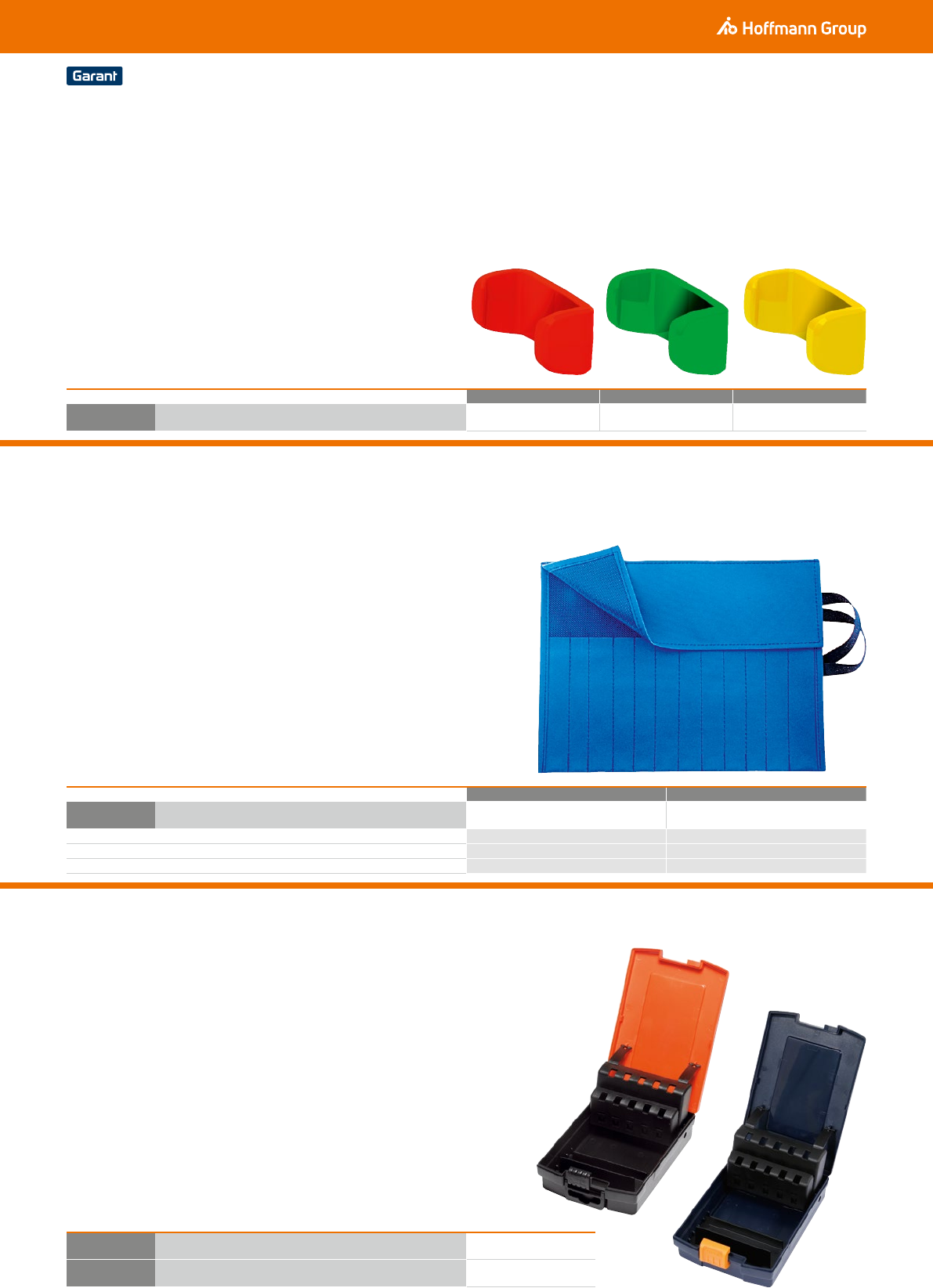

цвет RED GREEN YELLOW

51E

51 9605 Набор зажимов для цветовой маркировки

10 предметов

0,86 0,86 0,86

количество отделений 12 13

53B

52 8510 Сворачиваемая сумка для двухконцевых напильников

23,21 18,81

ширина мм 210 170

длина мм 270 210

Подходит для напильников длиной мм 180 150

52D

54 1565 Пластиковая кассета пустая

красный

17,82

56Z

54 1566 Пластиковая кассета пустая

синяя сталь

17,58

Зажимы для цветовой маркировки 2-компонентных рукояток напильников

Индивидуальная маркировка рукояток напильников посредством простой установки

зажимов для цветовой маркировки.

Подходит для: 2-компонентные рукоятки напильников GARANT № 519600.

Сворачиваемая сумка для прецизионных двухконцевых напильников

Пластиковая кассета для борфрез

Складная пластиковая кассета с держателями для 10 борфрез с ⌀ хвостовика

6 мм.

52 8510

54 1565

54 1566

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

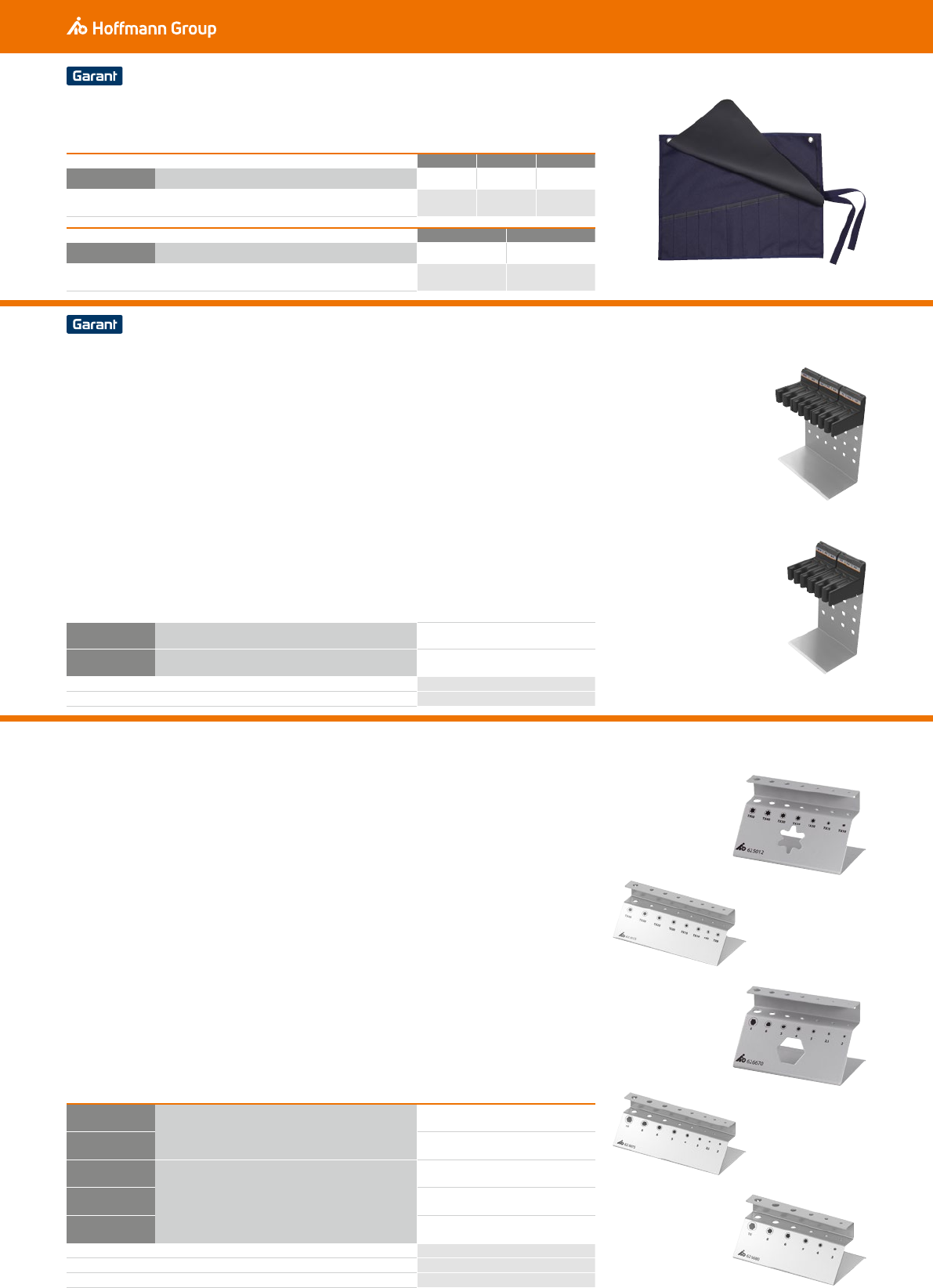

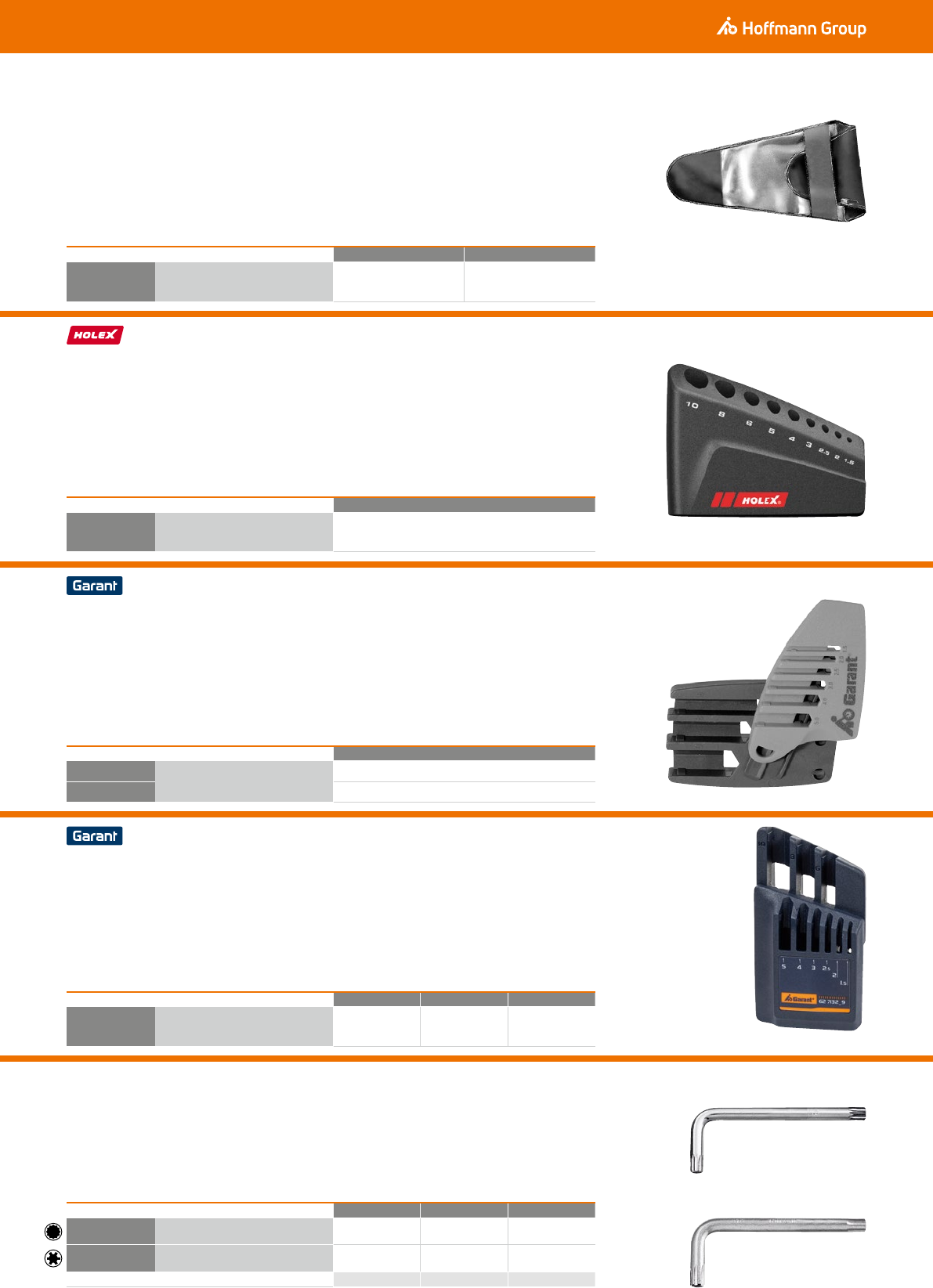

количество отделений 4 5 10

61B

61 4835 Сворачиваем. сумка

11,64 11,64 17,49

Подходит для:

Наборы ключей № 614810/614814/614830 разм. 4 разм. 5 разм. 10

количество отделений 5 10

61B

61 4836 Сворачиваем. сумка

11,64 16,90

Подходит для:

наборы коротких ключей № 614818 разм. 5 разм. 10

61E

62 6676 Жестяная стойка Easy Fix для шестигранных отверток и Torx®

32,05

61E

62 6681 Жестяная стойка Easy-Fix для шестигранных ключей

25,09

количество креплений (62 6676) 8

количество креплений (62 6681) 6

62C

62 5012 Жестяная стойка для отвёрток Torx®

19,57

62C

62 5015

22,58

62C

62 6670

Жестяная стойка для шестигранных отвёрток

18,20

62C

62 6675

22,58

62C

62 6680

19,81

количество креплений (62 5012, 62 6670) 7

количество креплений (62 5015, 62 6675) 8

количество креплений (62 6680) 6

Текстильная сворачиваемая сумка для комбинированных гаечных ключей с трещоткой

Жестяная стойка Easy-Fix для отвёрток

62 6676 – Маркировка: 2; 2,5; 3; 4; 5; 6; 8; 10 и TX8; TX9; TX10; TX15; TX20; TX25; TX30; TX40.

62 6681 – Маркировка: 3; 4; 5; 6; 8; 10.

Содержание:

62 6676 – Включает 1 держатель для 2 отверток с внутренним шестигранником

№ 627423 / 627424, разм. 4–10 мм или 2 отвертки для Torx® № 625150 разм. TX20–TX40

и 2 держателя для 6 отверток с внутренним шестигранником № 627423 / 627424,

разм. 2–10 мм или 6 отверток для Torx® № 625150 разм. TX8–TX40.

62 6681 – Включает 2 держателя для 6 отверток с внутренним шестигранником

№ 627423 / 627424, разм. 2–10 мм или 6 отверток для Torx® № 625150 разм. TX8–TX40.

Жестяная стойка для отверток

62 5012 – Для размещения 7 отверток для Torx® (разм. TX10; TX15; TX20; TX25; TX30; TX40; TX50).

62 5015 – Для размещения 8 отверток для Torx® (разм. TX8; TX9; TX10; TX15; TX20; TX25; TX30;

TX40).

62 6670 – Для размещения 7 шестигранных ключей (разм. 2; 2,5; 3; 4; 5; 6; 8 мм).

62 6675 – Для размещения 8 шестигранных ключей (разм. 2; 2,5; 3; 4; 5; 6; 8; 10 мм).

62 6680 – Для размещения 6 шестигранных ключей (разм. 3; 4; 5; 6; 8; 10 мм).

61 4835

62 6676

62 6681

62 5012

62 5015

62 6670

62 6675

62 6680

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 8 11

66B

62 6250 Сумка из синтетического материала для

Г-образных шестигранников

1,99 2,87

количество креплений 9

62C

62 7255 Пластиковый держатель для Г-образных

шестигранников

2,93

Тип HALTER

61C

62 7861 Сдвижной держатель для Г-образных

шестигранников

6,02

61C

62 7862

6,02

Подходит для арт. № 626084 626089 627132

61C

62 7863 Сдвижной держатель для Г-образных

шестигранников

3,84 3,84 3,84

для винтов M6 M8 M10

66B

62 7530 Многозубый Г-образный многогранник

4,09 5,27 7,99

66B

62 7560 Клинозубый Г-образный многогранник

3,98 5,21 –

длина рукоятки мм 80×28 90×32 100×36

Сумка из синтетического материала для Г-образных шестигранников

Подходит для:

Разм. 8 – Г-образный шестигранник (стандартная длина) до 8 мм.

Разм. 11 – Г-образный шестигранник (стандартная длина) до 12 мм.

Пластиковый держатель для Г-образных шестигранников

Подходит для: Набор Г-образных шестигранников № 627310 разм. 9 (до кат. 48), № 627327 разм. 9 или

другие Г-образные шестигранники № 626000–627325.

Применение: Для установки 9 Г-образных шестигранников разм. 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10 мм.

Сдвижной держатель для Г-образных шестигранников

Подходит для:

62 7861 – Г-образные ключи № 626086 (до кат. 48) и 626088 (до кат. 49).

62 7862 – Г-образные ключи № 627131 (до кат. 48) и 627129 (до кат. 49).

Применение: Для установки 9 Г-образных шестигранников разм. 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10 мм.

Сдвижной держатель для Г-образных шестигранников

Разм. 626084 – Набор Г-образных шестигранников № 626084 (начиная с кат. 52).

Разм. 626089 – Набор Г-образных шестигранников № 626089 (начиная с кат. 50).

Разм. 627132 – Набор Г-образных шестигранников № 627132 (начиная с кат. 50).

Применение: Для установки 9 Г-образных шестигранников разм. 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10 мм.

Многозубые / клинозубые Г-образные ключи

Г-образные, полностью закалённые (до вязкой твёрдости). Хромованадиевая сталь, поверхность

никелированная.

62 7530 – Для XZN-винтов.

62 7560 – Для винтов с клиновыми зубцами в шляпке (Ribe CV).

62 6250

62 7255

62 7862

_627132

62 7530

62 7560

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 2 3A 3B 4

61A

63 0305 Системный бокс

8,86 12,96 13,91 32,44

Габаритные размеры, длина мм 257 357 357 510

Габаритные размеры, ширина мм 147 176 176 294

Габаритный размер, высота мм 45 45 52 61

Внутренний размер, длина мм 250 350 350 500

Внутренний размер, ширина мм 125 150 150 200

Внутренний размер, высота мм 37 37 45 51

для набора 630012 630023 630062 630162 630262 630855 630299

61A

63 0304 Вкладка из жесткого пеноматериала (износостойкий ПУ)

43,21 43,21 15,92 15,92 15,92 15,92 15,92

для набора 630325 633812 633912 634025 634312 634799 637662

61A

63 0304 Вкладка из жесткого пеноматериала (износостойкий ПУ)

15,92 15,92 22,97 22,97 22,97 43,21 23,19

для набора 637712 637812 637912 638012 639062 638025 639402

61A

63 0304 Вкладка из жесткого пеноматериала (износостойкий ПУ)

43,21 43,21 43,21 43,21 43,21 43,21 15,92

для набора 637702 639501 680155 680156

61A

63 0304 Вкладка из жесткого пеноматериала (износостойкий ПУ)

23,19 15,92 42,75 46,54

Тип 1 2 3-2 3-3

61A

63 0310 Системный бокс

6,89 14,78 23,22 26,15

Габаритные размеры, длина мм 260 260 348 424

Габаритные размеры, ширина мм 102 132 170 170

Габаритный размер, высота мм 35 45 45 32

Внутренний размер, длина мм 254 254 342 418

Внутренний размер, ширина мм 93 120 159 159

Внутренний размер, высота мм 26 35 36 26

Системный бокс (пустой)

Подходит для:

Разм. 2 – Наборы № 630062, 630162, 630262, 630299, 630325 разм. SD (от кат. 50), 630855

разм. 6 (от кат. 50), 633812, 639402, 639501.

Разм. 3A – Наборы № 633912, 634025 разм. SD (от кат. 50), 634312.

Разм. 3B – Наборы № 637662, 637702.

Разм. 4 – Наборы № 630012, 630023 разм. SD (начиная с кат. 50), 634799, 637712, 637812,

637912, 638012, 638025 разм. SD (начиная с кат. 50), 639062, 680155.

Примечание:

Разм. 4 – Достаточно места под 4 емкости для мелких деталей № 951251 2 x 3/1

или 2 шт. 951251 2 x 6/1 (не входят в комплект поставки).

Вкладка из полиуретанового пеноматериала (пустая)

Вкладка из жесткого пеноматериала (ПУ), износостойкая, специальной формы, обеспечивающая

надежное хранение инструментов, которые всегда будут под рукой. Подходит для всех изделий

Garant, указанных, начиная с кат. 50, и совместима с соответствующим футляром Garant

№ 630305.

Системный бокс (пустой)

Подходит для:

Разм. 2 – Наборы до кат. 49 № 630163, 630263, 630300, 630325, 633813, 639403, 639503.

Разм. 3-2 – Наборы до кат. 49 № 633913, 634025, 634313, 637663, 639453.

Разм. 4-1 – Наборы до кат. 49 № 630013, 630023, 634800, 637713, 637813, 637913, 638013,

638025, 639063, 680150.

Разм. 4-2 – Набор коронок по металлу № 589710 и обжимные клещи № 729850 (до кат. 48).

63 0305_2 63 0305_3A 63 0305_3B

63 0305_4

10G

14G

20G

63 0304 _630062

63 0310_2

14G

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

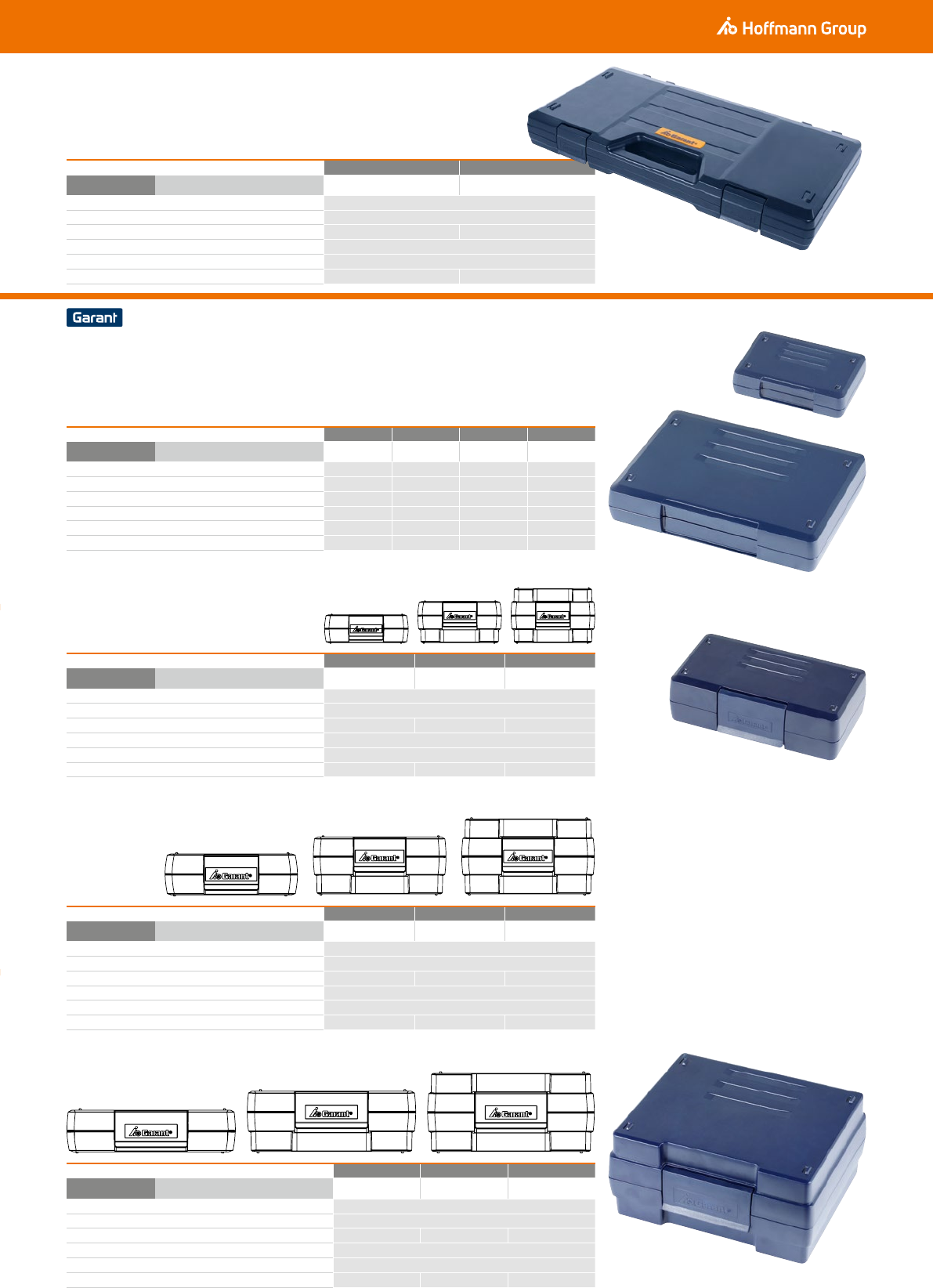

Тип 4-1 4-2

61A

63 0310 Системный бокс

50,36 53,06

Габаритные размеры, длина мм 492

Габаритные размеры, ширина мм 247

Габаритный размер, высота мм 66 85

Внутренний размер, длина мм 485

Внутренний размер, ширина мм 230

Внутренний размер, высота мм 54 72

Тип 0123

61A

63 0315 Системный бокс

2,88 5,01 6,23 11,55

Габаритные размеры, длина мм 98 173 172 226

Габаритные размеры, ширина мм 71 102 128 167

Габаритный размер, высота мм 26 36 46 45

Внутренний размер, длина мм 94 167 166 220

Внутренний размер, ширина мм 65 94 120 159

Внутренний размер, высота мм 19 26 36 36

Тип 21-1 21-2 21-3

61A

63 0320 Системный бокс

5,03 6,38 7,73

Габаритные размеры, длина мм 127

Габаритные размеры, ширина мм 85

Габаритный размер, высота мм 47 66 86

Внутренний размер, длина мм 121

Внутренний размер, ширина мм 74

Внутренний размер, высота мм 38 57 76

Тип 22-1 22-2 22-3

61A

63 0320 Системный бокс

11,75 14,10 16,15

Габаритные размеры, длина мм 197

Габаритные размеры, ширина мм 114

Габаритный размер, высота мм 62 89 115

Внутренний размер, длина мм 191

Внутренний размер, ширина мм 101

Внутренний размер, высота мм 52 78 104

Тип 23-1 23-2 23-3

61A

63 0320 Системный бокс

20,59 25,47 26,26

Габаритные размеры, длина мм 237

Габаритные размеры, ширина мм 205

Габаритный размер, высота мм 63 90 116

Внутренний размер, длина мм 231

Внутренний размер, ширина мм 191

Внутренний размер, высота мм 51 78 105

Системный бокс (пустой)

Применение: Для хранения самых разных инструментов.

63 0310_4-1

63 0315_0

63 0315_3

63 0320_23-3

63 0320_22-1

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

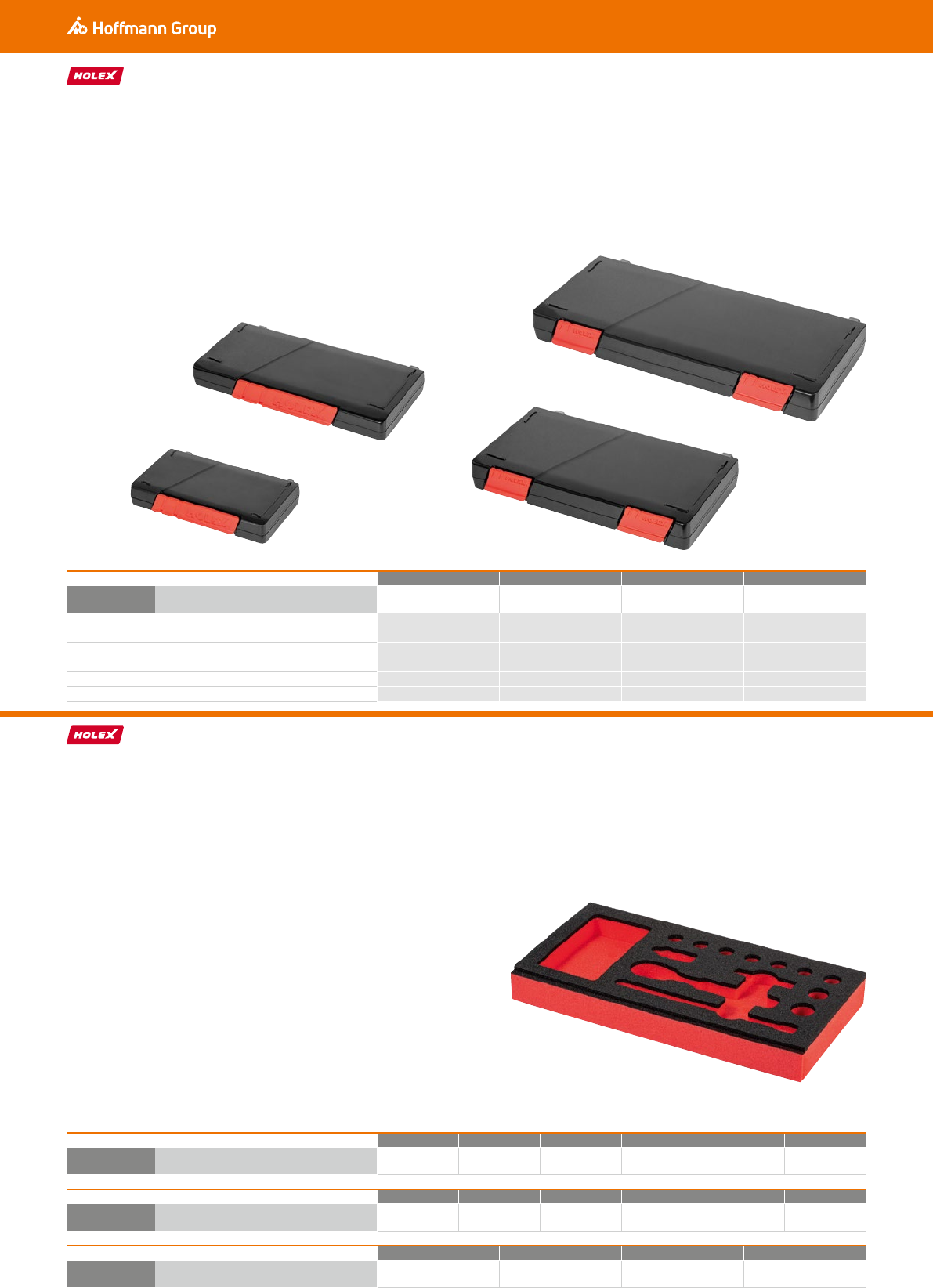

Тип 2345

62A

63 0323 Системный бокс

8,40 12,60 25,35 29,93

Габаритные размеры, длина мм 257 357 407 507

Габаритные размеры, ширина мм 149 174 227 227

Габаритный размер, высота мм 47 47 62 62

Внутренний размер, длина мм 250 350 400 500

Внутренний размер, ширина мм 125 150 200 200

Внутренний размер, высота мм 37 37 52 51

для набора 630038 630068 630168 630268 630368 630308

62A

63 0324 Вставка из твердого пеноматериала

24,88 9,95 9,95 9,95 9,95 14,–

для набора 630329 633918 634318 637668 637718 637818

62A

63 0324 Вставка из твердого пеноматериала

9,95 14,– 14,– 21,69 21,69 21,69

для набора 638168 638018 639408 639528

62A

63 0324 Вставка из твердого пеноматериала

21,69 24,88 9,95 9,95

Системный бокс (пустой)

Подходит для:

Разм. 2 – Наборы № 630068, 630168, 630268, 630329, 630368, 639408 и 639528.

Разм. 3 – Наборы № 630308, 633918 и 634318.

Разм. 4 – Наборы № 637668,637718, 637818 и 638168.

Разм. 5 – Наборы № 630038 и 638018.

Вкладка из твердого пенопласта (пустая)

Точно подходящие фрезерованные вставки из твердого пеноматериала для упорядоченного и надежного хранения. Контрастных цветов для быстрого

определения недостающего инструмента.

Подходит для: Все изделия Holex, указанные, начиная с кат. 51, и совместима с соответствующим футляром Holex № 630323.

63 0324_630068

_02

_03

_04

_05

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 150 300

62A

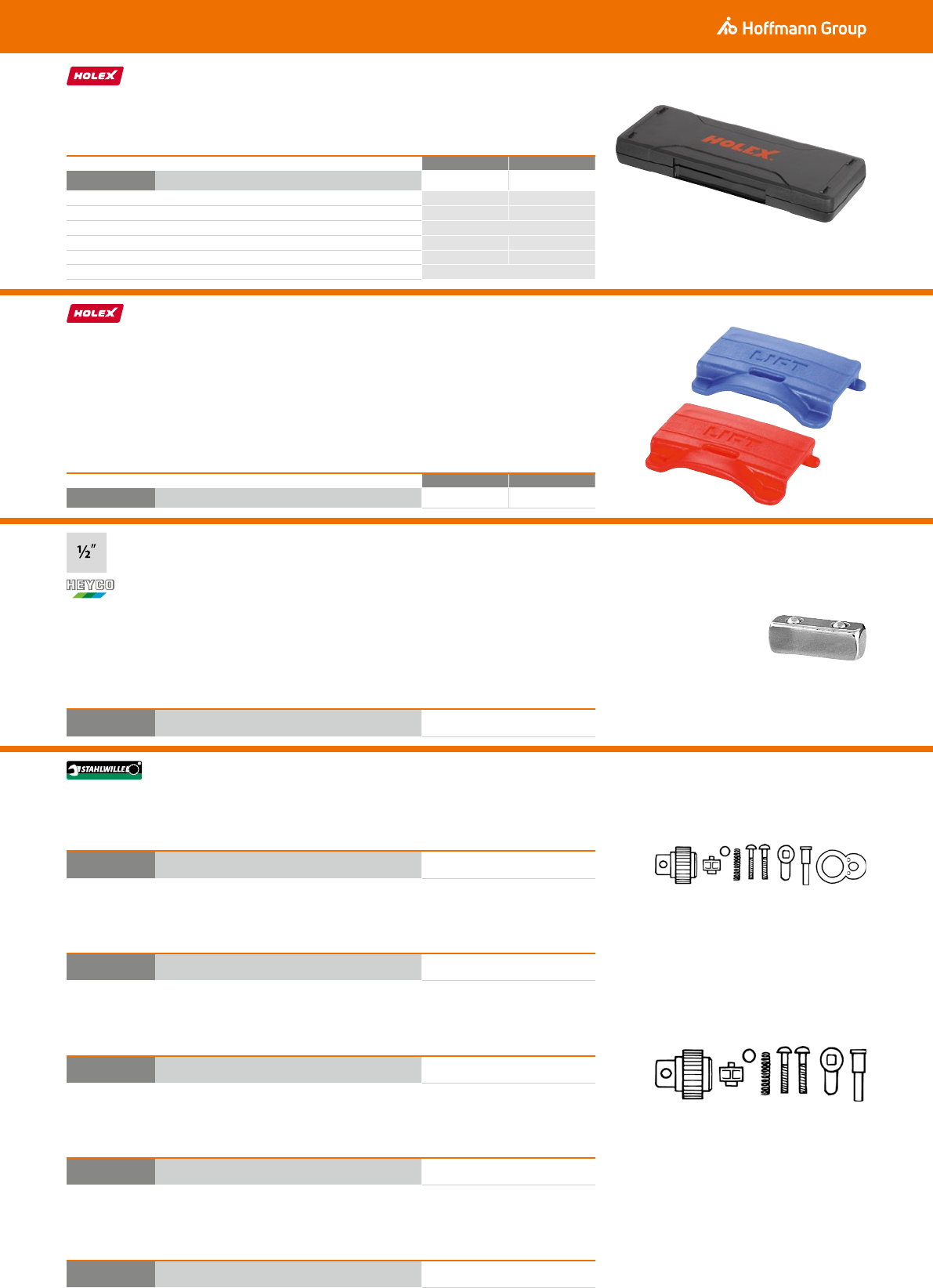

63 0322 Системный бокс

7,02 18,78

Габаритные размеры, длина мм 260 466

Габаритные размеры, ширина мм 98 174

Габаритный размер, высота мм 32

Внутренний размер, длина мм 254 460

Внутренний размер, ширина мм 92 169

Внутренний размер, высота мм 26

цвет BLUE RED

62A

63 0003 Пластмассовая защелка

3,70 3,70

66A

64 0600 Запасной квадрат 1/2 дюйма

4,91

63A

64 7610 Набор запасных деталей 1 дюйм

158,20

63A

63 2250 Набор запасных деталей 1/4 дюйма, включая защитную крыш-

ку

52,78

63A

64 5200 Набор запасных деталей 3/4 дюйма

99,40

63A

63 5200 Набор запасных деталей 3/8 дюйма

41,16

63A

64 0300 Набор запасных деталей 1/2 дюйма

42,70

Системный бокс (пустой)

Разм. 300 – С защёлкой.

Запасная защёлка для наборов торцевых головок

Подходит для: Наборы торцевых головок № 630002.

Запасная деталь для трещотки 1/2 дюйма

Подходит для: Трещотка 1/2 дюйма № 640520 разм. 1/2.

Подходит для: Трещотки 1/4 дюйма № 632000 разм. 1/4 и № 632030 (до кат. 49).

Набор запасных деталей для трещотки 1/4, 3/8, 1/2, 3/4 дюйма и 1 дюйм

Подходит для: Трещотки 3/8 дюйма № 635000 3/8 и № 635030 (до кат. 49).

Подходит для: Трещотки 1/2 дюйма № 640030 (до кат. 49); № 640100 разм. 1/2 и № 640200 разм. 1/2.

Подходит для: Трещотки 3/4 дюйма № 645000/645100.

Подходит для: Трещотки 1 дюйм № 647500/647600.

_RED

_BLUE

63 5200 / 64 0300 / 64 5200 / 64 7610

63 2250

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

63R

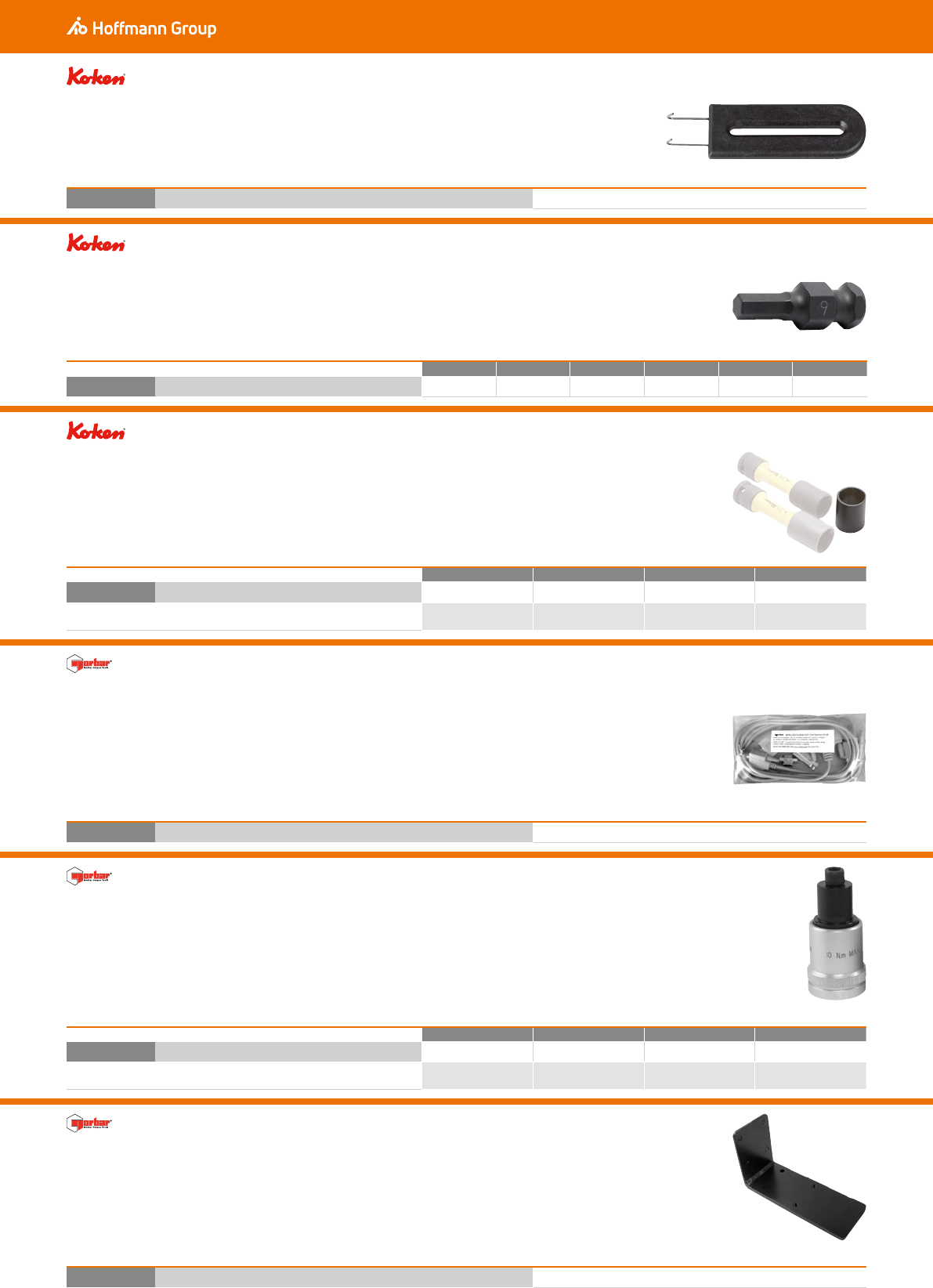

65 0785 Съемник для фиксирующих зажимов

2,70

шестигранник мм 5 6 7 8 10 12

63R

65 1321 Насадка Impact

6,83 6,83 8,58 8,58 8,58 13,85

Тип 17 19 21 22

63R

65 1242 Пластиковая защитная втулка

2,02 2,02 2,02 2,02

Подходит для:

Торцевая головка № 651240 разм. 17 разм. 19 разм. 21 разм. 22

66D

65 4344 RS232 Соединительный кабель для ПК

(250,98)

макс. крутящий момент Нм 2 10 25 150

66D

65 4352 Моделирующее устройство

(411,72) (411,72) (411,72) (664,11)

Подходит для:

№ 654300/654350 разм. 2 разм. 10 разм. 25 разм. 150

66D

65 4462 Настенный держатель для ProTest

242,52

Съёмник

Подходит для: Фиксирующие зажимы № 650780 и 651780 (до кат. 49), а также № 650790 и 651790.

Применение: Для удаления фиксирующих зажимов с головок ударных гайковертов.

Насадка Impact для головки-биты

Подходит для: Головка с внутренним шестигранником № 651301 (от кат. 47).

Пластиковая защитная втулка

Применение: Быстрая замена защитных втулок для № 651240 / 651241.

Нуль-модем

Подходит для: TTT № 654340 / TST № 654300 / TruCheck Plus № 654475 (до кат. 49).

Объем поставки: 1 кабель: 9-контактные гнездо Sub-D/гнездо Sub-D,

1 кабель: 25-контактное гнездо Sub-D/9-контактное гнездо Sub-D,

9-контактный переходник „gender changer“,

25-контактный переходник „gender changer“.

Моделирующее устройство

Подходит для: Электронные приборы для измерения крутящего момента № 654300 и измерительный

датчик № 654350.

Настенный держатель

Применение: Для настенного монтажа электронных приборов для контроля динамометрических

ключей № 654460, все разм.

65 0785

65 1321

65 1242

65 4344

65 4352

65 4462

RUE

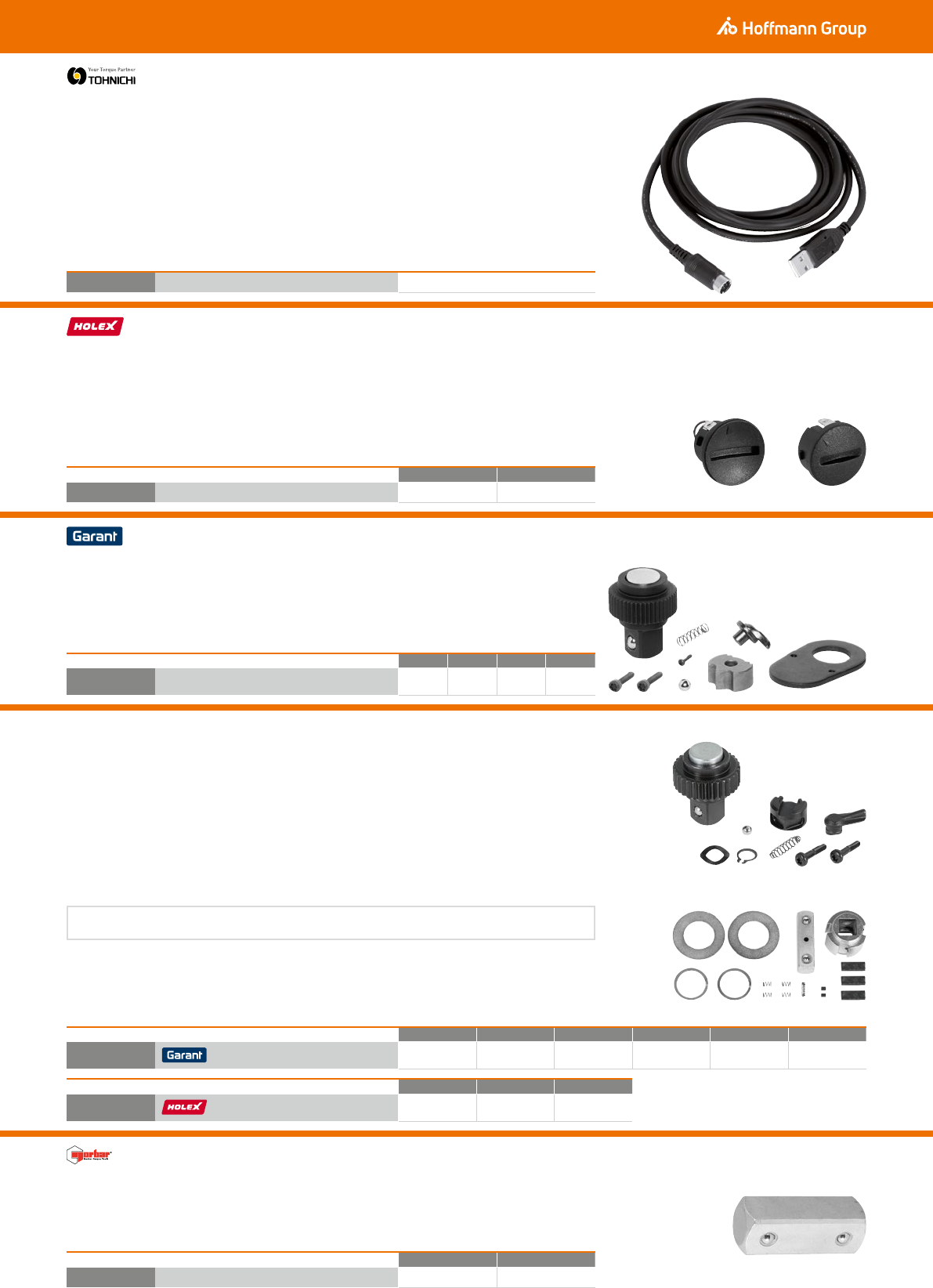

66F

65 5265 Кабель для передачи данных

(289,26)

Тип 1 2

62E

65 5346 Крышка отделения элементов питания

5,05 5,90

Приводной квадрат дюйм 1/4 3/8-50 3/8-100 1/2

61E

65 5556 Набор запасных деталей для трещоток

35,67 41,18 43,79 49,45

Приводной квадрат дюйм 1/4 3/8 1/2 3/4 3/4-1000 1

61E

65 6051 Набор запасных деталей для трещоток

45,82 47,13 55,83 102,37 107,88 109,91

Приводной квадрат дюйм 1/4 3/8 1/2

62E

65 7271 Набор запасных деталей для трещоток

48,37 49,29 53,26

приводной квадрат дюйм 3/4 1

66F

65 7796 Запасной приводной квадрат

24,66 97,84

Кабель для передачи данных

Подходит для: Электронный динамометрический контрольный ключ № 655360.

Крышка отделения элементов питания

Подходит для:

Разм. 1 – Динамометрический ключ № 655345 разм. 12 и динамометрическая отвёртка №

659050, все размеры.

Разм. 2 – Динамометрический ключ № 655345 разм. 30 − 340.

Набор запасных деталей для трещотки динамометрического ключа

Подходит для:

Разм. 1/4 – Динамометрический ключ № 655550 разм. 12 и 30.

Разм. 3/8-50 – Динамометрический ключ № 655550 разм. 50.

Разм. 3/8-100 – Динамометрический ключ № 655550 разм. 100.

Разм. 1/2 – Динамометрический ключ № 655550 разм. 200 – 300.

Набор запасных деталей для трещотки динамометрического ключа

Подходит для:

65 6051 Разм. 1/4 – Динамометрический ключ № 656050 разм. 6 и 25.

Разм. 3/8 – Динамометрический ключ № 656050 разм. 60.

Разм. 1/2 – Динамометрический ключ № 656050 разм. 120 − 320.

Разм. 3/4 – Динамометрический ключ № 656050 разм. 400 − 800.

Разм. 3/4-1000 – Динамометрический ключ № 656050 разм. 1000.

Разм. 1 – Динамометрический ключ № 656050 разм. 1600.

65 7271 Разм. 1/4 – Динамометрический ключ № 657272 / 657352 разм. 20.

Разм. 3/8 – Динамометрический ключ № 657272 / 657352 разм. 50.

Разм. 1/2 – Динамометрический ключ № 657272 / 657352 разм. 100 − 200.

Примечание: Для динамометрического ключа № 656050 разм. 60-1/2 комплект для ремонта

трещоток не предлагается.

Запасной квадрат для динамометрических ключей

Подходит для: Динамометрический ключ № 657790 (до K49) и № 657755 (до K51).

65 5265

_1 _2

_3/8-100

65 6051

65 7271

65 7796

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

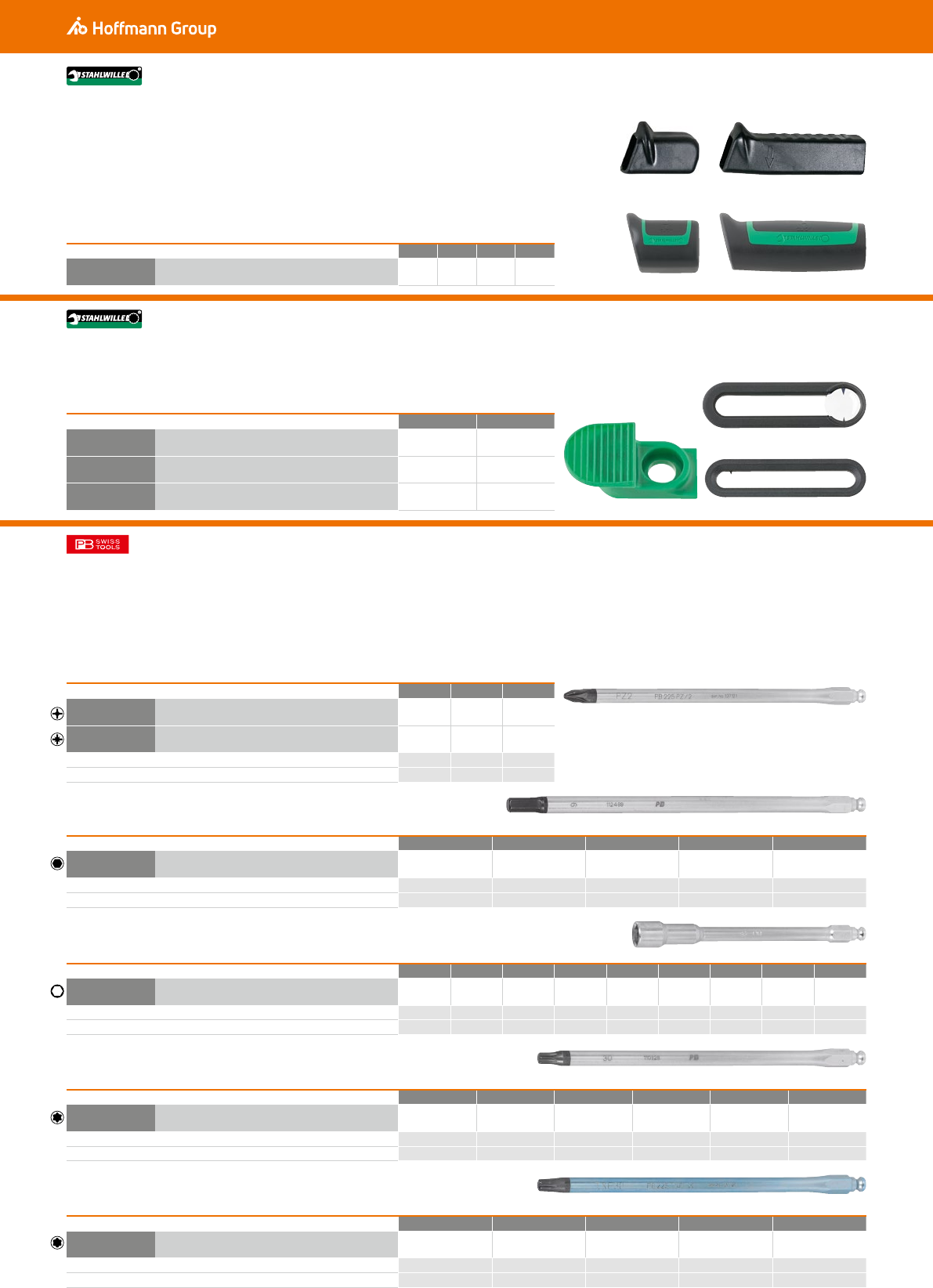

Тип 1234

63B

65 7211 Запасная рукоятка для динамометрических ключей

4,19 6,09 6,09 11,83

Тип 1 2

63B

65 7212 Окошко шкалы с лупой для динамометрического ключа

– 44,85

63B

65 7213 Ползунок, зеленый, для динамометрического ключа

– 2,47

63B

65 7214 Обрамление шкалы для динамометрического ключа

6,97 –

размер крестового шлица 123

63D

65 9870 Насадка 8 мм

для Phillips

9,63 9,63 9,63

63D

65 9872 8 мм - бита

Pozidriv

– 9,89 9,89

общая длина мм 140 160 180

длина рабочей части мм 124 144 164

шестигранник мм 4 5 6 8 10

63D

65 9878 Насадка 8 мм

6-гранный

9,63 9,63 9,63 9,63 9,63

общая длина мм 140 160 180 200 220

длина рабочей части мм 124 144 164 184 204

Раствор ключа мм 5,5 6 7 8 9 10 11 12 13

63D

65 9880 Насадка 8 мм

6-гранный торцовый ключ

12,48 12,48 12,68 13,34 14,95 15,28 16,25 16,64 17,55

общая длина мм 90 90 100 110 120 140 160 170 180

длина рабочей части мм 74 74 84 94 104 124 144 154 164

профиль Torx® TX15 TX20 TX25 TX30 TX40 TX45

63D

65 9882 Насадка 8 мм для

Torx

9,63 9,63 9,63 9,63 9,63 9,63

общая длина мм 120 140 160 160 160 160

длина рабочей части мм 104 124 144 144 144 144

профиль Torx Plus® 10IP 15IP 20IP 25IP 30IP

63D

65 9884 Насадка 8 мм для

Torx Plus®

10,08 10,08 10,08 10,08 10,08

общая длина мм 110 120 140 160 160

длина рабочей части мм 94 104 124 144 144

Запасная рукоятка для динамометрических ключей

Подходит для:

Разм. 1 – До каталога 48: Динамометрический ключ № 657100 / 657200 / 657210 разм. 20L и 40L.

Разм. 2 – До каталога 46: Динамометрический ключ № 657100 / 657200 / 657210 разм. 50 − 650.

Разм. 3 – Динамометрический ключ № 657105 / 657205 / 657215 разм. 20L и 40L.

Разм. 4 – Динамометрический ключ № 657105 / 657205 / 657215 разм. 50 – 650.

Запасная часть для динамометрического ключа

Подходит для:

Разм. 2 – Динамометрический ключ № 657105 / 657205 / 657215 разм. 50 – 650 и динамометрический ключ № 657225 разм. 150 и 300.

Разм. 1 – Динамометрический ключ № 657105 / 657205 / 657215 разм. 20L и 40L.

Сменная бита – 8 мм для динамометрических отверток

Жало из хромованадиевого специального сплава максимальной твердости и особо высокой вязкости.

65 9880 – Поверхность никелированная и хромированная.

65 9870/9872/9878/9882/9884 – Поверхность никелированная и хромированная, вершина черная.

Подходит для: Динамометрические отвёртки № 659906, 659908 и 659912 разм. 1600.

659911 разм. 1600 (до кат. 48), а также наборы отвёрток № 667625 / 667645.

65 7211_1 65 7211_2

65 7211_3 65 7211_4

65 7212

65 7213

65 7214

65 9870

65 9878

65 9880

65 9882

65 9884

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

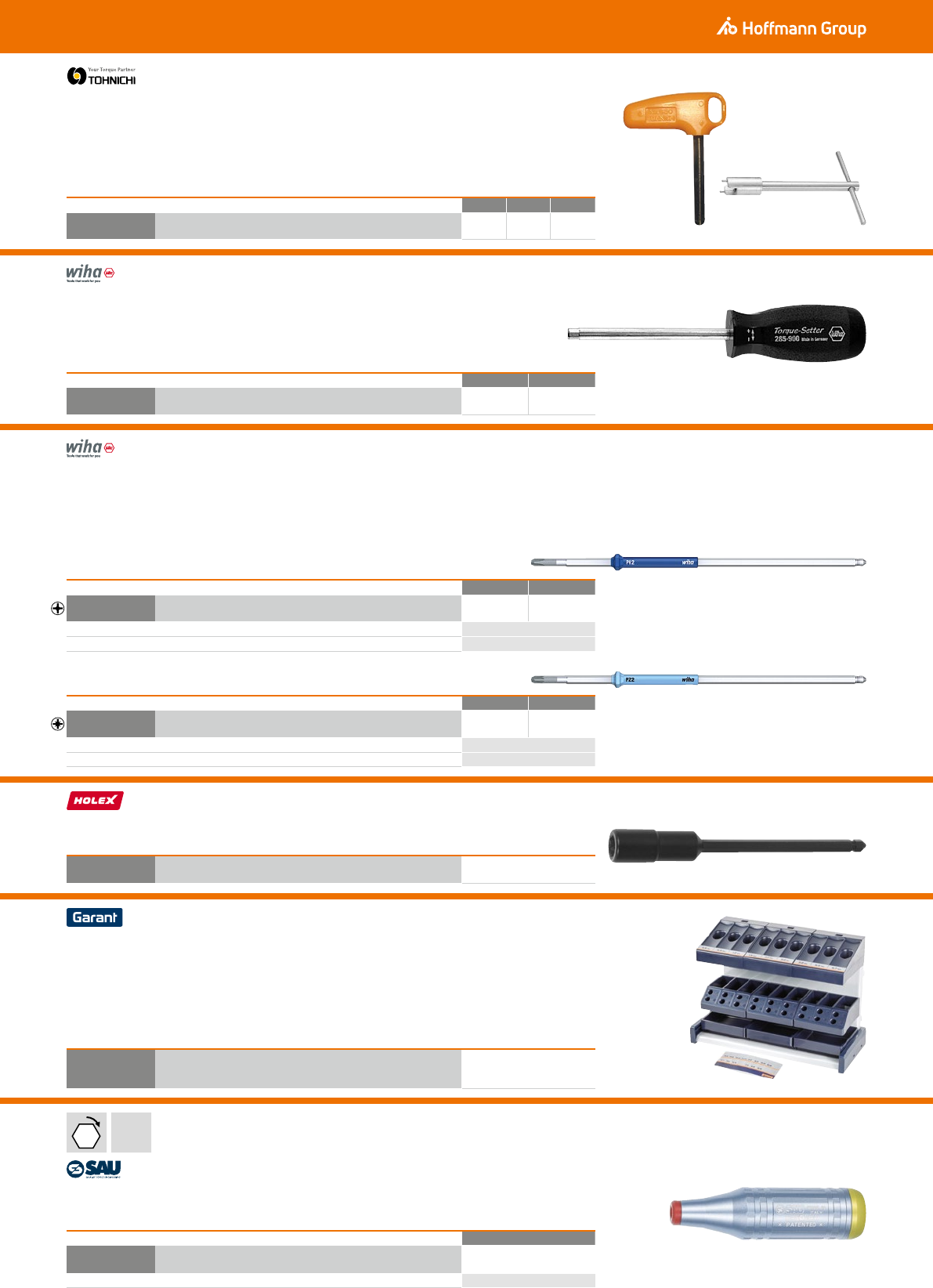

123

66F

65 7325 Регулировочный ключ

21,53 21,53 62,78

1 2

63K

65 9931 Установочный инструмент Torque Setter

11,54 19,31

размер крестового шлица 0 1

63K

65 9940 Сменная бита Torque

для Phillips

7,58 7,58

общая длина мм 175

длина рабочей части мм 42

размер крестового шлица 0 1

63K

65 9941 Сменная бита Torque

Pozidriv

7,58 7,58

общая длина мм 175

длина рабочей части мм 42

62E

65 9947 Сменная бита 1/4 дюйма

37,69

61E

65 9964 «TQ-Station» − стойка для хранения динамометрических отверток

51,19

макс. крутящий момент сНм 500

66F

65 9991 Держатель динамометрической отвёртки

529,20

Диапазон крутящего момента сНм 60 – 500

Регулировочный ключ для динамометрических ключей

Подходит для:

Разм. 1 – Динамометрический ключ № 657320 разм. 6 − 25.

Разм. 2 – Динамометрический ключ № 657320 разм. 50 − 280 и разм. 420N.

Разм. 3 – Динамометрический ключ № 657320 разм. 420 (до K51).

Регулировочный инструмент для динамометрических отвёрток

Подходит для:

Разм. 1 – Динамометрическая отвертка № 659930 разм. 60–700.

Разм. 2 – Динамометрическая отвертка № 659930 разм. 1400.

Цветовая маркировка: темно-синий

Сменная насадка для динамометрической отвертки TorqueVario®-S

Подходит для: Динамометрическая отвёртка № 659930 до разм. 800, 659935 и 659945.

Материал: Хромованадиевая сталь, матовое хромовое покрытие. Вершина Chrom Top для максимальной точности соблюдения размеров.

Цветовая маркировка: голубой

Сменная насадка с креплением для бит 1/4 дюйма

Подходит для: Динамометрическая отвёртка № 659945.

„TQ-Station” − стойка для хранения динамометрических отвёрток

■ 9 гнёзд для динамометрических отвёрток TQ № 211750.

■ 9 гнёзд для бит.

■ 3 вставных контейнера, например, для СМП.

±6%

Держатель динамометрической отвёртки

Подходит для: Сменные жала для винтов Torx® № 659995 и Torx Plus® № 659996, а также набора №.

659990.

65 7325_1 65 7325_3

65 9940

65 9941

65 9947

65 9991

65 9964

65 9931_1

RUE

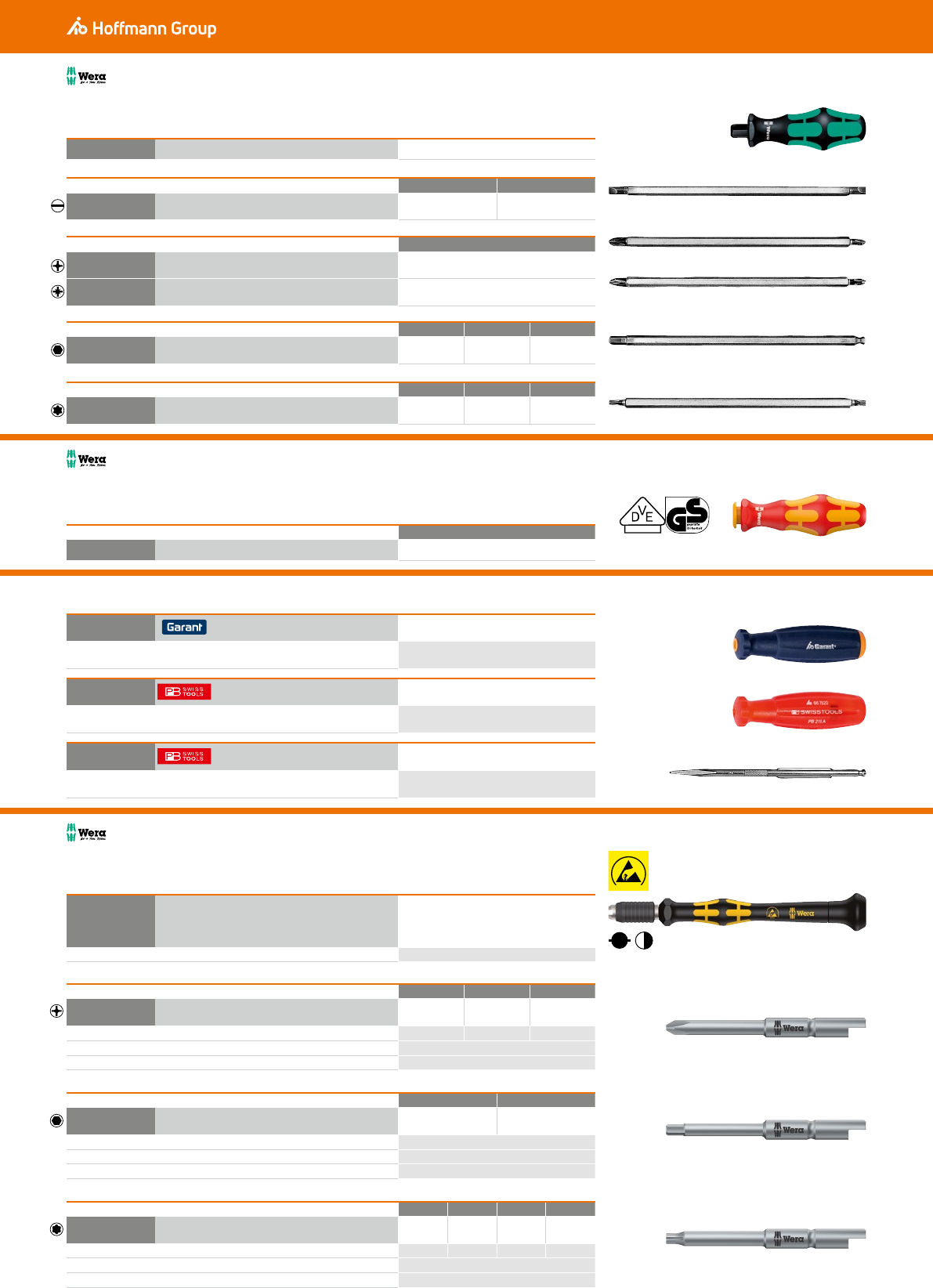

63H

66 7410 Рукоятка Kraftform отдельно

12,69

ширина режущей кромки мм 4+6 5+7

63H

66 7420 Жала отвёрток для винтов с шлицевой головкой, двусто-

ронние

9,86 11,14

размер крестового шлица 1+2

63H

66 7430 Бита отвёртки для винтов Phillips

11,14

63H

66 7440 Бита отвёртки для винтов Pozidriv

11,14

шестигранник мм 456

63H

66 7450 Бита отвёртки для винтов с внутренним шестигранником

9,86 9,86 9,86

профиль Torx® TX10+15 TX20+25 TX30+40

63H

66 7460 Бита отвёртки для винтов с профилем Torx®

11,14 9,86 11,14

Тип 1

63H

66 7411 Рукоятка Kraftform VDE отдельно

38,21

61F

66 7531 Пластиковая ручка Haptoprene®

6,33

Подходит для:

Набор отверток № 667532

63E

66 7620 Силовая рукоятка «multicraft» красная

5,55

Подходит для:

Набор отверток № 667601/667615

63E

66 7640 Стержень-развертка

6,58

Подходит для:

Набор отверток № 667532 / 667601 / 667615

63H

66 9931 Рукоятка отвёртки с быстросменным патроном для жал 4

мм Halfmoon / HIOS,

ESD

40,50

общая длина мм 130

размер крестового шлица 00 0 1

63H

66 9933 Бита для Phillips Halfmoon, 4 мм

8,37 8,37 7,43

⌀ лезвия мм 1,8 1,8 3

длина лезвия мм 20

общая длина мм 44

шестигранник мм 1,5 2

63H

66 9934 Шестигранное жало Halfmoon, 4 мм

9,19 9,19

⌀ лезвия мм 2,8

длина лезвия мм 20

общая длина мм 44

профиль Torx Plus® 1IP 2IP 3IP 4IP

63H

66 9936 Жало для Torx Plus® Halfmoon, 4 мм

32,67 32,67 32,67 32,67

⌀ лезвия мм 1,5 1,5 1,7 1,8

длина лезвия мм 20

общая длина мм 44

Отдельная деталь для набора монтажных отверток – регулируемая (Vario)

Подходит для: Монтажные отвёртки Vario № 667400 / 667405.

Запасная рукоятка для набора Kraftform Kompakt VDE

Рукоятка Kraftform, полностью изолированная до 1000 В в соответствии с DIN EN 60900 / VDE 0682-

201.

Подходит для: Ассортимент VDE № 667260.

Отдельная деталь для набора монтажных отверток

Отдельная деталь для набора отверток для электроники

Подходит для: Наборы отверток для электроники, № 669630 / 669930.

66 7411

66 7410

66 7420

66 7430

66 7440

66 7450

66 7460

66 7531

66 7620

66 7640

66 9931

4 мм

66 9933

66 9934

66 9936

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

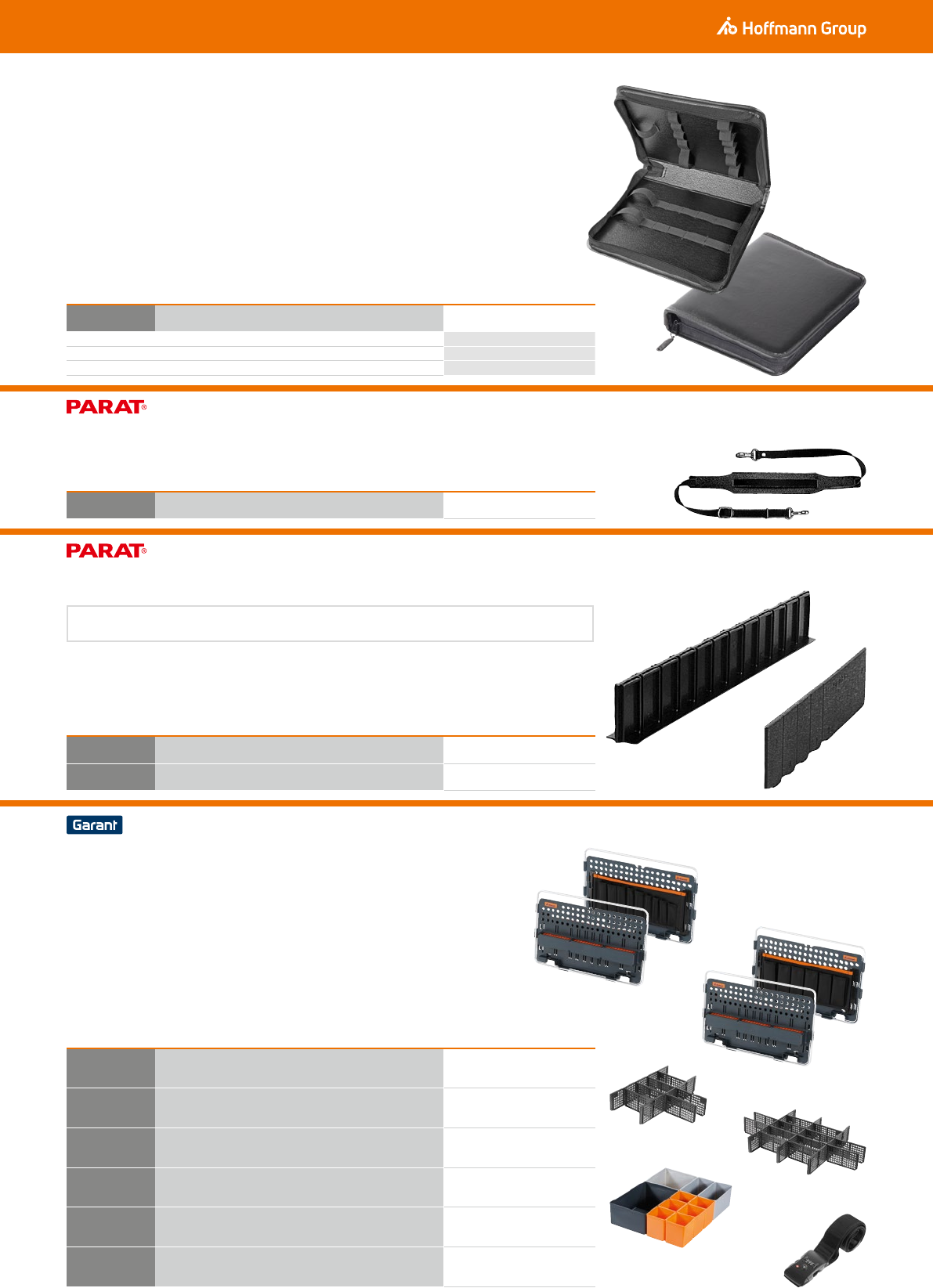

62G

69 1536 Портфель для инструмента на молнии

55,08

Внутренний размер, длина мм 250

Внутренний размер, ширина мм 40

Внутренний размер, высота мм 210

63X

69 0440 Наплечный ремень

24,99

63X

69 2150 Продольная перегородка для поддонов-днищ

6,14

63X

69 2170 Поперечная перегородка для поддонов-днищ

4,29

61G

69 2845 Панель для инструментов с 9 текстильными отделениями и держа-

телями инструмента

101,50

61G

69 2847 Панель для инструментов с 6 текстильными отделениями и держа-

телями инструмента

99,40

61G

69 2850 Набор разделительных элементов для 1/2 поддона (2 поперечные

перегородки, 6 разделителей)

37,28

61G

69 2852 Комплект для разделения поддона (3 поперечные перегородки, 12

перемычек)

46,90

61G

69 2855 Набор контейнеров для 1/2 поддона (10 контейнеров 4 размеров)

37,10

61G

69 2860 Ремень кейса с кодовым замком TSA (140×5 см)

56,70

Портфель для инструмента с молнией

■ Из черной искусственной кожи.

■ С застежкой-молнией с 3 сторон.

■ Полностью раскладывается.

■ С 25 петлями под инструмент.

Ремень для ношения на плече для кожаных сумок

Подходит для: Сумки электрика с наружными карманами № 691200 и 691210.

Разделительные элементы к поддонам чемоданов для инструмента

Подходит для: Кейсы для инструмента № 691900 − 692640 и поддон № 692750.

Примечание:

69 2150 – Не подходит для 692540.

Дополнительное оснащение к сервисному чемодану для инструмента

Подходит для: Сервисные кейсы для инструмента № 692810 – 692838.

69 1536

69 0440

69 2150

69 2170

69 2850

69 2852

69 2855

69 2860

69 2845

69 2847

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

61G

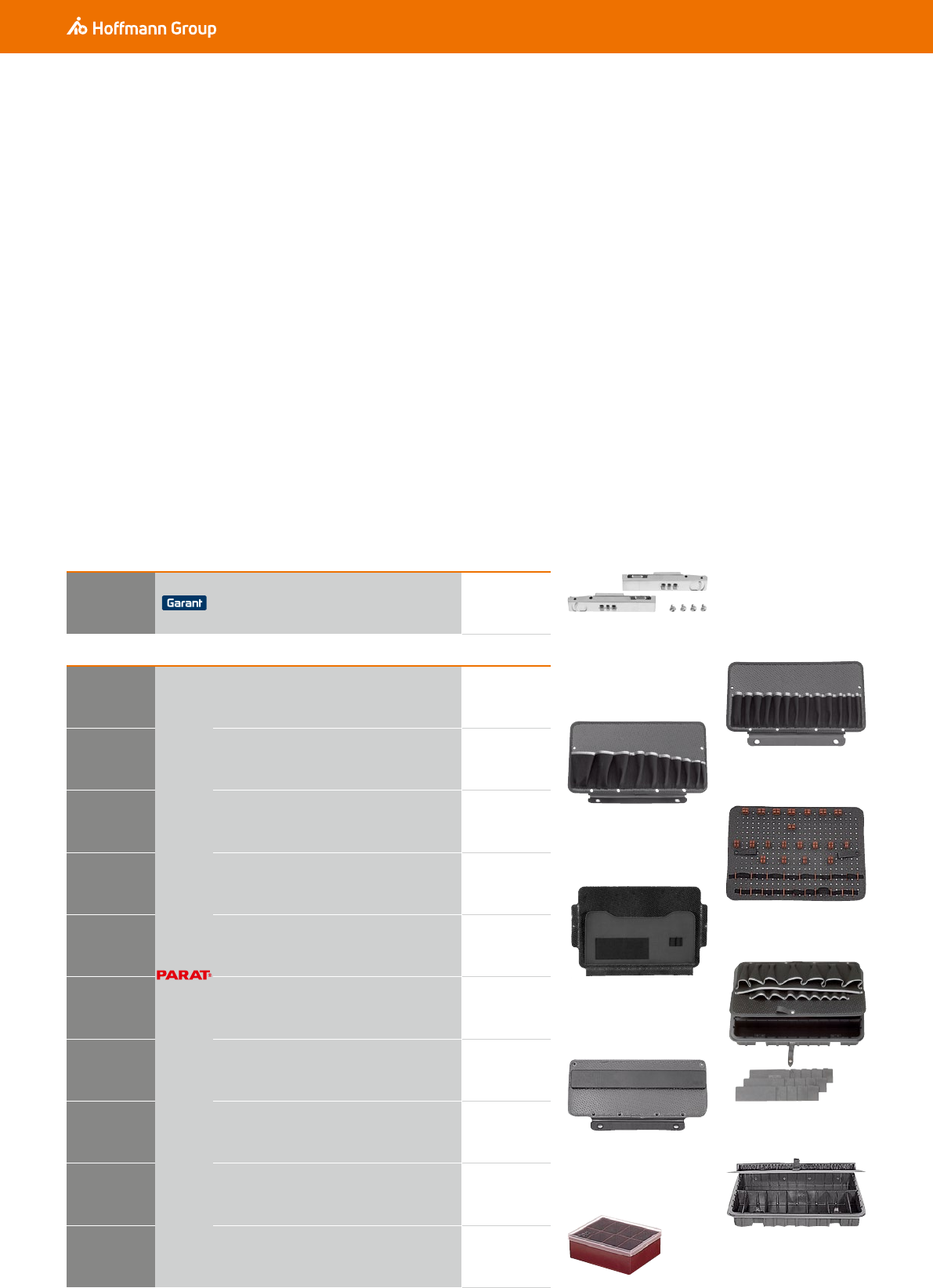

69 2755 Комплект дооснастки для кодового замка

57,58

63X

69 2711 Панель для инструмента с 26 отделениями под инструмент

(64,09)

63X

69 2712 Панель для инструмента с 16 отделениями под инструмент

(62,39)

63X

69 2713 Панель для инструмента с 13 отделениями под инструмент

(52,02)

63X

69 2714 Панель для инструмента с 10 отделениями под инструмент

(44,54)

63X

69 2715 Перфорированная панель для инстр., с зажимами и

резиновым ремнем

(43,18)

63X

69 2716 Панель для документов

(38,93)

63X

69 2717 Поддон-днище с панелью для инструментов

(94,52)

63X

69 2720 Панель для инструмента с 2 держателями

55,42

63X

69 2750 Поддон-днище, включая панель для инструмента, c

зажимом под инструмент

102,–

63X

69 2770 Поддон со средней перегородкой, 6 малыми

перегородками и крышкой

11,65

Дополнительное оснащение к чемодану для инструмента

69 2711 – Панели для инструмента с 26 отделениями под инструмент на передней и задней сторонах для установки в крышку чемодана.

69 2712 – Панели для инструмента с 16 отделениями под инструмент на передней и задней сторонах для установки в крышку чемодана.

69 2713 – Панели для инструмента с 13 отделениями под инструмент на передней стороне для установки в крышку чемодана. Задняя сторона

свободная.

69 2714 – Панели для инструмента с 10 отделениями под инструмент на передней стороне для установки в крышку чемодана. Задняя сторона

свободная.

69 2715 – Панель для инструмента с 20 зажимами под инструмент, 20 ременными зажимами и 1 м резинового ремня для укладки в поддон чемодана.

69 2716 – Панель для документов,1 отделение большое, 2 отделения малых, 2 петельки для карандашей, для установки в крышку чемодана.

69 2717 – Поддон из чёрного полистирола с крышкой в виде панели для инструмента. Разделяемый (доп. оснащение: длинная перегородка, 6

поперечин) и 16 отделений под инструмент на защитной крышке. Внутренний размер 420 × 275 × 58 мм,

69 2720 – Зажим под инструмент на передней и задней сторонах, высота 15 и 19 мм.

69 2750 – Внутренние размеры 420×275×58 мм, зажим под инструмент на защитной крышке, высота 22 мм.

69 2755 – по одному правому и левому кодовому замку с 3 колёсиками для установки комбинации цифр каждый.

69 2770 – Внутренний размер 110 × 90 × 36 мм.

Подходит для:

69 2716 – Для чемодана под инструмент № 691900 / 692000 / 692015 / 692101 / 692301 и GARANT № 692790.

69 2717 – Для чемодана под инструмент № 691900 / 692000 / 692015 и GARANT № 692790.

69 2720 – Чемоданы для инструмента от № 692610 до 692640 / 692705 / 692631 / 692641 / 692671.

69 2750 – Чемоданы для инструмента от № 692610 до 692640 / 692641 / 692671.

69 2755 – Для чемодана под инструмент GARANT № 692705 / 692706 / 692790 / 692500–692671.

69 2770 – Для всех чемоданов для инструмента.

69 2711–2715 – Для чемодана под инструмент № 691900 / 692000 / 692015 / 692101 / 692301, GARANT (№ 692790) и «Cargo» (№ 692610–692660, до кат. 48).

69 2755

69 2711

69 2712

69 2715

69 2716

69 2717

69 2720

69 2750

69 2770

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

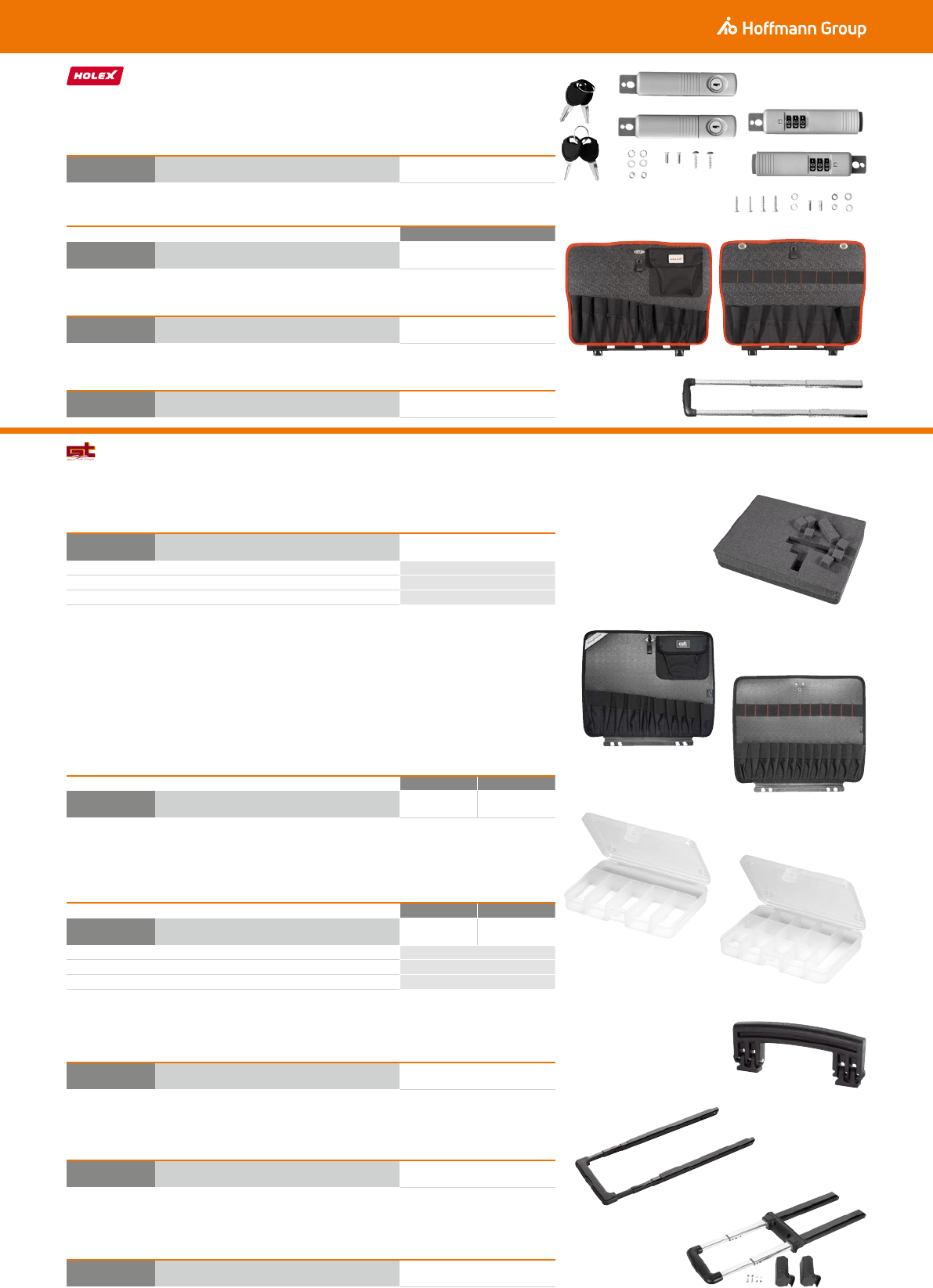

62G

69 2916 Комплект замков под один ключ

70,74

62G

69 2906 Набор панелей для инструментов

(196,04)

62G

69 2911 Телескопический

(135,41)

64A

69 2937 Вкладка из фигурного поролона с поддоном

96,12

длина мм 425

ширина мм 315

высота мм 90

Тип 1 2

64A

69 2908 Панель для инструментов с отделениями и резиновыми

клапанами

74,66 68,22

количество отделений 6 13

64A

69 2909 Пластиковая ёмкость для мелких деталей

6,63 6,63

Габаритные размеры, длина мм 163

Габаритные размеры, ширина мм 120

Габаритный размер, высота мм 30

64A

69 2910 Рукоятка

(40,50)

64A

69 2912 Телескопическая ручка

142,20

64A

69 2936 Телескопическая ручка

133,96

Тип 2

62G

69 2926 Набор кодовых замков

81,45

Запасная часть для сервисного чемодана для ин-

струмента

Подходит для: Чемоданы для инструмента № 692920 (до каталога 42) или № 692925 (до

каталога 44). Чемодан для инструмента № 692927 (начиная с каталога 51:

692927 разм. H).

Запасная часть для сервисного чемодана для инструмента

Разм. 1 – Панель для инструментов с 24 отделениями под инструмент, 12 резиновыми

клапанами и 1 карманом для мелких деталей на передней и задней стороне.

Разм. 2 – Панель для инструментов с 6 отделениями под инструмент и 12 резиновыми

клапанами на передней стороне, в качестве крышки поддона.

Подходит для: Чемоданы для инструмента № 692905, 692920 (до каталога 42), № 692925 (до

каталога 44) и чемодан для инструмента № 692927 (начиная с каталога 51:

692927 разм. H).

Подходит для: Чемоданы для инструмента № 692905, 692920 (до каталога 42), № 692925 (до

каталога 44) и № 692927 (начиная с каталога 51: 692927 разм. H).

Подходит для: Чемоданы для инструмента № 692905, 692920 (до кат. 42), 692925 (до кат. 44) и

692927 (начиная с кат. 51: 692927 разм. H).

Подходит для: Чемоданы для инструмента № 692920 (до кат. 42) и № 692925 (до кат. 44).

Подходит для: Чемодан для инструмента № 692927 (начиная с каталога 51: 692927 разм. H).

Подходит для: Чемоданы для инструмента № 692901 / 692902.

Подходит для: Чемодан для инструмента № 692902. 69 2906 69 2906

69 2911

69 2937

69 2909_6

69 2909_13

69 2910

69 2912

69 2936

69 2916

69 2908_1

69 2908_2

69 2926

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

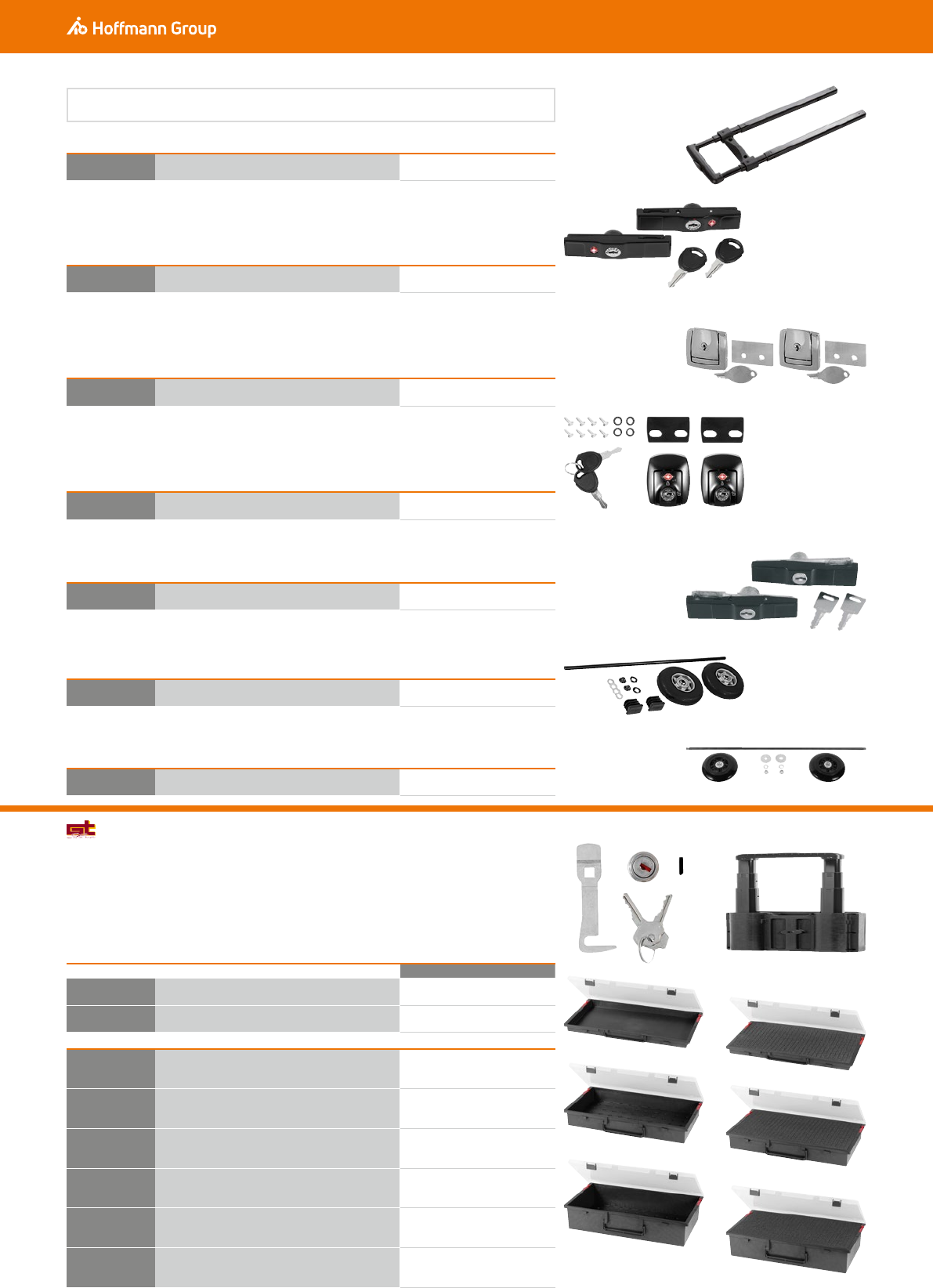

Тип 1

64A

69 3161 Замок для чемодана для инструмента

(41,04)

64A

69 3165 Телескопический

149,33

64A

69 2913 Телескопическая ручка

(161,15)

64A

69 2917 Комплект замков под один ключ.

109,80

64A

69 2941 Комплект колёс с осью

100,44

64A

69 2921 Комплект колёс с осью

63,54

64A

69 2919 Комплект замков марки „Ronis”

(64,62)

64A

69 2918 Комплект замков TSA с саморезами

71,64

64A

69 2915 Набор замков TSA

69,30

64A

69 3177 Выдвижной ящик 30 мм, пустой

53,78

64A

69 3179 Выдвижной ящик 30 мм, с вкладкой из фигурного пено-

материала

79,59

64A

69 3182 Выдвижной ящик 60 мм, пустой

59,10

64A

69 3184 Выдвижной ящик 60 мм, с вкладкой из фигурного пено-

материала

94,76

64A

69 3187 Выдвижной ящик 95 мм, пустой

67,18

64A

69 3189 Выдвижной ящик 95 мм, с вкладкой из фигурного пено-

материала

120,96

Подходит для: Кейс для инструмента № 692905.

Примечание: Старое исполнение с боковым резьбовым соединением телескопической

ручки - на заказ.

Подходит для: Чемодан для инструмента № 692905 (от каталога 44).

Подходит для: Чемодан для инструмента № 692920 (до каталога 42)

Подходит для: Чемоданы для инструмента № 692925 (до каталога 44) и 692927 (начиная с 51:

692927 разм. H).

Подходит для: Чемодан для инструмента № 692905 (до каталога 43).

Подходит для: Чемоданы для инструмента № 692920 (до каталога 42) и 692925 (до каталога

44).

Подходит для: Чемодан для инструмента № 692927 (начиная с каталога 51: 692927 разм. H).

Запасная часть для чемодана для инструментов All.IN.ONE

69 3177/3182/3187 – Выдвижной ящик пустой, с крышкой.

69 3179/3184/3189 – Выдвижной ящик с вкладкой из фигурного пеноматериала и крышкой.

Подходит для: Чемоданы для инструмента 693150 / 693155.

69 2913

69 2915

69 2917

69 2918

69 2919

69 2921

69 2941

69 3177

69 3179

69 3182

69 3184

69 3187

69 3189

69 3161 69 3165

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

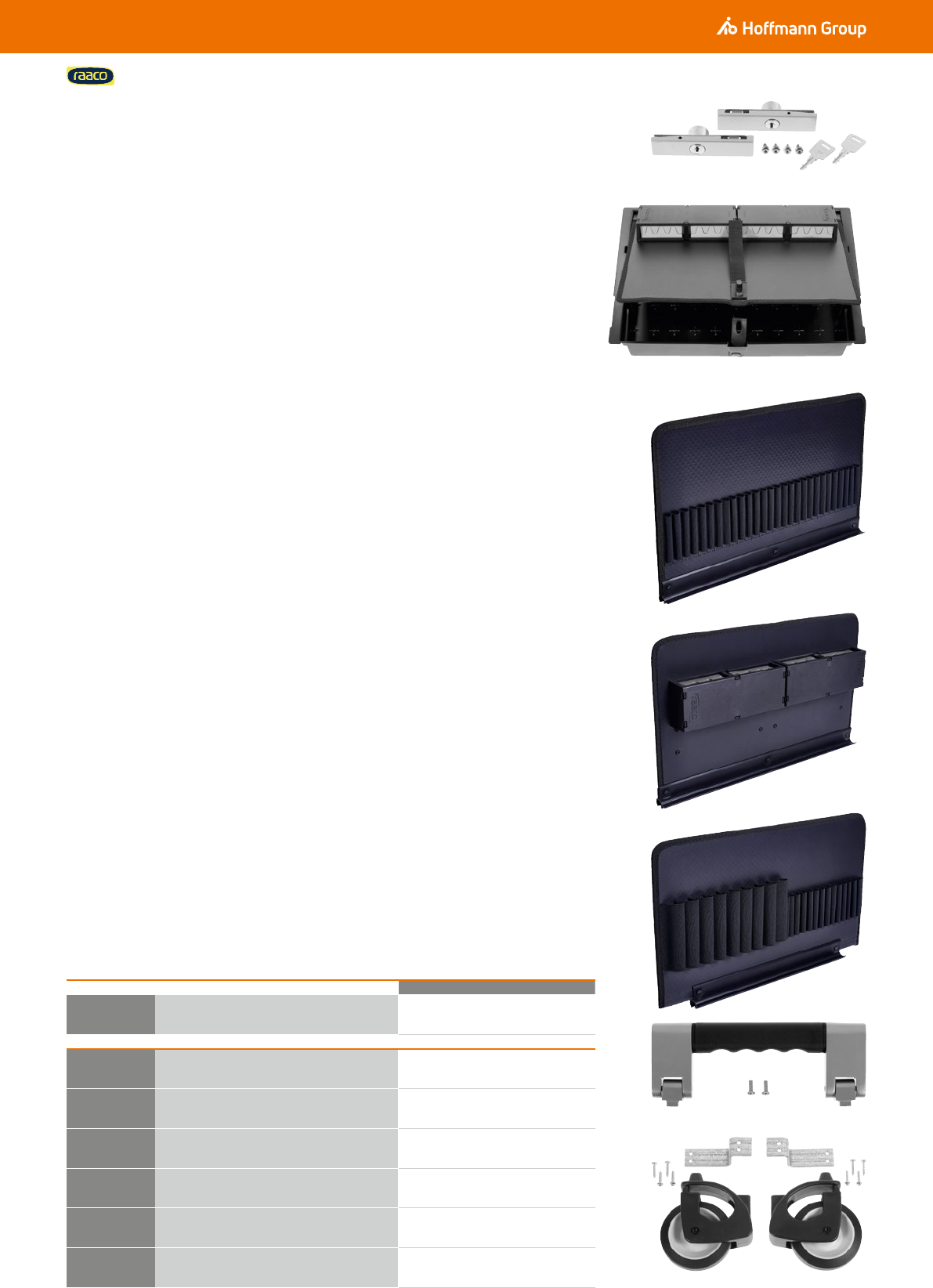

Тип 1

64C

69 3083 Поддон-днище, включая панель для инструментов для

чемодана для инструмента

(93,20)

61G

69 2994 Ассортимент замков для чемоданов для инструментов

(51,80)

64C

69 3087 Панель для инструментов с 45 эластичными петлями

(61,92)

64C

69 3088 Панель для инструментов с держателями

61,92

64C

69 3089 Панель для инструментов с 23 эластичными петлями и 1

зажимным отделением

55,09

64C

69 3095 Ручка для чемодана для инструментов

68,14

64C

69 3097 Ассортимент колес для чемоданов для инструментов

(86,40)

Дополнительное оснащение к чемодану для инструмента

69 2994 – 2 замка с ключами и 4 запасными винтами.

69 3083 – Поддон-днище, включая панель для инструментов, c держателями для инструмента.

69 3087 – Панель для инструмента с 45 эластичными петлями на передней и задней сторонах

для установки в крышку чемодана.

69 3088 – Панель для инструмента с держателями инструмента до ⌀ 25 мм передней и задней

сторонах для установки в крышку чемодана.

69 3089 – Панель для инструмента с 23 эластичными петлями на передней стороне и 1

зажимным отделением на задней стороне для установки в крышку чемодана.

69 3095 – Ручка с 2 запасными винтами.

69 3097 – 2 колеса с 2 элементами крепления и 8 запасными винтами.

Подходит для:

69 2994 – Чемоданы для инструмента № 693020 / 693060 и чемоданы для инструмента GARANT

№ 692950 / 692955 и 692960.

69 3097 – Чемодан для инструмента № 693060 и чемоданы для инструмента GARANT № 692955 /

692060.

69 3083/3087/3089 – Чемоданы для инструмента № 693020 и 693060.

69 3088/3095 – Чемоданы для инструмента № 693020 / 693060 и чемоданы для инструмента GARANT

№ 692955 / 692060. 69 3083

69 2994

69 3087

69 3088

69 3089

69 3095

69 3097

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

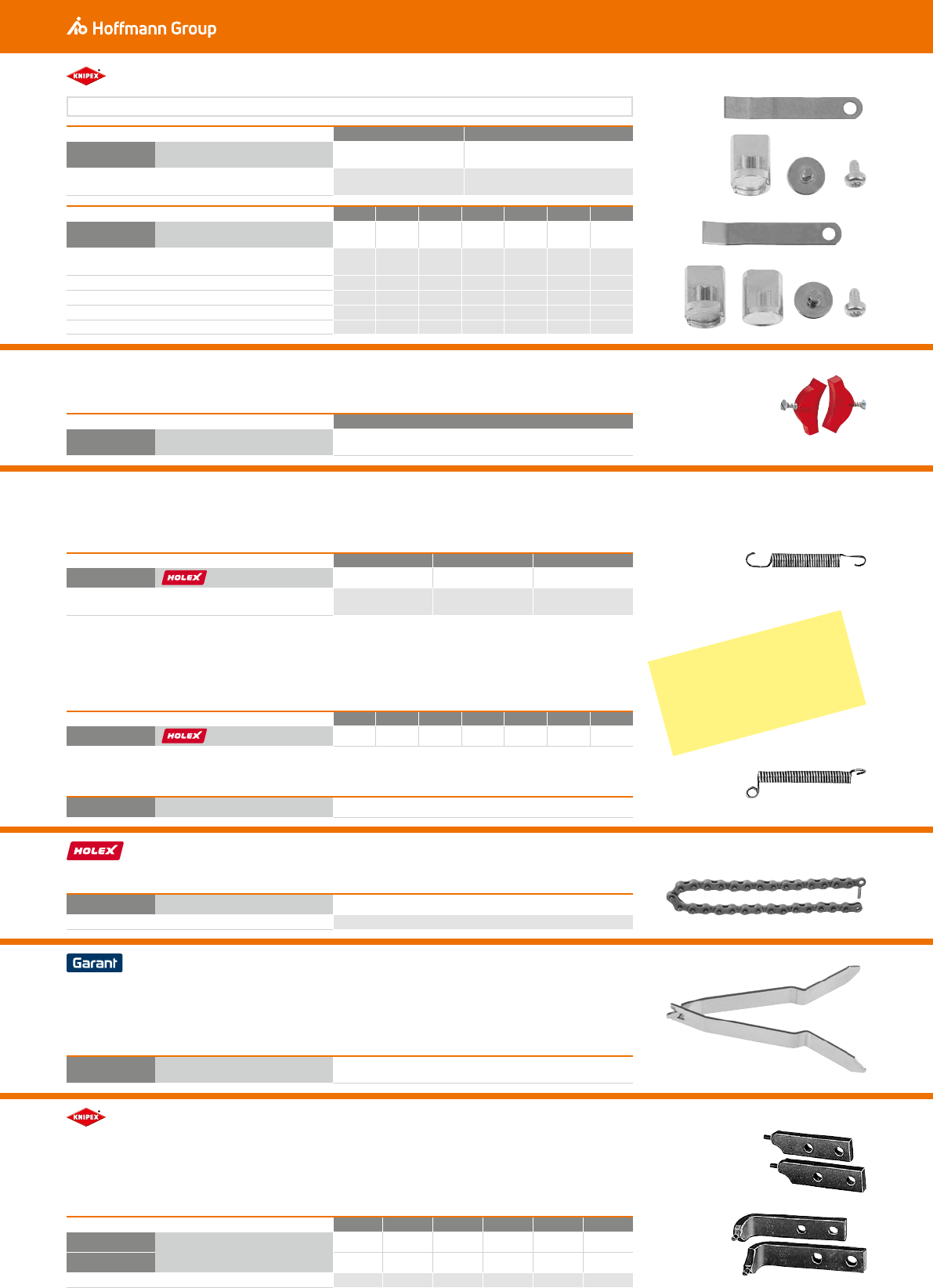

Тип 150 180

73F

70 5910 Набор запасных частей для клещей

5,92 6,33

Подходит для:

Переставные клещи № 813700 / 813720 разм. 150 разм. 180

Тип 125 150 180 250 300 400 560

73F

70 5920 Набор запасных частей

5,06 5,53 5,86 6,39 6,39 6,92 9,–

Подходит для:

Клещи универсальные № 705800

разм.

125

разм.

150

разм.

180

разм.

250

разм.

300

разм.

400

разм.

560

Клещи переставные № 813700 разм. 125 – – разм. 250 разм. 300 разм. 400 –

Клещи универсальные № 705900 / 705950 – – разм. 180 разм. 250 разм. 300 – –

Клещи переставные № 813720 – – – разм. 250 –––

Клещи переставные № 813850 – – – разм. 250 –––

Тип 230

76B

70 6720 Запасные пластиковые губки, пара

7,39

Тип 175 250 300

76B

70 8300 Пружина

0,86 1,09 1,27

Подходит для:

Длина струбцины разм. 175 разм. 250 разм. 300

Тип 4 5 5CJ 7 8,5CJ 10 12

72B

70 8301 Пружина

1,16 1,16 1,16 1,44 1,44 1,70 1,70

73R

70 8905 Пружина

5,38

76B

70 9910 Удлинительная цепь

23,71

Длина цепи мм 480

71B

71 9270 Набор пружин

2 шт.

2,11

форма J5 J51 J6 A5 A51 A6

73F

71 9810 Пара носиков для съёмника стопорных

колец

20,43 20,71 22,79 – – –

73F

71 9910

– – – 20,43 20,71 20,43

вершина градусов – 90 – – 90 –

Запасные детали для переставных и универсальных клещей

Примечание: Возможно использование только для клещей с 2013 года выпуска!

Запасные губки к трубным переставным клещам (клещам Connector)

Подходит для: Трубные переставные клещи № 706710 (до каталога 45).

Подходит для: Универсальные ручные струбцины № 708000, 708100, 708105, 708200 и 708700.

Запасная пружина для ручных струбцин

Подходит для: Универсальные ручные струбцины (начиная с кат. 51) № 708105, 708205, 708251, 708381,

708401, 708701, 709001, 709101, 709301, 709401, 709201, 709501, 709901 и 709701.

Подходит для: Ручная струбцина № 708900, все размеры.

Удлиняющая цепь для цепного зажима

Запасные пружины к инструменту для электроники

Подходит для: Кусачки-бокорезы для точной механики GARANT № 725390 / 5392. Кусачки для электроники

GARANT с рукоятками в пластиковой оболочке № 718650, 718700 и 719200 − 719260 (до

каталога 33).

Запасные вершины для съемника стопорных колец

Подходит для:

71 9810 – № 719800 (до каталога 40) или № 719795 (от каталога 41).

71 9910 – № 719900 (до каталога 40) или № 719895 (от каталога 41).

Подходит для: Зажим цепной № 709900.

70 5910_150

70 5920_180-300

70 6720

70 8300

70 8905

70 9910

71 9270

71 9910_J5

71 9910_A51

Соответствующий размер

запасной пружины № 708301

см. в интернет-магазине в разде-

ле «Дополнительное оснащение и

запасные детали» для

соответствующей ручной

струбцины.

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

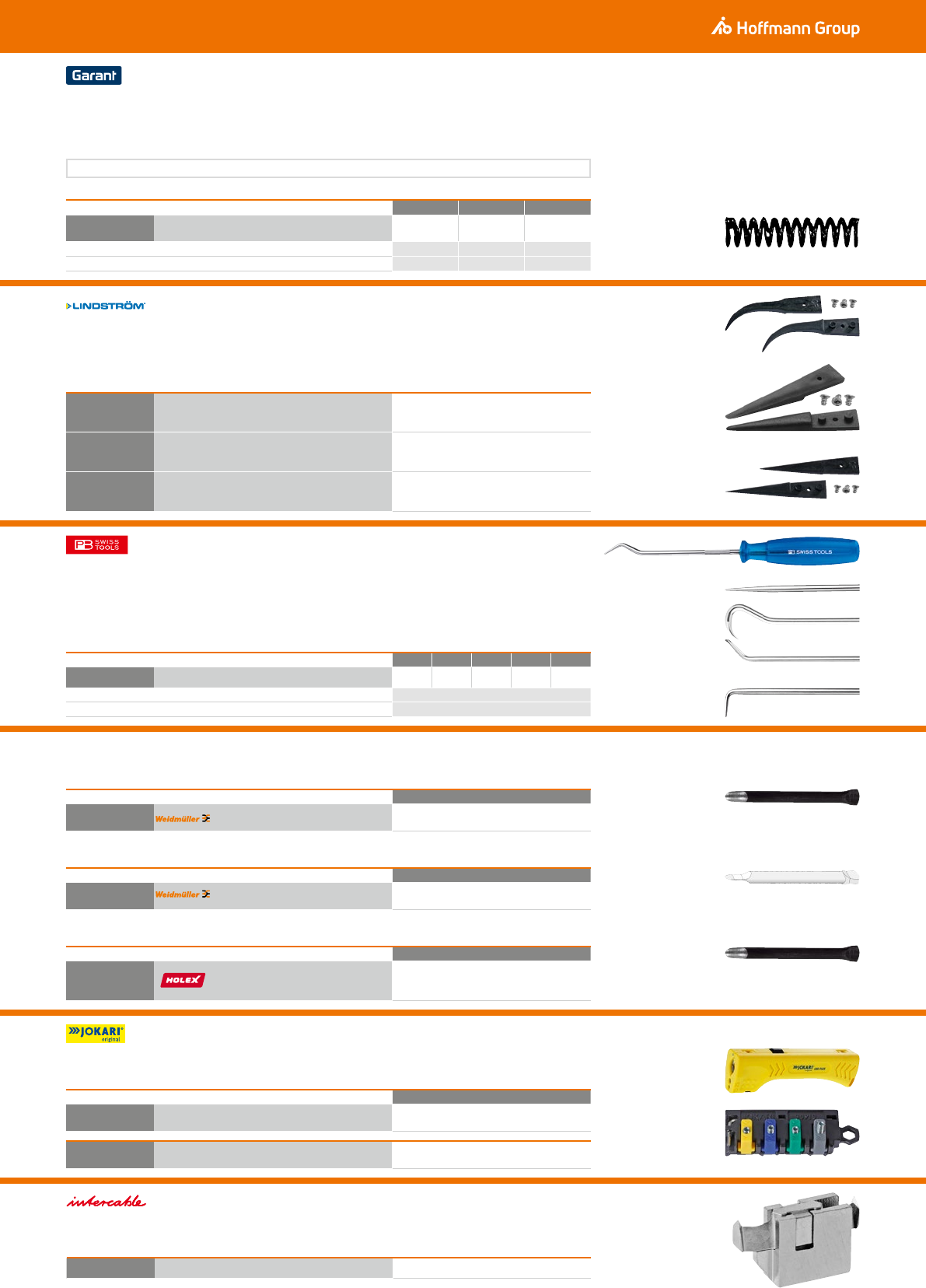

Тип 135/160 160/5×20 180

71B

72 5510 Пружина для кусачек-бокорезов для пластмасс

0,75 0,75 0,85

длина мм 19 20 24

⌀ мм 4 5 5

73M

72 7516 Запасные концы изогнутые

5 предметов

19,81

73M

72 7517 Запасные концы, прямые

5 предметов

20,71

73M

72 7518 Запасные концы, тонкие, прямые

5 предметов

20,71

Тип 12345

73B

72 7991 Pick Tool

13,30 9,02 14,47 10,81 9,41

длина лезвия мм 80

общая длина мм 150

Тип AM25/35

73H

72 8041 Набор ножей для № 728040

2 предмет

–

Тип 6-17

73H

72 8046 Запасной нож для № 728045

–

Тип 6-25

76C

72 8044 Запасной нож для № 728043

2 предмет

14,49

Тип 8-15

76C

72 8082 Инструмент для снятия оболочки с кабеля

24,64

76C

72 8083 Ограничитель усилия и высоты (набор обжимных вту-

лок)

33,64

76C

72 8087 Запасные ножи

(87,55)

Запасная пружина к кусачкам-бокорезам для пластмасс

Подходит для:

Разм. 135/160 – Кусачки-бокорезы для пластмасс № 725500 разм. 130 и 135, № 725550 разм. 150 и разм. 160.

Разм. 160/5×20 – Кусачки-бокорезы для пластмасс № 725500 разм. 160.

Разм. 180 – Кусачки-бокорезы для пластмасс № 725500 разм. 180 и 190.

Примечание: Для кусачек-бокорезов 45° № 725550 подходит пружина разм. 135 (не разм. 160).

Запасные концы для углеволоконных пинцетов

Подходит для:

72 7516 – Углеволоконный пинцет № 727506.

72 7517 – Углеволоконный пинцет № 727507.

72 7518 – Углеволоконный пинцет № 727508.

Pick Tools

Подходит для: Набор Pick Tools № 727990 разм. 5.

Подходит для: Инструмент для удаления оболочки № 728040 разм. 6 − 25 и 25 − 35.

Набор запасных ножей к инструменту для удаления оболочки

Подходит для: Инструмент для удаления изоляции (AM16) № 728045 разм. 6 − 17.

Подходит для: Инструмент для удаления изоляции № 728043 разм. 6 − 25.

Запасная деталь к инструменту для снятия оболочки с кабеля с локатором

Подходит для: Инструмент для снятия оболочки с кабеля № 728081 разм. 8-15.

Запасные ножи к инструменту для зачистки кабеля

Подходит для: Инструмент для снятия оболочки с кабеля № 728085.

72 8087

72 5510

72 7516

72 7517

72 7518

72 8041

72 8046

72 8044

72 8082

72 8083

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

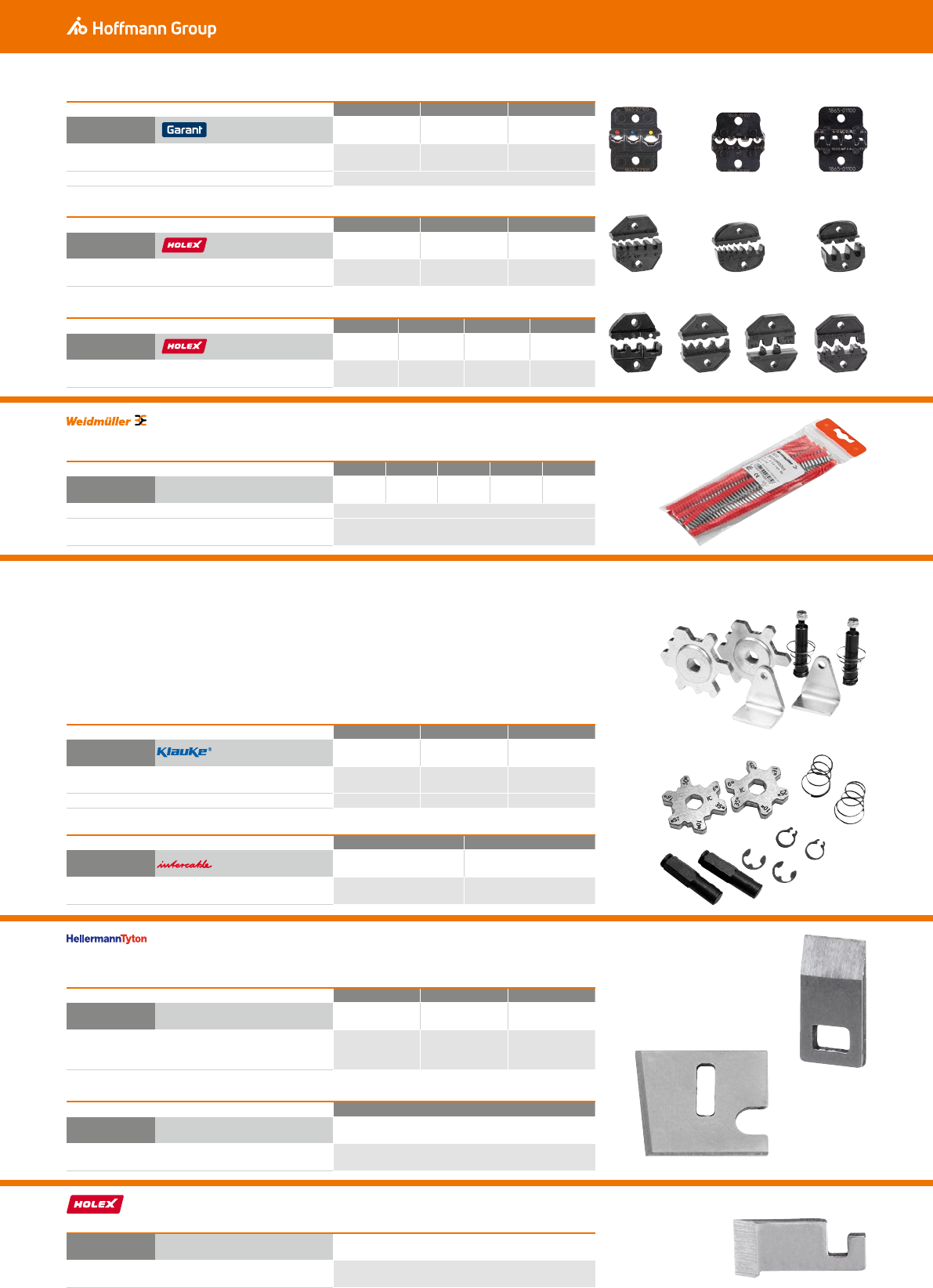

Тип 6IS 10NIS F28/95

71B

72 9713 Пара губок

68,18 80,89 71,40

Подходит для:

Обжимные клещи № 729709 разм. 6IS – разм. F28/95

Обжимные клещи № 729710 разм. 10NIS

Тип 6 16 35

72B

72 9430 Пара губок

31,72 31,72 35,75

Подходит для:

Обжимные клещи № 729420 разм. 6 разм. 16 разм. 35

Тип 6IS 10NIS F28/48 F48/63

72B

72 9730 Пара губок

27,57 27,57 31,11 31,11

Подходит для:

Обжимные клещи № 729720 разм. 6IS разм. 10NIS разм. F28/48 разм. F48/63

для поперечного сечения провода мм20,5 0,75 1,0 1,5 2,5

73H

72 9497 Набор кабельных наконечников

–––––

Число кабельных наконечников 500

Подходит для:

Клещи для удаления изоляции и обжима Stripax plus № 729493

Тип EVO7 MK7 EVO9

76C

72 9941 Запасные ножи

24,92 20,65 27,37

Подходит для:

Клещи для пластиковых хомутов № 729940 разм. EVO7 разм. MK7 разм. EVO9

Тип MK9SST

76C

72 9961 Запасные ножи

113,12

Подходит для:

Клещи для пластиковых хомутов № 729960 Разм. MK9SST (до каталога 46)

72B

72 9951 Запасные ножи

9,68

Подходит для:

Клещи для пластиковых хомутов № 729950

Тип K05 K05SYNCRO K06

76C

72 9915 Набор запасных опрессо-

вочных губок

– – –

Подходит для:

Опрессовщики № 729900

Разм. K05 (до

кат. 46) –Разм. K06 (до

кат. 48)

Опрессовщики № 729905 – Разм. K05SYNCRO –

Тип 50 120

76C

72 9975 Набор запасных опрессо-

вочных губок

121,24 147,–

Подходит для:

Опрессовщики № 729970 Разм. 50 разм. 120

Запасные губки (штампы) для обжимных клещей

Набор кабельных наконечников

Содержание: 10 лент по 50 шт.

Запасные ножи для клещей для пластиковых хомутов

Набор запасных опрессовочных губок для больших опрессовщиков

Объем поставки:

72 9915 Разм. K05–K06/9975 Разм. 50; 120 – 2 профильные шайбы (опрессовочные губки).

Разм. K05; K06 – 2 оси с нажимной пружиной и 2 уголка.

Разм. 50; 120 – 2 оси с нажимной пружиной.

72 9430_6 _35

_16

_F28/95

72 9713_6IS _10NIS

72 9497

72 9941

72 9961

72 9951

72 9730_6IS _F28/48 _F48/63

_10NIS

72 9915

72 9975

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

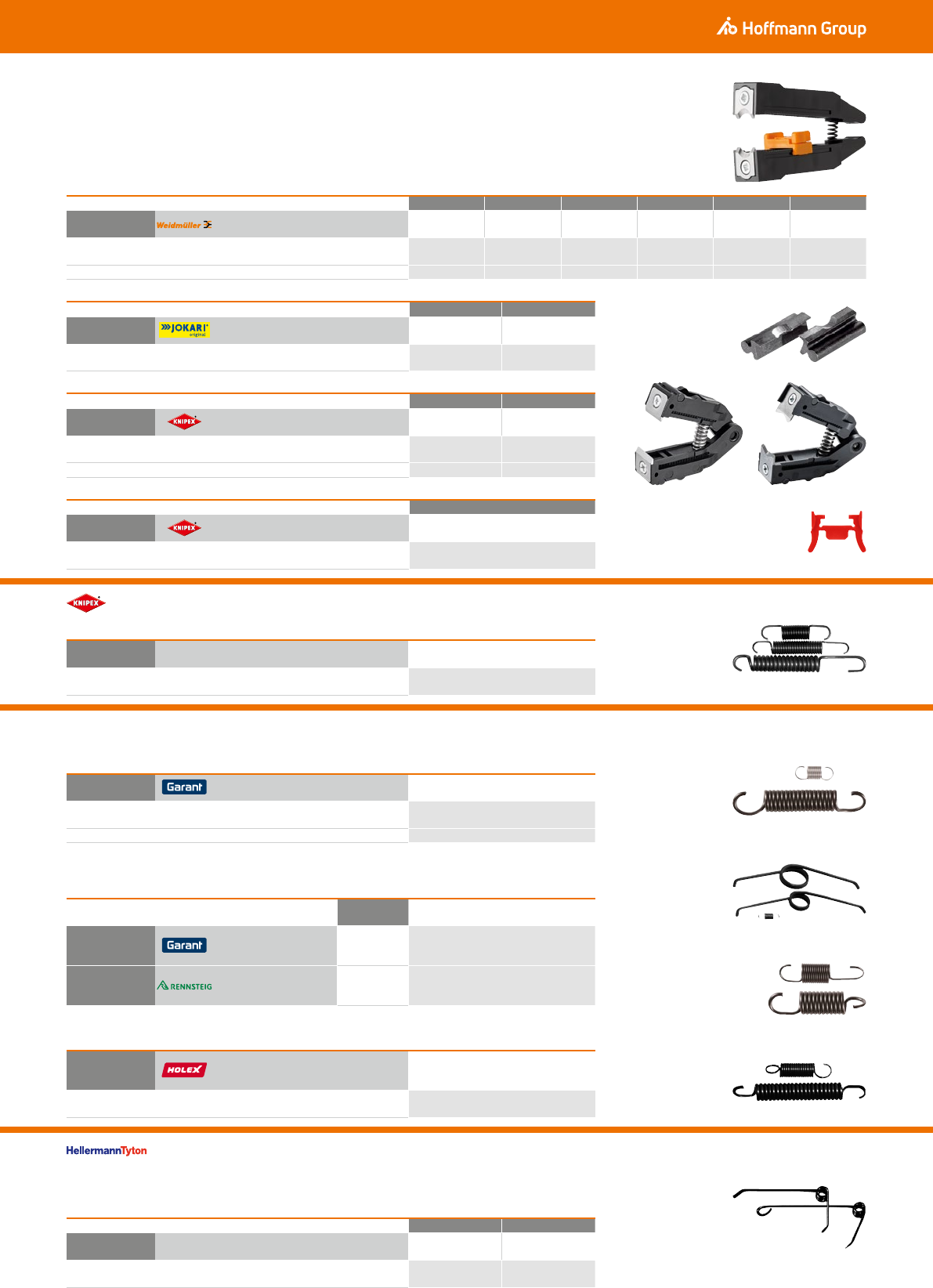

для поперечного сечения провода мм21 6/N 6UL 10/N 10UL 16/N

73H

72 8710 Нож для автоматических клещей для удале-

ния изоляции

––––––

Подходит для:

Клещи для удаления изоляции № 728645

Разм. 1 (начиная

с кат. 40) –Разм. 6UL (начи-

ная с кат. 45)

Разм. 10 (начи-

ная с кат. 40)

Разм. 10UL (на-

чиная с кат. 47)

Разм. 16 (начи-

ная с кат. 40)

Клещи для удаления изоляции № 728613 – разм. 6 – – – –

для поперечного сечения провода мм26 16

76C

72 8712 Нож для клещей для удаления изоляции

17,70 43,22

Подходит для:

Клещи для удаления изоляции № 728625 разм. 6 разм. 16

для поперечного сечения провода мм210 16

73F

72 8714 Нож для клещей для удаления изоляции

22,18 23,31

Подходит для:

Клещи для удаления изоляции № 728630 разм. 10 –

Клещи для удаления изоляции № 728631 – разм. 16

73T

72 8701 Запасные пружины, набор

2 предмет

7,25

Подходит для:

Клещи для удаления изоляции № 728700/728705

71B

72 9711 Запасные пружины, набор

2 предмет

5,57

Подходит для:

Опрессовщики (до кат. 47) № 729710/729820

Опрессовщики (начиная c кат. 48) № 729709/729821

Тип FEDER Подходит для:

Клещи

71B

72 9412 Набор пружин

3 предмет

13,56

№ 729410 (до кат. 47) / 729411

73T

72 9452 Натяжные пружины, набор

2 предмет

3,74

№ 729450 разм. 10 / 729465 разм. 6 (до

кат. 44)

72B

72 9142 Набор пружин для обжимных клещей

2 предмет

2,65

Подходит для:

Опрессовщики № 729420/729720

Тип 1 2

76C

72 9320 Пружина для клещей для кабельн. наконечн.

6,62 6,62

Подходит для:

Клещи для наконечников № 729930 Разм. 0/1–1K/3. Разм. 4/5–8/10

для поперечного сечения провода мм210

73F

72 8715 Продольный упор для клещей для удаления

изоляции

2,86

Подходит для:

Клещи для удаления изоляции № 728630 разм. 10 / № 728631 разм. 16

Запасные ножи для автоматических клещей для удаления изоляции

Объем поставки:

72 8710 – Верхний/ нижний нож, нажимная пружина и продольный упор.

Запасные пружины для автоматических клещей для удаления изоляции

Запасные пружины для опрессовщиков

Запасная пружина для клещей для кабельных наконечников

72 8714_10

72 8715

72 8701

72 9711

72 9412

72 9452

72 9142

72 9320

72 8710_16/N

72 8714_16

72 8712

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

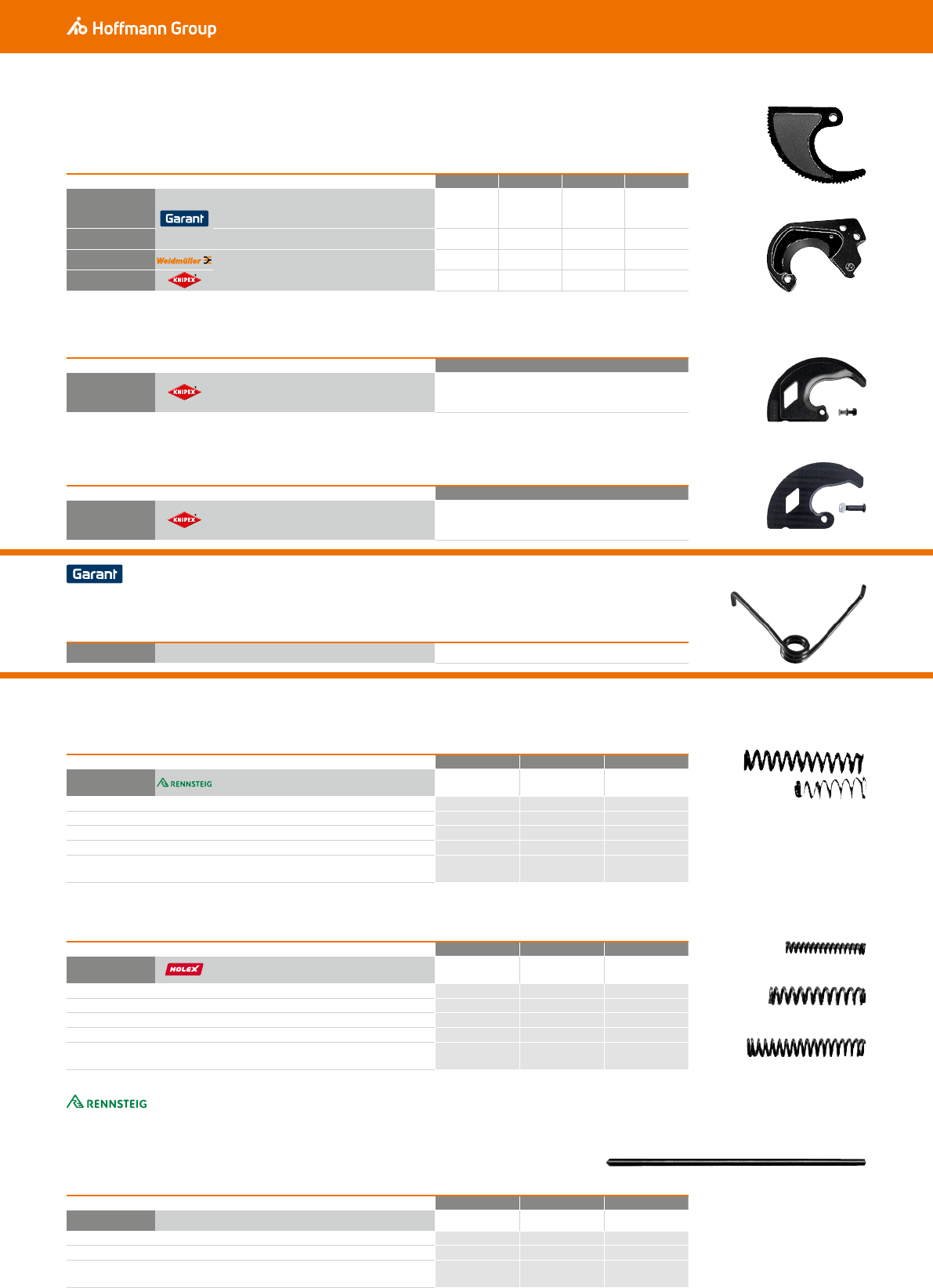

Подходит для кабеля диаметром мм 32 45 52 54

71B

73 1110 Откидная ножничная головка включая винт и гайку

(88,64) – – (146,58)

71B

73 1120 Неподвижн. ножничная головка

(105,86) – – (187,92)

73H

73 1115 Откидная ножничная головка включая винт и гайку

– – – –

73F

73 1130

(73,60) – (103,50) –

Тип 315

73F

73 1251 Откидная ножничная головка к ножницам с трещот-

кой для кабелей SWA включая винт и гайку

(214,54)

Тип 340

73F

73 1272 Откидная ножничная головка к ножницам с трещот-

кой для кабелей ACSR включая винт и гайку

(218,46)

71B

73 1501 Запасная пружина

5,87

Тип 95 125 130

73U

74 9610 Набор пружин

2 шт.

2,33 2,51 2,87

Пружина № 1 = ⌀ мм 6 7 11

Пружина № 1 = длина мм 35 37 36

Пружина № 2 = ⌀ мм 4 6 6

Пружина № 2 = длина мм 18 21 24

Подходит для:

Кернеры разм. 95 разм. 125 разм. 130

Тип 110 130 160

72D

74 9420 Набор пружин

2 шт.

2,01 2,01 2,01

Пружина № 1 = ⌀ мм 4,7 − 5,1 6,4 − 8 7 − 10

Пружина № 1 = длина мм 17,7 25 27

Пружина № 2 = ⌀ мм 5 8 9,7

Пружина № 2 = длина мм 33 40 63

Подходит для:

Кернер № 749400 Разм. 110 разм. 130 разм. 160

Тип 6-8 8-11 11-16

73U

74 9820 Штифт кернера

14,09 14,09 14,09

⌀ мм 2,5 3 3

длина мм 96 105 115

Подходит для:

Центрирующий кернер № 749800 Разм. 6–8 Разм. 8–11 Разм. 11–16

Подходит для: Ножницы с трещоткой для кабелей SWA № 731250 и 731260.

Подходит для: Ножницы с трещоткой для кабелей ACSR № 731270.

Запасная пружина к кусачкам для проволочного троса

Подходит для: Кусачки для проволочного троса № 731500 разм. 190.

Подходит для: Автоматические кернеры № 749500 (до каталога 40) и 749350.

Запасные пружины для автоматических кернеров

Подходит для: Автоматические кернеры № 749400.

Запасной штифт для регулируемых центрируемых кернеров

Подходит для: Центрирующий кернер № 749800.

Подходит для:

73 1115 – Ножницы для кабеля № 731090.

73 1130 – Ножницы для кабеля № 731100 и 731150.

73 1110/1120 – Ножницы для кабеля № 731070 (до кат. 48) и № 731071.

Запасные ножи для ножниц для кабеля

73 1120

73 1251

73 1501

74 9610

74 9420_110

74 9420_130

74 9420_160

73 1272

74 9820

73 1110

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

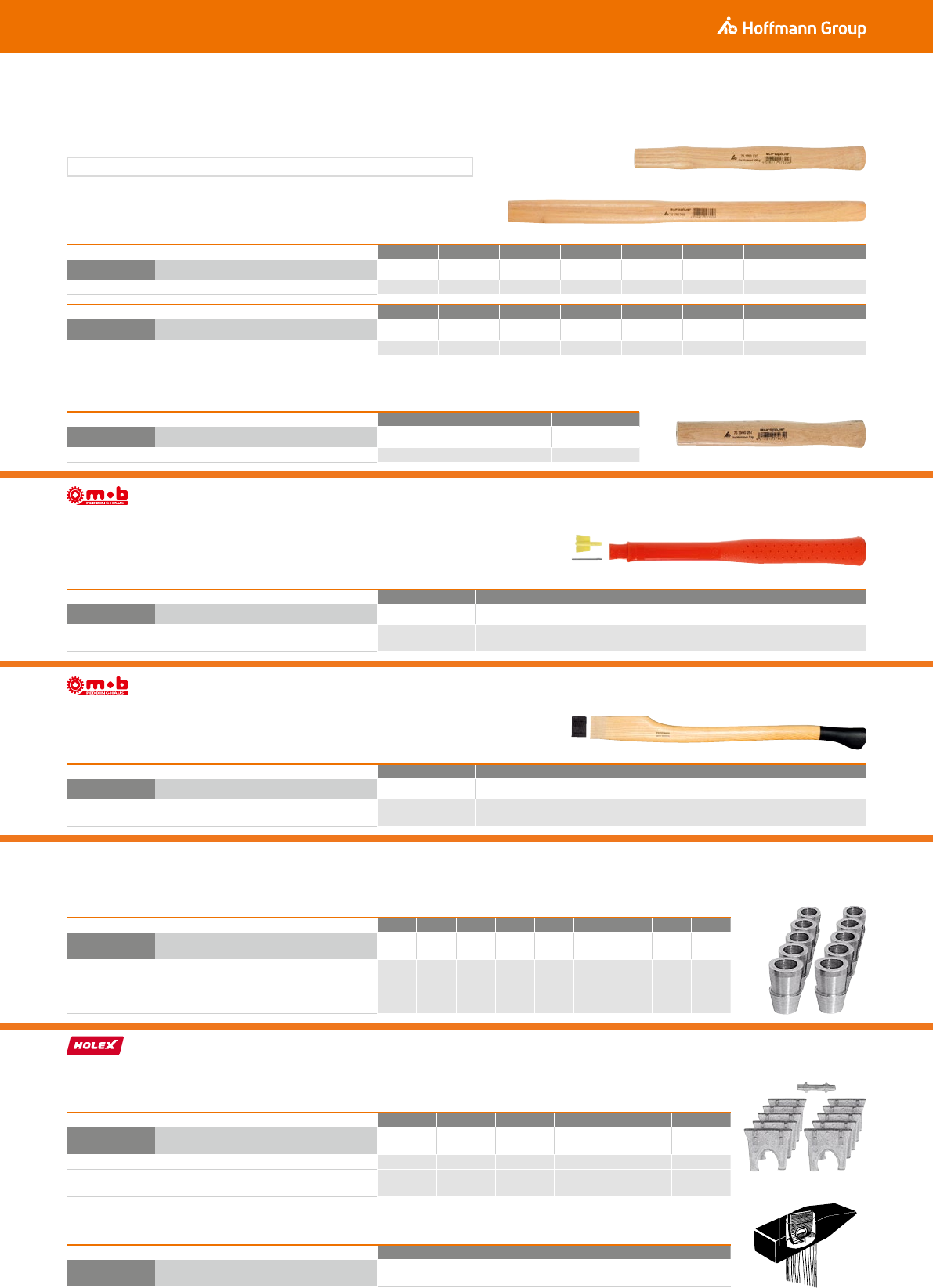

Длина рукоятки мм 260 280 300

76D

75 1900 Рукоятка для кувалды, криволинейная

3,19 3,74 4,10

Для кувалд весом кг 1; 1,5 1,5 2

Длина рукоятки мм 250 260 280 300 310 320 330 350

76D

75 1700 Рукоятка для молотка

2,35 2,73 2,79 2,98 3,14 3,28 4,– 4,31

Для молотков весом кг 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,8

Длина рукоятки мм 360 380 400 500 600 700 800 900

76D

75 1700 Рукоятка для молотка

4,58 5,04 5,28 7,28 8,33 10,08 12,46 14,56

Для молотков весом кг 1 1,5 2 2,5 3 4 5 – 6 8 – 10

число 36

72D

75 2110 Набор клиньев для молотков

30,37

наружный ⌀ мм 7 8 9 11 12 13 14 15 16

73V

75 2010 Кольцевые клинья, набор

10 предмет

6,93 6,93 6,93 8,66 8,66 8,66 8,66 10,13 10,13

Подходит для:

№ 752200 с длиной рукоятки – 280 мм 300 мм 310; 350

мм

330; 350

мм – 360 мм 380 мм 400 мм

№ 751700 с длиной рукоятки 260 мм – 280 мм 300 мм 310 мм 320 мм 330 мм 350; 360

мм

380; 400

мм

Тип 123456

72D

75 2100 Клинья для молотков, набор

10 предмет

3,36 5,08 6,30 9,36 11,74 14,91

ширина мм 13 18 22 28 31 34

Подходит для:

Молотки весом 0,1 – 0,2 кг 0,2 – 0,4 кг 0,5 – 0,8 кг 1 – 1,5 кг 1,7 – 2 кг 3 – 5 кг

Длина рукоятки мм 360 380 400 700 800

73V

75 2150 Изогнутая рукоятка из ясеня

9,43 10,67 12,14 16,77 18,17

Подходит для:

№ 751110 / 751120 весом 600 г 800 г 1000 г 1250 г 1600 г

Длина рукоятки мм 280 300 320 350 360

73V

75 1800 Пластиковая рукоятка молотка с клином

8,27 9,43 11,60 16,23 18,55

Подходит для:

Молотки весом 200 г 300 г 500 г 800 г 1000 г

Разм. 250–400 – Криволинейная форма.

Разм. 500–900 – Прямая форма.

Стандарт: DIN 5111 и DIN 5112.

Подходит для: Молотки с овальной проушиной по DIN.

Рукоять для молотка/кувалды

Примечание: Не подходит для молотков № 750125 и № 750810.

Пластиковая рукоять для молотка

Из высококачественного пластика (ультрамид), устанавливается без люфта, ударопрочная.

Двойная фиксация клином и стальным штифтом.

Подходит для: Слесарные молотки по DIN 1041.

Стандарт: DIN 5135

Клин для молотка (зубчатый клин S)

С двумя различными заточками концов клиньев, врезающихся в дерево при вколачивании.

Объем поставки: 36 клиньев для молотков № 752100 разм. 1 − 6, сортированных.

Кольцевой клин

Подходит для: Рукоятка для молотка № 751700 и 752200.

Рукоять из ясеня для топоров и колунов

С пластиковым клином.

Подходит для: Топор № 751110 и колун № 751120.

75 1700_320

75 1700_700

75 1900_260

75 1800_280

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

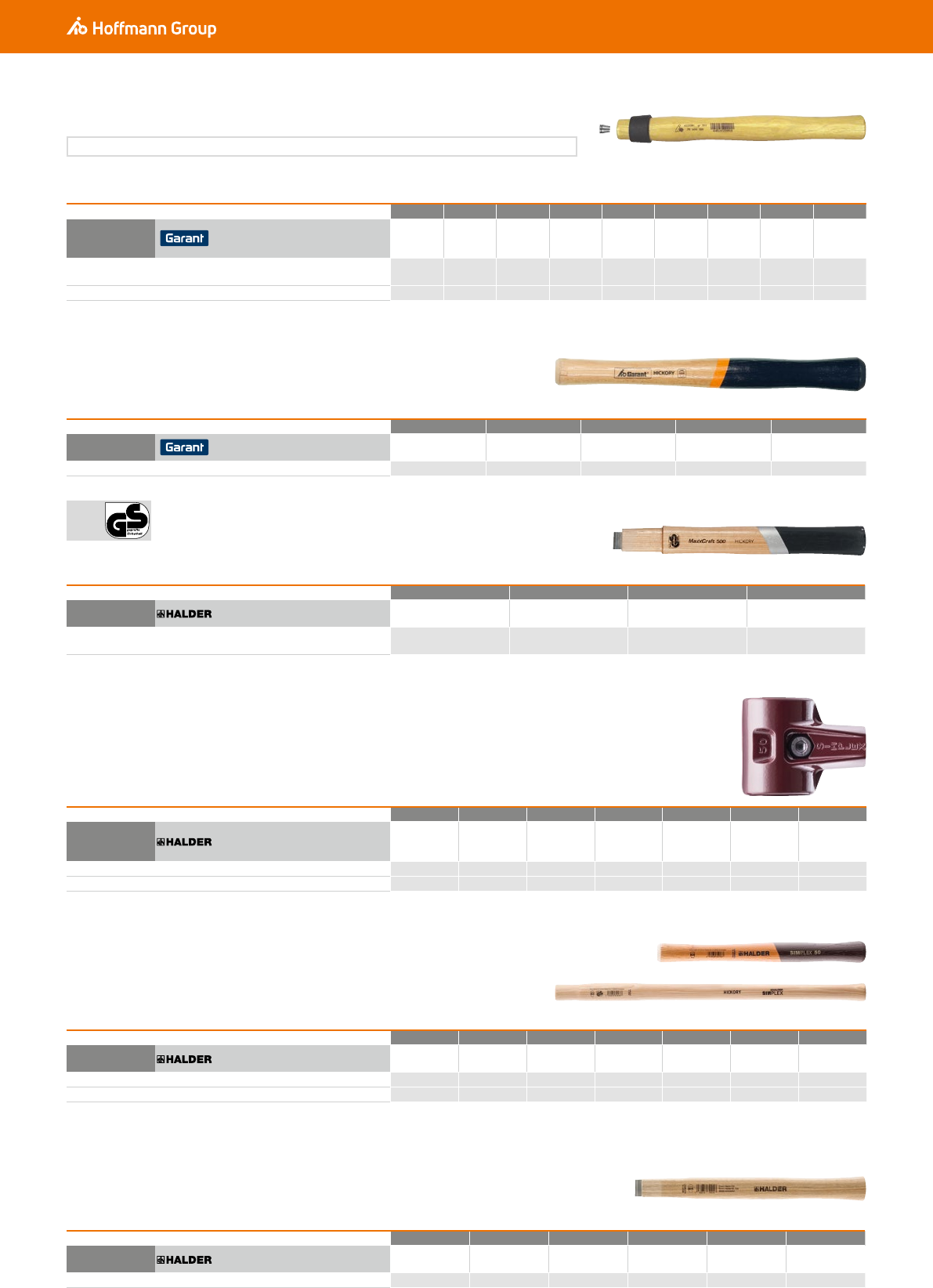

Длина рукоятки мм 280 300 310 320 330 350 360 380 400

71D

75 1650 Рукоятка для молотка из гикори с предо-

хр. обоймой и кольцев. клином

5,78 6,02 6,42 6,67 7,85 8,38 8,54 9,98 10,61

Подходит для:

№. 750110 весом 200 г 300 г 400 г 500 г 600 г 800 г 1000 г 1500 г 2000 г

№ 754120 / 754160 с головкой ⌀ 22 мм 27; 32 мм – 40; 50 мм – – – – –

для ⌀ корпуса мм 30 40 50 60 80

71D

75 2530 Рукоятка для молотка из карии

7,93 8,30 10,29 10,85 13,57

Длина рукоятки мм 260 275 310 335 400

Длина рукоятки мм 265 280 305 310

73W

75 0555 Рукоятка для молотка из карии

8,78 9,69 10,60 12,51

Подходит для:

№ 750550 весом 300 г 500 г 800 г 1000 г

для ⌀ корпуса/материал мм 30G 40A 40G 50A 50G 60G 80G

73W

75 3310 Корпус молотка с мягкой головкой

SIMPLEX без насадок, без рукоятки

9,43 25,88 12,62 32,19 18,13 23,06 45,68

Ударные поверхности насадок ⌀ мм 30 40 40 50 50 60 80

вес г 225 170 420 330 725 975 1785

для ⌀ корпуса мм 30 40 50 60 80 80L 100-125

73W

75 3400 Запасная рукоятка для молотка с мягкой

головкой SIMPLEX

7,11 7,40 9,14 9,57 11,96 30,31 46,84

Длина рукоятки мм 260 275 310 335 395 700 900

вес г 65 90 130 150 225 610 890

для головки молотка ⌀ мм 25 30+35 40+50 60+70 80 100

76D

75 5140 Рукоятка для молотка из карии

5,94 6,99 8,54 10,43 27,72 35,14

Длина рукоятки мм 280 300 315 300 800 900

Рукоятка для молотков из гикори кривол. формы с нейлон. предохр. обоймой и кольц. клином.

Подходит для: Слесарный молоток GARANT № 750110 и молоток с мягкой головкой GARANT № 754120

/ 754160.

Примечание: Для молотка № 750110 разм. 100 см. запасную рукоятку № 751700 разм. 260.

Запасная рукоятка молотка и корпус молотка с мягкой головкой

Подходит для: Молотки с мягкой головкой без отдачи № 752500 / 752510 / 752520.

VPA

Подходит для: Слесарный молоток MaxxCraft® № 750550.

Подходит для: Молоток с мягкой головкой SIMPLEX № 752800 / 752900 / 753100 / 753200 / 753300.

Разм. 30–80 – Деревянная рукоятка с гладко шлифованной, лакированной поверхностью.

Разм. 80L; 100-125 – Из гикори.

Подходит для: Молоток с мягкой головкой SIMPLEX

№ 752800 / 752900 / 753100 / 753200 / 753300.

Подходит для: Молоток без отдачи «Supercraft» № 755100, разм. 80 и 100 для молотков № 755400.

Объем поставки: От разм. 30+35 с клином (разм. 25 без клина).

75 1650

75 2530

75 0555

75 3310

75 3400_50

75 3400_80L

75 5140

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

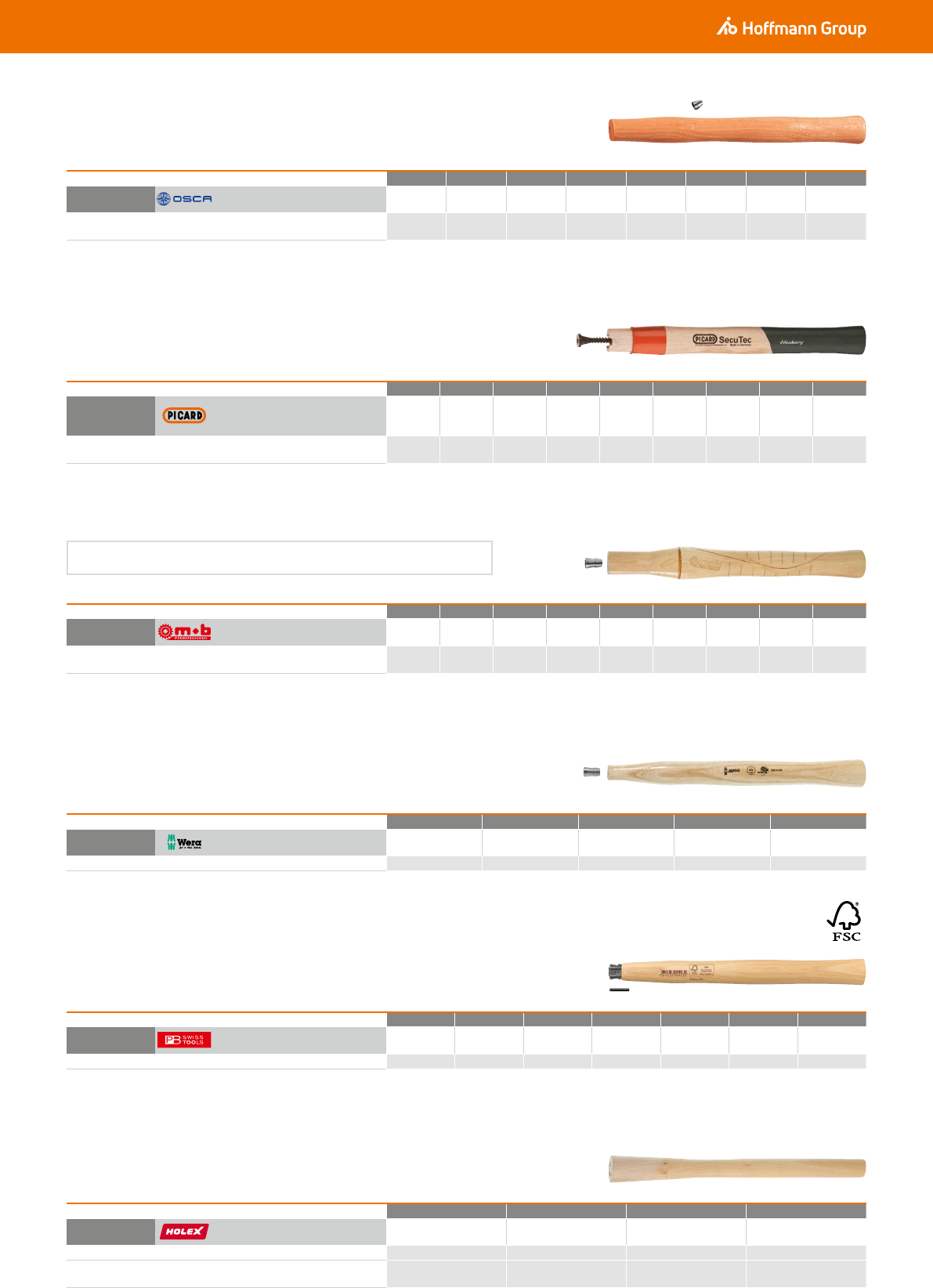

Длина рукоятки мм 280 310 320 350 360 380 600 800

76D

75 1205 Рукоятка молотка из гикори с клином

4,45 4,68 5,15 6,53 6,70 7,07 28,27 28,27

Подходит для:

№ 751200 весом 250 g 500 г 750 г 1000 г 1500 г 2000 г 3000 г 5000 г

Длина рукоятки мм 280 300 310 320 330 350 360 380 400

76D

75 1680 Рукоятка для молотка из гикори

SecuTec® с защитной втулкой и винтом с

клиновид. головкой

11,69 13,93 14,28 15,26 17,43 18,62 21,63 24,22 26,95

Подходит для:

№ 750115 весом 200 г 300 г 400 г 500 г 600 г 800 г 1000 г 1500 г 2000 г

Длина рукоятки мм 280 300 310 320 330 350 360 380 400

73V

75 2200 Рукоятка для молотка из гикори с коль-

цевым клином

6,28 7,20 7,39 8,97 9,51 10,13 12,45 13,53 15,–

Подходит для:

№ 750100 весом 200 г 300 г 400 г 500 г 600 г 800 г 1000 г 1500 г 2000 г

для головки молотка ⌀ мм 22 27 32 40 50

73C

75 4400 Рукоятка молотка из ясеня с клином

6,53 7,14 7,68 9,44 10,71

Длина рукоятки мм 250 265 280 320 340

Для головок ⌀ мм 22 27 32 35 40 50 60

73B

75 4840 Рукоятка молотка из гикори с клином

13,69 14,55 15,17 16,42 17,66 19,06 20,46

Длина рукоятки мм 250 265 285 295 315 335 360

Тип A100 A200 A400 A600

72D

75 5600 Рукоятка молотка из ясеня

1,71 2,04 2,24 2,48

Длина рукоятки мм 260 320 340 380

Подходит для:

№ 755500 и № 755550 Разм. A100 Разм. A200 Разм. A400; B400 Разм. A600; A900

Подходит для: Медный молоток № 751200.

Запасная рукоятка молотка

Рукоятка для молотка из гикори криволинейной формы с защитной втулкой из стали и с

винтом PICARD с клиновидной головкой.

Подходит для: Слесарные молотки PICARD SecuTec® № 750115.

Подходит для: Слесарный молоток № 750100 со стальной защитной втулкой.

Примечание: Для молотка № 750100 разм. 50 / 100 см. запасную рукоятку №

751700 разм. 250 / 260.

Подходит для: Пластмассовые молотки № 754200 и 754500.

Подходит для: Молотки без отдачи № 754700 / 754750 и 754810.

Подходит для: Молотки из резинового композита № 755500 и 755550.

75 1205

75 1680

75 2200

75 4400

75 4840

75 5600

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

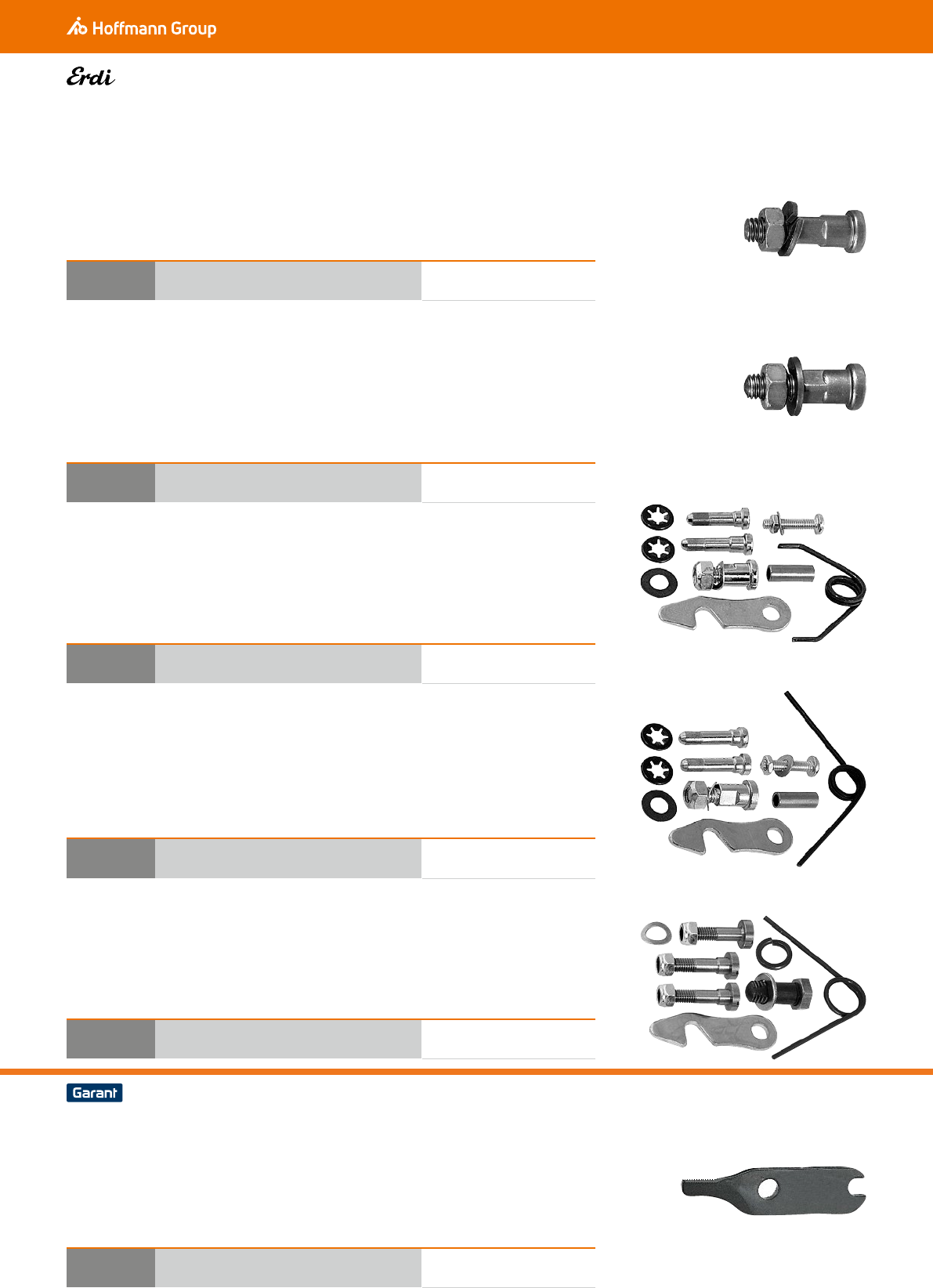

73X

76 0110 Набор для ремонта для ножниц по листовому металлу

5,09

71D

76 3700 Запасной нож для ручного резака для профильной резки

листового металла

12,69

73X

76 0120 Набор для ремонта для ножниц по листовому металлу

5,09

73X

76 6110 Набор для ремонта для ножниц по листовому металлу Ideal

9,40

73X

76 4010 Набор для ремонта для ножниц по листовому металлу Ideal

7,83

73X

76 6020 Набор для ремонта для ножниц по листовому металлу Ideal

7,38

Квадрат 6,5 мм, M6×30 мм (с головкой).

Подходит для: № 760100 разм. 250; 300 / № 761000 / 761050 / 761100 / 761150 / по одному в разм. 300

и № 761500 / 761600 по одному в разм. 275.

Набор для ремонта для ножниц по листовому металлу Ideal

Квадрат 6,5 мм, M6×28 мм (с головкой).

Подходит для: № 761000 / 761100 разм. 250 и разм. 275.

Подходит для: № 764000 разм. 230.

Подходит для: № 765900 / 765910 / 766000 / 766010 / 766350 / 766360 / 767000 / 767010 / 767500 / 767600.

Подходит для: № 766100 / 766200 разм. 240.

Запасной нож к резаку для профильной резки листового металла

Подходит для: Ручной резак для профильной резки листов. металла № 763400 (до кат. 43).

76 0110

76 0120

76 4010

76 6020

76 6110

76 3700

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

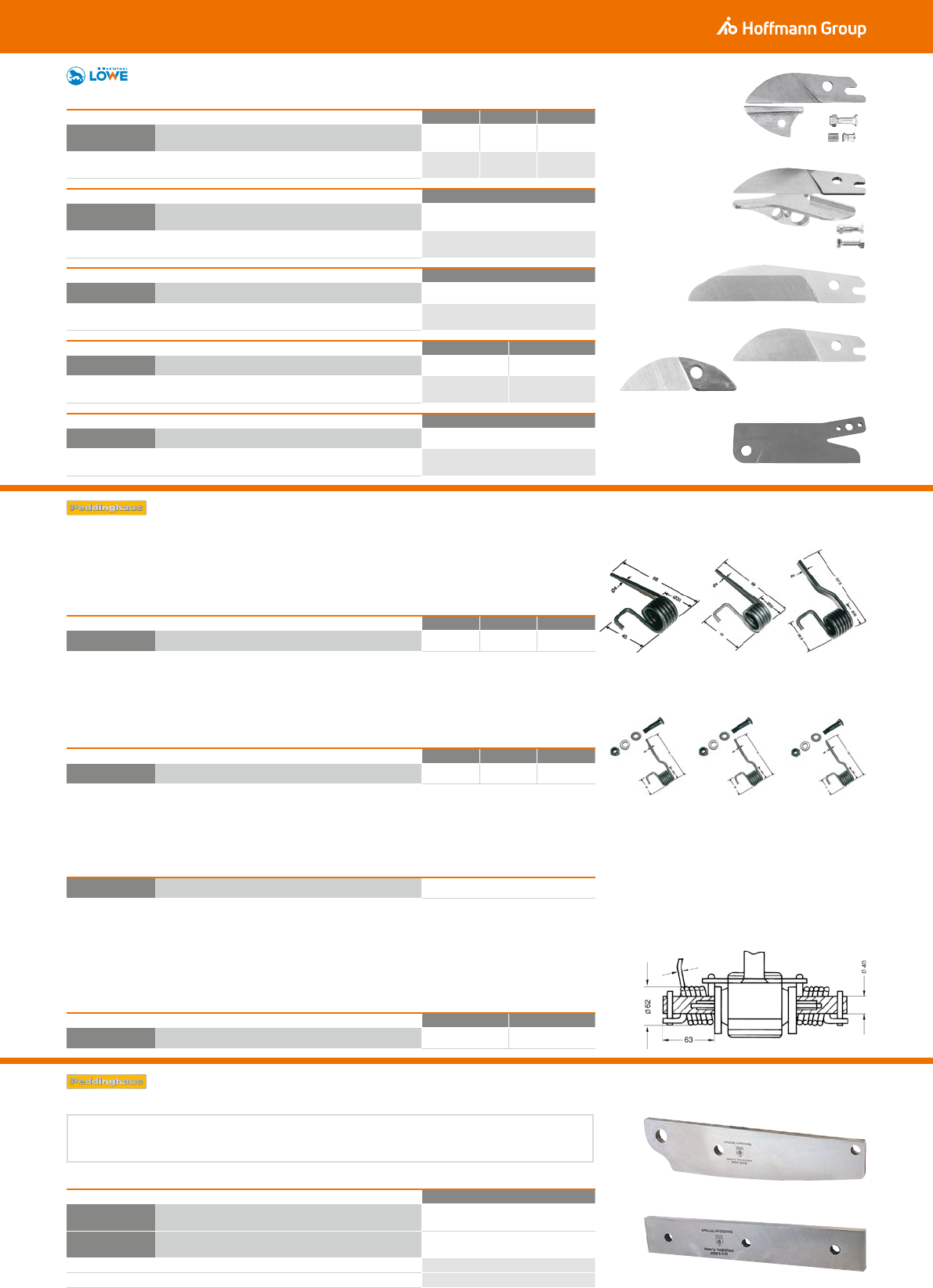

Тип 175 200 245

76F

76 9815 Запасной нож (нож, опорная поверхность и винт)

18,13 18,48 ■ 38,70

Подходит для:

Универсальные ножницы № 769805 разм. 175 разм. 200 разм. 245

Тип 210

76F

76 9905 Запасной нож (нож, опорная поверхность и винт)

34,30

Подходит для:

Ножницы для резки на скос № 769900 разм. 210

Тип 245

76F

76 9925 Запасные ножи

25,06

Подходит для:

Ножницы для резки кабельных каналов № 769920 разм. 245

Тип 175 220

76F

76 9952 Ножи к ножницам для профиля

13,72 20,79

Подходит для:

Ножницы для профиля № 769950 разм. 175 разм. 220

Тип 580

76F

76 9957 Нож для рычажного резака

103,36

Подходит для:

Рычажный резак № 769955 разм. 580

подходят для модели 1BR/4 1BR/5 1BR/6

76L

76 9931 Безопасная пружина рычагов

33,44 33,44 42,51

подходят для модели 1BR4/2 1BR5/2 1BR6/3

76L

76 9933 Безопасная пружина рычагов

30,41 30,41 38,53

76L

76 9935 Безопасная пружина рычагов

74,82

Исполнение LINKS RECHTS

76L

76 9937 Безопасная пружина рычагов

28,48 28,48

подходят для модели 4/300

76L

76 9938 ножевидный

(верхний нож)

238,50

76L

76 9939 ножевидный

(нижний нож)

143,70

Длина верхнего ножа (76 9938) мм 355

Длина нижнего ножа (76 9939) мм 300

Запасные ножи

Подходит для: Рычажные ножницы для листового металла № 769930 старого исполнения. Выпуск до

06/2007.

Безопасная пружина рычагов для ножниц по листовому металлу

Подходит для: Рычажные ножницы для листового металла № 769930 нового исполнения. Выпуск с

07/2007.

Подходит для: Рычажные ножницы для листового металла с длинным ножом № 769936 разм. 4/300.

Подходит для:

Разм. LINKS – Рычажные ножницы для листового металла № 895200 разм. 5/400 (до каталога 37).

Разм. RECHTS – Рычажные ножницы для листового металла № 895200 разм. 5/400 (до каталога 37) и №

769930 разм. 4BR/8.

Запасные ножи для рычажных ножниц

Подходит для: Рычажные ножницы для листового металла с длинным ножом № 769936.

Примечание: При последующем заказе запасных ножей необходимо приводить следующие

данные: изделие, модель, по возможности номер инструмента или точный

размерный чертеж.

76 9815

76 9905

76 9925

76 9952_175

76 9952_220

76 9957

_1BR/4 _1BR/5 _1BR/6

_1BR4/2 _1BR5/2 _1BR6/3

76 9937

76 9938

76 9939

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

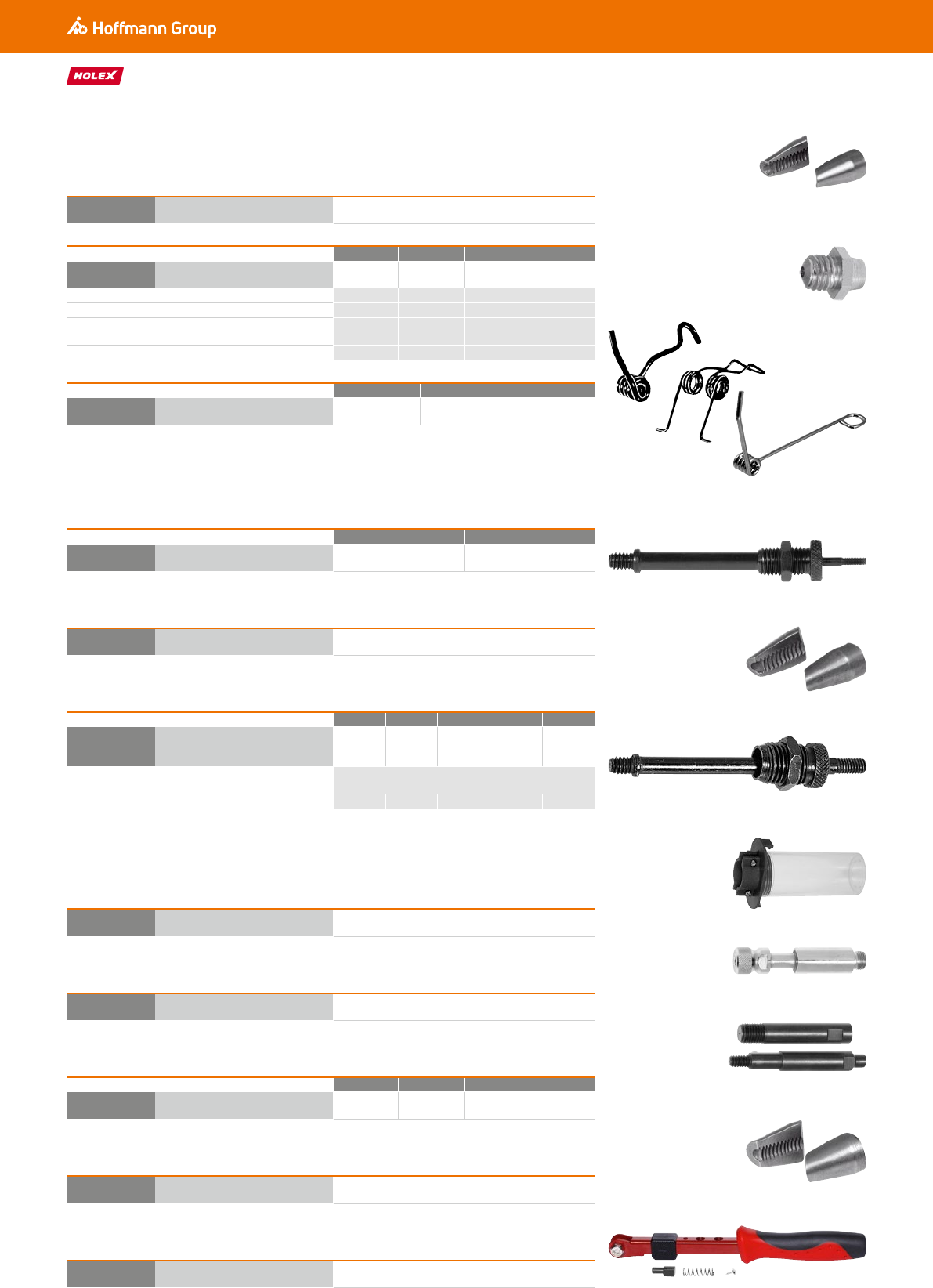

72E

77 0230 Запасные зажимные кулачки, пара

15,51

Тип 024 123 124 125

72E

77 0240 Запасной мундштук

2,83 2,83 2,83 2,83

общая длина мм 13,4 14,7 16 17,9

⌀ отверстия мм 1,7 2,2 2,7 3,3

Подходит для:

Вытяжные заклёпки из алюминия и меди 2,4 мм 3; 4 мм 4 мм 5 мм

Вытяжные заклёпки из стали 2,4 мм 3 mm 4 мм 4 мм

Тип HN35 BZ44F S

72E

77 0250 Витая изгибная пружина

3,47 3,72 3,81

72E

77 0305 Запасные зажимные кулачки, пара

2,53

Тип M4 M5 M6 M8 M10

72E

77 0401 Оправка с резьбой и винтом для рычаж-

ного заклепочника

14,14 14,14 14,14 16,42 16,42

Подходит для:

Заклепочные клещи № 770410

Заклепочные клещи № 770310 № 770310 – – –

72E

77 0403 Стяжной болт

31,11

72E

77 0402 Контейнер для сбора заклёпок

7,56

Тип M4 M5 M6 M8

72E

77 0404 Оправка с резьбой

6,15 6,15 6,15 6,15

72E

77 0405 Запасные зажимные кулачки, пара

6,12

72E

77 0406 Цанговая рукоятка

18,83

Подходит для: Ручные заклепочники № 770200.

Запасные детали для заклёпочников

Тип M3 M6

72E

77 0301 Оправка с резьбой и винтом

7,64 12,40

Подходит для:

77 0301/0305 – Ручные заклёпочные клещи № 770310.

Подходит для: Клепатель рычажный № 770410.

77 0406

77 0301

77 0305

77 0401

77 0402

77 0403

77 0404

77 0405

77 0230

77 0240

_HN35

_BZ44F

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

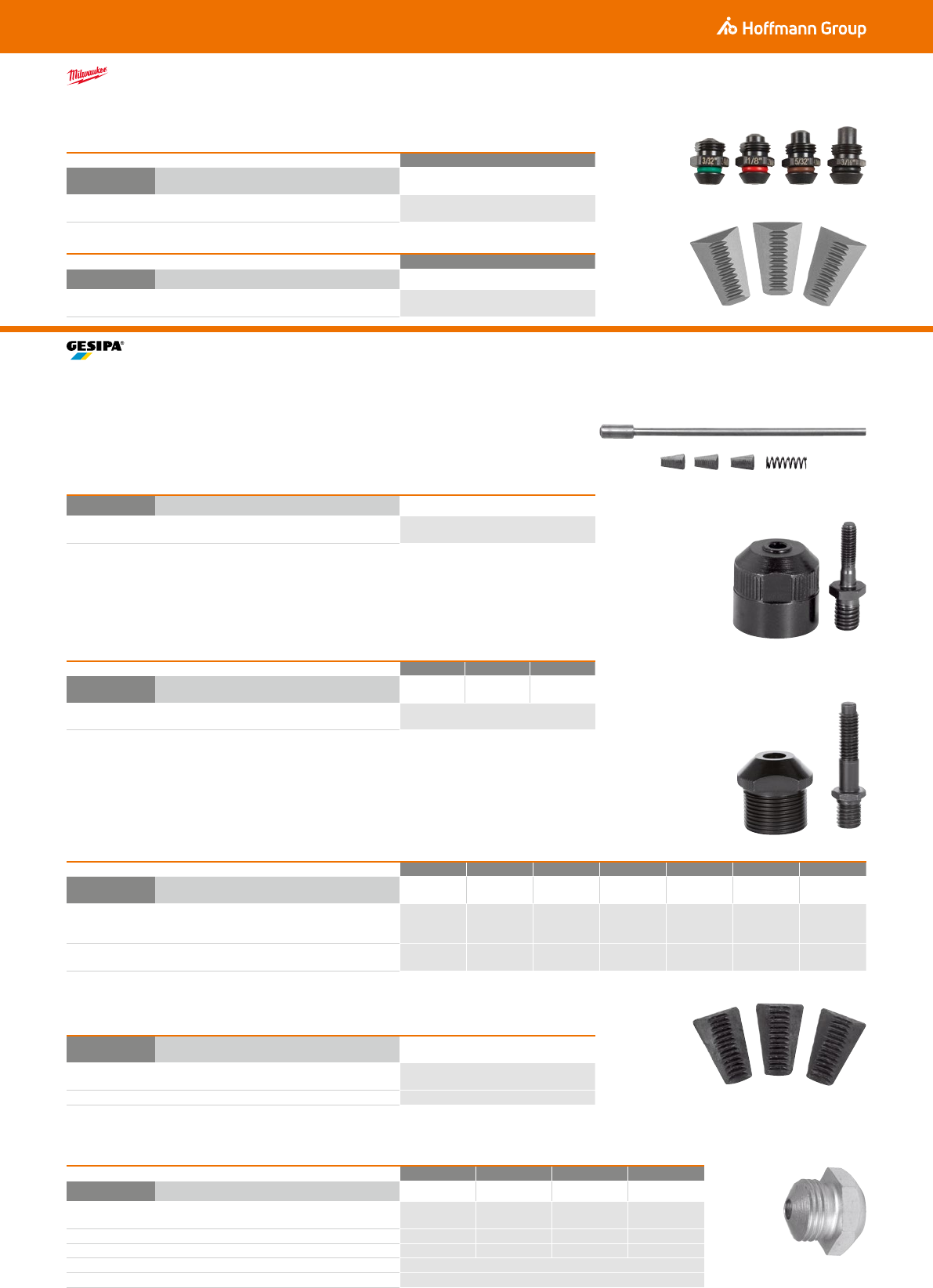

03L

77 0451 Набор запасных мундштуков

4 предмета

32,41

Подходит для:

Аккумуляторный заклепочник для вытяжных заклепок «M12BPRT» № 770450

03L

77 0452 Набор зажимных кулачков

26,28

Подходит для:

Аккумуляторный заклепочник для вытяжных заклепок «M12BPRT» № 770450

74A

77 0502 Набор запасных деталей

40,56

Подходит для:

Заклепочник для вытяжных заклепок «AccuBird» № 770500

Тип M4 M5 M6

74A

77 0522 Запасной мундштук с резьбовой оправкой

34,14 34,14 34,14

Подходит для:

Заклепочник для неподвижных гаек «FireBird» № 770520

Тип M3 M4 M5 M6 M8 M10 M12

74A

77 0516 Запасной мундштук с резьбовой оправкой

68,43 68,43 81,68 82,05 69,37 69,53 70,78

Подходит для:

Заклепочник для неподвижных гаек «FireFox» № 770515 Разм. 1; 2 Разм. 1; 2 Разм. 1; 2 Разм. 1; 2 Разм. 2 Разм. 2 Разм. 2

Заклепочник для неподвижных гаек «FireBird Pro» № 770530 подходит подходит подходит подходит подходит подходит не подходит

74B

77 0630 Набор зажимных кулачков

3 предмет

29,59

Подходит для:

Рычажные заклепочники № 770600

Заклепочник-ножницы № 770700 (до кат. 41)

Тип 29 32 36 45

74B

77 0640 Запасной мундштук

15,50 15,50 15,50 15,50

Подходит для:

Вытяжные заклёпки из алюминия и меди 5 мм – 6 мм –

Вытяжные заклёпки из стали 4 мм 5 мм – 6 мм

Вытяжные заклёпки из спец. стали 4 мм – 5 мм –

Рычажные заклепочники № 770600

Заклепочник-ножницы № 770700 (до кат. 41)

Запасные части к аккумуляторному заклепочнику для вытяжных заклепок

Объем поставки:

77 0451 – Мундштук размером 2,4; 3,2; 4,0 и 4,8 мм соответственно.

Объем поставки: Набор зажимных кулачков из 3 предметов (770531 разм. 1) включая нажимную

пружину (770533 разм. 1) и нажимную втулку (770532 разм. 1).

Запасные детали для заклёпочников

Объем поставки: По мундштуку (№ 770534) с соответствующей оправкой с резьбой (№ 770535).

Объем поставки: По мундштуку (№ 770536) с соответствующей оправкой с резьбой (№ 770537).

77 0451

77 0452

77 0502

77 0522

77 0516

77 0630

77 0640

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

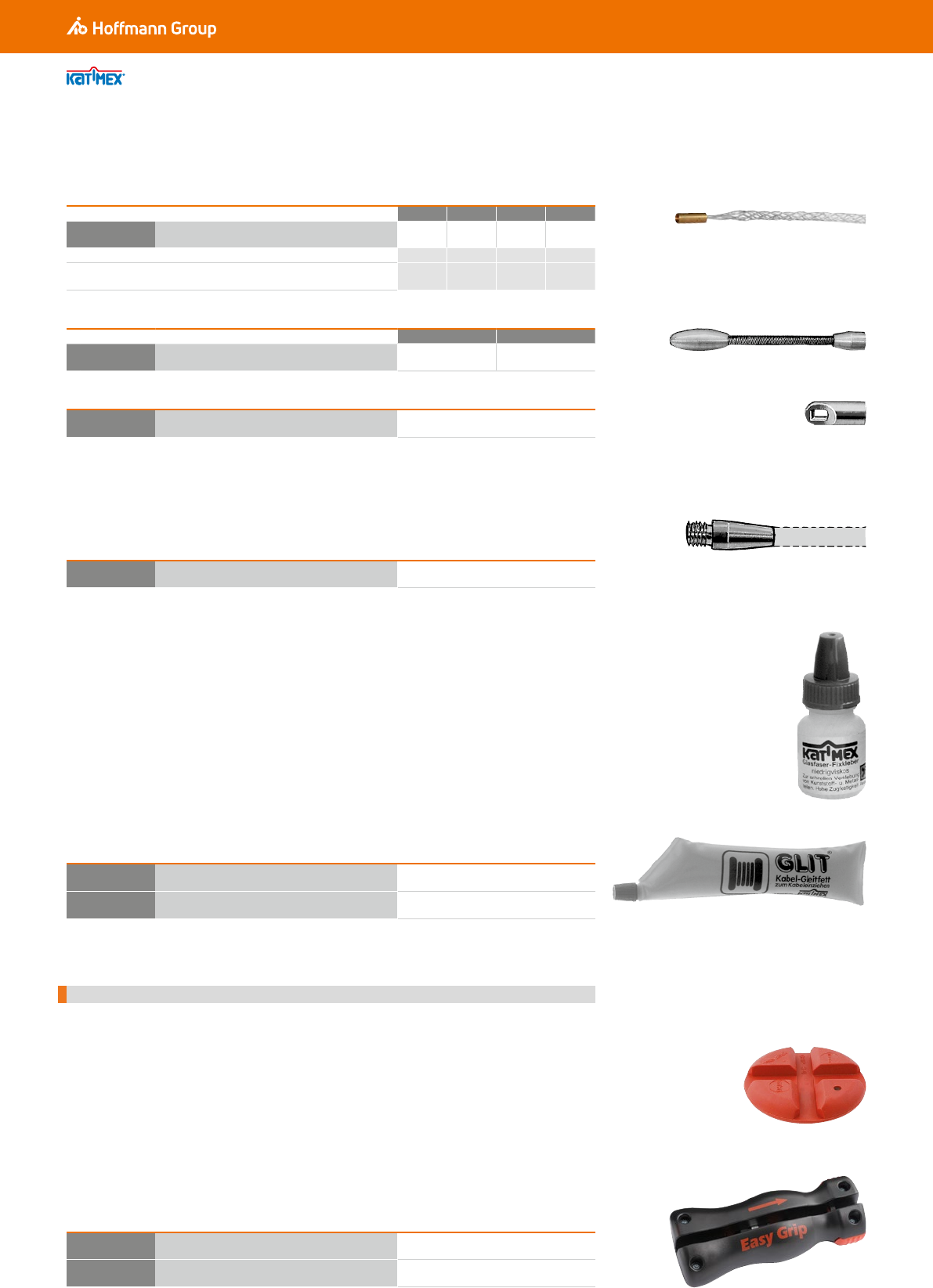

Тип 6 10 12 15

86A

81 4710 Протяжной чулок для кабеля M5

32,50 32,50 38,48 44,59

Полезная длина мм 100 120 180 230

Подходит для:

Кабели ⌀ до 6 мм 9 мм 12 мм 15 мм

⌀ головки мм 7 10

86A

81 4720 Пружинная сферическая головка M5

31,59 32,76

86A

81 4730 Концевая головка M5 с проушиной

4,73

86A

81 4740 Концевая втулка M5

4,73

86A

81 4750 Клей

–

86A

81 4760 Смазка для улучшения скольжения кабеля

–

86A

81 4770 Power Disk

10,34

86A

81 4775 Ручка для проталкивания Easy Grip

62,79

Подходит для: Все варианты длины тросика для протягивания кабеля.

81 4710 – Тросик для протягивания кабеля № 814870 / 814875 / 814885 и 814886 (до каталога 45).

81 4720/4730 – Тросик для протягивания кабеля „Kabelﬁx“ № 814870 и 814875.

Запасная деталь к тросикам для протяжки кабеля

Подходит для: Тросик для протяжки кабеля Kati® Blitz № 814870 и 814875 (до каталога 45).

Подходит для:

81 4770 – Подходит для всех видов протяжных тросиков.

81 4775 – Только для стекловолоконных тросиков № 814870 и 814875 (до каталога 45).

Применение:

81 4770 – Для эффективного захватывания протяжных тросиков при проталкивании/

вытягивании.

81 4775 – Благодаря оптимизированному способу зажимания возможно быстрое и легкое

проталкивание тросика из стекловолокна.

Специальная тяговая ручка

81 4710

81 4720

81 4730

81 4740 Для наклеивания на

стекловолоконную

ленту

81 4750

81 4760

81 4770

81 4775

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

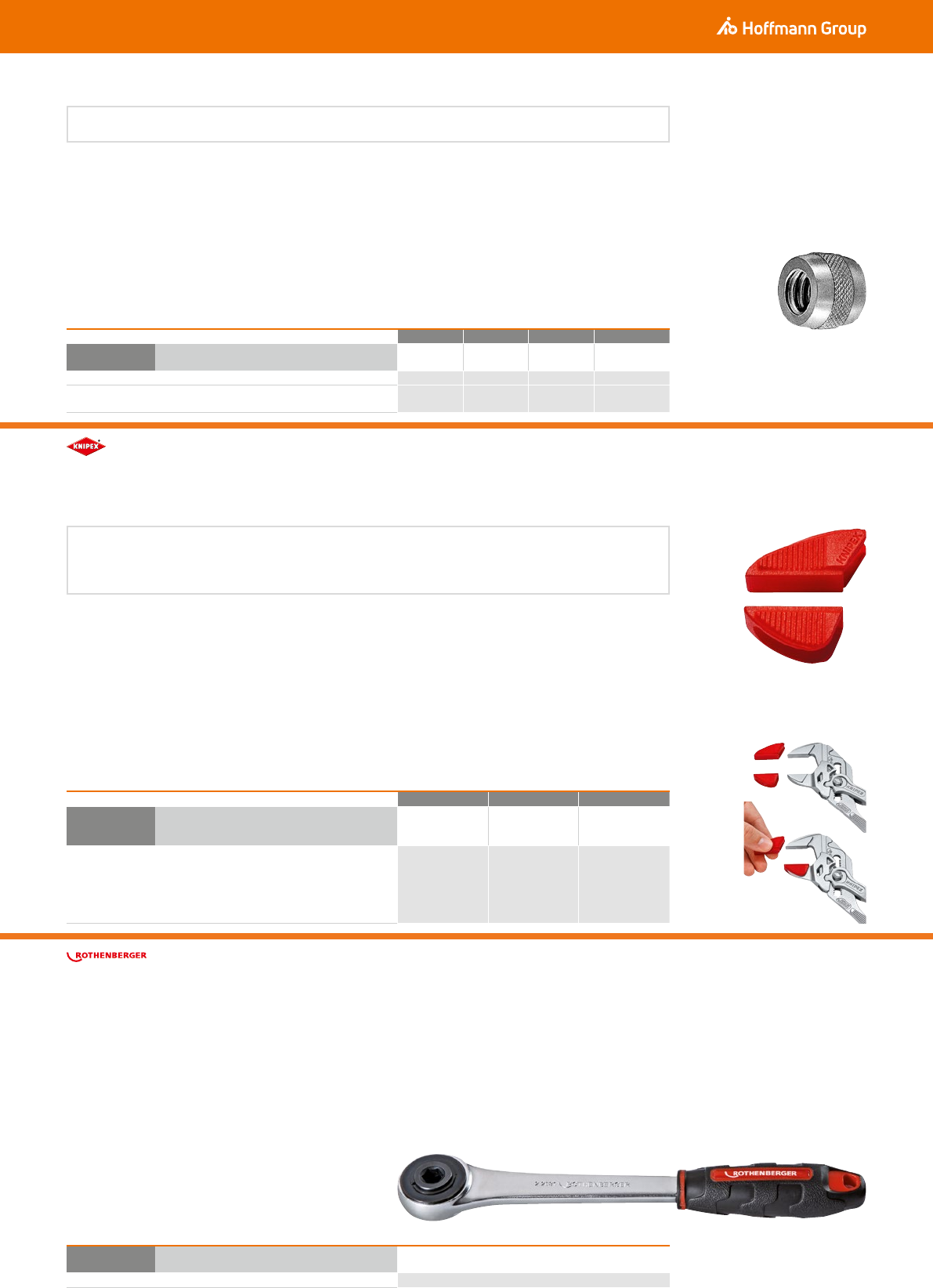

Тип 1/2 1 1.1/2 2

83E

81 0520 Гайка с ромбической накаткой

(4,87) (5,12) (6,75) (10,13)

⌀ винта мм 10 12 15 19

Подходит для:

Диапазон зажима 1/2 дюйма 1 дюйма 1.1/2 дюйма 2 дюйма

Размер 180 250 300

83D

81 3725 Предохранительные губки для клещей переставных с

плоскими губками

6 предметов

9,13 ■ 9,69 ■ 11,38

Подходит для:

№ 813700 разм. 180

№ 813702 разм. 180

№ 813720 разм. 180

№ 813722 разм. 180

№ 813700 разм. 250

№ 813702 разм. 250

№ 813720 разм. 250

№ 813722 разм. 250

№ 813851 разм. 250

№ 813702 разм. 300

86A

81 4816 Трещотка без приводного квадрата

28,60

общая длина мм 272

Гайка с ромбической накаткой для трубных ключей

Подходит для: Ключи трубные и ключи трубные рычажные № 810100 / 810300 / 810500 / 810600.

Примечание:

Разм. 2 – Подходит также для газовых ключей разм. 3.

Предохранительные губки для клещей переставных с плоскими губками

Оптимально подходят для материалов с уровнем высокой чувствительности благодаря мягкой, гладкой зажимной

плоскости. Простая установка вручную и надежная фиксация на зажимных губках при помощи внутреннего

стопорного крючка.

Объем поставки: Пластмассовые предохранительные губки красного цвета, 3 пары.

Примечание:

Разм. 180 – Предохранительная накладка подходит для клещей KNIPEX® начиная с модельного ряда 2019.

Разм. 250 – Предохранительная накладка подходит для клещей KNIPEX® начиная с модельного ряда 2018.

Разм. 300 – Предохранительная накладка подходит для клещей KNIPEX® начиная с модельного ряда 2020.

Запасная трещотка 1/2 дюйма

Подходит для: Ключ для радиаторных кранов с трещоткой № 814805 (до кат. 51).

81 0520

81 3725

81 4816

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

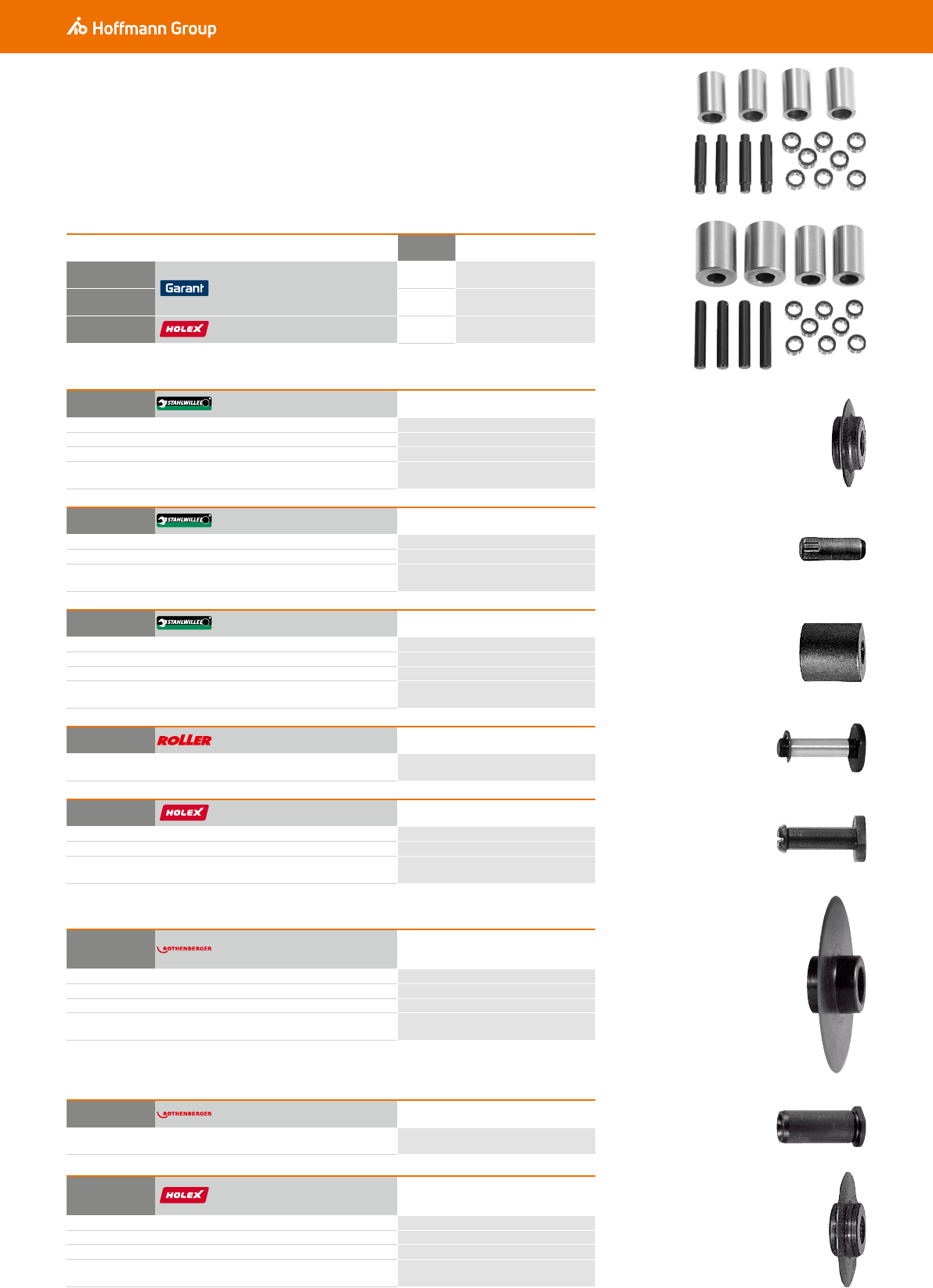

Подходит для:

Труборез

81C

81 8025 Набор направляющих роликов с игольча-

тыми подшипниками

16 шт.

17,55

№ 818100

81C

81 8035

21,23

№ 818150

82A

81 8020 Палец

2,32

№ 818000 / 818300 / 819320 /

819350 / 818305

83A

81 8600 Запасные режущие ролики

15,–

Режущий ролик ⌀ мм 20

Ширина режущего ролика мм 6

Отверстие режущего ролика мм 4,8

Подходит для:

Малогабаритный труборез № 818500 (до кат. 51)

83A

81 8700 Палец ролика

5,57

общая длина мм 13

⌀ мм 4,8

Подходит для:

Малогабаритный труборез № 818500 (до кат. 51)

83A

81 8800 рулон

9,24

ширина мм 12

⌀ мм 12

для отверстия мм 4

Подходит для:

Малогабаритный труборез № 818500 (до кат. 51)

84A

81 9540 Палец

17,43

Подходит для:

Труборез (с пружинным кольцом) № 819500

82A

81 9630 Палец

2,58

общая длина мм 20

⌀ мм 5

Подходит для:

Труборез № 818100/818150/819625

86A

81 9615 Запасные режущие ролики

для труб из композитных материалов

и пластика

21,32

Режущий ролик ⌀ мм 40

Ширина режущего ролика мм 11

Отверстие режущего ролика мм 8

Подходит для:

Труборез для пластиковых труб № 819605 (до кат. 51)

86A

81 9635 Палец

15,46

Подходит для:

Малогабаритный труборез № 819605 (до кат. 51)

82A

81 9610 Запасные режущие ролики для пластико-

вых и композитных труб

6,44

Режущий ролик ⌀ мм 26

Ширина режущего ролика мм 6,25

Отверстие режущего ролика мм 4,85

Подходит для:

Труборез № 819600 (до кат. 45)

Запасные детали для труборезов

81 8025

81 8035

81 8600

81 8700

81 8800

81 9540

81 9630

81 9615

81 9635

81 9610

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

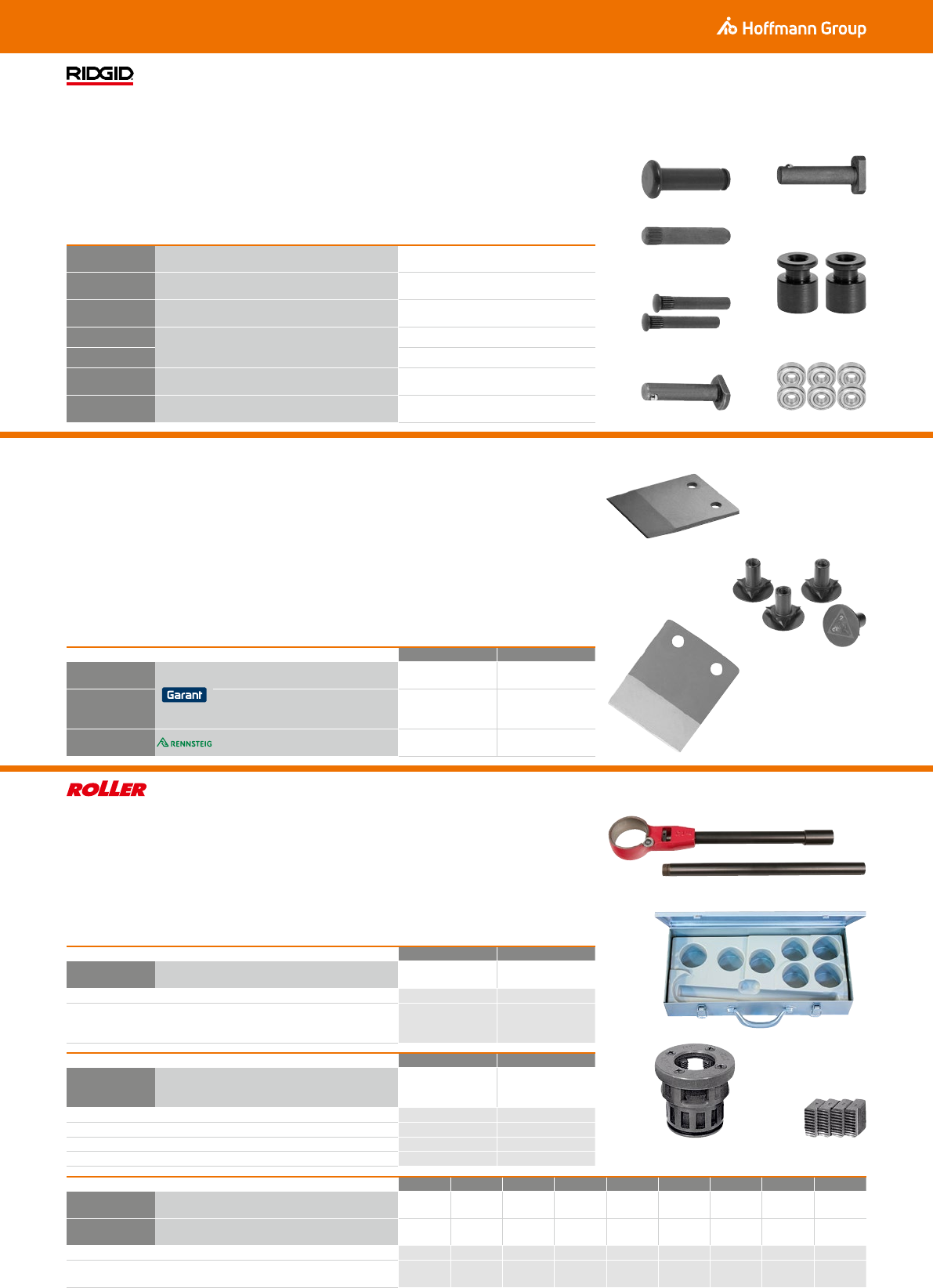

83R

81 9376 Палец

(4,15)

83R

81 9377 Палец ролика

(2,33)

86A

81 9378 Набор запасных роликов

2 шт.

(25,32)

83R

81 9476 Палец

(6,06)

83R

81 9477

12,94

83R

81 9478 Набор пальцев ролика

2 шт.

(13,60)

83R

81 9479 Набор шарикоподшипников

6 шт.

(16,46)

Для ⌀ до мм 20 26

81C

81 9755 Запасные ножи

– 24,90

81C

81 9756 Запасные лезвия к резаку для гофрирован-

ных труб

4 предмета

– 24,90

86A

81 9775 Запасные ножи

25,35 –

Тип C1.1/4 C2

84B

82 0600 Трещотки „Central“

(165,–) (185,25)

Общая длина трещотки муфты мм 740 850

Подходит для:

Реж. головки

разм. R 1/8 − R 1.1/4 M

16×1,5− M 40×1,5

разм. R 1.1/2 − R 2 M

50×1,5

Тип C1.1/4 C2

84B

82 0620 Переносной ящик из листовой стали для клуппа „Central“

(157,50) (226,50)

длина мм 430 500

ширина мм 195 280

высота мм 90 95

Число применяемых режущих головок макс. 7 9

вид резьбы R1/8 R1/4 R3/8 R1/2 R3/4 R1 R1.1/4 R1.1/2 R2

84B

82 0650 Режущая головка с плашками

(159,–) (159,–) (147,60) (147,60) (162,75) (195,75) (201,75) (267,–) (285,–)

84B

82 0670 Набор г убок „Central”

4 шт.

– – (117,30) (117,30) (130,90) (130,90) (130,90) (183,60) (183,60)

Посадочное отверстие ⌀ режущей головки (82 0650) мм 63,5 63,5 63,5 63,5 63,5 63,5 63,5 92 92

Подходит для:

Трещотки

разм. C

1.1/4

разм. C

1.1/4

разм. C

1.1/4

разм. C

1.1/4

разм. C

1.1/4

разм. C

1.1/4

разм. C

1.1/4 разм. C 2 разм. C 2

Запасные детали для труборезов № 819370 / 819470 / 819475

Подходит для:

81 9476 – Труборез

81 9477 – Труборез

81 9376–9378 – Труборез

81 9478/9479 – Труборез

Запасная деталь для ножниц для резки пластиковых труб с прямым лезвием

Подходит для:

81 9775 – Ножницы для резки пластиковых труб № 819770

81 9755/9756 – Ножницы для резки пластиковых труб № 819750

Отдельные и запасные детали для клуппа „Central“

Подходит для: Клуппы с трещоткой № 820300 / 820310.

81 9376

81 9377

81 9378

81 9476

81 9477

81 9478

81 9479

81 9755_26

81 9756_26

81 9775_20

82 0600

82 0620

82 0650 82 0670

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

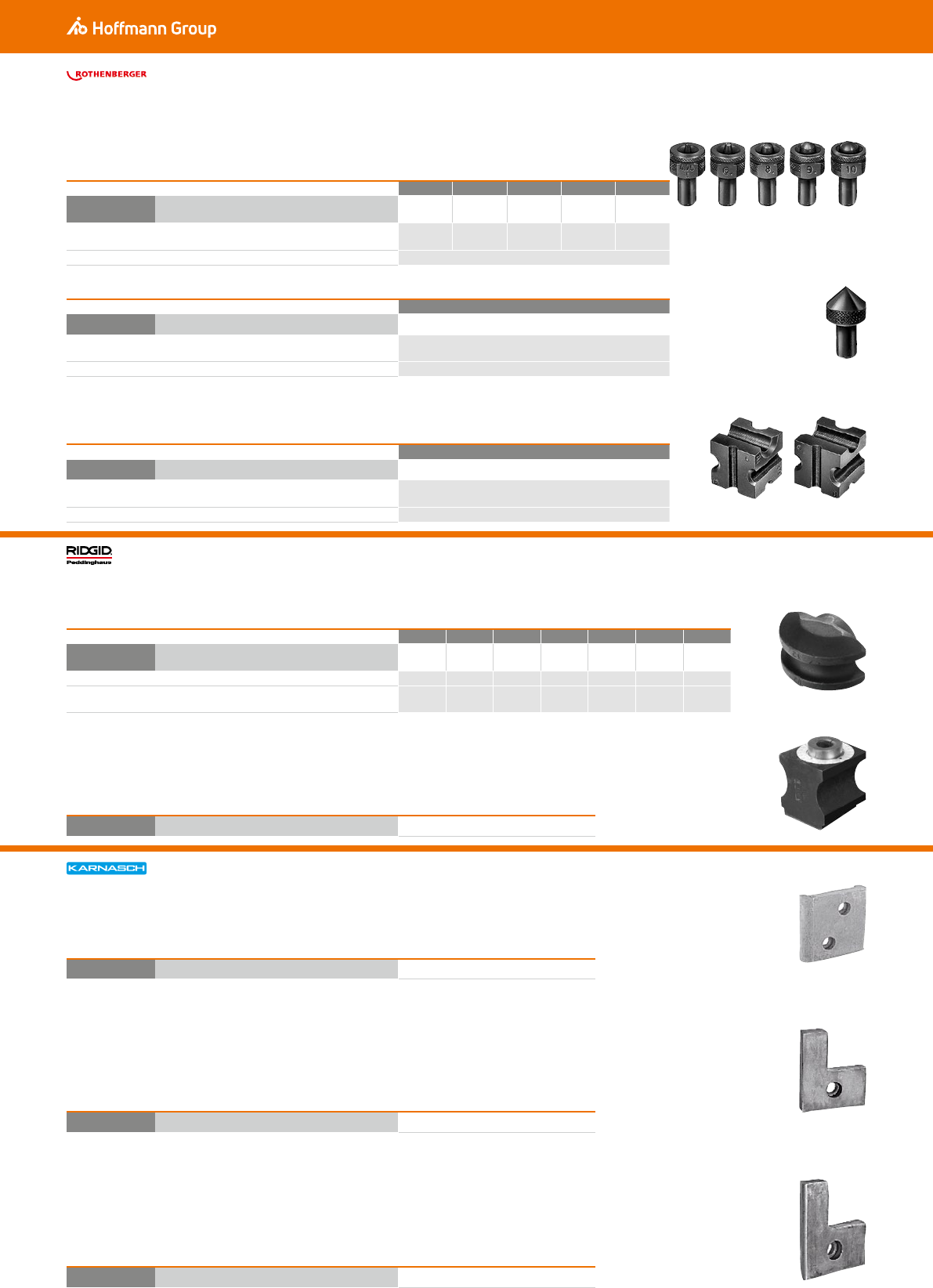

Тип 4,75/5 6 8 9 10

86B

82 0930 Насадка для отбортовок, метрическая

(32,63) (32,63) (32,63) (32,63) (32,63)

Подходит для:

Наружный ⌀ трубы 4,75/5 мм 6 мм 8 мм 9 мм 10 мм

Устройство двойной отбортовки № 820900

Тип 1652

86B

82 0950 Губка

(42,34)

Подходит для:

Наружный ⌀ трубы 4,75/5; 6; 8; 9; 10 мм

Устройство двойной отбортовки № 820900

Тип M

86B

82 0970 Пара зажимных колодок

(211,70)

Подходит для:

Наружный ⌀ трубы 4,75/5; 6; 8; 9; 10 мм

Устройство двойной отбортовки № 820900

Тип 3/8 1/2 3/4 1 1.1/2 1.1/4 2

83R

82 1155 Сегмент трубогиба

(42,84) (48,37) (64,26) (76,41) (167,07) (89,97) (258,83)

Радиус гибки (середина трубы) мм 45 50 65 100 150 130 200

Подходит для:

⌀ трубы

3/8 дюй-

ма

1/2 дюй-

ма

3/4 дюй-

ма 1 дюйма 1.1/2 дюй-

ма

1.1/4 дюй-

ма 2 дюйма

83R

82 1156 Ползунок

(129,96)

86K

82 3651 Радиусная сгибающая пластина

288,80

86K

82 3652 Сгибающ. пластина, с острыми кромками

228,–

86K

82 3653 Нормальная сгибающая пластина

271,20

Запасные детали для двойного кромкогибочного устройства

Применение:

Разм. 4,75/5 – Для труб с ⌀ 4,75 и 5 мм.

Запасные детали для гидравлических трубогибов

Подходит для: Гидравлические трубогибы № 821150, все размеры.

С различными радиусами на одной стороне = 6 + 12 мм; хорошо подходит для гибки медных и

алюминиевых планок.

Дополнительные и запасные детали к прессу для угловой гибки

Подходит для: Пресс для угловой гибки № 823650.

Для материалов до 2 мм (входит в комплект стандартного дополнительного оснащения для № 823650).

Радиус = 4 мм (входит в комплект стандартного дополнительного оснащения для № 823650).

82 0930

82 0950

82 0970

90°

45°

82 1155

82 1156

82 3651

82 3652

82 3653

_4,75/5 _6 _8 _9 _10

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

86K

82 3654 Сгибающая пластина, широкая

184,80

86K

82 3655 Прижимная пластина, широкая

345,60

86K

82 3656 Пластина для гибки прутков

284,–

86K

82 3657 Ромбическая планка

68,32

радиус 0 2,5 4 10

86K

82 3601 Гибочный инструмент

170,25 190,50 190,50 87,30

Макс. высота гибки мм 35

Подходит для:

Профессиональный гибочный пресс № 823600 разм. 35

радиус 2 5 8 10

86K

82 3602 Гибочный инструмент

200,25 233,25 135,90 142,20

Макс. высота гибки мм 60

Подходит для:

Профессиональный гибочный пресс № 823600 разм. 60

радиус 2 5 10 15

86K

82 3603 Гибочный инструмент

301,50 316,50 187,50 200,25

Макс. высота гибки мм 100

Подходит для:

Профессиональный гибочный пресс № 823600 разм. 100

86K

82 3604 Дополнительный зажим

399,–

Подходит для гибки (острые кромки) медных и алюминиевых планок, а также L-образной стали краевой

вырубки.

Примечание: Сгибающую пластину № 823654 следует всегда использовать с прижимной пластиной

№ 823655.

Срезана с 15 мм (снизу) до 8 мм (сверху); для гибки сетки от 8 мм и выше.

Для гибки круглой или 4-гранной стали через кромку.

Разм. 10 – Гибочный инструмент 180°.

Разм. 0–4 – Гибочный инструмент 90°.

Дополнительное оснащение для профессиональных гибочных прессов

Разм. 2; 5 – Гибочный инструмент 90°.

Разм. 8; 10 – Гибочный инструмент 180°.

Разм. 2; 5 – Гибочный инструмент 90°.

Разм. 10; 15 – Гибочный инструмент 180°.

82 3654

82 3655

82 3656

82 3657

82 3601_10

82 3602_2 82 3602_10

82 3604

82 3601_2,5

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

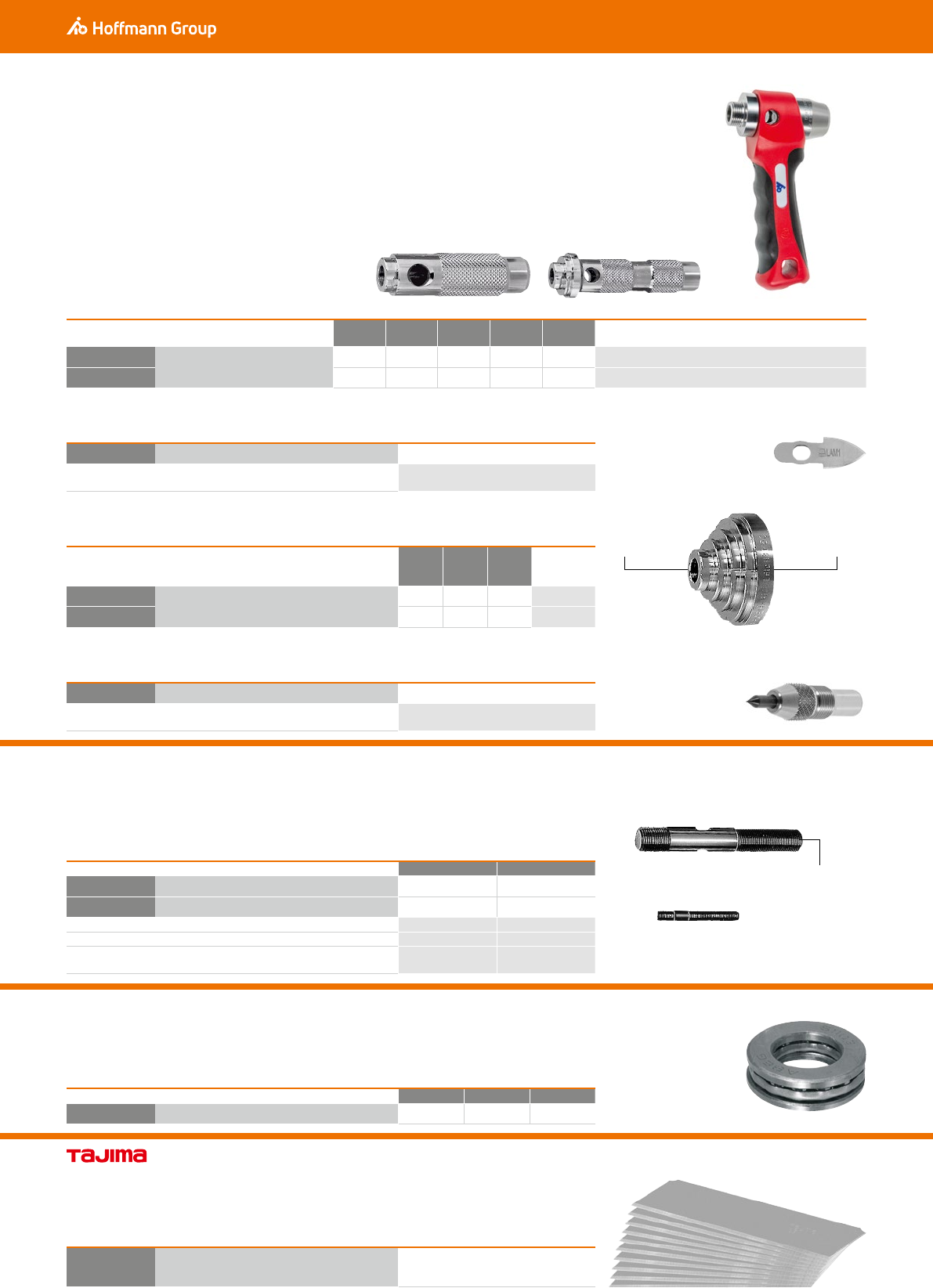

для диапазона диаметров мм 3-20 3-30 3-40 2-50 2-60 Подходит для:

Наборы пробойников

86C

83 2120 держатель

32,40 57,15 46,65 – 55,98

№ 832100 до кат. 42

86C

83 2125

– 89,70 – 104,10 124,92

№ 832100 с кат. 43

86C

83 2130 Круговой резец - нож

19,88

Подходит для:

Наборы пробойников № 832100

диапазон вырезания мм 3-40 2-50 2-60

Подходит

для:

держатель

86C

83 2150 Пирамида

86,70 – 102,60

№ 832120

86C

83 2155

– 90,60 108,30

№ 832125

86C

83 2140 Центровочная вершина, подпружиненная

29,63

Подходит для:

Наборы пробойников № 832100

⌀ стяжного болта × общая длина мм 19×135 9,5×75

86C

83 3360 Стяжной болт

44,55 –

86C

83 3410 Стяжной винт, отдельно

– 13,73

⌀ резьбы для пробойника 3/4-16 UNF 3/8-24 UNF

общая длина мм 135 75

Подходит для:

Круглые прорезные дыроколы разм. 35 − 80 разм. 12,7 − 31,7

⌀ резьбы мм 10 16 20

86C

83 4065 Шарикоподшипник

12,83 13,43 14,33

83L

83 7755 Набор лезвий, 25 мм, без заданных мест излома

10 предмет

14,28

Запасные детали для наборов пробойников

Запасные стяжные болты для круглого прорезного дырокола с приводом при помощи гидравли-

ческого устройства

Подходит для:

83 3410 – Стяжной болт № 833360.

Запасной шарикоподшипник для нажимных винтов

Подходит для: Нажимные винты № 834060.

Запасные лезвия

Запасные лезвия шириной 25 мм, без заданных мест излома.

Подходит для: Универсальный шабер № 837750 разм. 4.

83 2120_3-20 83 2120_3-30 83 2125

83 2130

83 2150_2-60

83 2140

83 3360

3/4-16UNF

83 3410

3/8-24UNF

83 4065

83 7755

Торцевая внутренняя

резьба 3/8-24UNF

M13×1,0 M18×1,5

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

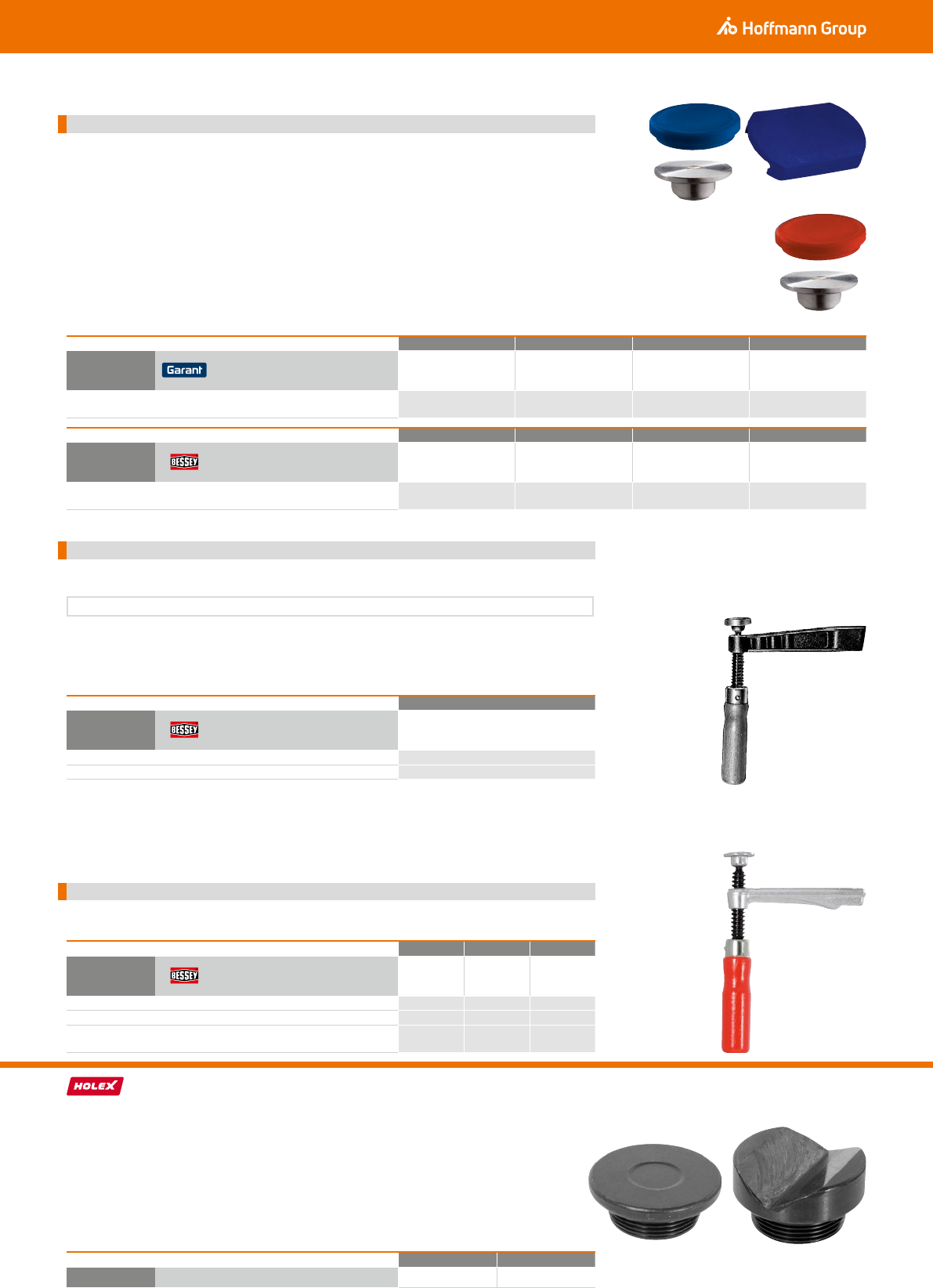

Тип 160 200 250 300-2500

81D

86 0051 Набор нажимных насадок

12 шт.

37,20 40,77 40,77 43,87

Подходит для:

Диапазон зажима 160 мм 200 мм 250 мм 300−2500 мм

⌀ нажимной пластины мм 23 27 30 37

83K

86 0115 Набор нажимных насадок

8 предмет

7,40 15,73 18,13 18,78

Подходит для:

Диапазон зажима 100 / 120 мм 160 мм 200 / 250 мм ≥ 300 мм

Тип 500

83J

86 0060 Нижняя часть в сборе для быстродейству-

ющих струбцин

39,88

Поперечное сечение выемки мм 35×11

вылет мм 120

Тип 200 250 300

83K

86 0560 Нижняя часть в сборе для цельностальных

струбцин

39,73 36,69 54,67

Поперечное сечение выемки мм 22×8,5 24,5×9,5 28×11

вылет мм 100 120 140

Подходит для:

Струбцина № 860500 с раствором 200 мм 250 мм 300 мм

Тип GSP GSV

82C

86 1121 Нажимная пластина

4,61 7,25

Запасная деталь для струбцин

Подходит для:

86 0051 – Струбцина № 860050.

86 0115 – Струбцины № 860000 / 860500.

Объем поставки:

86 0051 – По 4 нажимные пластины, верхние и нижние защитные накладки.

86 0115 – По 4 нажимные пластины и нижние защитные накладки.

Нажимная насадка

Подходит для: Быстродействующая струбцина № 860000 с раствором 500 − 2500.

Объем поставки: Состоит из подвижного рычага, нажимной насадки и винта с деревянной рукояткой.

Примечание: Размер 100 − 400 = замена экономически невыгодна.

Нижняя часть в сборе для струбцины из ковкого чугуна

Нижняя часть в сборе для цельностальной струбцины

Нажимная насадка для тяжелых струбцин

Разм. GSP – С плоской нажимной пластиной.

Разм. GSV – С V-образной призмой в нажимной пластине для круглых материалов.

Подходит для: Тяжелые струбцины № 861120 / 861320.

86 0051

86 0115

86 0060

86 0560

_GSP _GSV

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

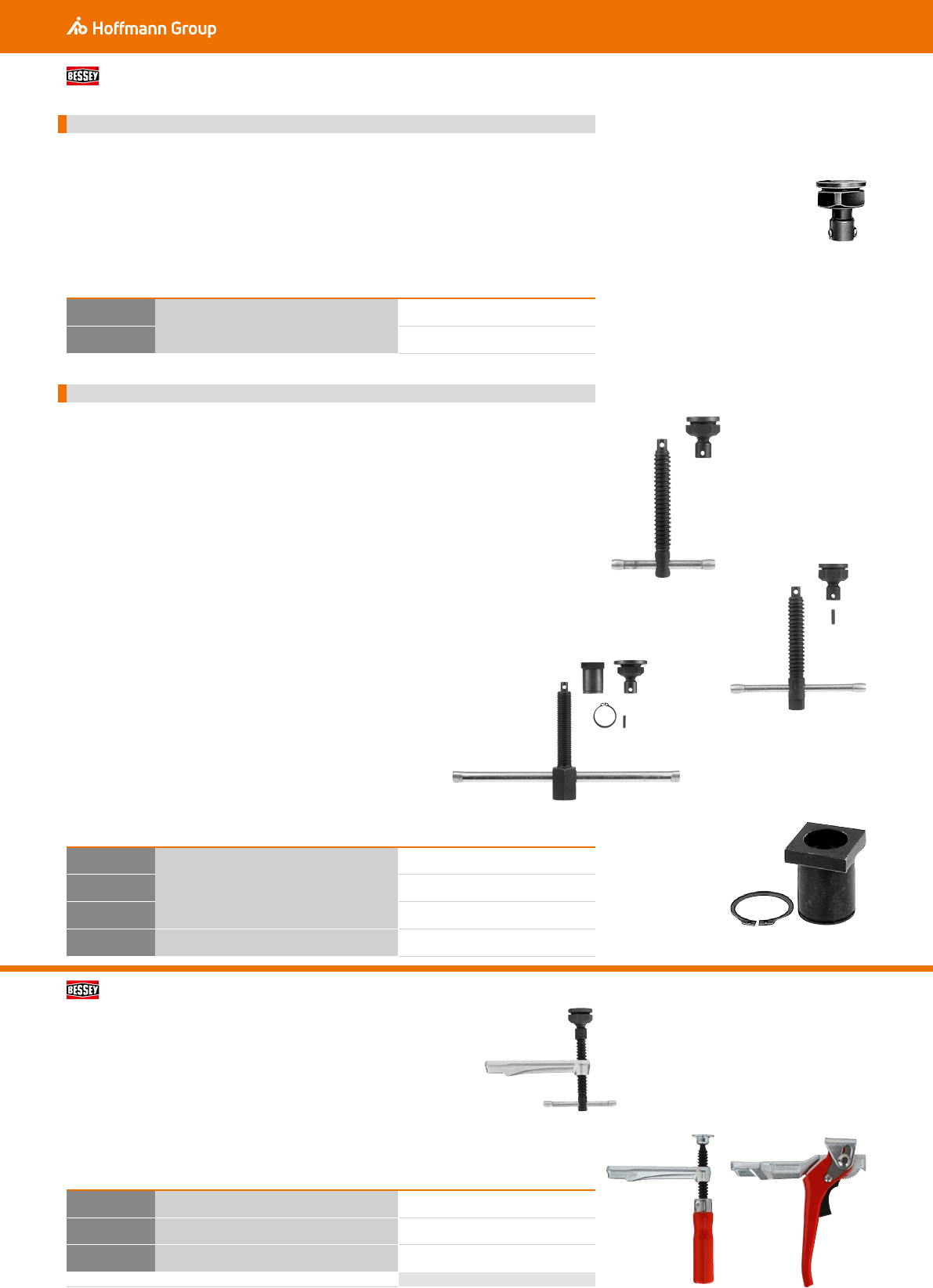

83K

86 1130

Нажимная насадка с крепежом

27,84

83K

86 1430

45,39

83K

86 1140

Ходовой винт с воротком включая нажимную насадку

67,57

83K

86 1340

76,27

83K

86 1440

194,30

83K

86 1450 Резьбовая втулка со стопорным кольцом

23,93

83K

86 1756 Скользящая скоба с воротком

76,56

83K

86 1757 Скользящая скоба с деревянной ручкой

45,97

83K

86 1758 Скользящая скоба с храповиком

115,71

вылет мм 120

Запасные детали для тяжелых струбцин

Подходит для:

86 1130 – Тяжелые струбцины № 861000 / 861100 / 861310 всех размеров.

86 1430 – Тяжелые струбцины № 861400 всех размеров.

Объем поставки: Состоит из нажимного колпачка, гайки, нажимного болта и зажимного штифта.

Нажимные насадки с крепежом

Подходит для:

86 1140 – Тяжелые цельнометаллические струбцины № 861100 всех размеров (⌀×длина =

20×160 мм).

86 1340 – Тяжелые струбцины № 861310 всех размеров (⌀×длина = 22×160 мм).

86 1440/1450 – Особо тяжелые струбцины № 861400 всех размеров (⌀×длина = 24×110 мм).

Ходовые винты с воротком включая нажимную насадку

Запасные скользящие скобы для различных струбцин

Подходит для: Многофункциональная струбцина № 861750.

86 1130

86 1140

86 1340

86 1440

86 1450

86 1756

86 1757 86 1758

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

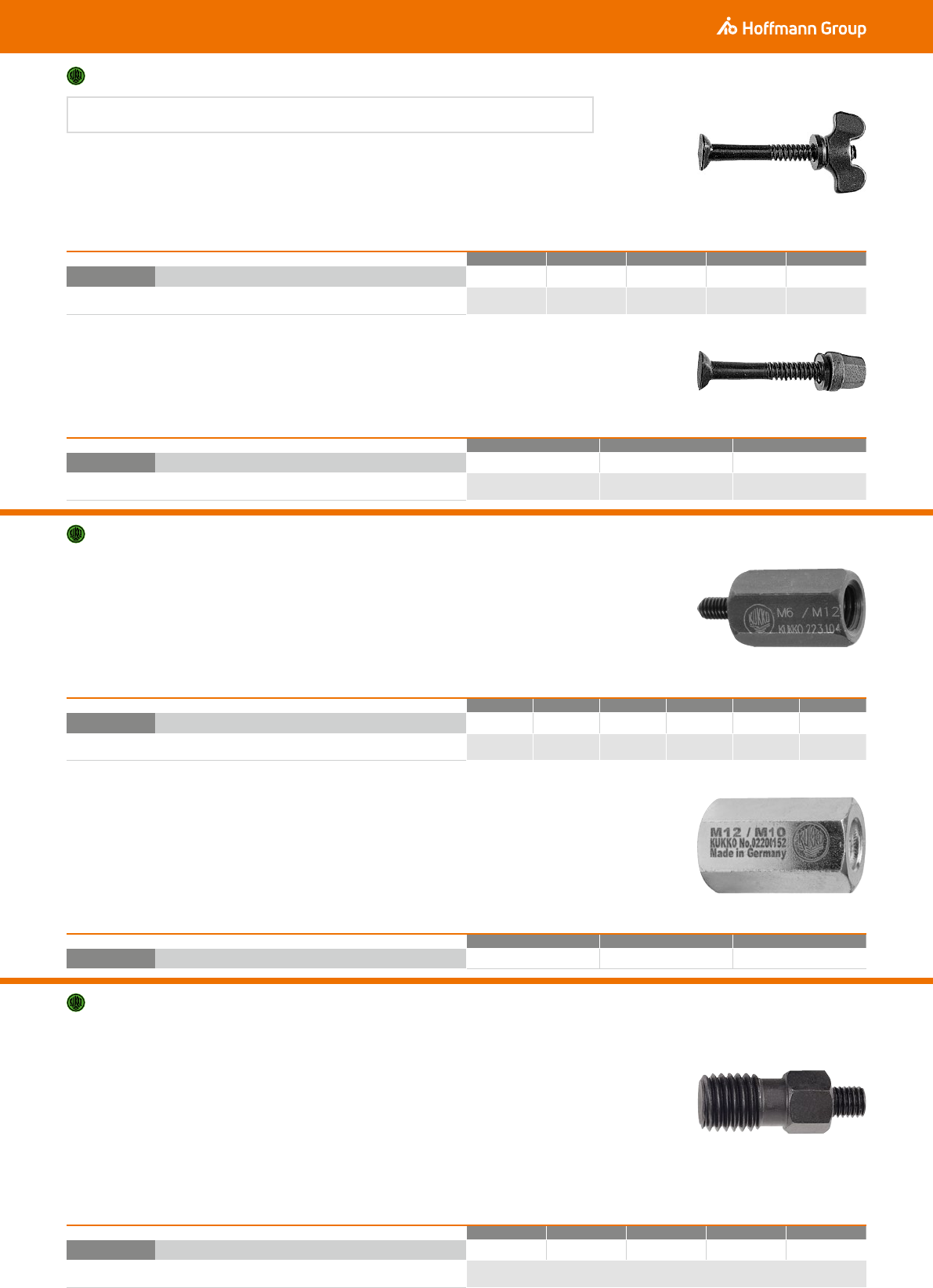

Тип 120 130 145/160 180 200

86F

86 3100 Ходовой винт

9,68 10,58 11,40 15,38 19,20

Подходит для:

Ручные тиски № 863000 Разм. 100; 120 разм. 130 Разм. 145; 160 разм. 180 разм. 200

Тип 180 160+200 250

86F

86 3700 Ходовой винт

25,35 22,80 38,40

Подходит для:

Ручные тиски № 863600 разм. 180 Разм. 160; 200 разм. 250

Тип M3 M4 M5 M6 M8 M10

83U

88 2001 Резьбовая вставка

16,35 16,35 16,35 16,35 16,35 16,35

Подходит для:

Резьбовое отверстие M3 M4 M5 M6 M8 M10

Тип M7XM12 M10XM12 15-16GXM12

83U

88 2002 Адаптер-оправка

16,65 16,65 16,65

Тип M3 M4 M5 M6 M8

83U

88 2003 Резьбовая вставка

19,43 19,43 19,43 19,43 19,43

Подходит для:

Резьба M10

Запасная деталь для ручных тисков

Примечание:

Разм. 120 – Подходит также для тисков № 863000 разм. 100.

Запасная деталь к набору съемника для штифтов с оснасткой

Подходит для: Съемник для штифтов № 882000.

Запасная деталь к набору съемника для штифтов и шарикоподшипников с оснасткой

Подходит для: Съемник для штифтов и шарикоподшипников № 882020.

86 3100

86 3700

88 2001

88 2002

88 2003

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

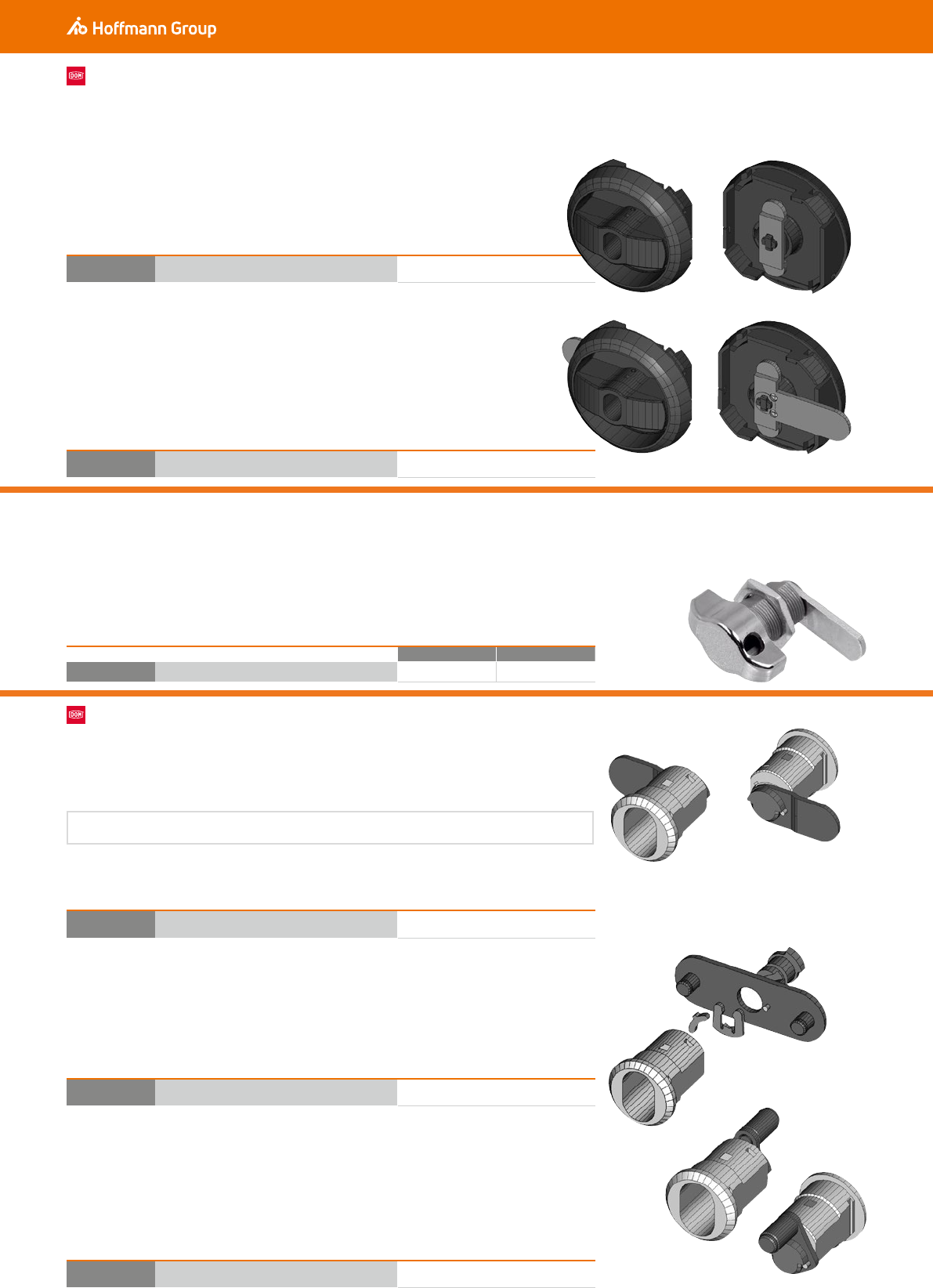

93B

91 4170 Ручка 379-010-1 без сменного цилиндра

70,51

93B

91 4180 Ручка 379-010-2 без сменного цилиндра

70,51 ■

Тип L R

93B

91 4190 Поворотный запор

31,03 ■ (31,03)

93B

91 4200 Втулка замка 225-010-5 без сменного цилиндра

16,55

93B

91 4201 Втулка замка 225-010-42 без сменного цилиндра

26,28

93B

91 4202 Втулка замка 225-010-9 без сменного цилиндра

16,55 ■

Язычок для 2-точечного замка, длина 55 мм, ширина 16 мм, ход запирания 90°.

Подходит для: Угловой шкаф № 945000, приставные машинные тумбы № 942960 / 942965,

шкафы для хранения машинного масла № 958630 / 958640и шкафы с

раздвижными дверцами Группы 95.

Ручки для личинок замка DOM выпуска с середины 2000 по середину 2008

Объем поставки: Ручка в сборе с язычком. Внимание: сменные цилиндры устанавливаются непосредственно в ручку, без втулки.

Язычок для 1-точечного или 3-точечного замка, длина 68 мм, ширина 55 / 22 мм, ход запирания 90°.

Подходит для: Магазинные шкафы № 947300 − 947805 (со створчатыми дверцами), дверцы

приставной тумбы № 942950 и все шкафы со створчатыми дверцами

группы 95.

Исключение: не для выдвижного ящика и корпуса для монитора

компьютерных шкафов № 951100 − 951635, (втулка № 914203) и не для шкафов

с раздвижными дверцами группы 95 (ручка № 914170).

Поворотный запор для гардеробных шкафов и шкафов с ячейками GARANT № 958710–958755 и

№ 949012–949051

Подходит для:

Разм. L – Поворотный запор для левой дверцы (у гардеробных шкафов с 2 дверцами) петли дверцы слева.

Разм. R – Поворотный запор для левой дверцы (у гардеробных шкафов с 2 дверцами) петли дверцы справа.

Язычок длиной 39 мм, шириной 15,5 мм, отогнут на 1 мм, ход запирания 180°.

Подходит для: Дверцы всех верстаков KÖGL выпуска с середины 2000 по середину 2008.

Исключение: не для дверец верстаков № 931500 (втулка № 914201) и не для

верстаков HOLEX № 934100 − 934170 (втулка № 914202).

Объем поставки: Втулка замка в сборе с язычком, включая крепежную гайку.

Примечание: В дверцах верстаков Kompakt (№ 930950; 931000; 931400; 931600; 931700; 931800)

установка втулки № 914200 также после середины 2008.

Втулки для личинок замка DOM

Язычок длиной 60 мм, шириной 20 мм, расстояние до болта 46 мм, ход запирания 90°.

Подходит для: Дверцы верстаков Kompakt № 931500 и № 931550 выпуска с середины 2000 г.

Объем поставки: Втулка замка в сборе с язычком, включая крепежную гайку.

Рычаг с болтом ⌀ 8 мм, ход запирания 180°.

Подходит для: Верстаки HOLEX № 934100–934170, производимые, начиная с середины 2000 г.

Верстаки HOLEX № 929500–929570, производимые, начиная с середины 2019 г.

Объем поставки: Втулка замка в сборе с болтом, включая крепежный зажим.

91 4200

39 15,5

91 4201

91 4202

⌀ 8

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

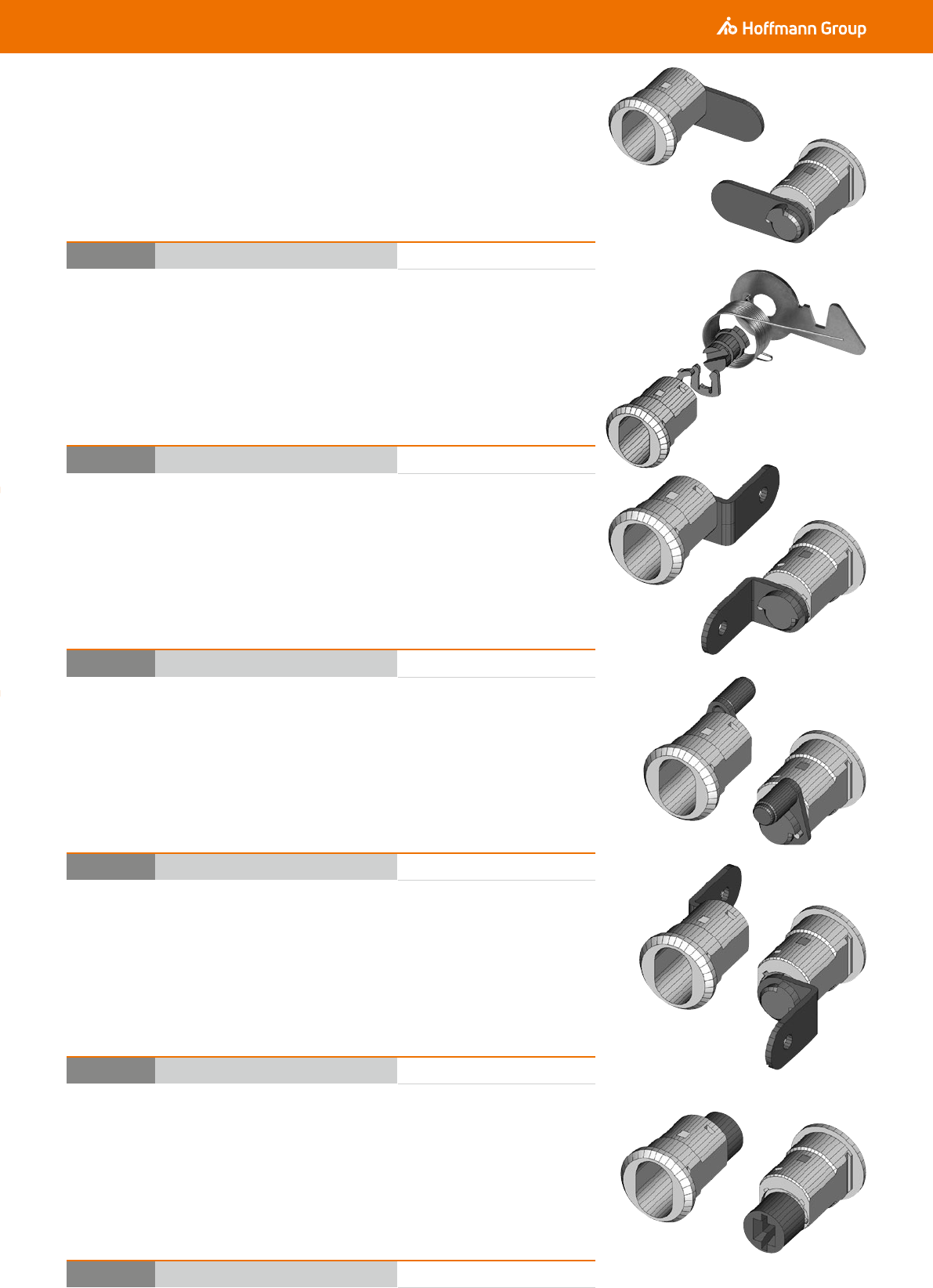

93B

91 4203 Втулка замка 225-010-7 без сменного цилиндра

16,55 ■

93B

91 4212 Втулка для замка без сменного цилиндра

42,64

93B

91 4207 Втулка замка 225-010-40 без сменного цилиндра

16,55 ■

93B

91 4208 Втулка замка 225-010-43 без сменного цилиндра

16,55 ■

93B

91 4209 Втулка замка 225-010-41 без сменного цилиндра

26,28

93B

91 4210 Втулка замка 424-010-2 без сменного цилиндра

16,55

Язычок длиной 39 мм, шириной 15,5 мм, ход запирания 90°.

Подходит для: Все выдвижные ящики и верстаки KOMPAKT № 930950 − 931900, выдвижной ящик

опоры № 933720 (также есть в верстаках № 933422 / 933427) выпуска с середины

2000. Навешенные слева дверцы гардеробных шкафов № 958710 − 958730, а также

для выдвижных ящиков и корпуса для монитора компьютерных шкафов № 951100 −

951635 выпуска с середины 2000 по середину 2008; втулка для корпуса TFT-монитора

- на заказ. С августа 2006 также в выдвижном ящике для длинномерных предметов

верстаков № 932600.

Объем поставки: Втулка замка в сборе с язычком, включая крепежную гайку.

Общая длина запирающего крючка 59 мм, длина крючка 31 мм.

Подходит для: Шкафы с жалюзи № 947355, 947755, 947855, 956380 и 956700выпуска с апреля 2006 по

середину 2008. Варианты выпуска с середины 2000 по апрель 2006 - на заказ.

Объем поставки: Втулка для замка в комплекте с крюком и пружиной, включая крепежную гайку.

Язычок отогнутый, длиной 30,5 мм, шириной 15,5 мм, ход запирания 180°.

Подходит для: Все блоки выдвижных ящиков верстаков, системы организации рабочих мест, рабочие

столы, шкафы для инструментов и монтажные тележки в номерных группах 920000

− 920130 и 932000 − 933427; 933500, 933720 − 933900 и 934800 − 934830 выпуска с

середины 2000 по середину 2008.

Исключение: не для дверец вышеуказанных номерных групп (втулка № 914200), и не

для выдвижных ящиков для длинномерных предметов в верстаке № 932600 (втулка №

914203 выпуска с августа 2006).

Объем поставки: Втулка замка в сборе с язычком, включая крепежную гайку.

Рычаг с болтом ⌀ 8 мм, ход запирания 90°.

Подходит для: Тележки для мастерской GARANT № 915000, 915900, 917000, 917900, 918000, 918100 и

919000 выпуска с середины 2000 по середину 2006. Тележки для мастерской GARANT

№ 916300, 916302, 916310, 916320, 916330, 916331, 916332, 916333, 916338, 916340,

916350, 916400, 916442, 916452 выпуска с середины 2006 и съёмные ящики № 916480,

916485.

Тележки для мастерской GARANT № 914500, 914510, 914705, 914710 выпуска с

середины 2017.

Объем поставки: Втулка для замка в комплекте с язычком, включая крепежную гайку и крепежный

зажим.

Язычок отогнутый, длиной 30,5 мм, шириной 15,5 мм, ход запирания 90°.

Подходит для: Тележки для мастерской GARANT № 915500 выпуска с середины 2000 по середину

2006. Тележки для мастерской GARANT № 916360 выпуска с середины 2006. Тележки

для мастерской GARANT № 914505 выпуска с середины 2017.

Объем поставки: Втулка замка в сборе с язычком, включая крепежную гайку.

Цилиндрический адаптер (⌀ 15 мм) с внутр. квадратом 6 мм, ход запирания 360°.

Подходит для: Блоки выдвижных ящиков верстаков № 933435 − 933450; 947220 / 947230 и шкафы

для инструментов № 942905 − 944100 выпуска с середины 2000 по середину 2008.

Исключение: не для дверец вышеуказанной номерной группы. (Ручка № 914170).

Объем поставки: Втулка замка в сборе с цилиндрическим адаптером, включая крепежную гайку.

91 4209

15,5 30,5

91 4208

⌀ 8

91 4207

15,5

30,5

91 4203

15,5

91 4212

91 4210

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

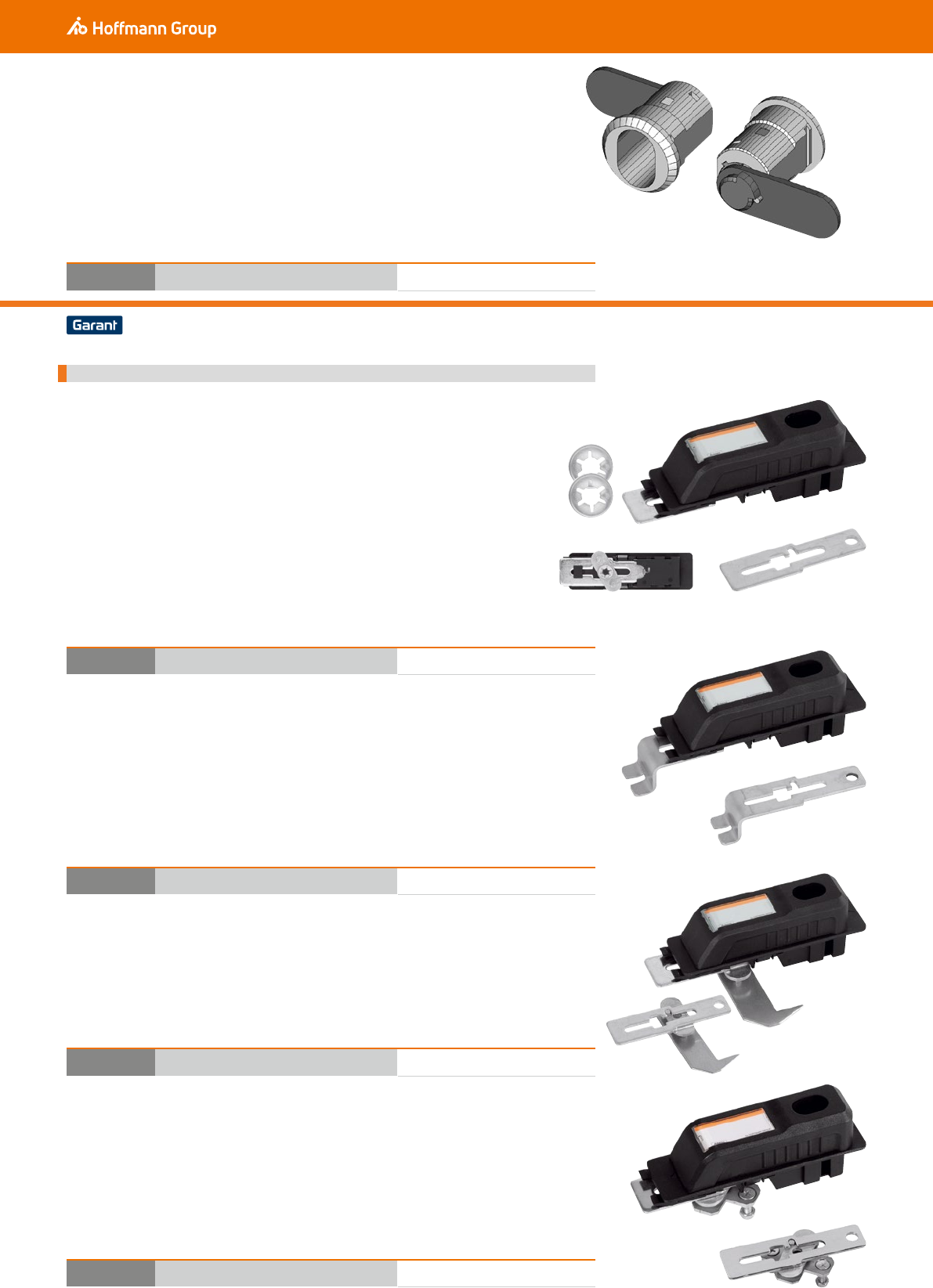

93B

91 4211 Втулка замка 225-010-6 без сменного цилиндра

16,55

91Y

91 4220 Сдвижная ручка для створчатых дверец без личинки

замка

55,69

91Y

91 4221 Сдвижная ручка для гардеробных шкафов без личинки

замка

88,45

91Y

91 4222 Сдвижная ручка для шкафов с жалюзи без личинки зам-

ка

88,45

91Y

91 4223 Сдвижная ручка для шкафов с жалюзи без личинки зам-

ка

88,45

Язычок длиной 43 мм, шириной 15,5 мм, ход запирания 90°.

Подходит для: Навешенные справа дверцы гардеробных шкафов № 958710 − 958750 выпуска с

середины 2000 по середину 2005.

Объем поставки: Втулка замка в сборе с язычком, включая крепежную гайку.

Механическая система запирания

Подходит для: Изделия выпуска с 08/2008 для створчатых и раздвижных дверец группы

изделий «Шкафы для инструментов» (исключение: № 942951, см. № 914231),

для створчатых и раздвижных дверец группы изделий «Шкафы»

(исключения: гардеробные шкафы и шкафы с ячейками, см. № 914221, Info

Point № 948005 / 948010 / 950955, Oﬃce Station № 948800–948815, 951700–

951715, шкаф Holex № 949521 и 959000). Створчатые и раздвижные дверцы

групп изделий 97 и 98 (исключение: Tool24 и несгораемые шкафы). Группа

изделий 99 – стеллаж для тяжелых грузов (комплект створчатых дверец

№ 993320–993330).

Изделия выпуска с 08/2016 для шкафов ESD № 927735, 927755, 972380.

Объем поставки: Сдвижная ручка с прямым язычком (включая 2 зажимных диска для

крепления замыкающих планок). Ручка крепится в корпусе при помощи

соединения байонетного типа. Дополнительный крепеж не требуется.

Сдвижные ручки

Подходит для: Начиная с года выпуска 08/2008 для всех гардеробных шкафов и шкафов с

ячейками № 949011–949073 и № 958710–958776. Подходит для дверец с упором

справа и слева. При установке с дверцами с упором слева необходим проворот на

180°. Подходит под корпус для TFT-монитора № 948101, 948121, 948122, 948251–

948262, 948401 и № 951450, 951451, 951460, 951461, 951470 и № 951502, 951503,

951620, 951621, 951625, 951626, 951630. А также шкаф для ноутбуков № 944520,

953530.

Объем поставки: Сдвижная ручка с изогнутым и разделенным язычком. Ручка крепится в корпусе

при помощи соединения байонетного типа. Дополнительный крепеж не требуется.

Подходит для: Шкафы с жалюзи № 956380 / 6700, 970830 / 0850 / 0970 выпуска с 04 / 2009 по 10 /

2009.

Объем поставки: Сдвижная ручка с Г-образным язычком. Ручка крепится в корпусе при помощи

соединения байонетного типа. Дополнительный крепеж не требуется.

Подходит для: Выдвижная полка под клавиатуру № 920175 (если установлена сдвижная ручка,

прим. до 03/2010), выдвижная полка под клавиатуру для компьютерных рабочих мест

№ 951100–951610, а также № 951632 (если установлена сдвижная ручка, прим. до

04/2010). Выдвижная полка под клавиатуру, выпускаемая на данный момент, с

накладкой на заказ. Подходит для шкафов с жалюзи № 940089, 940109 и № 956380,

956700 и шкафов с жалюзи группы изделий 97 выпуска с 10/2009.

Объем поставки: Сдвижная ручка с крестообразным язычком. Ручка крепится в корпусе при помощи

соединения байонетного типа. Дополнительный крепеж не требуется.

91 4223

46 42

91 4222

91 4221

91 4220

Язычок

26 40

Вид сзади

43 15,5

91 4211

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

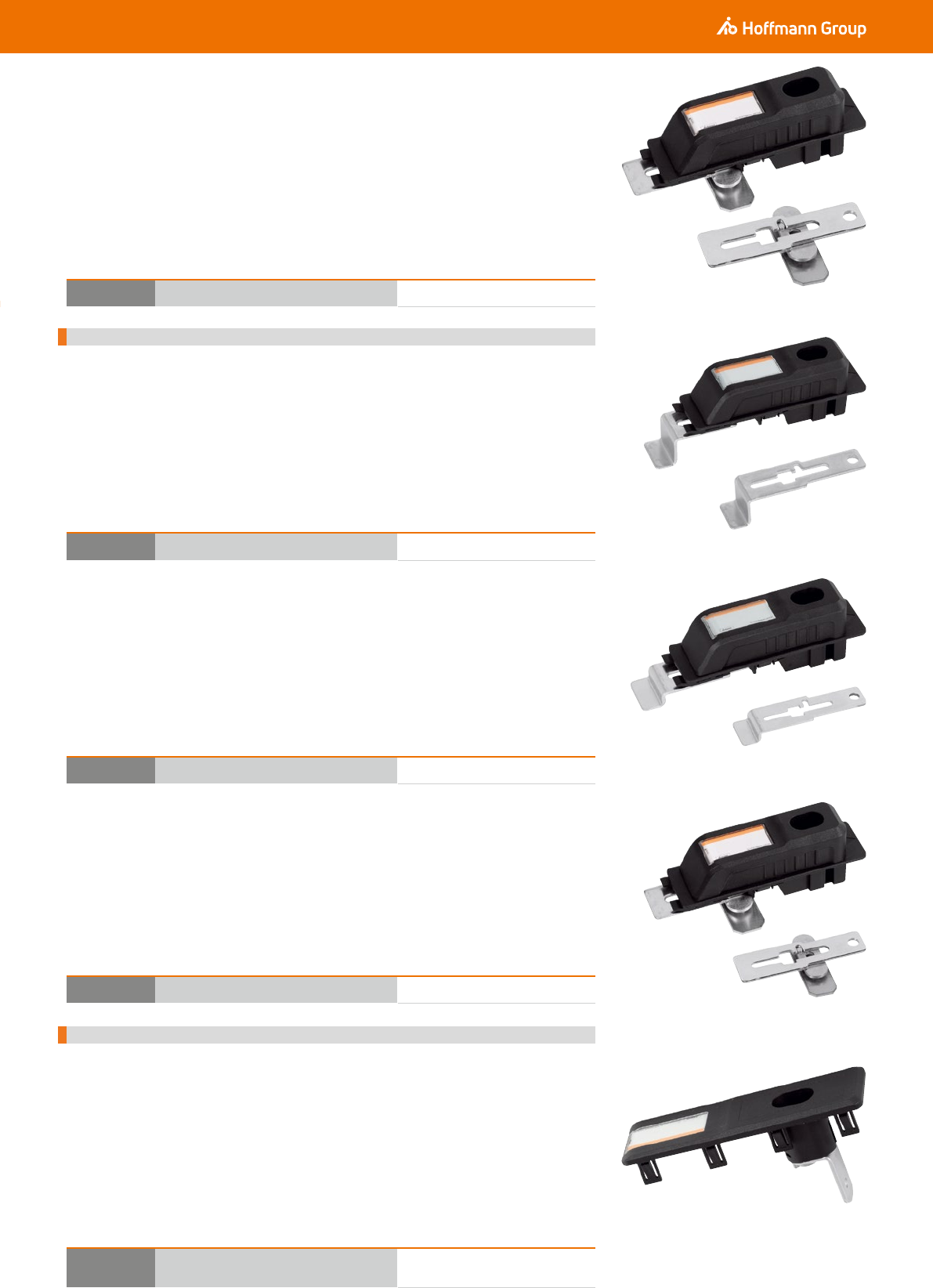

91Y

91 4224 Сдвижная ручка для корпуса для монитора без личинки

замка

88,45

91Y

91 4230 Сдвижная ручка для дверец верстаков без личинки зам-

ка

61,40

91Y

91 4231 Сдвижная ручка для дверцы № 942951, без личинки

замка

87,82

91Y

91 4232 Сдвижная ручка для съемного шкафа без личинки замка

97,53

91Y

91 4235 Накладка замка для выдвижных ящиков верстаков без

личинки замка

20,93

Подходит для: Корпус для монитора № 948111, 948112 и № 951300, 951301, 951350, 951351, 951500,

951501.

Объем поставки: Сдвижная ручка с язычком. Ручка крепится в корпусе при помощи соединения

байонетного типа. Дополнительный крепеж не требуется

Подходит для: Дверца корпуса для компьютера № 920150, дверцы верстаков серий KOMPAKT-L

и H (№ 932100 − 934860) и дверцы верстаков серии KOMBI (№ 933410 − 933820).

Объем поставки: Сдвижная ручка с изогнутым язычком с длинным коленом. Ручка крепится в

корпусе при помощи соединения байонетного типа. Дополнительный крепеж не

требуется.

Сдвижные ручки

Подходит для: Дверца приставной машинной тумбы № 942951.

Объем поставки: Сдвижная ручка с изогнутым язычком с коротким коленом. Ручка крепится в

корпусе при помощи соединения байонетного типа. Дополнительный крепеж не

требуется.

Подходит для: Съемный шкаф с подъемной дверцей № 928700 и № 933960, 938015.

Объем поставки: Сдвижная ручка с язычком. Ручка крепится в корпусе при помощи соединения

байонетного типа. Дополнительный крепеж не требуется.

Подходит для: Корпус для выдвижных ящиков системных верстаков № 920000 − 920130, корпус

для выдвижных ящиков ESD Workstation № 927120, 927121, корпус для выдвижных

ящиков верстаков KOMPAKT-L и -H № 932000 − 934830, а также блоки выдвижных

ящиков верстаков KOMBI № 933270 − 933900 (исключение: блоки выдвижных

ящиков № 933435 − 933450 − см. № 914236 и исключение – опора № 933702).

Объем поставки: Накладка замка с уголком для крепления замыкающей планки. Винт для крепления

замыкающей планки в комплект поставки не входит. Установленный винт после

снятия неисправного замка можно использовать повторно. Накладка фиксируется

пружинным зажимом. Дополнительный крепеж не требуется.

Накладки

91 4235

91 4230

91 4231

8,5

14,5

91 4232

91 4224

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

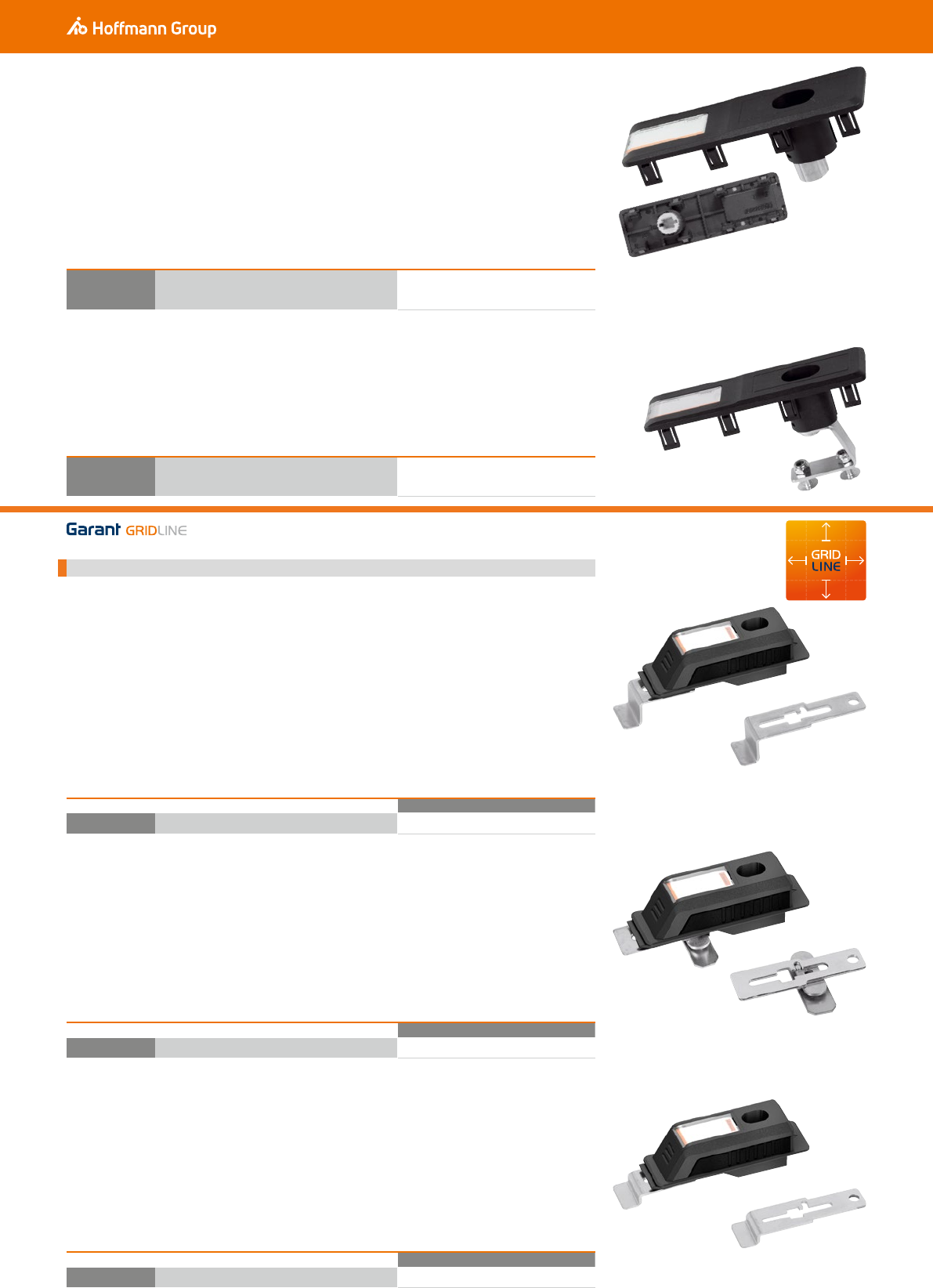

Тип KO12

91Y

91 4226 Сдвижная ручка для GridLine

(88,45)

Тип KO13

91Y

91 4226 Сдвижная ручка для GridLine

(88,45)

Тип HU12

91Y

91 4226 Сдвижная ручка для GridLine

(88,45)

91Y

91 4236 Накладка замка для блоков выдвижных ящиков группы

94, без личики замка

30,08

91Y

91 4237 Накладка замка для блока выдвижных ящиков систем-

ных шкафов, без личинки замка

(53,41)

Сдвижная ручка с вкладкой 2K-Haptoprene®.

Подходит для: Корпус верстака GridLine с дверью, группа 92.

Верстаки Ready-to-go № 921041 – 921057; № 921121 – 921177; № 921441 – 921567.

Верстаки Vario № 922781 – 922797; № 922801 – 922837.

Верстаки с шасси № 923651 – 923757.

Верстаки Ready-to-go, передвижные № 924011 – 925427.

Шестиугольный верстак № 925814.

Корпуса GridLine № 927305 – 927312; № 927320 – 927321; № 927335; № 927420 –

927422; № 927610 – 927617; № 927725 –927727.

Сдвижные ручки

Сдвижная ручка с вкладкой 2K-Haptoprene®.

Подходит для:

Разм. KO13 – GridLine съемный шкаф верстака № 927810.

Сдвижная ручка с вкладкой 2K-Haptoprene®.

Подходит для:

Разм. HU12 – GridLine угловой шкаф и приставные тумбы, группа 93.

Угловой шкаф № 931910.

Приставные тумбы № 932010 – 932130.

Oﬃce Station № 948800; № 948815.

Подходит для: Блок выдвижных ящиков шкафов ESD для инструментов № 972420–972445 и

№ 927516–927531, шкафов для инструментов № 930505–931555 и № 942801–944101,

центральных замков комплекса стеллажей № 935590, 935595 и № 946400, 946435,

946405, 946425. Аналогично блоку выдвижных ящиков верстаков KOMBI № 933435–

933450 и верстаков № 970600–970610, а также шкафа для инструментов № 970780

и 970785.

Объем поставки: Накладка замка с цилиндрическим адаптером (⌀ 15 мм) с внутренним квадратом

6 мм. Накладка фиксируется пружинным зажимом. Дополнительный крепеж не

требуется.

Подходит для: Блок выдвижных ящиков системных шкафов № 956850 − 956860.

Объем поставки: Накладка замка с уголком для крепления замыкающих планок. Накладка

фиксируется пружинным зажимом. Дополнительный крепеж не требуется.

Механическая система запирания для серии GridLine

91 4226_KO12

91 4226_HU12

8,5

14,5

20 20

Сдвижная ручка

для корпуса

верстака с дверью

GridLine

Сдвижная ручка

для съемного

шкафа верстака

GridLine

Сдвижная ручка

для угловых

шкафов и пристав-

ных тумб GridLine

91 4226_KO13

91 4236

91 4237

Внутренний квадрат 6 мм

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

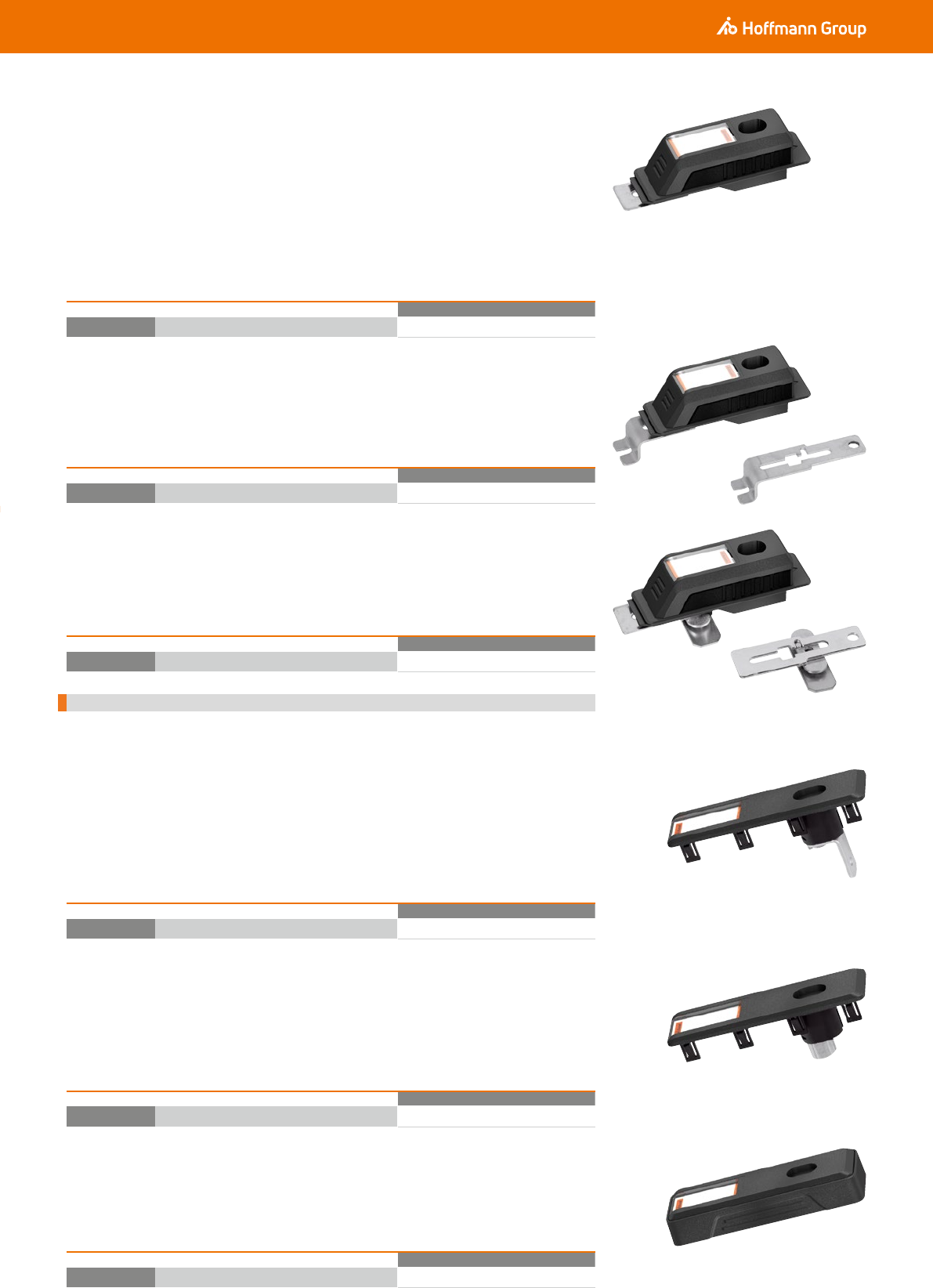

Тип GP11

91Y

91 4226 Сдвижная ручка для GridLine

(89,08)

Тип GP12

91Y

91 4226 Сдвижная ручка для GridLine

(89,08)

Тип GP16

91Y

91 4226 Сдвижная ручка для GridLine

(89,08)

Тип KO21

91Y

91 4227 Накладка замка для GridLine

(38,10)

Тип HU21

91Y

91 4227 Накладка замка для GridLine

(38,10)

Тип GP21

91Y

91 4227 Накладка замка для GridLine

(38,31)

Сдвижная ручка с вкладкой 2K-Haptoprene®.

Подходит для:

Разм. GP11 – GridLine шкафы с двустворчатыми дверцами 94, 97 и 98 с 08/2019.

Шкафы с двустворчатыми дверцами, глубина 20G № 940001 – 940133; № 940801

– 910863.

Вертикальные шкафы, глубина 28G № 942031 – 942043.

Шкафы большой вместимости и большегрузные шкафы, глубина 28G № 941001

– 941033; № 942301 – 942323; № 942701 – 942723; № 942802 – 943903.

Стеллажные и магазинные шкафы № 944033 – 945003.

Компьютерные рабочие места № 948101 – 948262.

Шкафы CNC-UNIT и шкафы с двустворчатыми дверцами № 971201 – 971453.

Шкаф для хранения опасных материалов № 980091 – 980093.

Шкаф для технического инвентаря № 987001.

Шкаф ESD № 972380.

Сдвижная ручка с вкладкой 2K-Haptoprene®.

Подходит для:

Разм. GP12 – GridLine гардеробные шкафы, группа 94

№ 949071 – 949073.

Сдвижная ручка с вкладкой 2K-Haptoprene®.

Подходит для:

Разм. GP16 – GridLine Корпус для монитора компьютерного рабочего места, группа 94.

№ 948101 – 948401.

Подходит для:

Разм. KO21 – Корпус верстака GridLine с выдвижными ящиками, группа 92.

Верстаки Ready-to-go № 921001 – 921607.

Верстаки Vario № 922041 – 923297.

Верстаки с шасси № 923501 – 923757.

Верстаки Ready-to-go, передвижные № 924011 – 925427.

Шестиугольный верстак № 925804; № 925814.

Корпуса GridLine № 927300 – 927307; № 927315; №927412 –927430; № 927600 –

927612; № 927620 – 927730.

Корпус ESD № 927020 – 972022.

Накладки замка

Подходит для:

Разм. HU21 – GridLine шкафы для инструментов и монтажные тележки, группа 93.

Шкафы для инструментов и монтажные тележки № 930505 – 931535.

Приставные тумбы № 932010 – 932012.

Oﬃce Station № 948800.

Верстаки CNC № 970605; № 970615.

Шкафы для инструментов CNC № 970785.

Шкафы для инструментов и монтажные тележки ESD № 972420 – 972445.

Подходит для:

Разм. GP21 – GridLine шкафы с раздвижными дверцами, группа 94.

Шкафы с раздвижными дверцами, глубина 20G № 940125 – 940217; № 940865 – 940907.

Шкафы большой вместимости и большегрузные шкафы, глубина 28G № 941045 – 941077;

№ 942345 – 942367; № 942745 – 942767; № 942845 – 942867.

Настенные шкафы № 943905 – 943907.

Накладка замка для

шкафов для инструментов и монтажных

тележек GridLine

91 4226_GP11

Сдвижная ручка для

шкафов с

двустворчатыми

дверцами GridLine

91 4226_GP16

91 4227_KO21

91 4227_HU21

91 4227_GP21

Сдвижная ручка

для корпуса для

монитора GridLine

Накладка замка для корпуса верстака с

выдвижными ящиками GridLine

Накладка замка для шкафов со сдвижными

дверцами GridLine

91 4226_GP12

Сдвижная ручка для

гардеробных

шкафов GridLine

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

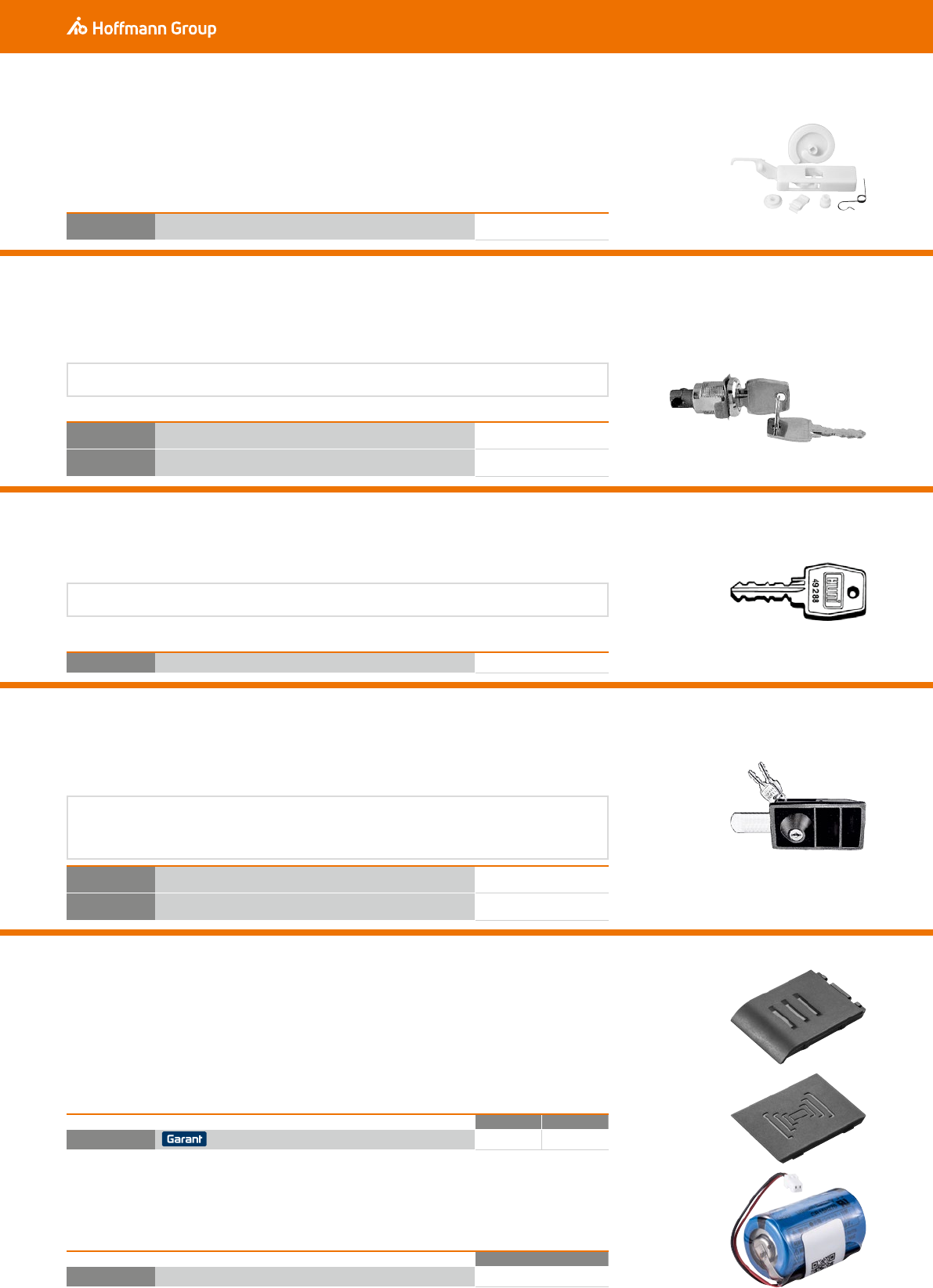

93B

91 4217 Пластиковый центральный замок

6 шт.

27,44

91H

94 5300 Замок под разные ключи Серия 49

51,54

91H

94 5310 Замок под один ключ (номер ключа 49103) Серия 49

51,54

91H

94 5550 Ключ Серия 49

(17,28)

91K

95 2100 Замок

без рычажного механизма

(149,04)

91K

95 2110 Замок

с рычажным механизмом

(166,77)

Тип BATCOV PINCOV

91Y

96 0019 Крышка

30,08 5,21

Тип BAT

91Y

96 0016 Литиевый элемент питания

33,04

Запасные детали для запирающего механизма шкафов с выдвижными ящиками и комплексов

стеллажей

Белые пластиковые детали для запирающего механизма; с пружиной.

Подходит для: Корпус для выдвижных ящиков и оснащенные шкафы с выдвижными ящиками

GARANT № 942905 − 944100. Для стеллажей с выдвижными полками, запасная деталь

для центрального замка № 946400 и 946420, а также для блоков выдвижных ящиков

верстаков № 947220 и 947230. Выпуск до 08/2008.

Замки для шкафов с выдвижными ящиками

Производства EUROLOCKS, Серия 49, встраиваемые в шкафы для инструментов от 1991 г. до середины

2000 г.

Угол запирания 360°.

Подходит для: Верстаки № 933435 − 933450; 947220 − 947230, а также для шкафов для инструментов №

942905 − 944100 и 943210.

Примечание: Группы номеров поставляемых ключей: № 49101 − 49300 (200 разных вариантов).

Номера ключей не присваиваются.

Ключи для шкафов с выдвижными ящиками

Подходит для: Верстаки № 933435 − 933450; 947220 − 947230 или для шкафов для инструментов №

942905 −942950; 943000 − 944100 и 943210.

Ключи с обозначением Huni 49 ... (49101 − 49300) подходят к вышеприведенным

артикулам производства от 1991 г. до середины 2000 г.

Примечание: В заказе следует указать количество и номер отдельных вариантов запирания,

например, 10 шт. № 945550 = 4×49150, 6×49210.

Замки для шкафов для инструментов

Производство EUROLOCKS, Серия 45, встраиваемые в шкафы для инструментов от 1990 г. до середины

2000 г.

Подходит для: Шкафы для инструментов № 952000 − 953000, магазинные шкафы № 947300 / 947700 /

947800, шкафы с раздвижными дверцами № 953800 − 953900 и шкафы со створчатыми

дверцами № 954000 − 954450.

Примечание: ■ При подаче заказа следует указывать номер шкафа и год выпуска: напр., 5 шт. №

952110, запасной замок с рычажным механизмом для магазинного шкафа № 953000

выпуска 10/93.

■ Под один ключ поставка возможна только от 20 шт. (исключение: 45003).

Разм. BATCOV – Крышка отсека для элементов питания (исполнения TAG и PIN).

Разм. PINCOV – Крышка для сенсорной панели электронного замка для исполнения TAG.

Подходит для: Электронный замок G-ELS № 960015.

Оснастка для электронного замка G-ELS

Запасной элемент питания для электронного замка № 960015.

Литиевый элемент питания 3 В CR15H270.

91 4217

94 5300

94 5550

95 2100

_BATCOV

_PINCOV

96 0016

100

RUE

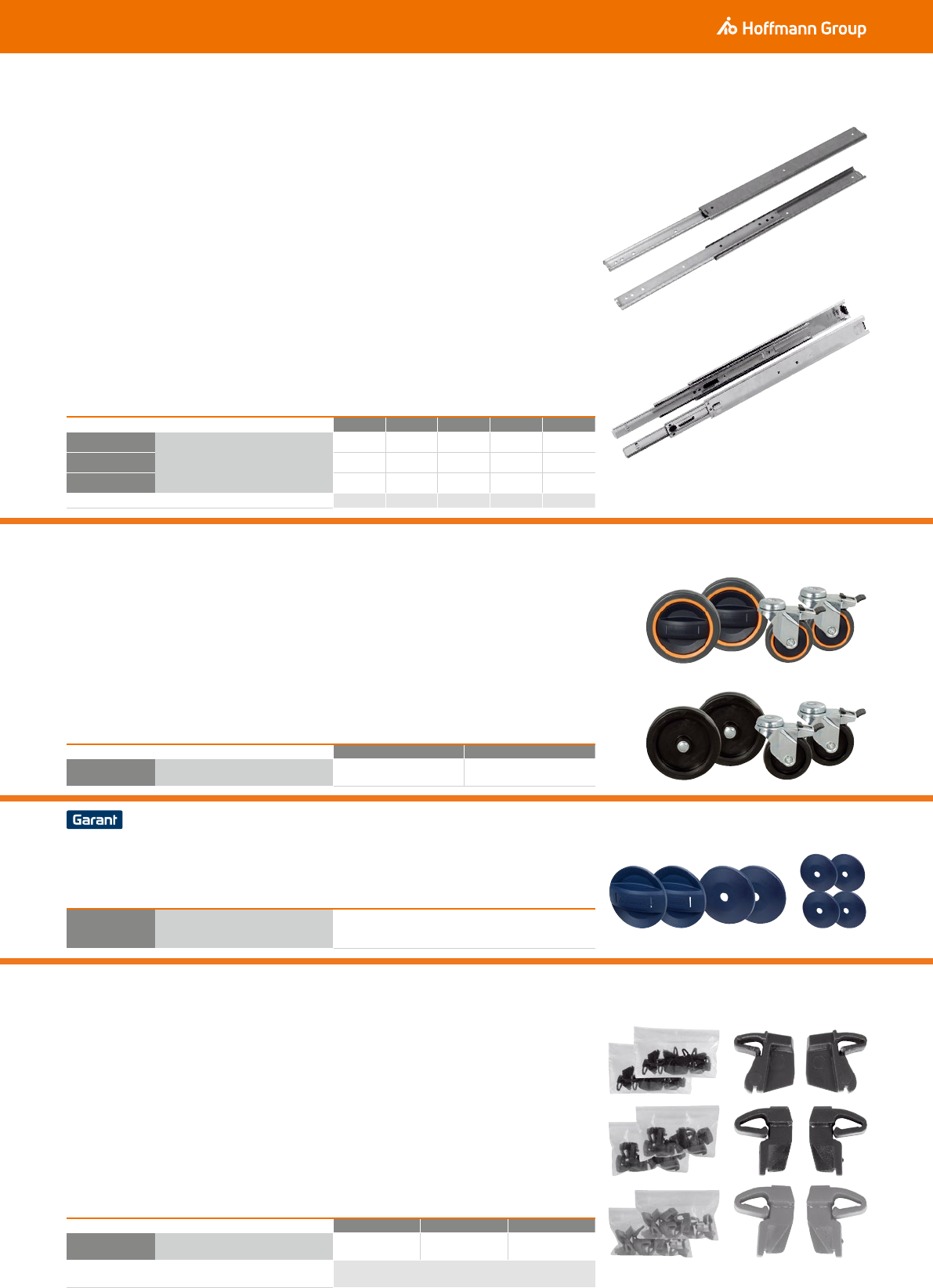

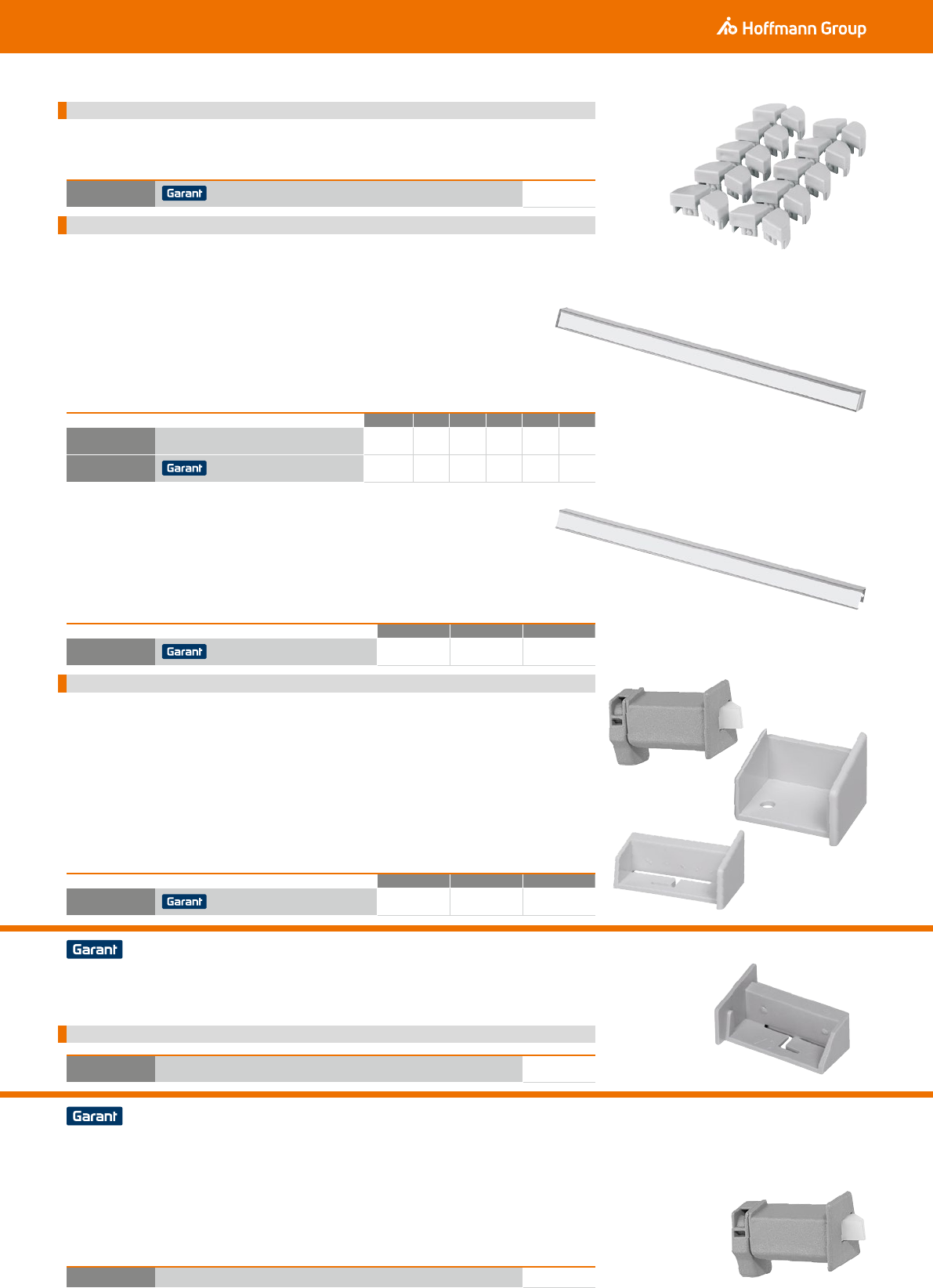

Тип 15 15A 30 VA 40

91V

91 5070

Пара направляющих

46,86 46,86 69,45 – –

91V

91 5080

46,86 46,86 69,45 79,58 –

91V

91 5090

– – 43,72 50,10 50,10

грузоподъёмность кг 15 15 30 40 40

Тип G H

91V

91 5565 Комплект колес для тележек для мастер-

ской

140,87 211,10

91V

91 5566 Запасные колпачки к тележкам для ма-

стерской

8 предмет

7,31

Тип 123

91V

91 5568 Пластиковые стопоры

10 пар

14,82 ■ 14,82 ■ 14,82 ■

Содержание: 10 пар

Направляющие выдвижных ящиков для тележек для мастерской, съемных ящиков и передвиж-

ных верстаков

Подходит для:

91 5070 Разм. 15 – Тележка для мастерской № 915050.

Разм. 15A – Тележки для мастерской № 914700; 915000; 915500; 915550; 916360; 916460; 916462;

съёмный ящик № 915900 выпуска до середины 1999.

Разм. 30 – Тележки для мастерской № 914510; 915000; № 916350; съёмный ящик № 915900

выпуска с середины 1999.

91 5080 Разм. 15 – Тележки для мастерской № 917350; № 914710 разм. 7, 916450, 916452 разм. 7.

Разм. 15A – Тележка для мастерской № 917000; передвижной верстак № 918000 производства до

середины 1999.

Разм. 30 – Тележка для мастерской № 917000; передвижной верстак № 918000 производства от

середины 2000.

Разм. VA – Тележка для мастерской № 918100.

91 5090 Разм. 30 – Тележка для мастерской № 916320, передвижной верстак № 916340.

Разм. VA – Тележки для мастерской № 916300; № 916310, передвижной верстак № 916330 выпуска

до апреля 2009.

Разм. 40 – Тележки для мастерской № 916300; № 916310, передвижной верстак № 916330; 916332;

916338 выпуска с мая 2009, а также съёмный ящик № 916480 и 916485 и полка 916590

разм. 80.

Колёса для тележек для мастерской и передвижного верстака выпуска с середины 2006 г.

Комплект колес для тележек для мастерской GARANT и HOLEX.

Подходит для:

Разм. G – Все тележки для мастерской GARANT № 916300 − 916400 выпуска до 07/2017.

Разм. H – Все тележки для мастерской HOLEX № 916440, 916460 выпуска до 08/2013.

Применение: Колеса с подшипником качения и защитой от наматывания на оси нитей и т. п.

Объем поставки: 2 двухколенных колеса ⌀ 150 мм и 2 подруливающих колеса диаметром 100 мм. (1

шт. с тормозом) из нейлона с шинами из ПВХ, включая крепежный материал.

Запасные колпачки к тележкам для мастерской GARANT

Подходит для: Тележки для мастерской GARANT № 916300 − 916400.

Стопоры для направляющих выдвижных ящиков тележек для мастерской GARANT и HOLEX

Подходит для:

Разм. 1 – Ящики с полным выдвиганием тележек для мастерской GARANT № 916300, 916302,

916310, 916330, 916331, 916332, 916338, 918100 и съёмные ящики № 916480, 916485.

Разм. 2 – Выдвигаемые с обеих сторон ящики для тележки для мастерской GARANT № 914510,

916320, 916340, 916350. Также подходят для наших тележек для мастерской № 91500;

91700; 91800.

Разм. 3 – Тележки для мастерской HOLEX № 916440, 916450. Также подходят для наших тележек

для мастерской № 91505; 91735.

91 5565_H

91 5565_G

91 5070

91 5090

101

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

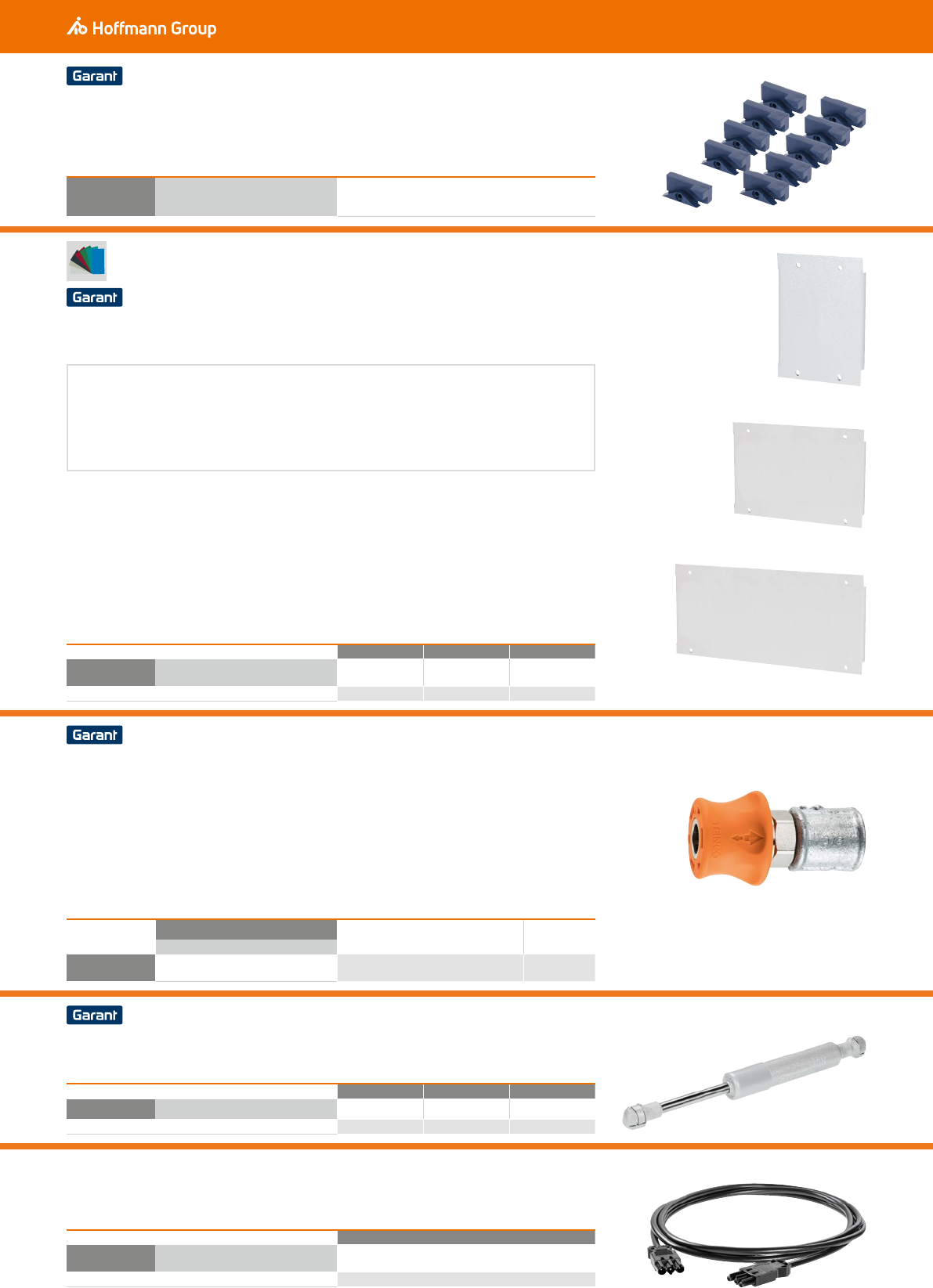

91V

91 5569 Стопоры выдвижных ящиков

Набор из 10 предметов

20,48 ■

тип модуля 0/1 0/2 0/3

91P

92 8470 Модуль для линий электроэнергии и ра-

бочих сред

(9,37) (10,37) (11,36)

Единица разделения 1E 2E 3E

тип модуля

91W

93 3913 Описание Исполнение

Модуль

AIR/S

(77,68)

Безопасный пневморазъём для подключе-

ния одной рукой до 16 Бар

Подходит для размера 1000 1500 2000

91W

93 8016 Газонаполненный амортизатор

(78,74) (78,74) (78,74)

Упругость Н 320 380 450

Тип 3

91P

92 3424 Удлинительный кабель для системы сое-

динения Wieland

(30,17)

Длина кабеля м 3

Стопоры выдвижных ящиков для тележек для мастерской GARANT

Подходит для: Тележки для мастерской GARANT № 916300, 916302, 916310, а также ToolTruck №

916330, 916331, 916332, 916333. Выпуска до 12/2014.

Модули для шины мультимедийного оборудования

Опорная панель / пустой модуль для шины электропитания / шины мультимедийного оборудования.

Подходит для: № 925885, 927325, 928411 – 928413, 928421, 928441 – 928444, 928500 и 928510.

Окраска: Светло-серый RAL 7035 с порошковым покрытием.

Примечание: ■ При индивидуальном оснащении модулями необходимо следить за тем, чтобы не

было превышено максимальное число единиц разделения шин мультимедийного

оборудования.

■ Артикулы № 928470 разм. US110V/1 и US110V/2 разрешено устанавливать только

со следующими модулями: _ON/OFF1, _COVER, _AIR/S, _NET, _USB, _USB/5V _LINK.

■ Подключение, а также подсоединение вилок и розеток к кабелю должны

производить только квалифицированные электрики.

Дополнительное оснащение к шинам для электропроводки и модулям

Разм. AIR/S – Безопасный пневморазъём для подключения одной рукой, для индивидуального оснащения. DN 7,8.

Подходит для:

Разм. AIR/S – Модули № 923405, 927235, 928470; опоры № 933704, 933706, 933708, 933710; энергоблок № 927325 –

927329, 933920; силовые шины № 923400 – 923403, 928411 – 928444, 933941, 933933 – 933937.

Объем поставки:

Разм. AIR/S – Безопасный пневморазъём для подключения одной рукой, оцинкованная муфта 3/8 дюйма с

внутренней резьбой.

Газонаполненные амортизаторы для съёмных шкафов

Газонаполненные амортизаторы для съемных шкафов № 928700.

Удлинительный кабель для системы соединения Wieland

Удлинительный кабель для системы соединения Wieland с 3-контактным входным штекером и 3-контактным

выходным штекером. Длина кабеля 3 м.

91 5569

92 3424

92 8470_0/1

92 8470_0/2

92 8470_0/3

93 3913

93 8016_1500

102

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 12

9GG

92 7094 Крюк для полки верстака

19,47

цвет BLUE BLACK

91V

92 0135 сдвижная ручка

33,62 33,62

длина мм 350

глубина мм 110

Тип M12

9GG

92 7090 Выравниватель высоты для верстаков GridLine

14,69

Резьба M12

⌀ опорной тарелки мм 45

Выравнивание высоты прим. мм 15

Тип M10

9GG

92 7091 Выравниватель высоты для ручной регулировки вы-

соты

14,69

Резьба M10

⌀ опорной тарелки мм 47

Выравнивание высоты прим. мм 15

Тип 2

9GG

92 7092 Ножки, комплект из 2 шт.

8,97

Тип 1

9GG

92 7093 Набор винтов для верстаков GridLine

8,77

Держатель полок верстаков GridLine.

Подходит для: Все верстаки GridLine группы 92.

Объем поставки: Комплект из 12 шт., рассчитан на 3 полки.

сдвижная ручка

Стальная конструкция с оболочкой из 2K-Haptoprene®.

Цвет: разм. BLUE – синяя сталь. Разм. BLACK – антрацитовый.

Подходит для: Системная тележка № 921820, 921860; тележка для тросов № 921880 и 918601;

магазинная тележка № 922010 и 918610; монтажная тележка № 918583; шкаф

хозяйственный № 987121. Тележка для материала № 918590, 918595.

Объем поставки: Включая 2 крепёжных винта.

Дополнительное оснащение для верстаков GridLine

Винт регулировки высоты для выравнивания неровностей пола максимум до 15 мм.

Подходит для: Верстаки GridLine.

Объем поставки: 2 × опоры ножек M12, 2 × гайки M12, 2 x гайки M12 низкая форма.

Устройство выравнивания высоты для верстаков GridLine

Винт регулировки высоты для ввинчивания в устройство ручной регулировки высоты № 927080. Для

выравнивания неровностей пола максимум до 15 мм.

Подходит для: Верстаки GridLine устройством ручной регулировки высоты.

Объем поставки: 2 × опоры ножек M10, 2 × гайки M10, 2 x гайки M10 низкая форма.

Пластиковые ножки, для вставки в опоры GridLine № 927000 и верстаки GridLine без регулировки

высоты.

Подходит для: Верстаки GridLine (без ручной регулировки высоты).

Объем поставки: 2 ножки.

Ножки для верстаков GridLine

Комплект винтов для крепления корпусов GridLine на опоры.

Подходит для: Все верстаки GridLine группы 92. Комплект рассчитан на одну опору.

Объем поставки: 2 × накидных гайки M6, 2 × винта M6×16, 4 × винта-самореза 8×32, 4 × подкладных

шайбы 8,4.

Дополнительное оснащение верстаков GridLine

92 7093

92 7094

92 7090

92 7091

92 7092

92 0135_BLUE

92 0135_BLACK

103

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 1 2

91S

92 0137 Подруливающее колесо

(67,25) (44,26)

⌀ колёс мм 100

Тип 123

91W

93 3901 Колёса для монтажной тележки

(62,49) (116,11) (92,25)

Общая высота мм 128

⌀ колёс мм 100

Тип 1 2

91W

93 3635 Колесо для передвижных опор

(79,37) (148,61)

Общая высота мм 150

⌀ колёс мм 125

Резьба M10 M12

91W

93 0100 Опорная тарелка для выравнивания

высоты

6,55 15,82

Резьба M10 M12

⌀ опорной тарелки мм 40

Выравнивание высоты прим. мм 25

91W

93 0105 Опора с пластиковой защитой

10,03

Резьба M10

⌀ опорной тарелки мм 30

Выравнивание высоты прим. мм 25

Подруливающие колёса для корпуса Workstation

Пластмассовое подруливающее колесо ⌀ 100 мм, устойчивая к истиранию резиновая шина на

ступице из ABS-пластика.

Разм. 1 – С тормозом.

Разм. 2 – Без тормоза.

Подходит для: № 920110, 920130, 921820, 921860, 921880, 922010, 920155.

Колёса для монтажной тележки / верстака на колёсах

Разм. 1 – Двухколенное колесо ⌀ 100 мм, с эластичными шинами из цельной серой резины, не

оставляющей следов.

Разм. 2 – Подруливающее колесо с тормозом, ⌀ 100 мм, с эластичными шинами из цельной

серой резины, не оставляющей следов.

Разм. 3 – Подруливающее колесо, без тормоза, ⌀ 100 мм, с эластичными шинами из цельной

серой резины, не оставляющей следов.

Подходит для:

Разм. 1; 2 – № 933900, 933060 – 933080, 934500 – 934530, 934720.

Разм. 3; 1 – № 933050, 933060, 933070, 933080, 934500, 934510, 934520, 934530, 934720.

Колёса для передвижных опор

Разм. 1 – Двухколенное колесо ⌀ 125 мм с эластичными колесиками из сплошной резины

серого цвета, не оставляющими следов.

Разм. 2 – Подруливающее колесо со стопором ⌀ 125 мм с эластичными колесиками из

сплошной резины серого цвета, не оставляющими следов.

Подходит для: № 933627 – 933633, передвижной верстак Kombi № 933308.

Подходит для:

Разм. M10 – Все рабочие места Workstation № 920001 − 920023, все верстаки GARANT KOMPAKT-L

№ 932000 − 932800, все верстаки GARANT KOMPAKT-H № 934400 − 934450 и опора

GARANT KOMBI № 933620 / 933625 / 933622 / 933626.

Разм. M12 – Для всех верстаков GARANT KOMPAKT № 930950 − 931900.

Примечание: Внимание:

после привинчивания опорной тарелки высота верстака или опоры верстака

увеличивается на 15 мм!

Опоры ножек / ножки-набойки

Подходит для: Все системы организации рабочих мест № 920000 − 920010 и угловые соединения №

920180 − 920187.

93 3635_2

93 0100

93 3635_1

93 0105

93 3901_2

93 3901_3

93 3901_1

92 0137_1

92 0137_2

104

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 1 2

91W

93 0108 Ножки, пара

2,53 4,07

Подходят для блока шириной мм 430 600

91W

93 3522 Промежуточные пластины для шестиугольного вер-

стака

(17,68) (15,02)

высота мм 795

ширина мм 249 144

ширина мм 430 600

91W

93 4870 Дополнительная полка с центральным замком

(131,04) (131,04)

Монтажная высота мм 40

Тип 1 2

91W

93 8027 Соединитель для несущих стоек

11,08 6,98

ширина мм 79 38

глубина мм 99 198

91W

93 8028 Комплект винтов для несущих стоек

5,61 ■

Разм. 1 – Для опоры № 933620 / 3621 / 3622 / 3623.

Разм. 2 – Для опоры с регулировкой по высоте № 933625 / 3626 / 7103.

Промежуточные пластины для шестиугольного верстака

Защитная пластина для установки между блоками выдвижных ящиков.

Подходит для: Шестиугольные верстаки № 933500.

Разм. 600 – Шестиугольные верстаки GridLine № 925804 и 925814.

Полки для корпусов GARANT-KOMPAKT-L, KOMPAKT-H и GARANT-KOMBI

Для 2 секций выдвижных ящиков под разные ключи в одном блоке выдвижных ящиков (без дверец).

Подходит для:

Разм. 430 – № 934800 разм. 430/540 и разм. 430/620 и № 933720.

Разм. 600 – № 934800 разм. 600/540 и разм. 600/620 и № 933750.

Соединитель для несущих стоек

Разм. 1 – Из листовой стали, для оптимального соединения 2 расположенных рядом несущих

стоек.

Разм. 2 – Из листовой стали, для оптимального соединения 2 расположенных друг за другом

несущих стоек.

Подходит для: Несущие стойки № 923000, 928010, 928075, 928076 и 938000, 938012, 938013.

Окраска: Светло-серый RAL 7035 с порошковым покрытием.

Примечание: Оба соединителя нельзя использовать в комбинации друг с другом.

Винты для несущих стоек

Подходит для: Несущие стойки № 923000, 928010, 938000.

Применение: Для крепления несущих стоек на Workstation или рабочем месте.

Объем поставки: 4 винта с шестигранными головками M8×20; 4 шурупа-шпильки для дерева; 4

шайбы ⌀ 8,4; 4 гайки M8.

93 0108_1 93 0108_2

93 3522_600 93 3522_430

93 4870

93 8027

93 8027_2

93 8028

105

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

91W

93 9000 Набор резьбовых втулок, 4 шт.

включая заводскую установку

(89,30)

91W

93 9010 Набор резьбовых втулок, 4 шт.

без заводской установки

(14,78)

91W

93 9015 Набор винтов с шайбами

4 шт.

5,87 ■

91W

93 9580 Наценка за полное выдвижение

(150,73)

⌀ мм 4,5

91W

94 4056 Винты для столешниц из бамбука, комплект

5 шт.

3,58 ■

Резьбовые втулки с внутренней резьбой M8. Подходит для всех столешниц GARANT № 926041 – 926285

и № 926312 – 926342. Подходит для столешниц GARANT ESD № 972160, рабочих мест ESD № 972010 –

972015.

93 9000 – С внутренней резьбой M8. Резьбовые втулки устанавливаются при заводской сборке

на нижней части столешницы. Данный набор резьбовых втулок поставляется только в

сочетании со столешницей. Невозможно для бамбуковых столешниц.

93 9010 – Без заводской сборки.

Применение: В качестве соединительного элемента для изготовления высоконагружаемых,

износостойких и виброустойчивых резьбовых соединений в дереве, пластмассе и

композитных материалах.

Дополнительное оснащение, подходит к универсальным верстакам выпуска до

середины 2005 г.

Объем поставки: 4 шестигранных шурупа 8×32 мм и 4 подкладные шайбы ⌀ 8,4 мм.

Набор шурупов для крепления блоков / опор к столешницам

150 kg

100%

≥80 mm

Наценка для выдвижных ящиков № 920140 / 933730 / 933760 с полным выдвижением

Выдвижные ящики на роликах № 920140, 933730 и № 933760 в стандартном исполнении – с неполным

выдвиганием. За доп. плату могут поставляться выдвижные ящики от размера 80 с полным

выдвиганием (= выдвигание 100 %, допустимая нагрузка 150 кг).

Внимание: поставляются только в сочетании с выдвижными ящиками № 920140, 933730 и № 933760;

поставка с завода-изготовителя.

Примечание: При полном выдвигании полезный размер выдвижных ящиков изменяется.

№ 920140, 933730: полезная глубина: 519 мм, полезная ширина: 301 мм.

№ 933760: полезная глубина: 519 мм, полезная ширина: 469 мм.

Винты для столешниц 25 мм

Универсальные винты с полукруглой головкой T-STAR plus, полная резьба, оцинкованные, без покрытия.

⌀ 4,5 мм, длина 20 мм. Длина резьбы 17 мм.

Подходит для: Столешницы из бамбука № 942806, 942913, 942968, 943050, 943238, 943655, 943855,

944055, 951980.

Объем поставки:

5 винтов с 5 шайбами 5 мм.

93 9000

93 9015

94 4056 94 4056

106

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

91W

93 9590 Набор заглушек для реек-ручек верстаков

20 шт.

(54,46)

Тип 25×1000 27E 36E 54E 64E 78E

91H

94 4080 Набор пластинок под надписи

20 шт.

9,90 19,50 23,14 24,45 38,10 42,64

91H

94 4090 Алюминиевая рейка-ручка с за-

глушками

– 29,20 20,53 44,87 47,09 57,19

Тип 430 600 KOMPAKT

91H

94 4091 Алюминиевая рейка-ручка без заглу-

шек

(12,83) (22,23) (27,08)

Тип 123

91H

94 4092 Заглушки, набор

20 шт.

(61,44) (45,07) (45,07)

91H

94 4093 Заглушки, набор

20 шт.

41,03

91H

94 9605 Раздельное отпирание выдвижных ящиков

(10,90)

Дополнительное оснащение для реек-ручек верстаков

Подходит для: Рейка-ручка верстака выпуска до середины 2005, блоки выдвижных ящиков и т. д. №

920000 − 933500.

Объем поставки: В каждом наборе - по 10 правых и левых заглушек.

Набор заглушек (20 шт.) для реек-ручек верстаков

94 4080 – По 10 шт. картонных полосок белого цвета и прозрачных полосок пленки в качестве

комплекта для реек-ручек верстаков, шкафов для инструм. и т. д.

Подходит для:

Разм. 25×1000 – Все выдвижные ящики верстаков № 920000 − 933900. Внимание: требуется обрезка под

необходимую длину!

Разм. 27E – Выдвижные ящики шириной 27 E.

Разм. 36E – Выдвижные ящики шириной 36 E.

Разм. 54E – Выдвижные ящики шириной 54 E.

Разм. 64E – Выдвижные ящики шириной 64 E.

Разм. 78E – Выдвижные ящики шириной 78 E.

Набор пластинок под надписи и алюминиевые рейки-ручки

Подходит для:

Разм. 430 – Узкий выдвижной ящик (430 мм) верстаков № 920000 / 0010; 933270 −

933305; блоки выдвижных ящиков № 920100 / 920110; 933740 и выдвижные

ящики № 920140; 933730.

Разм. 600 – Широкий выдвижной ящик (600 мм) верстаков № 932000 − 933245; 933310 − 933425;

блоки выдвижных ящиков № 933780 − 933900 и блоки выдвижных ящиков № 933760.

Разм. KOMPAKT – Верстаки серии KOMPAKT № 930950 − 931900.

Заглушки для ручек № 944090 и № 944091.

Подходит для:

Разм. 1 – Передвижные верстаки/ тележки, включая дополнительное стопорное

устройство№ 933050 − 933245, № 934500 − 934650 и 933900.

Разм. 2 – Верстаки серии KOMPAKT № 930950 − 931900.

Разм. 3 – Верстаки серий KOMPAKT-L и Kompakt-H (кроме передвижных) № 932000 − 932800,

№ 934400 − 934450; система организации рабочего места № 920000 / 0010; KOMBI

№ 933270 - 933425 и № 933500.

Объем поставки: В каждом наборе - по 10 правых и 10 левых заглушек.

Разм. 1 – Правые заглушки с защёлкой, левые заглушки обычные.

Набор колпачков из 20 шт.

Подходит для: Выдвижные ящики группы 94 (№ 942823 − 944011, 946011 − 946083).

Выдвижные ящики верстаков № 933435, 933440, 933445, 933450, 933452, 933454.

Объем поставки: В каждом наборе - по 10 правых и левых заглушек.

Дополнительное оснащение для выдвижных ящиков шкафов для инструментов

Набор колпачков из 20 шт.

Раздельное отпирание выдвижных ящиков для № 942823 − 943821

В передвижных шкафах с выдвижными ящиками (например, монтажная тележка № 942946) каждый выдвижной ящик из

соображений безопасности должен быть оснащён раздельным отпиранием выдвижных ящиков. Ящики автоматически

блокируются при закрывании во избежание случайного открывания при транспортировке.

Подходит для: Выдвижные ящики выпуска с середины 2000.

Выдвижные ящики монтажных тележек № 942835, 942946, 942997, 943225, 943227, 943506, 943720,

943890.

94 4090

94 4091

94 4093

94 9605

93 9590

107

RUE

Тип G R27E R36E

91H

94 2947 Пара держателей для колес для передвижного шкафа с выдвижн.

ящиками Направление сдвижения фронтальной части полки

– (304,34) (368,41)

91H

94 2948 Компоненты для передвижного шкафа с выдвижными ящиками

Направление смещения боковая стенка

(77,59) (434,87) (227,37)

⌀ двухколенного колеса мм – 100 100

⌀ подруливающего колеса мм – 100 100

макс. общая допустимая нагрузка кг – 600 600

Тип 1 2

91H

94 2949 Оболочка для замыкающих крючков, набор

10 предмет

14,01 14,01

Дополнительное оснащение для передвижных шкафов с выдвижными ящиками

Разм. G – Ручка для перемещения состоит из двух частей, предназначенных для монтажа на

правой и левой угловых кромках корпуса шкафа для инструментов.

Разм. R27E; R36E – Пара держателей для колёс − по 2 двухколенных и подруливающих колеса на

шарикоподшипниках (⌀ 100 мм) с тормозом, каждая пара соединена поперечиной.

Учитывать направление движения колёс. Допустимая нагрузка 600 кг при

равномерном распределении.

Подходит для:

94 2947 Разм. R27E – Пара держателей для колес подходит к корпусу шкафа для инструментов группы

изделий 94 (до 08/2019) размером 27 × 27 E. Из соображений техники безопасности (риск

опрокидывания) максимальная полезная высота корпуса составляет 800 мм. Сдвигание

от передней панели выдвижного ящика.

Разм. R36E – Пара держателей для колес подходит к корпусу шкафа для инструментов группы изделий

94 (до 08/2019) размером 27 × 36 E, 36 × 36 E. Из соображений техники безопасности

(риск опрокидывания) максимальная полезная высота корпуса составляет 900 мм

(27 × 36 E) или 1225 мм (36 × 36 E). Сдвигание от передней панели выдвижного ящика.

94 2948 Разм. G – Сдвижная ручка подходит ко всем корпусам шкафов для инструментов группы изделий 94

(до 08/2019).

Разм. R27E – Держатели для колес подходят к корпусу шкафа для инструментов группы изделий 94 (до

08/2019) размером 36 × 27 E и 54 × 27 E. Из соображений техники безопасности (риск

опрокидывания) максимальная полезная высота корпуса составляет 900 мм. Сдвигание

от боковой стенки.

Разм. R36E – Пара держателей для колес подходит к корпусу шкафа для инструментов группы изделий

94 (до 08/2019) размером 36 × 36 E, 54 × 36 E, 64 × 36 E, 78 × 36 E. Из соображений

техники безопасности (риск опрокидывания) максимальная полезная высота корпуса

составляет 1225 мм (для размера 78 × 36 E максимальная полезная высота составляет

900 мм). Сдвигание от боковой стенки.

Примечание: ■ Выдвижные ящики в передвижных шкафах для инструментов должны

оснащаться раздельной блокировкой выдвигания. Ящики автоматически

блокируются при закрывании во избежание случайного открывания при

транспортировке. Раздельную блокировку для выдвижных ящиков группы

изделий 94 (до 08/2019) см. под № 949605 в перечне запасных деталей.

■ При оценке допустимой нагрузки на колеса (600 кг) учитывайте собствен-

ный вес шкафа.

■ Учитывайте нужное направление движения колес.

Оболочка для замыкающих крючков выдвижных ящиков

Оболочка для замыкающих крючков. Обеспечивает жёсткую фиксацию крючка в клапанах замыкающей планки.

Разм. 1 – Синяя оболочка

Разм. 2 – Прозрачная оболочка.

Подходит для: Замыкающие крючки выдвижных ящиков № 942823 − 944011, 946011 − 946083 выпуска с 08/2008.

Примечание: Существующие синие оболочки можно заменять только разм. 1.

Существующие чёрные, белые и прозрачные оболочки можно заменять только

разм. 2.

Полезная высота в мм 300 450 600 700 750 800 900 1050 1225 1350 1525

Корпус 27 × 27 E x x x x

Корпус 27 × 36 E x x x

Корпус 36 × 36 E x x x x x x – –

Возможности применения пары держателей для колёс № 94 2947 – Толкать со стороны фронтальной части

выдвижных ящиков.

Полезная высота в мм 450 600 700 900 1050 1225 1350 1525

Корпус 36 × 36 E xxxxxx––

Корпус 54 × 36 E x x x – –

Корпус 64 × 36 E x x – –

Корпус 78 × 36 E x –

Возможности применения пары держателей для колёс № 94 2948 R36E – Толкать со стороны боковой стенки.

Полезная высота в мм 600 700 800 900 1350

Корпус 36 × 27 E xxxx

Корпус 54 × 27 E xxxx–

Возможности применения пары держателей для колёс № 94 2948 R27E – Толкать со стороны боковой стенки.

– Для корпусов с выделенной серым

цветом полезной высотой держатели колес из

соображений безопасности использовать нельзя.

Варианты полезной высоты корпуса, отмеченные символом х, приведены в каталоге.

Их можно оснастить соответствующей парой держателей для колес.

Разм. корпуса 450 мм в каталоге предлагается только в оснащенном варианте. Следует учитывать общую допустимую

нагрузку на колеса (600 кг).

94 2948_G

94 2949_1

94 2949_2

94 2948_R36E

Направление

движения

Пример использования с парой

держателей для колес

№ 942948 R27E.

Направление движения

27E /

36E

94 2947_R36E

Направление

движения

Пример применения пар держателей колес №

942947 R36E.

36E

Направление

движения

108

RUE

подходит для шкафов с полезной высотой мм 600 700 750 800 900 1050 1225 1350 1525

91H

94 2907 Запорная штанга

(68,17) (73,87) (83,37) (85,46) (78,24) (112,04) (127,99) (102,55) (133,31)

Подходит для корпуса глубиной мм 27E 36E

91H

94 2908 Соединительная тяга квадратного

сечения

(4,71) (7,20)

Тип 1 2

91H

94 2909 Поворотный рычаг для накладки замка

(1,41) 4,94

грузоподъёмность кг 75 200 подходит для шкафов

глубиной в E

91H

94 2901 Направляющие выдвижных ящиков

(пара)

194,16 269,34

27 E

высота мм 48 68

длина мм 530

грузоподъёмность кг 75 200

грузоподъёмность кг 75 200 подходит для шкафов

глубиной в E

91H

94 2902 Направляющие выдвижных ящиков

(пара)

222,38 288,49

36 E

высота мм 48 68

длина мм 685

грузоподъёмность кг 75 200

91H

94 2903 Пластиковые стопорные зажимы, набор

20 шт.

5,33

94 2908 – Тяга квадратного сечения из алюминия, соединяет запорную штангу с замком.

Подходит для:

94 2907 – Корпус шкафа для инструментов, шкафы для инструментов, монтажные тележки и приставные тумбы (не

приставные тумбы для станков) № 942801 – 944101, блок выдвижных ящиков верстаков KOMBI № 933435

– 933454, а также верстаков № 970600 – 970610 и шкафа для инструментов № 970780.

94 2908 – Блок выдвижных ящиков шкафов для инструментов № 942806 – 944101, блок выдвижных ящиков

верстаков KOMBI № 933435 – 933450, а также верстаков № 970600 – 970610 и шкафа для инструментов

№ 970780.

Запорный механизм к шкафам для инструментов с года выпуска

08/2008

Запорный механизм для шкафов для инструментов: для одного шкафа для инструментов потребуются запорная штанга,

соединительная тяга квадратного сечения и поворотный рычаг.

Разм. 1 – Поворотный рычаг с рукояткой – только для механического закрывания.

Разм. 2 – Поворотный рычаг с 2 рукоятками – требуется для установки электронного замка

G-ELS.

Подходит для: Блок выдвижных ящиков шкафов для инструментов № 942806 – 944101, блок

выдвижных ящиков верстаков KOMBI № 933435 – 933450, а также верстаков № 970600

– 970610 и шкафа для инструментов № 970780.

Направляющие для корпуса шкафа для инструментов

Подходит для: Корпус шкафа для инструментов глубиной 27E.

Разм. 75 – Направляющие с допустимой нагрузкой 75 кг для выдвижных ящиков и выдвижных поддонов.

Разм. 200 – Направляющие с допустимой нагрузкой 200 кг для выдвижных ящиков и выдвижных поддонов.

Объем поставки:

П-образные направляющие, выдвижные направляющие с 2 пластиковыми стопорными зажимами.

Направляющие выдвижных ящиков с 08 / 2008

Подходит для: Корпус шкафа для инструментов глубиной 36 E.

Разм. 75 – Направляющие с допустимой нагрузкой 75 кг для выдвижных ящиков и выдвижных

поддонов.

Разм. 200 – Направляющие с допустимой нагрузкой 200 кг для выдвижных ящиков и выдвижных

поддонов.

Объем поставки:

П-образные направляющие, выдвижные направляющие с 2 пластиковыми

стопорными зажимами.

Подходит для: Корпус шкафа для инструментов группы 94 (до 08/2019) (направляющие выдвижных

ящиков № 942901, 942902).

Применение: Зажимы для фиксации направляющих выдвижных ящиков в корпусе.

Пластиковые стопорные зажимы

94 2909_2

94 2909_1

94 2901

94 2902

Поворотный рычаг

94 2909

Соединительная тяга

квадратного сечения

94 2908

Запорная штанга

94 2907

94 2903

Пример применения

109

RUE

Позиционирование L M R

91H

96 6299 Проставка для комплекса стеллажей

28,50 33,25 28,50

Тип SK40 SK50 VDI20 VDI30 VDI40

91H

94 7380 Пластиковая вставка для инструментов

SK, HSK или VDI

7,46 9,37 5,52 6,30 7,06

Тип HSK32 HSK40 HSK50 HSK63 HSK80 HSK100

91H

94 7380 Пластиковая вставка для инструментов

SK, HSK или VDI

5,40 6,70 7,97 8,70 12,34 12,82

Тип SK30 SK40 SK50 VDI20 VDI30 VDI40

91H

94 7390 Пластиковая вставка

3,66 2,98 3,70 2,19 2,56 2,88

Тип C4 C5 C6 C8

91H

94 7390 Пластиковая вставка

2,91 2,98 3,06 5,62

Тип HSK40 HSK50 HSK63 HSK80 HSK100

91H

94 7390 Пластиковая вставка

2,71 3,27 3,49 5,04 5,46

ширина мм 1000

91K

95 4753 Полка

(69,24)

ширина мм 1000

глубина мм 325

Толщина мм 21

Тип F S

91K

95 7009 Набор направляющих для полок для №

951000 − 958600

13,49 21,43 ■

Число направляющих для полок 20 4

Число стопорных пружин – 4

Проставки для комплексов стеллажей

Проставка для монтажа направляющих в комплексах стеллажей. Обязательный элемент для установки

сдвижных дверей.

Подходит для: Комплексы стеллажей № 946000 и т. д., и 935020 и т. д.

Разм. L – Подходит для держателей из легкого металла с концевым упором слева 966298 и

№ 935812 разм. L.

Разм. M – Подходит для держателей из легкого металла с концевым упором посередине № 966294

и № 935811 разм. 1.

Разм. R – Подходит для держателей из легкого металла с концевым упором справа № 966296 и

№ 935812 разм. R.

Пластиковые втулки для инструментов с хвостовиком SK, HSK и VDI выпуска до 08 / 2010

Подходит для: Съемные блоки № 970500 / 0510, вставки в выдвижной ящик № 970700, магазин

для инструмента № 970200, поперечный держатель № 970890 и магазинные шкафы

№ 970820 − 970850 выпуска до 08 / 2010.

Примечание: Пластиковые втулки с середины 2010 выпускаются в новом исполнении. Новая

версия несовместима с № 947380. Имеют место значительные отклонения

монтажных размеров.

Пластиковые втулки для инструментов с хвостовиком SK, HSK и VDI выпуска с 08 / 2010

Подходит для: Магазины для инструмента № 970125/970130, съемные блоки № 970505/970515,

полки для инструмента для станков с ЧПУ № 970660/970665, магазин для инструмента

№ 970670, вставки в выдвижной ящик № 970700 и 970705, шкафы под инструм. для

станков с ЧПУ с креплениями для инструм. № 971300–971490 и № 971301–971353,

поперечные держатели под шкафы для инструм. для станков с ЧПУ № 971520–971570

выпуска с 08/2010.

Полка для настенного шкафа для папок

Подходит для: Настенный шкаф для папок № 954716 разм. 2000/F и 954717 разм. 2000/F.

Запасные детали для шкафов № 951100 − 958600

Применение:

Разм. F – Для установки до 5 полок.

Разм. S – Для установки одного выдвижного ящика или одного выдвижного поддона.

_SK _HSK

95 4753

_VDI

_HSK

_SK

110

RUE

91K

95 7017 Пара универсальных кронштейнов

(62,27)

Длина кронштейна мм 453

Тип F

9GI

94 0559 Набор держателей полок к шкафам GridLine

20 шт.

13,16

Число направляющих для полок 20

подходит для типа 1000

91K

95 7018 Модуль полок

(85,71)

ширина мм 998

глубина мм 226

Толщина мм 40

грузоподъёмность кг 100

91K

95 7019 Глухие гайки с набором винтов

20 шт.

91,12

91K

95 7034 Направляющая (комплект) для шкафов с раздвижными

дверцами

28,29

91K

95 7062 Запасные петли для створчатой дверцы

пара

21,33 ■

92S

95 9011 Комплект держателей полок для шкафов с двустворча-

тыми дверцами

20 шт.

28,05 ■

Держатели полок для шкафов со створчатыми дверцами HOLEX

Подходит для: Шкафы со створчатыми дверцами HOLEX № 949521 и 959000. Можно смонтировать до

5 полок.

Запасные детали к полке № 957010 (допустимая нагрузка 200 кг)

Подходит для: Системные шкафы № 956000 − 956785.

Окраска: Универсальные кронштейны, светло-серый RAL 7035 с порошковым покрытием, полка

оцинкованная.

Применение: На паре универсальных кронштейнов могут размещаться до 2 модулей полок.

Глухие гайки для шкафов для станков с ЧПУ и системных шкафов

Подходит для: Системные и съёмные шкафы GARANT № 956000 − 958615; транспортная тележка №

970000 и доп. оснащение; шкафы для инстр. для станков с ЧПУ № 970820 − 970850 и доп.

оснащение – старая модель.

Системные транспортные тележки № 970010 − 970045 и доп. оснащение; шкафы Tool UNIT

№ 971200 − 971250 и доп. оснащение; шкафы для инстр. для станков с КЧПУ № 971300

− 971390, шкафы большой вместимости для инструмента для станков с КЧПУ № 971450 −

971490 и доп. оснащение; вертикальные шкафы № 971600 − 971650.

Направляющая для шкафов с раздвижными дверцами

Подходит для: Шкафы с раздвижными дверцами GARANT группы 95 и 97 (до 08/2019).

В набор входят колесо и рейка. Включая крепежный материал.

Запасные петли для шкафов со створчатыми дверцами

Подходит для: Створчатые дверцы шкафов № 951100 − 958320 выпуска с середины 2007 г., а также

створчатые дверцы шкафов № 971200 − 971460.

Применение: Пара запасных петель для левой или правой створчатой дверцы с привинченными

петлями.

Запасные детали к полкам GridLine для шкафов

Подходит для: Все шкафы GridLine выпуска с 08/2019.

Применение:

Разм. F – Для установки до 5 полок.

95 7017

95 7018

100 кг

95 7019

95 7034

95 7062

94 0559

95 9011

111

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 800 1200

91G

95 8737 Заглушка цоколя передняя/задняя

(46,78) (50,24)

высота мм 150

ширина мм 800 1200

Подходит для гардеробных шкафов шириной мм 800 1200

Тип 520

91G

95 8738 Заглушка цоколя боковая

(40,67)

высота мм 150

ширина мм 520

Подходит для гардеробных шкафов глубиной мм 520

Полезная ширина выдвижных ящиков в G 12 20 26 36 46 56

91F

95 1020 С раздельным отпиранием выдвижных

ящиков одной рукой

16,94 19,47 19,87 21,20 21,53 22,26

Тип 10

91F

95 1025 Заглушки для ручек

20 шт.

18,47

Полезная ширина выдвижных ящиков в G 12 16 20 26 36 46 56

91F

95 1030 Набор пластинок под надписи

10 предмет

8,24 8,64 10,03 12,09 13,76 16,75 18,21

длина мм 338 435 538 685 935 1185 1438

ширина мм 20,5

Полезная ширина выдвижных ящиков в G 12 16 20 26 36 46 56

91F

95 1032 Облицовочная панель из ПВХ для набора

ручек

10 предмет

10,30 10,63 12,23 16,01 19,80 23,19 28,84

длина мм 338 435 538 685 935 1185 1483

ширина мм 22

Дополнительное оснащение для выдвижных ящиков GridLine

Раздельное отпирание выдвижных ящиков для использования одной рукой предупреждает

открывание ящика во время движения. Необходимо в обязательном порядке для всех передвижных

верстаков и шкафов для инструментов.

Подходит для: Ручки для всех выдвижных ящиков GridLine (верстаки, шкафы для инструментов,

шкафы).

Объем поставки: Отпирание и заглушки для ручки с защелками.

Примечание: Не подходит для дооснащения.

С раздельным отпиранием выдвижных ящиков одной рукой

Заглушки для ручек выдвижных ящиков GridLine.

Объем поставки: 20 заглушек – 10 правых и 10 левых заглушек в наборе.

Заглушки для реек-ручек

Сменная пластинка под надписи для ручек выдвижных ящиков GridLine.

Двусторонняя печать, серый и оранжевый цвет.

Подходит для: Ручки выдвижных ящиков GridLine.

Объем поставки: В комплекте 10 шт.

Пластинки под надписи и ПВХ-покрытие

Прозрачная облицовочная панель из ПВХ для ручек.

Подходит для: Ручки выдвижных ящиков GridLine.

Объем поставки: В комплекте 10 шт.

Только для закрывания переднего проема гардеробных шкафов.

Заглушка цоколя для гардеробных шкафов

Облицовочная панель из листовой стали 0,9 мм для привинчивания к ножкам гардеробных шкафов.

Подходит для: Гардеробные шкафы № 958710–958735 и № 949011–949018.

Окраска: Светло-серое порошковое покрытие RAL 7035.

Для закрывания проёма сбоку под гардеробными шкафами.

95 8737_800

95 8737_1200

95 8738_520

95 1025

95 1030

95 1032

_12

_26

_46

112

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 1

96Z

96 6320 Внутренний наконечник опоры

(8,51)

Тип 4

96G

96 6321 Пластмассовый наконечник опоры

(27,64)

91Z

96 2517 Запасные колеса

(1 набор = 5 шт.)

42,23 ■

91Z

96 2518 Колёса

(1 набор = 5 шт.)

35,36

96B

96 3510 Колеса для вращающегося стула для мастерской № 963500

(1 набор = 5 шт.)

43,19

96B

96 3520 Ролики для вращающегося стула для мастерской № 963500

(1 набор = 5 шт.)

48,24

96B

96 3187 Ролики

(1 набор = 5 шт.)

64,72 ■

96B

96 3188 Колёса

(1 набор = 5 шт.)

27,78

96B

96 3189 Колёса ESD

(1 набор = 5 шт.)

181,97

96B

96 3190 Ножки ESD

(1 набор = 5 шт.)

114,42

Тип 1

96B

96 3202 Колёса с фиксацией под нагрузкой

(1 набор = 5 шт.)

130,04

96B

96 3203 Колёса с фиксацией под нагрузкой в исполнении ESD

(1 набор = 5 шт.)

179,86

Внутренний наконечник опоры для пристаночных рабочих подмостей Zarges. ⌀ 30 мм.

Подходит для: Рабочие подмости пристаночные № 966148 разм. 1, 2, 3, 4, 5.

Запасные части для стремянок и лестниц с площадкой

Пластмассовый наконечник опоры для передвижных алюминиевых рабочих подмостей Günzburger

Steigtechnik. Подходит для опор ⌀ 30 мм.

Подходит для: Рабочие подмости № 966149 разм. 2, 3, 4, 5.

Объем поставки: 4 пластмассовых наконечника опоры.

Запасные колеса и ножки для стульев и табуретов

GARANT

Подходит для: Крестовины № 965030 − 965080 для стульев GARANT.

Примечание: На высокие стулья, табуреты и табуреты-опоры колеса устанавливать не следует −

опасность опрокидывания.

Подходит для: Выпуск до середины 2003 г.

Запасные колеса для вращающегося стула для мастерской № 963500

Подходит для: Выпуск с середины 2003 г.

Подходит для: Крестовины для № 965300–965328 и № 965390–965420.

Запасные детали для стульев и табуретов

Примечание: Для высоких стульев и табуретов подходят только колеса с фиксацией под нагрузкой.

Диаметр штифта = 11 мм.

Колёса с фиксацией под нагрузкой фиксируются, когда Вы садитесь на стул, в состоянии без нагрузки

стул можно катить.

96 3202 – Мягкие колёса с фиксацией под нагрузкой для твёрдых полов.

96 3203 Разм. 1 – Мягкие колёса с фиксацией под нагрузкой в исполнении ESD для твёрдых полов.

Подходит для: Крестовины для № 965300 − 965427.

96 6320

96 6321

96 2517

96 2518

96 3510

96 3520

96 3187

96 3188

96 3202

96 3203

113

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип S

96B

96 3901 Сиденье для табурета-опоры

78,15

Ширина сиденья мм 320

Глубина сиденья мм 220

91I

96 8420 Комплект клиньев и конических штифтов для комбинированного стеллажа

20 шт.

36,68 ■

91I

96 8421 Набор пластиковых опорных пластин для стойки стеллажа

10 предмет

25,92

для губок шириной мм 80 100 125 150

91J

96 7001 Запасная втулка винта с винтом для тисков № 967000

66,74 86,20 120,74 159,65

для губок шириной мм 100 125 150

97G

96 7061 Запасная втулка винта с винтом

68,99 83,74 116,41

для губок шириной мм 100 120 140 160

93R

96 7172 Запасной винт для тисков „Matador“

103,10 118,74 104,70 178,75

выталкивающее усилие N 200 250 380

91J

96 7498 Газонаполненный амортизатор для высотомера

(67,92) (67,92) (68,42)

Сиденье для табуретов-опор № 965630, 965631

Подходит для: Табурет-опора № 965630 и 965631.

Клинья и конические штифты для универсальных стеллажей № 990000–990025.

Подходит для: Универсальный стеллаж № 990000 − 990025 и полки № 990060, 990080.

Применение: Одного набора достаточно для крепления 5 полок стеллажа.

Запасные пластиковые опорные пластины для универсальных стеллажей № 990000 −

990025

Подходит для: Универсальный стеллаж № 990000 − 990025 и стойки стеллажа № 990050.

Применение: Пластиковая опора, вставляется в стойку стеллажа. Защищает пол от повреждения

стойкой.

Подходят также для тисков производства Leinen.

Подходит для: Тиски № 967000 / 967010.

Запасные винты / втулки винтов для тисков

Подходит для: Тиски LEINEN JUNIOR № 967060.

Запасные винты / втулки винтов для тисков

Разм. 160 – Подходит к губкам для тисков шириной 160 и 180 мм.

Подходит для: Тиски „Matador“ № 967170, 967180, 967190, 967240, 967570.

Объем поставки: Винт с пружиной и подкладными шайбами.

Запасные детали для устройства для регулировки тисков по высоте

Подходит для:

Разм. 200 – Устройство для регулировки тисков по высоте № 872500 / 4250 разм. 100, № 873500 / 4350 разм. 120, № 873800 / 4400 разм.

125, № 874300 разм. 120.

Разм. 250 – Устройство для регулировки тисков по высоте № 871500 / 4150 разм. 100,

№ 873500 / 4350 разм. 140, № 873800 / 4400 разм. 150, № 874300 разм.

140.

Разм. 380 – Устройство для регулировки тисков по высоте № 871500 / 4150 разм. 125, № 872500 / 4250 разм. 125, № 873500 / 4350 разм.

160/180, № 873800 / 4400 разм. 175, № 874300 разм. 160/180.

96 3901

96 8420

96 8421

96 7001

96 7061

96 7172

96 7498

Запасные винты / втулки винтов для тисков

114

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

ширина губок мм 60 80 100 125 150

91J

96 7040 Запасные губки, пара, рифлёные

– 63,13 74,67 93,– 108,61

91J

96 7045 Запасные губки, пара, шлифованные

57,53 63,13 74,67 93,– 108,61

высота мм 12 20 20 25 30

глубина мм 8 12 12 15 18

Расстояние между крепёжными отверстиями мм 36 51 67,5 78,8 98,5

ширина губок мм 100 125 150

97G

96 7080 Запасные губки, пара, с винтами, двусторонние риф-

лёные / шлифованные

72,28 89,58 101,55

высота мм 20 25 30

глубина мм 10 12 15

Расстояние между крепёжными отверстиями мм 69 85 97,5

ширина губок мм 120 140 160

91J

96 7145 Запасные губки, пара, с винтами, для

тисков

66,24 82,34 93,91

высота мм 18 22 25

глубина мм 11 14 14

Расстояние между крепёжными отверстиями мм 94 115 125

ширина губок мм 120 140 160

93Q

96 7405 Запасные губки, пара, с винтами для

„Heuer Front“

49,94 54,97 64,19

высота мм 18 22 25

глубина мм 10 12 12

Расстояние между крепёжными отверстиями мм 80 85 105

ширина губок мм 120 140 160

92H

96 7440 Запасные губки, пара, с винтами для

№ 967430

46,12 57,56 65,59

высота мм 20 20 25

глубина мм 10

Расстояние между крепёжными отверстиями мм 80 85 105

91I

99 0398 Подкладки из листового металла для выравнивания

Набор из 10 предметов

(13,94)

91I

99 0399 Уголки, набор из 2 шт., для крепления к полу

(39,21)

Запасные губки для тисков

Подходит для: Тиски GARANT-№ 967000 / 7010 и 967030.

Объем поставки: Включая крепежные винты и центрирующие втулки.

Запасные губки для тисков GARANT с параллельными губками

Подходит для: Тиски LEINEN-JUNIOR № 967060.

Объем поставки: Включая крепежные винты.

Запасные губки для тисков с параллельными губками – LEINEN JUNIOR – из чугуна

Закалённая поверхность, 1 сторона рифлёная, 1 гладкая, двусторонние.

Подходит для: Тиски с параллельными губками Garant № 967110 / 7130.

Объем поставки: Включая крепежные винты.

Запасные губки для тисков с параллельными губками с поворотной плитой/без поворотной плиты

С поверхностной закалкой и оцинковкой, 1 сторона рифлёная, 1 сторона шлифованная, можно переворачивать.

Подходит для: Тиски „Heuer-Front“ № 967360 / 7380 и „Heuer-Compact“ № 967460.

Объем поставки: Включая крепежные винты.

Запасные губки для тисков с параллельными губками „Heuer-Front“

С закаленной поверхностью, рифленые.

Подходит для: Тиски с параллельными губками HOLEX № 967430.

Объем поставки: Включая крепежные винты.

Запасные губки для тисков HOLEX с параллельными губками

Дополнительное оснащение для сборных стеллажей с полками

Подходит для: Сборные стеллажи с полками № 990200 − 990216 и боковые рамы-стойки № 990270–990296, а

также стеллажи для папок № 990400–990405 и боковая рама-стойка № 990420.

Применение:

99 0398 – Подкладываются для компенсации неровностей пола. В наборе 10 шт.

99 0399 – Уголок для крепления к полу сборного стеллажа с полками. Следует использовать при

соотношении высоты и глубины стеллажа более 5:1. Уголок вставляется вместо пластиковой

ножки в боковую раму-стойку стеллажа и крепится к раме крепежом, входящим в комплект

поставки. Для крепления к полу цеха выбор крепежа производится заказчиком с учётом

качества пола.

96 7040

96 7045

96 7080

96 7145

96 7405

96 7440

99 0398

99 0399

70 мм

52 мм

28 мм

⌀ 10 мм

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

115

RUE

96P

99 0851 Двойная зажимная опора для стеллажа с длинными полками

3,62

96P

99 0852 Зажимная опора для стеллажа с длинными полками

3,45

96P

99 0853 Подкладная пластина 2 мм для стеллажа с длинными полками

1,79

96P

99 0854 Набор крепежа для анкерного крепления к полу

3,57 ■

Толщина (99 0853) мм 2

96P

99 0856 Элемент для крепления к стене стеллажа с длинными полками WS2000

6,26

96P

99 0857 Заглушка для T-образных профилей

(0,50)

96P

99 0858 Фасонный зажим для двойного стеллажа

(1,40)

Тип 1

96P

99 0861 Держатель полок, грузоподъемность до 150 кг

0,42

96P

99 0862 Держатель полок, грузоподъемность от 250 кг

0,88

Подходит для стеллажа шириной мм 750/1000 1300

96P

99 0855 Набор крестовых подкосов

12,65 16,52

длина мм 1250 1500

Дополнительное оснащение для сборных стеллажей, стеллажей с наклонными и длинными пол-

ками

99 0851 – Оцинкованная двойная зажимная опора для сборных стеллажей, стеллажей с

наклонными полками и стеллажей с длинными полками WS-2000.

99 0852 – Оцинкованная одинарная зажимная опора для сборных стеллажей, стеллажей с

наклонными полками и стеллажей с длинными полками WS-2000.

99 0853 – Подкладная пластина 2 мм для сборных стеллажей, стеллажей с наклонными полками

и стеллажей с длинными полками WS-2000.

99 0854 – Состоит из 1 резьбового анкера и 2 саморезов.

Подходит для: Стеллажи № 990500 − 990554, офисные стеллажи № 990590 – 990596, стеллажи с

наклонными полками № 990600 − 990602, стеллажи с длинными полками WS2000

№ 990700 − 990775.

Применение: Для надёжной установки.

Крепление к полу

Оцинкованный уголок из листовой стали без винтов и дюбелей.

Подходит для: Стеллажи № 990500 − 990554, офисные стеллажи № 990590 – 990596, стеллажи с наклонными полками № 990600

− 990602, стеллажи с длинными полками WS2000 № 990700 − 990775.

Применение: Для надёжной установки.

Крепление к стене

Подходит для: Стеллажи № 990500 − 990554, офисные стеллажи № 990590 – 990596, стеллажи с

наклонными полками № 990600 − 990602, стеллажи с длинными полками WS2000

№ 990700 − 990775.

Заглушка

Простое зажимное соединение T-образных профилей двойных стеллажей.

Фасонный зажим для двойного стеллажа

Для навешивания полок на раму системы соединения. На каждую полку требуются 4 штуки.

Оцинкованная листовая сталь.

Подходит для:

99 0861 – Стеллажи № 990500 – 990514, офисные стеллажи № 990590 – 990596.

99 0862 – Стеллажи № 990540 – 990554.

Держатель полок

Набор крестовых подкосов для базовых стеллажей с системой вставных соединений

Набор крестовых подкосов для обеспечения жёсткости используемых с одной стороны сборных базовых стеллажей.

Использование возможно при высоте стеллажа от 1200 мм. Из оцинкованной круглой стали.

Подходит для: Стеллажи № 990500 – 990554, офисные стеллажи № 990590 – 990591

Объем поставки: 2 диагональные распорки, 2 стяжки.

99 0851

99 0854

99 0856

99 0857

99 0858

99 0861 99 0862

99 0855

Зажимная опора

Подкладная пластина

99 0853

Крепление к полу

116

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

высота

96P

99 1320

96P

99 1321 глубина

Рама тип S610-M18 99 1320 99 1321

мм глубина 800 мм глубина 1100 мм мм мм

2000

(187,88) (192,18)

800 1100

2500

(204,46) (211,83)

800 1100

3000

(222,27) (232,09)

800 1100

3500

(251,74) (262,79)

800 1100

4000

(278,76) (291,04)

800 1100

4500

(307,–) (316,82)

800 1100

5000

(332,79) (346,30)

800 1100

длина переклади-

ны

96P

99 1361

96P

99 1362

96P

99 1363

96P

99 1364

96P

99 1365 Допустимая нагрузка на пару перекладин

Пара перекладин LNS

Duo 80×50×1,5

Пара перекладин LNS

Duo 100×50×1,5 Пара перекладин EGN Duo 150×50×1,5 Пара перекладин EGN

Duo 165×50×1,8

99 1361

99 1362

99 1363

99 1364

99 1365

мм кг кг

1350

(91,44) – – – –

1995 –

1825

– (125,19) – – –

1840 –

2700

– – (293,71) – –

4450 –

3600

– – – (341,55) (410,66)

3415 4235

высота переклади-

ны мм 80 100 150 150 165

Дополнительное оснащение к стеллажам для поддонов

Профили рамы с элементами жесткости в виде фермы. Массивные опоры передают нагрузку на пол. В

комплект поставки входят 4 анкерных болта для крепления к полу и 2 подкладки из листового металла

2 мм для каждой рамы.

Подходит для: Стеллажи для поддонов выпуска с 08/2018.

Описание: Конструктивные размеры:

Общая длина стеллажа:

Для рам со стойками S610-M18: номин. длина + число стоек × 86 мм.

Окраска: Аналогично насыщенному синему RAL 5017 с порошковым покрытием.

Примечание: Тип рамы определяется необходимой грузоподъёмностью секции стеллажа. См.

таблицу допустимой нагрузки.

Поставка производится в разобранном виде (более выгодные условия перевозки),

без монтажа.

Рама выпуска с 08/2018

Коробчатые профили, изготовленные методом холодного формования, с приваренными пластинами.

На каждой пластине по 5 прочных крючков для оптимального распределения нагрузки на стойки

стеллажей для поддонов. Нагрузка на пролёт с парой перекладин до 4450 кг.

Подходит для: Стеллажи для поддонов выпуска с 08/2018.

Окраска: Аналогично оранжевому RAL 2004 с порошковым покрытием.

Объем поставки: 2 перекладины для навешивания на рамы со стойками, включая 2

предохранительных штифта.

Примечание: Другие перекладины длиной 2700 мм Вы найдёте под № 991337, 991341, 991345 в

основном каталоге, том 3.

Пара перекладин выпуска с 08/2018 99 1320

99 1361

Таблица допустимой нагрузки для типов рам действительна для стеллажей для поддонов выпуска с 08/2018

Допустимая нагрузка

1 секция с 2 парами перекладин ≙ 80 %

Допустимая нагрузка

2 секции с 2 парами перекладин каждая ≙ 90 %

Допустимая нагрузка

3 секции с 2 парами перекладин каждая ≙ 100 %

Значения нагрузки на секцию действительны только не менее чем для 3 стеллажных секций и 2 уровней

перекладин.

Отправной точкой для расчета нагрузки являются

3 секции с 2 парами перекладин в каждой.

Высота полки обозначает верхнюю кромку первой

перекладины над полом зала.

Макс. нагрузка на секцию для типа рамы S610-M18

Высота

пролёта

2 уровня

перекладин

3 уровня

перекладин

4 уровня

перекладин

5 уровней

перекладин

6 уровней

перекладин

1000 мм 12 040 кг 11 650 кг 10 980 кг 10 815 кг 10 580 кг

1300 мм 10 415 кг 9750 кг 9310 кг 9110 кг 8825 кг

1500 мм 9495 кг 8650 кг 8205 кг 8020 кг 7735 кг

2000 мм 6950 кг 6180 кг 5875 кг 5630 кг 5460 кг

2500 мм 4630 кг 4380 кг 4215 кг 4065 кг 4000 кг

117

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 800

96P

99 1391 Стальная панель

(36,28)

Толщина материала мм 1,25

высота панелей мм 40

ширина панели мм 300

Подходит для стеллажей глубиной мм 800

грузоподъёмность кг 300

Тип 800

96P

99 1411 Пара поперечных опор,

для повышения допустимой нагрузки на полки из ДСП

(43,33)

Подходит для стеллажей глубиной мм 800

Допустимая нагрузка на пару кг 1352

Подходят для перекладин длиной мм 1825/50 2225/50 2700/50 3600/50

96P

99 1420 Полка из ДСП

глубина 800

мм

(139,99) (167,62) (200,78) (276,30)

96P

99 1426 глубина

1100 мм

(187,88) (224,72) – (374,54)

длина мм 1825 2225 2700 3600

глубина (99 1420) мм 800

глубина (99 1426) мм 1100 1100 – 1100

Толщина мм 38

Подходит для стеллажей глубиной (99 1420) мм 800

Подходит для стеллажей глубиной (99 1426) мм 1100 1100 – 1100

Подходят для перекладин глубиной мм 50

грузоподъёмность (99 1420) кг 1378 1683 2045 2732

грузоподъёмность (99 1426) кг 909 1110 – 1803

Стальные панели подходят к перекладинам всех типов, для установки на перекладины. Надежная опора

за счет выступания торцов панелей за перекладины.

Cпецификация: При ширине пролета 2700 мм требуются, напр., 9 панелей (9×300 мм).

Примечание: Стальные панели для глубины стеллажа 1100 мм Вы найдёте под № 991390 в

основном каталоге, том 3.

Стальная панель

Поперечная опора с фиксирующим шипом, оцинкованная.

Применение: Для размещения полок из ДСП. Препятствует сдвиганию полок. Одновременно

повышает допустимую нагрузку на полки из ДСП.

Примечание: Пару поперечных опор для повышения допустимой нагрузки для глубины стеллажа

1100 мм Вы найдёте под № 991410 в основном каталоге, том 3.

Поперечные опоры для полок из ДСП

Полка из ДСП толщиной 38 мм, с Z-профилем из листового металла (препятствует сдвиганию полки).

Подходит для: Глубина перекладины 50 мм.

Применение: Для хранения деталей без упаковки. Для обеспечения безопасности проездов и

проходов.

Примечание: Полку из ДСП с Z-профилем для длины перекладины 2700 мм, глубины перекладины

50 мм и глубины стеллажа 1100 мм вы найдёте под № 991425 в основном каталоге,

том 3.

Полка из ДСП с Z-профилем

Подходят для перекладин длиной

96P

99 1386

мм Ограничитель

1350

(53,03)

1825

(59,27)

2225

(63,13)

3600

(88,51)

для выступа поддона в мм 75

Оцинкованный ограничитель для одиночных и двойных стеллажей. Для выступа поддона 75 мм.

Включая крепёж.

Применение: Препятствует случайному слишком глубокому задвиганию груза.

Примечание: Ограничители для длины перекладин 2700 мм Вы найдёте под № 991370 в основном

каталоге, том 3.

Ограничитель

99 1386

Ограничитель

99 1391

99 1411

99 1420 Поставка осуществляется поштучно,

поскольку для широких секций стеллажа

(например, 2700 мм) в зависимости от

необходимой допустимой нагрузки также

понадобится более 2 поперечных опор.

Фрагмент Z-профиля

118

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 1825×1000 1825×1500 3600×1000 3600×1500

96P

99 1451 Задняя стенка в виде сетки

(307,–) (417,52) (550,14) (781,01)

Высота решётки мм 1000 1500 1000 1500

Подходит для стеллажей с шириной секции мм 1825 1825 3600 3600

Тип 5

96P

99 1481 Подкладки из листового металла для рамы стелла-

жа для поддонов

Набор из 5 предметов

12,46

Толщина мм 2

Тип 1825/50 2700/50 3600/50

96P

99 1456 Решетка вставная

для глубины 800 мм

(315,60) (531,72) (704,87)

96P

99 1458 Решетка вставная

для глубины 1100 мм

(332,79) – (928,37)

Подходят для перекладин длиной мм 1825 2700 3600

Подходят для перекладин глубиной мм 50

грузоподъёмность (99 1456) кг 1460 2160 2880

грузоподъёмность (99 1458) кг 2000 – 3960

Стопорный штифт для перекладин, оцинкованный.

Подходит для: Стеллажи для поддонов № 991200 − 991226, перекладины № 991330 − 991365.

Оцинкованный анкерный болт для крепления к полу рам стеллажей для поддонов.

Подходит для: Стеллажи для поддонов № 991200–991226, рамы № 991270–991321, стеллаж для

длинномерных материалов № 991488–991489.

Примечание: Необходимо учитывать, что анкерный болт для крепления к полу подходит к

покрытию не любого качества.

Оцинкованная поперечина для соединения двух стоящих друг за другом одиночных стеллажей.

Оцинкованные подкладки из листового металла, толщина 2 мм. Для выравнивания неровностей пола.

Подходит для: Стеллажи для поддонов № 991200–991226, рамы № 991270–991321, стеллаж для

длинномерных материалов № 991488–991489.

Подкладки из листового металла

Рама синяя, сетка оцинкованная. Размер ячейки 50×50×2,5 мм.

Применение: Для предотвращения падения материалов при наличии проездов/проходов и рабочих

зон.

Примечание: Заднюю стенку в виде сетки для ширины секции 2700 мм Вы найдёте под № 991450 в

основном каталоге, том 3.

Задние стенки в виде сеток

Оцинкованная решетка для установки на одном уровне с перекладинами. Размер ячеек 60×40 мм.

Применение: Для хранения деталей без упаковки и для обеспечения безопасности проездов и

проходов.

Решетки, установленные на одном уровне с перекладинами

99 1456

глубина мм 200 300 400 500

96P

99 1465 Распорка для двойных стеллажей

(16,03) (18,11) (19,03) (19,53)

Распорки для двойных стеллажей

99 1465

96P

99 1470 Анкерный болт для крепления к полу для рам стел-

лажей для поддонов

(3,44)

96P

99 1331 Стопорный штифт для перекладин

1,31

Крепление к полу

Предохр. штифт

99 1470

99 1331

99 1481

119

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип OA RAA CK

07A

07 0219 Быстросменная насадка

(30,56) (36,11) (13,85)

Тип насадки эксцентриковая Угольник Сверл. патрон

Исполнение WHEEL

07A

07 2139 Пара режущих роликов для аккумуля-

торного трубореза

(6,48)

07A

07 2882 Кабель QUIK-LOK 4 м

(13,89)

длина

мм

ширина

мм

высота

мм

07A

07 2885 Системный кофр, плоский

(25,06)

475 358 132

07A

07 2886 Системный кофр, высокий

(32,39)

475 358 230

Сменный сверлильный патрон для M12BDDX2

Подходит для: Аккумуляторная дрель-шуруповерт № 070210 разм. M12BDDX2.

Запасной режущий ролик для аккумуляторного трубореза

Подходит для: № 072132 (до каталога 44).

№ 078218.

Запасной кабель QUIK-LOK

Простым поворотом на 90° кабель отсоединяется от инструмента.

Подходит для: Машины с системой быстрой замены кабелей Quick Lok

Системные кейсы HD-Box

Долговечный системный кейс из ABS-пластика для безопасной транспортировки инструментов.

Возможность простого соединения системных кейсов посредством установленных по бокам зажимов.

Усиленное, прочное исполнение (допускается к пересылке почтой).

07 0219

07 2139

07 2882

07 2885

120

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип GUARD-125

00N

07 7122 Защитный кожух для WS-125

по запросу

00N

07 7142 Защитный кожух для AGV15-125

по запросу

Подходит для EX150

07A

07 7329 Запасная шлиф. тарелка для EX150E / EX150ES

по запросу

Подходит для пылесоса типа NT20 NT27 NT30 NT45 NT65 IVR-L100

07C

07 2806

Вставка из тонкого нетканого мате-

риала для ёмкости для стружки 40 л.

– – – – – 243,10

07C

07 2807 Цилиндрический фильтр

– 32,50 – – – –

07C

07 2808 Набор мешков-фильтров

5 шт.

22,10 29,90 35,10 28,60 53,56 –

07C

07 2809 Плоский складчатый

фильтр

– – 37,57 37,96 35,10 –

Подходит для пылесоса типа 21 44 751 961 33-2HIC

07C

07 8548 Запасной фильтр

(53,25) (105,75) 47,63 96,50 (114,88)

07C

07 8549 Набор мешков-фильтров

5 шт.

26,75 37,13 77,88 115,88 159,63

Защитный кожух для угловой шлифмашины

Подходит для:

07 7122 – Угловые шлифмашины № 077121 разм. WS9-125, WS10-125S, WS13125SXE.

07 7142 – Угловая шлифмашина № 077141 разм. AGV15-125.

Запасная шлифовальная тарелка

Подходит для: Эксцентриковая шлифмашина № 077321 разм. EX150E / EX150ES.

Подходит для:

07 2806 – Промышленный пылесос № 078522 разм. IVR-L100DP / IVR-L100TC

Разм. NT27 – Пылесос для влажной и сухой уборки № 078521 разм. NT27ME.

Разм. NT20 – Пылесос для влажной и сухой уборки № 078521 разм. NT20APTE.

Разм. NT30 – Пылесос для влажной и сухой уборки № 078521 разм. NT30TL / NT30TEL.

Разм. NT45 – Пылесос для влажной и сухой уборки № 078521 разм. NT45TEEC.

Разм. NT65 – Пылесос для влажной и сухой уборки № 078521 разм. NT65 / NT75APMETC / NT65APME.

Запасные фильтры и мешки-фильтры

07 8548 Разм. 33-2HIC – Фильтр-кассета HEPA, класс H.

07 8549 Разм. 21 – 4 мешка + 1 фильтр.

Разм. 44 – Набор мешков для утилизации, со стяжкой.

Разм. 33-2HIC – Безопасный мешок-фильтр, класс H. Набор из 5 шт.

Подходит для:

Разм. 21 – № 078541 разм. 21-21INOX и разм. 21-01.

Разм. 44 – № 078541 разм. 44-2LICM.

Разм. 751 – № 078541 разм. 751-11.

Разм. 961 – № 078541 разм. 961-01.

Разм. 33-2HIC – № 078542 разм. 33-2HIC.

07 7122

07 7142

07 7329

07 2806_IVR-L100

07 2808

07 2808_NT45

07 2808_NT30

07 2808_NT27

07 2808_NT20

07 2808_NT27

07 2809

07 8548_961

07 8549_751

_961

07 8549_33-2HIC

07 8549_44

07 8548_44

_33-2HIC

121

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип B

03G

07 7719 Базовый набор для ленточной шлифма-

шины для труб № 077715

(251,95)

Тип ECO DS1 DS2

03S

07 7509 Защитный щиток для № 077502

49,04 61,07 65,77

длина мм 145 140 200

ширина мм 120 150 220

Подходит для W150/W175 DS 04-12 DS 15-45

Подходит для ECO

03S

07 7515 Переходная плита для ECO-DS04

100,34

⌀ цанги мм 6 8 Подходит для

03G

07 7269 Цанговый патрон для пря-

мой шлифмашины

(29,05) (29,05)

Разм. 077261 до

каталога 45.

07A

07 7270 Цанговый патрон для пря-

мой шлифмашины №

077271

(8,33) (9,26)

Разм. GSL600E

Тип F S R

03G

07 7718 Набор из спец. стали для угловой поли-

ровальной машины WPO

(244,84) (219,91) (173,91)

Основная область применения Обработка поверх-

ностей Сатинирование Обработка труб

Подходит для: Ленточная шлифовальная машина для труб Fein № 077715.

Объем поставки:

2×10 шт. - абразивная лента, 20×815 мм, P120 / P180.2×10 шт. - абразивная лента,

40×815 мм, P120 / P180.5 шт. - лента из нетканого материала, 20×815 мм, очень мелкое

зерно P280.

Базовый набор для ленточной шлифмашины для труб RS Fein

Подходит для:

Разм. ECO – Двусторонняя шлифмашина ECO № 077502

07 7509 Разм. DS1; DS2 –

Двусторонняя шлифмашина DS № 077511 и 077512.

Дополнительное оснащение для двусторонних шлифмашин

Применение: Для монтажа двусторонней шлифмашины типа ECO № 077502 на станине № 077513

разм. DS04.

Цанговые патроны для прямых шлифмашин

Цанговый патрон ⌀ 6 или 8 мм.

Дополнительное оснащение для угловых полировальных машин, ленточных шлифмашин для труб

Подходит для: Угловая полировальная машина № 077712.

Применение:

Разм. F – Комплект для стандартной обработки поверхностей: Очистка загрязнений волнистым

нетканым материалом, удаление цветов побежалости до получения гладкой

поверхности.

Разм. S – Обработка профилей для получения идеальной микроструктуры поверхности.

Разм. R – Комплект для стандартной обработки прямых труб. Удаление загрязнений и цветов

побежалости до получения гладкой поверхности.

Объем поставки:

Разм. F – 1 эластичный шлифовальный барабан 100×100 мм, зерно 60; 1 пластинчатый барабан

из нетканого материала 100×100 мм, зерно 180; 1 волнистый круг из нетканого

материала, 30×150 мм, отверстие M14; 10 кружков из нетканого материала с липучкой,

тонкие, ⌀ 115 мм; 1 тарелка для кружков с липучкой, ⌀ 115 мм, M14; 1 зажимная

оправка 15 − 50 мм; 2 ключа.

Разм. S – 1 эластичный шлифовальный барабан 100×50 мм, зерно 60; 1 эластичный

шлифовальный барабан 100×50 мм, зерно 180; 1 барабан из нетканого материала

Sinus, 100×50 мм, мелкозернистый абразив; 1 зажимная оправка 50 мм, M14

Разм. R – 1 моток абразивной ленты 100×70 мм; 10 абразивных лент 600×30 мм, зерно 60; 10

абразивных лент 600×30 мм, зерно 120; 1 лента из нетканого материала 600×30 мм,

средняя; 1 лента из нетканого материала 600×30 мм, тонкая; 1 клейкая лента для

абразивных лент, 50 м.

Набор для спец. стали для угловой полировальной машины W80 FEIN

07 7509_ECO

07 7509_DS2

07 7509_DS1

07 7515_ECO

07 7269

07 7270

07 7718_F

07 7718_S

07 7718_R

07 7719

122

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

03R

07 9719 Сервисный набор, включая гравироваль-

ный резец

(45,–)

Исполнение SCREW

07E

07 8127 Запасной винт для СМП EKF

(7,05)

18 150×20T34

07A

07 8212 Твердосплавное ножовочное полотно

11,81 (27,91)

⌀ отверстия мм 20

Число зубьев 18 34

Тип N1,3

07E

07 8408 Литий-ионный аккумулятор

69,47

Количество подключенных аккумуляторов 1

вид аккумулятора Литий-ионный

Ёмкость аккумулятора Ач 1,3

Напряжение аккумулятора В 3,6

Тип 50260 51150

03R

07 9329 ⌀ шлиф. тарелки 127 мм

(73,87) (39,09)

Тип 51673 01497 50016

03R

07 9449 Цанга

63,47 57,11 47,56

⌀ цанги мм 3 6 6

⌀ цанги мм 368

03R

07 9459 Цанговый патрон для прямой шлифмаши-

ны

45,– 37,– ■ 45,–

⌀ цанги мм 3 6 8

Подходит для: Гравировальный резец № 079710 разм. P2505.

Запасной винт для СМП EKF

Головка винта с профилем Torx® T9.

Подходит для: № 078121 Машина для удаления заусенцев и снятия фасок.

Твердосплавные пильные диски

Подходит для:

Разм. 18 – Аккумуляторная переносная дисковая пила 078207 разм. M12CCS544.

Разм. 150×20T34 – Аккумуляторная дисковая пила по металлу № 078207 разм. M18FMCS.

Применение:

Разм. 18 – Подходит для материала древесина.

Разм. 150×20T34 – Подходит для металла.

Запасной аккумулятор для аккумуляторного скобозабивателя

Подходит для: Аккумуляторный скобозабиватель № 078409 J214EA.

Разм. N1,3 – 078409 J214EA

Подходит для: Пневматическая угловая шлифмашина № 079327 разм.

52635 и разм. 52760.

Дополнительное оснащение для шлифмашин / гравировальных резцов

Подходит для:

Разм. 51673 – Пневматическая прямая шлифмашина № 079441 разм. 51701.

Разм. 01497 – Пневматическая прямая шлифмашина № 079443 разм. 48325.

Разм. 50016 – Пневматическая прямая шлифмашина № 079443 разм. 52669.

Подходит для: Пневматические прямые шлифмашины № 079452 разм. G2412, G2422; № 079447 разм.

S085, S150, S200, S250; № 079448 разм. S085, S150, S200, S250. Не подходит № 079446

разм. G2440 (имеет собственную систему).

07 8127

07 8212

07 8408

07 9329_50260 07 9329_51150

07 9449

07 9459

07 9719

123

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 11213 11216 11218 11219 11231 11232

03R

07 9559 Держатель для Dynaﬁle®

94,35 82,25 82,25 (82,25) 82,25 (106,71)

Тип 15026 15028 15030

03R

07 9562 Держатель для Mini-Dynaﬁle® II

82,25 82,25 95,69

Тип 15321 15350 15357

03R

07 9561 Держатель для Dynaﬁle® III

106,71 225,79 225,79

Тип 2410

03R

07 9563 Держатель абразивной ленты для

ленточной шлифмашины G2410

86,–

Тип ZW11 ZW33

08A

08 0025 Крепёжный уголок с 2 винтами

8,26 11,58

Подходит для размера дюйм 1/4, 3/8 1/2

⌀ колбы мм 33 53

08A

08 0023 Колба из поликарбоната

для масленки

16,61 31,91

08A

08 0024 Колба из поликарбоната

для фильтра

29,88 28,82

Подходит для размера дюйм 1/4, 3/8 1/2

Разм. 11213 – Плоский и компактный держатель для абразивной ленты 13×610 мм.

Разм. 11216 – Держатель для абразивной ленты 6×610 мм.

Разм. 11218 – Прямой стандартный держатель для абразивной ленты 13×610 мм.

Разм. 11219 – Скругленный держатель для абразивной ленты 6 и 13×610 мм для обработки

радиусов.

Разм. 11231 – Усиленный держатель для абразивной ленты 13×610 мм.

Разм. 11232 – V-образный держатель для абразивных лент 3, 4×610 мм для обработки в узких

местах.

Подходит для: Dynaﬁle® № 079551 разм. 1400 / 14010.

Примечание: Другие исполнения держателей для Dynaﬁle®, Dynaﬁle® III и Mini-Dynaﬁle® II

поставляются на заказ.

Оснастка для Dynaﬁle

Разм. 15321 – Прямой держатель для абразивной ленты 25×457 мм.

Разм. 15350 – Короткий держатель для абразивной ленты 25×457 мм.

Разм. 15357 – V-образный держатель для абразивной ленты 25×457 мм.

Подходит для: Dynaﬁle® III 079551 разм. 15302.

Разм. 15026 – Прямой стандартный держатель для абразивной ленты 13×305 мм.

Разм. 15028 – Скругленный стандартный держатель для абразивной ленты 6 или 13×305 мм.

Разм. 15030 – Держатель для абразивной ленты 13×305 мм.

Подходит для: Mini-Dynaﬁle® II 079551 разм. 15006.

Подходит для: Ленточная шлифмашина 079571 разм. G2410.

Запасная колба для блока подготовки воздуха

Подходит для:

08 0023 – № 080013, 080015

08 0024 – № 080014, 080015

Крепление для блока подготовки воздуха

Подходит для: 080015 (система Multi-ﬁx).

07 9559_11216

07 9559_11219

07 9559_11231

07 9559_11232

07 9561_15321

07 9561_15350

07 9562_15030

07 9563

08 0023 08 0024

08 0025

124

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

01A

08 0081 Запчасти к бара-

бану для шланга

(88,60) (140,–) (140,–) (34,40) (41,10) (41,10) (67,–) (67,–) (67,–) (67,–) (115,–) (131,50) (110,50) (122,50) (68,60) (135,50)

Макс. рабочее давление бар 16 16 16 16 16 16 – – – – – – – – – –

Полезная длина шланга м 10 15 15 1,5 1,5 1,5 – – – – – – – – – –

Наружный ⌀ шланга мм 12 – – – – – – – – – – – – – – –

Внутренний ⌀ шланга мм 8 9,5 9,5 8 9,5 9,5 – – – – – – – – – –

Тип LEER

08B

08 0065 Барабан для пневмошланга 1/4 дюйма без шланга

62,93

подходит для типа 3LED 6LED

08B

08 1310 Запасная лампа

60,93 68,34

Световая мощность Вт 3 6

Тип 11L

08B

08 1284 Запасное стекло для рабочей лампы

17,08

08C

08 1427 Набор зеркалец для светодиодной лампы

для осмотра /лампы для мастерской

2 предмет

23,46

Тип мм 14 20 30 43×65 50 83

02A

08 1631 Запасное зеркальце для № 081630

9,30 10,08 11,04 15,06 15,06 15,06

⌀ зеркальца мм 14 20 30 – 50 83

Длина зеркальца мм – – – 65 – –

Ширина зеркальца мм – – – 43 – –

Запасные детали для безопасного барабана для намотки

шланга

Разм. 10 – Правая половина корпуса для барабана для пневматического шланга.

Разм. 11 – Левая половина корпуса, малая для барабана для пневматического шланга.

Разм. 12 – Левая половина корпуса, средняя для барабана для пневматического шланга.

Разм. 13 – Правая половина корпуса, малая для барабана для пневматического шланга.

Разм. 14 – Правая половина корпуса, средняя для барабана для пневматического шланга.

Разм. 15 – Роликовое приспособление для размотки барабана для пневматического

шланга.

Разм. 16 – Левая половина корпуса для барабана для пневматического шланга.

Разм. 1–6 – Запасной шланг к барабану для пневматического шланга.

Разм. 7–9 – Боковая облицовка к барабану для пневматического шланга.

Пустой барабан

Пустой барабан без шланга и штуцеров.

Запасные лампы

Подходит для:

Разм. 3LED – Лампа для освещения рабочего места № 081301 разм. 3LED (1×1 Вт).

Разм. 6LED – Лампа для освещения рабочего места № 081301 разм. 6LED / 6 LEDDUO.

Запасные лампы / стекло для рабочих ламп

Подходит для: Рабочая лампа № 081300 разм. 11L.

Запасное дополнительное оснащение к фонарикам / смотровым зеркальцам

Объем поставки:

08 1427 – ■ Прямоугольное зеркало 40 мм × 65 мм.

■ Круглое зеркало ⌀ 30 мм.

08 0081_1-6

08 0081_7-9

08 0065

Без шланга

08 1310_6LED

08 1284

08 1427

08 1631_50

08 1631_43

08 0081_10-16

125

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип P5R.2

00N

08 1482 Запасной аккумулятор 3,7 В

30,41

Напряжение аккумулятора В 3,7

Исполнение 3AAA

02A

08 1506 Держатель элементов питания

4,27

Тип MICRO-USB

02A

08 1591 USB-штекер для зарядного устройства

18,81

Максимальный зарядный ток A 1

04E

08 1376 Регулируемый трансформатор 230 В / 24 В 100 Вт

211,93

Подходит для размера под ключ 6-гранника мм 2 2,5 3 4 5 6 8 10

04D

08 2882 Экстрактор для № 082880

6,72 6,72 6,72 6,72 6,72 7,02 8,40 12,30

подходит для № 082922 / 082923 / 082924 разм. 1 3 6 12 18 30 45 60 90 150 240

04E

08 2926 Сетка, INOX

71,04 78,96 130,20 208,80 (242,40) 272,40 471,60 (919,20) 626,40 (1125,60) (2236,80)

Максимальная грузоподъёмность кг 3 5 6 7 8 10 20 30 30 45 60

длина внутренняя мм 172 191 246 240 267 443 455 460 550 555 770

ширина внутр. мм 66 95 106 181 241 238 265 275 465 460 470

подходит для № 082922 / 082923 / 082924 разм. 1 3 6 12 18 30 45 60 90 150 240

04E

08 2927 Крышка

(20,82) (32,52) (41,40) (50,16) (55,68) (65,04) (113,52) (288,–) (210,–) (400,80) (589,20)

Материал пластмас-

са

пластмас-

са

пластмас-

са

пластмас-

са

пластмас-

са

пластмас-

са

Специаль-

ная сталь

Специаль-

ная сталь

Специаль-

ная сталь

Специаль-

ная сталь

Специаль-

ная сталь

02A

08 3506 Опорная шайба для пистолета для герметика

3,48

08H

08 3513 Набор для пневматических распылителей № 083515

22,05

Запасной аккумулятор

Подходит для: 081485 разм. P5R / P5R.2.

Подходит для: Фонарики № 081505 разм. 140 и 081437.

Фонарик

Подходит для: Все аккумуляторные фонарики с Micro USB.

Регулируемый трансформатор к светодиодным лампам для освещения рабочей зоны Planon Light

Регулируемый трансформатор 230 В~ / 24 В= мощностью 100 Вт; класс защиты IP67; для эксплуатации ламп № 081350 с

регулируемой силой света. Размеры (Д×Ш×В) 220×68×39 мм.

Отдельный экстрактор для набора экстракторов № 082880

Дополнительное оснащение для ультразвукового

очистительного прибора

Запасная деталь к пистолету для герметика № 083502

Запасные детали для промышленных пневматических распылителей

№ 083515 / 3517

Объем поставки:

В наборе:

кольцо круглого сечения № 2, 3, 4, 6, 8, сопло № 1, мембрана клапана № 7.

08 1506

08 1591

Рисунок аналогичный.

08 2926 08 2927

08 3506

126

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

08J

08 4353 Крышка для ручного рефрактометра

без кольца

55,22

Высота шрифта / цифр мм 2/* 3/* 4/* 5/* 6/* 8/* 10/*

08W

08 5411 Штамп с цифрой − отдельно

нормальный шрифт 0 − 9

3,95 3,95 4,46 4,46 5,15 9,23 12,16

Толщина хвостовика мм 6,35 6,35 9,5 9,5 9,5 12,7 14,3

общая длина мм 63,5 63,5 70 70 70 89 89

Высота шрифта / цифр мм 2/* 3/* 4/* 5/* 6/* 8/* 10/*

08W

08 5431 Штамп с буквой − отдельно

нормальный шрифт A − Z

3,95 3,95 4,46 4,46 5,15 9,23 12,16

Толщина хвостовика мм 6,35 6,35 9,5 9,5 9,5 12,7 14,3

общая длина мм 63,5 63,5 70 70 70 89 89

Высота шрифта / цифр мм 1,5/* 2/* 2,5/* 3/* 4/* 5/*

08W

08 5481 Стальные штампы отдельные, сменные для № 085480

7,22 7,22 7,22 7,22 7,48 7,48

Ширина литеры мм 1,6 2 2,4 3,2 4 4,8

Глубина литеры мм 15,87 19,05 19,05 19,05 19,05 19,05

Высота литеры мм 3,2 6,35 6,35 6,35 8 8

Высота шрифта / цифр мм 1,5LEER 2LEER 2,5LEER 3LEER 4LEER 5LEER

08W

08 5481 Стальные штампы отдельные, сменные для № 085480

3,91 3,91 3,91 3,91 4,51 4,51

Ширина литеры мм 1,6 2 2,4 3,2 4 4,8

Глубина литеры мм 15,87 19,05 19,05 19,05 19,05 19,05

Высота литеры мм 3,2 6,35 6,35 6,35 8 8

высота шрифта мм 2 2,5 3 4 5

08W

08 5483 Сменные стальные клейма

Набор клейм с цифрами 0−9

50,83 50,83 50,83 50,83 50,83

Подходит для шрифта высотой мм 2-3 4-5

08W

08 5482 Держатель стальных штампов, отдельный к набору № 085480

139,75 139,75

Выемка для крепления стальных штампов мм 6,35×39 8×39

Крышка для ручного рефрактометра

Подходит для: Арт. № 084350 и № 084320 ANALOG.

Штампы с цифрами и буквами отдельно

Подходит для: Набор № 085405 и № 085430.

Примечание: Звёздочка в обозначении размера служит заменителем нужного символа.

В заказе добавляйте к обозначению размера (например, 3/*) нужный символ,

например 3/1 или 3/A и т. д.

Размер от 1,5/* до 5/* = цифра (0–9), буква (A–Z) и специальный символ (&, /, +, -, точка, запятая).

Размер от 1,5LEER до 5LEER – промежуточный элемент.

Примечание: Звёздочка в обозначении размера служит заменителем нужного символа.

В заказе добавляйте к обозначению размера (например, 3/*) нужный символ,

например: 3/1, 3/A или 3/& и т. д.

Сменные стальные клейма отдельно (для набора № 085480)

Наборы клейм с цифрами 0 − 9 (10 шт.)

Держатель стальных штампов к набору № 085480

08 4353

08 5411

08 5431

08 5481

08 5483

08 5482

127

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

04F

08 5768 Зарядное устройство для аккумуляторов 18 В

(209,42)

08J

08 4366 Сетевой блок питания для ленточного сборника № 084360

90,46

08J

08 4369 Запасная лента для ленточного сборника № 084360

167,36

08U

08 5570 Сетевой адаптер для № 085500

(77,44)

Тип 4200

08U

08 6572 Аккумулят. комплект для Rhino4200

143,76

08U

08 5705 Алмазный наконечник для VG.490

(122,96)

08U

08 5706 Твердосплавный наконечник для VG.490

5 предметов

(97,50)

04F

08 5762 Сменный аккумулятор для FlyMarker PRO 36 В

(441,36)

04F

08 5764 Сменный аккумулятор для FlyMarker® mini 18 В

(197,69)

Тип 4AH 8AH

04F

08 5765 Сменный аккумулятор

(261,14) –

Подходит для: Аккумуляторы 18 В серии mini № 085764.

Зарядные устройства

Дополнительное оснащение для ленточного сборника № 084360

08 4369 – Зелёная лента из синтетического материала, устойчивая к нагреванию до 40 °C,

длина×ширина 850×50 мм.

Сетевой адаптер для устройств для нанесения маркировки

Подходит для: Арт. № 085500 разм. LM500TS и разм. 4200. Не подходит для разм. LM360D, разм.

LM280, разм. LM420P.

Аккумуляторный комплект для Rhino

Подходит для: Подходит и для модели 5200.

Гравировальный резец для электрогравировального прибора № 085701

Запасные аккумуляторы и зарядные устройства для FlyMarker®

Подходит для: № 085760 и № 085780.

Запасные аккумуляторы

Подходит для: № 085757.

Подходит для: № 085761.

08 4369

08 5570

08 6572

08 5706

08 5762

08 5764

08 5765_4AH

08 5765_8AH

08 5768

08 5705

128

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Тип 1234567

01A

08 0126 Запасное сопло

для продувочного пистолета AIR

4,68 4,68 5,90 4,58 4,58 4,58 6,70

наружный ⌀ мм – – 6 6 – – –

ширина мм 25 30

08Q

08 5900 Магнитная лента в виде полосок, комплект из 50 шт.,

длина 100 мм

67,86 78,65

08Q

08 5902 Магнитная лента в рулоне, длина 50 м

237,75 271,20

08Q

08 5903 Магнитная лента в рулоне, длина 10 м

– 58,97

08Q

08 5913 Офисные магниты, набор

4 шт.

12,01

длина мм 450

08R

08 7506 Запасная резина 450 мм

6,90

Разм. 1 – Малошумное насадное пластмассовое сопло в соответствии с требованиями

Управления по охране труда (OSHA, США).

Разм. 2 – Резиновое сопло – насадка на длинное металлическое сопло.

Разм. 3 – Изогнутое сопло 100 мм, диаметр 6 мм.

Разм. 4 – Изогнутое пластмассовое сопло 100 мм, диаметр 6 мм.

Разм. 5 – Турбо-сопло.

Разм. 6 – Плоскощелевое сопло.

Разм. 7 – Малошумное пластмассовое сопло в соответствии с требованиями Управления по

охране труда (OSHA, США).

Магнитная лента для нанесения надписей

08 5903 – Прочная магнитная лента для непосредственного нанесения надписей с

возможностью смыва. Самоклеящаяся с одной стороны, магнитная – с другой.

Плотность магнитного слоя ленты составляет 28 г/см2.

08 5900/5902 – Прочная магнитная лента с бумажной лентой, которую можно заменять, а также с

пластиковым защитным покрытием.

Применение: Для нанесения временной или постоянной маркировки, надписей и обозначений.

Организационные магниты

Организационный магнит диаметром 32 мм с пластмассовой поверхностью.

Сменный резиновый край

Подходит для: 087505 разм. 350 / 450.

08 0126_1

08 0126_2

08 0126_3

08 0126_4

08 0126_5

08 0126_6

08 0126_7

08 5900

08 5902

08 5903

08 5913

08 7506

129

ces dan deu eng spa ﬁn fra hrv hun ita lit nld pol por ron rus slv srp swe tur zho

BEE CHF CNY CZE DEE DKE ESE FIE FRE GBP HRE HUE IEE ITE LTE MXD NLE NOE PLE ROE RUE SEE SIE SKE SGD USD

RUE

Index

KUB Centron - сборное сверло.............................................. 9

WD-40 ....................................................................84

Адаптер VDI .............................................................. 27

Аккумулятор..........................................49, 53 - 54, 123, 126, 128

Базовый набор для ленточной шлиф. машины для труб..................122

Барабан для намотки шланга пневмоинструмента.......................125

Барабан для пневматического шланга ...................................125

Барабаны для намотки шланга...........................................125

Батарея ..................................................................100

Батарея заряжаемая .....................................................126

Быстрозажимной патрон (детали) ........................................28

Быстросменный держатель (детали)......................................25

Верстак (детали)............................................102 - 105, 107, 112

Верстак (принадлежности) .................................... 102, 105 - 106

Весы ...................................................................... 51

Винт выравнивания высоты ........................................103 - 105

Винт для СМП ...............................................5 - 7, 9 - 12, 17, 19

Винт для тисков высокого давления ...................................... 34

Винт для тисков высокого давления для станков с ЧПУ (детали) ..........34

Внутренний наконечник опоры.......................................... 113

Возвратная пружина...................................................... 42

Восстановление резьбы .................................................126

Вращающийся рабочий стул............................................. 113

Высотомер (принадлежности) ............................................49

Гайка с ромбической накаткой ............................................85

Гайковерт электрический (детали)........................................ 62

Гардеробный шкаф (детали) ............................................. 112

Гибочное приспособление (доп. оснащение)..........................88 - 89

Глубиномер............................................................... 43

Глубиномер (детали)...................................................... 43

Г-образный шестигранник ................................................ 57

Горизонтальный прижим (детали) ........................................ 31

Губка......................................................................88

Губка для тисков (детали) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Губка поворотная для тисков ............................................ 115

Губка рифлёная для тисков .............................................. 115

Губка шлифованная для тисков .......................................... 115

Двузубый зенкер ......................................................... 11

Двухконцевой напильник................................................. 55

Державка .................................................................. 4

Державка для СМП.................................................... 10 - 11

Державка расточная...................................................... 10

Державка расточная для токарной обработки ............................ 10

Держак для инструментов ............................................... 110

Держатель СМП для торца шпинделя ..................................... 11

Держатель для Г-образных ключей .......................................57

Держатель для штампов ..................................................90

Динамометр .............................................................. 51

Динамометрическая отвертка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Динамометрический ключ............................................62 - 63

Диск для переносной дисковой пилы ....................................123

Дополнительное оснащение для выдвижных ящиков.................... 110

Дрель-шуруповёрт (оснастка) ...........................................120

Жестяная стойка для отверток.........................................56, 65

Заглушка цоколя (гардеробный шкаф) ................................... 112

Задняя стенка в виде сетки (стеллаж для поддонов) ..................... 119

Зажимное приспособление (детали)...............................31, 37 - 38

Зажимное приспособление для метчиков с четырёхгранником........... 27

Зажимной винт .............................................5 - 6, 9 - 12, 17, 19

Зажимной инструмент (детали)............................ 21 - 24, 26, 36 - 38

Зажимной кулачок для сверлильного патрона............................ 23

Зажимной рычаг для резцедержателя ....................................25

Зажимной элемент ....................................................32, 35

Зажимные колодки .......................................................88

Зажимы для цветовой маркировки (рукояток напильников).............. 55

Заклепочник (детали).................................................82 - 83

Заклепочные клещи (детали) .........................................82 - 83

Замок........................................................94 - 96, 100, 109

Замок для чемодана для инструмента ................................68 - 71

Замок электронный, крышка ............................................100

Запасная вершина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Запасная губка........................................................... 115

Запасная пружина .....................................................72, 75

Запасное стекло для рычажного индикатора .............................46

Запасной квадрат (трещотка) ............................................. 61

Запасной ключ...........................................................100

Запасной щуп......................................................40, 45 - 46

Запасной щуп для 3-мерного индикатора.................................30

Запасные ножи ....................................................... 74 - 75

Запорный механизм для верстака ...................................107, 112

Запрессовочные клещи................................................... 74

Зарядное устройство ....................................................128

Зарядное устройство (для аккумуляторов) ..........................126, 128

Затяжной винт для патрона..................................5 - 13, 16 - 19, 27

Затяжной ключ для резцедержателя......................................25

Защита от коррозии ......................................................84

Защитный коврик......................................................... 52

Зенковки ................................................................7 - 8

Зеркальце (смотровое) ..................................................125

Зеркальце для инспекций ...............................................125

Измерительная головка .................................................. 42

Измерительная насадка ..................................................38

Измерительные губки .................................................... 42

Измерительный наконечник..............................................44

Измерительный прибор - кабель .........................................53

Измерительный штатив...............................................47 - 48

Измерительный штатив (детали)......................................47 - 48

Измерительный штатив (магнитный) .....................................48

Измерительный щуп рычажного индикатора .........................45 - 46

Индикатор часового типа ..........................................43, 45 - 46

Индикатор часового типа (детали) ........................................ 43

Индикатор часового типа (цифровой)..................................... 43

Индикатор часового типа для прибора для установки нуля ...............30

Инструмент для маркировки (оснастка) .................................128

Инструмент для нанесения маркировки ............................127 - 128

Инструмент для нанесения маркировки (детали) ........................128

Инструмент для нанесения обозначений ................................127

Инструмент для снятия оболочки с кабеля................................73

Инструмент для удаления оболочки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

130

RUE

Кабель ................................................................. 54, 62

Кабель (электрический)...................................................120

Кабель для передачи данных .......................................... 53, 62

Кабель для соединения с ПК ...............................................62

Кабельная проводка (протяжной чулок для кабеля) .......................84

Кабельный наконечник (оптовый товар) ...................................74

Кабель передачи данных ..................................................63

Картридж для СМП ......................................................7, 10

Кассета для зенковок .................................................7 - 8, 19

Кассета для фрез...........................................................55

Кернер (детали)............................................................76

Клейма с цифрами ........................................................127

Клеть (ультразвуковой очистительный аппарат)..........................126

Клещи (обжимные) ........................................................74

Клещи для гибки...........................................................88

Клещи для удаления изоляции.............................................75

Клещи универсальные (запасные детали)..................................72

Клин для молотка..........................................................77

Клинозубый Г-образный шестигранник....................................57

Клупп......................................................................87

Клупп - плашка ............................................................87

Клупп - режущая головка ..................................................87

Клупп - рычаг с храповой муфтой ..........................................87

Клупп - ящик для переноски ...............................................87

Ключ......................................................................100

Ключ для гаек с отверстиями на торце регулируемый .....................20

Ключ для круглых гаек с двумя отверстиями на торце .....................20

Ключ для системы запирания.............................................100

Ключ для штревелей.......................................................10

Ключ затяжной ............................................................19

Ключ трубный (детали) ....................................................85

Колесики для вращающегося стула .......................................113

Кольцевое сверло (детали) .................................................4

Кольцевой клин для молотка ..............................................77

Кольцевой пробойник (детали) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90

Кольцевые пробойники....................................................90

Кольцо с соплом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Контактное охлаждение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Контейнер для сбора ......................................................82

Контрольный прибор ......................................................62

Контрольный прибор для динамометрических ключей....................62

Контурограф (дополнительное оснащение)................................54

Корпус для тисков высокого давления .....................................33

Кофр для инструмента (разделительный материал) ...................67 - 71

Кофр для электроинструмента............................................120

Крепление блока подготовки воздуха ....................................124

Крепление глубиномера...................................................39

Крестовая отвертка........................................................66

Кривошипная рукоятка для тисков высокого давления . . . . . . . . . . . . . . . . 33, 35

Кронштейн для прибора для базирования.................................31

Круговой резец .............................................................3

Круговой резец - резцедержатель ..........................................3

Крышка отделения элементов питания ..................... 31, 39, 42, 63, 100

Крючковый ключ ..........................................................20

Кулачок для сверлильного патрона ........................................23

Кулачок сверлильного патрона ............................................23

Кусачки .....................................................................3

Лезвие развертки..........................................................66

Ленточная шлифовальная машина для труб (доп. оснащение) ............122

Лестница .................................................................110

Лестницы и стремянки (принадлежности) ............................110, 113

Лимб.......................................................................44

Литий-ионный аккумулятор .............................. 49, 53 - 54, 123, 128

Лупа .......................................................................51

Люминесцентные трубки .................................................125

Магнит....................................................................129

Магнит (офисный) ........................................................129

Магнитная лента..........................................................129

Магнитная лента в виде полосок..........................................129

Магнитная лента в рулоне ................................................129

Магнитный держатель ................................................ 31, 129

Магнитный держатель для прибора для базирования .....................31

Магнитный штатив.........................................................48

Маркировка деталей .................................................30, 128

Маркировочный прибор (детали).....................................30, 128

Машинные тиски (детали) .............................................32 - 36

Металлическая кассета ...............................................7 - 8, 19

Металлическая кассета зенковки ........................................7 - 8

Маховик ...................................................................47

Механическая цанга .......................................................37

Мешок-фильтр............................................................121

Микрометр ............................................................ 42, 45

Микрометр (принадлежности).............................................42

Микрометрический нутромер ..........................................41, 45

Микроскоп ............................................................ 30, 52

Микроскоп (детали) .......................................................52

Микроскоп (принадлежности) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30, 52

Многозубый Г-образный шестигранник....................................57

Многофункциональное машинное масло ..................................84

Многоцелевая сумка - разделительный материал .....................67 - 70

Модуль для блоков розеток ..............................................102

Модуль мультимедийного оборудования.................................102

Молоток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Молоток с мягкой головкой................................................78

Молоток с мягкой головкой Simplex .......................................78

Монтажная отвёртка (детали)..............................................66

Монтажное приспособление для быстросменной цанги ...................26

Монтажное приспособление для вставки..................................26

Монтажный ключ для прорезных резцов ............................ 7, 20, 26

Набор зажимных скоб для параллельных подкладок ......................36

Набор запасных частей для трещоток......................................61

Набор из спец. стали для угловой полировальной машины ...............122

Накатный инструмент .....................................................20

Накатный инструмент (детали) ............................................20

Накладки замка для выдвижных ящиков ..............................97 - 99

Наконечник опоры (лестницы, стремянки)................................113

Наконечник опоры лестницы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

Нанесение маркировки...............................................30, 128

Напильник.................................................................55

Направляющая для выдвижных ящиков ..................................109

Направляющие выдвижных ящиков ......................................109

Направляющие зубья .......................................................9

Нарезание резьбы .......................................... 12 - 13, 16 - 19, 27

Насадка для отбортовки ...................................................88

Насадка для ударной отвертки ............................................62

Насадка для ударной отвертки (детали) ...................................62

Настенное крепление (сборный стеллаж)............................115 - 116

Несущие стойки ..........................................................105

Нож.........................................................................3

Нож для удаления оболочки ...............................................73

Ножки для вращающегося рабочего стула................................113

Ножницы (детали) ..............................................76, 80 - 81, 87

Ножницы для кабеля (детали) ......................................... 76, 87

Ножницы для листового металла (доп. оснащение) ........................81

Ножницы по листовому металлу (детали)..................................80

Нож пробойника...........................................................90

Обозначение .............................................................129

Обозначение деталей................................................. 30, 128

131

RUE

Ограничитель (стеллаж для поддонов) ...................................118

Опора (дополнительное оснащение) .....................................104

Опора верстака передвижная ............................................104

Опора передвижная ......................................................104

Опоры для ножек стеллажа ...........................................114, 116

Оправка с резьбой.........................................................82

Осветительные средства .................................................125

Отвертка ...........................................................57, 62, 66

Отрезной инструмент (детали) .....................................14, 19, 27

Отрезной труборез - режущий диск .......................................86

Офисный магнит..........................................................129

Охлаждающая вкладка ....................................................29

ПО для прибора контроля динамометрических ключей ...................63

Параллельная подкладка ..................................................35

Параллельная подкладка (деревянный ящик) .............................37

Перекладина (дополнительное оснащение) .........................118 - 119

Перекладина (стеллаж для поддонов) ....................................117

Перфоратор (детали) ......................................................90

Перфоратор (для листового металла)......................................90

Петли для створчатых дверец ............................................111

Пильная лента (машинная)................................................123

Пинцет (запасные наконечники) ...........................................73

Пистолет для герметика (доп. оснащение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126

Пластиковая кассета для фрез .............................................55

Пластиковая подложка ....................................................52

Пластмассовая подставка для параллельных подкладок...................36

Пластмассовый держак для Г-образного ключа ............................57

Пластмассовый футляр ............................................40, 58 - 61

Пневматический инструмент .............................................123

Пневматический инструмент (принадлежности)................123 - 125, 129

Пневматический пистолет (принадлежности).............................129

Поверочная плита измерительной лупы...................................51

Поворотный держатель....................................................46

Подкладка (параллельная) - отдельно .....................................35

Подкладная пластина для расточной державки.........7 - 8, 13 - 14, 16, 19, 27

По для динамометрического ключа........................................63

Подсветка (для лупы) ......................................................51

Подсветка для измерительного инструмента ..............................51

Подставка для шестигранных ключей .....................................57

Подъемный блок ..........................................................93

Полка (детали для универсального стеллажа) ........................114, 116

Полка (настенный шкаф) ..................................................110

Полка (системный шкаф)..................................................111

Полка из ДСП (стеллаж для поддонов) ....................................118

Полотно дисковой пилы ..................................................123

Поперечная опора (стеллаж для поддонов)...............................118

Прецизионная расточная головка - Держатель СМП .......................11

Прецизионный напильник .................................................55

Прибор для маркирования ...............................................128

Прибор для установки нуля (детали).......................................30

Приводная деталь (ручной привод – торцовый ключ)......................85

Принадлежности для динамометрического ключа ....................63 - 65

Принадлежности для отвёрток ............................................66

Программное обеспечение для данных измерений........................63

Проектор ..................................................................52

Проектор (принадлежности)...............................................52

Проектор - объектив ......................................................52

Производственное оборудование .....................................96 - 99

Прокладка кабеля (тросик) ................................................84

Промежуточное кольцо микрометра . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Протяжной тросик (оснастка)..............................................84

Протяжный тросик (кабельный) ...........................................84

Профилометр..............................................................53

Профилометр (принадлежности) ..........................................54

Профилометр - термобумага ..............................................54

Профильный проектор ....................................................52

Пружина...................................................................42

Пружина для инструмента для электроники ...................72 - 73, 75 - 76

Пружина для кернера......................................................76

Пружинные весы ..........................................................51

Пружинный циркуль (детали)..............................................50

Прямая шлифовальная машина (доп. оснащение) ........................123

Пылезащитный чехол для микроскопа.....................................30

Рабочий табурет ..........................................................114

Разбрызгиватель .........................................................126

Раздвижной калибр ...................................................39 - 40

Разделительные элементы для чемоданов для инструмента...............69

Раздельное отпирание (выдвижных ящиков) .............................107

Раздельное отпирание выдвижных ящиков...............................107

Разметочная игла..........................................................50

Разметочные иглы .........................................................50

Раскос (сборный стеллаж) ................................................116

Расточная головка - Держатель СМП.......................................11

Реверсивный резьбонарезной патрон - Зажимное приспособление .......27

Режущие колесики для трубореза ........................................120

Резиновый коврик.........................................................52

Резиновый очиститель ...................................................129

Резцедержатель для торца шпинделя .....................................11

Резьбовый клупп ..........................................................87

Резьбонарезной патрон (детали) ..........................................28

Резьбонарезной патрон - Вставка..........................................26

Рейка-ручка для верстака ............................................107, 112

Рейка-ручка для шкафа для инструментов............................107, 112

Рельсовая направляющая ......................................101 - 102, 109

Ремонтный комплект ножниц для листового металла .....................80

Решётка (стеллаж для поддонов) .........................................119

Ролики для тележки для мастерской......................................101

Рукоятка для горизонтального прижима ..................................31

Рукоятка для колуна .......................................................77

Рукоятка для молотка..................................................77 - 79

Рукоятка для молотка из карии ........................................78 - 79

Рукоятка для топора .......................................................77

Ручка .................................................................66, 108

Ручка для перевозки......................................................103

Ручка для проталкивания к тросику для протягивания кабеля.............84

Ручка для чемодана для инструментов ................................69 - 71

Ручной распрыскиватель .................................................126

Ручной рефрактометр (детали) ......................................127 - 128

Ручные заклёпочные клещи (детали) ..................................82 - 83

Рычажный индикатор..................................................45 - 46

СМП ..................................................................6 - 8, 19

СМП (части) ...........................................................6 - 9, 11

СМП - Фрезерование........................................................7

СМП по ISO - Фрезерование.................................................7

Сборный стеллаж (оснастка) .........................................115 - 116

Сверла......................................................................3

Сверла (детали).......................................................7, 9 - 10

Сверлильный патрон - зажимной кулачок .................................23

Сверло сборное с СМП......................................................9

Светильник ................................................................51

Светильник с лупой (детали)...............................................51

Светильник с лупой (дополнительное оснащение).........................51

Сворачиваемая сумка .....................................................56

Сворачиваемая сумка для напильников ...................................55

Сдвижная ручка для производственного оборудования...............96 - 99

Сетевой адаптер ...................................................... 49, 128

Сетевой блок питания ................................................ 49, 128

Сигнальный кабель ....................................................53 - 54

Сиденье для табурета-опоры .............................................114

Сиденье табурета.........................................................114

Сильфон для 3-мерного индикатора .......................................31

Синтетическая сумка для отверток ........................................57

Система зажимания (детали) (по нулевой точке)...........................32

132

RUE

Система зажимания по нулевой точке (детали) ............................32

Система запирания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Система микросмазки ......................................................4

Система микросмазки (детали) .............................................4

Система органайзеров для инструментов .............................58, 60

Система органайзеров для инструментов (вставка из твёрдого пеноматери-

ала) .................................................................... 58, 60

Системный кофр..........................................................120

Системный шкаф (детали) ...................................... 102, 110 - 111

Смазочная система .........................................................4

Смазочное приспособление (для масла)....................................4

Сменное жало для динамометр. отвёртки .............................64 - 65

Сменное жало для отвёртки ...............................................66

Сменный держатель (детали) ..............................................25

Сменный щуп для 3-мерного индикатора..................................30

Соединительный кабель .............................................. 49, 120

Сопло (сжатый воздух)....................................................129

Специальный измерительный прибор .................................53 - 54

Специальный измерительный прибор (принадлежности) .................54

Специальный щуп индикатора часового типа..........................45 - 46

Спеченный диск для прибора для термозажима ...........................29

Средство для очистки плит из гранита.....................................43

Средство для ухода за плитами из гранита ................................43

Стальные панели (стеллаж для поддонов) ................................118

Стеллаж .............................................................114 - 116

Стеллаж (принадлежности) ................................ 114 - 116, 118 - 119

Стеллаж для поддонов....................................................117

Стеллаж для поддонов (детали)......................................117 - 119

Стеллаж для поддонов (дополнительное оснащение)................117 - 119

Стеллажная лестница .....................................................110

Стеллаж с длинными полками .......................................114 - 116

Стеллаж с полками...................................................115 - 116

Стеллаж с полками (дополнительное оснащение)....................115 - 116

Столешница для верстака (принадлежности) .............................106

Стопор для тележки для мастерской.................................101 - 102

Стопорное колесо .........................................................47

Струбцина .................................................................92

Струбцина (детали) ....................................................91 - 92

Стул ......................................................................113

Ступенчатая планка........................................................34

Стяжной болт ..............................................................90

Стяжной хомут для резцедержателя.......................................25

Сумка (принадлежности) ..................................................67

Сумка для инструмента ....................................................67

Сумка для ключей под внутренний шестигранник .........................57

Съемное приспособление .................................................93

Табурет ..............................................................113 - 114

Табурет для мастерской ..................................................114

Твердомер (принадлежности) .............................................53

Твердосплавный наконечник .............................................128

Тележка..............................................................101 - 102

Тележка для мастерских . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101 - 102

Термозажимной прибор (детали) ..........................................29

Термометр.................................................................50

Тиски (детали) .................................................... 32 - 36, 114

Тиски - Губка (детали) ......................................................35

Тиски - выравнивание по высоте..........................................114

Тиски высокого давления - Кривошипная рукоятка .................... 33, 35

Тиски для пятисторонней обработки (запчасти) ...........................33

Тиски с рукояткой (детали).................................................93

Токарная державка по ISO ................................12, 14 - 15, 17, 19, 27

Токарная обработка по ISO (детали) ....................................12, 27

Токарный инструмент - Державка расточная для токарной обработки.....10

Токарный центр ...........................................................76

Торцовый ключ ............................................................61

Точение канавок....................................................14, 19, 27

Точение по ISO...................................................... 15, 19, 27

Точение по ISO (детали)...................................12, 14 - 15, 17, 19, 27

Точный щуп............................................................45 - 46

Транспортный кейс .......................................................120

Трансформатор ...........................................................126

Трещотка ...............................................................61, 85

Трещотка (детали) .........................................................61

Трещотка с приводным квадратом.........................................61

Трубогиб (детали)..........................................................88

Трубогибные клещи (детали) ..............................................88

Труборез (детали)......................................................86 - 87

Угловая полировальная машина (доп. оснащение)........................122

Угловая шлифмашина (оснастка)..........................................121

Угломер ...................................................................50

Угломер (детали) ..........................................................50

Ударная головка для электро-/пневмогайковертов ........................62

Удлинения для увеличения глубины измерения ...........................45

Удлинитель для микрометрических нутромеров ..........................41

Удлинитель для тисков высокого давления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Удлинитель микрометра...................................................45

Удлинительный кабель ...................................................102

Ультразвуковой очиститель (оснастка)....................................126

Универсальные ножницы (детали) .........................................81

Универсальный стеллаж ..............................................114, 116

Уплотнительное кольцо для измерительного штатива.....................47

Уплотнительное кольцо для режущего инструмента.................17, 19, 32

Упор для обрабатываемой детали ......................................31, 35

Упор для тисков ........................................................31, 35

Упорная головка для губки ................................................35

Упорная шайба ............................................................29

Установочный инструмент.................................................65

Установочный палец для системы зажимания ..............................7

Устройство двойной отбортовки (детали) .................................88

Устройство для вырезания колец ...........................................3

Ферритовый диск..........................................................29

Ферритовый диск для прибора для термозажима .........................29

Фильтр ...................................................................121

Фонарик (детали) .........................................................126

Фонарь (доп. оснащение) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .125 - 126

Фреза............................................................. 7 - 8, 19, 55

Фреза (детали)........................................................7 - 8, 19

Фреза - Гравировальная фреза.............................................32

Фреза - Фреза для изготовления фасок ....................................32

Фреза - Фреза для удаления заусенцев ....................................32

Фреза для удаления заусенцев.............................................32

Фреза концевая - Гравировальная фреза ..................................32

Фрезерная СМП.............................................................7

Фрезерная СМП из CBN .....................................................7

Цанга (детали) .....................................................72 - 76, 85

Цанга механическая .......................................................37

Цанговый патрон для прямой шлифмашины........................ 122 - 123

Центр......................................................................90

Центровочное сверло ......................................................3

Циркуль ...................................................................50

Часовая отвертка (детали) .................................................66

Чеканный инструмент по металлу ........................................127

Чемодан для инструмента (запасные детали) . . . . . . . . . . . . . . . . . . . . . . 67 - 69, 71

Чемодан для инструмента (оснастка) ..................................68 - 71

Четырёхгранный затяжной ключ для резцедержателя.....................25

Чехол для термометра.....................................................50

133

RUE

Шабер .....................................................................73

Шабер для уплотнений ....................................................73

Шаберное лезвие ..........................................................90

Шарикоподшипник ........................................................90

Шарнирный ключ ..........................................................63

Шарнирный рычаг .....................................................47 - 48

Шасси................................................................104, 108

Шасси для чемодана для инструмента .................................70 - 71

Шкаф ......................................................102 - 103, 110 - 111

Шкаф (детали) .......................................................110 - 111

Шкаф (для инструмента) ......................... 102 - 104, 107 - 108, 110 - 112

Шкаф для бытовых помещений (детали) ..................................112

Шкаф для инструментов ..................................................113

Шкаф для инструментов (детали) .........................................111

Шкаф для инструментов (доп. оснащение) ...........................104, 108

Шкаф с полками (детали) ............................................110 - 111

Шлифмашина (электрическая), оснастка ..................................122

Шлицевая отвёртка........................................................66

Штангенрейсмас...........................................................50

Штангенциркули.......................................................39 - 40

Штангенциркули со стрелочным индикатором ............................40

Штангенциркуль - таблица.................................................39

Штангенциркуль - фиксирующий винт .....................................39

Штангенциркуль - футляр..................................................40

Штатив (измерительный) ..............................................47 - 48

Штревель..................................................................10

Щуп (детали)...............................................................30

Щупы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Экстрактор ...............................................................126

Экстрактор с левым ходом (экстрактор сломанных винтов ) ..............126

Экстрактор сломанных винтов............................................126

Электрический инструмент (принадлежности) ..................... 120 - 123

Эндоскоп ..................................................................53

Эндоскоп (принадлежности)...............................................53

Ящик для трещоток (детали) ...........................................58 - 61

134

RUE
