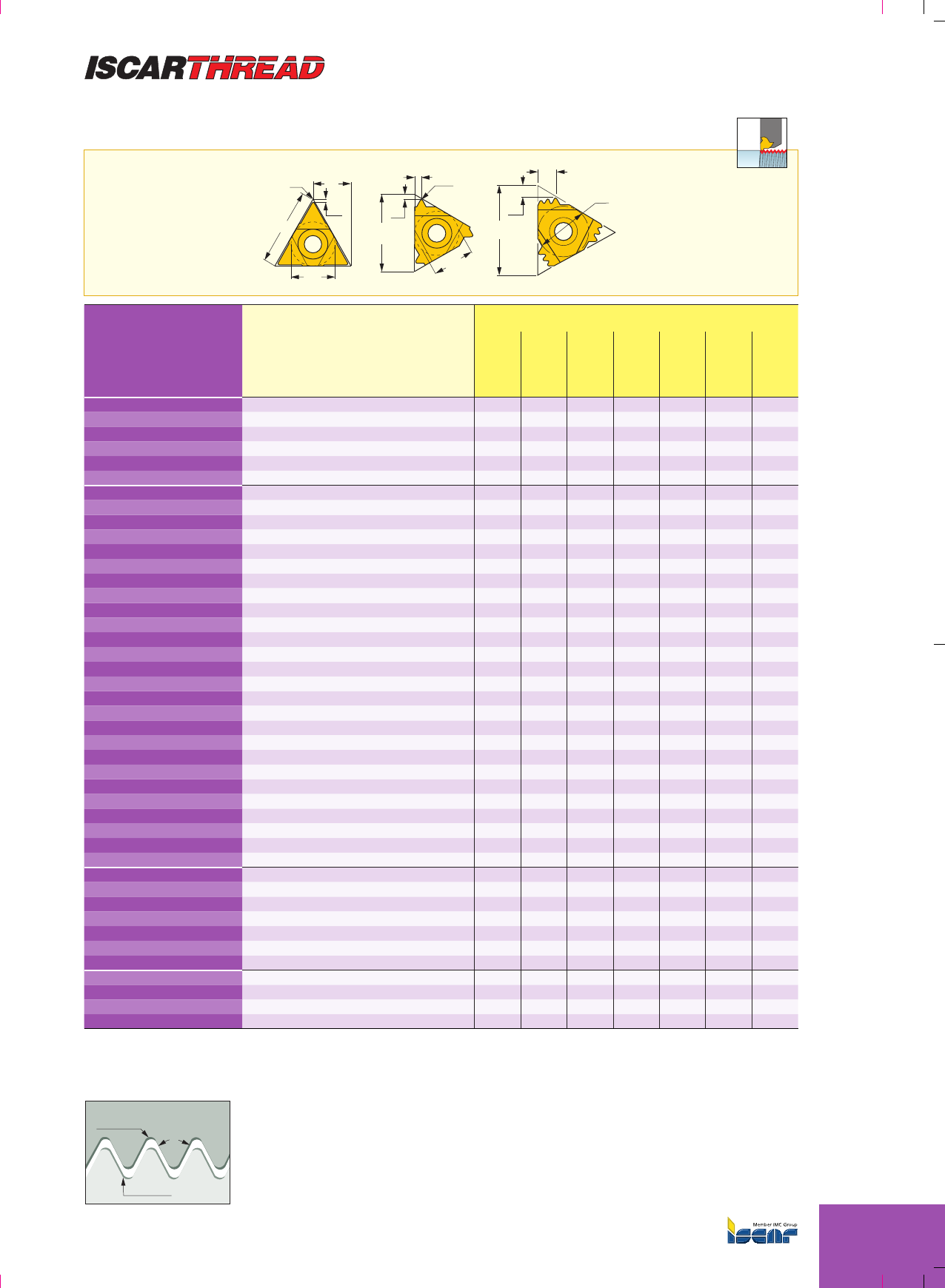

C17
Параметры Прочный
Ö
Твёрдый
Обозначение di Шаг l Z R X Y
IC228
IC50M
IC250
IC950
IC08
IC508
IC808
IC908
IC1007
11ER/L 0.35 ISO 6.35 0.35 11.00 1 0.04 0.8 0.4 l l
11ER 0.40 ISO 6.35 0.40 11.00 1 0.04 0.7 0.4 l
11ER 0.45 ISO 6.35 0.45 11.00 1 0.05 0.7 0.4 l
11ER/L 0.50 ISO 6.35 0.50 11.00 1 0.05 0.6 0.6 l l l l
11ER 0.60 ISO 6.35 0.60 11.00 1 0.07 0.6 0.6 l l
11ER 0.70 ISO 6.35 0.70 11.00 1 0.07 0.6 0.6 l l l
11ER/L 0.75 ISO 6.35 0.75 11.00 1 0.08 0.6 0.6 l l l
11ER 0.80 ISO 6.35 0.80 11.00 1 0.09 0.6 0.6 l l l
11ER/L 1.00 ISO 6.35 1.00 11.00 1 0.12 0.7 0.7 l l l l
11ER 1.25 ISO 6.35 1.25 11.00 1 0.15 0.8 0.9 l l l
11ER/L 1.50 ISO 6.35 1.50 11.00 1 0.18 0.8 1.0 l l l l
11ER 1.75 ISO 6.35 1.75 11.00 1 0.21 0.8 1.1 l
16ER/L 0.35 ISO 9.53 0.35 16.00 1 0.04 0.8 0.4 l l
16ER/L 0.40 ISO 9.53 0.40 16.00 1 0.04 0.7 0.4 l l
16ER 0.45 ISO 9.53 0.45 16.00 1 0.05 0.7 0.4 l l
16ER/L 0.50 ISO 9.53 0.50 16.00 1 0.04 0.6 0.6 l l l l
16ER 0.60 ISO 9.53 0.60 16.00 1 0.07 0.6 0.6 l l l
16ER/L 0.70 ISO 9.53 0.70 16.00 1 0.07 0.6 0.6 l l l
16ER/L 0.75 ISO 9.53 0.75 16.00 1 0.08 0.6 0.6 l l l l
16ER 0.75 ISO 3M 9.53 0.75 16.00 3 0.08 1.3 1.9 l
16ERM 0.75 ISO (1) 9.53 0.75 16.00 1 0.08 0.6 0.6 l l
16ER/L 0.80 ISO 9.53 0.80 16.00 1 0.09 0.6 0.6 l l l
16ERB 0.80 ISO (1) 9.53 0.80 16.00 1 0.09 0.6 0.6 l
16ER/L 1.00 ISO 9.53 1.00 16.00 1 0.12 0.7 0.7 l l l l l l l
16ER 1.00 ISO 3M (2) 9.53 1.00 16.00 3 0.12 1.7 2.5 l
16ERB 1.00 ISO (1) 9.53 1.00 16.00 1 0.12 0.7 0.7 l
16ERM 1.00 ISO (1) 9.53 1.00 16.00 1 0.11 0.7 0.7 l l l l l l
16ER/L 1.25 ISO 9.53 1.25 16.00 1 0.15 0.8 0.9 l l l l l
16ERB 1.25 ISO (1) 9.53 1.25 16.00 1 0.15 0.8 0.9 l
16ERM 1.25 ISO (1) 9.53 1.25 16.00 1 0.14 0.8 0.9 l l l l l
16ER/L 1.50 ISO 9.53 1.50 16.00 1 0.18 0.8 1.0 l l l l l l l
16ER 1.50 ISO 2M (2) 9.53 1.50 16.00 2 0.18 1.5 2.3 l
16ERM 1.50 ISO (1) 9.53 1.50 16.00 1 0.19 0.8 1.0 l l l l l l
16ER/L 1.75 ISO 9.53 1.75 16.00 1 0.21 0.9 1.2 l l l l l
16ERB 1.75 ISO (1) 9.53 1.75 16.00 1 0.21 0.9 1.2 l
16ERM 1.75 ISO (1) 9.53 1.75 16.00 1 0.20 0.9 1.2 l l l l l
16ER/L 2.00 ISO 9.53 2.00 16.00 1 0.25 1.0 1.3 l l l l l l
16ER 2.00 ISO 2M (2) 9.53 2.00 16.00 2 0.25 2.0 3.0 l l
16ER 2.00 IS0 2M 9.53 2.00 16.00 2 0.25 1.0 1.3 l
16ERM 2.00 ISO (1) 9.53 2.00 16.00 1 0.24 1.0 1.3 ll lllll
16ER/L 2.50 ISO 9.53 2.50 16.00 1 0.31 1.1 1.5 l l l l
16ERM 2.50 ISO (1) 9.53 2.50 16.00 1 0.30 1.1 1.5 l l l l l
16ER/L 3.00 ISO 9.53 3.00 16.00 1 0.38 1.2 1.6 l l l l l
16ERB 3.00 ISO (1) 9.53 3.00 16.00 1 0.38 1.2 1.6 l
16ERM 3.00 ISO (1) 9.53 3.00 16.00 1 0.38 1.2 1.6 l l l l l l

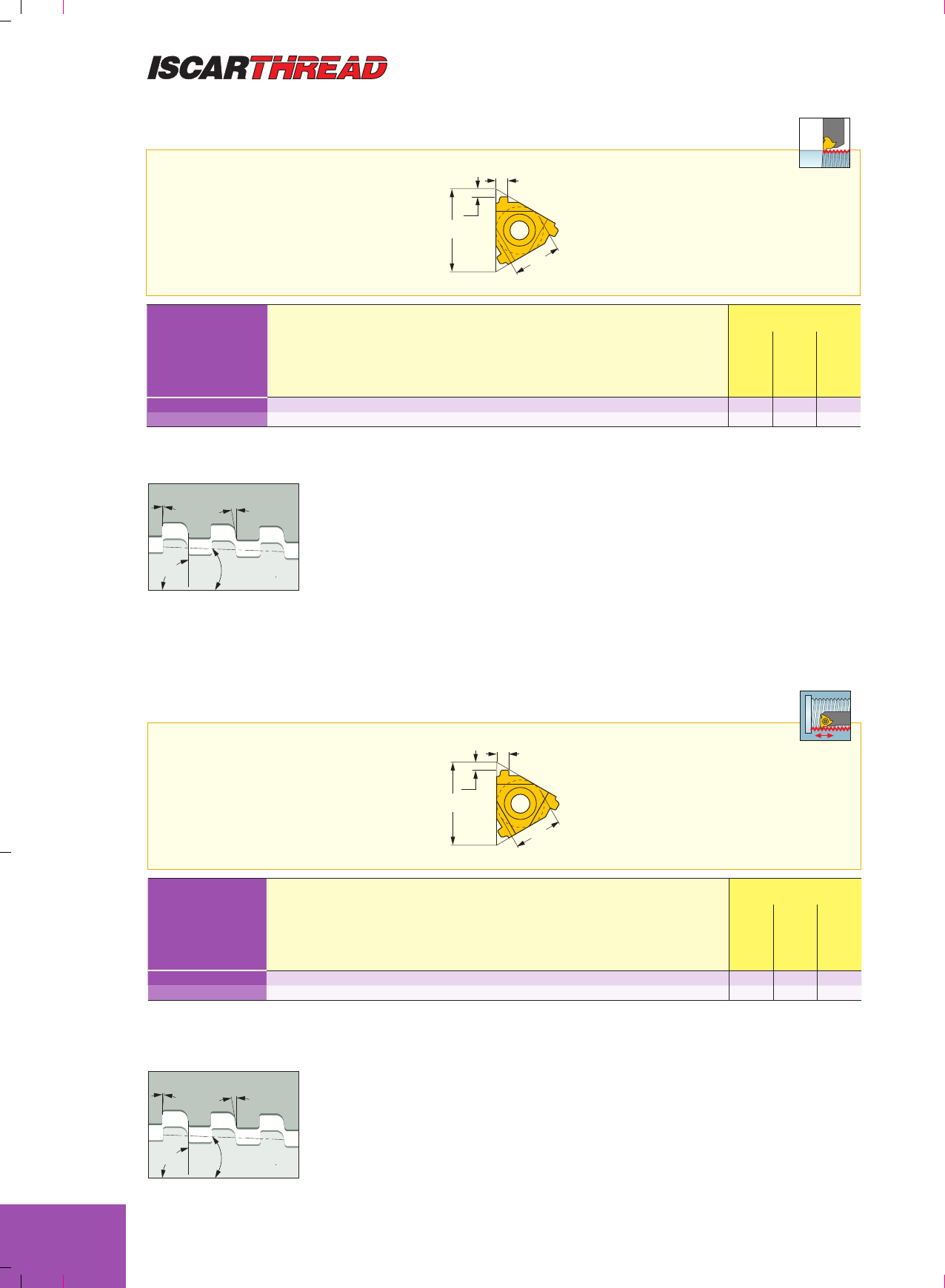

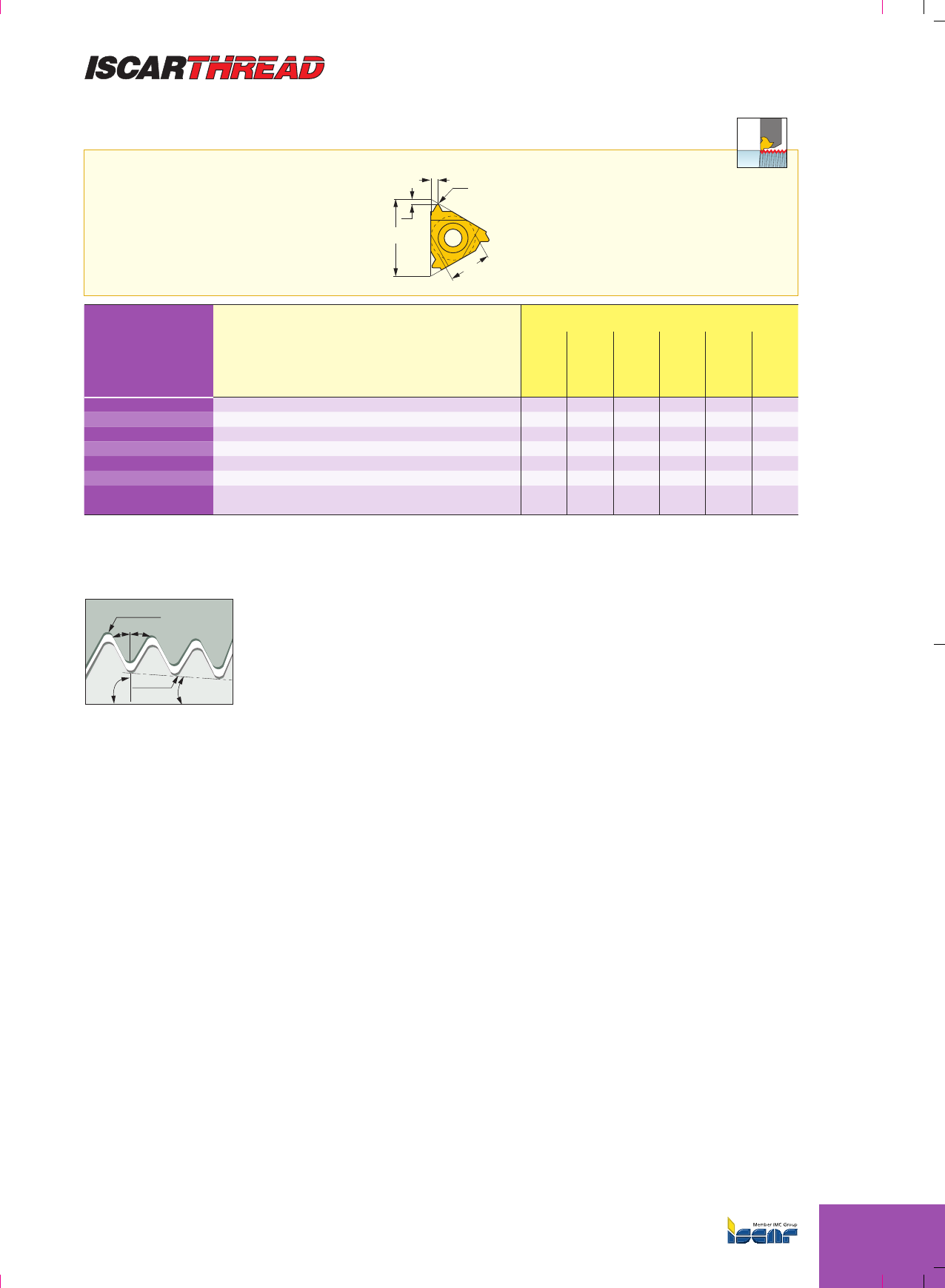

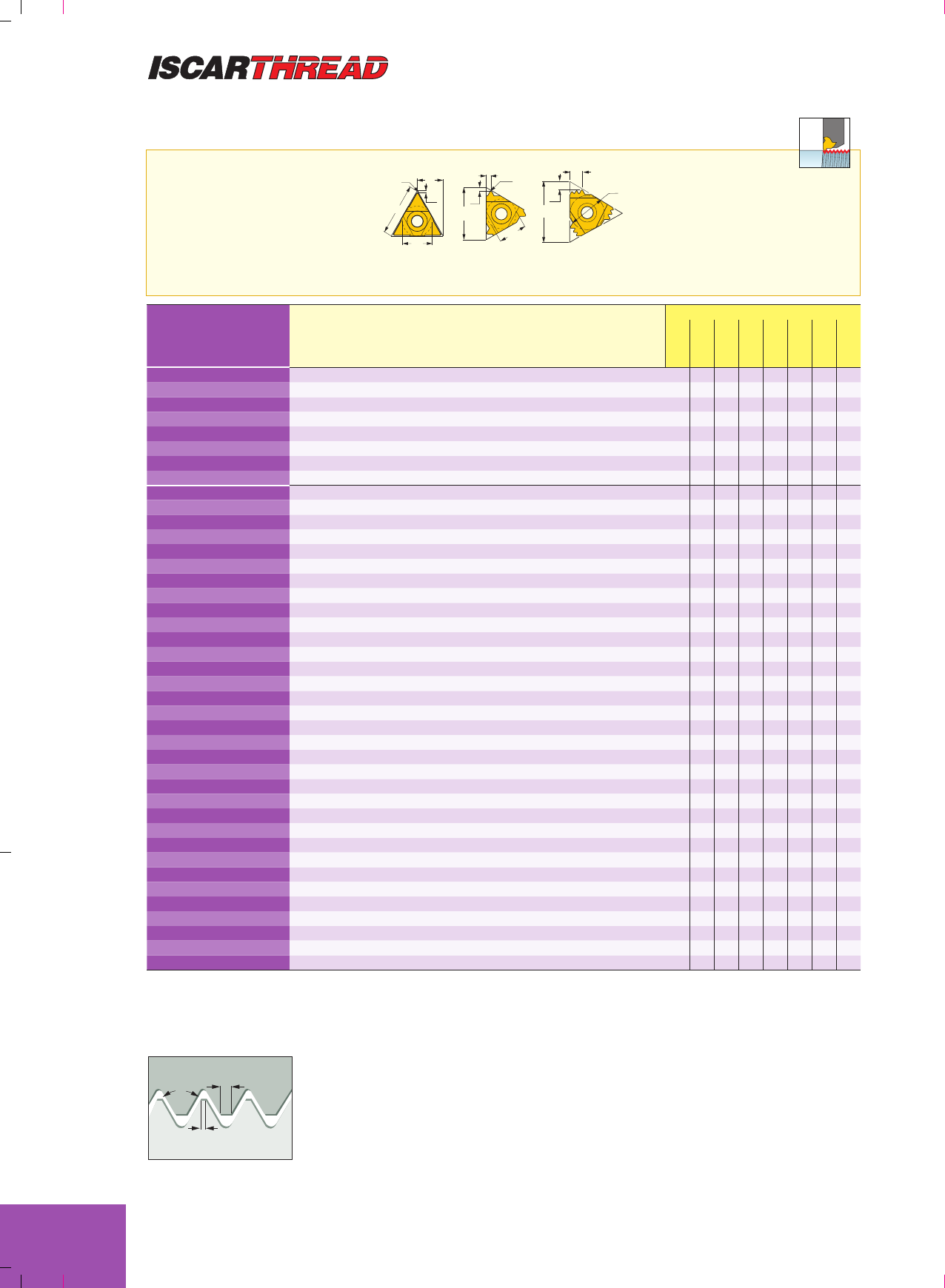

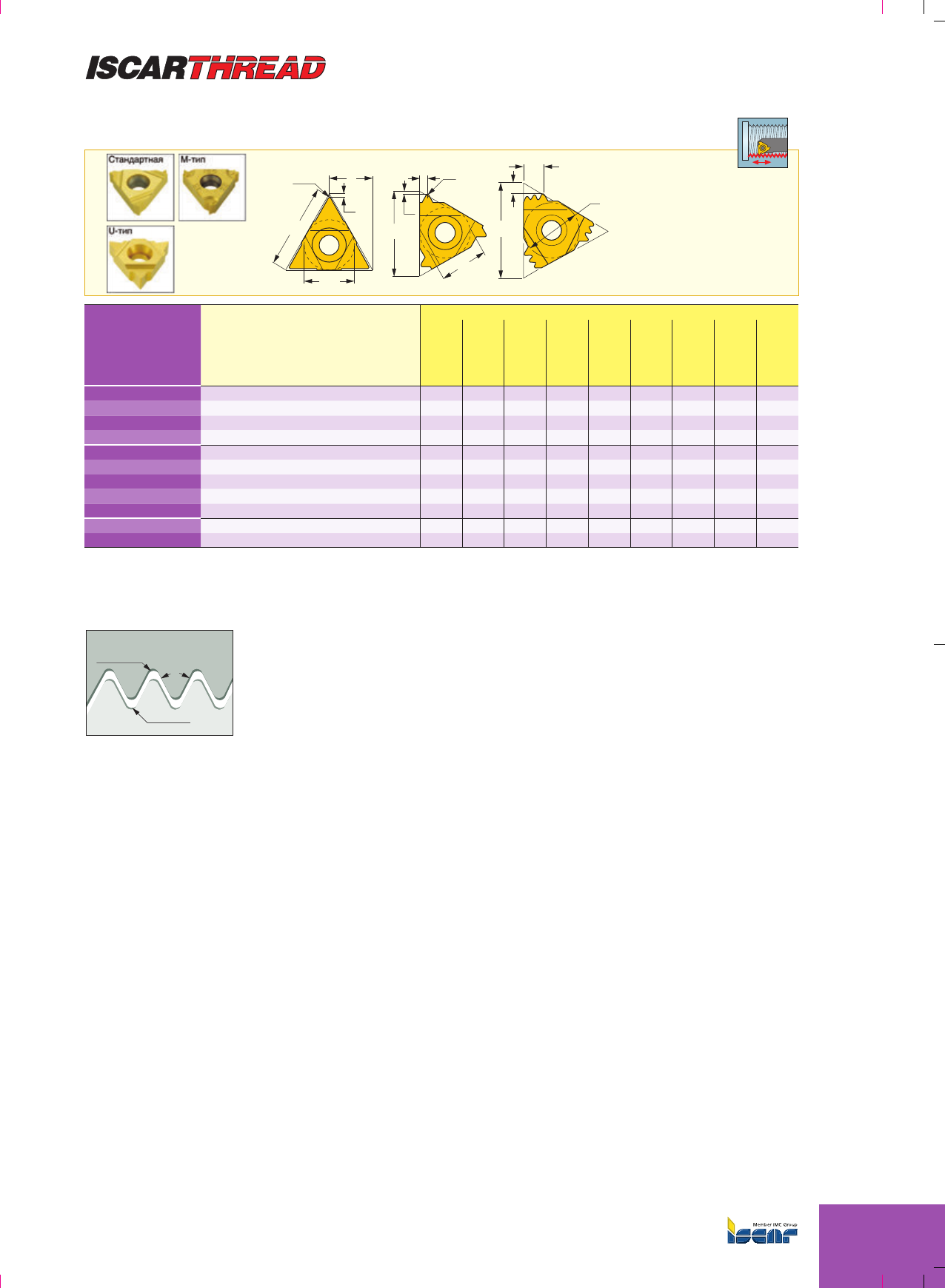

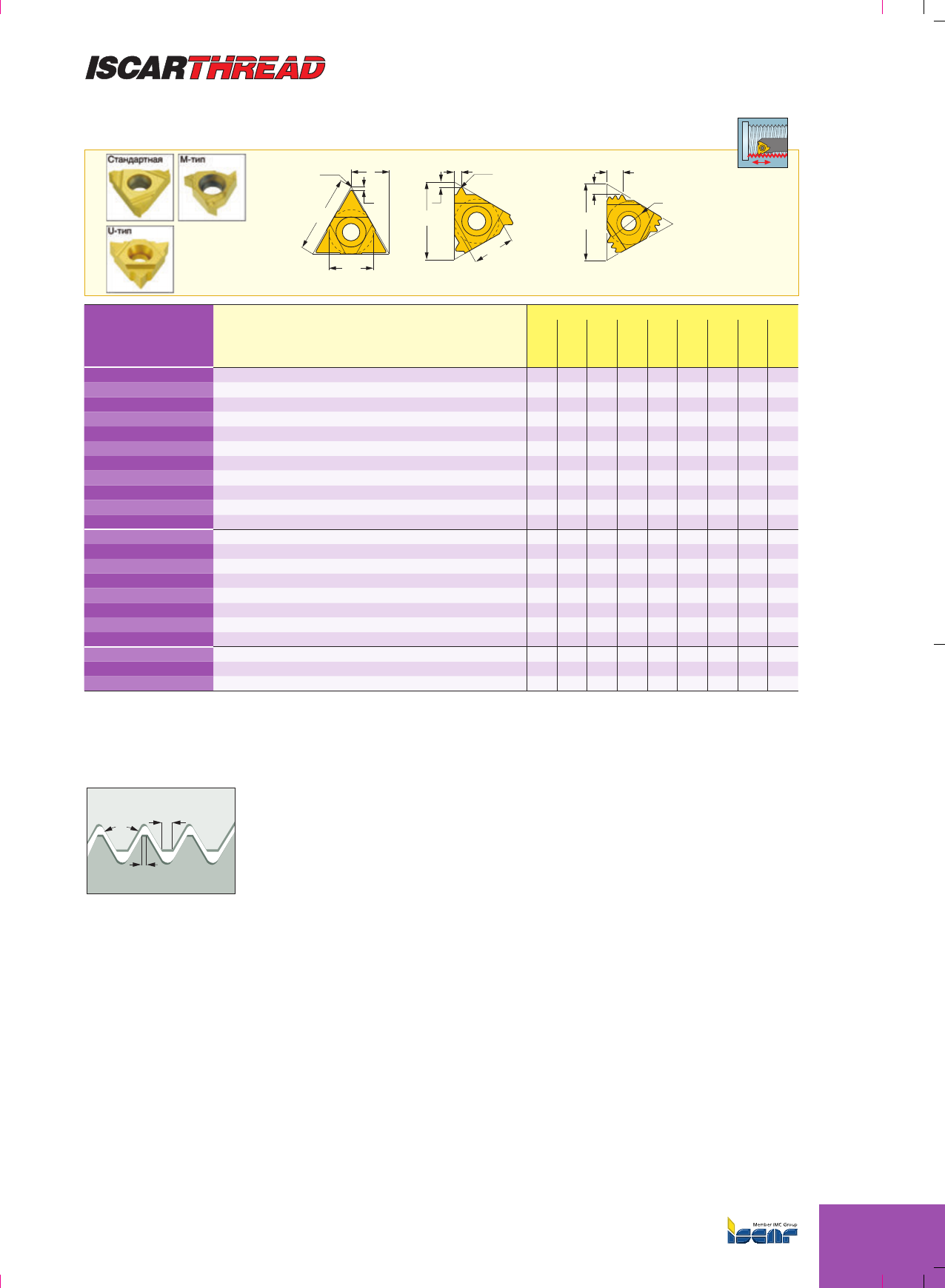

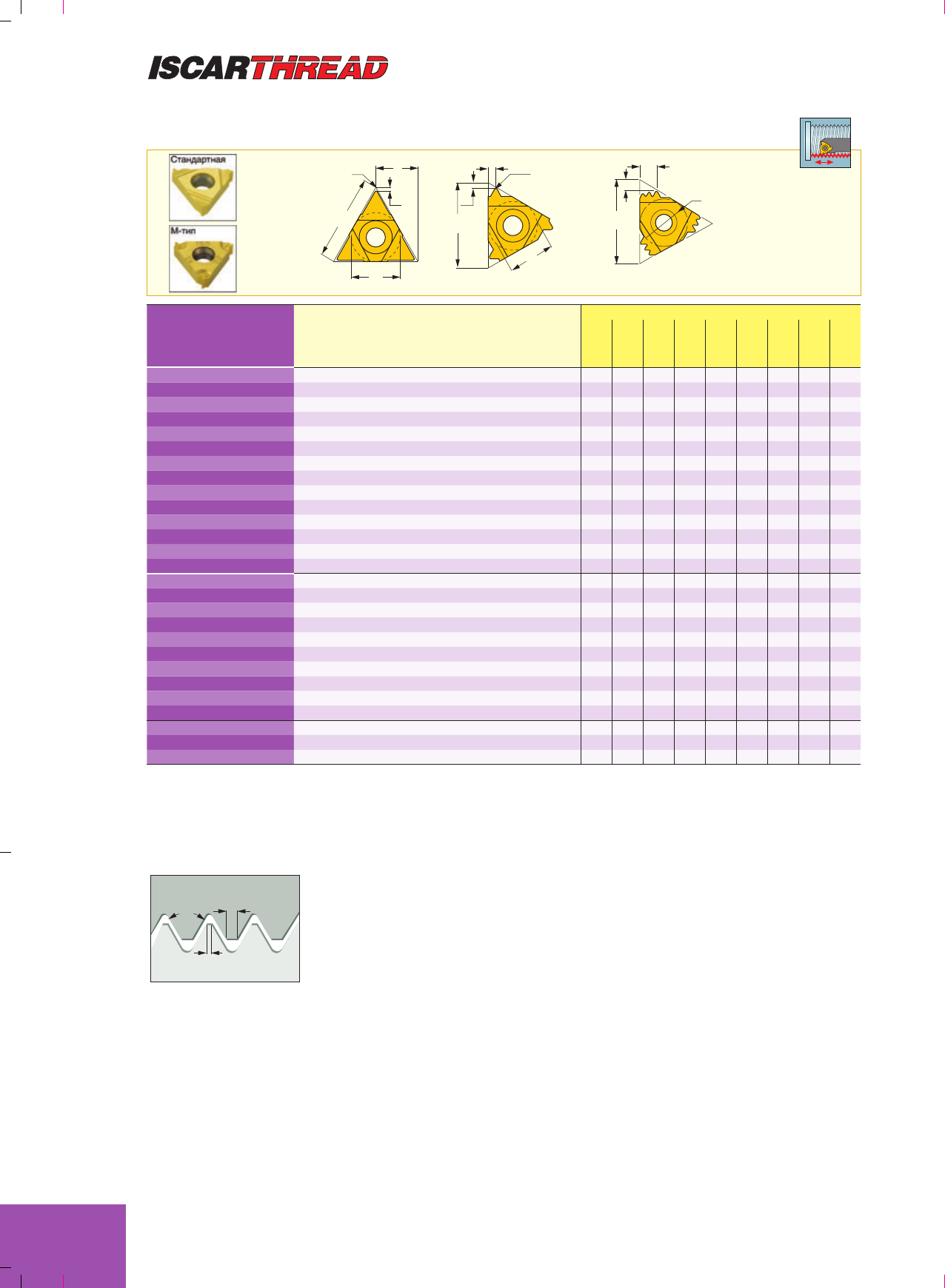

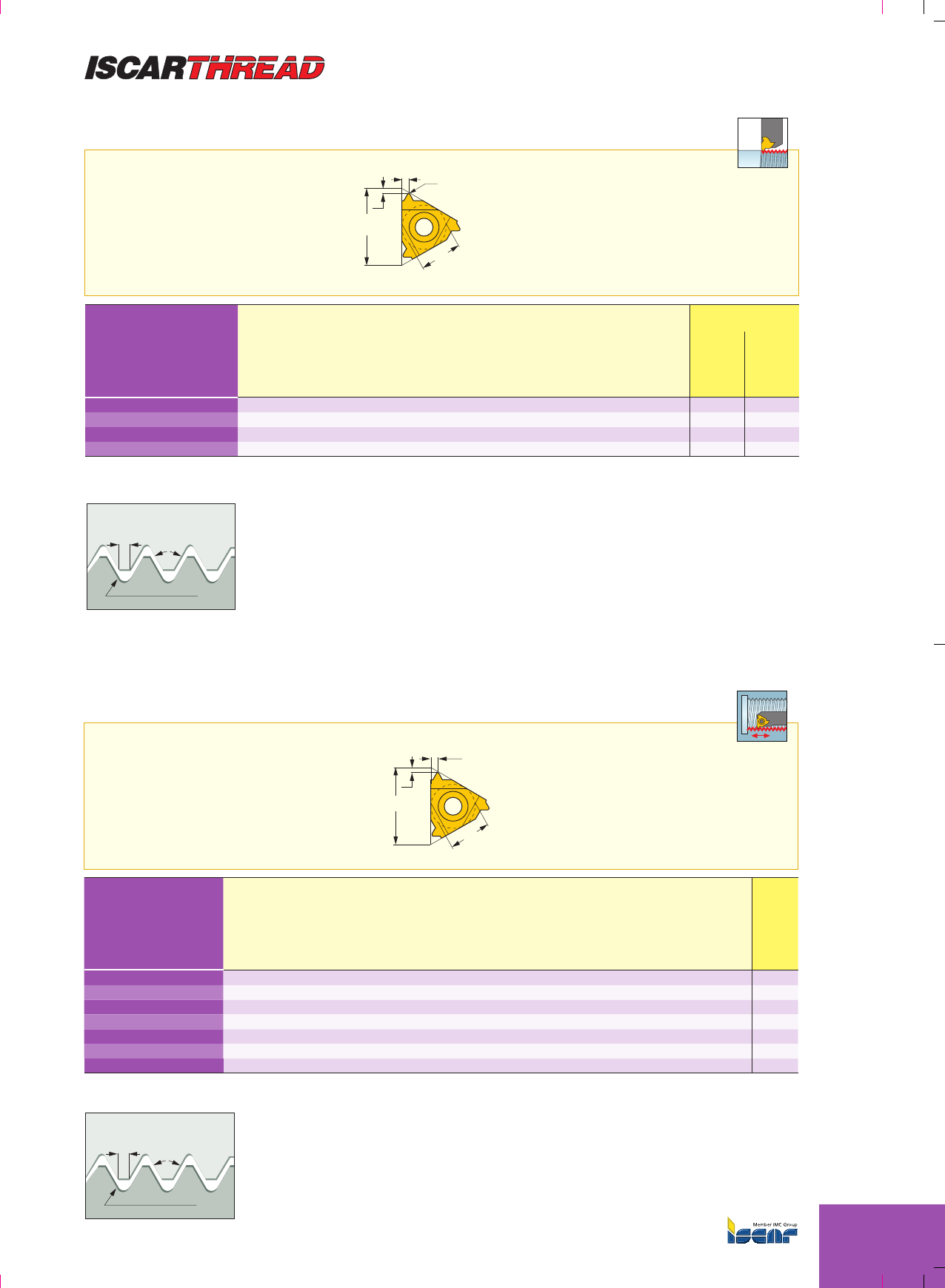

ER/L-ISO
ПластиныобщегоприменениядлянарезкинаружнойметрическойрезьбыпоISO(DIN13
12-1986класс:6G)
di
l
XX
l
di
lX
di
Y
YR
Y
R

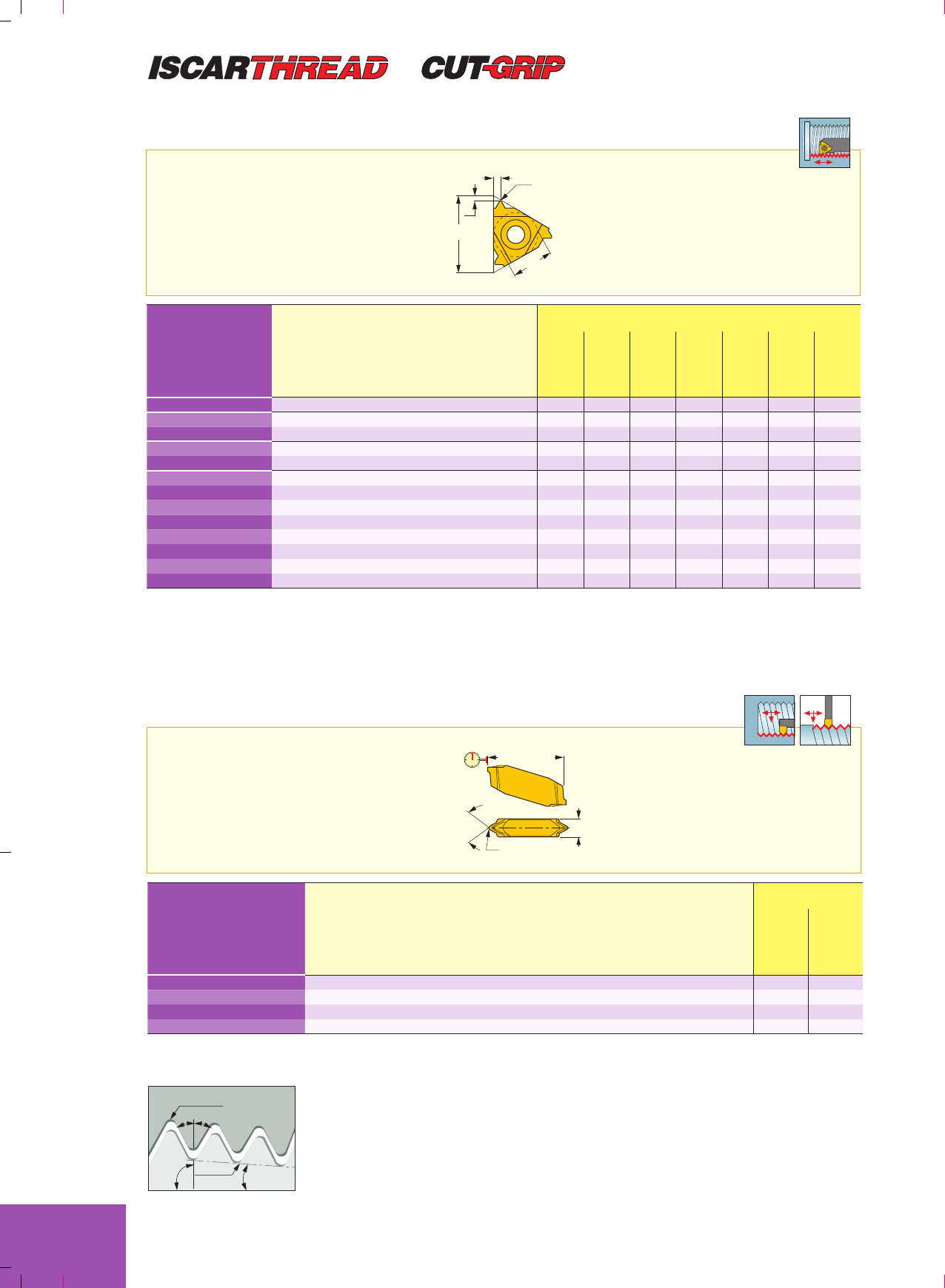

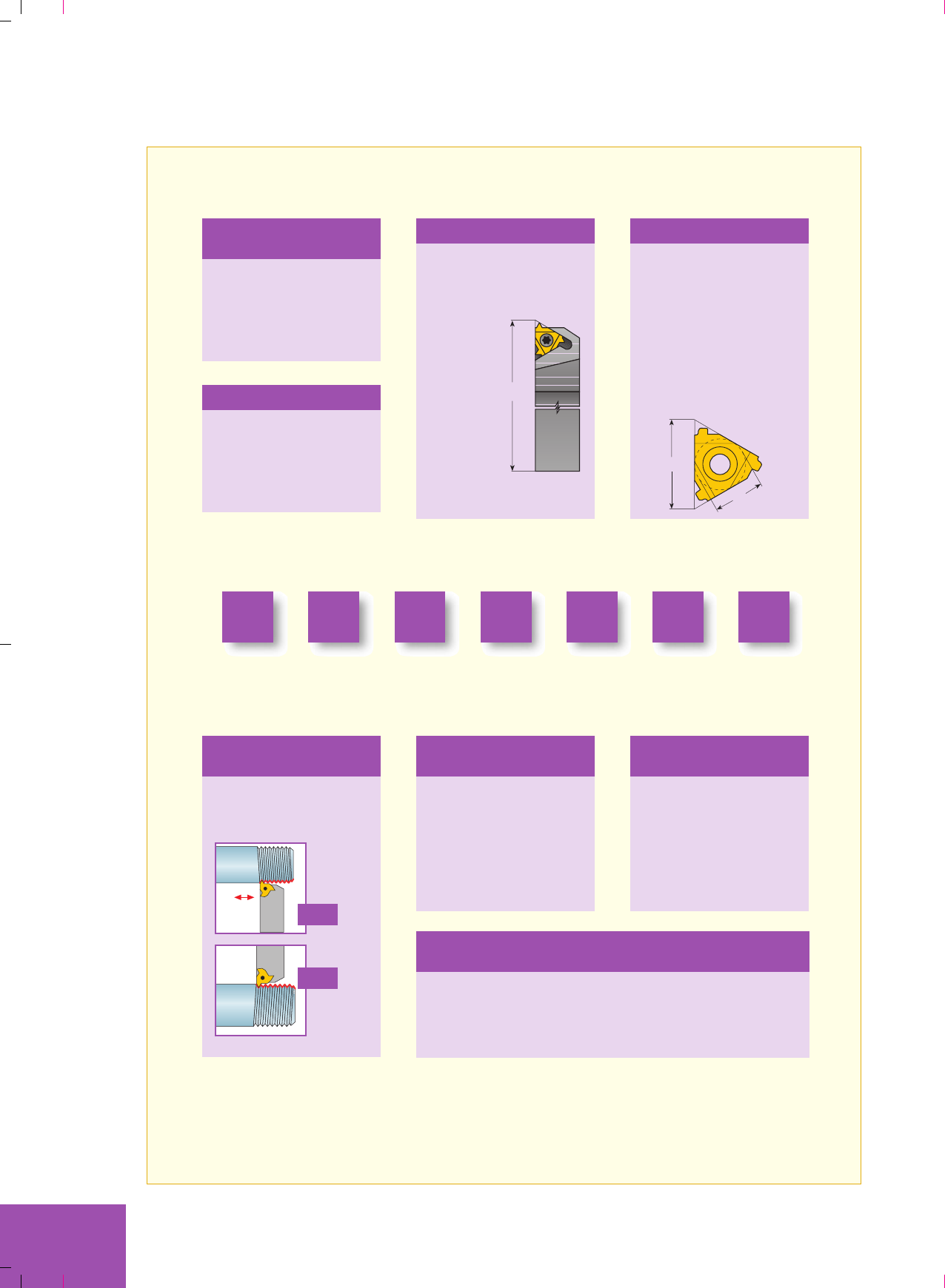

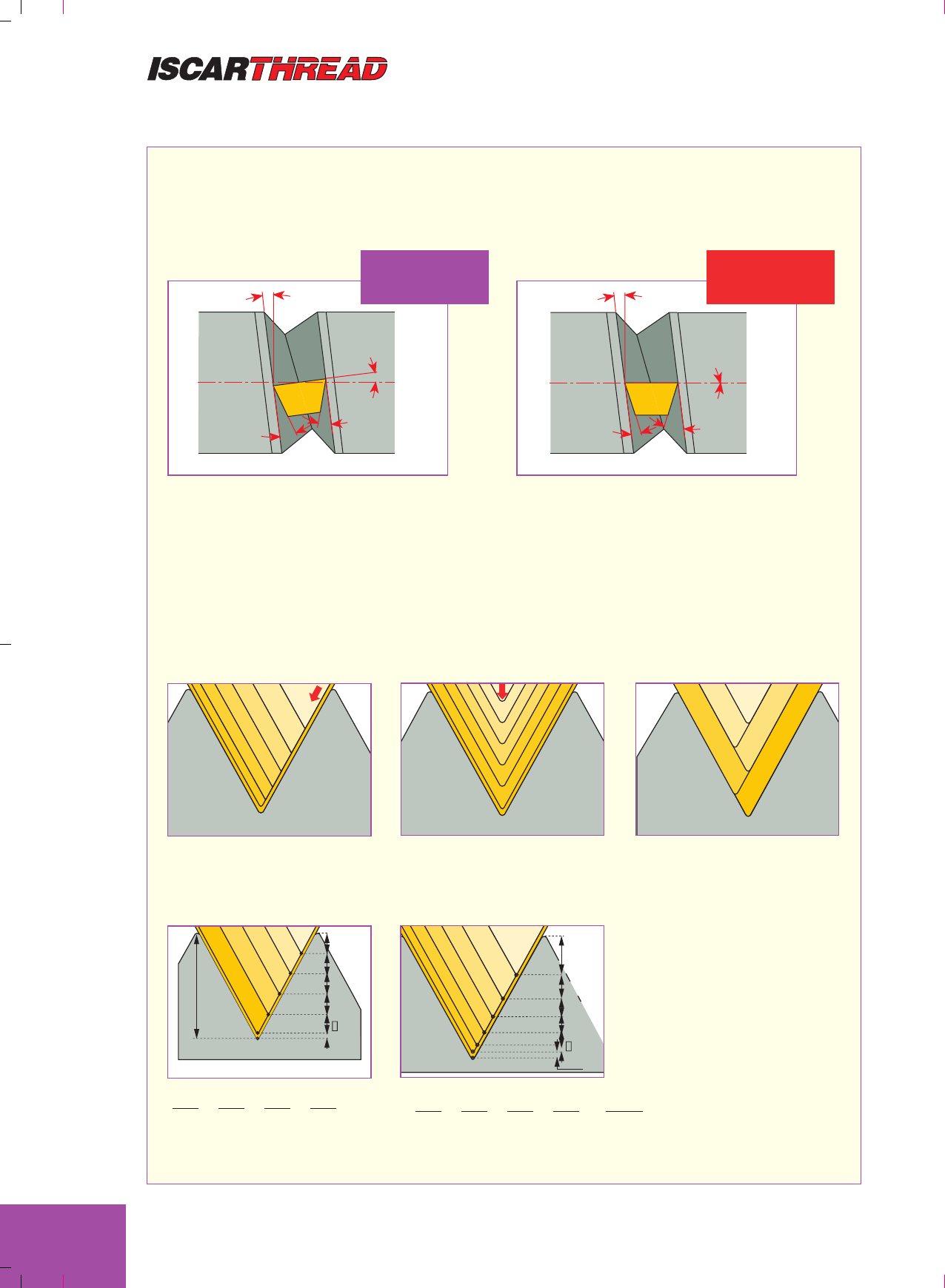

•Системаобозначенийпластин,см.стр.C4•ДлянарезкирезьбымеждустенкамииспользуйтепластиныGRIP-типа,TIP-ISOкласс:6G•Техническая

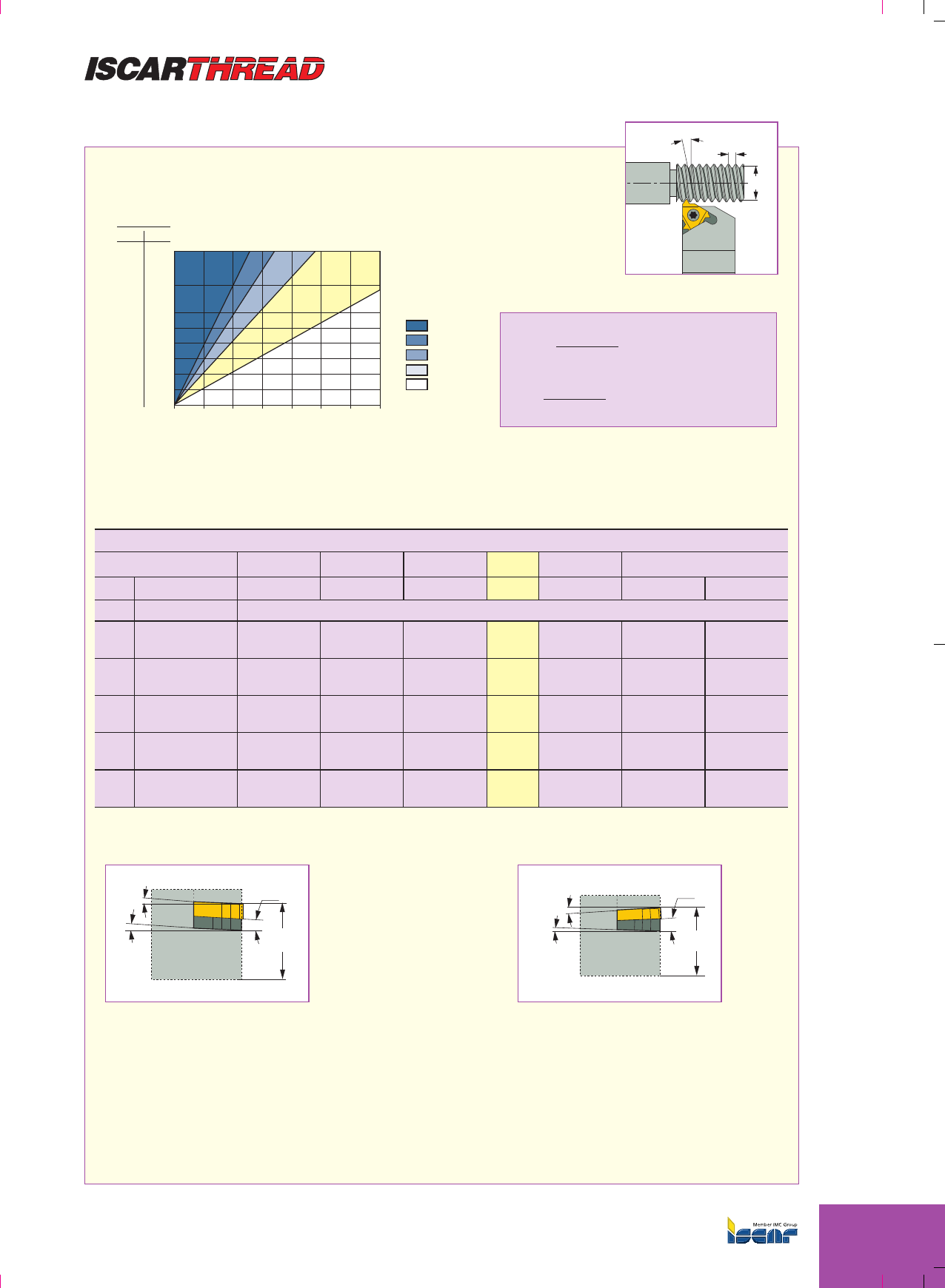

информацияирежимырезания,см.стр.:C67-81.•Рекомендованноекол-вопроходовдлямногозубыхпластин,см.стр.C75.

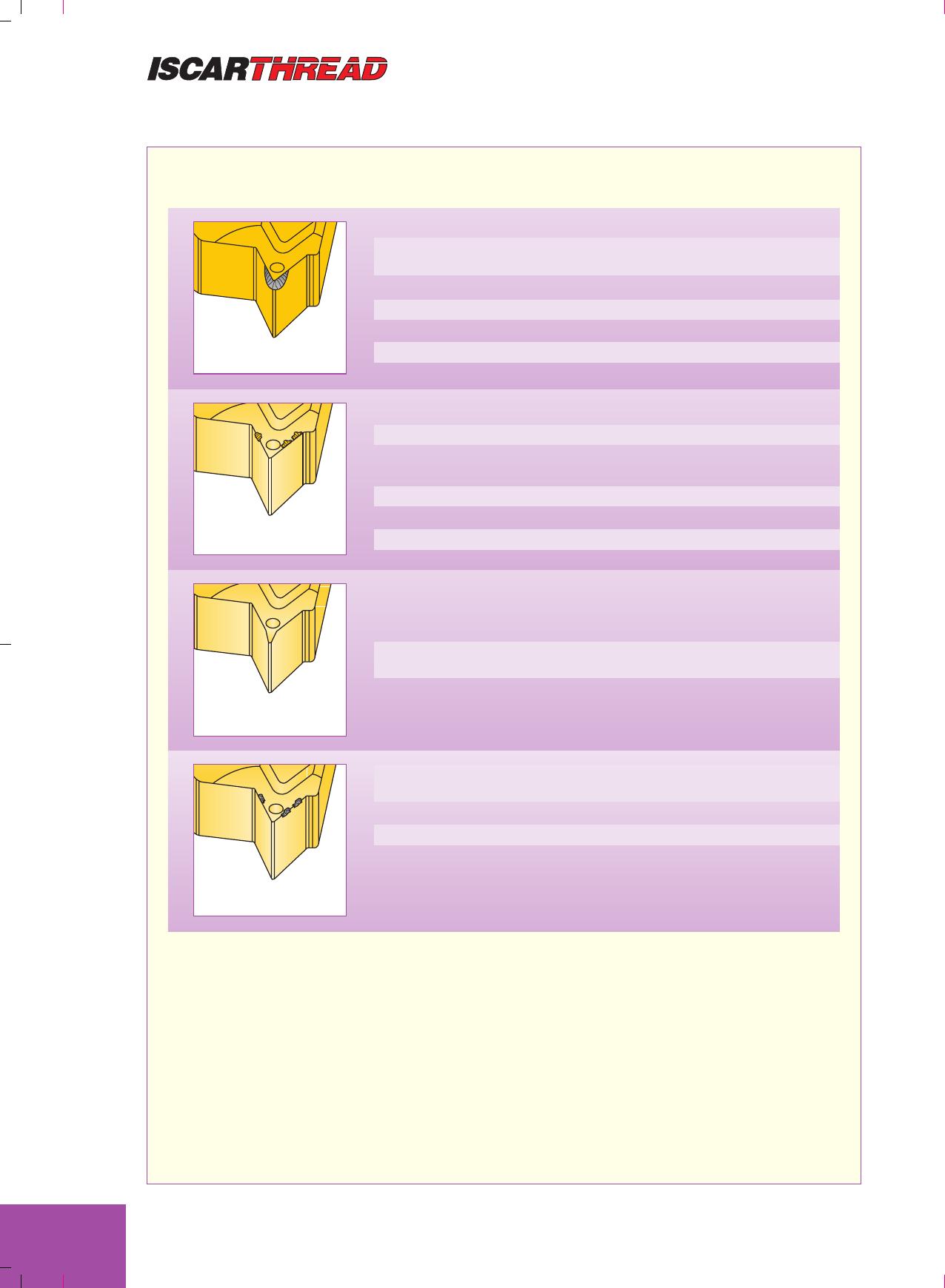

(1)Спрессованнымстружколомом(2)Многозубая

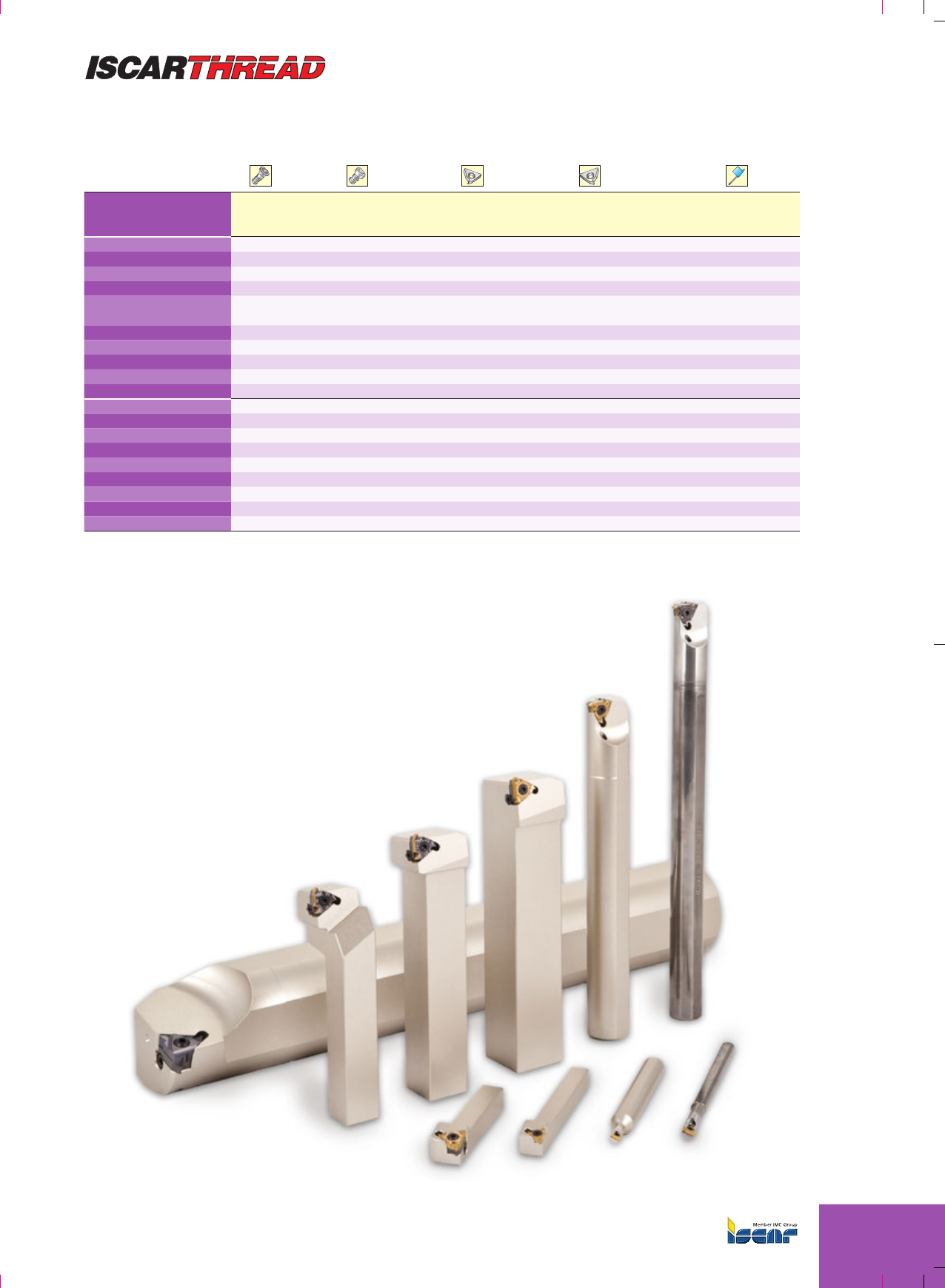

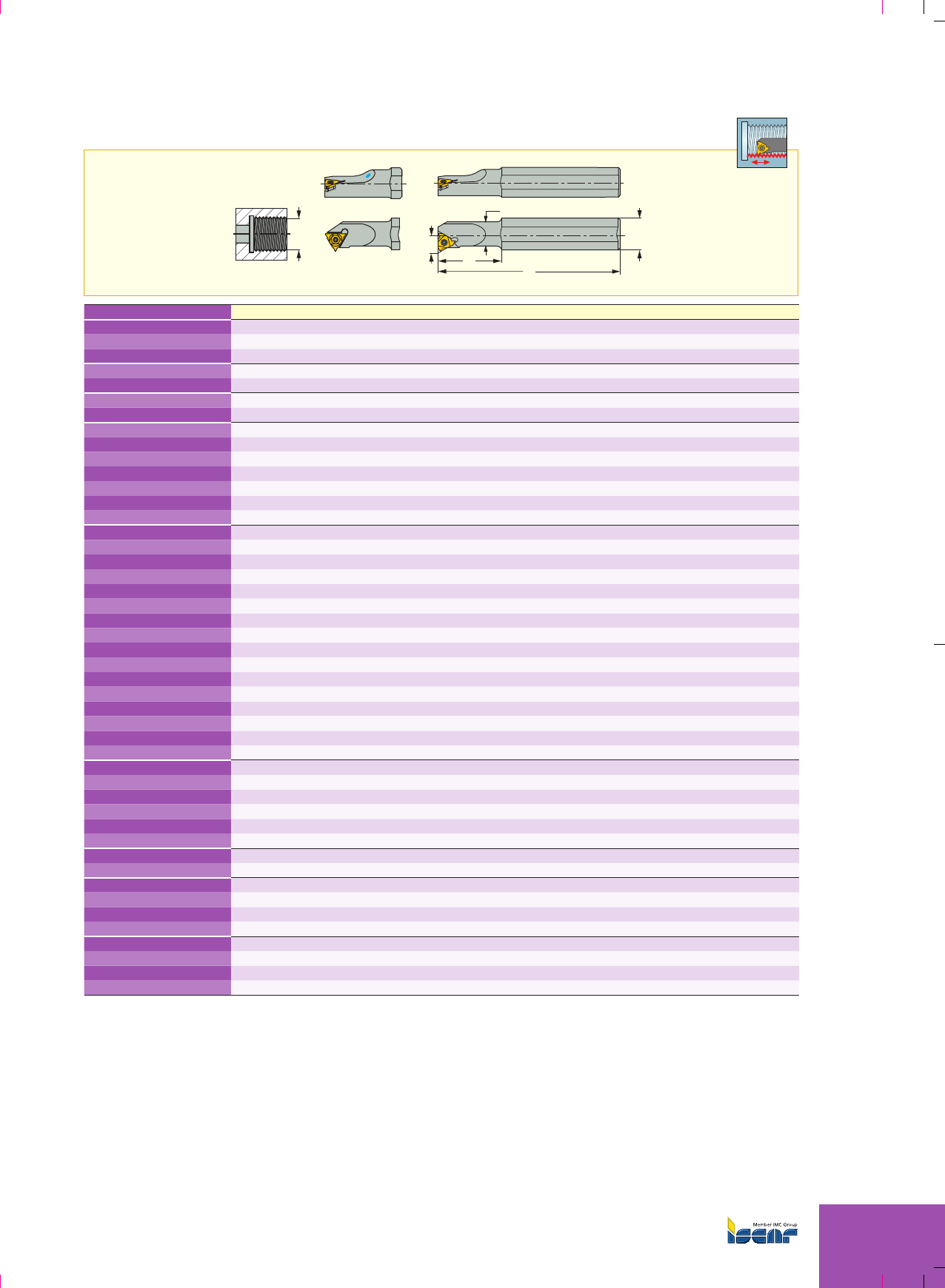

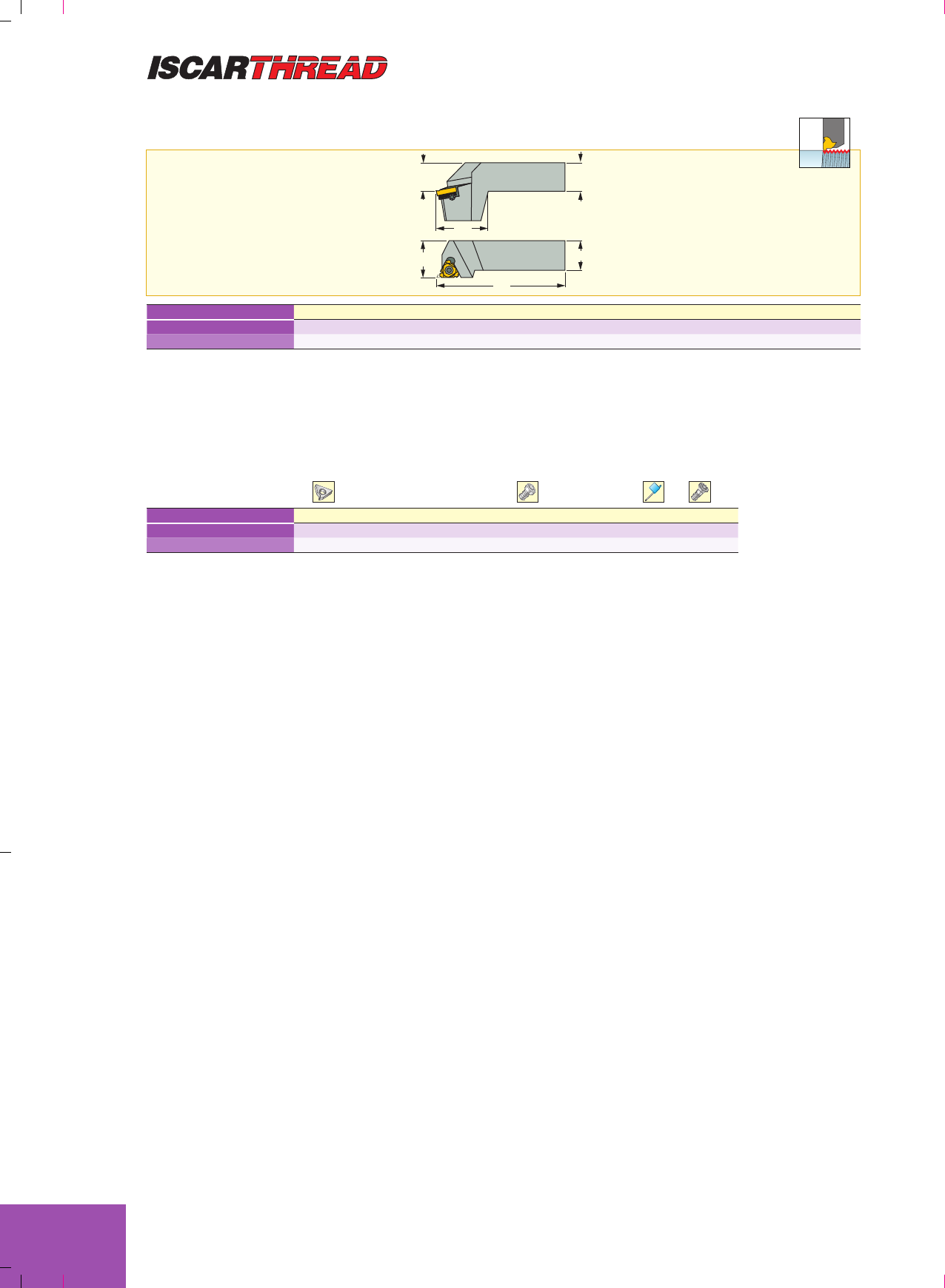

Державки,см.стр.:C#-SER/L(D17)•HSKA63WH-SE-KX(D33)•HSKA63WH-SEL(D33)•SER-D(C60)•SER/L(C58).

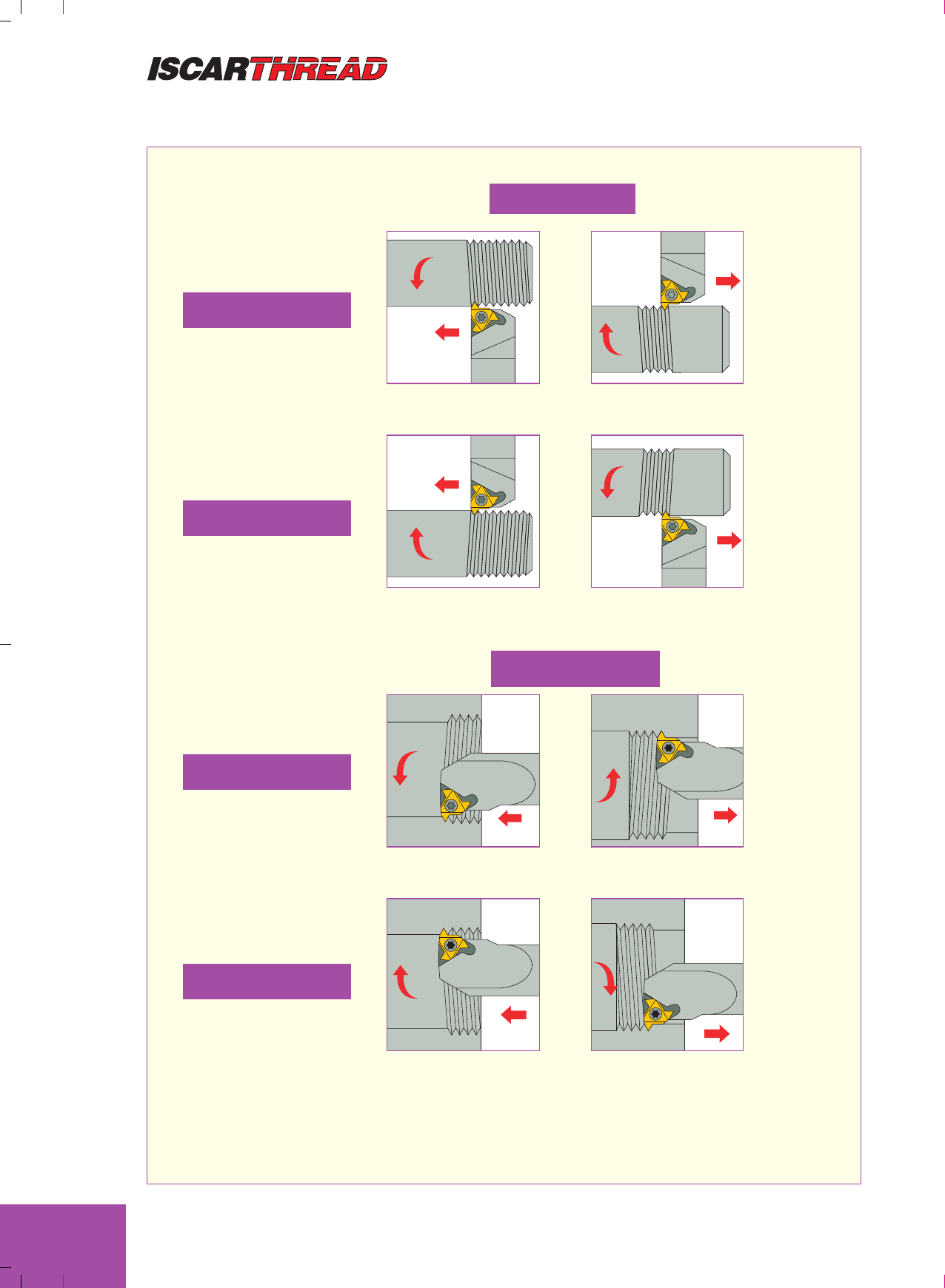

Изображенанаружнаяправорежущая
(внутренняялеворежущая)
C17

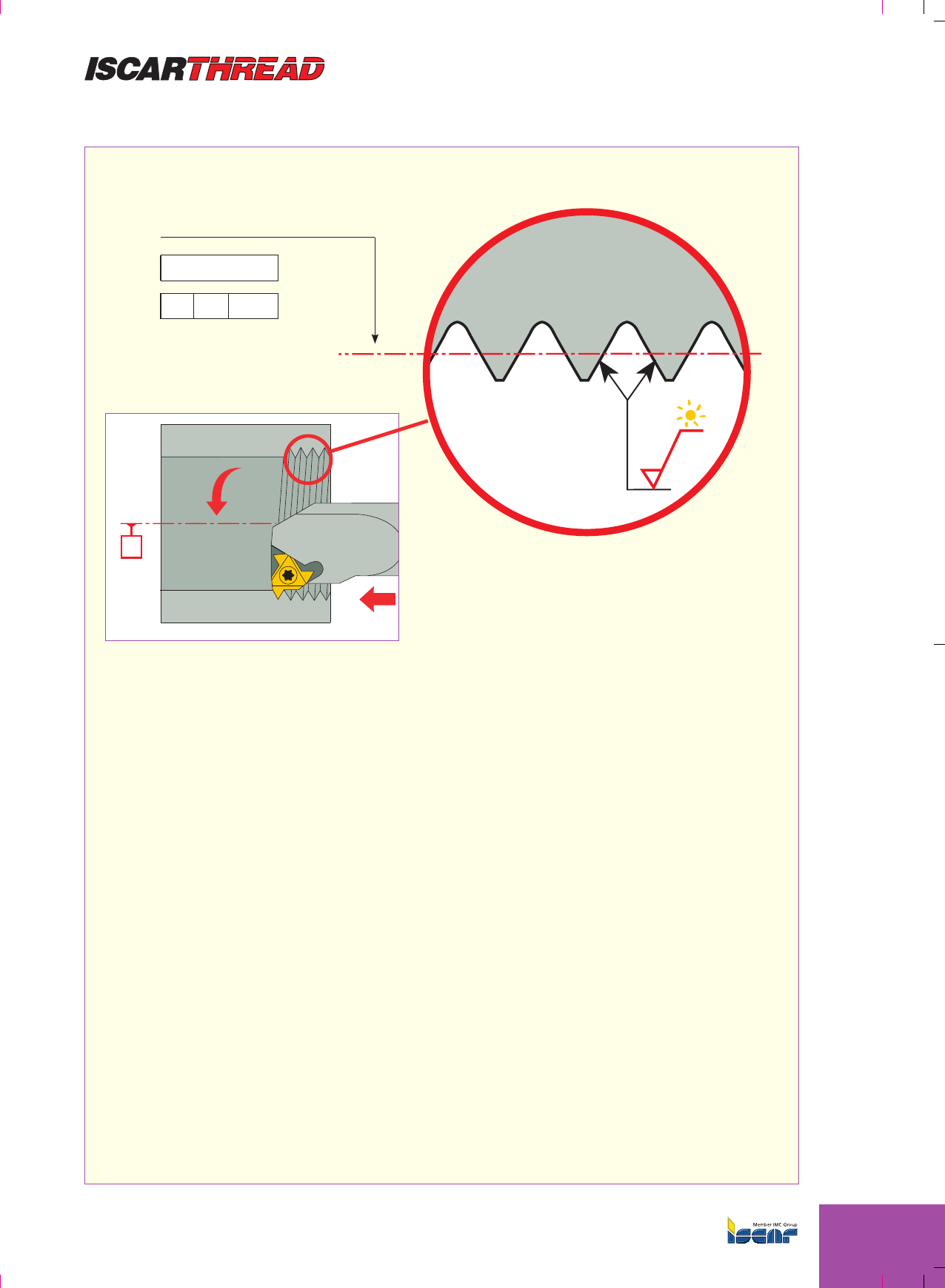

60° 1/4 P
1/8 P
ГАЙКА
ВИНТ
ISO метрический полный профиль
