TURNING & THREADING TOOLS
Metric Version Catalog 2012
Metric Version Catalog 2012
Metric Version Catalog 2012
TURNING & THREADING TOOLS
TURNING & THREADING TOOLS
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
A1
ВВЕДЕНИЕ
A
ДЕРЖАВКИИПЛАСТИНЫISOTURN
B
НАРЕЗКАРЕЗЬБЫ
C
СМЕННЫЕГОЛОВКИ
D
МАТЕРИАЛЫИСПЛАВЫ
E
АЛФАВИТНЫЙУКАЗАТЕЛЬ
F
Главныйэкспертввыборенаилучшего
инструмента
A
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
A2

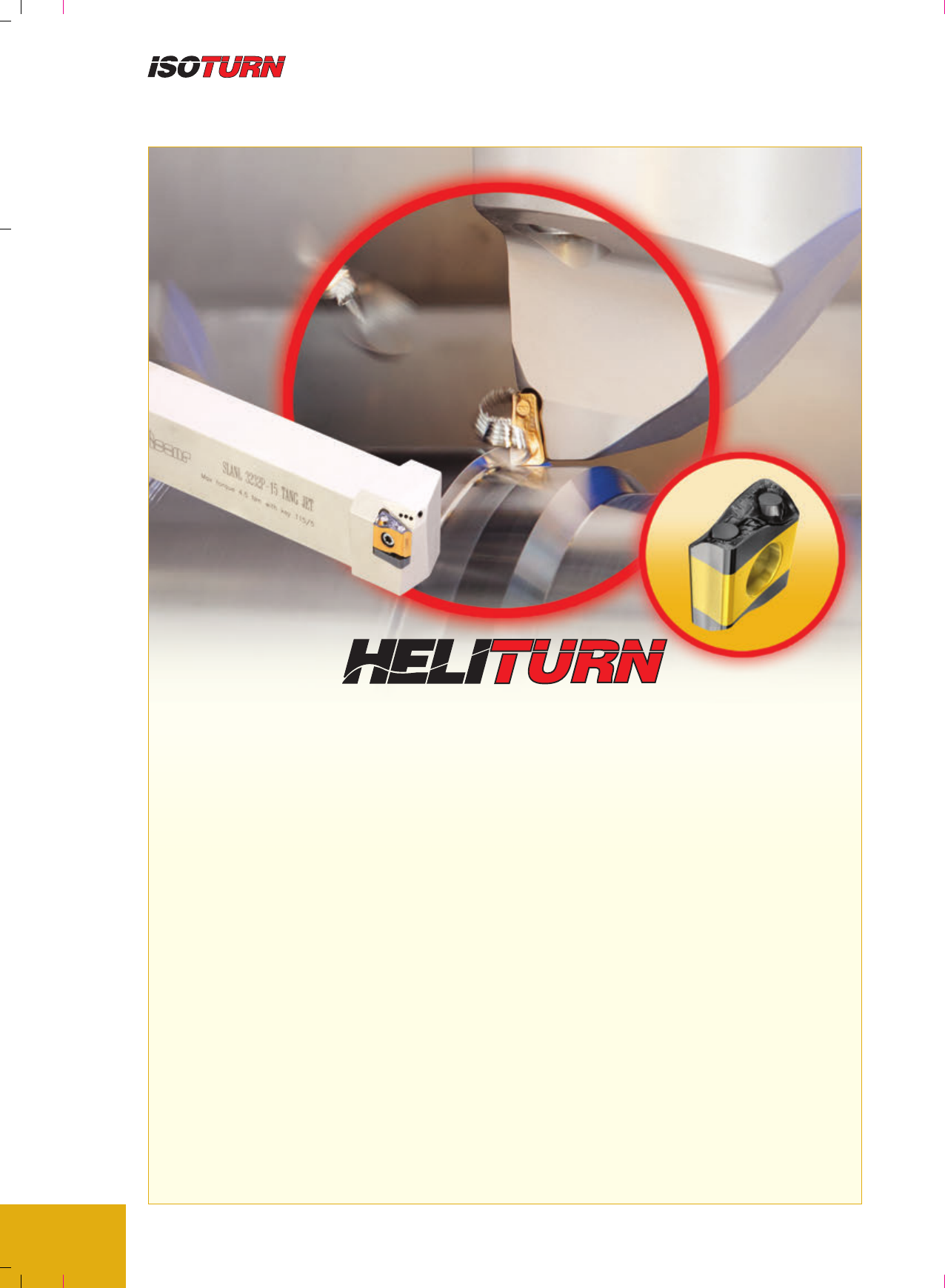

ЧЕРНОВОЕТОЧЕНИЕВТЯЖЕЛЫХРЕЖИМАХ
FMR


HELITURN






HELITURNSLANR/L-…
TANG

LNMX150616R/L-HT


























HELITURN











ВВЕДЕНИЕ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
A3

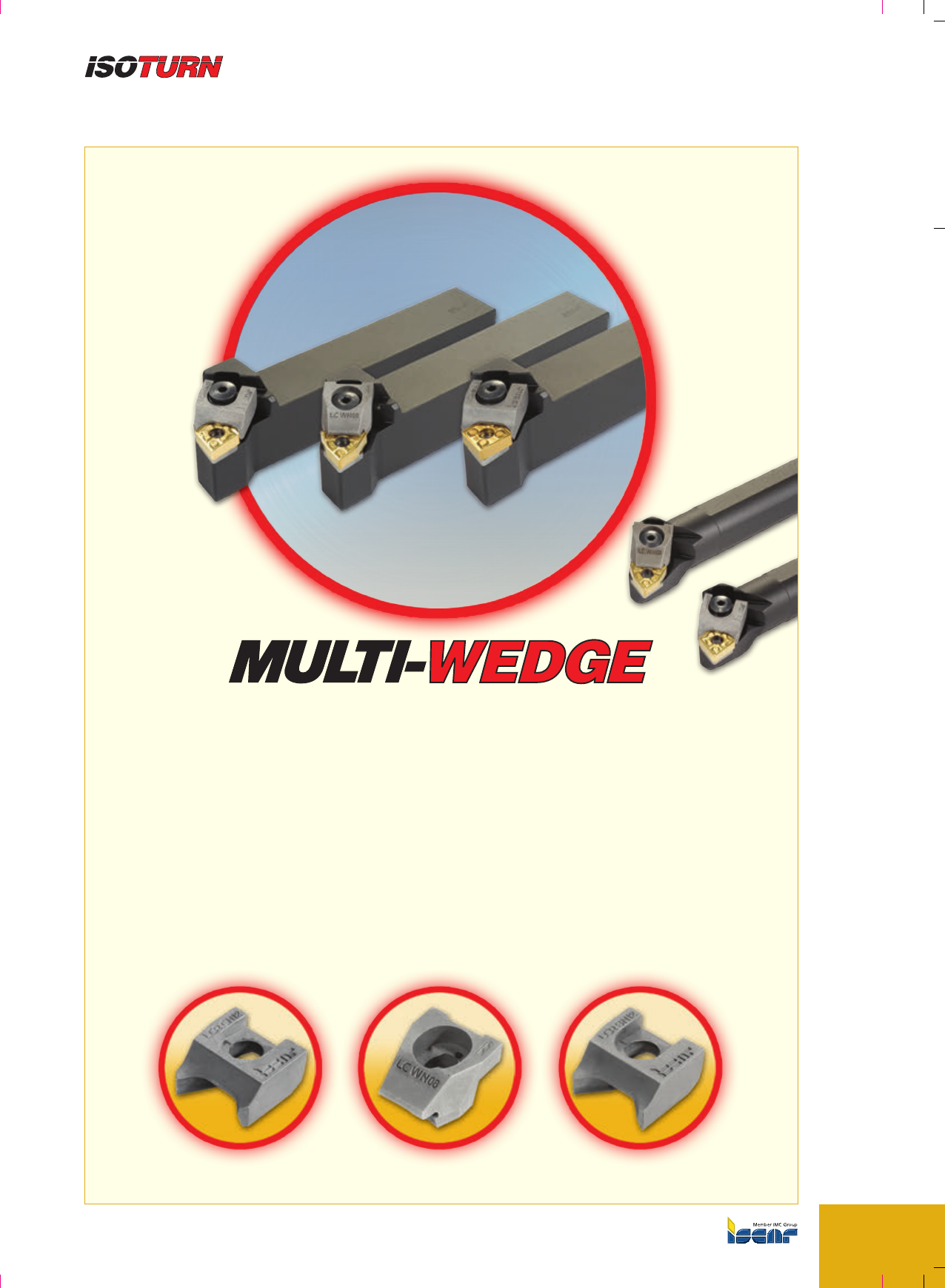

ДЕРЖАВКИСКРЕПЛЕНИЕМMULTI-WEDGE
ДЛЯТОЧЕНИЯПОISO
 































ВВЕДЕНИЕ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
A4




200
%
увеличение
режимоврезания

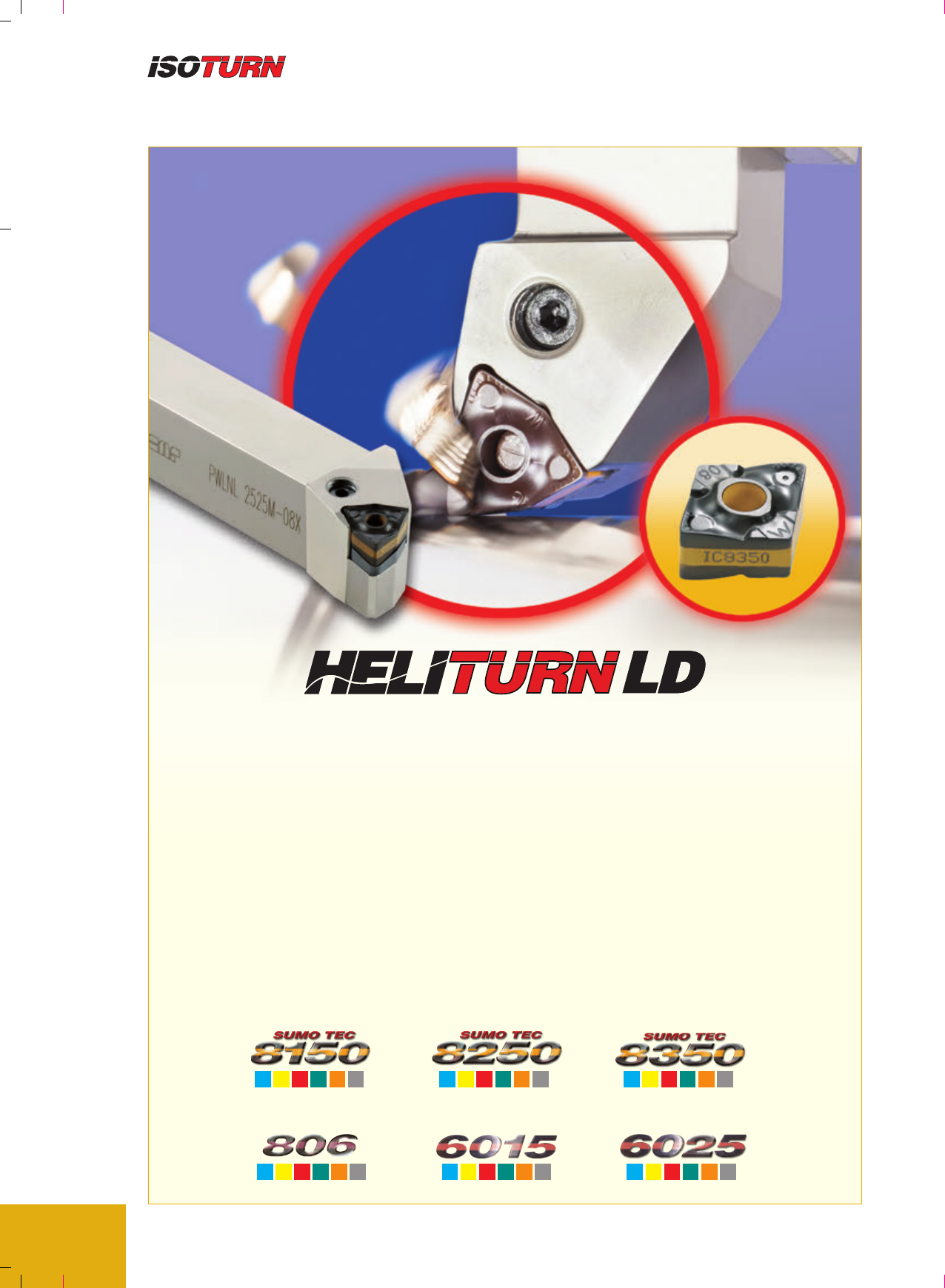

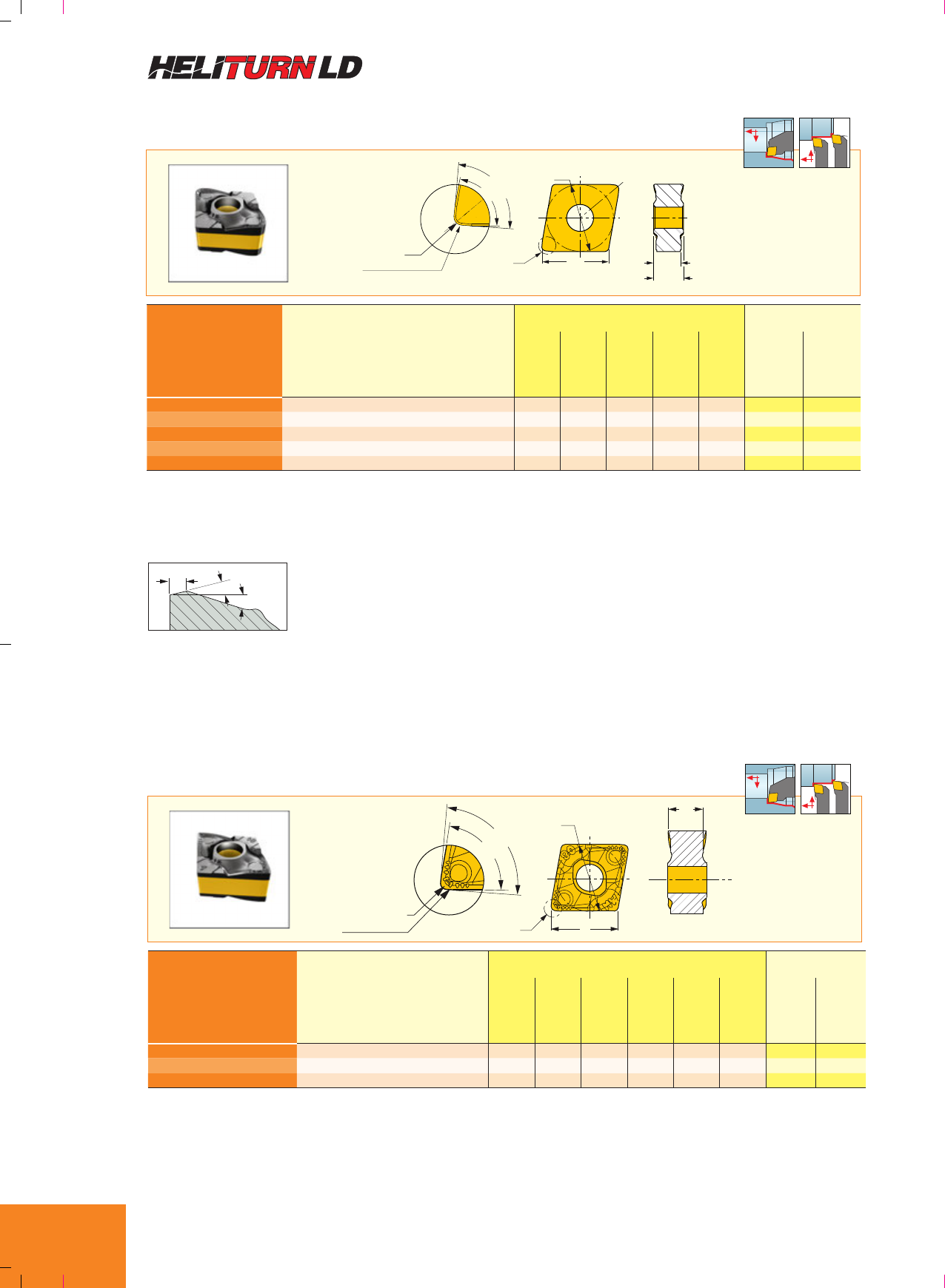

HELITURNLD
WNMX...HTWCNMXHTWDNMX
HT
SUMO






CNMXWNMX





HELITURNLD



CNMXWNMX

DNMX

ПЛАСТИНЫСВЫСОКИМИЗГИБОМКРОМКИ
ДЛЯБОЛЬШИХОБЪЁМОВСНЯТИЯМЕТАЛЛА
PMKNSH
3 3
PMKNSH
3
PMKNSH
3
PMKNSH
3
PMKNSH
3
PMKNSH
3
ВВЕДЕНИЕ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
A5

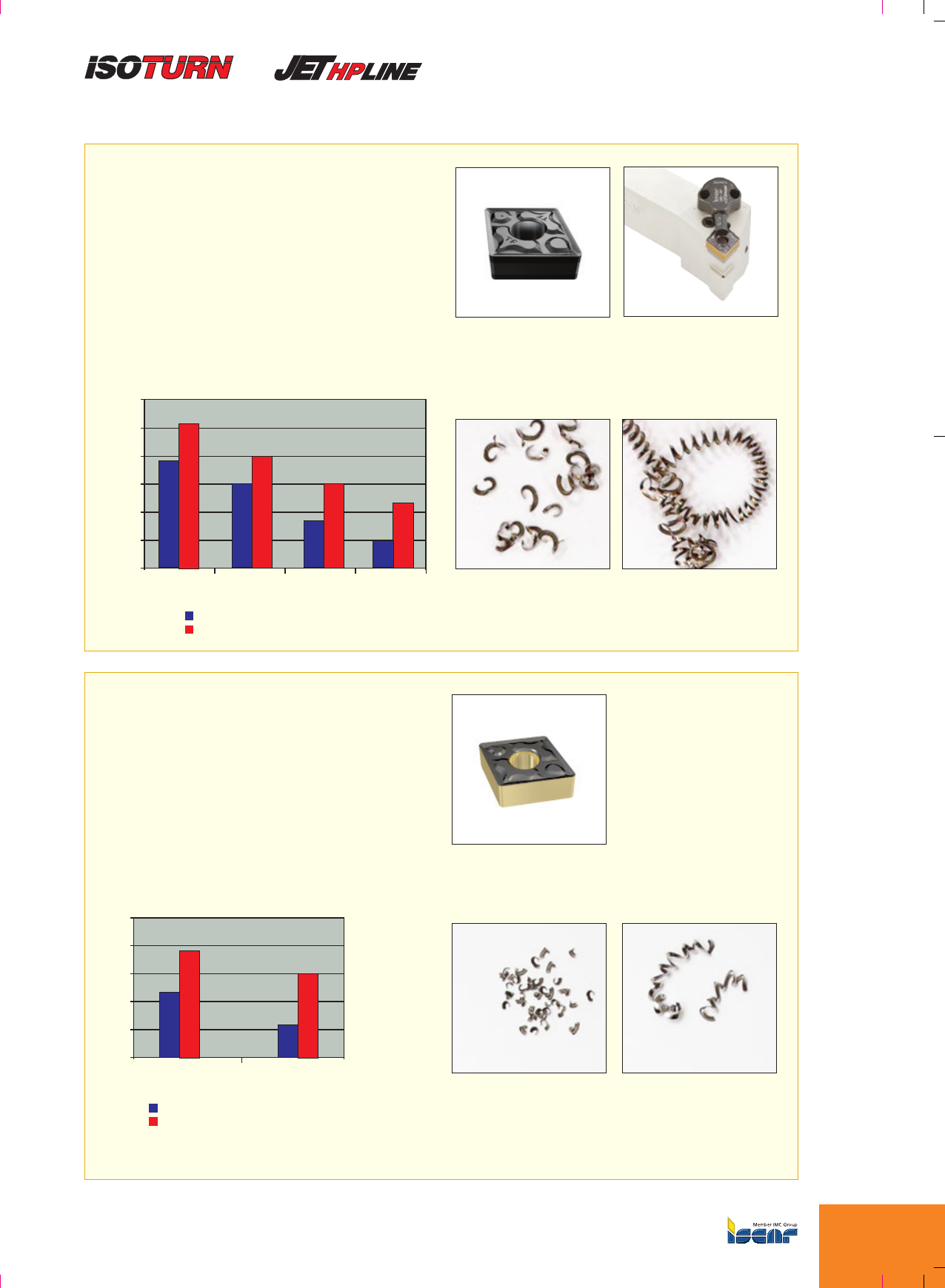

ВВЕДЕНИЕ





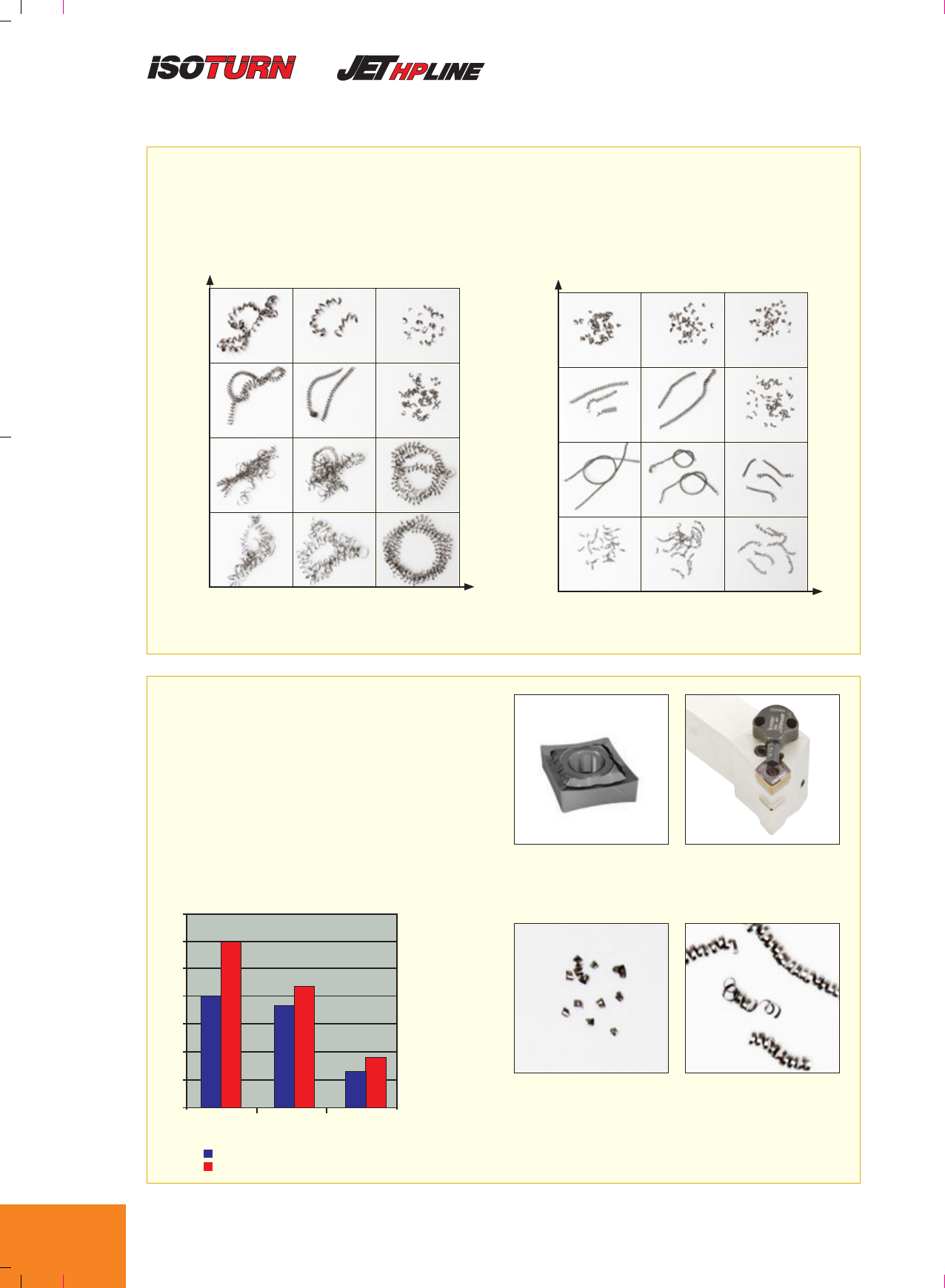

Высокоедавление Стандартное
давление
200
%
увеличение
режимоврезания
70-300 бар
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
A6

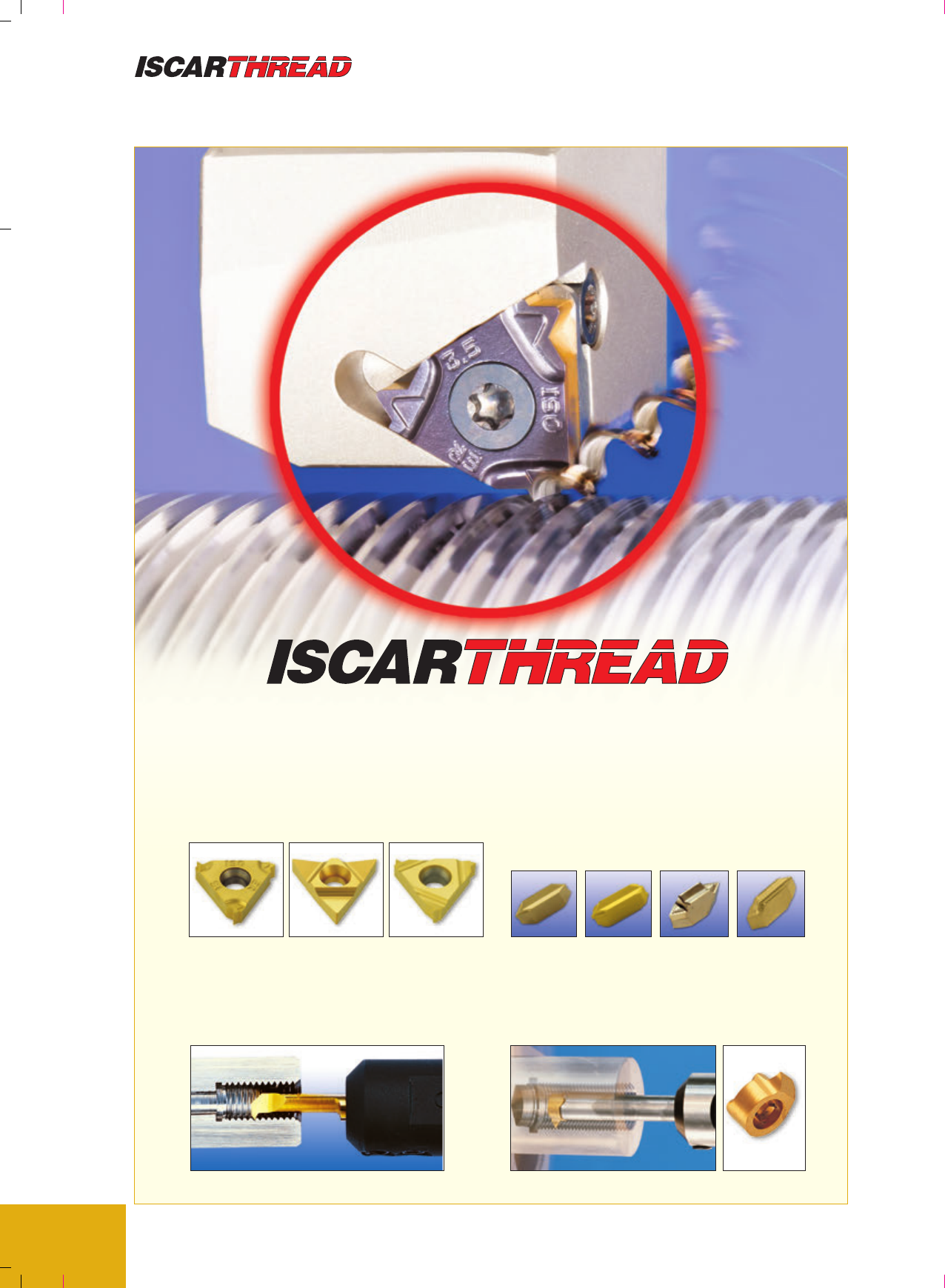

СИСТЕМЫНАРЕЗКИРЕЗЬБЫISCARTHREAD
ВВЕДЕНИЕ
Треугольныепластинысподкладкой






 

GIRQ/Lдлянеполногопрофиля55º/60ºНарезканеполногопрофиля55º/60º

















  
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B1
B1
ДЕРЖАВКИ И ПЛАСТИНЫ ISOTURN
B
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B2
  Страница
Система обозначения державок B3
Наружные державки B5

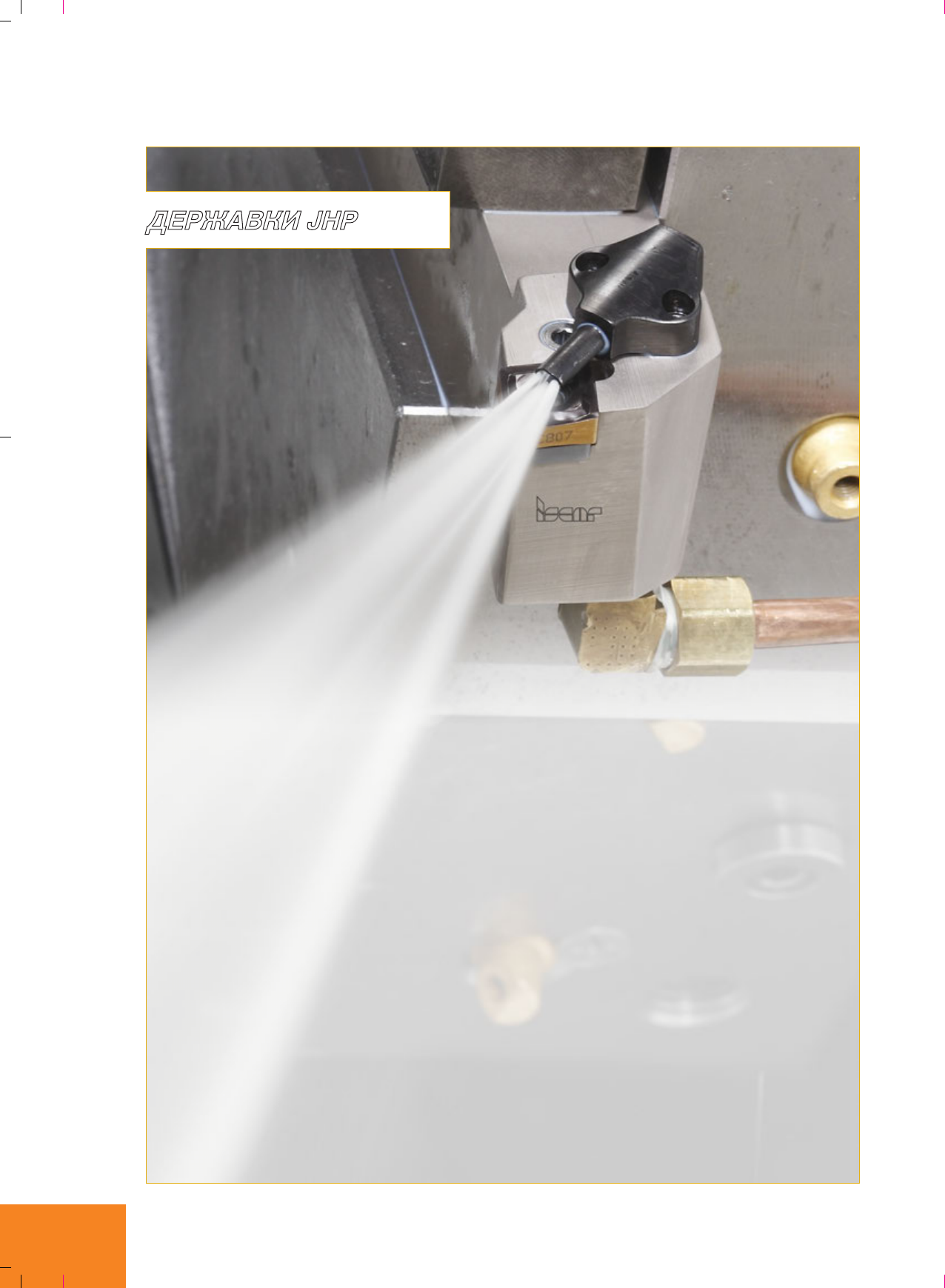

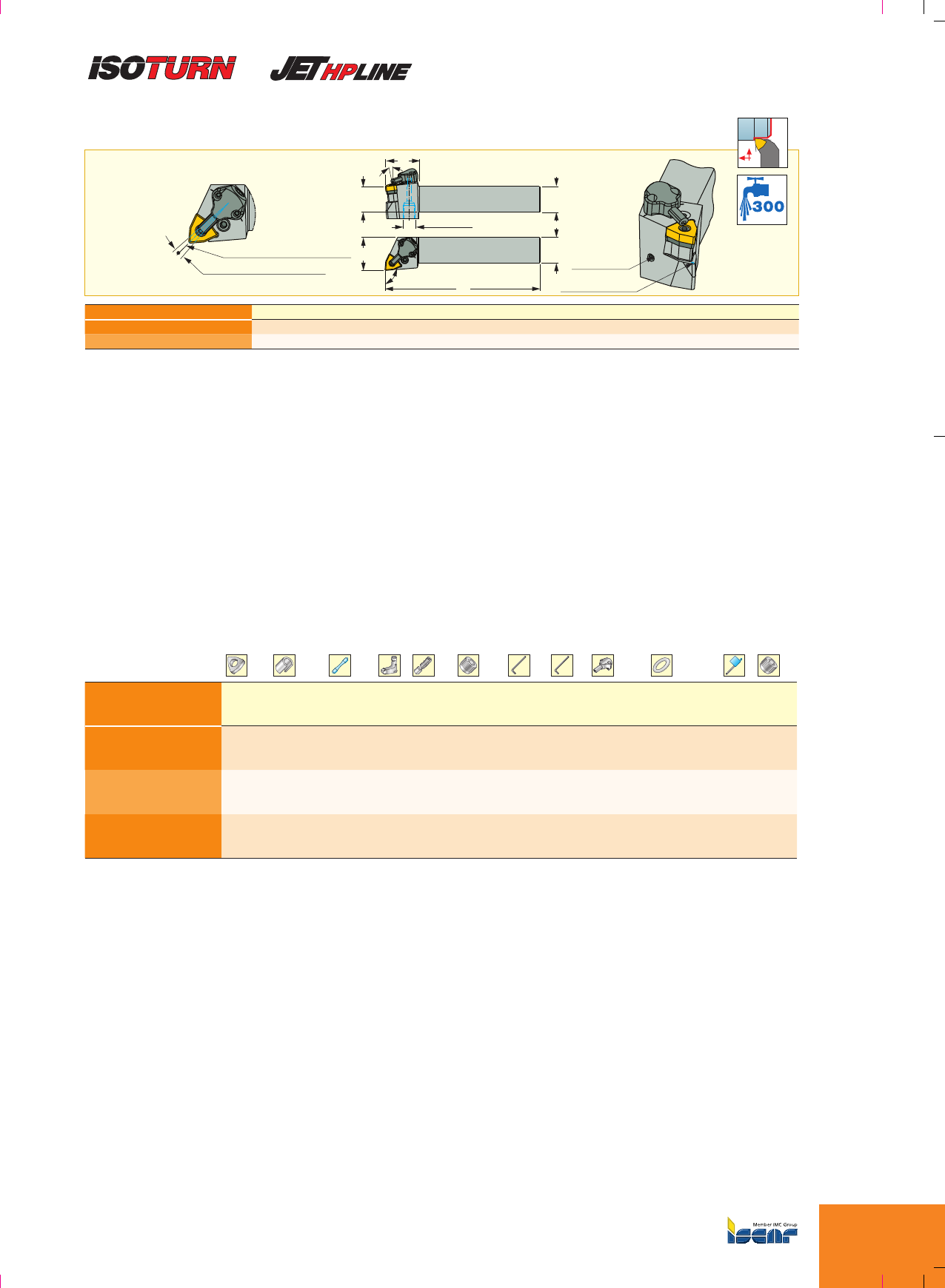

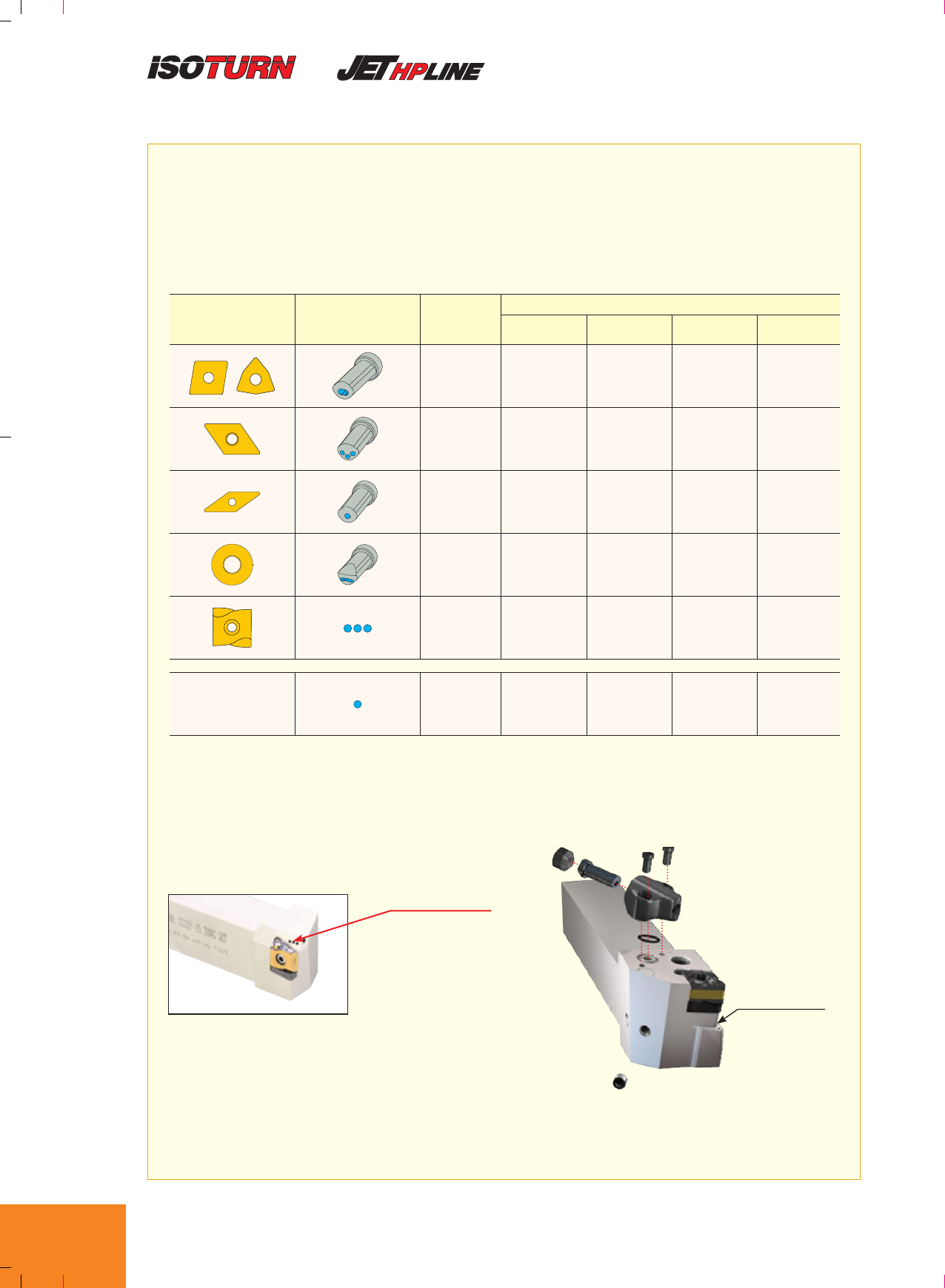

Державки для подачи СОЖ под высоким давлением B60

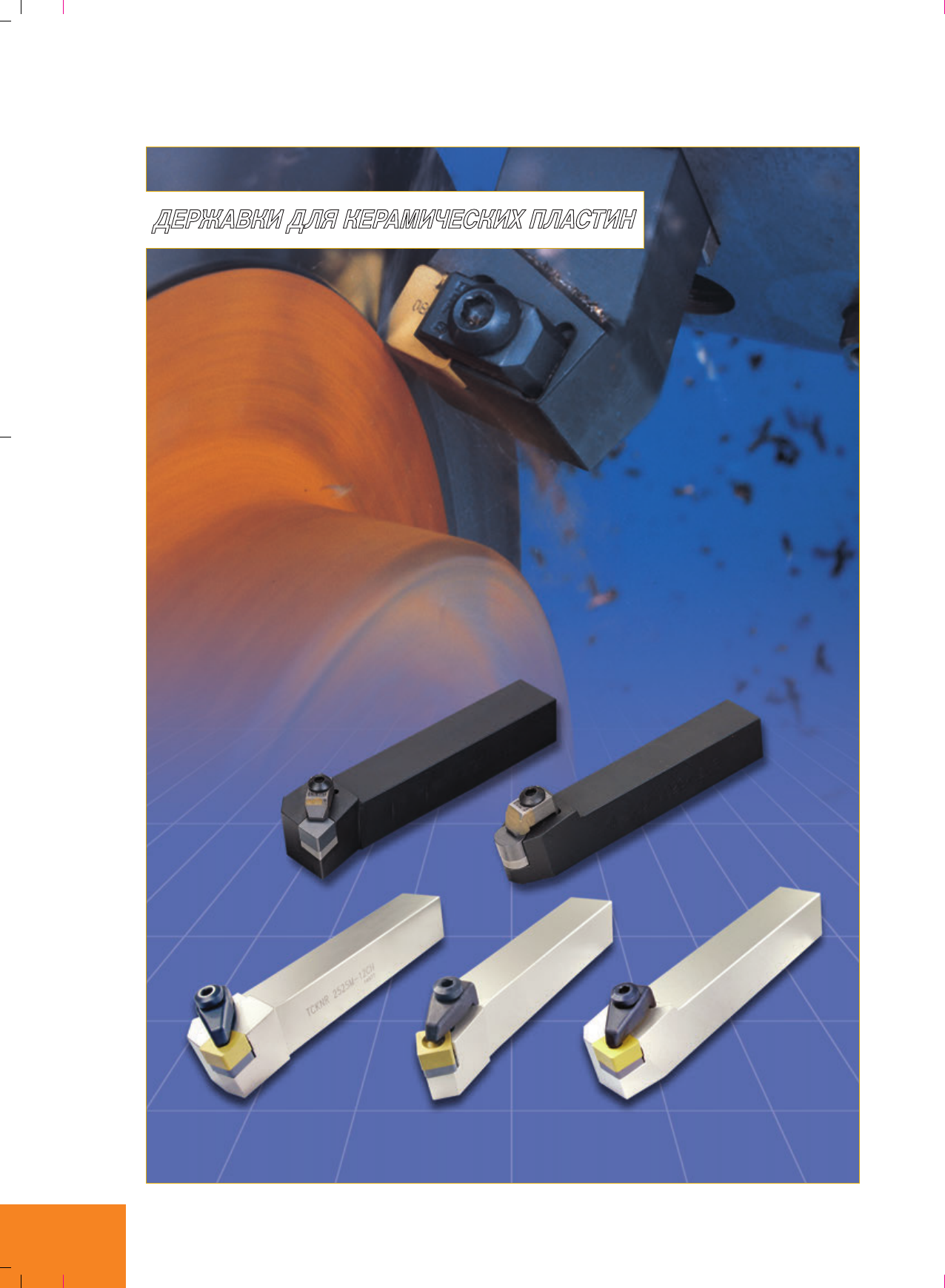

Наружные державки для керамических пластин B73

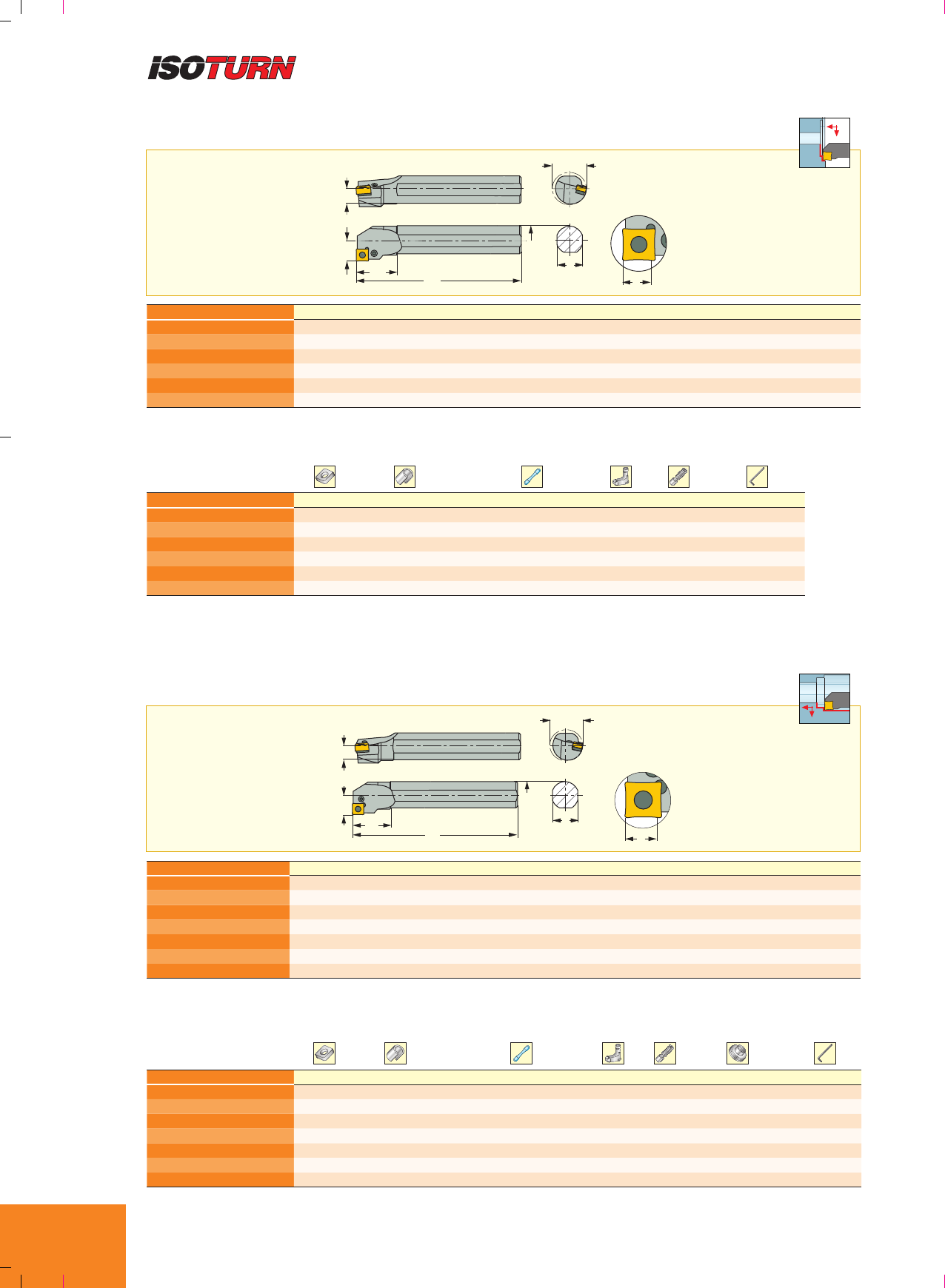

Расточные резцы B82
Картриджи B114

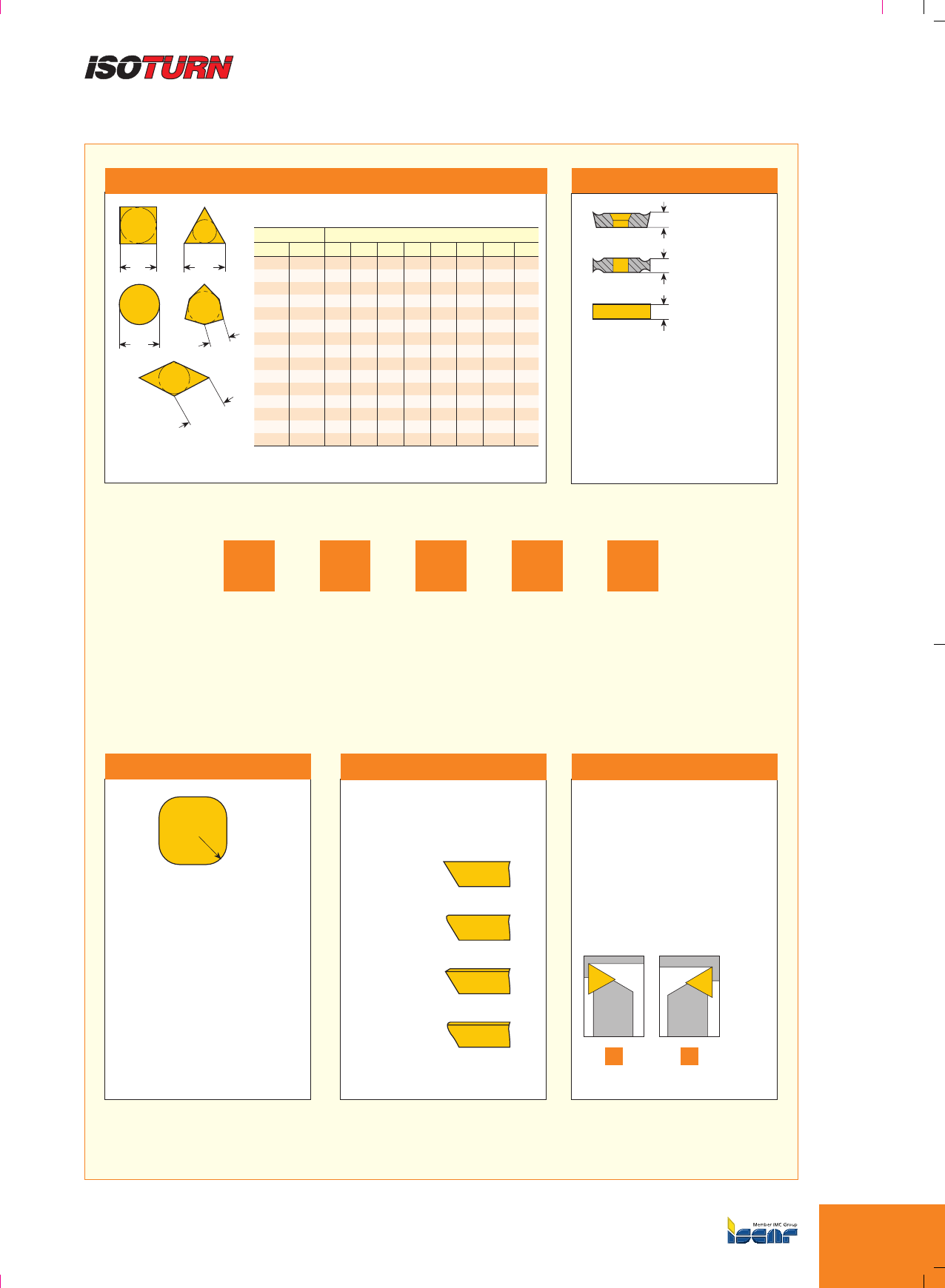

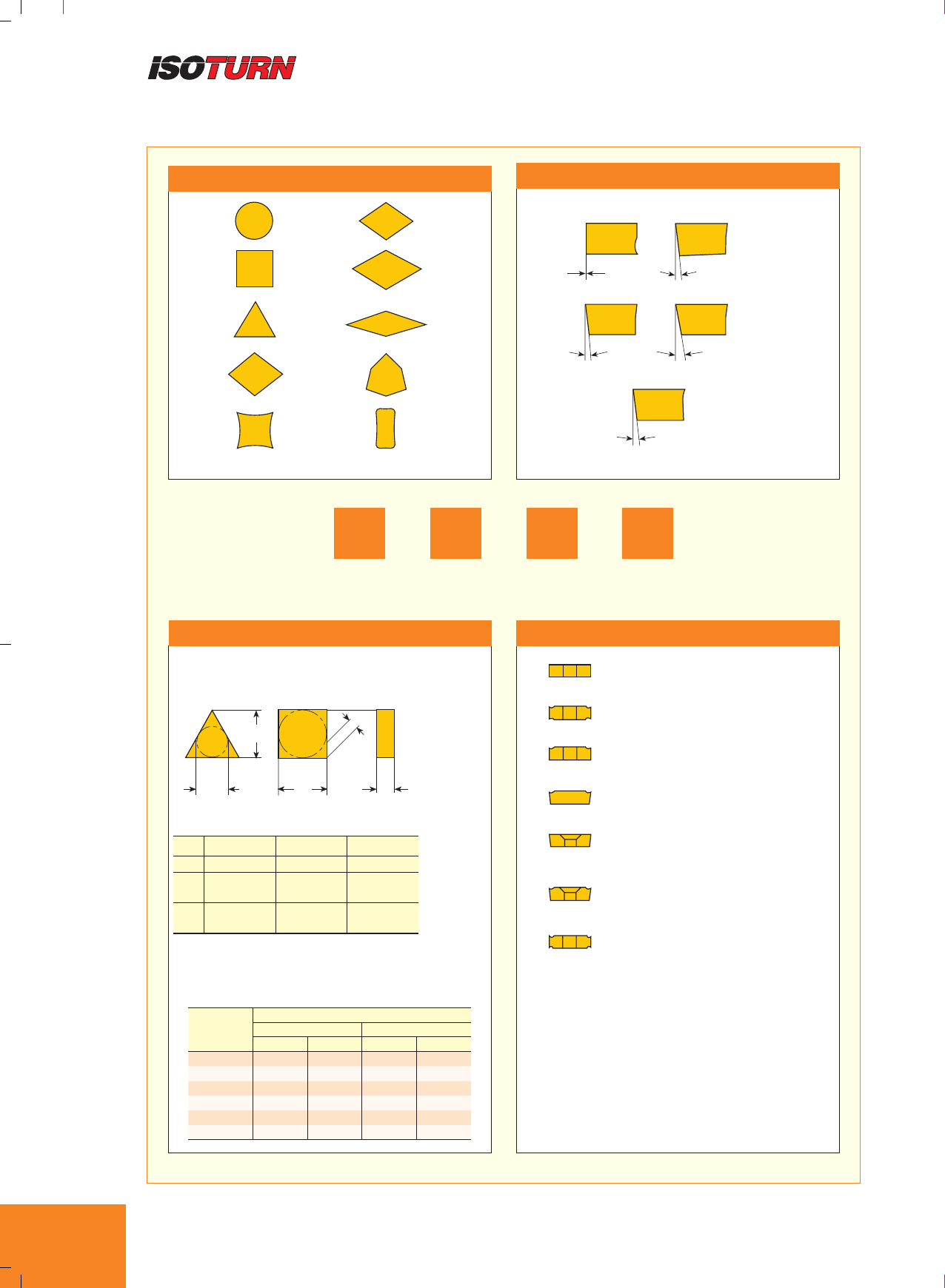

Система обозначения пластин B118

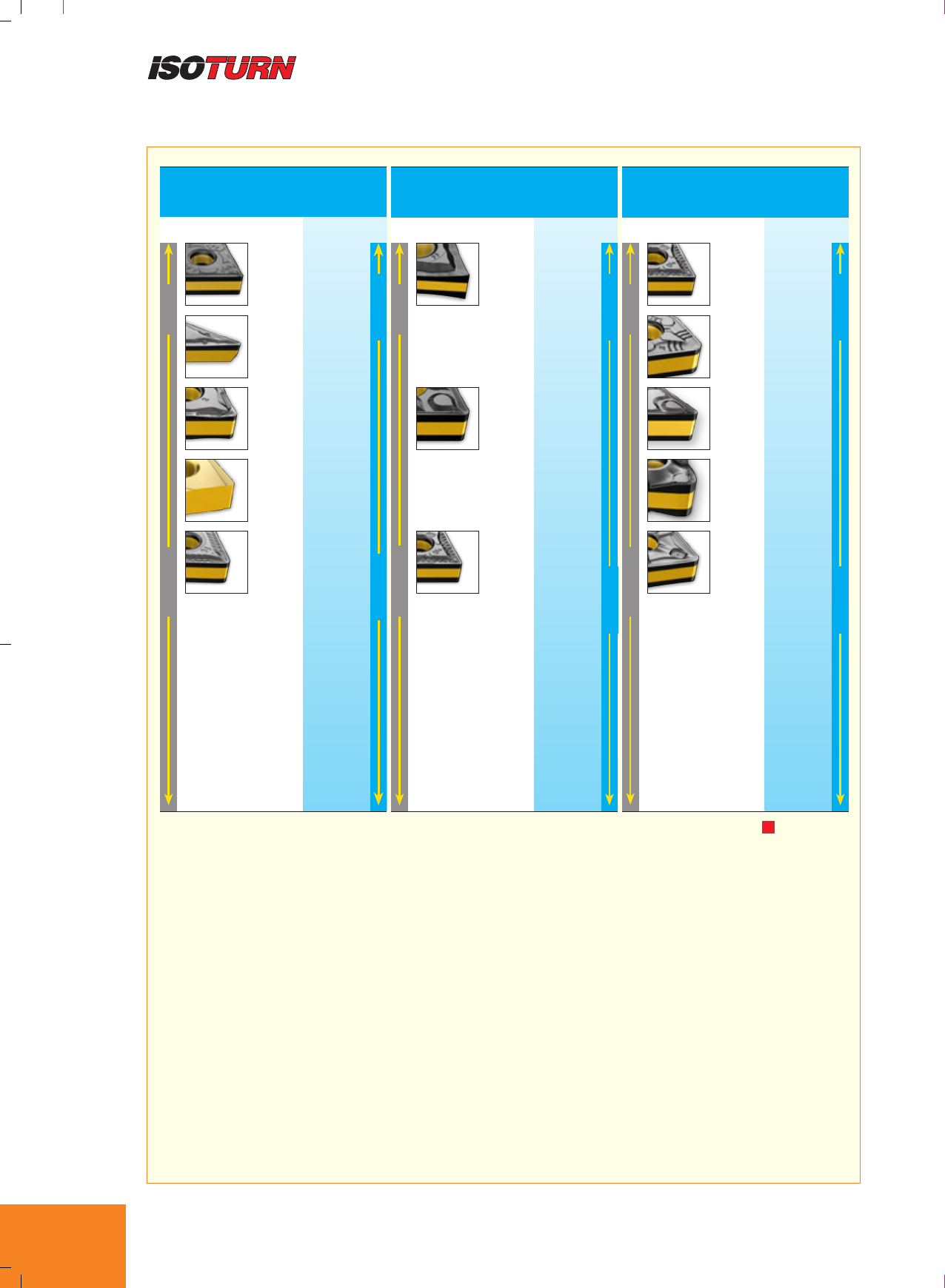

Руководство по выбору стружколомов и сплавов B120
Негативные пластины B124
Позитивные пластины B168
Пластины для обработки алюминия B193
Пластины для скашивания труб B199

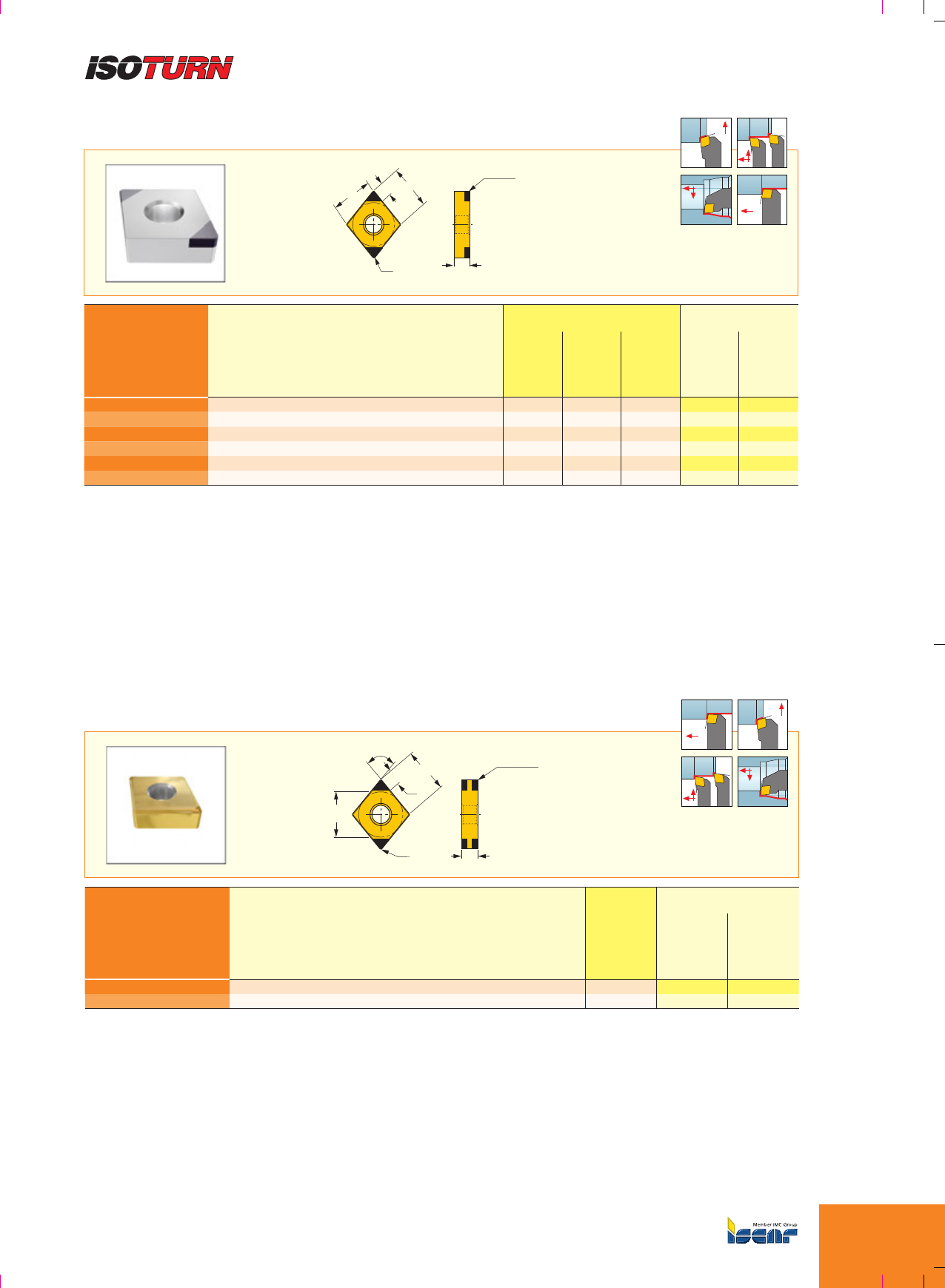

Керамические пластины B201
Руководство по эксплуатации B227
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B3
90° 75° 45° 60°
91°
93°
75°
75°
ABD E
90°
F G J K
95°
95°
L
62.5°
N R
45°
S
93°
U
72.5°
V
107.5˚
Q
Стальной
хвостовик
S
ПодачаСОЖ
черезстальной
хвостовик
A
Твердосплавный
хвостовик
C
Подача
СОЖчерез
твердосплавный
хвостовик
E
1. Расточной резец
6. Угол в плане 7. Задний угол пластины
N
O
W
Державка
Расточной
резец
4
M
5
L
6
N
7
R
8
M
4
S
1
25
2
S
3
W
5
L
6
N
7
R
8
0º
B
5º
D
15º
C
7º
P
11º
2. Диаметр прутка
d
3. Длина державки
A = 32
B = 40
C = 50
D = 60
E = 70
F = 80
G = 90
H = 100
J = 110
K = 125
L = 140
M = 150
N = 160
P = 170
Q = 180
R = 200
S = 250
T = 300
U = 350
V = 400
W = 450
Y = 500
X=спец.
I1
I1
13º
Специальный
X

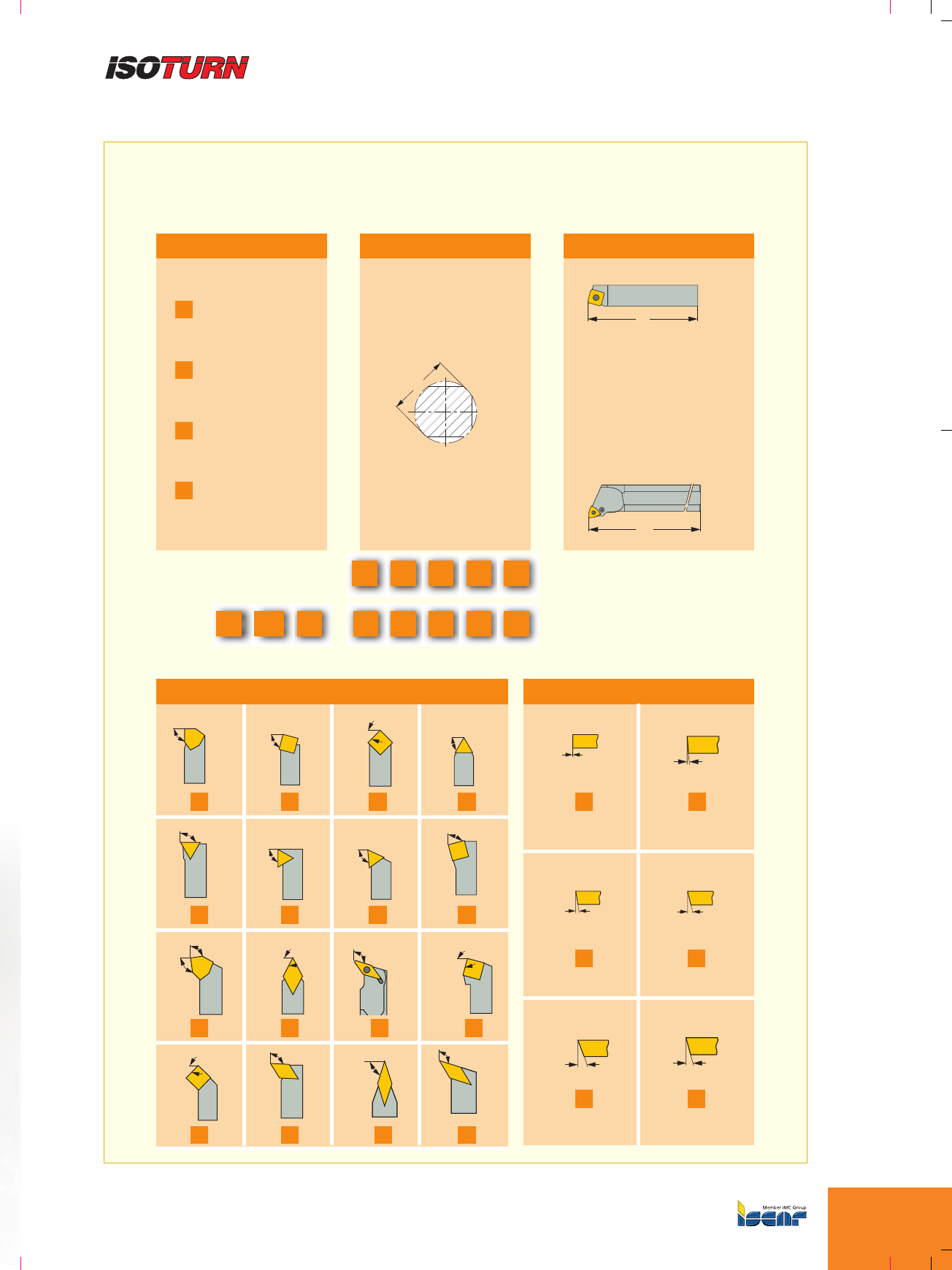

Система обозначений державки
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B4
Рычажное
крепление
SC-креплениевинтом Верхнийклиновой
зажим
C P
S
60˚
80˚ 55˚
80˚
35˚
4. Система крепления
8. Направление резания
12. Клиновой зажим
5. Форма пластины
10. Ширина
хвостовика
9. Высота
хвостовика
Длинарежущей
кромки
11. Размер
пластины
C
W V
D
T S R
K Q
R
N
L
R N L
–25
9
25
10
M
3
08
11
W
12
08
11
W
12
–
γr
-
+
γa
-
+
γr
-
+
-
γa
+
Осевой γa и радиальный γr передние углы
Расточной
резецДержавка
S- для швейцарских
станков-автоматов
h h
b
ll
l
l
l
TR
CD
EV
W
S
55˚
80˚
Жёсткоекрепление
L
L
M...W
D
MW-мультиклинW-Верхнийклин
Верхнийприжим
Iscadex
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B5

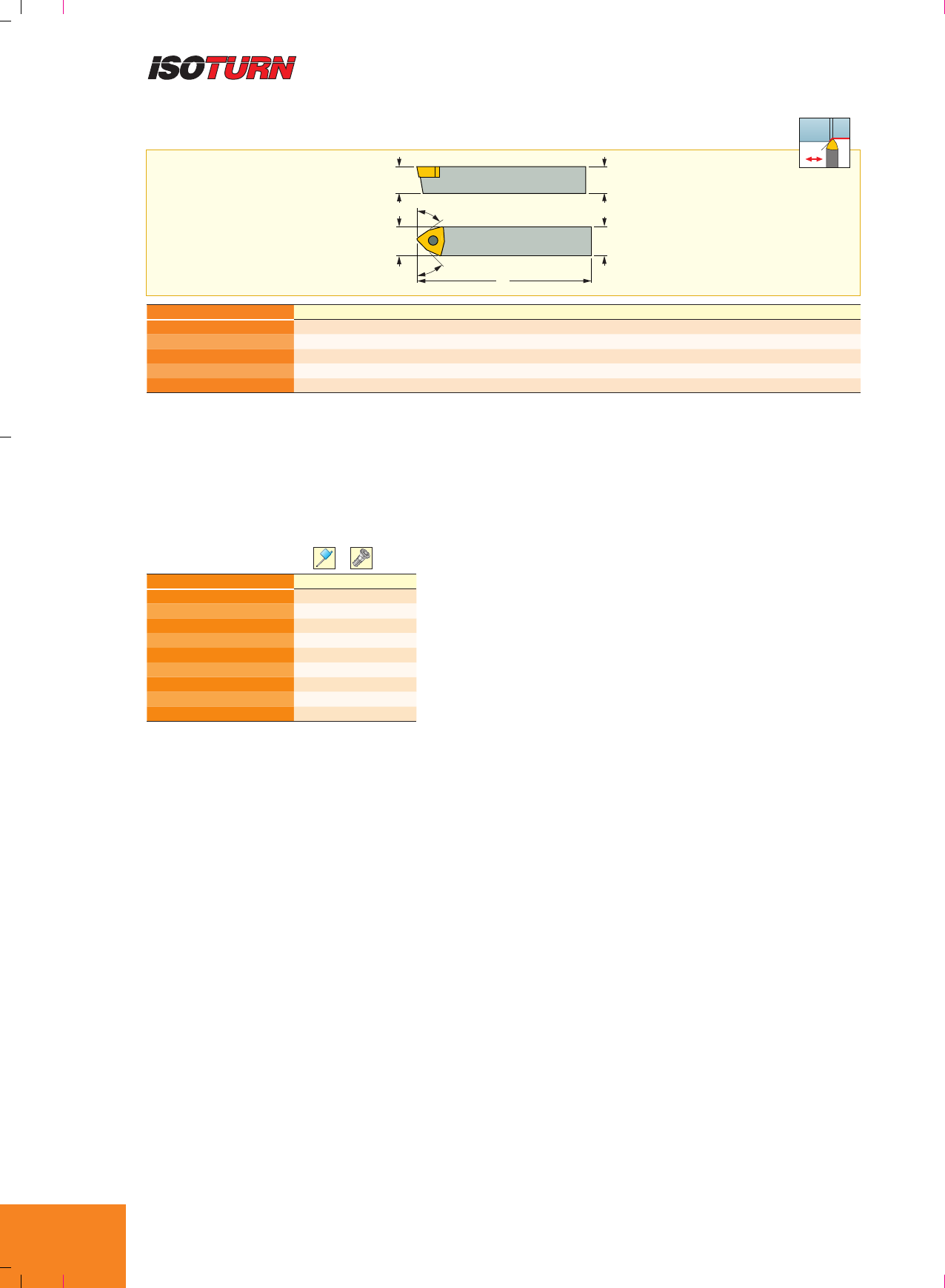

PLANR/L-TANG
ДержавкисрычажнымкреплениемстангенциальноустановленнымипластинамиLNMX..
l1
l2
b
h
f
h
93°
Обозначение h b l1l2f Ga° Gr°Пластины
PLANR/L 2525M-15 TANG 25.0 25.0 150.00 25.0 30.0 -6 -6 LNMX1506..R/L
PLANR/L 3232P-15 TANG 32.0 32.0 170.00 32.0 37.0 -6 -6 LNMX1506..R/L
PLANR/L 3232P-22 TANG 32.0 32.0 170.00 32.0 37.0 -6 -6 LNMX2210..R/L
PLANR/L 4040R-22 TANG 40.0 40.0 200.00 40.0 47.0 -6 -6 LNMX2210..R/L
Обозначение Подкладка Винт подкладки Ключ Рычаг Винт Ключ 1
PLANL 2525M-15 TANG TLN 15L-HT SR RS4 T-6/5 LR T15 SR TL-15 HW3.5
PLANR 2525M-15 TANG TLN 15R-HT SR RS4 T-6/5 LR T15 SR TL-15 HW3.5
PLANL 3232P-15 TANG TLN 15L-HT SR RS4 T-6/5 LR T15 SR TL-15 HW3.5
PLANR 3232P-15 TANG TLN 15R-HT SR RS4 T-6/5 LR T15 SR TL-15 HW3.5
PLANL 3232P-22 TANG TLN 22L-HT SR 10500401 T-7/5 LR T22 SR TL22 HW5.0
PLANR 3232P-22 TANG TLN 22R-HT SR 10500401 T-7/5 LR T22 SR TL22 HW5.0
PLANL 4040R-22 TANG TLN 22L-HT SR 10500401 T-7/5 LR T22 SR TL22 HW5.0
PLANR 4040R-22 TANG TLN 22R-HT SR 10500401 T-7/5 LR T22 SR TL22 HW5.0
ЗАП.ЧАСТИ
Изображенаправосторонняя
Державки для наружной обработки
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B6

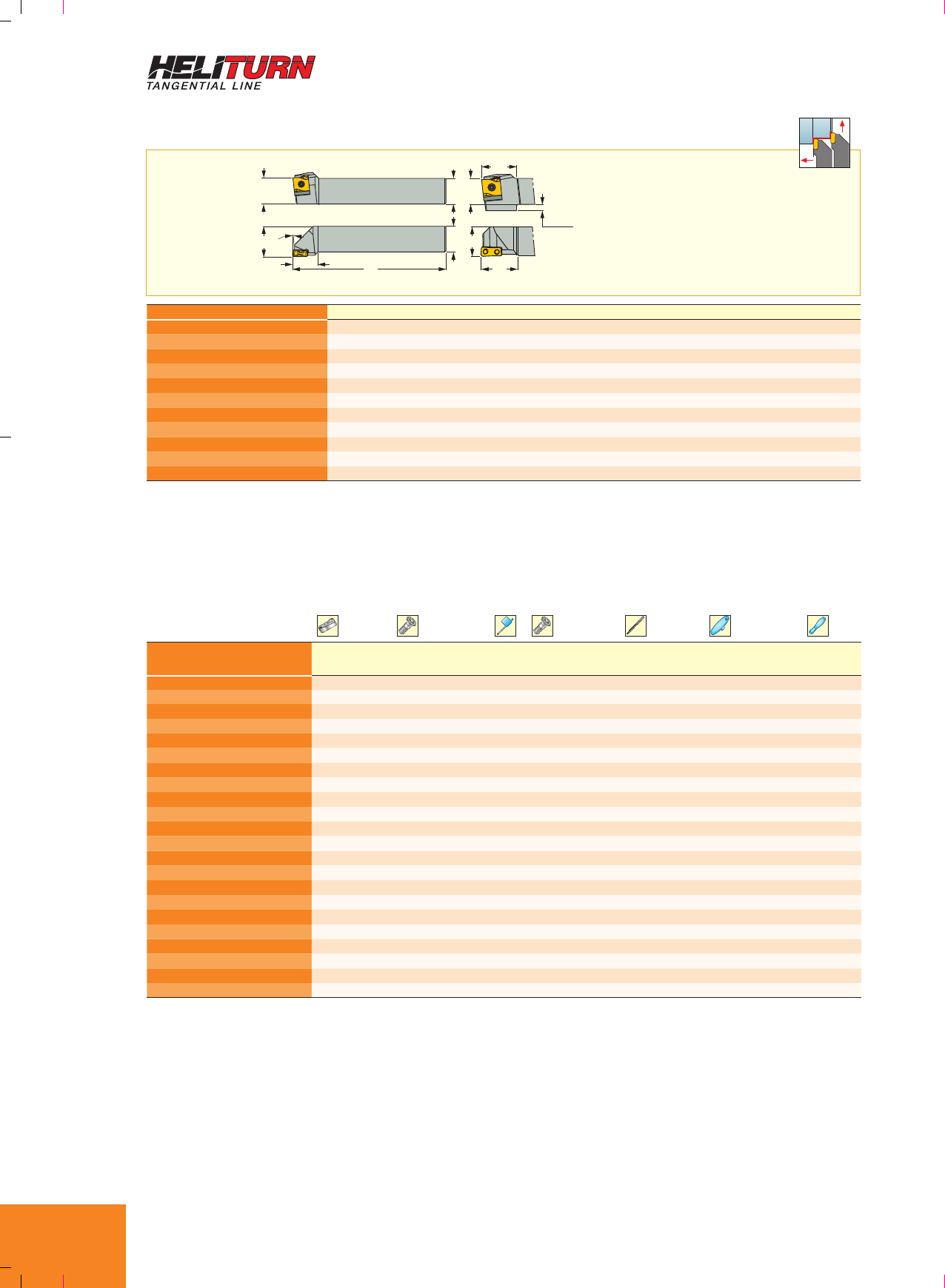

SLANR/L-TANG
Державкистангенциальноустановленнымипластинами LNMX
3.7°
b
l2
l1
l2
f
h
hh
f
4 Ref.
SLANR/L 1616M-11S
Хвостовик с конфигурацией 16 мм
25
93°
Обозначение h b l1l2f Ga° Gr°Пластины
SLANR/L 1616H-11 TANG 16.0 16.0 100.00 20.0 20.0 -6 -6 LNMX1104..
SLANR/L 1616M-11S TANG 16.0 16.0 150.00 24.3 16.0 -6 -6 LNMX1104..
SLANR/L 2020K-11 TANG 20.0 20.0 125.00 25.0 25.0 -6 -6 LNMX1104..
SLANR/L 2525M-11 TANG 25.0 25.0 150.00 25.0 30.0 -6 -6 LNMX1104..
SLANR/L 2020K-15 TANG 20.0 20.0 100.00 25.0 25.0 -6 -6 LNMX1506..
SLANR/L 2525M-15 TANG 25.0 25.0 150.00 25.0 30.0 -6 -6 LNMX1506..
SLANR/L 3232P-15 TANG 32.0 32.0 170.00 35.0 37.0 -6 -6 LNMX1506..
SLANR/L 4040R-15 TANG 40.0 40.0 200.00 35.0 45.0 -6 -6 LNMX1506..
SLANR/L 3232P-22 TANG 32.0 32.0 170.00 35.0 38.0 -6 -6 LNMX2210..
SLANR/L 4040R-22 TANG 40.0 40.0 200.00 40.0 47.0 -6 -6 LNMX2210..
SLANR/L 5050S-22 TANG 50.0 50.0 250.00 40.0 57.0 -6 -6 LNMX2210..
Обозначение Подкладка Винт
подкладки Ключ Винт
пластины Лезвие
ключа T- рукоять
ключа Рукоять
ключа
SLANL 1616H-11 TANG TLN 11L-HT SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
SLANL 1616M-11S TANG TLN 11L-HT SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
SLANR 1616H-11 TANG TLN 11R-HT SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
SLANR 1616M-11S TANG TLN 11R-HT SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
SLANL 2020K-11 TANG TLN 11L-HT SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
SLANR 2020K-11 TANG TLN 11R-HT SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
SLANL 2525M-11 TANG TLN 11L-HT SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
SLANR 2525M-11 TANG TLN 11R-HT SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
SLANL 2020K-15 TANG TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANR 2020K-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANL 2525M-15 TANG TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANR 2525M-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANL 3232P-15 TANG TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANR 3232P-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANL 4040R-15 TANG TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANR 4040R-15 TANG TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANL 3232P-22 TANG TLN 22L-HT SR 10500401 T-7/5 SR14-591/L-SN BLDT20/S7 SW6-T SHORT
SLANR 3232P-22 TANG TLN 22R-HT SR 10500401 T-7/5 SR14-591/L-SN BLDT20/S7 SW6-T SHORT
SLANL 4040R-22 TANG TLN 22L-HT SR 10500401 T-7/5 SR14-591/L-SN BLDT20/S7 SW6-T SHORT
SLANR 4040R-22 TANG TLN 22R-HT SR 10500401 T-7/5 SR14-591/L-SN BLDT20/S7 SW6-T SHORT
SLANL 5050S-22 TANG TLN 22L-HT SR 10500401 T-7/5 SR14-591/L-SN BLDT20/S7 SW6-T SHORT
SLANR 5050S-22 TANG TLN 22R-HT SR 10500401 T-7/5 SR14-591/L-SN BLDT20/S7 SW6-T SHORT
ЗАП.ЧАСТИ
• ap max дляторцевойобработки:LNMX11-2.8мм,LNMX15-3.8мм,LNMX22-5.8мм
Пластины,см.стр.:LNMX-HM(B167) • LNMX-HT(B166) • LNMX-WG(B167).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B7

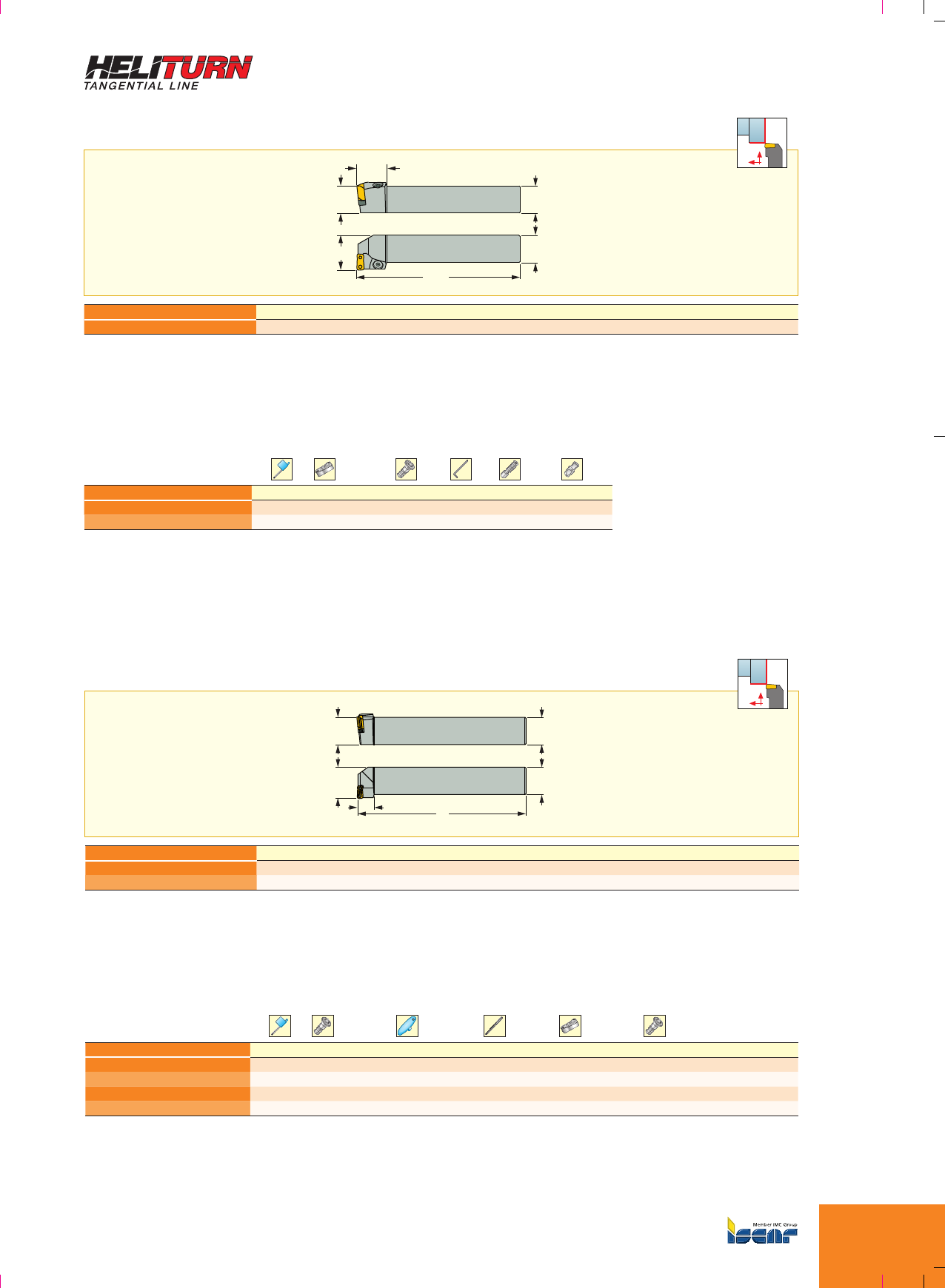

PLFNR/L-TANG
Державкисрычажнымкреплениемстангенциальноустановленными
пластинами LNMX дляобработкиторцаипродольногочерновоготочения
h
l2
f
l1
h
b
91°
93°
Обозначение h b l1l2f Ga° Gr°Пластины(1)
PLFNR/L 2525M-15 TANG 25.0 25.0 150.00 28.0 32.0 -6 -6 LNMX1506..L/R
Обозначение Ключ Подкладка Винт Ключ 1 Винт 1 Рычаг
PLFNL 2525M-15 TANG T-6/5 TLN 15R-HT(1) SR RS4 HW3.5 SR TL-15 LR T15
PLFNR 2525M-15 TANG T-6/5 TLN 15L-HT(1) SR RS4 HW3.5 SR TL-15 LR T15
ЗАП.ЧАСТИ
(1) Правосторонняяподкладкадлялевостороннейдержавки,левосторонняяподкладкадляправостороннейдержавки.
SLFNR/L-TANG
ДержавкистангенциальноустановленнымипластинамиLNMX
h
f
l1
l2
b
h
91°
93°
Обозначение h b l1l2f Ga° Gr°Пластины(1)
SLFNR/L 2525M-15 TANG 25.0 25.0 150.00 20.0 30.0 -6 -6 LNMX1506..L/R
SLFNR/L 3232P-15 TANG 32.0 32.0 170.00 20.0 37.0 -6 -6 LNMX1506..L/R
Обозначение Ключ Винт T- рукоять ключа Лезвие ключа Подкладка Винт подкладки
SLFNL 2525M-15 TANG T-6/5 SR 34-535-SN SW6-T SHORT BLDT15/S7 TLN 15R-HT(1) SR RS4
SLFNR 2525M-15 TANG T-6/5 SR 34-535-SN SW6-T SHORT BLDT15/S7 TLN 15L-HT(1) SR RS4
SLFNL 3232P-15 TANG T-6/5 SR 34-535-SN SW6-T SHORT BLDT15/S7 TLN 15R-HT(1) SR RS4
SLFNR 3232P-15 TANG T-6/5 SR 34-535-SN SW6-T SHORT BLDT15/S7 TLN 15L-HT(1) SR RS4
ЗАП.ЧАСТИ
(1) Правосторонняяподкладкадлялевостороннейдержавки,левосторонняяподкладкадляправостороннейдержавки.
• ap max дляпродольноготочения-5.8мм
(1) Правосторонняяпластинадлялевостороннейдержавки•Левосторонняяпластинадляправостороннейдержавки
Пластины,см.стр.:LNMX-HM(B167) • LNMX-HT(B166) • LNMX-WG(B167).
• ap max дляпродольноготочения-5.8мм
(1) Правосторонняяпластинадлялевостороннейдержавки,левосторонняяпластинадляправостороннейдержавки
Пластины,см.стр.:LNMX-HM(B167) • LNMX-HT(B166) • LNMX-WG(B167).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B8
SLBNR/L-TANG
Наружныедержавкисугломвплане75° итангенциальнымкреплениемпластин
h
f
l1
l2
h
b
75°
75°
Обозначение h b l1l2f Ga° Gr°Пластины
SLBNR/L 4040R-22 TANG 40.0 40.0 200.00 35.0 35.0 -7 -4 LNMX2210..R/L
Обозначение Подкладка Винт подкладки Винт Ключ Лезвие ключа T- рукоять ключа
SLBNL 4040R-22 TANG TLN 22L-HT SR 10500401 SR14-591/L-SN T-7/5 BLDT20/S7 SW6-T SHORT
SLBNR 4040R-22 TANG TLN 22R-HT SR 10500401 SR14-591/L-SN T-7/5 BLDT20/S7 SW6-T SHORT
ЗАП.ЧАСТИ
Пластины,см.стр.:LNMX-HT(B166).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B9

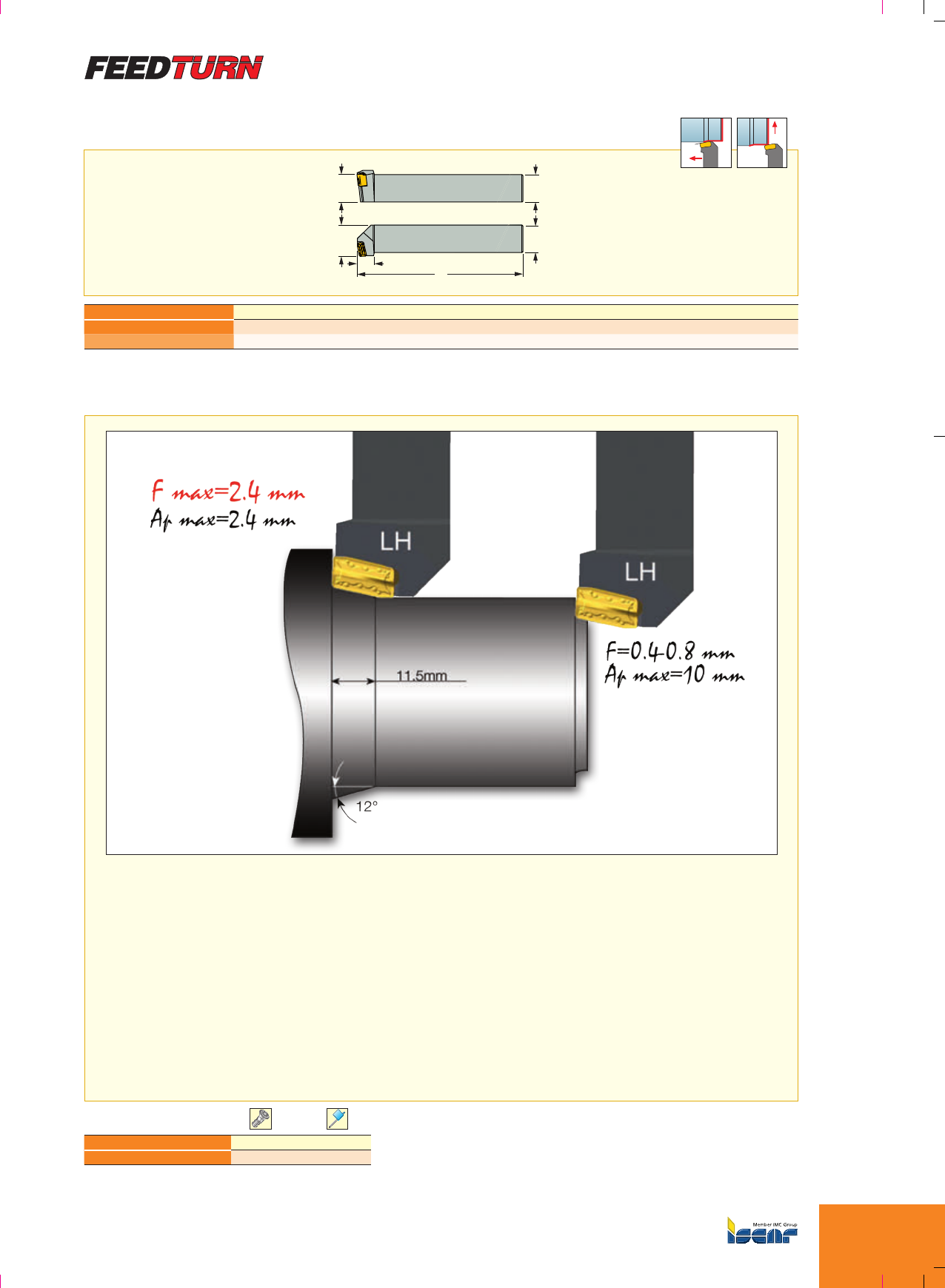

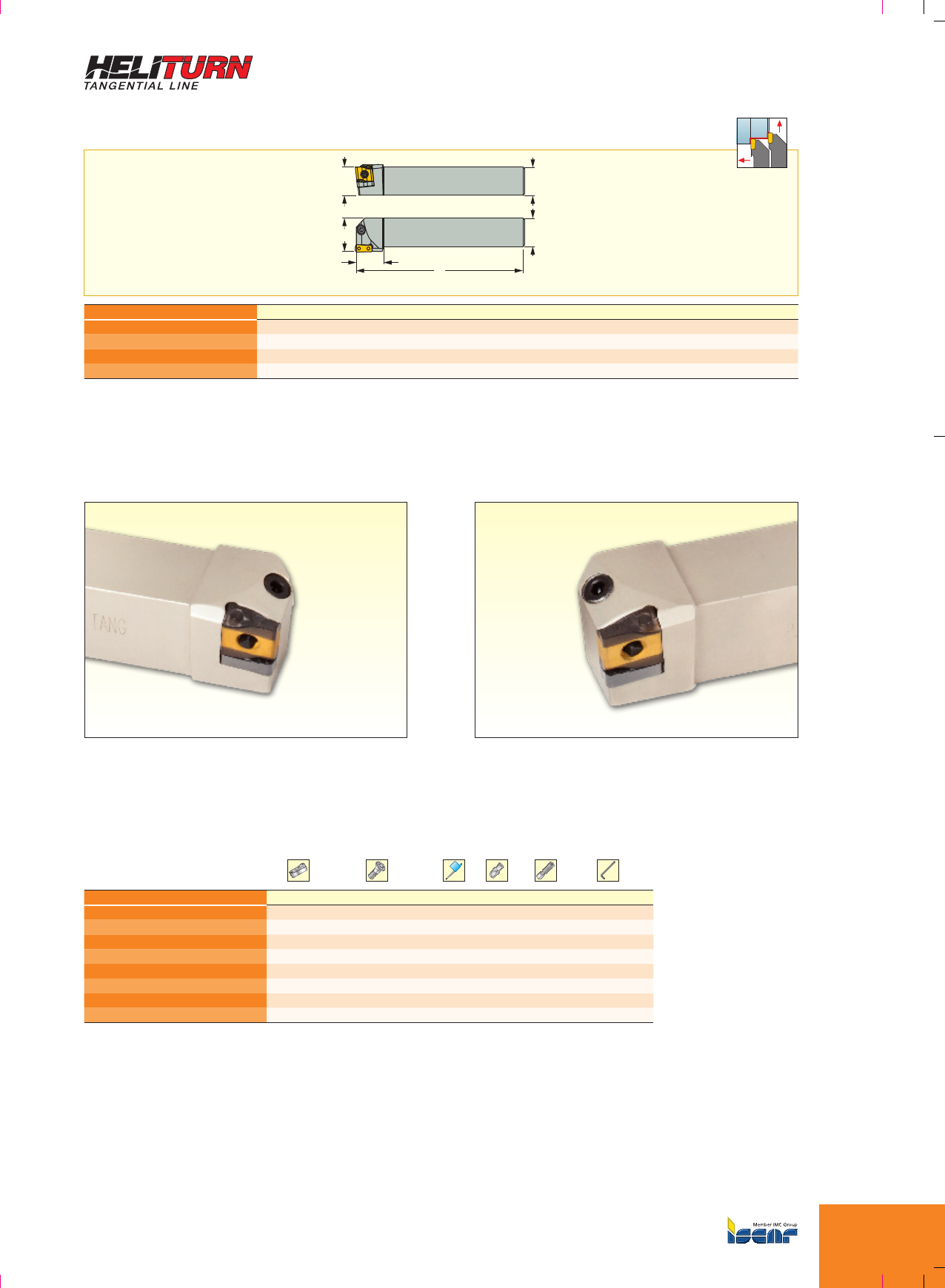

SLLNR/L-HF
Державкисвинтовымкреплениемдлябыстрого
снятияметаллаприпродольномточении
h
fb
h
l1
l2
12°
78°
Обозначение h b l1l2f Ga° Gr°Пластины
SLLNR/L 2525M-16HF 25.0 25.0 150.00 20.0 30.2 67.7 LNMX1608R/L-HF
SLLNR/L 3232P-16HF 32.0 32.0 170.00 20.0 37.2 67.7 LNMX1608R/L-HF
ЗАП.ЧАСТИ
Обозначение Винт Ключ
SLLNR/L-HF SR14-591/L T-20/5
Пластины,см.стр.:LNMX-HF(B168).

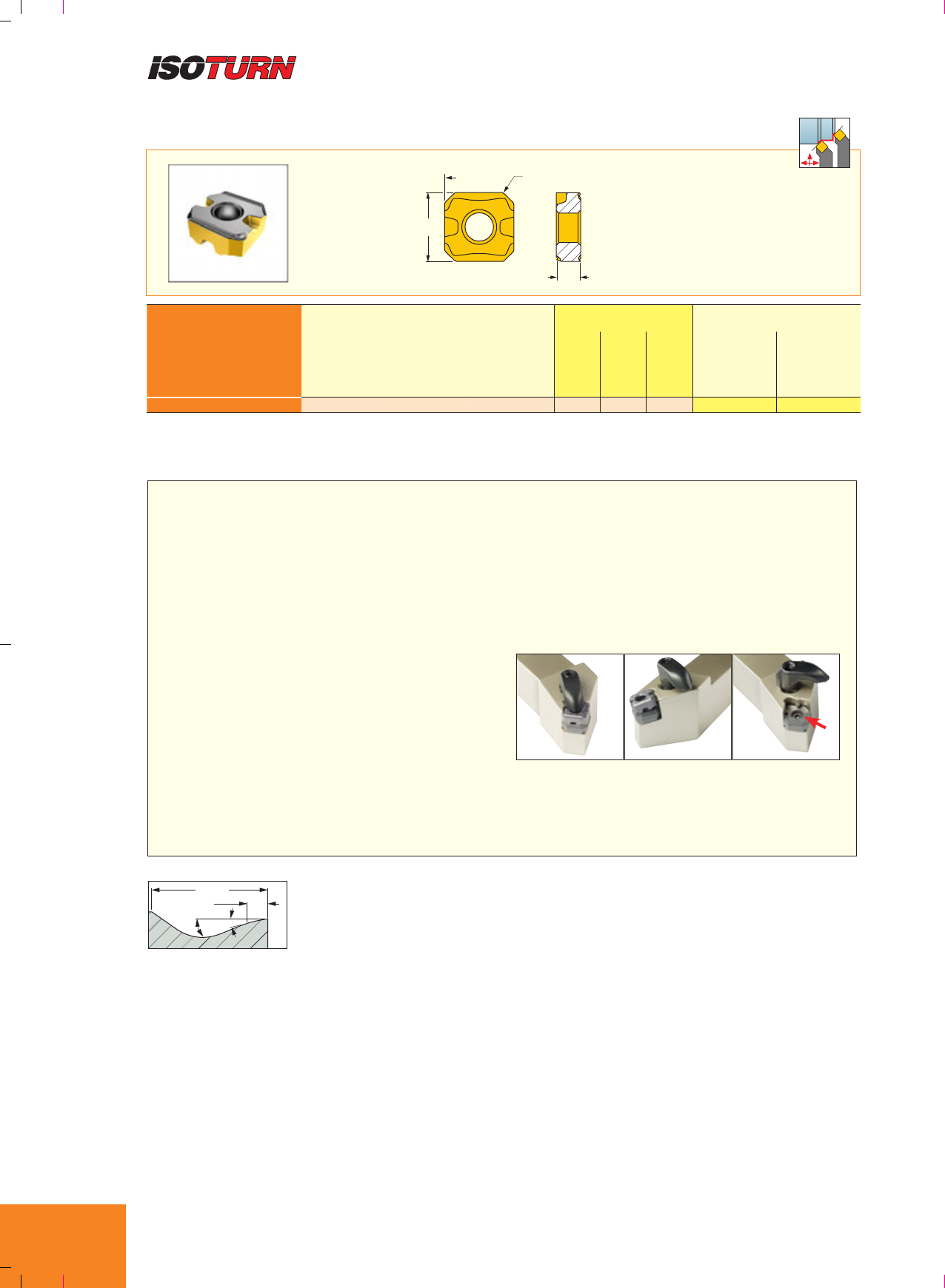

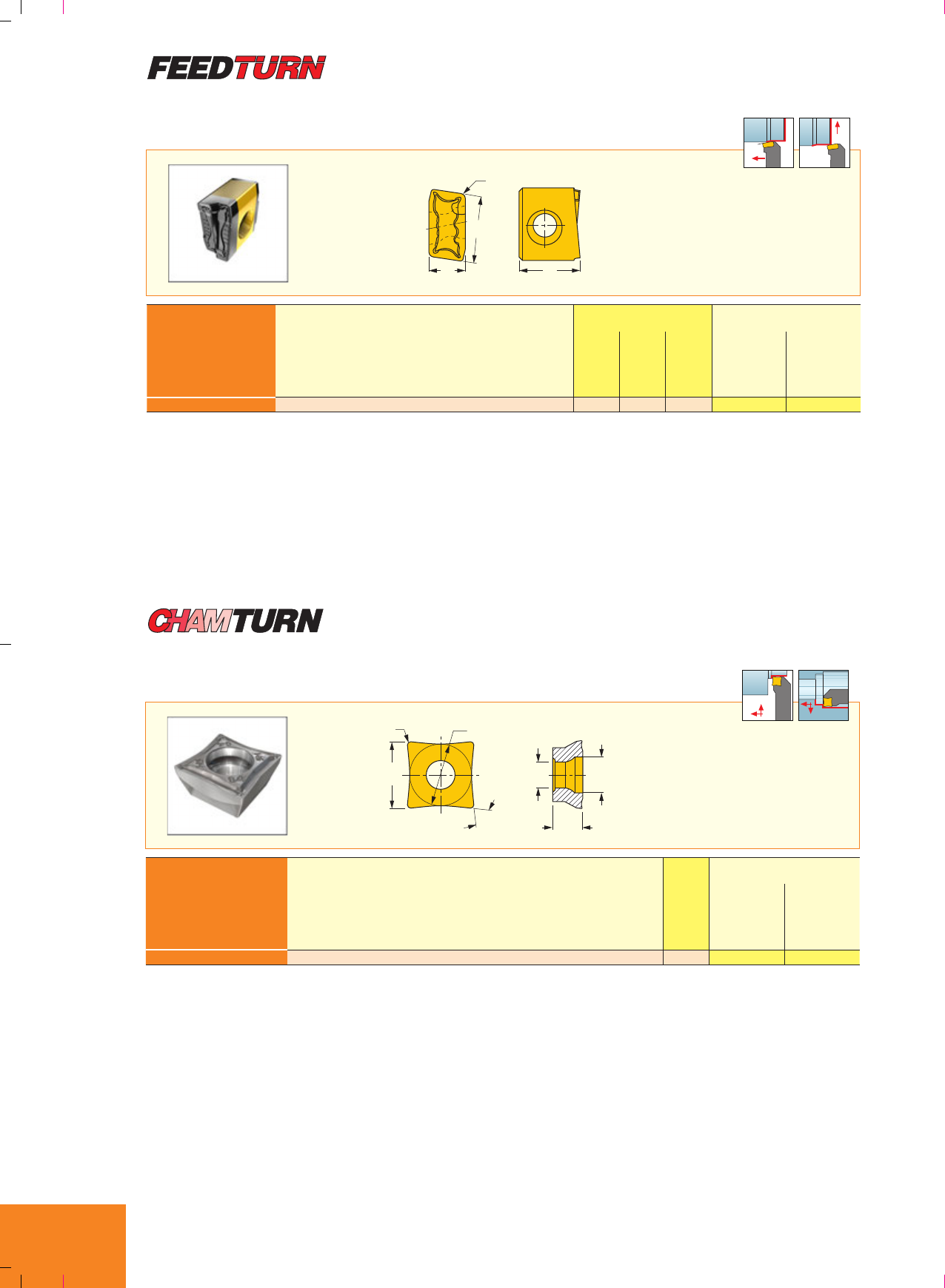

ISCARпредставляетFEEDTURN,системус
тангенциальнымкреплениемпластиндлябыстрого
снятияметалла(FMR)натокарныхоперациях.
Промышленностьвсегдануждаетсявновых
решениях,которыеобеспечиваютбольшие
объёмыснятияметалла,особеннопричерновом
точении.HSM–высокоскоростнаяобработка–
быладоступнадлячистовыхопераций.Теперь
FMRдоступнодлячерновойобработкина
большихподачахисбольшойглубинойрезания,
обеспечиваяснятиебольшихобъёмовматериала
закороткийпериодвремени.РезецFEEDTURN
включаетдержавкустангенциальнымкреплением
(SLLNR)иуникальнуюпластинусобозначением
LNMX1608R-HF.Тангенциальноекрепление
пластиныобеспечиваетбольшуюстепень
устойчивости,дажеприработенабольшихподачах,
когдавозникаютвысокиемеханическиенагрузки.
Сцельюуменьшитьсилырезанияиулучшитьотвод
стружки,вконструкциюпластинывходитизогнутая
наклоннаярежущаякромкаипозитивный
радиальныйпереднийугол.Верхняяпередняя
поверхностьпластиныустановленанаодномуровне
скорпусомдержавки,чтообеспечиваетотвод
стружкибезкакого-либоконтактасповерхностью
крепления.Уникальныйстружколомнапередней
поверхностипластиныпомогаетзавиватьи
разбиватьстружкувусловияхчерновойобработки.
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B10

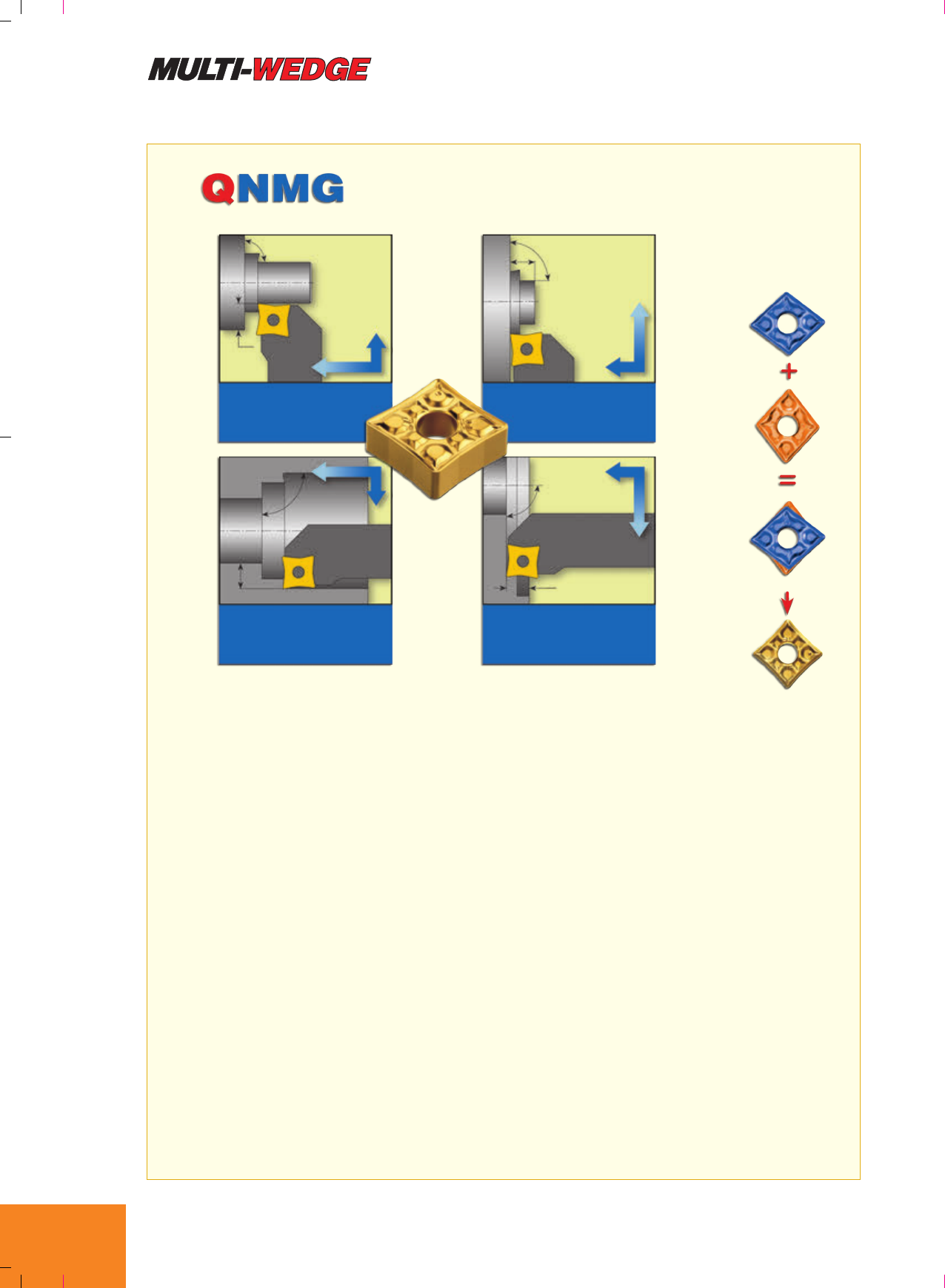

2ПЛАСТИНЫCNMG
ВОДНОЙ
ПЛАСТИНЕQNMG
Неограничено
ДоT
90º
T
90º
T
90º
T
90º
T
ДоT
ДоT
Неограничено
ДоT
НАРУЖНОЕ
ТОЧЕНИЕ ТОРЦА
PQFNR/L
ДЕРЖАВКИ
ВНУТРЕННЕЕ
ТОЧЕНИЕ ТОРЦА
S...PQFNR/L
РАСТОЧНЫЕРЕЗЦЫ
ВНУТРЕННЕЕ
ПРОДОЛЬНОЕ ТОЧЕНИЕ
S...PQLNR/L S...SQLCR/L
РАСТОЧНЫЕРЕЗЦЫ
НАРУЖНОЕ
ПРОДОЛЬНОЕ ТОЧЕНИЕ
PQLNR/L PQLCR/L
Державки
ГлубинауступаTсугламиболее92ºнеограниченавобоихнаправлениях.
Неограничено
Неограничено
Опции обработки
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B11
PQLNR/L
Державкисрычажнымкреплениемдлянегативныхпластинс4углами80°
l2
h
f
l1
b
h
T
95°
Обозначение h b l1l2f T(2) Ga° Gr°Пластины
PQLNR/L 1616H-09 16.0 16.0 100.00 21.0 20.0 8 -6 -6 QNMG 0904
PQLNR/L 2020K-09 20.0 20.0 125.00 26.0 25.0 8 -6 -6 QNMG 0904
PQLNR/L 2525M-09 25.0 25.0 150.00 26.0 32.0 8 -6 -6 QNMG 0904
PQLNR/L 2020-12-AD (1) 20.0 20.0 100.00 26.0 25.0 8 -6 -6 QNMG 1204
PQLNR/L 2020K-12 20.0 20.0 125.00 26.0 25.0 8 -6 -6 QNMG 1204
PQLNR/L 2525M-12 25.0 25.0 150.00 26.0 32.0 8 -6 -6 QNMG 1204
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Ключ
PQLNR/L 1616H-09 TXC 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5
PQLNR/L 2020K-09 TXC 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5
PQLNR/L 2525M-09 TXC 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5
PQLNR/L 2020-12-AD TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0/5
PQLNR/L 2020K-12 TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
PQLNR/L 2525M-12 TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
ЗАП.ЧАСТИ
PQFNR/L
Державкисрычажнымкреплениемдлянегативных
пластинс4углами80°,дляточенияторца
l2
h
f
l1
h
bT
95°
Обозначение h b l1l2f T(1) Ga° Gr°Пластины
PQFNR/L 2020K-09 20.0 20.0 125.00 26.0 25.0 8 -6 -6 QNMG 0904
PQFNR/L 2525M-09 25.0 25.0 150.00 26.0 32.0 8 -6 -6 QNMG 0904
PQFNR/L 2020K-12 20.0 20.0 125.00 26.0 25.0 10 -6 -6 QNMG 1204
PQFNR/L 2525M-12 25.0 25.0 150.00 26.0 25.0 10 -6 -6 QNMG 1204
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Ключ
PQFNR/L 2020K-09 TXC 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5
PQFNR/L 2525M-09 TXC 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5
PQFNR/L 2020K-12 TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
PQFNR/L 2525M-12 TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
ЗАП.ЧАСТИ
•БолееподробноповеличинеT-см.стр.B10.
(1) AD - короткиедержавкидлядержавоксадаптером(2) T дляr0.8
Пластины,см.стр.:QNMG-GN(B125) • QNMG-NF(B124) • QNMG-PP(B125) • QNMG-TF(B124).
•БолееподробноповеличинеT-см.стр.B10.
(1) T дляr0.8
Пластины,см.стр.:QNMG-GN(B125) • QNMG-NF(B124) • QNMG-PP(B125) • QNMG-TF(B124).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B12

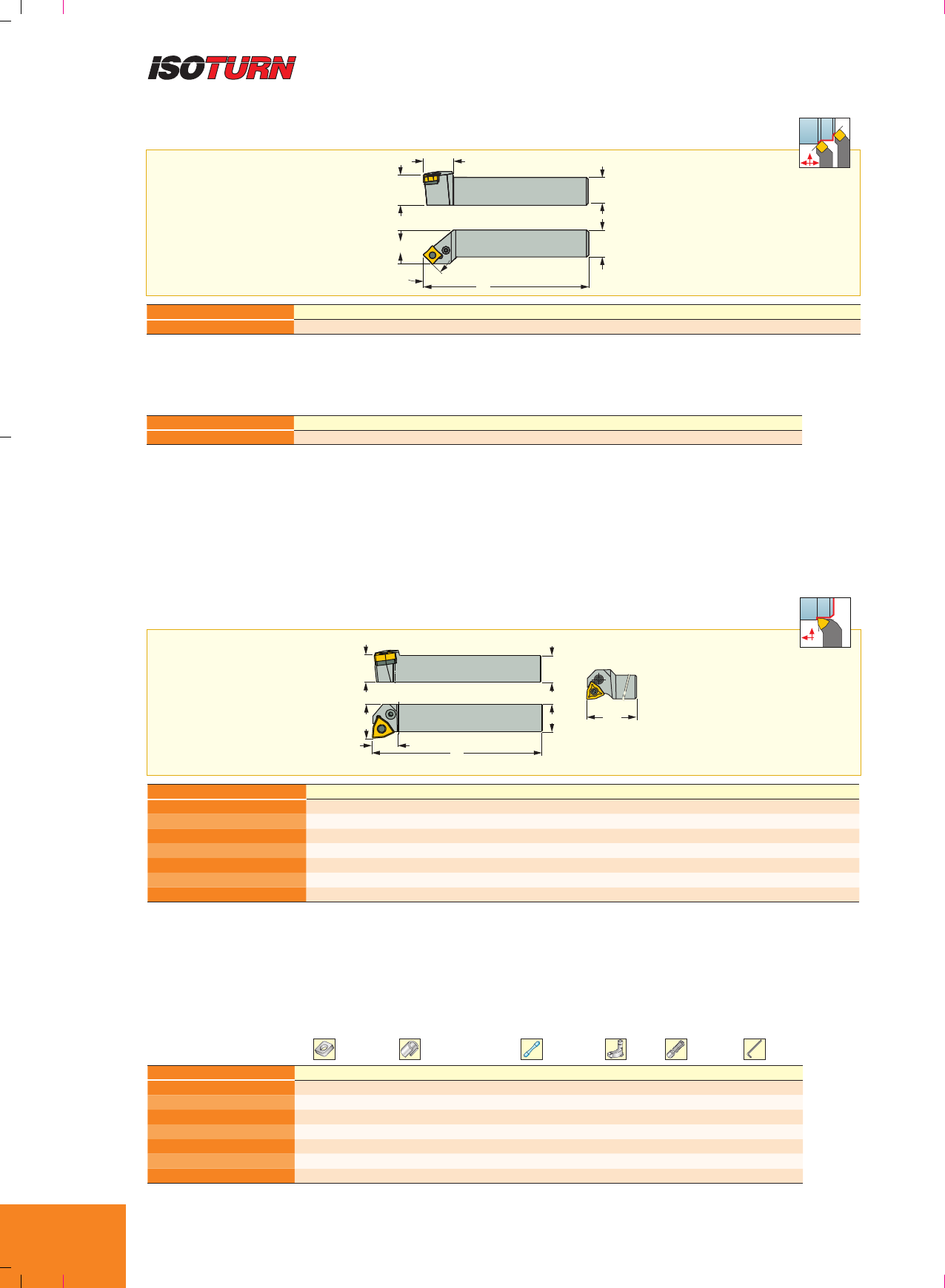

PQSNR/L
Наружныедержавкисугломвплане 45° длянегативныхпластинс4углами80°
l2
h
f
l1
45°
b
h
45°
45°
Обозначение h b l1l2f Ga° Gr°Пластины
PQSNR/L 2525M-12 25.0 25.0 150.00 30.0 32.0 -4.5 -5.5 QNMG 1204
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Ключ
PQSNR/L TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
PWLNR/L
Наружныетокарныедержавкисрычажнымкреплением
длянегативныхтригональныхпластин80°
l1
PWLNR-S
f
h
l2
b
h
l1
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
PWLNR/L 1616H-06 16.0 16.0 100.00 16.0 20.0 -6 -6 WN..06T3
PWLNR/L 1616H-06S (1) 16.0 16.0 100.00 20.3 20.0 -6 -6 WN..06T3
PWLNR/L 2020K-06 20.0 20.0 125.00 15.0 25.0 -6 -6 WN..06T3
PWLNR/L 2525M-06 25.0 25.0 150.00 15.0 32.0 -6 -6 WN..06T3
PWLNR/L 2020K-08 20.0 20.0 125.00 21.6 25.0 -6 -6 WN..0804
PWLNR/L 2525M-08 25.0 25.0 150.00 18.0 32.0 -6 -6 WN..0804
PWLNR/L 3232P-08 32.0 32.0 170.00 27.0 40.0 -6 -6 WN..0804
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Ключ
PWLNR/L 1616H-06 TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5/5
PWLNR/L 1616H-06S TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5/5
PWLNR/L 2020K-06 TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5/5
PWLNR/L 2525M-06 TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5/5
PWLNR/L 2020K-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
PWLNR/L 2525M-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
PWLNR/L 3232P-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
Пластины,см.стр.:QNMG-GN(B125) • QNMG-NF(B124) • QNMG-PP(B125) • QNMG-TF(B124).
(1) Можетприменятьсянастанках-автоматах
Пластины,см.стр.:WNGA-керамика(B201)•WNGA-M3(CBN)(B212)•WNGA-MC/M6(CBN)(B212)•WNGG-NF(B127)•WNMA/WNMA-WG(B133)•
WNMG-GN(B131)•WNMG-M3M(B129)•WNMG-NF(B127)•WNMG-NR(B132)•WNMG-PP(B130)•WNMG-SF(B126)•WNMG-TF(B130)•WNMG-TNM
(B132)•WNMG-VL(B128)•WNMG-WF(B129)•WNMG-WG(B128)•WNMM-NM(B131)•WNMZ-RF/LF(B126).
Изображенаправосторонняя
Изображенаправосторонняя
ЗАП.ЧАСТИ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B13

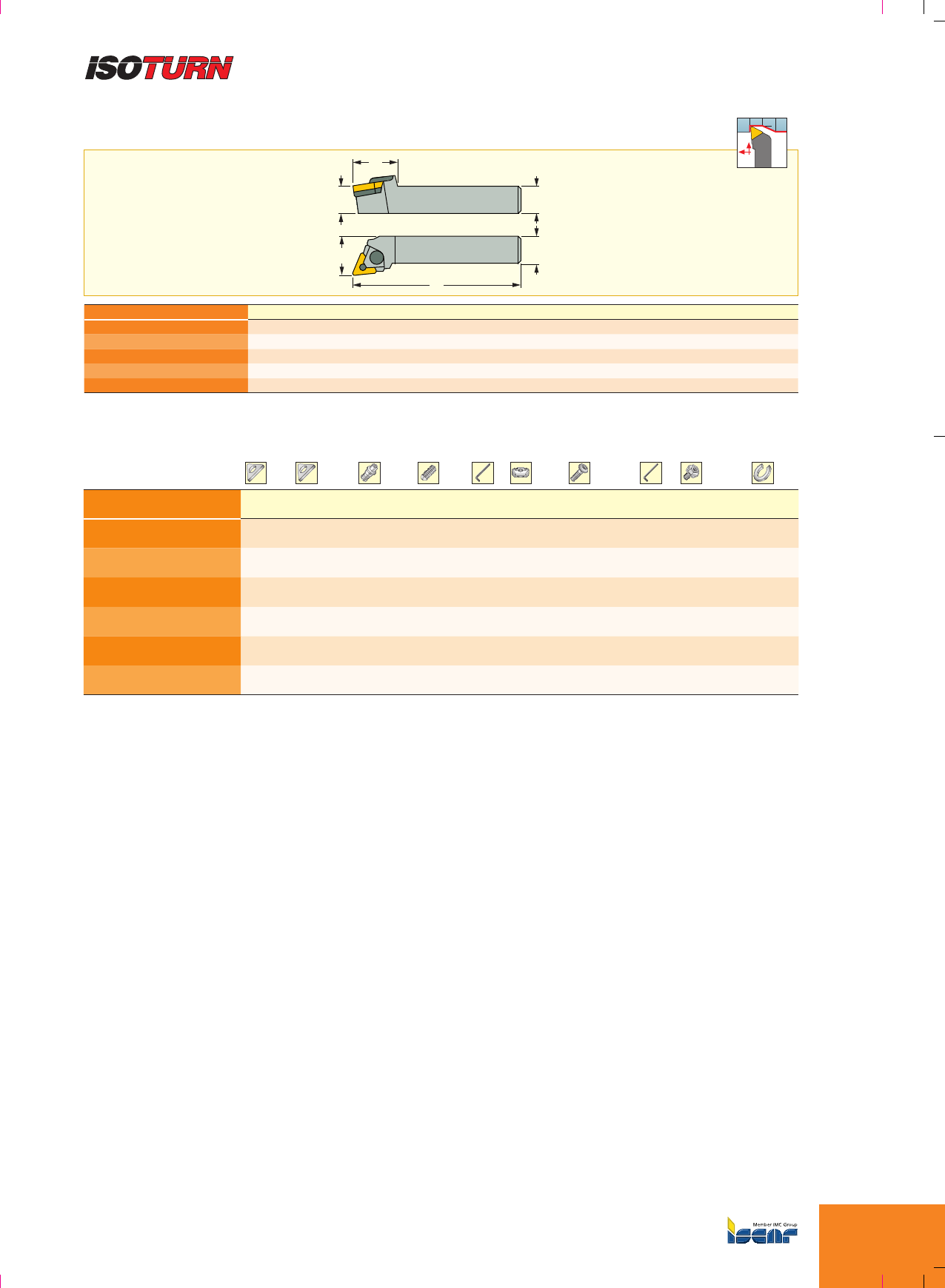

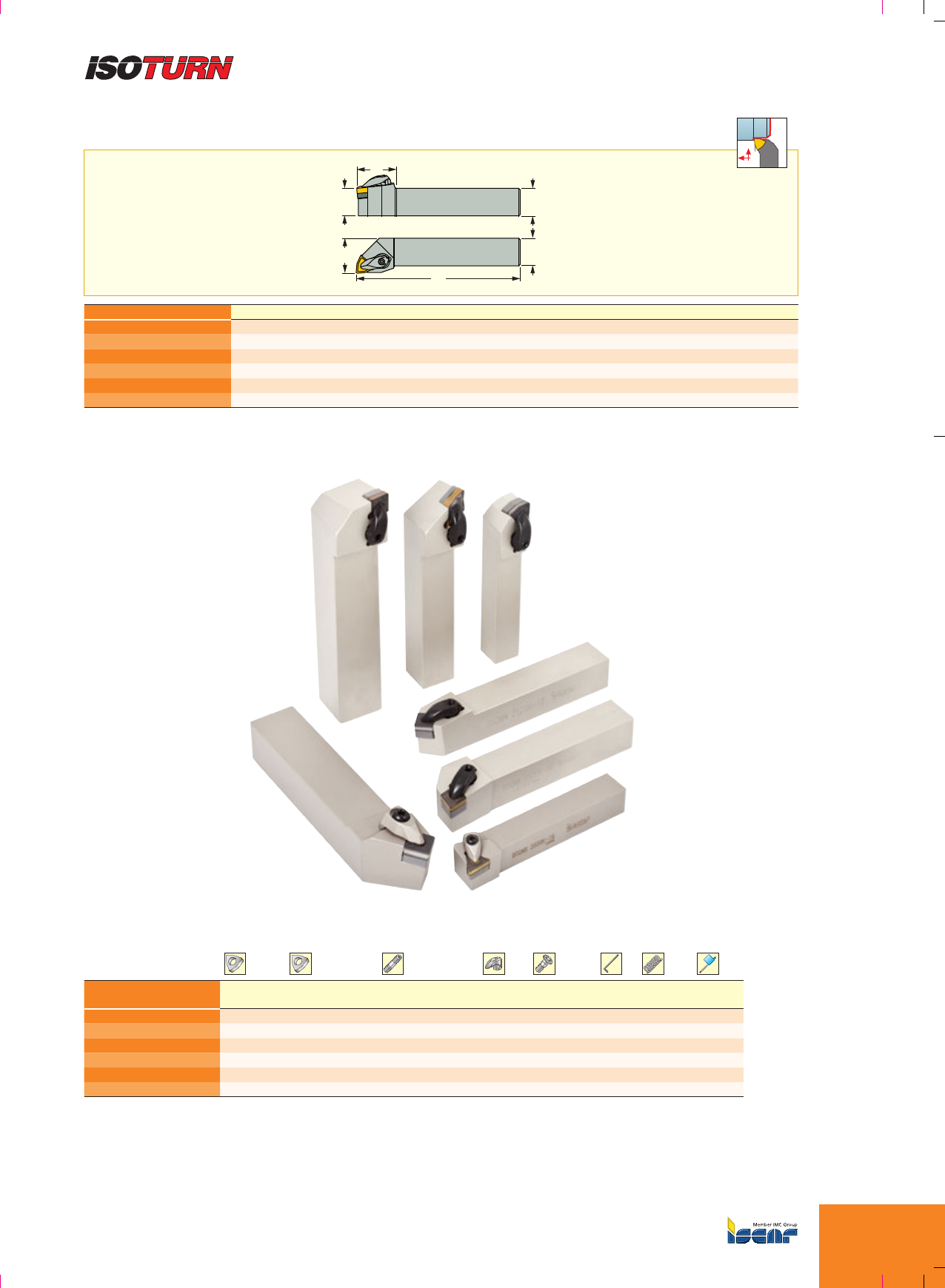

DWLNR/L
Наружныедержавкисугломвплане95° длянегативныхтригональныхпластинWNMG
l2
h
f
l1
b
h
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
DWLNR/L 1616H-06 16.0 16.0 100.00 26.0 16.0 -6 -6 WNMG 0604
DWLNR/L 2020K-06 20.0 20.0 125.00 20.0 25.0 -6 -6 WNMG 0604
DWLNR/L 2525M-06 25.0 25.0 150.00 24.0 32.0 -6 -6 WNMG 0604
DWLNR/L 2020K-08 20.0 20.0 125.00 35.0 25.0 -6 -6 WNMG 0804
DWLNR/L 2525M-08 25.0 25.0 150.00 35.0 32.0 -6 -6 WNMG 0804
DWLNR/L 3232P-08 32.0 32.0 170.00 35.0 40.0 -6 -6 WNMG 0804
ЗАП.ЧАСТИ
Обозначение Подкладка Подкладка 1 Левый-правый
винт Прижим Винт
подкладки Ключ 1 Пружина
прижима Ключ
DWLNR/L 1616H-06 RWT 3-2 RWT 332(1)* SR RC3 LCGR-3 SR 40090I HW2.5 KSP 3
DWLNR/L 2020K-06 RWT 3-2 RWT 332(1)* SR RC3 LCGR-3 SR 40090I HW2.5 KSP 3
DWLNR/L 2525M-06 RWT 3-2 RWT 332(1)* SR RC3 LCGR-3 SR 40090I HW2.5 KSP 3
DWLNR/L 2020K-08 RWT 443 RWT 443-TNM(2)* SR10400270-25.5 LCGR-4 SR 14-506 T-15/5
DWLNR/L 2525M-08 RWT 443 RWT 443-TNM(2)* SR10400270-25.5 LCGR-4 SR 14-506 T-15/5
DWLNR/L 3232P-08 RWT 443 RWT 443-TNM(2)* SR10400270-25.5 LCGR-4 SR 14-506 T-15/5
* Опциональная,заказываетсяотдельно
(1) ПодкладкаRWT332дляпластиныWNMG06T3
(2) ПодкладкаRWT443-TNMдляпластиныWNMG0804...-TNM
Пластины,см.стр.: WNGA-керамика(B201)•WNGA-M3(CBN)(B212)•WNGA-MC/M6(CBN)(B212)•WNMA/WNMA-WG(B133)•WNMG-GN(B131)•
WNMG-M3M(B129)•WNMG-NF(B127)•WNMG-NR(B132)•WNMG-PP(B130)•WNMG-TF(B130)•WNMG-TNM(B132)•WNMG-VL(B128)•WNMG-WF
(B129)•WNMG-WG(B128)•WNMM-NM(B131)•WNMZ-RF/LF(B126).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B14

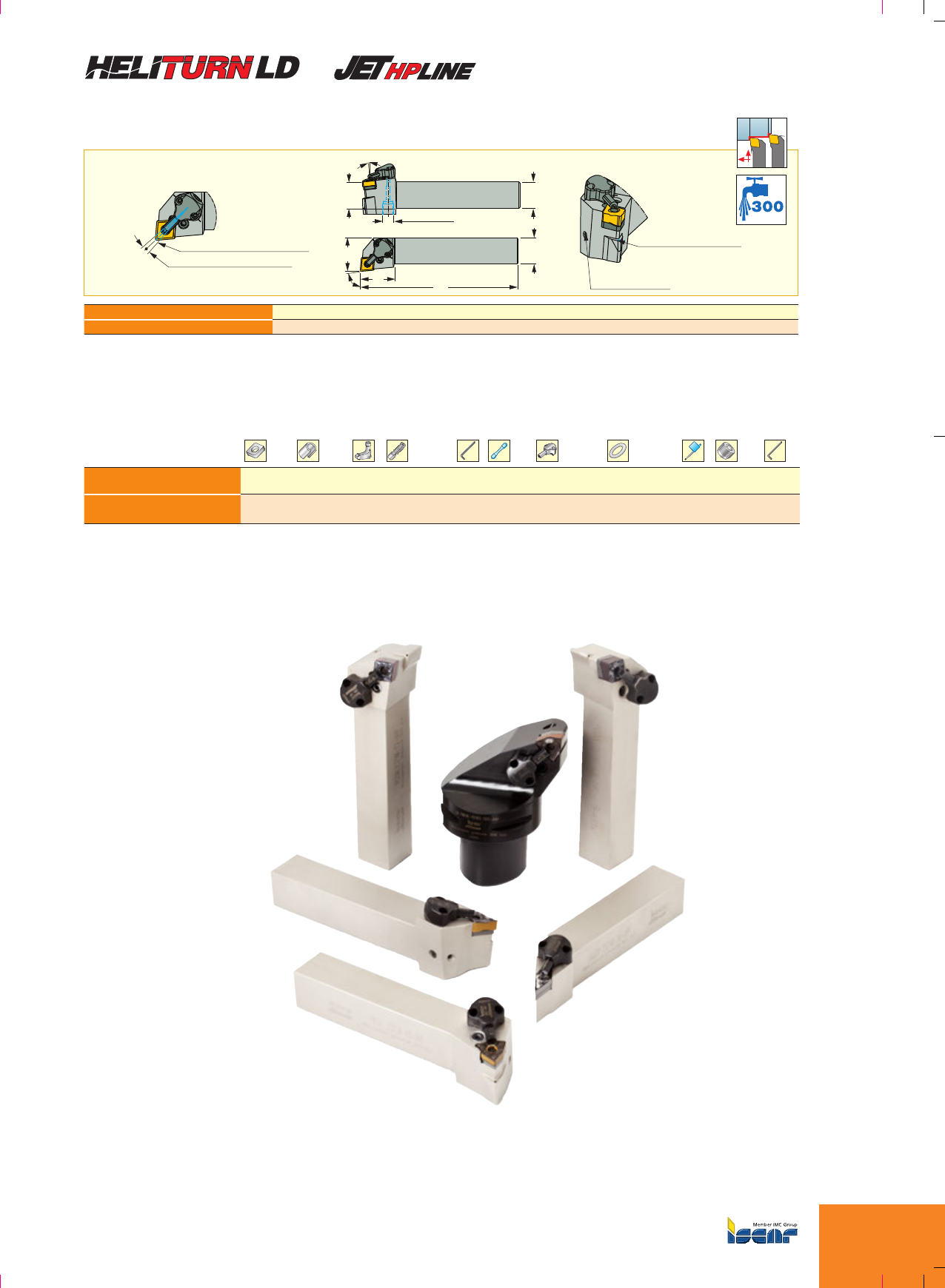

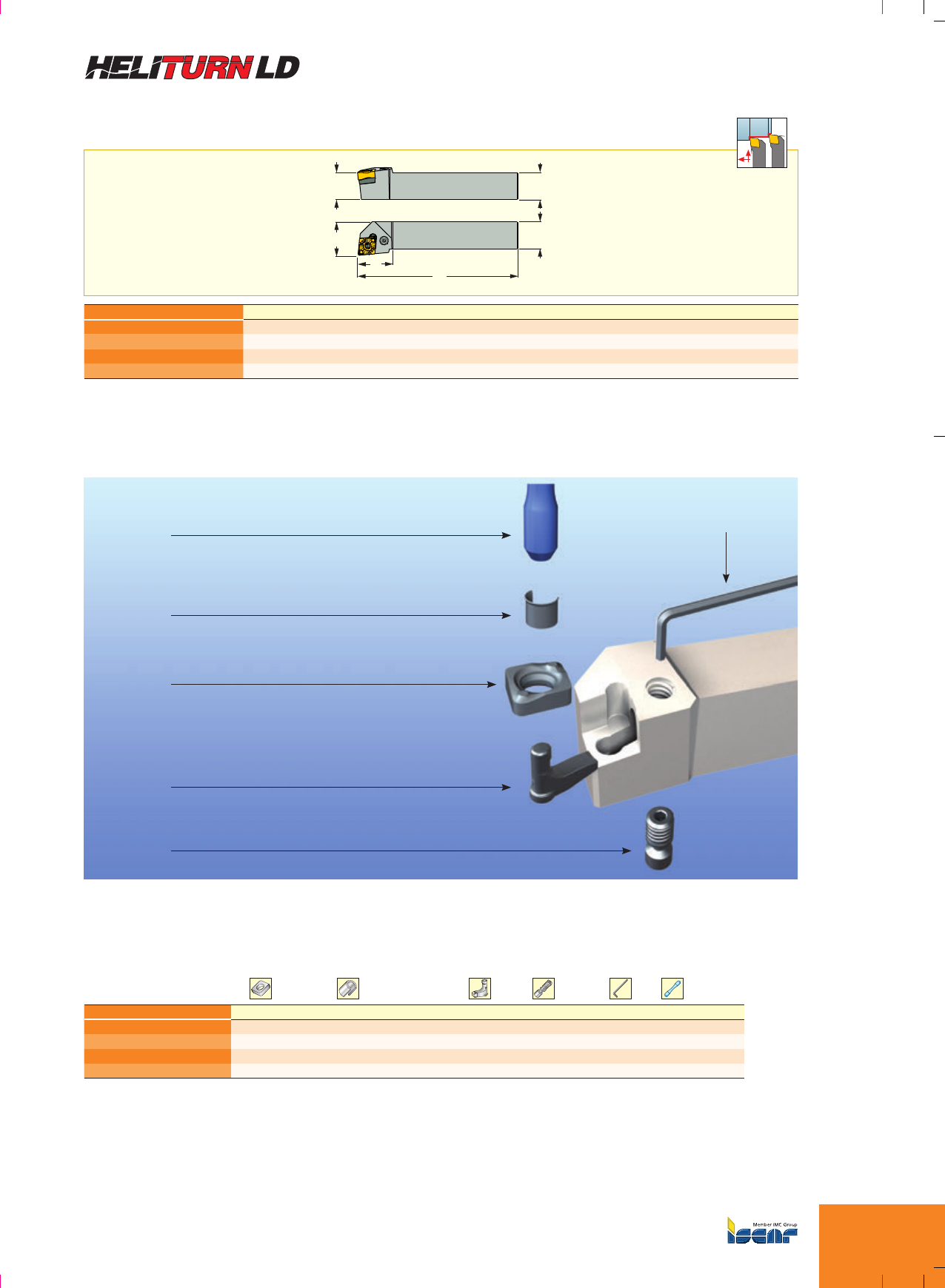

PWLNR/L-X
Наружныетокарныедержавкисрычажнымкреплением
длянегативныхтригональныхпластин HELITURNLD
f
h
l2
b
h
l1
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
PWLNR/L 2020K-06X 20.0 20.0 125.00 25.0 25.0 -6 -6 WNMX06..-HTW
PWLNR/L 2525M-06X 25.0 25.0 150.00 20.0 32.0 -6 -6 WNMX06..-HTW
PWLNR/L 2020K-08X 20.0 20.0 125.00 30.0 25.0 -6 -6 WNMX08..-HTW
PWLNR/L 2525M-08X 25.0 25.0 150.00 30.0 32.0 -6 -6 WNMX08..-HTW
PWLNR 3232P-08X 32.0 32.0 170.00 30.0 40.0 -6 -6 WNMX08..-HTW
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Ключ
PWLNR/L 2020K-06X TWX 3 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5/5
PWLNR/L 2525M-06X TWX 3 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5/5
PWLNR/L 2020K-08X TWX 4 SP 4 PN 3-4 LR 4D SR 117-2010 HW3.0
PWLNR/L 2525M-08X TWX 4 SP 4 PN 3-4 LR 4D SR 117-2010 HW3.0
PWLNR 3232P-08X TWX 4 SP 4 PN 3-4 LR 4D SR 117-2010 HW3.0
ЗАП.ЧАСТИ
• Важно:этидержавкинужноиспользоватьтолькоспластинамиHELITURNLD
Пластины,см.стр.:WNMX-HTW(B134) • WNMX-M4MW(B134).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B15

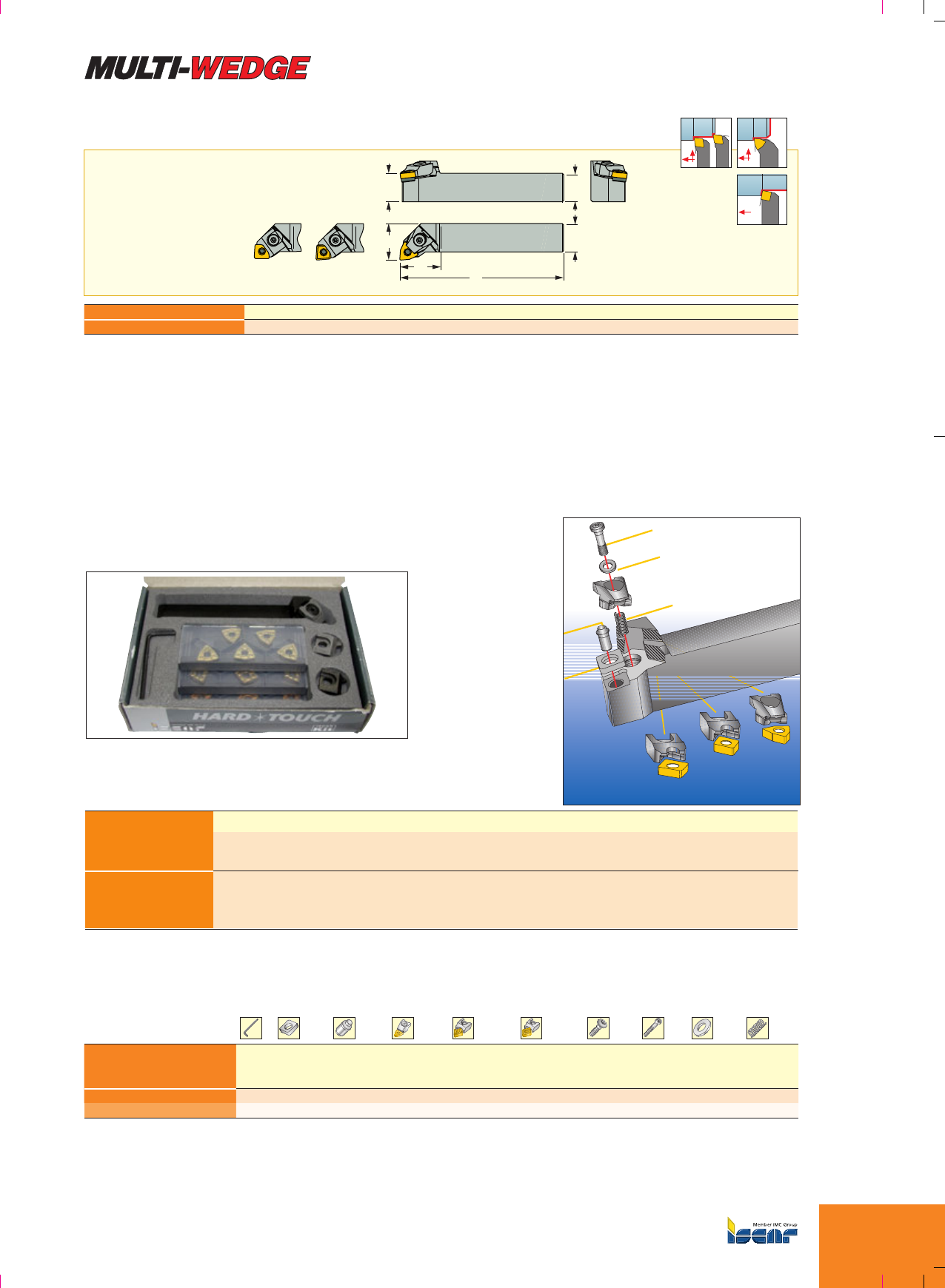

MULNR/L-12MW
НаружныедержавкисмультиклиннымкреплениемMULTI-WEDGE длянегативных
80°ромбических,тригональныхиквадратныхпластин
h
f
l1
l2
h
b
95°
95°
95°
95°
75°
Обозначение h b l1l2f Ga° Gr°
MULNR/L 2525M-12MW 25.0 25.0 150.00 35.0 32.0 6 6
ЗАП.ЧАСТИ
Обозначение Ключ Подкладка
Запорный
штифт
Клин
пластины
WNMG
Клин
пластины
CNMG
Клин
пластины
SNMG Винт Винт 1 Шайба
Пружина
MULNL 2525M-12MW HW3.0 TCN 423 ZNW 4CM LC WN08(1) LCL CN12(2)* LCL SN12(2)* SR 17-307 SR M4X8 DK 17-307
SPR 17-307
MULNR 2525M-12MW HW3.0 TCN 423 ZNW 4CM LC WN08(1) LCR CN12(2)* LCR SN12(2)* SR 17-307 SR M4X8 DK 17-307
SPR 17-307
* Опциональный,заказываетсяотдельно
(1) СдержавкойпоставляетсятолькоLCWN08.Двадругихклиназаказываютсяотдельно.
(2) Правостороннийклиндляправостороннейдержавки,левостороннийклиндлялевостороннейдержавки.
• КлиндляпластиныWNMGпоставляетсясдержавкой,клиньядлядругихпластинзаказываютсяотдельно.
Пластины,см.стр.: CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-NF
(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/CNGG-TF(B139)•
CNMM-HTW(B143)•CNMM-NM(B140)•CNMZ(B136)•SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-GN(B162)•SNMG-NR
(B163)•SNMG-PP(B160)•SNMG-TF(B160)•SNMG-VL(B160)•SNMM-RP(B165)•WNGA-керамика(B201)•WNGA-M3(CBN)(B212)•WNGA-MC/
M6(CBN)(B212)•WNMA/WNMA-WG(B133)•WNMG-GN(B131)•WNMG-M3M(B129)•WNMG-NF(B127)•WNMG-NR(B132)•WNMG-PP(B130)•
WNMG-TF(B130)•WNMG-TNM(B132)•WNMG-VL(B128)•WNMG-WF(B129)•WNMG-WG(B128)•WNMM-NM(B131)•WNMZ-RF/LF(B126).
Однадержавкадля3-х
типовпластин
KIT содержание набора
Обозначение
MULNR2525M-12MW  1 Державка
LCR CN12 CLAMP 1
LCR SN12 CLAMP 1 Опциональныйприжим
WNMG 080408-TF IC8250 5
CNMG 120408-TF IC807 5 Пластина
SNMG 120408-GN IC8250 5
Опциидержавки
SR 17-307
DK 17-307
SPR 17-307
NW-4CM
LC WN08
LCR CN12 / LCL CN12
CNM_ 12(43_)
LCR SN12 / LCL SN12
SNM_ 12(43_)
SNMG
CNMG
WNMG
KIT MULNR 2525-12MW
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B16

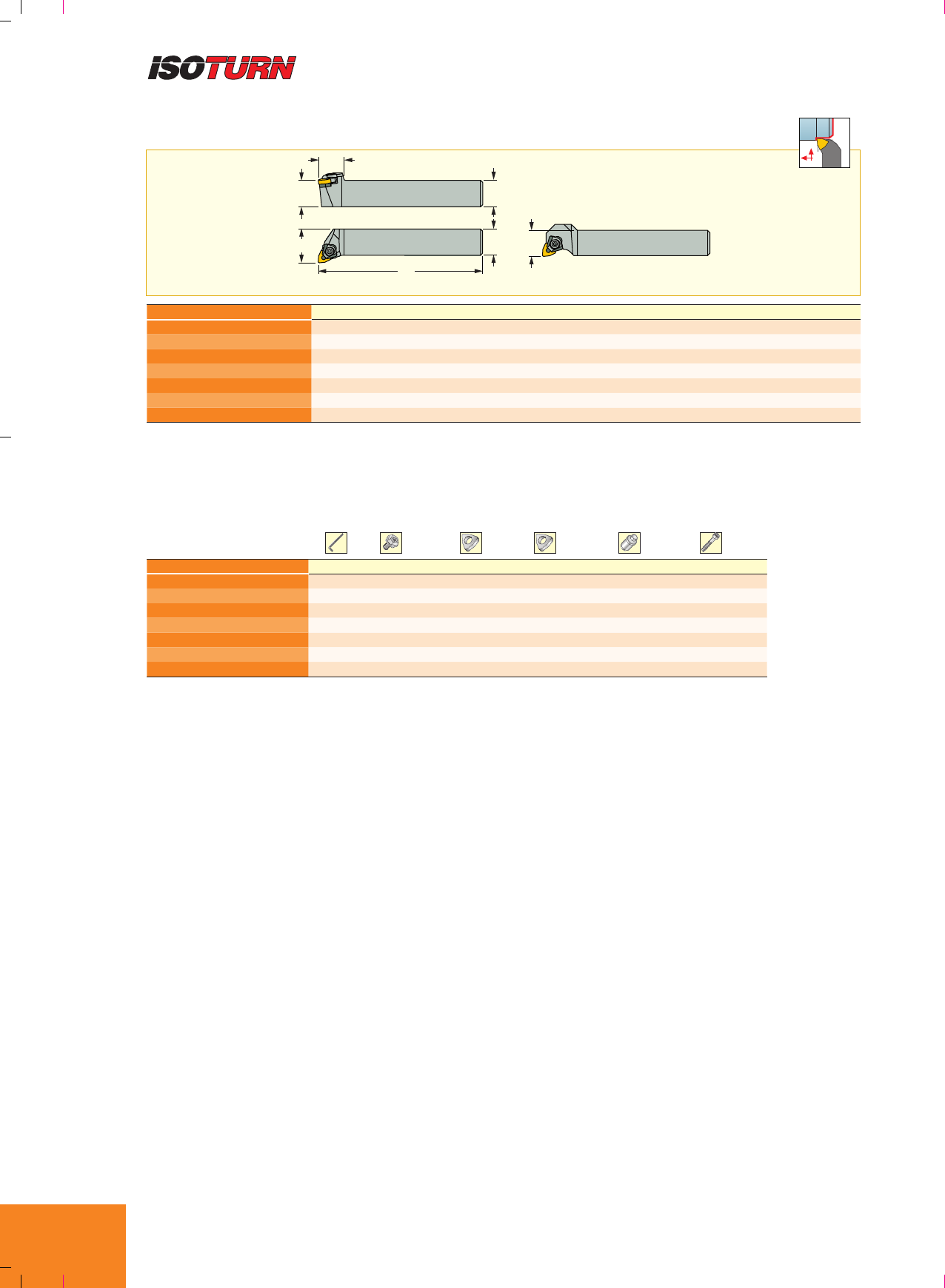

MWLNR/L-W
Наружныедержавкисверхнимклиновым
креплениемдлятригональныхпластин
l2
h
f
l1
b
h
f
MWLNR..-W MWLNR..-06SW
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
MWLNR/L 1616H-06SW 16.0 16.0 100.00 23.0 16.0 -6 -6 WNMG 06T3
MWLNL 2020-06W-AD (1) 20.0 20.0 67.00 25.0 25.0 -6 -6 WNMG 06T3
MWLNR/L 2020K-06W 20.0 20.0 125.00 25.0 25.0 -6 -6 WNMG 06T3
MWLNR/L 2525M-06W 25.0 25.0 150.00 25.0 32.0 -6 -6 WNMG 06T3
MWLNR/L 2020K-08W 20.0 20.0 125.00 30.0 25.0 -6 -6 WNMG 0804
MWLNR/L 2525M-08W 25.0 25.0 150.00 30.0 32.0 -6 -6 WNMG 0804
MWLNR/L 3232P-08W 32.0 32.0 170.00 35.0 40.0 -6 -6 WNMG 0804
Обозначение Ключ Клин (набор)Подкладка Подкладка 1 Запорный штифт Винт
MWLNR/L 1616H-06SW HW2.5 LC 250 SET 1 IWSN 322W IWSN 3-2W(1)* ZNW 3W SR 14-564
MWLNL 2020-06W-AD HW2.5 LC 250 SET 1 IWSN 322W IWSN 3-2W(1)* ZNW 3W SR 14-564
MWLNR/L 2020K-06W HW2.5 LC 250 SET 1 IWSN 322W IWSN 3-2W(1)* ZNW 3W SR 14-564
MWLNR/L 2525M-06W HW2.5 LC 250 SET 1 IWSN 322W IWSN 3-2W(1)* ZNW 3W SR 14-564
MWLNR/L 2020K-08W HW3.0 LC 252 SET 1 IWSN 433 IWSN 433M(2)* ZNW 4W SR M4X8
MWLNR/L 2525M-08W HW3.0 LC 252 SET 1 IWSN 433 IWSN 433M(2)* ZNW 4W SR M4X8
MWLNR/L 3232P-08W HW3.0 LC 252 SET 1 IWSN 433 IWSN 433M(2)* ZNW 4W SR M4X8
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно
(1) ИспользуйтеопциональнуюподкладкуIWSN3-2WдляпластинWNMG0604..
(2) ИспользуйтеопциональнуюподкладкуIWSN433MдляпластинWNMG0804..-TNM
(1) Короткийхвостовикдлядержавоксосменнойголовкой
Пластины,см.стр.: WNGA-керамика(B201)•WNGA-M3(CBN)(B212)•WNGA-MC/M6(CBN)(B212)•WNGG-NF(B127)•WNMA/WNMA-WG(B133)•
WNMG-GN(B131)•WNMG-M3M(B129)•WNMG-NF(B127)•WNMG-NR(B132)•WNMG-PP(B130)•WNMG-SF(B126)•WNMG-TF(B130)•WNMG-TNM
(B132)•WNMG-VL(B128)•WNMG-WF(B129)•WNMG-WG(B128)•WNMM-NM(B131)•WNMZ-RF/LF(B126).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B17

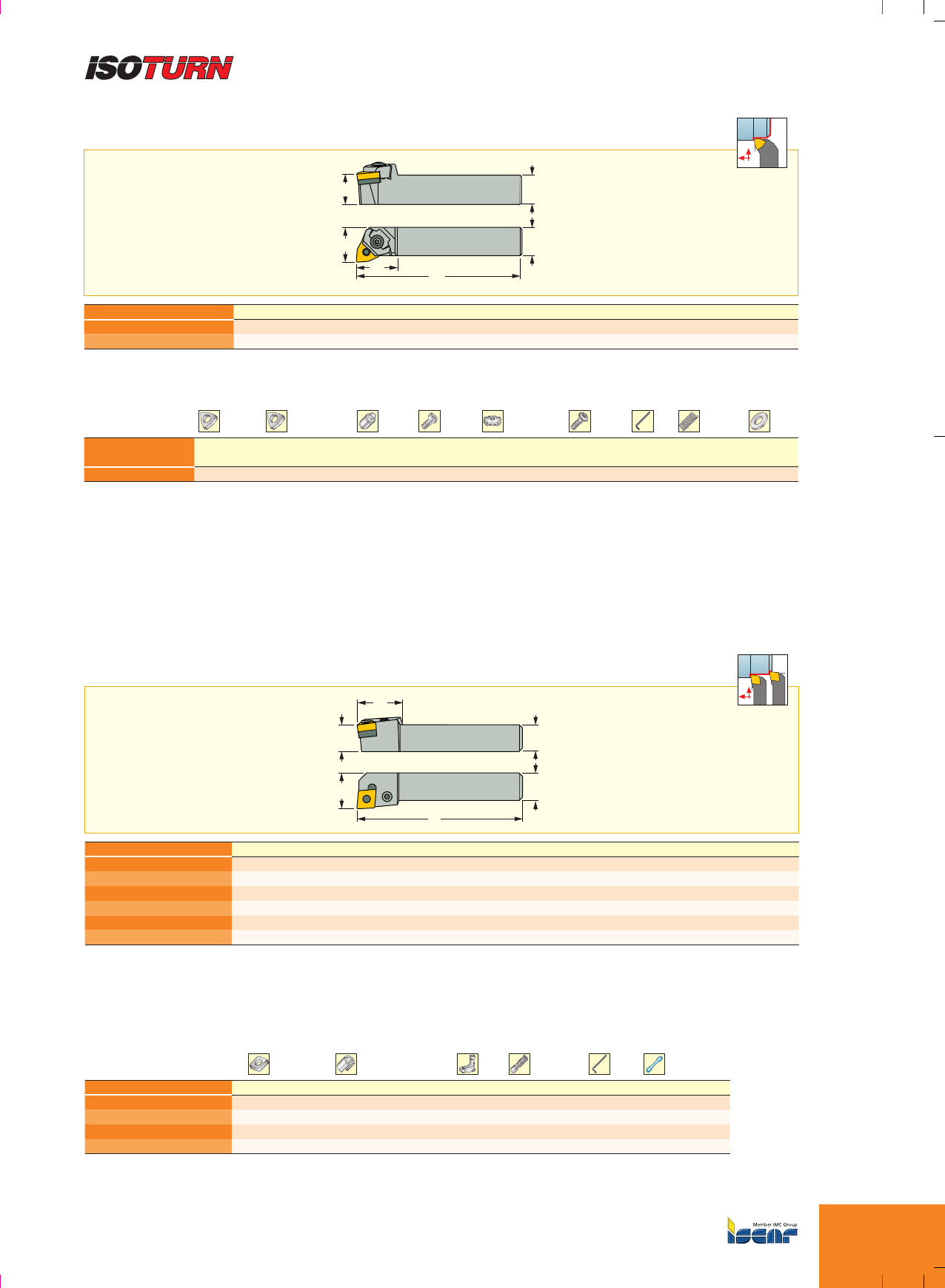

MWLNR/L-13W
Наружныедержавкисверхнимклиновымкреплением
длятригональныхпластинбольшогоразмера
f
h
l1
l2
b
h
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
MWLNR/L 3232P-13W 32.0 32.0 170.00 45.0 40.0 -6 -6 WNMG 1306
MWLNR/L 4040R-13W 40.0 40.0 200.00 45.0 50.0 -6 -6 WNMG 1306
ЗАП.ЧАСТИ
Обозначение Подкладка
80 подкладка
тригон.
Запорный
штифт Винт
Клин пластины
WNMG
Винт
клина Ключ Пружина Плоская
шайба
MWLNR/L-13W IWSN 635 IWSN 635M3(1)* ZNW 6W SR 14-570 LC 253 (MIM) SR 17-362 HW 4P SPR 17-362 WA M8
* Опциональная,заказываетсяотдельно
(1) ИспользуйтеопциональнуюподкладкуIWSN635M3дляпластинWNM_1306..-TNM
PCLNR/L
Державкисрычажнымкреплениемдля80° негативныхромбическихпластин
l2
h
f
l1
h
b
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
PCLNR/L 2020K-12 20.0 20.0 125.00 27.5 25.0 -6 -6 CNMG1204..
PCLNR/L 2525M-12 25.0 25.0 150.00 27.8 32.0 -6 -6 CNMG1204..
PCLNR/L 3232P-12 32.0 32.0 170.00 27.6 40.0 -6 -6 CNMG1204..
PCLNR/L 3232P-19 32.0 32.0 170.00 38.0 40.0 -6 -6 CNMG1906..
PCLNR/L 4040S-25 40.0 40.0 250.00 47.0 50.0 -6 -6 CNMG2509..
PCLNR/L 5050T-25 50.0 50.0 300.00 47.0 60.0 -6 -6 CNMG2509..
Обозначение Подкладка Пружинный штифт Рычаг Винт Ключ Пробойник
PCLNR/L 2020K-12 TCN 423 SP 4 LR 4 SR 117-2010 HW3.0 PN 3-4
PCLNR/L 2525M-12 TCN 423 SP 4 LR 4 SR 117-2010 HW3.0 PN 3-4
PCLNR/L 3232P-12 TCN 423 SP 4 LR 4 SR 117-2010 HW3.0 PN 3-4
PCLNR/L 3232P-19 TCN 63 SP 66 LR 6 SR 10402352 HW4.0
Пластины,см.стр.:WNMA/WNMA-WG(B133) • WNMG-TNM(B132).
Пластины,см.стр.: CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-NF
(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/CNGG-TF(B139)•
CNMM-HTW(B143)•CNMM-NM(B140)•CNMS-12(B198)•CNMZ(B136).
Изображенаправосторонняя
Изображенаправосторонняя
ЗАП.ЧАСТИ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR

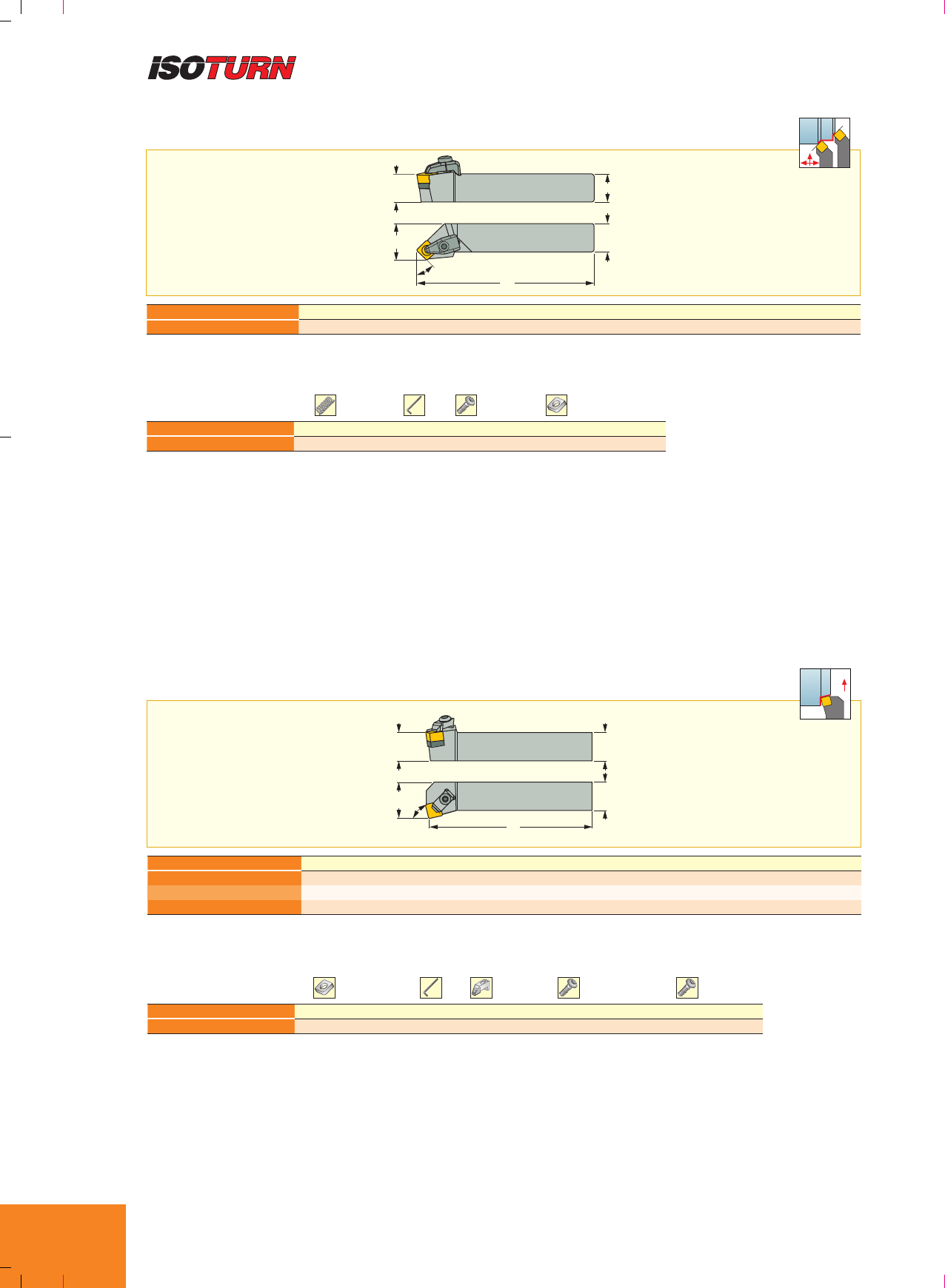

B18
MCLNR/L
Державкискреплением80°негативныхромбических
пластинспомощьюприжимаиштифта
l2
h
f
l1
b
h
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
MCLNR 2525M-16 25.0 25.0 150.00 30.0 32.0 -6 -6 CNMG1606..
MCLNL 3232P-19 32.0 32.0 170.00 35.0 40.0 -6 -6 CNMG1906..
Обозначение Ключ Подкладка Набор прижимов Запорный штифт
MCLNR 2525M-16 HW3.0 TCT 533 LC 30 SET 1 ZN 54M
MCLNL 3232P-19 HW4.0 TCT 634 LC 80 SET-1 ZN 64
ЗАП.ЧАСТИ
Пластины,см.стр.:CNMA(B138) • CNMG-GN(B139) • CNMG-M3M(B137) • CNMG-MR(B141) • CNMG-NR(B140) • CNMG/CNGG-PP(B138) • CNMG/
CNGG-TF(B139) • CNMM-NM(B140) • CNMM-NR(B143).
PCBNR/L
ДержавкисрычажнымкреплениемдляпластинCNMGсуглом100°
l2
h
f
l1
h
b
75°
Обозначение h b l1l2f Ga° Gr°Пластины
PCBNR/L 2525M-12 25.0 25.0 150.00 27.7 22.0 -6 -6 CNMG1204..
PCBNR/L 3232P-19 32.0 32.0 170.00 37.0 27.0 -6 -6 CNMG1906..
PCBNR/L 4040S-19 40.0 40.0 250.00 37.0 37.0 -6 -6 CNMG1906..
Пластины,см.стр.: CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-NF
(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/CNGG-TF(B139)•
CNMM-HTW(B143)•CNMM-NM(B140)•CNMS-12(B198).
ЗАП.ЧАСТИ
Обозначение Подкладка Ключ Винт Рычаг Пружинный штифт Пробойник
PCBNR/L 2525M-12 TCN 423 HW3.0 SR 117-2010 LR 4 SP 4 PN 3-4
PCBNR 3232P-19 TCN 63 HW4.0 SR 10402352 LR 6 SP 7
PCBNR/L 4040S-19 TCN 63 HW4.0 SR 10402352 LR 6 SP 66
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B19
PCLNR/L-X
Державкисрычажнымкреплениемдля80°ромбическихпластинCNMX-HTW HELITURNLD
f
h
l2
b
h
l1
95°
95°
Обозначение b h l1l2f Ga° Gr°Пластины
PCLNR/L 2020K-12X (1) 20.0 20.0 125.00 31.0 25.0 -6 -6 CNMX1207..-HTW
PCLNR/L 2525M-12X (1) 25.0 25.0 150.00 31.0 32.0 -6 -6 CNMX1207..-HTW
PCLNR/L 3232P-12X (1) 32.0 32.0 170.00 32.0 40.0 -6 -6 CNMX1207..-HTW
PCLNR/L 3232P-16X (2) 32.0 32.0 170.00 33.0 40.0 -6 -6 CNMX1607..-HTW
Обозначение Подкладка Пружинный штифт Рычаг Винт Ключ Пробойник
PCLNR/L 2020K-12X TCX 4 SP 4 LR 4D SR 117-2010 HW3.0 PN 3-4
PCLNR/L 2525M-12X TCX 4 SP 4 LR 4D SR 117-2010 HW3.0 PN 3-4
PCLNR/L 3232P-12X TCX 4 SP 4 LR 4D SR 117-2010 HW3.0 PN 3-4
PCLNR/L 3232P-16X TCX 5 SP 5 LR 5 SR LCS 5 HW3.0
ЗАП.ЧАСТИ
(1) ИспользоватьэтидержавкитолькоспластинамиHELITURNLD(2) ДлястандартныхпластинCNMG/M1606...,используйтеподкладкуTCN53.
Пластины,см.стр.:CNMX-HTW(B142) • CNMX-M4MW(B142).
Пробойник - PN3-4 Ключ- HW 3.0
Пружинный штифт - SP4
Подкладка - TCX4
Рычаг - LR4D
Винт рычага - SR117-2010
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B20

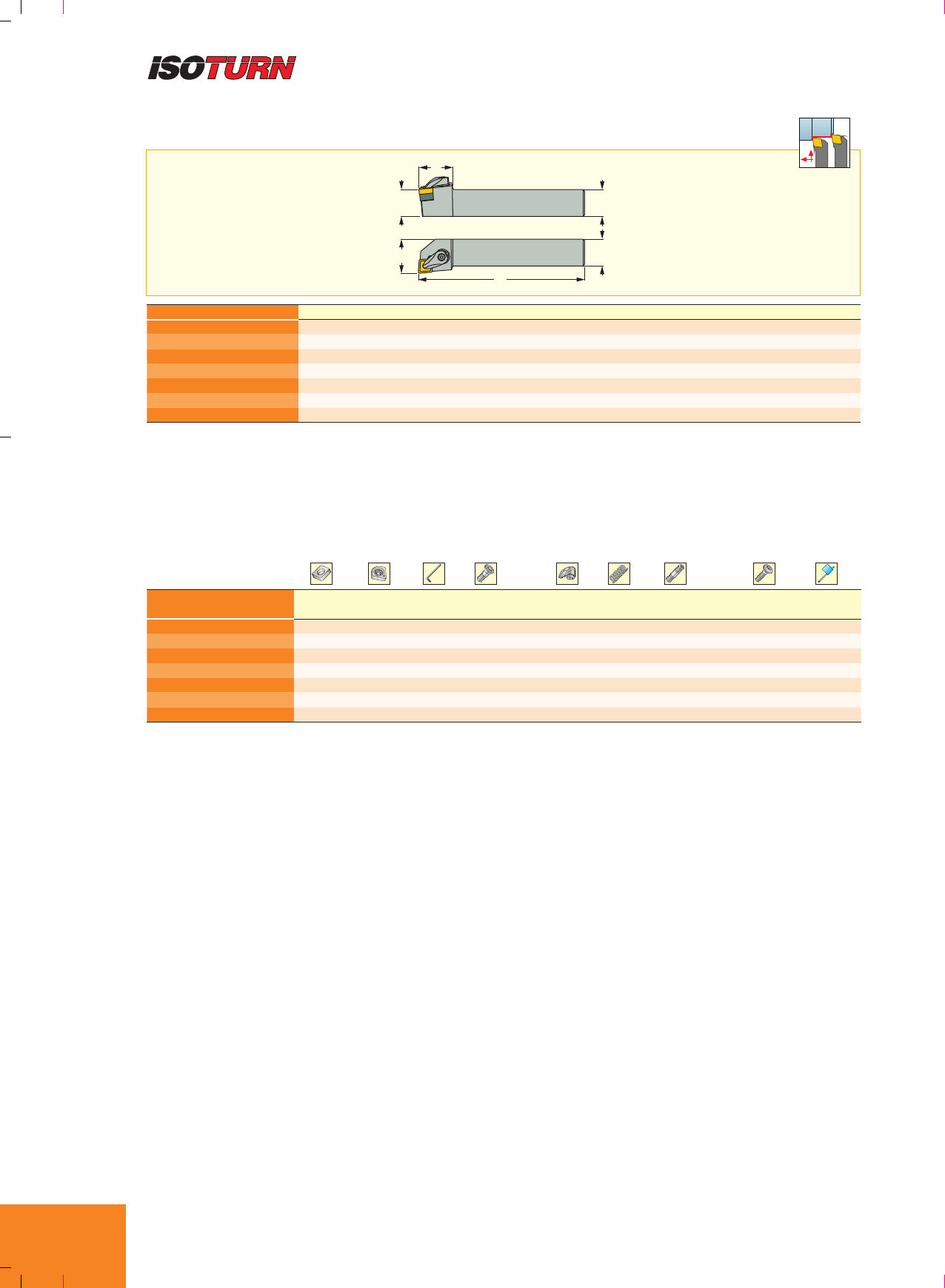

DCLNR/L
ДержавкискреплениемR-Clamp сугломвплане95°
для80°негативныхромбическихпластин
l2
h
l1
h
b
f
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
DCLNR/L 2020K-12 (1) 20.0 20.0 125.00 35.0 25.0 -6 -6 CNMG1204..
DCLNR/L 2525M-12 (1) 25.0 25.0 150.00 35.0 32.0 -6 -6 CNMG1204..
DCLNR/L 3232P-12 (1) 32.0 32.0 170.00 35.0 40.0 -6 -6 CNMG1204..
DCLNR/L 2525M-16 25.0 25.0 150.00 36.0 32.0 -6 -6 CNMG1606..
DCLNR/L 3232P-16 32.0 32.0 170.00 36.0 40.0 -6 -6 CNMG1606..
DCLNR/L 3232P-19 32.0 32.0 170.00 50.8 40.0 -6 -6 CNMG1906..
DCLNR/L 4040S-19 40.0 40.0 250.00 42.0 50.0 -6 -6 CNMG1906..
Обозначение Подкладка
Подкладка
1Ключ
Винт
подкладки Прижим
Пружина
прижима
Левый-правый
винт Винт Ключ 1
DCLNR/L 2020K-12 RCT 443 TCH 4(1)* SR 14-506 LCGR-4 SR10400270-25.5 T-15/5
DCLNR/L 2525M-12 RCT 443 TCH 4(1)* SR 14-506 LCGR-4 SR10400270-25.5 T-15/5
DCLNR/L 3232P-12 RCT 443 TCH 4(1)* SR 14-506 LCGR-4 SR10400270-25.5 T-15/5
DCLNR/L 2525M-16 RCT 544 HW4.0 SR 10402265 LCGR-5 KSP 5 SR 10402267
DCLNR/L 3232P-16 RCT 544 HW4.0 SR 10402265 LCGR-5 KSP 5 SR 10402267
DCLNR/L 3232P-19 TCN 63 HW4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267
DCLNR/L 4040S-19 TCN 63 HW4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно
(1) ПодкладкаTCH4дляпластиныCNMX1207..-HTW.
(1) ПодкладкаTCH4дляпластиныCNMX1207..-HTW.
Пластины,см.стр.:CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA(PCD)(B208)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M
(B137)•CNMG-MR(B141)•CNMG-NF(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF
(B135)•CNMG/CNGG-TF(B139)•CNMM-HTW(B143)•CNMM-NM(B140)•CNMM-NR(B143)•CNMS-12(B198)•CNMX-HTW(B142)•CNMX-M4MW
(B142)•CNMZ(B136).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B21

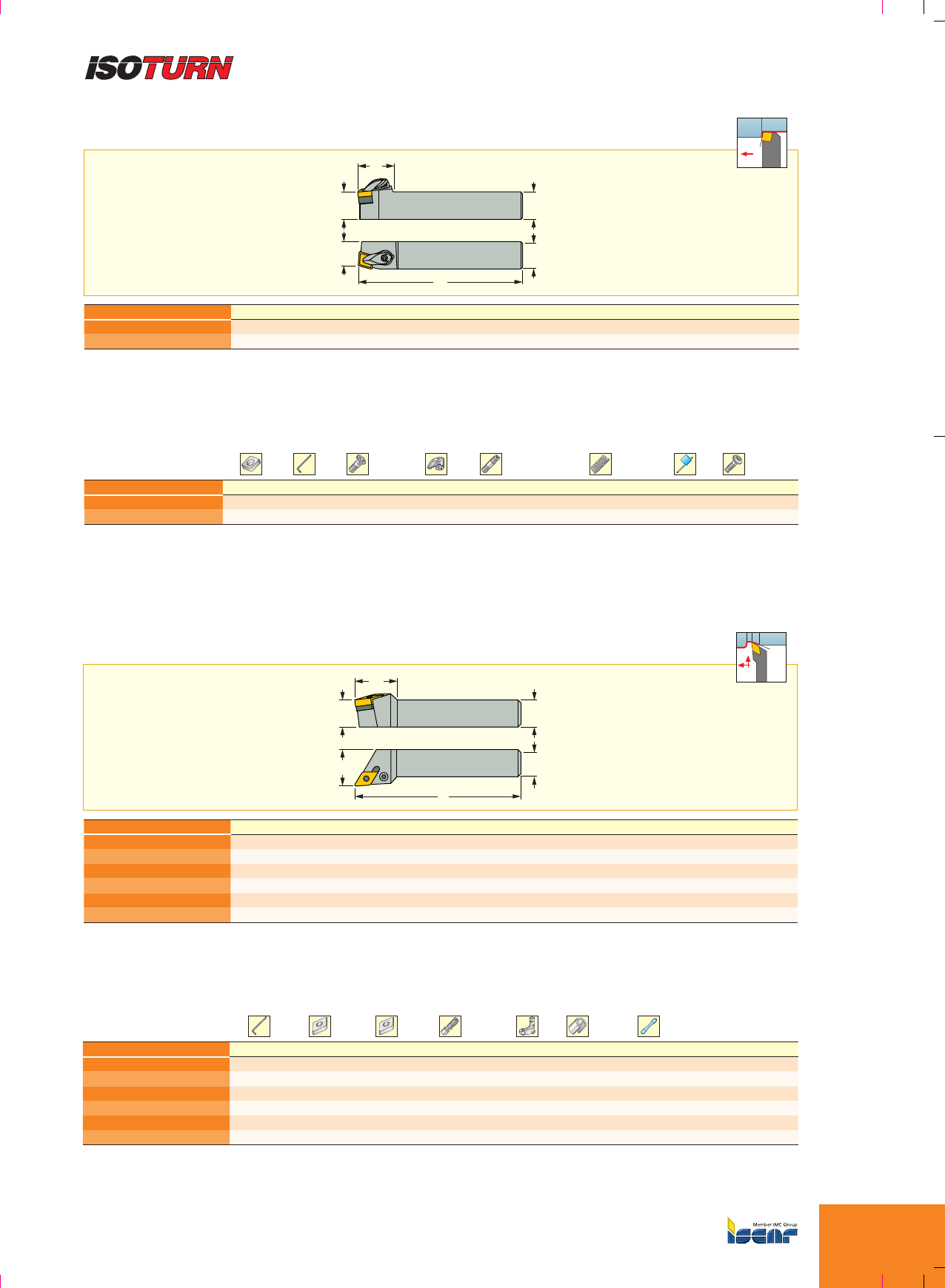

DCBNR/L
ДержавкискреплениемR-Clampсугломвплане 75° дляпластинCNMGсуглом100°
l2
h
f
l1
h
b
75°
Обозначение h b l1l2f Ga° Gr°Пластины
DCBNR/L 2525M-12 25.0 25.0 150.00 36.0 22.0 -6 -8 CNMG 1204
DCBNR/L 3232P-19 32.0 32.0 170.00 42.0 27.0 -6 -6 CNMG 1906
Обозначение Подкладка Ключ Винт подкладки Прижим Левый-правый винт Пружина прижима Ключ 1 Винт
DCBNR/L 2525M-12 RCT 443 SR 14-506 LCGR-4 SR10400270-25.5 T-15/5
DCBNR/L 3232P-19 TCN 63 HW4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267
ЗАП.ЧАСТИ
PDJNR/L
Державкисрычажнымкреплениемдля 55° негативныхромбическихпластин
l2
h
f
l1
b
h
27°
max
93°
Обозначение h b l1l2f Ga° Gr°Пластины
PDJNR/L 1616H-11 16.0 16.0 100.00 30.0 20.0 -6 -7 DNMG 1104
PDJNR/L 2020K-11 20.0 20.0 125.00 30.0 25.0 -6 -7 DNMG 1104
PDJNR/L 2525M-11 25.0 25.0 150.00 30.0 32.0 -6 -7 DNMG 1104
PDJNR/L 2020K-15 20.0 20.0 125.00 34.0 25.0 -6 -6 DNMG 1506
PDJNR/L 2525M-15 25.0 25.0 150.00 34.0 32.0 -6 -6 DNMG 1506
PDJNR/L 3232P-15 32.0 32.0 170.00 34.0 40.0 -6 -6 DNMG 1506
Обозначение Ключ Подкладка Подкладка 1 Винт Рычаг Пружинный штифт Пробойник
PDJNR/L 1616H-11 HW2.5/5 TDN 322 SR 117-2014 LR 3D SP 3 PN 3-4
PDJNR/L 2020K-11 HW2.5/5 TDN 322 SR 117-2014 LR 3D SP 3 PN 3-4
PDJNR/L 2525M-11 HW2.5/5 TDN 322 SR 117-2014 LR 3D SP 3 PN 3-4
PDJNR/L 2020K-15 HW3.0 TDN 422(1) TDN 432* SR 117-2010 LR 4D SP 4 PN 3-4
PDJNR/L 2525M-15 HW3.0 TDN 422(1) TDN 432* SR 117-2010 LR 4D SP 4 PN 3-4
PDJNR/L 3232P-15 HW3.0 TDN 422(1) TDN 432* SR 117-2010 LR 4D SP 4 PN 3-4
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно
(1) ДляпластинDN..1504...,используйтеподкладкуTDN432.
Пластины,см.стр.: CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-MR
(B141)•CNMG-NF(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/
CNGG-TF(B139)•CNMM-HTW(B143)•CNMM-NM(B140)•CNMS-12(B198).
Пластины,см.стр.: DNGA-керамика(B204)•DNGA-MC/M4(CBN)(B217)•DNGA-R2/M2(CBN)(B218)•DNGG-M4HF/M4HM(CBN)(B218)•DNMA
(B148)•DNMA(CBN)(B217)•DNMG-GN(B148)•DNMG-M3M(B146)•DNMG-NF(B144)•DNMG-NR(B149)•DNMG-PF(B145)•DNMG-VL(B147)•
DNMG-WG(B145)•DNMG/DNGG-PP(B146)•DNMG/DNGG-SF(B144)•DNMG/DNGG-TF(B147)•DNMM-NM(B149)•DNMS-12(B198)•DNMX-HT
(B150).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B22

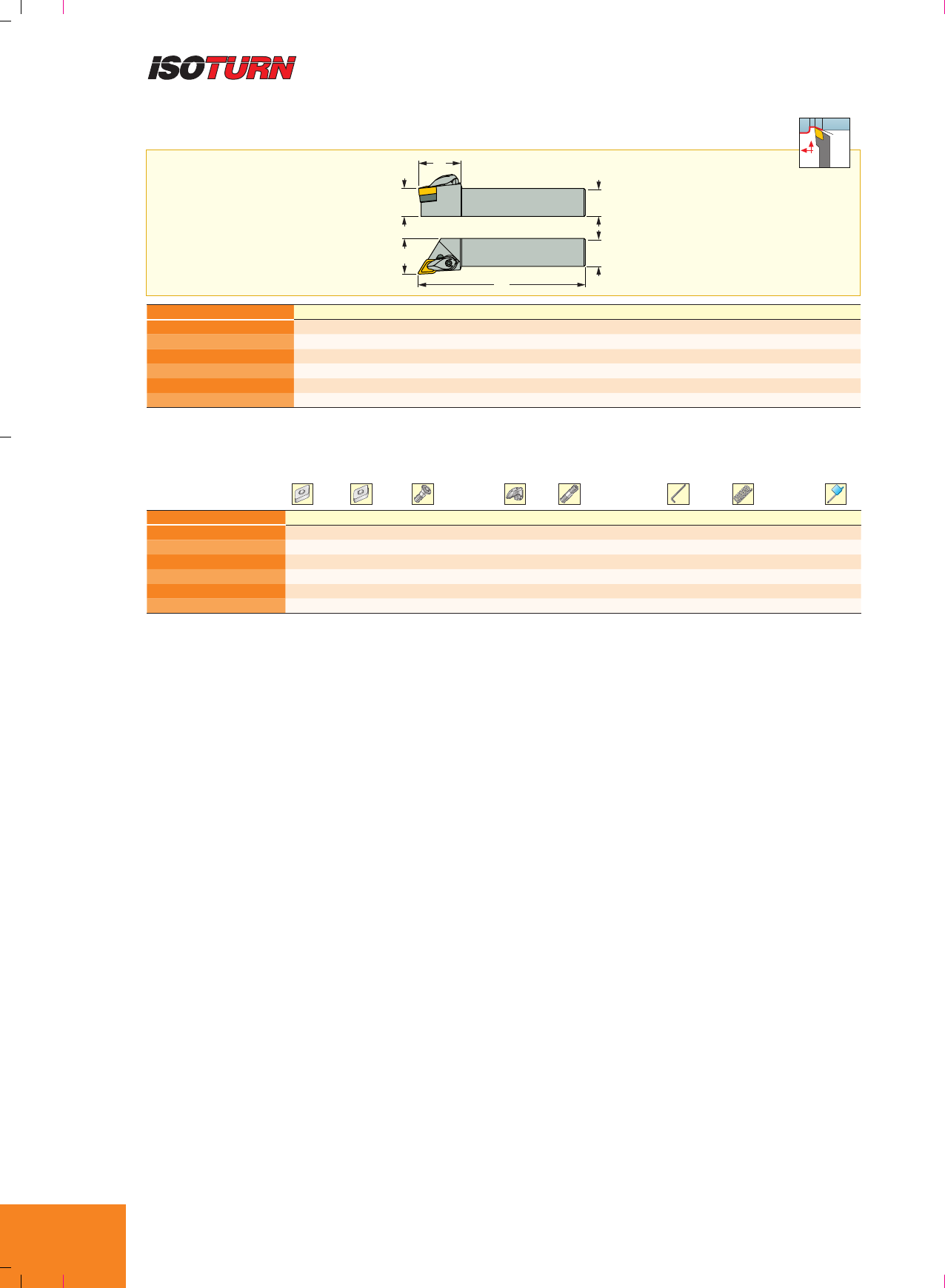

DDJNR/L
ДержавкискреплениемR-Clampсугломвплане 93°
для55°негативныхромбическихпластин
l2
h
f
l1
b
h
27°
max
93°
Обозначение h b l1l2f Ga° Gr°Пластины
DDJNR/L 1616H-11 16.0 16.0 100.00 30.0 20.0 -7 -6 DNMG 1104
DDJNR/L 2020K-11 20.0 20.0 125.00 30.0 25.0 -6 -6 DNMG 1104
DDJNR/L 2525M-11 25.0 25.0 150.00 30.0 32.0 -6 -6 DNMG 1104
DDJNR/L 2020K-15 20.0 20.0 125.00 39.0 25.0 -6 -6 DNMG 1506
DDJNR/L 2525M-15 25.0 25.0 150.00 40.0 32.0 -6 -6 DNMG 1506
DDJNR/L 3232P-15 32.0 32.0 170.00 41.0 40.0 -6 -6 DNMG 1506
ЗАП.ЧАСТИ
Обозначение Подкладка Подкладка 1 Винт подкладки Прижим Левый-правый винт Ключ 1 Пружина прижима Ключ
DDJNR/L 1616H-11 RDT 3-2 SR 40085I LCGR-3 SR RC3 HW2.5 KSP 3
DDJNR/L 2020K-11 RDT 3-2 SR 40085I LCGR-3 SR RC3 HW2.5 KSP 3
DDJNR/L 2525M-11 RDT 3-2 SR 40085I LCGR-3 SR RC3 HW2.5 KSP 3
DDJNR/L 2020K-15 RDT 433 RDT 443* SR 14-506 LCGR-4 SR10400270-25.5 T-15/5
DDJNR/L 2525M-15 RDT 433 RDT 443* SR 14-506 LCGR-4 SR10400270-25.5 T-15/5
DDJNR/L 3232P-15 RDT 433 RDT 443* SR 14-506 LCGR-4 SR10400270-25.5 T-15/5
* Опциональная,заказываетсяотдельно
Пластины,см.стр.: DNGA-керамика(B204)•DNGA-MC/M4(CBN)(B217)•DNMA(B148)•DNMA(CBN)(B217)•DNMG-GN(B148)•DNMG-M3M(B146)
•DNMG-NF(B144)•DNMG-NR(B149)•DNMG-PF(B145)•DNMG-VL(B147)•DNMG-WG(B145)•DNMG/DNGG-PP(B146)•DNMG/DNGG-SF(B144)•
DNMG/DNGG-TF(B147)•DNMM-NM(B149)•DNMX-HT(B150).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B23
CKJNR/L
Державкисугломвплане93°скреплением55°негативных
прямоугольныхпластинспомощьюверхнегоприжима
l2
h
f
l1
93°
h
b
27°
max
93°
Обозначение h b l1l2f Ga° Gr°Пластины
CKJNR/L 2020K-16 20.0 20.0 125.00 33.0 25.0 -6 0 KNMX/KNUX1604
CKJNR/L 2525M-16 25.0 25.0 150.00 33.0 32.0 -6 0 KNMX/KNUX1604
CKJNR/L 3232P-16 32.0 32.0 170.00 33.0 40.0 -6 0 KNMX/KNUX1604
ЗАП.ЧАСТИ
Обозначение Подкладка Прижим Винт Пружина
прижима Штифти
пружина Штифти
пружина 1
Корректировочный
винт Ключ
CKJNL 2020K-16 CSK 1604 L CL 16KL CLS 16K KSP 90 KSP 48S KSP 48 FHM3X0.5X10DIN7991 HW4.0
CKJNR 2020K-16 CSK 1604 R CL 16KR CLS 16K KSP 90 KSP 48S KSP 48 FHM3X0.5X10DIN7991 HW4.0
CKJNL 2525M-16 CSK 1604 L CL 16KL CLS 16K KSP 90 KSP 48S KSP 48 FHM3X0.5X10DIN7991 HW4.0
CKJNR 2525M-16 CSK 1604 R CL 16KR CLS 16K KSP 90 KSP 48S KSP 48 FHM3X0.5X10DIN7991 HW4.0
CKJNL 3232P-16 CSK 1604 L CL 16KL CLS 16K KSP 90 KSP 48S KSP 48 FHM3X0.5X10DIN7991 HW4.0
CKJNR 3232P-16 CSK 1604 R CL 16KR CLS 16K KSP 90 KSP 48S KSP 48 FHM3X0.5X10DIN7991 HW4.0
Пластины,см.стр.:KNMX(B150) • KNUX(B151).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B24
SKJNR/L
Державкисугломвплане93°ивинтовымкреплением
55°негативныхпрямоугольныхпластин
h
f
l1
l2
b
h
27°
max
93°
Обозначение h b l1l2f Ga° Gr°Пластины
SKJNR/L 2525M-16 25.0 25.0 150.00 32.0 32.0 -6 0 KNMX 1604
SKJNL 3232P-16 32.0 32.0 170.00 32.0 40.0 -6 0 KNMX 1604
CKNNR/L
Державкисугломвплане75°скреплением55°негативных
прямоугольныхпластинспомощьюверхнегоприжима
l2
h
f
l1
63°
h
b
60°
max
62.5°
Обозначение h b l1l2f Ga° Gr°Пластины
CKNNR/L 2525M-16 25.0 25.0 150.00 33.0 14.4 2.5 5.2 KNUX/KNMX1604
Пластины,см.стр.:KNMX(B150).
Пластины,см.стр.:KNMX(B150) • KNUX(B151).
ЗАП.ЧАСТИ
Обозначение Подкладка Прижим Винт Пружина
прижима
Штифти
пружина
Штифти
пружина 1 Корректировочный винт Ключ
CKNNR/L 2525M-16 CSK 1604 R CL 16KR CLS 16K KSP 90 KSP 48 KSP 48S FHM3X0.5X10DIN7991 HW4.0
ЗАП.ЧАСТИ
Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1
SKJNL 2525M-16 TKX 160310L SR TC-3 HW2.5 SR 16-236 P T-15/5
SKJNR 2525M-16 TKX 160310R SR TC-3 HW2.5 SR 16-236 P T-15/5
SKJNL 3232P-16 TKX 160310L SR TC-3 HW2.5 SR 16-236 P T-15/5
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B25

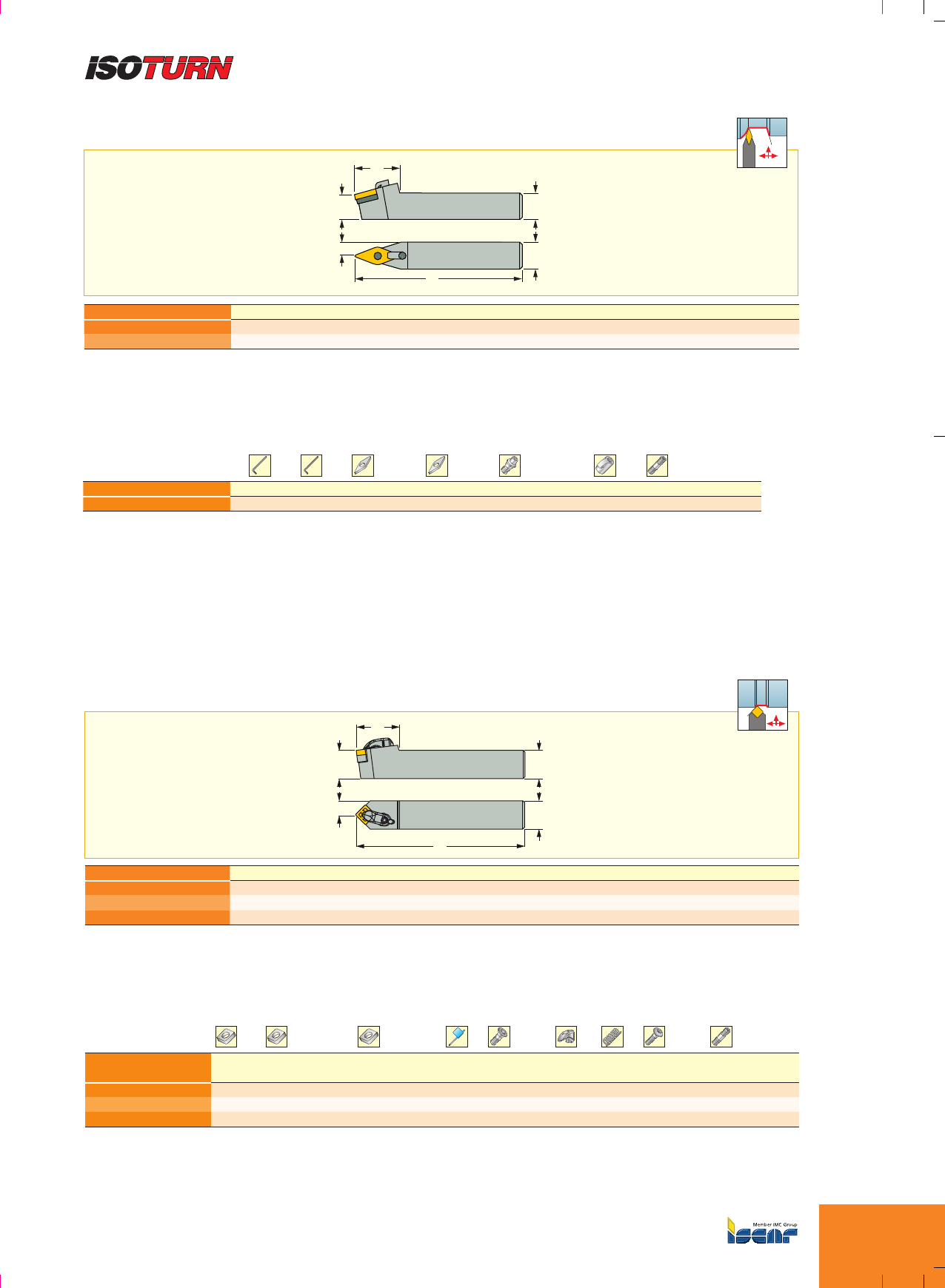

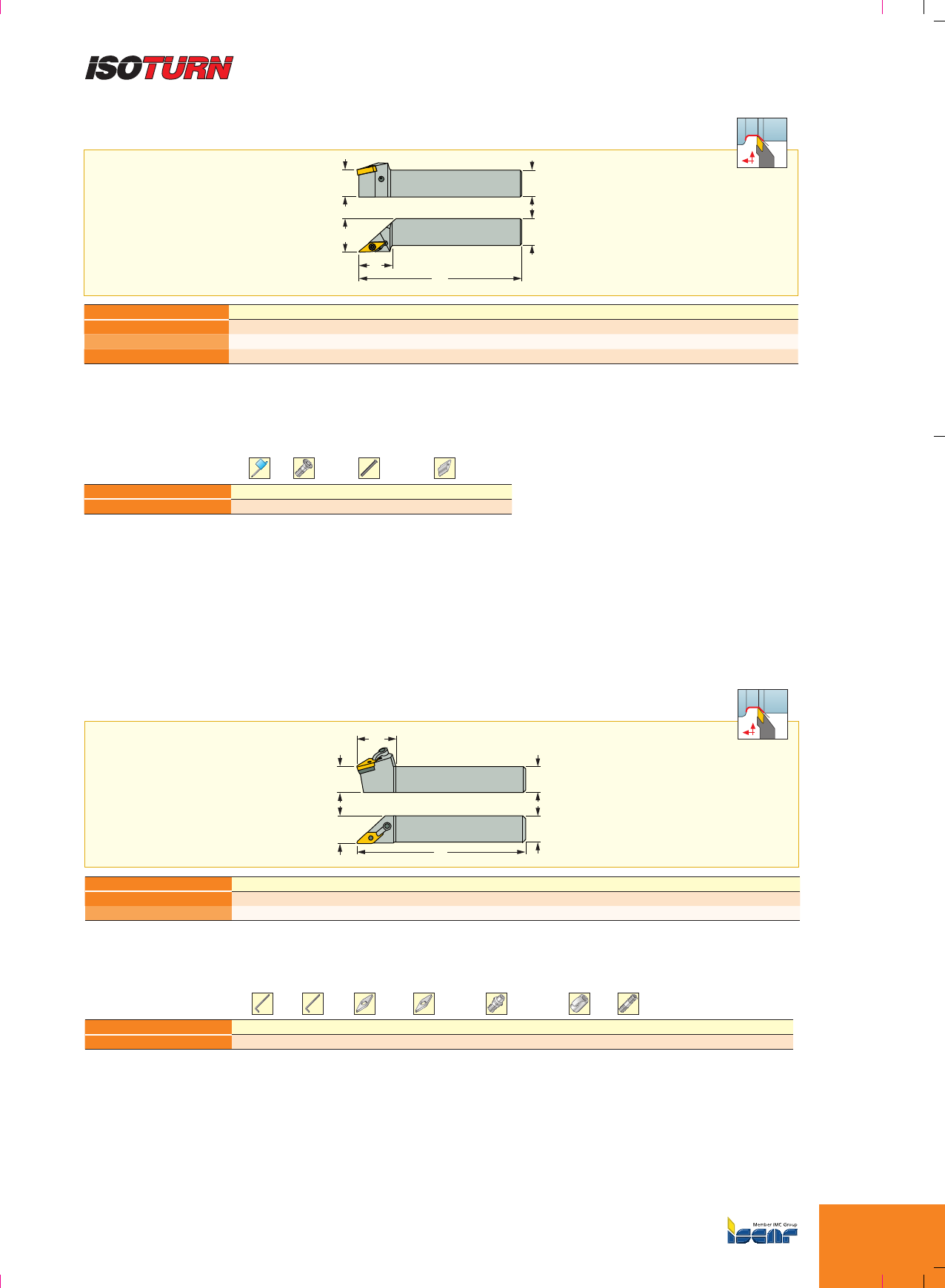

SVJNR/L-F
Державкисвинтовымкреплением35°негативныхпластинспомощью
клина,дляповышенияжёсткостинаоперацияхпрофилирования
h
f
l1
l2
h
b
50°
max
93°
Обозначение h b l1l2f Ga° Gr°Пластины
SVJNR/L 1616H-12F 16.0 16.0 100.00 25.0 20.0 -6 -12 VNMG 12T3
SVJNR/L 2020K-12F 20.0 20.0 125.00 25.0 25.0 -6 -12 VNMG 12T3
SVJNR/L 2525M-12F 25.0 25.0 150.00 25.0 32.0 -6 -12 VNMG 12T3
Обозначение Ключ Винт Штифт клина Клин
SVJNR/L-F T-9/5 SR 14-551 PA 12 AV 12
ЗАП.ЧАСТИ
MVJNR/L
Державкискреплением35°негативныхромбических
пластинспомощьюприжимаиштифта
l2
h
f
l1
b
h
50°
max
93°
Обозначение h b l1l2f Ga° Gr°Пластины
MVJNR/L 2020K-16 20.0 20.0 125.00 41.0 25.0 -6 -10 VNMG 1604
MVJNR/L 2525M-16 25.0 25.0 150.00 41.0 25.0 -6 -10 VNMG 1604
Обозначение Ключ Ключ 1 Подкладка Подкладка 1 Запорный штифт Прижим Левый-правый винт
MVJNR/L HW2.0 HW4.0 IVSN 322 IVSN 323(1)* NL 34-L CL 30 XNS 510
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно
(1) ПрименятьдляпластинVNMG160412
• Повторяемость:дляVNMG±0.06мм,дляVNGG±0.02мм
Пластины,см.стр.:VNMG-SF(B151) • VNMG/VNGG-NF(B152) • VNMM-PP(B152).
Пластины,см.стр.: VNGA-керамика(B205)•VNGA-M2/R2(CBN)(B220)•VNGA-M4(CBN)(B220)•VNGG-M4HM(CBN)(B221)•VNMG-TF(B153)•
VNMG/VNGG-NF(B152)•VNMS-12(B198).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B26

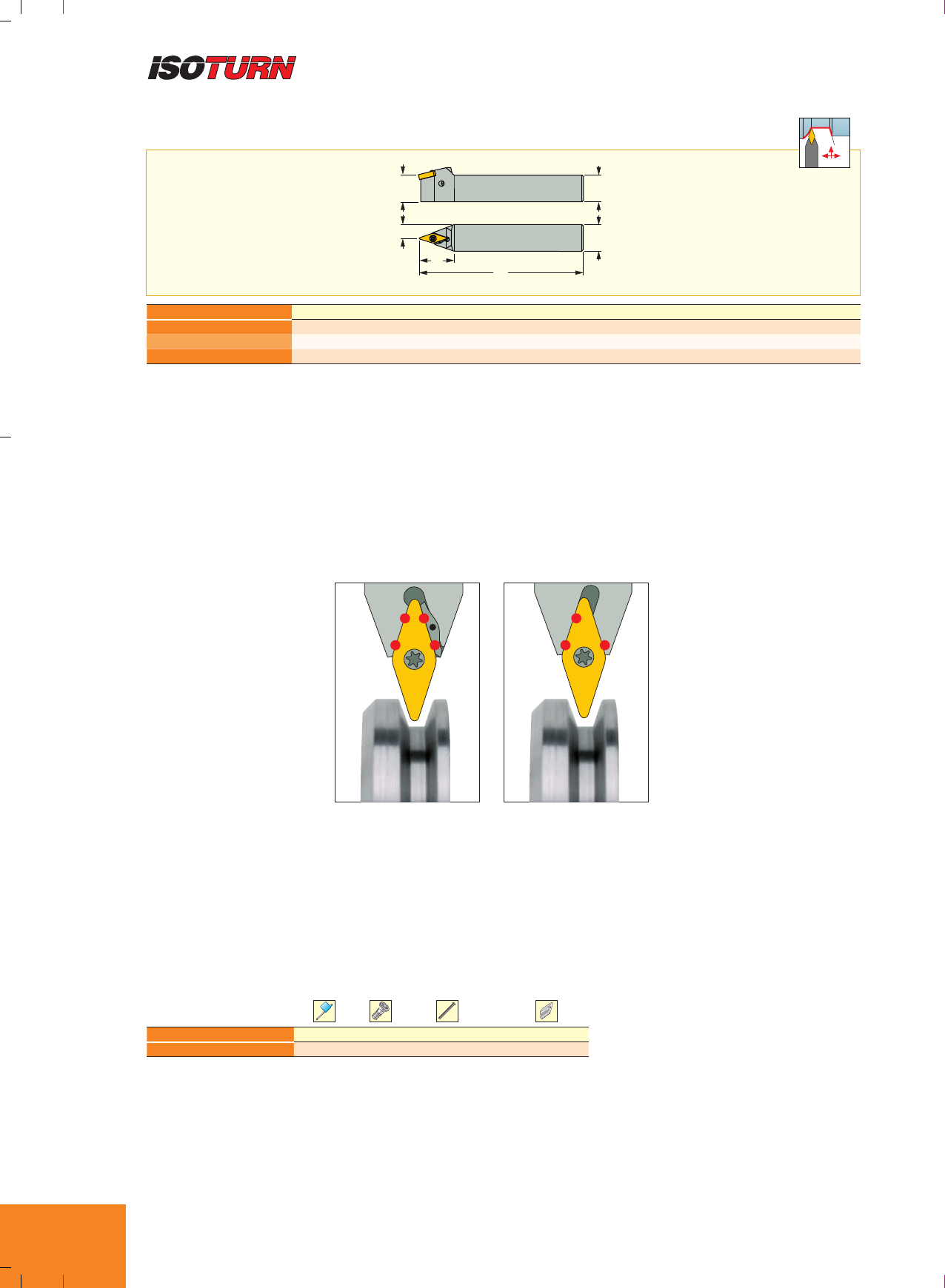

SVVNN-F
Державкисвинтовымкреплением35°негативныхпластинспомощью
клина,дляповышенияжёсткостинаоперацияхпрофилирования
h
f
l1
l2
h
b
72.5°
70°
max
Обозначение h b l1l2f Ga° Gr°Пластины
SVVNN 1616H-12F 16.0 16.0 100.00 26.0 8.0 0 -14 VNMG 12T3
SVVNN 2020K-12F 20.0 20.0 125.00 26.0 10.0 0 -14 VNMG 12T3
SVVNN 2525M-12F 25.0 25.0 150.00 26.0 12.5 0 -14 VNMG 12T3
Обозначение Ключ Винт Штифт клина Клин
SVVNN-F T-9/5 SR 14-551 PA 12 AV 12
ЗАП.ЧАСТИ
• Повторяемость:дляVNMG±0.06мм,дляVNGG±0.02мм
Пластины,см.стр.:VNMG-SF(B151) • VNMG/VNGG-NF(B152) • VNMM-PP(B152).
4 контактные точки
обеспечивают надёжное
и точное крепление
Обычное крепление
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B27
MVVNN
Державкискреплением35°негативныхромбических
пластинспомощьюприжимаиштифта
l2
h
f
l1
b
h
72.5°
70°
max
Обозначение h b l1l2f Ga° Gr°Пластины
MVVNN 2020K-16 20.0 20.0 125.00 48.0 10.0 -4.5 -14 VNMG 1604
MVVNN 2525M-16 25.0 25.0 150.00 48.0 12.5 -4.5 -14 VNMG 1604
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинVNMG160412
DSDNN
НаружныетокарныедержавкискреплениемR-Clamp
сугломвплане45°длянегативныхISOпластинSNMG
l2
h
fb
h
l1
45°
Обозначение h b l1l2f Ga° Gr°Пластины
DSDNN 2525M-12 25.0 25.0 150.00 38.0 12.8 0 -7 SNMG 1204
DSDNN 2525M-15 25.0 25.0 150.00 42.0 12.5 0-8.5 SNMG 1506
DSDNN 3232P-19 32.0 32.0 170.00 44.0 16.0 0-8.5 SNMG 1906
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинSNMG120408-EM-R/M
Пластины,см.стр.: VNGA-керамика(B205)•VNGA-M2/R2(CBN)(B220)•VNGA-M4(CBN)(B220)•VNGG-M4HM(CBN)(B221)•VNMG-TF(B153)•
VNMG/VNGG-NF(B152)•VNMS-12(B198).
Пластины,см.стр.: SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-EM-M(B161)•SNMG-EM-R(B164)•SNMG-GN(B162)•
SNMG-NR(B163)•SNMG-PP(B160)•SNMG-TF(B160)•SNMG-VL(B160)•SNMM-NM(B165)•SNMM-NR(B166)•SNMM-RP(B165).SNMG-EM-R
ЗАП.ЧАСТИ
Обозначение Подкладка Подкладка 1 Подкладка 3 Ключ
Винт
подкладки Прижим
Пружина
прижима Винт Левый-правый винт
DSDNN 2525M-12 RST 443 RST 443L SET(1)* RST 443R SET(1)* T-15/5 SR 14-506 LCGR-4 SR10400270-25.5
DSDNN 2525M-15 RST 54 HW4.0 SR 10402265 LCGR-5 KSP 5 SR 10402267
DSDNN 3232P-19 RST 634 HW4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267
ЗАП.ЧАСТИ
Обозначение Ключ Ключ 1 Подкладка Подкладка 1 Запорный штифт Прижим Левый-правый винт
MVVNN HW2.0 HW4.0 IVSN 322 IVSN 323(1)* NL 34-L CL 30 XNS 510
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B28

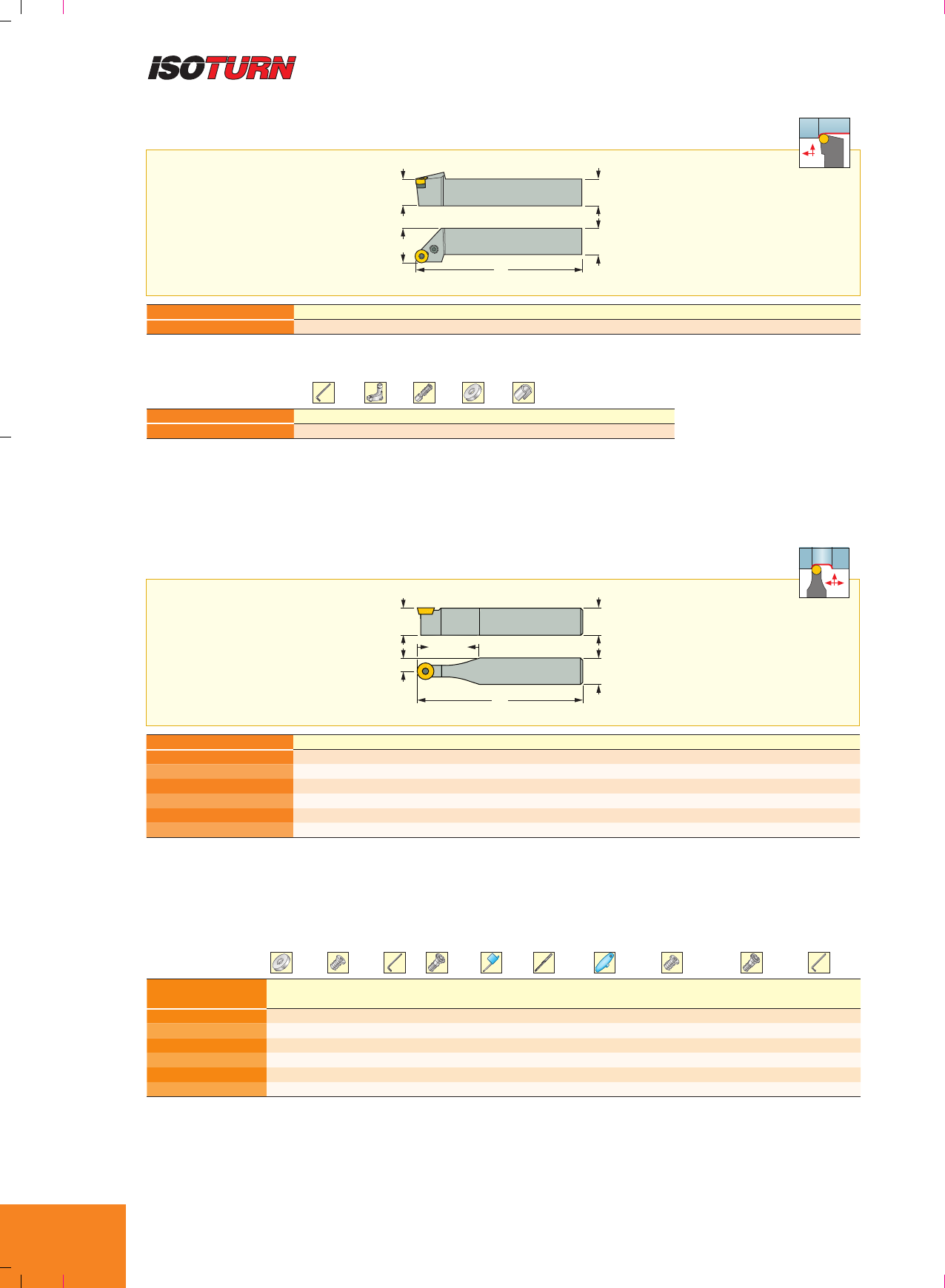

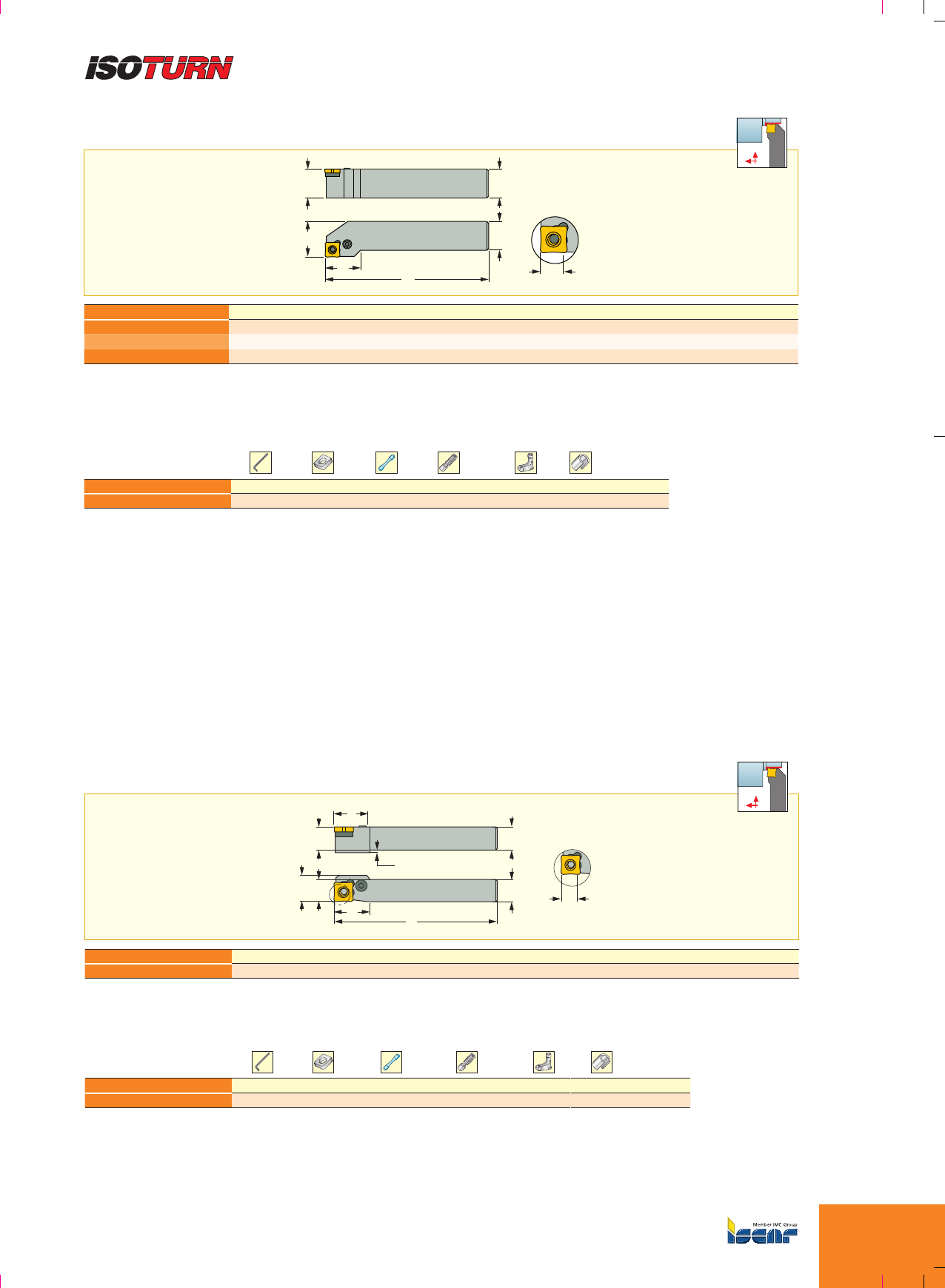

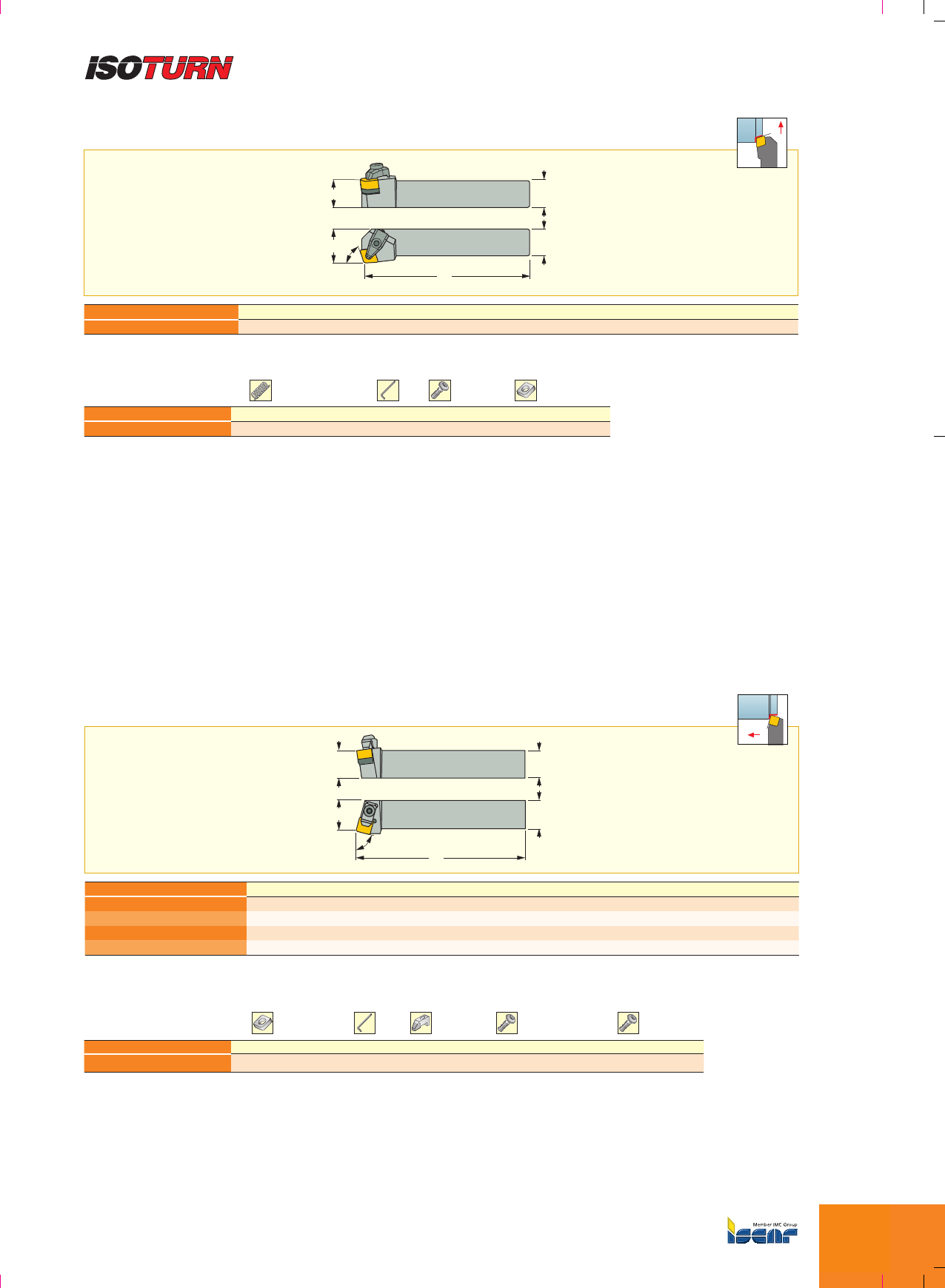

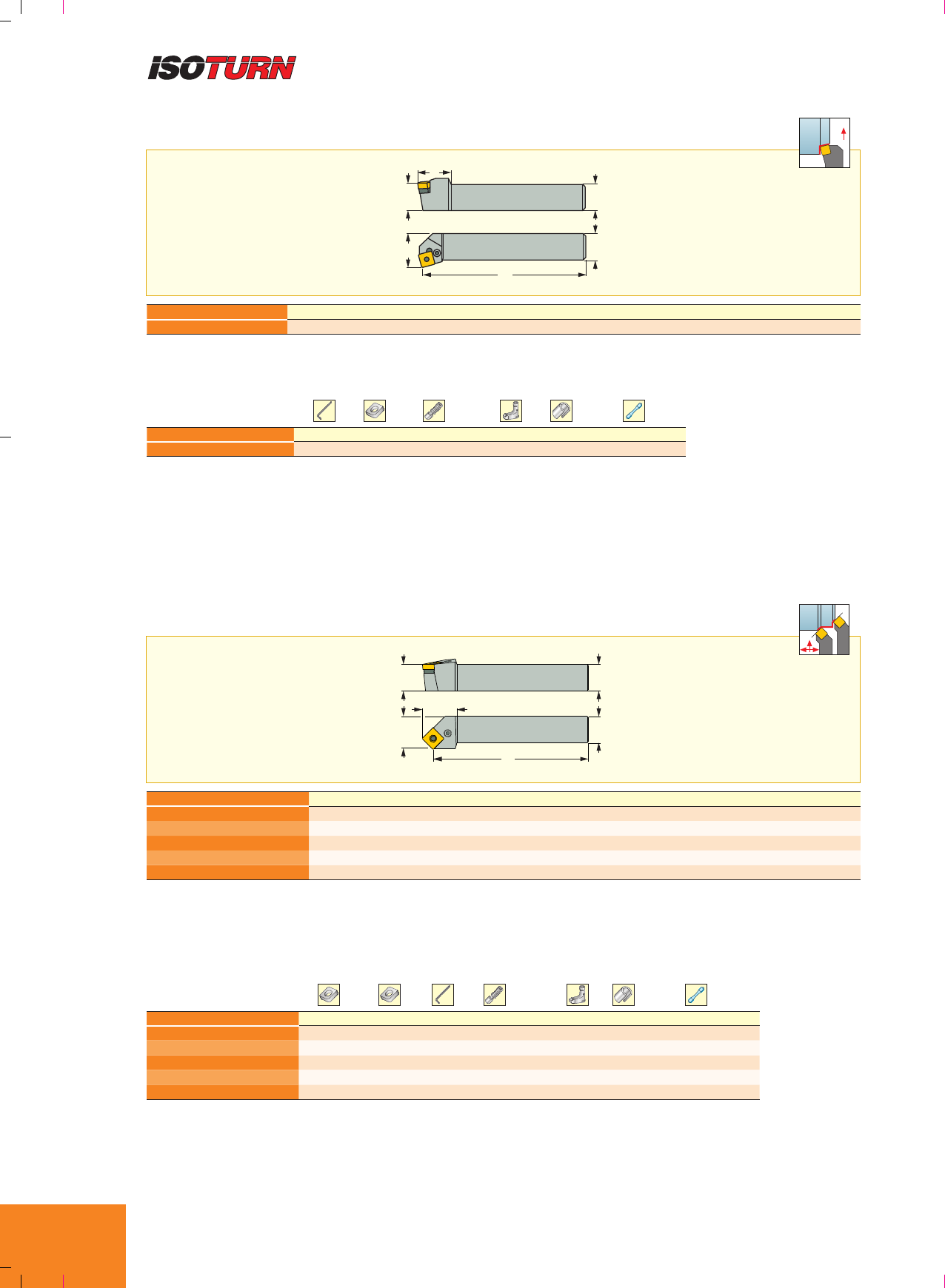

DSKNR/L
ДержавкидляточенияторцаскреплениемR-Clampиуглом
вплане75°длянегативныхISOпластинSNMG
l2
h
f
l1
h
b
75°
Обозначение h b l1l2f Ga° Gr°Пластины
DSKNR/L 2525M-12 25.0 25.0 150.00 31.0 32.0 -4 -8 SNMG 1204
Обозначение Ключ Подкладка Левый-правый винт Прижим Винт подкладки
DSKNR/L T-15/5 RST 443 SR10400270-25.5 LCGR-4 SR 14-506
ЗАП.ЧАСТИ

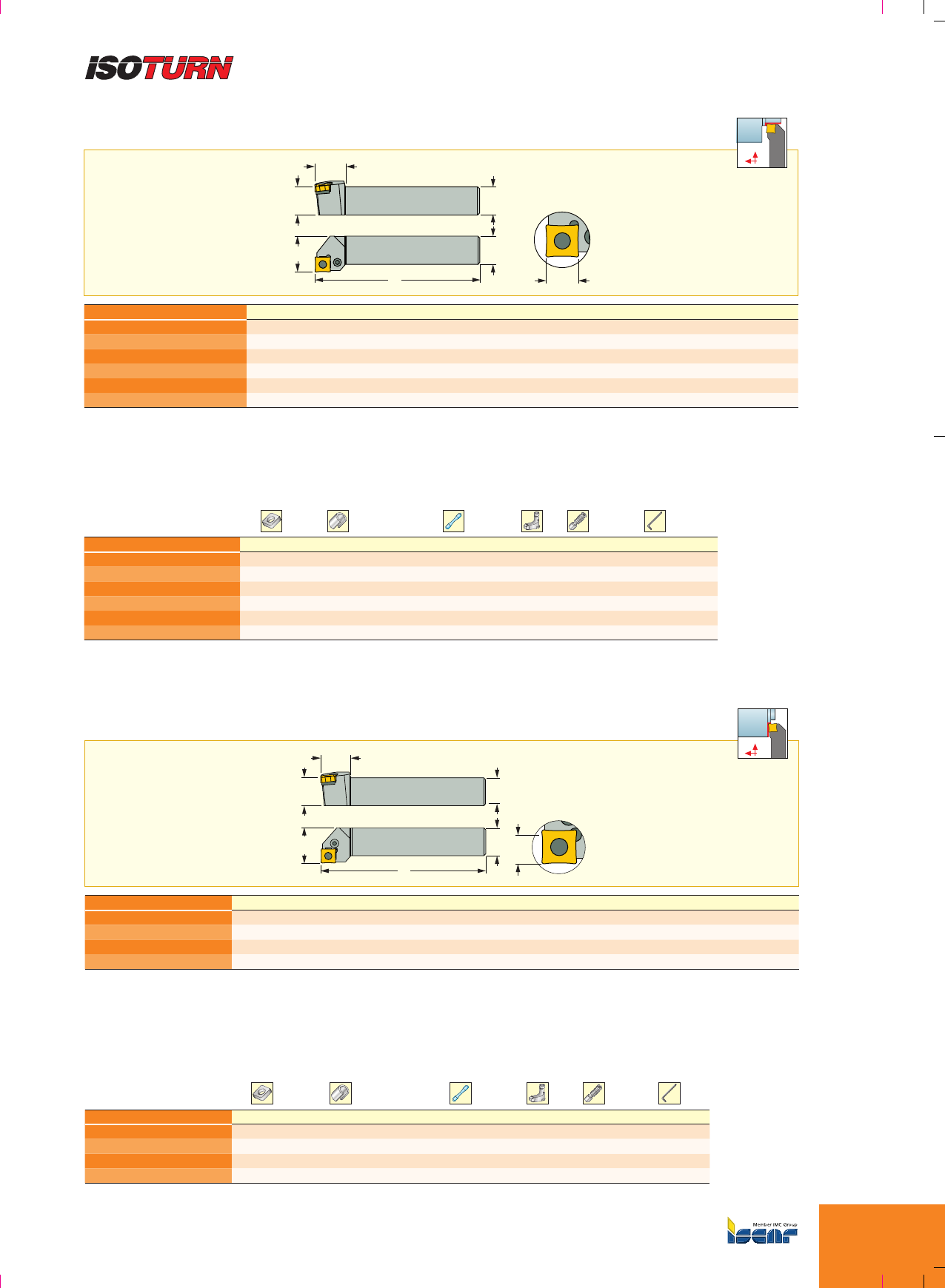

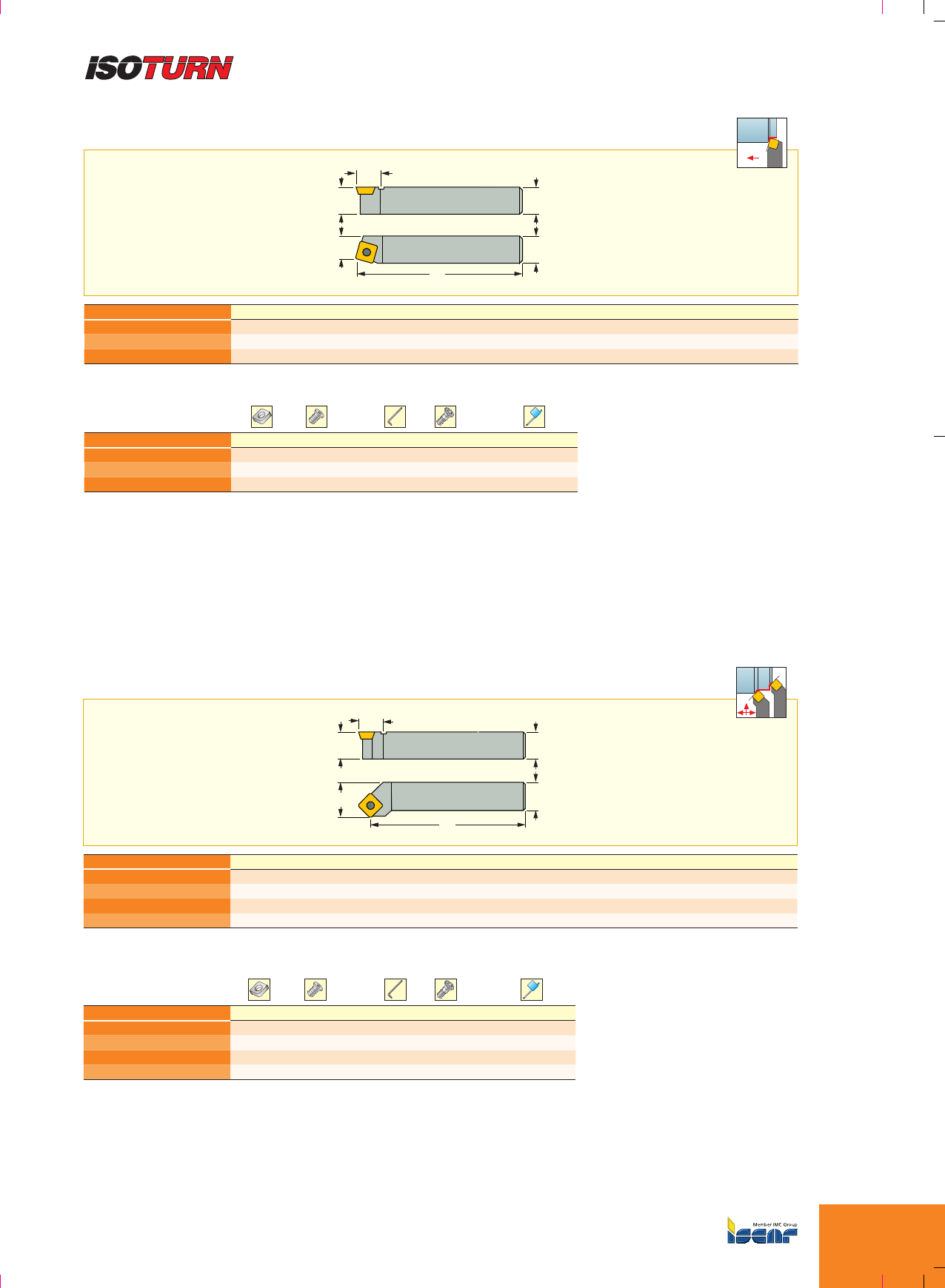

DSSNR/L
Державкисугломвплане45°дляточенияторцаипродольноготочения
скреплениемR-Clampдлянегативныхквадратныхпластин
h
l2
l1
h
fb
45°
45°
Обозначение h b l1l2f Ga° Gr°Пластины
DSSNR/L 2020K-12 (1) 20.0 20.0 125.00 38.0 25.0 -5.5 -5.5 SNMG 1204
DSSNR/L 2525M-12 (1) 25.0 25.0 150.00 39.0 32.0 -5.5 -5.5 SNMG 1204
DSSNR/L 3232P-15 32.0 32.0 170.00 34.0 40.0 -5.5 -5.5 SNMG 1506
DSSNR/L 3232P-19 32.0 32.0 170.00 38.0 40.0 -5.5 -5.5 SNMG 1906
* Опциональная,заказываетсяотдельно
Пластины,см.стр.: SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-GN(B162)•SNMG-NR(B163)•SNMG-PP(B160)•SNMG-TF
(B160)•SNMG-VL(B160)•SNMM-RP(B165).
(1) ДляиспользованияпластинSNMG.....-EM-M/RтребуютсяподкладкиRST443R/LSET.
Пластины,см.стр.: SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-EM-M(B161)•SNMG-EM-R(B164)•SNMG-GN(B162)•
SNMG-NR(B163)•SNMG-PP(B160)•SNMG-TF(B160)•SNMG-VL(B160)•SNMM-NM(B165)•SNMM-NR(B166)•SNMM-RP(B165).
ЗАП.ЧАСТИ
Обозначение Подкладка Подкладка 1 Ключ Ключ 1 Винт подкладки Прижим Пружина
прижима
Левый-правый
винт Винт
DSSNR 2020K-12 RST 443 RST 443R SET* T-15/5 SR 14-506 LCGR-4 SR10400270-25.5
DSSNL 2020K-12 RST 443 RST 443L SET* T-15/5 SR 14-506 LCGR-4 SR10400270-25.5
DSSNR 2525M-12 RST 443 RST 443R SET* T-15/5 SR 14-506 LCGR-4 SR10400270-25.5
DSSNL 2525M-12 RST 443 RST 443L SET* T-15/5 SR 14-506 LCGR-4 SR10400270-25.5
DSSNR/L 3232P-15 RST 54 HW4.0 SR 10402265 LCGR-5 KSP 5 SR 10402267
DSSNR/L 3232P-19 RST 634 HW4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B29

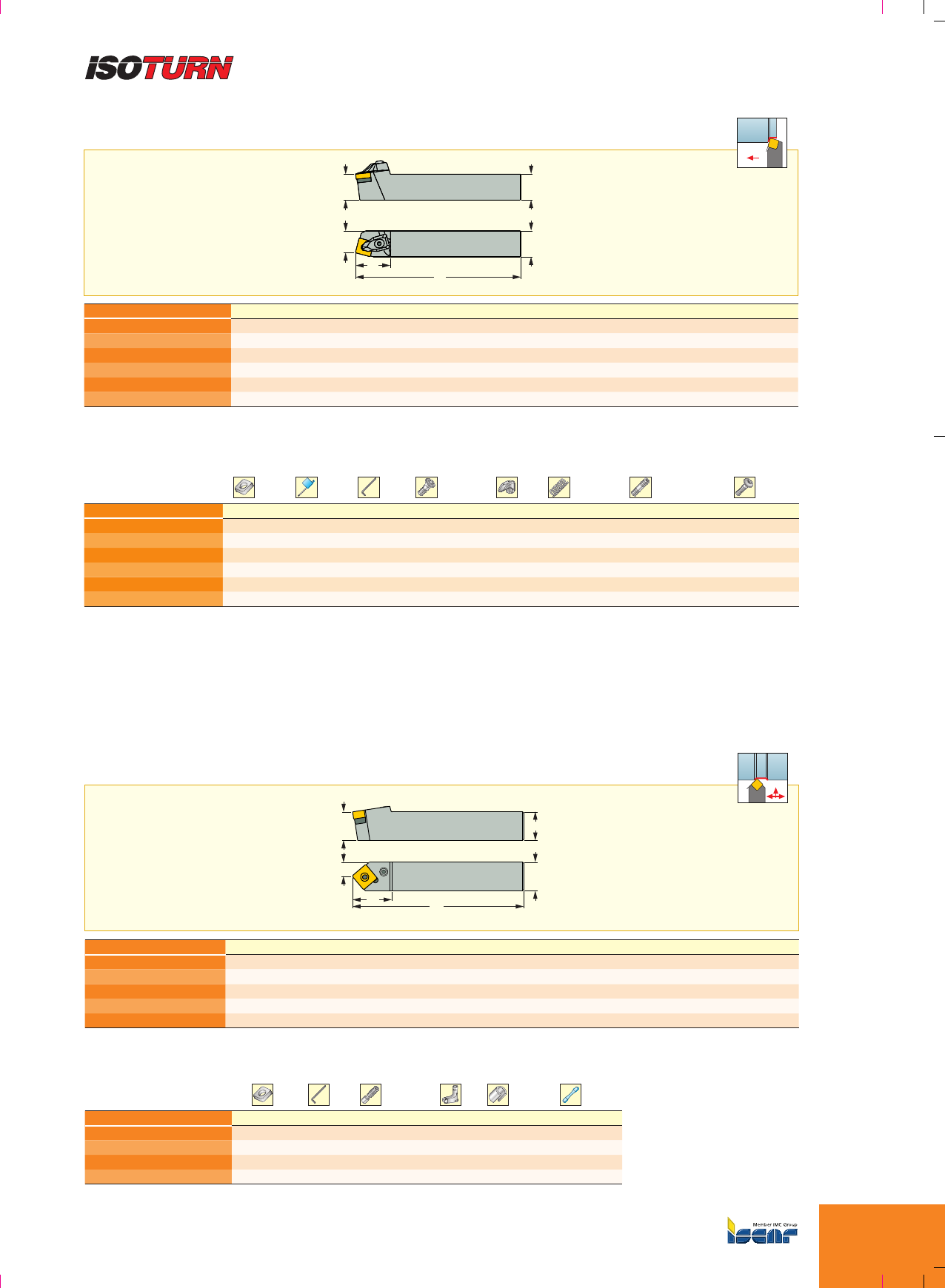

DSBNR/L
НаружныетокарныедержавкискреплениемR-Clampс
угломвплане75° длянегативныхISOпластинSNMG
h
h
fb
l2l1
75°
Обозначение h b l1l2f Ga° Gr°Пластины
DSBNR/L 2525M-12 25.0 25.0 150.00 38.0 22.0 -4 -7 SNMG 1204
DSBNR/L 3232P-12 32.0 32.0 170.00 38.0 27.0 -4 -7 SNMG 1204
DSBNR/L 2525M-15 25.0 25.0 150.00 40.0 32.0 -7.4 -4.3 SNMG 1506
DSBNR/L 3232P-15 32.0 32.0 170.00 40.0 40.0 -7.4 -4.3 SNMG 1506
DSBNR/L 3232P-19 32.0 32.0 170.00 43.0 40.0 -7.4 -4.3 SNMG 1906
DSBNR/L 4040S-19 40.0 40.0 250.00 43.0 37.0 -7.4 -4.3 SNMG 1906
PSDNN
Наружныетокарныедержавкисрычажнымкреплениеми
угломвплане45° длянегативныхISOпластинSNMG
h
h
f
b
l2l1
45°
Обозначение h b l1l2f Ga° Gr°Пластины
PSDNN 2020K-12 20.0 20.0 125.00 27.0 10.0 0 -7 SNMG1204/SNGA1204
PSDNN 2525M-12 25.0 25.0 150.00 27.0 12.5 0 -7 SNMG1204/SNGA1204
PSDNN 3225P-19 32.0 25.0 170.00 41.0 13.0 0-8.5 SNMG 1906
PSDNN 3232P-19 32.0 32.0 170.00 41.0 16.0 0-8.5 SNMG 1906
PSDNN 4040S-25 40.0 40.0 250.00 49.0 20.0 0-8.5 SNMG25..
Обозначение Подкладка Ключ Винт Рычаг Пружинный штифт Пробойник
PSDNN 2020K-12 TSN 423 HW3.0 SR 117-2010 LR 4 SP 4 PN 3-4
PSDNN 2525M-12 TSN 423 HW3.0 SR 117-2010 LR 4 SP 4 PN 3-4
PSDNN 3225P-19 RST 634 HW4.0 SR 10402352 LR 6 SP 66
PSDNN 3232P-19 RST 634 HW4.0 SR 10402352 LR 6 SP 66
ЗАП.ЧАСТИ
Пластины,см.стр.:SNMA(B162) • SNMA(CBN)(B226) • SNMG-GN(B162) • SNMG-NR(B163) • SNMG-PP(B160) • SNMG-TF(B160) • SNMG-VL(B160) •
SNMM-NM(B165) • SNMM-NR(B166) • SNMM-RP(B165).
Пластины,см.стр.: SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-GN(B162)•SNMG-NR(B163)•SNMG-PP(B160)•SNMG-TF
(B160)•SNMG-VL(B160)•SNMM-NM(B165)•SNMM-NR(B166)•SNMM-RP(B165).
ЗАП.ЧАСТИ
Обозначение Подкладка Ключ Ключ 1 Винт подкладки Прижим Пружина прижима Левый-правый винт Винт
DSBNR/L 2525M-12 RST 443 T-15/5 SR 14-506 LCGR-4 SR10400270-25.5
DSBNR/L 3232P-12 RST 443 T-15/5 SR 14-506 LCGR-4 SR10400270-25.5
DSBNR/L 2525M-15 RST 54 HW4.0 SR 10402265 LCGR-5 KSP 5 SR 10402267
DSBNR/L 3232P-15 RST 54 HW4.0 SR 10402265 LCGR-5 KSP 5 SR 10402267
DSBNR/L 3232P-19 RST 634 HW4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267
DSBNR/L 4040S-19 RST 634 HW4.0 SR 10402266 LCGR-6 KSP 5 SR 10402267
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B30
PSKNR/L
Державкидляточенияторцасрычажнымкреплениемиуглом
вплане75° длянегативныхквадратныхпластинISO
l1
fb
l2
h
h
75°
Обозначение h b l1l2f Ga° Gr°Пластины
PSKNR/L 2525M-12 25.0 25.0 150.00 23.5 32.0 -6 -6 SNMG1204/SNGA1204
Обозначение Ключ Подкладка Винт Рычаг Пружинный штифт Пробойник
PSKNR/L HW3.0 TSN 423 SR 117-2010 LR 4 SP 4 PN 3-4
ЗАП.ЧАСТИ
PSSNR/L
Державкидляточенияторцаипродольноготочениясрычажным
креплениемиугломвплане45° длянегативныхквадратныхпластин
h
h
fb
l2
l1
45°
45°
Обозначение h b l1l2f Ga° Gr°Пластины
PSSNR/L 2020K-12 20.0 20.0 125.00 29.0 25.0 -5.5 -5.5 SNMG1204/SNGA1204
PSSNR/L 2525M-12 25.0 25.0 150.00 29.0 32.0 -5.5 -5.5 SNMG1204/SNGA1204
PSSNR/L 3232P-19 32.0 32.0 170.00 42.0 40.0 0 -8 SNMG 1906
PSSNR/L 4040S-19 40.0 40.0 250.00 42.0 50.0 0 -8 SNMG 1906
PSSNR/L 4040S-2507 (1) 40.0 40.0 250.00 53.0 50.0 0 -8 SNMG25..
Обозначение Подкладка Подкладка 1 Ключ Винт Рычаг Пружинный штифт Пробойник
PSSNR/L 2020K-12 TSN 423 HW3.0 SR 117-2010 LR 4 SP 4 PN 3-4
PSSNR/L 2525M-12 TSN 423 HW3.0 SR 117-2010 LR 4 SP 4 PN 3-4
PSSNR/L 3232P-19 RST 634 HW4.0 SR 10402352 LR 6 SP 66
PSSNR/L 4040S-19 RST 634 HW4.0 SR 10402352 LR 6 SP 66
PSSNR/L 4040S-2507 TSN 85 TSN 84* HW5.0 SR 10402264 LR 8 SP 8
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно
(1) ДляпластинSN..2509,используйтеподкладкуTSN84.
Пластины,см.стр.: SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-GN(B162)•SNMG-NR(B163)•SNMG-PP(B160)•SNMG-TF
(B160)•SNMG-VL(B160)•SNMM-RP(B165).
(1) ДляпластинSN..2509,используйтеподкладкуTSN84.
Пластины,см.стр.: SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-GN(B162)•SNMG-NR(B163)•SNMG-PP(B160)•SNMG-TF
(B160)•SNMG-VL(B160)•SNMM-NM(B165)•SNMM-NR(B166)•SNMM-RP(B165).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B31
DTGNR/L
НаружныетокарныедержавкискреплениемR-Clampсуглом
вплане91° длянегативныхтреугольныхпластин
l2
h
f
l1
b
h
91°
Обозначение h b l1l2f Ga° Gr°Пластины
DTGNR/L 2020K-16 20.0 20.0 125.00 25.0 25.0 -6 -6 TNMG 1604
DTGNR/L 2525M-16 25.0 25.0 150.00 25.0 32.0 -6 -6 TNMG 1604
DTGNR/L 2525M-22 25.0 25.0 150.00 32.0 32.0 -6 -6 TNMG 2204
ЗАП.ЧАСТИ
Обозначение Подкладка Ключ Ключ 1 Винт подкладки Прижим Пружина прижима Левый-правый винт
DTGNR/L 2020K-16 RTT 322 HW2.5 SR 35080I LCGR-3 KSP 3 SR RC3
DTGNR/L 2525M-16 RTT 322 HW2.5 SR 35080I LCGR-3 KSP 3 SR RC3
DTGNR/L 2525M-22 RTT 443 T-15/5 SR 14-506 LCGR-4 SR10400270-25.5
Пластины,см.стр.: TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-NR(B157)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
PSBNR/L
Наружныетокарныедержавкисрычажнымкреплениеми
угломвплане75° длянегативныхISOпластинSNMG
h
h
fb
l2l1
75°
Обозначение h b l1l2f Ga° Gr°Пластины
PSBNL 2525M-15 25.0 25.0 170.00 39.0 27.0 -6 -6 SNMG15..
PSBNR 2525M-12 25.0 25.0 150.00 26.8 22.0 -6 -6 SNMG 1204
PSBNR/L 3232P-19 32.0 32.0 170.00 39.0 27.0 -6 -6 SNMG 1906
PSBNR 3232P-15 32.0 32.0 170.00 39.0 27.0 -6 -6 SNMG15..
PSBNR/L 4040S-25 40.0 40.0 250.00 47.0 50.0 -6 -6 SNMG25..
PSBNR/L 5050T-25 50.0 50.0 300.00 47.0 60.0 -6 -6 SNMG25..
Пластины,см.стр.:SNMA(B162) • SNMG-GN(B162) • SNMG-NR(B163) • SNMM-NM(B165) • SNMM-NR(B166) • SNMM-RP(B165).
ЗАП.ЧАСТИ
Обозначение Ключ Пружинный штифт
PSBNR/L HW4.0 SP 66
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B32

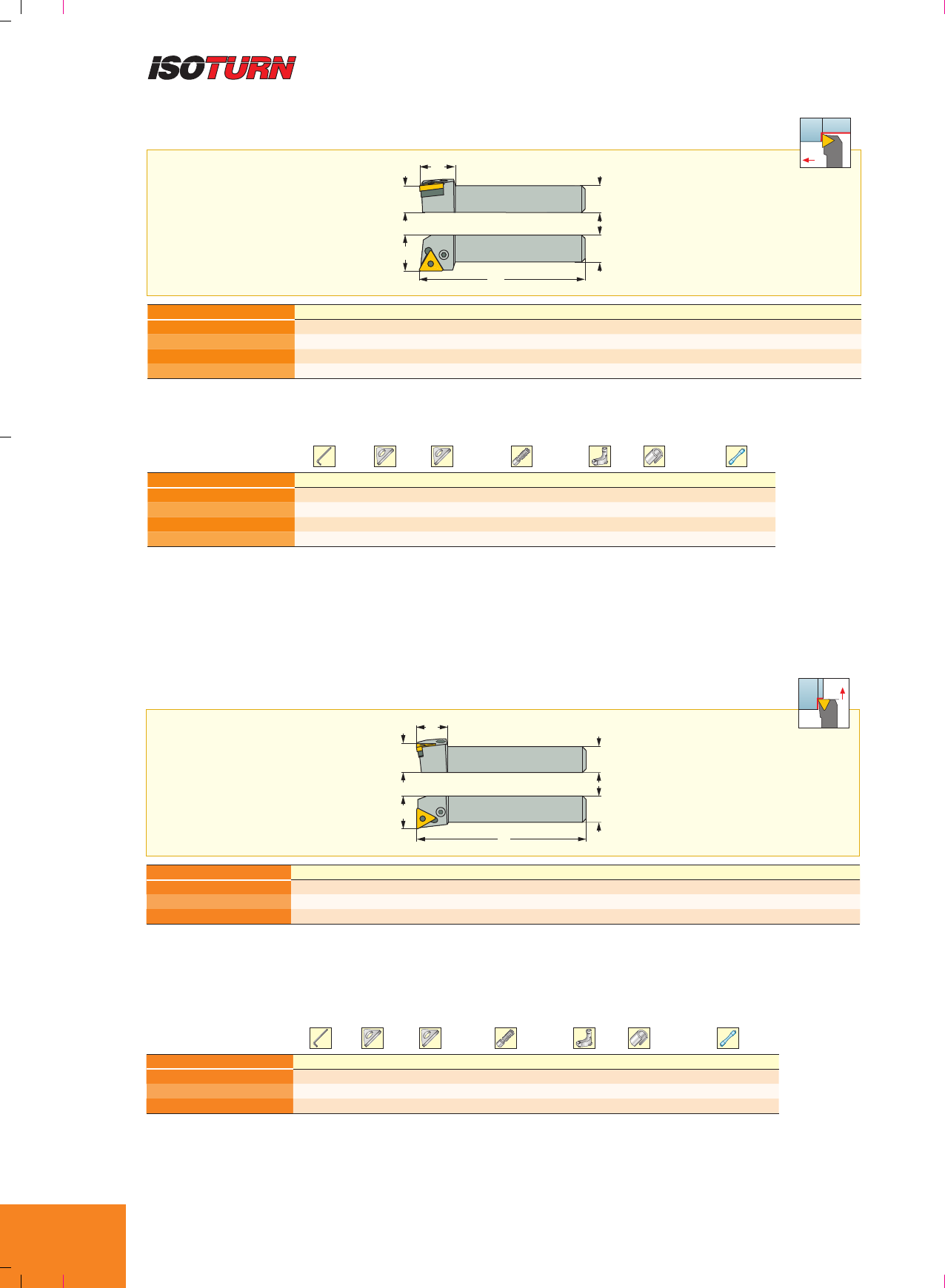

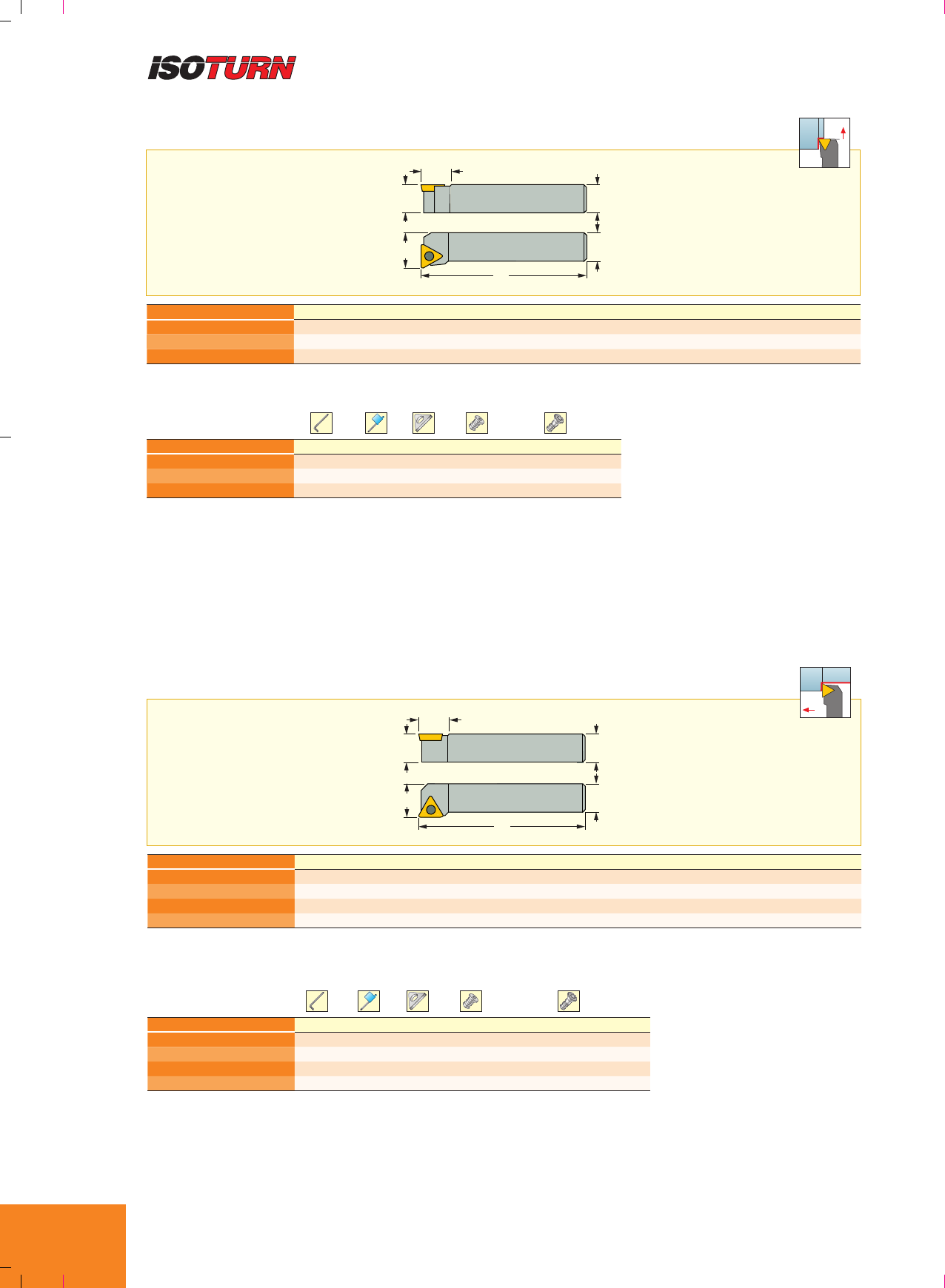

PTFNR/L
Державкидляточенияторцасрычажнымкреплениеми
угломвплане91° длянегативныхтреугольныхпластин
h
l2
h
l1
fb
91°
Обозначение h b l1l2f Ga° Gr°Пластины
PTFNR/L 2020K-16 20.0 20.0 125.00 20.0 25.0 -6 -6 TNMG16..
PTFNR/L 2525M-16 25.0 25.0 150.00 20.0 32.0 -6 -6 TNMG16..
PTFNR/L 2525M-22 25.0 25.0 150.00 26.0 32.0 -6 -6 TNMG 2204
Обозначение Ключ Подкладка Подкладка 1 Винт Рычаг Пружинный штифт Пробойник
PTFNR/L 2020K-16 HW2.5/5 TTN 322 TTN 332(1)* SR 117-2014 LR 3 SP 3 PN 3-4
PTFNR/L 2525M-16 HW2.5/5 TTN 322 TTN 332(1)* SR 117-2014 LR 3 SP 3 PN 3-4
PTFNR/L 2525M-22 HW3.0 TTN 422 SR 117-2010 LR 4 SP 4 PN 3-4
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно
(1) TTN 332 дляпластинтолщиной3.18мм
Пластины,см.стр.: TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-NR(B157)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
PTGNR/L
Наружныетокарныедержавкисрычажнымкреплениеми
угломвплане91° длянегативныхтреугольныхпластин
l1
fb
l2
h
h
91°
Обозначение h b l1l2f Ga° Gr°Пластины
PTGNR/L 2020K-16 20.0 20.0 125.00 22.0 25.0 -6 -6 TNMG16..
PTGNR/L 2525M-16 25.0 25.0 150.00 22.0 32.0 -6 -6 TNMG16..
PTGNR/L 2525M-22 25.0 25.0 150.00 32.0 32.0 -6 -6 TNMG 2204
PTGNR 3232P-22 32.0 32.0 170.00 32.0 40.0 -6 -6 TNMG 2204
Пластины,см.стр.: TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-NR(B157)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
ЗАП.ЧАСТИ
Обозначение Ключ Подкладка Подкладка 1 Винт Рычаг Пружинный штифт Пробойник
PTGNR/L 2020K-16 HW2.5/5 TTN 322 TTN 332(1)* SR 117-2014 LR 3 SP 3 PN 3-4
PTGNR/L 2525M-16 HW2.5/5 TTN 322 TTN 332(1)* SR 117-2014 LR 3 SP 3 PN 3-4
PTGNR/L 2525M-22 HW3.0 TTN 422 SR 117-2010 LR 4 SP 4 PN 3-4
PTGNR 3232P-22 HW3.0 TTN 422 SR 117-2010 LR 4 SP 4 PN 3-4
* Опциональная,заказываетсяотдельно
(1) TTN 332 дляпластинтолщиной3.18мм
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B33

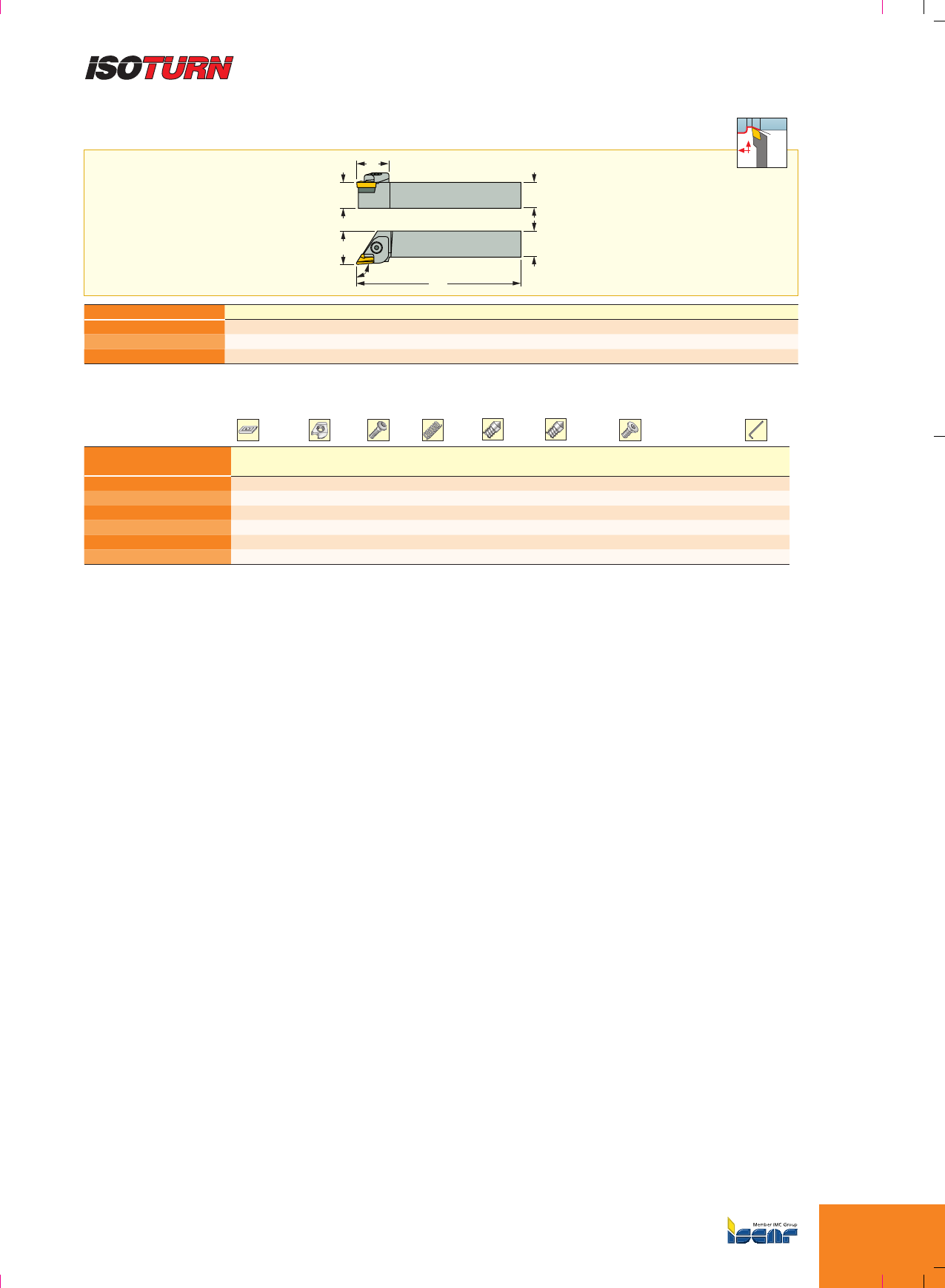

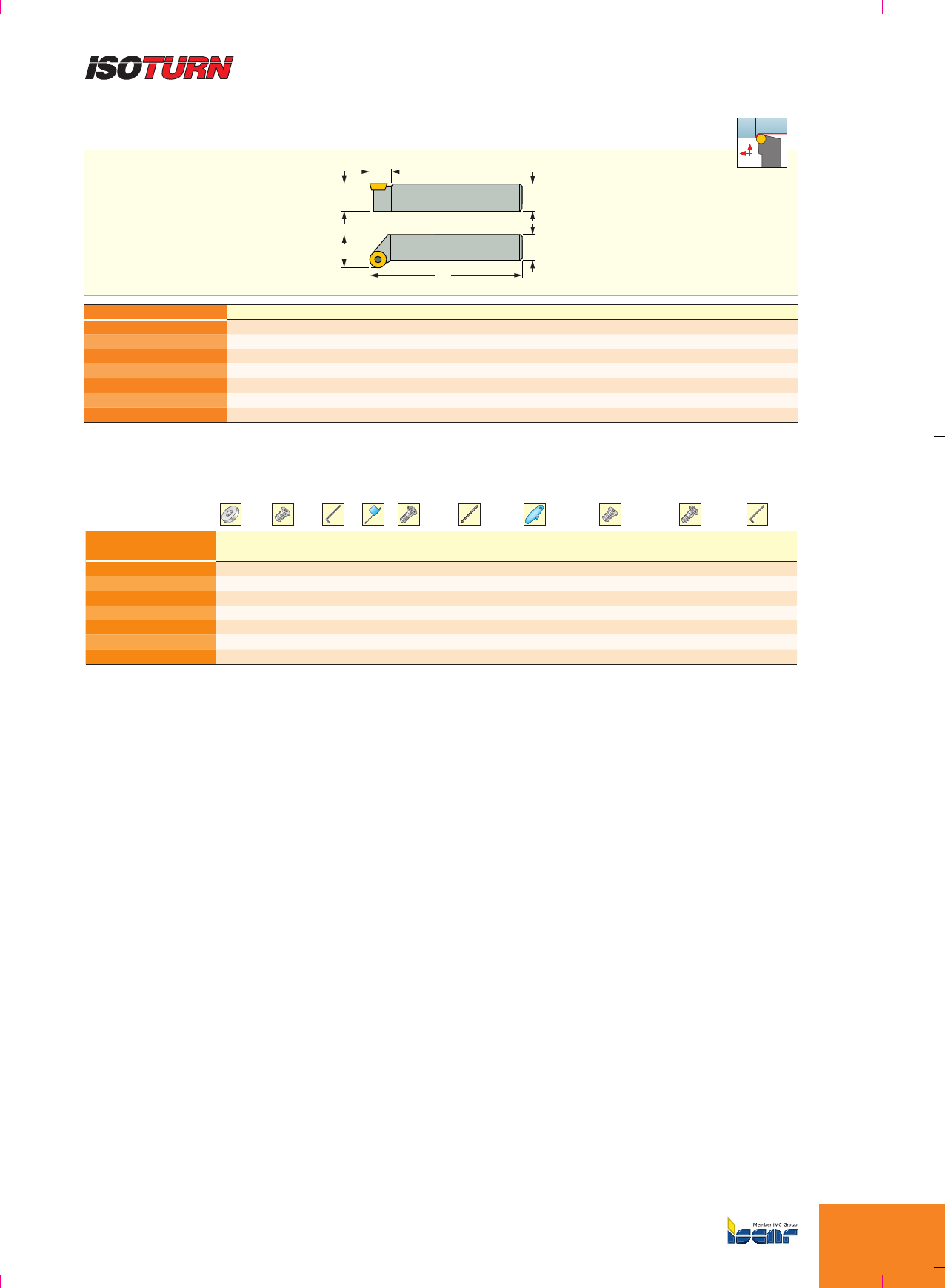

MTJNR/L-W
Токарныедержавкисклиновымкреплениемиугломв
плане93° длянегативныхтреугольныхпластин
l2
h
f
l1
h
b
93° 22°
max
Обозначение h b l1l2f Ga° Gr°Пластины
MTJNR/L 1616H-16W-M 16.0 16.0 100.00 32.0 20.0 -6 -6 TNMG 1604
MTJNR/L 2020K-16W-M 20.0 20.0 125.00 32.0 25.0 -6 -6 TNMG 1604
MTJNR/L 2525M-16W-M 25.0 25.0 150.00 32.0 32.0 -6 -6 TNMG 1604
MTJNR/L 2525M-22W 25.0 25.0 150.00 38.0 32.0 -6 -6 TNMG 2204
MTJNR/L 3225P-22W 32.0 25.0 170.00 38.0 32.0 -6 -6 TNMG 2204
Пластины,см.стр.: TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-NR(B157)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинTNMG1603..толщиной3.18мм
ЗАП.ЧАСТИ
Обозначение Подкладка Подкладка 1
Запорный
штифт
Винт
штифта Ключ
Клиновой
прижим Винт клина Ключ 1
Клин
(набор)Шайба
MTJNR/L 1616H-16W-M TTT 322N TTT 332N(1)* ZNW 3WNS H-W 3 LC 291N
CLAMP SR 17-317NS E RING N
MTJNL 2020K-16W-M TTT 322N TTT 332N(1)* ZNW 3WN H-W 3 LC 291N
CLAMP SR 17-317N E RING N
MTJNR 2020K-16W-M TTT 322N TTT 332N(1)* ZNW 3WN H-W 3 LC 291N
CLAMP SR 17-317N HW2.5 E RING N
MTJNR/L 2525M-16W-M TTT 322N TTT 332N(1)* ZNW 3WN H-W 3 LC 291N
CLAMP SR 17-317N E RING N
MTJNR/L 2525M-22W TTT 434 TTT 432* ZNW 4 SR 17-295 HW3.0 HW2.5 LC 281 SET 1
MTJNR/L 3225P-22W TTT 434 TTT 432* ZNW 4 SR 17-295 HW3.0 HW2.5 LC 281 SET 1
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B34

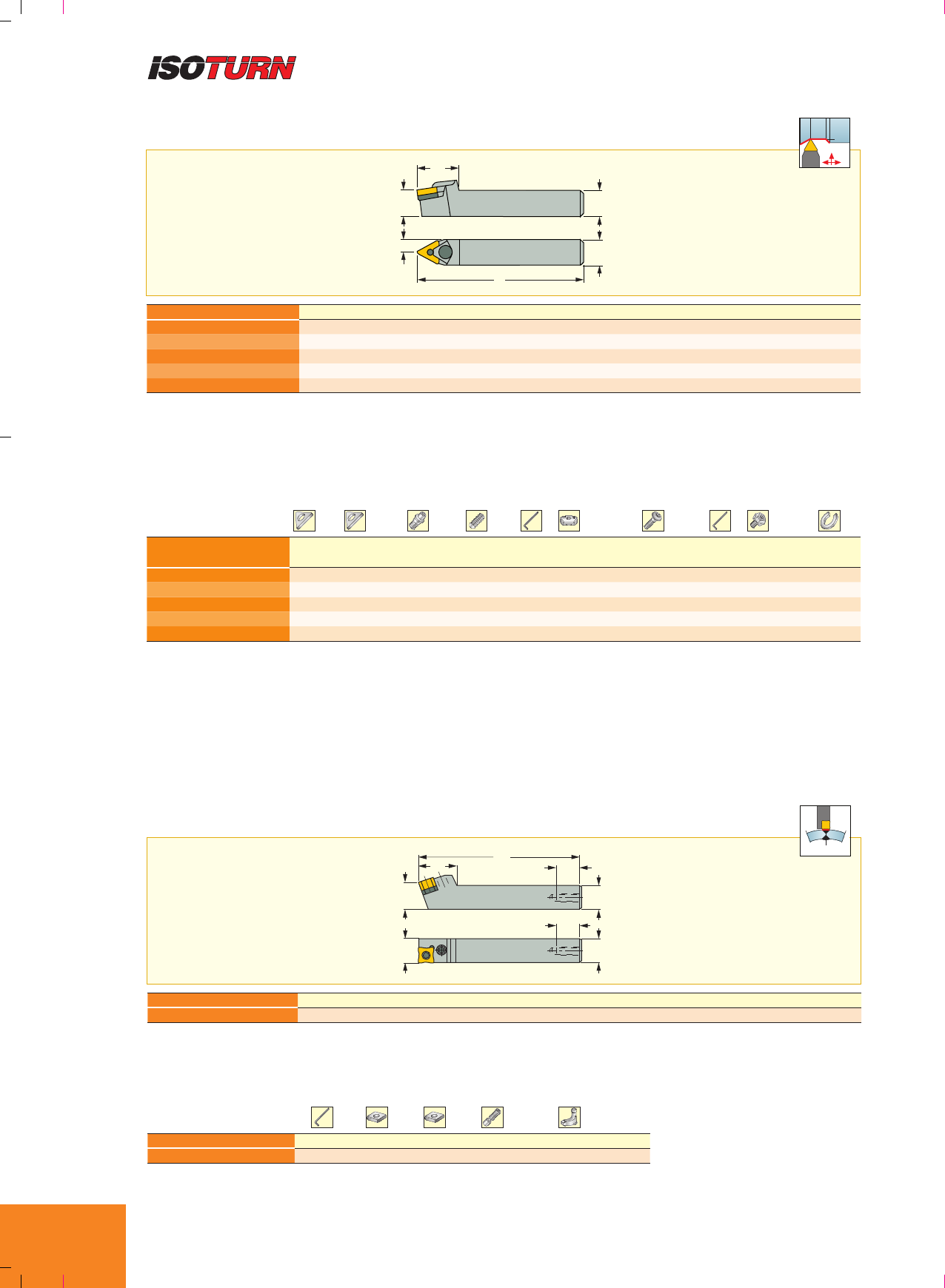

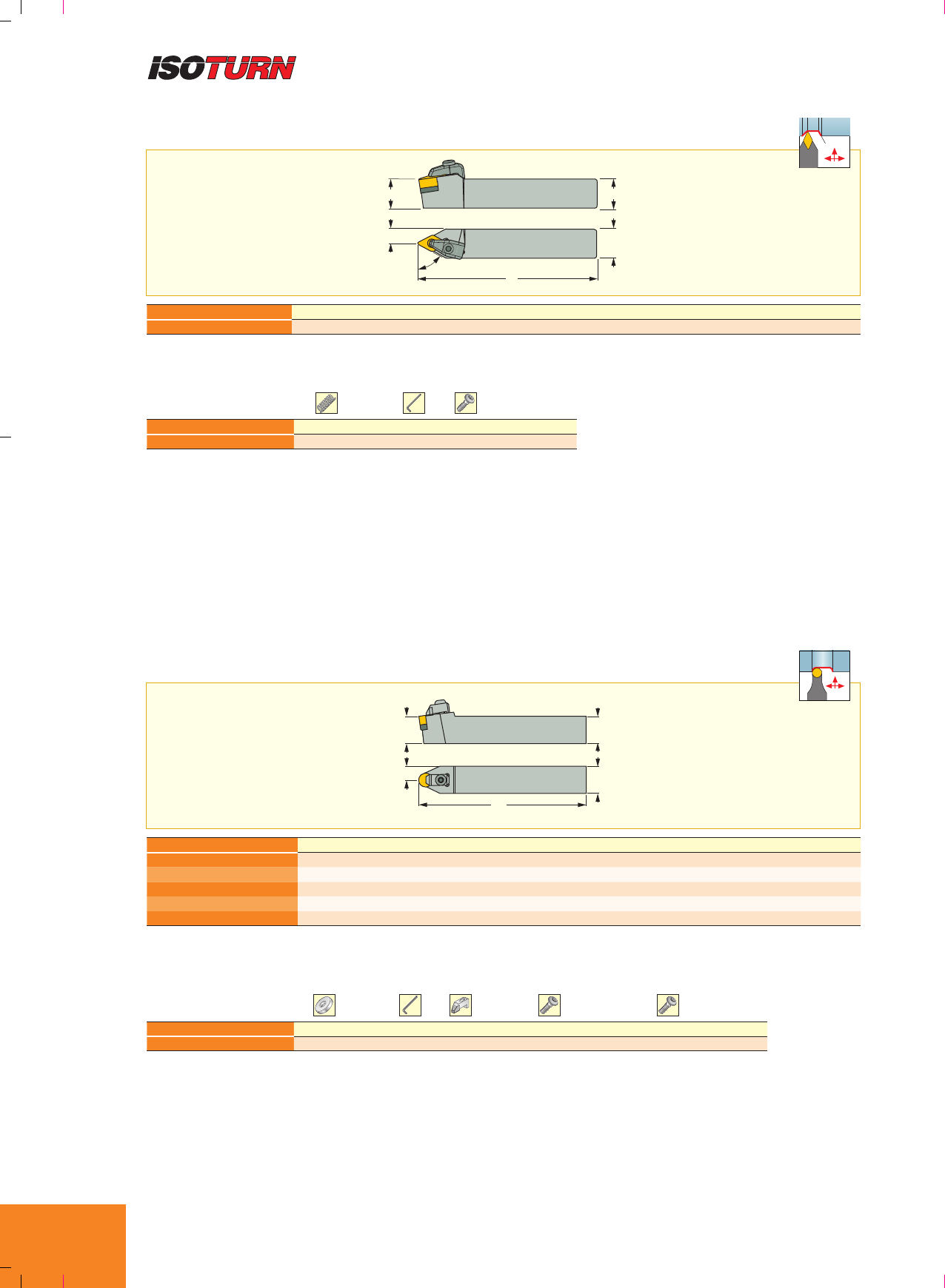

MTENN-W
Нейтральныедержавкисклиновымкреплением
длянегативныхтреугольныхпластин
l2
h
f
l1
b
h
60° 55°
max
Обозначение h b l1l2f Ga° Gr°Пластины
MTENN 1618H-16W-M 16.0 18.0 100.00 32.0 9.0 0 -8 TNMG 1604
MTENN 2020K-16W-M 20.0 20.0 125.00 32.0 10.0 0 -8 TNMG 1604
MTENN 2525M-16W-M 25.0 25.0 150.00 32.0 12.5 0 -8 TNMG 1604
MTENN 2525M-22W 25.0 25.0 150.00 40.0 12.5 0 -8 TNMG 2204
MTENN 3232P-22W 32.0 32.0 170.00 40.0 16.0 0 -8 TNMG 2204
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинTNMG1603..толщиной3.18мм
PSANR/L
Державкидлязачисткисварныхшвовнатрубах,срычажным
креплениемдлянегативныхквадратныхпластин
h
25
l2
h
b
f
25
l1
Обозначение h b l1l2f Ga° Gr°Пластины
PSANR/L 2525M-15 (1) 25.0 25.0 150.00 38.0 25.0 0 20 SNMX 150708
Обозначение Ключ Подкладка Подкладка 1 Винт Рычаг
PSANR/L 2525M-15 HW3.0 TXN 532 TXN 5-2* SR 117-2020 LR 5S
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно
Пластины,см.стр.: TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-NR(B157)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
(1) TXN 5-2 дляпластинSNMX150608R-..безстружколомадлятвёрдыхматериалов.
Пластины,см.стр.:SNMX150608R-..(B200) • SNMX150708R-..(B199).
ЗАП.ЧАСТИ
Обозначение Подкладка Подкладка 1
Запорный
штифт
Винт
штифта Ключ Клиновой прижим Винт клина Ключ 1 Клин (набор)Шайба
MTENN 1618H-16W-M TTT 322N TTT 332N(1)* ZNW 3WNS H-W 3 LC 291N CLAMP SR 17-317NS E RING N
MTENN 2020K-16W-M TTT 322N TTT 332N(1)* ZNW 3WN H-W 3 LC 291N CLAMP SR 17-317N E RING N
MTENN 2525M-16W-M TTT 322N TTT 332N(1)* ZNW 3WN H-W 3 LC 291N CLAMP SR 17-317N E RING N
MTENN 2525M-22W TTT 434 TTT 432* ZNW 4 SR 17-295 HW3.0 HW2.5 LC 281 SET 1
MTENN 3232P-22W TTT 434 TTT 432* ZNW 4 SR 17-295 HW3.0 HW2.5 LC 281 SET 1
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B35

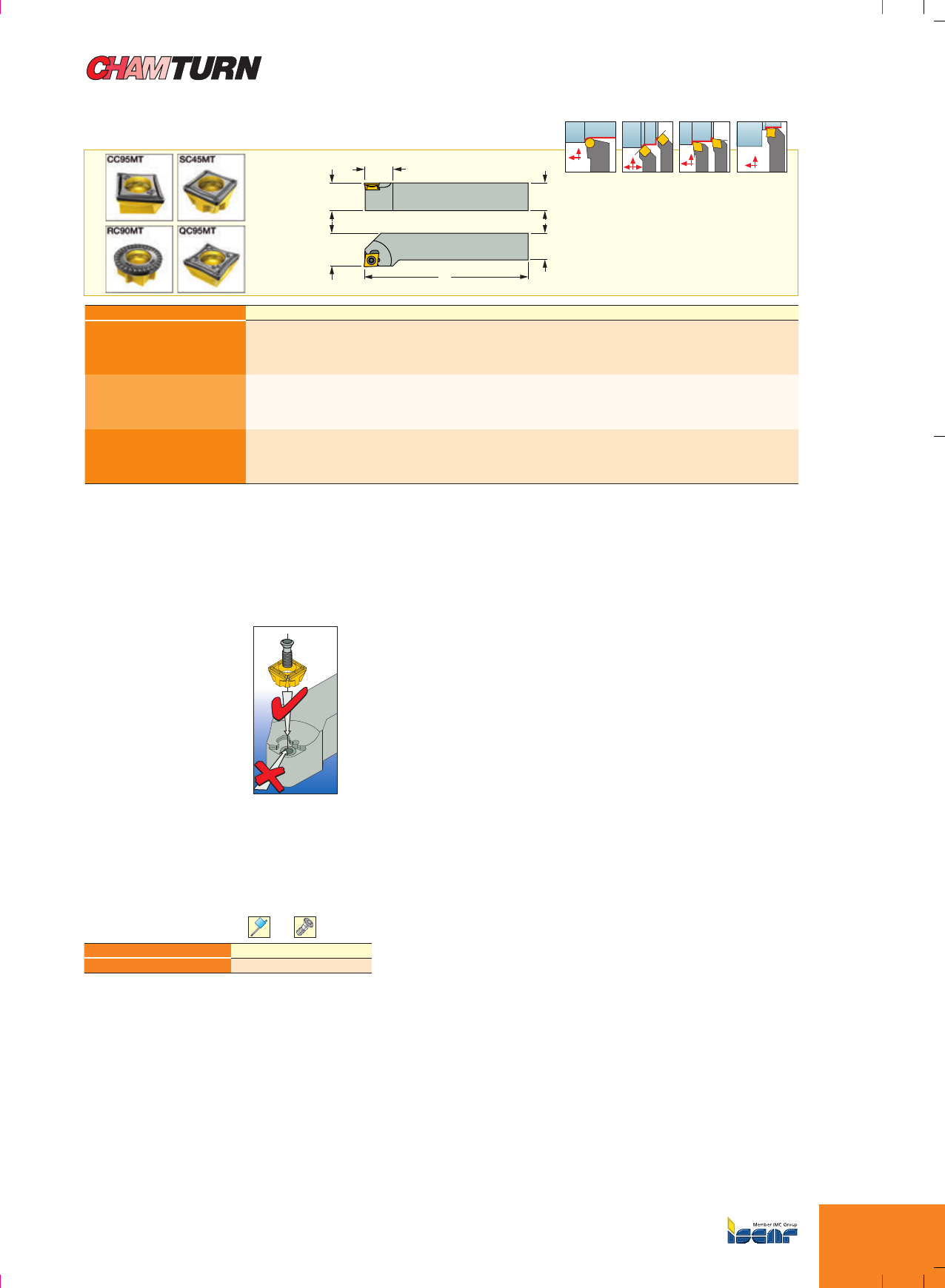

SUXCR/L-CM
Державкисвинтовымкреплением для4-х
геометрийпластинсзаднимуглом7°
l2
h
f
l1
b
h
Обозначение Ключ Винт
SUXCR/L-CM T-15/5 SR14-544/S
ЗАП.ЧАСТИ
45°
45°
95°
95°
95°
CC95MT...SC95MT...RC90MT... QC45MT...
Пластины,см.стр.:CC95MT-SM(B169) • QC95MT-SM(B168) • RC90MT-SM(B170) • SC45MT-SM(B169).
Направление
креплениядля
SC45MT...
SC45MT
• Уникальный,универсальный
карманISCAR
• Длянаружнойобработки
• Охватываетвсесамые
распространённыеоперации
• Упрощаетвыборинструмента
• Простоекреплениевинтом
• Минимумзап.частей
Намногофункциональныйинструмент
можноустановить4разныепластины
Обозначение h b l1l2Ga° Gr° f Пластины
SUXCR/L 1616H-10 CM 16.0 16.0 100.00 24.0 0 0
20 CC95MT...
21.2 SC45MT...
20.8 RC90MT...
20 QC95MT...
SUXCR/L 2020K-10 CM 20.0 20.0 125.00 25.0 0 0
25 CC95MT...
26.2 SC45MT...
25.8 RC90MT...
25 QC95MT...
SUXCR/L 2525M-10 CM 25.0 25.0 150.00 25.0 0 0
32 CC95MT...
33.2 SC45MT...
32.8 RC90MT...
32 QC95MT...
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B36

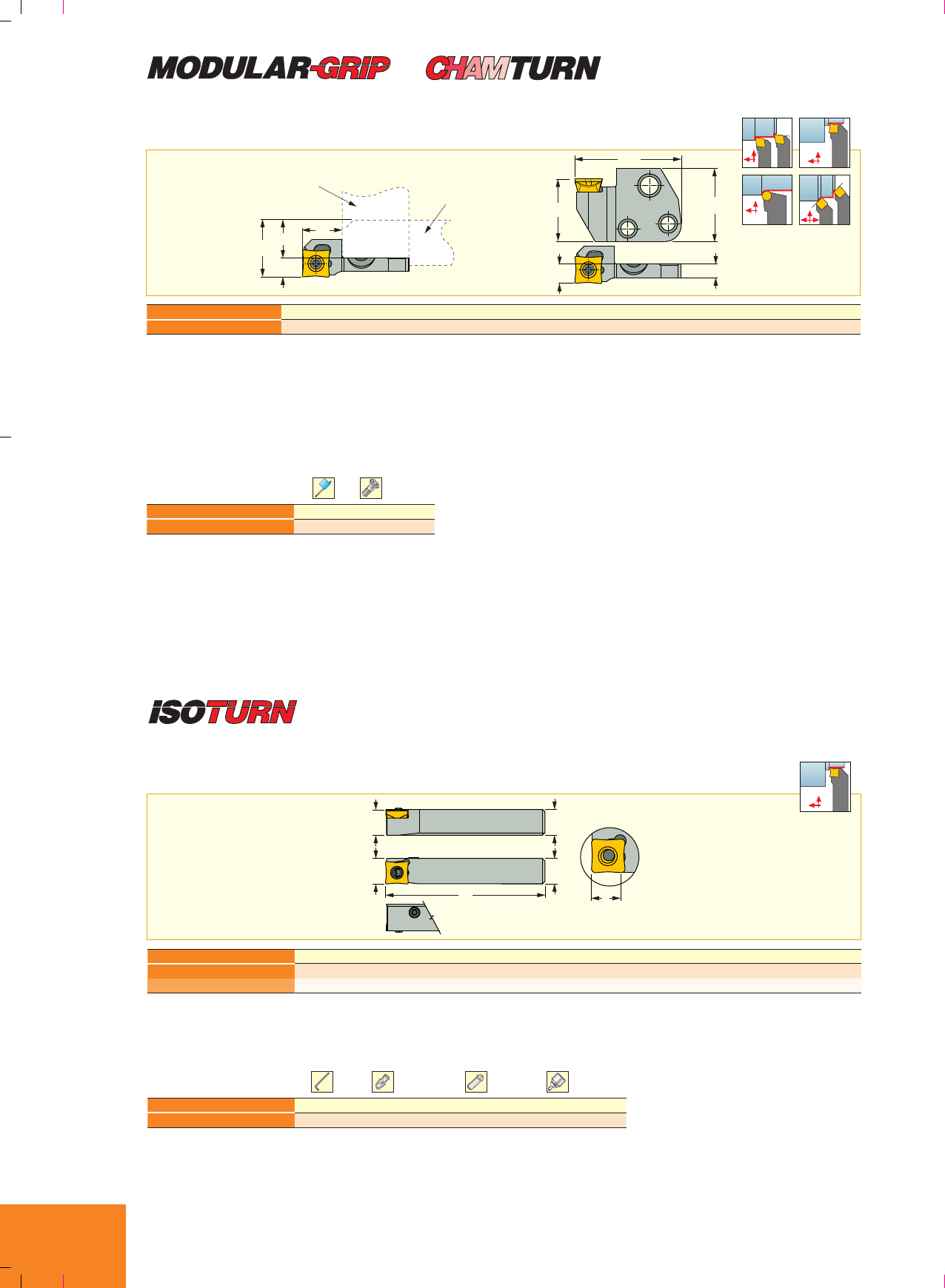

SUXCR-CM-PAD
Адаптерсвинтовымкреплениемдля4-хгеометрийпластинсзаднимуглом7°
f2A2
l1
h1B1
f
Державка: MAHPL
Державка: MAHR
f1
f2
16
l
Обозначение di h1B1l1f2A2Ga° Gr°Пластины
SUXCR-10 CM-PAD 9.65 24.0 28.0 40.80 7.40 5.2 0 0 Q/C/C95MT../SC45MT../RC90MT..
Обозначение Ключ Винт
SUXCR-CM-PAD T-15/5 SR14-544/S
ЗАП.ЧАСТИ
f=f1(державка)+f2(адаптер)
PQLCR/L-S
Державкидляшвейцарскихстанков-автоматовсбоковымрычажным
креплением80° позитивныхчетырёхугольныхпластин
h1
f
l1
b
h
T
95°
Обозначение h b h1l1f T Ga° Gr°Пластины
PQLCR/L 1012M-09S 10.0 12.0 12.0 150.00 12.0 8.5 0 0 QCMT 09T3
PQLCR/L 1212M-09S 12.0 12.0 12.0 150.00 12.0 8.5 0 0 QCMT 09T3
Обозначение Ключ Рычаг Запорный штифт Винт
PQLCR/L-S HW2.5/5 SL LV-3 LEVER SL PI-3 PIN SR 10400150
ЗАП.ЧАСТИ
95°
95°
95°
45°
45°
CC95MT...
SC45MT...RC90MT...
QC95MT...
Пластины,см.стр.:CC95MT-SM(B169) • QC95MT-SM(B168) • RC90MT-SM(B170) • SC45MT-SM(B169).
Державки,см.:каталогISCARGROOVE-TURNTOOLS.
Пластины,см.стр.:QCMT-PF(B177) • QCMT-SM(B177).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B37
PQLCR/L
Державкисрычажнымкреплением
для80°позитивныхчетырёхугольныхпластин
h
f
l2l1
b
h
T
95°
Обозначение h b l1l2f T Ga° Gr°Пластины
PQLCR/L 1616H-09 16.0 16.0 100.00 22.0 20.0 8.5 0 0 QCMT 09T3
PQLCR/L 2020K-09 20.0 20.0 125.00 25.0 25.0 8.5 0 0 QCMT 09T3
PQLCR/L 2525M-09 25.0 25.0 150.00 26.0 32.0 8.5 0 0 QCMT 09T3
Обозначение Ключ Подкладка Пробойник Винт Рычаг Пружинный штифт
PQLCR/L HW2.5/5 TXC 322 PN 3-4 SR 117-2014 LR 3 SP 3
ЗАП.ЧАСТИ
PQLCR/L-A
Державкидляшвейцарскихстанков-автоматовсрычажным
креплением 80°позитивныхчетырёхугольныхпластин
H4
f
l1
bT
F1
l2
hh
l2
95°
Обозначение h b l1l2f F1h4T Ga° Gr°Пластины
PQLCR 1212M-09-A 12.0 12.0 150.00 19.5 12.0 14.0 2.0 8.5 0 0 QCMT 09T3
Обозначение Ключ Подкладка Пробойник Винт Рычаг Пружинный штифт
PQLCR/L-A HW2.5/5 TXC 322 PN 3-4 SR 117-2014 LR 3 SP 3
ЗАП.ЧАСТИ
Пластины,см.стр.:QCMT-PF(B177) • QCMT-SM(B177).
Пластины,см.стр.:QCMT-PF(B177) • QCMT-SM(B177).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B38

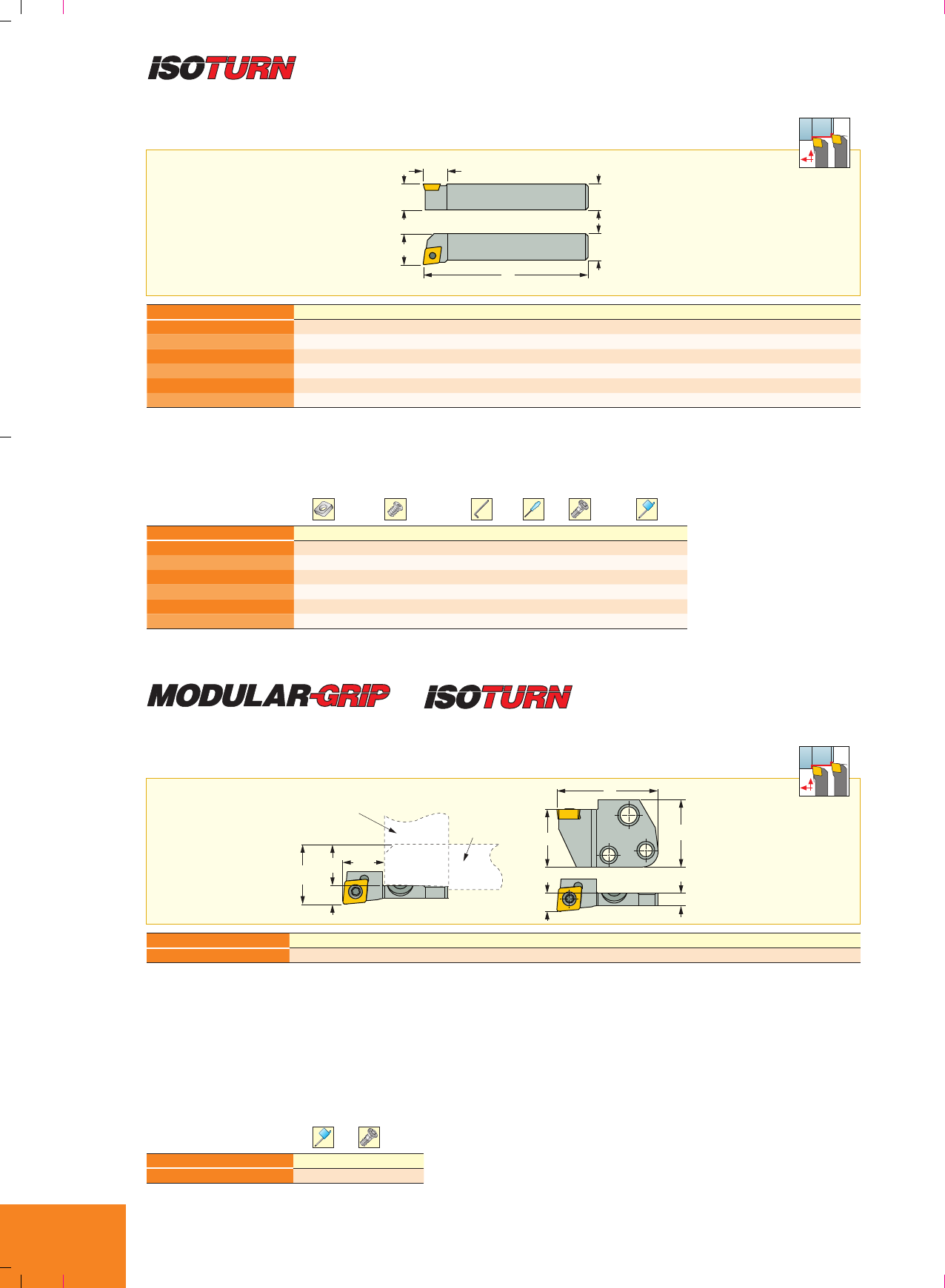

SCLCR/L
Державкисвинтовымкреплением
для80°ромбическихпластинсзаднимуглом7°
l2
h
f
l1
h
b
95°
95°
Обозначение h b l1l2f Ga° Gr°Пластины
SCLCR/L 0808F-06 8.0 8.0 80.00 10.0 10.0 0 0 CC..0602
SCLCR/L 1010F-06 10.0 10.0 80.00 10.0 12.0 0 0 CC..0602
SCLCR/L 1212F-09 12.0 12.0 80.00 14.0 16.0 0 0 CC..09T3
SCLCR/L 1616H-09 16.0 16.0 100.00 14.0 20.0 0 0 CC..09T3
SCLCR/L 2020K-12 20.0 20.0 125.00 18.0 25.0 0 0 CC..1204
SCLCR/L 2525M-12 25.0 25.0 150.00 20.0 32.0 0 0 CC..1204
ЗАП.ЧАСТИ
Обозначение Подкладка Винт подкладки Ключ 2 Ключ Винт Ключ 1
SCLCR/L 0808F-06 T-7/51 SR 14-548
SCLCR/L 1010F-06 SR 14-548 T-7/5
SCLCR/L 1212F-09 SR 16-236 T-15/5
SCLCR/L 1616H-09 SR 16-236 T-15/5
SCLCR/L 2020K-12 SR 16-212 T-20/5
SCLCR/L 2525M-12 TCC 4-2 SR TC-4 HW3.0 SR 16-212 T-20/5
SCLCR/L-PAD
Адаптерсвинтовымкреплениемдля80°ромбическихпластинсзаднимуглом7°
f2A2
l1
h1B1
Державка: MAHPL
Державка: MAHR
ff1
f2
19.5
95°
95°
l
Обозначение l1f2A2Ga° Gr°Пластины
SCLCR-09-PAD 42.00 7.50 5.2 0 0 CCGT/CCMT09T3
Обозначение Ключ Винт
SCLCR/L-PAD T-15/5 SR 16-236
f=f1(хвостовик)+f2(адаптер)
Пластины,см.стр.:CCET-WF(B172) • CCGT-AF(B195) • CCGT-AS(B195) • CCGW/CCMW-M2(CBN)(B216) • CCMT(CBN)(B216) • CCMT(PCD)(B209) •
CCMT-14(B171) • CCMT-PF(B171) • CCMT-WG(B173) • CCMT/CCGT(B172) • CCMT/CCGT-SM(B170).
Пластины,см.стр.:CCET-WF(B172) • CCGT-AF(B195) • CCGT-AS(B195) • CCGW/CCMW-M2(CBN)(B216) • CCMT(CBN)(B216) • CCMT(PCD)(B209) •
CCMT-14(B171) • CCMT-PF(B171) • CCMT-WG(B173) • CCMT/CCGT(B172) • CCMT/CCGT-SM(B170).
Державки,см.:каталогISCARGROOVE-TURNTOOLS.
Изображенаправосторонняя
ЗАП.ЧАСТИ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B39

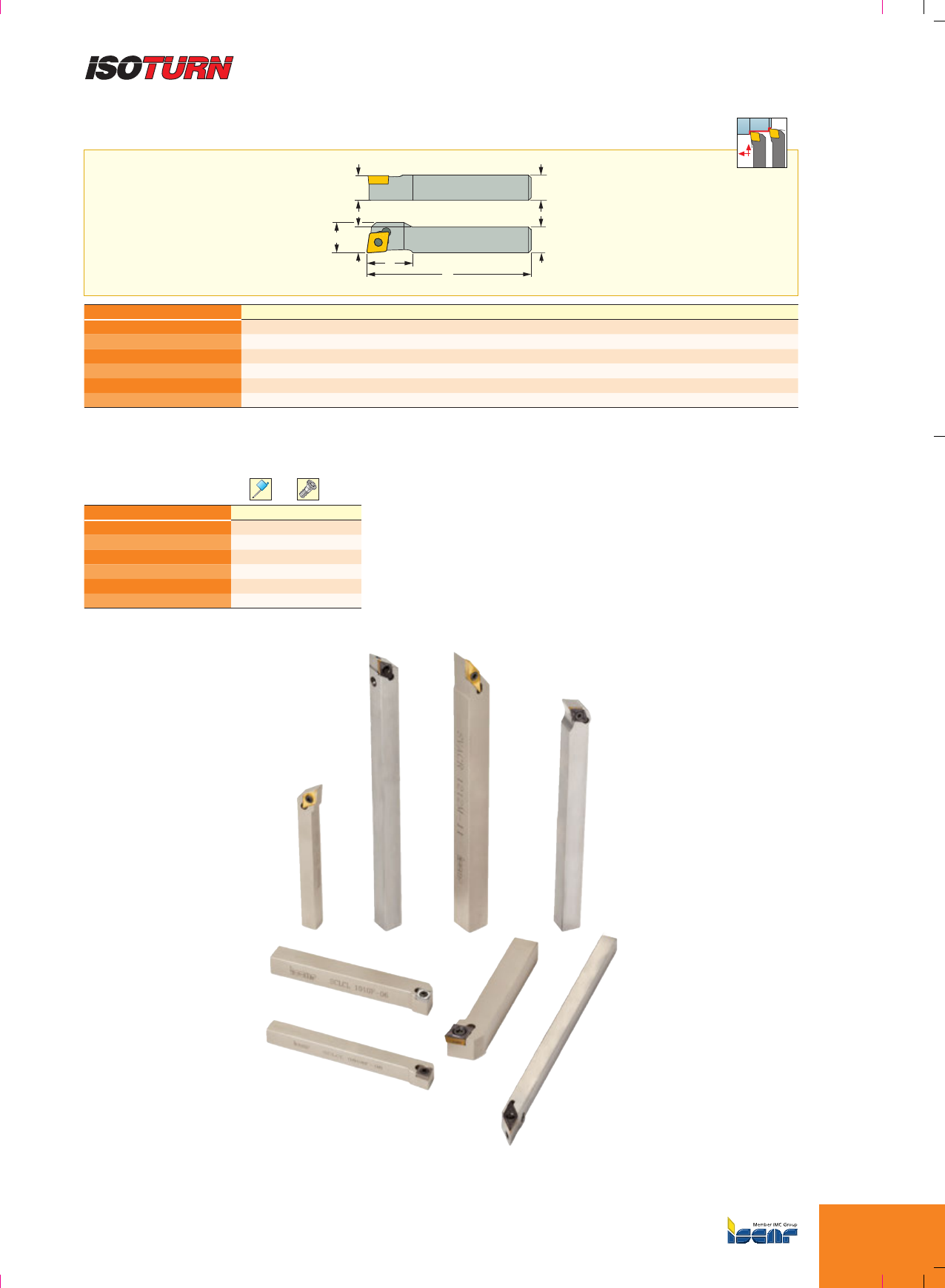

SCACR
Державкисвинтовымкреплением
для80°ромбическихпластинсзаднимуглом7°
h
h
l1
f
b
F1
l2
97°
93°
Обозначение h b l1l2f F1Ga° Gr°Пластины
SCACR/L 0808K-06S (1) 8.0 8.0 125.00 8.0 8.2 - 0 0 CC..0602
SCACR 1010M-06S 10.0 10.0 150.00 -10.0 - 0 0 CC..0602
SCACR/L 1616K-06S (1) 16.0 16.0 125.00 -16.2 - 0 0 CC..0602
SCACR/L 1010K-09S (1) 10.0 10.0 125.00 15.2 10.2 - 0 0 CC..09T3
SCACR 1212M-09S 12.0 12.0 150.00 15.0 12.0 14.0 0 0 CC..09T3
SCACR/L 1616K-09S (1) 16.0 16.0 125.00 -16.2 - 0 0 CC..09T3
Обозначение Ключ Винт
SCACR/L 0808K-06S T-7/5 SR 14-548
SCACR 1010M-06S T-7/5 SR 14-548
SCACR/L 1616K-06S T-7/5 SR 14-548
SCACR/L 1010K-09S T-15/5 SR 16-236
SCACR 1212M-09S T-15/5 SR 16-236
SCACR/L 1616K-09S T-15/5 SR 16-236
ЗАП.ЧАСТИ
(1) Дляшвейцарскихстанков-автоматов
Пластины,см.стр.:CCGT-AS(B195) • CCGW/CCMW-M2(CBN)(B216) • CCMT(CBN)(B216) • CCMT(PCD)(B209) • CCMT-14(B171) • CCMT-PF(B171) •
CCMT-WG(B173) • CCMT/CCGT(B172) • CCMT/CCGT-SM(B170).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B40
PCLCR/L-S
Державкидляшвейцарскихстанков-автоматовсбоковымрычажным
креплением 80° позитивныхромбическихпластин
h
f
l1
b
h
95°
95°
Обозначение h b l1f Ga° Gr°Пластины
PCLCR/L 0808M-06S 8.0 8.0 150.00 8.0 0 0 CC..0602
PCLCR/L 1010M-06S 10.0 10.0 150.00 10.2 0 0 CC..0602
PCLCR/L 1212M-06S 12.0 12.0 150.00 12.2 0 0 CC..0602
PCLCR/L 1616M-06S 16.0 16.0 150.00 16.2 0 0 CC..0602
PCLCR/L 1012M-09S 10.0 12.0 150.00 12.2 0 0 CC..09T3
PCLCR/L 1212M-09S 12.0 12.0 150.00 12.2 0 0 CC..09T3
PCLCR/L 1616M-09S 16.0 16.0 150.00 16.2 0 0 CC..09T3
Обозначение Запорный штифт Ключ Ключ-звёздочка Винт Рычаг
PCLCR/L 0808M-06S SL PI-2 PIN HW2.0/5 SR 10400611 SCREW SL LV-2 LEVER
PCLCR/L 1010M-06S SL PI-2 PIN HW2.0/5 SR 10400611 SCREW SL LV-2 LEVER
PCLCR/L 1212M-06S SL PI-2 PIN HW2.0/5 SR 10400611 SCREW SL LV-2 LEVER
PCLCR/L 1616M-06S SL PI-2 PIN HW2.0/5 SR 10400611 SCREW SL LV-2 LEVER
PCLCR/L 1012M-09S SL PI-3 PIN HW2.5/5 SR 10400150 SL LV-3 LEVER
PCLCR/L 1212M-09S SL PI-3 PIN HW2.5/5 SR 10400150 SL LV-3 LEVER
PCLCR/L 1616M-09S SL PI-3 PIN HW2.5/5 SR 10400150 SL LV-3 LEVER
ЗАП.ЧАСТИ
• Крепёжныйвинтпринеобходимостиможноустанавливатьсдругойстороны
Пластины,см.стр.:CCET-WF(B172) • CCGT-AS(B195) • CCGW/CCMW-M2(CBN)(B216) • CCMT(CBN)(B216) • CCMT(PCD)(B209) • CCMT-14(B171) •
CCMT-PF(B171) • CCMT-WG(B173) • CCMT/CCGT(B172) • CCMT/CCGT-SM(B170).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B41
PDACR/L-S
Державкидляшвейцарскихстанков-автоматовсбоковым
рычажнымкреплением 55°позитивныхромбическихпластин
h
f
l1
b
h
29°
max
91°
Обозначение h b l1f Ga° Gr°Пластины
PDACR/L 0808M-07S 8.0 8.0 150.00 8.0 0 0 DC..0702
PDACR/L 1010M-07S 10.0 10.0 150.00 10.0 0 0 DC..0702
PDACR/L 1212M-07S 12.0 12.0 150.00 12.0 0 0 DC..0702
PDACR/L 1616M-07S 16.0 16.0 150.00 16.0 0 0 DC..0702
PDACR/L 1012M-11S 10.0 12.0 150.00 12.0 0 0 DC..11T3
PDACR/L 1212M-11S 12.0 12.0 150.00 12.0 0 0 DC..11T3
PDACR/L 1616M-11S 16.0 16.0 150.00 16.0 0 0 DC..11T3
Обозначение Запорный штифт Ключ Ключ-звёздочка Винт Рычаг
PDACR/L 0808M-07S SL PI-2 PIN HW2.0/5 SR 10400611 SCREW SL LV-2 LEVER
PDACR/L 1010M-07S SL PI-2 PIN HW2.0/5 SR 10400611 SCREW SL LV-2 LEVER
PDACR/L 1212M-07S SL PI-2 PIN HW2.0/5 SR 10400611 SCREW SL LV-2 LEVER
PDACR/L 1616M-07S SL PI-2 PIN HW2.0/5 SR 10400611 SCREW SL LV-2 LEVER
PDACR/L 1012M-11S SL PI-3 PIN HW2.5/5 SR 10400150 SL LV-3 LEVER
PDACR/L 1212M-11S SL PI-3 PIN HW2.5/5 SR 10400150 SL LV-3 LEVER
PDACR/L 1616M-11S SL PI-3 PIN HW2.5/5 SR 10400150 SL LV-3 LEVER
ЗАП.ЧАСТИ
• Крепёжныйвинтпринеобходимостиможноустанавливатьсдругойстороны
Пластины,см.стр.:DCET-WF(B176)•DCGT-AS(B196)•DCGW/DCMW-M2/S2(CBN)(B219)•DCMT(CBN)(B219)•DCMT(PCD)(B209)•DCMT-14
(B175)•DCMT-PF(B176)•DCMT/DCGT(B175)•DCMT/DCGT-SM(B174).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B42

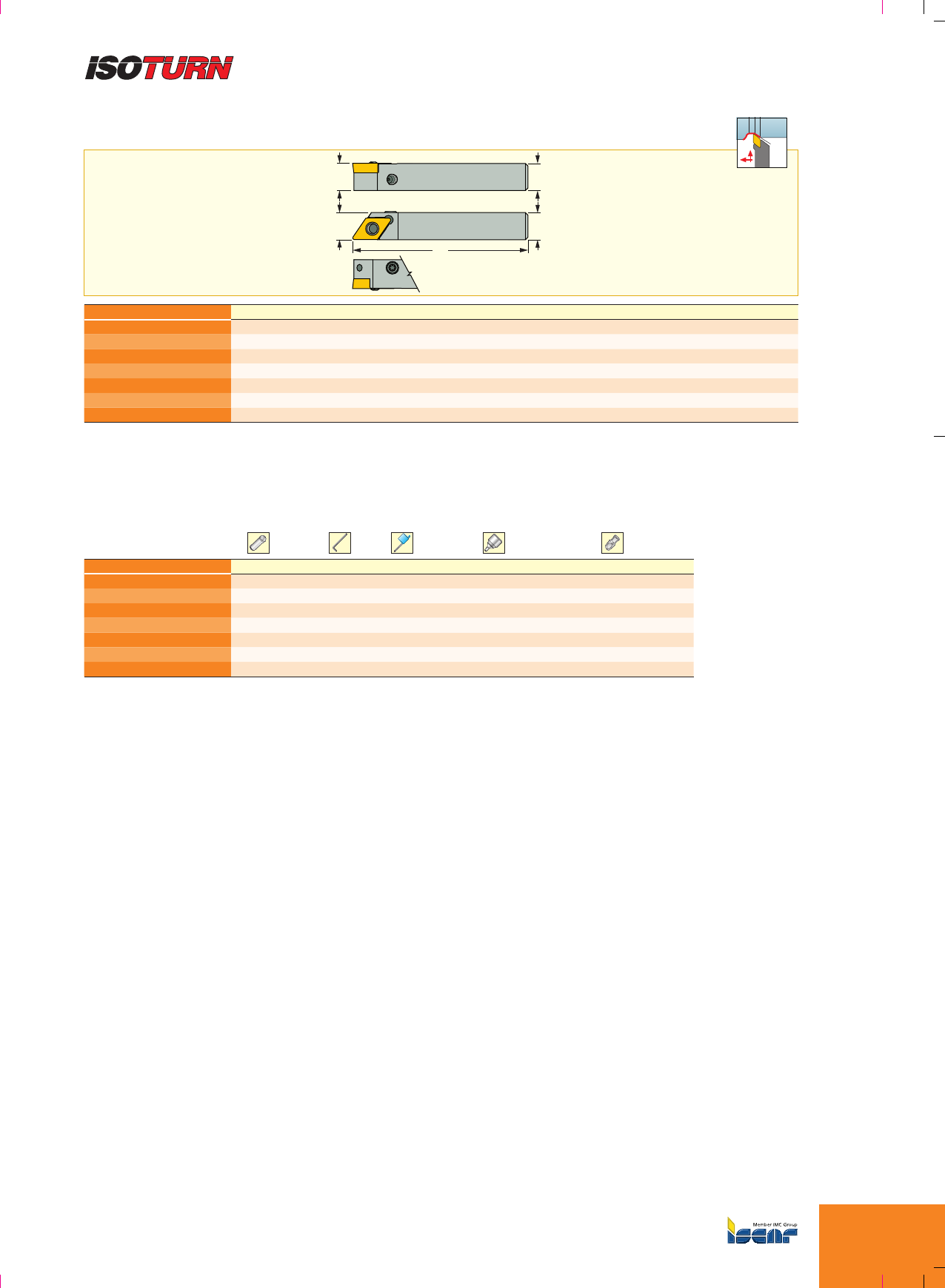

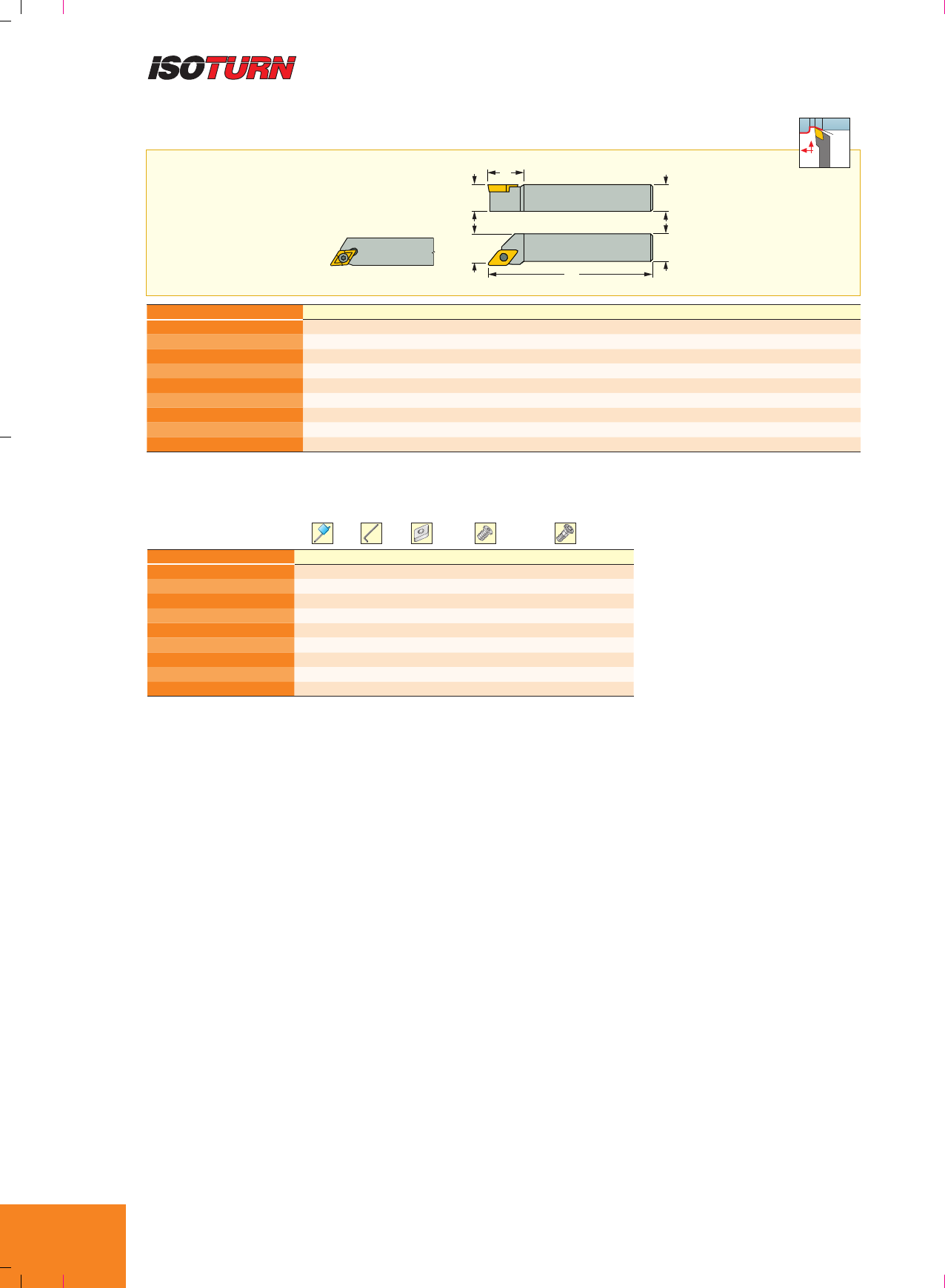

SDJCR/L
Державкисвинтовымкреплением
для55°ромбическихпластинсзаднимуглом7°
l2
h
f
l1
b
h
SDJCR ...S
27°
max
93°
Обозначение h b l1l2f Ga° Gr°Пластины
SDJCR/L 0808F-07 8.0 8.0 80.00 11.5 10.0 0 0 DC..0702
SDJCR/L 1010F-07 10.0 10.0 80.00 11.5 12.0 0 0 DC..0702
SDJCR/L 1212K-07S (1) 12.0 12.0 125.00 -12.2 0 0 DC..0702
SDJCR/L 1616K-07S (1) 16.0 16.0 125.00 -16.2 0 0 DC..0702
SDJCR/L 1010K-11S (1) 10.0 10.0 125.00 21.4 10.2 0 0 DC..11T3
SDJCR/L 1212F-11 12.0 12.0 80.00 20.0 16.0 0 0 DC..11T3
SDJCR/L 1616H-11 16.0 16.0 100.00 20.0 20.0 0 0 DC..11T3
SDJCR/L 2020K-11 20.0 20.0 125.00 20.0 25.0 0 0 DC..11T3
SDJCR/L 2525M-11 25.0 25.0 150.00 20.0 32.0 0 0 DC..11T3
(1) Дляшвейцарскихстанков-автоматов
Пластины,см.стр.:DCET-WF(B176)•DCGT-AS(B196)•DCGW/DCMW-M2/S2(CBN)(B219)•DCMT(CBN)(B219)•DCMT(PCD)(B209)•DCMT-14
(B175)•DCMT-PF(B176)•DCMT/DCGT(B175)•DCMT/DCGT-SM(B174).
Обозначение Ключ Ключ 1 Подкладка Винт подкладки Винт
SDJCR/L 0808F-07 T-7/5 SR 14-548
SDJCR/L 1010F-07 T-7/5 SR 14-548
SDJCR/L 1212K-07S T-7/5 SR 14-548
SDJCR/L 1616K-07S T-7/5 SR 14-548
SDJCR/L 1010K-11S T-15/5 SR 16-236
SDJCR/L 1212F-11 T-15/5 SR 16-236 P
SDJCR/L 1616H-11 T-15/5 SR 16-236 P
SDJCR/L 2020K-11 T-15/5 SR 16-236 P
SDJCR/L 2525M-11 T-15/5 HW4.0 TDC 3-1P SR TC-3P SR 16-236 P
ЗАП.ЧАСТИ
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B43

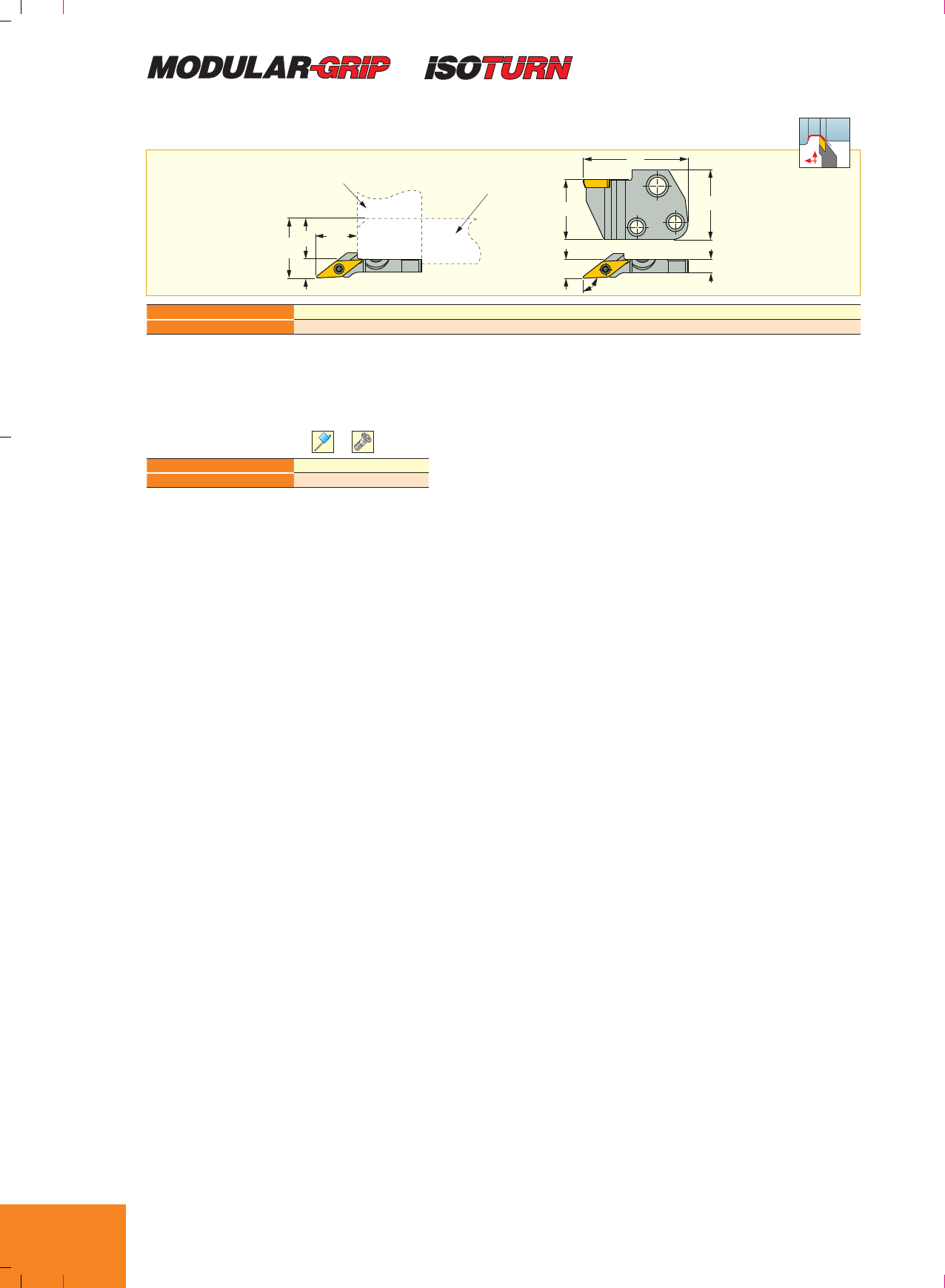

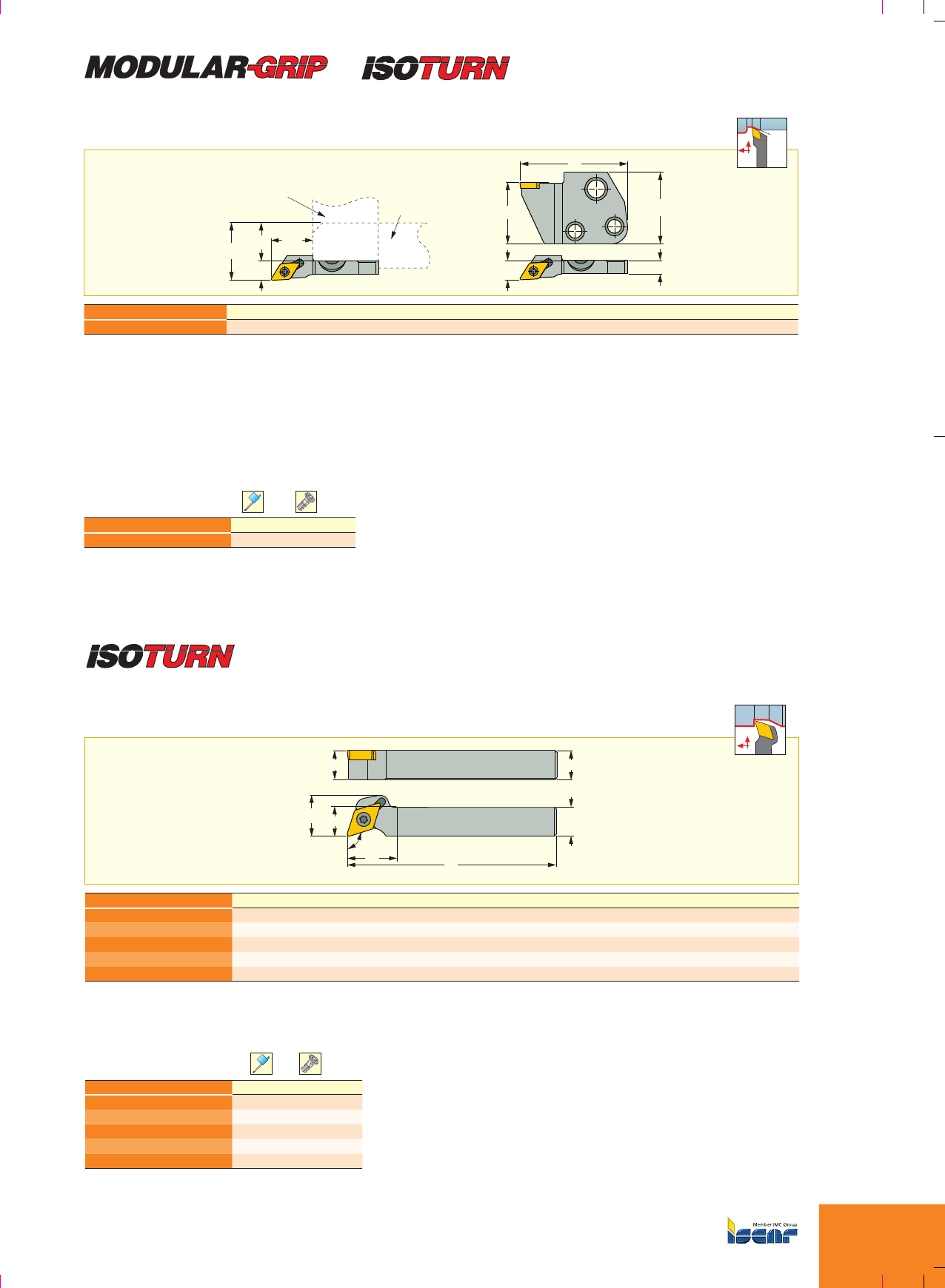

SDJCR-PAD
Адаптерсвинтовымкреплением
для55°ромбическихпластинсзаднимуглом7°
f2A2
B1
l1
h1
f
Державка: MAHPL
Державка: MAHR
f1
f2
17.2
27°
max
93°
l
Обозначение h1B1l1f2A2Ga° Gr°Пластины
SDJCR-07-PAD 24.0 28.0 42.00 7.50 5.2 0 0 DCMT/DCGT0702
Обозначение Ключ Винт
SDJCR-PAD T-7/5 SR 14-548
ЗАП.ЧАСТИ
f=f1(хвостовик)+f2(адаптер)
SDHCR/L
Державкидляшвейцарскихстанков-автоматовсвинтовым
креплением55°ромбическихпластинсзаднимуглом7°
h
b
l1
l2
h
107.5°
f
F1
107.5°
15∞
max
Обозначение h b l1l2f F1Ga° Gr°Пластины
SDHCR/L 1010K-07S 10.0 10.0 125.00 12.5 10.2 - 0 0 DC..0702
SDHCR/L 1212K-07S 12.0 12.0 125.00 12.0 12.2 - 0 0 DC..0702
SDHCR/L 1616K-07S 16.0 16.0 125.00 12.0 16.2 - 0 0 DC..0702
SDHCR/L 1212K-11S 12.0 12.0 125.00 20.7 12.2 17.0 0 0 DC..11T3
SDHCR/L 1616K-11S 16.0 16.0 125.00 20.0 16.2 - 0 0 DC..11T3
Обозначение Ключ Винт
SDHCR/L 1010K-07S T-7/5 SR 14-548
SDHCR/L 1212K-07S T-7/5 SR 14-548
SDHCR/L 1616K-07S T-7/5 SR 14-548
SDHCR/L 1212K-11S T-15/5 SR 16-236
SDHCR/L 1616K-11S T-15/5 SR 16-236
ЗАП.ЧАСТИ
Пластины,см.стр.:DCET-WF(B176) • DCGT-AS(B196) • DCGW/DCMW-M2/S2(CBN)(B219) • DCMT-PF(B176) • DCMT/DCGT(B175) • DCMT/DCGT-SM
(B174).
Державки,см.:каталогISCARGROOVE-TURNTOOLS.
Пластины,см.стр.:DCET-WF(B176)•DCGT-AS(B196)•DCGW/DCMW-M2/S2(CBN)(B219)•DCMT(CBN)(B219)•DCMT(PCD)(B209)•DCMT-14
(B175)•DCMT-PF(B176)•DCMT/DCGT(B175)•DCMT/DCGT-SM(B174).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B44

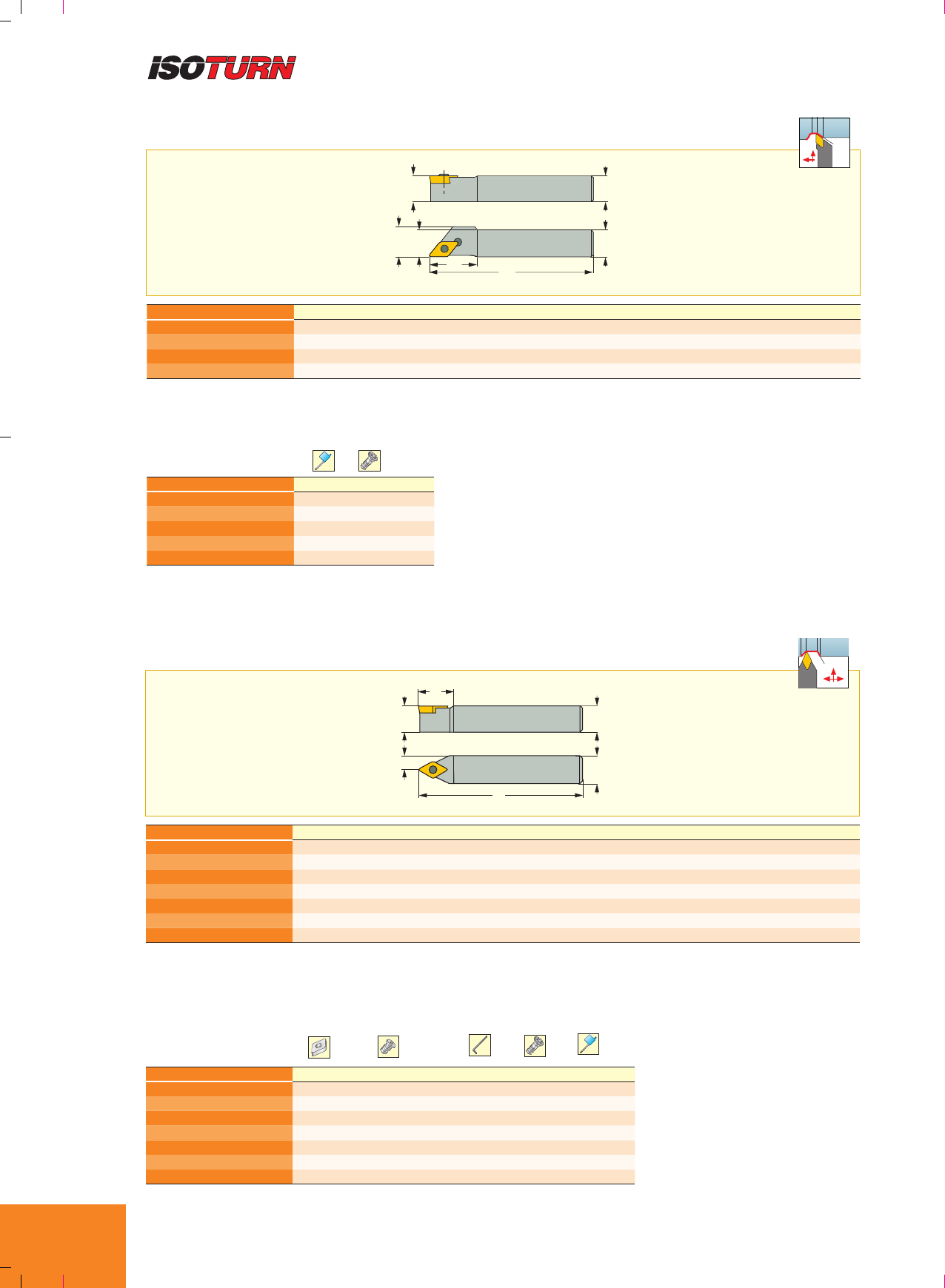

SDACR/L
Державкисвинтовымкреплением
для55°ромбическихпластинсзаднимуглом7°
h
b
h
l1
f
F1
l2
29°
max
91°
Обозначение h b l1l2f F1Ga° Gr°Пластины
SDACR/L 1010M-07S 10.0 10.0 150.00 -10.0 - 0 0 DC..0702
SDACR/L 1212M-07S 12.0 12.0 150.00 -12.0 - 0 0 DC..0702
SDACR/L 1212M-11S 12.0 12.0 150.00 20.0 12.0 14.0 0 0 DC..11T3
SDACR/L 1616M-11S 16.0 16.0 150.00 -16.0 - 0 0 DC..11T3
Обозначение Ключ Винт
SDACR/L 1010M-07S T-7/5 SR 14-548
SDACR/L 1212M-07S T-7/5 SR 14-548
SDACR/L 1212M-11S T-15/5 SR 16-236 P
SDACL 1616M-11 T-15/5 SR 16-236 P
SDACR 1616M-11S T-15/5 SR 16-236 P
ЗАП.ЧАСТИ
SDNCN
Державкисвинтовымкреплением
для55°ромбическихпластинсзаднимуглом7°
l2
h
h
l1
fb
60°
max
62.5°
Обозначение h b l1l2f Ga° Gr°Пластины
SDNCN 0808F-07 8.0 8.0 80.00 14.0 4.0 0 0 DC..0702
SDNCN 1010F-07 10.0 10.0 80.00 14.5 5.0 0 0 DC..0702
SDNCN 1010K-11S (1) 10.0 10.0 120.00 20.0 5.0 0 0 DC..11T3
SDNCN 1212F-11 12.0 12.0 80.00 21.3 6.0 0 0 DC..11T3
SDNCN 1616H-11 16.0 16.0 100.00 21.0 8.0 0 0 DC..11T3
SDNCN 2020K-11 20.0 20.0 125.00 21.0 10.0 0 0 DC..11T3
SDNCN 2525M-11 25.0 25.0 150.00 30.0 12.5 0 0 DC..11T3
Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1
SDNCN 0808F-07 SR 14-548 T-7/5
SDNCN 1010F-07 SR 14-548 T-7/5
SDNCN 1010K-11S SR 16-236 T-15/5
SDNCN 1212F-11 SR 16-236 P T-15/5
SDNCN 1616H-11 SR 16-236 P T-15/5
SDNCN 2020K-11 SR 16-236 P T-15/5
SDNCN 2525M-11 TDC 3-1P SR TC-3P HW4.0 SR 16-236 P T-15/5
ЗАП.ЧАСТИ
Пластины,см.стр.:DCET-WF(B176)•DCGT-AS(B196)•DCGW/DCMW-M2/S2(CBN)(B219)•DCMT(CBN)(B219)•DCMT(PCD)(B209)•DCMT-14
(B175)•DCMT-PF(B176)•DCMT/DCGT(B175)•DCMT/DCGT-SM(B174).
(1)Дляшвейцарскихстанков-автоматов
Пластины,см.стр.:DCGT-AS(B196)•DCGW/DCMW-M2/S2(CBN)(B219)•DCMT(CBN)(B219)•DCMT(PCD)(B209)•DCMT-14(B175)•DCMT-PF
(B176)•DCMT/DCGT(B175)•DCMT/DCGT-SM(B174).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B45

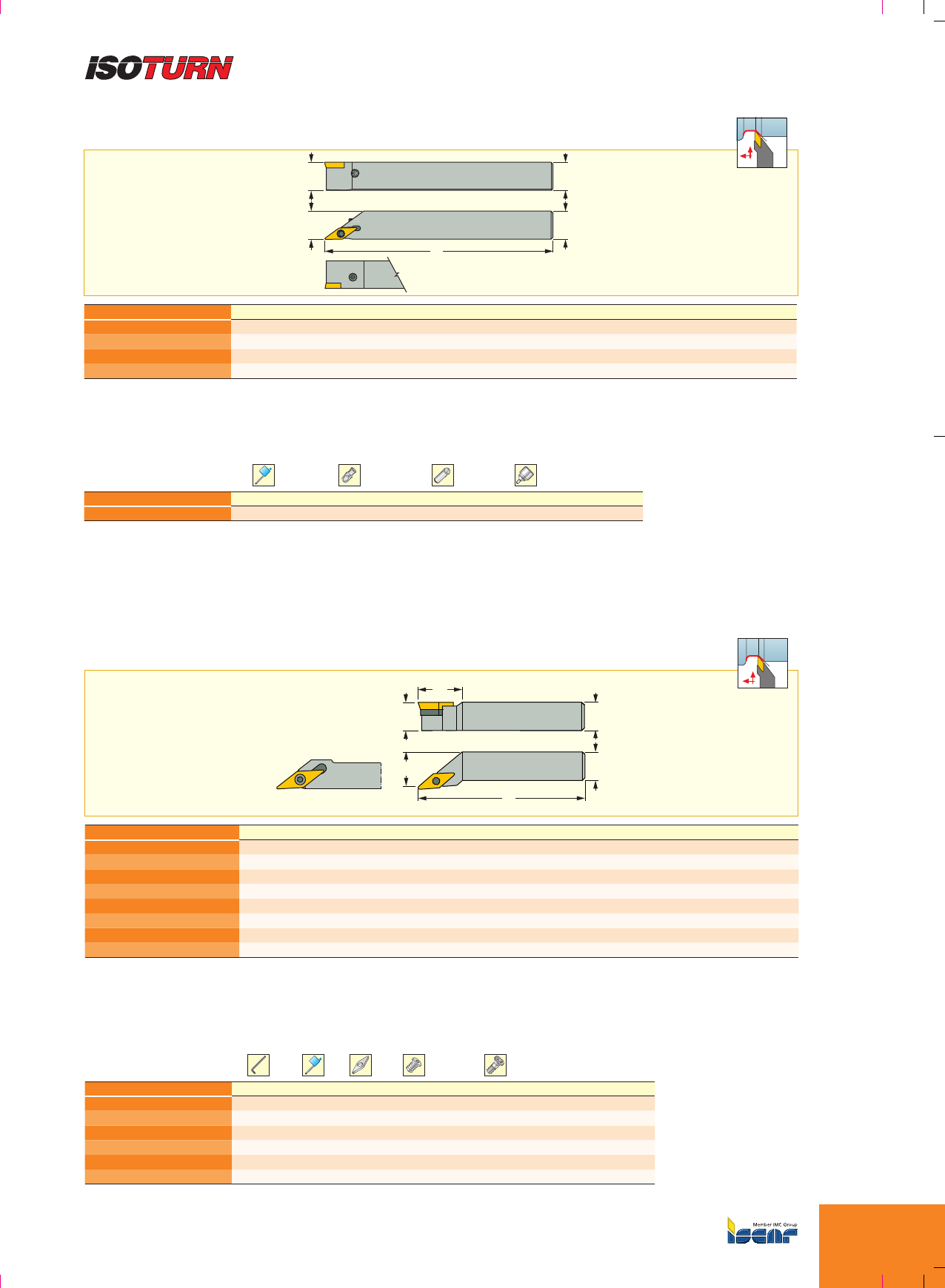

PVACR/L-S
Державкидляшвейцарскихстанков-автоматовсбоковымрычажным
креплением35° позитивныхромбическихпластин
h
h
l1
fb
52°
max
91°
Обозначение h b l1f Ga° Gr°Пластины
PVACR/L 0808M-11S 8.0 8.0 150.00 8.0 0 0 VC..1103
PVACR/L 1010M-11S 10.0 10.0 150.00 10.2 0 0 VC..1103
PVACR/L 1212M-11S 12.0 12.0 150.00 12.2 0 0 VC..1103
PVACR/L 1616M-11S 16.0 16.0 150.00 16.2 0 0 VC..1103
Обозначение Ключ-звёздочка Рычаг Запорный штифт Винт
PVACR/L-S HW2.0/5 SL LV-2 LEVER SL PI-2 PIN SR 10400611 SCREW
ЗАП.ЧАСТИ
SVJCR/L
Державкисугломвплане93°ивинтовымкреплением
35°ромбическихпластинсзаднимуглом7°
l2
h
f
l1
b
SVJCR ...S
h
50°
max
93°
Обозначение h b l1l2f Ga° Gr°Пластины
SVJCR/L 0808K-11S (1) 8.0 8.0 125.00 11.5 8.2 0 0 VC..1103
SVJCR/L 1010K-11S (1) 10.0 10.0 125.00 22.0 10.2 0 0 VC..1103
SVJCR/L 1212K-11S (1) 12.0 12.0 125.00 -12.2 0 0 VC..1103
SVJCR/L 1616K-11 16.0 16.0 125.00 25.0 20.0 0 0 VC..1103
SVJCR/L 2020K-11 20.0 20.0 125.00 30.0 25.0 0 0 VC..1103
SVJCR/L 2525M-11 25.0 25.0 150.00 30.0 32.0 0 0 VC..1103
SVJCR/L 2020K-16 20.0 20.0 125.00 35.0 25.0 0 0 VC..1604
SVJCR/L 2525M-16 25.0 25.0 150.00 34.0 32.0 0 0 VC..1604
Обозначение Ключ Ключ 1 Подкладка Винт подкладки Винт
SVJCR 0808K-11S T-8/5 SR 14-560
SVJCR/L 1616K-11 T-8/5 SR 14-560
SVJCR/L 2020K-11 T-8/5 SR 14-560
SVJCR/L 2525M-11 T-8/5 SR 14-560
SVJCR/L 2020K-16 HW2.5 T-15/5 TVC 3-1 SR TC-3 SR 16-236 P
SVJCR/L 2525M-16 HW2.5 T-15/5 TVC 3-1 SR TC-3 SR 16-236 P
ЗАП.ЧАСТИ
• Крепёжныйвинтпринеобходимостиможноустанавливатьсдругойстороны
Пластины,см.стр.:VCET-WF(B178) • VCGT-AS(B194) • VCMT-SM(B179).
(1) Дляшвейцарскихстанков-автоматов
Пластины,см.стр.:VBMT(CBN)(B221) • VCET-WF(B178) • VCGT-AS(B194) • VCGT-DW(PCD)(B210) • VCGT/VCMT(PCD&CBN)(B210) • VCMT-14
(B179) • VCMT-SM(B179) • VCMW(B180).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B46
SVJCR-PAD
Адаптерсугломвплане93° ивинтовымкреплением
35°алмазныхпластинсзаднимуглом7°
l1
h1B1
f2A2
93º
Державка: MAHPL Державка: MAHR
ff1
f2
19.5
50°
max
93°
l
Обозначение h1B1l1f2A2Ga° Gr°Пластины
SVJCR-11-PAD 24.0 28.0 42.00 7.50 5.2 0 0 VC..1103
Обозначение Ключ Винт
SVJCR-PAD T-8/5 SR14-560/S
ЗАП.ЧАСТИ
f=f1(хвостовик)+f2(адаптер)
Пластины,см.стр.:VCET-WF(B178) • VCGT-AS(B194) • VCMT-SM(B179).
Державки,см.:каталогISCARGROOVE-TURNTOOLS.
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B47

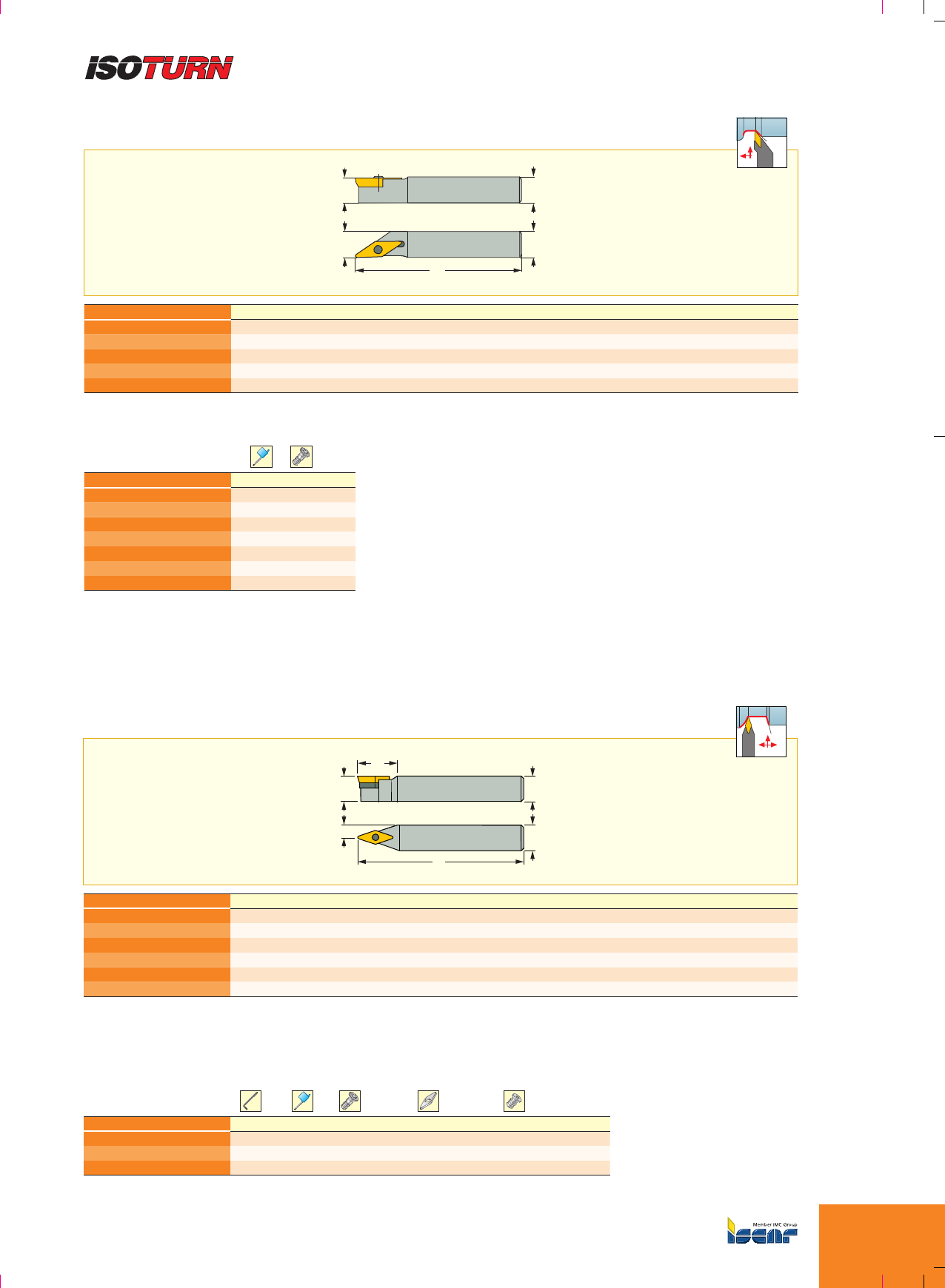

SVACR/L
Державкисугломвплане91°ивинтовымкреплением
35°ромбическихпластинсзаднимуглом7°
hh
b
f
l1
52°
max
91°
Обозначение h b l1f Ga° Gr°Пластины
SVACR 1212M-11S 12.0 12.0 150.00 12.0 0 0 VC..1103
SVACR 1616M-11S 16.0 16.0 150.00 16.0 0 0 VC..1103
SVACR/L 1212M-13S 12.0 12.0 150.00 12.0 0 0 VC..1303..-PF
SVACR/L 1616M-13S 16.0 16.0 150.00 16.0 0 0 VC..1303..-PF
SVACR/L 2020M-13 20.0 20.0 150.00 20.0 0 0 VC..1303..-PF
Обозначение Ключ Винт
SVACR 1212M-11S T-8/5 SR 14-560
SVACR 1616M-11S T-8/5 SR 14-560
SVACL 1212M-13 T-8/5 SR 14-513
SVACR 1212M-13S T-8/5 SR 14-513
SVACL 1616M-13 T-8/5 SR 14-513
SVACR 1616M-13S T-8/5 SR 14-513
SVACR/L 2020M-13 T-8/5 SR 14-513
ЗАП.ЧАСТИ
SVVCN
Державкисугломвплане72.5°ивинтовымкреплением
35°ромбическихпластинсзаднимуглом7°
l2
h
f
l1
b
h
72.5°
70°
max
Обозначение h b l1l2f Ga° Gr°Пластины
SVVCN 0808K-11S (1) 8.0 8.0 125.00 -4.3 0 0 VC..1103
SVVCN 1010K-11S (1) 10.0 10.0 125.00 -5.3 0 0 VC..1103
SVVCN 1212K-11S (1) 12.0 12.0 125.00 -6.3 0 0 VC..1103
SVVCN 1616K-11S (1) 16.0 16.0 125.00 -8.3 0 0 VC..1103
SVVCN 2020K-16 20.0 20.0 125.00 34.0 10.0 0 0 VC..1604
SVVCN 2525M-16 25.0 25.0 150.00 38.1 12.5 0 0 VC..1604
Обозначение Ключ Ключ 1 Винт Подкладка Винт подкладки
SVVCN 0808K-11S T-8/5 SR 14-560
SVVCN 2020K-16 HW2.5 T-15/5 SR 16-236 P TVC 3-1 SR TC-3
SVVCN 2525M-16 HW2.5 T-15/5 SR 16-236 P TVC 3-1 SR TC-3
ЗАП.ЧАСТИ
Пластины,см.стр.:VCET-WF(B178) • VCGT1303..-PF(B178) • VCGT-AS(B194) • VCMT-SM(B179).
(1) Дляшвейцарскихстанков-автоматов
Пластины,см.стр.:VBMT(CBN)(B221) • VCGT-AS(B194) • VCGT-DW(PCD)(B210) • VCGT/VCMT(PCD&CBN)(B210) • VCMT-14(B179) • VCMT-SM
(B179) • VCMW(B180).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B48

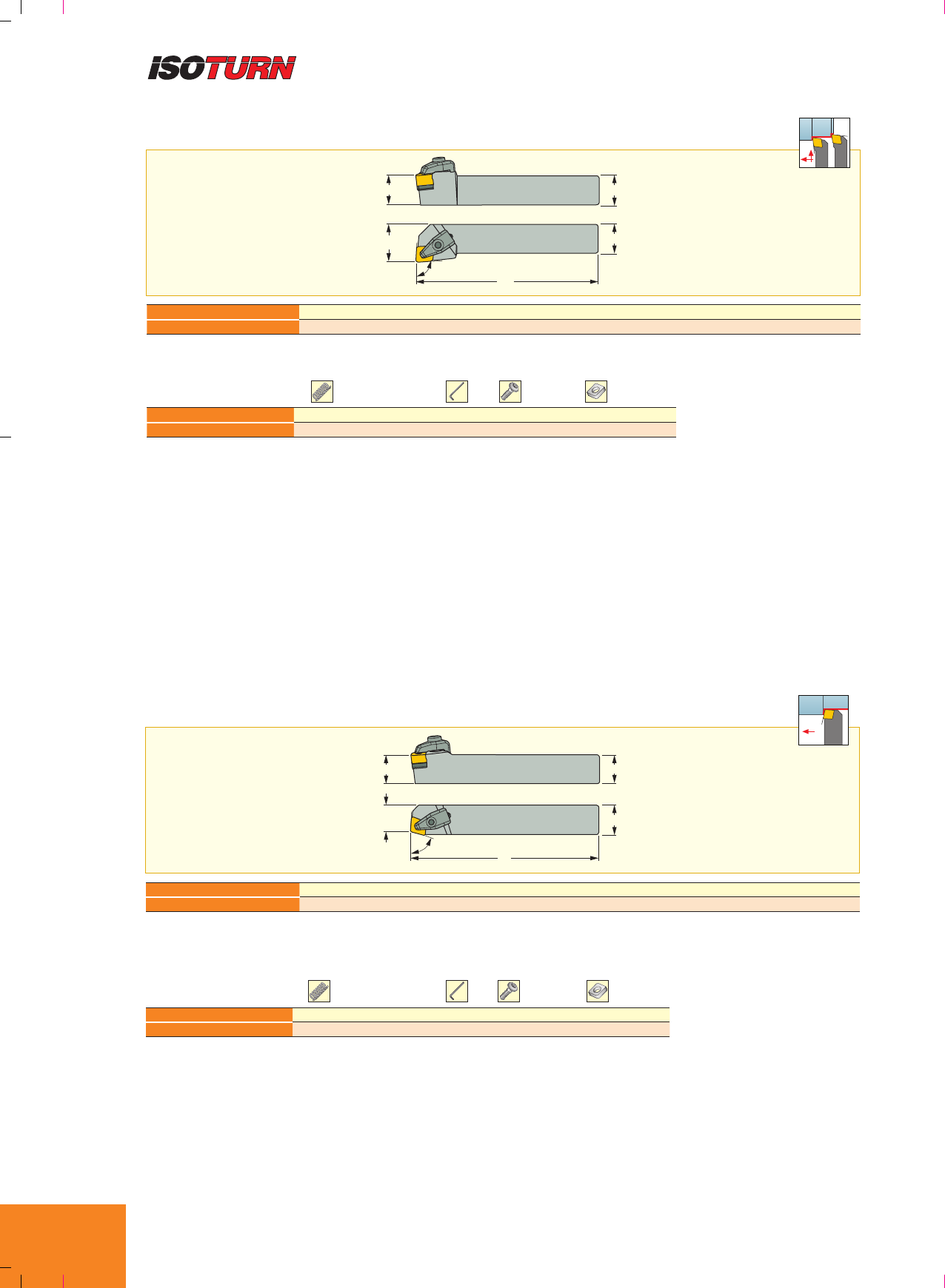

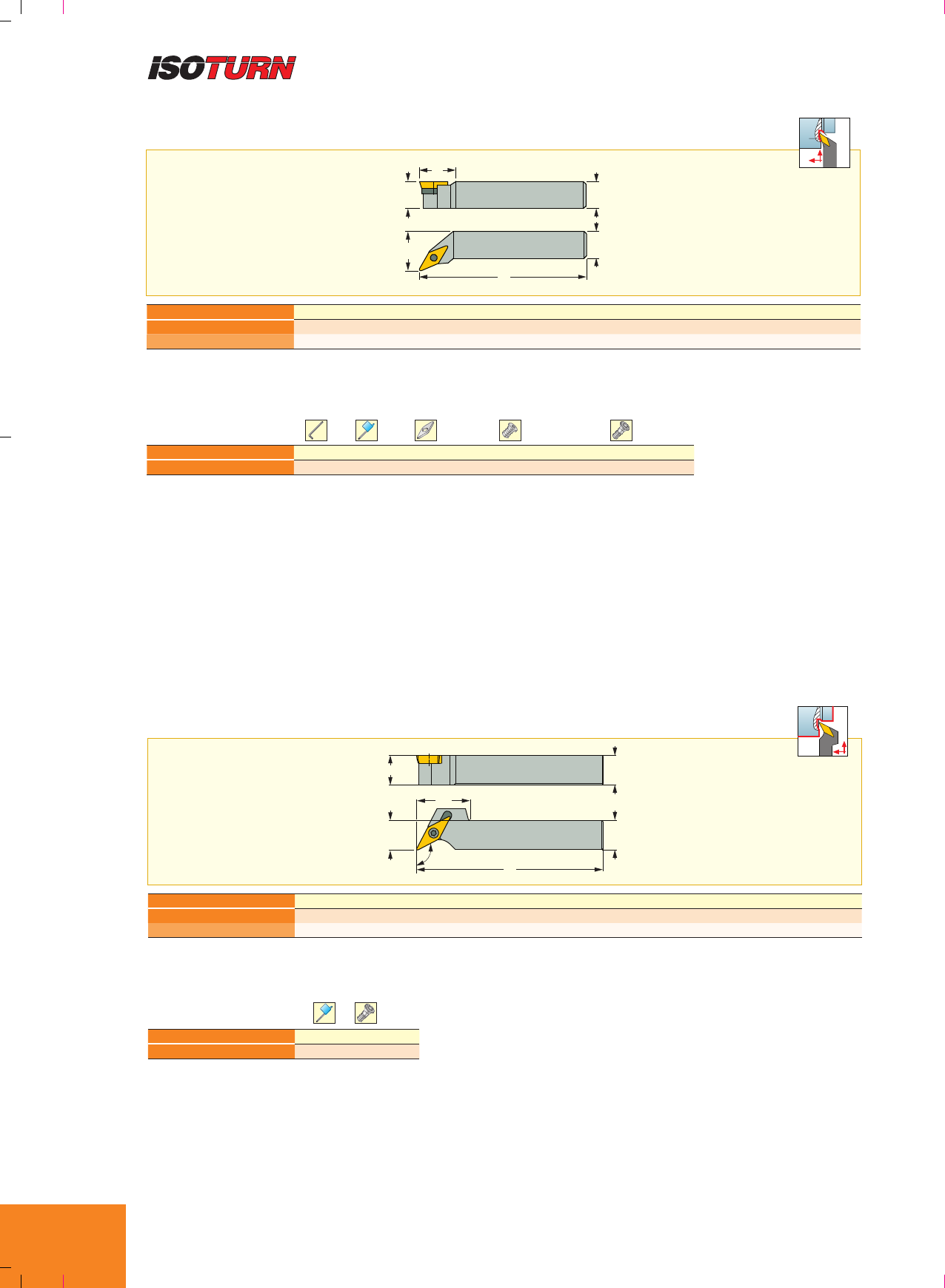

SVXCR/L
Державкисугломвплане112°ивинтовымкреплением
35°ромбическихпластинсзаднимуглом7°
l2
h
f
l1
b
h
31°
max
112°
Обозначение h b l1l2f Ga° Gr°Пластины
SVXCR/L 2020K-16 20.0 20.0 125.00 25.0 25.0 0 0 VC..1604
SVXCR/L 2525M-16 25.0 25.0 150.00 30.0 32.0 0 0 VC..1604
Обозначение Ключ Ключ 1 Подкладка Винт подкладки Винт
SVXCR/L HW2.5 T-15/5 TVC 3-1 SR TC-3 SR 16-236 P
ЗАП.ЧАСТИ
SVPCR/L
Державкисугломвплане117°ивинтовымкреплением
35°ромбическихпластинсзаднимуглом7°
h
b
l1
l2
h
117.5°
f
117.5°
25°
max
Обозначение h b l1l2f Ga° Gr°
SVPCR/L 1212K-11S 12.0 12.0 125.00 22.0 12.2 0 0
SVPCR/L 1616K-11S 16.0 16.0 125.00 22.0 16.2 0 0
Обозначение Ключ Винт
SVPCR/L T-8/5 SR 14-560
ЗАП.ЧАСТИ
Пластины,см.стр.:VBMT(CBN)(B221) • VCGT-AS(B194) • VCGT-DW(PCD)(B210) • VCGT/VCMT(PCD&CBN)(B210) • VCMT-14(B179) • VCMT-SM
(B179) • VCMW(B180).
Пластины,см.стр.:VCET-WF(B178) • VCGT-AS(B194) • VCMT-SM(B179).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B49
SSBCR/L
Державкисугломвплане75° ивинтовымкреплением
квадратныхпластинсзаднимуглом7°
l2
h
f
l1
b
h
75°
Обозначение h b l1l2f Ga° Gr°Пластины
SSBCR/L 1616H-09 16.0 16.0 100.00 15.0 13.0 0 0 SC..09T3
SSBCR/L 2020K-12 20.0 20.0 125.00 19.0 17.0 0 0 SC..1204
SSBCR/L 2525M-12 25.0 25.0 150.00 19.0 22.0 0 0 SC..1204
Обозначение Подкладка Винт подкладки Ключ Винт пластины Ключ 1
SSBCR/L 1616H-09 SR 16-236 T-15/5
SSBCR/L 2020K-12 SR 16-212 T-20/5
SSBCR/L 2525M-12 TSC 4-2 SR TC-4 HW3.0 SR 16-212 T-20/5
ЗАП.ЧАСТИ
SSSCR/L
Державкисугломвплане45° ивинтовымкреплением
квадратныхпластинсзаднимуглом7°
l2
h
f
l1
b
h
45°
45°
Обозначение h b l1l2f Ga° Gr°Пластины
SSSCR/L 1212F-09 12.0 12.0 80.00 18.0 16.0 0 0 SC..09T3
SSSCR/L 1616H-09 16.0 16.0 100.00 18.0 20.0 0 0 SC..09T3
SSSCR/L 2020K-12 20.0 20.0 125.00 22.0 25.0 0 0 SC..1204
SSSCR/L 2525M-12 25.0 25.0 150.00 25.0 32.0 0 0 SC..1204
Обозначение Подкладка Винт подкладки Ключ Винт пластины Ключ 1
SSSCR/L 1212F-09 SR 16-236 T-15/5
SSSCR/L 1616H-09 SR 16-236 T-15/5
SSSCR/L 2020K-12 SR 16-212 T-20/5
SSSCR/L 2525M-12 TSC 4-2 SR TC-4 HW3.0 SR 16-212 T-20/5
ЗАП.ЧАСТИ
Пластины,см.стр.:SCGT-AS(B193)•SCMT-14(B181)•SCMT-19(B181)•SCMT-SM(B180).
Пластины,см.стр.:SCGT-AS(B193)•SCMT-14(B181)•SCMT-19(B181)•SCMT-SM(B180).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B50
STFCR/L
Державкидляточенияторцасвинтовымкреплением
треугольныхпластинсзаднимуглом7°
l2
h
f
l1
b
h
91°
Обозначение h b l1l2f Ga° Gr°Пластины
STFCR/L 1212F-11 12.0 12.0 80.00 13.0 16.0 0 0 TC..1102
STFCR/L 2020K-16 20.0 20.0 125.00 18.0 25.0 0 0 TC..16T3
STFCR/L 2525M-16 25.0 25.0 150.00 20.0 32.0 0 0 TC..16T3
Обозначение Ключ Ключ 1 Подкладка Винт подкладки Винт
STFCR/L 1212F-11 T-7/5 SR 14-548
STFCR/L 2020K-16 T-15/5 SR 16-236
STFCR/L 2525M-16 HW2.5 T-15/5 TTC 3-2 SR TC-3 SR 16-236
ЗАП.ЧАСТИ
STGCR/L
Державкисугломвплане91° ивинтовымкреплением
треугольныхпластинсзаднимуглом7°
l2
h
f
l1
b
h
91°
Обозначение h b l1l2f Ga° Gr°Пластины
STGCR/L 1212F-11 12.0 12.0 80.00 13.0 16.0 0 0 TC..1102
STGCR/L 1616H-11 16.0 16.0 100.00 13.0 20.0 0 0 TC..1102
STGCR/L 2020K-16 20.0 20.0 125.00 18.0 25.0 0 0 TC..16T3
STGCR/L 2525M-16 25.0 25.0 150.00 18.0 32.0 0 0 TC..16T3
Обозначение Ключ Ключ 1 Подкладка Винт подкладки Винт пластины
STGCR/L 1212F-11 T-7/5 SR 14-548
STGCR/L 1616H-11 T-7/5 SR 14-548
STGCR/L 2020K-16 T-15/5 SR 16-236
STGCR/L 2525M-16 HW2.5 T-15/5 TTC 3-2 SR TC-3 SR 16-236
ЗАП.ЧАСТИ
:TCGT-AS(B193)•TCMT(CBN)(B224)•TCMT(PCD)(B211)•TCMT-PF(B182)•TCMT-SM(B182).
Пластины,см.стр.:TCGT-AS(B193)•TCMT(CBN)(B224)•TCMT(PCD)(B211)•TCMT-PF(B182)•TCMT-SM(B182).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B51
SRGCR/L
Державкисвинтовымкреплениемкруглыхпластинсзаднимуглом7°
l2
h
f
l1
b
h
Обозначение h b l1l2f Ga° Gr°Пластины
SRGCR/L 1616H-08 16.0 16.0 100.00 11.0 20.0 0 0 RCMT 0803MO
SRGCR/L 2020K-10 20.0 20.0 125.00 14.0 25.0 0 0 RCMT 10T3MO
SRGCR 2525M-10 25.0 25.0 150.00 18.0 32.0 0 0 RCMT 10T3MO
SRGCR/L 2525M-12 25.0 25.0 150.00 18.0 32.0 0 0 RCMT 1204MO
SRGCL 3225P-12 32.0 25.0 170.00 18.0 32.0 0 0 RCMT 1204MO
SRGCR/L 2525M-16 25.0 25.0 150.00 20.0 32.0 0 0 RCMT 1606MO
SRGCR/L 3232P-20 32.0 32.0 170.00 25.0 40.0 0 0 RCMT 2006MO
* Опциональный,заказываетсяотдельно
(1) ИспользоватьспластинамиRCMT1204MO-14S
Пластины,см.стр.:RCGT-AS(B197) • RCMT-14(B183) • RCMT-SR(B183).
ЗАП.ЧАСТИ
Обозначение Подкладка
Винт
подкладки Ключ Ключ 1
Винт
пластины
Стержень
ключа Рукоять ключа Винт подкладки 1 Винт Ключ 2
SRGCR/L 1616H-08 T-8/5 SR 14-513
SRGCR/L 2020K-10 T-15/5 SR 16-236
SRGCR 2525M-10 TRC 3-0 SR TC-3 HW2.5 T-15/5 SR 16-236
SRGCR/L 2525M-12 TRC 4-0 SR TC-4 HW3.0 T-20/5 SR 16-212 SR TC-4S(1)* SR 16-236(1)* HW2.5(1)*
SRGCL 3225P-12 TRC 4-0 SR TC-4 HW3.0 T-20/5 SR 16-212 SR TC-4S(1)* SR 16-236(1)* HW2.5(1)*
SRGCR/L 2525M-16 TRC 5-0 SR TC-4 HW3.0 T-20/5 SR 16-212
SRGCR/L 3232P-20 TRC 6-0 SR TC-6 HW4.0 SR 14-519 BLDT20/S7 SW6-T SHORT
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B52
PRGNR/L
Державкидлянаружноготочениясрычажным
креплениемкруглыхнегативныхпластинRNMG
hh
f
l1
b
Обозначение h b l1f Ga° Gr°Пластины
PRGNR/L 2525M-12 25.0 25.0 150.00 32.0 -6 -6 RNMG
Обозначение Ключ Рычаг Винт Подкладка Пружинный штифт
PRGNR/L HW3.0 LCL 4 LCS 4 LSR 42 LSP 4
ЗАП.ЧАСТИ
SRDCN
Нейтральныедержавкисвинтовымкреплением
круглыхпластинсзаднимуглом7°
l2
h
f
l1
b
h
Обозначение h b l1l2f Ga° Gr°Пластины
SRDCN 1616H-08 16.0 16.0 100.00 33.0 8.0 0 0 RCMT 0803MO
SRDCN 2020K-10 20.0 20.0 125.00 38.0 10.0 0 0 RCMT 10T3MO
SRDCN 2525M-12 25.0 25.0 150.00 50.0 12.5 0 0 RCMT 1204MO
SRDCN 3225P-12 32.0 25.0 170.00 50.0 12.5 0 0 RCMT 1204MO
SRDCN 3225P-16 32.0 25.0 170.00 50.0 12.5 0 0 RCMT 1606MO
SRDCN 3232P-20 32.0 32.0 170.00 50.0 16.0 0 0 RCMT 2006MO
* Опциональный,заказываетсяотдельно
(1) ИспользоватьспластинамиRCMT1204MO-14S
Пластины,см.стр.:RNMG(B159).
Пластины,см.стр.:RCGT-AS(B197) • RCMT-14(B183) • RCMT-SR(B183).
ЗАП.ЧАСТИ
Обозначение Подкладка
Винт
подкладки Ключ Винт Ключ 1
Стержень
ключа Рукоять ключа Винт подкладки 1 Винт 1 Ключ 2
SRDCN 1616H-08 SR 14-513 T-8/5
SRDCN 2020K-10 SR 16-236 T-15/5
SRDCN 2525M-12 TRC 4-0 SR TC-4 HW3.0 SR 16-212 T-20/5 SR TC-4S(1)* SR 16-236(1)* HW2.5(1)*
SRDCN 3225P-12 TRC 4-0 SR TC-4 HW3.0 SR 16-212 T-20/5 SR TC-4S(1)* SR 16-236(1)* HW2.5(1)*
SRDCN 3225P-16 TRC 5-0 SR TC-4 HW3.0 SR 16-212 T-20/5
SRDCN 3232P-20 TRC 6-0 SR TC-6 HW4.0 SR 14-519 BLDT20/S7 SW6-T SHORT
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B53

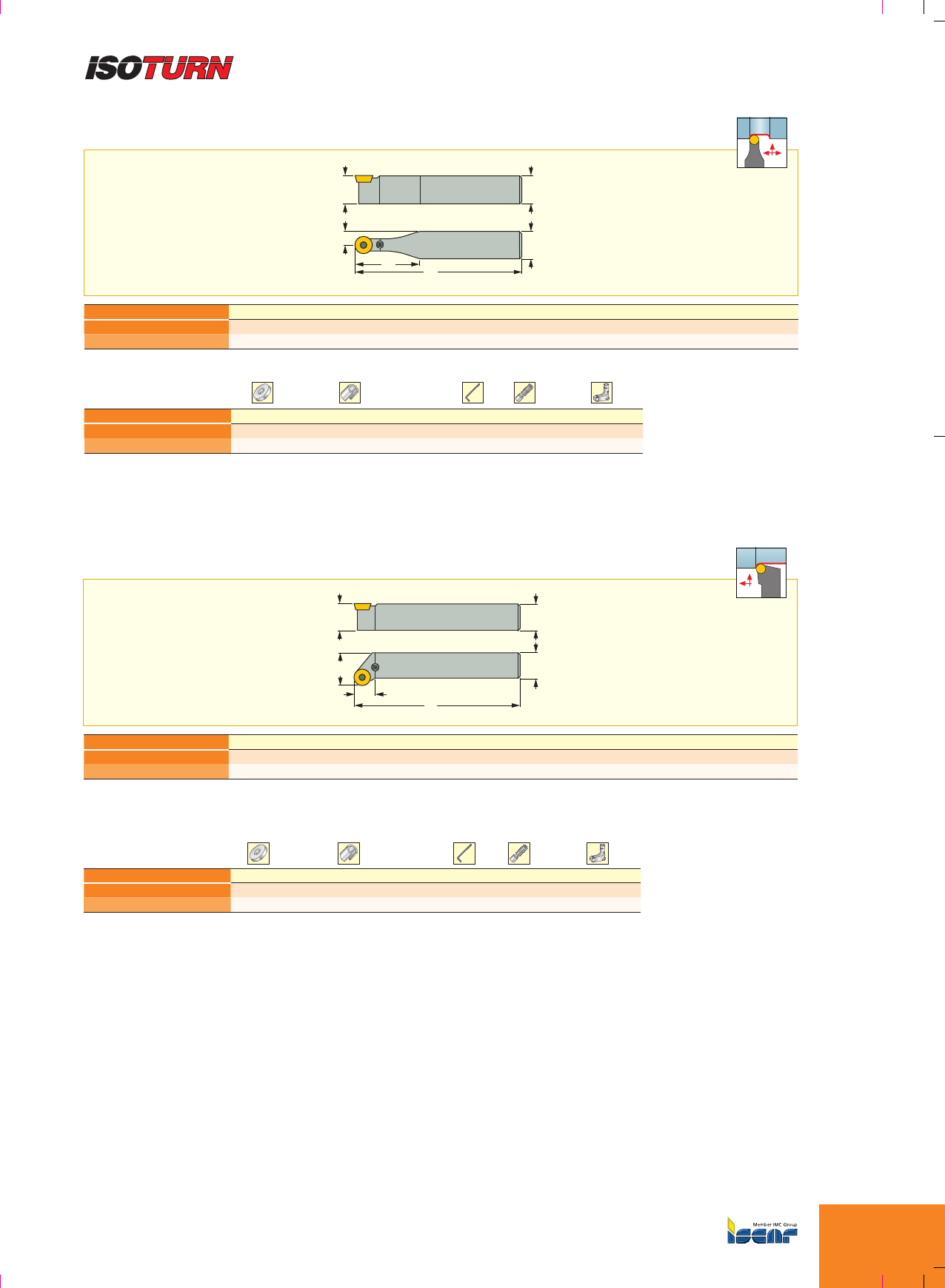

PRDCN
Державкисрычажнымкреплением длякруглыхпластинRCMX
l1
h
b
h
f
l2
Обозначение h b l1l2f Ga° Gr°Пластины
PRDCN 4040S-25 40.0 40.0 250.00 80.0 20.0 0 0 RCMX 250700
PRDCN 5050U-32 50.0 50.0 350.00 90.0 25.0 0 0 RCMX 320900
Обозначение Подкладка Пружинный штифт Ключ Винт Рычаг
PRDCN 4040S-25 TRC 25 SP 7 HW4.0 SR 10402289 LR 25C
PRDCN 5050U-32 TRC 32 SP 8 HW5.0 SR 10402264 LR 32C
ЗАП.ЧАСТИ
PRGCR/L
ДержавкисрычажнымкреплениемдлякруглыхпластинRCMX
l1
h
f
h
b
l2
Обозначение h b l1l2f Ga° Gr°Пластины
PRGCR/L 4040S-25 40.0 40.0 250.00 30.0 50.0 0 0 RCMX 250700
PRGCR/L 5050T-32 50.0 50.0 300.00 33.5 60.0 0 0 RCMX 320900
Обозначение Подкладка Пружинный штифт Ключ Винт Рычаг
PRGCR/L 4040S-25 TRC 25 SP 7 HW4.0 SR 10402289 LR 25C
PRGCR/L 5050T-32 TRC 32 SP 8 HW5.0 SR 10402264 LR 32C
ЗАП.ЧАСТИ
Пластины,см.стр.:RCMX-NR(B184).
Пластины,см.стр.:RCMX-NR(B184).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B54

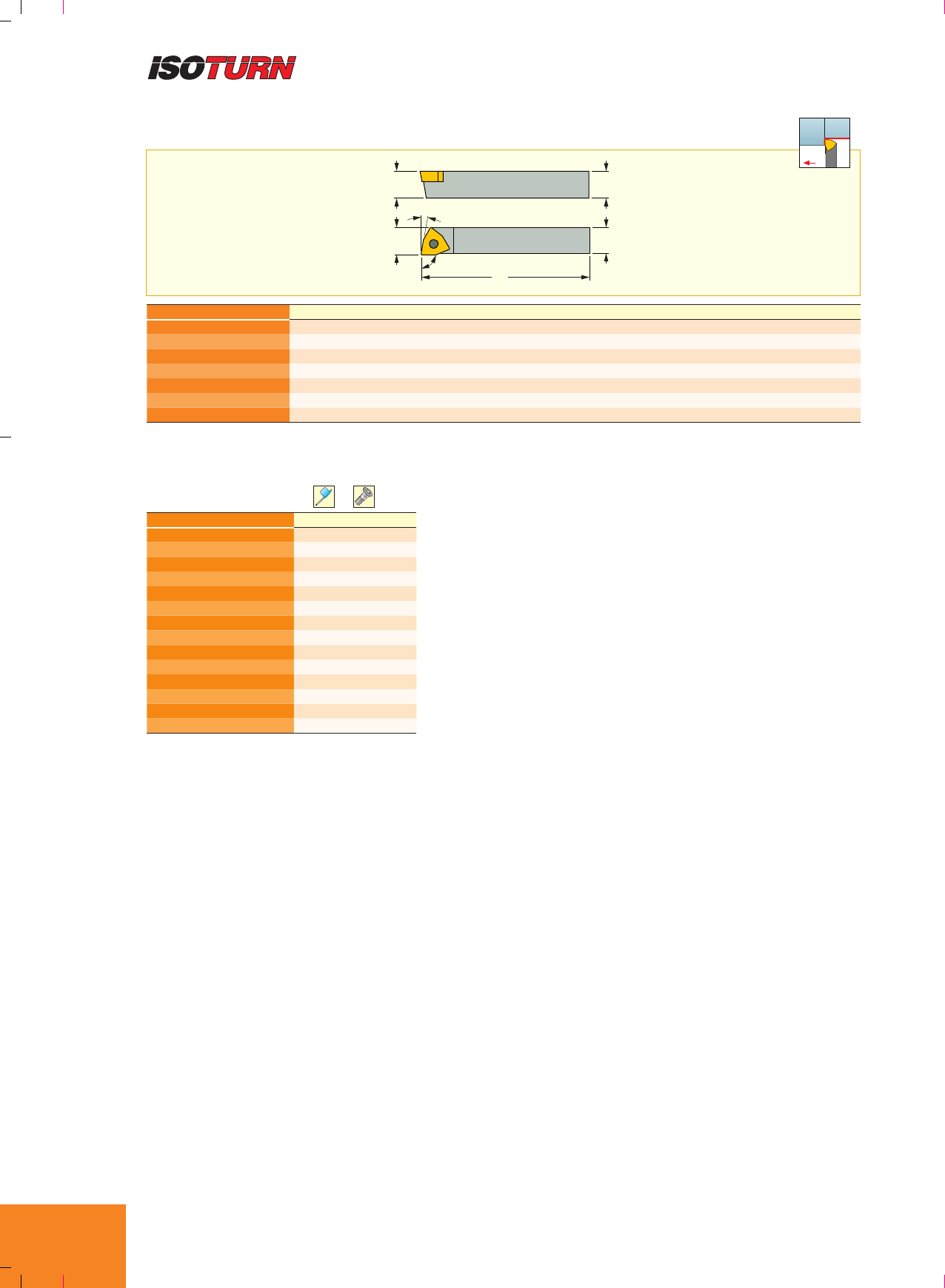

SWAPR/L
Державкидляшвейцарскихстанков-автоматовсугломвплане90°
ивинтовымкреплениемтригональныхпластин
h
f
a°
l1
90°
b
h
90°
Обозначение h b l1fa°Пластины
SWAPR/L 0708-04 7.0 8.0 140.00 8.1 6WPEB,WPEX
SWAPR/L 0808-04 8.0 8.0 140.00 8.1 6WPEB,WPEX
SWAPR/L 1010-04 10.0 10.0 150.00 10.1 10 WPEB,WPEX
SWAPR/L 1010-05 10.0 10.0 150.00 10.1 10 WPEB,WPEX
SWAPR/L 1212-06 12.0 12.0 150.00 12.1 10 WPEB,WPEX
SWAPR/L 1414-06 14.0 14.0 150.00 14.1 10 WPEB,WPEX
SWAPR/L 1616-06 16.0 16.0 150.00 16.1 10 WPEB,WPEX
• Дляправостороннихдержавокиспользуйтевинтсобозначением-R,длялевосторонних-винтсобозначением-L.
Пластины,см.стр.:WPEB(B192) • WPEX(B192).
Обозначение Ключ Винт
SWAPL 0708-04 T-8/5 SRM3.0L
SWAPR 0708-04 T-8/5 SRM3.0R
SWAPL 0808-04 T-8/5 SRM3.0L
SWAPR 0808-04 T-8/5 SRM3.0R
SWAPL 1010-04 T-8/5 SRM3.0L
SWAPR 1010-04 T-8/5 SRM3.0R
SWAPL 1010-05 T-8/5 SRM3.5L
SWAPR 1010-05 T-8/5 SRM3.5R
SWAPL 1212-06 T-8/5 SRM3.5L
SWAPR 1212-06 T-8/5 SRM3.5R
SWAPL 1414-06 T-8/5 SRM3.5L
SWAPR 1414-06 T-8/5 SRM3.5R
SWAPL 1616-06 T-8/5 SRM3.5L
SWAPR 1616-06 T-8/5 SRM3.5R
ЗАП.ЧАСТИ
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B55

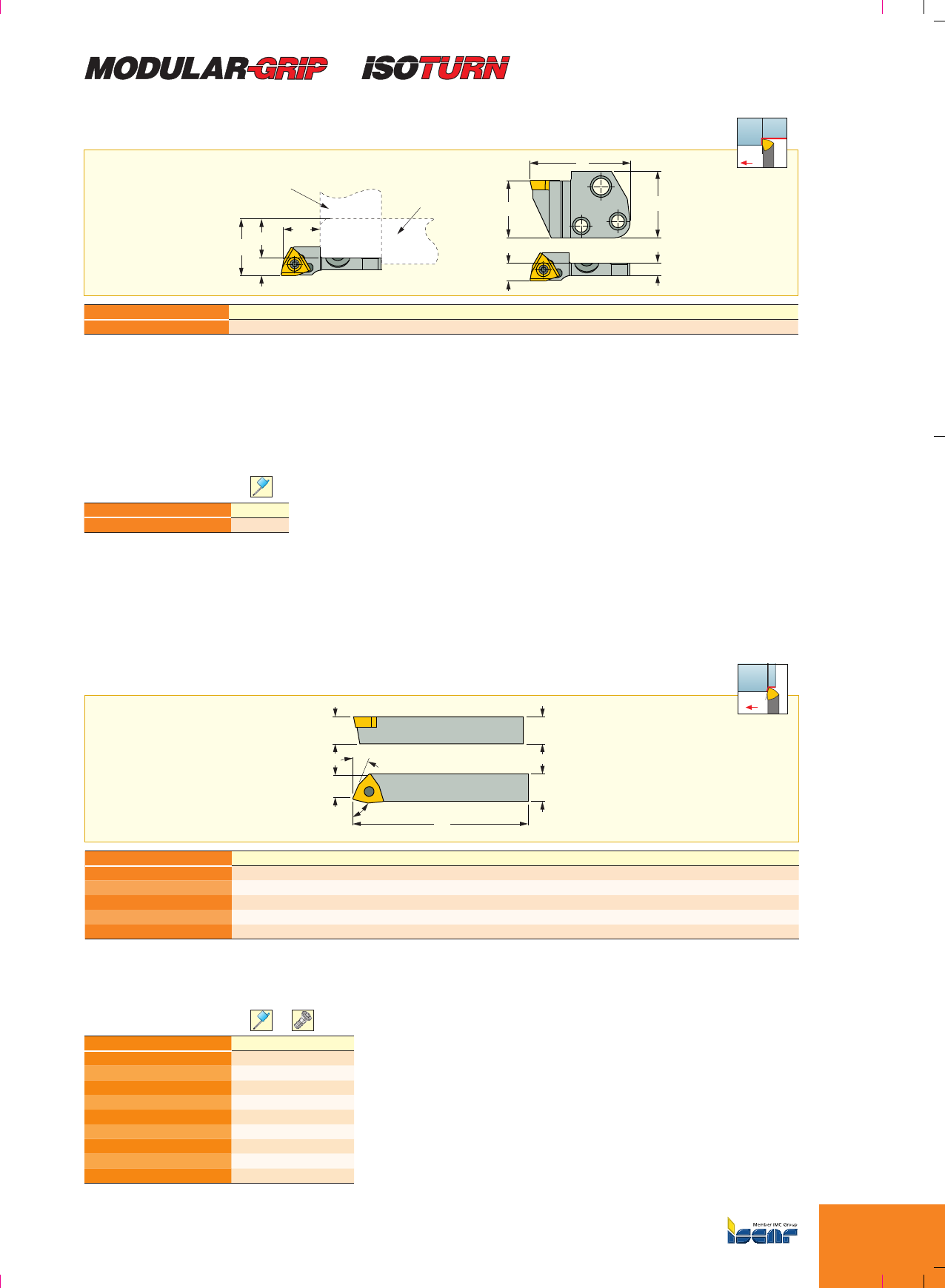

SWAPR-PAD
Адаптерыдляшвейцарскихстанков-автоматовсугломвплане90°
ивинтовымкреплениемтригональныхпластин
f2A2
l1
h1 B1
f
Державка: MAHPL
Державка: MAHR
f1
f2
17.2
90°
l
Обозначение h1B1l1f2A2Ga° Gr°Пластины
SWAPR-06-PAD 24.0 28.0 42.00 7.50 5.2 0 0 WPEX/B0604
Обозначение Ключ
SWAPR-PAD T-8/5
ЗАП.ЧАСТИ
f=f1(хвостовик)+f2(адаптер)
SWBPR/L
Державкидляшвейцарскихстанков-автоматовсугломвплане75°
ивинтовымкреплениемтригональныхпластин
h
f
a°
75° l1
b
h
75°
Обозначение h b l1fa°Пластины
SWBPR/L 0810-04 8.0 10.0 150.00 10.1 21 WPEB,WPEX
SWBPL 1010-04 10.0 10.0 150.00 10.1 21 WPEB,WPEX
SWBPR/L 1212-05 12.0 12.0 150.00 9.8 25 WPEB,WPEX
SWBPR/L 1414-06 14.0 14.0 150.00 14.1 25 WPEB,WPEX
SWBPR/L 1616-06 16.0 16.0 150.00 16.1 25 WPEB,WPEX
Пластины,см.стр.:WPEX(B192).
Державки:см.каталогISCARGROOVE-TURNTOOLS.
• Дляправостороннихдержавокиспользуйтевинтсобозначением-R.•Длялевостороннихдержавокиспользуйтевинтсобозначением-L.
Пластины,см.стр.:WPEB(B192) • WPEX(B192).
Обозначение Ключ Винт
SWBPL 0810-04 T-8/5 SRM3.0L
SWBPR 0810-04 T-8/5 SRM3.0R
SWBPL 1010-04 T-8/5 SRM3.0L
SWBPL 1212-05 T-8/5 SRM3.5L
SWBPR 1212-05 T-8/5 SRM3.5R
SWBPL 1414-06 T-8/5 SRM3.5L
SWBPR 1414-06 T-8/5 SRM3.5R
SWBPL 1616-06 T-8/5 SRM3.5L
SWBPR 1616-06 T-8/5 SRM3.5R
ЗАП.ЧАСТИ
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B56
SWDPR/L
Державкидляшвейцарскихстанков-автоматовсугломвплане45°
ивинтовымкреплениемтригональныхпластин
h
f
a°
45°
l1
b
h
45°
Обозначение h b l1fa°Пластины
SWDPR/L 0810-04 8.0 10.0 150.00 10.1 51 WPEB,WPEX
SWDPR/L 1010-04 10.0 10.0 150.00 10.1 51 WPEB,WPEX
SWDPR/L 1212-05 12.0 12.0 150.00 12.1 55 WPEB,WPEX
SWDPR 1414-06 14.0 14.0 150.00 14.1 55 WPEB,WPEX
SWDPR/L 1616-06 16.0 16.0 150.00 16.1 55 WPEB,WPEX
• Дляправостороннихдержавокиспользуйтевинтсобозначением-R,длялевосторонних-винтсобозначением-L.
Пластины,см.стр.:WPEB(B192) • WPEX(B192).
Обозначение Ключ Винт
SWDPL 0810-04 T-8/5 SRM3.0L
SWDPR 0810-04 T-8/5 SRM3.0R
SWDPL 1010-04 T-8/5 SRM3.0L
SWDPR 1010-04 T-8/5 SRM3.0R
SWDPL 1212-05 T-8/5 SRM3.5L
SWDPR 1212-05 T-8/5 SRM3.5R
SWDPR 1414-06 T-8/5 SRM3.5R
SWDPL 1616-06 T-8/5 SRM3.5L
SWDPR 1616-06 T-8/5 SRM3.5R
ЗАП.ЧАСТИ
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B57

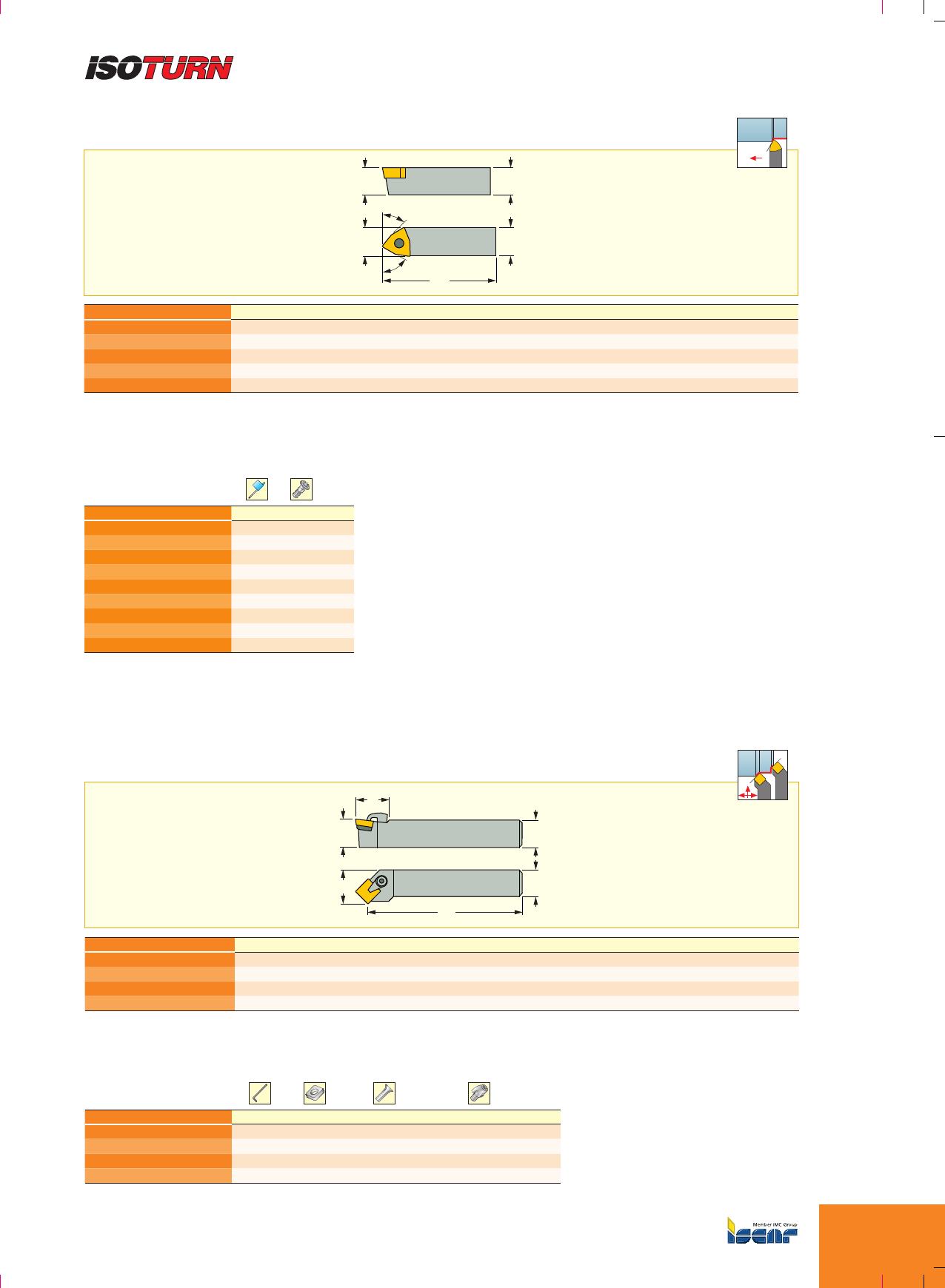

SWEPR/L
Державкидляшвейцарскихстанков-автоматовсугломвплане60°
ивинтовымкреплениемтригональныхпластин
h
f
l1
60°
a°
b
h
60°
Обозначение h b l1fa°Пластины
SWEPR/L 0810-04 8.0 10.0 150.00 10.1 36 WPEB,WPEX
SWEPR/L 1010-04 10.0 10.0 150.00 10.1 36 WPEB,WPEX
SWEPR/L 1212-05 12.0 12.0 150.00 12.1 40 WPEB,WPEX
SWEPR 1414-06 14.0 14.0 150.00 14.1 40 WPEB,WPEX
SWEPR/L 1616-06 16.0 16.0 150.00 16.1 40 WPEB,WPEX
CSSPR/L
Державкидляпродольногоиторцевоготочения,сприжимнымкреплениемквадратных
пластинсзаднимуглом11°
l2
h
f
l1
b
h
45°
45°
Обозначение h b l1l2f Ga° Gr°Пластины
CSSPR/L 1212F-09 12.0 12.0 80.00 21.0 16.0 0 6 SPMR 0903
CSSPR 1616H-12 (1) 16.0 16.0 100.00 26.0 20.0 0 6 SPMR 1203
CSSPR 2020K-12 (1) 20.0 20.0 125.00 26.0 25.0 0 6 SPMR 1203
CSSPR/L 2525M-12 (1) 25.0 25.0 150.00 28.0 32.0 0 6 SPMR 1203
Обозначение Ключ Подкладка Запорный штифт Набор прижимов
CSSPR/L 1212F-09 HW2.5 LC 15 SET 1
CSSPR 1616H-12 HW3.0 ISQP 162 SP 16 LC 30 SET 2
CSSPR 2020K-12 HW3.0 ISQP 162 SP 16 LC 30 SET 1
CSSPR/L 2525M-12 HW3.0 ISQP 162 SP 16 LC 30 SET 1
ЗАП.ЧАСТИ
• Дляправостороннихдержавокиспользуйтевинтсобозначением-R,длялевосторонних-винтсобозначением-L.
Пластины,см.стр.:WPEB(B192) • WPEX(B192).
(1) ISQP 163 -дляпластинсрадиусомпривершине1.6-2.4мм.
Пластины,см.стр.:SPMR(B185).
Обозначение Ключ Винт
SWEPL 0810-04 T-8/5 SRM3.0L
SWEPR 0810-04 T-8/5 SRM3.0R
SWEPL 1010-04 T-8/5 SRM3.0L
SWEPR 1010-04 T-8/5 SRM3.0R
SWEPL 1212-05 T-8/5 SRM3.5L
SWEPR 1212-05 T-8/5 SRM3.5R
SWEPR 1414-06 T-8/5 SRM3.5R
SWEPL 1616-06 T-8/5 SRM3.5L
SWEPR 1616-06 T-8/5 SRM3.5R
ЗАП.ЧАСТИ
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B58

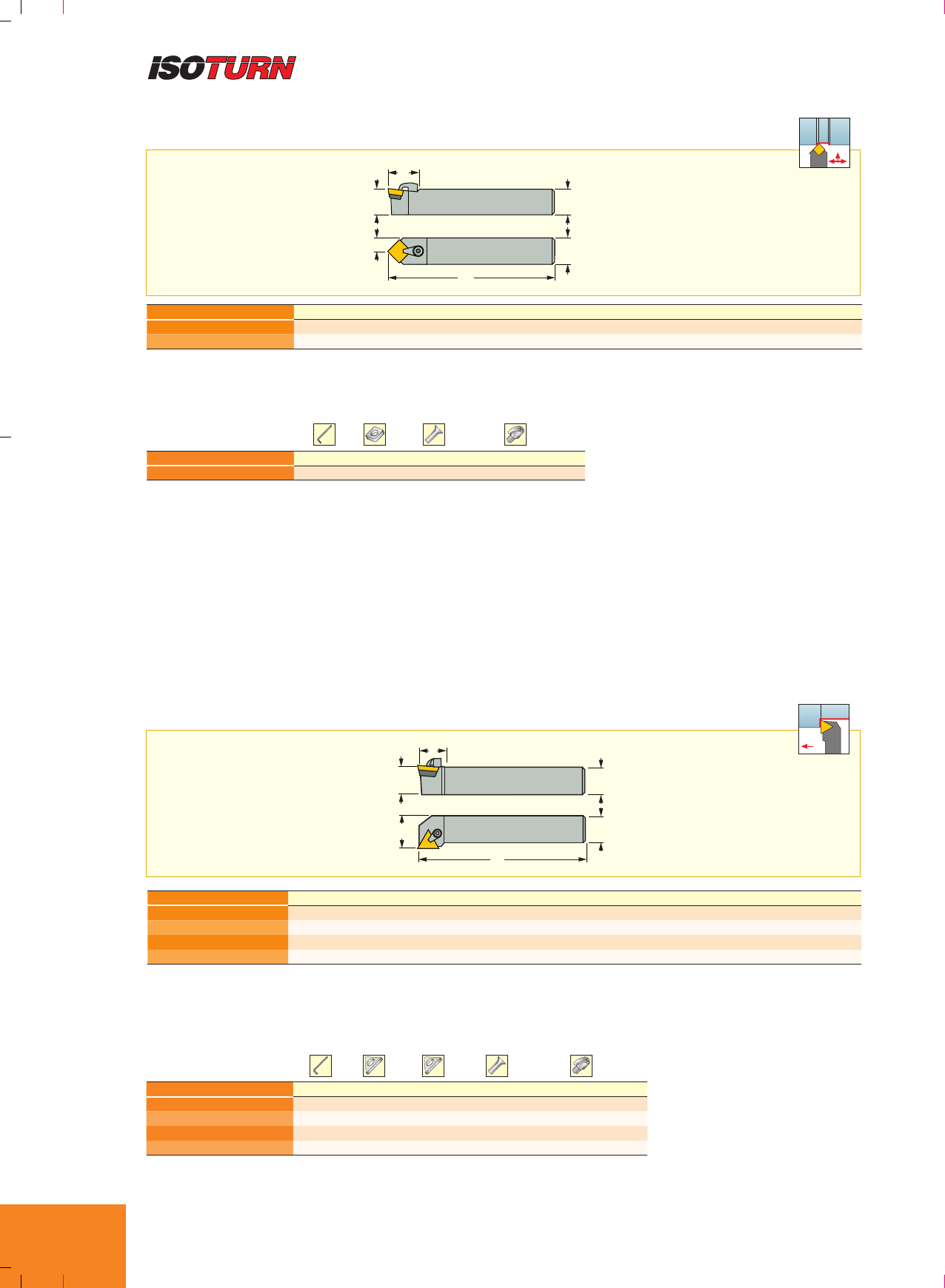

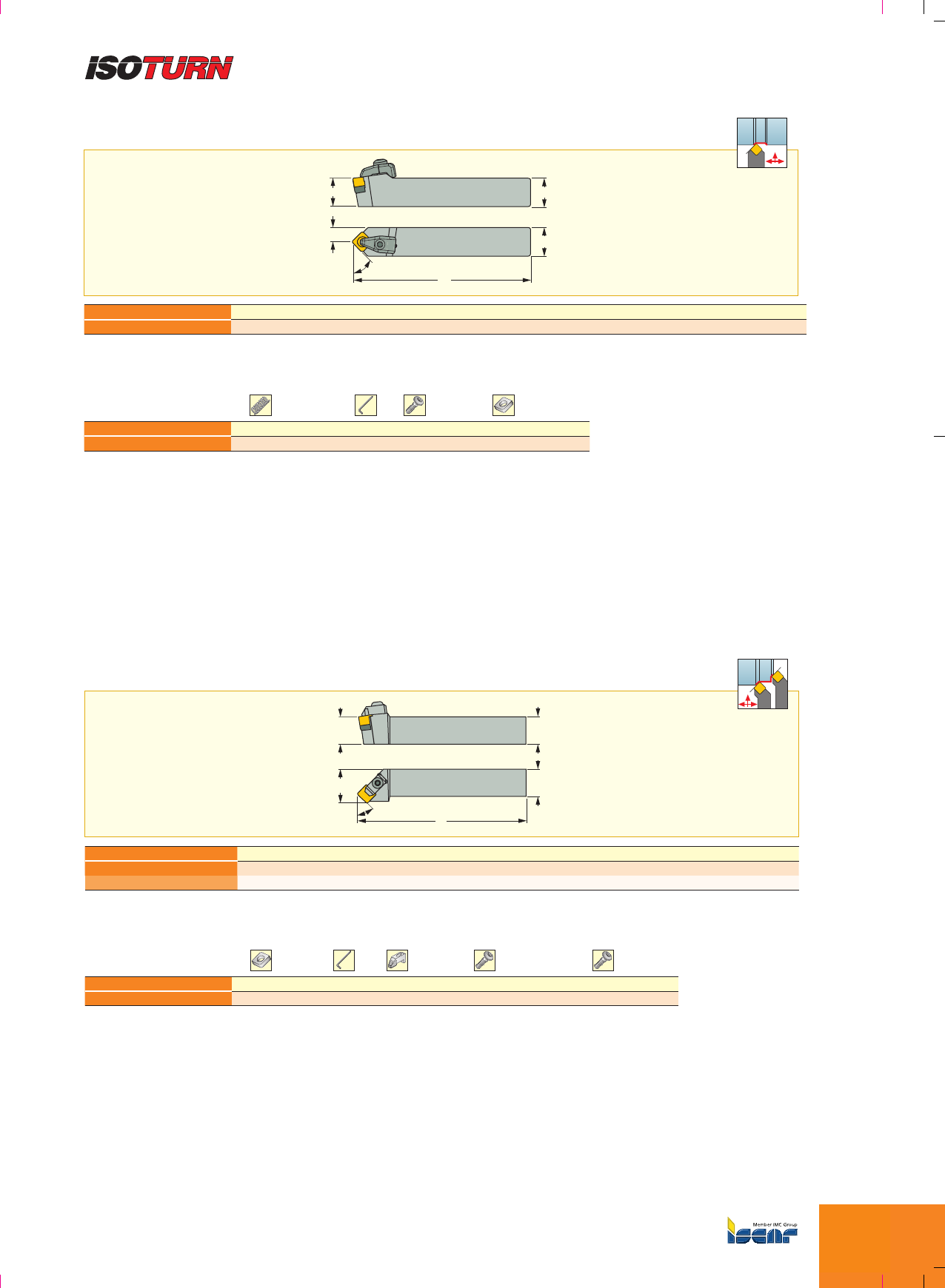

CSDPN
Державкисприжимнымкреплениемдля
квадратныхпластинсзаднимуглом11°
l2
h
f
l1
b
h
45°
Обозначение Ключ Подкладка Запорный штифт Набор прижимов
CSDPN HW3.0 ISQP 162 SP 16 LC 30 SET 1
ЗАП.ЧАСТИ
CTGPR/L
Державкисприжимнымкреплениемдлятреугольныхпластинсзаднимуглом11°
l2
h
f
l1
b
h
91°
Обозначение Ключ Подкладка Подкладка 1 Запорный штифт Набор прижимов
CTGPR/L 1212F-11 HW2.5 LC 15 SET 1
CTGPR/L 1616H-11 HW2.5 LC 15 SET 1
CTGPR/L 2020K-16 HW3.0 ITBP 122 ITBP 123* SP 16 LC 30 SET 1
CTGPR/L 2525M-16 HW3.0 ITBP 122 ITBP 123* SP 16 LC 30 SET 1
ЗАП.ЧАСТИ
Обозначение h b l1l2f Ga° Gr°Пластины
CSDPN 2020K-12 20.0 20.0 125.00 30.0 10.0 0 6 SPMR 1203
CSDPN 2525M-12 25.0 25.0 150.00 30.0 12.5 0 6 SPMR 1203
Пластины,см.стр.:SPMR(B185).
Обозначение h b l1l2f Ga° Gr°Пластины
CTGPR/L 1212F-11 12.0 12.0 80.00 17.0 16.0 0 6 TPMR1103/TPGN1103
CTGPR/L 1616H-11 16.0 16.0 100.00 16.0 20.0 0 6 TPMR1103/TPGN1103
CTGPR/L 2020K-16 20.0 20.0 125.00 26.0 25.0 0 6 TPMR1603/TPGN1603
CTGPR/L 2525M-16 25.0 25.0 150.00 26.0 32.0 0 6 TPMR1603/TPGN1603
Пластины,см.стр.: TPGN-керамика(B207)•TPMR(B185)•TPMR-PF(B186).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B59

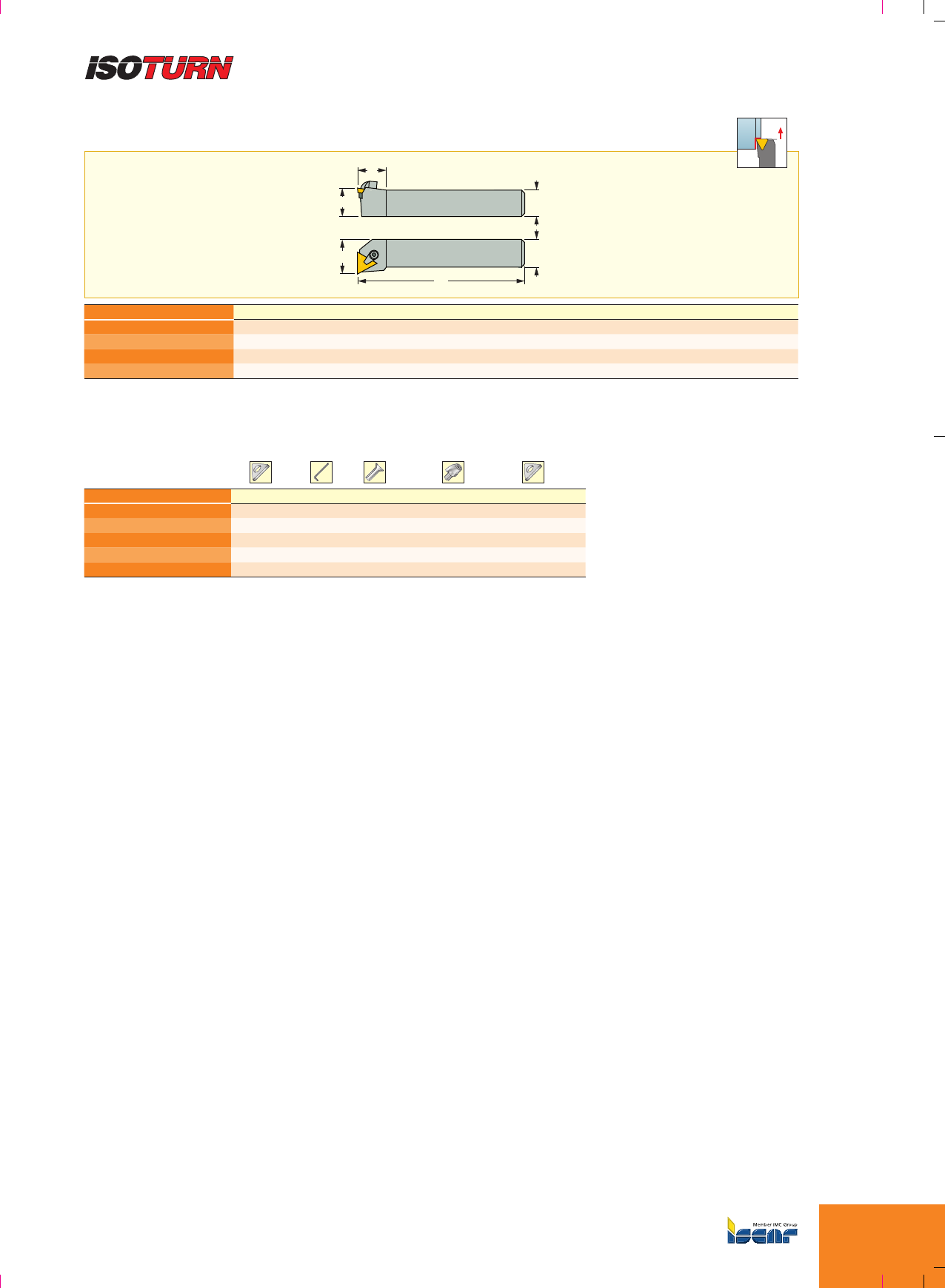

CTFPR/L
Державкидляторцевоготочения,сприжимнымкреплением
длятреугольныхпластинсзаднимуглом11°
l2
h
f
l1
b
h
91°
Обозначение h b l1l2f Ga° Gr°Пластины
CTFPR/L 1212F-11 12.0 12.0 80.00 16.0 16.0 0 -6 TPMR1103/TPGN1103
CTFPR/L 1616H-11 16.0 16.0 100.00 16.0 20.0 0 -6 TPMR1103/TPGN1103
CTFPR 2020K-16 (1) 20.0 20.0 125.00 22.0 25.0 0 -6 TPMR1603/TPGN1603
CTFPR/L 2525M-16 (1) 25.0 25.0 150.00 22.0 32.0 0 -6 TPMR1603/TPGN1603
Обозначение Подкладка Ключ Запорный штифт Набор прижимов Подкладка 1
CTFPR/L 1212F-11 HW2.5 LC 15 SET 1
CTFPR/L 1616H-11 HW2.5 LC 15 SET 1
CTFPR 2020K-16 ITBP 122 HW3.0 SP 16 LC 30 SET 1 ITBP 123*
CTFPL 2525M-16 ITBP 122 HW3.0 SP 16 LC 30 SET 1
CTFPR 2525M-16 ITBP 122 HW3.0 SP 16 LC 30 SET 1 ITBP 123*
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно.
(1) ITBP 123 -дляпластинсрадиусомпривершине1.6-2.4мм.
Пластины,см.стр.:TPGN-керамика(B207)•TPMR(B185)•TPMR-PF(B186).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B60

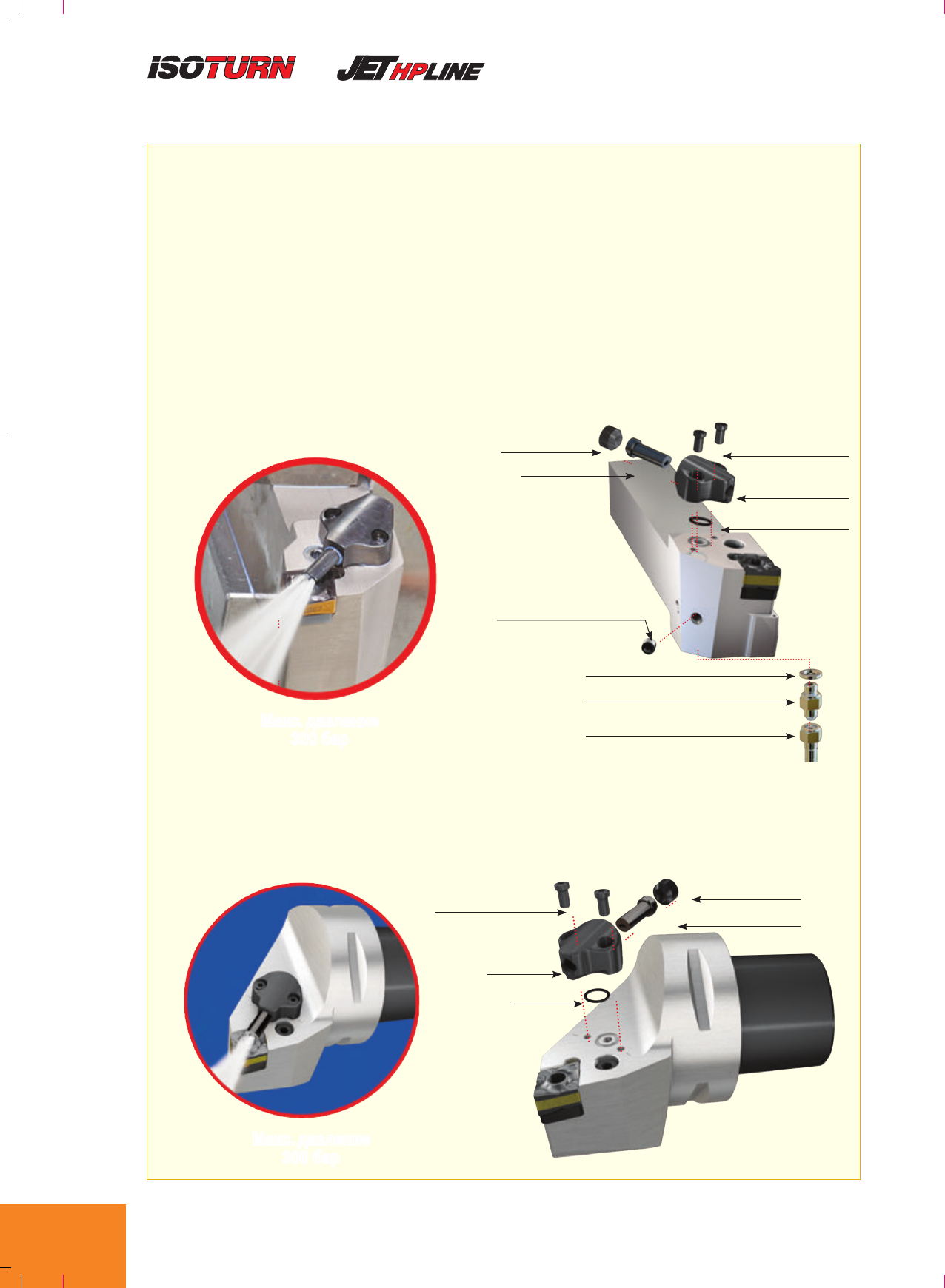

ДЕРЖАВКИ JHP
Державки с подачей СОЖ под высоким давлением
Подача СОЖ под высоким давлением
Важные характеристики
• Повышениескоростирезаниядо200%при
обработкетитанаижаропрочныхсплавов
• Эффективныйотводстружкис
труднообрабатываемыхматериалов
• Повышениестойкостидо100%приобработке
титана,жаропрочныхсплавов,илегированной
стали
 ИнструментыJHPсподачейСОЖпод
высокимдавлениемнеобходимыиактуальны
дляавиационной,аэрокосмическойи
медицинскойотраслейпромышленности.
КаналыСОЖнадержавкахJHPимеют
выходыоченьблизкокрежущимкромкам,
чтодаётследующиепреимущества:
• Сокращениевремениобработки–скорость
резанияможноповыситьдо200%при
обработкетитанаижаропрочныхсплавов.
• Повышениестойкости–стойкостьинструмента
повышаетсядо100%нетолькоприобработке
титанаижаропрочныхсплавов,нотакжепри
обработкенержавеющейилегированнойстали.
• Улучшенноестружкоформирование–даже
насамыхвязкихипроблемныхматериалах
можнополучитьмелкуюстружку.
• Оченьэффективноеохлаждение
режущейкромки,чтоуменьшаетеё
чувствительностьктепловымколебаниям.
• Болеенадёжныйистабильныйпроцесс
обработки.
 ИнструментыJHPобеспечиваютвыгодные
преимуществаобработки,дажеесли
применяетсястандартноедавление.
Давление и расход
• КаждаядержавкаJHPпредназначена
дляработысопределённымрасходом,
взависимостиотдавления.Данныепо
расходудлякаждогоинструментауказаны
настраницахкаталога.Пользователь
долженудостовериться,чтоегонасосможет
поддерживатьтребуемыйрасход,чтобыдостичь
оптимальныхрезультатов.Вспецификациях
насосаобычноуказанмаксимальный
расходдлякаждогодиапазонадавления.
Стружка и давление
• СтруяСОЖначинаетдробитьстружкупри
определённомдавлении,зависящемот
конкретногоинструментаиобрабатываемого
материала.Еслистружканеразбивается,
необходимоповышатьдавлениедонужного
результата.Послеэтогоуровня,придальнейшем
повышениидавлениястружкастановится
всёмельче.Длядостижениянужного
размерастружки,можноконтролироватьеё
размерспомощьюизменениядавления.
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B61
PWLNR/L-08-JHP
ДержавкисканаламидляподачиСОЖподвысокимдавлением
ирычажнымкреплениемдлятригональныхпластин
f
l1
b
95°
l2
h
h
1/8 BSPP
Gr°
Подача СОЖ из центра
4°
4°(8° регулировка вращения)
Винт-заглушка в
передней части
Отверстие СОЖ в
передней части
95°
95°
Bar Max
l
Обозначение h b l1l2f Ga°(1) Gr°Пластины
PWLNR/L 2525M-08-JHP 25.0 25.0 150.00 33.0 32.0 -6 -6 WNMG0804..
PWLNL 3232P-08-JHP 32.0 32.0 170.00 33.0 40.0 -6 0 WNMG0804..
•Руководствопоэксплуатации,см.стр.:B66-71.
(1) Ga° - наклонпооси
Пластины,см.стр.:WNGA-керамика(B201)•WNGA-M3(CBN)(B212)•WNGA-MC/M6(CBN)(B212)•WNMA/WNMA-WG(B133)•WNMG-GN(B131)•
WNMG-M3M(B129)•WNMG-NF(B127)•WNMG-NR(B132)•WNMG-PP(B130)•WNMG-TF(B130)•WNMG-TNM(B132)•WNMG-VL(B128)•WNMG-WF
(B129)•WNMG-WG(B128)•WNMM-NM(B131)•WNMZ-RF/LF(B126).
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный
штифт Пробойник Рычаг Винт Винт-
заглушка 1 Ключ Ключ 1 Насадка-
распылитель
Уплотнительное
кольцо Ключ 2 Винт-
заглушка
PWLNL 2525M-08-JHP TWN 423 SP 4 PN 3-4 LR 4 SR 117-
2010
SR M4X4
TL360 HW2.0 HW3.0 CU-CW-
JHP OR6.4X0.9N T-8/5
PWLNR 2525M-08-JHP TWN 423 SP 4 PN 3-4 LR 4 SR 117-
2010
SR M4X4
TL360 HW2.0 HW3.0 CU-CW-
JHP OR6.4X0.9N T-8/5
SR
M5X5
TL360
PWLNL 3232P-08-JHP TWN 423 SP 4 PN 3-4 LR 4 SR 117-
2010
SR M4X4
TL360 HW2.0 HW3.0 CU-CW-
JHP OR6.4X0.9N T-8/5
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B62

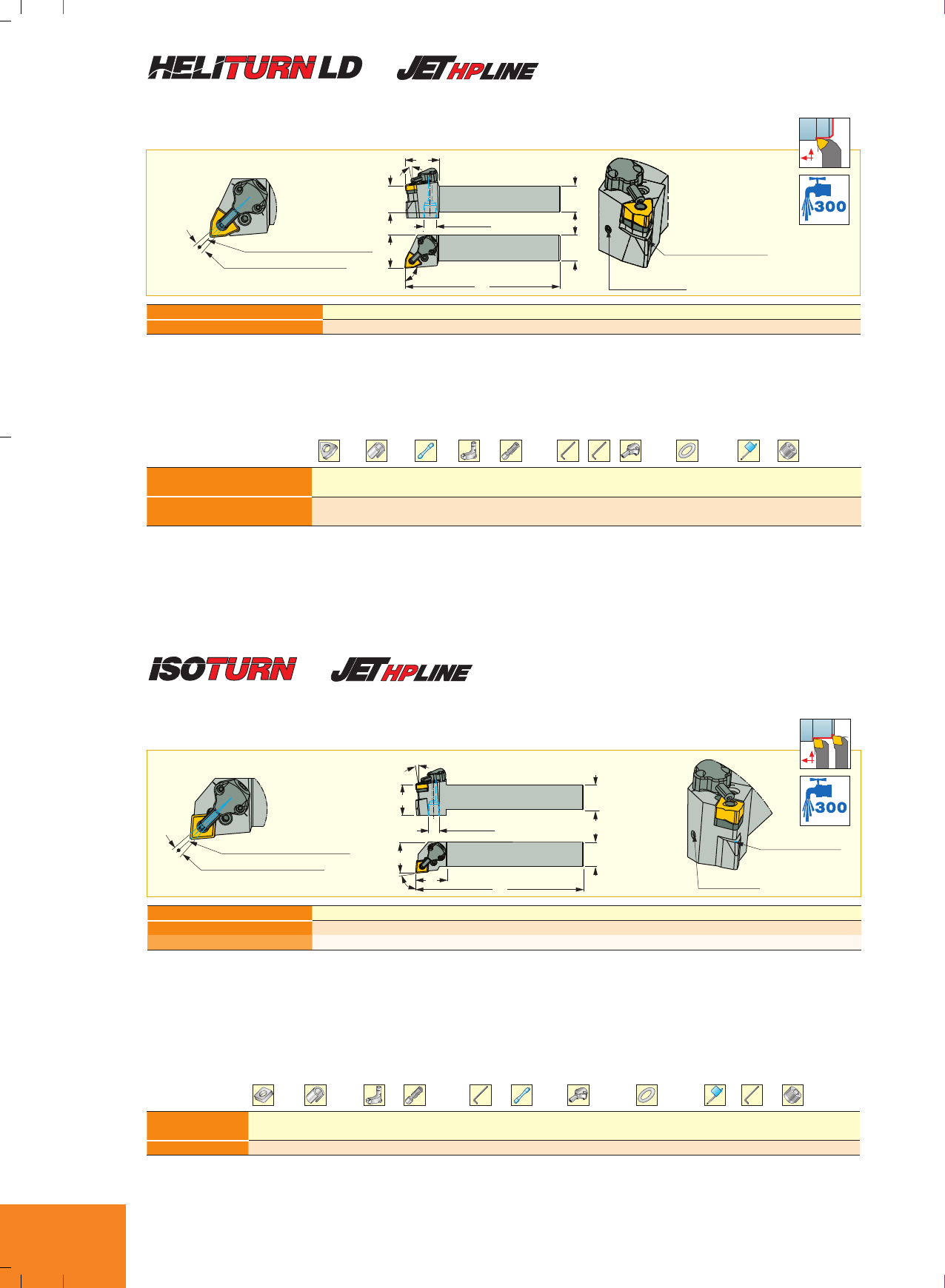

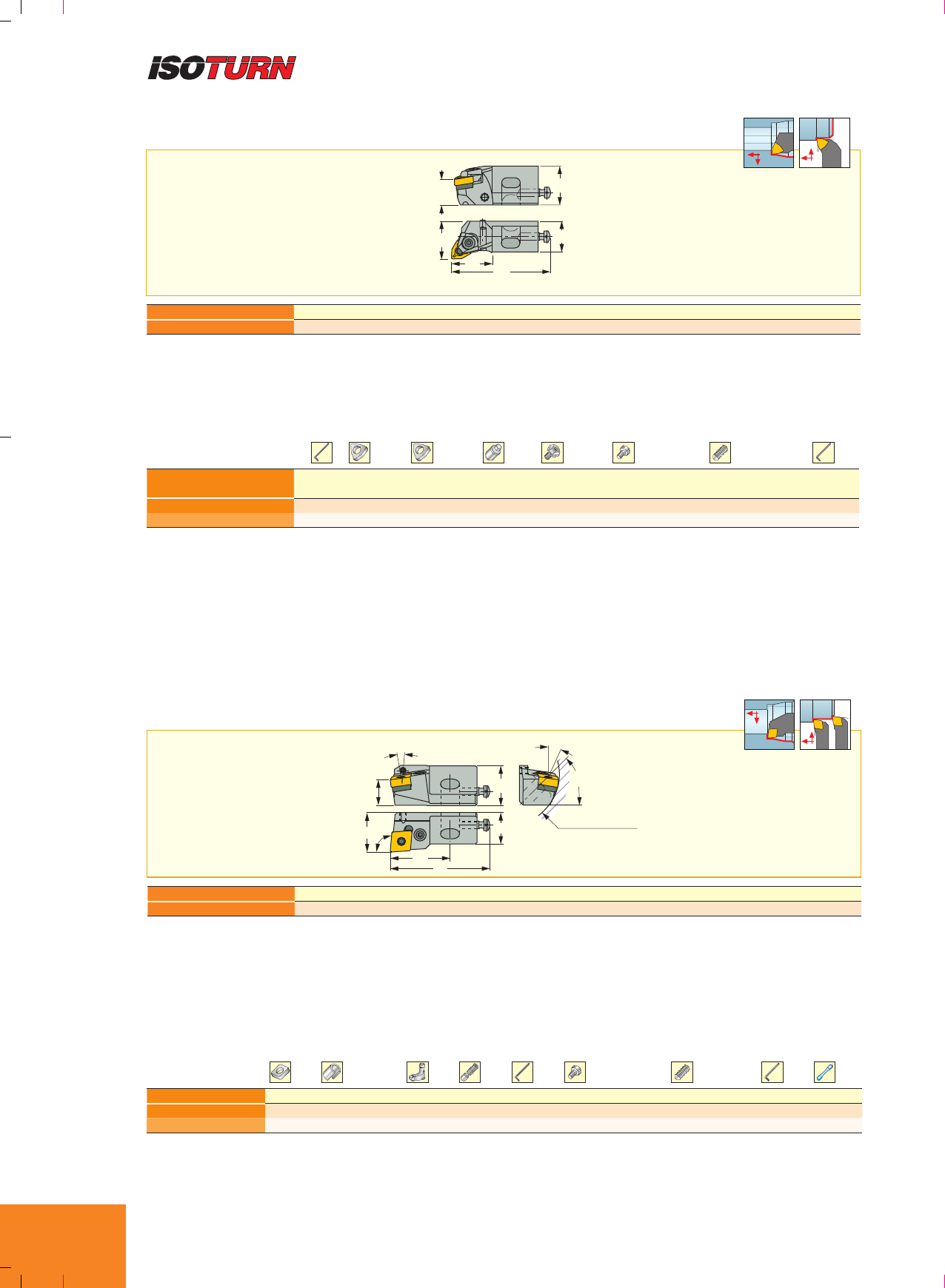

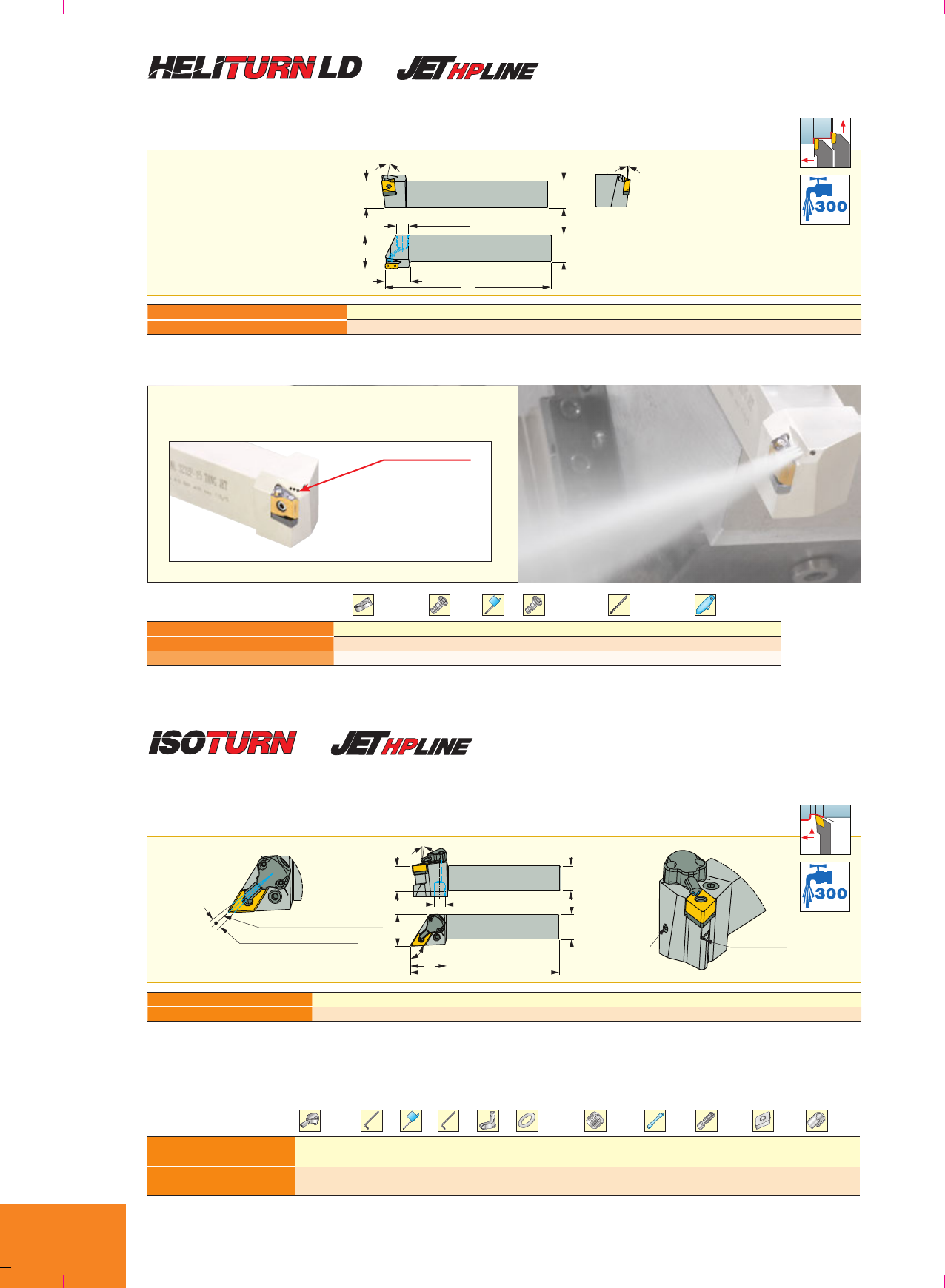

PWLNR/L-08X-JHP
ДержавкисканаламидляподачиСОЖподвысокимдавлениемирычажным
креплениемтригональныхпластинHELITURNLDWNMX-HT/MW
l2
f
l1
b
h
h
1/8 BSPP
Подача СОЖ из центра
4°
4° (8° регулировка вращения)
95°
Gr°
Винт-заглушка в
передней части
Отверстие СОЖ в передней части
95°
95°
Bar Max
l
Обозначение h b l1l2f Ga°(1) Gr°Пластины
PWLNR/L 2525M-08X-JHP 25.0 25.0 150.00 33.0 32.0 -6 -6 WNMX0807..-HT/MW
•Важно:этидержавкииспользуютсятолькоспластинамиHELITURNLD•Руководствопоэксплуатации,см.стр.:B66-71.
(1) Ga°-наклонпооси
Пластины,см.стр.:WNMX-HTW(B134) • WNMX-M4MW(B134).
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный
штифт Пробойник Рычаг Винт Ключ Ключ
1
Насадка-
распылитель
Уплотнительное
кольцо Ключ 2 Винт-заглушка
PWLNR/L 2525M-08X-JHP TWX 4 SP 4 PN 3-4 LR 4D SR 117-
2010
HW
2.0
HW
3.0
CU-CW-
JHP
OR
6.4X0.9N T-8/5 SR M4X4 TL360
PCLNR/L-12-JHP
ДержавкисканаламидляподачиСОЖподвысокимдавлениеми
рычажнымкреплениемнегативных80° ромбическихпластин
Gr°
h
1/8 BSPP
h
b
l1
l2
85°
f
Подача СОЖ из центра
(8° регулировка вращения)
4°
4°
Винт-заглушка в
передней части
Отверстие СОЖ в
передней части
95°
95°
Bar Max
l
Обозначение h b l1l2f Ga° Gr°Пластины
PCLNR/L 2525M-12-JHP 25.0 25.0 150.00 33.0 32.0 -6 -6 CNMG 1204
PCLNL 3232P-12-JHP 32.0 32.0 170.00 33.0 32.0 -6 -6 CNMG 1204
•Руководствопоэксплуатации,см.стр.:B66-71.
Пластины,см.стр.: CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-NF
(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/CNGG-TF(B139)•
CNMM-HTW(B143)•CNMM-NM(B140)•CNMS-12(B198)•CNMZ(B136).
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный
штифт Рычаг Винт Ключ Пробойник Распылитель Уплотнитель Ключ 1 Ключ 2 Винт-заглушка
PCLNR/L-12-JHP TCN 423 SP 4 LR 4 SR 117-2010 HW2.0 PN 3-4 CU-CW-JHP OR6.4X0.9N T-8/5 HW3.0 SR M4X4 TL360
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B63
PCLNR/L-12X-JHP
ДержавкисканаламидляподачиСОЖподвысокимдавлениемирычажным
креплением80°ромбическихпластинCNMX-HT/MWHELITURNLD
h
b
l1
l2
h
1/8 BSPP
Gr°
f
85°
Подача СОЖ из центра
(8° регулировка вращения)
4°
4°
Винт-заглушка в
передней части
Отверстие СОЖ в
передней части
95°
95°
Bar Max
l
Обозначение b h l1l2f Ga°(2) Gr°Пластины
PCLNR/L 2525M-12X-JHP (1) 25.0 25.0 150.00 33.0 32.0 -6 -6 CNMX 1207
•Важно:этидержавкииспользуютсятолькоспластинамиHELITURNLD•Руководствопоэксплуатации,см.стр.:B66-71.
(1) ЭтидержавкииспользуютсятолькоспластинамиHELITURNLD(2) Ga°-наклонпооси
Пластины,см.стр.:CNMX-HTW(B142) • CNMX-M4MW(B142).
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный
штифт Рычаг Винт Ключ ПробойникНасадка-
распылитель
Уплотнительное
кольцо
Ключ
1
Винт-
заглушка Ключ 2
PCLNR/L 2525M-12X-JHP TCX 4 SP 4 LR 4D SR 117-2010 HW
2.0 PN 3-4 CU-CW-JHP OR6.4X0.9N T-8/5 SR M4X4
TL360 HW3.0
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B64
l
PDJNR/L-15-JHP
ДержавкисканаламидляподачиСОЖподвысокимдавлением
ирычажнымкреплением55° негативныхпластин
Gr°
h
1/8 BSPP
l2l1
b
h
f
93°
Подача СОЖ из центра
4°
4° (8° регулировка вращения)Винт-заглушка в
передней части Отверстие СОЖ в
передней части
27°
max
93°
Bar Max
Обозначение b h l1l2f Ga° Gr°Пластины
PDJNR/L 2525M-15-JHP 25.0 25.0 150.00 36.0 32.0 -6 -6 DNMG 1506
•Руководствопоэксплуатации,см.стр.:B66-71.
Пластины,см.стр.: DNGA-керамика(B204)•DNGA-MC/M4(CBN)(B217)•DNGA-R2/M2(CBN)(B218)•DNGG-M4HF/M4HM(CBN)(B218)•DNMA
(B148)•DNMA(CBN)(B217)•DNMG-GN(B148)•DNMG-M3M(B146)•DNMG-NF(B144)•DNMG-NR(B149)•DNMG-PF(B145)•DNMG-VL(B147)•
DNMG-WG(B145)•DNMG/DNGG-PP(B146)•DNMG/DNGG-SF(B144)•DNMG/DNGG-TF(B147)•DNMM-NM(B149)•DNMS-12(B198)•DNMX-HT
(B150).
SLANR/L-15-TANG-JHP
ДержавкисканаламидляподачиСОЖподвысокимдавлениемивинтовым
креплениемпластинLNMX стангенциальнымнаклоном
h
Gr°
1/8 BSPP
Ga°
h
b
l2l1
f
93°
Bar Max
Обозначение h b l1l2f Ga° Gr°Пластины
SLANR/L 3232P-15 TANG-JHP 32.0 32.0 170.00 30.0 40.0 -6 -6 LNMX 1506
l
•apmaxдляобработкиторца=3.8мм•Руководствопоэксплуатации,см.стр.:B66-71.
Пластины,см.стр.:LNMX-HM(B167) • LNMX-HT(B166) • LNMX-WG(B167).
ЗАП.ЧАСТИ
Обозначение Подкладка Винт Ключ Винт 1 Стержень ключа Рукоять ключа
SLANL 3232P-15 TANG-JHP TLN 15L-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
SLANR 3232P-15 TANG-JHP TLN 15R-HT SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
ЗАП.ЧАСТИ
Обозначение Насадка-
распылитель Ключ Ключ 1 Ключ 2 Рычаг Уплотнитель Винт-
заглушка Пробойник Винт Подкладка Пружинный
штифт
PDJNR/L 2525M-15-JHP CU-D-JHP HW2.0 T-8/5 HW3.0 LR 4D OR6.4X0.9N SR M4X4
TL360 PN 3-4 SR 117-
2010 TDN 422 SP 4
ДержавкиспластинамиLNMX1506…имеют
фиксированныеотверстияканаловСОЖ
Фиксированные
отверстия
каналов СОЖ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B65

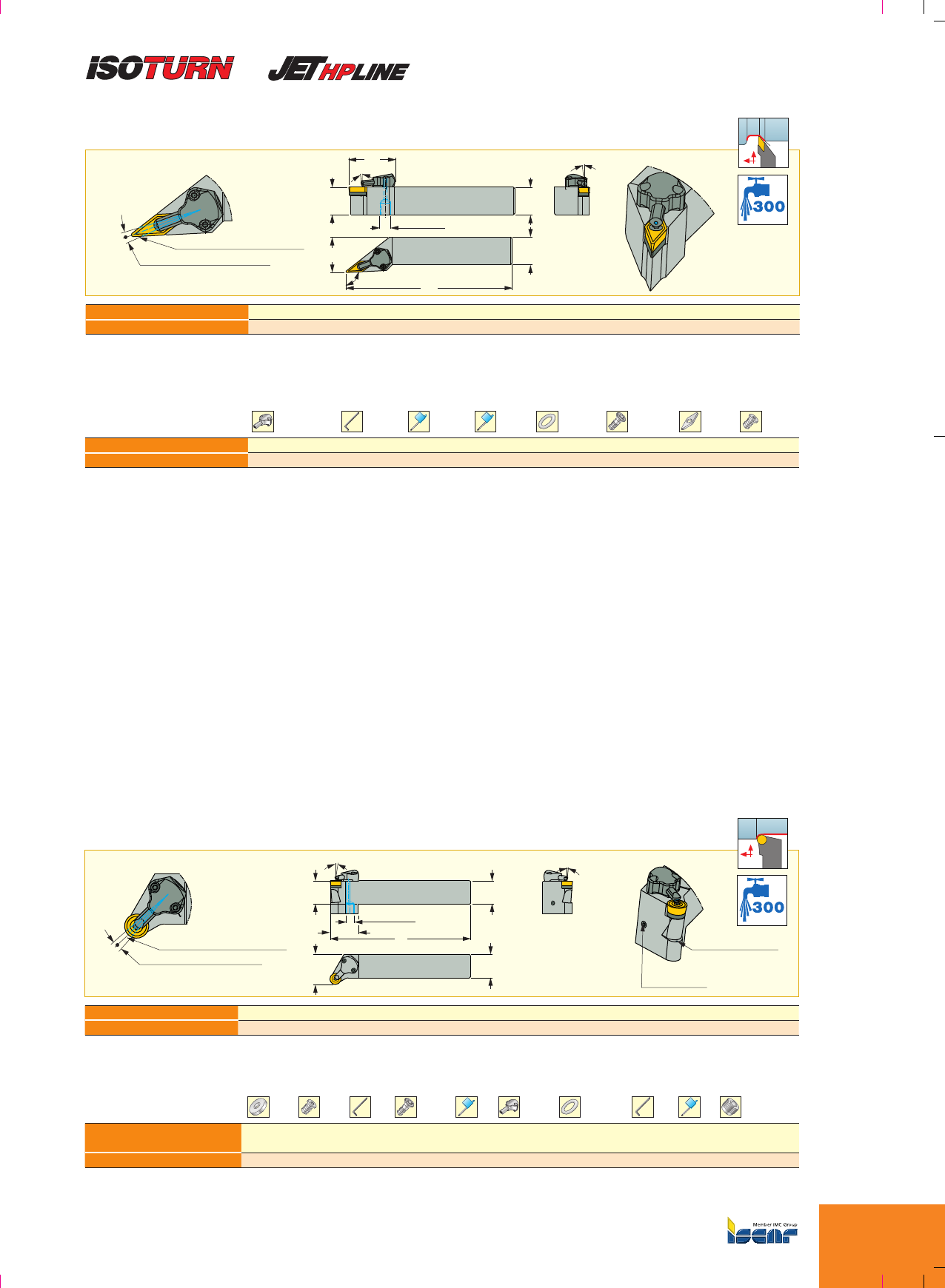

SRGCR/L-12-JHP
ДержавкисканаламидляподачиСОЖподвысокимдавлениемивинтовымкреплением
круглыхпластинсзаднимуглом7°
h
Gr°
f
h
Ga°
Винт-заглушка в
передней части
Отверстие СОЖ в
передней части
b
l2
1/8 BSPP
l1
Подача СОЖ из центра
(8° регулировка вращения)
4°
4°
Bar Max
Обозначение h b l1l2f Ga° Gr°Пластины
SRGCR 2525M-12-JHP 25.0 25.0 150.00 30.0 32.0 0 0 RCMT 1204
•Руководствопоэксплуатации,см.стр.:B66-71.
Пластины,см.стр.:RCMT-14(B183).
l
SVJCR/L-16-JHP
ДержавкисканаламидляподачиСОЖподвысокимдавлениеми
винтовымкреплением 35° ромбическихпластинсзаднимуглом7°
h
l1
l2
b
f
h
1/8 BSPP
Gr° Ga°
93°
Подача СОЖ из центра
4°
4° (8° регулировка вращения)
50°
max
93°
Bar Max
Обозначение h b l1l2f Ga° Gr°Пластины
SVJCR/L 2525M-16-JHP 25.0 25.0 150.00 42.0 32.0 0 0 VCMT 1604
•Руководствопоэксплуатации,см.стр.:B66-71.
Пластины,см.стр.:VBMT(CBN)(B221) • VCGT-AS(B194) • VCGT-DW(PCD)(B210) • VCGT/VCMT(PCD&CBN)(B210) • VCMT-14(B179) • VCMT-SM
(B179) • VCMW(B180).
ЗАП.ЧАСТИ
Обозначение Подкладка Винт
подкладки Ключ Винт Ключ 1 Насадка-
распылитель Уплотнитель Ключ 2 Ключ 3 Винт-заглушка
SRGCR 2525M-12-JHP TRC 4-0 SR TC-4 HW3.0 SR 16-212 T-20/5 CU-R-JHP OR6.4X0.9N HW2.0 T-8/5 SR M4X4 TL360
ЗАП.ЧАСТИ
Обозначение Насадка-распылитель Ключ Ключ 1 Ключ 2 Уплотнитель Винт Подкладка Винт подкладки
SVJCR/L 2525M-16-JHP CU-V-JHP HW2.5 T-15/5 T-8/5 OR6.4X0.9N SR 16-236 P TVC 3-1 SR TC-3
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B66
•
Пластина
Форма канала
внутри трубки
СОЖ
Трубка с
соплом СОЖ
Расход литров/мин
70 бар 100 бар 140 бар 300 бар
NZ-CW-JHP 19-23.5 22.5-28 26.5-33 46-52
NZ-D-JHP 19-23.5 22.5-28 26.5-33 46-52
NZ-V-JHP 9.5-11.8 11.3-14 13.4-16.7 22-26
NZ-R-JHP 19-23.5 22.5-28 26.5-33 46-52
Отверстия 14-16 18-23 23-26 33-37
Отверстие СОЖ в
передней части(1) Отверстие 5.4-6.6 6.4-8 7.5-9.5 10-14
(1)Отверстие
СОЖв
переднейчасти
Фиксированные
отверстия
каналов СОЖ
ДержавкиспластинамиLNMX1506…имеют
фиксированныеотверстияканаловСОЖ.
Имеются4различныетелескопическиетрубки,
предназначенныедляразныхгеометрий
пластин(см.прилагаемуютаблицу).Каждая
трубкаимеетсвойпрофиль,оптимизированный
подотдельнуюгеометриюпластины.
Расходдлякаждойтрубкиуказанвтаблицениже.
РасходСОЖдляразныхсоплJHP
РУКОВОДСТВОПОЭКСПЛУАТАЦИИ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B67
РУКОВОДСТВОПОЭКСПЛУАТАЦИИ
•
Набольшинстводержавоксквадратным
сечениемхвостовикавпереднейчасти
державки,нижеподкладки,добавлено
отверстиеСОЖ-сцельюнаправитьпоток
СОЖнабоковуюповерхностьпластины.
ПодачаСОЖспередиувеличиваетобъём
СОЖ,подаваемойвзонурезания.Затяжение
илиослаблениевинтадействуеткакклапан,
позволяющийрегулироватьобъёмпотокаСОЖ.
ОтверстиеСОЖв
переднейчасти
ДержавкиSLAN-15-TANGJHPспластинами
LNMX1506…,державкиSVJCR/L-16-JHPс
пластинамиVCMT1604..,ивседержавкис
подачейСОЖподвысокимдавлением,имеющие
хвостовикиCAMFIX,неоснащеныопцией
подачиСОЖспереднейчастидержавки.
Насадка-распылитель
Крепёжныйвинт
ОтверстиеСОЖвпередней
части
Уплотнительноекольцо
Меднаяшайба-уплотнитель1/8”
1/8"BSPсоединительныйштуцер
Винт-заглушкадляотверстияСОЖв
переднейчасти
ШлангдляподачиСОЖпод
высокимдавлением
Винт-заглушка
ТрубкаСОЖ
Винт-заглушка в
передней части
Отверстие СОЖ в передней
части
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B68
Инконел 718 - формирование стружки
Пластина CNMX 120708-M4MW IC807, скорость резания Vc = 70 м/мин
2
1
0.5
0.25
0.15 0.2 0.25
ap
мм
f мм/об
2
1
0.5
0.25
0.15 0.2 0.35
ap
мм
f мм/об
Высокоедавление80барСтандартноедавление
Отчёт об испытаниях
Материал:титан(Ti6Al4V)
Операция:точение
Державка:PCLNL2525M-12-JHP
Пластина:CNMG120412-PPIC20
Глубинаap:2.5мм
Подачаf:0.3мм/об
t (min)
Высокое давление (70 бар)
Стандартное давление (6-8 бар)
0
10
50 60 75
Скорость резания - Vc (м/мин)
20
30
40
50
60
70 Высокое давление Стандартное давление
Влияниедавлениянаформированиестружки
Влияниедавлениянастойкость
•
РУКОВОДСТВОПОЭКСПЛУАТАЦИИ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B69
Отчёт об испытаниях
Материал:нержавеющаясталь
316L
Операция:точение
Державка:PCLNL2525M-12-JHP
Пластина:CNMG120408-TFIC908
Глубинаap:2.5мм
Подачаf:0.3мм/об
t (min)
0
5
175
Стандартное давление (6-8 бар)
Высокое давление (70 бар)
200 225
Скорость резания - Vc (м/мин)
10
15
20
25
30
250
Высокое давление Стандартное давление
Влияниедавлениянаформированиестружки
Влияниедавлениянастойкость
Отчёт об испытаниях
Материал:инконел718(46HRC)
Операция:точение
Державка:PCLNL2525M-12-JHP
Пластина:CNMG120408-TFIC808
Глубинаap:2.5мм
Подачаf:0.3мм/об
t (min)
0
5
Стандартное давление (6-8 бар)
Высокое давление (70 бар)
50 60
Скорость резания - Vc (м/мин)
10
15
20
25 Высокое давление
Влияниедавлениянаформированиестружки
Влияниедавлениянастойкость
Стандартное давление
•
РУКОВОДСТВОПОЭКСПЛУАТАЦИИ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B70
Сборкаиинструкциипобезопасности
прииспользованииинструментовJETHP
дляточенияинарезанияканавокпоISO
Макс. давление
300 бар
 Передиспользованием,удостоверьтесь,что:
• Дверьстанкаполностьюзакрыта.
• ШлангСОЖнаходитсявкорректном
положенииипрочнозатянут,совсеми
имеющимисяуплотнителями.
• Внеиспользуемоеотверстие
СОЖвнедреназаглушка.
• Всеуплотнительныекольцаишайбы
присутствуютнаместе.
• ШлангСОЖпрочноприкреплёнк
державке,иинструментальномублоку,
чтобыпредотвратитьутечкуСОЖ.
Макс. давление
300 бар
Важно:
Всегдаследитезатем,чтобыне
превышатьмаксимальноебезопасное
рабочеедавление-300бар.
РУКОВОДСТВОПОЭКСПЛУАТАЦИИ
Насадка-
распылитель
Крепёжный
винт
Уплотнительноекольцо
Меднаяшайба-уплотнитель
1/8”
1/8"BSPсоединительныйштуцер
Винт-заглушкадляотверстия
СОЖвпереднейчасти
ШлангдляподачиСОЖподвысоким
давлением
Винт-заглушка
ТрубкаСОЖ
Крепёжный
винт
ТрубкаСОЖ
Винт-заглушка
Насадка-
распылитель
Уплотнительноекольцо
•
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B71
•

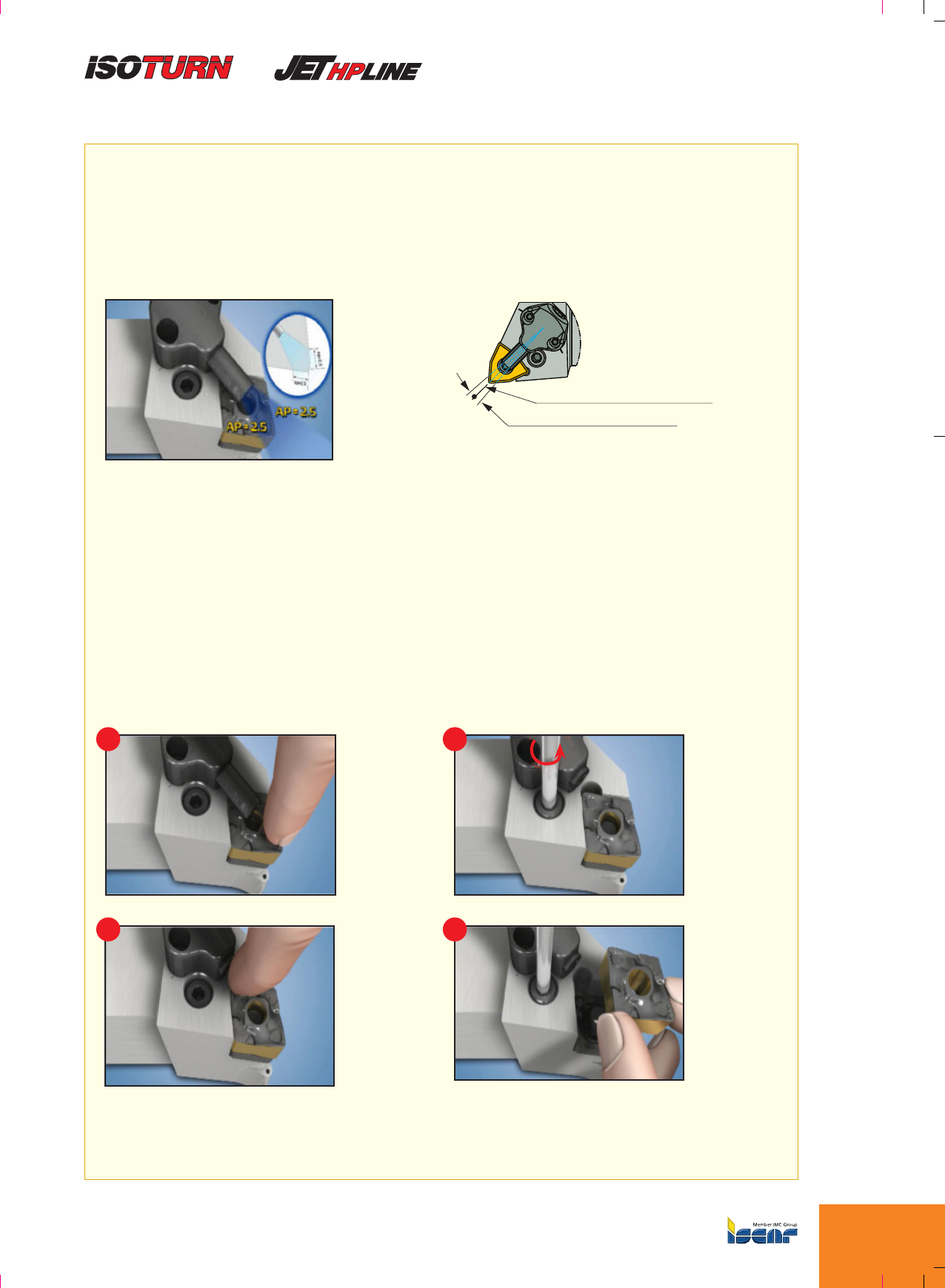

ИнструментыISOTURNJHP
УникальнаясистемаподачиСОЖподвысоким
давлениемсостоитизстатичнойнасадки-
распылителяителескопическойтрубки,
направляющейСОЖнепосредственнона
режущуюкромкупластины.Телескопическая
трубка,выходящаяизнасадки,поворачивается
направоиналево,всоответствииснаправлением
работыинструмента(см.рисунок).
Преимуществомэтойсистемыявляется
отсутствиенеобходимостисниматьнасадку
сдержавкипризаменепластины.Это
позволяетсократитьвремязамены.
Подача СОЖ из центра
4°
4° (8° регулировка вращения)
Дляустановкиилизаменыпластины:нажмите
натрубкуивдавитееёвкорпуснасадки.
Послезаменыпластины,приподачеСОЖтрубка
автоматическивыдвинетсяврабочееположение.
Процедуразаменыпластины
1
2
3
4
РУКОВОДСТВОПОЭКСПЛУАТАЦИИ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B72
ДЕРЖАВКИ ДЛЯ КЕРАМИЧЕСКИХ ПЛАСТИН
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B73

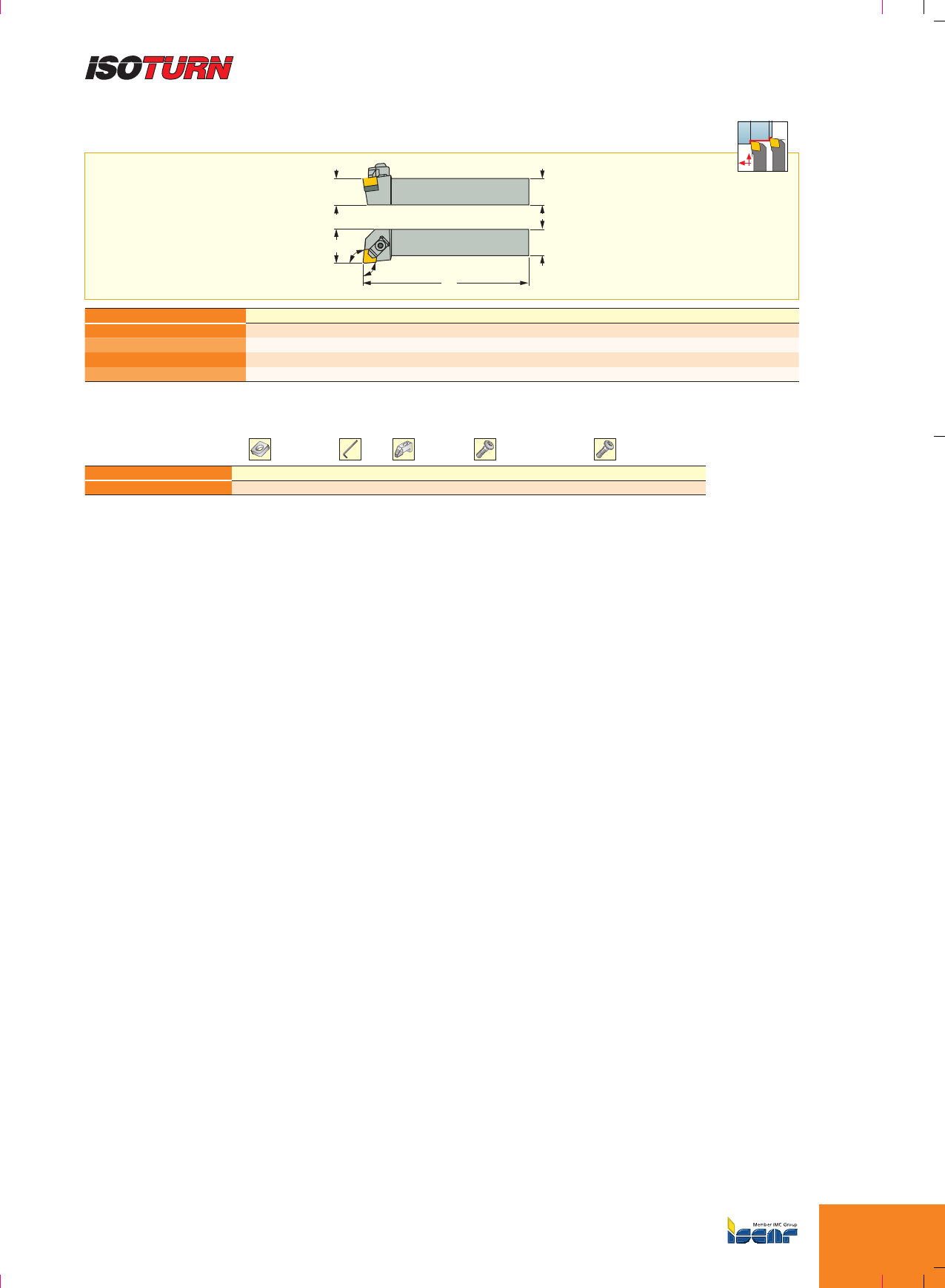

CCLNR/L
Державкисприжимнымкреплениемкерамических
негативных80° ромбическихпластин
h
b
95°
95°
f
l1
h
95°
95°
Обозначение h b l1f Ga° Gr°Пластины
CCLNR/L 2020K-12CE 20.0 20.0 125.00 25.0 -4 -6 CNGN 1207
CCLNR 2020K-12CEA 20.0 20.0 125.00 25.0 -4 -6 CNGN 1204
CCLNR/L 2525M-12CE 25.0 25.0 150.00 32.0 -4 -6 CNGN 1207
CCLNR/L 2525M-12CEA 25.0 25.0 150.00 32.0 -4 -6 CNGN 1204
Обозначение Подкладка Ключ Прижим Винт прижима Винт подкладки
CCLNR/L S 48 HW4.0 BCL 6 CLAMP SR M6X1X25ISO7380 SRM5X0.8X10
ЗАП.ЧАСТИ
Пластины,см.стр.: CNGN-керамика(B201).
Наружные державки для керамических пластин
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B74
TCLNR/L-CH
Державкисугломвплане95°длянегативных80°ромбических
керамическихпластинCNGXслункой
h
b
95°
f
l1
h
95°
95°
Обозначение h b l1fПластины
TCLNR/L 2525M-12CH 25.0 25.0 150.00 32.0 CNGX1207...T
Обозначение Пружина прижима Ключ Винт Подкладка
TCLNR/L-CH KSP 5 HW4.0 SRM5X0.8X10 S 48
ЗАП.ЧАСТИ
TCBNR/L-CH
Державкисугломвплане75°,использующие100°-ныйуголнегативной
80°ромбическойкерамическойпластиныCNGXслункой
h
b
75°
f
l1
h
75°
Обозначение h b l1fПластины
TCBNR/L 2525M-12CH 25.0 25.0 150.00 22.0 CNGX1207...T
Обозначение Пружина прижима Ключ Винт Подкладка
TCBNR/L-CH KSP 5 HW4.0 SRM5X0.8X10 S 48
ЗАП.ЧАСТИ
Пластины,см.стр.: CNGX-керамика(B202).
Пластины,см.стр.:CNGX-керамика(B202).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B75
TCKNR/L-CH
Державкидляобработкиторцасугломвплане75°,использующие100°-ныйугол
негативной80°ромбическойкерамическойпластиныCNGXслункой
h
b
75°
f
l1
h
75°
Обозначение h b l1fПластины
TCKNR/L 2525M-12CH 25.0 25.0 150.00 32.0 CNGX1207...T
Обозначение Пружина прижима Ключ Винт Подкладка
TCKNR/L-CH KSP 5 HW4.0 SRM5X0.8X10 S 48
ЗАП.ЧАСТИ
B75
CSRNR/L
Державкисугломвплане75°,использующие
квадратныекерамическиепластины
h
b
75°
f
l1
h
75°
Обозначение h b l1f Ga° Gr°Пластины
CSRNR 2020K-12CE 20.0 20.0 125.00 22.0 -5.2 -4.5 SNGN 1207
CSRNR/L 2525M-12CE 25.0 25.0 150.00 27.0 -5.2 -4.5 SNGN 1207
CSRNR/L 2525M-12CEA 25.0 25.0 150.00 27.0 -5.2 -4.5 SNGN 1204
CSRNR/L 3225P-12CE 32.0 25.0 170.00 27.0 -5.2 -4.5 SNGN 1207
Обозначение Подкладка Ключ Прижим Винт прижима Винт подкладки
CSRNR/L S 40 (Подкладка)HW4.0 BCL 6 CLAMP SR M6X1X25ISO7380 SRM5X0.8X10
ЗАП.ЧАСТИ
Пластины,см.стр.:CNGX-керамика(B202).
Пластины,см.стр.: SNGN-керамика(B203).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B76
TSRNR/L-CH
Державкисугломвплане75°,использующиеквадратныекерамическиепластиныслункой
h
b
75°
f
l1
h
75°
Обозначение h b l1fПластины
TSRNR/L 2525M-12CH 25.0 25.0 150.00 27.0 SNGX1207..T
Обозначение Пружина прижима Ключ Винт Подкладка
TSRNR/L-CH KSP 5 HW4.0 SRM5X0.8X10 S 40 (Подкладка)
ЗАП.ЧАСТИ
CSDNN-CE
Державкисугломвплане45°,использующие
квадратныекерамическиепластины
h
b
45°
f
l1
h
45°
Обозначение h b l1f Ga° Gr°Пластины
CSDNN 2020K-12CEA 20.0 20.0 125.00 10.0 -8.5 0SNGN 1204
CSDNN 2525M-12CEA 25.0 25.0 150.00 12.5 -8.5 0SNGN 1204
CSDNN 3225P-12CE 32.0 25.0 170.00 12.5 -8.5 0SNGN 1207
Обозначение Подкладка Ключ Прижим Винт прижима Винт подкладки
CSDNN-CE S 40 (Подкладка)HW4.0 BCL 6 CLAMP SR M6X1X25ISO7380 SRM5X0.8X10
ЗАП.ЧАСТИ
Пластины,см.стр.: SNGX-керамика(B204).
Пластины,см.стр.: SNGN-керамика(B203).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B77
TSDNN-CH
Державкисугломвплане45°,использующиеквадратныекерамическиепластиныслункой
h
b
45°
f
l1
h
45°
Обозначение h b l1fПластины
TSDNN 2525M-12CH 25.0 25.0 150.00 12.5 SNGX1207..T
Обозначение Пружина прижима Ключ Винт Подкладка
TSDNN-CH KSP 5 HW4.0 SRM5X0.8X10 S 40 (Подкладка)
ЗАП.ЧАСТИ
B77
CSSNR/L-CE
Державкидляпродольногоиторцевоготочениясугломвплане45°,
использующиеквадратныекерамическиепластины
h
b
45°
f
l1
h
45°
45°
Обозначение h b l1f Ga° Gr°Пластины
CSSNR/L 2525M-12CE 25.0 25.0 150.00 26.0 -6 -6 SNGN 1207
CSSNL 3225P-12CE 32.0 25.0 170.00 32.0 -6 -6 SNGN 1207
Обозначение Подкладка Ключ Прижим Винт прижима Винт подкладки
CSSNR/L-CE S 40 (Подкладка) HW4.0 BCL 6 CLAMP SR M6X1X25ISO7380 SRM5X0.8X10
ЗАП.ЧАСТИ
Пластины,см.стр.: SNGX-керамика(B204).
Пластины,см.стр.: SNGN-керамика(B203).
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B78
TSSNR/L-CH
Державкисугломвплане45°,использующиеквадратныекерамическиепластиныслункой
h
b
45°
f
l1
h
45°
45°
Обозначение h b l1fПластины
TSSNR/L 2525M-12CH 25.0 25.0 150.00 32.0 SNGX1207..T
Обозначение Пружинаприжима Ключ Винт Подкладка
TSSNR/L-CH KSP 5 HW4.0 SRM5X0.8X10 S 40 (Подкладка)
ЗАП.ЧАСТИ
CSKNR/L
Державкидляторцевоготочениясугломвплане75°,
использующиеквадратныекерамическиепластины
h
b
75°
f
l1
h
75°
Обозначение h b l1f Ga° Gr°Пластины
CSKNR/L 2525M-12CE 25.0 25.0 150.00 32.0 -4 -4 SNGN 1207
CSKNR 2525M-12CEA 25.0 25.0 150.00 32.0 -4 -4 SNGN 1204
CSKNR 3225P-12CE 32.0 25.0 170.00 32.0 -4 -4 SNGN 1207
Обозначение Подкладка Ключ Прижим Винт прижима Винт подкладки
CSKNR/L S 40 (Подкладка) HW4.0 BCL 6 CLAMP SR M6X1X25ISO7380 SRM5X0.8X10
ЗАП.ЧАСТИ
Пластины,см.стр.: SNGX-керамика(B204).
Пластины,см.стр.: SNGN-керамика(B203).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B79

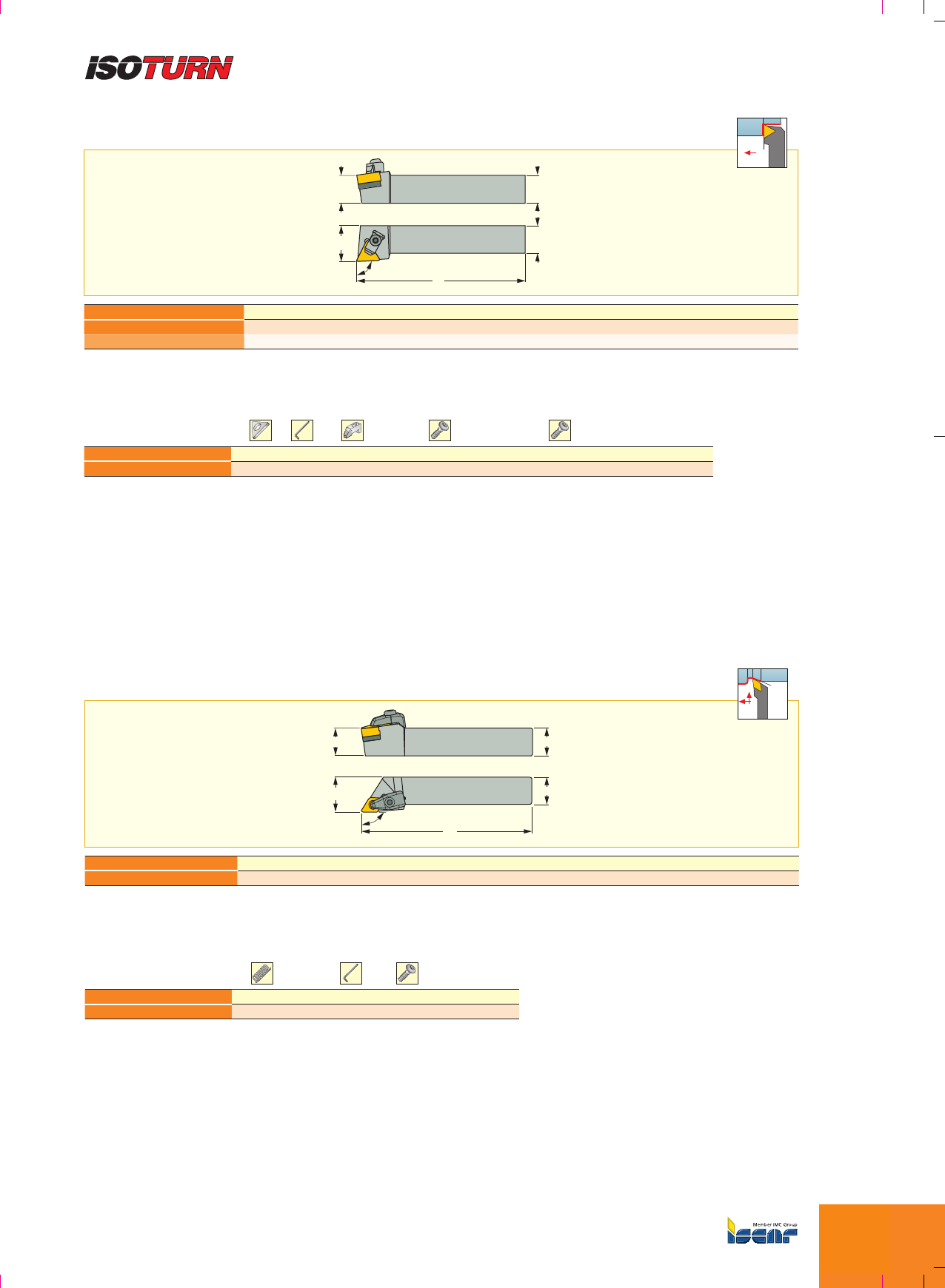

CTJNR/L
Державкисугломвплане93°,использующие
треугольныекерамическиепластины
h
b
93°
f
l1
h
93°
Обозначение h b l1f Ga° Gr°Пластины
CTJNR/L 2020K-16CEA 20.0 20.0 125.00 25.0 -4 -4 TNGN 1604
CTJNR/L 2525M-16CEA 25.0 25.0 150.00 32.0 -4 -4 TNGN 1604
Подкладка Ключ Прижим Винт прижима Винт подкладки
S 3 HW4.0 BCL 6 CLAMP SR M6X1X25ISO7380 SRM5X0.8X10
ЗАП.ЧАСТИ
B79
TDJNR/L-CH
Державкисугломвплане93°,использующиекерамические
55°ромбическиепластиныслункой
h
b
93°
f
l1
h
27°
max
93°
Обозначение h b l1fПластины
TDJNR/L 2525M-15CH 25.0 25.0 150.00 32.0 DNGX1507..T
Обозначение Пружина прижима Ключ Винт
TDJNR/L-CH KSP 5 HW4.0 SRM5X0.8X10
ЗАП.ЧАСТИ
Пластины,см.стр.: TNGN-керамика(B206).
Пластины,см.стр.: DNGX-керамика(B205).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B80

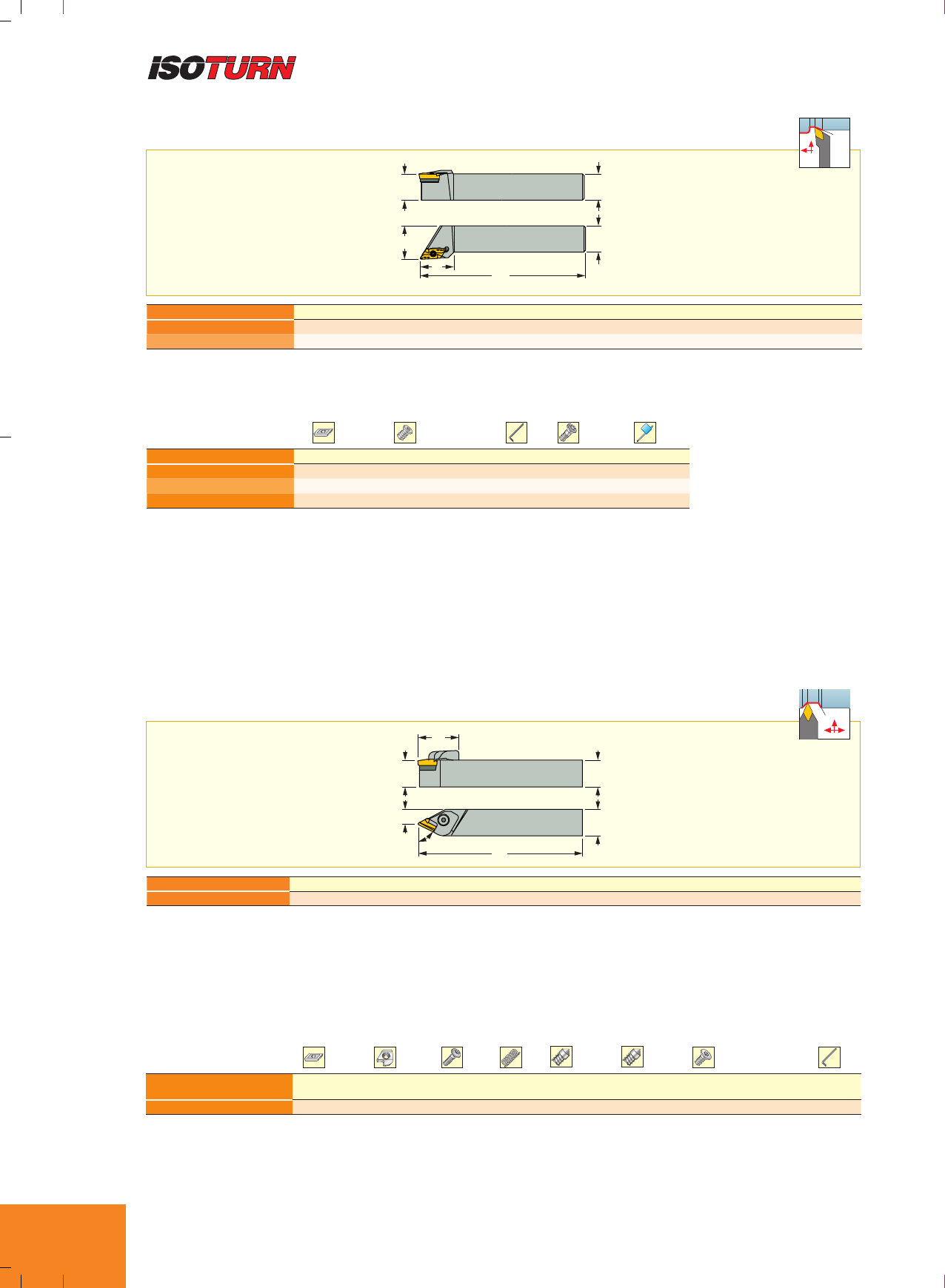

TDNNN-CH
Державкисугломвплане62.5°,использующиекерамические
55°ромбическиепластиныслункой
h
b
62.5°
f
l1
h
60°
max
62.5°
Обозначение h b l1fПластины
TDNNN 2525M-15CH 25.0 25.0 150.00 12.5 DNGX1507..T
Обозначение Пружина прижима Ключ Винт
TDNNN-CH KSP 5 HW4.0 SRM5X0.8X10
ЗАП.ЧАСТИ
CRDNN
Нейтральныедержавкисприжимнымкреплениемдля
керамическихкруглыхнегативныхпластин
h
b
f
l1
h
Обозначение h b l1f Ga° Gr°Пластины
CRDNN 2020K-12CE 20.0 20.0 125.00 10.0 -8.5 0RNGN 120700
CRDNN 2020K-12CEA 20.0 20.0 125.00 10.0 -8.5 0RNGN 120400
CRDNN 2525M-12CE 25.0 25.0 150.00 12.5 -8.5 0RNGN 120700
CRDNN 2525M-12CEA 25.0 25.0 150.00 12.5 -8.5 0RNGN 120400
CRDNN 3225P-12CE 32.0 25.0 170.00 12.5 -8.5 0RNGN 120700
Обозначение Подкладка Ключ Прижим Винт прижима Винт подкладки
CRDNN S 43 HW4.0 BCL 6 CLAMP SR M6X1X25ISO7380 SRM5X0.8X10
ЗАП.ЧАСТИ
Пластины,см.стр.: DNGX-керамика(B205).
Пластины,см.стр.: RNGN-керамика(B207).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B81

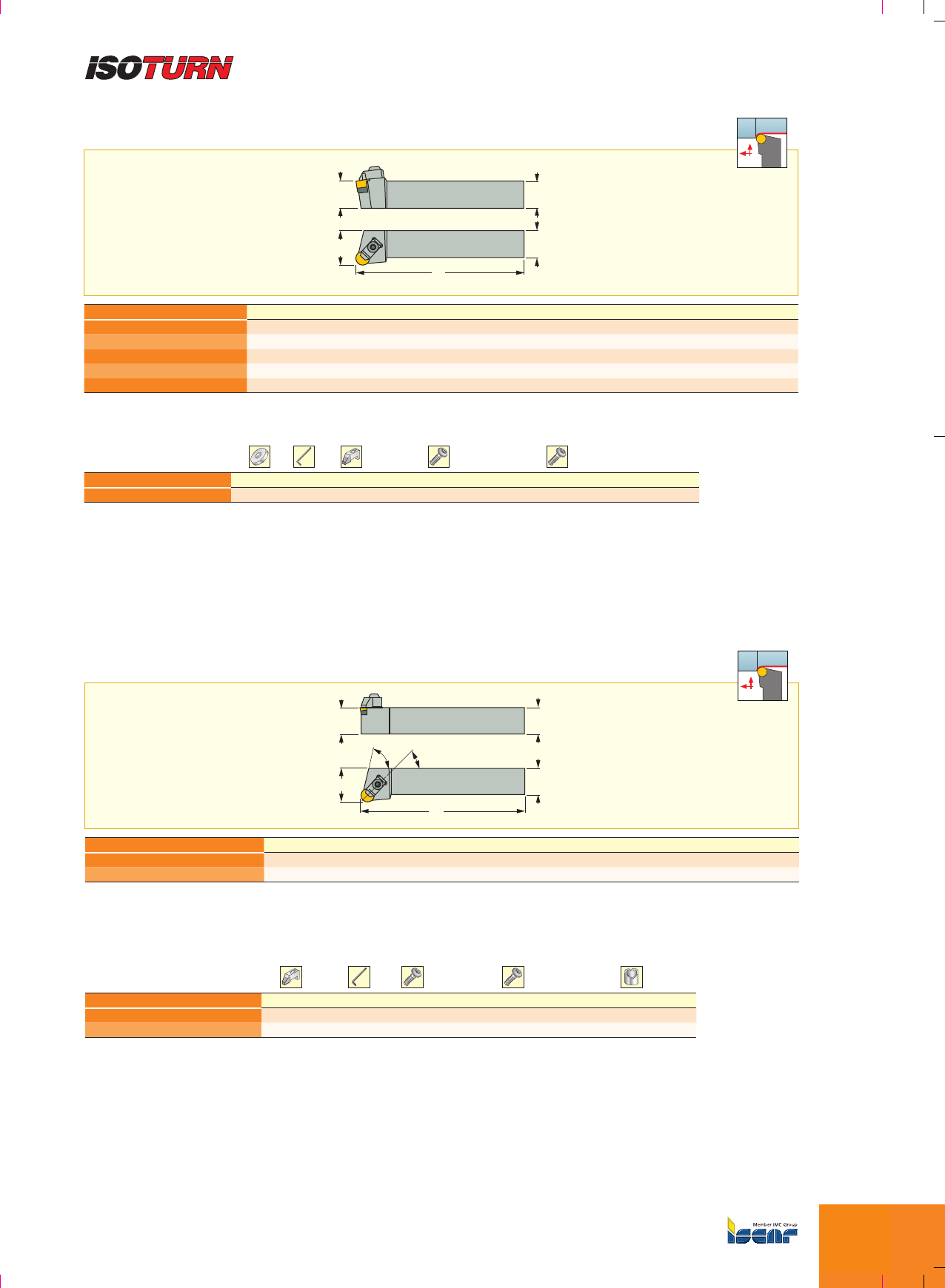

CRGNR/L
Державкисприжимнымкреплениемдлякерамическихкруглыхнегативныхпластин
h
b
f
l1
h
Обозначение h b l1f Ga° Gr°Пластины
CRGNL 2020K-12CE 20.0 20.0 125.00 25.0 -6 -6 RNGN 120700
CRGNR/L 2020K-12CEA 20.0 20.0 125.00 25.0 -6 -6 RNGN 120400
CRGNR/L 2525M-12CE 25.0 25.0 150.00 32.0 -6 -6 RNGN 120700
CRGNR/L 2525M-12CEA 25.0 25.0 150.00 32.0 -6 -6 RNGN 120400
CRGNR/L 3225P-12CE 32.0 25.0 170.00 32.0 -6 -6 RNGN 120700
Обозначение Подкладка Ключ Прижим Винт прижима Винт подкладки
CRGNR/L S 43 HW4.0 BCL 6 CLAMP SR M6X1X25ISO7380 SRM5X0.8X10
ЗАП.ЧАСТИ
B81
CRGCR-CEB
Державкисприжимнымкреплениемдлякерамических
круглыхпластинRCGX иV-образнойнижнейчастью
h
b
f
75° 45°
l1
h
Обозначение h b l1fПластины
CRGCR/L 2525M-06CEB 25.0 25.0 150.00 32.0 RCGX 060300
CRGCR/L 2525M-09CEB (1) 25.0 25.0 150.00 32.0 RCGX 090300
Обозначение Прижим Ключ Винт Винт 1 Шайба
CRGCR/L 2525M-06CEB BCL 6-20A HW4.0 SO22050I SCREW SR M6X1X25ISO7380 CERS 06-IS
CRGCR/L 2525M-09CEB BCL 6-20A HW4.0 SO22050I SCREW SR M6X1X25ISO7380
ЗАП.ЧАСТИ
Пластины,см.стр.: RNGN-керамика(B207).
(1) ИспользуйтешайбуCERS09дляпластинRCGX090700
Пластины,см.стр.:RCGX(CBN)(B226) • RCGX-керамика(B208).
Изображенаправосторонняя
Изображенаправосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

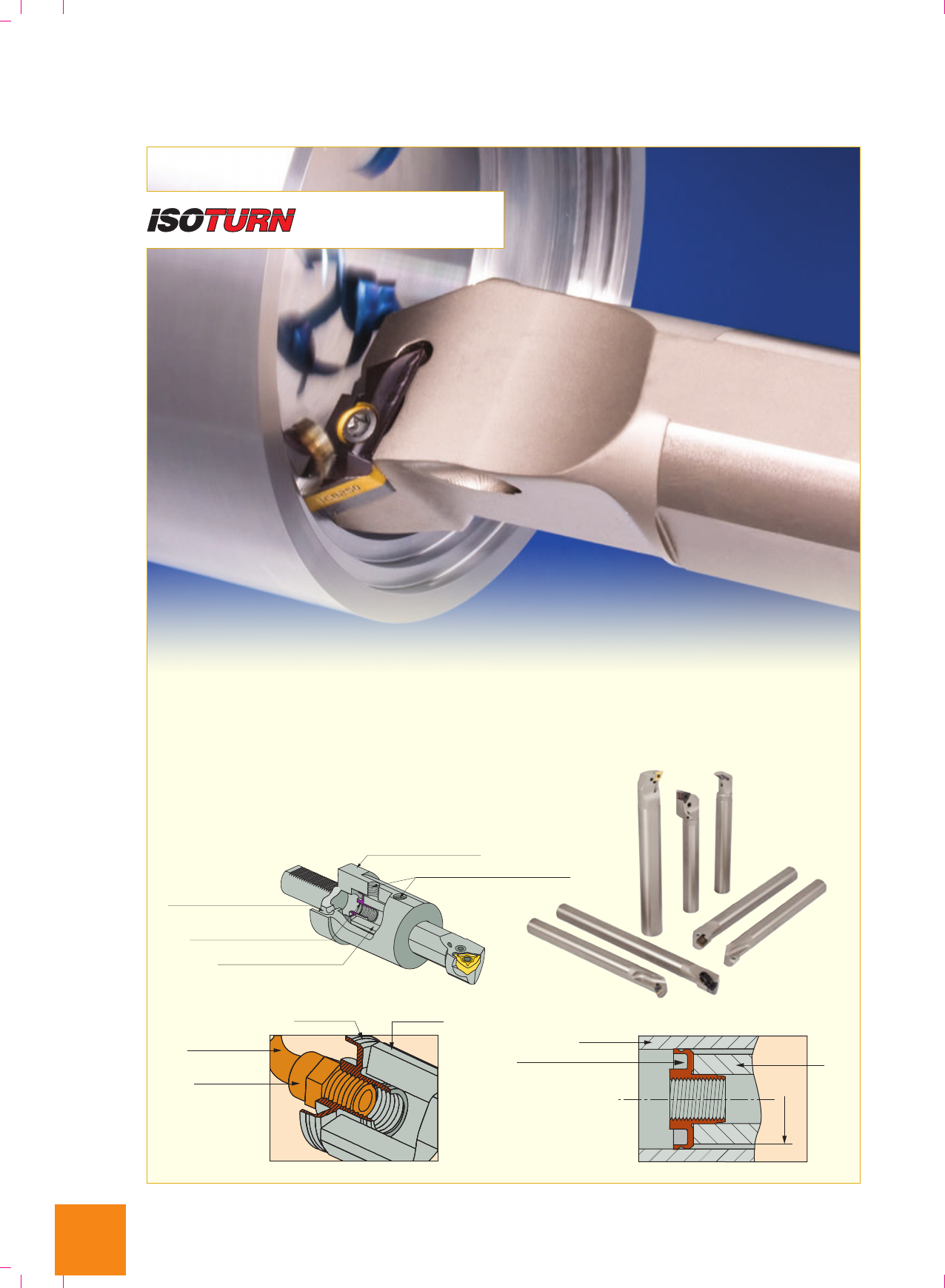

 РасточныерезцыISCARоснащены
подачейСОЖизнутри.
 Вкомплектепоставляетсяуникальный
пластиковыйуплотнительдля
установкивканалСОЖ,который:
•Имеетрезьбовуюнарезкудля
установкивканалСОЖ.
•Выполняетрольуплотнителяпри
установкевцилиндрическийадаптер.
•Нетребуетповторнойнарезкирезьбы
АДАПТЕР
ПЛАСТИКОВЫЙ УПЛОТНИТЕЛЬ РАСТОЧНОЙ РЕЗЕЦ
ПЛАСТИКОВЫЙ УПЛОТНИТЕЛЬ
ШЛАНГ ПОДАЧИ СОЖ
ТРУБНЫЙ ШТУЦЕР
РАСТОЧНОЙ РЕЗЕЦ
АДАПТЕР
ПЛАСТИКОВЫЙУПЛОТНИТЕЛЬ
РАСТОЧНОЙРЕЗЕЦ
ШЛАНГПОДАЧИСОЖ
ГНЁЗДАДЛЯФИКСИРУЮЩЕГОВИНТА
послеукорачиваниярезца.
 Этауникальнаяконструкцияявляется
простымиуниверсальнымрешением
приустановкешлангаподачиСОЖ.Она
увеличиваетстойкость,улучшаетотвод
стружки,повышаетнадёжностьобработки.
ISCAR
B82
РАСТОЧНЫЕ РЕЗЦЫ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B83

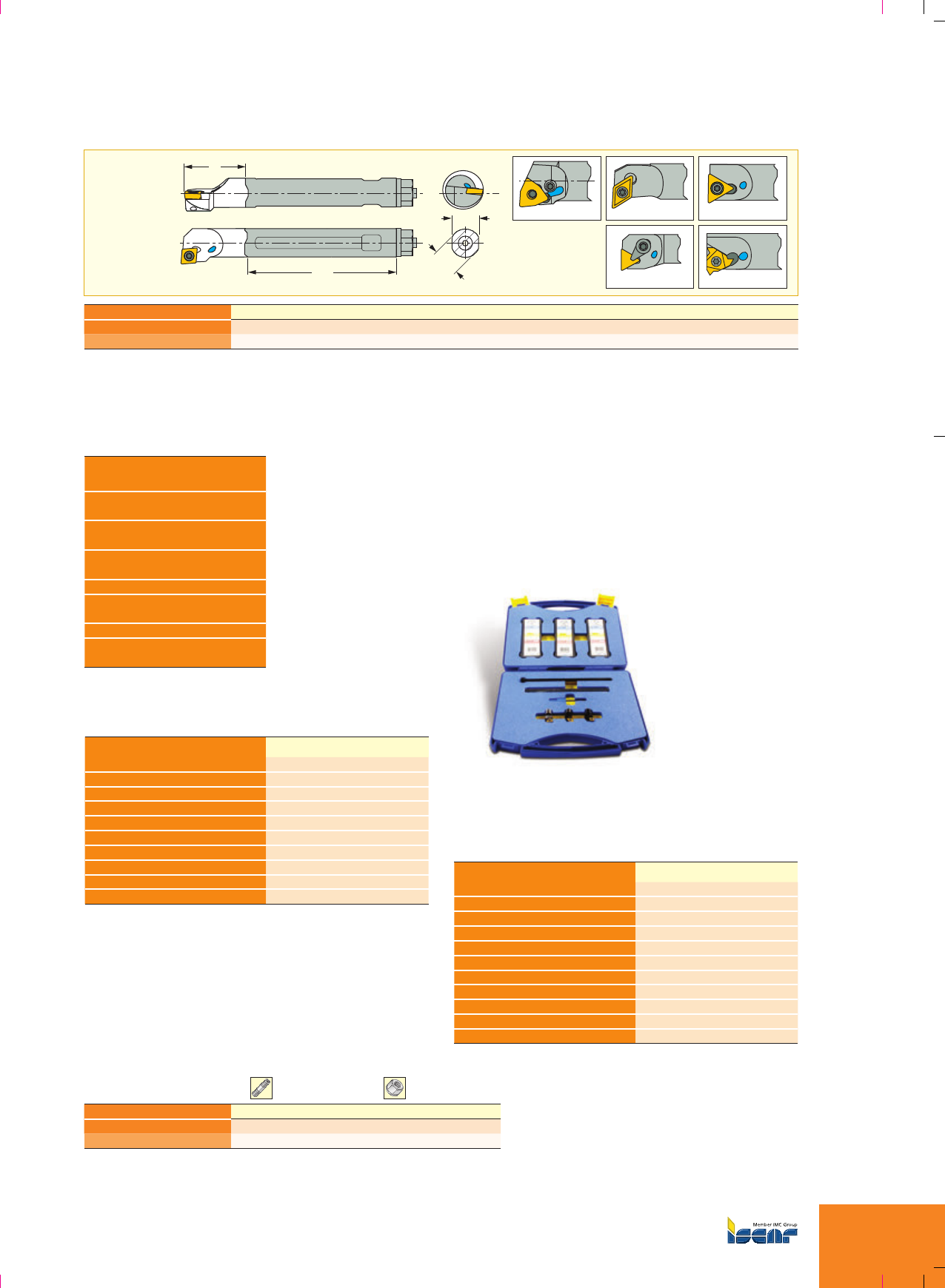

E-SHANK
Твердосплавныехвостовикидляэкономичного
растачиваниясразличнымисменнымиголовками
l2
l1d
hPWLNR SDUCR STFCR
CTFPR SIR
Обозначение d l1l2h Nxcm
E12 SHANK (1) 12.00 146.00 24.8 11.0 1500-2000
E16 SHANK (1) 16.00 171.50 37.0 15.0 2700-3300
Обозначение Левый-правый винт Гайка
E12 SHANK SR14-19/2SCREW* SR14-19/4*
E16 SHANK SR 10400197-2 SCREW* SR 10400197-3 NUT*
ЗАП.ЧАСТИ
* Опциональный,заказываетсяотдельно
(1) Винтигайказаказываютсяотдельно
Державки,см.стр.:E-CTFPR/L-HEAD(B105)•E-GEHIR/E-GHIR(ISCARGROOVE-TURNTOOLS)•E-PWLNR/L-HEAD(B91)•E-SCLCR/L-HEAD(B96)•
E-SDUCR/L-HEAD(B99)•E-SIR-HEAD(B110)•E-STFCR/L-HEAD(B103)•E-STFPR/L-HEAD(B106)•E-STLPR/L-HEAD(B108).
Набор с хвостовиком E12
Набор с хвостовиком E12-LH
Обозначение
Шт.
E12 SHANK 1
E12 SCLCR/L-06 HEAD(1) 1
E12 SDUCR/L-07 HEAD(1) 1
E12 STFPR/L-11 HEAD(1) 1
CCMT 060204-14 IC9025 10
DCMT 070204 IC9025 10
TPMT 110204 IC9025 10
TORX T-7/5 FLAG 1
SR 14-19/2 SCREW 1
SR 14-19/4 NUT 1
Обозначение
Шт.
E16 SHANK 1
E16 SCLCR-09 HEAD 1
E16 SDUCR-07 HEAD 1
E16 STFPR-11 HEAD 1
CCMT 09T304-SM IC907 10
DCMT 070204 IC9025 10
TPMT 110204 IC9025 10
TORX T-7/5 FLAG 1
TORX T-15/5 FLAG 1
SR 10400197-2 SCREW 1
SR 10400197-3 NUT 1
Расточные головки
E16 PWLNR/L-06 HEAD
E12 SCLCR/L-06 HEAD
E16 SCLCR/L-09 HEAD
E12 SDUCR/L-07 HEAD
E16 SDUCR/L-07 HEAD
E12 STFPR/L-11 HEAD
E16 STFPR-11 HEAD
E12 STLPR-11 HEAD
E12 STFCR-11 HEAD
E16 STFCR-11 HEAD
E12 CTFPR-09 HEAD
E12 SIR-11 HEAD
E16 SIR-16 HEAD
Содержание:
(1) Леворежущая головка - для хвостовика E12-LH.
Экономичные решения в растачивании
Этасистемапредоставляетэкономичное
решениедлярастачиваниявглубоких
отверстиях.Одинтвердосплавныйхвостовикс
подачейСОЖизнутриможетиспользоваться
с7 различнымирасточнымиголовкамидля
внутреннеготоченияинарезаниярезьбы.
Повреждённыйкарманможетлегкобыть
заменёнпостоимости30%отновогоцельного
твердосплавногорасточногорезца.
Набор с хвостовиком E16
Содержание:
Расточные головки
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B84

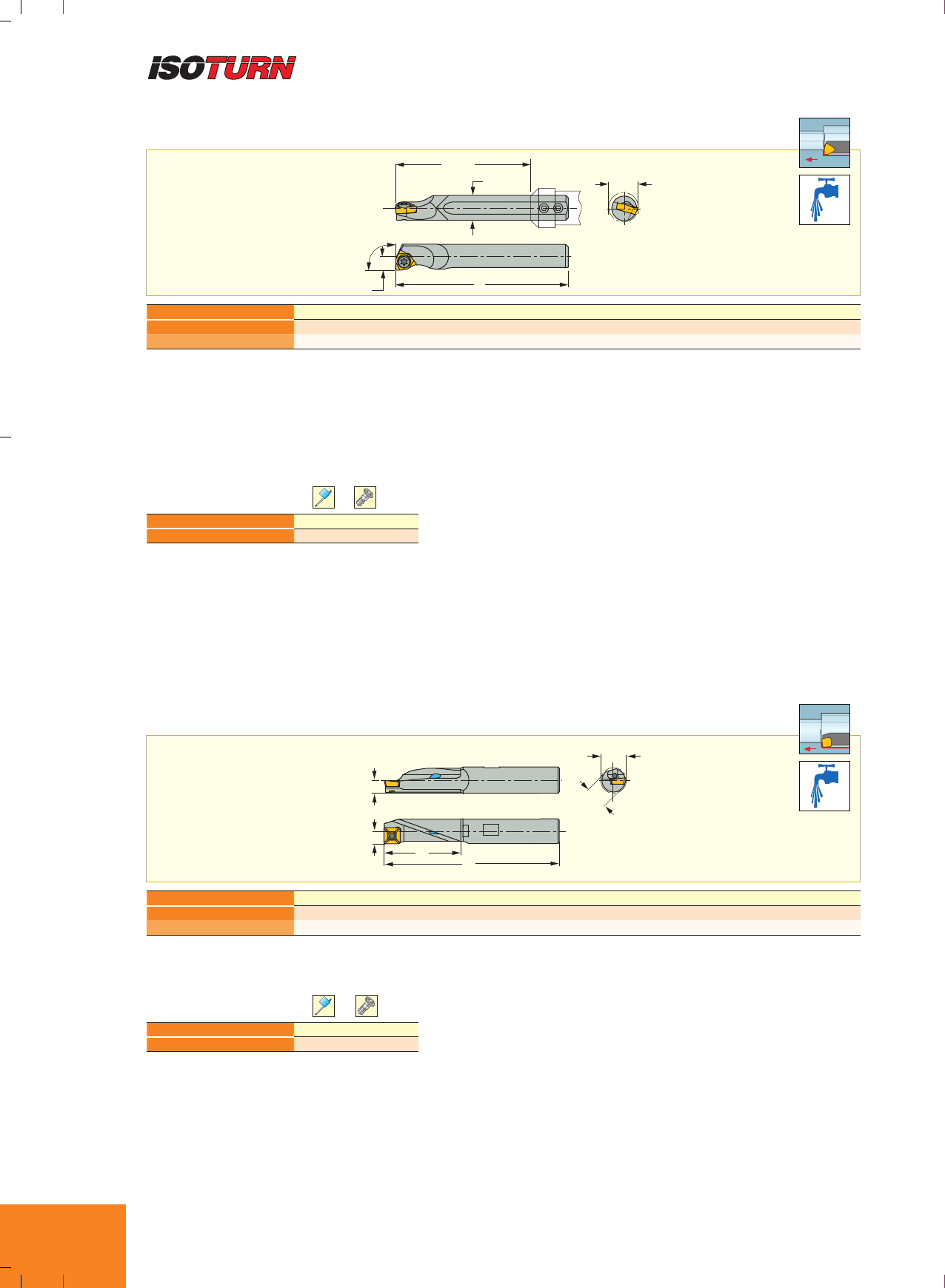

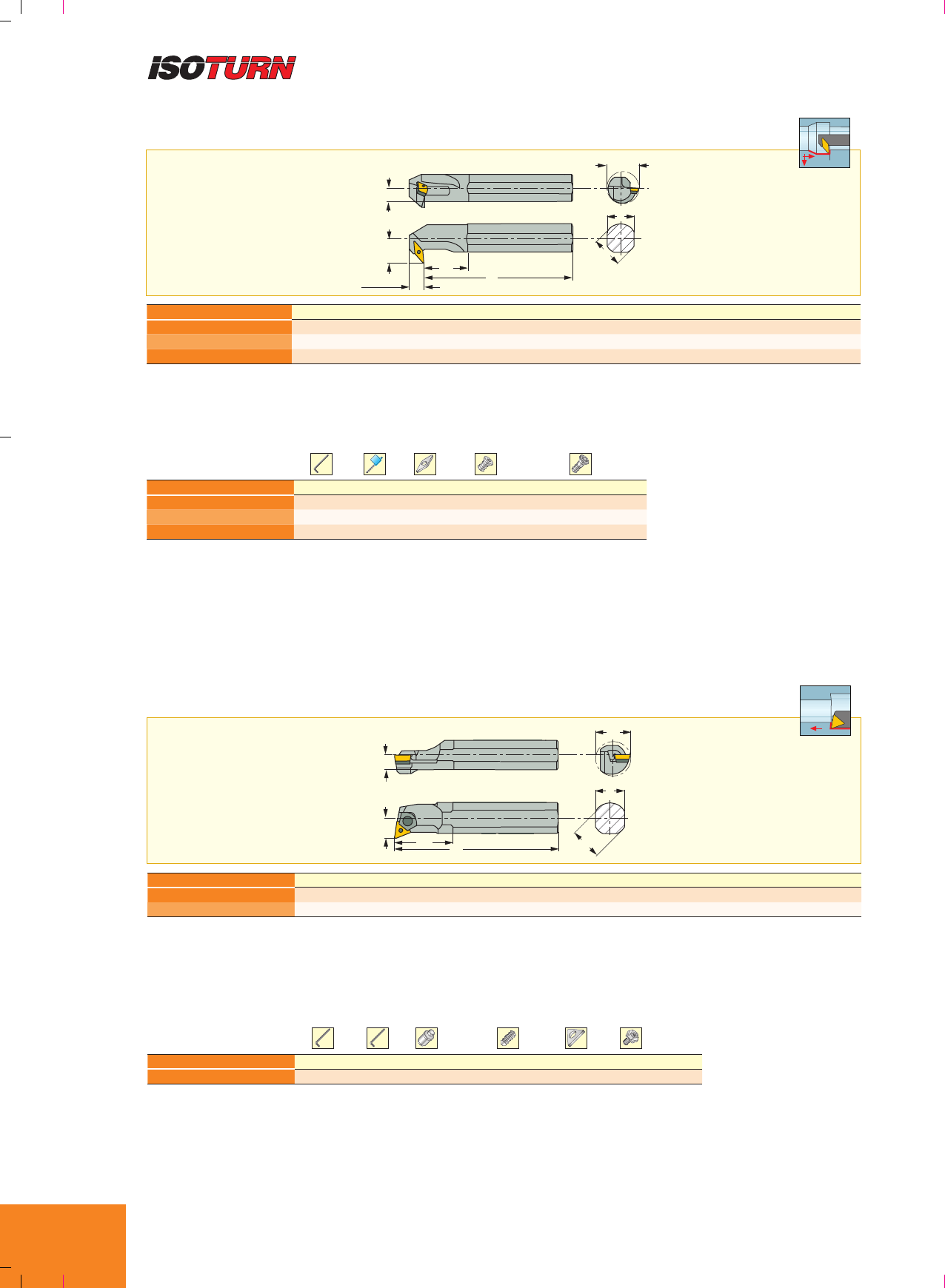

S-DWLNR/L
РасточныерезцыскреплениемR-Clamp
длянегативныхтригональныхпластин
h1
f
l1
l2h
d
Dmin
95º
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S25T DWLNR/L-08 25.00 300.00 50.0 23.0 12.3 17.0 32.00 -6 -11 WNMG 0804
S32U DWLNR/L-08 32.00 350.00 55.0 29.0 15.8 22.0 40.00 -6 -10 WNMG 0804
S40V DWLNR/L-08 40.00 400.00 55.0 36.0 19.8 27.0 60.00 -6 -10 WNMG 0804
Обозначение Ключ Подкладка Пружинный штифт Прижим Левый-правый винт
S-DWLNR/L T-15/5 TWN 423 SP 4 LCGR-4 SR10400270-25.5
ЗАП.ЧАСТИ
S-DCLNR/L
РасточныерезцыскреплениемR-Clamp
для80°негативныхромбическихпластин
h1
l2
f
l1h
d
Dmin
95º
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S25R DCLNR-12 25.00 200.00 45.0 23.0 12.3 17.0 32.00 -6 -10.5 CNMG1204..
S32T DCLNR/L-12 32.00 300.00 45.0 28.0 15.8 22.0 40.00 -6 -10 CNMG1204..
S40U DCLNR/L-12 40.00 350.00 55.0 36.0 19.8 27.0 48.00 -6 -9 CNMG1204..
Обозначение Ключ Подкладка Пружинный штифт Прижим Левый-правый винт
S-DCLNR/L T-15/5 TCN 423 SP 4 LCGR-4 SR10400270-25.5
ЗАП.ЧАСТИ
Пластины,см.стр.:WNGA-керамика(B201)•WNGA-M3(CBN)(B212)•WNGA-MC/M6(CBN)(B212)•WNMA/WNMA-WG(B133)•WNMG-GN(B131)•
WNMG-M3M(B129)•WNMG-NF(B127)•WNMG-NR(B132)•WNMG-PP(B130)•WNMG-TF(B130)•WNMG-TNM(B132)•WNMG-VL(B128)•WNMG-WF
(B129)•WNMG-WG(B128)•WNMM-NM(B131)•WNMZ-RF/LF(B126).
Пластины,см.стр.:CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-NF
(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/CNGG-TF(B139)•
CNMM-HTW(B143)•CNMM-NM(B140)•CNMS-12(B198)•CNMZ(B136).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B85

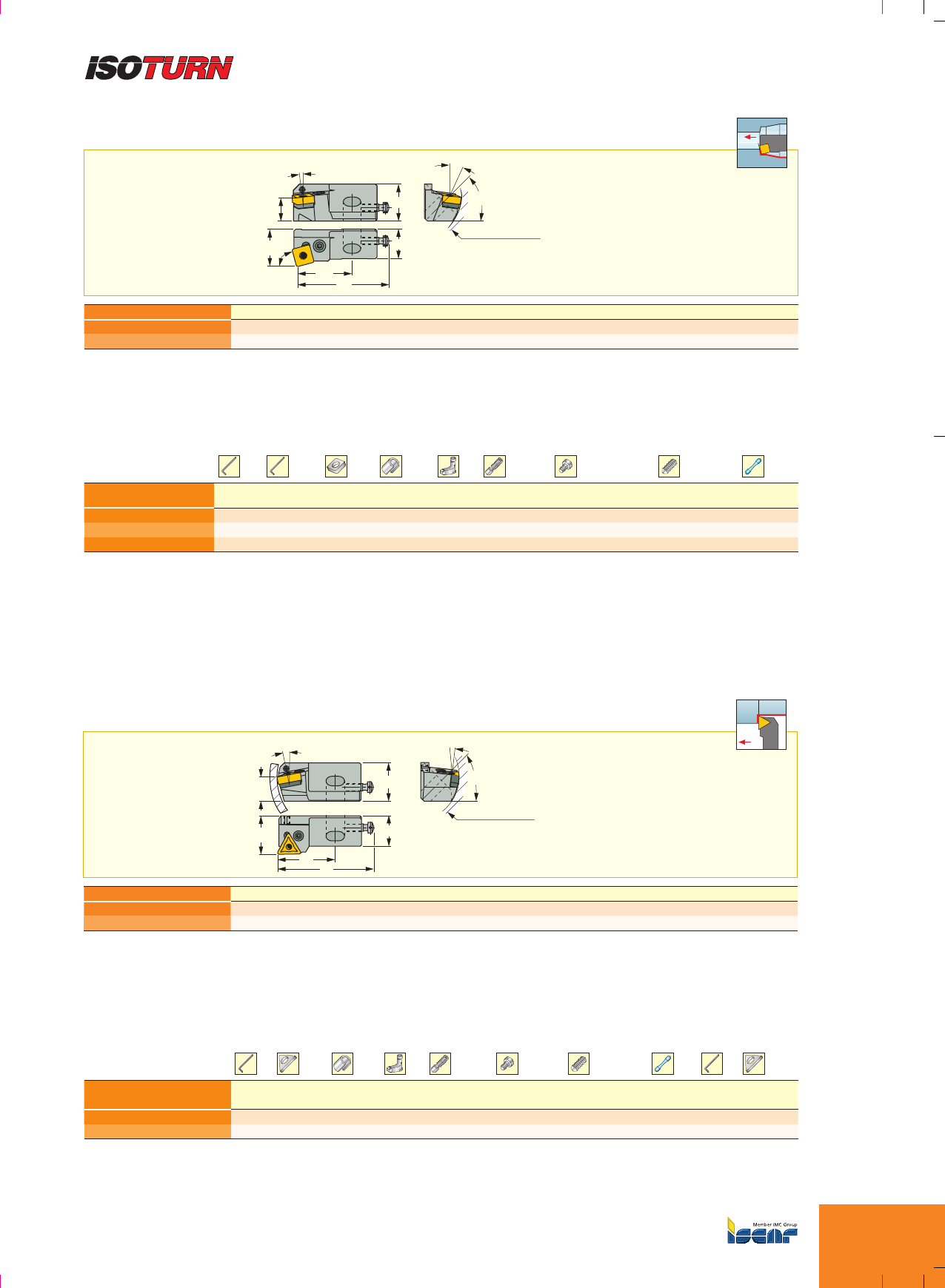

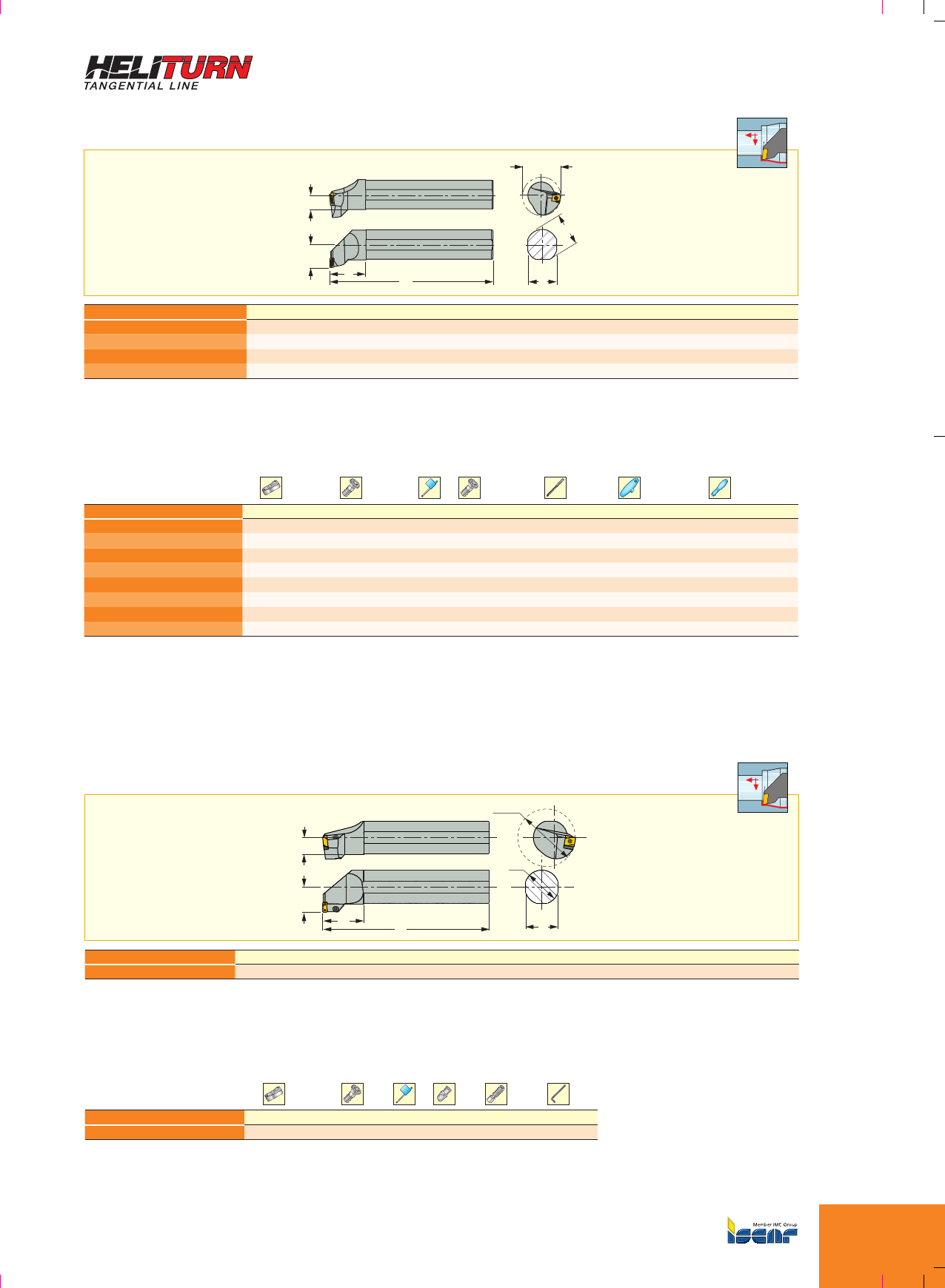

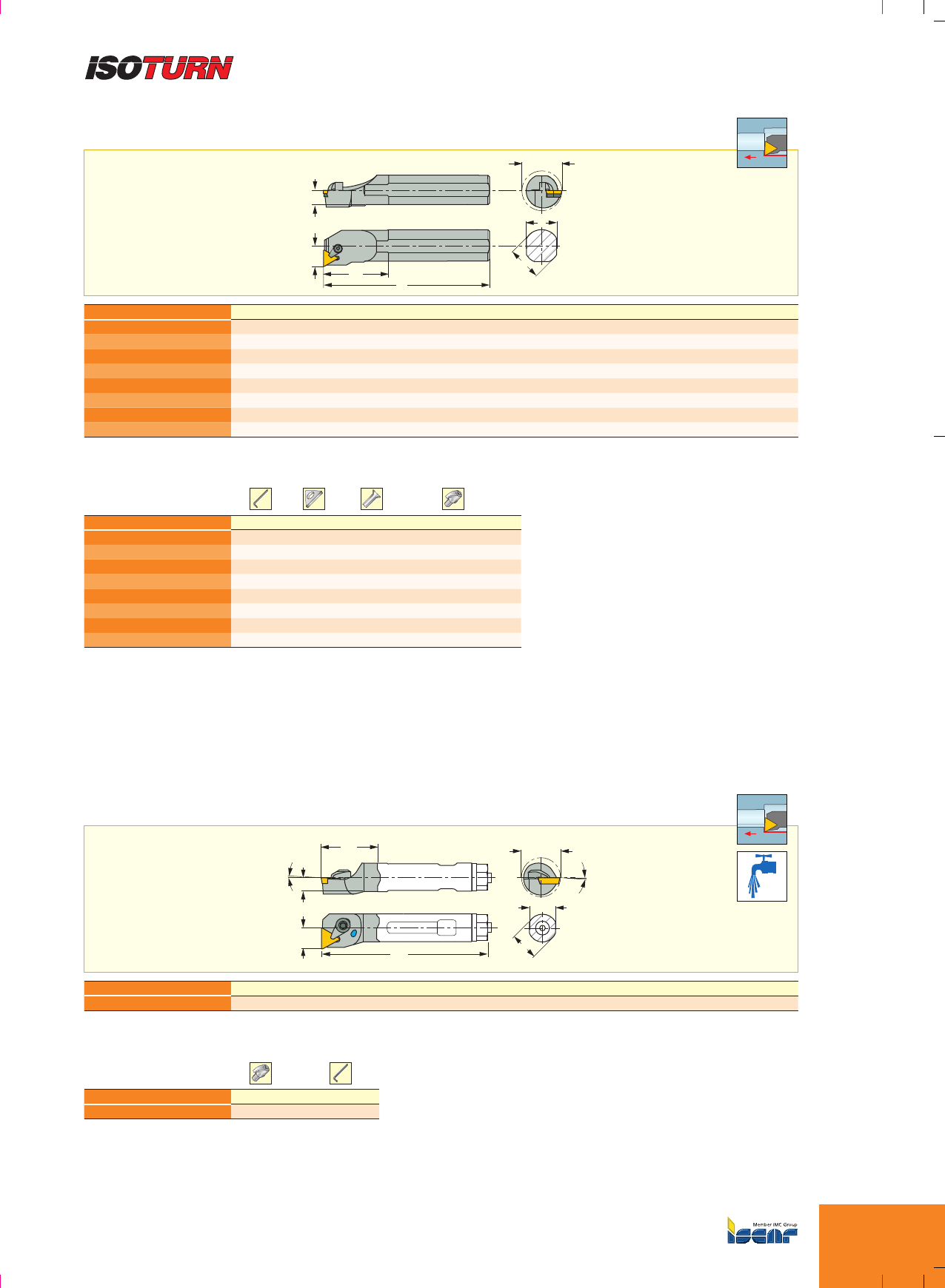

S-SLANR-TANG
Расточныерезцысвинтовымтангенциальнымкреплениемпластин LNMX
с4режущимикромками,длябольшихобъёмовснятияметалла
l2
f
h1
l1h
d
Dmin
93º
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S25T SLANR/L-11 TANG 25.00 300.00 40.0 23.0 12.5 17.0 53.00 -6 -15 LNMX1104..
S32U SLANR/L-11 TANG 32.00 350.00 50.0 30.0 16.0 22.0 53.00 -6 -15 LNMX1104..
S40V SLANR/L-11 TANG 40.00 400.00 60.0 37.0 20.0 27.0 53.00 -6 -15 LNMX1104..
S50U SLANR/L-15 TANG 50.00 350.00 60.0 47.0 25.0 37.0 85.00 -8 -10 LNMX1506..
Обозначение Подкладка Винт подкладки Ключ Винт пластины Стержень ключа Т-рукоять ключа Рукоять ключа
S25T SLANL-11 TANG TLN 11R-HTI SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
S25T SLANR-11 TANG TLN 11L-HTI SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
S32U SLANL-11 TANG TLN 11R-HTI SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
S32U SLANR-11 TANG TLN 11L-HTI SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
S40V SLANL-11 TANG TLN 11R-HTI SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
S40V SLANR-11 TANG TLN 11L-HTI SR RS4 T-6/5 SR 34-550-C BLDT10/S7 SW6-SD
S50U SLANL-15 TANG TLN 15R-HTI SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
S50U SLANR-15 TANG TLN 15L-HTI SR RS4 T-6/5 SR 34-535-SN BLDT15/S7 SW6-T SHORT
ЗАП.ЧАСТИ
S-PLANR-TANG
Внутренниедержавки стангенциальнымкреплениемпластинLNMX...
с4режущимикромками,длявысокопроизводительногорезания
h1
f
I2h
I1
Dmin
d
93º
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S50U PLANR-15 TANG 50.00 350.00 60.0 47.0 25.0 37.0 85.00 -6 -10 LNMX1506...
Обозначение Подкладка Винт Ключ Рычаг Винт 1 Ключ 1
S50U PLANR-15 TANG TLN 15L-HTI SR RS4 T-6/5 LR T15 SR TL-15 HW3.5
ЗАП.ЧАСТИ
• Праворежущиепластины-длялеворежущихрезцов.Леворежущиепластины-дляправорежущихрезцов.•apmaxдляобработкиторца:LNMX11-
2.8мм,LNMX15-3.8мм.
Пластины,см.стр.:LNMX-HM(B167) • LNMX-HT(B166) • LNMX-WG(B167).
• Праворежущиепластины-длялеворежущихрезцов.Леворежущиепластины-дляправорежущихрезцов.•apmaxдляобработкиторца:3.8мм.
Пластины,см.стр.:LNMX-HM(B167) • LNMX-HT(B166) • LNMX-WG(B167).
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B86

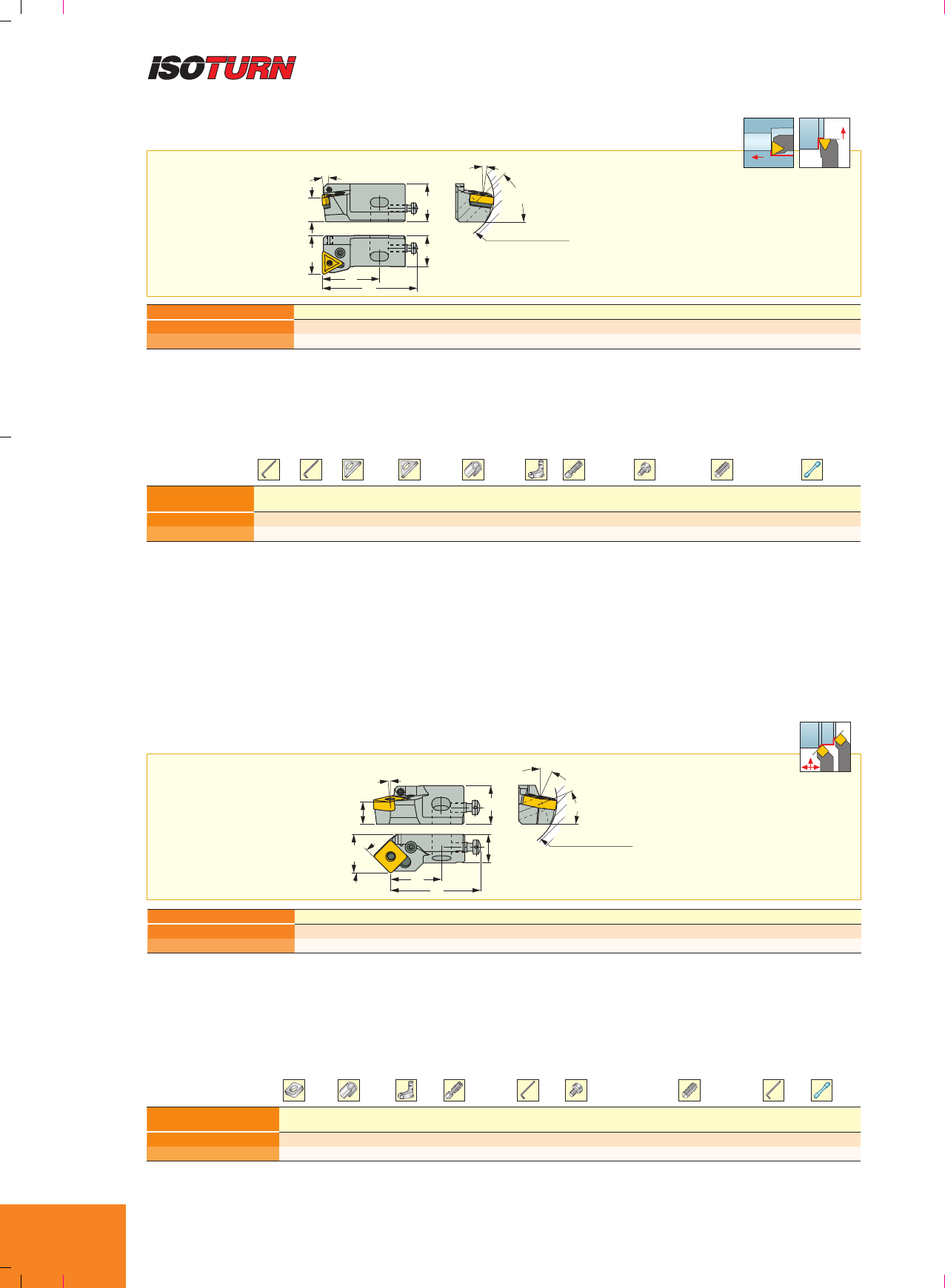

S-PQFNR/L
Расточныерезцыдлявнутреннейобработкиторцасрычажным
креплениемнегативныхквадратныхпластинсуглами80°
h1
f
l2l1T
d
Dmin
h
95º
Обозначение d l1l2h h1f T D min Ga° Gr°Пластины
S20Q PQFNR/L-09 20.00 180.00 40.0 18.0 9.0 13.0 7.5 28.00 -6 -12 QNMG0904...
S25Q PQFNR/L-09 25.00 180.00 40.0 23.0 11.5 17.0 7.5 32.00 -6 -10 QNMG0904...
S32R PQFNR/L-09 32.00 200.00 45.0 29.0 14.5 22.0 7.5 40.00 -6 -10 QNMG0904...
S25R PQFNR/L-12 25.00 200.00 40.0 23.0 11.5 17.0 9.0 32.00 -6 -12 QNMG1204...
S32R PQFNR/L-12 32.00 200.00 45.0 29.0 14.5 22.0 9.0 40.00 -6 12 QNMG1204...
S40S PQFNR/L-12 40.00 250.00 50.0 36.0 18.0 27.0 9.0 50.00 -6 -10 QNMG1204...
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Ключ
S20Q PQFNR/L-09 LR 3S SR 117-2016 HW2.0
S25Q PQFNR/L-09 LR 3S SR 117-2016 HW2.0
S32R PQFNR/L-09 TXC 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5
S25R PQFNR/L-12 LR 4M SR 117-2011 HW2.5/5
S32R PQFNR/L-12 TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
S40S PQFNR/L-12 TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
ЗАП.ЧАСТИ
A/S-PQLNR/L
Расточныерезцысрычажнымкреплениемдля
негативныхквадратныхпластинсуглами80°
Dmin
h1
h
f
l2l1
d
T
95º
Обозначение d l1l2h h1f T(1) D min Ga° Gr°СОЖ Пластины
A20 PQLNL-09-AD 20.00 100.00 40.0 18.0 9.0 13.0 6.5 25.00 -6 -12 Да QNMG 0904
S20S PQLNR/L-09 20.00 250.00 40.0 18.0 9.0 13.0 6.5 25.00 -6 -12 - QNMG 0904
S25T PQLNR/L-09 25.00 300.00 40.0 23.0 11.5 17.0 6.5 32.00 -6 -10 - QNMG 0904
S32U PQLNR-09 32.00 350.00 45.0 29.0 14.5 22.0 6.5 40.00 -6 -10 - QNMG 0904
S25T PQLNR/L-12 25.00 300.00 40.0 23.0 11.5 17.0 8.5 32.00 -6 -12 - QNMG 1204
S32U PQLNR/L-12 32.00 350.00 45.0 29.0 14.5 22.0 8.5 40.00 -6 -12 - QNMG 1204
S40V PQLNR/L-12 40.00 400.00 50.0 36.0 18.0 27.0 8.5 50.00 -6 -10 - QNMG 1204
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Уплотнитель Ключ
A20 PQLNL-09-AD LR 3S SR 117-2016 PL 20 HW2.0
S20S PQLNR/L-09 LR 3S SR 117-2016 HW2.0
S25T PQLNR/L-09 LR 3S SR 117-2016 HW2.0
S32U PQLNR-09 TXC 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5
S25T PQLNR/L-12 LR 4M SR 117-2011 HW2.5/5
S32U PQLNR/L-12 TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
S40V PQLNR/L-12 TSN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
ЗАП.ЧАСТИ
• T дляr0.8,см.стр.
Пластины,см.стр.:QNMG-GN(B125) • QNMG-NF(B124) • QNMG-PP(B125) • QNMG-TF(B124).
(1) Tдляr0.8,см.стр.
Пластины,см.стр.:QNMG-GN(B125) • QNMG-NF(B124) • QNMG-PP(B125) • QNMG-TF(B124).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B87
S/A-PCLNR/L
Расточныерезцысрычажнымкреплениемдля
негативных80° ромбическихпластин
Dmin
f
l2l1
h1
h
d
95º
Обозначение d l1l2h h1f Ga° Gr°СОЖ D min Пластины
A25S PCLNL-12 25.00 250.00 40.0 23.0 11.5 17.0 -6 -12 Да 32.00 CNMG1204..
S25S PCLNR/L-12 25.00 250.00 48.0 23.0 11.5 17.0 -6 -12 Нет 32.00 CNMG1204..
A32T PCLNR/L-12 32.00 300.00 50.0 30.0 14.5 22.0 -6 -12 Да 40.00 CNMG1204..
S32T PCLNR/L-12 32.00 300.00 51.0 30.0 14.5 22.0 -6 -12 Нет 40.00 CNMG1204..
S40U PCLNR/L-12 40.00 350.00 51.0 36.0 18.0 27.0 -6 -12 Нет 49.00 CNMG1204..
S50W PCLNR-16 (1) 50.00 450.00 70.0 47.0 23.5 35.0 0-8.5 Нет 63.00 CNMG1606..
S50W PCLNR-19 50.00 450.00 70.0 47.0 23.5 35.0 0-8.5 Нет 63.00 CNMG1906..
* Опциональная,заказываетсяотдельно
(1) ДляпластинCNMX-16..,используйтеподкладкуTCX5
Пластины,см.стр.:CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-NF
(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/CNGG-TF(B139)•
CNMM-HTW(B143)•CNMM-NM(B140)•CNMS-12(B198)•CNMZ(B136).
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный штифт Рычаг Винт Ключ Уплотнитель Пробойник Подкладка 1
A25S PCLNL-12 LR 4M SR 117-2011 PL 25
S25S PCLNL-12 LR 4M SR 117-2011 HW2.5
S25S PCLNR-12 LR 4M SR 117-2011 HW2.5/5
A32T PCLNR/L-12 TCN 423 SP 4 LR 4 SR 117-2010 HW3.0 PL 32 PN 3-4
S32T PCLNR/L-12 TCN 423 SP 4 LR 4 SR 117-2010 HW3.0 PN 3-4
S40U PCLNR/L-12 TCN 423 SP 4 LR 4 SR 117-2010 HW3.0 PN 3-4
S50W PCLNR-16 TCN 53 SP 5 LR 5 SR LCS 5 HW3.0 TCX 5*
S50W PCLNR-19 TCN 63 SP 66 LR 6 SR 10402352 HW4.0
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B88

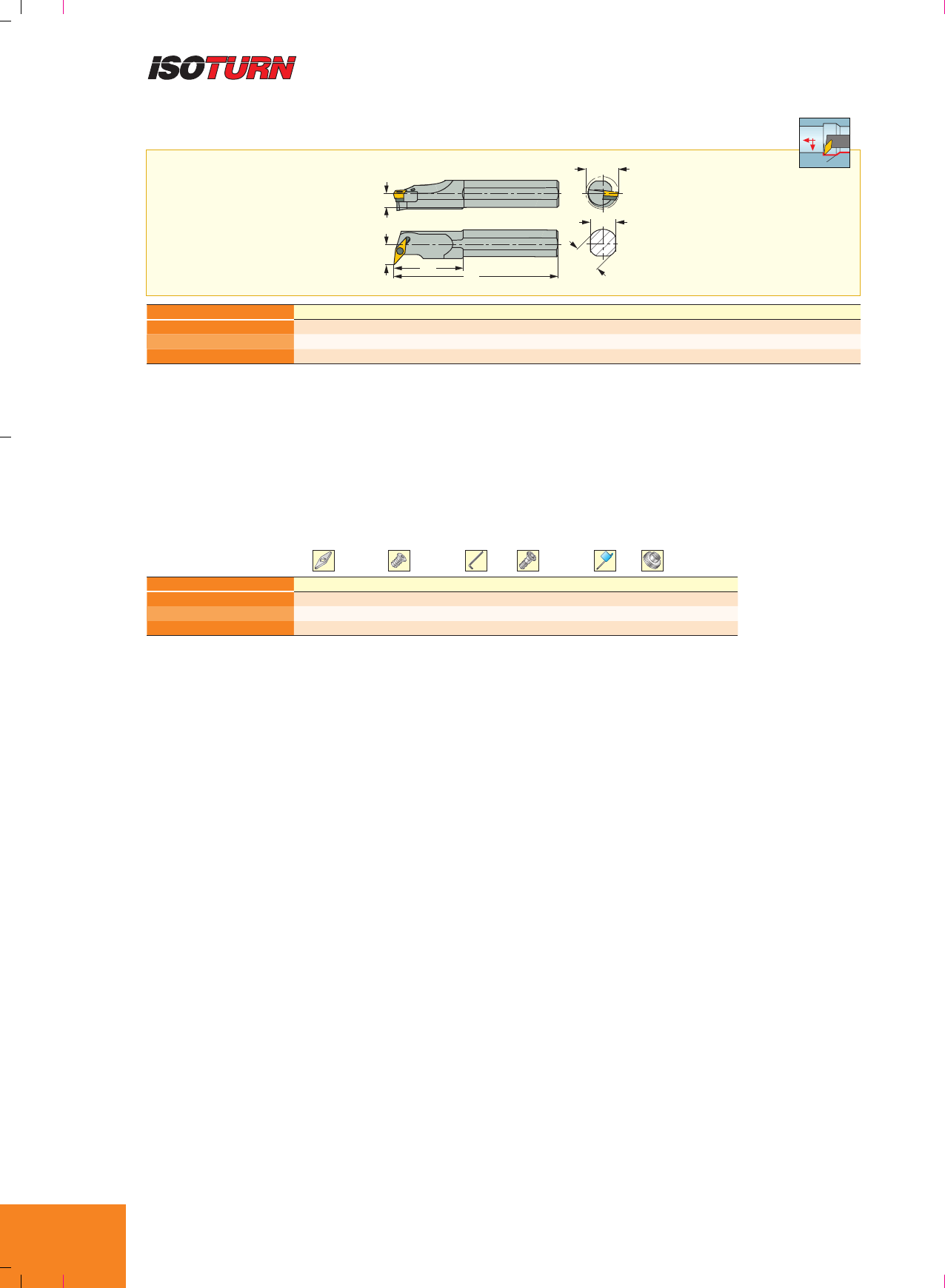

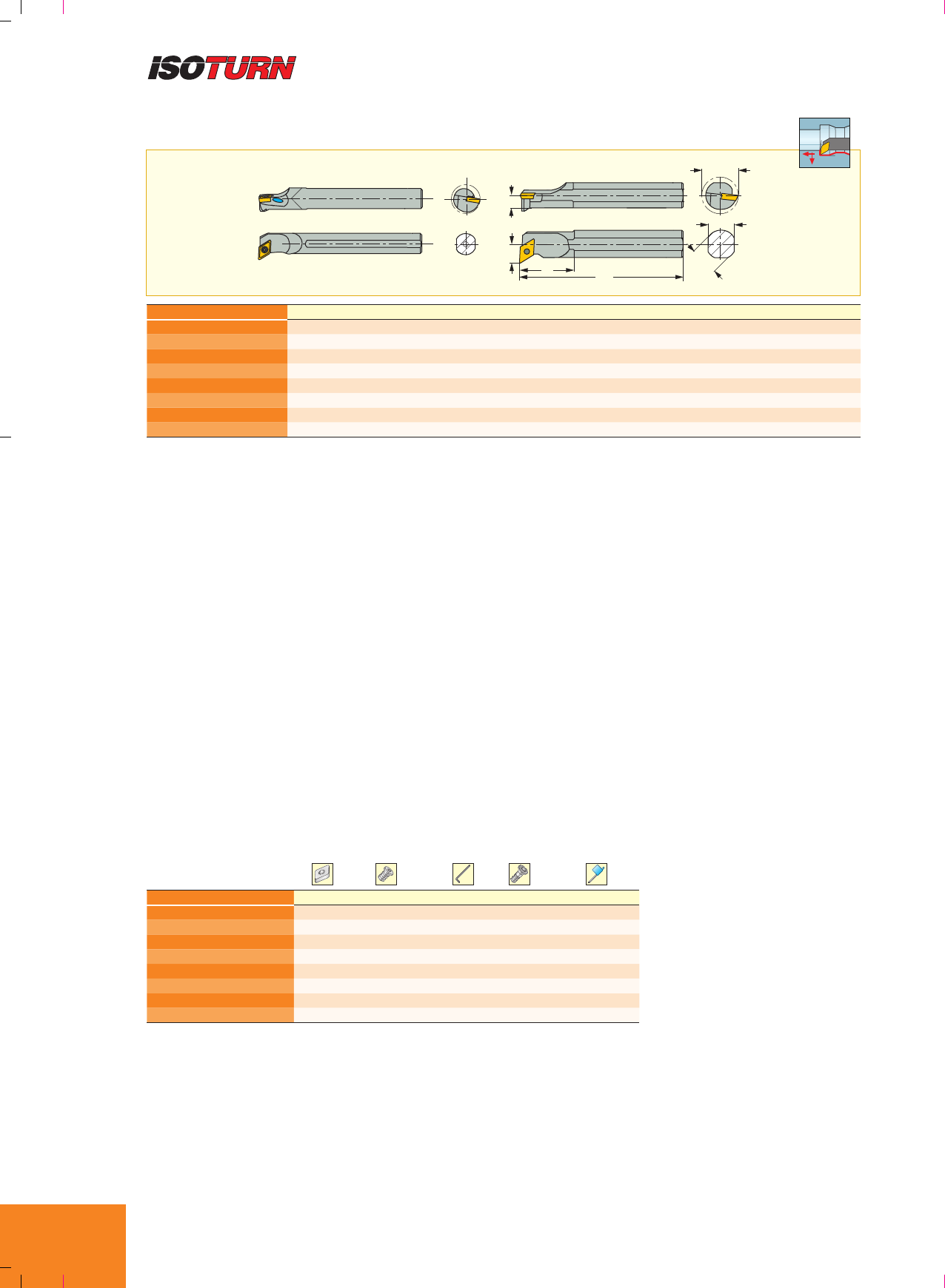

A-PCLNR/L-12X
РасточныерезцысрычажнымкреплениемпластинCNMX-HTW
h1
f
l2l1
Dmin
h
d
95º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
A25R PCLNR/L-12X 25.00 200.00 51.0 23.0 11.5 21.0 -7 -14 50.00 CNMX1207..-HTW
A32S PCLNR/L-12X 32.00 250.00 51.0 29.0 14.5 21.0 -6 -13 54.00 CNMX1207..-HTW
• Важно:этирезцыпредназначеныдляиспользованиятолькоспластинамиHELITURNLD.
Пластины,см.стр.:CNMX-HTW(B142) • CNMX-M4MW(B142).
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный штифт Рычаг Винт Ключ Уплотнитель Пробойник
A25R PCLNR/L-12X TCX 4 SP 4 LR 4D SR 117-2010 HW3.0 PL 25 PN 3-4
A32S PCLNR/L-12X TCX 4 SP 4 LR 4D SR 117-2010 HW3.0 PL 32 PN 3-4
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B89

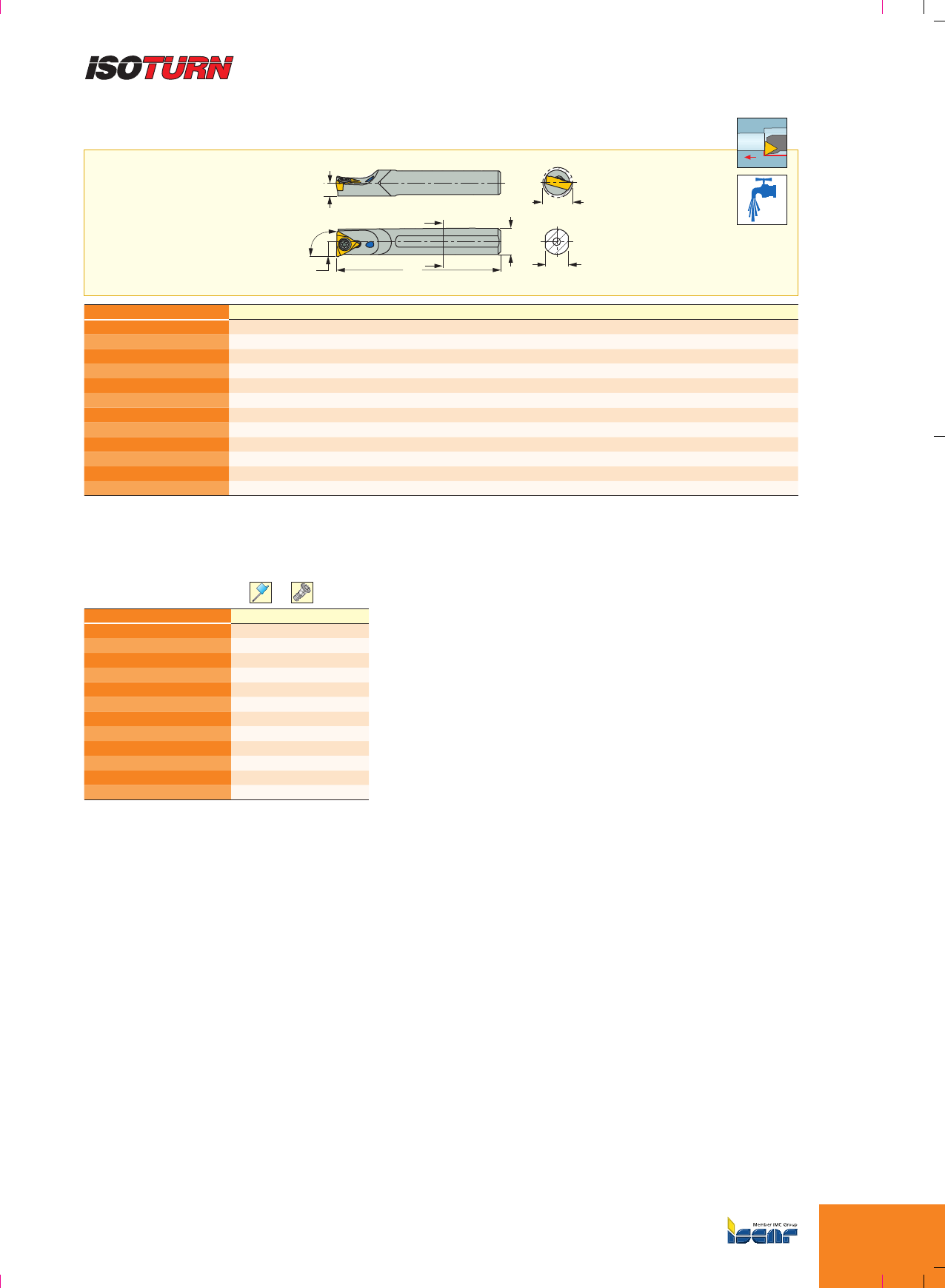

A/S-MWLNR/L-W
Расточныерезцысверхнимклиновымкреплением
двухстороннихтригональныхпластин
h
d
l2
f
h1
l1
Dmin
95º
Обозначение d l1l2h h1f D min Ga° Gr°СОЖ Пластины
A20Q MWLNR/L-06W 20.00 180.00 28.0 18.0 9.2 13.0 25.00 -6 -10 Да WNMG 06T3
A20 MWLNR/L-06W-AD (1) 20.00 100.00 27.0 15.0 8.0 11.0 25.00 -6 -14 Да WNMG 06T3
A25R MWLNR/L-06W 25.00 200.00 35.0 23.0 11.7 17.0 32.00 -6 -14 Да WNMG 06T3
A32S MWLNR/L-06W 32.00 250.00 40.0 29.0 14.7 19.0 36.00 -6 -10 Да WNMG 06T3
S20S MWLNR/L-06W 20.00 250.00 28.0 18.0 9.2 13.0 25.00 -6 -10 - WNMG 06T3
S25T MWLNR/L-06W 25.00 300.00 35.0 23.0 11.7 17.0 32.00 -6 14 - WNMG 06T3
S32U MWLNR/L-06W 32.00 350.00 40.0 29.0 14.7 19.0 36.00 -6 -10 - WNMG 06T3
A25R MWLNR/L-08W 25.00 200.00 35.0 23.0 11.7 17.0 32.00 -6 -12 Да WNGA 0804
A25 MWLNR/L-08W-AD (1) 25.00 120.00 35.0 23.0 11.7 17.0 32.00 -6 -12 Да WNGA 0804
A32S MWLNR/L-08W 32.00 250.00 45.0 28.0 14.7 22.0 40.00 -6 -12 Да WNGA 0804
A40T MWLNR/L-08W 40.00 300.00 50.0 36.0 18.2 27.0 50.00 -6 -10 Да WNGA 0804
S25T MWLNR/L-08W 25.00 300.00 35.0 23.0 11.7 17.0 32.00 -6 12 - WNMG 0804
S32U MWLNR/L-08W 32.00 350.00 45.0 28.0 14.7 22.0 40.00 -6 12 - WNMG 0804
S40V MWLNR/L-08W 40.00 400.00 50.0 36.0 18.2 27.0 50.00 -6 -10 - WNMG 0804
S50V MWLNR/L-13W 50.00 400.00 63.0 47.0 23.5 35.0 63.00 -6 -11 - WNMG 1306
ЗАП.ЧАСТИ
Обозначение Подкладка Подкладка 1
Запорный
штифт Ключ Уплотнитель Винт Клин (набор)
Клин пластины
WNMG Пружина
Уплотн.
шайба
A20Q MWLNR/L-06W ZNW 3WI HW2.5 PL 20 LC 250 SET 1
A20 MWLNR/L-06W-AD ZNW 3WI HW2.5 PL 20 LC 250 SET 1
A25R MWLNR/L-06W IWSN 322W IWSN 3-2W(1)* ZNW 3W HW2.5 PL 25 LC 250 SET 1
A32S MWLNR/L-06W IWSN 322W IWSN 3-2W(1)* ZNW 3W HW2.5 PL 32 LC 250 SET 1
S20S MWLNR/L-06W ZNW 3WI HW2.5 LC 250 SET 1
S25T MWLNR/L-06W IWSN 322W IWSN 3-2W(1)* ZNW 3W HW2.5 LC 250 SET 1
S32U MWLNR/L-06W IWSN 322W IWSN 3-2W(1)* ZNW 3W HW2.5 LC 250 SET 1
A25R MWLNR/L-08W TWN 423 ZNW-4WI HW3.0 PL 25 LC 252 SET 2
A25 MWLNR/L-08W-AD TWN 423 ZNW-4WI HW3.0 PL 25 LC 252 SET 2
A32S MWLNR/L-08W TWN 423 ZNW-4WI HW3.0 PL 32 LC 252 SET 1
A40T MWLNR/L-08W IWSN 433 IWSN 433M(2)* ZNW 4W HW3.0 PL 40 LC 252 SET 1
S25T MWLNR/L-08W TWN 423 ZNW-4WI HW3.0 LC 252 SET 2
S32U MWLNR/L-08W TWN 423 ZNW-4WI HW3.0 LC 252 SET 1
S40V MWLNR/L-08W IWSN 433 IWSN 433M(2)* ZNW 4W HW3.0 LC 252 SET 1
S50V MWLNR/L-13W IWSN 635 IWSN 635M3(3)* ZNW 6W HW 4P SR 17-362 LC 253 (MIM) SPR 17-362 WA M8
* Опциональная,заказываетсяотдельно
(1) ИспользуйтеопциональнуюподкладкуIWSN3-2WдляпластинWNMG0604..
(2) ИспользуйтеопциональнуюподкладкуIWSN433MдляпластинWNMG0804..-TNM
(3) ИспользуйтеподкладкуIWSN635M3дляпластиныWNM_1306..-TNM
(1) AD - короткийрезецдлядержавоксадаптером
Пластины,см.стр.:WNMA/WNMA-WG(B133) • WNGA-керамика(B201)•WNGA-M3(CBN)(B212)•WNGA-MC/M6(CBN)(B212)•WNGG-NF(B127)•
WNMG-GN(B131)•WNMG-M3M(B129)•WNMG-NF(B127)•WNMG-NR(B132)•WNMG-PP(B130)•WNMG-SF(B126)•WNMG-TF(B130)•WNMG-TNM
(B132)•WNMG-VL(B128)•WNMG-WF(B129)•WNMG-WG(B128)•WNMM-NM(B131)•WNMZ-RF/LF(B126).
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B90

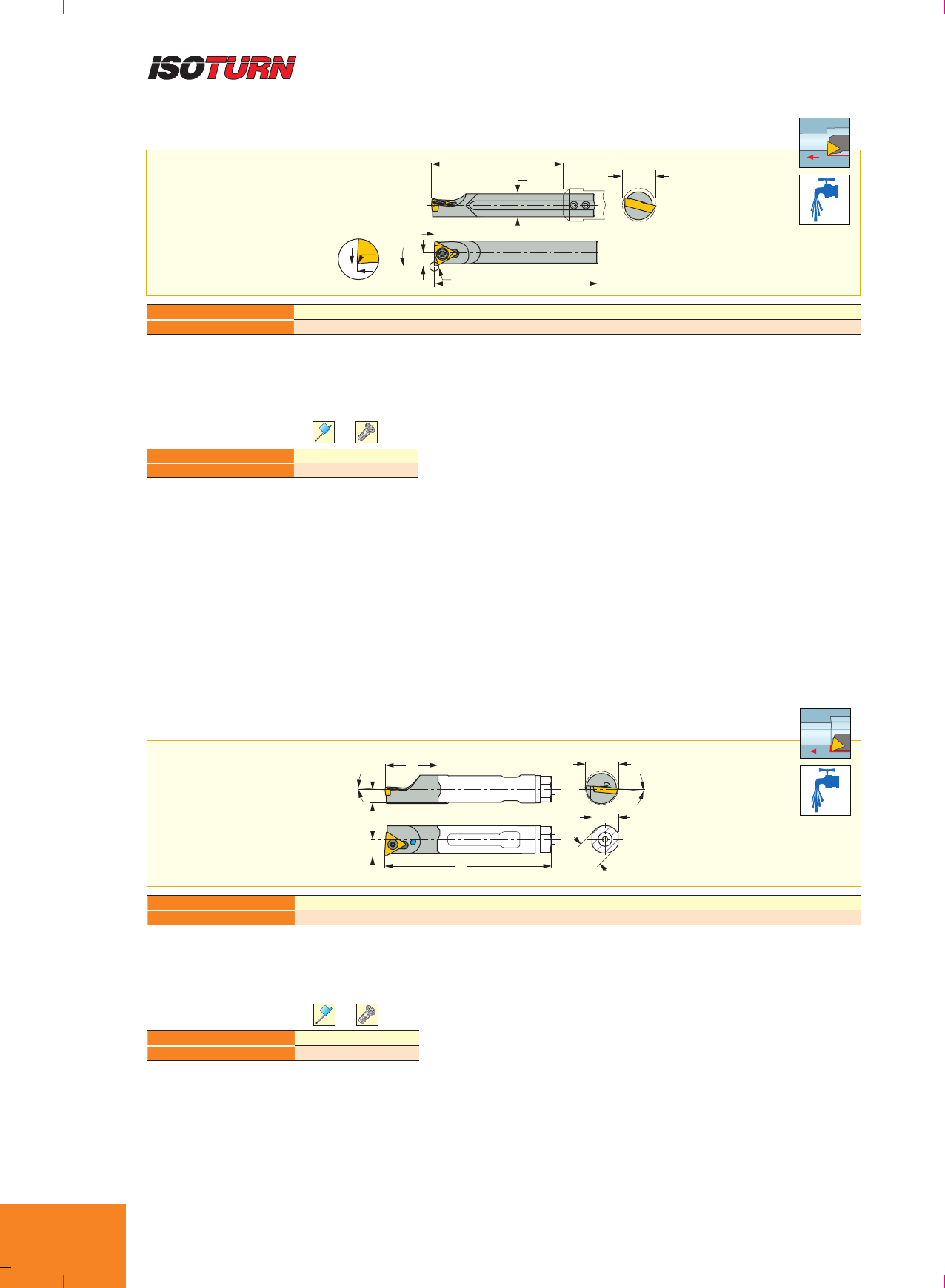

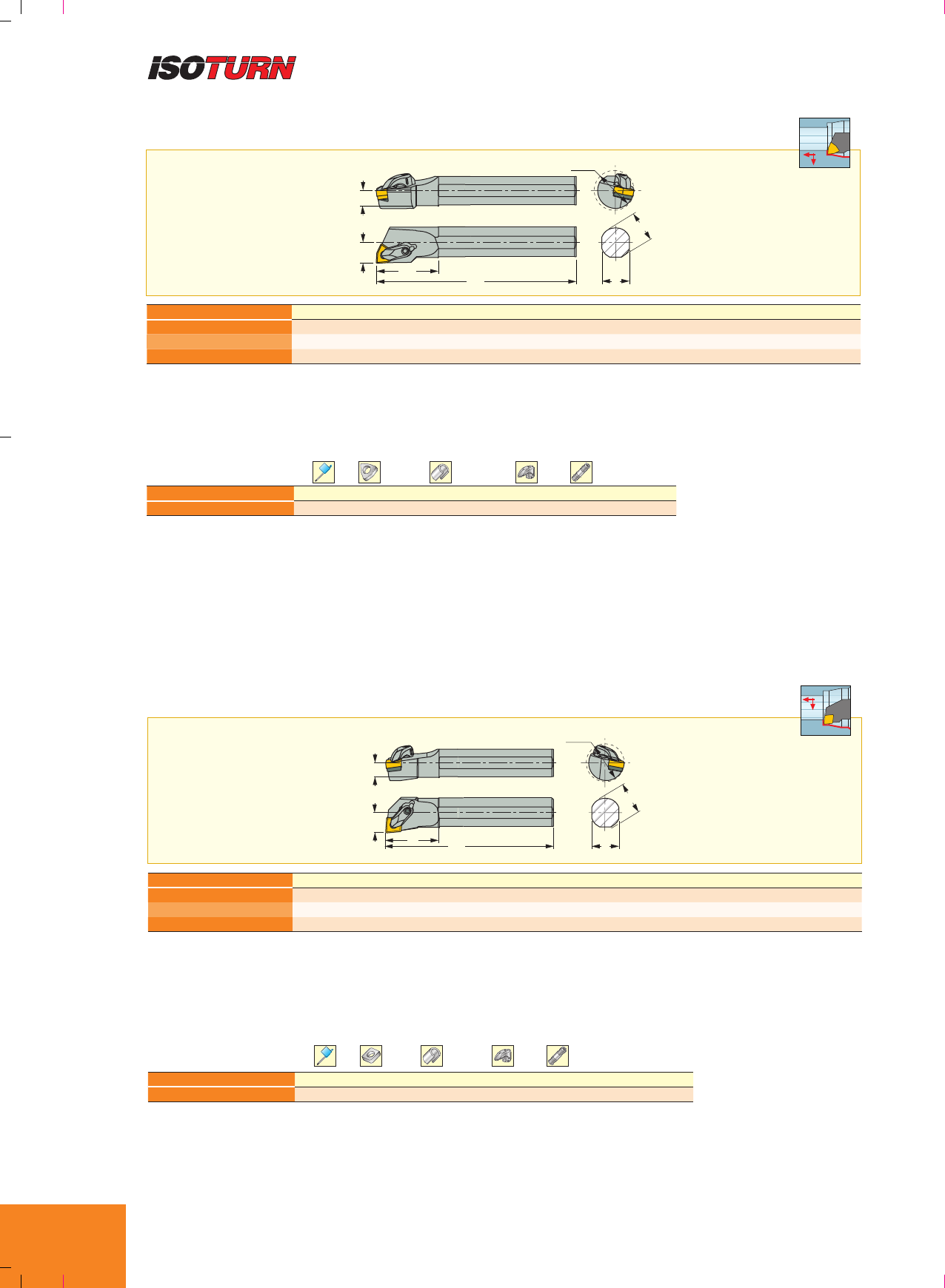

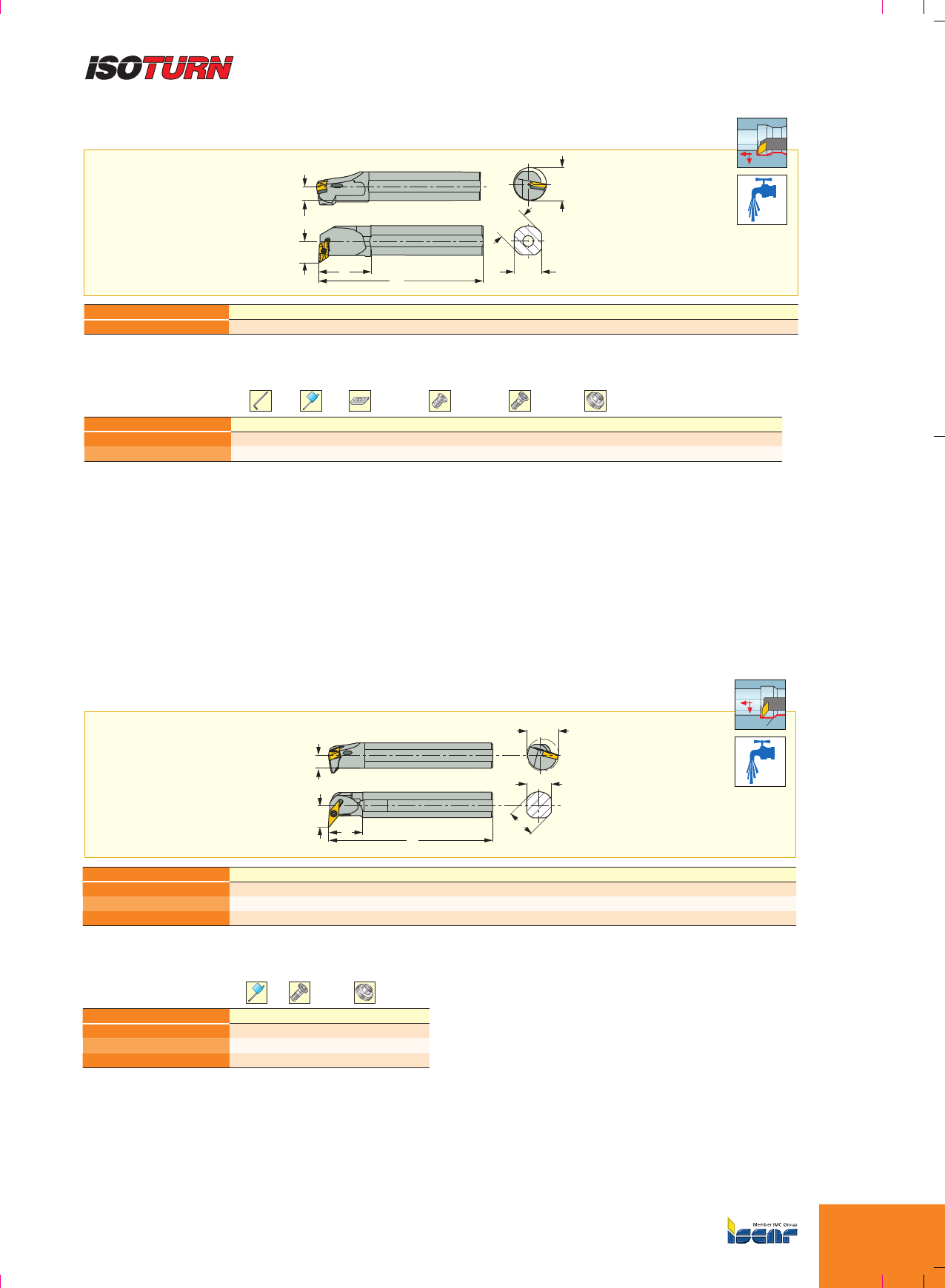

A/S-PWLNR/L
Расточныерезцысрычажнымкреплением двухстороннихтригональныхпластин
l2Dmin
d
f
h1
h
l1
95º
A-PWLNR/L-X
Расточныерезцысрычажнымкреплениемнегативныхтригональныхпластин WNMX
Dmin
h
d
f
h1
l1
l2
95º
Обозначение d h h1l1l2f Ga° Gr° D min СОЖ Пластины
A16M PWLNL-06X 16.00 15.0 7.5 180.00 30.0 11.0 -6 -13 32.00 Да WNMX 0606
A20Q PWLNR-06X 20.00 18.0 9.0 180.00 35.0 13.0 -6 -13 32.00 Да WNMX 0606
A25R PWLNR-08X 25.00 23.0 11.5 200.00 51.0 21.0 -7 -14 50.00 Да WNMX 0807
A32S PWLNR/L-08X 32.00 29.0 14.5 250.00 51.0 21.0 -6 -13 54.00 Да WNMX 0807
• Важно:этирезцыпредназначеныдляиспользованиятолькоспластинамиHELITURNLD
Пластины,см.стр.:WNMX-HTW(B134) • WNMX-M4MW(B134).
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Уплотнитель Ключ
A20Q PWLNR-06X TWX 3 SP 3 PN 3-4 SR 117-2014 PL 20 HW2.5/5
A25R PWLNR-08X TWX 4 SP 4 PN 3-4 LR 4D SR 117-2010 PL 32 HW3.0
A32S PWLNR/L-08X TWX 4 SP 4 PN 3-4 LR 4D SR 117-2010 PL 32 HW3.0
Обозначение d l1l2h h1f D min Ga° Gr°СОЖ
A16M PWLNR/L-06 16.00 150.00 27.0 15.0 8.0 11.0 20.00 -6 -14 Да
S16Q PWLNR/L-06 16.00 180.00 27.0 15.0 8.0 11.0 20.00 -6 -14 Нет
A20Q PWLNR/L-06 20.00 180.00 28.0 18.0 9.2 13.0 25.00 -6 -14 Да
S20R PWLNR/L-06 20.00 200.00 28.0 18.0 9.0 13.0 27.00 -6 -14 Нет
A25R PWLNR/L-06 25.00 200.00 35.0 23.0 11.7 17.0 32.00 -6 -14 Да
S25S PWLNR/L-06 25.00 250.00 40.4 23.0 11.5 17.0 32.00 -6 -14 Нет
A25R PWLNR/L-08 25.00 200.00 35.0 23.0 11.7 17.0 32.00 -6 -12 Да
S25S PWLNR/L-08 25.00 250.00 47.0 23.0 11.5 17.0 32.00 -5 -12.5 Нет
A32S PWLNR/L-08 32.00 250.00 50.0 28.0 14.7 22.0 10.00 -6 -12 Да
S32T PWLNR/L-08 32.00 300.00 50.0 29.0 14.5 22.0 39.00 -6 -12 Нет
S40U PWLNR/L-08 40.00 350.00 59.0 36.0 18.0 27.0 49.00 -6 10 Нет
Пластины,см.стр.:WNGG-NF(B127) • WNMA/WNMA-WG(B133) • WNMG-GN(B131) • WNMG-NF(B127) • WNMG-PP(B130) • WNMG-SF(B126) •
WNMG-TF(B130) • WNMG-VL(B128) • WNMG-WG(B128) • WNMZ-RF/LF(B126).
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный штифт Пробойник Рычаг Винт Уплотнитель Ключ-звёздочка
A16M PWLNR/L-06 LR 3S SR 117-2009 PL 16 HW2.0/5
S16Q PWLNR/L-06 LR 3S SR 117-2009 HW2.0/5
A20Q PWLNR/L-06 TWN 322 SP 3 PN 3-4 SR 117-2014 PL 20 HW2.5/5
S20R PWLNR/L-06 TWN 322 SP 3 PN 3-4 SR 117-2014 HW2.5/5
A25R PWLNR/L-06 TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 PL 25 HW2.5/5
S25S PWLNR/L-06 TWN 322 SP 3 PN 3-4 LR 3 SR 117-2014 HW2.5/5
A25R PWLNR/L-08 LR 4M SR 117-2011 PL 25 HW2.5/5
S25S PWLNL-08 LR 4M SR 117-2011 HW2.5/5
S25S PWLNR-08 LR 4M SR 117-2011 HW2.5/5
A32S PWLNR/L-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 PL 32 HW3.0
S32T PWLNR/L-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
S40U PWLNR/L-08 TWN 423 SP 4 PN 3-4 LR 4 SR 117-2010 HW3.0
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B91

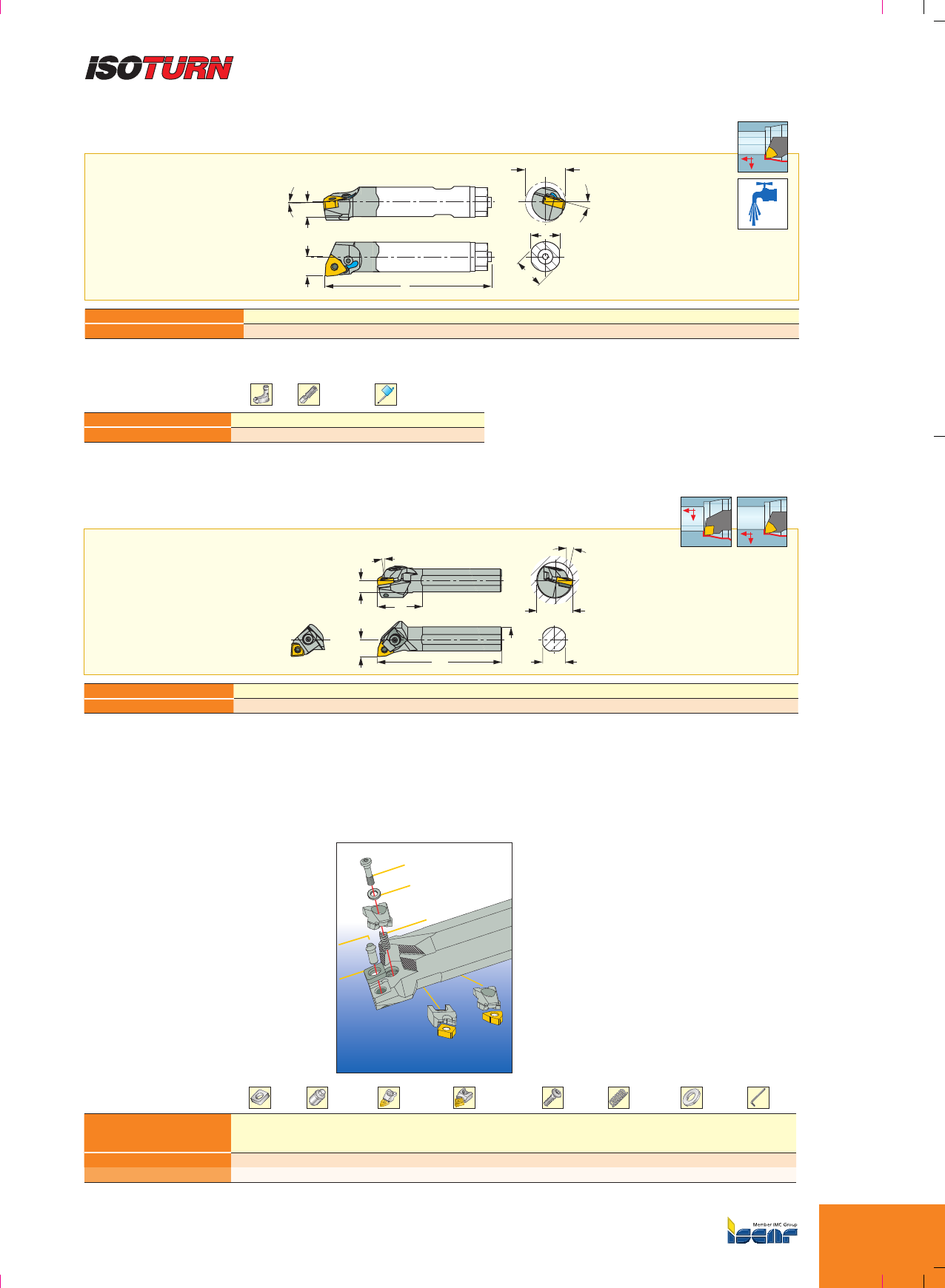

S-MULNR/L-MW
РасточныерезцыскреплениемMULTI-WEDGE для80°негативных
ромбических,тригональныхиквадратныхпластин
Gr
°
Ga
°
f
h1
l2
l1h
d
Dmin
95º 95º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
S25T MULNR/L-12MW 25.00 300.00 45.0 23.0 11.6 17.0 -6 -12 36.00 WM..0804/CN..1204
ЗАП.ЧАСТИ
Обозначение Подкладка Запорный
штифт
Клин
пластины
WNMG
Клин пластины
CNMG Винт Пружина Шайба Ключ
S25T MULNL-12MW TCN 423 ZNW 4CMI LC WN08 LCL CN12* SR 17-307 SPR 17-307 DK 17-307 HW3.0
S25T MULNR-12MW TCN 423 ZNW 4CMI LC WN08 LCR CN12* SR 17-307 SPR 17-307 DK 17-307 HW3.0
* Опциональный,заказываетсяотдельно
• СрезцомпоставляетсятолькоклинLCWN08.Другиеклиньянеобходимозаказыватьотдельно.•Правостороннийклиндляправостороннегорезца,
левостороннийклиндлялевостороннегорезца.
Пластины,см.стр.:CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-NF
(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/CNGG-TF(B139)•
CNMM-HTW(B143)•CNMM-NM(B140)•CNMS-12(B198)•CNMZ(B136)•WNGA-керамика(B201)•WNGA-M3(CBN)(B212)•WNGA-MC/M6(CBN)
(B212)•WNMA/WNMA-WG(B133)•WNMG-GN(B131)•WNMG-M3M(B129)•WNMG-NF(B127)•WNMG-NR(B132)•WNMG-PP(B130)•WNMG-TF
(B130)•WNMG-TNM(B132)•WNMG-VL(B128)•WNMG-WF(B129)•WNMG-WG(B128)•WNMM-NM(B131)•WNMZ-RF/LF(B126).
E-PWLNR/L-HEAD
Сменныерасточныеголовкисрычажнымкреплениемнегативныхтригональныхпластин
WNMG,крепящиесянатвердосплавныйхвостовик
Dmin
h
d
f
h1
l1
Gr°
Ga°
95º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
E16 PWLNR/L-06 HEAD 16.00 200.00 37.0 15.0 8.0 11.0 -14 -6 20.00 WNMG/WNGG06T3
Обозначение Рычаг Винт Ключ-звёздочка
E-PWLNR/L-HEAD LR 3S SR 117-2009 HW2.0/5
Пластины,см.стр.:WNGG-NF(B127) • WNMA/WNMA-WG(B133) • WNMG-GN(B131) • WNMG-NF(B127) • WNMG-PP(B130) • WNMG-SF(B126) •
WNMG-TF(B130) • WNMG-VL(B128) • WNMG-WG(B128) • WNMZ-RF/LF(B126).
SPR 17-307
S-MULNR/L
MULNR/L-12M####
SR 17-307
TCN 423
DK 17-307
ZNW-4CMI
LC WN08
(_WNM_ 08(43
LCR CN12 / LCL CN12
(_CNM_ 12(43
WNMG
CNMG
7102122
Опции державки
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B92

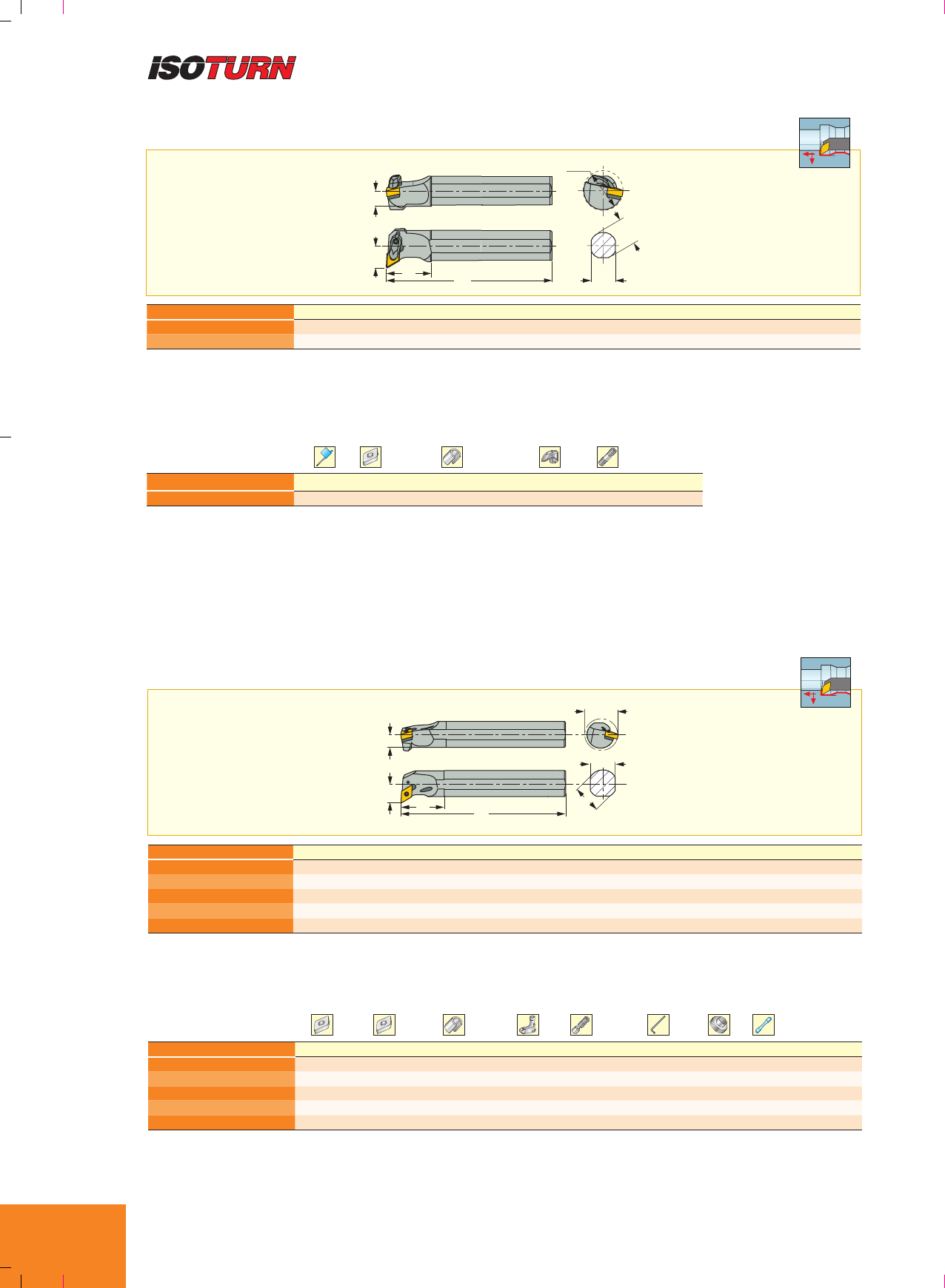

S-DDUNR/L
РасточныерезцыскреплениемR-Clamp длянегативныхISOпластинDNMG
h
h1
l1
l2
f
Dmin
d
93º
30º
max
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S32T DDUNR/L-15 32.00 300.00 45.0 28.0 15.8 22.0 42.00 -6 -11 DNMG 1506
S40U DDUNR/L-15 40.00 350.00 50.0 36.0 19.8 27.0 48.00 -6 -10 DNMG 1506
Обозначение Ключ Подкладка Пружинный штифт Прижим Левый-правый винт
S-DDUNR/L T-15/5 TDN 422(1) SP 4 LCGR-4 SR10400270-25.5
ЗАП.ЧАСТИ
(1) ДляпластинDNMG1504..,используйтеподкладкуTDN432
A/S-PDUNR/L
Расточныерезцысрычажнымкреплением
негативных55°ромбическихпластин
h1
f
D
min
l2l1
h
d
93º
30º
max
Обозначение d l1l2h h1f Ga° Gr° D min СОЖ Пластины
A20Q PDUNR/L-11 20.00 180.00 35.0 18.0 9.2 16.0 -6 -14 27.00 Да DNMG 1104
A25R PDUNR/L-11 25.00 200.00 40.0 23.9 11.7 17.0 -6 -13 32.00 Да DNMG 1104
A32S PDUNR/L-11 32.00 250.00 45.0 29.0 14.5 22.0 -6 -11 40.00 Да DNMG 1104
S32T PDUNR/L-15 32.00 300.00 51.0 29.0 14.5 22.0 -6 -13 40.00 -DNMG 1506
S40U PDUNR/L-15 40.00 350.00 50.0 36.0 18.0 27.0 -6 -11.5 50.00 -DNMG 1506
Обозначение
Подкладка Подкладка 1 Пружинный штифт Рычаг Винт Ключ Уплотнитель Пробойник
A20Q PDUNR/L-11
LR 3DS SR 117-2011 HW2.5/5 PL 20
A25R PDUNR/L-11
TDN 3P2 SP 3 LR 3D SR 117-2014 HW2.5/5 PL 25 PN 3-4
A32S PDUNR/L-11
TDN 322 SP 3 LR 3D SR 117-2014 HW2.5/5 PL 32 PN 3-4
S32T PDUNR/L-15
TDN 422 TDN 432(1)* SP 4 LR 4D SR 117-2010 HW3.0 PN 3-4
S40U PDUNR/L-15
TDN 422 TDN 432(1)* SP 4 LR 4D SR 117-2010 HW3.0 PN 3-4
ЗАП.ЧАСТИ
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинDNMG1504..
Пластины,см.стр.:DNGA-керамика(B204)•DNGA-MC/M4(CBN)(B217)•DNGA-R2/M2(CBN)(B218)•DNGG-M4HF/M4HM(CBN)(B218)•DNMA
(B148)•DNMA(CBN)(B217)•DNMG-GN(B148)•DNMG-M3M(B146)•DNMG-NF(B144)•DNMG-NR(B149)•DNMG-PF(B145)•DNMG-VL(B147)•
DNMG-WG(B145)•DNMG/DNGG-PP(B146)•DNMG/DNGG-TF(B147)•DNMM-NM(B149)•DNMS-12(B198)•DNMX-HT(B150).
Пластины,см.стр.:DNMG-GN(B148) • DNMG-M3M(B146) • DNMG-NF(B144) • DNMG-PF(B145) • DNMG-VL(B147) • DNMG-WG(B145) • DNMG/
DNGG-PP(B146) • DNMG/DNGG-SF(B144) • DNMG/DNGG-TF(B147) • DNMS-12(B198) • DNMX-HT(B150).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B93
A-SKUNR/L
Расточныерезцысвинтовымкреплением55° прямоугольныхпластин
Dmin
h1
l2l1
f
h
d
93º
30º
max
Обозначение d l1l2h h1f Ga° Gr° D min СОЖ Пластины
A32U SKUNR/L-16 32.00 350.00 54.0 29.0 14.5 22.0 -6 -10 39.00 Да KNMX1604..-RP
Обозначение Ключ Ключ 1 Подкладка Винт подкладки Винт Уплотнитель
A32U SKUNL-16 HW2.5 T-15/5 TKX 160310R SR TC-3 SR 16-236 P PL 32
A32U SKUNR-16 HW2.5 T-15/5 TKX 160310L SR TC-3 SR 16-236 P PL 32
ЗАП.ЧАСТИ
A-SVUNR/L
РасточныерезцысподачейСОЖизнутри,
длянегативных35°ромбическихпластин
Dmin
h
d
l1
l2
h1
f
93º
50º
max
Обозначение d l1l2h h1f D min Ga° Gr°СОЖ
A20Q SVUNR/L-12 20.00 180.00 38.0 18.0 9.0 16.0 26.50 -6.5 -14 Да
A25R SVUNR/L-12 25.00 200.00 35.0 23.0 11.5 18.5 31.50 -6.5 -14 Да
A32S SVUNR/L-12 32.00 250.00 50.0 29.0 14.5 23.0 37.00 -6.5 -14 Да
Обозначение Ключ Винт Уплотнитель
A20Q SVUNR/L-12 T-9/5 SR 14-551 PL 20
A25R SVUNR/L-12 T-9/5 SR 14-551 PL 25
A32S SVUNR/L-12 T-9/5 SR 14-551 PL 32
ЗАП.ЧАСТИ
Пластины,см.стр.:KNMX(B150).
Пластины,см.стр.:VNMG-SF(B151) • VNMG/VNGG-NF(B152) • VNMM-PP(B152).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B94
S-MTLNR/L-W
Расточныерезцысклиновымкреплениемнегативныхтреугольныхпластин
Dmin
h1
f
l2l1
h
d
95º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
S25S MTLNR/L-16W-M 25.00 250.00 40.0 23.0 11.5 17.0 -6 -12 32.00 TNMG 1604
S32T MTLNR/L-16W-M 32.00 300.00 50.0 30.0 15.0 22.0 -6 -12 40.00 TNMG 1604
S40U MTLNR/L-22W 40.00 350.00 50.0 36.0 18.0 27.0 -6 -10 49.00 TNMG 2204
ЗАП.ЧАСТИ
Обозначение Подкладка Подкладка 1
Запорный
штифт Винт клина Ключ
Клиновой
прижим Ключ 1 Шайба Винт Клин (набор)
S25S MTLNR/L-16W-M ZNW 3WNS SR 17-317NS LC 291N
CLAMP H-W 3 E RING N
S32T MTLNR/L-16W-M TTT 322N TTT 332N(1)* ZNW 3WN SR 17-317N LC 291N
CLAMP H-W 3 E RING N
S40U MTLNR/L-22W TTT 432 ZNW 4 HW2.5 HW3.0 SR 17-295 LC 281 SET 1
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинTNMG1603..
Пластины,см.стр.:TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-NR(B157)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
S-PTFNR/L
Расточныерезцысугломвплане91° ирычажным
креплениемнегативныхтреугольныхпластин
Dmin
h1
f
l2l1
h
d
91º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
S20R PTFNR/L-11 20.00 200.00 32.0 18.0 9.0 13.0 -6 -14 24.00 TNMG 1103
S25S PTFNR/L-16 25.00 250.00 48.0 23.0 11.5 17.0 -6 -13 32.50 TNMG 1604
S32T PTFNR/L-16 32.00 300.00 63.0 30.0 15.0 22.0 -6 -13 40.00 TNMG 1604
S40U PTFNR-16 40.00 350.00 30.0 36.0 18.0 27.0 -6 -10 49.00 TNMG 1604
S40U PTFNR-22 40.00 350.00 62.0 36.0 18.0 27.0 -6 -10 49.00 TNMG 2204
Пластины,см.стр.:TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-NR(B157)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
ЗАП.ЧАСТИ
Обозначение Ключ Подкладка Подкладка 1 Пружинный штифт Рычаг Винт Ключ-звёздочка Пробойник
S20R PTFNR/L-11 LR 2 SR 117-2015 HW2.0/5
S25S PTFNR/L-16 HW2.5/5 TTN 322 TTN 332(1)* SP 3 LR 3 SR 117-2014 PN 3-4
S32T PTFNR/L-16 HW2.5/5 TTN 322 TTN 332(1)* SP 3 LR 3 SR 117-2014 PN 3-4
S40U PTFNR-16 HW2.5/5 TTN 322 SP 3 LR 3 SR 117-2014 PN 3-4
S40U PTFNR-22 HW3.0 TTN 422 SP 4 LR 4 SR 117-2010 PN 3-4
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинTNMG1603..
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B95
S-SUXCR/L-CM
Расточныерезцысвинтовымкреплениемдля4-х
различныхгеометрийпластинсзаднимуглом7°
Dmin
d
l1
f
h
h1
45º
90º
95º
95º
Обозначение Ключ Винт
S-SUXCR/L-CM T-15/5 SR14-544/S
ЗАП.ЧАСТИ
Пластины,см.стр.:CC95MT-SM(B169) • QC95MT-SM(B168) • RC90MT-SM(B170) • SC45MT-SM(B169).
SC95MT...
QC45MT...
RC90MT...
CC95MT...
Направление
креплениядля
SC45MT...
SC45MT
• Уникальный,универсальныйкарманISCAR
• Длянаружнойобработки
• Охватываетвсесамые
распространённыеоперации
• Упрощаетвыборинструмента
• Простоекреплениевинтом
• Минимумзап.частей
На многофункциональный
инструмент можно установить 4
различных пластины
Обозначение d l1l2h h1D min Ga° Gr° f Пластины
S16Q SUXCR/L-10 CM 16.00 180.00 45.0 15.0 7.5 20.00 0 -12
11 CC95MT...
12.14 SC45MT...
11.75 RC90MT...
11 QC95MT...
S20R SUXCR/L-10 CM 20.00 200.00 52.0 18.0 9.0 25.00 0 -6
13 CC95MT...
14.14 SC45MT...
13.75 RC90MT...
13 QC95MT...
S25S SUXCR/L-10 CM 25.00 250.00 55.0 23.0 11.5 32.00 0 -4
17 CC95MT...
18.14 SC45MT...
17.75 RC90MT...
17 QC95MT...
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B96
S/A-SQLCR/L
Расточныерезцысвинтовымкреплением
80°квадратныхпластинсзаднимуглом7°
T
Dmin
hl1
h1
fd
95º
Обозначение d l1l2h h1f T Ga° Gr° D min СОЖ Пластины
S16Q SQLCR/L-09 16.00 180.00 45.0 15.0 7.5 11.0 8.5 0 -12 20.00 -QCMT 09T304
S20R SQLCR/L-09 20.00 200.00 45.0 15.0 7.5 13.0 8.5 0 -6 25.00 -QCMT 09T304
S25S SQLCR/L-09 25.00 250.00 55.0 15.0 7.5 17.0 8.5 0 -6 32.00 -QCMT 09T304
A25 SQLCR-09-AD 25.00 120.00 45.0 15.0 7.5 17.0 8.5 0 -6 32.00 Да QCMT 09T304
Обозначение Ключ Винт Уплотнитель
S16Q SQLCR/L-09 T-15/5 SR 16-236
S20R SQLCR/L-09 T-15/5 SR 16-236
S25S SQLCR/L-09 T-15/5 SR 16-236
A25 SQLCR-09-AD T-15/5 SR 16-236 PL 25
ЗАП.ЧАСТИ
E-SCLCR/L-HEAD
Сменныерасточныеголовкидляпозитивных80°ромбическихпластинсзаднимуглом7°,
устанавливающиесянатвердосплавныерезцы
h1
Ga°
f
l2
l1
h
Dmin
Gr°
d
95º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
E12 SCLCR/L-06 HEAD 12.00 179.00 24.8 11.0 5.5 9.0 0 -7 15.80 CCMT/CCGT0602
E16 SCLCR/L-09 HEAD 16.00 200.00 37.0 15.0 8.0 11.0 0 -9 20.00 CCMT/CCGT09T3
Обозначение Ключ Винт
E12 SCLCR/L-06 HEAD T-7/5 SR 14-548
E16 SCLCR/L-09 HEAD T-15/5 SR 16-236
ЗАП.ЧАСТИ
Пластины,см.стр.:QCMT-SM(B177).
Пластины,см.стр.:CCET-WF(B172) • CCGT-AF(B195) • CCGT-AS(B195) • CCGW/CCMW-M2(CBN)(B216) • CCMT(CBN)(B216) • CCMT(PCD)(B209) •
CCMT-14(B171) • CCMT-PF(B171) • CCMT-WG(B173) • CCMT/CCGT(B172) • CCMT/CCGT-SM(B170).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B97

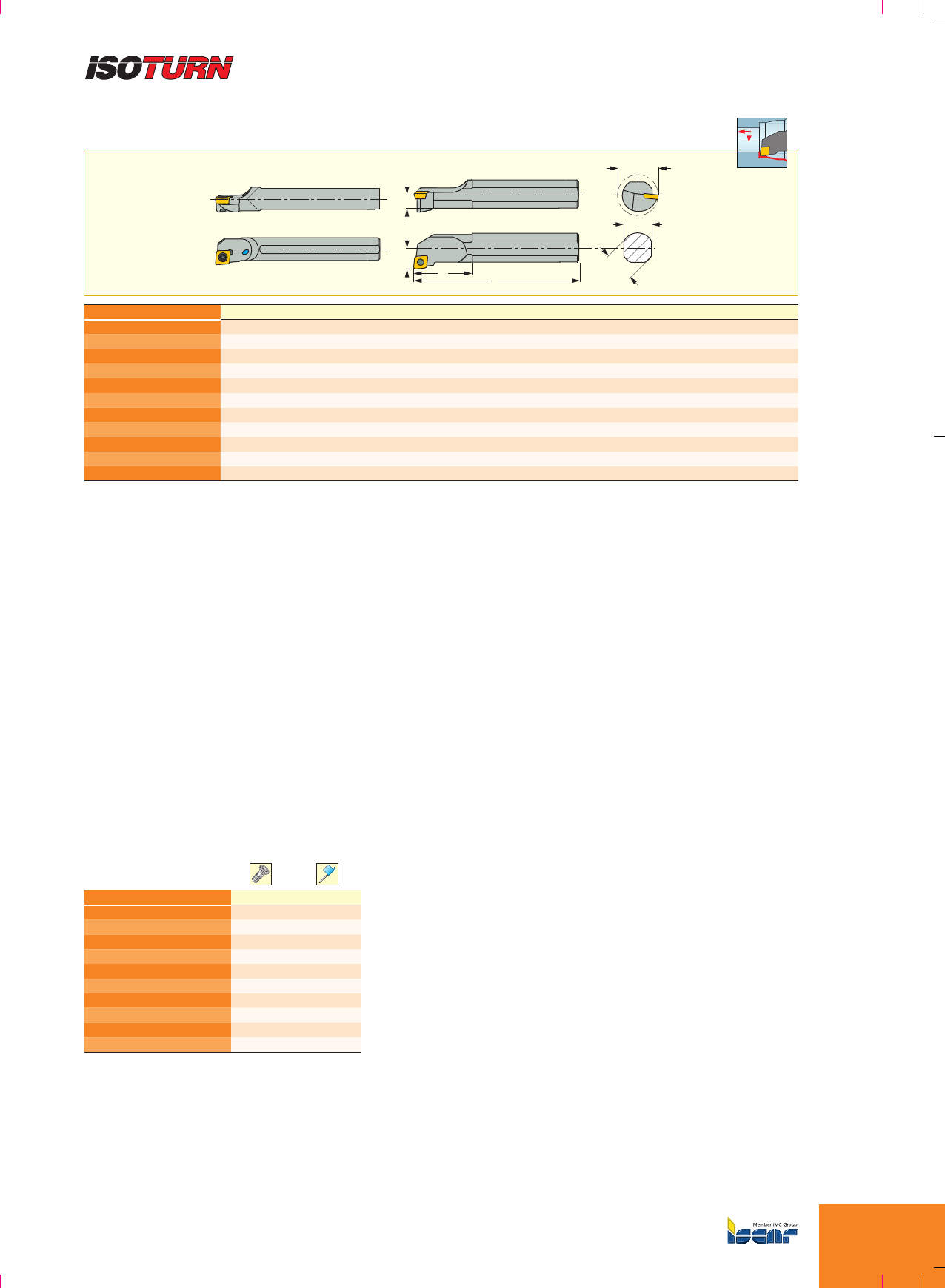

E/S-SCLCR/L
Расточныерезцысвинтовымкреплением 80° ромбическихпластинсзаднимуглом7°
h1
f
Dmin
l1
l2
h
d
95º
Обозначение d l1l2h h1f D min Мат-лхвостовика(1) СОЖ Ga° Gr°Пластины
E08K SCLCR/L-06 8.00 125.00 -7.6 3.8 5.0 10.00 CДа 3 -11 CC..0602
E10M SCLCR/L-06 10.00 150.00 -9.2 4.6 7.0 14.00 CДа 3 -7 CC..0602
E12P SCLCR/L-06 12.00 170.00 -11.0 5.5 9.0 16.00 CДа 0 -7 CC..0602
E16R SCLCR/L-06 16.00 200.00 -14.0 7.0 11.0 20.00 CДа 0 -12 CC..0602
E16R SCLCR/L-09 16.00 200.00 -15.0 7.5 11.0 20.00 CДа 0 -6 CC..09T3
S08K SCLCR/L-06 8.00 125.00 12.0 8.0 3.8 5.0 10.50 S - 0 -11 CCMT/CCGT0602
S10L SCLCR/L-06 10.00 140.00 19.0 10.0 4.6 7.0 13.00 S - 0 -7 CCMT/CCGT0602
S12M SCLCR/L-06 12.00 150.00 12.0 12.0 5.5 9.0 16.00 S - 0 -9 CCMT/CCGT0602
S16Q SCLCR/L-09 16.00 180.00 45.0 15.0 7.5 11.0 20.00 S - 0 -6 CCMT/CCGT09T3
S20R SCLCR/L-09 20.00 200.00 50.0 18.0 9.0 13.0 25.00 S - 0 -4 CCMT/CCGT09T3
S25S SCLCR/L-09 25.00 250.00 55.0 23.0 11.5 17.0 32.00 S - 0 -4 CCMT/CCGT09T3
Обозначение Винт Ключ
E08K SCLCR-06 SR 14-548 T-7/5
E10M SCLCR-06 SR 14-548 T-7/5
E12P SCLCR-06 SR 14-548 T-7/5
E16R SCLCR-09 SR 16-236 T-15/5
S08K SCLCR/L-06 SR 14-548 T-7/5
S10L SCLCR/L-06 SR 14-548 T-7/5
S12M SCLCR/L-06 SR 14-548 T-7/5
S16Q SCLCR/L-09 SR 16-236 T-15/5
S20R SCLCR/L-09 SR 16-236 T-15/5
S25S SCLCR/L-09 SR 16-236 T-15/5
ЗАП.ЧАСТИ
• РезцыE-типа-ствердосплавнымхвостовикомиподачейСОЖизнутри
(1) S-сталь,C-твердосплавный
Пластины,см.стр.:CCET-WF(B172) • CCGT-AF(B195) • CCGT-AS(B195) • CCGW/CCMW-M2(CBN)(B216) • CCMT(CBN)(B216) • CCMT(PCD)(B209) •
CCMT-14(B171) • CCMT-PF(B171) • CCMT-WG(B173) • CCMT/CCGT(B172) • CCMT/CCGT-SM(B170).
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B98
E/S-SDUCR/L
Расточныерезцысвинтовымкреплением 55° ромбическихпластинсзаднимуглом7°
l1
l2
d
Dmin
h
h1
f
93º
30º
max
Обозначение d l1l2h h1f D min Ga° Gr°Мат-лхвостовика(1) СОЖ Пластины
E10M SDUCR/L-07 10.00 150.00 -9.2 5.1 8.0 14.00 3 -7 C Да DC..0702
E12P SDUCR/L-07 12.00 170.00 -11.0 5.5 9.0 16.00 0 -7 C Да DC..0702
E16R SDUCR/L-07 16.00 200.00 -15.0 8.1 11.0 20.00 0 -8 C Да DC..0702
S10L SDUCR/L-07 10.00 140.00 18.0 9.2 5.0 8.0 14.00 -3 -9 S - DCMT/DCGT0702
S12M SDUCR/L-07 12.00 150.00 12.0 12.0 5.5 9.0 19.00 -7 -9 S - DCMT/DCGT0702
S16Q SDUCR/L-07 16.00 180.00 25.0 15.0 8.0 11.0 20.00 0 -8 S - DCMT/DCGT0702
S20R SDUCR/L-11 20.00 200.00 50.0 18.0 8.5 13.0 25.00 0 -6 S - DCMT/DCGT11T3
S25S SDUCR/L-11 25.00 250.00 55.0 23.0 12.0 17.0 32.00 0 -5 S - DCMT/DCGT11T3
Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1
E10M SDUCR-07 SR 14-548 T-7/5
E12P SDUCR-07 SR 14-548 T-7/5
E16R SDUCR-07 SR 14-548 T-7/5
S10L SDUCR/L-07 SR 14-548 T-7/5
S12M SDUCR/L-07 SR 14-548 T-7/5
S16Q SDUCR/L-07 SR 14-548 T-7/5
S20R SDUCR/L-11 SR 16-236 P T-15/5
S25S SDUCR/L-11 TDC 3-1P SR TC-3P HW4.0 SR 16-236 P T-15/5
ЗАП.ЧАСТИ
• РезцыE-типа-ствердосплавнымхвостовикомиподачейСОЖизнутри
(1) S-сталь,C-твердосплавный
Пластины,см.стр.:DCET-WF(B176)•DCGT-AS(B196)•DCGW/DCMW-M2/S2(CBN)(B219)•DCMT(CBN)(B219)•DCMT(PCD)(B209)•DCMT-14
(B175)•DCMT-PF(B176)•DCMT/DCGT(B175)•DCMT/DCGT-SM(B174).
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B99

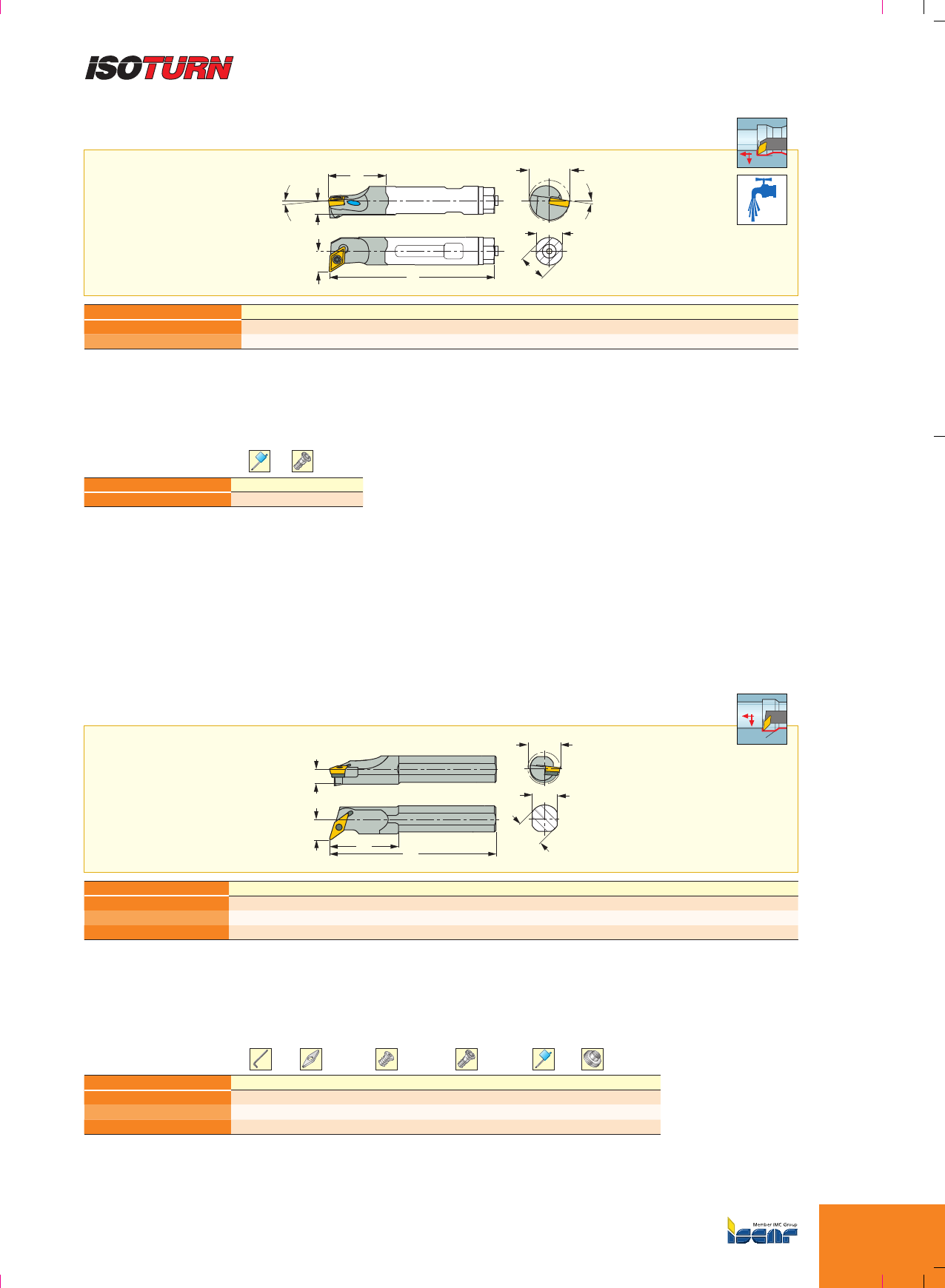

E-SDUCR/L-HEAD
Сменныерасточныеголовкисвинтовымкреплениемпозитивных55°ромбических
пластинсзаднимуглом7°,устанавливающиесянатвердосплавныерезцы
h
Dmin
l1
h1
f
l2
d
Gr°
Ga°
93º
30º
max
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
E12 SDUCR/L-07 HEAD 12.00 179.00 24.8 11.0 5.5 9.0 0 -9 15.80 DCMT/DCGT0702
E16 SDUCR/L-07 HEAD 16.00 200.00 37.0 15.0 8.0 11.0 0 -9 20.00 DCMT/DCGT0702
Обозначение Ключ Винт
E-SDUCR/L-HEAD T-7/5 SR 14-548
ЗАП.ЧАСТИ
A/S-SVQCR/L
Расточныерезцысвинтовымкреплением35° ромбическихпластинсзаднимуглом7°
l1
l2
h1
Dmin
h
f
d
107.5º
35º
max
Обозначение d l1l2h h1f D min СОЖ Ga° Gr°Пластины
S25S SVQCR/L-16 25.00 250.00 60.0 23.0 12.0 17.0 32.00 - 0 -5 VC..1604
S32T SVQCR/L-16 32.00 300.00 70.0 30.0 15.0 22.0 40.00 - 0 -5 VC..1604
A40U SVQCR/L-22 (1) 40.00 350.00 64.0 36.0 18.0 27.0 47.50 Да 0 -8 VCGT 2205
Обозначение Ключ Подкладка Винт подкладки Винт Ключ 1 Уплотнитель
S25S SVQCR/L-16 SR 16-236 P T-15/5
S32T SVQCR/L-16 HW4.0 TVC 3-1P SR TC-3P SR 16-236 P T-15/5
A40U SVQCR/L-22 HW2.5 TVC 22T330 SR TC-3 SR 14-536 T-20/5 PL 40
ЗАП.ЧАСТИ
Пластины,см.стр.:DCET-WF(B176) • DCGT-AS(B196) • DCGW/DCMW-M2/S2(CBN)(B219) • DCMT-PF(B176) • DCMT/DCGT(B175) •
DCMT/DCGT-SM(B174).
Державки,см.стр.:E-SHANK(B83).
(1) ДляпластиныVCGT2205...используйтеподкладкуTVC22T3....Пластины,см.стр.:VBMT(CBN)(B221) • VCGT-AF(B194) • VCGT-AS(B194)
• VCGT-DW(PCD)(B210) • VCGT/VCMT(PCD&CBN)(B210) • VCMT-14(B179) • VCMT-SM(B179) • VCMW(B180).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B100
A/S-SVLFCR/L
Расточныерезцысвинтовымкреплением 35° ромбическихпластинсзаднимуглом7°
h1
f
Dmin
l2l1
h
d
95º
48º
max
Обозначение d l1l2h h1f D min СОЖ Ga° Gr°Пластины
S32T SVLFCR/L-16 32.00 300.00 56.0 29.0 14.5 22.0 39.50 - 0 -8 VC..1604
S40U SVLFCR/L-16 40.00 350.00 -36.0 18.0 27.0 49.00 - 0 -5 VC..1604
A40U SVLFCR/L-22 (1) 40.00 350.00 70.0 36.0 18.0 27.0 48.00 Да 0 -8 VC..2205
Обозначение Подкладка Винт подкладки Ключ Винт Ключ 1 Уплотнитель
S32T SVLFCR/L-16 TVC 3-1P SR TC-3P HW4.0 SR 16-236 P T-15/5
S40U SVLFCR/L-16 TVC 3-1P SR TC-3P HW4.0 SR 16-236 P T-15/5
A40U SVLFCR/L-22 TVC 22T330 SR TC-3 HW2.5 SR 14-536 T-20/5 PL 40
ЗАП.ЧАСТИ
(1) ДляпластиныVCGT2205xxиспользуйтеподкладкуTVC22T3xx.
Пластины,см.стр.:VBMT(CBN)(B221) • VCGT-AF(B194) • VCGT-AS(B194) • VCGT-DW(PCD)(B210) • VCGT/VCMT(PCD&CBN)(B210) • VCMT-14
(B179) • VCMT-SM(B179) • VCMW(B180).
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B101

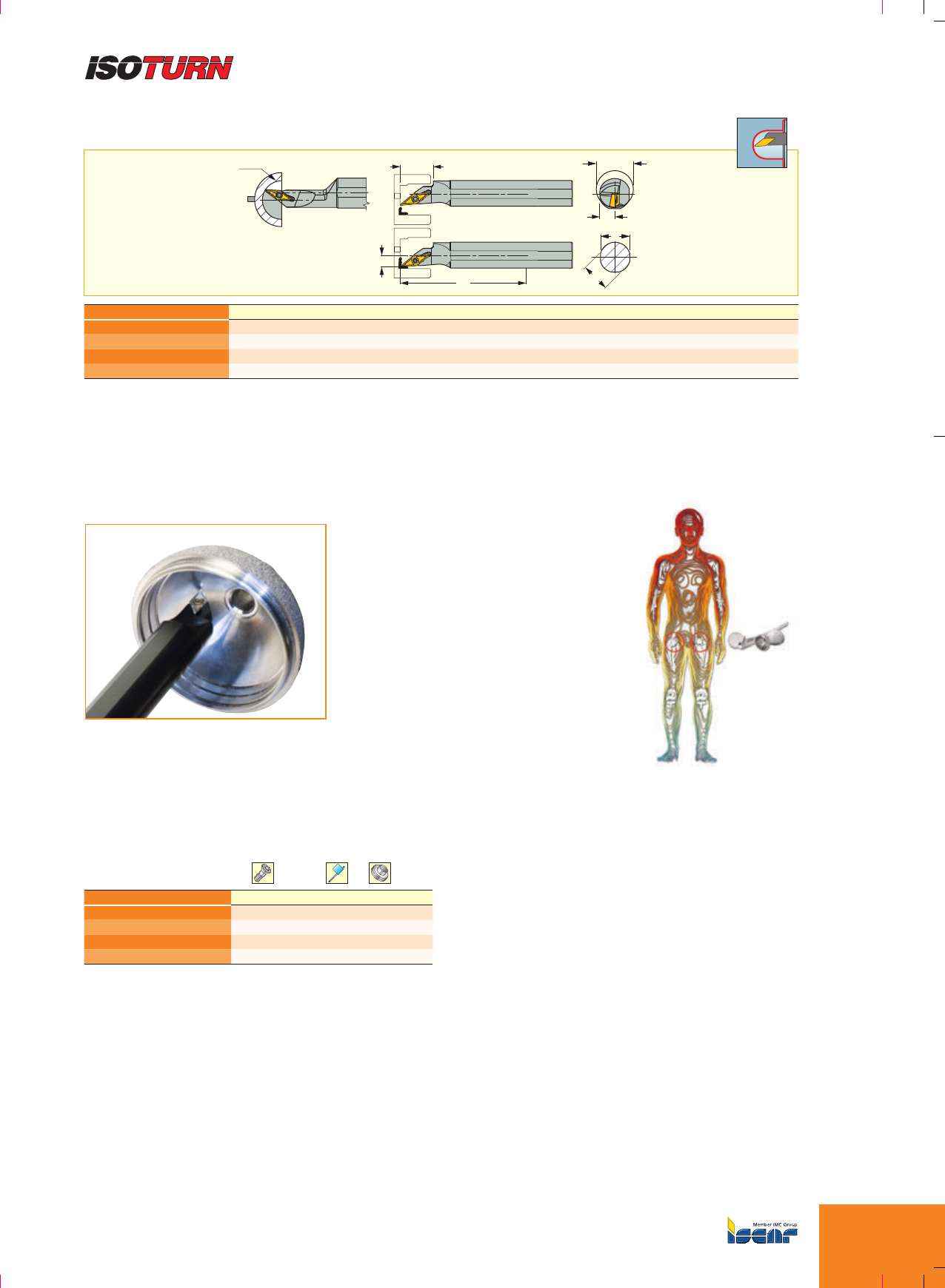

S/A-SVJCR/L
Расточныерезцысвинтовымкреплением
35°ромбическихпластинсзаднимуглом7°
Dmin
h1
h
d
l2
f
l1
Dmin
52∞
142º
93º
Обозначение d l1l2h h1f D min Ga° Gr°СОЖ Пластины
A16R SVJCR/L-11 16.00 200.00 47.5 15.0 7.5 8.5 20.00 -5 -5 Да VC..1103
S16R SVJCR/L-11 16.00 200.00 20.0 15.0 7.5 7.0 19.00 -5 -4 Нет VC..1103
A20R SVJCR/L-11 20.00 200.00 43.0 18.0 9.5 11.0 25.00 -7 -3 Да VC..1103
S20R SVJCR/L-11 20.00 200.00 37.0 19.0 9.5 2.0 25.00 -7 -3 Нет VC..1103
Обозначение Винт Ключ Уплотнитель
A16R SVJCR/L-11 SR14-560/S T-8/5 PL 16
S16R SVJCR/L-11 SR14-560/S T-8/5
A20R SVJCR/L-11 SR 14-560 T-8/5 PL 20
S20R SVJCR/L-11 SR 14-560 T-8/5
ЗАП.ЧАСТИ
Пластины,см.стр.:VCET-WF(B178) • VCGT-AS(B194) • VCMT-SM(B179).
Этирасточныерезцыбыли
спроектированыглавнымобразомдля
обработкиднаотверстийиливогнутых
сферическихповерхностей,такихкак
протезыколеннойчашечки.
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B102
S/A-SVLBCR/L
Расточныерезцыдляобратногорастачиваниясвинтовым
креплением35° ромбическихпластинсзаднимуглом7°
Dmin
h1
f
l2l1
h
d
l Ref.
95º
Обозначение d l1l2l Ref.h h1f D min Ga° Gr°СОЖ Пластины
A32T SVLBCR-16 32.00 300.00 76.5 18.5 29.0 14.5 27.5 40.00 0 -8 Да VC..1604
S32T SVLBCR/L-16 32.00 300.00 63.2 18.5 29.0 14.5 22.0 40.00 0 -8 Нет VC..1604
S40U SVLBCR/L-16 40.00 350.00 60.0 20.0 36.0 18.0 27.0 49.50 0 -5 Нет VC..1604
Обозначение Ключ Ключ 1 Подкладка Винт подкладки Винт 1
A32T SVLBCR-16 HW4.0 T-15/5 TVC 3-1P SR TC-3P SR 16-236 P
S32T SVLBCR/L-16 HW4.0 T-15/5 TVC 3-1P SR TC-3P SR 16-236 P
S40U SVLBCR/L-16 HW4.0 T-15/5 TVC 3-1P SR TC-3P SR 16-236 P
ЗАП.ЧАСТИ
S-MTLCR/L-W
Расточныерезцысклиновымкреплением
треугольныхпластинсзаднимуглом7°
f
h1
D
d
l2l1
h
95º
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S25S MTLCR/L-16W 25.00 250.00 43.0 23.0 13.1 17.0 34.00 0 0 TC..16T3
S32T MTLCR/L-16W 32.00 300.00 45.0 29.0 14.5 22.0 39.00 0 0 TC..16T3
Обозначение Ключ Ключ 1 Запорный штифт Винт Подкладка Клин (набор)
S-MTLCR/L-W HW2.0 HW2.5 ZNW 3C SR 17-319 TTC 331 LC 291 SET 1
ЗАП.ЧАСТИ
Пластины,см.стр.:TCMT-SM(B182).
Державки,см.стр.:C#-ABB(D20) • C#-ADI(D19) • IM-ADI(D53) • IM63XMZ-ABB(D54) • IM63XMZ-ADI(D53) • SC-T(втулки)(D37).
Пластины,см.стр.:VBMT(CBN)(B221) • VCGT-AS(B194) • VCGT-DW(PCD)(B210) • VCGT/VCMT(PCD&CBN)(B210) • VCMT-14(B179) • VCMT-SM
(B179) • VCMW(B180).
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

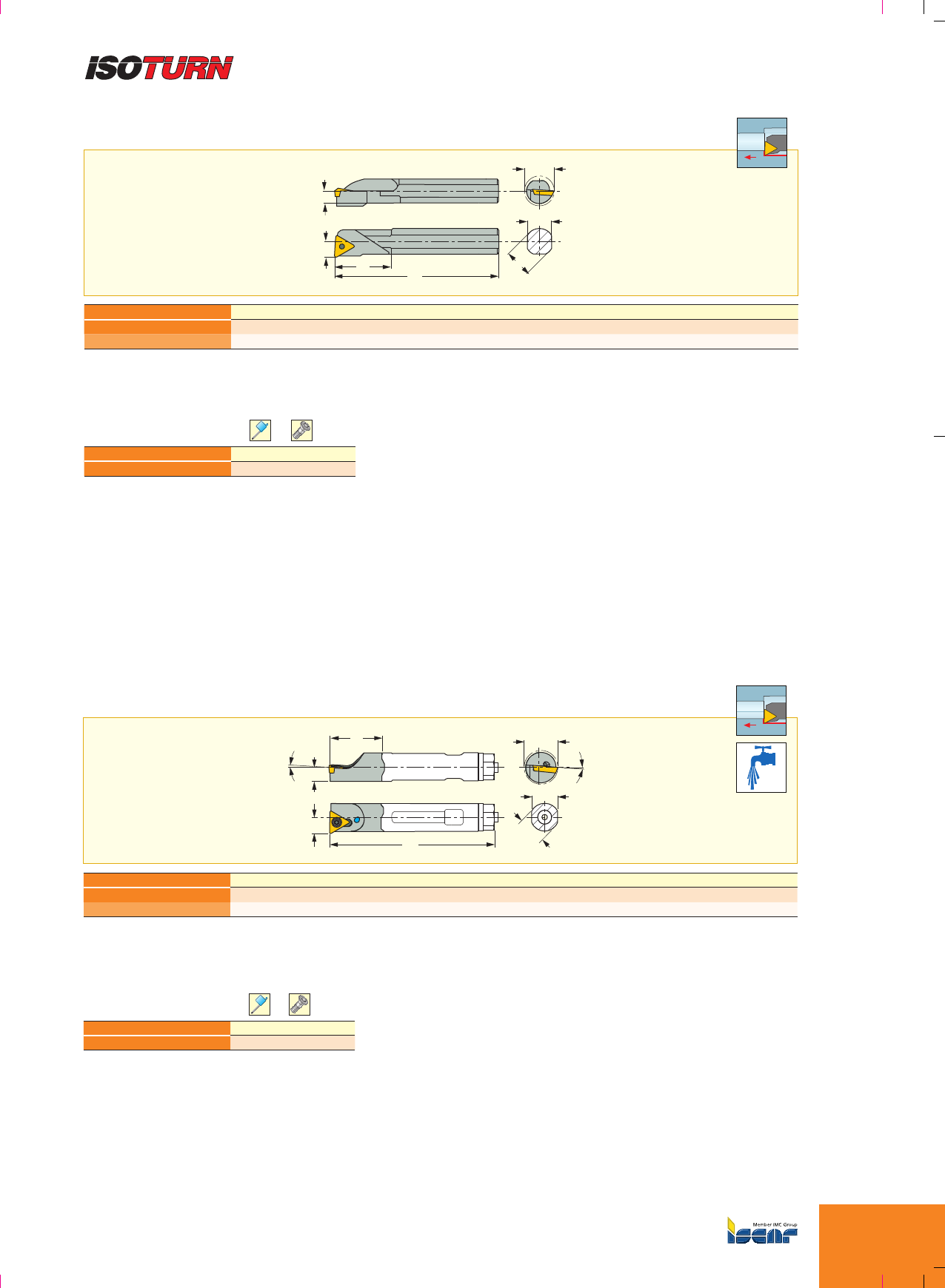

B103
S-STFCR/L
Расточныерезцысвинтовымкреплением
треугольныхпластинсзаднимуглом7°
Dmin
h
d
l2l1
f
h1
91º
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S10K STFCR/L-11 10.00 125.00 29.0 9.0 4.5 7.0 13.00 0 -6 TC..1102
S12M STFCR/L-11 12.00 150.00 30.0 11.0 5.5 9.0 15.80 0 -3 TC..1102
Обозначение Ключ Винт
S-STFCR/L T-7/5 SR 14-548
ЗАП.ЧАСТИ
E-STFCR/L-HEAD
Сменныерасточныеголовкисвинтовымкреплением позитивныхтреугольных
пластинсзаднимуглом7°,устанавливающиесянатвердосплавныерезцы
h
Dmin
d
l2
l1
h1
f
Gr°
Ga°
91º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
E12 STFCR-11 HEAD 12.00 179.00 24.8 11.0 5.5 6.8 0 -6 13.80 TCMT 1102
E16 STFCR-11 HEAD 16.00 200.00 37.0 15.0 8.0 9.0 0 -6 20.00 TCMT 1102
Обозначение Ключ Винт
E-STFCR/L-HEAD T-7/5 SR 14-548
ЗАП.ЧАСТИ
Пластины,см.стр.:TCGT-AS(B193) • TCMT(CBN)(B224) • TCMT(PCD)(B211) • TCMT-PF(B182) • TCMT-SM(B182).
Пластины,см.стр.:TCGT-AS(B193) • TCMT(CBN)(B224) • TCMT(PCD)(B211) • TCMT-PF(B182) • TCMT-SM(B182).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B104

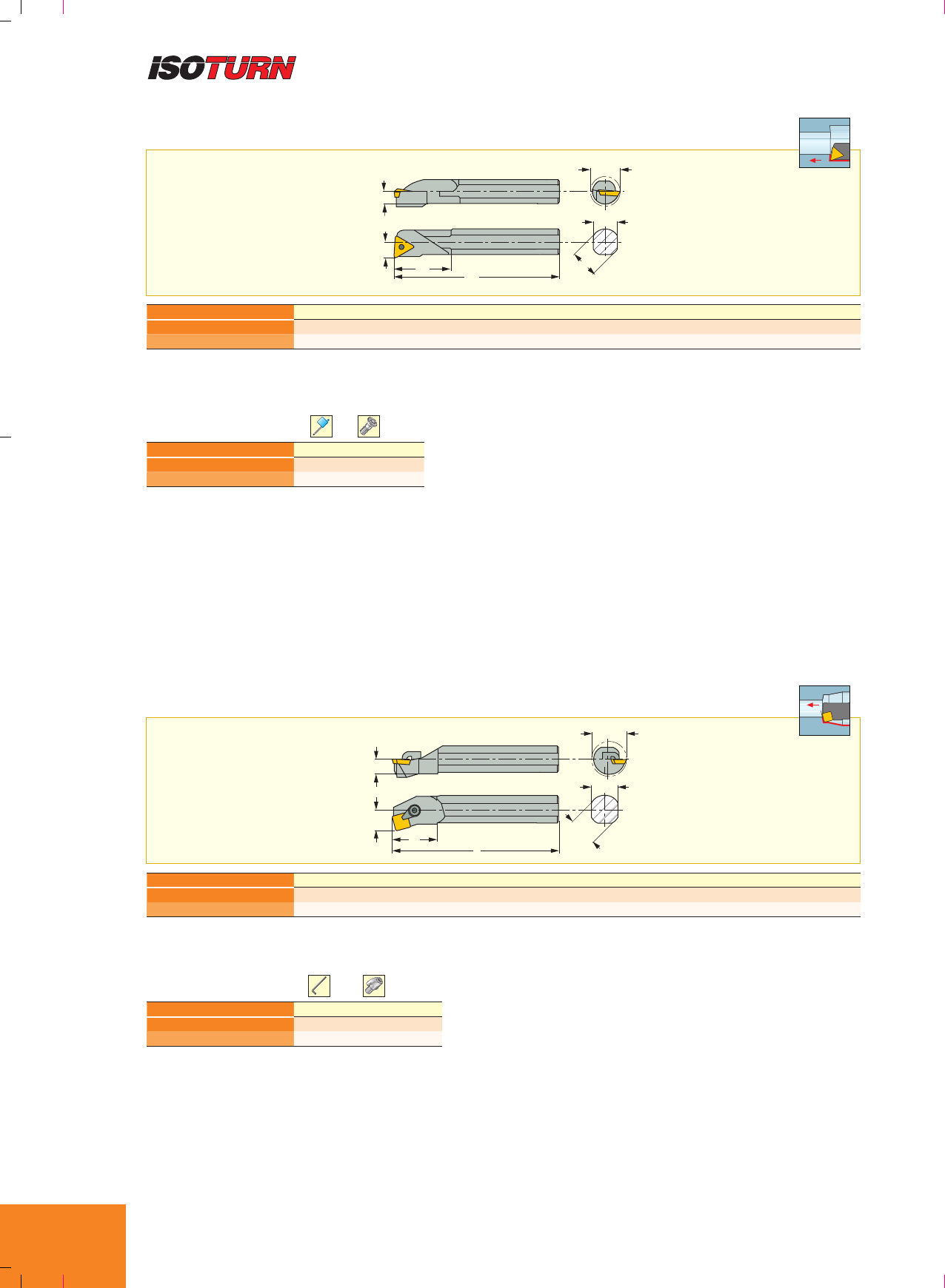

S-STLCR/L
Резцысвинтовымкреплениемтреугольныхпластин сзаднимуглом7°
h
Dmin
d
f
l2l1
h1
95º
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S16Q STLCR/L-11 16.00 180.00 45.0 15.0 7.5 11.0 20.00 0 -1 TC..1102
S20R STLCR/L-16 20.00 200.00 50.0 18.0 9.0 13.0 25.00 0 -3 TC..16T3
Обозначение Ключ Винт
S16Q STLCR/L-11 T-7/5 SR 14-548
S20R STLCR/L-16 T-15/5 SR 16-236
ЗАП.ЧАСТИ
S-CSKPR/L
Расточныерезцысприжимнымкреплением
квадратныхпластинсзаднимуглом11°
Dmin
h
d
l1
l2
h1
f
75º
Обозначение d l1l2h h1f D min Ga° Gr°Пластины
S16Q CSKPR-09 16.00 180.00 34.0 15.0 8.0 11.0 20.00 4 0 SPMR 0903
S25S CSKPR-12 25.00 250.00 48.0 23.0 11.5 17.0 31.00 4 0 SPMR 1203
Обозначение Ключ Набор прижимов
S16Q CSKPR-09 HW2.5 LC 15 SET 1
S25S CSKPR-12 HW3.0 LC 30 SET 2
ЗАП.ЧАСТИ
Пластины,см.стр.:SPMR(B185).
Пластины,см.стр.:TCGT-AS(B193)•TCMT(CBN)(B224)•TCMT(PCD)(B211)•TCMT-PF(B182)•TCMT-SM(B182).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B105
S-CTFPR/L
Расточныерезцысприжимнымкреплениемтреугольныхпластинсзаднимуглом11°
Dmin
h1
f
d
l2l1
h
91º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
S12L CTFPR/L-09 12.00 140.00 34.0 11.0 6.0 9.0 3 0 15.60 TPMR 0902
S16Q CTFPR/L-11 16.00 180.00 38.0 15.0 8.0 11.0 4 0 20.00 TPMR 1103
S20Q CTFPR-16 20.00 180.00 38.0 18.0 9.5 13.0 4 0 24.00 TPMR 1603
S20R CTFPR/L-16 20.00 200.00 46.0 18.0 9.5 13.0 4 0 24.00 TPMR 1603
S25R CTFPR-16 25.00 200.00 48.0 23.0 11.5 17.0 5 0 31.00 TPMR 1603
S25S CTFPR-16 25.00 250.00 48.0 23.0 11.5 17.0 5 0 31.00 TPMR 1603
S32T CTFPR/L-16 32.00 300.00 62.0 29.0 14.5 22.0 5 0 40.00 TPMR 1603
S40T CTFPR-16 40.00 300.00 62.0 36.0 18.0 27.0 5 0 48.00 TPMR 1603
Обозначение Ключ Подкладка Запорный штифт Набор прижимов
S12L CTFPR/L-09 HW2.5 LC 12 SET 1
S16Q CTFPR/L-11 HW2.5 LC 15 SET 1
S20Q CTFPR-16 HW3.0 LC 30 SET 2
S20R CTFPR/L-16 HW3.0 LC 30 SET 2
S25R CTFPR-16 HW3.0 LC 30 SET 2
S25S CTFPR-16 HW3.0 LC 30 SET 2
S32T CTFPR/L-16 HW3.0 ITBP 122 SP 16 LC 30 SET 1
S40T CTFPR-16 HW3.0 ITBP 122 SP 16 LC 30 SET 1
ЗАП.ЧАСТИ
E-CTFPR/L-HEAD
Сменныерасточныеголовкидляпозитивныхтреугольныхпластин
сзаднимуглом11°,устанавливающиесянатвердосплавныерезцы
Dmin
h
d
l1
l2
h1
f
Gr°
Ga°
91º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
E12 CTFPR-09 HEAD 12.00 179.00 24.8 11.0 5.5 9.0 3 0 15.90 TPMR 0902
Обозначение Набор прижимов Ключ
E-CTFPR/L-HEAD LC 12 SET 1 HW2.5
ЗАП.ЧАСТИ
Пластины,см.стр.:TPGN-керамика(B207)•TPMR(B185).
Пластины,см.стр.:TPGN-керамика(B207)•TPMR(B185)•TPMR-PF(B186).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B106

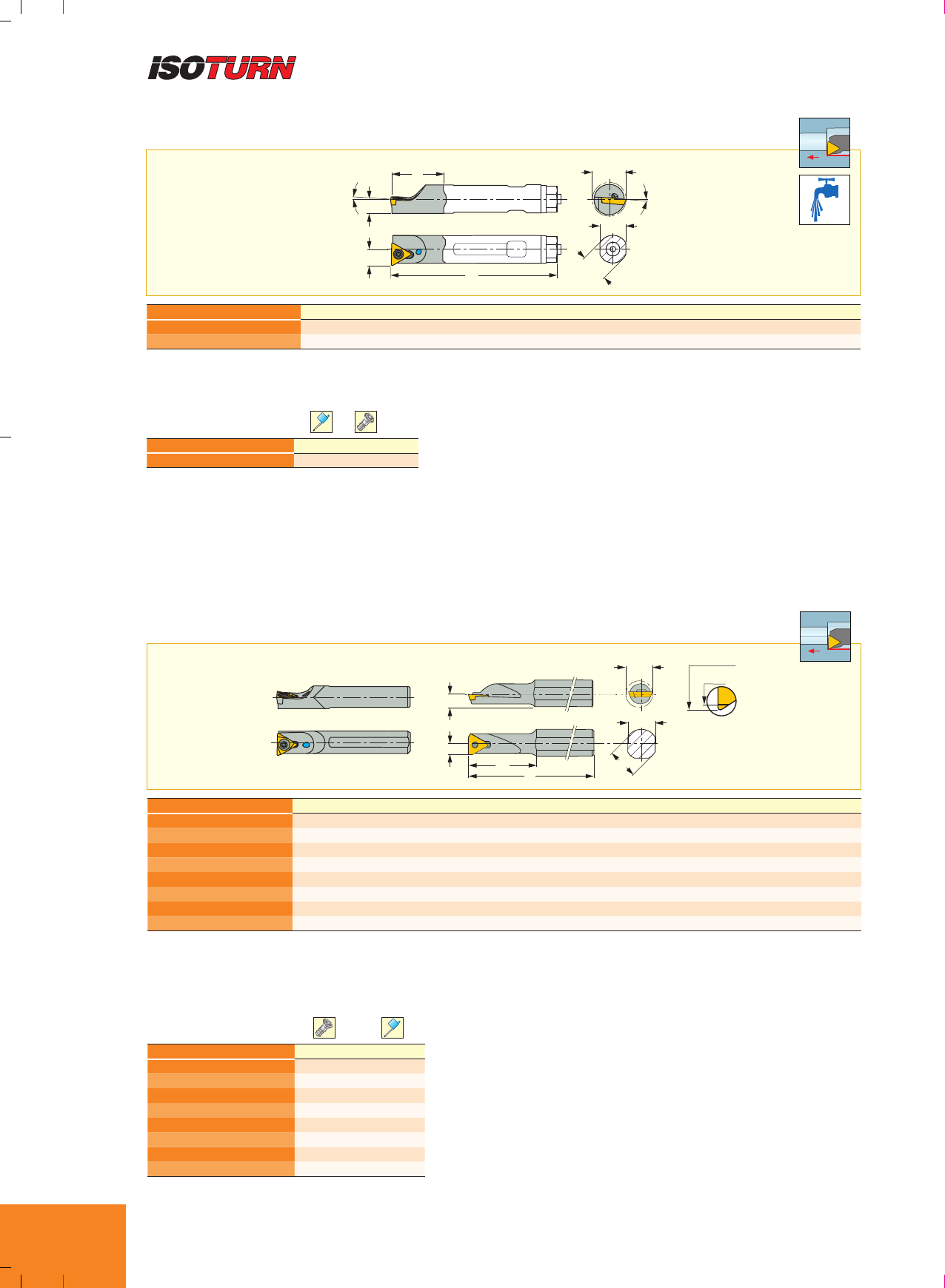

E-STFPR/L-HEAD
Сменныерасточныеголовкидляпозитивныхтреугольныхпластин
сзаднимуглом11°,устанавливающиесянатвердосплавныерезцы
Ga°
Dmin
h
d
l1
l2
h1
f
Gr°
91º
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
E12 STFPR/L-11 HEAD 12.00 179.00 24.8 11.0 5.5 6.8 4 -6 13.00 TPMT/TPGH1102
E16 STFPR-11 HEAD 16.00 200.00 37.0 15.0 8.0 8.8 4 -6 20.00 TPGB 1102
Обозначение Ключ Винт
E-STFPR/L-HEAD T-7/5 SR 14-505
ЗАП.ЧАСТИ
A/E/S-STFPR/L
Расточныерезцысвинтовымкреплением
треугольныхпластинсзаднимуглом11°
A/E STFPR S-STFPR Dmin Dmin(a2)
D4(a1)
h
d
l1
l2
h1
f
91º
Обозначение d l1l2h h1f Ga° D min D4Gr°СОЖ Мат-лхвостовика (1)
A10K STFPR-11 10.00 150.00 -9.0 5.3 6.0 311.00 12.00 0Да S
A12Q STFPR-11 12.00 170.00 -11.0 6.3 7.0 413.00 14.00 0Да S
E10M STFPR-11 10.00 150.00 -9.0 5.3 6.0 312.00 12.00 0Да C
E12P STFPR/L-11 12.00 170.00 -11.0 6.3 7.0 414.00 14.00 0Да C
S12K STFPR/L-11 12.00 125.00 35.0 11.0 6.3 5.6 311.00 11.00 0 - S
S12M STFPR/L-11 12.00 150.00 27.0 11.0 6.3 7.0 415.00 15.00 0 - S
S16Q STFPR/L-11 16.00 180.00 27.0 15.0 8.0 9.2 518.00 18.00 0 - S
S20R STFPR/L-16 20.00 200.00 63.0 18.0 10.0 10.2 521.50 21.50 0 - S
Обозначение Винт Ключ
A10K STFPR-11 SR 14-505 T-7/5
A12Q STFPR-11 SR 14-505 T-7/5
E10M STFPR-11 SR 14-505 T-7/5
E12P STFPR/L-11 SR 14-505 T-7/5
S12K STFPR/L-11 SR 14-505 T-7/5
S12M STFPR/L-11 SR 14-505 T-7/5
S16Q STFPR/L-11 SR 14-505 T-7/5
S20R STFPR/L-16 SR 14-541 T-15/5
ЗАП.ЧАСТИ
•(a1)ПрииспользованииспластинойTPG.110204-XL(a2)ПрииспользованииспластинойTP..110204-..
(1) S-сталь,C-твердосплавный
Пластины,см.стр.:TPGB(B188) • TPGB-XL(B188) • TPGH-R/L(B189) • TPGH-XL(B189) • TPMT(B187) • TPMT-PF(B187).
Пластины,см.стр.:TPGB(B188) • TPGB-XL(B188) • TPGH-R/L(B189) • TPGH-XL(B189) • TPGT-SP(B186) • TPMT(B187) • TPMT-PF(B187).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B107
A/E-STFPR-X
РасточныерезцыстреугольнымипластинамиTPGX сзаднимуглом11°,длямалыхдиаметров
d
l1
91˚
B
h
Dmin
h1
fB
B-B
91º
Обозначение d l1f h h1D min Ga° Gr°Мат-лхвостовика (1) Пластины
A08J STFPR-09X 8.00 110.00 5.0 7.2 3.6 9.50 5 -15 S TPGX 0902
A10K STFPR-09X 10.00 125.00 5.7 9.0 4.5 10.90 5 -8 S TPGX 0902
A12M STFPR-09X 12.00 150.00 6.7 11.0 5.5 13.00 5 -8 S TPGX 0902
A10K STFPR-11X 10.00 125.00 6.0 9.0 4.5 11.40 3 -15 S TPGX 1103
A12M STFPR-11X 12.00 150.00 6.8 11.0 5.5 13.50 3 -10 S TPGX 1103
A16Q STFPR-11X 16.00 180.00 8.8 14.0 7.0 17.30 3 -5 S TPGX 1103
E08K STFPR-09X 8.00 125.00 5.0 7.2 3.6 9.50 5 -15 C TPGX 0902
E10M STFPR-09X 10.00 150.00 5.7 9.0 4.5 10.90 5 -8 C TPGX 0902
E12P STFPR-09X 12.00 170.00 6.7 11.0 5.5 13.00 5 -8 C TPGX 0902
E10M STFPR-11X 10.00 150.00 6.0 9.0 4.5 11.40 3 -15 C TPGX 1103
E12P STFPR-11X 12.00 170.00 6.8 11.0 5.5 13.50 3 -10 C TPGX 1103
E16R STFPR-11X 16.00 200.00 8.8 14.0 7.0 17.30 3 -5 C TPGX 1103
Обозначение Ключ Винт
A08J STFPR-09X T-8/5 SR 14-298
A10K STFPR-09X T-8/5 SR 14-298
A12M STFPR-09X T-8/5 SR 14-298
A10K STFPR-11X T-8/5 SR 10400052
A12M STFPR-11X T-8/5 SR 10400052
A16Q STFPR-11X T-8/5 SR 10400052
E08K STFPR-09X T-8/5 SR 14-298
E10M STFPR-09X T-8/5 SR 14-298
E12P STFPR-09X T-8/5 SR 14-298
E10M STFPR-11X T-8/5 SR 10400052
E12P STFPR-11X T-8/5 SR 10400052
E16R STFPR-11X T-8/5 SR 10400052
ЗАП.ЧАСТИ
(1) S-сталь,C-твердосплавный
Пластины,см.стр.:TPGW-M3(CBN)(B225) • TPGX(B190) • TPGX(CBN)(B225) • TPGX(PCD)(B211).
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B108
MG STFPR-X
ТвердосплавныерасточныерезцыспластинамиTPGX длямалыхдиаметров
dDmin
91˚
I1
Lmin
max
f
R0.2
I1A
A
f
91º
Обозначение d l1L min(1) L max(1) f Ga° Gr° D min Пластины
MG 08-STFPR-09X 8.00 79.00 20.0 56.0 4.9 5 -15 9.50 TPGX 0902
Обозначение Ключ Винт
MG STFPR-X T-8/5 SR 14-298
ЗАП.ЧАСТИ
E-STLPR/L-HEAD
Сменныерасточныеголовкисвинтовымкреплениемпозитивныхтреугольных
пластинсзаднимуглом11°,устанавливающиесянатвердосплавныерезцы
Dmin
h
l1
h1
f
l2
d
Gr°
Ga°
95º
Обозначение d l1l2h h1f Ga° Gr° D min
E12 STLPR-11 HEAD 12.00 179.00 24.8 11.0 5.5 7.0 4 -6 13.50
Обозначение Ключ Винт
E-STLPR/L-HEAD T-7/5 SR 14-505
ЗАП.ЧАСТИ
(1) Диапазонрегулировки
Пластины,см.стр.:TPGX(B190) • TPGX(CBN)(B225) • TPGX(PCD)(B211).
Пластины,см.стр.:TPGB(B188) • TPGB-XL(B188) • TPGH-XL(B189) • TPMT(B187) • TPMT-PF(B187).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B109

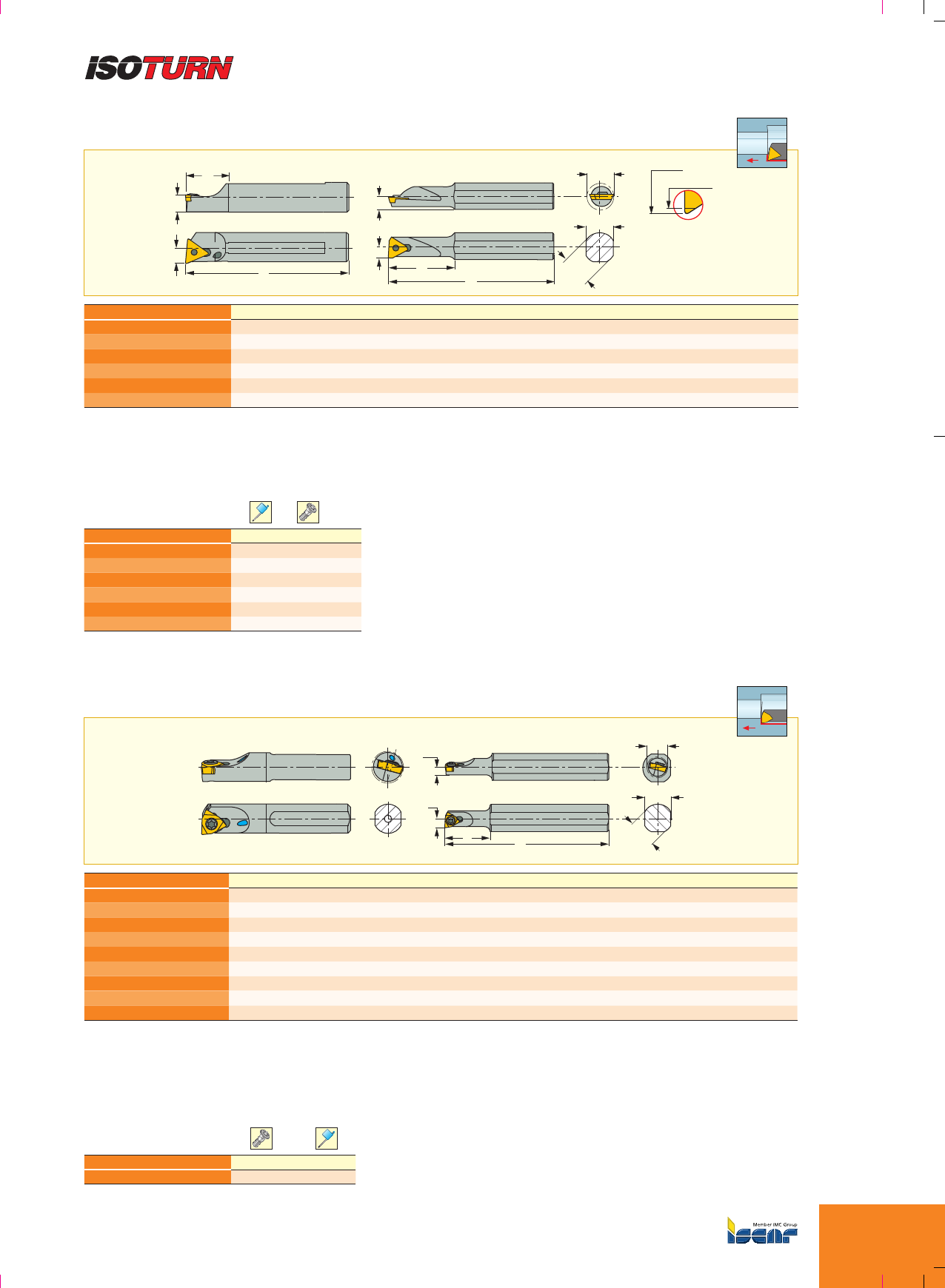

A/S-STLPR/L
Расточныерезцысвинтовымкреплением
треугольныхпластинсзаднимуглом11°
Dmin
(a1)
D4
(a2)
h
d
Dmin
l1
f
l2
h1
l2
h1
f
A-STLPR S-STLPR
l1
95º
Обозначение d l1l2h h1f Ga° Gr° D min D4СОЖ
A10K STLPR-11 10.00 125.00 17.0 9.5 5.8 6.0 3 0 11.00 12.00 Да
A12Q STLPR-11 12.00 180.00 18.0 11.5 6.0 7.0 4 0 13.00 14.00 Да
S12K STLPR/L-11 12.00 125.00 35.0 11.0 6.3 5.6 3 0 9.70 11.00 -
S12M STLPR/L-11 12.00 150.00 27.0 11.0 6.3 7.0 4 0 14.00 15.00 -
S16Q STLPR/L-11 16.00 180.00 27.0 15.0 8.0 9.0 5 0 17.00 18.00 -
S20R STLPR-16 20.00 200.00 63.0 18.0 10.0 10.2 5 0 21.50 21.50 -
Обозначение Ключ Винт
A10K STLPR-11 T-7/5 SR 14-505
A12Q STLPR-11 T-7/5 SR 14-505
S12K STLPR/L-11 T-7/5 SR 14-505
S12M STLPR/L-11 T-7/5 SR 14-505
S16Q STLPR/L-11 T-7/5 SR 14-505
S20R STLPR-16 T-15/5 SR 14-541
ЗАП.ЧАСТИ
E/S-SWUBR/L
Миниатюрныерасточныерезцысвинтовымкреплением
тригональныхпластинWBMTмалогоразмера
f
h1
d
l2
h
Dmin
l1
93º
Обозначение d l1l2h h1f Ga° Gr° D min СОЖ Мат-лхвостовика (1) Пластины
E06H SWUBR-06 6.00 100.00 -5.2 2.6 3.3 0 -15 6.50 Да CWBMT 060102L
E08K SWUBR-06 8.00 125.00 -7.6 3.8 4.3 0 -8 8.70 Да CWBMT 060102L
E10M SWUBR-06 10.00 150.00 -9.0 4.5 5.6 0 -12 10.90 Да CWBMT 060102L
S0606H SWUBR-06 6.00 100.00 -5.2 2.6 3.3 0 -15 6.50 - S WBMT 060102L
S0610H SWUBR/L-06 10.00 100.00 20.0 9.0 4.5 3.0 0 -15 6.00 - S WBMT060102L/R
S0710H SWUBR/L-06 10.00 100.00 24.0 9.0 4.5 3.5 0 -13 7.00 - S WBMT060102L/R
S0808J SWUBR-06 8.00 100.00 -7.4 3.7 4.3 0 -12 8.50 - S WBMT 060102L
S0812J SWUBR/L-06 12.00 110.00 32.0 11.0 5.5 4.0 0 -12 8.00 - S WBMT060102L/R
S1010K SWUBR-06 10.00 125.00 -9.0 4.5 5.6 0 -12 11.00 - S WBMT 060102L
Обозначение Винт Ключ
E/S-SWUBR/L SR 14-552 T-6/5
ЗАП.ЧАСТИ
•(a1)ПрииспользованииспластинойTPG.110204-XL(a2)ПрииспользованииспластинойTP..110204-..
Пластины,см.стр.:TPGB(B188) • TPGB-XL(B188) • TPGH-R/L(B189) • TPGH-XL(B189) • TPMT(B187) • TPMT-PF(B187).
• ИспользуйтеправорежущиепластиныWBMT06...Rналеворежущихрезцах,илеворежущиепластиныWBMT06...Lнаправорежущихрезцах.
(1) S-сталь,C-твердосплавный
Пластины,см.стр.:WBGT(B190) • WBMT(B191).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B110

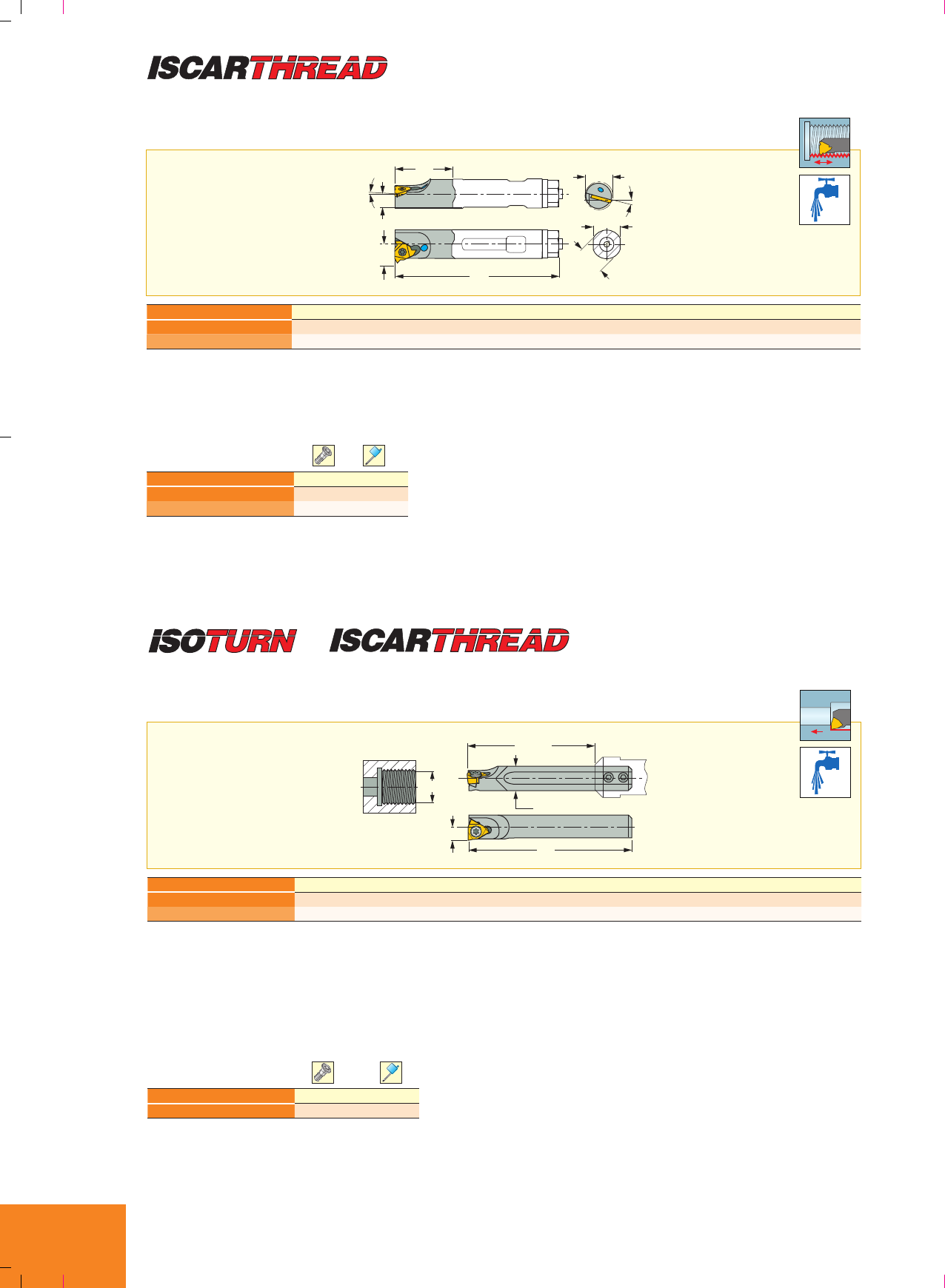

E-SIR-HEAD
Сменныерезьбонарезныеголовкидляустановкинатвердосплавныерезцы
h1
l2
f
l1
Dmin
h
d
Gr°
Ga°
Обозначение d l1l2h h1f Ga° Gr° D min Пластины
E12 SIR-11 HEAD 12.00 179.00 24.8 11.0 5.5 8.3 1.5 -15 14.90 11IRM../11IR
E16 SIR-16 HEAD 16.00 200.00 37.0 15.0 8.0 10.3 1.5 -15 20.00 16IRM../16IR
Обозначение Винт Ключ
E12 SIR-11 HEAD S11 T-8/5
E16 SIR-16 HEAD S16S T-10/5
ЗАП.ЧАСТИ
MGSIR/L
Твердосплавныерезцыдлявнутреннеготоченияинарезкирезьбы
Dmin
f
l1
Lmin
max
d
91°
l
Обозначение d l1L min(3) L max(3) f D min Пластины
MGSIR/L 06-06W (1) 6.00 59.00 16.0 42.0 3.9 7.00 06IR../IRM..
MGSIR/L 08-06W (2) 8.00 72.00 20.0 56.0 5.0 9.20 06IR../IRM..
Обозначение Винт Ключ
MGSIR/L SR 14-552 T-6/5
ЗАП.ЧАСТИ
Пластины,см.стр.:IR-MJ(C43) • IR/L-55(C6) • IR/L-60(C12) • IR/L-ABUT(C49) • IR/L-ACME(C40) • IR/L-APIRD(C50) • IR/L-BSPT(C36) • IR/L-ISO(C19)
• IR/L-NPT(C32) • IR/L-NPTF(C34) • IR/L-PG(C46) • IR/L-RND(C55) • IR/L-SAGE(C47) • IR/L-STACME(C38) • IR/L-TR(C45) • IR/L-UN(C24) • IR/L-UNJ
(C42) • IR/L-W(C28).
•91°дляглубиныуступадо2мм.•ИспользуйтеправорежущиепластиныWBMT06...Rналеворежущихрезцах,илеворежущиепластиныWBMT
06...Lнаправорежущихрезцах.•Дляподдержаниявысокойнадёжностиобработки,настоятельнорекомендуетсязаменятькрепёжныйвинтчерез
каждые10заменпластин.
(1)ДляWBMT060102,Dmin=6.6мм,f=4.13мм(2)ДляWBMT060102,Dmin=8.8мм,f=5.20мм(3)Диапазонрегулировки
Пластины,см.стр.:IR/L-55(C6) • IR/L-60(C12) • IR/L-BSPT(C36) • IR/L-ISO(C19) • IR/L-NPT(C32) • IR/L-NPTF(C34) • IR/L-UN(C24) • IR/L-W(C28) •
WBGT(B190) • WBMT(B191).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B111
MG-SWUBR/L
Твердосплавныерезцыдлявнутреннеготочения
f
l1
Lmin
max
d
93º
Обозначение d l1L min(1) L max(1) f D min Пластины
MG 06-SWUBR/L-06 6.00 59.00 16.0 42.0 3.3 6.60 WBMT060102L/R
MG 08-SWUBR/L-06 8.00 72.00 20.0 56.0 4.3 8.70 WBMT060102L/R
Обозначение Винт Ключ
MG-SWUBR/L SR 14-552 T-6/5
ЗАП.ЧАСТИ
A/E-SWUCR
РасточныерезцыстригональнымипластинамиWCGT ,длямалыхдиаметров
B
B
l1
h1
h
Dmin
f
93˚ d
93º
Обозначение d l1h h1f Ga° Gr° D min Мат-лхвостовика (1) Пластины
A06H SWUCR-02 6.00 100.00 5.4 2.7 3.3 0 -15 6.60 SWCGT 0201
A08J SWUCR-02 8.00 110.00 7.2 3.6 4.3 0 -12 8.70 SWCGT 0201
A10K SWUCR-02 10.00 125.00 9.0 4.5 5.2 0 -12 10.90 SWCGT 0201
E06H SWUCR-02 6.00 100.00 5.4 2.7 3.3 0 -15 6.60 CWCGT 0201
E08K SWUCR-02 8.00 125.00 7.2 3.6 4.3 0 -12 8.70 CWCGT 0201
E10M SWUCR-02 10.00 150.00 9.0 4.5 5.2 0 -12 10.90 CWCGT 0201
Обозначение Ключ Винт
A/E-SWUCR T-6/5 SR 14-299
ЗАП.ЧАСТИ
• ИспользуйтеправорежущиепластиныWBMT06...Rналеворежущихрезцах,илеворежущиепластиныWBMT06...Lнаправорежущихрезцах.
(1) Диапазонрегулировки
Пластины,см.стр.:WBGT(B190) • WBMT(B191).
(1) S-сталь,C-твердосплавный
Пластины,см.стр.:WCGT(B191).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B112

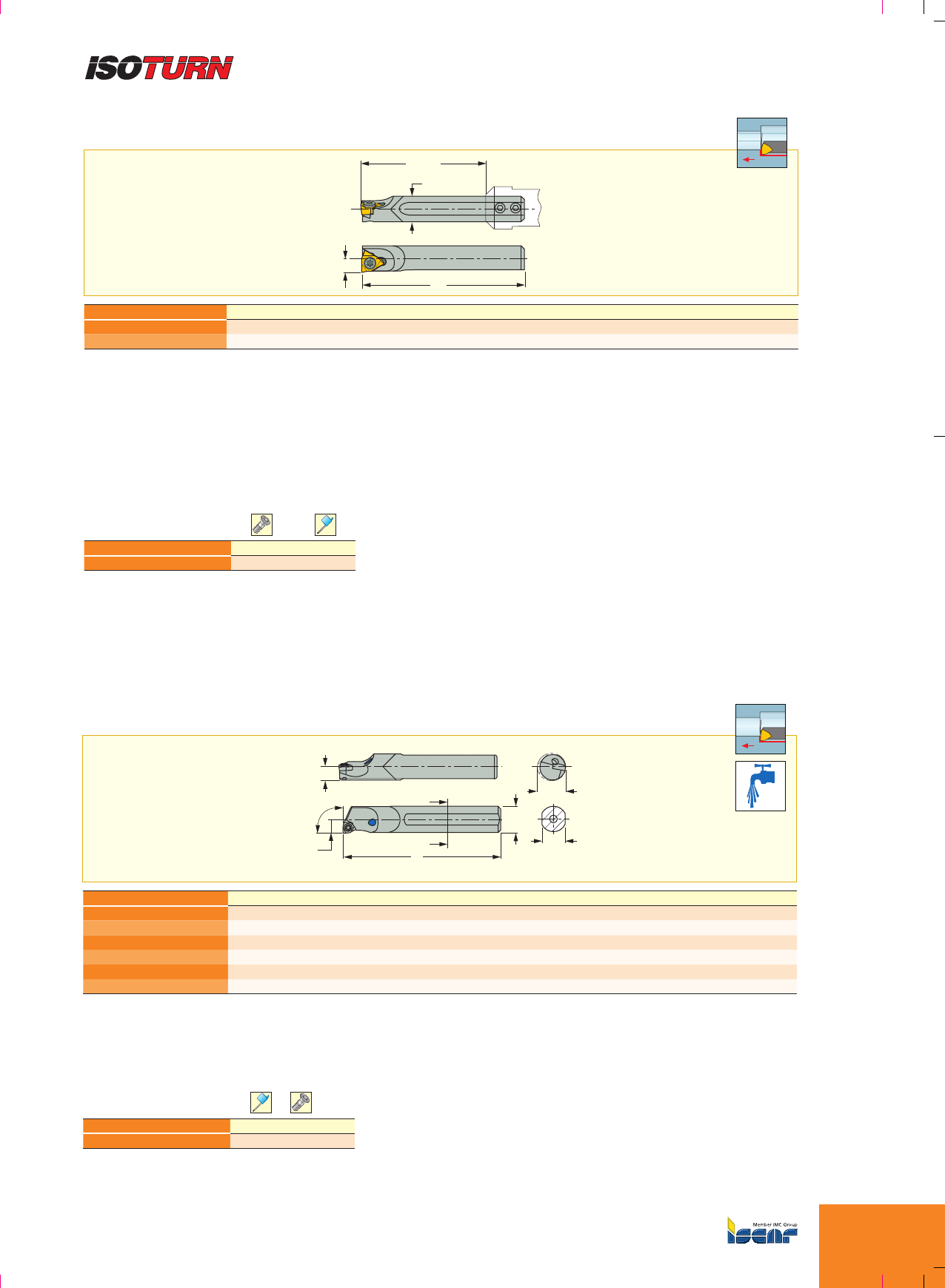

MG-SWUCR
Твердосплавныерасточныерезцыстригональными
пластинамиWCGT,длямалыхдиаметров
Dmin
d
f
93˚
l1
Lmin
max
93º
Обозначение d l1L min(1) L max(1) f Ga° Gr° D min Пластины
MG 06-SWUCR-02 6.00 60.00 16.0 42.0 3.3 0 15 6.60 WCGT 0201
MG 08-SWUCR-02 8.00 79.00 20.0 56.0 4.3 0 12 8.80 WCGT 0201
Обозначение Ключ Винт
MG-SWUCR T-6/5 SR 14-299
ЗАП.ЧАСТИ
A-SXFOR/L
РасточныерезцыспластинамиXOMT иканаламиСОЖ
Dmin
d
h1
f
l2l1
88º
Обозначение d l1l2h1f Ga° Gr° D min СОЖ Пластины
A10J SXFOR/L-06 10.00 110.00 28.5 5.0 4.9 61.75 10.00 Да XOMT 0602
A12K SXFOR/L-06 10.00 110.00 28.5 5.0 4.9 61.75 10.00 Да XOMT 0602
Обозначение Ключ Винт
A-SXFOR/L T-7/5 SR 34-508
ЗАП.ЧАСТИ
(1) Диапазонрегулировки
Пластины,см.стр.:WCGT(B191).
Пластины,см.стр.:XOMT-DT(B181).
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B113

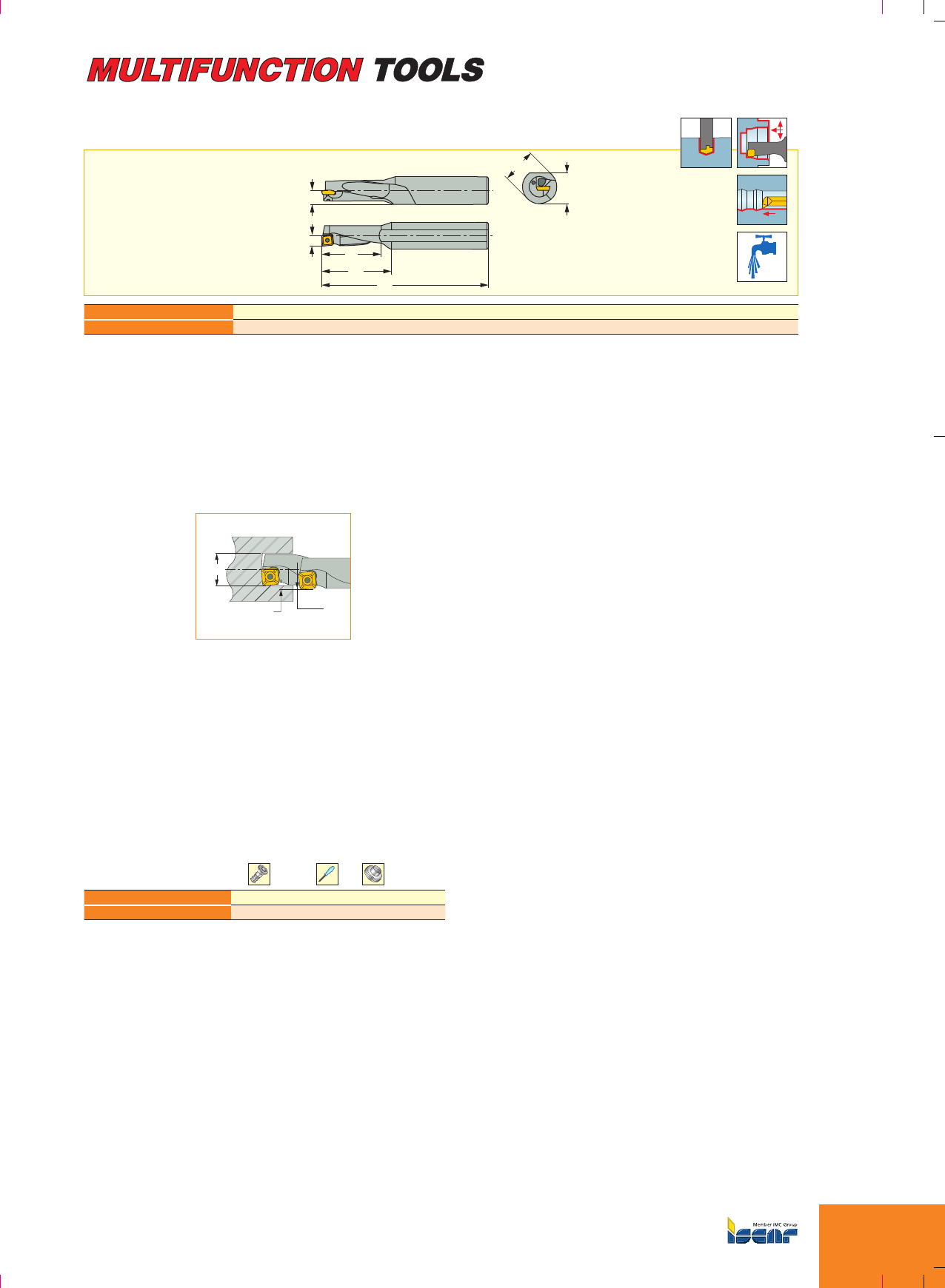

A-SXFOR-DR
РезцыспластинамиXOMT длярастачиванияисверления
h1
L2
f
L
h
d
L3
Обозначение d L2L3L f h1Ga° Gr° h D min Пластины
A1612M SXFOR-06DR 16.00 180.00 21.0 19.0 6.3 8.5 0 0 15.0 12.50 XOMT 0602
Обозначение Винт Ключ Уплотнитель
A-SXFOR-DR SR 34-508 T-7/51 PL 16
ЗАП.ЧАСТИ
Пластины,см.стр.:XOMT-DT(B181).
Диапазон сверления твёрдых материалов:
Dmin=12.5мм
Dmax=14мм
ЧтобыдостичьнужногодиаметраøD,позиционируйте
резецкакнарисунке-наD+x(x=0.10),для
компенсацииотклоненияинструмента.
Используйтециклспериодическимвыводомсверла,
отступаяназадна0.1ммпослекаждого1ммвглубину.
Макс.подачадлястали:
0.05мм/об;
Длянержавеющейстали:
0.03мм/об
D
D+x
x
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B114
MWLNR/L-CA-W
Картриджисверхнимклиновымкреплениемдлятригональныхпластин
h1h
f
l2l1
b
95º 95°
95°
Обозначение l1l2b h h1f Ga° Gr°Пластины
MWLNR/L 16CA-06W 63.00 26.4 20.0 25.0 16.0 25.0 -8 -8 WNMG 06T3
PCLNR/L-CA
Сменныекартриджисугломвплане95°
длянегативных80°ромбическихпластин
Gr°
45°
Min. Bore Dia.
Ga°
h1
f
95°
l1
l2
b
h
Gr°
45°
Мин. растачиваемый диаметр
Ga°
h1
f
95°
l1
l2
b
h
95º
95°
95°
Обозначение h h1b l1l2f D min(1) Ga° Gr°Пластины
PCLNR/L 16CA-12 25.0 16.0 20.0 63.00 38.0 25.0 55.00 -8 -8 CNMG 1204
Пластины,см.стр.:WNGG-NF(B127) • WNMA/WNMA-WG(B133) • WNMG-GN(B131) • WNMG-M3M(B129) • WNMG-NF(B127) • WNMG-PP(B130) •
WNMG-SF(B126) • WNMG-TF(B130) • WNMG-VL(B128) • WNMG-WF(B129) • WNMG-WG(B128) • WNMZ-RF/LF(B126).
(1) Дляустановкипооси
Пластины,см.стр.:CNGA-керамика(B202)•CNGA-MC/M4(CBN)(B214)•CNGA-R2/M2/F2(CBN)(B215)•CNGG-M4HF/M4HM(CBN)(B215)•CNMA
(B138)•CNMA-MW2(CBN)(B213)•CNMA-MW4(CBN)(B214)•CNMA-T/M1/WG(CBN)(B213)•CNMG-GN(B139)•CNMG-M3M(B137)•CNMG-NF
(B135)•CNMG-NR(B140)•CNMG-WF(B136)•CNMG-WG(B137)•CNMG/CNGG-PP(B138)•CNMG/CNGG-SF(B135)•CNMG/CNGG-TF(B139)•
CNMM-HTW(B143)•CNMM-NM(B140)•CNMS-12(B198)•CNMZ(B136).
ЗАП.ЧАСТИ
Обозначение Ключ Подкладка Подкладка 1 Запорный
штифт Клин (набор)Винт для регулировки
пооси
Регулировочный
винт Ключ 1
MWLNL 16CA-06W HW2.0 IWSN 322W IWSN 3-2W(1)* ZNW 3W LC 250 SET 1 SR 76-1401 SR M4X10DIN913 HW2.5
MWLNR 16CA-06W HW2.0 IWSN 322W IWSN 3-2W(1)* ZNW 3W LC 250 SET 1 SR 76-1401 SR M4X10DIN916 HW2.5
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинWNMG0604..
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный штифт Рычаг Винт Ключ Регулировочный винт Винт 1 Ключ 1 Пробойник
PCLNL 16CA-12 TCN 423 SP 4 LR 4 LCS 4S HW3.0 SR 76-1401 SR M4X5DIN916 HW2.0 PN 3-4
PCLNR 16CA-12 TCN 423 SP 4 LR 4 LCS 4S HW3.0 SR 76-1401 SR M4X5DIN913 HW2.0 PN 3-4
Изображенправосторонний
Изображенправосторонний
Картриджи
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B115
PSKNR/L-CA
Картриджисугломвплане75° длянегативныхквадратныхпластин
Мин. растачиваемый диаметр
a°
Gr°
h
b
h1
l1
l2
75°
f
Ga°75º
Обозначение h h1b l1l2f D min(1) Ga° Gr°a°Пластины
PSKNR/L 12CA-12 20.0 12.0 20.0 55.00 35.0 20.0 50.00 -6 -8 20 SNMG 1204
PSKNR/L 16CA-12 25.0 16.0 20.0 63.00 38.0 25.0 60.00 -4 -8 45 SNMG 1204
(1) Дляустановкипооси
Пластины,см.стр.:SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-GN(B162)•SNMG-NR(B163)•SNMG-PP(B160)•SNMG-TF
(B160)•SNMG-VL(B160)•SNMM-RP(B165).
PTGNR/L-CA
Картриджисугломвплане91° ирычажным
креплениемнегативныхтреугольныхпластин
Gr°
a°
Мин. растачиваемый диаметр
h1
h
b
l2l1
f
Ga°
91°
Обозначение h h1b l1l2f D min(1) Ga° Gr°a°Пластины
PTGNR/L 12CA-16 20.0 12.0 15.0 55.00 35.0 20.0 50.00 -10 -7 20 TNMG16..
PTGNR/L 16CA-16 25.0 16.0 20.0 63.00 38.0 25.0 60.00 -10 -6 45 TNMG16..
(1) Дляустановкипооси
Пластины,см.стр.:TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
ЗАП.ЧАСТИ
Обозначение Ключ Подкладка
Пружинный
штифт
Рычаг Винт
Регулировочный
винт Винт 1 Пробойник Ключ 1 Подкладка 1
PTGNR 12CA-16 HW2.0 LR 3S SR 117-2009 SR 76-1401 SR M4X5DIN913 PN 3-4
PTGNR/L 16CA-16 HW2.0 TTN 332(1)* SP 3 LR 3 SR 117-2014 SR 76-1401 SR M4X8DIN913 PN 3-4 HW2.5 TTN 322
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинTNMG1603..
ЗАП.ЧАСТИ
Обозначение Ключ Ключ 1 Подкладка
Пружинный
штифт
Рычаг Винт Регулировочный
винт Винт 1 Пробойник
PSKNL 12CA-12 HW2.0 HW2.5 LR 4M SR 117-2011 SR 76-1401 SR M4X5DIN913
PSKNR 12CA-12 HW2.0 HW2.5/5 LR 4M SR 117-2011 SR 76-1401 SR M4X5DIN913
PSKNR/L 16CA-12 HW2.0 HW3.0 TSN 423 SP 4 LR 4 LCS 4S SR 76-1401 SR M4X5DIN913 PN 3-4
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B116

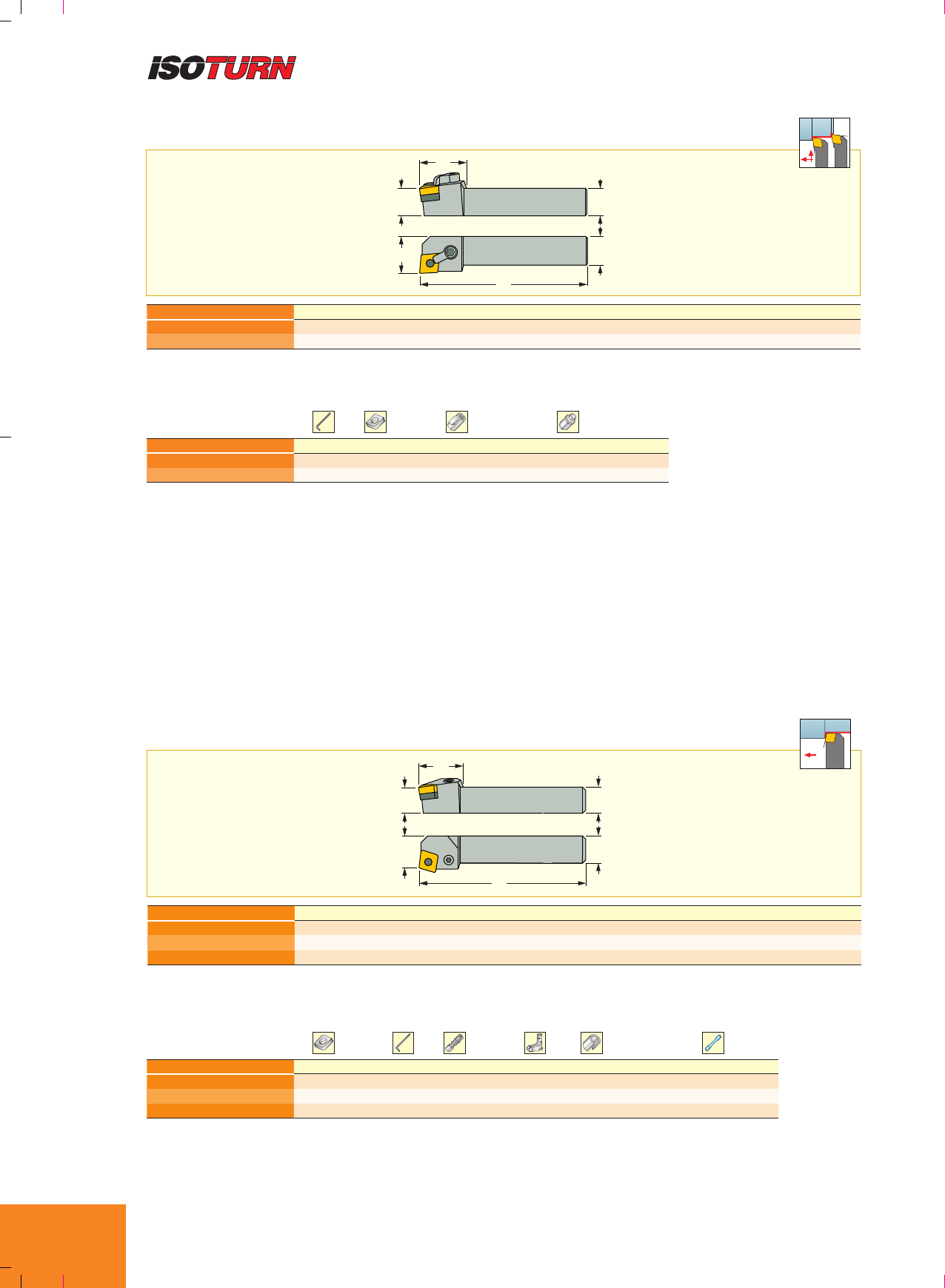

PTFNR/L-CA
Картриджидляторцевоготочения,сугломвплане91° и
рычажнымкреплениемнегативныхтреугольныхпластин
Мин. растачиваемый диаметр
a°
Gr°
h1h
b
f
l2l1
Ga°
91º
91°
Обозначение h h1b l1l2f D min(1) Ga° Gr°a°Пластины
PTFNR 12CA-16 20.0 12.0 15.0 55.00 35.0 20.0 50.00 -6 -9 20 TNMG16..
PTFNR 16CA-16 25.0 16.0 20.0 63.00 38.0 25.0 55.00 -6 -8 45 TNMG16..
* Опциональная,заказываетсяотдельно
(1) ИспользоватьдляпластинTNMG1603..
PSSNR/L-CA
Картриджидляторцевогоипродольноготочения,сугломв
плане 45°инегативнымиквадратнымипластинами
Мин. растачиваемый диаметр
a°
Gr°
h1
l1
l2
f
45°
Ga°
h
b
45°
45°
Обозначение l1l2b h h1f Ga° Gr°a°D min(1) Пластины
PSSNR/L 12CA-12 47.00 27.0 15.0 20.0 12.0 20.0 -3 -10 20 50.00 SNMG 1204
PSSNR 16CA-12 53.00 29.0 20.0 25.0 16.0 25.0 0 -11 45 55.00 SNMG 1204
(1) Дляустановкипооси
Пластины,см.стр.:TNGA-керамика(B206)•TNGA-M3(CBN)(B223)•TNGA-MC/M6(CBN)(B223)•TNGG-M6HF/M6HM(CBN)(B224)•TNMA(B158)•
TNMA(CBN)(B222)•TNMG-GN(B157)•TNMG-NF(B156)•TNMG-PF(B154)•TNMG-SF(B153)•TNMG-TF(B155)•TNMG-VL(B155)•TNMG/TNGG-PP
(B156)•TNMM-RP(B158)•TNMS-12(B197)•TNMZ-RF/LF(B154).
(1) Дляустановкипооси
Пластины,см.стр.:SNGA-керамика(B203)•SNMA(B162)•SNMA(CBN)(B226)•SNMG-GN(B162)•SNMG-NR(B163)•SNMG-PP(B160)•SNMG-TF
(B160)•SNMG-VL(B160)•SNMM-RP(B165).
ЗАП.ЧАСТИ
Обозначение Ключ Ключ 1 Подкладка Подкладка 1 Пружинный
штифт Рычаг Винт Регулировочный
винт Винт 1 Пробойник
PTFNR 12CA-16 HW2.0 TTN 332(1)* LR 3S SR 117-2009 SR 76-1401 SR M4X5DIN913
PTFNR 16CA-16 HW2.0 HW2.5 TTN 322 TTN 332(1)* SP 3 LR 3 SR 117-2014 SR 76-1401 SR M4X8DIN913 PN 3-4
ЗАП.ЧАСТИ
Обозначение Подкладка Пружинный
штифт Рычаг Винт Ключ Регулировочный винт Винт 1 Ключ 1 Пробойник
PSSNR/L 12CA-12 LR 4M SR 117-2011 HW2.0 SR 76-1401 SR M4X5DIN913 HW2.5
PSSNR 16CA-12 TSN 423 SP 4 LR 4 LCS 4S HW2.0 SR 76-1401 SR M4X5DIN913 HW3.0 PN 3-4
Изображенправосторонний
Изображенправосторонний
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B227

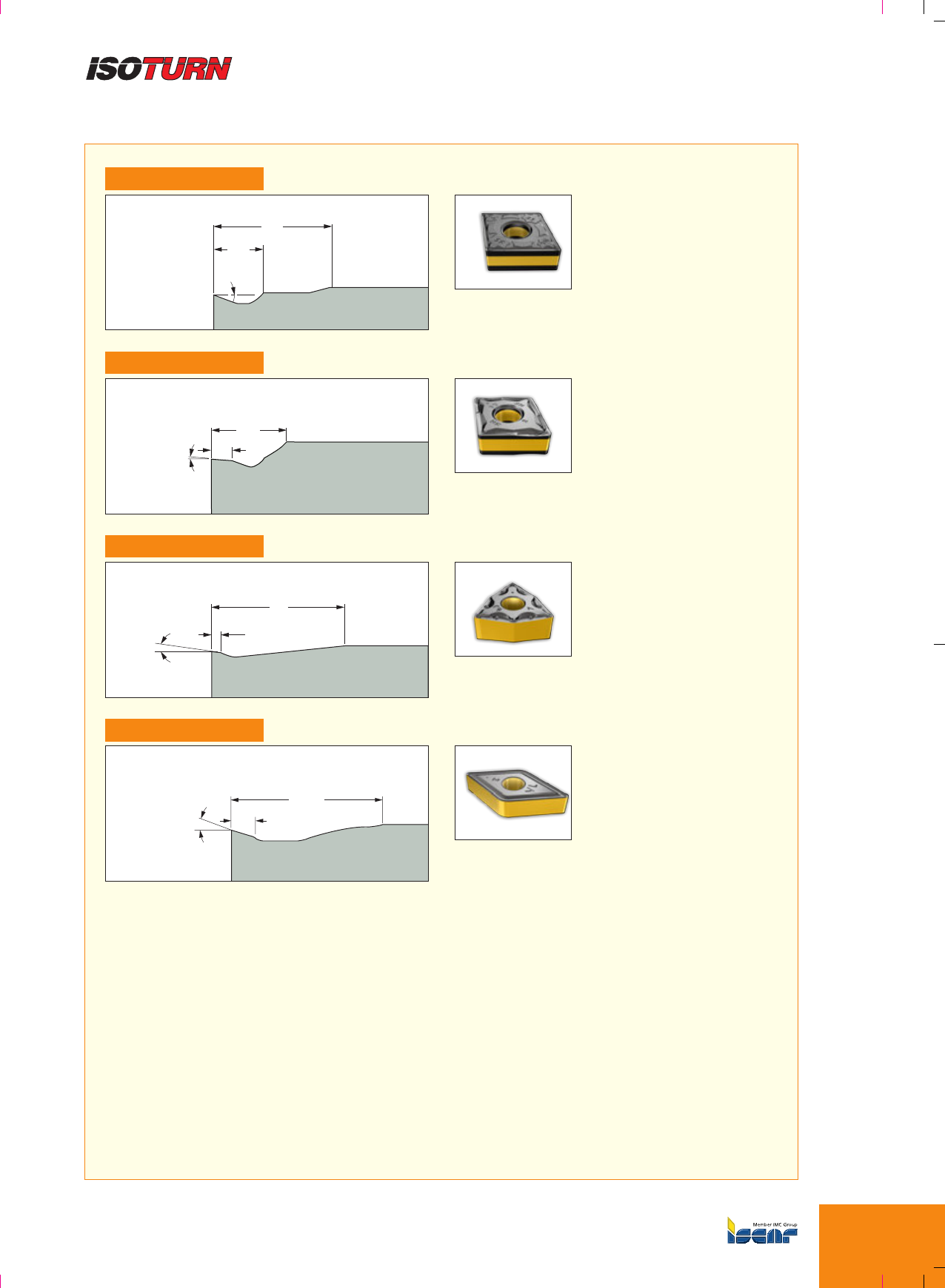

Стружколомы для чистовой обработки
SF стружколом
0.6
18˚
1.5
Уникальный стружколом для
высококачественной чистовой
обработки. Контролирует
стружкоформирование на очень
малых подачах и глубинах резания.
Уменьшает кратерный износ
режущей кромки.
NF стружколом
1.42
0.4
4º
Двухсторонняя пластина для
получистовой и чистовой
обработки. Очень острая кромка
и положительный угол уменьшают
силу резания.
WF стружколом
1.7
0.1
8˚
Геометрия с зачистной кромкой
для чистовой обработки мягких
и вязких материалов на больших
подачах. Малая глубина резания.
VL стружколом
Большой положительный передний
угол и специальная подготовка
кромок для чернового и чистового
точения жаропрочных сплавов.
Превосходно подходит для
обработки автомобильных клапанов.
3.3
0.47
16°
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B228
Стружколомы для промежуточной обработки
TF стружколом
Двухсторонняя пластина с
положительными передними углами,
позволяющими избегать деформации.
Передний угол изменяется вдоль
режущей кромки на отрицательный,
чтобы предотвратить скалывание.
Специальная конструкция позволяет
уменьшить кратерный износ.
Для углеродистой и легированной
стали, нержавеющей стали
и жаропрочных сплавов.
PP стружколом
Двухсторонняя пластина с
большим положительным передним
углом, и острыми положительными
радиальными режущими
кромками. Для жаропрочных
сплавов, нержавеющей стали,
алюминиевых сплавов, и мягкой
низкоуглеродистой стали.
GN стружколом
Двухсторонняя пластина для
общих операций. Надёжная
режущая кромка. Для черновой и
получерновой обработки стали и
чугуна.
12 стружколом
Односторонняя пластина для
промежуточной и черновой
обработки алюминия и мягких
материалов.
2.7
0.08
10˚
21˚
EM-M стружколом
Двухсторонняя пластина с
острой режущей кромкой и
положительным передним углом
стружколома 16º.
Для обработки жаропрочных
сплавов на глубину ap<3 мм.
0.07
1.11
16˚
5˚
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B229
Стружколомы для черновой обработки
TNM стружколом
2.9 3.7
8.5˚
Двухсторонние тригональные
пластины для черновых
операций.
Диапазон подач:
от 0.25 до 0.65 мм/об.
Глубина резания: от 2 до 7 мм.
HTW стружколом
0.19
14º
17º
Двухсторонняя пластина для
черновых операций;
Диапазон подач:
0.25 мм/об до 0.8 мм/об.
Глубина резания: от 2 мм
до 10 мм.
EM-R стружколом
0.28
1.55
21º
13º
Двухсторонняя пластина с острой
режущей кромкой и
положительным передним
углом стружколома 13º
Для обработки жаропрочных
сплавов на глубину ap < 6 мм.
NR стружколом
Двухсторонняя пластина для
черновых операций;
Диапазон подач:
0.25 мм/об до 0.8 мм/об.
Глубина резания: от 2 мм
до 10 мм.
3
11˚
0.4
Дополнительный стружколом для пластин с позитивным задним углом
14 стружколом
1.5
19˚0.1
Получистовая и чистовая
обработка.
Средние подачи.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B230

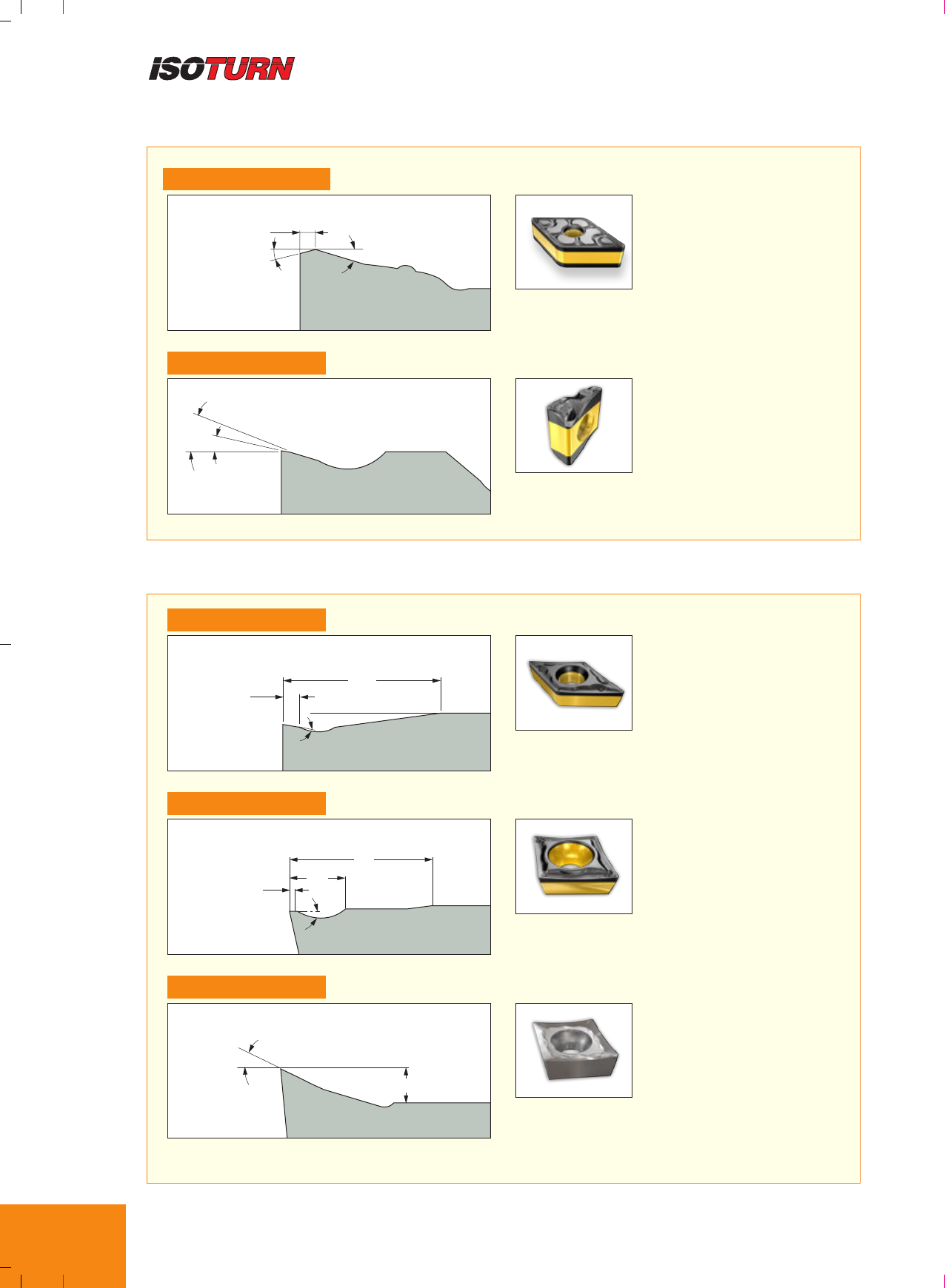

Основные стружколомы для пластин с позитивным задним углом
Стружколомы для черновой обработки
SM стружколом
0.07
18˚
0.7
1.8
Для чистовой обработки и
операций растачивания.
Диапазон подач: 0.06-0.25 мм/об.
Глубина резания: 0.5-2.5 мм.
AS стружколом
26˚
0.65
Для общей обработки алюминия и
мягких материалов.
PF стружколом
0.15
1.6
7˚
Используется для суперчистовой
и чистовой обработки, в основном
на позитивных пластинах.
Диапазон подач: 0.03-0.20 мм/об.
Глубина резания: 0.25-3.0 мм.
HT/WG стружколом
14˚
16˚
0.25
Двухсторонняя пластина для
черновых операций;
Диапазон подач:
0.25 мм/об до 0.8 мм/об.
Глубина резания: от 2 мм до 10 мм
HM стружколом
Диапазон подач:
0.08 мм/об до 0.75 мм/об
Глубина резания: от 1.5 мм до
8.0 мм
21 ˚
13 ˚
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B231

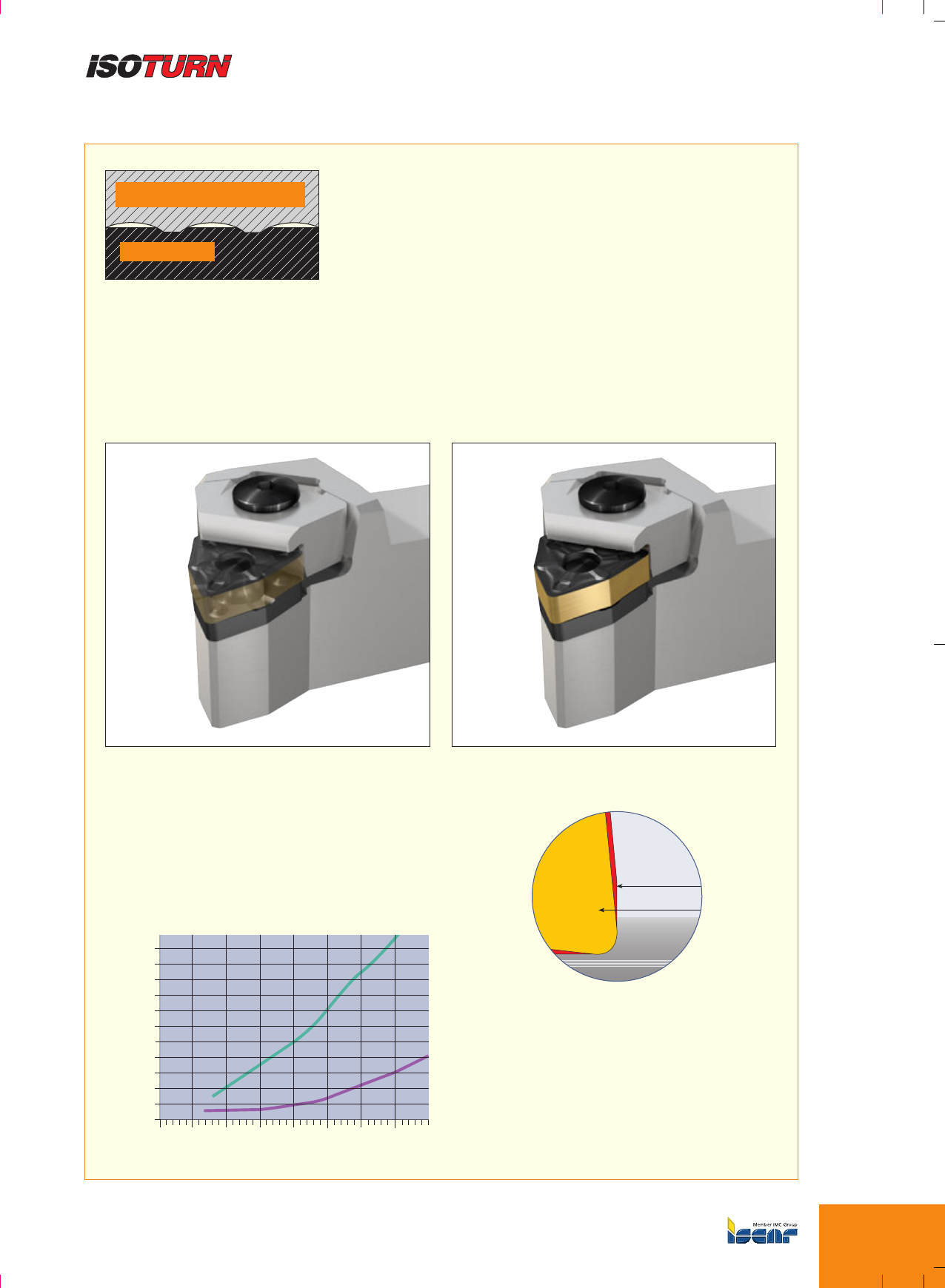

Державка
Специальная подкладка
Специальная подкладка используется для пластин
WNMG 0804: : -TNM.
Подкладка поддерживает угол пластины и
обеспечивает непрерывный отвод стружки при
черновой обработке. Плоскость посадочного места
имеет специальную форму для лучшего сцепления
державки с пластиной. Благодаря специальной
поверхности распределяются нагрузки,что
снижает деформации посадочного места.
Центр пластины находится ниже режущей кромки.
Такая геометрия обеспечивает оптимальный отвод
стружки при черновой обработке. Уникальная
геометрия пластины позволяет использовать
её с обеих сторон. В сравнении с пластиной
аналогичного размера CNMM, эта пластина имеет
в три раза больше режущих кромок.
Пластины, см. стр. B132.
TNM – двухсторонняя геометрия для черновой обработки
Пластины:
WNMG 080408-GN
WNMG 080408-WG
Сплав: IC9025
Материал: SAE 1045
Скорость резания Vc = 220 м/мин
Глубина резания: 1.5 мм
Подача [мм/об]
Качество поверхности (μ m)
-GN
-WG
3.00
0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80
-GN
-WG
1.00
2.00
4.00
5.00
6.00
7.00
8.00
9.00
10.00
11.00
12.00
0.00
GN
WG
-GN
-WG
3.00
0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80
-GN
-WG
1.00
2.00
4.00
5.00
6.00
7.00
8.00
9.00
10.00
11.00
12.00
0.00
GN
WG
Конструкция WG с зачистной кромкой для улучшения
качества поверхности сокращает время чистовой
обработки на 1/2 или 1/3!
WG для чистовой обработки на больших подачах
• Превосходное качество поверхности, особенно на больших
подачах
• Сокращается время обработки на чистовых операциях
• Устраняется необходимость в пластинах с большим радиусом
• Повышение стойкости благодаря укреплённому углу
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B232

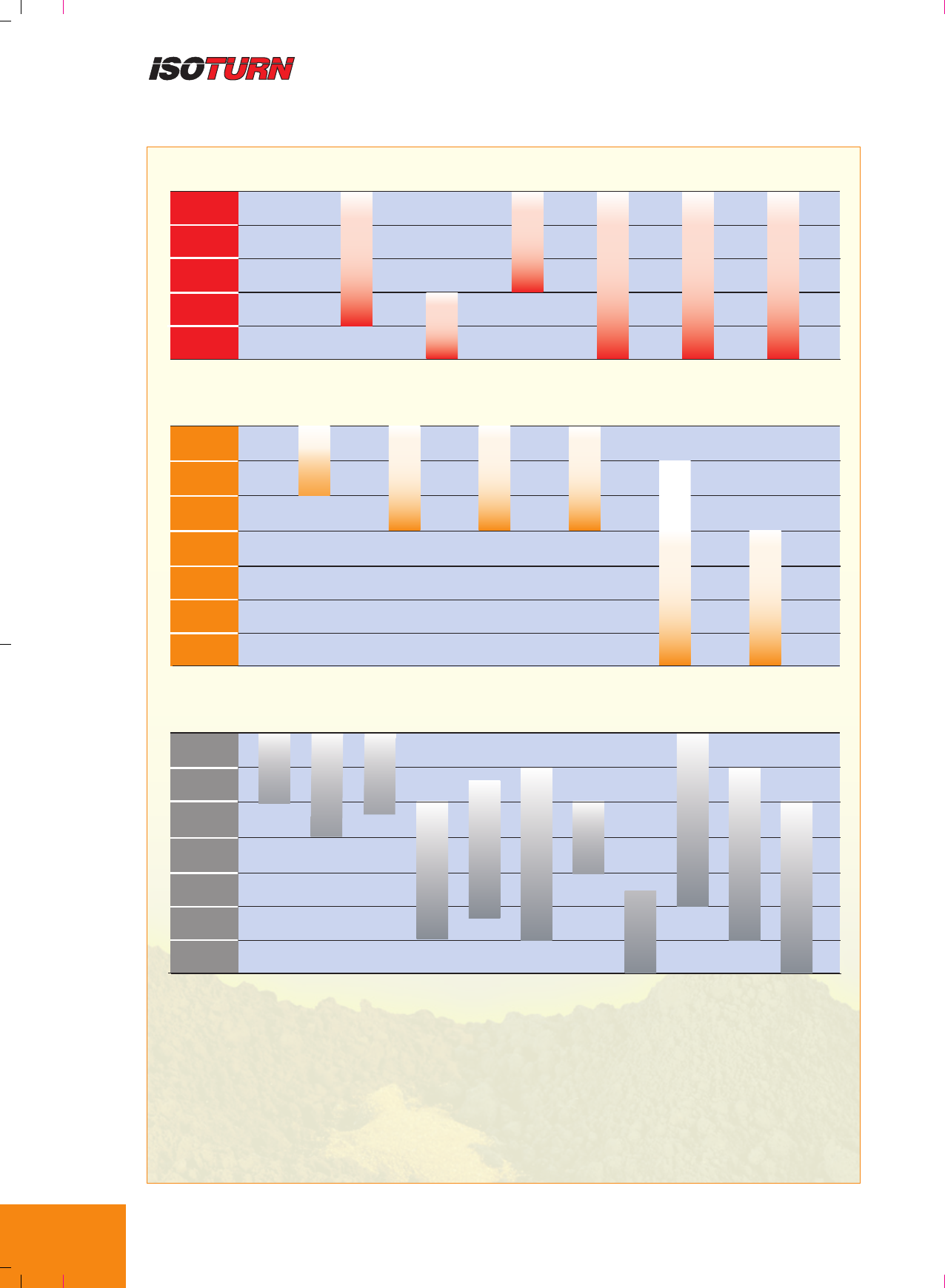

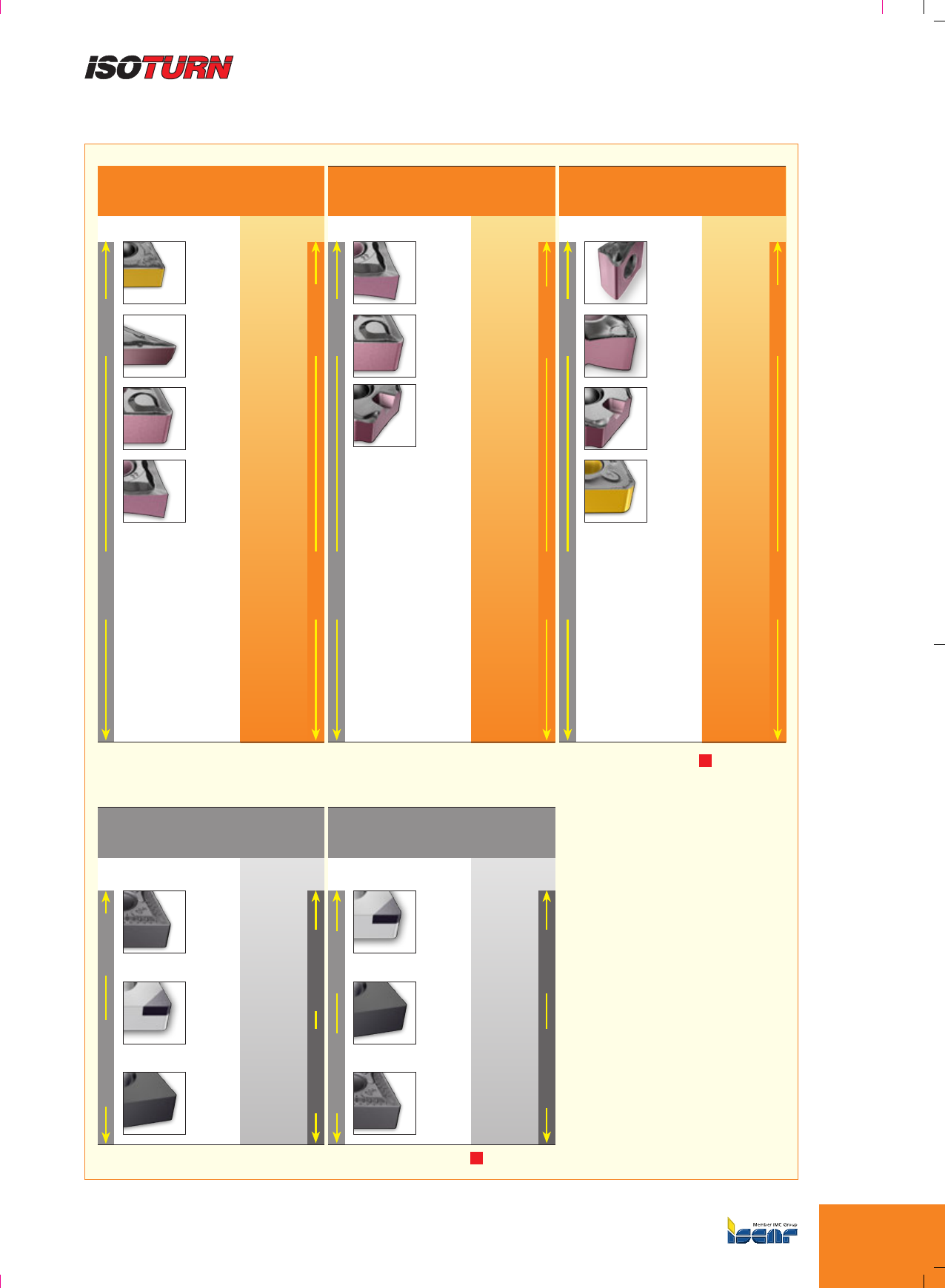

Диапазон применения керамических пластин в соответствии со стандартом ISO
Точение серого и шаровидного чугуна
Точение жаропрочных сплавов на никелевой основе
S01
S05
S10
S15
S20
S25
S30
IB90
IB10S
IB05S
IN11
IS9
IW7
Точение закалённой стали 45-65 HRc
H01
H05
H10
H15
H20
H25
H30
IB55
IN23
IB90
IB25HA
IN22
IB25HC
IN420
IB10H
IB50
IB10HC
K01
K05
K10
K15
K20
IB85
IN11
IB90
IS8
IS80
IS6
IB20H
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B233

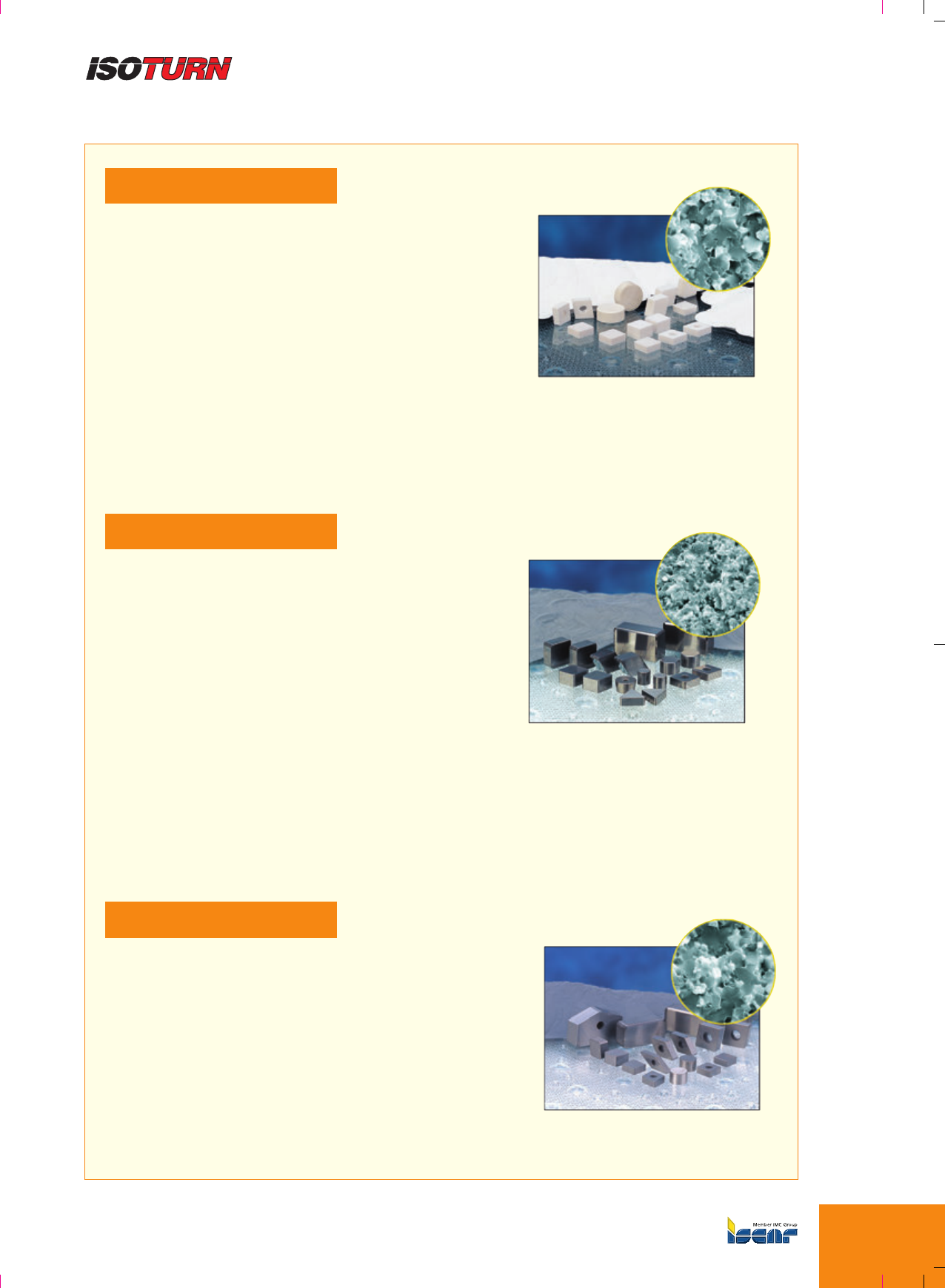

Керамические пластины
IN11 Al2O3
Высокоскоростная чистовая
обработка чугуна и стали
• Повышает прочность и износоустойчивость
• С присадкой ZrO2
• Хорошо подходит для высокоскоростного
точения стали и чугуна.
IN22 Al2O3-TiCN
Точение закалённой стали и
трудных в обработке материалов
• Высокоскоростная обработка стали,
инструментальной стали, закалённой
стали, закалённого чугуна, стали с
высоким содержанием хрома, и т.п.
• Подходит для черновой и чистовой
обработки чугуна в лёгких режимах.
IN23 Al2O3-TiC
Получистовая и чистовая
обработка чугуна
• Лёгкое прерывистое точение
серого и шаровидного чугуна
• Чистовое фрезерование серого чугуна
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

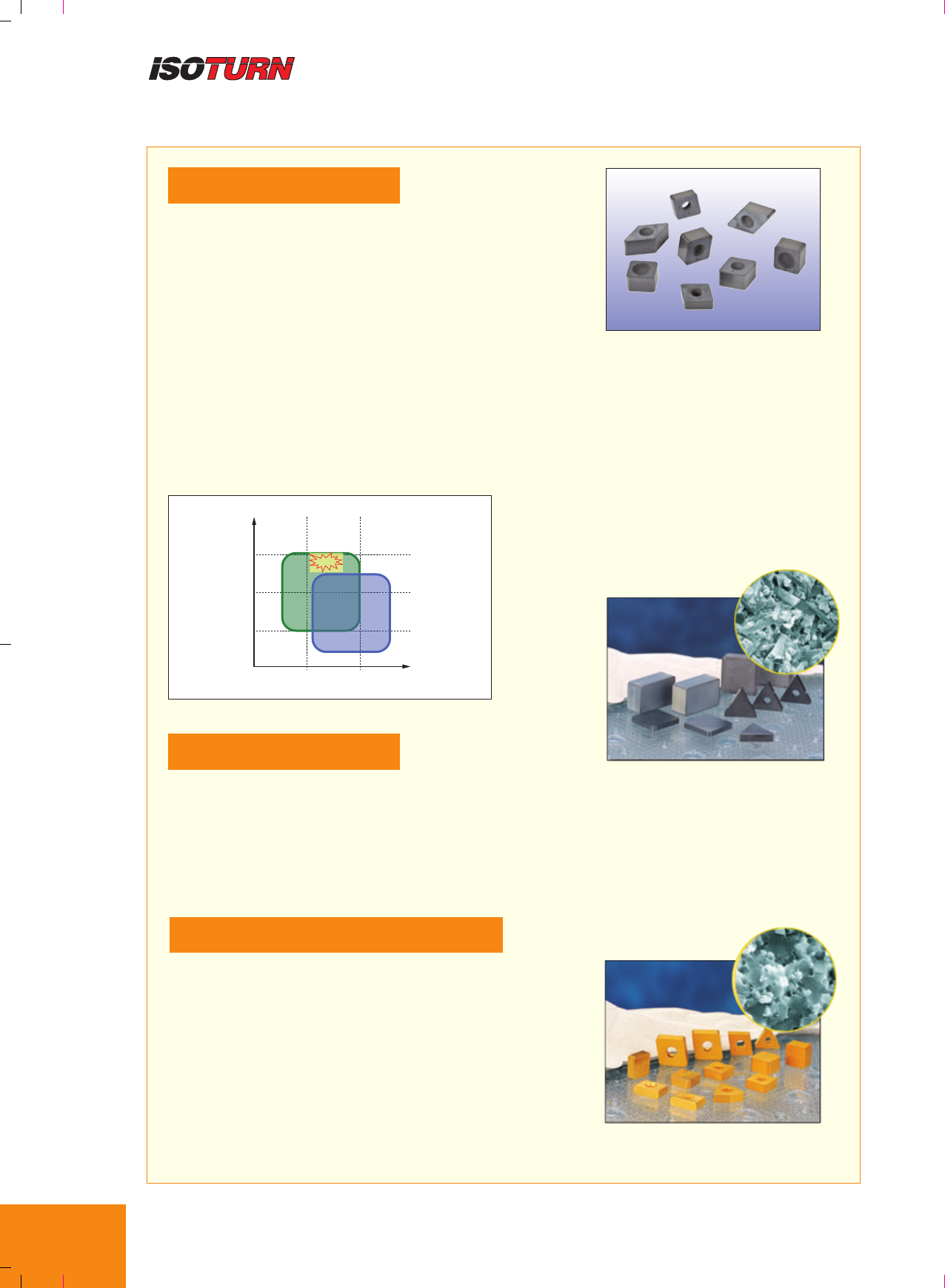

Скорость
резания
Подача
IS6
IS8
Диапазон операций обработки чугуна
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B234
Керамические пластины
IS6 SiAlON
Характеристики
• Высокоскоростная черновая и
чистовая обработка чугуна
• Увеличенные скорости резания, в сравнении
с керамическими сплавами на основе SiN
• Может использоваться для сухой
обработки, и обработки с СОЖ
• Подходит для точения таких
автомобильных деталей, как тормозные
барабаны, тормозные диски и т.п.
• Высокая производительность при черновом
точении стальных прокатных валков из
стали с высоким содержанием хрома.
• HSS (быстрорежущая сталь) и адамит
IS8 Si3N4
Точение и фрезерование серого чугуна
• Черновое и прерывистое (1) резание чугуна
• Обработка шаровидного чугуна и жаропрочных
сплавов
IS80 Si3N4 с покрытием CVD
Высокоскоростное черновое точение
серого чугуна
• Многослойное покрытие на основе IS8
• Черновое и прерывистое (1) резание чугуна
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B235

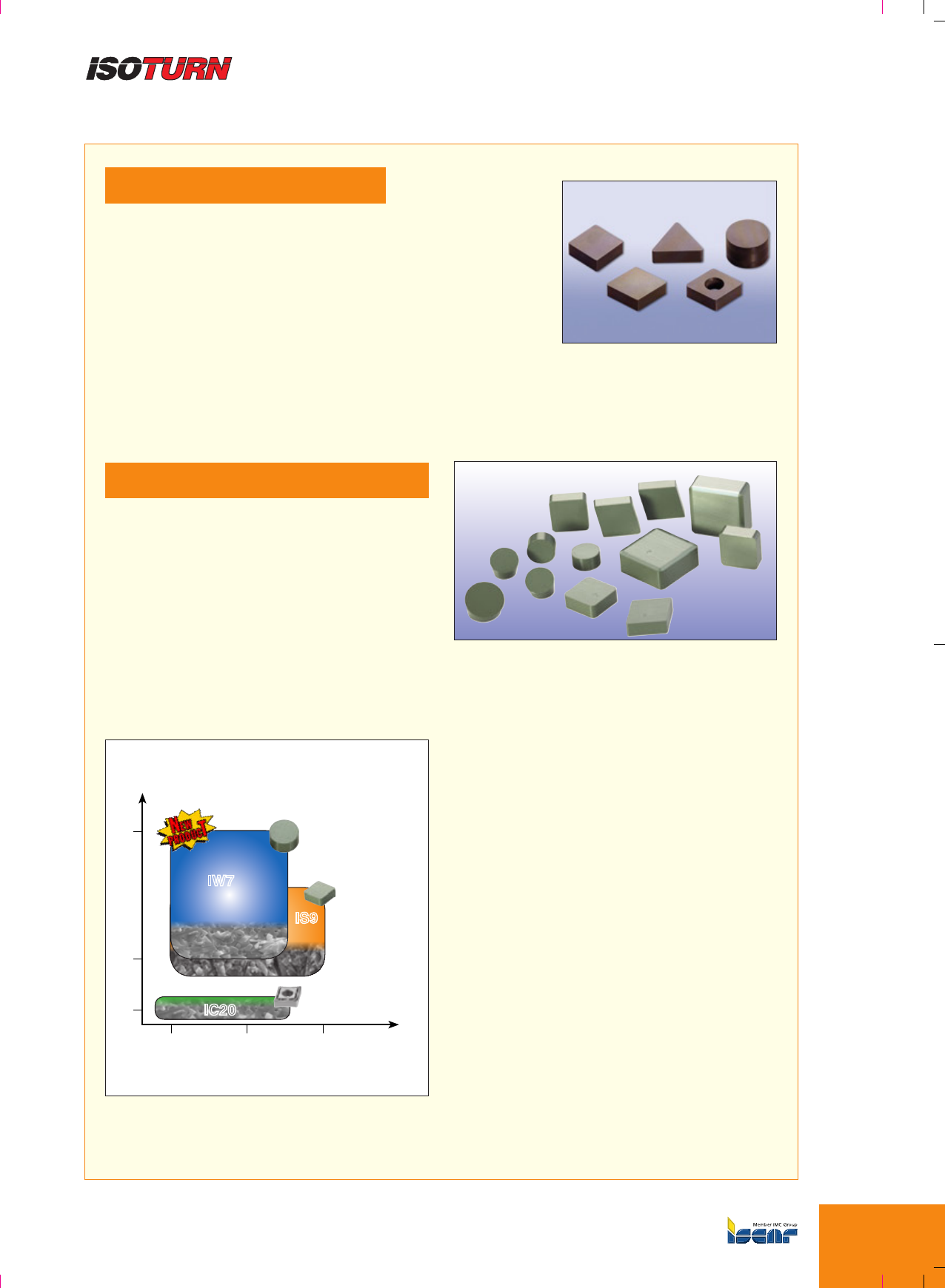

IS9 Si3N4
Точение сплавов на никелевой основе
• Очень прочный керамический сплав Si3N4
с высокой стойкостью режущей кромки
• Обработка жаропрочных сплавов на никелевой
основе, на черновых и чистовых операциях
• Хонингование - стандартный
способ подготовки кромок
Основные преимущества
• Высокая твёрдость (Hv 2,100)
• Большая ударная вязкость, благодаря
армированию керамики волокнами
SiC (карбид кремния)
• Отличная стойкость к термоудару, что
позволяет применять охлаждение и
обработку прерывистым резанием.
• Отлично подходит для черновой и получистовой
обработки на скорости в 8-10 раз быстрее, в
сравнении с твердосплавными пластинами.
• Хорошая коррозионная стойкость,
благодаря основе из оксида алюминия.
IC20
30
0.1 0.15 0.30
Подача мм/об
150
450
Скорость резания
(м/мин)
IW7
IS9
IW7 AL2O3+ армирование SiC
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B236

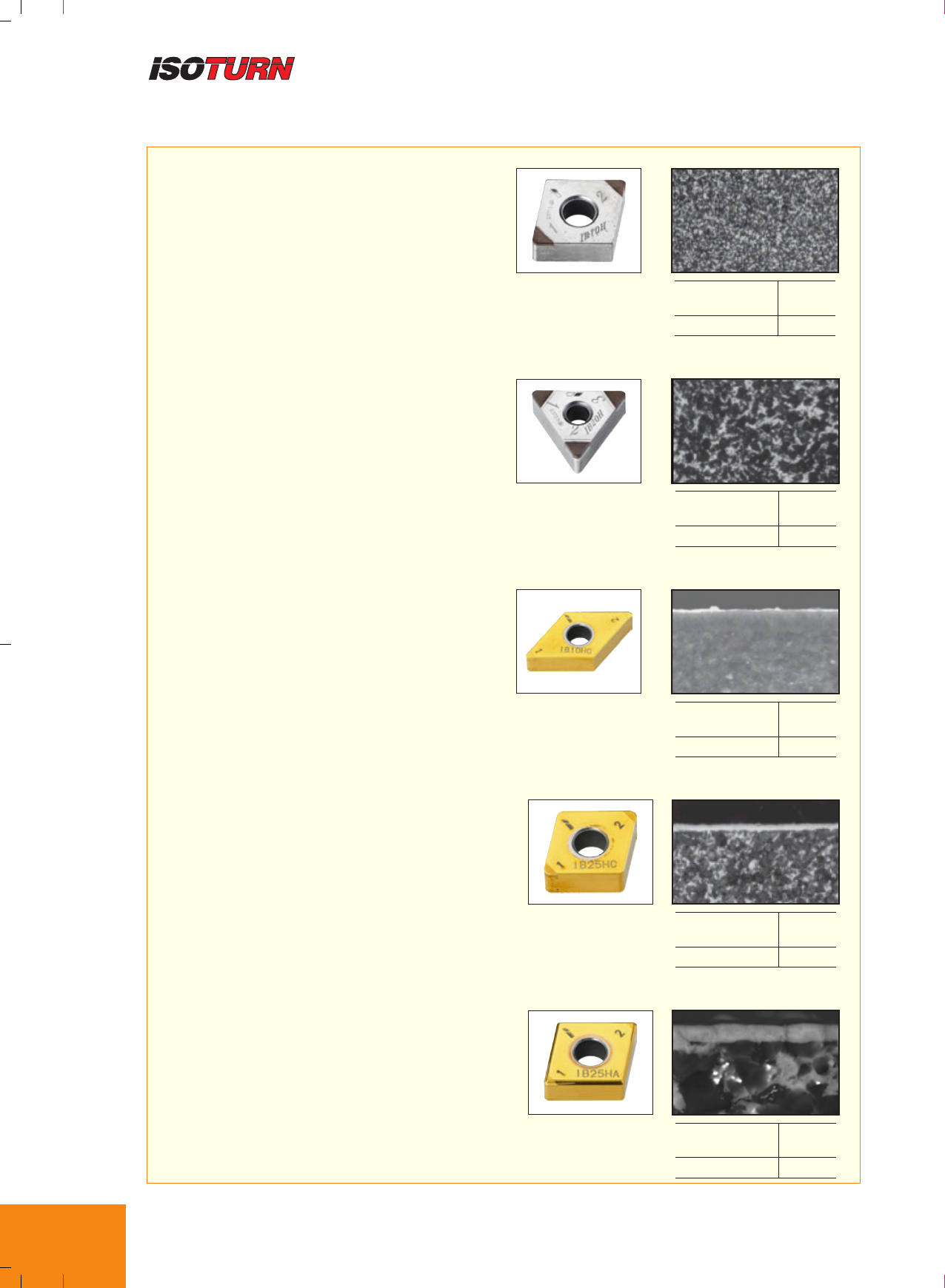

ISO-H Точение твёрдых материалов
Содержание
CBN
53.5%
Связка TiN-Al
Содержание
CBN
65%
Связка TiN-Al
Содержание
CBN
53.5%
Связка TiN-Al
Содержание
CBN
75%
Связка TiN-Al
Содержание
CBN
65%
Связка TiN-Al
IB10H (размер зерна 0.5µm)
Мелкозернистый сплав PCBN без покрытия.
Применение
Применяется для непрерывного или лёгкого
прерывистого резания закалённой стали
на средних скоростях. Обеспечивает превосходное
качество поверхности.
Диапазон твёрдости заготовки: 50-65 HRc.
IB20H
Сплав PCBN без покрытия, общего назначения.
Хороший баланс между износоустойчивостью и
ударопрочностью.
Состоит из мелких и среднего размера частиц CBN.
Применение
Непрерывное и среднее прерывистое резание
закалённой стали.
IB10HC
Сплав PCBN с покрытием TiN, с превосходной
устойчивостью к износу.
Состоит из очень мелких частиц CBN.
Применение
Непрерывная обработка закалённой стали
на средних и высоких скоростях резания.
IB25HC
Сплав с покрытием Ti (C, N, O), состоит
из частиц CBN среднего размера.
Применение
Высокоскоростная обработка, непрерывная
или лёгкая прерывистая обработка.
IB25HA
Сплав с покрытием Ti (C, N), состоит
из частиц CBN среднего размера.
Применение
Общая обработка закалённой стали.
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B237

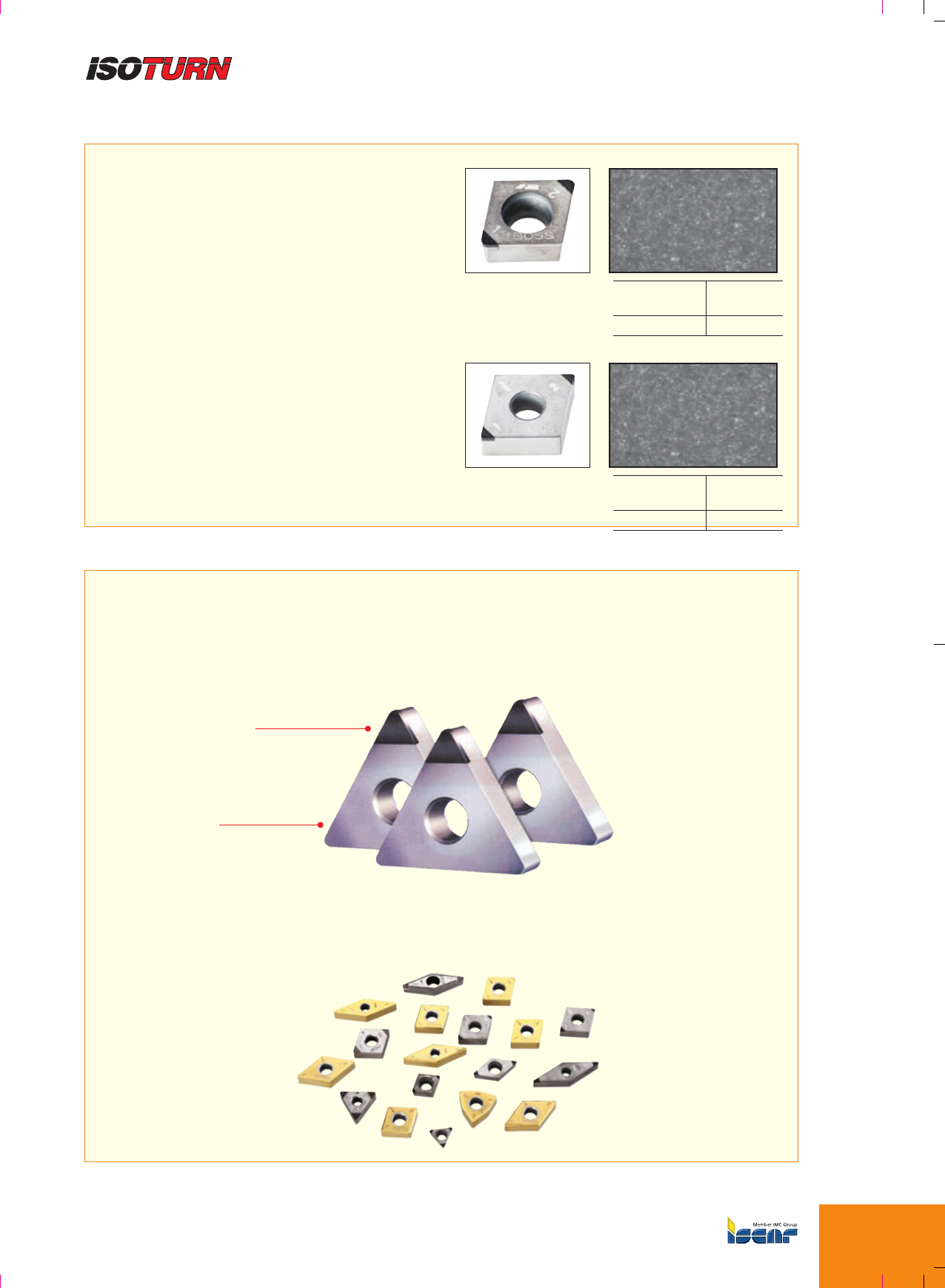

Характеристики
• Подходят для трудных в обработке материалов,
таких как металлокерамика, закалённая сталь, и
жаропрочные сплавы.
• Возможность обработки закалённой стали
позволяет экономить затраты на обработку и
сократить время цикла.

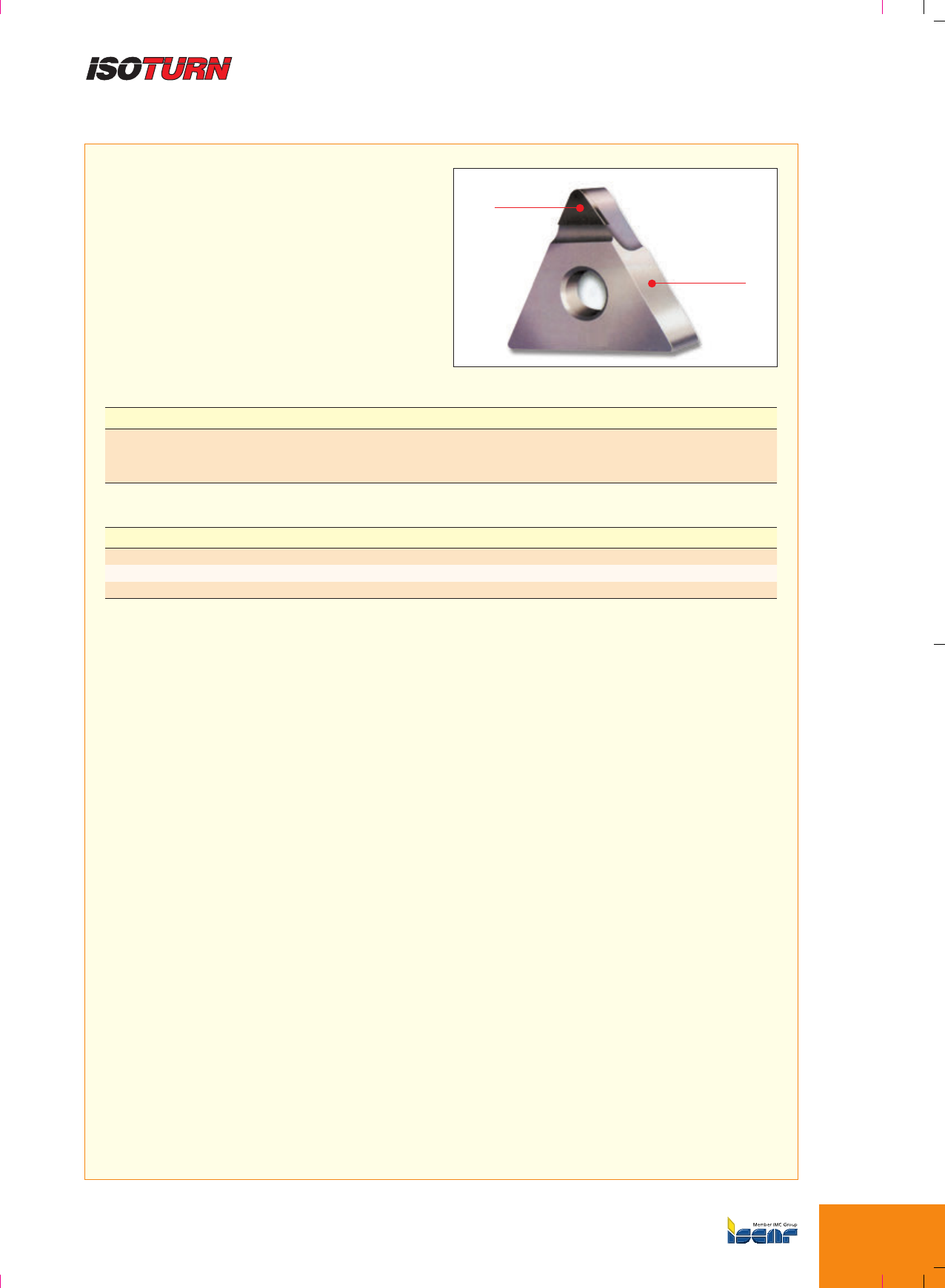

Пластины CBN
Карбид вольфрама
Кубический нитрид бора
Модернизация CBN от ISCAR обеспечит поддержку
растущего спроса на пластины со вставками CBN.
ISCAR представляет 7 новых сплавов CBN
(кубический нитрид бора) для двух основных групп
обрабатываемых материалов.
Для закалённой стали:
ISO-H: IB10H, IB20H, IB10HC, IB25HC, IB25HA
Для жаропрочных сплавов:
ISO-S: IB05S, IB10S
ISO-S
IB05S
Супер-мелкозернистый сплав CBN с очень
высоким содержанием CBN.
Применение
Точение чёрной металлокерамики.
Содержание
CBN
95%
Связка Co-Al-WC
Содержание
CBN
95%
Связка Co-Al-WC
IB10S
Сплав с очень высоким содержанием CBN,
обладающий большой твёрдостью.
Применение
Точение чёрной металлокерамики, такой как
в седле клапана, и компонентов из титановых
сплавов.
• Обеспечивают превосходное качество
поверхности.
• Значительное повышение производительности,
благодаря высокоскоростной обработке
закалённой стали.
• Возможна высокоскоростная обработка чугуна.
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B238
Сплавы и операции для закалённой стали
Материал
Новый
сплав
ISCAR Состав
(% CBN) Характеристики и применение
ISO-H
БЕЗ ПОКРЫТИЯ
Закалённая
сталь
Износо-
устойчивость IB10H 53.5
Отличное качество поверхности
Супер мелкозернистая основа
Непрерывное резание
IB20H 65
Состоит из мелких и средних частиц
CBN. Сплав общего назначения для
непрерывной и лёгкой прерывистой
обработки.
IB50 50
Чистовая обработка закалённой стали
(45 - 65 HRc) и шаровидного чугуна.
Непрерывное резание.
Прочность
IB55 60
Получистовая обработка закалённой
стали (45 - 65 HRc) и шаровидного
чугуна. Прерывистое резание.
ISO-H
С ПОКРЫТИЕМ
Износо-
устойчивость IB10HC 53.5
Сплав с покрытием TiN и очень
мелкими частицами CBN. Высоко-
скоростное непрерывное резание.
IB25HC 75
Сплав CBN с покрытием Ti (C, N, O).
Высокоскоростное непрерывное и
прерывистое резание.
Прочность
IB25HA 65
Сплав CBN с покрытием Ti (C, N).
Высокая прочность.
Сплав общего назначения с
покрытием. Доступен с 2-мя типами
стружколомов (HF, HM)
Новые сплавы CBN
Сплавы и операции для жаропрочных сплавов
Материал Новый сплав
ISCAR Состав
(% CBN) Характеристики и применение
ISO-S Трудные
материалы
Износо-
устойчивость IB05S 95
Супер мелкозернистый сплав
CBN для обработки чёрной
металлокерамики
IB10S 95
Для обработки седла клапана,
металлокерамики, и титановых
сплавов.
Прочность
IB90 90
Резание цементированного
карбида вольфрама, металло-
керамики и жаропрочных сплавов.
Сплавы и операции для чугуна
Материал Новый сплав
ISCAR Состав
(% CBN) Характеристики и применение
ISO-K
Чугун
и
твёрдые
металлы
Износо-
устойчивость
IB85 85
Закалённая сталь и чугун (>45
HRc). Серый и шаровидный
чугун. Порошковые металлы/
спечённые сплавы. Высоко-
легированные/жаропрочные
сплавы. Спечённый карбид
вольфрама >17% Co. Высоко-
скоростное резание чугуна.
Прочность
IB90 90
Высокоскоростное
резание чугуна, резание
цементированного карбида
вольфрама, спечённых
металлов и жаропрочных
сплавов.
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B239

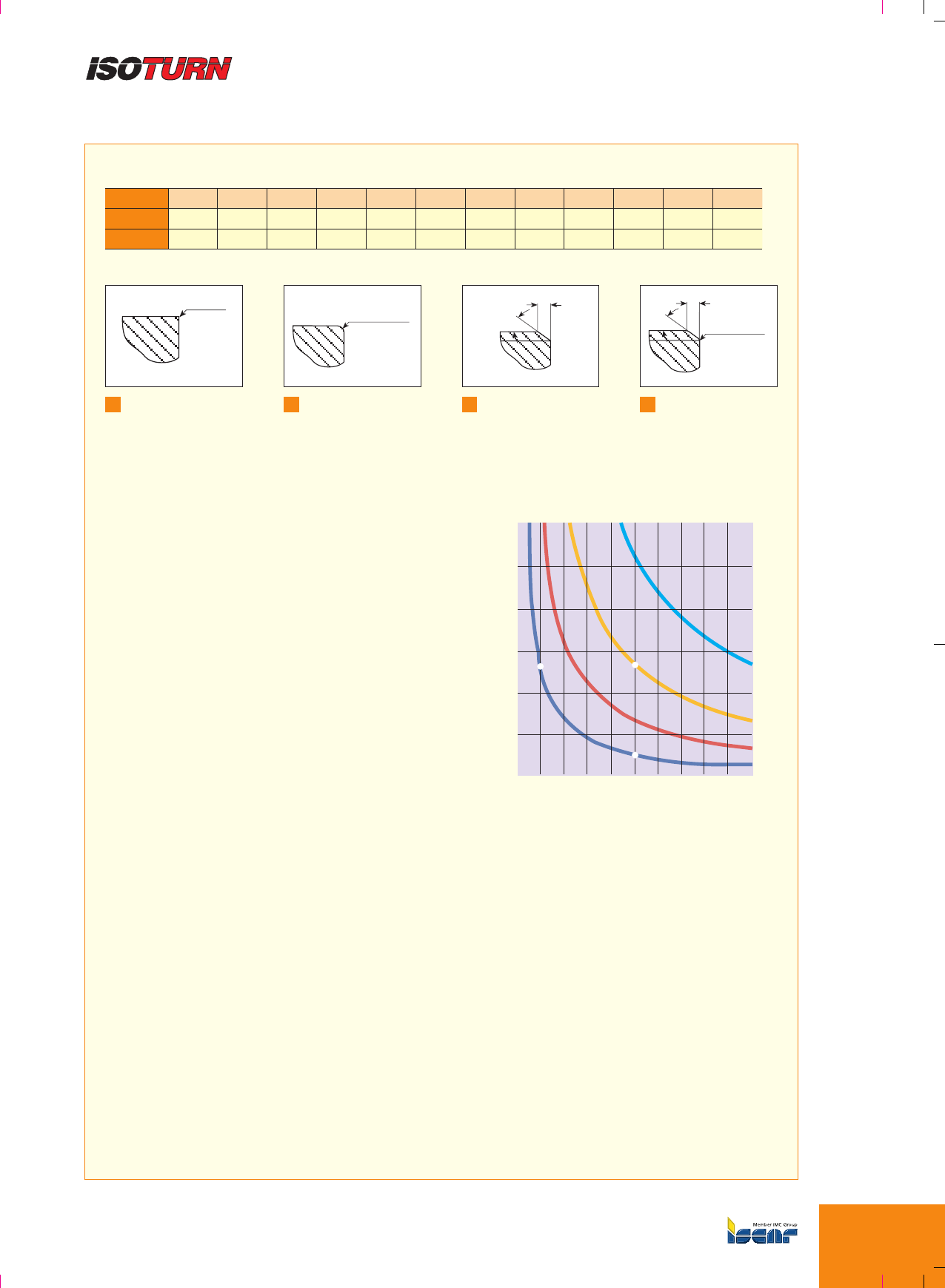

Подготовка кромок и рекомендованные операции
Нитрид кремния для чугуна
и жаропрочных сплавов
Что такое ISCANITE?
ISCANITE - это материал режущего инструмента,
содержащий более 90% нитрида кремния.
ISCANITE производится с помощью уникальных
методов горячей штамповки для обеспечения
плотности, высокой ударной прочности и
термостойкости. Эти характеристики делают
ISCANITE идеальным материалом для
режущих инструментов: его ударопрочность
сравнима с твёрдыми сплавами с покрытием, а
жаропрочность и износоустойчивость сравнимы с
керамикой на основе оксида алюминия.
Какие материалы может обрабатывать
ISCANITE?
ISCANITE используется в первую очередь для
обработки чугуна, жаропрочных сплавов, латуни
и композитов. Не рекомендуется для стали из-за
химической несовместимости.
Преимущества ISCANITE
ISCANITE повысит вашу производительность,
снизит затраты на обработку, и значительно
уменьшит силы резания. ISCANITE повышает
производительность за счёт увеличения
объёмов снятия металла, и позволяет полностью
реализовать потенциал станка. Затраты на
обработку уменьшаются благодаря повышению
стойкости инструмента, и сокращению времени на
замену, калибровку и корректировку.
1000
6000
5000
4000
3000
2000
150 300 450 600 750 900 1050 1200 1350 15000
B
A
C
7.5kW
18.75kW
37kW
75kW
Скорость резания Vc м/мин
Сила резания Fc
N
Сплав IN22 IN23 IS80 IS8 IS9 IN11 IB50 IB55 IB85 IB90 IS6 IW7
T (mm) 0.20 0.20 0.20 0.20 0.10 0.20 0.14 0.14 0.14 0.14 0.20 0.10
a°25° 25° 25° 25° 20° 20° 20° 20° 20° 20° 20° 20°
Размеры T-фаски для стандартных пластин
r0.03-0.04 α°
T
α°
T
r0.03-0.04
F Для чистовой и
суперчистовой
обработки
E Для получистовой
и чистовой
обработки
f < 0.2 мм/об
T Для получерновой
и черновой
обработки
f > 0.2 мм/об
S Для тяжёлой
обработки
и прерывистого
резания
ОСТРАЯ
Скорость резания и силы резания
Желательно обрабатывать с повышенной
скоростью резания и пониженными силами
резания (точка A предпочтительней, чем точка B).
В этом случае, уменьшается давление на
заготовку, а также возможность движения или
вибрации заготовки.
В случае, когда позволяет мощность станка,
или станок можно разогнать: возможно
использование повышенной скорости резания
750 м/мин, с той же самой силой резания, как в
точке B. (см. точку C.)
Положительное влияние скорости резания и
подачи на режимы резания: для пластин из
нитрида кремния рекомендуются увеличенные
скорости резания.
Материал
Новый
сплав
ISCAR Состав
(% CBN) Характеристики и применение
ISO-H
БЕЗ ПОКРЫТИЯ
Закалённая
сталь
Износо-
устойчивость IB10H 53.5
Отличное качество поверхности
Супер мелкозернистая основа
Непрерывное резание
IB20H 65
Состоит из мелких и средних частиц
CBN. Сплав общего назначения для
непрерывной и лёгкой прерывистой
обработки.
IB50 50
Чистовая обработка закалённой стали
(45 - 65 HRc) и шаровидного чугуна.
Непрерывное резание.
Прочность
IB55 60
Получистовая обработка закалённой
стали (45 - 65 HRc) и шаровидного
чугуна. Прерывистое резание.
ISO-H
С ПОКРЫТИЕМ
Износо-
устойчивость IB10HC 53.5
Сплав с покрытием TiN и очень
мелкими частицами CBN. Высоко-
скоростное непрерывное резание.
IB25HC 75
Сплав CBN с покрытием Ti (C, N, O).
Высокоскоростное непрерывное и
прерывистое резание.
Прочность
IB25HA 65
Сплав CBN с покрытием Ti (C, N).
Высокая прочность.
Сплав общего назначения с
покрытием. Доступен с 2-мя типами
стружколомов (HF, HM)
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B240

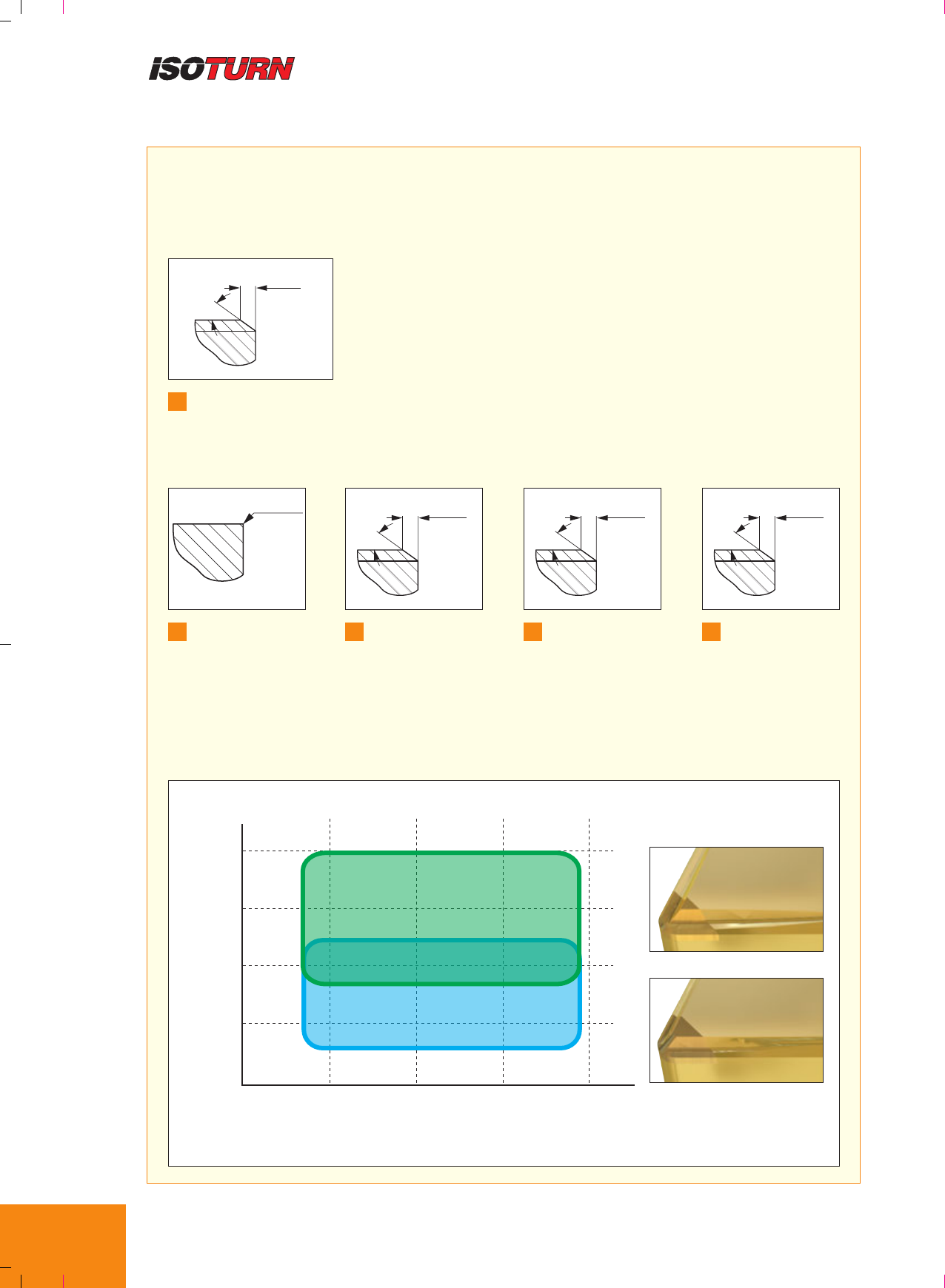

Для сплавов: IB10HC, IB10H, IB20H, IB25HC,
IB25HA, IB05S, IB10S.
Существующая подготовка
Новая подготовка кромок
0.14
20°
T Для непрерывного и
прерывистого резания
0.13
15°
F Для чистовой
обработки
непрерывным
резанием
0.13
25°
Для получистовой
непрерывной и
лёгкой прерывистой
обработки
0.13
35°
Для лёгкой
и тяжёлой
прерывистой
и черновой
обработки
S Для высокого
чистового качества
ОСТРАЯ
Новая программа подготовки кромок
Область дробления стружки для закалённой стали
Подача (мм/об)
Глубина резания (мм)
HF
HM
0.5
1.0
0.1 0.2
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B241

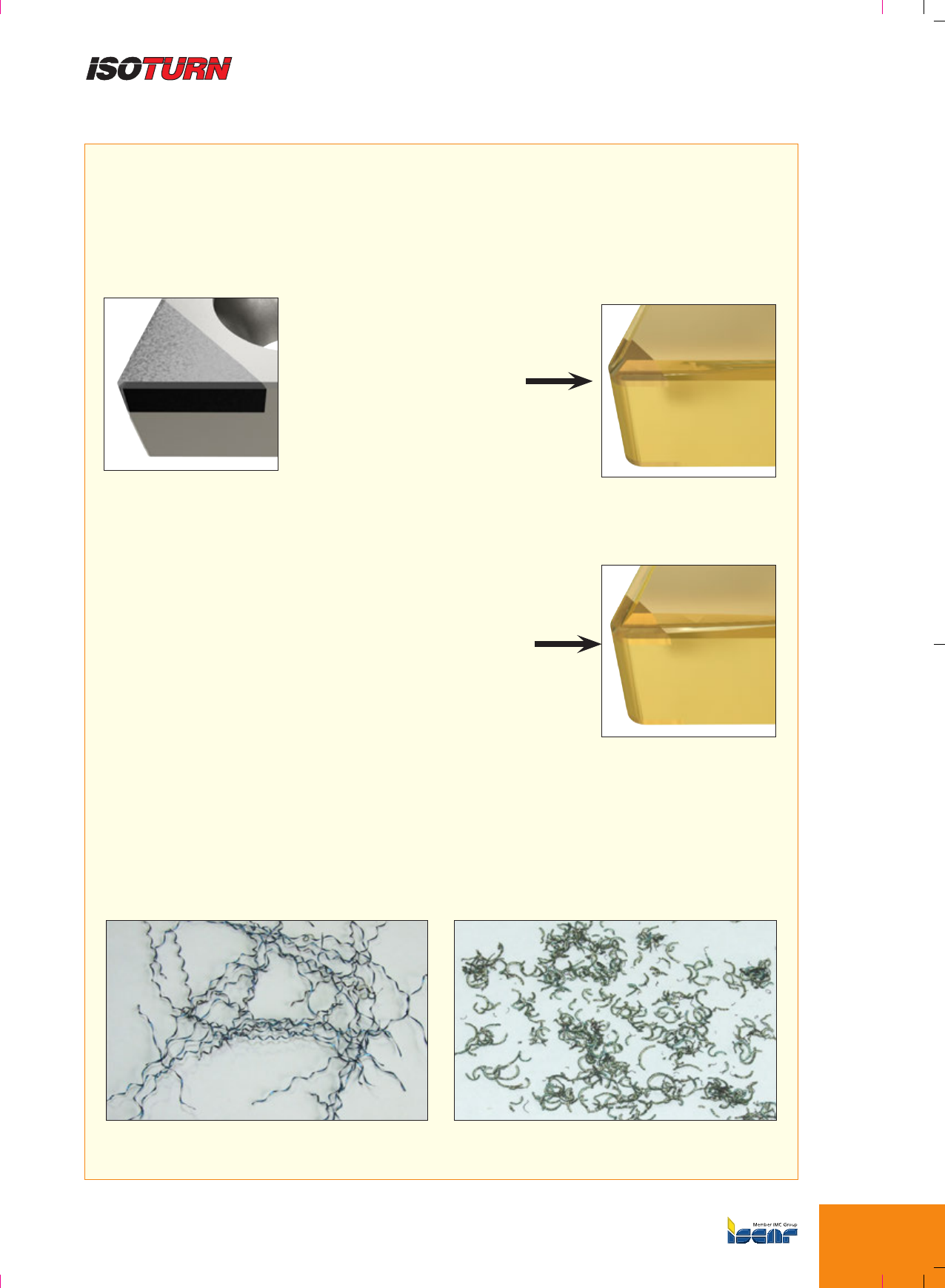

Существующая форма
ISCAR также представляет пластины CBN с
различными стружколомами. Доступны 2 типа
стружколомов: HF и HM.
Нет подходящего дробления стружки для длинного
линейного резания
При точении твёрдых материалов образуется длинная и запутанная стружка.
Стружколомы HF и HM обеспечивают превосходное стружкодробление на различной глубине резания.
Отличное дробление
стружки на малой глубине
резания
HF тип
HM тип
Используется для большой
глубины резания
Новые инновационные стружколомы для закалённой стали
Новые стружколомы
Новая подготовка кромок
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR

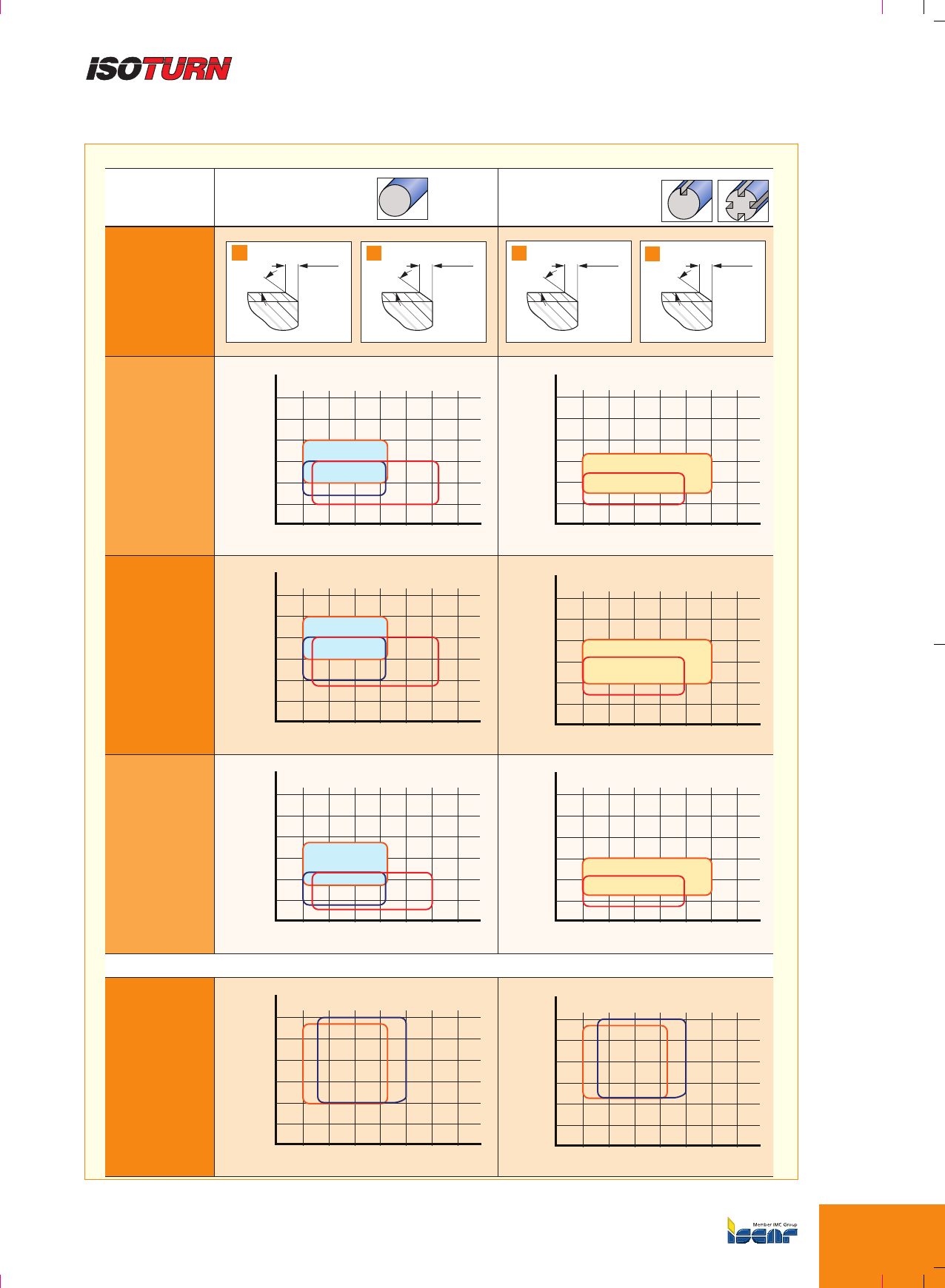

B242

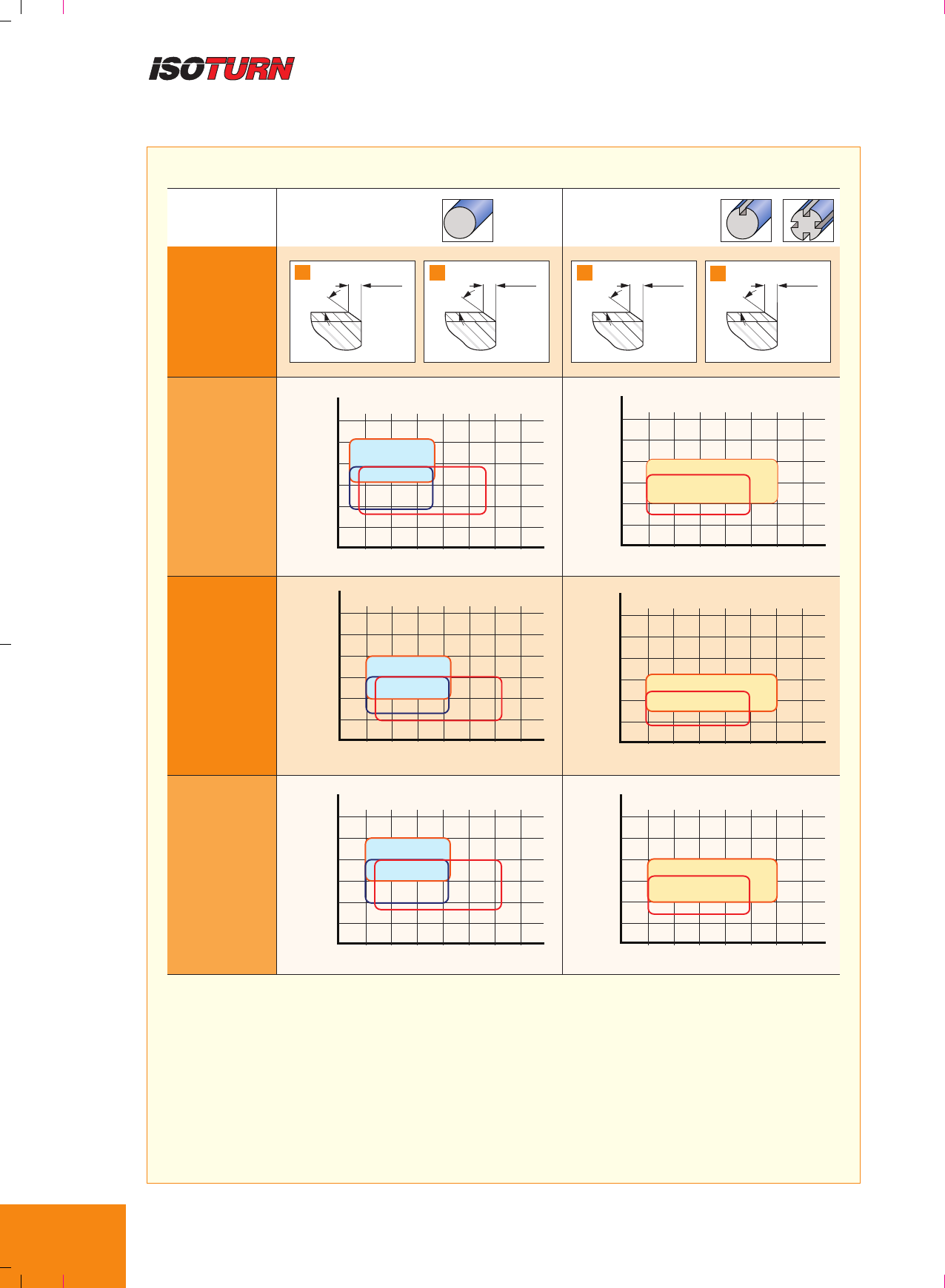

Непрерывное резание Прерывистое резание
Рекомендованная
подготовка
кромок
0.13
15°
F0.13
25°
M0.13
25°
M0.13
35°
R
Поверхностно
упрочнённая
сталь
(55-62 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
Скорость Vc
[м/мин]
0.3 0.35
IB10HC
IB10H IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
0.3 0.35
Скорость Vc
[м/мин]
IB10HC
IB20H
Подшипниковая
сталь
(58-65 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
0.3 0.35
Скорость Vc
[м/мин]
IB10HC
IB10H
IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
0.3 0.35
Скорость Vc
[м/мин]
IB25HC
IB20H
Высокопрочная
сталь
(45-56 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Скорость Vc
[м/мин]
Подача [мм/об]
IB10HC
IB10H IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Подача [мм/об]
Скорость Vc
[м/мин]
IB25HC
IB20H
Параметры резания и рекомендации по обработке
Область обработки сплавами ISO-H
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B243
Непрерывное резание Прерывистое резание
Рекомендованная
подготовка
кромок
0.13
15°
F
0.13
25°
M
0.13
25°
M
0.13
35°
R
Поверхностно
упрочнённая
сталь
(55-62 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
Скорость Vc
[м/мин]
0.3 0.35
IB10HC
IB10H IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
0.3 0.35
Скорость Vc
[м/мин]
IB10HC
IB20H
Подшипниковая
сталь
(58-65 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
0.3 0.35
Скорость Vc
[м/мин]
IB10HC
IB10H
IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
0.3 0.35
Скорость Vc
[м/мин]
IB25HC
IB20H
Высокопрочная
сталь
(45-56 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Скорость Vc
[м/мин]
Подача [мм/об]
IB10HC
IB10H IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Подача [мм/об]
Скорость Vc
[м/мин]
IB25HC
IB20H
Непрерывное резание Прерывистое резание
Рекомендованная
подготовка
кромок
0.13
15°
F0.13
25°
M0.13
25°
M0.13
35°
R
Инструментальная
сталь холодной
обработки
(55-64 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Скорость Vc
[м/мин]
Подача [мм/об]
IB10HC
IB10H
IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Скорость Vc
[м/мин]
Подача [мм/об]
IB25HC
IB20H
Инструментальная
сталь горячей
обработки
(45-56 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Подача [мм/об]
Скорость Vc
[м/мин]
IB10HC
IB10H IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Подача [мм/об]
Скорость Vc
[м/мин]
IB25HC
IB20H
Быстрорежущая
сталь
(58-66 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Подача [мм/об]
Скорость Vc
[м/мин]
IB10HC
IB10H
IB20H
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Подача [мм/об]
Скорость Vc
[м/мин]
IB25HC
IB20H
Область обработки сплавами ISO-S
Металло-
керамика
(45-68 HRc)
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35
Подача [мм/об]
Скорость Vc
[м/мин]
IB05S
IB10S
300
250
200
150
100
50
0 0.05 0.1 0.15 0.2 0.25
Подача [мм/об]
0.3 0.35
Скорость Vc
[м/мин]
IB05S
IB10S
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B244
Преимущества использования пластин CBN
1. Могут заменить операции переточки, что уменьшает
стоимость обработки.
2. Размерная стабильность, что особенно важно в
массовом производстве. Минимизирует количество
бракованных деталей.
3. Экологичность, благодаря минимальному расходу СОЖ.
Ниже приведены некоторые рекомендации по
эксплуатации, для достижения наилучших результатов
и высокой производительности при обработке
твёрдых материалов:
• CBN характеризуется твёрдостью 4500 HV. Высокая
твёрдость CBN обеспечивает обработку твёрдых
материалов на больших скоростях и подачах.
• Для успешного HPT (Точение твёрдых деталей)
требуется не только соответствующий режущий
инструмент, но также правильные режимы,
подготовка и среда.
• HPT начинается с правильного подбора “мягкого”
состояния для обработки, которое создаст наилучшие
возможные условия для HPT.
“Мягкое” состояние - это состояние, в котором
материал заготовки ещё должен быть отверждён до
конечной твёрдости (приблизительно 20-40 HRc).
Ключевые моменты в точении с CBN
Закругление и снятие фаски в ”мягком” состоянии
Важные моменты при планировании процесса
“мягкой” обработки
• Избегайте заусенцев
• Соблюдайте жёсткие размерные допуски
• Не делайте резкие входы и выходы при резании
• Осуществляйте вход и выход посредством
планирования движения по радиусу
• Используйте пластины с зачистной кромкой для
достижения высокого качества поверхности
• Не оставляйте острые углы (закруглите или сделайте
фаску)
• Устойчивость, жёсткость и термостабильность
станка являются существенными условиями для
производства детали с высоким чистовым качеством.
Чем выше устойчивость всей конструкции станка,
тем более жёсткий допуск может быть достигнут.
• Крепление заготовки с достаточной силой
предотвратит её движение, и повысит качество
поверхности. Удостоверьтесь, что вы применяете
широкие зажимные губки, которые обеспечивают
улучшенный захват заготовки, в сравнении со
стандартными губками с тремя точками контакта.
• Использование задней бабки станка для длинных
деталей добавит ещё больше устойчивости
и жёсткости в процесс обработки.
• Инструменты с большим сечением
добавляют системе жёсткости.
• СОЖ - обычно, СОЖ не используется при
обработке твёрдых материалов. Пластины CBN
выдерживают высокие температуры при резании,
поэтому нет необходимости в применении СОЖ.
Уход от использования СОЖ является более
экономичным и экологически безопасным, и выгоден
в том плане, что в процессе точения материал
нагревается, размягчается, и становится более
лёгким в обработке. Тем не менее, существуют
некоторые операции, требующие применения
СОЖ, например, в случае непрерывного точения,
когда требуется высокое качество поверхности.
Жёсткое крепление заготовки и державки
Использование задней бабки станка
для длинных деталей
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B245
Карбид
вольфрама
Поликристаллический
алмаз (PCD)
Пластины PCD
Характеристики
• Отличное качество поверхности по алюминию,
цветным металлам, и неметаллическим материалам.
• Повышенная стойкость инструмента при
высокоскоростной обработке, благодаря высокой
износоустойчивости и отличной теплопроводности.
Примечание: не использовать для
обработки стали и чугуна
Рекомендованные режимы точения
Заготовка Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Сплав
Al сплав (4-9% Si) 800-2500 0.1-0.3 ID5
Al сплав (9-14% Si) 600-1280 0.1-0.3 0.05-3.0 ID5
Cu сплав 600-1000 0.05-0.2 0.05-3.0 ID5
Связка Размер алмаза Сплав Характеристики и применение
Высоко-
кобальтовая 8-9 µm ID5
Подходит для Al-сплавов (Si < 12%),
Cu-сплавов
Общая обработка цветных металлов
Сплавы и операции
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B246
Прочность
на разрыв Твёрдость №
ISO Материал Состояние [Н/мм2] HB материала(1)
Прочность
на разрыв Твёрдость №
ISO Материал Состояние [Н/мм2] HB материала(1)
< 0.25 %C Отпущенная 420 125 1
>= 0.25 %C Отпущенная 650 190 2
< 0.55 %C Закалённая и отпущенная 850 250 3
>= 0.55 %C Отпущенная 750 220 4
Закалённая и отпущенная 1000 300 5
Отпущенная 600 200 6
930 275 7
Закалённая и отпущенная 1000 300 8
1200 350 9
Отпущенная 680 200 10
Закалённая и отпущенная 1100 325 11
Нелегированная
сталь, литейная
сталь, автоматная
сталь
Низколегированная
сталь, литейная
сталь (менее
5% легирующих
элементов)
Высоколегированная сталь, литейная
сталь, инструментальная сталь
Ферритный/перлитный 180 15
Перлитный 260 16
K Ферритный 160 17
Перлитный 250 18
Ферритный 130 19
Перлитный 230 20
Чугун с шаровид. графитом
(GGG)
Серый чугун (GG)
Ковкий чугун
Ферритная/мартенситная 680 200 12
M Мартенситная 820 240 13
Аустенитная 600 180 14
Нержавеющая сталь,
литейная сталь
Прочность
на разрыв Твёрдость №
ISO Материал Состояние [Н/мм2] HB материала(1)
Параметры обработки для точения
(1) Список материалов заготовки, см. стр. E10-45
P
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B247
Ферритный/перлитный 180 15
Перлитный 260 16
K Ферритный 160 17
Перлитный 250 18
Ферритный 130 19
Перлитный 230 20
№
материала.
Металлокерамика Металлокерамика + PVD Тв.сплав + PVD Тв.сплав + CVD
IC20N IC30N IC520N IC530N IC3028 IC8250 IC8150 IC5005
1250-400 230-380 250-420 230-400 120-200 230-380 280-420 300-450
2220-350 200-330 220-380 200-350 100-170 200-340 240-380 260-400
3180-320 160-300 180-350 160-320 80-150 170-300 200-340 220-360
4210-340 190-320 210-370 190-340 90-160 190-320 220-360 240-380
5160-300 140-280 160-330 140-300 80-130 160-280 180-320 200-340
6180-320 160-300 180-350 160-320 80-150 170-300 200-340 220-360
7170-300 150-280 170-330 150-300 70-130 160-280 200-320 220-340
8160-250 140-230 160-280 140-250 60-120 140-250 190-300 210-320
9150-220 130-200 150-250 130-230 50-100 120-220 180-280 200-300
10 180-300 160-280 180-330 160-300 80-130 170-280 200-320 220-340
11 150-220 130-200 150-250 130-230 50-100 120-220 180-280 200-300
№
материала.
Металлокерамика + PVD Тв.сплав + PVD Тв.сплав + CVD
IC520N IC530N IC807/907 IC808/908 IC3028 IC6015 IC6025
12 160-300 150-270 160-250 120-220 60-150 200-300 140-230
13 160-250 120-220 60-150 200-300 140-230
14 150-280 140-250 100-200 90-200 50-120 140-250 120-180
№
материала.
Тв.сплав + CVD Керамика Керамика
+ CVD CBN
IC5005 IC5010 IC8150 IN11 IN23 IS6 IS8 IS80 IB90/85 IB50
15 160-300 160-300 140-280 150-400 500-900 80-300 200-400
16 140-280 140-280 120-240 100-350 500-900 50-250 150-350
17 350-700 300-600 250-350 300-800 300-600 500-1200 300-1000 400-1000 500-12000
18 300-600 250-500 200-300 200-600 200-500 500-1200 250-800 300-800 400-1000
19 200-350 250-400 180-320 350-500
20 180-280 200-320 150-250 150-400
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ISCAR
B248
Не структурированный 60 21
Структурированный 100 22
<=12% Si Не структурированный 75 23
Структурированный 90 24
>12% Si Термообработанный 130 25
>1% Pb Свинцовая бронза 110 26
Латунь 90 27
Электролитная медь 100 28
Пластики, волокниты 29
Твёрдая резина 30
Ковкие алюминиевые
сплавы
Литейные
алюминиевые сплавы
Медные сплавы
Неметаллы
Fe основа Отпущенный 200 31
Структурированный 280 32
Отпущенный 250 33
S Ni или Co основа Структурированный 350 34
Литьё 320 35
RM 400 36
Alpha+beta сплавы, структ. RM 1050 37
Жаропрочные
сплавы
Титан и титановые
сплавы
Закалённая 55 HRc 38
H Закалённая 60 HRc 39
Литьё 400 40
Закалённый 55 HRc 41
Закалённая сталь
Отбеленный чугун
Чугун
Параметры обработки для точения
Прочность
на разрыв Твёрдость №
ISO Материал Состояние [Н/мм2] HB материала(1)
Прочность
на разрыв Твёрдость №
ISO Материал Состояние [Н/мм2] HB материала(1)
Прочность
на разрыв Твёрдость №
ISO Материал Состояние [Н/мм2] HB материала(1)
(1) Список материалов заготовки, см. стр. E10-45
N
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
B249
№
материала.
Тв.сплав PCD
IC20 ID5
21 1000-2500 600-2500
22 300-1000 600-2500
23 300-1000 600-2500
24 200-600 600-2500
25
26 250-600 600-1000
27 180-400 600-800
28 150-300 600-800
29
30
№
материала.
Тв.сплав Тв.сплав + PVD
Кремниевые
волокна CBN
IC20 IC907 IC3028 IC806 IW7 IB05S IB10S IB90 IB85
31 35-45 50-80 30-40
32 25-35 40-65 20-30
33 25-30 45-60 20-25 50-80 150-450
34 15-25 35-45 10-20 40-70 100-250 100-250 100-200 120-240
35 20-30 30-50 15-25 30-65
36 80-160 150-200 130-160
37 50-60 50-100 30-60
№
материала.
Керамика CBN Тв.сплав +
PVD
IN22 IN420 IN23 IS8 IB10HC IB10H IB50/55 IB20H IB25HC IB25HA IB85/90 IC907
38 50-150 60 - 170 40-120 150-350 100-220 100-140 100-220 100-220 90-200 80-140 40-100
39 50-120 60 - 140 40-100 150-350 100-220 80-120 100-220 100-220 90-200 60-120 30-60
40 30-200 30 - 230 70-150
41 80-120 60-100 100-140
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B250
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B117
ПЛАСТИНЫ ISOTURN
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B118
Без стружколома,
с отверстием
Стружколом на обеих
сторонах, с отверстием
m s di
E ±0.025 ±0.025 ±0.025
G ±0.025 ±0.13 ±0.025
M от ±0.08 ±0.13 от ±0.05
до ±0.18(1) до ±0.13(1)
U от ±0.13 ±0.13 от ±0.08
до ±0.38(1) до ±0.25(1)
(1) Точный допуск зависит от размера
пластины.
P
H
B
R
M
A
G
Стружколом на одной
стороне, с отверстием
Стружколом на одной
стороне, без отверстия
Фаска на одной
стороне, с отверстием
Стружколом на
одной стороне, с
отверстием и фаской
Негативный/ позитивный
на одной или обеих
сторонах, с отверстием
Специальный
di
m
m
s
di
Z, X
T
3. Допуск 4. Тип
NC
P
B
O
1. Форма 2. Задний угол
0º
5º
7º
Другой
11º
Q
CW
TV
SD
RE
L
N
75º
55º
35º
80º80º/100º
W
1
N
2
M
3
G
4
di
Допуск в мм
По m По di
Класс M Класс U Класс M Класс U
6.35 ±0.08 ±0.13 ±0.05 ±0.08
9.52 ±0.08 ±0.13 ±0.05 ±0.08
12.70 ±0.13 ±0.20 ±0.08 ±0.13
15.87 ±0.15 ±0.27 ±0.10 ±0.18
19.05 ±0.15 ±0.27 ±0.10 ±0.18
25.40 ±0.18 ±0.38 ±0.13 ±0.25
Система обозначения пластин
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B119
Символ
Острая
Хонингованная
(закруглённая)
С фаской
(негативная
поверхность)
С фаской +
хонингованная
F
E
T
S
8. Режущая кромка (опция)
SF TF NM
PF ../Z-RF/LF(1) PP TNM
NF WF GN NR
SM WG RP
14 VL .NMS
AS/AF
9. Обозначение стружколома
R :
L :
Праворежущий
R
R
Леворежущий
L
L
5. Длина режущей кромки
01 = 1.59 мм
T1 = 1.98 мм
02 = 2.38 мм
03 = 3.18 мм
T3 = 3.97 мм
04 = 4.76 мм
06 = 6.35 мм
07 = 7.94 мм
T
T
T
6. Толщина
02 = 0.2 мм
04 = 0.4 мм
08 = 0.8 мм
12 = 1.2 мм
16 = 1.6 мм
20 = 2.0 мм
24 = 2.4 мм
R
7. Радиус при вершине
ST
l
RW
CD
EV
l
l
l
l
7
08
5
04
6
08 E
8
GN
9
di Символ (l)
Дюйм мм C D R S T V W Q
5/32 3.97 04 03 06 06 02(1)
7/32 5.56 05 09
1/4 6.35 06 07 11 11
9/32 7.15 12
8.00 08
3/8 9.52 09 11 09 16 16 06 09
10.00 10
12.00 12
1/2 12.70 12 15 12 22 22 08 12
5/8 15.88 16 15 27
16.00 16
3/4 19.05 19 19 33 13
20.00 20
25.00 25
125.40 25
(1) WBMT 06...
(1)
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B120
ISO P - Сталь
Промежуточная
ПРОЧНЫЙ ТВЁРДЫЙ
ОТКРЫТЫЙ ГЛУХОЙ
IC8150
IC8250
TF
GN
PP
ISO P - Сталь
Чистовая
ПРОЧНЫЙ ТВЁРДЫЙ
ОТКРЫТЫЙ ГЛУХОЙ
IC520N
IC530N
IC570
IC8150
IC8250
SF
PF
RF/LF
WF/WG
- Wiper
NF/SM
ISO P - Сталь
Черновая
Первый выбор
ПРОЧНЫЙ ТВЁРДЫЙ
ОТКРЫТЫЙ ГЛУХОЙ
IC8150
IC8250
IC8350
IC3028
NR
NM/
TNM
GN
HT/
WG
HTW
Руководство по выбору стружколомов и сплавов
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B121
ISO M - Нержавеющая
сталь
Промежуточная
ОТКРЫТЫЙ ГЛУХОЙ
ПРОЧНЫЙ ТВЁРДЫЙ
IC6015
IC807
IC907
IC6025
IC808
IC908
IC3028
TF
M3M
PP
ISO M -
Нержавеющая сталь
Чистовая
ПРОЧНЫЙ ТВЁРДЫЙ
ОТКРЫТЫЙ ГЛУХОЙ
IC6015
IC807
IC907
IC6025
IC570
IC808
IC908
SF
NF/SM
RF/LF
VL
ISO M - Нержавеющая
сталь Черновая
Первый выбор
ОТКРЫТЫЙ ГЛУХОЙ
ПРОЧНЫЙ ТВЁРДЫЙ
IC807
IC907
IC6025
IC808
IC908
IC3028
HM
MR
M4MW
PF
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B122
IS0 N - Алюминий
Чистовая
ПРОЧНЫЙ
ОТКРЫТЫЙ ГЛУХОЙ
ТВЁРДЫЙ
ID5
IC520
IC20
NF
.CGT-
AS
Первый выбор
IS0 N - Алюминий
Черновая
ПРОЧНЫЙ
ОТКРЫТЫЙ
ГЛУХОЙ
ТВЁРДЫЙ
IC20
.CGT-
AS
.NMS-
12
IS0 N - Алюминий
Промежуточная
ПРОЧНЫЙ
ОТКРЫТЫЙ
ГЛУХОЙ
ТВЁРДЫЙ
PP
.CGT-
AS
ID5
IC520
IC20
IS0 K - Чугун
Чистовая
IN11
IS6
IS80
IS8
IC9007
IC5005
GN
ГЛУХОЙ
ОТКРЫТЫЙ
ПРОЧНЫЙ ТВЁРДЫЙ
...A
IS0 K - Чугун
Промежуточная
IS6
IS80
IS8
IN23
IC9007
IC5005
IC428
IC 5010
IC8150
GN
NR
...A
ГЛУХОЙ
ОТКРЫТЫЙ
ПРОЧНЫЙ ТВЁРДЫЙ
IS0 K - Чугун
Черновая
IS6
IS80
IS8
IN23
IC5005
IC428
IC5010
IC8150
GN
NR
Первый выбор
ГЛУХОЙ
ОТКРЫТЫЙ
ПРОЧНЫЙ ТВЁРДЫЙ
...A
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B123
IS0 H - Закалённая сталь
Чистовая
IB10HC
IB50
IB10H
IB55
IB20H
IN22
IC807
IC907
.NMA
.NGA
GN
ГЛУХОЙ
ОТКРЫТЫЙ
ПРОЧНЫЙ ТВЁРДЫЙ
Первый выбор
IS0 H - Закалённая сталь
Промежуточная
IB55
IB20H
IN22
IC807
IC907
IC808
IC908
.NMA
.NGA
GN
ГЛУХОЙ
ОТКРЫТЫЙ
ПРОЧНЫЙ ТВЁРДЫЙ
IS0 S - High Temp. Alloys
Finishing
IW7
IC806
IC07
IC807
IC907
IC20
SF/PF
PP
IS0 S - Жаропрочные сплавы
Чистовая
ОТКРЫТЫЙ ГЛУХОЙ
ПРОЧНЫЙ ТВЁРДЫЙ
IS0 S - Жаропрочные сплавы
Промежуточная
IW7
IC806
IC07
IC807
IC907
IC908
PP
EM-M
TF
ОТКРЫТЫЙ ГЛУХОЙ
ПРОЧНЫЙ ТВЁРДЫЙ
IS0 S - Жаропрочные сплавы
Черновая
Первый выбор
ОТКРЫТЫЙ ГЛУХОЙ
ПРОЧНЫЙ ТВЁРДЫЙ
IW7
IC806
IC807
IC907
IC808
IC908
IC3028
TF
M4MW
HM
EM-R
MR
PF
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B124
QNMG-NF
Двухсторонние пластины с 4 углами 80° для чистовых операций
rS
di
l
95º
95°
95° 95º
45°
45°
Параметры Рекомендованные режимы
Обозначение l di Sr
IC8150
ap
(мм) f
(мм/об)
QNMG 120408-NF 13.33 12.70 4.76 0.80 l0.80-3.00 0.08-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-PQLNR/L (B86) • PQFNR/L (B11) • PQLNR/L (B11) • PQSNR/L (B12) • S-PQFNR/L (B86).
QNMG-TF
Двухсторонние пластины с 4 углами 80° для общих операций
S
r
di
l
95º
95°
95° 95º
45°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8250
IC8150
ap
(мм)
f
(мм/об)
QNMG 090404-TF 10.32 9.52 4.76 0.40 lll1.00-4.00 0.12-0.35
QNMG 090408-TF 10.32 9.52 4.76 0.80 lll1.00-4.00 0.12-0.35
QNMG 120404-TF 13.41 12.70 4.76 0.40 l l 1.00-4.00 0.12-0.35
QNMG 120408-TF 13.33 12.70 4.76 0.80 lll1.00-4.00 0.12-0.35
QNMG 120412-TF 13.25 12.70 4.76 1.20 l1.50-4.50 0.15-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-PQLNR/L (B86) • PQFNR/L (B11) • PQLNR/L (B11) • PQSNR/L (B12) • S-PQFNR/L (B86).
Негативные пластины
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B125
QNMG-PP
Двухсторонние пластины с 4 углами 80° для общих операций
S
r
di
l
45°
45°
95°
95º
95°
95º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC3028
IC8250
ap
(мм) f
(мм/об)
QNMG 090408-PP 10.32 9.52 4.76 0.80 l1.00-4.00 0.14-0.30
QNMG 120408-PP 13.33 12.70 4.76 0.80 l l 1.00-4.00 0.14-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-PQLNR/L (B86) • PQFNR/L (B11) • PQLNR/L (B11) • PQSNR/L (B12) • S-PQFNR/L (B86).
QNMG-GN
Двухсторонние пластины с 4 углами 80° для общих операций
S
r
di
l
95º
95°
95° 95º
45°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8250
IC8150
IC428
ap
(мм)
f
(мм/об)
QNMG 090408-GN 10.32 9.52 4.76 0.80 l l 1.00-4.50 0.16-0.45
QNMG 120408-GN 13.33 12.70 4.76 0.80 llll1.00-4.50 0.16-0.45
QNMG 120412-GN 13.25 12.70 4.76 1.20 llll1.50-5.00 0.22-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-PQLNR/L (B86) • PQFNR/L (B11) • PQLNR/L (B11) • PQSNR/L (B12) • S-PQFNR/L (B86).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B126
WNMG-SF
Двухсторонние тригональные пластины для супер-чистовой обработки
di
80°
l
r
S
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC530N
IC520N
IC807
IC907
ap
(мм) f
(мм/об)
WNMG 06T302-SF 6.52 9.52 3.90 0.20 l0.30-1.50 0.02-0.15
WNMG 06T304-SF 6.52 9.52 3.90 0.40 llll0.30-1.50 0.05-0.15
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MWLNR/L-W (D9) • E-PWLNR/L-HEAD (B91) • MWLNR/L-CA-W (B114) • MWLNR/L-W
(B16) • PWLNR/L (B12).
WNMZ-RF/LF
Двухсторонние тригональные пластины с шлифованным
стружколомом для чистовой обработки
di
80°
l
r
S
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC30N
IC530N
ap
(мм) f
(мм/об)
WNMZ 06T304-R/LF 6.52 9.52 3.90 0.40 l l 0.40-3.00 0.12-0.30
WNMZ 080404-R/LF 8.70 12.70 4.76 0.40 l l 0.40-3.50 0.12-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L
(B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) •
IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L
(B84) • S-MULNR/L-MW (B91).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B127
WNMG-NF
Двухсторонние тригональные пластины для
получистовой и чистовой обработки
di
80°
l
rS
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8350
IC8250
IC8150
IC30N
IC908
IC20
IC530N
IC520N
IC807
IC907
IC20N
ap
(мм) f
(мм/об)
WNMG 06T301-NF 6.52 9.52 3.90 0.10 l0.20-1.00 0.05-0.15
WNMG 06T302-NF 6.52 9.52 3.90 0.20 llll l lll 0.30-1.50 0.08-0.17
WNMG 06T304-NF 6.52 9.52 3.90 0.40 llll llllll 0.40-2.50 0.07-0.25
WNMG 06T308-NF 6.52 9.52 3.90 0.80 l l l l l 0.60-3.00 0.08-0.25
WNMG 060402-NF 6.52 9.52 4.76 0.20 l l 0.30-3.00 0.05-0.20
WNMG 060404-NF 6.52 9.52 4.76 0.40 l l l 0.60-3.00 0.08-0.25
WNMG 060408-NF 6.52 9.52 4.76 0.80 l0.80-3.00 0.08-0.25
WNMG 080404-NF 8.70 12.70 4.76 0.40 l l l 0.40-3.50 0.07-0.25
WNMG 080408-NF 8.70 12.70 4.76 0.80 l l l l 0.80-3.50 0.08-0.25
WNMG 080412-NF 8.70 12.70 4.76 1.20 l1.20-3.50 0.08-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L
(B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) •
IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L
(B84) • S-MULNR/L-MW (B91).
WNGG-NF
Двухсторонняя тригональная пластина с острыми радиально позитивными
режущими кромками для получистовой и чистовой обработки
di
80°
r
l
S
95º 95°
95°
Параметры Рекомендованные режимы
Обозначение l di Sr
IC907
ap
(мм) f
(мм/об)
WNGG 06T301-NF 6.52 9.52 3.90 0.10 l0.20-1.00 0.06-0.15
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MWLNR/L-W (D9) • E-PWLNR/L-HEAD (B91) • MWLNR/L-CA-W (B114) • MWLNR/L-W
(B16) • PWLNR/L (B12).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B128
WNMG-VL
Двухсторонние тригональные пластины со стружколомом для обработки клапанов
из жаропрочных сплавов и нержавеющей стали
di
80°
l
rS
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC908
IC907
ap
(мм) f
(мм/об)
WNMG 06T308-VL 6.52 9.52 3.90 0.80 l0.50-3.00 0.07-0.25
WNMG 080404-VL 8.70 12.70 4.76 0.40 l0.30-3.00 0.05-0.15
WNMG 080408-VL 8.70 12.70 4.76 0.80 l0.50-4.00 0.10-0.25
WNMG 080412-VL 8.70 12.70 4.76 1.20 l1.00-4.50 0.12-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L
(B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) •
IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L
(B84) • S-MULNR/L-MW (B91).
WNMG-WG
Двухсторонние тригональные пластины с зачистной кромкой для
высокого качества поверхности при точении на больших подачах
di
80°
l
rS
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di l Sr
IC3028
IC8250
IC8150
IC428
IC5005
IC530N
IC520N
IC807
IC907
IC20N
ap
(мм) f
(мм/об)
WNMG 06T304-WG 9.52 6.52 3.90 0.40 l l l l l 0.40-3.00 0.10-0.35
WNMG 06T308-WG 9.52 6.52 3.90 0.80 lll lll 0.60-3.50 0.10-0.50
WNMG 060404-WG 9.52 6.52 4.76 0.40 l l l l 0.40-3.00 0.10-0.35
WNMG 060408-WG 9.52 6.52 4.76 0.80 l l l l 0.60-3.50 0.10-0.50
WNMG 080408-WG 12.70 8.70 4.76 0.80 lllllllll 1.00-3.50 0.10-0.50
WNMG 080412-WG 12.70 8.70 4.76 1.20 llll l 1.20-4.00 0.30-0.80
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L
(B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) •
IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L
(B84) • S-MULNR/L-MW (B91).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B129
WNMG-WF
Двухсторонние тригональные пластины с зачистной кромкой
для чистовой обработки на больших подачах
di
80°
l
r
S
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8150
IC530N
IC807
IC907
ap
(мм) f
(мм/об)
WNMG 060402-WF 6.52 9.52 4.76 0.20 l0.20-3.00 0.05-0.25
WNMG 060404-WF 6.52 9.52 4.76 0.40 l l 0.50-3.00 0.05-0.30
WNMG 060408-WF 6.52 9.52 4.76 0.80 l0.80-3.50 0.07-0.30
WNMG 080408-WF 8.70 12.70 4.76 0.80 l l 0.80-3.50 0.07-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15)
• MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
WNMG-M3M
Двухсторонние тригональные пластины для обработки
нержавеющей и низкоуглеродистой стали
di
80°
l
r
S
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC6015
IC6025
ap
(мм) f
(мм/об)
WNMG 060408-M3M 3.80 9.52 4.76 0.80 l l 0.50-3.50 0.15-0.50
WNMG 060412-M3M 3.80 9.52 4.76 1.20 l l 0.50-3.50 0.20-0.60
WNMG 080408-M3M 8.70 12.70 4.76 0.80 l l 0.50-5.00 0.15-0.50
WNMG 080412-M3M 8.70 12.70 4.76 1.20 l l 0.50-5.00 0.20-0.60
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15)
• MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B130
WNMG-PP
Двухсторонние тригональные пластины для обработки вязких
материалов на средних режимах резания
di
80°
l
r
S
95°
95° 95º
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) •
DWLNR/L (B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW
(D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) •
S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC28
IC3028
IC8350
IC8250
IC6015
IC8150
IC6025
IC520M
IC30N
IC20
IC530N
IC807
IC907
IC20N
ap
(мм)
f
(мм/об)
WNMG 06T304-PP 6.52 9.52 3.90 0.40 l l l l l l 1.00-3.00 0.14-0.30
WNMG 06T308-PP 6.52 9.52 3.90 0.80 l l l l l l 1.00-3.00 0.14-0.30
WNMG 060404-PP 6.52 9.52 4.76 0.40 l l l l 1.00-3.00 0.14-0.30
WNMG 060408-PP 6.52 9.52 4.76 0.80 l l l 1.00-3.00 0.14-0.30
WNMG 080404-PP 8.70 12.70 4.76 0.40 llllll ll 1.00-3.50 0.14-0.30
WNMG 080408-PP 8.70 12.70 4.76 0.80 l lllllll lll1.00-4.00 0.14-0.30
WNMG 080412-PP 8.70 12.70 4.76 1.20 l l l 1.50-5.00 0.18-0.40
WNMG-TF
Двухсторонние тригональные пластины для обработки
широкого ряда материалов на средних режимах резания
di
80°
l
rS
95º 95°
95°
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L
(B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) •
IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L
(B84) • S-MULNR/L-MW (B91).
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC6015
IC8150
IC6025
IC520M
IC908
IC20
IC5010
IC807
IC907
IC806
IC20N
ap
(мм)
f
(мм/об)
WNMG 06T304-TF 6.52 9.52 3.90 0.40 l l l l l l l 1.00-3.00 0.12-0.35
WNMG 06T308-TF 6.52 9.52 3.90 0.80 l llll l llll1.00-3.00 0.12-0.35
WNMG 06T312-TF 6.52 9.52 3.90 1.20 l l 1.00-4.00 0.15-0.40
WNMG 060404-TF 6.52 9.52 4.76 0.40 l l l 1.00-3.00 0.12-0.35
WNMG 060408-TF 6.52 9.52 4.76 0.80 l l l l l 1.00-3.00 0.12-0.35
WNMG 060412-TF 6.52 9.52 4.76 1.20 l l 1.00-4.00 0.15-0.35
WNMG 080404-TF 8.70 12.70 4.76 0.40 l llll l lll 1.00-4.00 0.12-0.35
WNMG 080408-TF 8.70 12.70 4.76 0.80 lllllllllllll 1.00-4.00 0.12-0.35
WNMG 080412-TF 8.70 12.70 4.76 1.20 l l l l l l l l 1.50-4.50 0.15-0.40
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B131
WNMG-GN
Двухсторонние тригональные пластины для общей обработки
di
80°
l
r
S
95º 95°
95°
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L
(B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) •
IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L
(B84) • S-MULNR/L-MW (B91).
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC830
IC928
IC8350
IC8250
IC6015
IC8150
IC6025
IC20
IC5010
IC5005
IC807
IC907
ap
(мм) f
(мм/об)
WNMG 06T304-GN 6.52 9.52 3.90 0.40 l l l l 1.00-3.50 0.14-0.40
WNMG 06T308-GN 6.52 9.52 3.90 0.80 l l l l 1.00-3.50 0.16-0.45
WNMG 06T312-GN 6.52 9.52 3.90 1.20 l1.50-4.00 0.18-0.45
WNMG 060404-GN 6.52 9.52 4.76 0.40 l1.00-3.50 0.14-0.40
WNMG 060408-GN 6.52 9.52 4.76 0.80 l1.00-3.50 0.16-0.45
WNMG 060412-GN 6.52 9.52 4.76 1.20 l1.50-4.00 0.18-0.45
WNMG 080404-GN 8.70 12.70 4.76 0.40 l l l l l 1.00-4.50 0.14-0.40
WNMG 080408-GN 8.70 12.70 4.76 0.80 lllllllllllll1.00-4.50 0.16-0.45
WNMG 080412-GN 8.70 12.70 4.76 1.20 l l l l l l 1.50-4.50 0.22-0.50
WNMG 130612-GN 13.03 19.05 6.35 1.20 l2.50-5.50 0.30-0.50
WNMM-NM
Односторонние тригональные пластины для черновой обработки
di
80°
l
rS
95°
95° 95º
Параметры Рекомендованные режимы
Обозначение l di Sr
IC8250
ap
(мм) f
(мм/об)
WNMM 080408-NM 8.70 12.70 4.76 0.80 l1.50-5.00 0.20-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • C#-MULNR/L-MW (D8) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • HSK A63WH-MULNR/L-J12MWX2
(D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-W (B16) •
PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B132
WNMG-NR
Двухсторонние тригональные пластины со специальным
стружколомом для обработки в тяжёлых режимах
di
80°
l
r
S
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8250
IC8150
IC520M
IC5010
IC807
IC907
ap
(мм)
f
(мм/об)
WNMG 080408-NR 8.70 12.70 4.76 0.80 l l l 1.00-5.00 0.18-0.50
WNMG 080412-NR 8.70 12.70 4.76 1.20 llllll2.00-5.00 0.23-0.55
WNMG 080416-NR 8.70 12.70 4.76 1.60 l l 2.00-5.00 0.30-0.60
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • C#-MULNR/L-MW (D8) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • HSK A63WH-MULNR/L-J12MWX2
(D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-W (B16) •
PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
WNMG-TNM
Двухсторонние тригональные пластины для
получерновой и черновой обработки
di
80°
l
rS
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC807
IC907
ap
(мм)
f
(мм/об)
WNMG 080412-TNM 8.70 12.70 4.76 1.20 l2.00-4.50 0.25-0.45
WNMG 130612-TNM 13.03 19.05 6.35 1.20 llll2.50-7.00 0.25-0.65
WNMG 130616-TNM 13.03 19.05 6.35 1.60 l l 2.50-7.00 0.25-0.65
WNMG 130624-TNM 13.03 19.05 6.35 2.40 l l 3.00-7.00 0.30-0.65
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • C#-MULNR/L-MW (D8) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • HSK A63WH-MULNR/L-J12MWX2
(D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-13W (B17) •
MWLNR/L-W (B16) • PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B133
WNMA/WNMA-WG
Двухсторонние тригональные пластины для обработки
материалов, дающих короткую стружку (чугун и т.п.)
diS
80°
r
l
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8150
IC428
IC5010
IC5005
ap
(мм)
f
(мм/об)
WNMA 06T304 6.52 9.52 3.90 0.40 lll0.50-2.00 0.03-0.29
WNMA 06T308 6.52 9.52 3.90 0.80 lll1.00-3.00 0.03-0.38
WNMA 06T312 6.52 9.52 3.90 1.20 l l 1.50-3.50 0.03-0.43
WNMA 060404 6.52 9.52 4.76 0.40 l l 1.00-3.00 0.03-0.48
WNMA 060408 6.52 9.52 4.76 0.80 lll1.00-3.00 0.03-0.48
WNMA 080408 8.70 12.70 4.76 0.80 llll1.00-4.00 0.03-0.48
WNMA 080412 8.70 12.70 4.76 1.20 lll1.50-4.00 0.03-0.55
WNMA 080416 8.70 12.70 4.76 1.60 lll2.00-5.00 0.03-0.60
WNMA 130616 13.03 19.05 6.35 1.60 l l 3.00-8.00 0.03-0.80
WNMA 080408-WG 8.70 12.70 4.76 0.80 l1.00-3.50 0.10-0.60
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-MWLNR/L-W (B89) • A/S-PWLNR/L (B90) • C#-MULNR/L-MW (D8) • C#-MWLNR/L-W (D9) • C#-PWLNR/L-08-JHP (D22) •
DWLNR/L (B13) • E-PWLNR/L-HEAD (B91) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW
(D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-13W (B17) • MWLNR/L-CA-W (B114) • MWLNR/L-W (B16) • PWLNR/L (B12) •
PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B134
18°-22°
12°-14°
0.22-0.27
WNMX-M4MW
Двухсторонние тригональные пластины для обработки нержавеющей
стали, жаропрочных сплавов и мягкой низкоуглеродистой стали
S
80°
l
di
r
r
80º
88º
Зачистная кромка
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di r Sl
IC8250
IC6015
IC8150
IC6025
IC807
IC806
ap
(мм)
f
(мм/об)
WNMX 080704-M4MW 12.70 0.40 6.78 8.70 llllll0.80-5.00 0.15-0.50
WNMX 080708-M4MW 12.70 0.80 6.78 8.70 llllll1.00-5.00 0.20-0.60
WNMX 080712-M4MW 12.70 1.20 6.78 8.70 l l l l 1.20-5.00 0.25-0.70
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A-PWLNR/L-X (B90) • C#-PWLNR/L-08X-JHP (D22) • C#-PWLNR/L-X (D4) • PWLNR/L-08X-JHP (B62) • PWLNR/L-X (B14).
0.19
14º
17º
WNMX-HTW
Двухсторонние тригональные пластины с высоким изгибом режущей кромки,
для снятия больших объёмов металла
80°
l
di S
r
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di r Sl
IC8250
IC8150
IC807
ap
(мм)
f
(мм/об)
WNMX 060608-HTW 9.52 0.80 4.41 6.50 lll1.50-4.00 0.25-0.40
WNMX 080708-HTW 12.70 0.80 6.78 8.70 lll1.50-5.00 0.25-0.64
WNMX 080712-HTW 12.70 1.20 6.78 8.70 l l 2.00-5.00 0.30-0.80
WNMX 080716-HTW 12.70 1.60 6.78 8.70 l l 2.00-5.00 0.30-1.00
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A-PWLNR/L-X (B90) • C#-PWLNR/L-08X-JHP (D22) • C#-PWLNR/L-X (D4) • PWLNR/L-08X-JHP (B62) • PWLNR/L-X (B14).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B135
17°
0.10
CNMG-NF
Двухсторонние 80° ромбические пластины для
получистовой и чистовой обработки
80°
di
rlS
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8250
IC8150
IC6025
IC530N
IC807
IC907
IC20N
ap
(мм)
f
(мм/об)
CNMG 120404-NF 12.90 12.70 4.76 0.40 lllllll0.40-3.50 0.07-0.25
CNMG 120408-NF 12.90 12.70 4.76 0.80 ll lll0.80-3.50 0.08-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNMG/CNGG-SF
Двухсторонние 80° ромбические пластины для супер-чистовой обработки.
Контроль стружкоотвода на очень малой подаче и глубине резания
80°
di
rlS
75° 95°
95°
75° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC6015
IC428
IC520N
IC907
ap
(мм)
f
(мм/об)
CNMG 120402-SF 12.90 12.70 4.76 0.20 l l 0.30-2.00 0.03-0.25
CNMG 120404-SF 12.90 12.70 4.76 0.40 l0.30-2.00 0.05-0.25
CNGG 120401-SF 12.90 12.70 4.76 0.10 l0.20-1.50 0.03-0.15
CNGG 120402-SF 12.90 12.70 4.76 0.20 l0.30-2.00 0.03-0.20
CNGG 120404-SF 12.90 12.70 4.76 0.40 l0.30-2.00 0.03-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B136
CNMG-WF
Двухсторонние 80° ромбические пластины с зачистной
кромкой для чистовой обработки на больших подачах
80°
di
rlS
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC8250
IC8150
ap
(мм)
f
(мм/об)
CNMG 120408-WF 12.90 12.70 4.76 0.80 l l 0.80-3.50 0.10-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MULNR/L-MW (D8) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW
(D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) •
PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNMZ
Двухсторонние 80° ромбические пластины с шлифованным стружколомом для
чистовой обработки
80°
di
rlS
75°
75°
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC30N
IC530N
ap
(мм)
f
(мм/об)
CNMZ 120404-R/LF 12.90 12.70 4.76 0.40 l l 0.40-3.50 0.12-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCLNR/L (B17) • PCLNR/L-12-JHP
(B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B137
CNMG-M3M
Двухсторонние 80° ромбические пластины для обработки
нержавеющей и низкоуглеродистой стали
80°
di
rlS
75°
75°
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC6015
IC6025
ap
(мм)
f
(мм/об)
CNMG 120408-M3M 12.90 12.70 4.76 0.80 l l 0.50-5.00 0.15-0.50
CNMG 120412-M3M 12.90 12.70 4.76 1.20 l l 0.50-5.00 0.20-0.60
CNMG 120416-M3M 12.90 12.70 4.76 1.60 l l 0.50-5.00 0.25-0.70
CNMG 160608-M3M 16.10 15.87 6.35 0.80 l l 0.50-7.00 0.15-0.50
CNMG 160612-M3M 16.10 15.87 6.35 1.20 l l 0.50-7.00 0.20-0.60
CNMG 160616-M3M 16.10 15.87 6.35 1.60 l l 0.50-7.00 0.25-0.70
CNMG 190608-M3M 19.30 19.05 6.35 0.80 l l --- ---
CNMG 190612-M3M 19.30 19.05 6.35 1.20 l l --- ---
CNMG 190616-M3M 19.30 19.05 6.35 1.60 l l --- ---
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41)
• MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) •
S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNMG-WG
Двухсторонние 80° ромбические пластины с зачистной кромкой для
высокого качества поверхности при точении на больших подачах
80°
di
rlS
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8250
IC8150
IC428
IC5005
IC520N
IC807
IC907
ap
(мм)
f
(мм/об)
CNMG 120408-WG 12.90 12.70 4.76 0.80 lllllll0.80-3.50 0.10-0.50
CNMG 120412-WG 12.90 12.70 4.76 1.20 l l 1.50-4.00 0.30-0.80
CNMG 120416-NRW 12.90 12.70 4.76 1.60 l l 2.00-4.50 0.30-0.80
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B138
CNMG/CNGG-PP
Двухсторонние 80° ромбические пластины для обработки
вязких материалов на средних режимах резания
80°
di
rlS
75°
75°
95°
95° 95º
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41)
• MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) •
S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC28
IC3028
IC830
IC8350
IC8250
IC6015
IC8150
IC6025
IC20
IC428
IC807
IC907
IC806
IC20N
ap
(мм)
f
(мм/об)
CNMG 120404-PP 12.90 12.70 4.76 0.40 l l l l l l l 1.00-4.00 0.14-0.30
CNMG 120408-PP 12.90 12.70 4.76 0.80 llllllll llll 1.00-4.00 0.14-0.30
CNMG 120412-PP 12.90 12.70 4.76 1.20 l l l l l 1.50-4.00 0.18-0.40
CNMG 190612-PP 19.30 19.05 6.35 1.20 l l 2.00-8.00 0.30-0.60
CNGG 120401-PP 12.90 12.70 4.76 0.10 l0.40-2.00 0.05-0.20
CNGG 120402-PP 12.90 12.70 4.76 0.20 l0.40-2.50 0.08-0.25
CNGG 120404-PP 12.90 12.70 4.76 0.40 l0.80-3.00 0.10-0.30
CNGG 120408-PP 12.90 12.70 4.76 0.80 l1.00-4.00 0.10-0.30
CNGG 190612-PP 19.30 19.05 6.35 1.20 l2.00-9.00 0.30-0.60
CNMA
Двухсторонние 80° ромбические пластины для обработки
материалов, дающих короткую стружку (чугун и т.п.)
80°
l
di
rS
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8150
IC20
IC428
IC5010
IC5005
IC907
ap
(мм)
f
(мм/об)
CNMA 120404 12.90 12.70 4.76 0.40 lll 1.00-4.00 0.03-0.34
CNMA 120408 12.90 12.70 4.76 0.80 lllll 1.00-4.00 0.05-0.43
CNMA 120408F 12.90 12.70 4.76 0.80 l1.00-4.00 0.05-0.50
CNMA 120412 12.90 12.70 4.76 1.20 lllll 1.50-4.50 0.08-0.60
CNMA 120416 12.90 12.70 4.76 1.60 lll 2.00-6.00 0.30-0.60
CNMA 160612 15.90 15.87 6.35 1.20 l2.00-10.00 0.10-0.80
CNMA 160616 15.90 15.87 6.35 1.60 l l 2.00-10.00 0.30-0.60
CNMA 190612 19.30 19.05 6.35 1.20 l l l 2.00-10.00 0.10-0.80
CNMA 190616 19.30 19.05 6.35 1.60 l2.50-10.00 0.30-1.00
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41)
• MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) •
S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B139
CNMG-GN
Двухсторонние 80° ромбические пластины для общей обработки
80°
di
rlS
75° 95°
95°
95º 75°
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41)
• MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) •
S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC28
IC3028
IC830
IC8350
IC8250
IC6015
IC8150
IC6025
IC20
IC428
IC5010
IC5005
IC530N
IC807
IC907
IC20N
ap
(мм)
f
(мм/об)
CNMG 120404-GN 12.90 12.70 4.76 0.40 l l l l l l l 1.00-4.00 0.14-0.40
CNMG 120408-GN 12.90 12.70 4.76 0.80 lllllllll llllll1.00-4.50 0.16-0.45
CNMG 120412-GN 12.90 12.70 4.76 1.20 l l l l l l l l 1.50-5.00 0.22-0.50
CNMG 160612-GN 15.90 15.87 6.35 1.20 l l l l 2.00-7.00 0.22-0.60
CNMG 160616-GN 15.90 15.87 6.35 1.60 l2.00-7.00 0.22-0.75
CNMG 190608-GN 19.30 19.05 6.35 0.80 l1.50-8.00 0.20-0.70
CNMG 190612-GN 19.30 19.05 6.35 1.20 l l l l 2.00-7.98 0.25-0.70
CNMG/CNGG-TF
Двухсторонние 80° ромбические пластины для обработки
широкого ряда материалов на средних режимах резания
80°
di
rlS
75°
75°
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC6015
IC8150
IC6025
IC908
IC20
IC807
IC907
IC806
IC20N
ap
(мм)
f
(мм/об)
CNMG 090304-TF 9.70 9.53 3.18 0.40 l l 1.00-3.00 0.12-0.35
CNMG 090308-TF 9.70 9.53 3.18 0.80 lll 1.00-4.00 0.12-0.35
CNMG 120404-TF 12.90 12.70 4.76 0.40 l ll l lllll 1.00-4.00 0.12-0.35
CNMG 120408-TF 12.90 12.70 4.76 0.80 llllllllllll 1.00-4.00 0.12-0.35
CNMG 120412-TF 12.90 12.70 4.76 1.20 l lllllllll 1.50-4.50 0.15-0.40
CNMG 160608-TF 15.90 15.87 6.35 0.80 l l 1.00-6.00 0.12-0.35
CNMG 160612-TF 15.90 15.87 6.35 1.20 l1.50-6.00 0.15-0.45
CNMG 190612-TF 19.30 19.05 6.35 1.20 l1.50-6.50 0.20-0.55
CNGG 120408-TF 12.96 12.70 4.76 0.80 l1.00-4.00 0.12-0.35
CNGG 190612-TF 19.30 19.05 6.35 1.20 l2.00-9.00 0.30-0.70
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41)
• MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) •
S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B140
CNMG-NR
Двухсторонние 80° ромбические пластины со специальным
стружколомом для обработки в тяжёлых черновых режимах
80°
di
rl S
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC6015
IC8150
IC6025
IC428
IC5010
IC5005
IC807
IC907
ap
(мм)
f
(мм/об)
CNMG 120408-NR 12.90 12.70 4.76 0.80 lll llllll 1.00-4.50 0.15-0.45
CNMG 120412-NR 12.90 12.70 4.76 1.20 l l l l l l 1.00-5.00 0.23-0.55
CNMG 120416-NR 12.90 12.70 4.76 1.60 l1.00-5.00 0.30-0.60
CNMG 160608-NR 15.90 15.87 6.35 0.80 l l 1.50-6.00 0.25-0.50
CNMG 160612-NR 15.90 15.87 6.35 1.20 l l l l 2.00-7.00 0.30-0.60
CNMG 160616-NR 15.90 15.87 6.35 1.60 l l l l l l l l 2.50-7.00 0.30-0.70
CNMG 190608-NR 19.30 19.05 6.35 0.80 l l 3.50-8.00 0.30-0.72
CNMG 190612-NR 19.30 19.05 6.35 1.20 l l l l 3.50-8.00 0.30-0.80
CNMG 190616-NR 19.30 19.05 6.35 1.60 l l l l l l 4.00-10.00 0.40-0.85
CNMG 190624-NR 19.30 19.05 6.35 2.40 l4.00-10.00 0.40-1.20
CNMG 250924-NR 25.79 25.40 9.52 2.40 l6.00-12.00 0.40-1.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41)
• MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) •
S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNMM-NM
Односторонние 80° ромбические пластины для черновой обработки
80°
di
rlS
75°
75°
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC8150
ap
(мм)
f
(мм/об)
CNMM 120408-NM 12.90 12.70 4.76 0.80 l l l 1.50-6.00 0.25-0.50
CNMM 120412-NM 12.90 12.70 4.76 1.20 l l 2.00-6.00 0.30-0.60
CNMM 160612-NM 16.10 15.87 6.35 1.20 l l 2.00-8.00 0.30-0.60
CNMM 160616-NM 16.10 15.87 6.35 1.60 l2.00-8.00 0.30-0.60
CNMM 190612-NM 19.30 19.05 6.35 1.20 l l l 2.00-10.00 0.30-0.60
CNMM 190616-NM 19.30 19.05 6.35 1.60 l l l 3.00-10.00 0.30-0.70
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK
A63WH-MULNR/L-J12MWX2 (D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MCLNR/L (D42) • IM-MULNR/L-MW (D41)
• MCLNR/L (B18) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) •
S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B141
3º 0.18
17º
CNMG-MR
Двухсторонние 80° ромбические пластины для чернового
точения нержавеющей стали и мягких материалов
l
di
80°
rS
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8350
IC8250
IC8150
IC807
ap
(мм)
f
(мм/об)
CNMG 160612-MR 15.90 15.87 6.35 1.20 llll2.00-10.00 0.30-0.90
CNMG 160616-MR 15.90 15.87 6.35 1.60 llll2.00-9.00 0.40-1.00
CNMG 160624-MR 15.90 15.87 6.35 2.40 llll2.00-8.00 0.50-1.20
CNMG 190612-MR 19.03 19.05 6.35 1.20 llll2.00-10.00 0.30-0.90
CNMG 190616-MR 19.03 19.05 6.35 1.60 llll2.00-9.00 0.40-1.00
CNMG 190624-MR 19.03 19.05 6.35 2.40 llll2.00-8.00 0.50-1.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • DCBNR/L (B21) • DCLNR/L (B20) • IM-MCLNR/L (D42) • MCLNR/L (B18).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B142
0.19
14º
17º
CNMX-HTW
Двухсторонние 80° ромбические пластины с высокой криволинейной
режущей кромкой для больших объёмов снятия металла
S
7.44
di
F
F
Зачистная кромка
r
80º
88º
l
95º
95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di r Sl
IC8350
IC8250
IC8150
IC807
IC907
ap
(мм)
f
(мм/об)
CNMX 120708-HTW 12.70 0.80 6.75 12.90 lllll1.50-6.00 0.25-0.60
CNMX 120712-HTW 12.70 1.20 6.75 12.90 lllll1.50-6.00 0.25-0.60
CNMX 120716-HTW 12.70 1.60 6.75 12.90 lllll1.00-6.00 0.20-0.60
CNMX 160712-HTW 15.87 1.20 6.35 16.10 lll 2.00-10.50 0.30-0.80
CNMX 160716-HTW 15.87 1.60 6.35 16.10 lll 2.00-10.50 0.30-1.00
• PCLNR/L...X и A..-PCLNR/L-12X рекомендуются в первую очередь, т.к. они разработаны специально под эту пластину • Руководство по эксплуатации
и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A-PCLNR/L-12X (B88) • C#-PCLNR/L-12X-JHP (D23) • C#-PCLNR/L-X (D4) • C#-T-PCM12XPDM15 (D13) • DCLNR/L (B20) • PCLNR/L-12X-
JHP (B63) • PCLNR/L-X (B19).
CNMX-M4MW
Двухсторонние 80° ромбические пластины с высокой криволинейной
режущей кромкой для больших объёмов снятия металла
di
F
F
l
S
80º
88º
Зачистная кромка
r
95º
95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di r Sl
IC830
IC6015
IC8150
IC6025
IC807
IC806
ap
(мм)
f
(мм/об)
CNMX 120704-M4MW 12.70 0.40 6.75 12.90 l l l 0.80-5.00 0.15-0.45
CNMX 120708-M4MW 12.70 0.80 6.75 12.90 llllll1.00-6.00 0.20-0.60
CNMX 120712-M4MW 12.70 1.20 6.75 12.90 lllll2.00-6.00 0.30-0.80
• PCLNR/L...X и A..-PCLNR/L-12X рекомендуются в первую очередь, т.к. они разработаны специально под эту пластину • Руководство по эксплуатации
и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A-PCLNR/L-12X (B88) • C#-PCLNR/L-12X-JHP (D23) • C#-PCLNR/L-X (D4) • C#-T-PCM12XPDM15 (D13) • DCLNR/L (B20) • PCLNR/L-12X-
JHP (B63) • PCLNR/L-X (B19).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B143
CNMM-HTW
Пластины с большим положительным радиусом, спиральной режущей
кромкой и положительным режущим углом для черновых операций
I
F
FdiS
r
80º
88º
95º
95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sr l
IC8250
IC8150
ap
(мм)
f
(мм/об)
CNMM 120408-HTW 12.70 4.76 0.80 12.90 l l 1.50-5.00 0.24-0.59
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNMM-NR
Односторонние 80° ромбические пластины для черновых токарных операций
80°
di
rlS
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC8150
IC907
ap
(мм)
f
(мм/об)
CNMM 190616-NR 19.03 19.05 6.35 1.60 l l 2.00-10.00 0.40-1.00
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-MCLNR/L (D8) • DCLNR/L (B20) • IM-MCLNR/L (D42) • MCLNR/L (B18).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B144
DNMG/DNGG-SF
Двухсторонние 55° ромбические пластины для суперчистовой обработки.
Контроль отвода стружки на очень маленькой подаче и глубине резания
55°
di
lS
r
60°
max
62.5°
27°
max
93°
93º
30º
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC530N
IC520N
IC907
ap
(мм)
f
(мм/об)
DNMG 110404-SF 11.63 9.52 4.76 0.40 l l 0.50-3.00 0.05-0.25
DNGG 150401-SF 15.50 12.70 4.76 0.10 l0.25-2.00 0.03-0.15
DNGG 150402-SF 15.50 12.70 4.76 0.20 l0.40-2.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • DDJNR/L (B22) • HSK A63WH-DDJNR/L
(D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64).
DNMG-NF
Двухсторонние 55° ромбические пластины для
получистовой и чистовой обработки
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC6015
IC8150
IC6025
IC530N
IC520N
IC807
IC907
IC20N
ap
(мм)
f
(мм/об)
DNMG 110402-NF 11.63 9.52 4.76 0.20 l l l l l l 0.40-2.50 0.07-0.18
DNMG 110404-NF 11.63 9.52 4.76 0.40 l llll llll 0.80-3.00 0.07-0.25
DNMG 110408-NF 11.63 9.52 4.76 0.80 l lllll lll 1.00-3.50 0.08-0.25
DNMG 150404-NF 15.50 12.70 4.76 0.40 l l l 0.80-3.50 0.07-0.25
DNMG 150408-NF 15.50 12.70 4.76 0.80 l l 1.00-3.51 0.08-0.25
DNMG 150604-NF 15.50 12.70 6.35 0.40 l l l l 0.80-3.50 0.07-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L
(B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) •
S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B145
DNMG-WG
Двухсторонние 55° ромбические пластины с зачистной кромкой для
высокого качества поверхности при точении на больших подачах
55°
S
l
r
di
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8250
IC5010
IC807
ap
(мм)
f
(мм/об)
DNMG 150408-WG 15.50 12.70 4.76 0.80 l1.00-2.50 0.20-0.50
DNMG 150608-WG 15.50 12.70 6.35 0.80 l l 1.00-2.50 0.18-0.40
DNMG 150612-WG 15.50 12.70 6.35 1.20 l l 1.00-3.00 0.20-0.80
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK
A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
DNMG-PF
Двухсторонние 55° ромбические пластины для чистовой
обработки легированной и нержавеющей стали
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Рекомендованные режимы
Обозначение l di Sr
IC8150
ap
(мм)
f
(мм/об)
DNMG 110408-PF 11.63 9.52 4.76 0.80 l0.30-3.00 0.07-0.30
DNMG 150612-PF 15.50 12.70 6.35 1.20 l1.00-4.00 0.10-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L
(B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) •
S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B146
DNMG-M3M
Двухсторонние 55° ромбические пластины для обработки
нержавеющей и низкоуглеродистой стали
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC6015
IC6025
ap
(мм)
f
(мм/об)
DNMG 110408-M3M 11.63 9.52 4.76 0.80 l l 0.50-4.00 0.15-0.50
DNMG 110412-M3M 11.63 9.52 4.76 1.20 l l 0.50-4.00 0.20-0.60
DNMG 150408-M3M 15.50 12.70 4.76 0.80 l l 0.50-5.00 0.15-0.50
DNMG 150412-M3M 15.50 12.70 4.76 1.20 l l 0.50-5.00 0.20-0.60
DNMG 150608-M3M 15.50 12.70 6.35 0.80 l l 0.50-5.00 0.15-0.50
DNMG 150612-M3M 15.50 12.70 6.35 1.20 l l 0.50-5.00 0.20-0.60
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • DDJNR/L (B22) • HSK A63WH-DDJNR/L
(D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
DNMG/DNGG-PP
Двухсторонние 55° ромбические пластины для обработки вязких
материалов на средних режимах резания
55°
di
lS
r
60°
max
62.5°
27°
max
93°
93º
30º
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC6015
IC8150
IC6025
IC20
IC807
IC907
ap
(мм)
f
(мм/об)
DNMG 110404-PP 11.63 9.52 4.76 0.40 l l 0.40-3.00 0.12-0.30
DNMG 110408-PP 11.63 9.52 4.76 0.80 lll 1.00-3.50 0.12-0.30
DNMG 150408-PP 15.50 12.70 4.76 0.80 l l l 1.00-4.00 0.12-0.30
DNMG 150604-PP 15.50 12.70 6.35 0.40 l l 0.50-4.00 0.12-0.30
DNMG 150608-PP 15.50 12.70 6.35 0.80 llll llll1.00-3.50 0.12-0.30
DNGG 150604-PP 15.50 12.70 6.35 0.40 l0.50-4.00 0.12-0.30
DNGG 150608-PP 15.50 12.70 6.35 0.80 l1.00-4.00 0.12-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L
(B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) •
S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B147
DNMG-VL
Двухсторонние 55° ромбические пластины со стружколомом для
обработки клапанов из нержавеющей стали и жаропрочных сплавов
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Рекомендованные режимы
Обозначение l di Sr
IC908
ap
(мм)
f
(мм/об)
DNMG 110408-VL 11.63 9.52 4.76 0.80 l0.50-3.50 0.10-0.25
DNMG 150408-VL 15.50 12.70 4.76 0.80 l0.50-3.50 0.10-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • DDJNR/L (B22) • HSK A63WH-DDJNR/L
(D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
DNMG/DNGG-TF
Двухсторонние 55° ромбические пластины для обработки
широкого ряда материалов на средних режимах резания
di
55°
S
rl
60°
max
62.5°
27°
max
93°
93º
30º
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8250
IC6015
IC8150
IC6025
IC20
IC530N
IC807
IC907
IC806
IC20N
ap
(мм)
f
(мм/об)
DNMG 110404-TF 11.63 9.52 4.76 0.40 l l l 1.00-3.00 0.12-0.30
DNMG 110412-TF 11.63 9.52 4.76 1.20 l1.50-4.00 0.15-0.35
DNMG 150404-TF 15.50 12.70 4.76 0.40 lll ll ll 1.00-3.00 0.15-0.30
DNMG 150408-TF 15.50 12.70 4.76 0.80 llllll ll 1.00-3.50 0.15-0.30
DNMG 150412-TF 15.50 12.70 4.76 1.20 l l 1.50-4.00 0.12-0.35
DNMG 150604-TF 15.50 12.70 6.35 0.40 lllll ll l 1.00-3.00 0.14-0.30
DNMG 150608-TF 15.50 12.70 6.35 0.80 llllll llll 1.00-3.50 0.15-0.30
DNMG 150612-TF 15.50 12.70 6.35 1.20 llllll lll 1.50-4.00 0.11-0.35
DNGG 150404-TF 15.50 12.70 4.76 0.40 l1.00-3.00 0.15-0.30
DNGG 150408-TF 15.50 12.70 4.76 0.80 l1.00-3.50 0.15-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L
(B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) •
S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B148
DNMG-GN
Двухсторонние 55° ромбические пластины для общей обработки
di
55°
S
rl
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC8150
IC428
IC5010
IC5005
IC20N
ap
(мм)
f
(мм/об)
DNMG 110408-GN 11.63 9.52 4.76 0.80 l l 1.00-4.00 0.18-0.38
DNMG 110412-GN 11.63 9.52 4.76 1.20 l l 1.50-4.50 0.18-0.38
DNMG 150408-GN 15.50 12.70 4.76 0.80 l l l 1.00-4.00 0.18-0.18
DNMG 150412-GN 15.50 12.70 4.76 1.20 llll l 1.50-5.00 0.18-0.43
DNMG 150608-GN 15.50 12.70 6.35 0.80 lllll ll1.00-4.00 0.18-0.38
DNMG 150612-GN 15.50 12.70 6.35 1.20 l l l l l 1.50-5.00 0.18-0.43
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L (D5) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L
(B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • IM-PDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) •
S-DDUNR/L (B92).
DNMA
Двухсторонние 55° ромбические пластины для обработки
материалов, дающих короткую стружку (например, чугун)
di
55°
S
rl
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC428
IC5010
IC5005
ap
(мм)
f
(мм/об)
DNMA 150412 15.50 12.70 4.76 1.20 l1.50-4.00 0.05-0.40
DNMA 150608 15.50 12.70 6.35 0.80 lll1.50-4.00 0.03-0.40
DNMA 150612 15.50 12.70 6.35 1.20 lll1.50-4.00 0.05-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK
A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B149
DNMM-NM
Односторонние 55° ромбические пластины для черновых операций
55°
di
lS
r
60°
max
62.5°
27°
max
93°
93º
30º
max
Параметры Рекомендованные режимы
Обозначение l di Sr
IC8250
ap
(мм)
f
(мм/об)
DNMM 150612-NM 15.50 12.70 6.35 1.20 l1.50-4.50 0.25-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK
A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
DNMG-NR
Двухсторонние 55° ромбические пластины со специальным
стружколомом для черновой обработки в тяжёлых режимах
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC8250
IC8150
ap
(мм)
f
(мм/об)
DNMG 150612-NR 15.50 12.70 6.35 1.20 l l 2.00-6.00 0.23-0.50
DNMG 150616-NR 15.50 12.70 6.35 1.60 l l 2.00-6.00 0.25-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK
A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B150
5°
DNMX-HT
Двухсторонние 55° ромбические пластины с высоким изгибом
режущей кромки для больших объёмов снятия металла
di
r
55°
lS
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8350
IC8250
IC6015
IC8150
IC6025
IC807
IC806
ap
(мм)
f
(мм/об)
DNMX 150608-HT 15.50 12.70 6.35 0.80 llllll2.00-5.00 0.25-0.50
DNMX 150612-HT 15.50 12.70 6.35 1.20 lllllll2.50-5.50 0.30-0.60
DNMX 150616-HT 15.50 12.70 6.35 1.60 l l 2.50-5.50 0.30-0.60
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK
A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
KNMX
55° Прямоугольные профилирующие пластины
lS
55˚
r
di
7˚
93º
30º
max
27°
max
93°
60°
max
62.5°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8250
IC8150
IC5010
IC807
IC907
ap
(мм)
f
(мм/об)
KNMX 160405-R/LP 19.72 9.52 4.76 0.50 l l l l 1.00-4.00 0.10-0.40
KNMX 160410-R/LP 19.72 9.52 4.76 1.00 lllll1.50-4.00 0.15-0.45
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A-SKUNR/L (B93) • CKJNR/L (B23) • CKNNR/L (B24) • SKJNR/L (B24).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B151
KNUX
55° Прямоугольные профилирующие пластины
di
I
R/L 11
R/L 12 r12°
S
55°
93º
30º
max
27°
max
93°
60°
max
62.5°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC9025
IC9015
IC20
ap
(мм)
f
(мм/об)
KNUX 160405 R/L11 19.72 9.52 4.76 0.50 lll1.00-4.00 0.10-0.40
KNUX 160405 R/L12 19.72 9.52 4.76 0.50 l l 1.50-4.00 0.10-0.40
KNUX 160410 R/L11 19.72 9.52 4.76 1.00 l l 1.50-4.00 0.15-0.45
KNUX 160410 R/L12 19.72 9.52 4.76 1.00 l1.50-4.00 0.15-0.45
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• CKJNR/L (B23) • CKNNR/L (B24).
VNMG-SF
Двухсторонние 35° ромбические пластины для суперчистовой обработки.
Контроль отвода стружки на очень маленькой подаче и глубине резания
35°
l
di
S
r
50°
max
93°
72.5°
70°
max
93º
50º
max
Параметры Рекомендованные режимы
Обозначение l di Sr
IC908
ap
(мм)
f
(мм/об)
VNMG 12T302-SF 12.40 7.15 3.90 0.20 l0.30-2.00 0.03-0.20
VNMG 12T304-SF 12.40 7.15 3.90 0.40 l0.50-3.00 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• A-SVUNR/L (B93) • C#-SVJNR/L-F (D10) • C#-SVVNN-F (D12) • HSK A63WH-SVVNN-F (D31) • IM-SVJNR/L-F (D44) • IM-SVVNN-F
(D44) • SVJNR/L-F (B25) • SVVNN-F (B26).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B152
VNMG/VNGG-NF
Двухсторонние 35° ромбические пластины для
получистовой и чистовой обработки
35°
l
di
S
r
50°
max
93°
72.5°
70°
max
93º
50º
max
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A-SVUNR/L (B93) • C#-MVJNR/L (D10) • C#-SVJNR/L-F (D10) • C#-SVVNN-F (D12) • HSK A63WH-SVVNN-F (D31) • IM-MVJNR/L (D45) •
IM-MVVNN (D45) • IM-SVJNR/L-F (D44) • IM-SVVNN-F (D44) • MVJNR/L (B25) • MVVNN (B27) • SVJNR/L-F (B25) • SVVNN-F (B26).
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC830
IC8350
IC8250
IC6015
IC8150
IC6025
IC30N
IC20
IC428
IC5010
IC5005
IC807
IC907
IC20N
ap
(мм)
f
(мм/об)
VNMG 12T302-NF 12.40 7.15 3.90 0.20 l l l l l l l 0.40-2.50 0.07-0.18
VNMG 12T304-NF 12.40 7.15 3.90 0.40 lllllll l lll 0.70-2.00 0.07-0.24
VNMG 12T308-NF 12.40 7.15 3.90 0.80 l llllll llllll 1.00-3.00 0.08-0.24
VNMG 160404-NF 16.60 9.52 4.76 0.40 l llll ll 0.70-2.50 0.07-0.24
VNMG 160408-NF 16.60 9.52 4.76 0.80 l1.00-3.00 0.08-0.25
VNGG 12T302-NF 12.40 7.15 3.90 0.20 l l 0.40-2.50 0.05-0.17
VNGG 12T304-NF 12.40 7.15 3.90 0.40 l l 0.50-3.00 0.05-0.25
VNMM-PP
Односторонние 35° ромбические пластины для обработки
вязких материалов на средних режимах резания
35°
S
l
r
di
50°
max
93°
72.5°
70°
max
93º
50º
max
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC8250
IC20
ap
(мм)
f
(мм/об)
VNMM 12T304-PP 12.40 7.15 3.90 0.40 l l 0.80-2.50 0.12-0.20
VNMM 12T308-PP 12.40 7.15 3.90 0.80 l l 1.00-2.50 0.12-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A-SVUNR/L (B93) • C#-SVJNR/L-F (D10) • C#-SVVNN-F (D12) • HSK A63WH-SVVNN-F (D31) • IM-SVJNR/L-F (D44) • IM-SVVNN-F (D44)
• SVJNR/L-F (B25) • SVVNN-F (B26).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B153
VNMG-TF
Двухсторонние 35° ромбические пластины для обработки
широкого ряда материалов на средних режимах резания
di
S
r
35°
l
50°
max
93°
72.5°
70°
max
93º
50º
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8250
IC6015
IC8150
IC6025
IC807
IC907
IC806
ap
(мм)
f
(мм/об)
VNMG 160408-TF 16.60 9.52 4.76 0.80 llllllll1.00-3.50 0.10-0.30
VNMG 160412-TF 16.60 9.52 4.76 1.20 l l 1.00-4.00 0.12-0.38
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-MVJNR/L (D10) • IM-MVJNR/L (D45) • IM-MVVNN (D45) • MVJNR/L (B25) • MVVNN (B27).
TNMG-SF
Треугольные двухсторонние пластины для суперчистовой обработки.
Контроль отвода стружки на очень маленькой подаче и глубине резания
di
60°
S
r
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8250
IC530N
IC520N
ap
(мм)
f
(мм/об)
TNMG 160404-SF 16.50 9.52 4.76 0.40 l l 0.40-2.00 0.04-0.25
TNMG 160408-SF 16.50 9.52 4.76 0.80 l l 1.00-3.00 0.06-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) •
PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B154
TNMG-PF
Треугольные двухсторонние пластины для чистовой
обработки легированной и нержавеющей стали
S
60°
l
di
r
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Параметры Рекомендованные режимы
Обозначение l di Sr
IC8150
ap
(мм)
f
(мм/об)
TNMG 160408-PF 16.50 9.52 4.76 0.80 l0.80-3.00 0.08-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) •
PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
TNMZ-RF/LF
Треугольные двухсторонние пластины с шлифованным
стружколомом для чистовых операций
di
60°
S
r
l
91°
60° 55°
max
91°
93° 22°
max
91º 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC30N
IC530N
ap
(мм)
f
(мм/об)
TNMZ 160404-R/LF 16.50 9.52 4.76 0.40 l l 0.60-3.50 0.12-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W
(B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B155
TNMG-TF
Треугольные двухсторонние пластины для обработки
широкого ряда материалов на средних режимах резания
60°
l
di
rS
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8250
IC6015
IC8150
IC6025
IC908
IC20
IC807
IC907
IC806
IC20N
ap
(мм)
f
(мм/об)
TNMG 160308-TF 16.50 9.52 3.18 0.80 l1.00-3.00 0.12-0.30
TNMG 160404-TF 16.50 9.52 4.76 0.40 lllll llll 1.00-3.00 0.12-0.30
TNMG 160408-TF 16.50 9.52 4.76 0.80 lllllllllll 1.00-3.00 0.12-0.30
TNMG 160412-TF 16.50 9.52 4.76 1.20 l l l l 1.00-5.00 0.12-0.40
TNMG 220404-TF 22.00 12.70 4.76 0.40 lllll ll 1.00-3.50 0.14-0.35
TNMG 220408-TF 22.00 12.70 4.76 0.80 llll lll 1.00-4.00 0.15-0.40
TNMG 220412-TF 22.00 12.70 4.76 1.20 l l l l 1.00-4.50 0.18-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W
(B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
TNMG-VL
Треугольные двухсторонние пластины со стружколомом для обработки
клапанов из нержавеющей стали и жаропрочных сплавов
S
rdi
60°
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC908
IC807
IC907
ap
(мм)
f
(мм/об)
TNMG 160408-VL 16.50 9.52 4.76 0.80 lll 0.80-3.50 0.10-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) •
PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B156
TNMG/TNGG-PP
Треугольные двухсторонние пластины для обработки
вязких материалов на средних режимах резания
60°
l
S
di
r
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC8150
IC20
IC907
ap
(мм)
f
(мм/об)
TNGG 160402-PP 16.50 9.52 4.76 0.20 l0.50-1.50 0.05-0.25
TNMG 160404-PP 16.50 9.52 4.76 0.40 l l l 0.50-3.00 0.13-0.30
TNMG 160408-PP 16.50 9.52 4.76 0.80 l l l l 1.00-3.00 0.12-0.30
TNMG 220404-PP 22.00 12.70 4.76 0.40 l l 0.50-3.50 0.14-0.32
TNMG 220408-PP 22.00 12.70 4.76 0.80 lll 1.00-3.50 0.14-0.32
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W
(B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
TNMG-NF
Треугольные двухсторонние пластины для получистовой и чистовой обработки
di
60°
l
rS
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC8250
IC8150
ap
(мм)
f
(мм/об)
TNMG 160408-NF 16.50 9.52 4.76 0.80 l l 1.00-3.00 0.08-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) •
PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B157
TNMG-GN
Треугольные двухсторонние пластины для общей обработки
di
60°
S
r
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC8350
IC8250
IC8150
IC20
IC428
IC5010
IC5005
IC807
IC907
ap
(мм)
f
(мм/об)
TNMG 160404-GN 16.50 9.52 4.76 0.40 l l 1.00-3.00 0.12-0.30
TNMG 160408-GN 16.50 9.52 4.76 0.80 llllllllll1.00-3.50 0.18-0.39
TNMG 160412-GN 16.50 9.52 4.76 1.20 l l 1.50-4.00 0.18-0.43
TNMG 220408-GN 22.00 12.70 4.76 0.80 llll 1.00-4.00 0.18-0.40
TNMG 220412-GN 22.00 12.70 4.76 1.20 lll 1.50-4.50 0.18-0.45
TNMG 220416-GN 22.00 12.70 4.76 1.60 l2.00-5.00 0.25-0.45
TNMG 270612-GN 27.50 15.88 6.35 1.20 l2.00-6.00 0.25-0.45
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W
(B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
TNMM-NR
Односторонние треугольные пластины со специальным
стружколомом для черновой обработки в тяжёлых режимах
di
60°
S
r
l
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Рекомендованные режимы
Обозначение l di Sr
IC8150
ap
(мм)
f
(мм/об)
TNMM 220416-NR 22.00 12.70 4.76 1.60 l2.50-6.00 0.30-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTGNR/L (B32) •
S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B158
TNMM-RP
Односторонние треугольные пластины для черновой
обработки мягких и вязких материалов
di
60°
S
r
l
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Рекомендованные режимы
Обозначение l di Sr
IC8350
ap
(мм)
f
(мм/об)
TNMM 220408-RP 22.00 12.70 4.76 0.80 l2.00-5.00 0.20-0.45
Державки, см. стр.
TNMA
Треугольные двухсторонние пластины без стружколома для обработки
материалов, дающих короткую стружку (например, чугун)
diS
60°
r
l
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC20
IC428
IC5010
IC5005
ap
(мм)
f
(мм/об)
TNMA 160404 16.50 9.52 4.76 0.40 lll0.50-3.00 0.05-0.21
TNMA 160408 16.50 9.52 4.76 0.80 llll1.00-4.00 0.05-0.25
TNMA 160412 16.50 9.52 4.76 1.20 lll1.50-4.50 0.10-0.29
TNMA 160416 16.50 9.52 4.76 1.60 l1.50-4.50 0.10-0.40
TNMA 220408 22.00 12.70 4.76 0.80 l l l 1.50-5.00 0.05-0.33
TNMA 220412 22.00 12.70 4.76 1.20 lll1.50-5.00 0.10-0.33
TNMA 220416 22.00 12.70 4.76 1.60 l l 1.50-5.00 0.10-0.37
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W
(B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B159
RNMG
Двухсторонняя круглая негативная пластина для черновой
обработки профиля на средних режимах
S
d1
di
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sd1
IC8250
IC8150
ap
(мм)
f
(мм/об)
RNMG 120400 12.70 4.76 5.15 l l 2.00-5.00 0.30-0.60
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• PRGNR/L (B52).
SNMG-NF
Двухсторонняя квадратная пластина для суперчистовой обработки.
Контроль отвода стружки на очень маленькой подаче и глубине резания
90°
di
S
r
75° 75°
75°
45°
45°
45° 75º
Параметры Рекомендованные режимы
Обозначение di Sr
IC8250
ap
(мм)
f
(мм/об)
SNMG 090304-NF 9.52 3.17 0.40 l0.60-3.00 0.08-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B160
SNMG-VL
Двухсторонняя квадратная пластина со стружколомом для обработки
клапанов из нержавеющей стали и жаропрочных сплавов
di
S
r
90°
75° 75°
75°
45°
45°
45° 75º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sr
IC807
IC907
ap
(мм)
f
(мм/об)
SNMG 120408-VL 12.70 4.76 0.80 l l 1.00-5.00 0.10-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30)
• HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSDNN (B29) • PSKNR/L (B30) •
PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
SNMG-PP
Двухсторонние квадратные пластины для обработки вязких
материалов на средних режимах резания
90°
S
di
r
75° 75°
75°
45°
45°
45° 75º
Параметры Рекомендованные режимы
Обозначение di Sr
IC3028
ap
(мм)
f
(мм/об)
SNMG 120408-PP 12.70 4.76 0.80 l1.00-4.00 0.14-0.30
SNMG 120412-PP 12.70 4.76 1.20 l1.50-4.00 0.18-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30)
• HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSDNN (B29) • PSKNR/L (B30) •
PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
SNMG-TF
Двухсторонние квадратные пластины для обработки широкого ряда материалов
на средних режимах резания
90°
di
S
r
75° 75°
75°
45°
45°
45° 75º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sr
IC3028
IC8250
IC6015
IC8150
IC6025
IC20
IC807
IC907
IC806
ap
(мм)
f
(мм/об)
SNMG 120404-TF 12.70 4.76 0.40 l l l 1.00-4.00 0.10-0.25
SNMG 120408-TF 12.70 4.76 0.80 lll l lll1.00-4.00 0.13-0.35
SNMG 120412-TF 12.70 4.76 1.20 llllllll 1.50-4.00 0.15-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30)
• HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSDNN (B29) • PSKNR/L (B30) •
PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B161
1.11
16º
5º 0.07
SNMG-EM-M
Двухсторонняя квадратная пластина для обработки
жаропрочных сплавов на средних режимах
90°
di
r
S
45°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sr
IC807
IC907
IC806
ap
(мм)
f
(мм/об)
SNMG 120408-EM-M (1) 12.70 4.76 0.80 lll 1.00-3.00 0.20-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
(1) Для использования пластин SNMG.....-EM-M/R требуется подкладка RST 443R/L SET.
Державки, см. стр.• DSDNN (B27) • DSSNR/L (B28).
Пластина имеет 4 режущие кромки (2 на каждой
стороне) с усечёнными радиусами – такая
конфигурация облегчает теплоотдачу из зоны резания.
Две кромки без стружколомов (плоские) - не
используются.
Пластины производятся из сплава IC907. Этот сплав
с мелкозернистой основой и покрытием PVD является
самым лучшим для обработки жаропрочных сплавов.
Державки
Эти пластины требуют использования специальных
подкладок - RST 443R/L SET. Эти подкладки
разработаны для применения на державках с
креплением R-Clamp: DSSNR/L ...-12.
Стандартную подкладку нужно заменить на
специальную, которая имеет штырёк, назначение
которого - не допустить использование нерабочих
плоских режущих углов.
Ориентационный
штырёк
Правильное
положение
пластины
4
Неправильная
установка
8
Преимущества
• Увеличение скорости резания (благодаря
улучшенному отводу тепла).
• Уменьшение канавочного износа (благодаря
углу в плане 45º).
• Увеличение подач (угол в плане 45°
обеспечивает тонкую стружку).
• Повышение производительности до 50%.
• Возможность обработки в двух направлениях
одним инструментом, продольное точение и
точение торца.
• Глубина резания до 3 мм.
Диапазон стружкодробления SNMG 120408-EM-M
4.5
3.5
2.5
1.5
ap(mm)
4
3
2
1
0.1
0.15 0.25 0.35 0.45 f (мм/об)
0.2 0.3 0.4 0.5
Материал: инконел 718
Скорость резания Vc: 50 м/мин
с СОЖ
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B162
SNMG-GN
Двухсторонние квадратные пластины для общей обработки
90°
di
rS
75° 75°
75°
45°
45°
45° 75º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sr
IC3028
IC8350
IC8250
IC8150
IC20
IC428
IC5010
IC5005
ap
(мм)
f
(мм/об)
SNMG 120408-GN 12.70 4.76 0.80 lllllll1.00-5.00 0.20-0.45
SNMG 120412-GN 12.70 4.76 1.20 l1.40-5.00 0.25-0.50
SNMG 150612-GN 15.87 6.35 1.20 lll 2.00-7.00 0.30-0.60
SNMG 190612-GN 19.05 6.35 1.20 l l 2.00-7.00 0.30-0.60
SNMG 190616-GN 19.05 6.35 1.60 l l 2.00-9.00 0.30-0.65
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30)
• HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSBNR/L (B31) • PSDNN (B29) •
PSKNR/L (B30) • PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
SNMA
Двухсторонние квадратные пластины без стружколома
для обработки материалов, дающих короткую стружку
S
90°
di
r
75°
75º
75° 45°
45°
45°
75°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sr
IC20
IC428
IC5010
IC5005
ap
(мм)
f
(мм/об)
SNMA 120408 12.70 4.76 0.80 llll 1.50-5.00 0.05-0.50
SNMA 120412 12.70 4.76 1.20 llll 1.50-5.00 0.10-0.50
SNMA 120416 12.70 4.76 1.60 lll 2.00-6.00 0.10-0.60
SNMA 190612 19.05 6.35 1.20 l l l 2.00-7.00 0.10-0.60
SNMA 190616 19.05 6.35 1.60 lll 2.50-10.00 0.10-0.60
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30)
• HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSBNR/L (B31) • PSDNN (B29) •
PSKNR/L (B30) • PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B163
SNMG-NR
Двухсторонние квадратные пластины со специальным
стружколомом для черновой обработки в тяжёлых режимах
90°
l
S
r
75° 75°
75°
45°
45°
45° 75º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sr
IC3028
IC8350
IC8250
IC8150
IC428
IC5010
IC5005
IC807
IC907
ap
(мм)
f
(мм/об)
SNMG 120412-NR 12.70 4.76 1.20 lll 2.00-5.00 0.30-0.70
SNMG 120416-NR 12.70 4.76 1.60 lll 2.50-6.00 0.30-0.70
SNMG 150608-NR 15.87 6.35 0.80 l2.50-8.00 0.30-0.70
SNMG 150612-NR 15.87 6.35 1.20 l l 2.50-8.00 0.30-0.70
SNMG 150616-NR 15.87 6.35 1.60 l l l l 2.50-8.00 0.30-0.70
SNMG 190612-NR 19.05 6.35 1.20 l l l 3.00-8.00 0.40-0.00
SNMG 190616-NR 19.05 6.35 1.60 lll 3.50-10.00 0.40-0.85
SNMG 250724-NR 25.40 7.94 2.40 l l 5.00-15.00 0.40-1.00
SNMG 250924-NR 25.40 9.52 2.40 lll 5.00-15.00 0.40-1.00
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30)
• HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSBNR/L (B31) • PSDNN (B29) •
PSKNR/L (B30) • PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B164
0.28
1.55
21º 13º
SNMG-EM-R
Двухсторонние квадратные пластины для черновой
обработки закалённых сплавов
S
d
r
90º
45°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sr
IC807
IC907
IC806
ap
(мм)
f
(мм/об)
SNMG 120408-EM-R (1) 12.70 4.76 0.80 lll 3.00-6.00 0.25-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
(1) Для использования пластин SNMG.....-EM-M/R требуется подкладка RST 443R/L SET.
Державки, см. стр•DSDNN (B27) • DSSNR/L (B28).
Пластина имеет 4 режущие кромки (2 на каждой
стороне) с усечёнными радиусами – такая конфигурация
облегчает теплоотдачу из зоны резания.
Две кромки без стружколомов (плоские) - не
используются.
Пластины производятся из сплава IC907. Этот сплав
с мелкозернистой основой и покрытием PVD является
самым лучшим для обработки жаропрочных сплавов.
Державки
Эти пластины требуют использования специальных
подкладок - RST 443R/L SET. Эти подкладки
разработаны для применения на державках с
креплением R-Clamp: DSSNR/L ...-12. Стандартную
подкладку нужно заменить на
специальную, которая
имеет штырёк, назначение которого - не допустить
использование нерабочих плоских режущих углов.
Ориентационный
штырёк
Правильное
положение
пластины
4
Неправильная
установка
8
Преимущества
• Увеличение скорости резания (благодаря
улучшенному отводу тепла).
• Уменьшение канавочного износа (благодаря
углу в плане 45º).
• Увеличение подач (угол в плане 45°
обеспечивает тонкую стружку).
• Повышение производительности до 50%.
• Возможность обработки в двух направлениях
одним инструментом, продольное точение и
точение торца.
• Глубина резания до 6 мм
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B165
SNMM-RP
Односторонние квадратные пластины для черновой
обработки мягких и вязких материалов
S
90°
l
r
75° 75°
45°
45°
45°
75°
75º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sr
IC3028
IC8250
ap
(мм)
f
(мм/об)
SNMM 120408-RP 12.70 4.76 0.80 l1.80-5.00 0.25-0.50
SNMM 190616-RP 19.05 6.35 1.60 l2.50-8.00 0.40-1.00
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30)
• HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSBNR/L (B31) • PSDNN (B29) •
PSKNR/L (B30) • PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
SNMM-NM
Односторонние квадратные пластины для черновой обработки
90°
di
rS
75° 75°
45°
45°
45°
75°
75º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sr
IC3028
IC8250
ap
(мм)
f
(мм/об)
SNMM 190616-NM 19.05 6.35 1.60 l l 2.50-10.00 0.30-0.70
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• DSBNR/L (B29) • DSDNN (B27) • DSSNR/L (B28) • PSBNR/L (B31) • PSDNN (B29) • PSSNR/L (B30).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B166
LNMX-HT
Тангенциальные пластины с 4 режущими кромками и позитивным передним углом
для больших объёмов снятия металла
W
l
r
S
91°
93° 93º
93° 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение W l Sr
IC3028
IC8350
IC8250
IC8150
IC908
IC428
IC5005
IC807
IC907
ap
(мм)
f
(мм/об)
LNMX 110408R/L-HT 4.75 11.00 11.40 0.80 lllllllll0.50-5.00 0.15-0.60
LNMX 110412R/L-HT 4.75 11.00 11.40 1.20 llllll l0.80-5.00 0.20-0.80
LNMX 150608R/L-HT 6.40 15.00 13.40 0.80 lllllllll1.00-6.00 0.25-0.60
LNMX 150612R/L-HT 6.40 15.00 13.40 1.20 lllllllll1.50-7.00 0.30-0.80
LNMX 150616R/L-HT 6.40 15.00 13.40 1.60 lllllllll2.00-8.00 0.30-1.00
LNMX 221016R/L-HT 9.40 22.00 20.00 1.60 llll 4.00-15.00 0.30-1.00
LNMX 221024R/L-HT 9.40 22.00 20.00 2.40 llll 5.00-15.00 0.30-1.10
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SLANR/L-TANG (D6) • C#-SLFNR/L-TANG (D7) • C#-SLSNR/L-TANG (D7) • HSK A63WH-SLANR/L-TANG (D27) • HSK
A63WH-SLSNR/L-TANG (D27) • IM-SLANR/L-TANG (D39) • IM-SLFNR/L-TANG (D40) • IM63 XMZ SLSNR/L-TANG (D40) • PLANR/L-TANG (B5) •
PLFNR/L-TANG (B7) • S-PLANR-TANG (B85) • S-SLANR-TANG (B85) • SLANR/L-15-TANG-JHP (B64) • SLANR/L-TANG (B6) • SLBNR/L-TANG (B8) •
SLFNR/L-TANG (B7).
SNMM-NR
Односторонние квадратные пластины со специальным
стружколомом для черновой обработки в тяжёлых режимах
90°
l
S
r
75°
75º
75° 45°
45°
45°
75°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sr
IC8350
IC8250
IC8150
ap
(мм)
f
(мм/об)
SNMM 190616-NR 19.05 6.35 1.60 l2.50-8.00 0.35-1.00
SNMM 250724-NR 25.40 7.94 2.40 lll 5.00-15.00 0.35-1.00
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• DSBNR/L (B29) • DSDNN (B27) • DSSNR/L (B28) • PSBNR/L (B31) • PSDNN (B29) • PSSNR/L (B30).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B167
LNMX-WG
Пластины с тангенциальным креплением и зачистной кромкой на углу, для
высокопроизводительного резания и отличного качества поверхности
W
r
S
l
91°
93° 93°
Параметры Рекомендованные режимы
Обозначение l W Sr
IC8250
ap
(мм)
f
(мм/об)
LNMX 150608R/L-WG 15.00 6.40 13.40 0.80 l1.00-6.00 0.30-0.75
LNMX 150612R/L-WG 15.00 6.40 13.40 1.20 l1.50-7.00 0.30-0.80
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SLANR/L-TANG (D6) • C#-SLFNR/L-TANG (D7) • C#-SLSNR/L-TANG (D7) • HSK A63WH-SLANR/L-TANG (D27) • HSK
A63WH-SLSNR/L-TANG (D27) • IM-SLANR/L-TANG (D39) • IM-SLFNR/L-TANG (D40) • IM63 XMZ SLSNR/L-TANG (D40) • PLANR/L-TANG (B5) •
PLFNR/L-TANG (B7) • S-PLANR-TANG (B85) • S-SLANR-TANG (B85) • SLANR/L-15-TANG-JHP (B64) • SLANR/L-TANG (B6) • SLFNR/L-TANG (B7).
LNMX-HM
Тангенциальные пластины с позитивным передним углом для больших объёмов
снятия металла при обработке мягких и вязких материалов
W
l
r
S
91°
93° 93°
93º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l W Sr
IC8250
IC6015
IC6025
IC807
IC907
IC806
ap
(мм)
f
(мм/об)
LNMX 110408R/L-HM 11.00 4.75 11.40 0.80 llll 1.00-5.00 0.10-0.40
LNMX 110412R/L-HM 11.00 4.75 11.40 1.20 l l l 1.00-5.00 0.10-0.40
LNMX 150608R/L-HM 15.00 6.40 13.40 0.80 l l l l 1.00-6.00 0.10-0.50
LNMX 150612R/L-HM 15.00 6.40 13.40 1.20 l l l 1.50-7.00 0.15-0.70
LNMX 221016L-HM 22.00 9.40 20.00 1.60 l4.00-15.00 0.15-0.70
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SLANR/L-TANG (D6) • C#-SLFNR/L-TANG (D7) • C#-SLSNR/L-TANG (D7) • HSK A63WH-SLANR/L-TANG (D27) • HSK
A63WH-SLSNR/L-TANG (D27) • IM-SLANR/L-TANG (D39) • IM-SLFNR/L-TANG (D40) • IM63 XMZ SLSNR/L-TANG (D40) • PLANR/L-TANG (B5) •
PLFNR/L-TANG (B7) • S-PLANR-TANG (B85) • S-SLANR-TANG (B85) • SLANR/L-15-TANG-JHP (B64) • SLANR/L-TANG (B6) • SLFNR/L-TANG (B7).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B168
QC95MT-SM
Квадратные позитивные пластины с углами 80° для чистовой обработки
(многофункциональная система крепления пластин CHAMELEON)
d16.2
l
di
80°
r
S
95°
95º
Параметры Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
ap
(мм)
f
(мм/об)
QC95MT 100504-SM 10.40 9.65 5.00 0.40 4.50 l0.50-3.00 0.08-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• S-SUXCR/L-CM (B95) • SUXCR-CM-PAD (B36) • SUXCR/L-CM (B35).
LNMX-HF
Токарные пластины с тангенциальным креплением для
черновой обработки на больших подачах (до 2.4 мм/об)
r
W
I
S
12°
78°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение W l Sr
IC3028
IC8250
IC8150
ap
(мм)
f
(мм/об)
LNMX 1608R/L-HF 8.50 16.00 14.00 1.20 lll0.50-2.40 1.50-2.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• SLLNR/L-HF (B9).
Позитивные пластины
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B169
SC45MT-SM
Односторонние квадратные пластины для чистовой обработки
(многофункциональная система крепления пластин CHAMELEON)
6.2
d1
S
90°
I
r
45º 45°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение lSr d1
IC3028
IC8250
IC8150
ap
(мм)
f
(мм/об)
SC45MT 100508-SM 9.53 5.00 0.80 4.50 lll0.50-3.00 0.10-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• S-SUXCR/L-CM (B95) • SUXCR-CM-PAD (B36) • SUXCR/L-CM (B35).
CC95MT-SM
Односторонние 80° ромбические пластины для чистовой обработки
(многофункциональная система крепления пластин CHAMELEON)
6.2
S
d1
di
r
80°
l
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC8250
IC8150
ap
(мм)
f
(мм/об)
CC95MT 100504-SM 9.50 9.53 5.00 0.40 4.50 lll0.50-3.00 0.07-0.24
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• S-SUXCR/L-CM (B95) • SUXCR-CM-PAD (B36) • SUXCR/L-CM (B35).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B170
CCMT/CCGT-SM
Односторонние позитивные 80° ромбические пластины с задним углом 7° для
получистового и чистового точения мягких материалов и сплавов с редкими добавками
80°
di
l
7°
S
d1
r
95º
97°
93°
95°
95°
RC90MT-SM
Односторонние круглые пластины для получерновой и черновой обработки
(многофункциональная система крепления пластин CHAMELEON)
di
S
d1
15°
0.16
90º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sd1
IC3028
IC8250
IC8150
ap
(мм)
f
(мм/об)
RC90MT 1205M0-SM 12.00 5.00 4.50 lll 2.00-6.00 0.30-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• S-SUXCR/L-CM (B95) • SUXCR-CM-PAD (B36) • SUXCR/L-CM (B35).
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC830
IC8250
IC6015
IC8150
IC6025
IC20
IC428
IC5010
IC5005
IC807
IC907
IC806
ap
(мм)
f
(мм/об)
CCGT 060201-SM 6.30 6.35 2.38 0.10 2.80 l0.25-2.00 0.05-0.20
CCGT 060202-SM 6.30 6.35 2.38 0.20 2.80 l0.25-2.00 0.05-0.25
CCMT 060202-SM 6.30 6.35 2.38 0.20 2.80 l l 0.25-2.00 0.05-0.25
CCMT 060204-SM 6.30 6.35 2.38 0.40 2.80 llll lll0.50-2.50 0.07-0.25
CCMT 060208-SM 6.30 6.35 2.38 0.80 2.80 l l l l 0.50-2.50 0.07-0.25
CCMT 09T302-SM 9.70 9.53 3.97 0.20 4.40 l l l l l 0.50-2.50 0.06-0.25
CCMT 09T304-SM 9.70 9.53 3.97 0.40 4.40 lll lllllllll0.50-2.50 0.06-0.25
CCMT 09T308-SM 9.70 9.53 3.97 0.80 4.40 llll lllll0.50-3.00 0.07-0.25
CCMT 120404-SM 12.90 12.70 4.76 0.40 5.50 l l l l 0.70-3.50 0.07-0.25
CCMT 120408-SM 12.90 12.70 4.76 0.80 5.50 llll ll 0.70-3.50 0.07-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39)
• SCLCR/L (B38) • SCLCR/L-PAD (B38).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B171
CCMT-14
Позитивные 80° ромбические пластины с задним углом 7°
для получистового и чистового точения
7°
d1
S
80°
di
rl
95º
97°
93°
95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC8250
IC20
IC428
IC5005
IC807
IC907
ap
(мм)
f
(мм/об)
CCMT 060202-14 6.30 6.35 2.38 0.20 2.80 l0.50-2.00 0.10-0.20
CCMT 060204-14 6.30 6.35 2.38 0.40 2.80 l lllll0.50-2.50 0.14-0.25
CCMT 09T304-14 9.70 9.53 3.97 0.40 4.40 l l l 0.50-3.00 0.14-0.25
CCMT 09T308-14 9.70 9.53 3.97 0.80 4.40 lllll 0.80-3.00 0.14-0.30
CCMT 120408-14 12.90 12.70 4.76 0.80 5.50 l l 0.80-3.00 0.14-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39) • SCLCR/L
(B38) • SCLCR/L-PAD (B38).
CCMT-PF
Позитивные 80° ромбические пластины с задним углом 7° для получистовой
и чистовой обработки мягких материалов и сплавов с редкими добавками
7°
S
d1
80°
d
l
r
95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC6015
IC6025
IC807
IC907
ap
(мм)
f
(мм/об)
CCMT 060202-PF 6.30 6.35 2.38 0.20 2.80 lllll0.20-2.50 0.04-0.25
CCMT 060204-PF 6.30 6.35 2.38 0.40 2.80 lllll0.40-2.50 0.04-0.30
CCMT 09T302-PF 9.70 9.53 3.97 0.20 4.40 l l l 0.50-3.00 0.05-0.30
CCMT 09T304-PF 9.70 9.53 3.97 0.40 4.40 lllll0.50-3.50 0.05-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39)
• SCLCR/L (B38) • SCLCR/L-PAD (B38).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B172
CCET-WF
Позитивные 80° ромбические пластины с задним углом 7° и зачистной
кромкой возле угла для чистовой обработки на больших подачах
80°
di
r
r
l
7°
86°
0.3
d1
S
95º
95°
95°
Параметры Рекомендованные
режимы
Обозначение l di Sr d1
IC907
ap
(мм)
f
(мм/об)
CCET 0602005-WF 6.30 6.35 2.38 0.05 2.80 l0.05-2.00 0.01-0.20
CCET 09T3005-WF 9.50 9.53 3.97 0.05 4.40 l0.05-2.00 0.01-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр. • C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCLCR/L (B38)
• SCLCR/L-PAD (B38).
CCMT/CCGT
Позитивные 80° ромбические пластины с задним углом 7°
для получистового и чистового точения
d1
7°
S
l
r
di
80°
95°
95° 95º
97°
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC30N
IC20
IC520N
IC20N
ap
(мм)
f
(мм/об)
CCGT 060202 6.30 6.35 2.38 0.20 2.80 l0.50-2.00 0.10-0.20
CCGT 060202L (1) 6.30 6.35 2.38 0.20 2.80 l l 0.50-2.00 0.10-0.20
CCGT 060204 6.30 6.35 2.38 0.40 2.80 l0.50-2.00 0.10-0.20
CCGT 060204L (1) 6.30 6.35 2.38 0.40 2.80 l0.50-2.00 0.10-0.20
CCMT 060202 6.30 6.35 2.38 0.20 2.80 l0.50-2.00 0.10-0.20
CCMT 060204 6.30 6.35 2.38 0.40 2.80 l l l 0.50-2.00 0.12-0.22
CCMT 09T302 9.70 9.53 3.97 0.20 4.40 l l 0.50-2.50 0.12-0.25
CCMT 09T304 9.70 9.53 3.97 0.40 4.40 l l 0.50-2.50 0.12-0.25
CCMT 09T308 9.70 9.53 3.97 0.80 4.40 l l 0.80-3.00 0.14-0.25
• Используйте леворежущие пластины для левосторонних наружных державок и правосторонних внутренних державок. • Руководство по
эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
(1) Леворежущая пластина
Державки, см. стр.• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39)
• SCLCR/L (B38) • SCLCR/L-PAD (B38).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B173
CPGT-SM
Позитивные 80° ромбические пластины с задним углом 11° для получистовой
и чистовой обработки мягких материалов и сплавов с редкими добавками
80°
d1
11°
S
l
r
d
95º
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC907
ap
(мм)
f
(мм/об)
CPGT 060201-SM 6.30 6.35 2.38 0.10 2.80 l0.25-2.00 0.05-0.20
CPGT 060202-SM 6.30 6.35 2.38 0.20 2.80 l0.25-2.00 0.05-0.30
CPGT 060204-SM 6.30 6.35 2.38 0.40 2.80 l0.50-3.00 0.10-0.35
CPGT 09T301-SM 9.50 9.52 3.97 0.10 4.40 l0.25-2.00 0.05-0.25
CPGT 09T302-SM 9.50 9.52 3.97 0.20 4.40 l0.50-2.50 0.10-0.30
CPGT 09T304-SM 9.50 9.52 3.97 0.40 4.40 l0.60-3.50 0.10-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
CCMT-WG
Позитивные 80° ромбические пластины с задним углом 7° и зачистной
кромкой возле угла для чистовой обработки на больших подачах
d1
S
7°
80°
d
rl
95°
95° 95º
97°
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC8250
IC807
IC907
ap
(мм)
f
(мм/об)
CCMT 060204-WG 6.30 6.35 2.38 0.40 2.80 l l 0.40-2.00 0.10-0.35
CCMT 09T304-WG 9.70 9.53 3.97 0.40 4.40 l0.40-2.00 0.14-0.30
CCMT 09T308-WG 9.70 9.53 3.97 0.80 4.40 l0.50-2.50 0.20-0.38
CCMT 120408-WG 12.90 12.70 4.76 0.80 5.50 l0.50-3.00 0.20-0.36
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр. • C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39)
• SCLCR/L (B38) • SCLCR/L-PAD (B38).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B174
DCMT/DCGT-SM
Позитивные 55° ромбические пластины с задним углом 7° для получистового
и чистового точения мягких материалов и сплавов с редкими добавками
d1
S
7°
55°
di
l
r
107.5°
15∞
max
93º
30º
max
29°
max
91°
27°
max
93°
60°
max
62.5°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC8350
IC8250
IC6015
IC8150
IC6025
IC530N
IC520N
IC807
IC907
IC806
ap
(мм)
f
(мм/об)
DCMT 070202-SM 7.70 6.35 2.38 0.20 2.80 l l l l 0.50-2.00 0.04-0.20
DCMT 070204-SM 7.70 6.35 2.38 0.40 2.80 llll lll 0.50-2.50 0.05-0.25
DCMT 070208-SM 7.70 6.35 2.38 0.80 2.80 l0.50-3.00 0.07-0.25
DCGT 11T304-SM 11.60 9.52 3.97 0.40 4.40 l0.50-2.50 0.05-0.25
DCMT 11T302-SM 11.60 9.52 3.97 0.20 4.40 l l l l l l 0.50-2.50 0.05-0.25
DCMT 11T304-SM 11.60 9.52 3.97 0.40 4.40 ll lll lll 0.50-2.50 0.07-0.25
DCMT 11T308-SM 11.60 9.52 3.97 0.80 4.40 lllll ll 1.00-3.00 0.07-0.25
DCMT 11T312-SM 11.60 9.52 3.97 1.20 4.40 l1.00-3.50 0.10-0.28
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр. • C#-SDJCR/L (D15) • C#-SDNCN (D14) • E-SDUCR/L-HEAD (B99) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • IM-SDNCN (D47) •
PDACR/L-S (B41) • SDACR/L (B44) • SDHCR/L (B43) • SDJCR-PAD (B43) • SDJCR/L (B42) • SDNCN (B44).
CPMT-PF
Позитивные 80° ромбические пластины с задним углом 11° для получистовой
и чистовой обработки мягких материалов и сплавов с редкими добавками
80°
d1
S
11°
l
r
d
95°
95° 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC6015
IC6025
IC807
IC907
ap
(мм)
f
(мм/об)
CPMT 060204-PF 6.30 6.35 2.38 0.40 2.80 lllll0.50-2.50 0.04-0.30
CPMT 060208-PF 6.30 6.35 2.38 0.80 2.80 l l l 0.50-2.50 0.08-0.30
CPMT 09T304-PF 9.50 9.52 3.97 0.40 4.40 l l l 0.50-3.00 0.05-0.35
CPMT 09T308-PF 9.50 9.52 3.97 0.80 4.40 lllll0.50-3.50 0.10-0.35
CPMT 090308-PF 9.50 9.52 3.18 0.80 4.40 l0.50-3.50 0.10-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B175
DCMT-14
Позитивные 55° ромбические пластины с задним углом 7° для получистового
и чистового точения мягких материалов и сплавов с редкими добавками
S
l
r
d1
7°
55°
di
107.5°
15∞
max
93º
30º
max
29°
max
91°
27°
max
93°
60°
max
62.5°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC8150
IC20
IC428
ap
(мм)
f
(мм/об)
DCMT 11T304-14 11.60 9.52 3.97 0.40 4.40 lll 1.00-2.50 0.14-0.25
DCMT 11T308-14 11.60 9.52 3.97 0.80 4.40 lll1.50-3.00 0.14-0.29
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SDJCR/L (D15) • C#-SDNCN (D14) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • IM-SDNCN (D47) • PDACR/L-S (B41)
• SDACR/L (B44) • SDHCR/L (B43) • SDJCR/L (B42) • SDNCN (B44).
DCMT/DCGT
Позитивные 55° ромбические пластины с задним углом 7°
для чистовой обработки
7°
S
d1
55°
l
r
di
107.5°
15∞
max
93º
30º
max
29°
max
91°
27°
max
93°
60°
max
62.5°
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr d1
IC3028
IC8250
IC8150
IC30N
IC908
IC530N
IC520N
IC20N
ap
(мм)
f
(мм/об)
DCGT 070201R 7.70 6.35 2.38 0.10 2.80 l0.25-1.50 0.05-0.15
DCGT 070202 7.70 6.35 2.38 0.20 2.80 l0.50-2.00 0.08-0.20
DCGT 070204 7.70 6.35 2.38 0.40 2.80 l0.80-2.50 0.10-0.25
DCMT 070202 7.70 6.35 2.38 0.20 2.80 lll ll 0.50-2.00 0.08-0.20
DCMT 070204 7.70 6.35 2.38 0.40 2.80 l l l l l 0.50-2.00 0.08-0.22
DCGT 11T302 11.60 9.52 3.97 0.20 4.40 l0.50-2.00 0.08-0.20
DCGT 11T304 11.60 9.52 3.97 0.40 4.40 l l 1.00-2.50 0.12-0.25
DCMT 11T302 11.60 9.52 3.97 0.20 4.40 l l l l 0.50-2.00 0.08-0.20
DCMT 11T304 11.60 9.52 3.97 0.40 4.40 l l l 0.50-2.00 0.12-0.25
DCMT 11T308 11.60 9.52 3.97 0.80 4.40 l l l l 1.50-3.00 0.14-0.29
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•C#-SDJCR/L (D15) • C#-SDNCN (D14) • E-SDUCR/L-HEAD (B99) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • IM-SDNCN (D47)
• PDACR/L-S (B41) • SDACR/L (B44) • SDHCR/L (B43) • SDJCR-PAD (B43) • SDJCR/L (B42) • SDNCN (B44).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B176
DCMT-PF
Позитивные 55° ромбические пластины с задним углом 7° для получистовой
и чистовой обработки мягких материалов и сплавов с редкими добавками
d1
S
7°
55°
di
l
r
107.5°
15∞
max
93º
30º
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC830
IC8250
IC6015
IC6025
IC807
IC907
ap
(мм)
f
(мм/об)
DCMT 070201-PF 7.70 6.35 2.38 0.10 2.80 l l 0.30-3.00 0.02-0.25
DCMT 070202-PF 7.70 6.35 2.38 0.20 2.80 l0.40-3.00 0.03-0.25
DCMT 070204-PF 7.70 6.35 2.38 0.40 2.80 l0.50-3.50 0.05-0.30
DCMT 070208-PF 7.70 6.35 2.38 0.80 2.80 l l 0.70-3.00 0.08-0.30
DCMT 11T302-PF 11.60 9.52 3.97 0.20 4.40 l l 0.30-2.50 0.04-0.25
DCMT 11T304-PF 11.60 9.52 3.97 0.40 4.40 lllllll0.50-3.00 0.05-0.25
DCMT 11T308-PF 11.60 9.52 3.97 0.80 4.40 lllllll0.70-3.00 0.10-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SDJCR/L (D15) • C#-SDNCN (D14) • E-SDUCR/L-HEAD (B99) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • IM-SDNCN (D47)
• PDACR/L-S (B41) • SDACR/L (B44) • SDHCR/L (B43) • SDJCR-PAD (B43) • SDJCR/L (B42) • SDNCN (B44).
DCET-WF
Позитивные 55° ромбические пластины с задним углом 7°
и зачистной кромкой для чистовой обработки на больших подачах
d1
S
55°
55°
0.3 di
l
r
r7°
93º
30º
max
27°
max
93°
Параметры Рекомендованные
режимы
Обозначение l di Sr d1
IC907
ap
(мм)
f
(мм/об)
DCET 0702005R/L-WF 7.70 6.35 2.38 0.05 2.80 l0.05-3.00 0.01-0.20
DCET 11T3005R/L-WF 11.60 9.52 3.97 0.05 4.40 l0.05-3.00 0.01-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SDJCR/L (D15) • E-SDUCR/L-HEAD (B99) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • PDACR/L-S (B41) • SDACR/L (B44)
• SDHCR/L (B43) • SDJCR-PAD (B43) • SDJCR/L (B42).
Изображена правосторонняя
Изображена левосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B177
QCMT-SM
Позитивные пластины с 4 углами 80° и задним углом 7°
со стружколомом для чистовой обработки
rS
l
di
d1
95º
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC8250
IC8150
ap
(мм)
f
(мм/об)
QCMT 09T304-SM 10.40 9.65 3.97 0.40 4.40 lll0.50-2.50 0.06-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• PQLCR/L (B37) • PQLCR/L-A (B37) • PQLCR/L-S (B36) • S/A-SQLCR/L (B96).
QCMT-PF
Позитивные пластины с 4 углами 80° и задним углом 7°
со стружколомом для чистовой обработки
rS
l
di
d1
95º
95°
Параметры Рекомендованные режимы
Обозначение di Sr d1
IC908
ap
(мм)
f
(мм/об)
QCMT 09T302-PF 9.65 3.97 0.20 4.40 l0.50-2.50 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• PQLCR/L (B37) • PQLCR/L-A (B37) • PQLCR/L-S (B36).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B178
VCET-WF
Позитивные 35° ромбические пластины с задним углом 7°
для чистовой обработки на больших подачах
di
rS
35°
35°
0.3
rl
7°
d1
R
WF
93º
50º
max
52°
max
91°
50°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC807
IC907
ap
(мм)
f
(мм/об)
VCET 1103005R/L-WF 11.10 6.35 3.18 0.05 2.90 l l 0.05-4.00 0.01-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• C#-SVJCR/L (D15) • IM-SVJCR/L (D48) • PVACR/L-S (B45) • S/A-SVJCR/L (B101) • SVACR/L (B47) • SVJCR-PAD (B46) • SVJCR/L (B45)
• SVPCR/L (B48).
VCGT 1303..-PF
Позитивные 35° ромбические пластины с задним углом 7° для получистовой
и чистовой обработки мягких материалов и сплавов с редкими добавками
d1
S
35°
di
l
7°
r
117.5°
25°
max 52°
max
91°
107.5º
35º
max
95º
95º
48º
max
31°
max
112°
50°
max
93°
72.5°
70°
max
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC3028
ap
(мм)
f
(мм/об)
VCGT 130302-PF 13.00 7.94 3.18 0.20 3.40 l0.30-2.50 0.03-0.25
VCGT 130304-PF 13.00 7.94 3.18 0.40 3.40 l0.50-3.00 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• SVACR/L (B47).
Изображена левосторонняя Изображена правосторонняя
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B179
VCMT-14
Позитивные 35° ромбические пластины с задним углом 7° для получистовой
и чистовой обработки мягких материалов и сплавов с редкими добавками
d1
S
35°
di
l
7°
r
52°
max
91° 50°
max
93°
72.5°
70°
max
31°
max
112°
117.5°
25°
max 95º
48º
max
107.5º
35º
max 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC20
IC520N
IC20N
ap
(мм)
f
(мм/об)
VCMT 160404-14 16.60 9.52 4.76 0.40 4.40 llll1.00-5.00 0.12-0.25
VCMT 160408-14 16.60 9.52 4.76 0.80 4.40 lll 1.00-5.00 0.12-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • HSK A63WH-SVJCR/L
(D32) • IM-SVJCR/L (D48) • IM-SVVCN (D48) • S/A-SVLBCR/L (B102) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVVCN (B47) • SVXCR/L (B48).
VCMT-SM
Позитивные 35° ромбические пластины с задним углом 7° для получистовой
и чистовой обработки мягких материалов и сплавов с редкими добавками
d1
S
35°
di
l
7°
r
52°
max
91° 50°
max
93°
72.5°
70°
max
31°
max
112°
117.5°
25°
max 93º
50º
max
95º
48º
max
107.5º
35º
max 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC8250
IC6015
IC8150
IC6025
IC908
IC807
IC907
IC806
ap
(мм)
f
(мм/об)
VCMT 110302-SM 11.10 6.35 3.18 0.20 2.90 lll 0.20-2.50 0.04-0.20
VCMT 110304-SM 11.10 6.35 3.18 0.40 2.90 l llll 0.50-3.00 0.07-0.24
VCMT 110308-SM 11.10 6.35 3.18 0.80 2.90 l0.50-2.00 0.07-0.25
VCMT 160402-SM 16.60 9.52 4.76 0.20 4.40 l l l l 0.50-2.50 0.05-0.20
VCMT 160404-SM 16.60 9.52 4.76 0.40 4.40 l l l l l l 0.50-2.50 0.05-0.25
VCMT 160408-SM 16.60 9.52 4.76 0.80 4.40 lllll lll0.50-2.50 0.07-0.25
VCMT 160412-SM 16.60 9.52 4.76 1.20 4.40 l0.50-3.00 0.10-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • HSK
A63WH-SVJCR/L (D32) • IM-SVJCR/L (D48) • IM-SVVCN (D48) • PVACR/L-S (B45) • S/A-SVJCR/L (B101) • S/A-SVLBCR/L (B102) • SVACR/L (B47) •
SVJCR-PAD (B46) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVPCR/L (B48) • SVVCN (B47) • SVXCR/L (B48).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B180
SCMT-SM
Позитивные квадратные пластины с задним углом 7° для получистовой и чистовой
обработки мягких материалов и сплавов с редкими добавками
7°
S
d1
90°
l
r
75° 45°
45°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение lSr d1
IC3028
IC8250
IC8150
IC6025
IC807
IC907
ap
(мм)
f
(мм/об)
SCMT 09T304-SM 9.52 3.97 0.40 4.40 l l l l 0.50-3.00 0.07-0.25
SCMT 09T308-SM 9.52 3.97 0.80 4.40 llllll0.50-3.00 0.10-0.30
SCMT 120404-SM 12.70 4.76 0.40 5.50 l0.50-3.50 0.10-0.25
SCMT 120408-SM 12.70 4.76 0.80 5.50 l l l l 1.00-4.00 0.10-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр.• SSBCR/L (B49) • SSSCR/L (B49).
VCMW
Позитивные 35° ромбические пластины с задним углом 7° для обработки
материалов, дающих короткую стружку (например, чугун)
d1
S
35°
di
l
7°
r
50°
max
93°
72.5°
70°
max
107.5º
35º
max
95º
95º
48º
max
31°
max
112°
52°
max
91°
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
VCMW 160404 16.60 9.52 4.76 0.40 4.40 l0.70-4.00 0.05-0.25
VCMW 160408 16.60 9.62 4.76 0.80 4.40 l1.00-5.00 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • HSK
A63WH-SVJCR/L (D32) • IM-SVJCR/L (D48) • IM-SVVCN (D48) • S/A-SVLBCR/L (B102) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVVCN
(B47) • SVXCR/L (B48).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B181
SCMT-19
Позитивные квадратные пластины с задним углом 7° для
получерновой обработки на средних и больших подачах
d1
S
7°
90°
l
r
75° 45°
45°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение lSr d1
IC635
IC50M
IC520M
IC20
ap
(мм)
fz
(мм/зуб)
SCMT 09T308-19 9.52 3.97 0.80 4.40 llll1.00-5.00 0.08-0.15
SCMT 120408-19 12.70 4.76 0.80 5.50 llll3.00-8.00 0.08-0.15
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр•SSBCR/L (B49) • SSSCR/L (B49).
SCMT-14
Позитивные квадратные пластины с задним углом 7° для получистовой и
чистовой обработки мягких материалов и сплавов с редкими добавками
S
d1
90°
I
r7°
45°
45°
75°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение lSr d1
IC8250
IC20
IC807
IC907
ap
(мм)
f
(мм/об)
SCMT 09T304-14 9.52 3.97 0.40 4.40 lll1.00-3.50 0.12-0.30
SCMT 120404-14 12.70 4.76 0.40 5.50 l l 1.00-4.00 0.12-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• SSBCR/L (B49) • SSSCR/L (B49).
XOMT-DT
Пластины для свёрл DR и расточных резцов
di
R
S
88º
Параметры Прочный
Ö
Твёрдый
Обозначение di S R
IC28
IC328
IC250
IC350
IC520M
IC908
IC428
XOMX 050204-DT 5.32 2.40 0.40 l
XOMT 060204-DT 6.16 2.56 0.40 lllllll
• Две режущие кромки • Для твёрдых материалов и прерывистого резания
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B182
TCMT-SM
Позитивные треугольные пластины с задним углом 7° для получистовой и
чистовой обработки мягких материалов и сплавов с редкими добавками
di
60°
S
d1
r
l
7°
91°
91º
95º
91°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC8350
IC8250
IC6015
IC8150
IC6025
IC908
IC428
IC5010
IC5005
IC807
IC907
ap
(мм)
f
(мм/об)
TCMT 110204-SM 11.00 6.35 2.38 0.40 2.80 llllll llll 0.20-3.00 0.05-0.25
TCMT 110208-SM 11.00 6.35 2.38 0.80 2.80 l l l l 0.50-2.50 0.07-0.25
TCMT 16T304-SM 16.50 9.52 3.97 0.40 4.40 l l l l l l l 0.50-3.00 0.06-0.25
TCMT 16T308-SM 16.50 9.52 3.97 0.80 4.40 l llll lll 0.50-3.00 0.08-0.28
TCMT 22T308-SM 22.00 12.70 3.97 0.80 5.50 l0.50-4.00 0.20-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• E-STFCR/L-HEAD (B103) • S-MTLCR/L-W (B102) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50).
TCMT-PF
Позитивные треугольные пластины с задним углом 7° для получистовой и
чистовой обработки мягких материалов и сплавов с редкими добавками
di
60°
S
d1
r
l
7°
91°
91º
95º
91°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC807
IC907
ap
(мм)
f
(мм/об)
TCMT 110202-PF 11.00 6.35 2.38 0.20 2.85 l l 0.20-3.00 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• E-STFCR/L-HEAD (B103) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B183
RCMT-14
Позитивные круглые пластины с задним углом 7° для получистового
и чистового профилирования по широкому ряду материалов
di
S
d1
7°
T
a
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sd1Txa°
IC50M
IC354
IC8250
IC8150
IC20
IC5010
IC807
IC907
ap
(мм)
f
(мм/об)
RCMT 0803M0-14 8.00 3.18 3.40 .006X15 l l 1.00-4.00 0.30-0.45
RCMT 10T3M0-14 10.00 3.97 4.40 0.15X15 lllll 1.50-5.00 0.30-0.50
RCMT 1204M0-14 12.00 4.76 5.50 0.15X15 l l l l 1.50-6.00 0.30-0.50
RCMT 1204M0-14S 12.00 4.76 5.50 0.15X15 l1.50-6.00 0.30-0.50
RCMT 1606M0-14 16.00 6.35 5.50 0.25X15 l l l 2.00-8.00 0.40-0.60
RCMT 2006M0-14 20.00 6.35 6.50 0.25X15 lll 2.50-10.00 0.50-0.70
RCMT 2006M0E-14 20.00 6.35 6.50 0.25X15 l2.50-10.00 0.50-0.70
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-SRDCN (D16) • C#-SRGCR/L (D13) • C#-SRGCR/L-12-JHP (D25) • HSK A63WH-SRDCN (D32) • IM-SRDCN (D49) • IM-SRGCR/L
(D49) • SRDCN (B52) • SRGCR/L (B51) • SRGCR/L-12-JHP (B65).
RCMT-SR
Позитивные круглые пластины с задним углом 7° для получистового
профилирования по широкому ряду материалов
di
S
d1
7°
T
a
Параметры Рекомендованные режимы
Обозначение di Sd1Txa°
IC8150
ap
(мм)
f
(мм/об)
RCMT 0803M0-SR 8.00 3.18 3.40 0.15x15 l1.00-4.50 0.30-0.45
RCMT 1606M0-SR 16.00 6.45 5.50 0.18x15 l2.00-8.00 0.40-0.60
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-SRDCN (D16) • C#-SRGCR/L (D13) • IM-SRDCN (D49) • IM-SRGCR/L (D49) • SRDCN (B52) • SRGCR/L (B51).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B184
0.65
17°
RCMX-NR
Позитивные круглые пластины с задним углом 7° и усиленной режущей
кромкой для чернового точения
S
di d1
7°
Параметры Рекомендованные режимы
Обозначение di Sd1
IC8250
ap
(мм)
f
(мм/об)
RCMX 250700-NR 25.00 7.94 7.20 l4.00-10.00 0.50-1.50
RCMX 3209M0-NR 32.00 9.52 10.00 l7.00-13.00 0.70-2.00
RCMX 320900-NR 32.00 9.52 9.50 l7.00-13.00 0.70-2.00
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• PRDCN (B53) • PRGCR/L (B53).
RCMX
Позитивные круглые пластины с задним углом 7° и усиленной режущей кромкой для
получернового и чернового профилирования
di
S
d1
7°
T
a
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di Sd1Txa°
IC8250
IC8150
ap
(мм)
f
(мм/об)
RCMX 100300 10.00 3.18 3.60 .006X15 l1.50-5.00 0.30-0.50
RCMX 120400 12.00 4.76 4.20 0.15X15 l1.50-6.00 0.30-0.50
RCMX 200600 20.00 6.35 6.50 .010X15 l2.50-10.00 0.50-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B185
TPMR
Позитивные треугольные пластины с задним углом 11°, с позитивным стружколомом
и малыми силами резания для внутреннего точения и чистовой обработки
rd
60°
S
11°
l
91°
91º
91°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC807
IC907
IC20N
ap
(мм)
f
(мм/об)
TPMR 090202 9.60 5.56 2.38 0.20 l1.00-3.00 0.10-0.20
TPMR 110304 11.00 6.35 3.17 0.40 l l 1.00-3.50 0.15-0.25
TPMR 110308 11.00 6.35 3.17 0.80 l l 1.00-3.50 0.15-0.30
TPMR 160304 16.50 9.52 3.17 0.40 llll1.00-4.00 0.15-0.33
TPMR 160308 16.50 9.52 3.17 0.80 llll1.00-4.00 0.15-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• CTFPR/L (B59) • CTGPR/L (B58) • E-CTFPR/L-HEAD (B105) • S-CTFPR/L (B105).
SPMR
Квадратные пластины с позитивным стружколомом и малыми
силами резания для получистовой и чистовой обработки
r
90°
l
S
11°
45°
45°
45°
75º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение lSr
IC3028
IC8250
IC8150
IC20N
ap
(мм)
f
(мм/об)
SPMR 090304 9.52 3.17 0.40 lll 1.50-5.00 0.15-0.30
SPMR 090308 9.52 3.17 0.80 l l 1.50-6.00 0.16-0.35
SPMR 120304 12.70 3.17 0.40 l l 1.50-5.00 0.15-0.35
SPMR 120308 12.70 3.17 0.80 l1.50-6.00 0.16-0.40
SPMR 120312 12.70 3.17 1.20 l1.50-6.00 0.20-0.45
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• CSDPN (B58) • CSSPR/L (B57) • S-CSKPR/L (B104).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B186
TPGT-SP
Суперпозитивные треугольные пластины с задним углом 11°
для прецизионной расточки и чистового точения
S
r
d1
di
l
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC3028
IC908
IC907
ap
(мм)
f
(мм/об)
TPGT 110202-SP 11.00 6.35 2.38 0.20 3.00 lll0.40-1.00 0.05-0.15
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• E-STFPR/L-HEAD (B106).
TPMR-PF
Позитивные треугольные пластины с задним углом 11°, с позитивным стружколомом
и малыми силами резания для внутреннего точения и чистовой обработки
rdi
60°
S
11°
l
91°
91º
91°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC8250
IC8150
IC807
IC907
ap
(мм)
f
(мм/об)
TPMR 110304-PF 11.00 6.35 3.17 0.40 l l l 0.40-3.00 0.08-0.25
TPMR 110308-PF 11.00 6.35 3.17 0.80 l l 0.50-3.50 0.07-0.28
TPMR 160304-PF 16.50 9.52 3.17 0.40 llll0.50-3.50 0.06-0.25
TPMR 160308-PF 16.50 9.52 3.17 0.80 l l l 0.80-3.00 0.08-0.28
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• CTFPR/L (B59) • CTGPR/L (B58) • S-CTFPR/L (B105).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B187
TPMT
Позитивные треугольные пластины с задним углом 11°, с позитивным стружколомом
и малыми силами резания для внутреннего точения и чистовой обработки
di
60°
r
l
d1
11°
S
91º 95º
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/E/S-STFPR/L (B106) • A/S-STLPR/L (B109) • E-STFPR/L-HEAD (B106) • E-STLPR/L-HEAD (B108).
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr d1
IC3028
IC635
IC50M
IC8350
IC8250
IC8150
IC520M
IC20
IC807
IC907
IC20N
ap
(мм)
f
(мм/об) fz
(мм/зуб)
TPMT 110202 11.00 6.35 2.38 0.20 3.00 l l l 0.20-2.00 0.05-0.25 0.05-0.25
TPMT 110204 11.00 6.35 2.38 0.40 3.00 l l l l l 1.00-3.00 0.12-0.30 0.12-0.30
TPMT 110208 11.00 6.35 2.38 0.80 3.00 l l l l 1.00-4.00 0.15-0.30 0.15-0.30
TPMT 160304 16.50 9.52 3.18 0.40 4.30 l l l l l l 1.00-4.00 0.12-0.30 0.05-0.30
TPMT 160308 16.50 9.52 3.18 0.80 4.30 lll llll 5.00-12.00 0.08-0.15 0.15-0.35
TPMT-PF
Позитивные треугольные пластины с задним углом 11°
для получистовой и чистовой обработки
S
r
di
d1
11°
I
91º 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di(1) Sr d1
IC8250
IC8150
ap
(мм)
f
(мм/об)
TPMT 110204-PF 11.00 6.35 2.39 0.40 3.00 l l 0.50-3.00 0.10-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
(1) Фактический di=6.28, для использования с размером гнезда 6.35 мм.
Державки, см. стр• A/E/S-STFPR/L (B106) • A/S-STLPR/L (B109) • E-STFPR/L-HEAD (B106) • E-STLPR/L-HEAD (B108).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B188
TPGB-XL
Позитивные треугольные пластины с задним углом 11°
для обработки материалов, дающих короткую стружку
di
60°
80°
r
60°
dir
l
8.0
d1
11°
S
91º 95º
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
TPGB 110204-XL 11.00 6.35 2.38 0.40 3.00 l1.00-3.00 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/E/S-STFPR/L (B106) • A/S-STLPR/L (B109) • E-STFPR/L-HEAD (B106) • E-STLPR/L-HEAD (B108).
TPGB
Позитивные треугольные пластины с задним углом 11°
для обработки материалов, дающих короткую стружку
di
60°
80°
r
60°
dir
l
8.0
d1
11°
S
91º 95º
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
TPGB 110204 11.00 6.35 2.38 0.40 3.00 l1.00-3.00 0.05-0.25
TPGB 160304-60 16.50 9.52 3.17 0.40 4.30 1.00-4.00 0.05-0.30
TPGB 160308-60 16.50 9.52 3.17 0.80 4.30 1.00-4.00 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/E/S-STFPR/L (B106) • A/S-STLPR/L (B109) • E-STFPR/L-HEAD (B106) • E-STLPR/L-HEAD (B108).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B189
TPGH-XL
Позитивные треугольные пластины с задним углом 11°
и шлифованным стружколомом для чистового точения
di
60°
80°
r
60°
dir
l
8.0
d1
11°
S
91º 95º
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
TPGH 110204-XL 11.00 6.35 2.38 0.40 3.00 l1.00-3.00 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/E/S-STFPR/L (B106) • A/S-STLPR/L (B109) • E-STFPR/L-HEAD (B106) • E-STLPR/L-HEAD (B108).
TPGH-R/L
Позитивные треугольные пластины с задним углом 11°
и шлифованным стружколомом для чистового точения
di
60°
80°
r
60°
di r
l
8.0
d1
11°
S
91º 95º
Параметры Рекомендованные
режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
TPGH 110204-L 11.00 6.35 2.38 0.40 3.00 l1.00-3.00 0.05-0.25
TPGH 110208-L 11.00 6.35 2.38 0.40 3.00 l1.00-3.00 0.05-0.25
TPGH 160304-R/L 16.50 9.52 3.17 0.40 4.30 l1.00-4.00 0.05-0.30
TPGH 160308-L 16.50 9.52 3.17 0.80 4.30 l1.00-4.00 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/E/S-STFPR/L (B106) • A/S-STLPR/L (B109) • E-STFPR/L-HEAD (B106).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B190
WBGT
Позитивные тригональные пластины с задним углом 5°
и шлифованным стружколомом для чистового точения
di
80°
raº
2.24
S
5°
l
93º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC908
IC807
IC907
ap
(мм)
f
(мм/об)
WBGT 060102L 2.18 3.97 1.59 0.20 llll0.10-1.00 0.05-0.10
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• E/S-SWUBR/L (B109) • MG-SWUBR/L (B111) • MGSIR/L (B110) • MTSR-C-SINGLE (каталог фрезерного инструмента ISCAR) • SIR/L (C61).
TPGX
Позитивные треугольные пластины с задним углом 11°
и шлифованным стружколомом для чистового точения
11°
S
rdi
60°
l
91º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC54
IC908
IC20
IC20N
ap
(мм)
f
(мм/об)
TPGX 090202-L 9.52 5.56 2.38 0.20 2.50 lll1.00-2.00 0.10-0.20
TPGX 090204-L 9.52 5.56 2.38 0.40 2.50 llll1.00-2.50 0.15-0.20
TPGX 110302-L 11.00 6.35 3.18 0.20 3.50 lll1.00-2.50 0.10-0.20
TPGX 110304-L 11.00 6.35 3.18 0.40 3.50 llll1.00-3.00 0.15-0.20
TPGX 110308-L 11.00 6.35 3.18 0.80 3.50 l1.00-3.50 0.15-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/E-STFPR-X (B107) • MG STFPR-X (B108).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B191
WCGT
Позитивные тригональные пластины с задним углом 7°
и шлифованным стружколомом для чистового точения
S
7°
80°
di
l
r
93º
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение l di Sr
IC30N
IC908
ap
(мм)
f
(мм/об)
WCGT 020102L 2.18 3.97 1.59 0.20 l l 0.40-2.00 0.05-0.10
WCGT 020104L 2.18 3.97 1.59 0.40 l l 0.40-2.00 0.10-0.15
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/E-SWUCR (B111) • MG-SWUCR (B112).
WBMT
Позитивные тригональные пластины с задним углом 5°
и шлифованным стружколомом для чистового точения
S
a°
80°
di
l
r
91° 93º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IC3028
IC830
IC354
IC350
IC30N
IC908
IC530N
ap
(мм)
f
(мм/об)
WBMT 060101R/L 2.18 3.97 1.59 0.10 l0.40-2.00 0.10-0.15
WBMT 060102R/L 2.18 3.97 1.59 0.20 lllll l0.40-2.00 0.10-0.15
• Праворежущие пластины WBMT 06...R используются на левосторонних державках, и леворежущие пластины WBMT 06...L используются на
правосторонних державках • Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• E/S-SWUBR/L (B109) • MG-SWUBR/L (B111) • MGSIR/L (B110) • SIR/L (C61).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B192
WPEB
Прецизионные позитивные тригональные пластины 80° и 84° с задними
углами 8° и 12°, с плоским передним углом для чистовой обработки
r
di
alpha
lS
a°
d1
90° 75°
60° 45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение lSr di d1alpha a°
IC08
IC908
ap
(мм)
f
(мм/об)
WPEB 040200R08 4.00 2.50 0.00 6.60 3.20 84 8.00 l0.20-2.00 0.05-0.20
WPEB 050300L08 5.00 3.18 0.00 7.94 3.70 80 8.00 l0.20-2.50 0.05-0.20
WPEB 050300L12 5.00 3.18 0.00 7.94 3.70 80 12.00 l0.20-2.50 0.05-0.20
WPEB 050300R08 5.00 3.18 0.00 7.94 3.70 80 8.00 l0.20-2.50 0.05-0.20
WPEB 050300R12 5.00 3.18 0.00 7.94 3.70 80 12.00 l0.20-2.50 0.05-0.20
WPEB 050302N12 5.00 3.18 0.20 7.94 3.70 80 12.00 l0.20-2.50 0.05-0.20
WPEB 050304N12 5.00 3.18 0.40 7.94 3.70 80 12.00 l l 0.20-2.50 0.05-0.20
WPEB 060400L08 6.00 4.00 0.00 9.52 3.70 80 8.00 l0.20-3.00 0.05-0.20
WPEB 060400R08 6.00 4.00 0.00 9.52 3.70 80 8.00 l l 0.20-3.00 0.05-0.20
WPEB 060402N08 6.00 4.00 0.20 9.52 3.70 80 8.00 l0.20-3.00 0.05-0.20
WPEB 060404N08 6.00 4.00 0.40 9.52 3.70 80 8.00 l l 0.20-3.00 0.05-0.20
WPEB 060404N12 6.00 4.00 0.40 9.52 3.70 80 12.00 l l 0.20-3.00 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• SWAPR/L (B54) • SWBPR/L (B55) • SWDPR/L (B56) • SWEPR/L (B57).
WPEX
Прецизионные позитивные тригональные пластины 80° и 84° с задними углами
8° и 12°, со стружколомом для чистовой обработки
S
di d1
l
r
alpha
a°
90° 75°
60° 45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение lSr di d1alpha a°
IC08
IC908
ap
(мм)
f
(мм/об)
WPEX 040200R/L08 4.00 2.50 0.00 6.60 3.20 84 8.00 l0.20-2.00 0.05-0.20
WPEX 040200R/L12 4.00 2.50 0.00 6.60 3.20 84 12.00 l0.20-2.00 0.05-0.20
WPEX 040202R/L08 4.00 2.50 0.20 6.60 3.20 84 8.00 l0.20-2.00 0.05-0.20
WPEX 050300R/L08 5.00 3.18 0.00 7.94 3.70 80 8.00 l l 0.20-2.50 0.05-0.20
WPEX 050300R12 5.00 3.18 0.00 7.94 3.70 80 12.00 l l 0.20-2.50 0.05-0.20
WPEX 050302R/L08 5.00 3.18 0.20 7.94 3.70 80 8.00 l l 0.20-2.50 0.05-0.20
WPEX 050302R/L12 5.00 3.18 0.20 7.94 3.70 80 12.00 l l 0.20-2.50 0.05-0.20
WPEX 050304R/L08 5.00 3.18 0.40 7.94 3.70 80 8.00 l l 0.20-2.50 0.05-0.20
WPEX 050304R/L12 5.00 3.18 0.40 7.94 3.70 80 12.00 l l 0.20-2.50 0.05-0.20
WPEX 060400R/L08 6.00 4.00 0.00 9.52 3.70 80 8.00 l l 0.20-3.00 0.05-0.20
WPEX 060400R/L12 6.00 4.00 0.00 9.52 3.70 80 12.00 l l 0.20-3.00 0.05-0.20
WPEX 060402R/L08 6.00 4.00 0.20 9.52 3.70 80 8.00 l l 0.20-3.00 0.05-0.20
WPEX 060402R/L12 6.00 4.00 0.20 9.52 3.70 80 12.00 l l 0.20-3.00 0.05-0.20
WPEX 060404R/L08 6.00 4.00 0.40 9.52 3.70 80 8.00 l l 0.20-3.00 0.05-0.20
WPEX 060404R/L12 6.00 4.00 0.40 9.52 3.70 80 12.00 l l 0.20-3.00 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• SWAPR-PAD (B55) • SWAPR/L (B54) • SWBPR/L (B55) • SWDPR/L (B56) • SWEPR/L (B57).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B193
TCGT-AS
Треугольные позитивные пластины с задним углом 7°, большим положительным
передним углом и острой режущей кромкой для обработки алюминия
S
d1
7°
60˚
di
l
r
91°
91°
91º 95º
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
TCGT 110204-AS 11.00 6.35 2.38 0.40 2.80 l0.20-3.00 0.05-0.30
TCGT 16T304-AS 16.50 9.53 3.97 0.40 4.40 l0.50-3.00 0.05-0.30
TCGT 16T308-AS 16.50 9.53 3.97 0.80 4.40 l0.50-3.00 0.10-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• E-STFCR/L-HEAD (B103) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50).
SCGT-AS
Квадратные позитивные пластины с задним углом 7°, большим положительным
передним углом и острой режущей кромкой для обработки алюминия
S
d1
7°
di
90˚ l
r
75° 45°
45°
45°
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
SCGT 09T308-AS 9.52 9.52 3.97 0.40 4.40 l0.50-3.00 0.10-0.30
SCGT 120408-AS 12.70 12.70 4.76 0.80 5.50 l1.00-4.00 0.10-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• SSBCR/L (B49) • SSSCR/L (B49).
Пластины для обработки алюминия
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B194
VCGT-AF
35° ромбические позитивные пластины с задним углом 7°, большим положительным передним
углом и острой режущей кромкой для получистовой и чистовой обработки алюминия
35˚
di
l
d1
S
7°
r
117.5°
25°
max
50°
max
93°
72.5°
70°
max
31°
max
112°
52°
max
91°
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
VCGT 220508-AF 22.10 12.70 5.56 0.80 5.50 l1.00-4.50 0.10-0.25
VCGT 220512-AF 22.10 12.70 5.56 1.20 5.50 l1.00-4.50 0.10-0.30
VCGT 220516-AF 22.10 12.70 5.56 1.60 5.50 l1.50-4.50 0.10-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • CF5 A-SVXCR-22 (ISCAR GROOVE-TURN TOOLS catalog).
VCGT-AS
35° ромбические позитивные пластины с задним углом 7°, большим
положительным передним углом и острой режущей кромкой для
обработки алюминия
35˚
di
l
d1
S
7°
r
117.5°
25°
max 93º
50º
max
50°
max
93°
72.5°
70°
max
95º
48º
max
107.5º
35º
max 95º
31°
max
112°
52°
max
91°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC20
IC07
ap
(мм)
f
(мм/об)
VCGT 110302-AS 11.10 6.35 3.18 0.20 2.90 l0.20-2.50 0.05-0.20
VCGT 110304-AS 11.10 6.35 3.18 0.40 2.90 l0.50-3.00 0.05-0.25
VCGT 160401-AS 16.60 9.52 4.76 0.10 4.40 l0.20-2.50 0.05-0.20
VCGT 160402-AS 16.60 9.52 4.76 0.20 4.40 l0.50-2.50 0.05-0.25
VCGT 160404-AS 16.60 9.52 4.76 0.40 4.40 l0.50-3.00 0.05-0.25
VCGT 160408-AS 16.60 9.52 4.76 0.80 4.40 l0.50-3.00 0.10-0.25
VCGT 160412-AS 16.60 9.52 4.76 1.20 4.40 l0.50-3.00 0.10-0.25
VCGT 220530-AS 22.10 12.70 5.56 3.00 5.50 l l 1.50-4.50 0.15-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • CF5 A-SVLFCR-16
(см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-16X2 (см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-22 (см. каталог ISCAR
GROOVE-TURN TOOLS) • HSK A63WH-SVJCR/L (D32) • IM-SVJCR/L (D48) • IM-SVVCN (D48) • PVACR/L-S (B45) • S/A-SVJCR/L (B101) • S/A-SVLBCR/L
(B102) • SVACR/L (B47) • SVJCR-PAD (B46) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVPCR/L (B48) • SVVCN (B47) • SVXCR/L (B48).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B195
CCGT-AF
80° ромбические позитивные пластины с задним углом 7°, большим положительным
передним углом и острой режущей кромкой для обработки алюминия
7˚
S
d1
l
d
80˚
95°
95° 95º
97°
93°
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
CCGT 09T308-AF 9.70 9.53 3.97 0.80 4.40 l0.80-3.00 0.15-0.25
CCGT 120408-AF 12.90 12.70 4.76 0.80 5.50 l1.00-3.50 0.15-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • SCLCR/L (B38) • SCLCR/L-PAD (B38).
CCGT-AS
80° ромбические позитивные пластины с задним углом 7°, большим положительным
передним углом и острой режущей кромкой для обработки алюминия
7˚
d1
lS
di
80˚
95°
95° 95º
97°
93°
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
CCGT 060201-AS 6.40 6.35 2.38 0.10 2.80 l0.50-2.00 0.10-0.20
CCGT 060202-AS 6.40 6.35 2.38 0.20 2.80 l0.50-2.00 0.10-0.20
CCGT 060204-AS 6.40 6.35 2.38 0.40 2.80 l0.50-2.00 0.10-0.25
CCGT 09T301-AS 9.70 9.53 3.97 0.10 4.40 l0.50-2.50 0.10-0.25
CCGT 09T302-AS 9.70 9.53 3.97 0.20 4.40 l0.50-2.50 0.10-0.25
CCGT 09T304-AS 9.70 9.53 3.97 0.40 4.40 l0.50-2.50 0.10-0.25
CCGT 09T308-AS 9.70 9.53 3.97 0.80 4.40 l0.80-3.00 0.10-0.30
CCGT 120402-AS 12.90 12.70 4.76 0.20 5.50 l0.50-2.50 0.10-0.25
CCGT 120404-AS 12.90 12.70 4.76 0.40 5.50 l0.50-2.50 0.10-0.25
CCGT 120408-AS 12.90 12.70 4.76 0.80 5.50 l1.00-3.50 0.10-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39)
• SCLCR/L (B38) • SCLCR/L-PAD (B38).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B196
DCGT-AF
55° ромбические позитивные пластины с задним углом 7°, большим положительным
передним углом и острой режущей кромкой для получистовой и чистовой
обработки алюминия
r
7˚
d1
55˚
d
lS
107.5°
15∞
max
27°
max
93°
60°
max
62.5°
93º
30º
max
29°
max
91°
Параметры Рекомендованные режимы
Обозначение l di Sr d1
IC20
ap
(мм)
f
(мм/об)
DCGT 11T304-AF 11.60 9.53 3.97 0.40 4.40 l0.50-2.50 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
DCGT-AS
55° ромбические позитивные пластины с задним углом 7°, большим положительным
передним углом и острой режущей кромкой для обработки алюминия
r
7˚
d1
55˚
d
lS
107.5°
15∞
max
27°
max
93°
60°
max
62.5°
29°
max
91°
93º
30º
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr d1
IC20
IC907
ap
(мм)
f
(мм/об)
DCGT 070201-AS 7.75 6.35 2.38 0.10 2.80 l0.50-2.00 0.03-0.20
DCGT 070202-AS 7.75 6.35 2.38 0.20 2.80 l0.50-2.00 0.05-0.20
DCGT 070204-AS 7.75 6.35 2.38 0.40 2.80 l0.50-2.50 0.05-0.25
DCGT 11T301-AS 11.60 9.52 3.97 0.10 4.40 l0.50-2.50 0.05-0.25
DCGT 11T302-AS 11.60 9.52 3.97 0.20 4.40 l0.50-2.50 0.05-0.26
DCGT 11T304-AS 11.60 9.52 3.97 0.40 4.40 l l 0.50-2.50 0.05-0.25
DCGT 11T308-AS 11.60 9.52 3.97 0.80 4.40 l0.80-3.00 0.08-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-SDJCR/L (D15) • C#-SDNCN (D14) • E-SDUCR/L-HEAD (B99) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • IM-SDNCN (D47)
• PDACR/L-S (B41) • SDACR/L (B44) • SDHCR/L (B43) • SDJCR-PAD (B43) • SDJCR/L (B42) • SDNCN (B44).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B197
TNMS-12
Треугольные односторонние пластины для мягких и цветных металлов
d
60°
r
l
S
91°
60° 55°
max
91°
93° 22°
max
91º 95º
Параметры Рекомендованные режимы
Обозначение l di Sr
IC20
ap
(мм)
f
(мм/об)
TNMS 160404-12 16.50 9.52 4.76 0.40 l0.50-3.00 0.07-0.32
TNMS 160408-12 16.50 9.52 4.76 0.80 l0.50-3.00 0.10-0.35
TNMS 220404-12 22.00 12.70 4.76 0.40 l1.00-4.00 0.07-0.32
TNMS 220408-12 22.00 12.70 4.76 0.80 l1.00-4.00 0.10-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W
(B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
RCGT-AS
Круглые позитивные пластины с задним углом 7°, большим положительным
передним углом и острой режущей кромкой для обработки алюминия
7˚
d1
S
di
Параметры Рекомендованные режимы
Обозначение di Sd1
IC20
ap
(мм)
f
(мм/об)
RCGT 0803M0-AS 8.00 3.18 3.40 l1.00-4.00 0.20-0.40
RCGT 1003M0-AS 10.00 3.18 4.00 l1.00-5.00 0.20-0.40
RCGT 10T3M0-AS 10.00 3.97 4.40 l1.00-5.00 0.20-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-SRDCN (D16) • C#-SRGCR/L (D13) • IM-SRDCN (D49) • IM-SRGCR/L (D49) • SRDCN (B52) • SRGCR/L (B51).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B198
CNMS-12
80° ромбические односторонние пластины для мягких и цветных металлов
80°
l
di
rS
75°
75°
95°
95° 95º
Параметры Рекомендованные режимы
Обозначение l di Sr
IC20
ap
(мм)
f
(мм/об)
CNMS 120408-12 12.90 12.70 4.76 0.80 l1.00-4.00 0.10-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-MW (D28) •
IM-MULNR/L-MW (D41) • PCBNR/L (B18) • PCLNR/L (B17) • PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91)
• S/A-PCLNR/L (B87).
DNMS-12
55° ромбические односторонние пластины для мягких и цветных металлов
rdi
l55°
S
60°
max
62.5°
27°
max
93°
93º
30º
max
Параметры Рекомендованные режимы
Обозначение l di Sr
IC20
ap
(мм)
f
(мм/об)
DNMS 150408-12 15.50 12.70 4.76 0.80 l1.00-4.00 0.07-0.35
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• A/S-PDUNR/L (B92) • C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) •
IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
VNMS-12
35° ромбические односторонние пластины для мягких и цветных металлов
S
r
l
d
35°
di
50°
max
93°
72.5°
70°
max
93º
50º
max
Параметры Рекомендованные режимы
Обозначение l di Sr
IC20
ap
(мм)
f
(мм/об)
VNMS 160404-12 16.60 9.52 4.76 0.40 l1.00-3.00 0.07-0.30
VNMS 160408-12 16.60 9.52 4.76 0.80 l1.00-3.50 0.07-0.33
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B118-123, B227-231, B246-249.
Державки, см. стр• C#-MVJNR/L (D10) • IM-MVJNR/L (D45) • MVJNR/L (B25) • MVVNN (B27).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B199
SNMX 150708R-..
Пластины с положительным передним углом,
для снятия заусенцев на сваренных трубах
7.8
r
5.16
10
15.87
T
Параметры Прочный
Ö
Твёрдый
Обозначение rT
IC8150
IC418
SNMX 150708R-11 11.00 1.20 l l
SNMX 150708R-13 13.00 1.00 l l
SNMX 150708R-15 15.00 0.86 l l
SNMX 150708R-18 18.00 0.71 l
SNMX 150708R-20 20.00 0.64 l
SNMX 150708R-22 22.00 0.58 l
SNMX 150708R-25 25.00 0.50 l
SNMX 150708R-27 27.00 0.47 l
SNMX 150708R-30 30.00 0.42 l
SNMX 150708R-35 35.00 0.36 l
SNMX 150708R-40 40.00 0.31 l l
SNMX 150708R-45 45.00 0.28 l
SNMX 150708R-50 50.00 0.25 l l
SNMX 150708R-60 60.00 0.21 l
SNMX 150708R-65 65.00 0.19 l
SNMX 150708R-70 70.00 0.18 l
SNMX 150708R-75 75.00 0.17 l
SNMX 150708R-90 90.00 0.14 l l
Державки, см. стр• PSANR/L (B34).
ПОДАЧА
60 MIN
200 MAX
Эти пластины убирают заусенец сразу же после процесса
сварки (температура материала обычно 300-400°C).
Скорость резания изменяется от 40 до 150 м/мин, в
зависимости от диаметра трубы.
Рекомендуется: R= +(1-2 мм)
D (трубы)
2
Пластины для зачистки труб
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B200
SNMX 150608R-..
Пластины с положительным передним углом,
для снятия заусенцев на сваренных трубах
6.35
10
5.16
15.87
T
r
Параметры
Обозначение rT
IC418
SNMX 150608R-15 15.00 0.86 l
SNMX 150608R-20 20.00 0.64 l
SNMX 150608R-90 90.00 0.14 l
Державки, см. стр• PSANR/L (B34).
ПОДАЧА
Эти пластины убирают заусенец сразу же после процесса
сварки (температура материала обычно 300-400°C).
Скорость резания изменяется от 40 до 150 м/мин, в
зависимости от диаметра трубы.
Рекомендуется: R= +(1-2 мм)
D (трубы)
2
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B201
WNGA-керамика
Двухсторонние керамические пластины с плоским
передним углом для обработки чугуна
r
di
80°
l
S
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IS8
IS80
IS6
ap
(мм)
f
(мм/об)
WNGA 080408T 8.70 12.70 4.76 0.80 l2.00-4.00 0.20-0.60
WNGA 080412T 8.70 12.70 4.76 1.20 lll2.00-5.00 0.03-0.95
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• A/S-MWLNR/L-W (B89) • C#-MULNR/L-MW (D8) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • HSK A63WH-MULNR/L-J12MWX2
(D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-W (B16) •
PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
CNGN-керамика
80° ромбические двухсторонние керамические пластины
с T-фаской для обработки чугуна и закалённой стали
lS
r
80°
d
95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IW7
IS9
IS8
IS80
IN23
IN22
IN420
ap
(мм)
f
(мм/об)
CNGN 120404T 12.90 12.70 4.76 0.40 l l 1.00-3.00 0.10-0.43
CNGN 120408E 12.90 12.70 4.76 0.80 l1.00-3.00 0.10-0.50
CNGN 120408T 12.90 12.70 4.76 0.80 l lllll1.00-3.00 0.10-0.43
CNGN 120408T0225-WG (1) 12.90 12.70 4.76 0.80 l1.00-3.00 0.10-0.50
CNGN 120412E 12.90 12.70 4.76 1.20 l1.00-5.00 0.10-0.50
CNGN 120412T 12.90 12.70 4.76 1.20 l l l l 1.00-4.00 0.10-0.43
CNGN 120416T 12.90 12.70 4.76 1.60 l l l 1.00-5.00 0.10-0.43
CNGN 120708E 12.90 12.70 7.94 0.80 l1.00-4.00 0.10-0.50
CNGN 120708T 12.90 12.70 7.94 0.80 l l 1.00-4.00 0.10-0.43
CNGN 120712E 12.90 12.70 7.94 1.20 l1.00-5.00 0.10-0.50
CNGN 120712T 12.90 12.70 7.94 1.20 l l l 1.00-4.00 0.10-0.50
CNGN 120716T 12.90 12.70 7.94 1.60 l l l 1.00-5.00 0.10-0.43
CNGN 160612T 16.10 15.87 6.35 1.20 l1.00-5.00 0.10-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
(1) Конфигурация с зачистной кромкой для чистовой обработки на больших подачах
Державки, см. стр• CCLNR/L (B73).
Керамические пластины
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B202
CNGA-керамика
80° ромбические двухсторонние керамические пластины
с T-фаской для обработки чугуна и закалённой стали
S
rl
di
80°
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IS9
IS8
IS80
IS6
IN23
IN22
IN420
IN11
ap
(мм)
f
(мм/об)
CNGA 120404T 12.90 12.70 4.76 0.40 lll 0.07-0.40 0.05-0.20
CNGA 120408E 12.90 12.70 4.76 0.80 l0.07-0.40 0.05-0.20
CNGA 120408T 12.90 12.70 4.76 0.80 lllllll0.07-0.40 0.05-0.20
CNGA 120412T 12.90 12.70 4.76 1.20 l llll 0.07-0.50 0.05-0.20
CNGA 120416T 12.90 12.70 4.76 1.60 l l l 0.07-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNGX-керамика
80° ромбические двухсторонние керамические пластины
с лункой и T-фаской для обработки чугуна
S
l
r
di
80°
75° 95°
95°
75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IS8
IS80
IS6
ap
(мм)
f
(мм/об)
CNGX 120712T 12.90 12.70 7.94 1.20 l l l 1.00-3.00 0.07-0.43
CNGX 120716T 12.90 12.70 7.94 1.60 lll1.00-3.00 0.07-0.43
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• TCBNR/L-CH (B74) • TCKNR/L-CH (B75) • TCLNR/L-CH (B74).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B203
SNGN-керамика
Квадратные двухсторонние керамические пластины с плоским передним
углом для обработки чугуна, закалённой стали и жаропрочных сплавов
S
r
90°
di
75° 45°
45°
45°
75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sr
IW7
IS9
IS8
IS80
IS6
IN23
IN22
IN420
IN11
ap
(мм)
f
(мм/об)
SNGN 090308T 9.52 4.76 0.80 l0.10-3.00 0.10-0.50
SNGN 090412T 9.52 4.76 1.20 l0.10-3.00 0.10-0.50
SNGN 120404T 12.70 4.76 0.40 l0.10-3.50 0.10-0.50
SNGN 120408T 12.70 4.76 0.80 l l l l l l 0.10-3.50 0.10-0.50
SNGN 120412T 12.70 4.76 1.20 l lllllll0.10-5.00 0.10-0.50
SNGN 120416E 12.70 4.76 1.60 l0.10-5.00 0.10-0.50
SNGN 120416T 12.70 4.76 1.60 l l l l l 0.10-5.00 0.10-0.50
SNGN 120420T 12.70 4.76 2.00 l0.10-5.00 0.10-0.50
SNGN 120708T 12.70 4.76 0.80 l l l l 0.10-5.00 0.10-0.50
SNGN 120712T 12.70 7.94 1.20 l l l l l 0.10-5.00 0.10-0.50
SNGN 120716T 12.70 7.94 1.60 l l l l l l 0.10-5.00 0.10-0.50
SNGN 150712T 15.87 6.35 1.20 l0.10-5.00 0.10-0.50
SNGN 150716T 15.87 6.35 1.60 l l 0.10-5.00 0.10-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• CSDNN-CE (B76) • CSKNR/L (B78) • CSRNR/L (B75) • CSSNR/L-CE (B77).
SNGA-керамика
Квадратные двухсторонние керамические пластины с плоским
передним углом для обработки чугуна и закалённой стали
rS
90°
di
75° 75°
45°
45°
45°
75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sr
IS8
IN23
IN22
IN420
ap
(мм)
f
(мм/об)
SNGA 120404T 12.70 4.76 0.40 l0.10-3.00 0.05-0.30
SNGA 120408T 12.70 4.76 0.80 llll0.10-3.50 0.05-0.30
SNGA 120412T 12.70 4.76 1.20 l l 0.10-4.00 0.05-0.30
SNGA 120416T 12.70 4.76 1.60 l0.10-4.50 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• C#-MULNR/L-MW (D8) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSDNN (B29) • PSKNR/L (B30) •
PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B204
SNGX-керамика
Квадратные двухсторонние керамические пластины с лункой
и плоским передним углом для обработки чугуна
90°
S
l
r
di
75° 45°
45°
45°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sr l
IS8
IS80
IS6
ap
(мм)
f
(мм/об)
SNGX 120712T 12.70 7.94 1.20 12.70 lll0.10-5.00 0.10-0.50
SNGX 120716T 12.70 7.94 1.60 12.70 lll0.10-5.00 0.10-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• TSDNN-CH (B77) • TSRNR/L-CH (B76) • TSSNR/L-CH (B78).
DNGA-керамика
55° ромбические двухсторонние керамические пластины
для обработки чугуна и закалённой стали
55°
S
l
r
di
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IS8
IN23
IN22
IN420
ap
(мм)
f
(мм/об)
DNGA 150404T 15.50 12.70 4.76 0.40 l0.10-3.00 0.07-0.50
DNGA 150408T 15.50 12.70 4.76 0.80 llll0.10-3.50 0.07-0.50
DNGA 150412T 15.50 12.70 4.76 1.20 l0.10-4.00 0.07-0.50
DNGA 150604T 15.50 12.70 6.35 0.40 l0.10-3.50 0.07-0.50
DNGA 150608T 15.50 12.70 6.35 0.80 l l 0.10-4.00 0.07-0.50
DNGA 150612T 15.50 12.70 6.35 1.20 l l 0.10-5.00 0.07-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) •
IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B205
DNGX-керамика
55° ромбические двухсторонние керамические
пластины с лункой для обработки чугуна
55°
di
rlS
27°
max
93° 60°
max
62.5°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IS8
IS80
IS6
ap
(мм)
f
(мм/об)
DNGX 150712T 15.50 12.70 7.94 1.20 lll0.10-4.00 0.10-0.50
DNGX 150716T 15.50 12.70 7.94 1.60 l l 0.10-5.00 0.10-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• TDJNR/L-CH (B79) • TDNNN-CH (B80).
VNGA-керамика
35° ромбические двухсторонние керамические пластины с T-фаской
для обработки чугуна и закалённой стали
35°
l
di
S
r
93º
50º
max
50°
max
93°
72.5°
70°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IN22
IN420
ap
(мм)
f
(мм/об)
VNGA 160404T 16.60 9.52 4.76 0.40 l l 0.70-2.50 0.06-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• C#-MVJNR/L (D10) • IM-MVJNR/L (D45) • IM-MVVNN (D45) • MVJNR/L (B25) • MVVNN (B27).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B206
TNGN-керамика
Треугольные двухсторонние керамические пластины
для обработки чугуна и закалённой стали
S
d
i
r
l
60°
93° 93° 22°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IW7
IS9
IS8
IS80
IN23
IN22
IN420
ap
(мм)
f
(мм/об)
TNGN 160404T 16.50 9.52 4.76 0.40 l1.00-3.00 0.10-0.30
TNGN 160408E 16.50 9.52 4.76 0.80 l1.00-3.50 0.10-0.35
TNGN 160408T 16.50 9.52 4.76 0.80 l l l l 1.00-3.50 0.10-0.35
TNGN 160412T 16.50 9.52 4.76 1.20 l l l 0.10-4.00 0.10-0.40
TNGN 220408T 22.00 12.70 4.76 0.80 l0.10-5.00 0.10-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• CTJNR/L (B79).
TNGA-керамика
Треугольные двухсторонние керамические пластины
для обработки жаропрочных сплавов и закалённой стали
di
60°
S
r
l
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IS9
IN23
IN22
IN420
ap
(мм)
f
(мм/об)
TNGA 160404T 16.50 9.52 4.76 0.40 lll0.10-3.00 0.07-0.50
TNGA 160408E 16.50 9.52 4.76 0.80 l0.10-3.50 0.07-0.50
TNGA 160408T 16.50 9.52 4.76 0.80 lll0.10-3.50 0.07-0.50
TNGA 160412T 16.50 9.52 4.76 1.20 l0.10-4.00 0.07-0.50
TNGA 220408T 22.00 12.70 4.76 0.80 lll0.10-5.00 0.07-0.50
TNGA 220416T 22.00 12.70 4.76 1.60 l0.10-5.00 0.07-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• C#-DTGNR/L (D11) • C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-DTGNR/L (D46) • IM-PTGNR/L (D46) • MTENN-W
(B34) • MTJNR/L-W (B33) • PTFNR/L (B32) • PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B207
TPGN-керамика
Треугольные керамические позитивные пластины
с задним углом 11° для обработки закалённой стали
rdi
l
60°
S
11°
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr
IN23
IN22
IN420
ap
(мм)
f
(мм/об)
TPGN 090204T 9.60 5.56 2.38 0.40 l0.10-1.50 0.07-0.30
TPGN 110304T 11.00 6.35 3.17 0.40 lll0.10-1.50 0.07-0.30
TPGN 110308T 11.00 6.35 3.17 0.80 lll0.10-3.00 0.07-0.40
TPGN 160304T 16.50 9.52 3.17 0.40 lll0.10-4.00 0.07-0.50
TPGN 160308T 16.50 9.52 3.17 0.80 lll0.10-4.00 0.07-0.50
TPGN 220408T 22.00 12.70 4.76 0.80 l0.10-5.00 0.07-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• CTFPR/L (B59) • CTGPR/L (B58) • E-CTFPR/L-HEAD (B105) • S-CTFPR/L (B105).
RNGN-керамика
Круглые двухсторонние керамические пластины для обработки
чугуна, никелевых сплавов, и закалённой стали
di
S
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di S
IW7
IS9
IS8
IS80
IN23
IN22
IN420
IN11
ap
(мм)
f
(мм/об)
RNGN 090300T 9.53 3.18 l0.10-2.00 0.07-0.20
RNGN 090400T 9.53 4.76 l0.10-2.00 0.07-0.20
RNGN 120400E 12.70 4.76 l l 0.10-3.50 0.07-0.50
RNGN 120400T 12.70 4.76 l l l l l 0.10-3.50 0.07-0.50
RNGN 120700 S6 (1) 12.70 7.94 l1.00-2.00 -
RNGN 120700E 12.70 7.94 l0.10-2.00 0.07-0.20
RNGN 120700E01 (1) 12.70 7.94 l1.00-2.00 -
RNGN 120700T 12.70 7.94 ll lll 0.10-4.50 0.07-0.50
RNGN 120700T01020 12.70 7.94 l0.10-4.50 0.07-0.50
RNGN 120700T0220 12.70 7.94 l0.10-2.00 0.07-0.20
RNGN 150700T 15.76 7.94 l0.10-3.00 0.07-0.20
RNGN 190700T 19.05 7.94 l0.10-3.00 0.07-0.20
RNGN 250700T 25.00 7.94 l0.10-5.00 0.07-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
(1) Для обработки жаропрочных сплавов на никелевой основе. Соответствующие рекомендации для обработки Инконела 718: 0.12 мм/зуб, 900-1000 м/
мин.
Державки, см. стр• CRDNN (B80) • CRGNR/L (B81).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B208
RCGX-керамика
Круглые керамические пластины для обработки
никелевых сплавов и закалённой стали
di Ta°
7°
120°
S
Параметры Прочный
Ö
Твёрдый Рекомендованные режимы
Обозначение di S
IW7
IN23
ap
(мм)
f
(мм/об)
RCGX 090700E 9.52 7.94 l0.10-3.00 0.07-0.50
RCGX 090700T 9.52 7.94 l l 0.10-3.00 0.07-0.50
RCGX 120700E 12.70 7.94 l0.10-4.00 0.07-0.50
RCGX 120700T 12.70 7.94 l l 0.10-4.00 0.07-0.50
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, 247-250.
Державки, см. стр• CRGCR-CEB (B81).
CNMA (PCD)
80° ромбические пластины с положительным передним углом
и вставкой PCD на верхнем углу, для чистовой обработки
80°
rIt
10°
S
di
5°
95°
95° 95º
75°
Параметры Рекомендованные
режимы
Обозначение l di Sr lt
ID5
ap
(мм)
f
(мм/об)
CNMA 120404D 12.90 12.70 4.76 0.40 3.9 l0.10-3.00 0.05-0.26
CNMA 120408D 12.90 12.70 4.76 0.80 3.6 l0.10-3.00 0.05-0.26
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250.
Державки, см. стр• DCLNR/L (B20).
PCD-острая режущая кромка
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B209
CCMT (PCD)
Пластины с задним углом 7°, с положительным передним углом
и вставкой PCD на верхнем углу, для чистовой обработки алюминия
80˚
r
di
lt
7°
S
d1
7°
95°
95° 95º
97°
93°
Параметры Рекомендованные
режимы
Обозначение l di Sr ltd1
ID5
ap
(мм)
f
(мм/об)
CCMT 060204D 6.30 6.35 2.38 0.40 3.0 2.80 l0.10-3.00 0.05-0.30
CCMT 09T304D 9.70 9.53 3.97 0.40 3.9 4.40 l0.10-3.00 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250.
Державки, см. стр• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39)
• SCLCR/L (B38) • SCLCR/L-PAD (B38).
PCD острая режущая кромка
DCMT (PCD)
55° ромбические пластины с задним углом 7°, положительным передним
углом и вставкой PCD на верхнем углу, для чистовой обработки
55°
di
r
7°
d1
S
7°
lt
107.5°
15∞
max
93º
30º
max
29°
max
91°
27°
max
93°
60°
max
62.5°
Параметры Рекомендованные
режимы
Обозначение l di Sr ltd1
ID5
ap
(мм)
f
(мм/об)
DCMT 11T302D 11.60 9.52 3.97 0.20 3.7 4.40 l0.10-3.00 0.05-0.30
DCMT 11T304D 11.60 9.52 3.97 0.40 3.6 4.40 l0.10-3.00 0.05-0.30
DCMT 11T308D 11.60 9.52 3.97 0.80 3.3 4.40 l0.10-3.00 0.05-0.29
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250.
Державки, см. стр• C#-SDJCR/L (D15) • C#-SDNCN (D14) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • IM-SDNCN (D47) • PDACR/L-S (B41)
• SDACR/L (B44) • SDHCR/L (B43) • SDJCR/L (B42) • SDNCN (B44).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B210
VCGT/VCMT (PCD и CBN)
35° ромбические пластины с напайной вставкой в верхнем углу
для чистовой обработки алюминия (PCD) и чугуна (CBN)
7°
S
di
35°
r
d1
lt l
52°
max
91° 50°
max
93°
72.5°
70°
max
31°
max
112°
117.5°
25°
max 95º
48º
max
107.5º
35º
max 95º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sr l d1
IB55
ID5
ap
(мм)
f
(мм/об)
VCGT 160404D 9.52 4.76 0.40 16.60 4.40 l0.10-3.00 0.05-0.30
VCGT 160408D 9.52 4.76 0.80 16.60 4.40 l0.10-3.00 0.05-0.30
VCMT 160404T 9.52 4.76 0.40 16.60 4.40 l0.10-3.00 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232- 250.
Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • CF5 A-SVLFCR-16
(см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-16X2 (см. каталог ISCAR GROOVE-TURN TOOLS) • HSK A63WH-SVJCR/L (D32) • IM-SVJCR/L
(D48) • IM-SVVCN (D48) • S/A-SVLBCR/L (B102) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVVCN (B47) • SVXCR/L (B48).
PCD острая режущая кромка
VCGT-DW (PCD)
Пластины для обработки алюминия с задним углом 7°,
стружколомом и вставкой PCD на верхнем углу
l
35°
di
r
7°
d1
S
117.5°
25°
max 107.5º
35º
max
95º
95º
48º
max
31°
max
112°
52°
max
91° 50°
max
93°
72.5°
70°
max
Параметры Рекомендованные
режимы
Обозначение l di Sr d1
ID5
ap
(мм)
f
(мм/об)
VCGT 160404-DW 16.60 9.52 4.76 0.40 4.40 l0.10-3.00 0.05-0.30
VCGT 160408-DW 16.60 9.52 4.76 0.80 4.40 l0.10-3.00 0.05-0.30
VCGT 160412-DW 16.60 9.52 4.76 1.20 4.40 l0.10-3.00 0.05-0.30
VCGT 220516-DW 22.10 12.70 5.56 1.60 5.50 l0.10-3.00 0.05-0.30
VCGT 220520-DW 22.10 12.70 5.56 2.00 5.50 l0.10-3.00 0.05-0.30
VCGT 220530-DW 22.10 12.70 5.56 3.00 5.50 l0.10-3.00 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250.
Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • CF5 A-SVLFCR-16
(см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-16X2 (см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-22 (см. каталог ISCAR
GROOVE-TURN TOOLS) • HSK A63WH-SVJCR/L (D32) • IM-SVJCR/L (D48) • IM-SVVCN (D48) • S/A-SVLBCR/L (B102) • SVJCR/L (B45) • SVJCR/L-16-JHP
(B65) • SVVCN (B47) • SVXCR/L (B48).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B211
TCMT (PCD)
Пластины с задним углом 7°, положительным передним углом
и вставкой PCD на верхнем углу, для чистовой обработки алюминия
7°
di
S
d1
7°
lt
60°
r
91°
91º
95º
91°
Параметры Рекомендованные
режимы
Обозначение l di Sr ltd1
ID5
ap
(мм)
f
(мм/об)
TCMT 110204D 11.00 6.35 2.38 0.40 3.8 2.80 l0.10-3.00 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250.
Державки, см. стр• E-STFCR/L-HEAD (B103) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50).
PCD-острая режущая кромка
TPGX (PCD)
Треугольные пластины с задним углом 11°, положительным передним
углом и вставкой PCD на верхнем углу, для чистовой обработки алюминия
di
60°
r
S
7°
lt
d1
11°
91º
Параметры Рекомендованные
режимы
Обозначение l di Sr ltd1
ID5
ap
(мм)
f
(мм/об)
TPGX 090202 9.52 5.56 2.38 0.20 3.0 2.50 l0.10-3.00 0.05-0.30
TPGX 090204 9.52 5.56 2.38 0.40 3.0 2.50 l0.10-3.00 0.05-0.30
TPGX 110302 11.00 6.35 3.18 0.20 3.4 3.50 l0.10-3.00 0.05-0.30
TPGX 110304 11.00 6.35 3.18 0.40 3.8 3.50 l0.10-3.00 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B246- B250.
Державки, см. стр• A/E-STFPR-X (B107) • MG STFPR-X (B108).
PCD-острая режущая кромка
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B212
WNGA-M3 (CBN)
Пластина со вставками CBN на 3-х углах для обработки нержавеющей стали
вставка CBN x 3
S
80º
di
r
lt
l
95º 95°
95°
Параметры Рекомендованные
режимы
Обозначение l di Sr lt
IB20H
ap
(мм)
f
(мм/об)
WNGA 080408-M3 8.70 12.70 4.76 0.80 2.2 l0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• A/S-MWLNR/L-W (B89) • C#-MULNR/L-MW (D8) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • HSK A63WH-MULNR/L-J12MWX2
(D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-W (B16) •
PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
WNGA-MC/M6 (CBN)
Пластина со вставками CBN на 6-ти углах для обработки нержавеющей стали
вставка CBN x 6
S
80º
lt
di l
r
95º 95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB55
IB10HC
ap
(мм)
f
(мм/об)
WNGA 080404T-MC 8.70 12.70 4.76 0.40 3.1 l0.05-0.50 0.05-0.20
WNGA 080408-M6 8.70 12.70 4.76 0.80 2.2 l0.05-0.50 0.05-0.20
WNGA 080408T-MC 8.70 12.70 4.76 0.80 3.1 l0.05-0.50 0.05-0.20
WNGA 080412T-MC 8.70 12.70 4.76 1.20 3.1 l0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• A/S-MWLNR/L-W (B89) • C#-MULNR/L-MW (D8) • C#-PWLNR/L-08-JHP (D22) • DWLNR/L (B13) • HSK A63WH-MULNR/L-J12MWX2
(D30) • HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • MWLNR/L-W (B16) •
PWLNR/L (B12) • PWLNR/L-08-JHP (B61) • S-DWLNR/L (B84) • S-MULNR/L-MW (B91).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B213
CNMA-T/M1/WG (CBN)
80° ромбические пластины с вставкой CBN в верхнем углу для
обработки чугуна, закалённой стали и жаропрочных сплавов
80°lt
di
l
r
S
95°
95° 95º
75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB90
IB85
IB20H
IB55
IB50
ap
(мм)
f
(мм/об)
CNMA 120404T 12.90 12.70 4.76 0.40 3.2 l l l l 0.05-0.50 0.05-0.26
CNMA 120408-M1 12.90 12.70 4.76 0.80 3.5 l0.05-0.50 0.05-0.30
CNMA 120408T 12.90 12.70 4.76 0.80 3.4 l l l 0.05-0.50 0.05-0.30
CNMA 120408T-WG (1) 12.90 12.70 4.76 0.80 3.5 l l l l 0.05-0.50 0.05-0.30
CNMA 120412-M1 12.90 12.70 4.76 1.20 3.5 l0.05-0.50 0.05-0.30
CNMA 120412T 12.90 12.70 4.76 1.20 4.0 l0.05-0.50 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
(1) Пластина с зачистной кромкой для чистовой обработки на больших подачах, устраняет необходимость в перетачивании.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNMA-MW2 (CBN)
80° ромбические пластины с 2-мя вставками CBN
на зачистной кромке для обработки закалённой стали
вставка CBN x 2
rS
lt l
di
80º
88º
Зачистная кромка
95°
95° 95º
75°
Параметры Рекомендованные
режимы
Обозначение l di Sr lt
IB10H
ap
(мм)
f
(мм/об)
CNMA 120408-MW2 12.90 12.70 4.76 0.80 3.5 l0.05-0.30 0.03-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B214
CNMA-MW4 (CBN)
80° ромбические пластины с 4-мя вставками CBN
на зачистной кромке для обработки закалённой стали
вставка CBN x 2
rS
80º
88º
80º
l
Зачистная кромка
lt
di
95°
95° 95º
75°
Параметры Рекомендованные
режимы
Обозначение l di Sr lt
IB25HC
ap
(мм)
f
(мм/об)
CNMA 120408-MW4 12.90 12.70 4.76 0.80 2.2 l0.05-0.50 0.05-0.40
CNMA 120412-MW4 12.90 12.70 4.76 1.20 2.4 l0.05-0.50 0.05-0.40
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNGA-MC/M4 (CBN)
80° ромбические пластины с 4-мя вставками CBN
для обработки закалённой стали
вставка CBN x 4
80º
rS
lt
di
l
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB25HC
IB55
IB10HC
ap
(мм)
f
(мм/об)
CNGA 120404T-MC 12.90 12.70 4.76 0.40 3.1 l0.05-0.50 0.05-0.20
CNGA 120408-M4 12.90 12.70 4.76 0.80 2.2 l l 0.05-0.50 0.05-0.20
CNGA 120408T-MC 12.90 12.70 4.76 0.80 3.1 l0.05-0.50 0.05-0.20
CNGA 120408T-WG-MC (1) 12.90 12.70 4.76 0.80 3.1 l0.05-0.50 0.05-0.20
CNGA 120412-M4 12.90 12.70 4.76 1.20 2.4 l l 0.05-0.50 0.05-0.20
CNGA 120412T-MC 12.90 12.70 4.76 1.20 3.1 l0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
(1) Конфигурация с зачистной кромкой на углах.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B215
CNGA-R2/M2/F2 (CBN)
80° ромбические пластины с 2-мя вставками CBN для обработки закалённой стали
и спечённых металлов
вставка CBN x 2
l
di
rS
lt
75° 95°
95°
95º 75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB10S
IB20H
IB10H
ap
(мм)
f
(мм/об)
CNGA 120404-M2 12.90 12.70 4.76 0.40 2.3 l0.05-0.30 0.05-0.20
CNGA 120404-R2 12.90 12.70 4.76 0.40 2.2 l0.05-0.50 0.05-0.20
CNGA 120408-F2 12.90 12.70 4.76 0.80 2.2 l0.05-0.30 0.05-0.18
CNGA 120408-M2 12.90 12.70 4.76 0.80 2.2 l l 0.05-0.30 0.05-0.18
CNGA 120408-R2 12.90 12.70 4.76 0.80 2.2 l0.05-0.50 0.05-0.20
CNGA 120412-M2 12.90 12.70 4.76 1.20 2.4 l l 0.05-0.30 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
CNGG-M4HF/M4HM (CBN)
80° ромбические пластины с 4-мя стружколомающими
вставками CBN для обработки закалённой стали
вставка CBN x 2
80º
l
lt
rS
di
75°
75°
95°
95° 95º
Параметры Рекомендованные
режимы
Обозначение l di Sr lt
IB25HA
ap
(мм)
f
(мм/об)
CNGG 120408-M4HF 12.90 12.70 4.76 0.80 2.2 l0.20-0.75 0.05-0.20
CNGG 120412-M4HM 12.90 12.70 4.76 1.20 2.4 l0.50-1.00 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-MULNR/L-MW (D8) • C#-PCLNR/L-12-JHP (D23) • DCBNR/L (B21) • DCLNR/L (B20) • HSK A63WH-MULNR/L-J12MWX2 (D30) • HSK
A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PCBNR/L (B18) • PCLNR/L (B17) •
PCLNR/L-12-JHP (B62) • PCLNR/L-CA (B114) • S-DCLNR/L (B84) • S-MULNR/L-MW (B91) • S/A-PCLNR/L (B87).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B216
CCMT (CBN)
80° ромбические пластины с задним углом 7° и вставкой CBN в верхнем углу для
обработки закалённой стали
80˚
r
di
lt
7°
S
d1
95°
95° 95º
97°
93°
Параметры Рекомендованные
режимы
Обозначение l di Sr ltd1
IB55
ap
(мм)
f
(мм/об)
CCMT 060202T 6.30 6.35 2.38 0.20 2.6 2.80 l0.05-0.50 0.05-0.20
CCMT 060204T 6.30 6.35 2.38 0.40 2.7 2.80 l0.05-0.50 0.05-0.20
CCMT 09T304T 9.70 9.53 3.97 0.40 2.9 4.40 l0.05-0.50 0.05-0.20
CCMT 09T308T 9.70 9.53 3.97 0.80 3.6 4.40 l0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39)
• SCLCR/L (B38) • SCLCR/L-PAD (B38).
CCGW/CCMW-M2 (CBN)
80° позитивные ромбические пластины с задним углом 7° и двумя вставками CBN
для обработки закалённой стали и спечённых металлов
80˚ lt l
d1
7°
di
rS
95º
97°
93°
95°
95°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di l Sr ltd1
IB05S
IB20H
IB10H
ap
(мм)
f
(мм/об)
CCMW 060204-M2 6.35 6.30 2.38 0.40 2.3 2.80 l0.05-0.50 0.05-0.20
CCGW 09T304-M2 9.53 9.70 3.97 0.40 2.3 4.40 l0.05-0.50 0.05-0.30
CCGW 09T308-M2 9.53 9.70 3.97 0.80 2.2 4.40 l0.05-0.50 0.05-0.30
CCMW 09T304-M2 9.53 9.70 3.97 0.40 2.3 4.40 l l 0.05-0.50 0.05-0.09
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-SCLCR/L (D14) • E-SCLCR/L-HEAD (B96) • E/S-SCLCR/L (B97) • IM-SCLCR/L (D42) • PCLCR/L-S (B40) • SCACR (B39)
• SCLCR/L (B38) • SCLCR/L-PAD (B38).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B217
DNMA (CBN)
55° ромбические пластины с вставкой CBN в верхнем углу
и плоским передним углом, для обработки закалённой стали
S
55°
di
l
r
lt
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB55
IB50
ap
(мм)
f
(мм/об)
DNMA 150404T 15.50 12.70 4.76 0.40 2.8 l0.05-0.50 0.05-0.20
DNMA 150408T 15.50 12.70 4.76 0.80 3.2 l0.05-0.50 0.05-0.20
DNMA 150604T 15.50 12.70 6.35 0.40 2.8 l0.05-0.50 0.05-0.20
DNMA 150608T 15.50 12.70 6.35 0.80 3.2 l0.05-0.50 0.05-0.20
DNMA 150612T 15.50 12.70 6.35 1.20 3.0 l l 0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • C#-T-PCM12XPDM15 (D13) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK
A63WH-DDNNN (D31) • IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
DNGA-MC/M4 (CBN)
55° ромбические пластины с 4-мя вставками CBN
для обработки закалённой стали
di
55º
r
lt l
S
вставка CBN x 4
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB25HC
IB55
IB10HC
ap
(мм)
f
(мм/об)
DNGA 150404-M4 15.50 12.70 4.76 0.40 - 0.05-0.50 0.05-0.18
DNGA 150404T-MC 15.50 12.70 4.76 0.40 2.9 l0.05-0.50 0.05-0.18
DNGA 150408-M4 15.50 12.70 4.76 0.80 2.1 l l 0.05-0.50 0.05-0.14
DNGA 150408T-MC 15.50 12.70 4.76 0.80 3.0 l0.05-0.50 0.05-0.18
DNGA 150412-M4 15.50 12.70 4.76 1.20 2.0 l l 0.05-0.50 0.05-0.18
DNGA 150412T-MC 15.50 12.70 4.76 1.20 3.0 l0.05-0.50 0.05-0.18
DNGA 150604T-MC 15.50 12.70 6.35 0.40 2.9 l0.05-0.50 0.05-0.18
DNGA 150608T-MC 15.50 12.70 6.35 0.80 3.0 l0.05-0.50 0.05-0.18
DNGA 150612T-MC 15.50 12.70 6.35 1.20 3.0 l0.05-0.50 0.05-0.18
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • DDJNR/L (B22) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) •
IM-DDJNR/L (D43) • PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B218
DNGA-R2/M2 (CBN)
55° ромбические пластины с 2-мя вставками CBN
для обработки закалённой стали и спечённых металлов
55º
вставка CBN x 2
lt l
di
rS
60°
max
62.5°
93º
30º
max
27°
max
93°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB10S
IB20H
ap
(мм)
f
(мм/об)
DNGA 150404-M2 15.50 12.70 4.76 0.40 2.5 l0.10-0.50 0.05-0.30
DNGA 150408-M2 15.50 12.70 4.76 0.80 2.1 l0.10-0.50 0.05-0.30
DNGA 150408-R2 15.50 12.70 4.76 0.80 2.1 l0.05-0.50 0.05-0.20
DNGA 150412-M2 15.50 12.70 4.76 1.20 2.0 l0.10-0.50 0.05-0.30
DNGA 150412-R2 15.50 12.70 4.76 1.20 2.0 l0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) •
PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
DNGG-M4HF/M4HM (CBN)
55° ромбические пластины с 4-мя стружколомающими
вставками CBN для обработки закалённой стали
55º
lt lвставка CBN x 4
rS
di
60°
max
62.5°
27°
max
93°
93º
30º
max
Параметры Рекомендованные
режимы
Обозначение l di Sr lt
IB25HA
ap
(мм)
f
(мм/об)
DNGG 150408-M4HF 15.50 12.70 4.76 0.80 2.1 l0.20-0.75 0.05-0.20
DNGG 150412-M4HM 15.50 12.70 4.76 1.20 2.0 l0.50-1.00 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-DDJNR/L (D9) • C#-PDJNR/L-15-JHP (D24) • HSK A63WH-DDJNR/L (D30) • HSK A63WH-DDNNN (D31) • IM-DDJNR/L (D43) •
PDJNR/L (B21) • PDJNR/L-15-JHP (B64) • S-DDUNR/L (B92).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B219
DCMT (CBN)
55° ромбические пластины с задним углом 7° и вставкой CBN
в верхнем углу, для обработки закалённой стали
55°
di
r
7°
d1
S
lt
107.5°
15∞
max
93º
30º
max
29°
max
91°
27°
max
93°
60°
max
62.5°
Параметры Рекомендованные
режимы
Обозначение l di Sr ltd1
IB55
ap
(мм)
f
(мм/об)
DCMT 11T304T 11.60 9.52 3.97 0.40 3.4 4.40 l0.05-0.50 0.05-0.20
DCMT 11T308T 11.60 9.52 3.97 0.80 3.1 4.40 l0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-SDJCR/L (D15) • C#-SDNCN (D14) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • IM-SDNCN (D47) • PDACR/L-S (B41)
• SDACR/L (B44) • SDHCR/L (B43) • SDJCR/L (B42) • SDNCN (B44).
DCGW/DCMW-M2/S2 (CBN)
55° позитивные ромбические пластины с задним углом 7° и двумя вставками
CBN для обработки закалённой стали и спечённых металлов
55°
7°
lt l
di
r
S
d1
93º
30º
max
29°
max
91°
27°
max
93° 60°
max
62.5°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr ltd1
IB05S
IB20H
IB10H
IB10HC
ap
(мм)
f
(мм/об)
DCGW 070204-M2 7.70 6.35 2.38 0.40 2.5 2.80 l0.05-0.50 0.05-0.30
DCGW 070208-M2 7.70 6.35 2.38 0.80 2.5 2.80 l0.05-0.50 0.05-0.30
DCGW 11T304-M2 11.60 9.52 3.97 0.40 2.5 4.40 l0.05-0.50 0.05-0.30
DCGW 11T304-S2 11.60 9.52 3.97 0.40 2.5 4.40 l0.05-0.50 0.05-0.30
DCGW 11T308-M2 11.60 9.52 3.97 0.80 2.1 4.40 l0.05-0.50 0.05-0.30
DCMW 11T304-M2 11.60 9.52 3.97 0.40 2.5 4.40 lll0.05-0.50 0.05-0.12
DCMW 11T308-M2 11.60 9.52 3.97 0.80 2.1 4.40 l l 0.05-0.50 0.05-0.12
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-SDJCR/L (D15) • C#-SDNCN (D14) • E-SDUCR/L-HEAD (B99) • E/S-SDUCR/L (B98) • IM-SDJCR/L (D47) • IM-SDNCN (D47)
• PDACR/L-S (B41) • SDACR/L (B44) • SDHCR/L (B43) • SDJCR-PAD (B43) • SDJCR/L (B42) • SDNCN (B44).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B220
VNGA-M2/R2 (CBN)
35° ромбические пластины с двумя вставками CBN для обработки
закалённой стали и спечённых металлов
lt
di
lS
35°
r
93º
50º
max
50°
max
93°
72.5°
70°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB10S
IB20H
ap
(мм)
f
(мм/об)
VNGA 160404-M2 16.60 9.52 4.76 0.40 3.1 l0.10-0.50 0.05-0.30
VNGA 160408-M2 16.60 9.52 4.76 0.40 2.2 l0.10-0.50 0.05-0.30
VNGA 160408-R2 16.60 9.52 4.76 0.40 2.2 l0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-MVJNR/L (D10) • IM-MVJNR/L (D45) • IM-MVVNN (D45) • MVJNR/L (B25) • MVVNN (B27).
VNGA-M4 (CBN)
35° ромбические пластины с 4-мя вставками CBN
для обработки закалённой стали
lt
di
IS
35°
r
93º
50º
max
50°
max
93°
72.5°
70°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB25HC
IB10HC
ap
(мм)
f
(мм/об)
VNGA 160404-M4 16.60 9.52 4.76 0.40 3.1 l0.05-0.30 0.03-0.30
VNGA 160408-M4 16.60 9.52 4.76 0.80 2.2 l l 0.05-0.30 0.02-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-MVJNR/L (D10) • IM-MVJNR/L (D45) • IM-MVVNN (D45) • MVJNR/L (B25) • MVVNN (B27).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B221
VNGG-M4HM (CBN)
35° ромбические пластины с 4-мя стружколомающими
вставками CBN для обработки закалённой стали
35°
lt
l
di
S
r
93º
50º
max
50°
max
93°
72.5°
70°
max
Параметры Рекомендованные
режимы
Обозначение l di Sr lt
IB25HA
ap
(мм)
f
(мм/об)
VNGG 160408-M4HM 16.60 9.52 4.76 0.80 2.2 l0.50-0.80 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-MVJNR/L (D10) • IM-MVJNR/L (D45) • IM-MVVNN (D45) • MVJNR/L (B25) • MVVNN (B27).
VBMT (CBN)
35° ромбические пластины с вставкой CBN в верхнем углу
и плоским передним углом, для обработки закалённой стали
35°
di
lt
r
S
5°
d1
107.5º
35º
max 95º
95º
48º
max
31°
max
112°
52°
max
91° 50°
max
93°
72.5°
70°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr ltd1
IB55
IB50
ap
(мм)
f
(мм/об)
VBMT 160404T 16.60 9.52 4.76 0.40 4.5 4.40 l l 0.05-0.39 0.05-0.11
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• A/S-SVLFCR/L (B100) • A/S-SVQCR/L (B99) • C#-SVJCR/L (D15) • C#-SVJCR/L-16-JHP (D24) • C#-SVVCN (D16) • CF5 A-SVLFCR-16
(см. каталог ISCAR GROOVE-TURN TOOLS) • CF5 A-SVXCR-16X2 (см. каталог ISCAR GROOVE-TURN TOOLS) • HSK A63WH-SVJCR/L (D32) • IM-SVJCR/L
(D48) • IM-SVVCN (D48) • S/A-SVLBCR/L (B102) • SVJCR/L (B45) • SVJCR/L-16-JHP (B65) • SVVCN (B47) • SVXCR/L (B48).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B222
VBMW-M2 (CBN)
35° позитивные ромбические пластины с задним углом 5°
и двумя вставками CBN, для обработки закалённой стали
r
S
di d1
35°
5°
lt l
107.5º
35º
max 95º
95º
48º
max
31°
max
112°
52°
max
91° 50°
max
93°
72.5°
70°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr ltd1
IB20H
IB10H
IB10HC
ap
(мм)
f
(мм/об)
VBMW 110304-M2 11.10 6.35 3.18 0.40 3.1 2.80 l0.05-0.50 0.05-0.20
VBMW 160408-M2 16.60 9.52 4.76 0.80 2.2 4.40 l l 0.05-0.39 0.05-0.11
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
TNMA (CBN)
Треугольные пластины со вставкой CBN
для обработки чугуна и закалённой стали
di
lt
60°
r
S
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB90
IB85
IB55
IB50
ap
(мм)
f
(мм/об)
TNMA 160404T 16.50 9.52 4.76 0.40 3.9 lll0.05-0.50 0.05-0.25
TNMA 160408T 16.50 9.52 4.76 0.80 3.5 lll 0.05-0.50 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) •
PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B223
TNGA-MC/M6 (CBN)
Треугольные пластины с 6 вставками CBN для обработки закалённой стали
60º
di
r
lt
l
S
вставка CBN x 6
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB25HC
IB55
IB10HC
ap
(мм)
f
(мм/об)
TNGA 160404T-MC 16.50 9.52 4.76 0.40 3.2 l0.05-0.50 0.05-0.20
TNGA 160408-M6 16.50 9.52 4.76 0.80 1.9 l l 0.05-0.50 0.05-0.20
TNGA 160408T-MC 16.50 9.52 4.76 0.80 1.9 l0.05-0.50 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) •
PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
TNGA-M3 (CBN)
Треугольные пластины с 3-мя вставками CBN для обработки
закалённой стали и спечённых металлов
60º
lt
l
вставка CBN x 3
S
di
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr lt
IB10S
IB20H
ap
(мм)
f
(мм/об)
TNGA 160404-M3 16.50 9.52 4.76 0.40 2.2 l0.10-0.50 0.05-0.30
TNGA 160408-M3 16.50 9.52 4.76 0.80 1.9 l l 0.05-0.50 0.05-0.30
TNGA 160412-M3 16.50 9.52 4.76 1.20 2.4 l0.10-0.50 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) •
PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B224
TNGG-M6HF/M6HM (CBN)
Треугольные пластины с 6 вставками CBN для обработки закалённой стали
60º
l
вставка CBN x 6
lt
S
di
91°
93° 22°
max
91º 95º
91°
60° 55°
max
Параметры Рекомендованные
режимы
Обозначение l di Sr lt
IB25HA
ap
(мм)
f
(мм/об)
TNGG 160408-M6HF 16.50 9.52 4.76 0.80 1.9 l0.20-0.75 0.05-0.20
TNGG 160412-M6HM 16.50 9.52 4.76 1.20 2.4 l0.50-1.00 0.05-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-DTUNL (D12) • C#-PTGNR/L (D11) • DTGNR/L (B31) • IM-PTGNR/L (D46) • MTENN-W (B34) • MTJNR/L-W (B33) • PTFNR/L (B32) •
PTFNR/L-CA (B116) • PTGNR/L (B32) • PTGNR/L-CA (B115) • S-MTLNR/L-W (B94) • S-PTFNR/L (B94).
TCMT (CBN)
Треугольные пластины со вставкой CBN и плоским
передним углом для обработки закалённой стали
di
S
d1
7°
lt
60°
r
91°
91º
95º
91°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr ltd1
IB55
IB50
ap
(мм)
f
(мм/об)
TCMT 110204T 11.00 6.35 2.38 0.40 3.5 2.80 l l 0.05-0.50 0.05-0.13
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• E-STFCR/L-HEAD (B103) • S-STFCR/L (B103) • S-STLCR/L (B104) • STFCR/L (B50) • STGCR/L (B50).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B225
TPGX (CBN)
Треугольные пластины с задним углом 11° и вставкой CBN
в верхнем углу, для обработки чугуна и закалённой стали
di
60°
r
S
lt
d1
11°
91º
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение l di Sr ltd1
IB90
IB50
ap
(мм)
f
(мм/об)
TPGX 090202T 9.52 5.56 2.38 0.20 2.5 2.50 l l 0.05-0.05 0.03-0.20
TPGX 090204T 9.52 5.56 2.38 0.40 2.6 2.50 l l 0.05-0.05 0.03-0.20
TPGX 110302T 11.00 6.35 3.18 0.20 3.3 3.50 l l 0.05-0.05 0.03-0.20
TPGX 110304T 11.00 6.35 3.18 0.40 3.0 3.50 l l 0.05-0.05 0.03-0.20
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• A/E-STFPR-X (B107) • MG STFPR-X (B108).
TPGW-M3 (CBN)
Треугольные позитивные пластины с 3-мя вставками
CBN для обработки спечённых металлов
60°
lt
r
11°
di S
d1
l
91º
Параметры Рекомендованные
режимы
Обозначение l di Sr ltd1
IB05S
ap
(мм)
f
(мм/об)
TPGW 110204-M3 11.00 6.35 2.38 0.40 2.2 2.80 l0.05-0.50 0.05-0.30
TPGW 110208-M3 11.00 6.35 2.38 0.80 2.2 2.80 l0.05-0.50 0.05-0.30
TPGW 110304-M3 11.00 6.35 3.18 0.40 2.2 3.40 l0.05-0.50 0.05-0.30
TPGW 110308-M3 11.00 6.35 3.18 0.80 2.1 3.40 l0.05-0.50 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• A/E-STFPR-X (B107).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
B226
SNMA (CBN)
Квадратные пластины со вставкой CBN и плоским передним
углом для обработки чугуна и закалённой стали
90°
di
rS
lt
75°
75º
75° 45°
45°
45°
75°
Параметры Прочный
Ö
Твёрдый Рекомендованные
режимы
Обозначение di Sr lt
IB85
IB55
IB50
ap
(мм)
f
(мм/об)
SNMA 120404T 12.70 4.76 0.40 4.9 l0.10-0.50 0.05-0.20
SNMA 120408T 12.70 4.76 0.80 4.5 lll0.05-0.50 0.05-0.30
SNMA 120412T 12.70 4.76 1.20 4.5 l0.05-0.50 0.05-0.30
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• C#-MULNR/L-MW (D8) • DSBNR/L (B29) • DSDNN (B27) • DSKNR/L (B28) • DSSNR/L (B28) • HSK A63WH-MULNR/L-J12MWX2 (D30) •
HSK A63WH-MULNR/L-MW (D28) • HSK A63WH-MUMNN-MW (D29) • IM-MULNR/L-MW (D41) • MULNR/L-12MW (B15) • PSDNN (B29) • PSKNR/L (B30) •
PSKNR/L-CA (B115) • PSSNR/L (B30) • PSSNR/L-CA (B116).
RCGX (CBN)
Круглые пластины со вставкой CBN и плоским передним углом для обработки
чугуна и закалённой стали
S
7°
140°
di
Параметры Рекомендованные режимы
Обозначение di S
IB90
ap
(мм)
f
(мм/об)
RCGX 060300T 6.35 3.18 l0.05-0.50 0.05-0.25
RCGX 090300T 9.52 3.18 l0.05-0.50 0.05-0.25
RCGX 120400T 12.70 4.76 l0.05-0.50 0.05-0.25
• Руководство по эксплуатации и рекомендации по режимам резания, см. стр. B232-245, B246-249.
Державки, см. стр• CRGCR-CEB (B81).
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
