Inch

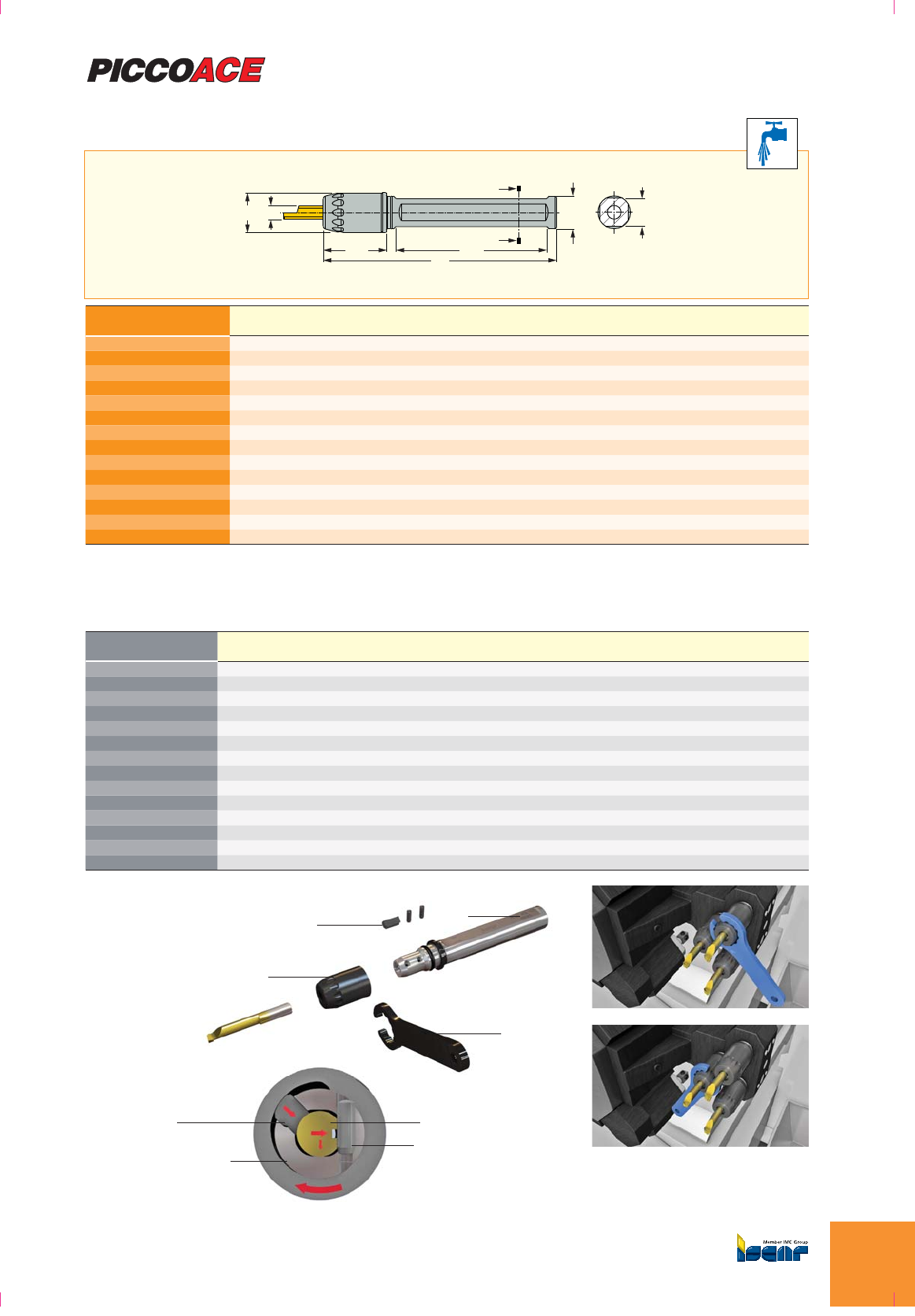

PICCO ACE
Collet Chuck Holders for PICCOCUT Inserts
dg6
LL3
T
L5
Dd2
• Holders are suitable for right- and left-hand PICCO inserts
PICCO ACE
• Holders are suitable for right- and left-hand PICCO inserts
Designation
Dimensions
d d2 D L L5 L3 T Wrench Cap Ace
PICCO ACE 12-4 12.00 4.00 14.50 85.00 23.00 53.00 10.3 WRENCH ACE 4-5 CAP ACE 4
PICCO ACE 12-5 12.00 5.00 14.50 85.00 23.00 53.00 10.3 WRENCH ACE 4-5 CAP ACE 5
PICCO ACE 16-4 16.00 4.00 14.50 85.00 21.50 53.50 14.0 WRENCH ACE 4-5 CAP ACE 4
PICCO ACE 16-5 16.00 5.00 14.50 85.00 21.50 53.00 14.0 WRENCH ACE 4-5 CAP ACE 5
PICCO ACE 16-6 16.00 6.00 19.90 85.00 23.00 53.50 14.0 WRENCH ACE 6-7 CAP ACE 6
PICCO ACE 16-7 16.00 7.00 19.90 85.00 23.00 53.50 14.0 WRENCH ACE 6-7 CAP ACE 7
PICCO ACE 20-4 20.00 4.00 14.50 150.00 21.50 118.00 18.0 WRENCH ACE 4-5 CAP ACE 4
PICCO ACE 20-5 20.00 5.00 14.50 150.00 21.50 118.00 18.0 WRENCH ACE 4-5 CAP ACE 5
PICCO ACE 20-6 20.00 6.00 19.90 150.00 21.50 118.00 18.0 WRENCH ACE 6-7 CAP ACE 6
PICCO ACE 20-7 20.00 7.00 19.90 150.00 21.50 118.00 18.0 WRENCH ACE 6-7 CAP ACE 7
PICCO ACE 22-4 22.00 4.00 14.50 150.00 21.50 118.00 20.0 WRENCH ACE 4-5 CAP ACE 4
PICCO ACE 22-5 22.00 5.00 14.50 150.00 21.50 118.00 20.0 WRENCH ACE 4-5 CAP ACE 5
PICCO ACE 22-6 22.00 6.00 19.90 150.00 21.50 118.00 20.0 WRENCH ACE 6-7 CAP ACE 6
PICCO ACE 22-7 22.00 7.00 19.90 150.00 21.50 118.00 20.0 WRENCH ACE 6-7 CAP ACE 7
Designation
Dimensions
d d2 D L L5 L3 T Wrench Cap Ace
PICCO ACE 12.7-4 .500 .157 .571 3.346 .906 2.087 .457 WRENCH ACE 4-5 CAP ACE 4
PICCO ACE 12.7-5 .500 .197 .571 3.346 .906 2.087 .457 WRENCH ACE 4-5 CAP ACE 5
PICCO ACE 15.9-4 .625 .157 .571 3.346 .846 2.087 .551 WRENCH ACE 4-5 CAP ACE 4
PICCO ACE 15.9-5 .625 .197 .571 3.346 .846 2.087 .551 WRENCH ACE 4-5 CAP ACE 5
PICCO ACE 15.9-6 .625 .236 .783 3.346 .906 2.087 .551 WRENCH ACE 6-7 CAP ACE 6
PICCO ACE 15.9-7 .625 .276 .783 3.346 .906 2.087 .551 WRENCH ACE 6-7 CAP ACE 7
PICCO ACE 19-4 .750 .157 .571 5.906 .846 4.646 .677 WRENCH ACE 4-5 CAP ACE 4
PICCO ACE 19-5 .750 .197 .571 5.906 .846 4.646 .677 WRENCH ACE 4-5 CAP ACE 5
PICCO ACE 19-6 .750 .236 .783 5.906 .906 4.646 .677 WRENCH ACE 6-7 CAP ACE 6
PICCO ACE 19-7 .750 .276 .783 5.906 .906 4.646 .677 WRENCH ACE 6-7 CAP ACE 7
PICCO ACE 25.4-4 1.000 .157 .571 5.906 .846 4.646 .905 WRENCH ACE 4-5 CAP ACE 4
PICCO ACE 25.4-5 1.000 .197 .571 5.906 .846 4.646 .905 WRENCH ACE 4-5 CAP ACE 5
PICCO ACE 25.4-6 1.000 .236 .783 5.906 .846 4.646 .905 WRENCH ACE 6-7 CAP ACE 6
PICCO ACE 25.4-7 1.000 .276 .783 5.906 .846 4.646 .905 WRENCH ACE 6-7 CAP ACE 7
B3
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

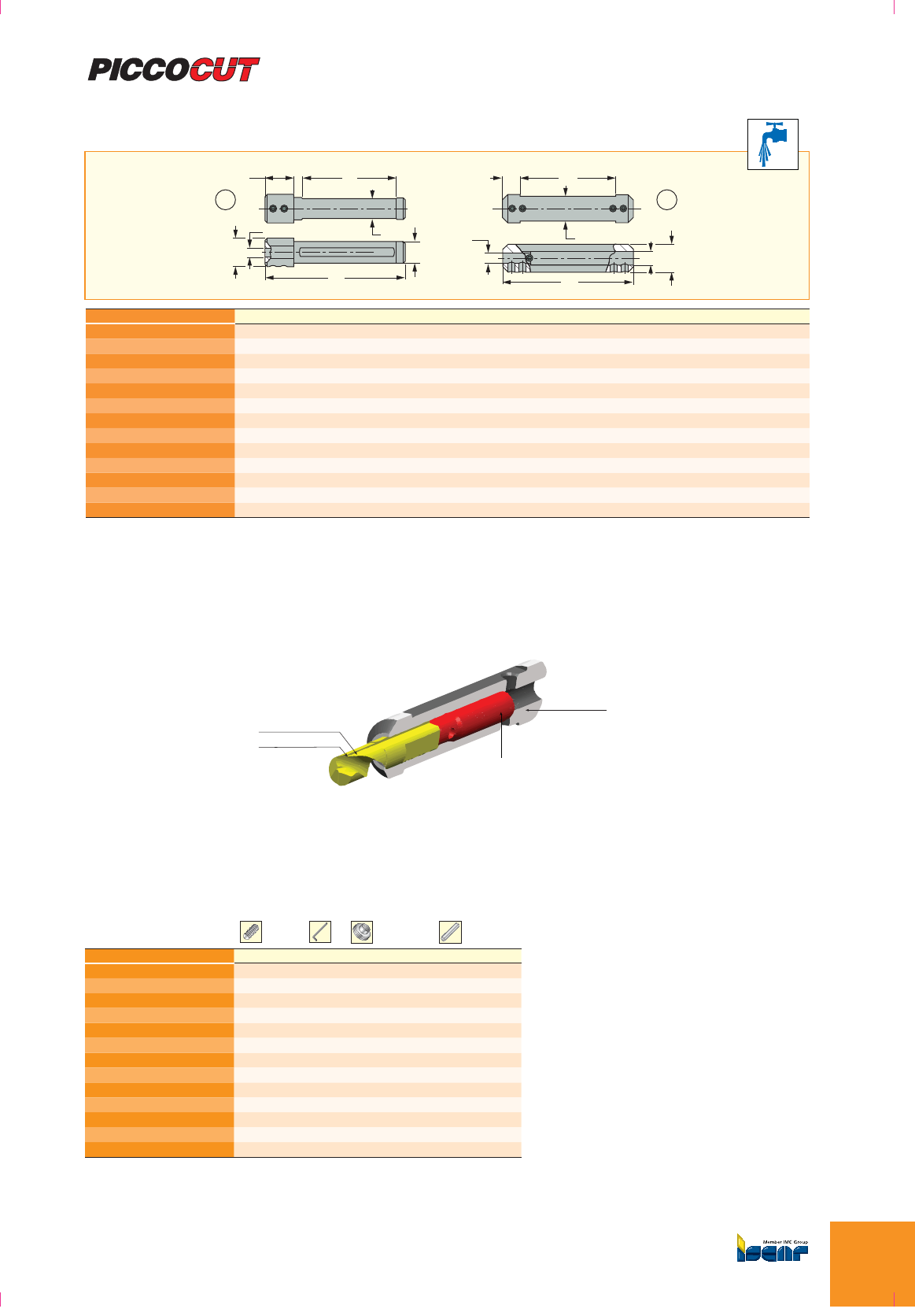

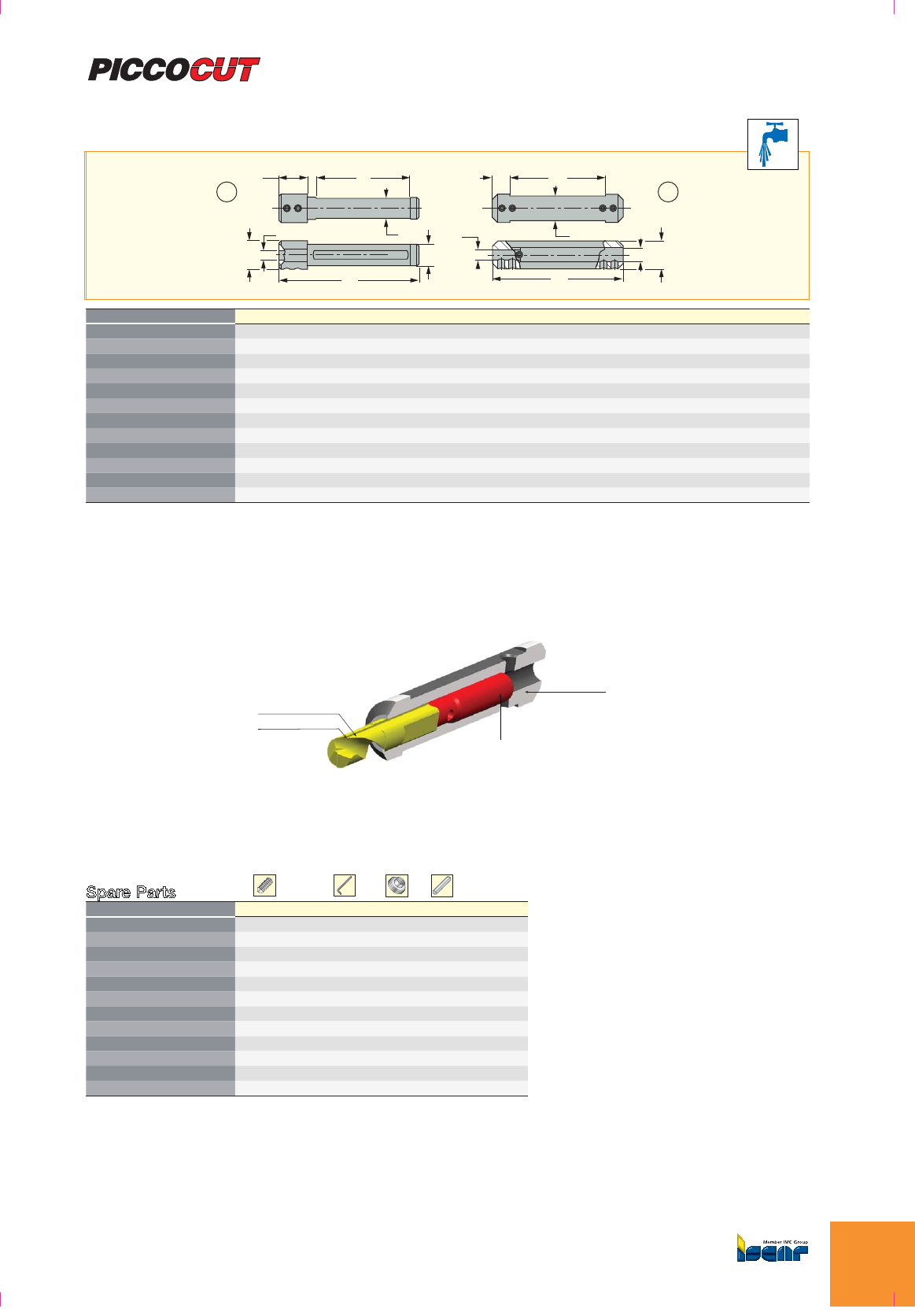

MG PCO...-6-8
Back Stopper
MG PCO-SPCR8
PICCO...MFT
PICCO...MF
...8-...
...8-...

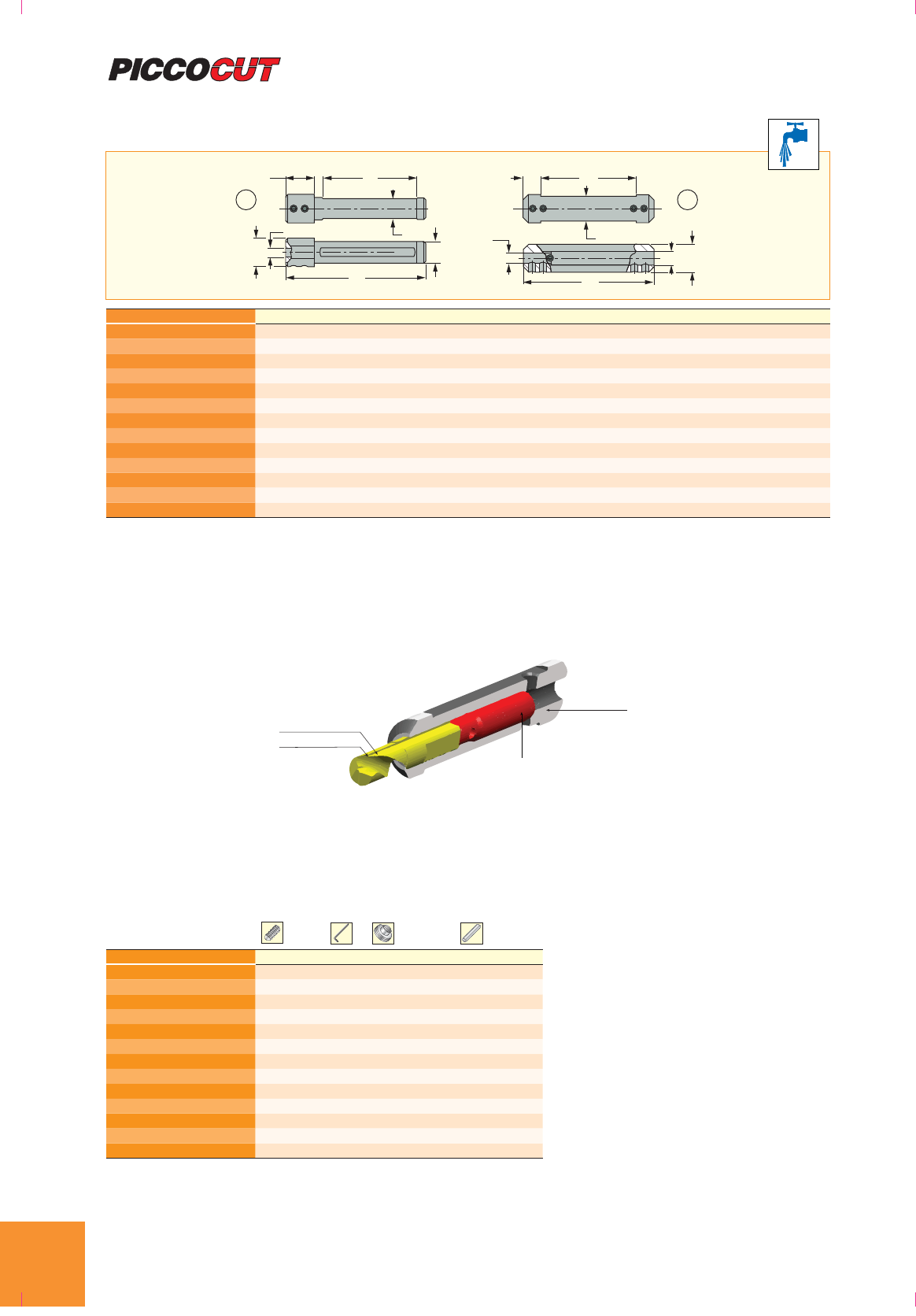

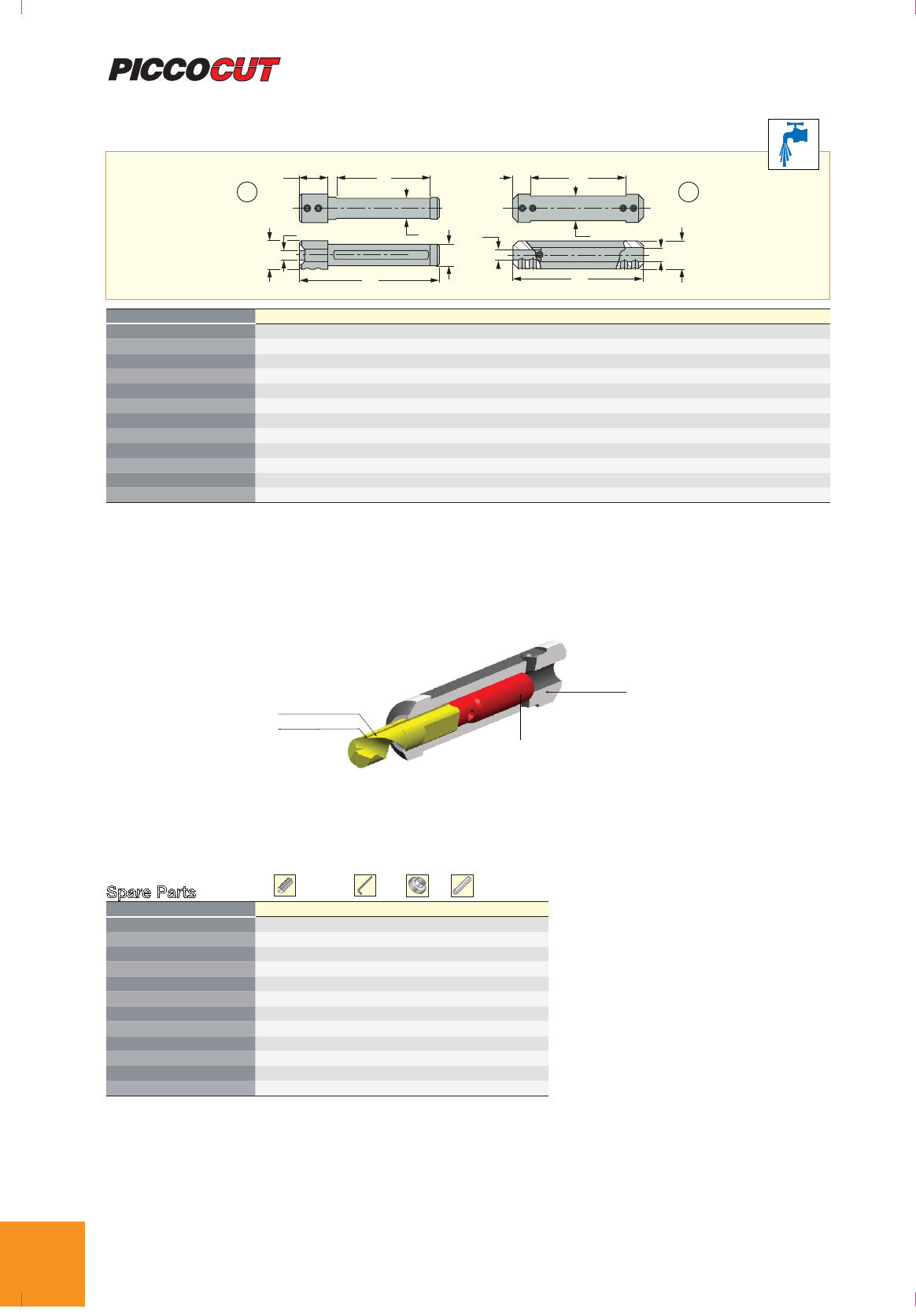

PICCO/MG PCO (holder)
Holders for PICCO Inserts and Small Diameter Boring Bars
T
L5L3
L
d
D
d2
L3
L5
T
d3d
L
d2
1 2
Designation dd
2d3LL
5L3T D Fig.
PICCO 12-4-5 12.00 4.00 5.00 75.00 10.00 55.00 10.3 18.00 2
PICCO 16-4-5 16.00 4.00 5.00 75.00 10.00 55.00 14.0 18.00 2
PICCO 20-4-5 20.00 4.00 5.00 90.00 10.00 70.00 18.0 18.00 2
PICCO 22-4-5 (1) 22.00 4.00 5.00 90.00 10.00 70.00 20.0 18.00 2
PICCO 16-6-7 16.00 6.00 7.00 75.00 10.00 55.00 14.0 18.00 2
PICCO 20-6-7 20.00 6.00 7.00 90.00 10.00 70.00 18.0 18.00 2
PICCO 22-6-7 (1) 22.00 6.00 7.00 90.00 10.00 70.00 20.0 18.00 2
MG PCO-12-6 12.00 6.00 - 75.00 15.00 50.80 11.0 18.00 1
MG PCO-16-6-8 16.00 6.00 8.00 75.00 10.00 55.00 14.0 18.00 2
MG PCO-20-6-8 20.00 6.00 8.00 90.00 10.00 70.00 18.0 18.00 2
MG PCO-22-6-8 (1) 22.00 6.00 8.00 90.00 10.00 70.00 20.0 18.00 2
MG PCO-25-6-8 25.00 6.00 8.00 90.00 10.00 70.00 23.0 18.00 2
MG PCO-16-9 16.00 9.00 - 75.00 15.00 53.00 18.0 18.00 1
• Holders are suitable for right- and left-hand inserts, and boring bars.
(1) Tools for Swiss-type CNC
Spare Parts
Designation Screw Key Coolant Fitting Stopper
PICCO 12-4-5 SR M5X4-PF HW 2.5
PICCO 16-4-5 SR M5X6-PF HW 2.5
PICCO 20-4-5 SR M5X6-PF HW 2.5
PICCO 22-4-5 SR M5X6-PF HW 2.5
PICCO 16-6-7 SR M5X6-PF HW 2.5
PICCO 20-6-7 SR M5X6-PF HW 2.5
PICCO 22-6-7 SR M5X6-PF HW 2.5
MG PCO-12-6 SR M5X6-PF HW 2.5
MG PCO-16-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-20-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-22-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-25-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-16-9 SR M5X6-PF HW 2.5 PL 16
ISCAR
B4
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MG PCO...-6-8
Back Stopper
MG PCO-SPCR8
PICCO...MFT...8-...
PICCO...MF...8-...
PICCO/MG PCO (holder) Inch
Holders for PICCO Inserts and Small Diameter Boring Bars
T
L5L3
L
d
1
D
d2
L3
L5
T
d3d
L
d2
2
• Holders are suitable for left- and right-hand inserts, and boring bars.
(1) Tools for Swiss-type CNC
Designation dd
2d3LL
5L3T D Fig.
PICCO 12.7-4-5 .500 .157 .197 2.950 .394 2.170 .410 .709 2
PICCO 15.9-4-5 .625 .157 .197 2.950 .394 2.170 .550 .709 2
PICCO 19-4-5 .750 .157 .197 3.540 .394 2.760 .710 .709 2
PICCO 25.4-4-5(1) 1.000 .157 .197 3.543 .394 2.756 .921 .709 2
PICCO 15.9-6-7 .625 .236 .276 2.950 .394 2.170 .550 .709 2
PICCO 19-6-7 .750 .236 .276 3.540 .394 2.760 .710 .709 2
PICCO 25.4-6-7(1) 1.000 .236 .276 3.543 .394 2.756 .921 .709 2
MG PCO-12.7-6 .500 .236 - 3.000 .590 2.090 .433 .709 1
MG PCO-15.9-6-8 .625 .236 .315 3.000 .390 2.170 .551 .709 2
MG PCO-19-6-8 .750 .236 .315 3.500 .390 2.760 .709 .709 2
MG PCO-25.4-6-8(1) 1.000 .236 .315 3.543 .394 2.756 .921 .709 2
MG PCO-16-9 .630 .354 - 2.953 .591 2.087 .709 .709 1
Spare Parts
Designation Screw Key Seal Stopper
PICCO 12.7-4-5 SR M5X4-PF HW 2.5
PICCO 15.9-4-5 SR M5X6-PF HW 2.5
PICCO 19-4-5 SR M5X6-PF HW 2.5
PICCO 25.4-4-5 SR M5X6-PF HW 2.5
PICCO 15.9-6-7 SR M5X6-PF HW 2.5
PICCO 19-6-7 SR M5X6-PF HW 2.5
PICCO 25.4-6-7 SR M5X6-PF HW 2.5
MG PCO-12.7-6 SR M5X6-PF HW 2.5
MG PCO-15.9-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-19-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-25.4-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-16-9 SR M5X6-PF HW 2.5 PL 16
B5
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

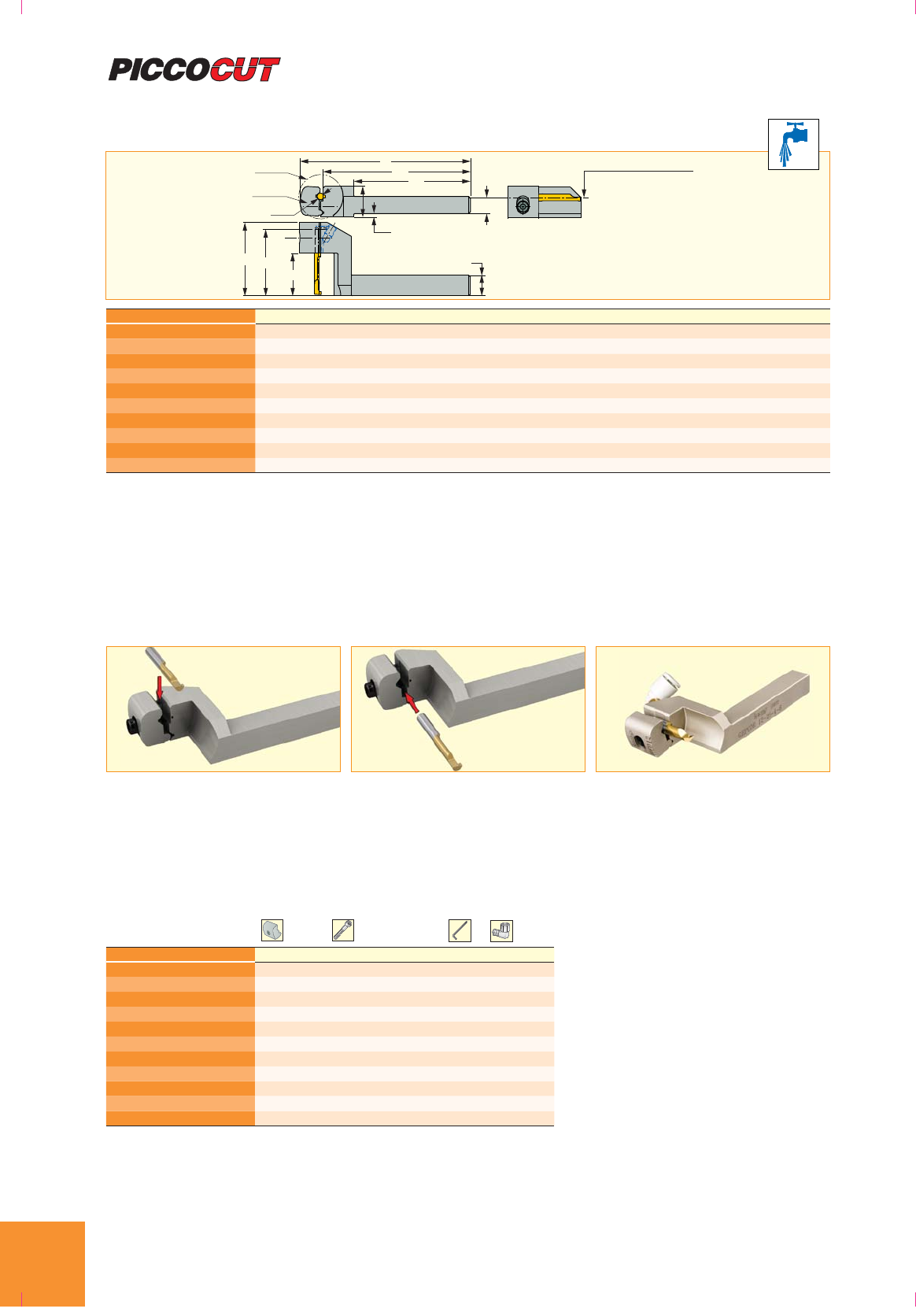

GHPCOR/L
Perpendicular Square-Shank Tools for Use on the Cross Slide Units of Swiss-Type
and Automatic Machines
Cutting Edge Height
l1L5
A
1
f
max
T
max-a
70
d-d
1
Clamp H2
h4
h1
b
D1max
Designation hbl
1L5h4H2A1D1 max Tmax-afmax dd
1
GHPCOR/L 08-16-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 16.00 30.0 4.00 5.00
GHPCOL 08-25-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 25.00 30.0 4.00 5.00
GHPCOR 08-28-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 28.00 30.0 4.00 5.00
GHPCOR/L 10-16-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 16.00 30.0 4.00 5.00
GHPCOR/L 10-25-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 25.00 30.0 4.00 5.00
GHPCOR/L 12-16-4-6 12.0 12.0 102.00 88.00 - 18.0 34.00 26.0 16.00 30.0 4.00 6.00
GHPCOR 12-25-4-6 12.0 12.0 102.00 88.00 - 18.0 43.00 26.0 25.00 39.0 4.00 6.00
GHPCOR/L 16-16-4-6 16.0 16.0 112.00 98.00 - 22.0 35.00 36.0 16.00 31.0 4.00 6.00
GHPCOR/L 16-25-4-6 16.0 16.0 112.00 98.00 - 22.0 44.00 36.0 25.00 40.0 4.00 6.00
GHPCOR/L 16-30-7-8 16.0 16.0 112.00 98.00 - 22.0 49.00 36.0 30.00 45.0 7.00 8.00
• PICCOCUT insert should not exceed A1 length. • Left-hand holders are available upon request. • Coolant tube adapter: KQ2L06-M5 (for 6 mm coolant tube)
Spare Parts
Designation Side Clamp Screw Key Pipe Fitting
GHPCOR/L 08-16-4-5 HED 08 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOL 08-25-4-5 HED 08 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOR 08-28-4-5 HED 08 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOR/L 10-16-4-5 HED 10 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOR/L 10-25-4-5 HED 10 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOR/L 12-16-4-6 HED 12 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOR 12-25-4-6 HED 12 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOR/L 16-16-4-6 HED 16-4-6 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOR/L 16-25-4-6 HED 16-4-6 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOL 16-30-7-8 HED 16-7-8 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
GHPCOR 16-30-7-8 HED 16-7-8 SR M4X14DIN912 12.9 HW 3.0 KQ2L06-M5
Right-hand shown
Indexing from the top Indexing from the front
ISCAR
B6
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

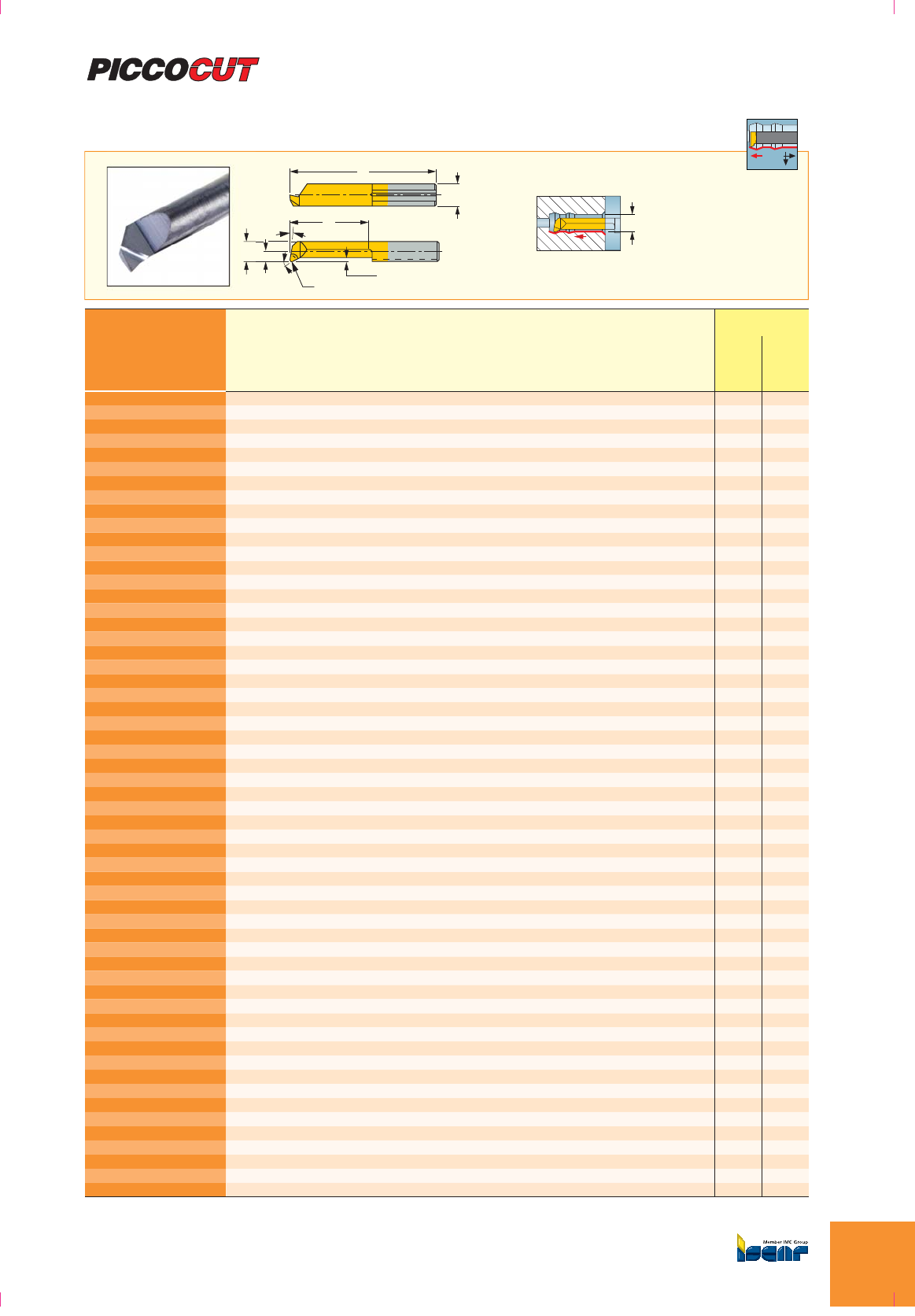

PICCO R/L 050, 053, 055
Inserts for Internal Turning and Chamfering
af
R
20°
l2
T
max
l1
dh6
Dmin
Dimensions Tough
¥
Hard
Designation dfal1l2R±0.05 Tmax D min
IC228
IC908
PICCO R 050.06-2 (1) 4.00 - 0.50 20.00 2.0 0.04 0.08 0.60 OO
PICCO R 050.06-3 (1) 4.00 - 0.50 20.00 3.0 0.04 0.08 0.60 OO
PICCO R 050.08-4 4.00 - 0.70 20.00 4.0 0.04 0.08 0.80 O
PICCO R/L 050.1-5 4.00 - 0.90 20.00 4.5 0.05 0.10 1.00 OO
PICCO R/L 050.1-7 4.00 - 0.90 22.00 6.5 0.05 0.10 1.00 OO
PICCO R/L 050.2-5 4.00 - 1.70 19.00 4.0 0.05 0.10 2.00 OO
PICCO R/L 050.2-10 4.00 - 1.70 24.00 9.0 0.05 0.10 2.00 OO
PICCO R/L 050.2-15 4.00 - 1.70 29.00 14.0 0.05 0.10 2.00 OO
PICCO R 050.25-5 4.00 0.2 2.20 19.00 5.0 0.05 0.15 2.50 O
PICCO R 050.25-10 4.00 0.2 2.20 24.00 10.0 0.05 0.15 2.50 O
PICCO R 050.25-16 4.00 0.2 2.20 30.00 16.0 0.05 0.15 2.50 O
PICCO R 053.3-10 4.00 0.6 2.60 24.00 9.0 0.03 0.20 2.80 O
PICCO R/L 050.3-10 4.00 0.6 2.60 24.00 9.0 0.10 0.20 2.80 OO
PICCO R 053.3-16 4.00 0.6 2.60 30.00 15.0 0.03 0.20 2.80 O
PICCO R/L 050.3-16 4.00 0.6 2.60 30.00 15.0 0.10 0.20 2.80 OO
PICCO R 053.3-20 4.00 0.6 2.60 34.00 19.0 0.03 0.20 2.80 O
PICCO R/L 050.3-20 4.00 0.6 2.60 34.00 19.0 0.10 0.20 2.80 OO
PICCO R 050.35-10 4.00 1.1 3.10 24.00 10.0 0.10 0.25 3.50 O
PICCO R 050.35-16 4.00 1.1 3.10 30.00 16.0 0.10 0.25 3.50 O
PICCO R 050.35-20 4.00 1.1 3.10 34.00 20.0 0.10 0.25 3.50 O
PICCO R 050.35-24 4.00 1.1 3.10 38.00 24.0 0.10 0.25 3.50 O
PICCO R 053.4-10 4.00 1.5 3.50 24.00 9.0 0.03 0.30 4.00 O
PICCO R/L 050.4-10 4.00 1.5 3.50 24.00 9.0 0.10 0.30 4.00 OO
PICCO R 053.4-16 4.00 1.5 3.50 30.00 15.0 0.03 0.30 4.00 O
PICCO R/L 050.4-16 4.00 1.5 3.50 30.00 15.0 0.10 0.30 4.00 OO
PICCO R 053.4-20 4.00 1.5 3.50 34.00 19.0 0.03 0.30 4.00 O
PICCO R/L 050.4-20 4.00 1.5 3.50 34.00 19.0 0.10 0.30 4.00 OO
PICCO R/L 050.4-24 4.00 1.5 3.50 38.00 23.0 0.10 0.30 4.00 OO
PICCO R/L 050.4-28 4.00 1.5 3.50 42.00 27.0 0.10 0.30 4.00 OO
PICCO R 055.5-10 5.00 1.9 4.40 25.00 9.0 0.05 0.50 5.00 O
PICCO R/L 050.5-10 5.00 1.9 4.40 25.00 9.0 0.15 0.50 5.00 OO
PICCO R 055.5-15 5.00 1.9 4.40 30.00 14.0 0.05 0.50 5.00 O
PICCO R/L 050.5-15 5.00 1.9 4.40 30.00 14.0 0.15 0.50 5.00 OO
PICCO R 055.5-20 5.00 1.9 4.40 35.00 19.0 0.05 0.50 5.00 O
PICCO R/L 050.5-20 5.00 1.9 4.40 35.00 19.0 0.15 0.50 5.00 OO
PICCO R 055.5-25 5.00 1.9 4.40 40.00 24.0 0.05 0.50 5.00 O
PICCO R/L 050.5-25 5.00 1.9 4.40 40.00 24.0 0.15 0.50 5.00 OO
PICCO R 055.5-30 5.00 1.9 4.40 45.00 29.0 0.05 0.50 5.00 O
PICCO R/L 050.5-30 5.00 1.9 4.40 45.00 29.0 0.15 0.50 5.00 OO
PICCO R/L 050.5-35 5.00 1.9 4.40 50.00 34.0 0.15 0.50 5.00 OO
PICCO R 055.6-15 6.00 2.3 5.30 30.00 14.0 0.05 0.50 6.00 O
PICCO R/L 050.6-15 6.00 2.3 5.30 30.00 14.0 0.15 0.50 6.00 OO
PICCO R 055.6-22 6.00 2.3 5.30 37.00 21.0 0.05 0.50 6.00 O
PICCO R/L 050.6-22 6.00 2.3 5.30 37.00 21.0 0.15 0.50 6.00 OO
PICCO R 055.6-25 6.00 2.3 5.30 40.00 24.0 0.05 0.50 6.00 O
PICCO R/L 050.6-25 6.00 2.3 5.30 40.00 24.0 0.15 0.50 6.00 OO
PICCO R 055.6-30 6.00 2.3 5.30 45.00 29.0 0.05 0.50 6.00 O
PICCO R/L 050.6-30 6.00 2.3 5.30 45.00 29.0 0.15 0.50 6.00 OO
PICCO R/L 050.6-35 6.00 2.3 5.30 50.00 34.0 0.15 0.50 6.00 OO
PICCO R/L 050.6-42 6.00 2.3 5.30 57.00 41.0 0.15 0.50 6.00 OO
PICCO R/L 050.7-20 7.00 2.8 6.30 35.00 19.0 0.15 0.60 6.80 OO
PICCO R/L 050.7-25 7.00 2.8 6.30 40.00 24.0 0.15 0.60 6.80 OO
PICCO R/L 050.7-30 7.00 2.8 6.30 45.00 29.0 0.15 0.60 6.80 OO
PICCO R/L 050.7-35 7.00 2.8 6.30 50.00 34.0 0.15 0.60 6.80 OO
PICCO R/L 050.7-40 7.00 2.8 6.30 55.00 39.0 0.15 0.60 6.80 OO
PICCO R/L 050.7-45 7.00 2.8 6.30 60.00 44.0 0.15 0.60 6.80 OO
PICCO R/L 050.7-50 7.00 2.8 6.30 65.00 49.0 0.15 0.60 6.80 OO
• Specify right- or left-hand bars
(1) Maximum D.O.C.=0.01-0.03 mm, maximum feed=0.01 mm/rev.
a
Right-hand shown
B7
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
PICCO R/L 050-C
Inserts with Chipformers for Internal Boring and Profiling
l1
RTmax
20°
a
f
dh6
l2
Dimensions
Designation dfal1l2Tmax D min R±0.05
IC908
PICCO R/L 050.4-10C 4.00 1.5 3.50 24.00 10.0 0.30 4.00 0.20 O
PICCO R/L 050.4-20C 4.00 1.5 3.50 34.00 20.0 0.30 4.00 0.20 O
PICCO R/L 050.4-24C (1) 4.00 1.5 3.50 38.00 24.0 0.30 4.00 0.20 O
PICCO R/L 050.4-28C (1) 4.00 1.5 3.50 42.00 28.0 0.30 4.00 0.20 O
PICCO R/L 050.5-10C 5.00 1.9 4.40 25.00 10.0 0.50 5.00 0.20 O
PICCO R/L 050.5-15C 5.00 1.9 4.40 30.00 15.0 0.50 5.00 0.20 O
PICCO R/L 050.5-20C 5.00 1.9 4.40 35.00 20.0 0.50 5.00 0.20 O
PICCO R/L 050.5-25C (1) 5.00 1.9 4.40 40.00 25.0 0.50 5.00 0.20 O
PICCO R/L 050.5-30C (1) 5.00 1.9 4.40 45.00 30.0 0.50 5.00 0.20 O
PICCO R/L 050.5-35C (1) 5.00 1.9 4.40 50.00 35.0 0.50 5.00 0.20 O
PICCO R/L 050.6-15C 6.00 2.3 5.30 30.00 15.0 0.50 6.00 0.20 O
PICCO R/L 050.6-22C 6.00 2.3 5.30 37.00 22.0 0.50 6.00 0.20 O
PICCO R/L 050.6-25C (1) 6.00 2.3 5.30 40.00 25.0 0.50 6.00 0.20 O
PICCO R/L 050.6-30C (1) 6.00 2.3 5.30 45.00 30.0 0.50 6.00 0.20 O
PICCO R/L 050.6-35C (1) 6.00 2.3 5.30 50.00 35.0 0.50 6.00 0.20 O
PICCO R/L 050.6-42C (1) 6.00 2.3 5.30 57.00 42.0 0.50 6.00 0.20 O
PICCO R/L 050.7-20C 7.00 2.8 6.30 35.00 20.0 0.60 6.80 0.20 O
PICCO R/L 050.7-25C (1) 7.00 2.8 6.30 40.00 25.0 0.60 6.80 0.20 O
PICCO R/L 050.7-30C (1) 7.00 2.8 6.30 45.00 30.0 0.60 6.80 0.20 O
PICCO R/L 050.7-35C (1) 7.00 2.8 6.30 50.00 35.0 0.60 6.80 0.20 O
PICCO R/L 050.7-40C (1) 7.00 2.8 6.30 55.00 40.0 0.60 6.80 0.20 O
• All left-hand inserts on request
(1) Upon request.
Right-hand shown
ISCAR
B8
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

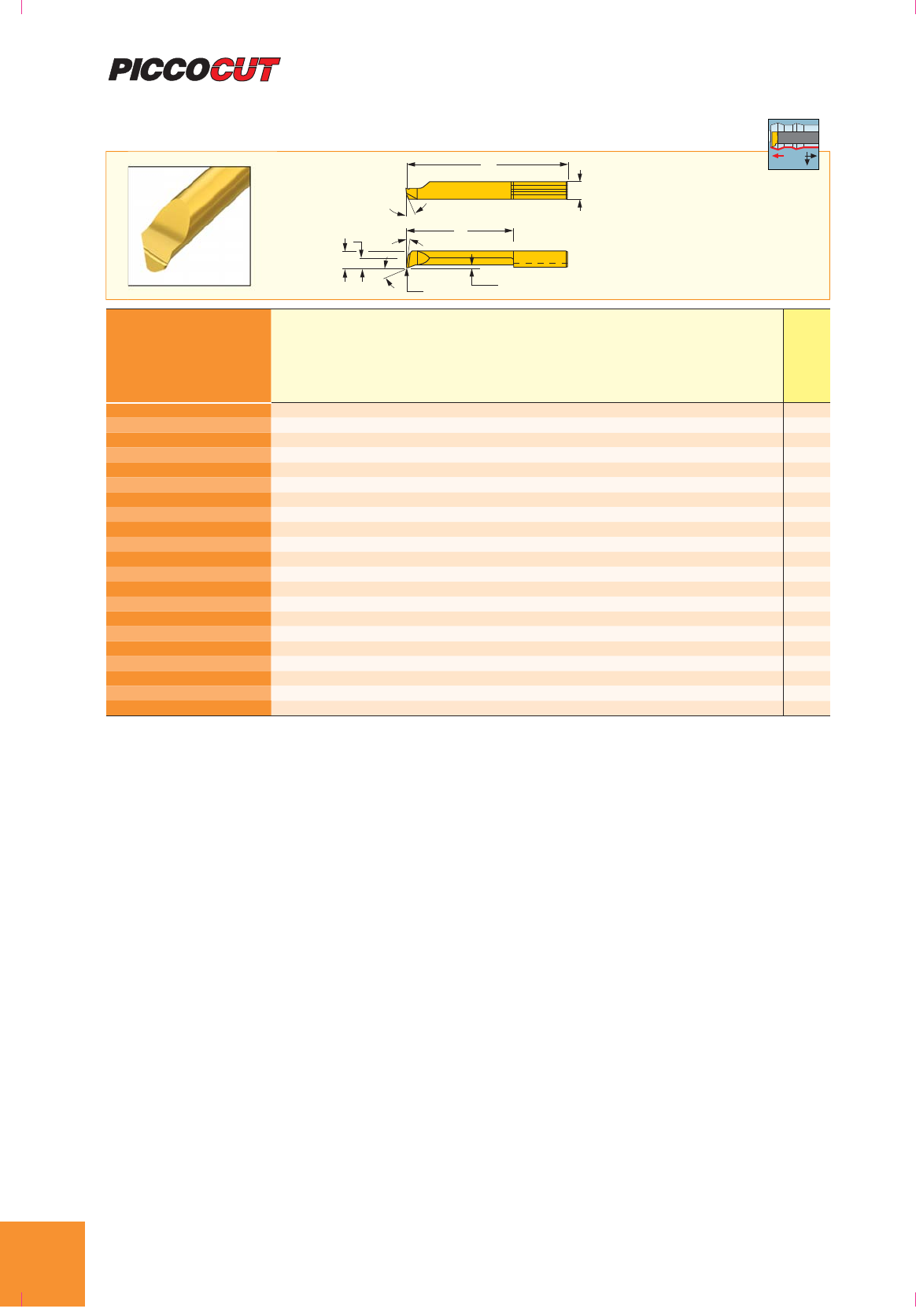

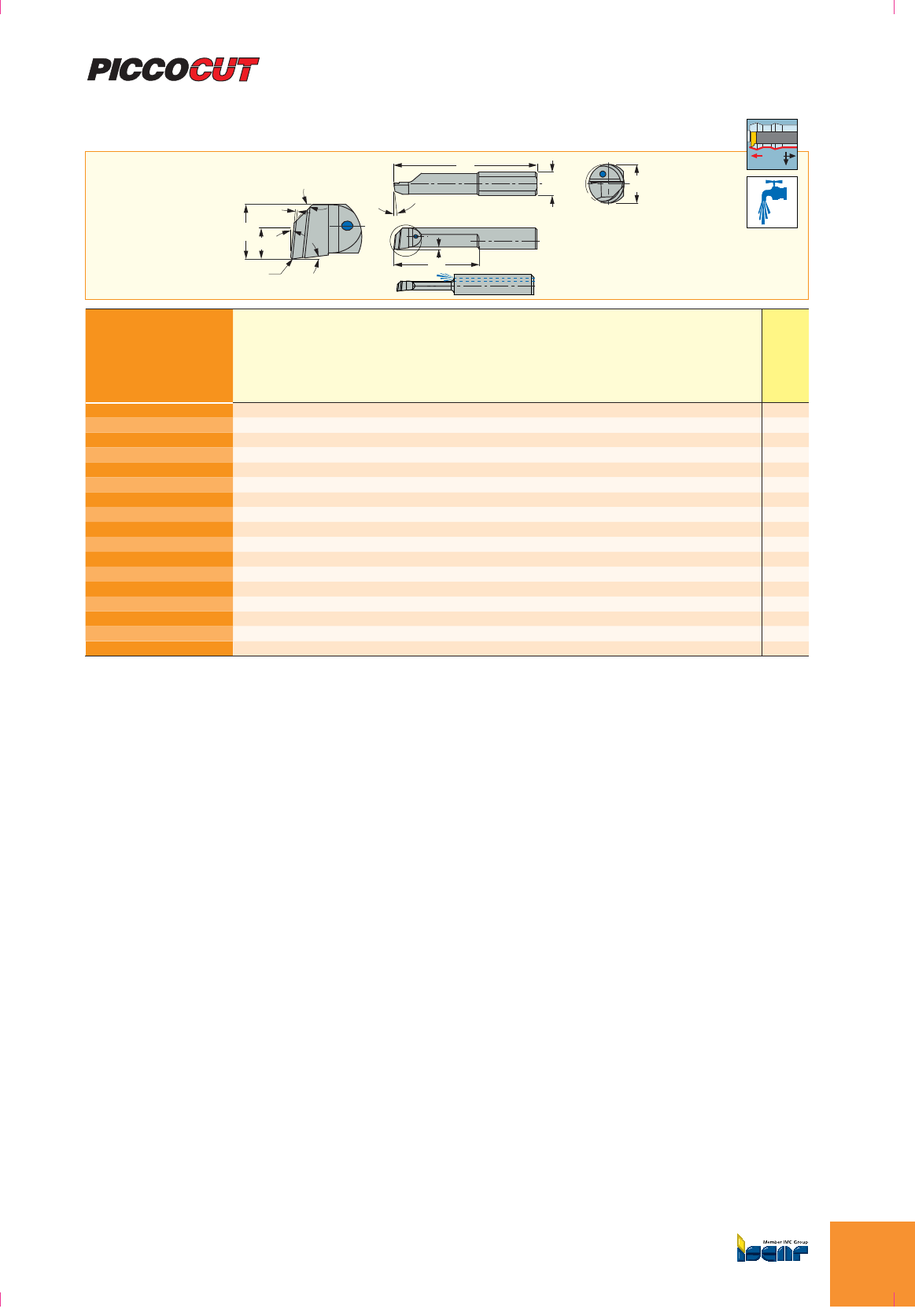

PICCO R 051
Reinforced Boring and Profiling Inserts with Internal Coolant Hole
l1
dh6
l2
Tmax
A
45°
0.2
D
min
R
afDmin≥3
A
Dmin<3
Dimensions
Designation dfal1l2Tmax D min R±0.05
IC908
PICCO R 051.2.15-5 4.00 - 1.80 19.00 5.0 0.10 2.00 0.15 O
PICCO R 051.2.5-10 4.00 - 1.80 24.00 10.0 0.10 2.00 0.05 O
PICCO R 051.2.15-10 4.00 - 1.80 24.00 10.0 0.10 2.00 0.15 O
PICCO R 051.3.10-16 4.00 0.7 2.70 30.00 16.0 0.15 3.00 0.10 O
PICCO R 051.3.20-16 4.00 0.7 2.70 30.00 16.0 0.15 3.00 0.20 O
PICCO R 051.4.10-10 4.00 1.6 3.60 24.00 10.0 0.20 4.00 0.10 O
PICCO R 051.4.20-10 4.00 1.6 3.60 24.00 10.0 0.20 4.00 0.20 O
PICCO R 051.4.10-16 4.00 1.6 3.60 30.00 16.0 0.20 4.00 0.10 O
PICCO R 051.4.20-16 4.00 1.6 3.60 30.00 16.0 0.20 4.00 0.20 O
PICCO R 051.5.10-15 5.00 2.1 4.60 30.00 15.0 0.30 5.00 0.10 O
PICCO R 051.5.20-15 5.00 2.1 4.60 30.00 15.0 0.30 5.00 0.20 O
PICCO R 051.5.10-25 5.00 2.1 4.60 40.00 25.0 0.30 5.00 0.10 O
PICCO R 051.5.20-25 5.00 2.1 4.60 40.00 25.0 0.30 5.00 0.20 O
PICCO R 051.6.10-15 6.00 2.5 5.50 30.00 15.0 0.40 6.00 0.10 O
PICCO R 051.6.20-15 6.00 2.5 5.50 30.00 15.0 0.40 6.00 0.20 O
PICCO R 051.6.20-22 6.00 2.5 5.50 37.00 22.0 0.40 6.00 0.20 O
PICCO R 051.6.20-35 6.00 2.5 5.50 50.00 35.0 0.40 6.00 0.20 O
B9
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
PICCO 050... PICCO 050.20...
20°

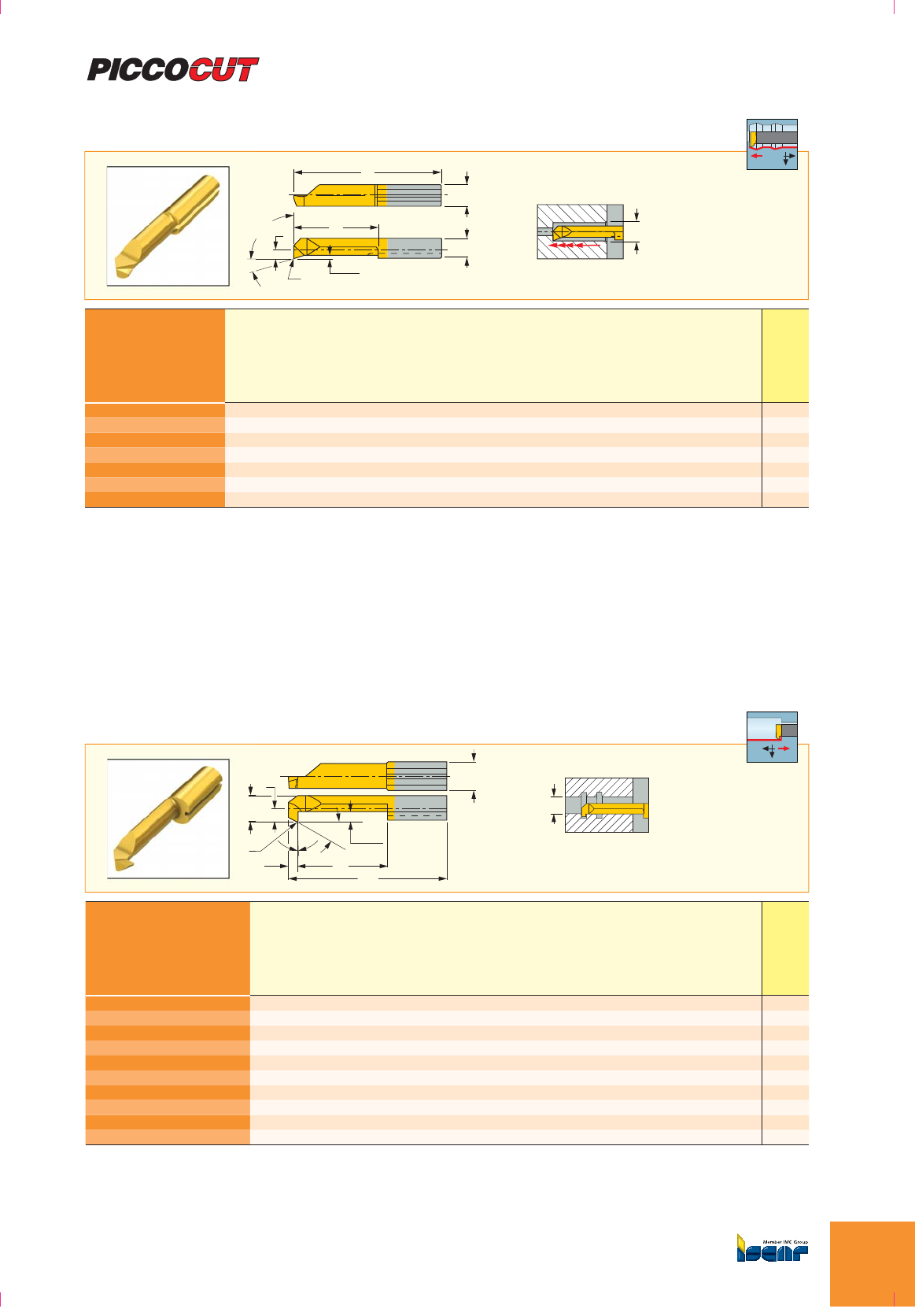

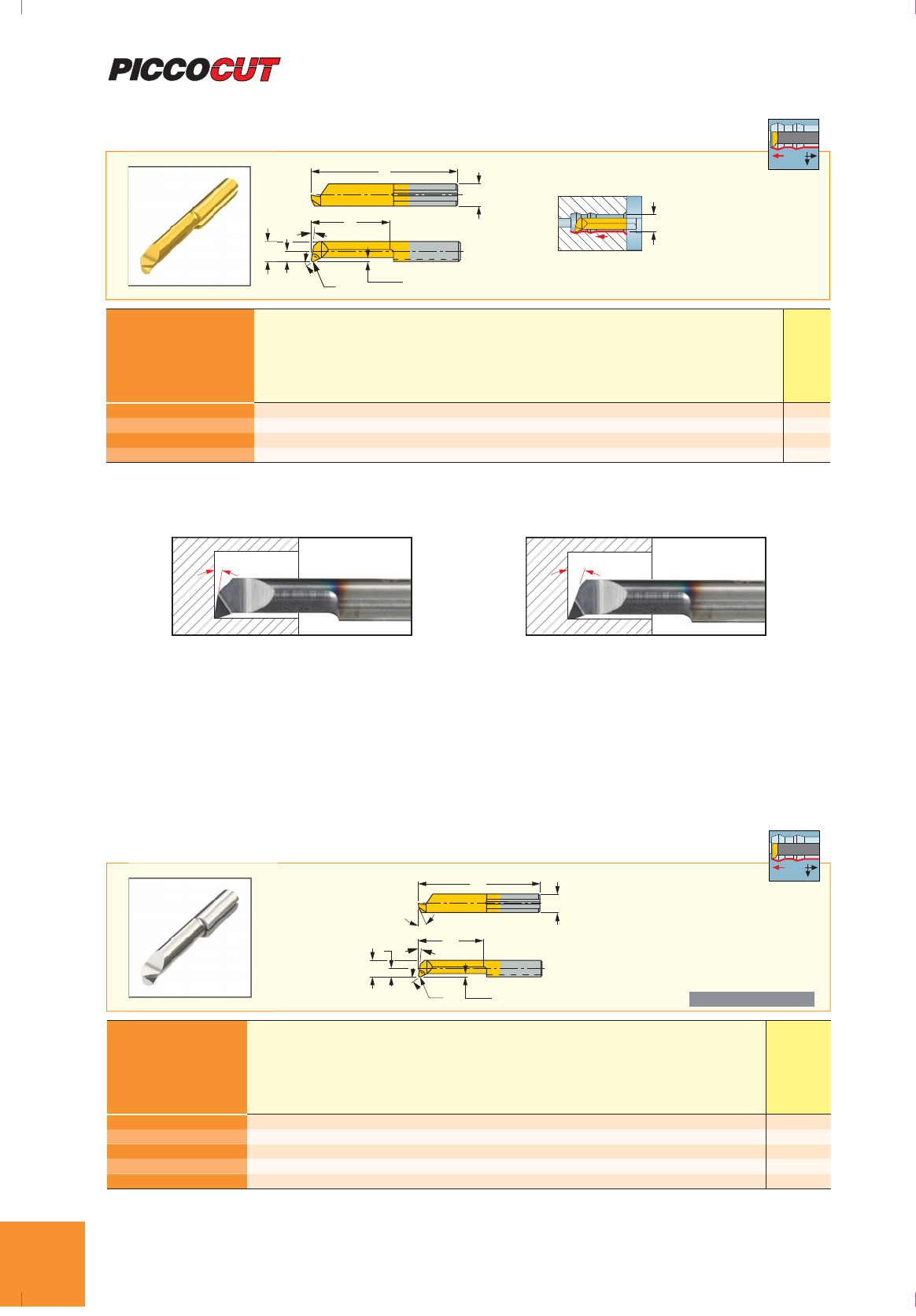

PICCO R 050.20
Inserts for Internal Turning and Chamfering Next to the Bottom of Blind Holes
af
R
20°
l2
20°
T
max-r
l1
dh6
Dmin
Dimensions
Designation dfal1l2R±0.05 Tmax-r D min
IC908
PICCO R 050.20.2-10 4.00 - 1.70 24.00 10.0 0.05 0.10 2.00 O
PICCO R 050.20.3-10 4.00 0.6 2.60 24.00 10.0 0.10 0.20 2.80 O
PICCO R 050.20.4-16 4.00 1.5 3.50 30.00 16.0 0.10 0.30 4.00 O
PICCO R 050.20.5-20 5.00 1.9 4.40 35.00 19.0 0.15 0.50 5.00 O
• Specify right- or left-hand bars
a
Right-hand shown
PICCO R 050 (CBN)
CBN Tipped Inserts for Internal Turning, Profiling and Chamfering of Hard Steel
l1
dh6
l2
f
20° R
T
max
a
Dimensions
Designation dfal1l2Tmax D min R±0.05
IB55
PICCO R 050.3-10B 4.00 0.6 2.60 25.50 10.0 0.20 2.80 0.20 O
PICCO R 050.4-10B 4.00 1.5 3.50 25.50 10.0 0.30 4.00 0.20 O
PICCO R 050.5-15B 5.00 1.9 4.40 31.50 15.0 0.50 5.00 0.20 O
PICCO R 050.6-15B 6.00 2.3 5.30 31.50 15.0 0.50 6.00 0.20 O
PICCO R 050.7-20B 7.00 2.8 6.30 36.50 20.0 0.60 6.80 0.20 O
• It is not recommended to use coolant when machining with CBN tipped tools • Available on request only
Right-hand shown • HARD MATERIALS
ISCAR
B10
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
PICCO R/L 090
Inserts for Internal Turning and Profiling
Dmin
dh6
l1
l2
a
f
Tmax
90°
20° R
Dimensions
Designation dfal1l2R±0.05 Tmax D min
IC228
PICCO R/L 090.3-10 4.00 0.6 2.60 24.00 9.0 0.10 0.20 2.80 O
PICCO R/L 090.3-16 4.00 0.6 2.60 30.00 15.0 0.10 0.20 2.80 O
PICCO R/L 090.4-10 4.00 1.5 3.50 24.00 9.0 0.10 0.30 4.00 O
PICCO R/L 090.4-16 4.00 1.5 3.50 30.00 15.0 0.10 0.30 4.00 O
PICCO R/L 090.5-10 5.00 1.9 4.40 25.00 9.0 0.15 0.50 5.00 O
PICCO R/L 090.5-15 5.00 1.9 4.40 30.00 14.0 0.15 0.50 5.00 O
PICCO R/L 090.5-20 5.00 1.9 4.40 35.00 19.0 0.15 0.50 5.00 O
• Specify right- or left-hand bars
9
20°
Right-hand shown
PICCO R/L 080
Inserts for Internal Back Turning
Dmin
dh6
a
R
f
Wl2
30°
l1
Tmax-r
Dimensions
Designation dfaWl
1l2R±0.05 Tmax-r D min
IC228
PICCO R/L 080.0003-15 4.00 0.6 2.60 1.50 29.00 14.0 0.10 0.50 3.00 O
PICCO R/L 080.0003-20 4.00 0.6 2.60 1.50 34.00 19.0 0.10 0.50 3.00 O
PICCO R/L 080.0004-15 4.00 1.5 3.50 1.50 29.00 14.0 0.15 0.80 4.00 O
PICCO R/L 080.0004-25 4.00 1.5 3.50 1.50 39.00 24.0 0.15 0.80 4.00 O
PICCO R/L 080.0005-20 5.00 1.9 4.40 1.50 35.00 19.0 0.20 1.00 5.00 O
PICCO R/L 080.0005-30 5.00 1.9 4.40 1.50 45.00 29.0 0.20 1.00 5.00 O
PICCO R/L 080.0006-20 6.00 2.3 5.30 1.50 35.00 19.0 0.20 1.80 6.00 O
PICCO R/L 080.0006-30 6.00 2.3 5.30 1.50 45.00 29.0 0.20 1.80 6.00 O
PICCO R/L 080.0007-20 7.00 2.8 6.30 1.50 35.00 19.0 0.20 2.50 7.00 O
PICCO R/L 080.0007-30 7.00 2.8 6.30 1.50 45.00 29.0 0.20 2.50 7.00 O
• Specify right- or left-hand bars
a
R
Right-hand shown
B11
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
PICCO R/L 002-007
Inserts for Internal Grooving and Turning
l1
dh6
l2
af
W
Tmax-r
R
R
Dmin
Dimensions Tough
¥
Hard
Designation dW
±0.05 fal1l2Tmax-r D min
IC228
IC908
PICCO R 002.0050-5 4.00 0.50 0.2 1.80 19.00 5.0 0.40 2.00 O
PICCO R 002.0050-10 4.00 0.50 0.2 1.80 24.00 10.0 0.40 2.00 O
PICCO R/L 002.0050-15 4.00 0.50 0.2 1.80 29.00 15.0 0.40 2.00 O
PICCO R 003.0070-5 4.00 0.70 0.7 2.70 19.00 5.0 0.60 3.00 O
PICCO R 003.0070-10 4.00 0.70 0.7 2.70 24.00 10.0 0.60 3.00 O
PICCO R 003.0070-16 4.00 0.70 0.7 2.70 29.00 15.0 0.60 3.00 O
PICCO R/L 004.0100-10 4.00 1.00 1.5 3.50 24.00 9.0 0.80 4.00 O
PICCO R/L 004.0100-16 4.00 1.00 1.5 3.50 30.00 15.0 0.80 4.00 O
PICCO R/L 004.0100-20 4.00 1.00 1.5 3.50 34.00 19.0 0.80 4.00 O
PICCO R/L 005.0100-10 5.00 1.00 1.9 4.40 25.00 9.0 1.00 5.00 O
PICCO R/L 005.0100-15 5.00 1.00 1.9 4.40 30.00 14.0 1.00 5.00 O
PICCO R/L 005.0100-20 5.00 1.00 1.9 4.40 35.00 19.0 1.00 5.00 O
PICCO R/L 005.0100-25 5.00 1.00 1.9 4.40 40.00 24.0 1.00 5.00 O
PICCO R/L 005.0100-30 5.00 1.00 1.9 4.40 45.00 29.0 1.00 5.00 O
PICCO R/L 005.0150-10 5.00 1.50 1.9 4.40 25.00 9.0 1.00 5.00 O
PICCO R/L 005.0150-15 5.00 1.50 1.9 4.40 30.00 14.0 1.00 5.00 O
PICCO R/L 005.0150-20 5.00 1.50 1.9 4.40 35.00 19.0 1.00 5.00 O
PICCO R/L 005.0150-25 5.00 1.50 1.9 4.40 40.00 24.0 1.00 5.00 O
PICCO R/L 005.0150-30 5.00 1.50 1.9 4.40 45.00 29.0 1.00 5.00 O
PICCO R/L 005.0200-10 5.00 2.00 1.9 4.40 25.00 9.0 1.00 5.00 O
PICCO R/L 005.0200-15 5.00 2.00 1.9 4.40 30.00 14.0 1.00 5.00 O
PICCO R/L 005.0200-20 5.00 2.00 1.9 4.40 35.00 19.0 1.00 5.00 O
PICCO R/L 005.0200-25 5.00 2.00 1.9 4.40 40.00 24.0 1.00 5.00 O
PICCO R/L 005.0200-30 5.00 2.00 1.9 4.40 45.00 29.0 1.00 5.00 O
PICCO R/L 006.0100-10 6.00 1.00 2.3 5.30 25.00 9.0 1.80 6.00 O
PICCO R/L 006.0100-15 6.00 1.00 2.3 5.30 30.00 14.0 1.80 6.00 O
PICCO R/L 006.0100-22 6.00 1.00 2.3 5.30 37.00 21.0 1.80 6.00 O
PICCO R/L 006.0100-25 6.00 1.00 2.3 5.30 40.00 24.0 1.80 6.00 O
PICCO R/L 006.0100-30 6.00 1.00 2.3 5.30 45.00 29.0 1.80 6.00 O
PICCO R/L 006.0150-10 6.00 1.50 2.3 5.30 25.00 9.0 1.80 6.00 O
PICCO R/L 006.0150-15 6.00 1.50 2.3 5.30 30.00 14.0 1.80 6.00 O
PICCO R/L 006.0150-22 6.00 1.50 2.3 5.30 37.00 21.0 1.80 6.00 O
PICCO R/L 006.0150-25 6.00 1.50 2.3 5.30 40.00 24.0 1.80 6.00 O
PICCO R/L 006.0150-30 6.00 1.50 2.3 5.30 45.00 29.0 1.80 6.00 O
PICCO R/L 006.0200-10 6.00 2.00 2.3 5.30 25.00 9.0 1.80 6.00 O
PICCO R/L 006.0200-15 6.00 2.00 2.3 5.30 30.00 14.0 1.80 6.00 O
PICCO R/L 006.0200-22 6.00 2.00 2.3 5.30 37.00 21.0 1.80 6.00 O
PICCO R/L 006.0200-25 6.00 2.00 2.3 5.30 40.00 24.0 1.80 6.00 O
PICCO R/L 006.0200-30 6.00 2.00 2.3 5.30 45.00 29.0 1.80 6.00 O
PICCO R/L 007.0100-10 7.00 1.00 2.8 6.30 25.00 9.0 2.50 6.80 O
PICCO R/L 007.0100-15 7.00 1.00 2.8 6.30 30.00 14.0 2.50 6.80 O
PICCO R/L 007.0100-22 7.00 1.00 2.8 6.30 37.00 21.0 2.50 6.80 O
PICCO R/L 007.0100-25 7.00 1.00 2.8 6.30 40.00 24.0 2.50 6.80 O
PICCO R/L 007.0100-30 7.00 1.00 2.8 6.30 45.00 29.0 2.50 6.80 O
PICCO R/L 007.0150-10 7.00 1.50 2.8 6.30 25.00 9.0 2.50 6.80 O
PICCO R/L 007.0150-15 7.00 1.50 2.8 6.30 30.00 14.0 2.50 6.80 O
PICCO R/L 007.0150-22 7.00 1.50 2.8 6.30 37.00 21.0 2.50 6.80 O
PICCO R/L 007.0150-25 7.00 1.50 2.8 6.30 40.00 24.0 2.50 6.80 O
PICCO R/L 007.0150-30 7.00 1.50 2.8 6.30 45.00 29.0 2.50 6.80 O
PICCO R/L 007.0200-10 7.00 2.00 2.8 6.30 25.00 9.0 2.50 6.80 O
PICCO R/L 007.0200-15 7.00 2.00 2.8 6.30 30.00 14.0 2.50 6.80 O
PICCO R/L 007.0200-22 7.00 2.00 2.8 6.30 37.00 21.0 2.50 6.80 O
PICCO R/L 007.0200-25 7.00 2.00 2.8 6.30 40.00 24.0 2.50 6.80 O
PICCO R/L 007.0200-30 7.00 2.00 2.8 6.30 45.00 29.0 2.50 6.80 O
• All carbide bars with sharp corners. • Specify right- or left-hand bars
a
Right-hand shown
ISCAR
B12
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

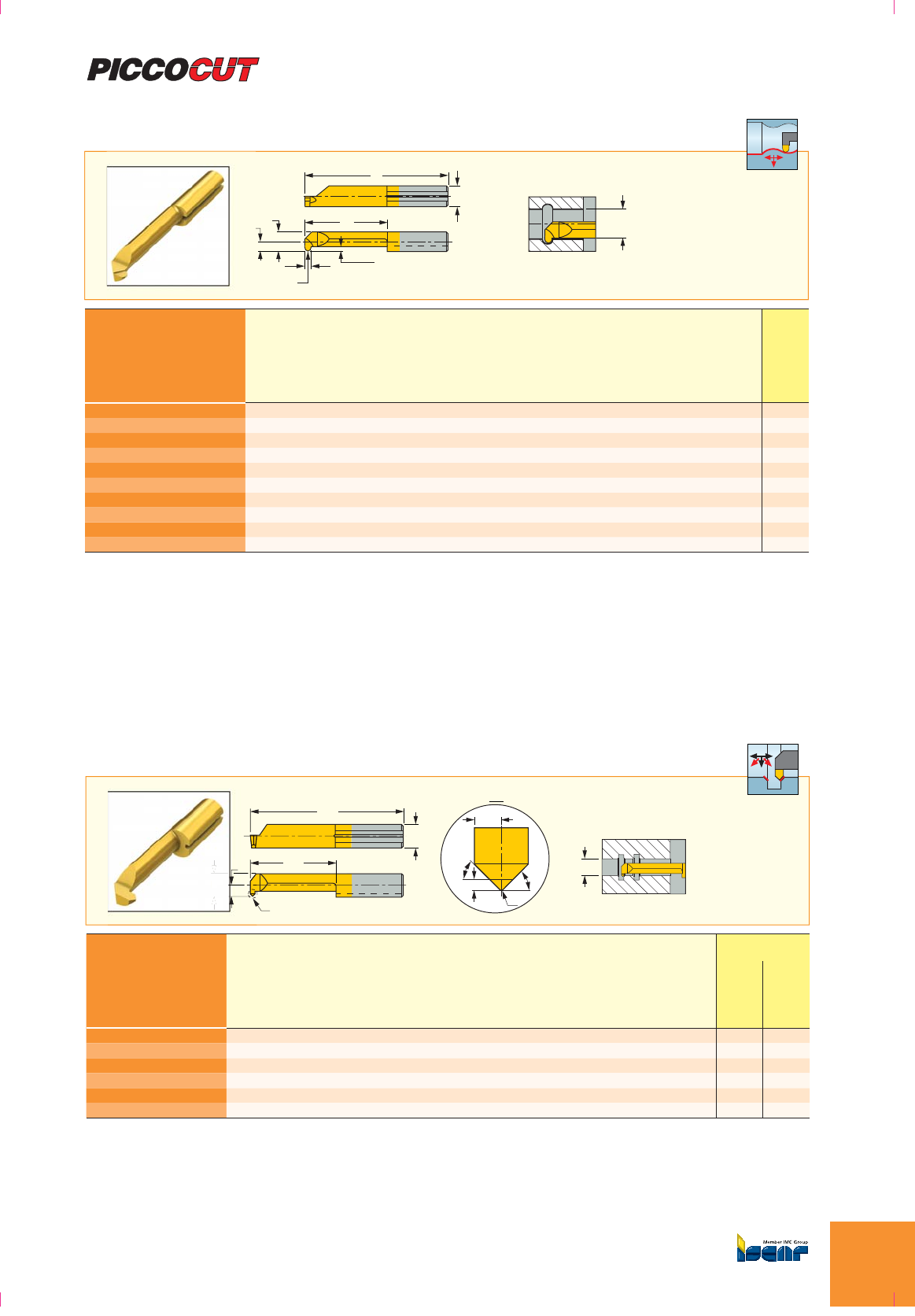

PICCO R/L 004-007 (radius)
Full Radius Inserts, for Internal Profiling
l1
dh6
l2
fa
W
R
Tmax-r
Dmin
Dimensions
Designation dW
±0.05 faRl
1l2Tmax-r D min
IC228
PICCO R/L 004.0.50-16 4.00 1.00 1.5 3.50 0.50 30.00 15.0 0.80 4.00 O
PICCO R/L 005.0.50-20 5.00 1.00 1.9 4.40 0.50 35.00 19.0 1.00 5.00 O
PICCO R/L 005.0.75-20 5.00 1.50 1.9 4.40 0.75 35.00 19.0 1.00 5.00 O
PICCO R/L 005.1.00-20 5.00 2.00 1.9 4.40 1.00 35.00 19.0 1.00 5.00 O
PICCO R/L 006.0.50-25 6.00 1.00 2.3 5.30 0.50 40.00 24.0 1.80 6.00 O
PICCO R/L 006.0.75-25 6.00 1.50 2.3 5.30 0.75 40.00 24.0 1.80 6.00 O
PICCO R/L 006.1.00-25 6.00 2.00 2.3 5.30 1.00 40.00 24.0 1.80 6.00 O
PICCO R/L 007.0.50-30 7.00 1.00 2.8 6.30 0.50 45.00 29.0 2.50 6.80 O
PICCO R/L 007.0.75-30 7.00 1.50 2.8 6.30 0.75 45.00 29.0 2.50 6.80 O
PICCO R/L 007.1.00-30 7.00 2.00 2.8 6.30 1.00 45.00 29.0 2.50 6.80 O
• Specify right- or left-hand bars
Right-hand shown
PICCO R/L 060
Inserts for Internal Turning and 45° Chamfering
l1
dh6
l2
a
f
X
X
45° 45°
R
Tmax-r
f1
Dmin
Dimensions Tough
¥
Hard
Designation dR
±0.04 f1fal2l1Tmax-r D min
IC228
IC908
PICCO R/L 060.5-15 5.00 0.20 1.0 1.9 4.40 14.0 30.00 0.70 5.00 O
PICCO R/L 060.5-20 5.00 0.20 1.0 1.9 4.40 19.0 35.00 0.70 5.00 O
PICCO R 060.6-20 6.00 0.20 1.0 2.3 5.30 20.0 35.00 0.70 6.00 O
PICCO R 060.6-25 6.00 0.20 1.0 2.3 5.30 25.0 40.00 0.70 6.00 O
PICCO R/L 060.7-20 7.00 0.20 1.0 2.8 6.30 19.0 35.00 0.70 6.80 O
PICCO R 060.7-40 7.00 0.20 1.0 2.8 6.30 40.0 55.00 0.70 6.80 O
• Specify right- or left-hand bars
a
Right-hand shown
B13
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

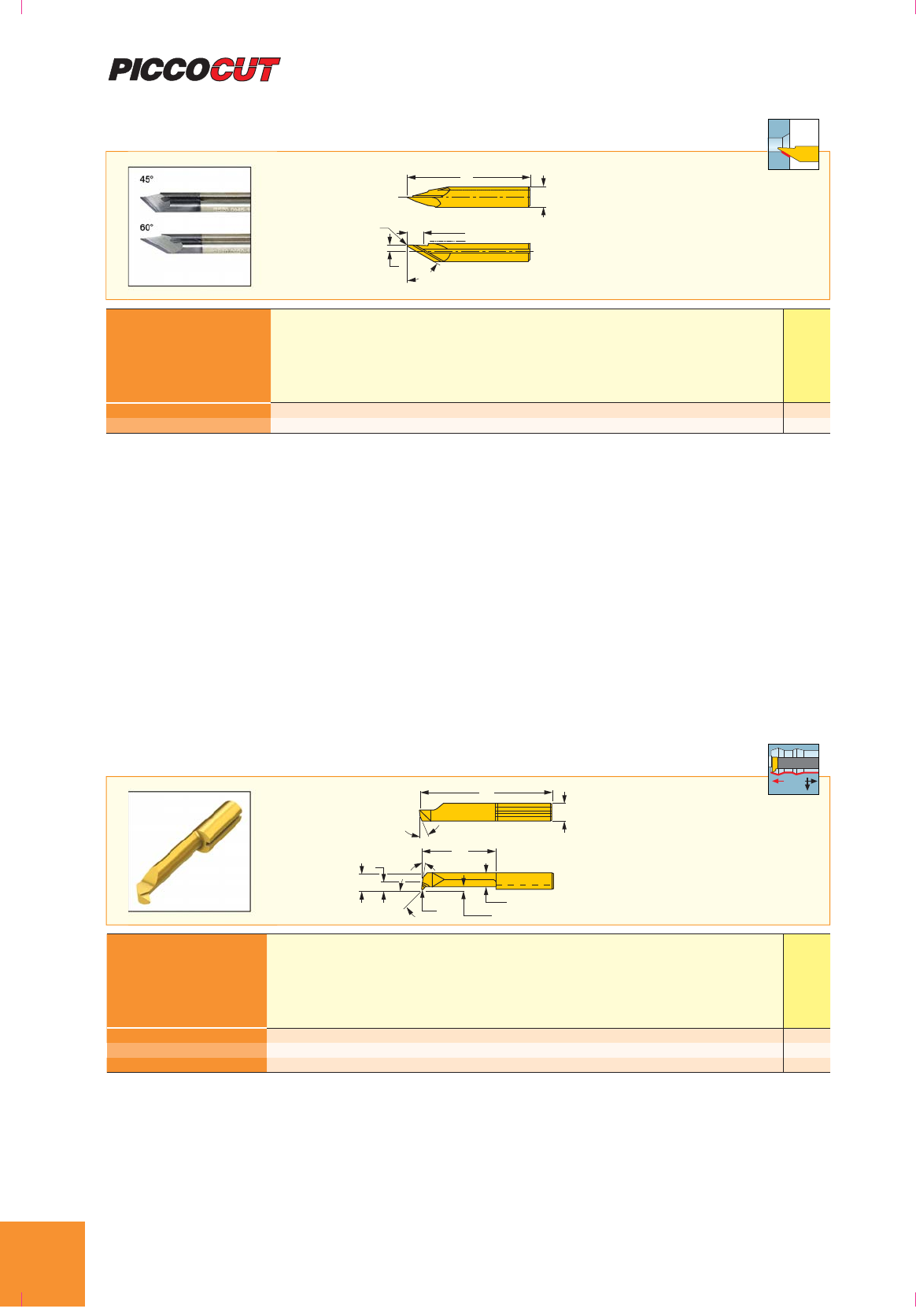

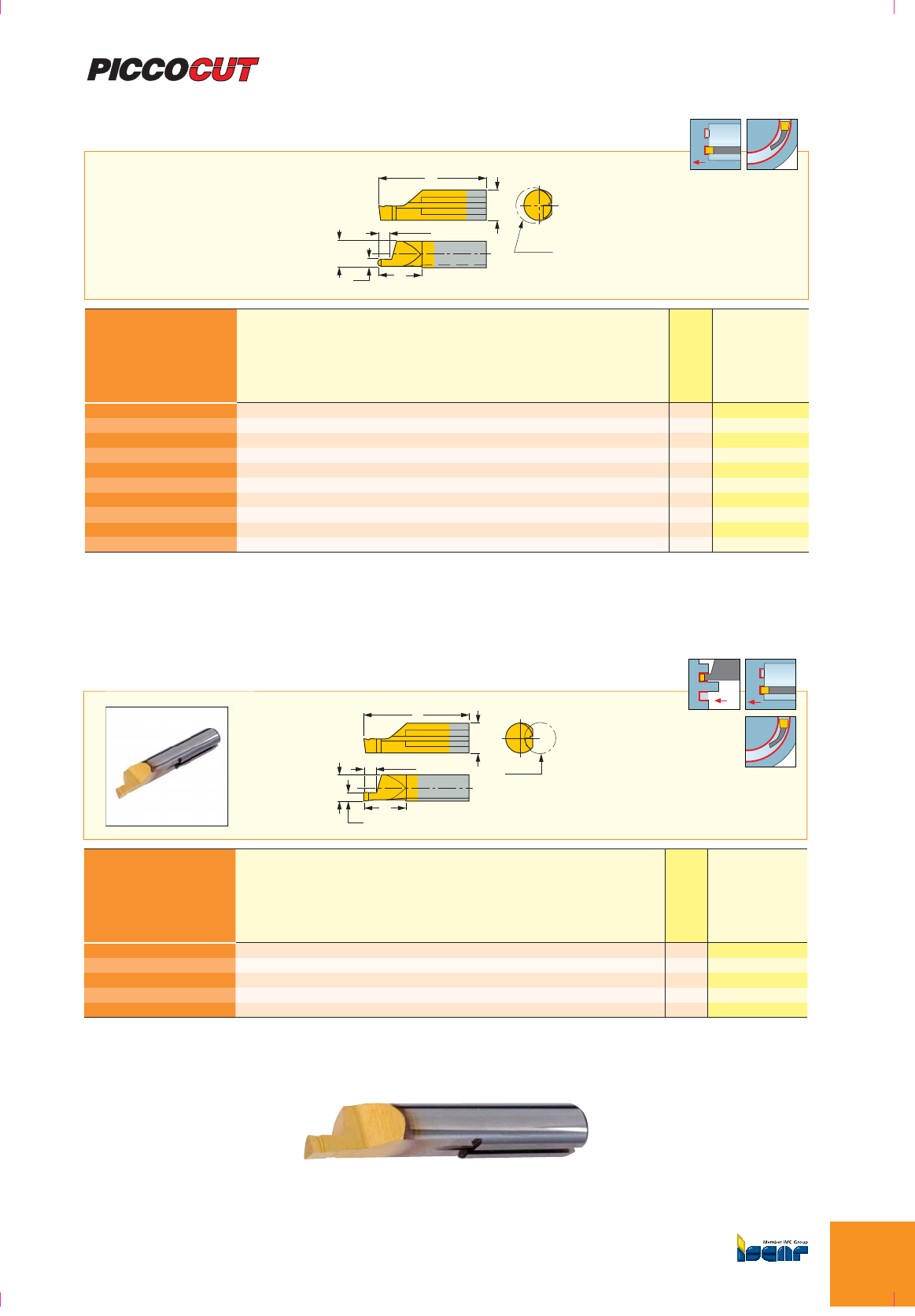

PICCO R/L 520
Inserts for Internal Chamfering
l1
dh6
Tmax-a
f
R
Dimensions
Designation df
a°l
1R±0.05 Tmax-aD min
IC908
PICCO R/L 520.0045-15 5.00 1.5 45 30.00 0.20 3.50 1.00 O
PICCO R/L 520.0060-15 5.00 1.5 60 30.00 0.20 4.00 1.00 O
• Left hand inserts on request
Right-hand shown
PICCO R/L 047
Inserts for Internal Deep Profiling
l1
dh6
RTmax
47°
a
f
D2
l2
Dimensions
Designation dfal1l2D2Tmax D min R±0.05
IC908
PICCO R/L 047.4-20 4.00 1.5 3.50 34.00 20.0 3.00 0.30 4.00 0.15 O
PICCO R/L 047.5-25 5.00 1.9 4.40 40.00 25.0 3.80 0.50 5.00 0.15 O
PICCO R/L 047.6-30 6.00 2.3 5.30 45.00 30.0 4.50 0.50 6.00 0.15 O
• Left hand inserts on request
Right-hand shown
ISCAR
B14
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
PICCO R/L 070
Back Chamfering Inserts for Pre-Parting Operation
l1
dh6
l2
a
f
X
X
45°
f
W
tTmax-r
Dimensions
Designation dW f al2l1tT
max-r D min
IC228
PICCO R/L 070.5-15 5.00 1.00 1.9 4.40 15.0 30.00 0.20 1.00 5.00 O
PICCO R/L 070.5-20 5.00 1.00 1.9 4.40 20.0 35.00 0.20 1.00 5.00 O
• All carbide bars with sharp corners • Specify right- or left-hand bars
Right-hand shown
B15
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

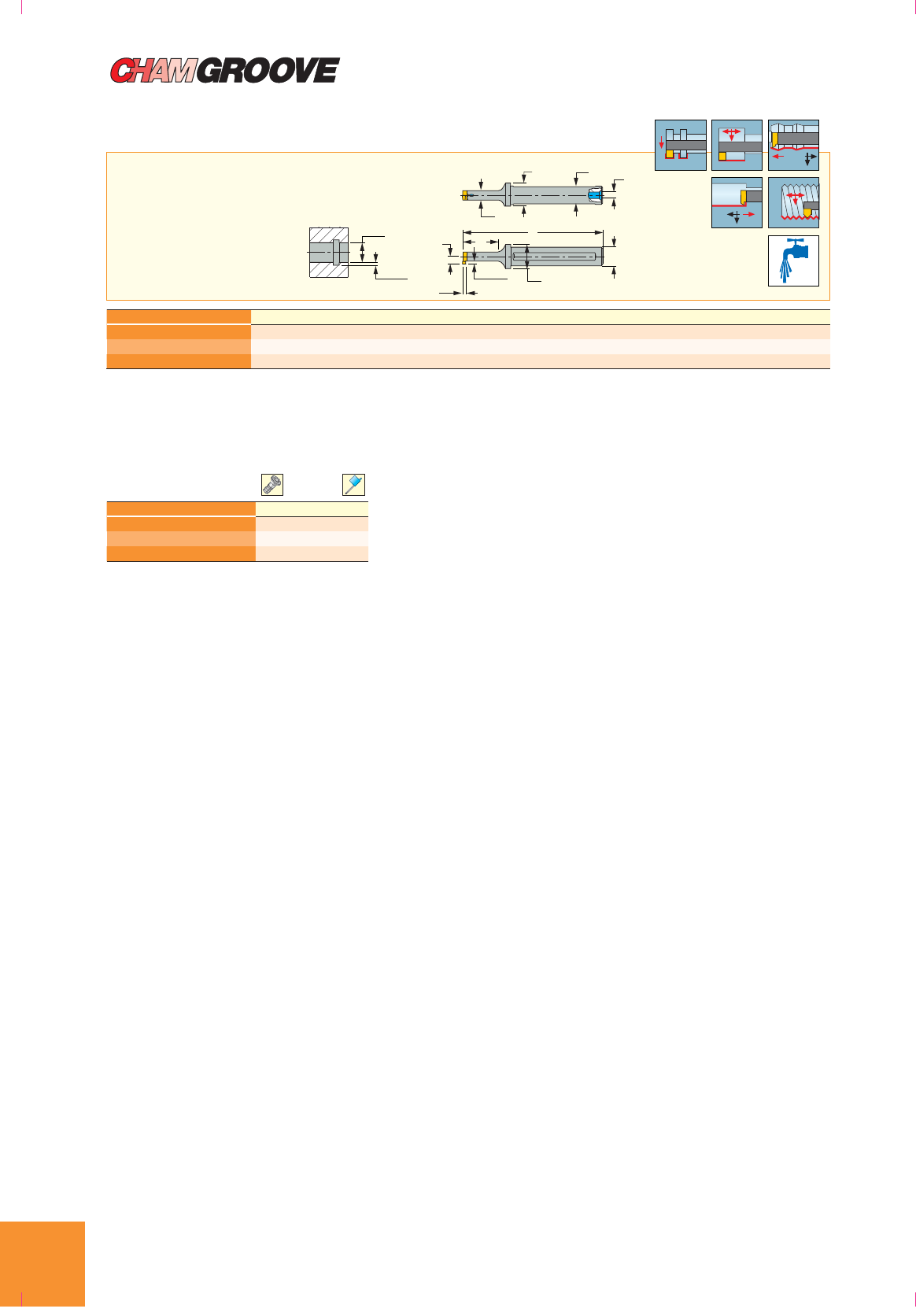

MG
Internal Grooving, Turning and Threading Bars
Dmin
Tmax-r
d2
H5
Td5
d
f
W
Tmax-r
l2
l1
D3
Designation dD
min(1) Tmax-r(1) d2l1l2f(2) H5W min W max TD
3d5Insert
MG 12-08C16 12.00 8.00 1.50 6.00 92.00 16.0 4.8 11.0 0.50 3.00 16.3 18.00 6.0 GIQR/L 8
MG 12-08C23 12.00 8.00 1.50 6.00 92.00 23.0 4.8 11.0 0.50 3.00 16.3 18.00 6.0 GIQR/L 8
MG 12-11C25 12.00 11.00 2.30 8.00 92.50 25.0 6.7 11.0 0.50 3.00 16.3 18.00 6.0 GIQR/L 11
Spare Parts
Designation Screw Key
MG 12-08C16 SR 76-1499 T-8/5
MG 12-08C23 SR 76-1499 T-8/5
MG 12-11C25 SR M3.5-08134 T-9/5
• The same tool applies on right and left machining
(1) Check according to specific insert data (2) Cutting edge radius on rotating tool.
For inserts, see pages: GIQR/L 8 (B18) GIQR/L 8-R (B18) GIQR/L 11 (B19) GIQR/L 11-R (B19) GIQR/L 11-15 (B20) GIQR/L 11-15-R (B20)
GIQR/L-A18 (B21) GIQR/L-B18 (B21) GIQR/L-MT (B103) GIQR/L-WT (B100).
ISCAR
B16
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MGCH
Solid Carbide Bars for Internal Grooving, Turning and Threading Dmin 8 mm
Dmin
Lmin
max
Tmax-r
f
W
Tmax-r
l1
MG PCO...
d
MGCH...C
Designation D min(1) Tmax-r(1) dl
1L min L max fW
min W max Coolant Insert
MGCH 06 8.00 1.50 6.00 62.00 16.0 42.0 4.8 0.50 4.00 N GIQR/L 8
MGCH 06C 8.00 1.50 6.00 62.00 16.0 42.0 4.8 0.50 4.00 Y GIQR/L 8
MGCH 06-L100 8.00 1.50 6.00 100.00 16.0 80.0 4.8 0.50 4.00 N GIQR/L 8
MGCH 08 - (2) - (3) 8.00 76.00 20.0 56.0 - (4) 0.50 5.00 N GIQR/L 11/11-15
MGCH 08C - (2) - (3) 8.00 76.00 20.0 56.0 - (4) 0.50 5.00 Y GIQR/L 11/11-15
MGCH 08-L125 - (2) - (3) 8.00 125.00 70.0 105.0 - (4) 0.50 5.00 N GIQR/L 11/11-15
Spare Parts
Designation Screw Key
MGCH 06 SR 76-1499 T-8/5
MGCH 06C SR 76-1499 T-8/5
MGCH 06-L100 SR 76-1499 T-8/5
MGCH 08 SR M3.5-08134 T-9/5
MGCH 08C SR M3.5-08134 T-9/5
MGCH 08-L125 SR M3.5-08134 T-9/5
• The same tool applies on right and left machining.
(1) Check according to specific insert data (2) Dmin=11 mm for GIQR 11, Dmin=15 mm for GIQR 11-15 (3) Tmax-r=2.30 for GIQR 11, Tmax-r=6.3 for GIQR 11-15 (4)
f=6.70 mm for GIQR 11, f=10.6 mm for GIQR 11-15
For inserts, see pages: GIQR/L 8 (B18) GIQR/L 8-R (B18) GIQR/L 11 (B19) GIQR/L 11-R (B19) GIQR/L 11-15 (B20) GIQR/L 11-15-R (B20)
GIQR/L-A18 (B21) GIQR/L-B18 (B21) GIQR/L-MT (B103) GIQR/L-WT (B100).
For holders, see pages: PICCO/MG PCO (holder) (B123).
B17
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

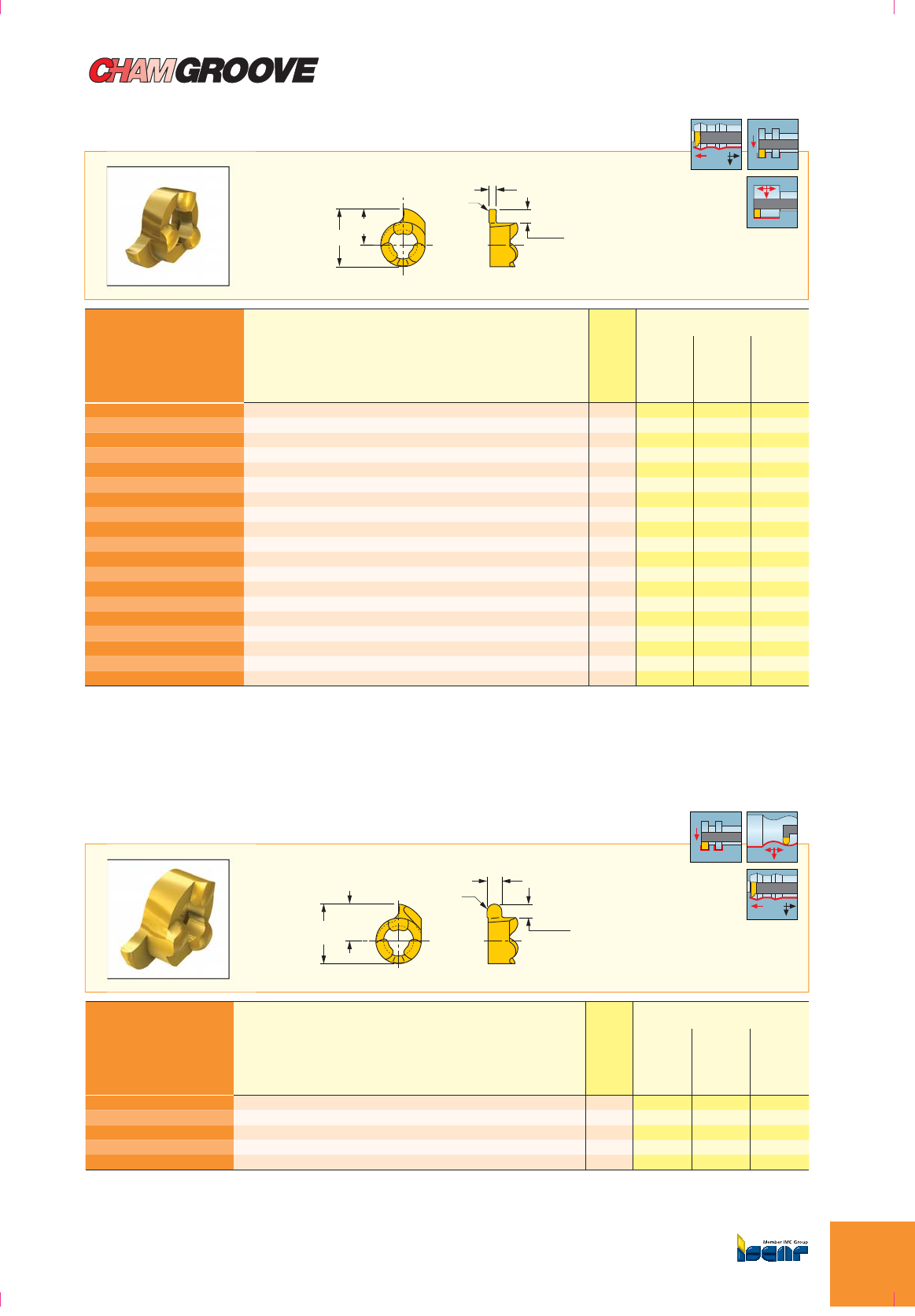

GIQR/L 8
Precision Ground Single-Ended Internal Grooving and Turning Inserts
lf
W
R
Tmax-r
Dimensions Recommended Machining Data
Designation W±0.02 R±0.03 Tmax-r D min f
IC528
ap
(mm)
f turn
(mm/rev)
f groove
(mm/rev)
GIQR/L 8-0.50-0.00 (1) 0.50 0.00 0.70 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-0.75-0.00 (1) 0.75 0.00 1.20 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-0.85-0.00 (1) 0.85 0.00 1.20 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-0.95-0.00 (1) 0.95 0.00 1.50 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-1.00-0.00 (1) 1.00 0.00 1.50 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-1.04-0.05 (1) 1.04 0.05 1.50 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-1.20-0.05 (1) 1.20 0.05 1.50 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-1.40-0.05 (1) 1.40 0.05 1.50 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-1.47-0.05 (1) 1.47 0.05 1.50 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-1.50-0.05 (1) 1.50 0.05 1.50 8.00 4.8 O- - 0.01-0.03
GIQR/L 8-1.70-0.10 1.70 0.10 1.50 8.00 4.8 O0.12-0.68 0.02-0.05 0.01-0.03
GIQR/L 8-1.96-0.10 1.96 0.10 1.50 8.00 4.8 O0.12-0.78 0.02-0.05 0.01-0.03
GIQR/L 8-2.00-0.10 2.00 0.10 1.50 8.00 4.8 O0.12-0.80 0.02-0.05 0.01-0.03
GIQR/L 8-2.22-0.10 2.22 0.10 1.50 8.00 4.8 O0.12-0.88 0.02-0.05 0.01-0.03
GIQR/L 8-2.50-0.20 2.50 0.20 1.50 8.00 4.8 O0.24-1.00 0.02-0.05 0.01-0.03
GIQR/L 8-3.00-0.20 3.00 0.20 1.50 8.00 4.8 O0.24-1.20 0.02-0.05 0.01-0.03
GIQR 8-3.18-0.20 3.18 0.20 1.50 8.00 4.8 O0.24-1.27 0.02-0.05 0.01-0.03
GIQR 8-3.50-0.20 3.50 0.20 1.50 8.00 4.8 O0.24-1.40 0.02-0.05 0.01-0.03
GIQR 8-4.00-0.20 4.00 0.20 1.50 8.00 4.8 O0.24-1.60 0.02-0.05 0.01-0.03
Left-hand shown
GIQR/L 8-R
Precision Ground Single-Ended Full Radius Inserts, for Internal Grooving and Profiling
lf
W
R
Tmax-r
Dimensions Recommended Machining Data
Designation W±0.02 R±0.03 Tmax-r D min fl
IC528
ap
(mm)
f turn
(mm/
rev)
f groove
(mm/
rev)
GIQR/L 8-1.20-R060 1.20 0.60 1.50 8.00 4.8 7.78 O0.30-0.60 0.02-0.05 0.01-0.03
GIQR/L 8-2.00-R100 2.00 1.00 1.50 8.00 4.8 7.78 O0.50-1.00 0.02-0.05 0.01-0.03
GIQR 8-3.00-R150 3.00 1.50 1.50 8.00 4.8 7.78 O0.70-1.50 0.02-0.05 0.01-0.03
Left-hand shown
• According to retaining rings standard DIN 471/472. • Can be used for groove milling by circular interpolation.
(1) For grooving only
For tools, see pages: MG (B16) MGCH (B17).
• Comply to retaining rings DIN 471/472. • Can be used for groove milling by circular interpolation.
For tools, see pages: MG (B16) • MGCH (B17).
ISCAR
B18
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
GIQR/L 11
Precision Ground Single-Ended Internal Grooving and Turning Inserts, for Dmin 11 mm
l Ref. f
W
R
Tmax-r
Dimensions Recommended Machining
Data
Designation W±0.02 R±0.03 Tmax-r D min lf
IC528
ap
(mm)
f turn
(mm/
rev)
f groove
(mm/
rev)
GIQR/L 11-0.75-0.00 (1) 0.75 0.00 1.50 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-0.85-0.00 (1) 0.85 0.00 1.50 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-0.95-0.00 (1) 0.95 0.00 1.80 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-1.04-0.05 (1) 1.04 0.05 2.00 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-1.20-0.05 (1) 1.20 0.05 2.30 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-1.40-0.05 (1) 1.40 0.05 2.30 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-1.50-0.05 (1) 1.50 0.05 2.30 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-1.70-0.05 (1) 1.70 0.05 2.30 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-1.96-0.10 (1) 1.96 0.10 2.30 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-2.00-0.10 (1) 2.00 0.10 2.30 11.00 10.68 6.7 O- - 0.01-0.03
GIQR/L 11-2.22-0.10 2.22 0.10 2.30 11.00 10.68 6.7 O0.12-0.88 0.03-0.07 0.02-0.05
GIQR/L 11-2.39-0.15 2.39 0.15 2.30 11.00 10.68 6.7 O0.18-0.95 0.03-0.07 0.02-0.05
GIQR/L 11-2.47-0.20 2.47 0.20 2.30 11.00 10.68 6.7 O0.24-0.98 0.03-0.07 0.02-0.05
GIQR/L 11-2.50-0.20 2.50 0.20 2.30 11.00 10.68 6.7 O0.24-1.00 0.03-0.07 0.02-0.05
GIQR/L 11-2.70-0.20 2.70 0.20 2.30 11.00 10.68 6.7 O0.24-1.08 0.03-0.07 0.02-0.05
GIQR/L 11-3.00-0.20 3.00 0.20 2.30 11.00 10.68 6.7 O0.24-1.20 0.03-0.07 0.02-0.05
GIQR 11-3.18-0.20 3.18 0.20 2.30 11.00 10.68 6.7 O0.24-1.27 0.03-0.07 0.02-0.05
GIQR 11-4.00-0.20 4.00 0.20 2.30 11.00 10.68 6.7 O0.24-1.60 0.03-0.07 0.02-0.05
GIQR 11-5.00-0.20 5.00 0.20 2.30 11.00 10.68 6.7 O0.24-2.00 0.03-0.07 0.02-0.05
Left-hand shown
GIQR/L 11-R
Precision Ground Single-Ended Full Radius Inserts, for Internal Grooving and Profiling
lf
W
R
Tmax-r
Dimensions Recommended Machining
Data
Designation W±0.02 R±0.03 Tmax-r D min fl
IC528
ap
(mm)
f turn
(mm/
rev)
f groove
(mm/
rev)
GIQR/L 11-1.20-R060 1.20 0.60 2.30 11.00 6.7 10.68 O0.30-0.60 0.02-0.05 0.01-0.03
GIQR/L 11-1.80-R090 1.80 0.90 2.30 11.00 6.7 10.68 O0.40-0.90 0.02-0.05 0.01-0.03
GIQR/L 11-2.00-R100 2.00 1.00 2.30 11.00 6.7 10.68 O0.50-1.00 0.02-0.05 0.01-0.03
GIQR/L 11-3.00-R150 3.00 1.50 2.30 11.00 6.7 10.68 O0.70-1.50 0.02-0.05 0.01-0.03
GIQR 11-4.00-R200 4.00 2.00 2.30 11.00 6.7 10.68 O1.00-2.00 0.02-0.05 0.01-0.03
Left-hand shown
• Comply to retaining rings DIN 471/472. • Can be used for groove milling by circular interpolation.
(1) For grooving only
For tools, see pages: MG (B16) MGCH (B17).
• Comply to retaining rings DIN 471/472. • Can be used for groove milling by circular interpolation.
For tools, see pages: MG (B16) MGCH (B17).
B19
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
GIQR/L 11-15
Precision Ground Single-Ended Internal Deep Grooving and Turning Inserts
W
R
Tmax-r
f
l Ref
Dimensions Recommended Machining Data
Designation W±0.02 R±0.03 Tmax-r D min lf
IC528
ap
(mm)
f turn
(mm/rev)
f groove
(mm/rev)
GIQR/L 11-15-1.50-0.05 1.50 0.05 6.30 15.00 14.60 10.6 O0.10-0.40 0.02-0.05 0.02-0.06
GIQR/L 11-15-2.00-0.10 2.00 0.10 6.30 15.00 14.60 10.6 O0.15-0.50 0.02-0.05 0.02-0.06
GIQR/L 11-15-2.50-0.20 2.50 0.20 6.30 15.00 14.60 10.6 O0.25-0.65 0.02-0.05 0.02-0.06
GIQR/L 11-15-3.00-0.20 3.00 0.20 6.30 15.00 14.60 10.6 O0.25-0.75 0.02-0.05 0.02-0.06
Spare Parts
Designation Screw
GIQR/L 11-15 SR M3.5-08134
Left-hand shown
Spare Parts
Designation Screw
GIQR/L 11-15-R SR M3.5-08134
GIQR/L 11-15-R
Precision Ground Single-Ended Full Radius Inserts,
for Deep Internal Grooving and Profiling
l Ref f
Tmax-r
W
R
Dimensions Recommended Machining
Data
Designation W±0.02 R±0.03 Tmax-r D min fl
IC528
ap
(mm)
f turn
(mm/
rev)
f groove
(mm/
rev)
GIQR/L 11-15-2.00-R100 2.00 1.00 6.30 15.00 10.6 14.60 O0.00-0.50 0.02-0.05 0.02-0.06
GIQR/L 11-15-2.50-R125 2.50 1.25 6.30 15.00 10.6 14.60 O0.00-0.65 0.02-0.05 0.02-0.06
GIQR/L 11-15-3.00-R150 3.00 1.50 6.30 15.00 10.6 14.60 O0.00-0.75 0.02-0.05 0.02-0.06
Left-hand shown
• Comply to retaining rings DIN 471/472. • Can be used for groove milling by circular interpolation.
For tools, see pages: MG (B16) MGCH (B17).
• Comply to retaining rings DIN 471/472. • Can be used for groove milling by circular interpolation.
For tools, see pages: MG (B16) MGCH (B17).
ISCAR
B20
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

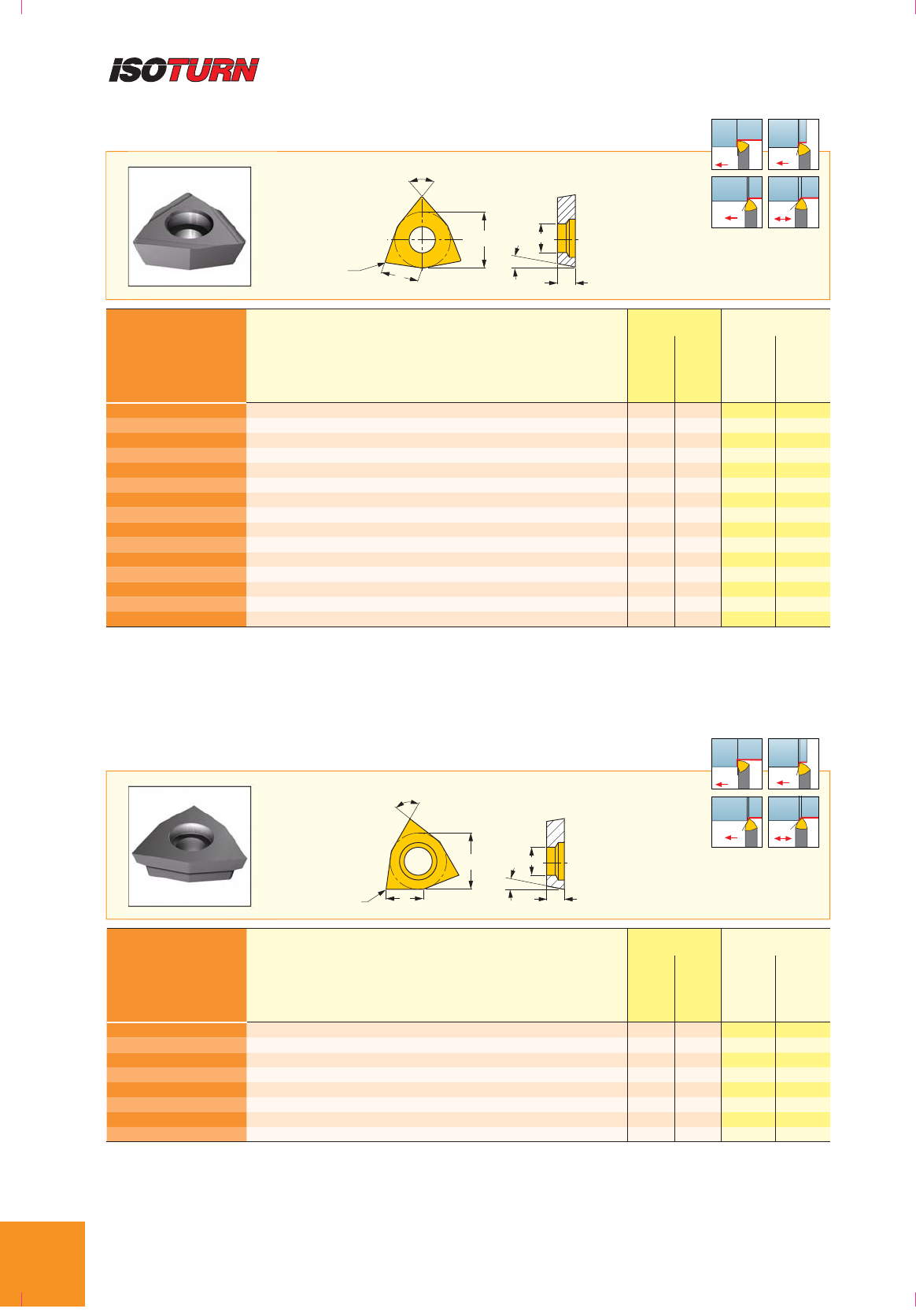

GIQR/L-A18
Internal Boring and Profiling Inserts
r
lf
W
18°
Tmax
Dmin
Tmax-r
Dimensions Recommended Machining Data
Designation D min WrT
max lf
IC528
ap
(mm)
f
(mm/rev)
f groove
(mm/rev)
GIQR/L 8-A18-0.15 7.80 3.00 0.15 1.60 7.60 4.6 O0.02-1.30 0.02-0.05 0.01-0.03
GIQR/L 11-A18-0.15 11.00 3.00 0.15 2.50 10.70 6.7 O0.02-2.20 0.02-0.05 0.01-0.03
Left-hand shown

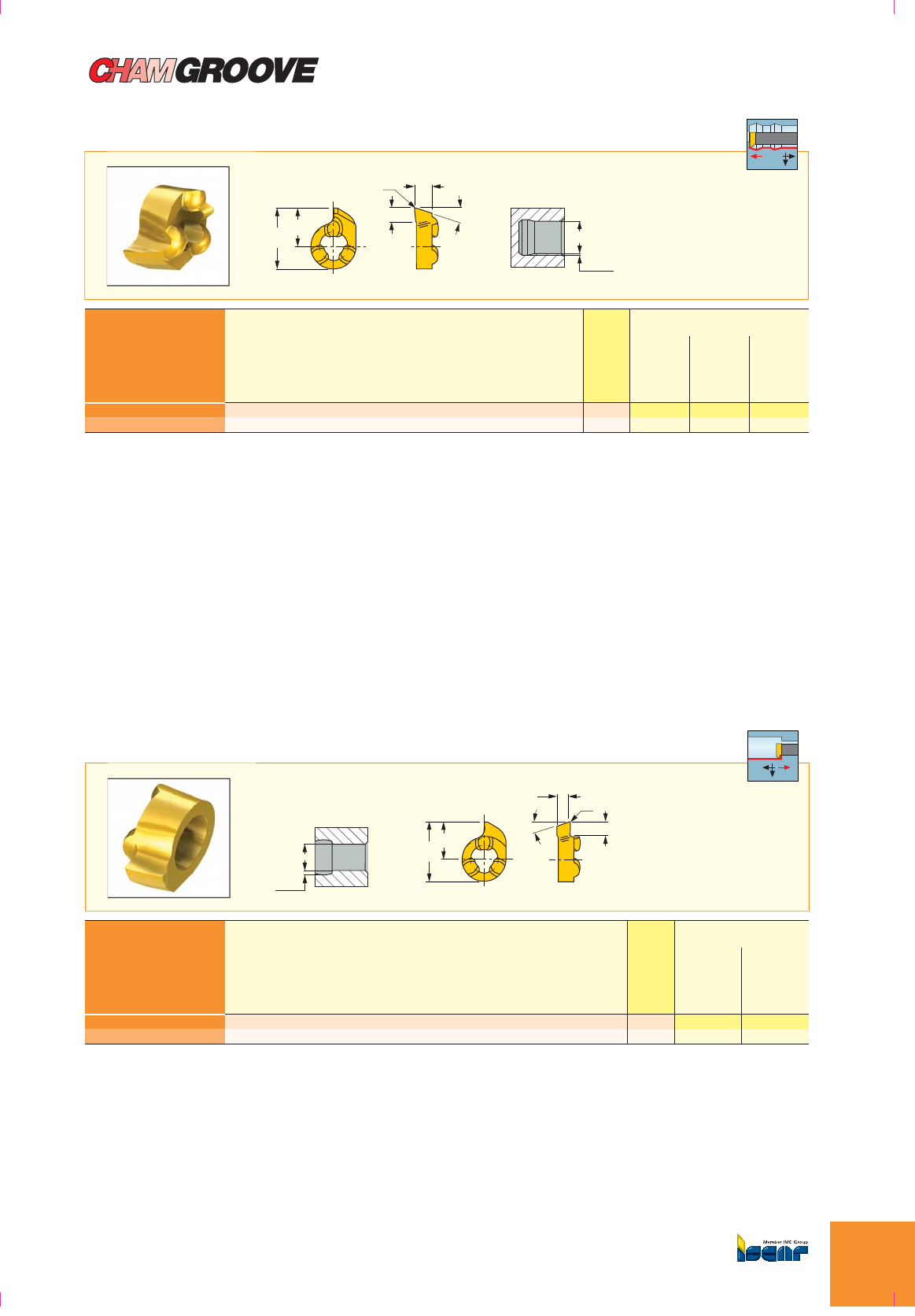

GIQR/L-B18
Internal Back Boring and Profiling Inserts
Dmin
Tmax
l
f
18°
W
R
Tmax
Dimensions Recommended
Machining Data
Designation D min WR
±0.03 Tmax fl
IC528
ap
(mm)
f
(mm/rev)
GIQR/L 8-B18-0.15 7.80 2.50 0.15 1.30 4.6 7.60 O0.02-1.00 0.02-0.05
GIQR/L 11-B18-0.15 11.00 2.50 0.15 2.30 6.7 10.70 O0.02-2.00 0.02-0.05
Left-hand shown
For tools, see pages: MG (B16) MGCH (B17).
For tools, see pages: MG (B16) MGCH (B17).
B21
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

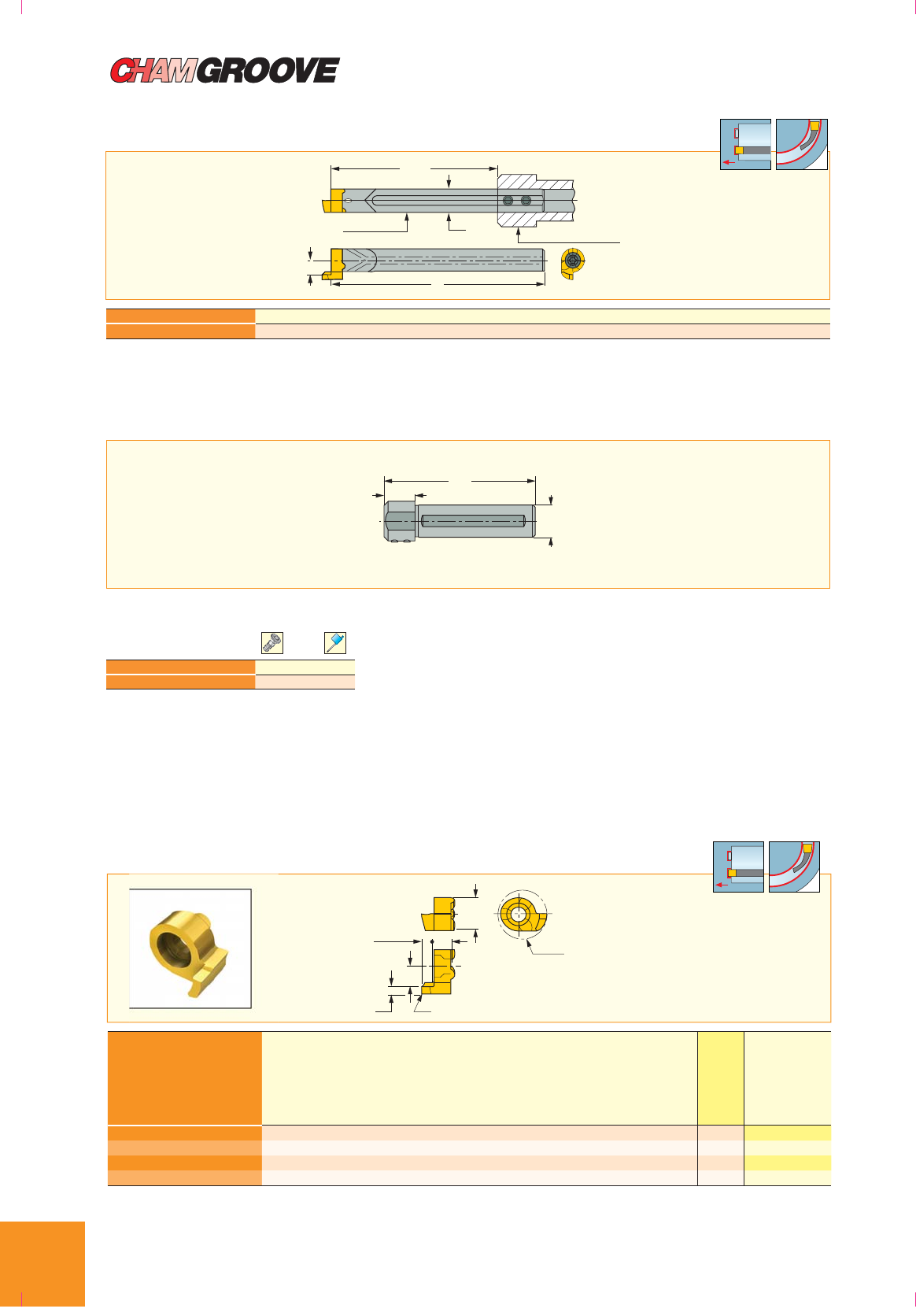

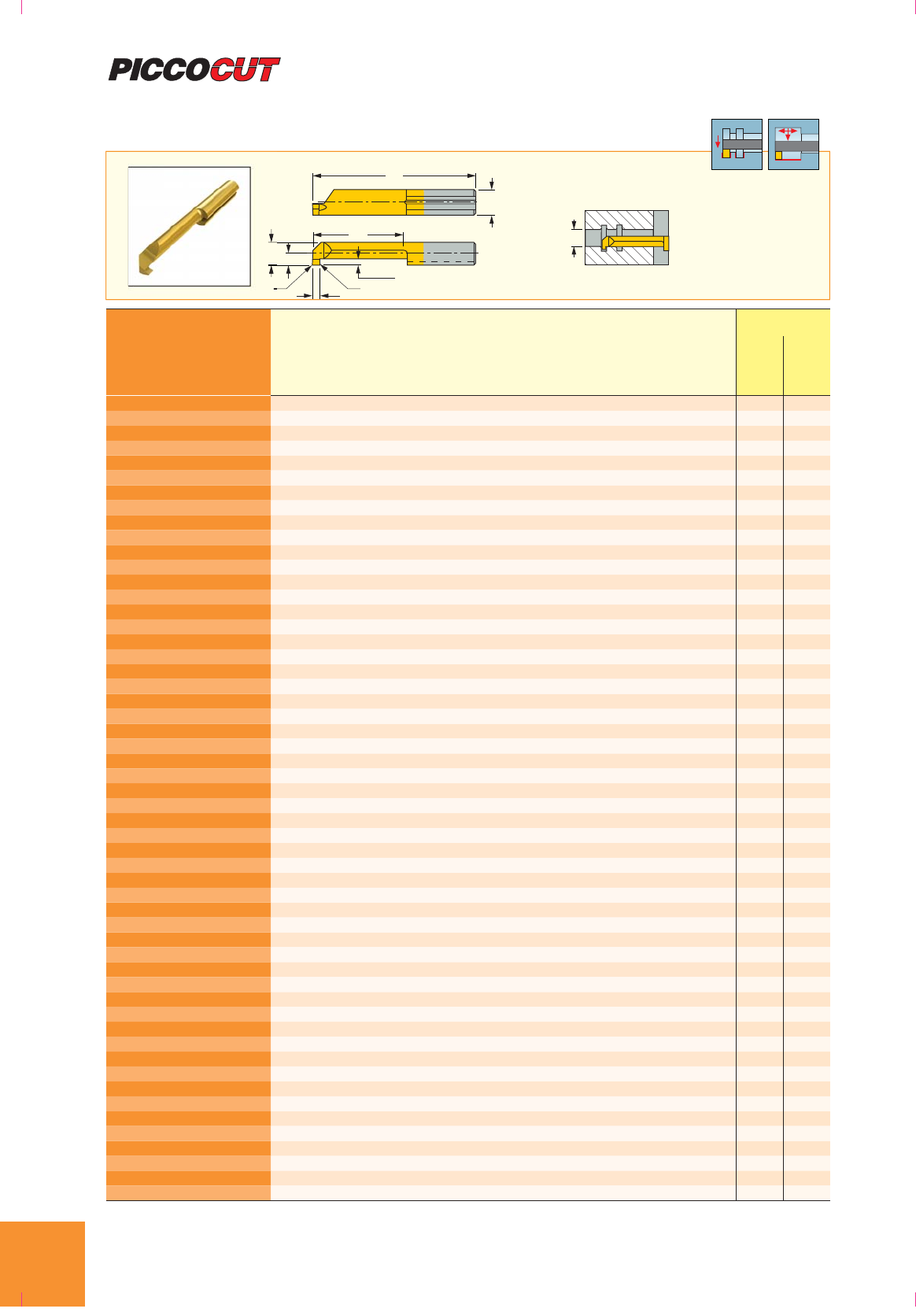

MGUHR
Solid Carbide Bars, for Internal Turning and Threading at 4 mm
Minimum Bore Diameter
Dmin
f
l1
l2
d2
Tmax d5
MG PCO...
d
Carbide
Designation D min Tmax f(2) dl
1l2d2d5
MGUHR 06-04L10 (1) 4.00 0.50 2.2 6.00 62.00 10.0 3.45 1.3
MGUHR 06-04L20 4.00 0.50 2.2 6.00 62.00 20.0 3.45 1.3
Right-hand shown

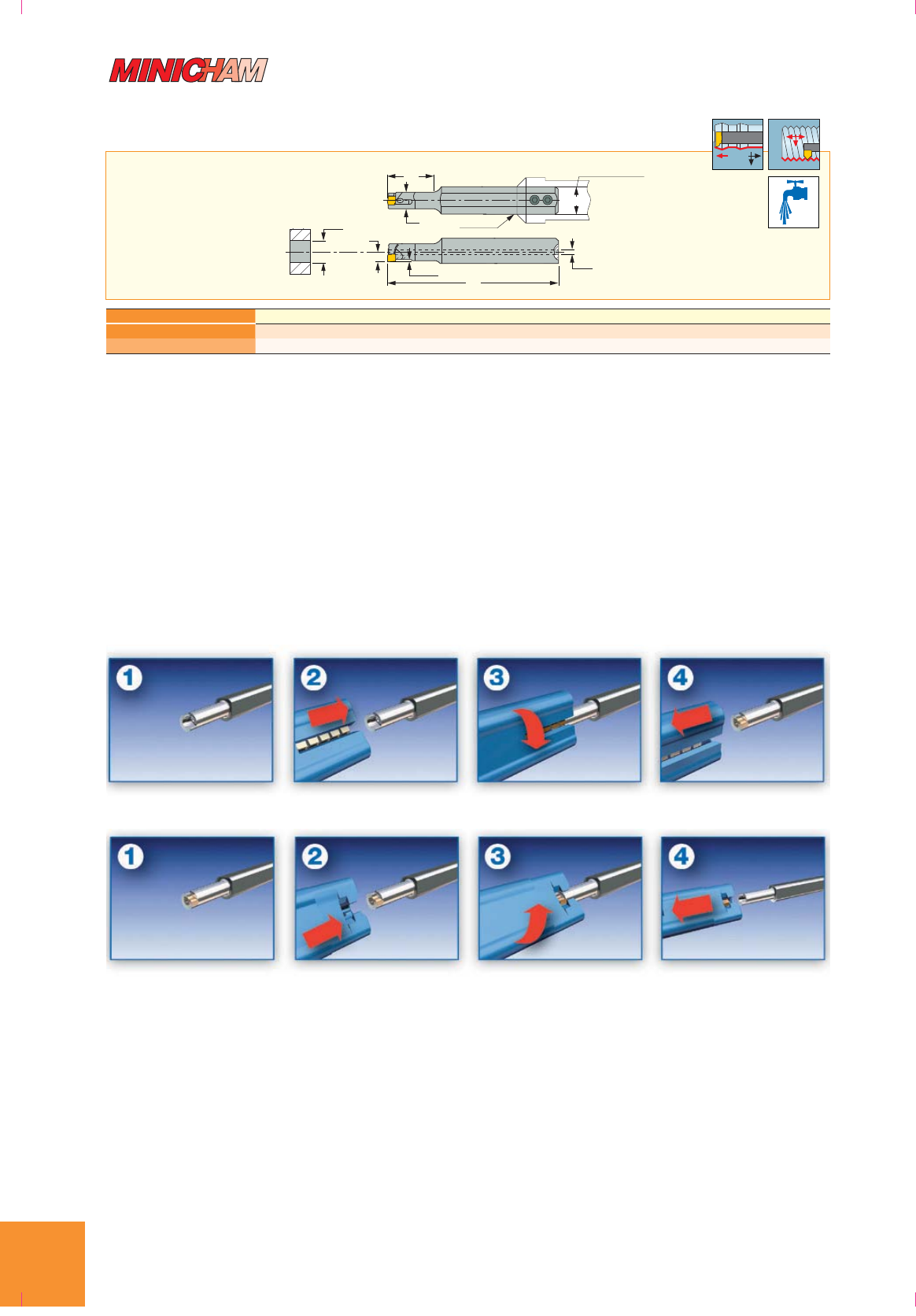

Dismounting Operation
Mounting Operation
(1) Dmin for turning 4.0 mm & Tmax 0.43 mm; Dmin for threading 5.0 mm & Tmax 1.00 mm (2) f=2.17 for turning, f=2.7 for threading
For inserts, see pages: UMGR (B23) UMGR-A55 (B100) UMGR-A60 (B102).
For holders, see pages: PICCO/MG PCO (holder) (B123).
ISCAR
B22
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

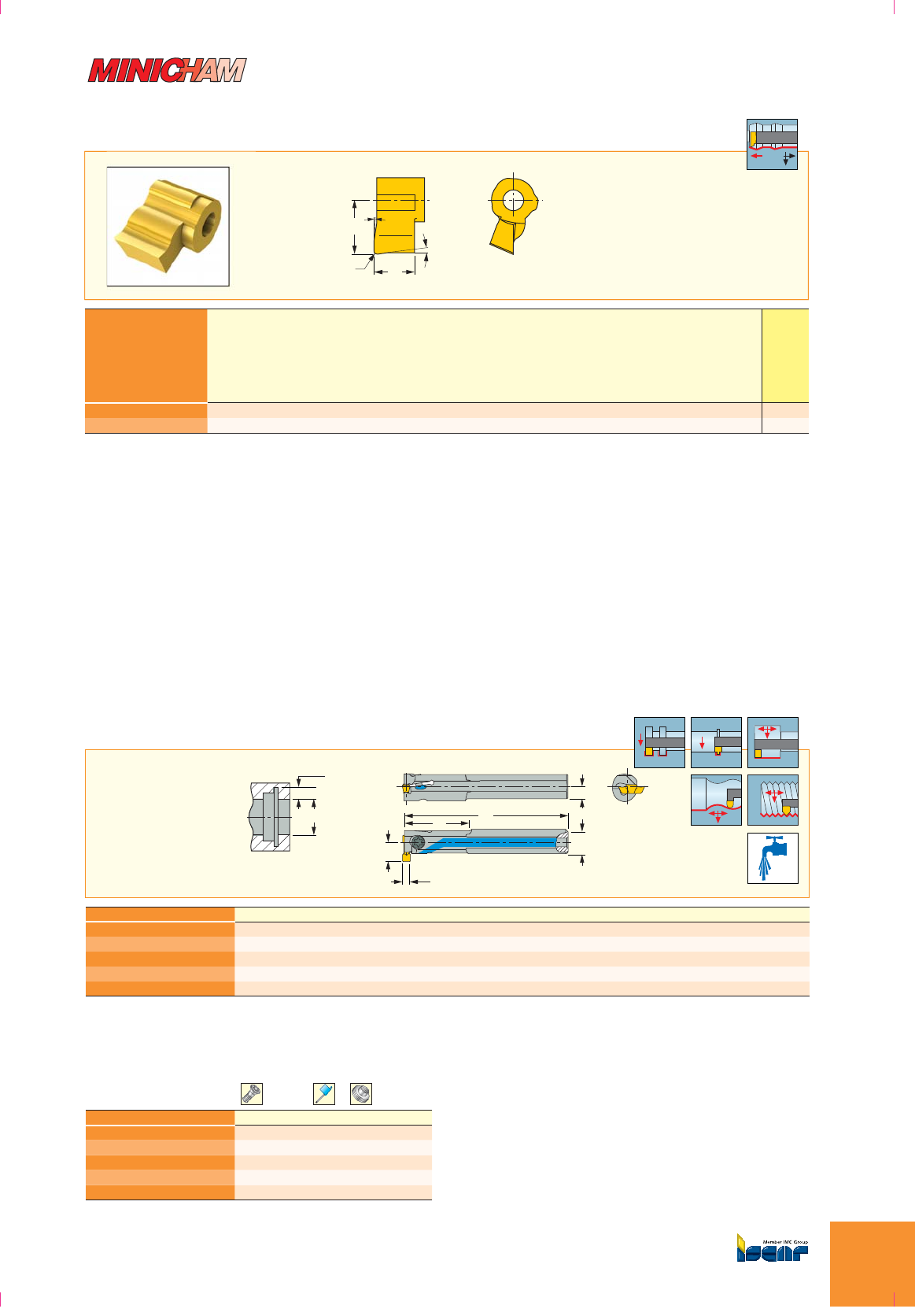

UMGR
Miniature Indexable Inserts for Internal Turning
f
RW
Dimensions
Designation W±0.02 R±0.02 fD
min
IC508
UMGR 4.0-0.0 1.63 0.00 2.2 4.00 O
UMGR 4.0-0.1 1.63 0.10 2.2 4.00 O
Right-hand shown

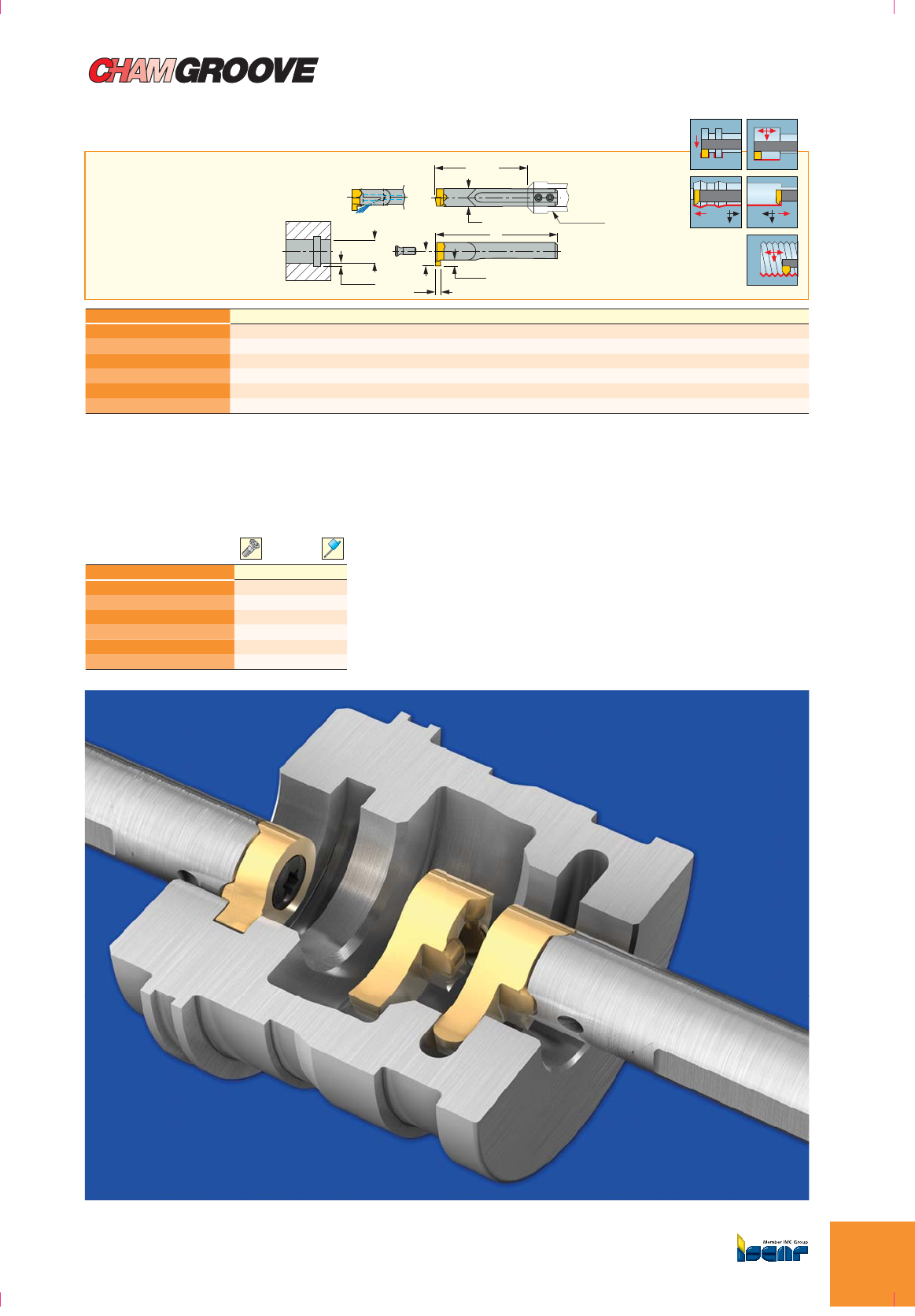

GEHIMR/L
Internal Machining Boring Bars with Coolant Holes,
for Insert Widths Less than 1.9 mm
h1
dg7
l2l1
f
W
Tmax-r
D
min
Designation W min W max(1) dD
min Tmax-r l1l2fh
1Inlet
GEHIMR/L 10-13 0.80 1.90 10.00 12.50 2.50 125.00 25.0 7.6 5.0 3.5 mm
GEHIMR/L 12-14 0.80 1.90 12.00 14.00 2.50 150.00 35.0 9.0 6.0 6.0 mm
GEHIMR/L 16-13 0.80 1.90 16.00 12.50 2.50 125.00 20.0 10.6 7.5 M6 (2)
GEHIMR/L 16-14 0.80 1.90 16.00 14.00 2.50 125.00 25.0 10.9 7.5 M6 (2)
GEHIMR/L 16-16 0.80 1.90 16.00 16.00 2.50 160.00 40.0 10.5 7.5 M6 (2)
Spare Parts
Designation Screw Key Coolant Fitting
GEHIMR/L 10-13 SR 16-236 T-15/5
GEHIMR/L 12-14 SR 16-236 T-15/5
GEHIMR/L 16-13 SR 16-236 T-15/5 PL 16
GEHIMR/L 16-14 SR 16-236 T-15/5 PL 16
GEHIMR/L 16-16 SR M5-04451 T-20/5 PL 16
Right-hand shown
For tools, see pages: MGUHR (B22).
(1) Pocket can carry inserts up to 3 mm width. (2) Plastic seal with M6 thread.
For inserts, see pages: GEPI (B30) GEPI (W<M) (B29) GEPI-MT (B102) GEPI-RX/LX (B31) GEPI-WT (B99).
B23
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
GEHIMR/L-SC
Internal Machining Solid Carbide Bars with Coolant Holes,
for Insert Widths Less than 1.9 mm
l2l1
f
W
dg7
h1
Tmax-r
Dmin
Designation W min W max(1) dD
min Tmax-r l1l2fh
1Inlet
GEHIMR/L 10SC-13 0.80 1.90 10.00 12.50 2.50 125.00 30.0 7.6 5.0 3.5 mm
GEHIMR/L 12SC-14 0.80 1.90 12.00 14.00 2.50 125.00 40.0 9.0 6.0 6.0 mm
GEHIMR/L 16SC-13 0.80 1.90 16.00 12.50 2.50 125.00 35.0 10.6 7.5 M6 (2)
GEHIMR/L 16SC-16 0.80 1.90 16.00 16.00 2.50 160.00 70.0 10.5 7.5 M6 (2)
Spare Parts
Designation Screw Key Coolant Fitting
GEHIMR/L 10SC-13 SR 16-236 T-15/5
GEHIMR/L 12SC-14 SR 16-236 T-15/5
GEHIMR/L 16SC-13 SR 16-236 T-15/5 PL 16
GEHIMR/L 16SC-16 SR M5-04451 T-20/5 PL 16
Right-hand shown
(1) Pocket can carry inserts up to 3 mm width. (2) Plastic seal with M6 thread.
For inserts, see pages: GEPI (B30) GEPI (W<M) (B29) GEPI-MT (B102) GEPI-RX/LX (B31) GEPI-WT (B99).
ISCAR
B24
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

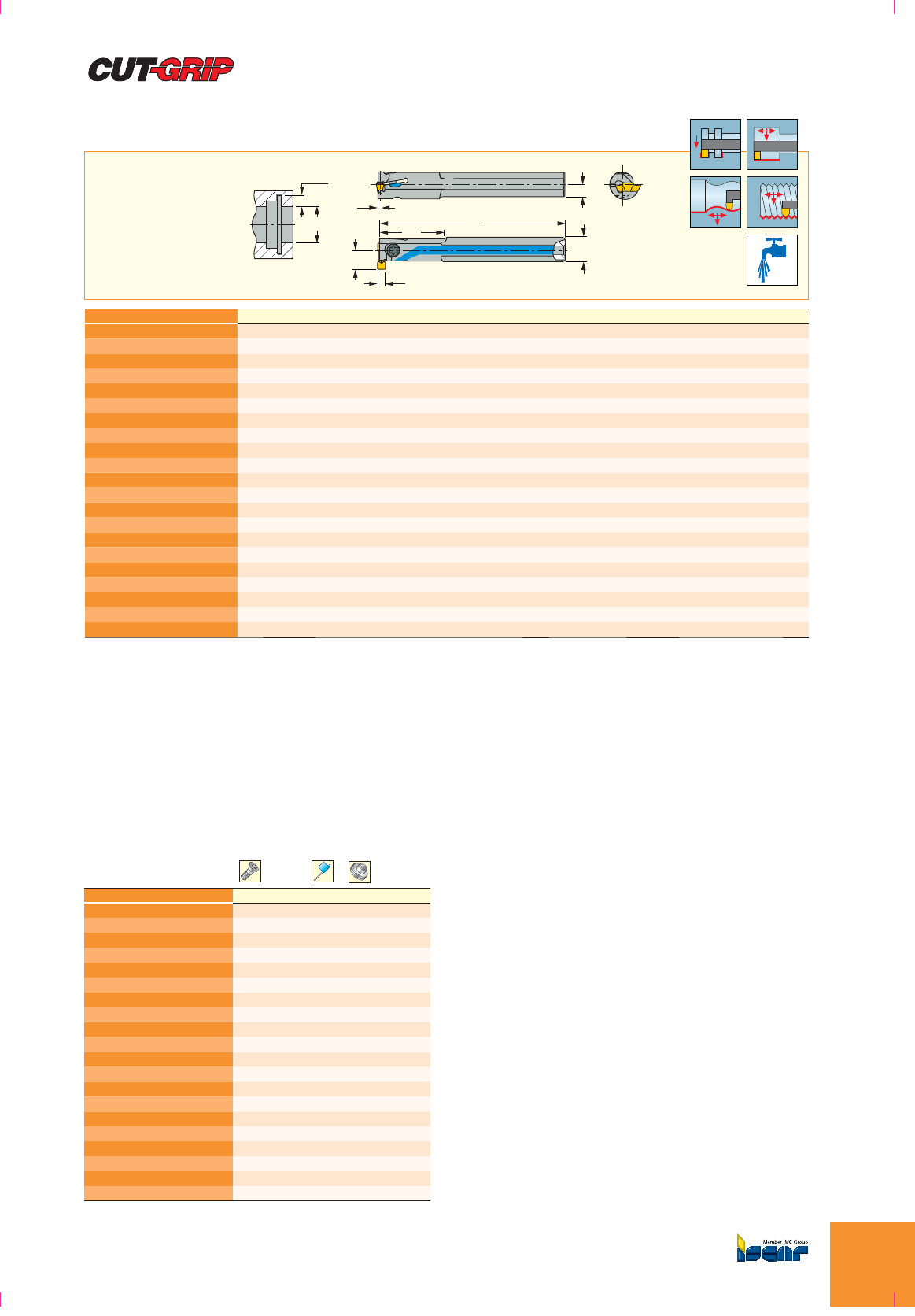

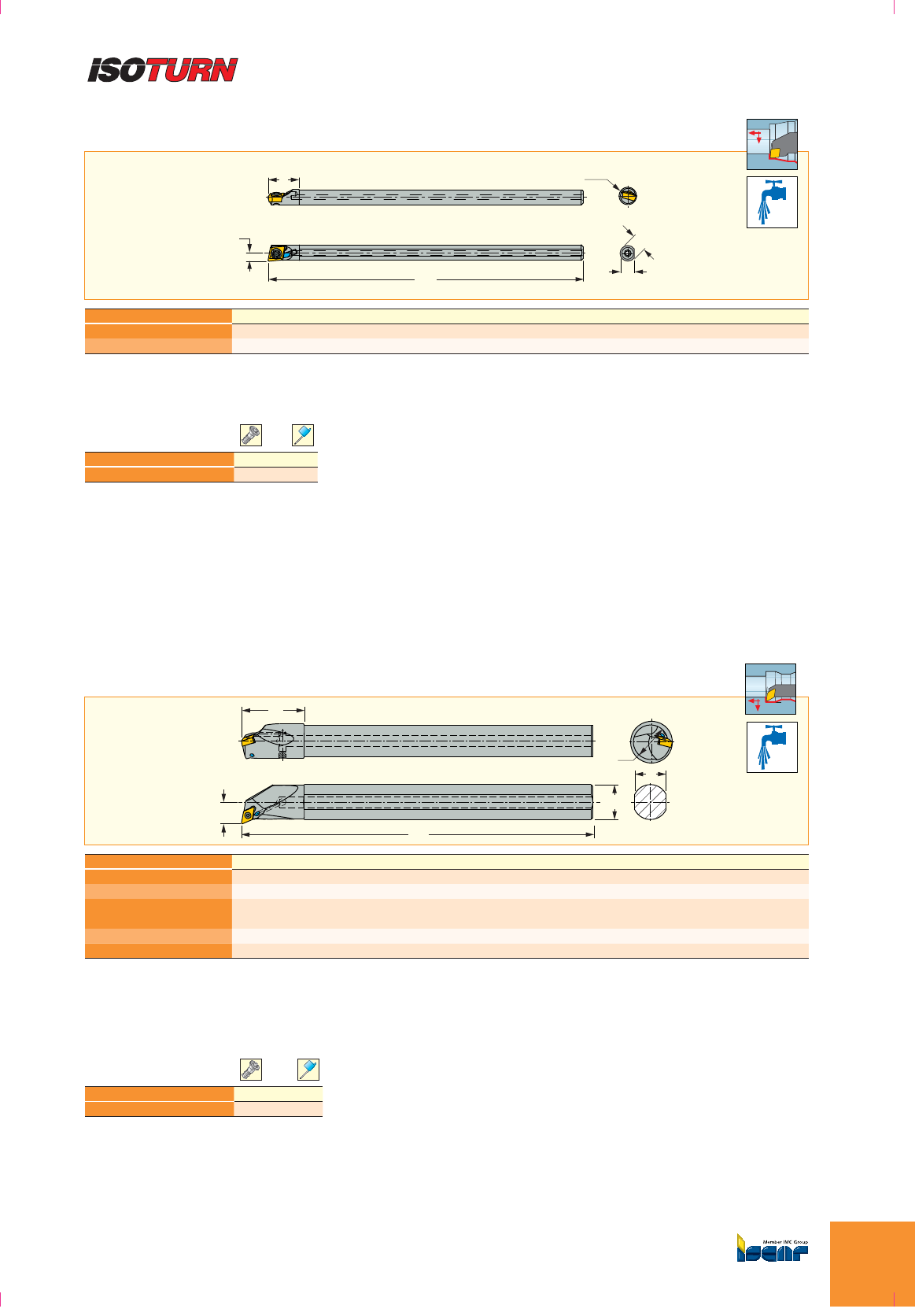

GEHIR/L
Internal Machining Bars with Coolant Holes
dg7
h1
l2l1
f
W
A
Tmax-r
Dmin
Designation W min W max dD
min Tmax-r l1l2fAh
1Inlet
GEHIR/L 10-11.5-2-T3 1.90 2.40 10.00 11.50 3.00 125.00 25.0 8.8 1.60 5.0 3.5 mm
GEHIR/L 10-13-2-T2.4 1.90 2.40 10.00 12.50 2.40 125.00 25.0 7.5 1.60 5.0 3.5 mm
GEHIR/L 12-11.5-2-T3 1.90 2.40 12.00 11.50 3.00 125.00 20.0 11.6 1.60 6.0 6.0 mm
GEHIR/L 12-14-2-T2.6 1.90 2.40 12.00 14.00 2.60 150.00 35.0 9.1 1.60 6.0 6.0 mm
GEHIR/L 12-14-2-T4 1.90 2.40 12.00 14.00 4.00 150.00 35.0 10.3 1.60 6.0 6.0 mm
GEHIR/L 12-15-2-T6 1.90 2.40 12.00 15.00 6.00 150.00 29.0 12.3 1.60 6.0 6.0 mm
GEHIR/L 16-11.5-2-T3 1.90 2.40 16.00 11.50 3.00 125.00 20.0 11.6 1.60 7.5 M6 (1)
GEHIR/L 16-13-2-T2.4 1.90 2.40 16.00 12.50 2.40 125.00 20.0 10.5 1.60 7.5 M6 (1)
GEHIR/L 16-14-2-T2.6 1.90 2.40 16.00 14.00 2.60 125.00 25.0 11.0 1.60 7.5 M6 (1)
GEHIR/L 16-14-2-T4 1.90 2.40 16.00 14.00 4.00 125.00 25.0 12.4 1.60 7.5 M6 (1)
GEHIR/L 16-16-2-T3 1.90 2.40 16.00 16.00 3.00 160.00 40.0 11.0 1.60 7.5 M6 (1)
GEHIR/L 16-20-2-T8 1.90 2.40 16.00 20.00 8.00 160.00 40.0 16.1 1.60 7.5 M6 (1)
GEHIR/L 12-14-3-T2.6 2.40 3.20 12.00 14.00 2.60 150.00 35.0 9.1 2.00 6.0 6.0 mm
GEHIR/L 12-14-3-T4 2.40 3.20 12.00 14.00 4.00 150.00 35.0 10.3 2.00 6.0 6.0 mm
GEHIR/L 12-15-3-T6 2.40 3.20 12.00 15.00 6.00 150.00 29.0 12.3 2.00 6.0 6.0 mm
GEHIR/L 16-11.5-3-T3 2.40 3.20 16.00 11.50 3.00 125.00 20.0 11.6 2.00 7.5 M6 (1)
GEHIR/L 16-13-3-T2.4 2.40 3.20 16.00 12.50 2.40 125.00 20.0 10.5 2.00 7.5 M6 (1)
GEHIR/L 16-14-3-T2.6 2.40 3.20 16.00 14.00 2.60 125.00 25.0 11.0 2.00 7.5 M6 (1)
GEHIR/L 16-14-3-T4 2.40 3.20 16.00 14.00 4.00 125.00 25.0 12.4 2.00 7.5 M6 (1)
GEHIR/L 16-16-3-T3 2.40 3.20 16.00 16.00 3.00 160.00 40.0 11.0 2.00 7.5 M6 (1)
GEHIR/L 16-20-3-T8 2.40 3.20 16.00 20.00 8.00 160.00 40.0 16.1 2.00 7.5 M6 (1)
Spare Parts
Designation Screw Key Coolant Fitting
GEHIR/L 10-11.5-2-T3 SR 14-513 T-8/5
GEHIR/L 10-13-2-T2.4 SR 16-236 T-15/5
GEHIR/L 12-14-2-T2.6 SR 16-236 T-15/5
GEHIR/L 12-14-2-T4 SR 14-562 T-10/5
GEHIR/L 12-15-2-T6 SR 14-513 T-8/5
GEHIR/L 16-11.5-2-T3 SR 14-513 T-8/5 PL 16
GEHIR/L 16-13-2-T2.4 SR 16-236 T-15/5 PL 16
GEHIR/L 16-14-2-T2.6 SR 16-236 T-15/5 PL 16
GEHIR/L 16-14-2-T4 SR 14-562 T-10/5 PL 16
GEHIR/L 16-16-2-T3 SR M5-04451 T-20/5 PL 16
GEHIR/L 16-20-2-T8 SR M5-04451 T-20/5 PL 16
GEHIR/L 12-14-3-T2.6 SR 16-236 T-15/5
GEHIR/L 12-14-3-T4 SR 14-562 T-10/5
GEHIR/L 12-15-3-T6 SR 14-513 T-8/5
GEHIR/L 16-11.5-3-T3 SR 14-513 T-8/5 PL 16
GEHIR/L 16-13-3-T2.4 SR 16-236 T-15/5 PL 16
GEHIR/L 16-14-3-T2.6 SR 16-236 T-15/5 PL 16
GEHIR/L 16-14-3-T4 SR 14-562 T-10/5 PL 16
GEHIR/L 16-16-3-T3 SR M5-04451 T-20/5 PL 16
GEHIR/L 16-20-3-T8 SR M5-04451 T-20/5 PL 16
Right-hand shown
(1) Plastic seal with M6 thread
For inserts, see pages: GEMI (B29) GEPI (B30) GEPI (full radius) (B30) GEPI-MT (B102) GEPI-WT (B99).
B25
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

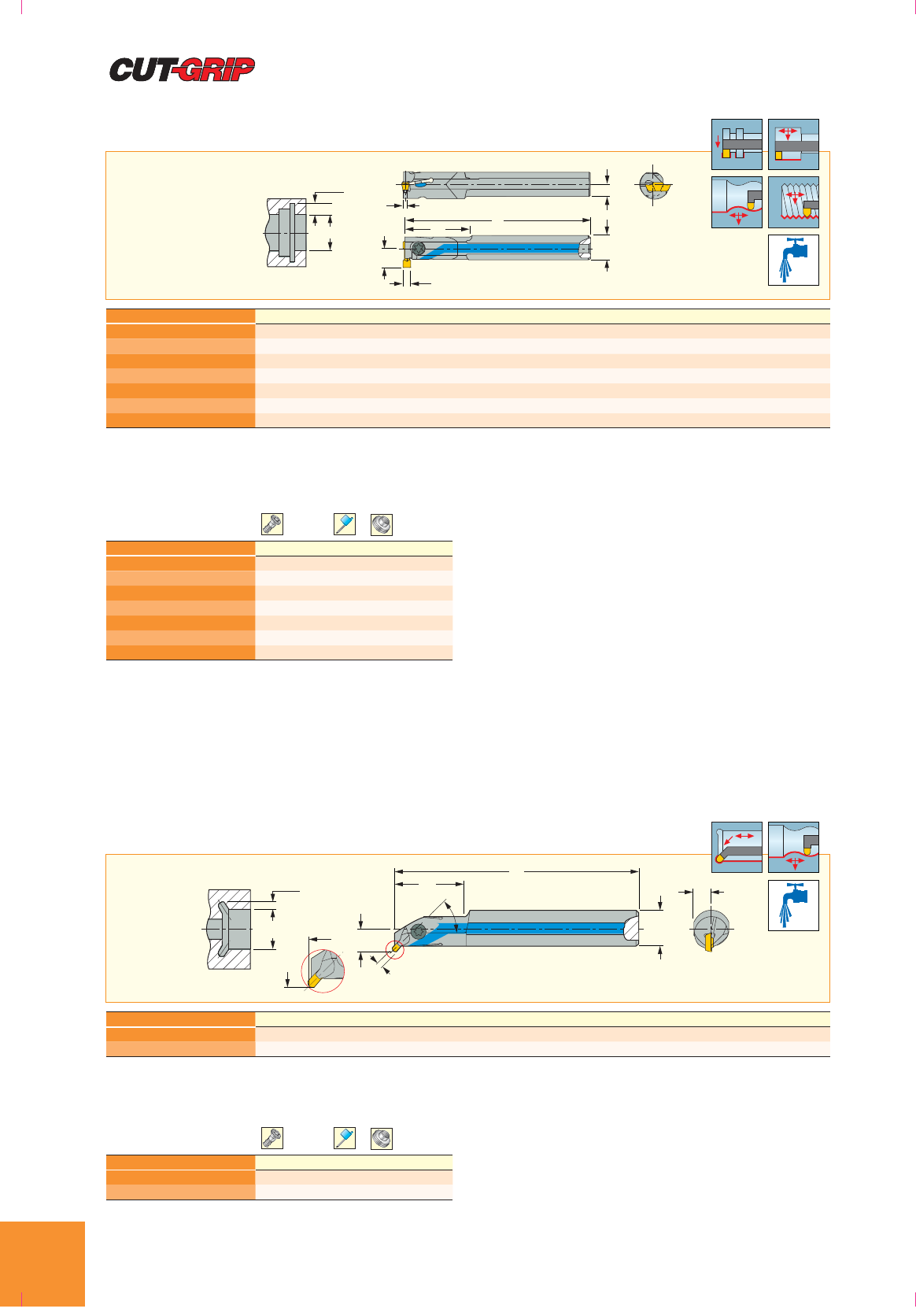

GEHIR/L-SC
Internal Machining Solid Carbide Bars with Coolant Holes
l2l1
f
W
dg7
h
A
Tmax-r
Dmin
Designation W min W max dD
min Tmax-r l1l2fAh
1Inlet
GEHIR/L 10SC-13-2 1.90 2.40 10.00 12.50 2.40 125.00 30.0 7.5 1.60 5.0 3.5 mm
GEHIR 12SC-14-2 1.90 2.40 12.00 14.00 2.60 125.00 40.0 9.1 1.60 6.0 6.0 mm
GEHIR/L 16SC-16-2 1.90 2.40 16.00 16.00 3.00 160.00 70.0 11.0 1.60 7.5 M6 (1)
GEHIR 12SC-14-3 2.40 3.20 12.00 14.00 2.60 125.00 40.0 9.1 2.00 6.0 6.0 mm
GEHIR 16SC-13-3 2.40 3.20 16.00 12.50 2.40 125.00 35.0 10.5 2.00 7.5 M6 (1)
GEHIR/L 16SC-14-3 2.40 3.20 16.00 14.00 2.60 140.00 40.0 11.0 2.00 7.5 M6 (1)
GEHIR/L 16SC-16-3 2.40 3.20 16.00 16.00 3.00 160.00 70.0 11.0 2.00 7.5 M6 (1)
Spare Parts
Designation Screw Key Coolant Fitting
GEHIR/L 10SC-13-2 SR 16-236 T-15/5
GEHIR 12SC-14-2 SR 16-236 T-15/5
GEHIR/L 16SC-16-2 SR M5-04451 T-20/5 PL 16
GEHIR 12SC-14-3 SR 16-236 T-15/5
GEHIR 16SC-13-3 SR 16-236 T-15/5 PL 16
GEHIR/L 16SC-14-3 SR 16-236 T-15/5 PL 16
GEHIR/L 16SC-16-3 SR M5-04451 T-20/5 PL 16
Right-hand shown
GEHIUR/L
Undercutting and Turning Boring Bars with Coolant Holes
45°
Tmax-r
Dmin
f
l1f
W
l2
l1
dg7
h1
Designation W max dD
min Tmax-r l1l2fh
1Inlet
GEHIUR/L 12U 3.20 12.00 14.00 2.00 125.00 20.0 8.7 6.0 6.0 mm
GEHIUR/L 16U 3.20 16.00 16.00 2.00 125.00 32.0 9.7 7.5 M6 (1)
Spare Parts
Designation Screw Key Coolant Fitting
GEHIUR/L 12U SR 16-236 P T-15/5
GEHIUR/L 16U SR M5-04451 T-20/5 PL 16
Right-hand shown
(1) Plastic seal with M6 thread
For inserts, see pages: GEMI (B29) GEPI (B30) GEPI (full radius) (B30) GEPI-MT (B102) GEPI-WT (B99).
• For profiling use GEPI (full radius) inserts only. For undercutting use GEPI - UN/UR/UL.
(1) Plastic seal with M6 thread.
For inserts, see pages: GEPI (full radius) (B30) GEPI-UN/UR/UL (B31).
ISCAR
B26
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

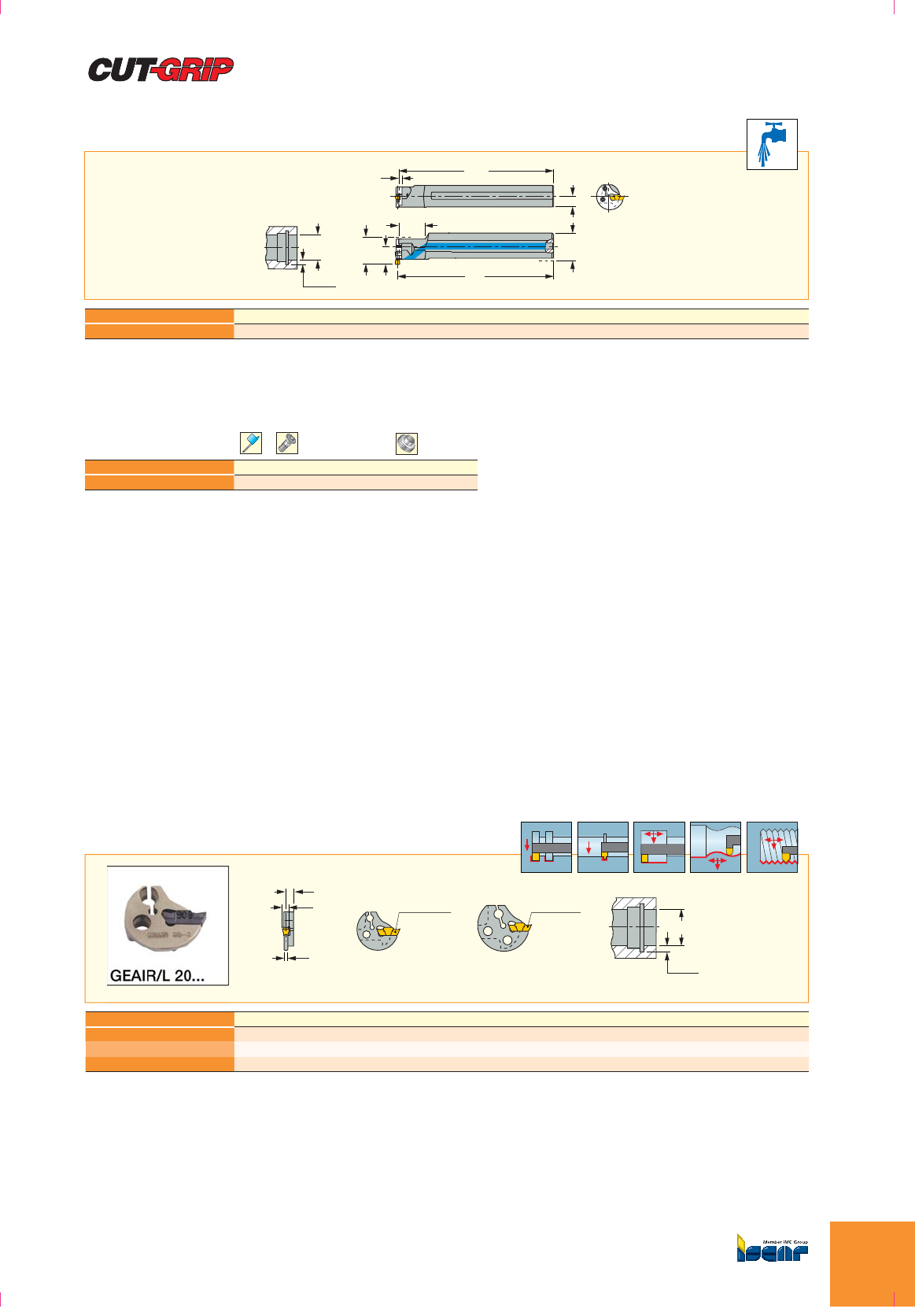

GHAIR/L-GE
Bars with Coolant Holes for Internal Grooving and Turning Adapters
f1l1
h1
dg7
F1
Dmin f
l2
Dmin
Tmax-r
Designation dl
2l1fh
1f1Adapter
GHAIR/L 16-20 16.00 - 150.00 11.5 7.5 2.4 GEAIR/L 20..
Spare Parts
Designation Key Lower & Side Screw Coolant Fitting
GHAIR/L 16-20 T-8/5 SR 76-2057 PL 16
Right-hand shown • F1=l1-f1+f2. For f2
dimension, see GEAIR/L adapters.
GEAIR/L
Internal Grooving and Turning Adapters
f2
A
WGEPI/GEMI.. GEPI/GEMI..
GEAIR/L 25-...GEAIR/L 20-...
D
Tmax-r
Designation D min W min W max Tmax-r f2A
GEAIR/L 20-2 20.00 1.90 2.40 3.00 3.40 1.60
GEAIR/L 20-3 20.00 2.40 3.00 3.00 3.60 2.00
GEAIR/L 20-4 20.00 3.00 4.00 3.00 3.90 2.50
Right-hand shown
• For Dmin & Tmax refer to GEAIR/L adapters.
For tools, see pages: GEAIR/L (B27).
• For using TIPI insert, toolholder seat needs to be modified according to insert profile, to ensure clearance.
For inserts, see pages: GEMI (B29) GEPI (B30) GEPI (full radius) (B30) GEPI-MT (B102) GEPI-WT (B99).
For holders, see pages: GHAIR/L-GE (B27) .
B27
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

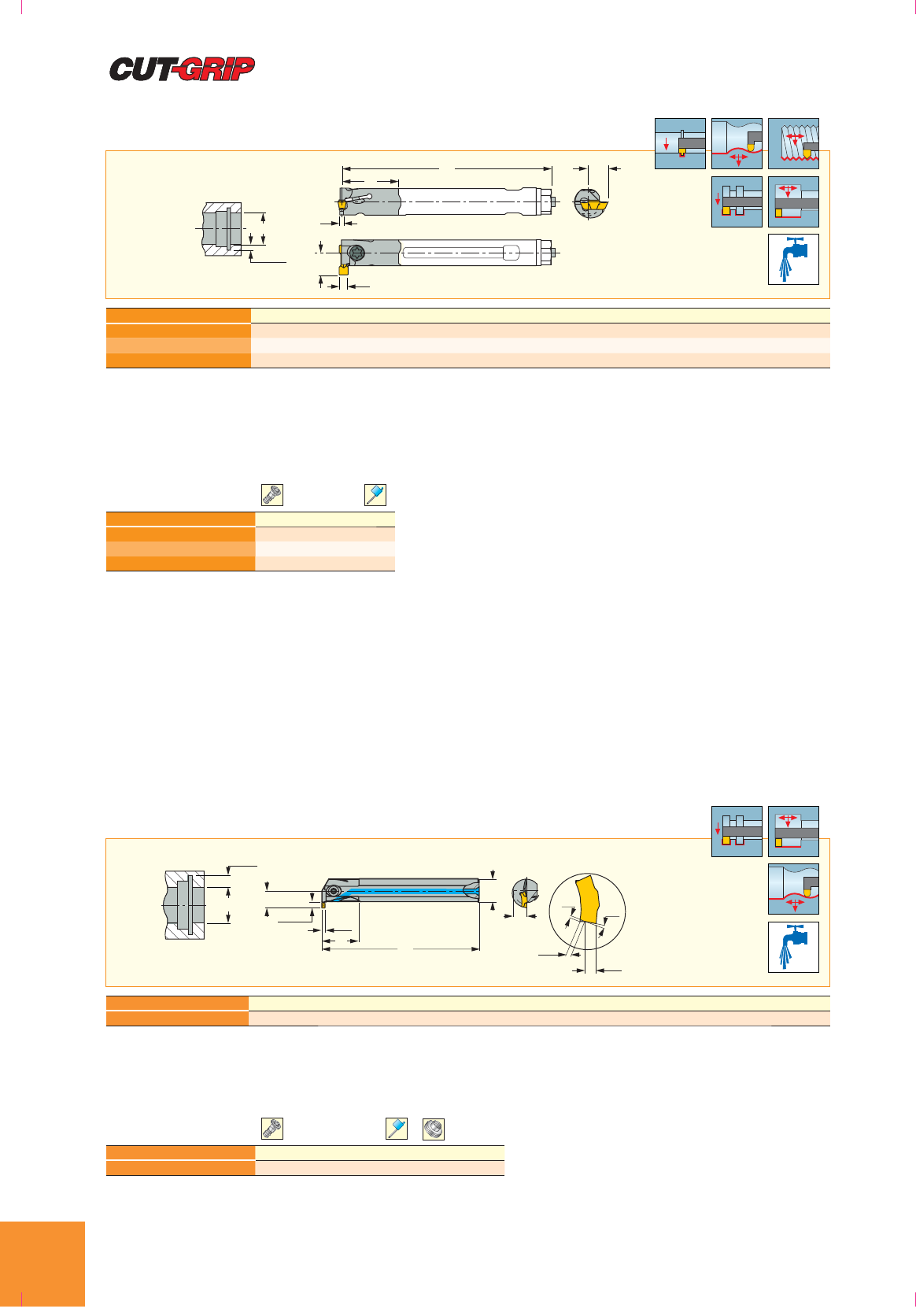

TGIR/L-C
Grooving and Turning Bars with Coolant Holes for TOP-GRIP Utility Inserts
l2
W
Tmax-r
f
l1
dg
7
h1
5.5
1.6
0.5 19°
T
max-r
Dmin
TGMF 635-080
Designation dW
min W max D min Tmax-r h1l1l2f Inlet Insert
TGIR/L 16C-3 16.00 3.00 3.00 20.50 5.50 7.5 150.00 25.0 12.0 M6 TGMF 3
Spare Parts
Designation Screw Key Coolant Fitting
TGIR/L 16C-3 SR 76-1400 T-20/5 PL 16
Right-hand shown
For inserts, see pages: TGMF (full radius) (A22) TGMF/P (A22).
E-GEHIR / E-GHIR
Interchangeable Heads for Internal Grooving and Turning
Dmin
Tmax-r
l2
A
W
f
l1f
Designation W min W max D min Tmax-r l1l2f A Insert
E12 GEHIR 16-1 1.50 1.90 16.00 2.20 174.00 21.0 9.0 1.20 GEPI, GEMI
E12 GEHIR 16-2 1.90 2.40 16.00 2.20 174.00 21.0 9.0 1.60 GEPI, GEMI
E12 GEHIR 16-3 2.40 3.00 16.00 2.20 174.00 21.0 9.0 2.00 GEPI, GEMI
• Left-hand heads on request • The shank assembly is the same for right- and left-hand heads
For inserts, see pages: GEMI (B29) GEPI (B30) GEPI (full radius) (B30) GEPI (W<M) (B29) GEPI-MT (B102) GEPI-WT (B99) .
Spare Parts
Designation Screw Key
E12 GEHIR 16-1 SR M5-04451-L10.5 T-20/5
E12 GEHIR 16-2 SR M5-04451-L10.5 T-20/5
E12 GEHIR 16-3 SR M5-04451-L10.5 T-20/5
Right-hand shown
ISCAR
B28
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
GEMI
Utility Double-Ended Inserts, for Internal and External Grooving and Turning
10 Ref.
±0.08
RM
2.9 Ref.
W
Dimensions Tough
¥
Hard Recommended Machining Data
Designation W±0.02 M
IC808
IC908
ap
(mm)
f turn
(mm/rev)
f groove
(mm/rev)
GEMI 3002M 3.00 2.2 OO 0.25-1.30 0.10-0.14 0.05-0.09
GEPI (W<M)
Precision Ground Double-Ended Inserts for Internal Grooving
10 Ref.
±0.025
2.9 Ref.
R
W
M
Tmax-r
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation W±0.02 R±0.03 Tmax-r M
IC528
IC08
IC908
f groove
(mm/rev)
GEPI 1.00-0.10 1.00 0.10 1.60 1.8 OOO 0.01-0.03
GEPI 1.00-0.50 1.00 0.50 1.60 1.8 O0.01-0.04
GEPI 1.04-0.00 1.04 0.00 1.60 1.8 OOO 0.01-0.03
GEPI 1.20-0.00 1.20 0.00 1.80 1.8 OOO 0.01-0.03
GEPI 1.25-0.10 1.25 0.10 2.00 1.8 OOO 0.02-0.04
GEPI 1.40-0.00 1.40 0.00 2.00 1.8 OOO 0.02-0.04
GEPI 1.47-0.00 1.47 0.00 2.00 1.8 OOO 0.02-0.04
GEPI 1.50-0.10 1.50 0.10 2.00 1.8 OOO 0.02-0.04
GEPI 1.57-0.15 1.57 0.15 2.00 1.8 OOO 0.02-0.05
GEPI 1.70-0.05 1.70 0.05 2.50 1.8 OOO 0.02-0.05
GEPI 1.78-0.15 1.78 0.15 2.50 1.8 OOO 0.02-0.05
• Dmin for internal application=12.5 mm
For tools, see pages: E-GEHIR / E-GHIR (B28) GEAIR/L (B27) GEHIR/L (B25) GEHIR/L-SC (B26) GEHSR/L-SL (A13).
• Toolholder seat needs to be modified according to insert profile to ensure clearance • Dmin for internal application=12.5mm
For tools, see pages: E-GEHIR / E-GHIR (B28) • GEHIMR/L (B23) • GEHIMR/L-SC (B24).
B29
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

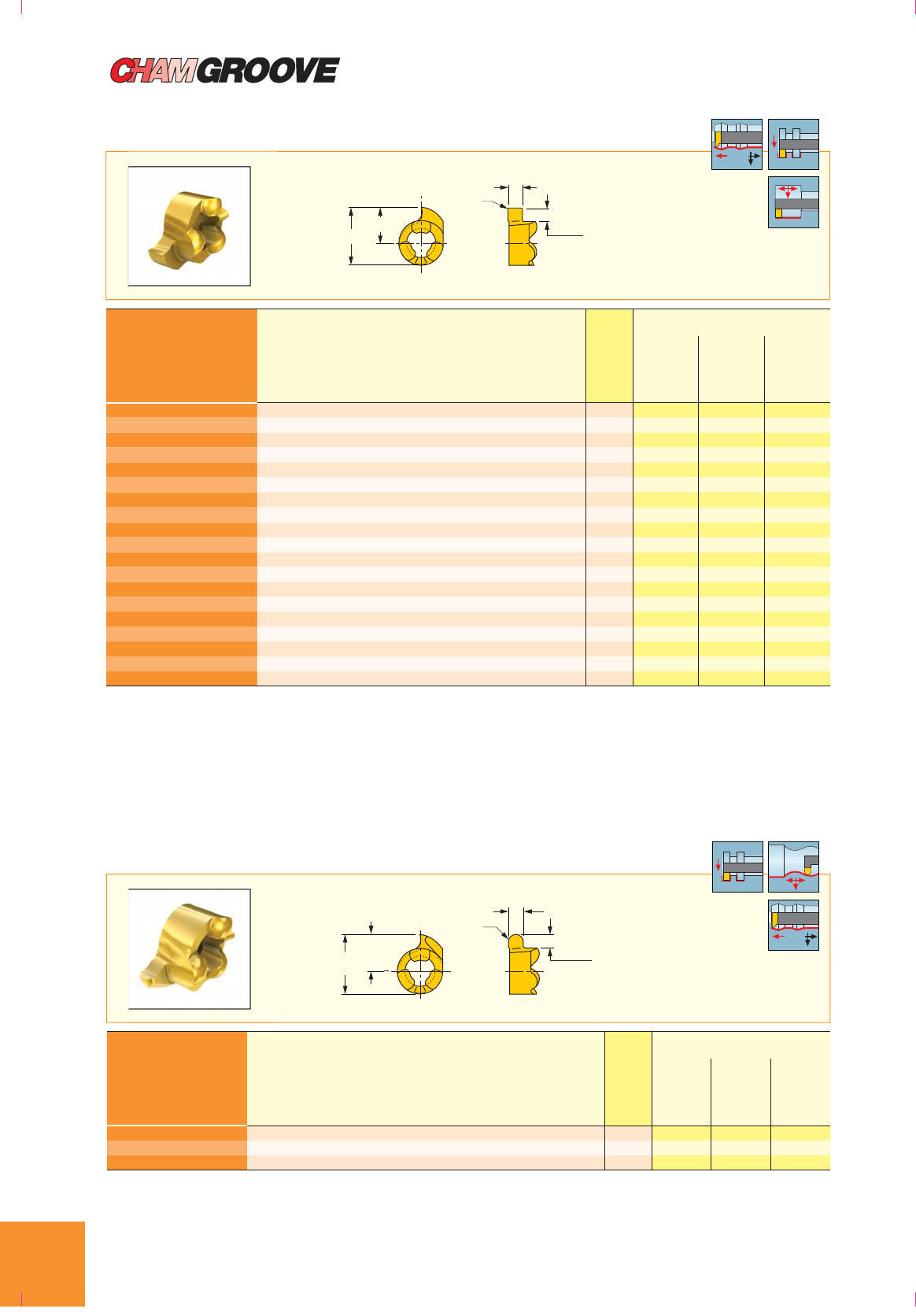

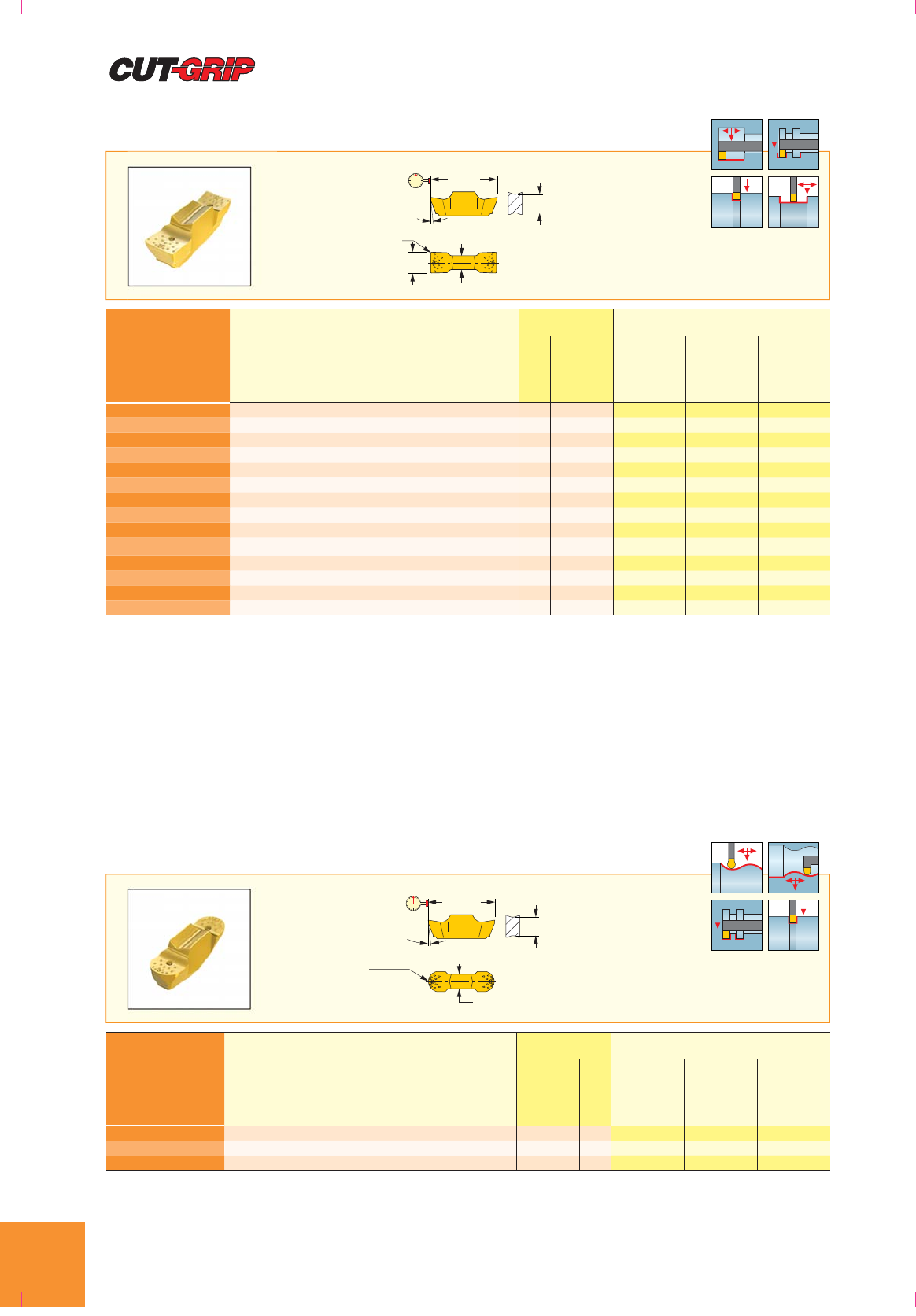

GEPI
Precision Ground Double-Ended Inserts for Internal and External Grooving
10 Ref.
±0.025
2.9 Ref.
R
M
W
Dimensions Tough
¥
Hard Recommended Machining Data
Designation W±0.02 R±0.03 Tmax-r M
IC528
IC08
IC908
ap
(mm)
f turn
(mm/rev)
f groove
(mm/rev)
GEPI 1.85-0.10 (1) 1.85 0.10 2.50 1.8 OOO 0.15-0.50 0.05-0.07 0.03-0.05
GEPI 1.96-0.10 1.96 0.10 2.50 1.8 OOO 0.15-0.50 0.05-0.07 0.03-0.05
GEPI 1.96-0.15 1.96 0.15 2.50 1.8 OO
0.20-0.50 0.05-0.07 0.03-0.05
GEPI 2.00-0.10 2.00 0.10 9.00 1.8 OOO 0.15-0.60 0.05-0.07 0.03-0.05
GEPI 2.22-0.10 2.22 0.10 9.00 1.8 OOO 0.15-0.60 0.06-0.08 0.04-0.06
GEPI 2.22-0.15 2.22 0.15 9.00 1.8 O0.20-0.60 0.06-0.08 0.04-0.06
GEPI 2.39-0.10 2.39 0.10 9.00 2.2 O0.15-1.00 0.07-0.09 0.04-0.06
GEPI 2.39-0.15 2.39 0.15 9.00 2.2 OOO 0.20-1.00 0.07-0.09 0.04-0.06
GEPI 2.47-0.20 2.47 0.20 9.00 2.2 OOO 0.25-1.10 0.08-0.11 0.04-0.07
GEPI 2.50-0.10 2.50 0.10 9.00 2.2 O0.15-1.10 0.07-0.09 0.04-0.07
GEPI 2.50-0.20 2.50 0.20 9.00 2.2 OOO 0.25-1.10 0.08-0.11 0.05-0.08
GEPI 2.70-0.20 2.70 0.20 9.00 2.2 OOO 0.25-1.20 0.09-0.12 0.05-0.08
GEPI 3.00-0.20 3.00 0.20 9.00 2.2 OOO 0.25-1.30 0.10-0.14 0.05-0.09
GEPI 3.18-0.20 3.18 0.20 9.00 2.2 OO
0.25-1.40 0.11-0.14 0.06-0.10
GEPI (full radius)
Precision Double-Ended Full Radius Inserts for Internal and
External Profiling and Grooving
10 Ref.
±0.025
2.9 Ref.
R=W/2
M
Dimensions Tough
¥
Hard Recommended Machining Data
Designation W±0.02 R±0.05 Tmax-r M
IC528
IC08
IC908
ap
(mm)
f turn
(mm/rev)
f groove
(mm/rev)
GEPI 2.00-1.00 2.00 1.00 5.00 1.8 OOO 0.00-0.60 0.08-0.12 0.04-0.07
GEPI 3.00-1.50 3.00 1.50 5.00 2.2 OOO 0.00-1.50 0.13-0.20 0.05-0.11
GEPI 3.18-1.59 3.18 1.59 5.00 2.2 OOO 0.00-1.59 0.13-0.21 0.06-0.11
• Dmin for internal application=12.5mm
(1) Tool pocket should be modified
For tools, see pages: E-GEHIR / E-GHIR (B28) GEAIR/L (B27) GEHIMR/L (B23) GEHIMR/L-SC (B24) GEHIR/L (B25)
• GEHIR/L-SC (B26) GEHSR/L-SL (A13).
• Dmin for internal application=12.5mm
For tools, see pages: E-GEHIR / E-GHIR (B28) GEAIR/L (B27) GEHIR/L (B25) GEHIR/L-SC (B26) GEHIUR/L (B26) GEHSR/L-SL (A13).
ISCAR
B30
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

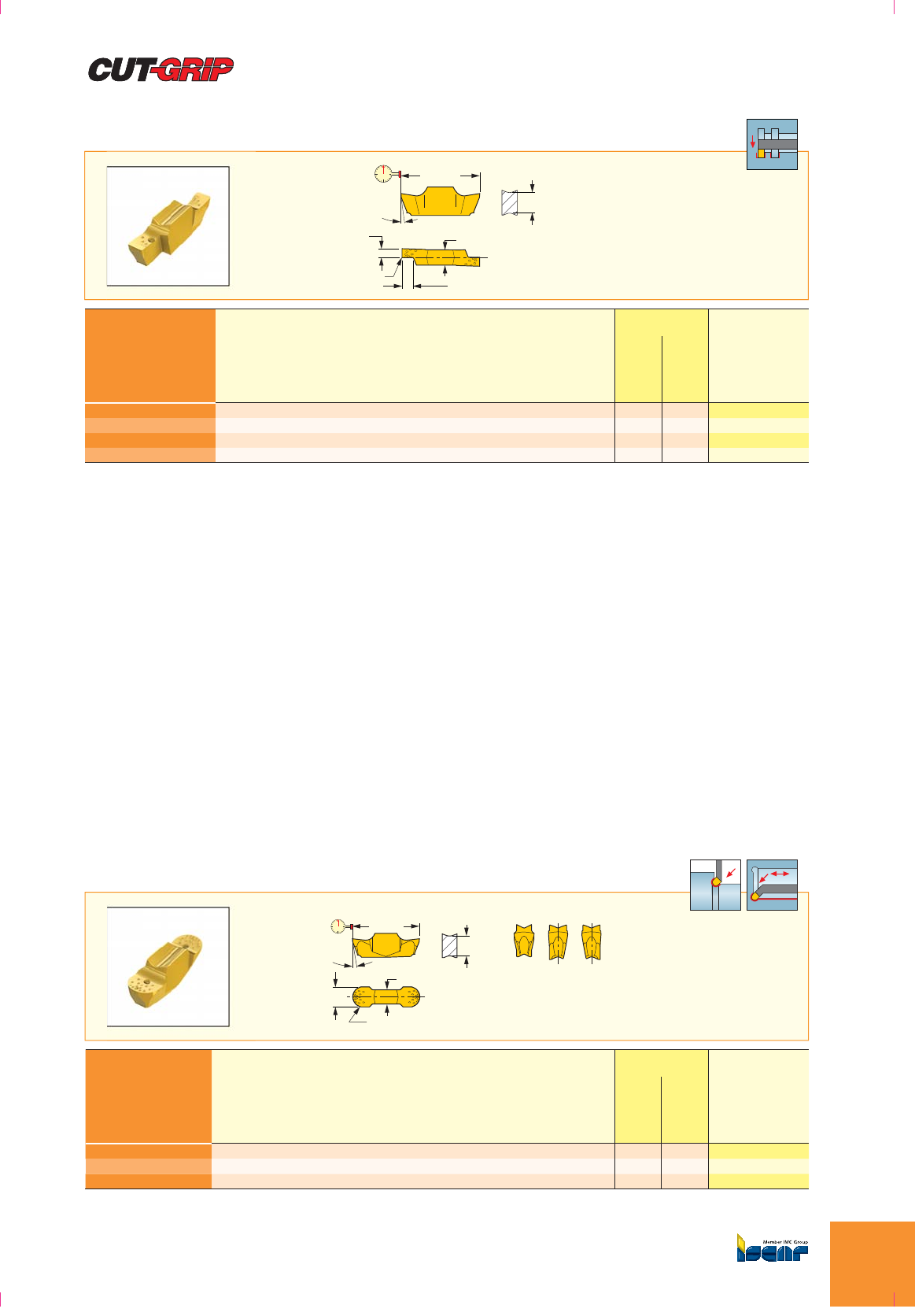

GEPI-RX/LX
Precision Double-Ended Inserts for Internal Grooving Next to Shoulder
R
10 Ref.
2.9 Ref.
W
Tmax-r
M
±0.025
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation W±0.02 R±0.03 Tmax-r M
IC528
IC908
f groove
(mm/rev)
GEPI 0.80-0.00RX 0.80 0.00 1.50 1.8 O0.01-0.02
GEPI 1.00-0.10 LX 1.00 0.10 1.50 1.8 O0.01-0.03
GEPI 1.00-0.10 RX 1.00 0.10 1.50 1.8 O0.01-0.03
GEPI 1.57-0.15RX 1.57 0.15 2.00 1.8 O0.02-0.05
GEPI-UN/UR/UL
Precision Double-Ended Inserts for Internal Undercutting
10 Ref.
±0.025
W
2.9 Ref.
UN UR UL
M
R
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation W±0.02 R±0.03 Tmax-r M
IC528
IC08
f groove
(mm/rev)
GEPI 3.00-1.50UN 3.00 1.50 2.00 2.2 O0.03-0.12
GEPI 2.00-1.00UR 2.00 1.00 2.00 1.8 OO 0.03-0.12
GEPI 2.00-1.00UL 2.00 1.00 2.00 1.8 OO 0.03-0.12
• Toolholder seat needs to be modified according to insert profile to ensure clearance • Dmin for internal application=12.5mm
For tools, see pages: GEHIMR/L (B23) GEHIMR/L-SC (B24).
For tools, see pages: GEHIUR/L (B26).
B31
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

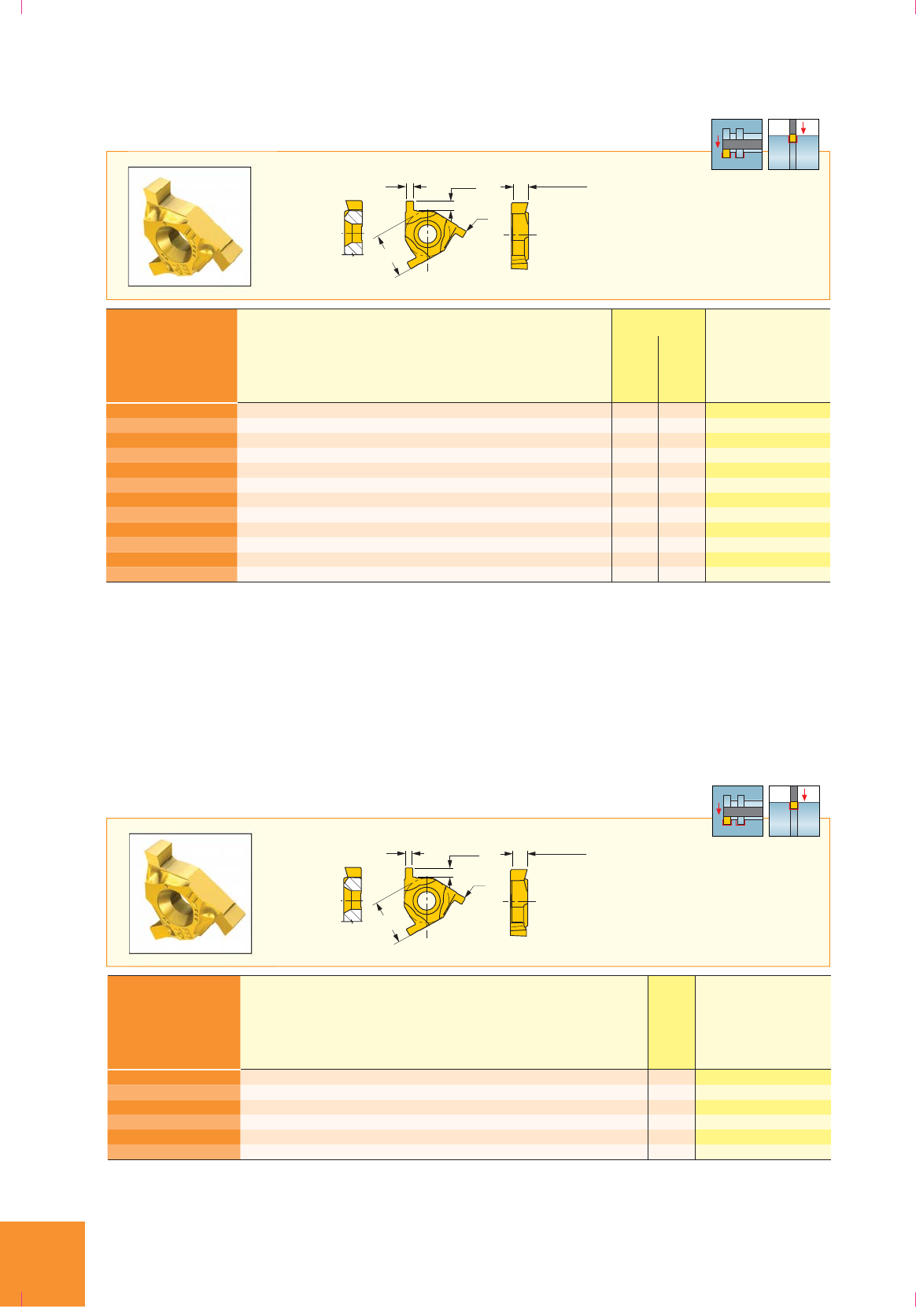

GTGA
Precision Shallow Grooving Inserts with 3 Cutting Edges
WTmax-r
R
9.525
3.48 Ref.
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation W±0.02 Tmax-r R±0.05
IC528
IC508
f groove
(mm/rev)
GTGA 16EL/IR 100 1.00 1.55 0.10 OO 0.02-0.03
GTGA 16ER/IL 100 1.00 1.55 0.10 OO 0.02-0.03
GTGA 16EL/IR 120 1.20 1.60 0.10 OO 0.02-0.03
GTGA 16ER/IL 120 1.20 1.60 0.10 OO 0.02-0.03
GTGA 16EL/IR 140 1.40 1.80 0.10 OO 0.02-0.04
GTGA 16ER/IL 140 1.40 1.80 0.10 OO 0.02-0.04
GTGA 16EL/IR 170 1.70 2.00 0.10 OO 0.03-0.05
GTGA 16ER/IL 170 1.70 2.00 0.10 OO 0.03-0.05
GTGA 16EL/IR 195 1.95 2.00 0.10 OO 0.03-0.06
GTGA 16ER/IL 195 1.95 2.00 0.10 OO 0.03-0.06
GTGA 16EL/IR 225 2.25 2.10 0.10 OO 0.04-0.06
GTGA 16ER/IL 225 2.25 2.10 0.10 OO 0.04-0.06
GTGA 16 ER/IL shown
GTMA
Utility Shallow Grooving Inserts with 3 Cutting Edges
9.525
WTmax-r
R
3.48 Ref.
Dimensions Recommended
Machining Data
Designation W±0.05 Tmax-r R±0.05
IC508
f groove
(mm/rev)
GTMA 16ER/IL 120 1.20 1.60 0.10 O0.02-0.03
GTMA 16ER/IL 140 1.40 1.80 0.10 O0.02-0.04
GTMA 16ER/IL 160 1.60 2.00 0.10 O0.03-0.05
GTMA 16ER/IL 175 1.75 2.00 0.10 O0.03-0.05
GTMA 16ER/IL 195 1.95 2.00 0.10 O0.03-0.06
GTMA 16ER/IL 222 2.22 2.10 0.10 O0.04-0.06
GTMA 16 ER/IL shown
• Inserts for right-hand external grooving can be used as left-hand internal grooving. • Use with anvil AE 16-0 on external tools and with anvil AI 16-0 on internal
tools.
For tools, see pages: • SER/L (A109) SIR/L (B96).
• Inserts for right-hand external grooving can be used as left-hand internal grooving.
• Use with anvil AE 16-0 on external tools and with anvil AI 16-0 on internal tools.
For tools, see pages: SER/L (A109) • SIR/L (B96).
ISCAR
B32
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B33
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

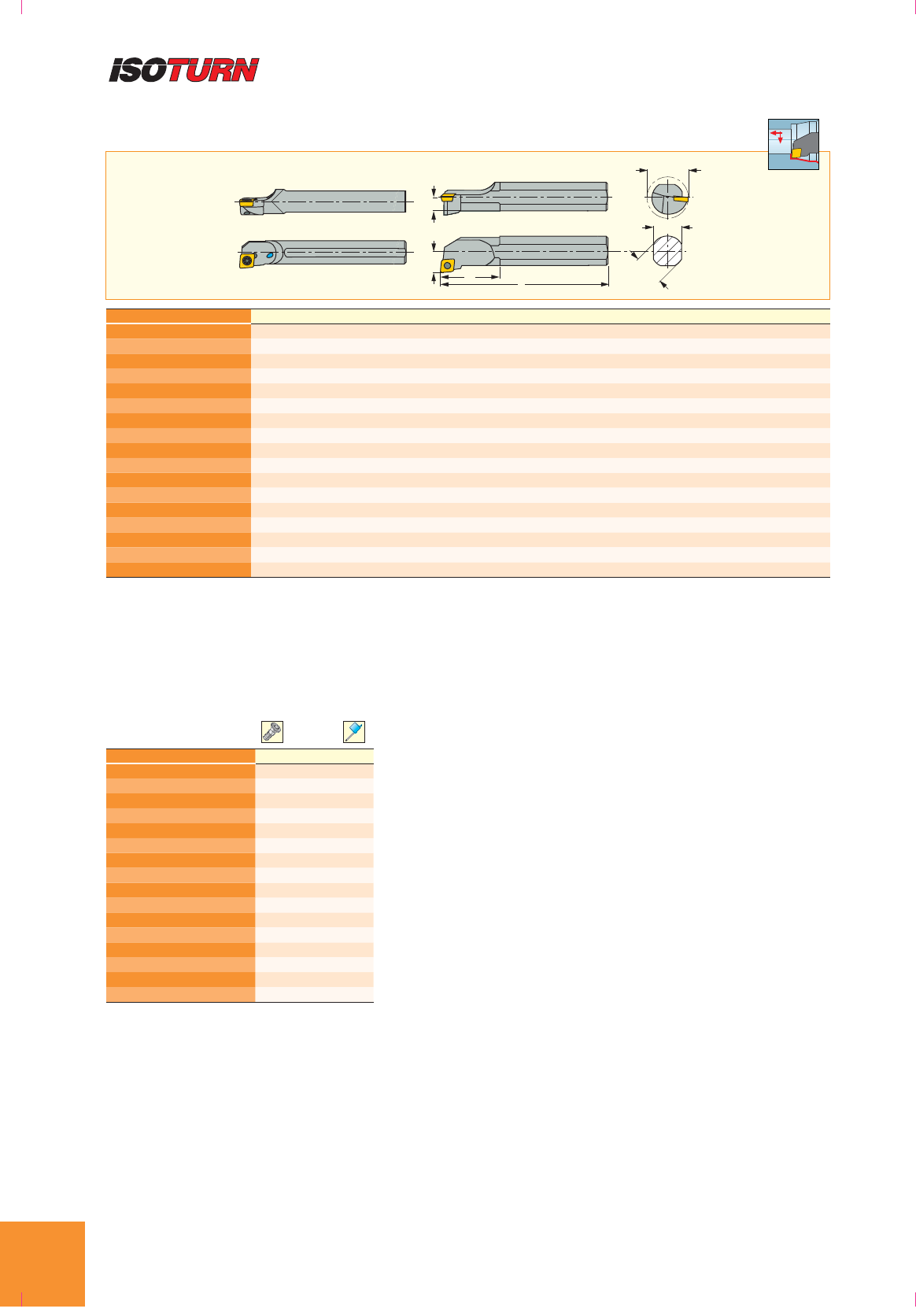

A/E/S-SCLCR/L
Screw Lock Boring Bars for 80° Rhombic Inserts with 7° Clearance
h1
f
Dmin
l1
l2
h
d
95º
Designation dl
1l2hh
1fD
min Shank m.(1) Coolant Ga°G
r° Insert
A04F SCLCR/L-03 4.00 80.00 8.0 3.8 1.9 2.5 5.00 S Y 0 -15 CCGT 03X1
A05F SCLCR/L-03 5.00 80.00 9.0 4.8 2.4 3.0 6.00 S Y 0 -13 CCGT 03X1
A06G SCLCR/L-04 6.00 90.00 10.0 5.8 2.9 3.5 7.00 S Y 0 -13 CCGT 04T1
A07G SCLCR/L-04 7.00 90.00 11.0 6.8 3.4 4.0 8.00 S Y 0 -11 CCGT 04T1
E04G SCLCR/L-03 4.00 90.00 9.0 3.8 1.9 2.5 5.00 C Y 0 -15 CCGT 03X1
E05G SCLCR/L-03 5.00 90.00 10.0 4.8 2.4 3.0 6.00 C Y 0 -13 CCGT 03X1
E06H SCLCR/L-04 6.00 100.00 12.0 5.8 2.9 3.5 7.00 C Y 0 -13 CCGT 04T1
E07H SCLCR/L-04 7.00 100.00 14.0 6.8 3.4 4.0 8.00 C Y 0 -11 CCGT 04T1
E08K SCLCR/L-06 8.00 125.00 - 7.6 3.8 5.0 10.00 C Y 3 -11 CC.. 0602
E10M SCLCR/L-06 10.00 150.00 - 9.2 4.6 7.0 14.00 C Y 3 -7 CC.. 0602
E12P SCLCR/L-06 12.00 170.00 - 11.0 5.5 9.0 16.00 C Y 0 -7 CC.. 0602
E16R SCLCR/L-06 16.00 200.00 - 14.0 7.0 11.0 20.00 C Y 0 -12 CC.. 0602
E16R SCLCR/L-09 16.00 200.00 - 15.0 7.5 11.0 20.00 C Y 0 -6 CC.. 09T3
S08K SCLCR/L-06 8.00 125.00 12.0 8.0 3.8 5.0 10.50 S N 0 -11 CC.. 0602
S10L SCLCR/L-06 10.00 140.00 19.0 10.0 4.6 7.0 13.00 S N 0 -7 CC.. 0602
S12M SCLCR/L-06 12.00 150.00 12.0 12.0 5.5 9.0 16.00 S N 0 -9 CC.. 0602
S16Q SCLCR/L-09 16.00 180.00 45.0 15.0 7.5 11.0 20.00 S N 0 -6 CC.. 09T3
Spare Parts
Designation Screw Key
A04F SCLCR/L-03 CSTA-1.6 T-6F
A05F SCLCR/L-03 CSTA-1.6 T-6F
A06G SCLCR/L-04 CSTB-2 T-6F
A07G SCLCR/L-04 CSTB-2 T-6F
E04G SCLCR/L-03 CSTA-1.6 T-6F
E05G SCLCR/L-03 CSTA-1.6 T-6F
E06H SCLCR/L-04 CSTB-2 T-6F
E07H SCLCR/L-04 CSTB-2 T-6F
E08K SCLCR-06 SR 14-548 T-7/5
E10M SCLCR-06 SR 14-548 T-7/5
E12P SCLCR-06 SR 14-548 T-7/5
E16R SCLCR-09 SR 16-236 T-15/5
S08K SCLCR/L-06 SR 14-548 T-7/5
S10L SCLCR/L-06 SR 14-548 T-7/5
S12M SCLCR/L-06 SR 14-548 T-7/5
S16Q SCLCR/L-09 SR 16-236/L8.6 T-15/5
• S - steel shank, A - steel shank with coolant hole, E - carbide shank with coolant hole
For inserts, see pages: CCGT-F1P (B67) CCMT-F3P (B67) CCMT-M3M (B68) CCMT-PF (B69) CCMT/CCGT-SM (B68) CCET-WF (B70) CCMT-WG
(B71) CCGT-AS (B92) CCGT-AF (B93) CCMT-14 (B69) CCMT/CCGT (B70).
ISCAR
B34
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
A/E-SEXPR/L-03
Screw Lock Boring Bars for 4.5 mm Minimum Bore Diameter, Carrying 75° Rhombic
Inserts with 11° Clearance
Dmin
h
l1
l2
fd
100º
Designation dl
1l2hh
1fD
min Shank m.(1) Ga°G
r° Insert
A04F SEXPR/L-03 4.00 80.00 8.0 3.8 1.9 2.3 4.50 S 0 -15 EPGT03
E04G SEXPR/L-03 4.00 90.00 9.0 3.8 1.9 2.3 4.50 C 0 -15 EPGT03
Spare Parts
Designation Screw Key
A/E-SEXPR/L-03 CSTA-1.6 T-6F
A/E-SDXNR/L-07
Boring Bars for Small Diameters, Carrying DNGP 0703..
Double-Sided 55° Rhombic Inserts
l2
l1
d
h
D
f
Designation dl
1l2hfD
min Ga°G
r° Shank m.(1) Insert
A10K SDXNR/L-07 10.00 125.00 20.0 9.0 7.6 13.00 -14 -16 S DNGP 07
A12M SDXNR/L-07 12.00 150.00 24.0 11.0 8.6 16.00 -14 -14 S DNGP 07
A16Q SDXNR/L-07 16.00 180.00 32.0 15.0 10.6 20.00 -13 -13 S DNGP 07
E10M SDXNR/L-07 10.00 125.00 20.0 9.0 7.6 13.00 -14 -16 C DNGP 07
E12Q SDXNR/L-07 12.00 150.00 24.0 11.0 8.6 16.00 -14 -14 C DNGP 07
E16R SDXNR/L-07 16.00 180.00 32.0 15.0 10.6 20.00 -13 -13 C DNGP 07
Spare Parts
Designation Screw Key
A/E-SDXNR/L-07 SR 34-514 T-7F
100º
15.5º
max
• A - steel shank with coolant hole, E - carbide shank with coolant hole
For inserts, see pages: EPGT-F1P (B72).
• Use left-hand inserts on right-hand bars and vice versa. • A - steel shank with coolant hole, E - carbide shank with coolant hole.
For inserts, see pages: DNGP-F2M (B53) DNGP-F2P (B54).
B35
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
A/E-SDZNR/L-07
Bakck Turning Boring Bars for Small Diameters, Carrying DNGP 0703..
Double-Sided 55° Rhombic Inserts
f
l Ref. l1
d
h
Dmin
l2
93º
Designation dl
1l2l Ref. h f D min Ga°G
r° Insert
A12M SDZNR/L-07 12.00 150.00 38.0 13.0 11.0 11.0 14.00 -10 -14 DNGP 07
A16Q SDZNR/L-07 16.00 180.00 43.0 13.0 15.0 13.0 16.00 -10 -12.5 DNGP 07
E12Q SDZNR/L-07 12.00 180.00 - 13.0 11.0 11.0 18.00 -11 -11 DNGP 07
E16R SDZNR/L-07 16.00 200.00 - 13.0 15.0 13.0 22.00 -11 -9 DNGP 07
Spare Parts
Designation Screw Key
A/E-SDZNR/L-07 SR 34-514 T-7F
E/S-SDUCR/L
Screw Lock Boring Bars for 55° Rhombic Inserts with 7° Clearance
l1
l2
d
Dmin
h
h1
f
93º
30º
max
Designation dl
1l2hh
1fD
min Ga°G
r° Shank m.(1) Coolant Insert
E10M SDUCR/L-07 10.00 150.00 - 9.2 5.1 8.0 14.00 3 -7 C Y DC.. 0702
E12P SDUCR/L-07 12.00 170.00 - 11.0 5.5 9.0 16.00 0 -7 C Y DC.. 0702
E16R SDUCR/L-07 16.00 200.00 - 15.0 8.1 11.0 20.00 0 -8 C Y DC.. 0702
S10L SDUCR/L-07 10.00 140.00 18.0 9.2 5.0 8.0 14.00 -3 -9 S N DC.. 0702
S12M SDUCR/L-07 12.00 150.00 20.0 12.0 5.5 9.0 16.00 -7 -9 S N DC.. 0702
S16Q SDUCR/L-07 16.00 180.00 25.0 15.0 8.0 11.0 20.00 0 -8 S N DC.. 0702
Spare Parts
Designation Screw Key
E/S SDUCR/L SR 14-548 T-7/5
Right-hand shown
• Use right-hand inserts on right-hand bars and vice versa. • A - steel shank with coolant hole, E - carbide shank with coolant hole.
For inserts, see pages: DNGP-F2M (B53) DNGP-F2P (B54).
• S - steel shank, E - carbide shank with coolant hole
(1) S-Steel, C-carbide
For inserts, see pages: DCMT-F3P (B73) DCMT-M3M (B73) DCMT-PF (B76) DCMT/DCGT-SM (B74) DCET-WF (B75) DCGT-AS (B93) DCGT-AF (B94)
DCMT-14 (B75) DCMT/DCGT (B74).
ISCAR
B36
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

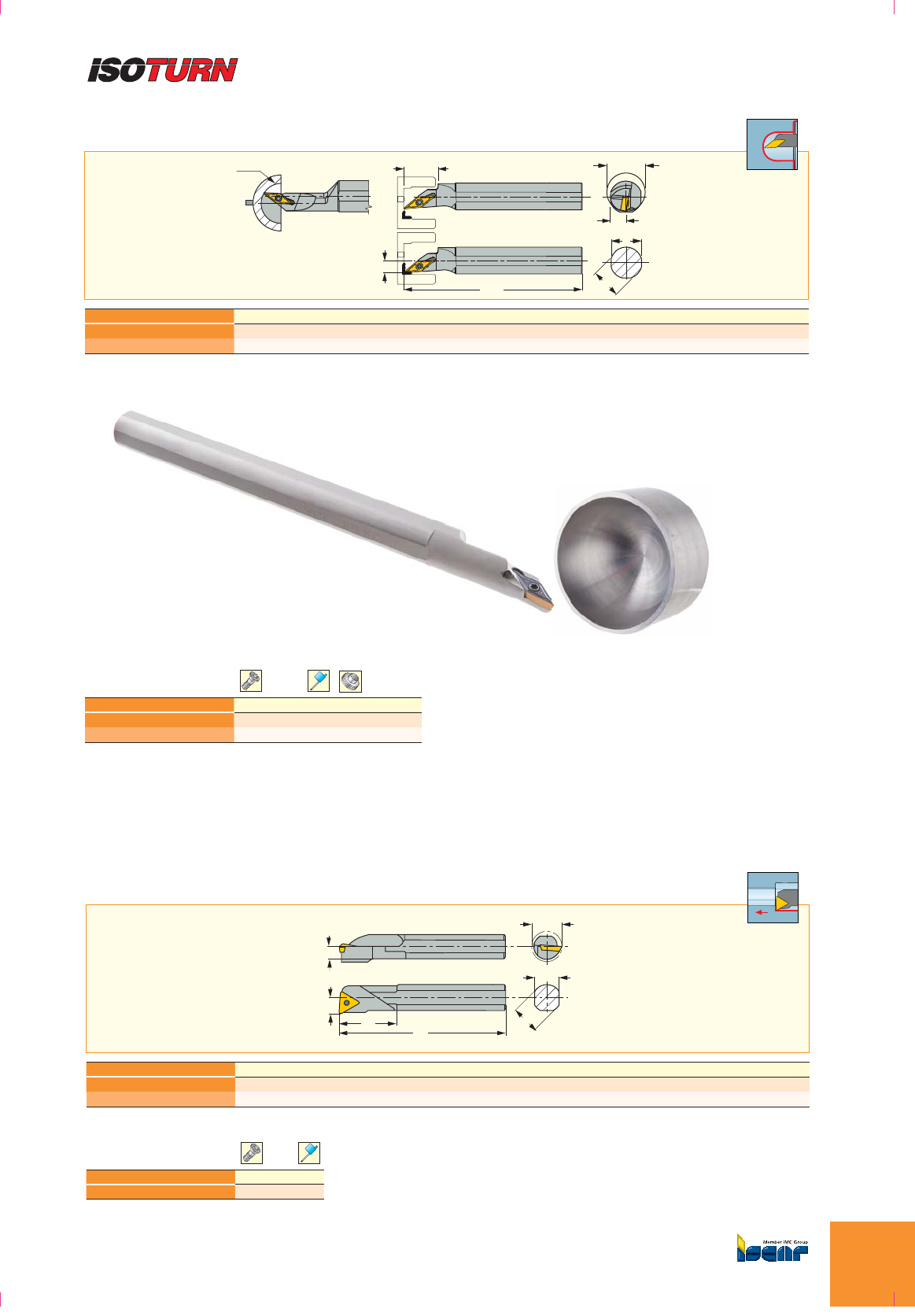

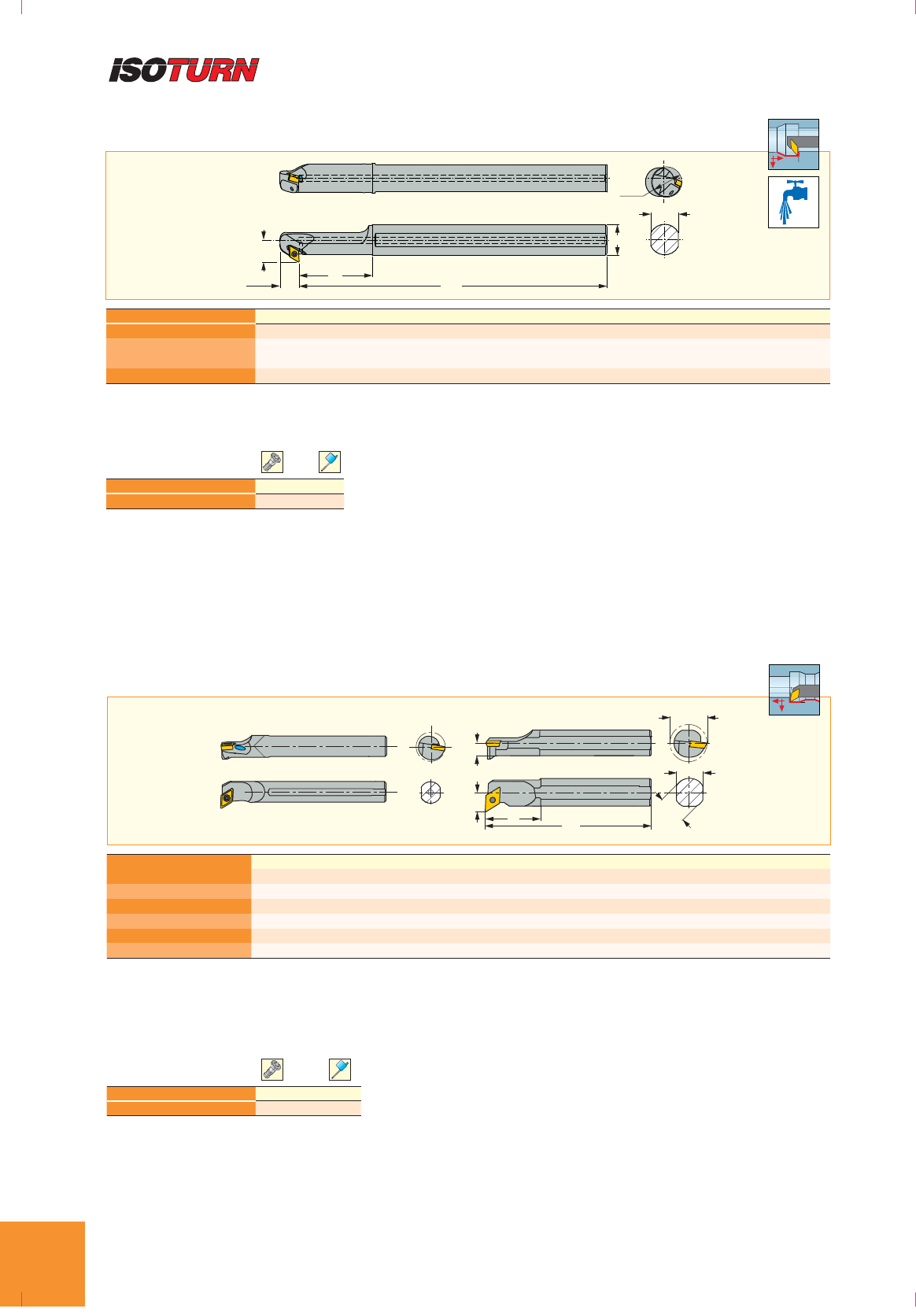

S/A-SVJCR/L
Screw Lock Boring Bars for 35° Diamond Inserts with 7° Clearance Angle
Dmin
h1
h
d
l2
f
l1
Dmin

142º
93º
Designation dl
1l2hh
1fD
min Ga°G
r° Coolant Insert
A16R SVJCR/L-11 16.00 200.00 47.5 15.0 8.0 8.5 20.00 -5 -5 Y VC.. 1103
S16R SVJCR/L-11 (1) 16.00 200.00 20.0 15.0 8.0 7.0 19.00 -5 -4 N VC.. 1103
Right-hand shown
Spare Parts
Designation Screw Key Coolant Fitting
A16R SVJCR/L-11 SR 14-560/S T-8/5 PL 16
S16R SVJCR/L-11 SR 14-560/S T-8/5
S-STFCR/L
Screw Lock Boring Bars for Triangular 7° Clearance Angle Inserts
Dmin
h
d
l2l1
f
h1
91º
Designation dl
1l2hh
1fD
min Ga°G
r° Insert
S10K STFCR/L-11 10.00 125.00 29.0 9.0 4.5 7.0 13.00 0 -6 TC.. 1102
S12M STFCR/L-11 12.00 150.00 30.0 11.0 5.5 9.0 15.80 0 -3 TC.. 1102
Spare Parts
Designation Screw Key
S-STFCR/L SR 14-548 T-7/5
Right-hand shown
(1) Cannot be used for internal sphere turning
For inserts, see pages: VCMT-F3P (B80) VCMT-SM (B70) VCET-WF (B80) VCGT-AS (B92).
For inserts, see pages: TCMT-F3P (B83) TCMT-M3M (B84) TCMT-PF (B84) TCMT-SM (B85) TCGT-AS (B91).
B37
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

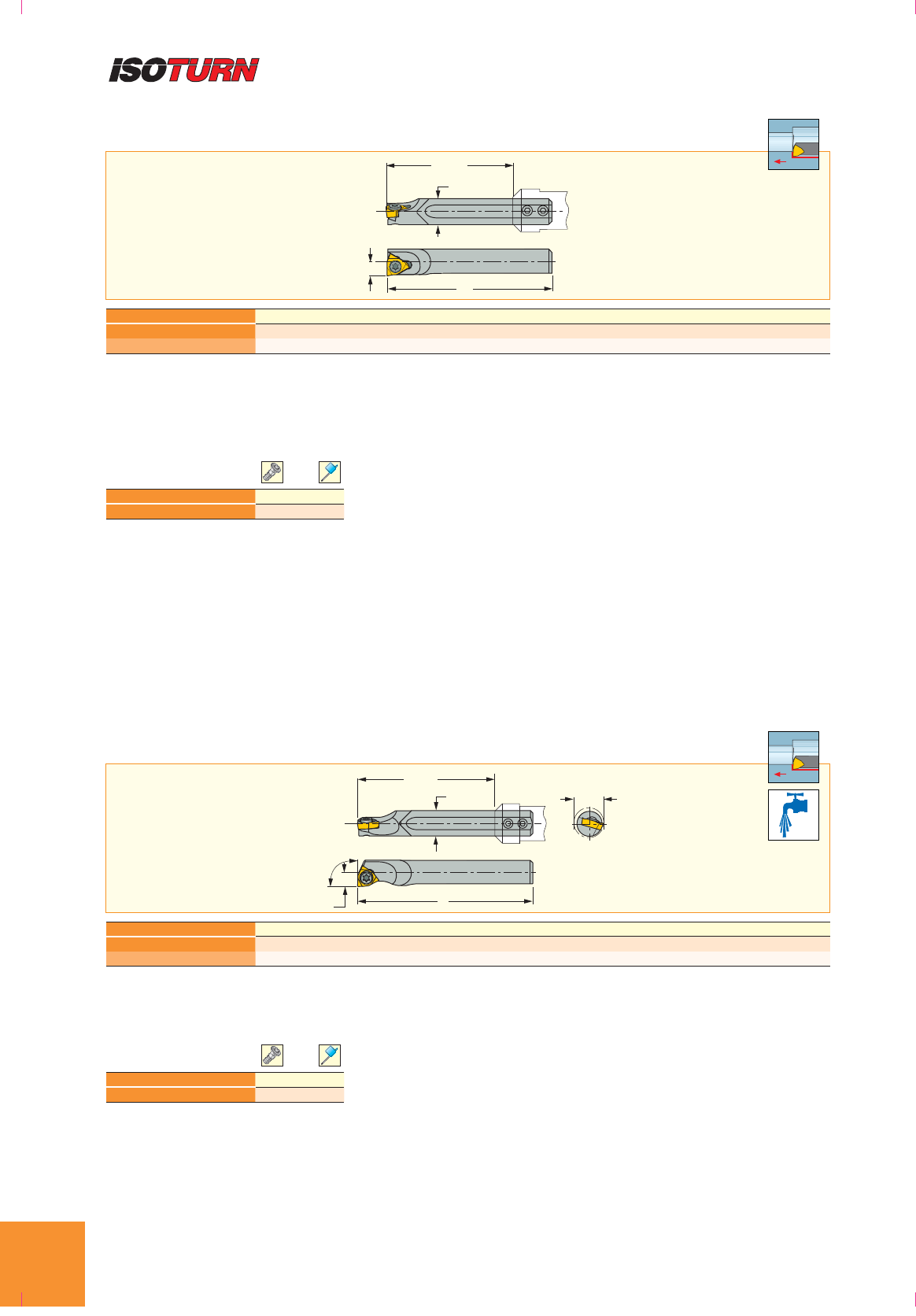

S-STLCR/L
Screw Clamp Bars for 7° Clearance Triangular Inserts
h
Dmin
d
f
l2l1
h1
95º
Designation dl
1l2hh
1fD
min Ga°G
r° Insert
S16Q STLCR/L-11 16.00 180.00 45.0 15.0 7.5 11.0 20.00 0 -1 TC.. 1102
Spare Parts
Designation Screw Key
S16Q STLCR/L-11 SR 14-548 T-7/5
Right-hand shown
MG STFPR-X
Solid Carbide Boring Bar Using TPGX Inserts for Small Diameters
dDmin
91˚
I1
Lmin
max
f
R0.2
I1A
A
f
91º
Designation dl
1L min(1) L max(1) fG
a°G
r°D
min
MG 08-STFPR-09X 8.00 79.00 20.0 56.0 4.9 5 -15 9.50
Spare Parts
Designation Screw Key
MG STFPR-X SR 14-298 T-8/5
Right-hand shown
For inserts, see pages: TCMT-F3P (B83) TCMT-M3M (B84) TCMT-PF (B84) TCMT-SM (B85) TCGT-AS (B91).
(1) Adjustment range
For inserts, see pages: TPGX (B88).
ISCAR
B38
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

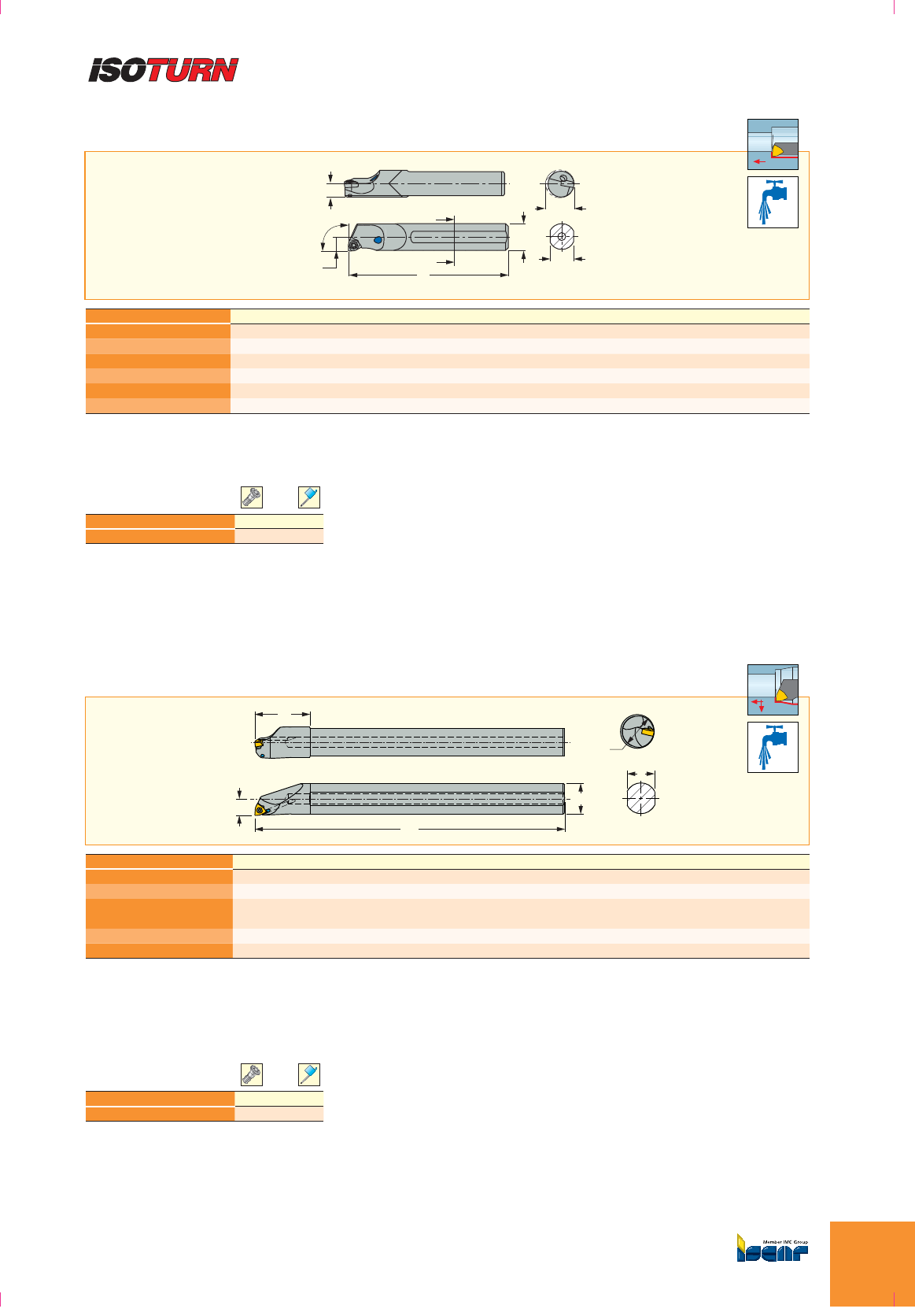

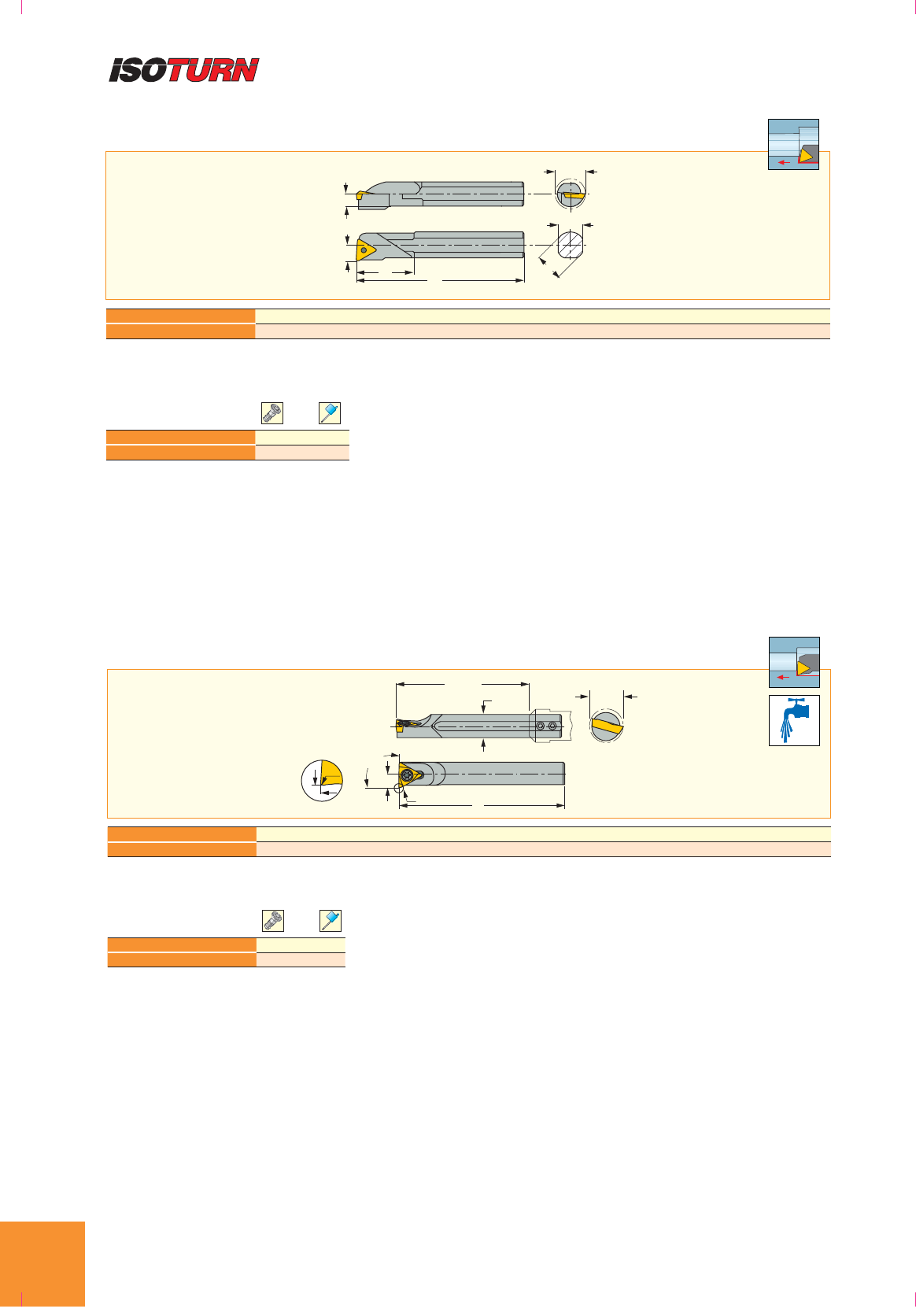

A/E/S-STFPR/L
Screw Lock Boring Bars for Triangular Inserts with 11° Clearance
A/E STFPR S-STFPR Dmin
Dmin(a2)
D4(a1)
h
d
l1
l2
h1
f
91º
Designation dl
1l2hh
1fD
min D4Ga°G
r° Coolant Shank m.(1)
A10K STFPR-11 10.00 125.00 - 9.0 5.3 6.0 11.00 12.00 3 0 Y S
A12Q STFPR-11 12.00 180.00 - 11.0 6.3 7.0 13.00 14.00 4 0 Y S
E10M STFPR-11 10.00 150.00 - 9.0 5.3 6.0 12.00 12.00 3 0 Y C
E12P STFPR/L-11 12.00 170.00 - 11.0 6.3 7.0 14.00 14.00 4 0 Y C
S12K STFPR/L-11 12.00 125.00 35.0 11.0 6.3 5.6 11.00 11.00 3 0 N S
S12M STFPR/L-11 12.00 150.00 27.0 11.0 6.3 7.0 15.00 15.00 4 0 N S
S16Q STFPR/L-11 16.00 180.00 27.0 15.0 8.0 9.2 18.00 18.00 5 0 N S
Spare Parts
Designation Screw Key
A/E/S-STFPR/L SR 14-505 T-7/5
Right-hand shown
A/S-STLPR/L
Screw Lock Boring Bars for Triangular Inserts with 11° Clearance
D
min
(a1)
D
4
(a2)
h
d
Dmin
l1
f
l2
h1
l2
h1
f
A-STLPR S-STLPR
l1
95º
Designation dl
1l2hh
1fG
a°G
r°D
min D4Coolant
A10K STLPR-11 10.00 125.00 18.0 9.5 5.8 6.0 3 0 11.00 12.00 Y
A12Q STLPR-11 12.00 180.00 18.0 11.5 6.0 7.0 4 0 13.00 14.00 Y
S12K STLPR/L-11 12.00 125.00 35.0 11.0 6.3 5.6 3 0 9.70 11.00 N
S12M STLPR/L-11 12.00 150.00 27.0 11.0 6.3 7.0 4 0 14.00 15.00 N
S16Q STLPR-11 16.00 180.00 27.0 15.0 8.0 9.0 5 0 17.00 18.00 N
Spare Parts
Designation Screw Key
A/S-STLPR/L SR 14-505 T-15/5
Right-hand shown
• (a1) When used with insert TPG. 110204-XL (a2) When used with insert TP.. 110204-..
(1) S-Steel, C-Carbide
For inserts, see pages: TPMT-PF (B85) TPGB-XL (B86) TPGH-XL (B87) TPGB (B86) .
• (a1) When used with insert TPG. 110204-XL (a2) When used with insert TP.. 110204-..
For inserts, see pages: TPMT-PF (B85) TPGB-XL (B86) TPGH-XL (B87) TPGB (B86) .
B39
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

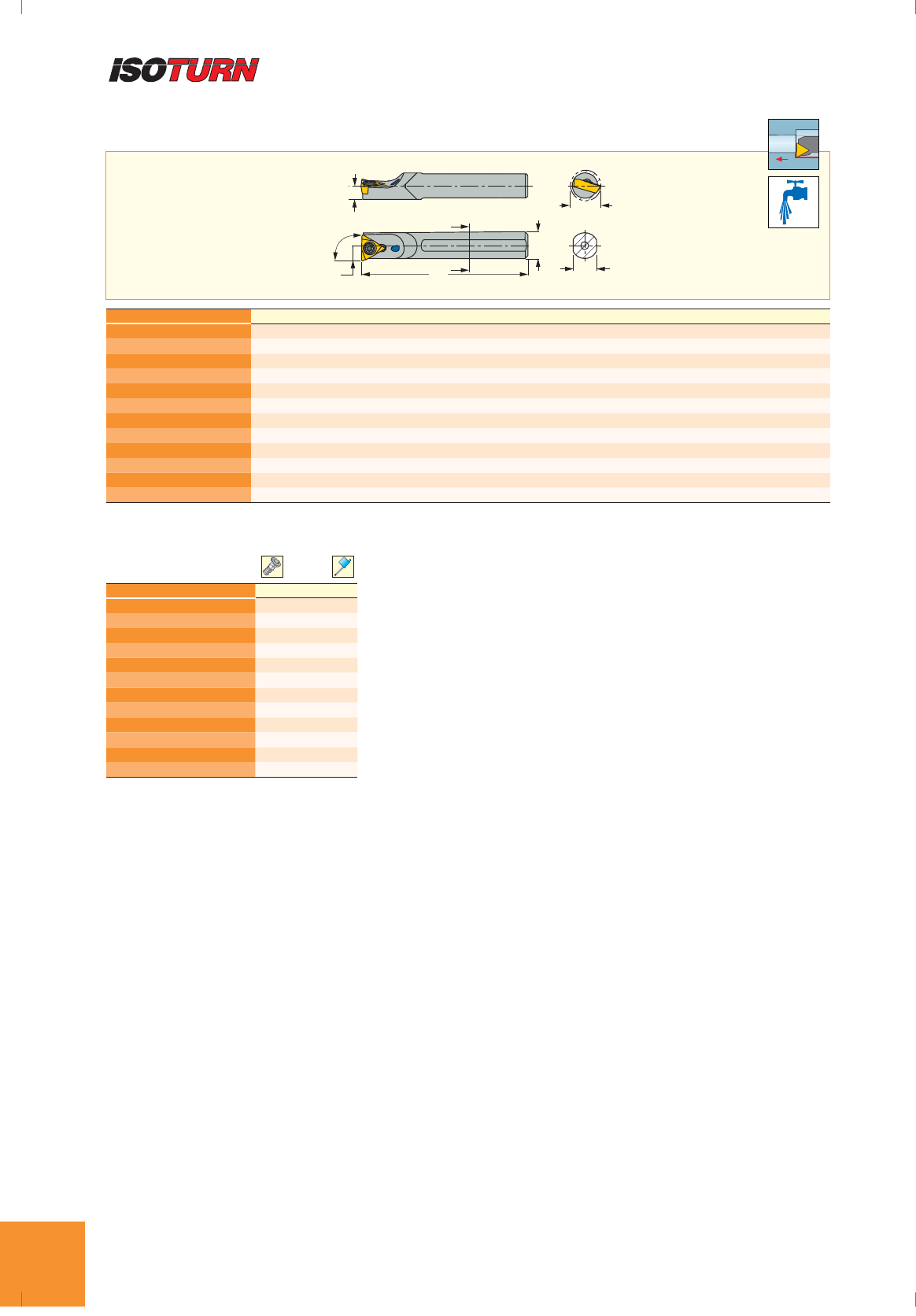

A/E-STFPR-X
Boring Bars for Small Diameters for TPGX 11° Clearance Triangular Inserts
d
l1
91˚
B
h
Dmin
h1
fB
B-B
91º
Designation dl
1fhh
1D min Ga°G
r° Shank m.(1) Insert
A08J STFPR-09X 8.00 110.00 5.0 7.2 3.6 9.50 5 -15 S TPGX 0902
A10K STFPR-09X 10.00 125.00 5.7 9.0 4.5 10.90 5 -8 S TPGX 0902
A12M STFPR-09X 12.00 150.00 6.7 11.0 5.5 13.00 5 -8 S TPGX 0902
A10K STFPR-11X 10.00 125.00 6.0 9.0 4.5 11.40 3 -15 S TPGX 1103
A12M STFPR-11X 12.00 150.00 6.8 11.0 5.5 13.50 3 -10 S TPGX 1103
A16Q STFPR-11X 16.00 180.00 8.8 14.0 7.0 17.30 3 -5 S TPGX 1103
E08K STFPR-09X 8.00 125.00 5.0 7.2 3.6 9.50 5 -15 C TPGX 0902
E10M STFPR-09X 10.00 150.00 5.7 9.0 4.5 10.90 5 -8 C TPGX 0902
E12P STFPR-09X 12.00 170.00 6.7 11.0 5.5 13.00 5 -8 C TPGX 0902
E10M STFPR-11X 10.00 150.00 6.0 9.0 4.5 11.40 3 -15 C TPGX 1103
E12P STFPR-11X 12.00 170.00 6.8 11.0 5.5 13.50 3 -10 C TPGX 1103
E16R STFPR-11X 16.00 200.00 8.8 14.0 7.0 17.30 3 -5 C TPGX 1103
Spare Parts
Designation Screw Key
A08J STFPR-09X SR 14-298 T-8/5
A10K STFPR-09X SR 14-298 T-8/5
A12M STFPR-09X SR 14-298 T-8/5
A10K STFPR-11X SR 10400052 T-8/5
A12M STFPR-11X SR 10400052 T-8/5
A16Q STFPR-11X SR 10400052 T-8/5
E08K STFPR-09X SR 14-298 T-8/5
E10M STFPR-09X SR 14-298 T-8/5
E12P STFPR-09X SR 14-298 T-8/5
E10M STFPR-11X SR 10400052 T-8/5
E12P STFPR-11X SR 10400052 T-8/5
E16R STFPR-11X SR 10400052 T-8/5
Right-hand shown
(1) S-Steel, C-Carbide
For inserts, see pages: • TPGX (B88).
ISCAR
B40
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

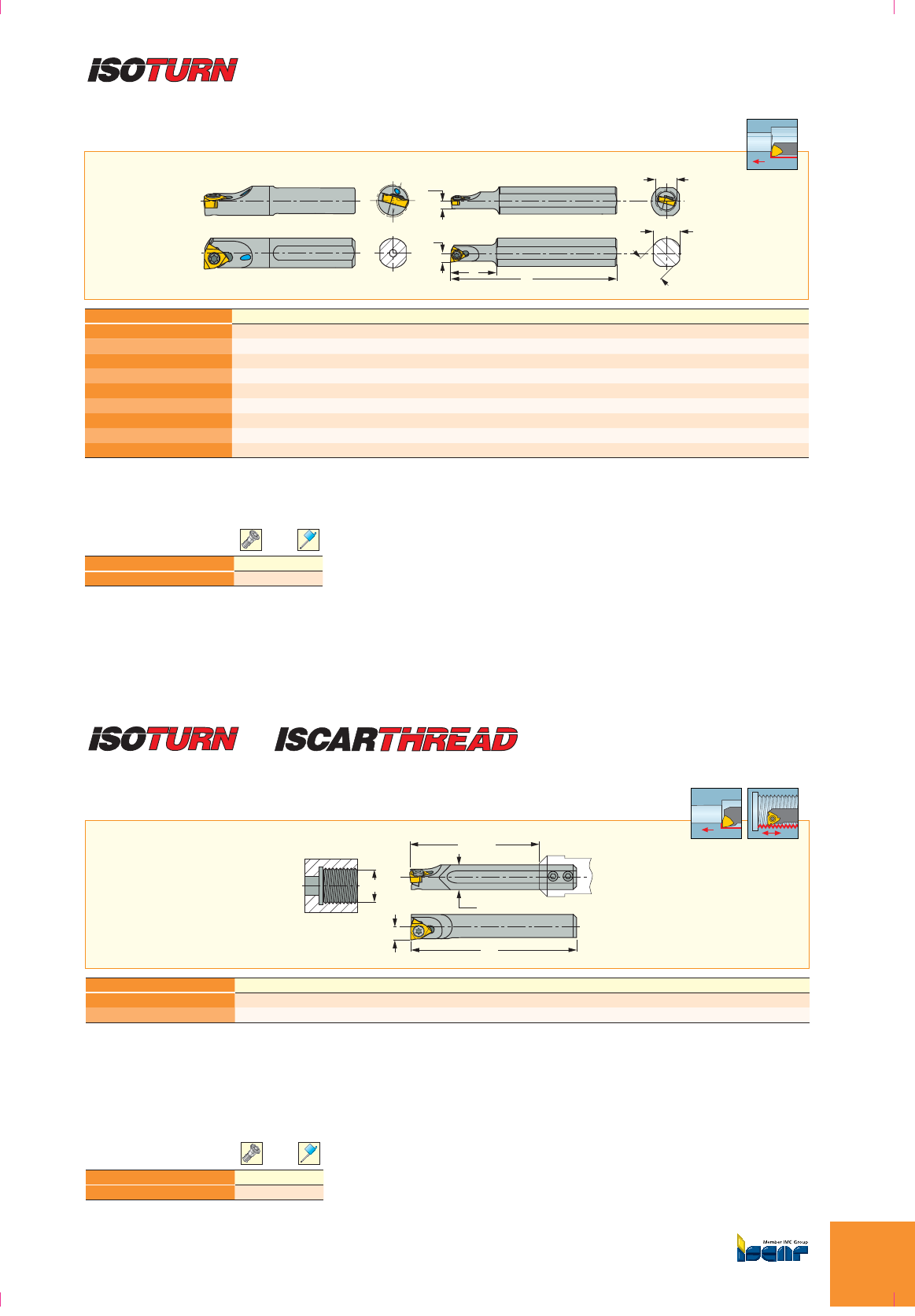

E/S-SWUBR/L
Screw Clamp Miniature Boring Bars for Small WBMT Trigon Inserts
f
h1
d
l2
h
Dmin
l1
93º
Designation dl
1l2hh
1fG
a°G
r°D
min Coolant Shank m.(1) Insert
E06H SWUBR/L-06 6.00 100.00 - 5.2 2.6 3.3 0 -15 6.50 Y C WBMT 020102L
E08K SWUBR-06 8.00 125.00 - 7.6 3.8 4.3 0 -8 8.70 Y C WBMT 020102L
E10M SWUBR-06 10.00 150.00 - 9.0 4.5 5.2 0 -12 10.90 Y C WBMT 020102L
S0606H SWUBR-06 6.00 100.00 - 5.2 2.6 3.3 0 -15 6.50 N S WBMT 020102L
S0610H SWUBR/L-06 10.00 100.00 20.0 9.0 4.5 3.0 0 -15 6.00 N S WBMT 020102L/R
S0710H SWUBR/L-06 10.00 100.00 24.0 9.0 4.5 3.5 0 -13 7.00 N S WBMT 020102L/R
S0808J SWUBR-06 8.00 100.00 - 7.4 3.7 4.3 0 -12 8.50 N S WBMT 020102L
S0812J SWUBR/L-06 12.00 110.00 32.0 11.0 5.5 4.0 0 -12 8.00 N S WBMT 020102L/R
S1010K SWUBR/L-06 10.00 125.00 - 9.0 4.5 5.2 0 -12 11.00 N S WBMT 020102L
Spare Parts
Designation Screw Key
E/S-SWUBR/L SR 14-552 T-6/5
Right-hand shown
MGSIR/L
Solid Carbide Bars for Internal Turning and Threading
Dmin
f
l1
Lmin
max
d
91°
O
Designation dl
1L min(3) L max(3) fD
min
MGSIR/L 06-06W (1) 6.00 59.00 16.0 42.0 3.9 7.00
MGSIR/L 08-06W (2) 8.00 72.00 20.0 56.0 5.0 9.20
Spare Parts
Designation Screw Key
MGSIR/L SR 14-552 T-6/5
Right-hand shown
• Use right-hand WBMT 06...R inserts on left-hand tools and left-hand WBMT 06...L inserts on right-hand tools.
(1) S-Steel, C-Carbide
For inserts, see pages: WBGT (B88) WBMT (B89).
• 91° for shoulder depth up to 2 mm • Use right-hand WBMT 06...R inserts on left-hand tools and left-hand WBMT 06...L inserts on right-hand tools. • In order to
maintain high machining reliability we strongly recommend replacing the clamping screw every 10 insert indexes.
(1) For WBMT 060102 Dmin=6.6 mm f=4.13 mm (2) For WBMT 060102 Dmin=8.8 mm f=5.20 mm (3) Adjustment range
For inserts, see pages: IR/L-55° (B98) IR/L-60° (B101) IR/L-BSPT (B110) IR/L-ISO (B104) IR/L-NPT (B115) IR/L-NPTF (B113) IR/L-UN (B106)
IR/L-W (B109) WBGT (B88) WBMT (B89).
B41
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MG-SWUBR/L
Solid Carbide Bars for Internal Turning
f
l1
Lmin
max
d
93º
Designation dl
1L min(1) L max(1) fD
min
MG 06-SWUBR/L-06 6.00 59.00 16.0 42.0 3.3 6.60
MG 08-SWUBR/L-06 8.00 72.00 20.0 56.0 4.3 8.70
Spare Parts
Designation Screw Key
MG-SWUBR/L SR 14-552 T-6/5
Right-hand shown
MG-SWUCR
Solid Carbide Boring Bar for Small Diameters Using WCGT Trigon Inserts
Dmin
d
f
93˚
l1
Lmin
max
93º
Designation dl
1L min(1) L max(1) fG
a°G
r°D
min Insert
MG 06-SWUCR-02 6.00 60.00 16.0 42.0 3.3 0 15 6.60 WCGT 0201
MG 08-SWUCR-02 8.00 75.70 20.0 56.0 4.3 0 12 8.80 WCGT 0201
Spare Parts
Designation Screw Key
MG-SWUCR SR 14-299 T-6/5
Right-hand shown
• Use right-hand WBMT 06...R inserts on left-hand tools and left-hand WBMT 06...L inserts on right-hand tools
(1) Adjustment range
For inserts, see pages: WBGT (B88) WBMT (B89).
(1) Adjustment range
For inserts, see pages: WCGT (B89).
For holders, see pages: PICCO/MG PCO (holder) (B123).
ISCAR
B42
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
A/E-SWUCR
Boring Bars for Small Diameters Using WCGT Trigon Inserts
B
B
l
1
h
1
h
D
min
f
93˚ d
93º
Designation dl
1hh
1fG
a°G
r°D
min Shank m.(1) Insert
A06H SWUCR-02 6.00 100.00 5.4 2.7 3.3 0 -15 6.60 S WCGT 0201
A08J SWUCR-02 8.00 110.00 7.2 3.6 4.3 0 -12 8.70 S WCGT 0201
A10K SWUCR-02 10.00 125.00 9.0 4.5 5.2 0 -12 10.90 S WCGT 0201
E06H SWUCR-02 6.00 100.00 5.4 2.7 3.3 0 -15 6.60 C WCGT 0201
E08K SWUCR-02 8.00 125.00 7.2 3.6 4.3 0 -12 8.70 C WCGT 0201
E10M SWUCR-02 10.00 150.00 9.0 4.5 5.2 0 -12 10.90 C WCGT 0201
Spare Parts
Designation Screw Key
A/E-SWUCR SR 14-299 T-6/5
Right-hand shown
A/E-SWLNR-04
Boring Bars for Small Diameters, Carrying WNGP 0403.. Double-Sided Trigon Inserts
D
h
d
l1
l2
f
95º
Designation dl
1l2hfG
a°G
r°D
min Shank m.(1) Insert
A10K SWLNR/L-04 10.00 125.00 20.0 9.0 6.0 -10 -16 12.00 S WNGP 04
A12M SWLNR/L-04 12.00 150.00 24.0 11.0 7.0 -10 -14 14.00 S WNGP 04
A16Q SWLNR/L-04 16.00 180.00 32.0 15.0 9.0 -10 -11 18.00 S WNGP 04
E10M SWLNR/L-04 10.00 125.00 20.0 9.0 6.0 -10 -16 12.00 C WNGP 04
E12Q SWLNR/L-04 12.00 150.00 24.0 11.0 7.0 -10 -14 14.00 C WNGP 04
E16R SWLNR/L-04 16.00 180.00 32.0 15.0 9.0 -10 -11 18.00 C WNGP 04
Spare Parts
Designation Screw Key

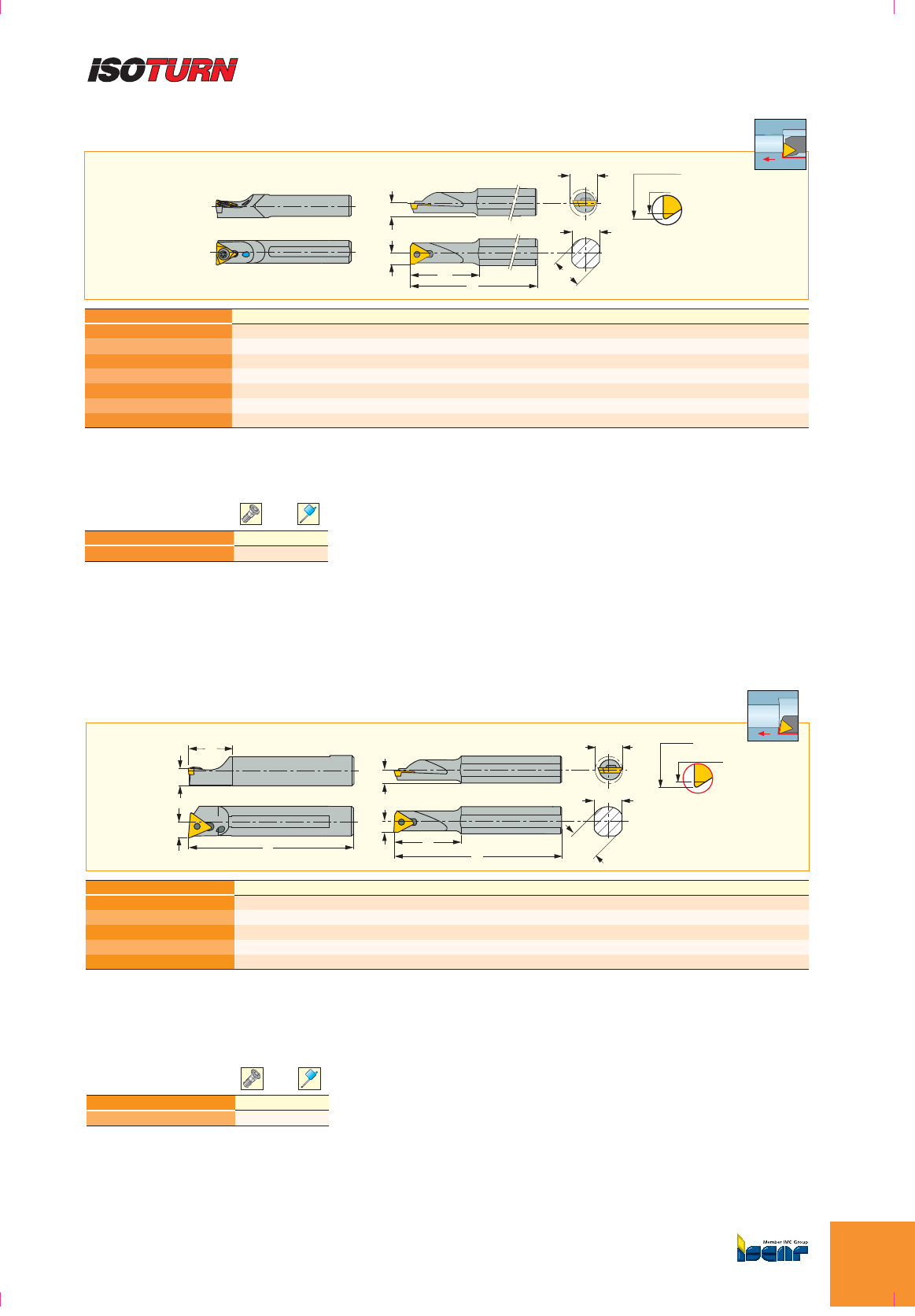

A/E-SWLNR-04 SR 34-514 T-7F
(1) S-Steel, C-Carbide
For inserts, see pages: WCGT (B89).
• Use left-hand inserts on right-hand bars and vice versa. • A - steel shank with coolant hole, E - carbide shank with coolant hole.
(1) S-Steel, C-Carbide
For inserts, see pages: WNGP-F2M (B45) WNGP-F2P (B46).
B43
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

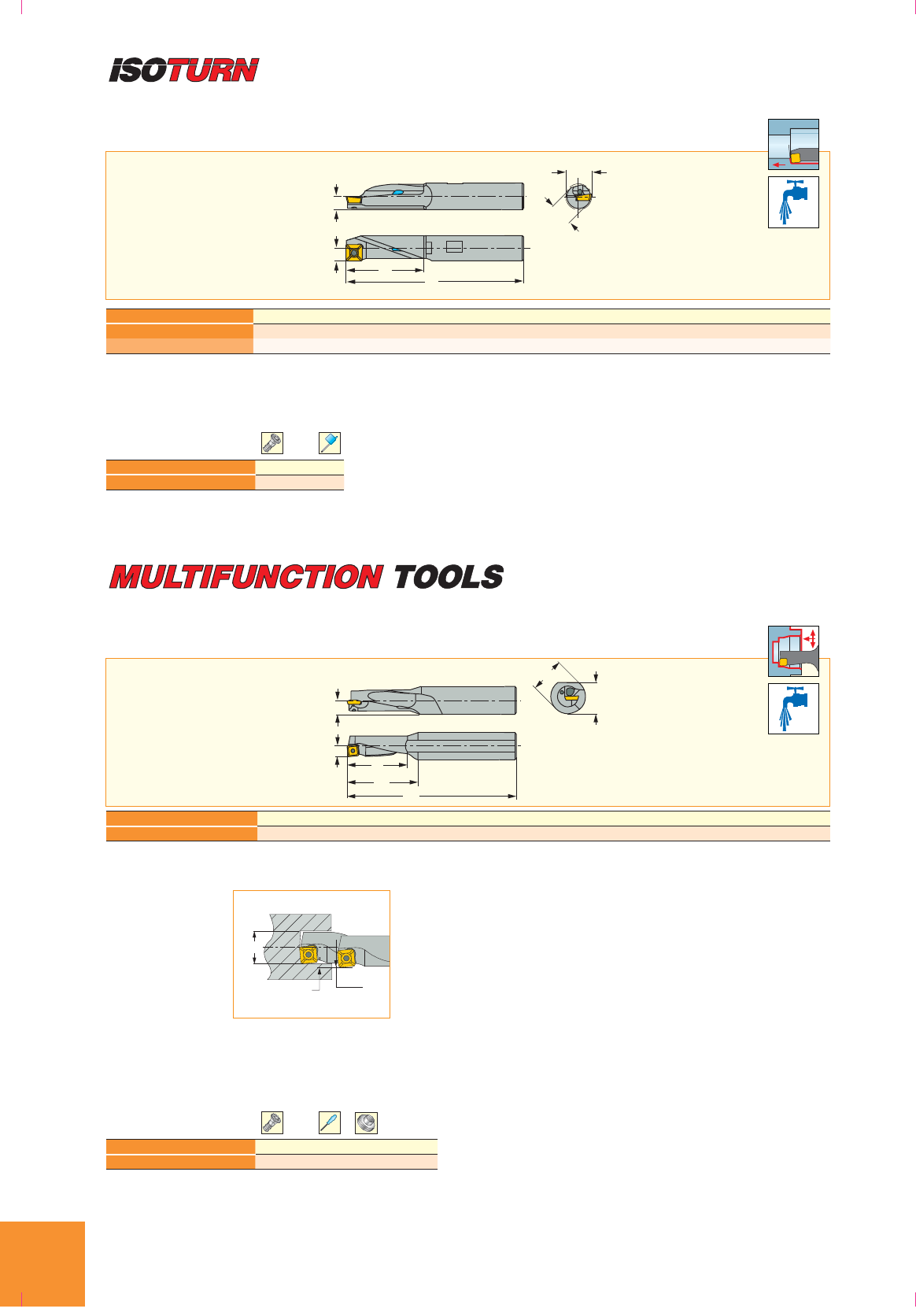

A-SXFOR/L
Boring Bars with Coolant Holes Using XOMT Inserts
Dmin
d
h1
f
l2
l1
88º
Designation dl
1l2h1fG
a°G
r°D
min Insert
A10J SXFOR/L-06 10.00 110.00 28.5 5.0 4.9 6 1.75 10.00 XOMT 0602
A12K SXFOR/L-06 10.00 125.00 28.5 5.0 4.9 6 1.75 10.00 XOMT 0602
Spare Parts
Designation Screw Key
A-SXFOR/L SR 34-508 T-7/5
Right-hand shown
A-SXFOR-DR
Boring and Drilling Bars for XOMT Inserts
h1
L2
f
L
h
d
L3
Designation dL
2L3Lfh
1Ga°G
r°hD
min Insert
A1612M SXFOR-06DR 16.00 180.00 31.0 21.0 6.0 8.5 0 0 15.0 12.50 XOMT 0602
Spare Parts
Designation Screw Key Coolant Fitting
A-SXFOR-DR SR 34-508 T-7/51 PL 16
Right-hand shown
Drilling Solid Material
Range:
Dmin=12.5 mm
Dmax=14 mm
To achieve required diameter øD, position tool as shown
at D + x (x=0.10) to compensate for tool deflection.
Use pecking cycle, pulling back 0.1 mm after each
1 mm of DOC.
Maximum feed for steel:
0.05 mm/rev;
For stainless steel:
0.03 mm/rev
D
D+x
x
For inserts, see pages: XOMT-DT (B45).
For inserts, see pages: XOMT-DT (B45).
ISCAR
B44
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

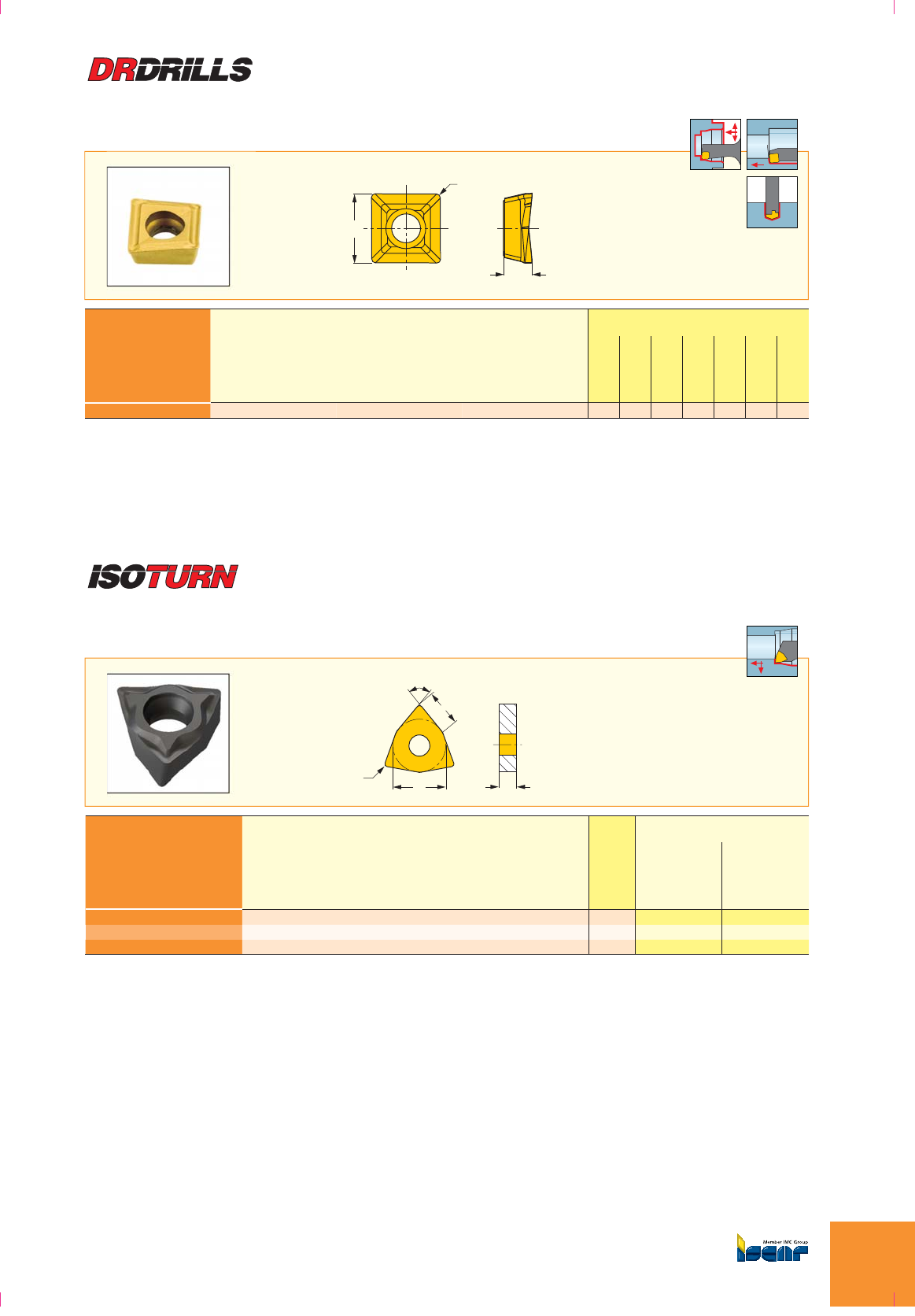

XOMT-DT
Inserts for DR Drills and Boring Bars
di
R
S
88º
Dimensions Tough
¥
Hard
Designation di S R
IC28
IC328
IC250
IC350
IC908
IC520M
IC428
XOMT 060204-DT 6.16 2.56 0.40 OOOOOOO
WNGP-F2M
Double-Sided Trigon Inserts, for Super Finish Machining Conditions on Stainless Steel
di
80°
l
r
S
95º
Dimensions Recommended Machining
Data
Designation ldiSr
IC908
ap
(mm)
f
(mm/rev)
WNGP 040302R/L-F2M 4.35 6.35 3.18 0.20 O0.30-2.00 0.08-0.30
WNGP 040304R/L-F2M 4.35 6.35 3.18 0.40 O0.30-2.00 0.08-0.30
WNGP 040308R/L-F2M 4.35 6.35 3.18 0.80 O0.30-2.00 0.08-0.30
• Two cutting edges • For hard materials and interrupted cut
For tools, see page: PWLNR/L-04S (A104).
B45
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

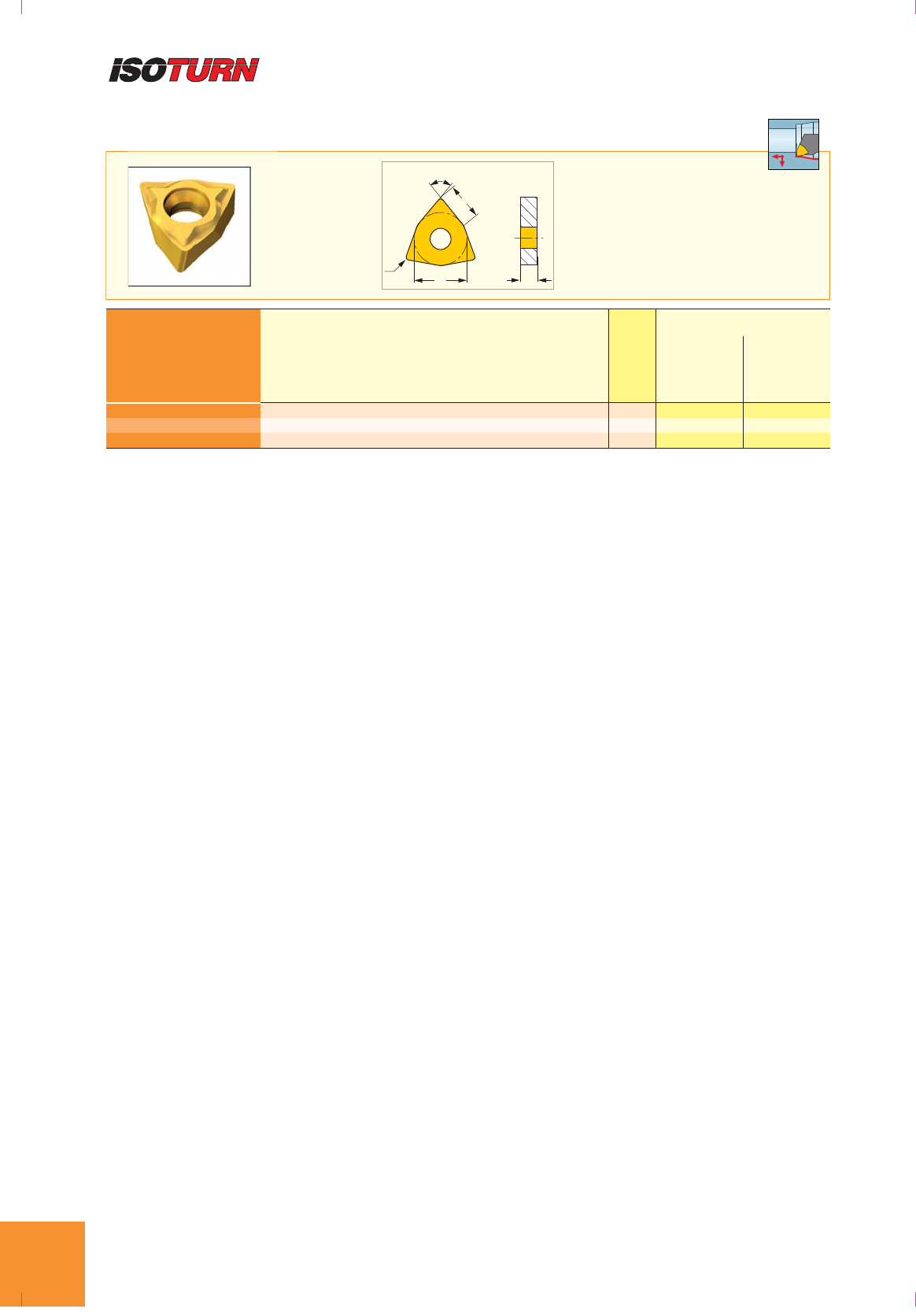

WNGP-F2P
Double-Sided Trigon Inserts, for Super Finish Machining Conditions on Alloyed Steel
di
80°
l
r
S
95º
Dimensions Recommended Machining
Data
Designation ldiSr
IC530N
ap
(mm)
f
(mm/rev)
WNGP 040302R/L-F2P 4.35 6.35 3.18 0.20 O0.30-2.00 0.08-0.30
WNGP 040304R/L-F2P 4.35 6.35 3.18 0.40 O0.30-2.00 0.08-0.30
WNGP 040308R/L-F2P 4.35 6.35 3.18 0.80 O0.30-2.00 0.08-0.30
For tools, see page: PWLNR/L-04S (A104).
ISCAR
B46
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

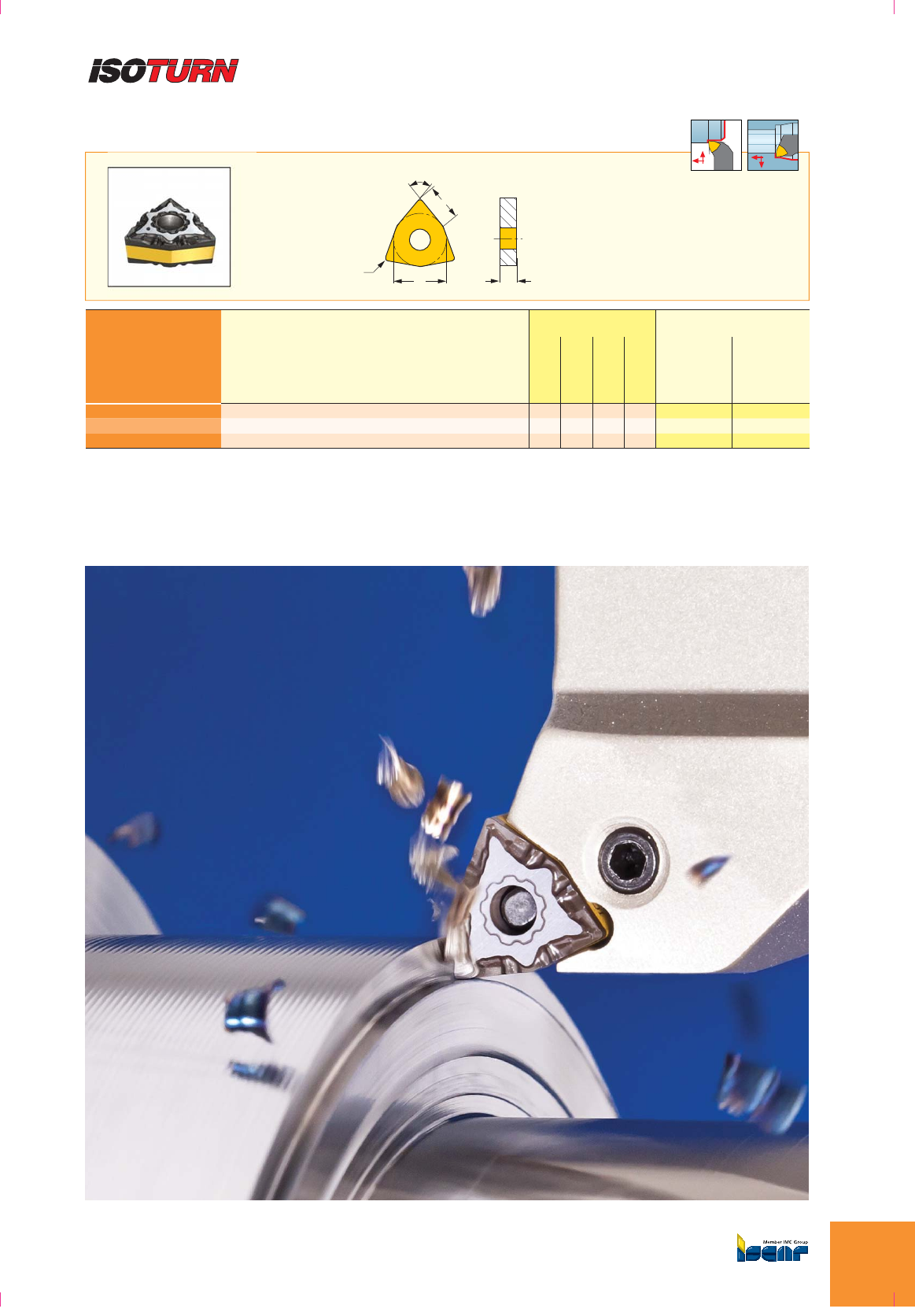

WNMG-F3P
Double-Sided Trigon Inserts for Semi-Finishing and Finishing Applications
di
80°
l
r
S
95°
95° 95º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC8150
IC20N
IC520N
ap
(mm)
f
(mm/rev)
WNMG 060404-F3P 6.52 9.52 4.76 0.40 OOOO 0.50-2.50 0.07-0.25
WNMG 060408-F3P 6.52 9.52 4.76 0.80 OOOO 0.90-3.00 0.08-0.25
WNMG 060412-F3P 6.52 9.52 4.76 1.20 OO 1.30-3.00 0.10-0.25
For tools, see pages: PWLNR/L (A104)
B47
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

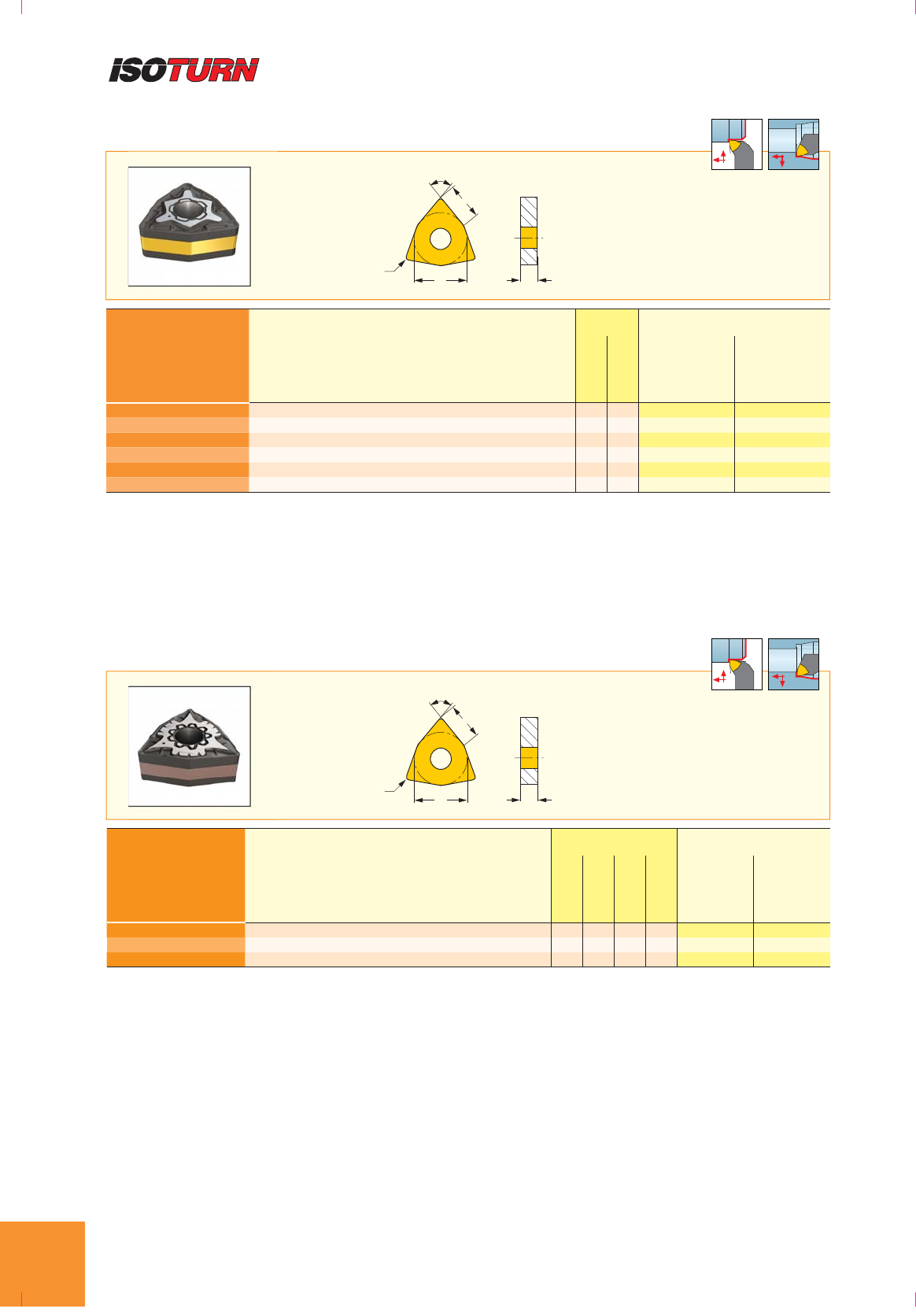

WNMG-M3P
Double-Sided Trigon Inserts for Medium Machining Conditions on Steel
di
80°
l
r
S
95°
95° 95º
Dimensions Tough
¥
Hard Recommended Machining Data
Designation ldiSr
IC8250
IC8150
ap
(mm)
f
(mm/rev)
WNMG 06T304-M3P 6.52 9.52 3.97 0.40 O0.45-2.50 0.10-0.45
WNMG 06T308-M3P 6.52 9.52 3.97 0.80 OO 0.50-3.00 0.15-0.50
WNMG 06T312-M3P 6.52 9.52 3.97 1.20 O0.80-3.00 0.18-0.60
WNMG 060404-M3P 6.52 9.52 4.76 0.40 OO 0.45-2.50 0.10-0.45
WNMG 060408-M3P 6.52 9.52 4.76 0.80 OO 0.50-3.00 0.15-0.50
WNMG 060412-M3P 6.52 9.52 4.76 1.20 O0.80-3.00 0.18-0.60
WNMG-F3M
Double-Sided Trigon Inserts for Stainless Steel Finishing Applications
di
80°
l
r
S
95°
95° 95º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC6025
IC6015
IC806
IC807
ap
(mm)
f
(mm/rev)
WNMG 060404-F3M 6.52 9.52 4.76 0.40 OOOO 0.10-1.50 0.05-0.30
WNMG 060408-F3M 6.52 9.52 4.76 0.80 OOOO 0.10-1.50 0.10-0.40
WNMG 060412-F3M 6.52 9.52 4.76 1.20 OOOO 0.20-2.50 0.15-0.50
For tools, see pages: PWLNR/L (A104)
For tools, see page: PWLNR/L (A104)
ISCAR
B48
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

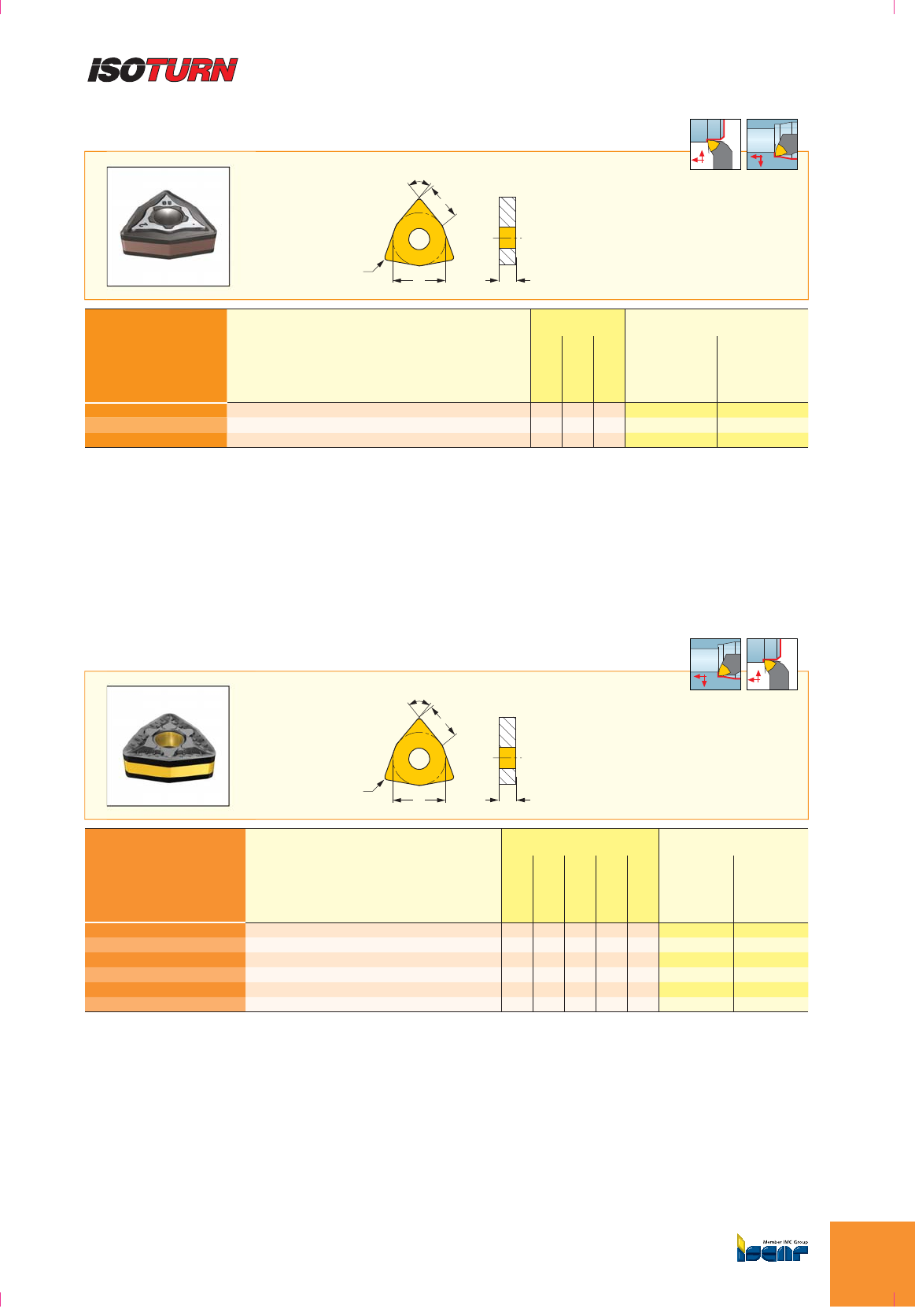

WNMG-GN
Double-Sided Trigon Inserts for General Applications
di
80°
l
r
S
95º 95°
95°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC3028
IC8350
IC8250
IC8150
IC20
ap
(mm)
f
(mm/rev)
WNMG 06T304-GN 6.52 9.52 3.97 0.40 O OOO 1.00-3.50 0.14-0.40
WNMG 06T308-GN 6.52 9.52 3.97 0.80 OOOO 1.00-3.50 0.16-0.45
WNMG 06T312-GN 6.52 9.52 3.97 1.20 O1.50-4.00 0.18-0.45
WNMG 060404-GN 6.52 9.52 4.76 0.40 O1.00-3.50 0.14-0.40
WNMG 060408-GN 6.52 9.52 4.76 0.80 O1.00-3.50 0.16-0.45
WNMG 060412-GN 6.52 9.52 4.76 1.20 O1.50-4.00 0.18-0.45
WNMG-M3M
Double-Sided Trigon Inserts for Machining Stainless and Low Carbon Steel
di
80°
l
r
S
95°
95° 95º
Dimensions Tough
¥
Hard Recommended Machining Data
Designation ldiSr
IC6025
IC6015
IC806
ap
(mm)
f
(mm/rev)
WNMG 060404-M3M 6.52 9.52 4.76 0.40 OOO 0.50-3.50 0.12-0.40
WNMG 060408-M3M 6.52 9.52 4.76 0.80 OOO 0.50-3.50 0.15-0.50
WNMG 060412-M3M 6.52 9.52 4.76 1.20 OOO 0.50-3.50 0.20-0.60
For tools, see pages: PWLNR/L (A104)
For tools, see pages: PWLNR/L (A104)
B49
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

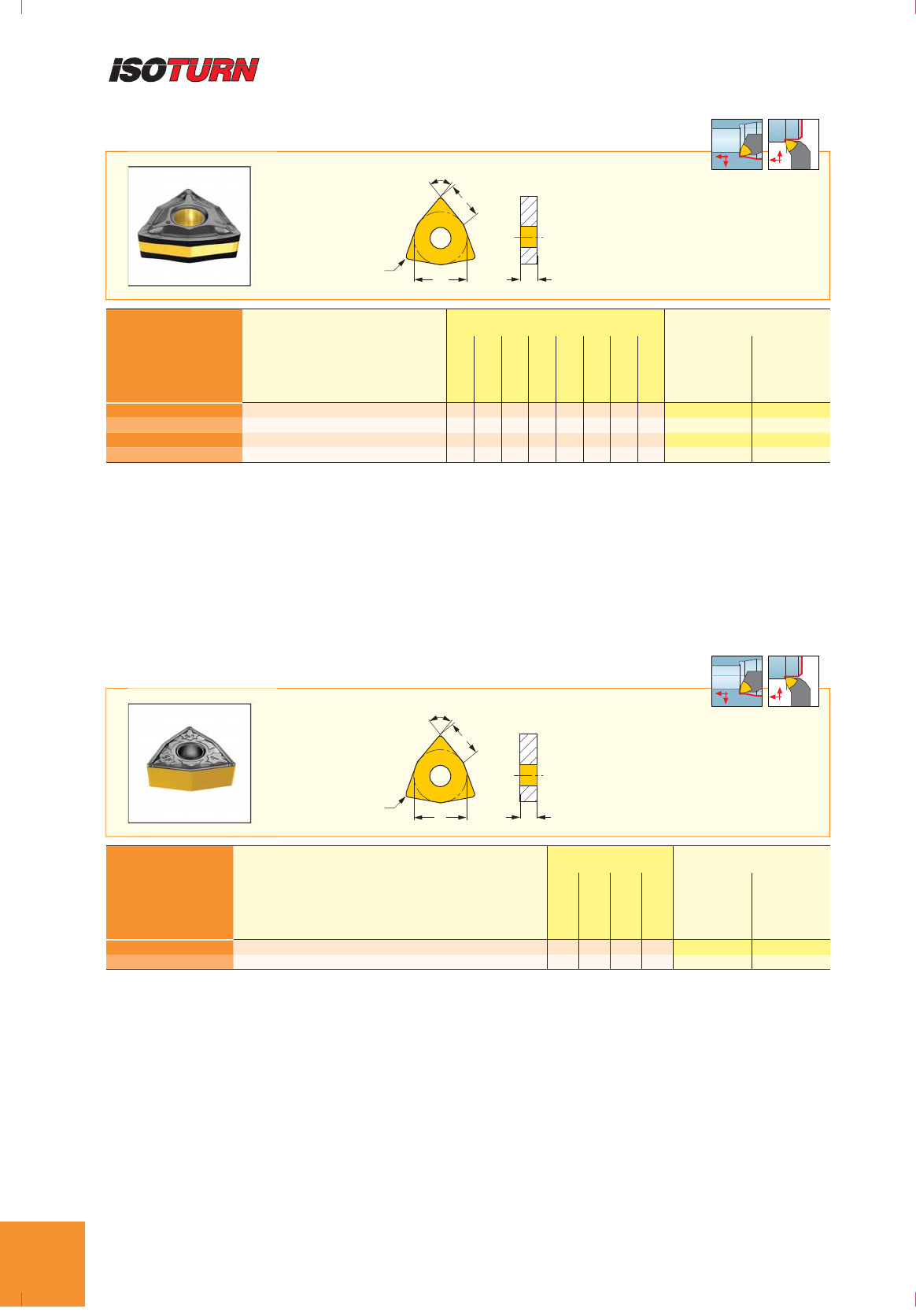

WNMG-WG
Double-Sided Trigon Wiper Inserts for High Surface Finish at High Feed Turning
di
80°
l
r
S
95º 95°
95°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation di l S r
IC3028
IC8250
IC530N
IC8150
IC807
IC907
IC20N
IC520N
ap
(mm)
f
(mm/rev)
WNMG 06T304-WG 9.52 6.52 3.97 0.40 OOO OO 0.40-3.00 0.10-0.35
WNMG 06T308-WG 9.52 6.52 3.97 0.80 OO OOO O 0.60-3.50 0.10-0.50
WNMG 060404-WG 9.52 6.52 4.76 0.40 OOOO 0.40-3.00 0.10-0.35
WNMG 060408-WG 9.52 6.52 4.76 0.80 OOO 0.60-3.50 0.10-0.50
WNMG-SF
Double-Sided Trigon Inserts for Super Finishing
di
80°
l
r
S
95º 95°
95°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC530N
IC807
IC907
IC520N
ap
(mm)
f
(mm/rev)
WNMG 06T302-SF 6.52 9.52 3.97 0.20 O0.30-1.50 0.02-0.15
WNMG 06T304-SF 6.52 9.52 3.97 0.40 OOOO 0.30-1.50 0.05-0.15
For tools, see page: PWLNR/L (A104).
For tools, see page: PWLNR/L (A104).
ISCAR
B50
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

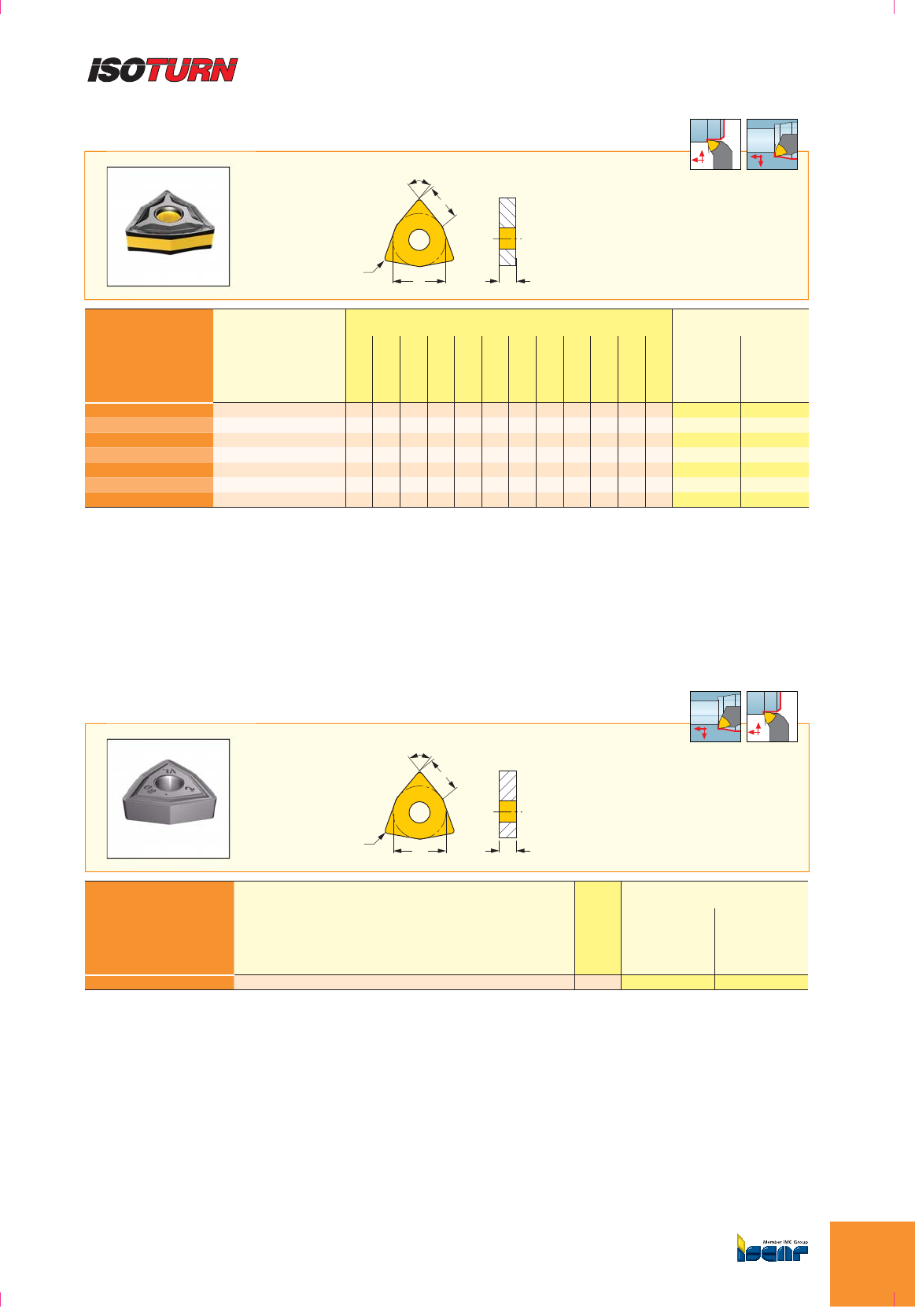

WNMG-NF
Double-Sided Trigon Inserts for Semi-Finishing and Finishing Applications
di
80°
l
r
S
95°
95° 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSr
IC8350
IC8250
IC908
IC30N
IC530N
IC10
IC8150
IC807
IC907
IC20
IC20N
IC520N
ap
(mm)
f
(mm/rev)
WNMG 06T301-NF 6.52 9.52 3.97 0.10 O0.20-1.00 0.05-0.15
WNMG 06T302-NF 6.52 9.52 3.97 0.20 OO OOOOOO O 0.30-1.50 0.08-0.17
WNMG 06T304-NF 6.52 9.52 3.97 0.40 OO OOOOOOOOO 0.40-2.50 0.07-0.25
WNMG 06T308-NF 6.52 9.52 3.97 0.80 OO OO OO 0.60-3.00 0.08-0.25
WNMG 060402-NF 6.52 9.52 4.76 0.20 OO 0.30-3.00 0.05-0.20
WNMG 060404-NF 6.52 9.52 4.76 0.40 OOO
0.60-3.00 0.08-0.25
WNMG 060408-NF 6.52 9.52 4.76 0.80 O0.80-3.00 0.08-0.25
WNMG-VL
Double-Sided Trigon Inserts with a Chipformer for High Temperature Alloys and
Stainless Steel Valves
di
80°
l
rS
95º 95°
95°
Dimensions Recommended Machining Data
Designation ldiSr
IC908
ap
(mm)
f
(mm/rev)
WNMG 06T308-VL 6.52 9.52 3.97 0.80 O0.50-3.00 0.07-0.25
For tools, see page: PWLNR/L (A104).
For tools, see page: PWLNR/L (A104).
B51
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

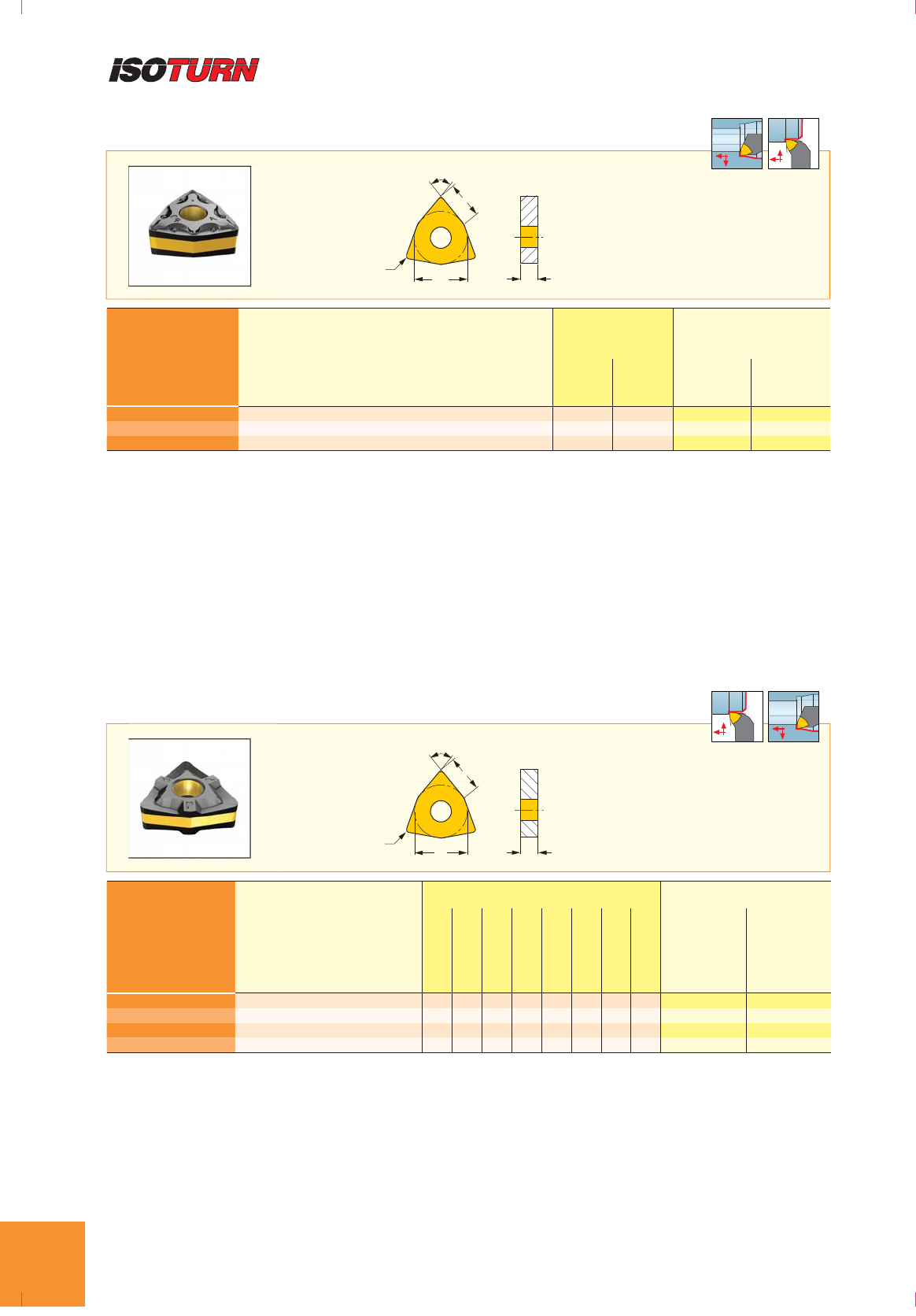

WNMG-WF
Double-Sided Trigon Wiper Inserts for Finishing Operations at High Feeds
di
80°
l
r
S
95º 95°
95°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC
807
IC
907
a
p
(mm)
f
(mm/rev)
WNMG 060402-WF
6.52 9.52 4.76 0.20
O
0.20-3.00 0.05-0.25
WNMG 060404-WF
6.52 9.52 4.76 0.40
OO
0.50-3.00 0.05-0.30
WNMG 060408-WF
6.52 9.52 4.76 0.80
O
0.80-3.50 0.07-0.30
WNMG-PP
Double-Sided Trigon Inserts for Machining Very Ductile Materials
at Medium Cutting Conditions
di
80°
l
r
S
95°
95° 95º
Dimensions Tough
¥
Hard Recommended Machining Data
Designation ldiSr
IC3028
IC8350
IC8250
IC530N
IC10
IC8150
IC807
IC907
ap
(mm)
f
(mm/rev)
WNMG 06T304-PP 6.52 9.52 3.97 0.40 OOOOOOO 1.00-3.00 0.14-0.30
WNMG 06T308-PP 6.52 9.52 3.97 0.80 OOO OOO 1.00-3.00 0.14-0.30
WNMG 060404-PP 6.52 9.52 4.76 0.40 OO OO 1.00-3.00 0.14-0.30
WNMG 060408-PP 6.52 9.52 4.76 0.80 OOO
1.00-3.00 0.14-0.30
For tools, see pages: PWLNR/L (A104)
For tools, see pages: PWLNR/L (A104)
ISCAR
B52
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

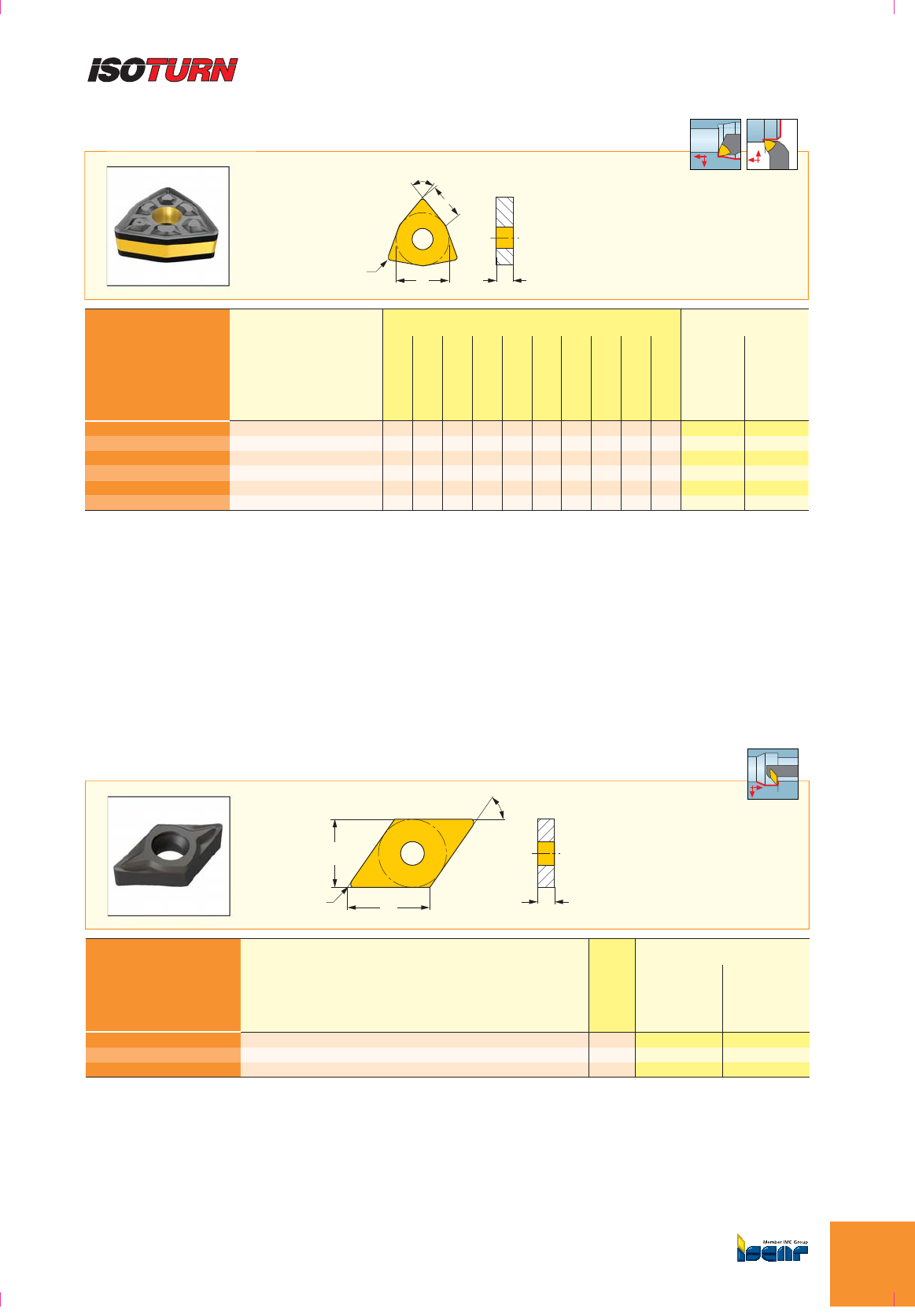

WNMG-TF
Double-Sided Trigon Inserts for Machining a Wide Range of
Materials at Medium Cutting Conditions
di
80°
l
r
S
95º 95°
95°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSr
IC3028
IC6025
IC8250
IC6015
IC8150
IC806
IC807
IC907
IC20
IC20N
ap
(mm)
f
(mm/rev)
WNMG 06T304-TF 6.52 9.52 3.97 0.40 OOOO OOO 1.00-3.00 0.12-0.35
WNMG 06T308-TF 6.52 9.52 3.97 0.80 OOOOOOOOOO
1.00-3.00 0.12-0.35
WNMG 06T312-TF 6.52 9.52 3.97 1.20 OO 1.00-4.00 0.15-0.40
WNMG 060404-TF 6.52 9.52 4.76 0.40 OOO
1.00-3.00 0.12-0.35
WNMG 060408-TF 6.52 9.52 4.76 0.80 OOOOO 1.00-3.00 0.12-0.35
WNMG 060412-TF 6.52 9.52 4.76 1.20 OO 1.00-4.00 0.15-0.35
DNGP-F2M
Double-Sided 55° Rhombic Inserts for Semi-Finishing and
Finishing Applications on Stainless Steel
di
55°
S
rl
93º
Dimensions Recommended Machining
Data
Designation ldiSr
IC908
ap
(mm)
f
(mm/rev)
DNGP 070302R/L-F2M 7.70 6.35 3.18 0.20 O0.30-2.00 0.08-0.30
DNGP 070304R/L-F2M 7.70 6.35 3.18 0.40 O0.30-2.00 0.08-0.30
DNGP 070308R/L-F2M 7.70 6.35 3.18 0.80 O0.30-2.00 0.08-0.30
For tools, see pages: A/E-SDXNR/L-07 (B35) A/E-SDZNR/L-07 (B36) .
For tools, see page: PWLNR/L (A104).
B53
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

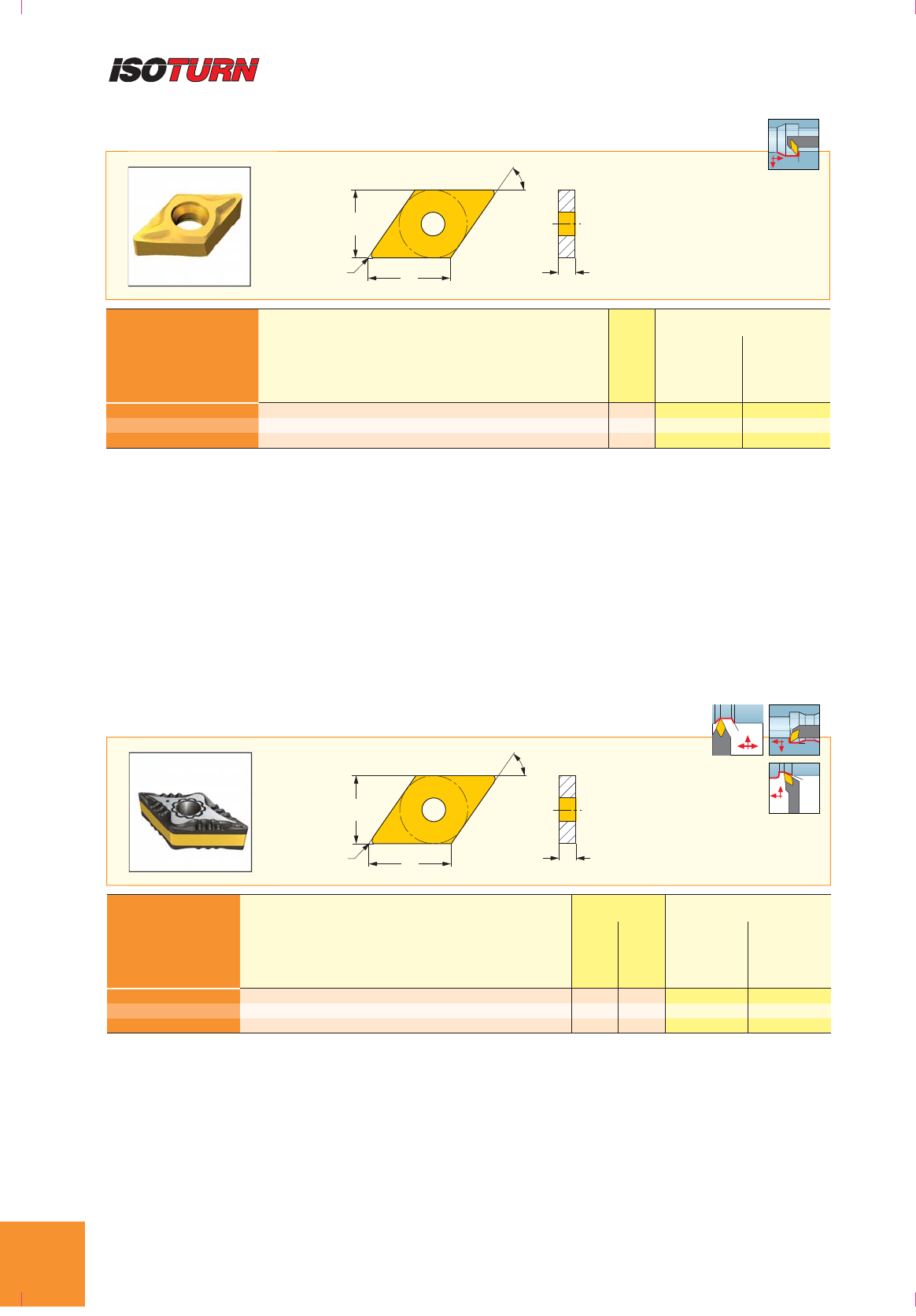

DNGP-F2P
Double-Sided 55° Rhombic Inserts for Semi-Finishing and
Finishing Applications on Alloyed Steel
di
55°
S
rl
93º
Dimensions Recommended Machining
Data
Designation ldiSr
IC530N
ap
(mm)
f
(mm/rev)
DNGP 070302R/L-F2P 7.70 6.35 3.18 0.20 O0.30-2.00 0.08-0.30
DNGP 070304R/L-F2P 7.70 6.35 3.18 0.40 O0.30-2.00 0.08-0.30
DNGP 070308R/L-F2P 7.70 6.35 3.18 0.80 O0.30-2.00 0.08-0.30
DNMG-F3P
Double-Sided 55° Rhombic Inserts for Semi-Finishing and
Finishing Applications on Steel
di
55°
S
rl
60°
max
62.5°
93º
30º
max
27°
max
93°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC8150
ap
(mm)
f
(mm/rev)
DNMG 110404-F3P 11.63 9.52 4.76 0.40 OO0.80-3.00 0.07-0.25
DNMG 110408-F3P 11.63 9.52 4.76 0.80 OO1.00-3.50 0.08-0.25
DNMG 110412-F3P 11.63 9.52 4.76 1.20 OO1.40-4.00 0.10-0.25
For tools, see pages: A/E-SDXNR/L-07 (B35) A/E-SDZNR/L-07 (B36) .
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
ISCAR
B54
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

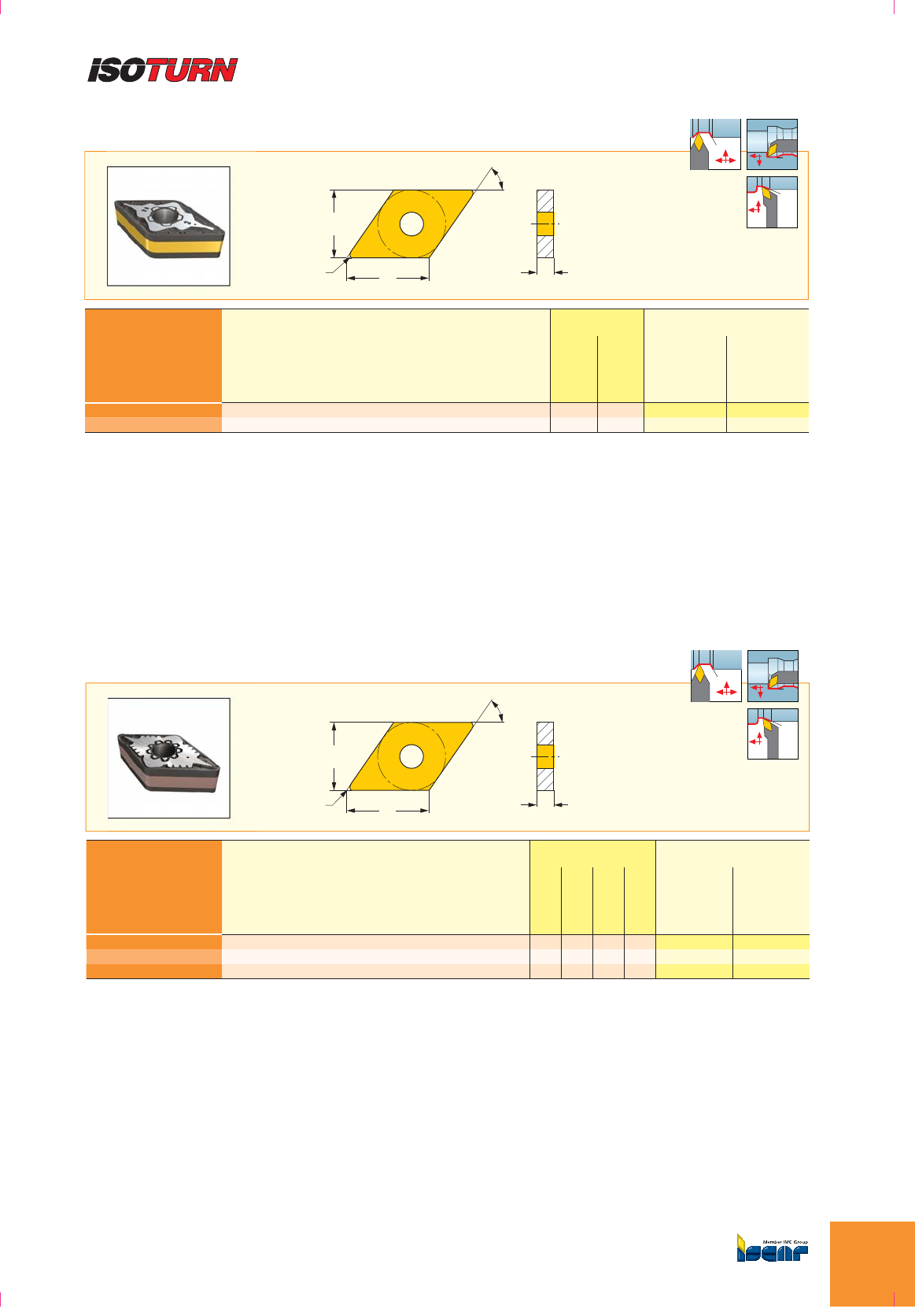

DNMG-M3P
Double-Sided 55° Rhombic Inserts for Medium Machining Conditions on Steel
di
55°
S
rl
60°
max
62.5°
93º
30º
max
27°
max
93°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC8150
ap
(mm)
f
(mm/rev)
DNMG 110408-M3P 11.63 9.52 4.76 0.80 OO
0.50-5.00 0.15-0.50
DNMG 110412-M3P 11.63 9.52 4.76 1.20 O0.80-5.00 0.18-0.60
DNMG-F3M
Double-Sided 55° Rhombic Inserts, for Finish Turning of Stainless and
Low Carbon Steel
di
55°
S
rl
60°
max
62.5°
93º
30º
max
27°
max
93°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC6025
IC6015
IC806
IC807
ap
(mm)
f
(mm/rev)
DNMG 110404-F3M 11.63 9.52 4.76 0.40 OOOO 0.10-1.50 0.05-0.32
DNMG 110408-F3M 11.63 9.52 4.76 0.80 OOOO 0.10-1.50 0.10-0.42
DNMG 110412-F3M 11.63 9.52 4.76 1.20 OOOO 0.15-2.00 0.15-0.52
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
B55
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

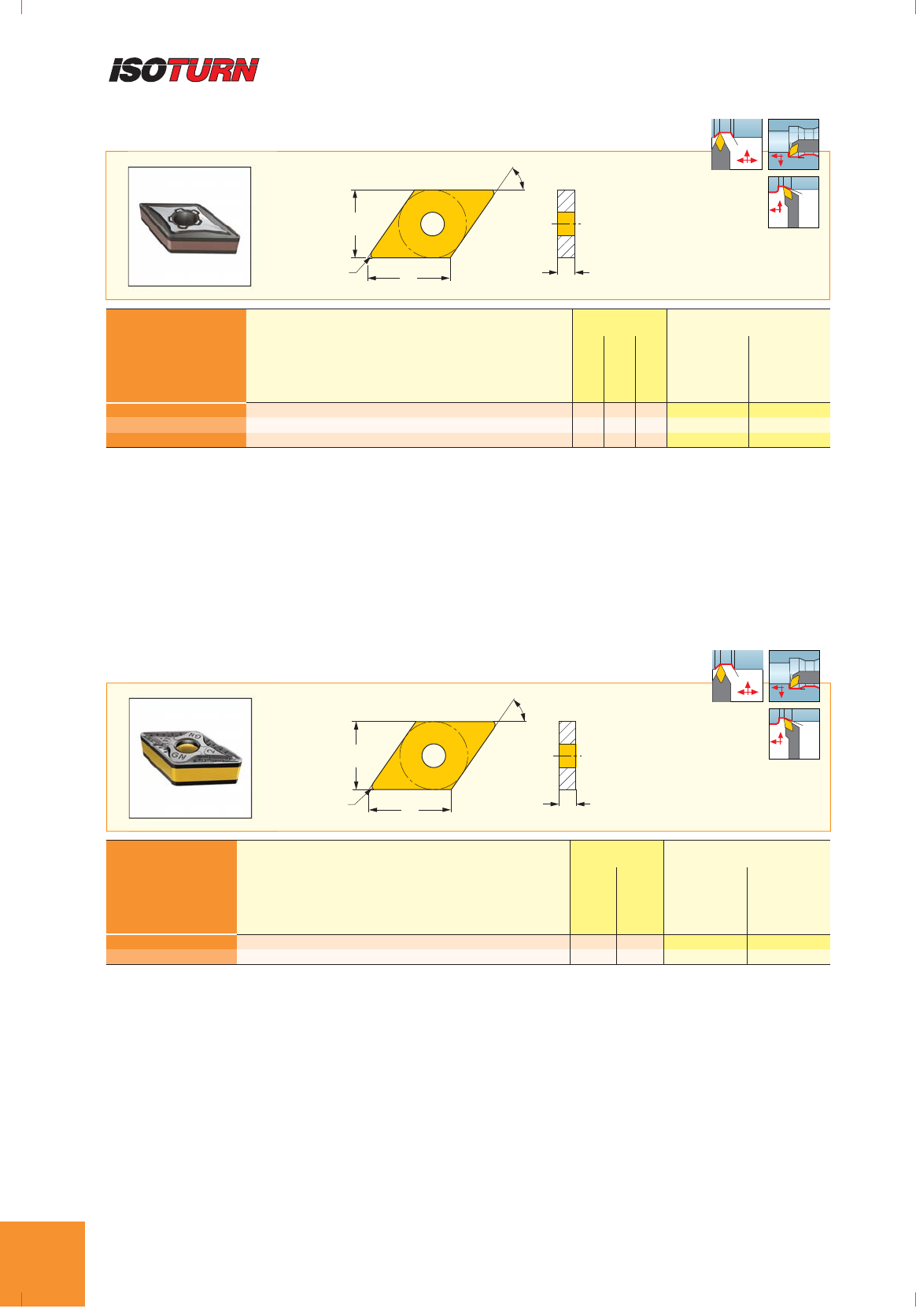

DNMG-M3M
Double-Sided 55° Rhombic Inserts for Machining Stainless and Low Carbon Steel
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC6025
IC6015
IC806
ap
(mm)
f
(mm/rev)
DNMG 110404-M3M 11.63 9.52 4.76 0.40 OOO 0.50-3.50 0.12-0.40
DNMG 110408-M3M 11.63 9.52 4.76 0.80 OOO 0.50-4.00 0.15-0.50
DNMG 110412-M3M 11.63 9.52 4.76 1.20 OOO 0.50-4.00 0.20-0.60
DNMG-GN
Double-Sided 55° Rhombic Inserts for General Applications
di
55°
S
rl
60°
max
62.5°
93º
30º
max
27°
max
93°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC8150
ap
(mm)
f
(mm/rev)
DNMG 110408-GN 11.63 9.52 4.76 0.80 OO1.00-4.00 0.18-0.38
DNMG 110412-GN 11.63 9.52 4.76 1.20 OO1.50-4.50 0.18-0.38
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
ISCAR
B56
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

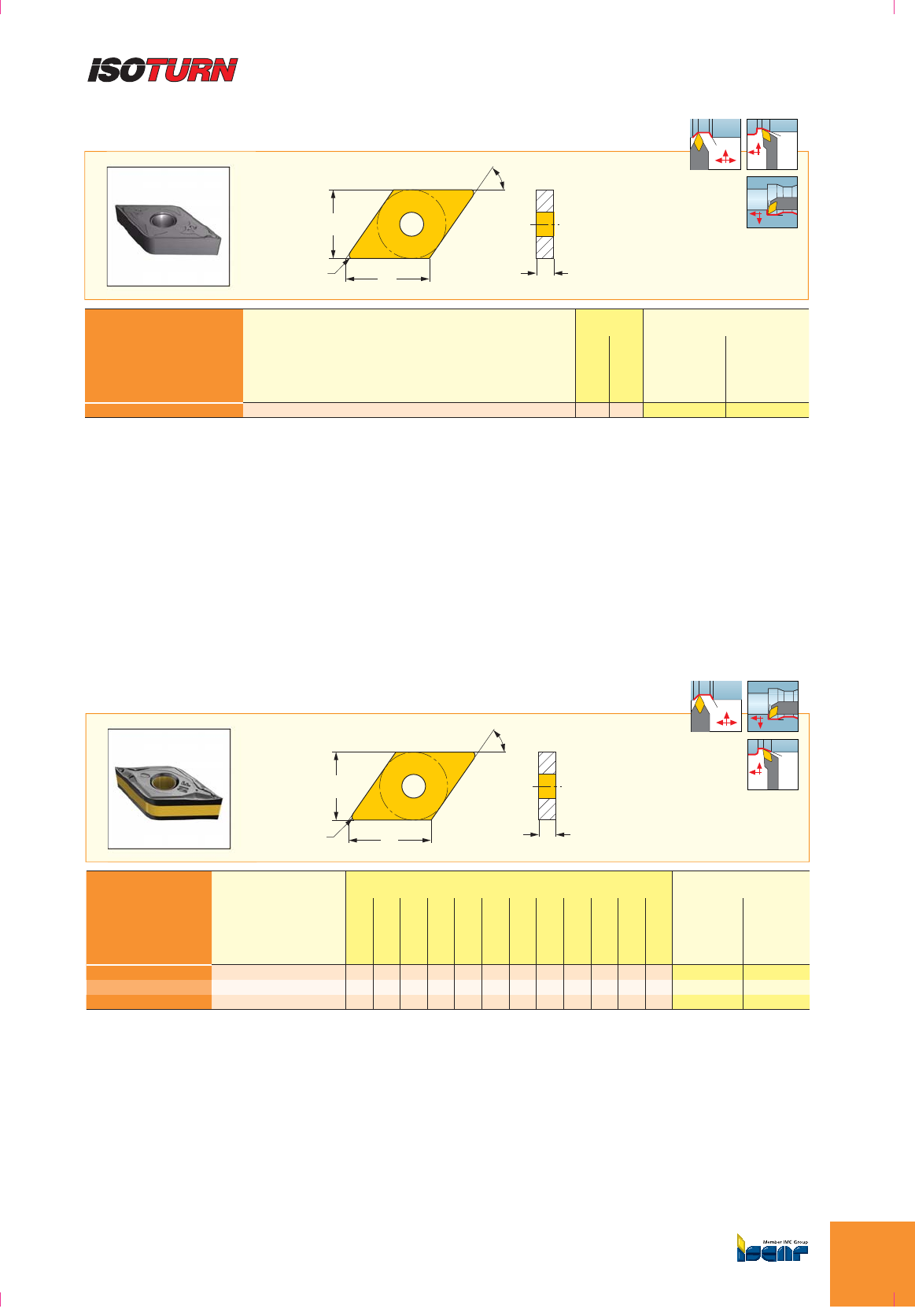

DNMG-SF
Double-Sided 55° Rhombic Inserts for Super-Finishing. Controls Chip Flow at Very
Low Feed and Depth of Cut
55°
di
lS
r
60°
max
62.5°
27°
max
93°
93º
30º
max
Dimensions Tough
¥
Hard
Recommended Machining
Data
Designation ldiSr
IC530N
IC520N
ap
(mm)
f
(mm/rev)
DNMG 110404-SF 11.63 9.52 4.76 0.40 OO 0.50-3.00 0.05-0.25
DNMG-NF
Double-Sided 55° Rhombic Inserts for Semi-Finishing and Finishing Applications
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSr
IC3028
IC8350
IC6025
IC8250
IC530N
IC6015
IC8150
IC807
IC907
IC20N
IC520N
IC5010
ap
(mm)
f
(mm/rev)
DNMG 110402-NF 11.63 9.52 4.76 0.20 O O OOOO 0.40-2.50 0.07-0.18
DNMG 110404-NF 11.63 9.52 4.76 0.40 O OO OOOOOOO 0.80-3.00 0.07-0.25
DNMG 110408-NF 11.63 9.52 4.76 0.80 O OOOOOOOO 1.00-3.50 0.08-0.25
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105) .
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
B57
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

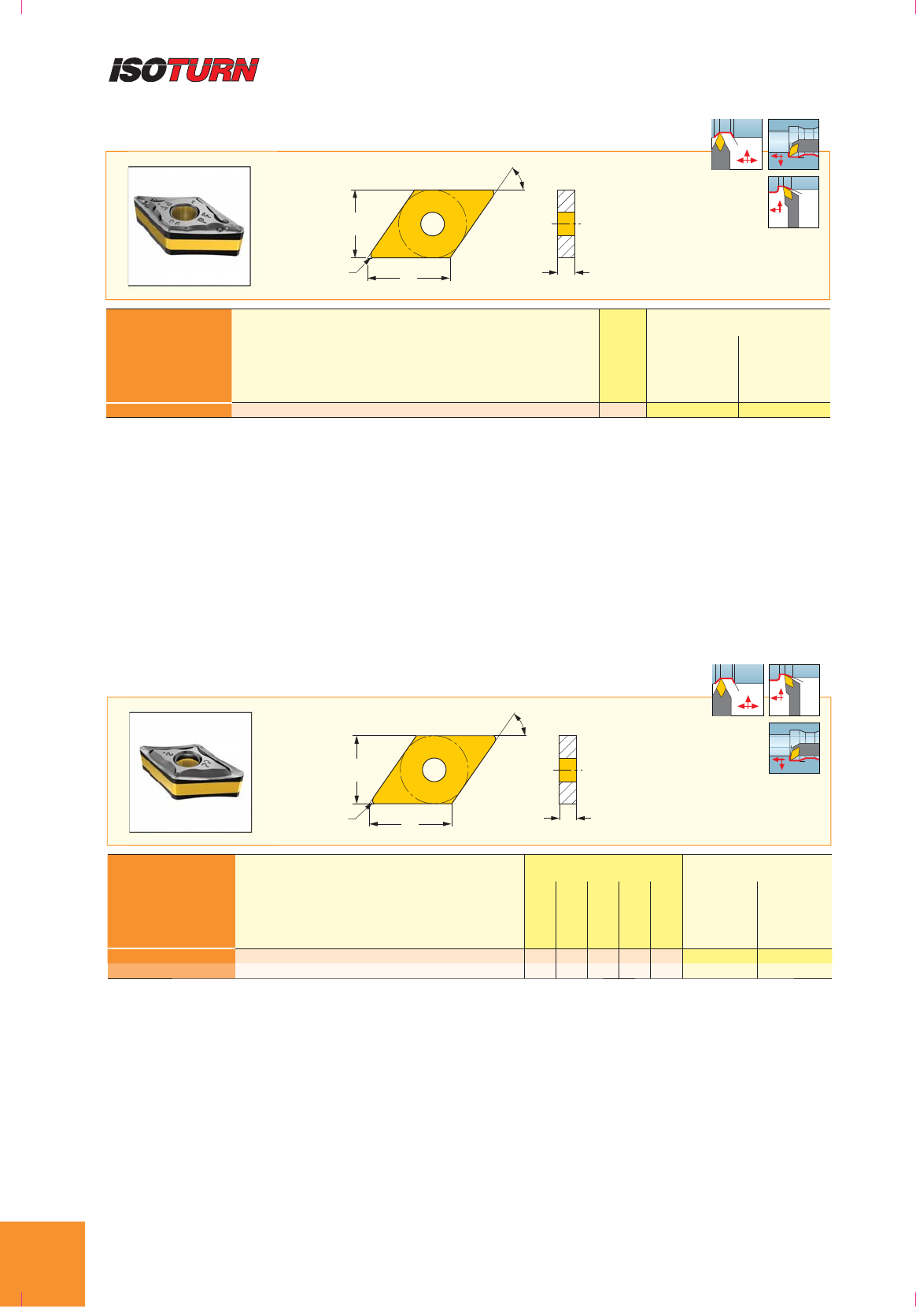

DNMG-PF
Double-Sided 55° Rhombic Inserts for Finishing Applications on
Alloyed and Stainless Steel
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Dimensions Recommended Machining Data
Designation ldiSr
IC8150
ap
(mm)
f
(mm/rev)
DNMG 110408-PF 11.63 9.52 4.76 0.80 O0.30-3.00 0.07-0.30
DNMG-PP
55° Double-Sided Rhombic Inserts for Machining Very Ductile Materials at
Medium Cutting Conditions
55°
di
lS
r
60°
max
62.5°
27°
max
93°
93º
30º
max
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC3028
IC8250
IC10
IC8150
IC20
ap
(mm)
f
(mm/rev)
DNMG 110404-PP 11.63 9.52 4.76 0.40 OO
0.40-3.00 0.12-0.30
DNMG 110408-PP 11.63 9.52 4.76 0.80 OOOO 1.00-3.50 0.12-0.30
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
ISCAR
B58
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

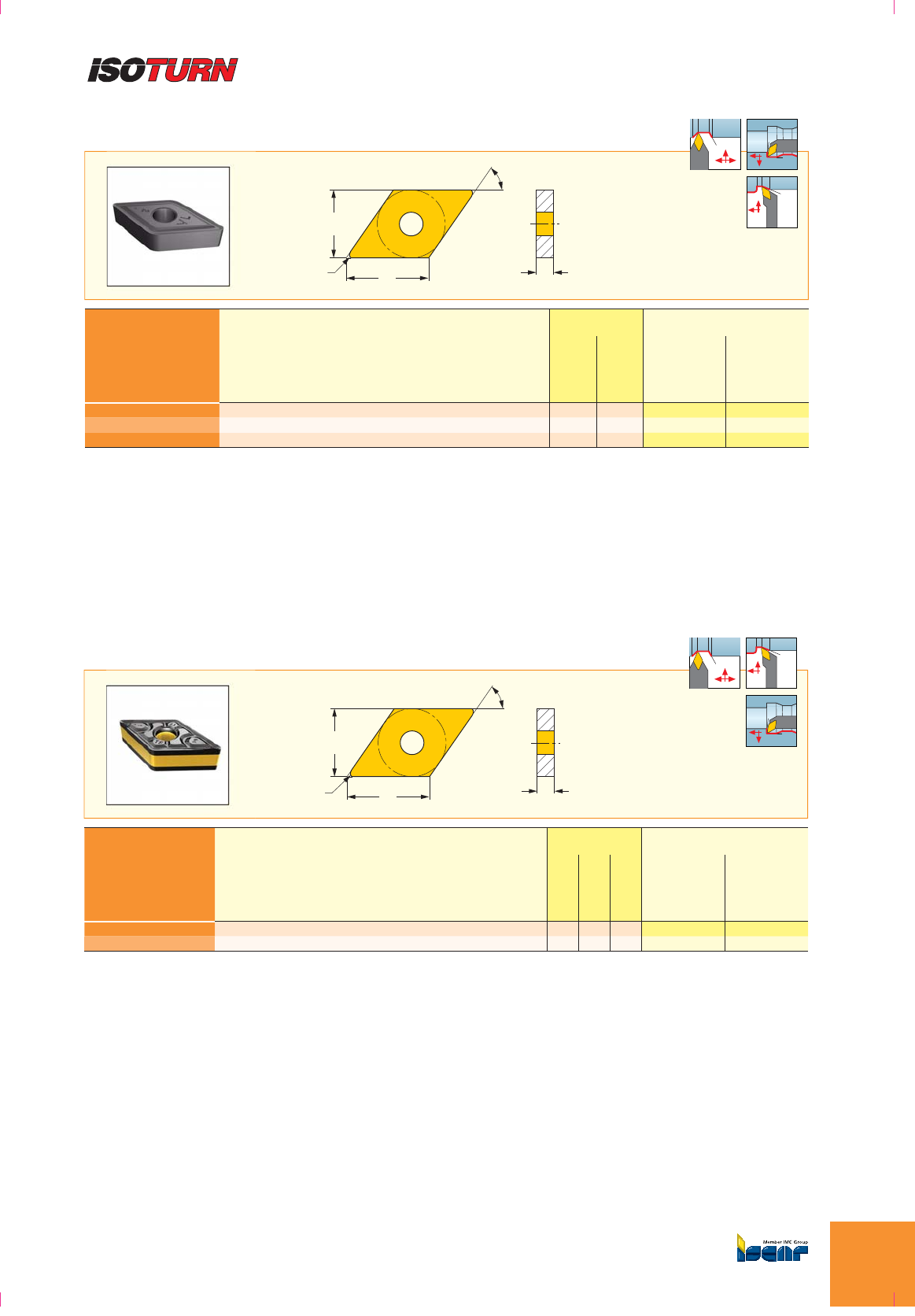

DNMG-VL
Double-Sided 55° Rhombic Inserts with a Chipformer for High Temperature Alloys
and Stainless Steel Valves
55°
di
lS
r
60°
max
62.5°
93º
30º
max
27°
max
93°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC908
IC806
ap
(mm)
f
(mm/rev)
DNMG 110404-VL 11.63 9.52 4.76 0.40 O0.50-3.50 0.10-0.25
DNMG 110404-VL 11.63 9.52 4.76 0.40 O0.50-3.50 0.10-0.25
DNMG 110408-VL 11.63 9.52 4.76 0.80 OO
0.50-3.50 0.10-0.25
DNMG-TF
Double-Sided 55° Rhombic Inserts for Machining a Wide Range of Materials at
Medium Cutting Conditions
di
55°
S
rl
60°
max
62.5°
27°
max
93°
93º
30º
max
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC530N
IC20
ap
(mm)
f
(mm/rev)
DNMG 110404-TF 11.63 9.52 4.76 0.40 OOO 1.00-3.00 0.12-0.30
DNMG 110412-TF 11.63 9.52 4.76 1.20 O1.50-4.00 0.15-0.35
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
For tools, see pages: • DDJNR/L (A105) PDJNR/L (A105).
B59
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

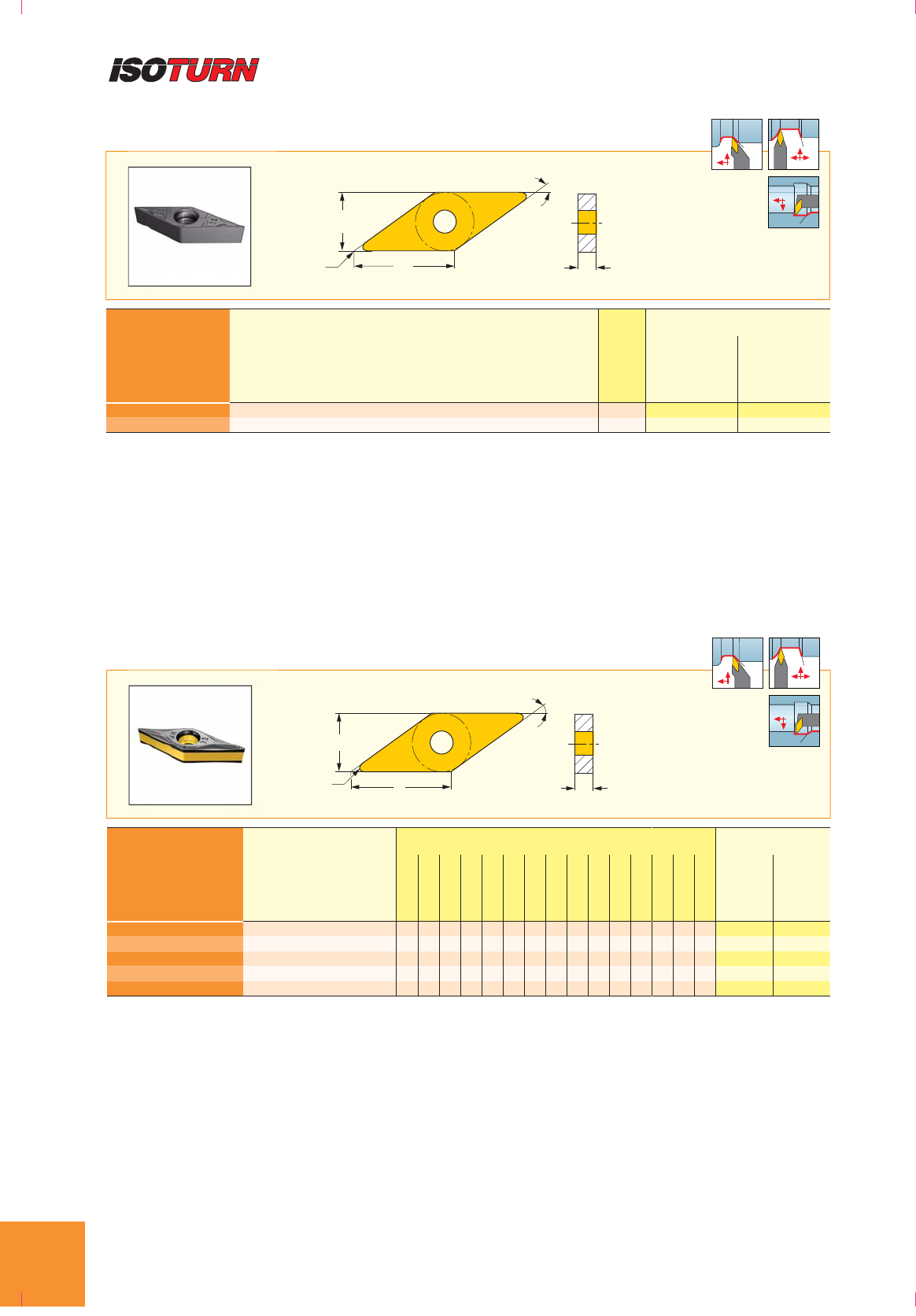

VNMG-SF
Double-Sided 35° Rhombic Inserts for Super-Finishing
35°
l
di
S
r
50°
max
93°
72.5°
70°
max
93º
50º
max
Dimensions Recommended Machining Data
Designation ldiSr
IC908
ap
(mm)
f
(mm/rev)
VNMG 12T302-SF 12.40 7.15 3.97 0.20 O0.30-2.00 0.03-0.20
VNMG 12T304-SF 12.40 7.15 3.97 0.40 O0.50-3.00 0.05-0.25
VNMG/VNGG-NF
Double-Sided 35° Rhombic Inserts for Semi-Finishing and Finishing Applications
35°
l
di
S
r
50°
max
93°
72.5°
70°
max
93º
50º
max
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSr
IC830
IC3028
IC8350
IC6025
IC8250
IC30N
IC10
IC6015
IC8150
IC807
IC907
IC20N
IC428
IC5010
IC5005
ap
(mm)
f
(mm/rev)
VNMG 12T302-NF 12.40 7.15 3.97 0.20 OO OO OO OOO 0.40-2.50 0.07-0.18
VNMG 12T304-NF 12.40 7.15 3.97 0.40 OOOOO OOOOOOO 0.70-2.00 0.07-0.24
VNMG 12T308-NF 12.40 7.15 3.97 0.80 OOOOOOOOOOOOOOO1.00-3.00 0.08-0.24
VNGG 12T302-NF 12.40 7.15 3.90 0.20 OO
0.40-2.50 0.05-0.17
VNGG 12T304-NF 12.40 7.15 3.90 0.40 OO
0.50-3.00 0.05-0.25
For tools, see pages: • SVJNR/L-F (A106) SVVNN-F (A107).
For tools, see pages: • SVJNR/L-F (A106) SVVNN-F (A107).
ISCAR
B60
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

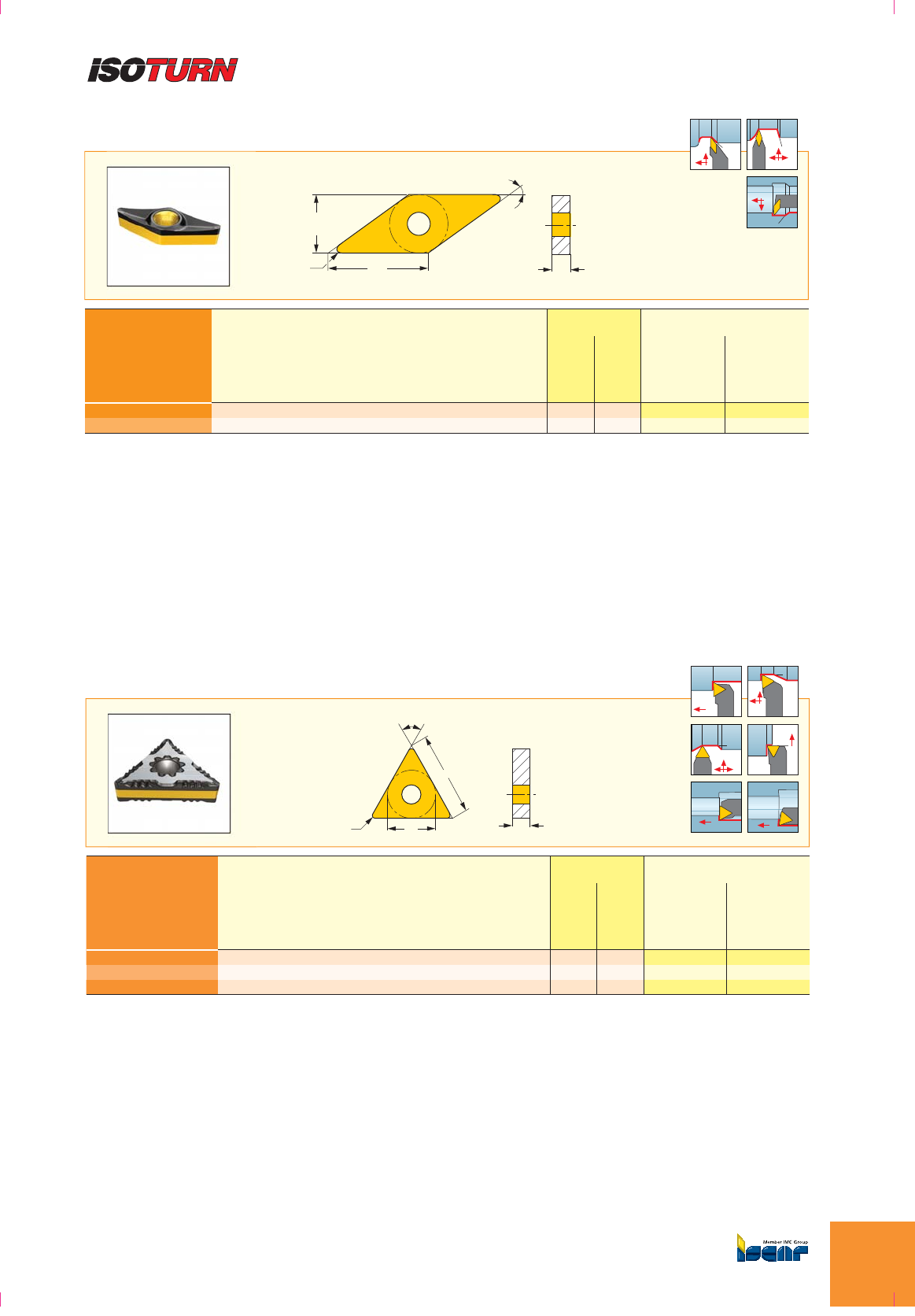

VNMM-PP
Single-Sided, 35° Rhombic Inserts for Machining Very Ductile Materials at
Medium Cutting Conditions
35°
S
l
r
di
50°
max
93°
72.5°
70°
max
93º
50º
max
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC20
ap
(mm)
f
(mm/rev)
VNMM 12T304-PP 12.40 7.15 3.97 0.40 OO 0.80-2.50 0.12-0.20
VNMM 12T308-PP 12.40 7.15 3.97 0.80 OO 1.00-2.50 0.12-0.25
TNMG-F3P
Double-Sided Triangular Inserts for Semi-Finishing and Finishing Applications
di
60°
S
r
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC8150
ap
(mm)
f
(mm/rev)
TNMG 160404-F3P 16.50 9.52 4.76 0.40 OO0.50-2.00 0.07-0.25
TNMG 160408-F3P 16.50 9.52 4.76 0.80 OO0.90-3.00 0.08-0.25
TNMG 160412-F3P 16.50 9.52 4.76 1.20 OO1.30-4.00 0.10-0.25
For tools, see pages: • SVJNR/L-F (A106) SVVNN-F (A107).
For tools, see page: MTJNR/L-W (A106).
B61
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

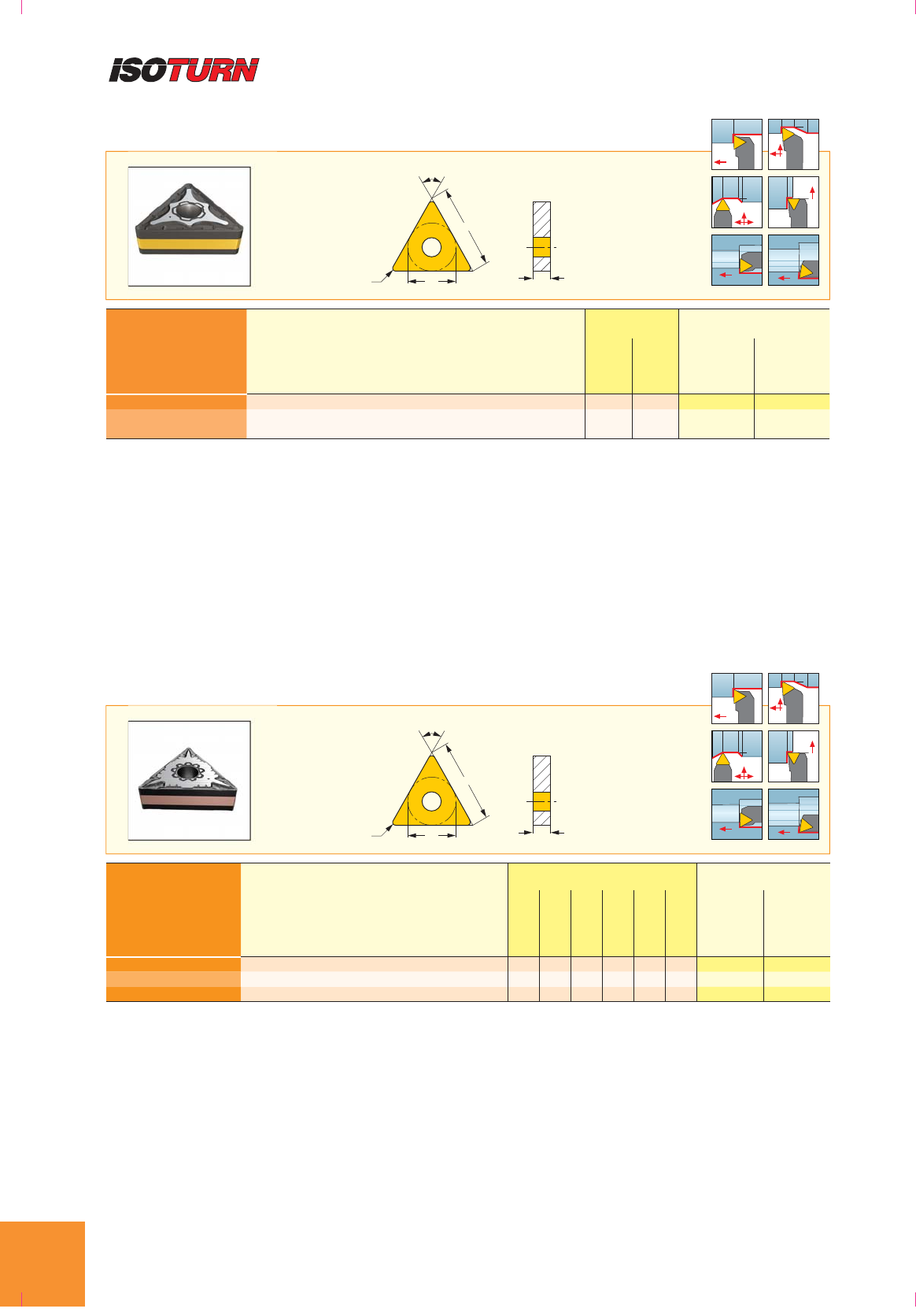

TNMG-M3P
Double-Sided Triangular Inserts for Medium Machining Conditions on Steel
di
60°
S
r
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard
Recommended Machining
Data
Designation ldiSr
IC8250
IC8150
ap
(mm)
f
(mm/rev)
TNMG 160404-M3P 16.50 9.52 4.76 0.40 OO
0.40-5.00 0.10-0.30
TNMG 160408-M3P 16.50 9.52 4.76 0.80 OO
0.50-5.00 0.15-0.50
TNMG 160412-M3P 16.50 9.52 4.76 1.20 OO
0.80-5.00 0.18-0.60
TNMG-F3M
Double-Sided Triangular Inserts, for Finish Turning of Stainless and Low Carbon Steel
di
60°
S
r
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSr
IC6025
IC6015
IC806
IC807
IC20N
IC520N
ap
(mm)
f
(mm/rev)
TNMG 160404-F3M 16.50 9.52 4.76 0.40 OOOOOO0.10-1.50 0.05-0.32
TNMG 160408-F3M 16.50 9.52 4.76 0.80 OOOOOO0.10-1.50 0.10-0.42
TNMG 160412-F3M 16.50 9.52 4.76 1.20 OOOO 0.15-2.00 0.15-0.52
For tools, see page: MTJNR/L-W (A106).
For tools, see page: MTJNR/L-W (A106).
ISCAR
B62
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
TNMG-M3M
Triangular Double-Sided Inserts, for Machining Stainless and Low Carbon Steel
di
60°
S
r
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC6025
IC6015
ap
(mm)
f
(mm/rev)
TNMG 160408-M3M 16.50 9.52 4.76 0.80 OO
0.50-4.00 0.15-0.50
TNMG 160412-M3M 16.50 9.52 4.76 1.20 OO
0.50-4.00 0.20-0.60
TNMG-GN
Double-Sided Triangular Inserts for General Applications
di
60°
S
r
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC830
IC3028
IC8350
IC8250
IC8150
IC807
IC907
IC20
IC428
IC5010
IC5005
ap
(mm)
f
(mm/rev)
TNMG 160404-GN 16.50 9.52 4.76 0.40 OO
1.00-3.00 0.12-0.30
TNMG 160408-GN 16.50 9.52 4.76 0.80 OOOOOOOOOOO 1.00-3.50 0.18-0.39
TNMG 160412-GN 16.50 9.52 4.76 1.20 OO 1.50-4.00 0.18-0.43
For tools, see page: MTJNR/L-W (A106).
For tools, see page: MTJNR/L-W (A106).
B63
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

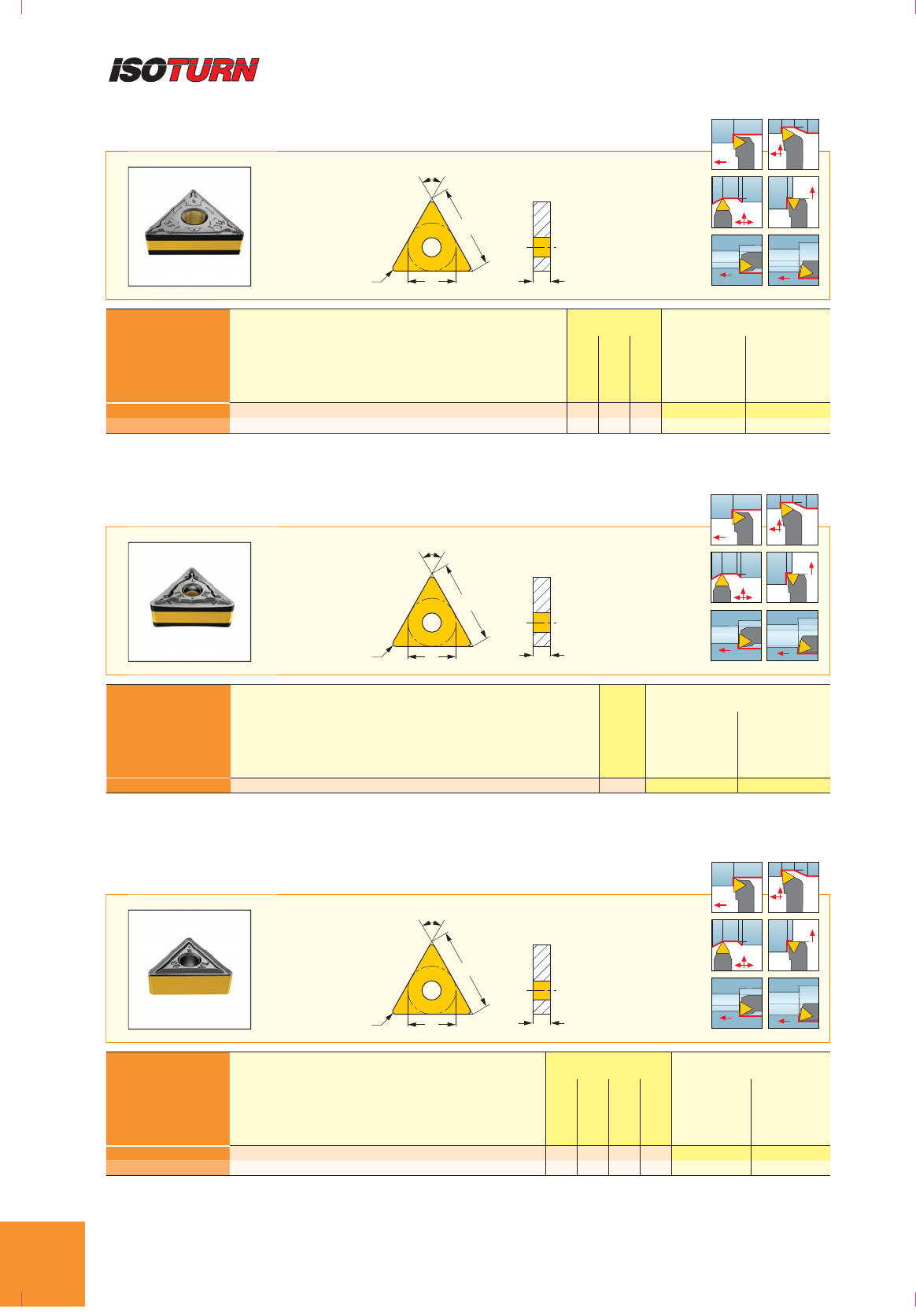

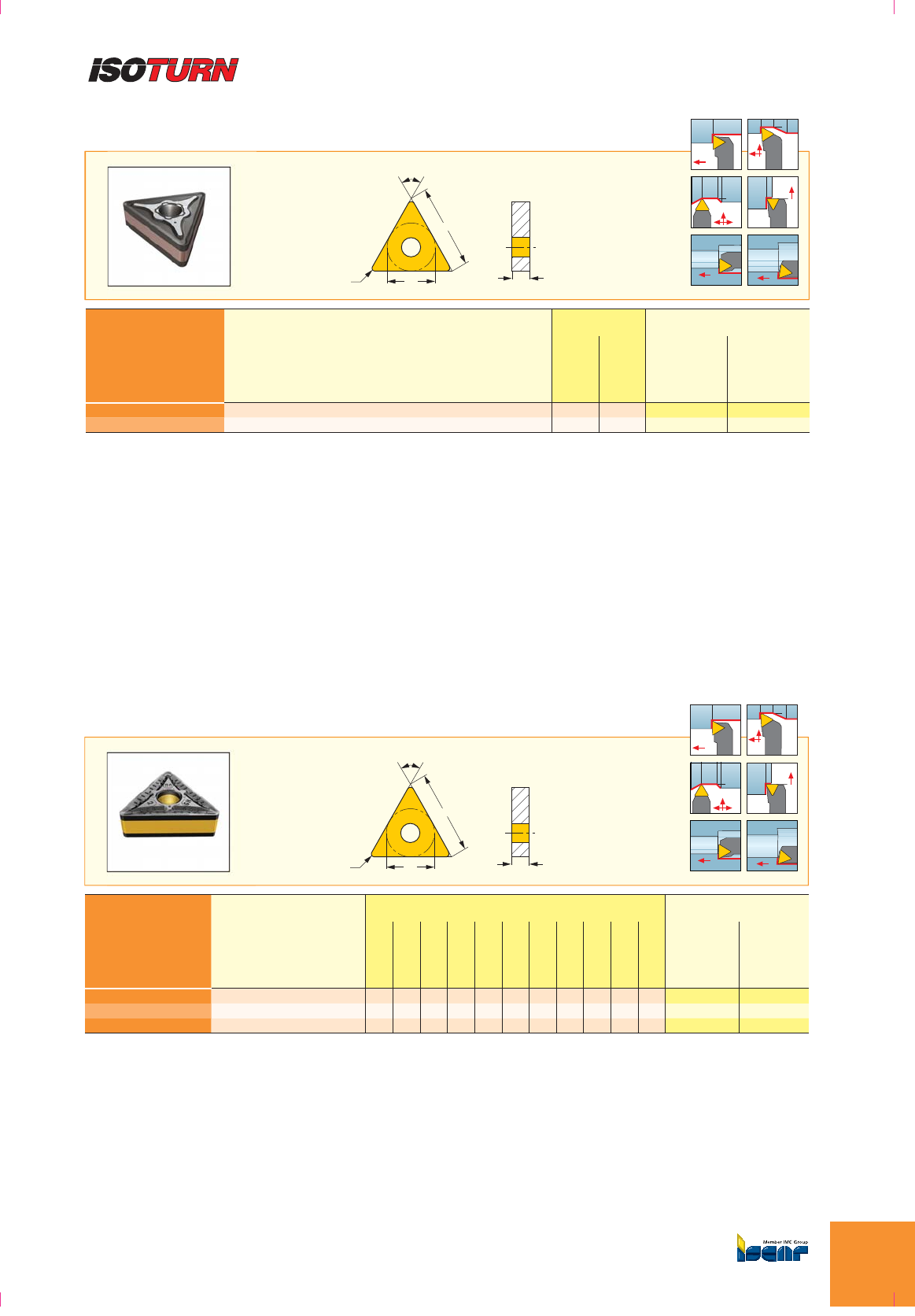

di
60°
S
r
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
TNMG-SF
Triangular Double-Sided Inserts for Super-Finishing. Controls Chip Flow at Very Low
Feed and Depth of Cut
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC530N
IC520N
ap
(mm)
f
(mm/rev)
TNMG 160404-SF 16.50 9.52 4.76 0.40 OO 0.40-2.00 0.04-0.25
TNMG 160408-SF 16.50 9.52 4.76 0.80 OO 1.00-3.00 0.06-0.30
TNMG-PF
Triangular Double-Sided Inserts for Finishing Applications on
Alloyed and Stainless Steel
S
60°
l
di
r
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Recommended Machining Data
Designation ldiSr
IC8150
ap
(mm)
f
(mm/rev)
TNMG 160408-PF 16.50 9.52 4.76 0.80 O0.80-3.00 0.08-0.30
TNMG-VL
Double-Sided Triangular Inserts with a Chipformer for High Temperature Alloys and
Stainless Steel Valves
S
rdi
60°
l
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC908
IC806
IC807
IC907
ap
(mm)
f
(mm/rev)
TNMG 160404-VL 16.50 9.52 4.76 0.40 O0.80-3.50 0.10-0.25
TNMG 160408-VL 16.50 9.52 4.76 0.80 OOOO 0.80-3.50 0.10-0.25
For tools, see page: MTJNR/L-W (A106).
For tools, see page: MTJNR/L-W (A106).
For tools, see page: MTJNR/L-W (A106).
ISCAR
B64
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

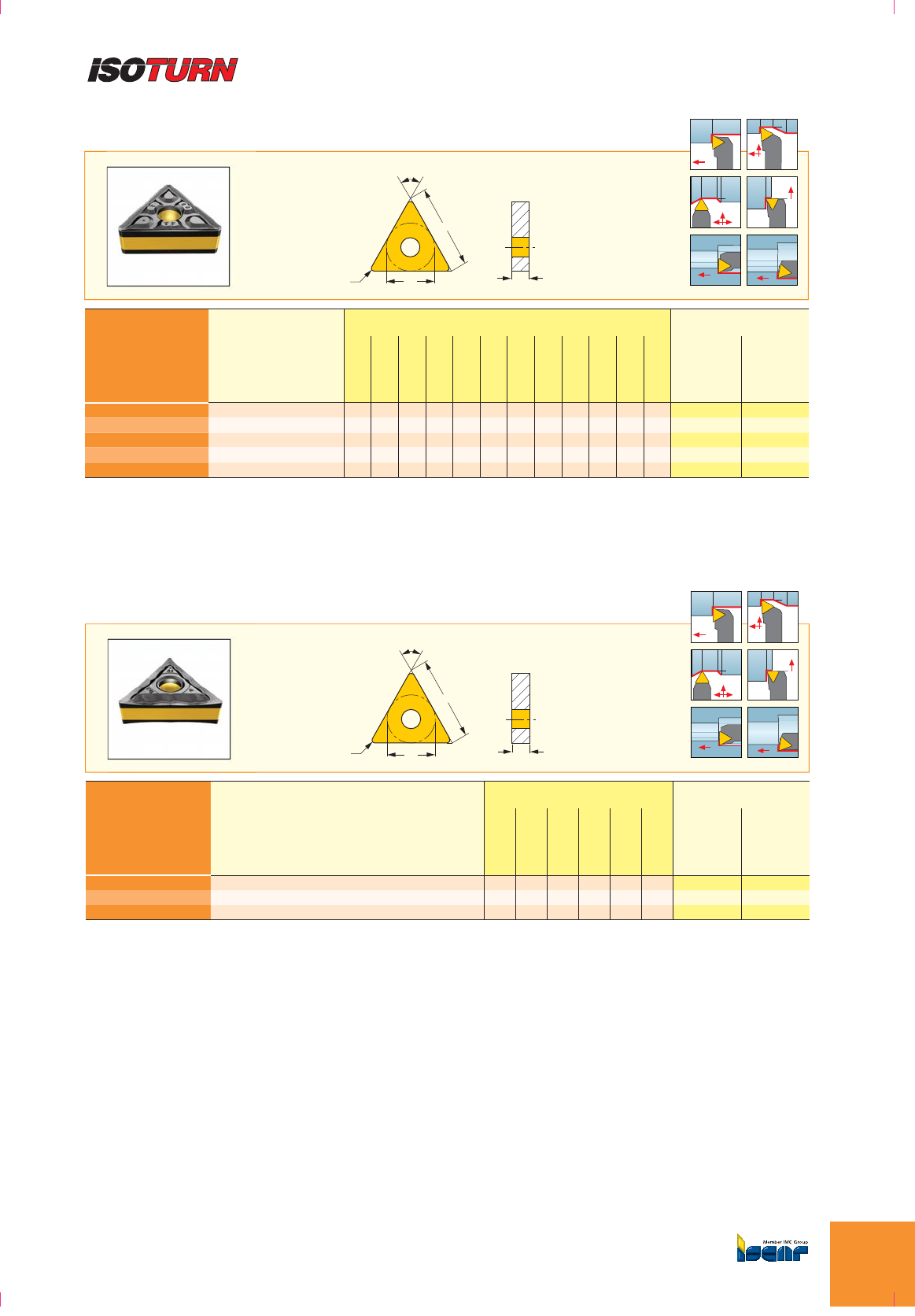

TNMG-TF
Double-Sided Triangular Inserts for Machining a Wide Range of Materials at
Medium Cutting Conditions
60°
l
di
rS
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSr
IC830
IC3028
IC6025
IC8250
IC908
IC6015
IC8150
IC806
IC807
IC907
IC20
IC20N
ap
(mm)
f
(mm/rev)
TNMG 160304-TF 16.50 9.52 3.18 0.40 O1.00-3.00 0.12-0.30
TNMG 160308-TF 16.50 9.52 3.18 0.80 O1.00-3.00 0.12-0.30
TNMG 160404-TF 16.50 9.52 4.76 0.40 OOOO OOOOOO 1.00-3.00 0.12-0.30
TNMG 160408-TF 16.50 9.52 4.76 0.80 OOOOOOOOOOO 1.00-3.00 0.12-0.30
TNMG 160412-TF 16.50 9.52 4.76 1.20 OOOO 1.00-5.00 0.12-0.40
For tools, see page: MTJNR/L-W (A106).
TNMG/TNGG-PP
Double-Sided Triangular Inserts for Machining Very Ductile Materials at
Medium Cutting Conditions
60°
l
S
di
r
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSr
IC3028
IC8350
IC8250
IC8150
IC907
IC20
ap
(mm)
f
(mm/rev)
TNGG 160402-PP 16.50 9.52 4.76 0.20 O0.50-1.50 0.05-0.25
TNMG 160404-PP 16.50 9.52 4.76 0.40 OO O0.50-3.00 0.13-0.30
TNMG 160408-PP 16.50 9.52 4.76 0.80 OOOO
1.00-3.00 0.12-0.30
For tools, see page: MTJNR/L-W (A106).
B65
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

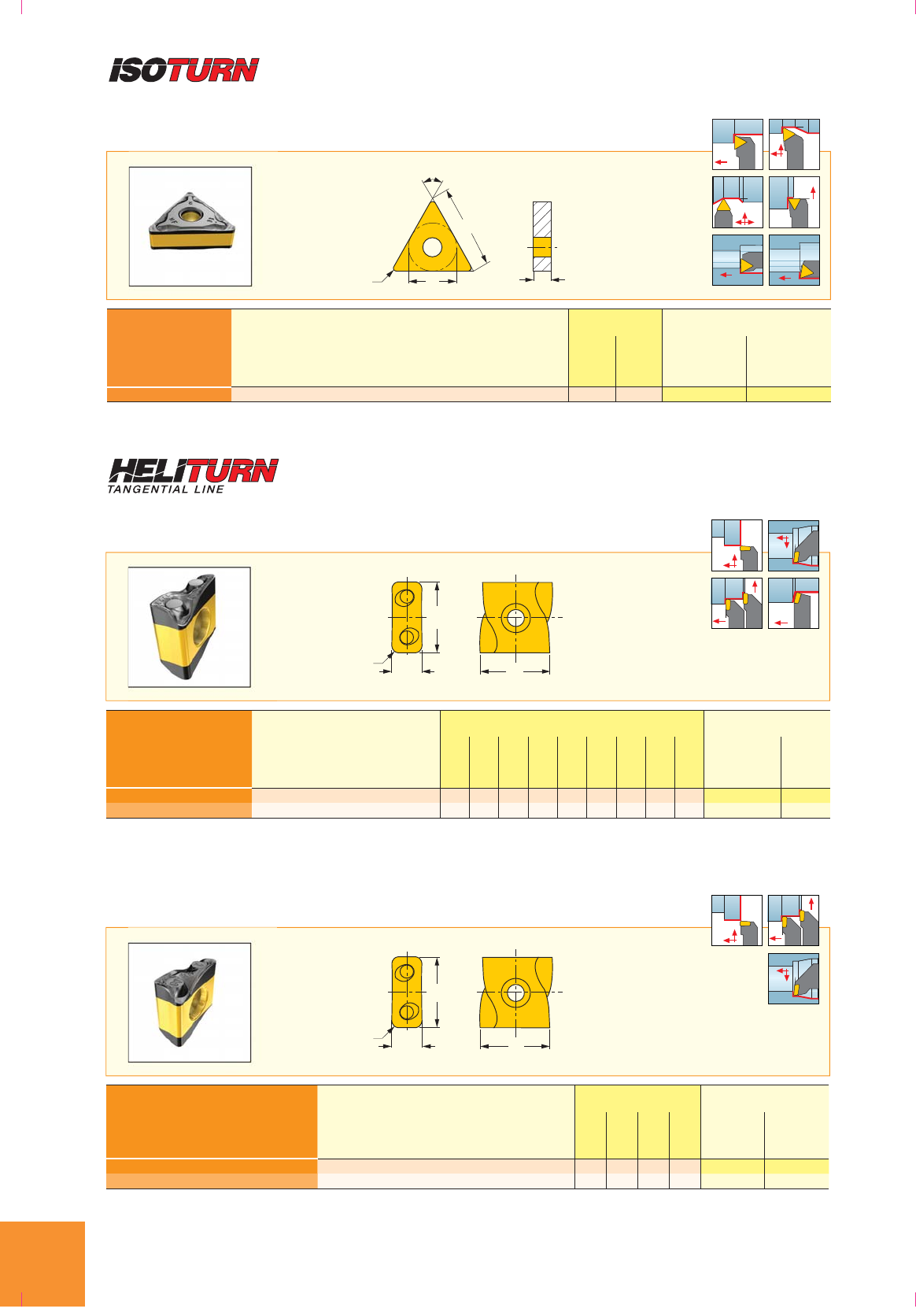

TNMG-NF
Double-Sided Triangular Inserts for Semi-Finishing and Finishing Applications
di
60°
l
rS
91°
93° 22°
max
60° 55°
max
91°
91º 95º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC8250
IC8150
ap
(mm)
f
(mm/rev)
TNMG 160408-NF 16.50 9.52 4.76 0.80 OO 1.00-3.00 0.08-0.25
LNMX-HT
Tangential Insert with 4 Cutting Edges and a
Positive Rake Angle for High Metal Removal Rates
W
l
r
S
91°
93° 93º
93° 75°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation Wl Sr
IC3028
IC8350
IC8250
IC908
IC8150
IC807
IC907
IC428
IC5005
ap
(mm)
f
(mm/
rev)
LNMX 110408R/L-HT 4.75 11.00 11.40 0.80 OOOOOOOOO 0.50-5.00 0.15-0.60
LNMX 110412R/L-HT 4.75 11.00 11.40 1.20 OOOOO OO 0.80-5.00 0.20-0.80
LNMX-HM
Tangential Insert with a Positive Rake Angle for High
Metal Removal on Soft and Ductile Materials
W
l
r
S
91°
93° 93°
93º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation lWSr
IC6025
IC8250
IC6015
IC807
ap
(mm)
f
(mm/rev)
LNMX 110408R/L-HM 11.00 4.75 11.40 0.80 OOOO
1.00-5.00 0.10-0.40
LNMX 110412R/L-HM 11.00 4.75 11.40 1.20 OOO
1.00-5.00 0.10-0.40
For tools, see page: MTJNR/L-W (A106).
For tools, see page: SLANR/L-TANG (A107) .
For tools, see page: SLANR/L-TANG (A107) .
ISCAR
B66
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

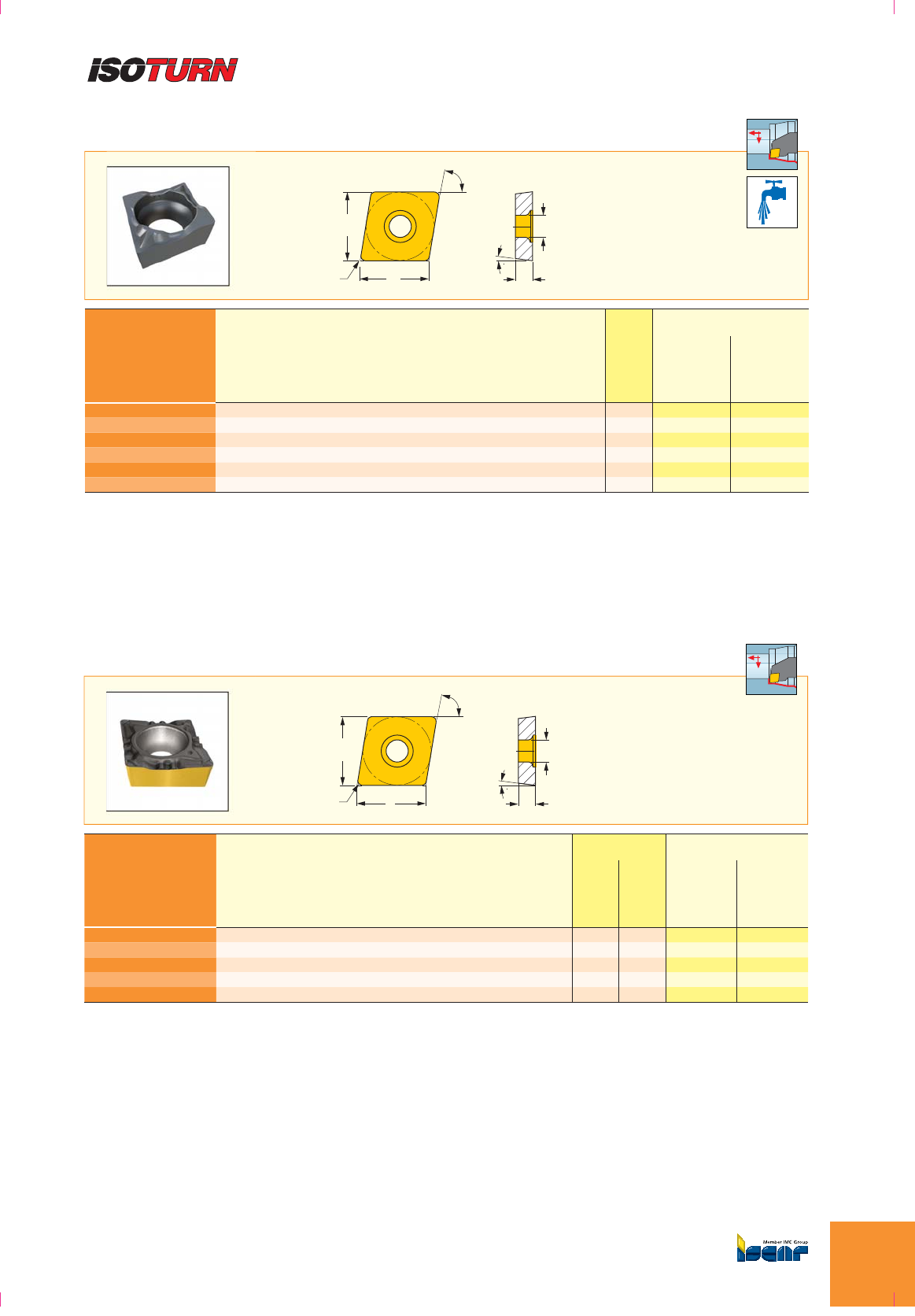

CCGT-F1P
80° Rhombic Positive Flank Inserts, for Very Low Finish Turning Conditions of Steel
80°
di
l
S
d1
r
95º
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC908
ap
(mm)
f
(mm/rev)
CCGT 03X101-F1P 3.60 3.57 1.39 0.10 1.90 O0.10-0.50 0.01-0.05
CCGT 03X102-F1P 3.60 3.57 1.39 0.20 1.90 O0.10-0.50 0.02-0.10
CCGT 03X104-F1P 3.60 3.57 1.39 0.40 1.90 O0.10-0.50 0.05-0.15
CCGT 04T101-F1P 4.40 4.37 1.79 0.10 2.30 O0.10-0.50 0.01-0.05
CCGT 04T102-F1P 4.40 4.37 1.79 0.20 2.30 O0.10-0.50 0.02-0.10
CCGT 04T104-F1P 4.40 4.37 1.79 0.40 2.30 O0.10-0.50 0.05-0.15
CCMT-F3P
80° Rhombic Positive Flank Inserts, for Semi-Finishing and Finishing Turning of Steel
S
d1
80°
d
l
r
95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC8250
IC8150
ap
(mm)
f
(mm/rev)
CCMT 060202-F3P 6.30 6.35 2.38 0.20 2.80 OO
0.06-1.70 0.03-0.12
CCMT 060204-F3P 6.30 6.35 2.38 0.40 2.80 OO
0.10-1.70 0.05-0.18
CCMT 09T302-F3P 9.70 9.52 3.97 0.20 4.40 OO
0.08-2.00 0.04-0.16
CCMT 09T304-F3P 9.70 9.52 3.97 0.40 4.40 OO
0.11-2.00 0.06-0.25
CCMT 09T308-F3P 9.70 9.52 3.97 0.80 4.40 OO
0.15-2.00 0.08-0.32
For tools, see pages: A/E/S-SCLCR/L (B34).
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A93) SCACR/L-S (A92) SCLCR/L (A92).
B67
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

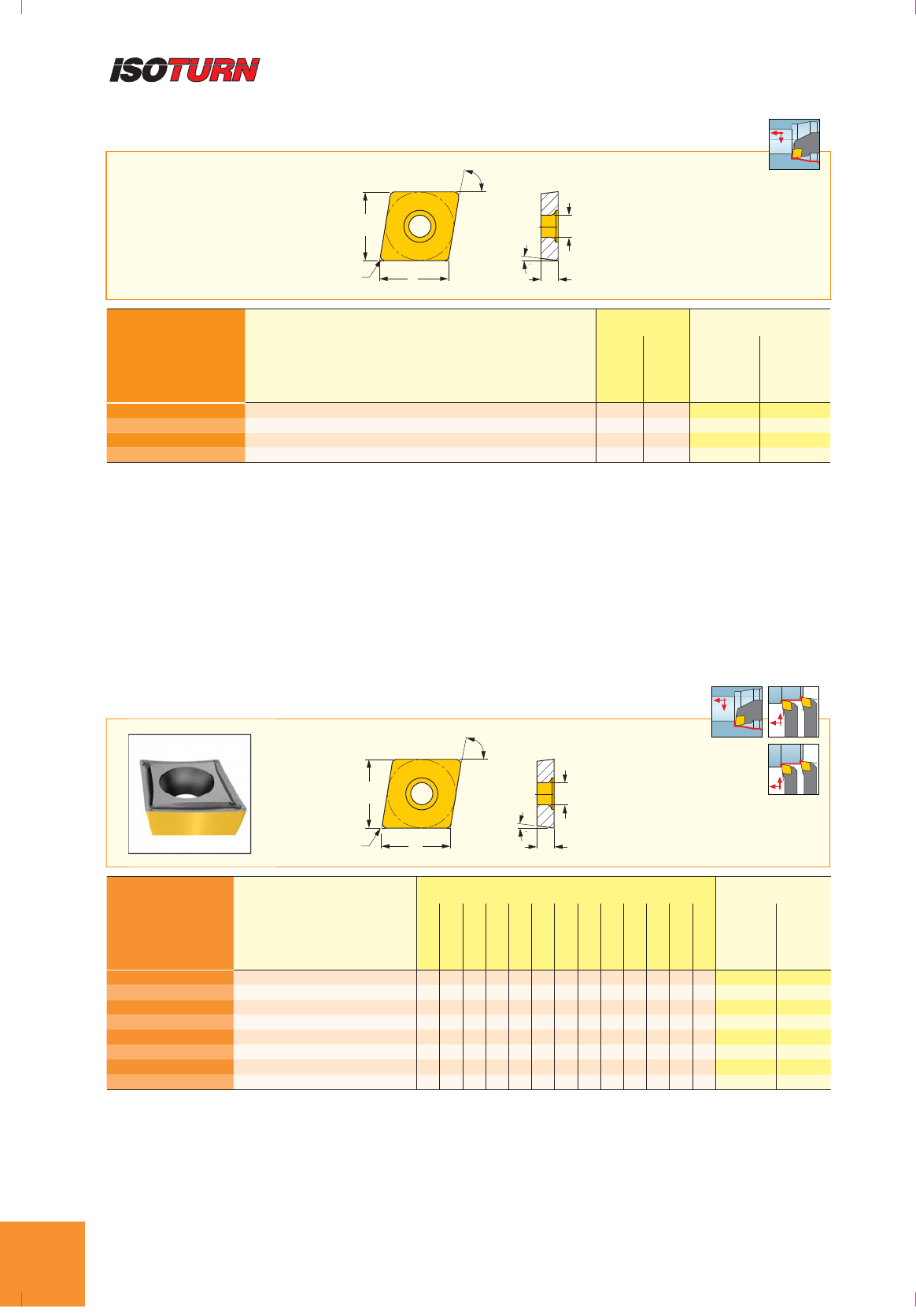

CCMT-M3M
80° Rhombic Positive Flank Inserts, for Machining Stainless and Low Carbon Steel
S
d1
80°
d
l
r
95º
CCMT/CCGT-SM
Single-Sided Turning Inserts for Semi-Finishing and Finishing on
Soft Materials and Exotic Alloys
80°
di
l
S
d1
r
95º
97°
93°
95°
95°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC830
IC3028
IC6025
IC8250
IC6015
IC8150
IC806
IC807
IC907
IC20
IC428
IC5010
IC5005
ap
(mm)
f
(mm/
rev)
CCGT 060201-SM 6.45 6.35 2.38 0.10 2.80 O0.25-2.00 0.05-0.20
CCGT 060202-SM 6.45 6.35 2.38 0.20 2.80 O0.25-2.00 0.05-0.25
CCMT 060202-SM 6.45 6.35 2.38 0.20 2.80 OO 0.25-2.00 0.05-0.25
CCMT 060204-SM 6.45 6.35 2.38 0.40 2.80 OOOOOOO 0.50-2.50 0.07-0.25
CCMT 060208-SM 6.45 6.35 2.38 0.80 2.80 OO OO 0.50-2.50 0.07-0.25
CCMT 09T302-SM 9.70 9.52 3.97 0.20 4.40 OOO OOO 0.50-2.50 0.06-0.25
CCMT 09T304-SM 9.70 9.52 3.97 0.40 4.40 OOOO OOOOOOOO0.50-2.50 0.06-0.25
CCMT 09T308-SM 9.70 9.52 3.97 0.80 4.40 OOOOOOO OO0.50-3.00 0.07-0.25
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC6025
IC6015
ap
(mm)
f
(mm/rev)
CCMT 060204-M3M 6.30 6.35 2.38 0.40 2.80 OO
0.40-2.50 0.07-0.23
CCMT 060208-M3M 6.30 6.35 2.38 0.80 2.80 OO
0.80-2.50 0.10-0.25
CCMT 09T304-M3M 9.70 9.52 3.97 0.40 4.40 OO
0.40-3.00 0.07-0.25
CCMT 09T308-M3M 9.70 9.52 3.97 0.80 4.40 OO
0.80-3.00 0.10-0.30
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A93) SCACR/L-S (A92) SCLCR/L (A92).
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A93) SCACR/L-S (A92) SCLCR/L (A92).
ISCAR
B68
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

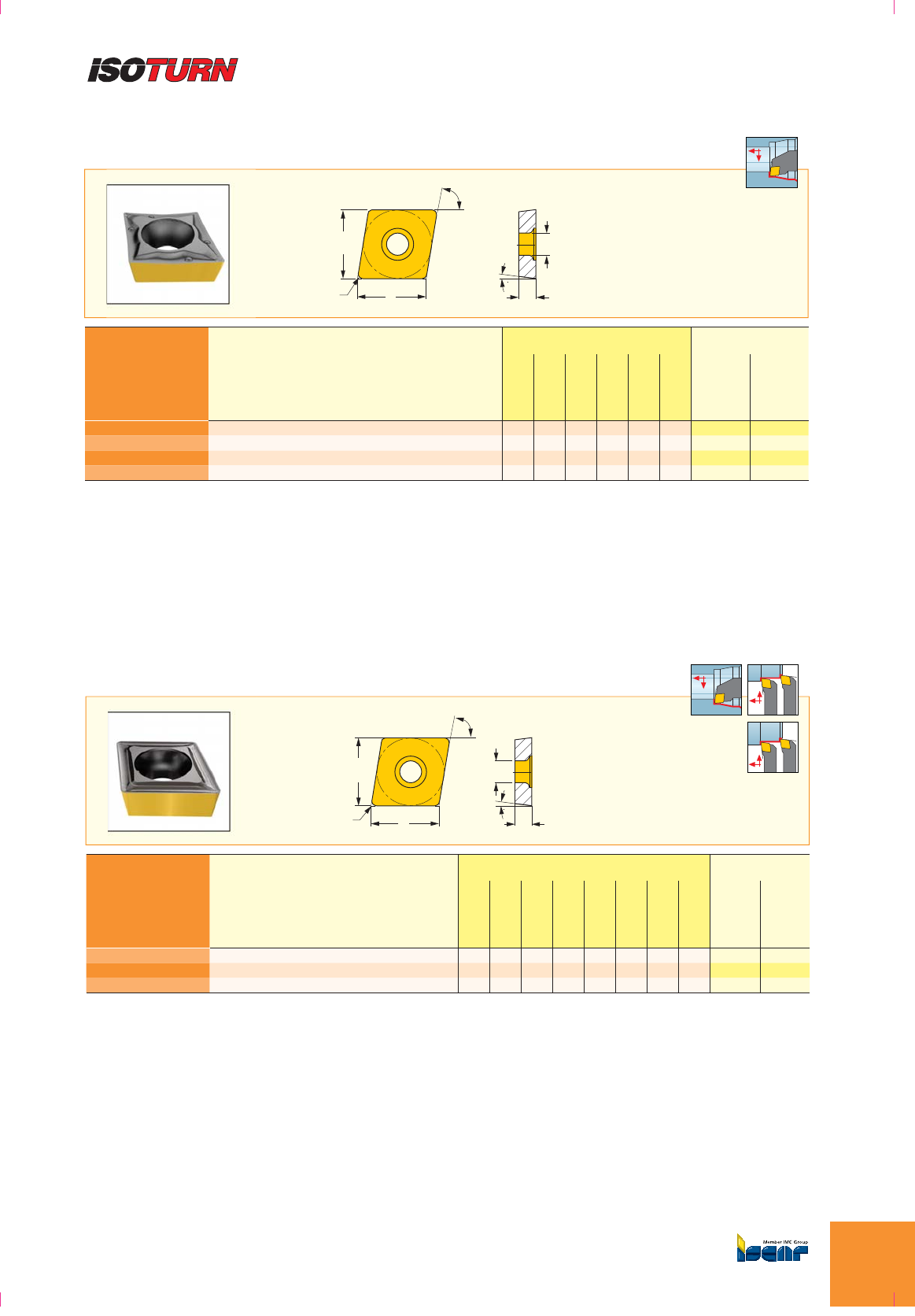

CCMT-PF
80° Rhombic Positive Flank Inserts for Semi-Finishing and Finishing on Soft Materials
and Exotic Alloys
S
d1
80°
d
l
r
95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC830
IC3028
IC6025
IC6015
IC807
IC907
ap
(mm)
f
(mm/rev)
CCMT 060202-PF 6.30 6.35 2.38 0.20 2.80 OOOOO
0.20-2.50 0.04-0.25
CCMT 060204-PF 6.30 6.35 2.38 0.40 2.80 OOOOOO
0.40-2.50 0.04-0.30
CCMT 09T302-PF 9.70 9.52 3.97 0.20 4.40 OO OO
0.50-3.00 0.05-0.30
CCMT 09T304-PF 9.70 9.52 3.97 0.40 4.40 OOOOOO
0.50-3.50 0.05-0.35
CCMT-14
80° Rhombic 7° Positive Flank Inserts for Semi-Finish and Finish Turning
d1
S
80°
di
rl
95º
97°
93°
95°
95°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC830
IC3028
IC8250
IC807
IC907
IC20
IC428
IC5005
ap
(mm)
f
(mm/
rev)
CCMT 060204-14 6.30 6.35 2.38 0.40 2.80 OO OOOOO
0.50-2.50 0.14-0.25
CCMT 09T304-14 9.70 9.52 3.97 0.40 4.40 OOO 0.50-3.00 0.14-0.25
CCMT 09T308-14 9.70 9.52 3.97 0.80 4.40 OOO OOO
0.80-3.00 0.14-0.30
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A93) SCACR/L-S (A92) SCLCR/L (A92).
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A93) SCACR/L-S (A92) SCLCR/L (A92).
B69
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
CCMT/CCGT
80° Rhombic 7° Positive Flank Inserts for Semi-Finish and Finish Turning
d1
S
l
r
di
80°
95°
95° 95º
97°
93°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC30N
IC20
IC20N
IC520N
ap
(mm)
f
(mm/rev)
CCGT 060202 6.30 6.35 2.38 0.20 2.80 O0.50-2.00 0.10-0.20
CCGT 060202L (1) 6.30 6.35 2.38 0.20 2.80 OO 0.50-2.00 0.10-0.20
CCGT 060204 6.30 6.35 2.38 0.40 2.80 O0.50-2.00 0.10-0.20
CCGT 060204L (1) 6.30 6.35 2.38 0.40 2.80 O0.50-2.00 0.10-0.20
CCMT 060202 6.30 6.35 2.38 0.20 2.80 O0.50-2.00 0.10-0.20
CCMT 060204 6.30 6.35 2.38 0.40 2.80 OOO
0.50-2.00 0.12-0.22
CCMT 09T302 9.70 9.52 3.97 0.20 4.40 OO 0.50-2.50 0.12-0.25
CCMT 09T304 9.70 9.52 3.97 0.40 4.40 OO 0.50-2.50 0.12-0.25
CCMT 09T308 9.70 9.52 3.97 0.80 4.40 OO 0.80-3.00 0.14-0.25
• Use left-hand inserts for left-hand external tools and for right-hand internal tools
(1) Left-hand insert
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A93) SCACR/L-S (A92)• SCLCR/L (A92).

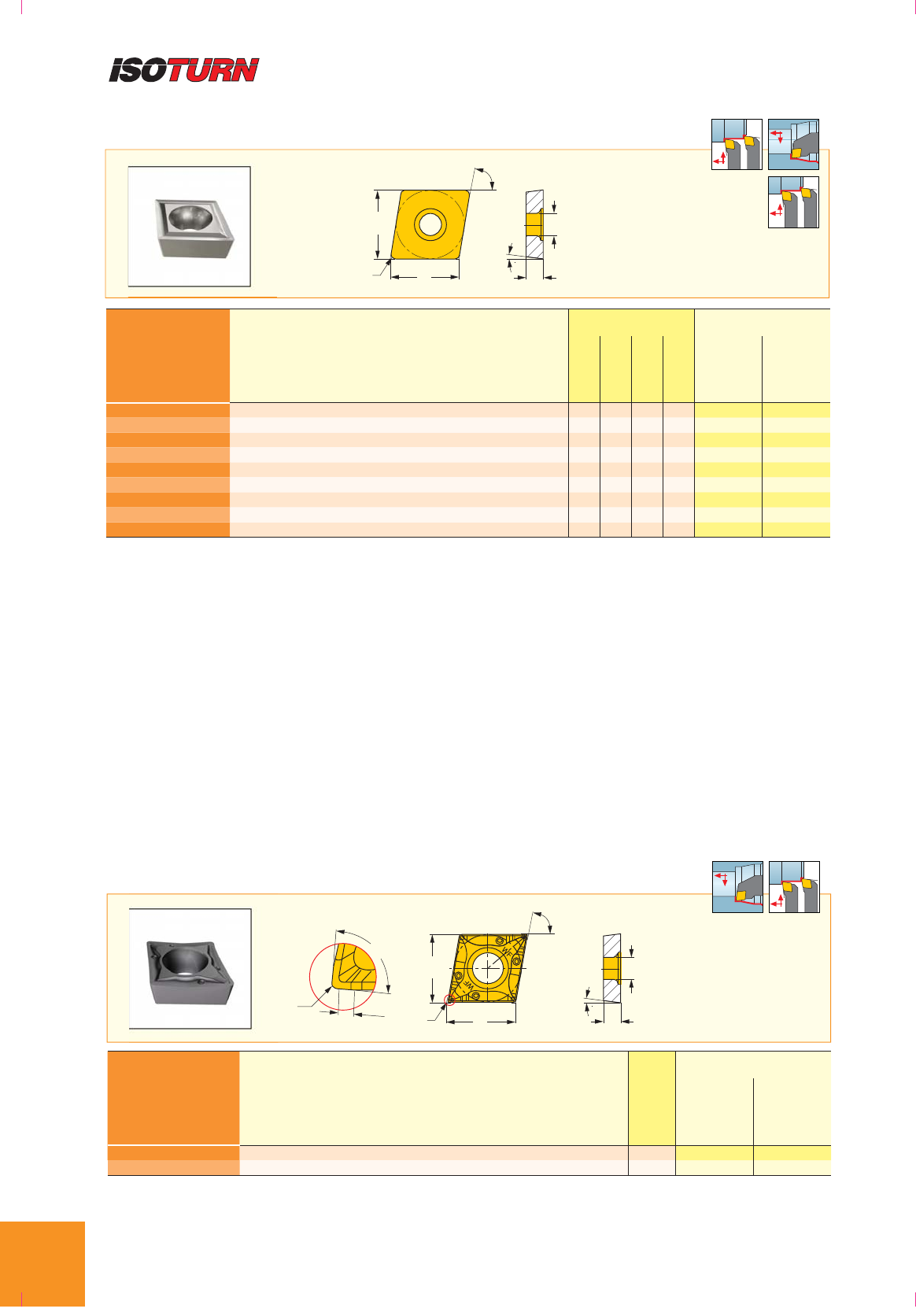

CCET-WF
80° Rhombic Insert with a 7° Positive Flank and a Wiper Near the Corner for
High Feed Finishing
80°
di
r
r
l
86°
0.3
d1
S
95º
95°
95°
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC907
ap
(mm)
f
(mm/rev)
CCET 0602005-WF 6.30 6.35 2.38 0.05 2.80 O0.05-2.00 0.01-0.20
CCET 09T3005-WF 9.50 9.52 3.97 0.05 4.40 O0.05-2.00 0.01-0.20
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A1) SCACR/L-S (A92) SCLCR/L (A92).
ISCAR
B70
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
CCMT-WG
80° Rhombic Insert with a 7° Positive Flank and a Wiper Near the Corner for
High Feed Finishing
d1
S
80°
d
rl
95°
95° 95º
97°
93°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC8250
IC807
IC907
ap
(mm)
f
(mm/rev)
CCMT 060204-WG 6.30 6.35 2.38 0.40 2.80 OO 0.40-2.00 0.10-0.35
CCMT 09T304-WG 9.70 9.52 3.97 0.40 4.40 O0.40-2.00 0.14-0.30
CCMT 09T308-WG 9.70 9.52 3.97 0.80 4.40 O0.50-2.50 0.20-0.38
CPGT-SM
80° Rhombic 11° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft
Materials and Exotic Alloys
80°
d1
11°
S
l
r
d
95º
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC907
ap
(mm)
f
(mm/rev)
CPGT 060201-SM 6.45 6.35 2.38 0.10 2.80 O0.25-2.00 0.05-0.20
CPGT 060202-SM 6.45 6.35 2.38 0.20 2.80 O0.25-2.00 0.05-0.30
CPGT 060204-SM 6.45 6.35 2.38 0.40 2.80 O0.50-3.00 0.10-0.35
CPGT 09T301-SM 9.67 9.52 3.97 0.10 4.40 O0.25-2.00 0.05-0.25
CPGT 09T302-SM 9.67 9.52 3.97 0.20 4.40 O0.50-2.50 0.10-0.30
CPGT 09T304-SM 9.67 9.52 3.97 0.40 4.40 O0.60-3.50 0.10-0.35
For tools, see pages: A/E/S-SCLCR/L (B34) • PCLCR/L-S (A93) PCLCR/L-S-JHP (A93) SCACR/L-S (A92) SCLCR/L (A92).
B71
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

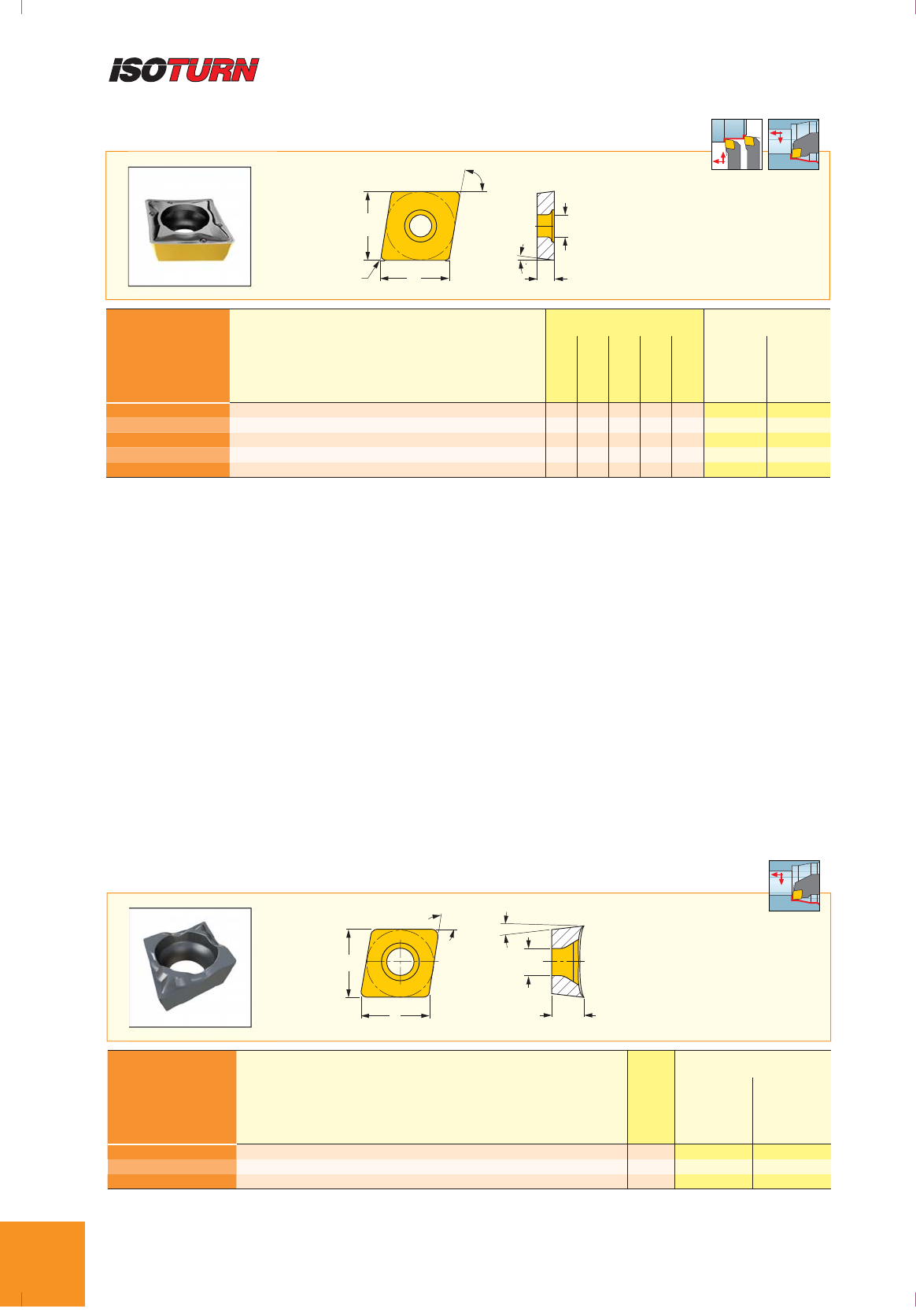

CPMT-PF
80° Rhombic Positive Flank Inserts, for Semi Finishing and Finishing on Soft Materials
and Exotic Alloys
80°
d1
S
11°
l
r
d
95°
95° 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC3028
IC6025
IC6015
IC807
IC907
ap
(mm)
f
(mm/rev)
CPMT 060204-PF 6.30 6.35 2.38 0.40 2.80 OOOOO
0.50-2.50 0.04-0.30
CPMT 060208-PF 6.30 6.35 2.38 0.80 2.80 OOO
0.50-2.50 0.08-0.30
CPMT 09T304-PF 9.50 9.52 3.97 0.40 4.40 OOO
0.50-3.00 0.05-0.35
CPMT 09T308-PF 9.50 9.52 3.97 0.80 4.40 OOOOO
0.50-3.50 0.10-0.35
CPMT 090308-PF 9.50 9.52 3.18 0.80 4.40 O0.50-3.50 0.10-0.35
EPGT-F1P
75° Rhombic Positive Flank Inserts, for Very Low Finish Turning Conditions of Steel
11˚
d1
lS
di
75˚
100º
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC908
ap
(mm)
f
(mm/rev)
EPGT 03X101-F1P 3.70 3.57 1.39 0.10 1.90 O0.10-0.50 0.01-0.05
EPGT 03X102-F1P 3.70 3.57 1.39 0.20 1.90 O0.10-0.50 0.02-0.10
EPGT 03X104-F1P 3.70 3.57 1.39 0.40 1.90 O0.10-0.50 0.05-0.15
For tools, see pages: A/E-SEXPR/L-03 (B35).
ISCAR
B72
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

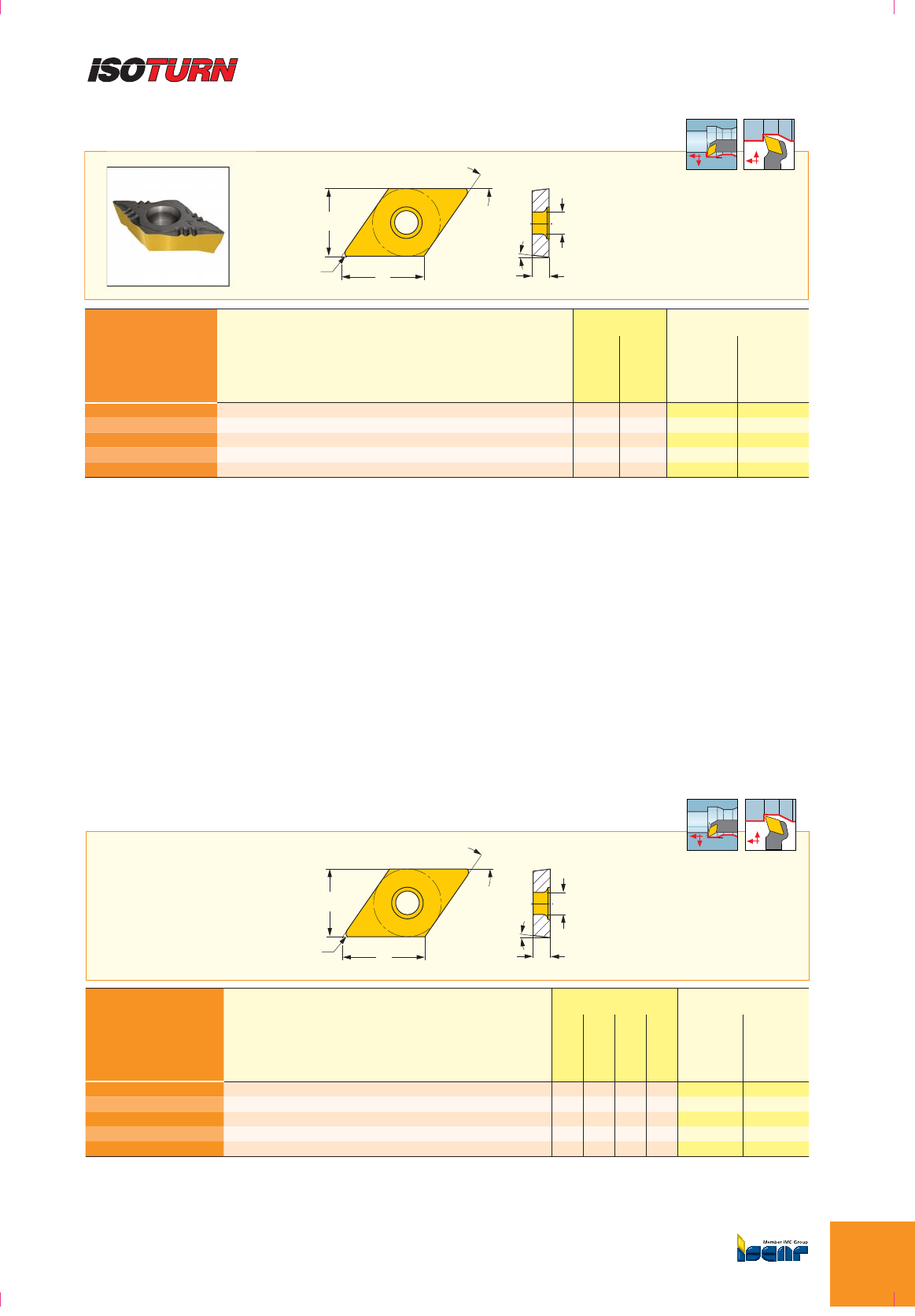

DCMT-F3P
55° Rhombic Positive Flank Inserts, for Semi-Finishing and Finishing Turning of Steel
S
d1
55°
l
r
di
93º
30º
max
107.5°

TH_
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC8250
IC8150
ap
(mm)
f
(mm/rev)
DCMT 070202-F3P 7.70 6.35 2.38 0.20 2.80 OO
0.06-1.50 0.03-0.12
DCMT 070204-F3P 7.70 6.35 2.38 0.40 2.80 OO
0.08-1.50 0.05-0.18
DCMT 11T302-F3P 11.60 9.52 3.97 0.20 4.40 OO
0.08-2.00 0.04-0.16
DCMT 11T304-F3P 11.60 9.52 3.97 0.40 4.40 OO
0.11-2.00 0.06-0.25
DCMT 11T308-F3P 11.60 9.52 3.97 0.80 4.40 OO
0.15-2.00 0.08-0.32
DCMT-M3M
55° Rhombic Positive Flank Inserts, for Machining Stainless and Low Carbon Steel
S
d1
55°
l
r
di
93º
30º
max
107.5°

TH_
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC6025
IC6015
IC806
IC907
ap
(mm)
f
(mm/rev)
DCMT 070204-M3M 7.70 6.35 2.38 0.40 2.80 OO 0.40-2.50 0.07-0.23
DCMT 070208-M3M 7.70 6.35 2.38 0.80 2.80 OO 0.80-2.50 0.10-0.25
DCMT 11T304-M3M 11.60 9.52 3.97 0.40 4.40 OO 0.40-3.00 0.07-0.25
DCMT 11T308-M3M 11.60 9.52 3.97 0.40 4.40 OOOO0.80-3.00 0.10-0.30
DCMT 11T312-M3M 11.60 9.52 3.97 1.20 4.40 OO 1.20-3.00 0.13-0.35
For tools, see pages: • PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) • SDJCR/L (A95) SDNCN (A97).
For tools, see pages: • PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) • SDJCR/L (A95) SDNCN (A97).
B73
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

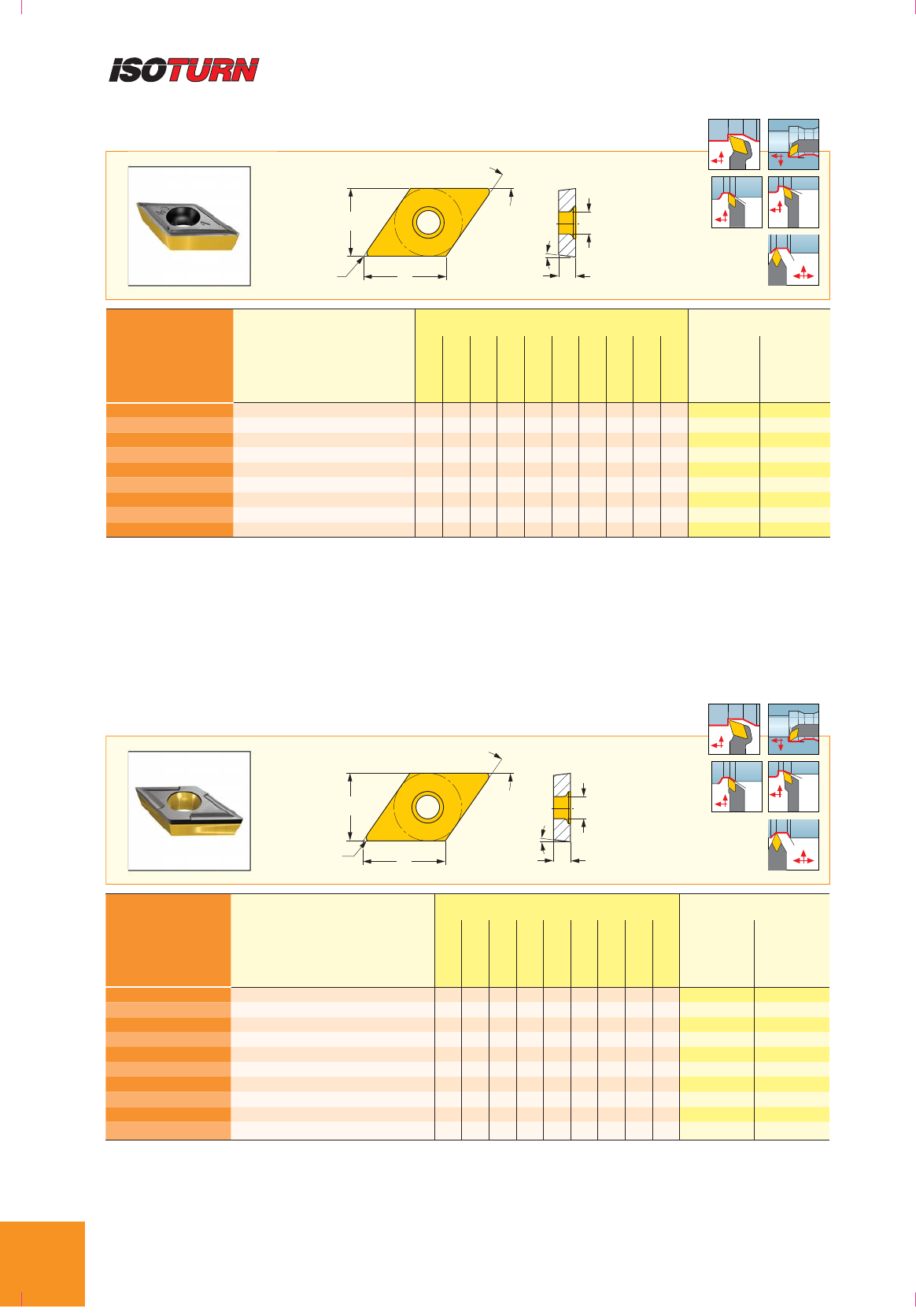

DCMT/DCGT-SM
55° Rhombic 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft
Materials and Exotic Alloys
d1
S
55°
di
l
r
107.5°

TH_
93º
30º
max
29°
max
91°
27°
max
93°
60°
max
62.5°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC8350
IC6025
IC8250
IC530N
IC6015
IC8150
IC806
IC807
IC907
IC520N
ap
(mm)
f
(mm/rev)
DCMT 070202-SM 7.70 6.35 2.38 0.20 2.80 OOOO
0.50-2.00 0.04-0.20
DCMT 070204-SM 7.70 6.35 2.38 0.40 2.80 OO OOOOO 0.50-2.50 0.05-0.25
DCMT 070208-SM 7.70 6.35 2.38 0.80 2.80 O0.50-3.00 0.07-0.25
DCGT 11T302-SM 11.60 9.52 3.97 0.20 4.40 O0.30-2.00 0.05-0.25
DCGT 11T304-SM 11.60 9.52 3.97 0.40 4.40 O0.50-2.50 0.05-0.25
DCMT 11T302-SM 11.60 9.52 3.97 0.20 4.40 OOOO OO 0.50-2.50 0.05-0.25
DCMT 11T304-SM 11.60 9.52 3.97 0.40 4.40 OOOO OOOO 0.50-2.50 0.07-0.25
DCMT 11T308-SM 11.60 9.52 3.97 0.80 4.40 OOOOOOO 1.00-3.00 0.07-0.25
DCMT 11T312-SM 11.60 9.52 3.97 1.20 4.40 O1.00-3.50 0.10-0.28
DCMT/DCGT
55° Rhombic Insert with 7° Positive Clearance for Finishing Applications
S
d1
55°
l
r
di
107.5°

TH_
93º
30º
max
29°
max
91°
27°
max
93°
60°
max
62.5°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSrd
1
IC830
IC3028
IC8250
IC908
IC30N
IC530N
IC8150
IC20N
IC520N
ap
(mm)
f
(mm/rev)
DCGT 070201R (1) 7.70 6.35 2.38 0.10 2.80 O0.25-1.50 0.05-0.15
DCGT 070202 7.70 6.35 2.38 0.20 2.80 O0.50-2.00 0.08-0.20
DCGT 070204 7.70 6.35 2.38 0.40 2.80 O0.80-2.50 0.10-0.25
DCMT 070202 7.70 6.35 2.38 0.20 2.80 OO OOO 0.50-2.00 0.08-0.20
DCMT 070204 7.70 6.35 2.38 0.40 2.80 OO O OOO 0.50-2.00 0.08-0.22
DCGT 11T302 11.60 9.52 3.97 0.20 4.40 O0.50-2.00 0.08-0.20
DCGT 11T304 11.60 9.52 3.97 0.40 4.40 OO
1.00-2.50 0.12-0.25
DCMT 11T302 11.60 9.52 3.97 0.20 4.40 OO OO 0.50-2.00 0.08-0.20
DCMT 11T304 11.60 9.52 3.97 0.40 4.40 OOO
0.50-2.00 0.12-0.25
DCMT 11T308 11.60 9.52 3.97 0.80 4.40 OO OO 1.50-3.00 0.14-0.29
For tools, see pages: • PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) • SDJCR/L (A95) SDNCN (A97).
• Right-hand inserts for right-hand external tools and for left-hand internal tools
(1) Right-hand insert
For tools, see pages: PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) • SDJCR/L (A95) SDNCN (A97).
ISCAR
B74
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

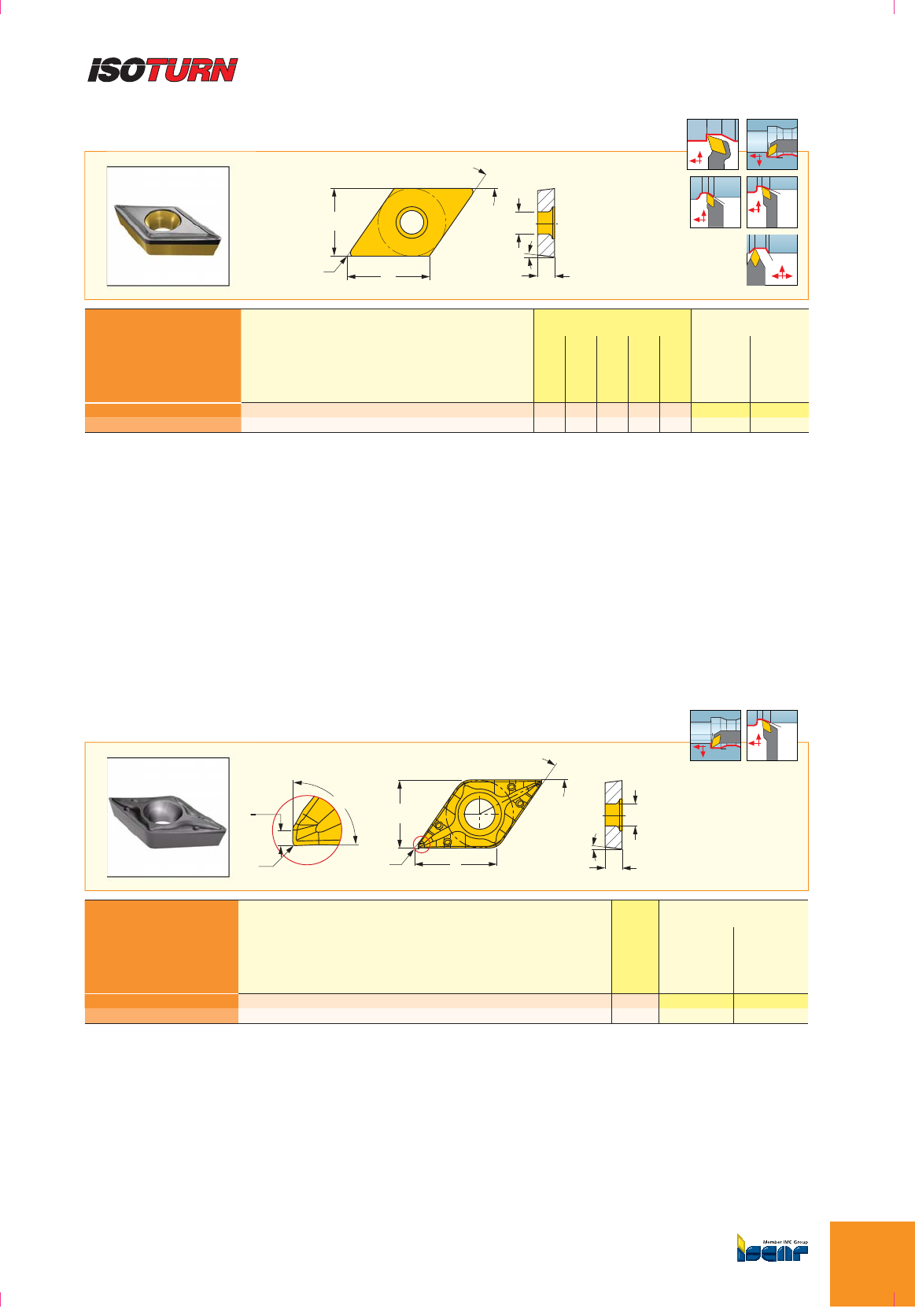

DCMT-14
55° Rhombic 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft
Materials and Exotic Alloys
S
l
r
d1
55°
di
107.5°

TH_
93º
30º
max
29°
max
91°
27°
max
93°
60°
max
62.5°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC830
IC3028
IC8150
IC20
IC428
ap
(mm)
f
(mm/rev)
DCMT 11T304-14 11.60 9.52 3.97 0.40 4.40 OOOO 1.00-2.50 0.14-0.25
DCMT 11T308-14 11.60 9.52 3.97 0.80 4.40 OOO
1.50-3.00 0.14-0.29
DCET-WF
55° Rhombic Wiper Inserts for Finishing Operations at High Feeds
d1
S
55°
87°
0.3 di
l
r
r
93º
30º
max
27°
max
93°
Dimensions Recommended
Machining Data
Designation ldiSrd
1
IC907
ap
(mm)
f
(mm/rev)
DCET 0702005R/L-WF 7.70 6.35 2.38 0.05 2.80 O0.05-3.00 0.01-0.20
DCET 11T3005R/L-WF 11.60 9.52 3.97 0.05 4.40 O0.05-3.00 0.01-0.20
0
Right-hand shown
Left-hand shown
For tools, see pages: • PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) • SDJCR/L (A95) SDNCN (A97).
For tools, see pages: • PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) SDJCR/L (A95).
B75
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

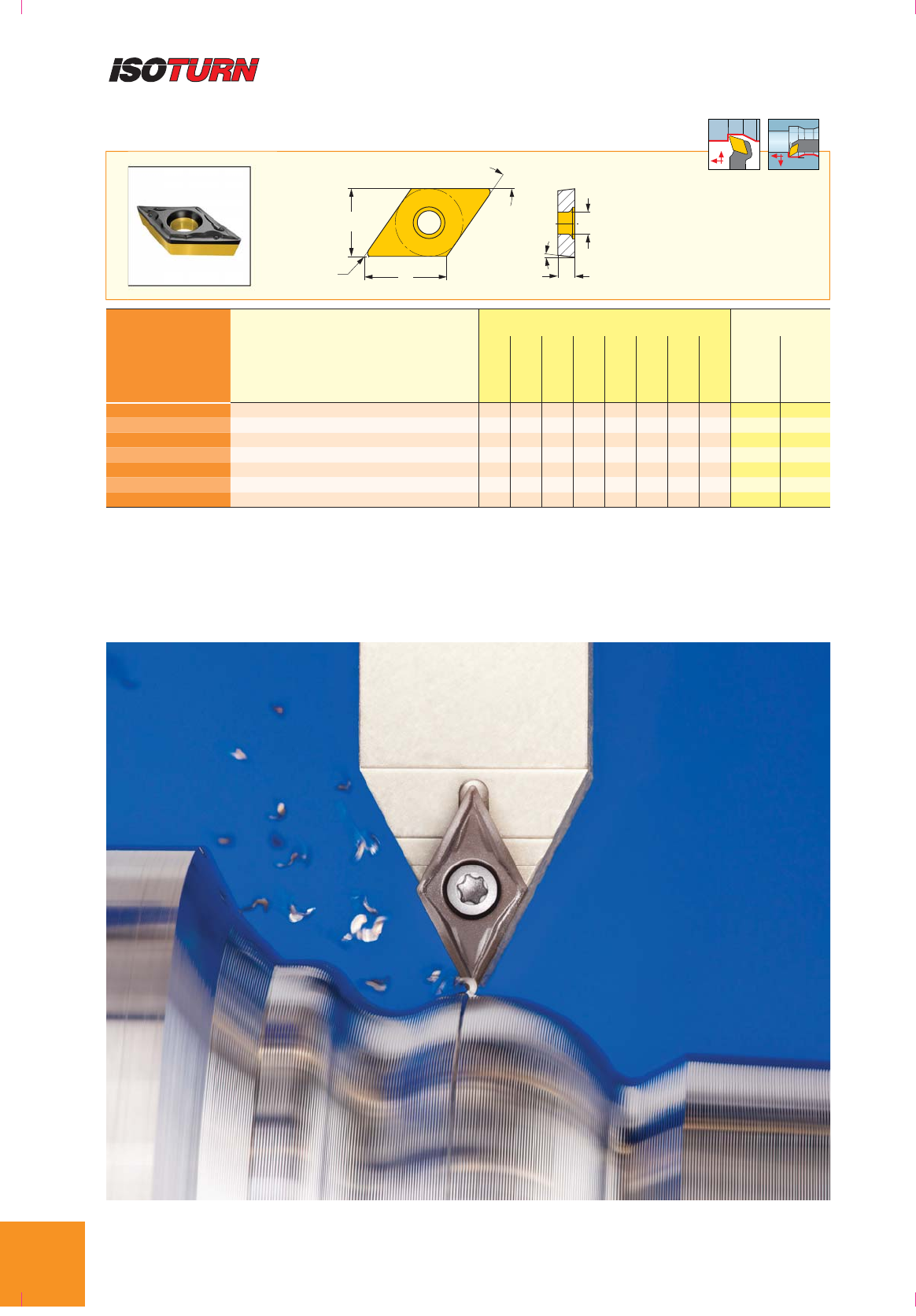

DCMT-PF
55° Rhombic Positive Flank Inserts for Semi-Finishing and Finishing on Soft Materials
and Exotic Alloys
d1
S
55°
di
l
r
107.5°

TH_
93º
30º
max
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC830
IC3028
IC6025
IC8250
IC6015
IC806
IC807
IC907
ap
(mm)
f
(mm/
rev)
DCMT 070201-PF 7.70 6.35 2.38 0.10 2.80 OO
0.30-3.00 0.02-0.25
DCMT 070202-PF 7.70 6.35 2.38 0.20 2.80 O0.40-3.00 0.03-0.25
DCMT 070204-PF 7.70 6.35 2.38 0.40 2.80 OO 0.50-3.50 0.05-0.30
DCMT 070208-PF 7.70 6.35 2.38 0.80 2.80 OO
0.70-3.00 0.08-0.30
DCMT 11T302-PF 11.60 9.52 3.97 0.20 4.40 OO O 0.30-2.50 0.04-0.25
DCMT 11T304-PF 11.60 9.52 3.97 0.40 4.40 OOOOOOOO
0.50-3.00 0.05-0.25
DCMT 11T308-PF 11.60 9.52 3.97 0.80 4.40 OOOOOOOO
0.70-3.00 0.10-0.25
For tools, see pages:PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) • SDJCR/L (A95) SDNCN (A97).
ISCAR
B76
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

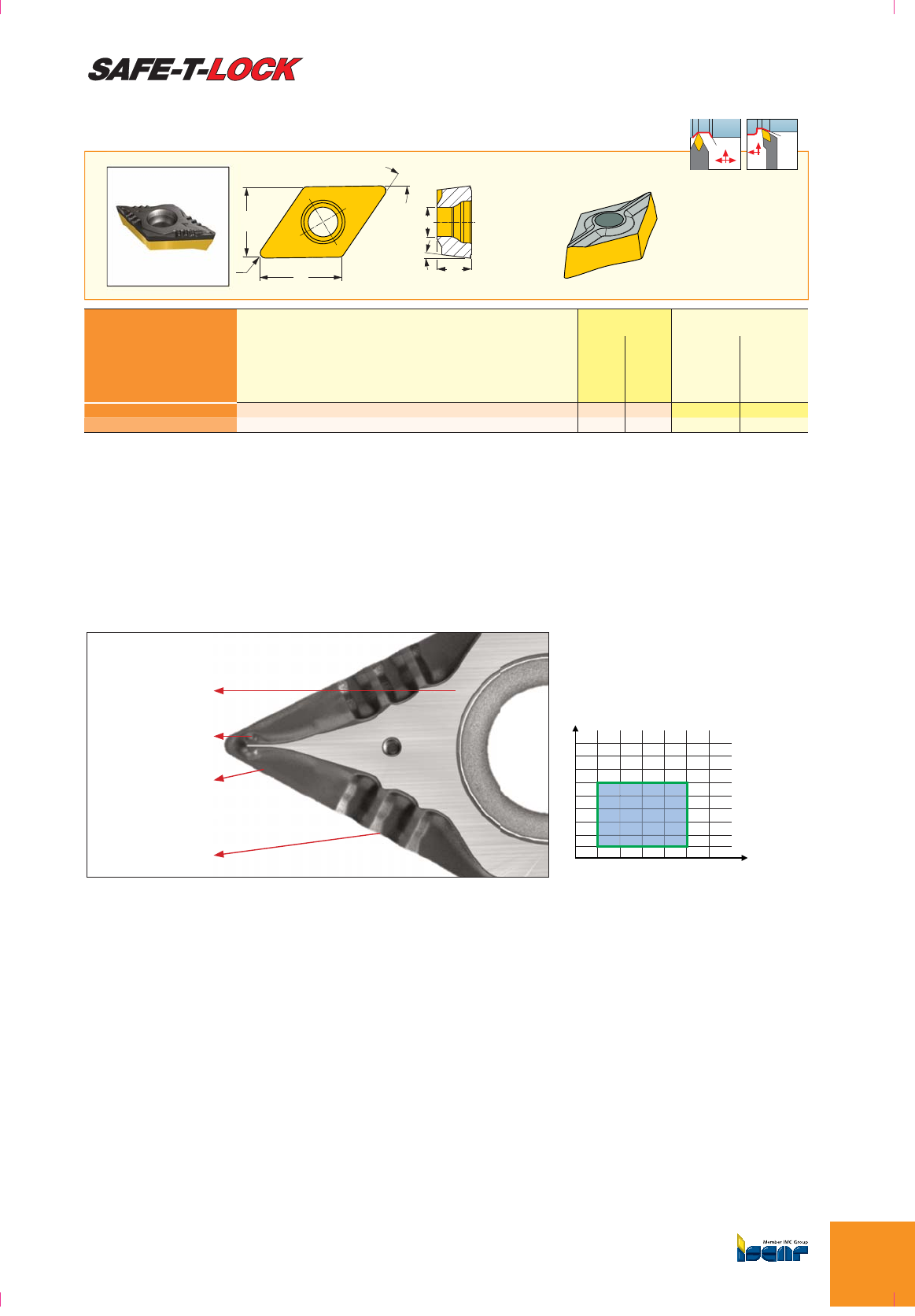

0.5
1
1.5
2
2.5
3
3.5
4
4.5
0.10 0.15 0.20 0.25 0.30 0.35
f [mm/rev]
F3P
ap
[mm]
Ground surface for high
rigidity and accuracy
Unique deflector for chip
control at low cutting
conditions
Positive rake angle for
smooth cutting
and reducing cutting forces
Wavy surface to prevent
chip hammering
ces
DCMT 13T504-F3P-SL
Application Range
DCMT-F3P-SL
55° Rhombic Positive Flank Inserts with a Locating Bottom Ridge, for Semi-Finishing
and Finishing of Steel
55°
S
di d1
r
l
60°
max
62.5°
27°
max
93°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC8250
IC8150
ap
(mm)
f
(mm/rev)
DCMT 13T504-F3P-SL 13.40 11.00 5.11 0.40 4.50 OO
0.50-3.00 0.05-0.25
DCMT 13T508-F3P-SL 13.40 11.00 5.11 0.80 4.50 OO
0.90-3.50 0.10-0.25
d
r
Bottom view
For tools, see pages: SDJCR/L-13-SL (A95) SDNCN-13-SL (A97).
B77
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

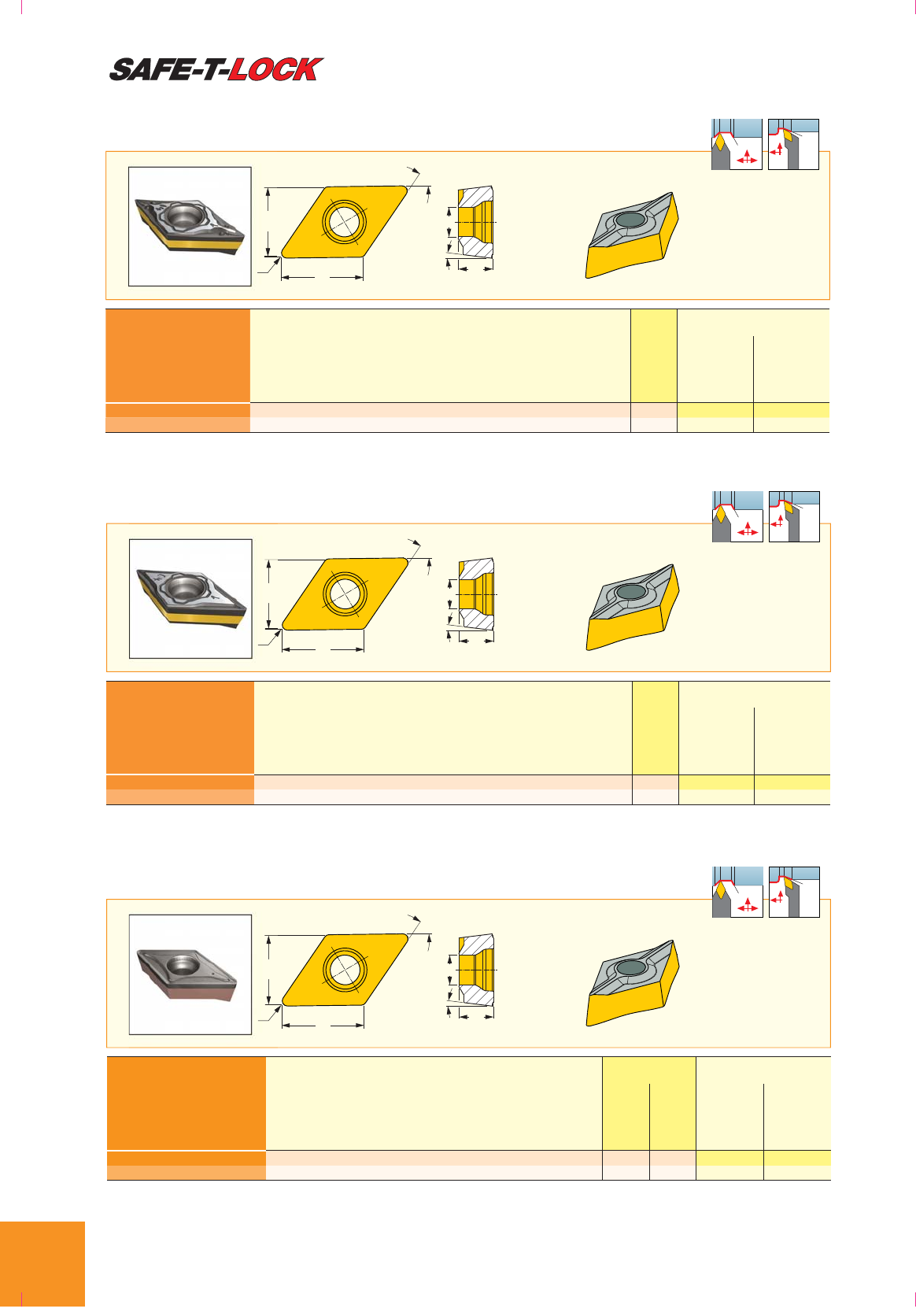

DCMT-PF-SL
55° Rhombic Positive Flank Inserts with a Locating Bottom Ridge, for Finish Turning
on Soft Materials and Exotic Alloys
55°
S
di d1
r
l
60°
max
62.5°
27°
max
93°
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC8150
ap
(mm)
f
(mm/rev)
DCMT 13T504-PF-SL 13.40 11.00 5.11 0.40 4.50 O0.50-3.00 0.05-0.25
DCMT 13T508-PF-SL 13.40 11.00 5.11 0.80 4.50 O0.70-3.00 0.05-0.25
di
r
DCMT-SM-SL
55° Rhombic Positive Flank Inserts with a Locating Bottom Ridge, for Finish Turning
on Soft Materials and Exotic Alloys
55°
S
di d1
r
l
60°
max
62.5°
27°
max
93°
Dimensions Recommended
Machining Data
Designation ldiSrd
1
IC8150
ap
(mm)
f
(mm/rev)
DCMT 13T504-SM-SL 13.40 11.00 5.11 0.40 4.50 O0.50-2.50 0.07-0.27
DCMT 13T508-SM-SL 13.40 11.00 5.11 0.80 4.50 O1.00-3.00 0.07-0.27
di
r
DCMT-M3M-SL
55° Rhombic Positive Flank Inserts with a Locating Bottom Ridge, for Machining
Stainless and Low Carbon Steel
55°
S
di d1
r
l
60°
max
62.5°
27°
max
93°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC6025
IC6015
ap
(mm)
f
(mm/rev)
DCMT 13T508-M3M-SL 13.40 11.00 5.11 0.80 4.50 OO
0.90-3.50 0.10-0.25
DCMT 13T512-M3M-SL 13.40 11.00 5.11 1.20 4.50 OO
0.90-3.50 0.15-0.30
di
r
Bottom view
For tools, see pages: SDJCR/L-13-SL (A95) SDNCN-13-SL (A97).
For tools, see pages: SDJCR/L-13-SL (A95) SDNCN-13-SL (A97).
For tools, see pages: SDJCR/L-13-SL (A95) SDNCN-13-SL (A97).
ISCAR
B78
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

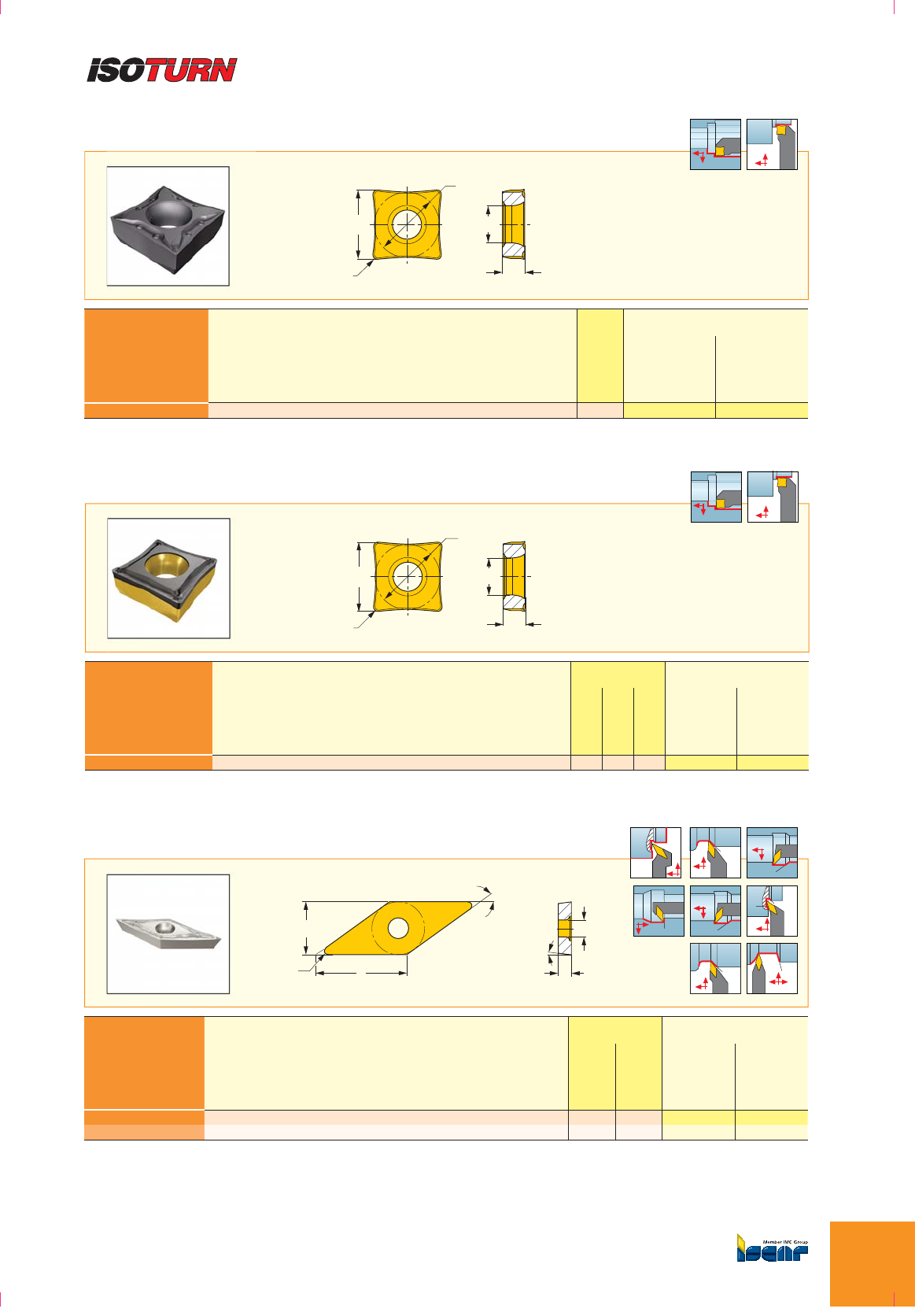

VCGT 1303..-PF
35° Rhombic Positive Flank Inserts for Semi-Finishing and Finishing
on Soft Materials and Exotic Alloys
d1
S
35°
di
l
r
117.5°
25°
max
52°
max
91°
107.5º
35º
max
95º
95º
48º
max
31°
max
112°
50°
max
93°
72.5°
70°
max
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC830
IC3028
ap
(mm)
f
(mm/rev)
VCGT 130302-PF 13.00 7.94 3.18 0.20 3.40 O0.30-2.50 0.03-0.25
VCGT 130304-PF 13.00 7.94 3.18 0.40 3.40 OO
0.50-3.00 0.05-0.25
QCMT-PF
Positive 7° Clearance, Four 80° Cornered Insert with a Chipformer for Finishing
rS
l
di
d
1
95º
95°
Dimensions Recommended Machining Data
Designation di S r d1
IC908
ap
(mm)
f
(mm/rev)
QCMT 09T302-PF 9.65 3.97 0.20 4.40 O0.50-2.50 0.05-0.30
QCMT-SM
Positive 7° Clearance, Four 80° Cornered Insert with a Chipformer for Finishing
rS
l
di
d
1
95º
95°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC3028
IC8250
IC8150
ap
(mm)
f
(mm/rev)
QCMT 09T304-SM 10.40 9.65 3.97 0.40 4.40 OOO 0.50-2.50 0.06-0.25
For tools, see pages: PQLCR-A (A102) PQLCR/L (A101) PQLCR/L-S (A101).
For tools, see pages: PQLCR-A (A102) PQLCR/L (A101) PQLCR/L-S (A101).
For tools, see pages: SVACR/L (A99).
B79
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

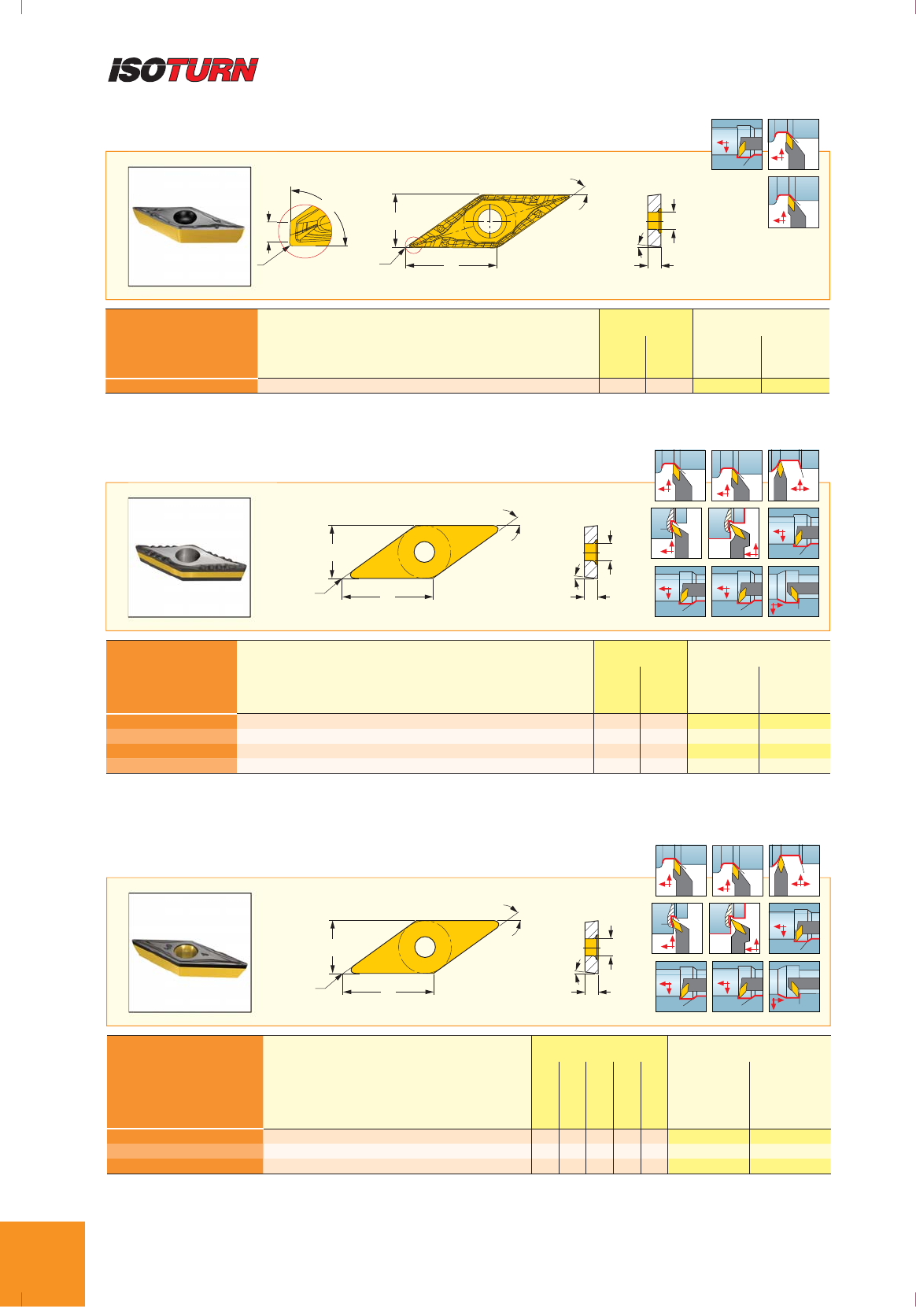

VCET-WF
35° Rhombic Wiper Inserts for Finishing Operations at High Feeds
di
rS
35°
87°
0.3
rl
d1
R
WF
93º
50º
max
52°
max
91°
50°
max
93°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC807
IC907
ap
(mm)
f
(mm/rev)
VCET 1103005R/L-WF 11.10 6.35 3.18 0.05 2.90 OO
0.05-4.00 0.01-0.20
0
.3
r
Right-hand shown
Left-hand shown
VCMT-F3P
35° Rhombic Positive Flank Inserts, for Semi-Finishing and Finishing
Turning of Steel
d1
S
35°
di
l
r
52°
max
91° 50°
max
93°
72.5°
70°
max
31°
max
112°
117.5°
25°
max 93º
50º
max
95º
48º
max
107.5º
35º
max 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC8250
IC8150
ap
(mm)
f
(mm/rev)
VCMT 110302-F3P 11.10 6.35 3.18 0.20 2.80 OO
0.06-1.70 0.03-0.14
VCMT 110304-F3P 11.10 6.35 3.18 0.40 2.80 OO
0.10-1.70 0.05-0.20
VCMT 110308-F3P 11.10 6.35 3.18 0.80 2.80 OO
0.13-1.70 0.07-0.28
VCMT 110312-F3P 11.10 6.35 3.18 1.20 2.80 OO
0.13-1.70 0.08-0.33
VCMT-SM
35° Rhombic 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft
Materials and Exotic Alloys
d1
S
35°
di
l
r
52°
max
91° 50°
max
93°
72.5°
70°
max
31°
max
112°
117.5°
25°
max 93º
50º
max
95º
48º
max
107.5º
35º
max 95º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSrd
1
IC6025
IC908
IC6015
IC807
IC907
ap
(mm)
f
(mm/rev)
VCMT 110302-SM 11.10 6.35 3.18 0.20 2.90 OOO
0.20-2.50 0.04-0.20
VCMT 110304-SM 11.10 6.35 3.18 0.40 2.90 OOOOO 0.50-3.00 0.07-0.24
VCMT 110308-SM 11.10 6.35 3.18 0.80 2.90 O0.50-2.00 0.07-0.25
For tools, see pages: PVACR/L-JHP (A98) PVACR/L-S (A98) S/A-SVJCR/L (B37) SVACR/L (A99) SVJCR/L (A99) .
For tools, see pages: PVACR/L-JHP (A98) PVACR/L-S (A98) S/A-SVJCR/L (B37) SVACR/L (A99) SVJCR/L (A99) SVVCN (A100) .
For tools, see pages: PVACR/L-JHP (A98) PVACR/L-S (A98) S/A-SVJCR/L (B37) SVACR/L (A99) SVVCN (A100).
ISCAR
B80
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

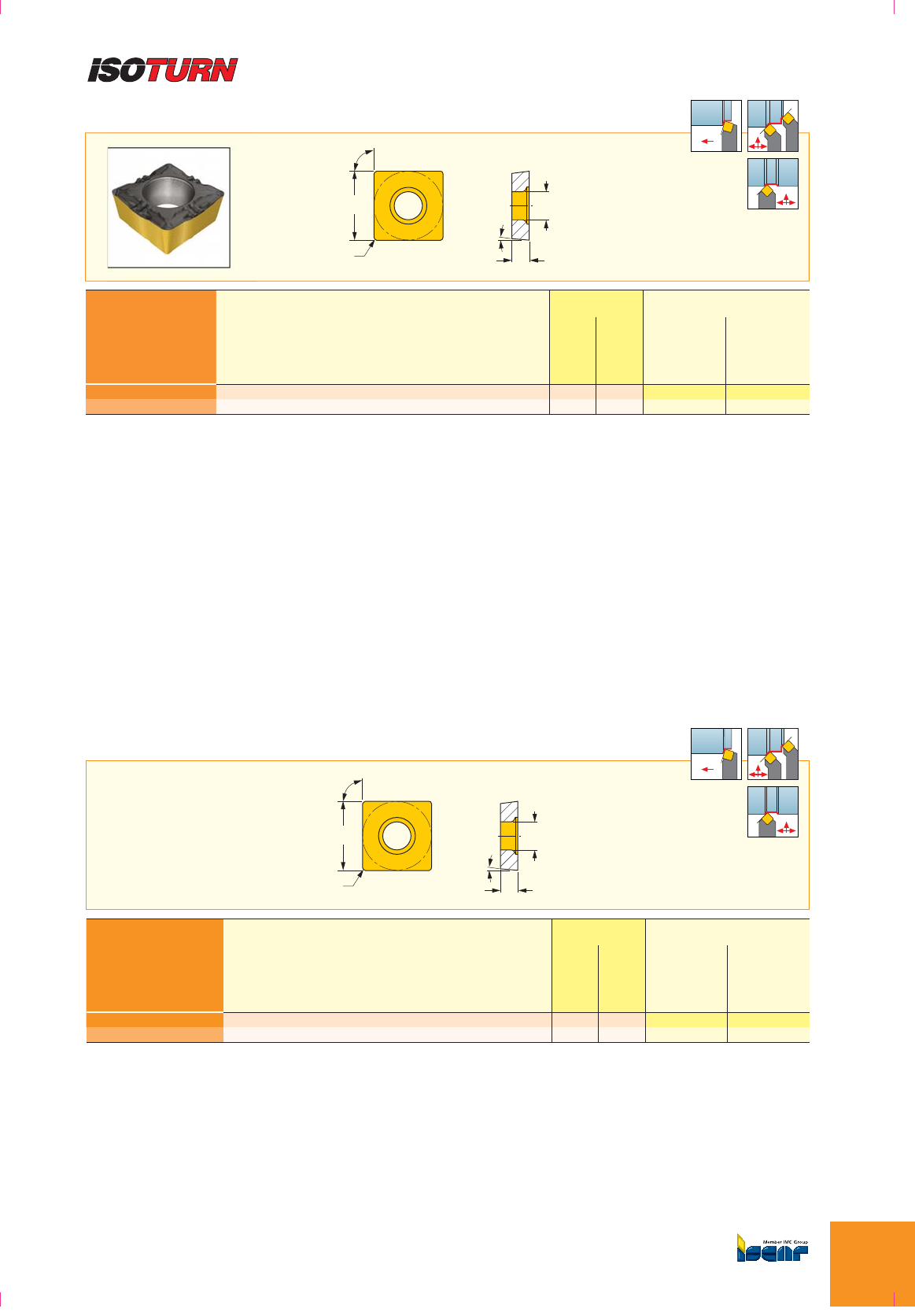

SCMT-F3P
Square Positive Flank Inserts, for Semi-Finishing and Finishing Turning of Steel
S
d1
90°
di
r
75° 45°
45°
45°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation lSrd
1
IC8250
IC8150
ap
(mm)
f
(mm/rev)
SCMT 09T304-F3P 9.52 3.97 0.40 4.40 OO 0.11-2.00 0.06-0.25
SCMT 09T308-F3P 9.52 3.97 0.80 4.40 OO 0.15-2.00 0.08-0.32
SCMT-M3M
Square Positive Flank Inserts, for Machining Stainless and Low Carbon Steel 75° 45°
45°
45°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation lSrd
1
IC6025
IC6015
ap
(mm)
f
(mm/rev)
SCMT 09T304-M3M 9.52 3.97 0.40 4.40 OO
0.40-3.80 0.07-0.25
SCMT 09T308-M3M 9.52 3.97 0.80 4.40 OO
0.80-3.80 0.10-0.30
S
d1
90°
di
r
For tools, see pages: SSBCR/L (A102) SSSCR/L (A102).
For tools, see pages: SSBCR/L (A102) SSSCR/L (A102).
B81
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

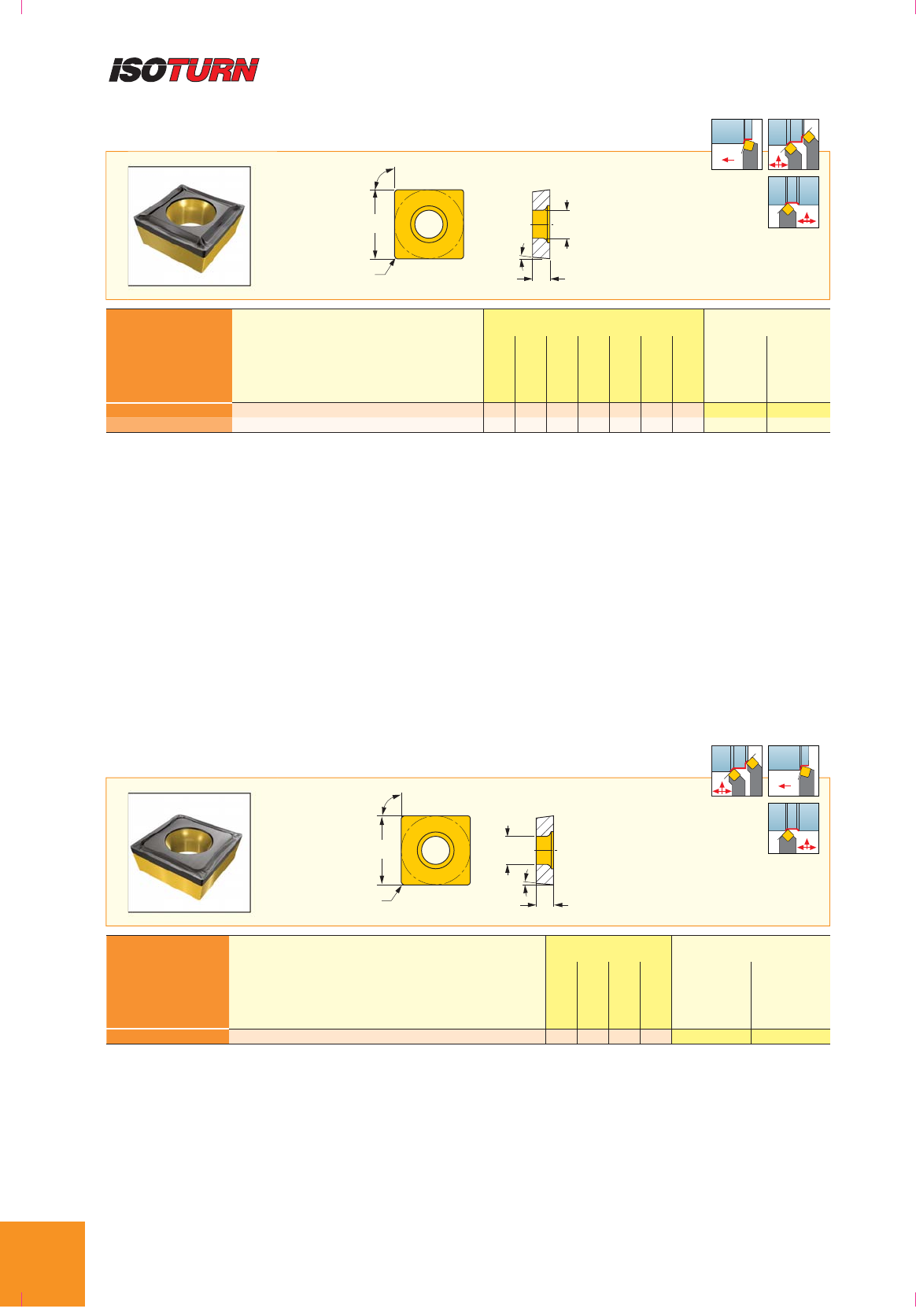

SCMT-SM
Square 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft Materials
and Exotic Alloys
S
d1
90°
l
r
75° 45°
45°
45°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation lSrd
1
IC830
IC3028
IC6025
IC8250
IC8150
IC807
IC907
ap
(mm)
f
(mm/rev)
SCMT 09T304-SM 9.52 3.97 0.40 4.40 OOOO
0.50-3.00 0.07-0.25
SCMT 09T308-SM 9.52 3.97 0.80 4.40 OOOOOOO
0.50-3.00 0.10-0.30
SCMT-14
Square 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft Materials
and Exotic Alloys
S
d1
90°
I
r
45°
45°
75°
45°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation lSrd
1
IC8250
IC807
IC907
IC20
ap
(mm)
f
(mm/rev)
SCMT 09T304-14 9.52 3.97 0.40 4.40 OOO 1.00-3.50 0.12-0.30
For tools, see pages: SSBCR/L (A102) SSSCR/L (A102).
For tools, see pages: SSBCR/L (A102) SSSCR/L (A102).
ISCAR
B82
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

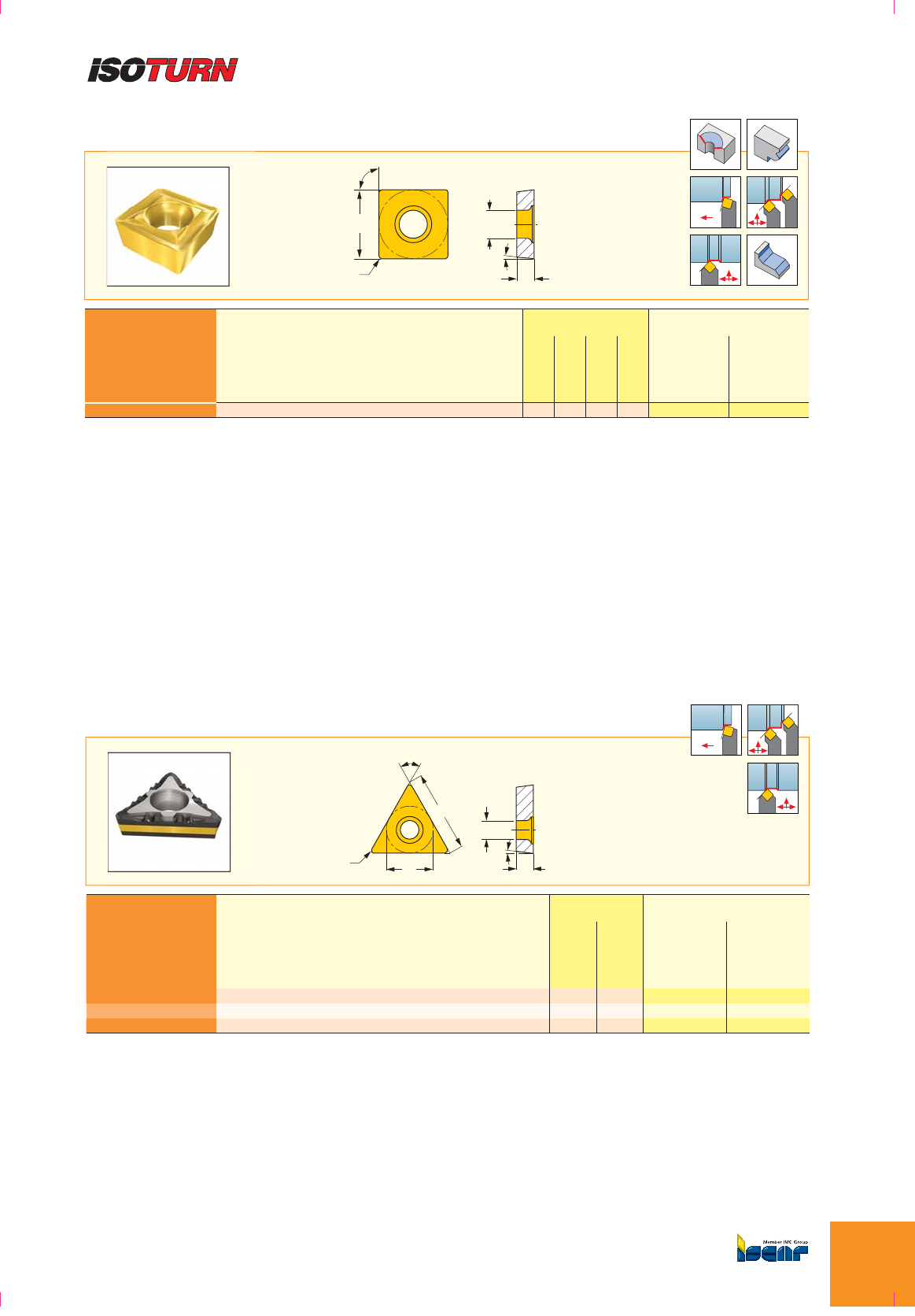

SCMT-19
Square 7° Positive Inserts for Semi-Roughing at Medium to High Feeds
d1
S
90°
l
r
75° 45°
45°
45°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation lSrd
1
IC635
IC50M
IC520M
IC20
ap
(mm)
fz
(mm/t)
SCMT 09T308-19 9.52 3.97 0.80 4.40 OOOO 1.00-5.00 0.08-0.15
TCMT-F3P
Triangular Positive Flank Inserts, for Semi-Finishing and Finishing Turning of Steel
di
60°
S
d1
r
l
75° 45°
45°
45°
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation lSrd
1
IC8250
IC8150
ap
(mm)
f
(mm/rev)
TCMT 110202-F3P 11.00 2.38 0.20 2.80 OO 0.06-1.70 0.03-0.14
TCMT 110204-F3P 11.00 2.38 0.40 2.80 OO 0.10-1.70 0.05-0.20
TCMT 110208-F3P 11.00 2.38 0.80 2.80 O0.13-1.70 0.07-0.28
For tools, see pages: SSBCR/L (A102) SSSCR/L (A102).
For tools, see pages: S-STFCR/L (B37) S-STLCR/L (B38) STFCR/L (A103) STGCR/L (A103).
B83
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

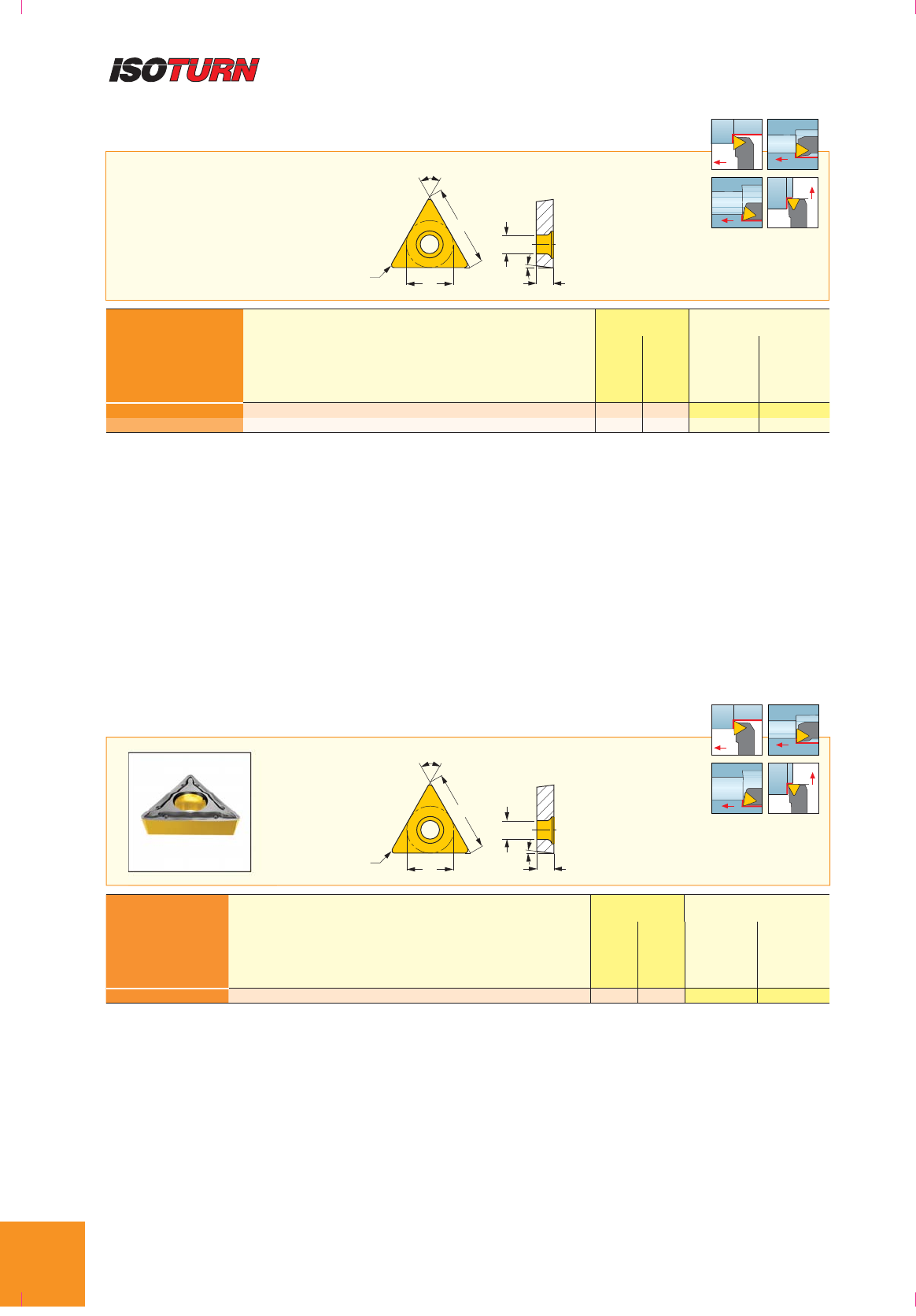

TCMT-PF
Triangular Positive Flank Inserts for Semi-Finishing and Finishing on Soft Materials and
Exotic Alloys
di
60°
S
d1
r
l
91°
91º
95º
91°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC807
IC907
ap
(mm)
f
(mm/rev)
TCMT 110202-PF 11.00 6.35 2.38 0.20 2.85 OO
0.20-3.00 0.05-0.25
TCMT-M3M
Triangular Positive Flank Inserts, for Machining Stainless and Low Carbon Steel
di
60°
S
d1
r
l
91°
91º
95º
91°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC6025
IC6015
ap
(mm)
f
(mm/rev)
TCMT 110204-M3M 11.00 6.35 2.38 0.40 2.80 OO
0.40-2.50 0.07-0.23
TCMT 110208-M3M 11.00 6.35 2.38 0.80 2.80 OO
0.80-2.50 0.10-0.25
For tools, see pages: S-STFCR/L (B37) S-STLCR/L (B38) STFCR/L (A103) STGCR/L (A103).
For tools, see pages: S-STFCR/L (B37) S-STLCR/L (B38) STFCR/L (A103) STGCR/L (A103).
ISCAR
B84
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

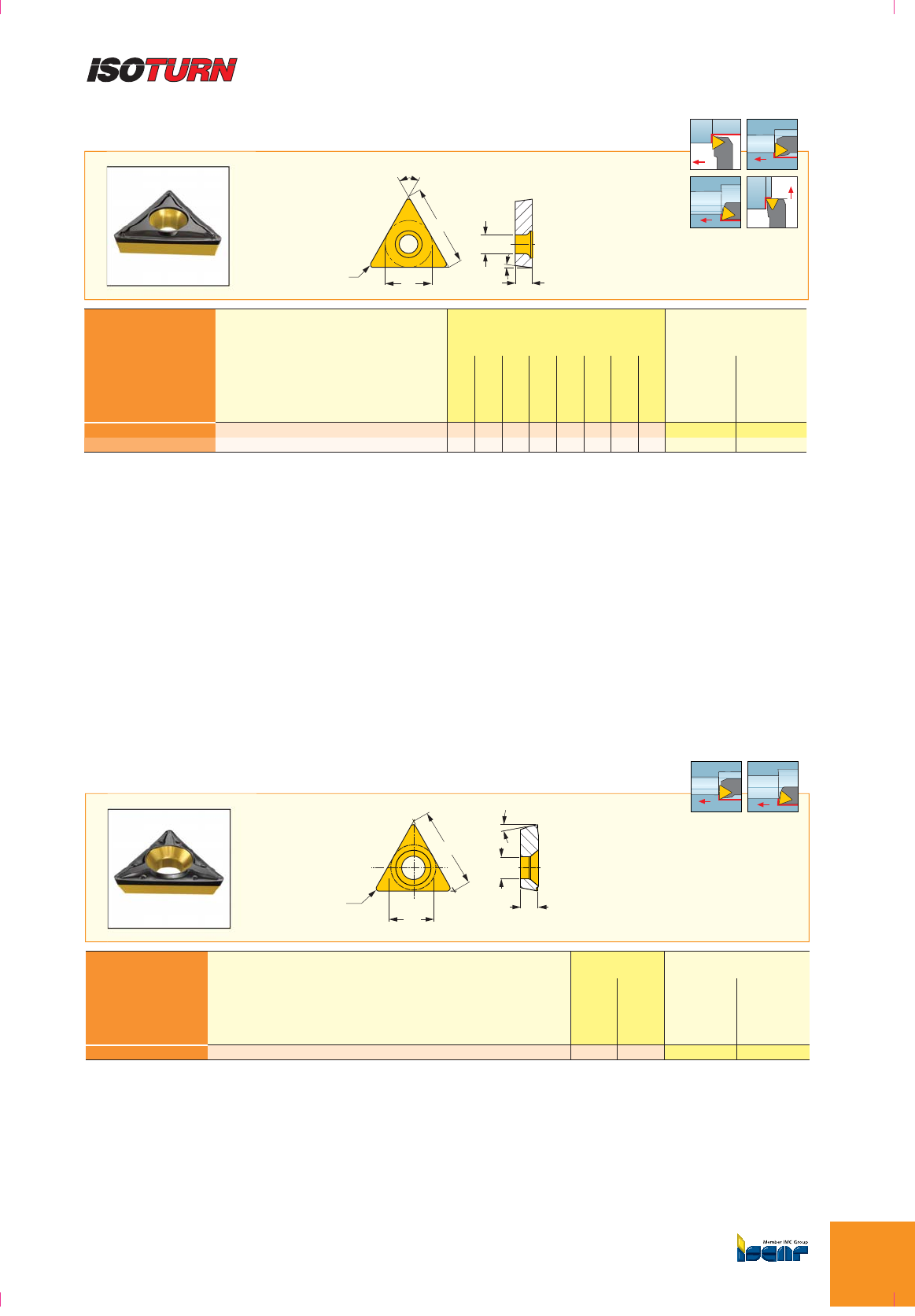

TCMT-SM
Triangular 7° Positive Flank Inserts for Semi-Finish and Finish Turning on Soft
Materials and Exotic Alloys
di
60°
S
d1
r
l
91°
91º
95º
91°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC8350
IC8250
IC908
IC8150
IC807
IC907
IC5010
IC5005
ap
(mm)
f
(mm/rev)
TCMT 110204-SM 11.00 6.35 2.38 0.40 2.80 OOOOOOOO 0.20-3.00 0.05-0.25
TCMT 110208-SM 11.00 6.35 2.38 0.80 2.80 OO 0.50-2.50 0.07-0.25
TPMT-PF
11° Positive Triangular Inserts for Semi-Finish and Finishing Applications
S
r
di
d1
11°
I
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldi
(1) Srd
1
IC8250
IC8150
ap
(mm)
f
(mm/rev)
TPMT 110204-PF 11.00 6.35 2.38 0.40 3.00 OO
0.50-3.00 0.10-0.30
For tools, see pages: S-STFCR/L (B37) S-STLCR/L (B38) STFCR/L (A103) STGCR/L (A103).
For tools, see pages: S-STFCR/L (B37) S-STLCR/L (B38) STFCR/L (A103) STGCR/L (A103).
B85
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

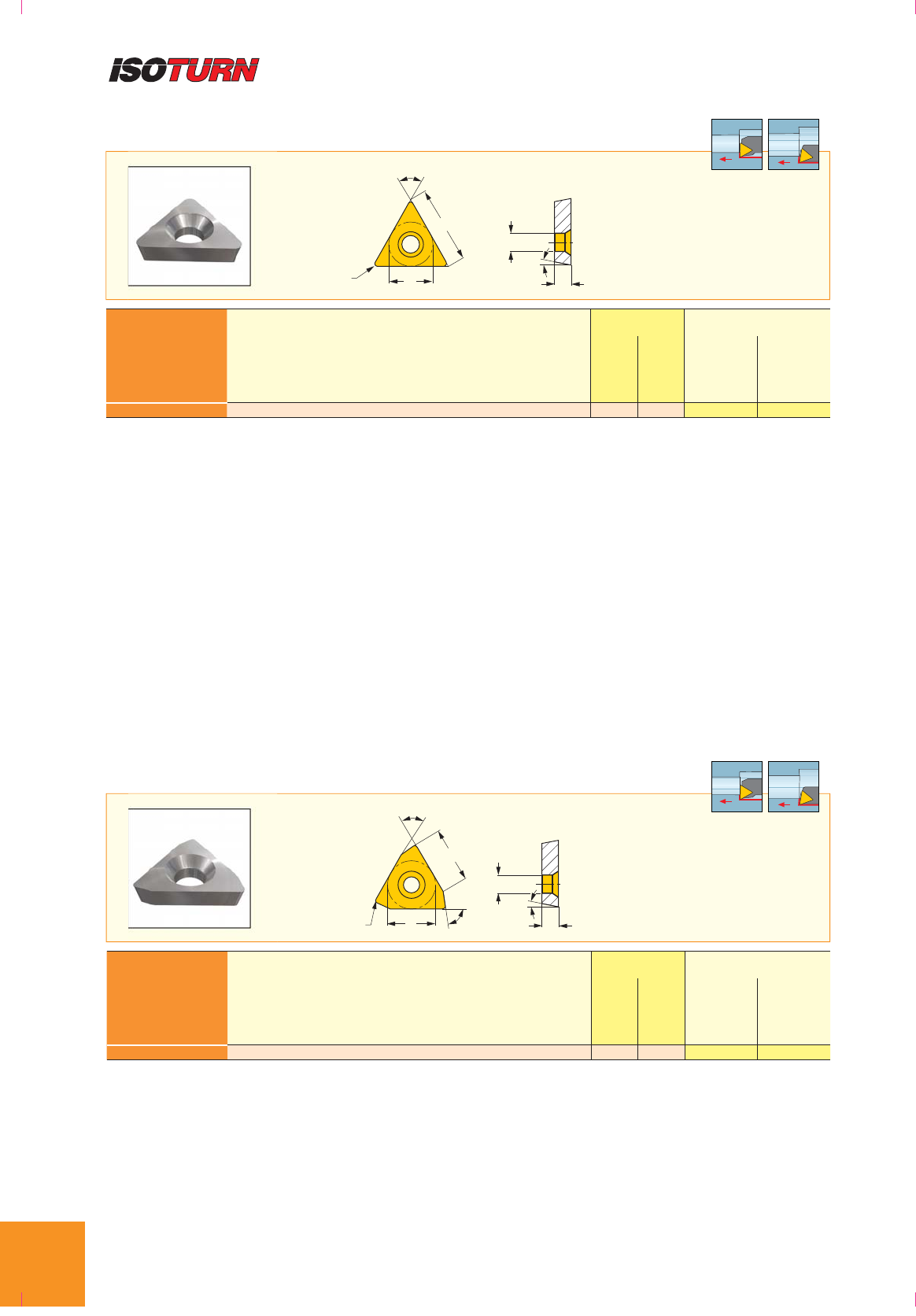

TPGB
Triangular 11° Positive Flank Inserts for Short Chipping Materials
di
60°
r
l
d
1
11°
S
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC20
IC70
ap
(mm)
f
(mm/rev)
TPGB 110204 11.00 6.35 2.38 0.40 3.00 OO
1.00-3.00 0.05-0.25
TPGB-XL
Triangular 11° Positive Flank Inserts for Short Chipping Materials
80°
r
60°
di
8.0
d
1
11°
S
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC20
IC70
ap
(mm)
f
(mm/rev)
TPGB 110204-XL 11.00 6.35 2.38 0.40 3.00 OO
1.00-3.00 0.05-0.25
For tools, see pages: A/E/S-STFPR/L (B39) A/S-STLPR/L (B39).
For tools, see pages: A/E/S-STFPR/L (B39) A/S-STLPR/L (B39).
ISCAR
B86
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

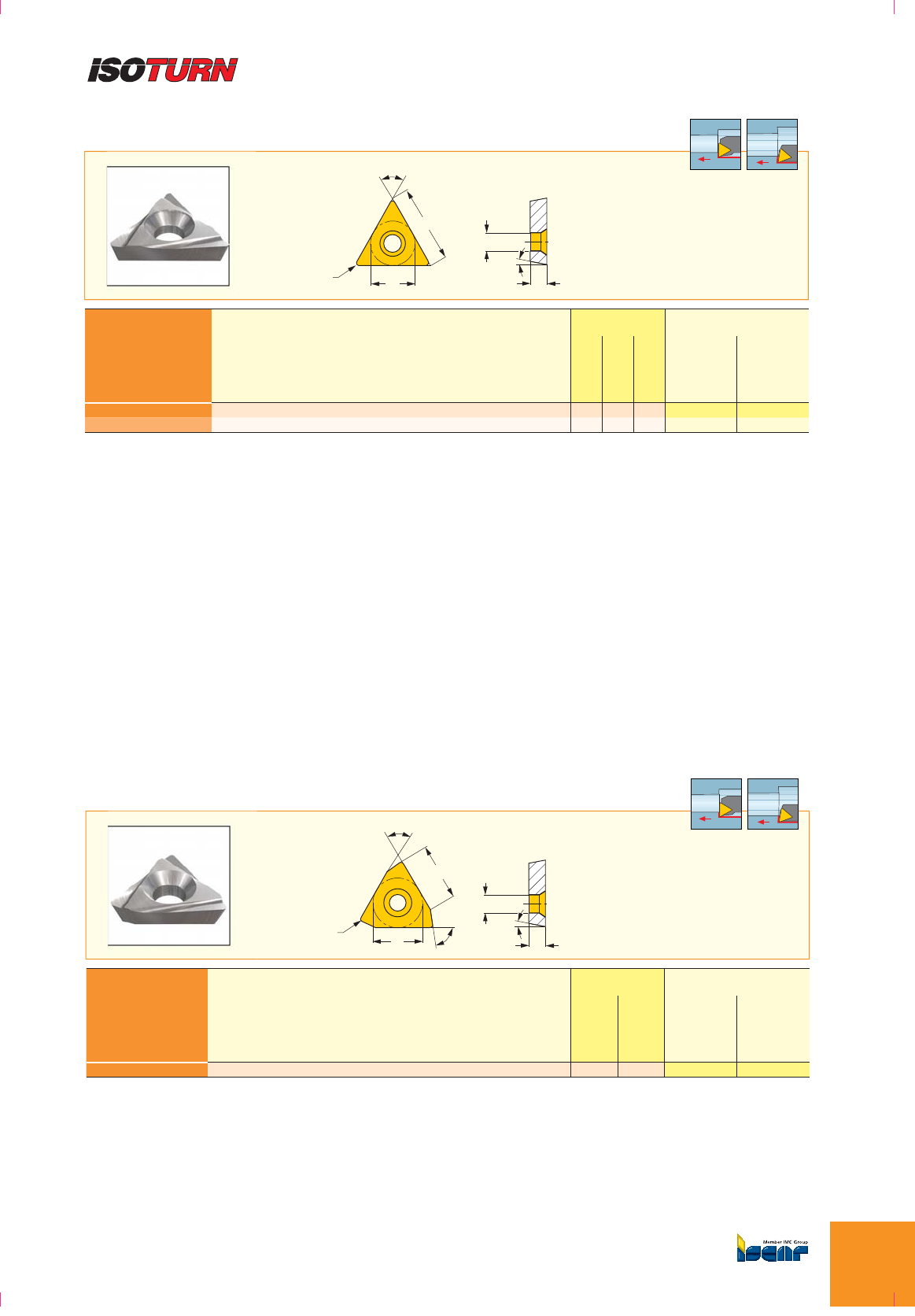

TPGH-L
Triangular 11° Positive Flank Inserts with a Ground Chipformer for Finish Turning
di
60°
r
l
d
1
11°
S
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC908
IC20
IC70
ap
(mm)
f
(mm/rev)
TPGH 110204-L 11.00 6.35 2.38 0.40 3.00 OO 1.00-3.00 0.05-0.25
TPGH 110208-L 11.00 6.35 2.38 0.40 3.00 O1.00-3.00 0.05-0.25
TPGH-XL
Triangular 11° Positive Flank Inserts with a Ground Chipformer for Finish Turning
80°
r
60°
di
8.0
d
1
11°
S
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC20
IC70
ap
(mm)
f
(mm/rev)
TPGH 110204-XL 11.00 6.35 2.38 0.40 3.00 OO
1.00-3.00 0.05-0.25
For tools, see pages: A/E/S-STFPR/L (B39) A/S-STLPR/L (B39).
For tools, see pages: A/E/S-STFPR/L (B39) A/S-STLPR/L (B39).
B87
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

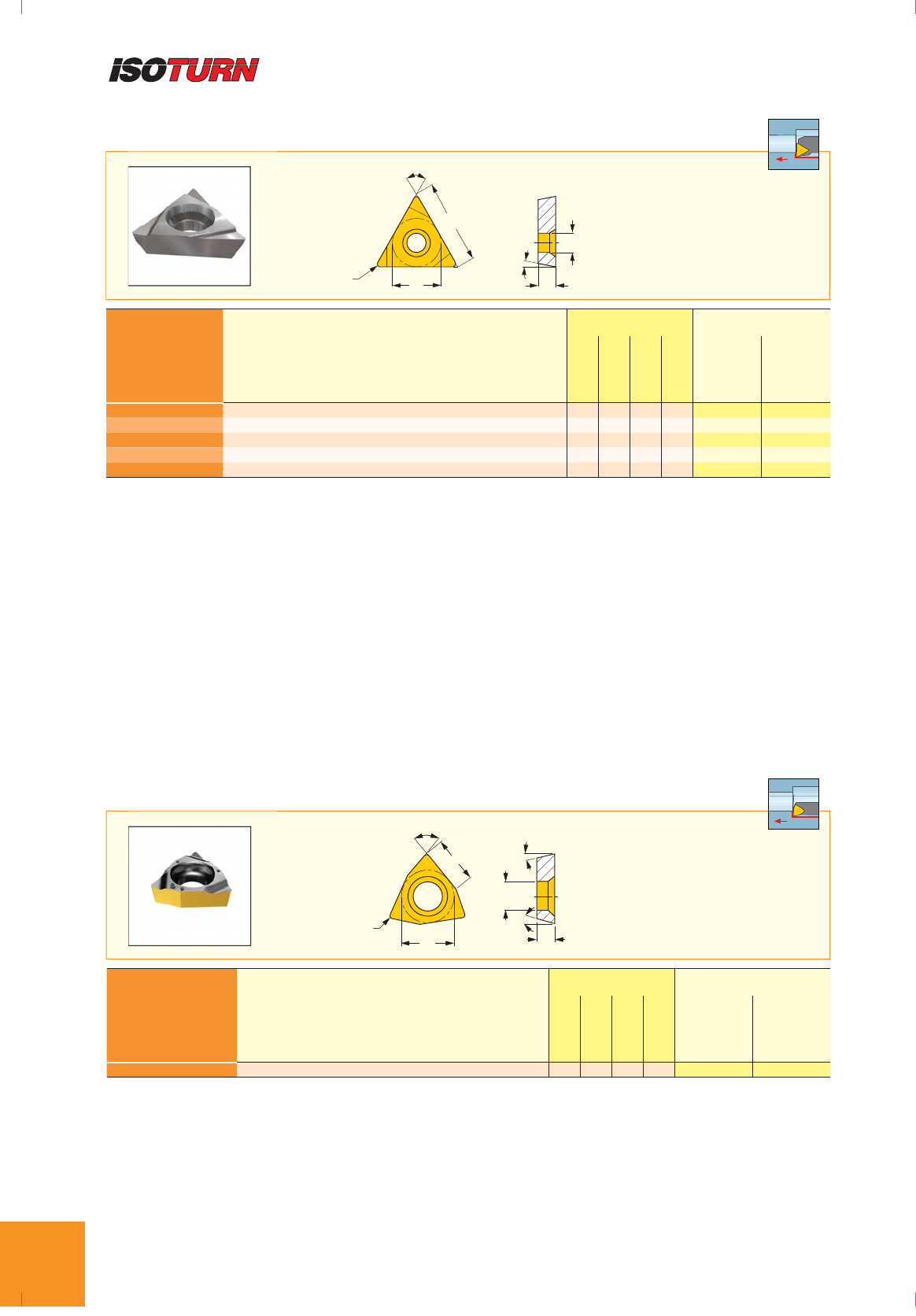

TPGX
Triangular 11° Positive Flank Inserts with a Ground Chipformer for Finish Turning
11°
S
d1
r
di
60°
l
91º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC54
IC908
IC20
IC20N
ap
(mm)
f
(mm/rev)
TPGX 090202-L 9.52 5.56 2.38 0.20 3.00 OOO 1.00-2.00 0.10-0.20
TPGX 090204-L 9.52 5.56 2.38 0.40 3.00 OOOO 1.00-2.50 0.15-0.20
TPGX 110302-L 11.00 6.35 3.18 0.20 3.50 OOO 1.00-2.50 0.10-0.20
TPGX 110304-L 11.00 6.35 3.18 0.40 3.50 OOOO 1.00-3.00 0.15-0.20
TPGX 110308-L 11.00 6.35 3.18 0.80 3.50 O1.00-3.50 0.15-0.25
WBGT
Trigon 5° Positive Flank Inserts with a Ground Chipformer for Finish Turning
di
80°
raº
2.24
S
l
93º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC3028
IC908
IC807
IC907
ap
(mm)
f
(mm/rev)
WBGT 060102L 2.18 3.97 1.59 0.20 OOOO 0.10-1.00 0.05-0.10
For tools, see pages: A/E-STFPR-X (B40) MG STFPR-X (B38).
For tools, see pages: E/S-SWUBR/L (B41) MG-SWUBR/L (B42) MGSIR/L (B41) SIR/L (B96).
ISCAR
B88
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
WBMT
Trigon 5° Positive Flank Inserts with a Ground Chipformer for Finish Turning
S
80°
di
l
r
91° 93º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSr
IC830
IC3028
IC354
IC350
IC908
IC30N
IC530N
ap
(mm)
f
(mm/rev)
WBMT 060101R/L 2.18 3.97 1.59 0.10 O0.40-2.00 0.10-0.15
WBMT 060102R/L 2.18 3.97 1.59 0.20 OOOO OO
0.40-2.00 0.10-0.15
WCGT
Trigon 7° Positive Flank Inserts with a Chipformer for Finish Turning
S
80°
di
l
r
93º
Dimensions Tough
¥
Hard Recommended Machining
Data
Designation ldiSr
IC908
IC30N
ap
(mm)
f
(mm/rev)
WCGT 020102L 2.18 3.97 1.59 0.20 OO 0.40-2.00 0.05-0.10
WCGT 020104L 2.18 3.97 1.59 0.40 OO 0.40-2.00 0.10-0.15
• WBMT 06...R right-hand inserts used on left-hand tools and WBMT 06...L left-hand inserts used on right-hand tools
For tools, see pages: E/S-SWUBR/L (B41) MG-SWUBR/L (B42) MGSIR/L (B41) SIR/L (B96).
For tools, see pages: A/E-SWUCR (B43)• MG-SWUCR (B42).
B89
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
WPEX
Precision Positive 8° and 12° Clearance, 80° and 84° Trigon Inserts with a
Chipformer for Finishing Applications
S
di d1
l
r
alpha
90° 75°
60° 45°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation lSrdid
1alpha a°
IC08
IC908
ap
(mm)
f
(mm/rev)
WPEX 040200R/L08 4.00 2.50 0.00 6.60 3.20 84 8.00 O0.20-2.00 0.05-0.20
WPEX 040200R/L12 4.00 2.50 0.00 6.60 3.20 84 12.00 O0.20-2.00 0.05-0.20
WPEX 040202R/L08 4.00 2.50 0.20 6.60 3.20 84 8.00 O0.20-2.00 0.05-0.20
WPEX 050300R/L08 5.00 3.18 0.00 7.94 3.70 80 8.00 OO
0.20-2.50 0.05-0.20
WPEX 050300R12 5.00 3.18 0.00 7.94 3.70 80 12.00 OO
0.20-2.50 0.05-0.20
WPEX 050302R/L08 5.00 3.18 0.20 7.94 3.70 80 8.00 OO
0.20-2.50 0.05-0.20
WPEX 050302R/L12 5.00 3.18 0.20 7.94 3.70 80 12.00 OO
0.20-2.50 0.05-0.20
WPEX 050304R/L08 5.00 3.18 0.40 7.94 3.70 80 8.00 OO
0.20-2.50 0.05-0.20
WPEX 050304R/L12 5.00 3.18 0.40 7.94 3.70 80 12.00 OO
0.20-2.50 0.05-0.20
WPEX 060400R/L08 6.00 4.00 0.00 9.52 3.70 80 8.00 OO
0.20-3.00 0.05-0.20
WPEX 060400R/L12 6.00 4.00 0.00 9.52 3.70 80 12.00 OO
0.20-3.00 0.05-0.20
WPEX 060402R/L08 6.00 4.00 0.20 9.52 3.70 80 8.00 OO
0.20-3.00 0.05-0.20
WPEX 060402R/L12 6.00 4.00 0.20 9.52 3.70 80 12.00 OO
0.20-3.00 0.05-0.20
WPEX 060404R/L08 6.00 4.00 0.40 9.52 3.70 80 8.00 OO
0.20-3.00 0.05-0.20
WPEX 060404R12 6.00 4.00 0.40 9.52 3.70 80 12.00 OO
0.20-3.00 0.05-0.20
WPEB
Precision Positive 8° and 12° Clearance, 80° and 84° Trigon Inserts with a Flat Rake
for Finishing Applications
r
di
alpha
lS
d1
90° 75°
60° 45°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation lSrdid
1alpha a°
IC08
IC908
ap
(mm)
f
(mm/
rev)
WPEB 040200R08 4.00 2.50 0.00 6.60 3.20 84 8.00 O0.20-2.00 0.05-0.20
WPEB 050300R/L08 5.00 3.18 0.00 7.94 3.70 80 8.00 O0.20-2.50 0.05-0.20
WPEB 050300L12 5.00 3.18 0.00 7.94 3.70 80 12.00 O0.20-2.50 0.05-0.20
WPEB 050302N12 5.00 3.18 0.20 7.94 3.70 80 12.00 O0.20-2.50 0.05-0.20
WPEB 060400R/L08 6.00 4.00 0.00 9.52 3.70 80 8.00 OO
0.20-3.00 0.05-0.20
WPEB 060402N08 6.00 4.00 0.20 9.52 3.70 80 8.00 O0.20-3.00 0.05-0.20
WPEB 060404N08 6.00 4.00 0.40 9.52 3.70 80 8.00 OO
0.20-3.00 0.05-0.20
WPEB 060404N12 6.00 4.00 0.40 9.52 3.70 80 12.00 O0.20-3.00 0.05-0.20
For tools, see pages: SWAPR/L (A90) SWBPR/L (A90) SWDPR/L (A91) SWEPR/L (A91).
For tools, see pages: SWAPR/L (A90) SWBPR/L (A90) SWDPR/L (A91) SWEPR/L (A91).
ISCAR
B90
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

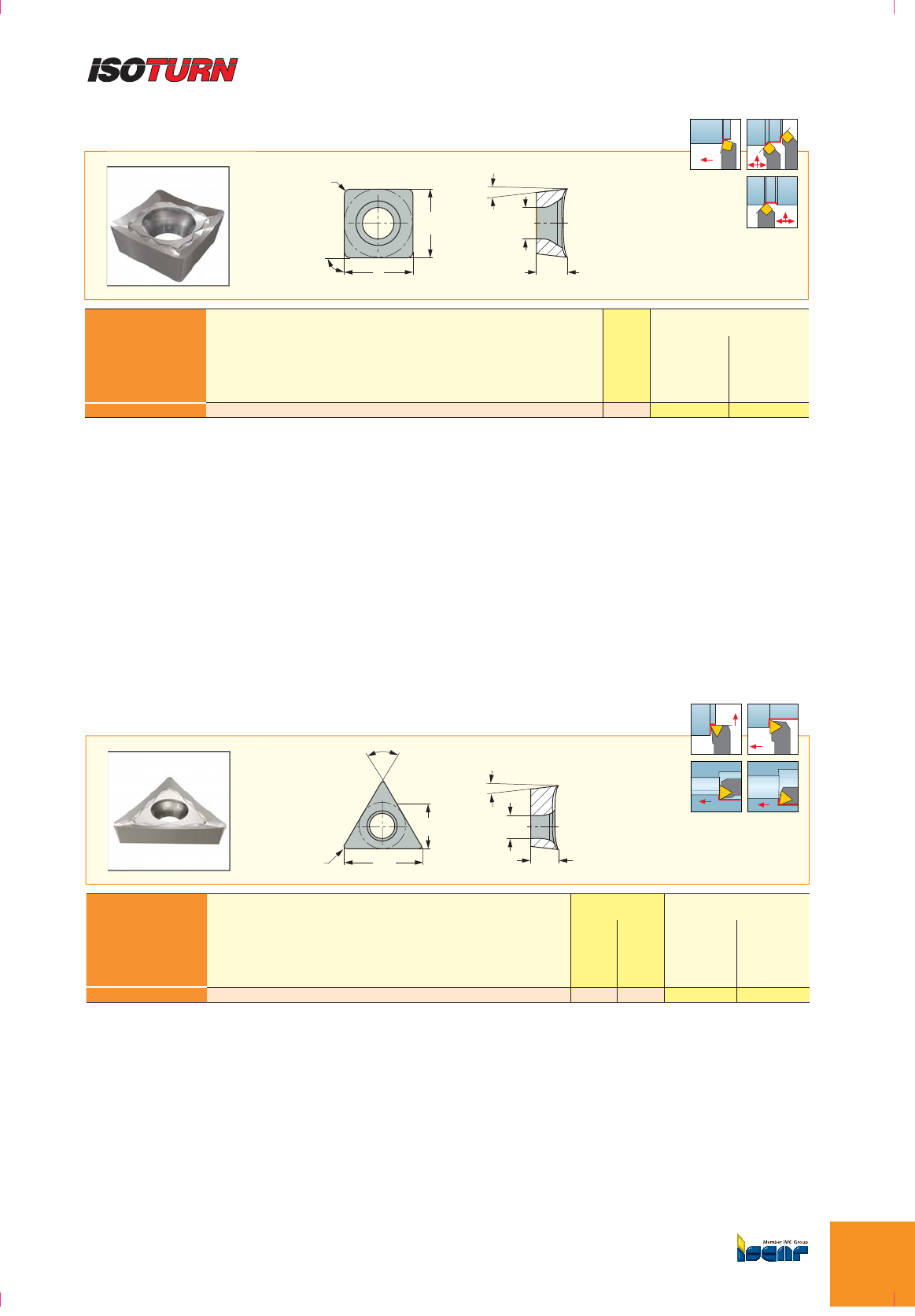

SCGT-AS
Square 7° Positive Flank, Very Positive Rake Angle and Sharp Cutting Edge for
Machining Aluminum
S
d1
di
90˚ l
r
75° 45°
45°
45°
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC20
ap
(mm)
f
(mm/rev)
SCGT 09T308-AS 9.52 9.52 3.97 0.80 4.40 O0.50-3.00 0.10-0.30
TCGT-AS
Triangular 7° Positive Flank, Very Positive Rake Angle and Sharp Cutting Edge for
Machining Aluminum
S
d1
60˚
di
l
r
91°
91°
91º 95º
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC20
IC320
ap
(mm)
f
(mm/rev)
TCGT 110204-AS 11.00 6.35 2.38 0.40 2.80 OO
0.20-3.00 0.05-0.30
For tools, see pages: SSBCR/L (A102) SSSCR/L (A102).
For tools, see pages: S-STFCR/L (B37) S-STLCR/L (B38) STFCR/L (A103) STGCR/L (A103).
B91
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

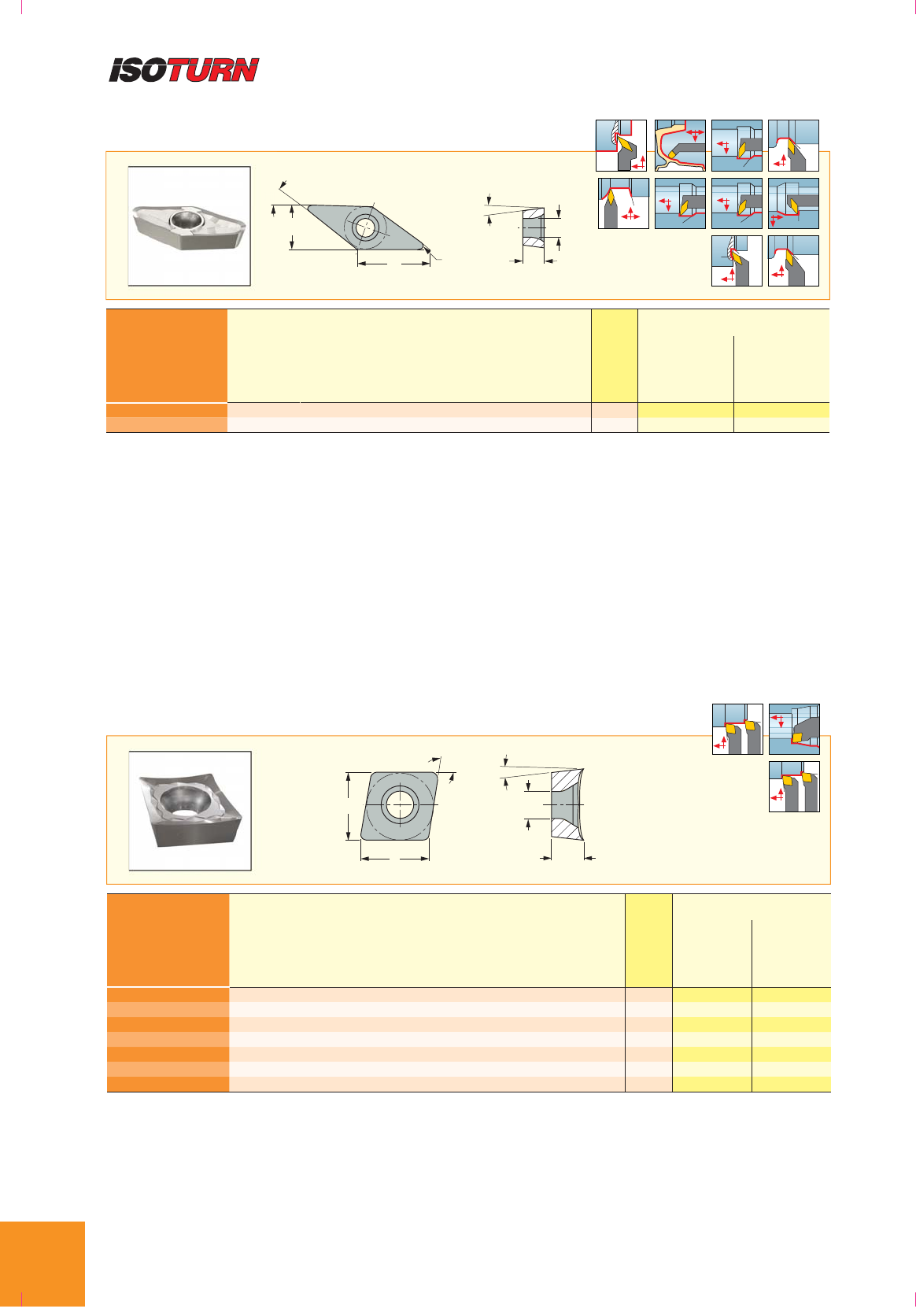

VCGT-AS
35° Rhombic 7° Positive Flank, Very Positive Rake Angle and Sharp
Cutting Edge for Machining Aluminum
35˚
di
l
d1
S
r
117.5°
25°
max 93º
50º
max
50°
max
93°
72.5°
70°
max
95º
48º
max
107.5º
35º
max 95º
31°
max
112°
52°
max
91°
Dimensions Recommended Machining Data
Designation ldiSrd
1
IC20
ap
(mm)
f
(mm/rev)
VCGT 110302-AS 11.10 6.35 3.18 0.20 2.90 O0.20-2.50 0.05-0.20
VCGT 110304-AS 11.10 6.35 3.18 0.40 2.90 O0.50-3.00 0.05-0.25
For tools, see pages: PVACR/L-JHP (A98) PVACR/L-S (A98) S/A-SVJCR/L (B37) SVACR/L (A99) SVJCR/L (A99) SVVCN (A100).
35
CCGT-AS
80° Rhombic 7° Positive Flank, Very Positive Rake Angle and Sharp Cutting Edge, for
Machining Aluminum
d1
lS
di
80˚
95°
95° 95º
97°
93°
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC20
ap
(mm)
f
(mm/rev)
CCGT 060201-AS 6.40 6.35 2.38 0.10 2.80 O0.50-2.00 0.10-0.20
CCGT 060202-AS 6.40 6.35 2.38 0.20 2.80 O0.50-2.00 0.10-0.20
CCGT 060204-AS 6.40 6.35 2.38 0.40 2.80 O0.50-2.00 0.10-0.25
CCGT 09T301-AS 9.70 9.52 3.97 0.10 4.40 O0.50-2.50 0.10-0.25
CCGT 09T302-AS 9.70 9.52 3.97 0.20 4.40 O0.50-2.50 0.10-0.25
CCGT 09T304-AS 9.70 9.52 3.97 0.40 4.40 O0.50-2.50 0.10-0.25
CCGT 09T308-AS 9.70 9.52 3.97 0.80 4.40 O0.80-3.00 0.10-0.30
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A1) SCACR/L-S (A92) SCLCR/L (A92).
ISCAR
B92
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

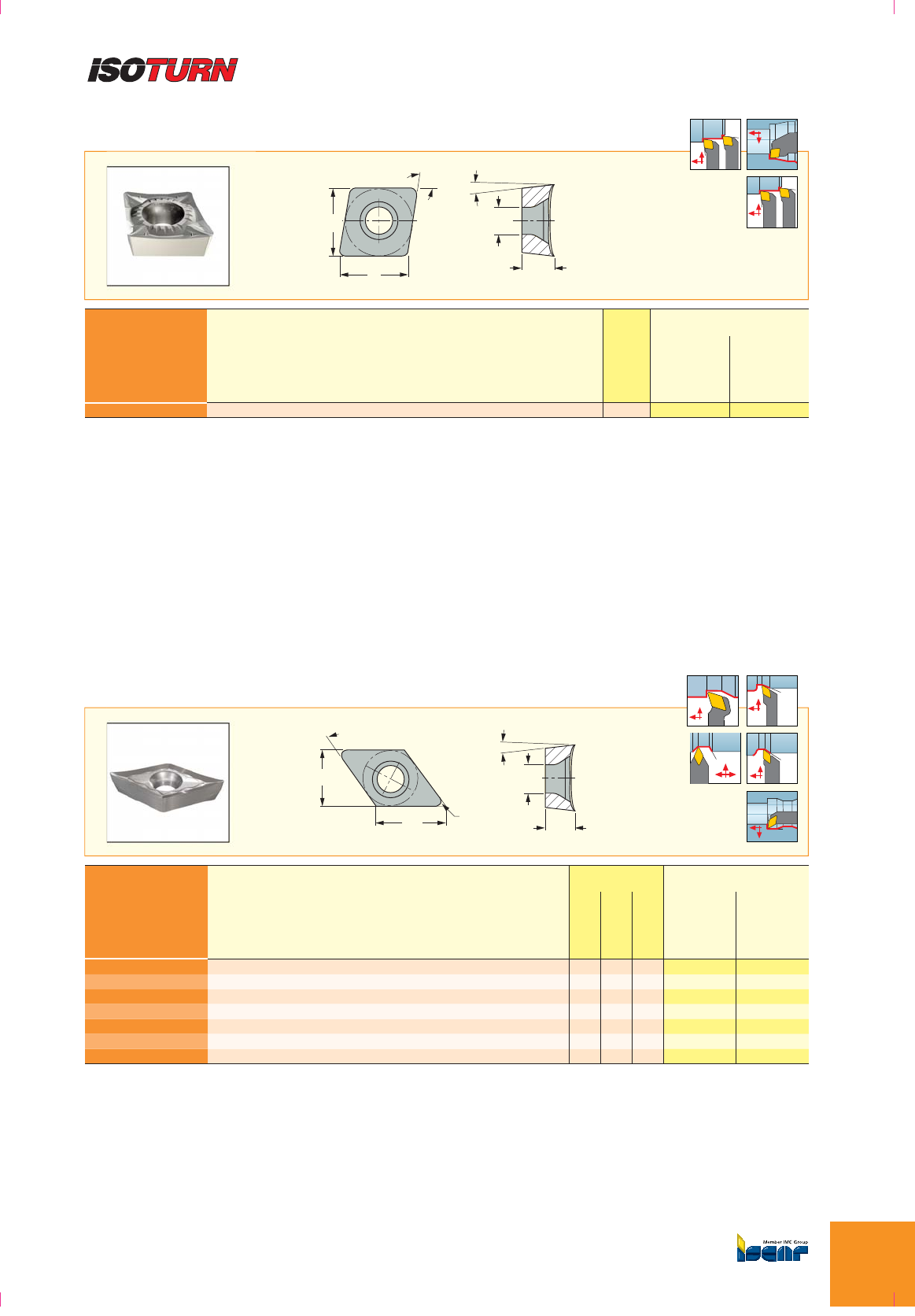

CCGT-AF
80° Rhombic 7° Positive Flank Inserts, Very Positive Rake and Sharp Cutting Edge
for Machining Aluminum
S
d1
l
d
80˚
95°
95° 95º
97°
93°
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC20
ap
(mm)
f
(mm/rev)
CCGT 09T308-AF 9.70 9.52 3.97 0.80 4.40 O0.80-3.00 0.15-0.25
For tools, see pages: A/E/S-SCLCR/L (B34) PCLCR/L-S (A93) PCLCR/L-S-JHP (A93) SCLCR/L (A92).
DCGT-AS
55° Rhombic 7° Positive Flank, Very Positive Rake Angle and Sharp Cutting Edge for
Machining Aluminum
r
d
1
55˚
d
lS
107.5°

TH_
27°
max
93°
60°
max
62.5°
29°
max
91°
93º
30º
max
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation ldiSrd
1
IC907
IC20
IC320
ap
(mm)
f
(mm/rev)
DCGT 070201-AS 7.75 6.35 2.38 0.10 2.80 O0.50-2.00 0.03-0.20
DCGT 070202-AS 7.75 6.35 2.38 0.20 2.80 O0.50-2.00 0.05-0.20
DCGT 070204-AS 7.75 6.35 2.38 0.40 2.80 O0.50-2.50 0.05-0.25
DCGT 11T301-AS 11.60 9.52 3.97 0.10 4.40 O0.50-2.50 0.05-0.25
DCGT 11T302-AS 11.60 9.52 3.97 0.20 4.40 OO 0.50-2.50 0.05-0.26
DCGT 11T304-AS 11.60 9.52 3.97 0.40 4.40 OOO 0.50-2.50 0.05-0.25
DCGT 11T308-AS 11.60 9.52 3.97 0.80 4.40 OO 0.80-3.00 0.08-0.30
For tools, see pages: PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) SDJCR/L (A95) SDNCN (A97).
B93
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

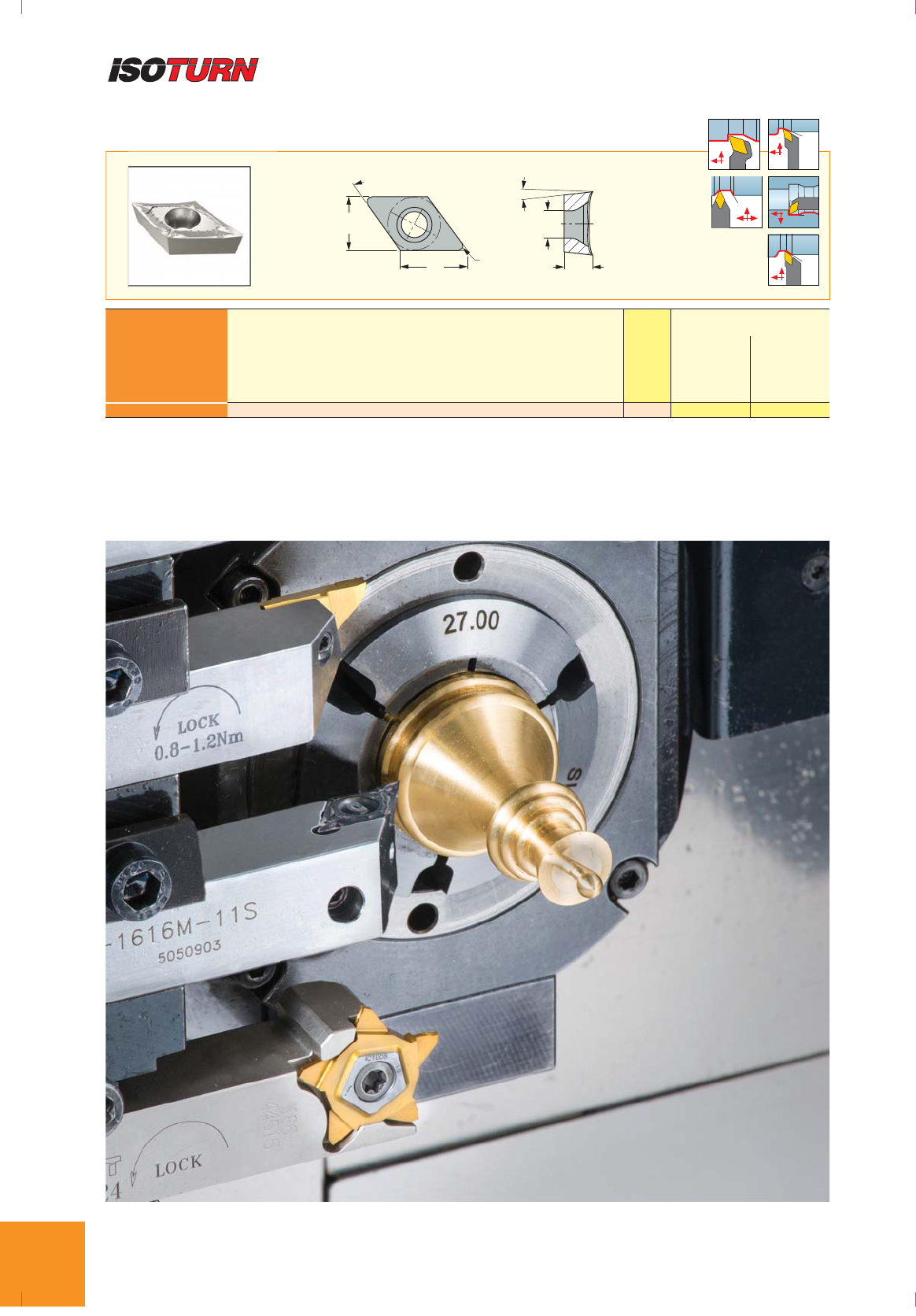

DCGT-AF
Very Positive Rake Angle and Sharp Cutting Edge Inserts for Semi-Finishing and
Finishing on Aluminum
r
d
1
55˚
d
lS
107.5°

TH_
27°
max
93°
60°
max
62.5°
93º
30º
max
29°
max
91°
Dimensions Recommended Machining
Data
Designation ldiSrd
1
IC20
ap
(mm)
f
(mm/rev)
DCGT 11T304-AF 11.60 9.52 3.97 0.40 4.40 O0.50-2.50 0.05-0.25
For tools, see pages: PDACR/L-JHP (A94) PDACR/L-S (A94) SDACR/L (A96) SDJCR/L (A95) SDNCN (A97).
ISCAR
B94
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
B95
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

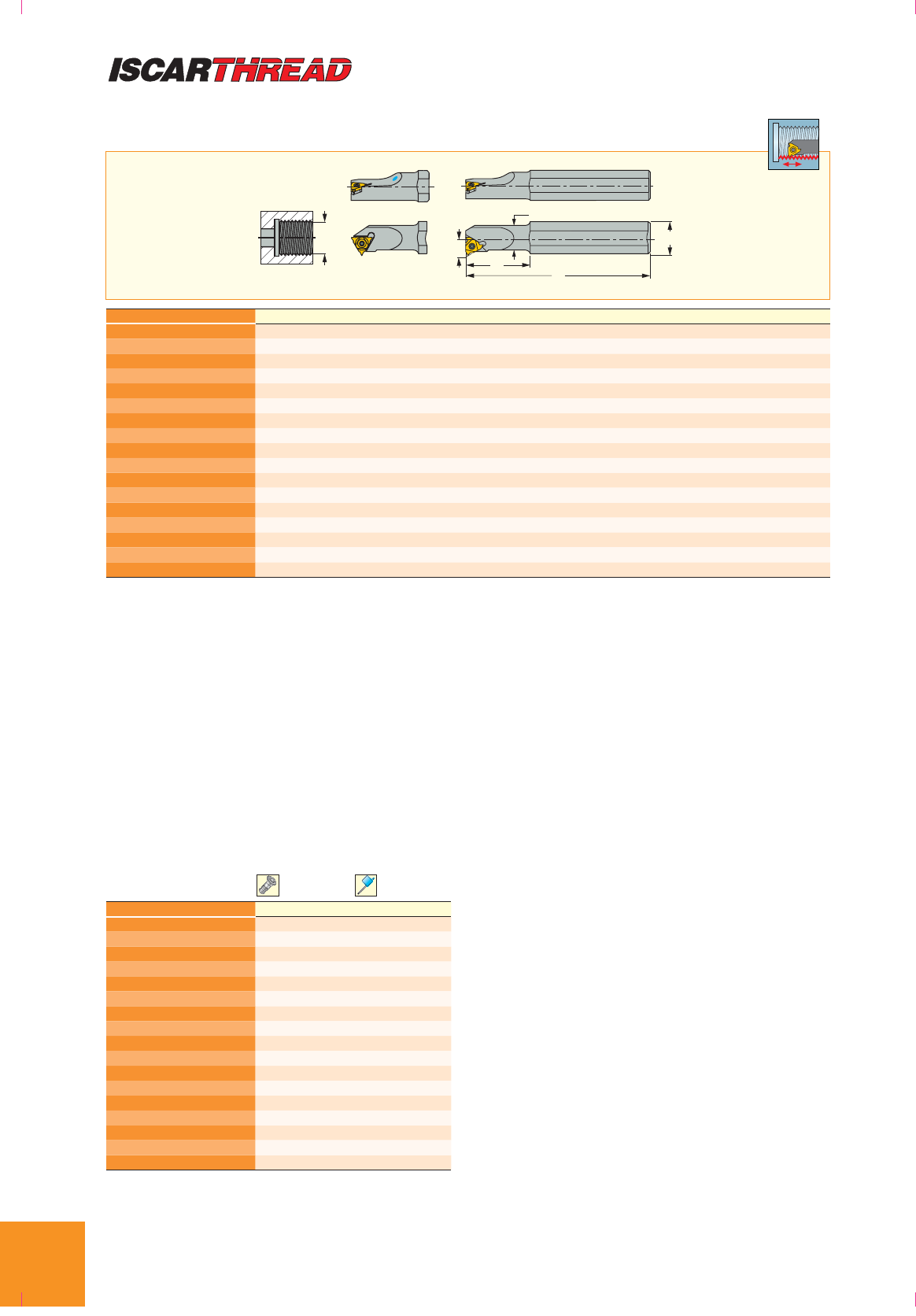

SIR/L
Internal Threading Bars
Dmin
l1
l2
d
U-Type
Coolant Holes
f
D2
Designation dD
2l1l2D min f Coolant Shank m.(4) Insert(5)
SIR/L 0005 H06 (1) 12.00 5.10 100.00 12.0 6.40 4.3 N S 06 IR/IL..
SIR/L 0005 H06CB (2) 6.00 5.10 100.00 25.0 6.40 4.3 Y C 06 IR/IL..
SIR 0005 H06-W (3) 12.00 5.10 100.00 12.0 6.40 4.3 N S 06 IR/IL..
SIR/L 0007 K08 (1) 16.00 6.60 125.00 18.0 7.80 5.3 N S 08 IR/IL..
SIR/L 0007 K08CB (2) 8.00 6.60 125.00 30.0 7.80 5.3 Y C 08 IR/IL..
SIR/L 0008 K08U (1) 16.00 7.40 125.00 21.0 9.00 6.4 N S 08 UIRL..
SIR 0008 K08UCB (2) 8.00 7.30 125.00 35.0 9.00 6.4 Y C 08 UIRL..
SIR/L 0010 H11 (1) 10.00 10.00 100.00 - 12.00 7.4 N S 11 IR/IL..
SIR 0010 H11B (1) 10.00 10.00 100.00 - 12.00 7.4 Y S 11 IR/IL..
SIR/L 0010 K11 (1) 16.00 10.00 125.00 25.0 12.00 6.5 N S 11 IR/IL..
SIR/L 0010 K11B (1) 16.00 10.00 125.00 25.0 12.00 7.4 Y S 11 IR/IL..
SIR/L 0010 M11CB (2) 10.00 10.00 150.00 - 12.00 7.4 Y C 11 IR/IL..
SIR/L 0012 P11CB (2) 12.00 12.00 170.00 - 15.00 8.4 Y C 11 IR/IL..
SIR/L 0013 L11 (1) 16.00 13.00 140.00 32.0 15.00 8.9 N S 11 IR/IL..
SIR/L 0013 M16 (1) 16.00 13.00 150.00 32.0 16.00 10.0 N S 16 IR/L..
SIR/L 0013 M16B (1) 16.00 13.00 150.00 32.0 16.00 10.2 Y S 16 IR/L..
SIR 0016 R16CB (2) 16.00 16.00 200.00 - 19.00 11.7 Y C 16 IR/IL..
• All toolholders are made for 1.5 helix angle • For GTGA inserts, use anvil AL 16-0
(1) Toolholder without anvil (2) Carbide shank without anvil (3) Toolholder without anvil • WBMT 060102 R/L for internal turning (4) C-carbide,S-steel (5) Right-hand
inserts (IR) for right-hand tools (SIR)
Right-hand shown
Spare Parts
Designation Insert Screw Key
SIR/L 0005 H06 SR 14-552 T-6/5
SIR/L 0005 H06CB SR 14-552 T-6/5
SIR 0005 H06-W SR 14-552 T-6/5
SIR/L 0007 K08 SR 14-558 T-6/5
SIR/L 0007 K08CB SR 14-558 T-6/5
SIR/L 0008 K08U SR 14-558 T-6/5
SIR 0008 K08UCB SR 14-558 T-6/5
SIR/L 0010 H11 S11 T-8/5
SIR 0010 H11B S11 T-6/5
SIR/L 0010 K11 S11 T-8/5
SIR/L 0010 K11B S11 T-8/5
SIR/L 0010 M11CB S11 T-8/5
SIR/L 0012 P11CB S11 T-8/5
SIR/L 0013 L11 S11 T-8/5
SIR/L 0013 M16 S16S T-10/5
SIR/L 0013 M16B S16S T-10/5
SIR 0016 R16CB S16S T-10/5
ISCAR
B96
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

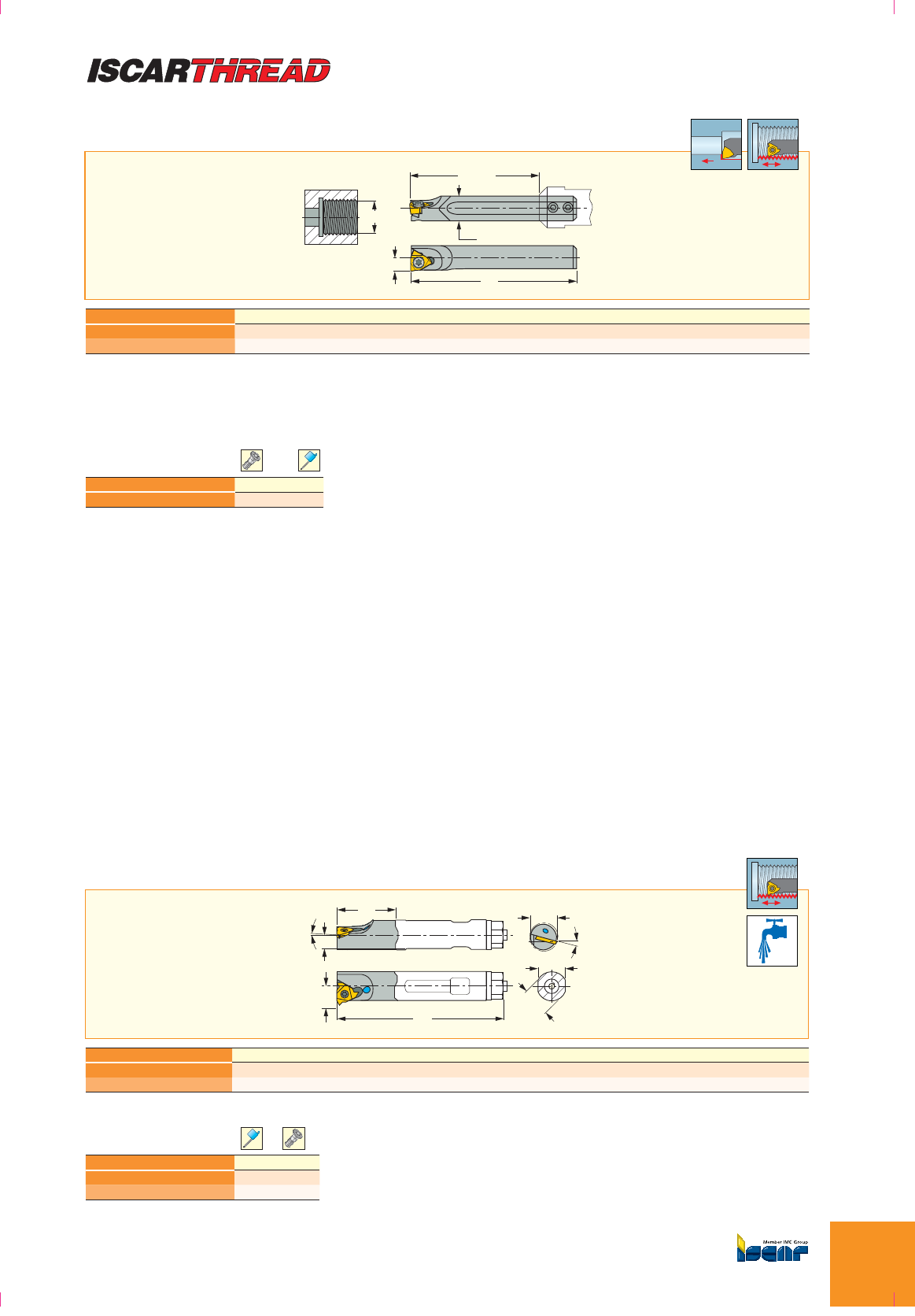

MGSIR/L
Solid Carbide Bars for Internal Turning and Threading
Dmin
f
l1
Lmin
max
d
91°
Designation dl
1L min(3) L max(3) fD
min
MGSIR/L 06-06W (1) 6.00 59.00 16.0 42.0 3.9 7.00
MGSIR/L 08-06W (2) 8.00 72.00 20.0 56.0 5.0 9.20
Spare Parts
Designation Screw Key
MGSIR/L SR 14-552 T-6/5
Right-hand shown
E-SIR-HEAD
Interchangeable Threading Heads for Carbide Bars
h1
l2
f
l1
Dmin
h
d
Gr°
Ga°
Designation dl
1l2hh
1fG
a°G
r°D
min Insert
E12 SIR-11 HEAD 12.00 179.00 24.8 11.0 5.5 8.3 1.5 -15 14.90 11 IRM../11 IR
E16 SIR-16 HEAD 16.00 200.00 37.0 15.0 8.0 10.3 1.5 -15 20.00 16 IRM../16 IR
Spare Parts
Designation Key Screw
E12 SIR-11 HEAD T-8/5 S11
E16 SIR-16 HEAD T-10/5 S16S
Right-hand shown
• 91° for shoulder depth up to 2 mm • Use right-hand WBMT 06...R inserts on left-hand tools and left-hand WBMT 06...L inserts on right-hand tools. • In order
to maintain high machining reliability we strongly recommend replacing the clamping screw every 10 insert indexes.
(1) For WBMT 060102 Dmin=6.6 mm f=4.13 mm (2) For WBMT 060102 Dmin=8.8 mm f=5.20 mm (3) Adjustment range
For inserts, see pages: IR/L-55° (B98) IR/L-60° (B101) IR/L-BSPT (B110) IR/L-ISO (B104) IR/L-NPT (B115) IR/L-NPTF (B113) IR/L-UN (B106)
IR/L-W (B109) WBGT (B88) WBMT (B89).
B97
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
55°
NUT
SCREW

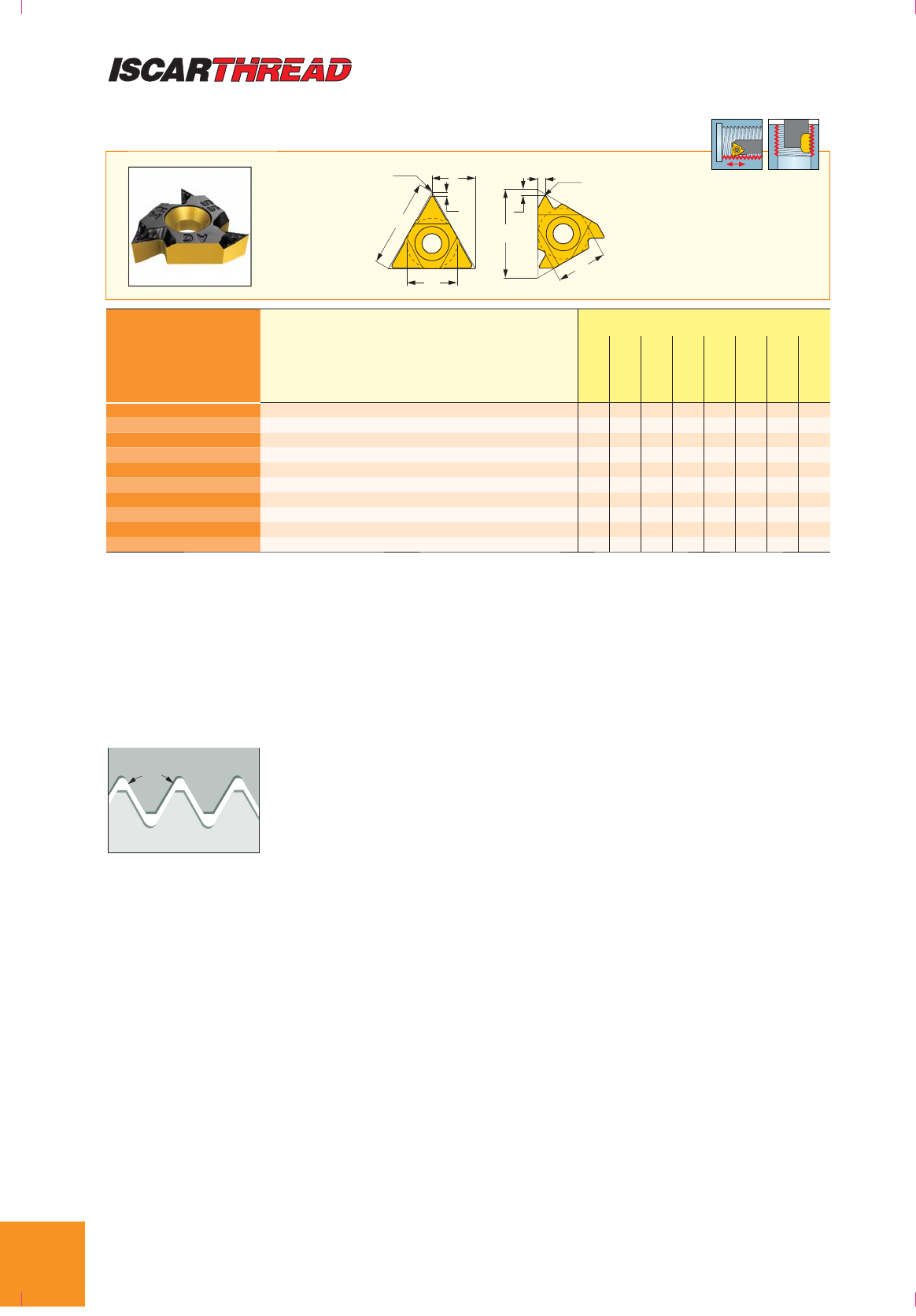

IR/L-55°
Internal 55° Partial Profile Laydown Threading Inserts, for General Industry
YR
Y
R
X
l
di
X
l
di
U-Type
Dimensions Tough
¥
Hard
Designation di Pmin Pmax
TPI
max
TPI
min lRXY
IC228
IC928
IC50M
IC250
IC508
IC808
IC908
IC1007
06IR/L A 55 3.97 0.50 1.25 48 20 6.00 0.05 0.5 0.6 O
08IR/L A 55 4.76 0.50 1.50 48 16 8.00 0.05 0.6 0.7 OO O
08UIRL U 55 4.76 1.75 2.00 14 11 8.00 0.10 0.9 4.0 O
11IR/L A 55 6.35 0.50 1.50 48 16 11.00 0.05 0.8 0.9 OOO O
16IR A 55 9.52 0.50 1.50 48 16 16.00 0.05 0.8 0.9 OO O
16IR/L AG 55 9.52 0.50 3.00 48 8 16.00 0.05 1.2 1.7 O OOO O
16IRB AG 55 (1) 9.52 0.50 3.00 48 8 16.00 0.05 1.2 1.7 O
16IRM AG 55 (1) 9.52 0.50 3.00 48 8 16.00 0.05 1.2 1.7 OO OOO
16IR/L G 55 9.52 1.75 3.00 14 8 16.00 0.20 1.2 1.7 OOO O
16IRB G 55 (1) 9.52 1.75 3.00 14 8 16.00 0.20 1.2 1.7 O
For threading between walls use GRIP-type inserts TIP-WT, GEPI-WT, TIPI-WT
(1) With pressed chipformer .
For tools, see pages: E-SIR-HEAD (B96) • MGSIR/L (B41) SIR/L (B95).
Internal left-hand shown
ISCAR
B98
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

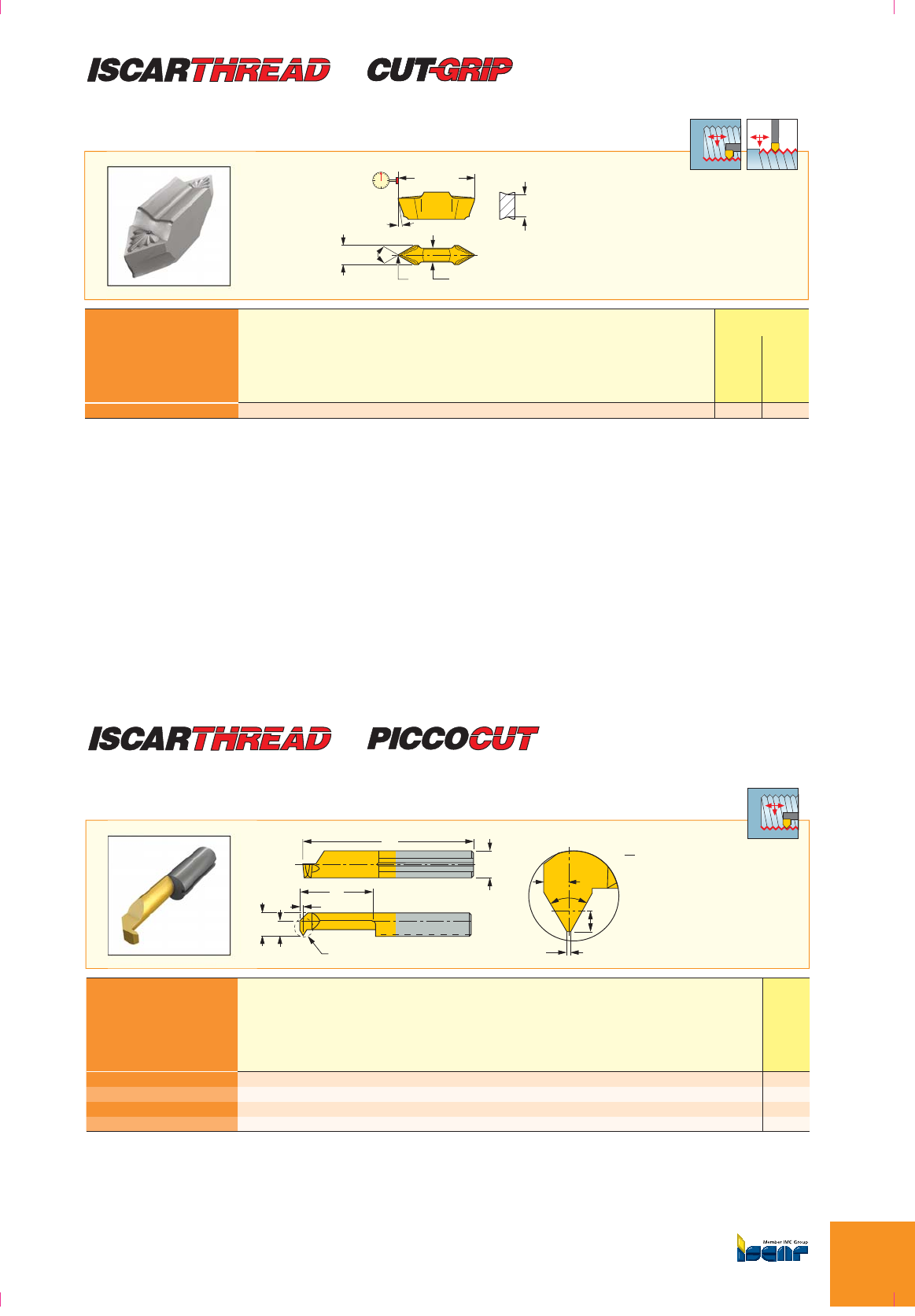

GEPI-WT
Precision Ground 55° Partial Profile, Double-Ended Threading Inserts with a
Chipformer for 12.5 mm Bore Diameter
10 Ref.
2.9 Ref.
55°
W
RM
±0.025
O
Dimensions Tough
¥
Hard
Designation WR
±0.03 MTPI
max Pmin
IC08
IC908
GEPI 2.5-WT0.05 2.50 0.05 1.8 54 0.47 OO
PICCO-Whitworth-Thread
Mini-Carbide Bars for Whitworth Profile Internal Threading
X
af
l1
dh6
W
l2
Y
x
55°
Y
te
O
Dimensions
Designation d
TPI
max TPI min tewY f al2l1D min
IC228
PICCO R 005.5548-15 5.00 48 24 0.40 0.06 0.5 1.9 4.40 15.0 30.00 4.80 O
PICCO R 006.5548-15 6.00 48 24 0.40 0.06 0.5 2.3 5.30 15.0 30.00 6.00 O
PICCO R 006.5524-15 6.00 24 16 0.81 0.12 0.8 2.3 5.30 15.0 30.00 6.00 O
PICCO R 007.5524-15 7.00 24 16 0.81 0.12 0.8 2.8 6.30 15.0 30.00 7.00 O
• All mini-bars have sharp corners
Right-hand shown
• Toolholder seat needs to be modified according to insert profile to ensure clearance • Pitch max 0.167xD, TPI min D/6.0
For tools, see pages: E-GEHIR / E-GHIR (B28) GEAIR/L (B27) GEHIMR/L (B23) GEHIMR/L-SC (B24) GEHIR/L (B25) GEHIR/L-SC (B26) • GEHSR/L-SL
(A13).
B99
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
UMGR-A55
Mini Indexable Inserts, for Threading Whitworth, Partial Profile in 5.2 mm and Larger Holes
0.1
0.8
f
55°
O
Dimensions
Designation fTPI
max TPI min Pmin Pmax D min
IC508
UMGR 4.0-A55 2.7 48 18 0.50 1.40 5.20 O
Right-hand shown
GIQR/L-WT
Internal Threading Inserts for Threading Whitworth, Partial Profile in 8 mm and Larger Holes
lf
Tmax-r
R
55$
O
Dimensions
Designation lR
±0.03 Tmax-r fD
min Pmin TPI max
IC528
GIQR/L 8-WT-0.05 7.78 0.05 1.50 4.8 8.00 0.50 50 O
GIQR/L 11-WT-0.05 10.68 0.05 2.00 6.7 11.00 0.50 50 O
Left-hand shown
For tools, see pages: MGUHR (B22).
• Can be used for thread milling by circular interpolation. • TPI min D/5.9 • D-diameter of thread (pitch max<=W)
For tools, see pages: MG (B16) • MGCH (B17).
ISCAR
B100
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

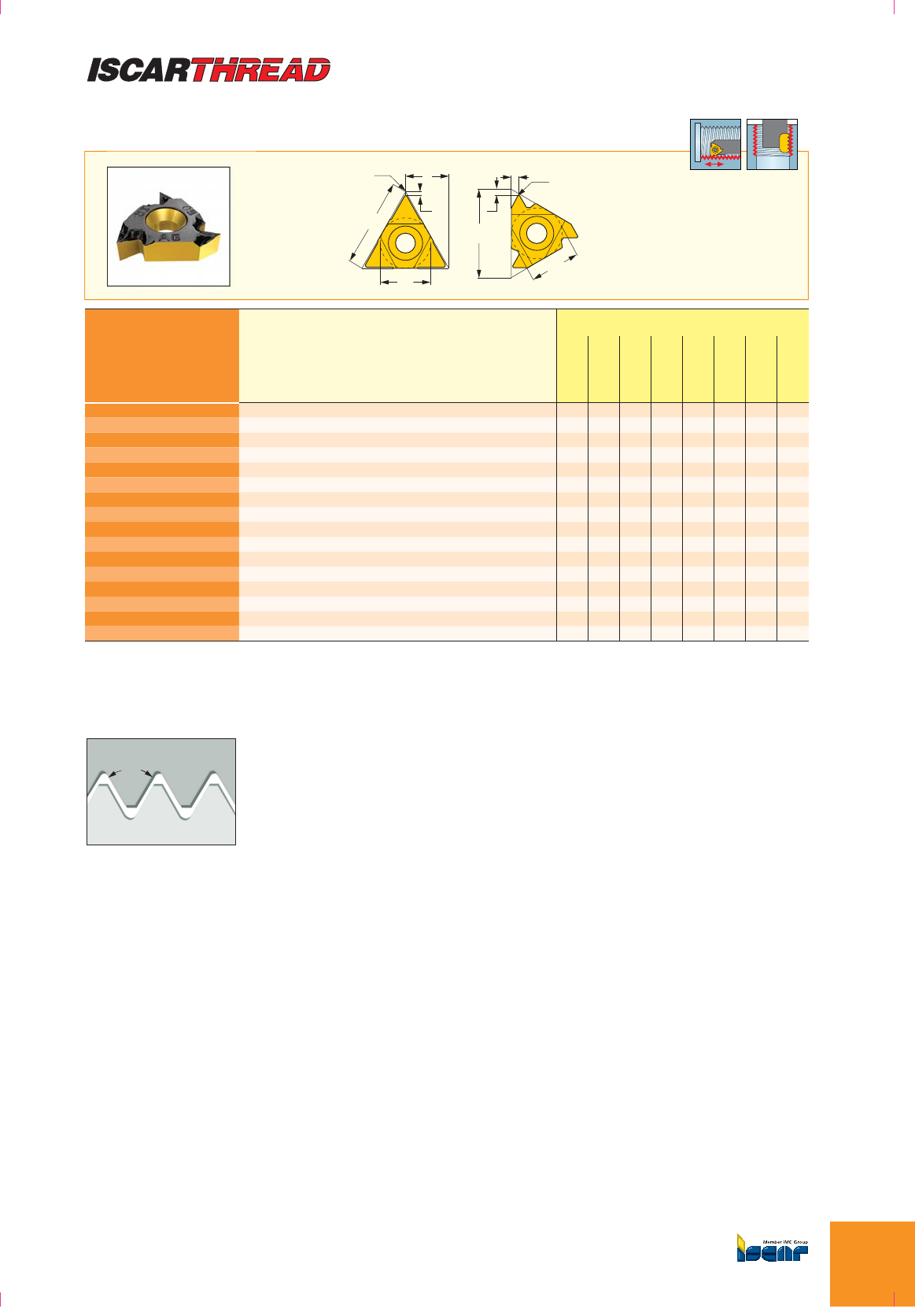

60°
NUT
SCREW
IR/L-60°
Internal 60° Partial Profile, Laydown Threading Inserts, for General Industry
YR
Y
R
X
l
di
l
X
di
U-Type
Dimensions Tough
¥
Hard
Designation di Pmin Pmax
TPI
max
TPI
min lRXY
IC28
IC228
IC50M
IC250
IC508
IC808
IC908
IC1007
06IR/L A 60 3.97 0.50 1.25 48 20 6.00 0.05 0.6 0.6 OO
06IRM A 60 (1) 3.97 0.50 1.25 48 20 6.00 0.05 0.5 0.6 O
08IR/L A 60 4.76 0.50 1.50 48 16 8.00 0.05 0.6 0.7 O
08IRM A 60 (1) 4.76 0.50 1.50 48 16 8.00 0.05 0.6 0.7 OOOO
08UIRL U 60 4.76 1.75 2.00 14 11 8.00 0.10 0.8 4.0 O
11IR/L A 60 6.35 0.50 1.50 48 16 11.00 0.05 0.8 0.9 OOO O
11IRM A 60 (1) 6.35 0.50 1.50 48 16 11.00 0.05 0.7 0.9 OOOO
16IR/L A 60 9.52 0.50 1.50 48 16 16.00 0.05 0.8 0.9 OOOO O
16IRB A 60 (1) 9.52 0.50 1.50 48 16 16.00 0.05 0.8 0.9 O
16IRM A 60 (1) 9.52 0.50 1.50 48 16 16.00 0.05 0.8 0.9 OOOO
16IR/L AG 60 9.52 0.50 3.00 48 8 16.00 0.05 1.2 1.7 OOOO OO
16IRB AG 60 (1) 9.52 0.50 3.00 48 8 16.00 0.05 1.2 1.7 O
16IRM AG 60 (1) 9.52 0.50 3.00 48 8 16.00 0.05 1.2 1.7 OOOOOO
16IR/L G 60 9.52 1.75 3.00 14 8 16.00 0.12 1.2 1.7 OOOO O
16IRB G 60 (1) 9.52 1.75 3.00 14 8 16.00 0.12 1.2 1.7 O
16IRM G 60 (1) 9.52 1.75 3.00 14 8 16.00 0.10 1.2 1.7 OO OOO
Internal left-hand shown
(1) With a pressed chipformer
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) SIR/L (B96).
B101
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

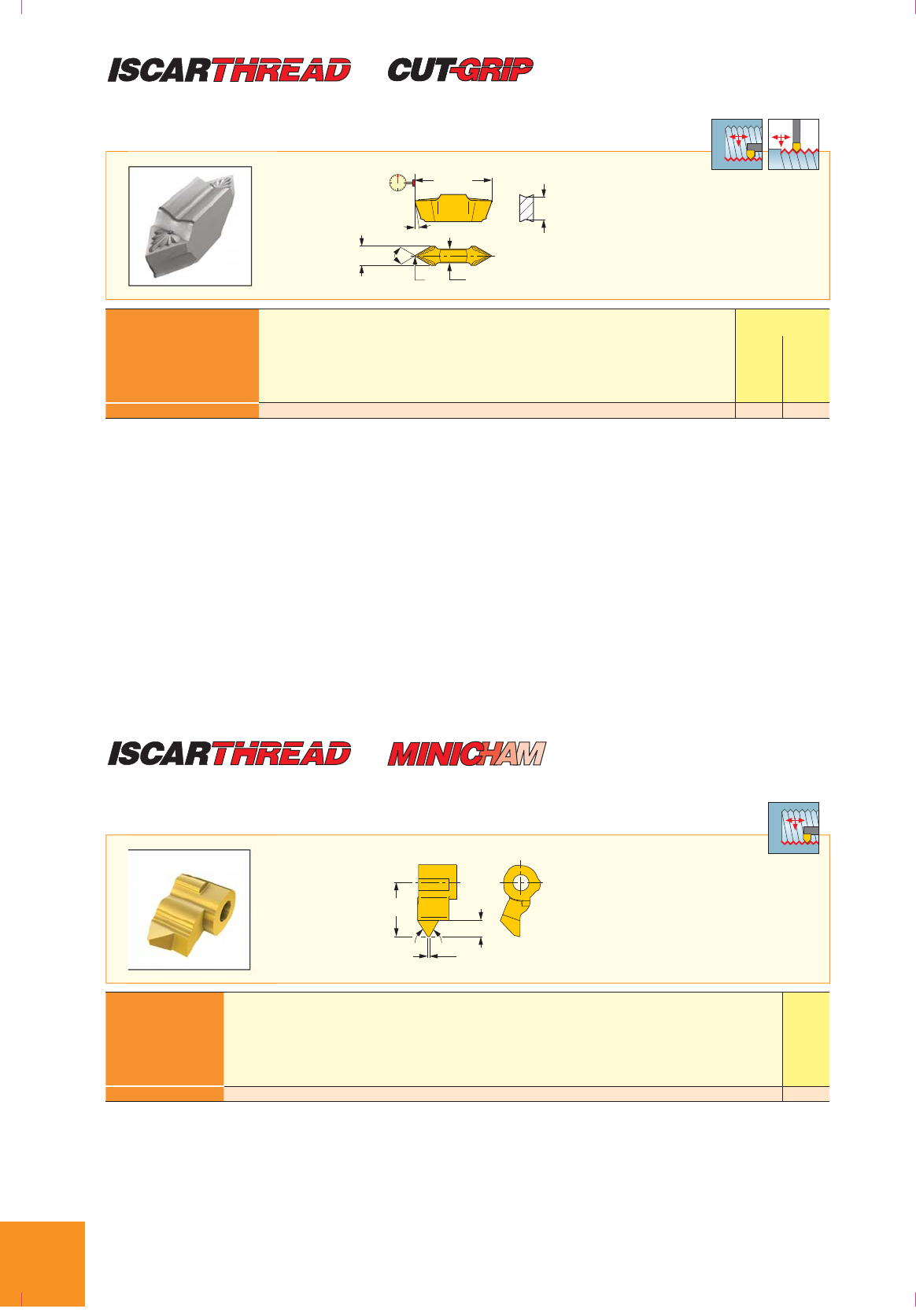

GEPI-MT
Internal Double-Ended Precision Threading Inserts for 60° Partial Profile, for General
Applications
10 Ref.
±0.025
2.9 Ref.
60°
W
RM
O
Dimensions Tough
¥
Hard
Designation WR
±0.03 MP
min TPI max
IC08
IC908
GEPI 2.5-MT0.05 2.50 0.05 1.8 0.90 28 OO
UMGR-A60
Mini Indexable Inserts, for Threading 60° Partial Profile, in 5.2 mm and Larger Holes
0.1
0.8
f
60°
O
Dimensions
Designation fD
min Pmin Pmax
IC508
UMGR 4.0-A60 2.7 5.20 0.50 1.25 O
Right-hand shown
• Toolholder seat needs to be modified according to insert profile to ensure clearance. • Pitch max 0.187xD, TPI min D/5.35
• D=Diameter of thread (pitch max<=W)
For tools, see pages: E-GEHIR / E-GHIR (B28) GEAIR/L (B27) GEHIMR/L (B23) GEHIMR/L-SC (B24) GEHIR/L (B25) GEHIR/L-SC (B26) • GEHSR/L-SL (A13).
For tools, see pages: MGUHR (B22).
ISCAR
B102
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

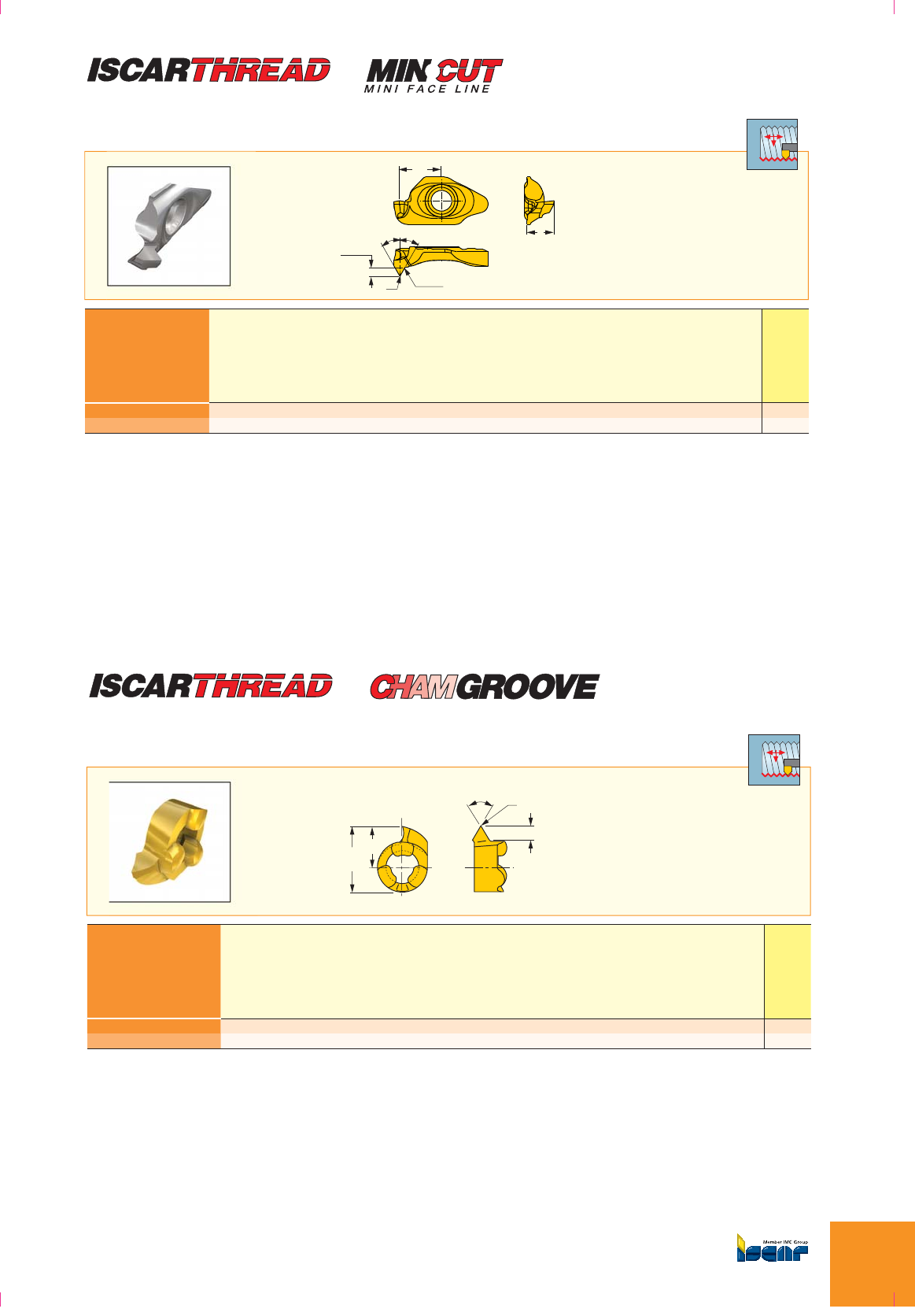

MITR 8-MT
Internal Partial Profile, ISO Metric Threading Inserts
f
30°
L5
30°
R0.2
R
Tmax-r
O
Dimensions
Designation Tmax-r R±0.02 lD
min Pmin Pmax
IC908
MITR 8-MT2-0.1 1.17 0.10 5.75 10.00 1.50 2.00 O
MITR 8-MT1-0.05 1.23 0.05 5.75 10.00 0.75 1.25 O
GIQR/L-MT
Internal Threading Inserts, for Threading 60° Partial Profile in 8 mm and Larger Holes
lf
Tmax-r
R
60°
O
Dimensions
Designation lR
±0.03 Tmax-r fD
min Pmin TPI max
IC528
GIQR/L 8-MT-0.05 7.78 0.05 1.50 4.8 8.00 0.90 28 O
GIQR/L 11-MT-0.05 10.68 0.05 2.00 6.7 11.00 0.90 28 O
Left-hand shown
For tools, see pages: MIFHR (B125).
• Can be used for thread milling by circular interpolation. • Pitch max 0.19xD. • D-diameter of thread
For tools, see pages: MG (B16) MGCH (B17).
B103
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

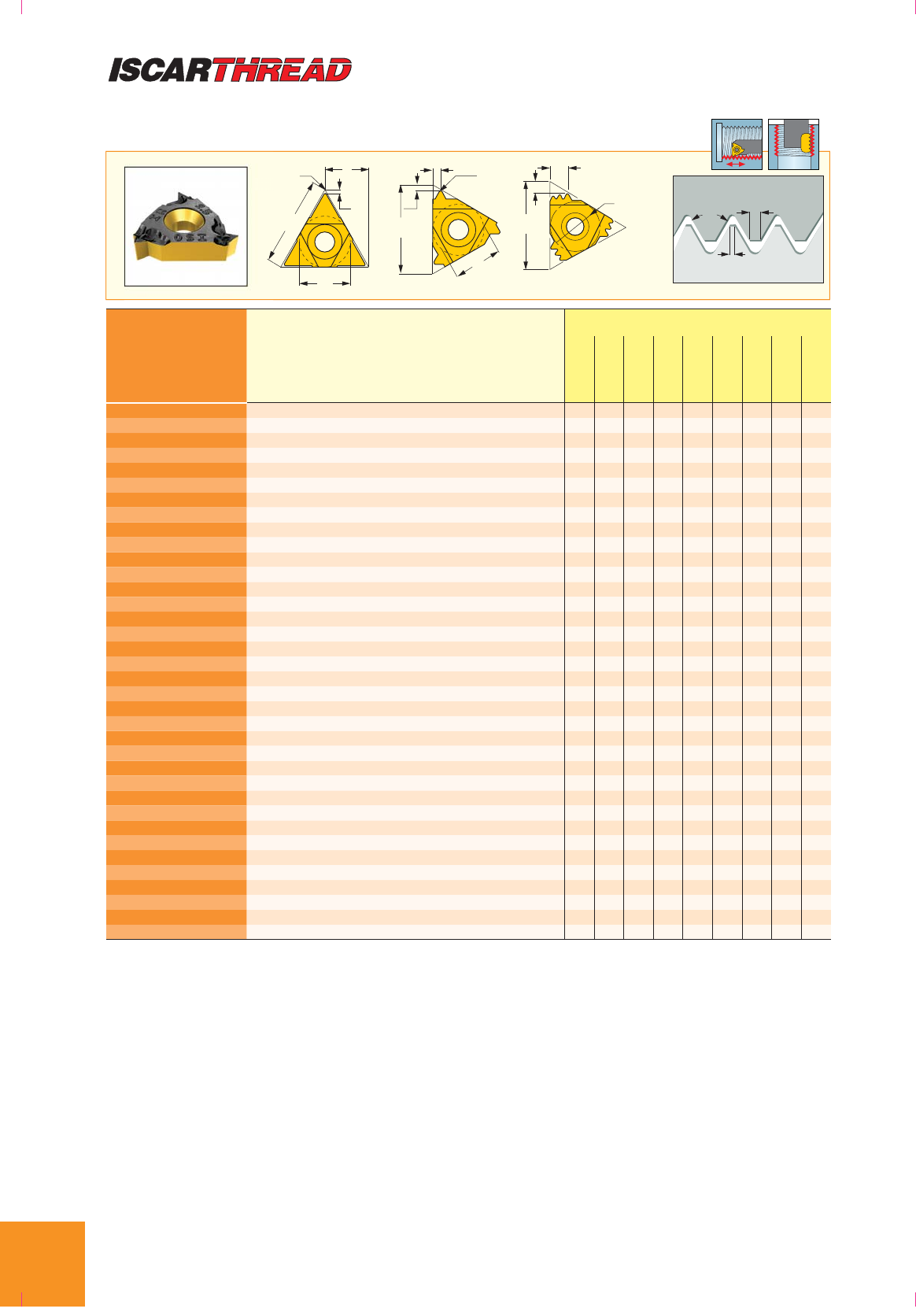

IR/L-ISO
Internal ISO Metric (DIN13 12-1986 class 6H) Laydown Threading Inserts, for General
Industry
Dimensions Tough
¥
Hard
Designation di Pitch l R X Y Z(3)
IC28
IC228
IC50M
IC250
IC08
IC508
IC808
IC908
IC1007
06IR/L 0.50 ISO 3.97 0.50 6.00 0.03 0.9 0.5 1 O
06IR/L 0.75 ISO 3.97 0.75 6.00 0.04 0.8 0.5 1 O
06IR/L 1.00 ISO 3.97 1.00 6.00 0.05 0.7 0.6 1 O
06IR/L 1.25 ISO 3.97 1.25 6.00 0.07 0.6 0.6 1 O
08IR/L 0.50 ISO 4.76 0.50 8.00 0.05 0.6 0.5 1 O
08IR 0.75 ISO 4.76 0.75 8.00 0.04 0.6 0.5 1 O
08IR/L 1.00 ISO 4.76 1.00 8.00 0.05 0.6 0.6 1 OO
08IR/L 1.25 ISO 4.76 1.25 8.00 0.07 0.6 0.7 1 O
08IR/L 1.50 ISO 4.76 1.50 8.00 0.08 0.6 0.7 1 OO
08IR/L 1.75 ISO 4.76 1.75 8.00 0.10 0.6 0.8 1 O
08UIRL 2.00 ISO 4.76 2.00 8.00 0.12 0.9 4.0 1 O
11IR/L 0.35 ISO 6.35 0.35 11.00 0.02 0.8 0.3 1 OO
11IR 0.40 ISO 6.35 0.40 11.00 0.02 0.8 0.4 1 O
11IR/L 0.50 ISO 6.35 0.50 11.00 0.03 0.6 0.6 1 OOO O
11IR 0.70 ISO 6.35 0.70 11.00 0.04 0.6 0.6 1 O
11IR/L 0.75 ISO 6.35 0.75 11.00 0.08 0.6 0.6 1 OO O
11IR 0.80 ISO 6.35 0.80 11.00 0.04 0.6 0.6 1 OO
11IR/L 1.00 ISO 6.35 1.00 11.00 0.05 0.6 0.7 1 OOOO O
11IRM 1.00 ISO (1) 6.35 1.00 11.00 0.05 0.6 0.7 1 OO
11IR/L 1.25 ISO 6.35 1.25 11.00 0.07 0.8 0.8 1 OO O
11IR/L 1.50 ISO 6.35 1.50 11.00 0.08 0.8 1.0 1 OOO OO
11IRM 1.50 ISO (1) 6.35 1.50 11.00 0.08 0.8 1.0 1 OOOO
11IR/L 1.75 ISO 6.35 1.75 11.00 0.10 0.8 1.1 1 OO O
11IR/L 2.00 ISO 6.35 2.00 11.00 0.12 0.8 0.9 1 OOOO
16IR 0.35 ISO 9.52 0.35 16.00 0.02 0.8 0.3 1 O
16IR/L 0.40 ISO 9.52 0.40 16.00 0.02 0.8 0.4 1 O
16IL 0.45 ISO 9.52 0.45 16.00 0.02 0.8 0.4 1 O
16IR/L 0.50 ISO 9.52 0.50 16.00 0.03 0.6 0.6 1 OOO O
16IR/L 0.60 ISO 9.52 0.60 16.00 0.03 0.6 0.6 1 OO
16IR/L 0.70 ISO 9.52 0.70 16.00 0.04 0.6 0.6 1 OO O
16IR/L 0.75 ISO 9.52 0.75 16.00 0.04 0.6 0.6 1 OOOO O
16IR/L 0.80 ISO 9.52 0.80 16.00 0.04 0.6 0.6 1 OO
16IR/L 1.00 ISO 9.52 1.00 16.00 0.05 0.6 0.7 1 OOOO O
16IR 1.00 ISO 3M (2) 9.52 1.00 16.00 0.05 1.7 2.5 3 O
16IRB 1.00 ISO (1) 9.52 1.00 16.00 0.05 0.6 0.7 1 O
16IRM 1.00 ISO (1) 9.52 1.00 16.00 0.05 0.6 0.7 1 OO OOOO
YR
l
X
di
X
l
Y
di
y
R
x
l
d
i
U-Type
U
-
T
y
Internal left-hand shown
60° 1/4 P
1/8 P
NUT
SCREW
• Tolerance: Class 6H.
(1) With pressed chipformer (2) Multi-tooth (3) Number of teeth per corner.
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) SIR/L (B96).
ISCAR
B104
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

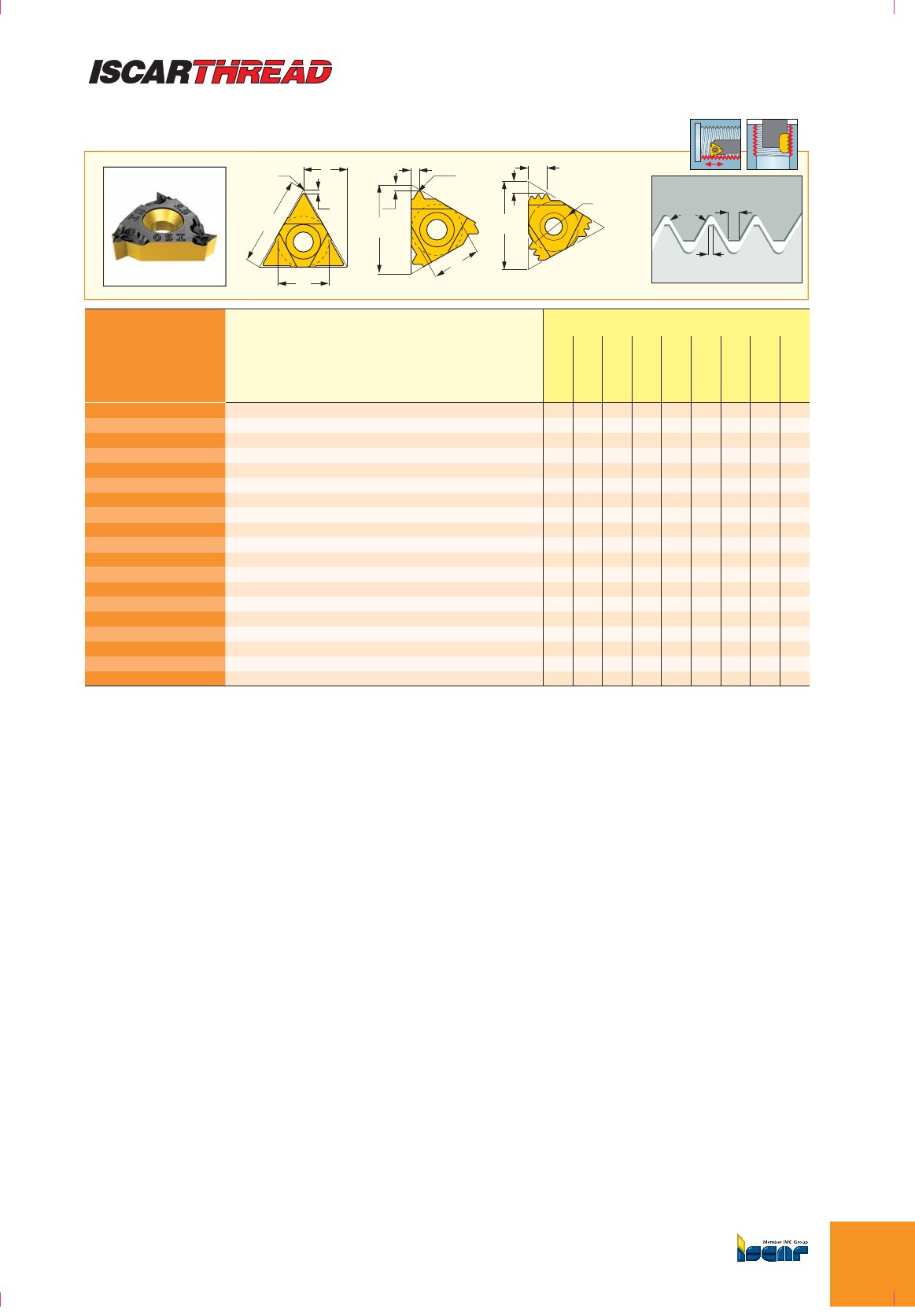

IR/L-ISO
Internal ISO Metric (DIN13 12-1986 class 6H) Laydown Threading Inserts,
for General Industry
(continued)
Dimensions Tough
¥
Hard
Designation di Pitch l R X Y Z(3)
IC28
IC228
IC50M
IC250
IC08
IC508
IC808
IC908
IC1007
16IR/L 1.25 ISO 9.52 1.25 16.00 0.07 0.8 0.9 1 OOOOO O
16IRB 1.25 ISO (1) 9.52 1.25 16.00 0.07 0.8 0.9 1 O
16IRM 1.25 ISO (1) 9.52 1.25 16.00 0.06 0.8 0.9 1 OOO
16IR/L 1.50 ISO 9.52 1.50 16.00 0.08 0.8 1.0 1 OOOOO OO
16IR 1.50 ISO 2M (2) 9.52 1.50 16.00 0.08 1.5 2.3 2 OO
16IRB 1.50 ISO (1) 9.52 1.50 16.00 0.08 0.8 1.0 1 O
16IRM 1.50 ISO (1) 9.52 1.50 16.00 0.08 0.8 1.0 1 OO OOOO
16IR/L 1.75 ISO 9.52 1.75 16.00 0.10 0.9 1.2 1 OOO O
16IRB 1.75 ISO (1) 9.52 1.75 16.00 0.10 0.9 1.2 1 O
16IRM 1.75 ISO (1) 9.52 1.75 16.00 0.10 0.9 1.2 1 OOO
16IR/L 2.00 ISO 9.52 2.00 16.00 0.12 1.0 1.3 1 OOO O O
16IR 2.00 ISO 2M (2) 9.52 2.00 16.00 0.12 2.0 3.0 2 O
16IRB 2.00 ISO (1) 9.52 2.00 16.00 0.12 1.0 1.3 1 O
16IRM 2.00 ISO (1) 9.52 2.00 16.00 0.11 1.0 1.3 1 OO OOOO
16IR/L 2.50 ISO 9.52 2.50 16.00 0.15 1.1 1.5 1 OOO O O
16IRM 2.50 ISO (1) 9.52 2.50 16.00 0.14 1.1 1.5 1 OOOO
16IR/L 3.00 ISO 9.52 3.00 16.00 0.18 1.1 1.5 1 OOO O
16IRB 3.00 ISO (1) 9.52 3.00 16.00 0.18 1.1 1.5 1 O
16IRM 3.00 ISO (1) 9.52 3.00 16.00 0.17 1.1 1.5 1 OO OOOO
YR
l
X
di
X
l
Y
di
y
R
x
l
d
i
U-Type
U
-
Ty
Internal left-hand shown
60° 1/4 P
1/8 P
NUT
SCREW
(1) With pressed chipformer (2) Multi-tooth (3) Number of teeth per corner.
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) SIR/L (B96).
B105
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

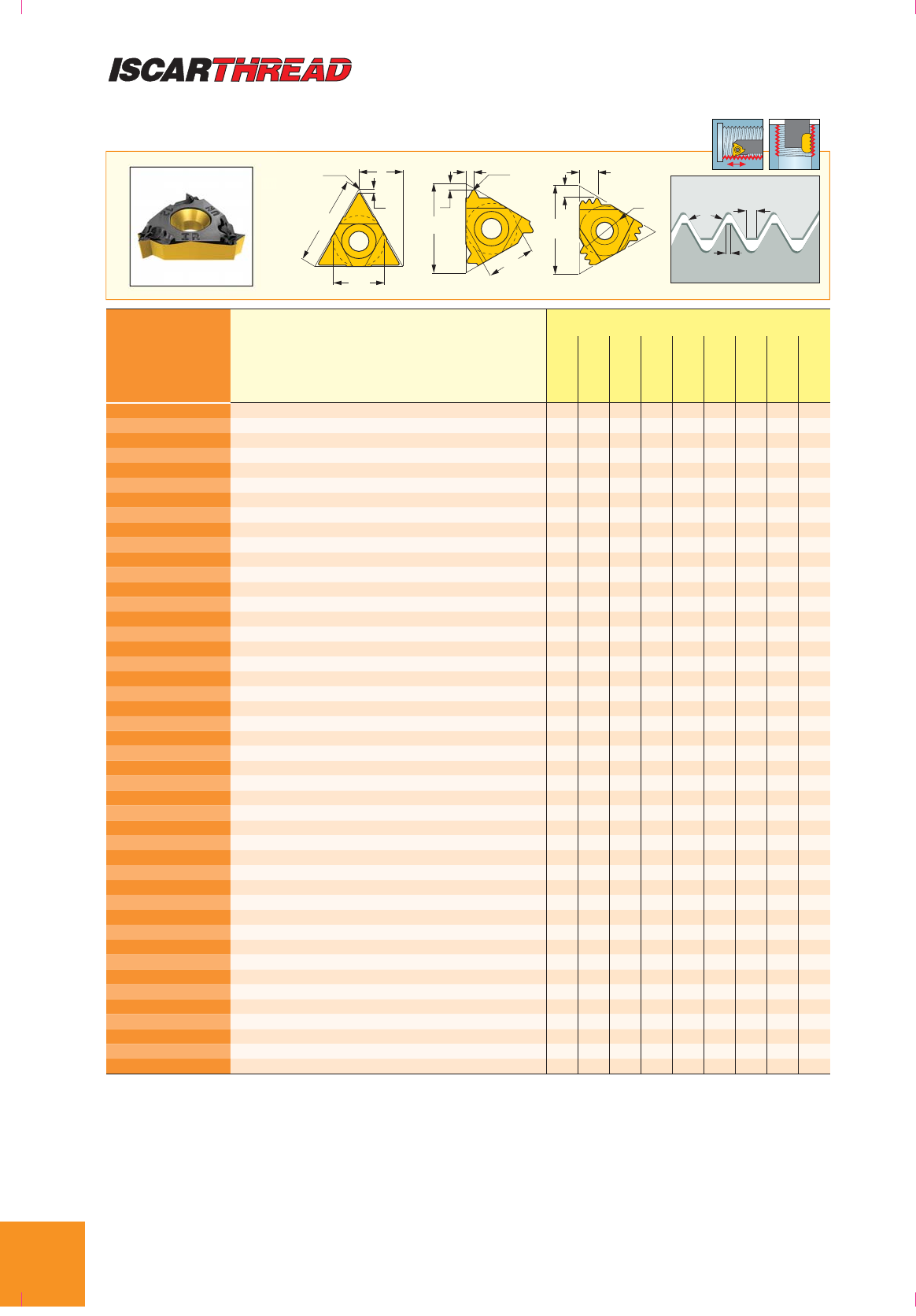

IR/L-UN
Internal American UN, Full Profile (UN, UNC, UNF, UNEF) Laydown Threading Inserts,
for General Industry
Dimensions Tough
¥
Hard
Designation di TPI l R X Y Z(3)
IC228
IC928
IC50M
IC250
IC08
IC508
IC808
IC908
IC1007
06IR 32 UN 3.97 32.0 6.00 0.04 0.8 0.5 1 O
06IL 28 UN 3.97 28.0 6.00 0.04 0.8 0.6 1 O
06IR/L 24 UN 3.97 24.0 6.00 0.05 0.7 0.6 1 O
06IR/L 20 UN 3.97 20.0 6.00 0.06 0.6 0.6 1 O
06IR/L 18 UN 3.97 18.0 6.00 0.07 0.6 0.7 1 O
08IR 32 UN 4.76 32.0 8.00 0.04 0.6 0.5 1 O
08IR/L 28 UN 4.76 28.0 8.00 0.04 0.6 0.6 1 O
08IR/L 24 UN 4.76 24.0 8.00 0.05 0.6 0.6 1 O
08IR/L 20 UN 4.76 20.0 8.00 0.06 0.6 0.7 1 O
08IR 18 UN 4.76 18.0 8.00 0.07 0.6 0.7 1 O
08IR/L 16 UN 4.76 16.0 8.00 0.09 0.6 0.7 1 O
08IR 14 UN 4.76 14.0 8.00 0.10 0.6 0.8 1 OO
08UIRL 13 UN 4.76 13.0 8.00 0.10 1.0 4.0 1 O
08UIRL 12 UN 4.76 12.0 8.00 0.10 0.9 4.0 1 O
08UIRL 11 UN 4.76 11.0 8.00 0.10 0.9 4.0 1 O
11IR 64 UN 6.35 64.0 11.00 0.02 0.8 0.4 1 O
11IR 36 UN 6.35 36.0 11.00 0.04 0.6 0.6 1 O
11IR/L 32 UN 6.35 32.0 11.00 0.04 0.6 0.6 1 OO
11IR/L 28 UN 6.35 28.0 11.00 0.04 0.6 0.7 1 OO
11IR/L 24 UN 6.35 24.0 11.00 0.05 0.7 0.8 1 OO
11IR/L 20 UN 6.35 20.0 11.00 0.06 0.8 0.9 1 OO O
11IR/L 18 UN 6.35 18.0 11.00 0.07 0.8 1.0 1 OO O
11IR/L 16 UN 6.35 16.0 11.00 0.09 0.9 1.1 1 OOO O
11IR/L 14 UN 6.35 14.0 11.00 0.10 0.9 1.1 1 OO O
11IR 12 UN 6.35 12.0 11.00 0.12 0.9 1.1 1 O
11IR 11 UN 6.35 11.0 11.00 0.14 0.8 1.1 1 OO
16IR 32 UN 9.52 32.0 16.00 0.04 0.6 0.6 1 OO O
16IR/L 28 UN 9.52 28.0 16.00 0.04 0.6 0.7 1 OO
16IR 27 UN 9.52 27.0 16.00 0.04 0.7 0.8 1 O
16IR 24 UN 9.52 24.0 16.00 0.05 0.7 0.8 1 OOO O
16IRB 24 UN (1) 9.52 24.0 16.00 0.05 0.7 0.8 1 O
16IR/L 20 UN 9.52 20.0 16.00 0.06 0.8 0.9 1 OOOO O
16IRB 20 UN (1) 9.52 20.0 16.00 0.06 0.8 0.9 1 O
16IRM 20 UN (1) 9.52 20.0 16.00 0.06 0.8 0.9 1 OO
16IR/L 18 UN 9.52 18.0 16.00 0.07 0.8 1.0 1 OOOO
16IRB 18 UN (1) 9.52 18.0 16.00 0.07 0.8 1.0 1 O
16IRM 18 UN (1) 9.52 18.0 16.00 0.08 0.8 1.0 1 OO
16IR/L 16 UN 9.52 16.0 16.00 0.09 0.9 1.1 1 OOOO
16IR 16 UN 2M (2) 9.52 16.0 16.00 0.09 1.5 2.3 2 O
16IRB 16 UN (1) 9.52 16.0 16.00 0.18 0.9 1.1 1 O
16IRM 16 UN (1) 9.52 16.0 16.00 0.09 0.9 1.1 1 OOOO
16IR/L 14 UN 9.52 14.0 16.00 0.10 0.9 1.2 1 OOOO
16IRB 14 UN (1) 9.52 14.0 16.00 0.10 0.9 1.2 1 O
16IRM 14 UN (1) 9.52 14.0 16.00 0.11 0.9 1.2 1 OO
16IR/L 13 UN 9.52 13.0 16.00 0.11 1.0 1.3 1 OO
X
l
Y
di
YR
l
X
di
Y
R
di
x
l
U-TypeU-
T
60° 1/4 P
1/8 P
NUT
SCREW
Internal left-hand shown
• Tolerance: class 2B,ANSI B1, 3M-1986.
(1) With pressed chipformer. (2) Multi-tooth (3) Number of teeth per corner.
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) • SIR/L (B96).
ISCAR
B106
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

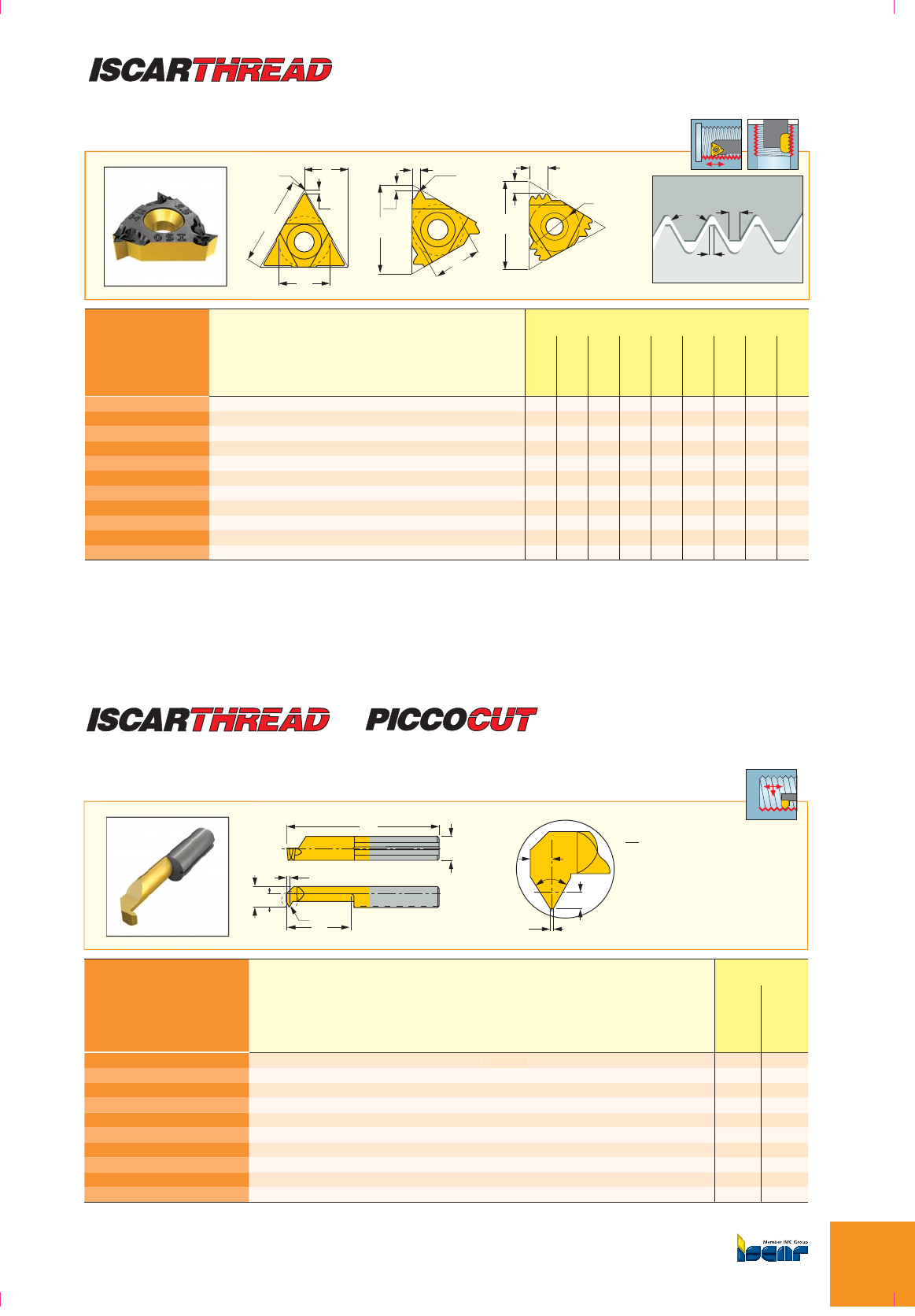

IR/L-UN
Internal American UN, Full Profile (UN, UNC, UNF, UNEF) Laydown Threading Inserts,
for General Industry
(continued)
PICCO R/L-ISO-Thread
Mini-Carbide Bars for ISO Internal Thread Turning, Dmin 2.4 mm
W
f
a
l2
Y
dh6
l1
x
Y
60°
te
X
O
Dimensions Tough
¥
Hard
Designation d Pitch tewY f al2l1D min
IC228
IC908
PICCO R 003.0105-8 3.00 0.50 0.27 0.04 0.3 0.3 2.30 8.0 22.00 2.40 O
PICCO R 004.0105-10 4.00 0.50 0.27 0.09 0.4 1.0 3.00 10.0 24.00 3.20 O
PICCO R/L 004.0205-15 4.00 0.50 0.27 0.06 0.4 1.5 3.50 15.0 30.00 4.00 O
PICCO R/L 005.0205-15 5.00 0.50 0.27 0.06 0.4 1.9 4.40 15.0 30.00 5.00 O
PICCO R/L 005.0407-15 5.00 0.75 0.40 0.90 0.5 1.9 4.40 15.0 30.00 5.00 OO
PICCO R/L 005.0510-15 5.00 1.00 0.55 0.12 0.6 1.9 4.40 15.0 30.00 4.80 O
PICCO R/L 006.0510-15 6.00 1.00 0.55 0.12 0.6 2.3 5.30 15.0 30.00 6.00 O
PICCO R/L 006.0612-15 6.00 1.25 0.68 0.15 0.7 2.3 5.30 15.0 30.00 6.00 O
PICCO R/L 006.0815-15 6.00 1.50 0.81 0.18 0.8 2.3 5.30 15.0 30.00 6.00 O
PICCO R/L 007.0815-15 7.00 1.50 0.81 0.18 0.8 2.7 6.30 15.0 30.00 7.00 O
a
Right-hand shown
YR
l
X
di
X
l
Y
di
y
R
x
l
d
i
U-Type
U
-
T
y
Internal left-hand shown
60° 1/4 P
1/8 P
NUT
SCREW
Dimensions Tough
¥
Hard
Designation di TPI l R X Y Z(3)
IC228
IC928
IC50M
IC250
IC08
IC508
IC808
IC908
IC1007
16IR/L 12 UN 9.52 12.0 16.00 0.12 1.1 1.4 1 O OOO O
16IRB 12 UN (1) 9.53 12.0 16.00 0.12 1.1 1.4 1 O
16IRM 12 UN (1) 9.52 12.0 16.00 0.12 1.1 1.4 1 OOOO
16IR 11.5 UN 9.52 11.5 16.00 0.13 1.1 1.5 1 O
16IR 11 UN 9.52 11.0 16.00 0.14 1.1 1.5 1 OO O
16IR/L 10 UN 9.52 10.0 16.00 0.15 1.1 1.5 1 OO O
16IRB 10 UN (1) 9.52 10.0 16.00 0.15 1.1 1.5 1 O
16IR 9 UN 9.52 9.0 16.00 0.17 1.2 1.7 1 O
16IR/L 8 UN 9.52 8.0 16.00 0.19 1.1 1.5 1 OOOO
16IRB 8 UN (1) 9.52 8.0 16.00 0.19 1.1 1.5 1 O
16IRM 8 UN (1) 9.52 8.0 16.00 0.20 1.1 1.5 1 OOO
• Tolerance: class 2B,ANSI B1, 3M-1986.
(1) With pressed chipformer. (2) Multi-tooth (3) Number of teeth per corner.
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) SIR/L (B96).
B107
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

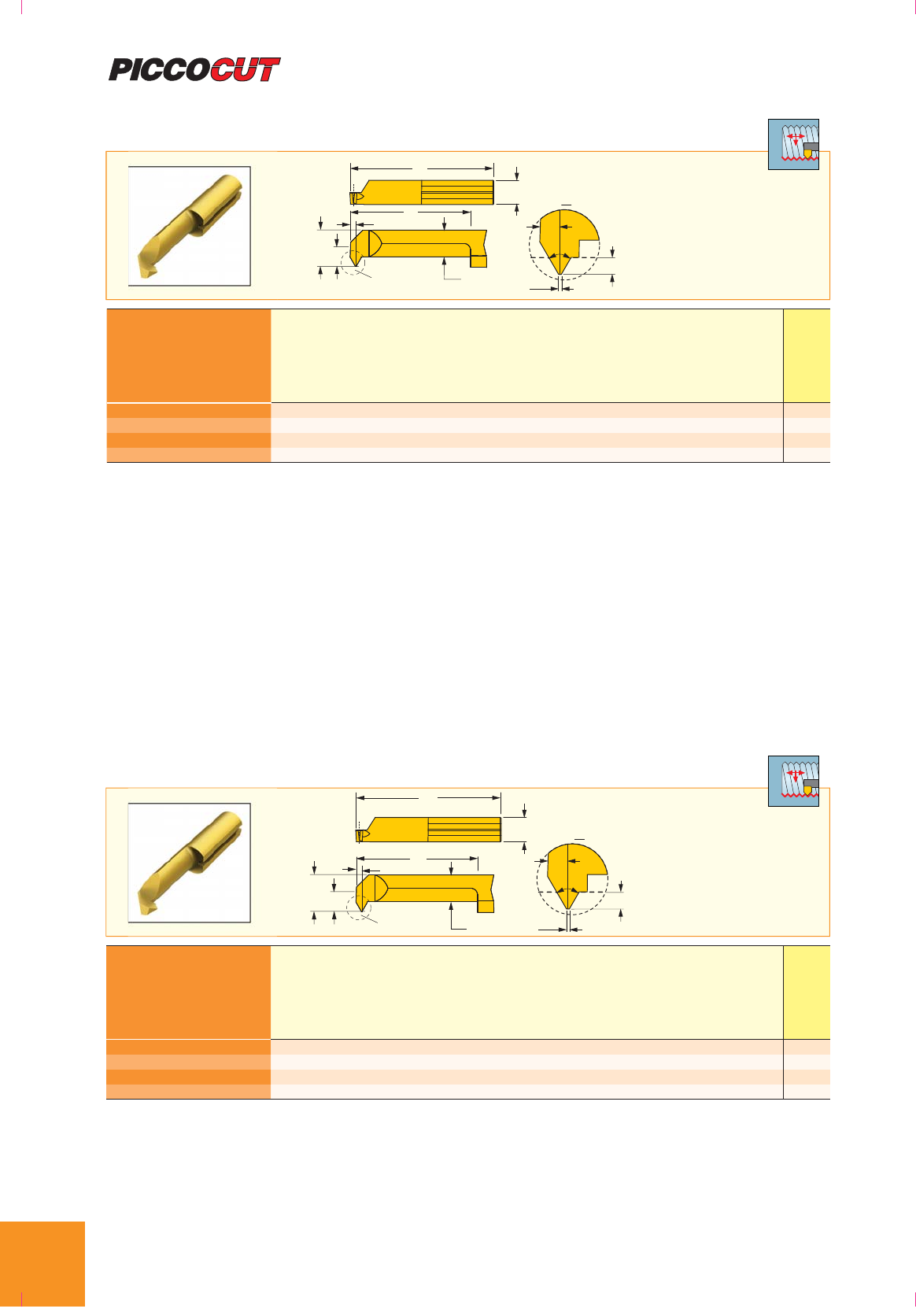

PICCO ISO Full Profile
Inserts for ISO, Standard Full Profile Thread
l1
X
D2te
W
af
X
l2
dh6
yY
60°
Dimensions
Designation Pitch d f al1l2D2Yt
ewD
min
IC908
PICCO R/L 105.0510-15 1.00 5.00 1.9 4.40 30.00 15.0 3.30 0.6 0.54 0.12 4.80 O
PICCO R/L 106.0612-15 1.25 6.00 2.3 5.30 30.00 15.0 3.40 0.7 0.67 0.15 6.00 O
PICCO R/L 106.0815-15 1.50 6.00 2.3 5.30 30.00 15.0 3.40 0.8 0.81 0.18 6.00 O
PICCO R/L 107.0815-15 1.50 7.00 2.8 6.30 30.00 15.0 3.80 0.8 0.81 0.18 7.00 O
Right-hand shown
PICCO ISO Full Profile Fine
Inserts ISO, Fine Pitch Full Profile Thread
l1
X
D2
te
W
af
X
l2
d
h6
Y
60°
y
Dimensions
Designation Pitch d f al1l2D2Yt
ewD
min
IC908
PICCO R/L 104.0205-15 0.50 5.00 1.5 3.50 30.00 15.0 2.40 0.4 0.27 0.06 4.00 O
PICCO R/L 105.0205-15 0.50 5.00 1.9 4.40 30.00 15.0 3.30 0.4 0.27 0.06 5.00 O
PICCO R/L 105.0407-15 0.75 5.00 1.9 4.40 30.00 15.0 3.30 0.5 0.40 0.09 5.00 O
PICCO R/L 106.0510-15 1.00 6.00 2.3 5.30 30.00 15.0 3.40 0.6 0.54 0.12 6.00 O
Right-hand shown
ISCAR
B108
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

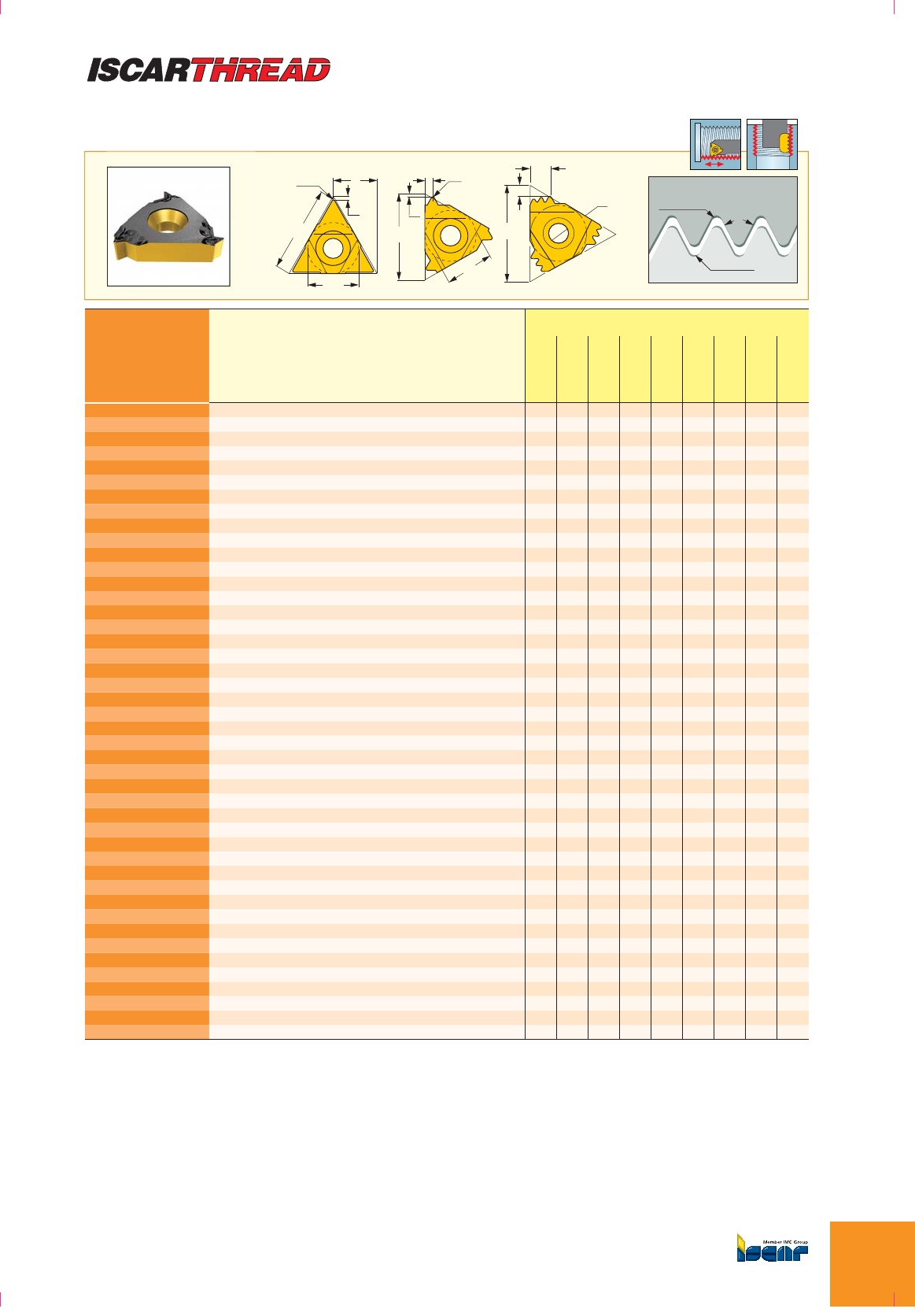

IR/L-W
Internal Whitworth (BSW, BSF, BSP), B.S.84-1956 DIN 259 Medium Class, Full Profile
Laydown Threading Inserts
YR
di
l
X
Y
R
X
di
l
Y
di
X
l
Dimensions Tough
¥
Hard
Designation di TPI l R X Y Z(3)
IC228
IC928
IC50M
IC250
IC08
IC508
IC808
IC908
IC1007
06IR 26 W 3.97 26.0 6.00 0.10 0.7 0.6 1 O
06IR 20 W 3.97 20.0 6.00 0.14 0.6 0.7 1 O
08IR 24 W 4.76 24.0 8.00 0.11 0.6 0.6 1 O
08IR/L 19 W 4.76 19.0 8.00 0.15 0.6 0.7 1 OO
08IR 18 W 4.76 18.0 8.00 0.16 0.6 0.7 1 O
08IR 16 W 4.76 16.0 8.00 0.18 0.6 0.7 1 O
08UIRL 12 W 4.76 12.0 8.00 0.25 0.9 4.0 1 O
11IR 36 W 6.35 36.0 11.00 0.07 0.6 0.6 1 O
11IR 28 W 6.35 28.0 11.00 0.10 0.6 0.7 1 O
11IR 26 W 6.35 26.0 11.00 0.10 0.7 0.7 1 O
11IR/L 24 W 6.35 24.0 11.00 0.11 0.7 0.8 1 OO
11IR 20 W 6.35 20.0 11.00 0.14 0.8 0.9 1 OO O
11IR 19 W 6.35 19.0 11.00 0.15 0.8 1.0 1 OO O
11IR/L 18 W 6.35 18.0 11.00 0.16 0.8 1.0 1 OO O
11IR 16 W 6.35 16.0 11.00 0.18 0.9 1.1 1 OO
11IR/L 14 W 6.35 14.0 11.00 0.21 0.9 1.1 1 O OOOO O
11IL 12 W 6.35 12.0 11.00 0.27 1.0 1.1 1 O
16IR 40 W 9.52 40.0 16.00 0.06 0.6 0.6 1 O
16IR/L 32 W 9.52 32.0 16.00 0.09 0.6 0.6 1 O
16IR/L 28 W 9.52 28.0 16.00 0.09 0.6 0.7 1 OO
16IR 26 W 9.52 26.0 16.00 0.10 0.7 0.7 1 OO O
16IR/L 24 W 9.52 24.0 16.00 0.11 0.7 0.8 1 OO O
16IR/L 22 W 9.52 22.0 16.00 0.13 0.8 0.9 1 OO O
16IR/L 20 W 9.52 20.0 16.00 0.14 0.8 0.9 1 OOOO
16IRM 20 W (1) 9.52 20.0 16.00 0.14 0.8 0.9 1 O
16IR/L 19 W 9.52 19.0 16.00 0.15 0.8 1.0 1 OOOO
16IRB 19 W (1) 9.52 19.0 16.00 0.15 0.8 1.0 1 O
16IRM 19 W (1) 9.52 19.0 16.00 0.15 0.8 1.0 1 O
16IR/L 18 W 9.52 18.0 16.00 0.16 0.8 1.0 1 OO O
16IR/L 16 W 9.52 16.0 16.00 0.18 0.9 1.1 1 O
16IRB 16 W (1) 9.52 16.0 16.00 0.18 0.9 1.1 1 O
16IRM 16 W (1) 9.52 16.0 16.00 0.18 0.9 1.1 1 OOO
16IR/L 14 W 9.52 14.0 16.00 0.21 1.0 1.2 1 OOOOO
16IR 14 W 2M (2) 9.52 14.0 16.00 0.23 1.7 2.7 2 O
16IRB 14 W (1) 9.52 14.0 16.00 0.21 1.0 1.2 1 O
16IRM 14 W (1) 9.52 14.0 16.00 0.21 1.0 1.2 1 OOOO
16IR/L 12 W 9.52 12.0 16.00 0.25 1.1 1.4 1 OO O
16IR/L 11 W 9.52 11.0 16.00 0.27 1.1 1.5 1 O OOOO O
16IRB 11 W (1) 9.52 11.0 16.00 0.27 1.1 1.5 1 O
16IRM 11 W (1) 9.52 11.0 16.00 0.27 1.1 1.5 1 O OOOO
16IR/L 10 W 9.52 10.0 16.00 0.31 1.1 1.5 1 OO O
16IRB 10 W (1) 9.52 10.0 16.00 0.31 1.1 1.5 1 O
16IR/L 9 W 9.52 9.0 16.00 0.34 1.2 1.7 1 OO
16IR/L 8 W 9.52 8.0 16.00 0.39 1.2 1.5 1 OO O
Internal left-hand shown
55°
R0.137P
R0.137P
NUT
SCREW
(1) With pressed chipformer. (2) Multi-tooth (3) Number of teeth per corner.
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) • SIR/L (B96).
B109
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

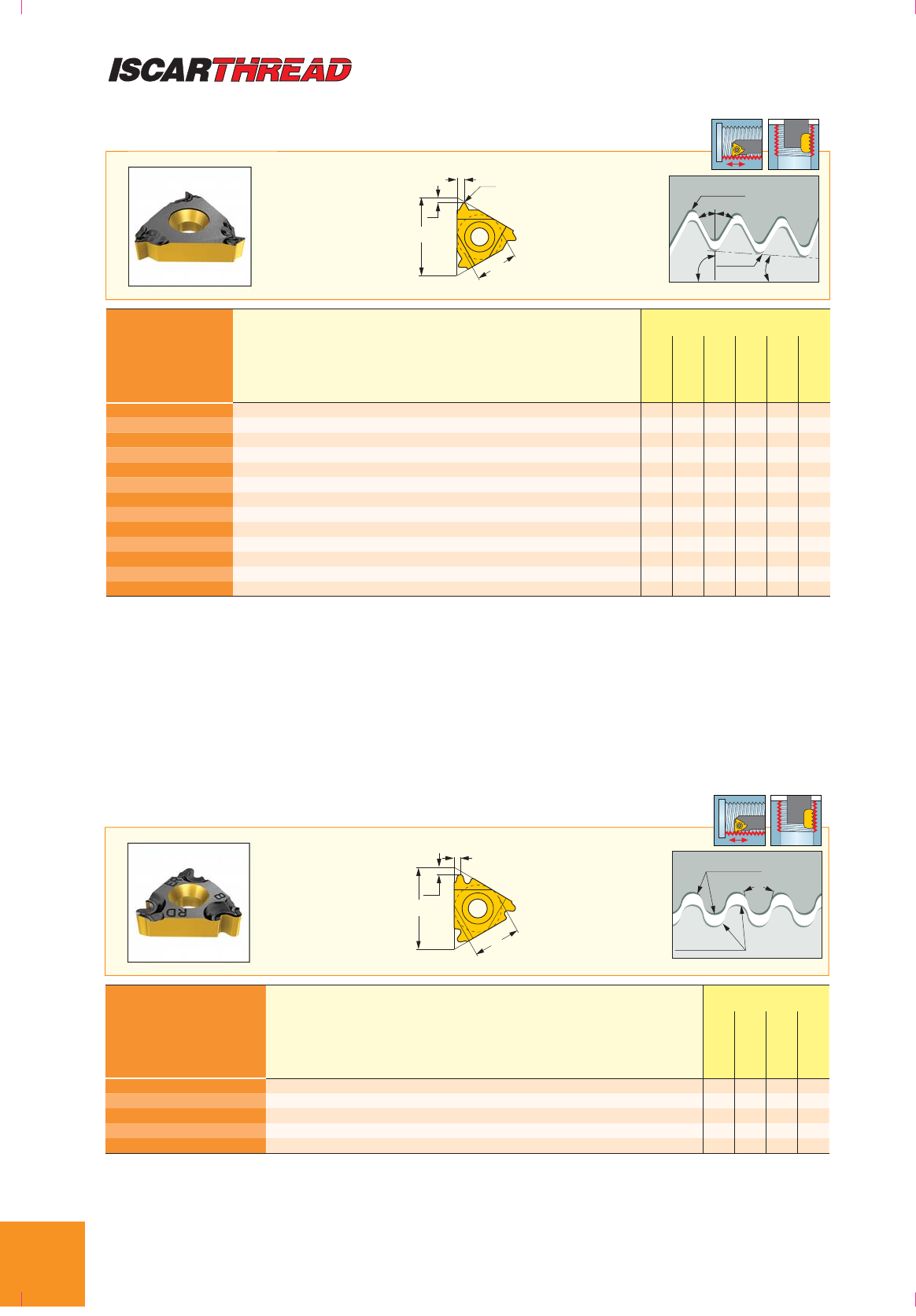

IR/L-BSPT
Internal BSPT (British Standard Pipe) B.S.21-1957, Full Profile,
Laydown Threading Inserts
Y
X
l
di
R
Dimensions Tough
¥
Hard
Designation di TPI l R X Y
IC228
IC50M
IC250
IC808
IC908
IC1007
06IR 28 BSPT 3.97 28.0 6.00 0.11 0.7 0.6 O
08IR 28 BSPT 4.76 28.0 8.00 0.11 0.6 0.6 O
08IR 19 BSPT 4.76 19.0 8.00 0.16 0.6 0.6 O
11IR 19 BSPT 6.35 19.0 11.00 0.16 0.8 0.9 OO
11IR/L 14 BSPT 6.35 14.0 11.00 0.21 0.9 1.0 OO
16IR 28 BSPT 9.52 28.0 16.00 0.11 0.6 0.6 O
16IR 19 BSPT 9.52 19.0 16.00 0.16 0.8 0.9 OO
16IRB 14 BSPT (1) 9.52 14.0 16.00 0.21 1.0 1.2 O
16IRM 14 BSPT (1) 9.52 14.0 16.00 0.21 1.0 1.2 OOO
16IR/L 14 BSPT 9.52 14.0 16.00 0.21 1.0 1.2 OO O
16IRM 11 BSPT (1) 9.52 11.0 16.00 0.28 1.1 1.5 OOO
16IRB 11 BSPT (1) 9.52 11.0 16.00 0.28 1.1 1.5 O
16IR/L 11 BSPT 9.52 11.0 16.00 0.28 1.1 1.5 OOO O
Internal left-hand shown
R0.137P
27.5°
90°
1°47'
R0.137P
NUT
SCREW
IR/L-RND
Internal DIN 405, Round Laydown Threading Inserts, for Fire Fighting and Food
Industry Pipe Couplings
X
l
Y
di
Dimensions Tough
¥
Hard
Designation di TPI l X Y
IC228
IC50M
IC250
IC908
16IR 10 RND 9.52 10.0 16.00 1.1 1.2 OOO
16IR/L 8 RND 9.52 8.0 16.00 1.4 1.4 OOO
16IRM 8 RND (1) 9.52 8.0 16.00 1.4 1.4 O
16IR/L 6 RND 9.52 6.0 16.00 1.4 1.5 OOO
16IRM 6 RND (1) 9.52 6.0 16.00 1.4 1.5 O
Internal left-hand shown
R0.23851P
30°
R0.22105P
SCREW
NUT
(1) With pressed chipformer.
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) SIR/L (B96).
• Tolerance: Class 7H.
(1) With pressed chipformer.
For tools, see pages: E-SIR-HEAD (B97) SIR/L (B96).
ISCAR
B110
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

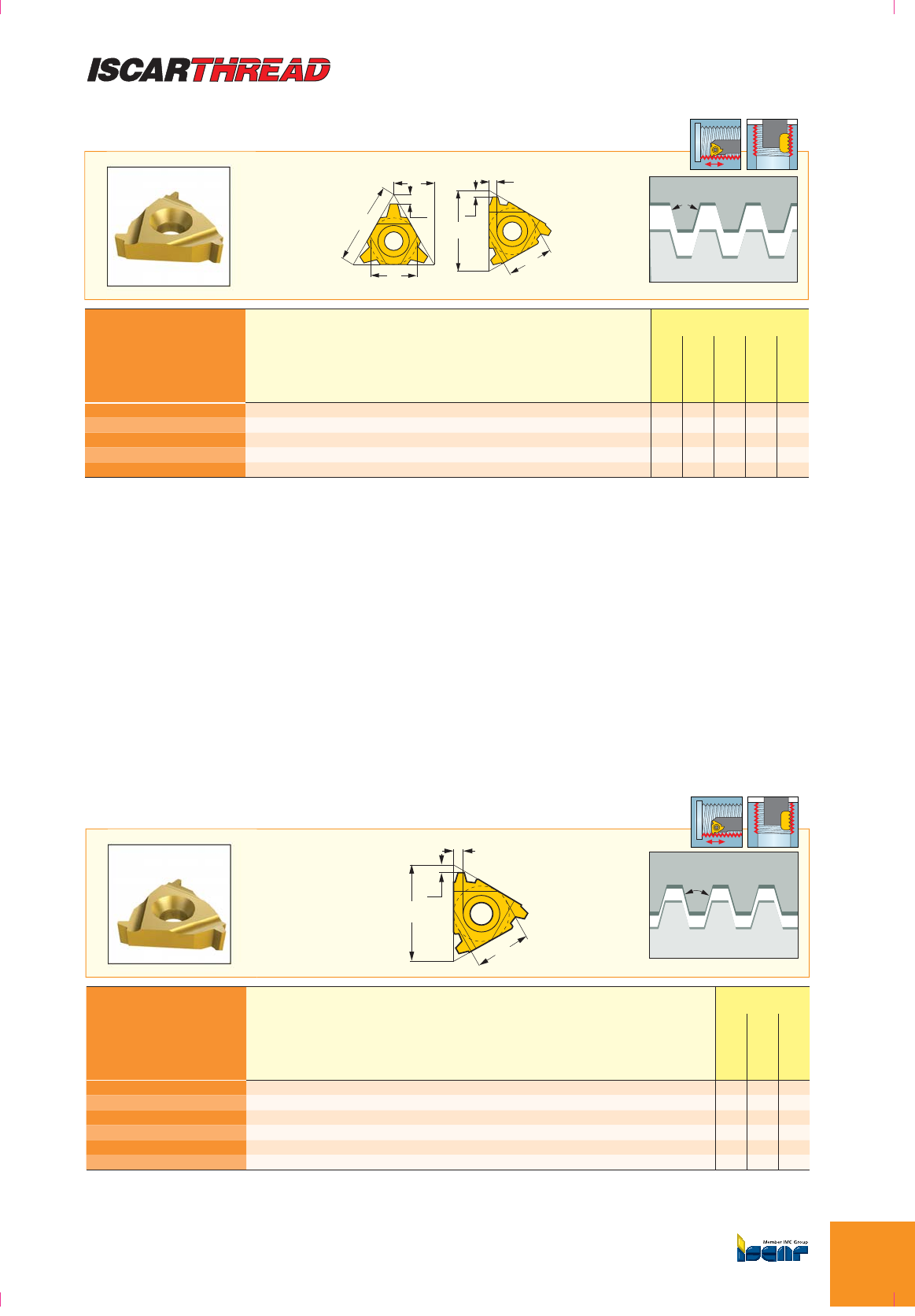

IR/L-TR
Internal Trapeze Shaped DIN 103 Laydown Threading Inserts, for Feed Screws
Y
di
Y
X
l
X
l
di
Dimensions Tough
¥
Hard
Designation di Pitch l X Y
IC228
IC50M
IC250
IC508
IC908
08IR 1.5 TR (1) 4.76 1.50 8.00 0.6 0.6 O
08UIRL 2 TR 4.76 2.00 8.00 0.9 4.0 O
16IR 1.5 TR 9.52 1.50 16.00 1.0 1.1 O
16IR/L 2 TR 9.52 2.00 16.00 1.0 1.3 OO O
16IR/L 3 TR 9.52 3.00 16.00 1.3 1.5 OOOOO
Internal left-hand shown
30°
NUT
SCREW
IR/L-STACME
Internal STUB ACME Laydown Threading Inserts,
for Control Valves and Shallow ACME Profile
Y
l
X
di
Dimensions Tough
¥
Hard
Designation di TPI l X Y
IC50M
IC250
IC908
16IR/L 16 STACME 9.52 16.0 16.00 1.0 1.0 O
16IR/L 14 STACME 9.52 14.0 16.00 1.1 1.1 O
16IR/L 12 STACME 9.52 12.0 16.00 1.2 1.2 OOO
16IR/L 10 STACME 9.52 10.0 16.00 1.3 1.3 O
16IR/L 8 STACME 9.52 8.0 16.00 1.5 1.5 O
16IR 6 STACME 9.52 6.0 16.00 1.8 1.8 OO
Internal left-hand shown
29°
NUT
SCREW
• Tolerance: Class 7H
(1) Single threading corner
For tools, see pages: E-SIR-HEAD (B97) SIR/L (B96).
• Tolerance: Class 2G.
For tools, see pages: E-SIR-HEAD (B97) SIR/L (B96).
B111
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

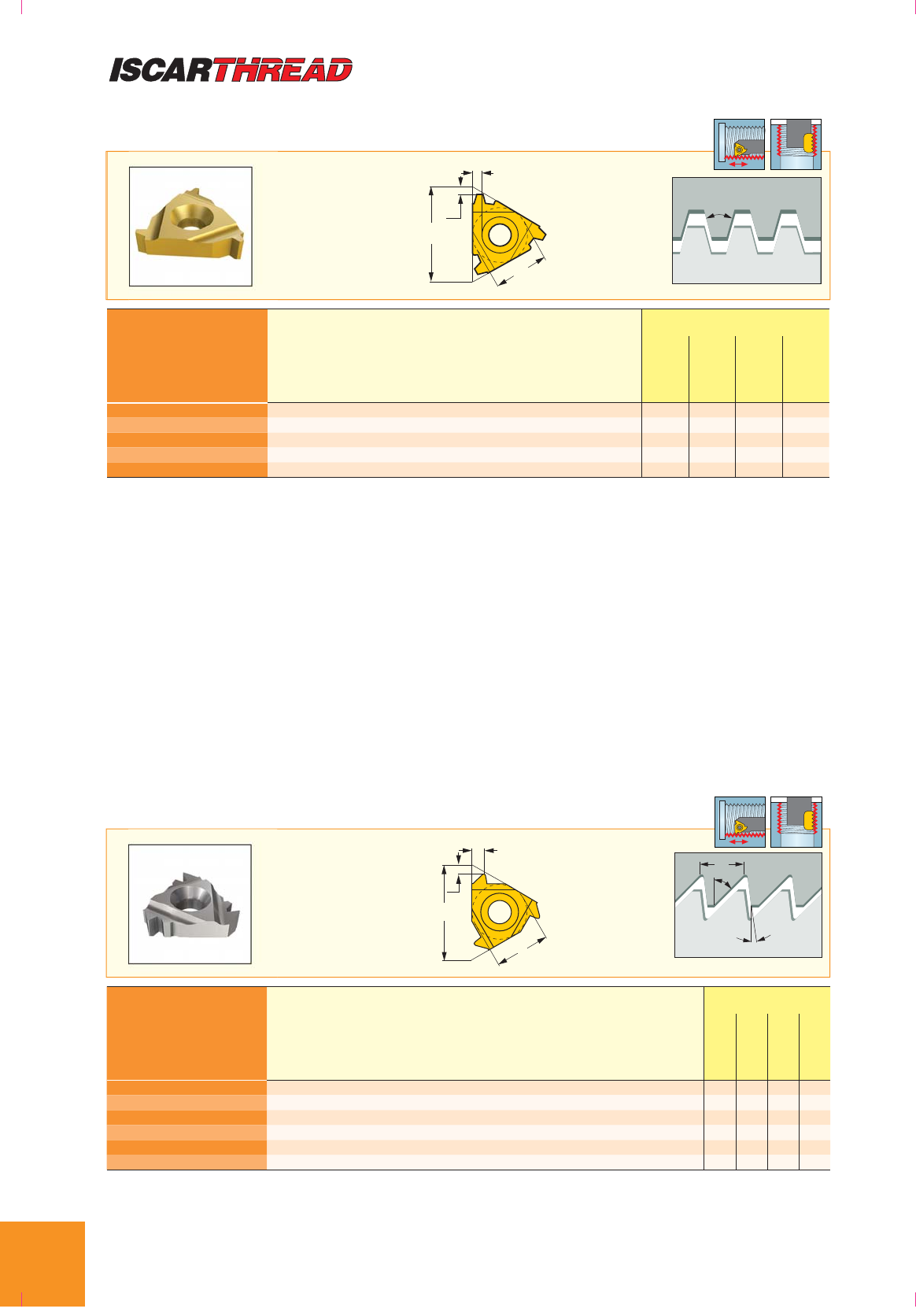

IR/L-ACME
Internal ACME Profile Laydown Threading Inserts, for Feed Screws
Y
l
X
di
Dimensions Tough
¥
Hard
Designation di TPI l X Y
IC50M
IC250
IC508
IC908
16IR/L 16 ACME 9.52 16.0 16.00 0.9 1.0 OO
16IR/L 14 ACME 9.52 14.0 16.00 1.0 1.2 O
16IR/L 12 ACME 9.52 12.0 16.00 1.1 1.2 OO O
16IR/L 10 ACME 9.52 10.0 16.00 1.3 1.3 OO
16IR/L 8 ACME 9.52 8.0 16.00 1.5 1.5 OOOO
Internal left-hand shown
29°
NUT
SCREW
IR/L-ABUT
Internal American Buttress Laydown Threading Inserts, for High Force Transmission in
One Direction
X
l
Y
di
Dimensions Tough
¥
Hard
Designation di TPI l X Y
IC228
IC50M
IC250
IC908
11IR 20 ABUT 6.35 20.0 11.00 1.0 1.3 O
11IR/L 16 ABUT 6.35 16.0 11.00 1.0 1.5 OOO
16IR 20 ABUT 9.52 20.0 16.00 1.0 1.3 OO
16IR/L 16 ABUT 9.52 16.0 16.00 1.0 1.5 OO
16IR/L 12 ABUT 9.52 12.0 16.00 1.4 2.0 OOO
16IR/L 10 ABUT 9.52 10.0 16.00 1.5 2.3 OOO
Internal left-hand shown
45°
P
NUT
SCREW
• ACME ASME/ANSI B1.5-1988 Class 3G.
For tools, see pages: E-SIR-HEAD (B97) • SIR/L (B96).
• ANSI B1.9-1973 Class 2.
For tools, see pages: E-SIR-HEAD (B97) SIR/L (B96).
ISCAR
B112
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

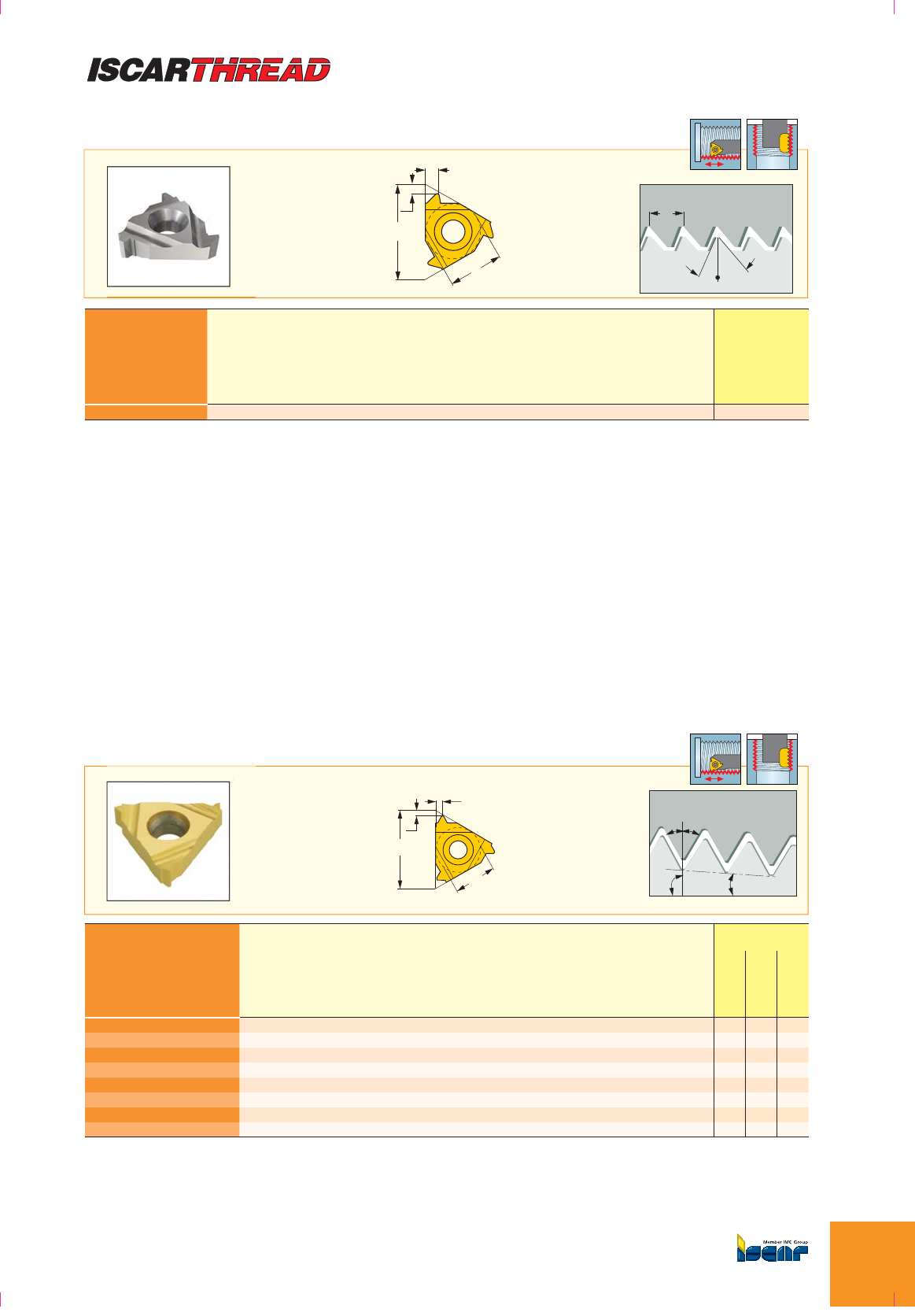

IR/L-SAGE
Internal Sagengenwinde (DIN 513) Thread, Application for High Force in One Direction
Y
X
l
di
Dimensions
Designation di Pitch l X Y
IC908
16IR/L 2 SAGE 9.52 2.00 16.00 1.2 1.7 O
P
30°
NUT
SCREW
IR/L-NPTF
Internal NPTF (National Pipe Threads) Full Profile Laydown Threading Inserts for
Steam, Gas and Water Pipes
X
l
Y
di
Dimensions Tough
¥
Hard
Designation di TPI l R X Y
IC228
IC250
IC908
06IR 27 NPTF 3.97 27.0 6.00 0.04 0.7 0.6 O
08IR 27 NPTF 4.76 27.0 8.00 0.04 0.6 0.6 O
08IR 18 NPTF 4.76 18.0 8.00 0.06 0.6 0.6 O
11IR 18 NPTF 6.35 18.0 11.00 0.06 0.8 1.0 O
11IR 14 NPTF 6.35 14.0 16.00 0.07 0.8 1.0 O
16IR 18 NPTF 9.52 18.0 16.00 0.06 0.8 1.0 O
16IR/L 14 NPTF 9.52 14.0 16.00 0.07 0.9 1.2 OO
16IR 11.5 NPTF 9.52 11.5 16.00 0.09 1.1 1.5 OO
Internal left-hand shown
30°
1°47'
90°
30°
NUT
SCREW
For tools, see pages: E-SIR-HEAD (B97) SIR/L (B96).
• (National Pipe Threads-Dry seal) ANSI/ASME B1.20.1-1976.
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) SIR/L (B96).
B113
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
IR/L-UNJ
Internal Thread Profile Inserts, for the Aircraft and Aerospace Industry
X
l
Y
di
R
Dimensions Tough
¥
Hard
Designation di TPI l R X Y
IC228
IC50M
IC250
IC908
08IR 20 UNJ 4.76 20.0 8.00 0.19 0.8 0.9 O
08IR 18 UNJ 4.76 18.0 8.00 0.21 0.8 1.0 O
11IR 32 UNJ 6.35 32.0 11.00 0.12 0.6 0.6 O
11IR 28 UNJ 6.35 28.0 11.00 0.14 0.6 0.6 O
11IR 24 UNJ 6.35 24.0 11.00 0.16 0.7 0.8 O
11IR 20 UNJ 6.35 20.0 11.00 0.19 0.8 0.9 O
11IR 18 UNJ 6.35 18.0 11.00 0.21 0.8 1.0 O
11IR 16 UNJ 6.35 16.0 11.00 0.24 0.8 1.0 O
16IR 28 UNJ 9.52 28.0 16.00 0.14 0.6 0.6 O
16IR 24 UNJ 9.52 24.0 16.00 0.16 0.7 0.8 O
16IR 20 UNJ 9.52 20.0 16.00 0.19 0.8 0.9 O
16IR 18 UNJ 9.52 18.0 16.00 0.21 0.8 1.0 O
16IR/L 16 UNJ 9.52 16.0 16.00 0.24 0.8 1.0 OOO
16IR 14 UNJ 9.52 14.0 16.00 0.27 1.0 1.2 OO
16IR/L 12 UNJ 9.52 12.0 16.00 0.13 1.1 1.4 OOO
16IR/L 8 UNJ 9.52 8.0 16.00 0.48 1.2 1.6 O
Internal left-hand shown
Rmax 0.18042P
Rmin 0.15011P
5/16 P
60°
SCREW
NUT
IR-MJ
Internal MJ ISO 5855 Metric Full Profile Laydown Threading Inserts, for the Aviation
and Aerospace Industry
X
l
Y
di
Dimensions
Designation di Pitch l R X Y
IC908
11IR 1.00 MJ 6.35 1.00 11.00 0.05 0.7 0.8 O
11IR 1.25 MJ 6.35 1.25 11.00 0.07 0.8 0.9 O
11IR 1.50 MJ 6.35 1.50 11.00 0.08 0.8 1.0 O
11IR 2.00 MJ 6.35 2.00 11.00 0.12 0.9 1.0 O
16IR 1.00 MJ 9.52 1.00 16.00 0.05 0.7 0.8 O
16IR 1.25 MJ 9.52 1.25 16.00 0.07 0.8 0.9 O
16IR 1.50 MJ 9.52 1.50 16.00 0.08 0.8 1.0 O
Internal left-hand shown
Rmax 0.18042P
Rmin 0.15011P
5/16 P 60°
SCREW
NUT
For tools, see pages: E-SIR-HEAD (B97) • SIR/L (B96).
For tools, see pages: E-SIR-HEAD (B97) SIR/L (B96).
ISCAR
B114
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
IR/L-NPT
Internal NPT (National Pipe Threads) Full Profile Laydown Threading Inserts for
Steam, Gas and Water Pipes
Y
X
l
di
Dimensions Tough
¥
Hard
Designation di TPI l R X Y
IC228
IC50M
IC250
IC508
IC808
IC908
IC1007
06IR 27 NPT 3.97 27.0 6.00 0.04 0.6 0.6 O
08IR 18 NPT 4.76 18.0 8.00 0.06 0.6 0.6 OO
11IR 27 NPT 6.35 27.0 11.00 0.04 0.7 0.8 O
11IR/L 18 NPT 6.35 18.0 11.00 0.06 0.8 1.0 OO O
11IR/L 14 NPT 6.35 14.0 11.00 0.07 0.8 1.0 OO
16IR 27 NPT 9.52 27.0 16.00 0.04 0.7 0.8 OO
16IR 18 NPT 9.52 18.0 16.00 0.06 0.8 1.0 OO
16IRM 14 NPT (1) 9.52 14.0 16.00 0.05 0.9 1.2 OOOO
16IRB 14 NPT (1) 9.52 14.0 16.00 0.07 0.9 1.2 O
16IR/L 14 NPT 9.52 14.0 16.00 0.07 0.9 1.2 OOOO O
16IRM 11.5 NPT (1) 9.52 11.5 16.00 0.09 1.1 1.5 OOOO
16IRB 11.5 NPT (1) 9.52 11.5 16.00 0.09 1.1 1.5 O
16IR/L 11.5 NPT 9.52 11.5 16.00 0.09 1.1 1.5 OOOO O
16IRM 8 NPT (1) 9.52 8.0 16.00 0.12 1.3 1.8 OOO
16IRB 8 NPT (1) 9.52 8.0 16.00 0.12 1.3 1.8 O
16IR/L 8 NPT 9.52 8.0 16.00 0.12 1.3 1.8 OO O
Internal left-hand shown
30°
1°47'
90°
30°
NUT
SCREW
IR/L-PG
Internal Thread Profile Inserts for the Electrical Industry
Y
X
l
di
Dimensions Tough
¥
Hard
Designation di Pitch l X Y
IC50M
IC250
IC908
11IR 18 PG 6.35 18.00 11.00 0.8 0.9 OO
16IR/L 16 PG 9.52 16.00 16.00 0.8 1.0 OO
16IR 18 PG 9.52 18.00 16.00 0.8 0.9 O
16IL 20 PG 9.52 20.00 16.00 0.8 1.0 O
Internal left-hand shown
SCREW
80°
NUT
• National Pipe Threads ANSI/ASME B1.20.1-1983.
(1) With pressed chipformer.
For tools, see pages: E-SIR-HEAD (B97) MGSIR/L (B41) SIR/L (B96).
For tools, see pages: E-SIR-HEAD (B97) SIR/L (B96).
B115
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

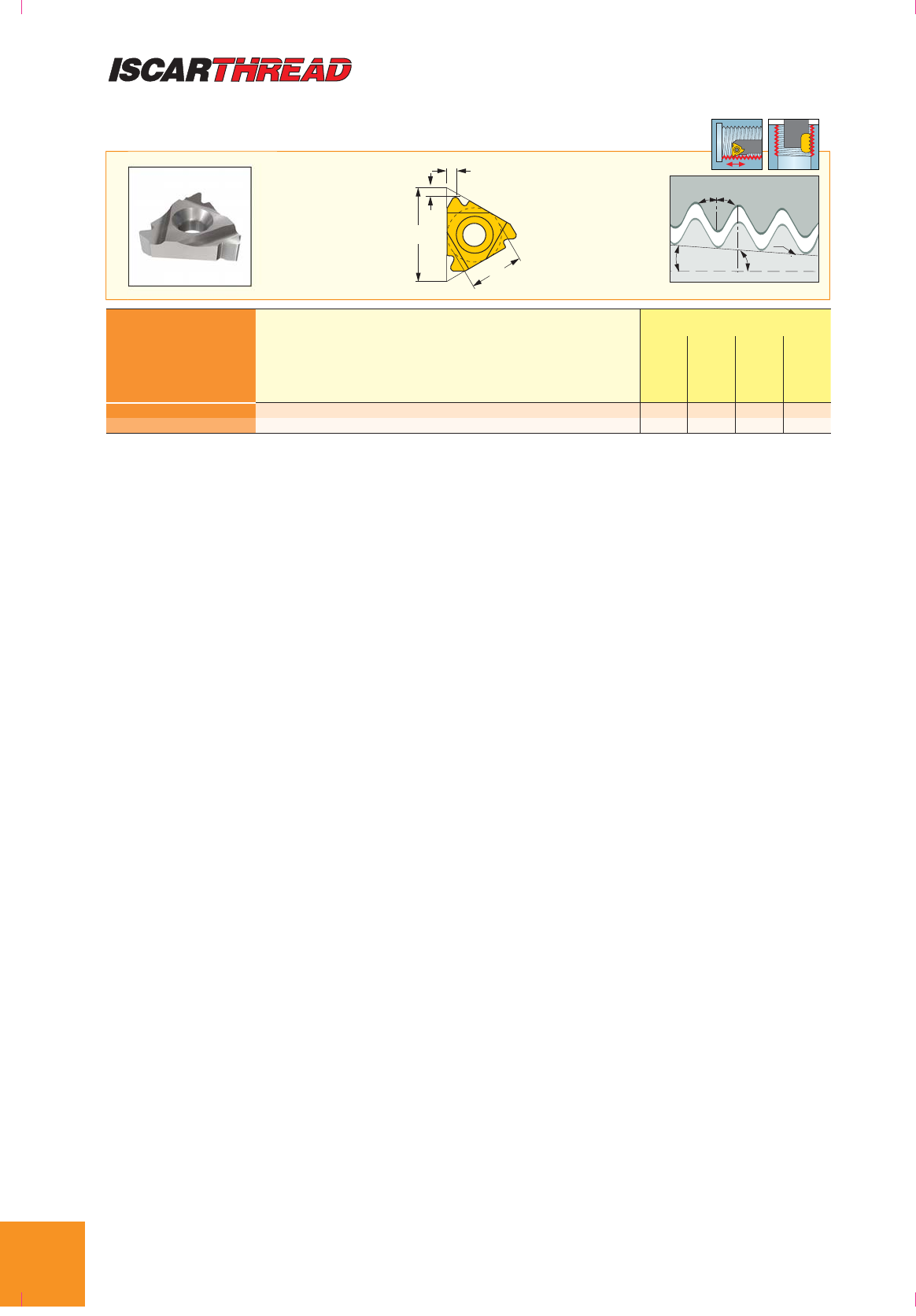

IR/L-API RD
Internal API - Oil Thread, Round Profile Laydown Threading Inserts
Y
X
l
di
Dimensions Tough
¥
Hard
Designation di TPI l IPF X Y
IC228
IC50M
IC250
IC908
16IR/L 10 API RD 9.52 10.0 16.00 0.75 1.5 1.4 OOOO
16IR/L 8 API RD 9.52 8.0 16.00 0.75 1.3 1.6 OO
Internal left-hand shown
30° 30°
90°
TAPER 1:16
IPF
NUT
SCREW
• API Spec 5B8-1996.
For tools, see pages: E-SIR-HEAD (B97) • SIR/L (B96).
ISCAR
B116
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
FACE GROOVING
B117
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

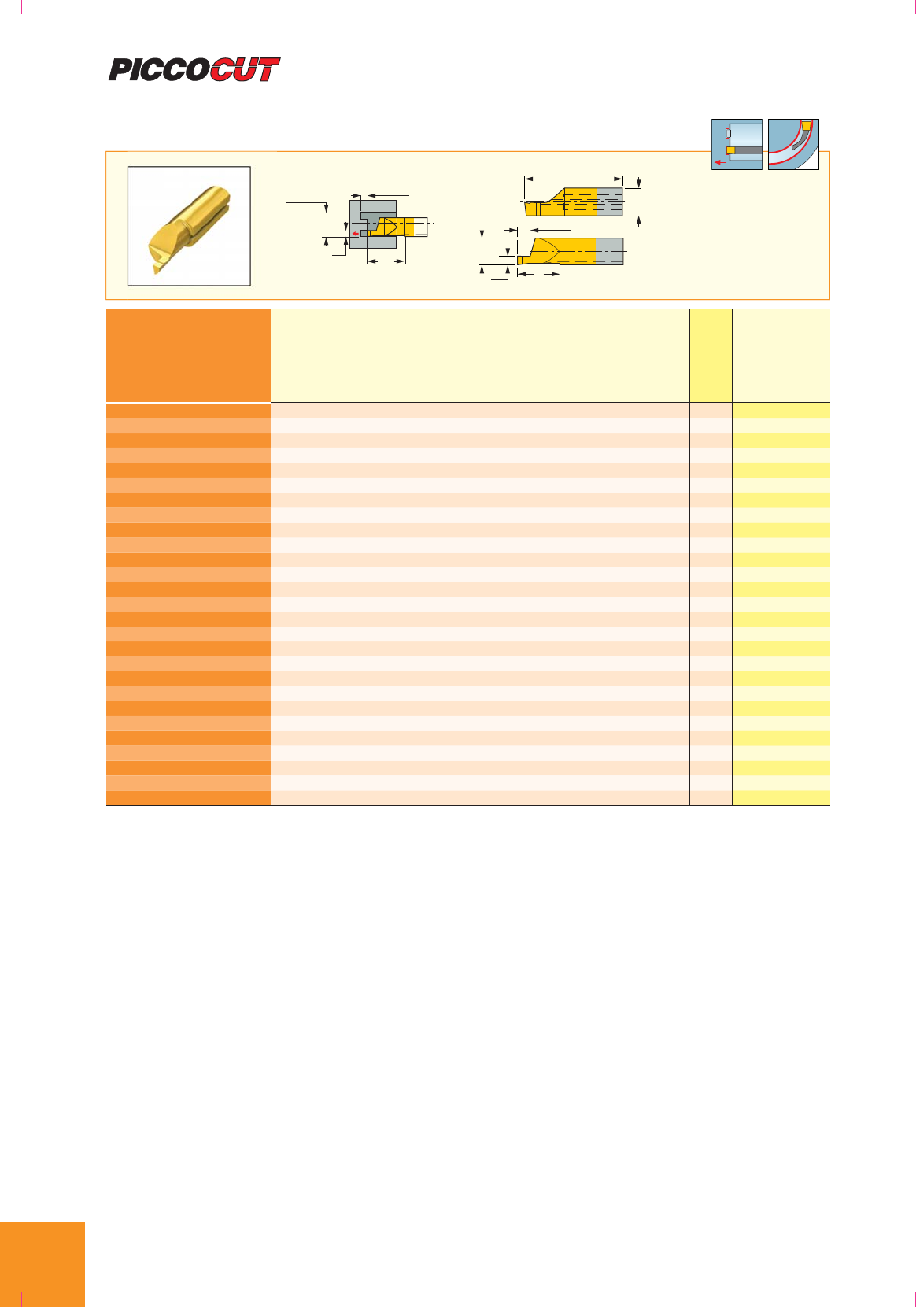

PICCO-010/610 (face grooving)
Inserts for Face Grooving
l1
dh6
Tmax-a
a
Wl2
Min Bore
Dia.
Tmax-a
Wl2
Dimensions Recommended
Machining Data
Designation D1 min WT
max-adal2l1
IC228
f face-groove
(mm/rev)
PICCO R 010.1006-10 6.0 1.00 1.50 6.00 5.20 11.0 26.00 O0.01-0.04
PICCO R 010.1506-10 6.0 1.50 2.00 6.00 5.20 11.0 26.00 O0.01-0.04
PICCO R 010.1008-10 8.0 1.00 1.50 7.00 5.90 11.0 26.00 O0.01-0.04
PICCO R 010.1008-20 8.0 1.00 1.50 7.00 5.90 21.0 35.00 O0.01-0.04
PICCO R 010.1008-30 8.0 1.00 1.50 7.00 5.90 30.0 45.00 O0.01-0.04
PICCO R 610.1008-10 8.0 1.00 1.50 6.00 5.20 11.0 26.00 O0.01-0.04
PICCO R 610.1008-20 8.0 1.00 1.50 6.00 5.20 20.0 35.00 O0.01-0.04
PICCO R/L 010.1508-20 8.0 1.50 2.50 7.00 5.90 21.0 35.00 O0.01-0.04
PICCO R/L 010.1508-30 8.0 1.50 2.50 7.00 5.90 30.0 45.00 O0.01-0.04
PICCO R 010.1508-10 8.0 1.50 2.50 7.00 5.90 11.0 26.00 O0.01-0.04
PICCO R 610.1508-10 8.0 1.50 2.50 6.00 5.20 11.0 26.00 O0.01-0.04
PICCO R 610.1508-20 8.0 1.50 2.50 6.00 5.20 20.0 35.00 O0.01-0.04
PICCO R/L 010.2008-30 8.0 2.00 3.00 7.00 5.90 30.0 45.00 O0.02-0.05
PICCO R 010.2008-10 8.0 2.00 3.00 7.00 5.90 11.0 26.00 O0.02-0.05
PICCO R 010.2008-20 8.0 2.00 3.00 7.00 5.90 21.0 35.00 O0.02-0.05
PICCO R 610.2008-10 8.0 2.00 3.00 6.00 5.20 11.0 26.00 O0.02-0.05
PICCO R 610.2008-20 8.0 2.00 3.00 6.00 5.20 20.0 35.00 O0.02-0.05
PICCO R 010.2508-10 8.0 2.50 3.50 7.00 5.90 11.0 26.00 O0.02-0.05
PICCO R 010.2508-20 8.0 2.50 3.50 7.00 5.90 21.0 35.00 O0.02-0.05
PICCO R 010.2508-30 8.0 2.50 3.50 7.00 5.90 30.0 45.00 O0.02-0.05
PICCO R 610.2508-10 8.0 2.50 3.50 6.00 5.20 11.0 26.00 O0.02-0.05
PICCO R 610.2508-20 8.0 2.50 3.50 6.00 5.20 20.0 35.00 O0.02-0.05
PICCO R 010.3008-10 8.0 3.00 3.50 7.00 5.90 11.0 26.00 O0.02-0.06
PICCO R 010.3008-20 8.0 3.00 3.50 7.00 5.90 21.0 35.00 O0.02-0.06
PICCO R 010.3008-30 8.0 3.00 3.50 7.00 5.90 30.0 45.00 O0.02-0.06
PICCO R 610.3008-10 8.0 3.00 3.50 6.00 5.20 11.0 26.00 O0.02-0.06
PICCO R 610.3008-20 8.0 3.00 3.50 6.00 5.20 20.0 35.00 O0.02-0.06
Right-hand shown
• Only right-hand inserts are available as standard • All inserts are with sharp corners
ISCAR
B118
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
PICCO-010 (round face groove)
Inserts for Round Profile Face Grooving
D1min.
dh6
l1
Tmax-a
W
a
l2
Dimensions Recommended
Machining Data
Designation D1 min WRT
max-adal2l1
IC1008
f face-groove
(mm/rev)
PICCO R 010.1005-10 8.0 1.00 0.50 2.00 7.00 5.90 11.0 26.00 O0.01-0.04
PICCO R 010.1005-20 8.0 1.00 0.50 2.00 7.00 5.90 20.0 35.00 O0.01-0.04
PICCO R 010.1608-10 8.0 1.60 0.80 3.00 7.00 5.90 11.0 26.00 O0.01-0.05
PICCO R 010.1608-20 8.0 1.60 0.80 3.00 7.00 5.90 20.0 35.00 O0.01-0.05
PICCO R 010.2010-10 8.0 2.00 1.00 4.00 7.00 5.90 11.0 26.00 O0.02-0.05
PICCO R 010.2010-20 8.0 2.00 1.00 4.00 7.00 5.90 20.0 35.00 O0.02-0.05
PICCO R 010.2512-10 8.0 2.50 1.25 5.00 7.00 5.90 11.0 26.00 O0.02-0.05
PICCO R 010.2512-20 8.0 2.50 1.25 5.00 7.00 5.90 20.0 35.00 O0.02-0.05
PICCO R 010.3015-10 8.0 3.00 1.50 6.00 7.00 5.90 11.0 26.00 O0.02-0.05
PICCO R 010.3015-20 8.0 3.00 1.50 6.00 7.00 5.90 20.0 35.00 O0.02-0.05
Right-hand shown
PICCO-620 (groov.along shaft)
Inserts for Grooving Along a Shaft Dmin 6 mm
l2
D1min.
dh6
l1
Tmax-a
a
W
Dimensions Recommended
Machining Data
Designation D1 min WT
max-adal2l1
IC1008
f face-groove
(mm/rev)
PICCO R 620.1006-20 6.0 1.00 2.00 6.00 5.20 20.0 35.00 O0.01-0.04
PICCO R 620.1506-20 6.0 1.50 3.00 6.00 5.20 20.0 35.00 O0.01-0.05
PICCO R 620.2006-20 6.0 2.00 4.00 6.00 5.20 20.0 35.00 O0.02-0.06
PICCO R 620.2506-20 6.0 2.50 5.00 6.00 5.20 20.0 35.00 O0.02-0.06
PICCO R 620.3006-20 6.0 3.00 6.00 6.00 5.20 20.0 35.00 O0.02-0.06
Right-hand shown
• Only right-hand inserts are available as standard. Left-hand inserts on request.
• Only right-hand inserts are available as standard. Left-hand inserts on request. • All carbide inserts are with sharp corners
B119
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
PICCO-016/020 (face grooving)
Inserts with Coolant Holes for Deep Face Grooving
R0.2
R0.2
W
a
l1
Tmax-a
dh6
6.3
D1 min.
Dimensions Recommended
Machining Data
Designation D1 min WT
max-adal1
IC1008
f face-groove
(mm/rev)
PICCO R 016.0300-10 16.0 3.00 10.00 8.00 5.50 30.00 O0.01-0.05
PICCO R 016.0300-20 16.0 3.00 20.00 8.00 5.50 40.00 O0.01-0.05
PICCO R 016.0400-10 16.0 4.00 10.00 8.00 6.00 30.00 O0.01-0.05
PICCO R 016.0400-20 16.0 4.00 20.00 8.00 6.00 40.00 O0.01-0.05
PICCO R 020.0300-25 20.0 3.00 25.00 8.00 5.50 45.00 O0.01-0.05
PICCO R 020.0300-30 20.0 3.00 30.00 8.00 5.50 50.00 O0.01-0.04
PICCO R 020.0300-35 20.0 3.00 35.00 8.00 5.50 55.00 O0.01-0.04
PICCO R 020.0300-40 20.0 3.00 40.00 8.00 5.50 60.00 O0.01-0.04
PICCO R 020.0400-25 20.0 4.00 25.00 8.00 6.00 45.00 O0.01-0.06
PICCO R 020.0400-30 20.0 4.00 30.00 8.00 6.00 50.00 O0.01-0.06
PICCO R 020.0400-35 20.0 4.00 35.00 8.00 6.00 55.00 O0.01-0.05
PICCO R 020.0400-40 20.0 4.00 40.00 8.00 6.00 60.00 O0.01-0.05
PICCO R 020.0500-20 20.0 5.00 20.00 8.00 6.50 40.00 O0.02-0.06
PICCO R 020.0500-25 20.0 5.00 25.00 8.00 6.50 45.00 O0.02-0.06
PICCO R 020.0500-30 20.0 5.00 30.00 8.00 6.50 50.00 O0.02-0.06
PICCO R 020.0500-35 20.0 5.00 35.00 8.00 6.50 55.00 O0.02-0.05
PICCO R 020.0500-40 20.0 5.00 40.00 8.00 6.50 60.00 O0.02-0.05
Right-hand shown
• All inserts have two coolant holes which may be used with coolant pressure up to 100 bars.
ISCAR
B120
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

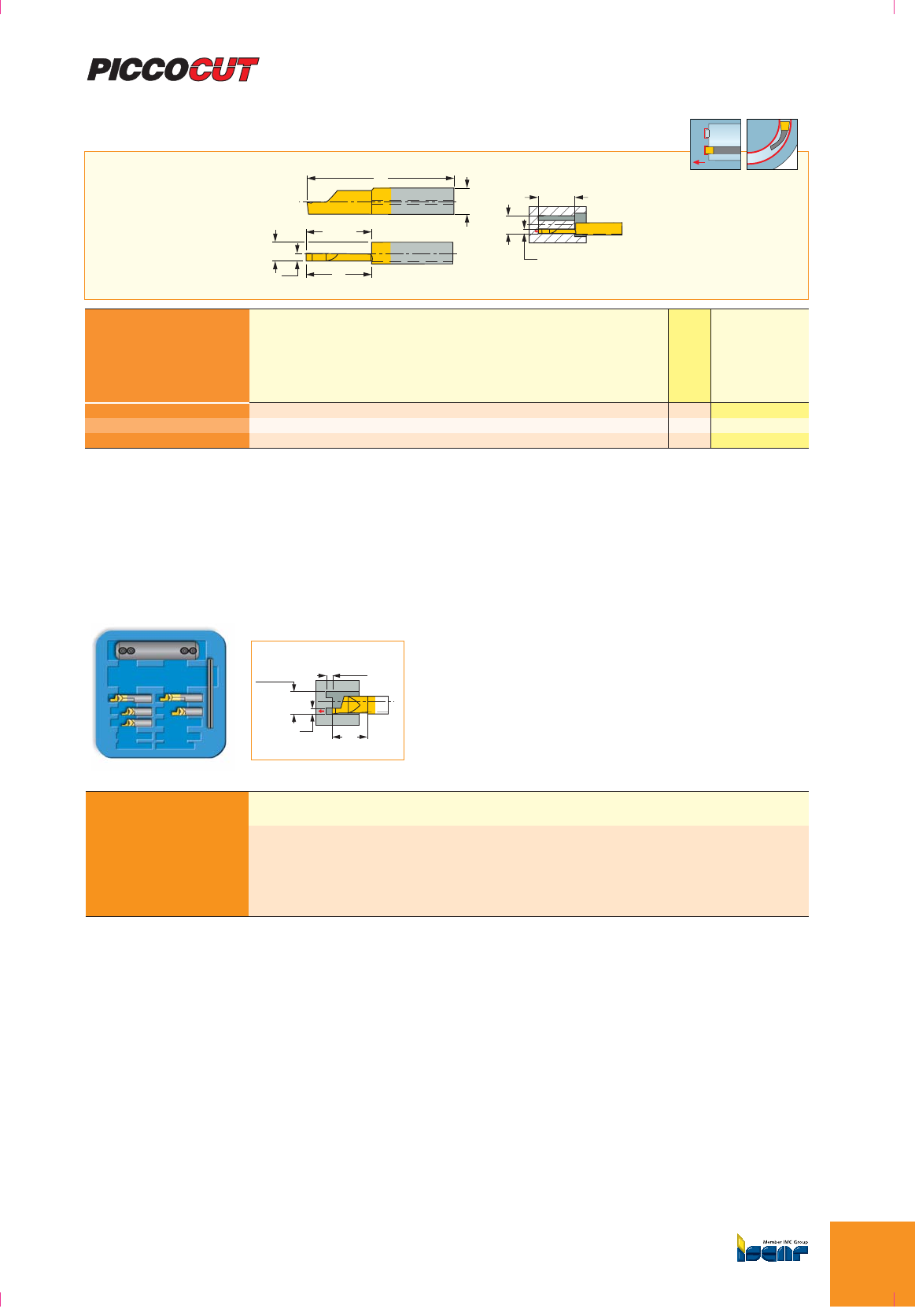

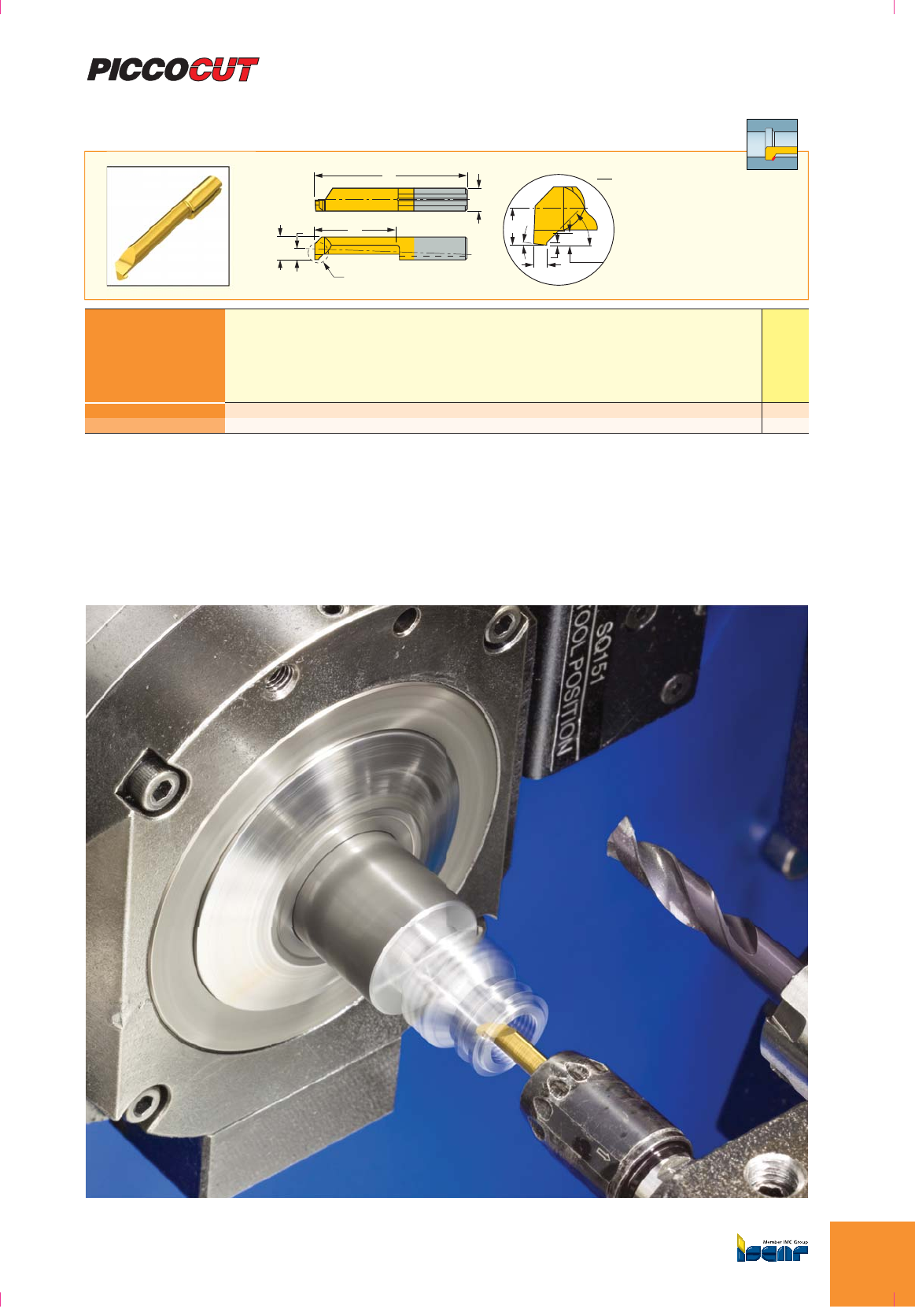

PICCO-015 (face grooving)
Inserts for Deep Face Grooving
a
W
Tmax-a
l2
dh6
l1
D1min.
Tmax-a
W
Dimensions Recommended
Machining Data
Designation D1 min WT
max-adal2l1
IC228
f face-groove
(mm/rev)
PICCO R 015.2515-20 15.0 2.50 20.00 7.00 5.90 20.0 35.00 O0.01-0.04
PICCO R/L 015.3015-20 15.0 3.00 20.00 7.00 5.90 20.0 35.00 O0.02-0.05
PICCO R 015.3015-30 15.0 3.00 30.00 7.00 5.90 30.0 45.00 O0.01-0.04
Right-hand shown
PICCO Mini-Bar Tool Kit Face Grooving KIT PICCO SET-4R
Mini Bore
Designation
Dia. L1 Tmax W Pcs. Designation
PICCO 16.D6
1x Holder
PICCO R/L 010.1008-10 8.0 11 1.5 1.0 1x Mini Carbide Bar
PICCO R/L 010.1508-10 8.0 11 2.5 1.5 1x Mini Carbide Bar
PICCO R/L 010.2008-10 8.0 11 3.0 2.0 1x Mini Carbide Bar
PICCO R/L 010.2508-20 8.0 21 3.5 2.5 1x Mini Carbide Bar
PICCO R/L 010.3008-20 8.0 21 3.5 3.0 1x Mini Carbide Ba
r
Available grade: IC228.
Min Bore
Dia.
Tmax.
WL1
• Only right-hand inserts are available as standard. Left-hand inserts on request. • All inserts are with sharp corners
B121
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MGCH-C (face)
Face Machining Tools for Dmin 12 - Dmax 19 mm Penetration Range,
Using GFQR Inserts
d
Lmax
MGCH 09C (MG PCO-16-9)
l1
f
Designation dl
1L max f
MGCH 09C 9.00 83.50 65.0 5.5
Spare Parts
Designation Screw Key
MGCH-C (face) SR 76-2145 T-15/5
The same tool applies for right-and left-machining
15 75
16
MG PCO-16-9
MG PCO
Holder Bar for Adjustable Shank
GFQR
Face Grooving Inserts
l
Tmax-a 5
f
WR
D1min
Dimensions Recommended
Machining Data
Designation W±0.02 RT
max-aD1 min(1) D1 max(2)
IC528
f face-groove
(mm/rev)
GFQR 12-1.00-0.05 1.00 0.05 1.50 12.0 16.0 O0.01-0.04
GFQR 12-1.50-0.20 1.50 0.20 2.50 12.0 17.0 O0.01-0.04
GFQR 12-2.00-0.20 2.00 0.20 3.00 12.4 18.0 O0.02-0.05
GFQR 12-2.50-0.20 2.50 0.20 3.00 13.0 19.0 O0.02-0.05
(1) Minimum penetration diameter (2) Maximum penetration diameter
For inserts, see pages: GFQR (B122).
For holders, see pages: PICCO/MG PCO (holder) (B123).
ISCAR
B122
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MG PCO...-6-8
Back Stopper
MG PCO-SPCR8
PICCO...MFT
PICCO...MF
...8-...
...8-...
PICCO/MG PCO (holder)
Holders for PICCO Inserts and Small Diameter Boring Bars
T
L5L3
L
d
D
d2
L3
L5
T
d3d
L
d2
1 2
Designation dd
2d3LL
5L3T D Fig.
PICCO 12-4-5 12.00 4.00 5.00 75.00 10.00 55.00 10.3 18.00 2
PICCO 16-4-5 16.00 4.00 5.00 75.00 10.00 55.00 14.0 18.00 2
PICCO 20-4-5 20.00 4.00 5.00 90.00 10.00 70.00 18.0 18.00 2
PICCO 22-4-5 (1) 22.00 4.00 5.00 90.00 10.00 70.00 20.0 18.00 2
PICCO 16-6-7 16.00 6.00 7.00 75.00 10.00 55.00 14.0 18.00 2
PICCO 20-6-7 20.00 6.00 7.00 90.00 10.00 70.00 18.0 18.00 2
PICCO 22-6-7 (1) 22.00 6.00 7.00 90.00 10.00 70.00 20.0 18.00 2
MG PCO-12-6 12.00 6.00 - 75.00 15.00 50.80 11.0 18.00 1
MG PCO-16-6-8 16.00 6.00 8.00 75.00 10.00 55.00 14.0 18.00 2
MG PCO-20-6-8 20.00 6.00 8.00 90.00 10.00 70.00 18.0 18.00 2
MG PCO-22-6-8 (1) 22.00 6.00 8.00 90.00 10.00 70.00 20.0 18.00 2
MG PCO-25-6-8 25.00 6.00 8.00 90.00 10.00 70.00 23.0 18.00 2
MG PCO-16-9 16.00 9.00 - 75.00 15.00 53.00 18.0 18.00 1
Spare Parts
Designation Screw Key Coolant Fitting Stopper
PICCO 12-4-5 SR M5X4-PF HW 2.5
PICCO 16-4-5 SR M5X6-PF HW 2.5
PICCO 20-4-5 SR M5X6-PF HW 2.5
PICCO 22-4-5 SR M5X6-PF HW 2.5
PICCO 16-6-7 SR M5X6-PF HW 2.5
PICCO 20-6-7 SR M5X6-PF HW 2.5
PICCO 22-6-7 SR M5X6-PF HW 2.5
MG PCO-12-6 SR M5X6-PF HW 2.5
MG PCO-16-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-20-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-22-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-25-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-16-9 SR M5X6-PF HW 2.5 PL 16
• Holders are suitable for right- and left-hand inserts, and boring bars.
(1) Tools for Swiss-type CNC
B123
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MG PCO...-6-8
Back Stopper
MG PCO-SPCR8
PICCO...MFT...8-...
PICCO...MF...8-...
PICCO/MG PCO (holder) Inch
Holders for PICCO Inserts and Small Diameter Boring Bars
T
L5L3
L
d
1
D
d2
L3
L5
T
d3d
L
d2
2
• Holders are suitable for left- and right-hand inserts, and boring bars.
(1) Tools for Swiss-type CNC
Designation dd
2d3LL
5L3T D Fig.
PICCO 12.7-4-5 .500 .157 .197 2.950 .394 2.170 .410 .709 2
PICCO 15.9-4-5 .625 .157 .197 2.950 .394 2.170 .550 .709 2
PICCO 19-4-5 .750 .157 .197 3.540 .394 2.760 .710 .709 2
PICCO 25.4-4-5(1) 1.000 .157 .197 3.543 .394 2.756 .921 .709 2
PICCO 15.9-6-7 .625 .236 .276 2.950 .394 2.170 .550 .709 2
PICCO 19-6-7 .750 .236 .276 3.540 .394 2.760 .710 .709 2
PICCO 25.4-6-7(1) 1.000 .236 .276 3.543 .394 2.756 .921 .709 2
MG PCO-12.7-6 .500 .236 - 3.000 .590 2.090 .433 .709 1
MG PCO-15.9-6-8 .625 .236 .315 3.000 .390 2.170 .551 .709 2
MG PCO-19-6-8 .750 .236 .315 3.500 .390 2.760 .709 .709 2
MG PCO-25.4-6-8(1) 1.000 .236 .315 3.543 .394 2.756 .921 .709 2
MG PCO-16-9 .630 .354 - 2.953 .591 2.087 .709 .709 1
Spare Parts
Designation Screw Key Seal Stopper
PICCO 12.7-4-5 SR M5X4-PF HW 2.5
PICCO 15.9-4-5 SR M5X6-PF HW 2.5
PICCO 19-4-5 SR M5X6-PF HW 2.5
PICCO 25.4-4-5 SR M5X6-PF HW 2.5
PICCO 15.9-6-7 SR M5X6-PF HW 2.5
PICCO 19-6-7 SR M5X6-PF HW 2.5
PICCO 25.4-6-7 SR M5X6-PF HW 2.5
MG PCO-12.7-6 SR M5X6-PF HW 2.5
MG PCO-15.9-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-19-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-25.4-6-8 SR M5X6-PF HW 2.5 MG PCO-SPCR8
MG PCO-16-9 SR M5X6-PF HW 2.5 PL 16
ISCAR
B124
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

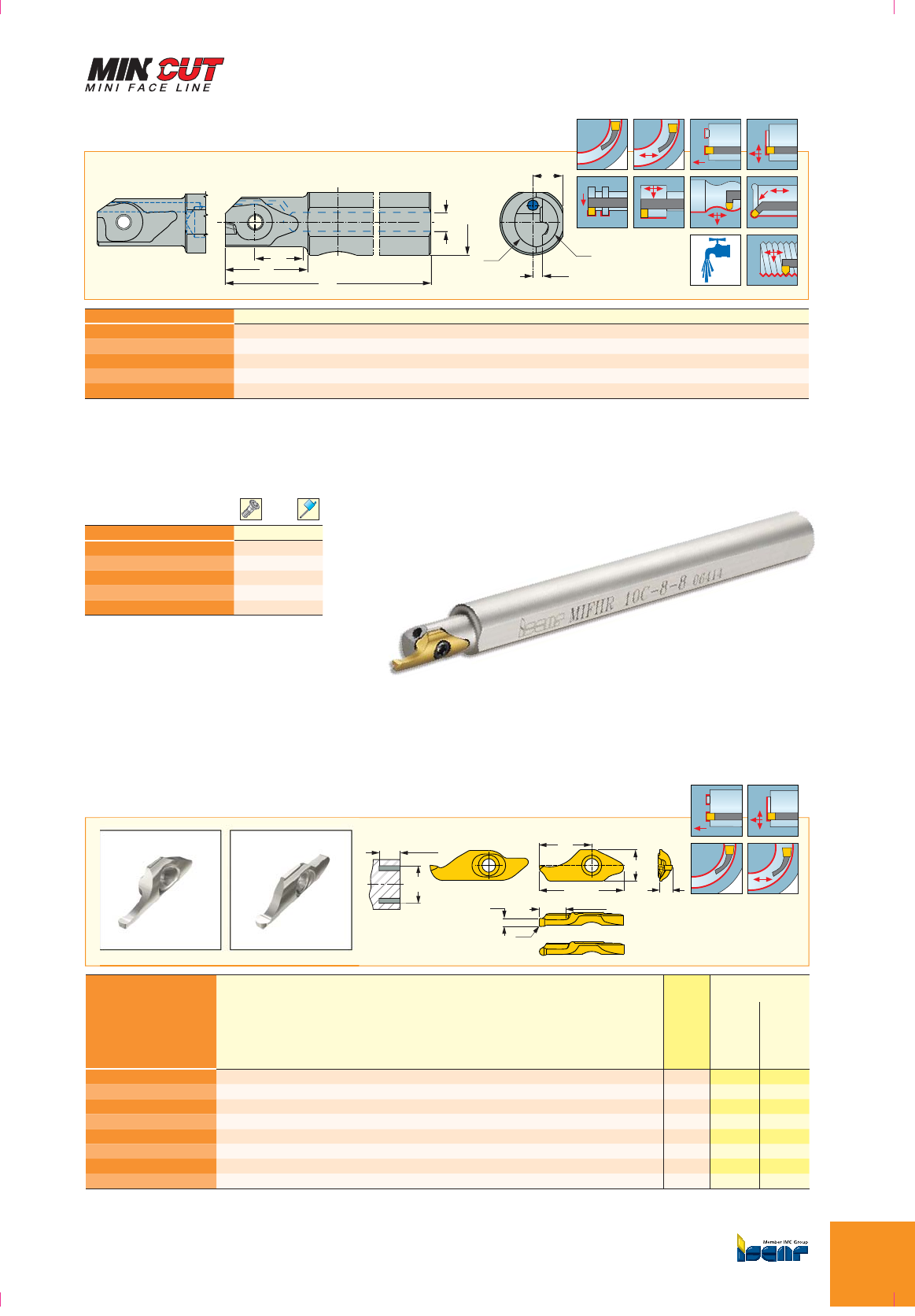

MIFHR
Bars for Face and Internal Grooving, Undercutting and Threading Inserts
f1
R
f2
L
l2
d
MIFHR... 10 MIFHR... 8
d5
L3R
Designation dd
5f1f2LL
3l2R Insert
MIFHR 8SC-8-SRK (1) 8.00 1.2 1.4 3.70 75.00 7.40 11.7 3.80 MI.R 8
MIFHR 10C-8 10.00 4.0 1.4 4.50 102.50 7.40 12.5 3.80 MI.R 8
MIFHR 12C-8 12.00 5.0 1.4 5.50 102.50 7.40 12.5 3.80 MI.R 8
MIFHR 12C-10 (2) 12.00 6.0 2.4 5.50 90.00 11.20 17.2 4.60 MIFR 10
MIFHR 16C-10 (2) 16.00 6.0 2.4 7.50 90.00 11.20 17.2 4.60 MIFR 10
Spare Parts
Designation Screw 1 Key
MIFHR 8SC-8-SRK SR 14-297 T-8/5
MIFHR 10C-8 SR 14-297 T-8/5
MIFHR 12C-8 SR 14-297 T-8/5
MIFHR 12C-10 SR 34-506 T-9/5
MIFHR 16C-10 SR 34-506 T-9/5
MIFR
Screw-Clamped Inserts for Internal Face Grooving and Turning, Penetration Diameter
Range: 8-17 mm
l Ref.
L5
h3
MIFR 8MIFR 10
Tmax-a
W
R
f
D1
Tmax-a
Dimensions Recommended
Machining Data
Designation l Ref. W±0.02 R±0.02 fh
3D1 min D1 max Tmax-aL5
IC908
f face-
groove
(mm/
rev)
f face-
turn
(mm/
rev)
MIFR 8-1.50-0.20 17.7 1.50 0.20 2.6 6.5 8.0 11.5 5.70 11.00 O0.02-0.10 0.02-0.06
MIFR 8-1.60-0.80 17.7 1.60 0.80 2.6 6.5 8.0 12.1 5.70 11.00 O0.02-0.10 0.02-0.06
MIFR 8-2.00-0.20 17.7 2.00 0.20 2.8 6.5 8.0 15.1 5.70 11.00 O0.02-0.10 0.02-0.06
MIFR 8-2.20-0.20 17.7 2.20 0.20 2.9 6.5 8.0 17.0 5.70 11.00 O0.02-0.10 0.02-0.06
MIFR 10-2.00-1.00 25.1 2.00 1.00 2.4 7.6 10.0 30.0 9.00 14.80 O0.02-0.10 0.02-0.06
MIFR 10-2.50-0.20 25.1 2.50 0.20 3.1 7.6 10.0 30.0 9.00 14.80 O0.02-0.10 0.02-0.06
MIFR 10-3.00-0.20 25.1 3.00 0.20 3.4 7.6 10.0 25.0 9.00 14.80 O0.02-0.10 0.02-0.06
MIFR 10-3.00-1.50 25.1 3.00 1.50 3.3 7.6 10.0 35.0 9.00 14.80 O0.02-0.10 0.02-0.06
For tools, see pages: MFHR-JHP (B126) MIFHR (B125).
(1) Solid carbide shank (2) Only face grooving inserts are available for this tool
For inserts, see pages: • MIFR (B125) MIGR 8 (B127) MITR 8-MT (B103) MIUR 8 (B127).
For holders, see pages: PICCO/MG PCO (holder) (B123).
B125
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

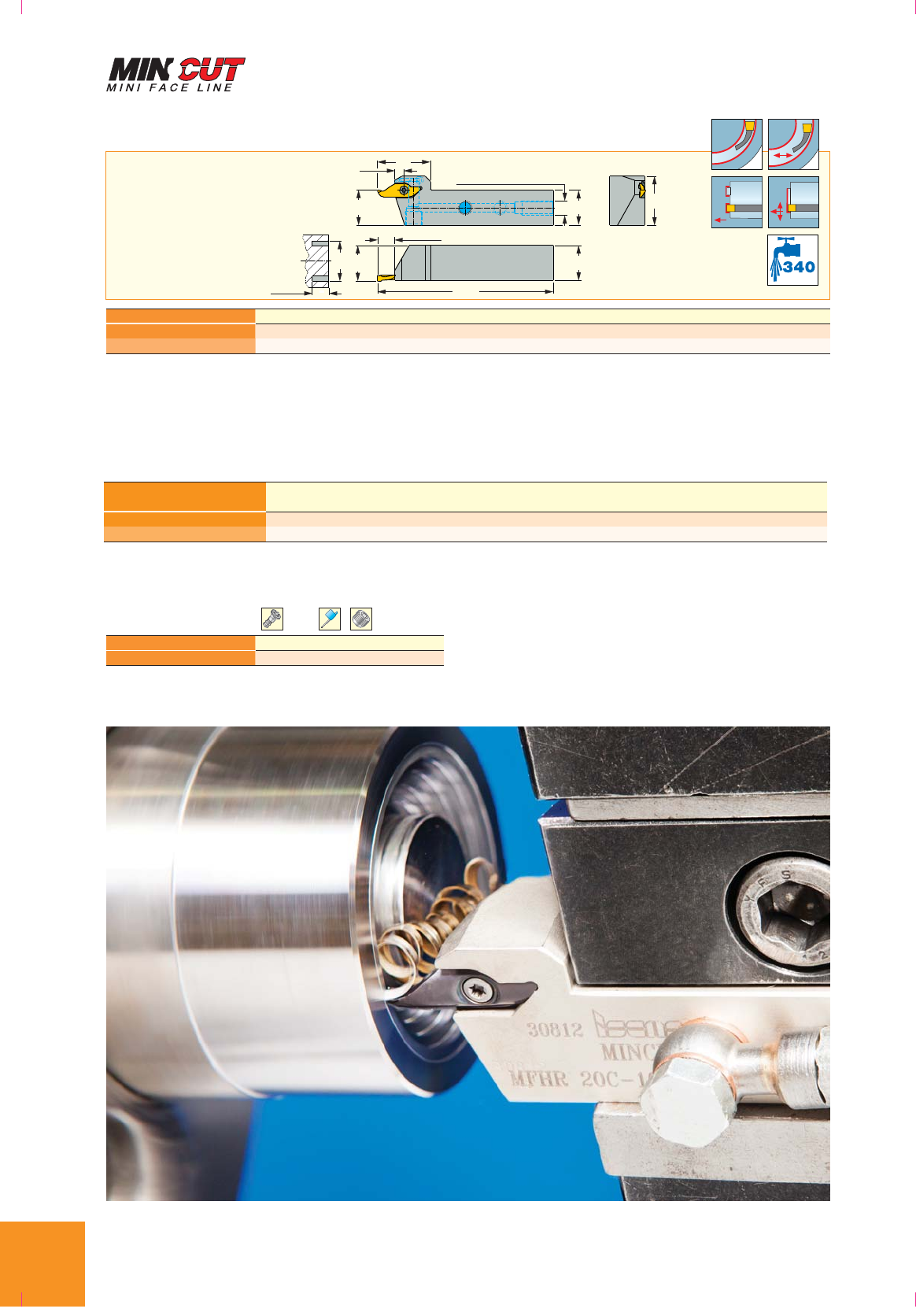

MFHR-JHP
Square Shank Tools for MIFR 10 Face Grooving Inserts
l2
L3
l1
f
D1
h
Tmax-a
Tmax-a
H
2
h
UNF 5/16”-24 typex3
b
Bar Max
Designation hbl
1l2L3Tmax-aD1 min H2Insert
MFHR 12C-10-JHP 12.0 12.0 100.00 27.0 5.20 9.00 10.0 20.0 MIFR 10
MFHR 16C-10-JHP 16.0 16.0 100.00 27.0 5.20 9.00 10.0 24.0 MIFR 10
Spare Parts
Designation Screw Key Plug
MFHR-JHP SR 34-506 T-9/5 SR 5/16UNF TL360
Flow Rate vs. Pressure
Designation
70 Bar
Flow Rate (liters/min)
100 Bar
Flow Rate (liters/min)
140 Bar
Flow Rate (liters/min)
MFHR 12C-10-JHP 3 5-9 9-11
MFHR 16C-10-JHP 3 7-9 9-11
• For D1max, refer to insert data
• For inserts, see page: MIFR (B125).
ISCAR
B126
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

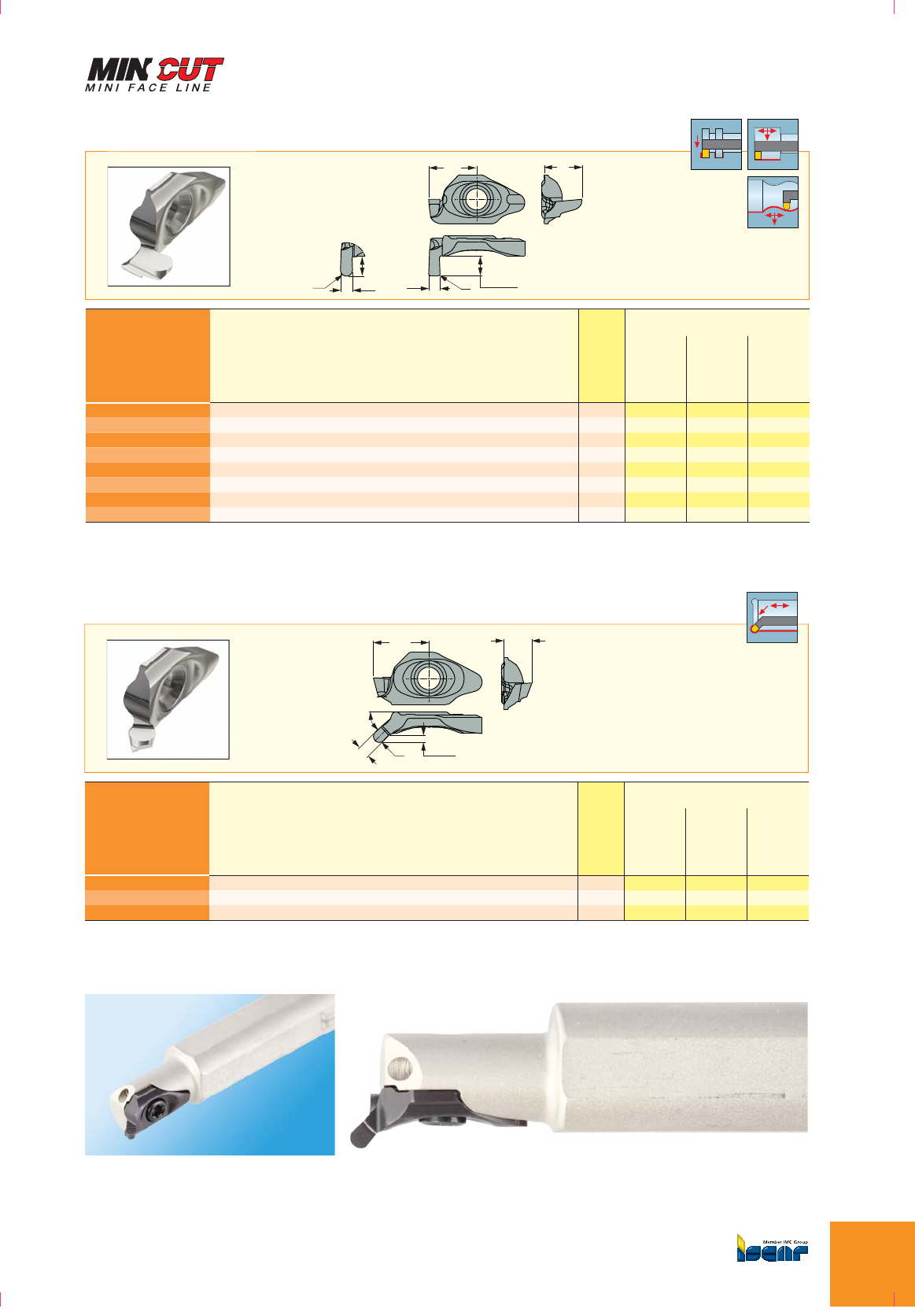

MIUR 8
45° Full Radius Internal Undercutting Inserts
f
L5
45°
WTmax
R
Dimensions Recommended Machining Data
Designation W±0.02 R±0.02 D min Tmax-r L5f
IC908
ap
(mm)
f turn
(mm/
rev)
f groove
(mm/
rev)
MIUR 8-1.00-0.50 1.00 0.50 8.00 1.10 6.70 3.6 O0.03-0.50 0.03-0.10 0.01-0.03
MIUR 8-1.5-0.75 1.50 0.75 8.10 1.20 6.70 3.6 O0.03-0.50 0.03-0.10 0.01-0.03
MIUR 8-2.00-1.00 2.00 1.00 8.30 1.36 6.70 3.6 O0.03-0.50 0.03-0.10 0.01-0.03
MIGR 8
Internal Shallow Grooving Inserts
f
L5
T
max.
RWWTmax-r
R
Dimensions Recommended Machining Data
Designation W±0.02 R±0.02 D min Tmax-r L5f
IC908
ap
(mm)
f turn
(mm/rev)
f groove
(mm/rev)
MIGR 8-0.50-0.00 0.50 - 8.50 1.40 6.30 4.0 O0.05-0.50 0.03-0.10 0.01-0.03
MIGR 8-1.00-0.05 1.00 0.05 8.50 1.40 6.80 4.0 O0.05-0.50 0.03-0.10 0.01-0.03
MIGR 8-1.20-0.05 1.20 0.05 9.20 2.10 6.80 4.7 O0.05-0.50 0.03-0.10 0.01-0.03
MIGR 8-1.20-0.60 1.20 0.60 9.20 2.10 6.80 4.7 O0.05-0.50 0.03-0.10 0.01-0.03
MIGR 8-1.50-0.05 1.50 0.05 9.20 2.10 6.80 4.7 O0.05-0.50 0.03-0.10 0.01-0.03
MIGR 8-1.60-0.80 1.60 0.80 9.20 2.10 6.80 4.7 O0.05-0.50 0.03-0.10 0.01-0.03
MIGR 8-2.00-0.10 2.00 0.10 8.90 1.80 6.80 4.4 O0.05-0.50 0.03-0.10 0.01-0.03
MIGR 8-2.00-1.00 2.00 1.00 9.20 2.10 6.80 4.7 O0.05-0.50 0.03-0.10 0.01-0.03
For tools, see pages: MIFHR (B125).
For tools, see pages: MIFHR (B125).
B127
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

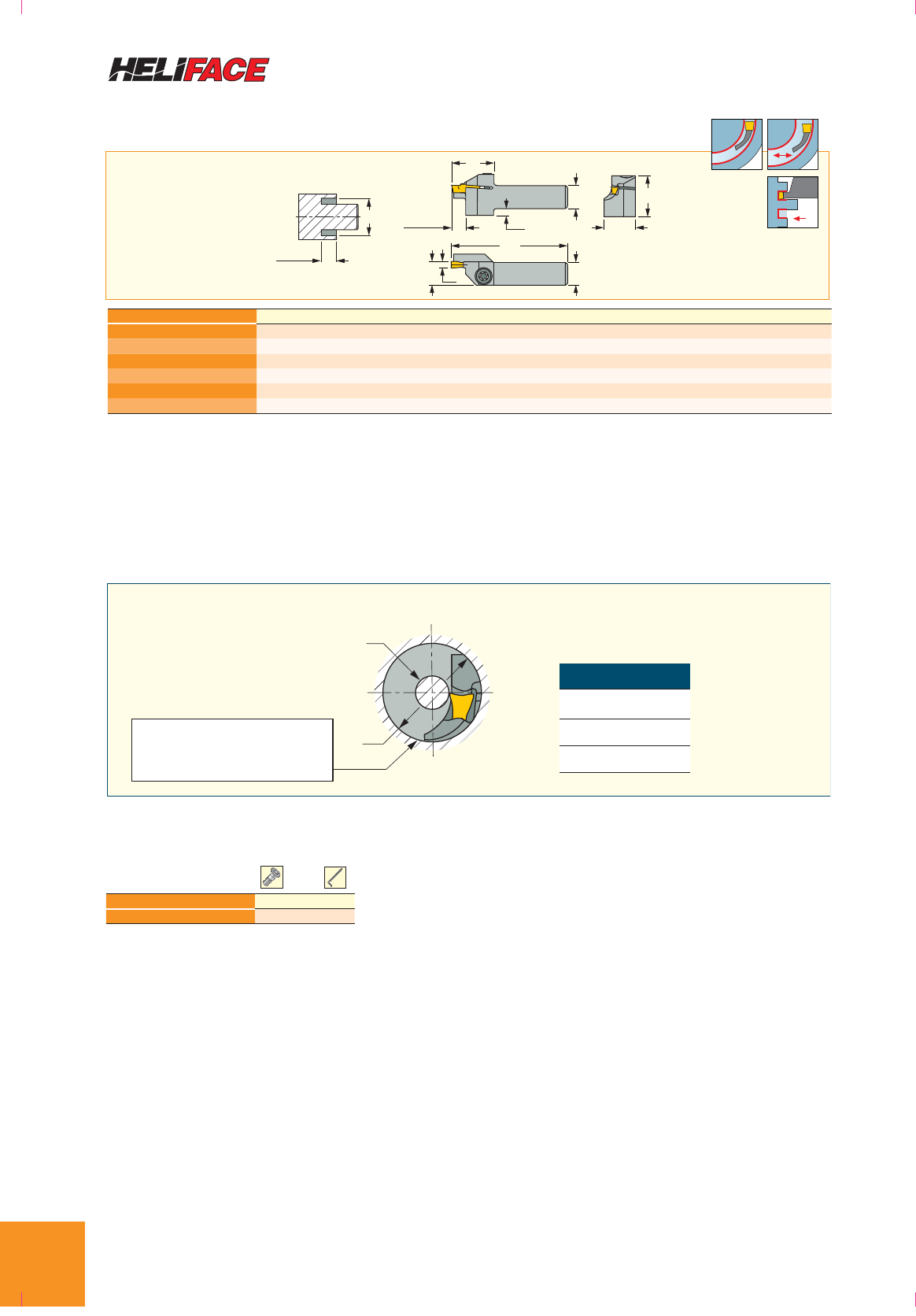

HGHR/L...-12-3T6
No limitation for widening groove toward or away from center, except for the following tools:
d
D
Limitation of widening toward center
depends on the major diameter (D)
as per chart.
D d
12.0 4.0
13.0 1.0
13.5 0
HGHR/L-3
Integral Holders for Face Grooving and Turning, Dmin. 12 mm
l2
Tmax-a h4
h
b
l1
fW
A1
H2
Tmax-a
D1
Designation hbW
Tmax-ah4fD
1 min(1) D1 max(2) l1l2H2A1
HGHR/L 1010-12-3T6 10.0 10.0 3.00 6.00 2.0 9.5 12.0 16.0 120.00 19.0 19.0 13.70
HGHR 1010-16-3T6 10.0 10.0 3.00 6.00 2.0 9.5 16.0 25.0 120.00 19.0 19.0 12.80
HGHR/L 1212-12-3T6 12.0 12.0 3.00 6.00 - 11.0 12.0 16.0 120.00 19.0 19.0 15.70
HGHR 1212-16-3T6 12.0 12.0 3.00 6.00 - 11.0 16.0 25.0 120.00 19.0 19.0 14.80
HGHR/L 1616-12-3T6 16.0 16.0 3.00 6.00 - 15.0 12.0 16.0 120.00 19.0 21.0 19.70
HGHR/L 1616-16-3T6 16.0 16.0 3.00 6.00 - 15.0 16.0 25.0 120.00 19.0 21.0 18.80
Spare Parts
Designation Screw Key
HGHR/L-3 SR 76-1400 T-20/3
Right-hand shown
• Use HGN and GRIP inserts with right-hand toolholders only and HGPL inserts only with left-hand toolholders
(1) Minimum penetration diameter (2) Maximum penetration diameter
For inserts, see pages: GRIP (A19) GRIP (full radius) (A20) HGN-C (A70) HGN-J (A71) HGN-UT (A72) HGPL (B133).
ISCAR
B128
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

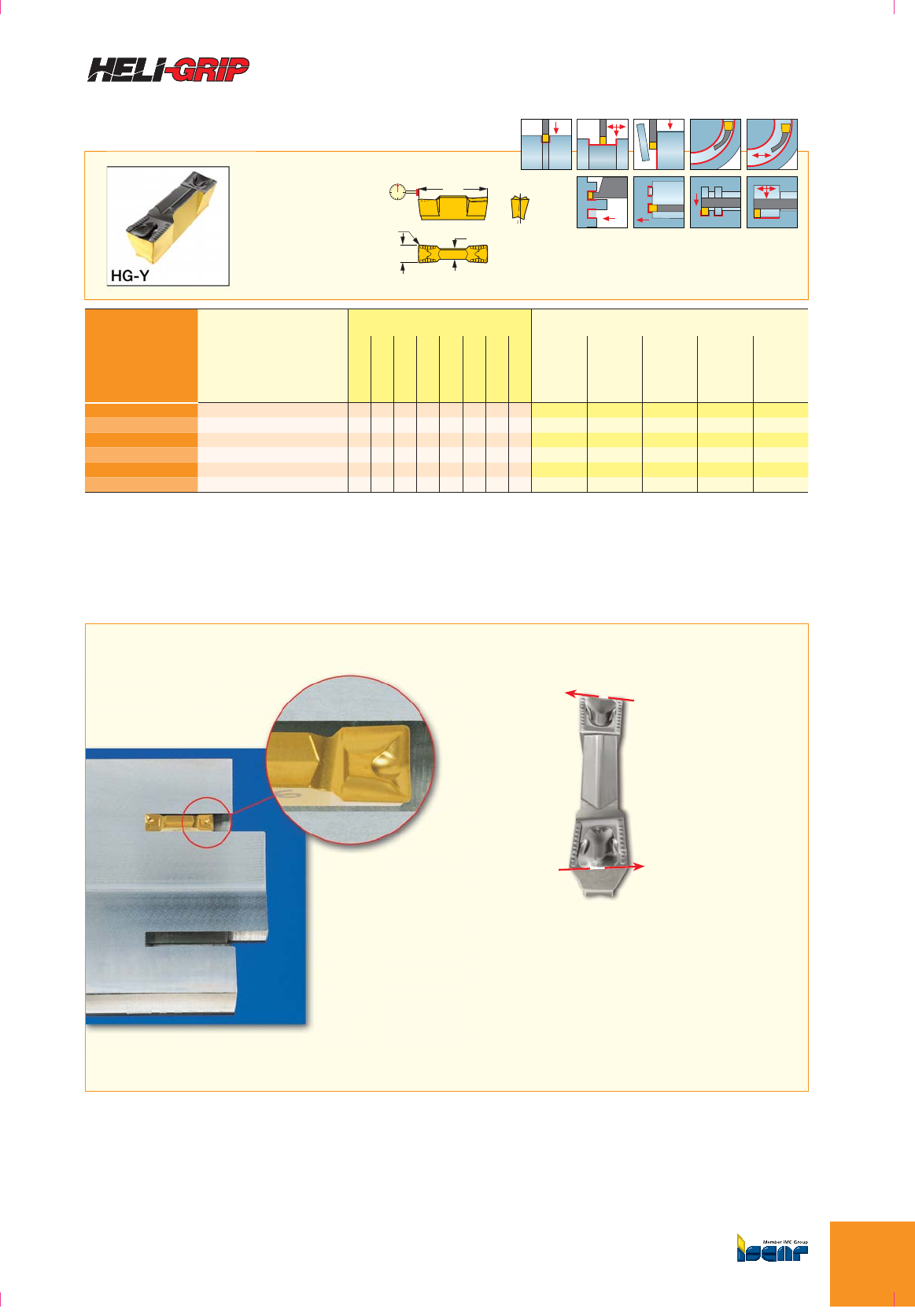

GRIP
Utility Double-Ended Inserts for External,
Internal and Face Machining
W
lRef.
M
R
±0.1
Dimensions Tough
¥
Hard Recommended Machining Data
Designation W±0.05 R±0.05 lM
IC830
IC8250
IC08
IC808
IC908
IC418
IC807
IC5010
ap
(mm)
f turn
(mm/
rev)
f groove
(mm/
rev)
f face-
groove
(mm/
rev)
f face-
turn
(mm/
rev)
GRIP 3002Y 3.00 0.20 16.00 2.3 OOOOO O 0.25-1.80 0.14-0.18 0.07-0.11 0.08-0.20 0.10-0.20
GRIP 3003Y 3.00 0.30 16.00 2.3 OOOO O O
0.40-1.80 0.15-0.19 0.07-0.11 0.08-0.20 0.10-0.20
GRIP 318-040Y 3.18 0.40 16.00 2.3 OO OOO 0.50-1.90 0.17-0.22 0.07-0.12 0.08-0.20 0.10-0.20
GRIP 4002Y 4.00 0.20 19.00 2.8 OOOOO O 0.25-2.40 0.16-0.21 0.09-0.14 0.10-0.24 0.15-0.30
GRIP 4004Y 4.00 0.40 19.00 2.8 OOOOOOOO
0.50-2.40 0.18-0.24 0.09-0.15 0.10-0.24 0.15-0.30
GRIP 476-080Y 4.76 0.80 19.00 3.1 OO OOO 1.00-2.80 0.21-0.33 0.10-0.20 0.10-0.24 0.15-0.30
No depth penetration limit
The Twisted Insert
for Face Machining
The double-ended, twisted insert body makes it
possible to machine to depths much larger than
insert length. Unique chipformer for controlled
chip flow in axial and radial directions.
The rear angle is slanted in relation to the frontal
edge so it does not come into contact with the
machined groove surface, as tool penetrates
deeply into the workpiece.
For tools, see pages: DGFH (A18) DGTR/L (A56) • HELIR/L (A19) • HGFH (A18) HGHR/L-3 (B128).
B129
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

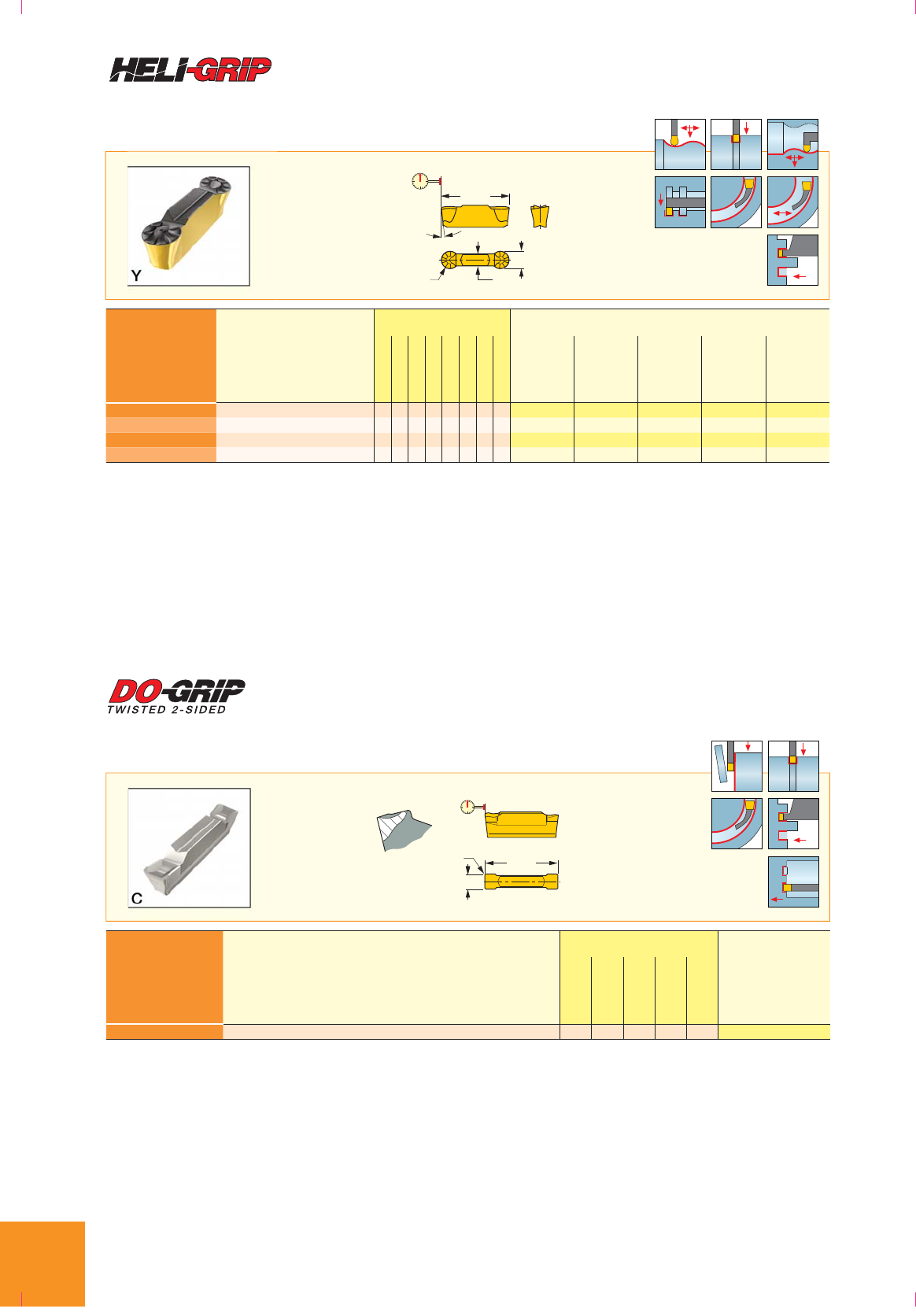

GRIP (full radius)
Utility Double-Ended Full Radius Inserts, for External, Internal and Face Machining
lRef.
±0.1
RM
W
No depth penetration limit
Dimensions Tough
¥
Hard Recommended Machining Data
Designation W±0.05 R±0.05 lM
IC830
IC8250
IC08
IC808
IC908
IC418
IC807
IC5010
ap
(mm)
f turn
(mm/rev)
f groove
(mm/rev)
f face-
groove
(mm/rev)
f face-turn
(mm/rev)
GRIP 3015Y 3.00 1.50 15.80 2.1 OOOOOOOO 0.00-1.50 0.18-0.26 0.07-0.13 0.08-0.20 0.10-0.20
GRIP 318-159Y 3.18 1.59 16.00 2.3 OO 0.00-1.50 0.19-0.28 0.07-0.13 0.08-0.20 0.10-0.20
GRIP 4020Y 4.00 2.00 19.00 2.8 OOOOOOOO 0.00-2.00 0.20-0.34 0.09-0.17 0.10-0.24 0.15-0.30
GRIP 476-238Y 4.76 2.38 19.00 3.2 OOO 0.00-2.30 0.21-0.40 0.10-0.20 0.10-0.24 0.15-0.30
HGN-C
Parting and Grooving Insert, for Parting Bars, Hard Materials and Tough Applications
R
±0.1
W
l Ref
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation W±0.05 Rl
IC328
IC830
IC354
IC308
IC908
f groove
(mm/rev)
HGN 3003C 3.00 0.30 15.80 OOOOO 0.08-0.20
For tools, see pages: • DGFH (A18) DGTR/L (A56) • HELIR/L (A19) HGFH (A18) HGHR/L-3 (B128)
• No depth limit
For tools, see pages: • HELIR/L (A19) HGFH (A18) HGHR/L-3 (B128).
ISCAR
B130
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

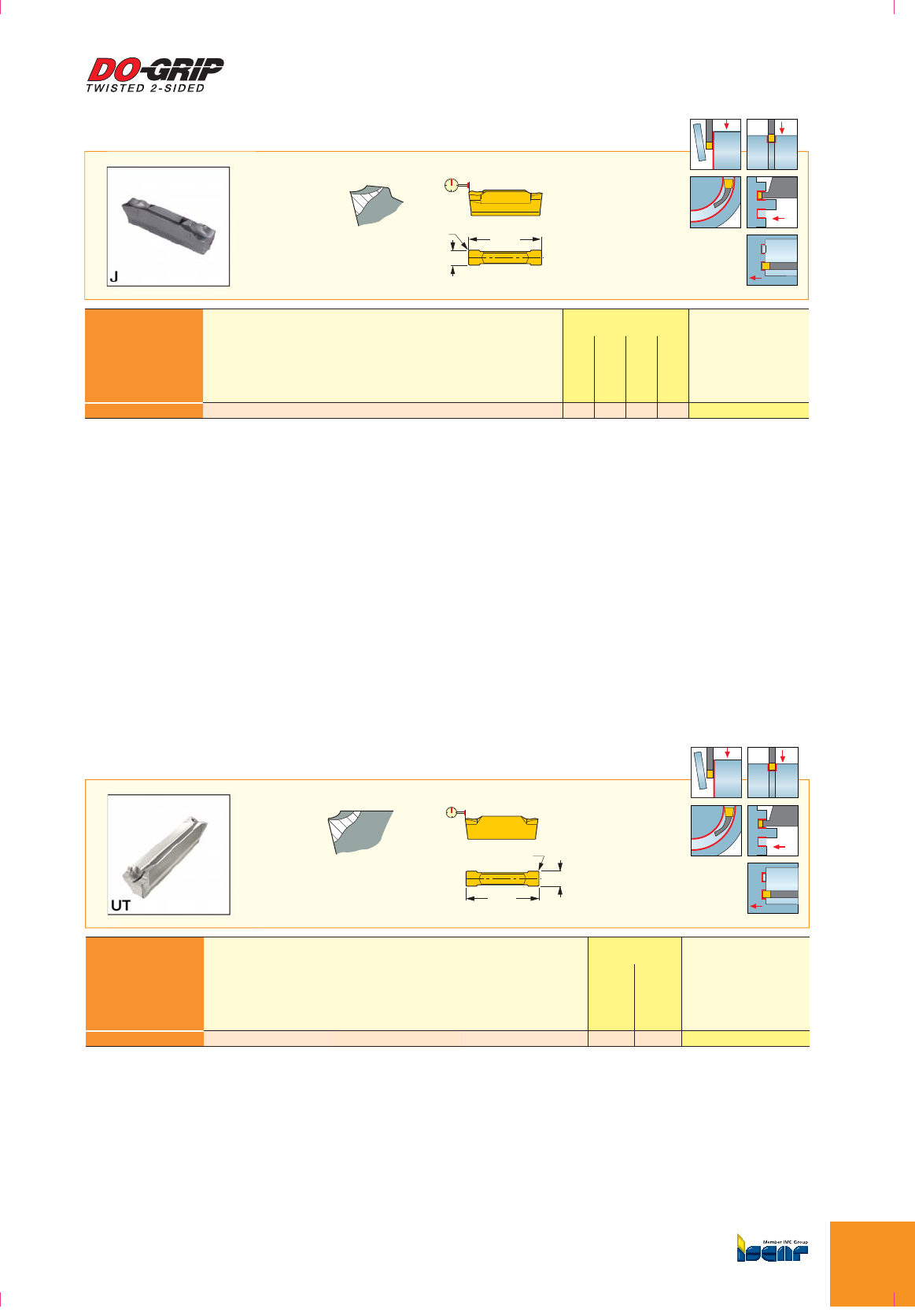

HGN-J
Parting and Grooving Insert for Soft Materials, Parting of Tubes, Small Diameters and
Thin-Walled Parts
R
W
l Ref
±0.1
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation W±0.05 Rl
IC328
IC830
IC354
IC308
f groove
(mm/rev)
HGN 3002J 3.00 0.20 16.10 OOOO 0.04-0.15
HGN-UT
Parting and Grooving Double-Sided Insert, for Low Feeds on Cr-Ni Alloys and
Low Carbon Steel
l Ref
W
±0.1
R
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation W±0.05 Rl
IC328
IC354
f groove
(mm/rev)
HGN 3003UT 3.00 0.30 15.80 OO 0.04-0.13
• No depth limit
For tools, see pages: • HELIR/L (A19) HGFH (A18) HGHR/L-3 (B128).
• No depth limit
For tools, see pages: HELIR/L (A19) • HGFH (A18) • HGHR/L-3 (B128).
B131
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

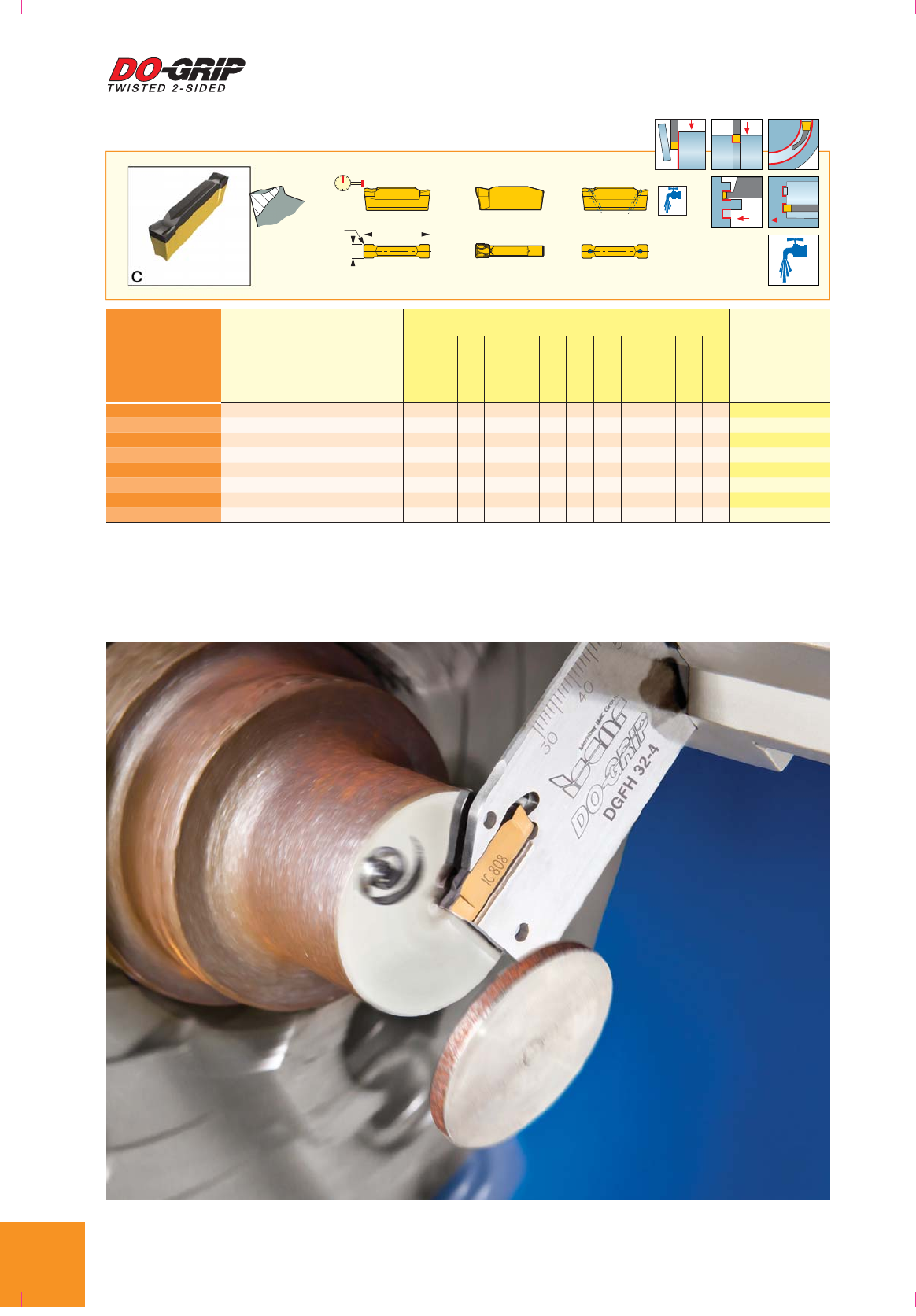

DGN/DGNC/DGNM-C
Double-Sided Parting Insert, for Parting and Grooving of Bars, Hard Materials and
Tough Applications
DGNM DGNCDGN
R
±0.1
W
l Ref.
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation WW
±toler RT
max-r l Ref.
IC328
IC830
IC1028
IC354
IC5400
IC308
IC808
IC908
IC30N
IC807
IC907
IC20
f groove
(mm/rev)
DGN 2002C 2.00 0.03 0.20 18.00 19.9 OOOOO OO O 0.05-0.16
DGN 2202C 2.20 0.03 0.20 18.00 19.8 OOOOOOOOO OO 0.05-0.16
DGN 2502C 2.50 0.03 0.20 18.00 20.7 O0.08-0.20
DGN 3102C 3.10 0.04 0.20 18.00 20.1 OOOOOOOOO OO 0.10-0.25
DGNC 3102C (1) 3.10 0.04 0.20 18.00 21.0 OO 0.10-0.25
DGNM 3202C (2) 3.18 0.04 0.20 - (3) 20.4 OO O 0.10-0.25
DGN 4003C 4.00 0.04 0.30 - (3) 18.8 OOOO OOOOO O 0.10-0.30
DGNC 4003C (1) 4.00 0.04 0.30 - (3) 19.0 OO 0.10-0.30
• Feed values for grade IC20 should be decreased by 50%
(1) Inserts with coolant holes, recommended coolant pressure 10 bar minimum (2) Single-ended insert. (3) No depth limit
For tools, see pages: • DGFH (A18) DGFHL-26B-TR-D (A52) DGFHR/L (A51) DGFHR/L-B-D..(R/L) (A51) • DGTR/L (A56) DGTR/L-B-D-JHP-SL (A53)
DGTR/L-B-D-SH (A54) DGTR/L-B/BC-D (A55) HELIR/L (A19).
ISCAR
B132
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

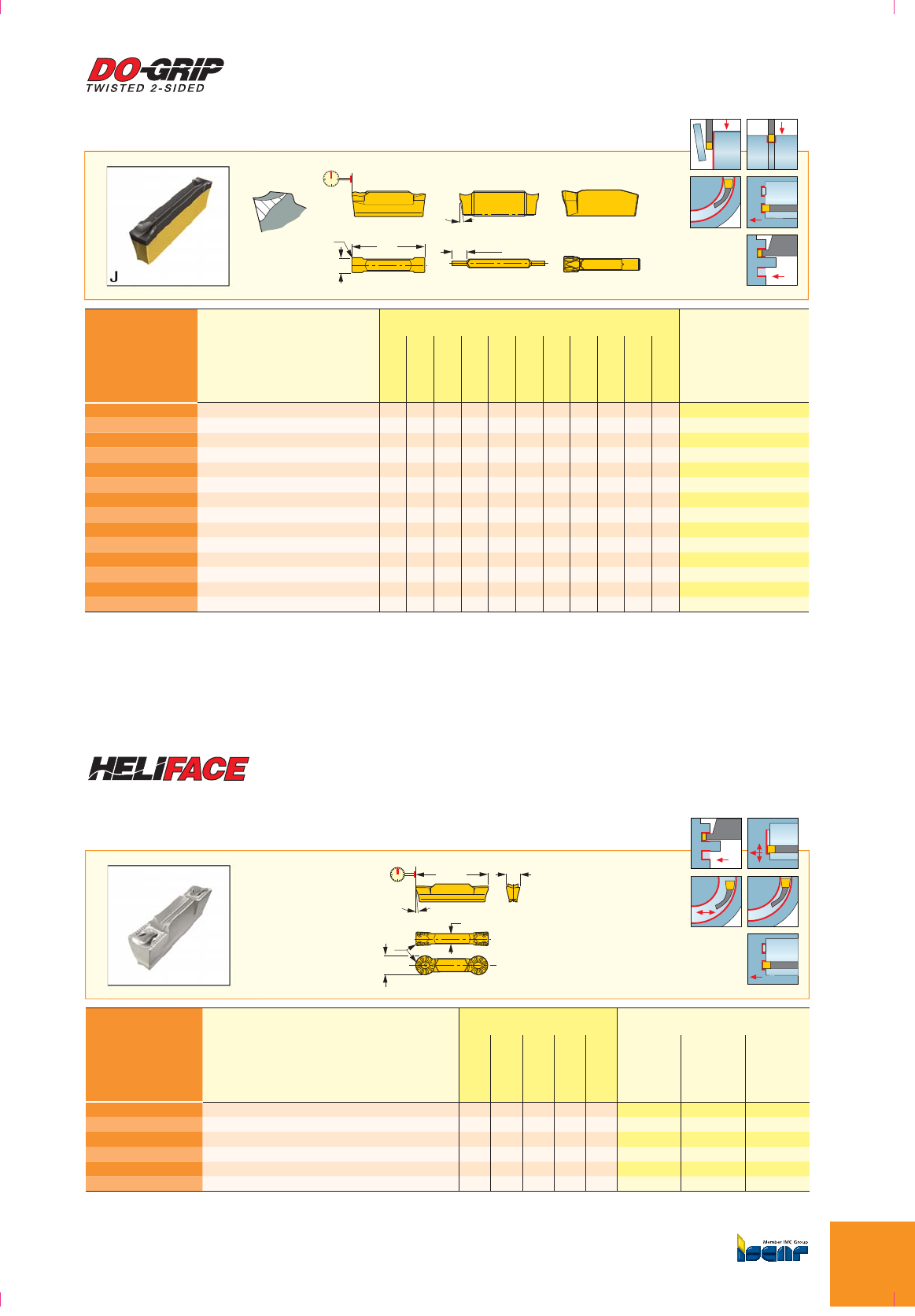

DGN/DGNM-J/JS/JT
Double-Sided Parting and Grooving Insert for Soft Materials, Parting of Tubes,
Small Diameters and Thin-Walled Parts
R
±0.1
W
lRef.

T
max-r
DGNMDGN 1002
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation WW
±toler RT
max-r l Ref.
IC328
IC830
IC1028
IC354
IC5400
IC308
IC808
IC908
IC807
IC907
IC20
f groove
(mm/rev)
DGN 1002J 1.00 0.02 0.16 3.00 21.0 OO O 0.02-0.07
DGN 1402J 1.40 0.03 0.16 15.00 15.8 OOOO OOO 0.03-0.12
DGN 1502J 1.50 0.03 0.16 18.00 20.9 OO O 0.03-0.12
DGN 2002JT 2.00 0.03 0.20 18.00 19.8 O0.04-0.14
DGN 2200JS (1) 2.20 0.03 0.02 18.00 19.4 OO 0.03-0.08
DGN 2202J 2.20 0.03 0.20 18.00 19.8 OOOOOOOOO O 0.04-0.12
DGN 2202JT 2.20 0.03 0.20 18.00 19.8 OOO 0.04-0.14
DGN 3100JS (1) 3.10 0.04 0.02 18.00 19.7 OO 0.03-0.10
DGN 3102J 3.10 0.04 0.20 18.00 20.1 OOOOOOOO OO 0.04-0.16
DGN 3102JT 3.10 0.04 0.20 18.00 20.1 OOOO 0.05-0.18
DGN 3202J 3.18 0.04 0.20 18.00 21.0 O0.04-0.16
DGNM 3202J (2) 3.18 0.04 0.20 - (3) 20.3 OO O 0.04-0.16
DGN 4003J 4.00 0.04 0.30 - (3) 18.9 OOOO OOOO O 0.05-0.18
DGN 4003JT 4.00 0.04 0.30 - (3) 18.9 OO 0.05-0.18
HGPL
Utility Double-Ended Face Machining Insert
±0.1 l Ref. W
M
R
W
Dimensions Tough
¥
Hard Recommended Machining Data
Designation W±0.03 MR
±0.05 l
IC328
IC354
IC08
IC808
IC908
ap
(mm)
f face-
groove
(mm/rev)
f face-turn
(mm/rev)
HGPL 3015Y 3.00 2.1 1.50 16.00 OO
0.00-1.50 0.08-0.20 0.12-0.23
HGPL 3002Y 3.00 2.3 0.20 16.00 OOOO
0.24-1.80 0.08-0.20 0.12-0.23
HGPL 3003Y 3.00 2.3 0.30 16.00 OOOOO
0.36-1.80 0.08-0.20 0.12-0.23
HGPL 4002Y 4.00 2.8 0.20 19.00 OOOO
0.24-2.40 0.10-0.24 0.16-0.30
HGPL 4004Y 4.00 2.8 0.40 19.00 OOOO
0.48-2.40 0.10-0.24 0.16-0.30
HGPL 4020Y 4.00 2.8 2.00 19.00 OOO
0.00-2.00 0.10-0.24 0.16-0.30
• No depth penetration limit
For tools, see pages: • HGHR/L-3 (B128).
• JT chipformer has the basic positive configuration of the J-type and a reinforced negative frontal edge. Most suitable for soft materials at low to medium feeds.
(1) Sharp corners (2) Single-ended insert. (3) No depth limit
For tools, see pages: • DGFH (A18) DGFHL-26B-TR-D (A52) DGFHR/L (A51) DGFHR/L-B-D..(R/L) (A51) DGTR/L (A56) DGTR/L-B-D-JHP-SL (A53)
DGTR/L-B-D-SH (A54) DGTR/L-B-D-TR (A56) DGTR/L-B/BC-D (A55) HELIR/L (A19).
B133
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

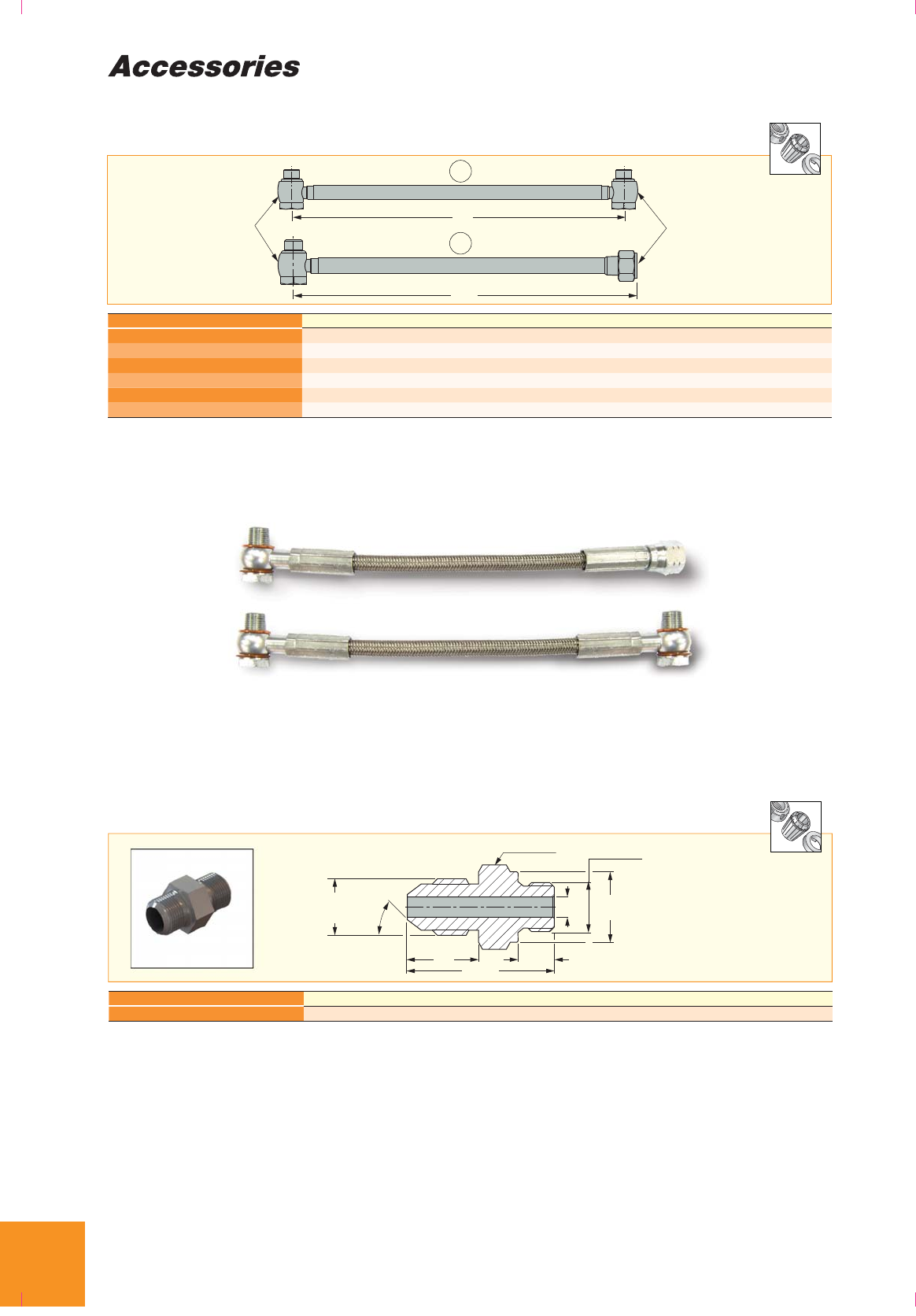

JHP HOSE
High Pressure Coolant Hose
L
L
Thread
Size (Th)
Thread
Size (Th1)
2
1
BB
BS
Designation LFig.T
hTh1
JHP HOSE G1/8-7/16-200BS 200.00 1 G1/8" BSPP UNF 7/16" FLARE 37°
JHP HOSE 5/16-G1/8-200BS 200.00 1 5/16 -24 UNF G1/8" BSPP
JHP HOSE 5/16-7/16-200BS 200.00 1 5/16 -24 UNF UNF 7/16" FLARE 37°
JHP HOSE G1/8-G1/8-200BB 200.00 2 G1/8" BSPP G1/8" BSPP
JHP HOSE G1/8-7/16-250BS 250.00 1 G1/8" BSPP UNF 7/16" FLARE 37°
JHP HOSE G1/8-G1/8-250BB 250.00 2 G1/8" BSPP G1/8" BSPP
JHP NIPPLE
High Pressure Adaptation Nipple
13.8
4.0
7.1
28.75
14
7/16”-20 UNF
(Flare 37°) 37°
G 1/8"-28
HEX 9/16”
Designation L
JHP NIPPLE G1/8"-7/16"UNF 28.75
ISCAR
B134
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

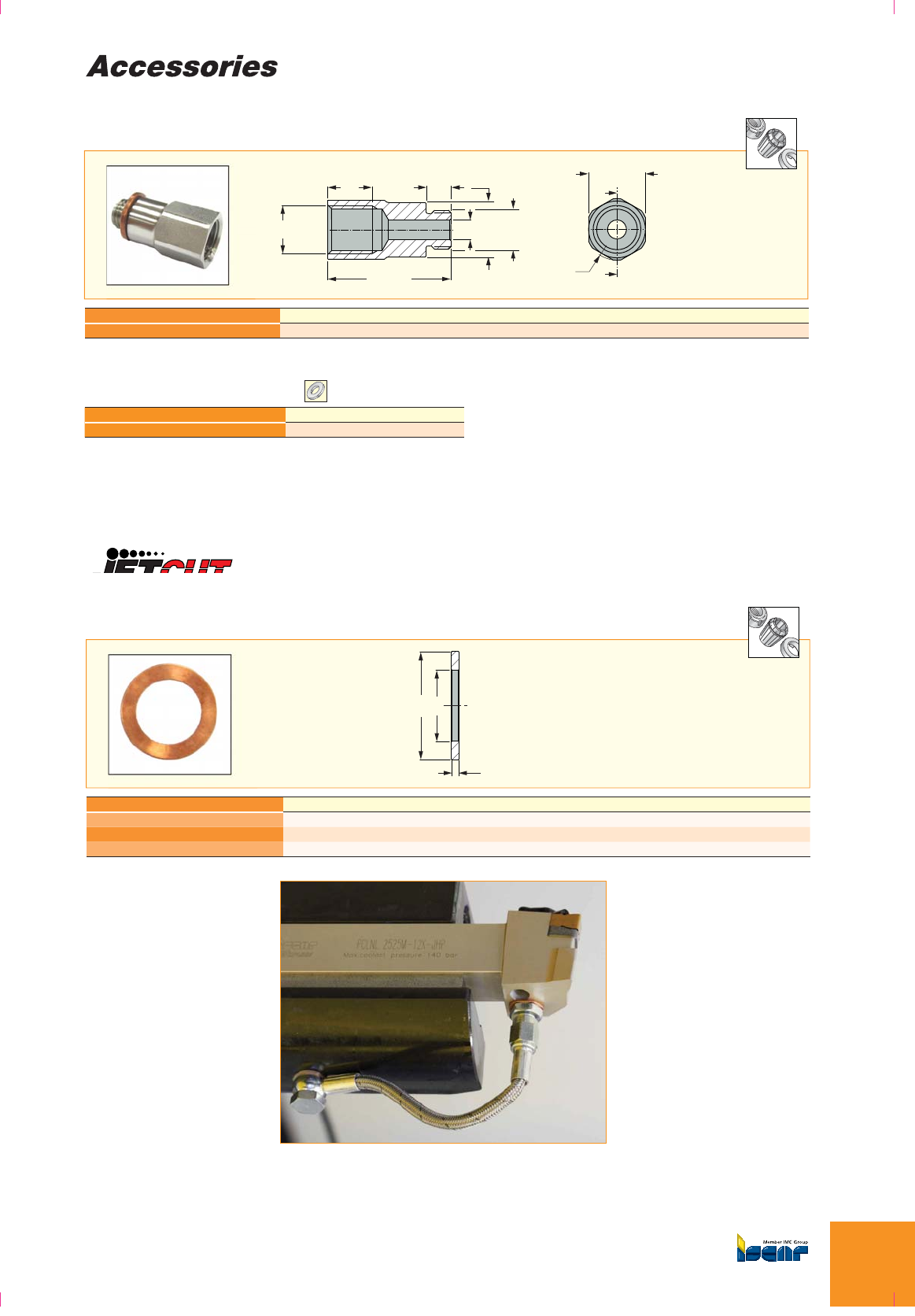

JHP CONNECTOR
High Pressure Connector
Designation L
JHP CONECTOR 5/16"-G1/8" 25.00
SW=12
13
4
9.45
5/16”-24 UNF
6
9
G1/8”-28 BSPP
25
G1/
Spare Parts
Designation Seal
JHP CONECTOR 5/16”-G1/8” JHP COPPER SEAL 5/16"-2.5
JHP COPPER SEAL
High Pressure Copper Seal
dD
W
Designation DdW
JHP COPPER SEAL 5/16”-2.5 9.4 8.00 2.50
JHP COPPER SEAL 5/16" 11.00 8.00 1.00
JHP COPPER SEAL 1/8" 15.00 10.00 1.00
B135
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
