Hole Making
C
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
SCD-AP4 (4xD)
Solid Carbide Drills without Coolant Holes, Drilling Depth 4xD, DIN 6537
L2
L3L1 (Ref)
L
140° dh6
Dm6
Dimensions
Designation DdLL
3L1L2Th(1)
IC908
SCD 008-003-030 AP4 0.80 3.00 3.2 4.8 8.8 46.0 - O
SCD 009-003-030 AP4 0.90 3.00 3.6 5.4 9.4 46.0 - O
SCD 010-004-030 AP4 1.00 3.00 4.0 6.0 10.0 46.0 - O
SCD 011-004-030 AP4 1.10 3.00 4.4 6.6 10.6 46.0 M1.4 O
SCD 012-004-030 AP4 1.20 3.00 4.8 7.2 11.2 46.0 - O
SCD 013-005-030 AP4 1.30 3.00 5.2 7.8 11.8 46.0 - O
SCD 014-005-030 AP4 1.40 3.00 5.6 8.4 12.4 46.0 - O
SCD 015-006-030 AP4 1.50 3.00 6.0 9.0 13.0 46.0 - O
SCD 016-006-030 AP4 1.60 3.00 6.4 9.6 13.6 46.0 M2 O
SCD 017-006-030 AP4 1.70 3.00 6.8 10.2 14.2 46.0 - O
SCD 018-007-030 AP4 1.80 3.00 7.2 10.8 14.8 46.0 - O
SCD 019-007-030 AP4 1.90 3.00 7.6 11.4 15.4 46.0 - O
SCD 020-008-030 AP4 2.00 3.00 8.0 12.0 16.0 60.0 - O
SCD 021-008-030 AP4 2.10 3.00 8.4 12.6 16.6 60.0 - O
SCD 022-008-030 AP4 2.20 3.00 8.8 13.2 17.2 60.0 - O
SCD 023-009-030 AP4 2.30 3.00 9.2 13.8 17.8 60.0 - O
SCD 024-009-030 AP4 2.40 3.00 9.6 14.4 18.4 60.0 - O
SCD 025-010-030 AP4 2.50 3.00 10.0 15.0 19.0 60.0 M3 O
SCD 026-010-030 AP4 2.60 3.00 10.4 15.6 19.6 60.0 - O
SCD 027-010-030 AP4 2.70 3.00 10.8 16.2 20.2 60.0 - O
SCD 028-011-030 AP4 2.80 3.00 11.2 16.8 20.8 60.0 - O
SCD 029-011-030 AP4 2.90 3.00 11.6 17.4 21.4 60.0 M3.5 O
14
0
(1) Used for standard thread size
ISCAR
C2
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
SCD-AP6 (6xD)
Solid Carbide Drills without Coolant Holes, Drilling Depth 6xD, DIN 6537
L2
L
L3
140°
dh6
L1(Ref)Dm6
Dimensions
Designation DdLL
3L1L2Th(1)
IC908
SCD 008-004-030 AP6 0.80 3.00 4.8 6.4 10.7 46.0 - O
SCD 009-005-030 AP6 0.90 3.00 5.4 7.2 11.5 46.0 - O
SCD 010-006-030 AP6 1.00 3.00 6.0 8.0 12.2 46.0 - O
SCD 011-006-030 AP6 1.10 3.00 6.6 8.8 13.0 46.0 M1.4 O
SCD 012-007-030 AP6 1.20 3.00 7.2 9.6 13.7 46.0 - O
SCD 013-007-030 AP6 1.30 3.00 7.8 10.4 14.5 46.0 - O
SCD 014-008-030 AP6 1.40 3.00 8.4 11.2 15.2 46.0 - O
SCD 015-009-030 AP6 1.50 3.00 9.0 12.0 16.0 46.0 - O
SCD 016-009-030 AP6 1.60 3.00 9.6 12.8 16.7 46.0 M2 O
SCD 017-010-030 AP6 1.70 3.00 10.2 13.6 17.5 60.0 - O
SCD 018-010-030 AP6 1.80 3.00 10.8 14.4 18.2 60.0 - O
SCD 019-011-030 AP6 1.90 3.00 11.4 15.2 18.9 60.0 - O
SCD 020-012-030 AP6 2.00 3.00 12.0 16.0 19.7 60.0 - O
SCD 021-012-030 AP6 2.10 3.00 12.6 16.8 20.4 60.0 - O
SCD 022-013-030 AP6 2.20 3.00 13.2 17.6 21.1 60.0 - O
SCD 023-013-030 AP6 2.30 3.00 13.8 18.4 21.8 60.0 - O
SCD 024-014-030 AP6 2.40 3.00 14.4 19.2 22.5 60.0 - O
SCD 025-015-030 AP6 2.50 3.00 15.0 20.0 23.2 60.0 M3 O
SCD 026-015-030 AP6 2.60 3.00 15.6 20.8 23.9 60.0 - O
SCD 027-016-030 AP6 2.70 3.00 16.2 21.6 24.5 60.0 - O
SCD 028-016-030 AP6 2.80 3.00 16.8 22.4 25.2 60.0 - O
SCD 029-017-030 AP6 2.90 3.00 17.4 23.2 25.7 60.0 M3.5 O
140
(1) Used for standard thread size
C3
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
L2
L3
L
Dm7
dh6
140˚
SCD-AP3 (3xD)
Solid Carbide Drills without Coolant Holes, Drilling Depth 3xD, DIN 6537
Dimensions
Designation DdLL
3L2Th(1)
IC908
SCD 030-014-060 AP3 3.00 6.00 14.0 20.0 62.0 - O
SCD 031-014-060 AP3 3.10 6.00 14.0 20.0 62.0 - O
SCD 032-014-060 AP3 3.20 6.00 14.0 20.0 62.0 - O
SCD 033-014-060 AP3 3.30 6.00 14.0 20.0 62.0 M4 O
SCD 034-014-060 AP3 3.40 6.00 14.0 20.0 62.0 - O
SCD 035-014-060 AP3 3.50 6.00 14.0 20.0 62.0 - O
SCD 036-014-060 AP3 3.60 6.00 14.0 20.0 62.0 - O
SCD 037-014-060 AP3 3.70 6.00 14.0 20.0 62.0 - O
SCD 038-017-060 AP3 3.80 6.00 17.0 24.0 66.0 - O
SCD 039-017-060 AP3 3.90 6.00 17.0 24.0 66.0 - O
SCD 040-017-060 AP3 4.00 6.00 17.0 24.0 66.0 - O
SCD 041-017-060 AP3 4.10 6.00 17.0 24.0 66.0 - O
SCD 042-017-060 AP3 4.20 6.00 17.0 24.0 66.0 M5 O
SCD 043-017-060 AP3 4.30 6.00 17.0 24.0 66.0 - O
SCD 044-017-060 AP3 4.40 6.00 17.0 24.0 66.0 - O
SCD 045-017-060 AP3 4.50 6.00 17.0 24.0 66.0 - O
SCD 046-017-060 AP3 4.60 6.00 17.0 24.0 66.0 - O
SCD 047-017-060 AP3 4.70 6.00 17.0 24.0 66.0 - O
SCD 048-020-060 AP3 4.80 6.00 20.0 28.0 66.0 - O
SCD 049-020-060 AP3 4.90 6.00 20.0 28.0 66.0 - O
SCD 050-020-060 AP3 5.00 6.00 20.0 28.0 66.0 M6 O
SCD 051-020-060 AP3 5.10 6.00 20.0 28.0 66.0 - O
SCD 052-020-060 AP3 5.20 6.00 20.0 28.0 66.0 - O
SCD 053-020-060 AP3 5.30 6.00 20.0 28.0 66.0 - O
SCD 054-020-060 AP3 5.40 6.00 20.0 28.0 66.0 - O
SCD 055-020-060 AP3 5.50 6.00 20.0 28.0 66.0 - O
SCD 056-020-060 AP3 5.60 6.00 20.0 28.0 66.0 - O
SCD 057-020-060 AP3 5.70 6.00 20.0 28.0 66.0 - O
SCD 058-020-060 AP3 5.80 6.00 20.0 28.0 66.0 - O
SCD 059-020-060 AP3 5.90 6.00 20.0 28.0 66.0 - O
SCD 060-020-060 AP3 6.00 6.00 20.0 28.0 66.0 M7 O
14
(1) Used for standard thread size.
ISCAR
C4
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
dh6
L3
L
140˚
Dm7
L2
SCD-ACP5 (5xD)
Solid Carbide Drills with Coolant Holes, Drilling Depth 5xD
Dimensions
Designation DdLL
3L2Th(1)
IC908
SCD 030-023-060 ACP5 3.00 6.00 23.0 28.0 66.0 - O
SCD 031-023-060 ACP5 3.10 6.00 23.0 28.0 66.0 - O
SCD 032-023-060 ACP5 3.20 6.00 23.0 28.0 66.0 - O
SCD 033-023-060 ACP5 3.30 6.00 23.0 28.0 66.0 M4 O
SCD 034-023-060 ACP5 3.40 6.00 23.0 28.0 66.0 - O
SCD 035-023-060 ACP5 3.50 6.00 23.0 28.0 66.0 - O
SCD 036-023-060 ACP5 3.60 6.00 23.0 28.0 66.0 - O
SCD 037-023-060 ACP5 3.70 6.00 23.0 28.0 66.0 - O
SCD 038-029-060 ACP5 3.80 6.00 29.0 36.0 74.0 - O
SCD 039-029-060 ACP5 3.90 6.00 29.0 36.0 74.0 - O
SCD 040-029-060 ACP5 4.00 6.00 29.0 36.0 74.0 - O
SCD 041-029-060 ACP5 4.10 6.00 29.0 36.0 74.0 - O
SCD 042-029-060 ACP5 4.20 6.00 29.0 36.0 74.0 M5 O
SCD 043-029-060 ACP5 4.30 6.00 29.0 36.0 74.0 - O
SCD 044-029-060 ACP5 4.40 6.00 29.0 36.0 74.0 - O
SCD 045-029-060 ACP5 4.50 6.00 29.0 36.0 74.0 - O
SCD 046-029-060 ACP5 4.60 6.00 29.0 36.0 74.0 - O
SCD 047-029-060 ACP5 4.70 6.00 29.0 36.0 74.0 - O
SCD 048-035-060 ACP5 4.80 6.00 35.0 44.0 82.0 - O
SCD 049-035-060 ACP5 4.90 6.00 35.0 44.0 82.0 - O
SCD 050-035-060 ACP5 5.00 6.00 35.0 44.0 82.0 M6 O
SCD 051-035-060 ACP5 5.10 6.00 35.0 44.0 82.0 - O
SCD 052-035-060 ACP5 5.20 6.00 35.0 44.0 82.0 - O
SCD 053-035-060 ACP5 5.30 6.00 35.0 44.0 82.0 - O
SCD 054-035-060 ACP5 5.40 6.00 35.0 44.0 82.0 - O
SCD 055-035-060 ACP5 5.50 6.00 35.0 44.0 82.0 - O
SCD 056-035-060 ACP5 5.60 6.00 35.0 44.0 82.0 - O
SCD 057-035-060 ACP5 5.70 6.00 35.0 44.0 82.0 - O
SCD 058-035-060 ACP5 5.80 6.00 35.0 44.0 82.0 - O
SCD 059-035-060 ACP5 5.90 6.00 35.0 44.0 82.0 - O
SCD 060-035-060 ACP5 6.00 6.00 35.0 44.0 82.0 - O
(1) Used for standard thread size.
C5
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

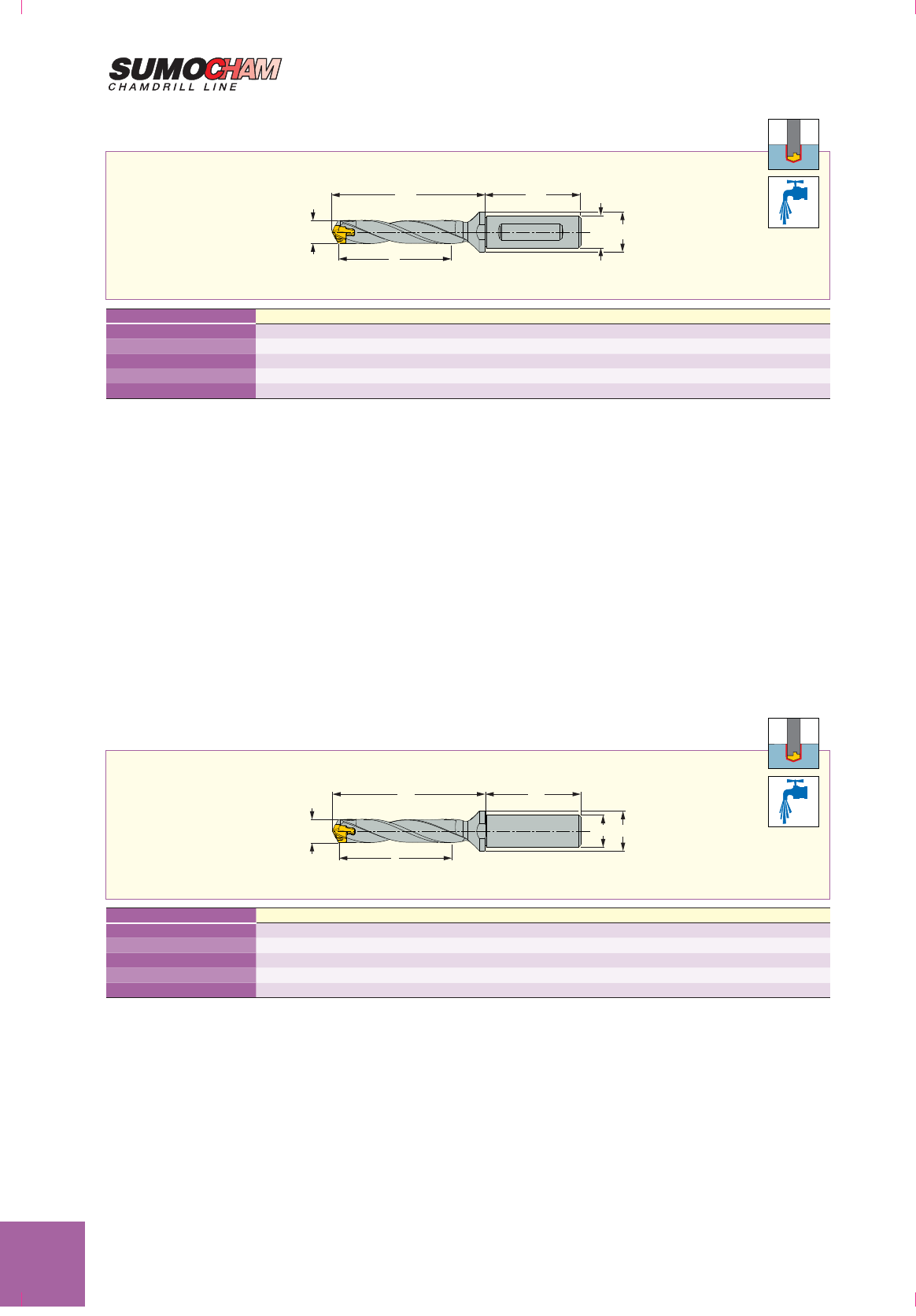

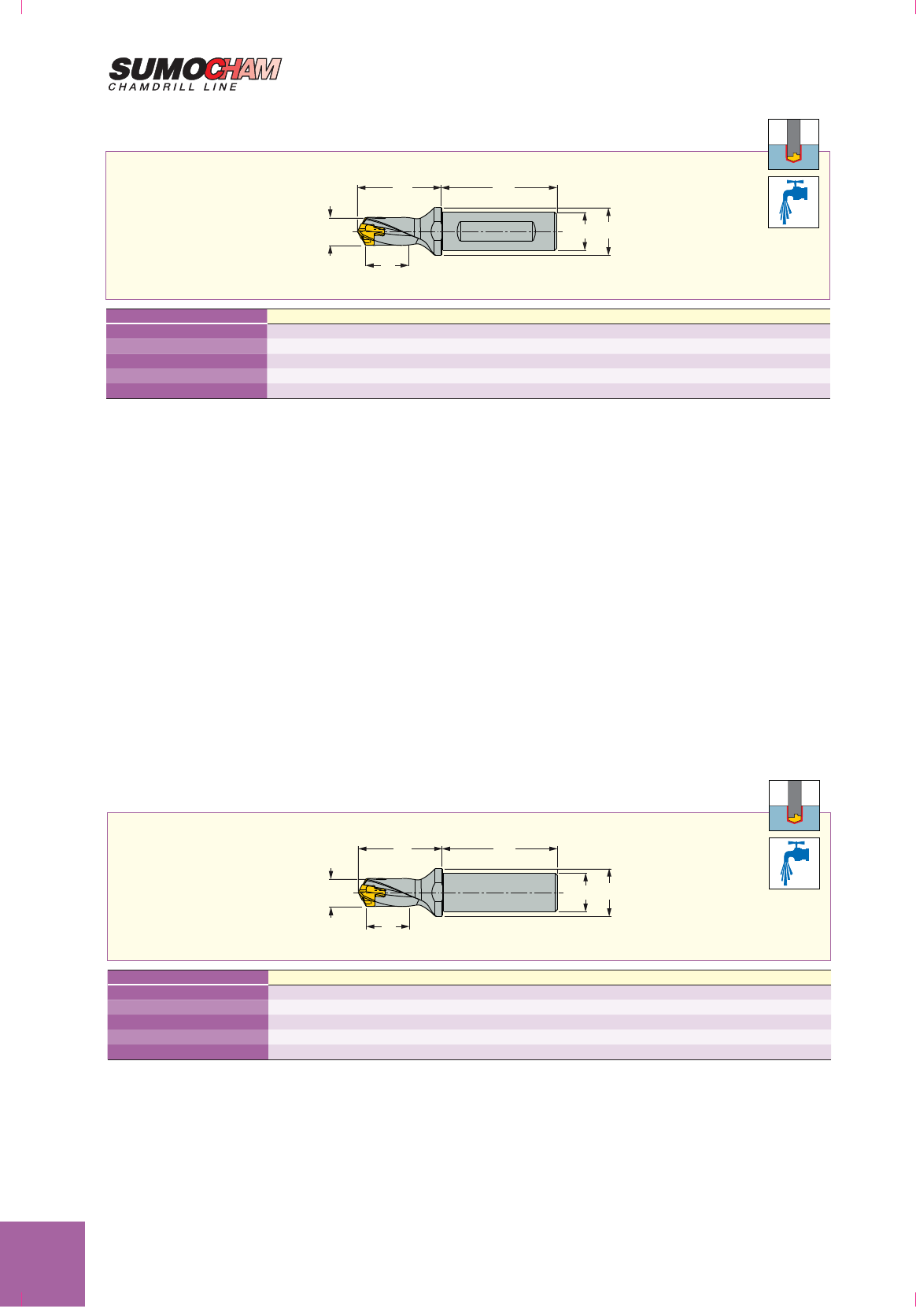

DCN A-1.5D
Indexable Head Drills with Coolant Holes and One Flat Shanks, Drilling Depth 1.5xD
L1L4
dh6 D3
L
Dk7
Designation D min(1) D max LdD
3L1L4Po. Size Clamping Key
DCN 060-009-12A-1.5D 6.00 6.40 9.0 12.00 16.00 23.0 45.0 6.0 K DCN 6-9.99-Y
DCN 065-010-12A-1.5D 6.50 6.90 10.0 12.00 16.00 24.1 45.0 6.5 K DCN 6-9.99-Y
DCN 070-011-12A-1.5D 7.00 7.40 11.0 12.00 16.00 25.1 45.0 7.0 K DCN 6-9.99
DCN 075-011-12A-1.5D 7.50 7.90 11.0 12.00 16.00 25.9 45.0 7.0 K DCN 6-9.99
DCN 080-012-12A-1.5D 8.00 8.40 12.0 12.00 16.00 27.9 45.0 8.0 K DCN 6-9.99
DCN R-1.5D
Indexable Head Drills with Coolant Holes and Cylindrical Shanks, Drilling Depth 1.5xD
L1L4
dh6 D3
L
Dk7
Designation D min(1) D max LdD
3L1L4Po. Size Clamping Key
DCN 060-009-12R-1.5D 6.00 6.40 9.0 12.00 16.00 23.0 45.0 6.0 K DCN 6-9.99-Y
DCN 065-010-12R-1.5D 6.50 6.90 10.0 12.00 16.00 24.1 45.0 6.5 K DCN 6-9.99-Y
DCN 070-011-12R-1.5D 7.00 7.40 11.0 12.00 16.00 25.1 45.0 7.0 K DCN 6-9.99
DCN 075-011-12R-1.5D 7.50 7.90 11.0 12.00 16.00 25.9 45.0 7.0 K DCN 6-9.99
DCN 080-012-12R-1.5D 8.00 8.40 12.0 12.00 16.00 27.9 45.0 8.0 K DCN 6-9.99
(1) Do not mount smaller drilling heads than specified range for drill body.
For inserts, see pages: FCP (C13) ICM (C11) ICP (C10) ICP-2M (C12).
(1) Do not mount smaller drilling heads than specified range for drill body.
For inserts, see pages: FCP (C13) ICM (C11) ICP (C10) ICP-2M (C12).
ISCAR
C6
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
DCN A-3D
Indexable Head Drills with Coolant Holes and One Flat Shanks, Drilling Depth 3xD
dh6 D3
L1L4
Dk7
L
Designation D min(1) D max LdD
3L1L4Po. Size Clamping Key
DCN 060-018-12A-3D 6.00 6.40 18.0 12.00 16.00 32.0 45.0 6.0 K DCN 6-9.99-Y
DCN 065-020-12A-3D 6.50 6.90 20.0 12.00 16.00 33.8 45.0 6.5 K DCN 6-9.99-Y
DCN 070-021-12A-3D 7.00 7.40 21.0 12.00 16.00 35.6 45.0 7.0 K DCN 6-9.99
DCN 075-023-12A-3D 7.50 7.90 23.0 12.00 16.00 37.1 45.0 7.0 K DCN 6-9.99
DCN 080-024-12A-3D 8.00 8.40 24.0 12.00 16.00 39.4 45.0 8.0 K DCN 6-9.99
DCN R-3D
Indexable Head Drills with Coolant Holes and Cylindrical Shanks, Drilling Depth 3xD
L1L4
dh6
Dk7 D3
L
Designation D min(1) D max LdD
3L1L4Po. Size Clamping Key
DCN 060-018-12R-3D 6.00 6.40 18.0 12.00 16.00 32.0 45.0 6.0 K DCN 6-9.99-Y
DCN 065-020-12R-3D 6.50 6.90 20.0 12.00 16.00 33.8 45.0 6.5 K DCN 6-9.99-Y
DCN 070-021-12R-3D 7.00 7.40 21.0 12.00 16.00 35.6 45.0 7.0 K DCN 6-9.99
DCN 075-023-12R-3D 7.50 7.90 23.0 12.00 16.00 37.1 45.0 7.0 K DCN 6-9.99
DCN 080-024-12R-3D 8.00 8.40 24.0 12.00 16.00 39.4 45.0 8.0 K DCN 6-9.99
(1) Do not mount smaller drilling heads than specified range for drill body.
For inserts, see pages: ICP (C10) ICM (C11) ICP-2M (C12) FCP (C13).
(1) Do not mount smaller drilling heads than specified range for drill body.
For inserts, see pages: FCP (C13) ICM (C11) ICP (C10) ICP-2M (C12).
C7
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
DCN A-5D
Indexable Head Drills with Coolant Holes and One Flat Shanks, Drilling Depth 5xD
L1L4
dh6 D3
L
Dk7
Designation D min(1) D max LdD
3L1L4Po. Size Clamping Key
DCN 060-030-12A-5D 6.00 6.40 30.0 12.00 16.00 44.0 45.0 6.0 K DCN 6-9.99-Y
DCN 065-033-12A-5D 6.50 6.90 33.0 12.00 16.00 46.8 45.0 6.5 K DCN 6-9.99-Y
DCN 070-035-12A-5D 7.00 7.40 35.0 12.00 16.00 49.6 45.0 7.0 K DCN 6-9.99
DCN 075-038-12A-5D 7.50 7.90 38.0 12.00 16.00 49.6 45.0 7.0 K DCN 6-9.99
DCN 080-040-12A-5D 8.00 8.40 40.0 12.00 16.00 55.4 45.0 8.0 K DCN 6-9.99
DCN R-5D
Indexable Head Drills with Coolant Holes and Cylindrical Shanks, Drilling Depth 5xD
dh6
Dk7 D3
L4
L1
L
Designation D min(1) D max LdD
3L1L4Po. Size Clamping Key
DCN 060-030-12R-5D 6.00 6.40 30.0 12.00 16.00 44.0 45.0 6.0 K DCN 6-9.99-Y
DCN 065-033-12R-5D 6.50 6.90 33.0 12.00 16.00 46.8 45.0 6.5 K DCN 6-9.99-Y
DCN 070-035-12R-5D 7.00 7.40 35.0 12.00 16.00 49.6 45.0 7.0 K DCN 6-9.99
DCN 075-038-12R-5D 7.50 7.90 38.0 12.00 16.00 52.1 45.0 7.0 K DCN 6-9.99
DCN 080-040-12R-5D 8.00 8.40 40.0 12.00 16.00 55.4 45.0 8.0 K DCN 6-9.99
(1) Do not mount smaller drilling heads than specified range for drill body.
For inserts, see pages: FCP (C13) ICM (C11) ICP (C10) ICP-2M (C12).
(1) Do not mount smaller drilling heads than specified range for drill body.
For inserts, see pages: FCP (C13) ICM (C11) ICP (C10) ICP-2M (C12).
ISCAR
C8
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
DCNS-3D
Indexable Head Drills without a Flange and One Flat Shank, Drilling Depth 3xD,
Suitable for Chamfering Holders
dh6
L4
L1
L
Dk7
Designation D min(1) D max LdL
1L4Po. Size Clamping Key
DCNS 075-022-080B-3D 7.50 7.90 22.5 8.00 34.2 36.0 7.0 K DCN 6-9.99
DCNS 080-024-080B-3D 8.00 8.40 24.0 8.00 34.7 36.0 8.0 K DCN 6-9.99
DCNS-5D
Indexable Head Drills without a Flange and One Flat Shank, Drilling Depth 5xD,
Suitable for Chamfering Holders
dh6
L4
L1
L
Dk7
Designation D min(1) D max LdL
1L4Po. Size Clamping Key
DCNS 075-037-080B-5D 7.50 7.90 37.5 8.00 49.2 36.0 7.0 K DCN 6-9.99
DCNS 080-040-080B-5D 8.00 8.40 40.0 8.00 56.4 36.0 8.0 K DCN 6-9.99
(1) Do not mount smaller drilling heads than specified range for drill body.
For inserts, see pages: FCP (C13) ICM (C11) ICP (C10) ICP-2M (C12).
(1) Do not mount smaller drilling heads than specified range for drill body.
For inserts, see pages: FCP (C13) ICM (C11) ICP (C10) ICP-2M (C12).
C9
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
D
S
140º
ICP
Exchangeable DCN Drill Heads, for Carbon and Alloy Steel (ISO P Materials)
Dimensions
Designation DSPo.
Size
IC908
ICP 060 6.00 4.00 6.0 O
ICP 061 6.10 4.00 6.0 O
ICP 062 6.20 4.00 6.0 O
ICP 063 6.30 4.00 6.0 O
ICP 0635 6.35 4.00 6.0 O
ICP 064 6.40 4.00 6.0 O
ICP 065 6.50 4.30 6.5 O
ICP 066 6.60 4.30 6.5 O
ICP 067 6.70 4.30 6.5 O
ICP 068 6.80 4.30 6.5 O
ICP 069 6.90 4.30 6.5 O
ICP 070 7.00 4.60 7.0 O
ICP 071 7.10 4.60 7.0 O
ICP 072 7.20 4.60 7.0 O
ICP 073 7.30 4.60 7.0 O
ICP 074 7.40 4.60 7.0 O
ICP 075 7.50 4.60 7.0 O
ICP 076 7.60 4.60 7.0 O
ICP 077 7.70 4.60 7.0 O
ICP 078 7.80 4.60 7.0 O
ICP 079 7.90 4.60 7.0 O
ICP 080 8.00 5.40 8.0 O
ICP 081 8.10 5.40 8.0 O
ICP 082 8.20 5.40 8.0 O
ICP 083 8.30 5.40 8.0 O
ICP 084 8.40 5.40 8.0 O
ISCAR
C10
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ICM
Exchangeable DCN Drill Heads, for Stainless Steel and High Temperature Alloys
(ISO M Materials)
D
S
140º
Dimensions Tough
¥
Hard
Designation D S Po. Size
IC908
IC907
ICM 060 6.00 4.00 6.0 O
ICM 061 6.10 4.00 6.0 O
ICM 062 6.20 4.00 6.0 O
ICM 063 6.30 4.00 6.0 O
ICM 0635 6.35 4.00 6.0 O
ICM 064 6.40 4.00 6.0 O
ICM 065 6.50 4.30 6.5 O
ICM 066 6.60 4.30 6.5 O
ICM 067 6.70 4.30 6.5 O
ICM 068 6.80 4.30 6.5 O
ICM 069 6.90 4.30 6.5 O
ICM 070 7.00 4.60 7.0 O
ICM 071 7.10 4.60 7.0 O
ICM 072 7.20 4.60 7.0 O
ICM 073 7.30 4.60 7.0 O
ICM 074 7.40 4.60 7.0 O
ICM 075 7.50 4.60 7.0 OO
ICM 076 7.60 4.60 7.0 O
ICM 077 7.70 4.60 7.0 O
ICM 078 7.80 4.60 7.0 O
ICM 079 7.90 4.60 7.0 O
ICM 080 8.00 5.40 8.0 OO
ICM 081 8.10 5.40 8.0 O
ICM 082 8.20 5.40 8.0 O
ICM 083 8.30 5.40 8.0 O
ICM 084 8.40 5.40 8.0 O
C11
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
D
S
140º
ICP-2M
Double Margin Drilling Heads for DCN Drills for Machining Steel with
High Surface Finish Results
Dimensions
Designation DSPo.
Size
IC908
ICP 060-2M 6.00 4.00 6.0 O
ICP 061-2M 6.10 4.00 6.0 O
ICP 062-2M 6.20 4.00 6.0 O
ICP 063-2M 6.30 4.00 6.0 O
ICP 0635-2M 6.35 4.00 6.0 O
ICP 064-2M 6.40 4.00 6.0 O
ICP 065-2M 6.50 4.30 6.5 O
ICP 066-2M 6.60 4.30 6.5 O
ICP 067-2M 6.70 4.30 6.5 O
ICP 068-2M 6.80 4.30 6.5 O
ICP 069-2M 6.90 4.30 6.5 O
ICP 070-2M 7.00 4.60 7.0 O
ICP 071-2M 7.10 4.60 7.0 O
ICP 072-2M 7.20 4.60 7.0 O
ICP 073-2M 7.30 4.60 7.0 O
ICP 074-2M 7.40 4.60 7.0 O
ICP 075-2M 7.50 4.60 7.0 O
ICP 076-2M 7.60 4.60 7.0 O
ICP 077-2M 7.70 4.60 7.0 O
ICP 078-2M 7.80 4.60 7.0 O
ICP 079-2M 7.90 4.60 7.0 O
ICP 080-2M 8.00 5.40 8.0 O
ICP 081-2M 8.10 5.40 8.0 O
ICP 082-2M 8.20 5.40 8.0 O
ICP 083-2M 8.30 5.40 8.0 O
ICP 084-2M 8.40 5.40 8.0 O
ISCAR
C12
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
D
0.7
60°
D2
S
L6

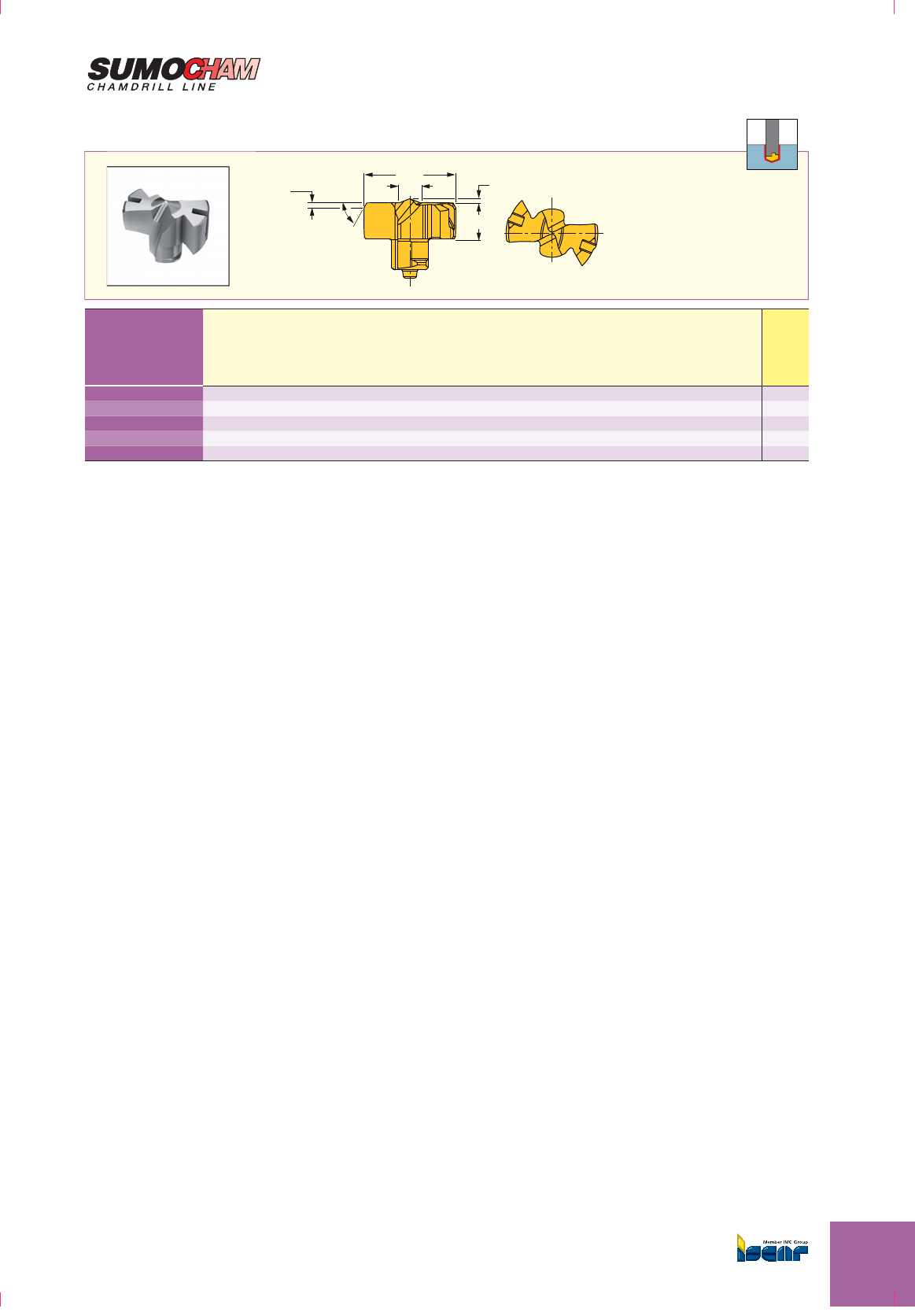

FCP
Exchangeable Flat Bottom DCN Drill Heads, for Steel and Cast Iron (ISO P and ISO K Materials)
Dimensions
Designation DD
2SL
6Po. Size
IC908
FCP 080 8.00 2.44 4.00 0.39 8.0 O
FCP 081 8.10 2.44 4.00 0.39 8.0 O
FCP 082 8.20 2.44 4.00 0.39 8.0 O
FCP 083 8.30 2.44 4.00 0.39 8.0 O
FCP 084 8.40 2.44 4.00 0.39 8.0 O
C13
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR's gundrill consists of a single piece carbide
head, a streamlined shank and a driver through
which coolant flows to the working end where it
is most needed.
Chips are evacuated along the V-shaped
external flute.
Drilling Head
The carbide head is tapered on its length to
reduce friction. The taper angle depends on the
type of material to be drilled. For high precision
drilling, the taper should be reduced to a minimum
Note that when the head is resharpened, the
diameter of the drill changes, affecting the hole
tolerance.
Shank
The cross-section of the shank is V-shaped with
coolant holes. It is made of hardened steel that
is highly resistant to twisting (for information on
carbide shanks, see next page). This cross-
section provides the optimal conditions for twist
resistance, coolant flow and chip evacuation.
Driver
The driver ensures the connection between the
gundrill and the machine tool.
Drilling Head
Shank
Driver
Single Flute Gundrill
Carbide Tipped
Gundrill Range
Overall length=flute length+driver length
Drill Diameter Max. Flute Length
2.50 to 3.09 1100
3.10 to 5.99 2500
6.00 to 11.39 3000
11.40 to 40.00 3500
Advantages
Drilling precision of IT7 to IT9 tolerances
can be reached.
Excellent straightness and concentricity.
Maintains high precision hole center alignment.
Surface roughness of R 0.4-1.6mm
is easily obtained.
Reboring operations are often unnecessary.
ISCAR’s advanced gundrill technology provides superior
geometric and dimensional quality for both deep and
shallow drilling.
The drills are available in the range of 2.5 to 40mm.
USER GUIDE
ISCAR
C14
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
USER GUIDE
Another type of gundrill is made with integral tip and
shank, made of solid carbide with either a steel or
a carbide driver.
These drills are designed for conventional machines,
machining centers and lathes. This style of gundrill
is available from 0.9-16.00mm and can be used on
various types of materials. It provides superior rigidity
and optimal coolant flow rates. As a result of its rigidity,
up to 100% higher feed rate can be reached.
When using the small diameter drills, it is crucial to
adhere closely to recommended drilling parameters.
ISCAR Single Flute Solid Carbide Gundrills
Subject to the required tolerance, cutting performance
and desired chip shape, the following standard
sharpening angles are recommended (shown in figures
1-3).
Standard sharpening for 0.9 to 4mm drill diameters
D
0.25xD
30˚
15˚
30˚
30˚
40˚ 35˚
D
30˚
12˚
20˚
20˚
30˚ 25˚
.012-.019
12˚
0.25xD
Fig. 2
Standard sharpening for 4 to 32mm drill diameters
Standard Gundrill Head
Sharpening Angles
Note: For special or semi-standard gundrills,
special geometries will be offered to match
the application.
Fig. 1
Solid Carbide Gundrill Range
(with or without brazed steel driver)
Drill Diameter Max. Flute Length
0.9 to 16.00 300
15°
20°
25°
ØDh5
D/4 ±.002
12°
20°
.012/.02
12°
25°
20°
Fig. 3
Standard sharpening for 32 to 40mm drill diameters
C15
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
1. Tool
Quantity............................................................................
Nominal diameter and tolerance ......................................
Please fill in dimensions on the sketch below.
L
LsLA
d
D
Driver
Driver: for standard drivers please use codes
from HOLE MAKING TOOLS Metric Catalog.
Code No.
Special, please attach sketch and specifications.
Grind:: Special (fill in the dimensions and angles below).
as
a
_2
s2
_1
_3
bF
1
_F1
s1
external Cuttnig
Edge
Inter nal Cuttnig
Edge
_1= ................ _F1= ................ s1= ................
_2= ................ bF1= ................ s2= ................
_3= ................ as= .................. a= ..................
Standard
Coating:
TiN : TiCN : TiN+TiCN : TiAIN : Other
IC208 (TiN) : IC308 (TiCN) : IC508 (TiCN+TiN)
IC908 (TiAlN)
Type:
Please circle the required type.
2. Workpiece
(If possible, please attach a drawing)
2.1 Material
Material description (DIN material number or any
other standard):
.........................................................................................
Hardness and Properties:
.........................................................................................
Short Chips
Long Chips
2.2 Hole Type
Blind Hole
Drilling into Pre-hole
Angled Entry
Drilling into Solid
Boring
Angled Exit
Drilling Depth mm Hole Tolerance
2.3 Application:
Workpiece:: Stationary : Rotating
Tool : Stationary : Rotating
3. Machine
3.1 Technical Data
Machine Type....................................................................
Power: ...................................... kW ...............................
3.2 Cutting Data:
Cutting Speed V
c
.............. m/min ..................................
Revolutions Nmin .........
RPM, Nmax .........
RPM
Feed Fmin..................... mm/rev
Fmax............. mm/rev ..........
Feed Rate VF ................. mm/min .................................
Coolant:
Oil
Soluble Oil : Other
Coolant Pressure: ................. Bar .................................
Sketch of drilling application
ABCD
EGH I
Note: It may be necessary to change several of the parameters that
you indicated, based on our experience with your application.
Gundrill Inquiry Form
USER GUIDE
ISCAR
C16
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

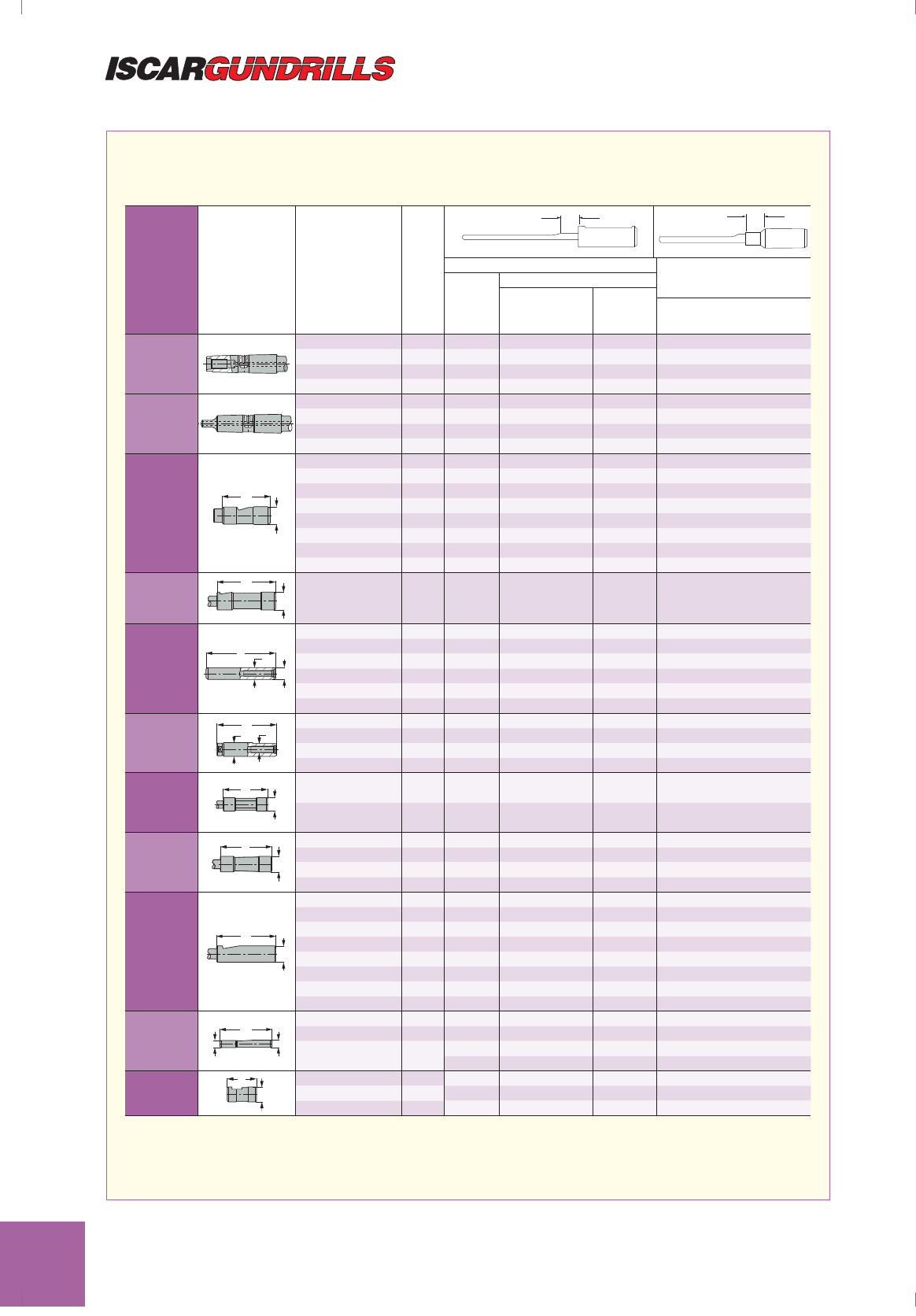

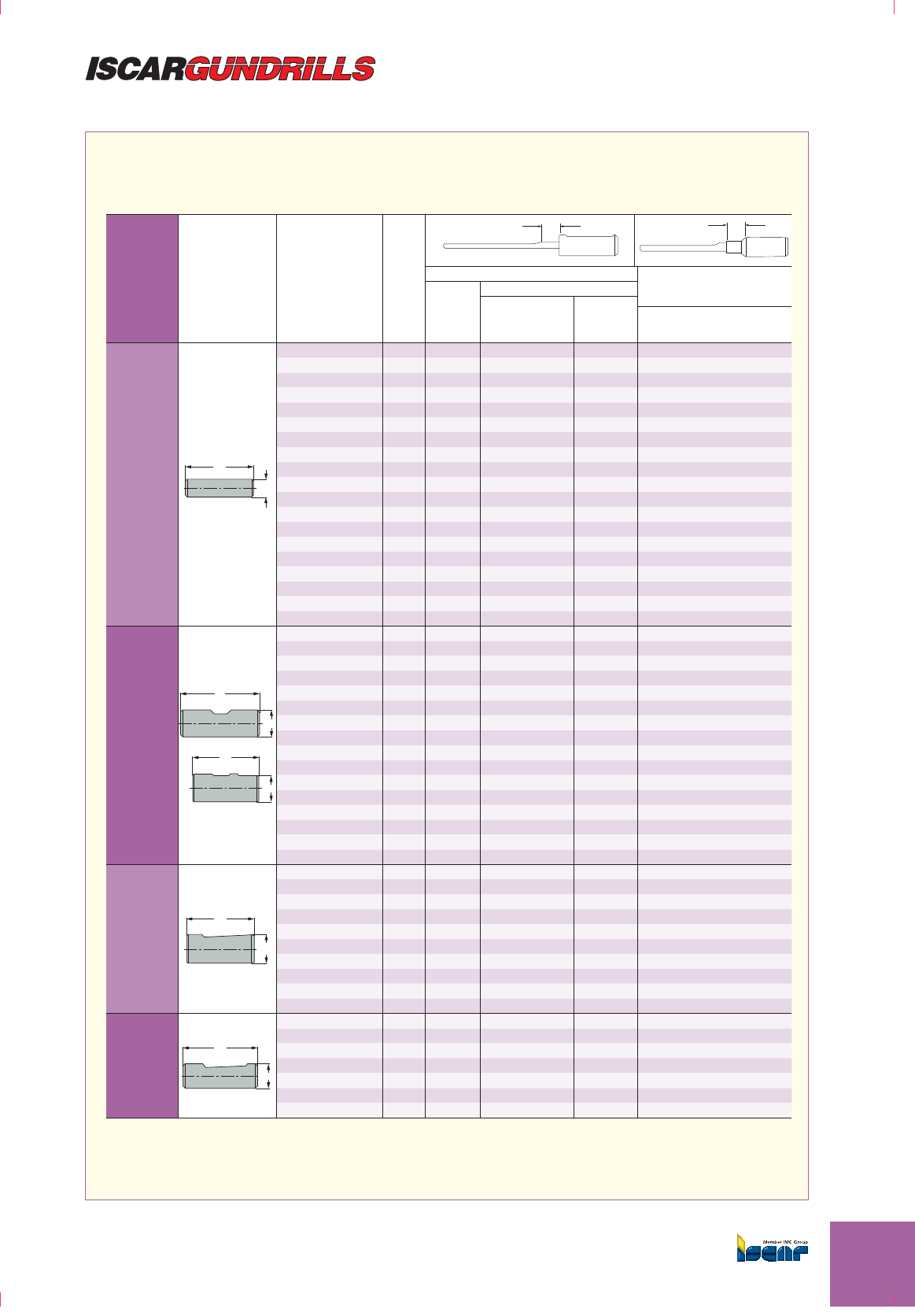

Standard Gundrill Drivers for Machining Centers, Lathes, etc.
USER GUIDE
Driver Type Drawing DxL
Driver
code
FF
BRAZED GUNDRILL SOLID CARBIDE
GUNDRILL
Max.
cutting
diameter
F = CYLINDRICAL TUBE
Equal or less
than max.
cutting diameter
More than
maximum
diameter F = Straightening extension
Cylindrical
DIN1835A
DIN6535HA
L
D
4x28 N°1 2.749 10 20 18
5x28 N°2 3.249 10 20 15
6x36 N°3 4.249 10 20 14
8x36 N°4 5.749 10 20 14
10x40 N°5 7.299 10 20 15
12x45 N°6 8.999 10 20 15
.50x1.78” N°94 9.699 10 20 15
14x45 N°7 10.999 10 20 15
16x48 N°8 12.399 10 20 15
18x48 N°9 14.399 10 20 15
.75x2.03” N°95 14.899 10 20 15
20x50 N°10 15.899 10 20
25x56 N°11 19.509 10 25
1.00x2.28” N°96 19.509 10 25
1.25x2.28” N°97 25.609 10 25
32x60 N°12 25.609 10 25
40x70 N°13 32.609 10 25
50x80 N°14 40 10 25
63x90 N°15 40 10 25
Weldon
DIN1835B
DIN6535HB
L
D
L
D
6x36 N°16 2.749 10 20 15
8x36 N°17 3.249 10 20 15
10x40 N°18 7.299 10 20 15
12x45 N°19 8.999 10 20 15
.50x1.78” N°98 9.699 10 20 15
16x48 N°20 12.399 10 20 15
18x48 N°21 14.399 10 20 15
.75x2.03” N°99 14.899 10 20 15
20x50 N°22 15.899 10 20 15
25x56 N°23 19.509 10 25
1.00x2.28” N°100 19.509 10 25
1.25x2.28” N°101 25.609 10 25
32x60 N°24 25.609 10 25
40x70 N°25 32.609 10 25
50x80 N°26 40 10 25
63x90 N°27 40 10 25
Whistle
Notch
DIN1835E
L
D
6x36 N°28 2.749 10 20
8x36 N°29 3.249 10 20
10x40 N°30 7.299 10 20 15
12x45 N°31 8.999 10 20 15
16x48 N°32 12.399 10 20 15
18x48 N°33 14.399 10 20 15
20x50 N°34 15.899 10 20 15
25x56 N°35 19.509 10 25
32x60 N°36 25.609 10 25
40x70 N°37 32.609 10 25
Whistle
Notch
DIN6535HE
L
D
6x36 N°38 2.749 10 20 15
8x36 N°39 3.249 10 20 15
10x40 N°40 7.299 10 20 15
12x45 N°41 8.999 10 20 15
16x48 N°42 12.399 10 20 15
18x48 N°43 14.399 10 20 15
20x50 N°44 15.899 10 20 15
C17
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
Standard Drivers for Gundrill Machines
USER GUIDE
Drivers are available for dedicated and CNC machines, for any specified diameter and length.
Driver Type Drawing DxL
Driver
code
FF
BRAZED GUNDRILL SOLID CARBIDE
GUNDRILL
Max.
cutting
diameter
F = CYLINDRICAL TUBE
Equal or less
than max.
cutting diameter
More than
maximum
diameter F = Straightening extension
DIN228AK
CM1 N°45 9.599 10 20
CM2 N°46 14.599 10 20
CM3 N°47 21.499 10 25
CM4 N°48 29.499 10 25
DIN228BK
CM1 N°49 9.599 10 20
CM2 N°50 14.599 10 20
CM3 N°51 21.499 10 25
CM4 N°52 29.499 10 25
Central
Clamping
Surface 15°
L
D
6x30 N°53 2.749 10 20 20
10x40 N°54 7.299 10 20 15
16x45 N°55 12.399 10 20
.750x2.75” N°56 14.899 10 20
25x70 N°57 19.509 10 25
1.00x2.75” N°58 19.509 10 25
1.25x2.75” N°59 25.609 10 25
1.50x2.75” N°60 32.609 10 25
Frontal
Clamping
Surface 15°
L
D16x50 N°61 12.399 10 20
Cylindrical
with Thread
34
+
10x50 M6X0.5 N°62 7.299 10 20 15
10x60 M6X0.5 N°63 7.299 10 20
.50x1.97” M6x0.5 N°64 8.999 10 20 15
16x80 M10X1 N°65 12.399 10 20 15
25x100 M16x1.5 N°66 19.509 10 25
36x120 M24x1.5 N°67 30.609 10 25
VDI Design
3
4
+
10x68 M6x0.5 N°68 6.749 10 20
16x90 M10x1 N°69 10.799 10 20 15
25x112 M16x1.5 N°70 19.509 10 25
36x135 M24x1.5 N°71 30.609 10 25
Central
Clamping
Hexagonal
L
D
25x70 N°72 19.509 10 25
32x70 N°73 25.609 10 25
Central
Clamping
Tapered
3
+
.50x1.50” N°74 8.599 10 20 15
16x70 N°75 12.099 10 20 15
.75x2.75” N°76 14.099 10 20
20x70 N°77 16.099 10 20 15
Frontal
Clamping
Surface 2°
L
D
.50x1.50” N°78 9.699 10 20
.75x2.75” N°79 14.899 10 20
1.00x2.75” N°80 19.509 10 25
1.00x3.94” N°81 19.509 10 25
1.25x2.75” N°82 25.609 10 25
1.25x3.94” N°83 25.609 10 25
1.50x2.75” N°84 32.609 10 25
1.50x3.94” N°85 32.609 10 25
Trapezoidal
Thread
3
;Y +
16x112 Tr 16x1.5 N°86 13.599 10 20
20x126 Tr 20x2 N°87 17.099 10 20
28x126 Tr 28x2 N°88 25.599 10 25
36x162 Tr 36x2 N°89 32.599 10 25
Spraymist
Driver
3
+
16x40 N°90 12.399 10 20
25x50 N°91 19.509 10 25
35x60 N°92 26.599 10 25
ISCAR
C18
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
--- -
RM BNT6 3D 16 C
Reamer
Holder Designation Code Key
Shank diameter Shank type Shank
material
Bayonet tool size Functional
length
-(2)(1)

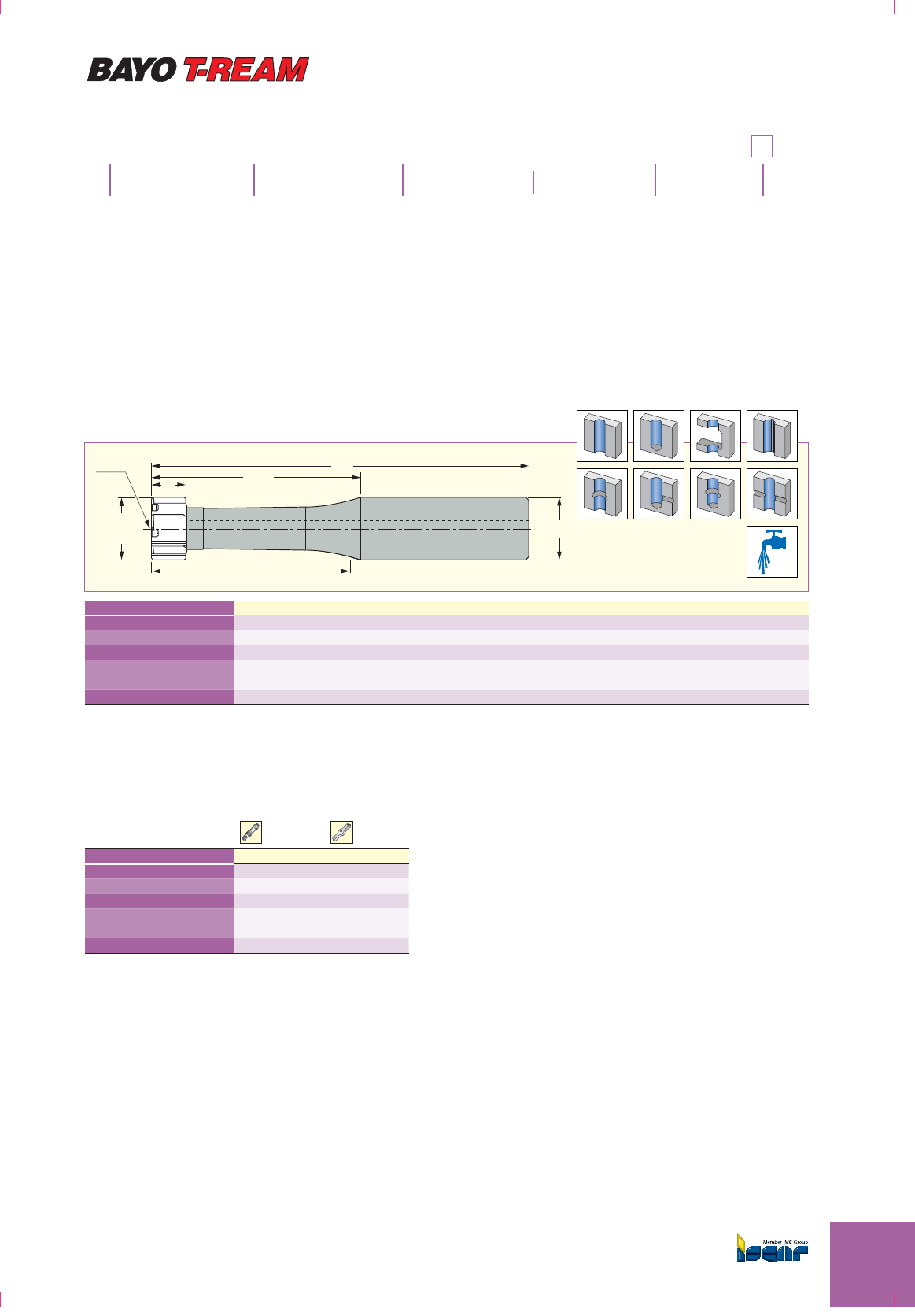

RM-BNT-3D/5D/8D (Shanks)
Shanks for BAYO T-REAM Interchangeable Head Reamers
(1) C-cylindrical (default), W-Weldon (by request), M-Morse (by request)
(2) No letter-Steel (default), C-Carbide (by request), W-Heavy metal (by request)
d
L2
L1
L5
L/D
CSI
Dr
min
max
Designation L/D Dr(min)Dr(max)L5L2L1d CSI(1)
RM-BNT5-3D-16C 3.00 11.501 13.500 9.20 97.8 49.8 16.00 BN5
RM-BNT6-3D-16C 3.00 13.501 16.000 9.20 105.4 57.4 16.00 BN6
RM-BNT5-5D-16C 5.00 11.501 13.500 9.20 125.0 77.0 16.00 BN5
RM-BNT6-5D-16C 5.00 13.501 16.000 9.20 137.4 89.4 16.00 BN6
RM-BNT5-8D-16C 8.00 11.501 13.500 9.20 165.5 117.5 16.00 BN5
RM-BNT6-8D-16C 8.00 13.501 16.000 9.20 185.4 137.4 16.00 BN6
Spare Parts
Designation Bayonet Screw Clamping Key
RM-BNT5-3D-16C RM-BN5-SR RM-BN5-K
RM-BNT6-3D-16C RM-BN6-SR RM-BN6-K
RM-BNT5-5D-16C RM-BN5-SR RM-BN5-K
RM-BNT6-5D-16C RM-BN6-SR RM-BN6-K
RM-BNT5-8D-16C RM-BN5-SR RM-BN5-K
RM-BNT6-8D-16C RM-BN6-SR RM-BN6-K
(1) Connection size
For inserts, see pages: RM-BN-H7LB (C20) RM-BN-H7SA (C21).
C19
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
RM-BN-H7LB
Interchangeable Left-Hand Flute Solid Carbide Reaming Heads with a Quick Change
for High Speed Reaming of Through Holes
V
1.07
Dr
V
Ha°
L5
CSI
25°
Dimensions Tough
¥
Hard
Designation CSI DrL5Flute Ha°
IC08
IC908
RM-BN5-11.501-H7LB BN5 11.501 9.20 6 20.0 OO
RM-BN5-12.000-H7LB BN5 12.000 9.20 6 20.0 OO
RM-BN5-13.000-H7LB BN5 13.000 9.20 6 20.0 OO
RM-BN5-13.500-H7LB BN5 13.500 9.20 6 20.0 OO
RM-BN6-13.501-H7LB BN6 13.501 9.20 6 20.0 OO
RM-BN6-14.000-H7LB BN6 14.000 9.20 6 20.0 OO
RM-BN6-15.000-H7LB BN6 15.000 9.20 6 20.0 OO
RM-BN6-16.000-H7LB BN6 16.000 9.20 6 20.0 OO
Designation Code Key
RM BN6 H7LB
Reamer
IT Hole Tolerance Front End
Configuration Code
Flute Type
(Straight, Left)
Bayonet Size
---
Hole diameter
16.000
For tools, see page: RM-BNT-3D/5D/8D (Shanks) (C19).
ISCAR
C20
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
Designation Head Diameter Bayonet Size M
RM-BN5-SR 11.501-13.500 BN5 M5
RM-BN6-SR 13.501-16.000 BN6 M6
Bayonet Screw Clamping Key
M
Designation Head Diameter Bayonet Size
RM-BN5-K 11.501-13.500 BN5
RM-BN6-K 13.501-16.000 BN6
RM-BN-H7SA
Interchangeable Straight Flute Solid Carbide Reaming Heads with Quick Change
Bayonet Mechanism for High Speed Reaming
V
0.5
Dr
V
L5
CSI
45°
Dimensions Tough
¥
Hard
Designation CSI DrL5Flute
IC08
IC908
RM-BN5-11.501-H7SA BN5 11.501 9.20 6 OO
RM-BN5-12.000-H7SA BN5 12.000 9.20 6 OO
RM-BN5-13.000-H7SA BN5 13.000 9.20 6 OO
RM-BN5-13.500-H7SA BN5 13.500 9.20 6 OO
RM-BN6-13.501-H7SA BN6 13.501 9.20 6 OO
RM-BN6-14.000-H7SA BN6 14.000 9.20 6 OO
RM-BN6-15.000-H7SA BN6 15.000 9.20 6 OO
RM-BN6-16.000-H7SA BN6 16.000 9.20 6 OO
For tools, see page: RM-BNT-3D/5D/8D (Shanks) (C19).
C21
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
C22
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
D
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

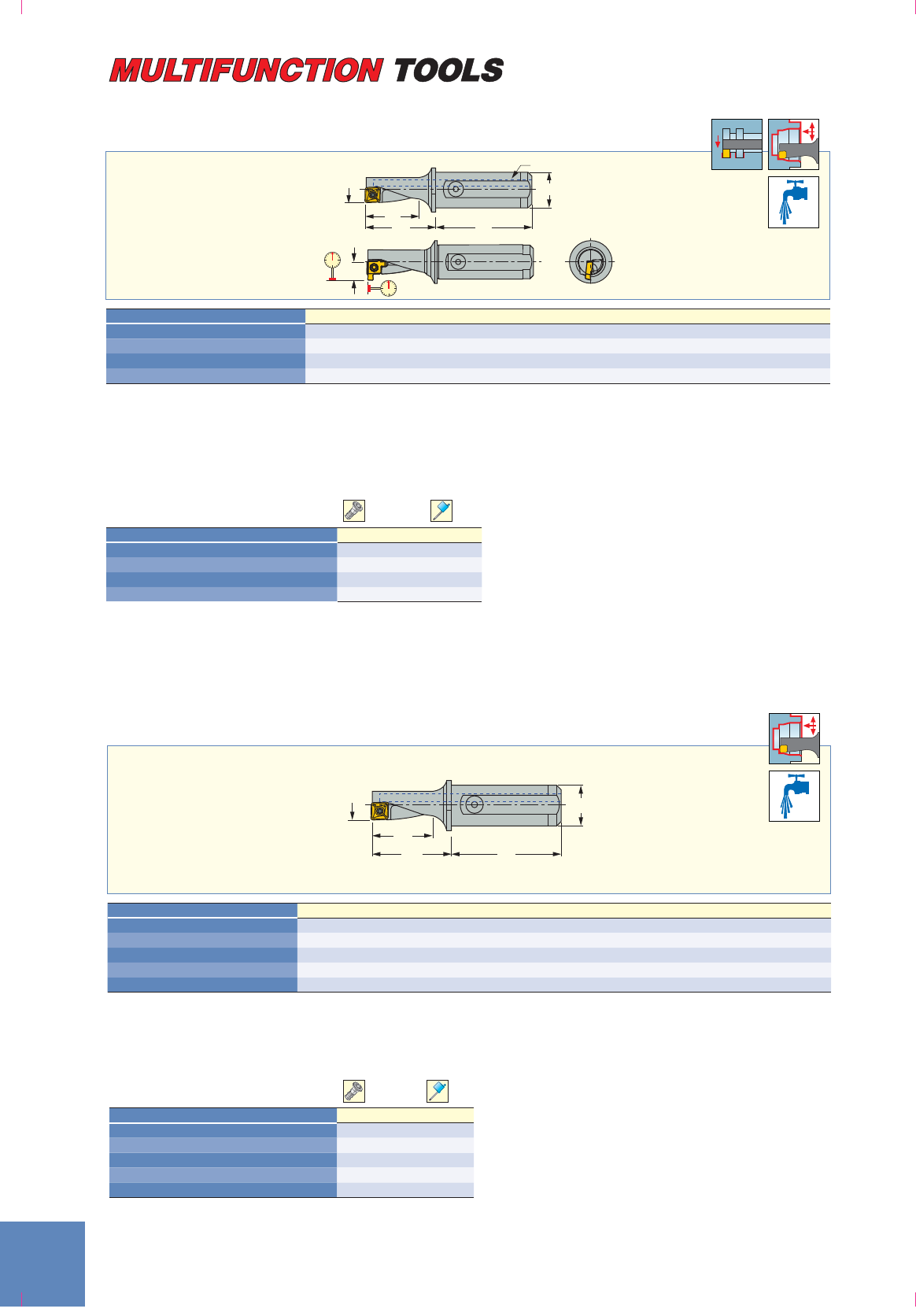

DRG-MF
Multifunction Drilling, Boring, Facing, External Turning and Internal Grooving Tools
D
L1
L
L4
d
Th
f
±0.05
±0.05
Designation DD
min fLL
1L4dT
hInsert
DRG-MF-10R/L-2.25D-12A-05 10.00 12.00 7.1 22.5 27.5 42.0 12.00 G 1/16 XCMT 05...
DRG-MF-12R/L-2.25D-16A-06 12.00 14.50 8.5 27.0 33.0 45.0 16.00 G 1/8 XCMT 06...
DRG-MF-14R/L-2.25D-16A-07 14.00 16.50 9.5 31.5 38.5 45.0 16.00 G 1/8 XCMT 07...
DRG-MF-16R/L-2.25D-20A-08 16.00 19.00 11.1 36.0 44.0 50.0 20.00 G 1/8 XCMT 08...
Spare Parts
Designation Screw Key
DRG-MF-10R/L-2.25D-12A-05 SR 20038/HG-P* IP-6/5*
DRG-MF-12R/L-2.25D-16A-06 SR 22052/HG-P* IP-7/5*
DRG-MF-14R/L-2.25D-16A-07 SR 25064/HG-P* IP-8/5*
DRG-MF-16R/L-2.25D-20A-08 SR 30070/HG-P* IP-9/151*
* Optional, should be ordered separately
Right-hand shown

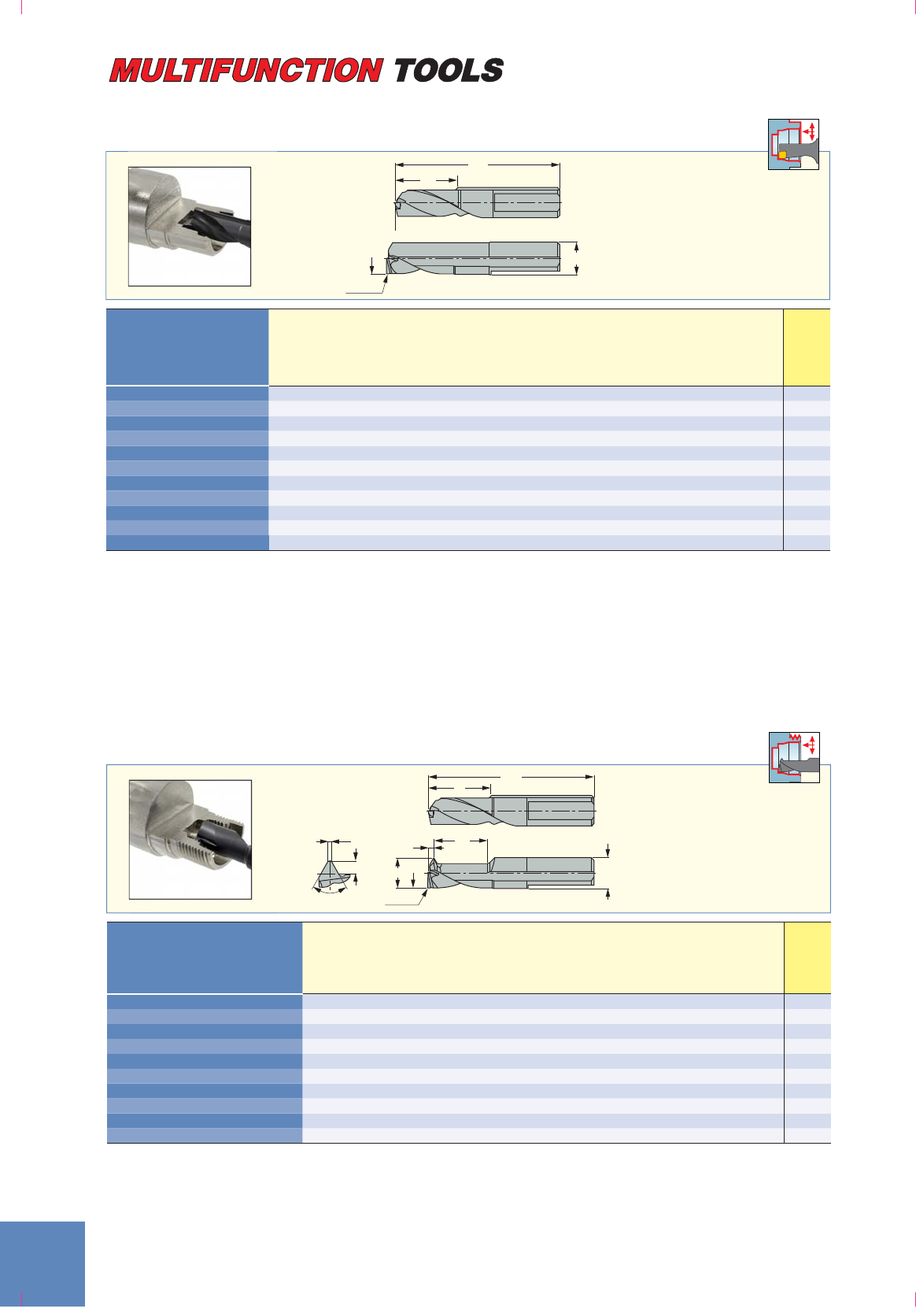

DR-MF-2.25D
Multifunction Drilling, Boring, Facing and External Turning Tool
D
L1
L
L4
d
Designation DdLL
1L4
DR-MF-08R/L-2.25D-12A-04 8.00 12.00 18.0 22.5 42.0
DR-MF-10R/L-2.25D-12A-05 10.00 12.00 22.5 27.5 42.0
DR-MF-12R/L-2.25D-16A-06 12.00 16.00 27.0 33.0 45.0
DR-MF-14R/L-2.25D-16A-07 14.00 16.00 31.5 38.5 45.0
DR-MF-16R/L-2.25D-20A-08 16.00 20.00 36.0 44.0 50.0
Spare Parts
Designation Screw Key
DR-MF-08R/L-2.25D-12A-04 SR 18034/HG-P IP-6/5
DR-MF-10R/L-2.25D-12A-05 SR 20038/HG-P IP-6/5
DR-MF-12R/L-2.25D-16A-06 SR 22052/HG-P IP-7/5
DR-MF-14R/L-2.25D-16A-07 SR 25064/HG-P IP-8/5
DR-MF-16R/L-2.25D-20A-08 SR 30070/HG-P IP-9/151
Right-hand shown
• In non-rotating applications hole diameter can be adjusted within the specified range by shifting drill's center line along machine's X-axis. • The tools feature
internal coolant holes.
For inserts, see page: XCMT-MF (D3) XCMT-MG (D3).
• In non-rotating applications hole diameter can be adjusted within the specified range by shifting drill's center line along machine's X-axis. • The tools have an
internal coolant hole.
For inserts, see page: XCMT-MF (D3).
ISCAR
D2
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

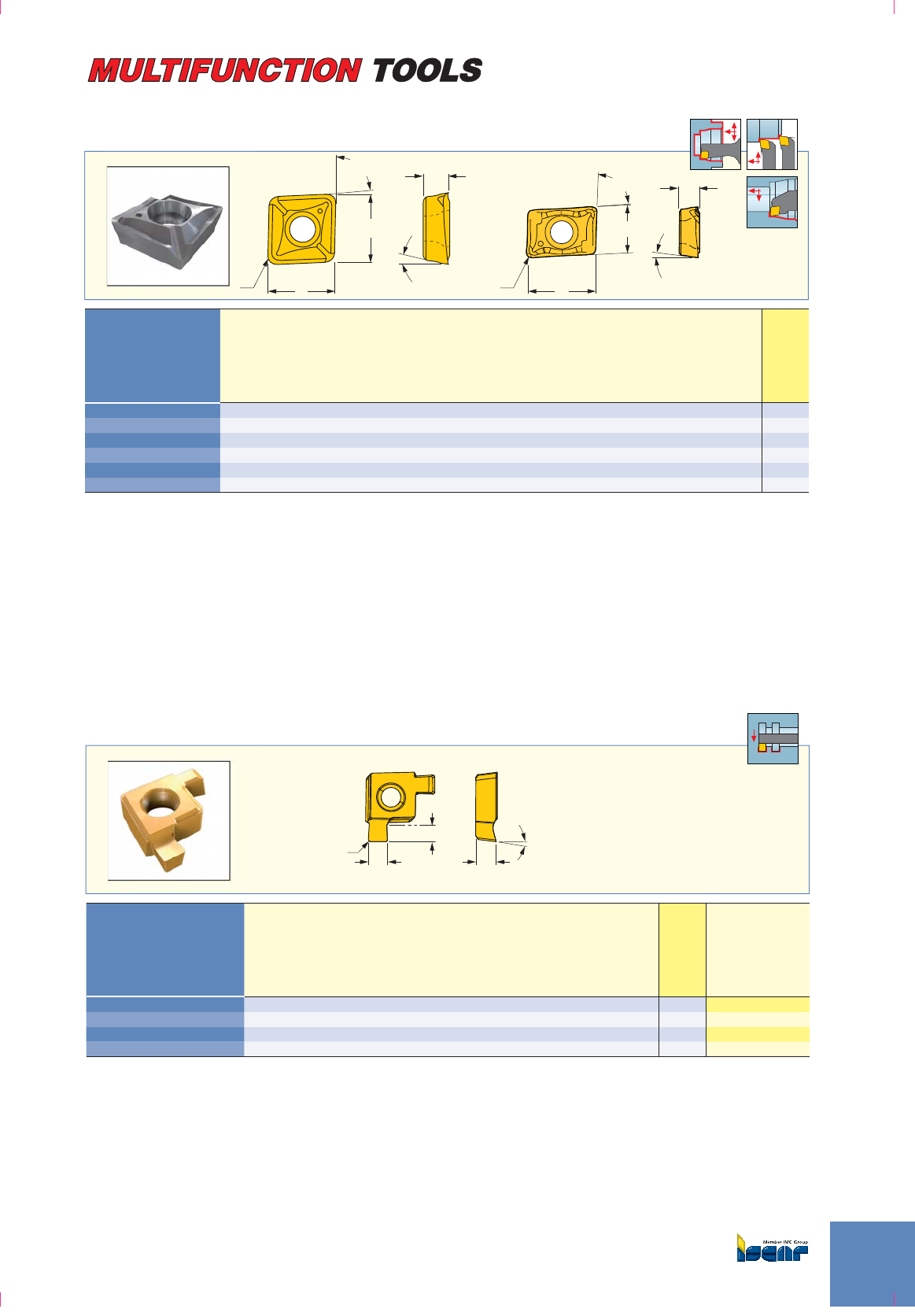

XCMT-MF
Inserts for DR-MF Multifunction Tools, Two Cutting Edges, for Hard Materials and
Interrupted Cut
83.
l
R
di
S
l
R
di
83.
S
XCMT 040104R-MF
95°
95°
95º
Dimensions
Designation di l S R
IC908
XCMT 040104L-MF 4.40 6.40 1.70 0.40 O
XCMT 040104R-MF 4.40 6.40 1.70 0.40 O
XCMT 050204-MF 5.60 5.60 2.10 0.40 O
XCMT 060204-MF 6.38 6.38 2.38 0.40 O
XCMT 070304-MF 7.48 7.48 3.18 0.40 O
XCMT 080304-MF 8.44 8.44 3.18 0.40 O
R
XCMT-MG
Two Cutting Edged Internal Grooving Inserts, for DR-MF Multifunction Tools
Tmax-r
7°
S
W
R
Dimensions Recommended
Machining Data
Designation W±0.02 Tmax-r RS
IC808G
f groove
(mm/rev)
XCMT 05R-201802-MG 2.00 1.80 0.20 2.28 O0.02-0.10
XCMT 06R-202002-MG 2.00 2.00 0.20 2.65 O0.02-0.12
XCMT 07R-252002-MG 2.50 2.00 0.20 3.41 O0.03-0.14
XCMT 08R-252502-MG 2.50 2.50 0.20 3.50 O0.03-0.17
For tools, see page: DRG-MF (D2) DR-MF-2.25D(D2)
For tools, see page: DRG-MF (D2).
D3
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
PICCO-MF
Multifunction, Solid Carbide Tools for Drilling, Facing, Int. and Ext. Turning on Swiss
and Small CNC Machines
L2
L
dh6
D
R+0.05
Dimensions
Designation DLL
2dR
IC908
PICCO R-MF 6-3 L06 3.00 6.0 28.0 6.00 0.10 O
PICCO R/L-MF 6-4 L08 4.00 8.0 30.0 6.00 0.10 O
PICCO R/L-MF 6-4 L12 4.00 12.0 34.0 6.00 0.20 O
PICCO R/L-MF 6-5 L10 5.00 10.0 32.0 6.00 0.10 O
PICCO R/L-MF 6-5 L15 5.00 15.0 41.0 6.00 0.30 O
PICCO R/L-MF 6-6 L12 6.00 12.0 34.0 6.00 0.10 O
PICCO R/L-MF 6-6 L18 6.00 18.0 43.0 6.00 0.30 O
PICCO R/L-MF 8-7 L14 7.00 14.0 41.0 8.00 0.10 O
PICCO R/L-MF 8-7 L21 7.00 21.0 55.0 8.00 0.30 O
PICCO R/L-MF 8-8 L16 8.00 16.0 43.0 8.00 0.10 O
PICCO R/L-MF 8-8 L24 8.00 24.0 58.5 8.00 0.30 O
Right-hand shown
PICCO-MFT
Solid Carbide Tools for Drilling, Facing, Int. and Ext. Turning and Threading on Swiss
and Small CNC Machines
L2
L
dh6
y
wTL
60°
D
a
R+0.05
t
Dimensions
Designation D min Pmin Pmax tawLT
LL2YdR
IC908
PICCO R/L-MFT60 6-4 L08 4.00 0.50 0.75 0.46 3.90 0.06 8.0 7.3 30.0 1.3 6.00 0.10 O
PICCO R-MFT60 6-4 L12 4.00 0.50 0.75 0.46 3.90 0.06 12.0 11.6 34.0 1.2 6.00 0.20 O
PICCO R/L-MFT60 6-5 L10 5.00 0.50 1.00 0.61 4.90 0.06 10.0 9.0 32.0 1.4 6.00 0.10 O
PICCO R/L-MFT60 6-5 L15 (1) 5.00 0.50 1.00 0.61 4.90 0.06 15.0 14.4 37.0 1.4 6.00 0.30 O
PICCO R/L-MFT60 6-6 L18 (1) 6.00 0.50 1.00 0.61 5.90 0.06 18.0 17.3 43.0 1.4 6.00 0.30 O
PICCO R-MFT60 6-6 L12 6.00 0.50 1.00 0.61 5.90 0.06 12.0 11.0 34.0 1.4 6.00 0.10 O
PICCO R/L-MFT60 8-7 L14 7.00 0.75 1.25 0.76 6.90 0.09 14.0 13.0 41.0 1.5 8.00 0.10 O
PICCO R-MFT60 8-7 L21 7.00 0.75 1.25 0.76 6.90 0.09 21.0 20.0 55.0 1.5 8.00 0.30 O
PICCO R/L-MFT60 8-8 L16 8.00 0.90 1.50 0.92 7.90 0.11 16.0 15.0 43.0 1.5 8.00 0.10 O
PICCO R/L-MFT60 8-8 L24 (1) 8.00 0.90 1.50 0.92 7.90 0.11 24.0 23.0 57.0 1.5 8.00 0.30 O
Right-hand shown
• Dmin can be 0.1 mm smaller by shifting tool center • Applications: Drilling; face turning; internal chamfering; internal turning\ boring; internal profiling; external
chamfering; external turning.
• Applications: Drilling; face turning; internal chamfering; internal turning\boring; internal profiling; external chamfering; external turning; internal and external 60°
threading (right- and left-hand).
(1) Available on request.
ISCAR
D4
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MILLING TOOLS
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
E2
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

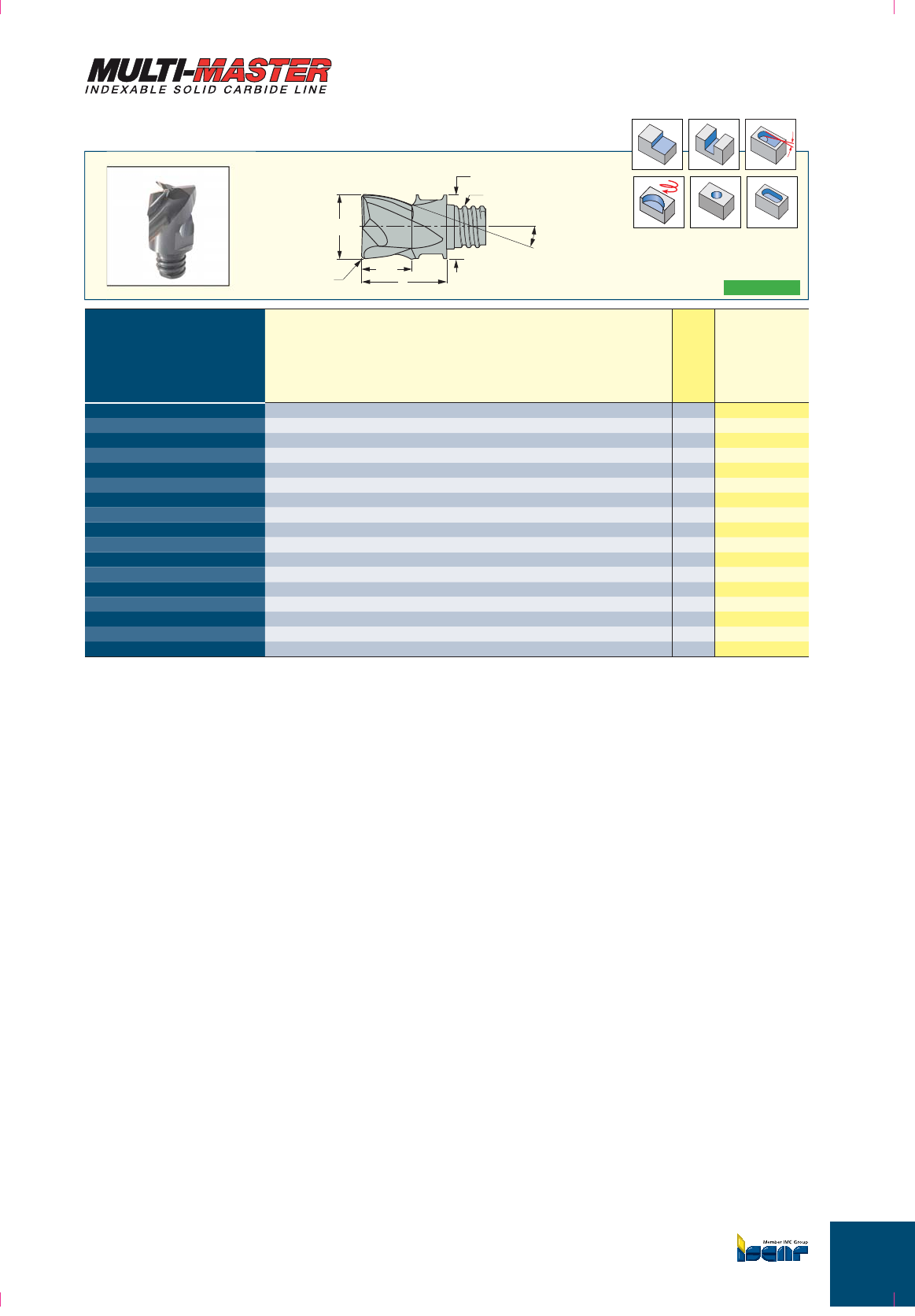

MM EA
Interchangeable Solid Carbide Slot Drill Milling Heads for Machining Aluminum
Ts
l
r
D2
Dh6
ap
Ha°
Rd°
Dimensions Recommended
Machining Data
Designation D Flute aprT
sD2lH
a°
IC08
fz
(mm/t)
MM EA080B05R0.5-2T05 8.00 2 5.00 0.50 T05 7.70 10.00 45.0 O0.03-0.09
MM EA080B05R0.5-3T05 8.00 3 5.00 0.50 T05 7.70 10.00 45.0 O0.03-0.09
MM EA100B07R0.5-2T06 10.00 2 7.00 0.50 T06 9.60 13.00 45.0 O0.03-0.10
MM EA100B07R1.0-2T06 10.00 2 7.00 1.00 T06 9.60 13.00 45.0 O0.03-0.10
MM EA100B06R0.5-3T06 10.00 3 6.00 0.50 T06 9.60 13.00 45.0 O0.03-0.10
MM EA100B06R1.0-3T06 10.00 3 6.00 1.00 T06 9.60 13.00 45.0 O0.03-0.10
MM EA120B09R0.5-2T08 12.00 2 9.00 0.50 T08 11.70 16.50 45.0 O0.04-0.11
MM EA120B09R1.0-2T08 12.00 2 9.00 1.00 T08 11.70 16.50 45.0 O0.04-0.11
MM EA120B08R0.5-3T08 12.00 3 8.00 0.50 T08 11.70 16.50 45.0 O0.04-0.11
MM EA120B08R1.0-3T08 12.00 3 8.00 1.00 T08 11.70 16.50 45.0 O0.04-0.11
MM EA120B08R3.0-3T08 12.00 3 8.00 3.00 T08 11.70 16.50 45.0 O0.04-0.11
MM EA.500B37R000-2T08 12.70 2 9.50 0.00 T08 12.40 16.50 45.0 O0.04-0.11
MM EA.500B37R020-2T08 12.70 2 9.50 0.50 T08 12.40 16.50 45.0 O0.04-0.11
MM EA.500B31R031-3T08 12.70 3 8.00 0.80 T08 12.40 16.50 45.0 O0.04-0.11
MM EA.500B31R062-3T08 12.70 3 8.00 1.60 T08 12.40 16.50 45.0 O0.04-0.11
MM EA.500B31R094-3T08 12.70 3 8.00 2.40 T08 12.40 16.50 45.0 O0.04-0.11
MM EA.500B31R125-3T08 12.70 3 8.00 3.20 T08 12.40 16.50 45.0 O0.04-0.11
ALUMINUM
• For shanks, see pages E20-23 • For Clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20 • Do not
apply lubricant to the threaded connection.
E3
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

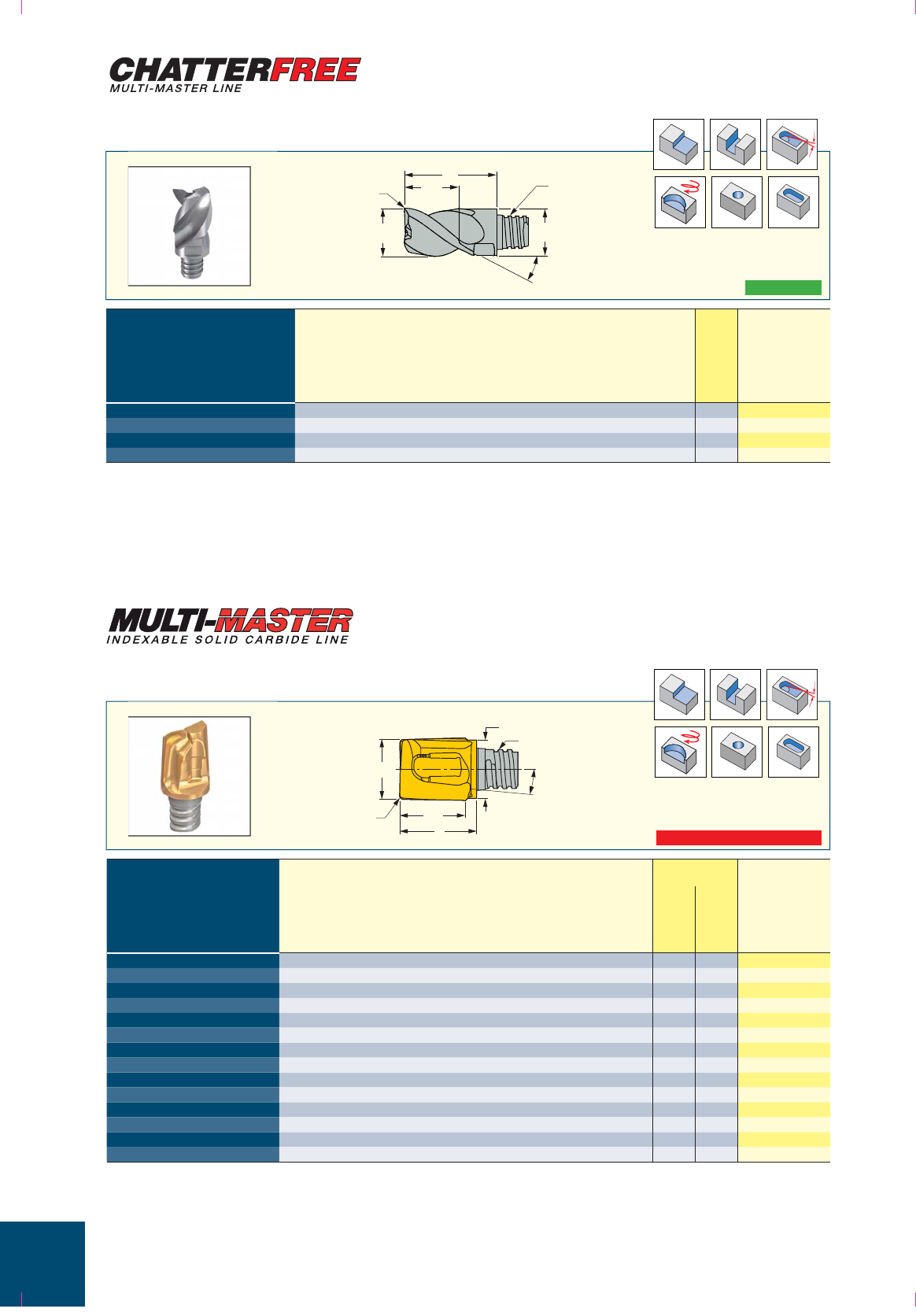

MM EA-CF
Interchangeable Solid Carbide Endmill Heads with Different Helix
for Machining Aluminum
Dh6D2
Haº
apTs
l
r
Rd°
Dimensions Recommended
Machining Data
Designation D Flute aprT
sD2lH
a°
IC08
fz
(mm/t)
MM EA080H08R0CF-4T05 8.00 4 8.00 0.00 T05 7.70 15.00 40.0 O0.03-0.09
MM EA100H10R0CF-4T06 10.00 4 10.00 0.00 T06 9.60 19.00 40.0 O0.03-0.10
MM EA120H12R0.2CF-3T08 12.00 3 12.00 0.20 T08 11.70 23.00 40.0 O0.04-0.11
MM EA120H12R0CF-4T08 12.00 4 12.00 0.00 T08 11.70 23.00 40.0 O0.04-0.11
ALUMINUM
MM HC
Interchangeable Solid Carbide Slot Drill Milling Heads with Two 10° Helix Flutes
Ha°
Ts
D2
r
Dh9
l
ap
Rd°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation D Flute aprT
sD2lH
a°T
m(1)
IC908
IC903
fz
(mm/t)
MM HC078C08R0.2-2T05 7.80 2 7.70 0.20 T05 7.60 10.00 10.0 r0-2.0 O0.03-0.09
MM HC080C08R0.4-2T05 8.00 2 7.70 0.40 T05 7.60 10.00 10.0 r0-2.0 OO 0.03-0.09
MM HC080C08R1.0-2T05 8.00 2 7.70 1.00 T05 7.60 10.00 10.0 r0-2.0 OO 0.03-0.09
MM HC080C08R2.0-2T05 8.00 2 7.70 2.00 T05 7.60 10.00 10.0 r0-2.0 OO 0.03-0.09
MM HC098C10R0.3-2T06 9.80 2 9.00 0.30 T06 9.60 12.35 10.0 r0-3.0 O0.03-0.10
MM HC100C10R0.4-2T06 10.00 2 9.00 0.40 T06 9.60 12.35 10.0 r0-3.0 OO 0.03-0.10
MM HC100C10R1.0-2T06 10.00 2 9.00 1.00 T06 9.60 12.35 10.0 r0-3.0 OO 0.03-0.10
MM HC100C10R2.0-2T06 10.00 2 9.00 2.00 T06 9.60 12.35 10.0 r0-3.0 OO 0.03-0.10
MM HC117C13R0.3-2T08 11.70 2 10.00 0.30 T08 11.50 14.20 10.0 r0-3.0 O0.04-0.11
MM HC120C13R0.4-2T08 12.00 2 10.00 0.40 T08 11.50 14.20 10.0 r0-3.0 OO 0.04-0.11
MM HC120C13R1.0-2T08 12.00 2 10.00 1.00 T08 11.50 14.20 10.0 r0-3.0 OO 0.04-0.11
MM HC120C13R2.0-2T08 12.00 2 10.00 2.00 T08 11.50 14.20 10.0 r0-3.0 OO 0.04-0.11
MM HC.500C55R016-2T08 12.70 2 11.00 0.40 T08 11.50 15.25 10.0 r0-3.2 O0.04-0.11
MM HC140C11R0.4-2T08 14.00 2 11.60 0.40 T08 11.50 15.05 10.0 r0-4.0 O0.04-0.12
ECONOMICAL SOLUTION
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
(1) Specially tailored radius range, available upon request.
ISCAR
E4
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
Ts
Ha°
rl
D2
ap
De8
Rd°
MM EC-6
6 Flute Interchangeable Solid Carbide Endmill Heads, 30° and 45° Helix,
Various Corner Radii
Dimensions Recommended
Machining Data
Designation D Flute aprT
sD2lH
a°R
d°
IC908
fz
(mm/t)
MM EC080A05R0.5-6T05 8.00 6 5.00 0.50 T05 7.70 10.00 30.0 6.0 O0.03-0.09
MM EC080A05R1.0-6T05 8.00 6 5.00 1.00 T05 7.70 10.00 30.0 6.0 O0.03-0.09
MM EC080A05R1.5-6T05 8.00 6 5.00 1.50 T05 7.70 10.00 30.0 6.0 O0.03-0.09
MM EC080B05R0.5-6T05 8.00 6 5.00 0.50 T05 7.70 10.00 45.0 3.0 O0.03-0.10
MM EC080B05R1.0-6T05 8.00 6 5.00 1.00 T05 7.70 10.00 45.0 3.0 O0.03-0.09
MM EC080B05R1.5-6T05 8.00 6 5.00 1.50 T05 7.70 10.00 45.0 3.0 O0.03-0.09
MM EC100A07R0.5-6T06 10.00 6 7.00 0.50 T06 9.60 13.00 30.0 6.0 O0.03-0.10
MM EC100A07R1.0-6T06 10.00 6 7.00 1.00 T06 9.60 13.00 30.0 6.0 O0.03-0.10
MM EC100A07R1.5-6T06 10.00 6 7.00 1.50 T06 9.60 13.00 30.0 6.0 O0.03-0.10
MM EC100B07R0.5-6T06 10.00 6 7.00 0.50 T06 9.60 13.00 45.0 3.0 O0.04-0.10
MM EC100B07R000-6T06 10.00 6 7.00 0.00 T06 9.60 13.00 45.0 3.0 O0.03-0.10
MM EC100B07R1.0-6T06 10.00 6 7.00 1.00 T06 9.60 13.00 45.0 3.0 O0.04-0.10
MM EC100B07R1.5-6T06 10.00 6 7.00 1.50 T06 9.60 13.00 45.0 3.0 O0.03-0.10
MM EC100B12R1.5-6T06 10.00 6 12.00 1.50 T06 9.60 19.00 45.0 3.0 O0.04-0.10
MM EC120A09R0.5-6T08 12.00 6 9.00 0.50 T08 11.70 16.50 30.0 6.0 O0.04-0.11
MM EC120A09R1.0-6T08 12.00 6 9.00 1.00 T08 11.70 16.50 30.0 6.0 O0.04-0.11
MM EC120B09R0.5-6T08 12.00 6 9.00 0.50 T08 11.70 16.50 45.0 3.0 O0.04-0.10
MM EC120B09R000-6T08 12.00 6 9.00 0.00 T08 11.70 16.50 45.0 3.0 O0.04-0.11
MM EC120B09R1.0-6T08 12.00 6 9.00 1.00 T08 11.70 16.50 45.0 3.0 O0.04-0.10
MM EC120B09R1.5-6T08 12.00 6 9.00 1.50 T08 11.70 16.50 45.0 3.0 O0.04-0.11
MM EC.500A37R015-6T08 12.70 6 9.50 0.40 T08 12.40 16.50 30.0 6.0 O0.04-0.11
MM EC.500A37R030-6T08 12.70 6 9.50 0.76 T08 12.40 16.50 30.0 6.0 O0.04-0.11
MM EC.500B37R000-6T08 12.70 6 9.50 0.00 T08 12.40 16.50 45.0 5.0 O0.04-0.11
MM EC.500B37R015-6T08 12.70 6 9.50 0.40 T08 12.40 16.50 45.0 5.0 O0.04-0.11
MM EC.500B37R031-6T08 12.70 6 9.50 0.80 T08 12.40 16.50 45.0 5.0 O0.04-0.11
MM EC.500B37R060-6T08 12.70 6 9.50 1.50 T08 12.40 16.50 45.0 5.0 O0.04-0.11
MM EC-D
6, 8, 10 Flute Interchangeable Solid Carbide Endmill Heads with 50° Helix,
for Machining Hardened Steel
Ts
l
D2
Chx45˚
De8
apHa°
Rd°
Dimensions Recommended
Machining Data
Designation D Flute apCh TsD2lH
a°R
d°
IC903
fz
(mm/t)
MM EC080D05C01-6T05 8.00 6 5.00 0.10 T05 7.70 10.00 50.0 2.0 O0.03-0.10
MM EC100D07C01-6T06 10.00 6 7.00 0.10 T06 9.60 13.00 50.0 2.0 O0.03-0.10
MM EC120D09C01-6T08 12.00 6 9.00 0.10 T08 11.70 16.50 50.0 3.0 O0.04-0.11
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
E5
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM EFS
Combination of Roughing and Finishing Interchangeable Solid Carbide Endmill Heads
Ts
Chx45°
D2
l
ap
De9
Ha°
Cx45°
Rd°
O
Dimensions Recommended
Machining Data
Designation D Flute apCh TsD2lH
a°
IC908
fz
(mm/t)
MM EFS080B05-4T05 8.00 4 5.00 0.30 T05 7.70 10.00 45.0 O0.03-0.08
MM EFS100B07-4T06 10.00 4 7.00 0.30 T06 9.60 13.00 45.0 O0.03-0.09
MM EFS120B09-4T08 12.00 4 9.00 0.40 T08 11.70 16.50 45.0 O0.04-0.10
MM EFS-CF
4 Flute 38° Helix with Variable Pitch, Solid Carbide Heads
for Chatter Free Roughing and Finishing Applications
_
_
_
_
Chx45°
De9
l
Ha°
ap
Ts
D2
Rd°
O
Dimensions Recommended
Machining Data
Designation D Flute apCh TsD2lH
a°
IC908
fz
(mm/t)
MM EFS060E05-4T05 CF 6.00 4 5.00 0.25 T05 7.70 10.00 38.0 O0.03-0.08
MM EFS080E05-4T05 CF 8.00 4 5.00 0.3 T05 7.70 10.00 38.0 O0.03-0.08
MM EFS100E07-4T06 CF 10.00 4 7.00 0.4 T06 9.60 13.00 38.0 O0.03-0.09
MM EFS120E09-4T08 CF 12.00 4 9.00 0.5 T08 11.70 16.50 38.0 O0.04-0.10
MM EFS.500E37-4T08 CF 12.70 4 9.50 0.5 T08 12.40 16.50 38.0 O0.04-0.10
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
ISCAR
E6
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

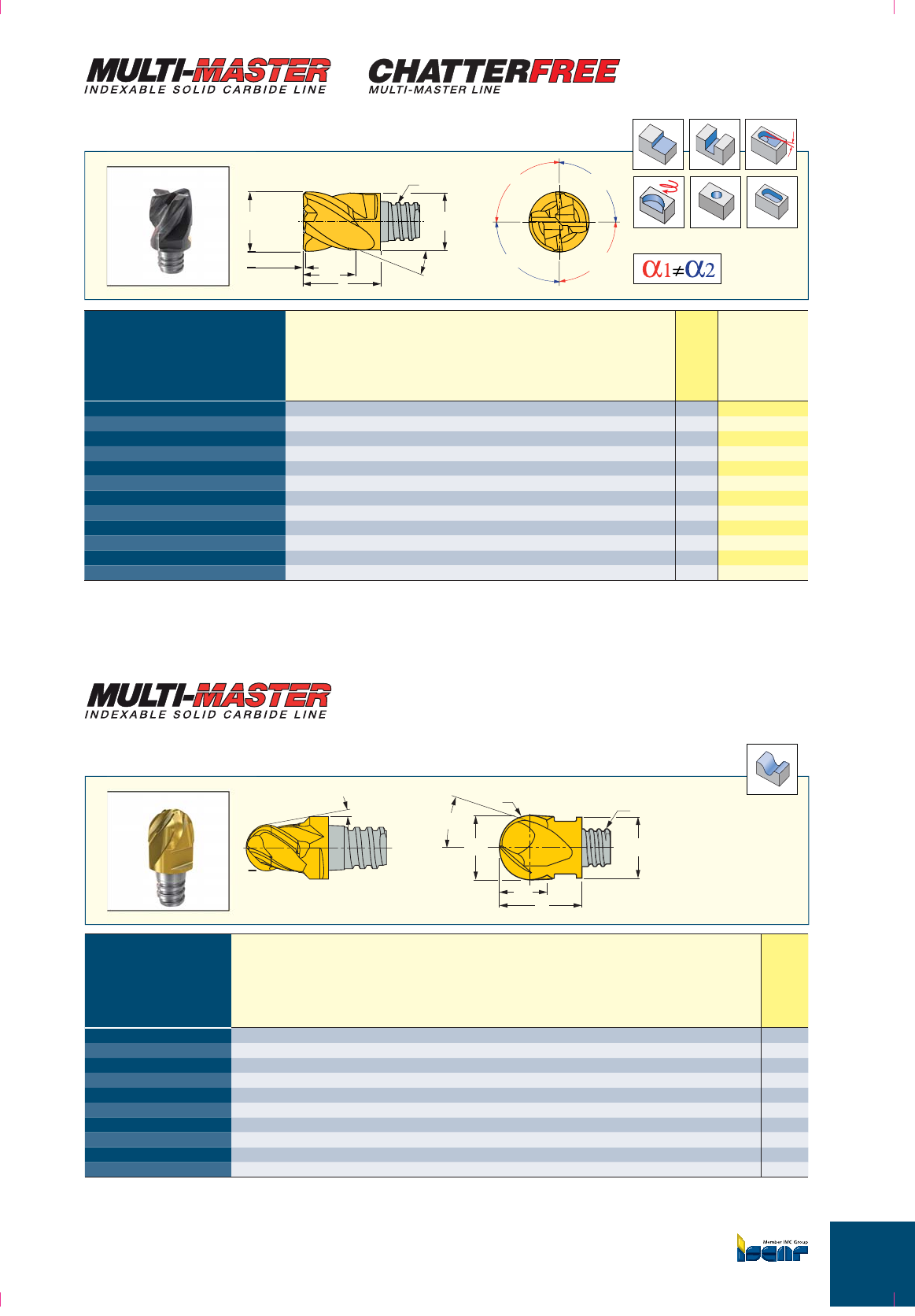

MM EC-CF
Interchangeable Solid Carbide Endmill Heads for Chatter Free
Roughing and Finishing Operations
D2
De8
apl
Chx45°/r
Ts _
_
_
_
Ha°
Rd°
O
Dimensions Recommended
Machining Data
Designation D Ch r Flute apTsD2lH
a°
IC908
fz
(mm/t)
MM EC080E05C3CF-4T05 8.00 0.3 - 4 5.00 T05 7.70 10.00 38.0 O0.03-0.09
MM EC080E05R0CF-4T05 8.00 - 0.00 4 5.00 T05 7.70 10.00 38.0 O0.03-0.09
MM EC080E05R05CF-4T05 8.00 - 0.50 4 5.00 T05 7.70 10.00 38.0 O0.03-0.09
MM EC100E07C4CF-4T06 10.00 0.4 - 4 7.00 T06 9.60 13.00 38.0 O0.03-0.10
MM EC100E07R05CF-4T06 10.00 - 0.50 4 7.00 T06 9.60 13.00 38.0 O0.03-0.10
MM EC120E09C5CF-4T08 12.00 0.5 - 4 9.00 T08 11.70 16.50 38.0 O0.04-0.11
MM EC120E09R05CF-4T08 12.00 - 0.50 4 9.00 T08 11.70 16.50 38.0 O0.04-0.11
MM EC500E37C20CF-4T08 12.70 0.5 - 4 9.50 T08 12.40 16.50 38.0 O0.04-0.11
MM EC500E37R0-CF-4T08 12.70 - - 4 9.50 T08 12.40 16.50 38.0 O0.04-0.11
MM EC500E37R15CF-4T08 12.70 - 0.39 4 9.50 T08 12.40 16.50 38.0 O0.04-0.11
MM EC500E37R31CF-4T08 12.70 - 0.78 4 9.50 T08 12.40 16.50 38.0 O0.04-0.11
MM EC500E37R62CF-4T08 12.70 - 1.56 4 9.50 T08 12.40 16.50 38.0 O0.04-0.11
De
8
C
MM EB
Interchangeable Solid Carbide Ball Nose Milling Heads
D=5.0 - 7.4°
D=6.0 - 11.7°
l
r
D2
ap
Ts
De8
Ha°
Dimensions
Designation D Flute aprT
sD2lH
a°
IC908
MM EB050E07-4T05 5.00 4 7.00 2.49 T05 8.00 15.00 38.0 O
MM EB060E05-4T05 6.00 4 5.00 2.99 T05 8.00 10.00 38.0 O
MM EB080A05-2T05 8.00 2 5.00 3.98 T05 7.70 10.00 30.0 O
MM EB080A05-4T05 8.00 4 5.00 3.98 T05 7.70 10.00 30.0 O
MM EB100A07-2T06 10.00 2 7.00 4.98 T06 9.60 13.00 30.0 O
MM EB100A07-4T06 10.00 4 7.00 4.98 T06 9.60 13.00 30.0 O
MM EB120A09-2T08 12.00 2 9.00 5.98 T08 11.70 16.50 30.0 O
MM EB120A09-4T08 12.00 4 9.00 5.98 T08 11.70 16.50 30.0 O
MM EB.500A37-2T08 12.70 2 9.50 6.33 T08 12.40 16.50 30.0 O
MM EB.500A37-4T08 12.70 4 9.50 6.33 T08 12.40 16.50 30.0 O
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
E7
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM HR
Interchangeable 2 Flute Solid Carbide, Corner Rounding Milling Heads
Ts
l
D2
ap
r
D
D1h10
Dimensions
Designation D1rZD
apTsD2lT
m(1)
IC908
MM HR1.0/047-5.8-2T05 8.0 1.00 2 5.80 7.50 T05 7.60 10.60 r0.5-3.0 O
MM HR1.6/063-6.8-2T06 10.0 1.60 2 6.80 9.50 T06 9.60 12.50 r0.5-3.0 O
MM HR2.0/078-6.0-2T06 10.0 2.00 2 6.00 9.50 T06 9.60 12.50 r0.5-3.0 O
MM HR2.5/094-5.1-2T06 10.0 2.50 2 5.10 9.50 T06 9.60 12.50 r0.5-3.0 O
MM HR3.0/125-6.5-2T08 12.7 3.00 2 6.50 12.00 T08 11.50 15.60 r0.5-4.0 O
MM HR4.0/156-4.7-2T08 12.7 4.00 2 4.70 12.00 T08 11.50 15.60 r0.5-4.0 O
ECONOMICAL SOLUTION
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
(1) Specially tailored radius range upon request.
ISCAR
E8
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM FF
Rg
Dh9
Ts
D2
l
ap
Rd°
O
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation DZ
apRg(1) TsD2la°R
d°
IC908
IC903
fz
(mm/t)
MM FF100R1.5-L12-2T06 10.00 2 0.60 2.00 T06 9.60 12.50 7 90.0 O0.30-0.60
MM FF120R2.0-2T08 12.00 2 0.68 2.50 T08 11.50 11.10 7 90.0 OO 0.50-1.00
MM FF500R08-L59-2T08 12.70 2 0.68 2.50 T08 11.50 15.00 5 90.0 O0.50-1.00
ECONOMICAL SOLUTION
MM EFF
4, 6 Flute Solid Carbide Heads for Milling at Very Fast Feed and Small D.O.C.
D
Rg
lTs
D2
ap
Rd°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation DZ
apTsD2la°R
g(2)
IC908
IC903
fz
(mm/t)
MM EFF080T3R1.62-4T05 8.00 4 0.40 T05 7.50 10.00 7 1.62 O0.12-0.48
MM EFF100T4R2.01-4T06 10.00 4 0.50 T06 9.50 13.00 7 2.01 O0.16-0.57
MM EFF120T4R1.8-4T08H (1) 12.00 4 0.60 T08 11.50 16.50 7 1.80 O0.16-0.67
MM EFF120T4R2.47-4T08 12.00 4 0.60 T08 11.50 16.50 7 2.47 O0.16-0.67
MM EFF127T4R2.59-4T08 12.70 4 0.60 T08 12.20 16.50 7 2.59 O0.16-0.67
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
(1) Radius for programming
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
(1) With a central coolant hole (2) Radius for programming
2 Flute FEEDMILL Interchangeable Solid Carbide Heads,
for Milling at Very Fast Feed and Small D.O.C.
E9
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM HCD
2 Flute Interchangeable Solid Carbide Heads, for Chamfering,
Countersinking and Spot Drilling
140°
D
Ts
D
2
l
L7ap
D
1
Dimensions
Designation D1Dtol(3) ZapTsD2la°L
7D
IC908
MM HCD080-090-2T05 (1) 8.0 z9 2 7.00 T05 7.60 9.75 45 3.15 1.00 O
MM HCD083-090-2T05 (1) 8.3 z9 2 7.50 T05 7.60 10.00 45 3.56 1.00 O
MM HCD100-090-2T06 (1) 10.0 z9 2 9.00 T06 9.60 11.75 45 4.40 1.50 O
MM HCD100-060-2T06 10.0 h10 2 9.30 T06 9.60 11.75 30 7.60 1.50 O
MM HCD100-120-2T06 10.0 h10 2 9.50 T06 9.60 12.70 60 2.70 1.50 O
MM HCD104-090-2T06 (1) 10.4 z9 2 9.00 T06 9.60 11.75 45 4.60 1.50 O
MM HCD120-090-2T08 (1) 12.0 z9 2 12.00 T08 11.50 15.50 45 5.30 1.50 O
MM HCD120-060-2T08 12.0 h10 2 11.00 T08 11.50 15.40 30 9.24 1.50 O
MM HCD120-120-2T08 12.0 h10 2 11.65 T08 11.50 15.20 60 3.50 1.50 O
MM HCD124-090-2T08 (1) 12.4 z9 2 11.80 T08 11.50 15.50 45 5.50 1.50 O
MM HCD.500-080-2T08 (2) 12.7 z9 2 11.10 T08 12.20 15.50 40 6.80 1.50 O
ECONOMICAL SOLUTION
MM ECF
Interchangeable Solid Carbide Heads, for Chamfering and Countersinking
Ts
lD2
D1
D
ap
Dimensions
Designation D1ZD
apTsD2lK°
IC908
MM ECF45-100-4T06 10.0 4 1.95 4.00 T06 10.00 13.00 45.0 O
MM ECF60-100-4T06 10.0 4 1.60 7.30 T06 10.00 13.00 60.0 O
MM ECF45-120-4T08 12.0 4 1.95 5.00 T08 12.00 16.50 45.0 O
MM ECF45-.500-4T08 12.7 4 1.95 5.00 T08 12.70 16.50 45.0 O
• For shanks, see pages E20-23 • Clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
(1) May be used for F-type (fine) countersink according to DIN 74. (2) Countersink according to American National and British standard flat screws.
(3) D diameter tolerance
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
ISCAR
E10
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM HDF
2 Flute Interchangeable Solid Carbide Heads, for Upper and Bottom Chamfering
D2
l
90° Ts
D90° Dmin
L5
L7L6
Dimensions
Designation DZL
5L6L7D min TsD2l
IC908
MM HDF100-090-2T05 9.80 2 4.30 0.90 2.50 1.20 T05 7.60 10.80 O
MM HDF120-090-2T06 11.80 2 5.30 1.20 2.00 1.20 T06 9.30 11.20 O
MM HDF160-090-2T08 15.70 2 7.10 2.20 2.00 1.50 T08 11.50 14.00 O
Spare Parts
Designation Wrench
MM HDF100-090-2T05 MM KEY 8X5*
MM HDF120-090-2T06 MM KEY 10X7*
MM HDF160-090-2T08 MM KEY 13X8*
* Optional, should be ordered separately
ECONOMICAL SOLUTION
MM EDF
3 Flute Interchangeable Solid Carbide Heads, for Upper and Bottom Chamfering
90°
D
L7
l
L6
Ts
90°
T
D2
Dimensions
Designation DD
2ZL
6L7lT
s
IC908
MM EDF094-090-76-3T05 9.40 7.60 3 0.90 1.00 12.50 T05 O
MM EDF116-090-95-3T06 11.60 9.60 3 1.00 1.00 16.50 T06 O
D
• For shanks, see pages E20-23 • Clamping keys should be ordered separately • For tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection
• Suitable for pecking applications. • For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping
instructions, see page E20 • Do not apply lubricant to the threaded connection.
E11
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM GRIT-K/P-45A
Interchangeable Solid Carbide Small Diameter 45° Chamfering Heads
Tmax Tmax
W
MM GRIT 18 MM GRIT 22
W
FDD
Ts
R0.1
Dimensions
Designation DK°T
max FWT
sZ
IC528
MM GRIT 18K-45A 17.70 45.0 1.40 - 3.40 T06 3 O
MM GRIT 18P-45A 17.70 45.0 1.40 - 3.40 T06 3 O
MM GRIT 22K-45A 21.70 45.0 1.70 1.50 5.50 T08 4 O
MM GRIT 22P-45A 21.70 45.0 1.70 1.50 5.50 T08 4 O
Spare Parts
Designation Clamping Key
MM GRIT 18K-45A MM EGR 16-18*
MM GRIT 18P-45A MM EGR 16-18*
MM GRIT 22K-45A MM EGR 20-22*
MM GRIT 22P-45A MM EGR 20-22*
* Optional, should be ordered separately
T
m
a
MM ECS
Centering Drill (DIN 332), Interchangeable Solid Carbide Heads
l
D
120º
Ts
Fig. 1 Type A Fig. 2 Type B
120°
D2
L1
L3
L1
O
Dimensions
Designation DD
2lL
1L2Tsa°Fig.
IC908
MM ECS-A3.15X08-2T05 3.28 8.00 15.00 4.6 - T05 60 1 O
MM ECS-A4.00X10-2T06 4.12 10.00 19.00 5.9 - T06 60 1 O
MM ECS-A5.00X12-2T08 5.13 12.00 23.00 7.2 - T08 60 1 O
MM ECS-B3.15X12-2T08 3.24 12.00 23.00 4.4 7.40 T08 60 2 O
MM ECS-B4.00X127-2T08 4.09 12.70 23.00 5.6 9.50 T08 60 2 O
120
• Use carbide shanks for groove milling heads. • Each MM GRT shank is supplied with MM EGR clamping key. • Keys for other milling heads must be ordered
separately. • MM GRT.. shanks serve mainly for MM GRIT.. slitting heads. • K-Type - For general steel machining. • P-Type - Positive geometry for soft and
gummy materials.
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection.
ISCAR
E12
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

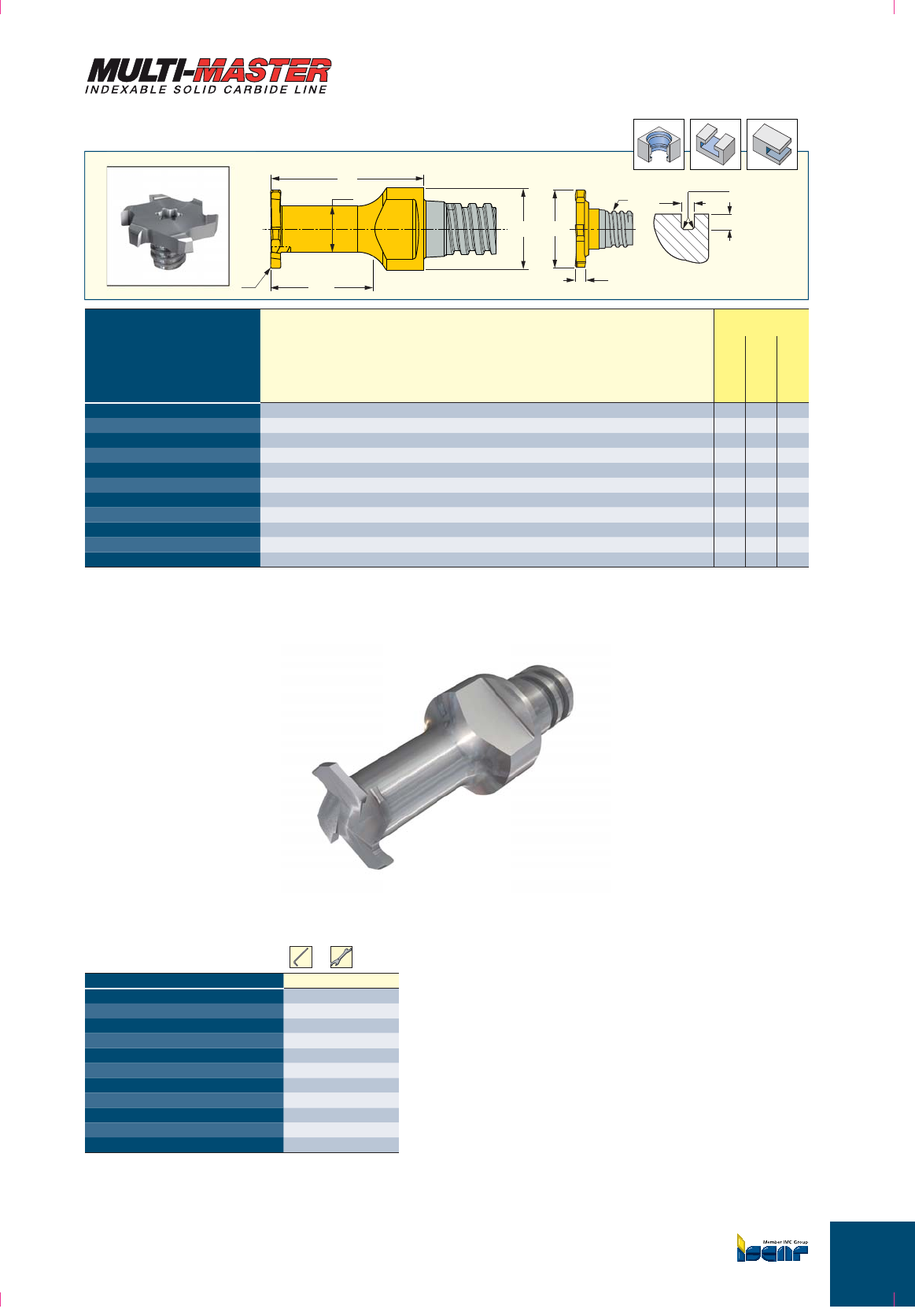

MM TS-N
Interchangeable Solid Carbide T-Slot Milling Heads
Tmax
W
Chx45°
MM TS077-N...
15
8.0
4.5
10
r
Ts
D
W
Dimensions Tough
¥
Hard
Designation D-0.05 W±0.02 Tmax Z r Ch Ts
IC328
IC928
IC908
MM TS077-N07A-4T05 7.70 0.70 1.20 4 0.20 - T05 O
MM TS077-N08A-4T05 7.70 0.80 1.20 4 0.20 - T05 O
MM TS077-N09A-4T05 7.70 0.90 1.20 4 0.20 - T05 O
MM TS077-N10A-4T05 7.70 1.00 1.20 4 0.20 - T05 O
MM TS077-N15A-4T05 7.70 1.50 1.20 4 0.20 - T05 O
MM TS077-N20A-4T05 7.70 2.00 1.20 4 0.20 - T05 O
MM TS105-N20D-06T04 10.50 2.00 2.00 6 0.40 - T04 O
MM TS.500-N062P-06T05 12.70 1.58 2.25 6 - 0.15 T05 O
MM TS.500-N078P-06T05 12.70 1.98 2.25 6 - 0.15 T05 O
MM TS135-N20P-06T05 13.50 2.00 2.65 6 - 0.20 T05 O
MM TS135-N25P-06T05 13.50 2.50 2.65 6 - 0.20 T05 O
Spare Parts
Designation Key Wrench
MM TS077-N07A-4T05 MM KEY 6X4*
MM TS077-N08A-4T05 MM KEY 6X4*
MM TS077-N09A-4T05 MM KEY 6X4*
MM TS077-N10A-4T05 MM KEY 6X4*
MM TS077-N15A-4T05 MM KEY 6X4*
MM TS077-N20A-4T05 MM KEY 6X4*
MM TS105-N20D-06T04 T-15/3*
MM TS.500-N062P-06T05 T-20/3*
MM TS.500-N078P-06T05 T-20/3*
MM TS135-N20P-06T05 T-20/3*
MM TS135-N25P-06T05 T-20/3*
* Optional, should be ordered separately
r
MM TS077-N...
• For tightening torques and clamping instructions, see page E20 • Do not apply lubricant to the threaded connection • For shanks, see pages E20-23
E13
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM TS-H
Interchangeable Solid Carbide T-Slot Milling Heads with Various Corner Radius
Tmax
W
r
Ts
D
W
Dimensions
Designation D-0.05 W±0.02 Tmax ZrT
s
IC328
MM TS135-H30D-06T05 13.50 3.00 2.65 6 0.40 T05 O
MM TS135-H40D-06T05 13.50 4.00 2.65 6 0.40 T05 O
MM TS165-H40A-06T05 16.50 4.00 4.25 6 0.20 T05 O
MM TS160-H20D-06T06 16.00 2.00 3.00 6 0.40 T06 O
MM TS160-H30D-06T06 16.00 3.00 3.00 6 0.40 T06 O
MM TS160-H40D-06T06 16.00 4.00 3.00 6 0.40 T06 O
MM TS165-H20D-06T06 16.50 2.00 3.25 6 0.40 T06 O
MM TS165-H30D-06T06 16.50 3.00 3.25 6 0.40 T06 O
MM TS165-H40D-06T06 16.50 4.00 3.25 6 0.40 T06 O
MM TS195-H60A-06T06 19.50 6.00 4.45 6 0.20 T06 O
MM TS225-H60A-06T06 22.50 6.00 5.95 6 0.20 T06 O
MM TS195-H40D-06T08 19.50 4.00 3.45 6 0.40 T08 O
MM TS195-H50D-06T08 19.50 5.00 3.45 6 0.40 T08 O
MM TS195-H60D-06T08 19.50 6.00 3.45 6 0.40 T08 O
MM TS225-H40D-06T08 22.50 4.00 4.90 6 0.40 T08 O
MM TS225-H50D-06T08 22.50 5.00 4.95 6 0.40 T08 O
MM TS225-H60D-06T08 22.50 6.00 4.95 6 0.40 T08 O
MM TS225-H80D-06T08 22.50 8.00 4.95 6 0.40 T08 O
MM TS250-H50D-06T08 25.00 5.00 5.90 6 0.40 T08 O
MM TS250-H60D-06T08 25.00 6.00 5.90 6 0.40 T08 O
MM TS250-H80D-06T08 25.00 8.00 5.90 6 0.40 T08 O
Spare Parts
Designation Key
MM TS135-H30D-06T05 T-20/3*
MM TS135-H40D-06T05 T-20/3*
MM TS165-H40A-06T05 T-20/3*
MM TS160-H20D-06T06 T-20/3*
MM TS160-H30D-06T06 T-25/3*
MM TS160-H40D-06T06 T-25/3*
MM TS165-H20D-06T06 T-20/3*
MM TS165-H30D-06T06 T-25/3*
MM TS165-H40D-06T06 T-25/3*
MM TS195-H60A-06T06 T-25/3*
MM TS225-H60A-06T06 T-25/3*
MM TS195-H40D-06T08 T-30/3 L*
MM TS195-H50D-06T08 T-30/3 L*
MM TS195-H60D-06T08 T-30/3 L*
MM TS225-H40D-06T08 T-40/3 L*
MM TS225-H50D-06T08 T-40/3 L*
MM TS225-H60D-06T08 T-40/3 L*
MM TS225-H80D-06T08 T-40/3 L*
MM TS250-H50D-06T08 T-50/3 L*
MM TS250-H60D-06T08 T-50/3 L*
MM TS250-H80D-06T08 T-50/3 L*
* Optional, should be ordered separately
• For tightening torques and clamping instructions, see page E20 • Do not apply lubricant to the threaded connection • For shanks, see pages E20-23
ISCAR
E14
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM GRIT-16K/P,18K/P
Interchangeable Solid Carbide Small Diameter Groove Milling Heads
DTs
Dmin
W
Tmax
Tmax
W
r
Dimensions
Designation DW
±0.02 Tmax ZrD
min(2) Ts
IC528
MM GRIT 16K-1.50-0.10 15.70 1.50 2.80 3 0.10 16.00 T06 O
MM GRIT 16P-1.50-0.10 15.70 1.50 2.80 3 0.10 16.00 T06 O
MM GRIT 16K-1.57-0.20 15.70 1.57 2.80 3 0.20 16.00 T06 O
MM GRIT 16K-2.00-0.20 15.70 2.00 2.80 3 0.20 16.00 T06 O
MM GRIT 16P-2.20-1.10 15.70 2.20 2.80 3 1.10 16.00 T06 O
MM GRIT 16K-2.39-0.20 15.70 2.39 2.80 3 0.20 16.00 T06 O
MM GRIT 16K-2.50-0.20 15.70 2.50 2.80 3 0.20 16.00 T06 O
MM GRIT 16K-3.00-0.20 15.70 3.00 2.80 3 0.20 16.00 T06 O
MM GRIT 16P-3.00-0.20 15.70 3.00 2.80 3 0.20 16.00 T06 O
MM GRIT 16K-3.17-0.20 15.70 3.17 2.80 3 0.20 16.00 T06 O
MM GRIT 18K-1.20-0.05 (1) 17.70 1.20 3.80 3 0.05 18.00 T06 O
MM GRIT 18P-1.20-0.60 17.70 1.20 3.80 3 0.60 18.00 T06 O
MM GRIT 18K-1.40-0.05 (1) 17.70 1.40 3.80 3 0.05 18.00 T06 O
MM GRIT 18K-1.50-0.10 17.70 1.50 3.80 3 0.10 18.00 T06 O
MM GRIT 18K-1.57-0.20 17.70 1.57 3.80 3 0.20 18.00 T06 O
MM GRIT 18K-1.70-0.05 (1) 17.70 1.70 3.80 3 0.05 18.00 T06 O
MM GRIT 18K-2.00-0.20 17.70 2.00 3.80 3 0.20 18.00 T06 O
MM GRIT 18P-2.00-1.00 17.70 2.00 3.80 3 1.00 18.00 T06 O
MM GRIT 18P-2.20-1.10 17.70 2.20 3.80 3 1.10 18.00 T06 O
MM GRIT 18K-2.39-0.20 17.70 2.39 3.80 3 0.20 18.00 T06 O
MM GRIT 18K-2.50-0.20 17.70 2.50 3.80 3 0.20 18.00 T06 O
MM GRIT 18K-3.00-0.20 17.70 3.00 3.80 3 0.20 18.00 T06 O
MM GRIT 18P-3.00-1.50 17.70 3.00 3.80 3 1.50 18.00 T06 O
MM GRIT 18K-3.17-0.20 17.70 3.17 3.80 3 0.20 18.00 T06 O
Spare Parts
Designation Clamping Key
MM GRIT-16K/P,18K/P MM EGR 16-18*
* Optional, should be ordered separately
• Recommended for O-rings and retaining rings. • MM EGR clamping key is supplied with each MM GRT... shank. • Modification options on request. • Do not
apply lubricant to the threaded connection. • Tightening torque: 1000 N x cm • For clamping instructions, see page E20 • For shanks, see pages E20-23
• K-For general steel machining. • P-Positive geometry for soft and gummy materials.
(1) For circle clips according to DIN 471/472 and ANSI B27.7M (2) Minimum bore diameter
E15
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

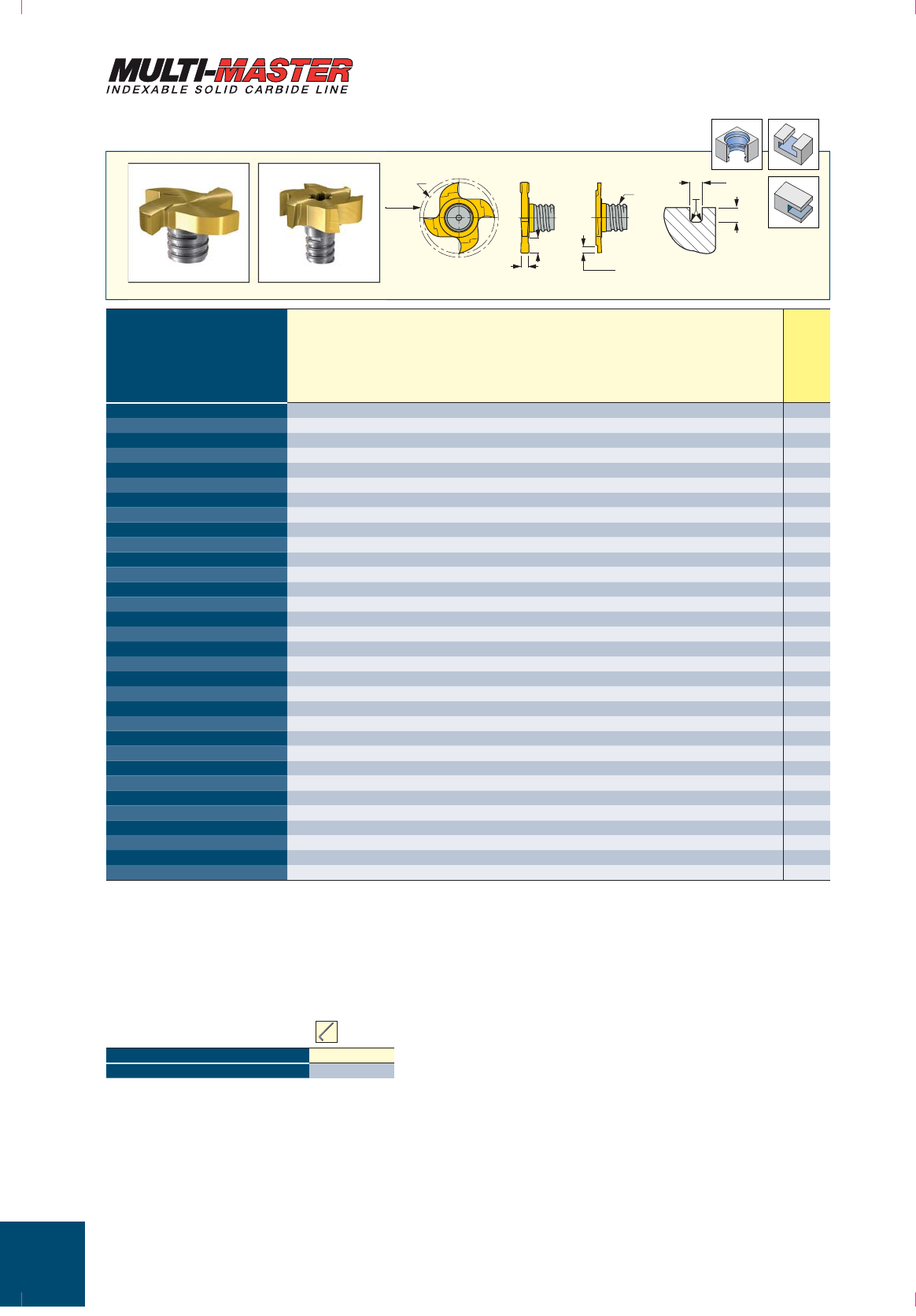

D
Dmin
W
Tmax
Ts
W≤1.2
Tmax
Tmax
W
r
MM GRIT-22K/P
Interchangeable Solid Carbide Small Diameter Groove Milling Heads
Dimensions
Designation DW
±0.02 Tmax ZrD
min(2) Ts
IC528
MM GRIT 22K-0.76-0.00 (1) 21.70 0.76 1.50 4 0.00 22.00 T08 O
MM GRIT 22K-0.86-0.00 (1) 21.70 0.86 1.70 4 0.00 22.00 T08 O
MM GRIT 22K-0.96-0.00 (1) 21.70 0.96 1.90 4 0.00 22.00 T08 O
MM GRIT 22K-1.00-0.05 21.70 1.00 2.00 4 0.05 22.00 T08 O
MM GRIT 22P-1.00-0.05 21.70 1.00 2.00 4 0.05 22.00 T08 O
MM GRIT 22K-1.20-0.05 (1) 21.70 1.20 4.50 4 0.05 22.00 T08 O
MM GRIT 22K-1.40-0.05 (1) 21.70 1.40 4.50 4 0.05 22.00 T08 O
MM GRIT 22K-1.57-0.00 21.70 1.57 4.50 4 0.00 22.00 T08 O
MM GRIT 22K-1.70-0.10 (1) 21.70 1.70 4.50 4 0.10 22.00 T08 O
MM GRIT 22P-1.70-0.10 (1) 21.70 1.70 4.50 4 0.10 22.00 T08 O
MM GRIT 22K-1.95-0.20 (1) 21.70 1.95 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-2.00-0.20 21.70 2.00 4.50 4 0.20 22.00 T08 O
MM GRIT 22P-2.00-0.20 21.70 2.00 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-2.25-0.20 (1) 21.70 2.25 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-2.39-0.20 21.70 2.39 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-2.50-0.20 21.70 2.50 4.50 4 0.20 22.00 T08 O
MM GRIT 22P-2.50-0.20 21.70 2.50 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-2.75-0.20 (1) 21.70 2.75 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-3.00-0.20 21.70 3.00 4.50 4 0.20 22.00 T08 O
MM GRIT 22P-3.00-0.20 21.70 3.00 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-3.17-0.20 21.70 3.17 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-3.25-0.20 (1) 21.70 3.25 4.50 4 0.20 22.00 T08 O
MM GRIT 22P-3.81-0.20 21.70 3.81 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-4.00-0.20 21.70 4.00 4.50 4 0.20 22.00 T08 O
MM GRIT 22P-3.98-0.20 21.70 3.98 4.50 4 0.20 22.00 T08 O
MM GRIT 22P-4.00-0.20 21.70 4.00 4.50 4 0.20 22.00 T08 O
MM GRIT 22P-4.00-2.00 21.70 4.00 4.50 4 2.00 22.00 T08 O
MM GRIT 22K-4.25-0.20 (1) 21.70 4.25 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-4.25-1.20 (1) 21.70 4.25 4.50 4 1.20 22.00 T08 O
MM GRIT 22K-4.75-0.20 21.70 4.75 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-5.25-0.20 (1) 21.70 5.25 4.50 4 0.20 22.00 T08 O
MM GRIT 22K-6.00-3.00 21.70 6.00 4.50 4 3.00 22.00 T08 O
Spare Parts
Designation Clamping Key
MM GRIT 22K/P MM EGR 20-22*
D
• Recommended for O-rings and retaining rings • MM EGR 20-22 clamping keys are supplied with each MM GRT... shank • Tightening torque for MM GRIT 22:
1500 Nxcm, for MM GRIT 28: 2800 Nxcm • K - for general steel & cast iron machining. P - for soft and gummy materials • Modification options on request. •
Do not apply lubricant to the threaded connection. • For clamping instructions, see page E20 • For shanks, see pages E20-23
(1) For circle clips according to DIN471/472 and ANSI B27.7M (2) Minimum bore diameter.
• Optional, should be ordered separately
ISCAR
E16
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

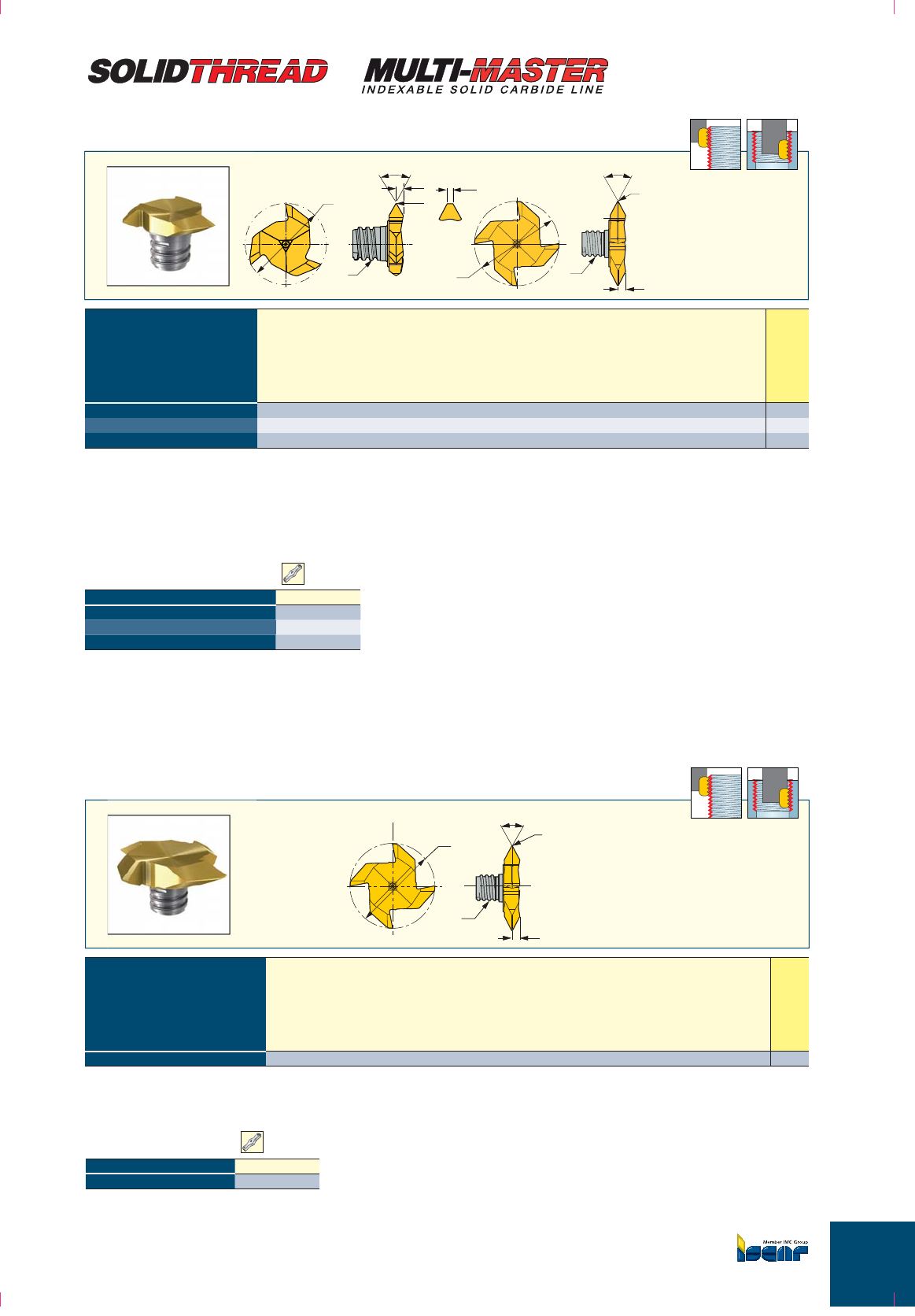

MM TRD-M
Interchangeable Solid Carbide Milling Heads, for 60° Partial Profile Thread Milling
D
TRD16 TRD22
R
60
L5
Ts
R
DY
Y
Ts
60
O
Dimensions
Designation DZP
min Pmax RL
5YT
sTh(1) D min Standard
IC528
MM TRD16-M60-05P-3T06 15.70 3 0.50 2.00 - (2) 0.05 1.2 T06 M20 19.05 ISO 68, DIN 13 O
MM TRD16-M60-15P-3T06 15.70 3 1.50 2.00 0.05 - 1.2 T06 M22 19.05 ISO 68, DIN 13 O
MM TRD22-M60-30P-4T08 21.70 4 3.00 4.50 0.20 - 2.8 T08 M36 31.00 ISO 68, DIN 13 O
Spare Parts
Designation Clamping Key
MM TRD16-M60-05P-3T06 MM EGR 16-18*
MM TRD16-M60-15P-3T06 MM EGR 16-18*
MM TRD22-M60-30P-4T08 MM EGR 20-22*
* Optional, should be ordered separately
MM TRD-W
Interchangeable Solid Carbide Milling Heads, for 55° Partial Profile Thread Milling
R
55
D
Ts
Y
Dimensions
Designation DZRYTPI
max TPI min TsThD min Standard
IC528
MM TRD22-W55-14P-4T08 21.70 4 0.20 2.4 14 11 T08 G3/4 24.20 DIN ISO 228, B.S. 84 O
Spare Parts
Designation Clamping Key
MM TRD-W MM EGR 20-22*
* Optional, should be ordered separately
• For shanks, see pages E20-23 • For clamping instructions, see page E20 • Do not apply lubricant to the threaded connection.
(1) Smallest possible thread (2) Flat
• For shanks, see pages E20-23 • For clamping instructions, see page E20 • Do not apply lubricant to the threaded connection.
E17
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
O
060
MT
MULTI-
MASTER
Thread Mill
060
10
Cutting
Dia.
060
D
No. of
Flutes
060
0.75
Pitch
060
6
Cutting
Length
060
ISO
Thread
Profile
ISO
UN
G (55°)
060
MMT05
Connection
Size
Identification Code
MT-ISO-MM
Carbide Milling Heads with a Threaded Connection for Internal ISO Metric Thread
Ts
P
D
ap
l1
Dimensions
Designation Pitch
M
Coarse M Fine D Flute apl1Ts
IC908
MT 10D6 0.75ISO-MMT05 0.75 - 12 10.00 4 6.00 12.75 T05 O
MT 10D6 1.0ISO-MMT05 1.00 - 12 10.00 4 6.00 12.75 T05 O
MT 10D6 1.5ISO-MMT05 1.50 - 14 10.00 4 6.00 12.75 T05 O
MT 12D7 1.5ISO-MMT06 1.50 - 16 12.00 4 7.50 17.05 T06 O
MT 12D8 2.0ISO-MMT06 2.00 M16 17 12.00 4 8.00 17.05 T06 O
MT 16F12 1.5ISO-MMT08 1.50 - 20 16.00 6 12.00 20.85 T08 O
MT 16E12 2.0ISO-MMT08 2.00 - 19 16.00 5 12.00 20.85 T08 O
MT 15E12 2.5ISO-MMT08 2.50 M20 22 15.40 5 12.50 20.85 T08 O
MT 16C12 3.0ISO-MMT08 3.00 M24 25 16.00 3 12.00 20.85 T08 O
Application: General engineering
P/8
P/4
60˚
PNUT
SCREW
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection
ISCAR
E18
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

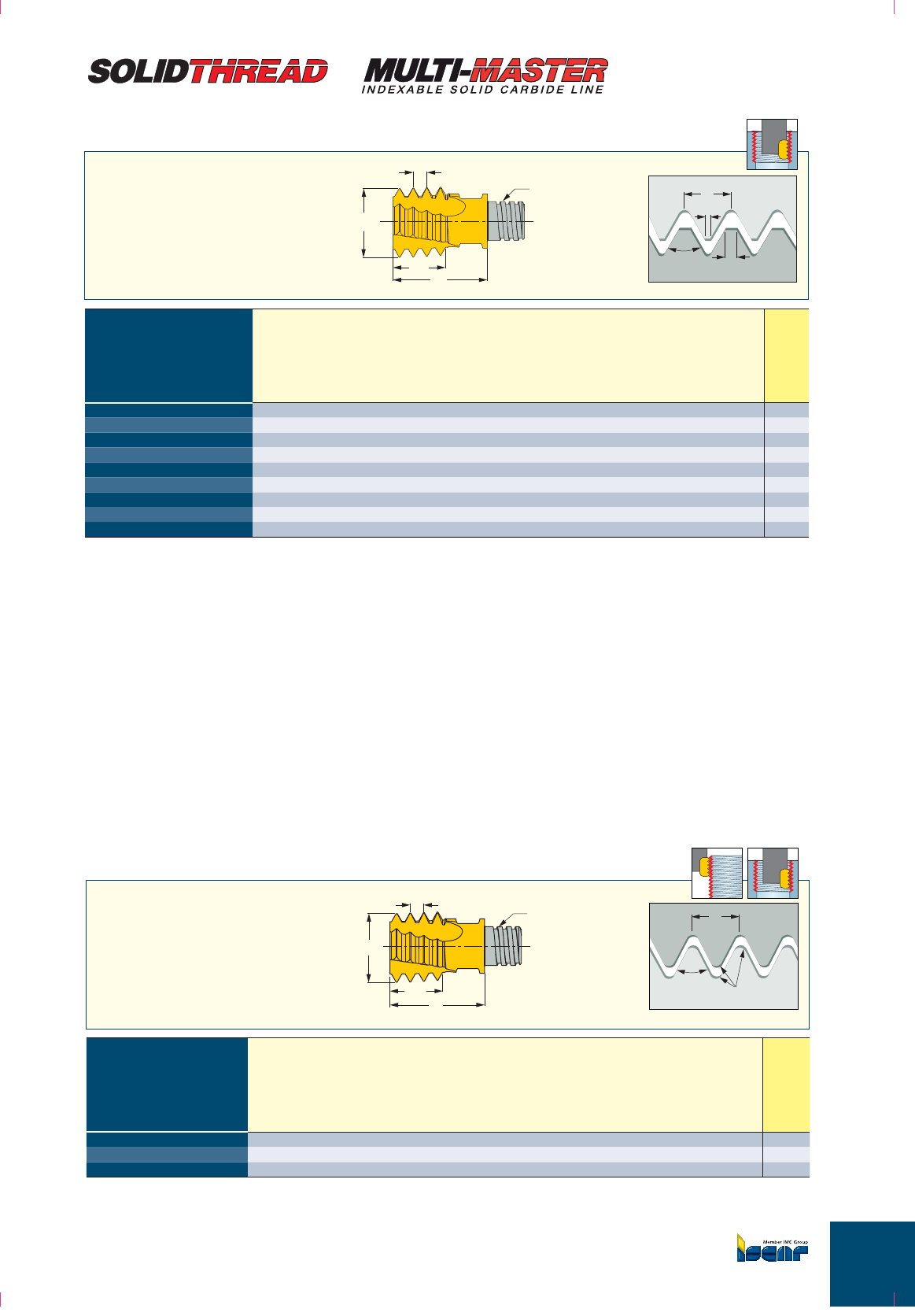

MT-UN-MM
Carbide Milling Heads with a Threaded Connection, for Internal UN Thread Profile
P
D
ap
l1
Ts
O
Dimensions
Designation TPI UNC UNF UNEF D Flute apl1Ts
IC908
MT 10D6 24UN-MMT05 24.0 - - 9/16-5/8 10.00 4 5.30 12.75 T05 O
MT 10D6 20UN-MMT05 20.0 - 1/2 - 10.00 4 5.10 12.75 T05 O
MT 10D5 18UN-MMT05 18.0 - 9/16-5/8 1 1/8-1 5/8 10.00 4 5.60 12.75 T05 O
MT 12D8 16UN-MMT06 16.0 - 3/4 - 12.00 4 8.00 17.05 T06 O
MT 16E12 14UN-MMT08 14.0 - 7/8 - 16.00 5 12.70 20.85 T08 O
MT 16E12 12UN-MMT08 12.0 - 1-1 1/2 - 16.00 5 12.70 20.85 T08 O
MT 15D12 10UN-MMT08 10.0 3/4 - - 15.30 4 12.70 20.85 T08 O
MT 16C11 9UN-MMT08 9.0 7/8 - - 16.00 3 11.30 20.85 T08 O
MT 16C12 8UN-MMT08 8.0 1.0 - - 16.00 3 12.70 20.85 T08 O
Application: General engineering
P
60˚
P/4
P/8
NUT
SCREW
MT-W-MM
Carbide Milling Heads with a Threaded Connection, for Internal and External 55°
BSW Thread Profile
Ts
P
D
ap
l1
Dimensions
Designation TPI BSP D Flute apl1Ts
IC908
MT 10D6 19W-MMT05 19.0 G1/4-3/8 10.00 4 5.30 12.75 T05 O
MT 16D12 14W-MMT08 14.0 G1/2-7/8 16.00 4 12.70 20.85 T08 O
MT 16D11 11W-MMT08 11.0 G1 16.00 4 11.60 20.85 T08 O
Application: General engineering fittings and pipe couplings
R=0.137P
55˚
PNUT
SCREW
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection
• For shanks, see pages E20-23 • For clamping keys (should be ordered separately), tightening torques and clamping instructions, see page E20
• Do not apply lubricant to the threaded connection
E19
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

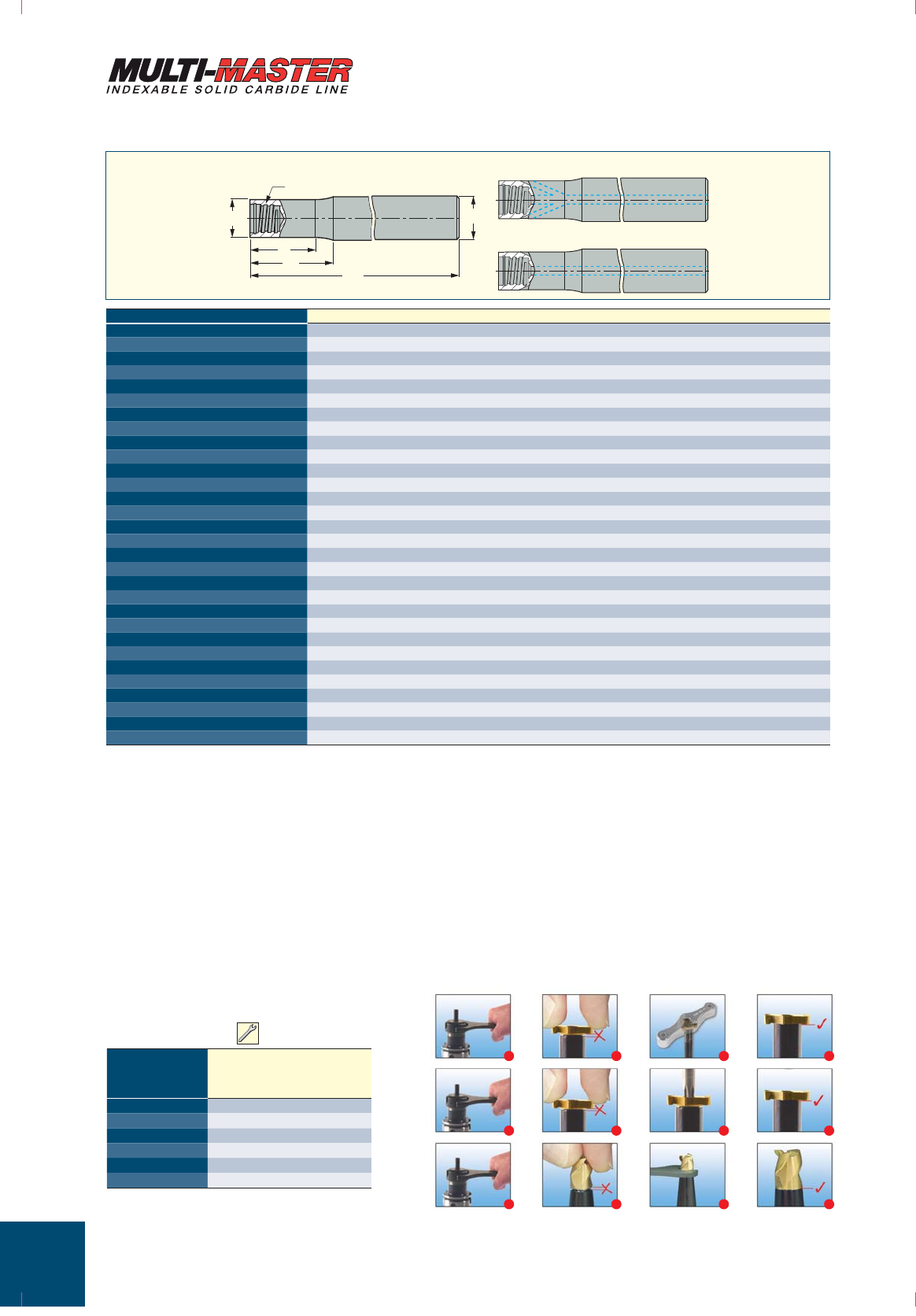

MM S-A (stepped shanks)
Stepped Cylindrical Shanks for Interchangeable Milling Heads
L1
L
h
d
Tsi
MM S-A-L...-H
MM S-A-L...-CH
D2
Designation Tsi d D2hL
1L Shank m.(1) Coolant RPM max(2) Kg
MM S-A-L050-C08-T04 T04 8.00 5.80 9.90 14.0 50.00 S N 60000 0.02
MM S-A-L060-C08-T05 T05 8.00 7.60 12.50 15.0 60.00 S N 60000 0.02
MM S-A-L070-C08-T05-C T05 8.00 7.60 18.60 20.0 70.00 C N 60000 0.04
MM S-A-L070-C08-T05-W T05 8.00 7.60 18.90 20.0 70.00 W N 60000 0.06
MM S-A-L090-C08-T05-C T05 8.00 7.60 38.60 40.0 90.00 C N 50160 0.06
MM S-A-L090-C08-T05-W T05 8.00 7.60 38.90 40.0 90.00 W N 36090 0.07
MM S-A-L110-C08-T05-C T05 8.00 7.60 57.90 60.0 110.00 C N 30600 0.07
MM S-A-L110-C08-T05-W T05 8.00 7.60 58.90 60.0 110.00 W N 21060 0.09
MM S-A-L070-C10-T06-C T06 10.00 9.60 18.50 20.0 70.00 C N 54900 0.01
MM S-A-L070-C10-T06-W-H T06 10.00 9.60 18.90 20.0 70.00 W Y 60000 0.08
MM S-A-L075-C10-T06 T06 10.00 9.55 17.40 20.0 75.00 S N 60000 0.05
MM S-A-L075-C10-T06-H T06 10.00 9.55 18.80 20.0 75.00 S Y 53940 0.04
MM S-A-L090-C10-T06-C T06 10.00 9.60 38.50 40.0 90.00 C N 55170 0.06
MM S-A-L090-C10-T06-W T06 10.00 9.55 17.20 20.0 90.00 W N 41670 0.12
MM S-A-L090-C10-T06-W-H T06 10.00 9.60 39.00 40.0 90.00 W Y 40860 0.10
MM S-A-L110-C10-T06-C T06 10.00 9.60 57.90 60.0 110.00 C N 34530 0.11
MM S-A-L110-C10-T06-W-H T06 10.00 9.60 59.00 60.0 110.00 W Y 24840 0.12
MM S-A-L150-C10-T06-C T06 10.00 9.60 98.50 100.0 150.00 C N 16620 0.15
MM S-A-L070-C12-T08-C T08 12.00 11.50 17.90 20.0 70.00 C N 60000 0.10
MM S-A-L070-C12-T08-W-H T08 12.00 11.50 18.70 20.0 70.00 W Y 60000 0.11
MM S-A-L090-C12-T08 T08 12.00 11.50 13.30 16.0 90.00 S N 43000 0.10
MM S-A-L090-C12-T08-C T08 12.00 11.50 39.00 40.0 90.00 C N 43050 0.12
MM S-A-L090-C12-T08-H T08 12.00 11.50 38.70 40.0 90.00 S Y 41040 0.08
MM S-A-L090-C12-T08-W-H T08 12.00 11.50 38.70 40.0 90.00 W Y 49800 0.15
MM S-A-L090/42-C12-T08-CH T08 12.00 11.50 41.00 42.0 90.00 S Y 41010 0.07
MM S-A-L110-C12-T08-C T08 12.00 11.50 57.00 60.0 110.00 C N 41040 0.16
MM S-A-L110-C12-T08-W T08 12.00 11.50 17.00 20.0 110.00 W N 31350 0.09
MM S-A-L110-C12-T08-W-H T08 12.00 11.50 58.70 60.0 110.00 W Y 30210 0.18
MM S-A-L130-C12-T08-C T08 12.00 11.50 77.80 80.0 130.00 C N 27960 0.19
MM S-A-L130-C12-T08-W-H T08 12.00 11.50 78.70 80.0 130.00 W Y 20100 0.21
Clamping and Indexing Instructions
Do not apply lubricant to the threaded connection.
Thread Size Key (1)
Tightening
Torque
(Nxcm)
T05 MM KEY 6x4 700
T06 MM KEY 8x5 1000
T08 MM KEY 10x7 1500
T10 MM KEY 13x8 2800
T12 MM KEY 16x9 2800
T15 MM KEY 20 4000
(1) Order separately
MM GRIT
MM TS...
1
1
1
2
2
2
3
3
3
4
4
4
• Do not apply lubricant to the threaded connection.
(1) S-steel, C-carbide, W-tungsten (2) The actual maximum RPM should be calculated by dividing the listed RPM max by the number of the heads flutes being used.
ISCAR
E20
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM TS-A
Cylindrical Shanks for Interchangeable Milling Heads
D2
Tsi
MM TS-A-L...-H
L
d
Designation Tsi d D2L Coolant RPM max(1) Kg
MM TS-A-L070-C08-T05 T05 8.00 8.00 70.00 N 60000 0.03
MM TS-A-L080-C10-T06 T06 10.00 10.00 80.00 N 47400 0.07
MM TS-A-L080-C10-T06-H T06 10.00 10.00 80.00 Y 46920 0.04
MM TS-A-L090-C12-T08 T08 12.00 12.00 90.00 N 43110 0.12
MM TS-A-L090-C12-T08-H T08 12.00 12.00 90.00 Y 42780 0.08
MM GRT (shanks)
Solid Carbide Cylindrical Shanks for Slitting and Grooving Interchangeable Milling Heads
Tsi MM GRT-...C-T08
L
d
Designation Tsi d L Shank(1) Coolant Kg
MM GRT-095-T06 T06 9.52 80.00 C N 0.07
MM GRT-100-T06 T06 10.00 100.00 C N 0.10
MM GRT-120C-T08 T08 12.00 100.00 C Y 0.12
MM GRT-127C-T08 T08 12.70 120.00 C Y 0.17
Spare Parts
Designation Clamping Key
MM GRT-095-T06 MM EGR 16-18
MM GRT-100-T06 MM EGR 16-18
MM GRT-120C-T08 MM EGR 20-22
MM GRT-127C-T08 MM EGR 20-22
• Do not apply lubricant to the threaded connection
(1) The actual maximum RPM should be calculated by dividing the listed RPM max by the number of the heads flutes being used.
(1) C-Cylindrical
E21
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

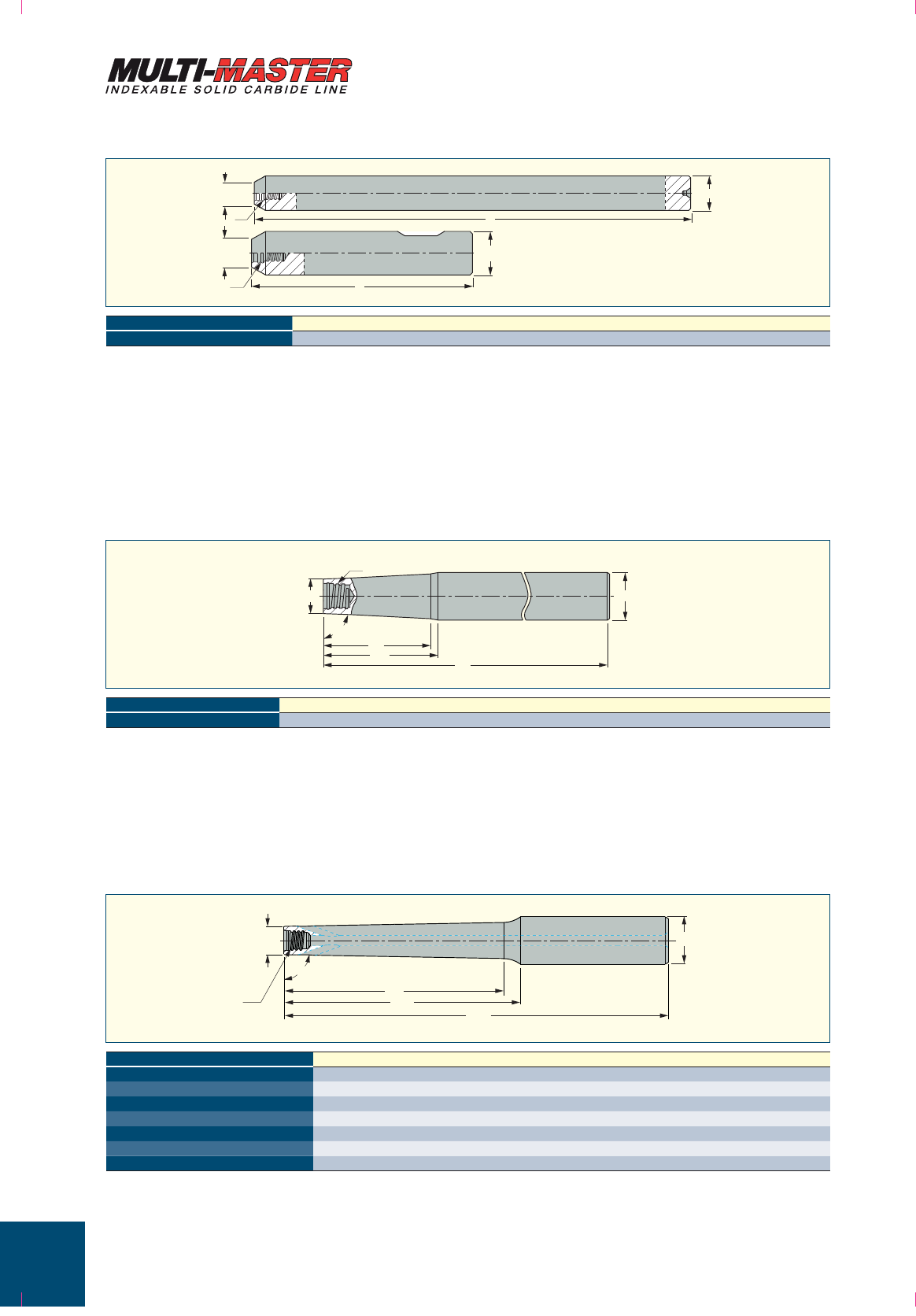

MM S-D (89° conical shanks)
89° Conical Shanks for Interchangeable Milling Heads
d
h
L
L1
D2
Tsi
Designation Tsi a°dD
2L1L Shank m. h Coolant RPM max(1) Kg
MM S-D-L100-C12-T05 T05 89 12.00 7.60 35.0 100.00 S 29.60 N 52000 0.15
MM S-D-L110-C12-T05-C T05 89 12.00 7.60 60.0 110.00 C 55.90 N 53430 0.13
MM S-D-L110-C12-T05-W-H T05 89 12.00 7.60 60.0 110.00 W 55.70 Y 38460 0.14
MM S-D-L130-C12-T05-C T05 89 12.00 7.60 80.0 130.00 C 77.30 N 36420 0.15
MM S-D-L130-C12-T05-W-H T05 89 12.00 7.60 80.0 130.00 W 76.40 Y 26160 0.16
MM S-D-L150-C16-T05-C T05 89 16.00 7.60 100.0 150.00 C 91.50 N 29700 0.02
MM S-D-L110-C12-T06-W-H T06 89 12.00 9.60 60.0 110.00 W 58.80 Y 36990 0.17
MM S-A (straight shanks)
Shanks for Interchangeable Milling Heads
L
d
D2
Tsi
L
d
D2
Tsi
Designation Tsi d D2Shank(1) L RPM max(2) Kg
MM S-A-L055-W12-T05 T05 12.00 7.60 W 55.00 60000 0.05
MM S-B (85° conical shanks)
85° Conical Shanks for Interchangeable Milling Heads
L
d
Tsi
L1
D2
h
Designation Tsi a°dD
2Shank(1) L1L Shank m. h RPM max(2) Kg
MM S-B-L080-C12-T05 T05 85 12.00 7.60 C 25.0 80.00 S - 60000 0.06
• Do not apply lubricant to the threaded connection.
(1) W-Weldon (2) The actual maximum RPM should be calculated by dividing the listed RPM max by the number of the heads flutes being used.
• Shank material (Shank m.): S-steel • Do not apply lubricant to the threaded connection.
(1) C-Cylindrical (2) The actual maximum RPM should be calculated by dividing the listed RPM max by the number of the heads flutes being used.
• Shank material (Shank m.): S-steel, C-carbide, W-tungsten. • Do not apply lubricant to the threaded connection.
(1) The actual maximum RPM should be calculated by dividing the listed RPM max by the number of the heads flutes being used.
ISCAR
E22
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
MM S-ER
Shanks for MULTI-MASTER Solid Carbide Heads with ER Collet Adaptation
L
L1
D2
Tsi
Hex Key
SS
Designation SS Tsi D2L1LKey
(1)
MM S-A-H004-ER11-T05 ER11 T05 7.60 4.0 26.50 6.35
MM S-A-H10.5-ER11-T05 ER11 T05 7.60 10.5 33.00 6.35
MM S-A-H004-ER16-T05 ER16 T05 7.60 4.0 33.50 7.94
MM S-A-H004-ER16-T06 ER16 T06 9.00 4.0 33.50 7.94
MM S-A-H004-ER16-T08 ER16 T08 11.50 4.0 33.50 7.94
MM S-A-H10.5-ER16-T05 ER16 T05 7.60 10.5 43.10 7.94
MM S-A-H10.5-ER16-T06 ER16 T06 9.00 10.5 43.10 7.94
MM S-A-H013-ER16-T08 ER16 T08 11.50 13.0 45.60 7.94
MM S-A-H004-ER20-T05 ER20 T05 7.60 4.0 40.60 11.11
MM S-A-H004-ER20-T06 ER20 T06 9.00 4.0 40.60 11.11
MM S-A-H004-ER20-T08 ER20 T08 11.50 4.0 40.60 11.11
MM S-A-H10.5-ER20-T05 ER20 T05 7.60 10.5 47.10 11.11
MM S-A-H10.5-ER20-T06 ER20 T06 9.00 10.5 47.10 11.11
MM S-A-H013-ER20-T08 ER20 T08 11.50 13.0 49.60 11.11
• Do not apply lubricant to the threaded connection.
(1) Inch size spanners (displayed in mm)
E23
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
E24
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EFS-E44
Combination of Roughing and Finishing Solid Carbide Endmill with Variable Pitch
for Chatter Free Milling
_2
_2
_1
_1 _2
_1
Ch x 45°
dh6
De8
ap
L
H
Rd°
Dimensions Recommended
Machining Data
Designation Dd
apL Flute Ha°R
d° Shank(1) Ch
IC900
fz
(mm/t)
EFS-E44 06-14C06CF57 6.00 6.00 14.00 57.00 4 38.0 5.0 C 0.25 O0.03-0.06
EFS-E44 06-14W06CF57 6.00 6.00 14.00 57.00 4 38.0 5.0 W 0.25 O0.03-0.06
EFS-E44 08-18C08CF63 8.00 8.00 18.00 63.00 4 38.0 5.0 C 0.30 O0.03-0.08
EFS-E44 08-18W08CF63 8.00 8.00 18.00 63.00 4 38.0 5.0 W 0.30 O0.03-0.08
EFS-E44 10-22C10CF72 10.00 10.00 22.00 72.00 4 38.0 5.0 C 0.40 O0.03-0.09
EFS-E44 10-22W10CF72 10.00 10.00 22.00 72.00 4 38.0 5.0 W 0.40 O0.03-0.09
EFS-E44 12-26C12CF83 12.00 12.00 26.00 83.00 4 38.0 5.0 C 0.50 O0.04-0.10
EFS-E44 12-26W12CF83 12.00 12.00 26.00 83.00 4 38.0 5.0 W 0.50 O0.04-0.10
EFS-B44
Combination of Roughing and Finishing Solid Carbide Endmill in a Single Tool
Ch x 45°
H
dh6
ap
L
De8
Haº
Rd°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation Dd
apH L Flute Ha°R
d° Shank(1) Ch
IC300
IC900
fz
(mm/t)
EFS-B44 06-14/20C06-57 6.00 6.00 14.00 20.00 57.00 4 45.0 5.0 C 0.25 O0.03-0.06
EFS-B44 06-14/20W06-57 6.00 6.00 14.00 20.00 57.00 4 45.0 5.0 W 0.25 O0.03-0.06
EFS-B44 06-14C06-57 6.00 6.00 14.00 - 57.00 4 45.0 5.0 C 0.25 OO 0.03-0.06
EFS-B44 06-14W06-57 6.00 6.00 14.00 - 57.00 4 45.0 5.0 W 0.25 O0.03-0.06
EFS-B44 08-18/26C08-63 8.00 8.00 18.00 26.00 63.00 4 45.0 5.0 C 0.30 O0.03-0.08
EFS-B44 08-18/26W08-63 8.00 8.00 18.00 26.00 63.00 4 45.0 5.0 W 0.30 O0.03-0.08
EFS-B44 08-18C08-63 8.00 8.00 18.00 - 63.00 4 45.0 5.0 C 0.30 OO 0.03-0.08
EFS-B44 08-18W08-63 8.00 8.00 18.00 - 63.00 4 45.0 5.0 W 0.30 OO 0.03-0.08
EFS-B44 10-22/32C10-72 10.00 10.00 22.00 32.00 72.00 4 45.0 5.0 C 0.30 O0.03-0.09
EFS-B44 10-22/32W10-72 10.00 10.00 22.00 32.00 72.00 4 45.0 5.0 W 0.30 O0.03-0.09
EFS-B44 10-22C10-72 10.00 10.00 22.00 - 72.00 4 45.0 5.0 C 0.30 OO 0.03-0.09
EFS-B44 10-22W10-72 10.00 10.00 22.00 - 72.00 4 45.0 5.0 W 0.30 O0.03-0.09
EFS-B44 12-26/38C12-83 12.00 12.00 26.00 38.00 83.00 4 45.0 5.0 C 0.40 O0.04-0.10
EFS-B44 12-26/38W12-83 12.00 12.00 26.00 38.00 83.00 4 45.0 5.0 W 0.40 O0.04-0.10
EFS-B44 12-26C12-83 12.00 12.00 26.00 - 83.00 4 45.0 5.0 C 0.40 O0.04-0.10
EFS-B44 12-26W12-83 12.00 12.00 26.00 - 83.00 4 45.0 5.0 W 0.40 OO 0.04-0.10
(1) C-Cylindrical, W-Weldon
• IC300 should be mainly used for machining exotic materials
(1) C-Cylindrical, W-Weldon
E25
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EC-H4M-CFR
4 Flute Endmills with Different Helix and Variable Pitch,
for Chatter Dampening with Assorted Radii
a
a
a
aa1a2a3a4
ap
r
dh6
De8
35º
37º
L
Rd°
Dimensions Recommended
Machining Data
Designation Dd
apL Flute r Rd° Shank(1)
IC900
fz
(mm/t)
EC-H4M 06-12C06CFR0.2-57 6.00 6.00 12.00 57.00 4 0.20 5.0 C O0.03-0.06
EC-H4M 06-12W06CFR0.2-57 6.00 6.00 12.00 57.00 4 0.20 5.0 W O0.03-0.06
EC-H4M 08-16C08CFR0.4-63 8.00 8.00 16.00 63.00 4 0.40 5.0 C O0.03-0.08
EC-H4M 08-16W08CFR0.4-63 8.00 8.00 16.00 63.00 4 0.40 5.0 W O0.03-0.08
EC-H4M 10-20C10CFR0.5-72 10.00 10.00 20.00 72.00 4 0.50 5.0 C O0.03-0.09
EC-H4M 10-20W10CFR0.5-72 10.00 10.00 20.00 72.00 4 0.50 5.0 W O0.03-0.09
EC-H4M 12-24C12CFR0.6-83 12.00 12.00 24.00 83.00 4 0.60 5.0 C O0.04-0.10
EC-H4M 12-24W12CFR0.6-83 12.00 12.00 24.00 83.00 4 0.60 5.0 W O0.04-0.10
EC-H4L-CFR (relieved neck)
4 Flute Endmills with 3xD Relieved Necks, Assorted Radii,
Different Helix and Variable Pitch, for Chatter Dampening
a
a
a
aa1a2a3a4
ap
r
dh6
De8
35º
37º
HL
Rd°
O
Dimensions Recommended
Machining Data
Designation DdapH L Flute r Rd° Shank(1)
IC900
fz
(mm/t)
EC-H4L 06-12/20C6CFR.2-57 6.00 6.00 12.00 20.00 57.00 4 0.20 5.0 C O0.03-0.06
EC-H4L 06-12/20W6CFR.2-57 6.00 6.00 12.00 20.00 57.00 4 0.20 5.0 W O0.03-0.06
EC-H4L 08-16/26C8CFR.4-63 8.00 8.00 16.00 26.00 63.00 4 0.40 5.0 C O0.03-0.08
EC-H4L 08-16/26W8CFR.4-63 8.00 8.00 16.00 26.00 63.00 4 0.40 5.0 W O0.03-0.08
EC-H4L 10-20/32C10CFR.5 10.00 10.00 20.00 32.00 72.00 4 0.50 5.0 C O0.03-0.09
EC-H4L 10-20/32W10CFR.5 10.00 10.00 20.00 32.00 72.00 4 0.50 5.0 W O0.03-0.09
EC-H4L 12-24/38C12CFR.6 12.00 12.00 24.00 38.00 83.00 4 0.60 5.0 C O0.04-0.10
EC-H4L 12-24/38W12CFR.6 12.00 12.00 24.00 38.00 83.00 4 0.60 5.0 W O0.04-0.10
(1) C-Cylindrical, W-Weldon
(1) C-Cylindrical, W-Weldon
ISCAR
E26
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

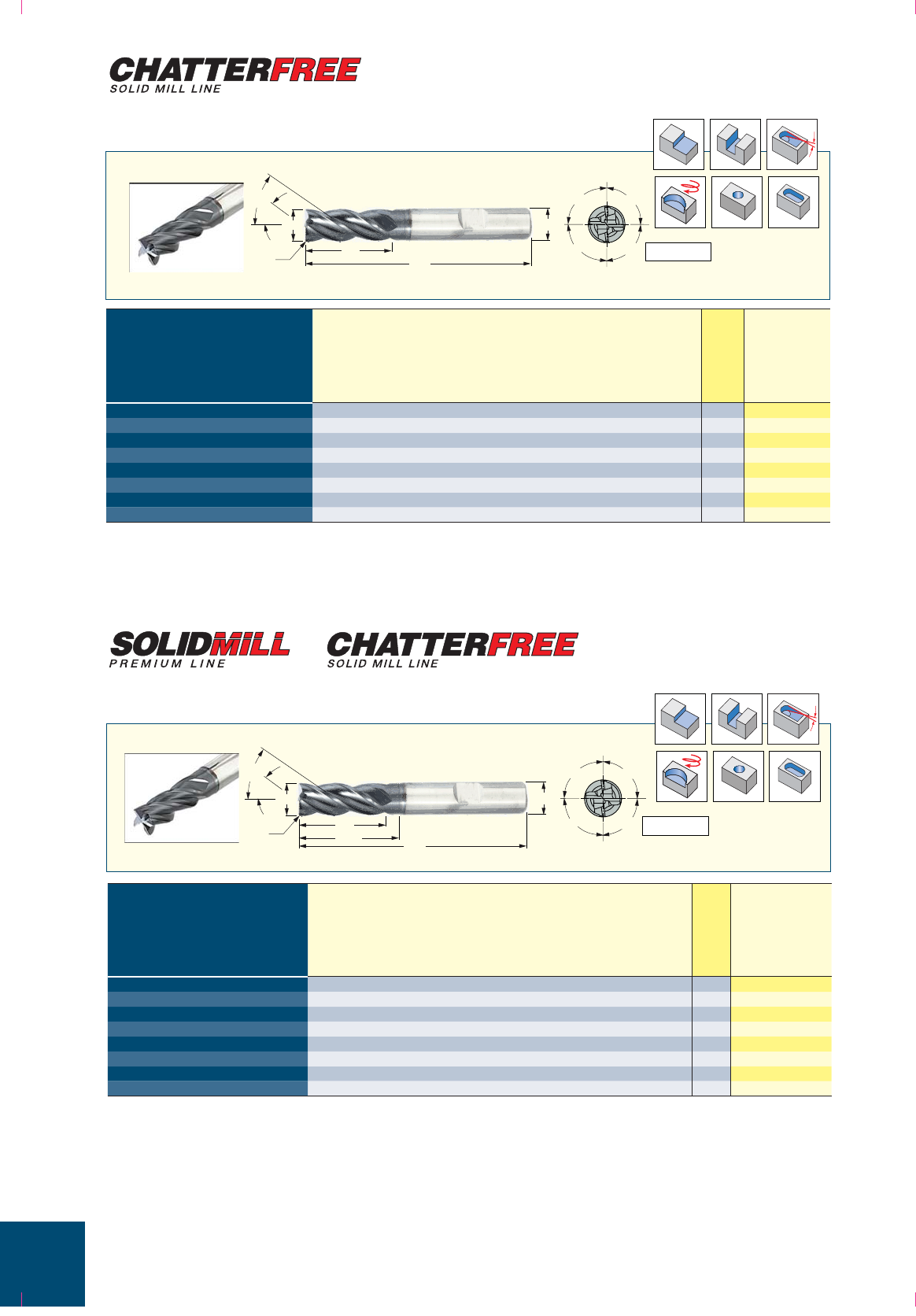

EC-H4XL-CFR (relieved neck)
4 Flute Endmills with 4xD Relieved Necks, Assorted Radii
Different Helix and Variable Pitch, for Chatter Dampening
a
a
a
aa1a2a3a4
ap
r
dh6
De8
35º
37º
HL
Rd°
O
Dimensions Recommended
Machining Data
Designation Dd
apH L Flute r Rd° Shank(1)
IC900
fz
(mm/t)
EC-H4XL 06-12/25C06CFR.2 6.00 6.00 12.00 25.00 61.00 4 0.20 5.0 C O0.03-0.06
EC-H4XL 06-12/25W06CFR.2 6.00 6.00 12.00 25.00 61.00 4 0.20 5.0 W O0.03-0.06
EC-H4XL 08-16/32C08CFR.4 8.00 8.00 16.00 32.00 68.00 4 0.40 5.0 C O0.03-0.08
EC-H4XL 08-16/32W08CFR.4 8.00 8.00 16.00 32.00 68.00 4 0.40 5.0 W O0.03-0.08
EC-H4XL 10-20/40C10CFR.5 10.00 10.00 20.00 40.00 80.00 4 0.50 5.0 C O0.03-0.09
EC-H4XL 10-20/40W10CFR.5 10.00 10.00 20.00 40.00 80.00 4 0.50 5.0 W O0.03-0.09
EC-H4XL 12-24/50C12CFR.6 12.00 12.00 24.00 50.00 95.00 4 0.60 5.0 C O0.04-0.10
EC-H4XL 12-24/50W12CFR.6 12.00 12.00 24.00 50.00 95.00 4 0.60 5.0 W O0.04-0.10
(1) C-Cylindrical, W-Weldon
EC-H5M-CFR
5 Flute Endmills with Different Helix (36 - 38°) and Variable Pitch for
Chatter Dampening with Assorted Radii
rL
De8
ap
dh6
a
a
a
a
aa1a2a3a4a5
Rd°
Dimensions Recommended
Machining Data
Designation DdapL Flute r Rd° Shank(1)
IC900
fz
(mm/t)
EC-H5M 04-09C06CFR0.2-57 4.00 6.00 9.00 57.00 5 0.20 5.0 C O0.02-0.04
EC-H5M 05-11C06CFR0.2-57 5.00 6.00 11.00 57.00 5 0.20 5.0 C O0.02-0.04
EC-H5M 06-13C06CFR0.2-57 6.00 6.00 13.00 57.00 5 0.20 5.0 C O0.03-0.07
EC-H5M 06-13W06CFR0.2-57 6.00 6.00 13.00 57.00 5 0.20 5.0 W O0.03-0.07
EC-H5M 08-19C08CFR0.4-63 8.00 8.00 19.00 63.00 5 0.40 5.0 C O0.03-0.09
EC-H5M 08-19W08CFR0.4-63 8.00 8.00 19.00 63.00 5 0.40 5.0 W O0.03-0.09
EC-H5M 10-22C10CFR0.5-72 10.00 10.00 22.00 72.00 5 0.50 5.0 C O0.03-0.10
EC-H5M 10-22W10CFR0.5-72 10.00 10.00 22.00 72.00 5 0.50 5.0 W O0.03-0.10
EC-H5M 12-26C12CFR0.6-83 12.00 12.00 26.00 83.00 5 0.60 5.0 C O0.04-0.11
EC-H5M 12-26W12CFR0.6-83 12.00 12.00 26.00 83.00 5 0.60 5.0 W O0.04-0.11
(1) C-Cylindrical, W-Weldon
E27
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EC-E4L-CF
4 Flute 38° Helix Endmills with 3xD Relieved Necks and Variable Pitch,
for Chatter Dampening
L
H
ap
Ha
Chx45˚
_
_
_
_
dh
6
De
8
Rd°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation Dd
apH L Flute Ha°R
d° Shank(1) Ch
IC300
IC900
fz
(mm/t)
EC-E4L 03-8/11C06CF57 3.00 6.00 8.00 11.00 57.00 4 38.0 5.0 C 0.10 OO 0.02-0.05
EC-E4L 04-10/14C06CF57 4.00 6.00 10.00 14.00 57.00 4 38.0 5.0 C 0.15 OO 0.02-0.05
EC-E4L 05-12/17C06CF57 5.00 6.00 12.00 17.00 57.00 4 38.0 5.0 C 0.18 OO 0.02-0.06
EC-E4L 06-14/20C06CF57 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 C 0.25 OO 0.03-0.07
EC-E4L 06-14/20W06CF57 6.00 6.00 14.00 20.00 57.00 4 38.0 5.0 W 0.25 OO 0.03-0.07
EC-E4L 08-18/26C08CFS63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 C 0 O0.03-0.08
EC-E4L 08-18/26C08CF63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 C 0.30 OO 0.03-0.09
EC-E4L 08-18/26W08CF63 8.00 8.00 18.00 26.00 63.00 4 38.0 5.0 W 0.30 OO 0.03-0.09
EC-E4L 10-22/32C10CFS72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 C 0 O0.03-0.09
EC-E4L 10-22/32C10CF72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 C 0.40 OO 0.03-0.10
EC-E4L 10-22/32W10CF72 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 W 0.40 O0.03-0.10
EC-E4L 10-22/32W10CF72 30 10.00 10.00 22.00 32.00 72.00 4 38.0 5.0 W 0.40 O0.03-0.10
EC-E4L 12-26/38C12CFS83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 C 0 O0.04-0.10
EC-E4L 12-26/38C12CF83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 C 0.50 OO 0.04-0.11
EC-E4L 12-26/38W12CF83 12.00 12.00 26.00 38.00 83.00 4 38.0 5.0 W 0.50 OO 0.04-0.11
EC-E5L-CF
5 Flute 38° Helix Endmills, Variable Pitch Medium Length (1xD)
L
ap
Ha
Chx45˚
dh
6
De
8
a
a
a
a
aa1a2a3a4a5
Rd°
Dimensions Recommended
Machining Data
Designation Dd
apL Flute Ha°R
d° Shank(1) Ch
IC900
fz
(mm/t)
EC-E5L 06-15C06CF57 6.00 6.00 15.00 57.00 5 38.0 5.0 C 0.20 O0.03-0.07
EC-E5L 06-15W06CF57 6.00 6.00 15.00 57.00 5 38.0 5.0 W 0.20 O0.03-0.07
EC-E5L 08-20C08CF63 8.00 8.00 20.00 63.00 5 38.0 5.0 C 0.25 O0.03-0.09
EC-E5L 08-20W08CF63 8.00 8.00 20.00 63.00 5 38.0 5.0 W 0.25 O0.03-0.09
EC-E5L 10-25C10CF72 10.00 10.00 25.00 72.00 5 38.0 5.0 C 0.30 O0.03-0.10
EC-E5L 10-25W10CF72 10.00 10.00 25.00 72.00 5 38.0 5.0 W 0.30 O0.03-0.10
EC-E5L 12-30C12CF83 12.00 12.00 30.00 83.00 5 38.0 5.0 C 0.40 O0.04-0.11
EC-E5L 12-30W12CF83 12.00 12.00 30.00 83.00 5 38.0 5.0 W 0.40 O0.04-0.11
• IC300 should be mainly used for machining exotic materials
(1) C-Cylindrical, W-Weldon
(1) C-Cylindrical, W-Weldon
ISCAR
E28
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

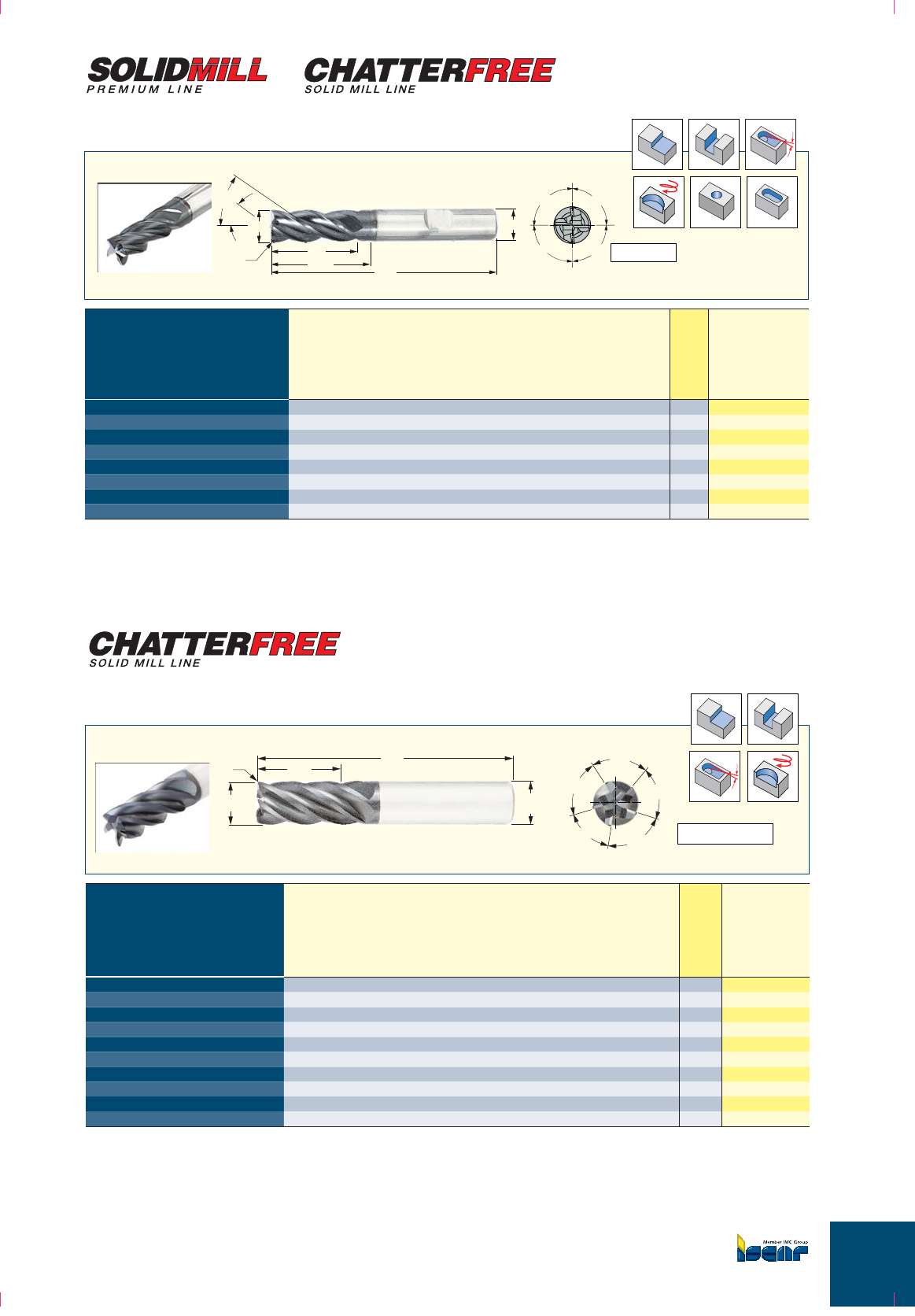

EFF-S4
4 Flute with Relieved Necks, Fast Feed High Productivity Solid Carbide Endmills
R
r
H
ap
L
dh
6
De
9
Rd°
Dimensions Recommended
Machining Data
Designation D d L Flute H r(1) Rap
IC903
fz
(mm/t)
EFF-S4-06 030/20C06R1.0M 6.00 6.00 57.00 4 20.00 1.23 5.3 0.30 O0.10-0.30
EFF-S4-08 035/26C08R1.3M 8.00 8.00 63.00 4 26.00 1.62 7.0 0.40 O0.10-0.40
EFF-S4-10 040/30C10R1.6M 10.00 10.00 72.00 4 30.00 2.01 8.8 0.50 O0.15-0.50
EFF-S4-12 045/34C12R2.0M 12.00 12.00 83.00 4 34.00 2.47 10.6 0.60 O0.15-0.50
EFP-E4,5CF
Solid Carbide Roughing Endmills with Chip Splitting Cutting Edges,
Variable Pitch and Large Radius Frontal Edge
d
ap max
a
p
D
r
L
Ha
Rd°
O
Dimensions Recommended
Machining Data
Designation Dd Lr
(2) Flute Ha°ap(3) ap max Rd°
IC903
fz
(mm/t)
EFP-E4CF 06-12C06R1.0M57 6.00 6.00 57.00 1.00 4 38.0 0.30 12.00 5.0 O0.02-0.30
EFP-E4CF 08-16C08R1.4M63 8.00 8.00 63.00 1.40 4 38.0 0.40 16.00 5.0 O0.03-0.40
EFP-E4CF 10-20C10R1.7M72 10.00 10.00 72.00 1.70 4 38.0 0.50 20.00 5.0 O0.03-0.50
EFP-E5CF 10-24C10R1.7M72 (1) 10.00 10.00 72.00 1.70 5 38.0 0.50 24.00 5.0 O0.03-0.50
EFP-E4CF 12-25C12R2.0M83 12.00 12.00 83.00 2.00 4 38.0 0.60 24.00 5.0 O0.04-0.50
(1) Should be used for programming
(1) Cannot be used for plunging application (2) Used for programming (3) Maximum D.O.C. for high feed milling (FEEDMILL)
E29
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

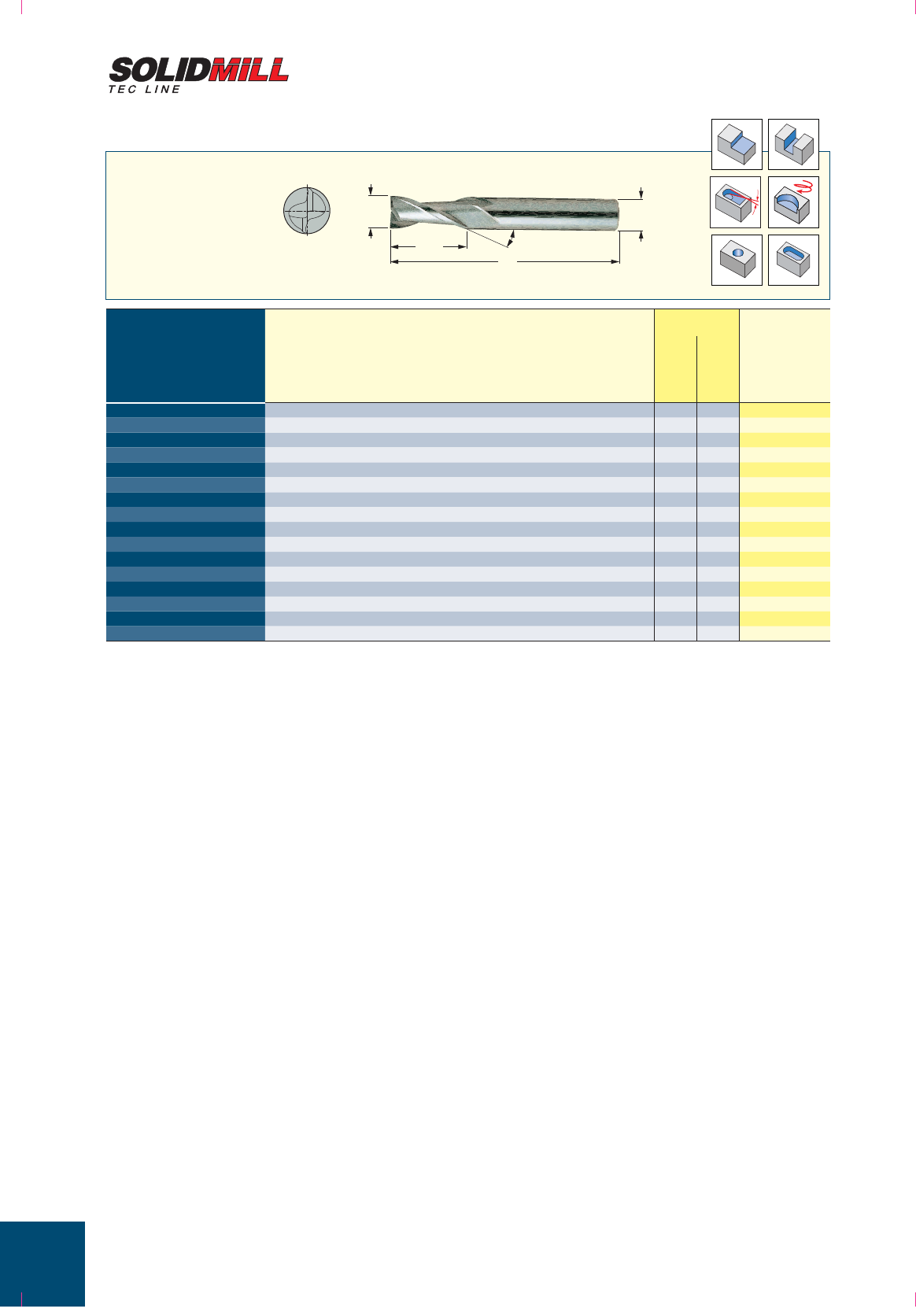

EC-A2 (economical-short)
Economical Type 2 Flute, 30° Helix Center Cutting Short Solid Carbide Endmills
dh6
L
ap
Dh10
Haº
Rd°
Dimensions Tough
¥
Hard
Recommended
Machining Data
Designation Dd
apL Flute Ha°R
d° Shank(1)
IC08
IC900
fz
(mm/t)
EC-A2 02-03W06E50 2.00 6.00 3.00 50.00 2 30.0 5.0 W OO 0.01-0.03
EC-A2 03-04W06E50 3.00 6.00 4.00 50.00 2 30.0 5.0 W OO 0.01-0.04
EC-A2 04-05W06E54 4.00 6.00 5.00 54.00 2 30.0 5.0 W OO 0.02-0.05
EC-A2 045-05W06E54 4.50 6.00 5.00 54.00 2 30.0 5.0 W OO 0.02-0.05
EC-A2 05-06W06E54 5.00 6.00 6.00 54.00 2 30.0 5.0 W OO 0.02-0.06
EC-A2 06-07W06E54 6.00 6.00 7.00 54.00 2 30.0 5.0 W OO 0.03-0.07
EC-A2 07-08W08E58 7.00 8.00 8.00 58.00 2 30.0 5.0 W OO 0.03-0.08
EC-A2 08-09W08E58 8.00 8.00 9.00 58.00 2 30.0 5.0 W OO 0.03-0.09
EC-A2 09-10W10E66 9.00 10.00 10.00 66.00 2 30.0 5.0 W OO 0.03-0.09
EC-A2 10-11W10E66 10.00 10.00 11.00 66.00 2 30.0 5.0 W OO 0.03-0.10
EC-A2 12-12W12E73 12.00 12.00 12.00 73.00 2 30.0 5.0 W O0.04-0.11
(1) W-Weldon
ISCAR
E30
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

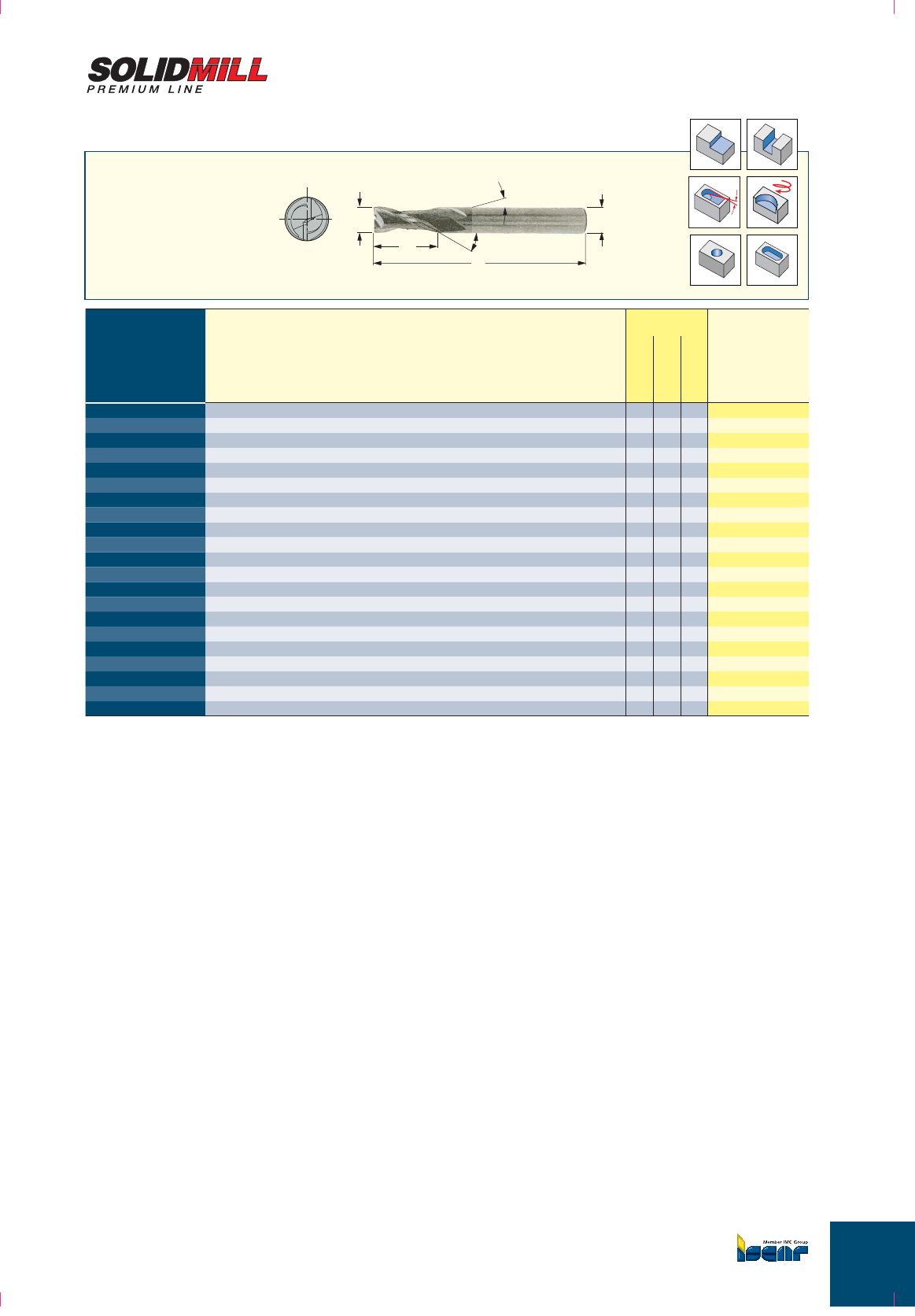

EC-A-2
2 Flute, 30 and 45° Helix Medium Length Solid Carbide Slot / Drill Endmills
ap
L
dh6
De8
15°
Ha
Rd°
Dimensions Tough
¥
Hard
Recommended
Machining Data
Designation Dd
apL Flute Ha°R
d° Shank(1)
IC08
IC300
IC900
fz
(mm/t)
EC020B07-2C03 2.00 3.00 7.00 38.00 2 45.0 5.0 C OO 0.01-0.03
EC020B07-2C06 2.00 6.00 7.00 57.00 2 45.0 5.0 C OO 0.01-0.03
EC025A07-2C03 2.50 3.00 7.00 38.00 2 30.0 5.0 C OO 0.01-0.03
EC030A10-2C03 3.00 3.00 10.00 38.00 2 30.0 5.0 C OO 0.01-0.04
EC030A10-2C06 3.00 6.00 10.00 57.00 2 30.0 5.0 C OO 0.01-0.04
EC035A12-2C04 3.50 4.00 12.00 50.00 2 30.0 5.0 C OO 0.01-0.04
EC040A12-2C04 4.00 4.00 12.00 50.00 2 30.0 5.0 C OOO 0.02-0.05
EC040A12-2C06 4.00 6.00 12.00 57.00 2 30.0 5.0 C OOO 0.02-0.05
EC045A14-2C06 4.50 6.00 14.00 57.00 2 30.0 5.0 C O0.02-0.05
EC050A14-2C05 5.00 5.00 14.00 50.00 2 30.0 5.0 C OO 0.02-0.06
EC050A14-2C06 5.00 6.00 14.00 57.00 2 30.0 5.0 C OO 0.02-0.06
EC055A16-2C06 5.50 6.00 16.00 57.00 2 30.0 5.0 C O0.02-0.06
EC060A16-2C06 6.00 6.00 16.00 57.00 2 30.0 5.0 C OOO 0.03-0.07
EC060A16-2W06 6.00 6.00 16.00 57.00 2 30.0 5.0 W O0.03-0.07
EC065A20-2C07 6.50 7.00 20.00 60.00 2 30.0 5.0 C O0.03-0.07
EC070A20-2C07 7.00 7.00 20.00 60.00 2 30.0 5.0 C OO 0.03-0.08
EC080A20-2C08 8.00 8.00 20.00 63.00 2 30.0 5.0 C OOO 0.03-0.09
EC080A20-2W08 8.00 8.00 20.00 63.00 2 30.0 5.0 W O0.03-0.09
EC085A22-2C10 8.50 10.00 22.00 72.00 2 30.0 5.0 C O0.03-0.09
EC100A22-2C10 10.00 10.00 22.00 72.00 2 30.0 5.0 C OOO 0.03-0.10
EC120A25-2C12 12.00 12.00 25.00 83.00 2 30.0 5.0 C OOO 0.04-0.11
(1) C-Cylindrical, W-Weldon
E31
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EC-A2 (economical-medium)
Economical Type 2 Flute, 30° Helix Center Cutting Medium Length
Solid Carbide Endmills
dh6
L
ap
Dh10
Haº
Rd°
Dimensions Tough
¥
Hard
Recommended
Machining Data
Designation Dd
apL Flute Ha°R
d° Shank(1)
IC08
IC900
fz
(mm/t)
EC-A2 01-03C04E50 1.00 4.00 3.00 50.00 2 30.0 5.0 C OO 0.00-0.01
EC-A2 015-045C04E50 1.50 4.00 4.50 50.00 2 30.0 5.0 C OO 0.00-0.02
EC-A2 02-08C02E32 2.00 2.00 8.00 32.00 2 30.0 5.0 C OO 0.01-0.03
EC-A2 025-08C025E32 2.50 2.50 8.00 32.00 2 30.0 5.0 C OO 0.01-0.03
EC-A2 03-12C03E38 3.00 3.00 12.00 38.00 2 30.0 5.0 C OO 0.01-0.04
EC-A2 035-12C035E32 3.50 3.50 12.00 32.00 2 30.0 5.0 C OO 0.01-0.04
EC-A2 04-12C04E50 4.00 4.00 12.00 50.00 2 30.0 5.0 C OO 0.02-0.05
EC-A2 045-14C045E50 4.50 4.50 14.00 50.00 2 30.0 5.0 C O0.02-0.05
EC-A2 05-14C05E50 5.00 5.00 14.00 50.00 2 30.0 5.0 C OO 0.02-0.06
EC-A2 055-16C055E50 5.50 5.50 16.00 50.00 2 30.0 5.0 C OO 0.02-0.06
EC-A2 06-16C06E50 6.00 6.00 16.00 50.00 2 30.0 5.0 C OO 0.03-0.07
EC-A2 07-20C07E60 7.00 7.00 20.00 60.00 2 30.0 5.0 C OO 0.03-0.08
EC-A2 08-20C08E63 8.00 8.00 20.00 63.00 2 30.0 5.0 C OO 0.03-0.09
EC-A2 09-20C09E60 9.00 9.00 20.00 60.00 2 30.0 5.0 C OO 0.03-0.09
EC-A2 10-22C10E72 10.00 10.00 22.00 72.00 2 30.0 5.0 C OO 0.03-0.10
EC-A2 12-22C12E70 12.00 12.00 22.00 70.00 2 30.0 5.0 C OO 0.04-0.11
(1) C-Cylindrical
ISCAR
E32
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EC-A2(economical-extra long)
Economical Type 2 Flute, 30° Helix Center Cutting Extra Long Solid Carbide Endmills
dh6
L
ap
Dh10
Haº
Rd°
Dimensions Tough
¥
Hard
Recommended
Machining Data
Designation Dd
apL Flute Ha°R
d° Shank(1)
IC08
IC900
fz
(mm/t)
EC-A2 03-30C03E75 3.00 3.00 30.00 75.00 2 30.0 5.0 C OO 0.01-0.04
EC-A2 04-30C04E75 4.00 4.00 30.00 75.00 2 30.0 5.0 C OO 0.02-0.05
EC-A2 05-40C05E100 5.00 5.00 40.00 100.00 2 30.0 5.0 C OO 0.02-0.06
EC-A2 06-50C06E150 6.00 6.00 50.00 150.00 2 30.0 5.0 C OO 0.03-0.07
EC-A2 08-50C08E150 8.00 8.00 50.00 150.00 2 30.0 5.0 C OO 0.03-0.09
EC-A2 10-60C10E150 10.00 10.00 60.00 150.00 2 30.0 5.0 C OO 0.03-0.10
EC-A2 12-75C12E150 12.00 12.00 75.00 150.00 2 30.0 5.0 C OO 0.04-0.11
ECC-A-2
2 Flute, 30° Helix Medium Length Solid Carbide Slot / Drill Endmills with Chamfered Corners
apL
dh6
Ch x 45°
De8
15°
Rd°
Dimensions Tough
¥
Hard
Recommended
Machining Data
Designation D d Flute apLR
d° Shank(1) Ch
IC300
IC900
fz
(mm/t)
ECC020B07-2C03 2.00 3.00 2 7.00 38.00 5.0 C 0.10 OO 0.01-0.03
ECC025A07-2C03 2.50 3.00 2 7.00 38.00 5.0 C 0.10 O0.01-0.03
ECC030A10-2C03 3.00 3.00 2 10.00 38.00 5.0 C 0.10 OO 0.01-0.04
ECC035A12-2C04 3.50 4.00 2 12.00 50.00 5.0 C 0.10 O0.01-0.04
ECC040A12-2C04 4.00 4.00 2 12.00 50.00 5.0 C 0.15 OO 0.02-0.05
ECC050A14-2C05 5.00 5.00 2 14.00 50.00 5.0 C 0.15 OO 0.02-0.06
ECC060A16-2C06 6.00 6.00 2 16.00 57.00 5.0 C 0.15 OO 0.03-0.07
ECC060A16-2W06 6.00 6.00 2 16.00 57.00 5.0 W 0.15 O0.03-0.07
ECC080A20-2C08 8.00 8.00 2 20.00 63.00 5.0 C 0.15 OO 0.03-0.09
ECC100A22-2C10 10.00 10.00 2 22.00 72.00 5.0 C 0.25 O0.03-0.10
ECC120A25-2C12 12.00 12.00 2 25.00 83.00 5.0 C 0.25 O0.04-0.11
(1) C-Cylindrical
(1) C-Cylindrical, W-Weldon
E33
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ECS/ECCS-E-3
3 Flute 38° Helix with 3xD Relieved Necks, Short Solid Carbide Slot / Drill Endmills,
with Chamfered Corners
ap
L
D2
H
Chx45º Ha°
dh
6
De
8
Rd°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation Dd
apHD
2L Flute Ha°R
d° Shank(1) Ch
IC300
IC900
fz
(mm/t)
ECS020E03-3W06-57 2.00 6.00 3.00 8.00 1.90 57.00 3 38.0 5.0 W - O0.01-0.03
ECS025E03-3W06-57 2.50 6.00 3.00 8.00 2.40 57.00 3 38.0 5.0 W - O0.01-0.03
ECS030E04-3W06-57 3.00 6.00 4.00 9.00 2.90 57.00 3 38.0 5.0 W - O0.01-0.04
ECS035E04-3W06-57 3.50 6.00 4.00 12.00 3.40 57.00 3 38.0 5.0 W - O0.01-0.04
ECS040E05-3W06-57 4.00 6.00 5.00 13.00 3.90 57.00 3 38.0 5.0 W - OO 0.02-0.05
ECS050E06-3W06-57 5.00 6.00 6.00 14.00 4.90 57.00 3 38.0 5.0 W - O0.02-0.06
ECCS060E07-3W06-57 6.00 6.00 7.00 15.00 5.90 57.00 3 38.0 5.0 W 0.15 O0.03-0.07
ECCS070E08-3W08-63 7.00 8.00 8.00 20.00 6.70 63.00 3 38.0 5.0 W 0.15 O0.03-0.08
ECCS080E09-3W08-63 8.00 8.00 9.00 21.00 7.60 63.00 3 38.0 5.0 W 0.15 O0.03-0.09
ECCS090E10-3W10-72 9.00 10.00 10.00 22.00 8.60 72.00 3 38.0 5.0 W 0.15 O0.03-0.09
ECCS100E11-3W10-72 10.00 10.00 11.00 23.00 9.50 72.00 3 38.0 5.0 W 0.25 O0.03-0.10
ECCS120E12-3W12-83 12.00 12.00 12.00 24.00 11.30 83.00 3 38.0 5.0 W 0.25 O0.04-0.11
(1) W-Weldon
ISCAR
E34
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

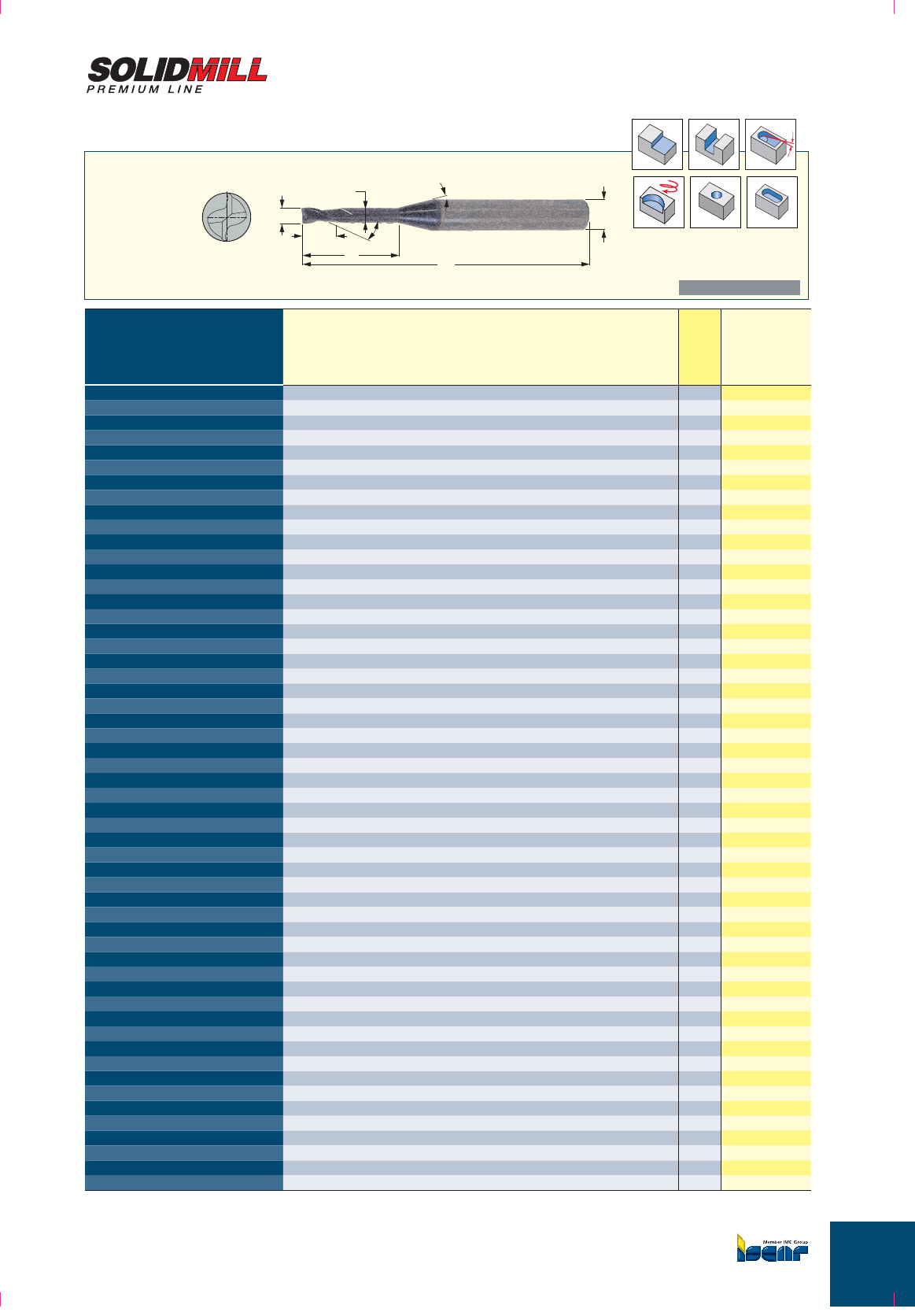

EC-A2 (rib processing)
2 Flute, 30° Helix Solid Carbide Endmills, for Rib Processing on Hard Materials
up to 65 HRc
Dimensions Recommended
Machining Data
Designation Dd
apHLD
2Flute Ha°R
d° Shank(1)
IC903
fz
(mm/t)
EC-A2 004-006/02C4M45 0.40 4.00 0.60 2.00 45.00 0.37 2 30.0 3.0 C O0.01-0.01
EC-A2 004-006/03C4M45 0.40 4.00 0.60 3.00 45.00 0.37 2 30.0 3.0 C O0.01-0.01
EC-A2 004-006/04C4M45 0.40 4.00 0.60 4.00 45.00 0.37 2 30.0 3.0 C O0.01-0.01
EC-A2 004-006/05C4M45 0.40 4.00 0.60 5.00 45.00 0.37 2 30.0 3.0 C O0.01-0.01
EC-A2 005-007/02C4M45 0.50 4.00 0.70 2.00 45.00 0.45 2 30.0 3.0 C O0.01-0.01
EC-A2 005-007/04C4M45 0.50 4.00 0.70 4.00 45.00 0.45 2 30.0 3.0 C O0.01-0.01
EC-A2 005-007/06C4M45 0.50 4.00 0.70 6.00 45.00 0.45 2 30.0 3.0 C O0.01-0.01
EC-A2 005-007/08C4M45 0.50 4.00 0.70 8.00 45.00 0.45 2 30.0 3.0 C O0.01-0.01
EC-A2 006-009/02C4M45 0.60 4.00 0.90 2.00 45.00 0.55 2 30.0 3.0 C O0.01-0.02
EC-A2 006-009/04C4M45 0.60 4.00 0.90 4.00 45.00 0.55 2 30.0 3.0 C O0.01-0.02
EC-A2 006-009/06C4M45 0.60 4.00 0.90 6.00 45.00 0.55 2 30.0 3.0 C O0.01-0.02
EC-A2 006-009/08C4M45 0.60 4.00 0.90 8.00 45.00 0.55 2 30.0 3.0 C O0.01-0.02
EC-A2 006-009/10C4M45 0.60 4.00 0.90 10.00 45.00 0.55 2 30.0 3.0 C O0.01-0.02
EC-A2 007-010/02C4M45 0.70 4.00 1.00 2.00 45.00 0.65 2 30.0 3.0 C O0.01-0.03
EC-A2 007-010/08C4M45 0.70 4.00 1.00 8.00 45.00 0.65 2 30.0 3.0 C O0.01-0.03
EC-A2 008-012/04C4M45 0.80 4.00 1.20 4.00 45.00 0.75 2 30.0 3.0 C O0.01-0.03
EC-A2 008-012/06C4M45 0.80 4.00 1.20 6.00 45.00 0.75 2 30.0 3.0 C O0.01-0.03
EC-A2 008-012/08C4M45 0.80 4.00 1.20 8.00 45.00 0.75 2 30.0 3.0 C O0.01-0.03
EC-A2 008-012/10C4M45 0.80 4.00 1.20 10.00 45.00 0.75 2 30.0 3.0 C O0.01-0.03
EC-A2 009-0135/06C4M45 0.90 4.00 1.35 6.00 45.00 0.85 2 30.0 3.0 C O0.01-0.03
EC-A2 009-0135/10C4M45 0.90 4.00 1.35 10.00 45.00 0.85 2 30.0 3.0 C O0.01-0.03
EC-A2 009-0135/15C4M50 0.90 4.00 1.35 15.00 50.00 0.85 2 30.0 3.0 C O0.01-0.03
EC-A2 010-015/04C4M45 1.00 4.00 1.50 4.00 45.00 0.97 2 30.0 3.0 C O0.01-0.01
EC-A2 010-015/06C4M45 1.00 4.00 1.50 6.00 45.00 0.97 2 30.0 3.0 C O0.01-0.01
EC-A2 010-015/08C4M45 1.00 4.00 1.50 8.00 45.00 0.95 2 30.0 3.0 C O0.01-0.01
EC-A2 010-015/10C4M45 1.00 4.00 1.50 10.00 45.00 0.95 2 30.0 3.0 C O0.01-0.01
EC-A2 010-015/12C4M45 1.00 4.00 1.50 12.00 45.00 0.93 2 30.0 3.0 C O0.01-0.01
EC-A2 010-015/16C4M50 1.00 4.00 1.50 16.00 50.00 0.93 2 30.0 3.0 C O0.01-0.01
EC-A2 010-015/20C4M55 1.00 4.00 1.50 20.00 55.00 0.93 2 30.0 3.0 C O0.01-0.01
EC-A2 012-018/06C4M45 1.20 4.00 1.80 6.00 45.00 1.17 2 30.0 3.0 C O0.01-0.01
EC-A2 012-018/08C4M45 1.20 4.00 1.80 8.00 45.00 1.15 2 30.0 3.0 C O0.01-0.01
EC-A2 012-018/10C4M45 1.20 4.00 1.80 10.00 45.00 1.15 2 30.0 3.0 C O0.01-0.01
EC-A2 012-018/16C4M50 1.20 4.00 1.80 16.00 50.00 1.13 2 30.0 3.0 C O0.01-0.01
EC-A2 014-021/06C4M45 1.40 4.00 2.10 6.00 45.00 1.35 2 30.0 3.0 C O0.01-0.01
EC-A2 014-021/08C4M45 1.40 4.00 2.10 8.00 45.00 1.35 2 30.0 3.0 C O0.01-0.01
EC-A2 014-021/10C4M45 1.40 4.00 2.10 10.00 45.00 1.35 2 30.0 3.0 C O0.01-0.01
EC-A2 015-023/06C4M45 1.50 4.00 2.30 6.00 45.00 1.47 2 30.0 3.0 C O0.01-0.02
EC-A2 015-023/08C4M45 1.50 4.00 2.30 8.00 45.00 1.45 2 30.0 3.0 C O0.01-0.02
EC-A2 015-023/10C4M45 1.50 4.00 2.30 10.00 45.00 1.45 2 30.0 3.0 C O0.01-0.02
EC-A2 015-023/12C4M45 1.50 4.00 2.30 12.00 45.00 1.41 2 30.0 3.0 C O0.01-0.02
EC-A2 015-023/14C4M50 1.50 4.00 2.30 14.00 50.00 1.41 2 30.0 3.0 C O0.01-0.02
EC-A2 015-023/16C4M50 1.50 4.00 2.30 16.00 50.00 1.41 2 30.0 3.0 C O0.01-0.02
EC-A2 015-023/20C4M55 1.50 4.00 2.30 20.00 55.00 1.41 2 30.0 3.0 C O0.01-0.02
EC-A2 016-024/06C4M45 1.60 4.00 2.40 6.00 45.00 1.57 2 30.0 3.0 C O0.01-0.02
EC-A2 016-024/08C4M45 1.60 4.00 2.40 8.00 45.00 1.55 2 30.0 3.0 C O0.01-0.02
EC-A2 016-024/10C4M45 1.60 4.00 2.40 10.00 45.00 1.55 2 30.0 3.0 C O0.01-0.02
EC-A2 016-024/18C4M55 1.60 4.00 2.40 18.00 55.00 1.53 2 30.0 3.0 C O0.01-0.02
EC-A2 016-024/26C4M60 1.60 4.00 2.40 26.00 60.00 1.53 2 30.0 3.0 C O0.01-0.02
EC-A2 018-027/06C4M45 1.80 4.00 2.70 6.00 45.00 1.77 2 30.0 3.0 C O0.01-0.03
EC-A2 018-027/08C4M45 1.80 4.00 2.70 8.00 45.00 1.75 2 30.0 3.0 C O0.01-0.03
EC-A2 018-027/10C4M45 1.80 4.00 2.70 10.00 45.00 1.75 2 30.0 3.0 C O0.01-0.03
EC-A2 018-027/12C4M45 1.80 4.00 2.70 12.00 45.00 1.73 2 30.0 3.0 C O0.01-0.03
EC-A2 018-027/14C4M50 1.80 4.00 2.70 14.00 50.00 1.73 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/06C4M45 2.00 4.00 3.00 6.00 45.00 1.97 2 30.0 3.0 C O0.01-0.03
15°
D2
L
ap
H
Haº
dh
6
De
8
Rd°
HARD MATERIALS
(1) C-Cylindrical
E35
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
Dimensions Recommended
Machining Data
Designation Dd
apHLD
2Flute Ha°R
d° Shank(1)
IC903
fz
(mm/t)
EC-A2 020-030/08C4M45 2.00 4.00 3.00 8.00 45.00 1.95 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/10C4M45 2.00 4.00 3.00 10.00 45.00 1.95 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/12C4M45 2.00 4.00 3.00 12.00 45.00 1.93 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/14C4M50 2.00 4.00 3.00 14.00 50.00 1.93 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/16C4M50 2.00 4.00 3.00 16.00 50.00 1.91 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/18C4M55 2.00 4.00 3.00 18.00 55.00 1.91 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/20C4M55 2.00 4.00 3.00 20.00 55.00 1.89 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/25C4M60 2.00 4.00 3.00 25.00 60.00 1.89 2 30.0 3.0 C O0.01-0.03
EC-A2 020-030/30C4M70 2.00 4.00 3.00 30.00 70.00 1.89 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/08C4M45 2.50 4.00 3.70 8.00 45.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/10C4M45 2.50 4.00 3.70 10.00 45.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/12C4M45 2.50 4.00 3.70 12.00 45.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/14C4M50 2.50 4.00 3.70 14.00 50.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/16C4M55 2.50 4.00 3.70 16.00 55.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/18C4M55 2.50 4.00 3.70 18.00 55.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/20C4M60 2.50 4.00 3.70 20.00 60.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/25C4M70 2.50 4.00 3.70 25.00 70.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 025-037/30C4M80 2.50 4.00 3.70 30.00 80.00 2.40 2 30.0 3.0 C O0.01-0.03
EC-A2 030-045/08C6M45 3.00 6.00 4.50 8.00 45.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/10C6M45 3.00 6.00 4.50 10.00 45.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/12C6M45 3.00 6.00 4.50 12.00 45.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/14C6M50 3.00 6.00 4.50 14.00 50.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/16C6M55 3.00 6.00 4.50 16.00 55.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/18C6M55 3.00 6.00 4.50 18.00 55.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/20C6M60 3.00 6.00 4.50 20.00 60.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/25C6M65 3.00 6.00 4.50 25.00 65.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/30C6M70 3.00 6.00 4.50 30.00 70.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/35C6M80 3.00 6.00 4.50 35.00 80.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 030-045/40C6M90 3.00 6.00 4.50 40.00 90.00 2.85 2 30.0 3.0 C O0.01-0.04
EC-A2 040-060/12C6M50 4.00 6.00 6.00 12.00 50.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 040-060/16C6M60 4.00 6.00 6.00 16.00 60.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 040-060/20C6M60 4.00 6.00 6.00 20.00 60.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 040-060/25C6M70 4.00 6.00 6.00 25.00 70.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 040-060/30C6M70 4.00 6.00 6.00 30.00 70.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 040-060/35C6M80 4.00 6.00 6.00 35.00 80.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 040-060/40C6M90 4.00 6.00 6.00 40.00 90.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 040-060/45C6M90 4.00 6.00 6.00 45.00 90.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 040-060/50C6M100 4.00 6.00 6.00 50.00 100.00 3.80 2 30.0 3.0 C O0.02-0.05
EC-A2 050-075/16C6M60 5.00 6.00 7.50 16.00 60.00 4.80 2 30.0 3.0 C O0.02-0.06
EC-A2 050-075/20C6M60 5.00 6.00 7.50 20.00 60.00 4.80 2 30.0 3.0 C O0.02-0.06
EC-A2 050-075/25C6M70 5.00 6.00 7.50 25.00 70.00 4.80 2 30.0 3.0 C O0.02-0.06
EC-A2 050-075/30C6M80 5.00 6.00 7.50 30.00 80.00 4.80 2 30.0 3.0 C O0.02-0.06
EC-A2 050-075/35C6M80 5.00 6.00 7.50 35.00 80.00 4.80 2 30.0 3.0 C O0.02-0.06
EC-A2 050-075/40C6M80 5.00 6.00 7.50 40.00 80.00 4.80 2 30.0 3.0 C O0.02-0.06
EC-A2 050-075/50C6M110 5.00 6.00 7.50 50.00 110.00 4.80 2 30.0 3.0 C O0.02-0.06
EC-A2 060-090/20C6M80 6.00 6.00 9.00 20.00 80.00 5.70 2 30.0 3.0 C O0.02-0.06
EC-A2 060-090/30C6M90 6.00 6.00 9.00 30.00 90.00 5.70 2 30.0 3.0 C O0.02-0.06
EC-A2 060-090/40C6M100 6.00 6.00 9.00 40.00 100.00 5.60 2 30.0 3.0 C O0.02-0.06
EC-A2 060-090/50C6M110 6.00 6.00 9.00 50.00 110.00 5.60 2 30.0 3.0 C O0.02-0.06

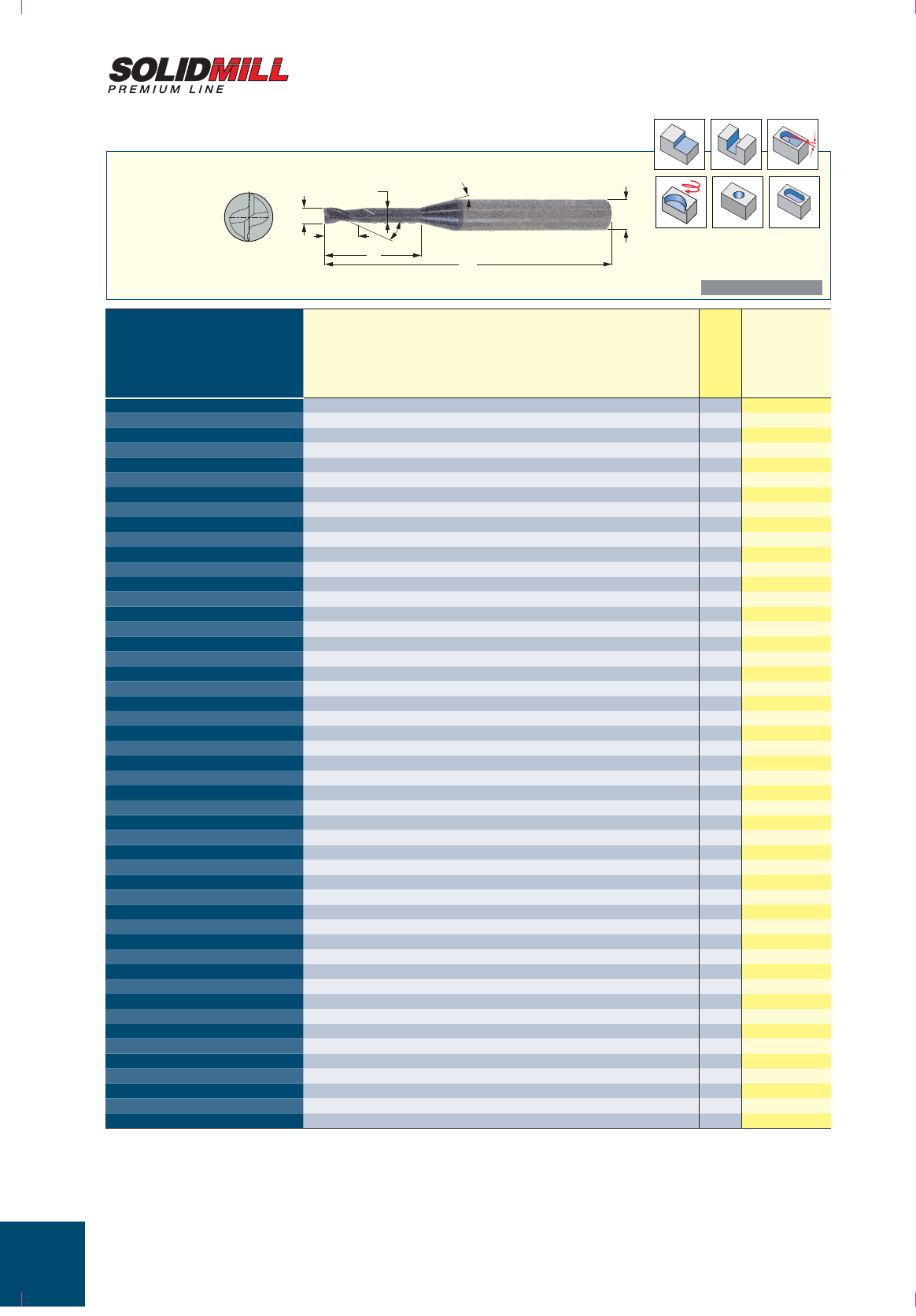

EC-A2 (rib processing)
2 Flute, 30° Helix Solid Carbide Endmills, for Rib Processing on Hard Materials
up to 65 HRc
(continued)
15°
D2
L
ap
H
Haº
dh
6
De
8
Rd°
HARD MATERIALS
(1) C-Cylindrical
ISCAR
E36
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

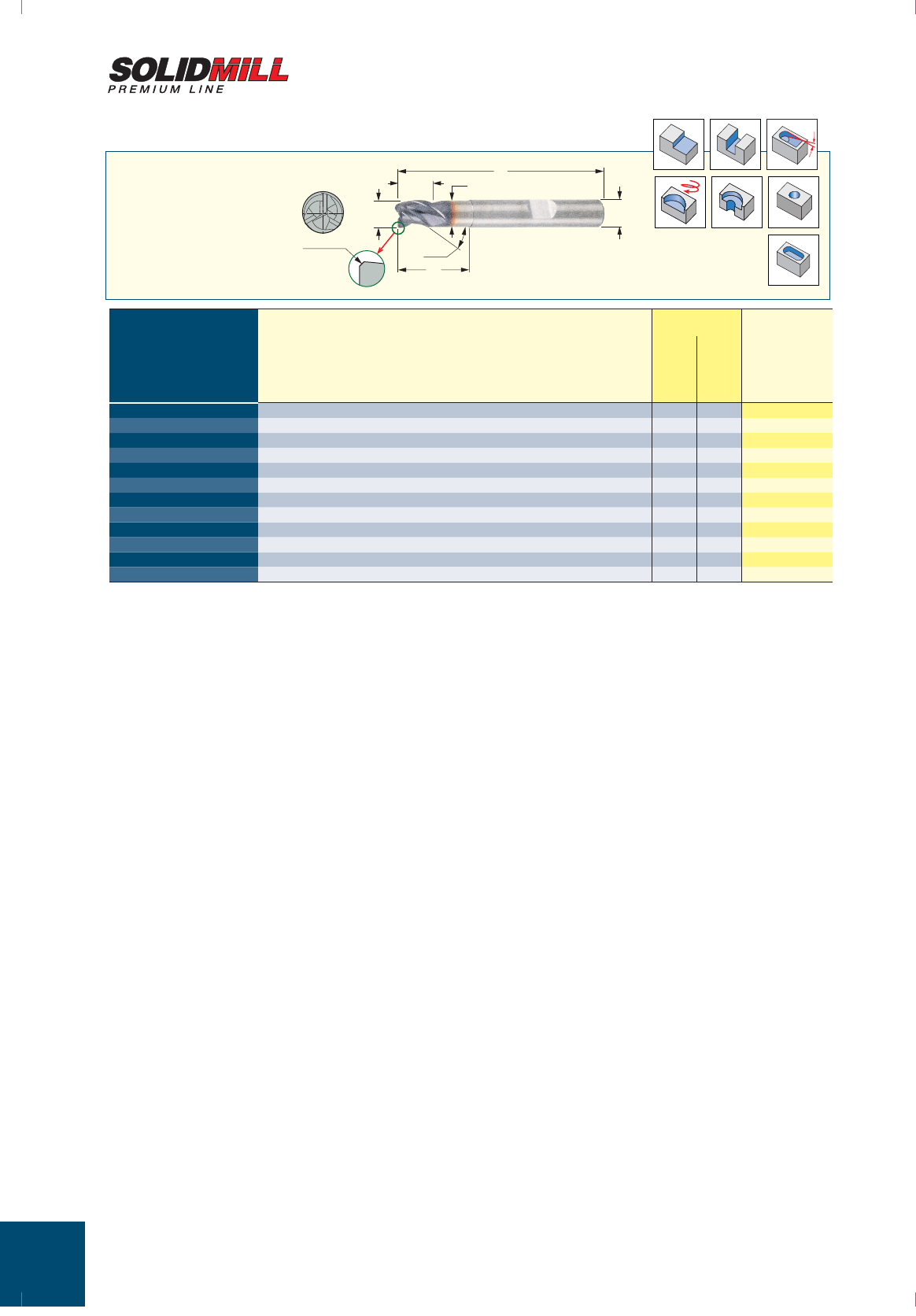

ECH-B-6
6 Flute, 45° Helix Medium Length Solid Carbide Endmills, for Finishing of Hard
Materials up to 65 HRc
ap
L
dh6
De8
Ha
Rd°
Dimensions Tough
¥
Hard Recommended
Machining Data
Designation Dd
apL Flute Ha° Shank(1)
IC900
IC903
fz
(mm/t)
ECH060B16-6C06 6.00 6.00 16.00 57.00 6 45.0 C OO 0.03-0.07
ECH060B16-6W06 6.00 6.00 16.00 57.00 6 45.0 W O0.03-0.07
ECH080B20-6C08 8.00 8.00 20.00 63.00 6 45.0 C OO 0.03-0.09
ECH080B20-6W08 8.00 8.00 20.00 63.00 6 45.0 W O0.03-0.09
ECH100B22-6C10 10.00 10.00 22.00 72.00 6 45.0 C OO 0.03-0.10
ECH100B22-6W10 10.00 10.00 22.00 72.00 6 45.0 W O0.03-0.10
ECH120B25-6C12 12.00 12.00 25.00 83.00 6 45.0 C OO 0.04-0.11
ECH120B25-6W12 12.00 12.00 25.00 83.00 6 45.0 W O0.04-0.11
• Use IC903 for machining hardened steel up to 65 HRc
(1) C-Cylindrical, W-Weldon
HARD MATERIALS
E37
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EC-D6
6 Flute, 50° Helix Medium Length Solid Carbide Endmills, for Finishing of Hard
Materials up to 65 HRc
dh6
ap
L
Dh6
Haº
Dimensions Recommended
Machining Data
Designation Dd
apL Flute Ha° Shank(1) Rd°
IC903
fz
(mm/t)
EC-D6 06-13C06H57 6.00 6.00 13.00 57.00 6 50.0 C 5.0 O0.03-0.07
EC-D6 08-20C08H63 8.00 8.00 20.00 63.00 6 50.0 C 5.0 O0.03-0.09
EC-D6 10-22C10H72 10.00 10.00 22.00 72.00 6 50.0 C 5.0 O0.03-0.10
EC-D6 12-25C12H83 12.00 12.00 25.00 83.00 6 50.0 C 5.0 O0.04-0.11
EC-D6 12-25W12H83 12.00 12.00 25.00 83.00 6 50.0 W 5.0 O0.04-0.11
HARD MATERIALS
EC-B6
6 Flute, 45° Helix Extra Long Solid Carbide Endmills, for Finishing of Hard Materials
up to 65 HRc
L
apHaº
dh
6
De
8
Dimensions Recommended
Machining Data
Designation Dd
apL Flute Ha° Shank(1)
IC903
fz
(mm/t)
EC-B6 060-026C06-70 6.00 6.00 26.00 70.00 6 45.0 C O0.03-0.07
EC-B6 080-036C08-90 8.00 8.00 36.00 90.00 6 45.0 C O0.03-0.09
EC-B6 100-46C10-100 10.00 10.00 46.00 100.00 6 45.0 C O0.03-0.10
EC-B6 120-56C12-110 12.00 12.00 56.00 110.00 6 45.0 C O0.04-0.11
HARD MATERIALS
(1) C-Cylindrical
(1) W-Weldon, C-Cylindrical
ISCAR
E38
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

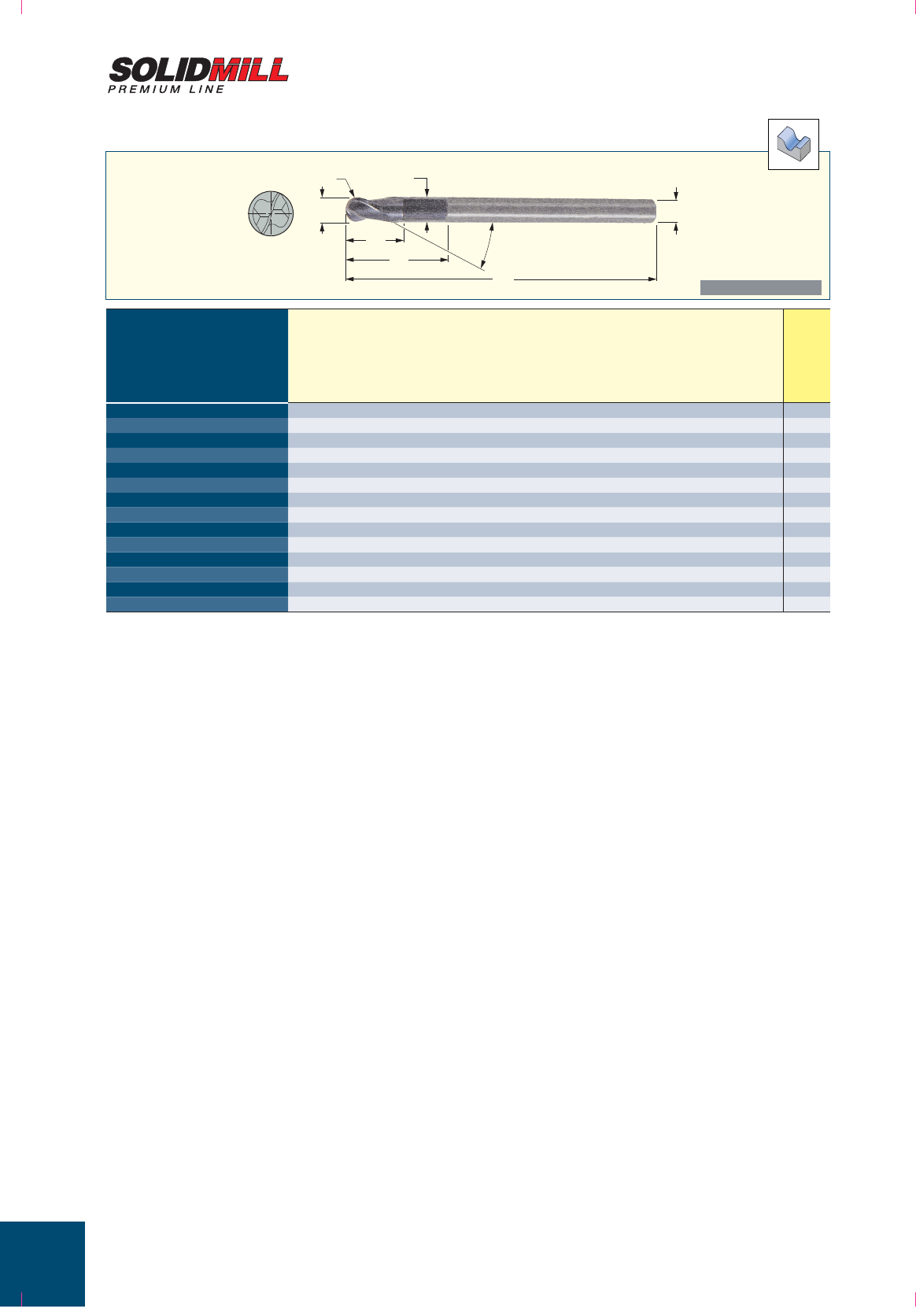

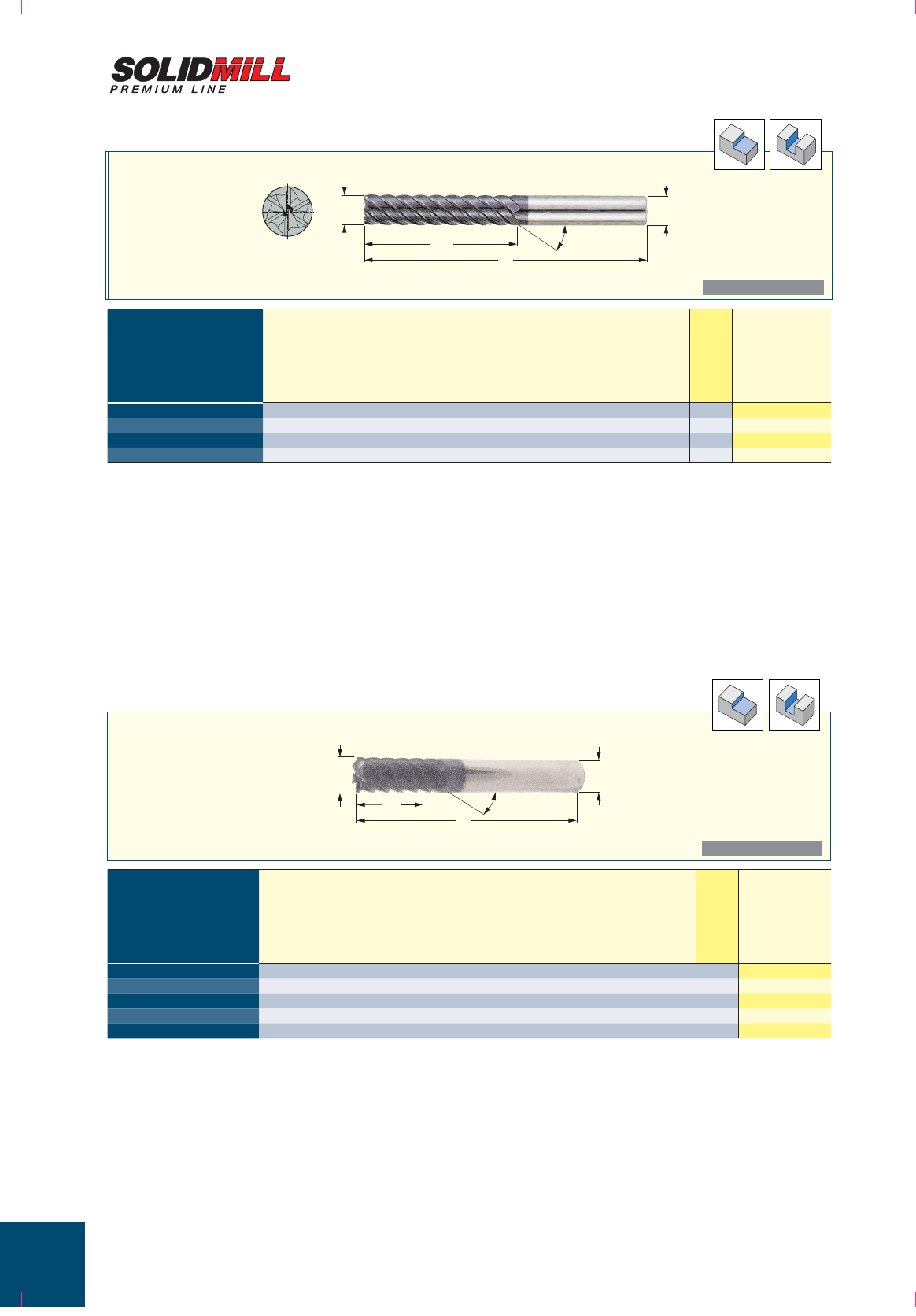

ECL-B-4
4 & 6 Flute, 45° Helix Long Solid Carbide Endmills
dh6
ap
L
De8
Ha
Dimensions Recommended
Machining Data
Designation Dd
apL Flute Ha° Shank(1)
IC900
fz
(mm/t)
ECL060B24-4C06 6.00 6.00 24.00 65.00 4 45.0 C O0.03-0.07
ECL060B24-4W06 6.00 6.00 24.00 65.00 4 45.0 W O0.03-0.07
ECL080B32-4C08 8.00 8.00 32.00 80.00 4 45.0 C O0.03-0.09
ECL080B32-4W08 8.00 8.00 32.00 80.00 4 45.0 W O0.03-0.09
ECL100B40-4C10 10.00 10.00 40.00 100.00 4 45.0 C O0.03-0.10
ECL100B40-4W10 10.00 10.00 40.00 100.00 4 45.0 W O0.03-0.10
ECL120B48-4C12 12.00 12.00 48.00 100.00 4 45.0 C O0.04-0.11
ECL120B48-4W12 12.00 12.00 48.00 100.00 4 45.0 W O0.04-0.11

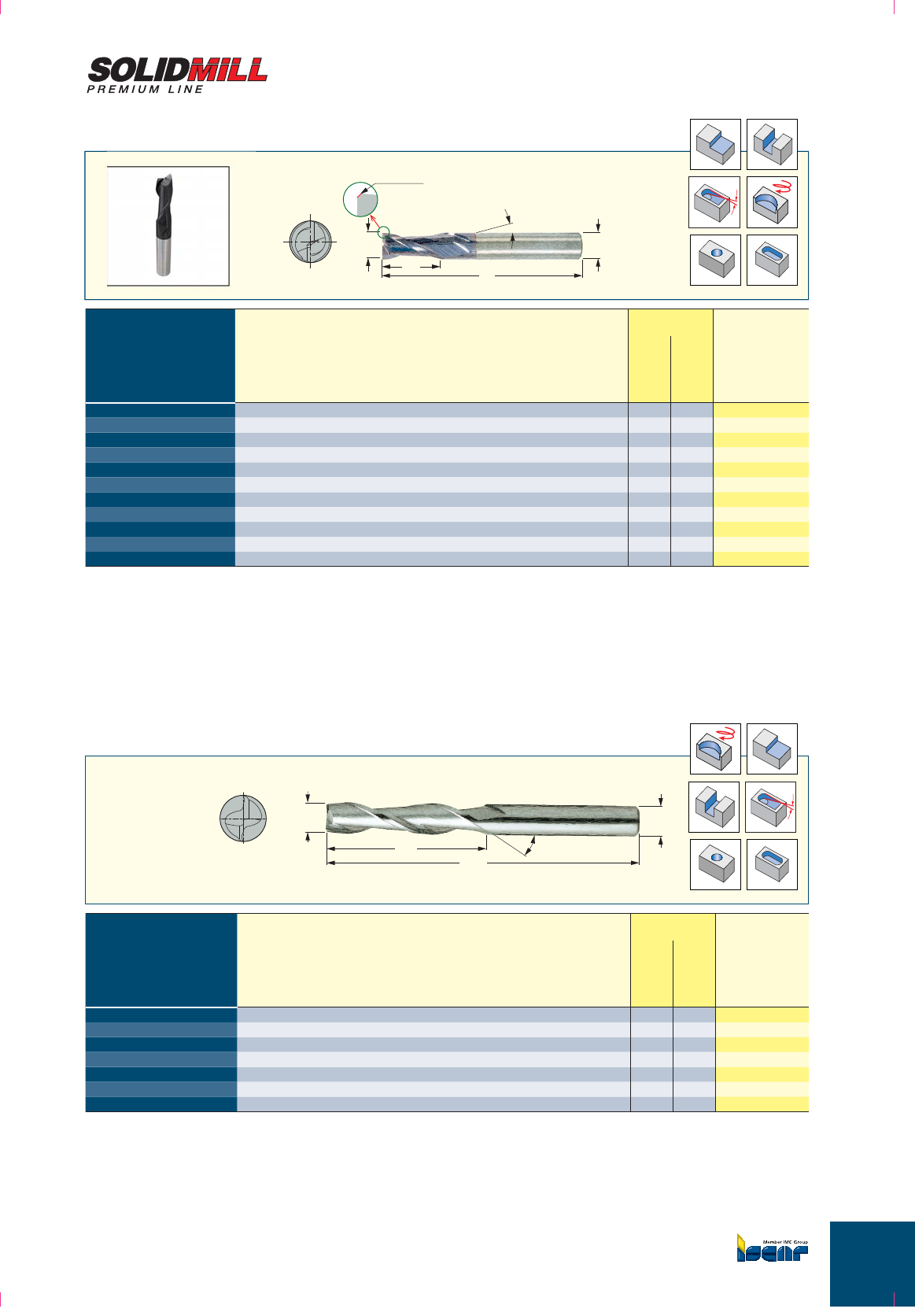

ECXL-B-4
4 & 6 Flute, 45° Helix Extra Long Solid Carbide Endmills
dh6
ap
L
De8
Ha
Dimensions Recommended
Machining Data
Designation Dd
apL Flute Ha° Shank(1)
IC900
fz
(mm/t)
ECXL100B60-4C10 10.00 10.00 60.00 112.00 4 45.0 C O0.03-0.10
ECXL100B60-4W10 10.00 10.00 60.00 112.00 4 45.0 W O0.03-0.10
ECXL120B72-4C12 12.00 12.00 72.00 150.00 4 45.0 C O0.04-0.11
ECXL120B72-4W12 12.00 12.00 72.00 150.00 4 45.0 W O0.04-0.11
• Smooth cutting in extra long depth
(1) C-Cylindrical, W-Weldon
• Smooth cutting in extra long depth.
(1) C-Cylindrical, W-Weldon
E39
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
dh6
L
ap
H
De8
15°
D2
Ha°
EB-A2 (rib processing)
2 Flute, 30° Helix Rib Processing Solid Carbide Ball Nose Endmills, for Materials up to 65 HRc
Dimensions
Designation Dd
apLHD
2Flute Ha° Shank(1)
IC903
EB-A2 004-006/01C4M45 0.40 4.00 0.60 45.00 1.00 0.36 2 30.0 C O
EB-A2 004-006/02C4M45 0.40 4.00 0.60 45.00 2.00 0.36 2 30.0 C O
EB-A2 004-006/03C4M45 0.40 4.00 0.60 45.00 3.00 0.36 2 30.0 C O
EB-A2 005-007/02C4M45 0.50 4.00 0.70 45.00 2.00 0.45 2 30.0 C O
EB-A2 005-007/04C4M45 0.50 4.00 0.70 45.00 4.00 0.45 2 30.0 C O
EB-A2 005-007/06C4M45 0.50 4.00 0.70 45.00 6.00 0.45 2 30.0 C O
EB-A2 005-007/08C4M45 0.50 4.00 0.70 45.00 8.00 0.45 2 30.0 C O
EB-A2 006-009/02C4M45 0.60 4.00 0.90 45.00 2.00 0.55 2 30.0 C O
EB-A2 006-009/04C4M45 0.60 4.00 0.90 45.00 4.00 0.55 2 30.0 C O
EB-A2 006-009/06C4M45 0.60 4.00 0.90 45.00 6.00 0.55 2 30.0 C O
EB-A2 006-009/08C4M45 0.60 4.00 0.90 45.00 8.00 0.55 2 30.0 C O
EB-A2 008-012/02C4M45 0.80 4.00 1.20 45.00 2.00 0.75 2 30.0 C O
EB-A2 008-012/04C4M45 0.80 4.00 1.20 45.00 4.00 0.75 2 30.0 C O
EB-A2 008-012/06C4M45 0.80 4.00 1.20 45.00 6.00 0.75 2 30.0 C O
EB-A2 008-012/10C4M45 0.80 4.00 1.20 45.00 10.00 0.75 2 30.0 C O
EB-A2 010-015/03C4M45 1.00 4.00 1.50 45.00 3.00 0.97 2 30.0 C O
EB-A2 010-015/04C4M45 1.00 4.00 1.50 45.00 4.00 0.97 2 30.0 C O
EB-A2 010-015/05C4M45 1.00 4.00 1.50 45.00 5.00 0.97 2 30.0 C O
EB-A2 010-015/06C4M45 1.00 4.00 1.50 45.00 6.00 0.97 2 30.0 C O
EB-A2 010-015/07C4M45 1.00 4.00 1.50 45.00 7.00 0.95 2 30.0 C O
EB-A2 010-015/08C4M45 1.00 4.00 1.50 45.00 8.00 0.95 2 30.0 C O
EB-A2 010-015/10C4M45 1.00 4.00 1.50 45.00 10.00 0.95 2 30.0 C O
EB-A2 010-015/12C4M45 1.00 4.00 1.50 45.00 12.00 0.93 2 30.0 C O
EB-A2 010-015/14C4M50 1.00 4.00 1.50 50.00 14.00 0.93 2 30.0 C O
EB-A2 010-015/16C4M50 1.00 4.00 1.50 50.00 16.00 0.93 2 30.0 C O
EB-A2 010-015/20C4M55 1.00 4.00 1.50 55.00 20.00 0.93 2 30.0 C O
EB-A2 012-018/08C4M45 1.20 4.00 1.80 45.00 8.00 1.17 2 30.0 C O
EB-A2 012-018/12C4M45 1.20 4.00 1.80 45.00 12.00 1.13 2 30.0 C O
EB-A2 014-021/08C4M45 1.40 4.00 2.10 45.00 8.00 1.35 2 30.0 C O
EB-A2 014-021/16C4M50 1.40 4.00 2.10 50.00 16.00 1.31 2 30.0 C O
EB-A2 015-015/03C04M50 1.50 4.00 1.50 50.00 3.00 1.47 2 30.0 C O
EB-A2 015-023/06C4M45 1.50 4.00 2.30 45.00 6.00 1.47 2 30.0 C O
EB-A2 015-023/08C4M45 1.50 4.00 2.30 45.00 8.00 1.45 2 30.0 C O
EB-A2 015-023/10C4M45 1.50 4.00 2.30 45.00 10.00 1.45 2 30.0 C O
EB-A2 015-023/12C4M45 1.50 4.00 2.30 45.00 12.00 1.43 2 30.0 C O
EB-A2 015-023/16C4M50 1.50 4.00 2.30 50.00 16.00 1.41 2 30.0 C O
EB-A2 015-023/20C4M55 1.50 4.00 2.30 55.00 20.00 1.39 2 30.0 C O
EB-A2 016-024/08C4M45 1.60 4.00 2.40 45.00 8.00 1.55 2 30.0 C O
EB-A2 016-024/12C4M45 1.60 4.00 2.40 45.00 12.00 1.53 2 30.0 C O
EB-A2 018-027/08C4M45 1.80 4.00 2.70 45.00 8.00 1.75 2 30.0 C O
EB-A2 018-027/12C4M45 1.80 4.00 2.70 45.00 12.00 1.73 2 30.0 C O
EB-A2 018-027/16C4M50 1.80 4.00 2.70 50.00 16.00 1.71 2 30.0 C O
EB-A2 020-030/04C4M45 2.00 4.00 3.00 45.00 4.00 1.97 2 30.0 C O
EB-A2 020-030/06C4M45 2.00 4.00 3.00 45.00 6.00 1.97 2 30.0 C O
EB-A2 020-030/10C4M45 2.00 4.00 3.00 45.00 10.00 1.93 2 30.0 C O
EB-A2 020-030/12C4M50 2.00 4.00 3.00 50.00 12.00 1.93 2 30.0 C O
EB-A2 020-030/14C4M50 2.00 4.00 3.00 50.00 14.00 1.93 2 30.0 C O
EB-A2 020-030/16C4M50 2.00 4.00 3.00 50.00 16.00 1.91 2 30.0 C O
EB-A2 020-030/20C4M55 2.00 4.00 3.00 55.00 20.00 1.89 2 30.0 C O
EB-A2 020-030/25C4M60 2.00 4.00 3.00 60.00 25.00 1.89 2 30.0 C O
EB-A2 020-030/30C4M70 2.00 4.00 3.00 70.00 30.00 1.89 2 30.0 C O
EB-A2 030-045/08C6M50 3.00 6.00 4.50 50.00 8.00 2.85 2 30.0 C O
EB-A2 030-045/10C6M50 3.00 6.00 4.50 50.00 10.00 2.85 2 30.0 C O
HARD MATERIALS
(1) C-Cylindrical
ISCAR
E40
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
dh6
L
ap
H
De8
15°
D2
Ha°
Dimensions
Designation Dd
apLHD
2Flute Ha° Shank(1)
IC903
EB-A2 030-045/12C6M50 3.00 6.00 4.50 50.00 12.00 2.85 2 30.0 C O
EB-A2 030-045/16C6M55 3.00 6.00 4.50 55.00 16.00 2.85 2 30.0 C O
EB-A2 030-045/20C6M60 3.00 6.00 4.50 60.00 20.00 2.85 2 30.0 C O
EB-A2 030-045/25C6M65 3.00 6.00 4.50 65.00 25.00 2.85 2 30.0 C O
EB-A2 030-045/30C6M70 3.00 6.00 4.50 70.00 30.00 2.85 2 30.0 C O
EB-A2 030-045/35C6M80 3.00 6.00 4.50 80.00 35.00 2.85 2 30.0 C O
EB-A2 040-060/10C6M60 4.00 6.00 6.00 60.00 10.00 3.80 2 30.0 C O
EB-A2 040-060/12C6M60 4.00 6.00 6.00 60.00 12.00 3.80 2 30.0 C O
EB-A2 040-060/16C6M60 4.00 6.00 6.00 60.00 16.00 3.80 2 30.0 C O
EB-A2 040-060/20C6M65 4.00 6.00 6.00 65.00 20.00 3.80 2 30.0 C O
EB-A2 040-060/25C6M70 4.00 6.00 6.00 70.00 25.00 3.80 2 30.0 C O
EB-A2 040-060/30C6M70 4.00 6.00 6.00 70.00 30.00 3.80 2 30.0 C O
EB-A2 040-060/35C6M80 4.00 6.00 6.00 80.00 35.00 3.80 2 30.0 C O
EB-A2 040-060/45C6M90 4.00 6.00 6.00 90.00 45.00 3.80 2 30.0 C O
EB-A2 050-075/20C6M60 5.00 6.00 7.50 60.00 20.00 4.80 2 30.0 C O
EB-A2 050-075/25C6M70 5.00 6.00 7.50 70.00 25.00 4.80 2 30.0 C O
EB-A2 050-075/30C6M80 5.00 6.00 7.50 80.00 30.00 4.80 2 30.0 C O
EB-A2 050-075/35C6M80 5.00 6.00 7.50 80.00 35.00 4.80 2 30.0 C O
EB-A2 060-090/20C6M80 6.00 6.00 9.00 80.00 20.00 5.80 2 30.0 C O
EB-A2 060-090/30C6M90 6.00 6.00 9.00 90.00 30.00 5.80 2 30.0 C O
EB-A2 060-090/40C6M100 6.00 6.00 9.00 100.00 40.00 5.80 2 30.0 C O
EB-A2 060-090/50C6M110 6.00 6.00 9.00 110.00 50.00 5.80 2 30.0 C O
EB-A2 (rib processing)
2 Flute, 30° Helix Rib Processing Solid Carbide Ball Nose Endmills, for Materials up to 65 HRc
(continued)
(1) C-Cylindrical
E41
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EB-A2 (precision stub cut)
High Precision Ball Nose with 2 Flutes 30° Helix, Stub Cut Length and Relieved Necks,
for Materials up to 65 HRc
dh6
L
ap
H
De8
D2
r
Ha°
Dimensions
Designation Drd
apHLD
2Flute Ha° Shank(1)
IC903
EB-A2 01-01/02C04M50 1.00 0.50 4.00 1.00 2.20 50.00 0.95 2 30.0 C O
EB-A2 01-01/02C06M50 1.00 0.50 6.00 1.00 2.20 50.00 0.95 2 30.0 C O
EB-A2 012-012/02C04M50 1.20 0.60 4.00 1.20 2.60 50.00 1.10 2 30.0 C O
EB-A2 02-02/04C06M50 2.00 1.00 6.00 2.00 4.00 50.00 1.90 2 30.0 C O
EB-A2 025-025/05C06M60 2.50 1.25 6.00 2.50 5.00 60.00 2.40 2 30.0 C O
EB-A2 03-03/06C06M60 3.00 1.50 6.00 3.00 6.00 60.00 2.90 2 30.0 C O
EB-A2 04-04/08C06M70 4.00 2.00 6.00 4.00 8.00 70.00 3.90 2 30.0 C O
EB-A2 05-05/10C06M80 5.00 2.50 6.00 5.00 10.00 80.00 4.90 2 30.0 C O
EB-A2 06-06/12C06M90 6.00 3.00 6.00 6.00 12.00 90.00 5.90 2 30.0 C O
EB-A2 07-07/14C08M90 7.00 3.50 8.00 7.00 14.00 90.00 6.90 2 30.0 C O
EB-A2 08-08/16C08M100 8.00 4.00 8.00 8.00 16.00 100.00 7.90 2 30.0 C O
EB-A2 09-09/18C10M100 9.00 4.50 10.00 9.00 18.00 100.00 8.90 2 30.0 C O
EB-A2 10-10/20C10M100 10.00 5.00 10.00 10.00 20.00 100.00 9.90 2 30.0 C O
EB-A2 12-12/24C12M110 12.00 6.00 12.00 12.00 24.00 110.00 11.90 2 30.0 C O
HARD MATERIALS
(1) C-Cylindrical
ISCAR
E42
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EB-A2 (economical)
Economical Type 2 Flute, 30° Helix Ball Nose Solid Carbide Endmills
L
ap
dh6
Dh10
Ha°
Dimensions Tough
¥
Hard
Designation Dd
apL Flute Ha° Shank(1)
IC08
IC900
EB-A2 02-06C03E38 2.00 3.00 6.00 38.00 2 30.0 C OO
EB-A2 02-04C06E48 2.00 6.00 4.00 48.00 2 30.0 C OO
EB-A2 025-04C06E48 2.50 6.00 4.00 48.00 2 30.0 C OO
EB-A2 03-04C06E48 3.00 6.00 4.00 48.00 2 30.0 C OO
EB-A2 03-07W06E57 3.00 6.00 7.00 57.00 2 30.0 W OO
EB-A2 04-06C06E50 4.00 6.00 6.00 50.00 2 30.0 C OO
EB-A2 04-08W06E57 4.00 6.00 8.00 57.00 2 30.0 W OO
EB-A2 05-07C06E51 5.00 6.00 7.00 51.00 2 30.0 C O
EB-A2 05-10W06E57 5.00 6.00 10.00 57.00 2 30.0 W OO
EB-A2 06-07C06E51 6.00 6.00 7.00 51.00 2 30.0 C OO
EB-A2 06-10W06E57 6.00 6.00 10.00 57.00 2 30.0 W OO
EB-A2 08-09C08E59 8.00 8.00 9.00 59.00 2 30.0 C OO
EB-A2 08-16W08E63 8.00 8.00 16.00 63.00 2 30.0 W OO
EB-A2 10-10C10E60 10.00 10.00 10.00 60.00 2 30.0 C OO
EB-A2 10-19W10E72 10.00 10.00 19.00 72.00 2 30.0 W OO
EB-A2 12-14C12E71 12.00 12.00 14.00 71.00 2 30.0 C OO
EB-A2 12-22W12E83 12.00 12.00 22.00 83.00 2 30.0 W OO
EB-A2 14-14C14E71 14.00 14.00 14.00 71.00 2 30.0 C OO
(1) C-Cylindrical, W-Weldon
E43
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
EBM-A-2
2 Flute, 30° Helix Medium Length Solid Carbide Miniature Ball Nose Endmills
d
L
DHa
ap
Dimensions Tough
¥
Hard
Designation Drd
apL Flute Ha° Shank(1)
IC08
IC900
EBM004A008-2C03 0.40 0.20 3.00 0.80 38.00 2 30.0 C OO
EBM005A010-2C03 0.50 0.25 3.00 1.00 38.00 2 30.0 C OO
EBM006A012-2C03 0.60 0.30 3.00 1.20 38.00 2 30.0 C OO
EBM007A014-2C03 0.70 0.35 3.00 1.40 38.00 2 30.0 C O
EBM008A016-2C03 0.80 0.40 3.00 1.60 38.00 2 30.0 C OO
EBM010A025-2C04 1.00 0.50 4.00 2.50 50.00 2 30.0 C OO
EBM011A025-2C04 1.10 0.55 4.00 2.50 50.00 2 30.0 C O
EBM012A030-2C04 1.20 0.60 4.00 3.00 50.00 2 30.0 C OO
EBM016A040-2C04 1.60 0.80 4.00 4.00 50.00 2 30.0 C OO
EBM020A060-2C04 2.00 1.00 4.00 6.00 50.00 2 30.0 C OO
ECF../45
45° Chamfering and Countersinking Solid Carbide Endmills
ap
L
d
90° Ref.
D5
Dimensions
Designation D5dapL Flute Shank(1)
IC900
ECF D-1.5/45-4C04 1.00 4.00 1.50 50.00 4 C O
ECF D-2/45-4C06 2.00 6.00 2.00 57.00 4 C O
ECF D-3/45-4C08 2.00 8.00 3.00 63.00 4 C O
ECF D-4/45-4C10 2.00 10.00 4.00 72.00 4 C O
ECF D-5/45-4C12 2.00 12.00 5.00 83.00 4 C O
• Short and stable design for profiling (roughing).
(1) C-Cylindrical
(1) C-Cylindrical
ISCAR
E44
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
TOOLHOLDING SYSTEMS
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ST-ER-M (mini)
DIN 6499 ER Mini Collet Chucks with Cylindrical Shanks
L2L
J
D3
T
SS
CSI
dmin
max
A0.005A 58-60 HRc
√N5
Designation SS CSI d min d max L2LJD
3TKg
ST 12X 80 ER11 M 12 ER11 0.5 7.0 80.00 26.50 - 16.00 11.0 0.06
ST 16X100 ER11 M 16 ER11 0.5 7.0 100.00 18.50 M8 16.00 13.0 0.10
ST 16X150 ER11 M 16 ER11 0.5 7.0 150.00 18.50 M8 16.00 13.0 0.19
ST 22X150 ER11 M 22 ER11 0.5 7.0 150.00 18.50 M12 16.00 13.0 0.40
ST 12X 80 ER16 M 12 ER16 0.5 10.0 80.00 36.50 - 22.00 17.0 0.30
ST 20X100 ER16 M 20 ER16 0.5 10.0 100.00 25.00 M12 22.00 17.0 0.40
ST 20X150 ER16 M 20 ER16 0.5 10.0 150.00 25.00 M12 22.00 17.0 0.40
ST 20X100 ER20 M 20 ER20 1.0 13.0 100.00 40.00 M12 28.00 21.0 0.40
ST 20X150 ER20 M 20 ER20 1.0 13.0 150.00 40.00 M12 28.00 21.0 0.31
KIT ST-ER-M/MF
Contains ER Mini Collet Chuck with a Cylindrical Shank and a Set of Collets in
Various Bore Sizes
d range
CSI
SS
:,;:
A
0.005A 46-48 HRc
58-60 HRc
√N5
Designation SS CSI d Range Qty
KIT ST12X80 7 ER11 M 12 ER11 0.5-7 7
KIT ST12X80 10 ER16 M 12 ER16 0.5-10 10
KIT ST16X50 7 ER11MF 16 ER11 0.5-7 7
KIT ST16X100 7 ER11 M 16 ER11 0.5-7 7
KIT ST16X150 7 ER11 M 16 ER11 0.5-7 7
KIT ST20X100 10 ER16 M 20 ER16 0.5-10 10
KIT ST20X150 10 ER16 M 20 ER16 0.5-10 10
KIT ST20X100 12 ER20 M 20 ER20 1-12 12
KIT ST20X150 12 ER20 M 20 ER20 1-12 12
• F suffix indicates a flat on the shank.
SS
ISCAR
F2
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ST-ER
DIN 6499 ER Collet Chucks with Straight Shanks
A - A
T
dmin
max
LCSI
D3
L2
A
SS
JA
A0.005A 58-60 HRc
√N5
Designation SS CSI d min d max L2LJD
3TKg
ST 16X 50 ER11 F (1) 16 ER11 0.5 7.0 50.00 18.50 M8 19.00 13.0 0.06
ST 20X 50 ER11 F (1) 20 ER11 0.5 7.0 50.00 18.50 M10 19.00 17.0 0.08
ST 20X100 ER11 20 ER11 0.5 7.0 100.00 18.50 M10 19.00 17.0 0.20
ST 20X150 ER11 20 ER11 0.5 7.0 150.00 18.50 M10 19.00 17.0 0.25
ST 20X 50 ER16 F (1) 20 ER16 0.5 10.0 50.00 32.30 M12 28.00 19.0 0.07
ST 20X100 ER16 20 ER16 0.5 10.0 100.00 30.00 M12 28.00 19.0 0.20
ST 20X100 ER16 F (1) 20 ER16 0.5 10.0 100.00 30.00 M12 28.00 19.0 0.30
ST 20X150 ER16 20 ER16 0.5 10.0 150.00 30.00 M12 28.00 19.0 0.28
ST 20X 50 ER20 F (1) 20 ER20 1.0 13.0 50.00 42.50 M12 34.00 22.0 0.15
KIT ST-ER
Contains 1 ER Collet Chuck with a Cylindrical Shank and a Set of Collets in Various Bore Sizes
d range
A - A
A
A
SS
CSI
:,;:
A
0.005A 46-48 HRc
58-60 HRc
√N5
Designation SS CSI d Range Qty
KIT ST16X50 7 ER11 F 16 ER11 0.5-7 7
KIT ST20X100 7 ER11 20 ER11 0.5-7 7
KIT ST20X150 7 ER11 20 ER11 0.5-7 7
KIT ST20X50 10 ER16 F 20 ER16 0.5-10 10
KIT ST20X100 10 ER16 20 ER16 0.5-10 10
KIT ST20X150 10 ER16 20 ER16 0.5-10 10
KIT ST20X50 12 ER20 F 20 ER20 1.0-12 12
SS
(1) With a clamping flat.
• F suffix indicates a flat on the shank. • For ER collets see pages: F8-11
F3
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

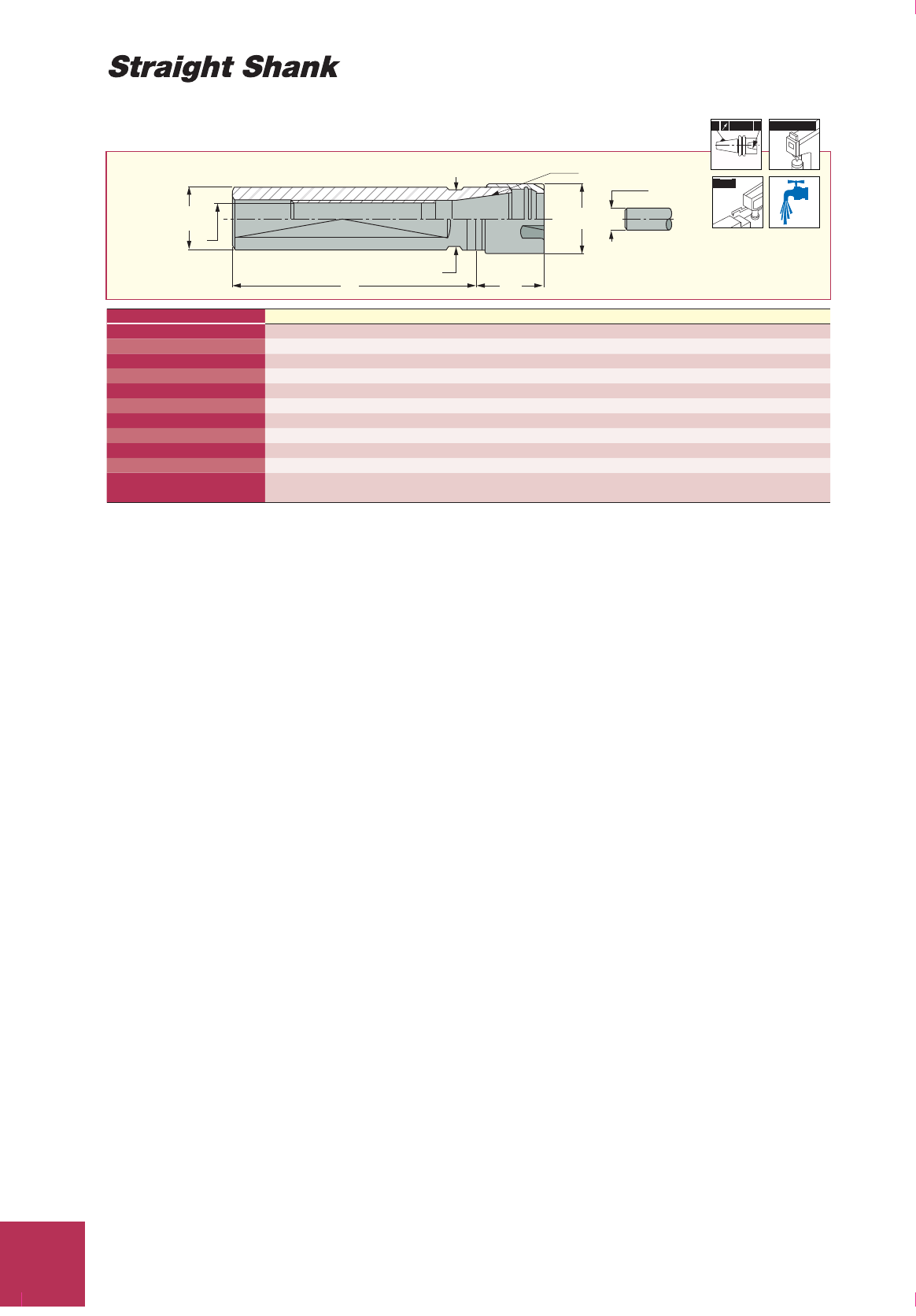

ST-ER-MF (mini flat)
DIN 6499 ER Mini Collet Chucks with Cylindrical Shanks and a Flat for Clamping on
Swiss Type CNC Lathes
L2L
JD3
SS
CSI dmin
max
T
A0.005A 58-60 HRc
√N5
Designation CSI SS d min d max L2LJD
3TKg
ST 16X 38 ER11 MF (1) ER11 16 0.5 7.0 38.00 18.50 M8X1 16.00 14.0 0.05
ST 16X 50 ER11 MF ER11 16 0.5 7.0 50.00 18.50 M8X1 16.00 13.0 0.07
ST 16X140 ER11 MF ER11 16 0.5 7.0 140.00 18.50 M8X1 16.00 14.0 0.18
ST 16X 35 ER16 MF (1) ER16 16 0.5 10.0 35.00 36.00 M8X1 22.00 17.0 0.25
ST 20X 50 ER16 MF (2) ER16 20 0.5 10.0 50.00 26.00 M12X1 22.00 17.0 0.10
ST 20X 70 ER16 MF (2) ER16 20 0.5 10.0 70.00 26.00 M12X1 22.00 17.0 0.40
ST 20X120 ER16 MF (2) ER16 20 0.5 10.0 120.00 26.00 M12X1 22.00 17.0 0.19
ST 20X140 ER16 MF (2) ER16 20 0.5 10.0 140.00 26.00 M12X1 22.00 17.0 0.40
ST 22X 38 ER16 MF (1) ER16 22 0.5 10.0 38.00 26.00 M12X1 22.00 19.0 0.10
ST 22X 70 ER16 MF (1) ER16 22 0.5 10.0 70.00 26.00 M12X1 22.00 19.0 0.16
ST 22X100 ER16 MF (1) ER16 22 0.5 10.0 100.00 28.00 M12X1 22.00 19.0 0.30
ST 22X 80 ER20 MF (1) ER20 22 1.0 13.0 80.00 39.00 M12X1 28.00 21.0 0.21
(1) For Star machines. (2) For Citizen machines.
ISCAR
F4
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

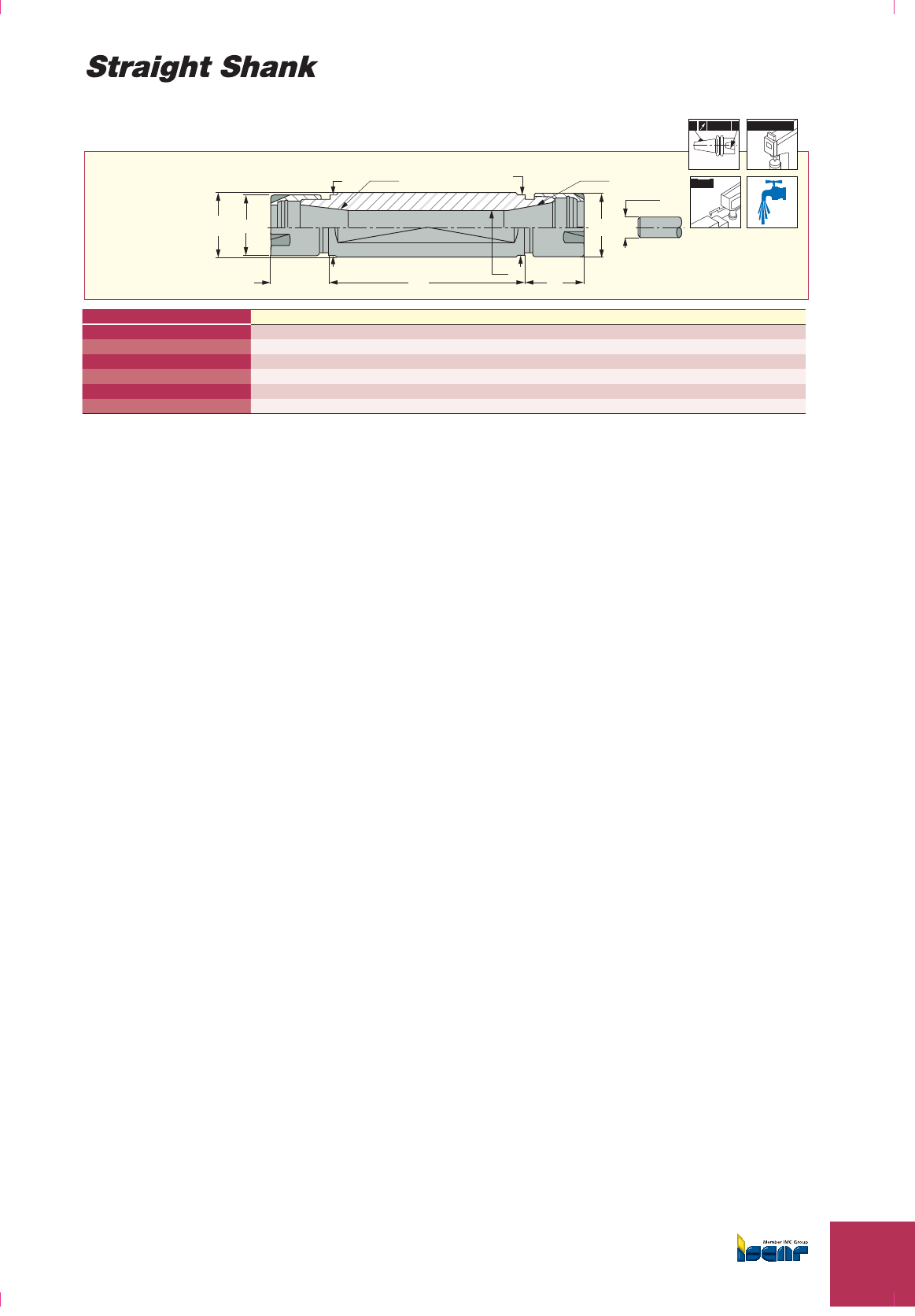

ST-ER-MF-D (double-ended)
Double-Ended Mini Collets with Cylindrical Shanks and a Clamping Flat
TCSICSI
T
D3
SS
L
LL
dmin
max
D3
d5
A0.005A 58-60 HRc
√N5
Designation CSI SS d min d max D3d5L2LTKg
ST 16X 50 ER11 MF D ER11 16 0.5 7.0 16.00 7.5 50.00 18.50 14.0 0.07
ST 20X 30 ER11 MF D (1) ER11 20 0.5 7.0 16.00 7.5 30.00 18.50 17.0 0.09
ST 20X 50 ER11 MF D (1) ER11 20 0.5 7.0 16.00 7.5 50.00 18.50 17.0 0.13
ST 20X 55 ER16 MF D (1) ER16 20 0.5 10.0 22.00 10.5 55.00 25.00 17.0 0.12
ST 22X 55 ER16 MF D (2) ER16 22 0.5 10.0 22.00 10.5 55.00 28.00 19.0 0.17
ST 22X 75 ER16 MF D (2) ER16 22 0.5 10.0 22.00 10.5 75.00 28.00 19.0 0.21
(1) For Citizen machines. (2) For Star machines.
F5
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

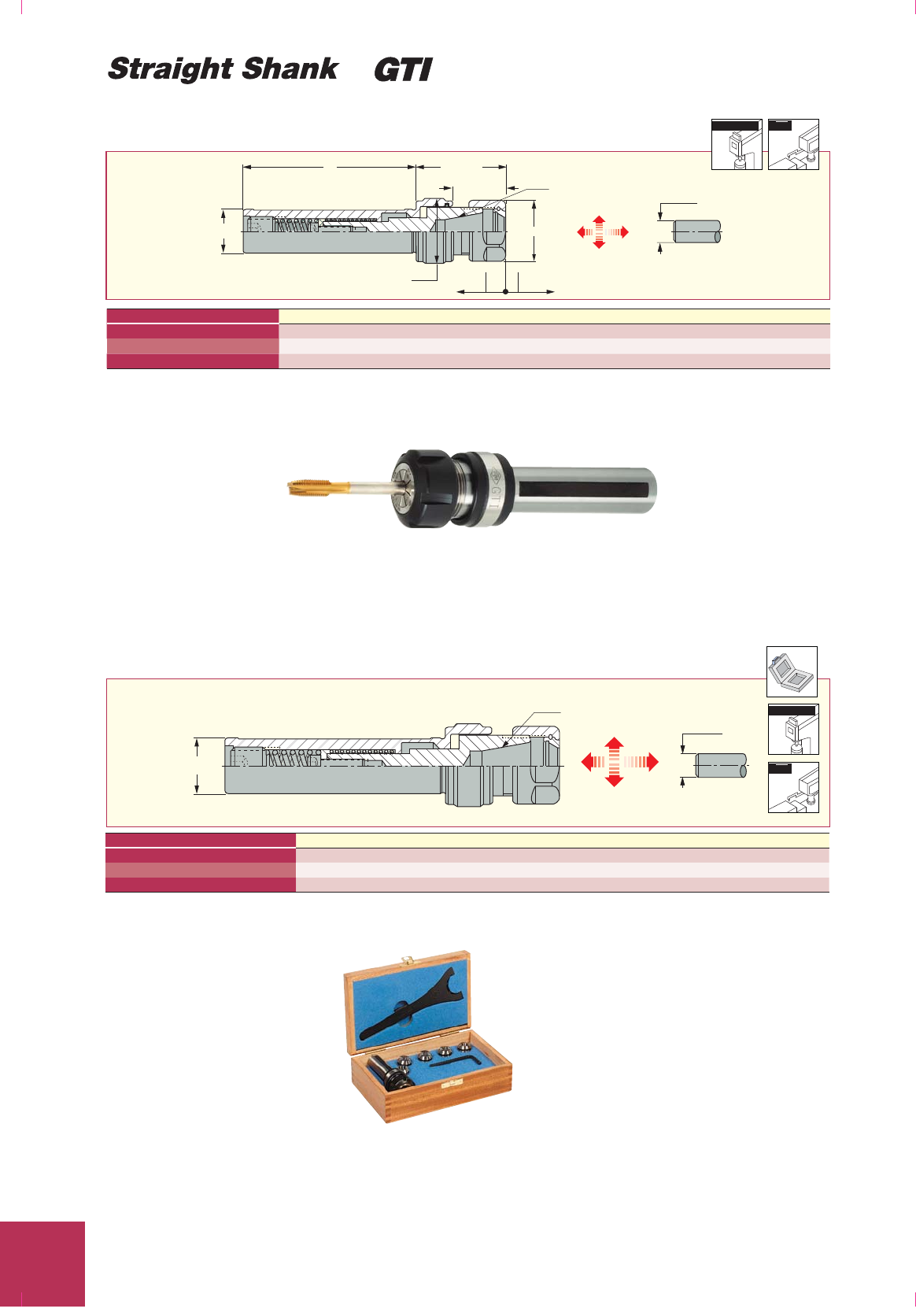

GTI ER-ST (tapping)
DIN 6499 ER Tapping Attachments with Straight Shanks
dmin
max
L2L
L1 Ref CSI
D3
Flf
Flf
Flb
Flb
D1
SS
58-60 HRc √N5
O
Designation SS CSI Tap min Tap max d min d max D3D1L1LL
2Flf Flb Kg
GTI ER11 ST16X150 M (1) ST16 ER11 M2 M7 0.5 7.0 16.00 - 19.0 - 150.00 6.0 3.0 0.18
GTI ER16 ST20X80 ST20 ER16 M3 M10 0.5 10.0 28.00 29.5 24.6 41.60 80.00 8.0 3.0 0.29
GTI ER20 ST20X80 ST20 ER20 M4 M14 1.0 13.0 34.00 33.5 28.0 49.00 80.00 8.0 3.0 0.35
Kit GTI ER11
Tapping Attachment Kit
KIT GTI ER-ST
Contains a DIN 6499 ER Tapping Attachment with Straight Shank
and a Set of Spring Collets in Various Bore Sizes
SS
CSI
dmin
max
:,;:
58-60 HRc
√N5
Designation SS CSI d Range
KIT GTI ER11 ST16X150 4M 16 ER11 3,4,5,6
KIT GTI ER16 ST20X80 4 20 ER16 4,5,6,7
KIT GTI ER20 ST20X80 4 20 ER20 5,6,8,9
• Kit includes GTI,collets and wrench.
• For ER collets see pages: F8-11
(1) Without a clamping flat.
ISCAR
F6
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
GFI ER - Floating Reamer Collet Chuck
Floating chuck - adjusts the misalignment between reamer
and workpiece hole to ensure the same accuracy
as the reamer itself.
A
pplication
T
he GFI floating chuck is a unique holder that compensates
for the radial misalignment existing in the reaming operations
carried out on vertical and horizontal machine tools.
Features
Radial self-floating mechanism compensates for misalignment
between reamer and workpiece to ensure the same tolerance as
the reamer itself.
T
he special self-centering mechanism eliminates tapered and
oversized bores.
A
dvantages
Unique ball bearing and axle drive shaft structure enables
vertical and horizontal machining.
Precise and efficient clamping with ER spring collets or
ER COOLIT collets.
Radial
Float
GFI ST-ER
Floating Reamer DIN 6499 Collet Chucks with Cylindrical Shanks
dmin
max
L2L
L1 Ref
T
SS
CSI
D
1
D
3
Designation SS CSI d min d max L2LL
1D3D1RFl T Kg
GFI ST20 ER20 (1) 20 ER20 1.0 13.0 65.00 55.50 34.5 34.00 50.0 1.0 22.0 0.30
• ! Maximum RPM 2000.
(1) Radial float 1 mm.
O
F7
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru

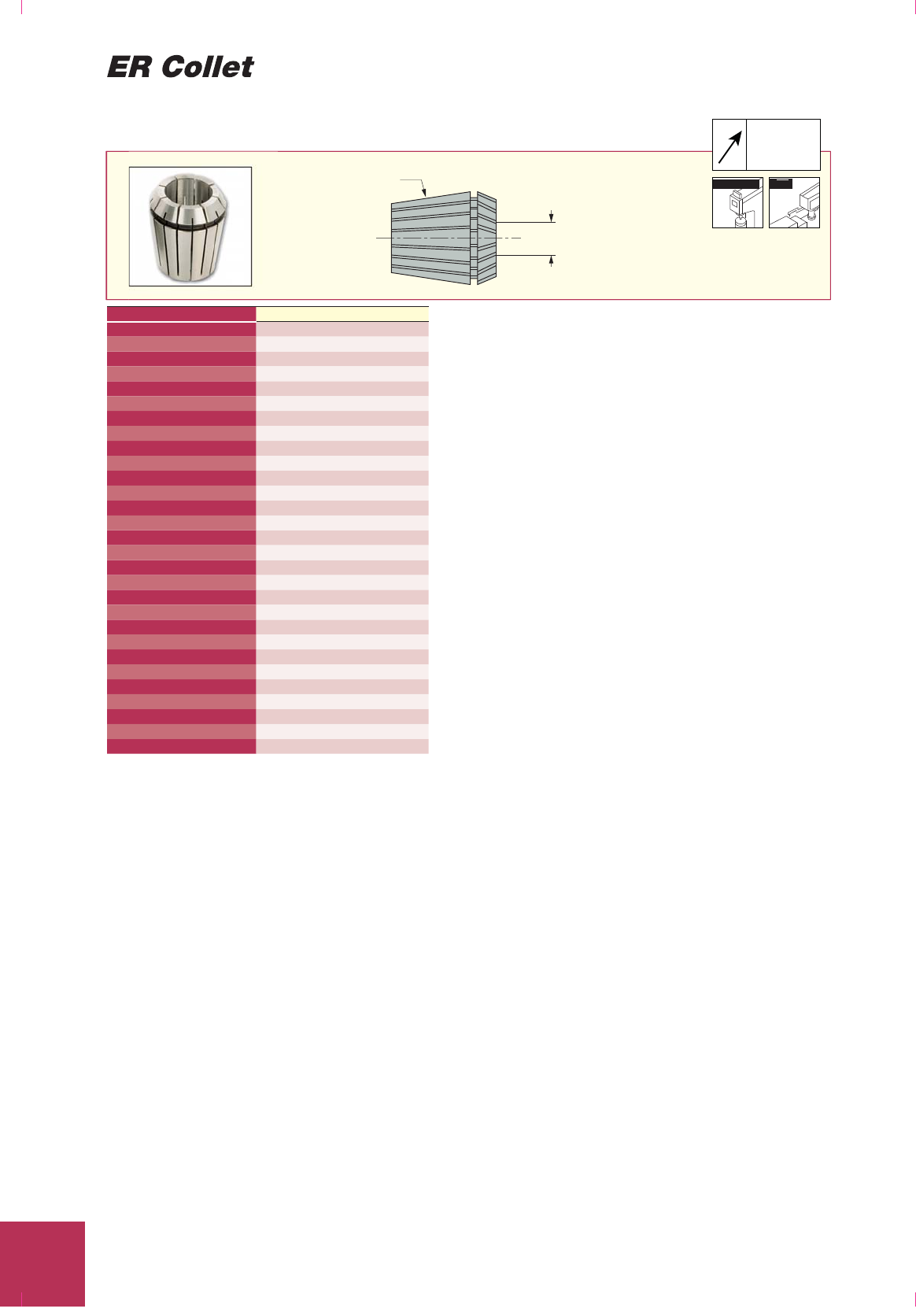

ER-SPR
DIN 6499 ER Spring Collets with HARD TOUCH Coating
2
min
max
d
SS
0.01
46-48 HRc √N5
Designation SS d2 min d2 max
ER11 SPR 0.5- 1 ER11 0.50 1.00
ER11 SPR 1-2 ER11 1.00 2.00
ER11 SPR 2-3 ER11 2.00 3.00
ER11 SPR 3-4 ER11 3.00 4.00
ER11 SPR 4-5 ER11 4.00 5.00
ER11 SPR 5-6 ER11 5.00 6.00
ER11 SPR 6-7 ER11 6.00 7.00
ER16 SPR 0.5-1 ER16 0.50 1.00
ER16 SPR 1-2 ER16 1.00 2.00
ER16 SPR 2-3 ER16 2.00 3.00
ER16 SPR 3-4 ER16 3.00 4.00
ER16 SPR 4-5 ER16 4.00 5.00
ER16 SPR 5-6 ER16 5.00 6.00
ER16 SPR 6-7 ER16 6.00 7.00
ER16 SPR 7-8 ER16 7.00 8.00
ER16 SPR 8-9 ER16 8.00 9.00
ER16 SPR 9-10 ER16 9.00 10.00
ER20 SPR 1-2 ER20 1.00 2.00
ER20 SPR 2-3 ER20 2.00 3.00
ER20 SPR 3-4 ER20 3.00 4.00
ER20 SPR 4-5 ER20 4.00 5.00
ER20 SPR 5-6 ER20 5.00 6.00
ER20 SPR 6-7 ER20 6.00 7.00
ER20 SPR 7-8 ER20 7.00 8.00
ER20 SPR 8-9 ER20 8.00 9.00
ER20 SPR 9-10 ER20 9.00 10.00
ER20 SPR 10-11 ER20 10.00 11.00
ER20 SPR 11-12 ER20 11.00 12.00
ER20 SPR 12-13 ER20 12.00 13.00
ISCAR
F8
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ER-SPR-AA
DIN 6499 'AA' Ultra Precise ER Spring Collets with HARD TOUCH Coating
2
min
max
d
SS
0.005
46-48 HRc √N5
Designation SS d2 min d2 max
ER11 SPR 0.5- 1 AA ER11 0.50 1.00
ER11 SPR 1-2 AA ER11 1.00 2.00
ER11 SPR 2-3 AA ER11 2.00 3.00
ER11 SPR EX3.0AAA (1) ER11 3.00 3.00
ER11 SPR 3-4 AA ER11 3.00 4.00
ER11 SPR EX4.0AAA (1) ER11 4.00 4.00
ER11 SPR 4-5 AA ER11 4.00 5.00
ER11 SPR 5-6 AA ER11 5.00 6.00
ER11 SPR EX6.0AAA (1) ER11 6.00 6.00
ER11 SPR 6-7 AA ER11 6.00 7.00
ER16 SPR 0.5-1 AA ER16 0.50 1.00
ER16 SPR 1-2 AA ER16 1.00 2.00
ER16 SPR 2-3 AA ER16 2.00 3.00
ER16 SPR 3-4 AA ER16 3.00 4.00
ER16 SPR 4-5 AA ER16 4.00 5.00
ER16 SPR 5-6 AA ER16 5.00 6.00
ER16 SPR 6-7 AA ER16 6.00 7.00
ER16 SPR 7-8 AA ER16 7.00 8.00
ER16 SPR 8-9 AA ER16 8.00 9.00
ER16 SPR 9-10 AA ER16 9.00 10.00
ER20 SPR 1-2 AA ER20 1.00 2.00
ER20 SPR 2-3 AA ER20 2.00 3.00
ER20 SPR 3-4 AA ER20 3.00 4.00
ER20 SPR 4-5 AA ER20 4.00 5.00
ER20 SPR 5-6 AA ER20 5.00 6.00
ER20 SPR 6-7 AA ER20 6.00 7.00
ER20 SPR 7-8 AA ER20 7.00 8.00
ER20 SPR 8-9 AA ER20 8.00 9.00
ER20 SPR 9-10 AA ER20 9.00 10.00
ER20 SPR 10-11 AA ER20 10.00 11.00
ER20 SPR 11-12 AA ER20 11.00 12.00
ER20 SPR 12-13 AA ER20 12.00 13.00
(1) 0.003 mm runout accuracy
F9
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
S
ealed
C
ollet JET
For straight shank cutting tools with
internal coolant oil hole.
ER-SEAL
DIN 6499 ER COOLIT, Sealed Spring Collets with HARD TOUCH Coating,
for up to 100 Bar
d
2
min
max
SS
0.01
46-48 HRc
Bar Max
√N5
Designation SS d2 min d2 max
ER16 SEAL 3- 4 ER16 3.00 4.00
ER16 SEAL 4- 5 ER16 4.00 5.00
ER16 SEAL 5- 6 ER16 5.00 6.00
ER16 SEAL 6- 7 ER16 6.00 7.00
ER16 SEAL 7- 8 ER16 7.00 8.00
ER16 SEAL 8- 9 ER16 8.00 9.00
ER16 SEAL 9-10 ER16 9.00 10.00
ER20 SEAL 3-4 ER20 3.00 4.00
ER20 SEAL 4-5 ER20 4.00 5.00
ER20 SEAL 5-6 ER20 5.00 6.00
ER20 SEAL 6-7 ER20 6.00 7.00
ER20 SEAL 7-8 ER20 7.00 8.00
ER20 SEAL 8-9 ER20 8.00 9.00
ER20 SEAL 9-10 ER20 9.00 10.00
ER20 SEAL 10-11 ER20 10.00 11.00
ER20 SEAL 11-12 ER20 11.00 12.00
ER20 SEAL 12-13 ER20 12.00 13.00
• The HARD TOUCH coating increases wear resistance, improves corrosion protection,
prolongs the surface finish quality and maintains longer runout accuracy.
ISCAR
F10
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
DIN 6499 ER COOLIT, Sealed Collets with Cooling Jets and HARD TOUCH Coating,
for up to 100 Bars
d
2
min
max
SS
0.01
46-48 HRc
Bar Max
√N5
ER-SEAL-JET2
Designation SS d2 min d2 max
ER16 SEAL 3- 4 JET2 ER16 3.00 4.00
ER16 SEAL 4- 5 JET2 ER16 4.00 5.00
ER16 SEAL 5- 6 JET2 ER16 5.00 6.00
ER16 SEAL 6- 7 JET2 ER16 6.00 7.00
ER16 SEAL 7- 8 JET2 ER16 7.00 8.00
ER16 SEAL 8- 9 JET2 ER16 8.00 9.00
ER16 SEAL 9-10 JET2 ER16 9.00 10.00
ER20 SEAL 3-4 JET2 ER20 3.00 4.00
ER20 SEAL 4-5 JET2 ER20 4.00 5.00
ER20 SEAL 5-6 JET2 ER20 5.00 6.00
ER20 SEAL 6-7 JET2 ER20 6.00 7.00
ER20 SEAL 7-8 JET2 ER20 7.00 8.00
ER20 SEAL 8-9 JET2 ER20 8.00 9.00
ER20 SEAL 9-10 JET2 ER20 9.00 10.00
ER20 SEAL 10-11 JET2 ER20 10.00 11.00
ER20 SEAL 11-12 JET2 ER20 11.00 12.00
ER20 SEAL 12-13 JET2 ER20 12.00 13.00
• The HARD TOUCH coating increases wear resistance, improves corrosion protection,
prolongs the surface finish quality and maintains longer runout accuracy.
F11
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
O
ISCAR
F12
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
INDEX
G
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
G2
A
Alphabetical Index
A/E-SDXNR/L-07 B35
A/E-SDZNR/L-07 B36
A/E-SEXPR/L-03 B35
A/E/S-SCLCR/L B34
A/E/S-STFPR/L B39
A/E-STFPR-X B40
A/E-SWLNR-04 B43
A/E-SWUCR B43
A/S-STLPR/L B39
A-SXFOR-DR B44
A-SXFOR/L B44
CCET-WF B70
CCGT-AF B93
CCGT-AS B92
CCGT-F1P B67
CCMT-14 B69
CCMT/CCGT B70
CCMT/CCGT-SM B68
CCMT-F3P B67
CCMT-M3M B68
CCMT-PF B69
CCMT-WG B71
CGHN-D A21
CPGT-SM B71
CPMT-PF B72
DCET-WF B75
DCGT-AF B94
DCGT-AS B93
DCMT-14 B75
DCMT/DCGT B74
C
D
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
G3
DCMT/DCGT-SM B74
DCMT-F3P B73
DCMT-F3P-SL B77
DCMT-M3M B73
DCMT-M3M-SL B78
DCMT-PF B76
DCMT-PF-SL B78
DCMT-SM-SL B78
DCN A-1.5D C6
DCN A-3D C7
DCN A-5D C8
DCN R-1.5D C6
DCN R-3D C7
DCN R-5D C8
DCNS-3D C9
DCNS-5D C9
DDJNR/L A101
DGFH A14, A45
DGFHL-26B-TR-D A48
DGFHR/L A47
DGFHR/L-B-D..(R/L) A47
DGN/DGNC/DGNM-C A60, B132
DGN/DGNM-J/JS/JT A61, B133
DGN-LF/LFT A62
DGN-MF A61
DGN-P A64
DGN-UT/UA A64
DGN-WP A65
DGN-Z A63
DGR/L-C DGRC/LC-C A60
DGR/L-J/JS A62
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
G4
DGR-P A65
DGR-WP A66
DGR-Z/ZS A63
DGTR/L A52
DGTR/L-B/BC-D A51
DGTR/L-B-D-JHP-SL A49
DGTR/L-B-D-SH A50
DGTR/L-B-D-TR A52
DNGP-F2M B53
DNGP-F2P B54
DNMG-F3M B55
DNMG-F3P B54
DNMG-GN B56
DNMG-M3M B56
DNMG-M3P B55
DNMG-NF B57
DNMG-PF B58
DNMG-PP B58
DNMG-SF B57
DNMG-TF B59
DNMG-VL B59
DRG-MF D2
DR-MF-2.25D D2
EB-A2 (economical) E43
EB-A2 (precision stub cut) E42
EB-A2 (rib processing) E40-41
EBM-A-2 E44
EC-A-2 E31
EC-A2(economical-extra long) E33
EC-A2 (economical-medium) E32
EC-A2 (economical-short) E30
E
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
G5
EC-A2 (rib processing) E35-36
EC-B6 E38
ECC-A-2 E33
EC-D6 E38
EC-E4L-CF E28
EC-E5L-CF E28
ECF../45 E44
EC-H4L-CFR (relieved neck) E26
EC-H4M-CFR E26
EC-H4XL-CFR (relieved neck) E27
EC-H5M-CFR E27
ECH-B-6 E37
ECL-B-4 E39
ECS/ECCS-E-3 E34
ECXL-B-4 E39
EFF-S4 E29
EFP-E4,5CF E29
EFS-B44 E25
EFS-E44 E25
E-GEHIR / E-GHIR B28
EPGT-F1P B72
ER/L-55° A108
ER/L-60° A109
ER/L-ABUT A122
ER/L-ACME A121
ER/L-API RD A126
ER/L-BSPT A118
ER/L-ISO A112
ER/L-NPT A124
ER/L-RND A119
ER/L-SAGE A122
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
G6
F
G
ER/L-STACME A121
ER/L-TR A120
ER/L-UN A114
ER/L-UNJ A123
ER/L-W A116
ER-MJ A123
ER-NPTF A125
ER-PG A125
ER-SEAL F10
ER-SEAL-JET2 F11
ER-SPR F8
ER-SPR-AA F9
E-SIR-HEAD B97
E/S-SDUCR/L B36
E/S-SWUBR/L B41
FCP C13
GDMW 2.4 A13, A76
GEAIR/L B27
GEHIMR/L B23
GEHIMR/L-SC B24
GEHIR/L B25
GEHIR/L-SC B26
GEHIUR/L B26
GEHSR/L-SL A9
GEMI B29
GEPI B30
GEPI (full radius) B30
GEPI-MT B102
GEPI-RX/LX B31
GEPI-UN/UR/UL B31
GEPI (W<M) B29
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
G7
GEPI-WT B99
GFI ST-ER F7
GFQR B122
GHAIR/L-GE B27
GHDR/L (short pocket) A20
GHGR/L A21
GHMPR/L A19
GHMR/L A19
GHMUR/L A35
GHPCOR/L B6
GHSR/L A11
GHSR/L-JHP-SL A10
GIF A30
GIF-E (W=4-6) A25
GIF-E (W=4-6 full radius) A26
GIF (full radius) A30
GIG A28
GIM-C A73
GIMF A23
GIM-J A73
GIM-J-RA/LA A74
GIMN A24
GIM-UT A75
GIM-UT-RA/LA A76
GIM-W A74
GIM-W-RA/LA A75
GIMY A23
GIMY (full radius) A24
GIMY-UN A35
GIP A29
GIPA (full radius W=3-6) A33
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
G8
GIPA (W=3-6) A32
GIP-E A25
GIP-E (full radius) A26
GIP (flat top W<M) A27
GIP (full radius) A29
GIP (full radius W<M) A27
GIPM-A46 / GIP-1250 A34
GIP-RX/LX A34
GIP-UN A36
GIPY A32
GIQR/L 8 B18
GIQR/L 8-R B18
GIQR/L 11 B19
GIQR/L 11-15 B20
GIQR/L 11-15-R B20
GIQR/L 11-R B19
GIQR/L-A18 B21
GIQR/L-B18 B21
GIQR/L-MT B103
GIQR/L-WT B100
GITM A31
GITM (full radius) A31
GRIP A15, B129
GRIP (full radius) A16, B130
GTGA B32
GTI ER-ST (tapping) F6
GTMA B32
HGFH A14
HGHR/L-3 B128
HGN-C A66, B130
HGN-J A67, B131
H
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
G9
HGN-UT A68, B131
HGPL B133
HGR/L-C A67
HGR/L-J/JS A68
ICM C11
ICP C10
ICP-2M C12
IR/L-55° B98
IR/L-60° B101
IR/L-ABUT B112
IR/L-ACME B112
IR/L-API RD B116
IR/L-BSPT B110
IR/L-ISO B104-105
IR/L-NPT B115
IR/L-NPTF B113
IR/L-PG B115
IR/L-RND B110
IR/L-SAGE B113
IR/L-STACME B111
IR/L-TR B111
IR/L-UN B106-107
IR/L-UNJ B114
IR/L-W B109
IR-MJ B114
JHP CONNECTOR B135
JHP COPPER SEAL B135
JHP HOSE B134
JHP NIPPLE B134
KIT GTI ER-ST F6
KIT ST-ER F3
J
I
K
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
G10
KIT ST-ER-M/MF F2
LNMX-HM B66
LNMX-HT B66
MFHR-JHP B126
MG B16
MGCH B17
MGCH-C (face) B122
MGSIR/L B41, B97
MG STFPR-X B38
MG-SWUBR/L B42
MG-SWUCR B42
MGUHR B22
MIFHR B125
MIFR B125
MIGR 8 B127
MITR 8-MT B103
MIUR 8 B127
MM EA E3
MM EA-CF E4
MM EB E7
MM EC-6 E5
MM EC-CF E7
MM EC-D E5
MM ECF E10
MM ECS E12
MM EDF E11
MM EFF E9
MM EFS E6
MM EFS-CF E6
MM FF E9
MM GRIT-16K/P,18K/P E15
L
M
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
G11
MM GRIT-22K/P E16
MM GRIT-K/P-45A E12
MM GRT (shanks) E21
MM HC E4
MM HCD E10
MM HDF E11
MM HR E8
MM S-A (stepped shanks) E20
MM S-A (straight shanks) E22
MM S-B (85° conical shanks) E22
MM S-D (89° conical shanks) E22
MM S-ER E23
MM TRD-M E17
MM TRD-W E17
MM TS-A E21
MM TS-H E14
MM TS-N E13
MT-ISO-MM E18
MTJNR/L-W A102
MT-UN-MM E19
MT-W-MM E19
PCHBR/L A39
PCHPR/L A38
PCHR/L-24 A37
PCHR/L-24-JHP A37
PCHRS/LS A38
PCLCR/L-S A89
PCLCR/L-S-JHP A89
PDACR/L-JHP A90
PDACR/L-S A90
PDJNR/L A101
P
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
G12
PDJNR/L-07S A104
PENTA 24-BSPT A119
PENTA 24-ISO A113
PENTA 24-MT A110
PENTA 24N-C A82
PENTA 24N-C (full radius) A83
PENTA 24N-J A40, A77
PENTA 24N-J (full radius) A41, A68
PENTA 24N-PF/P A41, A79
PENTA 24N-RS/LS A43, A82
PENTA 24N-Z A42, A80
PENTA 24R-C A83
PENTA 24R/L-J A78
PENTA 24R/L-Z A81
PENTA 24R-P A80
PENTA 24-UN A115
PENTA 24-W A117
PENTA 24-WT A109
PHGR/L A13
PHSR/L A12
PICCO-010/610(face grooving) B118
PICCO-010(round face groove) B119
PICCO-015 (face grooving) B121
PICCO-016/020(face grooving) B120
PICCO-620(groov.along shaft) B119
PICCO ACE B3
PICCO ISO Full Profile B108
PICCO ISO Full Profile Fine B108
PICCO-MF D4
PICCO-MFT D4
PICCO/MG PCO (holder) B4, B123
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
G13
PICCO/MG PCO (holder) Inch B5, B124
PICCO R 050.20 B10
PICCO R 050 (CBN) B10
PICCO R 051 B9
PICCO R/L 002-007 B12
PICCO R/L 004-007 (radius) B13
PICCO R/L 047 B14
PICCO R/L 050, 053, 055 B7
PICCO R/L 050-C B8
PICCO R/L 060 B13
PICCO R/L 070 B15
PICCO R/L 080 B11
PICCO R/L 090 B11
PICCO R/L 520 B14
PICCO R/L-ISO-Thread B107
PICCO-Whitworth-Thread B99
PQLCR-A A98
PQLCR/L A97
PQLCR/L-S A97
PVACR/L-JHP A94
PVACR/L-S A94
PWLNR/L A100
PWLNR/L-04S A100
QCMT-PF B79
QCMT-SM B79
RM-BN-H7LB C20
RM-BN-H7SA C21
RM-BNT-3D/5D/8D (Shanks) C19
S/A-SVJCR/L B37
SCACR/L-S A88
SCD-ACP5 (5xD) C5
Q
R
S
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
G14
SCD-AP3 (3xD) C4
SCD-AP4 (4xD) C2
SCD-AP6 (6xD) C3
SCGT-AS B91
SCHR/L-BF A3
SCHR/L-BF-JHP A3
SCIR-22-MTR-ISO A6, A111
SCIR/L-22-AR/AL A7
SCIR/L-22-BR/BL A7
SCIR/L-22-ER/EL A5
SCIR/L-22-MTR/MTL A5, A111
SCIR/L-22-N/L/R A6
SCIR/L-22-NP A7
SCLCR/L A88
SCMT-14 B82
SCMT-19 B83
SCMT-F3P B81
SCMT-M3M B81
SCMT-SM B82
SDACR/L A92
SDJCR/L A91
SDJCR/L-13-SL A91
SDNCN A93
SDNCN-13-SL A93
SER/L A105
SGTBU/SGTBN A84
SIR/L B96
SLANR/L-TANG A103
SSBCR/L A98
SSSCR/L A98
S-STFCR/L B37
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
G15
S-STLCR/L B38
ST-ER F3
ST-ER-MF-D (double-ended) F5
ST-ER-MF (mini flat) F4
ST-ER-M (mini) F2
STFCR/L A99
STGCR/L A99
SVACR/L A95
SVJCR/L A95
SVJNR/L-F A102
SVVCN A96
SVVNN-F A103
SWAPR/L A86
SWBPR/L A86
SWDPR/L A87
SWEPR/L A87
SXCNN A22
TAG N-A A70
TAG N-C/W/M A69
TAG N-J/JS/JT A71
TAG N-LF A72
TAG N-MF A69
TAG N-UT A70
TAG R/L-C A71
TAG R/L-J/JS A72
TCGT-AS B91
TCMT-F3P B83
TCMT-M3M B84
TCMT-PF B84
TCMT-SM B85
TGDR/L A17
T
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
G16
TGFHL-TR A59
TGFH-MB A46
TGFH/R/L A53
TGFHR/L A54
TGFH-S A54
TGHN-D A17
TGIR/L-C B28
TGMF (full radius) A18
TGMF/P A18
TGTR/L-2T..SH-L120 A55
TGTR/L-D A58
TGTR/L-IQ A56
TGTR/L-JHP A57
TIP-MT A110
TIP-P-BSPT A118
TIP-P-BSW A117
TIP-P-ISO A113
TIP-P-NPT A124
TIP-P-UN A115
TIP-WT A108
TNMG-F3M B62
TNMG-F3P B61
TNMG-GN B63
TNMG-M3M B63
TNMG-M3P B62
TNMG-NF B66
TNMG-PF B64
TNMG-SF B64
TNMG-TF B65
TNMG/TNGG-PP B65
TNMG-VL B64
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
G17
TPGB B86
TPGB-XL B86
TPGH-L B87
TPGH-XL B87
TPGX B88
TPMT-PF B85
UMGR B23
UMGR-A55 B100
UMGR-A60 B102
VCET-WF B80
VCGT 1303..-PF B79
VCGT-AS B92
VCMT-F3P B80
VCMT-SM B80
VNMG-SF B60
VNMG/VNGG-NF B60
VNMM-PP B61
WBGT B88
WBMT B89
WCGT B89
WNGP-F2M B45
WNGP-F2P B46
WNMG-F3M B48
WNMG-F3P B47
WNMG-GN B49
WNMG-M3M B49
WNMG-M3P B48
WNMG-NF B51
WNMG-PP B52
WNMG-SF B50
WNMG-TF B53
WNMG-VL B51
U
V
W
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
ISCAR
X
WNMG-WF B52
WNMG-WG B50
WPEB B90
WPEX B90
XCMT-MF D3
XCMT-MG D3
XNUW A22
XOMT-DT B45
G18
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
