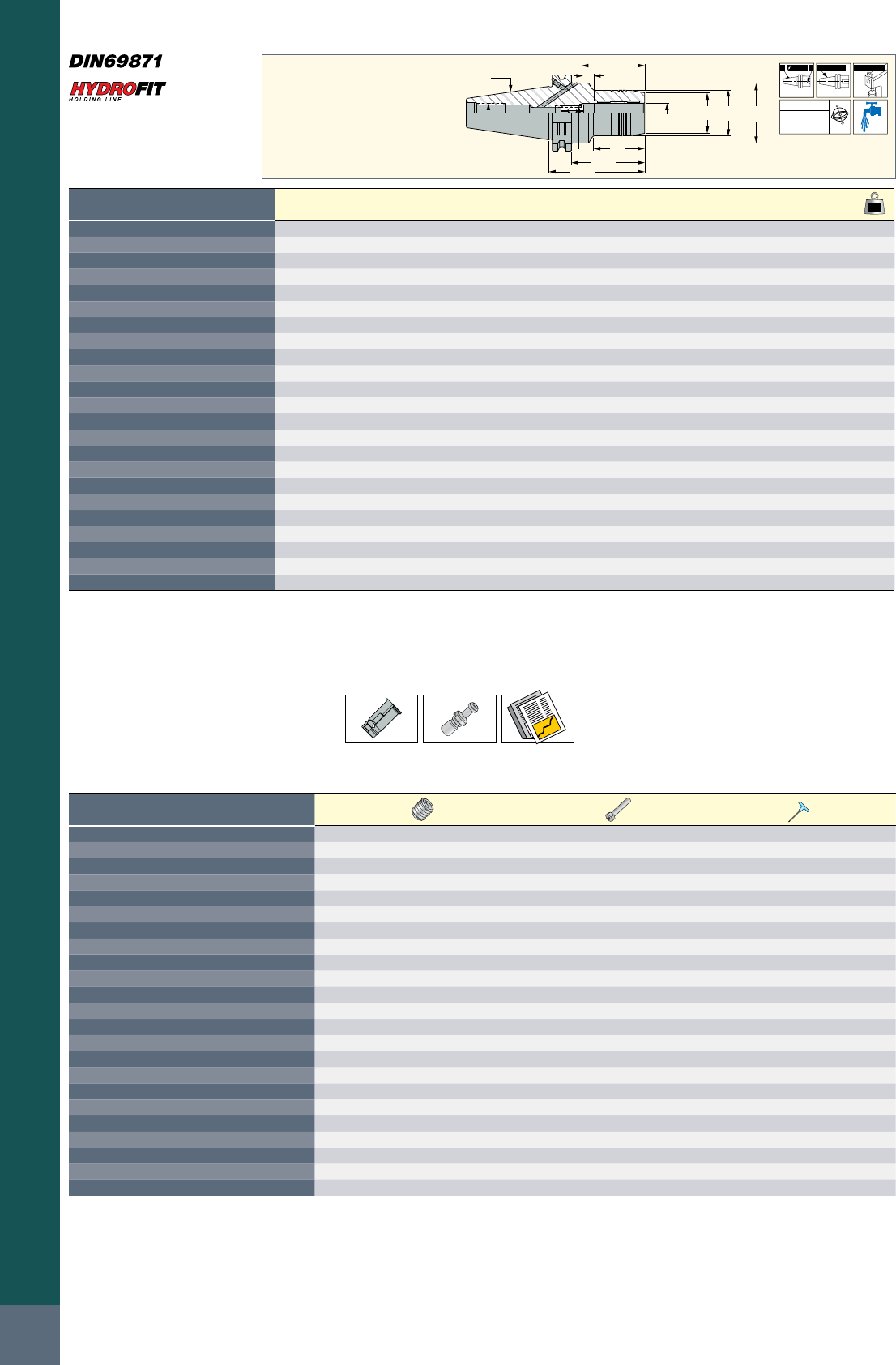

ISCAR
568

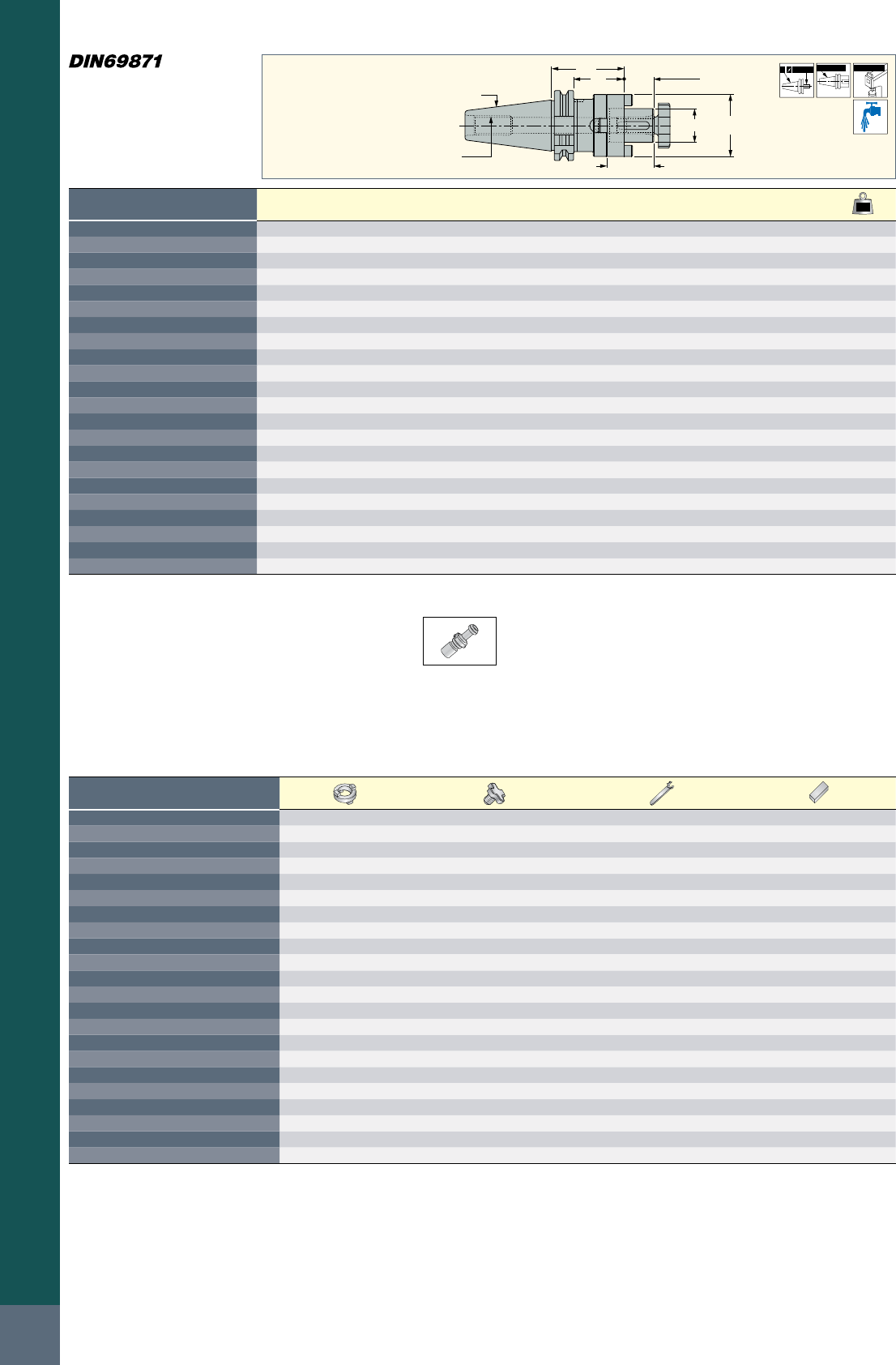

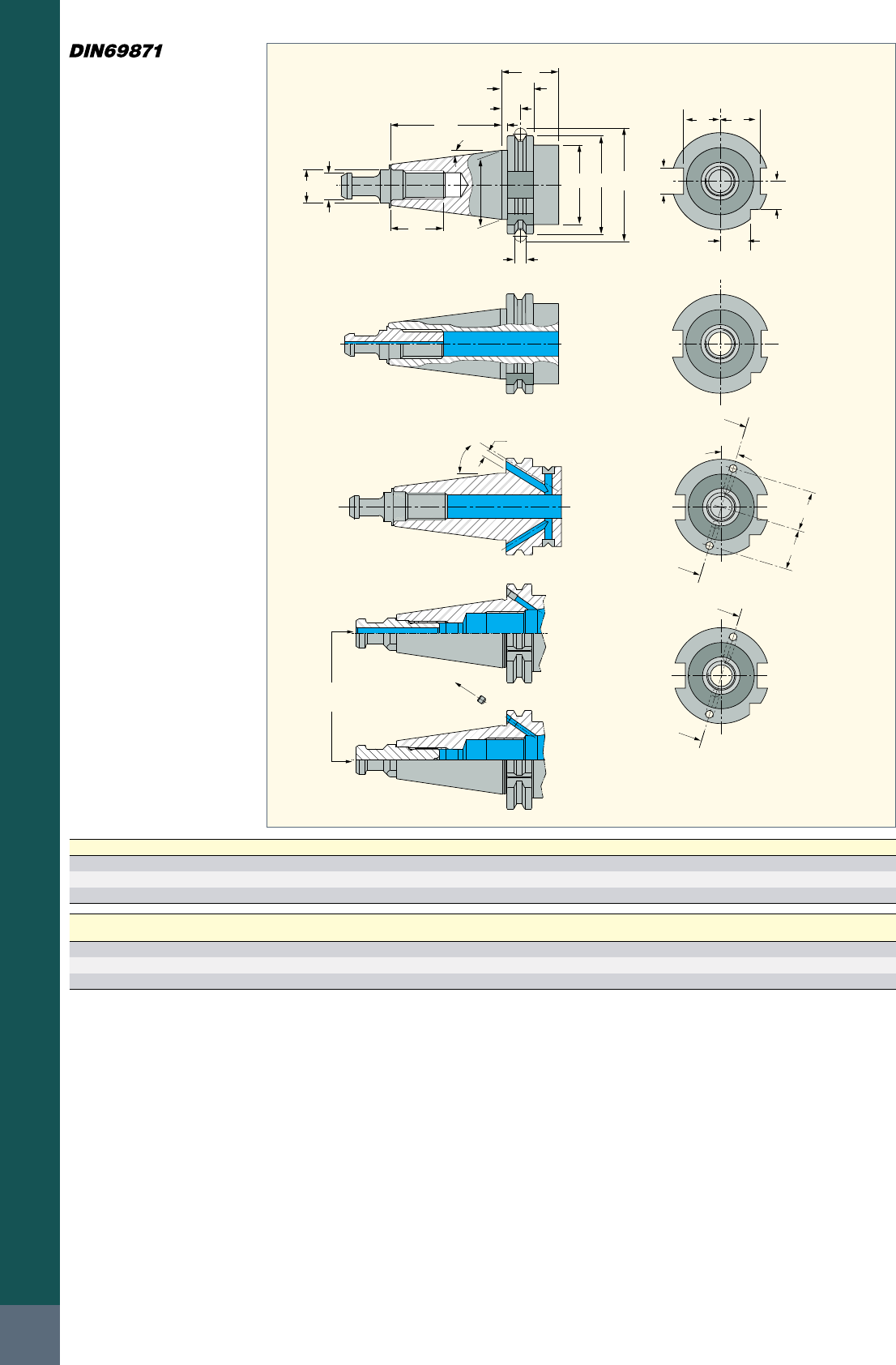

DIN69871-A/B
SS
LB
CRKS
LBX
THID
LPR
BD
BTED
DCONWS
LSCWS
ADJRGA
BD_2
A0.003A
AT3 Taper
58-60 HRc
G2.5
U<1.0 gmm
Size 30, 40= 18,000RPM
Size 50= 12,000RPM
Designation
SS DCONWS BTED BD BD_2 LPR LBX LB ADJRGA LSCWS THID CRKS CDI(3)
kg
DIN69871 30 HYDRO 6X60 (1)
30 6.00 23.00 26.00 45.00 60.00 41.0 25.00 10.00 37.0 M5 M12 1 0.63
DIN69871 30 HYDRO 16X90 (1)
30 16.00 34.00 38.00 45.00 90.00 71.0 43.00 10.00 52.0 M12X1 M12 1 0.96
DIN69871 30 HYDRO 20X90 (1)
30 20.00 38.00 42.00 - 90.00 71.0 - 10.00 52.0 M12X1 M12 1 0.90
DIN69871 40 HYDRO 6X68 (1)
40 6.00 23.00 26.00 50.00 68.00 49.0 33.00 11.00 38.0 M5 M16 1 1.09
DIN69871 40 HYDRO 8X68 (1)
40 8.00 25.00 28.00 50.00 68.00 49.0 33.00 10.00 37.0 M6 M16 1 1.11
DIN69871 40 HYDRO 10X72 (1)
40 10.00 27.00 30.00 50.00 72.00 53.0 37.00 10.00 42.0 M8X1 M16 1 1.14
DIN69871 40 HYDRO 12X77 (1)
40 12.00 29.00 32.00 50.00 77.00 58.0 42.00 10.00 47.0 M10X1 M16 1 1.20
DIN69871 40 HYDRO 14X77 (1)
40 14.00 30.00 34.00 50.00 77.00 58.0 42.00 10.00 47.0 M10X1 M16 1 1.20
DIN69871 40 HYDRO 16X80 (1)
40 16.00 34.00 38.00 50.00 80.00 61.0 43.00 10.00 52.0 M12X1 M16 1 1.28
DIN69871 40 HYDRO 18X80 (1)
40 18.00 36.00 40.00 50.00 80.00 61.0 43.00 10.00 52.0 M12X1 M16 1 1.30
DIN69871 40 HYDRO 20X82 (1)
40 20.00 38.00 42.00 50.00 82.00 63.0 47.00 10.00 52.0 M12X1 M16 1 1.34
DIN69871 40 HYDRO 25X117 (1)
40 25.00 46.00 50.00 63.00 117.00 98.0 51.00 10.00 58.0 M16X1 M16 1 2.01
DIN69871 40 HYDRO 32X117 (1)
40 32.00 56.00 60.00 63.00 117.00 98.0 56.00 10.00 62.0 M16X1 M16 1 2.44
DIN69871 50 HYDRO 6X68 (2)
50 6.00 23.00 26.00 80.00 68.00 49.0 33.00 10.00 37.0 M5 M24 1 3.10
DIN69871 50 HYDRO 8X68 (2)
50 8.00 25.00 28.00 80.00 68.00 49.0 33.00 10.00 37.0 M6 M24 1 3.10
DIN69871 50 HYDRO 10X72 (2)
50 10.00 27.00 30.00 80.00 72.00 53.0 37.00 10.00 42.0 M8X1 M24 1 3.20
DIN69871 50 HYDRO 12X77 (2)
50 12.00 29.00 32.00 80.00 77.00 58.0 42.00 10.00 47.0 M10X1 M24 1 3.20
DIN69871 50 HYDRO 14X77 (2)
50 14.00 30.00 34.00 80.00 77.00 58.0 42.00 10.00 47.0 M10X1 M24 1 3.34
DIN69871 50 HYDRO 16X80 (2)
50 16.00 34.00 38.00 80.00 80.00 61.0 45.00 10.00 52.0 M12X1 M24 1 3.41
DIN69871 50 HYDRO 18X80 (2)
50 18.00 36.00 40.00 80.00 80.00 61.0 45.00 10.00 52.0 M12X1 M24 1 2.57
DIN69871 50 HYDRO 20X82 (2)
50 20.00 38.00 42.00 80.00 82.00 63.0 47.00 10.00 52.0 M16X1 M24 1 3.50
DIN69871 50 HYDRO 25X87 (2)
50 25.00 46.00 50.00 80.00 87.00 68.0 52.00 10.00 58.0 M16X1 M24 1 3.73
DIN69871 50 HYDRO 32X91 (2)
50 32.00 56.00 60.00 80.00 91.00 72.0 56.00 10.00 64.0 M16X1 M24 1 4.01

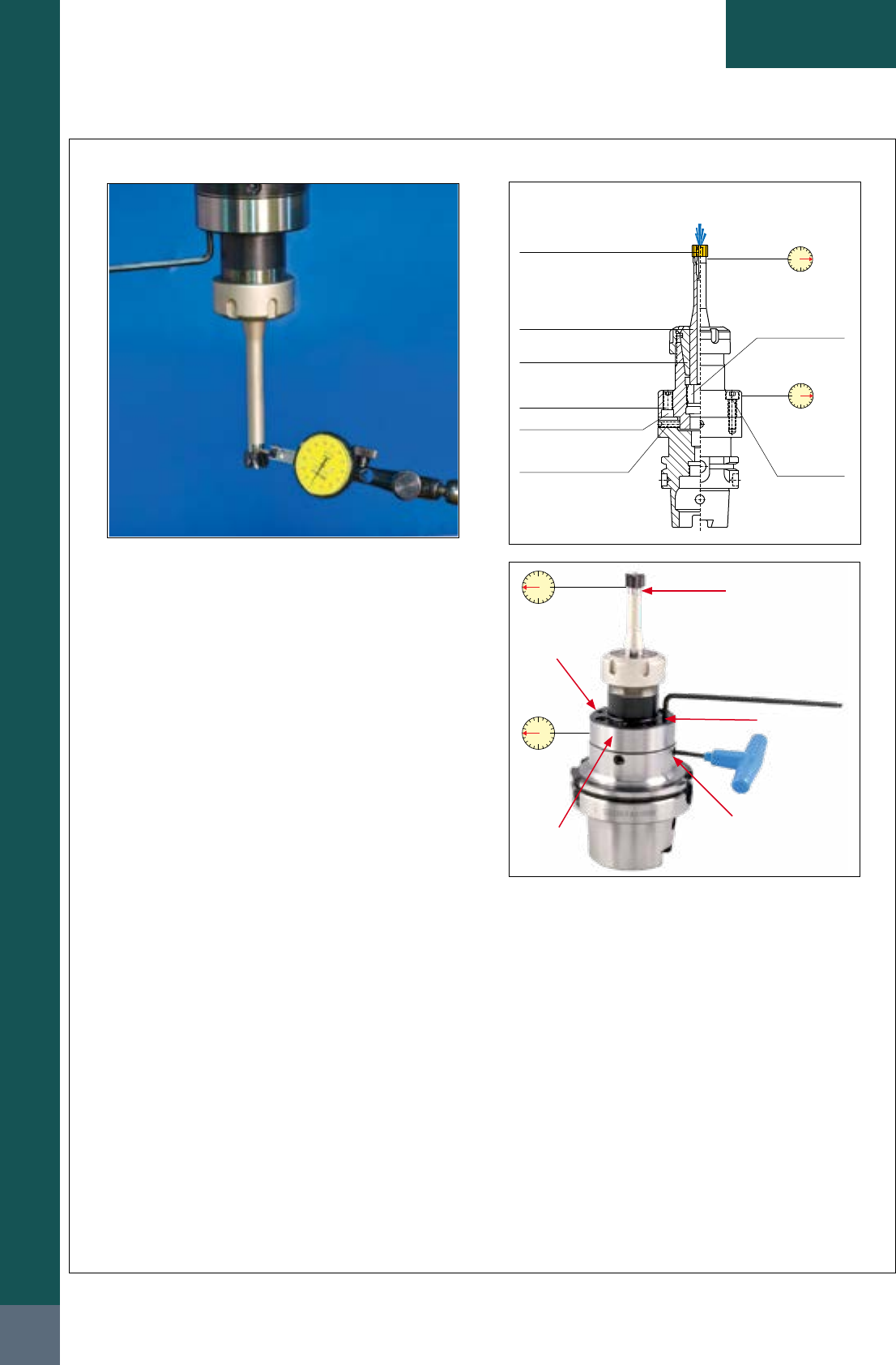

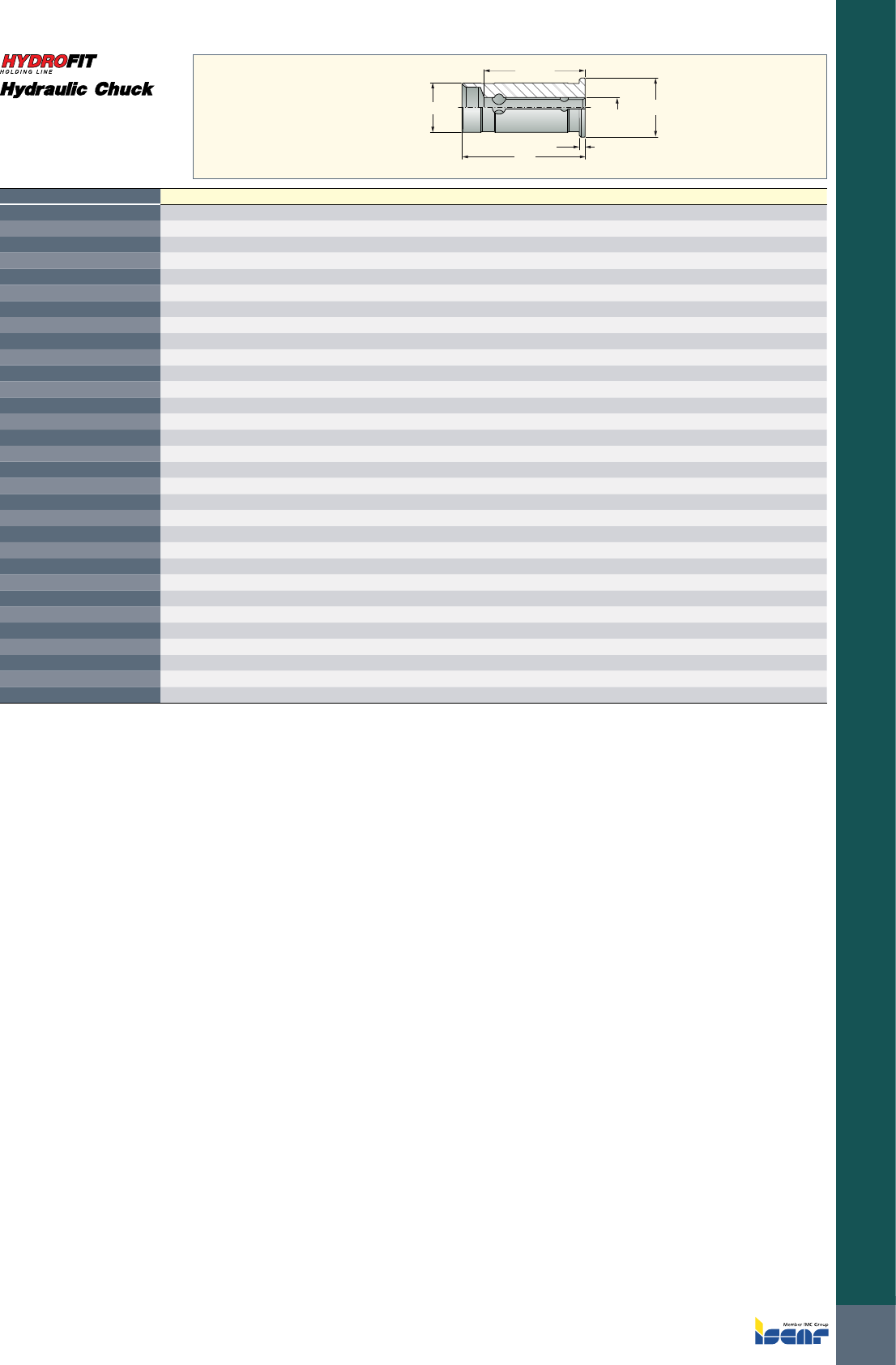

• Chucking forces will be reduced by 25% if reduction sleeves are used. • Note: Reduction sleeves are available for 12, 20, 25 and 32 mm bore diameters (ordered
separately). • The coolant passages in the B type flange are blocked with screws which can be removed when required. • Clamping wrench (wrench HYDRO HEX 4) and
test bar should be ordered separately.
(1) Balanced to G2.5/18, 000 RPM.
(2) Balanced to G2.5/12, 000 RPM.
(3) Maximum diameter
Spare Parts
Designation
DIN69871 30 HYDRO 6X60
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 6* WRENCH HYDRO HEX 4*
DIN69871 30 HYDRO 16X90
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 16* WRENCH HYDRO HEX 4*
DIN69871 30 HYDRO 20X90
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 20* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 6X68
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 6* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 8X68
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 8* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 10X72
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 10* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 12X77
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 12* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 14X77
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 14* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 16X80
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 16* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 18X80
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 18* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 20X82
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 20* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 25X117
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 25* WRENCH HYDRO HEX 4*
DIN69871 40 HYDRO 32X117
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 32* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 6X68
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 6* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 8X68
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 8* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 10X72
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 10* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 12X77
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 12* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 14X77
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 14* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 16X80
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 16* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 18X80
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 18* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 20X82
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 20* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 25X87
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 25* WRENCH HYDRO HEX 4*
DIN69871 50 HYDRO 32X91
HYDRO CLAMP SCREW M8X14 TEST BAR HYDRO 32* WRENCH HYDRO HEX 4*
* Optional, should be ordered separately

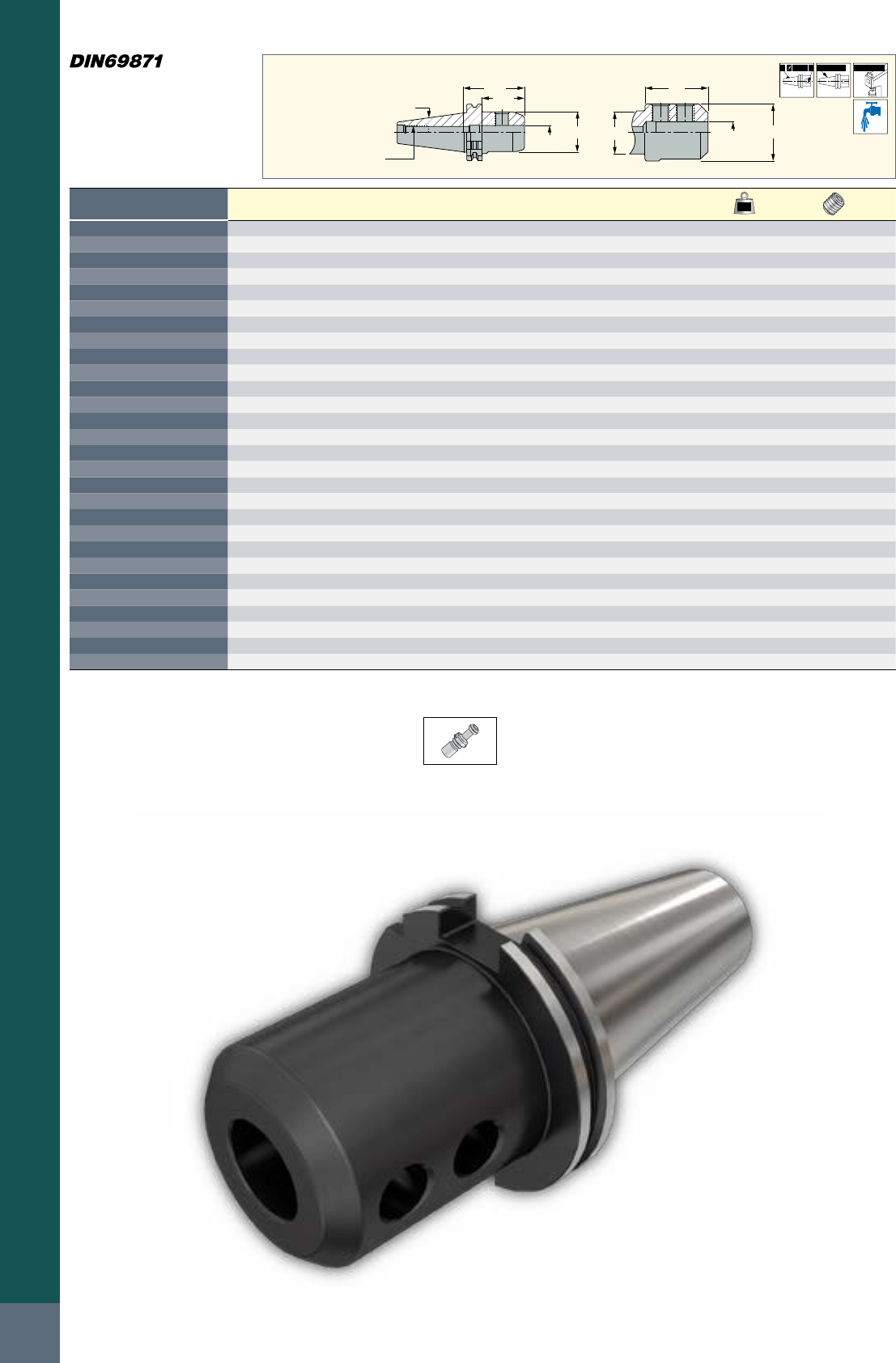

DIN69871-HYDRO
