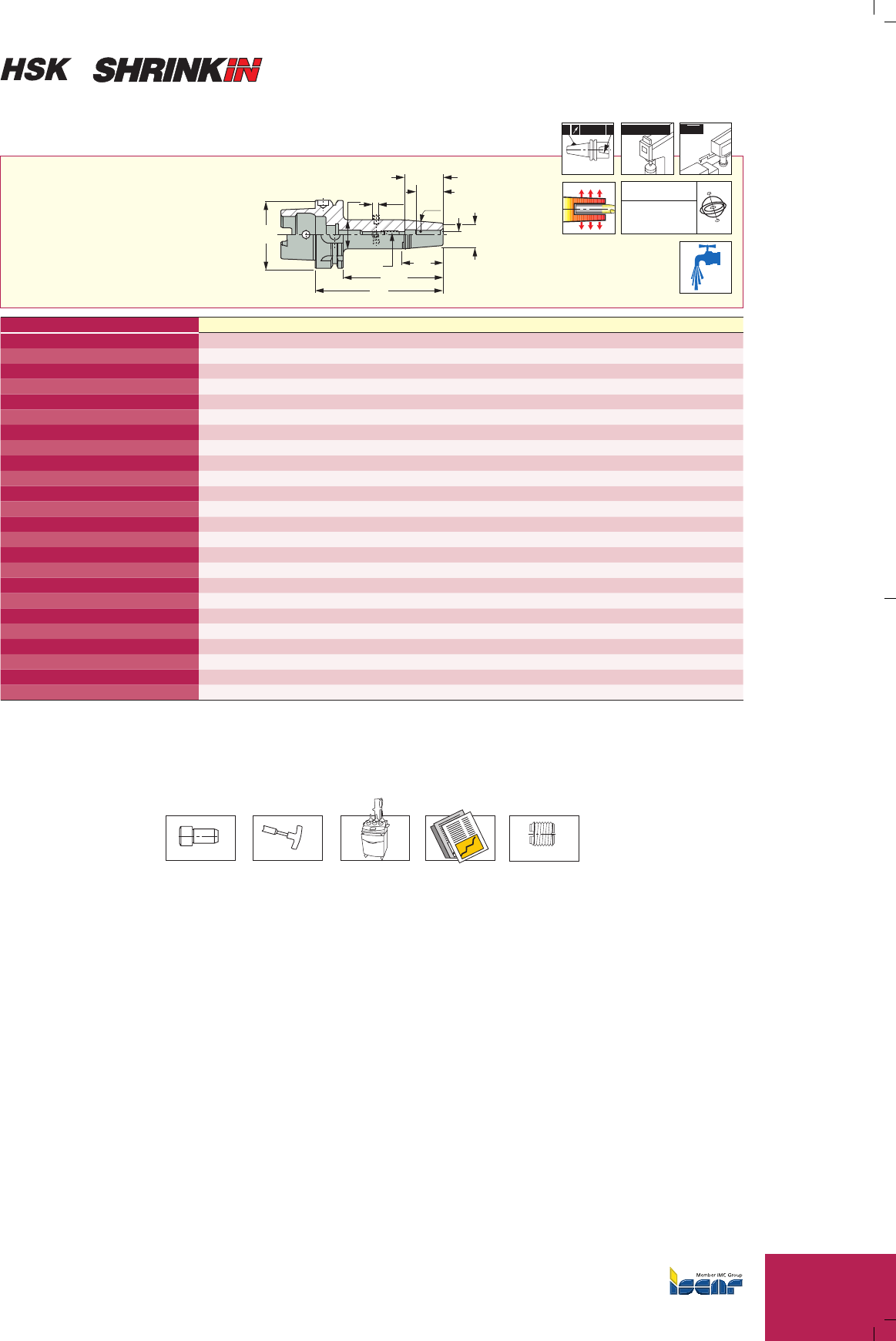

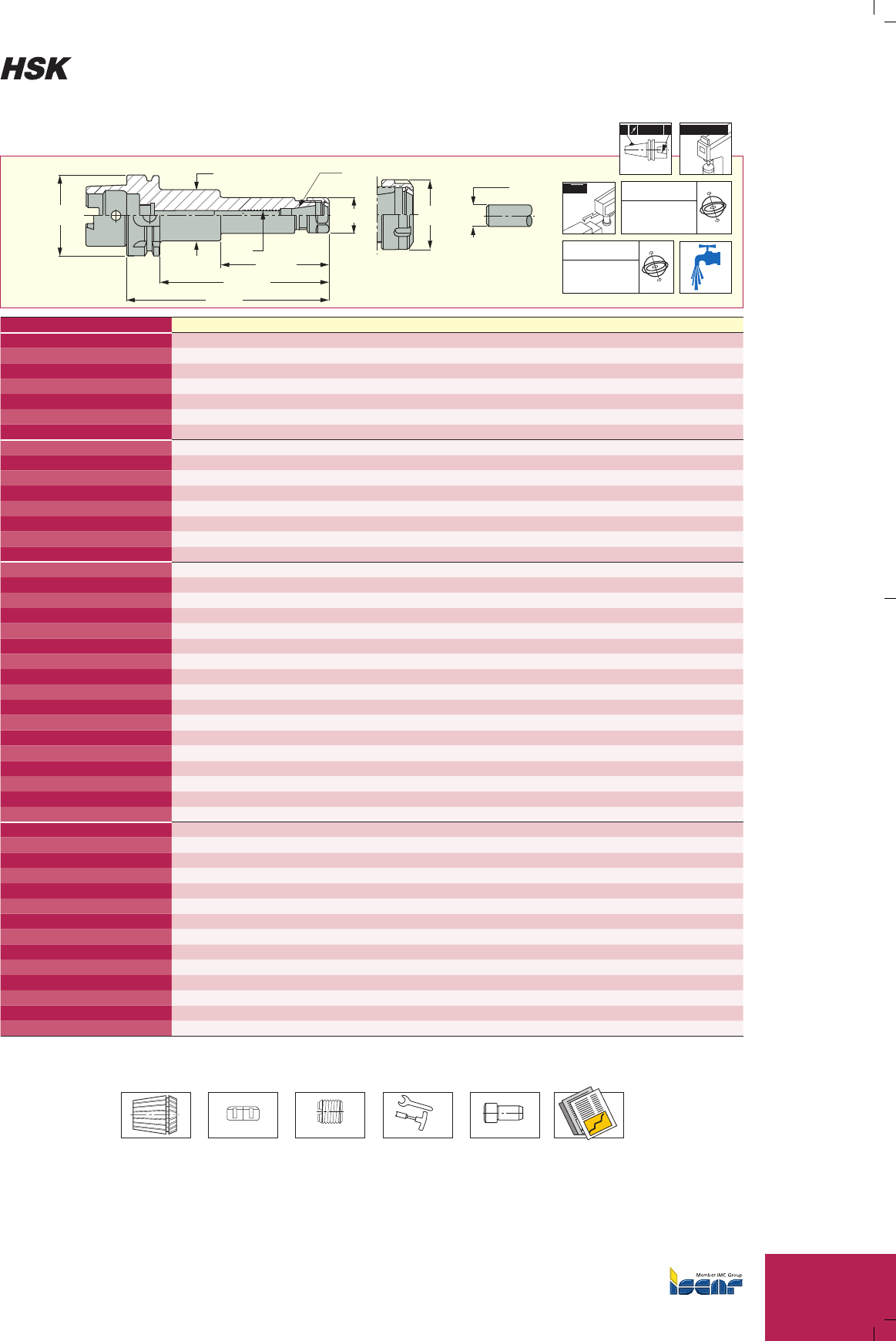

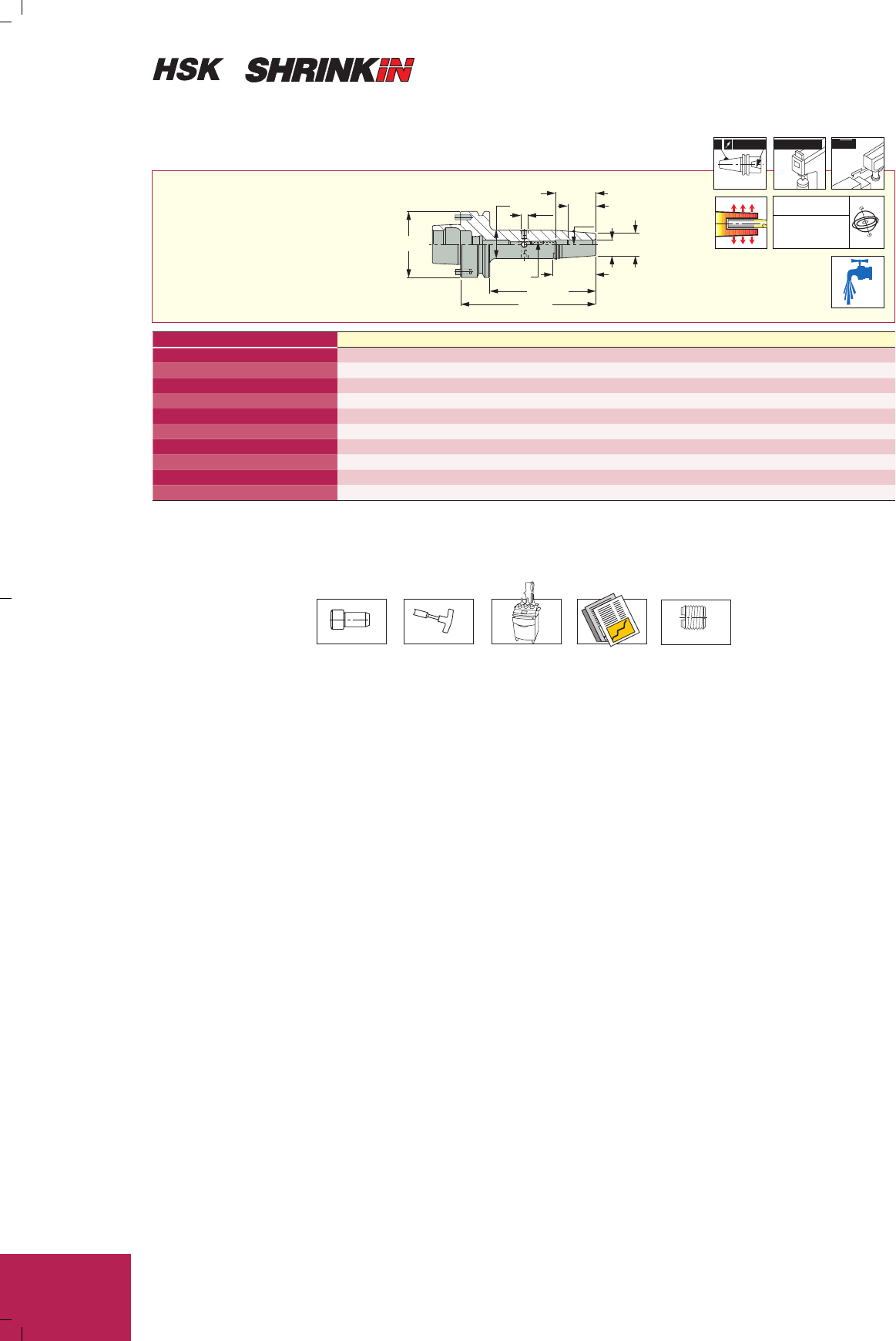

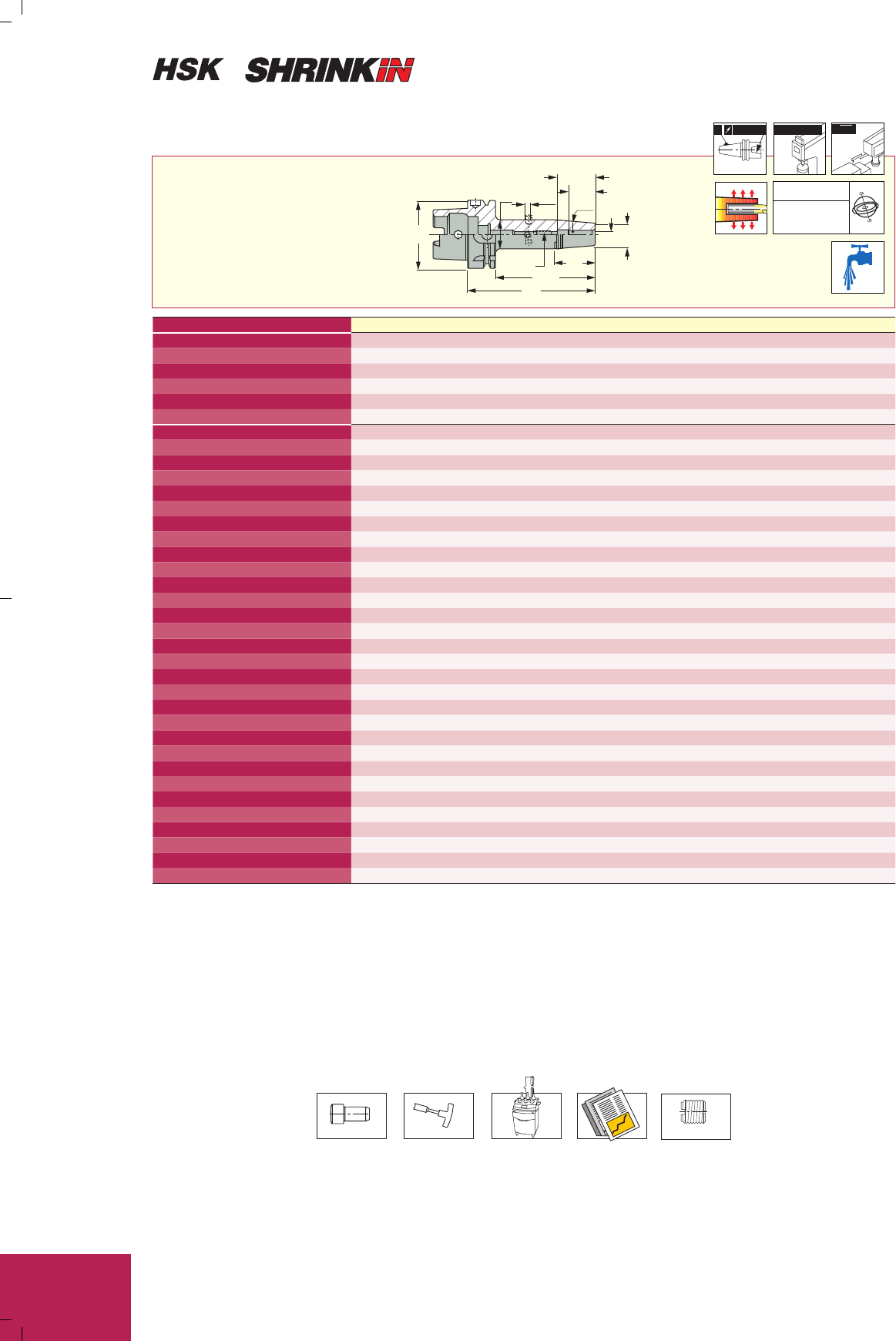

B43

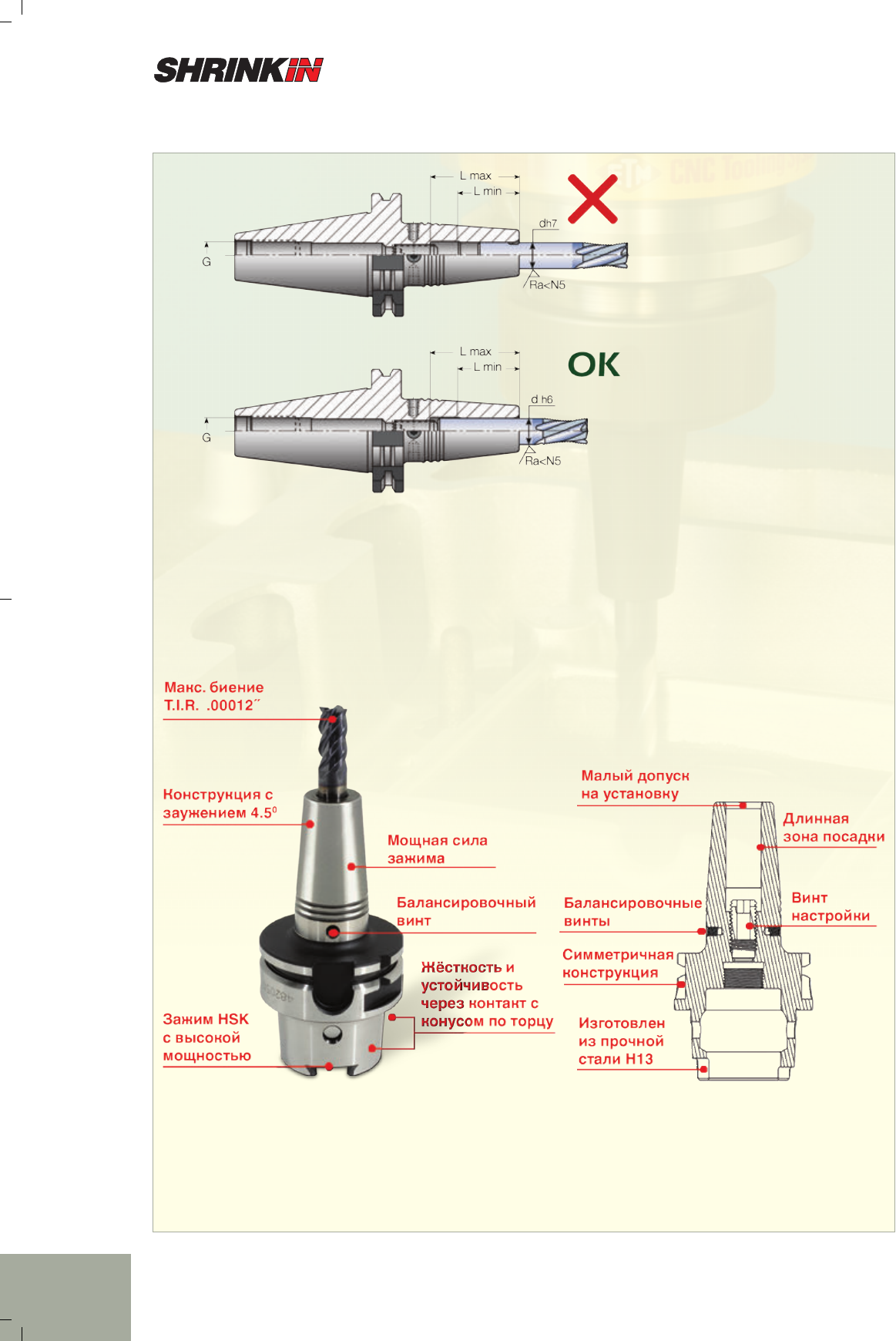

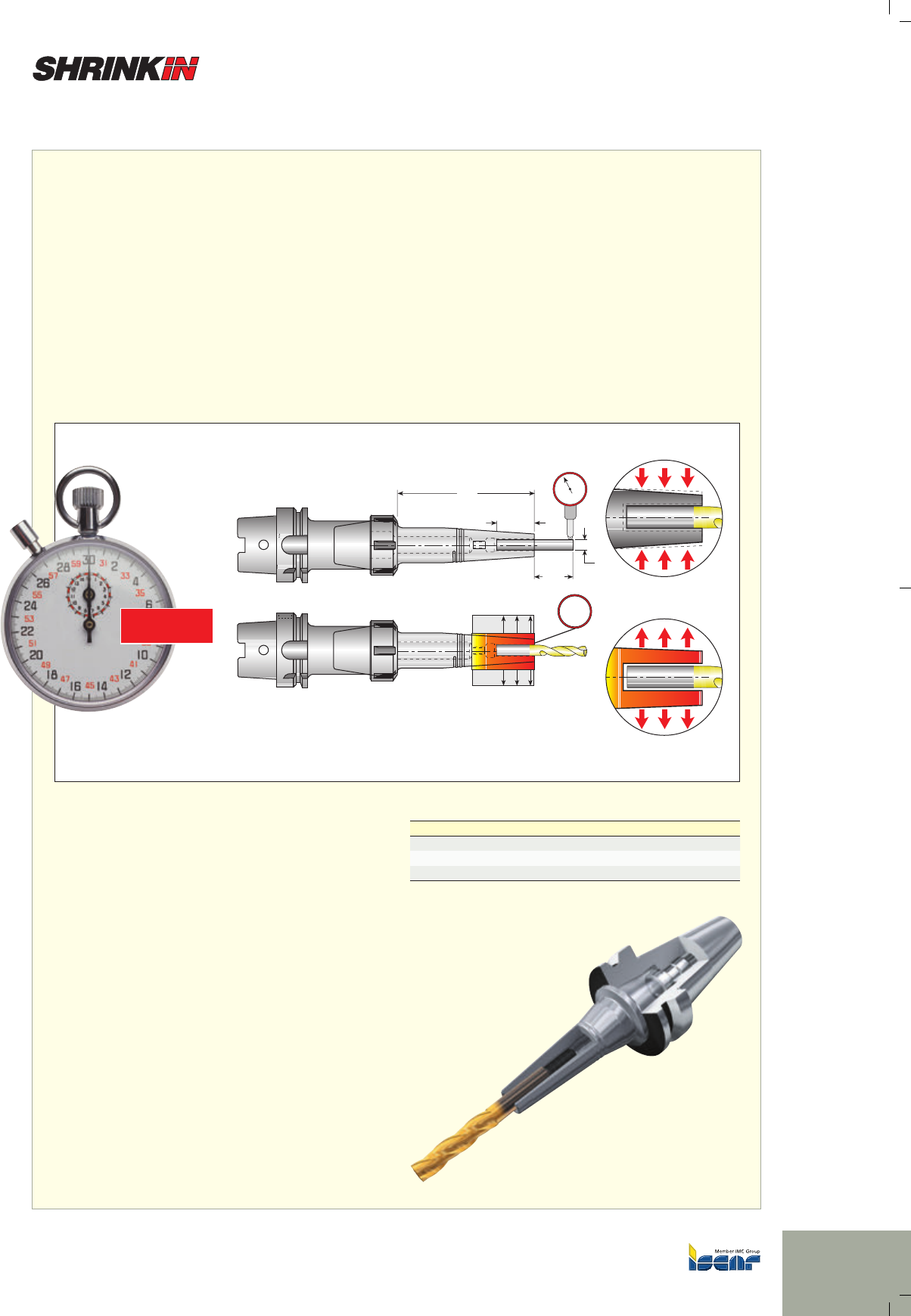

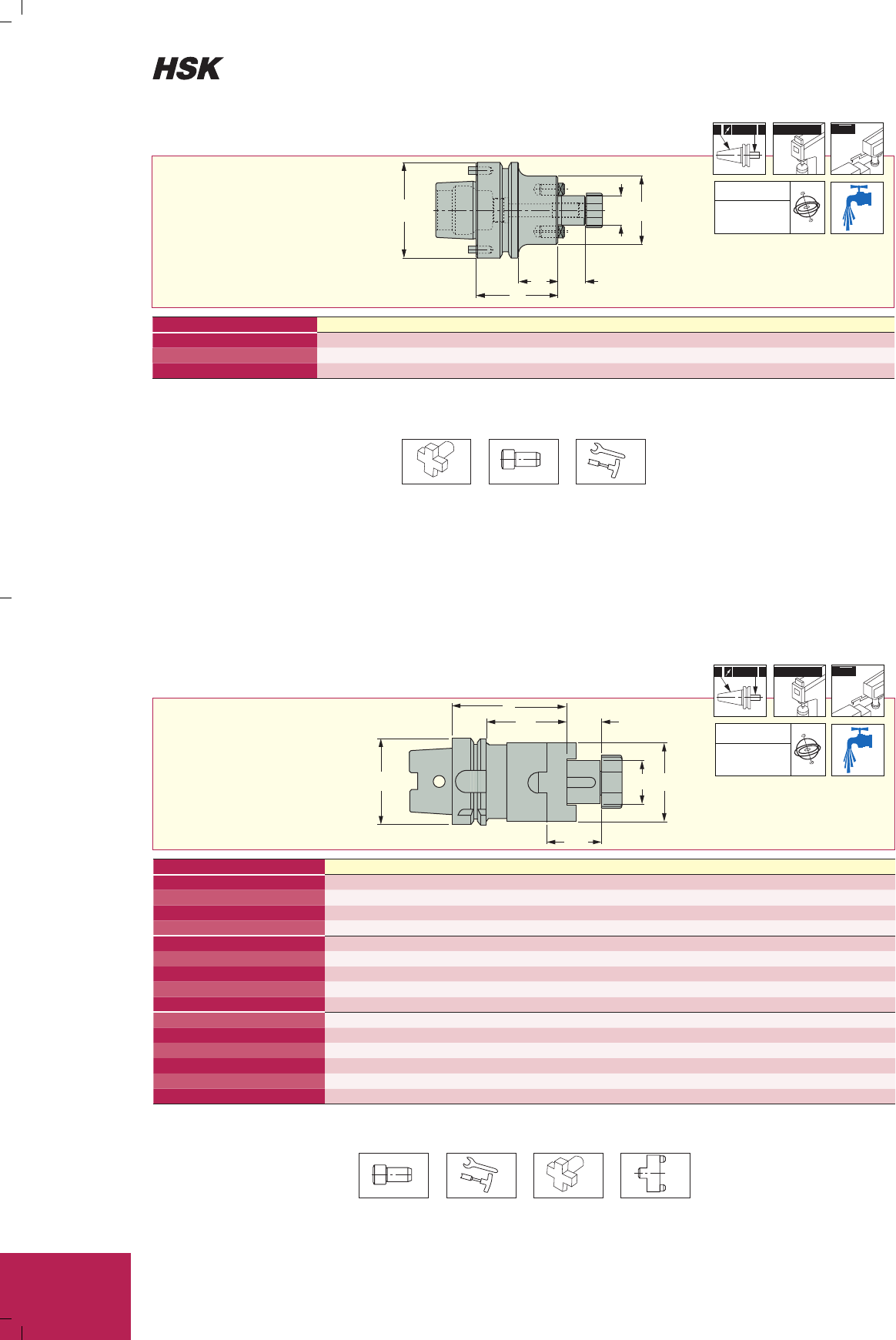

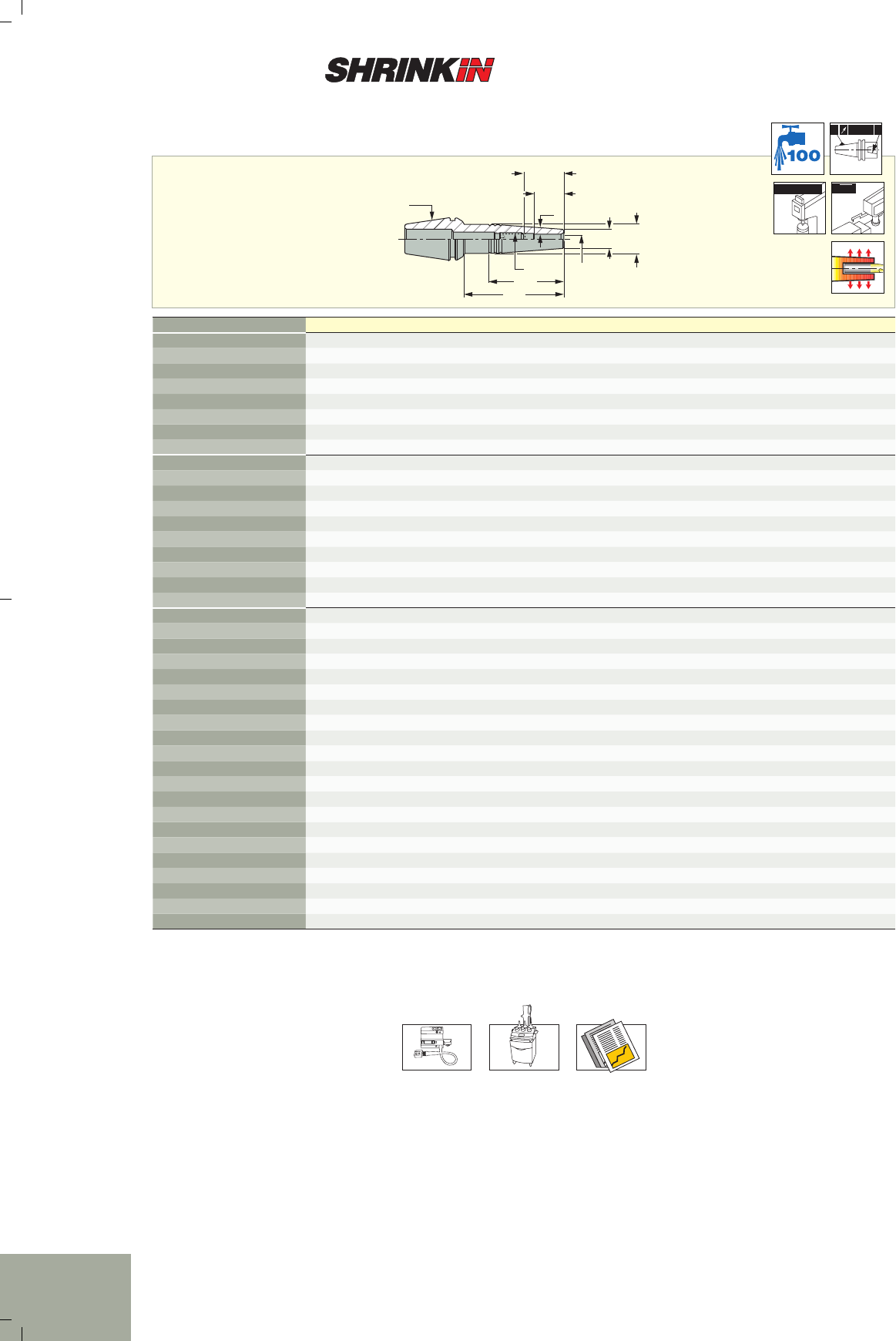

Патроны с термозажимом с хвостовиками HSK DIN69893 форма Е,
только для инструментов из твёрдого сплава
SS
L
L1
J
L3
d2D1
4˚
Lmin
Lmax
D2
A0.003A 50-52 HRc √N5
G2.5
25,000 RPM
l
SS d2D1D2L L1L3L мин L макс JКлюч(1) кг
32 3,00 10,0 13,00 65,00 45,0 30,00 10,0 16,0 M4 2,00 0,17
32 4,00 10,0 15,00 65,00 45,0 35,00 12,0 18,0 M5 2,00 0,17
32 5,00 10,0 15,00 65,00 45,0 35,00 15,0 25,0 M4 2,00 0,17
32 6,00 11,0 16,00 65,00 45,0 35,00 18,0 28,0 M4 2,00 0,17
32 8,00 14,0 20,00 65,00 45,0 42,00 25,0 35,0 M4 2,00 0,19
32 10,00 16,0 22,00 65,00 45,0 42,00 30,0 40,0 M4 2,00 0,20
32 12,00 20,0 25,00 65,00 45,0 35,60 32,0 40,0 M4 2,00 0,23
40 3,00 10,0 13,00 65,00 45,0 30,00 10,0 16,0 M5 2,50 0,24
40 3,00 10,0 19,00 100,00 80,0 64,00 10,0 16,0 M5 2,50 1,71
40 4,00 10,0 15,00 65,00 45,0 35,00 12,0 18,0 M5 2,50 0,25
40 4,00 10,0 19,00 100,00 80,0 64,00 12,0 18,0 M5 2,50 0,31
40 5,00 10,0 15,00 65,00 45,0 35,00 15,0 25,0 M4 2,00 0,24
40 5,00 10,0 19,00 100,00 80,0 64,00 15,0 25,0 M4 2,00 0,29
40 6,00 11,0 16,00 65,00 45,0 35,00 18,0 28,0 M5 2,50 0,24
40 6,00 11,0 20,00 100,00 80,0 64,00 18,0 28,0 M5 2,50 0,32
40 8,00 14,0 20,00 65,00 45,0 42,00 25,0 35,0 M5 2,50 0,27
40 8,00 14,0 23,00 100,00 80,0 64,00 25,0 35,0 M6 3,00 0,37
40 10,00 16,0 22,00 65,00 45,0 42,00 30,0 40,0 M5 2,50 0,28
40 10,00 16,0 24,50 100,00 80,0 60,00 30,0 40,0 M8 4,00 0,40
40 12,00 20,0 26,00 65,00 45,0 42,00 32,0 42,0 M5 2,50 0,32
40 12,00 20,0 28,00 100,00 80,0 56,00 32,0 42,0 M10 5,00 0,46
50 3,00 10,0 15,00 71,00 45,0 36,00 10,0 16,0 M5 2,50 0,45
50 3,00 10,0 19,00 106,00 80,0 64,00 10,0 16,0 M5 2,50 0,56
50 4,00 10,0 15,00 71,00 45,0 36,00 12,0 18,0 M5 2,50 0,44
50 4,00 10,0 19,00 106,00 80,0 64,00 12,0 18,0 M5 2,50 0,51
50 5,00 10,0 15,00 71,00 45,0 36,00 15,0 25,0 M6 3,00 0,45
50 5,00 10,0 19,00 106,00 80,0 64,00 15,0 25,0 M6 3,00 0,51
50 6,00 11,0 16,00 71,00 45,0 36,00 18,0 28,0 M5 2,50 0,45
50 6,00 11,0 20,00 106,00 80,0 64,00 18,0 28,0 M5 2,50 0,57
50 8,00 14,0 20,00 71,00 45,0 43,00 25,0 35,0 M6 3,00 0,47
50 8,00 14,0 23,00 106,00 80,0 64,00 25,0 35,0 M6 3,00 0,63
50 10,00 16,0 22,00 71,00 45,0 42,00 30,0 40,0 M6 3,00 0,48
50 10,00 16,0 24,50 106,00 80,0 60,00 30,0 40,0 M8 4,00 0,60
50 12,00 20,0 26,00 76,00 45,0 42,00 32,0 42,0 M6 3,00 0,52
50 12,00 20,0 28,00 106,00 80,0 57,00 32,0 42,0 M10 5,00 0,66
63 3,00 10,0 17,00 76,00 50,0 48,00 10,0 16,0 M6 3,00 0,72
63 3,00 10,0 19,00 106,00 80,0 64,00 10,0 16,0 M6 3,00 0,78
63 4,00 10,0 17,00 76,00 50,0 48,00 12,0 18,0 M6 3,00 0,71
63 4,00 10,0 19,00 106,00 80,0 64,00 12,0 18,0 M6 3,00 0,77
63 5,00 10,0 15,00 71,00 50,0 47,00 15,0 21,0 M6 3,00 0,72
63 5,00 10,0 19,00 106,00 80,0 64,00 15,0 21,0 M6 3,00 0,78
63 6,00 11,0 18,00 76,00 50,0 48,00 18,0 24,0 M8 4,00 0,72
63 6,00 11,0 20,00 106,00 80,0 64,00 18,0 24,0 M8 4,00 0,78
63 8,00 14,0 21,00 76,00 50,0 48,00 25,0 35,0 M6 3,00 0,74
63 8,00 14,0 23,00 106,00 80,0 64,00 25,0 35,0 M6 3,00 0,83
63 10,00 16,0 23,00 76,00 50,0 48,00 30,0 40,0 M8 4,00 0,65
63 10,00 16,0 24,50 106,00 80,0 60,00 30,0 40,0 M8 4,00 0,86
63 12,00 20,0 27,00 76,00 50,0 48,00 32,0 42,0 M8 4,00 0,78
63 12,00 20,0 28,00 106,00 80,0 57,00 32,0 42,0 M10 5,00 1,00
63 12,00 20,0 28,00 116,00 90,0 57,00 32,0 43,0 M10 5,00 0,98
• Трубка охлаждения должна использоваться со всеми шпинделями HSK с подачей СОЖ (заказываются отдельно). • Использовать только для
твердосплавного инструмента. • Сбалансирован до G2.5/25000 об/мин.
(1) Размер шестигранного ключа для регулировочного винта
B180 B180 B156 B154-155 B149-151
