ISCAR

 представляет однокромочную пластину

для отрезки с улучшенным способом крепления.

Преимущества пластины 

• Жёсткое крепление с тангенциальным

посадочным местом.

• Позволяет обработку на очень высоких подачах

и обеспечивает отличную прямолинейность и

качество чистовой обработки.

• Рекомендованы для отрезки больших диаметров

и прерывистого резания.

• Обеспечивает свободный, беспрепятственный

отвод стружки, так как нет элемента крепления

сверху пластины, как в других системах (что

очень важно для глубоких канавок и отрезки).

• Комбинация тангенциального крепления и

свободного отвода стружки обеспечивает

увеличенный срок службы инструмента.

• Решает проблему вытягивания пластины при

выводе инструмента.







ВВЕДЕНИЕ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

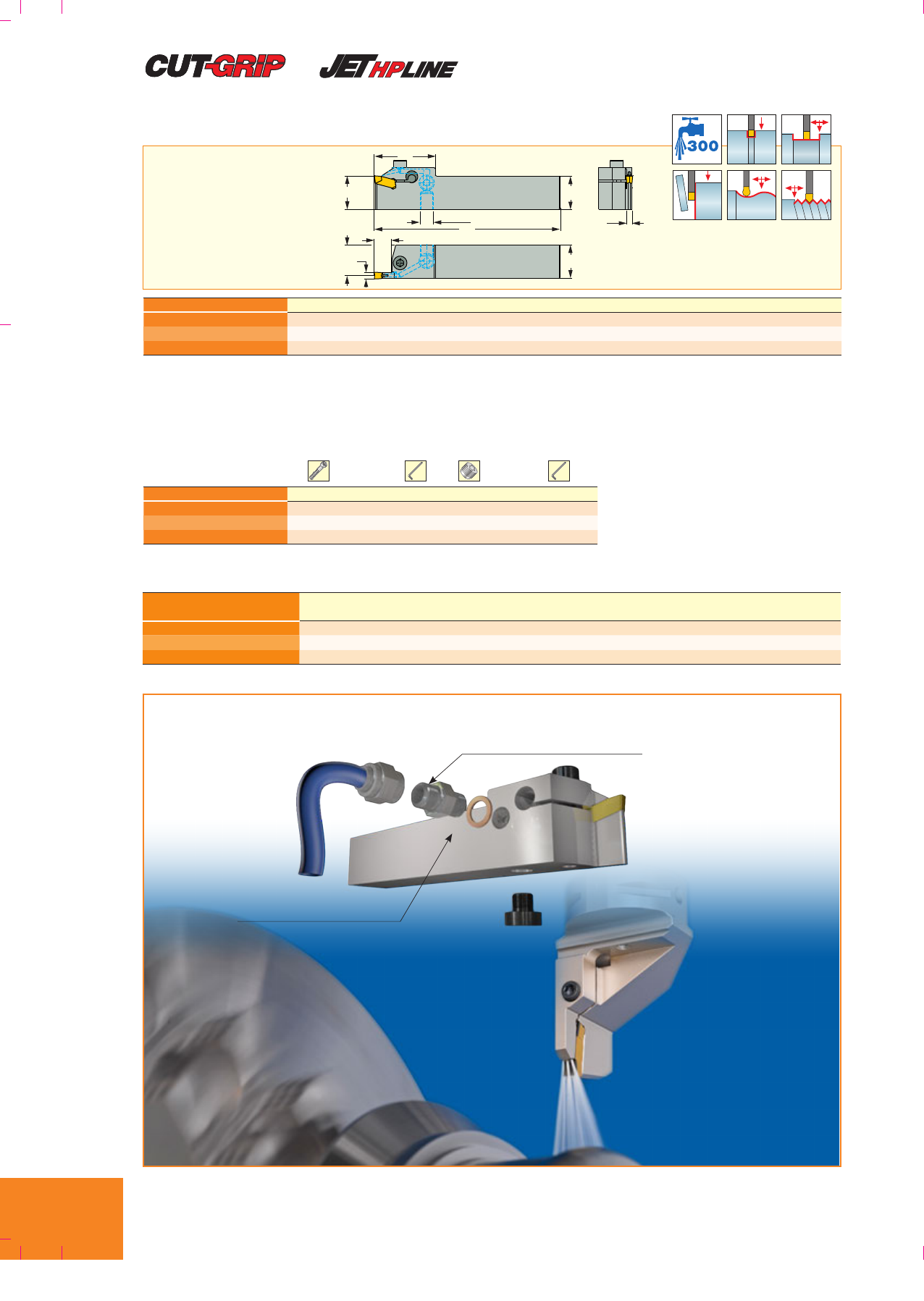

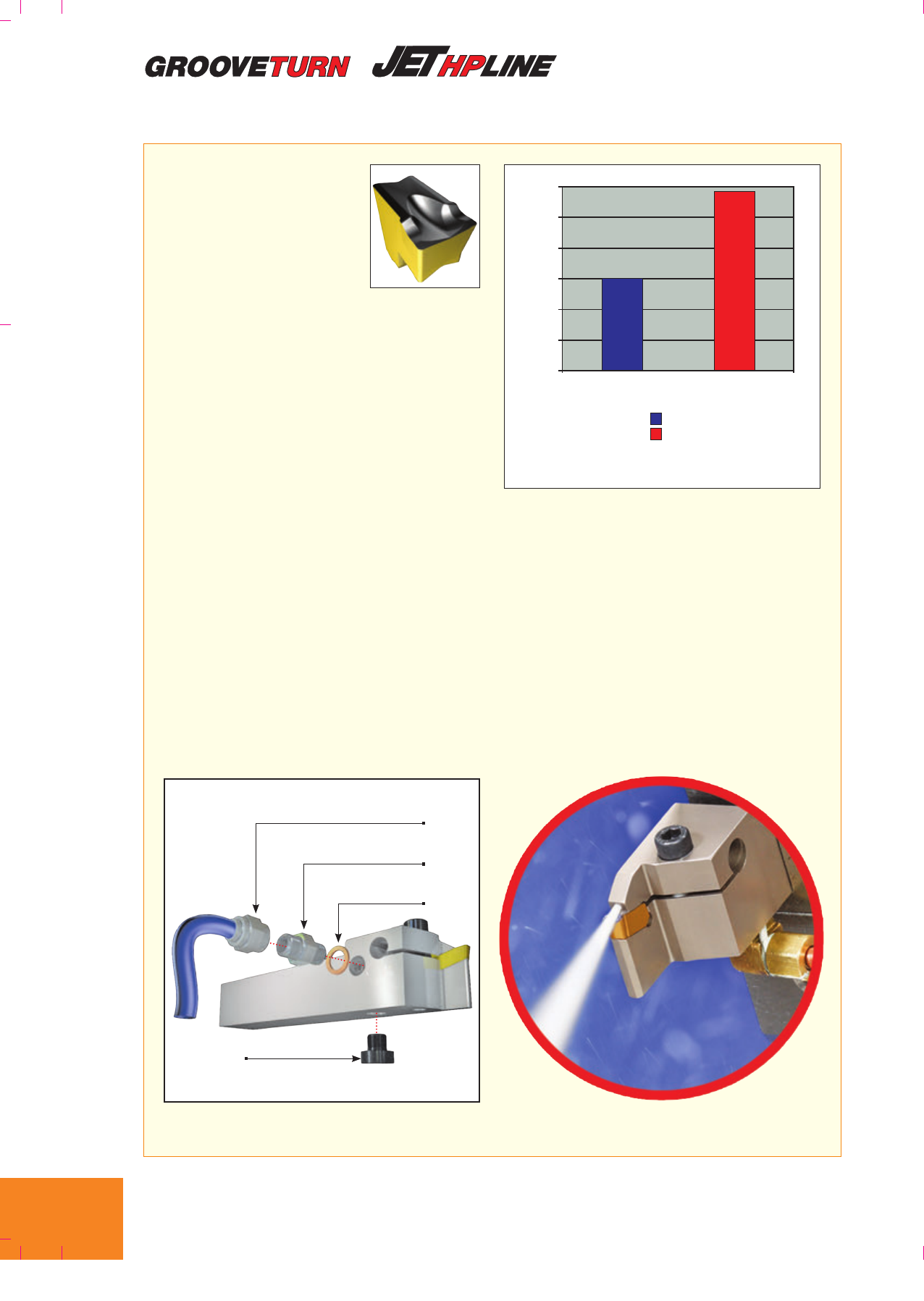

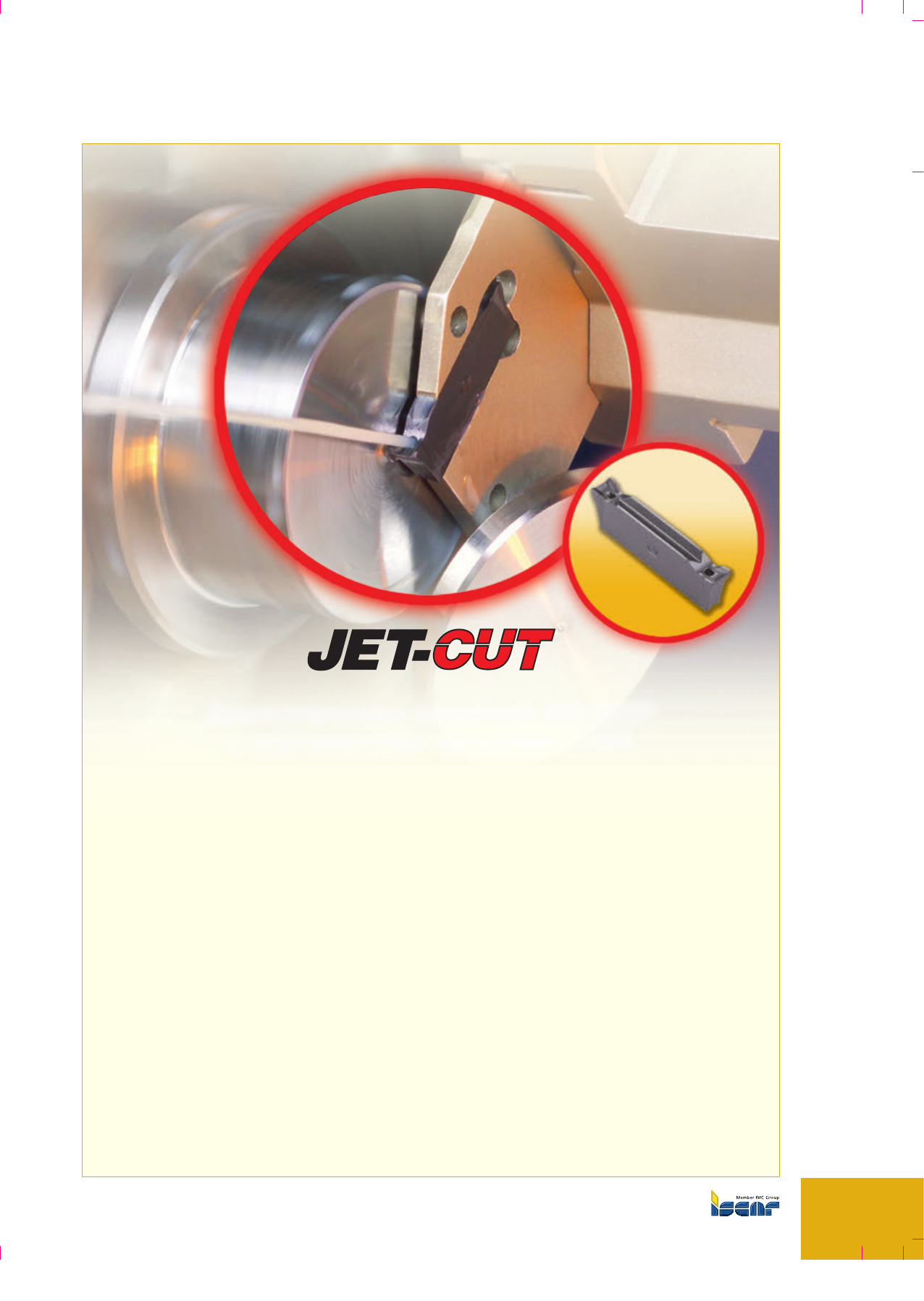

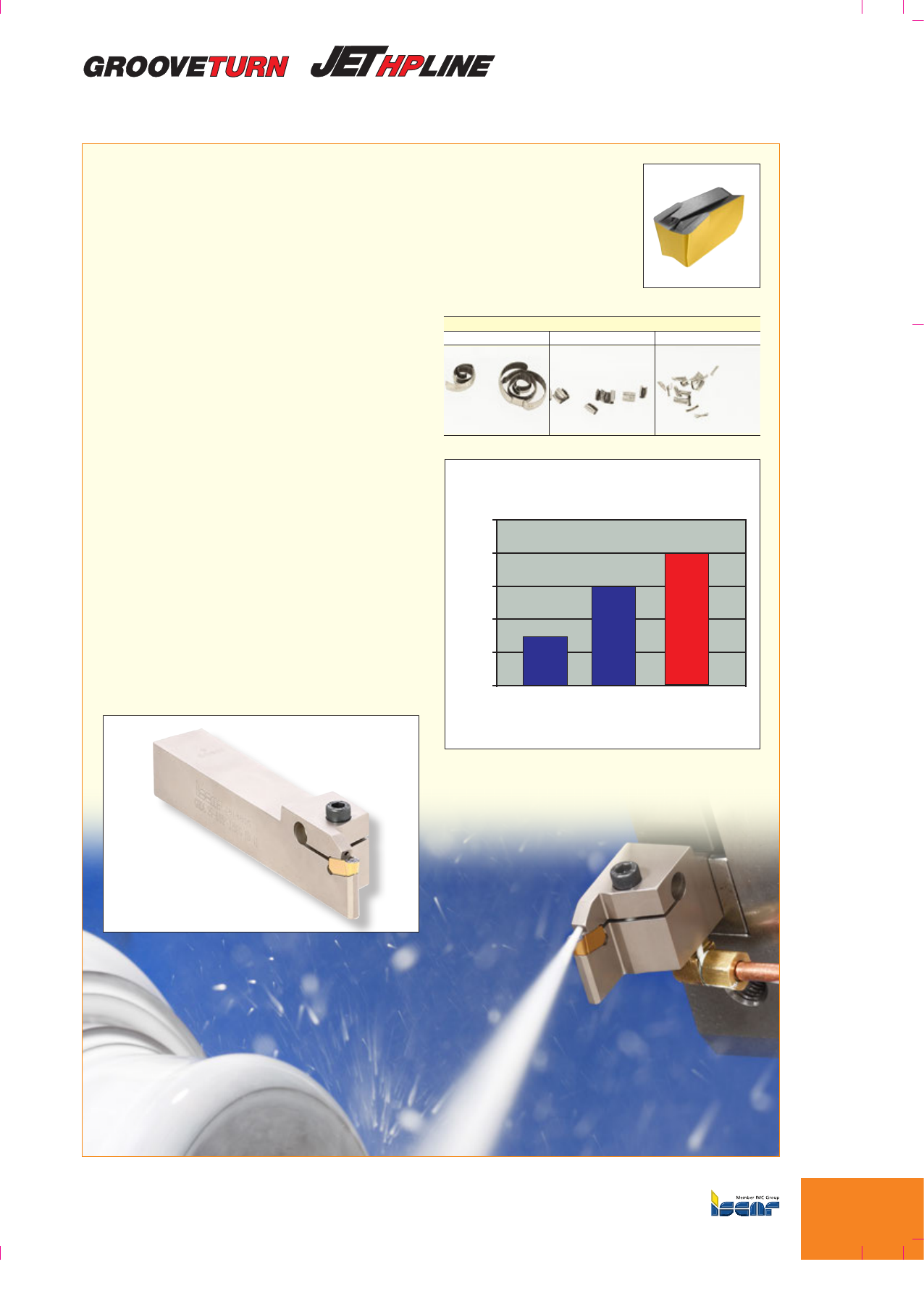

 представляет обновлённую отрезную

пластинуПластина оснащена отвер-

стиями для подачикоторые проходят сквозь

пластину с выводом у режущей кромки.

Новые пластины  были разработаны для

отрезки и точения канавок по нержавеющей

стали и жаропрочным сплавам.

При обработке нержавеющей стали и жаро-

прочных сплавов температура у режущей кромки

сильно повышается. Эти материалы способны

налипать на режущую кромку, образуя наросты.

Этот эффект можно снизить, или даже устранить

с помощью интенсивного охлаждения

режущей кромки.

При точении канавок и отрезке существует

проблема: стружка мешает подаче 

на режущую кромку. Новая пластина 

является идеальным решением, поскольку

отверстия для подачи  проходятсквозь неё,

с выходом у режущей кромки. Таким образом,

 подаётся на режущую кромку, и пластина

охлаждается изнутри.

Такие материалы, как титан, никель, и аустенит-

ная нержавеющая сталь имеют тенденцию к

деформации при резке, и образованию длинной

и запутанной стружки.

Эффективное охлаждение в зоне резания снижает

процесс образования зазубрин и выемок. Также

оно увеличивает срок службы инструмента и

обеспечивает лучшее качество обработанной

поверхности. Подвод  может осуществляться

непосредственно через корпус лезвия ,

устанавливаемого в стандартный блок, либо

через блок , где есть каналы 

и соединительные порты для подвода .

Пластина  - это наилучшее решение

для точения канавок и отрезки при работе с

жаропрочными сплавами и нержавеющей сталью.





ВВЕДЕНИЕ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ВВЕДЕНИЕ

ISCAR

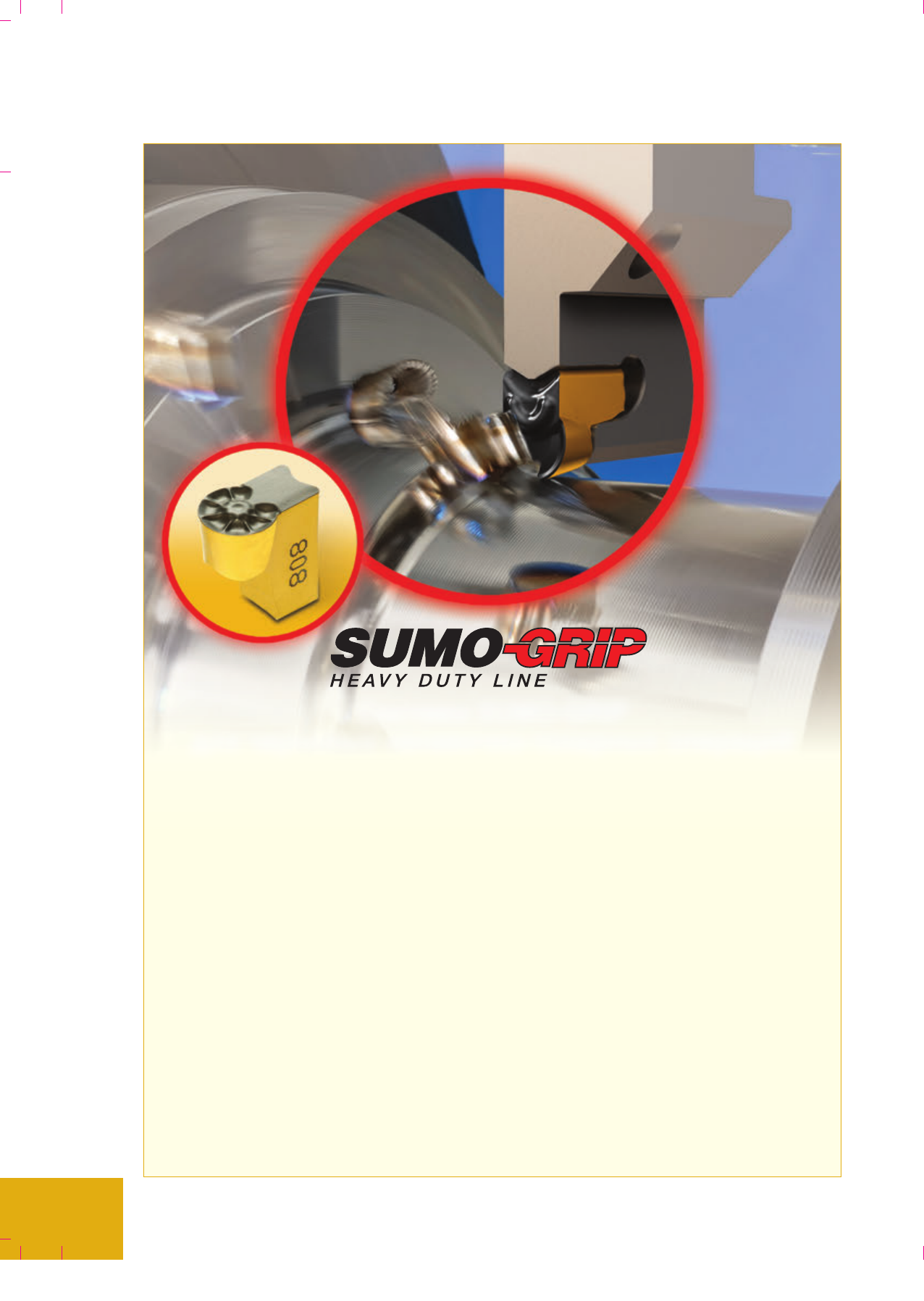

Однокромочная пластина  для черновых

канавочно-токарных операций разработана на

основе успешной линейки .



• Жёсткое надёжное крепление с тангенциальным

посадочным местом.

• Прочная конструкция пластины позволяет

осуществлять обработку на очень высоких

подачах до 1.0 мм/об.

• Создаёт свободный, беспрепятственный отвод

стружки, так как нет элемента крепления сверху

пластины, как в других системах закрепления.

• Комбинация тангенциального крепления и

свободного отвода стружки обеспечивает

увеличенный срок службы инструмента и

обеспечивает повышение производительности.

• Рекомендованы для отрезки больших диаметров

и прерывистого резания.





Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

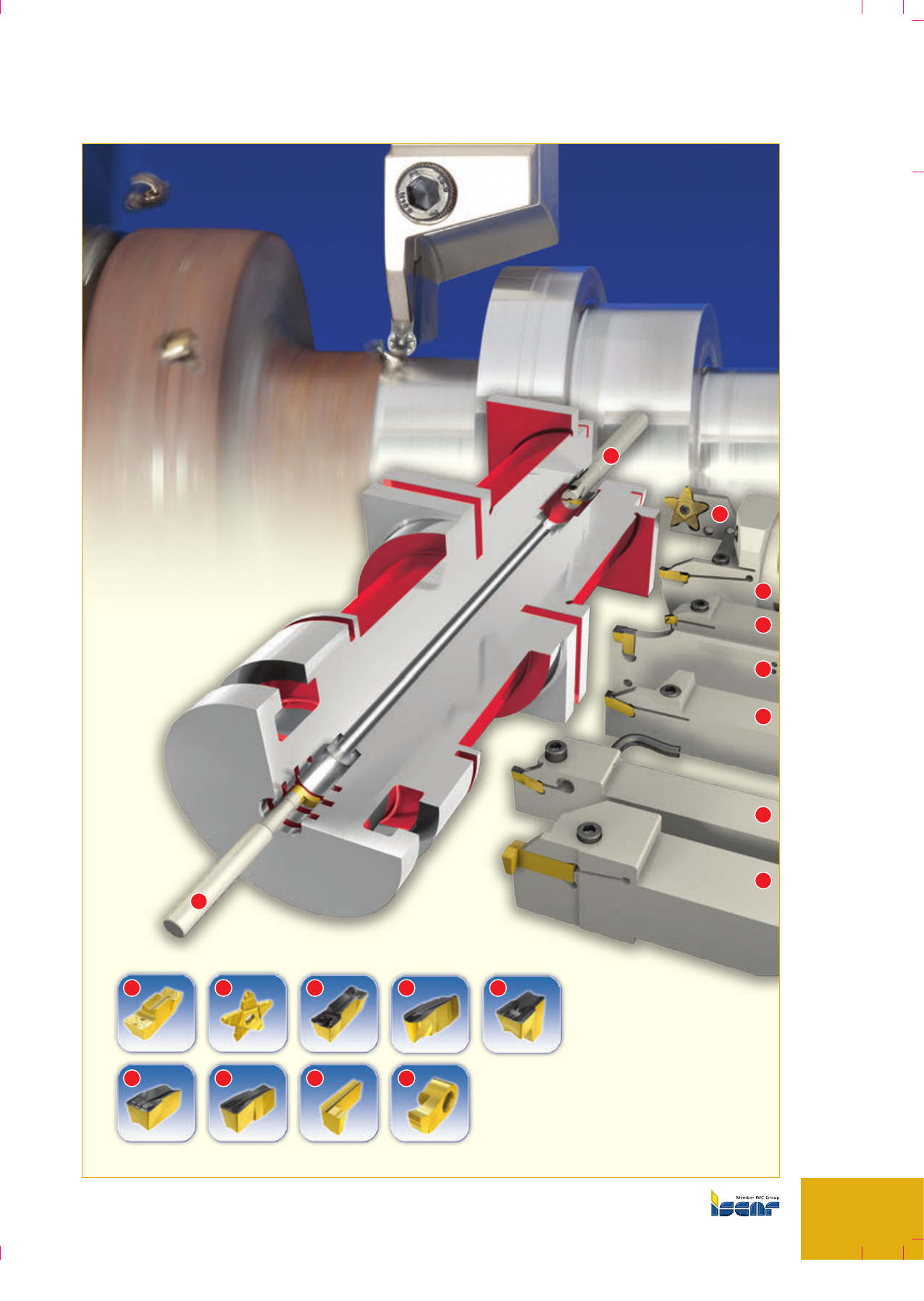

1 2 3 4

6 7 8 9

ВВЕДЕНИЕ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

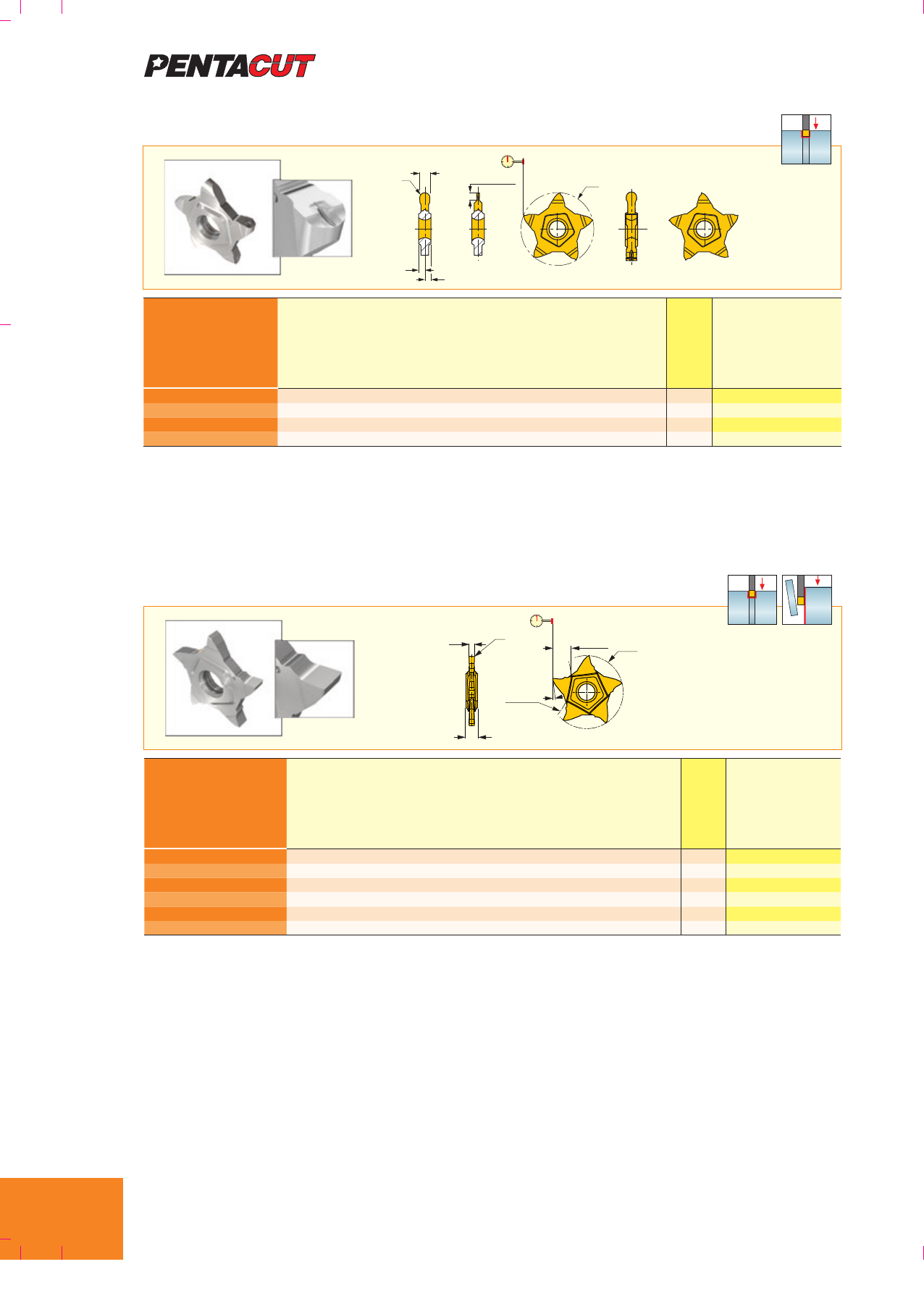

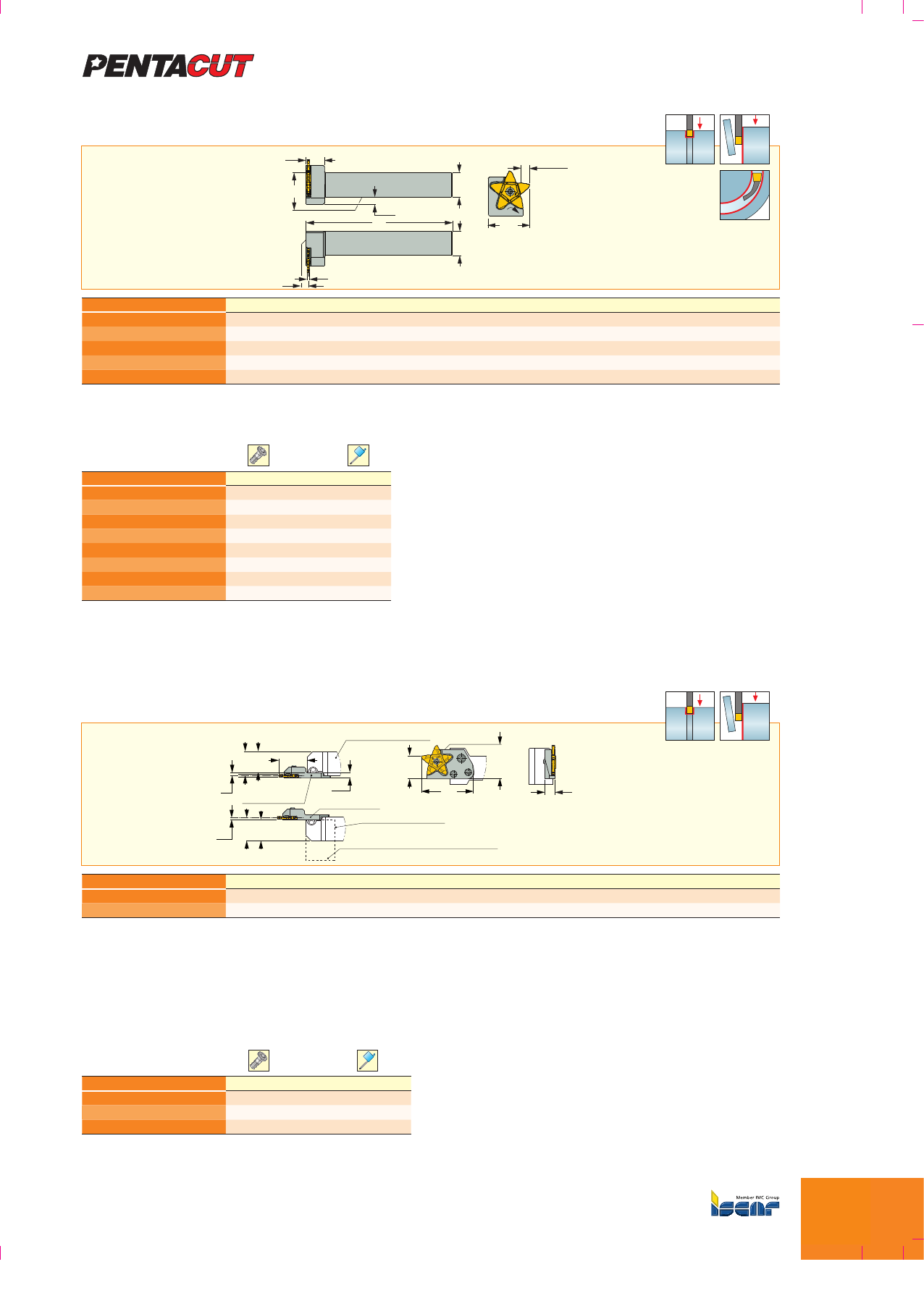

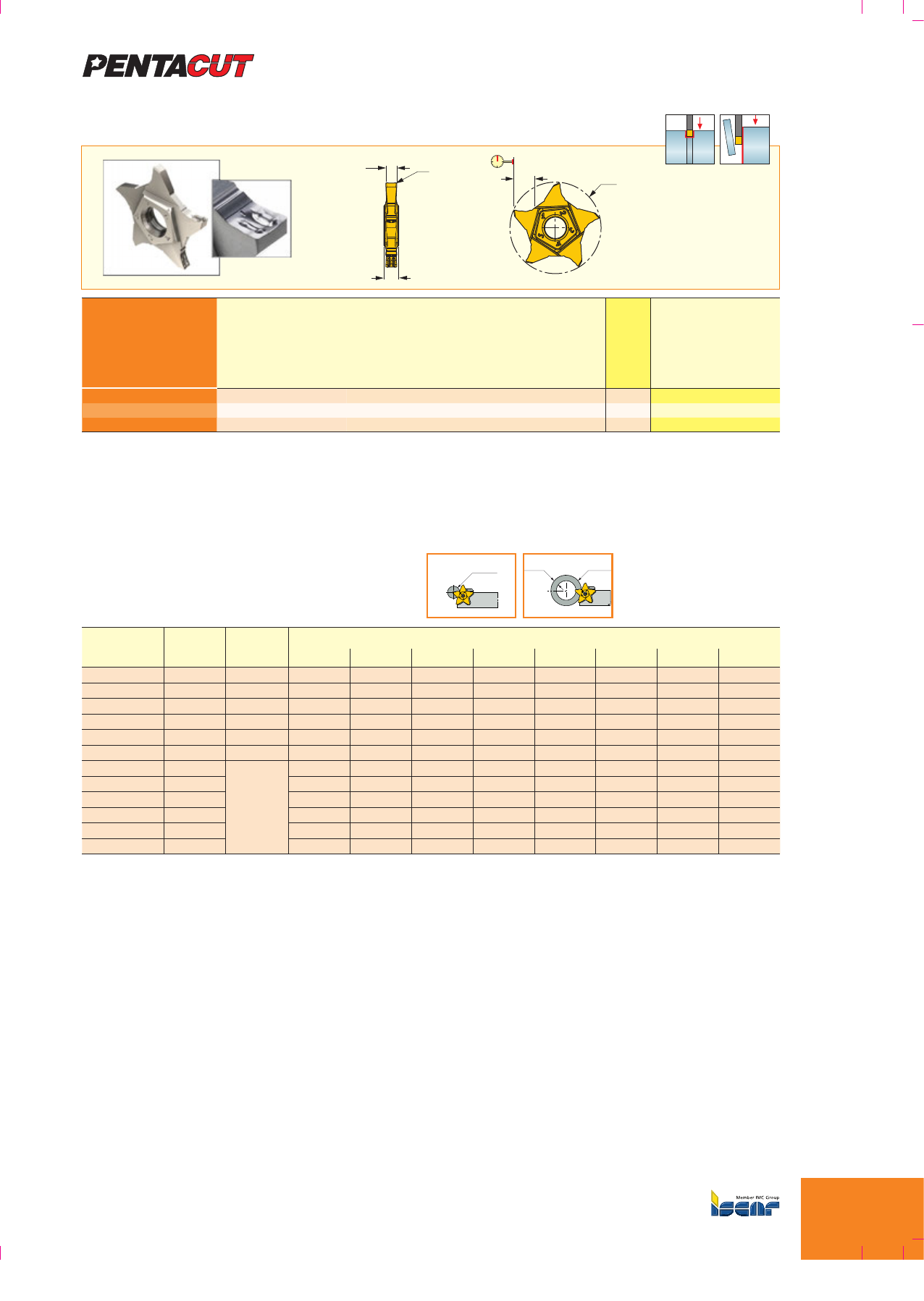

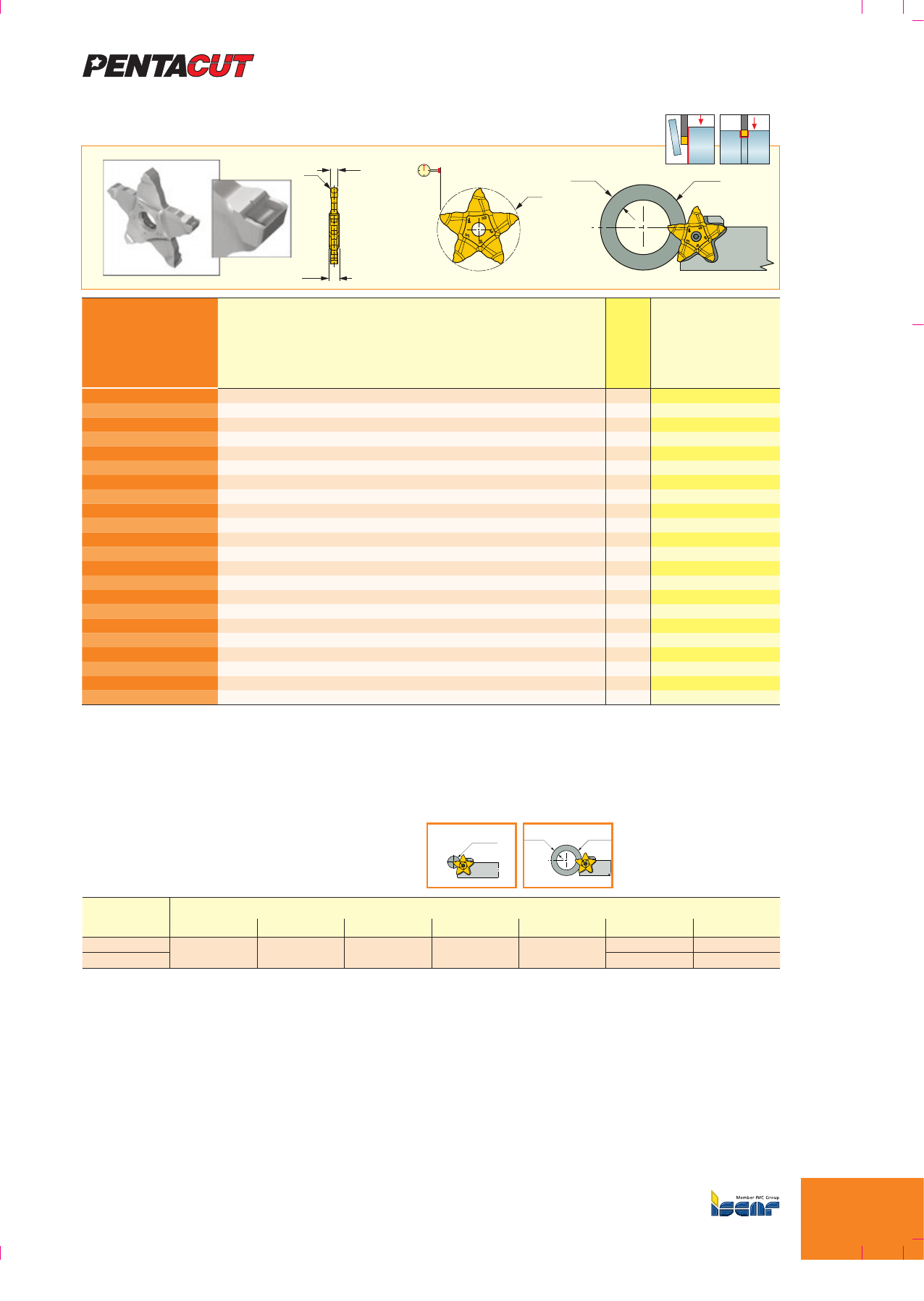

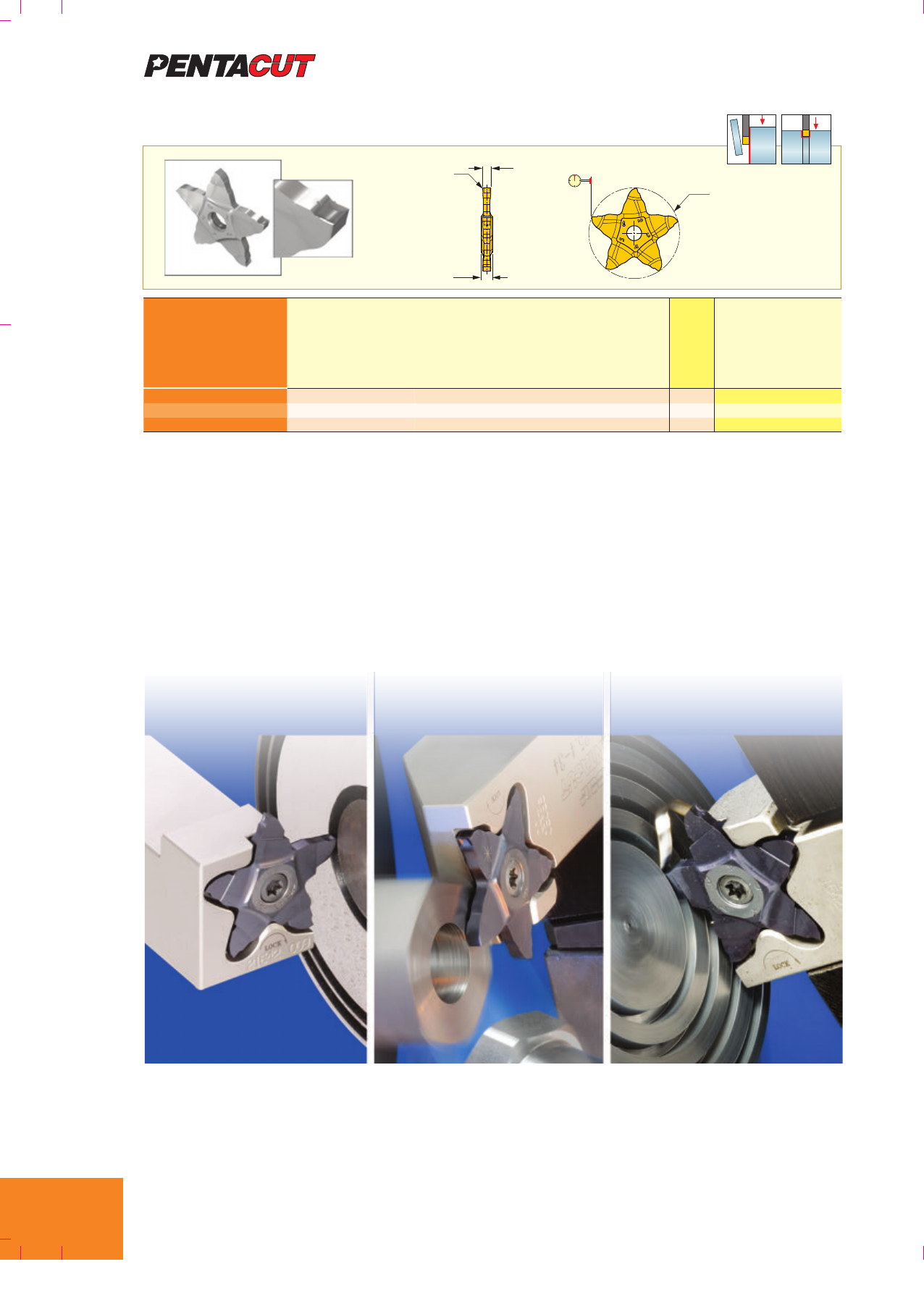

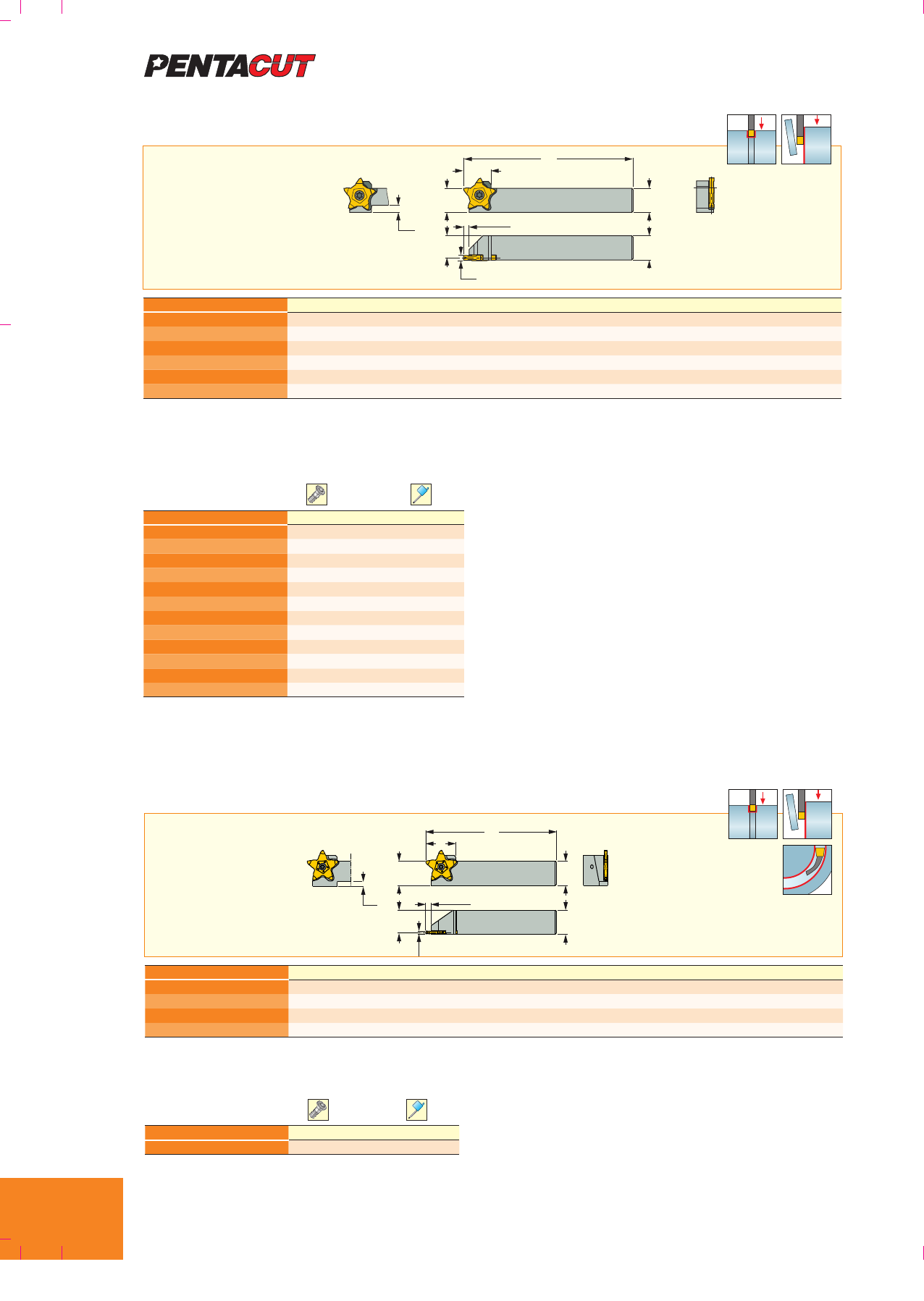

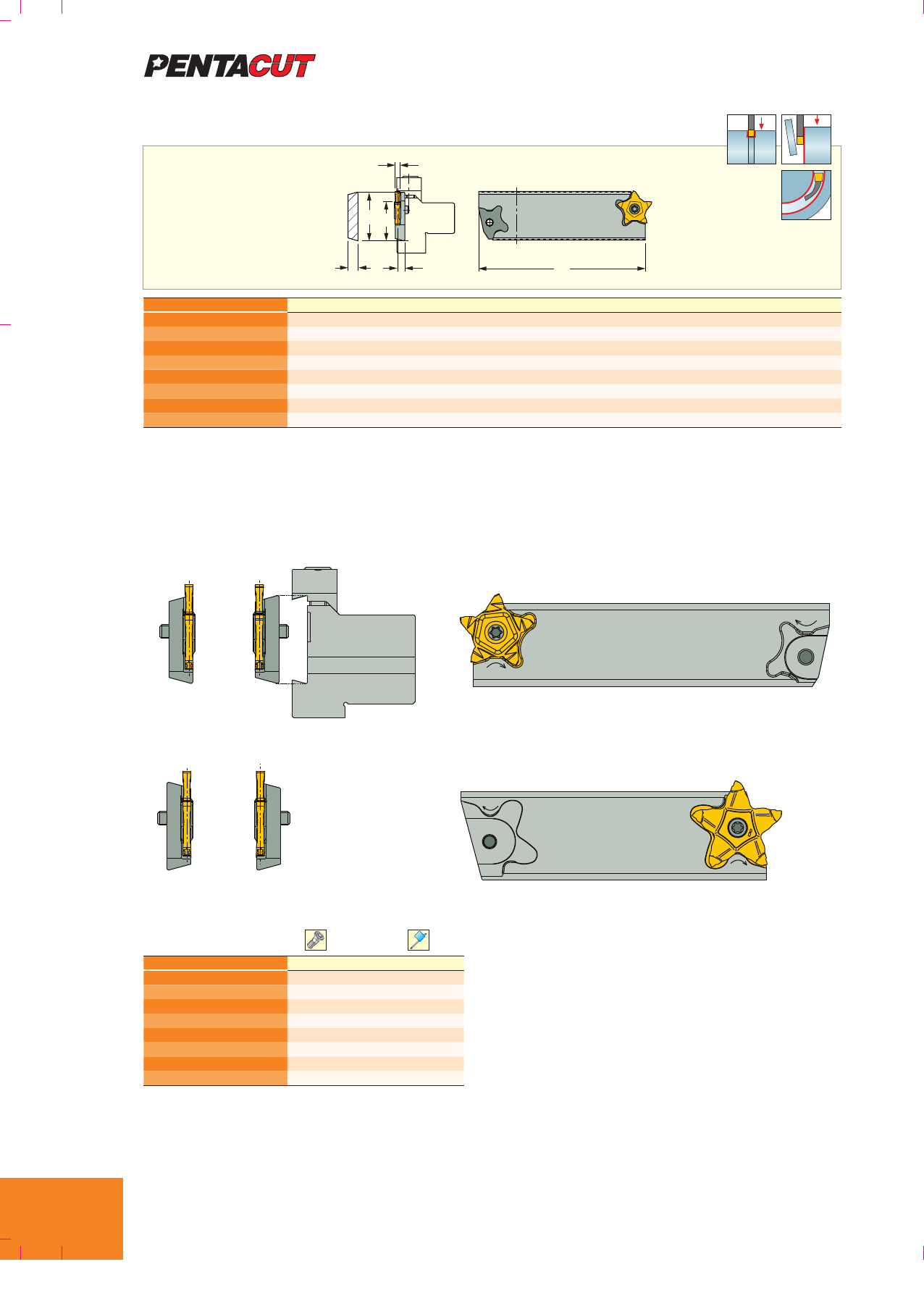

• Многоугольная пластина с пятью режущими

кромками, что даёт большую выгоду в

соотношении “цена - режущая кромка”.

• Лёгкое и быстрое позиционирование пластины

с любой стороны державки, прямо на станке.



• Точение прецизионных канавок

• Отрезка

• Растачивание - лёгкая обработка торца

• Снятие фасок

• Одна пластина для право- и левосторонней

обработки

• Диапазон ширины: 0.5 - 4.0 мм

• Универсальный стружколом

• Система с жёстким креплением обеспечивает

высокое качество чистовой обработки

поверхности и прямолинейность боковых

стенок, а также позволяет получить

плоское ровное дно канавки.

• Применяется для обработки широкого ряда

материалов в различных условиях.

• Обеспечивает превосходное качество поверхности.

• Сочетание жёсткой системы крепления и

прочной конструкции пластины позволяют

производить обработку на больших скоростях.

• Различные стружколомы для широкого ряда

материалов и операций.





ВВЕДЕНИЕ

ISCAR

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ВВЕДЕНИЕ





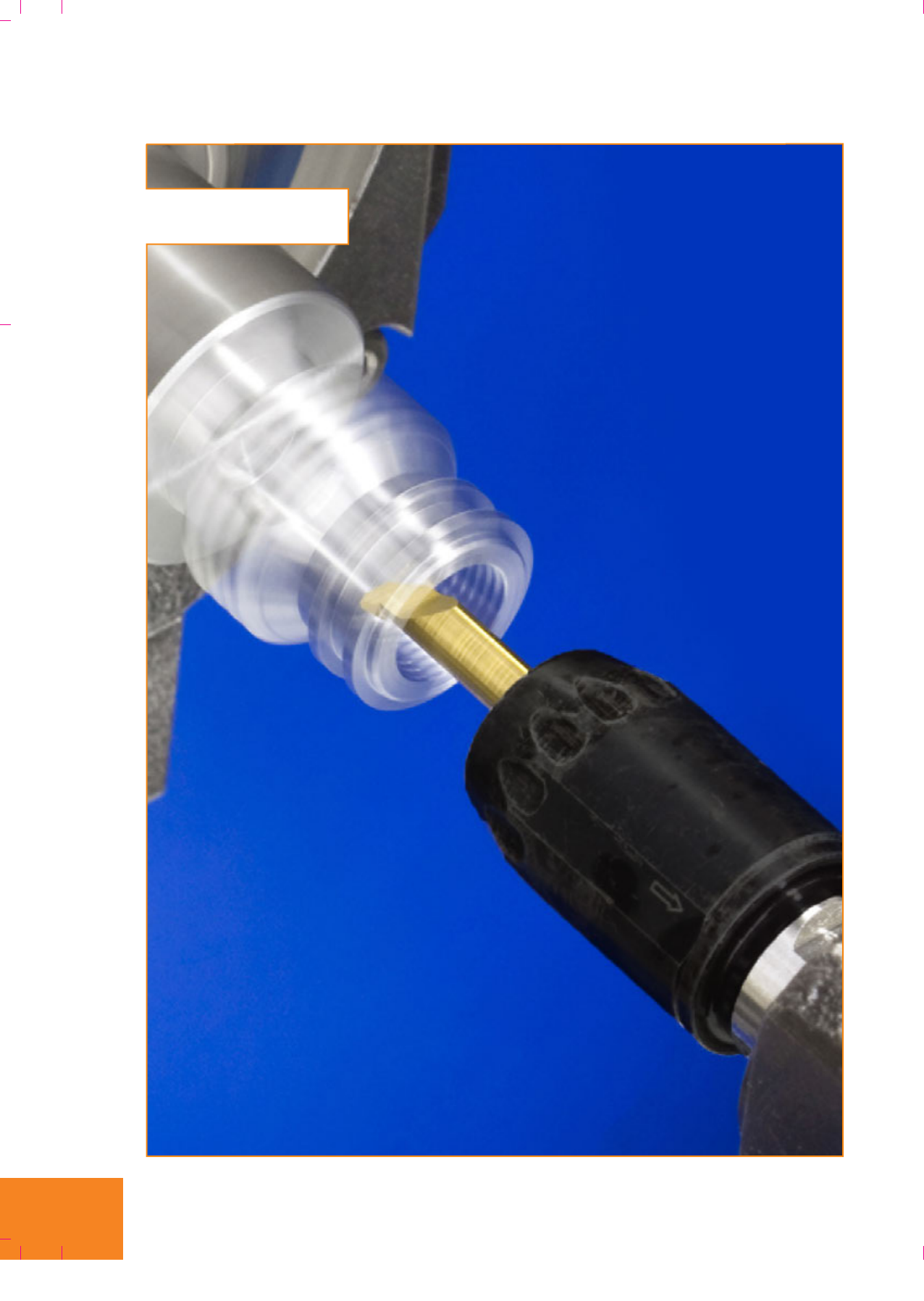

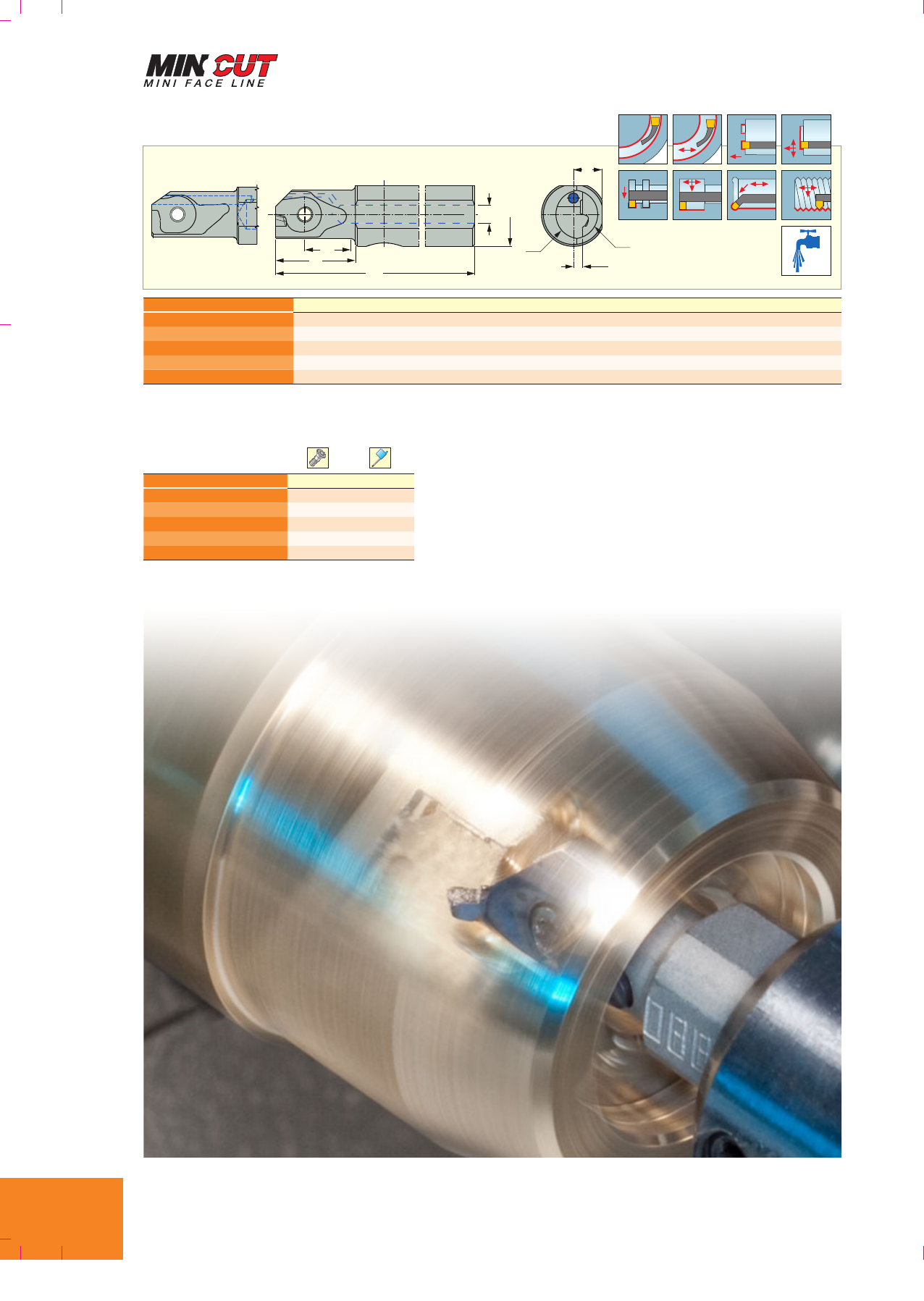

  представляет семейство резцов для

точения и нарезания торцевых канавок

диаметром 8-17 мм и глубиной до 5.5 мм, которые

дополняют существующие линейки канавочных

резцов  -  и .

Характеристики

• Могут применяться также для фрезерной обработки.

• Внутренний канал для подачи , направленный

на режущую кромку

• Могут применяться для нарезания канавок в

глубоких отверстиях.

• Режущий угол пластины обеспечивает

непрерывный сход стружки.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

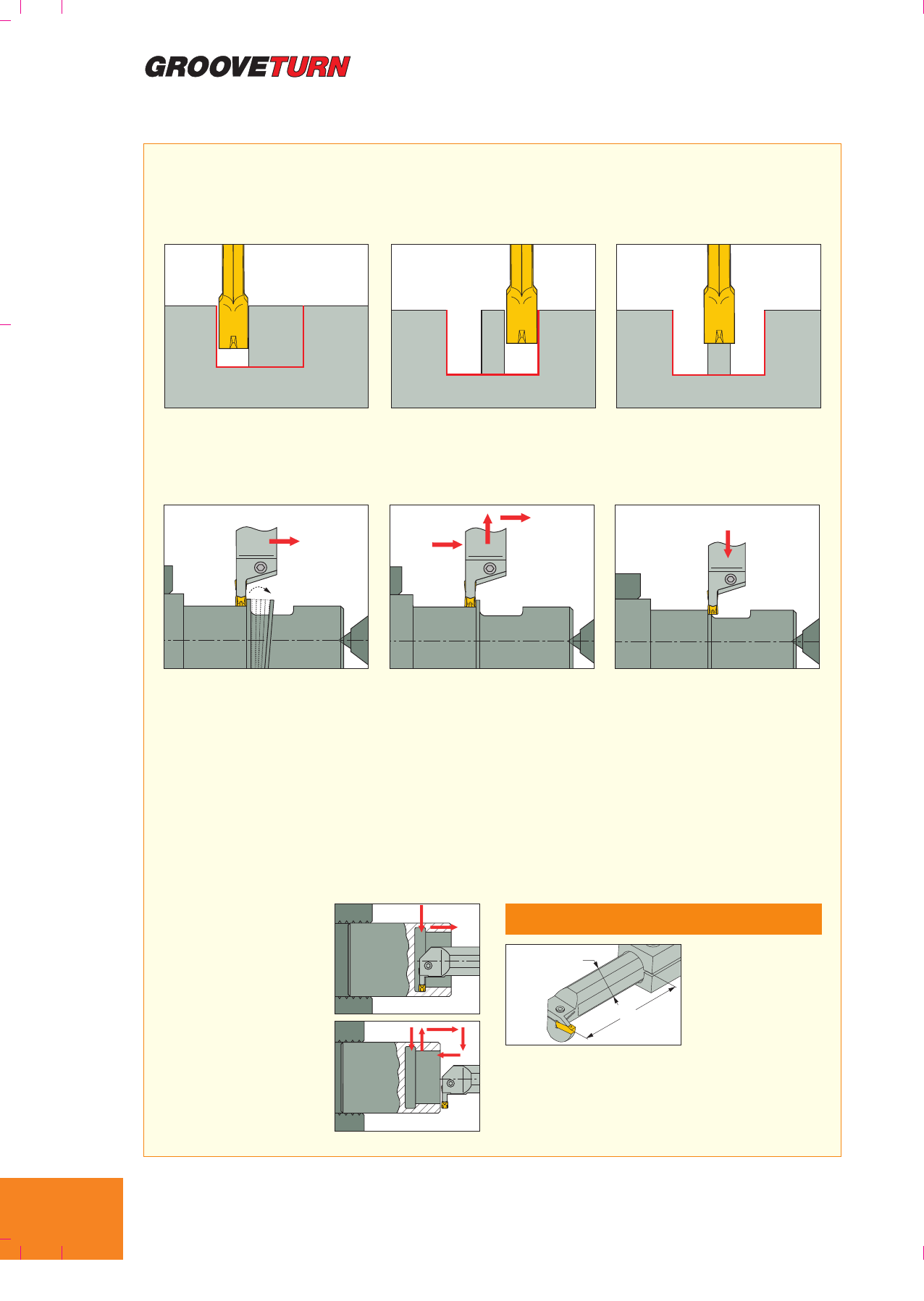

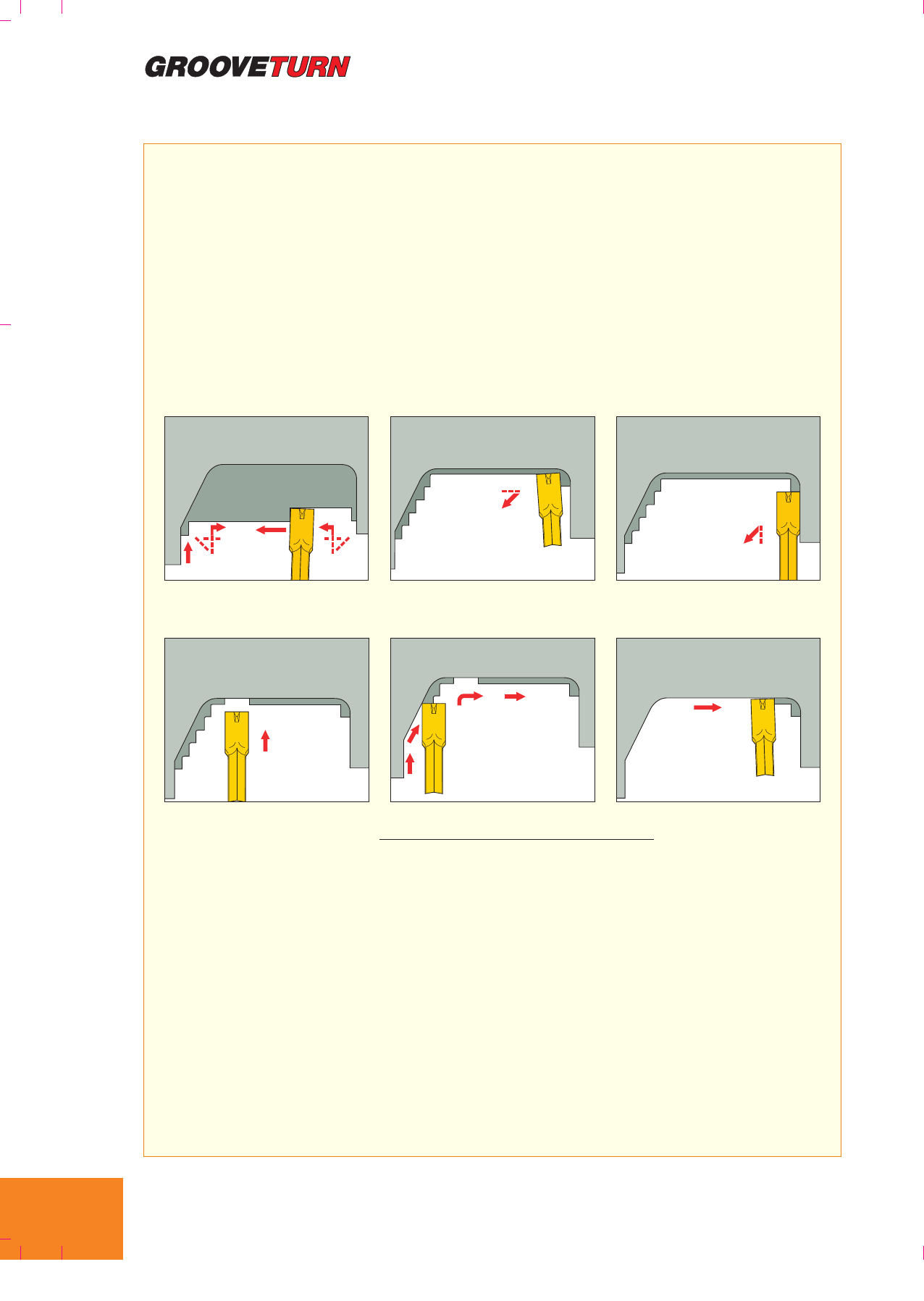

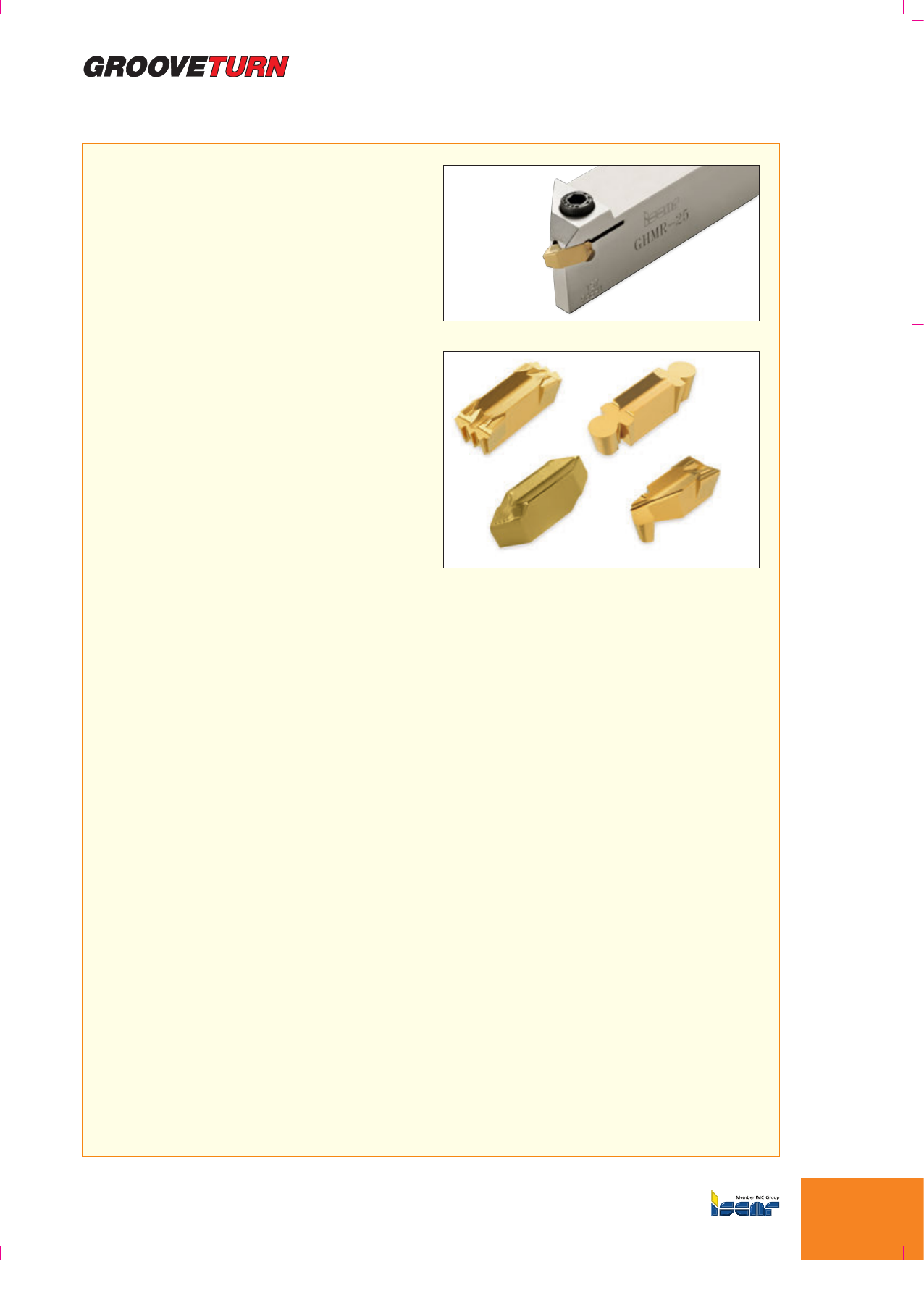

Уникальные многофункциональные инструменты

позволяют чередовать режимы токарной

и канавочной обработки. Переход с точения

на обработку канавок требует учитывать

основные принципы работы системы ,

таким образом устраняя возможность поломки

пластины. В линейке  представлен

широкий ряд многофункционального инструмента

для точения и нарезки канавок, который

обеспечивает повышенную производительность и

прибыльность.







Одна прямая или перпендикулярная державка

 может применяться для многих

операций, что позволяет снизить стоимость

инструмента и уменьшить складской запас.

ВВЕДЕНИЕ

ISCAR

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

Заказ инструмента: http://steelcam.org

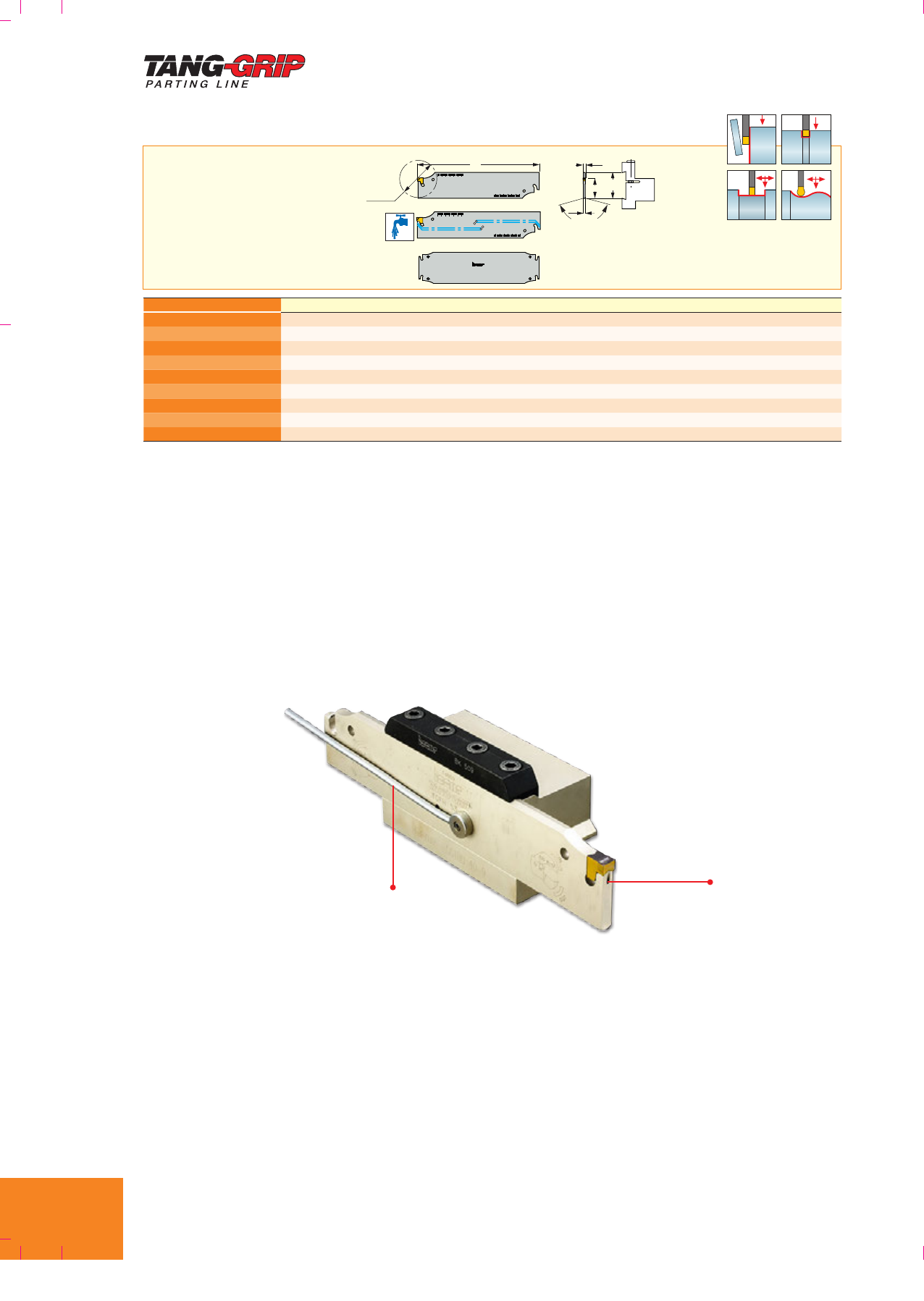

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

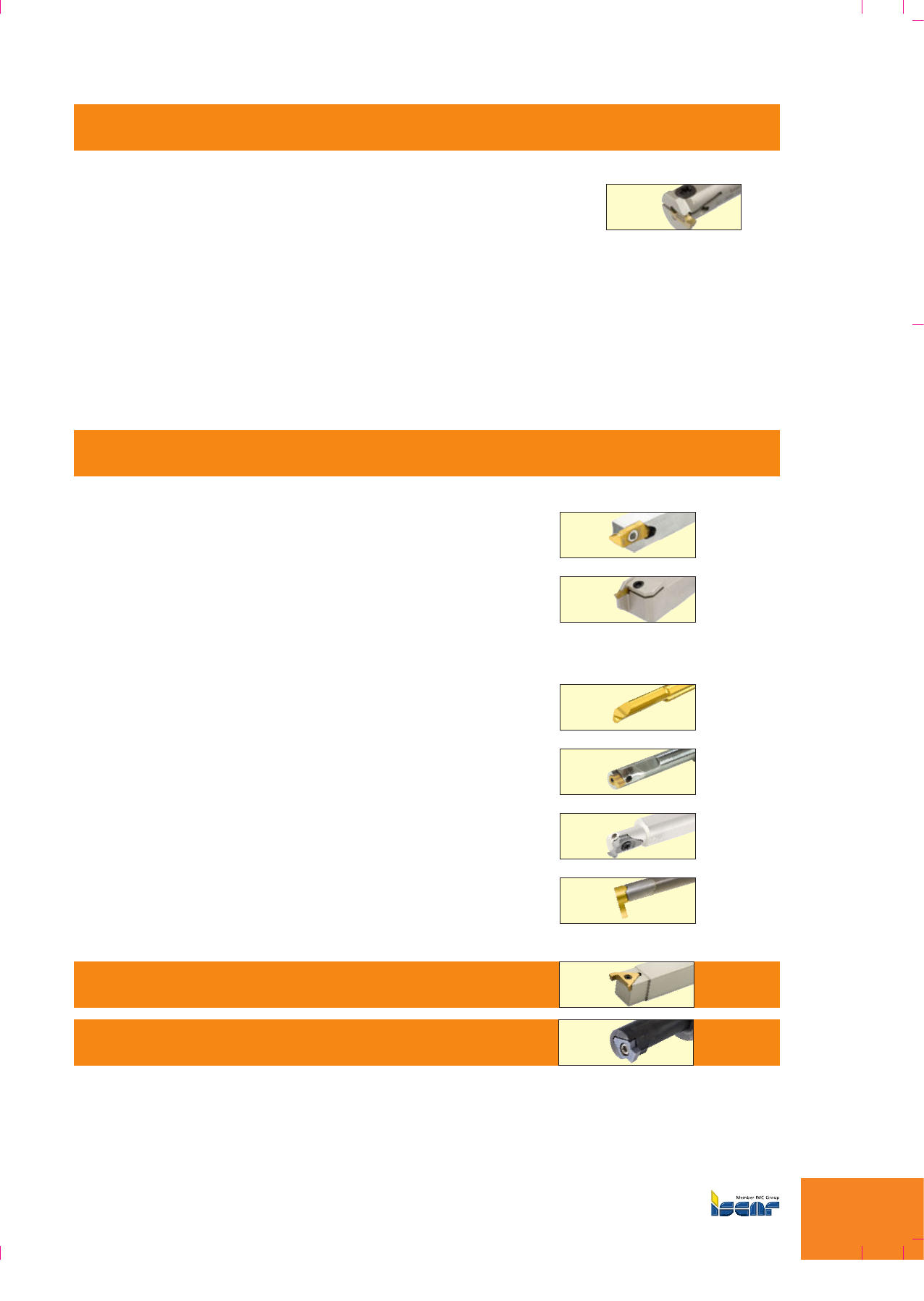

ОБЩИЕ СИСТЕМЫ GROOVE-TURN ДЛЯ ТОЧЕНИЯ И НАРЕЗКИ КАНАВОК B1

Руководство по выбору

........................................................................................................... B4

Державки и пластины для наружной обработки

HELIGRIP - державки и пластины ..............................................

B11

TOPGRIP - державки и пластины ...............................................

B15

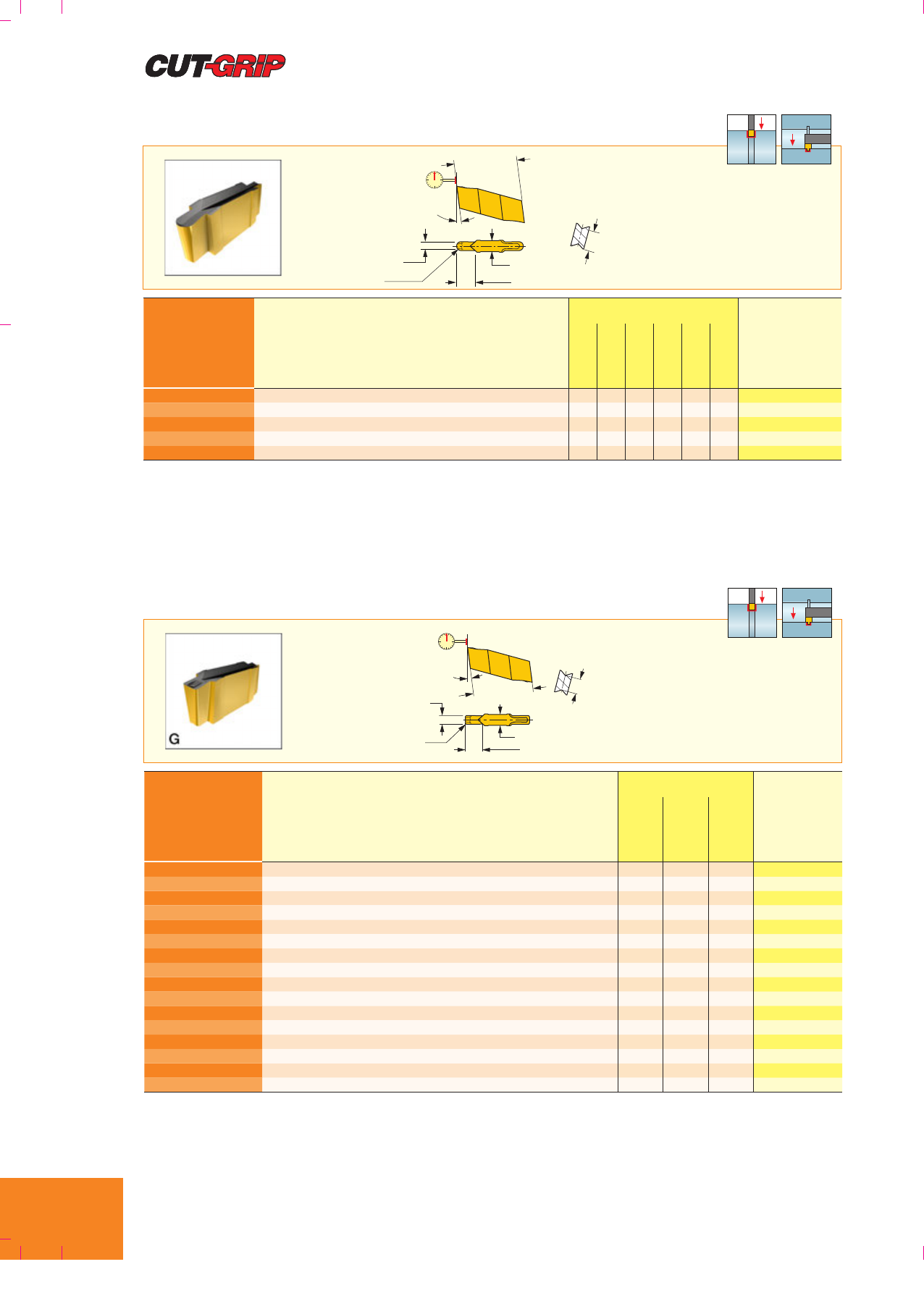

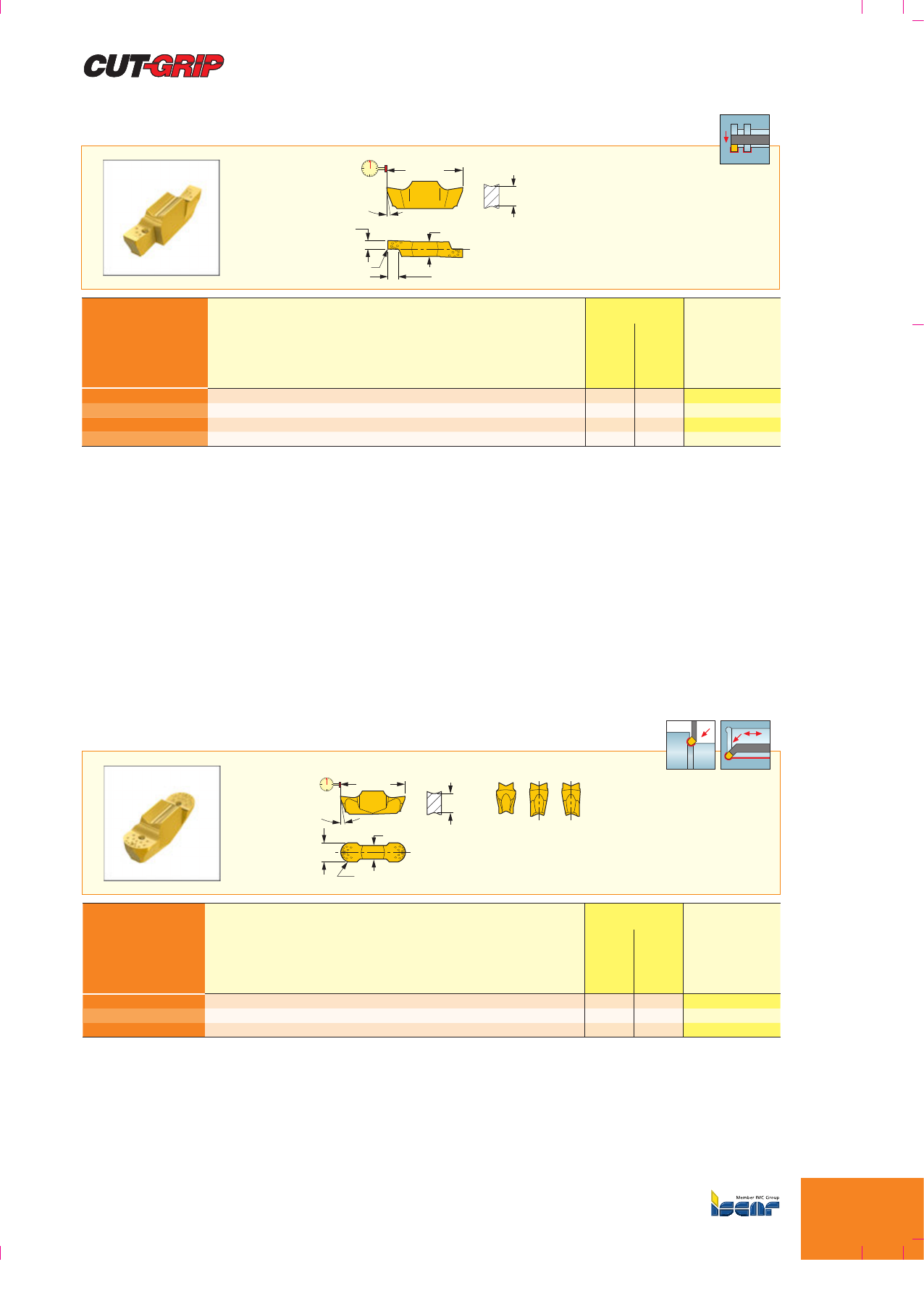

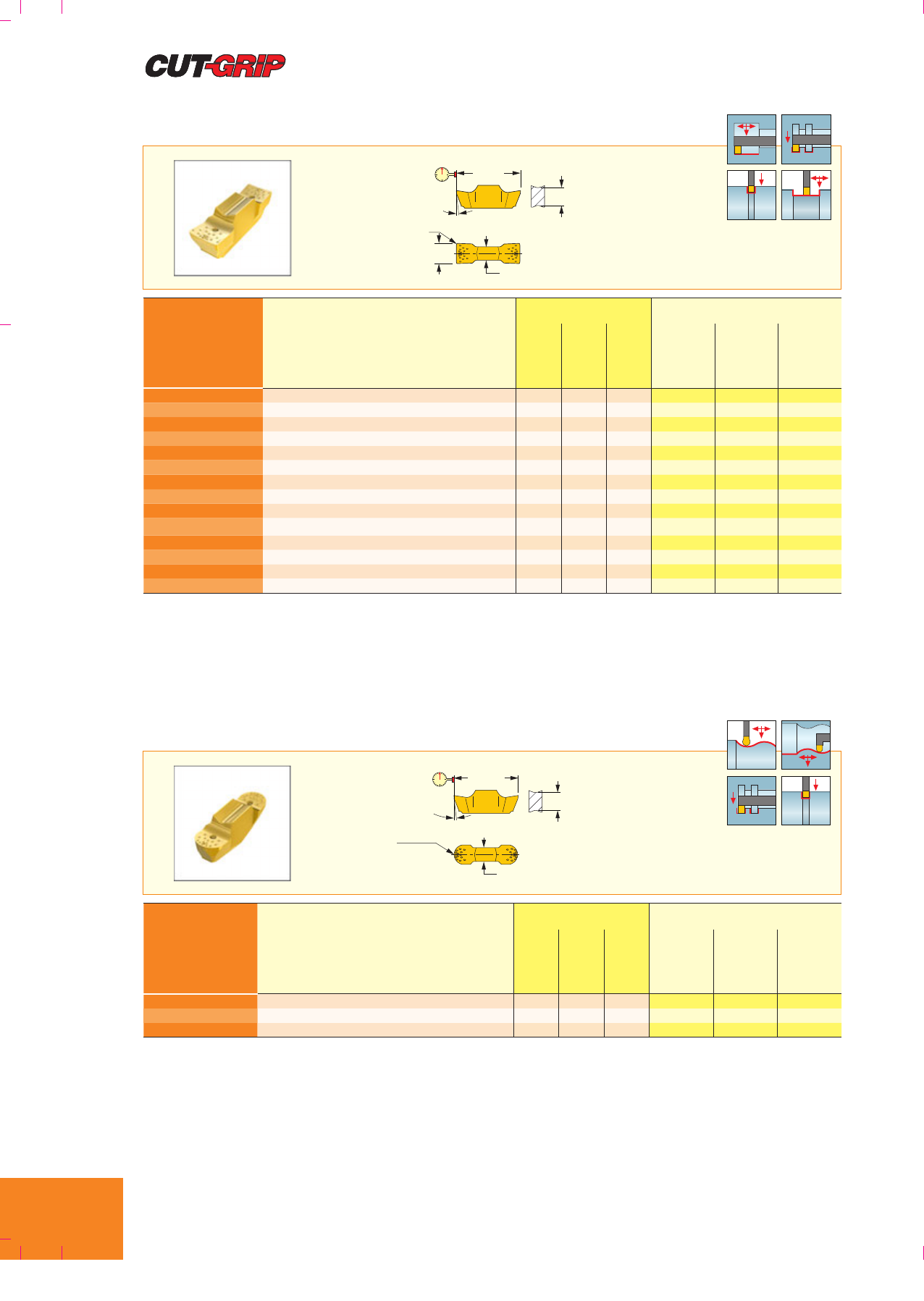

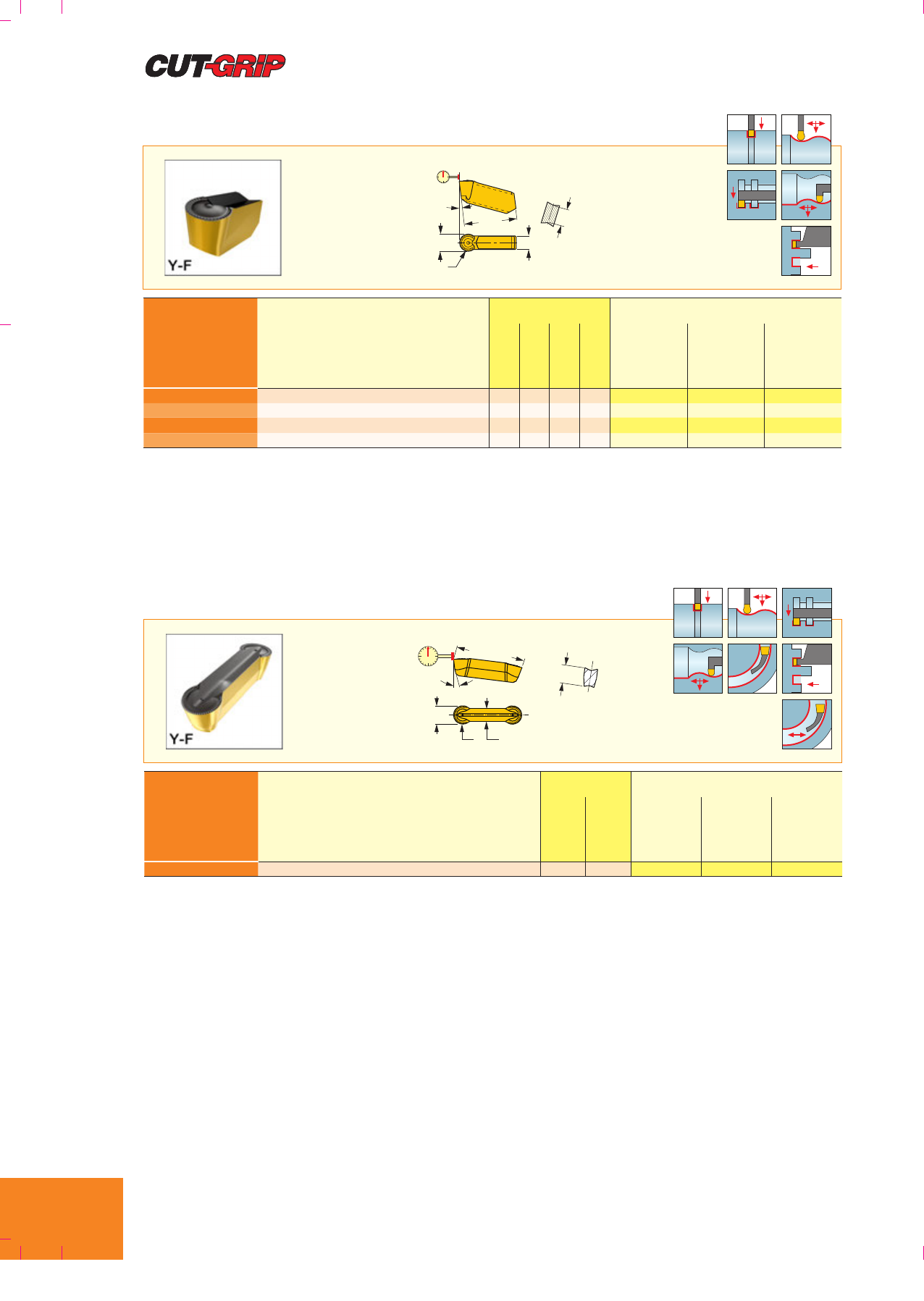

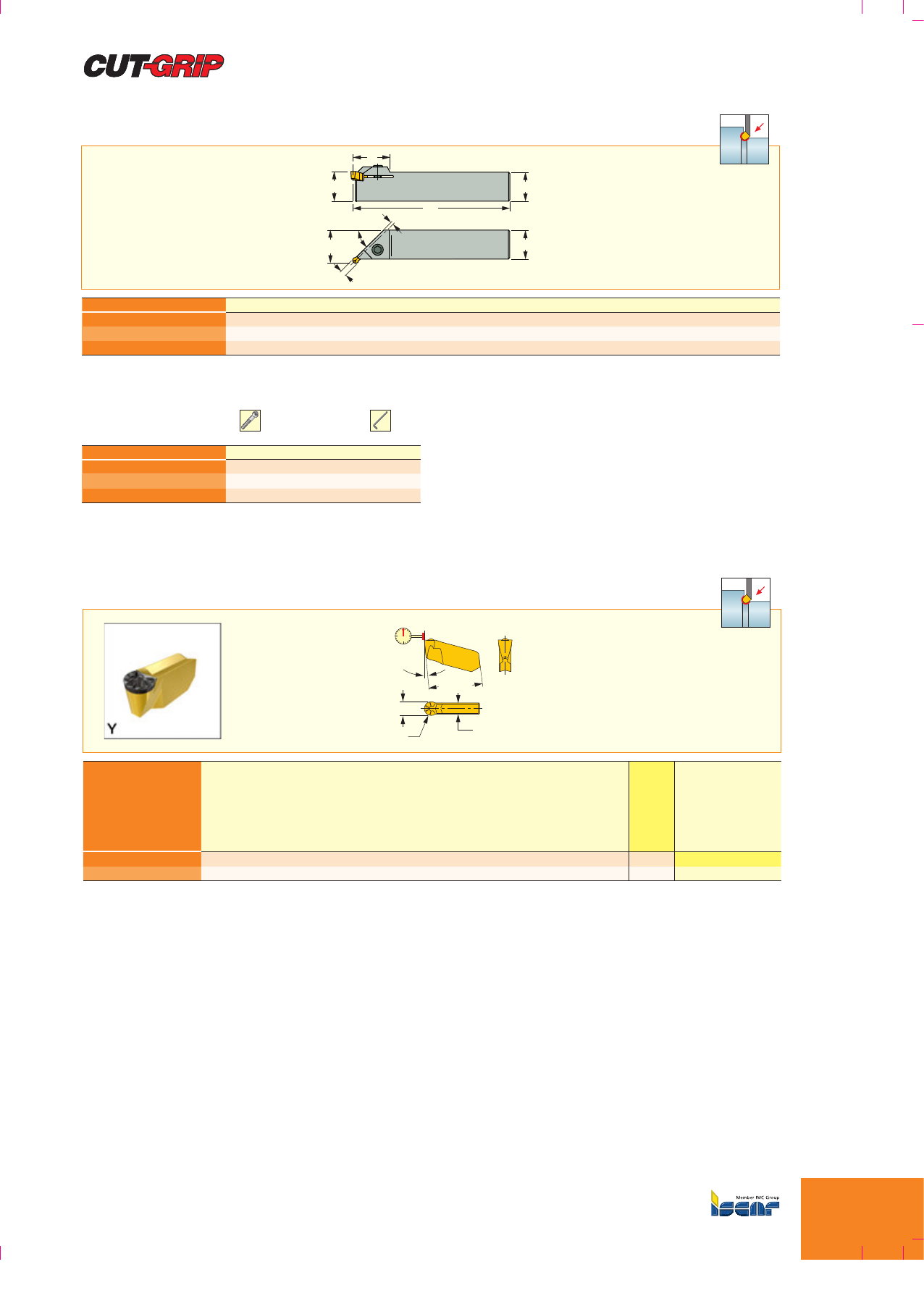

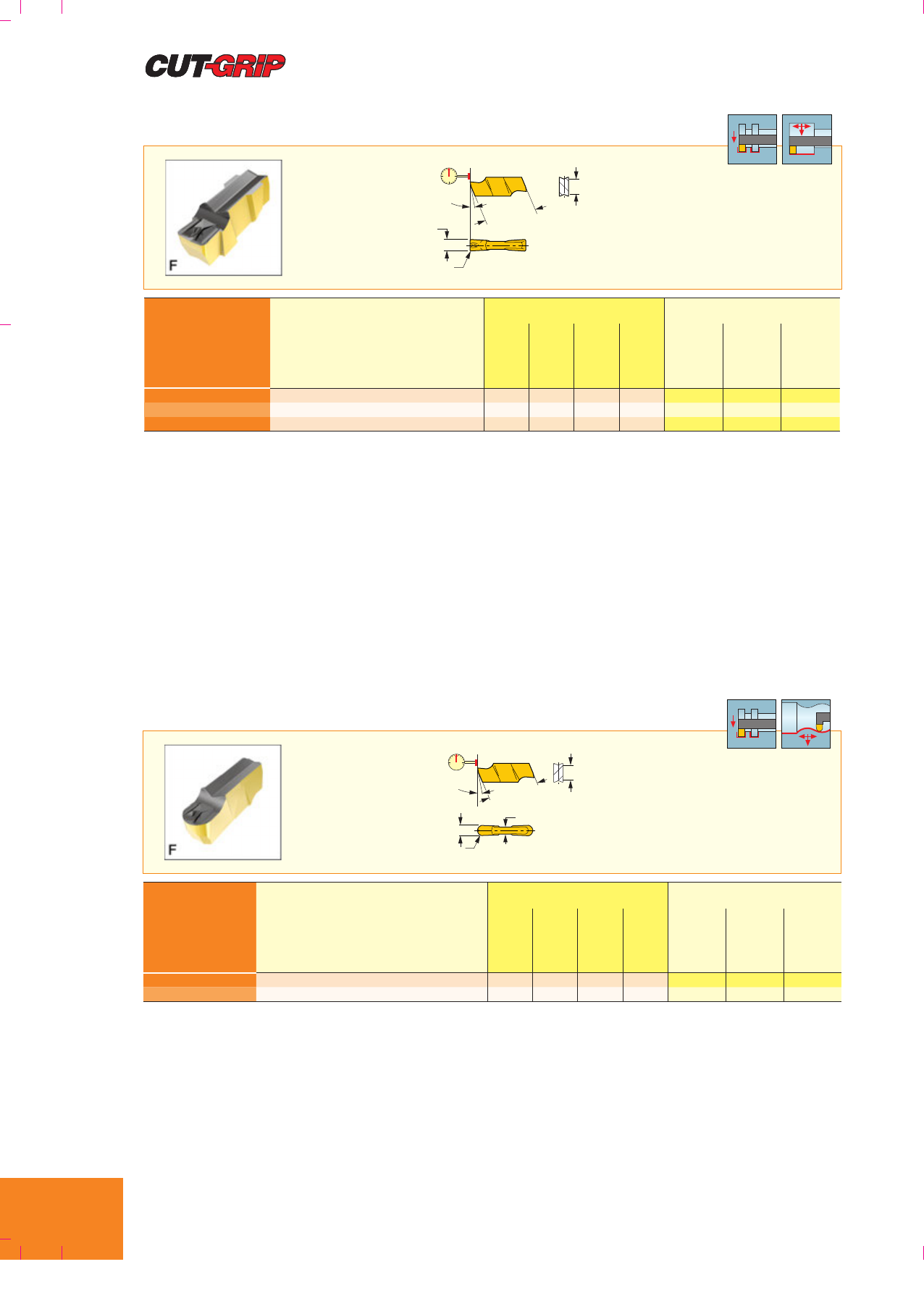

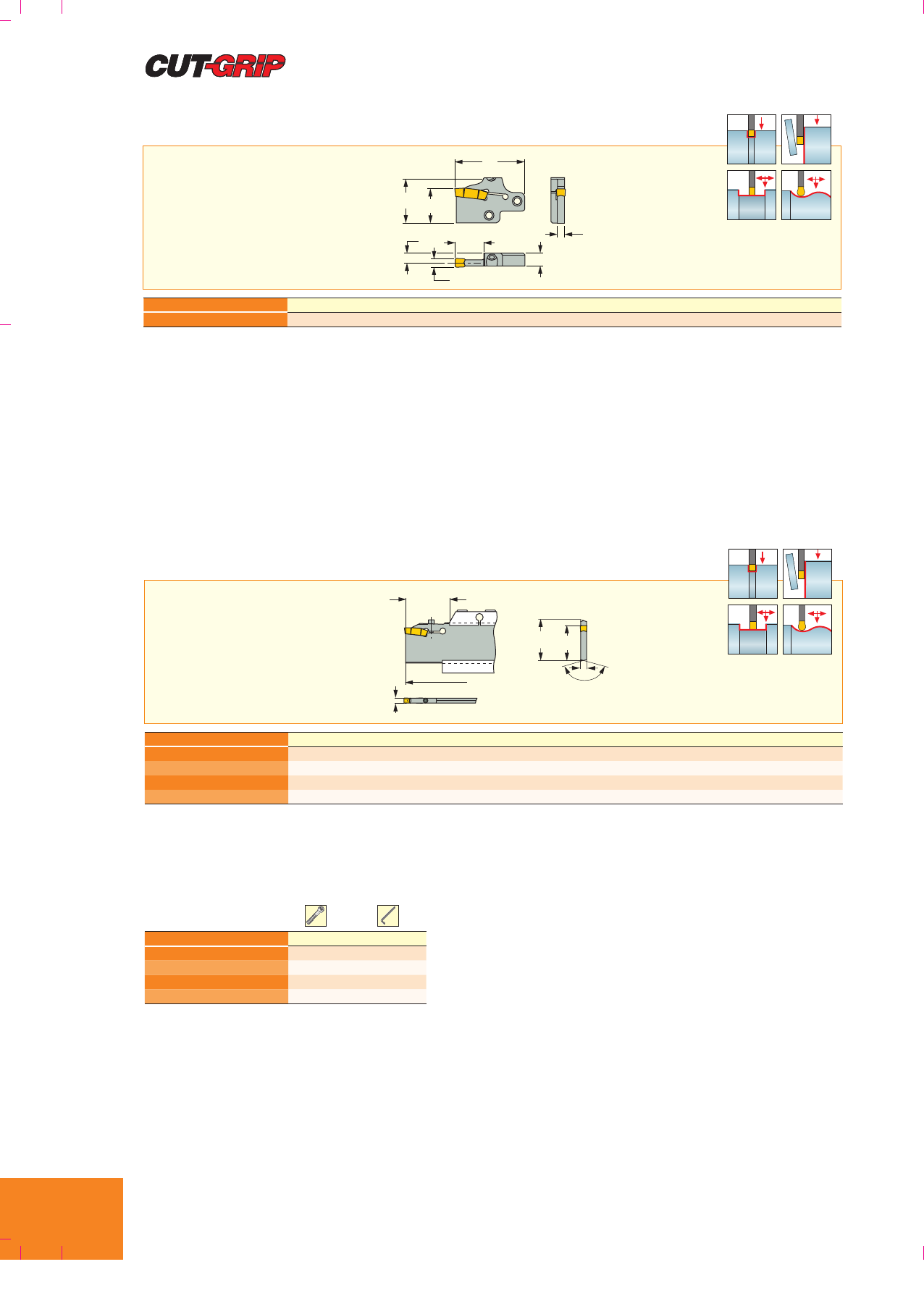

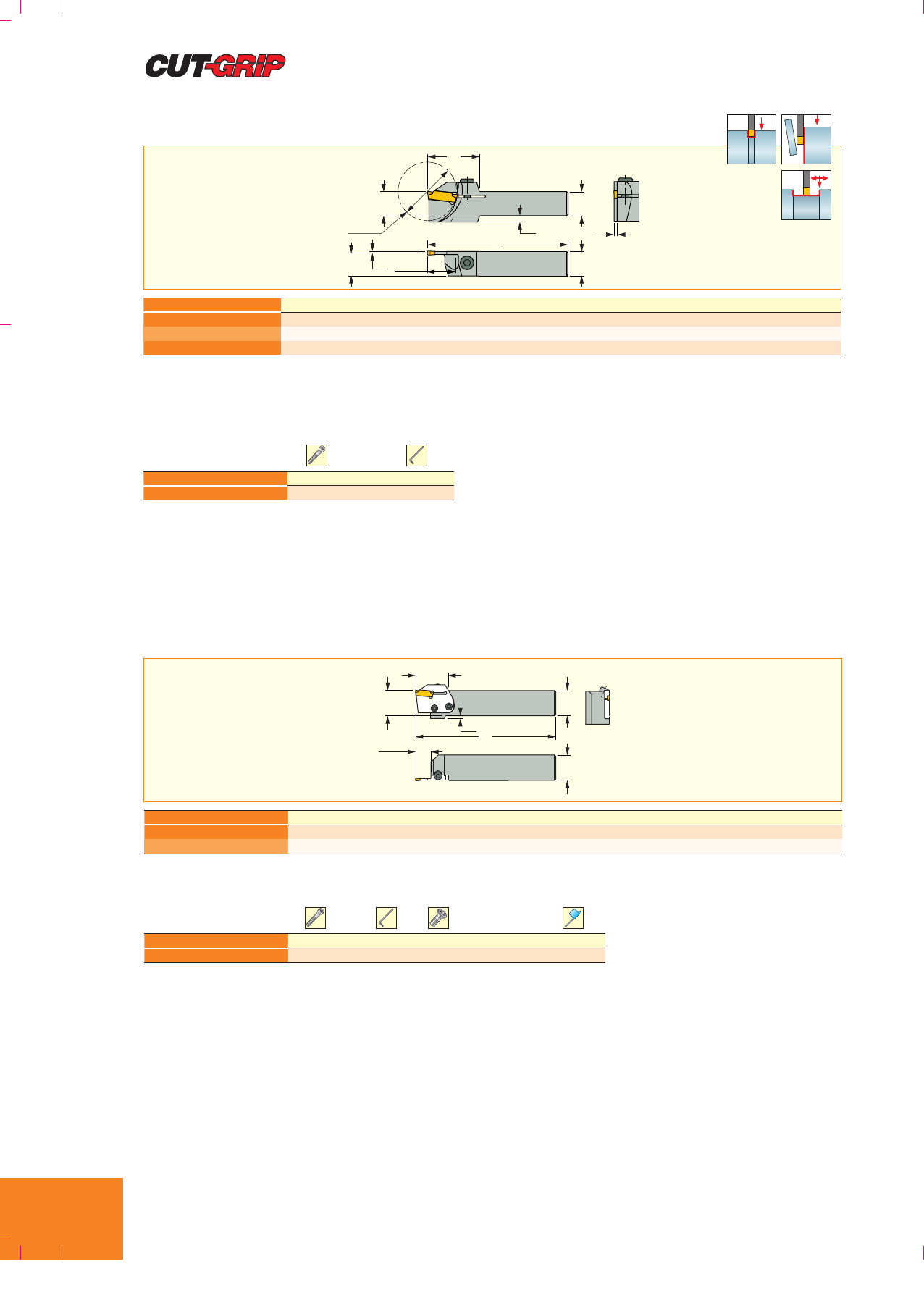

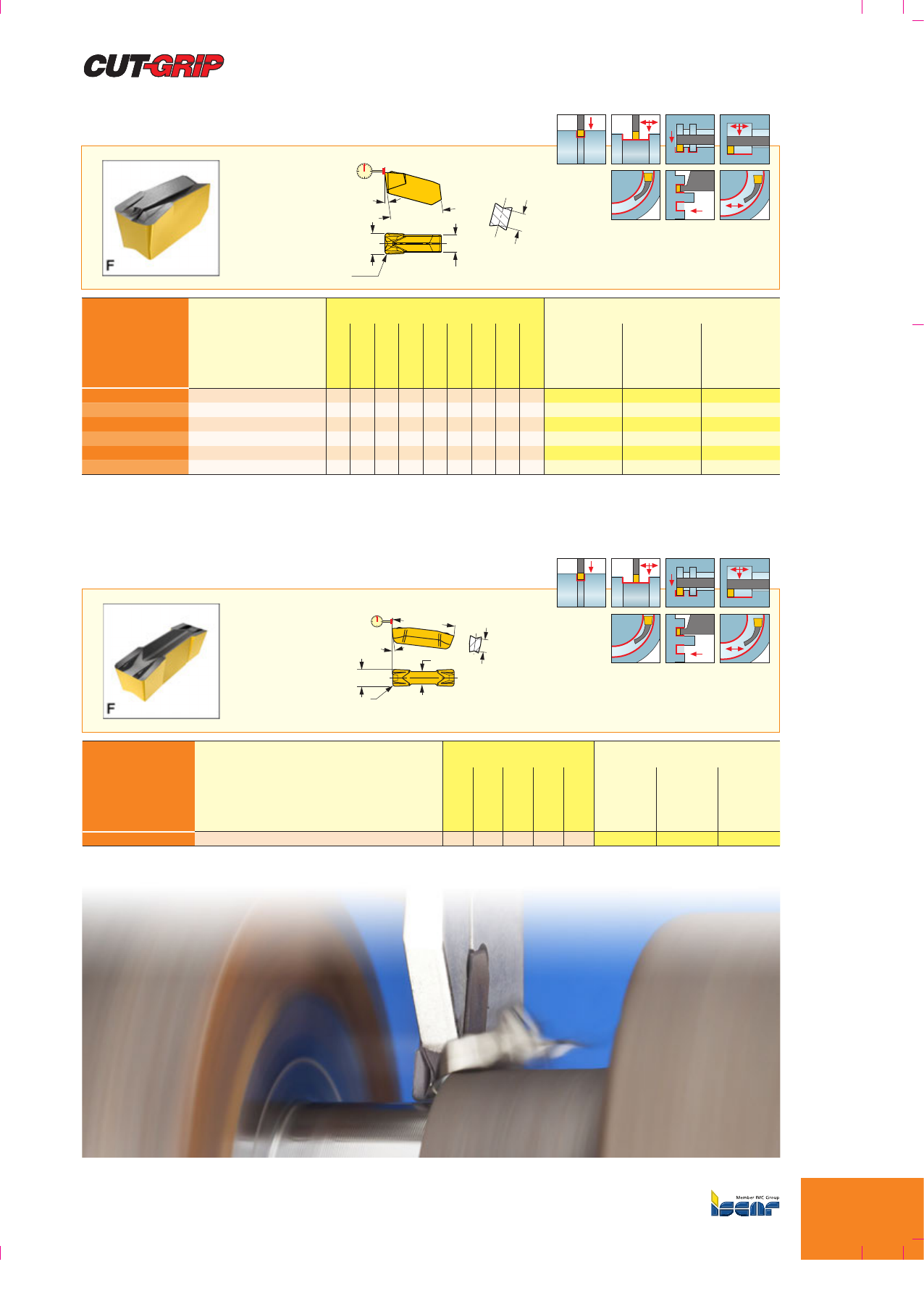

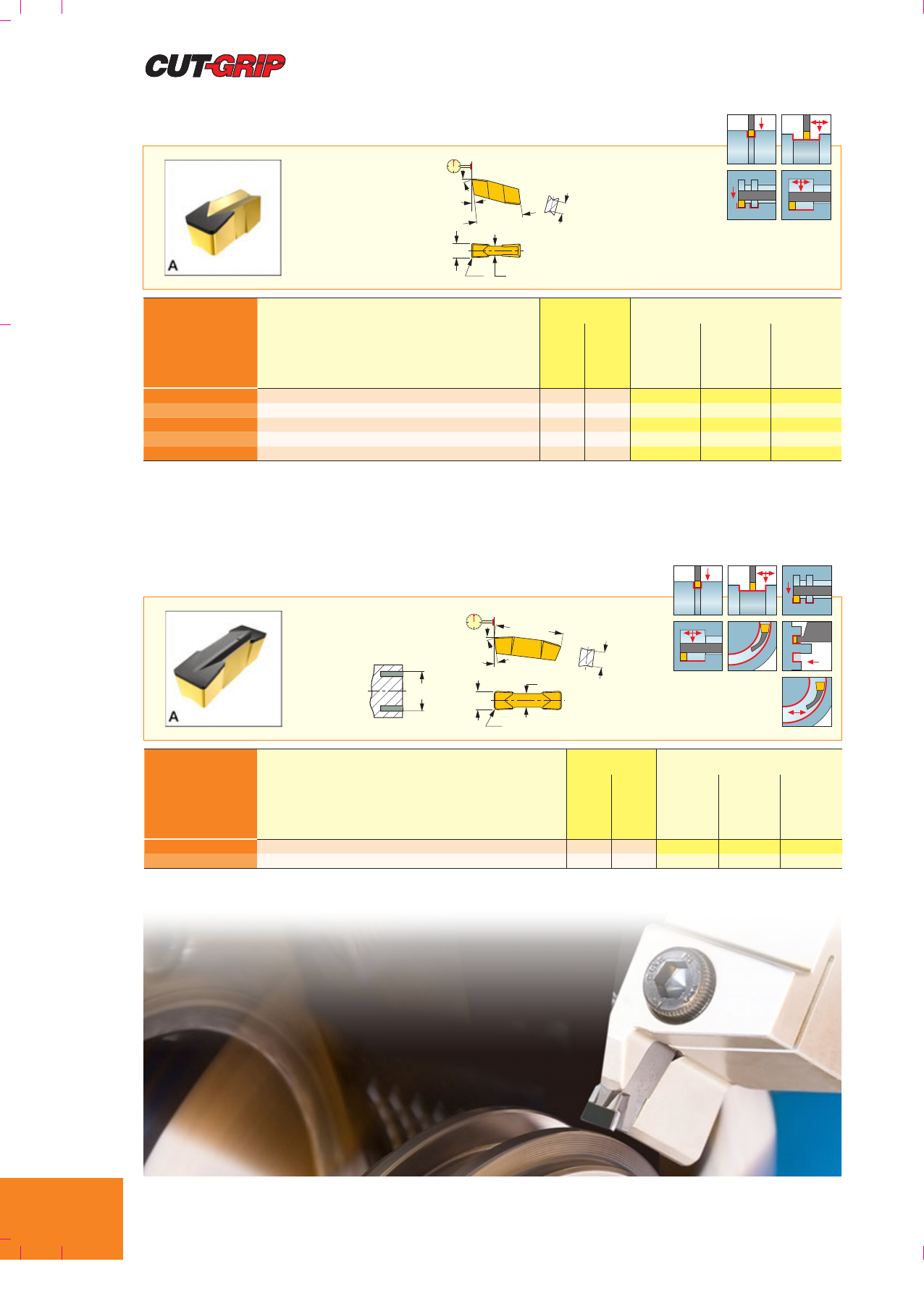

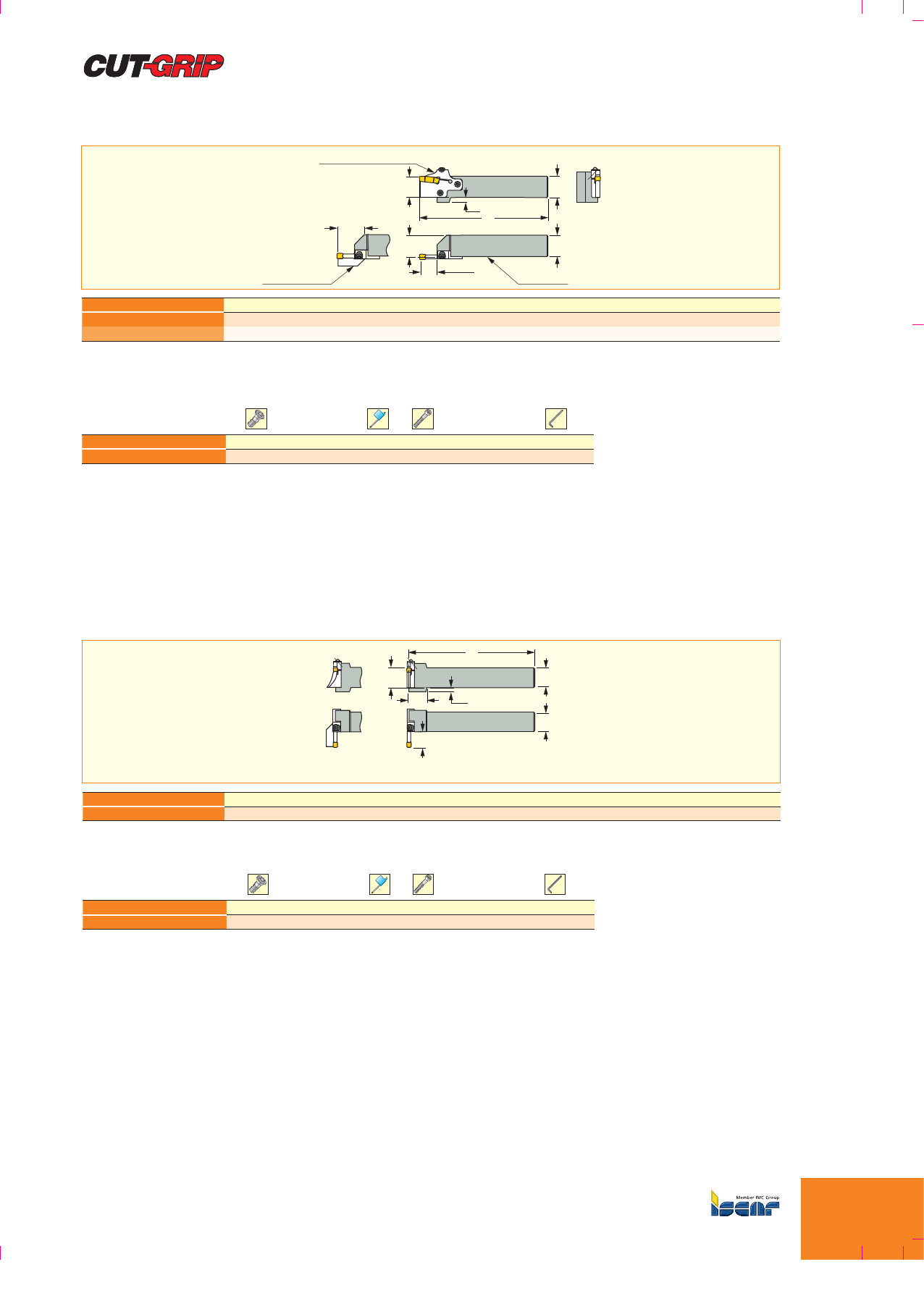

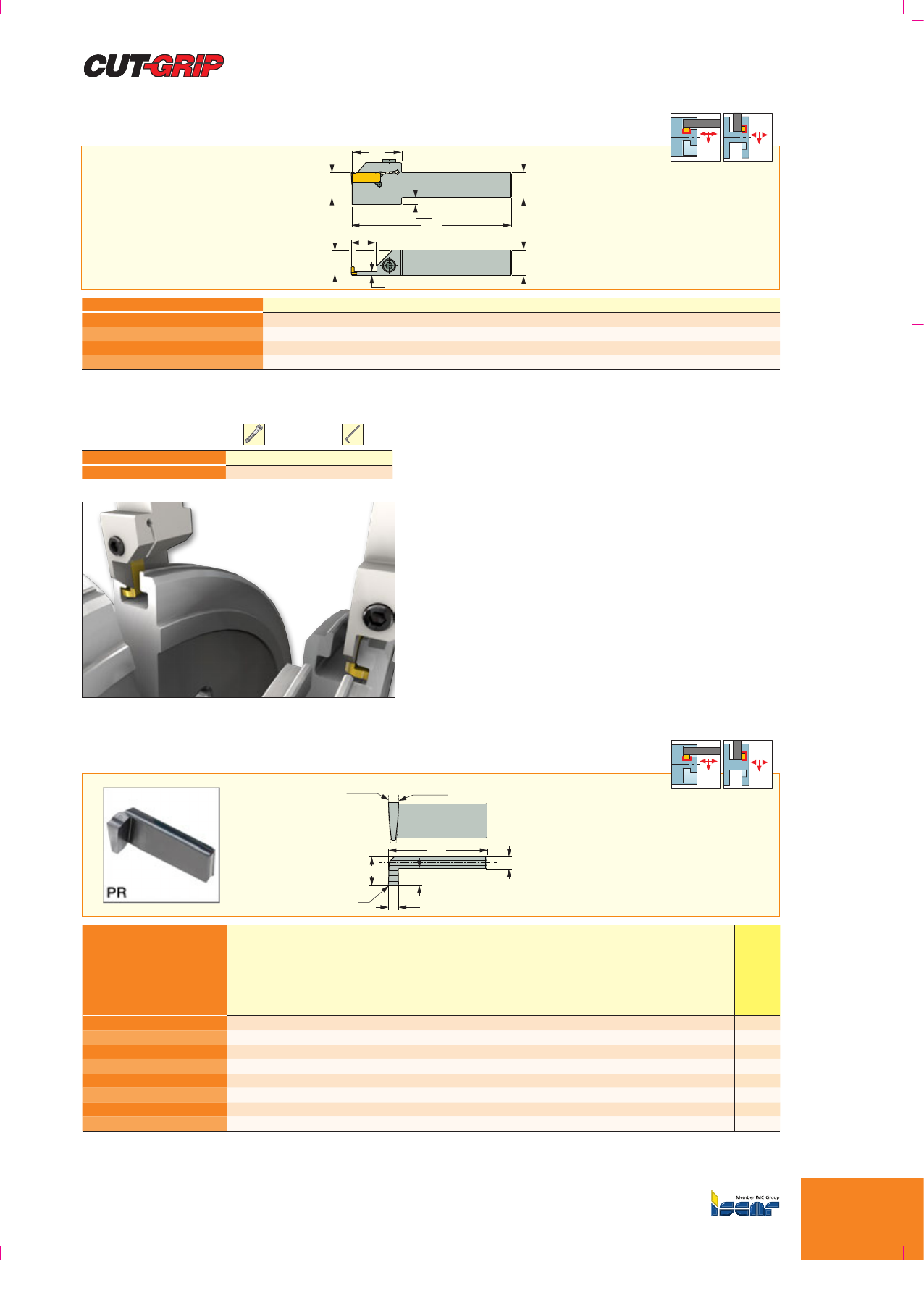

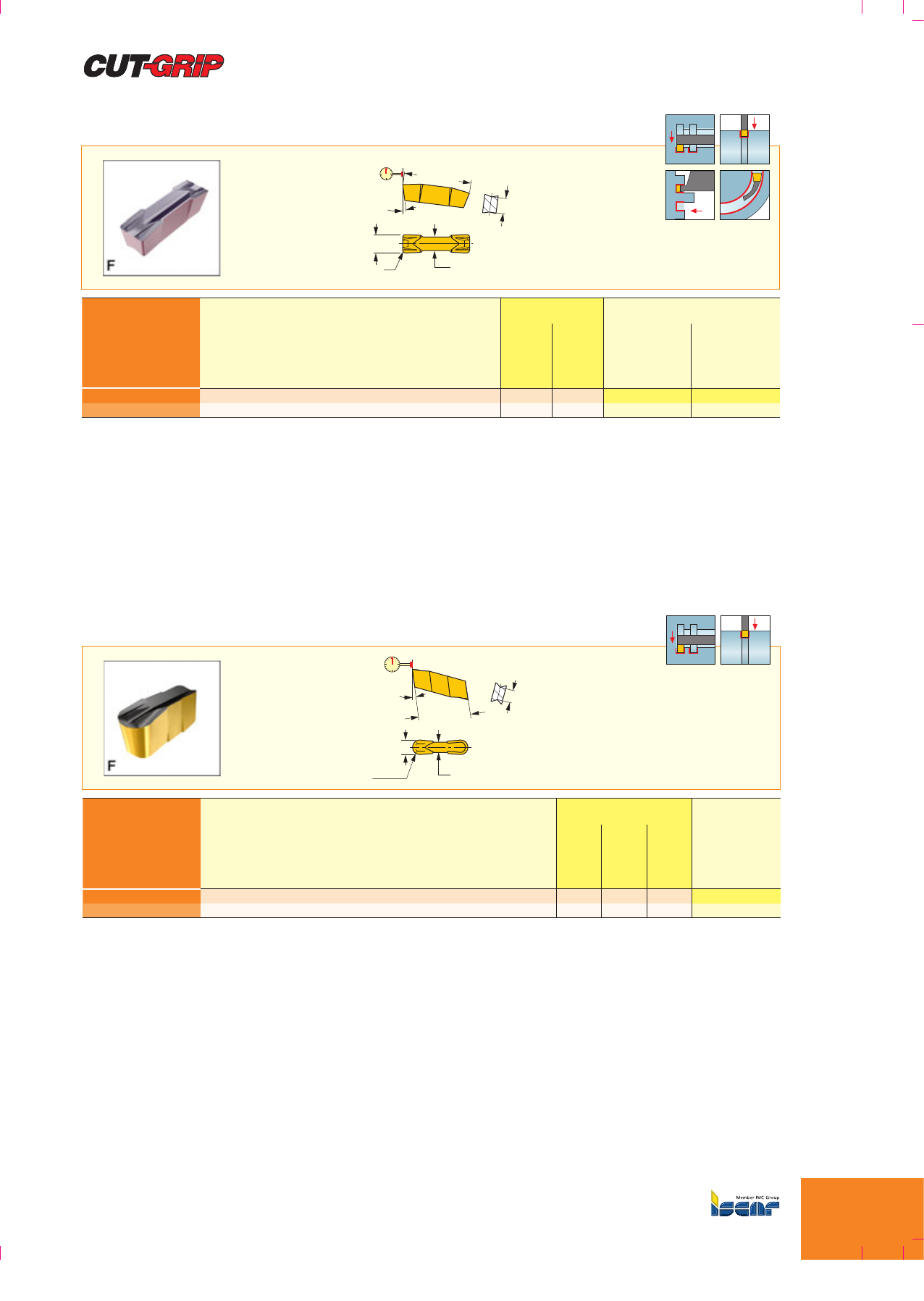

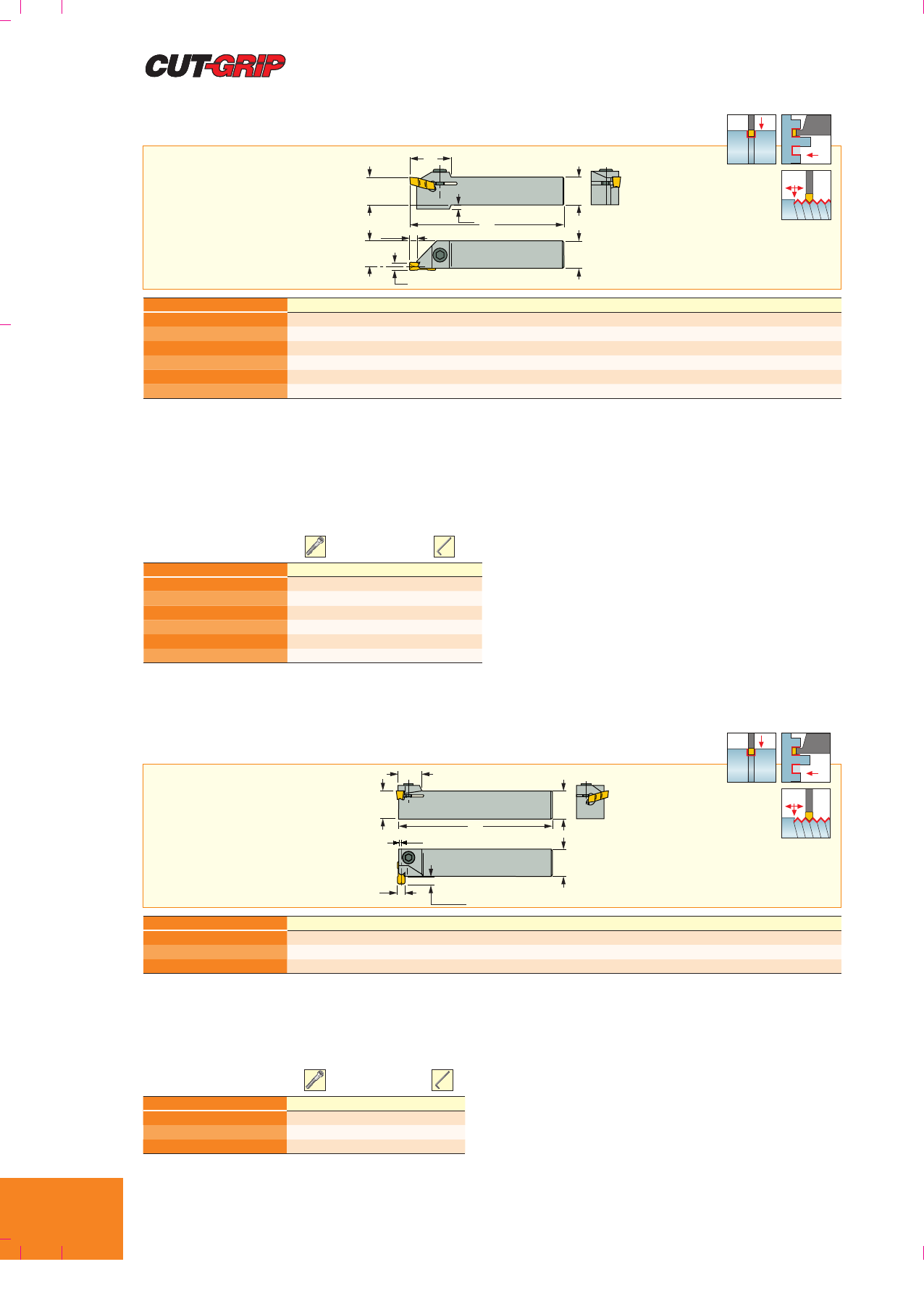

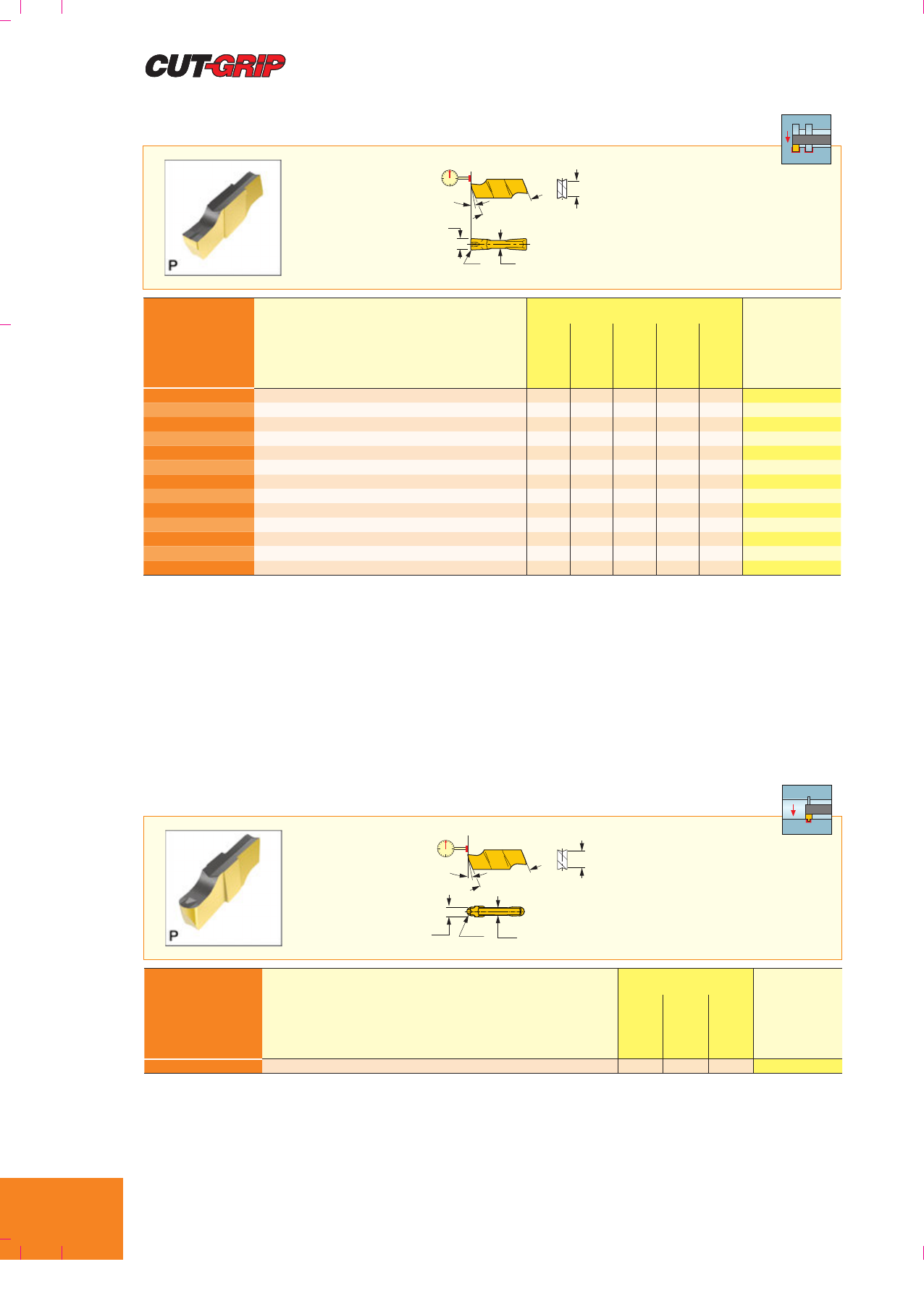

CUT-GRIP державки и пластины .................................................

B18

Державки, адаптеры и корпус-лезвия (короткое гнездо) ...............................

B18

Державки, ада’птеры и корпус-лезвия (длинное гнездо) ........................................................

B26

Прессованные пластины ..............................................................................................................

B29

Прецизионные шлифованные пластины .....................................................................................

B35

Пластины для специальных операций и материалов

Чугун ..............................................................................................................................................

B44

Закалённая сталь .........................................................................................................................

B45

Жаропрочные сплавы ..................................................................................................................

B46

Алюминий ......................................................................................................................................

B47

Обработка рядом с уступом .........................................................................................................

B48

Подрезка .......................................................................................................................................

B49

V-образные канавки .....................................................................................................................

B50

T/L канавки ....................................................................................................................................

B51

Державки и пластины GDMW .......................................................

B53

Канавочные резцы с многоугольными пластинами ...

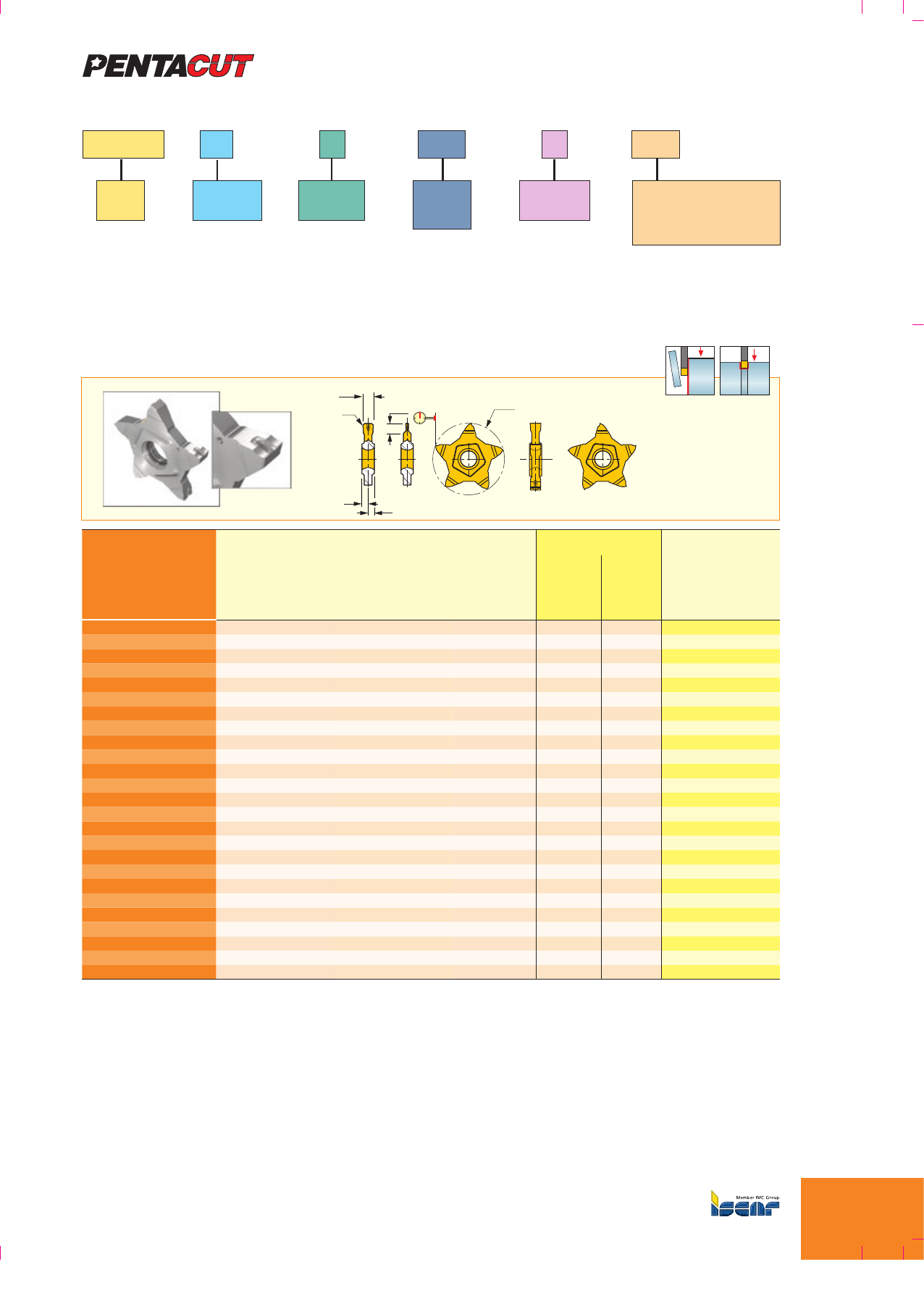

PENTACUT (5 режущих кромок) ..................................................................................................

B54

GTGA (3 режущие кромки) ...........................................................................................................

B62

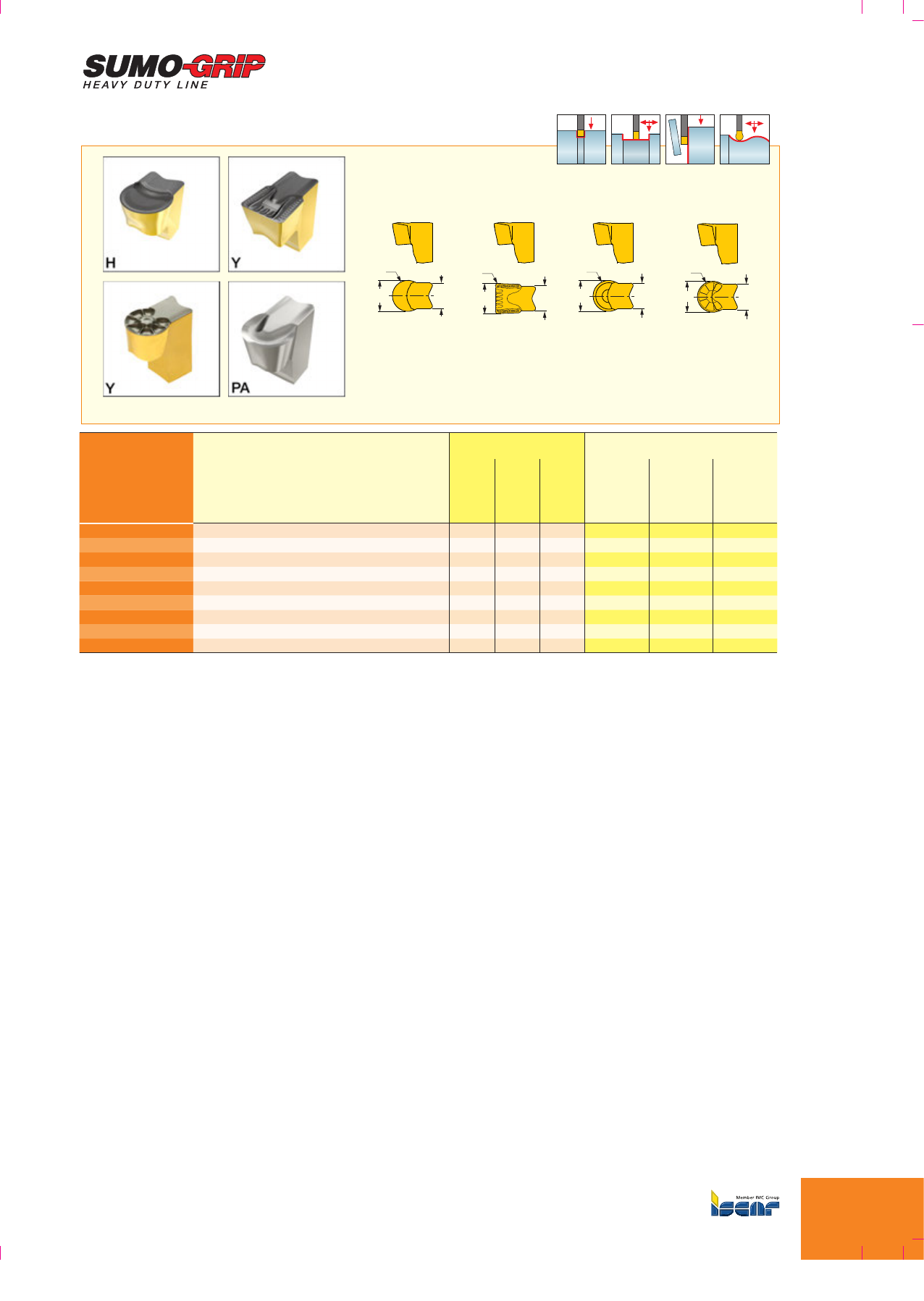

Державки и пластины для тяжелонагруженных режимов:

точение и нарезка канавок .............................................................

B64

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ОБЩИЕ СИСТЕМЫ GROOVE-TURN ДЛЯ ТОЧЕНИЯ И НАРЕЗКИ КАНАВОК

.....B1

Державки и пластины для внутренней обработки

Расточные резцы GEHIR Dмин 12.5 мм (пластины GEPI) .........................................................

B72

Расточные резцы GHIR Dмин 20 мм (пластины GIPI/GIFI/GINI) ................................................

B80

Расточные резцы TOP-GRIP Dмин 20.5 мм .................................................................................

B91

Расточные резцы GHIR Dмин 64 мм (пластины GDMY/F/N 8 мм) .............................................

B93

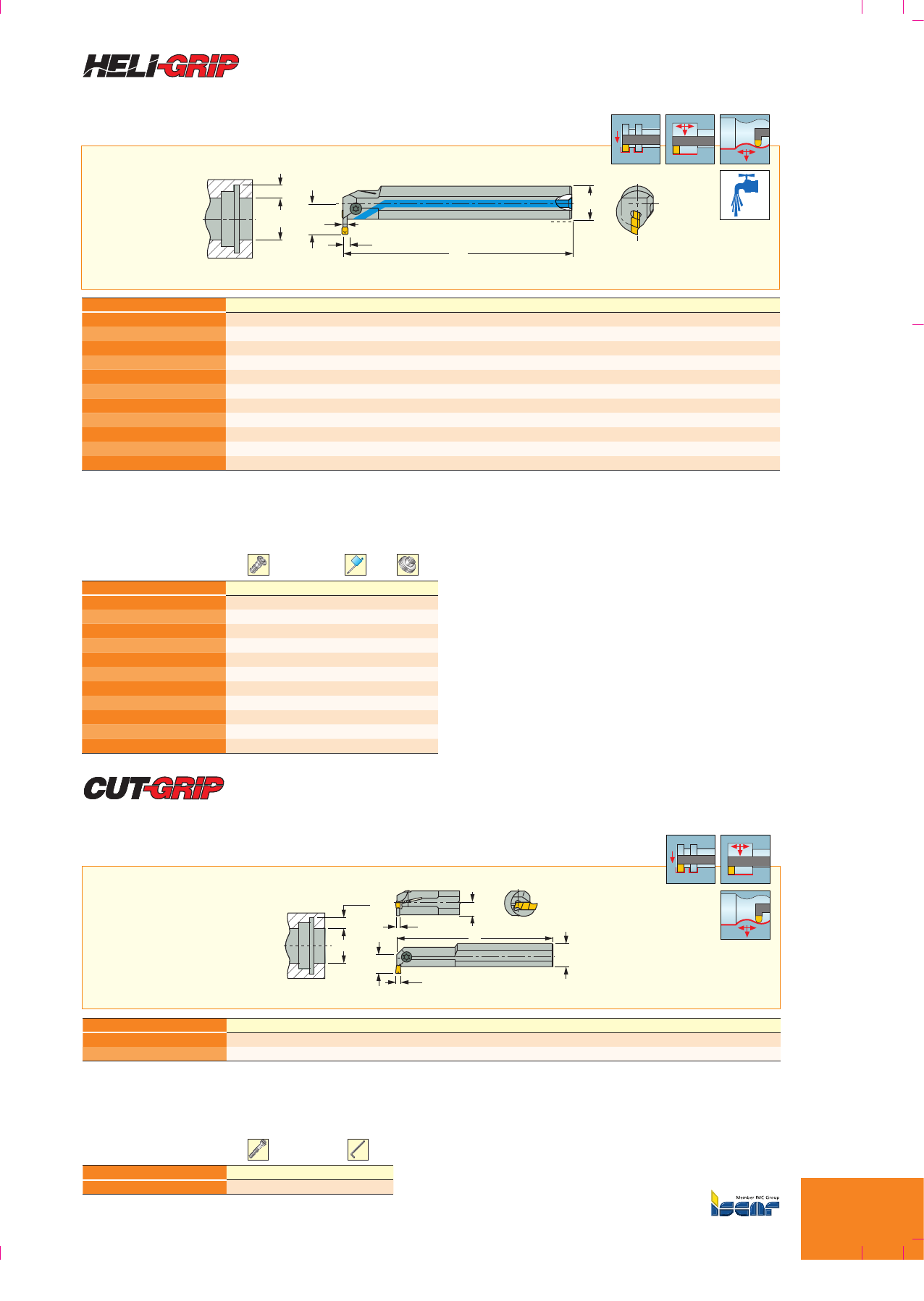

Расточные резцы HELI-GRIP Dмин 26 мм ...................................................................................

B93

Корпус-лезвия CUT-GRIP Dмин 70 мм ........................................................................................

B94

РЕЗЦЫ ДЛЯ СТАНКОВ ШВЕЙЦАРСКОГО ТИПА И ТОКАРНЫХ СТАНКОВ МАЛОГО РАЗМЕРА

....B99

Державки и пластины для наружной обработки

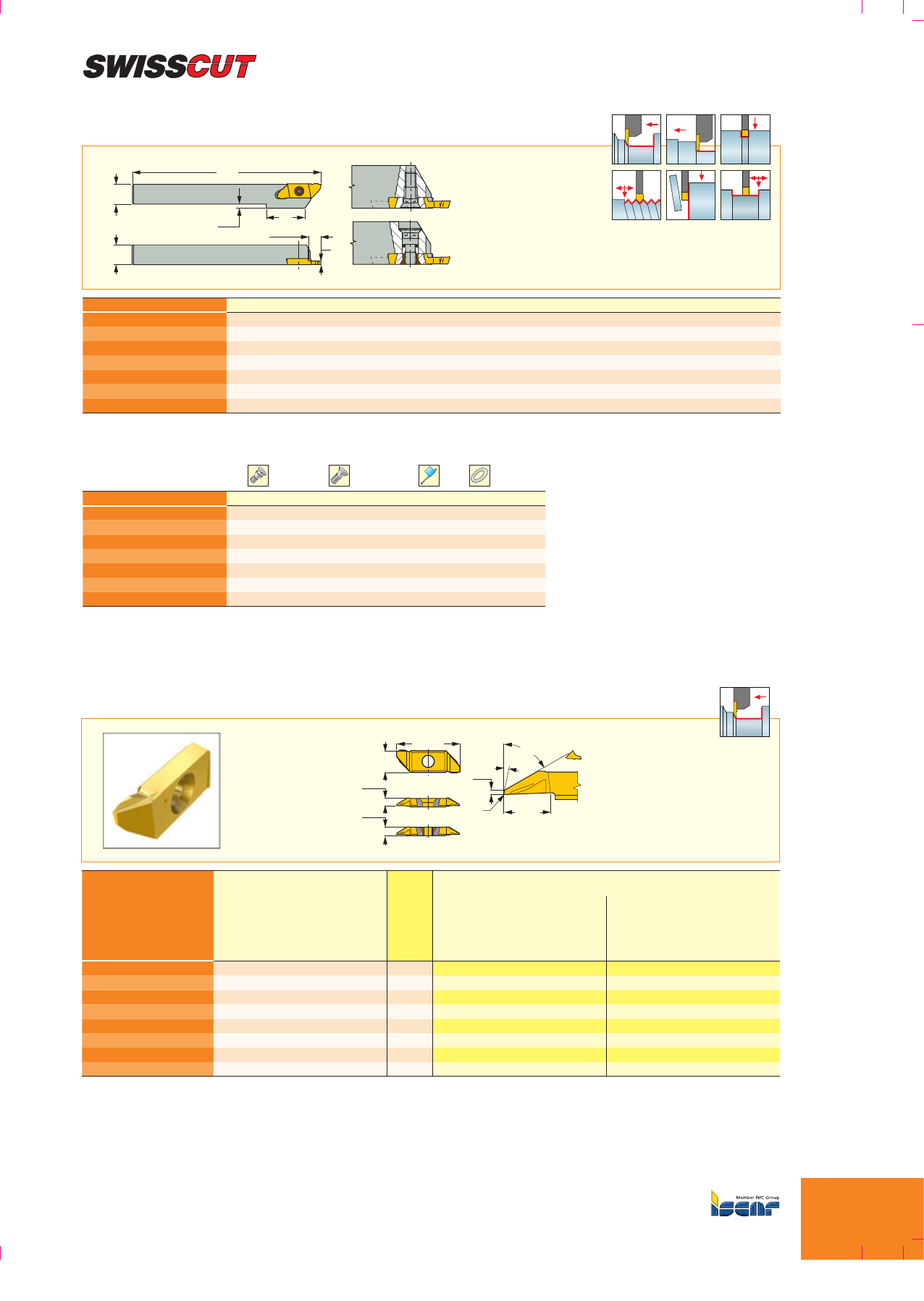

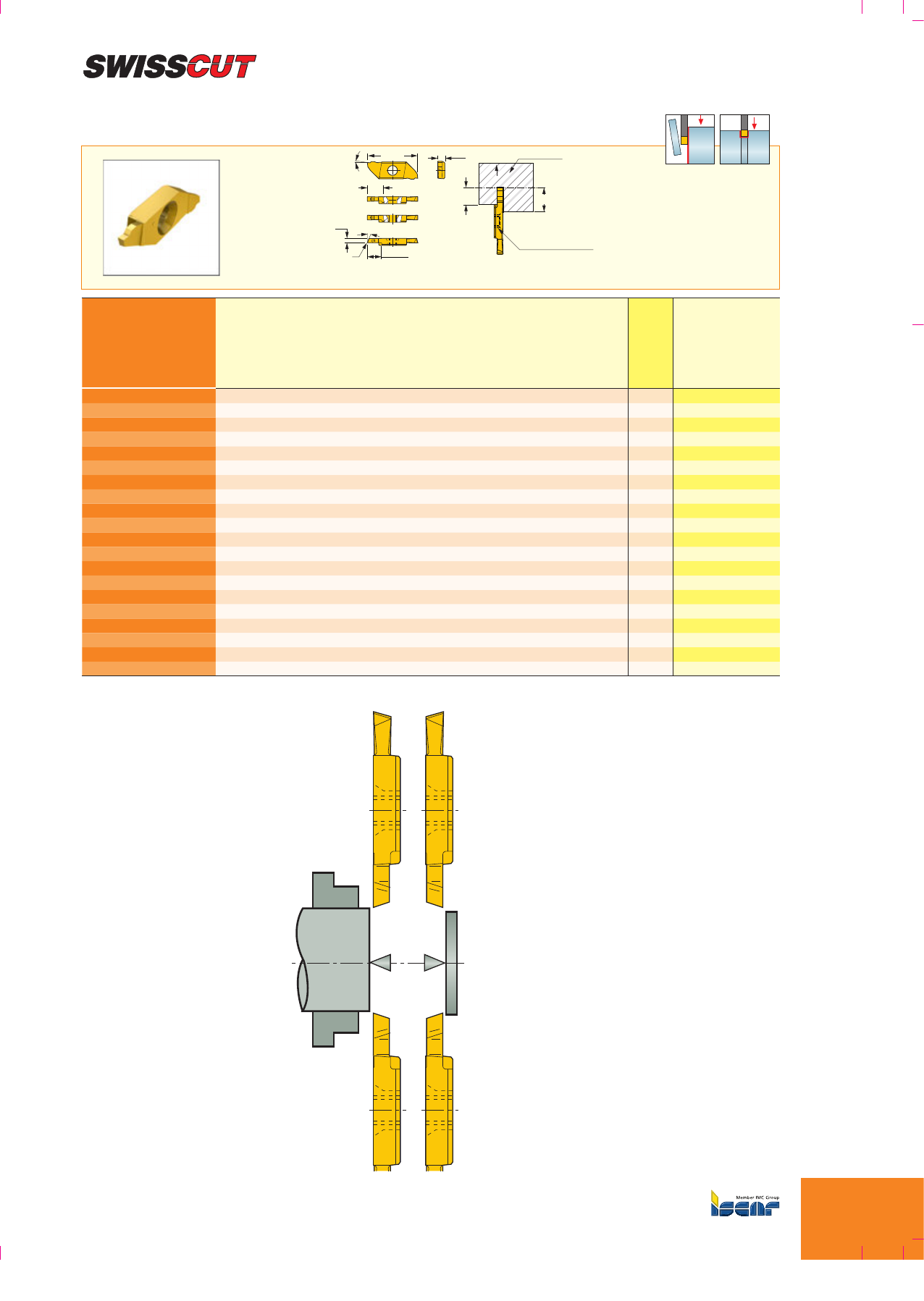

SWISSCUT............................................................................................................

B99

CUT-GRIP ..............................................................................................................

B102

Расточные резцы и пластины для внутренней обработки

..... B105

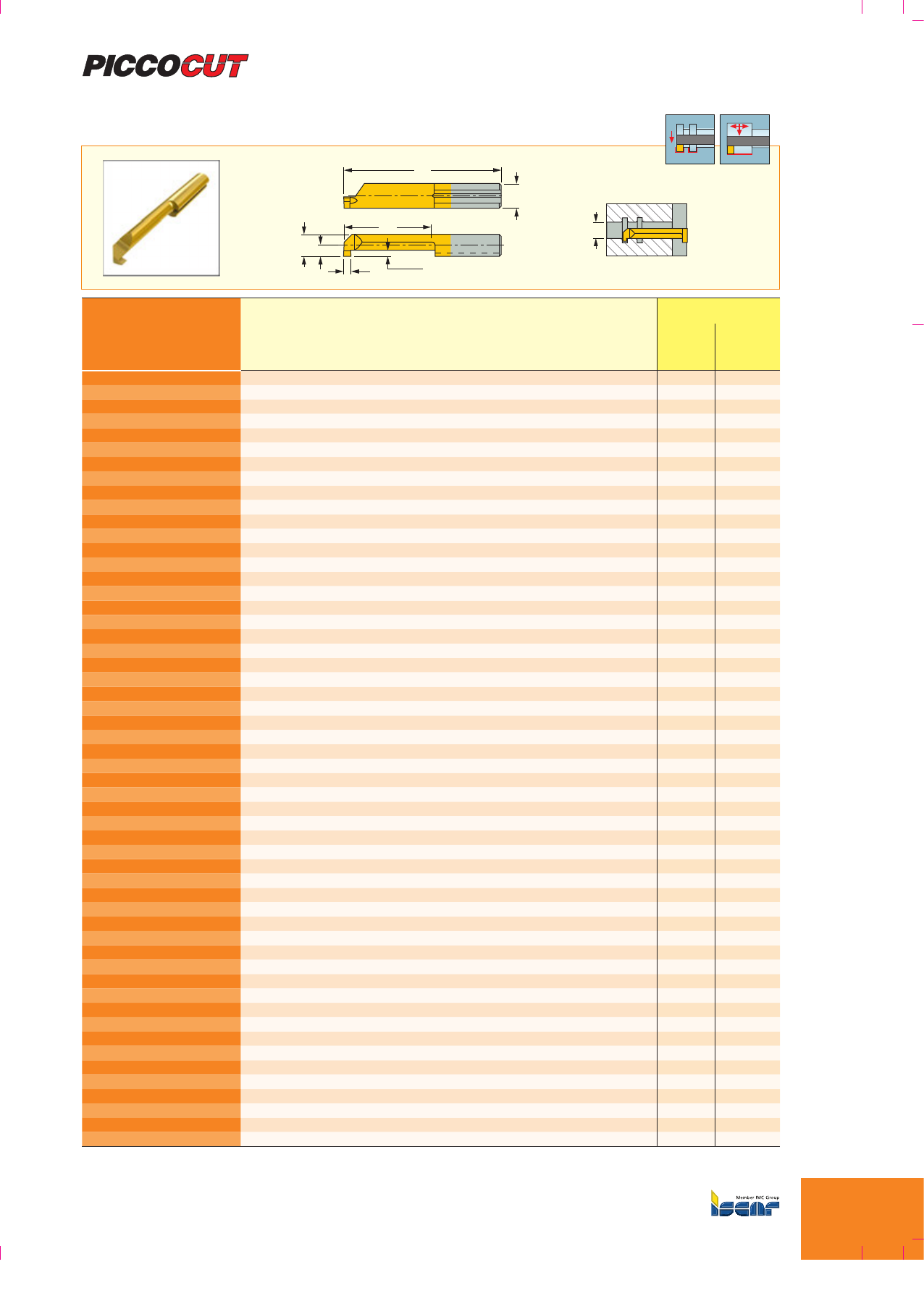

PICCO (Dmin 0.6 mm) .........................................................................................

B105

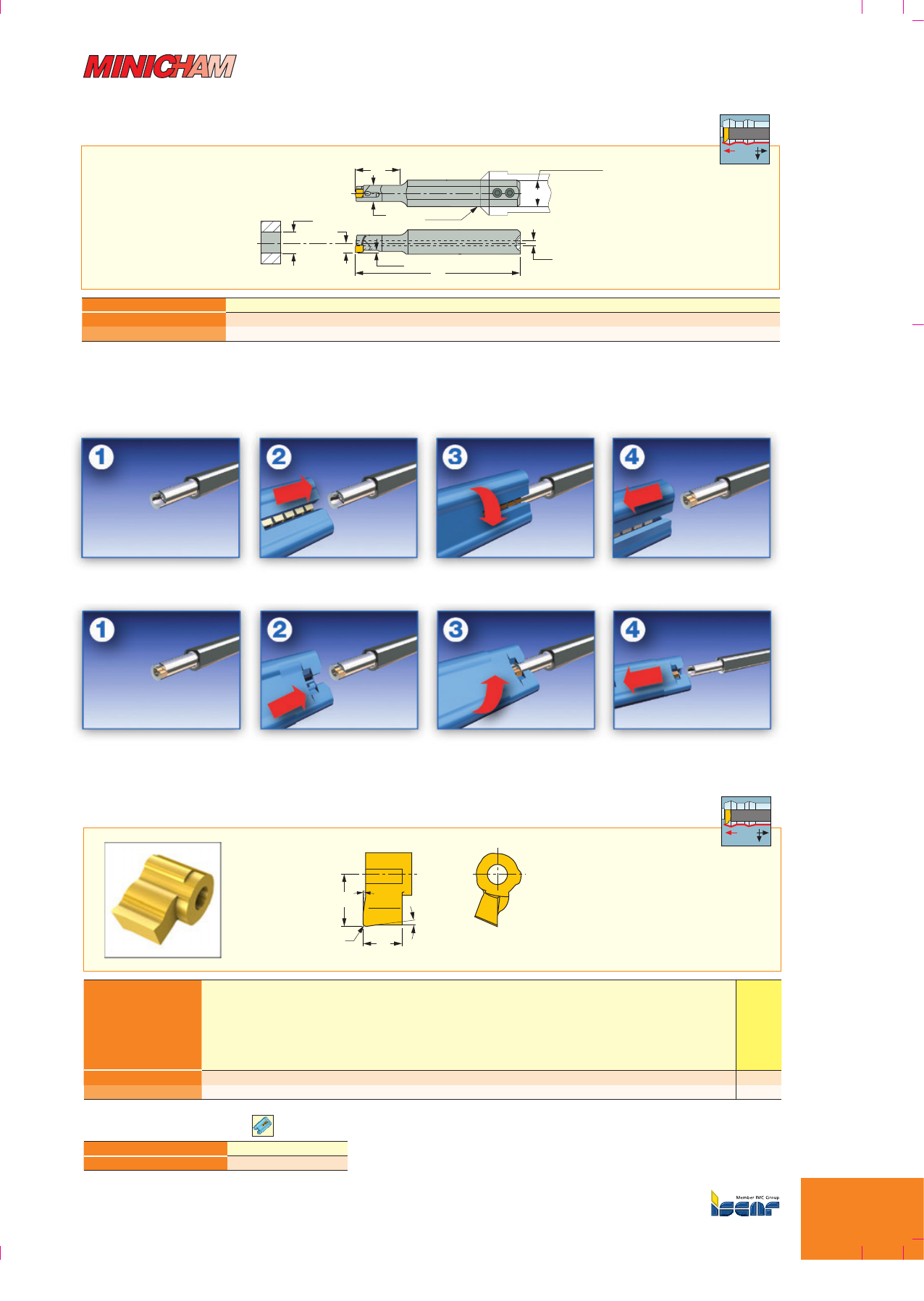

MINICHAM (Dmin 4 mm) .....................................................................................

B117

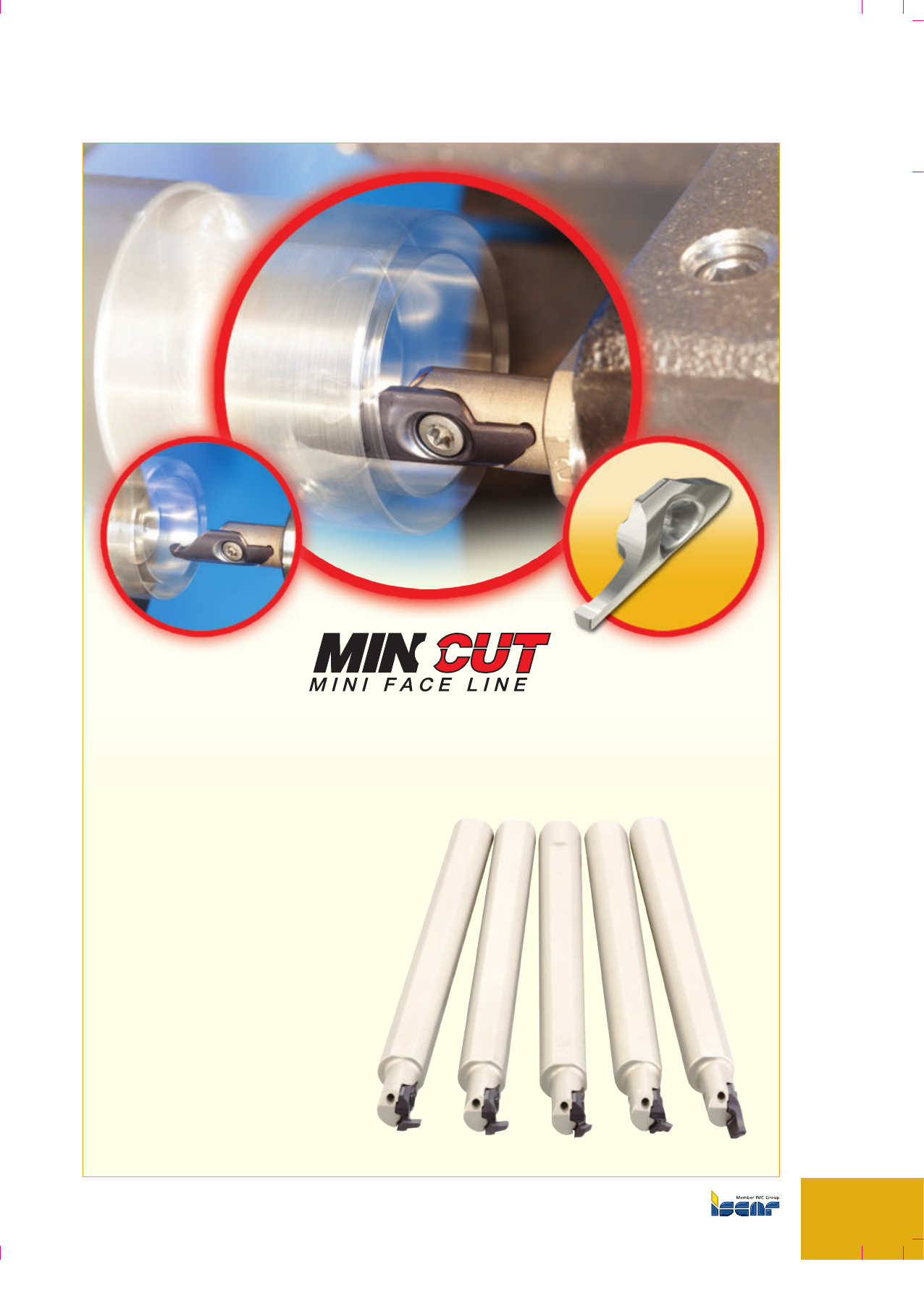

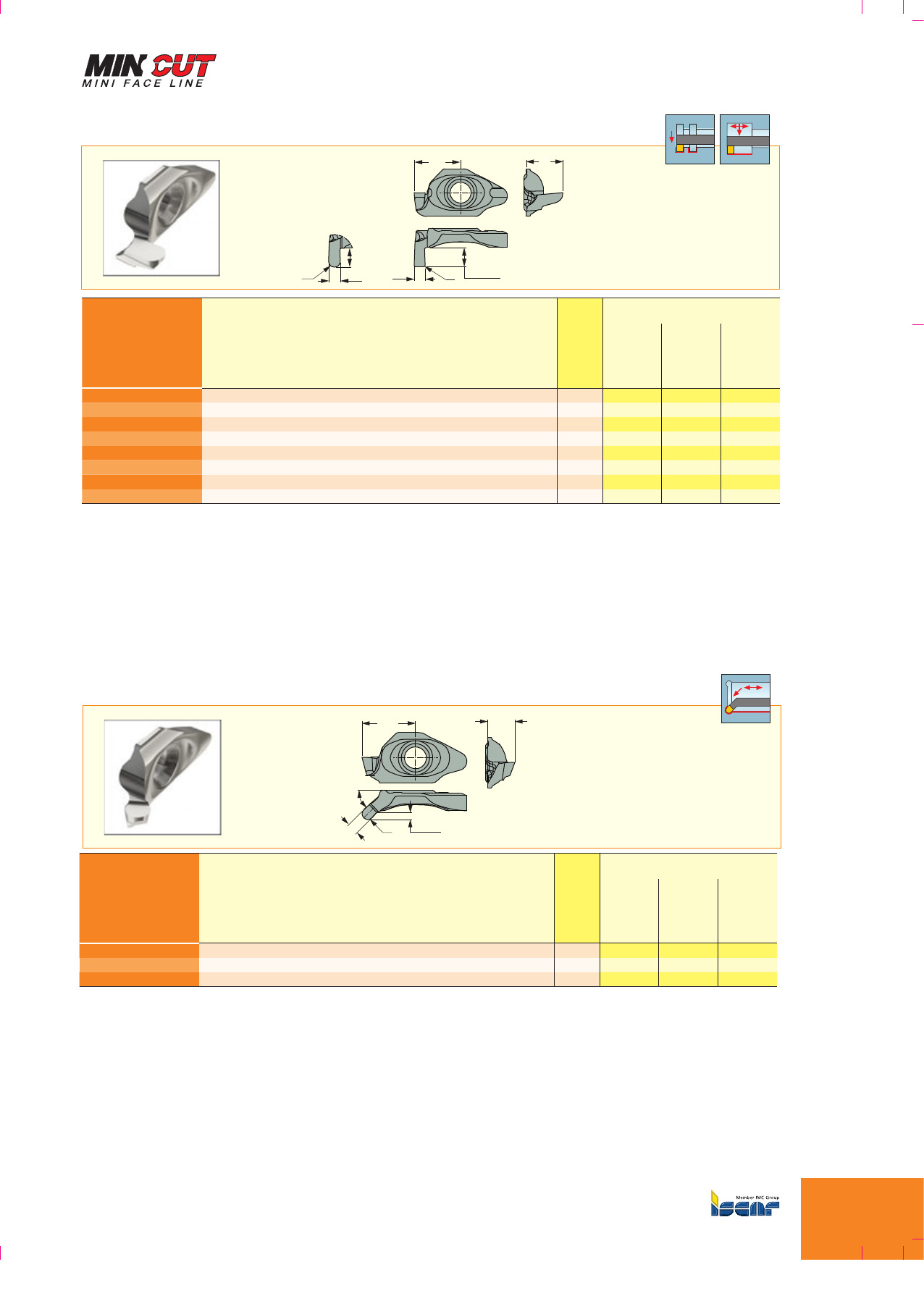

MINCUT (Dmin 8 mm) .........................................................................................

B118

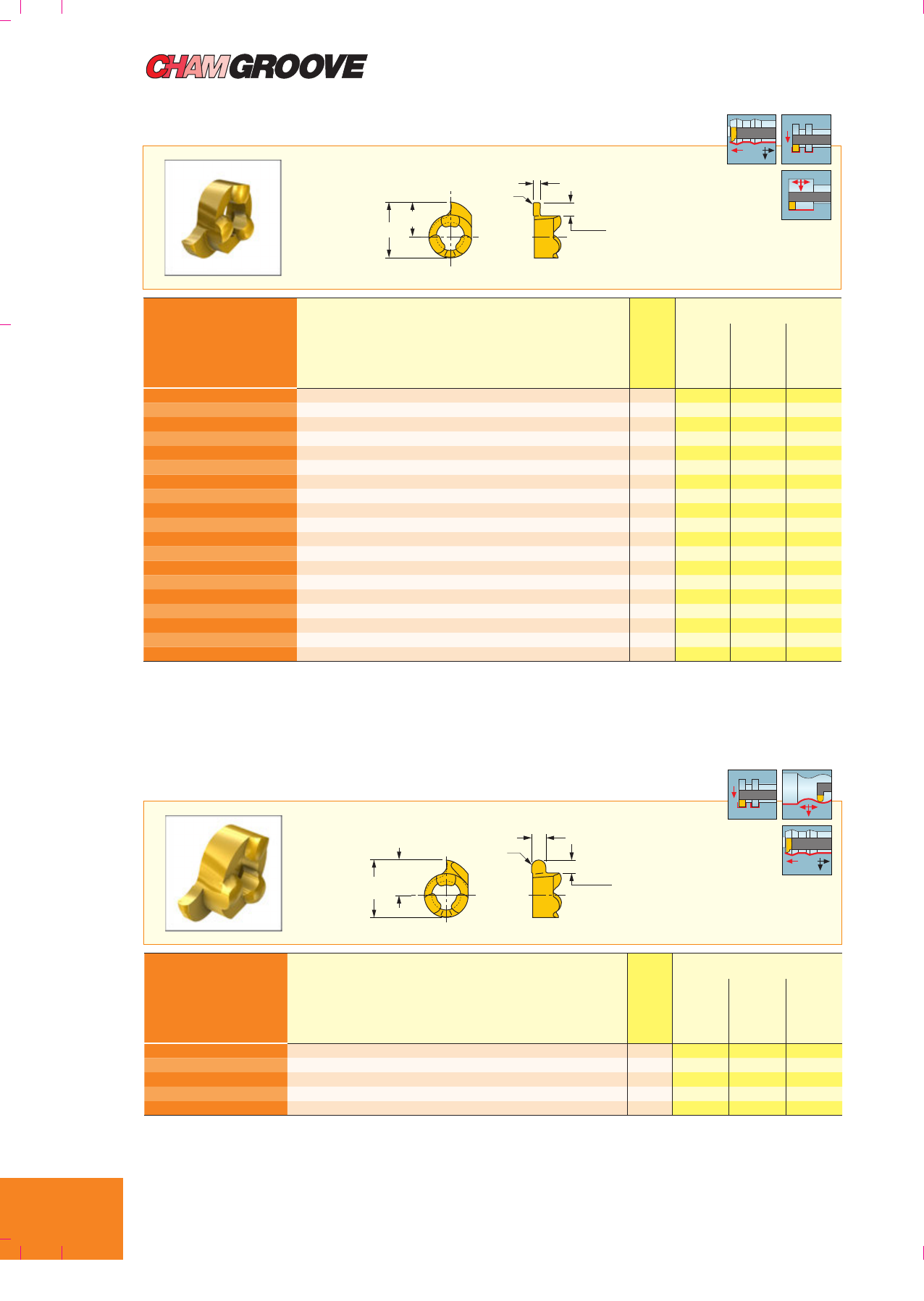

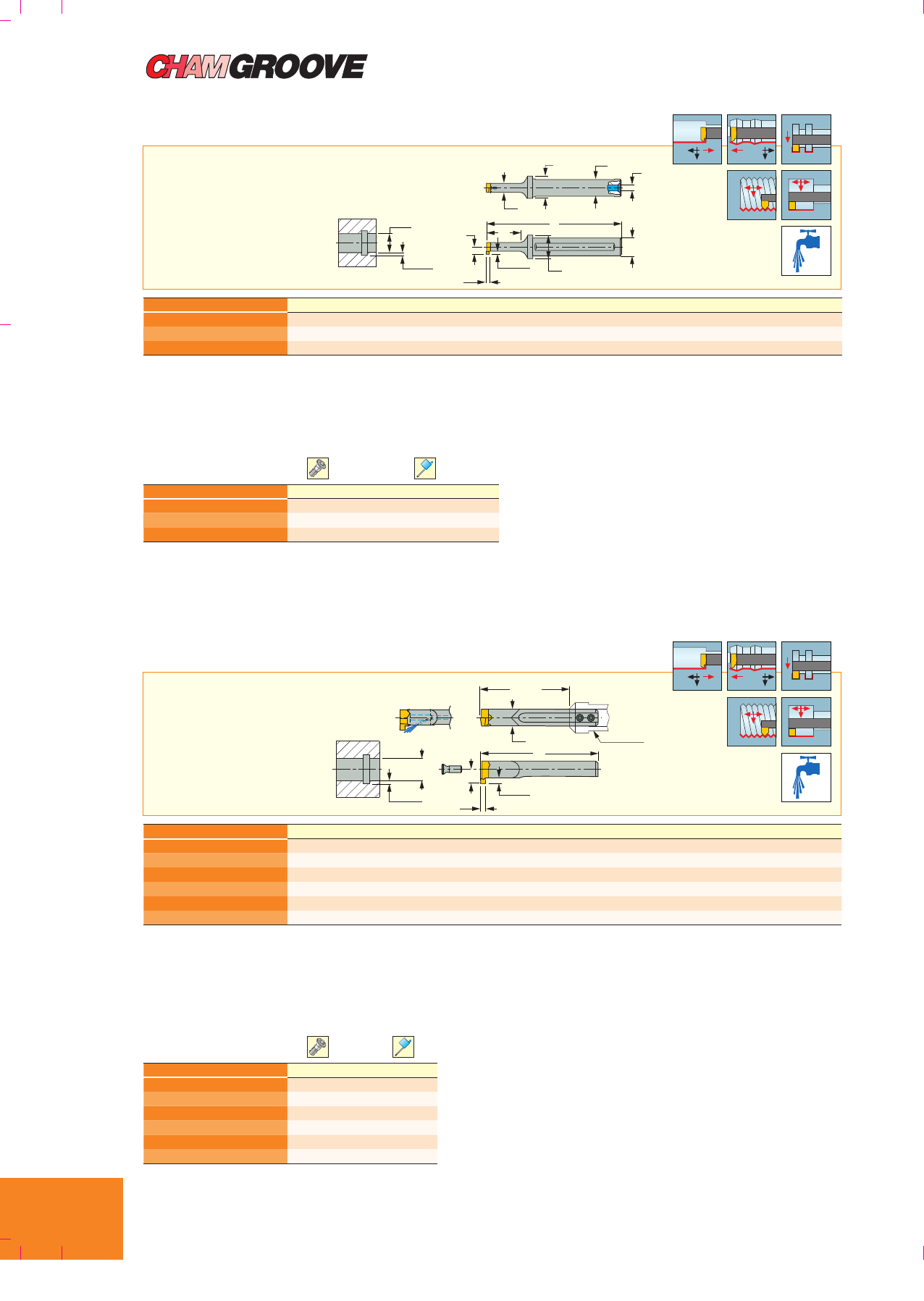

CHAMGROOVE (Dmin 8 mm) .............................................................................

B120

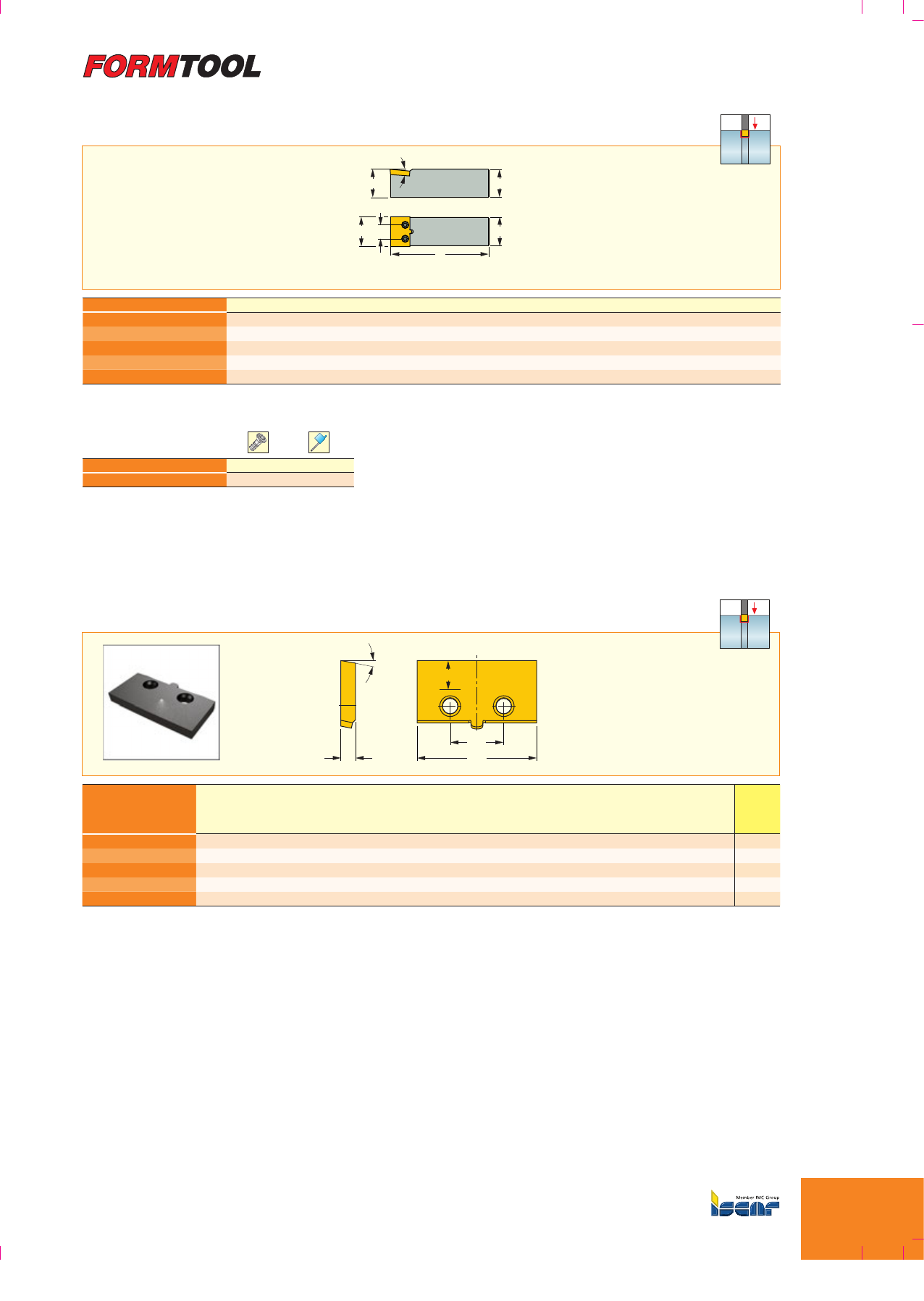

Фасонные резцы B125

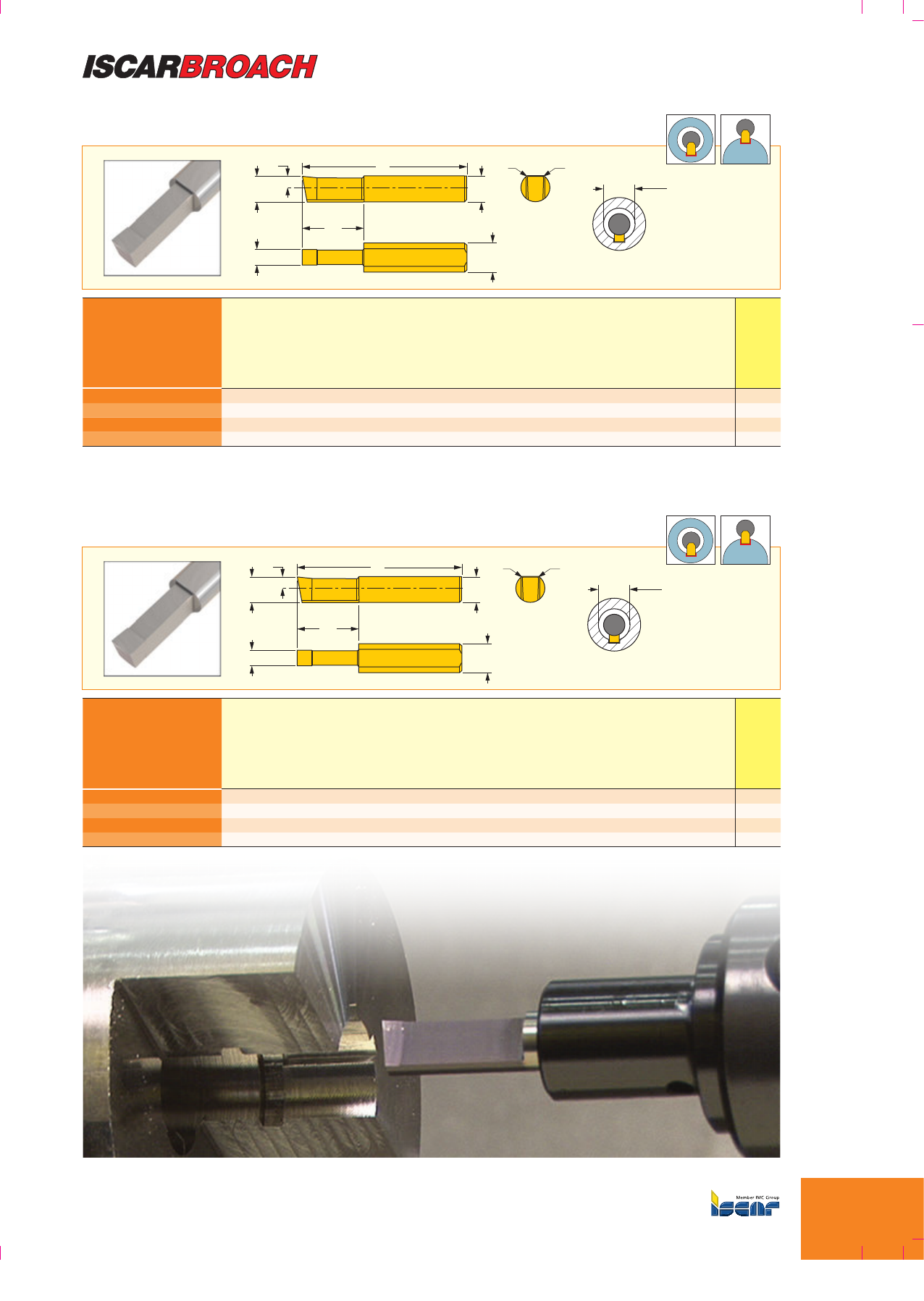

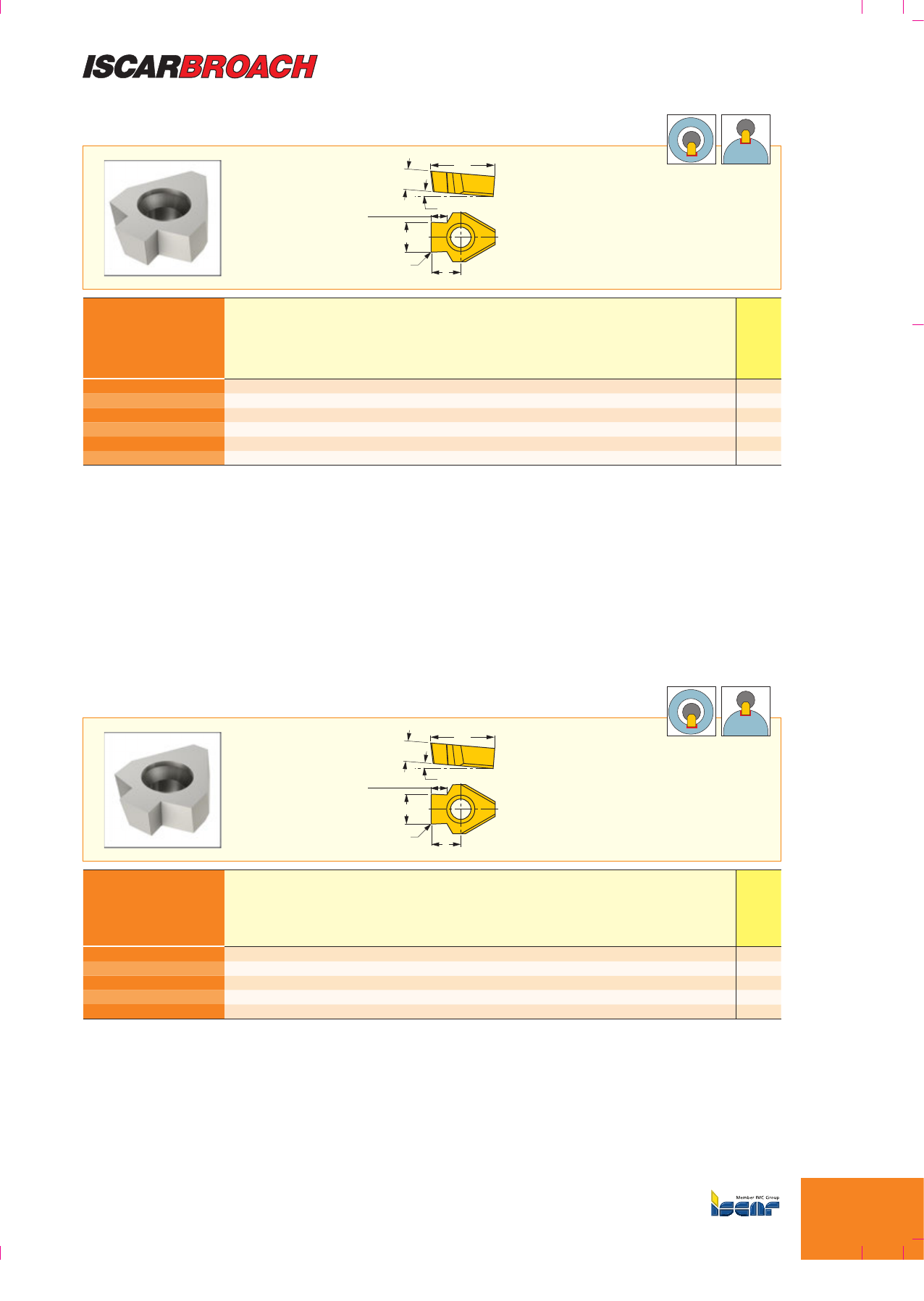

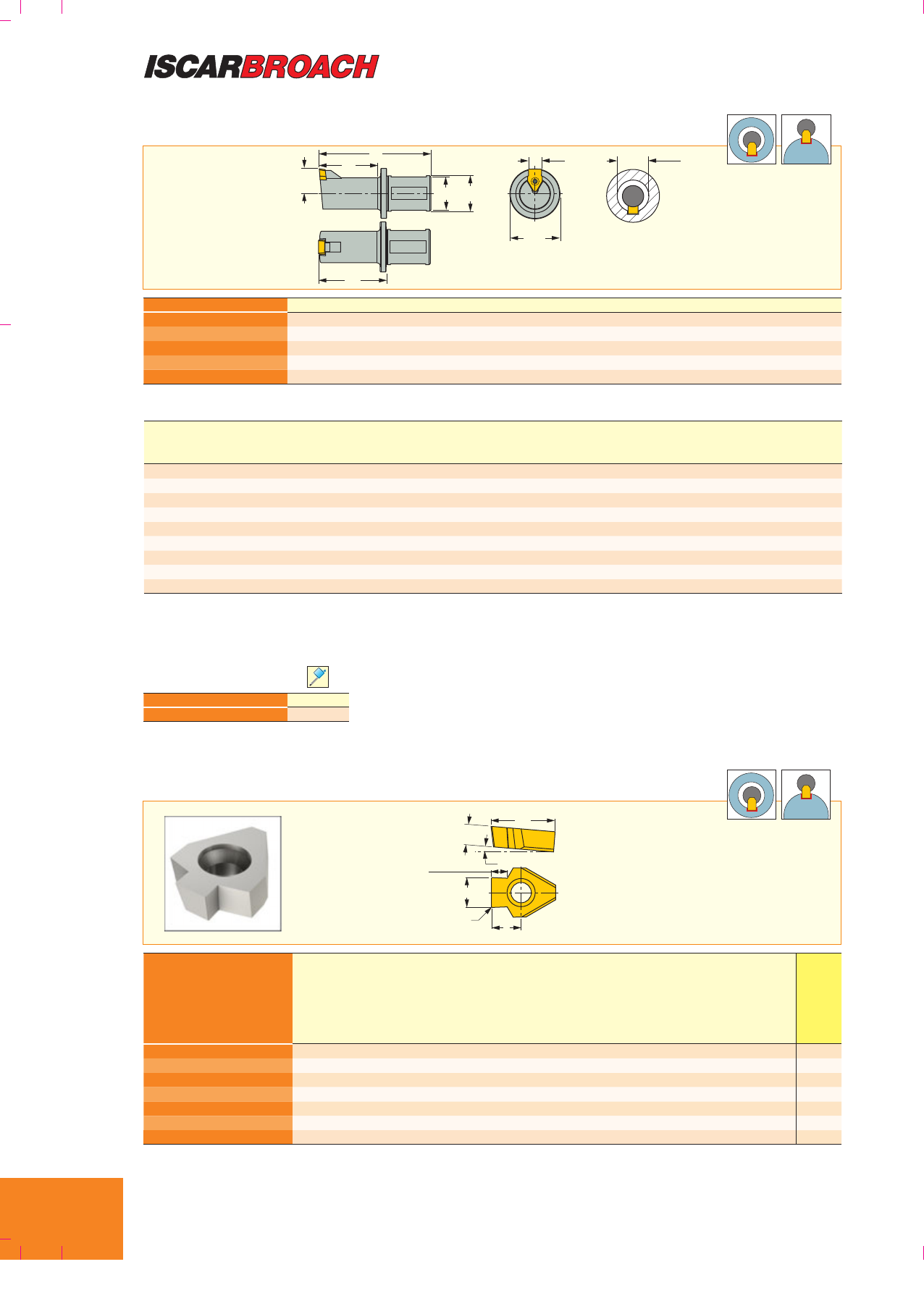

Резцы для прошивки шпоночных канавок B128

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

........................................................................ B132

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B4 ISCAR

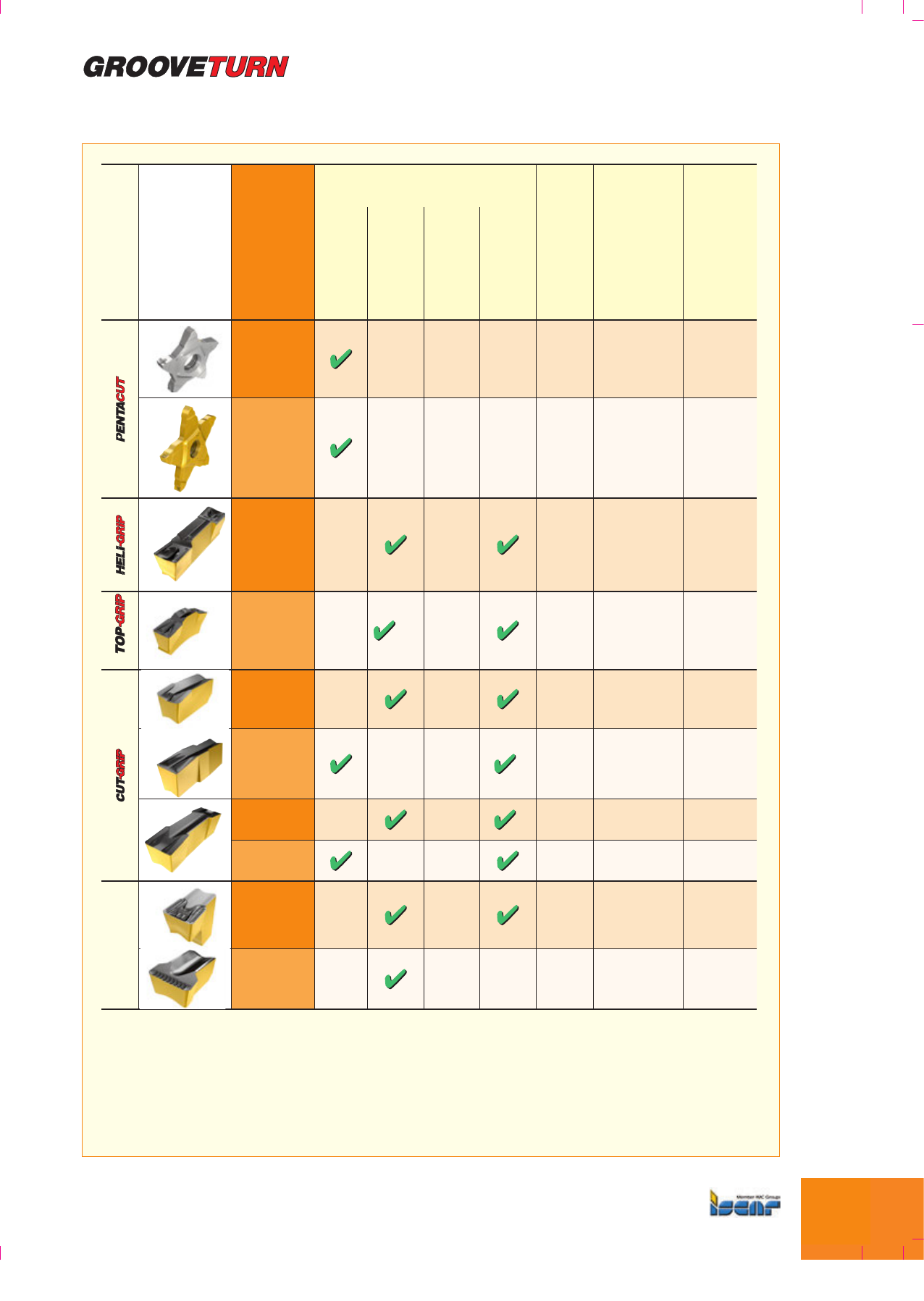

Информация для правильного выбора нужной пластины

Прессованные пластины

Прессованные к размеру пластины

ISCAR располагает широким ассортиментом

канавочно-токарных инструментов. Во многих

случаях, для выполнения операции необходимо

применять несколько разных инструментов.

С целью оптимизации выбора, необходимо

определить основные параметры:

• Ширина пластины [W]

• Нужный допуск на пластину

• Максимальная глубина канавки [T max]

• Требуется ли операция нарезания канавок и

Ширина ± 0.05

Повторяемость ± 0.10

Ширина ± 0.02

Повторяемость ± 0.025

Если нет необходимости в жёстком

допуске, экономьте средства, и выбирайте

прессованную (менее дорогую) пластину.

W±0.05

±0.10

WWW±0.02

±0.025

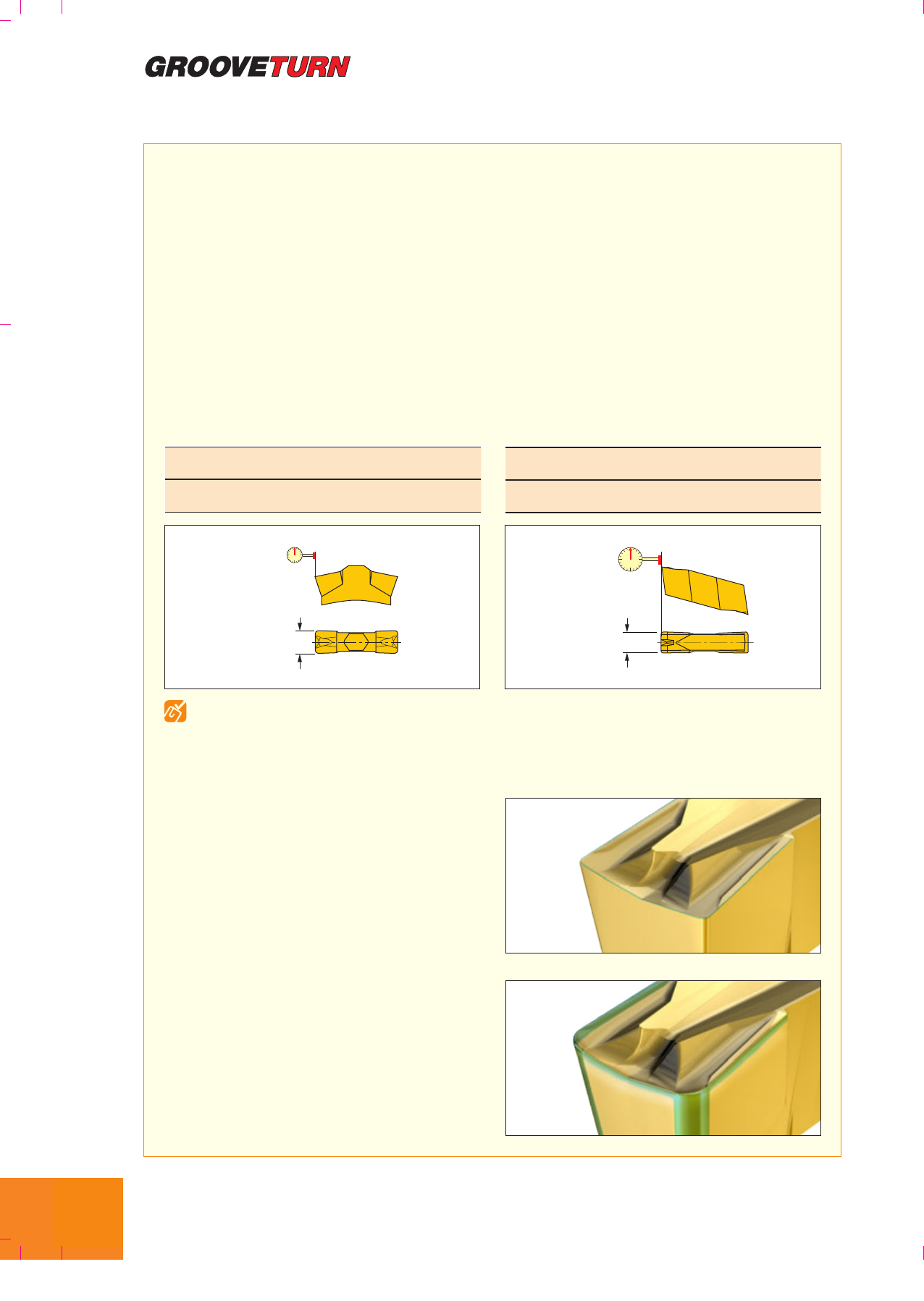

Что такое канавочно-токарная

пластина Е-типа?

Пластины Е-типа - это прецизионные

шлифованные пластины для канавок, с

возможностью токарной обработки.

В обозначении таких пластин имеется буква Е

(например, GIP 3.00E-0.4). Эта буква отличает их

от других прецизионных пластин со шлифовкой,

которые не подходят для точения, и в их

обозначении нет буквы E (например, GIP 3.00-0.2).

• Пластины Е-типа обычно имеют увеличенный

угловой радиус.

• Пластины Е-типа имеют увеличенный размер

хонингования.

Прецизионная

канавочная

пластина

Канавочно-

токарная

пластина,

E-тип

точения, либо только нарезания канавок (нужна

пластина Е-типа или нет) В соответствии с этими

параметрами:

• Выберите наиболее подходящий продукт из

таблиц на стр. B5-6.

• Выберите наиболее подходящий стружколом

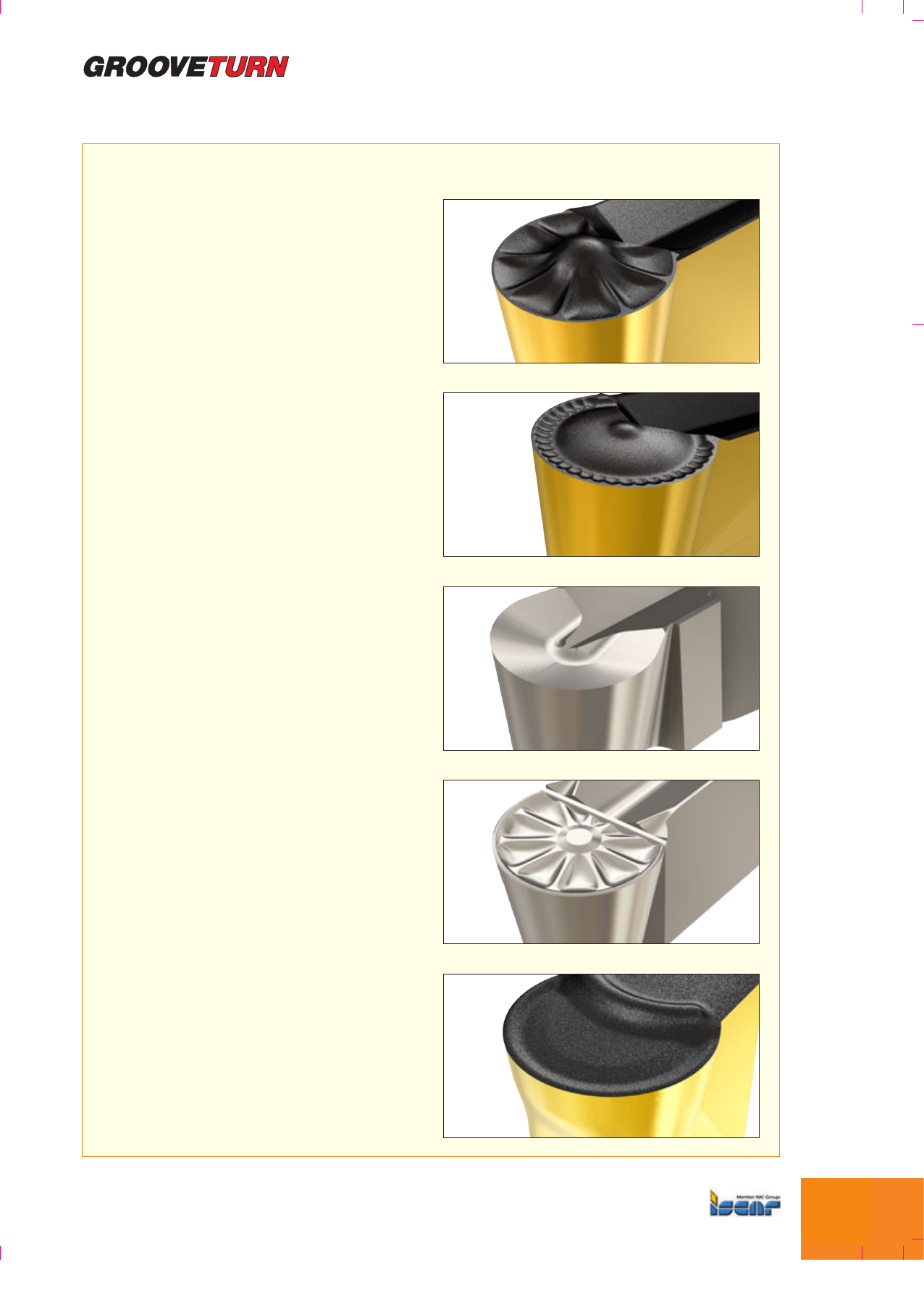

согласно информации на стр. B7-10.

РУКОВОДСТВО ПО ВЫБОРУ

Прецизионные канавочные пластины

Шлифованные по периферии пластины

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B5B5

Типы канавочно-токарных пластин для наружной обработки

РУКОВОДСТВО ПО ВЫБОРУ

Параметры

Пластина

Прецизионные,

шлифованные

Прессованные

Кол-во режущих

кромок

Опция точения

ширина Tmax

глубина Страница

PENTACUT

Размер 24 5 0.5-3.18 1-6.5 B57-59

PENTACUT

Размер 34 5 1.5-4.0 5-10 B60-61

HELI-GRIP 23-6.35

Нет

ограничений

по глубине

B14

TOP-GRIP 23-6.35 10.5-18.6 B17

Короткое

гнездо 13-12

Нет

ограничений

по глубине

B35-48

Короткое

гнездо 2*0.5-11.0 13** B29, B35-48

Длинное

гнездо 2*8.0 26 B30-34, B47

Длинное

гнездо 28.0-11.0 26 B29, B35,

B43-44, B48

Черновая

обработка

SUMO-GRIP 18-12

Нет

ограничений

по глубине

B67

TIGER 114-20

Нет

ограничений

по глубине

B69-70

* Не у всей продукции

** На большинстве изделий

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

• According to these parameters, check the width

selection diagram to find out which

• products are suitable.

ISCAR

Державка Пластина

Прессованная

Прецизионная

Dmin Tmax W Страница

PICCO/

MG PCO PICCO 2.0-7.0 0.4-2.5 0.5-2 B108-116

MG/MGCH GIRQ 8 8.0 0.7-1.5 0.5-4 B121, B124

MG/MGCH GIQR 11 11.0 1.5-2.3 0.75-5 B122, B124

MGCH GIQR 11-15 15.0 6.3 1-3 B123

GEHIR/L GEPI/

GEMI 12.5-16 2.4-3.0 1-3.18 B77-79

GHIR/L GIFI/GIPI/

GINI/GIMIY 20-49 2.5-8.0 1.53-6.35 B85-90

TGIR/L TGMF 20.5-57 5.5-17.5 3-6.35 B17

HELIIR/L GRIP 26-53 5-12 3-6.35 B14

GHIR/L 40-8

GDMF/

GDMY/

GDMN...

65 15-20 8-11 B29-48

GHIC/CGHN

GIP/GIF/

GIMN/GIMF/

GIA...

70-250 10-26 2.8-6.35 B29-48

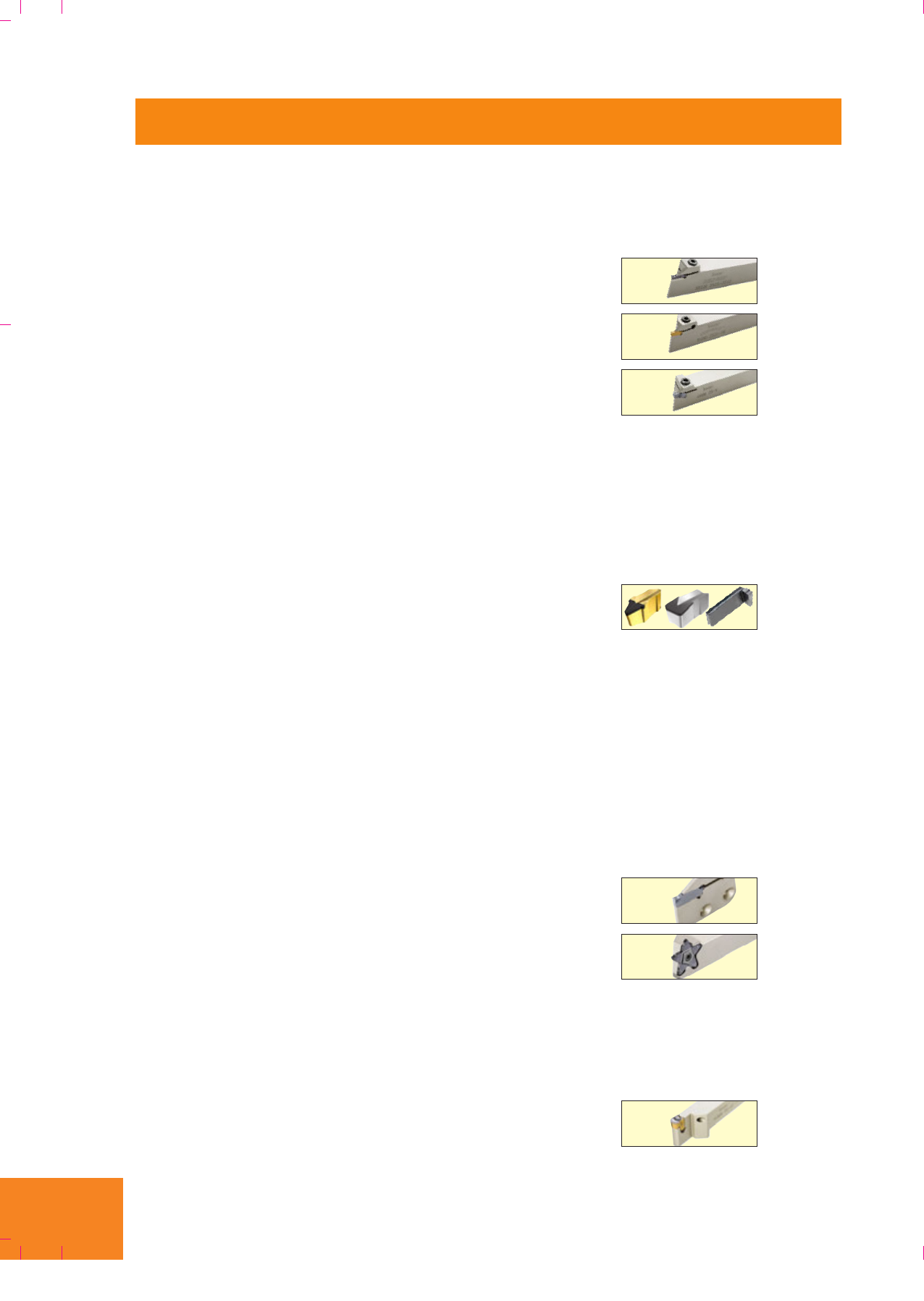

Типы канавочно-токарных пластин для внутренней обработки

РУКОВОДСТВО ПО ВЫБОРУ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B7B7

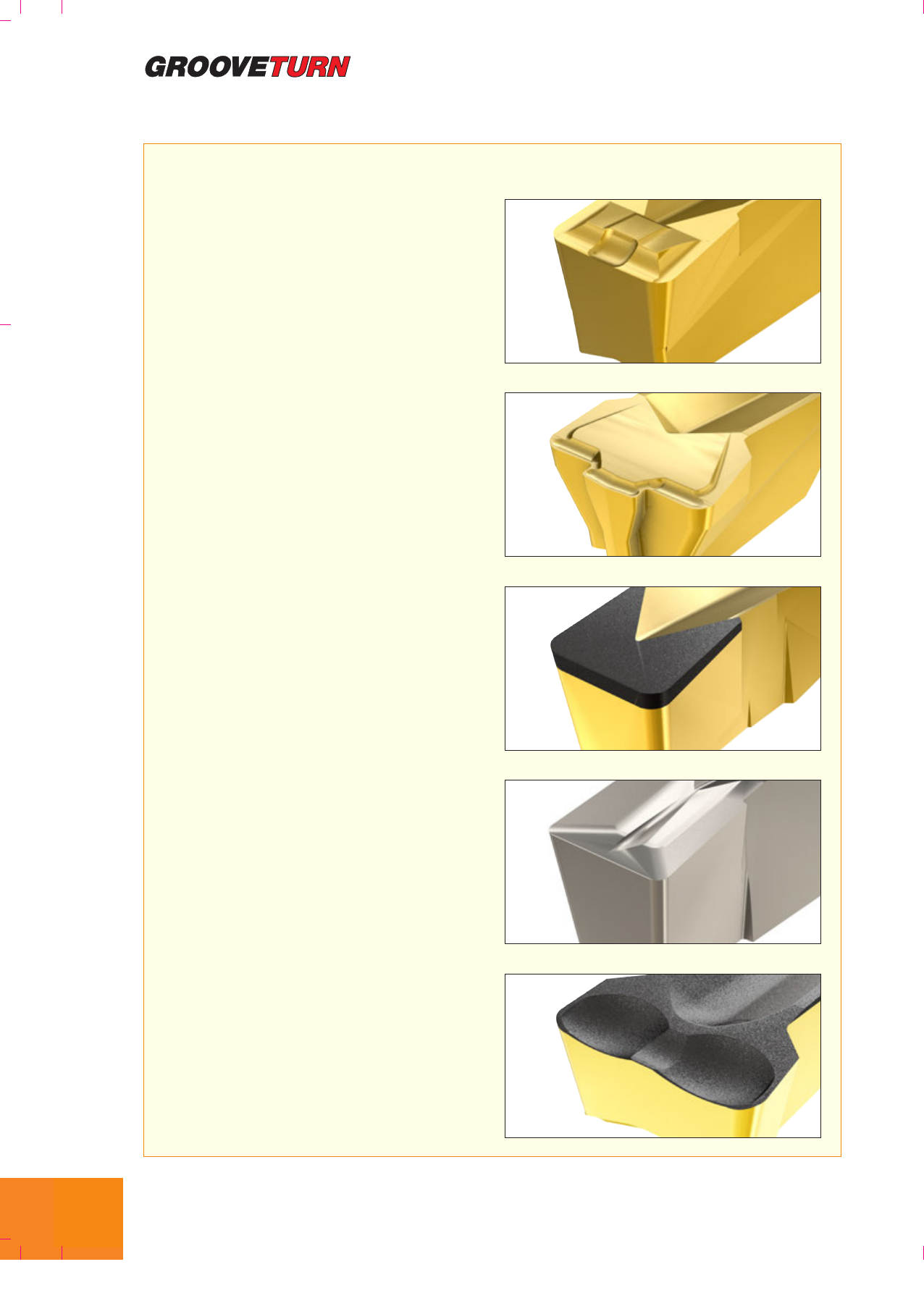

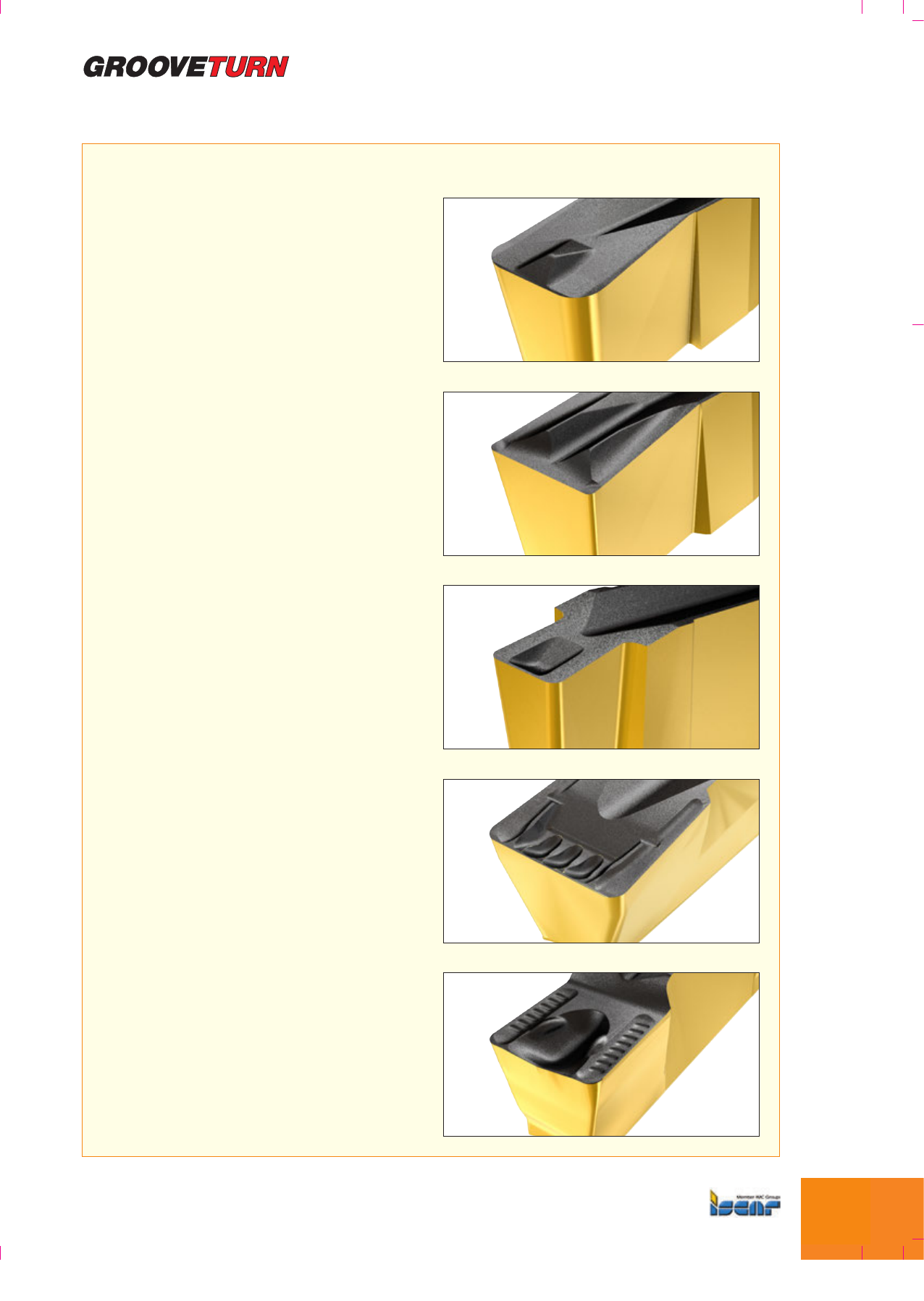

ВЫБОР СТРУЖКОЛОМА

ОБЩЕЕ ПРИМЕНЕНИЕ

P-тип

• Очень “открытая” геометрия

• Средние и большие подачи при

точении и нарезании канавок

• Большое разнообразие

стандартных размеров

• Только прецизионные пластины

• Диапазон ширины

Наружный: 2.39-6.35 мм

Внутренний: 2.39-6.35 мм

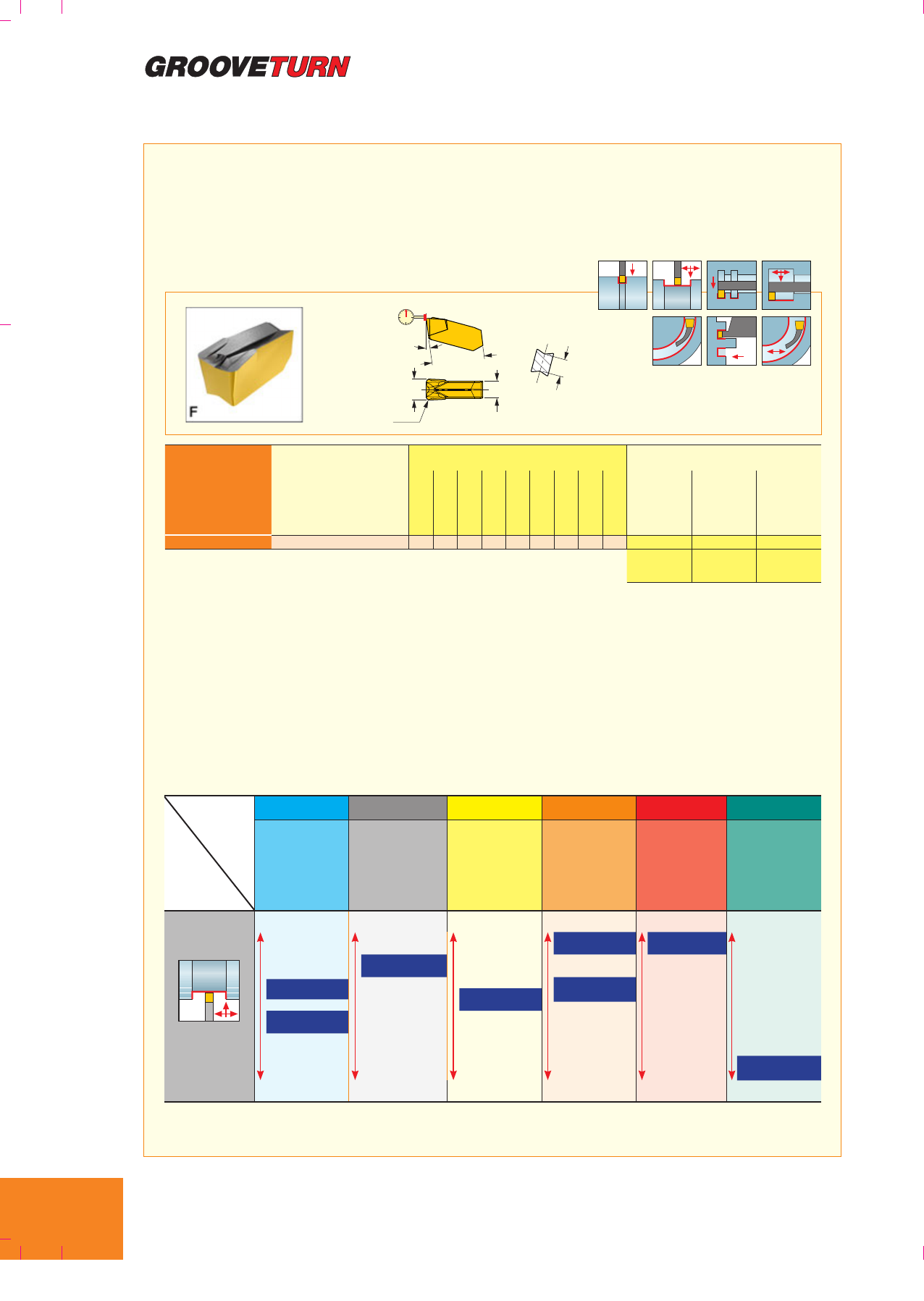

F-тип

• Первый выбор для нарезки канавок

• Малые и средние подачи при точении и

нарезании канавок

• Прессованные пластины и прецизионные

пластины

• Диапазон ширины

Наружный: 3.0-10 мм

Внутренний: 3-6 мм

G-тип

• Эффективный стружколом для узких канавок

• Диапазон ширины: 1-2.3 мм

• Нет опции точения

Y-тип

• Общее точение и нарезание канавок

• Положительная рифлёная поверхность уменьшает

силы резания

• Отлично подходит для длинных валов

• Устраняет вибрации

• Прессованные пластины и прецизионные

пластины

• Диапазон ширины

Наружный: 8-20 мм

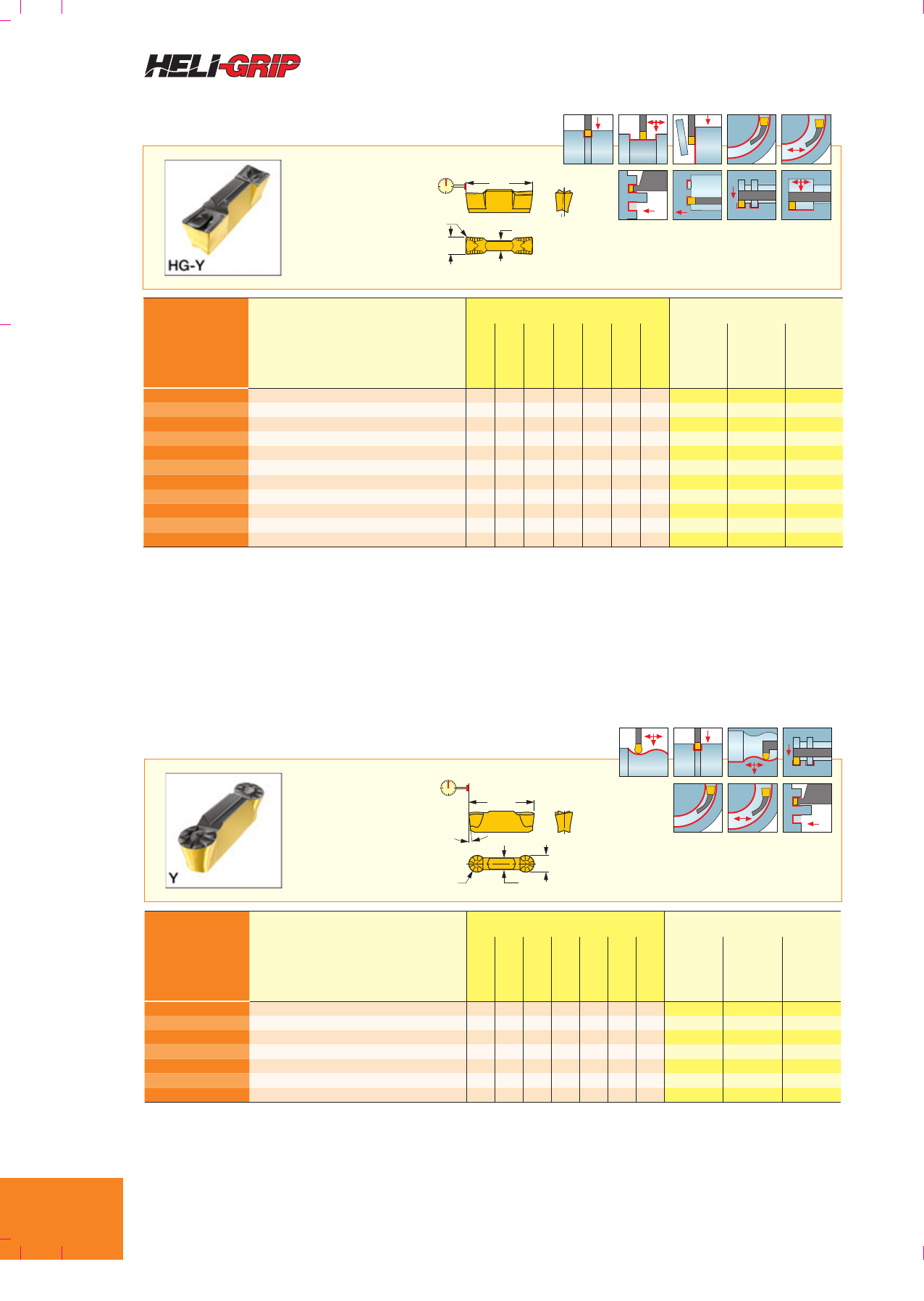

HG-Y-тип

• Общее точение и нарезание канавок

• Эффективен для обработки широкого ряда

материалов на различных режимах

• Только прессованные пластины

• Диапазон ширины

Наружный: 3-6.35 мм

Внутренний: 3-6.35 мм

РУКОВОДСТВО ПО ВЫБОРУ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B8 ISCAR

СПЕЦИАЛЬНЫЕ И ТРУДНЫЕ В ОБРАБОТКЕ

МАТЕРИАЛЫ

N-тип

• Первый выбор для нарезки канавок по трудным,

мягким и вязким материалам

• Очень малые и средние подачи (от 0.05 мм/об)

• Прессованные пластины и прецизионные пластины

• Опция точения

• Диапазон ширины

Наружный: 3-8 мм

Внутренний: 3-5 мм

М-тип

• Уникальный стружколом с разделителем

Стружка разбивается на 3 сегментa

• Эффективен для трудных, мягких и вязких

материалов.

• Опция для лёгкого точения

• Ширина - 8 мм

A-тип

• Первый выбор для обработки чугуна

• Периферийная 15°-градусная фаска на

режущей кромке

• Генерирует большие силы резания,

поэтому подходит для стабильных

режимов

• Только прецизионные пластины

• Диапазон ширины

Наружный: 3-8 mm

PA-тип

• Первый выбор для обработки алюминия

• Высоко-позитивный передний угол

• Имеют шлифовку по периферии и

полированную переднюю поверхность с

очень острой кромкой

• Подходят также для операций чистовой

обработки титана и жаропрочных

сплавов

• Диапазон ширины

Наружный: 3-8 мм

CW-тип

• Уникальный стружколом для черновой

нарезки канавок

• Широкий выбор стружколомов для

обработки углеродистых и легированных

сталей

• Диапазон ширины: 14 и 17 мм

РУКОВОДСТВО ПО ВЫБОРУ

ВЫБОР СТРУЖКОЛОМА

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B9B9

Профилирование (полный радиус)

Y-тип

• Первый выбор для профилирования

• Положительная рифлёная поверхность

уменьшает силы резания

• Отлично подходит для длинных валов.

• Устраняет вибрации.

• Прецизионные пластины и прессованные

пластины

• Диапазон ширины

Наружный: 3-12 мм

YF-тип

• Первый выбор для профилирования

вязких материалов

• Только прессованные пластины

• Диапазон ширины

Наружный: 3-8 мм

PA-тип

• Первый выбор для профилирования алюминия

• Высокий позитивный передний угол

• Имеют шлифовку по периферии и

полированную переднюю поверхность с очень

острой кромкой

• Подходят также для операций чистовой

обработки титана и жаропрочных сплавов

• Диапазон ширины

Наружный: 3-8 мм

YZ-тип

• Первый выбор для профилирования

вязкого алюминия

• Имеют шлифовку по периферии и

полированную переднюю поверхность с

очень острой кромкой

• Диапазон ширины

Наружный: 3-8 мм

H-тип

• Уникальный стружколом для чернового

профилирования

• Негативная Т-фаска для повышенной

прочности кромки

• Подходит для черновой прерывистой

обработки и обработки чугуна

• Ширина 12 мм

ВЫБОР СТРУЖКОЛОМА

РУКОВОДСТВО ПО ВЫБОРУ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B10

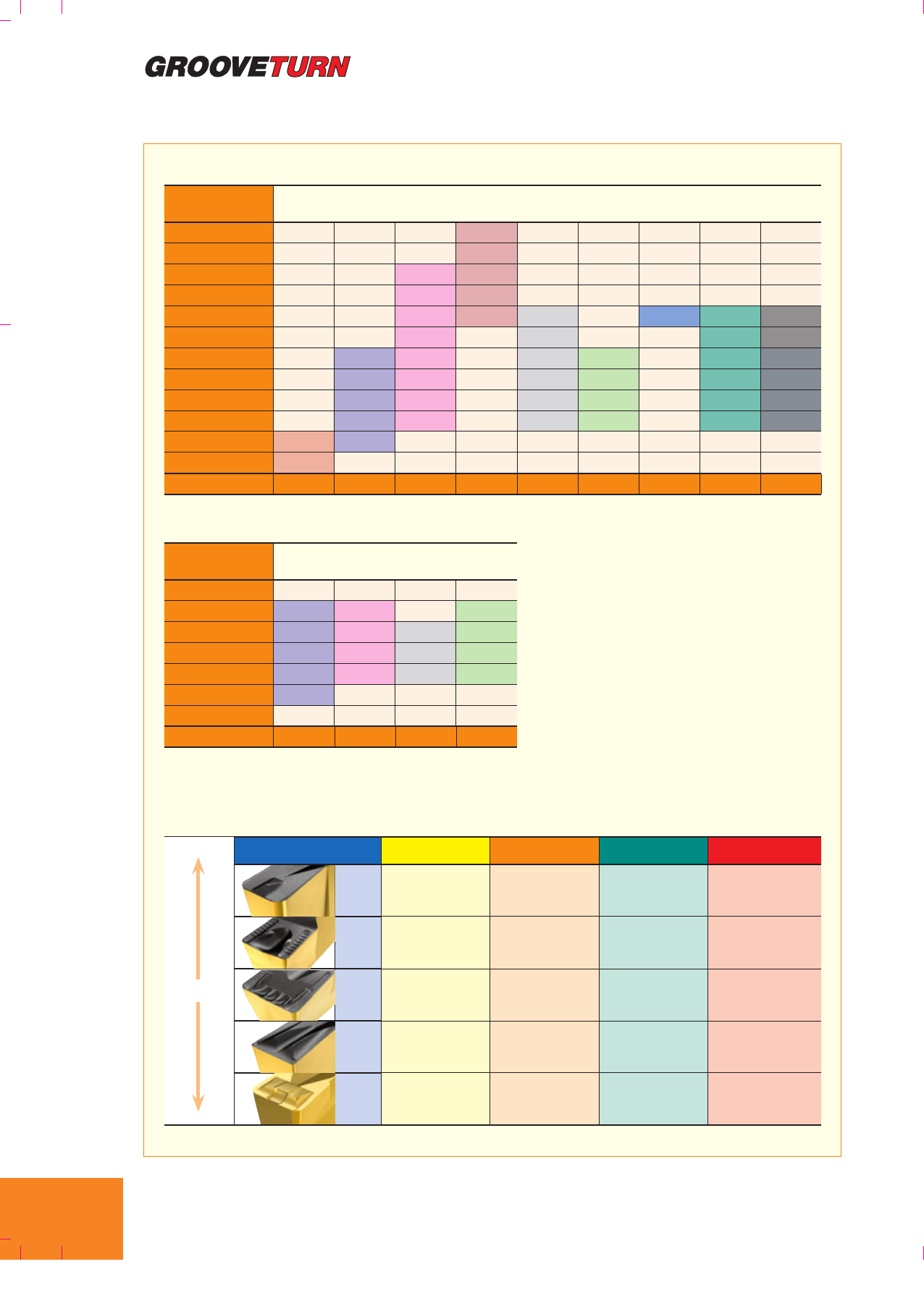

Ширина

пластины

12 20

66.35 6.35

33.48

22.3 2.39

G P F Y N HG-Y M A PA

Ширина

пластины

66.35 6.35

22.39

P F N HG-Y

Диапазон ширины стружколома

Внутренний

* Первый выбор

Рекомендуемые стружколомы и подачи для различных материалов

Большая

Подача

Малая

Легированная сталь Аустенитная нерж.

сталь

Жаропрочн.

сплавы Цветные металлы Чугун

P P P

HG-Y HG-Y Y PA* A*

Y Y F P P

F F

PA (только

чистовая

обработка)

N F

Наружный

РУКОВОДСТВО ПО ВЫБОРУ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B11

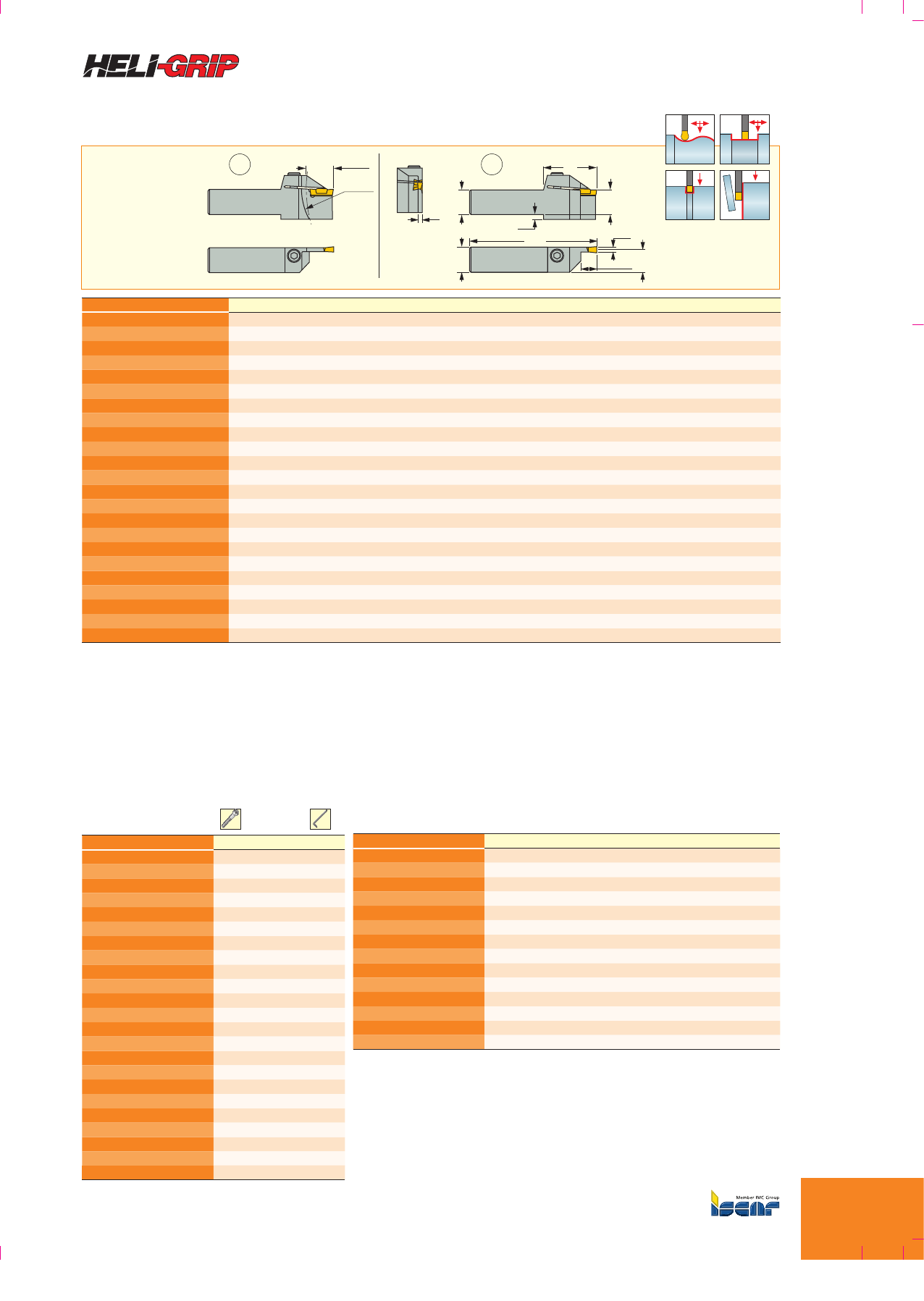

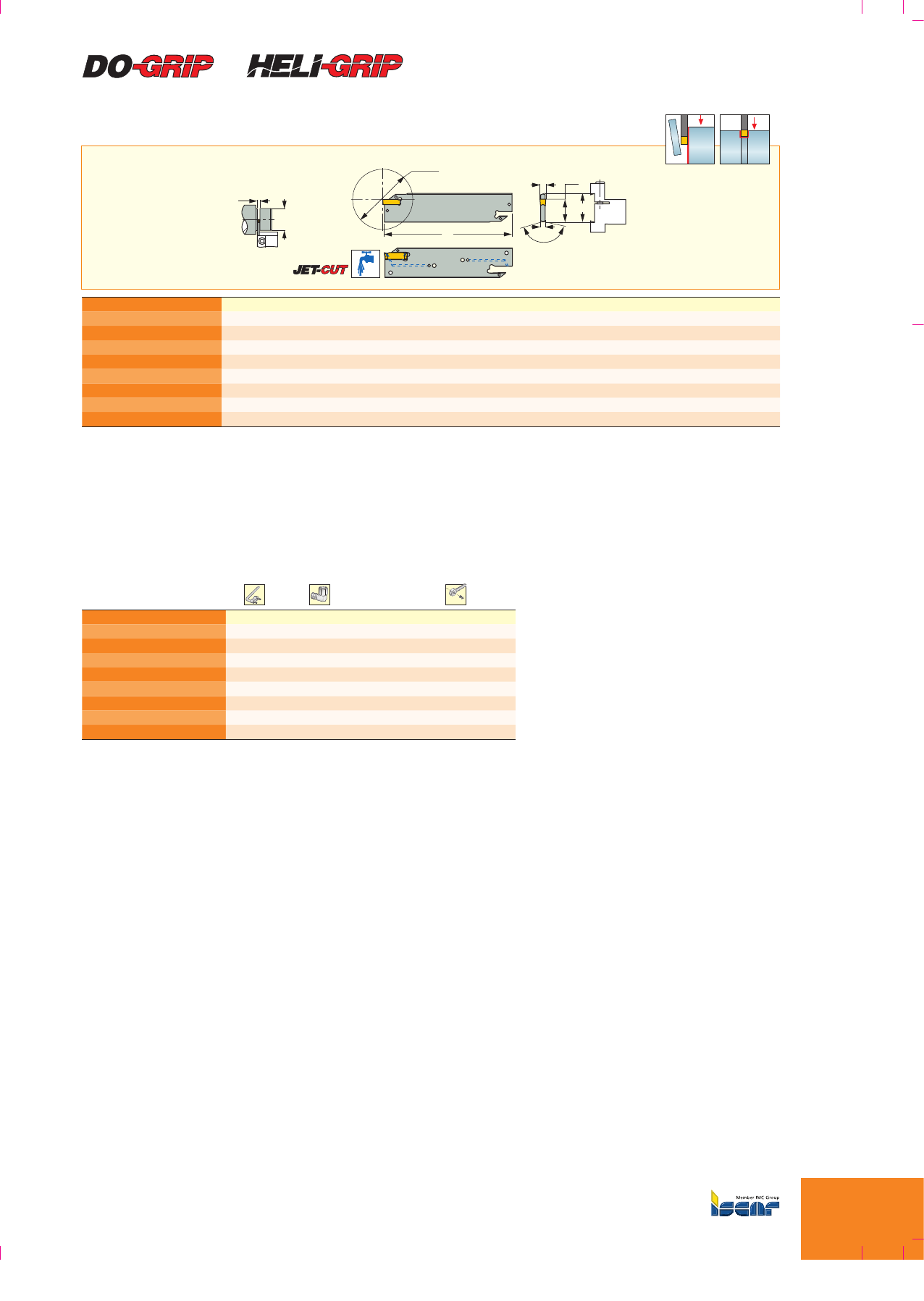

HELIR/L

Наружные державки для точения, нарезания канавок и отрезки

Tmax-r f

Dmax

Tmax-r 1

Обозначение W min W max Tmax-r(2) Fig D max(3) h b f l1l2Ah4Пластины

HELIR/L 1212-3T12 3.00 3.18 12.00 1- 12.0 12.0 10.0 135.00 30.0 2.40 3.0 GRIP-3..., HG.-3

HELIR/L 1616-3T12 3.00 3.18 12.00 1- 16.0 16.0 14.8 135.00 30.0 2.40 - GRIP-3..., HG.-3

HELIR/L 2020-3T12 3.00 3.18 12.00 1- 20.0 20.0 18.8 135.00 29.0 2.40 - GRIP-3..., HG.-3

HELIR/L 2525-3T12 3.00 3.18 12.00 1- 25.0 25.0 23.8 135.00 29.0 2.40 - GRIP-3..., HG.-3

HELIR/L 1616-4T12 4.00 4.76 12.00 1- 16.0 16.0 14.4 135.00 29.0 3.20 4.0 GRIP-4..., DG.-4

HELIR/L 2020-4T12 4.00 4.76 12.00 1- 20.0 20.0 18.4 135.00 29.0 3.20 - GRIP-4..., DG.-4

HELIR/L 2525-4T12 4.00 4.76 12.00 1- 25.0 25.0 23.4 135.00 29.0 3.20 - GRIP-4..., DG.-4

HELIR/L 2020-5T12 5.00 5.00 12.00 1- 20.0 20.0 17.9 135.00 29.0 4.20 - GRIP-5..., DG.-5

HELIR/L 2525-5T12 5.00 5.00 12.00 1- 25.0 25.0 22.9 135.00 29.0 4.20 - GRIP-5..., DG.-5

HELIR/L 2525-6T12 6.00 6.35 12.00 1- 25.0 25.0 22.4 135.00 29.0 5.20 - GRIP-6..., DG.-6

HELIR/L 1616-3T20 (1) 3.00 3.18 - 240.0 16.0 16.0 14.8 140.00 36.4 2.40 - GRIP-3..., HG.-3

HELIR/L 2020-3T20 (1) 3.00 3.18 - 240.0 20.0 20.0 18.8 140.00 36.4 2.40 - GRIP-3..., HG.-3

HELIR/L 2525-3T20 (1) 3.00 3.18 - 240.0 25.0 25.0 23.8 140.00 36.4 2.40 - GRIP-3..., HG.-3

HELIR/L 3232-3T20 (1) 3.00 3.18 - 240.0 32.0 32.0 30.8 150.00 36.4 2.40 - GRIP-3..., HG.-3

HELIR/L 1616-4T20 4.00 4.76 - 240.0 16.0 16.0 14.4 140.00 38.0 3.20 4.0 GRIP-4..., DG.-4

HELIR/L 2020-4T25 4.00 4.76 - 250.0 20.0 20.0 18.4 140.00 42.0 3.20 - GRIP-4..., DG.-4

HELIR/L 2525-4T25 4.00 4.76 - 250.0 25.0 25.0 23.4 140.00 42.0 3.20 - GRIP-4..., DG.-4

HELIR/L 3232-4T25 4.00 4.76 - 250.0 32.0 32.0 30.4 150.00 43.0 3.20 - GRIP-4..., DG.-4

HELIR/L 2020-5T25 5.00 5.00 - 250.0 20.0 20.0 17.9 140.00 42.0 4.20 - GRIP-5..., DG.-5

HELIR/L 2525-5T25 5.00 5.00 - 250.0 25.0 25.0 22.9 140.00 42.0 4.20 - GRIP-5..., DG.-5

HELIR/L 3232-5T25 5.00 5.00 - 250.0 32.0 32.0 29.9 150.00 43.0 4.20 - GRIP-5..., DG.-5

HELIR/L 2525-6T30 6.00 6.35 - 260.0 25.0 25.0 22.4 140.00 51.4 5.20 - GRIP-6..., DG.-6

HELIR/L 3232-6T30 6.00 6.35 - 260.0 32.0 32.0 29.4 150.00 51.4 5.20 - GRIP-6..., DG.-6

• Для державки на рис.2 Tmax для нарезки канавок ограничен диаметром детали D; по глубине канавки - см. таблицу ниже.

• Руководство по эксплуатации: см. стр. B132-145

(1) Пластины DGN не подходят для этой державки. (2) Не зависит от диаметра заготовки (3) Максимальный отрезной диаметр

Пластины: см. стр.: GRIP (B14) • GRIP (Полный радиус) (B14) • DGN/DGNC/DGNM-C (D24) • HGN-C (D30) • DGR/L-C DGRC/LC-C (D24)

• DGN/DGNM-J/JS/JT (D25) • HGN-J (D30) • DGR/L-J/JS (D26) • DGN-UT/UA (D27) • DGN-W (D25) • HGN-UT (D31).

Обозначение Винт Ключ

HELIR/L 1212-3T12 SR M5X16DIN912 HW 4.0

HELIR/L 1616-3T12 SR M5X16DIN912 HW 4.0

HELIR/L 2020-3T12 SR M5X16DIN912 HW 4.0

HELIR/L 2525-3T12 SR M5X16DIN912 HW 4.0

HELIR/L 1616-4T12 SR M5X16DIN912 HW 4.0

HELIR/L 2020-4T12 SR M5X16DIN912 HW 4.0

HELIR/L 2525-4T12 SR M5X16DIN912 HW 4.0

HELIR/L 2020-5T12 SR M6X16DIN912 HW 5.0

HELIR/L 2525-5T12 SR M6X16DIN912 HW 5.0

HELIR/L 2525-6T12 SR M6X16DIN912 HW 5.0

HELIR/L 1616-3T20 SR M6X20DIN912 HW 5.0

HELIR/L 2020-3T20 SR M6X20DIN912 HW 5.0

HELIR/L 2525-3T20 SR M6X20DIN912 HW 5.0

HELIR/L 3232-3T20 SR M6X20DIN912 HW 5.0

HELIR/L 1616-4T20 SR M6X20DIN912 HW 5.0

HELIR/L 2020-4T25 SR M6X20DIN912 HW 5.0

HELIR/L 2525-4T25 SR M6X20DIN912 HW 5.0

HELIR/L 3232-4T25 SR M6X20DIN912 HW 5.0

HELIR/L 2020-5T25 SR M6X20DIN912 HW 5.0

HELIR/L 2525-5T25 SR M6X20DIN912 HW 5.0

HELIR/L 3232-5T25 SR M6X20DIN912 HW 5.0

HELIR/L 2525-6T30 SR M6X20DIN912 HW 5.0

ЗАПЧАСТИ

Изображена

правосторонняя

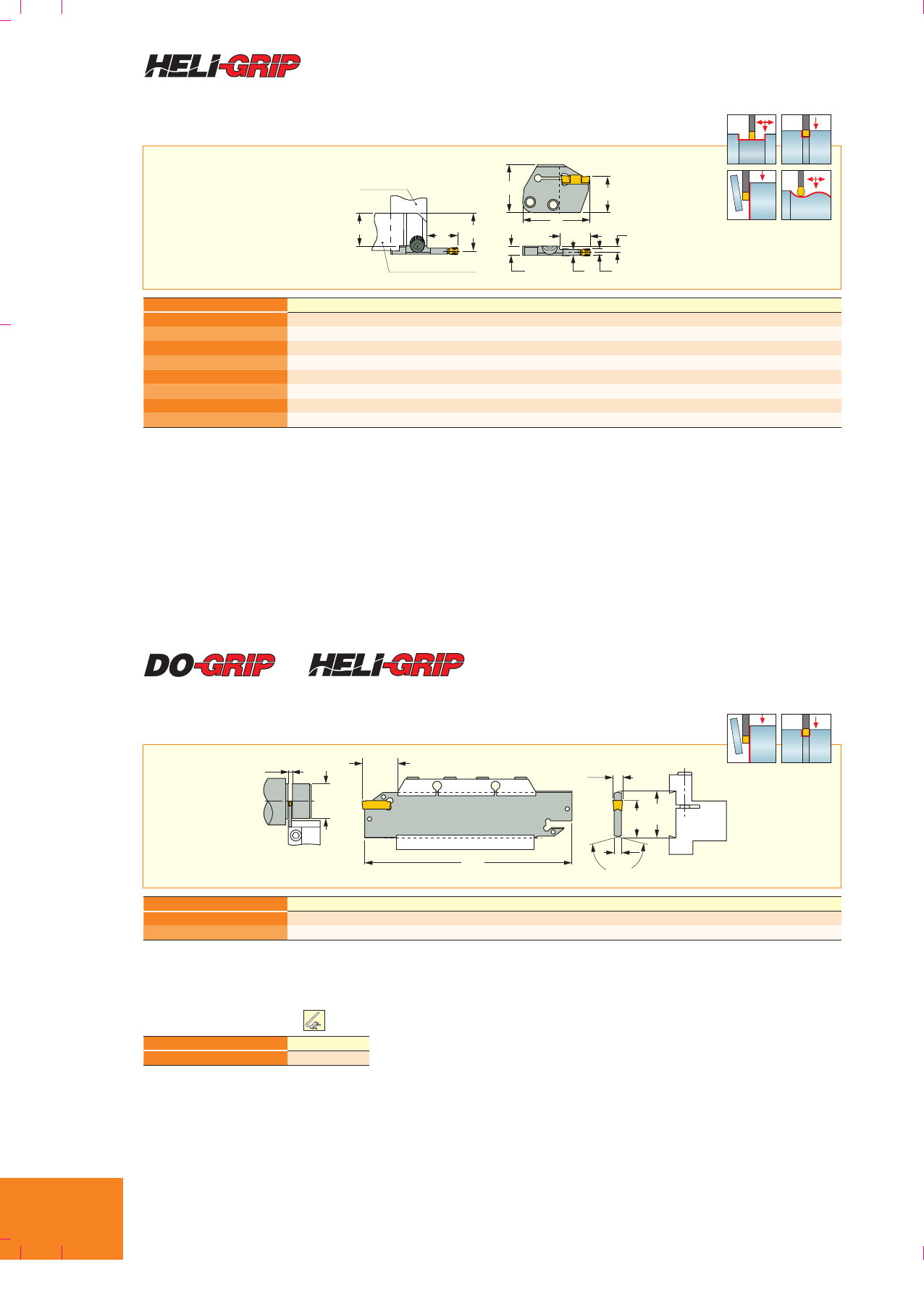

HELIGRIP - державки и пластины

ГЛУБИНА

Обозначение D

HELIR/L 1616-3T20 ———— — 80 194 ∞∞∞∞∞∞

HELIR/L 2020-3T20 ———— — 80 123 299 ∞∞∞∞∞

HELIR/L 2525-3T20 ———— — 79 99 136 229 815 ∞ ∞ ∞

HELIR/L 3232-3T20 ———— — 79 89 103 127 169 261 604 ∞

HELIR/L 1616-4T20 ———— — 78 132 505 ∞∞∞∞∞

HELIR/L 2020-4T25 — — 98 185 ∞∞∞∞∞∞∞∞∞

HELIR/L 2525-4T25 — — 98 136 233 368 ∞∞∞∞∞∞∞

HELIR/L 3232-4T25 — — 98 —149 175 270 626 ∞∞∞∞∞

HELIR/L 2020-5T25 — — 98 182 ∞∞∞∞∞∞∞∞∞

HELIR/L 2525-5T25 — — 98 136 233 368 ∞∞∞∞∞∞∞

HELIR/L 3232-5T25 — — 98 —149 175 270 626 ∞∞∞∞∞

HELIR/L 2525-6T30 98 135 354 ∞∞ ∞∞∞∞∞∞∞∞

HELIR/L 3232-6T30 98 121 194 345 1718 ∞∞∞∞∞∞∞∞

Глубина Т 30.0 28.0 25.0 23.0 21.0 20.0 18.0 16.0 14.0 12.0 10.0 8.0 6.5

HELIR/L 3232-6T30 SR M6X20DIN912 HW 5.0

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B12

HGPAD

Адаптеры для точения, нарезания канавок и отрезки

l2f

Tmax-r f2

Державка:

MAHPR

Державка: MAHL

Обозначение W min W max Tmax-r l2f2A A2l1B1h1Пластины

HGPAD 3R/L-T12 3.00 3.00 12.00 15.2 4.80 2.50 6.0 39.70 32.0 24.0 GRIP 3, HGN 3

HGPAD 3R/L-T20 3.00 3.00 20.00 21.2 4.80 2.50 6.0 45.70 32.0 24.0 GRIP 3, HGN 3

HGPAD 4R/L-T12 4.00 4.76 12.00 18.7 4.40 3.30 6.0 43.20 32.0 24.0 GRIP 4, DGN 4

HGPAD 4R/L-T20 4.00 4.76 20.00 21.2 4.40 3.30 6.0 45.70 32.0 24.0 GRIP 4, DGN 4

HGPAD 5R/L-T12 5.00 5.00 12.00 18.7 3.90 4.20 6.0 43.20 32.0 24.0 GRIP 5, DGN 5

HGPAD 5R/L-T20 5.00 5.00 20.00 21.2 3.90 4.20 6.0 45.70 32.0 24.0 GRIP 5, DGN 5

HGPAD 6R/L-T12 6.00 6.35 12.00 18.7 3.40 5.20 6.0 43.20 32.0 24.0 GRIP 6, DGN 6

HGPAD 6R/L-T22 6.00 6.35 22.00 23.2 3.40 5.20 6.0 47.70 32.0 24.0 GRIP 6, DGN 6

• Пластины DO-GRIP DGN, HGN применяются только для нарезания канавок • Руководство по эксплуатации: см. стр. B132-145.

Пластины: см. стр.: GRIP (B14) • GRIP (Полный радиус) (B14) • DGN/DGNC/DGNM-C (D24) • HGN-C (D30) • DGN/DGNM-J/JS/JT (D25) • HGN-J (D30) •

DGN-UT/UA (D27) • DGN-W (D25) • HGN-UT (D31).

Державки: см. стр.: MAHPR/L (B22) • MAHR/L (B22) • C#-MAHD (G7) • C#-MAHDOR (G5) • C#-MAHDR-45 (G4) • C#-MAHPD (G7) • C#-MAHUR/L (G5) •

HSK A63WH-MAHDOR (G17) • HSK A63WH-MAHDR-45 (G16) • HSK A63WH-MAHUR/L (G17) • IM-MAHD (G26) • IM-MAHPD (G27) • IM63 XMZ MAHDOR

(G24) • IM63 XMZ MAHDR-45 (G23) • IM63 XMZ MAHUR/L (G25)..

Изображена левосторонняя

• f=f1(хвостовик)+f2(адаптер)

HGFH

Корпус-лезвия для пластин GRIP 3 мм (нарезание канавок и отрезка)

150°

h1B1

Обозначение B1WAl1h1Т лезвие

HGFH 26-3 26.0 3.00 2.40 110.00 21.4 37.5

HGFH 32-3 32.0 3.00 2.40 150.00 24.8 50.0

Пластины: см. стр.: GRIP (B14) • GRIP (Полный радиус) (B14) • HGN-C (D30) • HGR/L-C (D30) • HGN-J (D30) • HGN-UT (D31) • HGR/L-J/JS (D31).

Державки: см. стр.: C#-TBK-R/L (G6) • HSK A63WH-TBK-R/L (G18) • IM63 XMZ TBK (G25) • SGTBF (F4) • SGTBR/L (F3) • SGTBU/SGTBN (F2) • UBHCR/L

(F4).

Обозначение Ключ

HGFH EDG 23B*

ЗАПЧАСТИ

* Опциональный, заказывается отдельно

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B13

DGFH

Корпус-лезвия (нарезка канавок и отрезка) с каналами и без каналов

СОЖ для пластин DO-GRIP и HELI-GRIP

Dmax

l1A

150°

DGFH

DGFH-C

Обозначение B1W min W max Al1h1D max Пластины

DGFH 32-4 32.0 4.00 4.00 3.20 150.00 24.8 100.0 DG. 4.../GRIP 4...

DGFH 32C-4 (1) 32.0 4.00 4.00 3.20 150.00 24.8 69.0 DG. 4..C

DGFH 32-5 32.0 5.00 5.00 4.00 150.00 24.8 120.0 DG. 5.../GRIP 5...

DGFH 32-6 32.0 6.00 6.35 5.20 150.00 24.8 120.0 DG. 6.../GRIP 6...

DGFH 45-3 45.0 3.00 (4) 3.18 2.40 225.00 38.0 160.0 DG. 3.../DG. 1...

DGFH 45-4 45.0 4.00 4.10 3.20 225.00 38.0 160.0 DG. 4.../GRIP 4...

DGFH 45-5 45.0 4.80 5.00 4.00 225.00 38.0 160.0 DG. 5.../GRIP 5...

DGFH 45-6 45.0 6.00 6.40 5.20 225.00 38.0 160.0 DG. 6.../GRIP 6...

• Пластина DG..1.0 может быть установлена в размеры карманов 2 и 3. В этом случае, ширину кармана необходимо модифицировать - см. стр. D22

• Руководство по эксплуатации: см. стр. B132-145.

(1) Эти корпус-лезвия подходят для точения, с использованием пластин GRIP 4 • Корпус-лезвия с каналами СОЖ на передней части (JET-CUT)

Пластины: см. стр.: DGN/DGNC/DGNM-C (D24) • DGR/L-C DGRC/LC-C (D24) • DGN/DGNM-J/JS/JT (D25) • DGR/L-J/JS (D26) • DGN-P (D28) • DGN-UT/

UA (D27) • DGN-W (D25) • DGN-WP (D29) • DGN-Z (D26) • DGR-WP (D29) • DGR/L-P (D28) • DGR/L-Z/ZS (D27) • GRIP (B14) • GRIP (Полный радиус)

(B14).

Державки: см. стр.: C#-TBK-R/L (G6) • HSK A63WH-TBK-R/L (G18) • IM63 XMZ TBK (G25) • SGTBF (F4) • SGTBR/L (F3) • SGTBU/SGTBN (F2) • UBHCR/L

(F4).

Обозначение Ключ Штыревой соединитель Трубка СОЖ

DGFH 32-4 EDG 33A*

DGFH 32C-4 EDG 33A* CM 343 MALE CONN.* SGCU 341*

DGFH 32-5 EDG 33A*

DGFH 32-6 EDG 33A*

DGFH 45-3 EDG 33A*

DGFH 45-4 EDG 33A*

DGFH 45-5 EDG 33A*

DGFH 45-6 EDG 33A*

ЗАПЧАСТИ

* Опциональный, заказывается отдельно

HGPAD

HGFH

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B14

GRIP

Прессованные двухсторонние пластины

для наружной, внутренней и торцевой обработки

lRef.

±0.1

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 l M

IC830

IC8250

IC418

IC808

IC908

IC5010

IC807

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GRIP 3002Y 3.00 0.20 16.00 2.3 l l l l l 0.25-1.80 0.14-0.18 0.07-0.11

GRIP 3003Y 3.00 0.30 16.00 2.3 llll l 0.40-1.80 0.15-0.19 0.07-0.11

GRIP 318-040Y 3.18 0.40 16.00 2.3 lllll 0.50-1.90 0.17-0.22 0.07-0.12

GRIP 4002Y 4.00 0.20 19.00 2.8 l l l l l 0.25-2.40 0.16-0.21 0.09-0.14

GRIP 4004Y 4.00 0.40 19.00 2.8 lllllll0.50-2.40 0.18-0.24 0.09-0.15

GRIP 476-080Y 4.76 0.80 19.00 3.1 lllll 1.00-2.80 0.21-0.33 0.10-0.20

GRIP 5005Y 5.00 0.50 19.00 3.3 lllllll0.60-3.00 0.20-0.30 0.11-0.20

GRIP 5008Y 5.00 0.80 19.00 3.4 lllllll1.00-3.00 0.23-0.35 0.11-0.21

GRIP 6005Y 6.00 0.50 19.00 4.2 lllllll0.60-3.60 0.22-0.36 0.13-0.23

GRIP 6008Y 6.00 0.80 19.00 4.2 lllllll1.00-3.60 0.24-0.42 0.13-0.25

GRIP 635-080Y 6.35 0.80 19.00 4.2 lllll 1.00-3.80 0.25-0.44 0.14-0.27

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-HELIR/L (G10) • C#-HFIR/L-MC (G12) • CR HFIR/L-M (E34) • DGAD/HGAD (D22) • DGFH (B13) • DGFS (D12) • DGTR/L (D18) •

HELIIR/L (B93) • HELIR/L (B11) • HFAER/L-4T (E24) • HFAER/L-5,6T (E25) • HFAIR/L-4T (E30) • HFAIR/L-5,6T (E32) • HFFR/L-T (E22) • HFHR/L-4T (E18) •

HFHR/L-5T (E19) • HFIR/L-MC (E33) • HFPAD-3 (E20) • HFPAD-4 (E21) • HFPAD-5 (E21) • HFPAD-6 (E22) • HGAER/L-3 (E24) • HGAIR/L-3 (E30) • HGFH

(B12) • HGHR/L-3 (E16) • HGPAD (B12) • IM-HFIR/L-MC (G29).

Нет ограничений по глубине резания

GRIP (Полный радиус)

Прессованные двухсторонние пластины с полным

радиусом для наружной, внутренней и торцевой обработки

lRef.

±0.1

7°

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 l M

IC830

IC8250

IC418

IC808

IC908

IC5010

IC807

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GRIP 3015Y 3.00 1.50 16.00 2.1 lllllll0.00-1.50 0.18-0.26 0.07-0.13

GRIP 318-159Y 3.18 1.59 16.00 2.3 l l 0.00-1.50 0.19-0.28 0.07-0.13

GRIP 4020Y 4.00 2.00 19.00 2.8 lllllll0.00-2.00 0.20-0.34 0.09-0.17

GRIP 476-238Y 4.76 2.38 19.00 3.2 lll 0.00-2.30 0.21-0.40 0.10-0.20

GRIP 5025Y 5.00 2.50 19.00 3.4 lllllll0.00-2.50 0.23-0.42 0.11-0.21

GRIP 6030Y 6.00 3.00 19.00 4.2 lllllll0.00-3.00 0.24-0.50 0.13-0.25

GRIP 635-318Y 6.35 3.18 19.00 4.0 l l 0.00-3.10 0.25-0.53 0.14-0.27

•Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-HELIR/L (G10) • C#-HFIR/L-MC (G12) • CR HFIR/L-M (E34) • DGAD/HGAD (D22) • DGFH (B13) • DGFS (D12) • DGTR/L (D18) •

HELIIR/L (B93) • HELIR/L (B11) • HFAER/L-4T (E24) • HFAER/L-5,6T (E25) • HFAIR/L-4T (E30) • HFAIR/L-5,6T (E32) • HFFR/L-T (E22) • HFHR/L-4T (E18) •

HFHR/L-5T (E19) • HFIR/L-MC (E33) • HFPAD-3 (E20) • HFPAD-4 (E21) • HFPAD-5 (E21) • HFPAD-6 (E22) • HGAER/L-3 (E24) • HGAIR/L-3 (E30) • HGFH

(B12) • HGHR/L-3 (E16) • HGPAD (B12) • IM-HFIR/L-MC (G29).

Нет ограничений по глубине резания

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B15

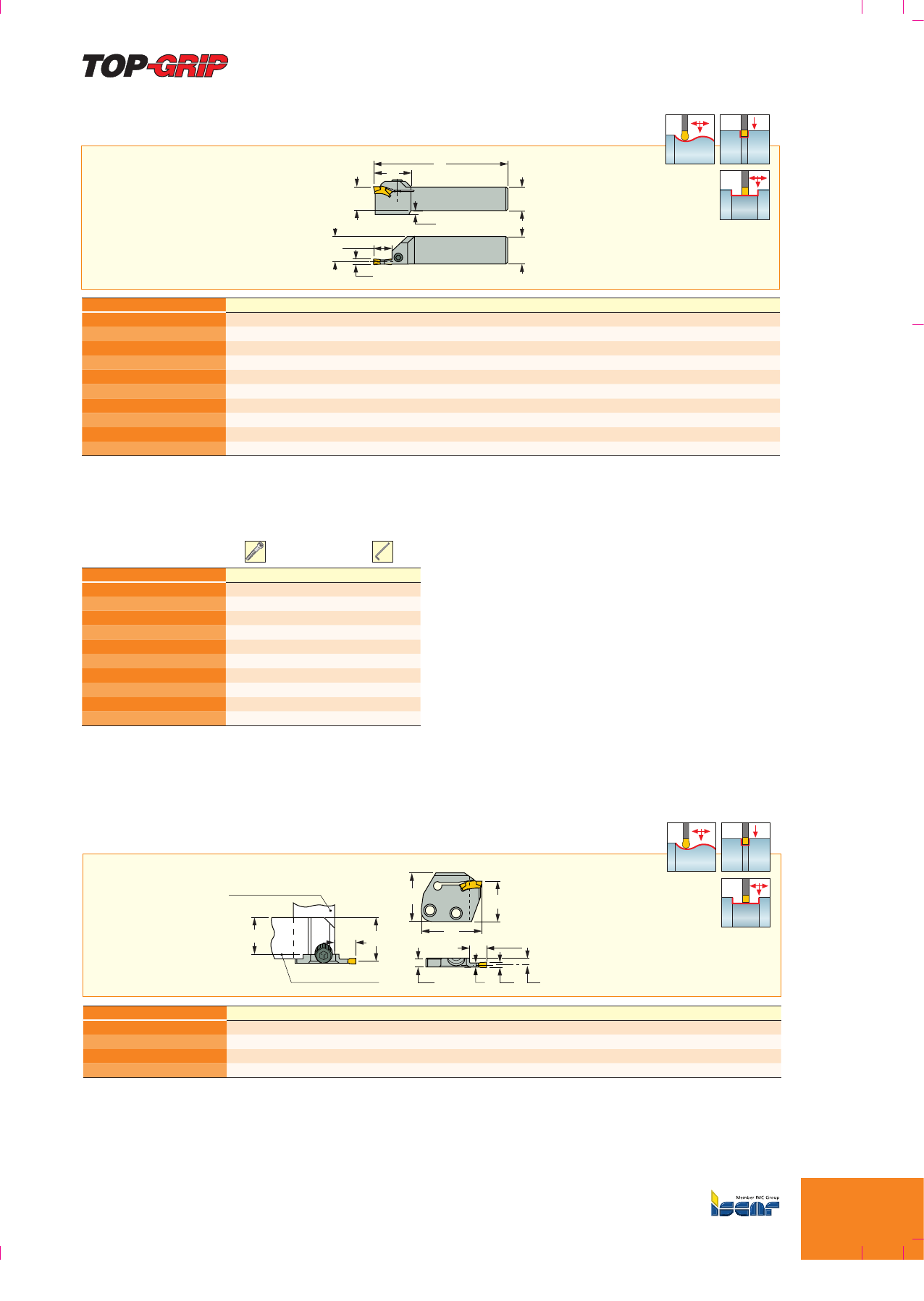

TGDR/L

Наружные державки для точения, нарезки канавок и профилирования

fTmax-r

Обозначение W min W max Tmax-r h b l1l2f h4Пластины

TGDR/L 1616-3M 3.00 3.00 7.50 16.0 16.0 100.00 30.5 14.7 6.0 TGMF 3

TGDR/L 2020-3M 3.00 3.00 7.50 20.0 20.0 125.00 30.5 18.7 - TGMF 3

TGDR/L 2525-3M 3.00 3.00 7.50 25.0 25.0 140.00 30.5 23.7 - TGMF 3

TGDR/L 1616-4M 4.00 5.00 9.00 16.0 16.0 100.00 32.2 14.2 6.0 TGMF 4/TGMF 5

TGDR/L 2020-4M 4.00 5.00 9.00 20.0 20.0 125.00 32.2 18.2 6.0 TGMF 4/TGMF 5

TGDR/L 2525-4M 4.00 5.00 15.50 25.0 25.0 140.00 34.0 23.2 - TGMF 4/TGMF 5

TGDR/L 2525-5M 5.00 5.00 18.00 25.0 25.0 140.00 37.0 22.7 - TGMF 5

TGDR/L 3232-5M 5.00 5.00 22.00 32.0 32.0 150.00 45.0 29.8 - TGMF 5

TGDR/L 2525-6M 6.00 6.35 22.00 25.0 25.0 150.00 43.0 22.5 - TGMF 6

TGDR/L 3232-6M 6.00 6.35 22.00 32.0 32.0 150.00 43.0 29.5 - TGMF 6

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Пластины: см. стр.: TGMF (Полный радиус) (B17) • TGMF/P (B17).

Обозначение Винт Ключ

TGDR/L 1616-3M SR M5X16DIN912 HW 4.0

TGDR/L 2020-3M SR M5X20DIN912 HW 4.0

TGDR/L 2525-3M SR M5X20DIN912 HW 4.0

TGDR/L 1616-4M SR M5X20DIN912 HW 4.0

TGDR/L 2020-4M SR M5X20DIN912 HW 4.0

TGDR/L 2525-4M SR M5X20DIN912 HW 4.0

TGDR/L 2525-5M SR M5X25DIN912 HW 4.0

TGDR/L 3232-5M SR M6X25DIN912 UNB. HW 5.0

TGDR/L 2525-6M SR M6X25DIN912 UNB. HW 5.0

TGDR/L 3232-6M SR M6X25DIN912 UNB. HW 5.0

ЗАПЧАСТИ

TOPGRIP - державки и пластины

TGPAD

Адаптеры для канавочно-токарных пластин TGMF / TGMP

f1l2f

Tmax-r

A2W f2

Державка: MAHL

Державка: MAHPR

Обозначение W min W max Tmax-r f2A A2l2l1h1B1

TGPAD 3R/L-T9 3.00 3.00 9.00 4.00 2.40 5.2 12.7 37.20 24.0 30.0

TGPAD 4R/L-T16 4.00 5.00 16.00 3.50 3.40 5.2 17.2 41.70 24.0 30.0

TGPAD 5R/L-T16 5.00 5.00 16.00 3.00 4.40 5.2 17.2 41.70 24.0 30.0

TGPAD 6R/L-T22 6.00 6.35 22.00 3.50 5.00 6.0 23.2 47.10 24.0 32.0

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Пластины: см. стр.: TGMF (Полный радиус) (B17) • TGMF/P (B17).

Державки: см. стр.: MAHPR/L (B22) • MAHR/L (B22) • C#-MAHD (G7) • C#-MAHDR-45 (G4) • C#-MAHPD (G7) • C#-MAHUR/L (G5) • HSK

A63WH-MAHDOR (G17) • HSK A63WH-MAHDR-45 (G16) • HSK A63WH-MAHUR/L (G17) • IM-MAHD (G26) • IM-MAHPD (G27) • IM63 XMZ MAHDOR (G24)

• IM63 XMZ MAHDR-45 (G23) • IM63 XMZ MAHUR/L (G25).

GRIP

Изображена правосторонняя

Изображена левосторонняя

• f=f1(хвостовик)+f2(адаптер)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B16

TGHN-D

Двухсторонние корпус-лезвия для прессованных токарных

и канавочных пластин

l1A

Tblade

Обозначение B1W min W max T blmin Т лезвие h1l1AПластины

TGHN 26-3D 26.0 3.00 3.00 10.0 15.0 21.4 110.00 2.40 TGMF 3

TGHN 26-4D 26.0 4.00 5.00 10.0 15.0 21.4 110.00 3.20 TGMF 4, TGMF/P 5

TGHN 26-5D 26.0 5.00 5.00 10.0 20.0 21.4 110.00 4.00 TGMF/P 5

TGHN 32-3D 32.0 3.00 3.00 10.0 18.0 24.8 150.00 2.40 TGMF 3

TGHN 32-4D 32.0 4.00 5.00 12.0 21.0 24.8 150.00 3.20 TGMF 4, TGMF/P 5

TGHN 32-5D 32.0 5.00 5.00 12.0 26.0 24.8 150.00 4.00 TGMF/P 5

TGHN 32-6D 32.0 6.00 6.35 16.0 26.0 24.8 150.00 5.20 TGMF 6

• Используйте отверстия на корпус-лезвии для минимального и максимального вылета. • При использовании двухсторонней пластины, глубина

канавки ограничена размером пластины. • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Пластины: см. стр.: TGMF (Полный радиус) (B17) • TGMF/P (B17).

Державки: см. стр.: SGTBU/SGTBN (F2) • UBHCR/L (F4).

TGHN-S

Односторонние корпус-лезвия для прессованных токарных

и канавочных пластин

l1A

Tblade

Обозначение B1W min W max T blmin T лезвие h1l1AПластины

TGHN 32-3S 32.0 3.00 3.00 10.0 18.0 24.8 48.30 2.40 TGMF 3

TGHN 32-4S 32.0 4.00 5.00 12.0 21.0 24.8 49.50 3.20 TGMF 4, TGMF/P 5

TGHN 32-5S 32.0 5.00 5.00 12.0 25.0 24.8 54.00 4.00 TGMF/P 5

TGHN 32-6S 32.0 6.00 6.35 16.0 25.0 24.8 55.70 5.20 TGMF 6

канавки ограничена размером пластины. • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Пластины: см. стр.: TGMF (Полный радиус) (B17) • TGMF/P (B17).

Державки: см. стр.: C#-TBU (G6) • IM-TBU (G26) • UBHCR/L (F4).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

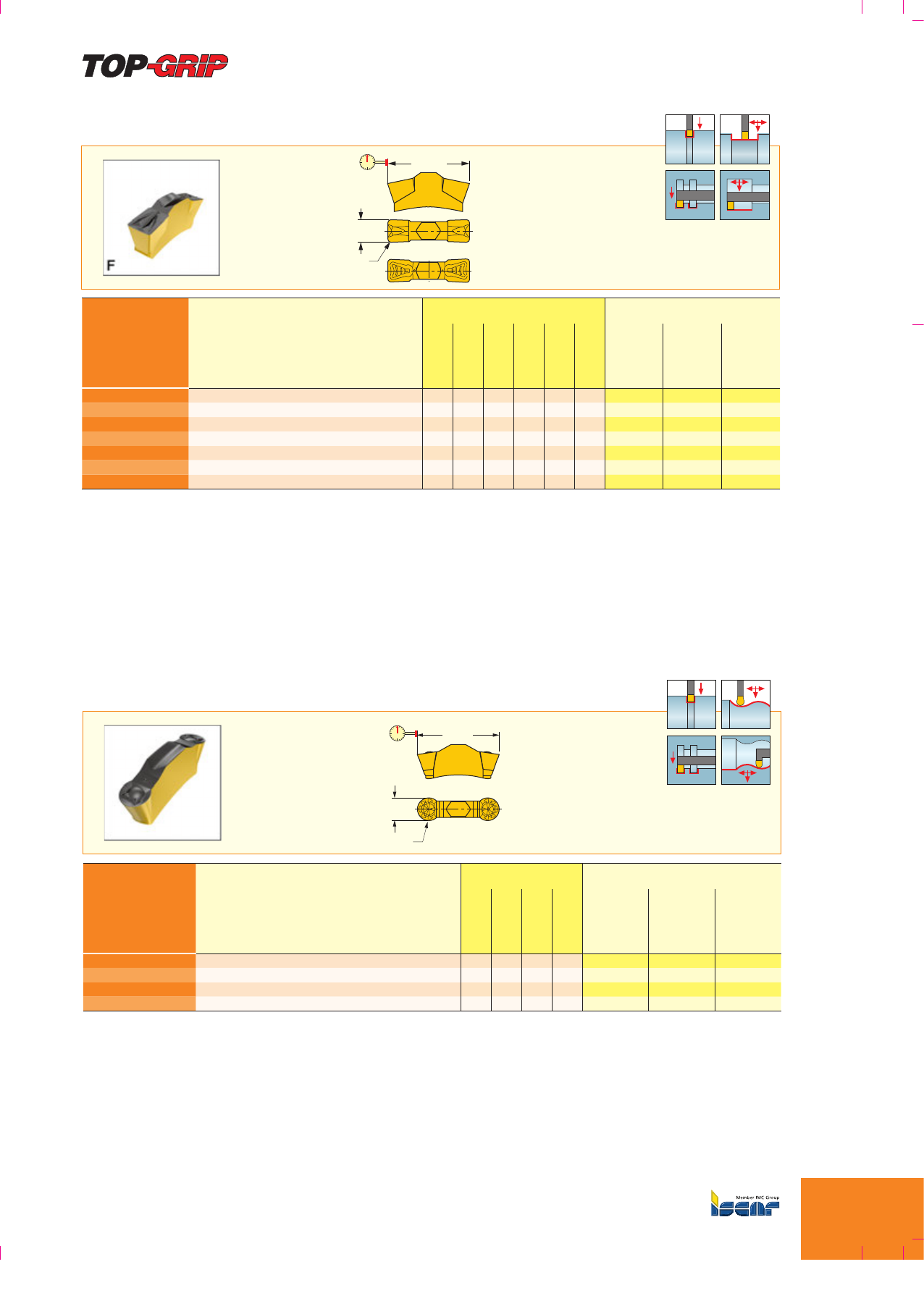

B17

TGMF/P

Прессованные двухсторонние пластины для наружного и внутреннего точения

и обработки канавок

l Ref.

±0.1

TGMF

TGMP

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 lTmax-r

IC830

IC8250

IC808

IC20

IC428

IC20N

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

TGMF 302 3.00 0.20 13.50 10.50 llllll0.25-1.80 0.14-0.18 0.07-0.11

TGMF 304 3.00 0.40 13.55 10.30 llllll0.50-1.80 0.16-0.20 0.07-0.12

TGMF 402 4.00 0.20 17.70 14.70 llllll0.20-2.40 0.16-0.21 0.09-0.14

TGMF 404 4.00 0.40 17.70 14.60 llllll0.50-2.40 0.18-0.24 0.09-0.15

TGMP 506 5.00 0.60 17.60 15.00 l0.75-3.00 0.21-0.32 0.11-0.20

TGMF 508 5.00 0.80 17.80 14.20 llllll1.00-3.00 0.23-0.35 0.11-0.21

TGMF 635-080 6.35 0.80 22.15 18.60 llllll1.00-3.80 0.25-0.44 0.14-0.27

• Dmin для внутренней обработки=20.5 mm • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: TGDR/L (B15) • TGHN 26-M (B92) • TGHN-D (B16) • TGHN-S (B16) • TGIR/L-C (B91) • TGPAD (B15).

TGMF (Полный радиус)

Прессованные двухсторонние пластины с полным радиусом для наружного

и внутреннего профилирования и обработки канавок

l Ref

±0.1

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 lTmax-r

IC830

IC8250

IC808

IC20

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

TGMF 315 3.00 1.50 13.50 11.40 llll0.00-1.50 0.18-0.26 0.07-0.13

TGMF 420 4.00 2.00 17.80 14.90 llll0.00-2.00 0.20-0.34 0.09-0.17

TGMF 525 5.00 2.50 17.75 14.30 llll0.00-2.50 0.23-0.42 0.11-0.21

TGMF 630 6.00 3.00 22.15 18.30 llll0.00-3.00 0.24-0.50 0.13-0.25

• Дуга режущей кромки до 250° • Dmin для внутренней обработки =20.5 mm • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: TGDR/L (B15) • TGHN 26-M (B92) • TGHN-D (B16) • TGHN-S (B16) • TGIR/L-C (B91) • TGPAD (B15).

TGHN-D

TGHN-S

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B18

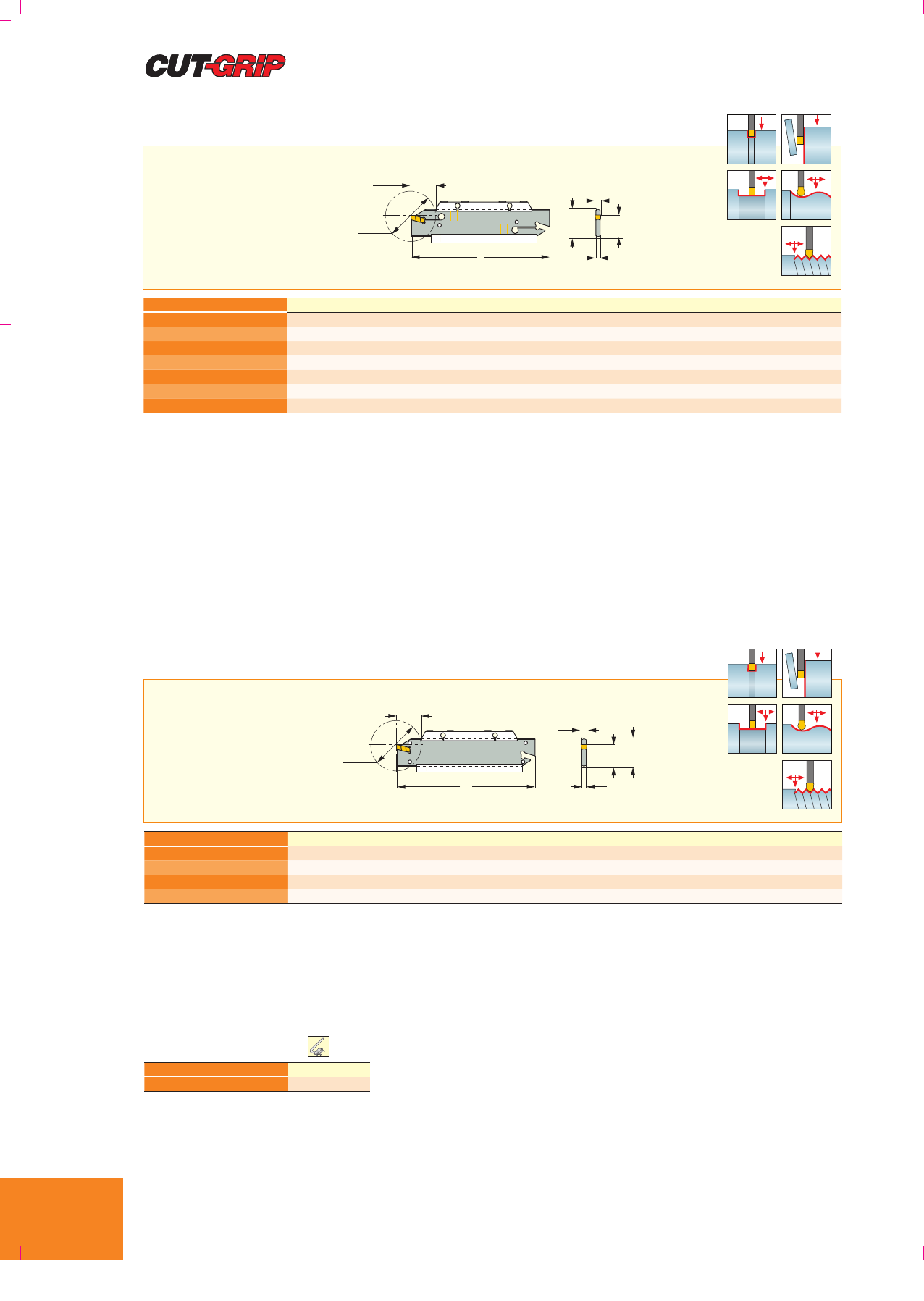

GHMR/L

Державки для радиальной и осевой обработки неглубоких канавок

узкими пластинами и пластинами специального профиля

Tmax

Обозначение W max Tmax-r Tmax-ah b l1l2f h4

GHMR/L 12 4.00 4.80 4.80 12.0 12.0 110.00 25.0 10.8 4.0

GHMR/L 16 4.80 4.80 4.80 16.0 16.0 115.00 25.0 14.5 -

GHMR/L 16-3 ST (1) 5.00 4.80 4.80 16.0 16.0 78.00 25.0 15.0 -

GHMR/L 20 6.40 4.80 4.80 20.0 20.0 125.00 25.0 18.5 -

GHMR/L 25 6.40 4.80 4.80 25.0 25.0 140.00 25.0 23.5 -

GHMR/L 32 6.40 4.80 4.80 32.0 32.0 150.00 25.0 30.2 -

• Применять для канавок: точение с лёгкой нагрузкой, малая глубина резания (ap=0.1-0.5 mm) и малая подача (f=0.1 мм/об). • Руководство по

эксплуатации и режимы резания: см. стр. B132-145.

(1) Для станков Star и многошпиндельных станков.

Пластины: см. стр.: B29-51 и по резьбовым пластинам TIP см. в общем каталоге токарного и резьбонарезного инструмента ISCAR.

Обозначение Винт Ключ

GHMR/L 12 SR 76-1022 T-20/5

GHMR/L 16 SR M6X16DIN912 HW 5.0

GHMR/L 16-3 ST SR M6X16DIN912 HW 5.0

GHMR/L 20 SR M6X20DIN912 HW 5.0

GHMR/L 25 SR M6X25DIN912 UNB. HW 5.0

GHMR/L 32 SR M6X25DIN912 UNB. HW 5.0

ЗАПЧАСТИ

GHMPR/L

Перпендикулярные державки для радиальной и осевой обработки неглубоких

канавок узкими пластинами и пластинами специального профиля

1.5

WTmax-a

Обозначение W max Tmax-r Tmax-ah b l1l2

GHMPR/L 16 4.80 4.80 4.80 16.0 16.0 110.00 17.0

GHMPR/L 20 6.40 4.80 4.80 20.0 20.0 120.00 17.0

GHMPR/L 25 6.40 4.80 4.80 25.0 25.0 135.00 17.0

эксплуатации и режимы резания: см. стр. B132-145.

Обозначение Винт Ключ

GHMPR/L 16 SR M6X16DIN912 HW 5.0

GHMPR/L 20 SR M6X20DIN912 HW 5.0

GHMPR/L 25 SR M6X25DIN912 UNB. HW 5.0

ЗАПЧАСТИ

Державки, адаптеры и корпус-лезвия (короткое

гнездо)

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B19

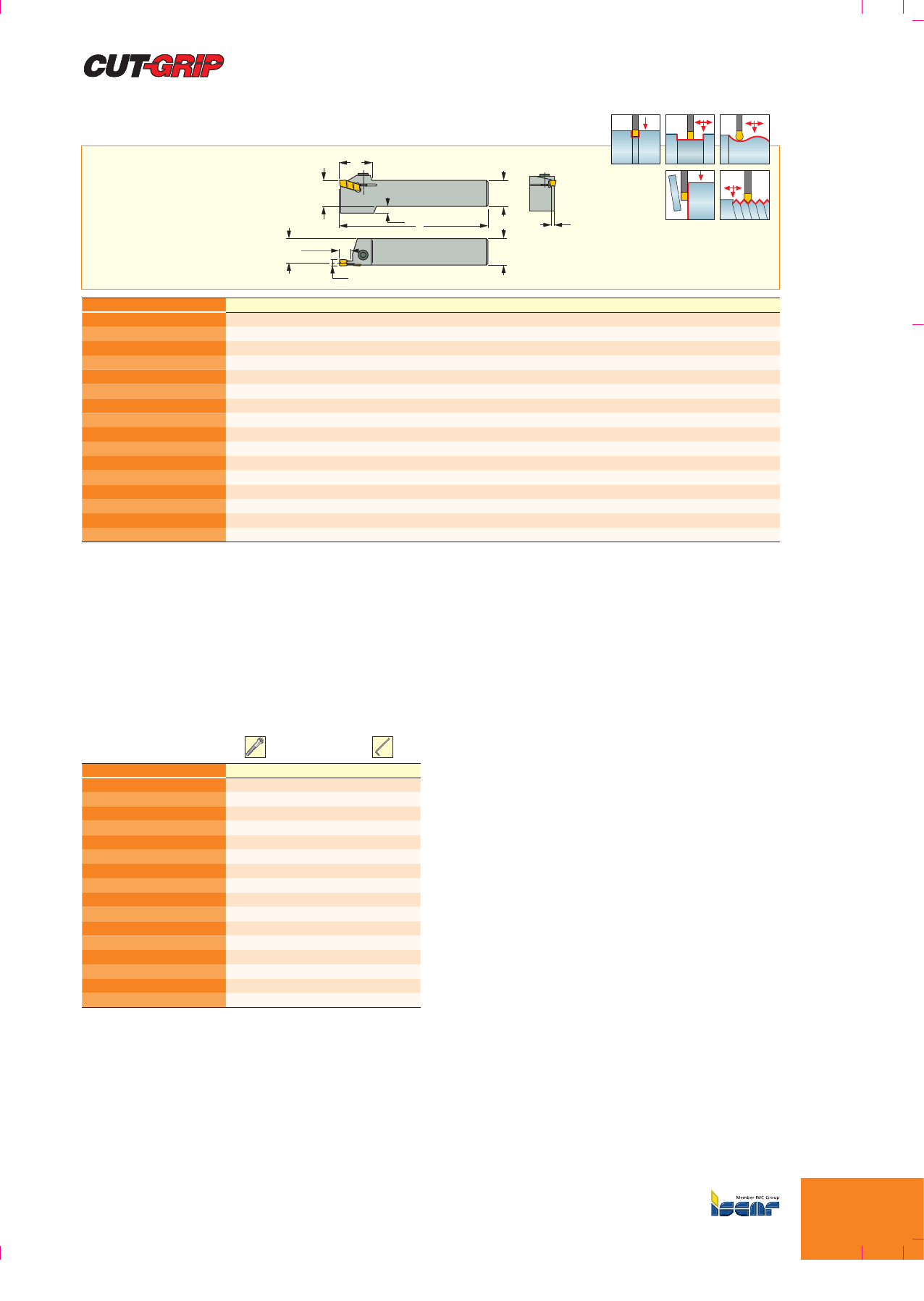

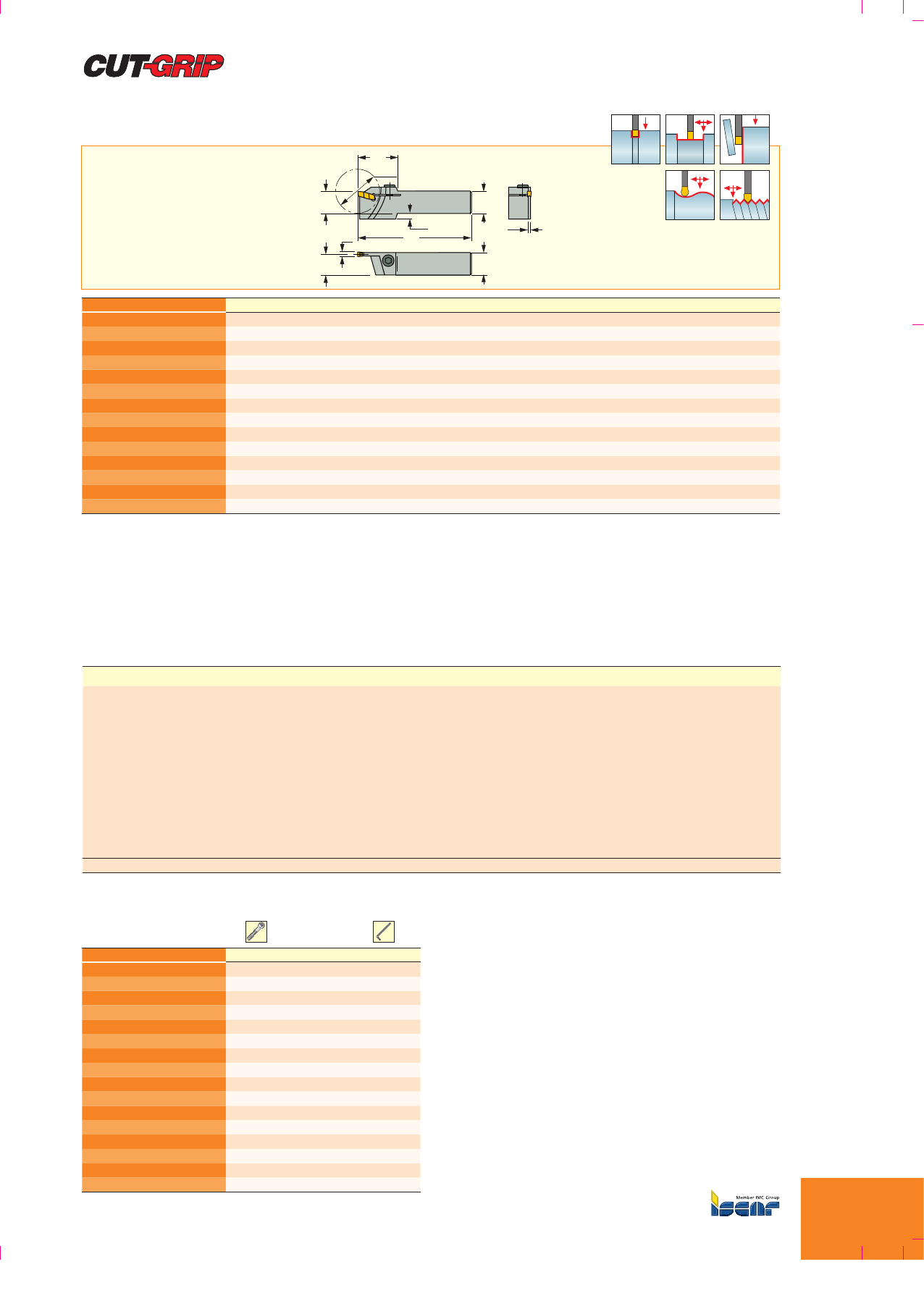

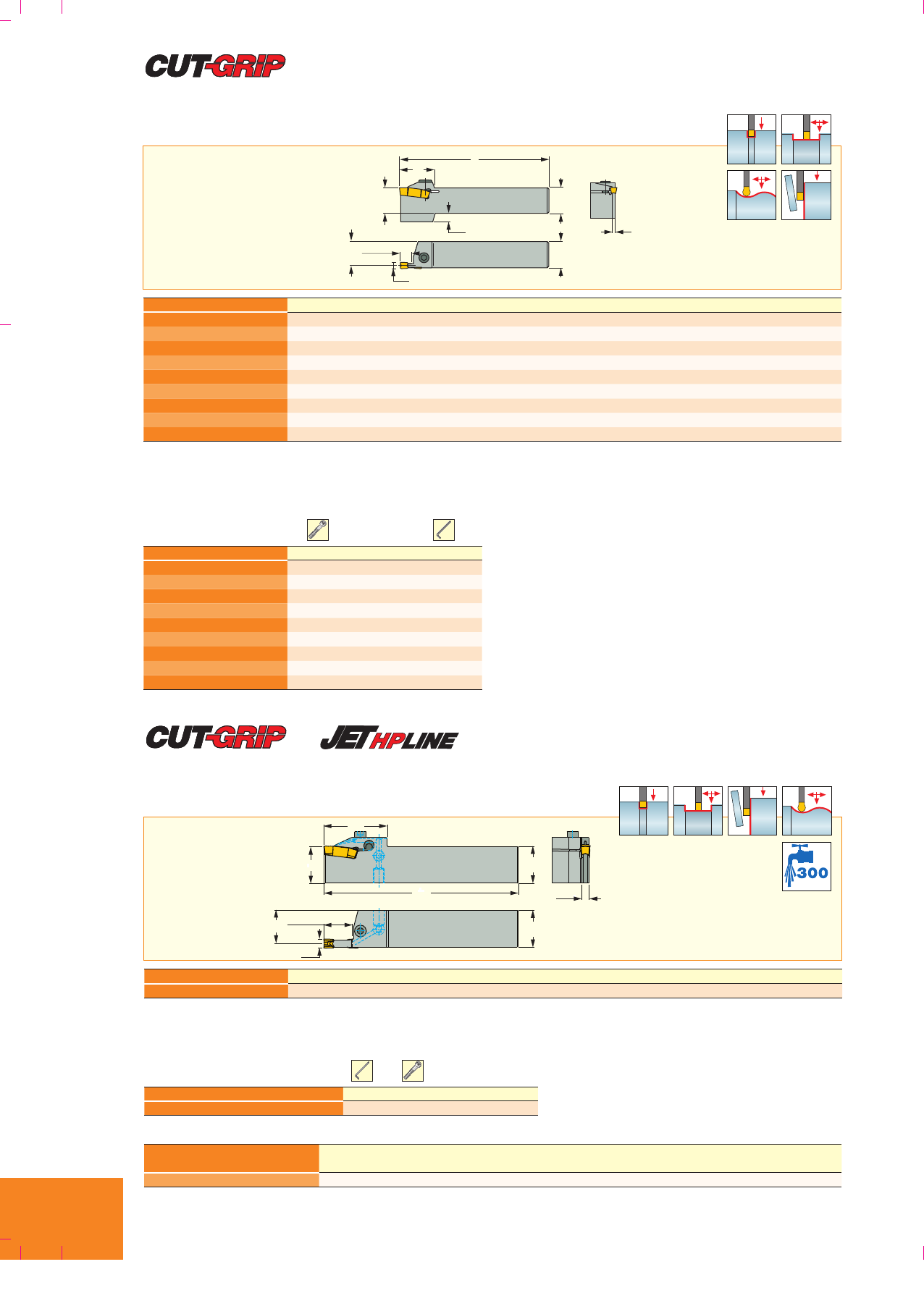

GHDR/L (короткое гнездо)

Державки для наружного точения, нарезки канавок и отрезки

fTmax-r

Обозначение W min W max Tmax-r h b l1l2fAh4

GHDR/L 12-3 2.80 4.00 8.00 12.0 12.0 110.00 25.0 10.8 2.40 4.0

GHDR/L 16-3 2.80 4.00 9.00 16.0 16.0 110.00 26.0 14.8 2.40 4.0

GHDR/L 16-3 ST (1) 2.80 4.00 9.00 16.0 16.0 78.00 24.0 15.0 2.20 4.0

GHDR/L 20-3 2.80 4.00 9.00 20.0 20.0 120.00 26.0 18.8 2.40 -

GHDR/L 25-3 2.80 4.00 9.00 25.0 25.0 135.00 26.0 23.8 2.40 -

GHDR/L 16-4 4.00 5.00 10.00 16.0 16.0 110.00 26.0 14.4 3.20 4.0

GHDR/L 16-4 ST (1) 4.00 5.40 10.00 16.0 16.0 78.00 24.6 14.0 3.40 4.0

GHDR/L 20-4 4.00 5.00 10.00 20.0 20.0 120.00 26.0 18.4 3.20 -

GHDR/L 25-4 4.00 5.00 10.00 25.0 25.0 135.00 27.0 23.4 3.20 -

GHDR/L 32-4 4.00 5.00 10.00 32.0 32.0 150.00 27.0 30.4 3.20 -

GHDR/L 20-5 5.00 6.40 12.00 20.0 20.0 120.00 29.0 17.9 4.20 -

GHDR/L 25-5 5.00 6.40 12.00 25.0 25.0 135.00 29.0 22.9 4.20 -

GHDR/L 32-5 5.00 6.40 12.00 32.0 32.0 150.00 29.0 29.9 4.20 -

GHDR/L 25-6 6.00 6.40 12.00 25.0 25.0 135.00 29.0 22.3 5.40 -

GHDR/L 25-P8 (2) 7.00 10.00 16.50 25.0 25.0 150.00 35.7 21.8 6.50 -

GHDR/L 32-P8 (2) 7.00 10.00 16.50 32.0 32.0 170.00 35.7 28.8 6.50 -

• Для установки пластин TIP и GPV необходимо модифицировать гнездо державки в соответствии с профилем пластины, для обеспечения

необходимого зазора. • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Для станков Star и многошпиндельных станков. (2) Используется с пластинами GIMF, GIMY, GIPY, GIMM, GITM, GPV.

Designation Винт Ключ

GHDR/L 12-3 SR 76-1022 T-20/5

GHDR/L 16-3 SR M5X20DIN912 HW 4.0

GHDR/L 16-3 ST SR M5X20DIN912 HW 4.0

GHDR/L 20-3 SR M5X20DIN912 HW 4.0

GHDR/L 25-3 SR M5X25DIN912 HW 4.0

GHDR/L 16-4 SR M6X20DIN912 HW 5.0

GHDR/L 16-4 ST SR M6X20DIN912 HW 5.0

GHDR/L 20-4 SR M6X20DIN912 HW 5.0

GHDR/L 25-4 SR M6X20DIN912 HW 5.0

GHDR/L 32-4 SR M6X25DIN912 UNB. HW 5.0

GHDR/L 20-5 SR M6X20DIN912 HW 5.0

GHDR/L 25-5 SR M6X25DIN912 UNB. HW 5.0

GHDR/L 32-5 SR M6X25DIN912 UNB. HW 5.0

GHDR/L 25-6 SR M6X25DIN912 UNB. HW 5.0

GHDR/L 25-P8 SR M8X25DIN912 HW 6.0

GHDR/L 32-P8 SR M8X25DIN912 HW 6.0

ЗАПЧАСТИ

GHMPR/L

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B20

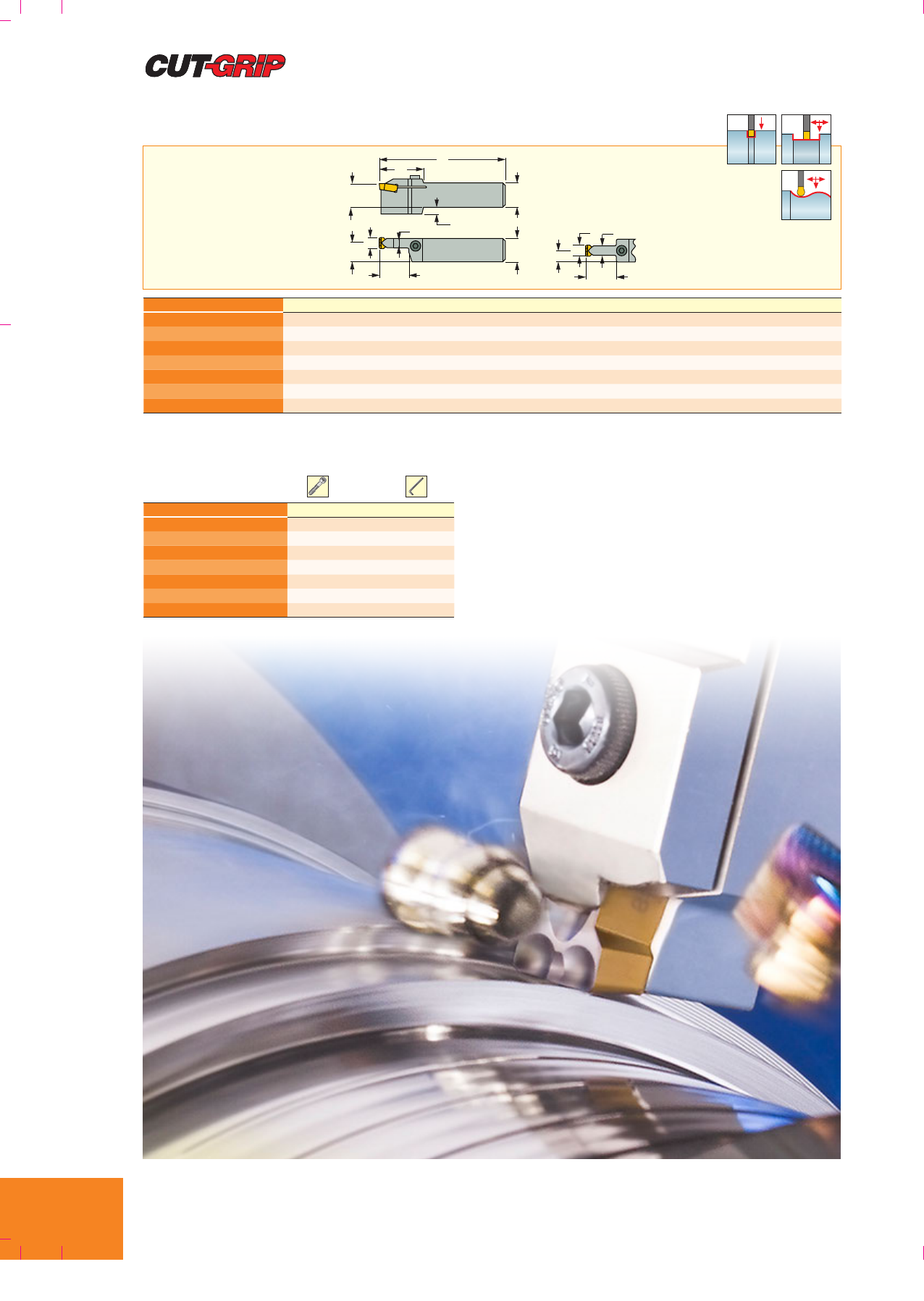

GHDR/L-JHP (Короткое гнездо)

Державки CUT-GRIP для точения и нарезки канавок

с каналами для подачи СОЖ под высоким давлением

fWb

G1/8”

Bar Max

Обозначение W min W max hTmax-r b l1l2fA

GHDR 25-3-JHP 2.80 4.00 25.0 9.00 25.0 140.00 44.0 23.8 2.40

GHDR 25-4-JHP 4.00 5.00 25.0 10.00 25.0 140.00 45.0 23.4 3.20

GHDR 25-5-JHP 5.00 6.40 25.0 12.00 25.0 140.00 46.0 22.9 4.20

необходимого зазора. • Руководство по эксплуатации и режимы резания: см. стр. B132-148.

Обозначение Винт Ключ Уплотнитель Ключ 1

GHDR 25-3-JHP SR M5X20DIN912 HW 4.0 SR M4X4 TL360 HW 5.0

GHDR 25-4-JHP SR M6X20DIN912 HW 5.0 SR M4X4 TL360

GHDR 25-5-JHP SR M6X20DIN912 HW 5.0 SR M4X4 TL360

ЗАПЧАСТИ

PLUG 1/8 BSPP

Ключ: HW 5.0

Шланг

1/8” BSPP

Соединительный штуцер

GHDR...-JHP

Медная уплотнительная

шайба 1/8”

РАСХОД СОЖ В ЗАВИСИМОСТИ ОТ ДАВЛЕНИЯ

Обозначение 70 bar

Расход (л/мин)100 bar

Расход (л/мин)140 bar

Расход (л/мин)

GHDR/L 25-3-JHP 6-8 8-10 10-12

GHDR/L 25-4-JHP 10-12 14-16 16-18

GHDR/L 25-5-JHP 13-16 19-21 22-24

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B21

GHGR/L

Наружные державки для нарезания глубоких канавок и отрезки

Dmax

Обозначение W min W max D max(3) h b l1l2fAh4

GHGR/L 20-2 (1) 0.40 2.40 34.0 20.0 20.0 120.00 33.0 19.2 1.70 -

GHGR/L 25-2 (1) 0.40 2.40 34.0 25.0 25.0 140.00 33.0 24.2 1.70 -

GHGR/L 16-3 3.00 4.00 40.0 16.0 16.0 110.00 36.0 14.7 2.50 4.0

GHGR/L 16-3 ST (2) 3.00 4.00 34.0 16.0 16.0 78.00 33.0 15.0 2.40 4.0

GHGR/L 20-3 3.00 4.00 40.0 20.0 20.0 120.00 36.0 18.7 2.50 -

GHGR/L 25-3 3.00 4.00 40.0 25.0 25.0 140.00 36.0 23.7 2.50 -

GHGR 16-4 4.00 5.00 40.0 16.0 16.0 110.00 36.0 14.4 3.20 4.0

GHGR/L 20-4 4.00 5.00 40.0 20.0 20.0 120.00 36.0 18.2 3.50 -

GHGR/L 25-4 4.00 5.00 40.0 25.0 25.0 140.00 36.0 23.2 3.50 -

GHGR/L 25-425 4.00 5.00 50.0 25.0 25.0 140.00 41.0 23.2 3.50 -

GHGR/L 25-5 5.00 6.40 50.0 25.0 25.0 140.00 41.0 22.9 4.20 -

GHGR/L 32-5 5.00 6.40 50.0 32.0 32.0 150.00 41.0 29.9 4.20 -

GHGR/L 25-630 6.00 8.00 60.0 25.0 25.0 140.00 45.0 22.3 5.40 -

GHGR/L 32-632 6.00 8.00 64.0 32.0 32.0 170.00 50.0 29.4 5.40 -

• Для обработки на глубину более 13 мм, требуется односторонняя пластина (GIM, GIMF, GIMY ). Зависимость глубины канавки Tmax от Dmax, см. в

таблице ниже. • Для установки пластин TIP необходимо модифицировать гнездо державки в соответствии с профилем пластины, для обеспечения

необходимого зазора. • Руководство по эксплуатации и режимы резания: см. стр. B132-145

(1) При наличии пластин с шириной W<2 мм, гнездо державки должно быть отшлифовано до 0.3 мм тоньше, чем ширина врезания пластины. (2) Для

станков Star и многошпиндельных станков. (3) Максимальный отрезной диаметр

Обозначение Винт Ключ

GHGL 20-2 SR M5X20DIN912 HW 4.0

GHGR 20-2 SR M5X16DIN912 HW 4.0

GHGR/L 25-2 SR M5X20DIN912 HW 4.0

GHGR/L 16-3 SR M6X20DIN912 HW 5.0

GHGR/L 16-3 ST SR M6X20DIN912 HW 5.0

GHGR/L 20-3 SR M6X20DIN912 HW 5.0

GHGL 25-3 SR M6X25DIN912 UNB. HW 5.0

GHGR 25-3 SR M6X16DIN912 HW 5.0

GHGR 16-4 SR M6X20DIN912 HW 5.0

GHGR/L 20-4 SR M6X20DIN912 HW 5.0

GHGR/L 25-4 SR M6X25DIN912 UNB. HW 5.0

GHGR/L 25-425 SR M6X25DIN912 UNB. HW 5.0

GHGR/L 25-5 SR M6X25DIN912 UNB. HW 5.0

GHGR/L 32-5 SR M6X25DIN912 UNB. HW 5.0

GHGR/L 25-630 SR M6X16DIN912 HW 5.0

GHGR/L 32-632 SR M6X20DIN912 HW 5.0

ЗАПЧАСТИ

* Для обработки на глубину более 13 мм, подходит только односторонняя пластина: GIM, GIMF и GIMY, GPV.

ГЛУБИНА РЕЗАНИЯ*

Обозначение

GHGR/L 16-3 ———— 40 50 68 80 120 290 1000 — —

GHGR/L 20-2 ———— — — 66 80 120 270 1000 — —

GHGR/L 20-3 ———— 40 50 68 80 120 290 1000 — —

GHGR/L 20-4 ———— 40 50 68 80 120 290 1000 — —

GHGR/L 25-2 ———— — — 66 72 86 110 130 220 320

GHGR/L 25-3 ———— 40 80 105 120 190 450 1500 — —

GHGR/L 25-4 ———— 40 80 105 120 190 450 1500 — —

GHGR/L 25-425 —— 99 135 350 700 ——————

GHGR/L 25-5 —— 50 130 300 600 ——————

GHGR/L 25-630 — 100 350 — — ———————

GHGR/L 32-5 —— 50 130 300 600 ——————

GHGR 32-632 ————————————

Глубина Т 32 30 25 23 20 19 17 16 14 12 11 98

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B22

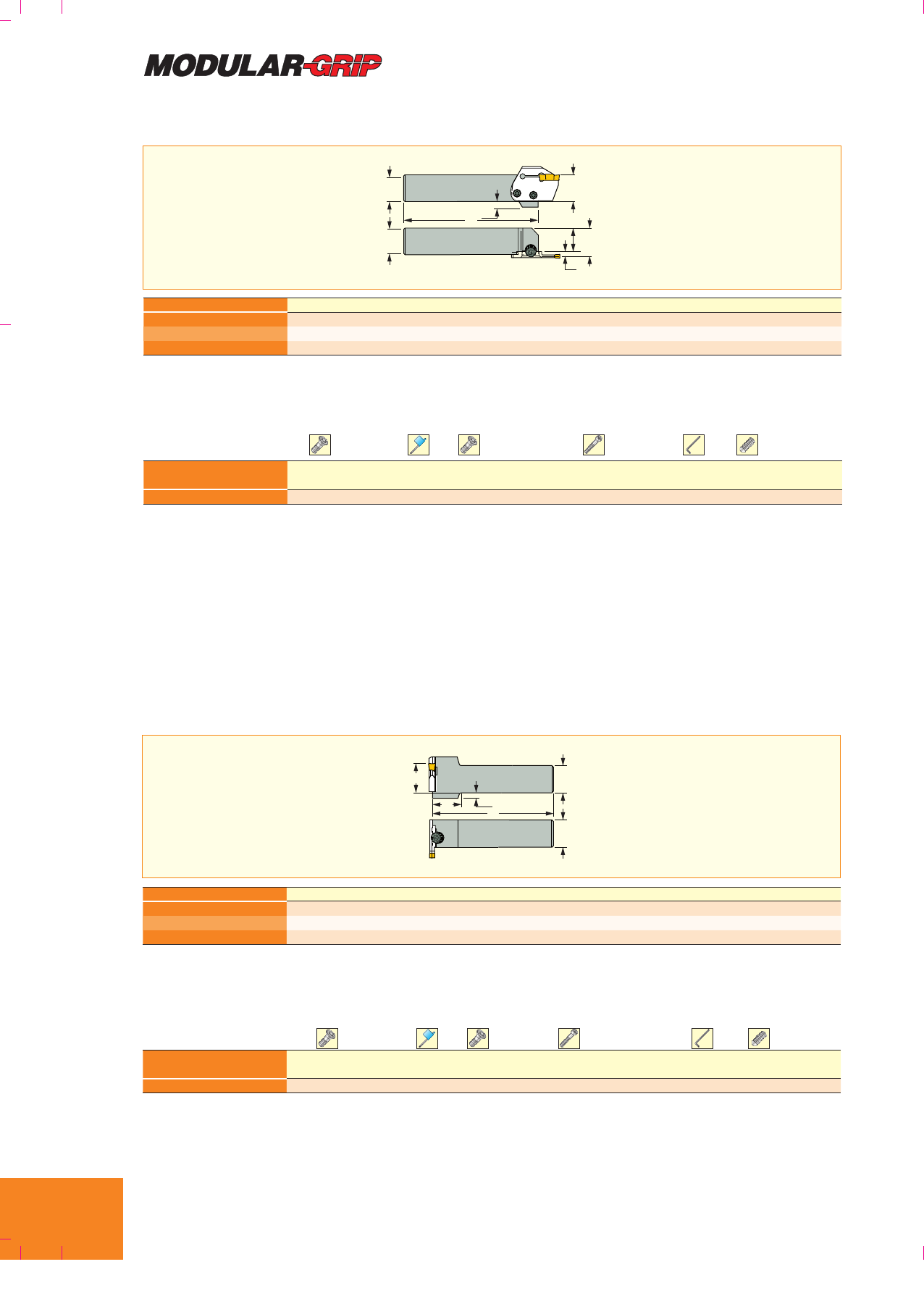

MAHR/L

Державки для адаптеров всех систем GRIP

l1h4

Обозначение h b l1h4f1

MAHR/L 20 20.0 20.0 130.00 10.0 17.1

MAHR/L 25 25.0 25.0 130.00 5.0 22.1

MAHR/L 32 32.0 32.0 140.00 - 29.1

Державки: см. стр.: CGPAD (B23) • DGAD-B-D (D23) • DGAD/HGAD (D22) • HFPAD-3 (E20) • HFPAD-4 (E21) • HFPAD-5 (E21) • HFPAD-6 (E22) • HGPAD

(B12) • PCADR/L (B55) • TGAD (D39) • TGPAD (B15).

Обозначение

Винт нижнего

крепления Ключ Винт бокового крепления

Винт верхнего

крепления Ключ 1

Герметизирующий

винт

MAHR/L SR M5-04451 T-20/5 SR 14-519(2) SR M6X20-XT(1) HW 5.0 SR M6X6DIN551(3)

ЗАПЧАСТИ

(1) Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD. Поставляются с инструментом.

(2) Для адаптеров DGAD, HGAD и PCADR/L. Поставляются во вложенном пластиковом пакетике.

(3) Используется для защиты отверстия для верхнего винта от проникновения стружки, на время когда оно не используется с адаптером.

Винт поставляется во вложенном пластиковом пакетике.

MAHPR/L

Державки для всех систем GRIP с перпендикулярным креплением адаптеров

l2l1

Обозначение h b l1l2h4

MAHPR/L 20 20.0 20.0 140.00 25.00 10.0

MAHPR/L 25 25.0 25.0 140.00 25.00 5.0

MAHPR/L 32 32.0 32.0 150.00 25.00 -

Державки: см. стр.: CGPAD (B23) • DGAD-B-D (D23) • DGAD/HGAD (D22) • HFPAD-3 (E20) • HFPAD-4 (E21) • HFPAD-5 (E21) • HFPAD-6 (E22) • HGPAD

(B12) • PCADR/L (B55) • TGAD (D39) • TGPAD (B15).

Обозначение

Винт нижнего

крепления Ключ

Винт бокового

крепления Винт верхнего крепления Ключ 1

Герметизирующий

винт

MAHPR/L SR M5-04451 T-20/5 SR 14-519(2) SR M6X20-XT(1) HW 5.0 SR M6X6DIN551(3)

ЗАПЧАСТИ

(1) Для адаптеров CGPAD, HGPAD, TGPAD и HFPAD. Поставляются с инструментом.

(2) Для адаптеров DGAD, HGAD и PCADR/L. Поставляются во вложенном пластиковом пакетике.

Винт поставляется во вложенном пластиковом пакетике.

Изображена левосторонняя

• f=f1(хвостовик)+f2(адаптер)

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B23

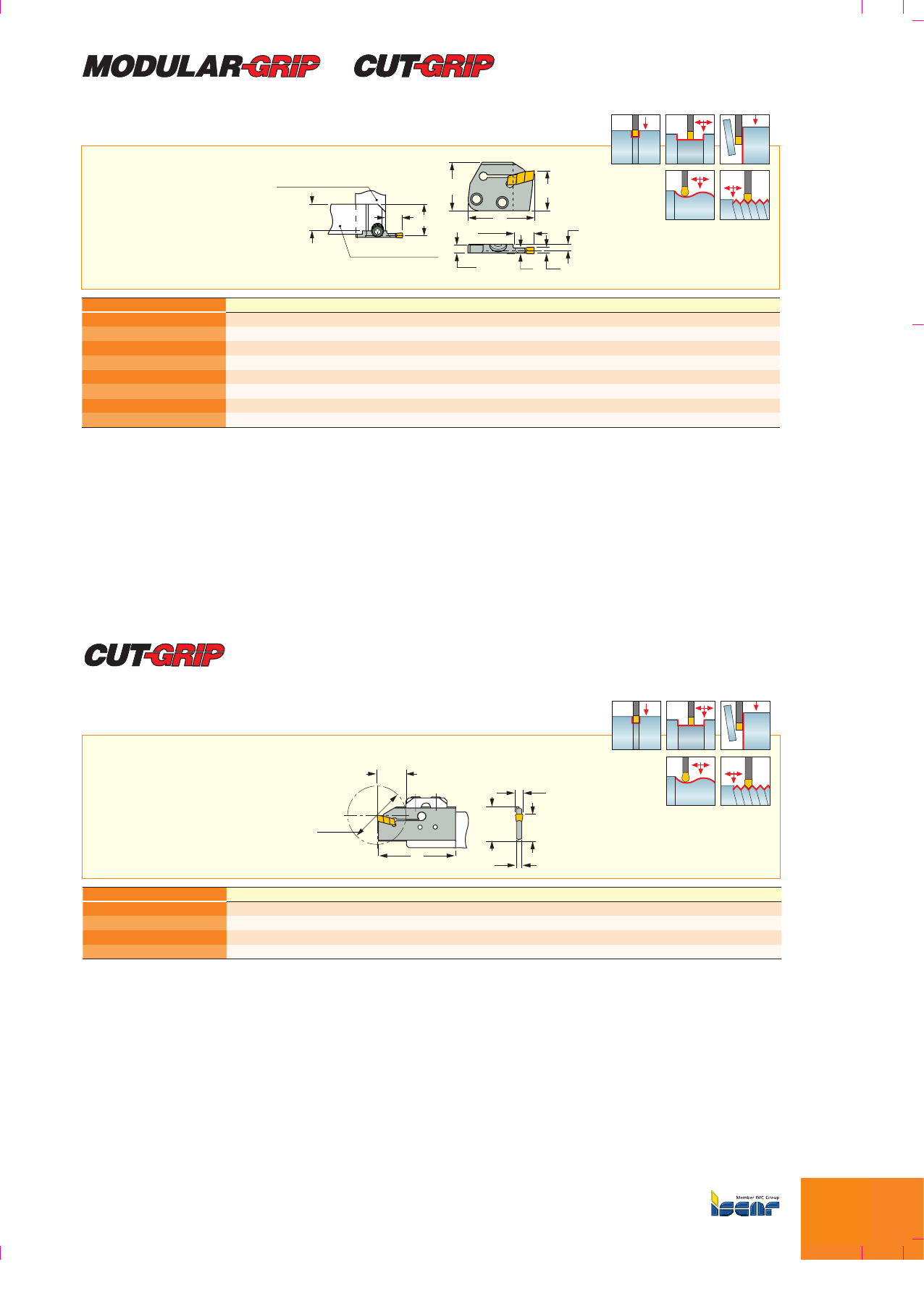

CGPAD

Адаптеры для пластин CUT-GRIP

l2f

Tmax-r f2

Державка: MAHL

Державка: MAHPR

Обозначение W min W max Tmax-r l2f2A A2l1B1h1

CGPAD 3R/L-T16 2.80 4.00 16.00 17.3 4.00 2.40 5.2 42.00 30.0 24.0

CGPAD 3R/L-T22 2.80 4.00 22.00 23.0 4.00 2.40 5.2 47.70 30.0 24.0

CGPAD 4R/L-T16 4.00 5.00 16.00 17.3 3.60 3.50 5.2 42.00 30.0 24.0

CGPAD 4R/L-T22 4.00 5.00 22.00 23.0 3.50 3.50 5.2 47.70 30.0 24.0

CGPAD 5R/L-T16 5.00 6.40 16.00 17.3 3.10 4.50 5.2 42.00 30.0 24.0

CGPAD 5R/L-T22 5.00 6.40 22.00 23.0 3.00 4.50 5.2 47.70 30.0 24.0

CGPAD 8R/L-T16 6.40 8.00 16.00 17.3 3.00 6.00 6.0 42.00 30.0 24.0

CGPAD 8R/L-T22 6.40 8.00 22.00 23.0 3.00 6.00 6.0 47.70 30.0 24.0

• Для установки пластин TIP необходимо модифицировать гнездо державки в соответствии с профилем пластины, для обеспечения необходимого

зазора. • Руководство по эксплуатации и режимы резания: см. стр. B132-145

B23

CGHN-S

Односторонние корпус-лезвия для наружной обработки

Т лезвия

D=2T

l1A

B1h1

Обозначение B1W min W max Т лезвия мин. Т лезвия h1l1A

CGHN 32-3S 32.0 2.80 4.00 10.0 19.0 24.8 51.00 2.40

CGHN 32-4S 32.0 3.50 5.00 12.0 21.0 24.8 53.00 3.20

CGHN 32-5S 32.0 4.40 6.40 12.0 25.0 24.8 56.00 4.00

CGHN 32-6S 32.0 5.50 6.40 12.0 25.0 24.8 56.00 5.20

• При использовании двухсторонней пластины, глубина канавки ограничена пластиной. • Руководство по эксплуатации и режимы резания: см. стр.

B132-145.

Державки: см. стр.: C#-TBU (G6) • IM-TBU (G26) • UBHCR/L (F4).

MAHR/L

MAHPR/L

Изображена левосторонняя

• f=f1(хвостовик)+f2(адаптер)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B24

CGHN-D

Двухсторонние корпус-лезвия для наружного точения и обработки канавок

D=2T

Tblade

l1A

B1h1

Обозначение B1W min W max T blmin Т лезвие h1l1A

CGHN 26-3D 26.0 2.80 4.00 10.0 15.0 21.4 110.00 2.40

CGHN 26-4D 26.0 3.50 4.50 10.0 15.0 21.4 110.00 3.20

CGHN 26-5D 26.0 4.40 6.40 10.0 20.0 21.4 110.00 4.00

CGHN 32-3D 32.0 2.80 4.00 10.0 19.0 24.8 150.00 2.40

CGHN 32-4D 32.0 3.50 5.00 12.0 21.0 24.8 150.00 3.20

CGHN 32-5D 32.0 4.40 6.40 12.0 26.0 24.8 150.00 4.00

CGHN 32-6D 32.0 5.50 6.40 12.0 26.0 24.8 150.00 5.20

• Используйте жёлтые метки на лезвии для минимального и максимального вылета. • Для установки пластин TIP необходимо модифицировать

гнездо лезвия в соответствии с профилем пластины, для обеспечения необходимого зазора. • При использовании двухсторонней пластины, глубина

канавки ограничена пластиной. • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: SGTBU/SGTBN (F2) • UBHCR/L (F4).

CGHN-DG

Двухсторонние корпус-лезвия с самозажимающимися пластинами для

наружного точения и обработки канавок

D=2T

l1A

Обозначение B1W min W max T точение T канавки h1l1A

CGHN 32-3DG 32.0 2.80 4.00 25.0 50.0 24.8 150.00 2.40

CGHN 32-4DG 32.0 3.50 5.00 30.0 50.0 24.8 150.00 3.20

CGHN 32-5DG 32.0 4.40 6.40 33.0 60.0 24.8 150.00 4.00

CGHN 32-6DG 32.0 5.50 6.40 35.0 60.0 24.8 150.00 5.20

• Пластина DO-GRIP с зажимной губкой самостоятельно удерживается за счёт длинного вылета. • Для установки пластин TIP необходимо

модифицировать гнездо лезвия в соответствии с профилем пластины, для обеспечения необходимого зазора.. • При использовании двухсторонней

пластины, глубина канавки ограничена пластиной. • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр: C#-TBK-R/L (G6) • HSK A63WH-TBK-R/L (G18) • IM63 XMZ TBK (G25) • SGTBU/SGTBN (F2) • UBHCR/L (F4).

Обозначение Ключ

CGHN-DG EDG 44A*

ЗАПЧАСТИ

* Опциональный, заказывается отдельно

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B25

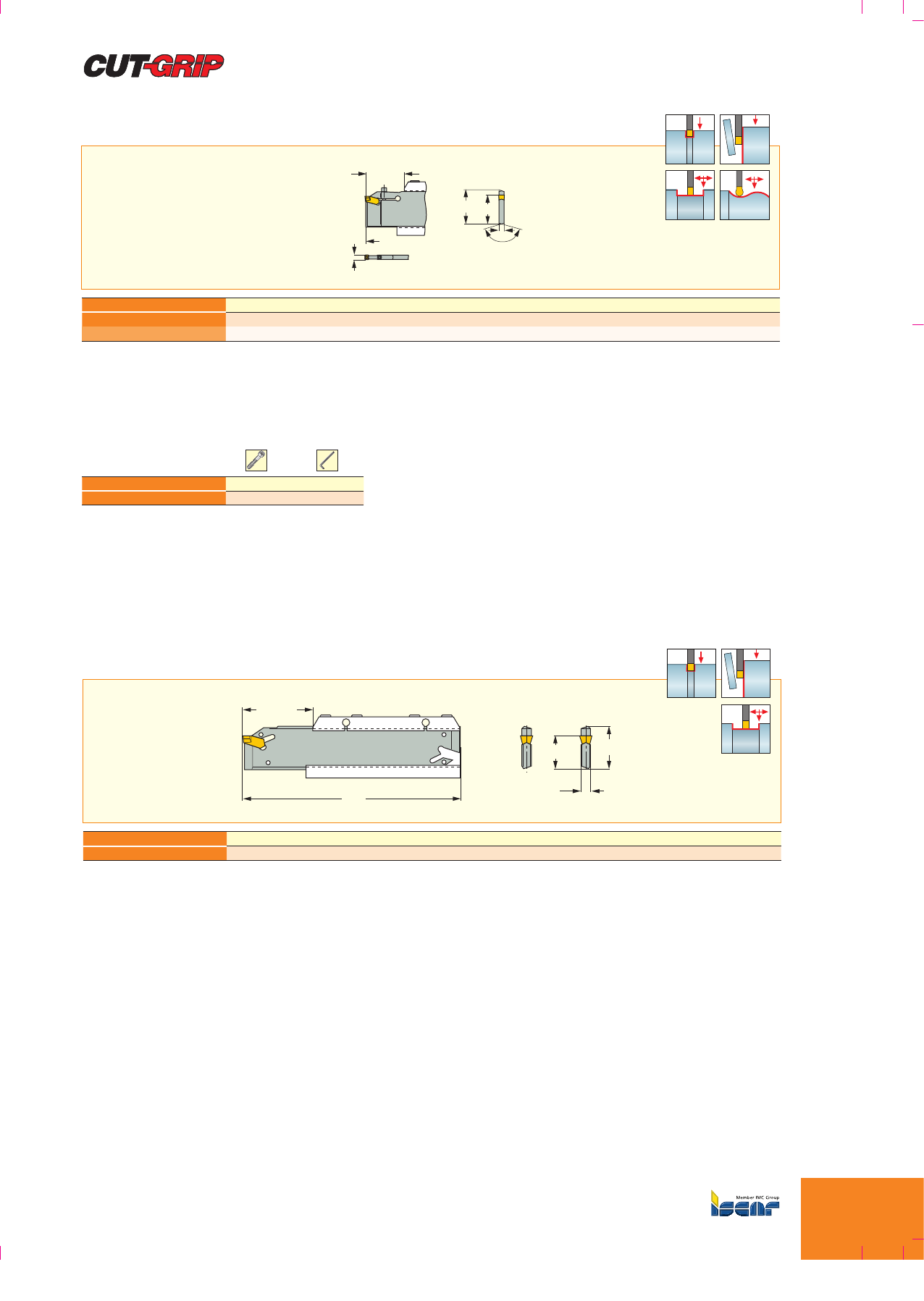

CGHN-P8

Корпус-лезвия для глубоких канавок и точения

150˚

B1h1

Tblade

Обозначение W Т лезвие Tmax-r Ah1B1l1

CGHN 52-P8 (1) 8.00 50.0 43.00 7.40 45.0 52.6 190.00

CGHN 53-P8 (2) 8.00 70.0 63.00 7.40 45.0 52.6 260.00

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Если D (заготовка) меньше чем 200 мм, тогда Tmax=48, если D (заготовка) больше чем 200 мм, тогда Tmax=43. (2) Если D (заготовка) меньше чем

200 мм, тогда Tmax=68, если D (заготовка) больше чем 200 мм, тогда Tmax=63.

Пластины: см. стр.: GIMF (B29) • GIMM 8CC (E46) • GIMY (B30) • GIMY (Полный радиус) (B32) • GIMY-F (B34) • GIPY (B46).

Державки: см. стр.: SGTBK (F3) • SGTBU/SGTBN (F2).

Обозначение Винт Ключ

CGHN-P8 SR 76-1637 HW 4.0

ЗАПЧАСТИ

CGHR/L-P8DG

Двухсторонние корпус-лезвия с самозажимом пластин, для тяжёлых режимов

Для точения и нарезания канавок

CGHR CGHL

Tblade

Обозначение W Т лезвие Ah1B1l1

CGHR/L 32-P8DG 8.00 40.0 6.80 24.8 32.0 150.00

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Пластины: см. стр.: GIMF (B29) • GIMM 8CC (E46) • GIMY (B30) • GIMY (Полный радиус) (B32) • GIMY-F (B34).

Державки: см. стр.: C#-TBK-R/L (G6) • HSK A63WH-TBK-R/L (G18) • IM63 XMZ TBK (G25) • SGTBK (F3) • SGTBU/SGTBN (F2).

CGHN-D

CGHN-DG

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B26

GHDR/L (длинное гнездо)

Державки для наружного точения, нарезания канавок и отрезки

fTmax-r

Обозначение W min W max Tmax-r h b l1fAl2h4

GHDR/L 25-8 6.60 8.30 25.00 25.0 25.0 150.00 22.0 6.00 40.0 7.6

GHDR/L 3225-8 6.60 8.30 25.00 32.0 25.0 168.50 22.0 5.90 40.0 -

GHDR/L 25-812 6.60 8.30 12.00 25.0 25.0 140.00 22.0 5.90 33.0 -

GHDR/L 32-8 6.60 8.30 25.00 32.0 32.0 170.00 29.0 6.00 40.0 -

GHDR/L 32-812 6.60 8.30 12.00 32.0 32.0 160.00 29.0 5.90 33.0 -

GHDR/L 32-836 7.00 8.30 36.00 32.0 32.0 170.00 28.9 6.30 56.0 8.0

GHDR/L 25-10 8.60 11.10 25.00 25.0 25.0 150.00 21.3 7.40 43.0 7.6

GHDR/L 32-10 8.60 11.10 25.00 32.0 32.0 170.00 28.3 7.40 43.0 -

GHDR/L 40-10 8.60 11.10 25.00 40.0 40.0 200.00 36.3 7.40 43.0 -

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Пластины: см. стр.: GDMF (B29) • GDMM-CC (E46) • GDMN (B31) • GDMU (B31) • GDMY (B30) • GDMY (Полный радиус) (B33) • GDMY-F (B34) • GDPY

(B36) • GIA-K (Длинное гнездо) (B44) • GIF (Длинное гнездо) (B43) • GIF-E (W=8,10 Полный радиус) (B38) • GIF-E (W=8,10) (B35) • GIPA/GIDA 8 (Полный

радиус) (B48).

Обозначение Винт Ключ

GHDR/L 25-8 SR M6X25DIN912 UNB. HW 5.0

GHDL 3225-8 SR M6X25DIN912 UNB. HW 5.0

GHDR/L 25-812 SR M6X25DIN912 UNB. HW 5.0

GHDR/L 32-8 SR M6X25DIN912 UNB. HW 5.0

GHDR/L 32-812 SR M6X25DIN912 UNB. HW 5.0

GHDR/L 32-836 SR M8X20DIN912 HW 6.0

GHDR/L 25-10 SR M8X30DIN912 HW 6.0

GHDR/L 32-10 SR M8X30DIN912 HW 6.0

GHDR/L 40-10 SR M8X30DIN912 HW 6.0

ЗАПЧАСТИ

GHDR/L-JHP (длинное гнездо)

Державки CUT-GRIP для точения и нарезания канавок

с каналами для подачи СОЖ под высоким давлением

Tmax-r

Bar Max

Обозначение W min W max Tmax-r h b l1l2fA

GHDR 32-8-JHP 6.60 8.30 25.00 32.0 32.0 170.00 55.0 29.0 6.00

• Руководство по эксплуатации и режимы резания: см. стр. B132-148.

Пластины: см. стр.: GDMF (B29) • GDMM-CC (E46) • GDMN (B31) • GDMU (B31) • GDMY (B30) • GDMY (Полный радиус) (B33) • GDMY-F (B34) • GIA-K

(Длинное гнездо) (B44) • GIF (Длинное гнездо) (B43) • GIF-E (W=8,10 Полный радиус) (B38) • GIF-E (W=8,10) (B35) • GIPA/GIDA 8 (Полный радиус) (B48).

Обозначение Ключ Винт

GHDR/L-JHP

( Длинное гнездо )

HW 5.0 SR M6X25DIN912 UNB.

ЗАПЧАСТИ

Державки, адаптеры и корпус-лезвия (длинное гнездо)

Расход СОЖ в соотношении к давлению

Обозначение 70 bar

Расход СОЖ (литр / мин)100 bar

Расход СОЖ (литр / мин)140 bar

Расход СОЖ (литр / мин)

GHDR/L 32-8-JHP 13-16 19-21 22-24

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B27

GHAR/L-8

Державки для наружного точения, нарезания канавок и отрезки

Tmax-r

GADR-8

GAFG-L-8 GHAR

Обозначение h b l1l2h4TG(1) Tmax-r(2) FG(3) Tmax-a

GHAR/L 25-8 25.0 25.0 150.00 45.0 14.0 GADR/L 8 25.50 GAFG...R/L-8 25.00

GHAR/L 32-8 32.0 32.0 170.00 45.0 7.0 GADR/L 8 25.50 GAFG...R/L-8 25.00

• Адаптеры GADR/L-8 для точения и нарезания канавок, GAFG-R/L-8 для точения торцевых канавок.

(1) Адаптеры заказываются отдельно. (2) См. соответствующие размеры адаптеров. (3) Адаптеры заказываются отдельно.

Державки: см. стр.: GADR/L-8 (B28) • GAFG-R/L-8 (E42).

Обозначение Винт бокового крепления Ключ Винт верхнего крепления Ключ 1

GHAR/L-8 SR 14-519 T-20/5 SR M6X25DIN912 UNB. HW 5.0

ЗАПЧАСТИ

GHAPR/L-8

Державки для нарезания наружных канавок и адаптеры с перпендикулярным

креплением для точения

l2h4

Tmax-r

GAFG…R-8 GADL 8 GHAPR

Обозначение h b l1l2h4TG(1) Tmax-r(2) FG(3) Tmax-a

GHAPR/L 32-8 32.0 32.0 155.00 30.0 7.0 GADR/L 8 25.50 GAFG...R/L-8 26.00

Державки: см. стр.: GADR/L-8 (B28) • GAFG-R/L-8 (E42).

Обозначение Винт бокового крепления Ключ Винт верхнего крепления Ключ 1

GHAPR/L 32-8 SR 14-519 T-20/5 SR M6X25DIN912 UNB. HW 5.0

ЗАПЧАСТИ

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B28

GADR/L-8

Адаптеры для глубокой обработки до 25 мм

B1h1

Tmax-r

Обозначение W min W max Tmax-r Ah1B1l1A2f2

GADR/L 8 6.60 8.30 25.50 6.00 - 42.0 63.00 12.0 9.00

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Пластины: см. стр.: GDMA (B47) • GDMF (B29) • GDMM-CC (E46) • GDMN (B31) • GDMU (B31) • GDMY (B30) • GDMY (Полный радиус) (B33) • GDMY-F

(B34) • GIA-K (Длинное гнездо) (B44) • GIF-E (W=8,10 Полный радиус) (B38) • GIF-E (W=8,10) (B35) • GIPA 8-35V (V-образная) (C12) • GIPA/GIDA 8

(Полный радиус) (B48).

Державки: см. стр.: C#-GHAD-8 (G8) • C#-GHAPR/L-8 (G8) • GHAPR/L-8 (B27) • GHAR/L-8 (B27) • IM-GHAD-8 (G27) • IM-GHAPR/L-8 (G28).

CGHN-8-10D

Корпус-лезвия для точения и нарезания глубоких канавок в тяжёлых режимах

Tblade

150˚

B1h1

Обозначение W min W max Т лезвие(1) Ah1B1l1

CGHN 52-8D 8.00 8.30 50.0 7.40 45.0 52.6 190.00

CGHN 53-8D 8.00 8.30 70.0 7.40 45.0 52.6 260.00

CGHN 52-10D 10.00 11.00 70.0 9.20 45.0 52.6 190.00

CGHN 53-10D 10.00 11.00 100.0 9.20 45.0 52.6 260.00

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) При использовании двухсторонней пластины глубина канавки ограничена пластиной.

Пластины: см. стр.: GDMF (B29) • GDMN (B31) • GDMU (B31) • GDMY (B30) • GDMY (Полный радиус) (B33) • GDMY-F (B34) • GDPY (B36) • GIF-E

(W=8,10 Полный радиус) (B38) • GIF-E (W=8,10) (B35) • GIPA 8-35V (V-образная) (C12) • GIPA/GIDA 8 (Полный радиус) (B48).

Державки: см. стр.: SGTBK (F3) • SGTBU/SGTBN (F2).

Обозначение Винт Ключ

CGHN 52-8D SR 76-1637 HW 4.0

CGHN 53-8D SR 76-1637 HW 4.0

CGHN 52-10D SR 76-1289 HW 5.0

CGHN 53-10D SR 76-1289 HW 5.0

ЗАПЧАСТИ

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B29

GIMF

Прессованные односторонние пластины

для точения и нарезания канавок

7º

15.3Ref

±0.1

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M

IC830

IC8250

IC808

IC908

IC20

IC428

IC5010

IC907

IC806

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIMF 406 4.00 0.60 3.2 lllllllll 0.75-2.40 0.19-0.25 0.09-0.16

GIMF 502 5.00 0.20 4.0 l l 0.25-3.00 0.18-0.26 0.11-0.18

GIMF 508 5.00 0.80 4.0 lll lll l 1.00-3.00 0.23-0.35 0.11-0.21

GIMF 605 6.00 0.50 5.0 l l 0.60-3.60 0.22-0.36 0.13-0.23

GIMF 608 6.00 0.80 5.0 l l l l l l 1.00-3.60 0.24-0.42 0.13-0.25

GIMF 808 8.00 0.80 6.0 lll 1.00-4.80 0.32-0.56 0.18-0.34

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGFG 51-P8 (E42) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG

(B24) • CGHN-P8 (B25) • CGHN-S (B23) • CGHR/L-P8DG (B25) • CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20)

• GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18).

Прессованные пластины

GDMF

Прессованные двухсторонние пластины для точения

и нарезания канавок

30 Ref.

6.4

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 Tmax-r M

IC830

IC8250

IC808

IC428

IC5010

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GDMF 808 8.00 0.80 27.00 6.0 lllll1.00-4.80 0.32-0.56 0.18-0.34

• Dmin для внутренней обработки = 65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) • GHDR/L-JHP

(Длинное гнездо) (B26) • GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

GADR/L-8

CGHN-8-10D

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B30

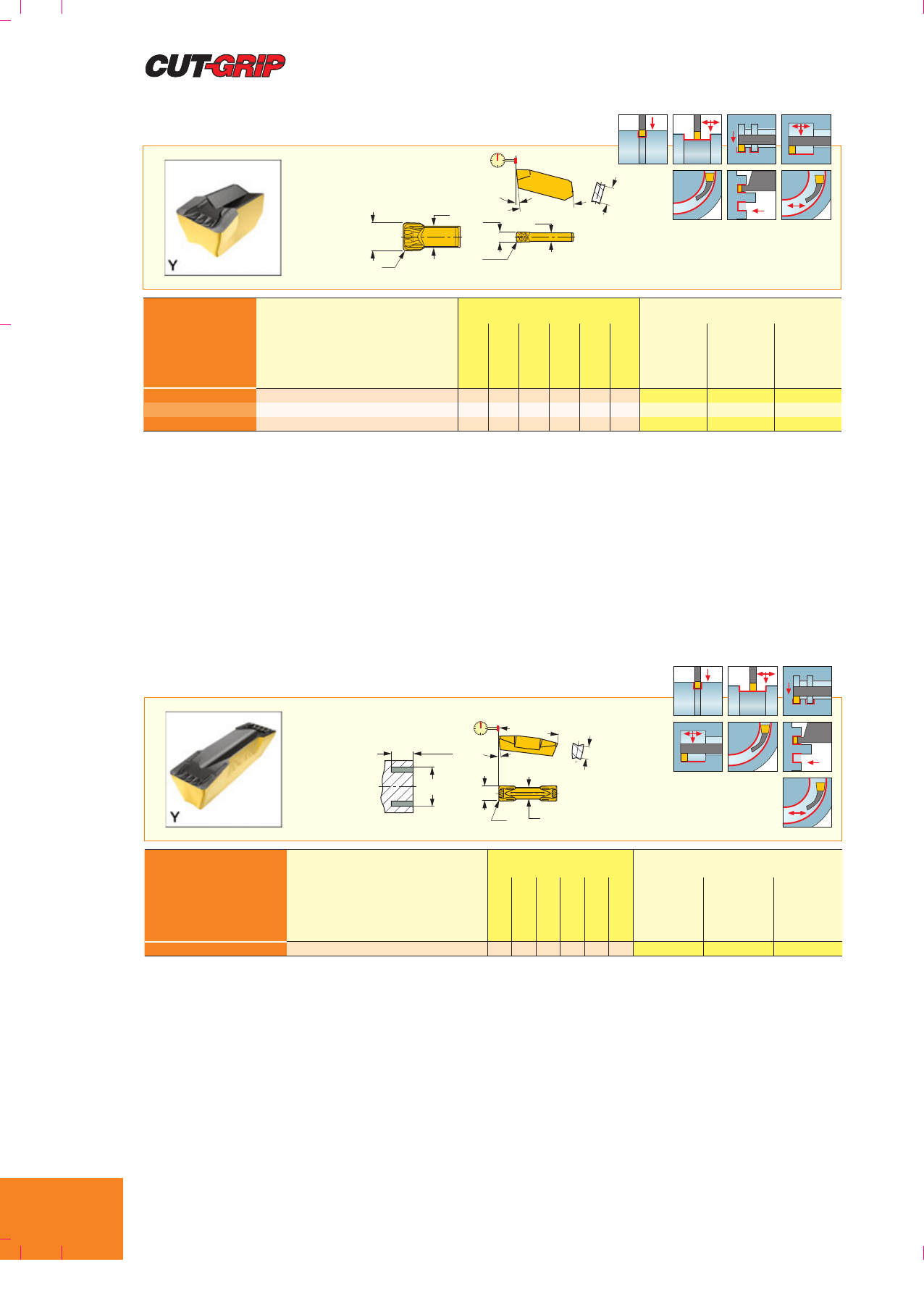

GIMY

Прессованные односторонние пластины для точения

и нарезания канавок

15.3 Ref.

±0.1

GIMY 8, 10 GIMY 3

7˚

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M

IC830

IC8250

IC808

IC908

IC20

IC806

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIMY 304 3.00 0.40 2.4 l l l l 0.50-1.80 0.16-0.20 0.07-0.12

GIMY 808 8.00 0.80 6.0 llllll1.00-4.80 0.32-0.56 0.18-0.34

GIMY 1008 10.00 0.80 8.0 l l 1.00-6.00 0.35-0.65 0.22-0.40

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGFG 51-P8 (E42) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG

(B24) • CGHN-P8 (B25) • CGHN-S (B23) • CGHR/L-P8DG (B25) • CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20)

• GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104)

GDMY

Прессованные двухсторонние пластины для точения и нарезания канавок

6.4

30 Ref.

±0.1

7°

Tmax-a

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M D1 min Tmax-r

IC830

IC8250

IC808

IC20

IC428

IC5010

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GDMY 808 8.00 0.80 6.0 50.0 27.00 llllll 1.00-4.80 0.32-0.56 0.18-0.34

• Dmin для внутренней обработки = 65 mm • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) • GHDR/L-JHP

(Длинное гнездо) (B26) • GHFG-R/L-8 (E39) • GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

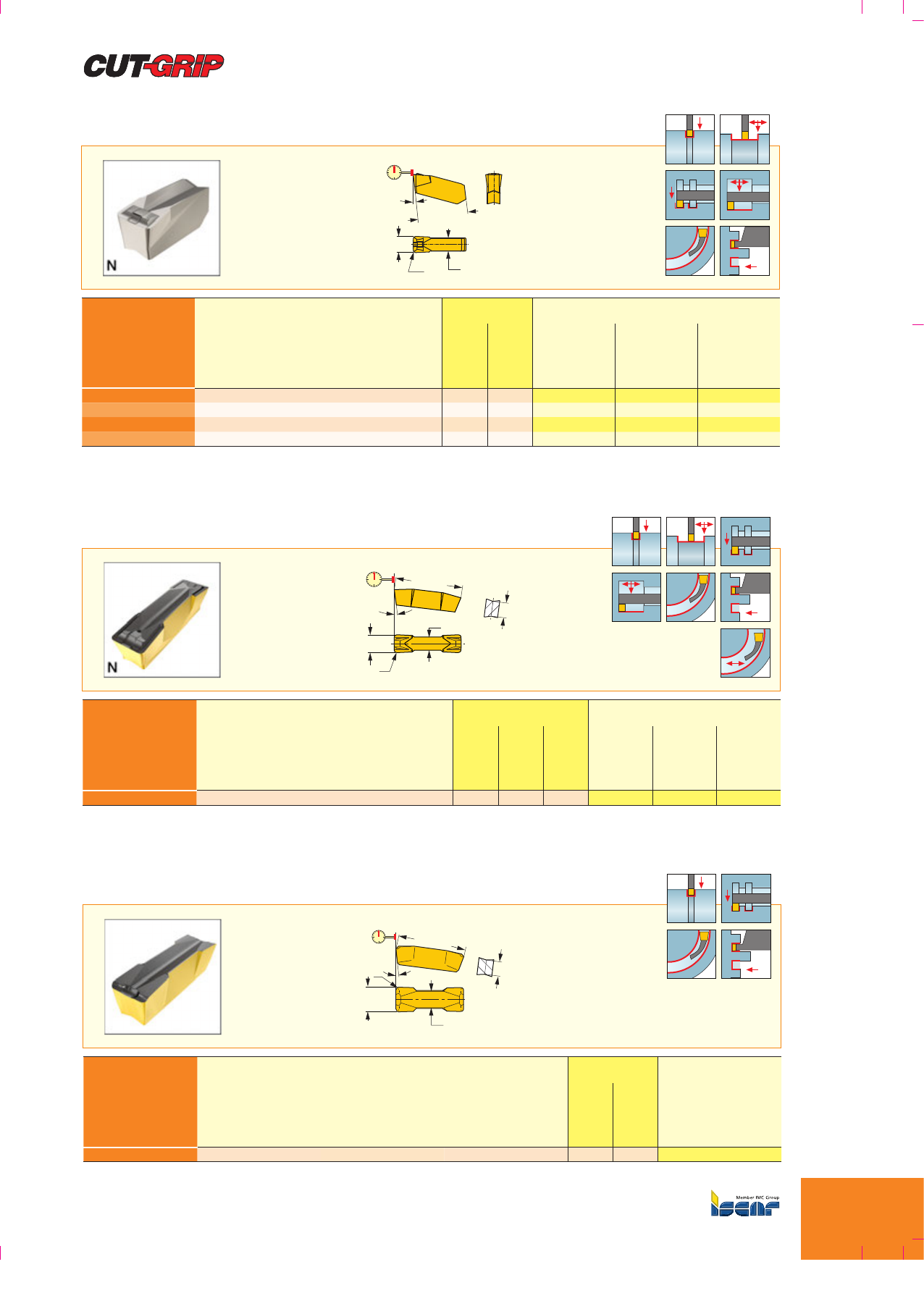

B31

GIMN

Прессованные односторонние канавочно-токарные пластины для обработки

мягких материалов

7°

±0.1

15.3 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M

IC908

IC907

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIMN 302 3.00 0.21 2.4 l0.30-1.20 0.07-0.11 0.04-0.09

GIMN 406 4.00 0.60 3.4 l0.75-1.60 0.11-0.18 0.05-0.14

GIMN 508 5.00 0.80 4.1 l l 1.00-2.00 0.15-0.25 0.06-0.18

GIMN 608 6.00 0.80 5.0 l1.00-2.40 0.18-0.30 0.07-0.22

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18).

GDMN

Прессованные двухсторонние канавочно-токарные пластины

для обработки мягких материалов

7°

Ref.

6.4

±0.1

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 Tmax-r M

IC830

IC8250

IC808

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GDMN 808 8.00 0.80 27.00 6.0 lll1.00-3.20 0.20-0.35 0.10-0.30

• Dmin для внутренней обработки = 65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) • GHDR/L-JHP

(Длинное гнездо) (B26) • GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

GDMU

Прессованные пластины для чернового нарезания канавок по мягким материалам

6.4

7°

±0.1

30 Ref.

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.05 R±0.05 M

IC830

IC8250

(нарезка

канавок)

(мм/об)

GDMU 808 8.00 0.80 6.0 l l 0.10-0.24

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) •

GHDR/L-JHP (Длинное гнездо) (B26) • GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

GIMY

GDMY

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B32

GIMY (Полный радиус)

Прессованные односторонние пластины для нарезания канавок и

профилирования

15.3 Ref.

7°

±0.1

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M

IC830

IC8250

IC808

IC20

IC806

IC20N

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIMY 315 3.00 1.50 2.4 llllll0.00-1.50 0.18-0.26 0.07-0.13

GIMY 420 4.00 2.00 3.2 llllll0.00-2.00 0.20-0.28 0.09-0.17

GIMY 525 5.00 2.50 3.9 llllll0.00-2.50 0.23-0.42 0.11-0.21

GIMY 630 6.00 3.00 5.0 llllll0.00-3.00 0.24-0.50 0.13-0.25

GIMY 635-318 6.35 3.18 5.1 llll 0.00-3.10 0.25-0.53 0.14-0.27

GIMY 840 8.00 4.00 5.6 llll 0.00-4.00 0.32-0.67 0.18-0.34

• Dmin для внутренней обработки=70 мм • Дуга режущей кромки до 250° • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGFG 51-P8 (E42) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG

(B24) • CGHN-P8 (B25) • CGHN-S (B23) • CGHR/L-P8DG (B25) • CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20)

• GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104).

GIMY 1260

Прессованные односторонние пластины для нарезания наружных канавок и

наружного профилирования

24 Ref.

7°

±0.1

6.86

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M

IC830

IC8250

IC808

IC20

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIMY 1260 12.00 6.00 9.5 llll 0.00-6.00 0.42-0.86 0.26-0.45

• Для обеспечения необходимого зазора, гнездо державки нужно модифицировать в соответствии с профилем пластины.

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: CGHR/L-12-14D (B69) • GHDR/L/N 12/14 (B68).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B33

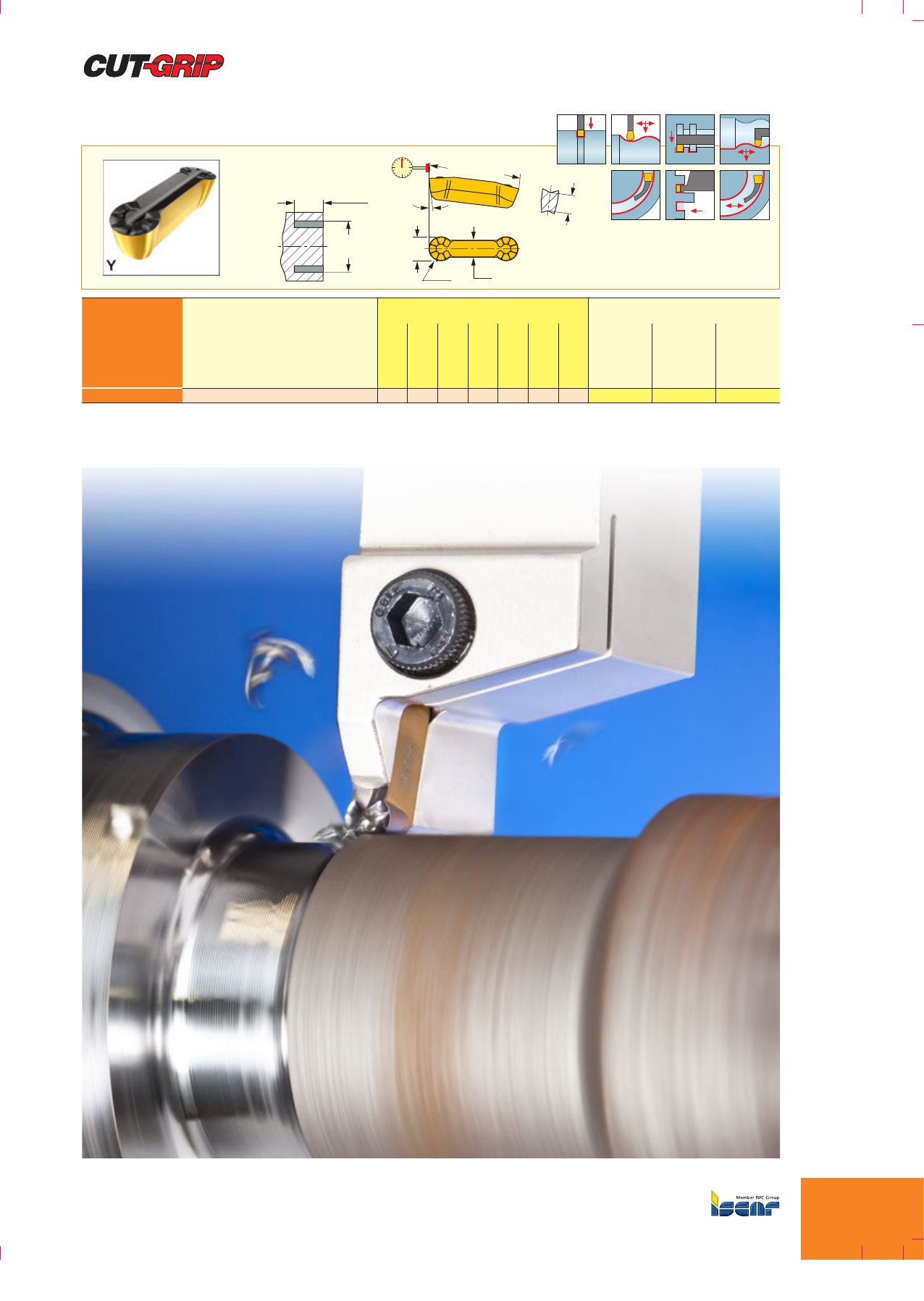

GDMY (Полный радиус)

Прессованные двухсторонние пластины с полным радиусом

для нарезания канавок и профилирования

7°

±0.1

30 Ref.

6.4

Tmax-a

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M D1 min Tmax-r

IC830

IC8250

IC808

IC20

IC428

IC5010

IC806

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GDMY 840 8.00 4.00 5.6 50.0 25.00 lllllll0.00-4.00 0.32-0.67 0.18-0.34

• Дуга режущей кромки до 250° • Dmin для внутренней обработки = 65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDKR/L (C10) • GHDR/L (Длинное гнездо) (B26) •

GHDR/L-JHP (Длинное гнездо) (B26) • GHFG-R/L-8 (E39) • GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

GIMY 1260

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B34

GIMY-F

Прессованные односторонние пластины для нарезания канавок и

профилирования по мягким материалам

7°

±0.1

15.3

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M

IC8250

IC808

IC908

IC806

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIMY 315F 3.00 1.50 2.4 l0.00-1.50 0.18-0.26 0.07-0.13

GIMY 525F 5.00 2.50 3.9 l l 0.00-2.50 0.23-0.42 0.11-0.21

GIMY 630F 6.00 3.00 5.0 lll 0.00-3.00 0.24-0.50 0.13-0.25

GIMY 840F 8.00 4.00 5.6 l0.00-4.00 0.32-0.67 0.18-0.34

Державки: см. стр.: C#-GHDR/L (G11) • CGFG 51-P8 (E42) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG

(B24) • CGHN-P8 (B25) • CGHN-S (B23) • CGHR/L-P8DG (B25) • CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20)

• GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104).

GDMY-F

Прессованные двухсторонние пластины для нарезания канавок и

профилирования по мягким материалам

7º

30 Ref.

6.3 Ref.

±0.1

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 MTmax-r

IC808

IC908

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GDMY 840F 8.00 4.00 5.6 25.00 l l 0.00-4.00 0.32-0.67 0.18-0.34

• Dmin для внутренней обработки =65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) • GHDR/L-JHP

(Длинное гнездо) (B26) • GHFG-R/L-8 (E39) • GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B35

GIF-E (W=4-6)

Прецизионные двухсторонние пластины для точения и нарезания канавок

7°

15.3 Ref.

±0.025

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC830

IC8250

IC808

IC20

IC807

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIF 4.00E-0.40 4.00 0.40 3.2 13.00 lllll0.50-2.40 0.18-0.24 0.09-0.15

GIF 4.00E-0.60 4.00 0.60 3.2 13.00 l l l 0.75-2.40 0.19-0.25 0.09-0.16

GIF 4.00E-0.80 4.00 0.80 3.2 13.00 lllll1.00-2.40 0.20-0.28 0.09-0.17

GIF 5.00E-0.40 5.00 0.40 4.0 13.00 llll 0.50-3.00 0.20-0.30 0.11-0.19

GIF 5.00E-0.60 5.00 0.60 4.0 13.00 l l l 0.75-3.00 0.21-0.32 0.11-0.20

GIF 5.00E-0.80 5.00 0.80 4.0 13.00 lllll1.00-3.00 0.23-0.35 0.11-0.21

GIF 6.00E-0.40 6.00 0.40 4.8 13.00 llll 0.50-3.60 0.22-0.36 0.13-0.23

GIF 6.00E-0.80 6.00 0.80 4.8 13.00 lll 1.00-3.60 0.24-0.42 0.13-0.25

GIF 6.00E-1.20 6.00 1.20 4.8 13.00 l l 1.45-3.60 0.24-0.46 0.13-0.25

• Dmin для внутренней обработки=70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18).

B35

Прецизионные пластины

GIF-E (W=8,10)

Прецизионные двухсторонние пластины для точения и нарезания канавок

7°

Ref.

6.4

±0.025

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC830

IC8250

IC808

IC20

IC428

IC5010

IC807

IC806

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIF 8.00E-0.40 8.00 0.40 6.0 27.00 l l 0.50-4.80 0.29-0.48 0.18-0.31

GIF 8.00E-0.80 8.00 0.80 6.0 27.00 llllllll1.00-4.80 0.32-0.56 0.18-0.34

GIF 8.00E-1.20 8.00 1.20 6.0 27.00 llllll 1.45-4.80 0.32-0.62 0.18-0.34

GIF 10.00E-0.80 10.00 0.80 8.0 27.00 lllllll 1.00-6.00 0.35-0.65 0.22-0.40

GIF 10.00E-1.20 10.00 1.20 8.0 27.00 llll l1.45-6.00 0.35-0.72 0.22-0.40

• Dmin для внутренней обработки =65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) • GHDR/L-JHP

(Длинное гнездо) (B26) • GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

GIMY-F

GDMY-F

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B36

GIP-E

Прецизионные двухсторонние пластины для точения и нарезания канавок

7°

±0.025

15.3 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC830

IC8250

IC808

IC908

IC20

IC428

IC5010

IC807

IC806

IC20N

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIP 3.00E-0.00 3.00 0.00 2.4 13.00 l0.00-1.80 0.12-0.16 0.07-0.11

GIP 3.00E-0.20 3.00 0.20 2.4 13.00 lll lll0.25-1.80 0.15-0.20 0.08-0.13

GIP 3.00E-0.40 3.00 0.40 2.4 13.00 llllllllll0.50-1.80 0.17-0.22 0.08-0.14

GIP 3.00E-0.80 3.00 0.80 2.4 13.00 l1.00-1.80 0.19-0.26 0.08-0.15

GIP 4.00E-0.40 4.00 0.40 3.2 13.00 lll llllll0.50-2.40 0.19-0.26 0.10-0.18

GIP 4.00E-0.60 4.00 0.60 3.2 13.00 lll lll l0.75-2.40 0.21-0.28 0.10-0.19

GIP 4.00E-0.80 4.00 0.80 3.2 13.00 lllllllll 1.00-2.40 0.22-0.31 0.10-0.20

GIP 4.78E-0.55 4.78 0.55 4.0 13.00 lll lll 0.70-2.80 0.21-0.31 0.12-0.20

GIP 5.00E-0.40 5.00 0.40 4.0 13.00 l l l l l 0.50-3.00 0.22-0.33 0.13-0.21

GIP 5.00E-0.60 5.00 0.60 4.0 13.00 l l l l l 0.75-3.00 0.23-0.35 0.13-0.22

GIP 5.00E-0.80 5.00 0.80 4.0 13.00 lll lll 1.00-3.00 0.24-0.39 0.13-0.23

GIP 5.55E-0.55 5.55 0.55 4.8 13.00 l0.70-3.30 0.21-0.36 0.14-0.23

GIP 6.00E-0.80 6.00 0.80 4.8 13.00 ll lll 1.00-3.60 0.26-0.46 0.15-0.27

GIP 6.00E-1.20 6.00 1.20 4.8 13.00 l l 1.45-3.60 0.26-0.51 0.15-0.27

GIP 6.35E-0.80 6.35 0.80 4.8 13.00 l l l l 1.00-3.80 0.27-0.49 0.16-0.29

• Dmin для внутренней обработки=70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L

(B104)

GDPY

Прецизионные двухсторонние пластины для наружного чернового точения и

нарезания канавок

7°

±0.025

6.4

30 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 M

IC830

IC8250

IC20

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GDPY 10.00-0.80 10.00 0.80 8.0 lll1.00-6.00 0.35-0.65 0.22-0.40

GDPY 10.00-1.20 10.00 1.20 8.0 l1.45-6.00 0.45-0.80 0.22-0.40

GDPY 10.00-2.00 10.00 2.00 8.0 l l 2.40-6.00 0.35-0.78 0.22-0.40

GDPY 11.00-1.20 11.00 1.20 8.0 l1.45-6.60 0.39-0.73 0.24-0.41

GDPY 11.00-2.00 11.00 2.00 8.0 l l 2.40-6.60 0.39-0.79 0.24-0.41

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: CGHN-8-10D (B28) • GHDR/L (Длинное гнездо) (B26).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B37

GIF-E (W=4-6 Полный радиус)

Прецизионные двухсторонние пластины с полным радиусом для нарезания

канавок и профилирования

R=W/2 M

7°

±0.025

15.3 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC830

IC8250

IC20

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIF 4.00E-2.00 4.00 2.00 3.2 11.80 lll0.00-2.00 0.20-0.34 0.09-0.17

GIF 5.00E-2.50 5.00 2.50 4.0 11.30 lll0.00-2.50 0.23-0.42 0.11-0.21

GIF 6.00E-3.00 6.00 3.00 4.8 10.80 lll0.00-3.00 0.24-0.50 0.13-0.25

• Dmin для внутренней обработки=70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18).

B37

GIP-E

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B38

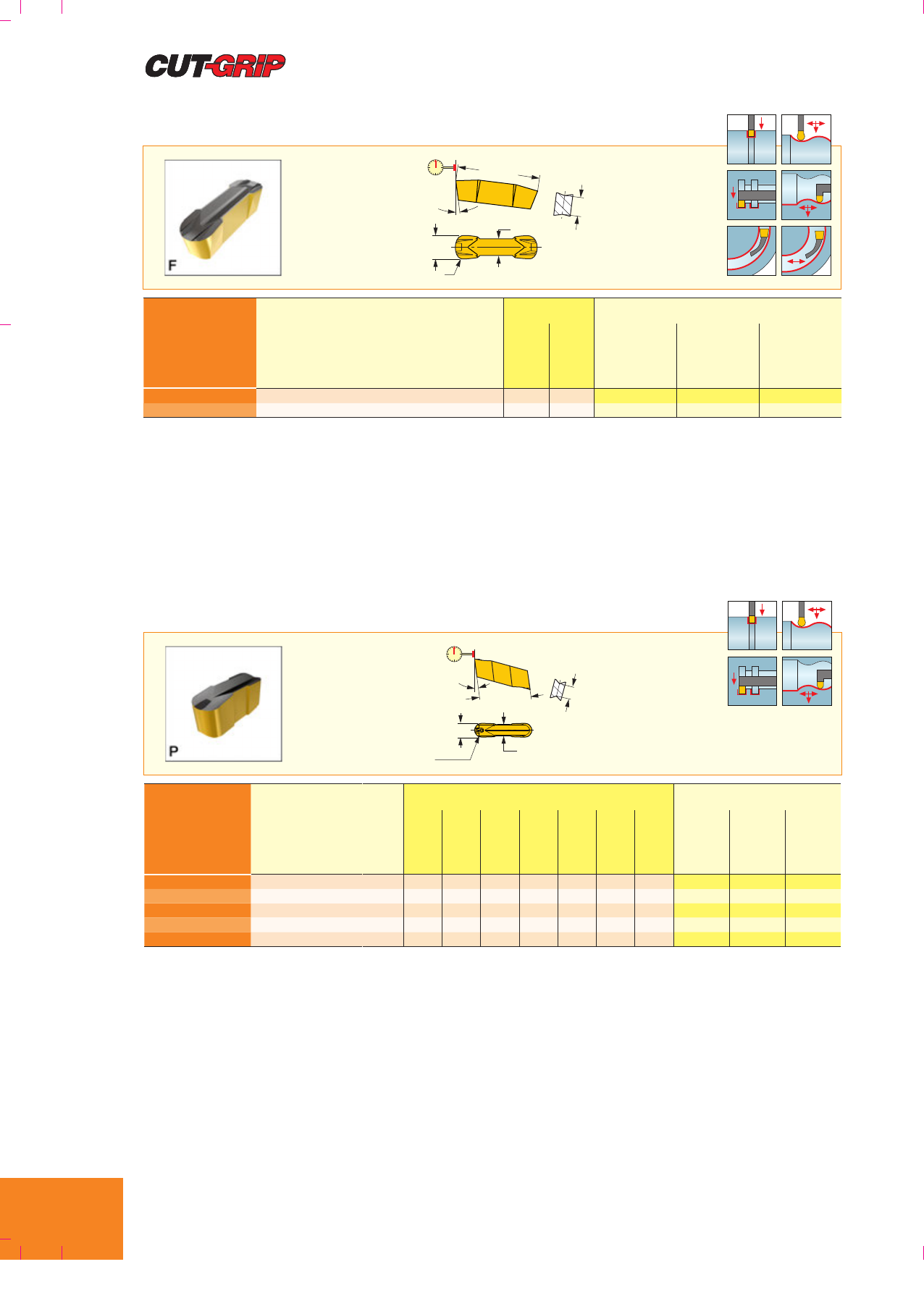

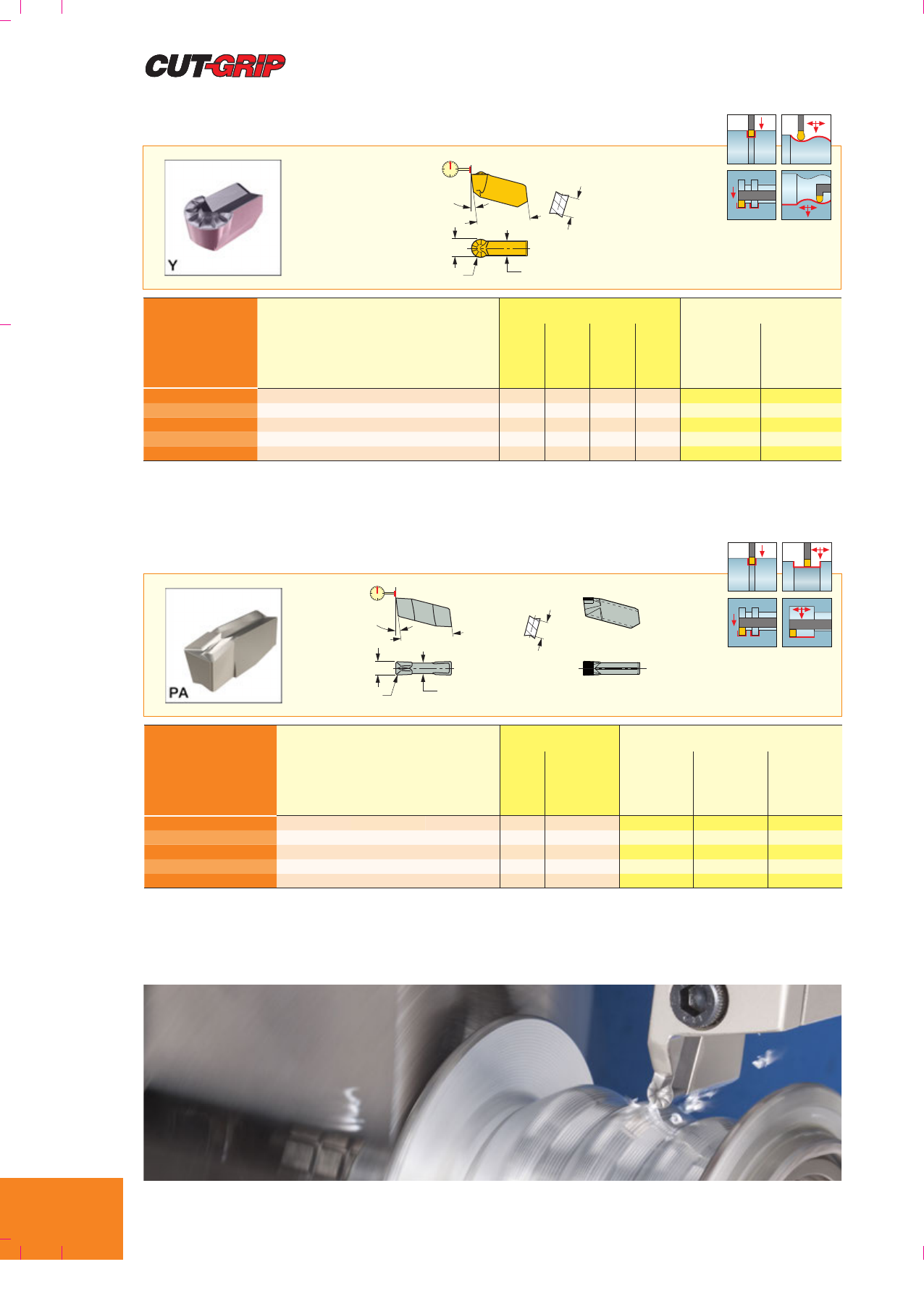

GIF-E (W=8,10 Полный радиус)

Прецизионные двухсторонние пластины с полным радиусом для нарезания

канавок и профилирования

7°

±0.025

6.4

30 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 M

IC830

IC8250

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIF 8.00E-4.00 8.00 4.00 6.0 l0.00-4.00 0.32-0.67 0.18-0.34

GIF 10.00E-5.00 10.00 5.00 8.0 l l 0.00-5.00 0.35-0.78 0.22-0.40

• Dmin для внутренней обработки = 65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) • GHDR/L-JHP

(Длинное гнездо) (B26) • GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

GIP-E (Полный радиус)

Прецизионные двухсторонние пластины с полным радиусом для нарезания

канавок и профилирования

R=W/2 M

15.3 Ref.

7°

±0.025

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC830

IC8250

IC808

IC20

IC428

IC5010

IC807

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIP 3.00E-1.50 3.00 1.50 2.4 12.30 llll l0.00-1.50 0.18-0.28 0.08-0.15

GIP 4.00E-2.00 4.00 2.00 3.2 11.80 lllllll0.00-2.00 0.20-0.34 0.10-0.20

GIP 5.00E-2.50 5.00 2.50 4.0 11.30 l l l l 0.00-2.50 0.25-0.42 0.13-0.23

GIP 6.00E-3.00 6.00 3.00 4.8 10.80 l l 0.00-3.00 0.27-0.54 0.15-0.27

GIP 6.35E-3.18 6.35 3.18 4.8 10.63 l l 0.00-3.10 0.29-0.57 0.16-0.29

• Dmin для внутренней обработки=70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L

(B104)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B39

GIP (Плоская вершина W<M)

Прецизионные двухсторонние пластины с плоской вершиной для

нарезания канавок

Tmax-r

7°

15.3 Ref.

±0.025

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.03 Tmax-r M

IC830

IC808

IC20

IC807

IC20N

(нарезка

канавок)

(мм/об)

GIP 0.50-0.00 0.50 0.00 1.00 2.2 l l 0.02-0.04

GIP 0.80-0.00 0.80 0.00 1.60 2.2 l l 0.02-0.04

GIP 1.04-0.00 1.04 0.00 2.00 2.2 lllll 0.02-0.05

GIP 1.20-0.00 1.20 0.00 2.00 2.2 lllll 0.03-0.05

GIP 1.40-0.00 1.40 0.00 2.00 2.2 lll 0.03-0.06

GIP 1.47-0.00 1.47 0.00 2.50 2.2 lll 0.03-0.06

GIP 1.57-0.15 1.57 0.15 2.70 2.2 llll 0.04-0.06

GIP 1.70-0.10 1.70 0.10 3.00 2.2 l l l l 0.04-0.07

GIP 1.78-0.18 1.78 0.18 3.00 2.2 lll 0.04-0.07

GIP 1.96-0.15 1.96 0.15 3.00 2.2 lllll 0.04-0.08

• Dmin для внутренней обработки=70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: GHDR/L (Короткое гнездо) (B19) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B40

GIP (Полный радиус W<M)

Прецизионные двухсторонние пластины с плоской вершиной и с полным

радиусом для нарезания канавок

R=W/2

Tmax-r

7°

15.3 Ref.

±0.025

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.05 Tmax-r M

IC830

IC808

IC908

IC20

IC807

IC806

(нарезка канавок)

(мм/об)

GIP 1.00-0.50 1.00 0.50 2.00 2.2 l l 0.03-0.06

GIP 1.40-0.70 1.40 0.70 2.00 2.2 l0.04-0.07

GIP 1.57-0.79 1.57 0.79 2.70 2.2 lllll 0.04-0.08

GIP 2.00-1.00 2.00 1.00 3.00 2.2 ll lll 0.05-0.11

GIP 2.39-1.20 2.39 1.20 4.70 2.4 l l l 0.06-0.12

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: GHDR/L (Короткое гнездо) (B19) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104).

GIG

Прецизионные двухсторонние пластины для нарезания канавок

7°

±0.025

15.3 Ref.

Tmax-r

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.03 Tmax-r M

IC830

IC808

IC20

(нарезка

канавок)

(мм/об)

GIG 1.04-0.00 1.04 0.00 2.00 2.2 l0.02-0.03

GIG 1.20-0.00 1.20 0.00 2.00 2.2 l0.02-0.03

GIG 1.25-0.10 1.25 0.10 2.00 2.2 l l 0.02-0.04

GIG 1.40-0.00 1.40 0.00 2.00 2.2 l0.02-0.04

GIG 1.45-0.10 1.45 0.10 2.00 2.2 l0.02-0.04

GIG 1.47-0.00 1.47 0.00 2.50 2.2 l0.02-0.04

GIG 1.50-0.10 1.50 0.10 2.50 2.2 l l 0.02-0.04

GIG 1.57-0.15 1.57 0.15 2.70 2.2 l0.03-0.05

GIG 1.70-0.10 1.70 0.10 3.00 2.2 l0.03-0.05

GIG 1.78-0.18 1.78 0.18 3.00 2.2 l0.03-0.05

GIG 1.85-0.15 1.85 0.15 3.00 2.2 l l 0.03-0.05

GIG 1.86-0.15 1.86 0.15 3.00 2.2 l0.03-0.05

GIG 1.96-0.15 1.96 0.15 3.00 2.2 l0.03-0.06

GIG 2.00-0.20 2.00 0.20 3.00 2.2 lll 0.04-0.06

GIG 2.22-0.15 2.22 0.15 3.50 2.2 l0.04-0.06

GIG 2.30-0.20 2.30 0.20 3.50 2.2 l l 0.04-0.07

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: GHDR/L (Короткое гнездо) (B19) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B41

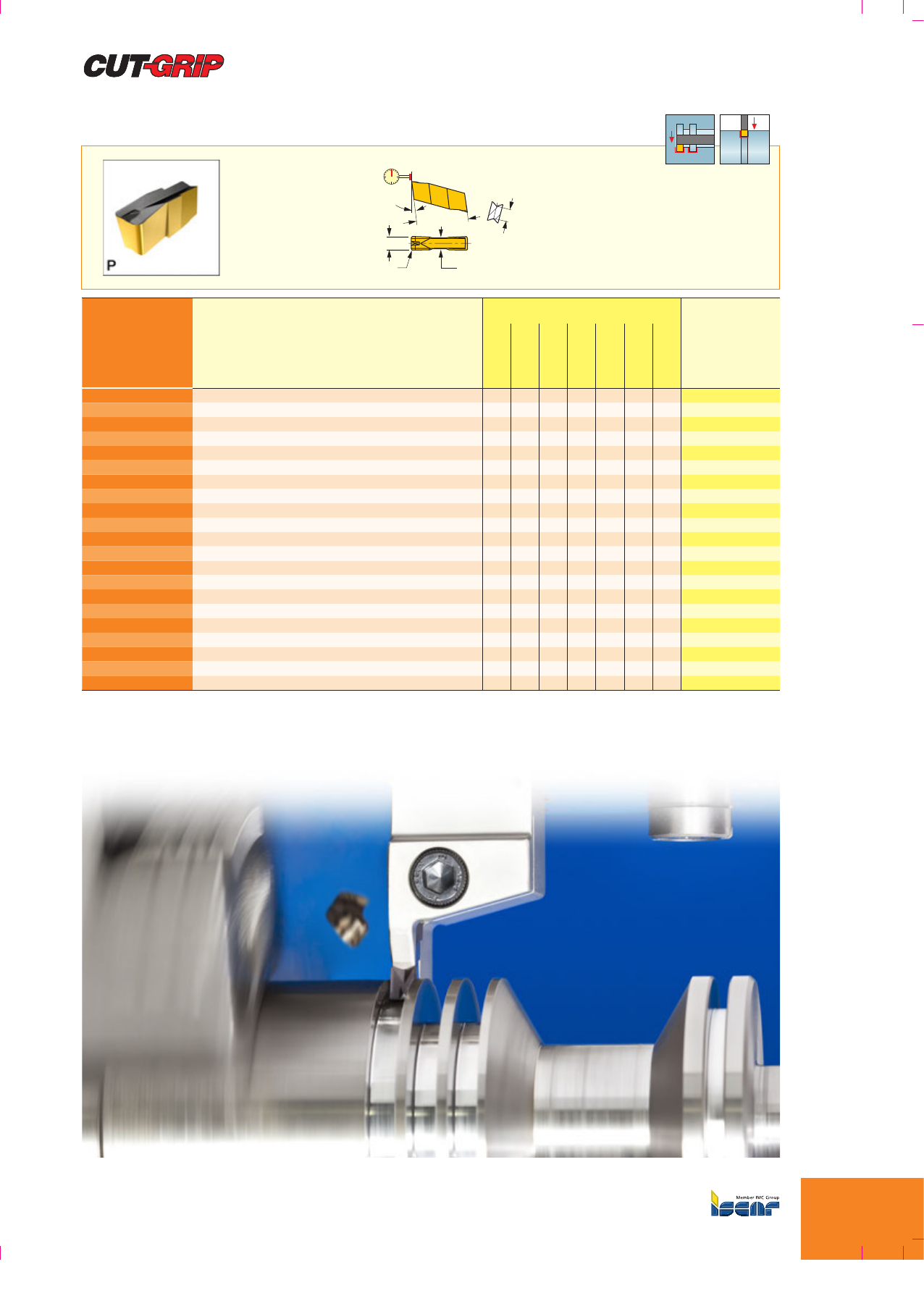

GIP

Прецизионные двухсторонние пластины для нарезания канавок

7°

±0.025

15.3 Ref.

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.03 Tmax-r M

IC830

IC8250

IC808

IC20

IC807

IC806

IC20N

(нарезка канавок)

(мм/об)

GIP 2.22-0.15 2.22 0.15 3.50 2.2 l l l l 0.05-0.09

GIP 2.39-0.15 2.39 0.15 4.70 2.4 l l l l l 0.05-0.09

GIP 2.47-0.20 2.47 0.20 5.00 2.4 l l l l l 0.06-0.10

GIP 2.70-0.10 2.70 0.10 13.00 2.4 l l l l 0.06-0.10

GIP 2.70-0.20 2.70 0.20 13.00 2.4 l l 0.07-0.11

GIP 2.87-0.20 2.87 0.20 13.00 2.4 l l l 0.07-0.12

GIP 3.00-0.00 3.00 0.00 13.00 2.4 l l l 0.07-0.11

GIP 3.00-0.20 3.00 0.20 13.00 2.4 l llll 0.08-0.13

GIP 3.00-0.40 3.00 0.40 13.00 2.4 l0.08-0.14

GIP 3.15-0.15 3.15 0.15 13.00 2.4 llll l 0.07-0.12

GIP 3.18-0.20 3.18 0.20 13.00 2.4 lllll 0.08-0.13

GIP 3.30-0.10 3.30 0.10 13.00 2.4 llll 0.07-0.12

GIP 3.48-0.20 3.48 0.20 13.00 3.2 l l 0.09-0.15

GIP 3.56-0.20 3.56 0.20 13.00 3.2 l l 0.09-0.15

GIP 3.74-0.20 3.74 0.20 13.00 3.2 lll 0.09-0.16

GIP 3.98-0.20 3.98 0.20 13.00 3.2 lllll 0.10-0.17

GIP 4.00-0.80 4.00 0.80 13.00 3.2 l0.10-0.20

GIP 4.23-0.10 4.23 0.10 13.00 3.2 llll 0.10-0.16

GIP 5.00-0.40 5.00 0.40 13.00 4.0 l0.13-0.21

GIP 6.00-0.40 6.00 0.40 13.00 4.8 l0.15-0.25

GIP 6.00-0.80 6.00 0.80 13.00 4.8 l0.15-0.27

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L

(B104)

GIG

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B42

GIP (Полный радиус)

Прецизионные двухсторонние пластины с полным радиусом для

нарезания канавок

15.3 Ref.

7°

±0.025

R=W/2 M

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.05 Tmax-r M

IC830

IC8250

IC808

IC20

(нарезка канавок)

(мм/об)

GIP 3.00-1.50 3.00 1.50 12.30 2.4 l0.08-0.15

GIP 3.18-1.59 3.18 1.59 12.20 2.4 llll 0.08-0.16

GIP 3.98-1.99 3.98 1.99 11.80 3.2 l l 0.10-0.20

GIP 4.78-2.39 4.78 2.39 11.40 4.8 l l 0.12-0.22

GIP 5.00-2.50 5.00 2.50 11.30 4.0 l0.13-0.23

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• CGPAD (B23) • GHDR/L (Short Pocket) (B19) • GHDR/L-JHP (Short Pocket) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104).

GIF

Прецизионные двухсторонние пластины для нарезания канавок

7∞

±0.025

15.3Ref.

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.03 MTmax-r

IC830

IC8250

IC808

IC20

(нарезка канавок)

(мм/об)

GIF 3.48-0.20 3.48 0.20 3.2 13.00 llll 0.08-0.12

GIF 3.56-0.20 3.56 0.20 3.2 13.00 l l 0.08-0.13

GIF 3.74-0.20 3.74 0.20 3.2 13.00 l l 0.08-0.13

GIF 3.98-0.20 3.98 0.20 3.2 13.00 llll 0.09-0.14

GIF 4.23-0.10 4.23 0.10 3.2 13.00 l l 0.08-0.13

GIF 4.45-0.15 4.45 0.15 4.0 13.00 llll 0.09-0.14

GIF 4.78-0.55 4.78 0.55 4.0 13.00 llll 0.11-0.18

GIF 4.86-0.30 4.86 0.30 4.0 13.00 lll 0.11-0.18

GIF 5.28-0.20 5.28 0.20 4.0 13.00 lll 0.12-0.18

GIF 5.39-0.20 5.39 0.20 4.0 13.00 lll 0.12-0.19

GIF 5.90-0.20 5.90 0.20 4.8 13.00 l l 0.12-0.21

GIF 6.35-0.50 6.35 0.50 4.8 13.00 lll 0.14-0.24

GIF 6.35-0.55 6.35 0.55 4.8 13.00 l l 0.14-0.24

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S

(B23) • CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B43

GIF (Длинное гнездо)

Прецизионные двухсторонние пластины для нарезания канавок

30 Ref.

7˚

±0.025

6.4

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.02 R±0.03 MTmax-r

IC20

IC806

f groove

(mm/rev)

(нарезка

торцевых

канавок)

(мм/об)

GIF 8.00-0.40 8.00 0.40 6.0 27.00 l l 0.18-0.31 0.14-0.23

GIF 8.00-0.80 8.00 0.80 6.0 27.00 l l 0.18-0.34 0.14-0.25

• Dmin для внутренней обработки = 65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) • GHDR/L-JHP (Длинное гнездо) (B26) • GHFGR/L-8 (E40).

GIF (Полный радиус)

Прецизионные двухсторонние пластины с полным радиусом для

нарезания канавок

R=W/2

7°

±0.025

15.3 Ref.

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC8250

IC808

IC20

(нарезка

канавок)

(мм/об)

GIF 4.78-2.39 4.78 2.39 4.0 11.40 l l 0.11-0.20

GIF 6.35-3.18 6.35 3.18 4.8 10.60 l0.14-0.27

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) () • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18).

GIP (Полный радиус)

GIF

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B44

GIA-K (W=3-6)

Прецизионные двухсторонние пластины с плоской вершиной и Т-фаской для

обработки чугуна

7°

15°

±0.025

15.3 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC428

IC5010

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIA 3.00K-0.40 3.00 0.40 2.4 13.00 l l 0.50-1.80 0.12-0.20 0.07-0.13

GIA 4.00K-0.40 4.00 0.40 3.2 13.00 l l 0.50-2.40 0.16-0.27 0.09-0.18

GIA 4.00K-0.80 4.00 0.80 3.2 13.00 l l 1.00-2.40 0.18-0.32 0.09-0.19

GIA 5.00K-0.80 5.00 0.80 4.0 13.00 l l 1.00-3.00 0.23-0.40 0.11-0.24

GIA 6.00K-0.80 6.00 0.80 4.8 13.00 l l 1.00-3.60 0.27-0.48 0.14-0.29

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18).

GIA-K (Длинное гнездо)

Прецизионные двухсторонние пластины с плоской вершиной и Т-фаской для

обработки чугуна

7°

15°

±0.025

6.4

30 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r D1 min

IC428

IC5010

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIA 8.00K-0.80 8.00 0.80 6.0 25.00 160.0 l l 1.00-4.80 0.36-0.64 0.18-0.38

GIA 8.00K-1.20 8.00 1.20 6.0 25.00 160.0 l l 1.45-4.80 0.36-0.70 0.18-0.38

• Dmin для внутренней обработки = 65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) • GHDR/L (Длинное гнездо) (B26) • GHDR/L-JHP (Длинное гнездо) (B26) •

GHFGR/L-8 (E40) • GHIR/L (W=7.0-8.3) (B93).

Dmin= 80 mm

Чугун

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B45

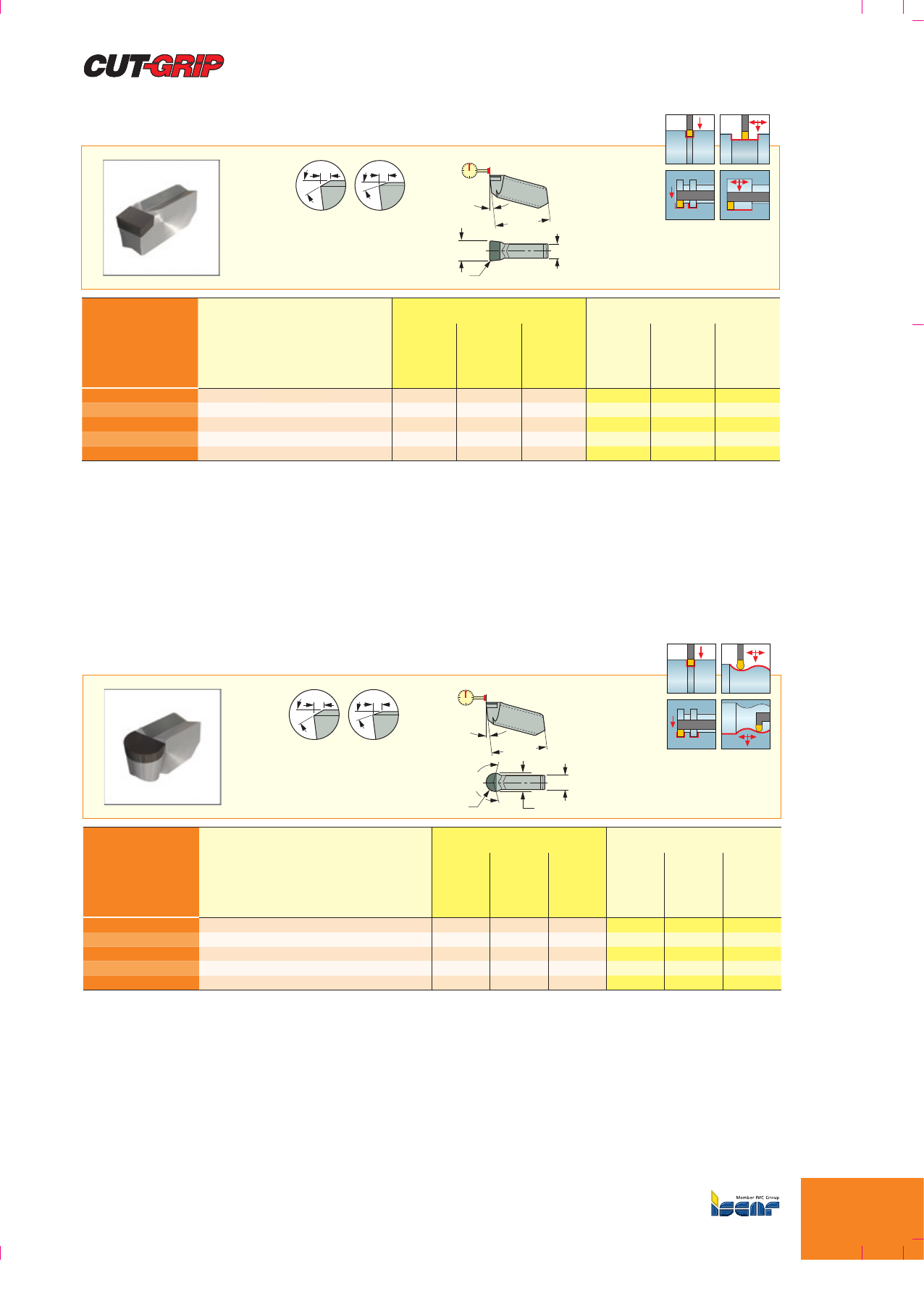

GITM

Пластины со вставками КНБ для точения и нарезания канавок по твёрдым

чёрным металлам

7°

±0.025

IB50 / IB10HIB20H

15 Ref.

0.2

20°

0.15

30°

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 M

IB20H

IB50

IB10H

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GITM 3.00K-0.20 3.00 0.20 2.4 lll0.00-0.30 0.02-0.07 0.02-0.05

GITM 4.00K-0.20 4.00 0.20 3.2 lll0.00-0.40 0.03-0.09 0.02-0.07

GITM 5.00K-0.40 5.00 0.40 4.0 lll0.00-0.50 0.05-0.13 0.03-0.10

GITM 6.00K-0.40 6.00 0.40 4.8 lll0.00-0.60 0.05-0.15 0.04-0.12

GITM 8.00K-0.40 8.00 0.40 6.0 l0.00-0.80 0.07-0.20 0.05-0.16

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104).

Закалённая сталь

GITM (Полный радиус)

Пластины со вставками КНБ с полным радиусом для точения и нарезания

канавок по твёрдым чёрным металлам

7°

200°

15 Ref.

±0.025

0.2

20°

0.15

30°

IB50 / IB10HIB20H

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 M D1 min

IB20H

IB50

IB10H

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GITM 3.00K-1.50 3.00 1.50 2.4 160.0 lll0.00-0.30 0.03-0.10 0.02-0.06

GITM 4.00K-2.00 4.00 2.00 3.2 160.0 lll0.00-0.40 0.04-0.14 0.02-0.09

GITM 5.00K-2.50 5.00 2.50 3.9 160.0 lll0.00-0.50 0.05-0.18 0.03-0.11

GITM 6.00K-3.00 6.00 3.00 5.0 160.0 lll0.00-0.60 0.06-0.22 0.04-0.13

GITM 8.00K-4.00 8.00 4.00 5.6 160.0 l0.00-0.80 0.08-0.29 0.05-0.17

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S (B23)

• GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104).

GIA-K (W=3-6)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B46

GIPY

Прецизионные односторонние пластины с полным радиусом и острыми

кромками для профилирования по жаропрочным сплавам

7°

±0.025

15.3 Ref.

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.05 M

IC20

IC07

IC907

IC806

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIPY 3.00-1.50 3.00 1.50 2.4 llll 0.19-0.28 0.08-0.15

GIPY 4.00-2.00 4.00 2.00 3.2 llll 0.22-0.37 0.10-0.20

GIPY 5.00-2.50 5.00 2.50 3.9 llll 0.24-0.46 0.13-0.23

GIPY 6.00-3.00 6.00 3.00 5.0 l l l 0.26-0.55 0.15-0.27

GIPY 8.00-4.00 8.00 4.00 5.6 lll 0.34-0.74 0.20-0.36

• Дуга режущей кромки до 250° • Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-P8 (B25)

• CGHN-S (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L

(B104).

GIPA (W=3-6)

Прецизионные двухсторонние пластины с полированным

углом уклона для обработки алюминия

GIPA…D-ID5

7°

±0.025

15 Ref.

Параметры Рекомендованные

режимы

Обозначение W±0.02 R±0.03 M

IC20

ID5

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIPA 3.00-0.20 3.00 0.20 2.4 l0.25-1.80 0.12-0.20 0.08-0.14

GIPA 3.00-0.20-D (1) 3.00 0.20 2.4 l0.25-1.80 0.12-0.25 0.09-0.16

GIPA 4.00-0.40 4.00 0.40 3.2 l0.50-2.40 0.14-0.31 0.10-0.20

GIPA 5.00-0.40 5.00 0.40 4.0 l0.50-3.00 0.16-0.34 0.11-0.23

GIPA 6.00-0.40 6.00 0.40 4.8 l0.50-3.60 0.19-0.41 0.11-0.26

• Dmin для внутренней обработки = 70 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Односторонние пластины - со вставкой PCD

Державки: см. стр.: C#-GHDR/L (G11) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) • CGHN-DG (B24) • CGHN-S

(B23) • CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L (B21) • GHIUR/L-UC (C9) • GHMPR/L (B18) •

GHMR/L (B18) • GHSR/L (B104).

Жаропрочные сплавы • Алюминий

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B47

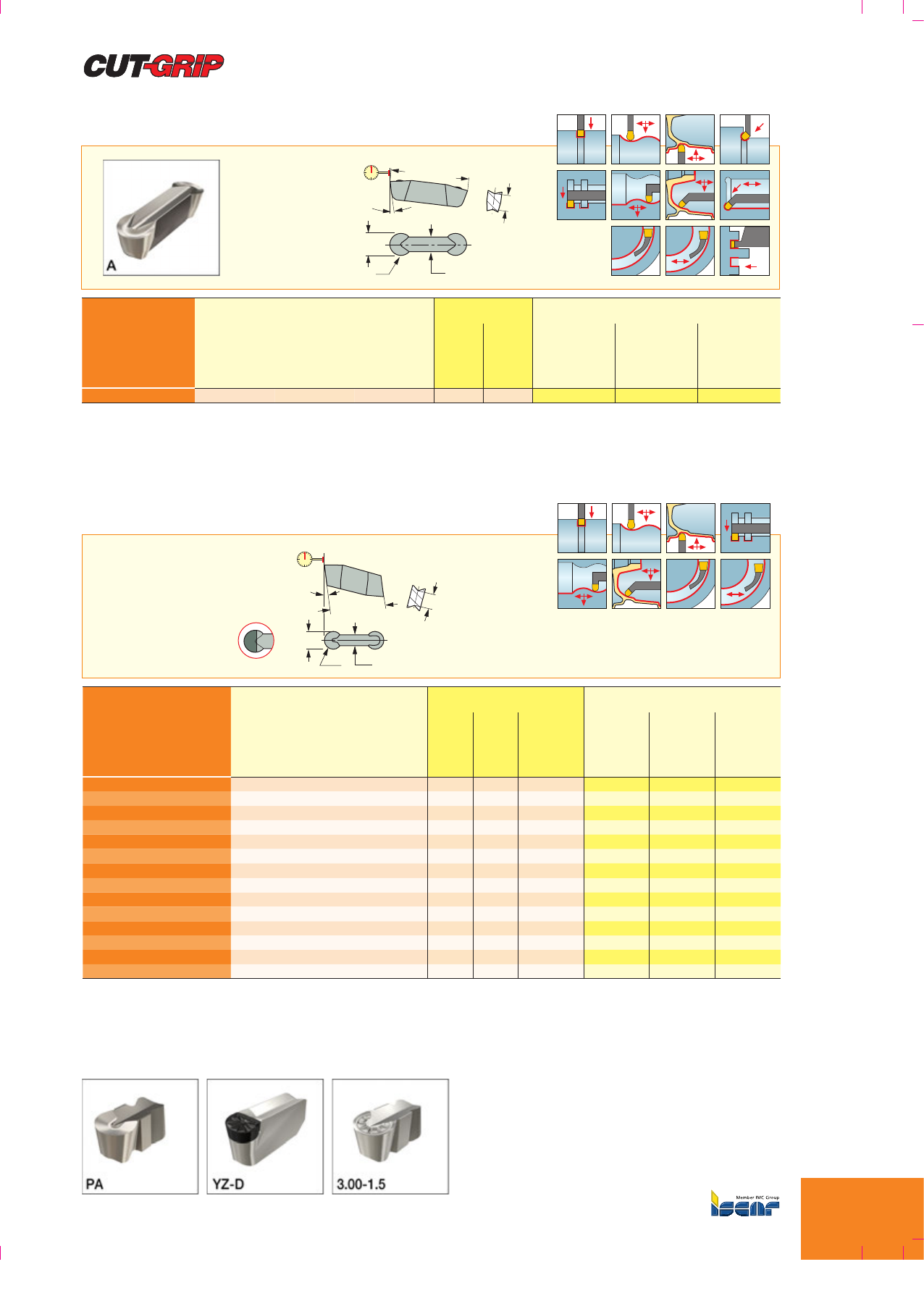

GDMA

Прессованные двухсторонние пластины с полированным углом

уклона для обработки алюминия

7°

±0.1

6.4

30 Ref.

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.05 R±0.05 M

IC07

IC507

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GDMA 840 8.00 4.00 5.6 l l 0.00-4.00 0.24-0.67 0.14-0.38

• Для тяжёлых черновых режимов • Dmin для внутренней обработки = 65 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-

145.

Державки: см. стр.: CF5 GHIFR-8A (C2) • CF5 GHIUR-15A (C3) • GADR/L-8 (B28) • GHDKR/L (C10) • GHIFR/L-A (C9) • GHIR/L (W=7.0-8.3) (B93) •

GHIUR/L-C-A(15° и 27.5°) Резцы (C8) • GHIUR/L-UC (C9).

Может резать арки до 250°

Алюминий

GIPA (Полный радиус W=3-6)

Прецизионные двухсторонние пластины с полированным

углом уклона для обработки алюминия

7°

±0.025

15 Ref.

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.05 M

IC20

IC806

ID5

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIPA 3.00-1.50 3.00 1.50 2.4 l0.00-1.50 0.15-0.30 0.08-0.16

GIPA 3.00-1.50-D (1) 3.00 1.50 2.4 l0.00-1.50 0.19-0.36 0.09-0.19

GIPA 3.00-1.50YZ-D (2) 3.00 1.50 2.4 l0.00-1.50 0.19-0.36 0.09-0.19

GIPA 4.00-2.00 4.00 2.00 3.2 l l 0.00-2.00 0.20-0.43 0.10-0.22

GIPA 4.00-2.00-D (1) 4.00 2.00 3.2 l0.00-2.00 0.25-0.53 0.12-0.26

GIPA 4.00-2.00YZ-D (2) 4.00 2.00 3.2 l0.00-2.00 0.25-0.53 0.12-0.26

GIPA 5.00-2.50 5.00 2.50 3.9 l l 0.00-2.50 0.21-0.48 0.09-0.24

GIPA 5.00-2.50-D (1) 5.00 2.50 3.9 l0.00-2.50 0.22-0.60 0.11-0.30

GIPA 5.00-2.50YZ-D (2) 5.00 2.50 3.9 l0.00-2.50 0.22-0.60 0.11-0.30

GIPA 6.00-3.00 6.00 3.00 4.8 l0.00-3.00 0.21-0.58 0.11-0.29

GIPA 6.00-3.00-D (1) 6.00 3.00 4.8 l0.00-3.00 0.26-0.72 0.13-0.36

GIPA 6.00-3.00YZ 6.00 3.00 4.8 l0.00-3.00 0.21-0.58 0.11-0.29

GIPA 6.00-3.00YZ-D (2) 6.00 3.00 4.8 l0.00-3.00 0.26-0.72 0.13-0.36

GIPA 6.00-3.00CB (3) 6.00 3.00 4.8 l0.00-3.00 0.21-0.58 0.11-0.29

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Односторонние пластины - со вставкой PCD. (2) Односторонние пластины с напайной вставкой PCD со стружколомом. (3) Односторонние пластины

с плоской вставкой PCD со стружколомом.

Державки: см. стр.: C#-GHDR/L (G11) • CF5 GHIUR-15A (C3) • CGHN 26-M (B95) • CGHN 32-DGM (B97) • CGHN 32-M (B96) • CGHN-D (B24) •

CGHN-DG (B24) • CGHN-S (B23) • CGPAD (B23) • GHDKR/L (C10) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHGR/L

(B21) • GHIFR/L-A (C9) • Резцы GHIUR/L-C-A (15° и 27.5°) (C8) • GHMPR/L (B18) • GHMR/L (B18) • GHSR/L (B104).

GIPA (W=3-6)

• Алюминий

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B48

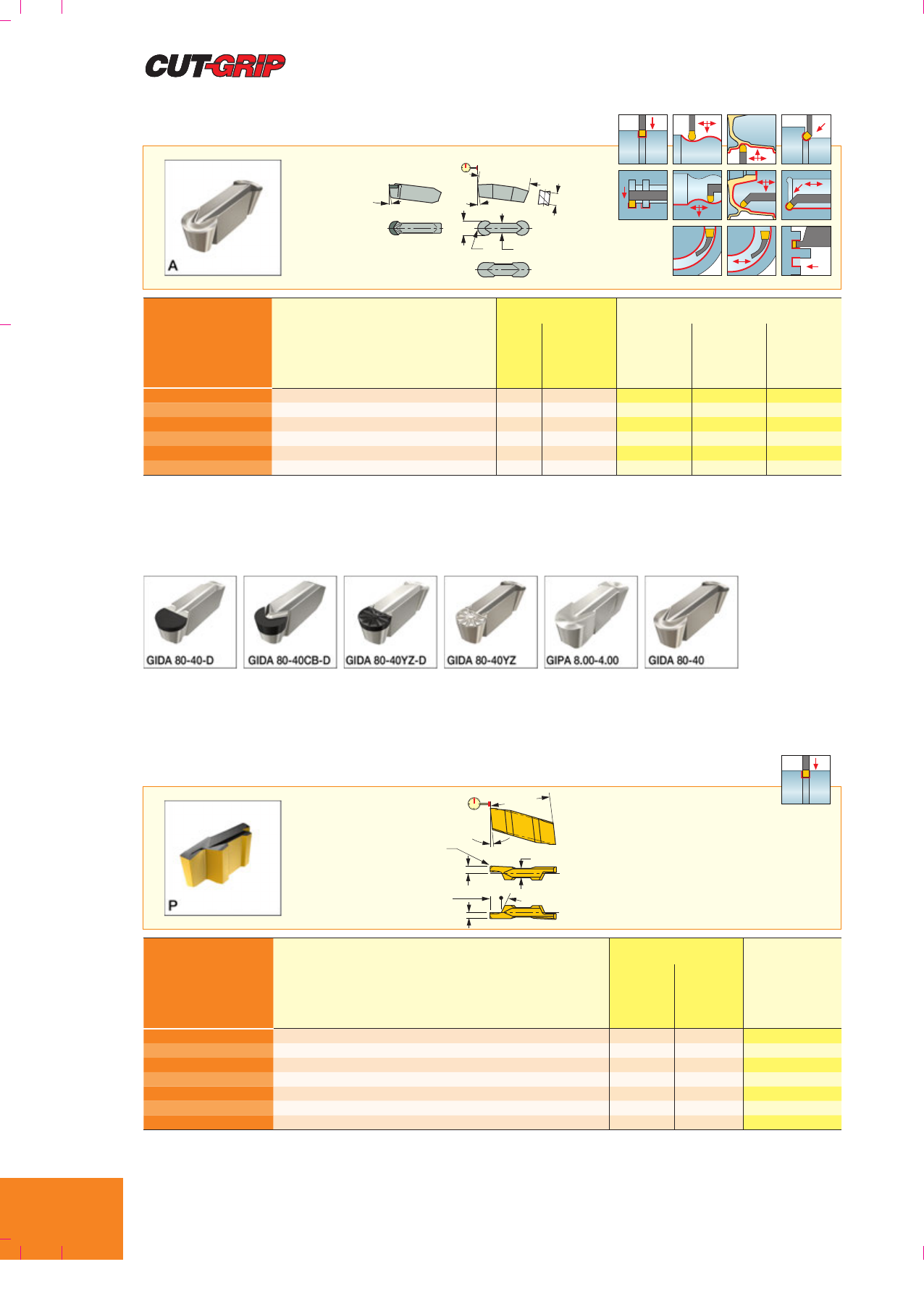

GIPA/GIDA 8 (Полный радиус)

Прецизионные двухсторонние пластины с

полированным углом уклона для обработки алюминия

10° 6.4

7°

GIDA 80-40CB

GIPA 8.00-4.00

GIDA 80-40

±0.025

30 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 M

IC20

ID5

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GIDA 80-40 8.00 4.00 5.6 l0.00-4.00 0.24-0.67 0.14-0.38

GIDA 80-40-D 8.00 4.00 5.6 l0.00-4.00 0.24-0.67 0.14-0.38

GIDA 80-40CB-D (1) 8.00 4.00 5.6 l0.00-4.00 0.24-0.67 0.14-0.38

GIDA 80-40YZ 8.00 4.00 5.6 l0.00-4.00 0.24-0.67 0.14-0.38

GIDA 80-40YZ-D 8.00 4.00 5.6 l0.00-4.00 0.35-0.96 0.18-0.48

GIPA 8.00-4.00 8.00 4.00 6.0 l0.00-4.00 0.24-0.67 0.14-0.38

• ID5 - односторонняя пластина со вставкой PCD. • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Устанавливается только на державки GHDR/L...-8

Державки: см. стр.: C#-GHDR/L (G11) • CF5 GHIFR-8A (C2) • CF5 GHIUR-15A (C3) • CGHN-8-10D (B28) • GADR/L-8 (B28) • GAFG-R/L-8 (E42) •

GHDKR/L (C10) • GHDR/L (длинное гнездо) (B26) • GHDR/L-8A (C10) • GHDR/L-JHP (длинное гнездо) (B26) • GHFGR/L-8 (E40) • GHIFR/L-A (C9) •

GHIR/L (W=7.0-8.3) (B93) • GHIUR/L-C-A(15° & 27.5°) Резцы (C8) • GHIUR/L-UC (C9).

GIP-RX/LX

Прецизионные двухсторонние пластины для нарезания наружных канавок

рядом с уступом

Tmax-r

7°

±0.025

15.3

Ref

25°

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.03 Tmax-r M F1

IC830

IC808

(нарезка канавок)

(мм/об)

GIP 0.80-0.00R/LX 0.80 0.00 1.60 2.4 1.6 l0.02-0.04

GIP 1.00-0.00R/LX 1.04 0.00 2.00 2.4 1.6 l0.02-0.05

GIP 1.19-0.1RX 1.19 0.10 2.00 2.4 1.6 l0.03-0.05

GIP 1.57-0.15 R/LX 1.57 0.15 2.70 2.4 1.7 l0.04-0.06

GIP 1.57-0.79RX 1.57 0.79 2.80 2.4 1.7 l0.04-0.08

GIP 2.00-0.15 R/LX 2.00 0.15 3.00 2.4 1.7 l0.05-0.08

GIP 2.39-1.19RX 2.39 1.19 3.90 2.4 1.7 l0.06-0.12

• Для обеспечения необходимого зазора, гнездо державки нужно модифицировать в соответствии с профилем пластины. • Руководство по

эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: GHMPR/L (B18) • GHMR/L (B18).

Алюминий • Обработка возле уступа

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B49

GHMUR/L

Наружные державки для подрезки 45°

1.5

45°

Обозначение W max h b l1l2f

GHMUR/L 16 4.80 16.0 16.0 112.00 25.0 19.0

GHMUR/L 20 6.40 20.0 20.0 122.00 25.0 23.0

GHMUR/L 25 6.40 25.0 25.0 137.00 25.0 28.0

• Для D>100 мм, можно использовать пластины GIP/GIF (типы с зазором UN, D и G не требуются).

Пластины: см. стр.: GIMY-UN (B49) • GIP-UN (B50).

Обозначение Винт Ключ

GHMUR/L 16 SR M6X16DIN912 HW 5.0

GHMUR/L 20 SR M6X20DIN912 HW 5.0

GHMUR/L 25 SR M6X25DIN912 UNB. HW 5.0

ЗАПЧАСТИ

Изображена правосторонняя

Подрезка

GIMY-UN

Прессованные односторонние пластины для наружной подрезки

7°

±0.025

15 Ref.

Параметры Рекомендованные

режимы

Обозначение W±0.05 R±0.05 MTmax-r

IC8250

(нарезка канавок)

(мм/об)

GIMY 315-UN 3.00 1.50 2.4 2.00 l0.05-0.15

GIMY 420-UN 4.00 2.00 3.2 2.50 l0.05-0.15

• Для подрезки 45° при D 100 мм, можно применять стандартные пластины GIMY. • Руководство по эксплуатации и режимы резания: см. стр. B132-

145.

Державки: см. стр.: GHMUR/L (B49).

GIP-RX/LX

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B50

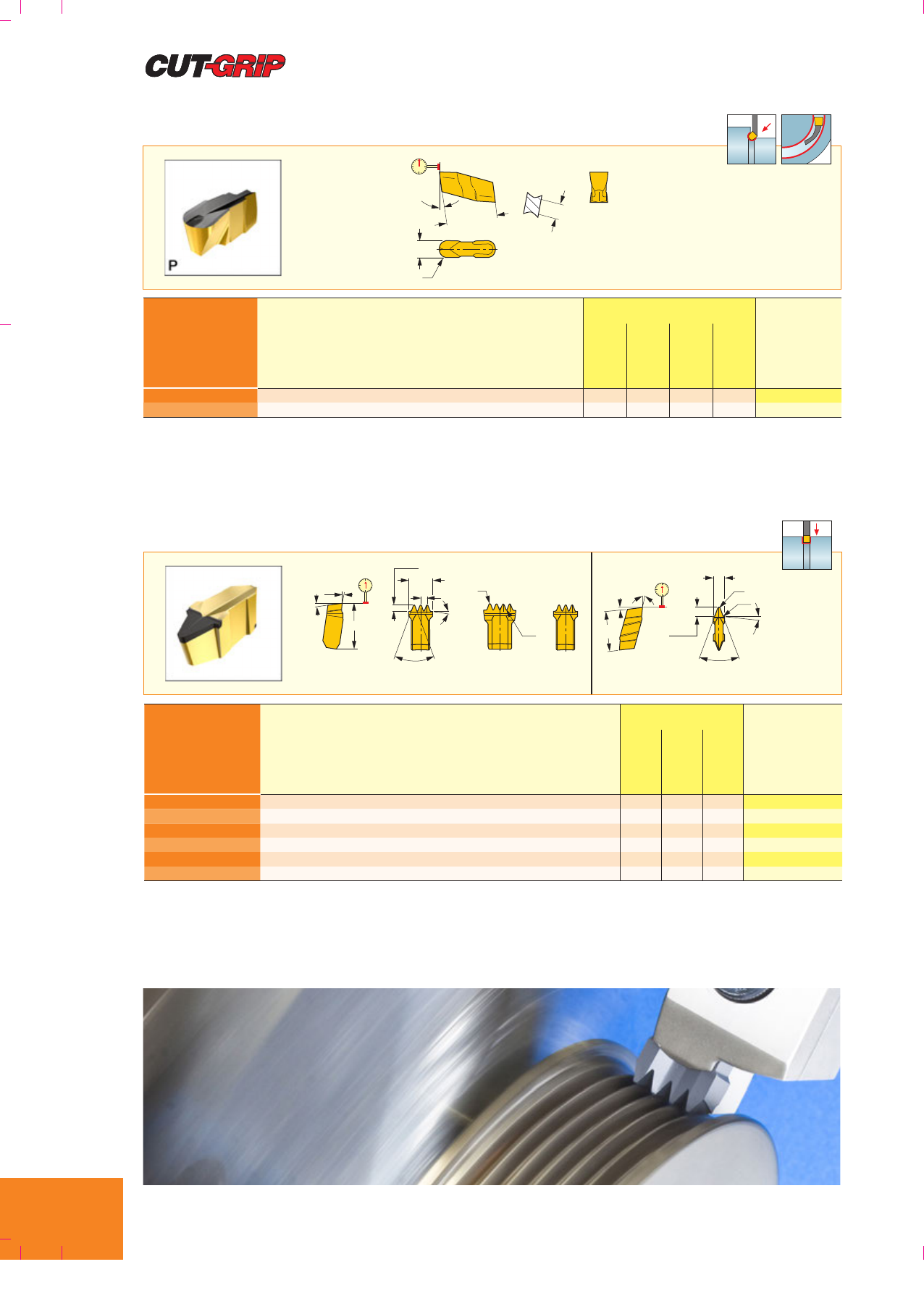

GIP-UN

Прецизионные двухсторонние пластины для наружной подрезки

15.3 Ref.

7°

±0.025

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.05 R±0.05 D min MTmax-r

IC830

IC8250

IC808

IC20

(нарезка

канавок)

(мм/об)

GIP 3.00-1.50UN 3.00 1.50 35.00 2.4 4.00 llll 0.05-0.15

GIP 4.00-2.0UN 4.00 2.00 35.00 3.2 4.00 l l 0.05-0.15

• Не рекомендуются для точения. • Для подрезки 45° при D 100 мм, можно применять другие пластины GIP. • Руководство по эксплуатации и

режимы резания: см. стр. B132-145.

Державки: см. стр.: C#-GHDR/L (G11) • CGHN-DG (B24) • CGPAD (B23) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) •

GHMPR/L (B18) • GHMR/L (B18) • GHMUR/L (B49).

GPV

Прецизионные пластины для нарезания поликлиновых V-канавок

±0.025 ±0.025

l Ref

40˚±30´Typ.

GPV 14GPV 17GPV 8

40˚±30´Typ

GPV 3, 4

5˚ Typ.

Tmax-r

5˚

7˚

5˚

Typ.

Tmax-r

5˚

7˚

l Ref

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение WP±0.03 Tmax-r R±0.05 R1±0.05 Z l

IC8250

IC428

IC5010

(нарезка канавок)

(мм/об)

GPV 3-2.34-1 (1) 2.80 2.34 2.21 0.32 0.20 115.30 l l 0.06-0.15

GPV 4-3.56-1 (1) 4.03 3.56 3.42 0.45 0.30 115.30 lll 0.06-0.15

GPV 8-2.34-3 (2) 7.48 2.34 2.21 0.32 0.20 3 15.30 l l 0.06-0.15

GPV 14-2.34-4 (3) 9.82 2.34 2.21 0.32 0.20 4 24.00 lll 0.06-0.15

GPV 14-3.56-3 (3) 11.14 3.56 3.42 0.45 0.30 3 24.00 lll 0.06-0.15

GPV 17-3.56-4 (4) 14.68 3.56 3.42 0.45 0.30 4 24.00 lll 0.06-0.15

• Для обеспечения необходимого зазора, гнездо державки нужно модифицировать в соответствии с профилем пластины. • Руководство по эксплуатации и

режимы резания: см. стр. B132-145.

(1) Используйте державки, подходящие для пластин GIP 3 / GIP 4 (2) Используйте державки, подходящие для пластин GIMY 808 (3) Используйте

державки, подходящие для пластин TIGER 14 (4) Используйте державки, подходящие для пластин TIGER 17.

Державки: см. стр.: C#-GHDR/L (G11) • GHDR/L (Короткое гнездо) (B19) • GHDR/L-JHP (Короткое гнездо) (B20) • GHDR/L/N 12/14 (B68) • GHMPR/L

(B18) • GHMR/L (B18).

Подрезка • V-образные канавки

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B51

HLPGR/L

Державки для пластин L-типа LPGIR/L

Обозначение Tmax-r h h1h4bAf l1l2

HLPGR/L 2525-12-A3.5-T25 25.00 25.0 25.0 7.0 25.0 3.50 23.25 160.00 50.0

HLPGR/L 3225-12-A3.5-T25 25.00 32.0 32.0 - 25.0 3.50 23.25 160.00 50.0

HLPGR/L 2525-12-A4.5-T30 30.00 25.0 25.0 7.0 25.0 4.50 22.75 160.00 55.0

HLPGR/L 3225-12-A4.5-T30 30.00 32.0 32.0 - 25.0 4.50 22.75 160.00 55.0

• Если врезание в торец осуществляется раньше чем нарезание радиальных канавок, удостоверьтесь, что нижний суппорт пластины выступает за

наружный диаметр канавки.

Обозначение Винт Ключ

HLPGR/L SR M6X20DIN912 HW 5.0

ЗАПЧАСТИ

T/L канавки

LPGIR

Пластины для нарезания осевых канавок внутри радиальных канавок,

и радиальных канавок внутри осевых канавок

D1 min

Tmax-a

Параметры

Обозначение W R M Tmax-aL3aD1 min

IC907

LPGIL 12-8-2T4PR 2.00 0.20 4.0 4.00 30.00 8.00 200.0 l

LPGIR 12-8-2T4PR 2.00 0.20 4.0 4.00 30.00 8.00 200.0 l

LPGIL 12-8.5-3T5PR 3.00 0.30 3.5 5.00 30.00 8.50 200.0 l

LPGIR 12-8.5-3T5PR 3.00 0.30 3.5 5.00 30.00 8.50 200.0 l

LPGIL 12-9.5-4T6PR 4.00 0.40 3.5 6.00 30.00 9.50 200.0 l

LPGIR 12-9.5-4T6PR 4.00 0.40 3.5 6.00 30.00 9.50 200.0 l

LPGIL 12-11-5T6.5PR 5.00 0.40 4.5 6.50 30.00 11.00 200.0 l

LPGIR 12-11-5T6.5PR 5.00 0.40 4.5 6.50 30.00 11.00 200.0 l

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

GIP-UN

GPV

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B52

PHGR/L

Державки для наружного точения и нарезания канавок

Dmax

fWTmax-r

Обозначение W min W max D max(1) Tmax-r h b l1l2f h4AПластины

PHGR/L 16-2.4 2.40 3.18 34.0 17.00 16.0 16.0 110.00 33.0 15.1 5.5 1.90 GDMW 2.4/GDMY 318

PHGR/L 20-2.4 2.40 3.18 34.0 17.00 20.0 20.0 120.00 33.0 19.1 - 1.90 GDMW 2.4/GDMY 318

PHGR/L 25-2.4 2.40 3.18 34.0 17.00 25.0 25.0 140.00 33.0 24.1 - 1.90 GDMW 2.4/GDMY 318

• Руководство по эксплуатации: см. стр. B132-145.

(1) Макс. отрезной диаметр

Пластины: см. стр.: GDMW 2.4 (B53).

Обозначение Винт Ключ

PHGR/L SR M5X20DIN912 HW 4.0

ЗАПЧАСТИ

Изображена левосторонняя

PHAR/L

Державки для адаптеров PADR/L для наружной обработки

Tmax-r

Обозначение Tmax-r h b l1h4Адаптер(1)

PHAR/L 20 16.30 20.0 20.0 140.00 10.0 PADR/L 2.4

PHAR/L 25 16.30 25.0 25.0 140.00 5.0 PADR/L 2.4

(1) Адаптеры заказываются отдельно.

Державки: см. стр.: PADR/L (B53).

Обозначение Винт Ключ Винт нижнего крепления Ключ 1

PHAR/L SR 76-1368 HW 4.0 SR M5-04451 T-20/5

ЗАПЧАСТИ

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B53

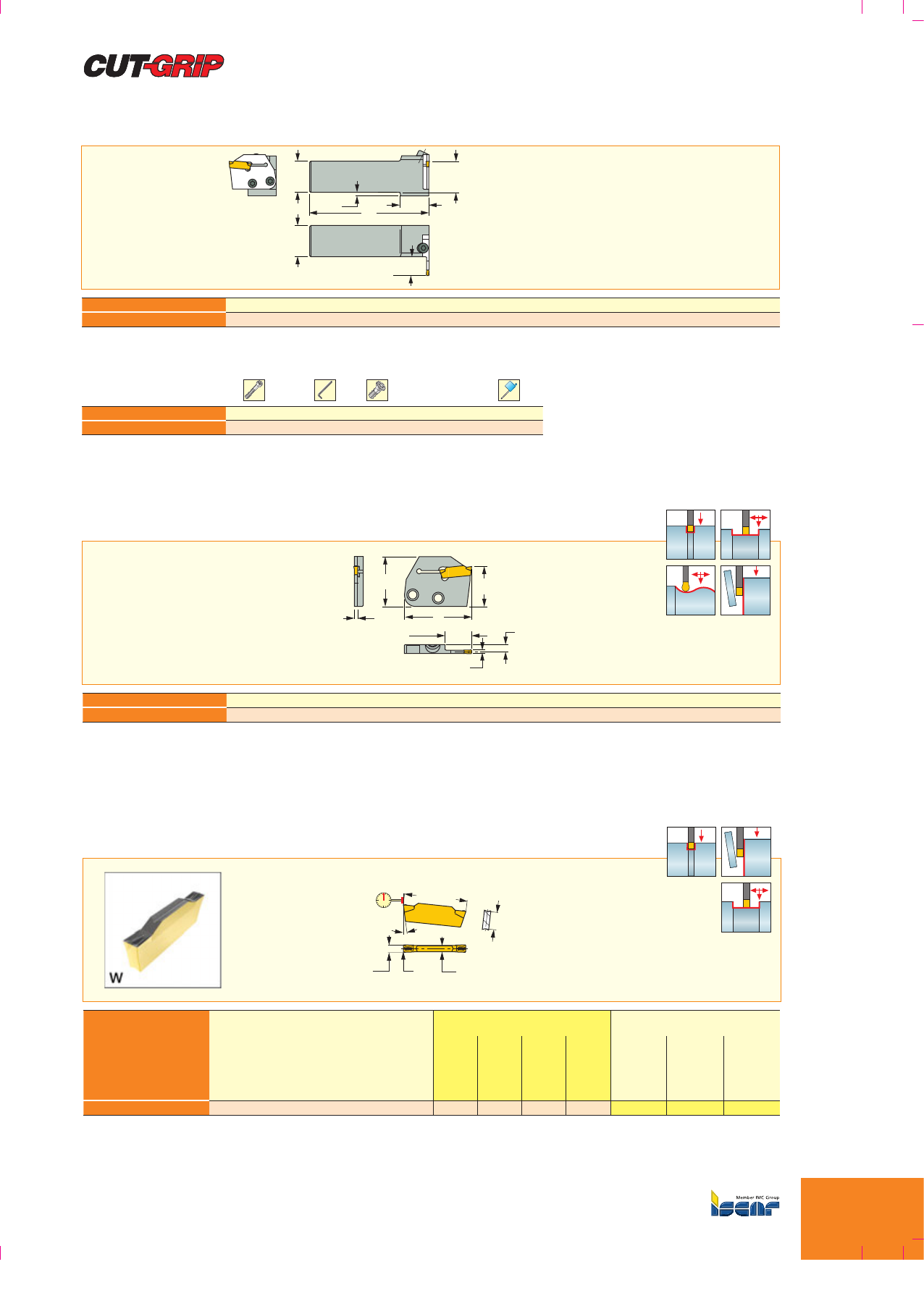

PHAPR/L

Державки для наружной обработки для адаптеров PADR/L

с перпендикулярным креплением

Tmax-r

Обозначение Tmax-r h b l1h4Адаптер(1)

PHAPR/L 25 16.30 25.0 25.0 140.00 5.0 PADL/R 2.4

(1) Адаптеры заказываются отдельно

Обозначение Винт Ключ Винт нижнего крепления Ключ 1

PHAPR/L 25 SR 76-1368 HW 4.0 SR M5-04451 T-20/5

ЗАПЧАСТИ

Изображена левосторонняя • Используйте левостороннюю

державку с правосторонним адаптером.

PADR/L

Адаптеры для канавочно-токарных пластин GDMW/GDMY

B1h1

Tmax-r

Обозначение W min W max Tmax-r l1Ah1B1f2

PADR/L 2.4 2.40 3.18 16.30 41.00 1.90 24.0 30.0 4.20

• Руководство по эксплуатации: см. стр. B132-145.

Пластины: см. стр.: GDMW 2.4 (B53).

Державки: см. стр.: PHAPR/L (B53) • PHAR/L (B52).

GDMW 2.4

Прессованные двухсторонние пластины для наружного точения, нарезания

канавок и отрезки

20 Ref.

7˚

±0.1

WRM

5.5

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.04 R±0.03 MTmax-r

IC830

IC808

IC20

IC20N

(mm)

(точение)

(мм/об)

(нарезка

канавок)

(мм/об)

GDMW 2.4 2.40 0.18 2.0 18.00 llll0.25-1.50 0.07-0.12 0.05-0.08

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: PADR/L (B53) • PHGR/L (B52) • PHSR/L (B103).

Державки и пластины GDMW

PHAR/L

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B54

PCHR/L-24

Державки для нарезания канавок, отрезки, и растачивания кольцевых

канавок. Для пластин с 5 кромками

Tmax-r

Обозначение h b W min W max(2) f l1l2h4Tmax-r(3) Пластины

PCHR/L 10-24 10.0 10.0 0.50 3.20 (4) 8.5 120.00 19.5 6.0 6.50 PENTA 24

PCHR/L 12-24 12.0 12.0 0.50 3.20 (4) 10.5 120.00 19.5 4.0 6.50 PENTA 24

PCHR/L 16-24 16.0 16.0 0.50 3.20 (4) 14.5 120.00 19.5 - 6.50 PENTA 24

PCHR/L 20-24 20.0 20.0 0.50 3.20 (4) 18.5 120.00 19.5 - 6.50 PENTA 24

PCHR/L 25-24 25.0 25.0 0.50 3.20 (4) 23.5 135.00 19.5 - 6.50 PENTA 24

PCHR/L 25-24-8 (1) 25.0 25.0 6.25 8.20 22.5 135.00 19.5 - 6.50 PENTAS 24-8

(1) Применяется только со спец. пластинами (2) Значение Wmax для стандартных пластин PENTA 24 равно 3.18 (3) Информация: см. данные по

пластине (4) Ширина до 6.2 мм - на заказ

Пластины: см. стр.: PENTA 24N-J (B57) • PENTA 24N-J (Полный радиус) (B58) • PENTA 24N-PF (B58) • PENTA 24N-Z (B59) • PENTA 24R/L-J (D53) •

PENTA 24R/L-Z (D55).

Обозначение Винт Ключ

PCHL 10-24 SR 16-212-01397L T-2010/5

PCHR 10-24 SR 16-212-01397 T-2010/5

PCHL 12-24 SR 16-212-01397L T-2010/5

PCHR 12-24 SR 16-212-01397 T-2010/5

PCHL 16-24 SR 16-212-01397L T-2010/5

PCHR 16-24 SR 16-212-01397 T-2010/5

PCHL 20-24 SR 16-212-01397L T-2010/5

PCHR 20-24 SR 16-212-01397 T-2010/5

PCHL 25-24 SR 16-212-01397L T-2010/5

PCHR 25-24 SR 16-212-01397 T-2010/5

PCHL 25-24-8 SR PCHL-8-06642 T-15/5

PCHR 25-24-8 SR PCHR-8-06642 T-15/5

ЗАПЧАСТИ

Изображена правосторонняя

PCHR/L-34

Державки для нарезания канавок, отрезки, и растачивания кольцевых

канавок. Для пластин с 5 кромками

Tmax-r

Обозначение h b W min W max f l1l2h4Tmax-r(1)

PCHR/L 16-34 16.0 16.0 1.50 4.00 14.2 120.00 31.0 9.0 10.00

PCHR/L 20-34 20.0 20.0 1.50 4.00 18.2 120.00 31.0 6.0 10.00

PCHR/L 25-34 25.0 25.0 1.50 4.00 23.2 135.00 31.0 - 10.00

PCHR/L 32-34 32.0 32.0 1.50 4.00 30.1 135.00 31.0 - 10.00

(1) Информация: см. данные по пластине.

Пластины: см. стр.: PENTA 34F-R/L (E51) • PENTA 34N-C (B61) • PENTA 34N-PB (B60) • PENTA 34R/L-C (D57) • PENTA 34R/L-PB (D58).

Обозначение Винт Ключ

PCHR/L-34 SR 16-212-01397 T-2010/5

ЗАПЧАСТИ

Изображена правосторонняя

PENTACUT (5 режущих кромок)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B55

PCHPR/L

Перпендикулярные державки для обработки торца, нарезания канавок,

отрезки, и растачивания кольцевых канавок. Для пластин с 5 кромками

Фиксация

Tmax-a

Обозначение h b W min W max f F1l1l2h4Tmax-a(1)

PCHPR/L 16-24 16.0 16.0 0.50 3.20 (2) 1.5 (3) 23.5 120.00 11.5 - 6.50

PCHPR/L 20-24 20.0 20.0 0.50 3.20 (2) 1.5 (3) 28.0 120.00 11.5 - 6.50

PCHPR/L 25-24 25.0 25.0 0.50 3.20 (2) 1.5 (3) 33.0 135.00 11.5 - 6.50

PCHPR/L 20-34 20.0 20.0 1.40 4.00 1.9 34.0 120.00 15.0 6.0 10.00

PCHPR/L 25-34 25.0 25.0 1.40 4.00 1.9 34.0 135.00 15.0 - 10.00

(1) Информация: см. данные по пластине. (2) Для пластин с шириной W<3.2 мм (3) Ширина до 6.2 мм - на заказ.

Пластины: см. стр.: PENTA 24N-J (B57) • PENTA 24N-J (Полный радиус) (B58) • PENTA 24N-PF (B58) • PENTA 24N-Z (B59) • PENTA 24R/L-J (D53) •

PENTA 24R/L-Z (D55) • PENTA 34F-R/L (E51) • PENTA 34N-C (B61) • PENTA 34N-PB (B60) • PENTA 34R/L-C (D57) • PENTA 34R/L-PB (D58).

Обозначение Винт Ключ

PCHPL 16-24 SR 16-212-01397 T-20/5

PCHPR 16-24 SR 16-212-01397L T-20/5

PCHPL 20-24 SR 16-212-01397 T-20/5

PCHPR 20-24 SR 16-212-01397L T-20/5

PCHPL 25-24 SR 16-212-01397 T-20/5

PCHPR 25-24 SR 16-212-01397L T-20/5

PCHPR/L 20-34 SR 16-212-01397 T-20/5

PCHPR/L 25-34 SR 16-212-01397 T-20/5

ЗАПЧАСТИ

Изображена правосторонняя

B55

PCADR/L

Адаптеры для канавочных пластин PENTACUT

F1l2

l1A1

Fh1B1

FF1

MAHR (Правостор. державка)

MAHL (Левостор. державка)

MAHPR (Правостор. перпендикулярная державка)

(Правостор. адаптер) (Правостор. адаптер)

Обозначение W min W max l2l1f2f3A2h1B1A1

PCADR/L 24N 0.50 3.18 (1) 17.0 41.50 3.20 2.00 5.2 24.0 30.3 9.00

PCADR/L 34N 1.50 4.00 29.6 54.20 3.35 1.85 5.2 24.0 31.0 11.00

• Tmax и Dmax в соответствии с ограничением пластины.

(1) Ширина до 6.2 мм - на заказ

Пластины: см. стр.: PENTA 24N-J (B57) • PENTA 24N-J (Полный радиус) (B58) • PENTA 24N-PF (B58) • PENTA 24N-Z (B59) • PENTA 24R/L-J (D53) •

PENTA 24R/L-Z (D55) • PENTA 34F-R/L (E51) • PENTA 34N-C (B61) • PENTA 34N-PB (B60) • PENTA 34R/L-C (D57) • PENTA 34R/L-PB (D58).

Державки: см. стр.: C#-MAHD-JHP () • MAHPR/L-JHP () • MAHR/L-JHP () • MAHR/L (B22) • MAHPR/L (B22) • C#-MAHD (G7) • C#-MAHPD (G7) •

C#-MAHUR/L (G5) • C#-MAHDR-45 (G4) • C#-MAHDOR (G5) • HSK A63WH-MAHUR/L (G17) • HSK A-WH-MAHDR/L-45 (G16) • HSK A63WH-MAHDOR

(G17) • IM-MAHD (G26) • IM-MAHPD (G27) • IM63 XMZ MAHUR/L (G25) • IM63 XMZ MAHDR-45 (G23) • IM63 XMZ MAHDOR (G24).

Обозначение Винт Ключ

PCADL 24N SR 16-212-01397L(1) T-2010/5

PCADR 24N SR 16-212-01397(2) T-2010/5

PCADR/L 34N SR 16-212-01397 T-2010/5

ЗАПЧАСТИ

(1) Для левосторонних державок

(2) Для правосторонних державок

F=F1(правостор.хвостовик)+f2(правостор.

адаптер)=F1(левостор.хвостовик)+f2(левостор.

адаптер).

• F=F1(левостор.хвостовик)+f3(правостор.

адаптер)=F1(правостор.

хвостовик)+f3(левостор. адаптер)

PCHR/L-24

PCHR/L-34

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B56

PCHBR/L

Двухсторонние корпус-лезвия для нарезания канавок и отрезки,

для пластин PENTACUT

B1h1

Обозначение B1W min W max h1f2(2) l1A2Пластины

PCHBR/L 26-24R (1) 26.0 0.50 6.20 21.4 7.00 110.00 8.5 PENTA 24

PCHBR 26-24L (1) 26.0 0.50 6.20 21.4 7.00 110.00 8.5 PENTA 24

PCHBL 32-24R 32.0 0.50 6.20 24.8 7.00 110.00 8.5 PENTA 24

PCHBR 32-24L 32.0 0.50 6.20 24.8 7.00 110.00 8.5 PENTA 24

PCHBR/L 26-34R 26.0 1.50 4.00 21.4 7.15 110.00 8.5 PENTA 34

PCHBR 26-34L 26.0 1.50 4.00 21.4 7.15 110.00 8.5 PENTA 34

PCHBL 32-34R 32.0 1.50 4.00 24.8 7.15 110.00 8.5 PENTA 34

PCHBR 32-34L 32.0 1.50 4.00 24.8 7.15 110.00 8.5 PENTA 34

• Ориентация пластины/ корпус-лезвия: см. последующие чертежи

(1) Корпус-лезвие с одним карманом пластины. (2) К центру пластин до ширины 4.15 мм.

Пластины: см. стр.: PENTA 24N-J (B57) • PENTA 24N-J (Полный радиус) (B58) • PENTA 24N-PF (B58) • PENTA 24N-Z (B59) • PENTA 24R/L-J (D53) •

PENTA 24R/L-Z (D55) • PENTA 34F-R/L (E51) • PENTA 34N-C (B61) • PENTA 34N-PB (B60) • PENTA 34R/L-C (D57) • PENTA 34R/L-PB (D58).

Державки: см. стр.: C#-TBK-R/L (G6) • HSK A63WH-TBK-R/L (G18) • IM63 XMZ TBK (G25) • SGTBK (F3) • SGTBR/L (F3) • SGTBU/SGTBN (F2).

Обозначение Винт Ключ

PCHBR/L 26-24R SR 16-212-01397L T-2010/5

PCHBR 26-24L SR 16-212-01397 T-2010/5

PCHBL 32-24R SR 16-212-01397L T-2010/5

PCHBR 32-24L SR 16-212-01397 T-2010/5

PCHBR/L 26-34R SR 16-212-01397 T-2010/5

PCHBR 26-34L SR 16-212-01397 T-2010/5

PCHBL 32-34R SR 16-212-01397 T-2010/5

PCHBR 32-34L SR 16-212-01397 T-2010/5

ЗАПЧАСТИ

Изображена левосторонняя

PCHBR..-24L

Фиксация

PCHBL 32-34R

PCHBL 32-34L

PCHBR 32-34L PCHBR 32-34R

PCHBL 32-34R

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B57

T(1) 24

±0.025

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 RTmax-r(1)

IC908

IC1008

(нарезка

канавок)

(мм/об)

PENTA 24N050J000 0.50 0.00 1.00 l0.02-0.04

PENTA 24N050J004 0.50 0.04 2.50 l0.02-0.05

PENTA 24N080J000 0.80 0.00 1.60 l0.02-0.05

PENTA 24N100J006 1.00 0.06 3.50 l0.03-0.07

PENTA 24N104J000 1.04 0.00 2.00 l0.02-0.07

PENTA 24N120J000 1.20 0.00 2.00 l0.03-0.07

PENTA 24N140J000 1.40 0.00 2.00 l0.03-0.08

PENTA 24N147J000 1.47 0.00 2.50 l0.03-0.08

PENTA 24N150J010 1.50 0.10 5.00 l l 0.03-0.10

PENTA 24N157J015 1.57 0.15 3.00 l0.03-0.12

PENTA 24N170J010 1.70 0.10 3.00 l0.03-0.12

PENTA 24N178J018 1.78 0.18 3.00 l0.04-0.12

PENTA 24N196J015 1.96 0.15 3.00 l0.04-0.12

PENTA 24N200J020 2.00 0.20 6.00 l l 0.04-0.12

PENTA 24N222J015 2.22 0.15 3.50 l0.04-0.16

PENTA 24N230J020 2.30 0.20 3.50 l0.04-0.16

PENTA 24N239J015 2.39 0.15 5.00 l0.04-0.16

PENTA 24N247J020 2.47 0.20 5.00 l0.04-0.16

PENTA 24N270J010 2.70 0.10 5.00 l0.04-0.16

PENTA 24N287J020 2.87 0.20 6.50 l0.04-0.16

PENTA 24N300J000 3.00 0.00 6.50 l0.04-0.10

PENTA 24N300J020 3.00 0.20 6.50 l0.04-0.16

PENTA 24N300J040 3.00 0.40 6.50 l0.04-0.16

PENTA 24N315J015 3.15 0.15 6.50 l0.04-0.16

PENTA 24N318J020 3.18 0.20 6.50 l0.04-0.16

• Растачивание канавок возможно только при использовании пластин шириной 2.39 мм и более. • Руководство по эксплуатации и режимы резания:

см. стр. B134-136.

(1)Соотношение “глубина/ диаметр детали” для нарезания канавок и отрезки: см. стр. B59.

Державки: см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54).

PCHBR/L

PENTA 24N-J

Пластина с 5 режущими кромками для отрезки и нарезания канавок, для мягких

материалов, отрезки труб, деталей малого размера и тонкостенных деталей

Угол в плане

пластины (K)

N, R, L

Радиус вершины R (мм)x100 для

нейтральной пластины. (k=0)

Либо угол в плане правосторонней

или левосторонней пластины.

(напр.,15D=15º)

010

Ширина

режущей

кромки

W(мм)x100

150

Длина

окружности

пластины

Название

линейки

PENTA J

Тип

стружколома

J, Z

Система обозначений для стандартных пластин

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B58

PENTA 24N-J (Полный радиус)

Прецизионные пятиугольные пластины с полным радиусом для нарезания

канавок по мягким материалам

±0.025

Tmax-r (1)

Параметры Рекомендованные

режимы

Обозначение W±0.02 RTmax-r(1)

IC908

f (нарезка канавок)

(мм/об)

PENTA 24N157J079 1.57 0.79 3.00 l0.05-0.08

PENTA 24N200J100 2.00 1.00 3.00 l0.05-0.12

PENTA 24N239J120 2.39 1.20 5.00 l0.06-0.16

PENTA 24N300J150 3.00 1.50 6.50 l0.06-0.20

см. стр. B134-136.

(1) Соотношение “глубина/ диаметр детали” для нарезания канавок и отрезки: см. стр. B59.

Державки: см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54).

PENTA 24N-PF

Прецизионные пятиугольные пластины с высокопозитивным режущим углом

для нарезания канавок и отрезки

Dmax

7º

RTmax-r

±0.025

Параметры Рекомендованные

режимы

Обозначение W±0.02 R R±toler Tmax-r(1)

IC908

f (нарезка канавок)

(мм/об)

PENTA 24N100PF010 1.00 0.10 0.020 4.00 l0.03-0.06

PENTA 24N150PF020 1.50 0.20 0.030 6.00 l0.03-0.09

PENTA 24N200PF020 2.00 0.20 0.030 6.50 l0.04-0.10

PENTA 24N239PF015 2.39 0.15 0.030 6.50 l0.04-0.14

PENTA 24N250PF020 2.50 0.20 0.030 6.50 l0.04-0.14

PENTA 24N300PF020 3.00 0.20 0.030 6.50 l0.04-0.14

• Руководство по эксплуатации и режимы резания: см. стр. B134-136.

(1) Соотношение “глубина/ диаметр детали” для нарезания канавок и отрезки: см. стр. B59.

Державки: см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B59

PENTA 24N-Z

Пятиугольные канавочно-отрезные пластины для деталей

малого размера и тонкостенных деталей

±0.025

Параметры Рекомендованные

режимы

Обозначение W±0.02 RTmax-r(1)

IC908

f (нарезка канавок)

(мм/об)

PENTA 24N150Z010 1.50 0.10 5.00 l0.05-0.08

PENTA 24N200Z020 2.00 0.20 6.40 l0.04-0.12

PENTA 24N300Z020 3.00 0.20 6.40 l0.04-0.16

• Режущая кромка с большим положительным углом для отрезки труб, тонкостенных деталей и малых диаметров. • Подходит для обработки

мягких материалов и подшипниковой стали на низких и средних подачах. • Руководство по эксплуатации и режимы резания: см. стр. B134-136.

(1) Соотношение “глубина/ диаметр детали” для нарезания канавок и отрезки: см. ниже.

Державки: см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-24 (B54).

PENTA 24N-J (Полный радиус)

PENTA 24N-PF ØDmax ØDmaxTmax

Dmax как функция глубины резания (T) при отрезке/ нарезании канавок для пластин PENTA 24

W±0.02 Tmax (3) Tmax / Dmax T≤3.0 T≤3.5 T≤4.0 T≤4.5 T≤5.0 T≤5.5 T≤6.5 T≤6.4

W=0.50 (1) 1.0 1.0 / N.L. --------

W=0.50 (2) 2.5 250

W=0.80 1.6 1.6 / N.L. --------

W=1.00 3.5 N.L. 250 - - - - - -

1.04≤W≤1.40 2.0 2.0 / N.L. --------

W=1.47 2.5 2.5 / N.L. --------

W=1.50 5.0 N.L. 470 210 70 30 - - -

1.57≤W≤1.96 3.0 N.L.-------

W=2.00 6.0(4) N.L. 470 210 130 75 45 20 -

2.22≤W≤2.30 3.5 N.L. 250 - - - - - -

2.39≤W≤2.50 5.0 N.L. 470 210 70 30 - - -

2.70≤W≤3.18 6.4 N.L. 470 210 135 100 70 40 20

(1) Dmax для отрезки = 2 x Tmax

(2) Для пластины с полным радиусом, Tmax = 3.0, Dmax = без ограничений

(3) Относится к прецизионной канавочной пластине - PENTA 24N050J000.

(4) Относится к отрезной пластине - PENTA 24N050J004.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B60

PENTA 34N-PB

Пятиугольные канавочно-отрезные пластины для отрезки

подшипниковой стали и других вязких материалов

R±0.03

4.3

Параметры Рекомендованные

режимы

Обозначение W±0.02 RTmax-r(1)

IC908

f (нарезка канавок)

(мм/об)

PENTA 34N150PB015 1.50 0.15 8.50 l0.03-0.06

PENTA 34N200PB020 2.00 0.20 8.50 l0.03-0.08

PENTA 34N300PB020 3.00 0.20 9.50 l0.03-0.10

• Руководство по эксплуатации и режимы резания: см. стр. B134-136.

(1) Соотношение “глубина/ диаметр детали” для нарезания канавок и отрезки: см. стр. B61.

Державки: см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-34 (B54).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B61

PENTA 34N-C

Пластина с 5 режущими кромками для отрезки и нарезания

канавок, для твёрдых материалов, тяжёлых и общих операций

±0.025

4.3

Dmax

Tmax

Параметры Рекомендованные

режимы

Обозначение W±0.02 RTmax-r(1)

IC908

f (нарезка канавок)

(мм/об)

PENTA 34N150C015 1.50 0.15 8.00 l0.03-0.07

PENTA 34N200C020 2.00 0.20 8.00 l0.04-0.14

PENTA 34N200C100 2.00 1.00 8.00 l0.05-0.16

PENTA 34N222C015 2.22 0.15 8.00 l0.05-0.14

PENTA 34N230C020 2.30 0.20 8.00 l0.05-0.14

PENTA 34N239C015 2.39 0.15 8.00 l0.05-0.15

PENTA 34N239C120 2.39 1.20 8.00 l0.05-0.18

PENTA 34N247C020 2.47 0.20 8.00 l0.05-0.18

PENTA 34N250C020 2.50 0.20 8.00 l0.05-0.18

PENTA 34N270C010 2.70 0.10 10.00 l0.05-0.18

PENTA 34N287C020 2.87 0.20 10.00 l0.05-0.18

PENTA 34N300C000 3.00 0.00 10.00 l0.04-0.10

PENTA 34N300C020 3.00 0.20 10.00 l0.06-0.22

PENTA 34N300C040 3.00 0.40 10.00 l0.06-0.25

PENTA 34N300C150 3.00 1.50 10.00 l0.06-0.20

PENTA 34N315C015 3.15 0.15 10.00 l0.06-0.20

PENTA 34N318C020 3.18 0.20 10.00 l0.06-0.22

PENTA 34N330C010 3.30 0.10 10.00 l0.06-0.20

PENTA 34N348C020 3.48 0.20 10.00 l0.06-0.25

PENTA 34N350C025 3.50 0.25 10.00 l0.06-0.30

PENTA 34N398C020 3.98 0.20 10.00 l0.06-0.30

PENTA 34N400C030 4.00 0.30 10.00 l0.06-0.30

• Руководство по эксплуатации и режимы резания: см. стр. B134-136.

(1) Соотношение “глубина/ диаметр детали” для нарезания канавок и отрезки: см. ниже.

Державки: см. стр.: PCADR/L (B55) • PCHBR/L (B56) • PCHPR/L (B55) • PCHR/L-34 (B54).

PENTA 34N-PB

ØDmax ØDmaxTmax

Dmax как функция глубины резания (T) при отрезке/ нарезании канавок для пластин PENTA 34

W±0.02 T≤5.0 T≤6.0 T≤7.0 T≤8.0 T≤8.5 T≤9.0 T≤10.0

1.50 ≤ W ≤ 2.69 Б.О. 350 165 100 55 - -

2.70 ≤ W ≤ 4.00 55 20

Dmax для отрезки = 2 x Tmax

Б.О. = Без ограничения

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B62

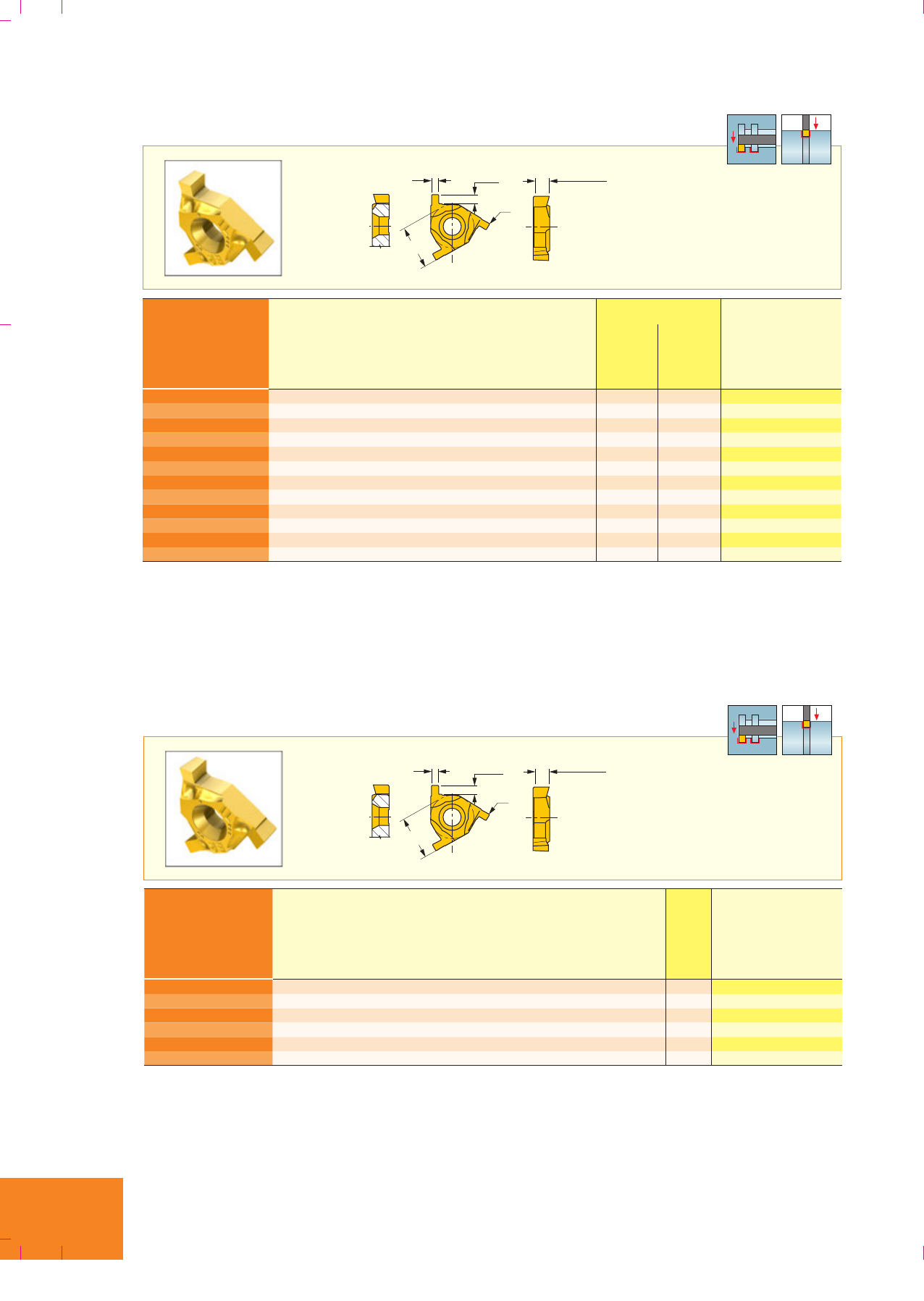

GTGA

Прецизионная пластина с 3 режущими кромками для

нарезания мелких канавок

WTmax-r

9.525

3.48 Ref.

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 Tmax-r R±0.05

IC528

IC508

(нарезка канавок)

(мм/об)

GTGA 16EL/IR 100 1.00 1.55 0.10 l l 0.02-0.03

GTGA 16ER/IL 100 1.00 1.55 0.10 l l 0.02-0.03

GTGA 16EL/IR 120 1.20 1.60 0.10 l l 0.02-0.03

GTGA 16ER/IL 120 1.20 1.60 0.10 l l 0.02-0.03

GTGA 16EL/IR 140 1.40 1.80 0.10 l l 0.02-0.04

GTGA 16ER/IL 140 1.40 1.80 0.10 l l 0.02-0.04

GTGA 16EL/IR 170 1.70 2.00 0.10 l l 0.03-0.05

GTGA 16ER/IL 170 1.70 2.00 0.10 l l 0.03-0.05

GTGA 16EL/IR 195 1.95 2.00 0.10 l l 0.03-0.06

GTGA 16ER/IL 195 1.95 2.00 0.10 l l 0.03-0.06

GTGA 16EL/IR 225 2.25 2.10 0.10 l l 0.04-0.06

GTGA 16ER/IL 225 2.25 2.10 0.10 l l 0.04-0.06

• Пластины для правостороннего нарезания наружных канавок можно применять для левостороннего нарезания внутренних канавок. • Руководство

по эксплуатации и режимы резания: см. стр. B134-136.

Державки: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.

Изображена пластина GTGA 16 ER/IL

GTMA

Прессованная пластина с 3 режущими кромками для нарезания

мелких канавок

9.525

WTmax-r

3.48 Ref.

Параметры Рекомендованные

режимы

Обозначение W±0.05 Tmax-r R±0.05

IC508

(нарезка канавок)

(мм/об)

GTMA 16ER/IL 120 1.20 1.60 0.10 l0.02-0.03

GTMA 16ER/IL 140 1.40 1.80 0.10 l0.02-0.04

GTMA 16ER/IL 160 1.60 2.00 0.10 l0.03-0.05

GTMA 16ER/IL 175 1.75 2.00 0.10 l0.03-0.05

GTMA 16ER/IL 195 1.95 2.00 0.10 l0.03-0.06

GTMA 16ER/IL 222 2.22 2.10 0.10 l0.04-0.06

по эксплуатации и режимы резания: см. стр. B134-136.

Державки: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.

Изображена пластина GTMA 16 ER/IL

GTGA (3 режущих кромки)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B63

ЧЕРНОВАЯ ОБРАБОТКА

GTGA

GTMA

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B64

TGBHR/L

Державки для чернового точения и нарезания канавок и отрезки

Tmax-r

Обозначение W h h1bAl1Tmax-r f h4

TGBHL 25C-6 6.00 25.0 25.0 25.0 5.20 133.50 25.00 22.40 -

TGBHR/L 25C-8 8.00 25.0 25.0 25.0 7.00 150.00 25.00 21.50 12.0

TGBHR/L 32C-8 8.00 32.0 32.0 32.0 7.00 170.00 30.00 28.50 5.0

TGBHR/L 25C-10 10.00 25.0 25.0 25.0 8.00 150.00 25.00 21.00 12.0

TGBHR/L 32C-10 10.00 32.0 32.0 32.0 8.00 170.00 30.00 28.00 5.0

TGBHR/L 25C-12 12.00 25.0 25.0 25.0 10.00 150.00 25.00 20.00 12.0

TGBHR/L 32C-12 12.00 32.0 32.0 32.0 10.00 170.00 30.00 27.00 5.0

• Руководство по эксплуатации: см. стр. B132-145.

Пластины: см. стр.: TAG N-C/W/M (D44) • TAGB/TAGBA (B67).

Обозначение Ключ Трубка д/СОЖ

TGBHL 25C-6 ETG 5-7

TGBHR/L 25C-8 ETG 8-12* SGCU 341*

TGBHR/L 32C-8 ETG 8-12* SGCU 341*

TGBHR/L 25C-10 ETG 8-12* SGCU 341*

TGBHR/L 32C-10 ETG 8-12* SGCU 341*

TGBHR/L 25C-12 ETG 8-12* SGCU 341*

TGBHR/L 32C-12 ETG 8-12* SGCU 341*

ЗАПЧАСТИ

* Опциональный, заказывается отдельно

Изображена левосторонняя

Державки и пластины для чернового точения и нарезания

канавок

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B65

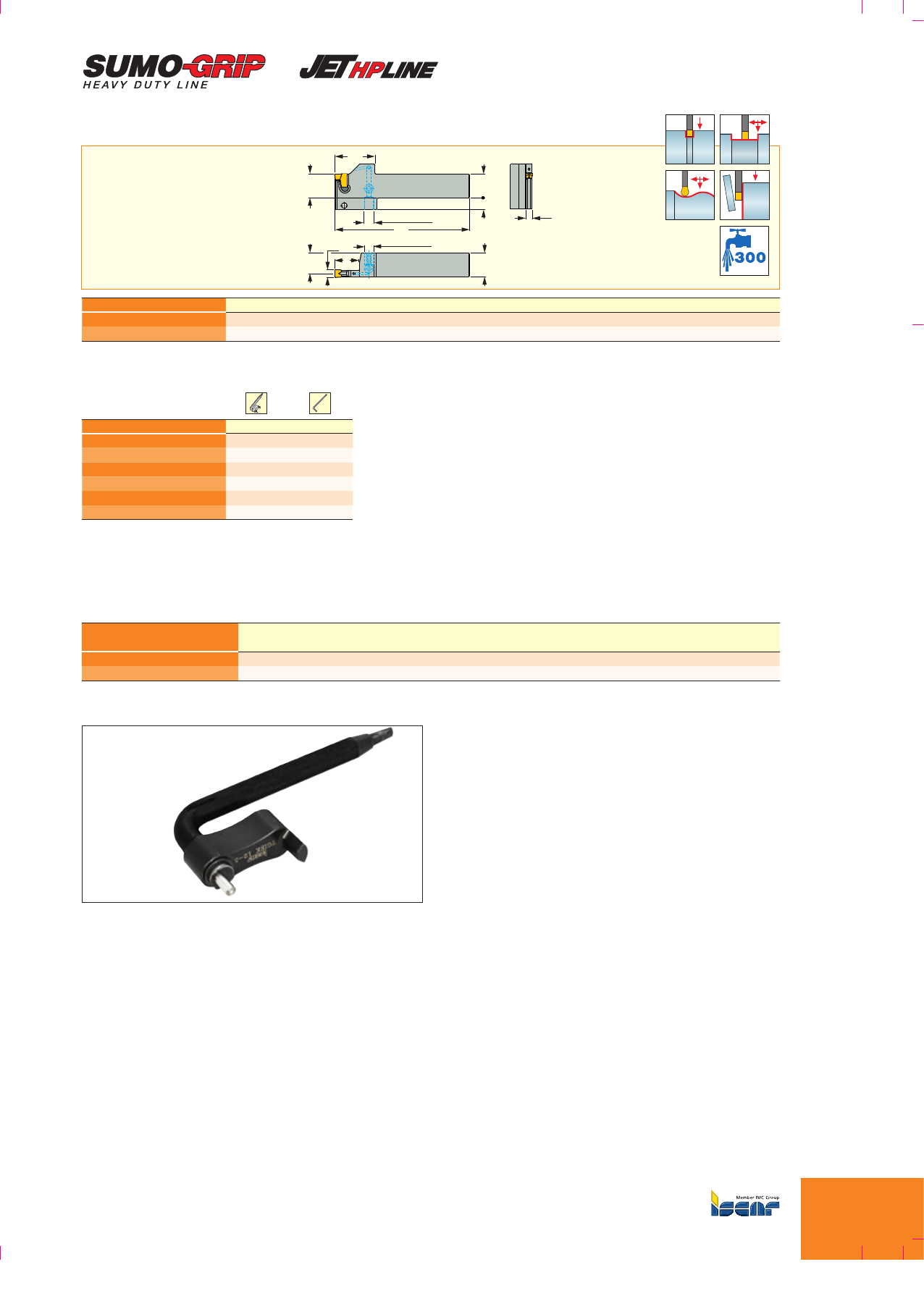

TGBHR/L-JHP

Державки SUMO-GRIP с каналами СОЖ для точения и нарезания канавок

под высоким давлением

1/8 BSPP

Bar Max

Обозначение h W h1b l2Al1Tmax-r f h4

TGBHR/L 25-8-JHP 25.0 8.00 25.0 25.0 42.0 7.00 150.00 25.00 21.50 12.0

TGBHR/L 32-8-JHP 32.0 8.00 32.0 32.0 42.0 7.00 170.00 25.00 28.50 12.0

• Руководство по эксплуатации: см. стр. B132-148.

Пластины: см. стр.: TAG N-C/W/M (D44) • TAGB/TAGBA (B67).

Обозначение Ключ Ключ

TGBHL 25-8-JHP ETG 8-12

TGBHR/L 25-8-JHP HW 5.0

TGBHR 25-8-JHP ETG 8-12*

TGBHL 32-8-JHP ETG 8-12

TGBHR/L 32-8-JHP HW 5.0

TGBHR 32-8-JHP ETG 8-12*

ЗАПЧАСТИ

* Опциональный, заказывается отдельно

TGBHR/L

Соотношение расхода СОЖ и давления

Обозначение 70 bar

Расход СОЖ (л/мин)100 bar

Расход СОЖ (л/мин)140 bar

Расход СОЖ (л/мин)

TGBHR/L 25-8-JHP 13-16 19-21 22-24

TGBHR/L 32-8-JHP 13-16 19-21 22-24

Сторона для

установки

Сторона для

извлечения

ETG 8-12 Ключ для пластин 8 - 12.7 мм

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B66

TGFH/R/L

Корпус-лезвия с тангенциальным расположением гнезда для

односторонних пластин TANG-GRIP для нарезания канавок и отрезки

TGFH 100-9

30 40 50

MAX.

30 40 50

MAX.

150º

h1B1

Dmax

30 40 50

MAX.

30 40 50

MAX.

TGFH 100,150

TGFH...K

Обозначение B1W min W max Al1h1D max СОЖ Ключ

TGFH 52K-8 (1) 52.6 7.70 8.50 7.20 190.00 45.2 190.0 Да ETG 8-12*

TGFH 53K-8 (1) 52.6 7.70 8.50 7.20 260.00 45.2 215.0 Да ETG 8-12*

TGFH 52K-9 (1) 52.6 8.70 10.00 8.20 190.00 45.2 190.0 Да ETG 8-12*

TGFH 53K-9 (1) 52.6 8.70 10.00 8.20 260.00 45.2 215.0 Да ETG 8-12*

TGFHL 53K-12 (1) 52.6 11.70 12.70 10.00 260.00 45.2 215.0 Да ETG 8-12*

TGFHR 53K-12 (1) 52.6 11.70 12.70 10.00 260.00 45.2 215.0 Да ETG 8-12*

TGFH 100-9 100.0 8.70 10.00 8.20 460.00 92.5 450.0 - ETG 8-12*

TGFH 100-12 100.0 11.70 12.70 10.00 460.00 92.5 450.0 - ETG 8-12*

TGFH 150-12 150.0 11.70 12.70 10.00 610.00 142.5 600.0 - ETG 8-12*

• Руководство по эксплуатации: см. стр. B132-145.

(1) С отверстиями для СОЖ; рекомендованное мин. давление СОЖ - 10 бар; трубка подачи СОЖ SGCU 341 заказывается отдельно.

Пластины: см. стр.: TAG N-C/W/M (D44) • TAGB/TAGBA (B67).

Державки: см. стр.: C#-TBK-R/L (G6) • HSK A63WH-TBK-R/L (G18) • IM63 XMZ TBK (G25)

Трубка подачи СОЖ

SGCU-341

(заказывается отдельно

Выходное отверстие СОЖ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B67

TAGB/TAGBA

Прессованные односторонние пластины для точения,

нарезания канавок и отрезки

TAGB 1260HTAGBA 80-40

TAGB 808Y

TAGB 1008Y

TAGB 1208Y

TAGBA 80-40YZ

TAGB 840Y

TAGB 1050Y

TAGB 1260Y

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W W±toler R±0.05 M

IC8250

IC808

IC07

(mm) f (точение)

(мм/об)

f (нарезка

канавок)

(мм/об)

TAGB 808Y 8.00 0.05 0.80 6.2 l l 1.00-5.60 0.25-0.55 0.18-0.32

TAGB 840Y 8.00 0.05 4.00 6.2 l l 0.00-4.00 0.24-0.67 0.18-0.32

TAGB 1008Y 10.00 0.05 0.80 8.0 l l 1.00-7.00 0.30-0.70 0.22-0.40

TAGB 1050Y 10.00 0.05 5.00 8.0 l l 0.00-5.00 0.30-0.85 0.22-0.40

TAGB 1208Y 12.00 0.07 0.80 10.0 l l 1.00-8.40 0.35-0.85 0.26-0.48

TAGB 1260Y 12.00 0.07 6.00 10.0 l l 0.00-6.00 0.35-0.90 0.26-0.48

TAGB 1260H (1) 12.00 0.07 6.00 10.0 l l 0.00-6.00 0.45-1.00 0.35-0.55

TAGBA 80-40 8.00 0.02 4.00 6.0 l0.00-4.00 0.40-0.70 0.25-0.40

TAGBA 80-40YZ 8.00 0.05 4.00 6.0 l0.00-4.00 0.40-0.70 0.25-0.40

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Стружколом H-типа c негативной T-фаской для черновой прерывистой обработки и обработки чугунных деталей.

Державки: см. стр.: TGBHR/L (B64) • TGBHR/L-JHP (B65) • TGFH/R/L (B66) • TGSU (D36).

TGFH/R/L

Выходное отверстие СОЖ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B68

GHDR/L/N 12/14

Наружные державки для широких канавочных пластин

Tmax-r

GHDN

GHDL

Обозначение W min W max Tmax-r h b l1fAl2h4Пластины

GHDR/L 32-12 12.00 14.53 30.00 32.0 32.0 170.00 27.3 9.50 50.0 - GIMY 1260,TIGER 1453

GHDR/L 2525-14T12 13.00 17.40 12.00 25.0 25.0 150.00 19.0 12.00 41.0 - TIGER/GPV 14/16/17

GHDR/L 3232-14T12 13.00 17.40 12.00 32.0 32.0 170.00 26.0 12.00 41.0 - TIGER/GPV 14/16/17

GHDR/L 3232-14T38 13.00 17.40 38.00 32.0 32.0 170.00 26.0 12.00 59.0 8.0 TIGER 14/16/17

GHDN 3232-14T38 13.00 17.40 38.00 32.0 32.0 170.00 16.0 12.00 57.5 8.0 TIGER 14/16/17

GHDR/L 4040-14T38 13.00 17.40 38.00 40.0 40.0 170.00 34.0 12.00 59.0 - TIGER 14/16/17

GHDN 4040-14T45 14.50 17.40 45.00 40.0 40.0 170.00 20.0 12.00 55.5 - TIGER 14/16/17

• Руководство по эксплуатации: см. стр. B132-145.

Пластины: см. стр.: GIMY 1260 (B32) • GPV (B50) • TIGER (B69).

Обозначение Винт Ключ

GHDR/L 32-12 SR M8X20DIN912 HW 6.0

GHDR/L 2525-14T12 SR M8X25DIN912 HW 6.0

GHDR/L 3232-14T12 SR M8X30DIN912 HW 6.0

GHDR/L 3232-14T38 SR M8X20DIN912 HW 6.0

GHDN 3232-14T38 SR M8X20DIN912 HW 6.0

GHDR/L 4040-14T38 SR M8X20DIN912 HW 6.0

GHDN 4040-14T45 SR 76-1289 HW 5.0

ЗАПЧАСТИ

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B69

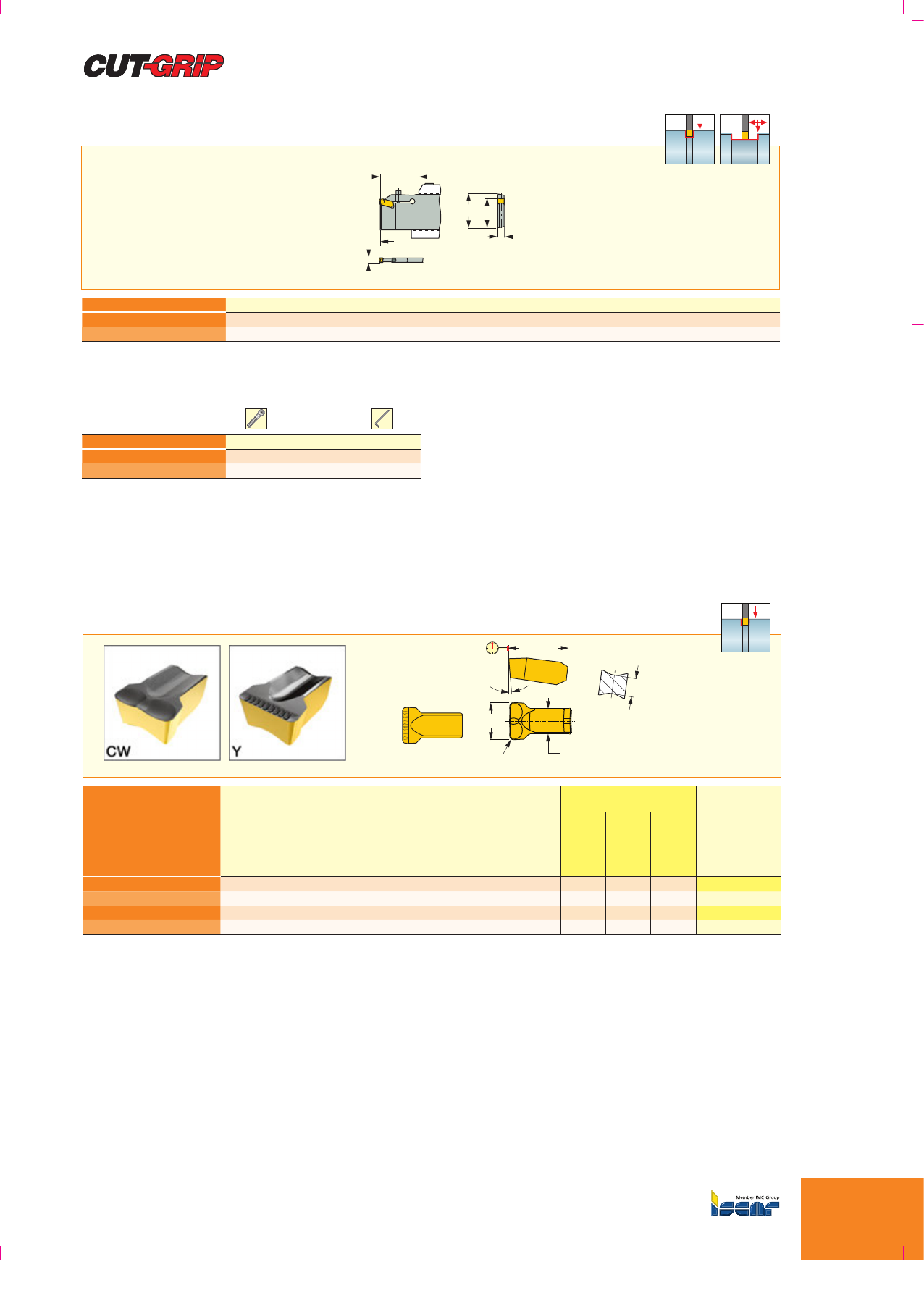

CGHR/L-12-14D

Корпус-лезвия с винтовым креплением пластин

для чернового точения и нарезания широких канавок

Tblade CGHR

Обозначение W min W max Т лезвие Tmax-r Al1h1B1

CGHR/L 53-12D 12.00 14.50 100.0 93.00 9.50 260.00 45.0 52.6

CGHR/L 53-14D 12.50 17.40 100.0 93.00 11.10 260.00 45.0 52.6

• Руководство по эксплуатации: см. стр. B132-145 .

Пластины: см. стр.: GIMY 1260 (B32) • TIGER (B69).

Державки: см. стр.: SGTBK (F3) • SGTBU/SGTBN (F2).

Обозначение Винт Ключ

CGHR/L 53-12D SR 76-4002 HW 5.0

CGHR/L 53-14D SR M6X25DIN912 UNB. HW 5.0

ЗАПЧАСТИ

TIGER

Прессованные односторонние пластины для глубокой обработки.

Для чернового нарезания наружных канавок

5.9

24 Ref.

±0.1

7°

Y стружколом CW стружколом

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W W±toler R±0.05 M

IC830

IC808

IC20

f (нарезка

канавок)

(мм/об)

TIGER 1453-152 14.53 0.08 1.52 10.0 lll 0.22-0.44

TIGER 1453-152-CW 14.53 0.08 1.52 10.0 l0.15-0.50

TIGER 16.63-1.52 16.63 0.02 1.52 12.7 l0.25-0.50

TIGER 1740-200 17.40 0.08 2.00 12.7 l0.26-0.52

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: CGHR/L-12-14D (B69) • GHDR/L/N 12/14 (B68).

GHDR/L/N 12/14

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B70

THDR/L/N

Наружные державки для нарезания широких канавок

Tmax-r

THNDTHDL

Обозначение WTmax-r h b l1Af h4l2Пластины

THDR/L 3232-17T38 17.00 38.00 32.0 32.0 170.00 15.00 24.5 8.0 50.0 TIGERV 1740

THDR/L 4040-17T45 17.00 45.00 40.0 40.0 170.00 15.00 32.5 - - TIGERV 1740

THDR/L 3232-20T38 20.06 38.00 32.0 32.0 170.00 17.50 23.3 8.0 50.0 TIGERV 2006

THDN 3232-20T38 20.06 38.00 32.0 32.0 170.00 17.50 16.0 8.0 50.0 TIGERV 2006

THDR/L 4040-20T45 20.06 45.00 40.0 40.0 170.00 17.50 31.3 - - TIGERV 2006

THDN 4040-20T45 20.06 45.00 40.0 40.0 170.00 17.50 20.0 - - TIGERV 2006

• Только для нарезания канавок.

Обозначение Винт Стержень Рукоять

THDR/L/N SR 14-519 BLD T20/M7 SW6-T

ЗАПЧАСТИ

Изображена левосторонняя

TIGERV

Прессованные односторонние пластины для глубокой обработки.

Для чернового нарезания наружных канавок

6.5

Y стружколом CW стружколом

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.08 R±0.05

IC830

IC808

IC20

(нарезка канавок)

(мм/об)

TIGERV 1700-200-CW 17.00 2.00 l0.20-0.60

TIGERV 2006-152 20.06 1.52 lll 0.30-0.60

• Руководство по эксплуатации и режимы резания: см. стр. B134-136.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B71

ДЕРЖАВКИ И ПЛАСТИНЫ ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ

THDR/L/N

TIGERV

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B72

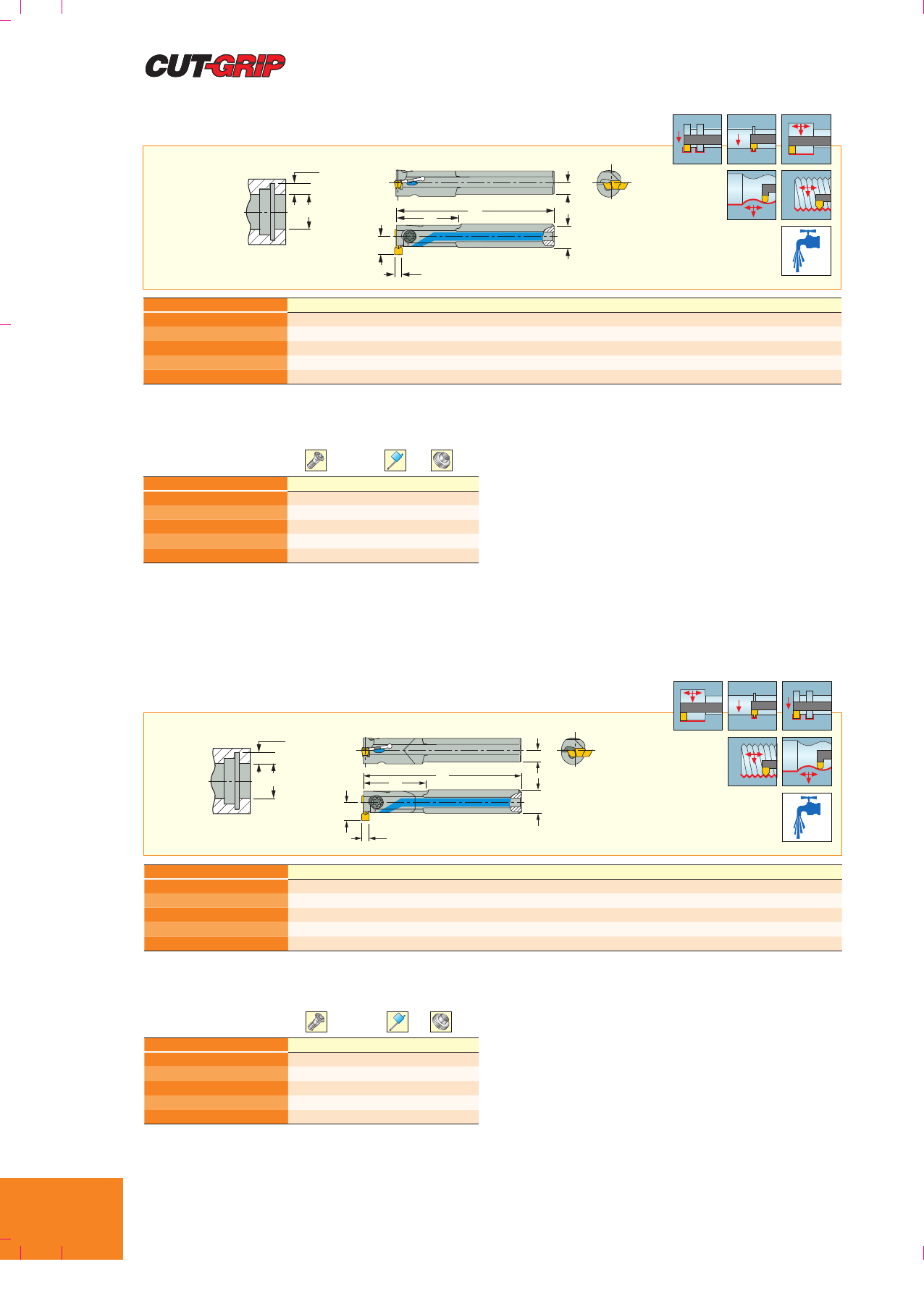

GEHIMR/L

Расточные резцы с каналами СОЖ для внутренней обработки,

с шириной пластин менее 1.9 мм

dg7

l2l1

Tmax-r

Dmin

Обозначение W min W max(1) dD min Tmax-r l1l2f h1Канал СОЖ

GEHIMR/L 10-13 0.80 1.90 10.00 12.50 2.50 125.00 25.0 7.6 5.0 3.5 mm

GEHIMR/L 12-14 0.80 1.90 12.00 14.00 2.50 150.00 35.0 9.0 6.0 6.0 mm

GEHIMR/L 16-13 0.80 1.90 16.00 12.50 2.50 125.00 20.0 10.6 7.5 M6 (2)

GEHIMR/L 16-14 0.80 1.90 16.00 14.00 2.50 125.00 25.0 10.9 7.5 M6 (2)

GEHIMR/L 16-16 0.80 1.90 16.00 16.00 2.50 260.00 40.0 10.5 7.5 M6 (2)

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Гнездо под пластины шириной до 3 мм. (2) Пластиковый уплотнитель с резьбой M6.

Пластины: см. стр.: GEPI (B78) • GEPI (W<M) (B77) • GEPI-RX/LX (B79) По резьбовым пластинам GEPI: см. стр.: каталог токарного и резьбонарезного

инструмента ISCAR.

Обозначение Винт Ключ Шайба

GEHIMR/L 10-13 SR 16-236 T-15/5

GEHIMR/L 12-14 SR 16-236 T-15/5

GEHIMR/L 16-13 SR 16-236 T-15/5 PL 16

GEHIMR/L 16-14 SR 16-236 T-15/5 PL 16

GEHIMR/L 16-16 SR M5-04451 T-20/5 PL 16

ЗАПЧАСТИ

Изображена правосторонняя

Расточные резцы GEHIR Dmin 12.5 мм (с пластинами GEPI)

GEHIMR/L-SC

Твердосплавные резцы с каналами СОЖ для внутренней обработки,

с шириной пластин менее 1.9 мм

l2l1

dg7

Tmax-r

Dmin

Обозначение W min W max(1) dD min Tmax-r l1l2f h1Канал СОЖ

GEHIMR/L 10SC-13 0.80 1.90 10.00 12.50 2.50 125.00 30.0 7.6 5.0 3.5 mm

GEHIMR/L 12SC-14 0.80 1.90 12.00 14.00 2.50 125.00 40.0 9.0 6.0 6.0 mm

GEHIMR/L 16SC-13 0.80 1.90 16.00 12.50 2.50 125.00 35.0 10.6 7.5 M6 (2)

GEHIMR/L 16SC-14 0.80 1.90 16.00 14.00 2.50 140.00 40.0 10.9 7.5 M6 (2)

GEHIMR/L 16SC-16 0.80 1.90 16.00 16.00 2.50 160.00 70.0 10.5 7.5 M6 (2)

Обозначение Винт Ключ Шайба

GEHIMR/L 10SC-13 SR 16-236 T-15/5

GEHIMR/L 12SC-14 SR 16-236 T-15/5

GEHIMR/L 16SC-13 SR 16-236 T-15/5 PL 16

GEHIMR/L 16SC-14 SR 16-236 T-15/5 PL 16

GEHIMR/L 16SC-16 SR M5-04451 T-20/5 PL 16

ЗАПЧАСТИ

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Гнездо под пластины шириной до 3 мм. (2) Пластиковый уплотнитель с резьбой M6.

инструмента ISCAR.

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B73

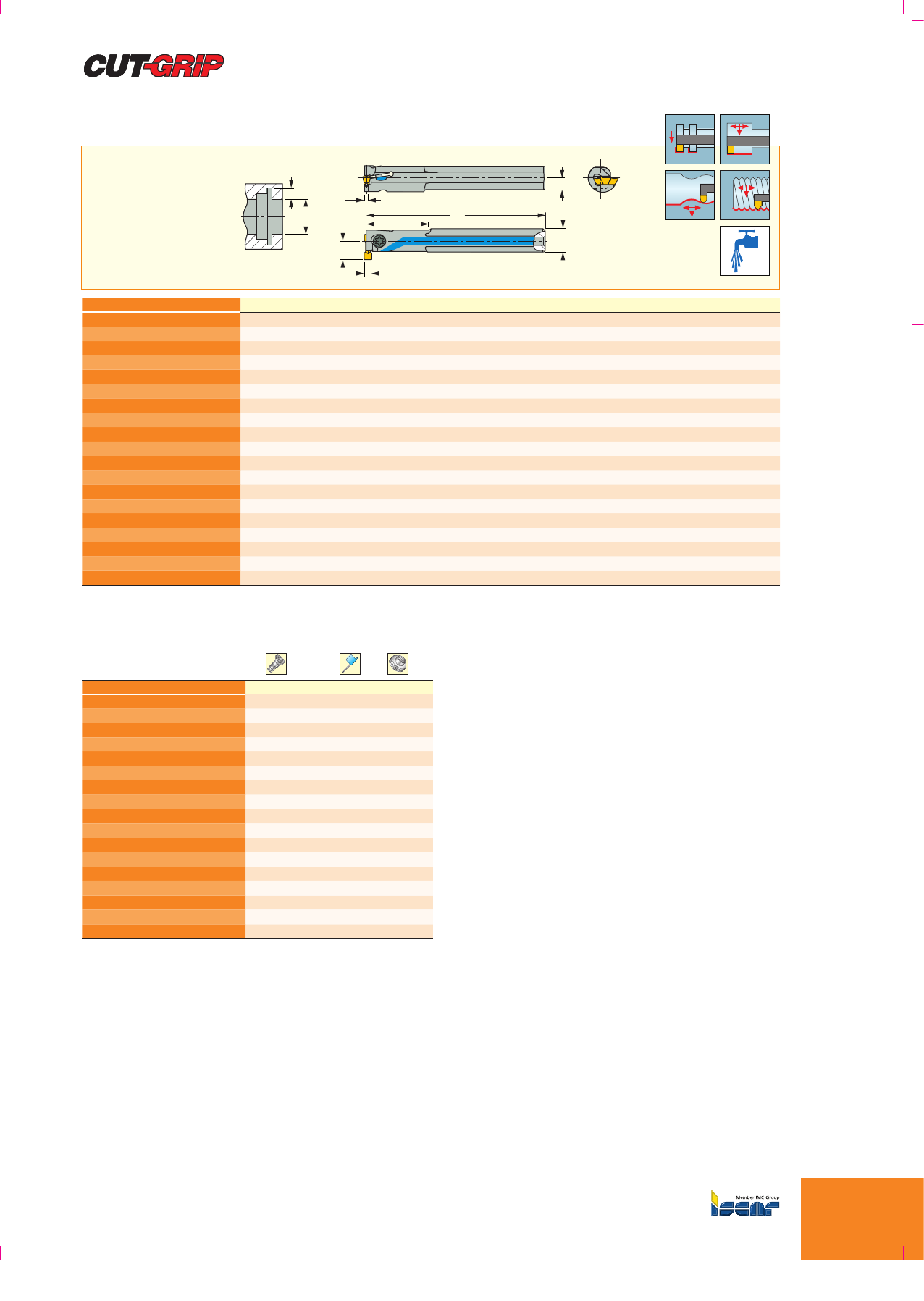

GEHIR/L

Резцы с каналами СОЖ для внутренней обработки

dg7

l2l1

Tmax-r

Dmin

Обозначение W min W max dD min Tmax-r l1l2fAh1СОЖ

GEHIL 10-11.5-2-T3.5 1.90 2.40 10.00 11.50 3.50 125.00 25.0 8.8 1.60 5.0 3.5 mm

GEHIR 10-11.5-2-3.5 1.90 2.40 10.00 11.50 3.50 125.00 25.0 8.8 1.60 5.0 3.5 mm

GEHIR/L 10-13-2 1.90 2.40 10.00 12.50 2.40 125.00 25.0 7.5 1.60 5.0 3.5 mm

GEHIR/L 12-14-2 1.90 2.40 12.00 14.00 2.60 150.00 35.0 9.1 1.60 6.0 6.0 mm

GEHIR/L 12-14-2-T4 1.90 2.40 12.00 14.00 4.00 150.00 35.0 10.3 1.60 6.0 6.0 mm

GEHIR/L 16-11.5-2-T3.5 1.90 2.40 16.00 11.50 3.50 125.00 20.0 11.6 1.60 7.5 M6 (1)

GEHIR/L 16-13-2 1.90 2.40 16.00 12.50 2.40 125.00 20.0 10.5 1.60 7.5 M6 (1)

GEHIR/L 16-14-2 1.90 2.40 16.00 14.00 2.60 125.00 25.0 11.0 1.60 7.5 M6 (1)

GEHIR/L 16-14-2-T4 1.90 2.40 16.00 14.00 4.00 150.00 25.0 12.4 1.60 7.5 M6 (1)

GEHIR/L 16-16-2 1.90 2.40 16.00 16.00 3.00 160.00 40.0 11.0 1.60 7.5 M6 (1)

GEHIR/L 16-20-2-T8 1.90 2.40 16.00 20.00 8.00 160.00 40.0 16.1 1.60 7.5 M6 (1)

GEHIR/L 12-14-3 2.40 3.20 12.00 14.00 2.60 150.00 35.0 9.1 2.00 6.0 6.0 mm

GEHIR/L 12-14-3-T4 2.40 3.20 12.00 14.00 4.00 150.00 35.0 10.3 2.00 6.0 6.0 mm

GEHIR/L 16-11.5-3-T3.5 2.40 3.20 16.00 11.50 3.50 125.00 20.0 11.6 2.00 7.5 M6 (1)

GEHIR/L 16-13-3 2.40 3.20 16.00 12.50 2.40 125.00 20.0 10.5 2.00 7.5 M6 (1)

GEHIR/L 16-14-3 2.40 3.20 16.00 14.00 2.60 125.00 25.0 11.0 2.00 7.5 M6 (1)

GEHIR/L 16-14-3-T4 2.40 3.20 16.00 14.00 4.00 125.00 25.0 12.4 2.00 7.5 M6 (1)

GEHIR/L 16-16-3 2.40 3.20 16.00 16.00 3.00 160.00 40.0 11.0 2.00 7.5 M6 (1)

GEHIR/L 16-20-3-T8 2.40 3.20 16.00 20.00 8.00 160.00 40.0 16.1 2.00 7.5 M6 (1)

• Руководство по эксплуатации: см. стр. B132-145.

(1) Пластиковый уплотнитель с резьбой M6.

Пластины: см. стр.: GEMI (B77) • GEPI (B78) • GEPI (Полный радиус) (B78) • По резьбовым пластинам GEPI: см. стр.: каталог токарного и

резьбонарезного инструмента ISCAR.

Обозначение Винт Ключ Шайба

GEHIR 10-11.5-2-3.5 SR 14-513 T-8/5

GEHIR/L 10-13-2 SR 16-236 T-15/5

GEHIR/L 12-14-2 SR 16-236 T-15/5

GEHIR 12-14-2-T4 SR 14-562 T-10/5

GEHIR 16-11.5-2-T3.5 SR 14-513 T-8/5 PL 16

GEHIR/L 16-13-2 SR 16-236 T-15/5 PL 16

GEHIR/L 16-14-2 SR 16-236 T-15/5 PL 16

GEHIR 16-14-2-T4 SR 14-562 T-10/5 PL 16

GEHIR/L 16-16-2 SR M5-04451 T-20/5 PL 16

GEHIR 16-20-2-T8 SR M5-04451 T-20/5 PL 16

GEHIR/L 12-14-3 SR 16-236 T-15/5

GEHIR 16-11.5-3-T3.5 SR 14-513 T-8/5 PL 16

GEHIR/L 16-13-3 SR 16-236 T-15/5 PL 16

GEHIR/L 16-14-3 SR 16-236 T-15/5 PL 16

GEHIR 16-14-3-T4 SR 14-562 T-10/5 PL 16

GEHIR/L 16-16-3 SR M5-04451 T-20/5 PL 16

GEHIR 16-20-3-T8 SR M5-04451 T-20/5 PL 16

ЗАПЧАСТИ

GEHIMR/L

Расточные резцы GEHIR Dmin 12.5 мм (с пластинами GEPI)

GEHIMR/L-SC

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B74

GEHIR/L-SC

Твердосплавные резцы с каналами СОЖ для внутренней обработки

l2l1

dg7

Tmax-r

Dmin

Обозначение W min W max dD min Tmax-r l1l2fAh1СОЖ

GEHIR/L 10SC-13-2 1.90 2.40 10.00 12.50 2.40 125.00 30.0 7.5 1.60 5.0 3.5 mm

GEHIR/L 12SC-14-2 1.90 2.40 12.00 14.00 2.60 125.00 40.0 9.1 1.60 6.0 6.0 mm

GEHIR/L 16SC-16-2 1.90 2.40 16.00 16.00 3.00 160.00 70.0 11.0 1.60 7.5 M6 (1)

GEHIR/L 12SC-14-3 2.40 3.20 12.00 14.00 2.60 125.00 40.0 9.1 2.00 6.0 6.0 mm

GEHIR/L 16SC-13-3 2.40 3.20 16.00 12.50 2.40 125.00 35.0 10.5 2.00 7.5 M6 (1)

GEHIR/L 16SC-14-3 2.40 3.20 16.00 14.00 2.60 140.00 40.0 11.0 2.00 7.5 M6 (1)

GEHIR/L 16SC-16-3 2.40 3.20 16.00 16.00 3.00 160.00 70.0 11.0 2.00 7.5 M6 (1)

Обозначение Винт Ключ Шайба

GEHIR/L 10SC-13-2 SR 16-236 T-15/5

GEHIR/L 12SC-14-2 SR 16-236 T-15/5

GEHIR/L 16SC-16-2 SR M5-04451 T-20/5 PL 16

GEHIR/L 12SC-14-3 SR 16-236 T-15/5

GEHIR/L 16SC-13-3 SR 16-236 T-15/5 PL 16

GEHIR/L 16SC-14-3 SR 16-236 T-15/5 PL 16

GEHIR/L 16SC-16-3 SR M5-04451 T-20/5 PL 16

ЗАПЧАСТИ

GEHIUR/L

Расточные резцы с каналами СОЖ для точения и подрезки

45°

Tmax-r

Dmin

l1f

dg7

Обозначение W max dD min Tmax-r l1l2f h1Канал СОЖ

GEHIUR/L 12U 3.20 12.00 14.00 2.00 125.00 20.0 8.7 6.0 6.0 mm

GEHIUR/L 16U 3.20 16.00 16.00 2.00 125.00 32.0 9.7 7.5 M6 (1)

• Для профилирования используйте только пластины GEPI (полный радиус). Для подрезки применяйте GEPI - UN/UR/UL.

(1) Пластиковый уплотнитель с резьбой M6.

Пластины: см. стр.: GEPI (Полный радиус) (B78) • GEPI-UN/UR/UL (B79).

Обозначение Винт Ключ Шайба

GEHIUR/L 12U SR 16-236 P T-15/5

GEHIUR/L 16U SR M5-04451 T-20/5 PL 16

ЗАПЧАСТИ

• Руководство по эксплуатации: см. стр. B132-145.

(1) Пластиковый уплотнитель с резьбой M6.

резьбонарезного инструмента ISCAR.

Изображен правосторонний

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B75

GHAIR/L-GE

Резцы с каналами СОЖ под адаптеры для точения и нарезания внутренних

канавок

f1l1

dg7

Dmin f

Dmin

Tmax-r

Обозначение dl2l1f h1f1Адаптер

GHAIR/L 16-20 16.00 - 150.00 11.5 7.5 2.4 GEAIR/L 20..

GHAIR/L 20-20 20.00 20.0 150.00 13.5 9.0 2.4 GEAIR/L 20..

GHAIR/L 25-20 25.00 25.0 200.00 16.0 11.5 2.4 GEAIR/L 20..

GHAIR/L 32-20 32.00 32.0 200.00 19.5 14.5 2.4 GEAIR/L 20..

GHAIR/L 20-25 20.00 - 150.00 14.5 9.0 2.4 GEAIR/L 25..

GHAIR/L 25-25 25.00 25.0 200.00 17.0 11.5 2.4 GEAIR/L 25..

GHAIR/L 32-25 32.00 32.0 200.00 20.5 14.5 2.4 GEAIR/L 25..

• Для Dmin и Tmax - см. адаптеры GEAIR/L.

Державки: см. стр.: GEAIR/L (B76).

Обозначение Нижний и боковой винт Ключ Шайба

GHAIR/L 16-20 SR 76-2057 T-8/5 PL 16

GHAIR/L 20-20 SR 76-2057 T-8/5 PL 20

GHAIR/L 25-20 SR 76-2057 T-8/5 PL 25

GHAIR/L 32-20 SR 76-2057 T-8/5 PL 32

GHAIR/L 20-25 SR 16-236 P T-15/5 PL 20

GHAIR/L 25-25 SR 16-236 P T-15/5 PL 25

GHAIR/L 32-25 SR 16-236 P T-15/5 PL 32

ЗАПЧАСТИ

Изображен правосторонний • F1=l1-f1+f2.

Для размеров f2, см. адптеры GEAIR/L

GHAIR/L-SC-GE

Твердосплавные резцы с каналами СОЖ под адаптеры для точения и

нарезания внутренних канавок

f1l1h1

dg7

Dmin

Tmax-r

Обозначение dD min Tmax-r l1f h1f1Адаптер

GHAIR/L 20SC-20 20.00 25.00 3.00 200.00 13.5 9.0 2.4 GEAIR/L 20-...

GHAIR/L 25SC-25 25.00 31.00 4.00 200.00 17.0 11.5 2.4 GEAIR/L 25-...

• Для Dmin и Tmax - см. адаптеры GEAIR/L и GAIR/L.

Державки: см. стр.: GEAIR/L (B76).

Обозначение Винт Ключ Шайба

GHAIR/L 20SC-20 SR 76-2057 T-8/5 PL 20

GHAIR/L 25SC-25 SR 16-236 P T-15/5 PL 25

ЗАПЧАСТИ

Изображен правосторонний • F1=l1-f1+f2.

Для размеров f2, см. адптеры GEAIR/L

GEHIR/L-SC

GEHIUR/L

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B76

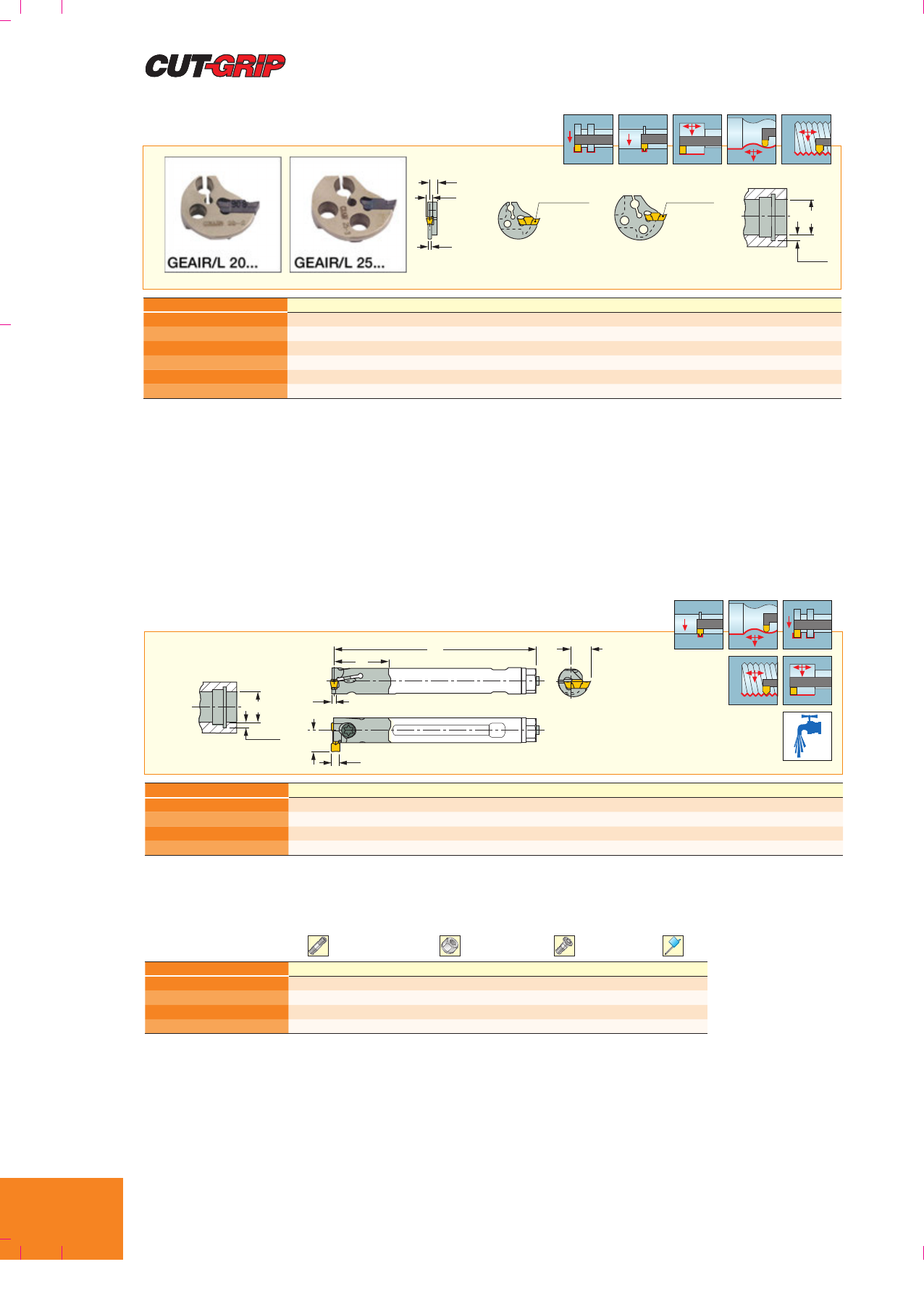

GEAIR/L

Адаптеры для точения и нарезания внутренних канавок

WGEPI/GEMI.. GEPI/GEMI..

GEAIR/L 25-...GEAIR/L 20-...

Tmax-r

Обозначение D min W min W max Tmax-r f2A

GEAIR/L 20-2 20.00 1.90 2.40 3.00 3.40 1.60

GEAIR/L 20-3 20.00 2.40 3.00 3.00 3.60 2.00

GEAIR/L 20-4 20.00 3.00 4.00 3.00 3.90 2.50

GEAIR/L 25-2 25.00 1.90 2.40 4.00 3.40 1.60

GEAIR/L 25-3 25.00 2.40 3.00 4.00 3.60 2.00

GEAIR/L 25-4 25.00 3.00 4.00 4.00 3.90 2.50

• Чтобы использовать пластину TIPI, необходимо модифицировать гнездо державки под профиль пластины, с целью обеспечить нужный зазор. •

Руководство по эксплуатации и режимы резания: см. стр. B132-145.

резьбонарезного инструмента ISCAR.

Державки: см. стр.: GHAIR/L-GE (B75) • GHAIR/L-SC-GE (B75).

E-GEHIR / E-GHIMR

Сменные головки для точения и нарезания внутренних канавок

Dmin

Tmax-r

l1f

Обозначение W min W max D min Tmax-r l1l2fAПластины

E12 GEHIR 16-1 1.50 1.90 16.00 2.20 174.00 21.0 9.0 1.20 GEPI, GEMI

E12 GEHIR 16-2 1.90 2.40 16.00 2.20 174.00 21.0 9.0 1.60 GEPI, GEMI

E12 GEHIR 16-3 2.40 3.00 16.00 2.20 174.00 21.0 9.0 2.00 GEPI, GEMI

E16 GHIR 25-3 2.40 3.00 25.00 4.00 209.00 28.7 12.8 2.00 GIPI,GIMIY,GIFI,TIPI

Обозначение Двухсторонний винт Гайка Винт Ключ

E12 GEHIR 16-1 SR 14-19/2 SCREW* SR 14-19/4* SR M5-04451-L10.5 T-20/5

E12 GEHIR 16-2 SR 14-19/2 SCREW* SR 14-19/4* SR M5-04451-L10.5 T-20/5

E12 GEHIR 16-3 SR 14-19/2 SCREW* SR 14-19/4* SR M5-04451-L10.5 T-20/5

E16 GHIR 25-3 SR 10400197-2 SCREW* SR 10400197-3 NUT* SR M5-04451 T-20/5

ЗАПЧАСТИ

* Опционально, заказывается отдельно

• Левосторонние головки - на заказ. • Сборка хвостовика идентична для лево-и правосторонней головок. • Винт и гайка для сборки хвостовика

находятся в наборе KITBORING E12 SHANK • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Пластины: см. стр.: GEMI (B77) • GEPI (B78) • GEPI (Полный радиус) (B78) • GEPI (W<M) (B77) • GIMIY (B85) • GINI-E (B87) • GIPI (B88) • GIPI-E (B85)

• По резьбовым пластинам GEPI: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.

По хвостовикам (E-SHANK) см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.

Изображен правосторонний

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B77

GEMI

Прессованные двухсторонние пластины для точения и нарезания внутренних

и наружных канавок

10 Ref.

±0.08

8°

2.9 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 M

IC808

IC908

(mm)

(точение)

(мм/об)

(нарезание

канавок)

(мм/об)

GEMI 3002M 3.00 0.20 2.2 l l 0.25-1.30 0.10-0.14 0.05-0.09

• Dmin для внутренних операций=12.5 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: E-GEHIR / E-GHIMR (B76) • GEAIR/L (B76) • GEHIR/L (B73) • GEHIR/L-SC (B74) • GEHSR/L (B102).

GEPI (W<M)

Прецизионные двухсторонние пластины для нарезания внутренних канавок

10 Ref.

8°

±0.025

2.9 Ref.

Tmax-r

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.03 Tmax-r M

IC528

IC08

IC908

(нарезание

канавок)

(мм/об)

GEPI 1.00-0.10 1.00 0.10 1.60 1.8 lll 0.01-0.03

GEPI 1.00-0.50 1.00 0.50 1.60 1.8 l0.01-0.04

GEPI 1.04-0.00 1.04 0.00 1.60 1.8 l l 0.01-0.03

GEPI 1.04-0.00 00 1.04 0.00 1.60 1.8 l0.01-0.03

GEPI 1.20-0.00 1.20 0.00 1.80 1.8 lll 0.01-0.03

GEPI 1.25-0.10 1.25 0.10 2.00 1.8 lll 0.02-0.04

GEPI 1.40-0.00 1.40 0.00 2.00 1.8 lll 0.02-0.04

GEPI 1.47-0.00 1.47 0.00 2.00 1.8 lll 0.02-0.04

GEPI 1.50-0.10 1.50 0.10 2.00 1.8 lll 0.02-0.04

GEPI 1.57-0.15 1.57 0.15 2.00 1.8 lll 0.02-0.05

GEPI 1.70-0.05 1.70 0.05 2.50 1.8 lll 0.02-0.05

GEPI 1.78-0.15 1.78 0.15 2.50 1.8 lll 0.02-0.05

• Необходимо модифицировать гнездо державки под профиль пластины, с целью обеспечить нужный зазор. • Dmin для внутренних операций=12.5

мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: E-GEHIR / E-GHIMR (B76) • GEHIMR/L (B72) • GEHIMR/L-SC (B72) • GEHSR/L (B102).

GEAIR/L

E-GEHIR / E-GHIMR

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B78

GEPI

Прецизионные двухсторонние пластины для нарезания внутренних и

наружных канавок

10 Ref.

8°

±0.025

2.9 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.03 Tmax-r M

IC528

IC08

IC908

(mm) f точение

(мм/об)

f канавки

(мм/об)

GEPI 1.85-0.10 (1) 1.85 0.10 2.50 1.8 lll0.15-0.50 0.05-0.07 0.03-0.05

GEPI 1.96-0.10 (1) 1.96 0.10 2.50 1.8 lll0.15-0.50 0.05-0.07 0.03-0.05

GEPI 1.96-0.15 (1) 1.96 0.15 2.50 1.8 l l 0.20-0.50 0.05-0.07 0.03-0.05

GEPI 2.00-0.10 (1) 2.00 0.10 5.00 1.8 lll0.15-0.60 0.05-0.07 0.03-0.05

GEPI 2.22-0.10 2.22 0.10 5.00 1.8 lll0.15-0.60 0.06-0.08 0.04-0.06

GEPI 2.22-0.15 2.22 0.15 5.00 1.8 l0.20-0.60 0.06-0.08 0.04-0.06

GEPI 2.39-0.10 2.39 0.10 5.00 2.2 l0.15-1.00 0.07-0.09 0.04-0.06

GEPI 2.39-0.15 2.39 0.15 5.00 2.2 lll0.20-1.00 0.07-0.09 0.04-0.06

GEPI 2.47-0.20 2.47 0.20 5.00 2.2 lll0.25-1.10 0.08-0.11 0.04-0.07

GEPI 2.50-0.10 2.50 0.10 5.00 2.2 l0.15-1.10 0.07-0.09 0.04-0.07

GEPI 2.50-0.20 2.50 0.20 5.00 2.2 lll0.25-1.10 0.08-0.11 0.05-0.08

GEPI 2.70-0.20 2.70 0.20 5.00 2.2 lll0.25-1.20 0.09-0.12 0.05-0.08

GEPI 3.00-0.20 3.00 0.20 5.00 2.2 lll0.25-1.30 0.10-0.14 0.05-0.09

GEPI 3.18-0.20 3.18 0.20 5.00 2.2 l l 0.25-1.40 0.11-0.14 0.06-0.10

• Dmin для внутренних операций=12.5 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Необходимо модифицировать гнездо державки.

Державки: см. стр.: E-GEHIR / E-GHIMR (B76) • GEAIR/L (B76) • GEHIMR/L (B72) • GEHIMR/L-SC (B72) • GEHIR/L (B73) • GEHIR/L-SC (B74) • GEHSR/L

(B102).

GEPI (Полный радиус)

Прецизионные двухсторонние пластины с полным радиусом для нарезания

внутренних и наружных канавок и профилирования

10 Ref.

±0.025

8° 2.9 Ref.

R=W/2

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 Tmax-r M

IC528

IC08

IC908

(mm) f точение

(мм/об)

f канавки

(мм/об)

GEPI 2.00-1.00 2.00 1.00 5.00 1.8 lll0.00-0.60 0.08-0.12 0.04-0.07

GEPI 3.00-1.50 3.00 1.50 5.00 2.2 lll0.00-1.50 0.13-0.20 0.05-0.11

GEPI 3.18-1.59 3.18 1.59 5.00 2.2 lll0.00-1.59 0.13-0.21 0.06-0.11

• Dmin для внутренних операций=12.5 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: E-GEHIR / E-GHIMR (B76) • GEAIR/L (B76) • GEHIR/L (B73) • GEHIR/L-SC (B74) • GEHIUR/L (B74) • GEHSR/L (B102).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B79

GEPI-RX/LX

Прецизионные двухсторонние пластины для нарезания внутренних канавок

возле уступов

10 Ref.

2.9 Ref.

Tmax-r

8°

±0.025

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.02 R±0.03 Tmax-r M

IC528

IC908

f канавки

(мм/об)

GEPI 0.80-0.00RX 0.80 0.00 1.50 1.8 l0.01-0.02

GEPI 1.00-0.10 LX 1.00 0.10 1.50 1.8 l0.01-0.03

GEPI 1.00-0.10 RX 1.00 0.10 1.50 1.8 l0.01-0.03

GEPI 1.57-0.15RX 1.57 0.15 2.00 1.8 l0.02-0.05

мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: GEHIMR/L (B72) • GEHIMR/L-SC (B72) • GEHSR/L (B102).

GEPI-UN/UR/UL

Прецизионные двухсторонние пластины для внутренней подрезки

10 Ref.

±0.025

2.9 Ref.

UN UR UL

8°

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.02 R±0.03 Tmax-r M

IC528

IC08

f канавки

(мм/об)

GEPI 3.00-1.50UN 3.00 1.50 2.00 2.2 l0.03-0.12

GEPI 2.00-1.00UR 2.00 1.00 2.00 1.8 l l 0.03-0.12

GEPI 2.00-1.00UL 2.00 1.00 2.00 1.8 l l 0.03-0.12

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см. стр.: GEHIUR/L (B74).

GEPI

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B80

GHIR/L (W=1.9-6.4)

Резцы для точения и нарезания внутренних канавок

dg7

Tmax-r

Dmin

Обозначение W min W max dD min Tmax-r l1l2f h1A

GHIR/L 20-3 1.90 3.50 20.00 20.00 4.50 160.00 16.0 14.5 9.0 1.60

GHIR/L 20-20-3 2.00 3.50 20.00 20.00 4.50 200.00 40.0 14.5 9.0 1.60

GHIR/L 20-4 3.00 4.80 20.00 20.00 4.50 160.00 25.0 14.5 9.0 2.60

GHIR/L 20-20-4 3.00 4.80 20.00 20.00 4.50 200.00 40.0 14.5 9.0 2.60

GHIR/L 25-25-4 2.50 4.00 25.00 25.00 5.00 200.00 50.0 17.5 11.5 2.10

GHIR/L 32-4 2.50 4.00 32.00 38.00 5.00 250.00 - 21.3 14.5 2.10

GHIR/L 25-5 3.20 5.30 25.00 26.00 6.00 160.00 25.0 18.5 11.5 2.80

GHIR/L 25-25-6 4.00 6.40 25.00 25.00 5.00 200.00 50.0 17.5 11.5 3.60

GHIR/L 32-6 4.00 6.40 32.00 39.00 6.50 250.00 - 22.8 14.5 3.60

GHIR/L 40-6 4.00 6.40 40.00 49.00 8.00 300.00 - 28.3 18.0 3.60

• Для пластин TIPI гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. • Руководство по эксплуатации: см. стр. B132-

145.

Пластины: см. стр.: GIFI (B89) • GIFI-E (B86) • GIFI-E (Полный радиус) (B86) • GIMIY (B85) • GINI-E (B87) • GIPI (B88) • GIPI (Полный радиус W<M) (B88)

• GIPI (Полный радиус) (B89) • GIPI (W<M) (B87) • GIPI-E (B85) • GIPI-RX/LX (B90) • Резьбонарезные пластины TIPI: см. полный каталог токарного и

резьбового инструмента ISCAR.

Обозначение Винт Ключ

GHIR/L 20-3 SR 76-1021 T-20/5

GHIR/L 20-20-3 SR 76-1021 T-20/5

GHIR/L 20-4 SR 76-1021 T-20/5

GHIR/L 20-20-4 SR 76-1021 T-20/5

GHIR/L 25-25-4 SR 76-1022 T-20/5

GHIR/L 32-4 SR 76-1022 T-20/5

GHIR/L 25-5 SR 76-1022 T-20/5

GHIR/L 25-25-6 SR 76-1022 T-20/5

GHIR/L 32-6 SR 76-1022 T-20/5

GHIR/L 40-6 SR 76-1022 T-20/5

ЗАПЧАСТИ

Изображен правосторонний

Расточные резцы GHIR Dmin 20 мм (пластины GIPI/GIFI/GINI)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B81

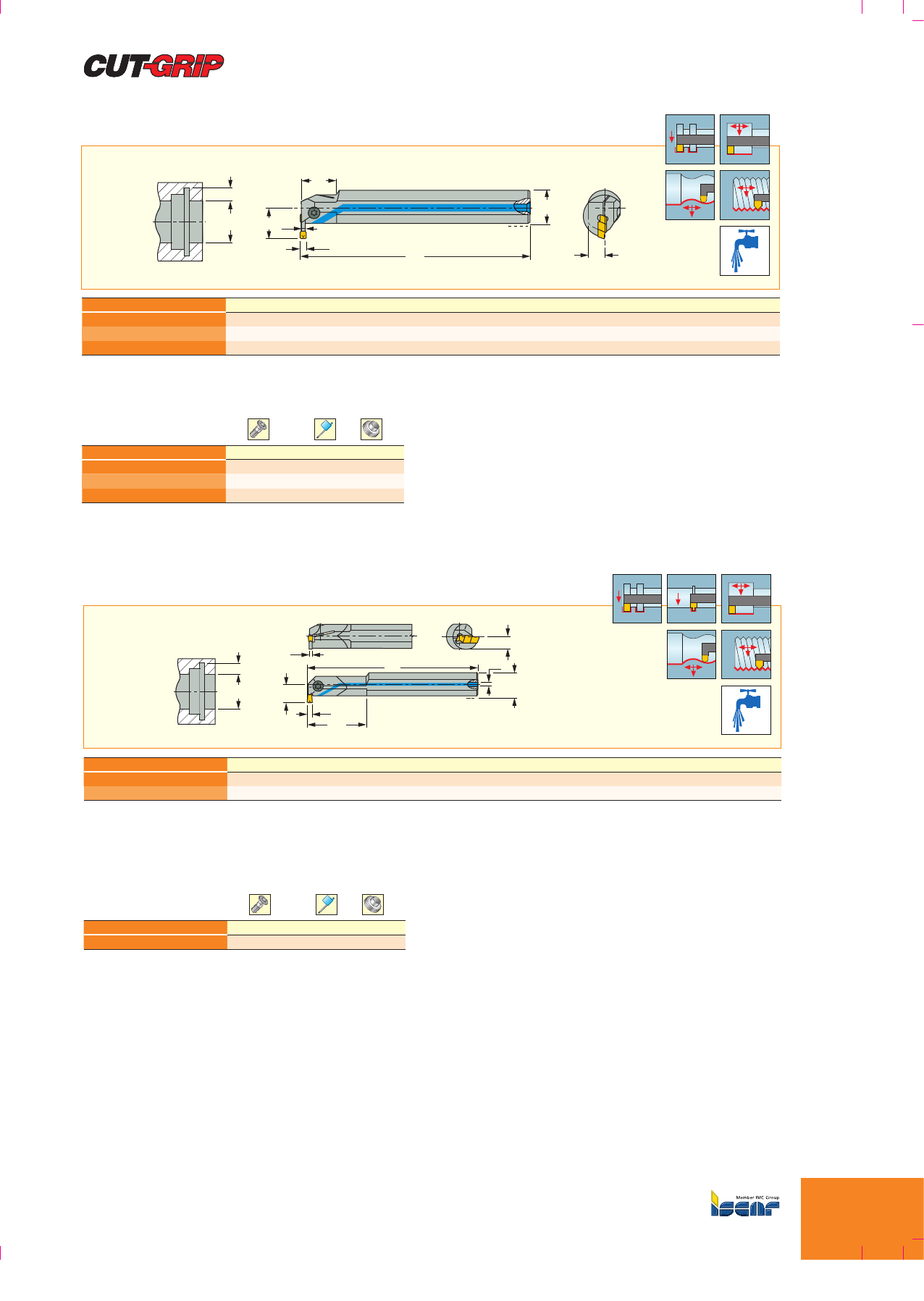

GHIR/L-C (W=4-6.4)

Резцы с внутренним подводом СОЖ для точения и нарезания канавок

dg7

max-r

Dmin

Обозначение dW min W max D min Tmax-r h1l1l2fAInlet

GHIR/L 25C-510 25.00 4.00 5.30 32.00 10.00 11.5 160.00 25.0 22.5 3.50 R1/8

GHIR/L 32C-610 32.00 4.80 6.40 43.00 10.00 14.5 200.00 - 26.2 4.40 R1/8

GHIR/L 40C-612 40.00 4.80 6.40 53.00 12.00 18.0 250.00 - 32.2 4.40 R1/8

• Для пластин TIPI гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. • Руководство по эксплуатации: см. стр. B132-145.

Пластины: см. стр.: GIFI (B89) • GIFI-E (B86) • GIFI-E (Полный радиус) (B86) • GIMIY (B85) • GINI-E (B87) • GIPI (B88) • GIPI (Полный радиус) (B89) •

GIPI-E (B85)

• Резьбонарезные пластины TIPI: см. полный каталог токарного и резьбового инструмента ISCAR.

Обозначение Винт Ключ Шайба

GHIR/L 25C-510 SR 76-1022 T-20/5 PL 25

GHIR/L 32C-610 SR 76-1022 T-20/5 PL 32

GHIR/L 40C-612 SR 76-1022 T-20/5 PL 40

ЗАПЧАСТИ

GHIR/L-SC (W=2-4.8)

Твердосплавные резцы с внутренним подводом СОЖ для точения и

нарезания канавок

dg7

Tmax-r

Dmin

Обозначение W min W max dD min Tmax-r l1l2f h1d5A

GHIR/L 20SC-3 2.00 3.50 20.00 20.00 4.50 200.00 60.0 14.5 9.0 8.5 1.60

GHIR/L 20SC-4 3.00 4.80 20.00 20.00 4.50 200.00 60.0 14.5 9.0 8.5 2.60

• Головка резца выполнена из стали. • Для пластин TIPI гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор. •

Руководство по эксплуатации: см. стр. B132-145.

Пластины: см. стр.: GIFI (B89) • GIFI-E (B86) • GIFI-E (Полный радиус) (B86) • GIMIY (B85) • GINI-E (B87) • GIPI (B88) • GIPI (Полный радиус W<M)

(B88) • GIPI (Полный радиус) (B89) • GIPI-E (B85) • GIPI-RX/LX (B90) • Резьбонарезные пластины TIPI: см. полный каталог токарного и резьбового

инструмента ISCAR.

Обозначение Винт Ключ Шайба

GHIR/L-SC (W=2-4.8) SR 76-1021 T-20/5 PL 20

ЗАПЧАСТИ

GHIR/L (W=1.9-6.4)

Расточные резцы GHIR Dmin 20 мм (пластины GIPI/GIFI/GINI)

Изображен правосторонний

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B82

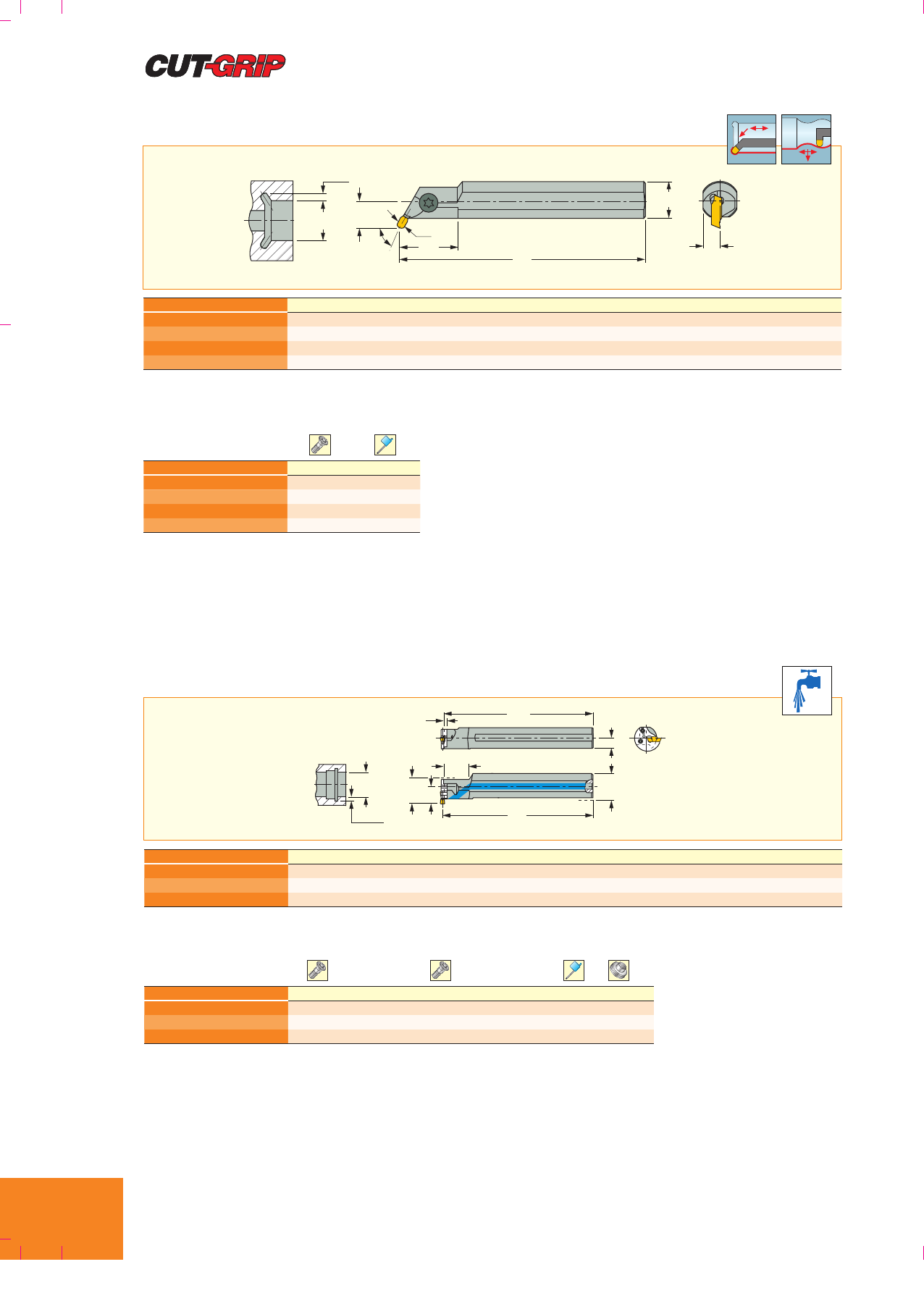

GHIUR/L

Расточные резцы для точения и подрезки

dg7

Tmax-r

Dmin

Обозначение W max dD min Tmax-r l1l2f h1a°

GHIUR/L 20U 4.80 20.00 20.00 2.50 160.00 40.0 12.5 9.0 45.00

GHIUR/L 20-20-5 4.80 20.00 20.00 3.00 200.00 50.0 13.0 9.0 60.00

GHIUR/L 25U 6.40 25.00 25.00 3.00 160.00 50.0 15.5 11.5 45.00

GHIUR/L 25-25-6 6.40 25.00 25.00 3.50 200.00 60.0 16.0 11.5 60.00

Пластины: см. стр.: GIPI-UR/UL (B90).

Обозначение Винт Ключ

GHIUR/L 20U SR 76-1021 T-20/5

GHIUR/L 20-20-5 SR 76-1021 T-20/5

GHIUR/L 25U SR 76-1022 T-20/5

GHIUR/L 25-25-6 SR 76-1022 T-20/5

ЗАПЧАСТИ

Изображен правосторонний

GHAIR/L-GI

Резцы с каналами СОЖ под адаптеры для точения и нарезания внутренних

канавок

f1l1

dg7

Dmin f

Dmin

Tmax-r

Обозначение dl2l1f h1f1Адаптер

GHAIR/L 25-32 25.00 - 200.00 19.7 11.5 3.0 GAIR/L 32..

GHAIR/L 32-32 32.00 32.0 200.00 23.2 14.5 3.0 GAIR/L 32..

GHAIR/L 32-40 32.00 40.0 200.00 24.0 14.5 3.0 GAIR/L 40..

• Для Dmin и Tmax - см. адаптеры GAIR/L.

Пластины: см. стр.: GAIR/L (B83).

Обозначение Боковой винт Нижний и боковой винт Ключ Шайба

GHAIR/L 25-32 SR 16-236 P T-15/5 PL 25

GHAIR/L 32-32 SR 16-236 P T-15/5 PL 32

GHAIR/L 32-40 SR 14-519 SR 16-212 T-20/5 PL 32

ЗАПЧАСТИ

Изображен правосторонний • F1=l1-f1+f2. По размерам f2, см. адаптеры GAIR/L.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B83

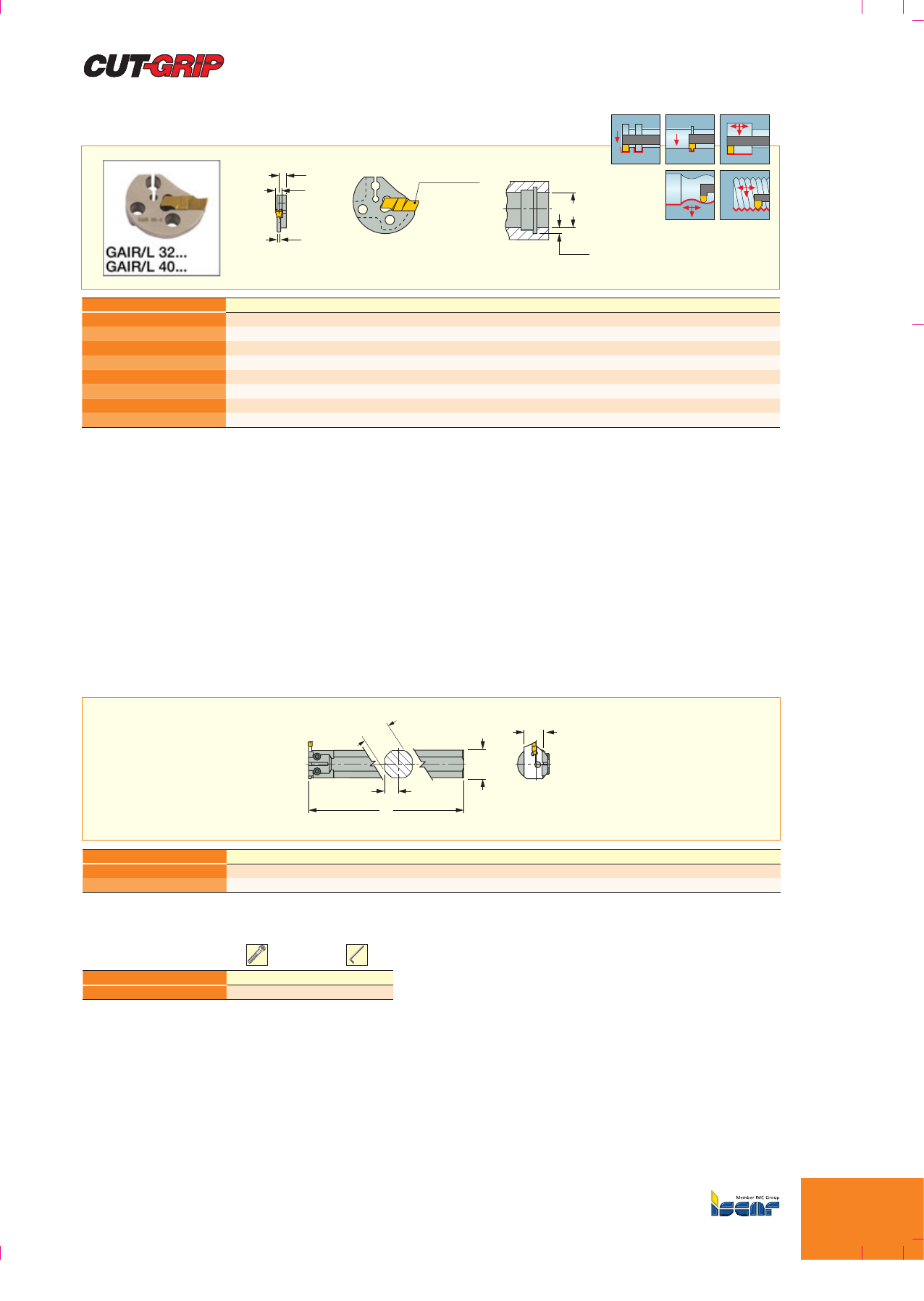

GAIR/L

Адаптеры для точения и нарезания внутренних канавок

WGIPI/GIFI..

GAIR/L 32-... & GAIR/L 40-...

Tmax-r

Обозначение D min W min W max Tmax-r f2A

GAIR/L 32-2 32.00 1.50 2.10 3.00 3.80 1.20

GAIR/L 32-3 32.00 2.10 3.00 3.00 4.10 1.80

GAIR/L 32-4 32.00 3.00 4.50 5.00 4.50 2.50

GAIR/L 32-5 32.00 4.50 6.40 5.00 5.20 4.00

GAIR/L 40-2 40.00 1.50 2.10 3.00 3.80 1.20

GAIR/L 40-3 40.00 2.10 3.00 4.00 4.10 1.80

GAIR/L 40-4 40.00 3.00 4.50 7.00 4.50 2.50

GAIR/L 40-5 40.00 4.50 6.40 7.00 5.20 4.00

145.

Пластины: см. стр.: GIMIY (B85) • GIPI-E (B85) • GIFI-E (B86) • GIFI-E (Полный радиус) (B86) • GINI-E (B87) • GIPI (W<M) (B87) • GIPI (B88) • GIPI

(Полный радиус W<M) (B88) • GIPI (Полный радиус) (B89) • GIFI (B89) • GIPI-RX/LX (B90) • Резьбонарезные пластины TIPI: см. полный каталог токарного

и резьбового инструмента ISCAR.

Державки: см.стр.: GHAIR/L-GI (B82).

Изображен правосторонний

GHIC-50

Расточные резцы под корпус-лезвия Dmin=50 мм для точения и нарезания

внутренних канавок

Обозначение B1dl1h1b

GHIC 32-50 26.0 32.00 220.00 14.5 29.0

GHIC 40-50 26.0 40.00 260.00 18.0 36.0

• Для операций с право- и левосторонней обработкой.

Державки: см.стр.: CGIN 26 (B84).

Обозначение Винт Ключ

GHIC-50 SR M5X16DIN912 HW 4.0

ЗАПЧАСТИ

GHIUR/L

GHAIR/L-GI

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B84

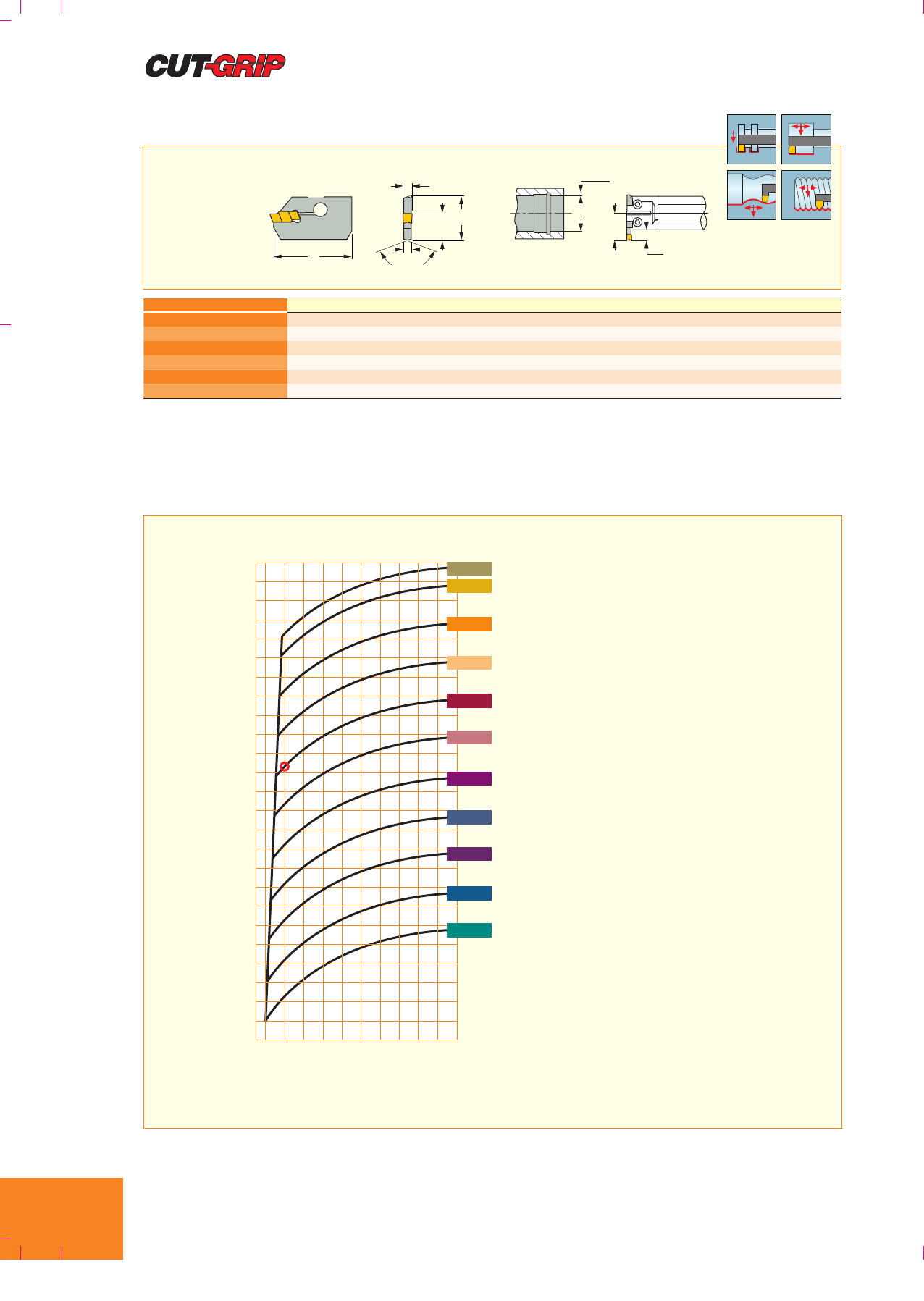

CGIN 26

Корпус-лезвия под резцы GHIC...-50 для точения и нарезания внутренних

канавок

Tmax-r

Dmin

150°

Обозначение W min W max Afmin(1) F1min(2) fmax(2) F1max(2) l1B1D min

CGIN 26K-3 2.80 4.00 2.40 28.0 10.0 33.0 15.0 45.00 26.0 50.00

CGIN 26K-4 3.60 4.50 3.20 28.0 10.0 33.0 15.0 45.00 26.0 50.00

CGIN 26K-5 4.40 6.40 4.00 28.0 10.0 33.0 15.0 45.00 26.0 54.00

CGIN 26A-3 2.80 4.00 2.40 32.5 14.5 37.5 19.5 49.50 26.0 54.00

CGIN 26A-4 3.60 4.50 3.20 32.5 14.5 37.5 19.5 49.50 26.0 54.00

CGIN 26A-5 4.40 6.40 4.00 32.5 14.5 37.5 19.5 49.50 26.0 54.00

• f и F1 - изменяемая величина длины установки лезвия. • Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (F1) и зависит

от растачиваемого диаметра (D). По размерам канавки см. таблицу ниже.. • Для пластин TIPI гнездо державки необходимо модифицировать, чтобы

обеспечить нужный зазор. • Руководство по эксплуатации: см. стр. B132-145.

(1) Регулируемая длина (2) Регулируемая длина

GIPI-E (B85)

• Резьбонарезные пластины TIPI: см. полный каталог токарного и резьбового инструмента ISCAR.

Державки: см.стр.: GHIC-50 (B83).

50 100 150

=19.5

=19

=18

=17

=16

=15

=14

=13

=12

=11

=10

Размеры внутренних канавок для лезвий CGIN 26 под резцы GHIC...-50

Растачиваемый диаметр D (мм)

Глубина канавки Tmax (мм)

Пример:

Для глубины канавки T=12.7 мм,

и ширины канавки =4 мм,

при растачиваемом диаметре øD=60,

применяйте лезвие CGIN 26A-4 и

отрегулируйте вылет до F1=16 мм.

Длина установки лезвия F1, (мм)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B85

GIMIY

Прессованные односторонние пластины для точения и нарезания внутренних

канавок

15.7 Ref.

±0.1

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05

IC830

IC08

IC808

(mm) f (точение)

(мм/об)

f (нарезание

канавок)

(мм/об)

GIMIY 304 3.00 0.40 lll 0.50-1.50 0.10-0.14 0.05-0.08

GIMIY 404 4.00 0.40 lll 0.50-2.00 0.13-0.19 0.06-0.11

• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: CGIN 26 (B84) • E-GEHIR / E-GHIMR (B76) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC

(W=2-4.8) (B81).

GIPI-E

Прецизионные двухсторонние пластины для точения и нарезания внутренних

канавок

8°

R M

±0.025

15.7 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC830

IC8250

IC808

IC20

IC20N

(mm) f (точение)

(мм/об)

(нарезание

канавок)

(мм/об)

GIPI 3.00E-0.40 3.00 0.40 2.4 15.50 lllll0.50-1.50 0.14-0.18 0.06-0.12

GIPI 4.00E-0.40 4.00 0.40 3.2 15.50 llll 0.50-2.00 0.15-0.21 0.08-0.15

GIPI 5.00E-0.50 5.00 0.50 4.0 15.50 llll 0.70-3.10 0.19-0.33 0.11-0.20

GIPI 6.35E-0.55 6.35 0.55 4.8 15.50 l l 0.70-3.10 0.23-0.30 0.13-0.21

• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: CGIN 26 (B84) • E-GEHIR / E-GHIMR (B76) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC

(W=2-4.8) (B81).

CGIN 26

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B86

GIFI-E

Прецизионные двухсторонние пластины для точения и нарезания внутренних

канавок

8°

15.7 Ref.

±0.025

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC830

IC8250

IC808

IC20

(mm)

(точение)

(мм/об)

(канавки)

(мм/об)

GIFI 4.00E-0.40 4.00 0.40 3.2 15.50 llll0.50-2.00 0.13-0.19 0.06-0.11

GIFI 5.00E-0.50 5.00 0.50 4.0 15.50 l l l 0.60-2.50 0.16-0.24 0.08-0.14

GIFI 6.00E-0.80 6.00 0.80 4.8 15.50 l1.00-3.00 0.19-0.34 0.09-0.18

• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: CGIN 26 (B84) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81).

GIFI-E (Полный радиус)

Прецизионные пластины с полным радиусом для профилирования

и нарезания внутренних канавок

8°

15.7 Ref.

±0.025

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC830

IC8250

IC808

IC20

(mm)

(точение)

(мм/об)

(канавки)

(мм/об)

GIFI 4.00E-2.00 4.00 2.00 3.2 14.00 llll0.00-2.00 0.14-0.27 0.06-0.12

GIFI 5.00E-2.50 5.00 2.50 4.0 13.50 llll0.00-2.50 0.18-0.34 0.08-0.15

• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: CGIN 26 (B84) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B87

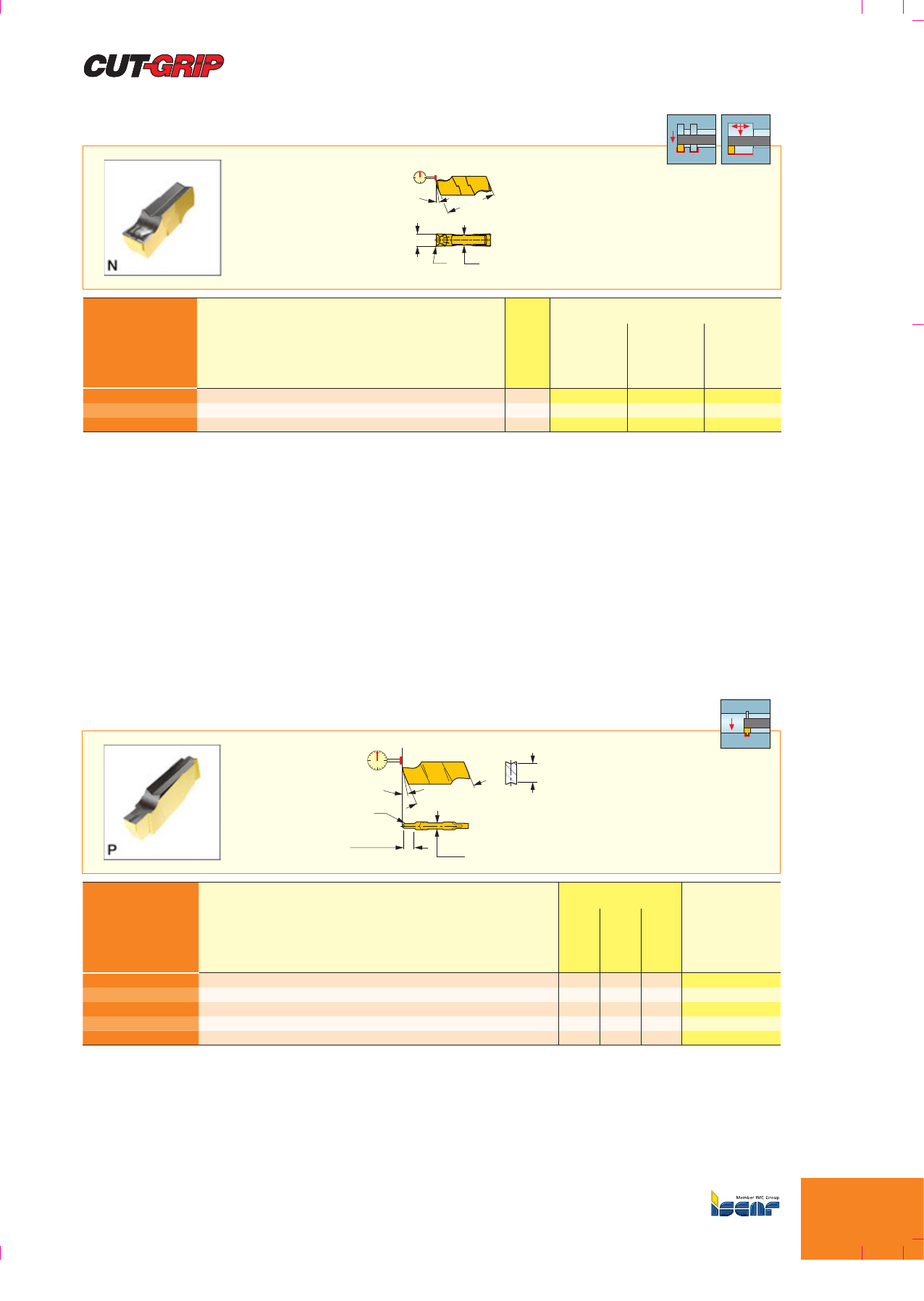

GINI-E

Прецизионные двухсторонние пластины для точения и нарезания внутренних

канавок по мягким материалам

±0.025

8°

15.7

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.05 MTmax-r

IC808

(mm) f (точение)

(мм/об)

f (канавки)

(мм/об)

GINI 3.00E-0.40 3.00 0.40 2.4 15.50 l0.50-1.20 0.08-0.13 0.03-0.09

GINI 4.00E-0.40 4.00 0.40 3.2 15.50 l0.50-1.60 0.10-0.17 0.04-0.12

GINI 5.00E-0.50 5.00 0.50 4.0 15.50 l0.50-2.00 0.12-0.20 0.05-0.14

• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: CGIN 26 (B84) • E-GEHIR / E-GHIMR (B76) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC

(W=2-4.8) (B81).

GIPI (W<M)

Прецизионные двухсторонние пластины для нарезания и протачивания

внутренних канавок

8°

Tmax-r M

15.7 Ref.

±0.025

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.03 R±toler Tmax-r M

IC830

IC808

IC20

f (канавки)

(мм/об)

GIPI 1.57-0.15 1.57 0.15 0.030 2.50 2.2 lll 0.03-0.05

GIPI 1.70-0.00 1.70 0.00 0.030 2.50 2.2 lll 0.03-0.06

GIPI 1.78-0.10 1.78 0.10 0.030 2.50 2.2 lll 0.03-0.06

GIPI 1.96-0.10 1.96 0.10 0.030 2.50 2.2 l l 0.04-0.06

GIPI 1.96-0.15 1.96 0.15 0.030 2.50 2.2 l l 0.04-0.06

• Гнездо державки необходимо модифицировать • Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см.

стр. B132-145.

Державки: см.стр.: GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80).

GIFI-E

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B88

GIPI

Прецизионные двухсторонние пластины для нарезания и протачивания

внутренних канавок

8°

R M

±0.025

15.7 Ref.

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.03 Tmax-r M

IC830

IC8250

IC808

IC20

IC20N

f (канавки)

(мм/об)

GIPI 2.22-0.10 2.22 0.10 2.50 2.2 l l l 0.04-0.07

GIPI 2.22-0.15 2.22 0.15 2.50 2.2 l0.04-0.07

GIPI 2.30-0.20 2.30 0.20 3.00 2.2 l0.05-0.08

GIPI 2.39-0.15 2.39 0.15 6.40 2.4 l l l 0.04-0.07

GIPI 2.50-0.20 2.50 0.20 6.00 2.4 l l 0.05-0.09

GIPI 2.70-0.10 2.70 0.10 - 2.4 l l l l 0.05-0.08

GIPI 2.70-0.15 2.70 0.15 - 2.4 l0.05-0.08

GIPI 3.00-0.40 3.00 0.40 - 2.4 l0.06-0.11

GIPI 3.18-0.20 3.18 0.20 - 2.4 lllll 0.06-0.11

GIPI 3.30-0.10 3.30 0.10 - 2.4 llll 0.06-0.10

GIPI 3.96-0.20 3.96 0.20 - 3.2 l l 0.08-0.13

GIPI 4.23-0.10 4.23 0.10 - 3.2 l l 0.08-0.13

GIPI 4.78-0.55 4.78 0.55 - 4.0 llll 0.08-0.15

• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: CGIN 26 (B84) • E-GEHIR / E-GHIMR (B76) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC

(W=2-4.8) (B81).

GIPI (Полный радиус W<M)

Прецизионные двухсторонние пластины с полным радиусом для нарезания

и протачивания внутренних канавок

WRM

8° 5

15.7 Ref.

±0.025

Параметры Прочный

Твёрдый Рекомендованные

режимы

Обозначение W±0.02 R±0.05 Tmax-r M

IC830

IC808

IC20

f (канавки)

(мм/об)

GIPI 2.39-1.20 2.39 1.20 6.40 2.4 lll 0.05-0.10

стр. B132-145.

Державки: см.стр.: GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-SC (W=2-4.8) (B81).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B89

GIPI (Полный радиус)

Прецизионные двухсторонние пластины с полным радиусом для нарезания

и протачивания внутренних канавок

±0.025

15.7 Ref.

8°

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.02 R±0.05 Tmax-r M

IC8250

IC20

f (канавки)

(мм/об)

GIPI 3.18-1.59 3.18 1.59 - 2.4 l l 0.06-0.13

GIPI 3.96-1.98 3.96 1.98 - 3.2 l0.08-0.16

GIPI 4.78-2.39 4.78 2.39 - 4.0 l l 0.08-0.16

GIPI 6.35-3.18 6.35 3.18 - 4.8 l0.11-0.21

• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: CGIN 26 (B84) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81).

GIFI

Прецизионные двухсторонние пластины для нарезания и протачивания

внутренних канавок

8°

15.7 Ref.

±0.025

Dmin

Tmax-a

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.02 R±0.03 MTmax-r

IC8250

IC20

f (канавки)

(мм/об)

GIFI 4.78-0.55 4.78 0.55 4.0 15.50 l l 0.07-0.13

GIFI 5.28-0.20 5.28 0.20 4.0 15.50 l l 0.08-0.13

• Dmin для внутренней обработки =20 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: CGIN 26 (B84) • GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-C (W=4-6.4) (B81) • GHIR/L-SC (W=2-4.8) (B81).

GIPI

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B90

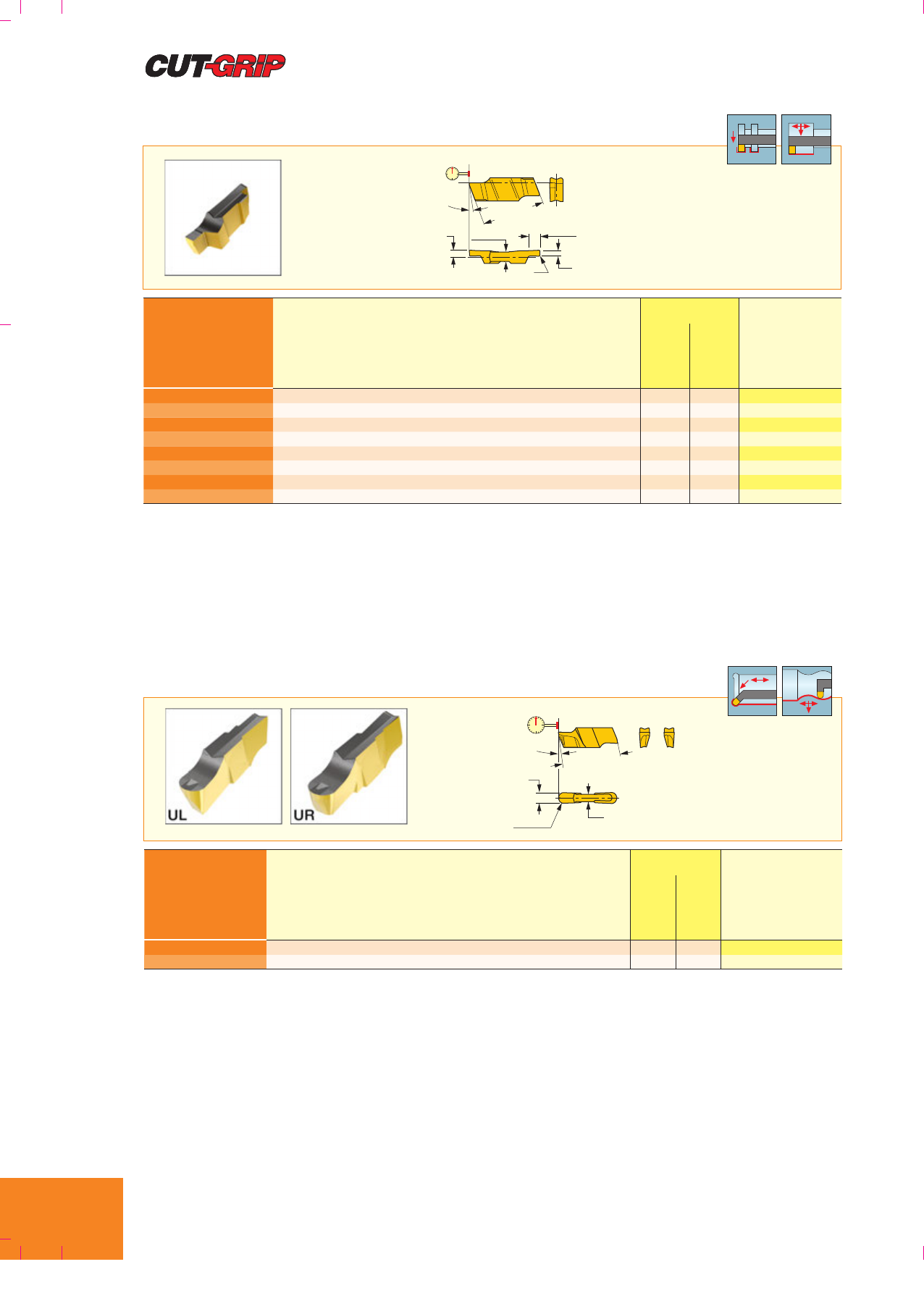

GIPI-RX/LX

Прецизионные двухсторонние пластины для нарезания внутренних канавок

возле уступа

±0.025

Tmax-r

15.7 Ref.

8°

2.4 Ref.

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.02 R±0.03 fTmax-r

IC830

IC808

f (канавки)

(мм/об)

GIPI 0.78-0.1LX 0.78 0.10 1.55 1.30 l0.02-0.04

GIPI 1.00-0.00R/LX 1.00 0.00 1.55 2.00 l0.02-0.04

GIPI 1.19-0.1LX 1.19 0.10 1.55 2.00 l0.03-0.05

GIPI 1.57-0.15LX 1.57 0.15 1.65 2.80 l0.03-0.05

GIPI 1.57-0.79LX 1.57 0.79 1.65 2.80 l0.03-0.06

GIPI 2.00-0.10R/LX 2.00 0.10 1.65 2.70 l0.04-0.06

GIPI 2.39-0.2LX 2.39 0.20 1.65 3.90 l0.05-0.08

GIPI 2.39-1.19LX 2.39 1.19 1.65 3.90 l0.05-0.10

• Гнездо державки необходимо модифицировать • Только для нарезания и протачивания канавок • Руководство по эксплуатации и режимы

резания: см. стр. B132-145.

Державки: см.стр.: GAIR/L (B83) • GHIR/L (W=1.9-6.4) (B80) • GHIR/L-SC (W=2-4.8) (B81).

Изображена RX

GIPI-UR/UL

Прецизионные двухсторонние пластины для внутренней подрезки

UR UL

8°

R=W/2 M

15.7 Ref.

±0.025

Параметры Прочный

Твёрдый

Рекомендованные

режимы

Обозначение W±0.02 R±0.05 M

IC8250

IC20

f (канавки)

(мм/об)

GIPI 3.00-1.5UR/L 3.00 1.50 2.4 l l 0.05-0.15

GIPI 4.00-2.0UR/L 4.00 2.00 3.2 l l 0.05-0.15

• Гнездо державки необходимо модифицировать • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: GHIUR/L (B82).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B91

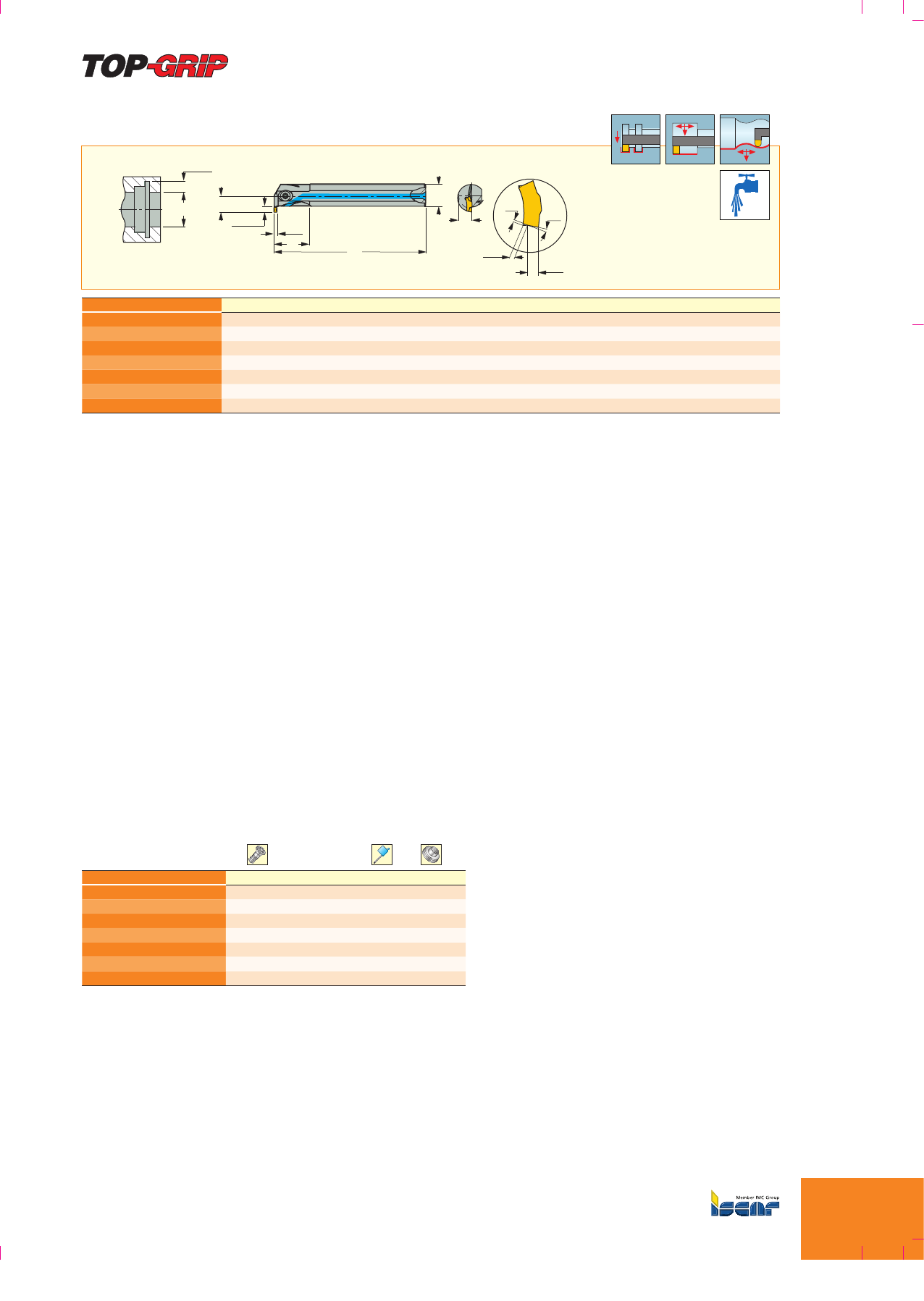

TGIR/L-C

Резцы для точения и нарезания канавок с каналами СОЖ и прессованными

пластинами TOP-GRIP

Tmax-r

dg7

5.5

1.6

0.5 19°

max-r

Dmin

TGMF 635-080

Обозначение dW min W max D min Tmax-r h1l1l2f СОЖ Пластины

TGIR/L 16C-3 16.00 3.00 3.00 20.50 5.50 7.5 150.00 25.0 12.0 M6 TGMF 3

TGIR/L 20C-3 20.00 3.00 3.00 25.00 5.50 9.0 180.00 32.0 14.2 M6 TGMF 3

TGIR/L 25C-3 25.00 3.00 3.00 32.00 8.00 11.5 200.00 40.0 18.8 R1/8 TGMF 3

TGIR/L 25C-4 25.00 4.00 5.00 32.50 8.50 11.5 200.00 40.0 19.5 R1/8 TGMF 4, TGMF/P 5

TGIR/L 32C-4 32.00 4.00 5.00 42.00 11.00 14.5 220.00 50.0 25.5 R1/8 TGMF 4, TGMF/P 5

TGIR/L 32C-6 32.00 6.00 6.35 57.00 (1) 17.50 14.5 220.00 50.0 29.0 R1/8 TGMF 6

TGIR/L 40C-6 40.00 6.00 6.35 57.00 (1) 17.50 18.0 300.00 60.0 35.2 R1/8 TGMF 6

• Руководство по эксплуатации: см. стр. B132-145.

(1) Для Dmin 47 мм, модифицировать пластину согласно чертежу.

Пластины: см.стр.: TGMF (Полный радиус) (B17) • TGMF/P (B17).

Обозначение Винт Ключ Шайба

TGIR/L 16C-3 SR 76-1400 T-20/5 PL 16

TGIR/L 20C-3 SR 76-1400 T-20/5 PL 20

TGIR/L 25C-3 SR M5X16DIN912 HW 4.0 PL 25

TGIR/L 25C-4 SR M5X16DIN912 HW 4.0 PL 25

TGIR/L 32C-4 SR M6X20DIN912 HW 5.0 PL 32

TGIR/L 32C-6 SR M6X20DIN912 HW 5.0 PL 32

TGIR/L 40C-6 SR M6X25DIN912 UNB. HW 5.0 PL 40

ЗАПЧАСТИ

Изображен правосторонний

Расточные резцы TOP-GRIP Dmin 20.5 мм

GIPI-RX/LX

GIPI-UR/UL

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B92

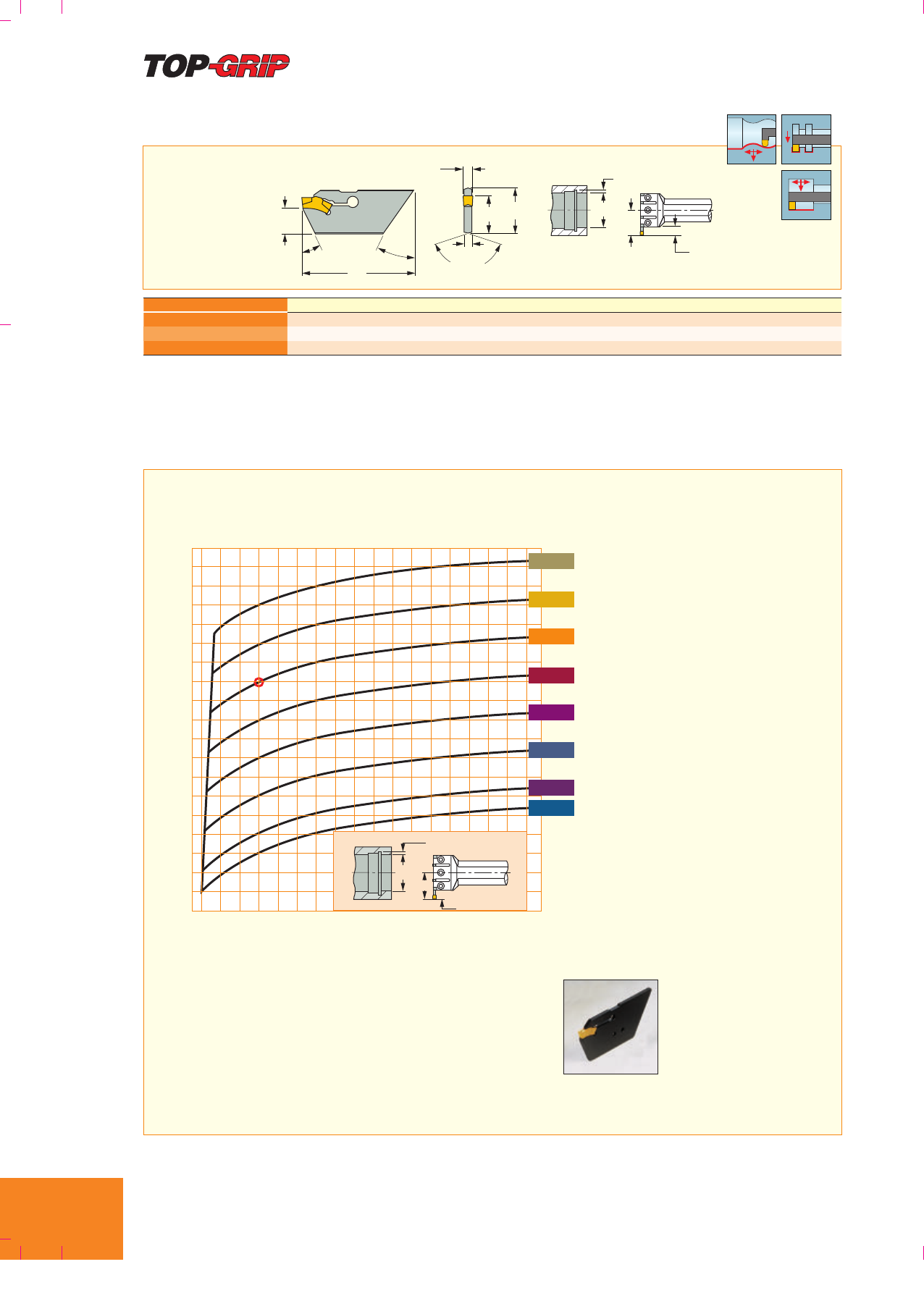

TGHN 26-M

Корпус-лезвия под резцы GHIC...-70 для точения и нарезания внутренних

канавок

Dmin

14.5

25° 35°

150°

Обозначение W min W max Afmin(1) F1min(2) fmax(2) F1max(2) h1l1B1D min

TGHN 26-3M 3.00 3.00 2.40 40.0 13.5 41.5 15.0 21.4 63.00 26.0 70.00

TGHN 26-4M 4.00 5.00 3.20 40.0 13.5 41.5 15.0 21.4 63.00 26.0 70.00

TGHN 26-5M 5.00 5.00 4.00 40.0 13.5 46.5 20.0 21.4 63.00 26.0 70.00

• Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). • TGHN 26...-M

может быть модифицирован из двухсторонних корпус-лезвий TGHN для наружной обработки. • Руководство по эксплуатации: см. стр. B132-145.

(1) Регулируемая длина (2) Регулируемая длина

Пластины: см.стр.: TGMF (Полный радиус) (B17) • TGMF/P (B17).

Державки: см.стр.: GHIC-70 (B94).

Размеры внутренних канавок для резцов GHIC...-70

70 100 150 200 250

F1=20

F1=19

F1=18

F1=17

F1=16

F1=15

F1=14

F1=13

Глубина канавки Tmax (мм)

Растачиваемый диаметр D (мм)

Tmax

T(1)

Длина установки лезвия F1, (мм)

Пример:

Для глубины канавки T=15.5 мм,

и ширины канавки =5 мм,

при растачиваемом диаметре øD=100,

применяйте лезвие CGHN 26-5M

и отрегулируйте вылет до F1=18 мм.

TGHN 26-...M

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B93

HELIIR/L

Токарные и канавочные резцы с каналами СОЖ,

для прессованных пластин HELI-GRIP

dg7

Tmax-r

Dmin

Обозначение dW min W max D min Tmax-r l1f СОЖ Пластины(1)

HELIIR/L 20C-305 20.00 3.00 3.18 26.00 5.00 160.00 15.2 M6 GRIP 3

HELIIR/L 25C-305 25.00 3.00 3.18 31.00 5.00 160.00 17.7 R1/8 GRIP 3

HELIIR/L 25C-410 25.00 4.00 4.76 43.00 10.00 160.00 22.7 R1/8 GRIP 4

HELIIR/L 25C-510 25.00 5.00 5.00 43.00 10.00 160.00 22.7 R1/8 GRIP 5

HELIIR/L 25C-610 25.00 6.00 6.35 43.00 10.00 160.00 22.7 R1/8 GRIP 6

HELIIR/L 32C-410 32.00 4.00 4.76 43.00 10.00 200.00 26.2 R1/8 GRIP 4

HELIIR/L 32C-510 32.00 5.00 5.00 43.00 10.00 200.00 26.2 R1/8 GRIP 5

HELIIR/L 32C-610 32.00 6.00 6.35 43.00 10.00 200.00 26.2 R1/8 GRIP 6

HELIIR/L 40C-412 40.00 4.00 4.76 53.00 12.00 250.00 32.2 R1/8 GRIP 4

HELIIR/L 40C-512 40.00 5.00 5.00 53.00 12.00 250.00 32.2 R1/8 GRIP 5

HELIIR/L 40C-612 40.00 6.00 6.35 53.00 12.00 250.00 32.2 R1/8 GRIP 6

• Руководство по эксплуатации: см. стр. B132-145.

(1) Следующие пластины DO-GRIP DGN можно применять только для канавок: DGN 4.. ( Dmin=51 мм), DGN 5.. (Dmin=57 мм) и DGN 6.. (Dmin=62 мм)

Пластины: см.стр.: GRIP (B14) • GRIP (Полный радиус) (B14).

Обозначение Винт Ключ Шайба

HELIIR/L 20C-305 SR 76-1400 T-20/5 PL 20

HELIIR/L 25C-305 SR M5X16DIN912 HW 4.0 PL 25

HELIIR/L 25C-410 SR M5X16DIN912 HW 4.0 PL 25

HELIIR/L 25C-510 SR M5X16DIN912 HW 4.0 PL 25

HELIIR/L 25C-610 SR M5X16DIN912 HW 4.0 PL 25

HELIIR/L 32C-410 SR M5X16DIN912 HW 4.0 PL 32

HELIIR/L 32C-510 SR M5X16DIN912 HW 4.0 PL 32

HELIIR/L 32C-610 SR M5X16DIN912 HW 4.0 PL 32

HELIIR/L 40C-412 SR M5X16DIN912 HW 4.0 PL 40

HELIIR/L 40C-512 SR M5X16DIN912 HW 4.0 PL 40

HELIIR/L 40C-612 SR M5X16DIN912 HW 4.0 PL 40

ЗАПЧАСТИ

Изображен правосторонний

GHIR/L (W=7.0-8.3)

Расточные резцы для точения и нарезания внутренних канавок

dg7

Tmax-r

Dmin

Обозначение W min W max dD min Tmax-r l1f h1A

GHIR/L 40-815 7.00 8.30 40.00 64.00 15.00 300.00 36.0 18.0 6.00

GHIR/L 40-820 7.00 8.30 40.00 65.00 20.00 300.00 41.0 18.0 6.00

• Руководство по эксплуатации: см. стр. B132-145.

Пластины: см.стр.: GDMA (B47) • GDMF (B29) • GDMM-CC (E46) • GDMN (B31) • GDMU (B31) • GDMY (B30) • GDMY (Полный радиус) (B33) • GDMY-F

(B34) • GIA-K (Длинное гнездо) (B44) • GIF-E (W=8, 10 полный радиус) (B38) • GIF-E (W=8,10) (B35) • GIPA/GIDA 8 (Полный радиус) (B48).

Обозначение Винт Ключ

GHIR/L (W=7.0-8.3) SR M8X20DIN912 HW 6.0

ЗАПЧАСТИ

Изображен правосторонний

Расточные резцы HELI-GRIP Dmin 26 мм

Расточные резцы GHIR Dmin 64 мм (пластины GDMY/F/N 8 мм)

TGHN 26-M

Размеры внутренних канавок для резцов GHIC...-70

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B94

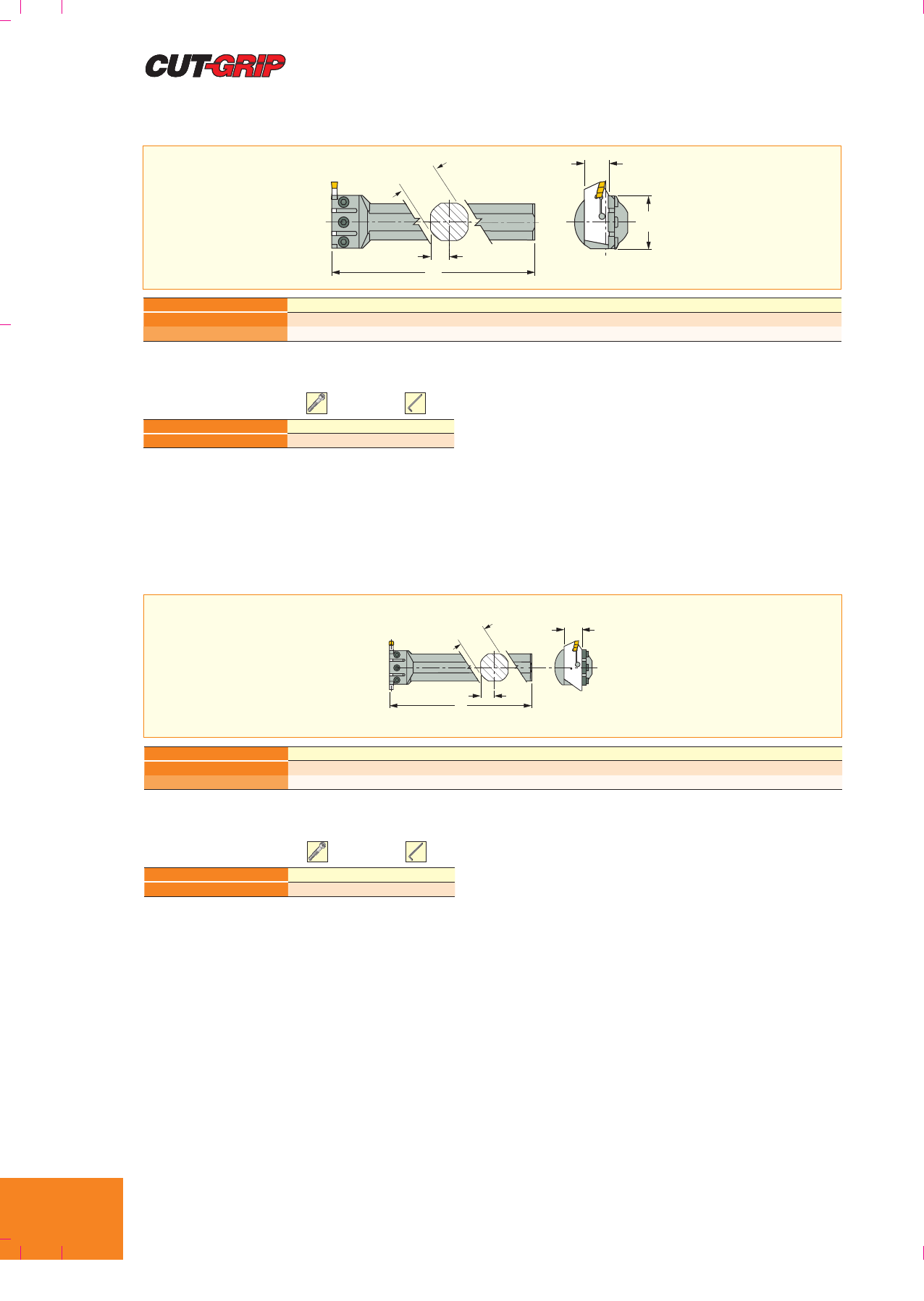

GHIC-70

Расточные резцы под корпус-лезвия Dmin=70 мм для точения и нарезания

внутренних канавок

dg7

Обозначение B1dl1h1b

GHIC 40-70 26.0 40.00 260.00 18.0 53.0

GHIC 50-70 26.0 50.00 300.00 23.0 53.0

• Для лево- и правосторонней обработки

Державки: см.стр.: CGHN 26-M (B95) • TGHN 26-M (B92).

Обозначение Винт Ключ

GHIC-70 SR M6X16DIN912 HW 5.0

ЗАПЧАСТИ

GHIC-85

Расточные резцы под корпус-лезвия Dmin=85 мм для точения и нарезания

внутренних канавок

dg7

Обозначение B1dl1h1

GHIC 40-85 32.0 40.00 260.00 18.0

GHIC 50-85 32.0 50.00 300.00 23.0

• Для лево- и правосторонней обработки

Державки: см.стр.: CGHN 32-DGM (B97) • CGHN 32-M (B96).

Обозначение Винт Ключ

GHIC-85 SR M6X16DIN912 HW 5.0

ЗАПЧАСТИ

Корпус-лезвия CUT-GRIP Dmin 70 мм

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B95

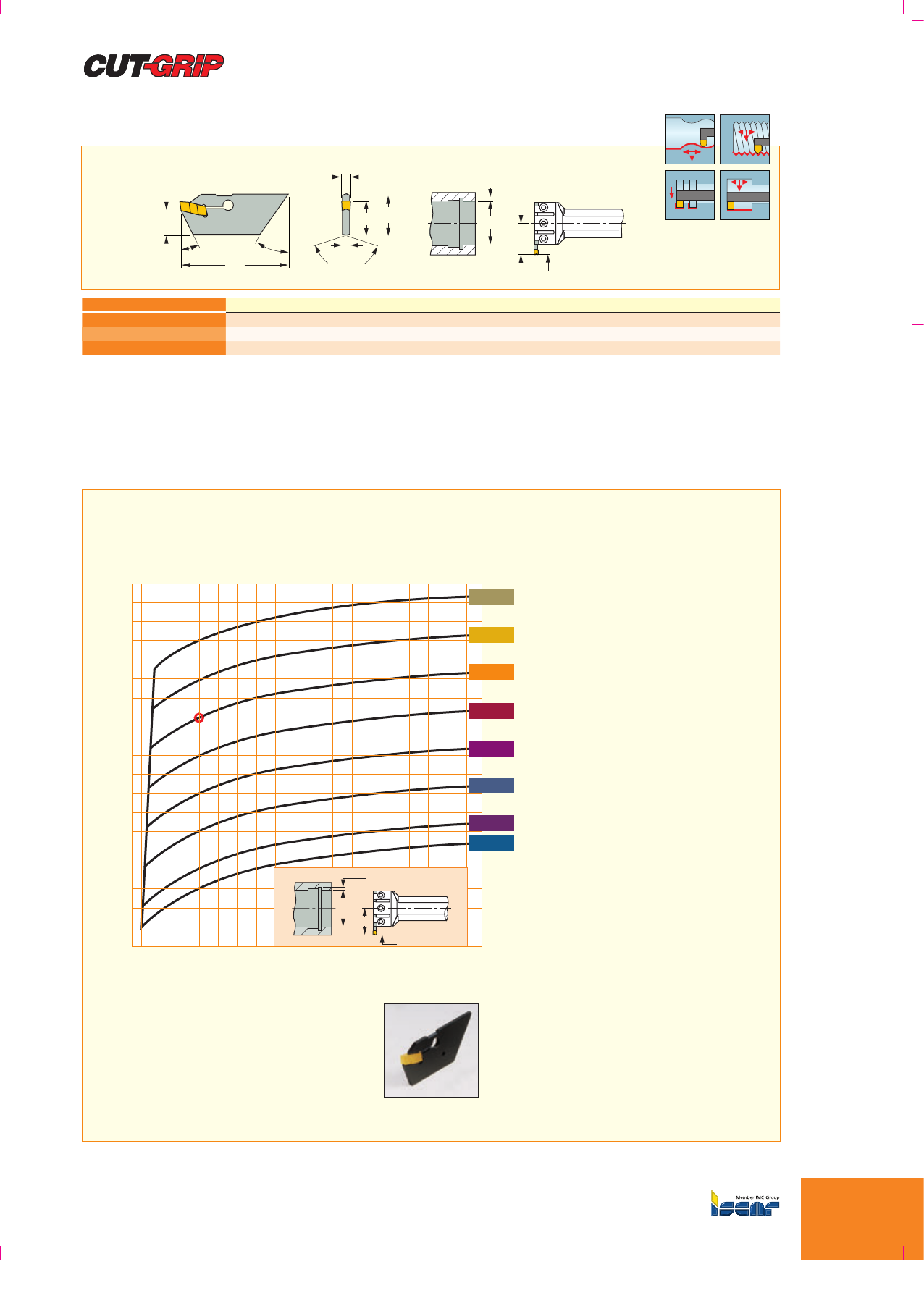

CGHN 26-M

Корпус-лезвия для точения и нарезания внутренних канавок, под резцы

GHIC...-70

14.5

WTmax-r

Dmin

150°

25°

35° f

Обозначение W min W max AD min fmin(1) F1min(2) fmax(2) F1max(2) h1l1B1

CGHN 26-3M 2.80 4.00 2.40 70.00 40.0 13.5 46.5 20.0 21.4 63.00 26.0

CGHN 26-4M 3.60 4.50 3.20 70.00 40.0 13.5 46.5 20.0 21.4 63.00 26.0

CGHN 26-5M 4.40 6.40 4.00 70.00 40.0 13.5 46.5 20.0 21.4 63.00 26.0

• Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). • CGHN 26...-M

может быть модифицирован из двухсторонних корпус-лезвий CGHN для наружной обработки. • Для пластин TIP гнездо державки необходимо

модифицировать, чтобы обеспечить нужный зазор. • Руководство по эксплуатации: см. стр. B132-145.

(1) Регулируемая длина (2) Регулируемая длина

Пластины: см. стр.: B29-51 и по резьбонарезным пластинам TIP - см. каталог токарного и резьбового инструмента ISCAR.

Державки: см.стр.: GHIC-70 (B94).

GHIC-70

GHIC-85

Размеры внутренних канавок для резцов GHIC...-70

70 100 150 200 250

F1=20

F1=19

F1=18

F1=17

F1=16

F1=15

F1=14

F1=13

Глубина канавки Tmax (мм)

Растачиваемый диаметр D (мм)

Tmax

T(1)

Длина установки лезвия F1, (мм)

Пример:

Для глубины канавки T=15.5 мм,

и ширины канавки =5 мм,

при расточном диаметре øD=100,

применяйте лезвие CGHN 26-5M

и отрегулируйте вылет до F1=18 мм.

CGHN 26-...M

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B96

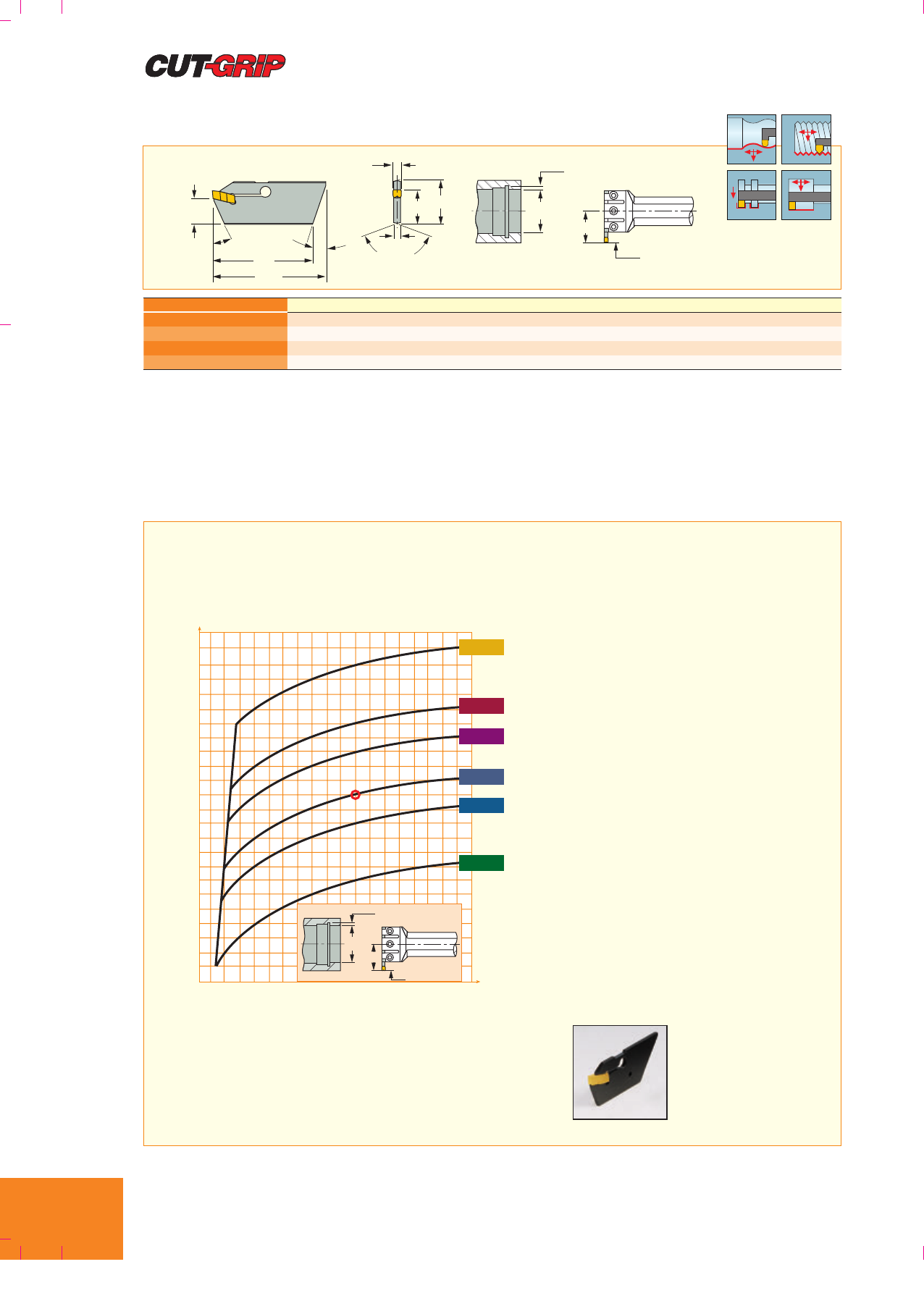

CGHN 32-M

Корпус-лезвия для точения и нарезания внутренних канавок, под резцы

GHIC...-85

WTmax

Dmin

150°

F(1)

17.5

25°

15°

Обозначение W min W max Afmin(1) F1min(2) fmax(2) F1max(2) h1l1B1D min

CGHN 32-3M 2.80 4.00 2.40 44.0 15.0 48.0 19.0 24.8 82.00 32.0 85.00

CGHN 32-4M 3.60 5.00 3.20 44.0 15.0 50.0 21.0 24.8 82.00 32.0 85.00

CGHN 32-5M 4.40 6.40 4.00 44.0 15.0 55.0 26.0 24.8 82.00 32.0 85.00

CGHN 32-6M 5.60 6.40 5.20 44.0 15.0 55.0 26.0 24.8 82.00 32.0 85.00

• f и F1 - изменяемая величина длины установки лезвия.. • Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и

зависит от растачиваемого диаметра (D). По размерам канавки см. таблицу ниже. • Для пластин TIP гнездо державки необходимо модифицировать,

чтобы обеспечить нужный зазор. • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Регулируемая длина (2) Регулируемая длина

Пластины: см. стр.: B29-51 и по резьбонарезным пластинам TIP - см. каталог токарного и резьбового инструмента ISCAR.

Державки: см.стр.: GHIC-85 (B94).

Корпус-лезвие CGHN 32-...M может быть модифицировано

из лезвий CGHN 32-...D для наружной обработки

Размеры внутренних канавок для резцов GHIC...-85

T max

80 100 150 200 250 ØD

F1=30

F1=26

F1=24

F1=21

F1=19

F1=15

Растачиваемый диаметр D (мм)

Глубина канавки Tmax (мм)

Длина установки лезвия F1, (мм)

Tmax

T(1)

Пример:

Для глубины канавки T=16 мм,

и ширины канавки =4 мм,

при растачиваемом диаметре øD=180,

применяйте лезвие CGHN-32-4M

и отрегулируйте вылет до F1=21 мм.

TGHN 32-...M

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B97

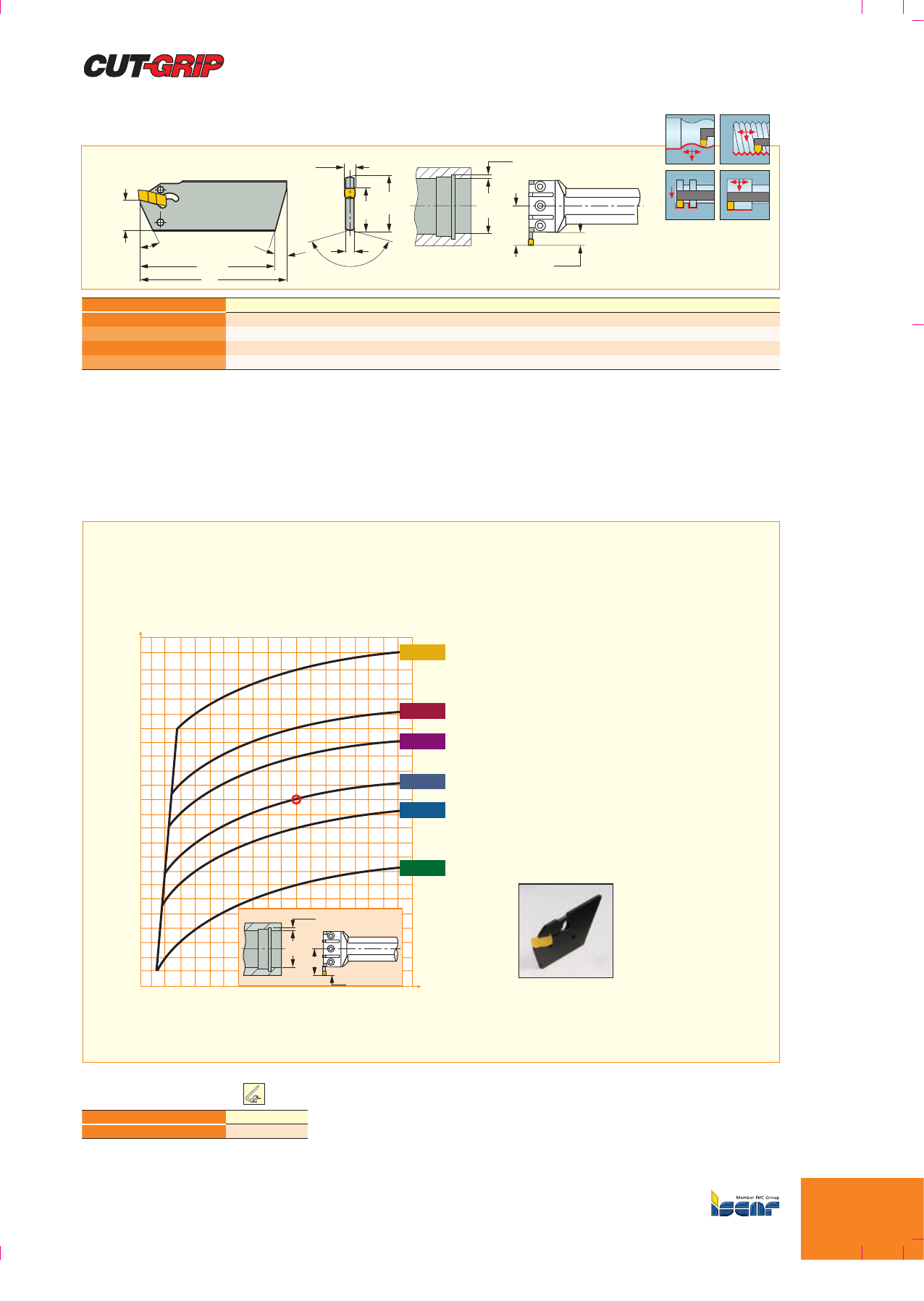

CGHN 32-DGM

Корпус-лезвия для точения и нарезания внутренних канавок, под резцы

GHIC...-85

(с самозажимом)

17.5

25°

150°

Dmin

h1B1

Tmax-r

15°

Обозначение W min W max Afmin(1) F1min(2) fmax(2) F1max(2) h1l1B1D min

CGHN 32-3DGM 2.80 4.00 2.40 53.0 24.0 59.0 30.0 24.8 90.00 32.0 93.00

CGHN 32-4DGM 3.50 5.00 3.20 53.0 24.0 59.0 30.0 24.8 90.00 32.0 93.00

CGHN 32-5DGM 4.40 6.40 4.00 53.0 24.0 59.0 30.0 24.8 90.00 32.0 98.00

CGHN 32-6DGM 5.60 6.40 5.20 53.0 24.0 59.0 30.0 24.8 90.00 32.0 98.00

• Глубина канавки (Tmax-r) меняется в соответствии с длиной установки лезвия (f и F1) и зависит от растачиваемого диаметра (D). • CGHN 32...DGM

может быть модифицирован из двухсторонних корпус-лезвий CGHN-DG для наружной обработки. • Для пластин TIP гнездо державки необходимо

модифицировать, чтобы обеспечить нужный зазор. • Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Регулируемая длина (2) Регулируемая длина

Пластины: см. стр.: B29-51 и по резьбонарезным пластинам TIP - см. каталог токарного и резьбового инструмента ISCAR.

Державки: см.стр.: GHIC-85 (B94).

Обозначение Ключ

CGHN 32-DGM EDG 44A*

ЗАПЧАСТИ

* Опциональный, заказывается отдельно

CGHN 32-M

Размеры внутренних канавок для резцов GHIC...-85

T max

80 100 150 200 250 ØD

F1=30

F1=26

F1=24

F1=21

F1=19

F1=15

Растачиваемый диаметр D (мм)

Глубина канавки Tmax (мм)

Длина установки лезвия F1, (мм)

Tmax

T(1)

Пример:

Для глубины канавки T=16 мм,

и ширины канавки =4 мм,

при растачиваемом диаметре øD=180,

применяйте лезвие CGHN-32-4M

и отрегулируйте вылет до F1=21 мм.

CGHN 32-...M/DGN

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B98

МИНИАТЮРНАЯ

ОБРАБОТКА

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B99

SCHR/L-B/F

Державки с передним и задним креплением пластин для точения и

нарезания канавок. Для швейцарских станков-автоматов

Tmax-r

h4l2

Левосторонние

державки с

пластиной SCIL 6F

Левосторонние

державки с

пластиной SCIL 6B

Обозначение h b l1h4l2Tmax-r(1) W min W max Пластины

SCHR/L 0810-6B 8.0 10.0 125.00 2.0 23.7 6.00 0.50 2.50 SCIR/L 6B

SCHR/L 10-6B 10.0 10.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6B

SCHR/L 12-6B 12.0 12.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6B

SCHR/L 16-6B 16.0 16.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6B

SCHR/L 10-6F 10.0 10.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6F

SCHR/L 12-6F 12.0 12.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6F

SCHR/L 16-6F 16.0 16.0 125.00 - - 6.00 0.50 2.50 SCIR/L 6F

Обозначение Задний винт Передний винт Ключ Уплотнитель

SCHR/L 0810-6B SCRB 103 IP-10/5 OR 2.5X1.2N

SCHR/L 10-6B SCRB 103 IP-10/5 OR 2.5X1.2N

SCHR/L 12-6B SCRB 103 IP-10/5 OR 2.5X1.2N

SCHR/L 16-6B SCRB 103 IP-10/5 OR 2.5X1.2N

SCHR/L 10-6F SCRF 103 IP-10/5

SCHR/L 12-6F SCRF 103 IP-10/5

SCHR/L 16-6F SCRF 103 IP-10/5

ЗАПЧАСТИ

Изображена левосторонняя

SCIR/L-B/F-BR/BL

Пластины для обработки на обратном ходу

5.0

12°

60°

0.5

22.0

7.0

2.5

Front Lock

SCIL 6F-BL

Back Lock

SCIL 6B-BL

3.0

Параметры Рекомендованные режимы

Обозначение r

IC1008

(mm) f

(мм/об)

SCIL 6B-BL000 0.00 l0.05-3.00 0.01-0.15

SCIL 6F-BL000 0.00 l0.05-3.00 0.01-0.15

SCIR 6B-BR000 0.00 l0.05-3.00 0.01-0.15

SCIR 6F-BR000 0.00 l0.05-3.00 0.01-0.15

SCIL 6B-BL010 0.10 l0.12-3.00 0.01-0.15

SCIL 6F-BL010 0.10 l0.12-3.00 0.01-0.15

SCIR 6B-BR010 0.10 l0.12-3.00 0.01-0.15

SCIR 6F-BR010 0.10 l0.12-3.00 0.01-0.15

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: SCHR/L-B/F (B99).

(1) См. размеры пластин

Пластины: см. стр.: SCIR/L-B-NP (B102) • SCIR/L-B/F-AR/AL (B100) • SCIR/L-B/F-BR/BL (B99) • SCIR/L-B/F-ER/EL (B100)

• По резьбонарезным пластинам SCIR/L-B/F-MTR/MTL - см. каталог токарного и резьбового инструмента ISCAR. • SCIR/L-B/F-N/L/R (B101).

Изображена левосторонняя

Крепление спереди

SCIL 6F-BL

Крепление сзади

SCIL 6B-BL

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B100

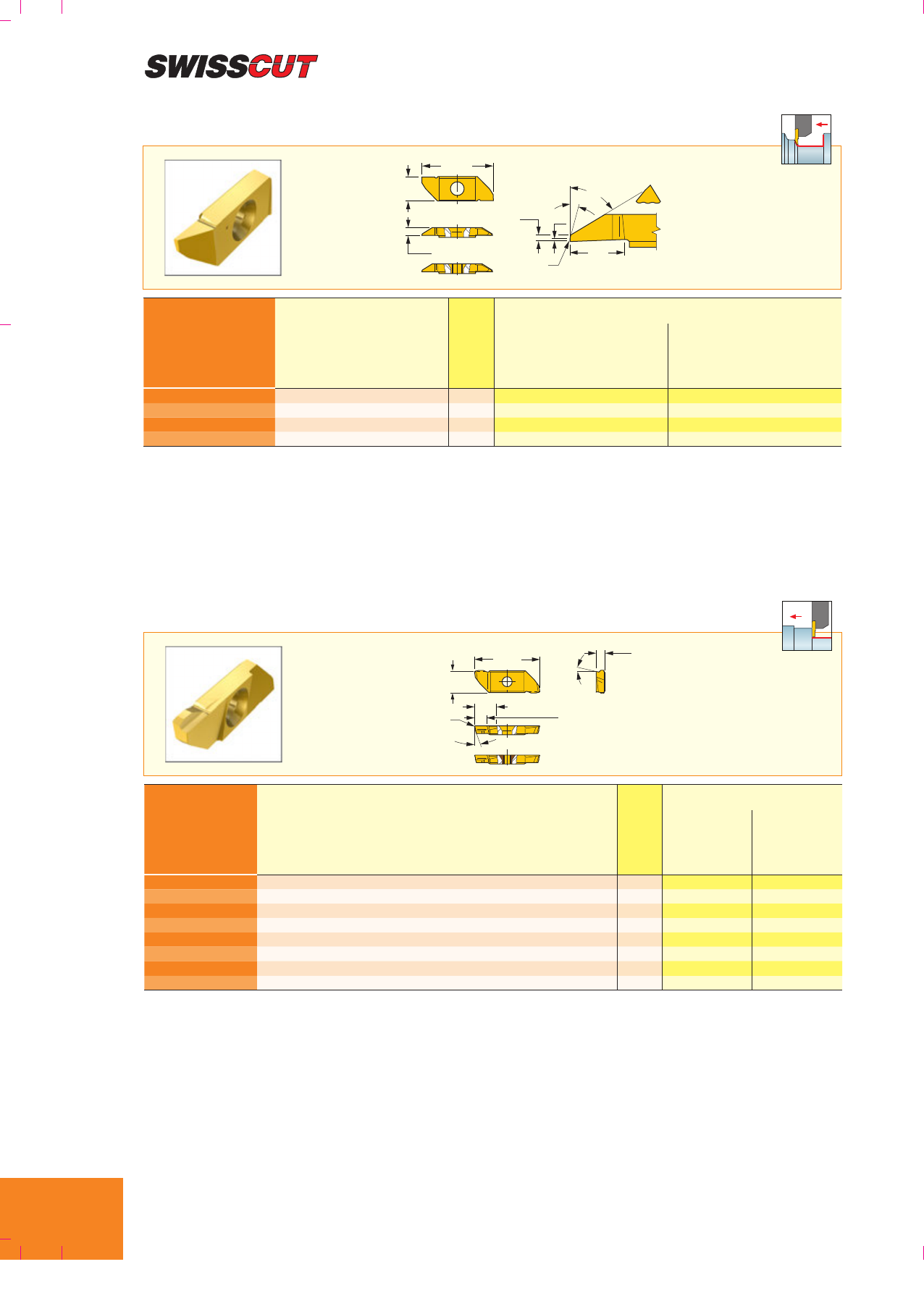

SCIR/L-B/F-ER/EL

Пластины для обработки на обратном ходу материалов, дающих короткую

стружку

60°

15°

0.7 0.2

r5.0

22.0

7.0

2.5

Front Lock

SCIL 6F-EL...

Back Lock

SCIL 6B-EL...

Параметры Рекомендованные режимы

Обозначение r

IC1008

(mm) f

(мм/об)

SCIR/L 6B-EL000 0.00 l0.05-2.50 0.01-0.15

SCIL 6F-EL000 0.00 l0.05-2.50 0.01-0.15

SCIR 6B-ER000 0.00 l0.05-2.50 0.01-0.15

SCIR 6F-ER000 0.00 l0.05-2.50 0.01-0.15

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

Державки: см.стр.: SCHR/L-B/F (B99).

SCIR/L-B/F-AR/AL

Токарные пластины с торцевым задним углом

3.0

22.0

7.0

Tc Tmax-r =3.8

Front Lock

SCIL 6F-AL...

Back Lock

SCIL 6B-AL...

Gr°

fa°

Параметры Рекомендованные режимы

Обозначение rfa°Gr°Tc(1)

IC1008

(mm) f

(мм/об)

SCIL 6B-AL000 0.00 8.0 16 8.0 l0.05-3.80 0.01-0.15

SCIL 6F-AL000 0.00 8.0 16 8.0 l0.05-3.80 0.01-0.15

SCIR 6B-AR000 0.00 8.0 16 8.0 l0.05-3.80 0.01-0.15

SCIR 6F-AR000 0.00 8.0 16 8.0 l0.05-3.80 0.01-0.15

SCIL 6B-AL010 0.10 12.0 8 8.0 l0.12-3.80 0.01-0.15

SCIL 6F-AL010 0.10 12.0 8 8.0 l0.12-3.80 0.01-0.15

SCIR 6B-AR010 0.10 12.0 8 8.0 l0.12-3.80 0.01-0.15

SCIR 6F-AR010 0.10 12.0 8 8.0 l0.12-3.80 0.01-0.15

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Tc- зазор для точения торца при Dmax 16 мм

Державки: см.стр.: SCHR/L-B/F (B99).

Изображена левосторонняя

Крепление спереди

SCIL 6F-EL

Крепление сзади

SCIL 6B-EL

Крепление спереди

SCIL 6F-AL

Крепление сзади

SCIL 6B-AL

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B101

SCIR/L-B/F-N/L/R

Пластины для нарезания канавок и отрезки

22.0 3.0

Tmax-r

Заготовка

SCIL/R 6B/F...N...

7°

16°

R Tmax-r

Front Lock

SCIL 6F-...N...

Back Lock

SCIL 6B-...N...

SCIL 6B/F-...L...

Параметры Рекомендованные

режимы

Обозначение W±0.02 RTmax-r Tc(1)

IC1008

f канавки

(мм/об)

SCIR/L 6B-050N000 0.50 0.00 1.80 1.8 l0.02-0.04

SCIR/L 6F-050N000 0.50 0.00 1.80 1.8 l0.02-0.04

SCIR/L 6B-100N000 1.00 0.00 4.00 4.0 l0.03-0.05

SCIR/L 6F-100N000 1.00 0.00 4.00 4.0 l0.03-0.05

SCIR/L 6B-150N000 1.50 0.00 6.00 8.0 l0.03-0.07

SCIR/L 6F-150N000 1.50 0.00 6.00 8.0 l0.03-0.07

SCIR/L 6B-200N010 2.00 0.10 8.00 8.0 l0.03-0.09

SCIR/L 6F-200N010 2.00 0.10 8.00 8.0 l0.03-0.09

SCIL 6B-100L16 1.00 0.00 4.00 4.0 l0.02-0.04

SCIL 6F-100L16 1.00 0.00 4.00 4.0 l0.02-0.04

SCIR 6B-100R16 1.00 0.00 4.00 4.0 l0.02-0.04

SCIR 6F-100R16 1.00 0.00 4.00 4.0 l0.02-0.04

SCIL 6B-150R/L16 1.50 0.00 6.00 8.0 l0.03-0.06

SCIL 6F-150R/L16 1.50 0.00 6.00 8.0 l0.03-0.06

SCIR 6B-150R/L16 1.50 0.00 6.00 8.0 l0.03-0.06

SCIR 6F-150R/L16 1.50 0.00 6.00 8.0 l0.03-0.06

SCIL 6B-200L16 2.00 0.00 8.00 8.0 l0.03-0.07

SCIL 6F-200L16 2.00 0.00 8.00 8.0 l0.03-0.07

SCIR 6B-200R16 2.00 0.00 8.00 8.0 l0.03-0.07

SCIR 6F-200R16 2.00 0.00 8.00 8.0 l0.03-0.07

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Tc- зазор для точения торца при Dmax 16 мм

Державки: см.стр.: SCHR/L-B/F (B99).

SCIR/L-B/F-ER/EL

SCIR/L-B/F-AR/AL

SCIL 6B/F-150R16

(Правостороннее)

SCIR 6B/F-150R16

(Правостороннее)

SCIL 6B/F-150L16

(Левостороннее)

SCIR 6B/F-150L16

(Левостороннее)

Изображена левосторонняя

Крепление спереди

SCIL 6F- ...N...

Крепление сзади

SCIL 6B- ...N...

SCIL 6B/F- ...L...

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B102

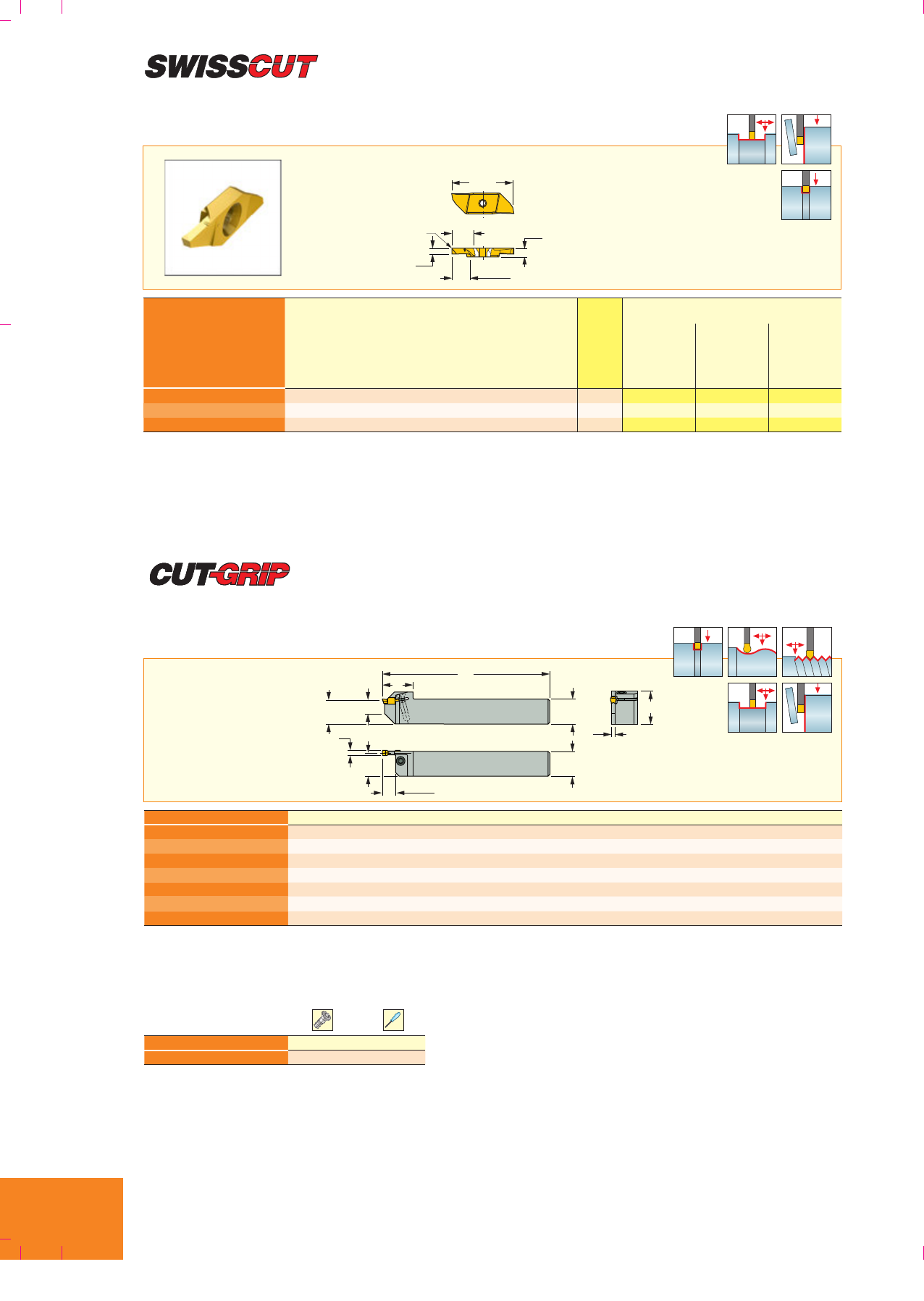

SCIR/L-B-NP

Пластины для нарезания канавок и отрезки

22.0

Tmax-r

3.0

Крепление сзади SCIL 6B-...NP...

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.02 Tmax-r Tc(1)

IC1008

(mm) f точение

(мм/об)

f канавки

(мм/об)

SCIR/L 6B-150NP005 1.50 0.04 6.00 8.0 l0.05-1.80 0.02-0.11 0.02-0.07

SCIR/L 6B-200NP005 2.00 0.04 6.00 8.0 l0.05-2.50 0.03-0.15 0.03-0.09

SCIR/L 6B-250NP005 2.50 0.04 6.00 8.0 l0.05-3.10 0.03-0.19 0.03-0.11

• Руководство по эксплуатации и режимы резания: см. стр. B132-145.

(1) Tc- зазор для точения торца при Dmax 16 мм

Державки: см.стр.: SCHR/L-B/F (B99).

GEHSR/L

Державки для наружной обработки на швейцарских станках-автоматах

hF1

Tmax-r

Обозначение h W min W max Tmax-r b l1fAl2F1H2

GEHSR/L 8-1 (1) 8.0 1.40 1.90 2.00 8.0 120.00 7.1 1.00 17.0 7.0 12.0

GEHSR/L 8-2 (1) 8.0 2.20 3.20 6.80 8.0 120.00 7.1 1.80 17.0 7.0 12.0

GEHSR/L 10-2 10.0 2.20 3.20 6.80 10.0 120.00 9.1 1.80 17.0 7.0 14.0

GEHSR/L 12-2 12.0 2.20 3.20 6.80 12.0 120.00 11.1 1.80 17.0 8.0 16.0

GEHSR/L 16-2 16.0 2.20 3.20 6.80 16.0 120.00 15.1 1.80 20.0 8.0 20.0

GEHSR/L 20-2 20.0 2.20 3.20 6.80 20.0 120.00 19.1 1.80 20.0 - 24.0

GEHSR/L 25-2 25.0 2.20 3.20 6.80 25.0 120.00 24.1 1.80 20.0 - 29.0

• Руководство по эксплуатации: см. стр. B132-145.

(1) На заказ

Пластины: см.стр.: GEMI (B77) • GEPI (B78) • GEPI (Полный радиус) (B78) • GEPI (W<M) (B77)

• Резьбонарезные пластины GEPI: см. полный каталог токарного и резьбового инструмента ISCAR.

Обозначение Винт Ключ

GEHSR/L SR 16-236 P T-15/3

ЗАПЧАСТИ

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B103

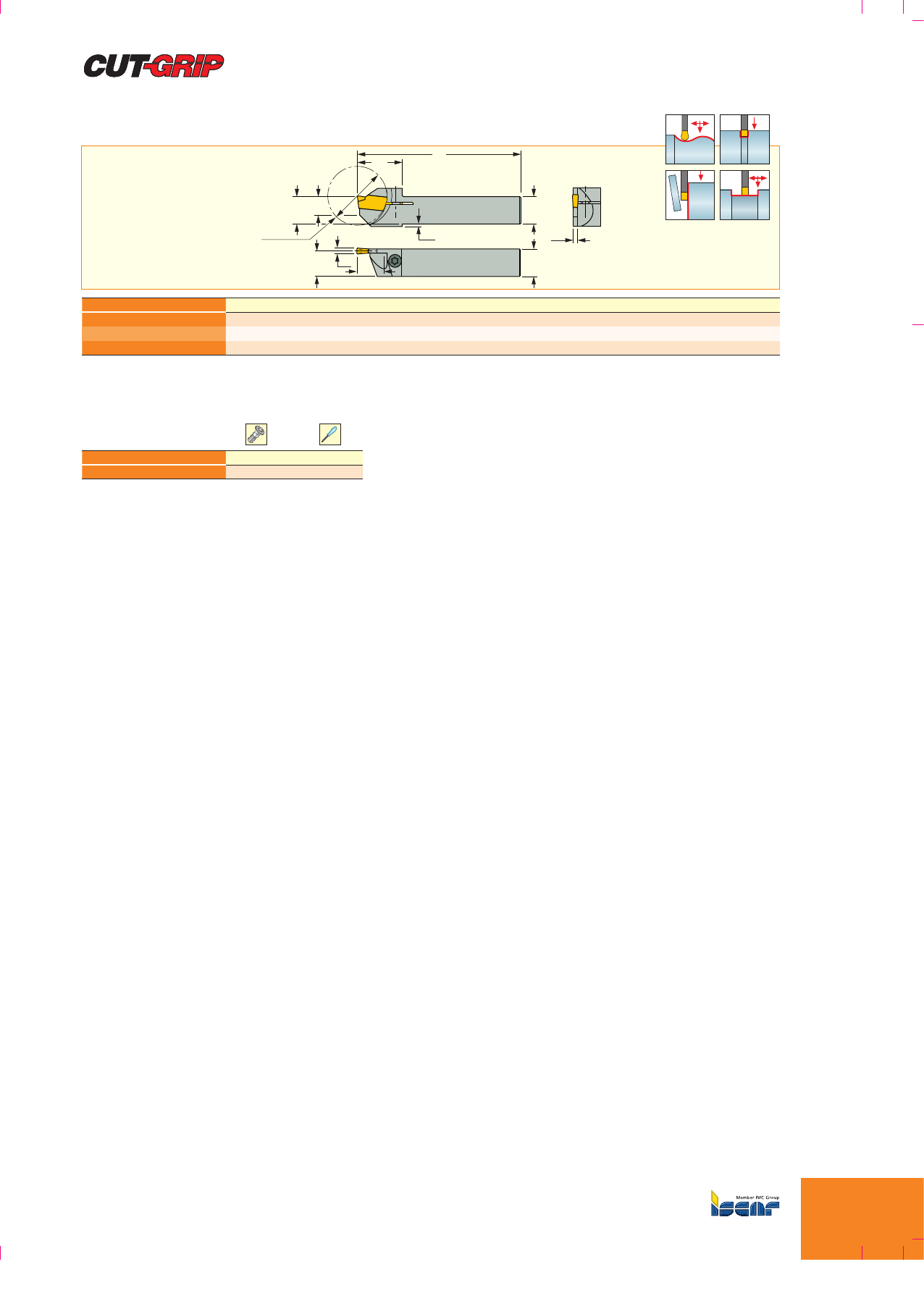

PHSR/L

Державки для наружной обработки на швейцарских станках-автоматах

hF1

fWT

Dmax

Обозначение W min W max D max(1) h b l1f F1l2h4A

PHSR/L 10-2.4 2.40 3.18 20.0 10.0 10.0 150.00 9.1 7.0 18.0 2.0 1.90

PHSR/L 12-2.4 2.40 3.18 25.0 12.0 12.0 150.00 11.1 7.0 20.0 - 1.90

PHSR/L 16-2.4 2.40 3.18 32.0 16.0 16.0 150.00 15.1 7.0 24.1 - 1.90

• T=Max глубина резания (см. таблицу ниже). • Руководство по эксплуатации: см. стр. B132-145.

(1) Ограничен диаметром детали.

Пластины: см.стр.: GDMW 2.4 (B53).

Обозначение Винт Ключ

PHSR/L SR 16-236 P T-15/3

ЗАПЧАСТИ

SCIR/L-B-NP

GEHSR/L

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B104

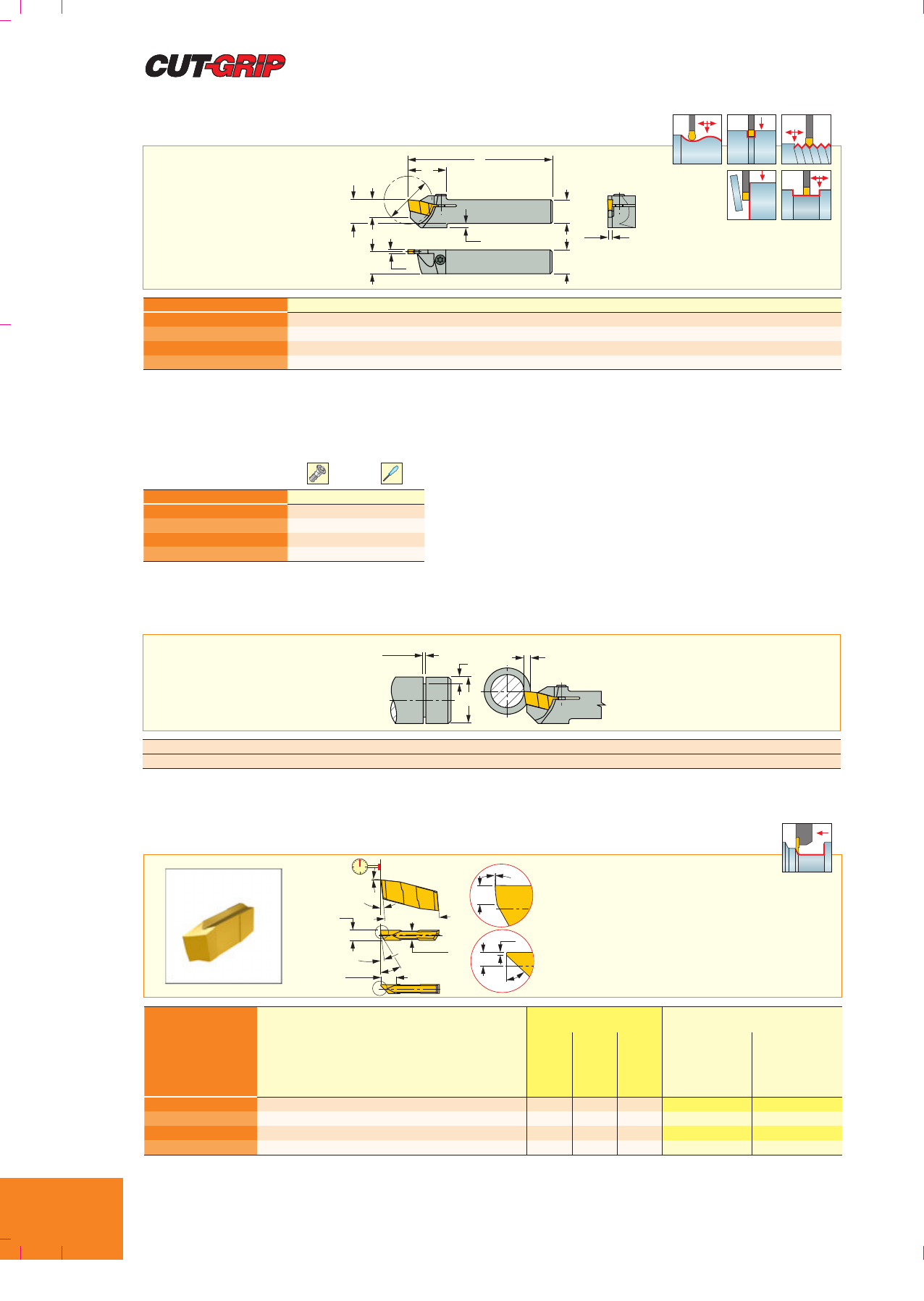

GHSR/L

Державки для наружной обработки на швейцарских станках-автоматах

hF1

fWb

Обозначение W min W max D max(1) h b l1f F1l2h4A

GHSR/L 10-2 2.20 3.15 20.0 10.0 10.0 120.00 9.1 7.0 18.0 2.0 1.80

GHSR/L 12-2 2.20 3.15 25.0 12.0 12.0 120.00 11.1 7.0 20.0 2.0 1.80

GHSR/L 14-2 2.20 3.15 26.0 14.0 14.0 120.00 13.1 8.0 20.0 - 1.80

GHSR/L 16-2 2.20 3.15 32.0 16.0 16.0 120.00 15.1 8.0 26.0 - 1.80

• Руководство по эксплуатации: см. стр. B132-145.

(1) Для W>2.1 мм: глубина канавки зависит от диаметра детали.

Пластины: см.стр.: GIG (B40) • GIM-J (D49) • GIM-J-RA/LA (D49) • GIMY (B30) • GIMY (полный радиус) (B32) • GIMY-F (B34) • GIP (B41) • GIP (полный

радиус W<M) (B40) • GIP (полный радиус) (B42) • GIP-E (B36) • GIP-E (полный радиус) (B38) • GIPA (полный радиус W=3-6) (B47) • GIPA (W=3-6) (B46)

• GIPM-A46 / GIP-1250 (B104) • GIPY (B46) • GITM (B45) • GITM (полный радиус) (B45) • Резьбонарезные пластины TIP: см. полный каталог токарного и

резьбового инструмента ISCAR.

Обозначение Винт Ключ

GHSR/L 10-2 SR 16-236 P T-15/3

GHSR/L 12-2 SR 16-236 P T-15/3

GHSR/L 14-2 SR 16-236 P T-15/3

GHSR/L 16-2 SR 16-212 T-20/3

ЗАПЧАСТИ

GIPM-A46 / GIP-1250

Пластины для прецизионного наружного точения на обратном ходу на

швейцарских станках-автоматах

2°

GIP 3.00-1250R

GIPM 2.35-A46R

1.15

0.25

1.2

6°

±0.025

7°

8° 30°

46°

15.3 Ref.

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.03 M

IC328

IC908

IC20

(mm) f точение

(мм/об)

GIPM 2.35-A46L 2.35 0.05 2.2 l l 0.10-1.00 0.02-0.15

GIPM 2.35-A46R 2.35 0.05 2.2 l l 0.10-1.00 0.02-0.15

GIP 3.00-1250L 3.00 0.00 2.4 l l 0.10-1.00 0.02-0.15

GIP 3.00-1250R 3.00 0.00 2.4 l l 0.10-1.00 0.02-0.15

• Гнездо державки необходимо модифицировать под профиль пластины, с целью обеспечить нужный зазор. • Руководство по эксплуатации и

режимы резания: см. стр. B132-145.

Державки: см.стр.: GHGR/L (B21) • GHSR/L (B104).

Tmax 5.0 4.5 4.0 3.5 3.0 2.5 2.3 2.0 1.7

D 10.5 10.8 11.5 12.6 14.5 17 20 25 34

Tmax также ограничена пластиной.

W>2.1

Глубина канавки

Макс. глубина канавки Tmax на диаметр для ширины > 2.1 мм

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B105

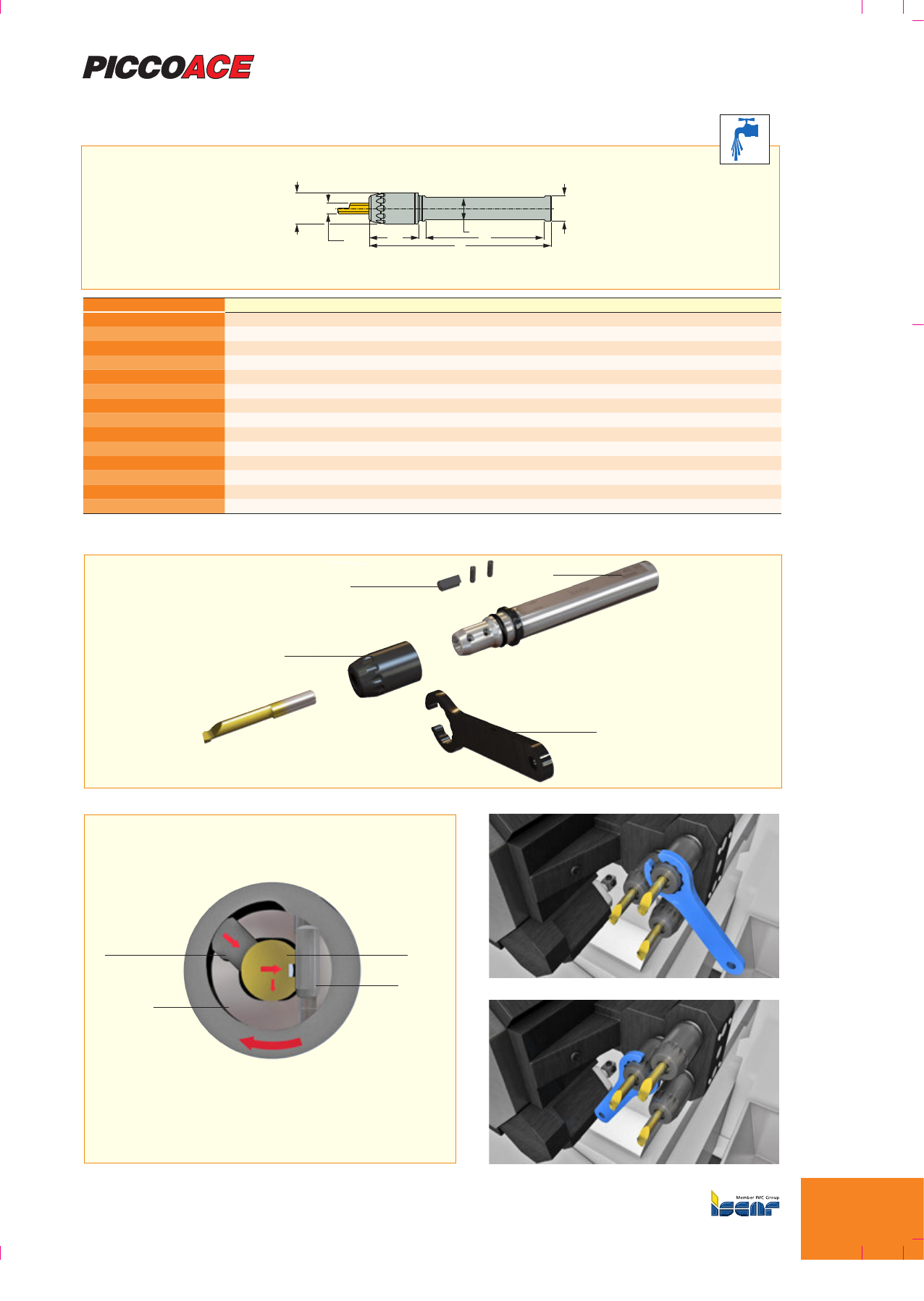

PICCO ACE

Державки с цанговым зажимом для резцов PICCOCUT

dg6

LL3

• Державки подходят для лево- и правосторонних мини-резцов и резцов ISO.

PICCO (Dmin 0.6 mm)

GHSR/L

GIPM-A46 / GIP-1250

Обозначение d d2D3L L5 L3TКлюч

PICCO ACE 12-4 12.00 4 14.5 85 23 55 10.3 Wrench ACE 4-5

PICCO ACE 12-5 12.00 5 14.5 85 23 55 10.3 Wrench ACE 4-5

PICCO ACE 16-4 16.00 4 14.5 85 23 58.5 14 Wrench ACE 4-5

PICCO ACE 16-5 16.00 5 14.5 85 23 58.5 14 Wrench ACE 4-5

PICCO ACE 16-6 16.00 6 20.0 85 23 58.5 14 Wrench ACE 6-7

PICCO ACE 16-7 16.00 7 20.0 85 23 58.5 14 Wrench ACE 6-7

PICCO ACE 20-4 20.00 4 14.5 100 23 73.5 18 Wrench ACE 4-5

PICCO ACE 20-5 20.00 5 14.5 100 23 73.5 18 Wrench ACE 4-5

PICCO ACE 20-6 20.00 6 20.0 100 23 73.5 18 Wrench ACE 6-7

PICCO ACE 20-7 20.00 7 20.0 100 23 73.5 18 Wrench ACE 6-7

PICCO ACE 22-4 22.00 4 14.5 100 23 73.5 20 Wrench ACE 4-5

PICCO ACE 22-5 22.00 5 14.5 100 23 73.5 20 Wrench ACE 4-5

PICCO ACE 22-6 22.00 6 20.0 100 23 73.5 20 Wrench ACE 6-7

PICCO ACE 22-7 22.00 7 20.0 100 23 73.5 20 Wrench ACE 6-7

Крышка

Ключ

Запорный

клин

Корпус

Штифты

Запорный клин

Крышка

Резец

Штифт

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B106

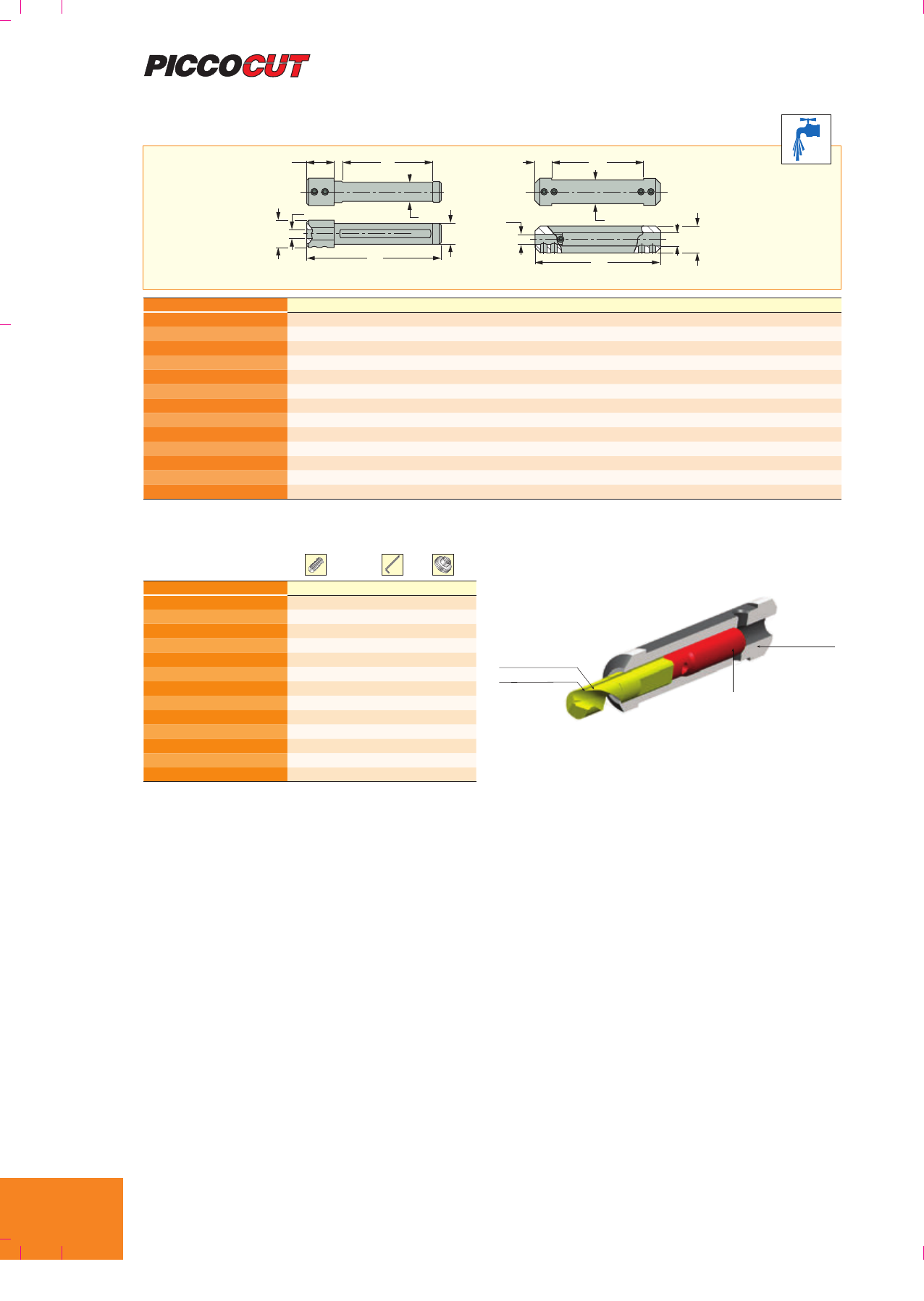

PICCO / MG PCO (Державка)

Державки под резцы PICCO

L5L3

MG PCO 12-6 PICCO.../MG PCO

d3d

Обозначение d d2d3L L5L3Th

PICCO 12-4-5 12.00 4.00 5.00 75.00 10.00 55.00 10.3 18.0

PICCO 16-4-5 16.00 4.00 5.00 75.00 10.00 55.00 14.0 18.0

PICCO 20-4-5 20.00 4.00 5.00 90.00 10.00 70.00 18.0 18.0

PICCO 22-4-5 (1) 22.00 4.00 5.00 90.00 10.00 70.00 20.0 18.0

PICCO 16-6-7 16.00 6.00 7.00 75.00 10.00 55.00 14.0 18.0

PICCO 20-6-7 20.00 6.00 7.00 90.00 10.00 70.00 18.0 18.0

PICCO 22-6-7 (1) 22.00 6.00 7.00 90.00 10.00 70.00 20.0 18.0

MG PCO-12-6 12.00 6.00 - 75.00 15.00 53.00 11.0 18.0

MG PCO-16-6-8 16.00 6.00 8.00 75.00 10.00 55.00 14.0 18.0

MG PCO-16-9 16.00 9.00 - 75.00 16.00 75.00 18.0 18.0

MG PCO-20-6-8 20.00 6.00 8.00 90.00 10.00 70.00 18.0 18.0

MG PCO-22-6-8 (1) 22.00 6.00 8.00 90.00 10.00 70.00 20.0 18.0

MG PCO-25-6-8 25.00 6.00 8.00 90.00 10.00 70.00 23.0 18.0

• Державки подходят для лево- и правосторонних мини-резцов и резцов ISO.

(1) Державки для швейцарских станков-автоматов с ЧПУ.

Обозначение Винт Ключ Шайба

PICCO 12-4-5 HW 2.5

PICCO 16-4-5 SR M5X6-PF HW 2.5

PICCO 20-4-5 SR M5X6-PF HW 2.5

PICCO 22-4-5 SR M5X6-PF HW 2.5

PICCO 16-6-7 SR M5X6-PF HW 2.5

PICCO 20-6-7 SR M5X6-PF HW 2.5

PICCO 22-6-7 SR M5X6-PF HW 2.5

MG PCO-12-6 SR M5X6-PF HW 2.5

MG PCO-16-6-8 SR M5X6-PF HW 2.5

MG PCO-16-9 SR M5X6-PF HW 2.5 PL 16

MG PCO-20-6-8 SR M5X6-PF HW 2.5

MG PCO-22-6-8 SR M5X6-PF HW 2.5

MG PCO-25-6-8 SR M5X6-PF HW 2.5

ЗАПЧАСТИ

MG PCO...-6-8

PICCO...MFT...8-...

PICCO...MF...8-...

Задний стопор

MG PCO-SPCR8

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B107

GHPCOR/L

Перпендикулярные державки с квадратным сечением для применения на крестовом

суппорте швейцарских станков-автоматов

Высота режущей кромки

l1L5

A1fmax

Tmax-a

d-d

Прижим H2

D1max

Обозначение h b l1L5h4H2A1D1 max Tmax-afmax d d1

GHPCOL 08-16-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 16.00 30.0 4.00 5.00

GHPCOL 08-25-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 25.00 30.0 4.00 5.00

GHPCOR 08-16-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 16.00 30.0 4.00 5.00

GHPCOR 08-28-4-5 8.0 8.0 102.00 88.00 4.0 15.0 34.00 26.0 28.00 30.0 4.00 5.00

GHPCOL 10-16-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 16.00 30.0 4.00 5.00

GHPCOL 10-25-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 25.00 30.0 4.00 5.00

GHPCOR 10-16-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 16.00 30.0 4.00 5.00

GHPCOR 10-25-4-5 10.0 10.0 102.00 88.00 2.0 18.0 34.00 26.0 25.00 30.0 4.00 5.00

GHPCOL 12-16-4-6 12.0 12.0 102.00 88.00 - 18.0 34.00 26.0 16.00 30.0 4.00 6.00

GHPCOL 12-25-4-6 12.0 12.0 102.00 88.00 - 18.0 43.00 26.0 25.00 39.0 4.00 6.00

GHPCOR 12-16-4-6 12.0 12.0 102.00 88.00 - 18.0 34.00 26.0 16.00 30.0 4.00 6.00

GHPCOR 12-25-4-6 12.0 12.0 102.00 88.00 - 18.0 43.00 26.0 25.00 39.0 4.00 6.00

GHPCOL 16-16-4-6 16.0 16.0 112.00 98.00 - 22.0 35.00 36.0 16.00 31.0 4.00 6.00

GHPCOL 16-25-4-6 16.0 16.0 112.00 98.00 - 22.0 44.00 36.0 25.00 40.0 4.00 6.00

GHPCOL 16-30-7-8 16.0 16.0 112.00 98.00 - 22.0 49.00 36.0 30.00 45.0 7.00 8.00

GHPCOR 16-16-4-6 16.0 16.0 112.00 98.00 - 22.0 35.00 36.0 16.00 31.0 4.00 6.00

GHPCOR 16-25-4-6 16.0 16.0 112.00 98.00 - 22.0 44.00 36.0 25.00 40.0 4.00 6.00

GHPCOR 16-30-7-8 16.0 16.0 116.00 98.00 - 22.0 49.00 36.0 30.00 45.0 7.00 8.00

• Резец PICCOCUT не должен превышать длину A1. • Левосторонние державки - на заказ. • Адаптер патрубка СОЖ: KQ2L06-M5 (для патрубка 6 мм)

Обозначение Прижим Винт Ключ Адаптер СОЖ

GHPCOL 08-16-4-5 HED 08 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOL 08-25-4-5 HED 08 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 08-16-4-5 HED 08 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 08-28-4-5 HED 08 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOL 10-16-4-5 HED 10 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOL 10-25-4-5 HED 10 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 10-16-4-5 HED 10 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 10-25-4-5 HED 10 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOL 12-16-4-6 HED 12 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOL 12-25-4-6 HED 12 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 12-16-4-6 HED 12 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 12-25-4-6 HED 12 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOL 16-16-4-6 HED 16-4-6 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOL 16-25-4-6 HED 16-4-6 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOL 16-30-7-8 HED 16-7-8 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 16-16-4-6 HED 16-4-6 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 16-25-4-6 HED 16-4-6 SR M4X14DIN912 HW 3.0 KQ2L06-M5

GHPCOR 16-30-7-8 HED 16-7-8 SR M4X14DIN912 HW 3.0

ЗАПЧАСТИ

Изображена правосторонняя

PICCO / MG PCO (Державка)

УСТАНОВКА СВЕРХУ УСТАНОВКА СПЕРЕДИ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B108

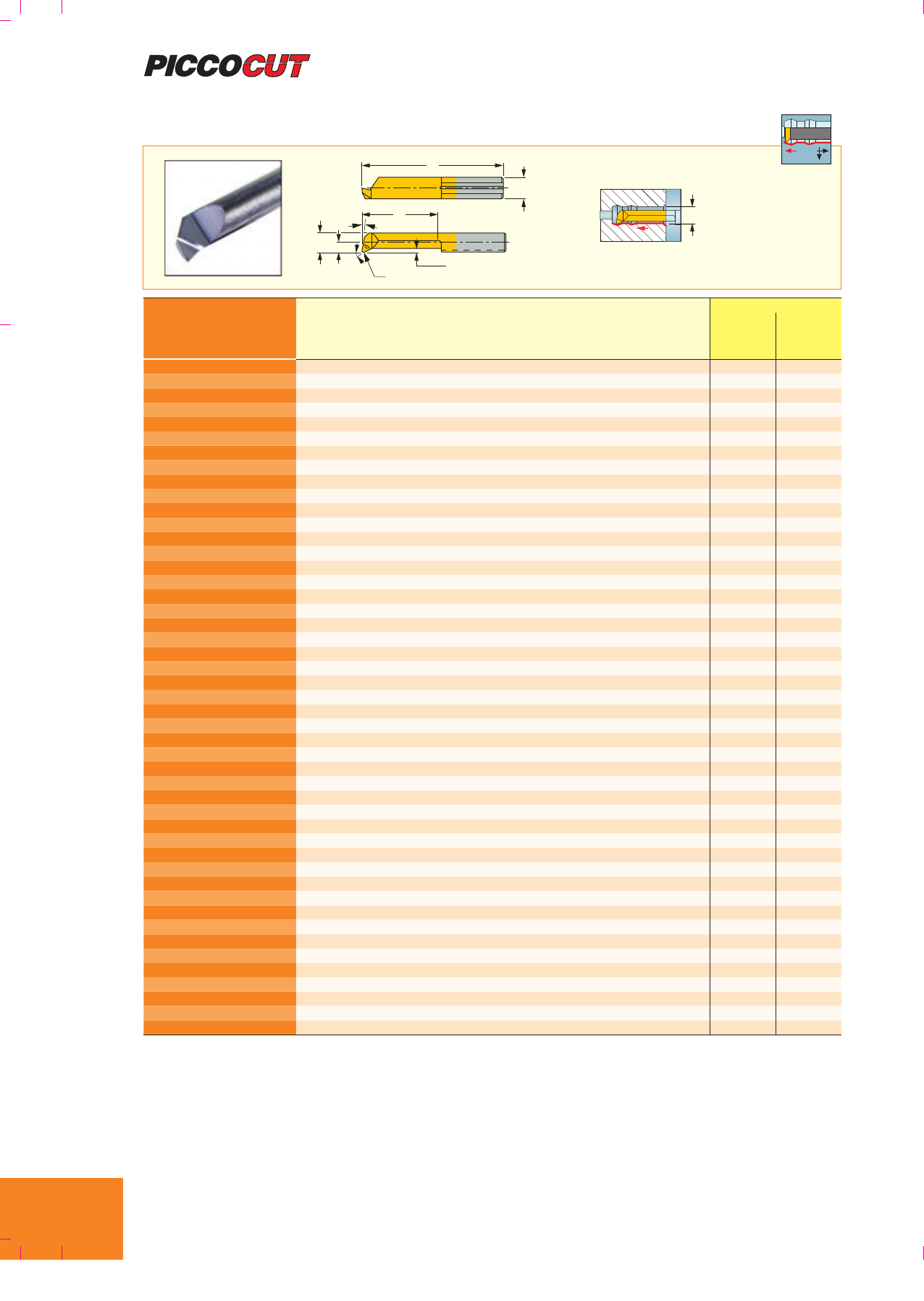

PICCO R/L 050, 053, 055

Резцы для внутреннего точения и снятия фасок

20°

8°

max

dh6

Dmin

Параметры Прочный

Твёрдый

Обозначение dfal1l2R±0.05 Tmax D min

IC228

IC908

PICCO R 050.06-2 (1) 4.00 - 0.50 20.00 2.0 0.04 0.08 0.60 l l

PICCO R 050.06-3 (1) 4.00 - 0.50 20.00 3.0 0.04 0.08 0.60 l l

PICCO R 050.08-4 4.00 - 0.70 20.00 4.0 0.04 0.08 0.80 l

PICCO R/L 050.1-5 4.00 - 0.90 20.00 4.5 0.05 0.10 1.00 l l

PICCO R/L 050.1-7 4.00 - 0.90 22.00 6.5 0.05 0.10 1.00 l l

PICCO R/L 050.2-5 4.00 - 1.70 19.00 4.0 0.05 0.10 2.00 l l

PICCO R/L 050.2-10 4.00 - 1.70 24.00 9.0 0.05 0.10 2.00 l l

PICCO R/L 050.2-15 4.00 - 1.70 29.00 14.0 0.05 0.10 2.00 l l

PICCO R 050.25-5 4.00 0.2 2.20 19.00 5.0 0.05 0.15 2.50 l

PICCO R 050.25-10 4.00 0.2 2.20 24.00 10.0 0.05 0.15 2.50 l

PICCO R 050.25-16 4.00 0.2 2.20 30.00 16.0 0.05 0.15 2.50 l

PICCO R 053.3-10 4.00 0.6 2.60 24.00 9.0 0.03 0.20 2.80 l

PICCO R/L 050.3-10 4.00 0.6 2.60 24.00 9.0 0.10 0.20 2.80 l l

PICCO R 053.3-16 4.00 0.6 2.60 30.00 15.0 0.03 0.20 2.80 l

PICCO R/L 050.3-16 4.00 0.6 2.60 30.00 15.0 0.10 0.20 2.80 l l

PICCO R 053.3-20 4.00 0.6 2.60 34.00 19.0 0.03 0.20 2.80 l

PICCO R/L 050.3-20 4.00 0.6 2.60 34.00 19.0 0.10 0.20 2.80 l l

PICCO R 050.35-10 4.00 1.1 3.10 24.00 10.0 0.10 0.25 3.50 l

PICCO R 050.35-16 4.00 1.1 3.10 30.00 16.0 0.10 0.25 3.50 l

PICCO R 050.35-20 4.00 1.1 3.10 34.00 20.0 0.10 0.25 3.50 l

PICCO R 050.35-24 4.00 1.1 3.10 38.00 24.0 0.10 0.25 3.50 l

PICCO R 053.4-10 4.00 1.5 3.50 24.00 9.0 0.03 0.30 4.00 l

PICCO R/L 050.4-10 4.00 1.5 3.50 24.00 9.0 0.10 0.30 4.00 l l

PICCO R 053.4-16 4.00 1.5 3.50 30.00 15.0 0.03 0.30 4.00 l

PICCO R/L 050.4-16 4.00 1.5 3.50 30.00 15.0 0.10 0.30 4.00 l l

PICCO R 053.4-20 4.00 1.5 3.50 34.00 19.0 0.03 0.30 4.00 l

PICCO R/L 050.4-20 4.00 1.5 3.50 34.00 19.0 0.10 0.30 4.00 l l

PICCO R/L 050.4-24 4.00 1.5 3.50 38.00 23.0 0.10 0.30 4.00 l l

PICCO R/L 050.4-28 4.00 1.5 3.50 42.00 27.0 0.10 0.30 4.00 l l

PICCO R 055.5-10 5.00 1.9 4.40 25.00 9.0 0.05 0.50 5.00 l

PICCO R/L 050.5-10 5.00 1.9 4.40 25.00 9.0 0.15 0.50 5.00 l l

PICCO R 055.5-15 5.00 1.9 4.40 30.00 14.0 0.05 0.50 5.00 l

PICCO R/L 050.5-15 5.00 1.9 4.40 30.00 14.0 0.15 0.50 5.00 l l

PICCO R 055.5-20 5.00 1.9 4.40 35.00 19.0 0.05 0.50 5.00 l

PICCO R/L 050.5-20 5.00 1.9 4.40 35.00 19.0 0.15 0.50 5.00 l l

PICCO R 055.5-25 5.00 1.9 4.40 40.00 24.0 0.05 0.50 5.00 l

PICCO R/L 050.5-25 5.00 1.9 4.40 40.00 24.0 0.15 0.50 5.00 l l

PICCO R 055.5-30 5.00 1.9 4.40 45.00 29.0 0.05 0.50 5.00 l

PICCO R/L 050.5-30 5.00 1.9 4.40 45.00 29.0 0.15 0.50 5.00 l l

PICCO R/L 050.5-35 5.00 1.9 4.40 50.00 34.0 0.15 0.50 5.00 l l

PICCO R 055.6-15 6.00 2.3 5.30 30.00 14.0 0.05 0.50 6.00 l

PICCO R/L 050.6-15 6.00 2.3 5.30 30.00 14.0 0.15 0.50 6.00 l l

PICCO R 055.6-22 6.00 2.3 5.30 37.00 21.0 0.05 0.50 6.00 l

PICCO R/L 050.6-22 6.00 2.3 5.30 37.00 21.0 0.15 0.50 6.00 l l

PICCO R 055.6-25 6.00 2.3 5.30 40.00 24.0 0.05 0.50 6.00 l

PICCO R/L 050.6-25 6.00 2.3 5.30 40.00 24.0 0.15 0.50 6.00 l l

PICCO R 055.6-30 6.00 2.3 5.30 45.00 29.0 0.05 0.50 6.00 l

• Укажите, нужен право- или левосторонний резец. • Руководство по эксплуатации и режимы резания: см. стр. B134-135.

(1) Макс. глубина резания = 0.01-0.03 мм, макс. подача = 0.01 мм/об.

Державки: см. стр.: B105-107.

Изображён правосторонний

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B109

PICCO R/L 050, 053, 055 (продолжение)

Резцы для внутреннего точения и снятия фасок

20°

8°

max

dh6

Dmin

(1) Макс. глубина резания = 0.01-0.03 мм, макс. подача = 0.01 мм/об.

Державки: см. стр.: B105-107.

Изображён правосторонний

Параметры Прочный

Твёрдый

Обозначение dfal1l2R±0.05 Tmax D min

IC228

IC908

PICCO R/L 050.6-30 6.00 2.3 5.30 45.00 29.0 0.15 0.50 6.00 l l

PICCO R/L 050.6-35 6.00 2.3 5.30 50.00 34.0 0.15 0.50 6.00 l l

PICCO R/L 050.6-42 6.00 2.3 5.30 57.00 41.0 0.15 0.50 6.00 l l

PICCO R/L 050.7-20 7.00 2.8 6.30 35.00 19.0 0.15 0.60 6.80 l l

PICCO R/L 050.7-25 7.00 2.8 6.30 40.00 24.0 0.15 0.60 6.80 l l

PICCO R/L 050.7-30 7.00 2.8 6.30 45.00 29.0 0.15 0.60 6.80 l l

PICCO R/L 050.7-35 7.00 2.8 6.30 50.00 34.0 0.15 0.60 6.80 l l

PICCO R/L 050.7-40 7.00 2.8 6.30 55.00 39.0 0.15 0.60 6.80 l l

PICCO R/L 050.7-45 7.00 2.8 6.30 60.00 44.0 0.15 0.60 6.80 l l

PICCO R/L 050.7-50 7.00 2.8 6.30 65.00 49.0 0.15 0.60 6.80 l l

PICCO R/L 050, 053, 055

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B110

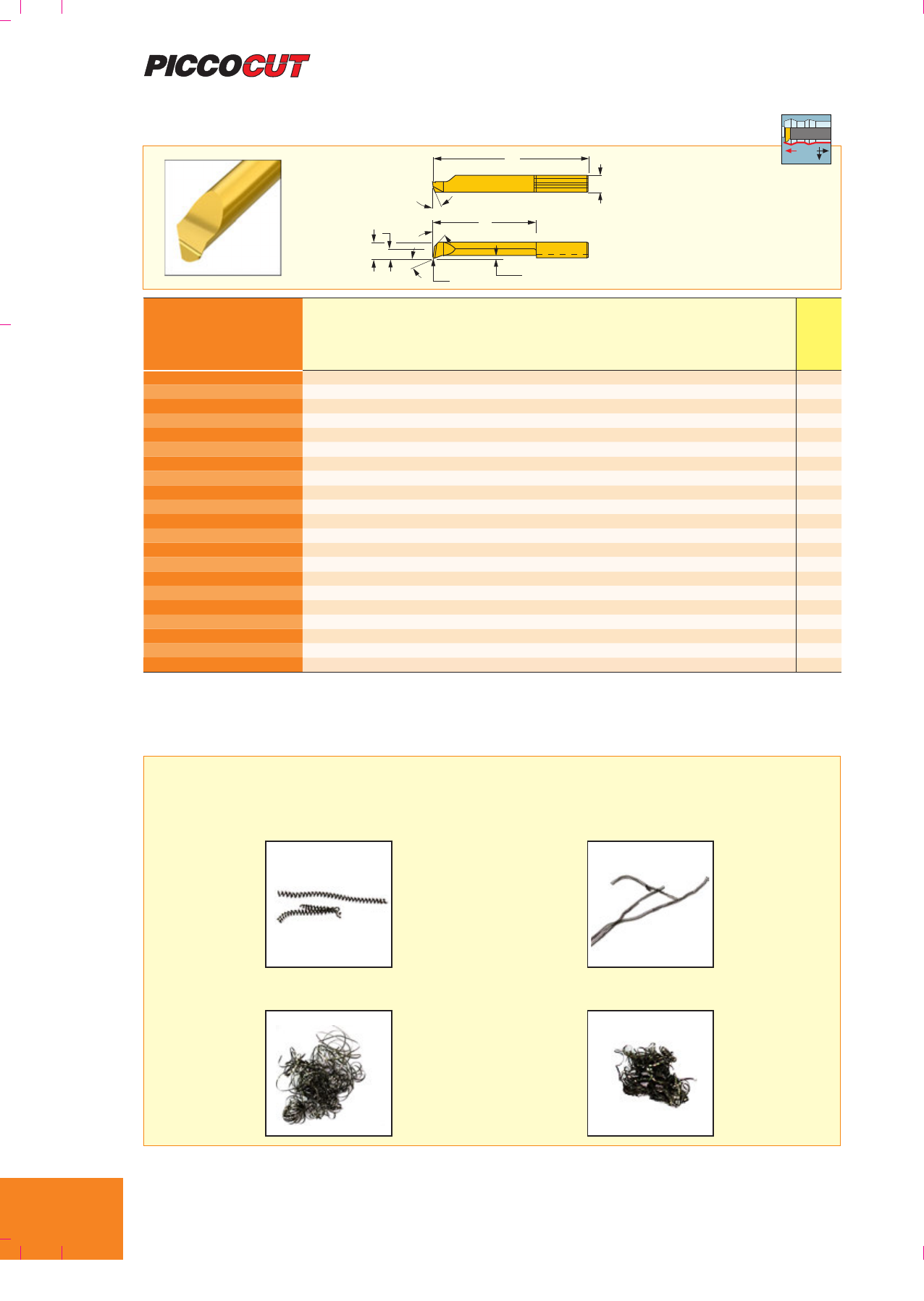

PICCO R/L 050-C

Резцы со стружколомом для внутренней расточки и профилирования

5°

8°

RTmax

20°

dh6

Параметры

Обозначение dfal1l2Tmax D min R±0.05

IC908

PICCO R/L 050.4-10C 4.00 1.5 3.50 24.00 10.0 0.30 4.00 0.20 l

PICCO R/L 050.4-20C 4.00 1.5 3.50 34.00 20.0 0.30 4.00 0.20 l

PICCO R/L 050.4-24C (1) 4.00 1.5 3.50 38.00 24.0 0.30 4.00 0.20 l

PICCO R/L 050.4-28C (1) 4.00 1.5 3.50 42.00 28.0 0.30 4.00 0.20 l

PICCO R/L 050.5-10C 5.00 1.9 4.40 25.00 10.0 0.50 5.00 0.20 l

PICCO R/L 050.5-15C 5.00 1.9 4.40 30.00 15.0 0.50 5.00 0.20 l

PICCO R/L 050.5-20C 5.00 1.9 4.40 35.00 20.0 0.50 5.00 0.20 l

PICCO R/L 050.5-25C (1) 5.00 1.9 4.40 40.00 25.0 0.50 5.00 0.20 l

PICCO R/L 050.5-30C (1) 5.00 1.9 4.40 45.00 30.0 0.50 5.00 0.20 l

PICCO R/L 050.5-35C (1) 5.00 1.9 4.40 50.00 35.0 0.50 5.00 0.20 l

PICCO R/L 050.6-15C 6.00 2.3 5.30 30.00 15.0 0.50 6.00 0.20 l

PICCO R/L 050.6-22C 6.00 2.3 5.30 37.00 22.0 0.50 6.00 0.20 l

PICCO R/L 050.6-25C (1) 6.00 2.3 5.30 40.00 25.0 0.50 6.00 0.20 l

PICCO R/L 050.6-30C (1) 6.00 2.3 5.30 45.00 30.0 0.50 6.00 0.20 l

PICCO R/L 050.6-35C (1) 6.00 2.3 5.30 50.00 35.0 0.50 6.00 0.20 l

PICCO R/L 050.6-42C (1) 6.00 2.3 5.30 57.00 42.0 0.50 6.00 0.20 l

PICCO R/L 050.7-20C 7.00 2.8 6.30 35.00 20.0 0.60 6.80 0.20 l

PICCO R/L 050.7-25C (1) 7.00 2.8 6.30 40.00 25.0 0.60 6.80 0.20 l

PICCO R/L 050.7-30C (1) 7.00 2.8 6.30 45.00 30.0 0.60 6.80 0.20 l

PICCO R/L 050.7-35C (1) 7.00 2.8 6.30 50.00 35.0 0.60 6.80 0.20 l

PICCO R/L 050.7-40C (1) 7.00 2.8 6.30 55.00 40.0 0.60 6.80 0.20 l

• Все левосторонние резцы - на заказ. • Руководство по эксплуатации и режимы резания: см. стр. B134-135.

(1) На заказ.

Державки: см. стр.: B105-107.

Изображён правосторонний

f= 0.03 мм/об f= 0.05 мм/об

PICCO R 050.6-35C

со стружколомом

PICCO R 050.6-35

стандартный

Нержавеющая сталь 316L

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B111

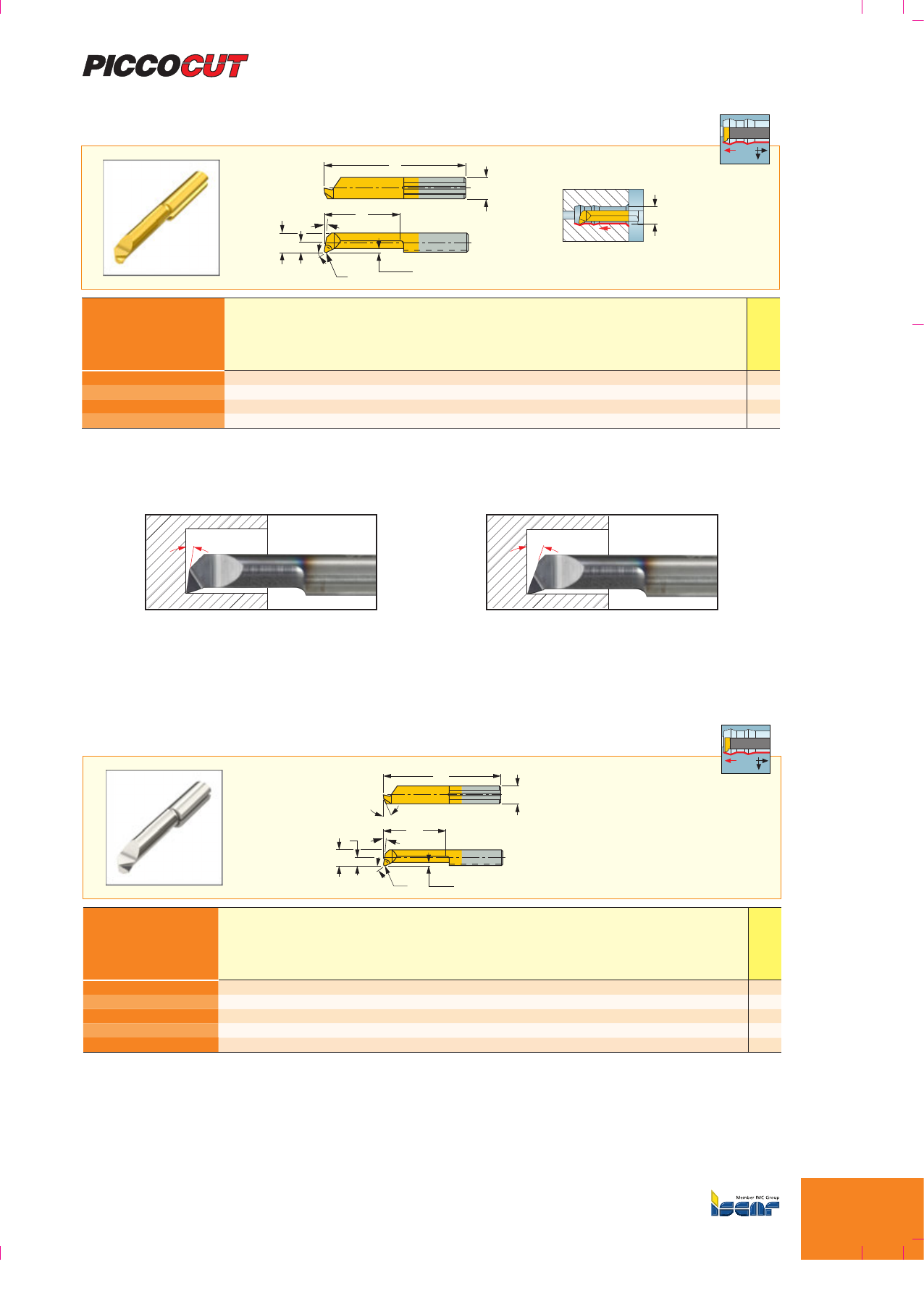

PICCO R 050.20

Резцы для внутреннего точения и снятия фасок у дна глухих отверстий

20°

max-r

dh6

Dmin

Параметры

Обозначение dfal1l2R±0.05 Tmax-r D min

IC908

PICCO R 050.20.2-10 4.00 - 1.70 24.00 10.0 0.05 0.10 2.00 l

PICCO R 050.20.3-10 4.00 0.6 2.60 24.00 10.0 0.10 0.20 2.80 l

PICCO R 050.20.4-16 4.00 1.5 3.50 30.00 16.0 0.10 0.30 4.00 l

PICCO R 050.20.5-20 5.00 1.4 4.40 25.00 20.0 0.15 0.50 5.00 l

Державки: см. стр.: B105-107.

Изображён правосторонний

PICCO R/L 050 (CBN)

Резцы со вставками КНБ для внутреннего точения, профилирования и снятия

фасок по закалённой стали

dh6

20° R

8°

max

5°

Параметры

Обозначение dfal1l2Tmax D min R±0.05

IB55

PICCO R 050.3-10B 4.00 0.6 2.60 25.50 10.0 0.20 2.80 0.10 l

PICCO R 050.4-10B 4.00 1.5 3.50 25.50 10.0 0.30 4.00 0.10 l

PICCO R 050.5-15B 5.00 1.9 4.40 31.50 15.0 0.50 5.00 0.15 l

PICCO R 050.6-15B 6.00 2.3 5.30 31.50 15.0 0.50 6.00 0.15 l

PICCO R 050.7-20B 7.00 2.8 6.30 36.50 20.0 0.60 6.80 0.15 l

• При обработке резцами со вставками из КНБ, не рекомендуется применять СОЖ. • Доступен только на заказ • Руководство по эксплуатации и

режимы резания: см. стр. B134-135.

Державки: см. стр.: B105-107.

Изображён правосторонний

PICCO R/L 050-C

PICCO 050... PICCO 050.20...

8° 20°

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B112

PICCO R/L 090

Резцы для внутреннего точения и профилирования

Dmin

dh6

Tmax

90°

20° R

Параметры

Обозначение dfal1l2R±0.05 Tmax D min

IC228

PICCO R/L 090.3-10 4.00 0.6 2.60 24.00 9.0 0.10 0.20 2.80 l

PICCO R/L 090.3-16 4.00 0.6 2.60 30.00 15.0 0.10 0.20 2.80 l

PICCO R/L 090.4-10 4.00 1.5 3.50 24.00 9.0 0.10 0.30 4.00 l

PICCO R/L 090.4-16 4.00 1.5 3.50 30.00 15.0 0.10 0.30 4.00 l

PICCO R/L 090.5-10 5.00 1.9 4.40 25.00 9.0 0.15 0.50 5.00 l

PICCO R/L 090.5-15 5.00 1.9 4.40 30.00 14.0 0.15 0.50 5.00 l

PICCO R/L 090.5-20 5.00 1.9 4.40 35.00 19.0 0.15 0.50 5.00 l

• Укажите, нужен право- или левосторонний резец. • Руководство по эксплуатации и режимы резания: см. стр. B134-135

Державки: см. стр.: B105-107.

PICCO-080

Резцы для внутреннего обратного точения

Dmin

dh6

Wl2

3° 30°

Tmax-r

Параметры

Обозначение dfaW l1l2R±0.05 Tmax-r D min

IC228

PICCO R/L 080.0003-15 4.00 0.6 2.60 1.50 29.00 14.0 0.10 0.50 3.00 l

PICCO R/L 080.0003-20 4.00 0.6 2.60 1.50 34.00 19.0 0.10 0.50 3.00 l

PICCO R/L 080.0004-15 4.00 1.5 3.50 1.50 29.00 14.0 0.15 0.80 4.00 l

PICCO R/L 080.0004-25 4.00 1.5 3.50 1.50 39.00 24.0 0.15 0.80 4.00 l

PICCO R/L 080.0005-20 5.00 1.9 4.40 1.50 35.00 19.0 0.20 1.00 5.00 l

PICCO R/L 080.0005-30 5.00 1.9 4.40 1.50 45.00 29.0 0.20 1.00 5.00 l

PICCO R/L 080.0006-20 6.00 2.3 5.30 1.50 35.00 19.0 0.20 1.80 6.00 l

PICCO R/L 080.0006-30 6.00 2.3 5.30 1.50 45.00 29.0 0.20 1.80 6.00 l

PICCO R/L 080.0007-20 7.00 2.8 6.30 1.50 35.00 19.0 0.20 2.50 7.00 l

PICCO R/L 080.0007-30 7.00 2.8 6.30 1.50 45.00 29.0 0.20 2.50 7.00 l

Державки: см. стр.: B105-107.

Изображён правосторонний

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B113

PICCO R/L 002-007

Резцы для внутреннего точения и нарезания канавок

dh6

WTmax-r

Dmin

Параметры Прочный

Твёрдый

Обозначение dW±0.05 fal1l2Tmax-r D min

IC228

IC908

PICCO R 002.0050-5 4.00 0.50 0.2 1.80 19.00 5.0 0.40 2.00 l

PICCO R 002.0050-10 4.00 0.50 0.2 1.80 24.00 10.0 0.40 2.00 l

PICCO R 002.0050-15 4.00 0.50 0.2 1.80 29.00 15.0 0.40 2.00 l

PICCO R 003.0070-5 4.00 0.70 0.7 2.70 19.00 5.0 0.60 3.00 l

PICCO R 003.0070-10 4.00 0.70 0.7 2.70 24.00 10.0 0.60 3.00 l

PICCO R 003.0070-16 4.00 0.70 0.7 2.70 29.00 15.0 0.60 3.00 l

PICCO R/L 004.0100-10 4.00 1.00 1.5 3.50 24.00 9.0 0.80 4.00 l

PICCO R/L 004.0100-16 4.00 1.00 1.5 3.50 30.00 15.0 0.80 4.00 l

PICCO R/L 004.0100-20 4.00 1.00 1.5 3.50 34.00 19.0 0.80 4.00 l

PICCO R/L 005.0100-10 5.00 1.00 1.9 4.40 25.00 9.0 1.00 5.00 l

PICCO R/L 005.0100-15 5.00 1.00 1.9 4.40 30.00 14.0 1.00 5.00 l

PICCO R/L 005.0100-20 5.00 1.00 1.9 4.40 35.00 19.0 1.00 5.00 l

PICCO R/L 005.0100-25 5.00 1.00 1.9 4.40 40.00 24.0 1.00 5.00 l

PICCO R/L 005.0100-30 5.00 1.00 1.9 4.40 45.00 29.0 1.00 5.00 l

PICCO R/L 005.0150-10 5.00 1.50 1.9 4.40 25.00 9.0 1.00 5.00 l

PICCO R/L 005.0150-15 5.00 1.50 1.9 4.40 30.00 14.0 1.00 5.00 l

PICCO R/L 005.0150-20 5.00 1.50 1.9 4.40 35.00 19.0 1.00 5.00 l

PICCO R/L 005.0150-25 5.00 1.50 1.9 4.40 40.00 24.0 1.00 5.00 l

PICCO R/L 005.0150-30 5.00 1.50 1.9 4.40 45.00 29.0 1.00 5.00 l

PICCO R/L 005.0200-10 5.00 2.00 1.9 4.40 25.00 9.0 1.00 5.00 l

PICCO R/L 005.0200-15 5.00 2.00 1.9 4.40 30.00 14.0 1.00 5.00 l

PICCO R/L 005.0200-20 5.00 2.00 1.9 4.40 35.00 19.0 1.00 5.00 l

PICCO R/L 005.0200-25 5.00 2.00 1.9 4.40 40.00 24.0 1.00 5.00 l

PICCO R/L 005.0200-30 5.00 2.00 1.9 4.40 45.00 29.0 1.00 5.00 l

PICCO R/L 006.0100-10 6.00 1.00 2.3 5.30 25.00 9.0 1.80 6.00 l

PICCO R/L 006.0100-15 6.00 1.00 2.3 5.30 30.00 14.0 1.80 6.00 l

PICCO R/L 006.0100-22 6.00 1.00 2.3 5.30 37.00 21.0 1.80 6.00 l

PICCO R/L 006.0100-25 6.00 1.00 2.3 5.30 40.00 24.0 1.80 6.00 l

PICCO R/L 006.0100-30 6.00 1.00 2.3 5.30 45.00 29.0 1.80 6.00 l

PICCO R/L 006.0150-10 6.00 1.50 2.3 5.30 25.00 9.0 1.80 6.00 l

PICCO R/L 006.0150-15 6.00 1.50 2.3 5.30 30.00 14.0 1.80 6.00 l

PICCO R/L 006.0150-22 6.00 1.50 2.3 5.30 37.00 21.0 1.80 6.00 l

PICCO R/L 006.0150-25 6.00 1.50 2.3 5.30 40.00 24.0 1.80 6.00 l

PICCO R/L 006.0150-30 6.00 1.50 2.3 5.30 45.00 29.0 1.80 6.00 l

PICCO R/L 006.0200-10 6.00 2.00 2.3 5.30 25.00 9.0 1.80 6.00 l

PICCO R/L 006.0200-15 6.00 2.00 2.3 5.30 30.00 14.0 1.80 6.00 l

PICCO R/L 006.0200-22 6.00 2.00 2.3 5.30 37.00 21.0 1.80 6.00 l

PICCO R/L 006.0200-25 6.00 2.00 2.3 5.30 40.00 24.0 1.80 6.00 l

PICCO R/L 006.0200-30 6.00 2.00 2.3 5.30 45.00 29.0 1.80 6.00 l

PICCO R/L 007.0100-10 7.00 1.00 2.8 6.30 25.00 9.0 2.50 6.80 l

PICCO R/L 007.0100-15 7.00 1.00 2.8 6.30 30.00 14.0 2.50 6.80 l

PICCO R/L 007.0100-22 7.00 1.00 2.8 6.30 37.00 21.0 2.50 6.80 l

PICCO R/L 007.0100-25 7.00 1.00 2.8 6.30 40.00 24.0 2.50 6.80 l

PICCO R/L 007.0100-30 7.00 1.00 2.8 6.30 45.00 29.0 2.50 6.80 l

PICCO R/L 007.0150-10 7.00 1.50 2.8 6.30 25.00 9.0 2.50 6.80 l

PICCO R/L 007.0150-15 7.00 1.50 2.8 6.30 30.00 14.0 2.50 6.80 l

PICCO R/L 007.0150-22 7.00 1.50 2.8 6.30 37.00 21.0 2.50 6.80 l

PICCO R/L 007.0150-25 7.00 1.50 2.8 6.30 40.00 24.0 2.50 6.80 l

PICCO R/L 007.0150-30 7.00 1.50 2.8 6.30 45.00 29.0 2.50 6.80 l

PICCO R/L 007.0200-10 7.00 2.00 2.8 6.30 25.00 9.0 2.50 6.80 l

PICCO R/L 007.0200-15 7.00 2.00 2.8 6.30 30.00 14.0 2.50 6.80 l

PICCO R/L 007.0200-22 7.00 2.00 2.8 6.30 37.00 21.0 2.50 6.80 l

PICCO R/L 007.0200-25 7.00 2.00 2.8 6.30 40.00 24.0 2.50 6.80 l

PICCO R/L 007.0200-30 7.00 2.00 2.8 6.30 45.00 29.0 2.50 6.80 l

• Все твердосплавные резцы - с острыми углами. • Укажите, нужен право- или левосторонний резец. • Руководство по эксплуатации и режимы

резания: см. стр. B134-135.

Державки: см. стр.: B105-107.

PICCO R/L 090

PICCO-080

Изображён правосторонний

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B114

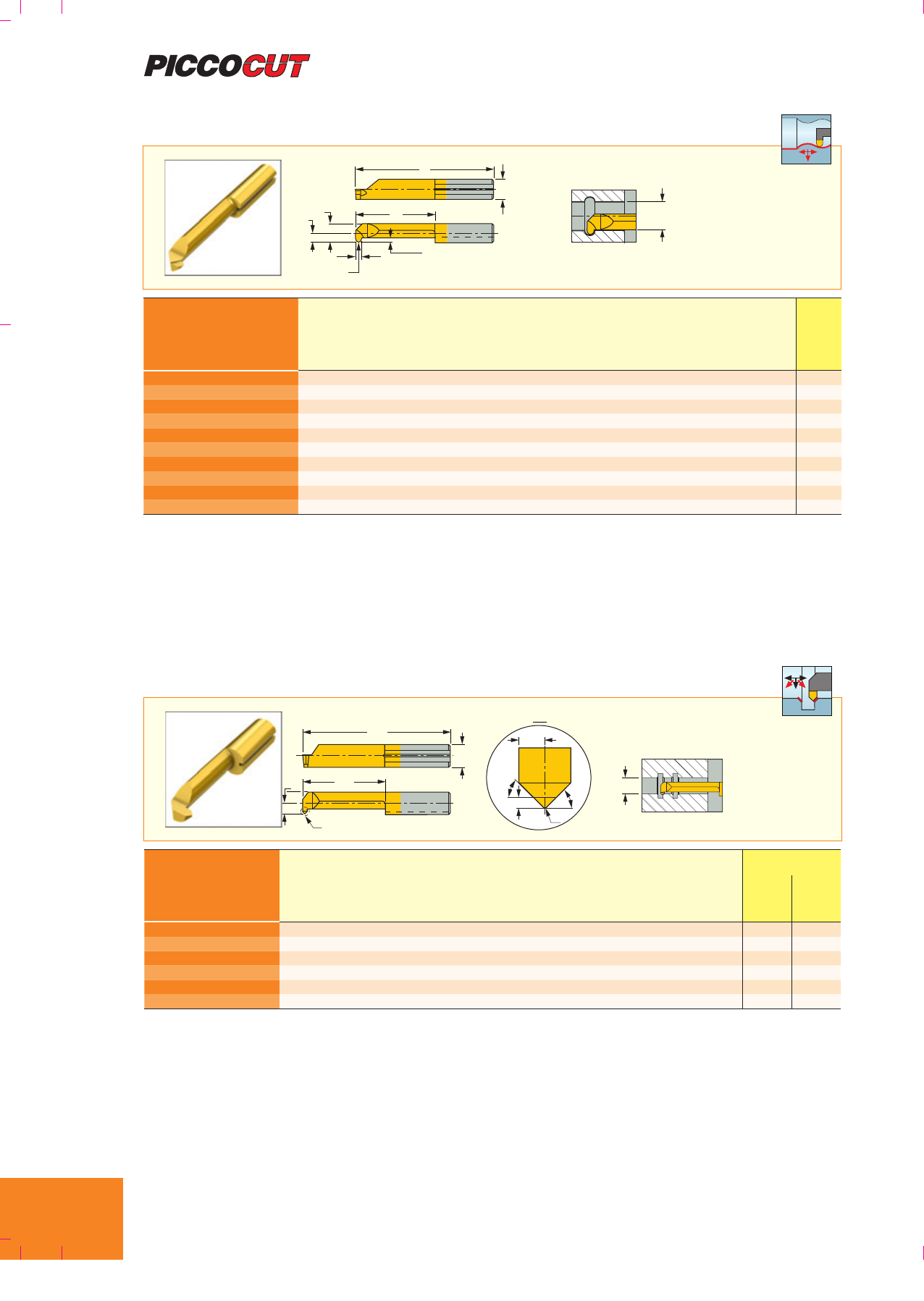

PICCO R/L 004-007 (Радиус)

Резцы с полным радиусом для внутреннего профилирования

dh6

Tmax-r

Dmin

Параметры

Обозначение dW±0.05 faR l1l2Tmax-r D min

IC228

PICCO R/L 004.0.50-16 4.00 1.00 1.5 3.50 0.50 30.00 15.0 0.80 4.00 l

PICCO R/L 005.0.50-20 5.00 1.00 1.9 4.40 0.50 35.00 19.0 1.00 5.00 l

PICCO R/L 005.0.75-20 5.00 1.50 1.9 4.40 0.75 35.00 19.0 1.00 5.00 l

PICCO R/L 005.1.00-20 5.00 2.00 1.9 4.40 1.00 35.00 19.0 1.00 5.00 l

PICCO R/L 006.0.50-25 6.00 1.00 2.3 5.30 0.50 40.00 24.0 1.80 6.00 l

PICCO R/L 006.0.75-25 6.00 1.50 2.3 5.30 0.75 40.00 24.0 1.80 6.00 l

PICCO R/L 006.1.00-25 6.00 2.00 2.3 5.30 1.00 40.00 24.0 1.80 6.00 l

PICCO R/L 007.0.50-30 7.00 1.00 2.8 6.30 0.50 45.00 29.0 2.50 6.80 l

PICCO R/L 007.0.75-30 7.00 1.50 2.8 6.30 0.75 45.00 29.0 2.50 6.80 l

PICCO R/L 007.1.00-30 7.00 2.00 2.8 6.30 1.00 45.00 29.0 2.50 6.80 l

Державки: см. стр.: B105-107.

PICCO R/L 060

Резцы для внутреннего точения и снятия фасок 45°

dh6

45° 45°

Tmax-r

Dmin

Параметры Прочный

Твёрдый

Обозначение dR±0.04 f1fal2l1Tmax-r D min

IC228

IC908

PICCO R/L 060.5-15 5.00 0.20 1.0 1.9 4.40 14.0 30.00 0.70 5.00 l

PICCO R/L 060.5-20 5.00 0.20 1.0 1.9 4.40 19.0 35.00 0.70 5.00 l

PICCO R 060.6-20 6.00 0.20 1.0 2.3 5.30 20.0 35.00 0.70 6.00 l

PICCO R 060.6-25 6.00 0.20 1.0 2.3 5.30 25.0 40.00 0.70 6.00 l

PICCO R/L 060.7-20 7.00 0.20 1.0 2.8 6.30 19.0 35.00 0.70 6.80 l

PICCO R 060.7-40 7.00 0.20 1.0 2.8 6.30 40.0 55.00 0.70 6.80 l

Державки: см. стр.: B105-107.

Изображён правосторонний

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B115

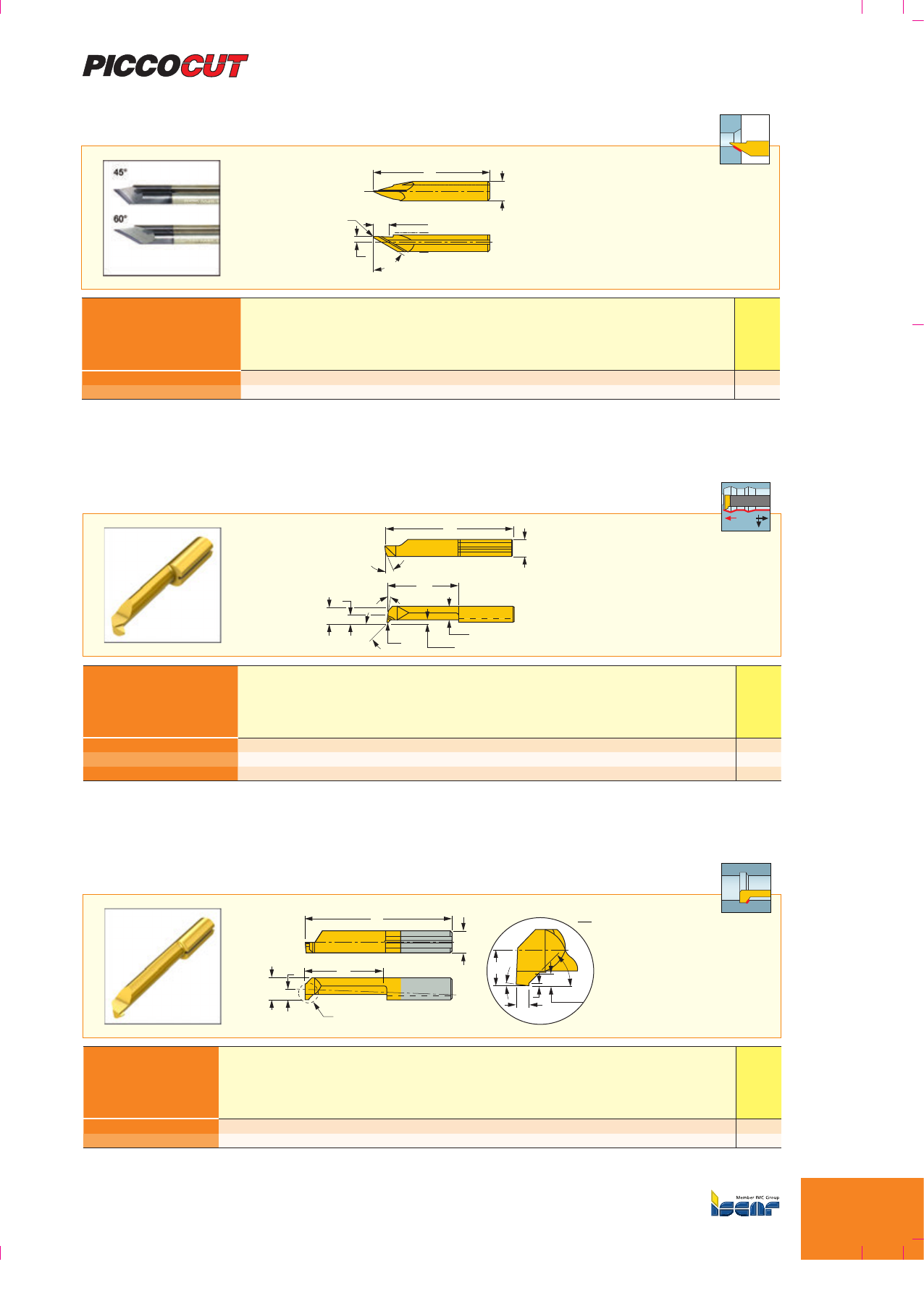

PICCO R/L 520

Резцы для снятия внутренних фасок

dh6

Tmax-a

a°

Параметры

Обозначение dfa° l1R±0.05 Tmax-aD min

IC908

PICCO R/L 520.0045-15 5.00 1.5 45 30.00 0.20 3.50 1.00 l

PICCO R/L 520.0060-15 5.00 1.5 60 30.00 0.20 4.00 1.00 l

• Левосторонние резцы - на заказ. • Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: B105-107.

PICCO R/L 047

Резцы для внутреннего глубокого профилирования

5°

dh6

RTmax

47°

f8°

Параметры

Обозначение dfal1l2D2Tmax D min R±0.05

IC908

PICCO R/L 047.4-20 4.00 1.5 3.50 34.00 20.0 3.00 0.30 4.00 0.15 l

PICCO R/L 047.5-25 5.00 1.9 4.40 40.00 25.0 3.80 0.50 5.00 0.15 l

PICCO R/L 047.6-30 6.00 2.3 5.30 45.00 30.0 4.50 0.50 6.00 0.15 l

• Левосторонние резцы - на заказ. • Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: B105-107.

PICCO R/L 070

Резцы для обратного снятия фасок перед отрезкой

dh6

8°

45°

tTmax-r

Параметры

Обозначение dW f al2l1tTmax-r D min

IC228

PICCO R/L 070.5-15 5.00 1.00 1.9 4.40 15.0 30.00 0.20 1.00 5.00 l

PICCO R/L 070.5-20 5.00 1.00 1.9 4.40 20.0 35.00 0.20 1.00 5.00 l

• Все твердосплавные резцы - с острыми углами. • Укажите, нужен право- или левосторонний резец.

Державки: см. стр.: B105-107.

PICCO R/L 060

Изображён правосторонний

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B116

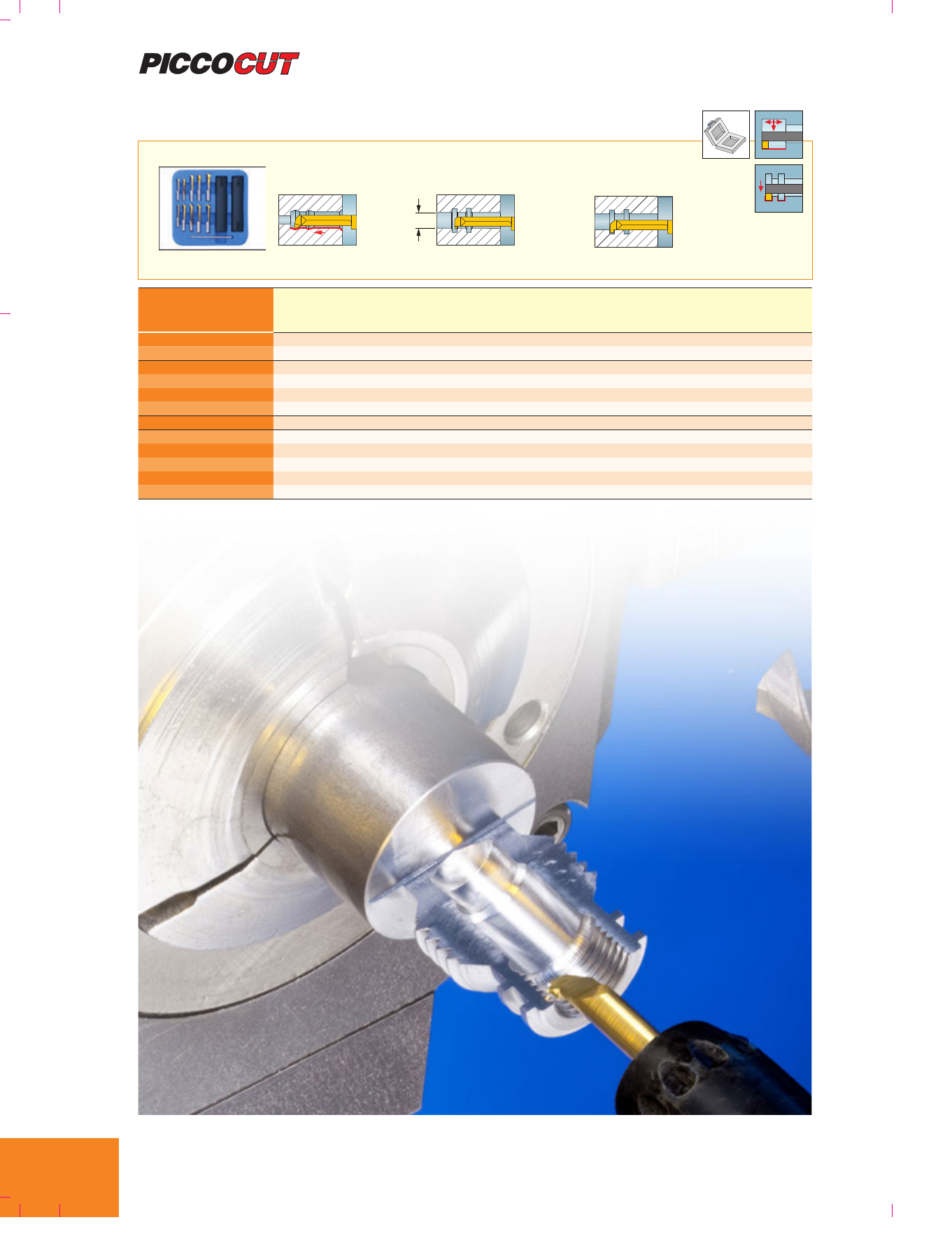

НАБОР KIT PICCO SET

Содержит 2 державки и набор твердосплавных мини-резцов

для точения и нарезания канавок

Dmin

Рис. А Рис. В Рис. С

KITS

Обозначение

Мин. расточ.

диаметр L1 t max W Шт.. Рис.№ Наименование

PICCO 16-4-5 1x Державка

PICCO 16-6-7 1x Державка

PICCO R 050.3-16 3.0 15 — — 1x AМини-резец

PICCO R 050.4-16 4.0 15 — — 1x AМини-резец

PICCO R 050.5-20 5.0 19 — — 1x AМини-резец

PICCO R 050.6-22 6.0 21 — — 1x AМини-резец

PICCO R 060.5-20 5.0 19 — — 1x BМини-резец

PICCO R 004.0100-16 4.0 15 0.8 1.0 1x CМини-резец

PICCO R 005.0150-20 5.0 19 1.0 1.5 1x CМини-резец

PICCO R 005.0200-20 5.0 19 1.0 2.0 1x CМини-резец

PICCO R 006.0150-22 6.0 21 1.8 1.5 1x CМини-резец

PICCO R 006.0200-22 6.0 21 1.8 2.0 1x CМини-резец

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B117

MGUHR

Твердосплавные резцы для внутреннего точения и нарезания резьбы с минимальным

расточным диаметром 4 мм

Dmin

Tmax d5

MG PCO...

Твёрдый сплав

Обозначение D min Tmax f(2) dl1l2d2d5

MGUHR 06-04L10 (1) 4.00 0.50 2.2 6.00 62.00 10.0 3.45 1.3

MGUHR 06-04L20 4.00 0.50 2.2 6.00 62.00 20.0 3.45 1.3

(1) Dmin для точения = 4.0 mm и Tmax = 0.43 мм; Dmin для нарезания резьбы = 5.0 мм и Tmax = 1.00 мм (2) f=2.17 для точения, f=2.7 для нарезания

резьбы

Пластины: см. стр.: UMGR (B117) • UMGR-A55 () • UMGR-A60 ().

Державки: см. стр.: B105-107.

UMGR

Сменные миниатюрные пластины для внутреннего точения

3°

7°

Параметры

Обозначение W±0.02 R±0.02 f D min

IC508

UMGR 4.0-0.0 1.63 0.00 2.2 4.00 l

UMGR 4.0-0.1 1.63 0.10 2.2 4.00 l

Обозначение Магазин

UMGR UMGK MAGAZINE

ЗАП.ЧАСТИ

MINICHAM (Dmin 4 mm)

Снятие

Установка

Изображён правосторонний

Изображена правосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B118

MIFHR

Резцы с пластинами для торцевой и внутренней подрезки,

нарезания канавок и резьбы

MIFHR... 10 MIFHR... 8

L3R

Обозначение d d5f1f2L L3l2RПластины

MIFHR 8SC-8-8-SRK (1) 8.00 1.2 1.4 3.70 74.30 7.40 11.7 3.80 MI.R 8

MIFHR 10C-8 10.00 4.0 1.4 4.50 102.50 7.40 12.5 3.80 MI.R 8

MIFHR 12C-8 12.00 5.0 1.4 5.50 102.50 7.40 12.5 3.80 MI.R 8

MIFHR 12C-10 (2) 12.00 6.0 2.4 5.50 90.00 11.20 17.2 4.60 MIFR 10

MIFHR 16C-10 (2) 16.00 6.0 2.4 7.50 90.00 11.20 17.2 4.60 MIFR 10

(1) Твердосплавный хвостовик (2) Для этих резцов доступны только пластины для нарезания торцевых канавок

Пластины: см. стр.: MIFR (E15) • MIGR 8 (B119) • MIUR 8 (B119).

Обозначение Винт Ключ

MIFHR 8SC-8-8-SRK SR 14-297 T-8/5

MIFHR 10C-8 SR 14-297 T-8/5

MIFHR 12C-8 SR 14-297 T-8/5

MIFHR 12C-10 SR 34-506 T-9/5

MIFHR 16C-10 SR 34-506 T-9/5

ЗАПЧАСТИ

MINCUT (Dmin 8 mm)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B119

MIGR 8

Пластины для нарезания мелких внутренних канавок

max.

RWWTmax-r

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.02 D min Tmax-r L5f

IC908

(mm) f точение

(мм/об)

f канавки

(мм/об)

MIGR 8-0.50-0.00 0.50 - 8.50 1.40 6.30 4.0 l0.05-0.50 0.03-0.10 0.01-0.03

MIGR 8-1.00-0.05 1.00 0.05 8.50 1.40 6.80 4.0 l0.05-0.50 0.03-0.10 0.01-0.03

MIGR 8-1.20-0.05 1.20 0.05 9.20 2.10 6.80 4.7 l0.05-0.50 0.03-0.10 0.01-0.03

MIGR 8-1.20-0.60 1.20 0.60 9.20 2.10 6.80 4.7 l0.05-0.50 0.03-0.10 0.01-0.03

MIGR 8-1.50-0.05 1.50 0.05 9.20 2.10 6.80 4.7 l0.05-0.50 0.03-0.10 0.01-0.03

MIGR 8-1.60-0.80 1.60 0.80 9.20 2.10 6.80 4.7 l0.05-0.50 0.03-0.10 0.01-0.03

MIGR 8-2.00-0.10 2.00 0.10 8.90 1.80 6.80 4.4 l0.05-0.50 0.03-0.10 0.01-0.03

MIGR 8-2.00-1.00 2.00 1.00 9.20 2.10 6.80 4.7 l0.05-0.50 0.03-0.10 0.01-0.03

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: MIFHR (B118).

MIUR 8

Пластины 45° с полным радиусом для внутренней подрезки

45°

WTmax

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.02 D min Tmax-r L5f

IC908

(mm)

f точение

(мм/об)

f канавки

(мм/об)

MIUR 8-1.00-0.50 1.00 0.50 8.00 1.10 6.70 3.6 l0.03-0.50 0.03-0.10 0.01-0.03

MIUR 8-1.5-0.75 1.50 0.75 8.10 1.20 6.70 3.6 l0.03-0.50 0.03-0.10 0.01-0.03

MIUR 8-2.00-1.00 2.00 1.00 8.30 1.36 6.70 3.6 l0.03-0.50 0.03-0.10 0.01-0.03

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: MIFHR (B118).

MIFHR

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B120

Резцы для внутреннего точения, нарезания канавок и резьбы

Dmin

Tmax-r

Td5

Tmax-r

Обозначение dD min(1) Tmax-r(2) d2l1l2f(2) H5W min W max D3d5Пластины

MG 12-08C16 12.00 8.00 1.50 6.00 92.00 16.0 4.8 11.0 0.50 3.00 18.00 6.0 GIQR/L 8

MG 12-08C23 12.00 8.00 1.50 6.00 92.00 23.0 4.8 11.0 0.50 3.00 18.00 6.0 GIQR/L 8

MG 12-11C25 12.00 11.00 2.30 8.00 92.00 25.0 6.7 11.0 0.50 3.00 18.00 6.0 GIQR/L 11

• Один резец для право- и левосторонней обработки

(1) См. согласно данным резца (2) См. согласно данным резца

Пластины: см. стр.: GIQR/L 8 (B121) • GIQR/L-8-R (B121) • GIQR/L 11 (B122) • GIQR/L-11-R (B122) • GIQR/L 11-15 (B123) • GIQR/L 11-15-R (B123) •

GIQR/L-A18 (B124) • GIQR/L-B18 (B124).

Обозначение Винт Ключ

MG 12-08C16 SR 76-1499 T-8/5

MG 12-08C23 SR 76-1499 T-8/5

MG 12-11C25 SR M3.5-08134 T-9/5

ЗАП.ЧАСТИ

MGCH

Твердосплавные резцы Dmin 8 мм для внутреннего точения,

нарезания канавок и резьбы

Dmin

Lmin

max

Tmax-r

MG PCO...

MGCH...C

Обозначение D min(1) Tmax-r(2) dl1L min L max f W min W max СОЖ Пластины

MGCH 06 8.00 1.50 6.00 62.00 16.0 42.0 4.8 0.50 4.00 Нет GIQR/L 8

MGCH 06C 8.00 1.50 6.00 62.00 16.0 42.0 4.8 0.50 4.00 Да GIQR/L 8

MGCH 06-L100 8.00 1.50 6.00 100.00 16.0 80.0 4.8 0.50 4.00 Нет GIQR/L 8

MGCH 08 - (4) - (5) 8.00 75.00 20.0 56.0 - (3) 0.50 5.00 Нет GIQR/L 11/11-15

MGCH 08C - (4) - (5) 8.00 75.00 20.0 56.0 - (3) 0.50 5.00 Да GIQR/L 11/11-15

MGCH 08-L125 - (4) - (5) 8.00 125.00 70.0 105.0 - (3) 0.50 5.00 Нет GIQR/L 11/11-15

• Один резец для право- и левосторонней обработки.

(1) См. согласно данным резца (2) См. согласно данным резца (3) Tmax-r=2.30 для GIQR 11, Tmax-r=6.3 для GIQR 11-15 (4) f=6.70 mm для GIQR 11, f=10.6

mm для GIQR 11-15 (5) Dmin=11 mm для GIQR 11, Dmin=15 mm для GIQR 11-15

Пластины: см. стр.: GIQR/L 8 (B121) • GIQR/L-8-R (B121) • GIQR/L 11 (B122) • GIQR/L-11-R (B122) • GIQR/L 11-15 (B123) • GIQR/L 11-15-R (B123) •

GIQR/L-A18 (B124) • GIQR/L-B18 (B124) .

Державки: см. стр.: PICCO/MG PCO (державка) (B106).

Обозначение Винт Ключ

MGCH 06 SR 76-1499 T-8/5

MGCH 06C SR 76-1499 T-8/5

MGCH 06-L100 SR 76-1499 T-8/5

MGCH 08 SR M3.5-08134 T-9/5

MGCH 08C SR M3.5-08134 T-9/5

MGCH 08-L125 SR M3.5-08134 T-9/5

ЗАП.ЧАСТИ

CHAMGROOVE (Dmin 8 mm)

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B121

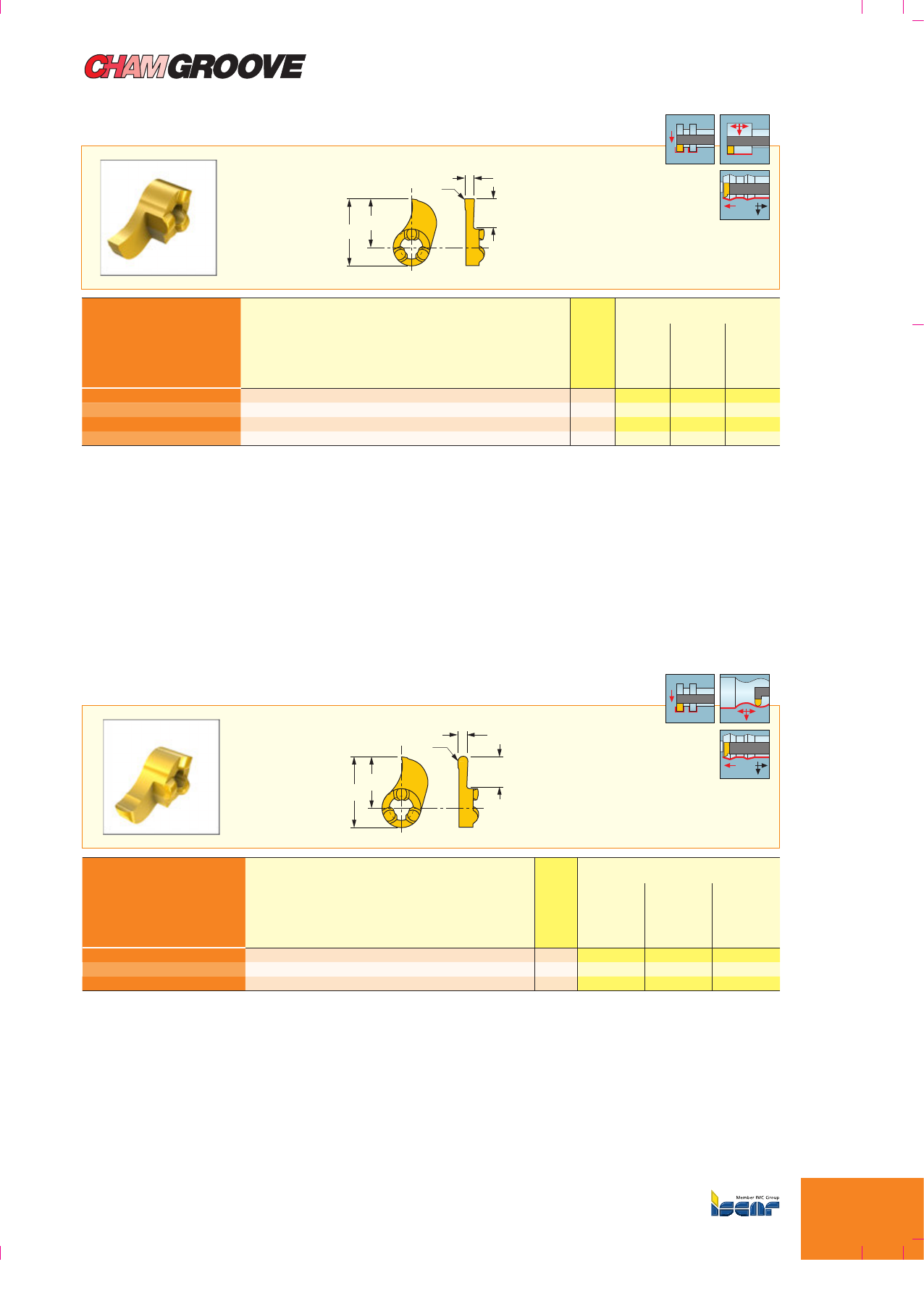

GIQR/L 8

Прецизионные шлифованные однокромочные пластины для внутреннего

точения и нарезания канавок

Tmax-r

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.03 Tmax-r D min f l

IC528

(mm)

точение

(мм/об)

канавки

(мм/об)

GIQR/L 8-0.50-0.00 (1) 0.50 0.00 0.70 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-0.75-0.00 (1) 0.75 0.00 1.20 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-0.85-0.00 (1) 0.85 0.00 1.20 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-0.95-0.00 (1) 0.95 0.00 1.50 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-1.00-0.00 (1) 1.00 0.00 1.50 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-1.04-0.05 (1) 1.04 0.05 1.50 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-1.20-0.05 (1) 1.20 0.05 1.50 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-1.40-0.05 (1) 1.40 0.05 1.50 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-1.47-0.05 (1) 1.47 0.05 1.50 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-1.50-0.05 (1) 1.50 0.05 1.50 8.00 4.8 7.78 l- - 0.01-0.03

GIQR/L 8-1.70-0.10 1.70 0.10 1.50 8.00 4.8 7.78 l0.12-0.68 0.02-0.05 0.01-0.03

GIQR/L 8-1.96-0.10 1.96 0.10 1.50 8.00 4.8 7.78 l0.12-0.78 0.02-0.05 0.01-0.03

GIQR/L 8-2.00-0.10 2.00 0.10 1.50 8.00 4.8 7.78 l0.12-0.80 0.02-0.05 0.01-0.03

GIQR/L 8-2.22-0.10 2.22 0.10 1.50 8.00 4.8 7.78 l0.12-0.88 0.02-0.05 0.01-0.03

GIQR/L 8-2.50-0.20 2.50 0.20 1.50 8.00 4.8 7.78 l0.24-1.00 0.02-0.05 0.01-0.03

GIQR/L 8-3.00-0.20 3.00 0.20 1.50 8.00 4.8 7.78 l0.24-1.20 0.02-0.05 0.01-0.03

GIQR 8-3.18-0.20 3.18 0.20 1.50 8.00 4.8 7.78 l0.24-1.27 0.02-0.05 0.01-0.03

GIQR 8-3.50-0.20 3.50 0.20 1.50 8.00 4.8 7.78 l0.24-1.40 0.02-0.05 0.01-0.03

GIQR 8-4.00-0.20 4.00 0.20 1.50 8.00 4.8 7.78 l0.24-1.60 0.02-0.05 0.01-0.03

• В соответствии со стандартом для стопорных колец DIN 471/472. • Можно применять для фрезерования канавок методом круговой интерполяции

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

(1) Только для нарезания канавок

Державки: см. стр.: MG (B120) • MGCH (B120).

Изображена левосторонняя

Изображена правосторонняя

GIQR/L-8-R

Прецизионные шлифованные однокромочные пластины с полным радиусом

для внутреннего профилирования и нарезания канавок

Tmax-r

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.03 Tmax-r D min f l

IC528

(mm)

точение

(мм/об)

канавки

(мм/об)

GIQR/L 8-1.20-R060 1.20 0.60 1.50 8.00 4.8 7.78 l0.30-0.60 0.02-0.05 0.01-0.03

GIQR/L 8-2.00-R100 2.00 1.00 1.50 8.00 4.8 7.78 l0.50-1.00 0.02-0.05 0.01-0.03

GIQR 8-3.00-R150 3.00 1.50 1.50 8.00 4.8 7.78 l0.70-1.50 0.02-0.05 0.01-0.03

• В соответствии со стандартом для стопорных колец DIN 471/472. • Можно применять для фрезерования канавок методом круговой

интерполяции.

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: MG (B120) • MGCH (B120).

Изображена левосторонняя

Изображена правосторонняя

MGCH

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B122

GIQR/L 11

Прецизионные шлифованные однокромочные пластины для внутреннего точения

и нарезания канавок, для Dmin 11 мм

l Ref. f

Tmax-r

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.03 Tmax-r D min l f

IC528

(mm)

точение

(мм/об)

канавки

(мм/об)

GIQR/L 11-0.75-0.00 (1) 0.75 0.00 1.50 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-0.85-0.00 (1) 0.85 0.00 1.50 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-0.95-0.00 (1) 0.95 0.00 1.80 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-1.04-0.05 (1) 1.04 0.05 2.00 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-1.20-0.05 (1) 1.20 0.05 2.30 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-1.40-0.05 (1) 1.40 0.05 2.30 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-1.50-0.05 (1) 1.50 0.05 2.30 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-1.70-0.05 (1) 1.70 0.05 2.30 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-1.96-0.10 (1) 1.96 0.10 2.30 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-2.00-0.10 (1) 2.00 0.10 2.30 11.00 10.68 6.7 l- - 0.01-0.03

GIQR/L 11-2.22-0.10 2.22 0.10 2.30 11.00 10.68 6.7 l0.12-0.88 0.03-0.07 0.02-0.05

GIQR/L 11-2.39-0.15 2.39 0.15 2.30 11.00 10.68 6.7 l0.18-0.95 0.03-0.07 0.02-0.05

GIQR/L 11-2.47-0.20 2.47 0.20 2.30 11.00 10.68 6.7 l0.24-0.98 0.03-0.07 0.02-0.05

GIQR/L 11-2.50-0.20 2.50 0.20 2.30 11.00 10.68 6.7 l0.24-1.00 0.03-0.07 0.02-0.05

GIQR/L 11-2.70-0.20 2.70 0.20 2.30 11.00 10.68 6.7 l0.24-1.08 0.03-0.07 0.02-0.05

GIQR/L 11-3.00-0.20 3.00 0.20 2.30 11.00 10.68 6.7 l0.24-1.20 0.03-0.07 0.02-0.05

GIQR 11-3.18-0.20 3.18 0.20 2.30 11.00 10.68 6.7 l0.24-1.27 0.03-0.07 0.02-0.05

GIQR 11-4.00-0.20 4.00 0.20 2.30 11.00 10.68 6.7 l0.24-1.60 0.03-0.07 0.02-0.05

GIQR 11-5.00-0.20 5.00 0.20 2.30 11.00 10.68 6.7 l0.24-2.00 0.03-0.07 0.02-0.05

• В соответствии со стандартом для стопорных колец DIN 471/472. • Можно применять для фрезерования канавок методом круговой интерполяции.

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

(1) Только для нарезания канавок

Державки: см. стр.: MG (B120) • MGCH (B120).

Изображена правосторонняя

GIQR/L-11-R

Прецизионные шлифованные однокромочные пластины с полным радиусом

для внутреннего профилирования и нарезания канавок

Tmax-r

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.03 Tmax-r D min f l

IC528

(mm)

точение

(мм/об)

канавки

(мм/об)

GIQR/L 11-1.20-R060 1.20 0.60 2.30 11.00 6.7 10.68 l0.30-0.60 0.02-0.05 0.01-0.03

GIQR/L 11-1.80-R090 1.80 0.90 2.30 11.00 6.7 10.68 l0.40-0.90 0.02-0.05 0.01-0.03

GIQR/L 11-2.00-R100 2.00 1.00 2.30 11.00 6.7 10.68 l0.50-1.00 0.02-0.05 0.01-0.03

GIQR/L 11-3.00-R150 3.00 1.50 2.30 11.00 6.7 10.68 l0.70-1.50 0.02-0.05 0.01-0.03

GIQR 11-4.00-R200 4.00 2.00 2.30 11.00 6.7 10.68 l1.00-2.00 0.02-0.05 0.01-0.03

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: MG (B120) • MGCH (B120).

Изображена правосторонняя

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B123

GIQR/L 11-15

Прецизионные шлифованные однокромочные пластины для внутреннего

точения и нарезания глубоких канавок

Tmax-r

l Ref

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.03 Tmax-r D min l f

IC528

(mm) f точение

(мм/об)

f канавки

(мм/об)

GIQR/L 11-15-1.50-0.05 1.50 0.05 6.30 15.00 14.60 10.6 l0.10-0.40 0.02-0.05 0.02-0.06

GIQR/L 11-15-2.00-0.10 2.00 0.10 6.30 15.00 14.60 10.6 l0.15-0.50 0.02-0.05 0.02-0.06

GIQR/L 11-15-2.50-0.20 2.50 0.20 6.30 15.00 14.60 10.6 l0.25-0.65 0.02-0.05 0.02-0.06

GIQR/L 11-15-3.00-0.20 3.00 0.20 6.30 15.00 14.60 10.6 l0.25-0.75 0.02-0.05 0.02-0.06

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: MG (B120) • MGCH (B120).

Изображена правосторонняя

GIQR/L 11-15-R

Прецизионные шлифованные однокромочные пластины с полным радиусом

для внутреннего нарезания глубоких канавок и профилирования

l Ref f

Tmax-r

Параметры Рекомендованные режимы

Обозначение W±0.02 R±0.03 Tmax-r D min f l

IC528

(mm)

f точение

(мм/об)

f канавки

(мм/об)

GIQR/L 11-15-2.00-R100 2.00 1.00 6.30 15.00 10.6 14.60 l0.00-0.50 0.02-0.05 0.02-0.06

GIQR/L 11-15-2.50-R125 2.50 1.25 6.30 15.00 10.6 14.60 l0.00-0.65 0.02-0.05 0.02-0.06

GIQR/L 11-15-3.00-R150 3.00 1.50 6.30 15.00 10.6 14.60 l0.00-0.75 0.02-0.05 0.02-0.06

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: MG (B120) • MGCH (B120).

GIQR/L 11

GIQR/L-11-R

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B124

GIQR/L-A18

Пластины для внутреннего растачивания и профилирования

18°

Tmax

Dmin

Tmax-r

Параметры Рекомендованные режимы

Обозначение D min Wr Tmax l f

IC528

(mm) f

(мм/об)

f канавки

(мм/об)

GIQR/L 8-A18-0.15 7.80 3.00 0.15 1.60 7.60 4.6 l0.02-1.30 0.02-0.05 0.01-0.03

GIQR/L 11-A18-0.15 11.00 3.00 0.15 2.50 10.70 6.7 l0.02-2.20 0.02-0.05 0.01-0.03

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: MG (B120) • MGCH (B120).

Изображена правосторонняя

GIQR/L-B18

Пластины для внутреннего обратного растачивания и профилирования

Dmin

Tmax

18°

Tmax

Параметры Рекомендованные

режимы

Обозначение D min W R±0.03 Tmax f l

IC528

(mm) f

(мм/об)

GIQR/L 8-B18-0.15 7.80 2.50 0.15 1.30 4.6 7.60 l0.02-1.00 0.02-0.05

GIQR/L 11-B18-0.15 11.00 2.50 0.15 2.30 6.7 10.70 l0.02-2.00 0.02-0.05

• Руководство по эксплуатации и режимы резания: см. стр. B134-135.

Державки: см. стр.: MG (B120) • MGCH (B120).

Изображена правосторонняя

Изображена левосторонняя

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B125

SXCNN

Наружные державки для широких пластин со специальным профилем

Tmax-r

Обозначение WTmax-r h b l1Пластины

SXCNN 1212 K10-06 10.40 17.00 12.0 12.0 125.00 XNUW 10

SXCNN 1616 K10-06 10.40 17.00 16.0 16.0 125.00 XNUW 10

SXCNN 2020 P10-06 10.40 17.00 20.0 20.0 170.00 XNUW 10

SXCNN 2525 P10-06 10.40 17.00 25.0 25.0 170.00 XNUW 10

SXCNN 1212 K13-05 13.00 20.00 12.0 12.0 125.00 XNUW 13

SXCNN 1414 K13-05 13.00 23.00 14.0 14.0 125.00 XNUW 13

SXCNN 1616 K13-05 13.00 23.00 16.0 16.0 125.00 XNUW 13

SXCNN 2020 P13-05 13.00 23.00 20.0 20.0 170.00 XNUW 13

SXCNN 2525 P13-05 13.00 23.00 25.0 25.0 170.00 XNUW 13

SXCNN 1212 K14-03 14.50 - 12.0 12.0 125.00 XNUW 14

SXCNN 1616 K14-03 14.50 17.00 16.0 16.0 125.00 XNUW 14

SXCNN 2020 P14-03 14.50 17.00 20.0 20.0 170.00 XNUW 14

SXCNN 2525 P14-03 14.50 17.00 25.0 25.0 170.00 XNUW 14

SXCNN 1616 K20-05 20.50 - 16.0 16.0 125.00 XNUW 20

SXCNN 2020 P20-05 20.50 24.00 20.0 20.0 170.00 XNUW 20

SXCNN 2525 P20-05 20.50 24.00 25.0 25.0 170.00 XNUW 20

SXCNN 3232 P20-05 20.50 24.00 32.0 32.0 170.00 XNUW 20

SXCNN 2525 P24-05 24.50 28.00 25.0 25.0 170.00 XNUW 24

SXCNN 3232 P24-05 24.50 28.00 32.0 32.0 170.00 XNUW 24

SXCNN 3232 P36-10 36.50 - 32.0 32.0 170.00 XNUW 36

• Гнездо державки необходимо модифицировать, с целью обеспечить необходимый зазор в соответствии с профилем пластины.

Пластины: см. стр.: XNUW (B127).

Обозначение Винт Ключ

SXCNN 1212 K10-06 SR 76-2067 T-15/5

SXCNN 1616 K10-06 SR 76-2067 T-15/5

SXCNN 2020 P10-06 SR 76-2067 T-15/5

SXCNN 2525 P10-06 SR 76-2067 T-15/5

SXCNN 1212 K13-05 SR 76-2068 T-20/5

SXCNN 1414 K13-05 SR 76-2068 T-20/5

SXCNN 1616 K13-05 SR 14-591 T-20/5

SXCNN 2020 P13-05 SR 14-591 T-20/5

SXCNN 2525 P13-05 SR 14-591 T-20/5

SXCNN 1212 K14-03 SR 76-2067 T-15/5

SXCNN 1616 K14-03 SR 76-2067 T-15/5

SXCNN 2020 P14-03 SR 76-2067 T-15/5

SXCNN 2525 P14-03 SR 76-2067 T-15/5

SXCNN 1616 K20-05 SR 14-591 T-20/5

SXCNN 2020 P20-05 SR 14-591 T-20/5

SXCNN 2525 P20-05 SR 14-591 T-20/5

SXCNN 3232 P20-05 SR 14-591 T-20/5

SXCNN 2525 P24-05 SR 14-591 T-20/5

SXCNN 3232 P24-05 SR 14-591 T-20/5

SXCNN 3232 P36-10 SR 14-519 T-20/5

ЗАП.ЧАСТИ

Фасонные резцы

GIQR/L-A18

GIQR/L-B18

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B126

SXCIR

Внутренние державки для пластин со специальным профилем

Dmin

Tmax-r

dg7

fdg7

8°

a°

Рельеф

Обозначение Wdl1l2f D min Tmax-r h1a°(2) Рельеф(3) Винт Ключ Уплотн-ль

SXCIR 16-10 (1) 10.40 16.00 125.00 20.0 11.5 25.00 3.00 7.5 15.00 1.5 SR 76-2067 T-15/5 PL 16

SXCIR 20-10 (1) 10.40 20.00 150.00 25.0 13.0 25.00 3.00 9.0 15.00 1.5 SR 76-2067 T-15/5 PL 20

SXCIR 25-10 (1) 10.40 25.00 170.00 30.0 15.5 29.00 3.00 11.5 15.00 1.5 SR 76-2067 T-15/5 PL 25

SXCIR 16-13 13.00 16.00 125.00 20.0 13.0 30.00 4.00 7.5 20.00 2.0 SR 76-2068 T-20/5 PL 16

SXCIR 20-13 13.00 20.00 150.00 25.0 14.5 30.00 4.00 9.0 20.00 2.0 SR 76-2068 T-20/5 PL 20

SXCIR 25-13 13.00 25.00 170.00 30.0 17.0 30.50 4.00 11.5 20.00 2.0 SR 76-2068 T-20/5 PL 25

SXCIR 32-13 13.00 32.00 200.00 35.0 20.0 37.00 4.00 14.5 20.00 2.0 SR 76-2068 T-20/5 PL 32

SXCIR 16-14 (1) 14.50 16.00 125.00 20.0 11.5 30.00 3.00 7.5 15.00 2.0 SR 76-2067 T-15/5 PL 16

SXCIR 20-14 (1) 14.50 20.00 150.00 25.0 13.0 30.00 3.00 9.0 15.00 2.0 SR 76-2067 T-15/5 PL 20

SXCIR 25-14 (1) 14.50 25.00 170.00 30.0 15.5 30.00 3.00 11.5 15.00 2.0 SR 76-2067 T-15/5 PL 25

SXCIR 32-14 (1) 14.50 32.00 200.00 35.0 18.5 36.00 3.00 14.5 15.00 2.0 SR 76-2067 T-15/5 PL 32

SXCIR 20-20 20.50 20.00 150.00 25.0 15.0 40.00 4.00 9.0 15.00 2.5 SR 14-591 T-20/5 PL 20

SXCIR 25-20 20.50 25.00 170.00 30.0 17.5 40.00 4.00 11.5 15.00 2.5 SR 14-591 T-20/5 PL 25

SXCIR 32-20 20.50 32.00 200.00 35.0 20.5 40.00 4.00 14.5 15.00 2.5 SR 14-591 T-20/5 PL 32

SXCIR 25-24 24.50 25.00 170.00 30.0 17.5 40.00 4.00 11.5 15.00 2.5 SR 14-591 T-20/5 PL 25

SXCIR 32-24 24.50 32.00 200.00 35.0 20.5 40.00 4.00 14.5 15.00 2.5 SR 14-591 T-20/5 PL 32

(1) На заказ. (2) Номинальные размеры заготовок пластин (3) Номинальные размеры заготовок пластин

Пластины: см. стр.: XNUW (B127).

Изображена правосторонняя

• Левосторонние резцы - на заказ.

XNUW

Заготовки пластин с широким профилем для нарезания канавок

lRef.

7°

60°

Параметры Прочный

Твёрдый

Обозначение W f L3diSd1l

IC28

IC54

IC08

IC20

IC07

XNUW 1003-06 10.40 10.5 6.00 6.35 3.18 4.53 17.00 l l

XNUW 1305-05 13.00 11.4 5.00 12.70 5.35 5.50 20.60 llll

XNUW 14T3-03 14.50 3.7 3.00 9.52 3.97 4.40 14.00 lll

XNUW 2006-05 20.50 4.8 5.00 12.70 6.35 5.50 20.30 l l l l

XNUW 2406-05 24.50 6.0 5.00 15.87 6.35 5.50 25.00 l l l l

XNUW 3606-10 36.50 5.4 10.00 19.05 6.35 6.50 34.60 l l l

Державки: см. стр.: SXCIR (B126) • SXCNN (B125).

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B127

FTHN

Державки с квадратным сечением под пластины FTB для фасонного точения

6°

W L5

Обозначение W h b l1L5

FTHN 2525M-3010 30.40 25.0 25.0 150.00 14.00

FTHN 2525M-3510 35.40 25.0 25.0 150.00 14.00

FTHN 3232P-3510 35.40 32.0 32.0 170.00 14.00

FTHN 3232P-4510 45.40 32.0 32.0 170.00 18.00

FTHN 3232P-5107 50.00 32.0 32.0 170.00 21.90

Обозначение Винт Ключ

FTHN SR 14-591 T-20/5

ЗАП.ЧАСТИ

FTB

Заготовки пластин с широким профилем для нарезания канавок

10° T

Параметры

Обозначение WT канавки S L5

IC08

FTB 3010 30.40 10.0 5.00 14.00 l

FTB 3510 35.40 10.0 5.00 14.00 l

FTB 4010 40.40 10.0 5.00 18.00 l

FTB 4510 45.40 10.0 5.00 18.00 l

FTB 5107 51.40 7.0 5.00 21.90 l

SXCIR

XNUW

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B128

SXCIB

Державки для прошивки шпоночных канавок на токарных и фрезерных

станках

H5dg6

W(1) Dmin

Обозначение dl1l2L5f D min H5TПластины

SXCIB 25-22-50 25.00 100.00 50.0 60.00 12.0 22.00 23.0 33.0 Группа №1

SXCIB 32-30-50 32.00 100.00 50.0 60.00 16.5 30.00 30.0 45.0 Группа №2

SXCIB 32-30-75 32.00 100.00 50.0 60.00 22.0 38.00 30.0 45.0 Группа №2

SXCIB 32-38-50 32.00 125.00 75.0 85.00 16.5 30.00 30.0 45.0 Группа №3

SXCIB 32-38-75 32.00 125.00 75.0 85.00 22.0 38.00 30.0 45.0 Группа №3

Пластины: см. стр.: XNUWB (B128) • XNUWB (плотная посадка) (B129) • XNUWB (глухая посадка) (B129).

Обозначение Ключ

SXCIB T-20/5

ЗАП.ЧАСТИ

(1) Диапазон ширины W: 5-12 мм

XNUWB

Пластины для прошивки шпоночных канавок на токарных и фрезерных станках

Соответствуют стандарту DIN138 (допуск С11)

Tmax-r

5°

Параметры

Обозначение W±0.02 R±0.05 f l Tmax-r S

IC908

XNUWB 13-6.12-0.85 6.12 0.85 8.0 17.30 2.60 5.30 l

XNUWB 13-7.13-0.85 7.13 0.85 8.0 17.30 3.30 5.30 l

XNUWB 13-8.13-1.05 8.13 1.05 8.0 17.30 3.40 5.30 l

XNUWB 13-10.13-1.05 10.13 1.05 10.9 20.20 4.20 5.30 l

XNUWB 13-12.15-1.35 12.15 1.35 10.9 20.20 5.10 5.30 l

XNUWB 13-12.15-1.75 12.15 1.75 10.9 20.20 6.60 5.30 l

XNUWB 13-12.15-2.25 12.15 2.25 10.9 20.20 8.50 5.30 l

• Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм

Прошивной инструмент

ЗАП.ЧАСТИ

Винт: SR M5X13 T20

Ключ: T-20/5

Группа пластин №1 Группа пластин № 2 Группа пластин № 3

XNUWB 13-4.98-0.2 XNUWB 13-7.98-0.2 XNUWB 13-10.13-1.05

XNUWB 13-5.01-0.2 XNUWB 13-8.13-1.05 XNUWB 13-11.98-0.3

XNUWB 13-5.98-0.2 XNUWB 13-9.98-0.3 XNUWB 13-12.02-0.3

XNUWB 13-6.01-0.2 XNUWB 13-10.01-0.3 XNUWB 13-12.02-0.5

XNUWB 13-6.12-0.85 XNUWB 13-12.15-1.35

XNUWB 13-7.13-0.85 XNUWB 13-12.15-1.75

XNUWB 13-7.98-0.2 XNUWB 13-12.15-2.25

XNUWB 13-8.01-0.2

XNUWB 13-8.13-1.05

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B129

XNUWB (плотная посадка)

Пластины для прошивки шпоночных канавок на токарных и фрезерных станках

Плотная посадка (JS9), в соответствии со стандартом DIN6885

Tmax-r

5°

Параметры

Обозначение W(1) R R±toler f l Tmax-r S

IC908

XNUWB 13-5.01-0.2 5.01 0.20 0.030 8.0 17.30 2.70 5.30 l

XNUWB 13-6.01-0.2 6.01 0.20 0.030 8.0 17.30 3.40 5.30 l

XNUWB 13-8.01-0.2 8.01 0.20 0.030 8.0 17.30 4.10 5.30 l

XNUWB 13-10.01-0.3 10.01 0.30 0.030 8.0 17.30 4.20 5.30 l

XNUWB 13-12.02-0.3 12.02 0.30 0.030 10.9 20.20 5.70 5.30 l

XNUWB 13-12.02-0.5 12.02 0.50 0.050 10.9 20.20 8.50 5.30 l

• Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм

(1) Допуск:+0 -0.03

Державки: см. стр.: SXCIB (B128).

XNUWB (глухая посадка)

Пластины для прошивки шпоночных канавок на токарных и фрезерных станках

Глухая посадка (P9), в соответствии со стандартом DIN6885

Tmax-r

5°

Параметры

Обозначение W(1) R±0.03 f l Tmax-r S

IC908

XNUWB 13-4.98-0.2 4.98 0.20 8.0 17.30 2.70 5.30 l

XNUWB 13-5.98-0.2 5.98 0.20 8.0 17.30 3.40 5.30 l

XNUWB 13-7.98-0.2 7.98 0.20 8.0 17.30 4.10 5.30 l

XNUWB 13-9.98-0.3 9.98 0.30 8.0 17.30 4.20 5.30 l

XNUWB 13-11.98-0.3 11.98 0.30 10.9 20.20 5.70 5.30 l

• Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм

(1) Допуск:+0 -0.03

Державки: см. стр.: SXCIB (B128).

SXCIB

XNUWB

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B130

BDHN

Державки для прошивки шпоночных канавок на токарных и фрезерных станках

Tdg6

Обозначение d2dD4D3L5L L6TРезцы

BHDN 25-10-33 10.00 25.00 20.00 33.00 33.00 73.00 40.00 23.0 SCB 010

BHDN 32-10-33 10.00 32.00 20.00 40.00 33.00 73.00 40.00 30.0 SCB 010

• Державки подходят для лево- и правосторонних мини-резцов, и резцов ISO.

Обозначение Ключ Винт

BDHN HW 2.5 SR M5X6DIN913

ЗАП.ЧАСТИ

SCB

Резцы для прошивки шпоночных канавок на токарных и фрезерных станках

Соответствуют стандарту DIN138 (допуск С11)

a+0.05 9.20+0.05

dh6

Dmin

Параметры

Обозначение W±0.02 R±0.05 dfal1l2D min

IC908

SCB 010.410.050-25 4.10 0.50 10.00 4.0 9.00 50.00 25.0 10.00 l

SCB 010.410.050-41 4.10 0.50 10.00 4.0 9.00 66.00 41.0 10.00 l

SCB 010.510.050-25 5.10 0.50 10.00 4.0 9.00 50.00 25.0 10.00 l

SCB 010.510.050-41 5.10 0.50 10.00 4.0 9.00 66.00 41.0 10.00 l

• Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B131

SCB (глухая посадка)

a+0.05 9.20+0.05

dh6

Dmin

Параметры

Обозначение W(1) R±0.03 dfal1l2D min

IC908

SCB 010.398.020-25 3.98 0.20 10.00 4.0 9.00 50.00 25.0 10.00 l

SCB 010.398.020-41 3.98 0.20 10.00 4.0 9.00 66.00 41.0 10.00 l

SCB 010.498.020-25 4.98 0.20 10.00 4.0 9.00 50.00 25.0 10.00 l

SCB 010.498.020-41 4.98 0.20 10.00 4.0 9.00 66.00 41.0 10.00 l

• Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм

(1) Допуск: +0.01 -0.02

Державки: см. стр.: B130.

SCB (плотная посадка)

Резцы для прошивки шпоночных канавок на токарных и фрезерных станках

Плотная посадка (JS9), в соответствии со стандартом DIN6885

a+0.05 9.20+0.05

dh6

Dmin

Параметры

Обозначение W±0.015 R±0.03 dfal1l2D min

IC908

SCB 010.400.020-25 4.000 0.20 10.00 4.0 9.00 50.00 25.0 10.00 l

SCB 010.400.020-41 4.000 0.20 10.00 4.0 9.00 66.00 41.0 10.00 l

SCB 010.500.020-25 5.000 0.20 10.00 4.0 9.00 50.00 25.0 10.00 l

SCB 010.500.020-41 5.000 0.20 10.00 4.0 9.00 66.00 41.0 10.00 l

• Типичные режимы: Vc = 4000-8000 мм/мин, ap = 0.02-0.08 мм

Державки: см. стр.: B130.

BDHN

SCB

Резцы для прошивки шпоночных канавок на токарных и фрезерных станках

Глухая посадка (P9), в соответствии со стандартом DIN6885

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B132

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Что такое пластина GRIP?

Пластина GRIP - это канавочная, канавочно-

токарная, или отрезная пластина,

закреплённая между 2-мя призмами.

Установка пластины GRIP

Правильная установка пластины в державку

является гарантией стабильной обработки.

• Удостоверьтесь, что гнездо чистое от грязи и

стружки.

• На первом этапе установки, аккуратно

вставьте пластину на место. Удостоверьтесь,

что призматические поверхности совпадают.

• Всегда используйте тот ключ, который

поставляется в комплекте с инструментом.

• Применяйте разумное усилие, дойдя до

точки сопротивления для окончательного

закрепления пластины.

• Максимальное рекомендованное усилие

затяжки - 1.5xd Нм или 15xd Кгс x см.

• d = диаметр крепёжного винта в мм.

Важно: не перезатягивайте пластину GRIP, даже

если вам кажется, что так будет надёжней.

Фактически, излишне затянутая пластина

не попадает на корректные и тщательно

спроектированные точки закрепления, и поэтому

возможно уменьшение стабильности.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B133

90°±10'

0.10/100

α°

Принципы точения

инструментами Groove-Turn

Основной принцип точения канавочно-токарными

резцами линейки GROOVE-TURN - это наличие

отклонения режущего инструмента, которое

образуется у главного заднего угла αº между

пластиной и заготовкой.

Задний угол αº - это функция боковых сил

резания, и он не является постоянным, как в

случае с пластинами ISO.

На отклонение влияют следующие факторы:

Когда все вышеназванные факторы имеют

постоянное значение во время обработки, можно

достичь высокого уровня точности с допуском до

±0.01 мм.

Подача f

Глубина резания ap

Вылет суппорта пластины T

Ширина суппорта пластины A

Скорость резания Vc

Материал заготовки

Если режимы слишком лёгкие (например,

операция суперчистовой обработки), отклонение

может быть недостаточным, и задний угол будет

очень маленький. Это может стать причиной

колебаний и вибраций.

Позиционирование инструмента

на револьверной головке

Успешной обработки можно достичь только при

правильном позиционировании инструмента на

револьверной головке станка.

Соблюдайте последовательность действий:

• Установите державку GRIP перпендикулярно

заготовке. Отклонение может составлять 0.10/100

мм вдоль державки.

• Удостоверьтесь, что передняя режущая кромка

расположена параллельно заготовке.

Если режущая кромка не параллельна заготовке,

или расположена так, как показано на рисунке,

отклонение во время обработки (в указанном

направлении) будет слишком мало, что может

стать причиной вибраций.

α°

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ISCAR

B134

Рекомендации по скорости резания для точения и нарезания канавок

Прочность

на разрыв

[Н/мм2]

Твёрдость

Материал

№

ISO Материал Состояние

Нелегированная

сталь, литейная

сталь,

автоматная

сталь

< 0.25 %C Отпущенная 420 125 1

>= 0.25 %C Отпущенная 650 190 2

< 0.55 %C Закалённая и отпущенная 850 250 3

>= 0.55 %C Отпущенная 750 220 4

>= 0.55 %C Закалённая и отпущенная 1000 300 5

Низколегированные стали,

литейные стали

(содержание всех элементов

менее 5% )

Отпущенная 600 200 6

Закалённая и отпущенная

930 275 7

1000 300 8

1200 350 9

Высоколегир. сталь, литейная

сталь, инструмент. сталь

Отпущенная 680 200 10

Закалённая и отпущенная 1100 325 11

MНержавеющая сталь, литейная

сталь

Ферритная/Мартенситная 680 200 12

Мартенситная 820 240 13

Аустенитная 600 180 14

Серый чугун (GG) Перлитный/Ферритный 180 15

Перлитный/Мартенситный 260 16

Кованый чугун (с шаровидным

графитом) (GGG)

Ферритный 160 17

Перлитный 250 18

Ковкий чугун Ферритный 130 19

Перлитный 230 20

Деформируемые алюминиевые

сплавы

Не структурированный 60 21

Структурированный 100 22

Литейные

алюминиевые

сплавы

<=12% Si Не структурированный 75 23

Структурированный 90 24

>12% Si Термообработанный 130 25

Медные сплавы

>1% Pb Свинцовая бронза 110 26

Латунь 90 27

Электролитная медь 100 28

Неметаллические материалы Пластики, волокниты 29

Твёрдая резина 30

Жаропрочные

сплавы

Fe-основа Отпущенный 200 31

Структурированный 280 32

Ni или Co

основа

Отпущенный 250 33

Структурированный 350 34

Литьё 320 35

Титан и титановые сплавы RM 400 36

Alpha+beta сплавы, структ. RM 1050 37

Закалённая

сталь

Закалённая 55 HRc 38

Закалённая 60 HRc 39

Отбеленный чугун Литьё 400 40

Чугун Закалённый 55 HRc 41

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B135

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

No. IC20N IC8250 IC807 IC808 IC908/1008 IC354 IC830 IC228/ 328/

528

1240 - 320 220 - 300 170 - 230 160 - 210 150-200 120 - 160 110 - 150 100 - 140

2210 - 290 190 - 270 150 - 210 140 - 190 130-180 100 - 140 100 - 130 90 - 130

3 160 - 240 150 - 220 110 - 170 100 - 160 100-150 80 - 120 70 - 110 70 - 100

4 180 - 270 160 - 250 130 - 200 120 - 180 110-170 90 - 140 80 - 130 80 - 120

5 140 - 220 130 - 210 100 - 160 90 - 150 90-140 70 - 110 70 - 100 60 - 100

6 180 - 270 160 - 250 130 - 200 120 - 180 110-170 90 - 140 80 - 130 80 - 120

7 140 - 240 130 - 220 100 - 170 90 - 160 90-150 70 - 120 70 - 110 60 - 100

8 140 - 220 130 - 210 100 - 160 90 - 150 90-140 70 - 110 70 - 100 60 - 100

9 130 - 210 120 - 190 90 - 150 80 - 140 80-130 60 - 100 60 - 100 60 - 90

10 210 - 290 190 - 270 150 - 210 140 - 190 130-180 100 - 140 100 - 130 90 - 130

11 130 - 210 120 - 190 90 - 150 80 - 140 80-130 60 - 100 60 - 100 60 - 90

No. IC807 IC8250 IC808 IC908 IC320 IC830

12 130 - 230 120 - 220 120 - 210 110-200 100 - 180 80 - 150

13 110 - 220 110 - 210 100 - 200 100-190 90 - 170 70 - 140

14 100 - 200 60-120 90 - 180 90-170 80 - 150 70 - 130

No. IC5010 IC428 IC8250

15 160 - 300 150-270 140 - 260

16 140 - 210 130-190 120 - 180

17 150 - 250 140-230 130 - 220

18 120 - 200 110-180 100 - 170

19 190 - 310 170-280 160 - 270

20 150 - 250 140-230 130 - 220

No. ID5 IC20

21 400-2500 400-1200

22 400-2500 300-1000

23 400-2500 300-1000

24 400-2500 200-600

25 300-1500 200-400

26 300-1000 200-400

27 300-800 150-300

28 300-800 100-200

29 150-600 50-200

No. IC806 IC807 IC907 IC908 IC07 IC20 IC08

31 45-75 45-70 40-60 30-40 25-35 25-35

32 35-50 30-45 25-35 25-30 20-40 20-40

33 50-80 35-50 35-45 25-35 20-30 20-30 20-30

34 40-70 30-45 30-40 25-35 15-20 15-20 15-20

35 30-65 30-40 25-35 25-30 15-20 15-20 15-20

36 120-200 110-190 100-170 100-130 100-130 100-130

37 45-80 45-75 35-65 25-50 20-50 20-50

No. IB10H IB50 IB20H IC807 IC808

38 100-155 90-140 80-125 35-45 30-40

39 90-135 80-120 75-110 30-40 25-35

40 110-175 100-160 90-145 45-65 40-60

41 411-135 90-120 80-110 40-50 35-45

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ISCAR

B136

Режимы резания

Выбор правильных режимов резания

Как показано ниже, для каждой пластины в

каталоге указаны особые режимы резания.

• Твёрдые сплавы и скорости резания:

- Рекомендации по скорости резания зависят от

типа материала заготовки, и выбора

твёрдого сплава.

Пример: Прессованные пластины GIMF 608

для точения и нарезания канавок

Группы

материалов

Основные

операции

ISO P ISO H ISO M ISO S ISO K ISO N

1-11

Сталь

38-41

Закалённая

сталь

12-14

Нержавеющая

сталь

31-37

Жаропрочные

сплавы

15-20

Чугун

21-28

Цветные

металлы

НАРЕЗАНИЕ

КАНАВОК

Твёрдый Твёрдый Твёрдый Твёрдый Твёрдый Твёрдый

IC20N IB10H IC807 IC806*IC5010 ID5

IC807 IB50 IC807/907

IB20H IC07**

IC808 (908) IC808 (908) IC428

IC20

IC8250

IC807 IC908

IC830 IC20

IC808 IC830 IC08 IC8250

Прочный Прочный Прочный Прочный Прочный Прочный

Сплавы для материалов и операций

* IC806 - Первый выбор для обработки жаропрочных сплавов (инконел)

** IC07 - Первый выбор для обработки титана

- Выберите твёрдый сплав и материал

обработки из таблицы внизу; рекомендации по

скорости резания см. таблицу

на стр.B135.

7º

15.3Ref

±0.1

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M

IC830

IC8250

IC808

IC908

IC20

IC428

IC5010

IC907

IC806

(mm) f точение

(мм/об)

f нарезание

канавок

(мм/об)

GIMF 608 6.00 0.80 5.0 l l l l l 1.00-3.60 0.24-0.42 0.13-0.25

Глубина

резания

Подача при

точении

Подача при

нарезании

канавок

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B137

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Параметры Прочный

Твёрдый Рекомендованные режимы

Обозначение W±0.05 R±0.05 M

IC830

IC8250

IC808

IC908

IC20

IC428

IC5010

IC907

IC806

(mm) f точение

(мм/об)

f нарезание

канавок

(мм/об)

GIMF 608 6.00 0.80 5.0 l l l l l 1.00-3.60 0.24-0.42 0.13-0.25

Глубина

резания

Подача при

точении

Подача при

нарезании

канавок

Советы по обработке

Радиус пластины

На выбор радиуса пластины для отдельной

операции влияют несколько факторов. Радиус

при вершине канавочно-токарной пластины

влияет на форму продукции и стойкость

инструмента.

• На токарных операциях увеличенный радиус

обычно улучшает качество поверхности.

• Пластина с увеличенным радиусом позволяет

лучше распределять нагрузку при резании

и регулировать тепловыделение. Она

более прочная, и обеспечивает увеличение

стойкости инструмента.

• Маленькие радиусы пластин GRIP

обеспечивают увеличение боковых сил

и бокового отклонения, предотвращая

нестабильность, особенно при маленькой

глубине резания и подаче.

• Наилучший радиус обычно определяется

геометрией и размерами заготовки. Чем

надёжнее заготовка закреплена в станке, тем

больше может быть радиус.

• Если соотношение “длина /диаметр” заготовки

большое, то пластины с уменьшенным радиусом

предотвратят вибрации.

• Увеличенный радиус при вершине позволяет

обрабатывать на увеличенных подачах.

• Для операций профилирования требуются

пластины с увеличенным или полным радиусом

при вершине.

Ширина пластины: Как правило, ширина

пластины должна быть как можно больше,

поскольку это способствует её прочности.

Однако, существуют дополнительные условия,

которые нужно принимать во внимание, чтобы

выбрать необходимую ширину:

• Размер заготовки и стабильность крепления:

Увеличение ширины означает повышение

сил резания во время нарезания канавок.

Слишком большая ширина может стать причиной

деформации заготовки и/ или вибрации.

• При использовании увеличенной ширины,

удостоверьтесь, что ваш станок достаточно

мощный. (см. стр. B144)

• Способ обработки:

• Нарезание канавок в нужной

последовательности должно также повлиять на

ваш выбор. (см. стр. B138)

• Необходимый вылет:

Увеличенный вылет инструмента потребует

более широкую пластину, для поддержания

стабильности.

• Чем шире пластина, тем шире могут быть

верхний и нижний прижим. Таким образом,

требуется больше усилий, чтобы достичь

необходимого бокового отклонения.

• Если глубина резания маленькая, ширина

пластины должна быть пропорционально

уменьшена, чтобы гарантировать необходимое

отклонение.

Эффективное использование

вершин пластины:

Всегда старайтесь равномерно распределить

обработку между двумя вершинами. Эта

оптимизация увеличит стойкость пластины.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ISCAR

B138

1 2 3

Устранение “кольцевого заусенца”

При точении к концу прутка или в направлении

выемки между двумя стенками, может образоваться

нежелательный “кольцевой заусенец”.

Устранение нежелательного “кольцевого заусенца”:

1. Точите в направлении к

выемке.

Остановитесь на небольшом

расстоянии до выемки.

2. Отведите назад канавочно-

токарный инструмент и

повторно позиционируйте его.

3. Обрабатывайте как показано.

Эта конечная операция

обеспечивает нужный размер

и плоскость боковой стенки.

Правильная последовательность

нарезания канавок

При нарезании канавки, когда ширина пластины

и канавки не совпадает, рекомендуется выбрать

пластину, которая позволит симметрично нарезать

канавку таким образом, чтобы материал всегда

находился по центру пластины. Это обеспечит

улучшенное дробление стружки и симметричность

сил резания.

Советы по обработке

Внутренняя обработка Оптимизация внутренней обработки

Вылет державки

Всегда рекомендуется использовать минимальный

возможный вылет, чтобы сохранить максимальную

жёсткость державки. В качестве общего правила,

максимальный вылет не должен трёхкратно

превышать диаметр державки.

Lmax.

ØD

Lmax.≤3D

Улучшение качества внутреннего точения

в глухом отверстии

Проблемой внутреннего точения в глухом

отверстии является вывод стружки. Когда

инструмент достигает задней стороны стенки,

стружку может зажать между стенкой и пластиной,

создавая вероятность поломки. Два решения

данной проблемы:

Первое решение

1. Начните с нарезания

канавки по задней стенке.

2. Продолжайте точить

изнутри вперёд,

в наружном направлении.

Второе решение

Начните с нарезания

канавки по задней стенке.

Отведите инструмент

назад кнаружи. Точите

конечный диаметр с

наружной стороны в

направлении канавки.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B139

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Чистовая операция: Коррекция на диаметр

Коэффициент поправки на конечный диаметр

должен использоваться в финальной операции

обработки. После начального врезания в

необходимый конечный диаметр, направление

обработки обычно меняется на продольное

точение. В этой точке происходит отклонение.

Если обработка продолжается без

корректировки, угол A врежется в материал.

В результате, получатся 2 разных диаметра:

øD1 от нарезания канавок и øD2 от точения.

Разницу значений между øD1 и øD2 мы

определим как ∆. Коэффициент поправки - ∆/2,

как показано ниже.

Применение коэффициента поправки устранит

малую переходную поверхность. Соблюдайте эту

простую процедуру во время обработки:

1. Нарежьте канавку до конечного диаметра.

2. Отведите инструмент на расстояние, равное

значению ∆/2.

3. Продолжите финишное точение.

Собственные значения ∆ показаны в

диаграммах

на следующей странице.

Δ/2

ØD1

ØD2

Δ/2

ØD1ØD2

∆

øD1-øD2

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ISCAR

B140

Собственные значения ∆

Диаграммы отражают экспериментальный

результат для специальных режимов резания. Это

выборочные значения, которые будут меняться в

зависимости от различных материалов заготовки и

типов державок.

0.04

0.08

0.12

0.16

0.20

0.24

0.1 0.2 0.3 0.4 0.5

ap=0.5mm

ap=3mm

ap=2mm

ap=1mm

0.6

Пластина: GIP 3.00E-0.4

Державка: GHDR 25-3

Коррекция на диаметр

Коэффициент ∆ мм

Подача f (мм/об)

Коррекция на диаметр

Коэффициент ∆ мм

ap=1mm

ap=2mm

ap=4mm

ap=3mm

0.04

0.08

0.12

0.16

0.20

0.24

0.1 0.2 0.3 0.4 0.5

0.6

Пластина: GIP 4.00E-0.4

Державка: GHDR 25-4

Подача f (мм/об)

ap=4mm

ap=3mm

ap=2mm

ap=1mm

0.04

0.08

0.12

0.16

0.20

0.24

0.1 0.2 0.3 0.4 0.5

0.6

Пластина: GIP 6.00E-0.8

Державка: GHDR 25-5

Коррекция на диаметр

Коэффициент ∆ мм

Подача f (мм/об)

Измерьте значение ∆ для чистовой операции

с помощью короткого теста, где используются

выбранные параметры чистовой обработки.

Не запускайте тест с применением конечного

диаметра.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B141

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

0.1mm

Многофункциональные операции

GROOVE-TURN - многофункциональные

инструменты, способные последовательно

работать в режимах нарезания канавок и

точения. Переход от точения к нарезанию

канавок требует соблюдения основного принципа

GRIP, тем самым устраняя возможность поломки

пластины. В этой ситуации нужно устранить

боковой изгиб, который необходим для точения,

но не рекомендуется при нарезании канавок.

Рекомендованная последовательность обработки:

После завершения продольного точения, но

перед началом нарезания канавок, необходимо

устранить боковой изгиб.

Сдвиньте инструмент в направлении,

противоположном направлению подачи,

приблизительно на 0.1 мм, и верните в исходную

позицию без боковой нагрузки.

Затем, когда изгиб устранён, и державка

стоит перпендикулярно заготовке, можно

начинать операцию нарезания канавок.

Первое

движение Текущее

движение

Не рекомендуется

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ISCAR

B142

тот же цикл, оставляя ступеньки по 0.2 мм на

уступах для чистового резания. Минимальная

глубина резания D.O.C. должна быть ap≥Rx1.2

(радиус при вершине).

Чистовая обработка

Сделайте врезание с нужной стороны, достигая

касательной радиуса дна канавки. Сделайте

обратный ход, и отметьте точку касательной

радиуса на другой стороне. Сделайте обратный

ход, и обработайте весь контур, отводя инструмент

назад вдоль дна с учётом значения компенсации.

(см. стр. B140).

Обработка вдоль стенок

Одним из самых значительных преимуществ

систем GROOVE TURN является возможность

обработки между стенок. Для достижения

наилучших результатов, рекомендуется такая

последовательность:

Черновая обработка

Сделайте врезание на глубину резания. Отведите

назад радиально на 0.2 мм. Осуществите

продольное точение, сделайте обратный ход

к концу резания на 0.2 мм, одновременно в

радиальном и осевом направлениях. Снова

сделайте врезание, и повторите

Черновая обработка Черновая обработка Чистовая обработка

Чистовая обработка Чистовая обработка Чистовая обработка

AB C

D E F

См. данные инструкции по ссылке: http://www.youtube.com/watch?v=HXhEtc1zl4w

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B143

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Рекомендованные критерии

для замены режущей кромки

Необходимо вовремя заменять режущую

кромку, чтобы исключить затратный простой.

Рекомендованная величина износа под замену

определяется размером фаски износа. Пластину

необходимо заменить, когда размер фаски

износа таков, что увеличение боковых сил ещё

незначительно - т.е. не вызывает поломку

пластины, и в то же время сохраняются нужные

допуски на заготовку. Износ как функция времени

обработки. Режущая кромка обычно заменяется

после 15 минут обработки.

Износ пластины - Стойкость инструмента

Износ по задней поверхности

Фаска износа канавочно-токарных пластин

обычно образуется на вершине задней

поверхности VBN, на боковой поверхности у

вершины VB, на передней режущей кромке VBF

и в конце вспомогательной режущей кромки

VG. Эффективная стойкость режущей кромки

заканчивается, когда одно из значений фаски

износа - VB, VB, VBF или VG - превышает

рекомендованное максимальное значение.

Ширина пластины (мм)

Максимальная

величина

фаски износа (мм)

≤3 0.20

4 0.22

5 0.25

6 0.27

8 0.27

≥10 0.30

Самая большая фаска износа обычно наблюдается

у вершины задней поверхности VBN. Она имеет

наибольшее влияние на размеры и допуски

конечной заготовки. Форма фаски износа на

пластинах GRIP и пластинах ISO несколько

отличается. Хотя передняя режущая поверхность

пластин GRIP нагревается и изнашивается

больше, фаска износа VBF при точении обычно не

учитывается, в отличие от VB и VBN. Фаска износа

может иногда появляться в конце вспомогательной

режущей кромки VG.

Кратерный износ и стойкость

инструмента

Кратерный износ KB возникает на передней

режущей поверхности, и зависит в основном от

подачи и скорости резания. С течением времени,

кратерный износ распространяется к передней

режущей кромке.

Когда он достигает режущей кромки,

это немедленно отражается на качестве

обрабатываемой поверхности.

Пластическая деформация

Пластическая деформация происходит, когда

твёрдость режущей кромки снижается вследствие

нагрева и давления. Так называемая “твёрдость в

горячем состоянии” материала режущего

инструмента ограничивает подачу и скорость

резания. Пластическая деформация влияет на

размеры и допуски готовой продукции. Она обычно

происходит, когда малый радиус при вершине

используется с большими скоростями и подачами.

Применение подходящей геометрии пластины и

соответствующей скорости и подачи позволит

устранить проблему.

Рекомендованная максимальная

величина фаски износа

относительно ширины пластины

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B144

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Расчёт мощности станка

Применяйте формулы, указанные ниже,

или воспользуйтесь онлайн-калькулятором на сайте:

http://mpwr.iscar.com/machinimgpwr

Вычисление необходимой

мощности станка

Где:

Kc - Заданные силы резания (Н/мм2),

необходимо применять значения для точения.

h - КПД (h≈0.8)

Точение

P= [кВт]

Kc•ap•f•vc

h•61•103

apf

Нарезание канавок/ Отрезка

P= [кВт]

Kc•W•f•vc

h•61•103

Нарезание канавок на торце

P= [кВт]

Kc•W•f•vc

h•61•103

Значения Kc

Группы материалов: см. стр. B134.

Материал № Kc [Н/мм2] Материал № Kc [Н/мм2]

12000 21 500

22100 22 800

32150 23 800

42200 26 700

52100 27 700

62100 28 1700

72100 31 3000

82100 32 3100

92100 33 3300

10 2500 34 3300

11 3250 35 3200

12 2300 36 1700

13 2800 37 1700

14 2600 38 4600

15 1100 39 4700

16 1300 40 4600

17 1100 41 4500

18 1800

19 900

20 1000

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B145

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Державки M-типа

• Державки M-типа имеют короткую опорную

поверхность под пластину.

• Для пластины шириной менее 2.2 мм нет

стандартных державок среди позиций каталога.

• Существует 2 опции применения узких пластин:

1. Модифицировать существующую державку,

уменьшив опорную поверхность под пластину на

необходимую ширину.

2. Использовать стандартную державку M-типа с

коротким гнездом под пластину.

• При увеличенной ширине, бывают случаи, когда

опорная поверхность пластины мешает обработке

(резьбонарезные пластины, пластины для

V-канавок, и различные специальные пластины).

В таких случаях, учитываются рекомендации,

изложенные выше.

• Эти державки также предоставляют заказчику

опцию применения большого ряда пластин разной

ширины на одной державке (до 6.4 мм).

• С учётом короткого гнезда и ограниченных сил

зажима, параметры обработки необходимо

сделать лёгкими.

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B146

•

Инструменты для обработки с подачей СОЖ под высоким давлением (до 340 бар)

Уже долгое время опция подачи СОЖ под высоким

давлением существует в сфере снятия металла.

Сегодня она расширяет позиции в области

машинной обработки. ISCAR был одной из первых

компаний-производителей металлорежущего

инструмента, которые в ответ на рыночный спрос

разработали и произвели инструменты для подачи

СОЖ под высоким и ультра высоким давлением.

Подача СОЖ под высоким давлением изначально

применялась в основном для обработки трудных

материалов, таких как титан, инконел, и другие

жаропрочные сплавы. Позднее было обнаружено,

что стойкость, производительность и стружкоотвод

также улучшаются и при обработке нержавеющей

и легированной сталей.

Новые инструменты JHP широко применяются в

авиационной, аэрокосмической и медицинской

промышленности.

Как это работает?

Скорость потока СОЖ, подаваемой из помпы,

увеличивается по мере уменьшения отверстия.

Когда СОЖ выходит наружу через сопло, её

скорость очень высока: СОЖ действует с большой

силой на стружку, уменьшая её температуру, и

защищая рещущую кромку от термоудара.

Жаропрочные сплавы при резании генерируют

высокую температуру. Эффективное уменьшение

нагрева делает стружку более твёрдой, и

соответственно более лёгкой в дроблении.

Более короткая стружка легко удаляется - она

не обвивается вокруг заготовки и деталей

станка: таким образом, нет необходимости часто

прерывать процесс обработки. Часто при обычной

подаче стружка мешает СОЖ достигать передней

поверхности пластины в зоне резания. Поток СОЖ

из инструментов JHP направлен непосредственно

между передней поверхностью пластины и

сходящей стружкой. Это обеспечивает повышение

стойкости и надёжности процесса обработки.

Отверстия каналов СОЖ на инструментах JHP

выходят близко у режущих кромок, обеспечивая

следующие преимущества:

• Сокращение времени обработки – при обработке

титана и жаропрочных сплавов скорость резания

можно повысить на 200%.

• Увеличение стойкости – стойкость повышается

до 100% не только при обработке титана и

жаропрочных сплавов, но также при обработке

нержавеющих и легированных сталей.

• Улучшенный отвод стружки – мелкую стружку

можно получить даже на самых вязких и

проблемных материалах.

• Очень эффективное охлаждение к низу режущей

кромки, которое снижает чувствительность к

тепловым колебаниям.

• Более надёжная и стабильная обработка.

Диапазон давления

До 30 бар – Низкое давление (LP) может

обеспечить некоторое улучшение стойкости.

Обычно не влияет на стружкодробление.

30 – 120 бар – Высокое давление (HP): наиболее

распространённый диапазон давления,

применяемый с инструментами JHP.

Увеличение стойкости, скорости резания,

улучшенный отвод стружки.

120 – 400 бар – Ультра высокое давление (UHP)

требует специальной конструкции инструмента для

получения преимуществ высокого давления.

В сравнении с инструментами HP, стойкость

увеличивается меньше.

СОЖ под ультра высоким давлением обычно

применяется для обработки титана и жаропрочных

сплавов, когда есть необходимость в очень

маленькой стружке и повышенных режимах резания.

С 2000 г., ISCAR выпустил сотни специальных

инструментов с опцией подачи СОЖ под ультра

высоким давлением, для различных операций и

заказчиков.

Соотношение “Давление/Расход”

Каждый инструмент JHP разработан для

функционирования с определённым расходом, в

зависимости от давления. Величина расхода СОЖ

указывается в каталоге для каждого инструмента.

Пользователь должен удостовериться, что его

насос может поддерживать необходимый расход,

для достижения оптимальных результатов.

В спецификации насоса обычно указан

максимальный расход для каждого диапазона

давления.

Стружка и давление

Поток СОЖ начинает дробить стружку при

определённом давлении, в зависимости от

инструмента и материала заготовки. Если стружка

не дробится, необходимо увеличить давление, пока

не начнётся дробление стружки. Если давление

становится выше этого значения, стружка

становится всё меньше и меньше.

Возможно контролировать размер стружки,

регулируя давление, чтобы получить стружку

нужного размера.

Общая информация

Инструменты JHP обеспечивают выгодное

качество обработки даже с применением

стандартного давления.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

B147

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

•

Инструменты для обработки с подачей СОЖ под высоким давлением (до 340 бар)

Канавочно-токарные GROOVE-TURN

и отрезные инструменты с подачей

СОЖ под высоким давлением (HPC)

Применение подачи СОЖ под высоким давлением

на операциях нарезания канавок и отрезки,

обеспечивает отличное стружкодробление по всем

типам материалов.

При обработке сплавов с редкими добавками,

например, инконел или титановый сплав,

дробление стружки с наружной подачей СОЖ со

стандартным давлением обычно не представляется

возможным.

Применение СОЖ под высоким давлением

обеспечивает превосходные результаты

стружкодробления.

При обработке некоторых легированных и

нержавеющих сталей, особенно на малых подачах,

СОЖ под высоким давлением может решить

проблемы дробления стружки.

Подача СОЖ под высоким давлением уменьшает

и даже устраняет наросты на кромке, особенно

при обработке нержавеющей стали и жаропрочных

сплавов.

На токарных операциях подача СОЖ под высоким

давлением менее эффективна, поскольку струя

направлена на переднюю режущую кромку.

Тест на канавочную

обработку

Материал: Титан (Ti6Al4v)

Операция: точение канавок

Державка: GHDL 25-6-JHP

Пластина: GIMF 608 IC07

Скорость: Vc: 50 мм/мин

Подача: f: 0.15 мм/об

Давление [бар]

10 (Наружн.)70 350

10 70 350

Стойкость

Канавки

Давление [бар]

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru

ISCAR

B148

Материал: Нержавеющая

сталь AISI 316L

Операция: точение канавок

Державка: TGTR 25-3JHP

Пластина: TAG N3J IC808

Глубина канавки: 25 мм

Скорость Vc: 150 м/мин

Подача f= 0.15 мм/об

Тест на канавочную

обработку

10 bar

70 bar

120

150

180

Подача

СОЖ через

инструмент

Подача СОЖ

снаружи

Кол-во канавок

Инструкции по сборке и безопасности

Применение инструментов JET HP для

точения по ISO и нарезания канавок

Перед использованием, удостоверьтесь:

• Дверца станка полностью закрыта.

• Шланг подачи СОЖ находится в нужном месте и

крепко присоединён со всеми уплотнителями в

наличии.

• В неиспользуемое отверстие СОЖ вставлена

заглушка.

• Все уплотнительные кольца и шайбы наличествуют

на месте.

• Шланг подачи СОЖ надёжно прикреплён к

державке и инструментальному блоку,чтобы

избежать протечки СОЖ.

Шланг для подачи СОЖ

под высоким давлением

1/8” BSPP

Соединительный штуцер

Максимальное давление

340 бар

Запорный винт

Важно

Всегда следите за тем, чтобы не превысить

максимальное безопасное рабочее давление:

для инструментов GROOVE-TURN - 340 бар, и

для инструментов PARTING OFF (отрезка) - 300

бар.

Медная уплотнительная

шайба 1/8”

•РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Заказ инструмента: http://steelcam.org

8 (343) 382-52-03 | sales@sverla-ekb.ru
