Promo
2015
Werkzeugaufnahmen System KPS
Toolholders KPS-system
Porte-outils système KPS HSC
High speed cutting
KEMMLER
4
– Präzision in Perfektion
Wir fertigen Qualitätsprodukte für höchste Präzision und Wirtschaftlichkeit in der Metallbearbeitung. Wir bieten
technische Meisterleistungen mit hervorragendem Preis-Leistungs-Verhältnis: Werkzeugaufnahmen für alle Werkzeug-
maschinen nach DIN 2080, DIN 69871, MAS-BT (JIS B 6339), DIN 69893-1 (ISO 12164-1) HSK sowie VDI-Werkzeughalter
für Drehmaschinen nach DIN 69880 (ISO 10889). Dazu ein komplettes Peripherie- und Zubehörprogramm rund um die
Werkzeugmaschine. Wir arbeiten zuverlässig und schnell, liefern pünktlich, beraten kompetent und unterstützen umfas-
send. Sie profi tieren davon – wie viele zufriedene KEMMLER-Kunden in aller Welt.
– Precision in perfection
We produce quality products with high-precision and economic ef-
fi ciency for metal working. We provide a technical masterpiece with
an excellent cost-performance ratio: Tool holders for all machine
tools with DIN 2080, DIN 69871, MAS-BT (JIS B 6339), DIN 69893-1
(ISO 12164-1) HSK as well as VDI-tool holders for turning machines
complying to DIN 69880 (ISO 10889). In addition a complete range
of attachments and peripheral items all around machine tools. We
work reliable and fast, we deliver in-time, we give competent ad-
vice and we support all-embracing. You will take profi t – Like many
satisfi ed KEMMLER-Customers all over the world.
– précision en perfection
Nous fabriquons des produits de qualité d’une précision elevée et
en même temps économique pour l’usinage de métal. Nous offrons
des solutions d’un haut niveau technique à un excellent rapport
qualité-prix : Porte-outils pour toutes les machines-outil selon DIN
2080, DIN 69871, MAS-BT (JIS B 6339), DIN 69893-1 (ISO 12164-1)
HSK ainsi que porte-outils VDI pour tours selon DIN 69880 (ISO
10889). Tout cela completé par un programme de périphérie et d’ac-
cessoires pour la machine-outil. Nous tenons à nous occuper de
nos clients sérieusement et vite, les conseiller et assister d’une
manière compétente et fournir ponctuellement. Profi tez-en comme
tous nos clients contents du monde entier.
KEMMLER 5
First Class® ist ein eingetragenes Warenzeichen
der Kemmler Präzisionswerkzeuge GmbH. Ein Gü-
tesiegel das Präzision, Qualität, Zuverlässigkeit
und hervorragenden Service symbolisiert.
First Class® is a licenced trade mark of Kemmler Präzi-
sionswerkzeuge GmbH. A grade standing for precision,
quality, reliability and top class service.
First Class® est une marque déposée de Kemmler Präzi-
sionswerkzeuge GmbH. Une marque qui représente la
précision, qualité, fi abilité et un service extraordinaire.
KEMMLER
KEMMLER
2

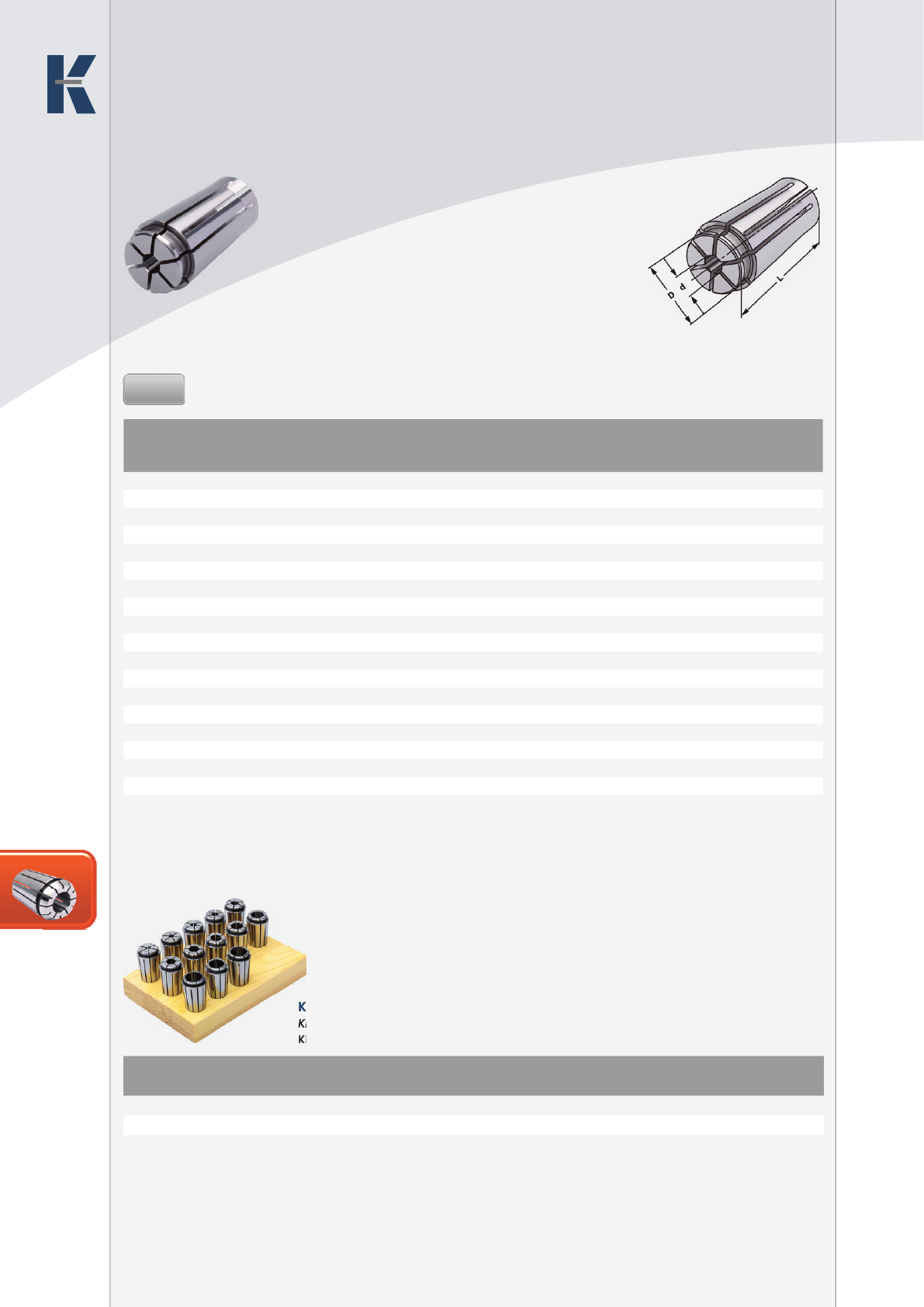

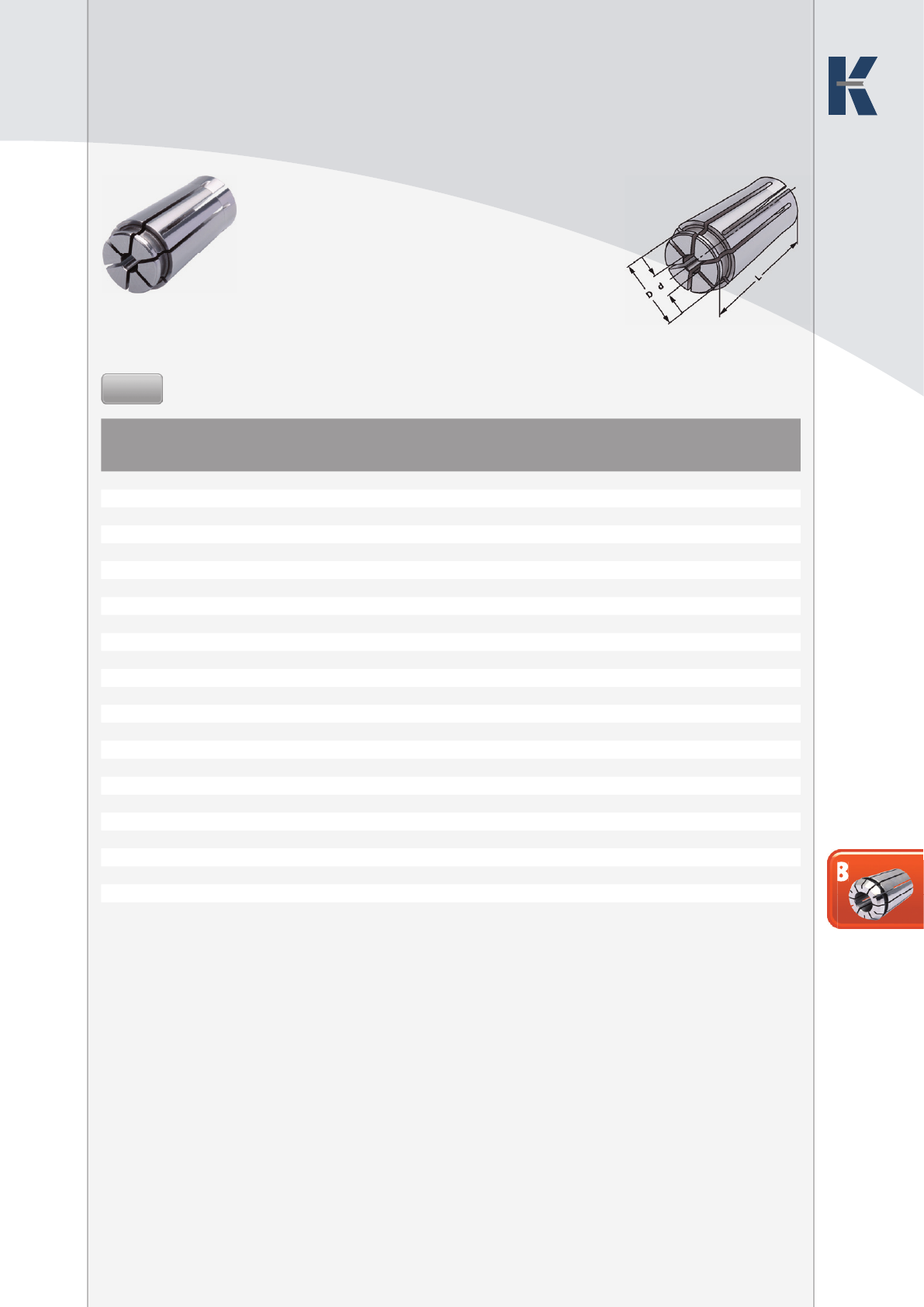

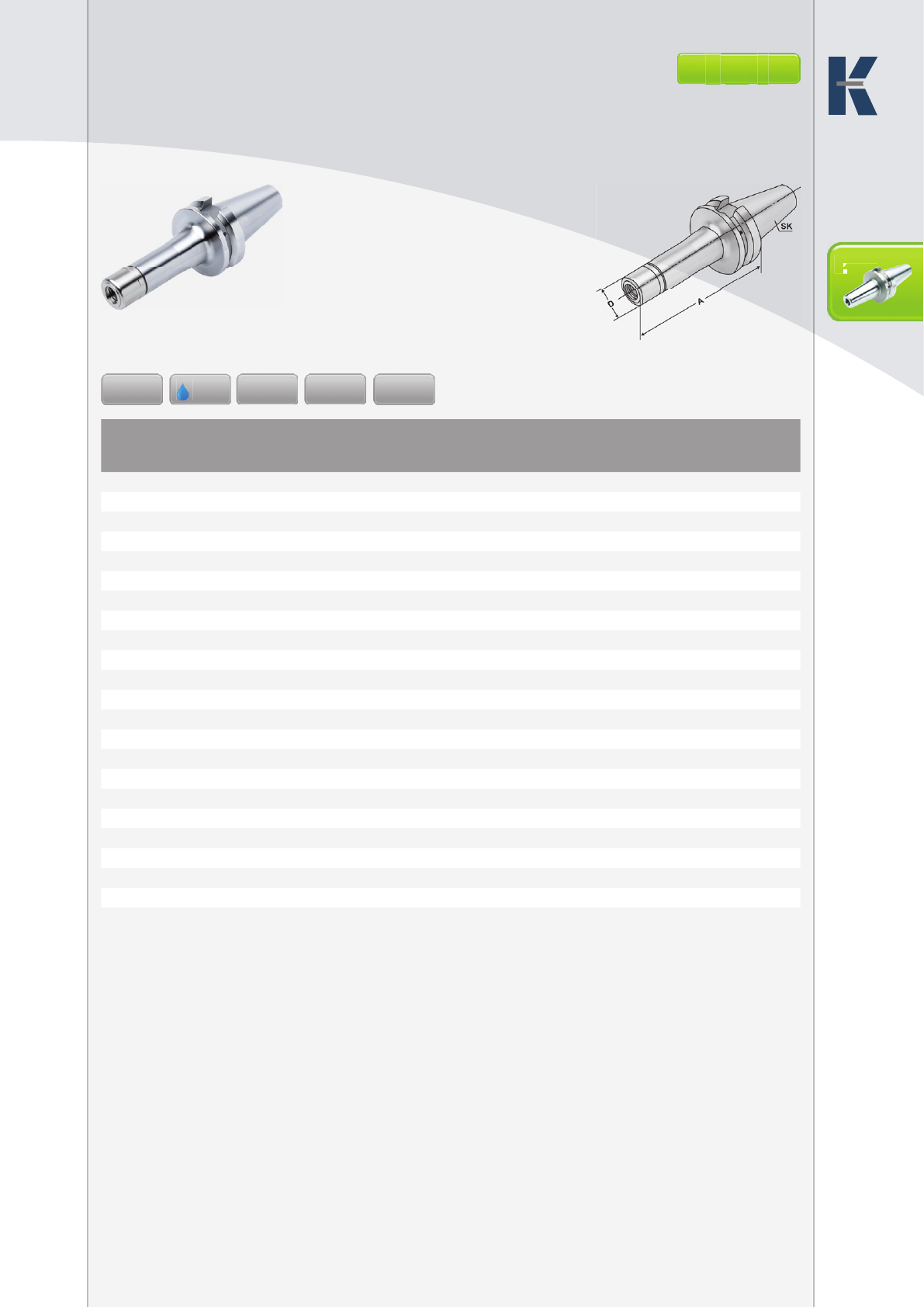

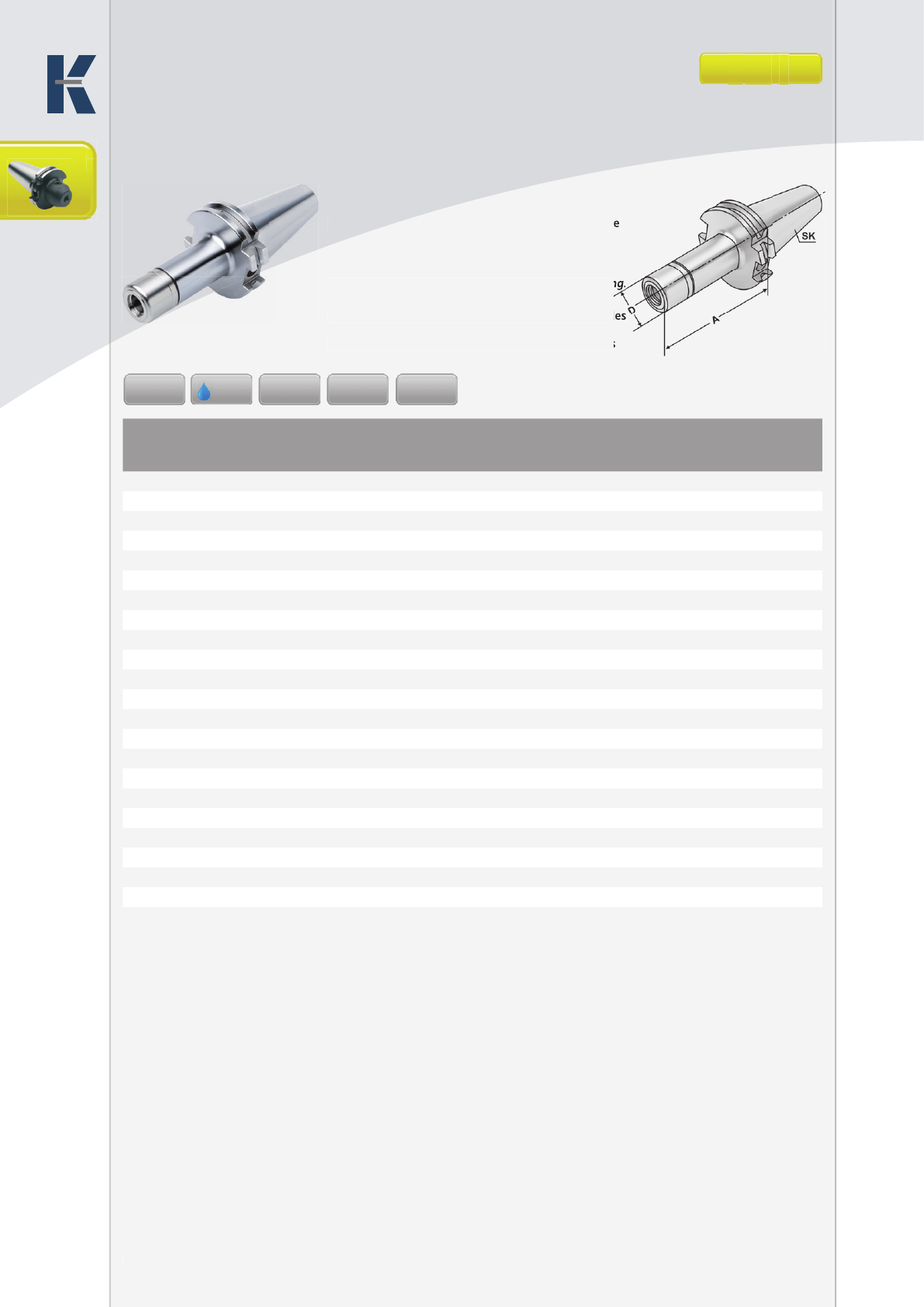

Bestell-Nr.
Order no.
Référence SK
Spannbereich
Capacity
Capacité A D
302.03.10 SK 30 1 – 10 (KPS 10) 60 27,5
302.03.16 SK 30 4 – 16 (KPS 16) 60 40
302.03.10.1 SK 30 1 – 10 (KPS 10) 90 27,5
302.03.16.1 SK 30 4 – 16 (KPS 16) 90 40
402.03.10 SK 40 1 – 10 (KPS 10) 60 27,5
402.03.16 SK 40 4 – 16 (KPS 16) 60 40
402.03.10.1 SK 40 1 – 10 (KPS 10) 90 27,5
402.03.16.1 SK 40 4 – 16 (KPS 16) 90 40
402.03.10.2 SK 40 1 – 10 (KPS 10) 120 27,5
402.03.16.2 SK 40 4 – 16 (KPS 16) 120 40
502.03.10 SK 50 1 – 10 (KPS 10) 105 27,5
502.03.16 SK 50 4 – 16 (KPS 16) 105 40
502.03.10.1 SK 50 1 – 10 (KPS 10) 135 27,5
502.03.16.1 SK 50 4 – 16 (KPS 16) 135 40
502.03.10.2 SK 50 1 – 10 (KPS 10) 165 27,5
502.03.16.2 SK 50 4 – 16 (KPS 16) 165 40

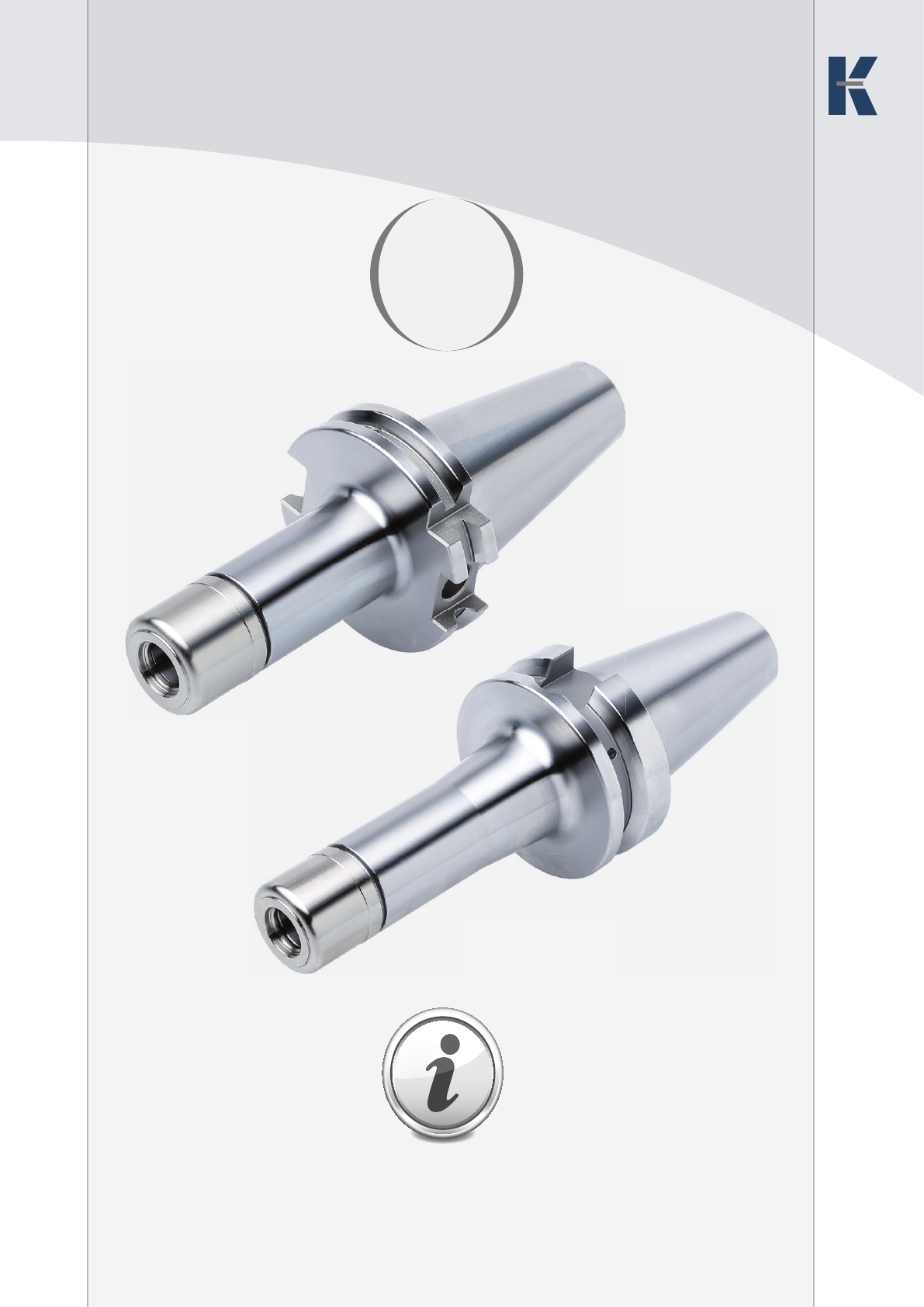

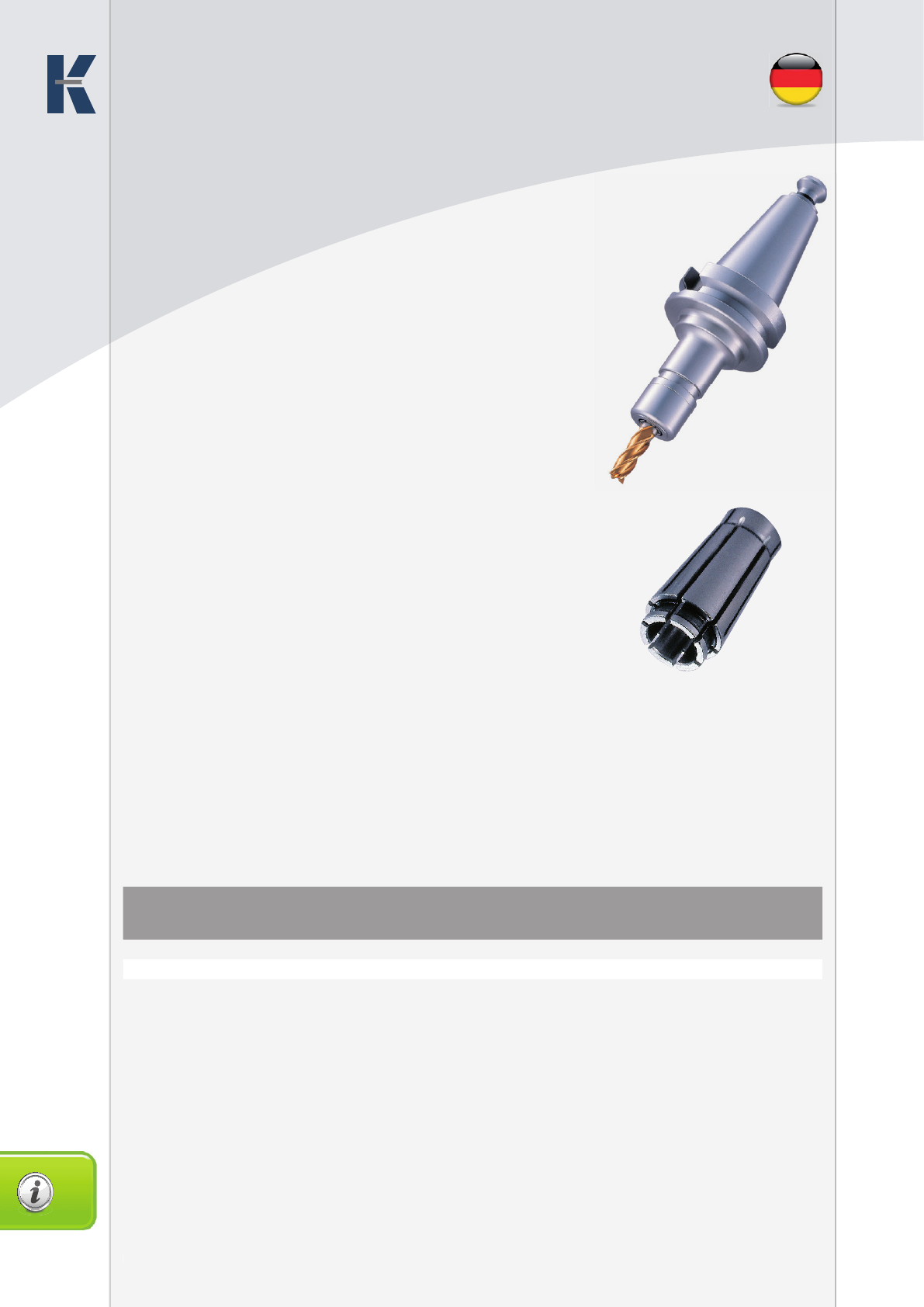

Spannfutter für Spannzangen
System KPS
Collet chucks for collets KPS-system
Mandrins à pinces pour pinces système KPS
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in
Spannzangen.
Für Anwendungen im HSC-Bereich und für hochpräzise
Bearbeitungsergebnisse.
Application:
For mounting straight-shank tools in collets.
To use for high speed cutting and high precision milling.
Application:
Pour le serrage d’outils avec queue cylindrique dans des
pinces de serrage.
Pour l‘usage dans le coupage à grande vitesse et dans
l‘usinage à grande précision.
≤ 0,003 G2,5
30.000 min-1
DIN 69871 Form
AD CAD
DIN 69871
1
1
1
1
Für Anwendungen im HSC-Bereich und für hochpräzise
To use for high speed cutting and high precision milling.
Pour le serrage d’outils avec queue cylindrique dans des
Pour l‘usage dans le coupage à grande vitesse et dans
KEMMLER 3
Bestell-Nr.
Order no.
Référence SK
Spannbereich
Capacity
Capacité A D
305.03.10 BT 30 1 – 10 (KPS 10) 60 27,5
305.03.16 BT 30 4 – 16 (KPS 16) 60 40
305.03.10.1 BT 30 1 – 10 (KPS 10) 90 27,5
305.03.16.1 BT 30 4 – 16 (KPS 16) 90 40
405.03.10 BT 40 1 – 10 (KPS 10) 60 27,5
405.03.16 BT 40 4 – 16 (KPS 16) 60 40
405.03.10.1 BT 40 1 – 10 (KPS 10) 90 27,5
405.03.16.1 BT 40 4 – 16 (KPS 16) 90 40
405.03.10.2 BT 40 1 – 10 (KPS 10) 120 27,5
405.03.16.2 BT 40 4 – 16 (KPS 16) 120 40
505.03.10 BT 50 1 – 10 (KPS 10) 105 27,5
505.03.16 BT 50 4 – 16 (KPS 16) 105 40
505.03.10.1 BT 50 1 – 10 (KPS 10) 135 27,5
505.03.16.1 BT 50 4 – 16 (KPS 16) 135 40
505.03.10.2 BT 50 1 – 10 (KPS 10) 165 27,5
505.03.16.2 BT 50 4 – 16 (KPS 16) 165 40
Spannfutter für Spannzangen
System KPS
Collet chucks for collets KPS-system
Mandrins à pinces pour pinces système KPS
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in
Spannzangen.
Für Anwendungen im HSC-Bereich und für hochpräzise
Bearbeitungsergebnisse.
Application:
For mounting straight-shank tools in collets.
To use for high speed cutting and high precision milling.
Application:
Pour le serrage d’outils avec queue cylindrique dans
des pinces de serrage.
Pour l‘usage dans le coupage à grande vitesse et dans
l‘usinage à grande précision.
Form
AD ≤ 0,003 G2,5
30.000 min-1
JIS B 6339 CAD
JIS B 6339
2
2
KEMMLER
KEMMLER
4
Bestell-Nr.
Order no.
Référence HSK
Spannbereich
Capacity
Capacité A D
A63.03.10 HSK-A 63 1 – 10 (KPS 10) 100 27,5
A63.03.16 HSK-A 63 4 – 16 (KPS 16) 120 40,0
Spannfutter für Spannzangen
System KPS
Collet chucks for collets KPS-system
Mandrins à pinces pour pinces système KPS
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in
Spannzangen.
Für Anwendungen im HSC-Bereich und für hochpräzise
Bearbeitungsergebnisse.
Application:
For mounting straight-shank tools in collets.
To use for high speed cutting and high
precision milling.
Application:
Pour le serrage d’outils avec queue cylindrique
dans des pinces de serrage.
Pour l‘usage dans le coupage à grande vitesse et
dans l‘usinage à grande précision.
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
G2,5
30.000 min-1
≤ 0,003
DIN 69893-1
ISO 12164-1 HSK-A
Mehr Produkte und Informationen fi nden Sie in unserem Hauptkatalog.
Please check our catalogue for more products and detailed informations.
Vous trouvez plus de produits et d‘informations dans notre catalogue général.
Zur Aufnahme von Werkzeugen mit Zylinderschaft in
Für Anwendungen im HSC-Bereich und für hochpräzise
HSK-A
4
4
KEMMLER 5

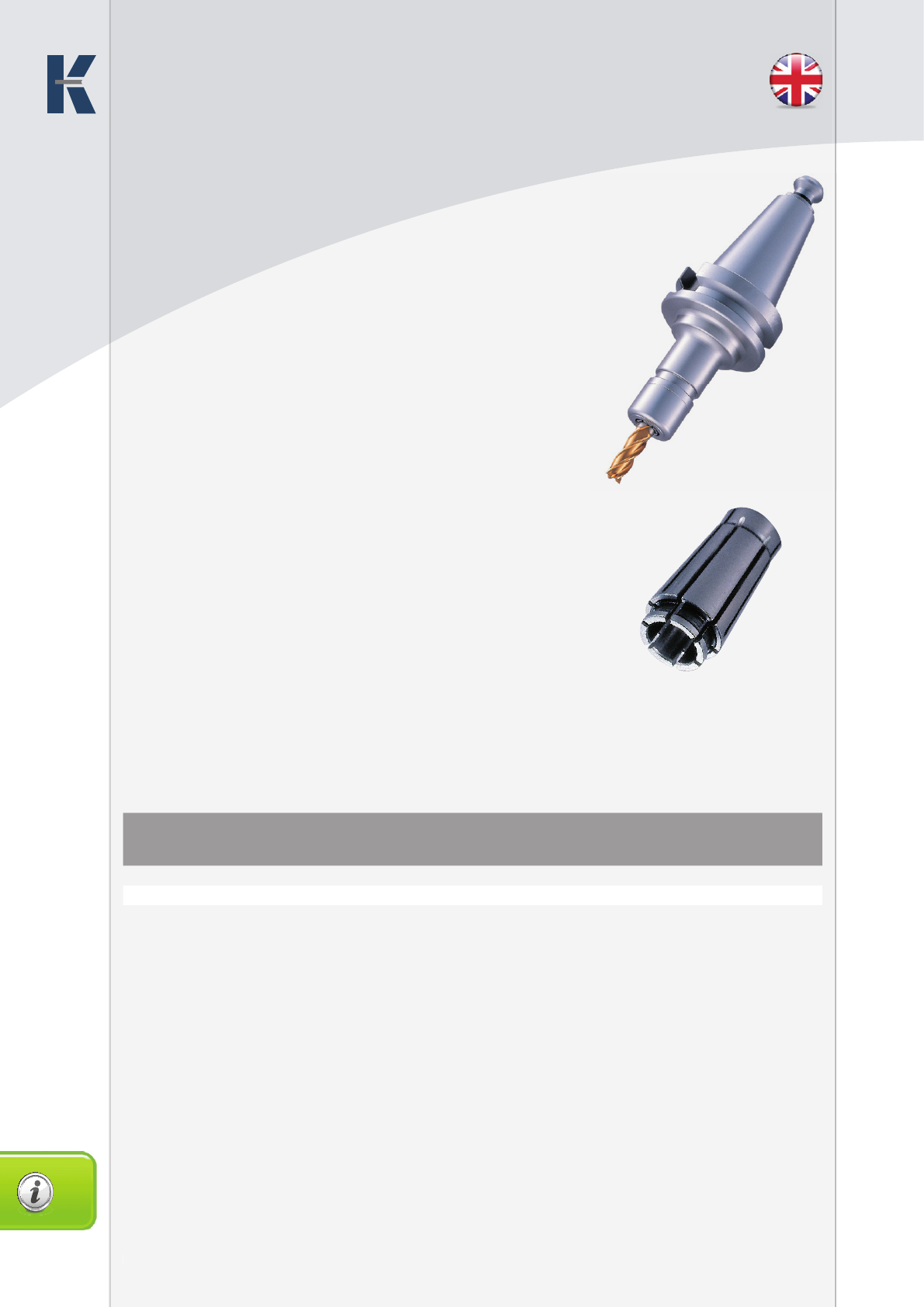

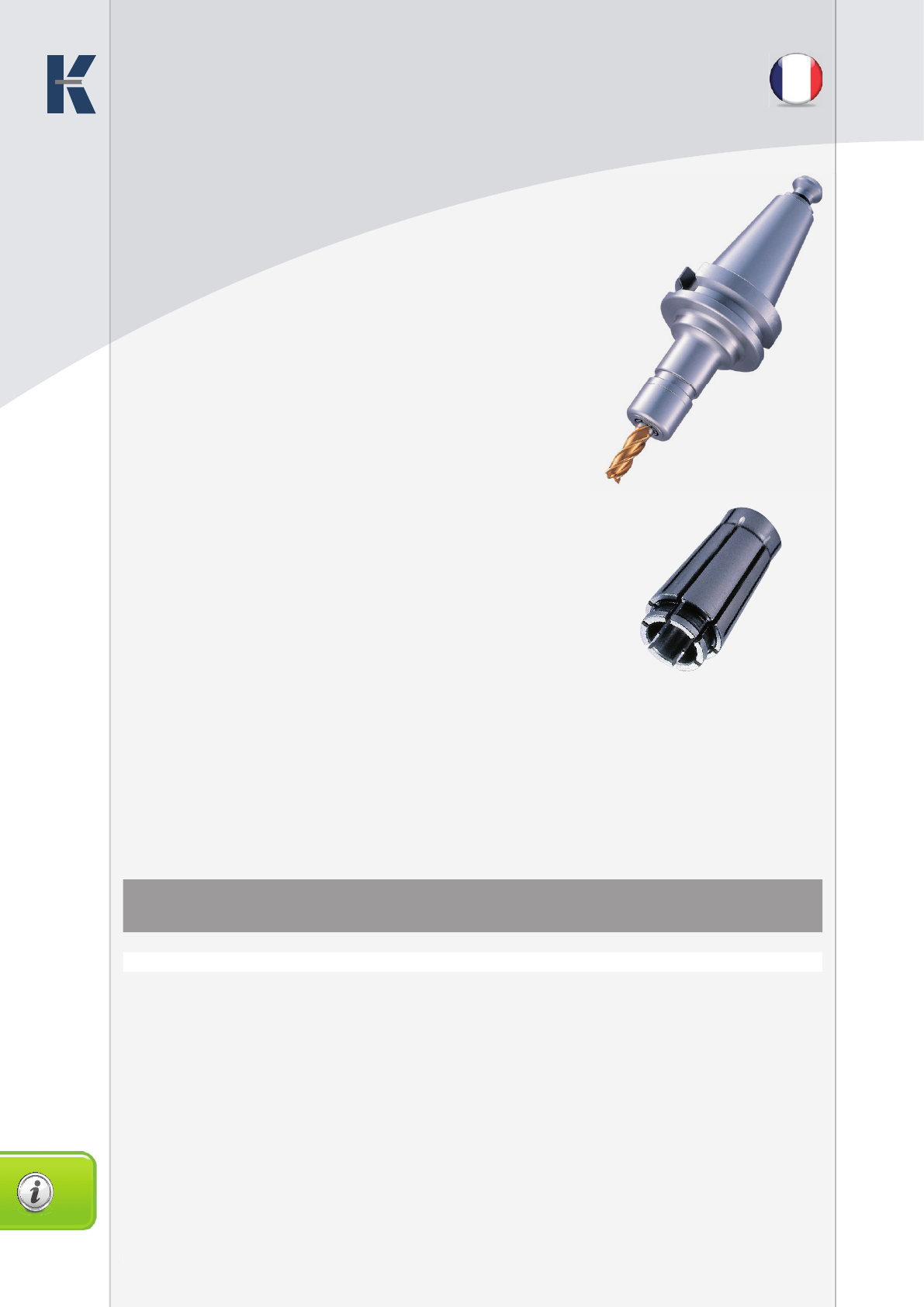

High speed cutting
HSC
System KPS
KPS-system
Système KPS
10-15
KEMMLER
KEMMLER
6
Bestell-Nr.
Order no.
Référence
Größe
Size
Taille d D L
490EK-010 KPS 10 1 15,5 30,5
490EK-015 KPS 10 1,5 15,5 30,5
490EK-020 KPS 10 2 15,5 30,5
490EK-025 KPS 10 2,5 15,5 30,5
490EK-030 KPS 10 3 15,5 30,5
490EK-035 KPS 10 3,5 15,5 30,5
490EK-040 KPS 10 4 15,5 30,5
490EK-045 KPS 10 4,5 15,5 30,5
490EK-050 KPS 10 5 15,5 30,5
490EK-055 KPS 10 5,5 15,5 30,5
490EK-060 KPS 10 6 15,5 30,5
490EK-065 KPS 10 6,5 15,5 30,5
490EK-070 KPS 10 7 15,5 30,5
490EK-075 KPS 10 7,5 15,5 30,5
490EK-080 KPS 10 8 15,5 30,5
490EK-085 KPS 10 8,5 15,5 30,5
490EK-090 KPS 10 9 15,5 30,5
490EK-095 KPS 10 9,5 15,5 30,5
490EK-100 KPS 10 10 15,5 30,5
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter System KPS.
Für Anwendungen im HSC-Bereich und
für hochpräzise Bearbeitungsergebnisse.
Application:
For mounting straight-shank tools in collet
chucks KPS-system. To use for high speed cutting
and high precision milling.
Application:
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces système KPS.
Pour l‘usage dans le coupage à grande vitesse
et dans l‘usinage à grande précision.
Präzisionsspannzangen System KPS
Precision collets KPS-system
Pinces de serrage de précision système KPS
≤ 0,005
8
Bestell-Nr. Abmessung
Order no. / Référence Size / Dimension
490EK-S 490 EK (KPS 10 | 9 St.) 2-3-4-5-6-7-8-9-10
496EK-S 496 EK (KPS 16 | 13 St.) 4-5-6-7-8-9-10-11-12-13-14-15-16
KPS Spannzangensätze im Holzsockel
KPS collet sets in wooden sockets
KPS jeux de pinces dans socles en bois
KPS Spannzangensätze im Holzsockel
KPS collet sets in wooden sockets
KPS jeux de pinces dans socles en bois
KEMMLER 7
Bestell-Nr.
Order no.
Référence
Größe
Size
Taille d D L
496EK-040 KPS 16 4 24,6 45
496EK-045 KPS 16 4,5 24,6 45
496EK-050 KPS 16 5 24,6 45
496EK-055 KPS 16 5,5 24,6 45
496EK-060 KPS 16 6 24,6 45
496EK-065 KPS 16 6,5 24,6 45
496EK-070 KPS 16 7 24,6 45
496EK-075 KPS 16 7,5 24,6 45
496EK-080 KPS 16 8 24,6 45
496EK-085 KPS 16 8,5 24,6 45
496EK-090 KPS 16 9 24,6 45
496EK-095 KPS 16 9,5 24,6 45
496EK-100 KPS 16 10 24,6 45
496EK-105 KPS 16 10,5 24,6 45
496EK-110 KPS 16 11 24,6 45
496EK-115 KPS 16 11,5 24,6 45
496EK-120 KPS 16 12 24,6 45
496EK-125 KPS 16 12,5 24,6 45
496EK-130 KPS 16 13 24,6 45
496EK-135 KPS 16 13,5 24,6 45
496EK-140 KPS 16 14 24,6 45
496EK-145 KPS 16 14,5 24,6 45
496EK-150 KPS 16 15 24,6 45
496EK-155 KPS 16 15,5 24,6 45
496EK-160 KPS 16 16 24,6 45
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft in Spannfutter System KPS.
Für Anwendungen im HSC-Bereich und
für hochpräzise Bearbeitungsergebnisse.
Application:
For mounting straight-shank tools in collet
chucks KPS-system. To use for high speed cutting
and high precision milling.
Application:
Pour le serrage d’outils avec queue cylindrique
dans mandrins à pinces système KPS.
Pour l‘usage dans le coupage à grande vitesse
et dans l‘usinage à grande précision.
Präzisionsspannzangen System KPS
Precision collets KPS-system
Pinces de serrage de précision système KPS
≤ 0,005
8
8
KEMMLER
KEMMLER
8

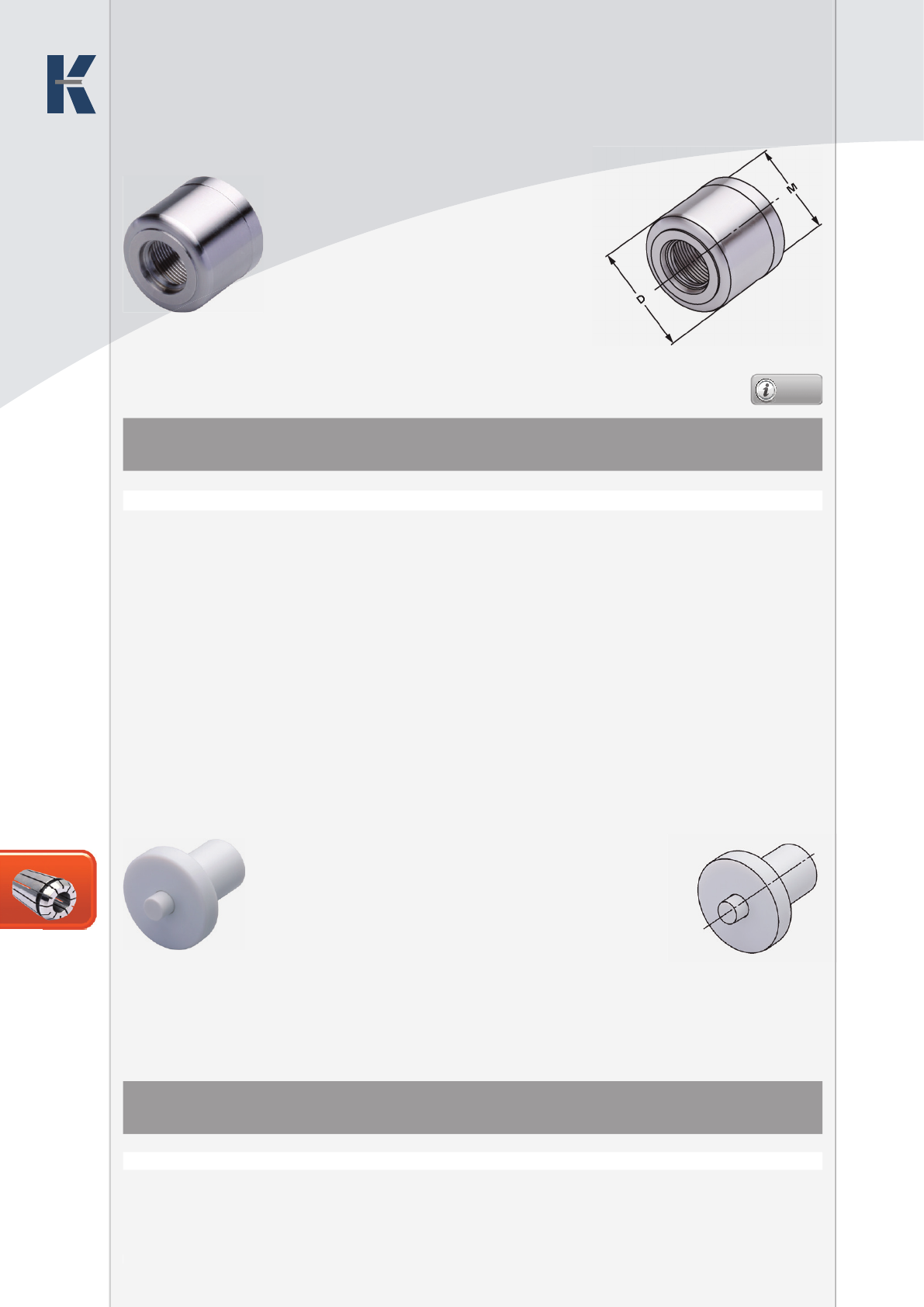

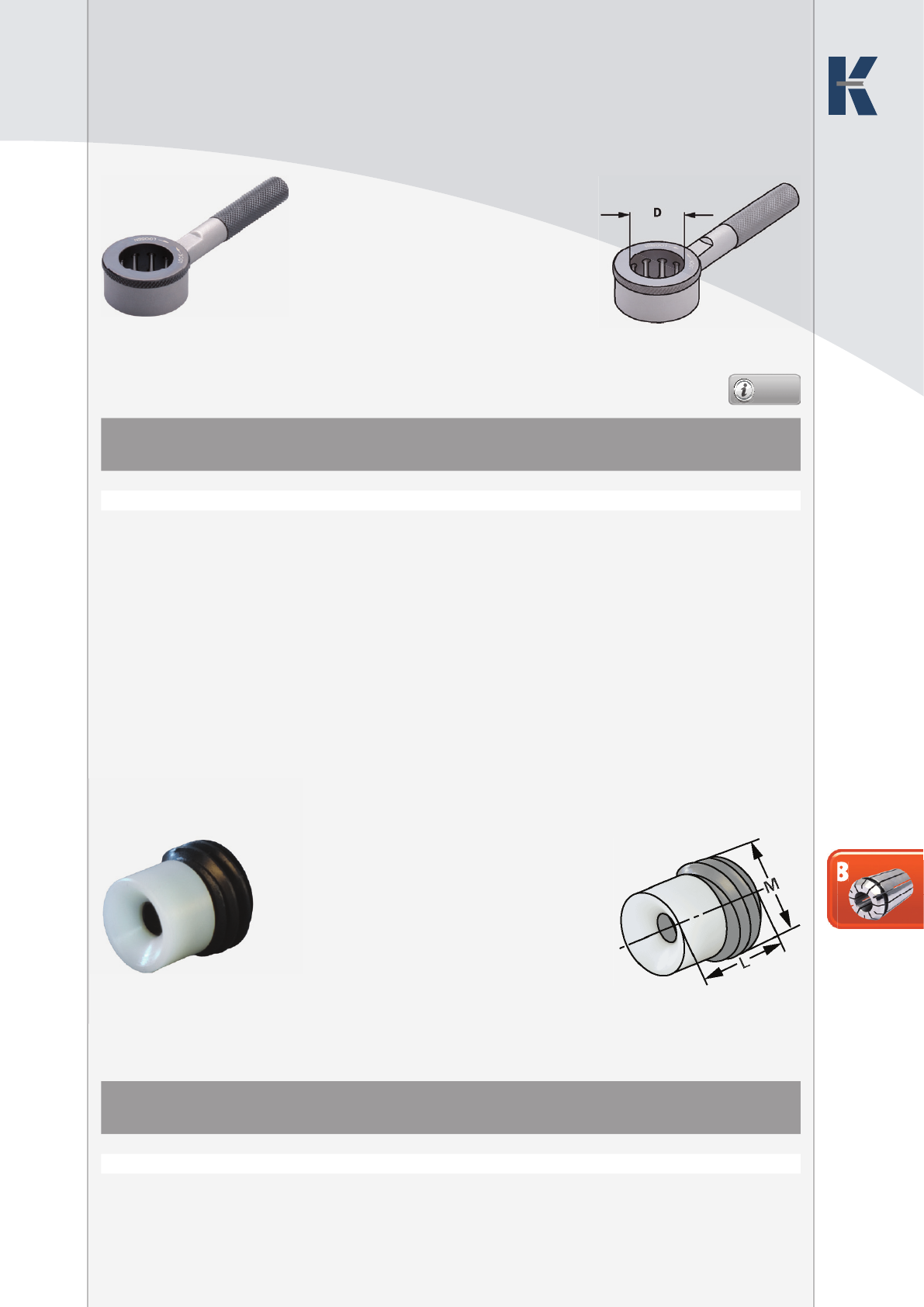

Spannmuttern System KPS
Clamping nuts KPS-system
Ecrous de serrage système KPS
Bestell-Nr.
Order no.
Référence
Spannbereich
Capacity
Capacité D M
490EK-181 KPS 10 28 M21,5 × 1,0
496EK-181 KPS 16 40 M32,0 × 1,5
Verwendung:
Für Spannzangen System KPS.
Application:
For collets KPS-system.
Application:
Pour pinces de serrage système KPS.

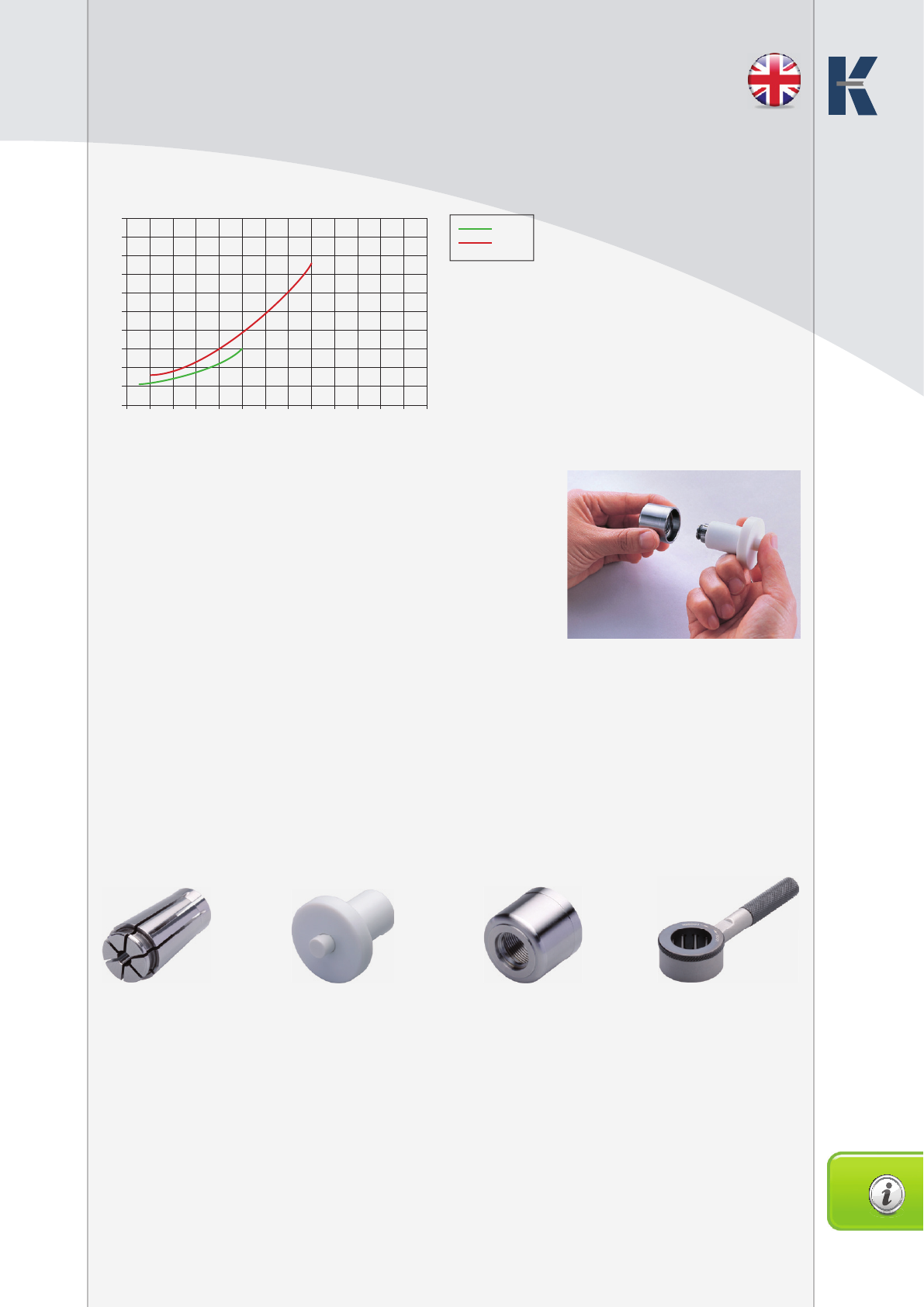

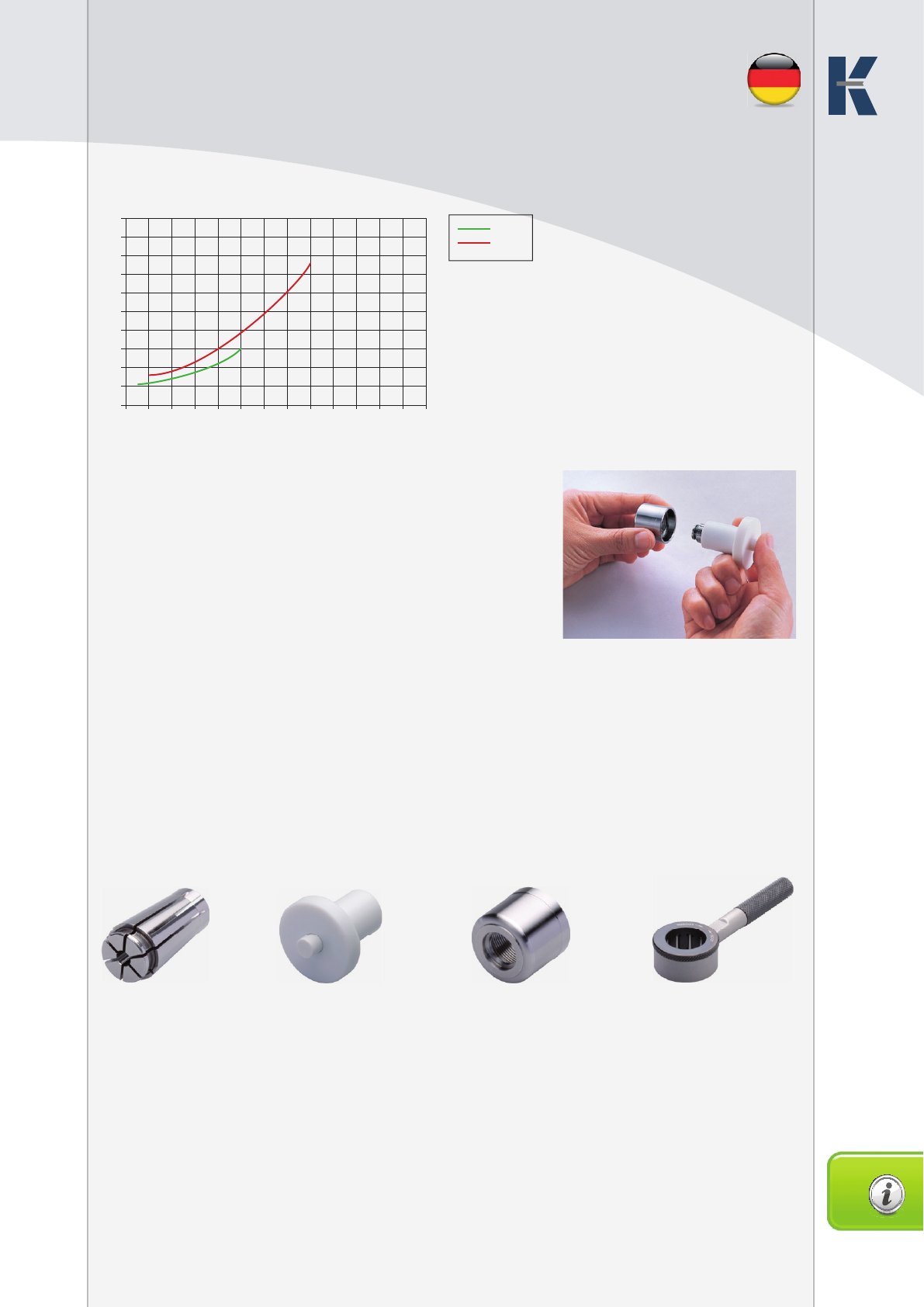

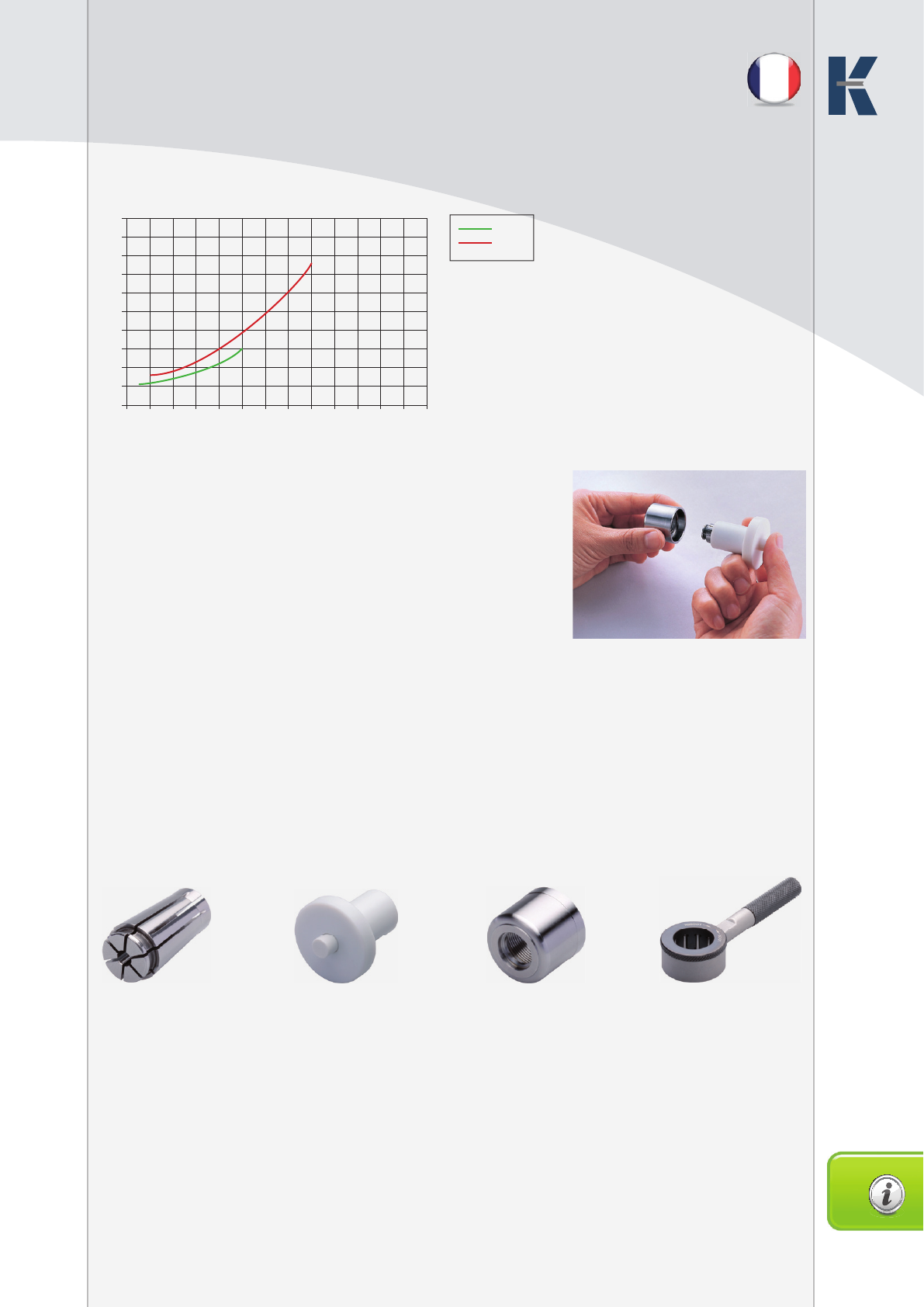

Montagehilfe
System KPS
Collet extractor KPS-system
Moyen d‘assemblage système KPS
Bestell-Nr.
Order no.
Référence
Abmessung
Size
Dimension
490EK-183 KPS 10
496EK-183 KPS 16
Verwendung:
Zur Montage und Demontage der
Spann zangen System KPS.
Application:
For the assembly and disassembly
of collets KPS-system.
Application:
Pour l‘assemblage et désassemblage
de pinces de de serrage système KPS.
11.04
8
KEMMLER 9
Spannschlüssel für Spannmuttern System KPS
Wrenches for clamping nuts KPS-system
Clés de serrage pour écrous de serrage système KPS
Bestell-Nr.
Order no.
Référence
Abmessung
Size
Dimension D
490EK-182 KPS 10 28
496EK-182 KPS 16 40
Verwendung:
Für Spannmuttern System KPS.
Application:
For clamping nuts KPS-system.
Application:
Pour écrous de serrage système KPS.
Bestell-Nr.
Order no.
Référence
Abmessung
Size
Dimension L M
490EK-184 KPS 10 12,5 M12 x 1,75
496EK-182 KPS 16 16,3 M18 x 1,50
Einstellschraube für innere Kühlmittelzufuhr System KPS
Setting screw for for internal cooling KPS-system
Vis de règlage pour l`arrosage centrale pour système KPS
Verwendung:
Zur Abdichtung von Werkzeugen mit
Innenkühlung.
Application:
For sealing tools with internal cooling.
Application:
Pour assurer l’étanchéité en cas d’utilisation
d’outils avec lubrifi cation interne.
11.04
8
8
KEMMLER
KEMMLER
10
Spannzangen-
größe Spannbereich
mm Ø Stufen
mm
Max.
Anzugs-
moment
Typ D
Zulässige
max. Drehzahl*
D16 (KPS 10) 0,5 – 10 0,5 40 Nm 60.000
D24 (KPS 16) 1,0 – 16 0,5 70 Nm 40.000
Präzisions-Spannzangenfutter System KPS
Das Kemmler Präzisions-Spannzangenfutter ist die Alternative zu
Hydro-Dehnspannfuttern und Schrumpfaufnahmen.
Hohe Flexibilität durch austauschbare Spannzangen (Präzisions-
Spannzangen System KPS verfügbar von Ø 0,5 bis 16 mm).
Hohe Spannkräfte und Rundlaufgenauigkeit ergeben eine erstklassige
Oberfl äche und längere Werkzeugstandzeiten.
Glatte Spannmutter ohne Nuten für Hochgeschwindigkeitsbearbeitung.
Schlanke Ausführung.
Spannschaft:
Zylindrisch DIN 1835-1 Form A/DIN 6535 Form HA, Toleranz h8.
Werkzeugschäfte müssen dem nominalen Durchmesser der Spannzangen
entsprechen. Spannzangen sind in Stufen von 0,5 mm verfügbar.
Rundlauf:
Max. Rundlauf-Abweichung 5 µm bei 4×d des eingespannten Werkzeugs.
Neigungswinkel:
Die Spannfl äche hat einen Neigungswinkel von 4°, so dass radiale Kräfte während
des Spannens nicht auftreten können und keinen Einfl uss auf den Rundlauf haben.
Auswuchtung:
Standardmäßig feinausgewuchtet (G 2,5 30.000 min–1).
Hinweis:
Spannzangenfutter System KPS werden standardmäßig ohne Anschlagschrauben
geliefert, da diese bei hohen Drehzahlen nicht zu empfehlen sind.
* Die max. Drehzahl für Aufnahmen dieser Art wird begrenzt durch Größe und Form
des Kegelschaftes.
11
KEMMLER 11
Präzisions-Spannzangenfutter System KPS
Übertragbares Drehmoment (Nm) auf Werkzeugschaft (statisch gemessen)
(Nm)
100
90
80
70
60
50
40
30
20
10
0 Durchm. (mm)
0 2 4 6 8 10 12 14 16 18 20 22 24 26
D16
D24
Montage der KPS-Spannzangen mit der Montagehilfe
1. Die Spannmutter vom Spannfutter lösen.
2. Die Spannzange in die Montagehilfe einsetzen.
3. Die Spannzange mit der Montagehilfe bis zum Anschlag
in die Spannmutter einschieben.
4. Die Montagehilfe ausklinken.
5. Die Spannmutter mit der Spannzange auf das Spannfutter
montieren.
Demontage
Setzen Sie die Spannzange zusammen mit der Spannmutter
in die Montagehilfe ein, um die Spannzange zusammenzudrücken.
Anschließend die Spannmutter entfernen.
KPS-Spannschlüsssel*
* Patent geschützt
KPS-Montagehilfe* KPS-Spannmutter*KPS-Spannzange
11
KEMMLER
KEMMLER
12
High precision collet chucks KPS-system
The high precision collet chuck (KPS) is the alternative to hydraulic expansion
chucks and shrink chucks.
High fl exibility due to interchangeable collets (precision collets System KPS
available from Ø 0.5 up to 16 mm).
High clamping forces and concentricity lead to top surfaces and longer tool life.
Plain clamping nut without grooves for high speed machining.
Slim version.
Tool shanks:
Cylindrical DIN 1835-1 form A/DIN 6535 form HA, tolerance h8.
Dedicated clamping size on the nominal diameter. Collets available in steps
of 0.5 mm.
Run-out:
Maximum runout when measured at a gauge projection of 4×d in relation
to the external taper is 5 µm.
Balancing:
Fine balancing is standard (G 2.5 30,000 min–1).
Note:
KPS-system chucks are delivered as standard without stop end screws.
The use of stop end screws is not recommended at high spindle speeds,
e.g. over 10,000 rpm.
* The maximum rpm for holders equipped with this clamping system is often
restricted by the holder‘s back-end taper type and size.
Collet chuck
size Capacity d
mm D L1M S
Max.
tightening
torque
D type
clamping system
max. Rpm*
D16 1 – 10 27 19 M20 × 1 24 40 Nm 60,000
D24 2 – 16 36 22 M28 × 1 32 70 Nm 40,000
11
KEMMLER 13
High precision collet chucks KPS-system
Assembly advice for KPS-system collets with a collet extractor
1. Remove the nut from the chuck.
2. Insert and squeeze the collet into the collet extractor.*
3. Insert the unit collet + ring into the nut until stop end.
4. Push the back end of the collet to remove the unit collet + nut from
the ring.
5. Mount the nut together with the collet on the collet chuck.
To dismantle, push unit collet + nut into the collet extractor in order to
squeeze the collet. Remove the nut.
Finally, push the back end of the collet to remove it from the collet extractor.
The collet must always be inserted into the nut, and the nut screwed onto
the chuck before introducing the tool into the collet.
Never lock the nut without a tool shank located in the full length of the collet.
KPS-Wrench
* protected by patents
KPS-Collet extractor KPS-Collet nutKPS-Collet
Transmittable static torque to the tool shank (Nm)
(Nm)
100
90
80
70
60
50
40
30
20
10
0 Dia. (mm)
0 2 4 6 8 10 12 14 16 18 20 22 24 26
D16
D24
11
KEMMLER
KEMMLER
14
Le mandrin à pinces de précision système KPS est l‘alternative aux mandrins
expansibles hydrauliques et mandrins de frettage.
Haute fl exibilité par pinces interchangeables (pinces de précision système KPS
disponible de Ø 0,5 jusqu‘à 16 mm).
Forces de serrage et concentricité élevés résultent en surfaces précises et une
durée de vie pour l‘outil prolongée.
Ecrou de serrage lisse sans rainures pour usinage à très grande vitesse.
Version effi lée.
Queue d‘outil :
Cylindrique DIN 1835-1 forme A/DIN 6535 forme HA, tolérance h8.
Serrage au diamètre nominal. Pinces par capacité de 0,5 mm.
Faux rond :
Le faux-rond maximum mesuré sur pige à 4×d par rapport au cône extérieur
est de 5 µm.
Angle d‘inclinaison:
L‘angle d‘inclinaison de la face de serrage est à 4°, ainsi il n‘y a pas de forces
radiales pendant le serrage qui peuvent infl uencer la concentricité.
Equilibrage :
Équilibré fi n de principe (G 2,5 30.000 tr/min.).
Observation:
Mandrins à pinces système KPS sont fournis sans vis-butées par défaut, parce qu‘ils
ne sont pas recommandés à grandes vitesses.
* La vitesse de rotation maximum pour ce modèle de porte-outil est souvent
restreinte par le type et la taille du cône.
Taille
du mandrin
à pince Capacité d
mm Ø pas en
mm
Couple
de serrage max.
Système de
serrage Type D,
tr/mn max.*
D16 (KPS 10) 0,5 – 10 0,5 40 Nm 60.000
D24 (KPS 16) 1,0 – 16 0,5 70 Nm 40.000
Mandrins à pinces de précision système KPS
11
KEMMLER 15
Mandrins à pinces de précision système KPS
Recommandations d‘assemblage pour les pinces système KPS avec la
bague de montage
1. Dévisser l‘écrou du mandrin à pince.
2. Insérer et compresser la pince dans la bague de montage.*
3. Introduire l‘ensemble pince et bague dans l‘écrou jusqu‘en butée.
4. Pousser sur l‘arrière de la pince pour éjecter l‘ensemble pince et
ècrou de la bague.
Demontage
Insérer la pince avec l‘écrou dans le moyen d‘assemblage pour
pousser la pince.
Ensuite enlever l‘écrou.
Clés de serrage*
* breveté
Moyen d‘assemblage Ecrous de serrage*Pinces de serrage
Couple statique transmissible à la queue d‘outil (Nm)
(Nm)
100
90
80
70
60
50
40
30
20
10
0 Dia. (mm)
0 2 4 6 8 10 12 14 16 18 20 22 24 26
D16
D24
11
