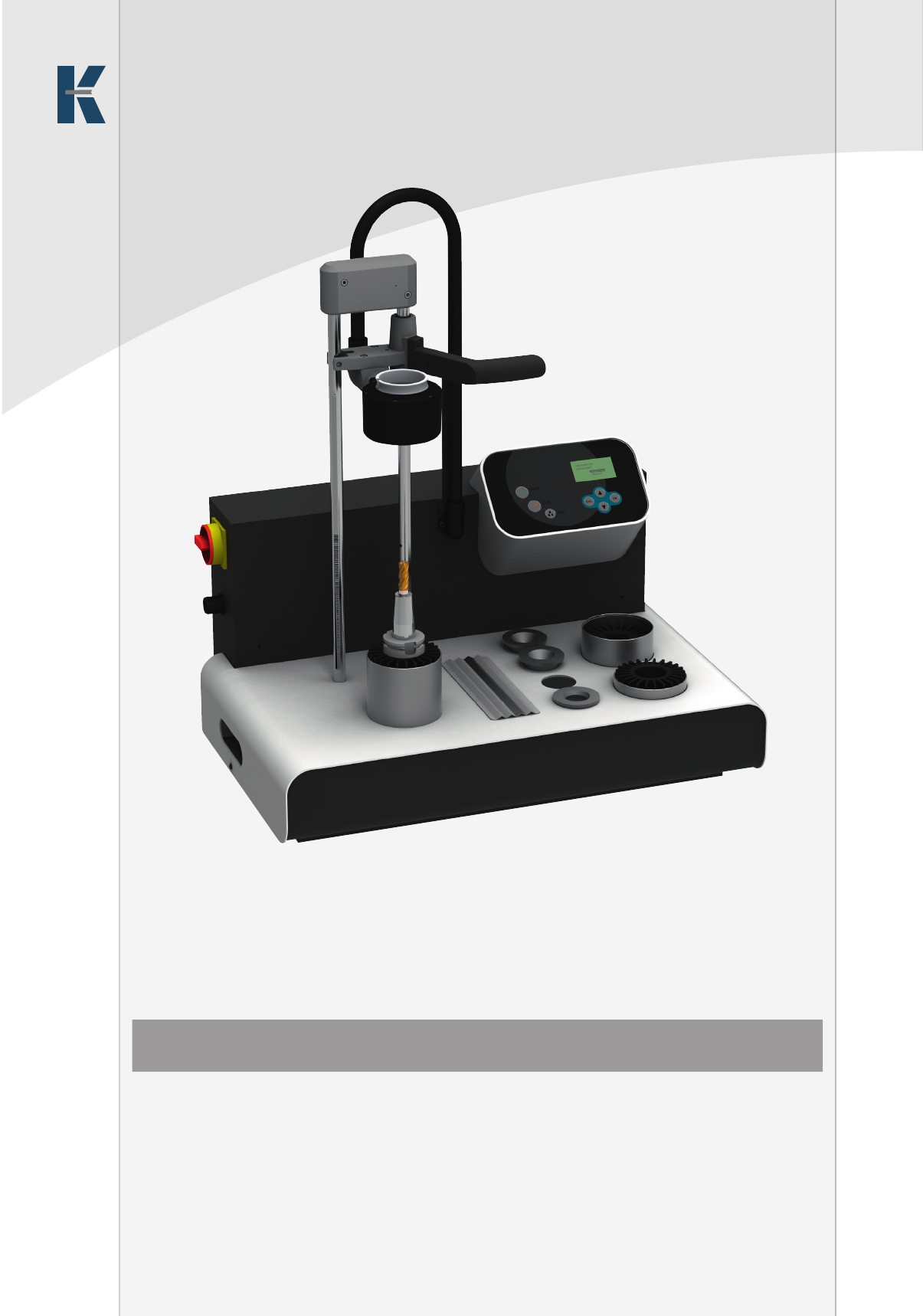

Schrumpfgerät KSG 1000 Ø 3 mm - 32 mm
Shrink-fit unit KSG 1000 Ø 3 mm - 32 mm
Appareil de frettage KSG 1000 Ø 3 mm - 32 mm
Bestell-Nr.
Order no.
Référence
Ausführung
Version
Type
750.1000 KSG 1000
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
KEMMLER 7
Manuelles Gerät mit Luftkühlung, Kühlzeit: ca. 300 s
Unsere STARTER sind der kostengünstige Einstieg in die KSG 1000 Modellreihe.
Optional kann das Gerät mit einem Beistellkühler nachgerüstet werden.
Manual device with air cooling, cooling time: approx. 300 s
Our STARTERs are the low-cost introduction to the KSG 1000 range.
These machines can optionally be fitted with a cooler at a later date.
Dispositif manuel avec refroidissement par air, temps de refroidissement:
env. 300 s.
Notre STARTER est l‘entrée favorable dans la série KSG 1000.
En option, le dispositif peut être rattrapé avec un refroidisseur mobile.
Spannbereich HM
Clamping range SC
Plage de serrage HM
3 - 32 mm
Spannbereich HSS
Clamping range HSS
Plage de serrage HSS
6 - 32 mm
Max. Werkzeuglänge
Max. Tool length
Max. longeur d’outil
350 mm
Max. Kühllänge
Max. Cooling length
Max. longeur de refroidir
200 mm
Kühlart
Cooling type
Type de refroidissement
Luftkühlung / Air cooler / Refroidissement par air
Kühlzeit
Cooling time
Temps de refroidissement
300 sec.
Konturunabhängiges Kühlen
Geometry independent cooling
Refroidissement indépendant
Nein
No
Non
Max. Maschinenschnittstelle
Max. machine interface
Max. interface de la machine
HSK-A 100
SK50
Leistung
Power
Performance
11 kW
Stromversorgung
Electric current supply
Alimentation courant électrique
400 V / 16 A / 50 Hz
Maße (B x T x H)
Dimensions (W x D x H)
Dimensions (L x L x H)
780 x 535 x 950 mm
Benötigtes Zubehör
Required accessories
Accessoires nécessaires
Werkzeugaufnahme / Kühladapter
Tool holder / Cooling adapter
Porte-outil / Adapteur de refroidissement
Lieferumfang
Delivery package
Contenu de la livraison
Schrumpfgerät inkl. Spule ( Ø 3 – 32 mm ), 4 Wechselscheiben, Schutzhandschuhe, Bedienungsleitung
Shrink machine with coil ( Ø 3 – 32 mm ), 4 pole discs, protective gloves, operation manual
Dispositif de frettage avec bobine (Ø 3 – 32 mm), 4 Disques de remplacement, gants de protection, instruction
Заказ инструмента: http://steelcam.org
8 (343) 382-52-03 | sales@sverla-ekb.ru
KEMMLER
8

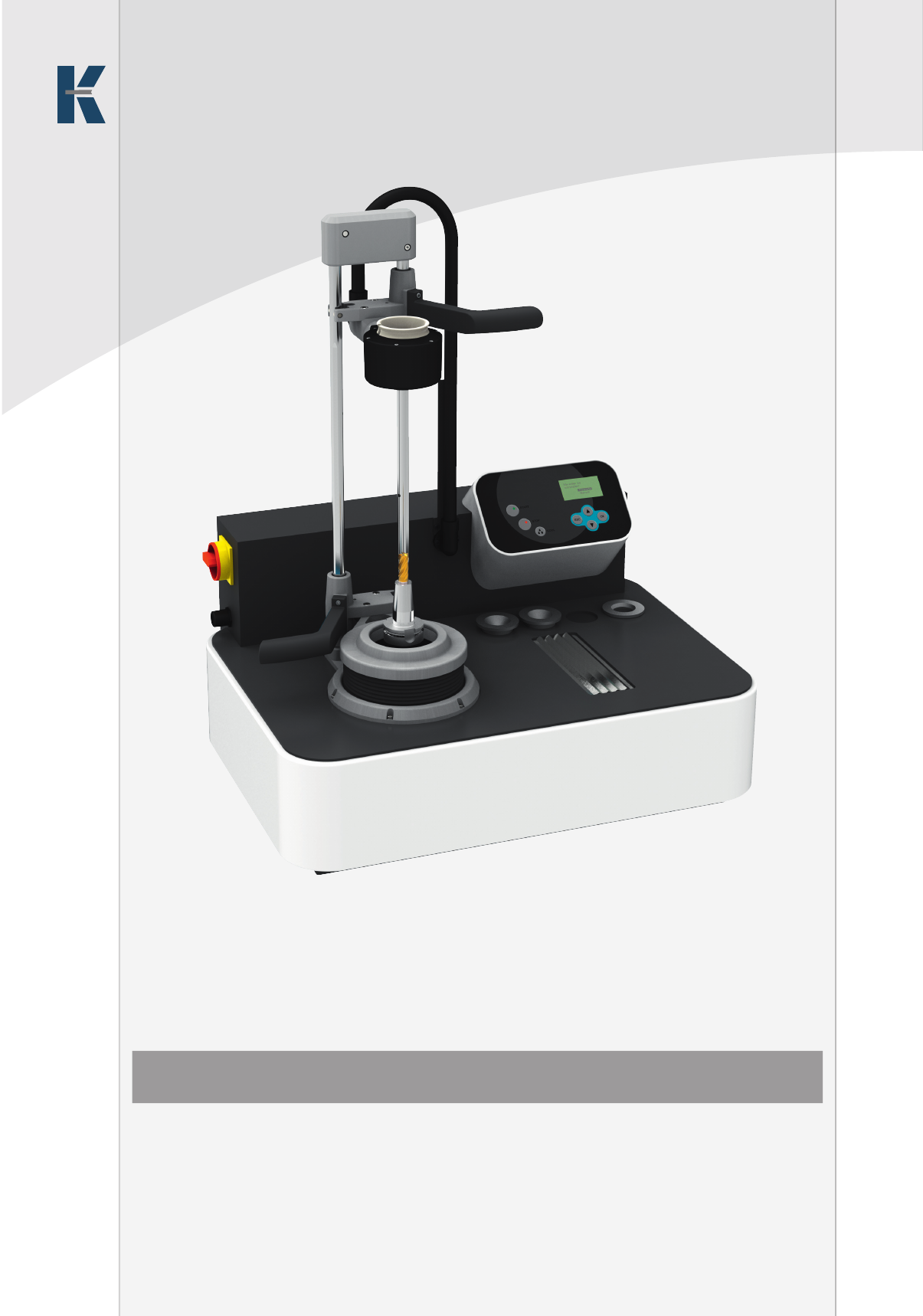

Schrumpfgerät KSG 2000 Ø 3 mm - 32 mm
