МЕТРИЧЕСКАЯ СИСТЕМА
Патрон Slim
Достижение оптимальной производительности при использовании
инструментов с цилиндрическим хвостовиком.
Ассортимент гидравлических патронов
HydroForce™
Патрон High Performance
kennametal.com kennametal.com
1
ИННОВАЦИИ
Услуги и поддержка .....................................................................................................................................................................2–5
Контактная информация ............................................................................................................................................ 2–3
Информация о комплектующих и принадлежностях • Электронный каталог ...................................................... 4–5
Точение ........................................................................................................................................................................................6–45
Антивибрационные расточные оправки со сменными головками ........................................................................ 6–22
Державки с внутренним подводом СОЖ .............................................................................................................. 23–30
Beyond Evolution ...................................................................................................................................................... 32–40
Комплектующие для СОЖ ...................................................................................................................................... 41–45
Обработка отверстий ...............................................................................................................................................................46–50

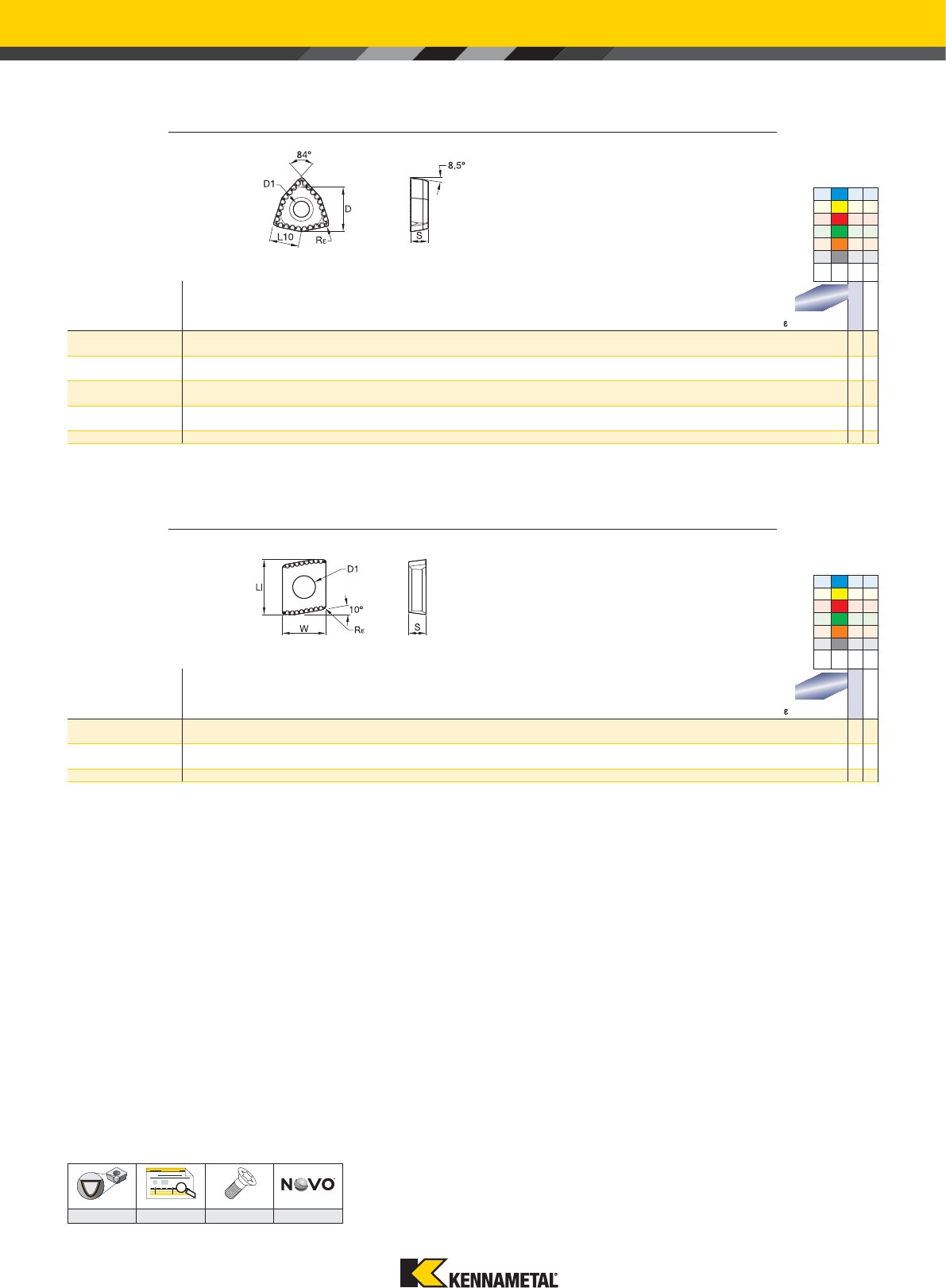

Режущие пластины для сверл • Геометрия DS и LP............................................................................................ 46–50
Цельные твердосплавные концевые фрезы .........................................................................................................................52–65
Duo-Lock .................................................................................................................................................................. 52–65
Фрезы со сменными режущими пластинами ......................................................................................................................66–87

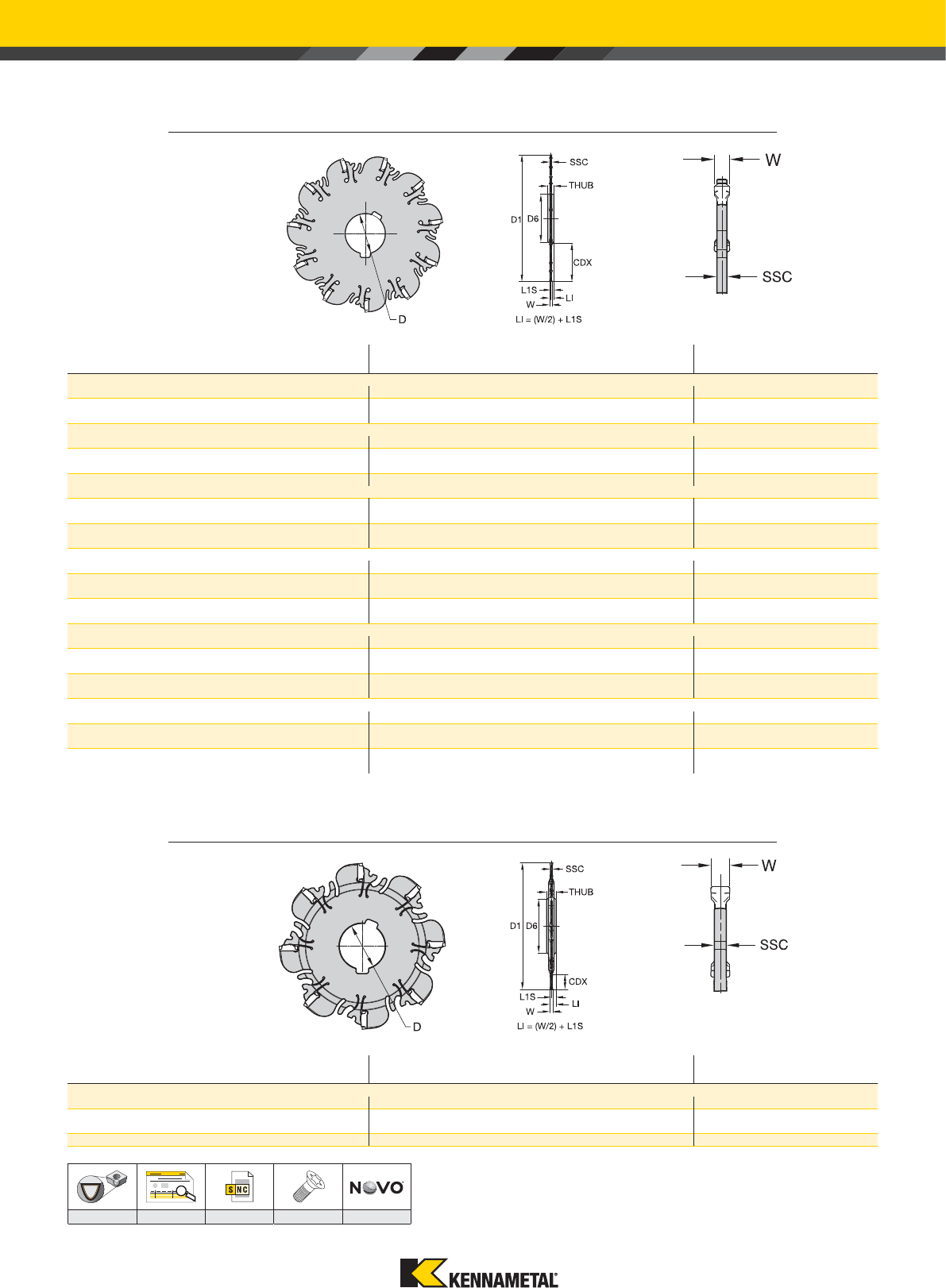

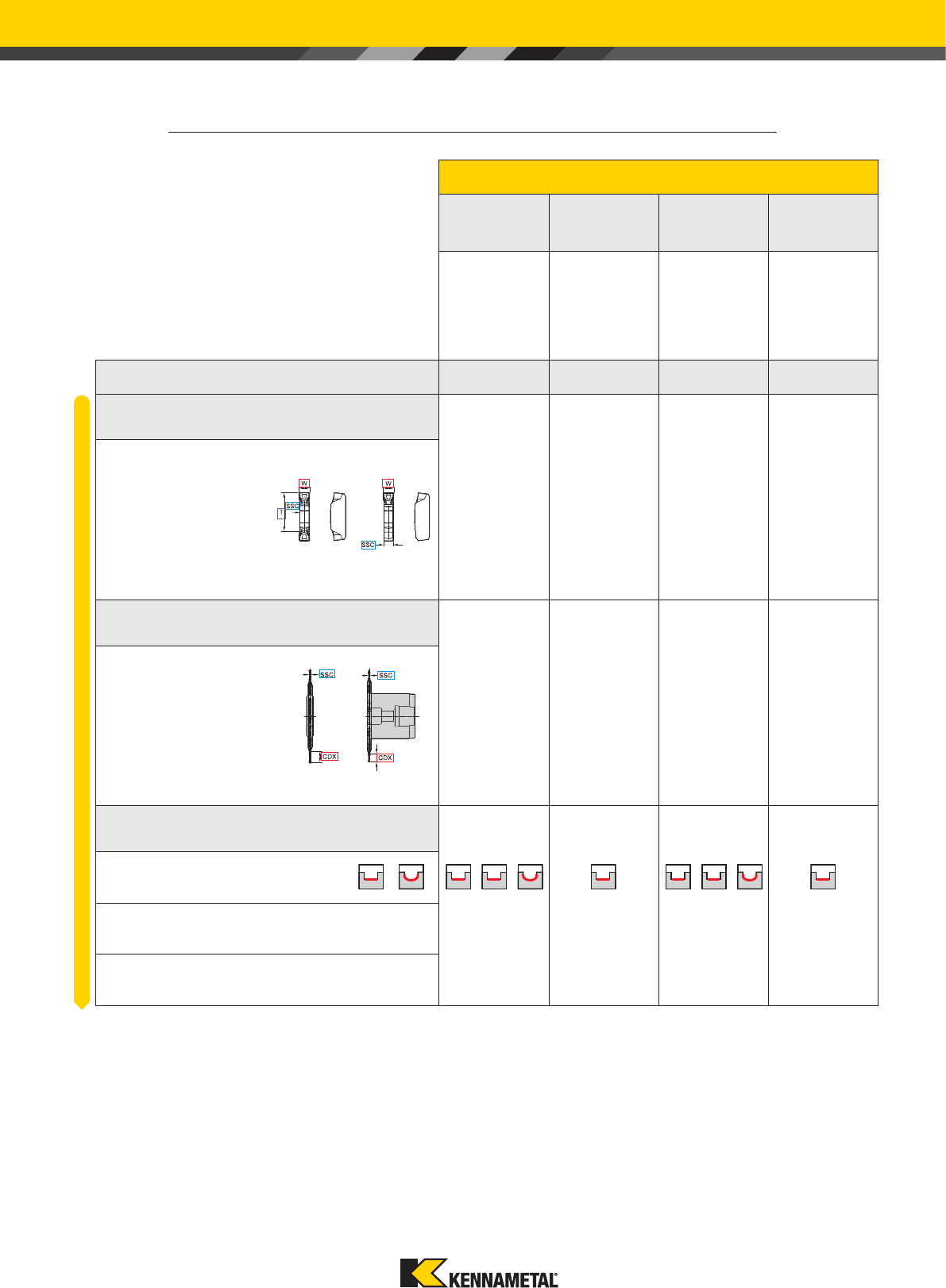

KNS • Фрезы Kennametal для прорезания узких пазов ....................................................................................... 66–73
HARVI Ultra 8X .......................................................................................................................................................... 74–87

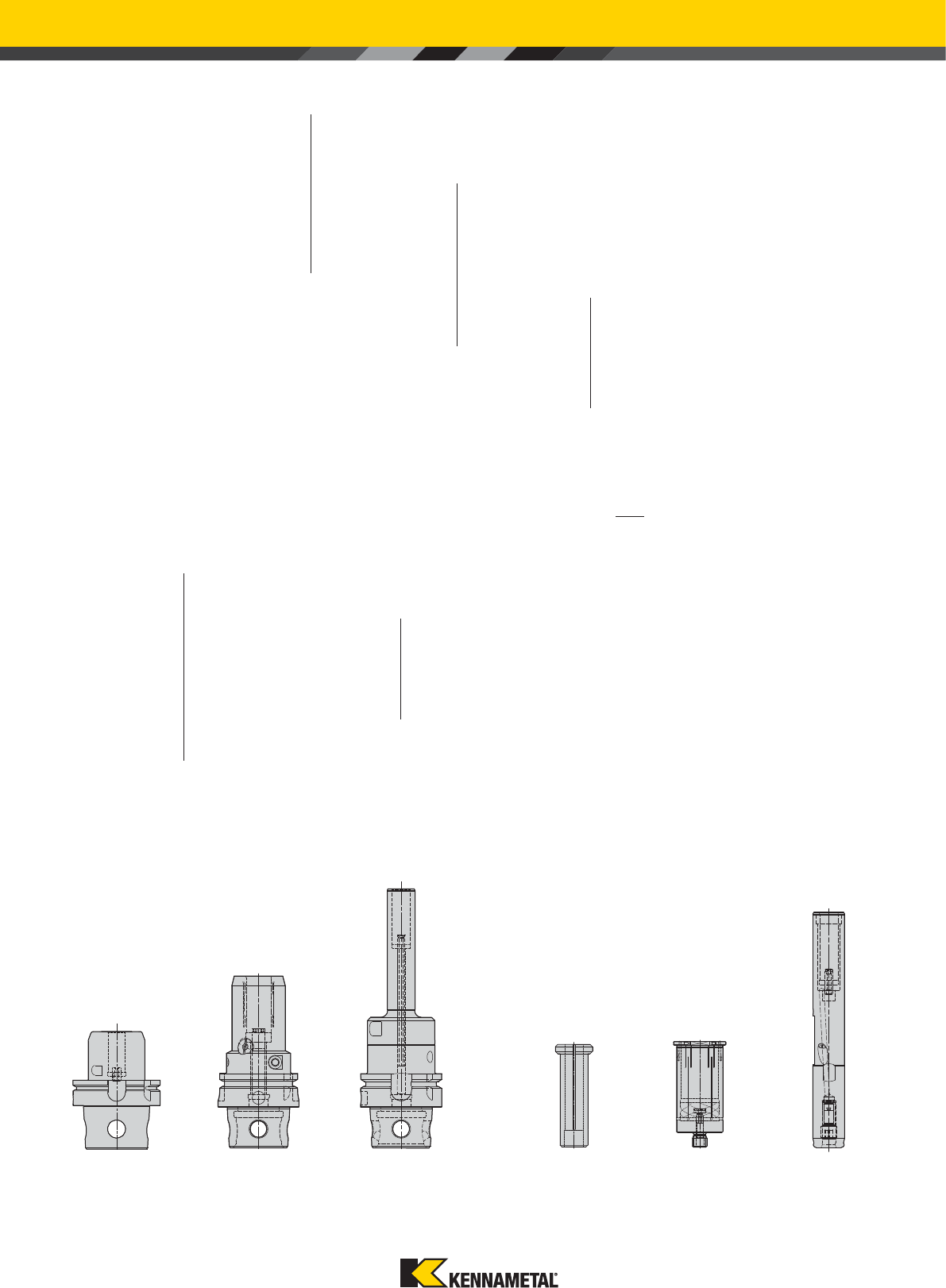

Инструментальные системы .................................................................................................................................................88–118
Гидравлические патроны • KM ............................................................................................................................ 94–100
Гидравлические патроны • PSC ................................................................................................................................ 101
Гидравлические патроны • HSK ........................................................................................................................ 102–105
Гидравлические патроны • BT ........................................................................................................................... 106–109
Гидравлические патроны • DV ........................................................................................................................... 110–112
Удлинители гидравлических патронов ...................................................................................................................... 113

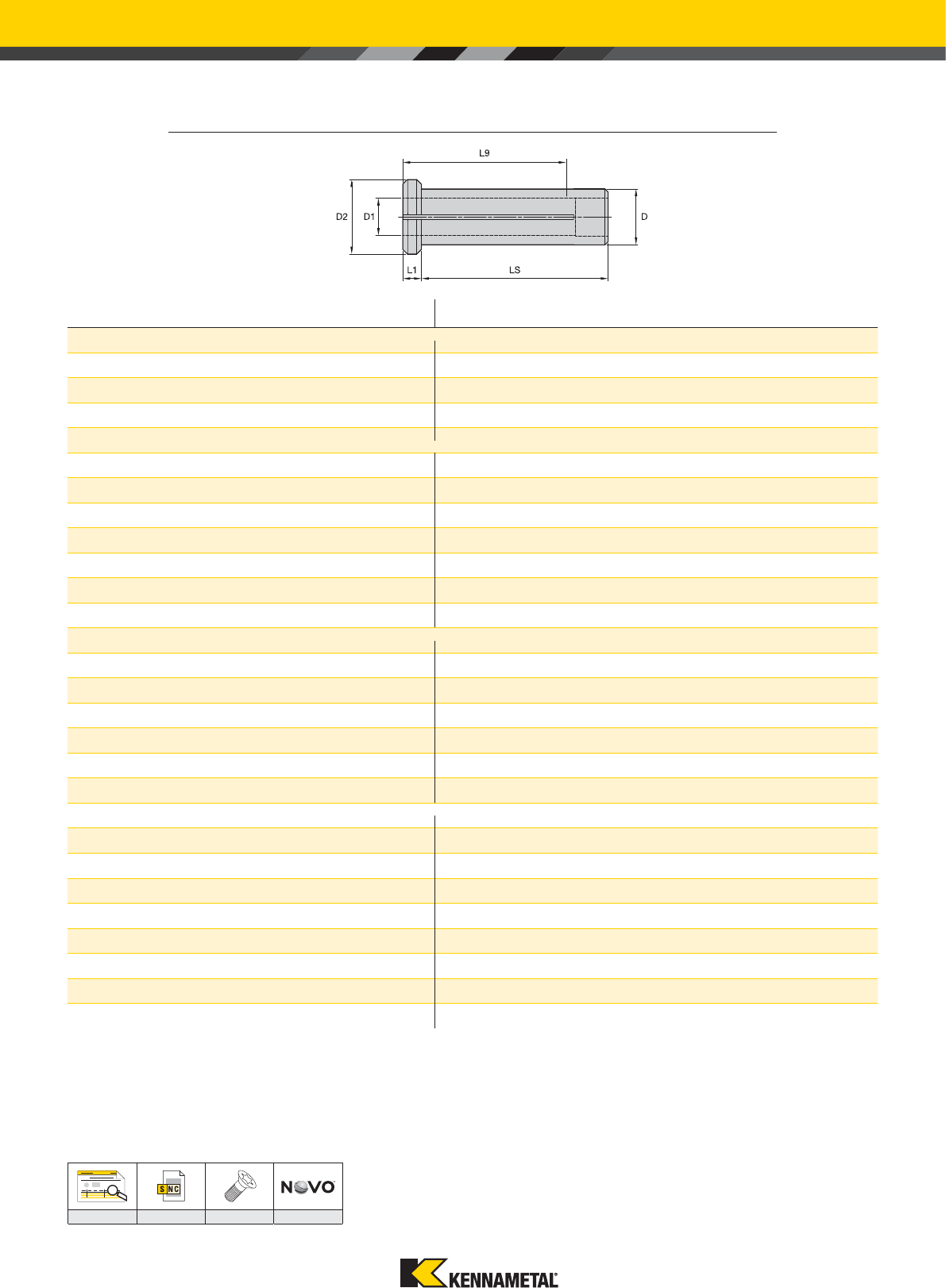

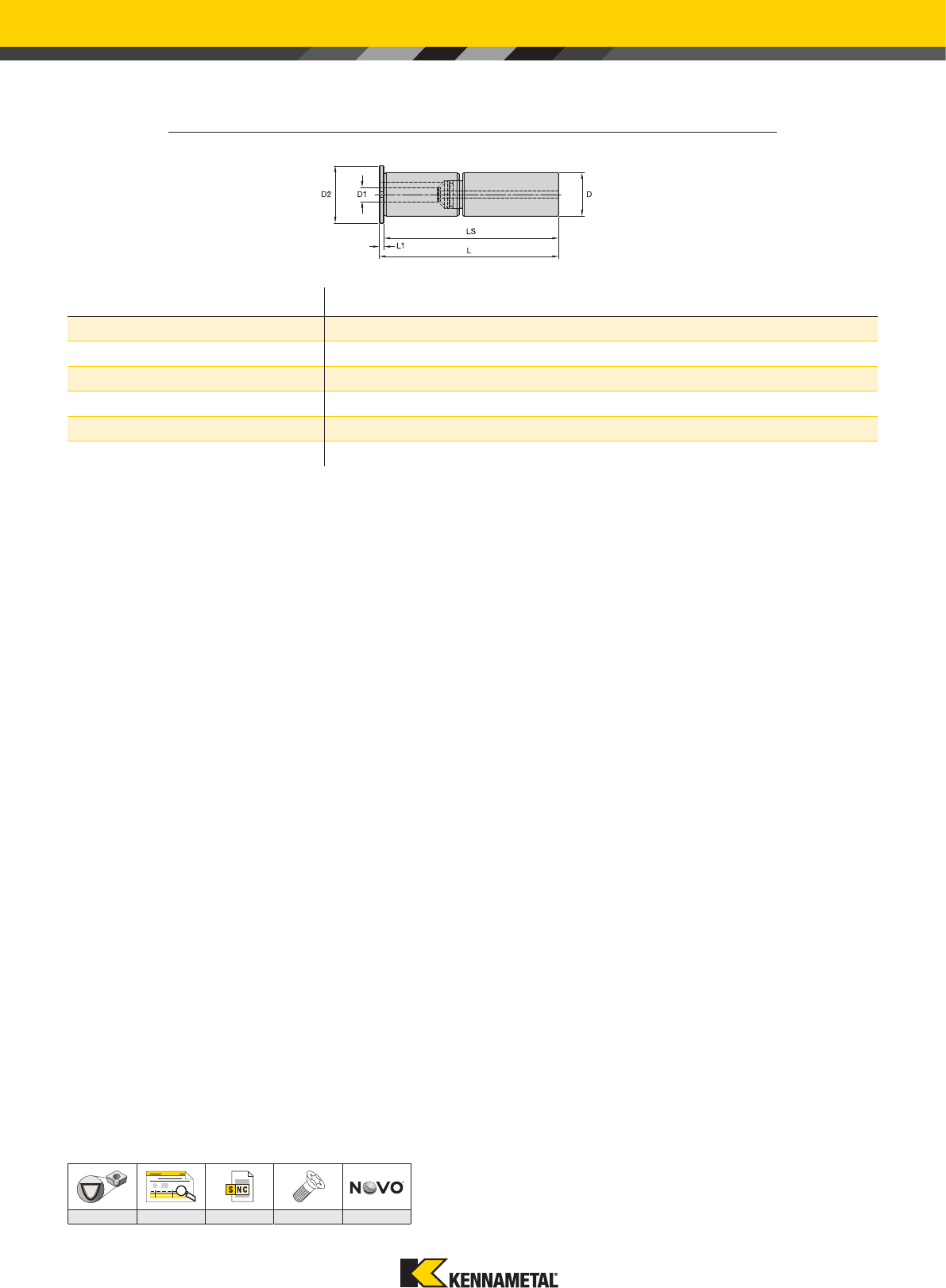

Переходные втулки ............................................................................................................................................. 113–114
Техническая информация ................................................................................................................................... 115–118
Общие сведения ....................................................................................................................................................................120–123

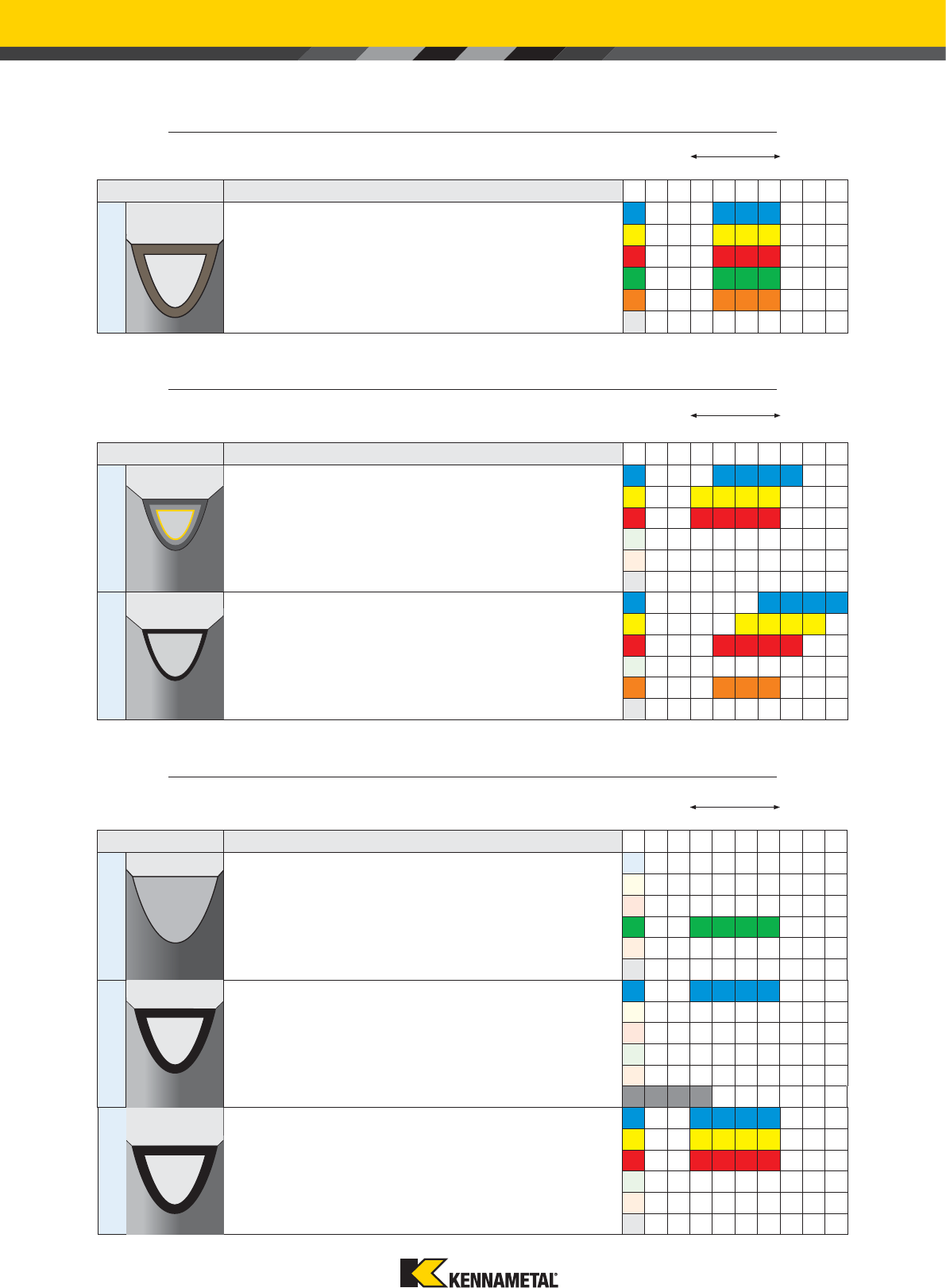

Описания сплавов ............................................................................................................................................... 120–121

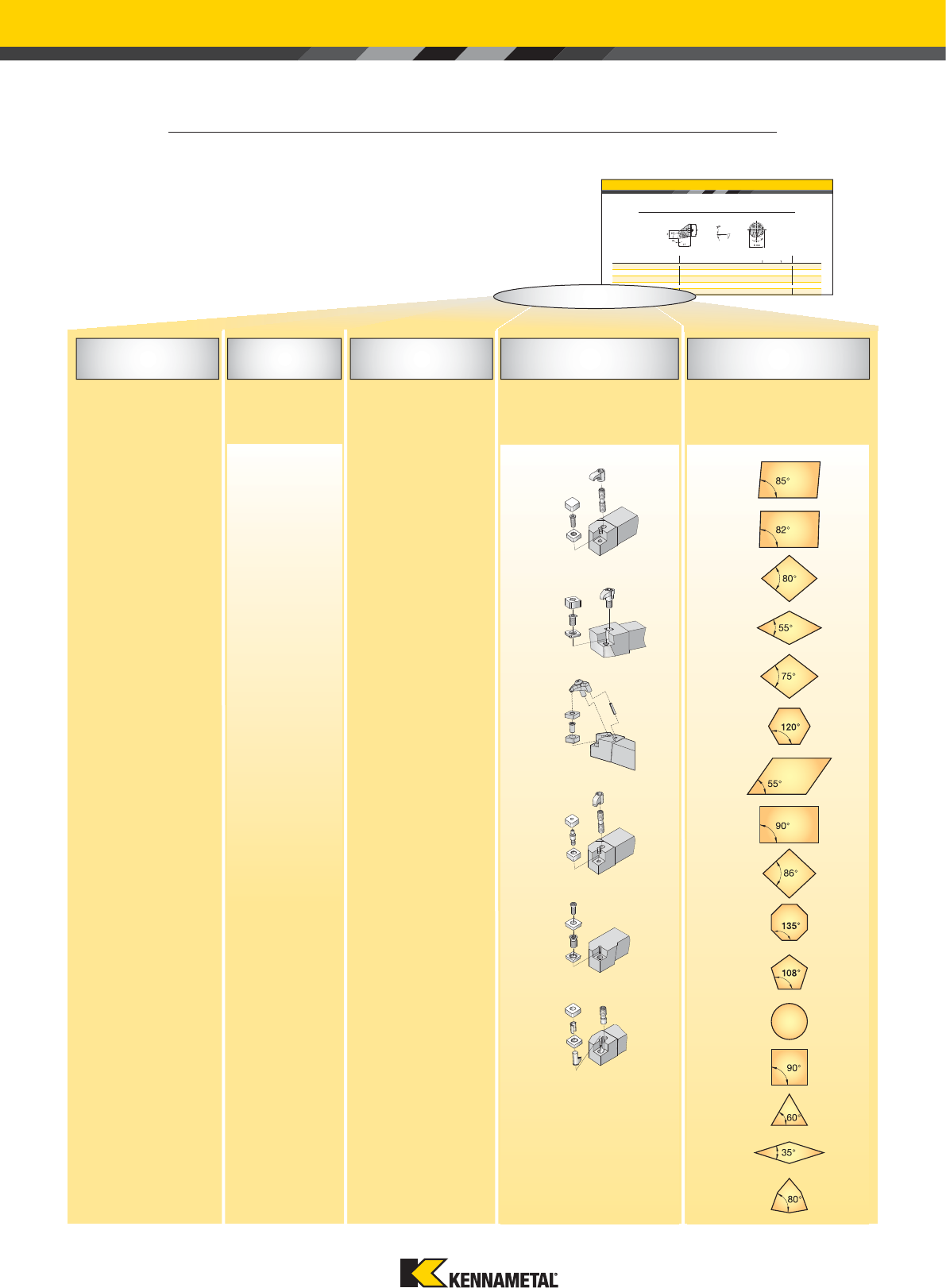

Пояснение к заголовкам столбцов таблиц ............................................................................................................... 122
Перекрестные ссылки на материалы ........................................................................................................................ 123
kennametal.com kennametal.com
2
CAS — техническая поддержка клиентов
Показанные номера действуют только в пределах указанной страны происхождения.
Получите быстрые и точные ответы на интересующие вас вопросы
Наша команда технической поддержки клиентов (CAS) занимает лидирующее положение в
металлообрабатывающей промышленности по имеющимся средствам технического
сопровождения пользователей металлорежущего инструмента.
Регион Страна Язык Горячая линия отдела
технической поддержки Электронная почта
Северная Америка США Английский 800 835 3668 na.techsupport@kennametal.com
Мексика Испанский 1800 253 0758 na.techsupport@kennametal.com
Африка Южная Африка Английский 0800 981643 na.techsupport@kennametal.com
Европа Австрия Немецкий 0800 202873 eu.techsupport@kennametal.com
Бельгия
Английский/Французский
0800 80850 eu.techsupport@kennametal.com
Дания Английский 808 89298 na.techsupport@kennametal.com
Финляндия Английский 0800 919412 na.techsupport@kennametal.com
Франция Французский 080 5540 367 eu.techsupport@kennametal.com
Германия Немецкий 0800 0006651 eu.techsupport@kennametal.com
Израиль Английский 1809 449889 na.techsupport@kennametal.com
Италия Итальянский 800 916561 eu.techsupport@kennametal.com
Нидерланды Английский 0800 0201 130 eu.techsupport@kennametal.com
Норвегия Английский 800 10080 na.techsupport@kennametal.com
Польша Польский 0080 04411887 eu.techsupport@kennametal.com
Россия (стационарный телефон) Русский 8800 5556394 eu.techsupport@kennametal.com
Россия (мобильный телефон) Русский +7 800 5556394 eu.techsupport@kennametal.com
Швеция Английский 0207 99246 na.techsupport@kennametal.com
Великобритания Английский 0800 032 8339 na.techsupport@kennametal.com
Украина Русский 800 502664 eu.techsupport@kennametal.com
Австралия Английский 1800 666 667 ap-kmt.techsupport@kennametal.com
Индия Английский 1 800 103 5227 in.techsupport@kennametal.com
Япония Английский 03 3820 2855 ap-kmt.techsupport@kennametal.com
Корея (Южная) Английский +82 2 2100 6100 ap-kmt.techsupport@kennametal.com
Малайзия Английский 1800 812 990 ap-kmt.techsupport@kennametal.com
Новая Зеландия Английский 0800 450 941 ap-kmt.techsupport@kennametal.com
Сингапур Английский 1800 6221031 ap-kmt.techsupport@kennametal.com
Тайвань Английский 0800 666 197 ap-kmt.techsupport@kennametal.com
Таиланд Английский 1800 4417820 ap-kmt.techsupport@kennametal.com
Легкий доступ к передовому опыту в области металлообработки!
Технические специалисты компании Kennametal, имеющей представительства по всему миру,
оказывают клиентам помощь в выборе инструмента из обширного ассортимента продукции и
предоставляют все необходимые рекомендации по его применению.
Страны Азиатско-
тихоокеанского
региона
kennametal.com kennametal.com
3
*Жителям Вьетнама и Филиппин обращаться в офис в Сингапуре.
Для поиска регионального официального дистрибьютора
Kennametal посетите наш сайт kennametal.com.
Регион Страна Горячая линия
отдела продаж Электронная почта
Северная Америка США +1 800 446 7738 FtMill.Service@kennametal.com
Канада +1 800 446 7738 toronto.service@kennametal.com
Мексика +1 888 402 4963 k-mx.service@kennametal.com
Аргентина +54 11 4719 0700 buenos-aires.ventas@kennametal.com
Бразилия +55 19 3936 9200 bra.marketing@kennametal.com
Чили +56 2 2264 1177 kennametalchile@kennametalchile.cl
Африка Египет +44 1384 408060 na.techsupport@kennametal.com
Южная Африка +27 11 748 9300 na.techsupport@kennametal.com
Европа Австрия +43 2236 3798980 brunn.sales@kennametal.com
Бельгия +32 0800 81 372 belgium.sales@kennametal.com
Чешская Республика +420 800 900 840 k-prha.sales@kennametal.com
Франция +33 1 60 12 81 00 info.fr@kennametal.com
Германия +49 6003 8277 0 rosbach.sales@kennametal.com
Великобритания +44 1384 408060 kingswinford.service@kennametal.com
Венгрия +36 96 618 150 gyoer.sales@kennametal.com
Ирландия +44 1384 408060 na.techsupport@kennametal.com
Италия +39 02 895 961 milano.vendite@kennametal.com
Люксембург +32 4 248 48 48 liege.sales@kennametal.com
Нидерланды +31 0800 44 33 201 netherlands.sales@kennametal.com
Польша +48 61 6656501 poland.service@kennametal.com
Португалия +351 22 4119 400 porto.service@kennametal.com
Россия +7 495 4115386 moscow.information@kennametal.com
Словакия +421 0800 044 053 k-eu-zilina.sales@kennametal.com
Испания +34 93 586 03 50 barcelona.service@kennametal.com
Турция +90 216 574 4780 tr.information@kennametal.com
Австралия +61 800 666 667 k-au.service@kennametal.com
Китай +86 400 889 2135 k-cn.service@kennametal.com
Индия +91 800 103 5138 k-bngl.information@kennametal.com
Индонезия +65 6265 9222 k-sg.sales@kennametal.com
Япония +81 3 3820 2855 k-jp.service@kennametal.com
Корея (Южная) +82 2 2109 6100 k-kr-service@kennametal.com
Малайзия +60 3 5569 9080 k-sg.sales@kennametal.com
Новая Зеландия +64 0800 536626 k-nz.service@kennametal.com
Сингапур* +65 62659222 k-sg.sales@kennametal.com
Тайвань +886 4 2350 1920 taiwan.service@kennametal.com
Таиланд +66 2 642 3455 k-sg.sales@kennametal.com
Центры обслуживания и продаж в разных странах мира
Страны Азиатско-
тихоокеанского
региона
Центральная и
Южная Америка
kennametal.com kennametal.com
4
Цифровой доступ к информации о комплектующих и
принадлежностях для обеспечения бесперебойной работы.
Посетите kennametal.com/novo и загрузите уже сегодня.
Это бесплатно!
Информация о комплектующих и принадлежностях
Потеряли винт? Хотите заменить изношенные прижимные клинья?
Нужно найти и повторно заказать эти комплектующие?
Вам нужны комплектующие, динамометрический ключ или насадка для подачи СОЖ? Нет ничего проще! Перейдите на kennametal.com
и найдите то, что вам нужно за считанные секунды. Введите номер по каталогу соответствующего инструмента, и он появится на экране.
Введите номер инструмента по каталогу
Выберите комплектующие и принадлежности
ШАГ 1
ШАГ 2
1
2
kennametal.com kennametal.com
5
Электронный каталог
3
1
2
Ознакомьтесь с нашим новым
электронным каталогом.
Скачайте приложение в магазине
Google Play™ или в App Store®
Не можете найти бумажный экземпляр нашего каталога?
Не стоит беспокоиться. Перейдите на сайт catalogs.kennametal.com.
Находите то, что вам нужно, смотрите видео, обменивайтесь страницами с другими, и все это на одном сайте! Перейдите на
страницу catalogs.kennametal.com, а, если вы хотите работать с каталогом на своем мобильном устройстве, просто
загрузите БЕСПЛАТНОЕ приложение для iOS или Android™.
1
2
3
1
2
3
Найдите то, что вам нужно
Посмотрите видео
Поделитесь с другими
kennametal.com kennametal.com
6
Точение
Область применения
Обрабатываемые материалы
PMKNS

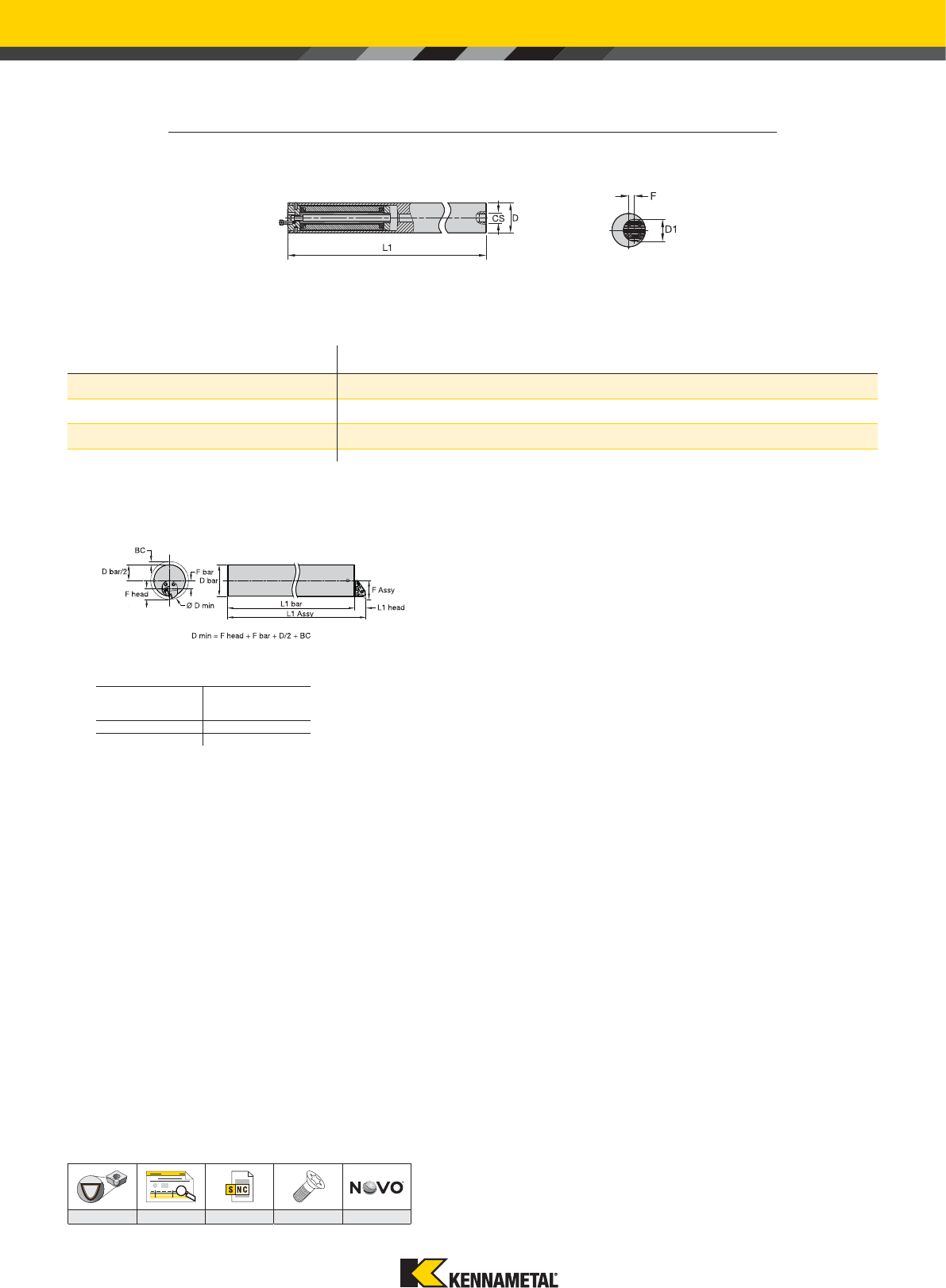

Антивибрационные
расточные оправки со
сменными головками
kennametal.com/Vibration-FreeBoringBars
Растачивание
Антивибрационные расточные оправки со сменными головками обеспечивают стабильность
и жесткость при растачивании с увеличенным вылетом, вплоть до 10 x D.
Антивибрационные расточные оправки полностью готовы к работе и не требуют
дополнительной настройки. Внутренний демпфирующий механизм гасит возникающие
вибрации, повышая жесткость оправки и стабильность обработки.
В этих антивибрационных расточных оправках используются новые сменные режущие
головки с рифлениями на присоединительной поверхности.
Обратное
растачивание
Снятие фаски
kennametal.com kennametal.com
7
Kenclamp™Kenlever™Крепление винтом
H-DCLN 95° H-PCLN 95° H-SCLC 95°
H-DDUN 93° H-PDUN 93° H-SDPC 62.5°
H-DTFN 90° H-PTFN 90° H-SDUC 93°
H-DVUN 93° H-STFC 90°
H-DWLN 95° H-SVUB 93°
H-SWLP 95°
Укороченные сменные режущие головки с внутренним подводом СОЖ
Укороченные режущие головки
снижают вес оправки в сборе
и гарантируют высокую
стабильность и повторяемость.
Рифления на базовых
поверхностях обеспечивают
надежное соединение.
Сменные головки с
внутренним подводом СОЖ
обеспечивают оптимальную
производительность пластин и
стойкость инструмента.
Внутренний демпфирующий механизм
устраняет вибрации при обработке,
обеспечивая высокий удельный съем металла
и большую глубину резания, высокое качество
обработанной поверхности и повышенную
производительность.
kennametal.com kennametal.com
8

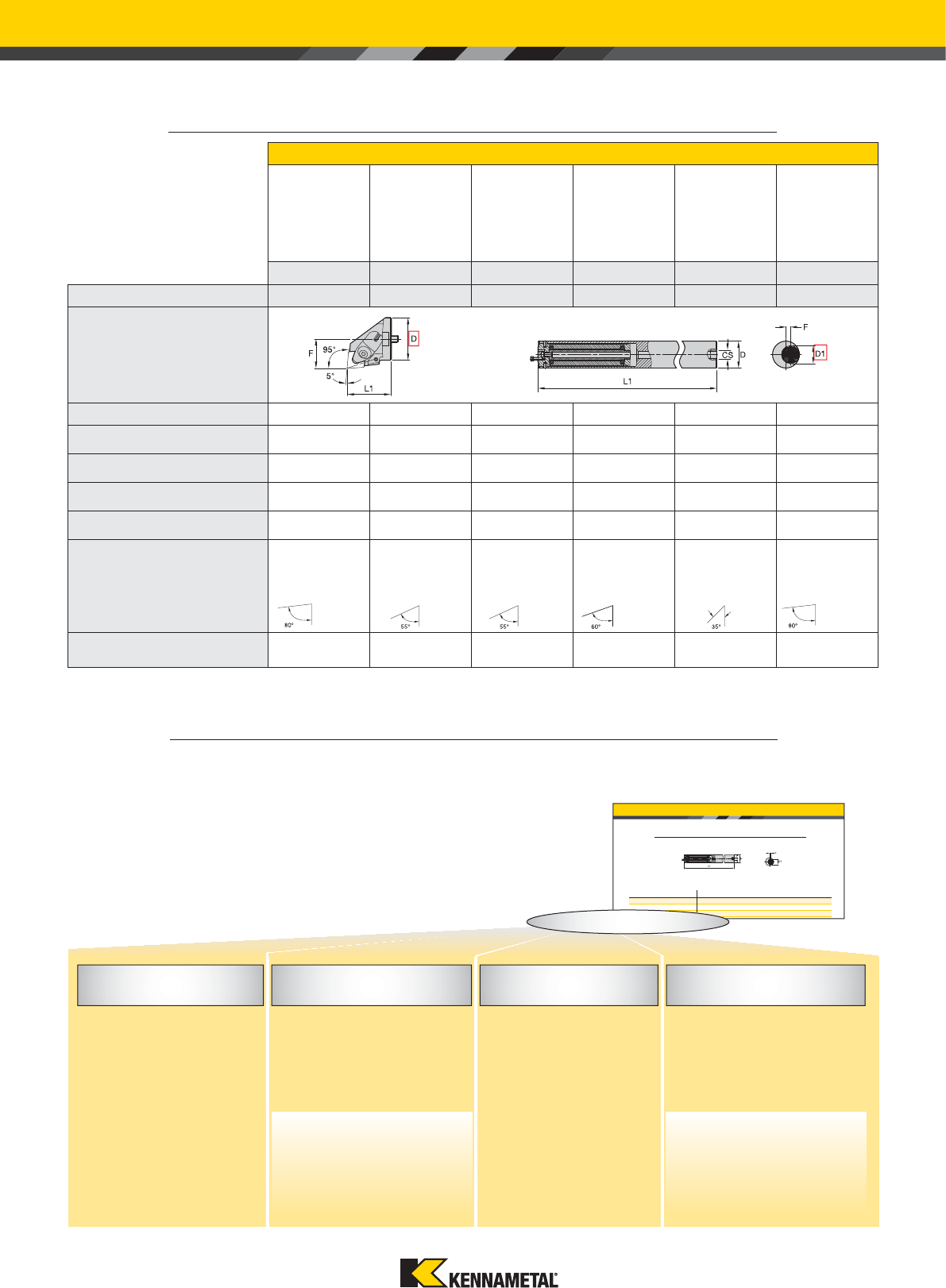

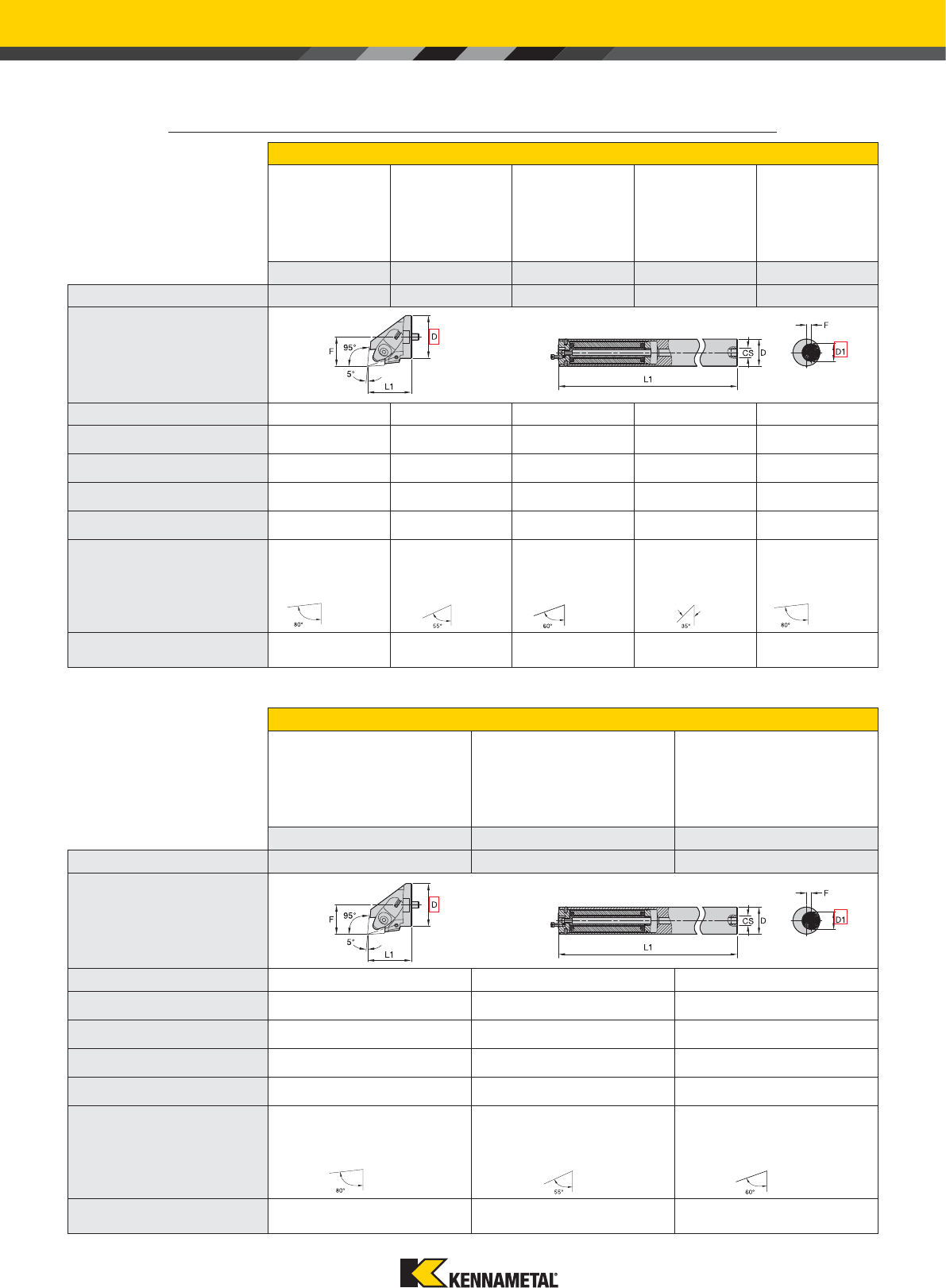

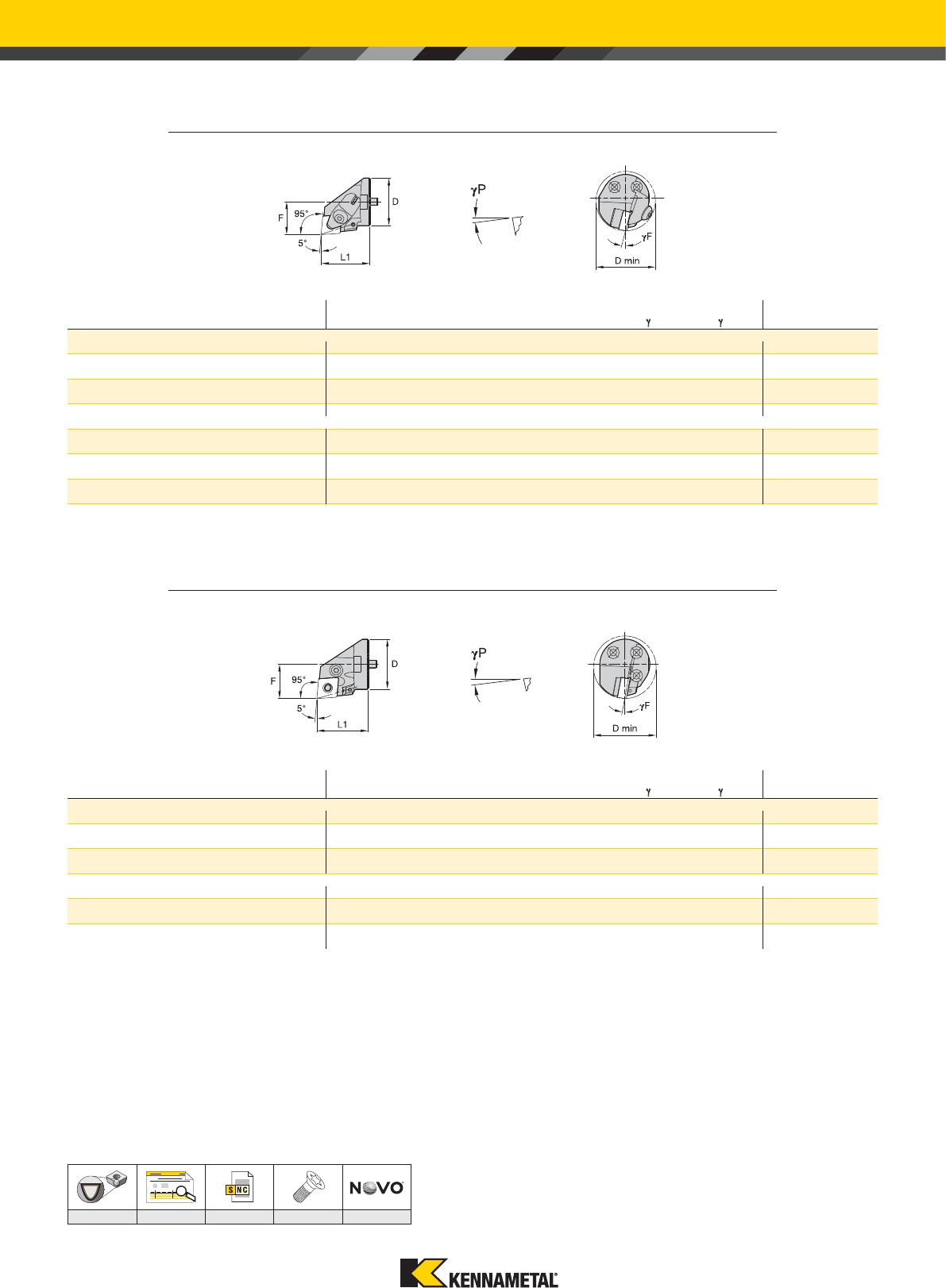

Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
РЕКОМЕНДАЦИИ ПО ВЫБОРУ
Крепление пластин типа D
H-DCLN H-DDUN H-DTFN H-DVUN H-DWLN
Стр.
16 17 18 19 19
Диаметр сменной головки
«D» = «D1» на антивибрационной
расточной оправке
Угол в плане
95° 93° 90° 93° 95°
Диаметр сменной головки [D]
32–50 мм 32–50 мм 40–50 мм 40–50 мм 32 мм
Минимальный диаметр отверстия
[DMIN]
40–63 мм 40–63 мм 50–63 мм 50–63 мм 40 мм
Расстояние от центра расточной
оправки до вершины пластины [F]
22–35 мм 22–35 мм 27–35 мм 27–35 мм 22 мм
Длина расточной головки [L1]
33–36 мм 33–39 мм 35–36 мм 35–36 мм 33 мм
Форма пластины
Эталонные пластины
CN..120408
CN..160612
CN..190612
DN..110408
DN..150408
DN..150608
TN..160408
TN..220408 VN..160408 WN..060408
Крепление пластин типа P
H-PCLN H-PDUN H-PTFN
Стр.
16 17 18
Диаметр сменной головки
«D» = «D1» на антивибрационной
расточной оправке
Угол в плане
95° 93° 90°
Диаметр сменной головки [D]
25–50 мм 25–50 мм 25–50 мм
Минимальный диаметр отверстия
[DMIN]
33–63 мм 32–63 мм 33–63 мм
Расстояние от центра расточной
оправки до вершины пластины [F]
17–35 мм 17–35 мм 17–35 мм
Длина расточной головки [L1]
26–36 мм 27–36 мм 25–36 мм
Форма пластины
Эталонные пластины
CN..090308
CN..120408
CN..160612
DN..110408
DN..150608 TN..160408
kennametal.com kennametal.com
9
Boring Bars Boring Bars
VIBRATION-FREE • STEEL BAR • THROUGH COOLANT
order number catalogue number D D1 L1 F CS kg
6517231 D25MHBB356 25 25 329,30 0,00 RP 1/4-19 1,21
6517232 D32MHBB448 32 32 414,98 0,00 RP 1/4-19 2,55
6517233 D40MHBB563 40 40 524,26 0,00 RP 1/4-19 5,18
6517234 D50MHBB702 50 40 663,78 5,00 RP 3/8-19 10,14
6517235 D60MHBB860 60 40 821,29 10,00 RP 3/8-19 18,08
6549456 D80MHBB1125 80 50 1089,64 13,10 RP 3/8-19 39,94
6549457 D100MHBB1445 100 50 1409,29 25,00 RP 3/8
-
19 81,20
Detail
10:1
Крепление пластин винтом
H-SCLC H-SDPC H-SDUC H-STFC H-SVUB H-SWLP
Стр.
20 20 21 21 22 22
Диаметр сменной головки
«D» = «D1» на антивибрационной
расточной оправке
Угол в плане
95° 62.5° 93° 90° 93° 95°
Диаметр сменной головки [D]
25–40 мм 25 мм 25–50 мм 25–40 мм 25–50 мм 25 мм
Минимальный диаметр отверстия
[DMIN]
32–50 мм 32 мм 32–63 мм 32–50 мм 32–63 мм 32 мм
Расстояние от центра расточной
оправки до вершины пластины [F]
17–27 мм 17 мм 17–35 мм 17–27 мм 17–35 мм 17 мм
Длина расточной головки [L1]
19–32 мм 18 мм 18–36 мм 18–32 мм 18–36 мм 18 мм
Форма пластины
Эталонные пластины
CCMT09T308
CCMT120408 DCMT070204 DCMT070204
DCMT11T308 TCMT16T308 VBMT110304
VBMT160408 WPMT040204
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
РЕКОМЕНДАЦИИ ПО ВЫБОРУ
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • РАСТОЧНЫЕ ОПРАВКИ •

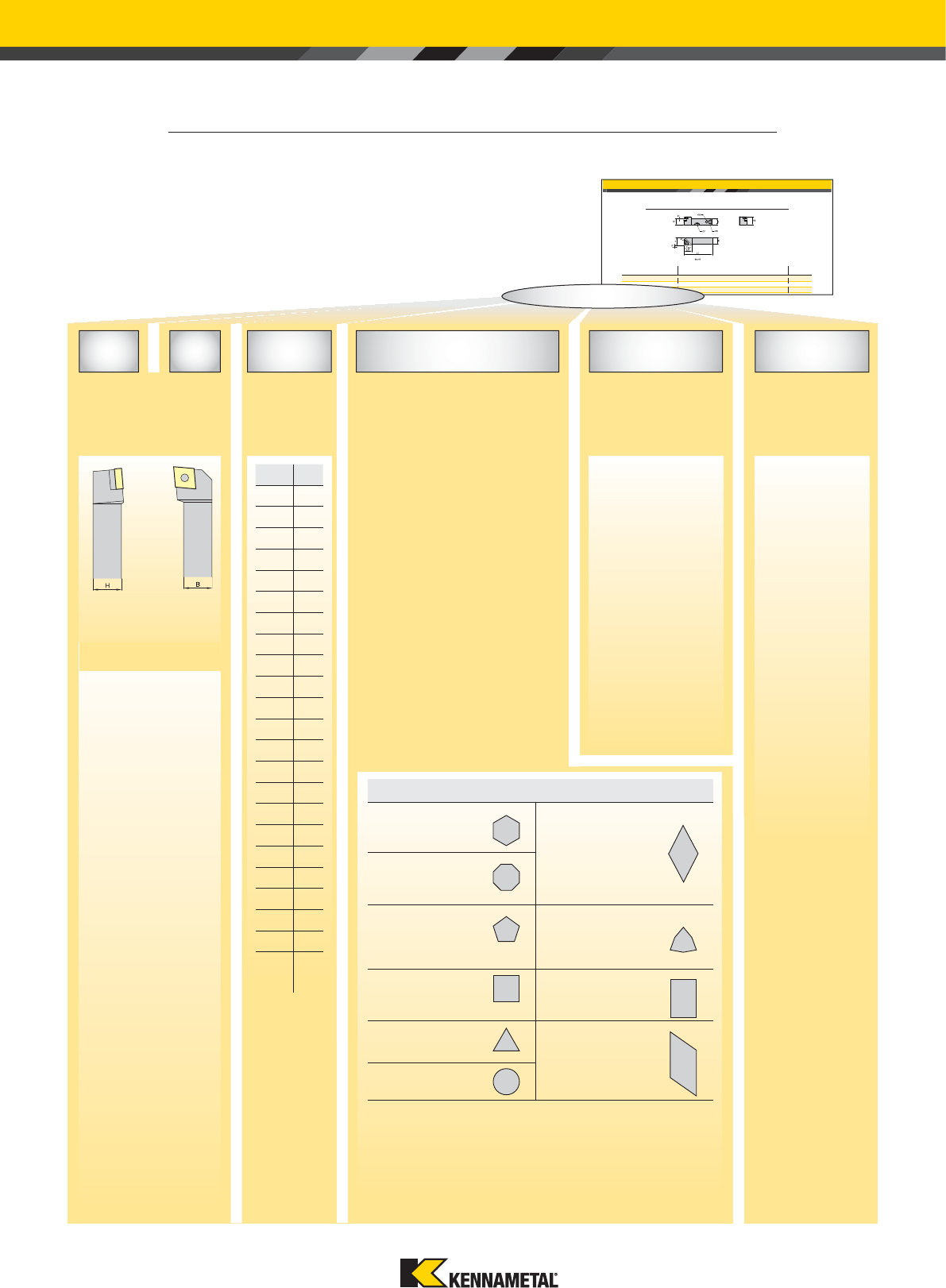

СИСТЕМА ОБОЗНАЧЕНИЯ
D25HBB356
D 25 HBB 356
Антивибрационная
оправка с подводом
СОЖ
Диаметр
оправки
Антивибрационная
расточная оправка
Общая длина
в сборе
Метрическая
система: двузначное число обозначает
диаметр оправки в
миллиметрах.
Метрическая
система: измеряется в миллиметрах при
использовании стандартной
сменной головки. Округляется
вверх или вниз до ближайшего
значения с шагом 0,5 мм.
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
kennametal.com kennametal.com
10
Boring Bars Boring Bars
VIBRATION-FREE • BOLT-ON HEADS • KENCLAMP™ • DCLN 95°
order number catalogue number D D min F L1 aF° aP° GI
right hand
6550556 H3240DCLNR12 32 40 22,0 32,6 -14.0 -5.0 CNMA120408
6550558 H4050DCLNR12 40 50 27,0 34,6 -12.0 -5.0 CNMA120408
6550560 H4050DCLNR16 40 50 27,0 35,6 -14.0 -5.0 CNMA160612
6550632 H5063DCLNR12 50 63 35,0 35,6 -12.0 -5.0 CNMA120408
6549432 H5063DCLNR16 50 63 35,0 35,6 -12.0 -5.0 CNMA160612
6549434 H5063DCLNR19 50 63 35,0 35,6 -12.0 -5.0 CNMA190612
left hand
6550557 H3240DCLNL12 32 40 22,0 32,6 -14.0 -5.0 CNMA120408
6550559 H4050DCLNL12 40 50 27
,
034
,
6 -12.0 -5.0 CNMA120408
Detail
Detail

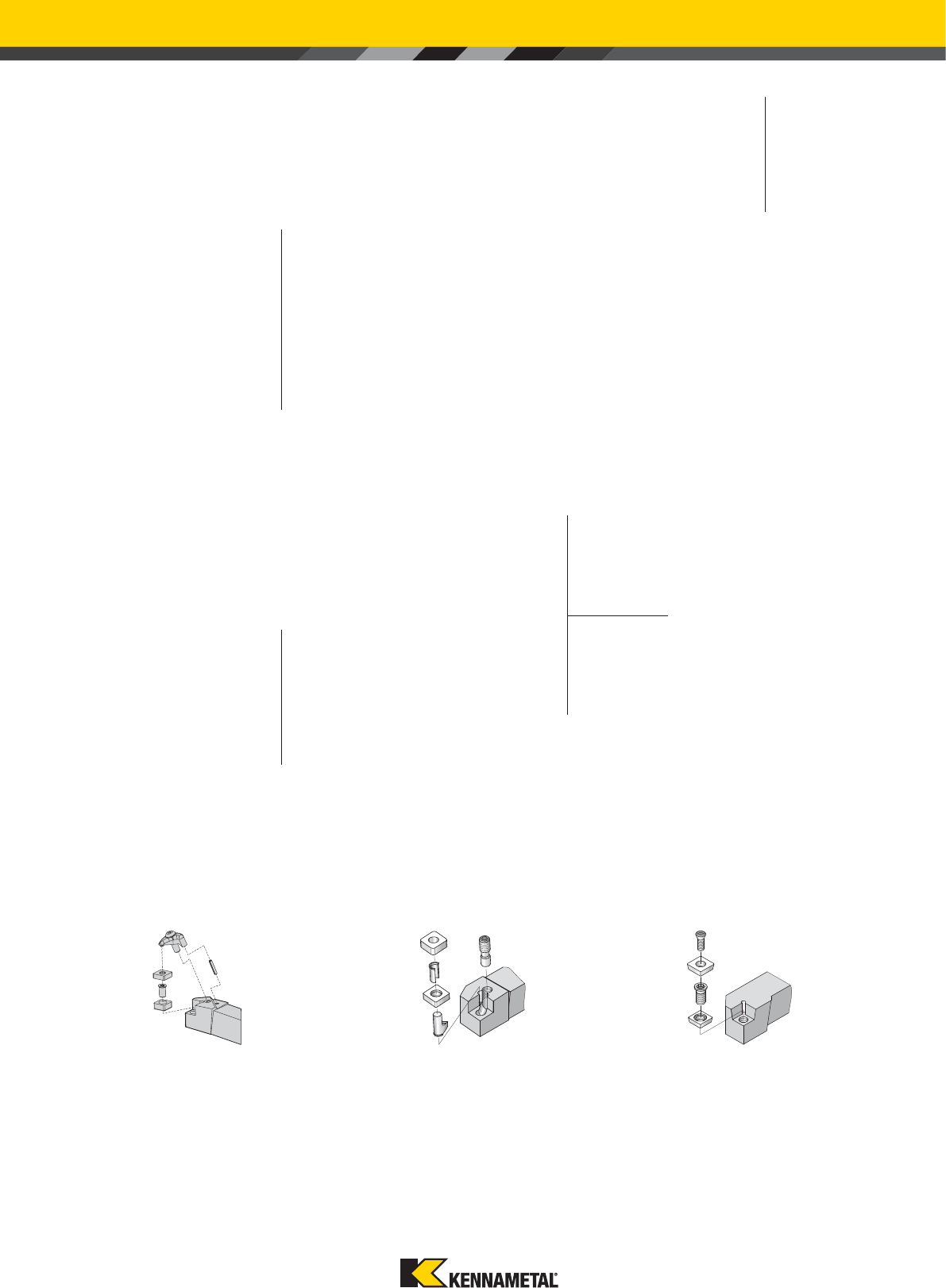

Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •

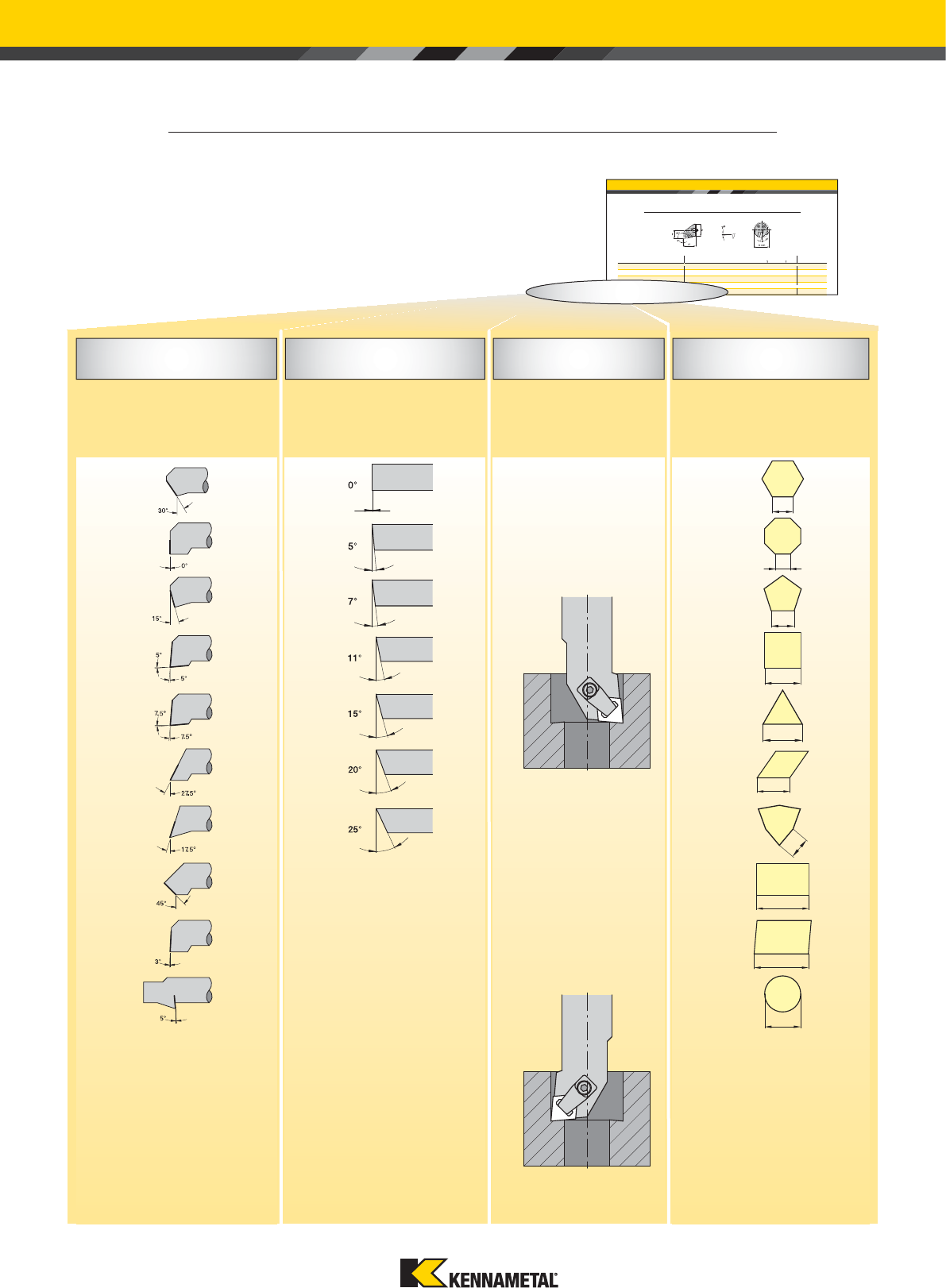

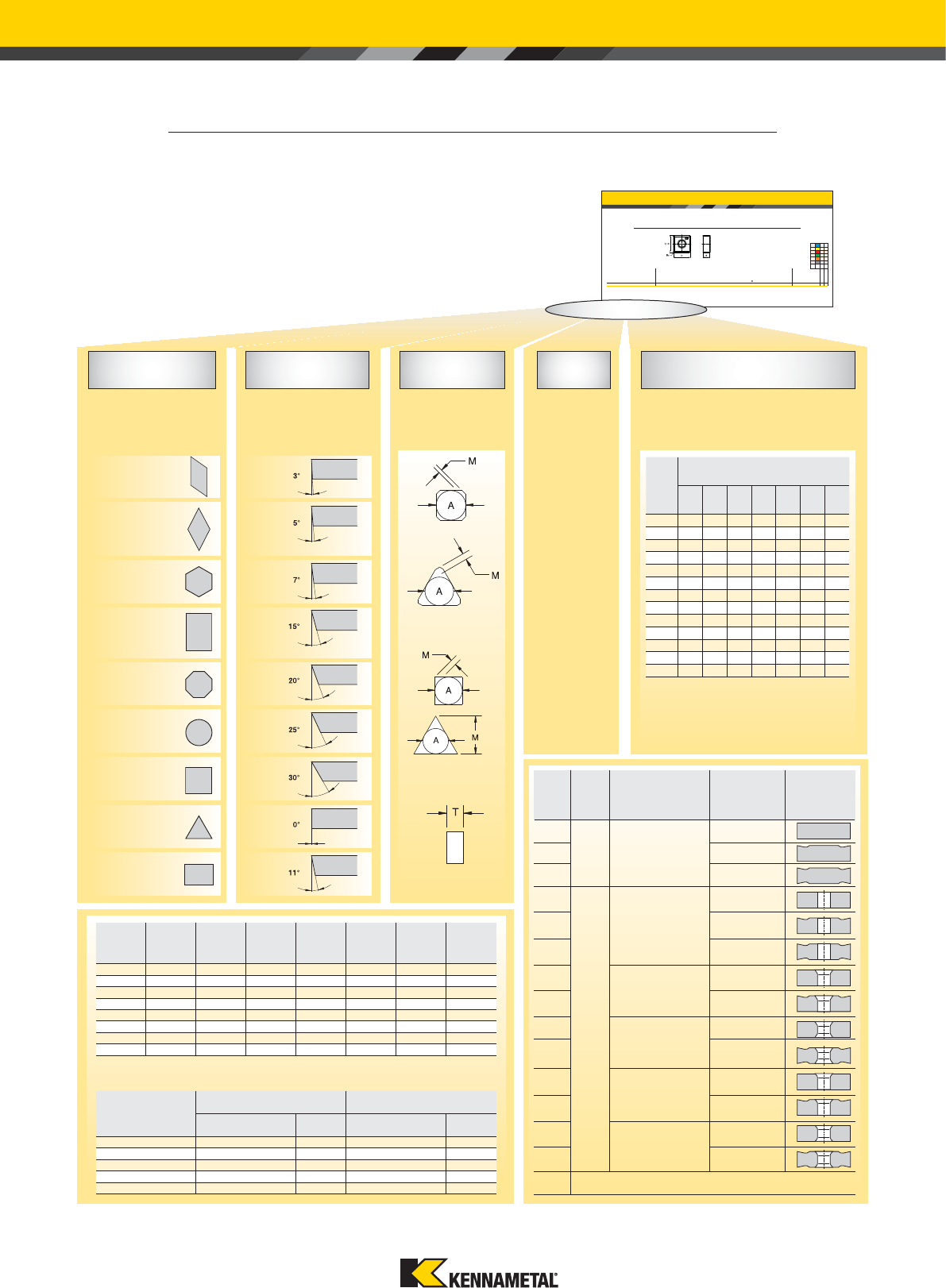

СИСТЕМА ОБОЗНАЧЕНИЯ
Каждый символ в номере по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
H3240DCNLR12
H3240 D C
Крепление
головки винтом
Диаметр
головки
Минимальный
диаметр отверстия
Способ крепления
пластины
Форма
пластины
Метрическая
система: двузначное
число обозначает
диаметр оправки в
миллиметрах.
C
A
B
N
C
D
DE
H
MK
L
S
M
O
P
P
R
S
T
V
W
Kendex
™
Режущие пластины Top Notch™
для контурной обработки
Kenclamp
™
Kenloc
™
Крепление винтом
Kenlever
™
kennametal.com kennametal.com
11
Boring Bars Boring Bars
VIBRATION-FREE • BOLT-ON HEADS • KENCLAMP™ • DCLN 95°
order number catalogue number D D min F L1 aF° aP° GI
right hand
6550556 H3240DCLNR12 32 40 22,0 32,6 -14.0 -5.0 CNMA120408
6550558 H4050DCLNR12 40 50 27,0 34,6 -12.0 -5.0 CNMA120408
6550560 H4050DCLNR16 40 50 27,0 35,6 -14.0 -5.0 CNMA160612
6550632 H5063DCLNR12 50 63 35,0 35,6 -12.0 -5.0 CNMA120408
6549432 H5063DCLNR16 50 63 35,0 35,6 -12.0 -5.0 CNMA160612
6549434 H5063DCLNR19 50 63 35,0 35,6 -12.0 -5.0 CNMA190612
left hand
6550557 H3240DCLNL12 32 40 22,0 32,6 -14.0 -5.0 CNMA120408
6550559 H4050DCLNL12 40 50 27
,
034
,
6 -12.0 -5.0 CNMA120408
Detail
Detail
(продолжение )
H3240DCNLR12
NLR12
Тип оправки
или угол в плане
Задний угол
пластины
Исполнение
инструмента
Длина
режущей кромки
пластины, L10
ENR = H
FB
Расточная оправка правого
исполнения
O
KC P
LPS
LD T
PE
CDE
M
V
QF W
S L = L
U
Расточная оправка левого
исполнения A
B
K
X R
D
L10
L10
L10
L10
L10
L10
L10
L10
L
R
L10
(пластины
типа Е)
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
СИСТЕМА ОБОЗНАЧЕНИЯ
kennametal.com kennametal.com
12
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СТАЛЬНАЯ ОПРАВКА •
ВНУТРЕННИЙ ПОДВОД СОЖ
AB
120 122 9 4 124
номер заказа номер по каталогу D D1 L1 F CS kg
6517231 D25MHBB356 25 25 329,30 0,00 RP 1/4-19 1,21
6517232 D32MHBB448 32 32 414,98 0,00 RP 1/4-19 2,55
6517233 D40MHBB563 40 40 524,26 0,00 RP 1/4-19 5,18
6517234 D50MHBB702 50 40 663,78 5,00 RP 3/8-19 10,14
6517235 D60MHBB860 60 40 821,29 10,00 RP 3/8-19 18,08
6549456 D80MHBB1125 80 50 1089,64 13,10 RP 3/8-19 39,94
6549457 D100MHBB1445 100 50 1409,29 25,00 RP 3/8-19 81,20
Вид
10:1
ПРИМЕЧАНИЕ: При использовании головки меньшего диаметра, чем диаметр оправки:
Минимальный диаметр отверстия = (F опр + F гол) + (0.5 x D опр) + Зазор в отверстии
Метрическая система
Диаметр
оправки
Зазор в
отверстии
32–50 мм 3 мм
50–100 мм 7 мм
kennametal.com kennametal.com
13
Расточные оправки Расточные оправки

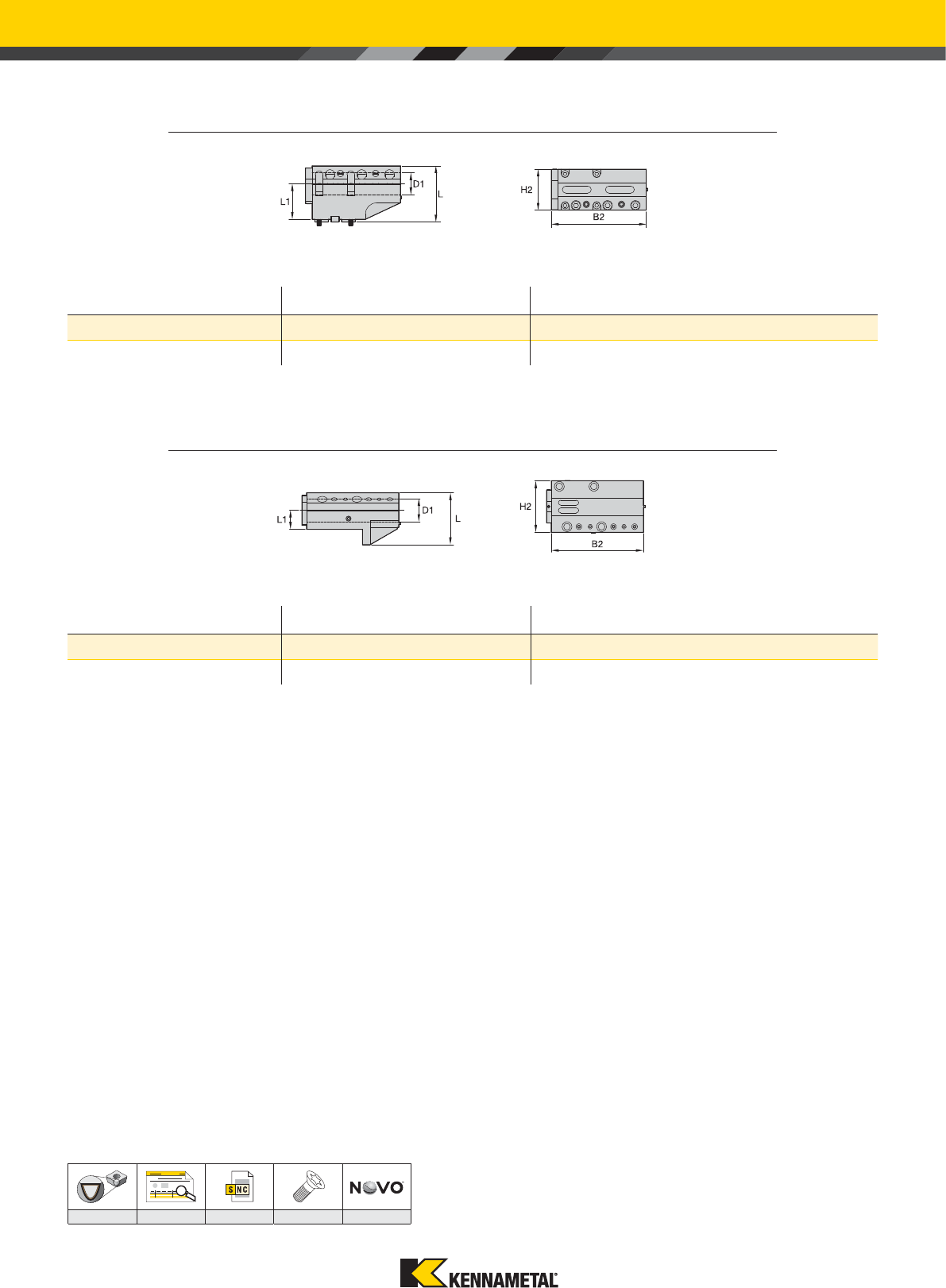

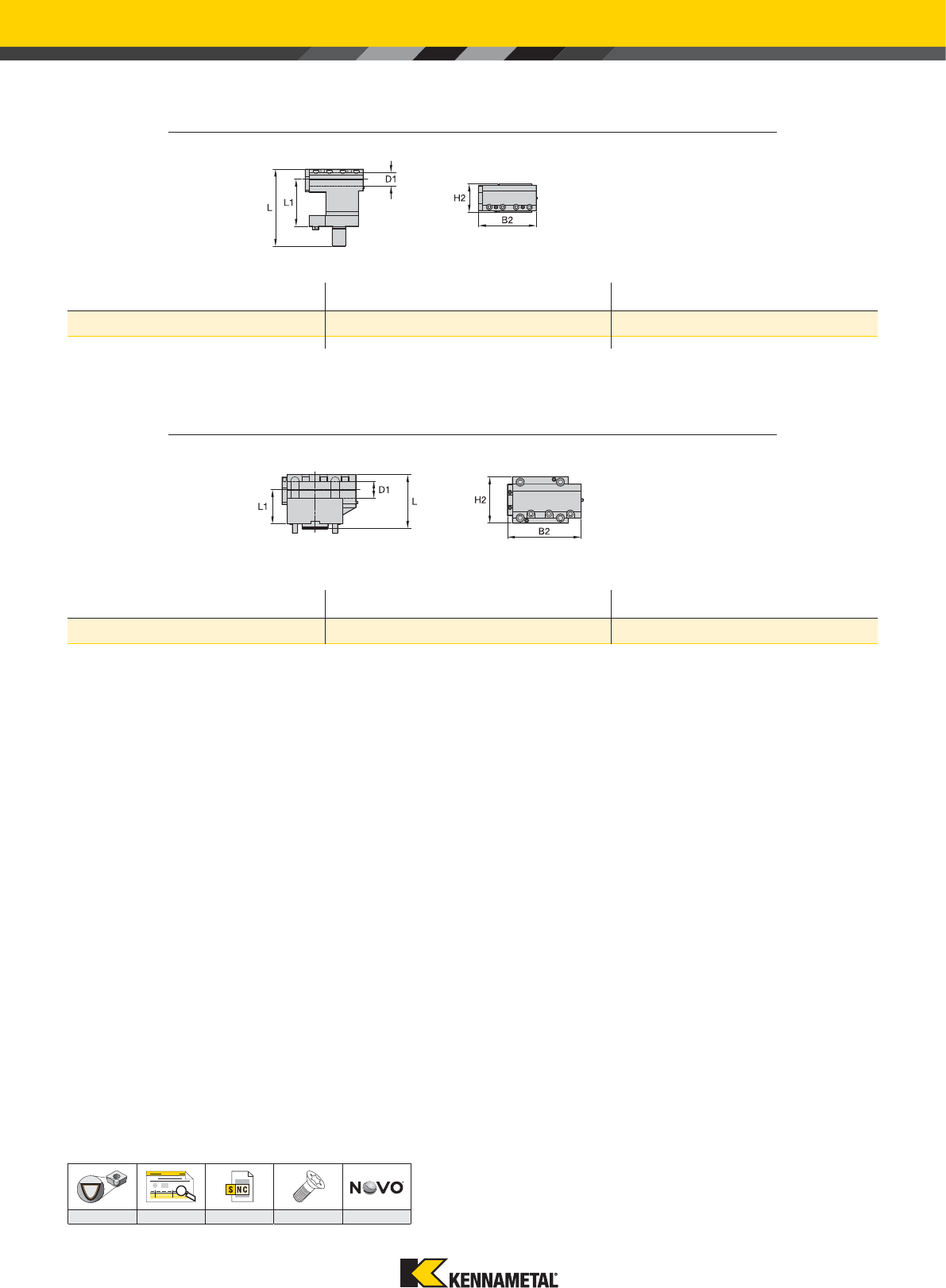

БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • РАЗРЕЗНОЙ
ИНСТРУМЕНТАЛЬНЫЙ БЛОК • MAZAK™
номер заказа номер по каталогу D1 L1 L H2 B2 серия
6423189 SB40QTN200M065 40 140 230,0 84,0 172,0 QTN200M
6423190 SB40QTN300M175 40 175 285,0 100,0 172,0 Nexus 300/350/400/450M
6423201 SB50QTN300M175 50 175 290,0 100,0 212,0 SQT28, 30, 300 - QT Nexus 300/350M, 400/450M
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • РАЗРЕЗНОЙ
ИНСТРУМЕНТАЛЬНЫЙ БЛОК • DMG MORI
номер заказа номер по каталогу D1 L1 L H2 B2 серия
6423204 SB40NL2000080 40 80 127,0 108,0 172,0 DMG Mori NL1500, NL2000, NL2500, NL3000, NT5400DCG
6423205 SB60NZX4000080 60 80 144,0 135,0 252,0 DMG Mori NZX4000080
Вид
Вид
AB
120 122 — 4 124
kennametal.com kennametal.com
14
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • РАЗЪЕМНЫЙ
ИНСТРУМЕНТАЛЬНЫЙ БЛОК • OKUMA™
номер заказа номер по каталогу D1 L1 L H2 B2 серия
6423221 SB40LB4000EX085 40 85 130,0 100,0 172,0 LB4000 EX (M,MY)
6423222 SB50LU35035 50 35 122,0 136,0 215,2 LU35, LB35 (2 AXIS)
6423223 SB60LU45050 60 50 120,0 134,0 252,0 LB45II & LU45
6423210 SB60LU45M050 60 50 135,0 134,0 252,0 LB45II & LU45/M
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • РАЗЪЕМНЫЙ
ИНСТРУМЕНТАЛЬНЫЙ БЛОК • DOOSAN™
номер заказа номер по каталогу D1 L1 L H2 B2 серия
6423207 SB40PU230M060 40 60 115,0 93,0 172,0 PUMA 230M, 240M, 280M, 1500, 2000, 2500SY&LSY, TT1500, 18
6423206 SB40L220M065 40 65 103,0 75,0 174,0 LYNX L220LM/M (BMT45 TURRET)
6423208 SB40PU300M072 40 70 139,0 110,0 172,0 PUMA 300M, MA, LMA, LM, LMB, MB, MC, LMC, MS (BMT65 TURRET)
6423209 SB60PU400MB060 60 60 150,0 120,0 252,0 PUMA 400MA, 400MB, 400LMA, 400LMB (BMT75 TURRET)
Вид
Вид
AB
120 122 — 4 124
kennametal.com kennametal.com
15
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • ПЕРЕХОДНЫЕ ВТУЛКИ
номер заказа номер по каталогу D D1 D2 L1 L LS
6423264 SL040025 40 25 50 10 170 160
6423263 SL040032 40 32 50 4 164 160
6423262 SL050032 50 32 60 4 204 200
6423261 SL050040 50 40 60 4 204 200
6423260 SL060032 60 32 70 4 244 240
6423259 SL060040 60 40 70 4 244 240
6423258 SL080050 80 50 90 6 326 320
6423256 SL080060 80 60 90 4 324 320
6423255 SL100060 100 60 110 4 404 400
6423254 SL100080 100 80 110 4 404 400
6423253 SL120080 120 80 138 8 395 387
6423252 SL120100 120 100 138 8 488 480
AB
120 122 — 4 124
kennametal.com kennametal.com
16
Расточные оправки Расточные оправки

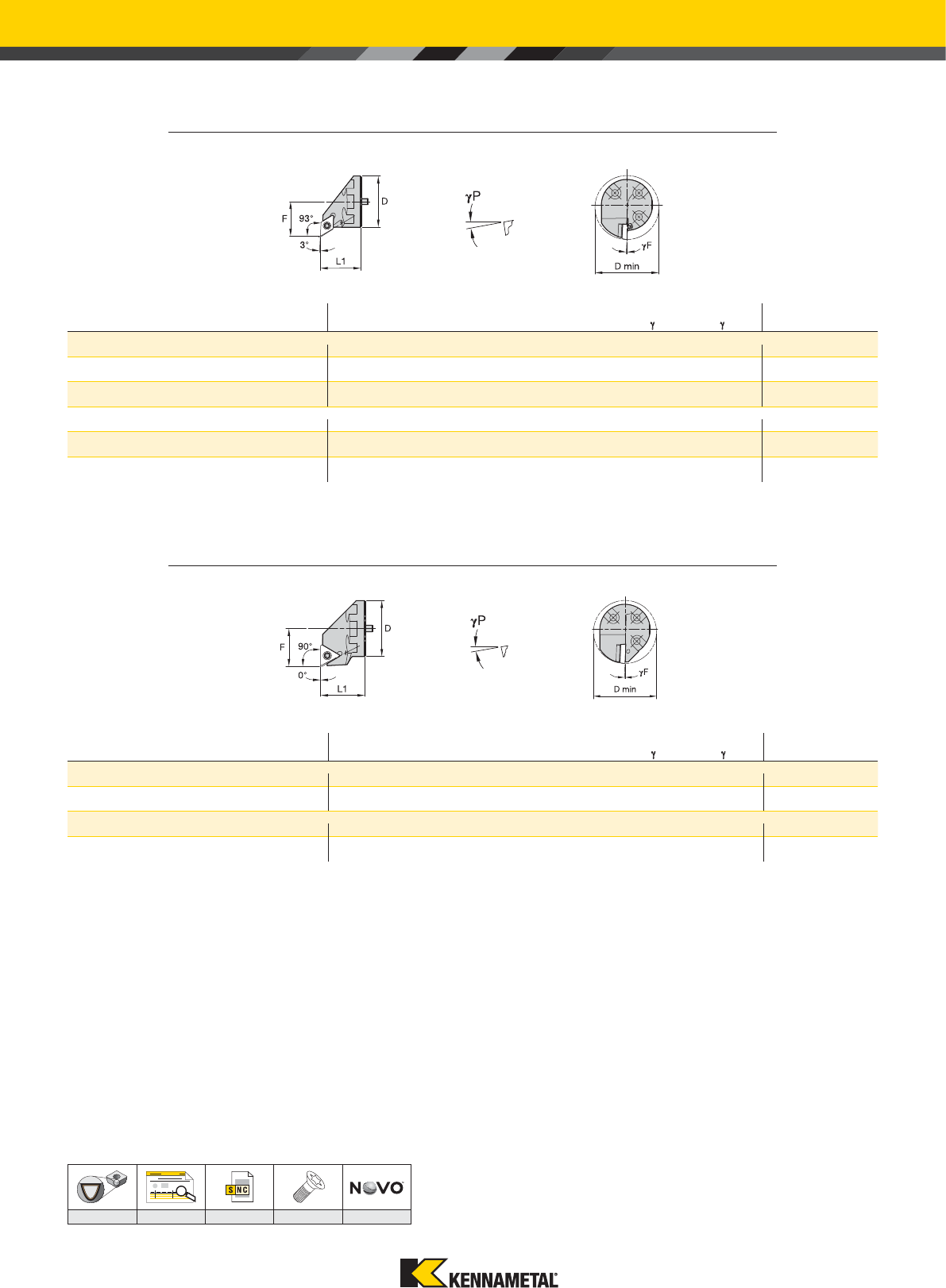

БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
KENCLAMP™ • DCLN 95°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6550556 H3240DCLNR12 32 40 22,0 32,6 -14.0 -5.0 CNMA120408
6550558 H4050DCLNR12 40 50 27,0 34,6 -12.0 -5.0 CNMA120408
6550560 H4050DCLNR16 40 50 27,0 35,6 -14.0 -5.0 CNMA160612
6550632 H5063DCLNR12 50 63 35,0 35,6 -12.0 -5.0 CNMA120408
6549432 H5063DCLNR16 50 63 35,0 35,6 -12.0 -5.0 CNMA160612
6549434 H5063DCLNR19 50 63 35,0 35,6 -12.0 -5.0 CNMA190612
левое исполнение
6550557 H3240DCLNL12 32 40 22,0 32,6 -14.0 -5.0 CNMA120408
6550559 H4050DCLNL12 40 50 27,0 34,6 -12.0 -5.0 CNMA120408
6550631 H4050DCLNL16 40 50 27,0 35,6 -14.0 -5.0 CNMA160612
6550633 H5063DCLNL12 50 63 35,0 35,6 -12.0 -5.0 CNMA120408
6549431 H5063DCLNL16 50 63 35,0 35,6 -12.0 -5.0 CNMA160612
6549433 H5063DCLNL19 50 63 35,0 35,6 -12.0 -5.0 CNMA190612

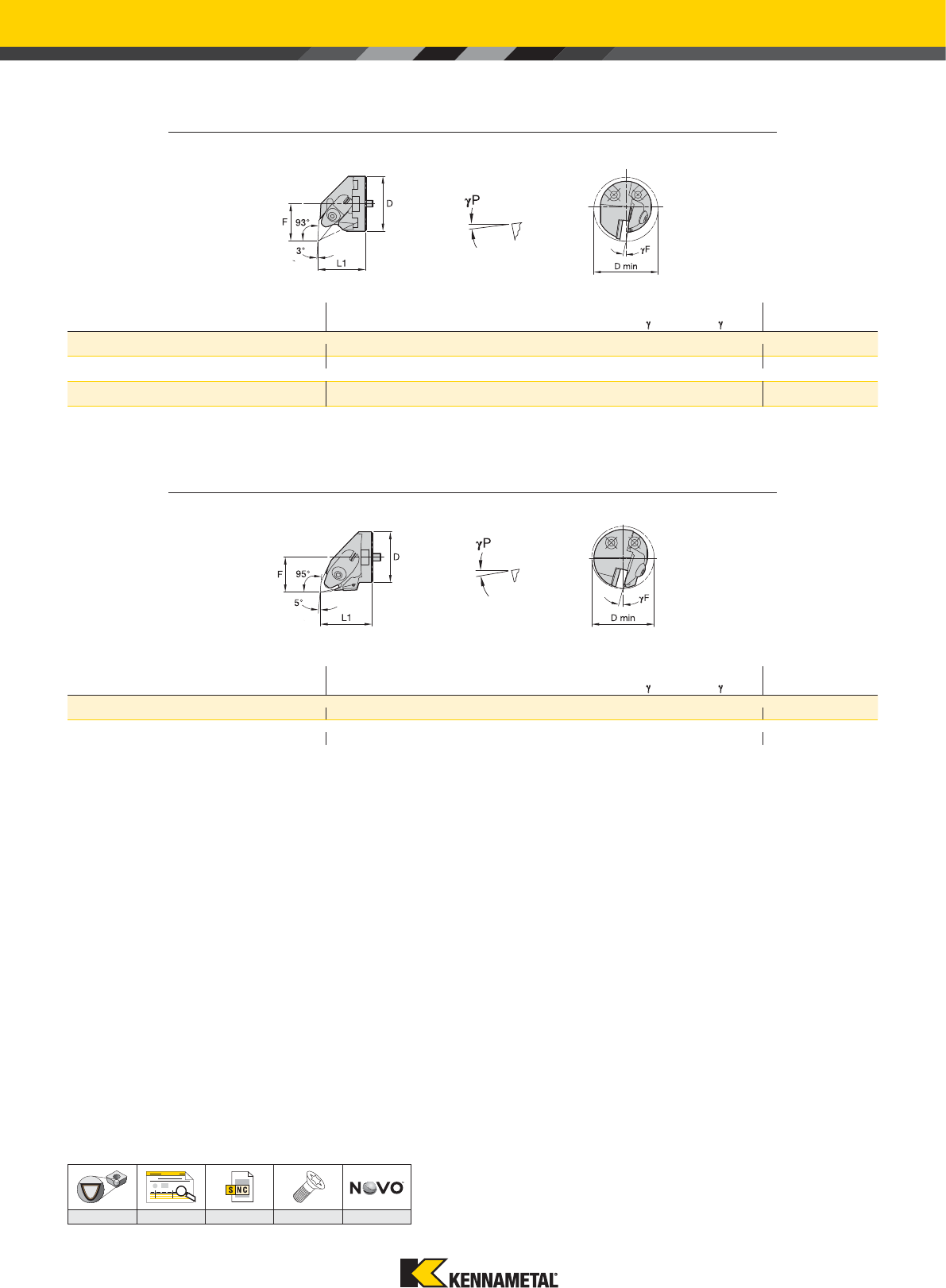

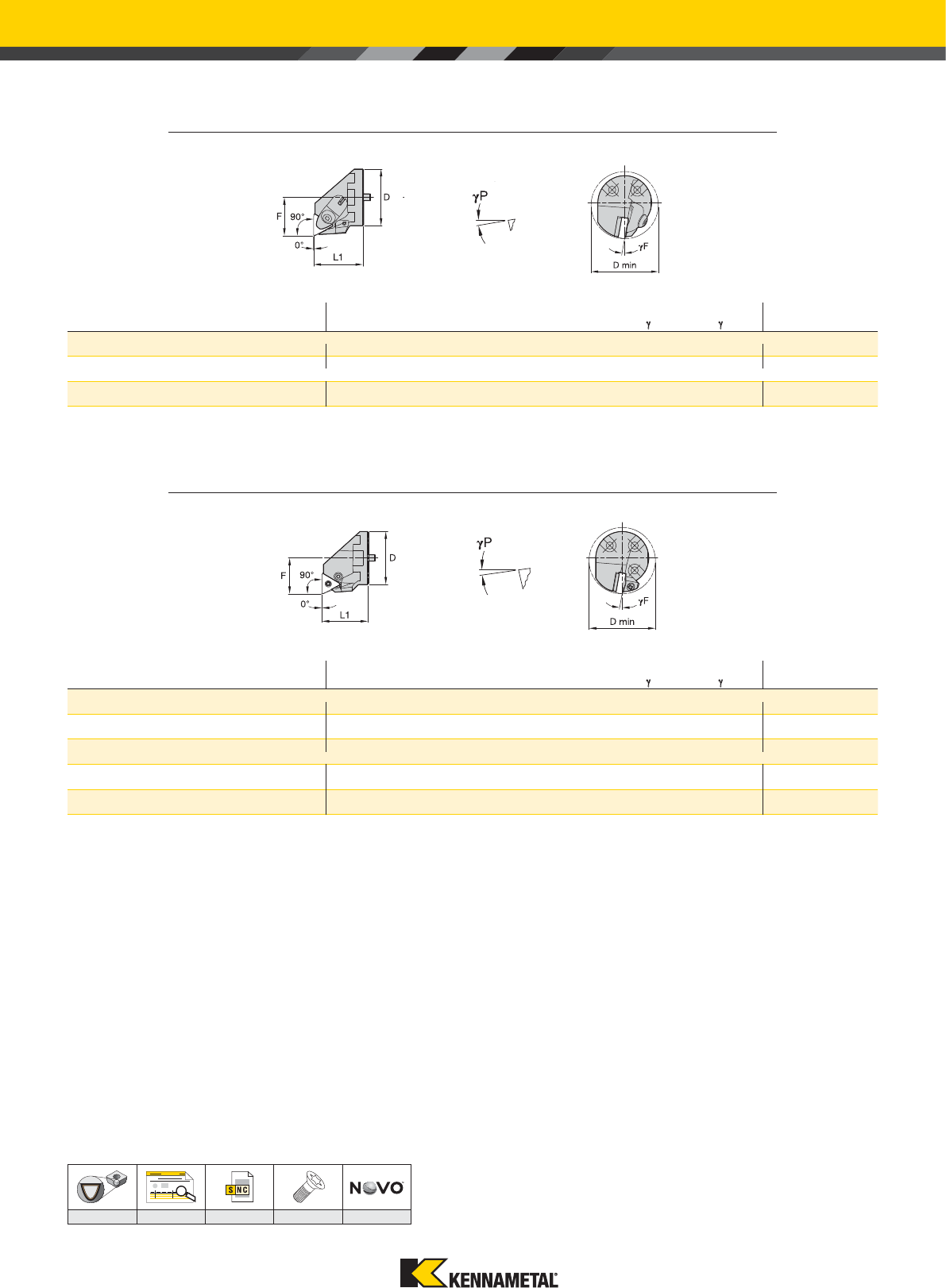

БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
KENLEVER™ • PCLN 95°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6549409 H2532PCLNR09 25 33 17,0 25,6 -10.0 -5.0 CNMA090308
6550656 H3240PCLNR12 32 40 22,0 32,6 -10.0 -5.0 CNMA120408
6550658 H4050PCLNR12 40 50 27,0 34,6 -10.0 -5.0 CNMA120408
6550660 H4050PCLNR16 40 50 27,0 34,6 -11.0 -5.0 CNMA160612
6549442 H5063PCLNR12 50 63 35,0 35,6 -10.0 -5.0 CNMA120408
левое исполнение
6549408 H2532PCLNL09 25 33 17,0 25,6 -10.0 -5.0 CNMA090308
6550657 H3240PCLNL12 32 40 22,0 32,6 -10.0 -5.0 CNMA120408
6550659 H4050PCLNL12 40 50 27,0 34,6 -10.0 -5.0 CNMA120408
6550671 H4050PCLNL16 40 50 27,0 34,6 -11.0 -5.0 CNMA160612
6549441 H5063PCLNL12 50 63 35,0 35,6 -10.0 -5.0 CNMA120408
AB
120 122 10 4 124
Вид
Вид
Вид
Вид
kennametal.com kennametal.com
17
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
KENCLAMP™ • DDUN 93°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6550634 H3240DDUNR11 32 40 22,0 32,6 -10.0 -5.0 DNMA110408
6550636 H4050DDUNR15 40 50 27,0 38,6 -10.0 -5.0 DNMA150408
6549436 H5063DDUNR15 50 63 35,0 35,6 -8.0 -5.0 DNMA150608
левое исполнение
6550635 H3240DDUNL11 32 40 22,0 32,6 -10.0 -5.0 DNMA110408
6550637 H4050DDUNL15 40 50 27,0 38,6 -10.0 -5.0 DNMA150408
6549435 H5063DDUNL15 50 63 35,0 35,6 -8.0 -5.0 DNMA150608
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
KENLEVER™ • PDUN 93°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6550672 H2532PDUNR11 25 32 17,0 26,6 -11.0 -5.0 DNMA110408
6550674 H3240PDUNR15 32 40 22,0 32,6 -12.0 -5.0 DNMA150608
6550676 H4050PDUNR15 40 50 27,0 34,6 -10.0 -5.0 DNMA150608
6549444 H5063PDUNR15 50 63 35,0 35,6 -10.0 -5.0 DNMA150608
левое исполнение
6550673 H2532PDUNL11 25 32 17,0 26,6 -11.0 -5.0 DNMA110408
6550675 H3240PDUNL15 32 40 22,0 32,6 -12.0 -5.0 DNMA150608
6550677 H4050PDUNL15 40 50 27,0 34,6 -10.0 -5.0 DNMA150608
6549443 H5063PDUNL15 50 63 35,0 35,6 -10.0 -5.0 DNMA150608
AB
120 122 10 4 124
Вид
Вид
Вид
Вид
kennametal.com kennametal.com
18
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
KENCLAMP™ • DTFN 90°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6550638 H4050DTFNR16 40 50 27,0 34,6 -10.0 -5.0 TNMA160408
6549438 H5063DTFNR22 50 63 35,0 35,6 -8.0 -5.0 TNMA220408
левое исполнение
6550639 H4050DTFNL16 40 50 27,0 34,6 -10.0 -5.0 TNMA160408
6549437 H5063DTFNL22 50 63 35,0 35,6 -8.0 -5.0 TNMA220408
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
KENLEVER™ • PTFN 90°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6549411 H2532PTFNR16 25 32 17,0 24,6 -12.0 -15.0 TNMA160408
6550678 H3240PTFNR16 32 40 22,0 32,6 -12.0 -5.0 TNMA160408
6550680 H4050PTFNR16 40 50 27,0 34,6 -10.0 -5.0 TNMA160408
6549446 H5063PTFNR16 50 63 35,0 35,6 -8.0 -5.0 TNMA160408
левое исполнение
6549410 H2532PTFNL16 25 32 17,0 24,6 -12.0 -15.0 TNMA160408
6550679 H3240PTFNL16 32 40 22,0 32,6 -12.0 -5.0 TNMA160408
6550681 H4050PTFNL16 40 50 27,0 34,6 -10.0 -5.0 TNMA160408
6549445 H5063PTFNL16 50 63 35,0 35,6 -8.0 -5.0 TNMA160408
AB
120 122 10 4 124
Вид
Вид
Вид
Вид
kennametal.com kennametal.com
19
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
KENCLAMP™ • DVUN 93°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6550640 H4050DVUNR16 40 50 27,0 34,6 -9.0 -4.0 VNMA160408
6549440 H5063DVUNR16 50 63 35,0 35,6 -9.0 -5.0 VNMA160408
левое исполнение
6550651 H4050DVUNL16 40 50 27,0 34,6 -9.0 -4.0 VNMA160408
6549439 H5063DVUNL16 50 63 35,0 35,6 -9.0 -5.0 VNMA160408
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
KENCLAMP • DWLN 95°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6550652 H3240DWLNR06 32 40 22,0 32,6 -14.0 -5.0 WNMA060408
левое исполнение
6550653 H3240DWLNL06 32 40 22,0 32,6 -14.0 -5.0 WNMA060408
AB
120 122 10 4 124
Вид
Вид
Вид
Вид
kennametal.com kennametal.com
20
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
КРЕПЛЕНИЕ ВИНТОМ • SCLC 95°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6549070 H2532SCLCR09 25 32 17,0 18,6 -3.0 0.0 CCMT09T308
6549392 H3240SCLCR09 32 40 22,0 22,6 -3.0 0.0 CCMT09T308
6549394 H4050SCLCR12 40 50 27,0 31,6 -3.0 0.0 CCMT120408
левое исполнение
6549391 H2532SCLCL09 25 32 17,0 18,6 -3.0 0.0 CCMT09T308
6549393 H3240SCLCL09 32 40 22,0 22,6 -3.0 0.0 CCMT09T308
6549395 H4050SCLCL12 40 50 27,0 31,6 -3.0 0.0 CCMT120408
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
КРЕПЛЕНИЕ ВИНТОМ • SDPC 62,5°
номер заказа номер по каталогу D D min F L1 L1A L1S aF° aP° GI
правое исполнение
6549413 H2532SDPCR07 25 32 17,0 17,6 3,5 21,2 -3.0 0.0 DCMT070204
левое исполнение
6549412 H2532SDPCL07 25 32 17,0 17,6 3,5 21,2 -3.0 0.0 DCMT070204
AB
120 122 10 4 124
Вид
Вид
Вид
Вид
kennametal.com kennametal.com
21
Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
КРЕПЛЕНИЕ ВИНТОМ • SDUC 93°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6549415 H2532SDUCR07 25 32 17,0 17,6 -3.0 0.0 DCMT070204
6549396 H2532SDUCR11 25 32 17,0 17,6 -3.0 0.0 DCMT11T308
6549398 H3240SDUCR11 32 40 22,0 22,6 -3.0 0.0 DCMT11T308
6549400 H4050SDUCR11 40 50 27,0 31,6 -3.0 0.0 DCMT11T308
6549448 H5063SDUCR11 50 63 35,0 35,6 -3.0 0.0 DCMT11T308
левое исполнение
6549414 H2532SDUCL07 25 32 17,0 17,6 -3.0 0.0 DCMT070204
6549397 H2532SDUCL11 25 32 17,0 17,6 -3.0 0.0 DCMT11T308
6549399 H3240SDUCL11 32 40 22,0 22,6 -3.0 0.0 DCMT11T308
6549401 H4050SDUCL11 40 50 27,0 31,6 -3.0 0.0 DCMT11T308
6549447 H5063SDUCL11 50 63 35,0 35,6 -3.0 0.0 DCMT11T308
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
КРЕПЛЕНИЕ ВИНТОМ • STFC 90°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6549417 H2532STFCR11 25 32 17,0 17,6 -2.0 0.0 TCMT110204
6549403 H3240STFCL16 32 40 22,0 24,6 -3.0 0.0 TCMT16T308
6549404 H4050STFCR16 40 50 27,0 31,6 -2.0 0.0 TCMT16T308
левое исполнение
6549416 H2532STFCL11 25 32 17,0 17,6 -2.0 0.0 TCMT110204
6549402 H3240STFCR16 32 40 22,0 24,6 -3.0 0.0 TCMT16T308
6549405 H4050STFCL16 40 50 27,0 31,6 -2.0 0.0 TCMT16T308
AB
120 122 10 4 124
Вид
Вид
Вид
Вид
kennametal.com kennametal.com
22

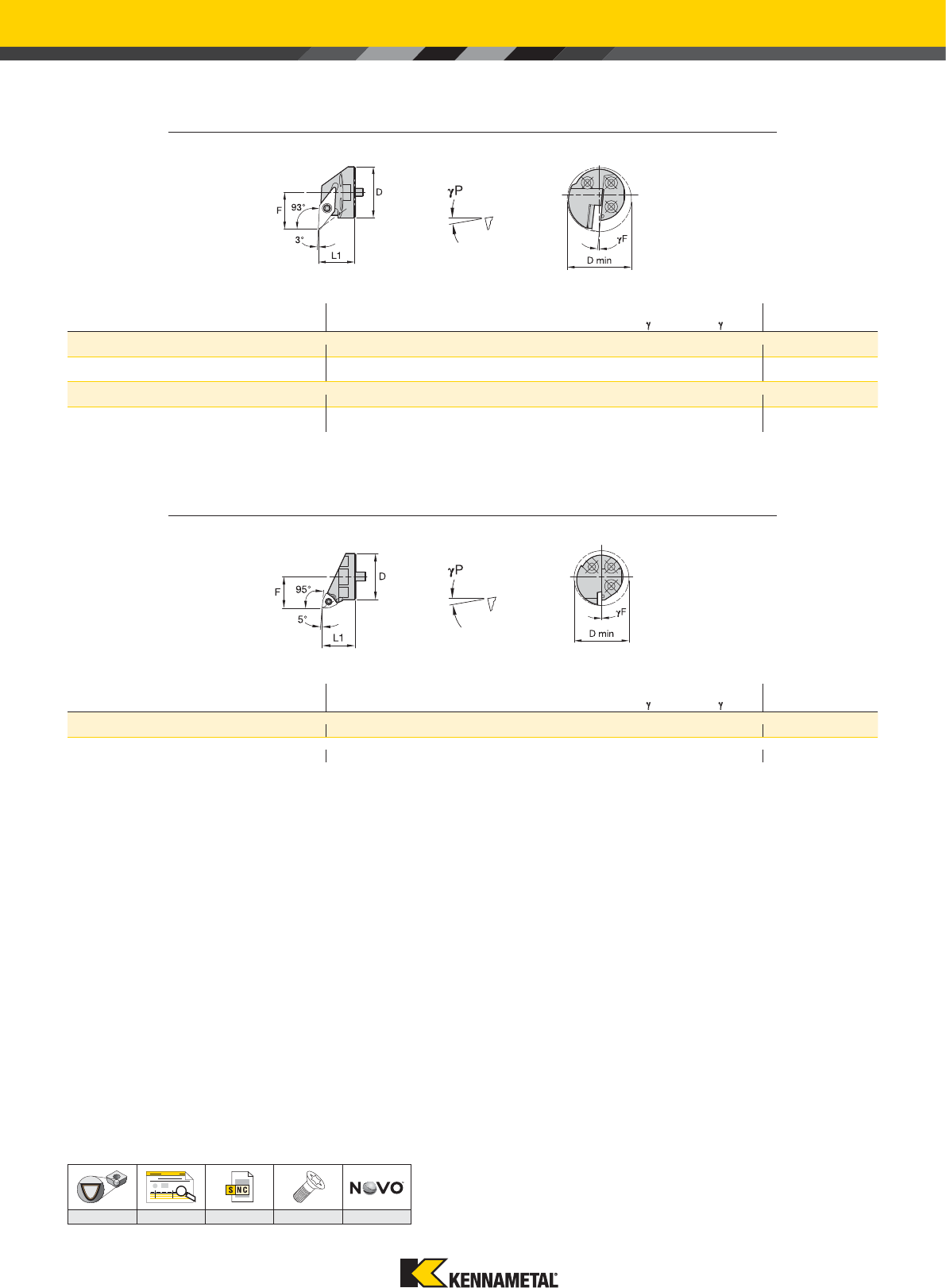

Расточные оправки Расточные оправки
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
КРЕПЛЕНИЕ ВИНТОМ • SVUB 93°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6549406 H2532SVUBR11 25 32 17,0 17,6 -5.0 0.0 VBMT110304
6549452 H3240SVUBR16 32 40 23,0 22,6 -6.0 0.0 VBMT160408
6549450 H5063SVUBR16 50 63 35,0 35,6 -3.0 0.0 VBMT160408
левое исполнение
6549407 H2532SVUBL11 25 32 17,0 17,6 -5.0 0.0 VBMT110304
6549451 H3240SVUBL16 32 40 23,0 22,6 -6.0 0.0 VBMT160408
6549449 H5063SVUBL16 50 63 35,0 35,6 -3.0 0.0 VBMT160408
БЕЗВИБРАЦИОННАЯ ОБРАБОТКА • СМЕННЫЕ ГОЛОВКИ •
КРЕПЛЕНИЕ ВИНТОМ • SWLP 95°
номер заказа номер по каталогу D D min F L1 aF° aP° GI
правое исполнение
6549419 H2532SWLPR04 25 32 17,0 17,6 0.0 0.0 WPMT040204
левое исполнение
6549418 H2532SWLPL04 25 32 17,0 17,6 0.0 0.0 WPMT040204
AB
120 122 10 4 124
Вид
Вид
Вид
Вид
kennametal.com kennametal.com
23
Точение
Область применения
Державки с внутренним
подводом СОЖ
Подрезка торца
Точение
Профильная
обработка
В державках ISO с внутренним подводом СОЖ подается именно туда,
где это необходимо.
Регулируемые наконечники для СОЖ направляют охлаждающую жидкость
непосредственно в зону резания, где образуется стружка.
Благодаря этому обеспечивается контролируемый и более эффективный отвод тепла,
максимальная стойкость инструмента и высокая надежность обработки.
В наличии имеются державки с внутренним подводом СОЖ с креплением пластин
винтом, а также с системами Kenlever™ и Kenloc™.
НОВИНКА!
kennametal.com/ISOHolders-Coolant
kennametal.com kennametal.com
24
CL R
Способ
крепления
пластины
Форма
пластины
Тип инструмента
или угол в плане
Задний угол
пластины
Исполнение
инструмента
Дополни-
тельная
информация
D
AA L N
B B
15°
M B
C C P
,
C
M
DD Q
,
P
E E R D
H F S E
C
KG U F
L H
,
V
,
M J Y
N
OK
P
R
S
S
T
V
P
W
R
L
N
ISO Державки ISO Державки

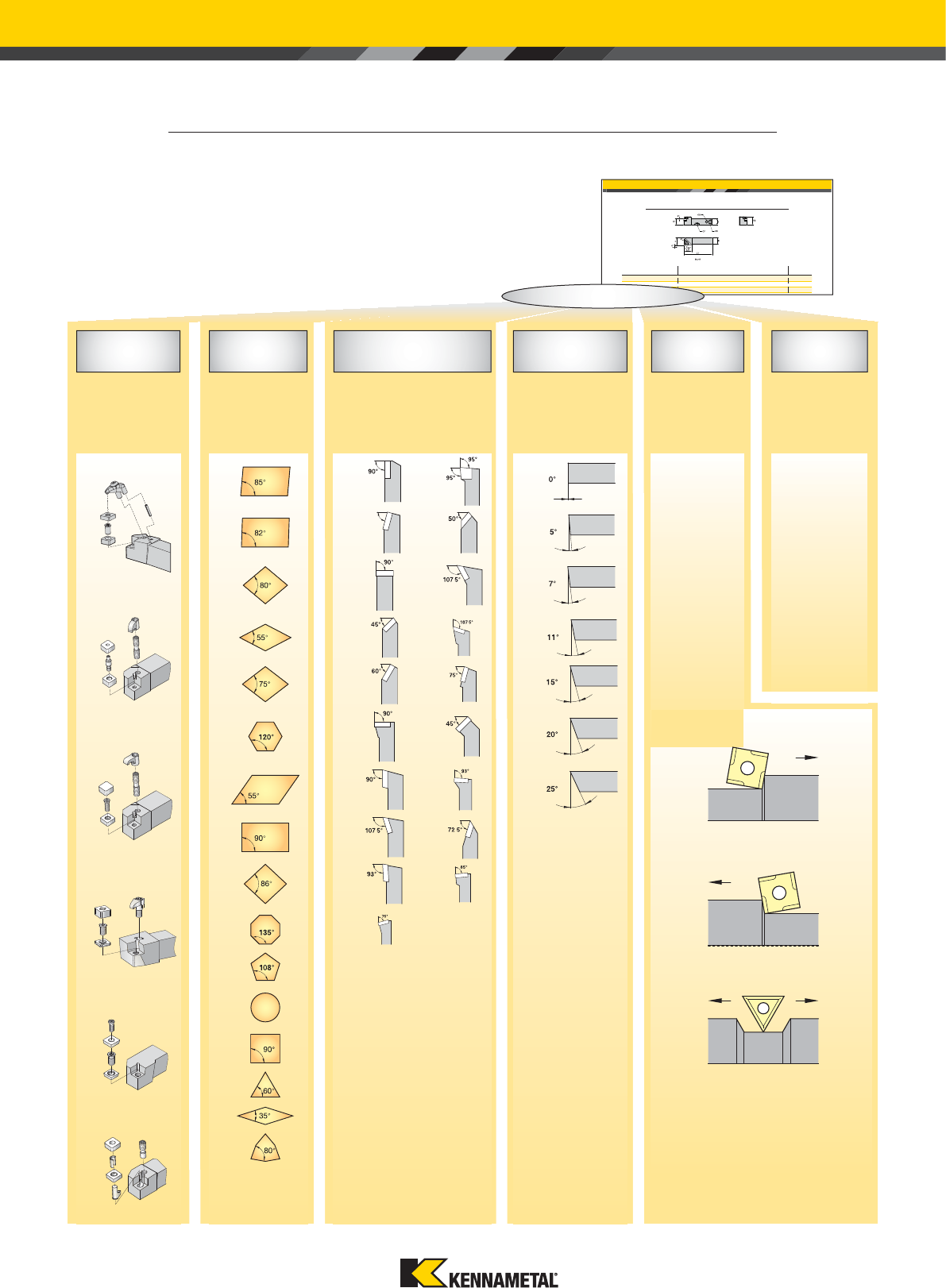

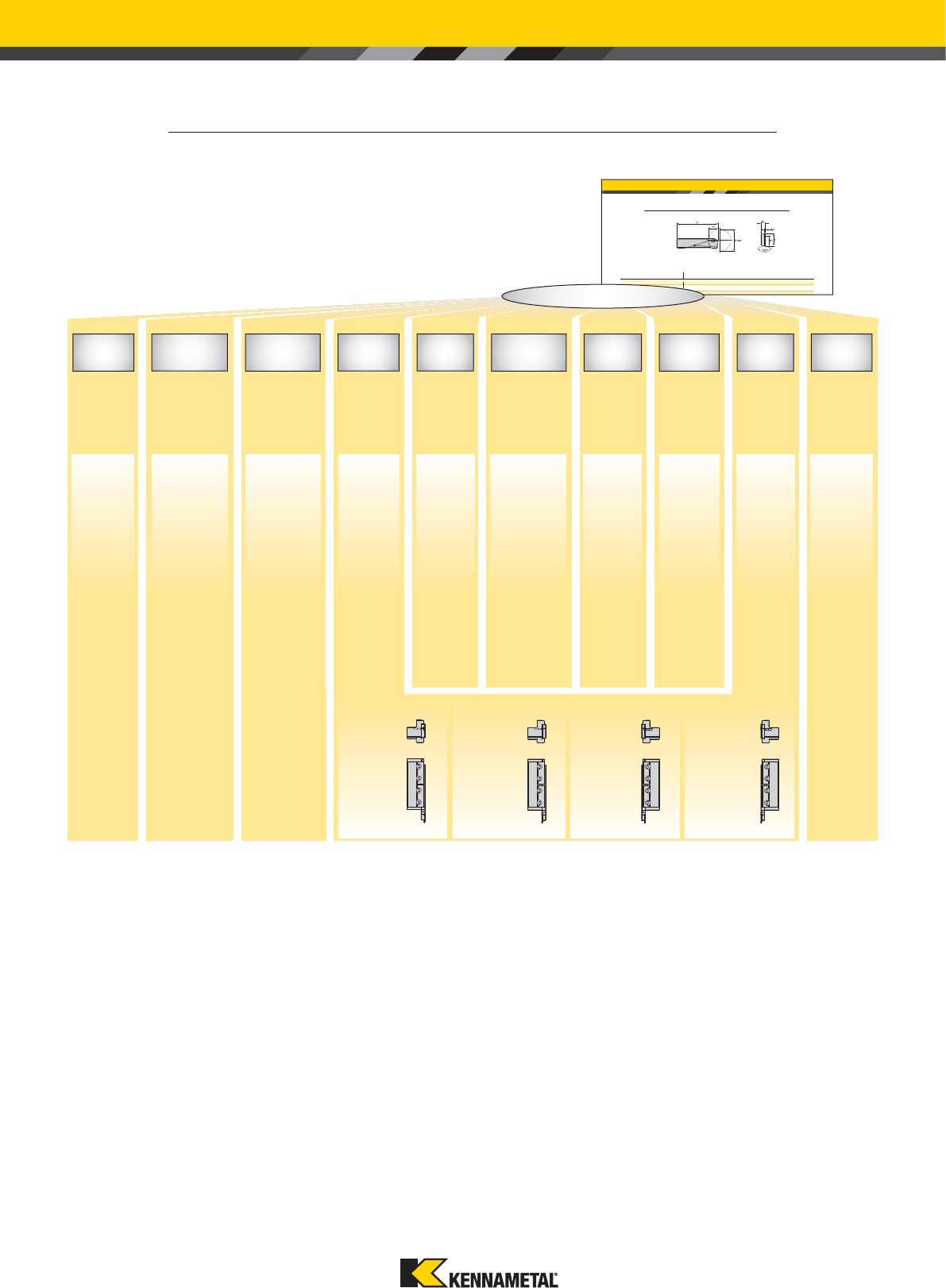

ISO ДЕРЖАВКИ • СИСТЕМА ОБОЗНАЧЕНИЯ
ISO Toolholders ISO Toolholders

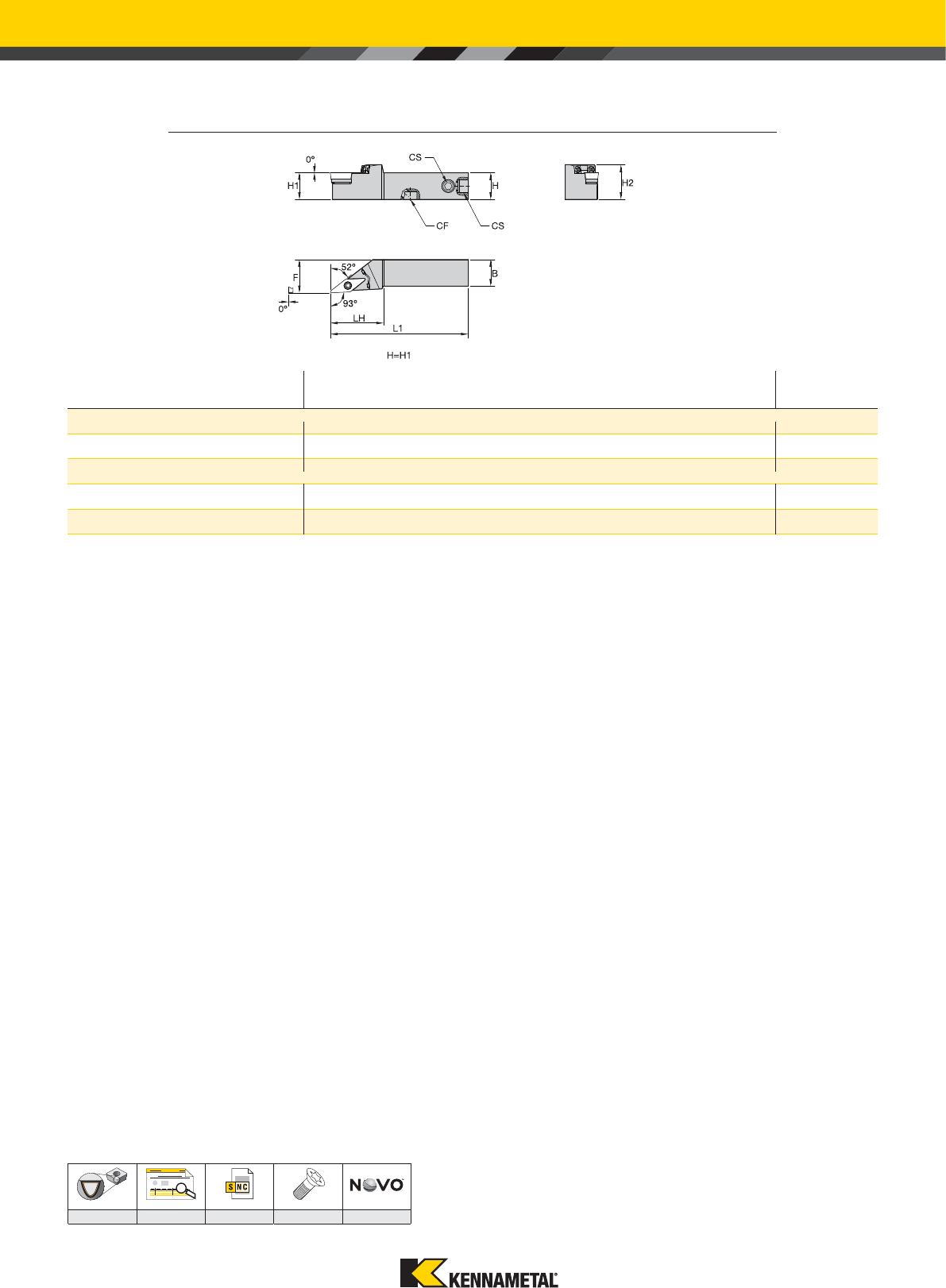

SCREW-ON • THROUGH COOLANT • SCLC 95°
order number catalogue number H B F L1 LH H2 CF CS GI
right hand
6475144 SCLCR2020X09C 20 20 25,0 88 24,5 26 G1/8 G1/8 CCMT09T308
6475145 SCLCR2525X09C 25 25 32,0 100 24,5 31 G1/8 G1/8 CCMT09T308
left hand
6475146 SCLCL2020X09C 20 20 25,0 88 24,5 26 G1/8 G1/8 CCMT09T308
6475147 SCLCL2525X09C 25 25 32,0 100 24,5 31 G1/8 G1/8 CCMT09T308
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Используйте следующие ключевые колонки и соответствующие изображения для упрощения
идентификации применяемых символов.
Kendex
™
Top Notch
™
контурная
обработка
Kenclamp
™
Kenloc
™
Крепление
винтом
Kenlever
™
R = Правое
исполнение
L = Левое
исполнение
N = Нейтральное
исполнение
C = Глубокое
гнездо для
керамической
пластины
S = Гнездо с
одной базовой
плоскостью
F = Цилиндрический
хвостовик без
смещения
SCLCR2020X09C
SC
kennametal.com kennametal.com
25
09
Размеры
хвостовика
Длина
инструмента
Размер
пластины
Дополнительная
информация
Толщина пластины
(дополнительно)
04 =4,76 мм
06 =6,35 мм
Седьмая и восьмая
позиции должны
быть представлены
двузначным числом,
которое указывает на
размеры поперечного
сечение державки.
• Если значение ширины
«B» или высоты
«H» представлено
однозначным числом,
перед ним будет стоять
0 (ноль).
Пример: 8,0 мм = 08
L1 ISO
32 A
40 B
50 C
60 D
70 E
80 F
90 G
100 H
110 J
125 K
140 L
150 M
160 N
170 P
180 Q
200 R
250 S
300 T
350 U
400 V
450 W
500 Y
Спец-
иальная
конст-
рукция
X
ISO Державки ISO Державки
ISO ДЕРЖАВКИ • СИСТЕМА ОБОЗНАЧЕНИЯ
(продолжение)
ISO Toolholders ISO Toolholders
SCREW-ON • THROUGH COOLANT • SCLC 95°
order number catalogue number H B F L1 LH H2 CF CS GI
right hand
6475144 SCLCR2020X09C 20 20 25,0 88 24,5 26 G1/8 G1/8 CCMT09T308
6475145 SCLCR2525X09C 25 25 32,0 100 24,5 31 G1/8 G1/8 CCMT09T308
left hand
6475146 SCLCL2020X09C 20 20 25,0 88 24,5 26 G1/8 G1/8 CCMT09T308
6475147 SCLCL2525X09C 25 25 32,0 100 24,5 31 G1/8 G1/8 CCMT09T308
Длина режущей кромки L10
HШестигранная
120° CРомбовидная
80°
D55°
OВосьмигранная
135°
E75°
M86°
V35°
PПятигранная
108°
W
Треугольная
80°
с увеличенным
углом при
вершине
SКвадратная
90°
LПрямоугольная
90°
TТреугольная
60° AПараллелограмм
85°
RКруглая
—
B82°
K55°
KC = Kenclamp
™
H4 = Система крепления
Wedgelock
™
M = Система крепления
MTS для пластин из
керамики и PcBN
C = Сквозное отверстие
SCLCR2020X09C
20 20 X C
kennametal.com kennametal.com
26
Державки ISO Державки ISO

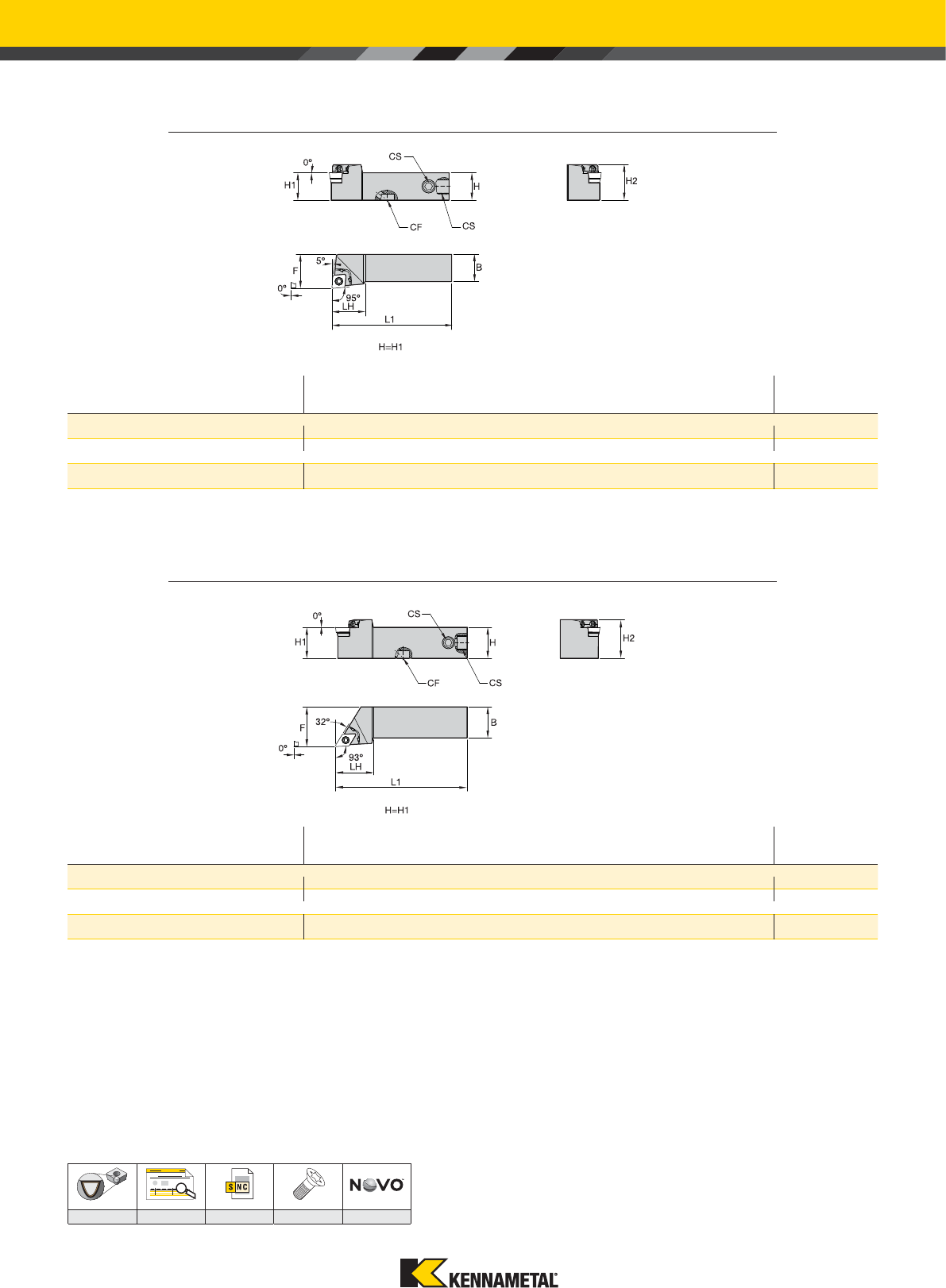

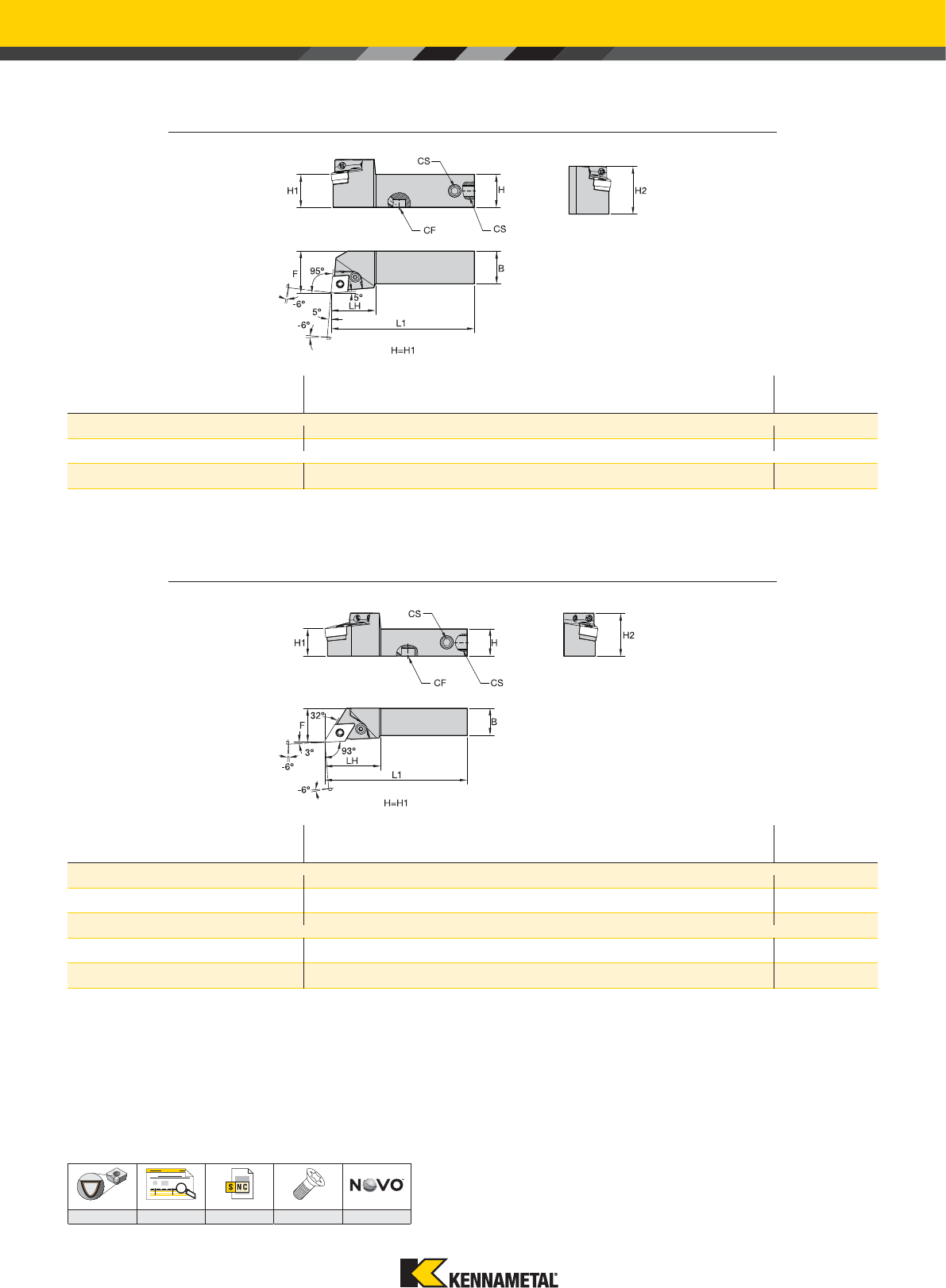

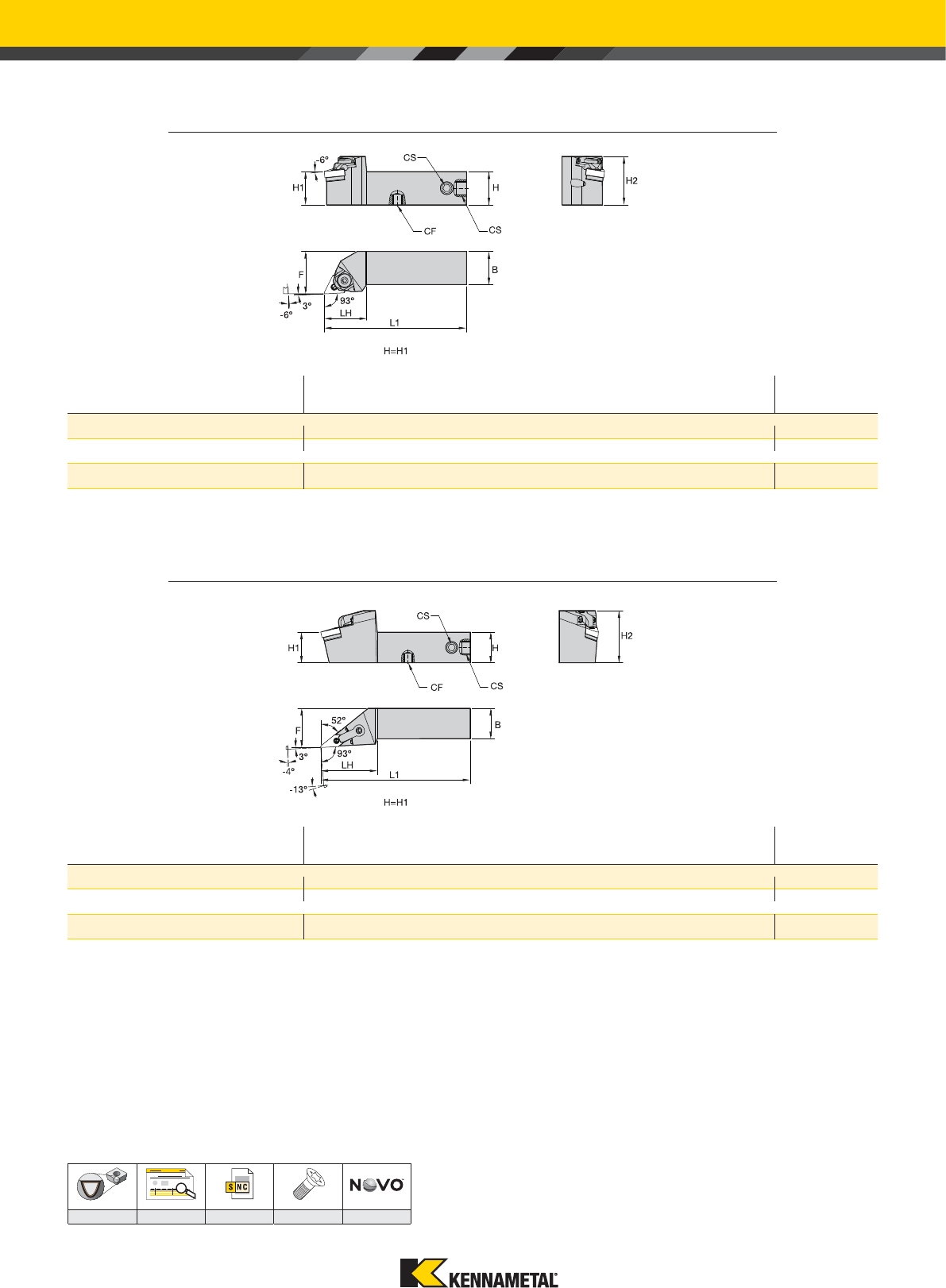

KENLEVER™ • ВНУТРЕННИЙ ПОДВОД СОЖ • PCLN 95°
номер заказа номер по каталогу H B F L1 LH H2 CF CS GI
правое исполнение
6475062 PCLNR2020X12C 20 20 25,0 97 34,0 32 G1/8 G1/8 CNMA120408
6475063 PCLNR2525X12C 25 25 32,0 109 34,0 37 G1/8 G1/8 CNMA120408
левое исполнение
6475064 PCLNL2020X12C 20 20 25,0 97 34,0 32 G1/8 G1/8 CNMA120408
6475065 PCLNL2525X12C 25 25 32,0 109 34,0 37 G1/8 G1/8 CNMA120408
KENLEVER • ВНУТРЕННИЙ ПОДВОД СОЖ • PDJN 93°
номер заказа номер по каталогу H B F L1 LH H2 CF CS GI
правое исполнение
6475066 PDJNR2020X11C 20 20 25,0 96 33,0 32 G1/8 G1/8 DNMA110408
6475067 PDJNR2020X15C 20 20 25,0 104 41,0 32 G1/8 G1/8 DNMA150608
6475068 PDJNR2525X11C 25 25 32,0 108 33,0 37 G1/8 G1/8 DNMA110408
6475069 PDJNR2525X15C 25 25 32,0 116 41,0 37 G1/8 G1/8 DNMA150608
левое исполнение
6475070 PDJNL2020X11C 20 20 25,0 96 33,0 32 G1/8 G1/8 DNMA110408
6475111 PDJNL2020X15C 20 20 25,0 104 41,0 32 G1/8 G1/8 DNMA150608
6475112 PDJNL2525X11C 25 25 32,0 108 33,0 37 G1/8 G1/8 DNMA110408
6475113 PDJNL2525X15C 25 25 32,0 116 41,0 37 G1/8 G1/8 DNMA150608
AB
120 122 24 4 124
kennametal.com kennametal.com
27
Державки ISO Державки ISO

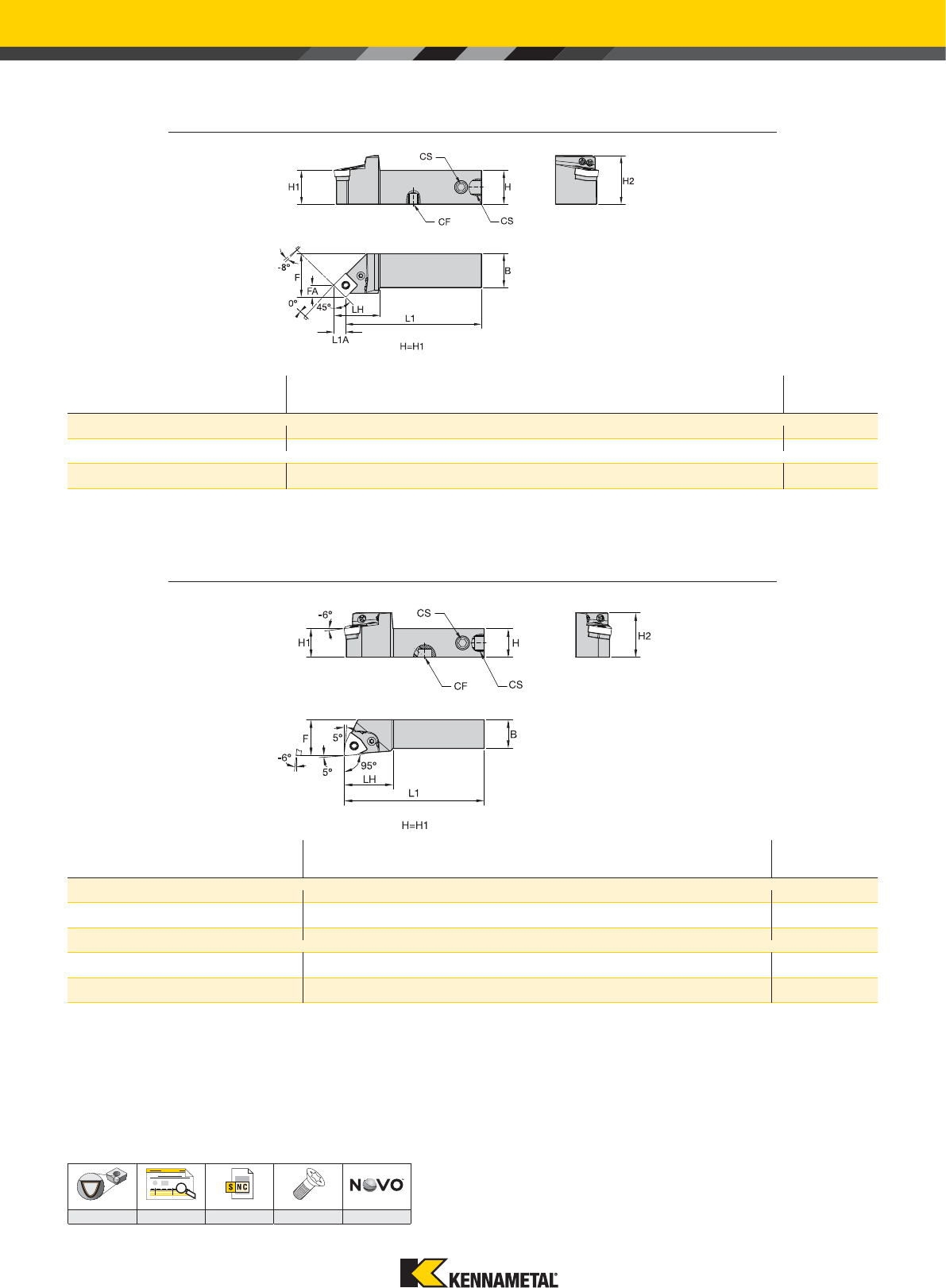

KENLEVER™ • ВНУТРЕННИЙ ПОДВОД СОЖ • PSSN 45°
номер заказа номер по каталогу H B F L1 LH H2 FA L1A CF CS GI
правое исполнение
6475114 PSSNR2020X12C 20 20 25,0 97 34,0 31 8,7 8,7 G1/8 G1/8 SNMA120408
6475115 PSSNR2525X12C 25 25 32,0 109 34,0 36 8,7 8,7 G1/8 G1/8 SNMA120408
левое исполнение
6475116 PSSNL2020X12C 20 20 25,0 97 34,0 31 8,7 8,7 G1/8 G1/8 SNMA120408
6475117 PSSNL2525X12C 25 25 32,0 109 34,0 36 8,7 8,7 G1/8 G1/8 SNMA120408
номер заказа номер по каталогу H B F L1 LH H2 CF CS GI
правое исполнение
6475118 PWLNR2020X06C 20 20 25,0 93 30,0 31 G1/8 G1/8 WNMA060408
6475119 PWLNR2020X08C 20 20 25,0 97 34,0 31 G1/8 G1/8 WNMA080408
6475120 PWLNR2525X06C 25 25 32,0 105 30,0 36 G1/8 G1/8 WNMA060408
6475131 PWLNR2525X08C 25 25 32,0 109 34,0 36 G1/8 G1/8 WNMA080408
левое исполнение
6475132 PWLNL2020X06C 20 20 25,0 93 30,0 31 G1/8 G1/8 WNMA060408
6475133 PWLNL2020X08C 20 20 25,0 97 34,0 31 G1/8 G1/8 WNMA080408
6475134 PWLNL2525X06C 25 25 32,0 105 30,0 36 G1/8 G1/8 WNMA060408
6475135 PWLNL2525X08C 25 25 32,0 109 34,0 36 G1/8 G1/8 WNMA080408
KENLEVER • ВНУТРЕННИЙ ПОДВОД СОЖ • PWLN 95°
AB
120 122 24 4 124
kennametal.com kennametal.com
28
Державки ISO Державки ISO
KENLOC™ • ВНУТРЕННИЙ ПОДВОД СОЖ • MTJN 93°
номер заказа номер по каталогу H B F L1 LH H2 CF CS GI
правое исполнение
6475140 MTJNR2020X16C 20 20 25,0 95 32,0 32 G1/8 G1/8 TNMA160408
6475141 MTJNR2525X16C 25 25 32,0 107 32,0 37 G1/8 G1/8 TNMA160408
левое исполнение
6475142 MTJNL2020X16C 20 20 25,0 95 32,0 32 G1/8 G1/8 TNMA160408
6475143 MTJNL2525X16C 25 25 32,0 107 32,0 37 G1/8 G1/8 TNMA160408
KENLOC • ВНУТРЕННИЙ ПОДВОД СОЖ • MVJN 93°
номер заказа номер по каталогу H B F L1 LH H2 CF CS GI
правое исполнение
6475136 MVJNR2025X16C 20 25 32,0 109 46,0 38 G1/8 G1/8 VNMA160408
6475137 MVJNR2525X16C 25 25 32,0 121 46,0 43 G1/8 G1/8 VNMA160408
левое исполнение
6475138 MVJNL2025X16C 20 25 32,0 109 46,0 38 G1/8 G1/8 VNMA160408
6475139 MVJNL2525X16C 25 25 32,0 121 46,0 43 G1/8 G1/8 VNMA160408
AB
120 122 24 4 124
kennametal.com kennametal.com
29
Державки ISO Державки ISO
С КРЕПЛЕНИЕМ ВИНТОМ • ВНУТРЕННИЙ ПОДВОД СОЖ • SCLC 95°
номер заказа номер по каталогу H B F L1 LH H2 CF CS GI
правое исполнение
6475144 SCLCR2020X09C 20 20 25,0 88 24,5 26 G1/8 G1/8 CCMT09T308
6475145 SCLCR2525X09C 25 25 32,0 100 24,5 31 G1/8 G1/8 CCMT09T308
левое исполнение
6475146 SCLCL2020X09C 20 20 25,0 88 24,5 26 G1/8 G1/8 CCMT09T308
6475147 SCLCL2525X09C 25 25 32,0 100 24,5 31 G1/8 G1/8 CCMT09T308
номер заказа номер по каталогу H B F L1 LH H2 CF CS GI
правое исполнение
6475148 SDJCR2020X11C 20 20 25,0 94 30,5 26 G1/8 G1/8 DCMA11T308
6475149 SDJCR2525X11C 25 25 32,0 106 30,5 31 G1/8 G1/8 DCMA11T308
левое исполнение
6475150 SDJCL2020X11C 20 20 25,0 94 30,5 26 G1/8 G1/8 DCMA11T308
6475151 SDJCL2525X11C 25 25 32,0 106 30,5 31 G1/8 G1/8 DCMA11T308
С КРЕПЛЕНИЕМ ВИНТОМ • ВНУТРЕННИЙ ПОДВОД СОЖ • SDJC 93°
AB
120 122 24 4 124
kennametal.com kennametal.com
30
Державки ISO Державки ISO
С КРЕПЛЕНИЕМ ВИНТОМ • ВНУТРЕННИЙ ПОДВОД СОЖ • SVJC 93°
номер заказа номер по каталогу H B F L1 LH H2 CF CS GI
правое исполнение
6475152 SVJBR2020X11C 20 20 25,0 98 35,0 27 G1/8 G1/8 VBMT110304
6475153 SVJBR2020X16C 20 20 25,0 103 40,0 26 G1/8 G1/8 VBMT160408
6475154 SVJBR2525X11C 25 25 32,0 110 35,0 32 G1/8 G1/8 VBMT110304
6475155 SVJBR2525X16C 25 25 32,0 115 40,0 31 G1/8 G1/8 VBMT160408
левое исполнение
6475156 SVJBL2020X11C 20 20 25,0 98 35,0 27 G1/8 G1/8 VBMT110304
6475157 SVJBL2020X16C 20 20 25,0 103 40,0 26 G1/8 G1/8 VBMT160408
6475158 SVJBL2525X11C 25 25 32,0 110 35,0 32 G1/8 G1/8 VBMT110304
6475159 SVJBL2525X16C 25 25 32,0 115 40,0 31 G1/8 G1/8 VBMT160408
AB
120 122 24 4 124
kennametal.com
Потеряли винт? Хотите заменить изношенные
прижимные клинья? Нужно найти и
повторно заказать эти комплектующие?
1
2
Введите номер инструмента по каталогу
Выберите комплектующие
и принадлежности
ШАГ 1
ШАГ 2
ПЕРЕЙДИТЕ НА KENNAMETAL.COM И НАЙДИТЕ ТО,
ЧТО ВАМ НУЖНО ЗА СЧИТАННЫЕ СЕКУНДЫ.
Информация о комплектующих
и принадлежностях
kennametal.com kennametal.com
32
Точение
Область применения
PMNS
Beyond™ Evolution™
Обработка канавок и отрезка
kennametal.com/BeyondEvolution
Отрезка
Обработка глубоких
наружных канавок
Beyond Evolution — новый токарный инструмент с односторонними пластинами для обработки
канавок и отрезки, позволяющий также выполнять точение в разных направлениях.
Вне зависимости от давления, под которым подается СОЖ, инструмент Beyond Evolution с
эффективной технологией охлаждения кромки характеризуется повышенной стойкостью и
большим удельным съемом металла.
Ассортимент включает отрезные лезвия и державки с технологией эффективного подвода СОЖ.
Дополнительное повышение производительности при выполнении операций отрезки и обработки
глубоких канавок.
Пластины с геометрией CF с острой режущей кромкой и увеличенными углами в плане
для операций чистовой отрезки. Высокопроизводительное решение для обработки нержавеющей
стали или тонкостенных деталей.
Обрабатываемые материалы
(Геометрия CF)
НОВИНКА!
Обработка канавок
kennametal.com kennametal.com
33
Обработка канавок, точение и отрезка Обработка канавок, точение и отрезка
BEYOND™ EVOLUTION™ • СИСТЕМА ОБОЗНАЧЕНИЯ • ОТРЕЗНЫЕ ЛЕЗВИЯ
Grooving, Turning, & Cut-Off Grooving, Turning, & Cut-Off
BEYOND™ EVOLUTION™ • CUT-OFF BLADE •
SINGLE ENDED • THROUGH COOLANT
Reinforced
Reinforced Detail
order number catalogue number SSC H W1 H1 L1 B D max CD
right hand
6513530 EVBHCR26J0226LC 2 26 1,7 21,5 110 7,95 52,00 26
6513552 EVBHCR32J0226LC 2 32 1,7 25,1 110 7,95 52,00 26
6513554 EVBHCR26J0333LC 3 26 2,4 21,5 110 7,95 66,00 33
6513558 EVBHCR32J0333LC 3 32 2,4 25,1 110 7,95 66,00 33
6513556 EVBHCR32K0340LC 3 32 24 251 125 795 8000 40
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
Лезвие
правого
исполнения
Гнездо
правого
исполнения
Лезвие
правого
исполнения
Гнездо
левого
исполнения
Лезвие
левого
исполнения
Гнездо
правого
исполнения
Лезвие
левого
исполнения
Гнездо
левого
исполнения
EVBSCL32J0320LC
EV BS C L 32 J 03 20 L C
Серия Тип
инструмента
Тип
лезвия
Исполнение
посадоч-
ного
гнезда
Высота
лезвия
Общая
длина
Поса-
дочный
размер
(SSC)
Макс.
Глубина
резания
Испол-
нение
лезвия
Подвод
СОЖ
Beyond
™
Evolution
™
BS = стандартное
посадочное
гнездо 2
BH = посадочное
гнездо 1
повышенной
прочности
C = усиленное N = нейтраль-
ное
испол
нение
L = левое
испол-
нение
R = правое
испол-
нение
в
миллиметрах
По ISO 1B
1F
02
03
04
05
06
08
10
в
миллиметрах
L = левое
испол-
нение
R = правое
испол-
нение
C = возмож-
ность
внутрен-
него
подвода
СОЖ
G = 90 мм
J = 110 мм
M = 150 мм
X = специ-
альная
kennametal.com kennametal.com
34
Обработка канавок, точение и отрезка Обработка канавок, точение и отрезка
BEYOND™ EVOLUTION™ • СИСТЕМА ОБОЗНАЧЕНИЯ • ИНСТРУМЕНТАЛЬНЫЕ БЛОКИ
Каждый символ в номере по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
EV T Z N 2525 G 32 C
Серия Инстру-
ментальный
блок
Тип
крепления
Исполнение
инструмента
Размер
хвостовика
Длина
инструмента
в (мм)
Размер
лезвия
Подвод СОЖ
Beyond
™
Evolution
™
E = несъем-
ное
крепление
Z = съемное
крепление
R = правое
испол-
нение
L = левое
испол-
нение
N = нейтраль-
ное
испол-
нение
Метрическая
система = высота x
ширина в мм,
буква обозначает
длину
инструмента
по ISO
G = 80
J = 110
X = другая
длина
в
миллиметрах
C = возможность
внутреннего
подвода
СОЖ
Grooving, Turning, & Cut-Off Grooving, Turning, & Cut-Off

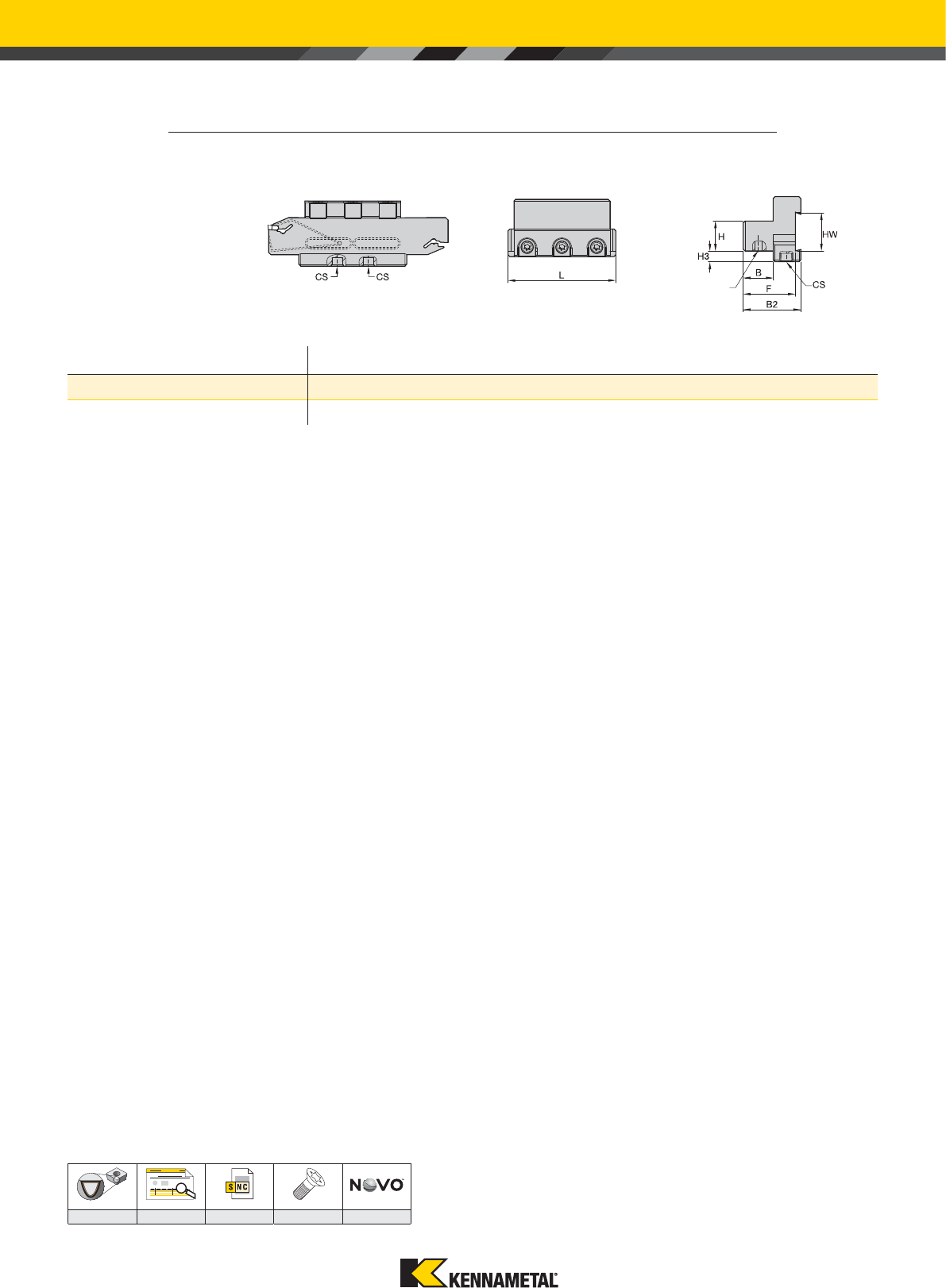

BEYOND™ EVOLUTION™ • BLOCK FOR CUT-OFF
BLADES WITH THROUGH COOLANT
order number catalogue number B2 B F HW H H3 L CS
6543722 EVTZN2020X26C 43,00 20,00 38,50 26,00 20,00 11,00 78,00 G1/8
6543723 EVTZN2020X32C 43,00 20,00 38,50 32,00 20,00 14,10 78,00 G1/8
6543724 EVTZN2525G26C 48,00 25,00 43,50 26,00 25,00 6,00 90,00 G1/8
6543725 EVTZN2525G32C 48,00 25,00 43,50 32,00 25,00 9,10 90,00 G1/8
coolant
entry
EVTZN2525G32C
kennametal.com kennametal.com
35
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
Обработка канавок, точение и отрезка Обработка канавок, точение и отрезка

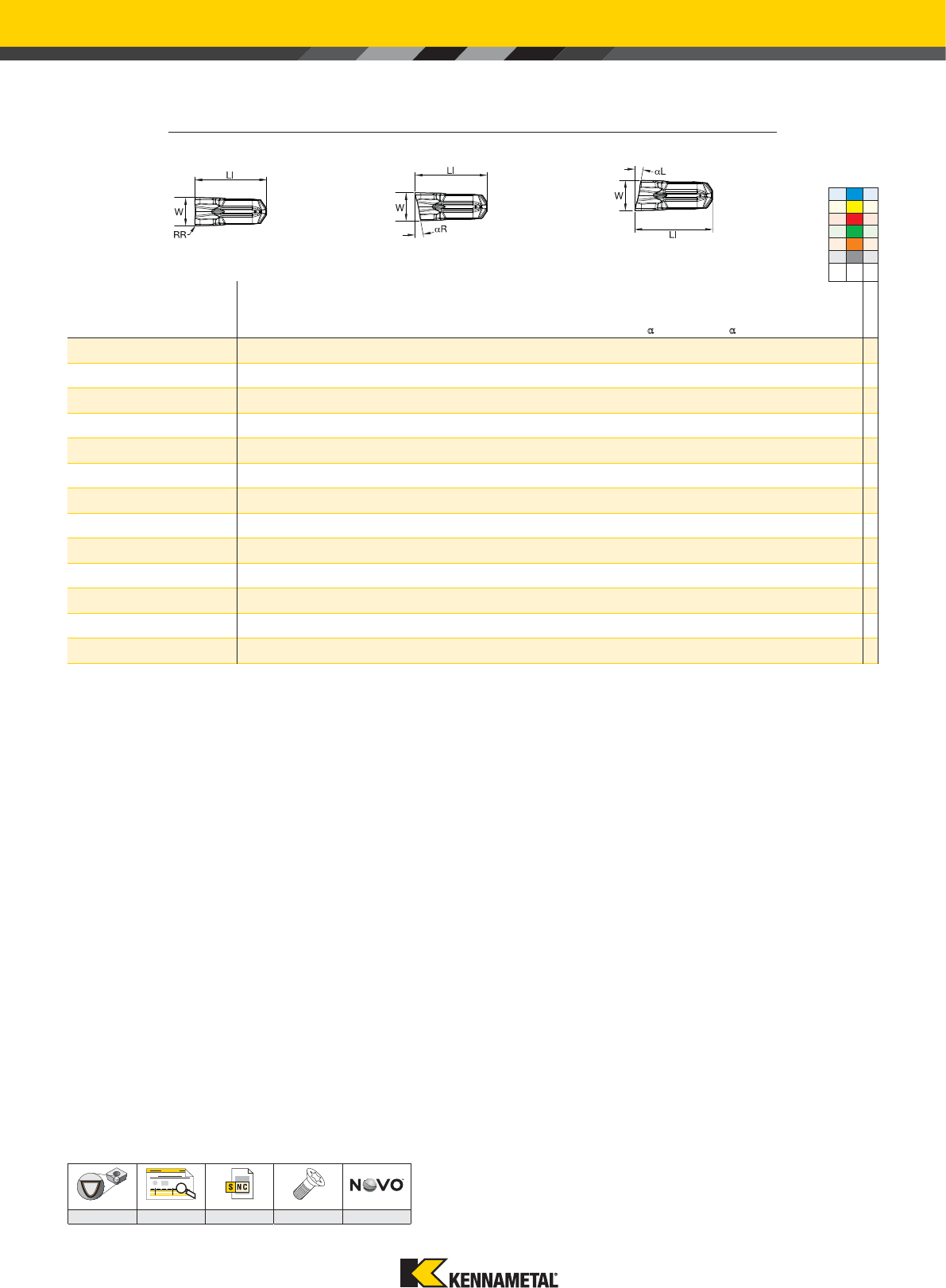

BEYOND™ EVOLUTION™ • СИСТЕМА ОБОЗНАЧЕНИЯ • РЕЖУЩИЕ ПЛАСТИНЫ
Grooving, Turning, & Cut-Off Grooving, Turning, & Cut-Off
BEYOND™ EVOLUTION™ • INSERTS • CF GEOMETRY
catalogue number SSC W W tol ±LI _R_LRR
KCU25
EC014M1BPL06CF00 1B 1,400 0,025 9,00 — 6 —
䢇
EC014M1BPL12CF00 1B 1,400 0,025 9,00 — 12 —
䢇
EC014M1BPN00CF00 1B 1,400 0,025 9,00 — — —
䢇
EC014M1BPN00CF01 1B 1,400 0,025 9,11 — — 0,15
䢇
EC014M1BPR06CF00 1B 1,400 0,025 9,00 6 — —
䢇
EC014M1BPR12CF00 1B 1,400 0,025 9,00 12 — —
䢇
EC020M02PL06CF00 2 2,000 0,025 8,95 — 6 —
䢇
EC020M02PL12CF00 2 2,000 0,025 8,95 — 6 —
䢇
EC020M02PN00CF00 2 2,000 0,025 8,94 — — —
䢇
EC020M02PN00CF02 2 2,000 0,025 9,04 — — 0,20
䢇
EC020M02PR06CF00 2 2,000 0,025 8,94 6 — —
䢇
EC020M02PR12CF00 22
,
000 0
,
025 8
,
95 6 — —
䢇
P
䢇
M
䢇
K
嘷
N
嘷
S
䢇
H
Left Hand
Right Hand
Neutral
䢇
rst choice
嘷
alternate choice
EC030M03PN00CF02
E C 030 M 03 P N 00 CF 02
Серия Тип
режущей
пластины
Ширина
режущей
кромки
Единицы
измерения
Поса-
дочный
размер
(SSC)
Допуск Исполнение
пластины
Угол в
плане
Стружколом Радиус
при
вершине
Beyond
™
Evolution
™
C = отрезка M = метри-
ческая
система
P = шлифо-
ванная
перифе-
рийная
поверх-
ность
N = нейтраль-
ное
испол-
нение
L = левое
испол-
нение
R = правое
испол-
нение
00 = нейтраль-
ное
испол-
нение
06 = 6°
12 = 12°
CL = отрезка с
малыми
подачами
CF = чистовая
отрезка
CM = получис-
товая
отрезка
CR = черновая
отрезка
Ширина
режущей
кромки мм
014 1,4
020 2,0
030 3,0
040 4,0
050 5,0
060 6,0
070 7,0
080 8,0
Поса-
дочный
(SSC) мм
1B 1,4
1F 2,0
02 3,0
03 4,0
04 5,0
05 6,0
06 7,0
08 8,0
Радиус при
вершине мм
00 0,0
01 0,1
02 0,2
04 0,4
kennametal.com kennametal.com
36
Обработка канавок, точение и отрезка Обработка канавок, точение и отрезка

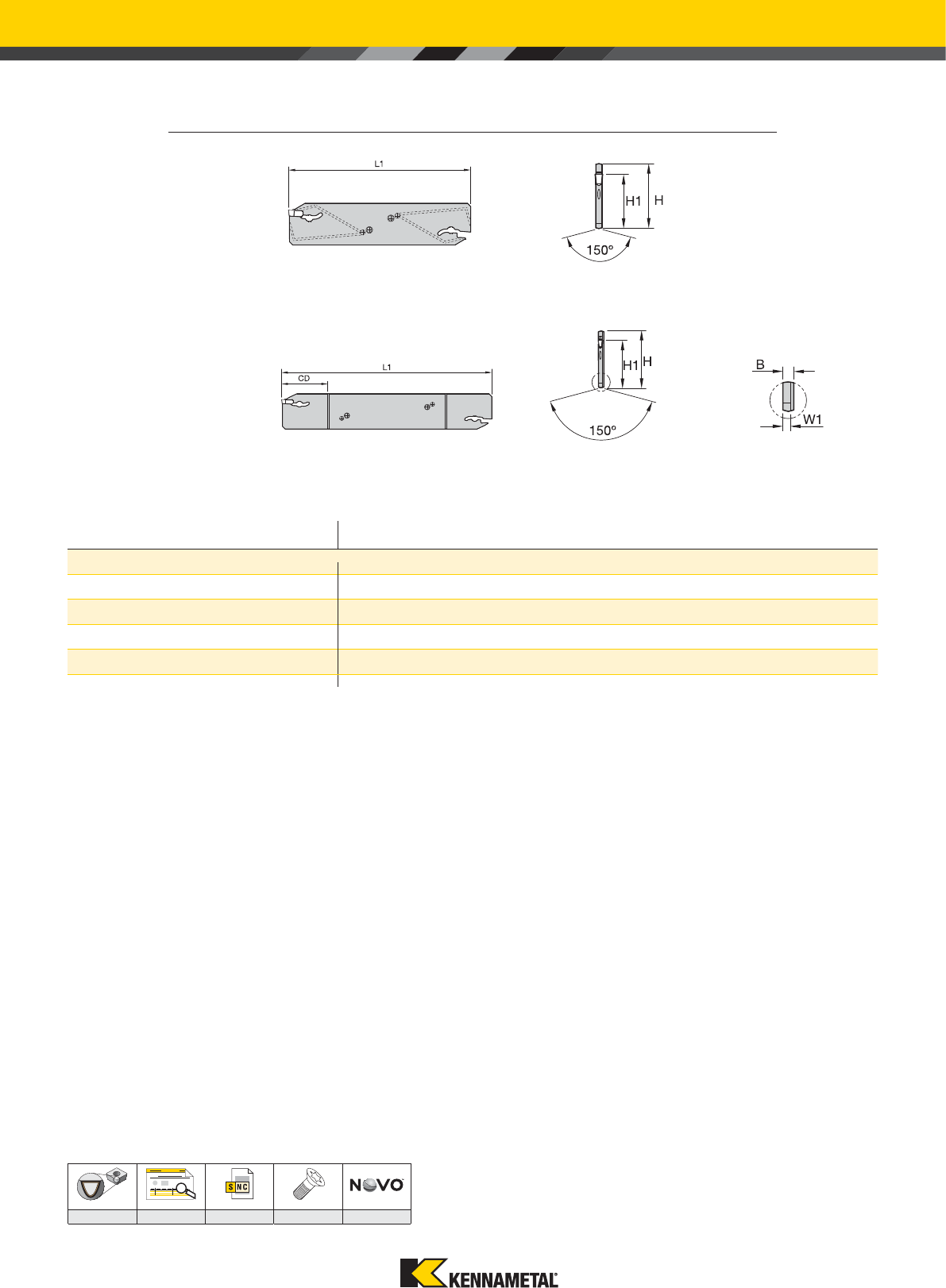

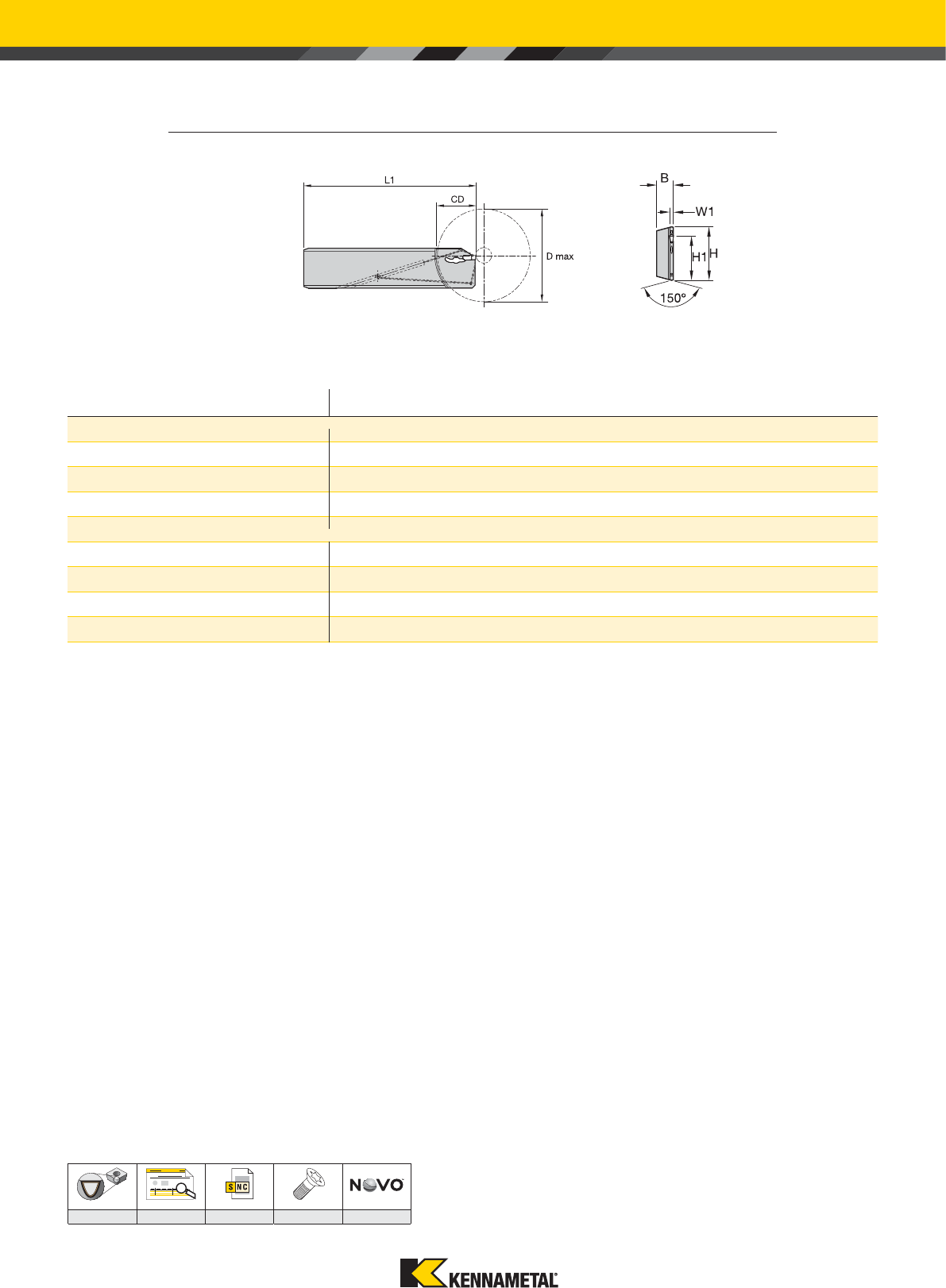

BEYOND™ EVOLUTION™ • ОТРЕЗНОЕ ЛЕЗВИЕ •
ДВУСТОРОННЕЕ • ВНУТРЕННИЙ ПОДВОД СОЖ
AB
120 122 33 4 124
номер заказа номер по каталогу SSC H W1 H1 L1 B CD
нейтральное исполнение
6513449 EVBSN26M0233C 2 26 1,7 21,5 150 2,40 33
6513450 EVBSN32M0233C 2 32 1,7 25,1 150 2,40 33
6513521 EVBSN26J0340C 3 26 — 21,5 110 2,40 40
6513522 EVBSN26M0340C 3 26 — 21,5 150 2,40 40
6513523 EVBSN32M0350C 3 32 — 25,1 150 2,40 50
6513524 EVBSN26J0440C 4 26 — 21,5 110 3,40 40
6513525 EVBSN26M0440C 4 26 — 21,5 150 3,40 40
6513526 EVBSN32M0450C 4 32 — 25,1 150 3,40 50
6513527 EVBSN32M0560C 5 32 — 25,1 150 4,40 60
6513529 EVBSN32M0660C 6 32 — 25,1 150 5,40 60
SSC = в соответствии с маркировкой SSC на пластине.
Усиленное
Усиленное
ПрямоеПрямое Вид
Вид
Вид
kennametal.com kennametal.com
37
Обработка канавок, точение и отрезка Обработка канавок, точение и отрезка
BEYOND™ EVOLUTION™ • ОТРЕЗНОЕ ЛЕЗВИЕ •
ОДНОСТОРОННЕЕ • ВНУТРЕННИЙ ПОДВОД СОЖ
AB
120 122 33 4 124
Усиленное
Усиленное Вид
номер заказа номер по каталогу SSC H W1 H1 L1 B D max CD
правое исполнение
6513530 EVBHCR26J0226LC 2 26 1,7 21,5 110 7,95 52,00 26
6513552 EVBHCR32J0226LC 2 32 1,7 25,1 110 7,95 52,00 26
6513554 EVBHCR26J0333LC 3 26 2,4 21,5 110 7,95 66,00 33
6513558 EVBHCR32J0333LC 3 32 2,4 25,1 110 7,95 66,00 33
6513556 EVBHCR32K0340LC 3 32 2,4 25,1 125 7,95 80,00 40
6513560 EVBHCR26J0433LC 4 26 3,4 21,5 110 7,95 66,00 33
6513574 EVBHCR32J0433LC 4 32 3,4 25,1 110 7,95 66,00 33
6513572 EVBHCR32K0440LC 4 32 3,4 25,1 125 7,95 80,00 40
левое исполнение
6513551 EVBHCL26J0226RC 2 26 1,7 21,5 110 7,95 52,00 26
6513553 EVBHCL32J0226RC 2 32 1,7 25,1 110 7,95 52,00 26
6513555 EVBHCL26J0333RC 3 26 2,4 21,5 110 7,95 66,00 33
6513559 EVBHCL32J0333RC 3 32 2,4 25,1 110 7,95 66,00 33
6513557 EVBHCL32K0340RC 3 32 2,4 25,1 125 7,95 80,00 40
6513571 EVBHCL26J0433RC 4 26 3,4 21,5 110 7,95 66,00 33
6513575 EVBHCL32J0433RC 4 32 3,4 25,1 110 7,95 66,00 33
6513573 EVBHCL32K0440RC 4 32 3,4 25,1 125 7,95 80,00 40
SSC = в соответствии с маркировкой SSC на пластине.
kennametal.com kennametal.com
38
Обработка канавок, точение и отрезка Обработка канавок, точение и отрезка
BEYOND™ EVOLUTION™ • ИНСТРУМЕНТАЛЬНЫЙ БЛОК ДЛЯ
ОТРЕЗНЫХ ЛЕЗВИЙ С ВНУТРЕННИМ ПОДВОДОМ СОЖ
номер заказа номер по каталогу B2 B F HW H H3 L CS
6543722 EVTZN2020X26C 43,00 20,00 38,50 26,00 20,00 11,00 78,00 G1/8
6543723 EVTZN2020X32C 43,00 20,00 38,50 32,00 20,00 14,10 78,00 G1/8
6543724 EVTZN2525G26C 48,00 25,00 43,50 26,00 25,00 6,00 90,00 G1/8
6543725 EVTZN2525G32C 48,00 25,00 43,50 32,00 25,00 9,10 90,00 G1/8
адаптер
для СОЖ
AB
120 122 34 4 124
kennametal.com kennametal.com
39
Обработка канавок, точение и отрезка Обработка канавок, точение и отрезка
BEYOND™ EVOLUTION™ • РЕЖУЩИЕ ПЛАСТИНЫ • ГЕОМЕТРИЯ CF
номер по каталогу SSC W W tol ±LI _R_LRR
KCU25
EC014M1BPL06CF00 1B 1,400 0,025 9,00 — 6 — 䢇
EC014M1BPL12CF00 1B 1,400 0,025 9,00 — 12 — 䢇
EC014M1BPN00CF00 1B 1,400 0,025 9,00 — — — 䢇
EC014M1BPN00CF01 1B 1,400 0,025 9,11 — — 0,15 䢇
EC014M1BPR06CF00 1B 1,400 0,025 9,00 6 — — 䢇
EC014M1BPR12CF00 1B 1,400 0,025 9,00 12 — — 䢇
EC020M02PL06CF00 2 2,000 0,025 8,95 — 6 — 䢇
EC020M02PL12CF00 2 2,000 0,025 8,95 — 6 — 䢇
EC020M02PN00CF00 2 2,000 0,025 8,94 — — — 䢇
EC020M02PN00CF02 2 2,000 0,025 9,04 — — 0,20 䢇
EC020M02PR06CF00 2 2,000 0,025 8,94 6 — — 䢇
EC020M02PR12CF00 2 2,000 0,025 8,95 6 — — 䢇
EC030M03PL06CF00 3 3,000 0,025 9,48 — 6 — 䢇
EC030M03PL12CF00 3 3,000 0,025 9,48 — 12 — 䢇
EC030M03PN00CF00 3 3,000 0,025 9,48 — — — 䢇
EC030M03PN00CF02 3 3,000 0,025 9,63 — — 0,20 䢇
EC030M03PR06CF00 3 3,000 0,025 9,48 6 — — 䢇
EC030M03PR12CF00 3 3,000 0,025 9,48 12 — — 䢇
EC040M04PL06CF00 4 4,000 0,025 10,01 — 6 — 䢇
EC040M04PL12CF00 4 4,000 0,025 10,28 — 12 — 䢇
EC040M04PN00CF00 4 4,000 0,025 10,01 — — — 䢇
EC040M04PN00CF02 4 4,000 0,025 10,16 — — 0,20 䢇
EC040M04PR06CF00 4 4,000 0,025 10,01 6 — — 䢇
EC040M04PR12CF00 4 4,000 0,025 10,28 12 — — 䢇
EC050M05PN00CF00 5 5,000 0,025 12,07 — — — 䢇
EC050M05PN00CF03 5 5,000 0,020 12,22 — — 0,30 䢇
P䢇
M䢇
K嘷
N嘷
S䢇
H
левое исполнение
правое исполнение
нейтральное исполнение
䢇 лучший выбор
嘷 альтернативный выбор
AB
120 122 35 4 124
SSC = в соответствии с маркировкой SSC на державке.
kennametal.com kennametal.com
40
Обработка канавок, точение и отрезка Обработка канавок, точение и отрезка

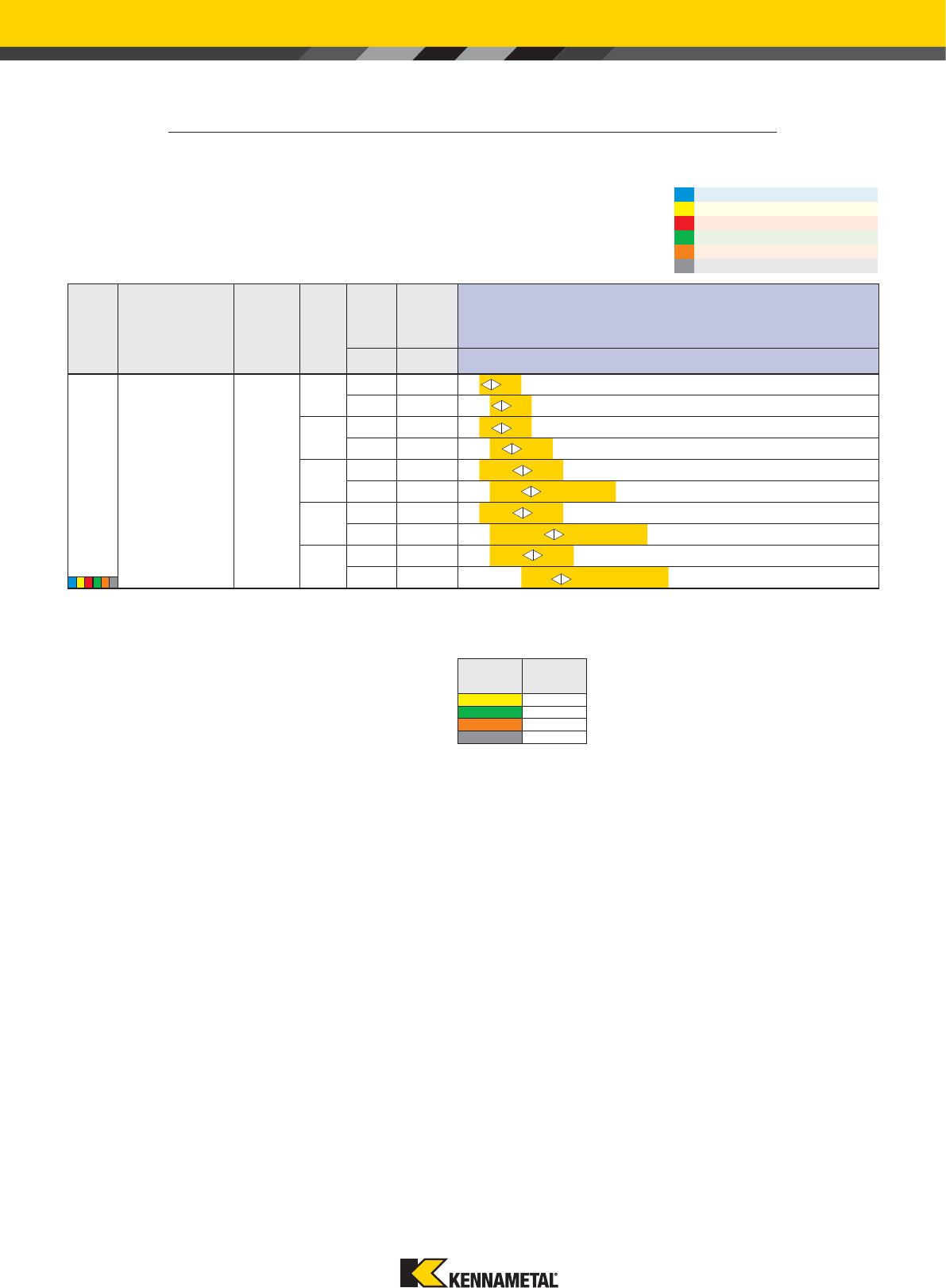

BEYOND™ EVOLUTION™ • РЕКОМЕНДУЕМЫЕ ПОДАЧИ
䢇 лучший выбор
嘷 альтернативный выбор
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы
SЖаропрочные сплавы
HЗакаленная сталь
Геомет-
рия Описание
Вид
пластины
Поса-
дочный
размер
(SSC)
Радиус
при
вершине
Начальные
значения
подачи
Подача при отрезке,
мм/об
мм мм 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,40
CF
1B 0,0 0,05
0,1 0,06
20,0 0,06
0,2 0,07
30,0 0,08
0,2 0,09
40,0 0,08
0,2 0,11
50,0 0,09
0,3 0,13
Приведенные выше данные относятся к группам материала P и K.
Для других материалов максимальные значения подачи следует
скорректировать, умножив их на приведенные ниже коэффициенты для
соответствующих групп.
Группа
материала
Коэффициент
подачи
M.8
N1.2
S.8
H.5
Рекомендуется
для обработки
нержавеющей стали,
цветных металлов и
жаропрочных сплавов.
Спрессованные в
размер пластины
подходят также для
безвибрационной
обработки стали,
а прецизионно-
шлифованные
пластины
рекомендуются
для обработки
тонкостенных деталей.
ПРИМЕЧАНИЕ. Для отрезных пластин с углом в плане максимальную подачу следует уменьшить на 40%.
Более подробная информация о выборе геометрии приведена в каталоге основной
продукции Kennametal 2018, том I, стр. C12.
䢇
䢇
䢇
䢇
Максимальные значения подачи
kennametal.com kennametal.com
41
Точение
Комплектующие
для СОЖ
Универсальные комплекты для подвода СОЖ
Комплекты идеально подходят для установки токарного инструмента Kennametal на
большинство станков в отрасли. Универсальное решение Kennametal для подвода СОЖ!
Каждый комплект включает в себя фитинги с наиболее распространенными размерами и
типами резьбы, обеспечивающие максимальную гибкость.
Знаете, что вам нужно!
Точное знание требуемых компонентов позволит вам выбрать только необходимые фитинги!
Каждый компонент можно приобрести по отдельности, включая менее распространенные фитинги.
Установить инструмент Kennametal на ваш станок легко. Независимо от того, требуются ли
вам шланги для тяжелых условий обработки, выдерживающие давление до 350 бар, или
более гибкие шланги с оплеткой, рассчитанные на 210 бар, у нас найдется все.
kennametal.com/CoolantAccessories
kennametal.com kennametal.com
42
Область применения
Отрезка Обработка канавок Точение
Тип державки
Переднее крепление
Крепление сверху Крепление сверху Крепление сверху
Модульные державки
Державки ISO
Размер хвостовика — мм
12–20 12–20 12–20 25–40 Bce Bce
Описание комплекта Тип шланга:
Универсальный комплект для подвода
СОЖ 200 мм
䢇䢇䢇䢇䢇 䢇
Универсальный комплект для подвода
СОЖ 300 мм
䢇䢇䢇䢇䢇 䢇
Максимальное давление СОЖ,
бар/фунт на кв. дюйм
200 / 2901 200 / 2901 200 / 2901 200 / 2901 200 / 2901 200 / 2901
Описание комплекта Тип шланга:
Универсальный комплект для подвода
СОЖ 200 мм с соединением M8x1.0
䢇䢇䢇
Универсальный комплект для подвода
СОЖ 300 мм с соединением M8x1.0
䢇䢇䢇
Универсальный комплект для подвода
СОЖ 200 мм с соединением G 1/8
䢇䢇 䢇
Универсальный комплект для подвода
СОЖ 300 мм с соединением G 1/8
䢇䢇 䢇
Максимальное давление СОЖ,
бар/фунт на кв. дюйм
200 / 2901 200 / 2901 200 / 2901 200 / 2901 200 / 2901 200 / 2901
Описание комплекта Тип шланга:
Универсальный комплект для подвода
СОЖ 200 мм сверхпрочный шланг
䢇䢇 䢇
Универсальный комплект для подвода
СОЖ 300 мм сверхпрочный шланг
䢇䢇 䢇
Максимальное давление СОЖ,
бар/фунт на кв. дюйм
200 / 2901 * 350 / 5,076 * 350 / 5,076 * 350 / 5,076 * 350 / 5,076 * 350 / 5,076
* Максимальное давление для державок с посадочным размером (SSC) 02 составляет 200 бар/2901 фунт на кв. дюйм
Подвод СОЖ Подвод СОЖ
КОМПЛЕКТЫ • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
1
ШАГ 1: Определите операцию обработки, тип и размер державки.
2
ШАГ 2: Найдите подходящие комплекты для подвода СОЖ.
kennametal.com kennametal.com
43
ОПИСАНИЕ КОМПОНЕНТОВ
ПЕРЕХОДНИК С 1/16 NPTF НА JIC С
НАРУЖНОЙ РЕЗЬБОЙ
ПЕРЕХОДНИК С 1/8 NPTF НА JIC С
НАРУЖНОЙ РЕЗЬБОЙ
ПЕРЕХОДНИК С M8 X 1,25 НА JIC С
НАРУЖНОЙ РЕЗЬБОЙ
ПЕРЕХОДНИК С M8 X 1,0 НА JIC С
НАРУЖНОЙ РЕЗЬБОЙ
ПЕРЕХОДНИК С G1/8 НА JIC С
НАРУЖНОЙ РЕЗЬБОЙ
ПЕРЕХОДНИК С M10 НА JIC С
НАРУЖНОЙ РЕЗЬБОЙ
УГЛОВОЙ ШТУЦЕР, НАРУЖНАЯ
РЕЗЬБА JIC/ВНУТРЕННЯЯ РЕЗЬБА JIC
СВЕРХПРОЧНЫЙ ШЛАНГ ДЛЯ СОЖ
200 ММ
СВЕРХПРОЧНЫЙ ШЛАНГ ДЛЯ
СОЖ 300 ММ
УНИВЕРСАЛЬНЫЙ ГИБКИЙ ШЛАНГ
ДЛЯ СОЖ 200 ММ
УНИВЕРСАЛЬНЫЙ ГИБКИЙ ШЛАНГ
ДЛЯ СОЖ 300 ММ
ГИБКИЙ ШЛАНГ ДЛЯ СОЖ 200 ММ
С РЕГУЛИРУЕМЫМ ПОВОРОТНЫМ
СОЕДИНЕНИЕМ M8X1,0
ГИБКИЙ ШЛАНГ ДЛЯ СОЖ 200 ММ
С РЕГУЛИРУЕМЫМ ПОВОРОТНЫМ
СОЕДИНЕНИЕМ G1/8
ГИБКИЙ ШЛАНГ ДЛЯ СОЖ 300 ММ
С РЕГУЛИРУЕМЫМ ПОВОРОТНЫМ
СОЕДИНЕНИЕМ M8X1,0
ГИБКИЙ ШЛАНГ ДЛЯ СОЖ 300 ММ
С РЕГУЛИРУЕМЫМ ПОВОРОТНЫМ
СОЕДИНЕНИЕМ G1/8
Описание
комплекта
номер по
каталогу
номер
заказа
Универсальный
комплект для подвода
СОЖ 200 мм
COOL-KIT-
UNIVERSAL-
FLEX-101
6475019 䢇䢇䢇䢇䢇䢇䢇 䢇
Универсальный
комплект для подвода
СОЖ 300 мм
COOL-KIT-
UNIVERSAL-
FLEX-201
6475021 䢇䢇䢇䢇䢇䢇䢇 䢇
Универсальный
комплект для подвода
СОЖ 200 мм с
соединением M8x1.0
COOL-KIT-
FLEX-301B 6475023 䢇䢇䢇 䢇
Универсальный
комплект для подвода
СОЖ 300 мм с
соединением M8x1.0
COOL-KIT-
FLEX-401B 6475025 䢇䢇䢇 䢇
Универсальный
комплект для подвода
СОЖ 200 мм с
соединением G 1/8
COOL-KIT-
FLEX-501B 6475027 䢇䢇䢇 䢇
Универсальный
комплект для подвода
СОЖ 300 мм с
соединением G 1/8
COOL-KIT-
FLEX-601B 6475029 䢇䢇䢇 䢇
Универсальный
комплект для
подвода СОЖ 200 мм
сверхпрочный шланг
COOL-KIT-
101-HD 6145372 䢇䢇 䢇䢇䢇䢇
Универсальный
комплект для
подвода СОЖ 300 мм
сверхпрочный шланг
COOL-KIT-
201-HD 6145373 䢇䢇 䢇䢇䢇 䢇
Подвод СОЖ Подвод СОЖ
КОМПОНЕНТЫ КОМПЛЕКТОВ
kennametal.com kennametal.com
44
Подвод СОЖ Подвод СОЖ
номер заказа номер по каталогу обозначение
6145374 1-16NPTF-JIC Переходник с 1/16 NPTF на JIC с наружной резьбой
6145375 1-8NPTF-JIC Переходник с 1/8 NPTF на JIC с наружной резьбой
6145378 M8X1.25-JIC Переходник с M8 x 1,25 на JIC с наружной резьбой
6475041 M8X1-JIC Переходник с M8 x 1,0 на JIC с наружной резьбой
6145376 G18-JIC Переходник с G 1/8 на JIC с наружной резьбой
6145377 M10X1.5-JIC Переходник с M10 x 1,5 на JIC с наружной резьбой
6145379 JICM-JICF-ELB Угловой штуцер, наружная резьба JIC/внутренняя резьба JIC
6145380 COOL-HOSE-200-HD Сверхпрочный шланг с внутренней резьбой JIC 200 мм
6145381 COOL-HOSE-300-HD Сверхпрочный шланг с внутренней резьбой JIC 300 мм
6432549 COOL-HOSE-200-FLEX Гибкий шланг с внутренней резьбой JIC 200 мм
6432550 COOL-HOSE-300-FLEX Гибкий шланг с внутренней резьбой JIC 300 мм
6475043 M8X1-BAN-JIC-HOSE-200 Гибкий шланг 200 мм с наружной резьбой M8 x 1.0 и JIC с болтом M8x1.0 и уплотнительной шайбой M8
6475045 G18-BAN-JIC-HOSE-200 Гибкий шланг 200 мм с наружной резьбой G1/8 и JIC с болтом G1/8 и уплотнительной шайбой G1/8
6475047 M8X1-BAN-JIC-HOSE-300 Гибкий шланг 300 мм с наружной резьбой M8 x 1.0 и JIC с болтом M8x1.0 и уплотнительной шайбой M8
6475049 G18-BAN-JIC-HOSE-300 Гибкий шланг 300 мм с наружной резьбой G1/8 и JIC с болтом G1/8 и уплотнительной шайбой G1/8
ПЕРЕЧЕНЬ ОТДЕЛЬНЫХ КОМПОНЕНТОВ ИЗ КОМПЛЕКТОВ
kennametal.com kennametal.com
45
Подвод СОЖ Подвод СОЖ
номер заказа номер по каталогу обозначение
6145382 M6X1-JIC Переходник с M6 x 1,0 на JIC с наружной резьбой
6145383 JICM-JICM-STR Переходник с JIC на JIC с наружной резьбой
6145386 G14-G18-RED Переходник с G 1/4 на G 1/8 с наружной резьбой
6475058 R18-JIC Переходник с 1/8 BSPT на JIC с наружной резьбой
6475059 R14-JIC Переходник с 1/4 BSPT на JIC с наружной резьбой
номер заказа номер по каталогу обозначение
6475051 M8X1-BAN-BOLT Болт M8 x 1,0 с наружной резьбой
6475053 G18-BAN-BOLT Болт G1/8 с наружной резьбой
6475060 M6-BON-WASHER Уплотнительная шайба M6
6475055 M8-BON-WASHER Уплотнительная шайба M8
6475061 M10-BON-WASHER Уплотнительная шайба M10
6475056 G18-BON-WASHER Уплотнительная шайба G1/8
КОМПЛЕКТУЮЩИЕ ДЛЯ СОЖ
КОМПЛЕКТУЮЩИЕ ДЛЯ СОЖ
Показанные ниже компоненты не входят в состав комплектов для подвода СОЖ,
показанных на предыдущих страницах.
Поставляются в составе комплектов.
kennametal.com kennametal.com
46
Сверление
Пластины геометрии DS и LP из сплава KCU25 обеспечивают улучшенный формирование,
ломание и сход стружки при обработке вязких материалов. Стружка не скапливается и не
пакетируется, что гарантирует стабильность процесса резания.
Подходят для сверл со сменными пластинами DFSP™ и модульных головок KSEM PLUS™ A1/B1.
Сплав KCU25 предназначен для работы на высоких скоростях и больших подачах. Он
обеспечивает надежные результаты обработки низкоуглеродистой и легированной стали
(P0–P3) и в сочетании с геометриями DS и LP рекомендуется для высокопроизводительного
сверления в стабильных условиях.
Полный ассортимент представлен в каталоге основной продукции 2018, том II,
«Вращающиеся инструменты»!
Обрабатываемые
материалы
Геометрия DS и LP
Новый сплав KCU25™
kennametal.com/DS-Inserts
kennametal.com/LP-Inserts
P
kennametal.com kennametal.com
47
Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами
AB
120 122 4 124

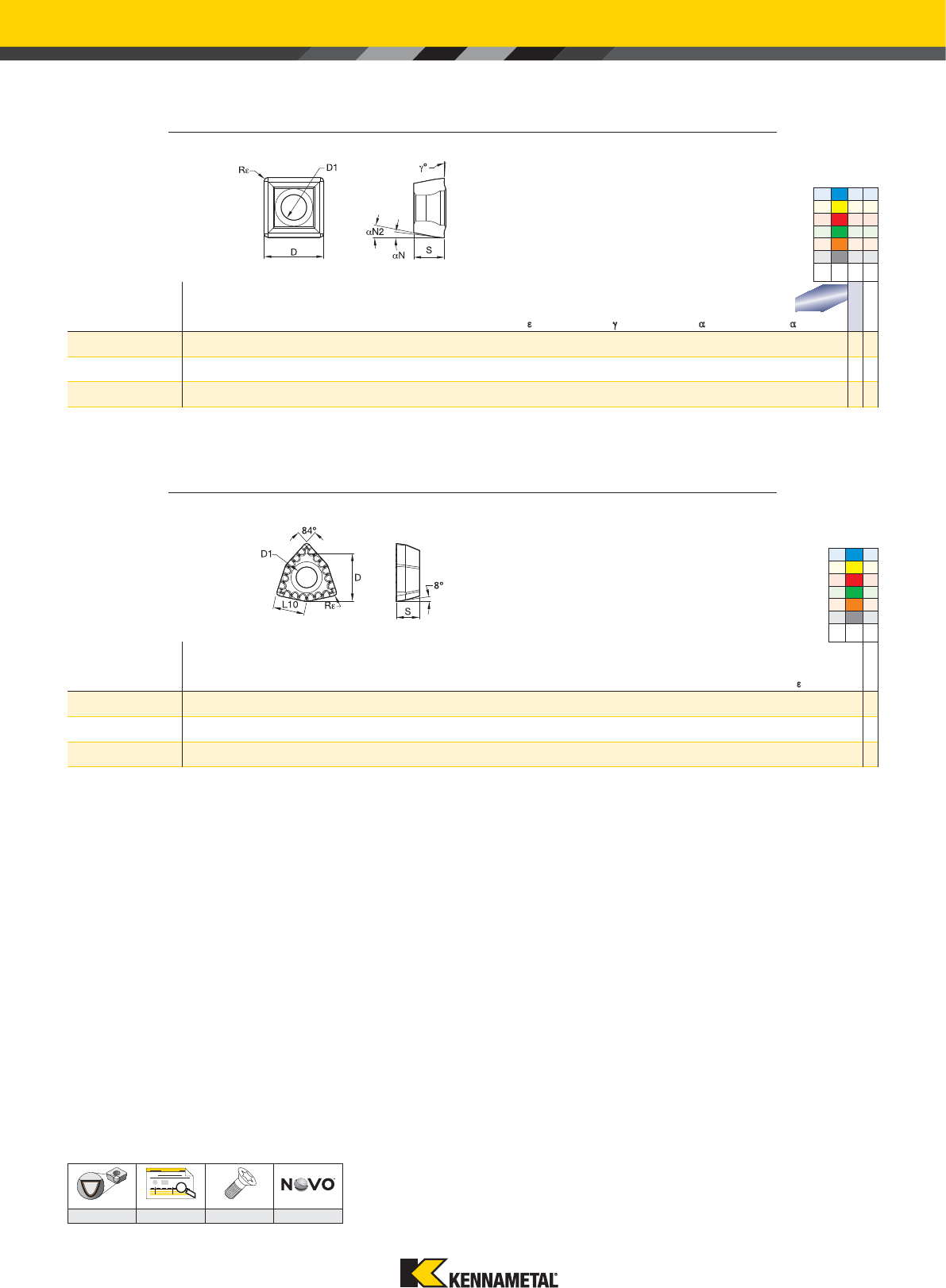

DRILL FIX™ DFSP™ • РЕЖУЩИЕ ПЛАСТИНЫ • ГЕОМЕТРИЯ LP
номер по каталогу D D1 S R¡ a°_N_N2
KCU25
KCU40
SPGX050204LP 5,42 2,25 2,38 0,40 4 7 11 䢇䢇
SPGX060304LP 6,35 2,65 3,18 0,40 4 7 11 䢇䢇
SPPX070304LP 7,80 2,85 3,18 0,40 4 7 11 䢇䢇
SPPX09T308LP 9,38 3,60 3,97 0,80 4 7 11 䢇䢇
SPPX120408LP 12,56 4,60 4,76 0,80 4 7 11 䢇䢇
SPPX15T508LP 15,73 5,50 5,95 0,80 4 7 11 䢇䢇
P䢇䢇
M䢇嘷
K
N嘷
S嘷
H
НОВИНКА!
DRILL FIX DFT™ • РЕЖУЩИЕ ПЛАСТИНЫ • ГЕОМЕТРИЯ DS
номер по каталогу L10 D D1 S R¡
KCU40
DFTX20204DS 3,31 5,00 2,25 2,45 0,40 䢇
DFT030304DS 3,97 6,00 2,65 2,95 0,40 䢇
DFT05T308DS 5,29 8,00 3,40 3,75 0,80 䢇
DFT06T308DS 6,62 10,00 4,40 3,75 0,80 䢇
DFT070408DS 7,94 12,00 4,40 4,75 0,80 䢇
DFT090508DS 9,92 15,00 5,50 5,25 0,80 䢇
䢇 лучший выбор
嘷 альтернативный выбор
P䢇
M嘷
K
N嘷
S嘷
H
kennametal.com kennametal.com
48
Сверла со сменными режущими пластинами Сверла со сменными режущими пластинами
DRILL FIX™ DFSP™ • РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ
Метрическая система
Группа
материала
Условия
обработки
Положение
пластины
Геометрия
Сплав
Скорость резания — vc Рекомендуемая подача (fz)
в зависимости от диаметра
Диапазон — м/мин
min
Начальное
значение max Ø
SPGX05
DFTX2
14–17,99
SPGX06
DFT03
18–21,99
SPPX07
DFT05
22–25,99
SPPX09
DFT05
26–32,99
SPPX12
DFT06/07
33–43,99
SPPX15
DFT07/09
44–55,00
P
0SO LP KCU25 310 325 360 мм/об 0,06–0,10 0,06–0,11 0,08–0,14 0,12–0,21 0,14–0,26 0,16–0,26
I DS KCU40
1SO LP KCU25 310 325 360 мм/об 0,06–0,10 0,06–0,11 0,08–0,14 0,12–0,21 0,14–0,26 0,16–0,26
I DS KCU40
2SO LP KCU25 310 325 360 мм/об 0,06–0,10 0,06–0,11 0,08–0,14 0,12–0,21 0,14–0,26 0,16–0,26
I DS KCU40
3SO LP KCU25 260 285 320 мм/об 0,06–0,10 0,06–0,11 0,08–0,14 0,12–0,21 0,14–0,26 0,16–0,26
I DS KCU40
4SO LP KCU25 220 250 300 мм/об 0,06–0,10 0,06–0,11 0,08–0,14 0,12–0,21 0,14–0,26 0,16–0,26
I DS KCU40
M
1SO LP KCU25 150 190 230 мм/об 0,05–0,08 0,06–0,10 0,07–0,12 0,10–0,16 0,12–0,21 0,14–0,24
I DS KCU40
2SO LP KCU25 150 180 210 мм/об 0,05–0,08 0,06–0,10 0,07–0,12 0,10–0,16 0,12–0,21 0,14–0,24
I DS KCU40
Условия резания: S =стабильные;
U = нестабильные;
I = прерывистое резание.
Положение пластины: I = центральная пластина;
O = периферийная пластина.
ПРИМЕЧАНИЕ: Использование сверл Drill Fix DFSP 5 x D требует стабильных условий обработки.
Настоятельно рекомендуется использовать разумный подход при выборе режимов
резания и начинать обработку с минимальных значений. При использовании
периферийной пластины LP из сплава KCU25
™
всегда рекомендуется применять
центральную пластину DFT
™
DS из сплава KCU40.
kennametal.com kennametal.com
49
Модульные сверла Модульные сверла
KSEM PLUS™ • ПЕРИФЕРИЙНЫЕ ПЛАСТИНЫ ДЛЯ ГОЛОВОК A1 • DFT™ ГЕОМЕТРИЯ DS
номер по каталогу L10 D D1 S R¡
KCU25
KCU40
DFT05T308D32DS 5,29 8,00 3,40 3,75 0,80 䢇䢇
DFT05T308D33DS 5,29 8,00 3,40 3,75 0,80 䢇䢇
DFT06T308D36DS 6,62 10,00 4,40 3,75 0,80 䢇䢇
DFT06T308D39DS 6,62 10,00 4,40 3,75 0,80 䢇䢇
DFT06T308D44DS 6,62 10,00 4,40 3,75 0,80 䢇䢇
DFT070408D45DS 7,94 12,00 4,40 4,75 0,80 䢇䢇
DFT070408D50DS 7,94 12,00 4,40 4,75 0,80 䢇䢇
DFT090508D56DS 9,92 15,00 5,50 5,25 0,80 䢇䢇
DFT090508D63DS 9,92 15,00 5,50 5,25 0,80 䢇䢇
䢇 лучший выбор
嘷 альтернативный выбор
P䢇䢇
M䢇嘷
K
N嘷
S嘷
H
KSEM PLUS • ПЕРИФЕРИЙНЫЕ ПЛАСТИНЫ ДЛЯ ГОЛОВОК B1 • DFC™ ГЕОМЕТРИЯ DS
AB
120 122 4 124
НОВИНКА!
номер по каталогу LI W D1 S R¡
KCU25
KCU40
DFC040310D28DS 10,00 7,60 2,85 3,18 1,00 䢇䢇
DFC05T312D32DS 12,00 9,40 3,40 3,75 1,20 䢇䢇
DFC06T312D36DS 16,00 12,40 4,40 3,75 1,20 䢇䢇
DFC070416D45DS 18,00 14,50 4,40 4,75 1,60 䢇䢇
DFC090520D56DS 24,00 19,00 5,50 5,25 2,00 䢇䢇
P䢇䢇
M䢇嘷
K
N嘷
S嘷
H
НОВИНКА!
kennametal.com kennametal.com
50
Модульные сверла Модульные сверла
ГОЛОВКИ KSEM PLUS™ A1 И B1 • РЕКОМЕНДУЕМЫЕ РЕЖИМЫ
РЕЗАНИЯ • РЕЖУЩИЕ ПЛАСТИНЫ DS ИЗ СПЛАВА KCU25™
Метрическая система
Группа
материала
Условия
обработки
Скорость резания — vc Рекомендуемая подача (fz)
в зависимости от диаметра
Диапазон — м/мин
min
Начальное
значение max Ø
KSEM 14….17
DFC04...
28–31,74
KSEM 15….18
DFC05…/DFT05...
31,75–35,99
KSEM 13….22
DFC06…/DFT06...
36–44,99
KSEM 18….28
DFC07…/DFT07...
45–55,99
KSEM 20….34
DFC09…/DFT09...
56–70,00
KSEM 26….40
DFx06…/DFx07...
70,36–102,35
P
0S90190 230 мм/об 0,140–0,240 0,140–0,240 0,180–0,320 0,180–0,340 0,180–0,400 0,180–0,400
1S90190 230 мм/об 0,140–0,240 0,140–0,240 0,180–0,280 0,180–0,340 0,180–0,400 0,180–0,400
2S90190 230 мм/об 0,140–0,240 0,140–0,240 0,180–0,320 0,180–0,340 0,180–0,400 0,180–0,400
3S90180 230 мм/об 0,140–0,240 0,140–0,240 0,180–0,280 0,180–0,340 0,180–0,400 0,180–0,400
4S90140 220 мм/об 0,140–0,240 0,140–0,240 0,180–0,280 0,180–0,340 0,180–0,400 0,180–0,400
M1S60110 135 мм/об 0,110–0,210 0,110–0,210 0,120–0,200 0,140–0,280 0,160–0,280 0,160–0,280
2S60100 135 мм/об 0,110–0,210 0,110–0,210 0,120–0,200 0,140–0,280 0,160–0,280 0,160–0,280
Рекомендации по выбору пластин
Условия резания: S = стабильные;
U = нестабильные;
I = прерывистое резание.
Положение пластины: I = центральная пластина;
O = периферийная пластина.
PO DFC-/DFT-DS KCU25
I KSEMP-HPG
MO DFC-/DFT-DS KCU25
I KSEMP-HPG
kennametal.com kennametal.com
51
kennametal.com
Электронный каталог
Ознакомьтесь с нашим новым
электронным каталогом. Скачайте приложение
в магазине Google Play™ или в App Store®
ИЛИ ПОСЕТИТЕ CATALOGS.KENNAMETAL.COM
ПРЯМО СЕЙЧАС.
Поиск товаров Просмотр видео
Просмотр страниц
kennametal.com kennametal.com
52
Duo-Lock™
Цельные
концевые фрезы
ЕДИНСТВЕННАЯ модульная система,
сопоставимая по производительности
с цельными твердосплавными
концевыми фрезами.
Область применения
Обрабатываемые материалы
PMKSH
kennametal.com/Duo-Lock
Плунжерное
фрезерование
Врезание под углом
Прорезание пазов
3D фрезерование/
профильное
фрезерование
Торцевое
фрезерование/
фрезерование уступов
Торцевое фрезерование/
фрезерование уступов:
по радиусу
Снятие фаски
Duo-Lock™ — новое революционное крепление для модульных концевых фрез.
Конструкцию фрезы со сменной головкой отличают низкое биение, высокая
повторяемость по длине сборки и максимальная стабильность обработки.
• Стандартные удлинители с технологией Safe-Lock™, цилиндрические и конические.
• Обрезаемые в размер удлинители, цилиндрические и конические.
• Цельные адаптеры с хвостовиками HSK, PSC, CV, BT и DV.
Для установки фрез с головками Duo-Lock™ на разное оборудование
предусмотрен широкий выбор адаптеров и удлинителей.
от HAIMER
®
и Kennametal
®
kennametal.com kennametal.com
53

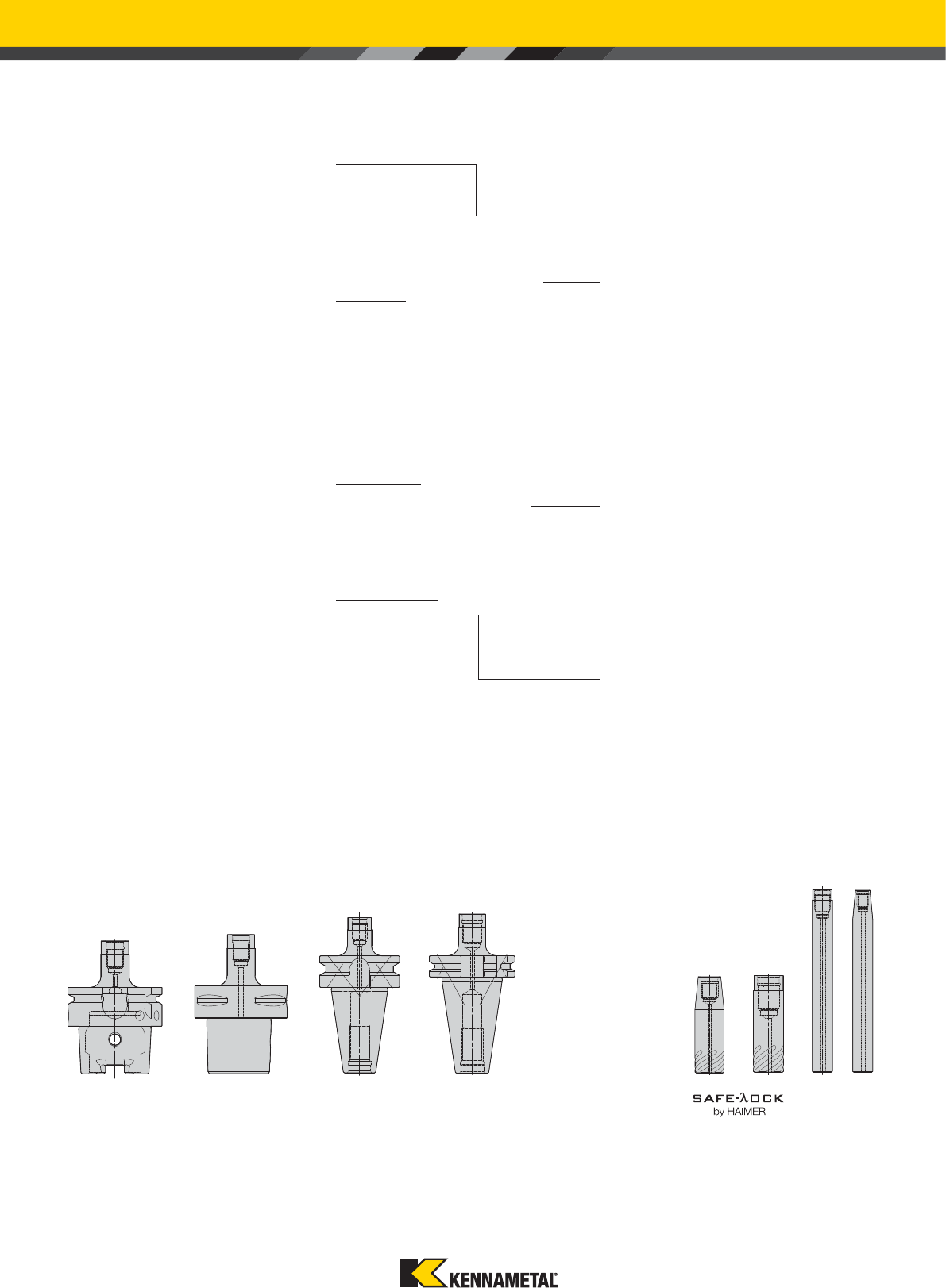

HSK PSC DV BT Обрезать в
размер
Адаптеры Удлинители
®
®
Возможность переточки
инструмента гарантирует
максимальную стойкость
и окупаемость.
Ассортимент, включающий инструменты
для снятия фаски, черновой, чистовой и
профильной обработки, охватывает все
виды фрезерования концевыми фрезами.
Головки промежуточных
диаметров
предоставляются по
запросу.
Двойной конус исключает
дорогостоящие процессы
предварительной настройки,
обеспечивая осевую
повторяемость 10 мкм.
Усовершенствованная резьба
предотвращает возникновение
концентраторов напряжений,
увеличивая передаваемый
крутящий момент на >25%.
Контакт по трем поверхностям
обеспечивает высокую жесткость и
биение ниже 5 мкм.
Ключ Duo-Lock™ позволяет без
труда заменить инструмент
за считанные секунды.
kennametal.com kennametal.com
54
* См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
䢇 Рекомендуемое применение
嘷 Дополнительное применение
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ФРЕЗЫ ДЛЯ ЧЕРНОВОЙ И ЧИСТОВОЙ ОБРАБОТКИ
— HARVI™ I HARVI I HARVI II HARVI II HARVI III
Серия FGDF UKDV ULDV UCDV UDDV UJDV
Стр. 59 O8* O9* O12* O13* O16*
Тип инструмента
Фреза для черновой обработки 䢇䢇䢇嘷嘷
Фреза для чистовой обработки 嘷嘷嘷䢇 䢇 䢇
Снятие фаски
Область применения
Обрабатываемый материал
Основной
PMPMSPMSS
Дополнительный
KSH KS PMHKSHPH PMH
Форма вершины
Радиус скругления [R¡]0,33–0,4 мм — 0,5–4 мм — 0,5–5 мм 0,5–4 мм
Ширина фаски [BCH] — 0,5 мм — 0,5 мм — —
Диаметр фрезы [D1] 10–20 мм 10–32 мм 10–32 мм 10–32 мм 10–32 мм 10–32 мм
Длина режущей части 0,75 x D 1,5 x D 1,5 x D 1,5 x D 1,5 x D 1,5 x D
Максимальная глубина резания
[Ap1 max] 7,5–15 мм 15–48 мм 15–48 мм 15–48 мм 15–48 мм 15–48 мм
Угол наклона винтовой канавки 42°/45°/48° 37°/39° 37°/39° 37°/39° 37°/39° 37°/39°
Число зубьев [ZU] 344556
Режущая кромка у центра ——
Дополнительные операции
НОВИНКА!
kennametal.com kennametal.com
55
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ФРЕЗЫ
ДЛЯ ЧЕРНОВОЙ И ЧИСТОВОЙ ОБРАБОТКИ
(ПРОДОЛЖЕНИЕ)
ДЛЯ РАБОТЫ С
БОЛЬШИМИ ПОДАЧАМИ •
ЗАКАЛЕННЫЕ МАТЕРИАЛЫ
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ФРЕЗЫ ДЛЯ
ПРОФИЛЬНОГО ФРЕЗЕРОВАНИЯ
MaxiMet™MaxiMet KenFeed™HARVI™ со
сферическим концом
HARVI III со
сферическим концом
Серия ABDF ABDE KMDA UKBV UJBV
Стр. O28* O29* 61 O18* O19*
Тип инструмента
Фреза для черновой обработки 䢇䢇 䢇 䢇
Фреза для чистовой обработки 嘷䢇 䢇 嘷 䢇
Снятие фаски
Область применения
Обрабатываемый материал
Основной
NN H PMS
Дополнительный
PKSHPMKH
Форма вершины
Радиус скругления [R¡]—
0,5–4 мм 0,36–1,25 мм
——
Ширина фаски [BCH] —— — — —
Диаметр фрезы [D1]
10–20 мм 10–25 мм 10–20 мм 10–25 мм 10–25 мм
Длина режущей части
1,5 x D 1,5 x D
—
1,5 x D 1,5 x D
Максимальная глубина резания
[Ap1 max]
15–30 мм 15–37,5 мм 0,33–0,67 мм 15–37,5 мм 15–37,5 мм
Угол наклона винтовой канавки
45° 38° 20° 37°/39° 37°/39°
Число зубьев [ZU]
23 6 4 6
Режущая кромка у центра —
Дополнительные операции
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
* См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
䢇 Рекомендуемое применение
嘷 Дополнительное применение
НОВИНКА!
kennametal.com kennametal.com
56
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
* См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
䢇 Рекомендуемое применение
嘷 Дополнительное применение
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ФРЕЗЫ ДЛЯ ЧЕРНОВОЙ ОБРАБОТКИ
————
Серия RFDD RQDB RKDF RQBB
Стр. 60 O34* O35* O36*
Тип инструмента
Фреза для черновой обработки 䢇䢇䢇䢇
Фреза для чистовой обработки
Снятие фаски
Область применения
Обрабатываемый материал
Основной
PMPMSPM
Дополнительный
KH KSH PMKH KSH
Форма вершины
Радиус скругления [R¡]0,4 мм — 0,5–0,75 мм —
Ширина фаски [BCH] — 0,5 мм — —
Диаметр фрезы [D1] 10–20 мм 10–25 мм 10–25 мм 10–25 мм
Длина режущей части 0,75 x D 1,5 x D 1,5 x D 1,5 x D
Максимальная глубина резания
[Ap1 max] 7,5–15 мм 15–37,5 мм 15–37,5 мм 15–37,5 мм
Угол наклона винтовой канавки 35° 20° 45° 20°
Число зубьев [ZU] 3 4 и 5 4 и 6 4
Режущая кромка у центра —
Дополнительные операции
НОВИНКА!
kennametal.com kennametal.com
57
ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ФРЕЗЫ
ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ ФРЕЗЫ ДЛЯ СНЯТИЯ ФАСКИ DUO-LOCK™
ЗАГОТОВКИ
— RSM II™———
Серия FMDF FSDE XADA XRDA Заготовки
Стр. O42* O43* O48* O49* 62
Тип инструмента
Фреза для черновой обработки
Фреза для чистовой обработки 䢇䢇
Снятие фаски 䢇䢇
Область применения
Обрабатываемый материал
Основной
PMSPMPM
Дополнительный
KSH PMH KNSH KNSH
Форма вершины ———
Радиус скругления [R¡]0,5–0,75 мм 0,5–4 мм — — —
Ширина фаски [BCH] —— ———
Диаметр фрезы [D1] 10–25 мм 10–25 мм 10–16 мм 10–16 мм 10–32 мм
Длина режущей части 1,5 x D 1,5 x D 2–4 мм 1,5–4 мм 1,5 x D
Максимальная глубина резания
[Ap1 max] 15–37,5 мм 15–37,5 мм 2–4 мм 1,5–4 мм —
Угол наклона винтовой канавки 45° 36° 0° 0° —
Число зубьев [ZU] 6 9, 11, 15, и 19 4, 5, и 6 4, 5, и 6 —
Режущая кромка у центра ————
Дополнительные операции
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
* См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
䢇 Рекомендуемое применение
嘷 Дополнительное применение
НОВИНКА!
kennametal.com kennametal.com
58
Modular Solid Carbide End Mills Modular Solid Carbide End Mills
DUO-LOCK™ • FGDF • 3 FLUTES
order number catalogue number D1 D Ap1 max L1 CSMS WF R¡
KCPM15
6441043 FGDF0970X3AQX 9,70 9,60 7,50 17,50 DL10 8,00 0,33
䢇
6441029 FGDF1000X3AQD 10,00 9,60 7,50 17,50 DL10 8,00 0,40
䢇
6441044 FGDF1170X3AQX 11,70 11,50 9,00 21,00 DL12 9,50 0,33
䢇
6441030 FGDF1200X3AQD 12,00 11,50 9,00 21,00 DL12 9,50 0,40
䢇
6441045 FGDF1570X3AQX 15,70 15,50 12,00 28,00 DL16 13,00 0,33
䢇
6441041 FGDF1600X3AQD 16,00 15,50 12,00 28,00 DL16 13,00 0,40
䢇
6441046 FGDF1970X3AQD 19,70 19,30 15,00 35,00 DL20 16,00 0,40
䢇
䢇
rst choice
嘷
alternate choice
P
䢇
M
䢇
K
䢇
N
S
䢇
H
嘷
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • СИСТЕМА ОБОЗНАЧЕНИЯ
FGDF0970X3AQX
FG D F 0970 X 3 A Q X
Серия Форма
концевой
фрезы
Угол
подъема
винтовой
линии
Диаметр Тип
хвостовика
Число
зубьев
Длина
режущей
части
Форма/
характе-
ристика
Конфигурация
вершины
AB = MaxiMet™ – цветные
металлы
FG = фреза для общей чистовой
обработки – сталь
FM = многозубая фреза для
чистовой обработки – сталь
FS = многозубая фреза RSM II™ –
жаропрочные сплавы
KM = KenFeed™ –
среднеуглеродистая сталь
RF = фреза для черновой
обработки – со
стружколомом
RK = фреза для черновой
обработки – с мелким
шагом зубьев
RQ = фреза для черновой
обработки – с крупным
шагом зубьев
UC = HARVI™ II – нержавеющая
сталь
UD = HARVI lI – жаропрочные
сплавы
UJ = HARVI III с режущей
кромкой у центра и с
эксцентрическим затылком
UK = HARVI I с неравномерным
шагом зубьев –
нержавеющая сталь
UL = HARVI I с неравномерным
шагом зубьев –
жаропрочные сплавы
XA = фреза для снятия фаски
XR = фреза для скругления углов
B = сфери-
ческий
конец
D = плоский
торец
A = 0–10
B = 11–20
D = 31–35
E = 36–40
F = 41–45
V = 37/39°,
пере-
менный
X = метри-
ческий –
Duo-Lock™
2
3
4
5
6
9
B = 11
F = 15
J = 19
A = 0,75 x D
B = 1,0 x D
C = 1,5 x D
H = с фаской
N = с шейкой
Q = с шейкой и
радиусом
скругления
вершины
R = с радиусом
скругления
вершины
U = с шейкой
и острой
вершиной
V = с шейкой и
фаской
D = метри-
ческая –
0,4 мм
E = метри-
ческая –
0,5 мм
F = метри-
ческая –
0,75 мм
H = метри-
ческая –
1,25 мм
J = метри-
ческая –
1,5 мм
N = метри-
ческая –
4,0 мм
S = острая
X = специ-
альная
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Для легкого
определения применимости атрибутов используются следующие основные столбцы и соответствующие изображения.
kennametal.com kennametal.com
59

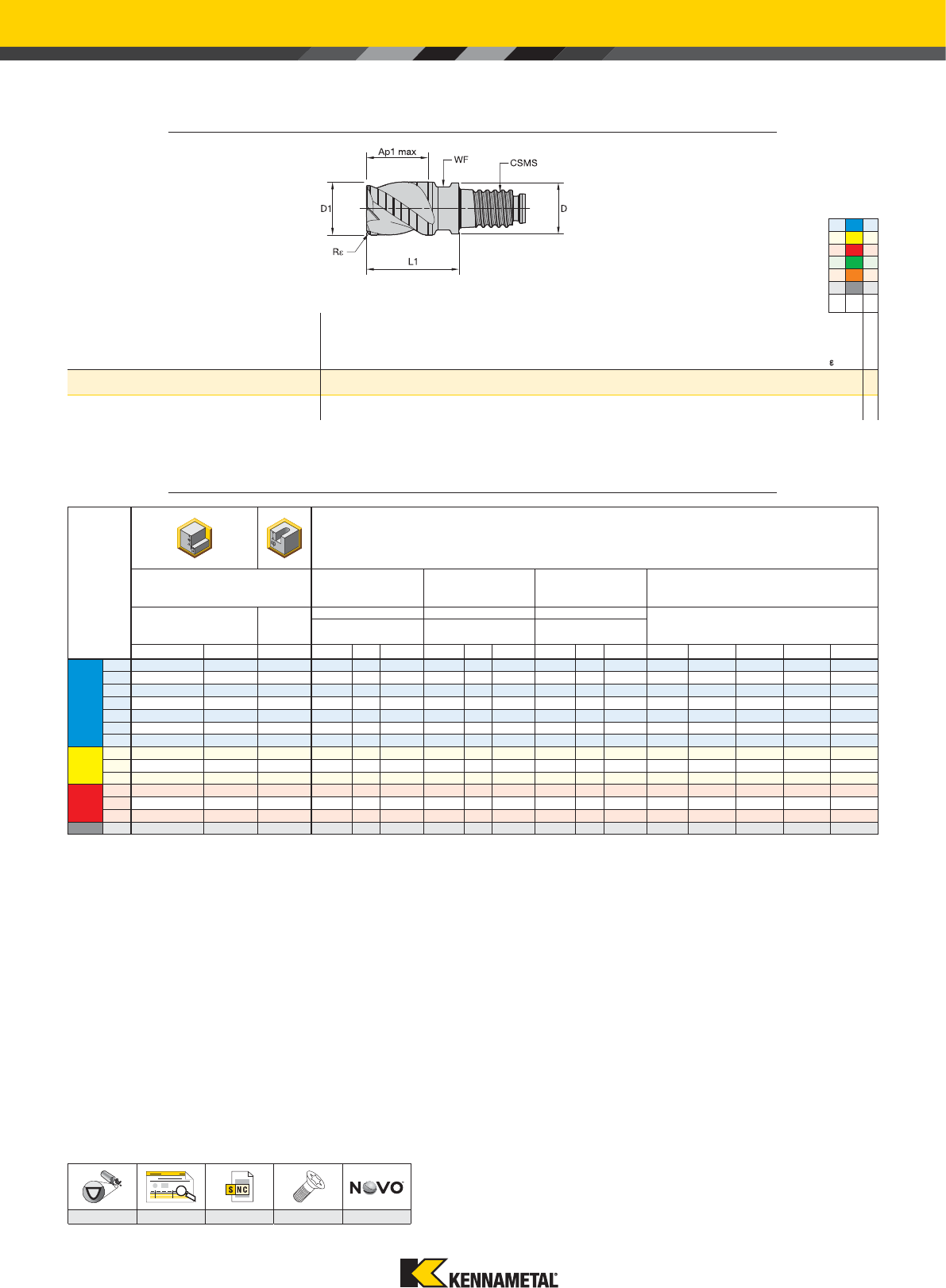

Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы

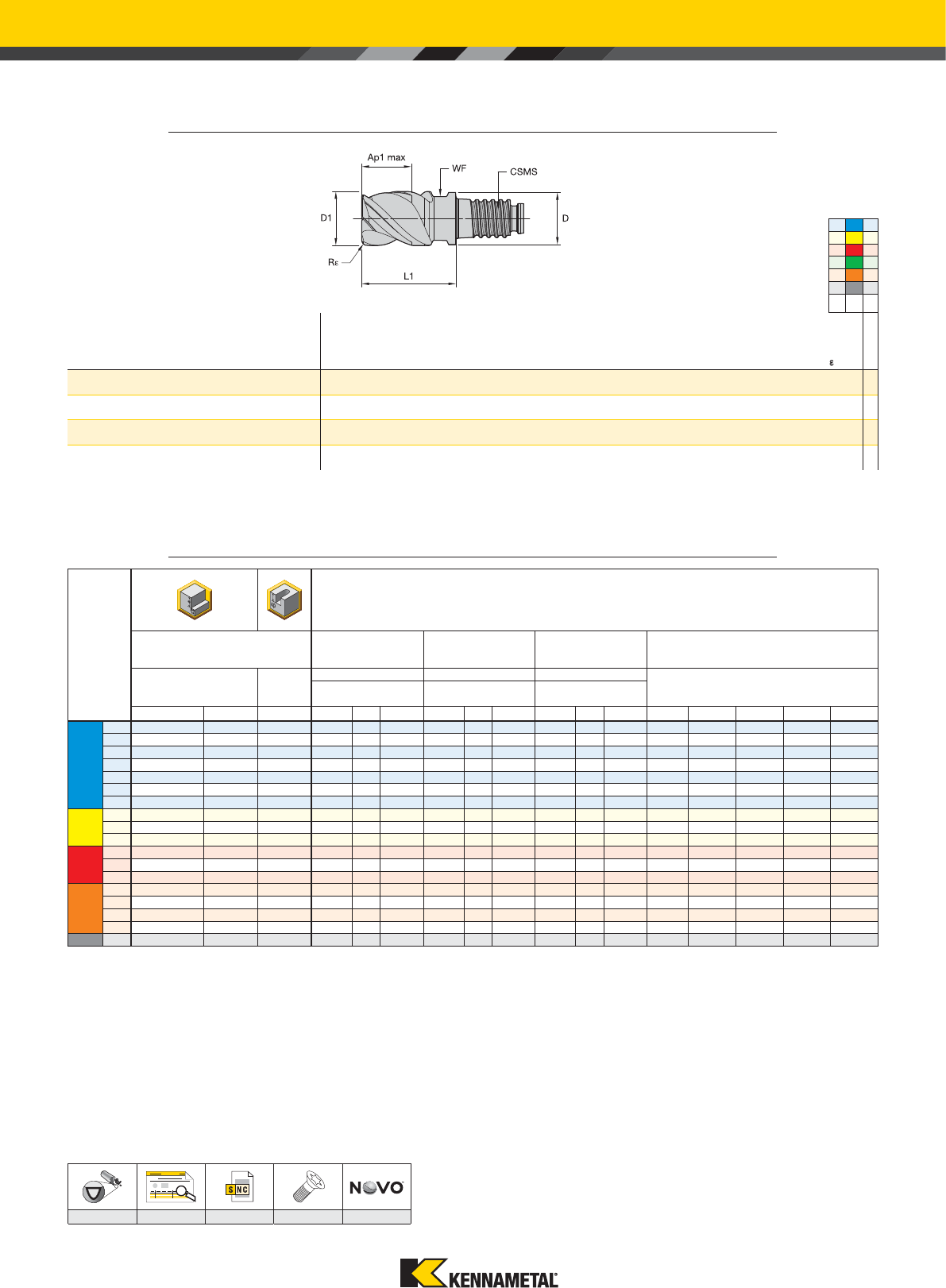

DUO-LOCK™ • FGDF • 3 ЗУБА
номер заказа номер по каталогу D1 D Ap1 max L1 CSMS WF R¡
KCPM15
6441043 FGDF0970X3AQX 9,70 9,60 7,50 17,50 DL10 8,00 0,33 䢇
6441029 FGDF1000X3AQD 10,00 9,60 7,50 17,50 DL10 8,00 0,40 䢇
6441044 FGDF1170X3AQX 11,70 11,50 9,00 21,00 DL12 9,50 0,33 䢇
6441030 FGDF1200X3AQD 12,00 11,50 9,00 21,00 DL12 9,50 0,40 䢇
6441045 FGDF1570X3AQX 15,70 15,50 12,00 28,00 DL16 13,00 0,33 䢇
6441041 FGDF1600X3AQD 16,00 15,50 12,00 28,00 DL16 13,00 0,40 䢇
6441046 FGDF1970X3AQD 19,70 19,30 15,00 35,00 DL20 16,00 0,40 䢇
6441042 FGDF2000X3AQD 20,00 19,30 15,00 35,00 DL20 16,00 0,40 䢇
䢇 лучший выбор
嘷 альтернативный выбор
P䢇
M䢇
K䢇
N
S䢇
H嘷
AB
120 122 58 4 124
DUO-LOCK™ • FGDF • 3 ЗУБА • РЕЖИМЫ РЕЗАНИЯ
Группа
мате-
риала
Обработка уступов (A)
и обработка пазов (B) минимальный вылет средний вылет максимальный выл
Рекомендуемая подача на зуб (fz = мм/зуб)
для обработки уступов (A). Для прорезания
пазов (B) подачу fz уменьшите на 20%.
AB
KCPM15 KCPM15 KCPM15
Диаметр D1
скорость резания
vc, м/мин
скорость резания
vc, м/мин
скорость резания
vc, м/мин
ap ae ap min max min max min max мм 10,0 12,0 16,0 20,0
P
00,75 x D 0,5 x D 0,5 x D 150 – 200 135 – 180 135 – 180 fz 0,061 0,070 0,086 0,097
10,75 x D 0,5 x D 0,5 x D 150 – 200 135 – 180 135 – 180 fz 0,061 0,070 0,086 0,097
20,75 x D 0,5 x D 0,5 x D 140 – 190 126 – 171 126 – 171 fz 0,061 0,070 0,086 0,097
30,75 x D 0,4 x D 0,5 x D 120 – 160 108 – 144 108 – 144 fz 0,051 0,060 0,074 0,086
40,75 x D 0,3 x D 0,5 x D 90 – 150 81 – 135 81 – 135 fz 0,046 0,053 0,065 0,075
50,75 x D 0,4 x D 0,5 x D 60 – 100 51 – 85 48 – 80 fz 0,041 0,048 0,059 0,069
60,75 x D 0,3 x D 0,5 x D 50 – 75 43 – 64 40 – 60 fz 0,034 0,040 0,048 0,055
M
10,75 x D 0,4 x D 0,5 x D 90 – 115 72 – 92 63 – 81 fz 0,051 0,060 0,074 0,086
20,75 x D 0,4 x D 0,5 x D 60 – 80 48 – 64 42 – 56 fz 0,041 0,048 0,059 0,069
30,75 x D 0,4 x D 0,5 x D 60 – 70 48 – 56 42 – 49 fz 0,034 0,040 0,048 0,055
K
10,75 x D 0,5 x D 0,5 x D 120 – 150 108 – 135 108 – 135 fz 0,061 0,070 0,086 0,097
20,75 x D 0,5 x D 0,5 x D 110 – 140 99 – 126 99 – 126 fz 0,051 0,060 0,074 0,086
30,75 x D 0,4 x D 0,5 x D 110 – 130 99 – 117 99 – 117 fz 0,041 0,048 0,059 0,069
S
10,3 x D 0,3 x D 0,5 x D 50 – 90 40 – 72 30 – 54 fz 0,051 0,060 0,074 0,086
20,3 x D 0,3 x D 0,5 x D 25 – 40 20 – 32 15 – 24 fz 0,027 0,032 0,039 0,046
30,75 x D 0,3 x D 0,5 x D 25 – 40 20 – 32 15 – 24 fz 0,027 0,032 0,039 0,046
40,75 x D 0,3 x D 0,5 x D 50 – 60 40 – 48 30 – 36 fz 0,038 0,044 0,055 0,063
H10,75 x D 0,2 x D 0,3 x D 80 – 140 64 – 112 48 – 84 fz 0,046 0,053 0,065 0,075
ПРИМЕЧАНИЕ: Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений.
Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы.
Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы.
Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется
корректировка режимов резания.
Для инструментов с вылетом >3 x D уменьшите подачу fz на 20%.
Для инструментов с вылетом >5 x D уменьшите подачу fz на 30%.
Для инструментов с вылетом >10 x D уменьшите скорость резания Vc и подачу fz на 30%.
kennametal.com kennametal.com
60
DUO-LOCK™ • RFDD • 3 ЗУБА • РЕЖИМЫ РЕЗАНИЯ
Группа
мате-
риала
Обработка уступов (A)
и обработка пазов (B) минимальный вылет средний вылет максимальный выл
Рекомендуемая подача на зуб (fz = мм/зуб)
для обработки уступов (A). Для прорезания
пазов (B) подачу fz уменьшите на 20%.
AB
KCPM15 KCPM15 KCPM15
Диаметр D1
скорость резания
vc, м/мин
скорость резания
vc, м/мин
скорость резания
vc, м/мин
ap ae ap min max min max min max мм 10,0 12,0 16,0 20,0
P
00,75 x D 0,5 x D 0,5 x D 150 – 200 135 – 180 135 – 180 fz 0,061 0,070 0,086 0,097
10,75 x D 0,5 x D 0,5 x D 150 – 200 135 – 180 135 – 180 fz 0,061 0,070 0,086 0,097
20,75 x D 0,5 x D 0,5 x D 140 – 190 126 – 171 126 – 171 fz 0,061 0,070 0,086 0,097
30,75 x D 0,5 x D 0,5 x D 120 – 160 108 – 144 108 – 144 fz 0,051 0,060 0,074 0,086
40,75 x D 0,4 x D 0,5 x D 90 – 150 81 – 135 81 – 135 fz 0,046 0,053 0,065 0,075
50,75 x D 0,5 x D 0,5 x D 60 – 100 51 – 85 48 – 80 fz 0,041 0,048 0,059 0,069
60,75 x D 0,4 x D 0,5 x D 50 – 75 43 – 64 40 – 60 fz 0,034 0,040 0,048 0,055
M
10,75 x D 0,4 x D 0,5 x D 90 – 115 72 – 92 63 – 81 fz 0,051 0,060 0,074 0,086
20,75 x D 0,4 x D 0,5 x D 60 – 80 48 – 64 42 – 56 fz 0,041 0,048 0,059 0,069
30,75 x D 0,4 x D 0,5 x D 60 – 70 48 – 56 42 – 49 fz 0,034 0,040 0,048 0,055
K
10,75 x D 0,5 x D 0,5 x D 120 – 150 108 – 135 108 – 135 fz 0,061 0,070 0,086 0,097
20,75 x D 0,5 x D 0,5 x D 110 – 140 99 – 126 99 – 126 fz 0,051 0,060 0,074 0,086
30,75 x D 0,4 x D 0,5 x D 110 – 130 99 – 117 99 – 117 fz 0,041 0,048 0,059 0,069
H10,75 x D 0,2 x D 0,3 x D 80 – 140 64 – 112 48 – 84 fz 0,046 0,053 0,065 0,075
ПРИМЕЧАНИЕ: Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений.
Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы.
Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы.
Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется
корректировка режимов резания.
Для инструментов с вылетом >3 x D уменьшите подачу fz на 20%.
Для инструментов с вылетом >5 x D уменьшите подачу fz на 30%.
Для инструментов с вылетом >10 x D уменьшите скорость резания Vc и подачу fz на 30%.
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • RFDD • 3 ЗУБА
номер заказа номер по каталогу D1 D Ap1 max L1 CSMS WF R¡
KCPM15
6441047 RFDD1000X3AQD 10,00 9,60 7,50 17,50 DL10 8,00 0,40 䢇
6441048 RFDD1200X3AQD 12,00 11,50 9,00 21,00 DL12 9,50 0,40 䢇
6441049 RFDD1600X3AQD 16,00 15,50 12,00 28,00 DL16 13,00 0,40 䢇
6441050 RFDD2000X3AQD 20,00 19,30 15,00 35,00 DL20 16,00 0,40 䢇
䢇 лучший выбор
嘷 альтернативный выбор
P䢇
M䢇
K䢇
N
S
H嘷
AB
120 122 58 4 124
kennametal.com kennametal.com
61

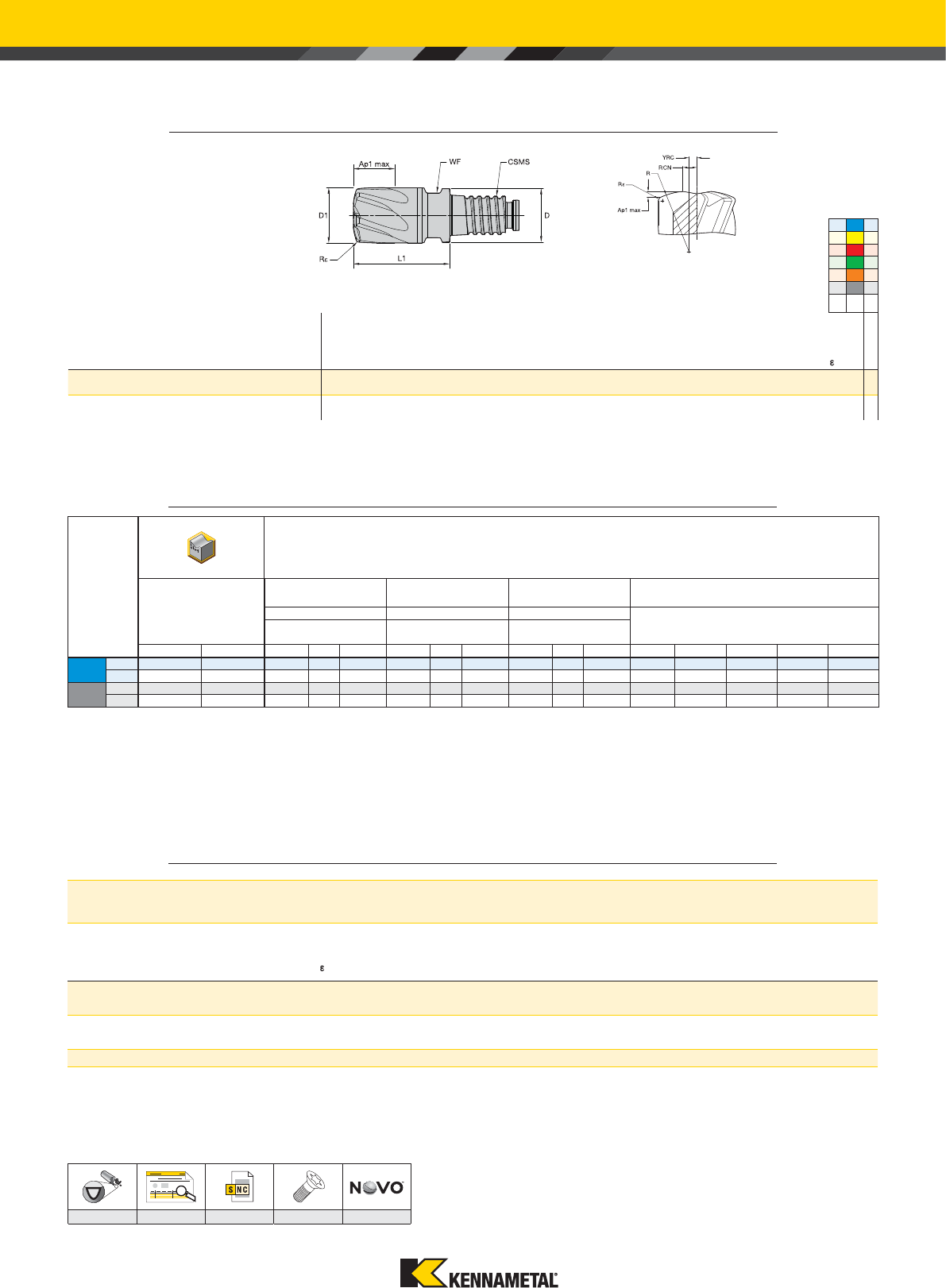

DUO-LOCK™ • KENFEED • 6 ЗУБЬЕВ • РЕЖИМЫ РЕЗАНИЯ
DUO-LOCK™ • KENFEED • 6 ЗУБЬЕВ • ДАННЫЕ ДЛЯ ПРОГРАММИРОВАНИЯ
Группа
мате-
риала
3D фрезерование
минимальный вылет средний вылет максимальный вылет
KC639M KC639M KC639M
Диаметр D1
скорость резания
vc, м/мин
скорость резания
vc, м/мин
скорость резания
vc, м/мин
ap ae min max min max min max мм 10,0 12,0 16,0 20,0
P30,05 x D 0,55 x D 120 – 160 108 – 144 108 – 144 fz 0,424 0,491 0,610 0,707
40,05 x D 0,55 x D 90 – 150 81 – 135 81 – 135 fz 0,378 0,437 0,538 0,616
H10,05 x D 0,55 x D 80 – 140 64 – 112 48 – 84 fz 0,378 0,437 0,538 0,616
20,05 x D 0,55 x D 70 – 120 56 – 96 42 – 72 fz 0,283 0,326 0,399 0,454
ПРИМЕЧАНИЕ: Для достижения оптимальных результатов эти рекомендации, возможно, потребуется скорректировать.
Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы.
Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы.
Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности
требуется корректировка режимов резания.
Для повышения качества обработанной поверхности уменьшите подачу на зуб.
Для инструментов с вылетом > 3 x D уменьшите подачу fz на 20%.
Для инструментов с вылетом >5 x D уменьшите подачу fz на 30%.
Для инструментов с вылетом >10 x D уменьшите скорость резания vc и подачу fz на 30%.
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • KENFEED™ • 6 ЗУБЬЕВ
номер заказа номер по каталогу D1 D Ap1 max L1 CSMS WF R¡
KC639M
6197625 KMDA1000X6BQX 10,00 9,60 0,53 17,50 DL10 8,00 0,63 䢇
6197626 KMDA1200X6BQF 12,00 11,50 0,63 21,00 DL12 9,50 0,75 䢇
6197627 KMDA1600X6BQG 16,00 15,50 0,84 28,00 DL16 13,00 1,00 䢇
6197628 KMDA2000X6BQH 20,00 19,30 1,05 35,00 DL20 16,00 1,25 䢇
䢇 лучший выбор
嘷 альтернативный выбор
P嘷
M
K
N
S
H䢇
AB
120 122 58 4 124
ПРИМЕЧАНИЕ: YRC = расстояние от оси до центра основного радиуса R.
RCN = расстояние от оси до начала режущей кромки. Этот размер определяет минимальный диаметр отверстия при фрезеровании методом винтовой интерполяции.
R = основной радиус.
R¡ = радиус cкругления вершины.
геометрические параметры
фрезерование методом круговой интерполяции и врезание под углом
круговая интерполяция врезание под углом
диаметр отверстия при круговой интерполяции длина врезания при заданном угле
номер по каталогу D1 Ap1 max R R¡YRC RCN минимальный максимальный 1º2º3º4º5º
KMDA1000X6BQX 10 0,53 10 0,625 1,25 2,20 14,40 20,00 30,20 15,09 10,06 7,54 6,02
KMDA1200X6BQF 12 0,63 12 0,750 1,50 2,64 17,28 24,00 36,24 18,11 12,07 9,05 7,23
KMDA1600X6BQG 16 0,84 16 1,000 2,00 3,52 23,04 32,00 48,31 24,15 16,09 12,06 9,64
KMDA2000X6BQH 20 1,05 20 1,250 2,50 4,40 28,80 40,00 60,39 30,19 20,11 15,08 12,05
рекомендуемый процент от программируемого значения подачи при фрезеровании методом врезания под углом 100% 70% 50% 30% 10%
Вид
kennametal.com kennametal.com
62
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы

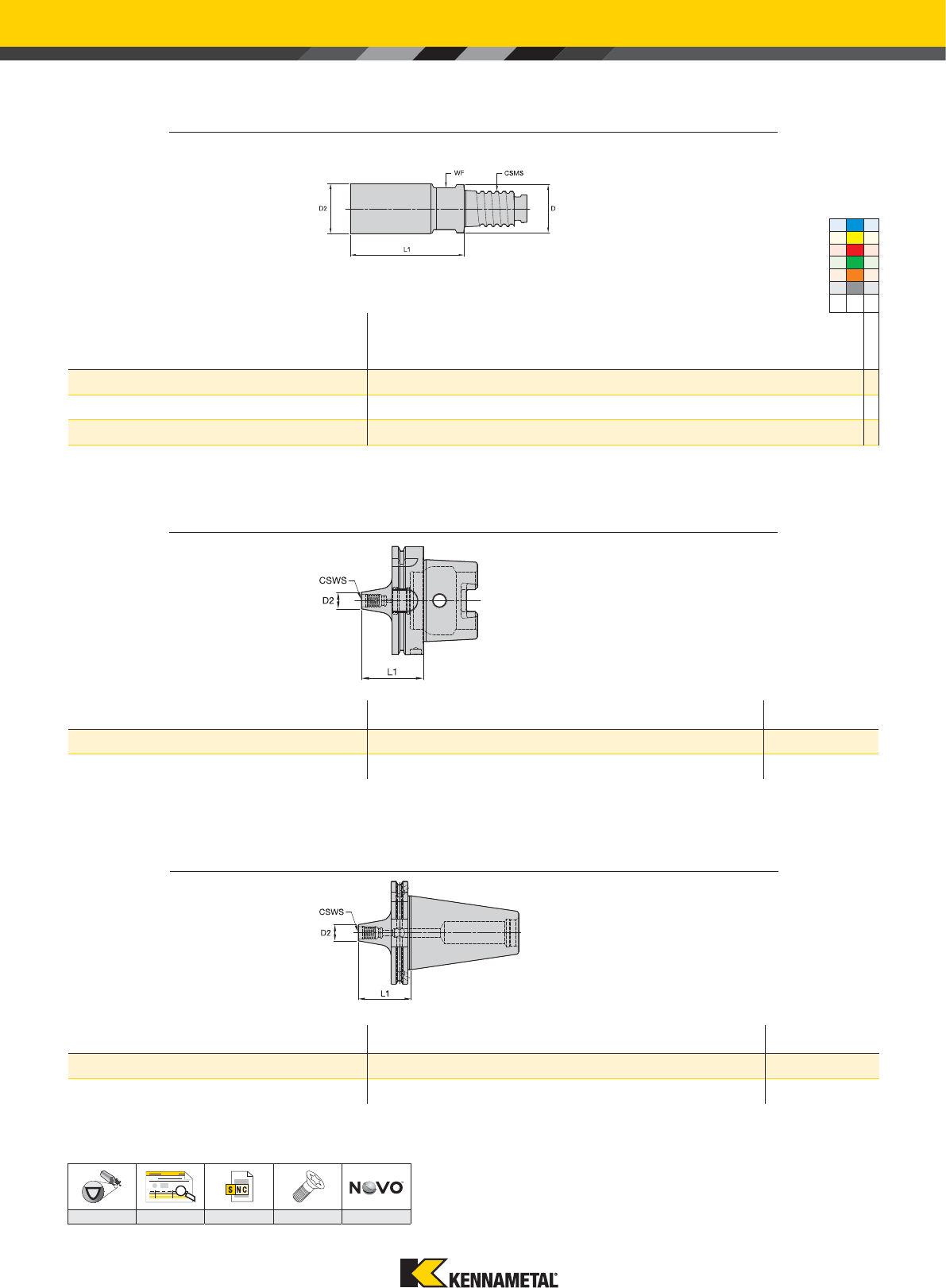

DUO-LOCK™ • ЗАГОТОВКИ
номер заказа номер по каталогу D D2 L1 CSMS WF
K600
6517103 U0356U1000A2 9,60 10,00 23,00 DL10 8,00 䢇
6517104 U0426U1200A2 11,50 12,00 27,50 DL12 9,50 䢇
6517105 U0566U1600A2 15,50 16,00 36,50 DL16 13,00 䢇
6517106 U0695U2000A2 19,30 20,00 45,50 DL20 16,00 䢇
6517108 U0885U2500A2 24,00 25,00 57,00 DL25 21,00 䢇
6517109 U1128U3200A2 31,00 32,00 72,20 DL32 28,00 䢇
P䢇
M䢇
K䢇
N䢇
S䢇
H嘷
DUO-LOCK™ • HSK100 A
номер заказа номер по каталогу CSWS D2 L1 kg
6452503 HSK100ADL16060M DL16 16 60 2,07
6452504 HSK100ADL20060M DL20 19 60 2,09
6452505 HSK100ADL25065M DL25 24 65 2,15
6452506 HSK100ADL32075M DL32 31 75 2,32
DUO-LOCK™ • DV50
номер заказа номер по каталогу CSWS D2 L1 kg
6452419 DV50BDL16050M DL16 16 50 2,68
6452420 DV50BDL20050M DL20 19 50 2,71
6452501 DV50BDL25056M DL25 24 56 2,77
6452502 DV50BDL32065M DL32 31 65 2,93
䢇 лучший выбор
嘷 альтернативный выбор
AB
120 122 — 4 124
kennametal.com kennametal.com
63
Диаметр удлиненного хвостовика Duo-Lock™ [D2] 10 12 16 20 25 32 12 16 20 25 32 40 50
Патрон HydroForce™
———䢇—䢇——䢇—䢇—䢇
Патрон HydroForce
с втулкой
䢇䢇䢇䢇䢇—䢇䢇䢇䢇—䢇—
Патрон HydroForce с
втулкой Safe-Lock™ *
—䢇䢇䢇䢇—䢇䢇䢇䢇———
Патрон с термозажимом
䢇䢇䢇䢇䢇䢇 䢇䢇䢇䢇䢇䢇䢇
Патрон с термозажимом
Safe-Lock™ *
—䢇䢇䢇䢇䢇 䢇䢇䢇䢇䢇䢇䢇
Фрезерный патрон
———䢇—䢇——䢇—䢇——
Фрезерный патрон
с втулкой
䢇䢇䢇䢇䢇—䢇䢇䢇䢇———
Цанговый патрон ER
䡵䡵嘷嘷嘷—䡵䡵嘷嘷
———
Цанговый патрон TG
䡵䡵䡵嘷嘷—䡵䡵䡵嘷
———
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • КРЕПЛЕНИЕ ИНСТРУМЕНТА
* Safe-Lock
™
с защитой от вытягивания 䢇 Рекомендуется
䡵 Применение с ограничениями
嘷 Не рекомендуется
— Нет данных
ПРИМЕЧАНИЕ. Стальные удлинители Duo-Lock
™
требуют использования термозажимных установок мощностью более 10 кВт.
Все удлинители Safe-Lock
™
можно устанавливать в адаптерах для цилиндрических хвостовиков.
kennametal.com kennametal.com
64
номер заказа номер по каталогу обозначение
размер
Duo-Lock™
крутящий момент
(Н·м)
1
6411155 TWDLSH9X12
ОДНОСТОРОННИЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ D-L
——
2
6410950 TWSH9X12INSERTDL10
ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ D-L С ПЛАСТИНОЙ SH
DL10 20
6411151 TWSH9X12INSERTDL12
ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ D-L С ПЛАСТИНОЙ SH
DL12 30
6411152 TWSH9X12INSERTDL16
ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ D-L С ПЛАСТИНОЙ SH
DL16 60
6411153 TWSH9X12INSERTDL20
ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ D-L С ПЛАСТИНОЙ SH
DL20 80
3
6411154 TWDL9X12CA14X18 АДАПТЕР D-L С 9X12 НА 14X18 — —
номер заказа номер по каталогу Описание комплекта
размер
Duo-Lock™
крутящий момент
(Н·м)
6342967 TWDL10TM КЛЮЧ D-L С ПЛАСТИНОЙ DL10 И РУКОЯТКАМИ DL 10 20
6342968 TWDL12TM КЛЮЧ D-L С ПЛАСТИНОЙ DL12 И РУКОЯТКАМИ DL 12 30
6342969 TWDL16TM КЛЮЧ D-L С ПЛАСТИНОЙ DL16 И РУКОЯТКАМИ DL 16 60
6342970 TWDL20TM КЛЮЧ D-L С ПЛАСТИНОЙ DL20 И РУКОЯТКАМИ DL 20 80
6343061 TWDL25TM КЛЮЧ D-L С ПЛАСТИНОЙ DL25 И РУКОЯТКАМИ DL 25 100
6343062 TWDL32TM КЛЮЧ D-L С ПЛАСТИНОЙ DL32 И РУКОЯТКАМИ DL 32 130
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • ОДНОСТОРОННИЙ ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ
DUO-LOCK™ • КОМПЛЕКТ КЛЮЧЕЙ С ДВУМЯ РУКОЯТКАМИ
Ключ ERICKSON™ Torque Master Вставка Ручка-удлинитель
1 2 3
1 + 2 + 3
Заказываете Получаете
Адаптер
2
3
1
2
3
Односторонний
динамометрический ключ
1
Вставка
AB
120 122 — 4 124
kennametal.com kennametal.com
65

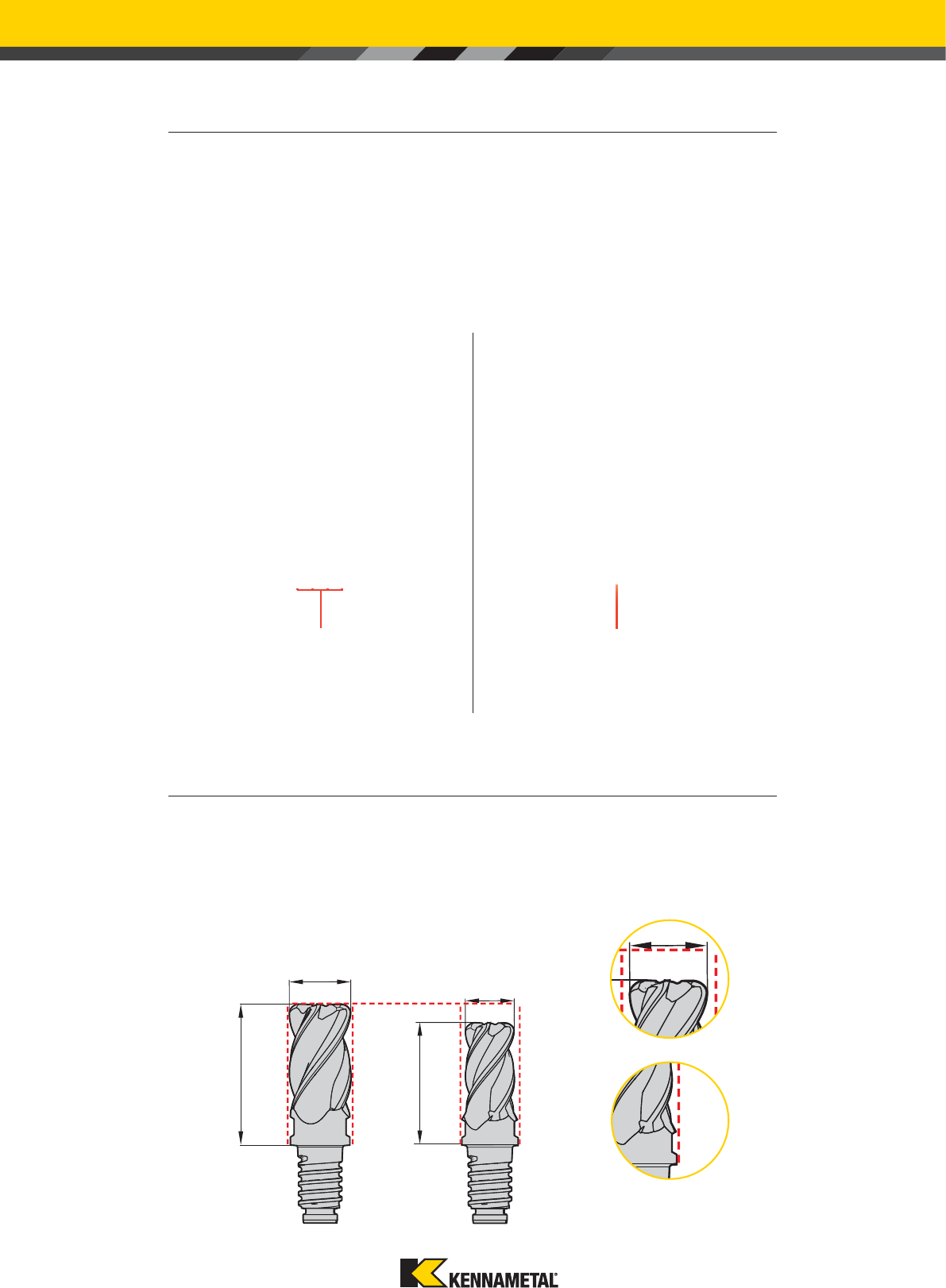

Усовершенствованная резьба Duo-Lock™ позволяет исключить концентрацию нагрузки на первых витках резьбы.
Три «золотых» правила успеха:
1. Очищайте соединение с обеих сторон. Резьбу следует очистить от любых смазочных материалов,
таких как масло, противозадирный состав, смазка и т. д.
2. Используйте рекомендуемый крутящий момент.
3. При использовании цилиндрических удлинителей Duo-Lock™ никогда не зажимайте место соединения.
Анализ методом конечных элементов (FEA)
Усовершенствованная резьба Duo-Lock™ Обычная резьба
Усовершенствованная резьба Duo-Lock™ при
максимальной нагрузке.
Усовершенствованная резьба Duo-Lock™ равномерно
распределяет силы по всей длине резьбы. Это позволяет
передавать на 25% больше крутящего момента по
сравнению с аналогичными решениями.
Типичная ситуация для любой обычной резьбы при
максимальной нагрузке.
Концентрация нагрузки на первом витке снижает
эффективность соединения.
Модульные твердосплавные концевые фрезы Модульные твердосплавные концевые фрезы
DUO-LOCK™ • УСОВЕРШЕНСТВОВАННАЯ РЕЗЬБА
DUO-LOCK™ • ВОССТАНОВЛЕНИЕ
Степень и частота восстановления головок Duo-Lock™ определяются износом и выкрашиванием.
Для обеспечения целостности лысок под ключ модификация шейки не допускается.
ПРИМЕЧАНИЕ. Режущий диаметр восстановленных сменных головок Duo-Lock™ может быть меньше диаметра
шейки и, следовательно, безопасный зазор может отсутствовать. Во избежание соударений
необходимо принять меры предосторожности.
D
d
L l
До После
kennametal.com kennametal.com
66
Фрезы со сменными
режущими пластинами
KNS®
Двойная V-образная опорная поверхность обеспечивает повышенную
надежность крепления пластины в посадочном гнезде и минимизирует
радиальное биение.
В результате стабильные условия обработки приводят к высокой точности
ширины паза и повторяемости его размеров.
Система крепления за счет пружинящих свойств корпуса обеспечивает
простую смену пластин.
Стружколом SGP с положительной геометрией обеспечивает плавное резание
и эффективное удаление стружки на легких и тяжелых режимах резания.
Применение
Материалы
PMKNS
Фреза для обработки
узких пазов от Kennametal
Прорезание пазов:
Обработка набором
фрез
Прорезание пазов
Отрезка
Прорезание пазов:
Радиусная фреза
Торцевое фрезерование/
фрезерование уступов
kennametal.com/KNS
kennametal.com kennametal.com
67

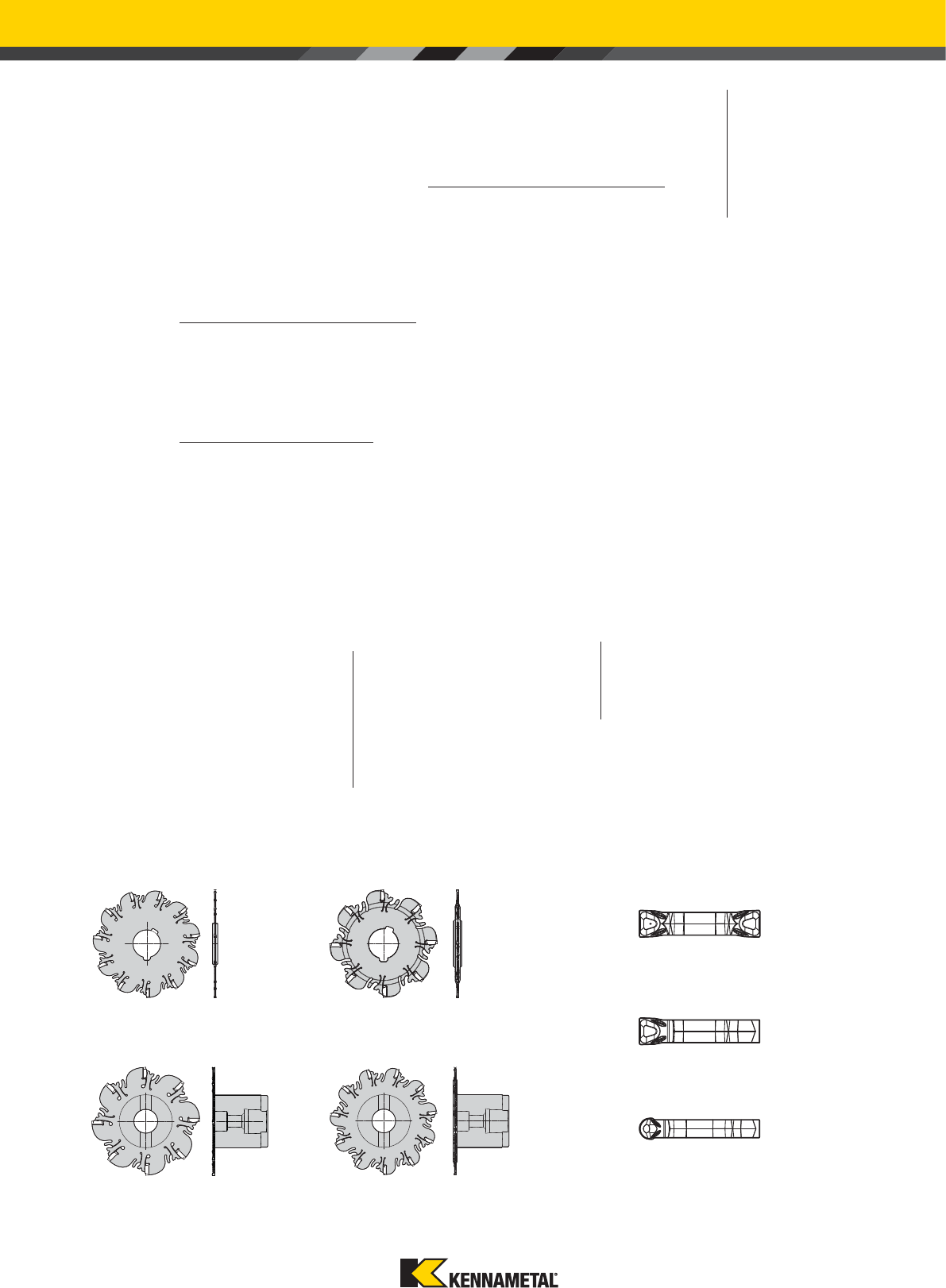

Конструкция посадочного гнезда
и пластины минимизируют
радиальное биение.
Верхняя и нижняя V-образные опорные
поверхности обеспечивают надежное
закрепление пластин.
Крепление за счет
пружинящих свойств корпуса.
Никаких винтов, никаких
клиньев, никаких проблем.
Ключ Easy-X-Wrench упрощает
сборку и минимизирует время
наладки. Поставляется в
комплекте с фрезой.
Ступицы с двумя шпоночными
канавками для прорезания
пазов набором фрез.
Монолитная конструкция
корпуса фрезы и ступицы
гарантирует высокую точность
и повторяемость закрепления.
Типы фрез
Крепление на оправке,
усиленный корпус фрезы.
Крепление на оправке.
Насадные фрезы с
усиленным корпусом.
Насадные фрезы.
Двусторонние пластины
для обработки пазов с
плоским дном.
Односторонние пластины
для обработки глубоких
пазов с плоским дном.
Радиусные односторонние
пластины для обработки
пазов с радиусным дном.
Посадочный размер
«SSC» указан на
корпусе фрезы.
Для загрузки подробных инструкций по
сборке посетите сайт kennametal.com.
Простой подбор
пластин.
Типы пластин
kennametal.com kennametal.com
68
ФРЕЗЫ KNS ДЛЯ ПРОРЕЗАНИЯ УЗКИХ ПАЗОВ
КРЕПЛЕНИЕ НА ОПРАВКЕ
КРЕПЛЕНИЕ НА
ОПРАВКЕ •
УСИЛЕННЫЙ КОРПУС
НАСАДНАЯ ФРЕЗА НАСАДНАЯ ФРЕЗА •
УСИЛЕННЫЙ КОРПУС
Стр. 70 70 71 71
Выберите ширину паза «W»
2,2–6,35 мм 1,59 мм 2,2–6,35 мм 1,59 мм
«SSC» посадочный размер.
«SSC» на пластине = «SSC»
на корпусе фрезы.
«W» = Ширина режущей кромки.
Выберите глубину паза «CDX»
26–97 мм 10 мм 25–27 мм 10 мм
CDX — максимальная глубина
резания фрезы.
Для двусторонних пластин размер
«Т» = предельная глубина паза.
Если «Т» отсутствует, максимальная
глубина паза = CDX фрезы.
SSC — посадочный.
Выберите тип пластины
Плоское или радиусное дно паза
Односторонняя или двусторонняя
Число режущих кромок 2 1 1 2 2 1 1 2
Прорезание пазов Прорезание пазов
KNS® • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫБОРА
kennametal.com kennametal.com
69
Slotting Slotting
KNS® SLOTTING MILL • ARBOUR MOUNT
SSC order number catalogue number D1 CDX D D6 L1S THUB Z kg max RPM
16
5614824 KNSM080N05X16K016 80 25,7 16 27 3 6,0 5 0,06 1067
5614825 KNSM100N08X16K027 100 28,7 27 41 3 6,0 8 0,10 800
5614826 KNSM125N11X16K032 125 38,2 32 47 3 6,0 11 0,15 640
21
5614827 KNSM100N07X21K022 100 32,2 22 34 5 9,0 7 0,13 800
5614828 KNSM125N09X21K032 125 38,2 32 47 5 9,0 9 0,21 640
5614829 KNSM160N13X21K040 160 51,7 40 55 5 9,0 13 0,33 533
5614830 KNSM200N17X21K040 200 71,7 40 55 5 9,0 17 0,51 400
Detail
Slotting Slotting
KNS® INSERTS • DOUBLE ENDED • FLAT BOTTOM
ISO
catalogue number SSC W LI RR RL S T RC hm CE
KCPK30
KCPM40
KCU25
XCP12D159F015SGP 12 1,59 9,01 0,15 0,15 2,25 7,61 — 0,04 2 䢇䢇䢇
XCP16D220F015SGP 16 2,21 11,01 0,15 0,15 2,78 9,18 — 0,04 2 䢇䢇䢇
XCP21D300F020SGP 21 3,01 14,01 0,20 0,20 3,30 11,55 — 0,04 2 䢇䢇䢇
XCP27D318F020SGP 27 3,18 18,01 0,20 0,20 3,75 14,74 — 0,04 2 䢇䢇䢇
XCP34D400F020SGP 34 4,01 18,01 0,20 0,20 4,20 14,51 — 0,04 2 䢇䢇䢇
XCP51D600F040SGP 51 6,01 18,01 0,40 0,40 5,17 12,68 — 0,04 2 䢇䢇䢇
XCP51D635F040SGP 51 6,36 18,01 0,40 0,40 5,17 12,74 — 0,04 2 䢇䢇䢇
䢇
rst choice
嘷
alternate choice
P嘷䢇
M䢇嘷
K䢇嘷
N䢇
S䢇
H

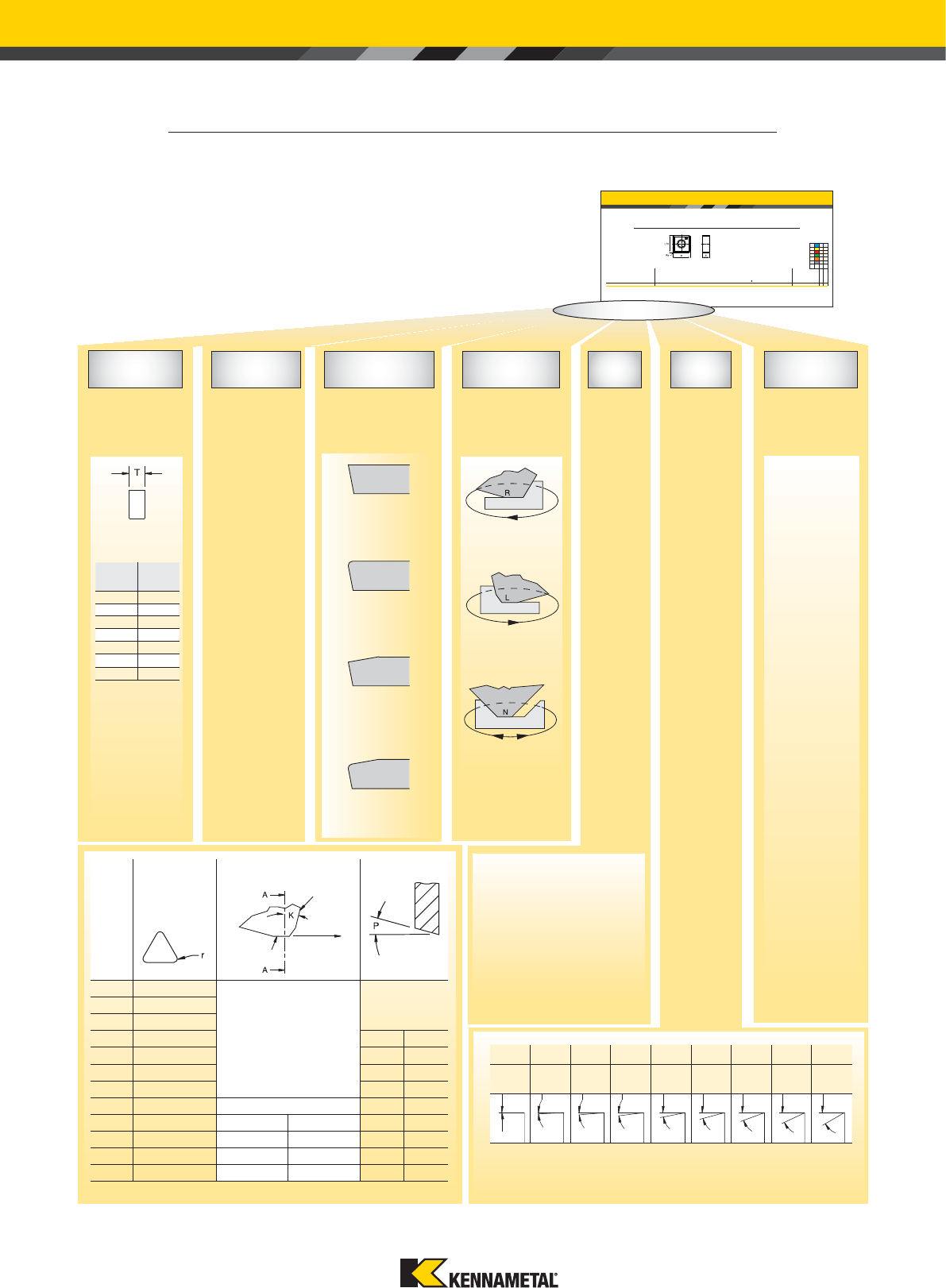

Прорезание пазов Прорезание пазов
X C P 27 D 318 F 020 S G P
Форма
плас-
тины
Задний
угол
пластины
Класс
точности Посадочный
размер
(SSC)
Вид
пластины Ширина
паза
«W»
Форма дна
паза Радиус
при
вершине
Подго-
товка
кромки
Подготовка
кромки/
применение
Передний
угол
12 = 1,2 мм
16 = 1,6 мм
21 = 2,1 мм
27 = 2,7 мм
34 = 3,4 мм
42 = 4,2 мм
51 = 5,1 мм
S =
односто-
ронняя
D =
двусто-
ронняя
F =
плоское дно
R =
радиусное дно
S =
защитная
фаска и
хон
G =
общего
назначения
P =
11°
XCP27D318F020SGP
KNS • СИСТЕМА ОБОЗНАЧЕНИЯ • ПЛАСТИНЫ
Обозначение
мм
159 1,588
220 2,200
250 2,500
300 3,000
318 3,175
400 4,000
500 5,000
600 6,000
635 6,350
Обозначение
мм
015 0,150
020 0,200
030 0,300
040 0,400
KNSM100N06X27K022
KNS® • СИСТЕМА ОБОЗНАЧЕНИЯ • ФРЕЗЫ
KNS M 100 N 06 X 27 K 022
Фреза
Kennametal
для обработки
узких пазов
Единицы
измерения
Диаметр
резания
Направление
резания
Число
рабочих
зубьев
z
Форма
пластины
Посадочный
размер
(SSC)
Тип
крепления со
стороны
станка
(CSMS)
Размер
соединения
M = мм
(метри-
ческая
система)
U = дюйм
(дюймо-
вая
система)
Метрическая
система
063 = 63 мм
080 = 80 мм
100 = 100 мм
125 = 125 мм
160 = 160 мм
200 = 200 мм
250 = 250 мм
N = нейтра-
льное
испол-
нение
12 = 1,2 мм
16 = 1,6 мм
21 = 2,1 мм
27 = 2,7 мм
34 = 3,4 мм
42 = 4,2 мм
51 = 5,1 мм
K = креп-
ление на
оправке
S = насад-
ные
фрезы
Метрическая
система
16 = 16 мм
22 = 22 мм
27 = 27 мм
32 = 32 мм
40 = 40 мм
50 = 50 мм
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Для легкого определения применимости атрибутов используются следующие основные столбцы
и соответствующие изображения.
kennametal.com kennametal.com
70
Прорезание пазов Прорезание пазов
ФРЕЗЫ KNS® ДЛЯ ПРОРЕЗАНИЯ ПАЗОВ • КРЕПЛЕНИЕ НА ОПРАВКЕ
SSC номер заказа номер по каталогу D1 CDX D D6 L1S THUB Z kg max RPM
16
5614824 KNSM080N05X16K016 80 25,7 16 27 3 6,0 5 0,06 1067
5614825 KNSM100N08X16K027 100 28,7 27 41 3 6,0 8 0,10 800
5614826 KNSM125N11X16K032 125 38,2 32 47 3 6,0 11 0,15 640
21
5614827 KNSM100N07X21K022 100 32,2 22 34 5 9,0 7 0,13 800
5614828 KNSM125N09X21K032 125 38,2 32 47 5 9,0 9 0,21 640
5614829 KNSM160N13X21K040 160 51,7 40 55 5 9,0 13 0,33 533
5614830 KNSM200N17X21K040 200 71,7 40 55 5 9,0 17 0,51 400
27
5614831 KNSM100N06X27K022 100 32,2 22 34 6 12,0 6 0,17 800
5614832 KNSM125N08X27K032 125 38,2 32 47 6 12,0 8 0,27 640
5614833 KNSM160N11X27K040 160 51,7 40 55 6 12,0 11 0,43 533
5614834 KNSM200N15X27K040 200 71,7 40 55 6 12,0 15 0,65 400
34
5614835 KNSM100N05X34K022 100 32,2 22 34 8 16,0 5 0,21 800
5614836 KNSM125N07X34K032 125 38,2 32 47 8 16,0 7 0,35 640
5614837 KNSM160N10X34K040 160 51,7 40 55 8 16,0 10 0,54 533
5614838 KNSM200N13X34K040 200 71,7 40 55 8 16,0 13 0,82 400
5614839 KNSM250N17X34K040 250 96,7 40 55 8 16,0 17 1,26 320
42
5614840 KNSM100N04X42K022 100 32,2 22 34 10 19,0 4 0,26 800
5614841 KNSM125N07X42K032 125 38,2 32 47 10 19,0 7 0,42 640
5614842 KNSM160N10X42K040 160 51,7 40 55 10 19,0 10 0,66 533
5614843 KNSM200N13X42K040 200 71,7 40 55 10 19,0 13 1,01 400
5614845 KNSM250N17X42K040 250 96,7 40 55 10 19,0 17 1,55 320
51
5614846 KNSM100N05X51K022 100 32,2 22 34 11 22,0 5 0,26 800
5614847 KNSM125N06X51K032 125 38,2 32 47 11 22,0 6 0,45 640
5614848 KNSM160N09X51K040 160 51,7 40 55 11 22,0 9 0,71 533
5614849 KNSM200N12X51K040 200 71,7 40 55 11 22,0 12 1,01 400
5614850 KNSM250N15X51K040 250 96,7 40 55 11 22,0 15 1,73 320
ФРЕЗЫ KNS ДЛЯ ПРОРЕЗАНИЯ ПАЗОВ •
УСИЛЕННЫЙ КОРПУС • КРЕПЛЕНИЕ НА ОПРАВКЕ
SSC номер заказа номер по каталогу D1 CDX D D6 L1S THUB Z kg max RPM
12
5614820 KNSM063N06X12K016 63 9,5 16 27 3 6,0 6 0,05 1280
5614821 KNSM080N08X12K022 80 9,5 22 34 3 6,0 8 0,09 1067
5614822 KNSM100N11X12K027 100 9,5 27 41 3 6,0 11 0,15 800
5614823 KNSM125N14X12K032 125 9,5 32 47 3 6,0 14 0,25 640
Увеличенный вид
Увеличенный вид
AB
121 122 69 4 124
kennametal.com kennametal.com
71

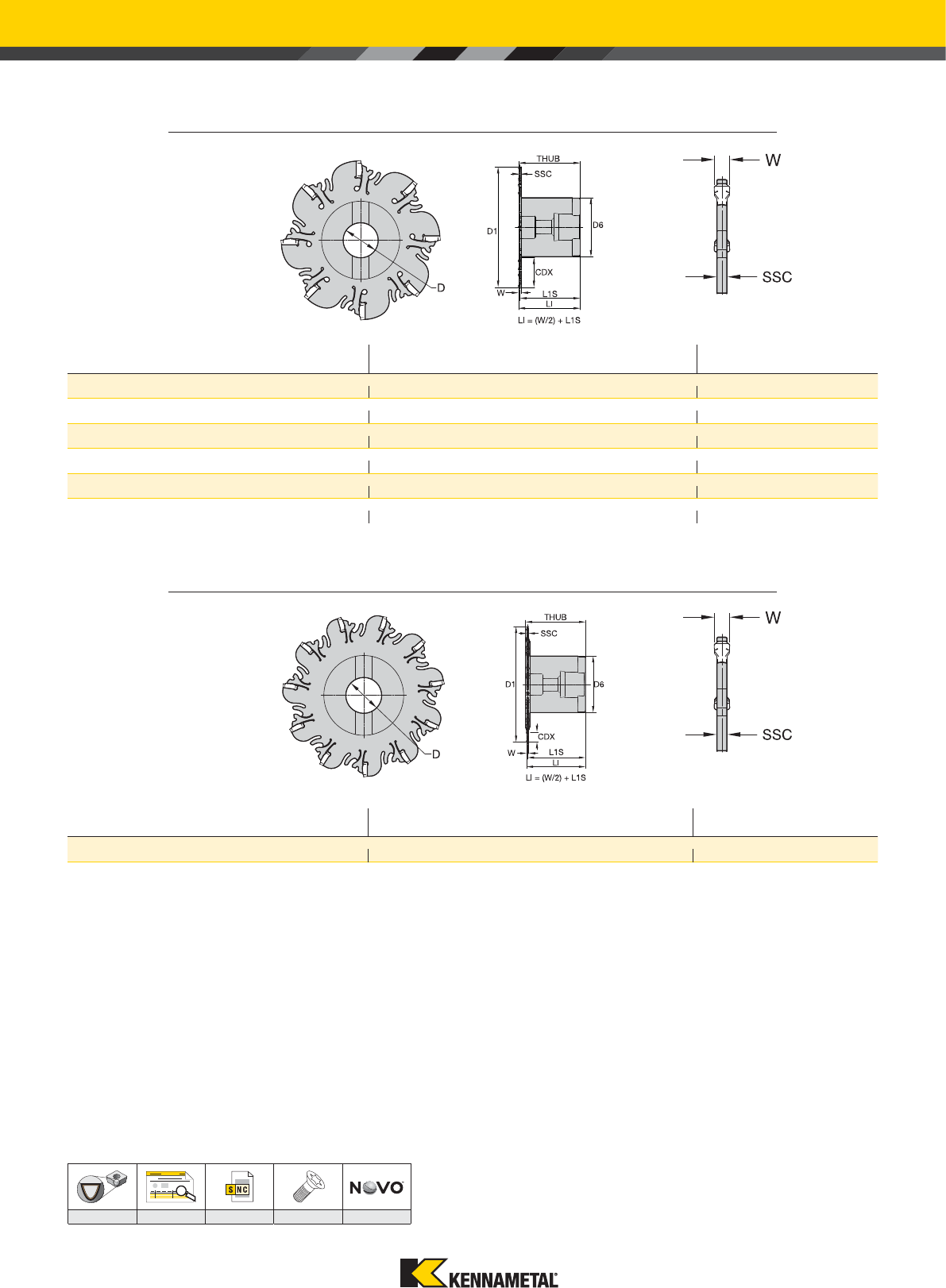

Прорезание пазов Прорезание пазов
ФРЕЗЫ KNS® ДЛЯ ПРОРЕЗАНИЯ ПАЗОВ • НАСАДНЫЕ ФРЕЗЫ
SSC номер заказа номер по каталогу D1 CDX D D6 L1S THUB Z kg max RPM
16
5614852 KNSM100R08X16S022 100 24,7 22 49 50 50,8 8 0,73 800
21
5614853 KNSM100R07X21S022 100 24,7 22 49 50 51,1 7 0,75 800
27
5614854 KNSM125R08X27S032 125 24,7 32 74 60 61,4 8 2,00 640
34
5614855 KNSM125R07X34S032 125 25,7 32 72 60 61,7 7 1,94 640
42
5614856 KNSM125R07X42S032 125 26,7 32 70 60 62,1 7 1,89 640
51
5614857 KNSM125R06X51S032 125 25,7 32 72 60 62,6 6 1,87 640
ФРЕЗЫ KNS ДЛЯ ПРОРЕЗАНИЯ ПАЗОВ •
УСИЛЕННЫЙ КОРПУС • НАСАДНЫЕ ФРЕЗЫ
SSC номер заказа номер по каталогу D1 CDX D D6 L1S THUB Z kg max RPM
12
5614851 KNSM100R11X12S022 100 9,5 22 49 50 51,8 11 0,78 800
Увеличенный вид
Увеличенный вид
AB
121 122 69 4 124
kennametal.com kennametal.com
72
Прорезание пазов Прорезание пазов

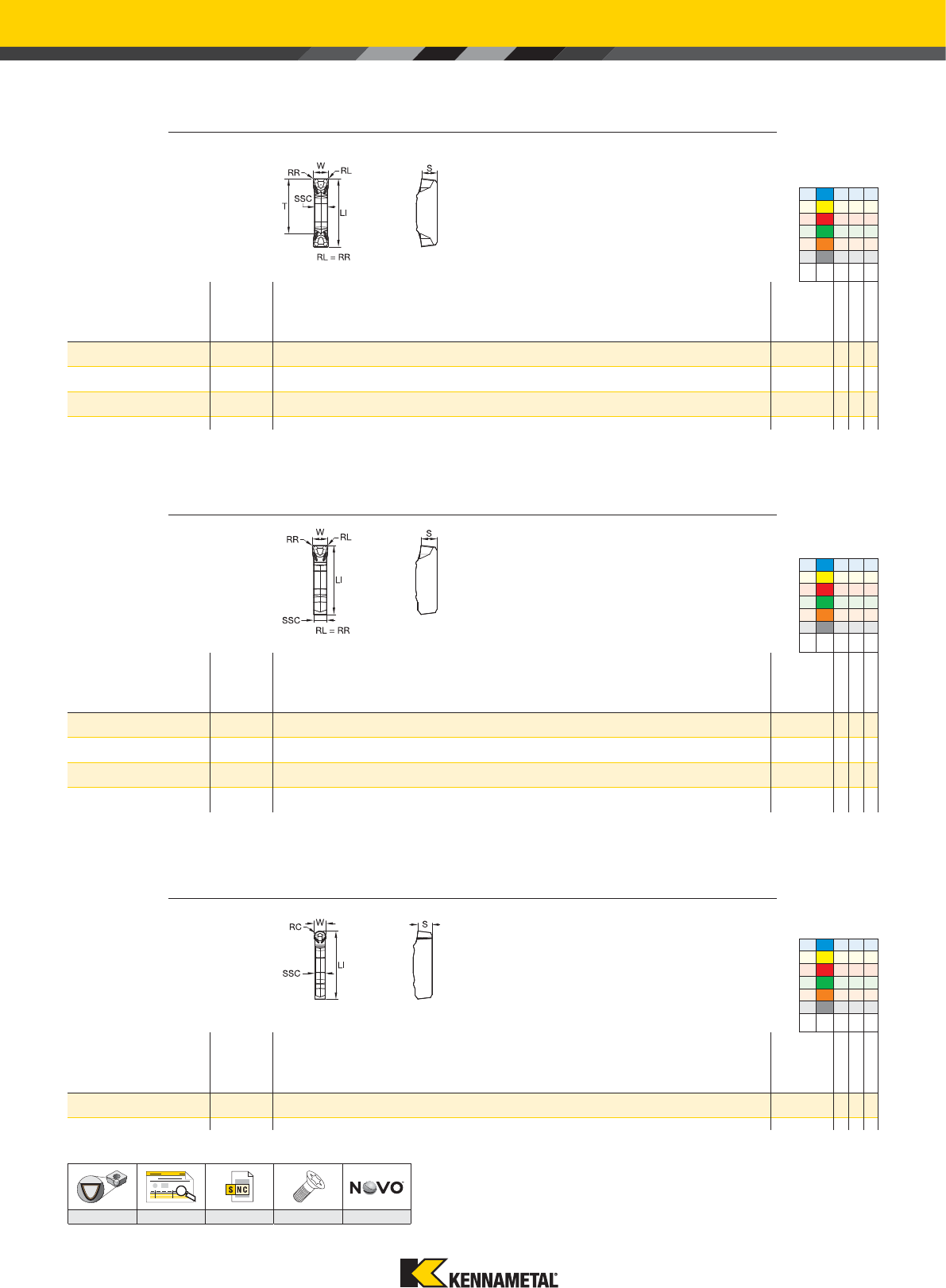

ПЛАСТИНЫ KNS® • ДВУСТОРОННИЕ • ПАЗ С ПЛОСКИМ ДНОМ
Номер по
каталогу ISO SSC W LI RR RL S T RC hm CE
KCPK30
KCPM40
KCU25
XCP12D159F015SGP 12 1,59 9,01 0,15 0,15 2,25 7,61 — 0,04 2 䢇䢇䢇
XCP16D220F015SGP 16 2,21 11,01 0,15 0,15 2,78 9,18 — 0,04 2 䢇䢇䢇
XCP21D300F020SGP 21 3,01 14,01 0,20 0,20 3,30 11,55 — 0,04 2 䢇䢇䢇
XCP27D318F020SGP 27 3,18 18,01 0,20 0,20 3,75 14,74 — 0,04 2 䢇䢇䢇
XCP34D400F020SGP 34 4,01 18,01 0,20 0,20 4,20 14,51 — 0,04 2 䢇䢇䢇
XCP51D600F040SGP 51 6,01 18,01 0,40 0,40 5,17 12,68 — 0,04 2 䢇䢇䢇
XCP51D635F040SGP 51 6,36 18,01 0,40 0,40 5,17 12,74 — 0,04 2 䢇䢇䢇
䢇 лучший выбор
嘷 альтернативный выбор
P嘷䢇
M䢇嘷
K䢇嘷
N䢇
S䢇
H
ПЛАСТИНЫ KNS • ОДНОСТОРОННИЕ • ПАЗ С ПЛОСКИМ ДНОМ
Номер по
каталогу ISO SSC W LI RR RL S T RC hm CE
KCPK30
KCPM40
KCU25
XCP16S220F015SGP 16 2,21 11,00 0,15 0,15 2,78 — — 0,04 1 䢇䢇䢇
XCP21S250F020SGP 21 2,50 14,00 0,20 0,20 3,30 — — 0,04 1 䢇䢇䢇
XCP21S300F020SGP 21 3,01 14,00 0,20 0,20 3,30 — — 0,04 1 䢇䢇䢇
XCP27S318F020SGP 27 3,18 18,00 0,20 0,20 3,75 — — 0,04 1 䢇䢇䢇
XCP34S400F020SGP 34 4,01 18,00 0,20 0,20 4,20 — — 0,04 1 䢇䢇䢇
XCP42S500F030SGP 42 5,01 18,00 0,30 0,30 4,65 — — 0,04 1 䢇䢇䢇
XCP51S600F040SGP 51 6,01 18,00 0,40 0,40 5,17 — — 0,04 1 䢇䢇䢇
XCP51S635F040SGP 51 6,36 18,00 0,40 0,40 5,17 — — 0,04 1 䢇䢇䢇
P嘷䢇
M䢇嘷
K䢇嘷
N䢇
S䢇
H
ПЛАСТИНЫ KNS • ОДНОСТОРОННИЕ • ПАЗ С РАДИУСНЫМ ДНОМ
Номер по
каталогу ISO SSC W LI RR RL S T RC hm CE
KCPK30
KCPM40
KCU25
XCP21S300R150SGP 21 3,01 14,00 — — 3,30 — 1,5 0,04 1 䢇–䢇
XCP27S318R159SGP 27 3,18 18,00 — — 3,75 — 1,6 0,04 1 䢇䢇䢇
XCP34S400R200SGP 34 4,00 18,00 — — 4,20 — 2,0 0,04 1 䢇–䢇
P嘷䢇
M䢇嘷
K䢇嘷
N䢇
S䢇
H
AB
121 122 69 4 124
kennametal.com kennametal.com
73
Прорезание пазов Прорезание пазов
KNS® • РЕКОМЕНДАЦИИ ПО ВЫБОРУ РЕЖУЩИХ ПЛАСТИН
Группа
материала
Легкие режимы
обработки Общего
назначения
Тяжелая
обработка
(Чистовая геометрия) (Черновая геометрия)
износостойкость прочность
Геометрия Сплав Геометрия Сплав Геометрия Сплав
P1–P2 .S..GP KCU25 .S..GP KCU25 .S..GP KCPM40
P3–P4 .S..GP KCU25 .S..GP KCU25 .S..GP KCPM40
P5–P6 .S..GP KCU25 .S..GP KCU25 .S..GP KCPM40
M1–M2 .S..GP KCU25 .S..GP KCPM40 .S..GP KCPM40
M3 .S..GP KCU25 .S..GP KCPM40 .S..GP KCPM40
K1–K2 .S..GP KCU25 .S..GP KCPK30 .S..GP KCPK30
K3 .S..GP KCU25 .S..GP KCPK30 .S..GP KCPK30
N1–N2 ——.S..GP KCU25 ——
N3 ——.S..GP KCU25 ——
S1–S2 .S..GP KCU25 .S..GP KCU25 .S..GP KCU25
S3 .S..GP KCU25 .S..GP KCU25 .S..GP KCU25
S4 .S..GP KCU25 .S..GP KCU25 .S..GP KCU25
KNS • РЕКОМЕНДУЕМЫЕ НАЧАЛЬНЫЕ ПОДАЧИ [ММ/ЗУБ]
Геометрия
пластины
Значения подачи на зуб (fz)
в зависимости от ширины фрезерования (ae) Геометрия
пластины
5% 10% 20% 30%
.S..GP 0,13 0,28 0,35 0,09 0,20 0,32 0,07 0,15 0,32 0,06 0,12 0,30 .S..GP
ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие «легким режимам резания».
% = ae/Dc * 100 (ae = радиальная глубина резания, Dc = диаметр фрезы).
Легкие режимы
обработки
Общего
назначения
Тяжелая
обработка
KNS • РЕКОМЕНДУЕМЫЕ НАЧАЛЬНЫЕ СКОРОСТИ РЕЗАНИЯ [М/МИН]
Группа
материала KCPK30 KCPM40 KCU25
P
1365 320 270 200 190 150 260 230 215
2280 255 230 190 175 140 220 190 160
3255 230 205 170 145 120 200 170 140
4190 175 160 150 130 90 180 150 120
5260 230 210 105 75 60 150 135 120
6160 135 120 75 60 50 130 100 80
M
1——— 170 150 135 210 170 135
2——— 155 130 110 170 150 110
3——— 115 100 80 130 120 85
K
1260 230 205 — —— 270 220 170
2235 210 190 — —— 230 190 160
3195 175 160 — —— 210 160 140
N
1—————— 760 680 400
2—————— 710 550 350
3—————— 620 490 320
S
1——————3025 20
2——————3025 20
3——————4030 20
4——————5540 25
ПРИМЕЧАНИЕ. Рекомендуемые НАЧАЛЬНЫЕ скорости резания указаны жирным шрифтом.
Не допускайте превышения максимальной частоты вращения. При необходимости уменьшите скорость.
74
kennametal.comkennametal.com
Область применения
Обрабатываемые материалы
PMS
До восьми режущих кромок на пластине. Фрезерование методом винтовой интерполяции
с минимальными затратами на режущую кромку.
Фрезы HARVI Ultra 8X с винтовым расположением зубьев обеспечивают непревзойденный
удельный съем металла (MRR) при обработке жаропрочных сплавов.
Пластины с углом в плане и различными радиусами скругления вершины aподойдут для
обработки деталей аэрокосмической промышленности.
Адаптеры для для фрез HARVI Ultra 8x с коническим фланцевым креплением обеспечивают
максимальную жесткость и стойкость.
Идеальное решение для станков, специально разработанных для обработки элементов
конструкции корпусов летательных аппаратов.

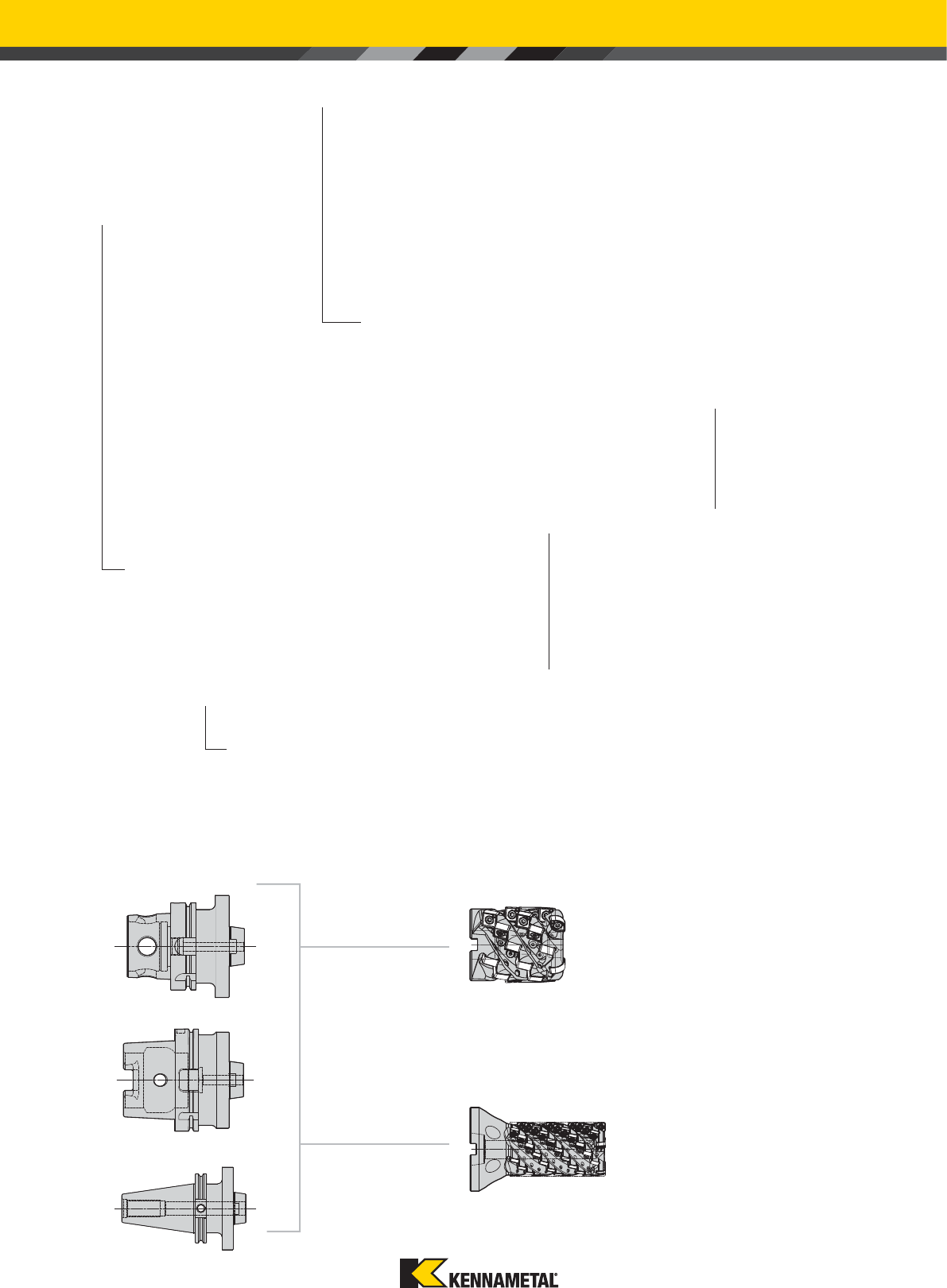

Фрезы со сменными
режущими пластинами
HARVI™ Ultra 8X
с коническим фланцевым
креплением
kennametal.com/Harvi-Ultra-8X
Фрезерование уступов
Обработка карманов
Снятие фаски
Профильное
фрезерование
Фрезерование
уступов/пазов
75
kennametal.comkennametal.com
В наличии имеются фрезы HARVI™ Ultra 8X с различными
конструкциями посадочных гнезд под пластины переднего ряда.
Специально созданы для операций, требующих большого
радиуса скругления.
Широкая винтовая
канавка обеспечивает
беспрепятственное
удаление стружки даже при
максимальном удельном
съеме металла (MRR).
Регулируемые наконечники для СОЖ
обеспечивают плавное удаление стружки и
контроль тепловыделения в зоне резания,
позволяя управлять расходом СОЖ в
зависимости от выполняемой
операции обработки.
Конический фланец
обеспечивает более высокую
стабильность по сравнению с
прямым, а также
повышенное сопротивление
изгибающему моменту.
Соединение KM4X™
характеризуется
максимальной жесткостью
закрепления.
Фреза с винтовым
расположением зубьев
и коническим
фланцевым креплением
KM4X
HSK
CV/CVF
Насадная фреза
c винтовым
расположением зубьев
Гибкие возможности соединения
kennametal.com kennametal.com
76
HARVI Ultra 8X
НАСАДНАЯ ФРЕЗА ФРЕЗА С КОНИЧЕСКИМ ФЛАНЦЕВЫМ КРЕПЛЕНИЕМ
Стр. 80, 83 80, 83
Основная операция
Диаметр фрезы [D1] 50–80 мм 50–80 мм
Максимальная глубина резания
[Ap1 max] 50,9–102,2 мм 100,0–132,9 мм
Размер пластины (IC) 10 и 12 мм 10 и 12 мм
Число пластин на фрезе [Z] 15–55 40–55
Число зубьев фрезы [ZU] 3–5 4–5
Внутренний подвод СОЖ
Дополнительные операции
Тип соединения со стороны станка
(CSMS)
Подходит для стандартных оправок
для насадных фрез
—
Посадочный диаметр для
фланцевых креплений 22–32 мм 117 мм
Тип фланцевого крепления BTF46 BTF46
Число режущих кромок 8484
Радиус скругления вершины для
пластин 10 мм в 1-м ряду 0,8 мм 1,6–6,4 мм 0,8 мм 1,6–6,4 мм
Радиус скругления вершины для
пластин 10 мм за 1-м рядом 0,8 мм 0,8 мм
Радиус скругления вершины для
пластин 12 мм в 1-м ряду 0,8–2,4 мм 3,2–6,4 мм 0,8–2,4 мм 3,2–6,4 мм
Радиус скругления вершины для
пластин 12 мм за 1-м рядом 0,8 мм 0,8 мм
Обрабатываемые материалы
PMSPMS
Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
kennametal.com kennametal.com
77
Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • СИСТЕМА ОБОЗНАЧЕНИЯ • ФРЕЗЫ
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Для легкого
определения применимости атрибутов используются следующие основные столбцы и соответствующие изображения.
Shoulder Milling Shoulder Milling
HARVI™ ULTRA 8X • HELICAL MILL • IC10 •SHELL MOUNT
order number catalogue number D1 D D6 L Ap1 max Z Z U kg max RPM
6523849 HU8X050S10S22ZU4AP54Z28 50 22 47 68 54,8 28 4 0,49 16100
6523850 HU8X050S10S22ZU4AP84Z44 50 22 47 98 85,0 44 4 0,70 16100
6524711 HU8X063S10S27ZU5AP86Z55 63 27 60 103 86,1 55 5 1,35 14290
• HU8X… cutters accommodate inserts in the lead row
with corner radii from 0,8–3,2mm.
• HU8X…..R cutters accommodate inserts in the lead row
with corner radii of 6,4mm.
HU8X063S12S27ZU4AP81Z32R
HU8X 063 S12 S27 ZU4 AP81 Z32 R
HARVI Ultra 8X Диаметр
фрезы
Размер и тип
пластины
Тип соединения
со стороны
станка (CSMS)
Число
зубьев
Макси-
мальная глубина
резания
Число
пластин
Большой
радиус
S10 = IC10 мм S = насадная
фреза
F = фланец
BTF46
*Фрезы с
обозначением
«R» на конце
предназначены
для пластин с
большим радиусом
скругления в 1-м
ряду.
S12 = IC12 мм
*По специальному
заказу возможно
изготовление фрез
с цельным
хвостовиком:
KM4X
™
, HSK, CV,
DV и т. д.
АДАПТЕРЫ ДЛЯ КОНИЧЕСКИХ ФЛАНЦЕВЫХ КРЕПЛЕНИЙ •
СИСТЕМА ОБОЗНАЧЕНИЯ
Shoulder Milling Shoulder Milling
HARVI™ ULTRA 8X • TAPER FLANGE MOUNT ADAPTOR • CV
order number catalogue number D2 G1 L1 CSMS CSWS kg
6113577 CV50BTF46226 117,48 1/2-20 UNF 57,28 CV50 BTF46 4,87
CV50FBTF46226
CV 50 F BTF 46 226
Тип соединения
со стороны
станка (CSMS)
Размер
соединения
Характеристика
соединения
Тип соединения со
стороны
инструмента (CSWS)
Размер
соединения
Длина
инструмента
CV = хвостовик CAT ANSI
B5.50
HSK = хвостовик HSK
DIN 69893-1
KM4X
™
= хвостовик KM4X
40 = 40
50 = 50
100 = 100
125 = 125
F = контакт по торцу
(не является
взаимозаменяемым
с технологической
оснасткой CVKV)
BTF = конический
фланец с
болтовым
креплением
46 = 46 мм Расстояние от
базовой линии
kennametal.com kennametal.com
78
Shoulder Milling Shoulder Milling
HARVI™ ULTRA 8X •INSERTS • IC10
ISO
catalogue number D S L10 R¡hm CE
KC725M
KCSM40
SNHJ100408SNGDH 10,00 4,52 10,00 0,8 0,08 8
䢇䢇
䢇 rst choice
嘷 alternate choice
P
嘷䢇
M
嘷䢇
K
N
S
嘷䢇
H
HARVI ULTRA 8X •INSERTS • IC10 • LEAD ROW ONLY
Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • СИСТЕМА ОБОЗНАЧЕНИЯ • PЕЖУЩИЕ ПЛАСТИНЫ
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Для легкого определения применимости атрибутов используются следующие основные столбцы и
соответствующие изображения.
HNGJ0604ANENLD
класс
точности
допуск на
размер
«A»
допуск
на размер
«M»
допуск на
размер
«T»
класс
точности
допуск на
размер
«A»
допуск
на размер
«M»
допуск на
размер
«T»
A
0,025 0,005 0,025 J0,05–0,13* 0,005 0,025
B0,025 0,005 0,13 K0,05–0,13* 0,013 0,025
C0,025 0,013 0,025 L0,05–0,13* 0,025 0,025
D0,025 0,013 0,13 M0,05–0,10* 0,05–0,25* 0,13
E
0,025 0,025 0,025 N0,05–0,10* 0,05–0,25* 0,025
F
0,013 0,005 0,025 P** 0,038 0,038 0,038
G
0,025
0,025
0,13 U0,08–0,25* 0,13–0,30* 0,13
H
0,013 0,013 0,025 ————
*Допуски в зависимости от размера пластины и класса представлены в таблице ниже.
**Только стандарт Kennametal.
A
допуски на размер «A» допуски на размер «M»
классы J, K, L, M, N класс U классы M и N класс U
4,76–10,00 0,051 0,076 0,076 0,127
11,11–14,29 0,076 0,127 0,127 0,203
15,00–20,64 0,102 0,178 0,152 0,279
22,00–31,16 0,127 0,254 0,178 0,381
31,75–35,00 0,152 0,254 0,203 0,381
HNGJ 06
Форма пластины Задний угол
пластины
Класс точности Геометрия
и тип
крепления
Размер
A
Параллелограмм
85°
A
C
Ромбовидная
80°
B
E
75°
H
Шестигранная
120°
C
L
Прямоугольная
90°
D
Пластины с зачистной
фаской/кромкой Wiper
O
Восьмигранная
135°
EДля форм A, L и X см. поз. №1; используйте
длину главной режущей кромки.
R
Круглая
—
F
S
Квадратная
90°
G
Пластины с радиусом
скругления
T
Треугольная
60°
N
Толщина пластины
X
Форма по
стандарту
Kennametal
P
Обозн-
ачение
Отвер-
стие
форма
отверстия геометрия
форма сечения
пластины
N
без
без
R односторонняя
F двусторонняя
A
с
цилиндрическое
отверстие
без
M односторонняя
G двусторонняя
Wцилиндрическое
отверстие с фаской
40–60°
без
T односторонняя
Qцилиндрическое
отверстие с двумя
фасками 40–60°
без
U двусторонняя
Bцилиндрическое
отверстие с фаской
70–90°
без
H односторонняя
Cцилиндрическое
отверстие с двумя
фасками 70–90°
без
J двусторонняя
X специальная конструкция
A
«L» для форм
CTROCHE
6,00 – – 06 – – – –
6,35 06 11 06 02 06 03 06
8,00 – – 08 – – – –
9,52 09 16 09 04 09 05 09
10,00 – – 10 – – – –
12,00 – – 12 – – – –
12,70 12 22 12 05 12 07 13
15,88 15 27 15 06 16 09 16
16,00 – – 16 – – – –
19,05 19 33 19 07 19 11 19
20,00 – – 20 – – – –
25,00 – – 25 – – – –
25,40 25 44 25 10 25 14 26
kennametal.com kennametal.com
79
Shoulder Milling Shoulder Milling
HARVI™ ULTRA 8X •INSERTS • IC10
ISO
catalogue number D S L10 R¡hm CE
KC725M
KCSM40
SNHJ100408SNGDH 10,00 4,52 10,00 0,8 0,08 8
䢇䢇
䢇 rst choice
嘷 alternate choice
P
嘷䢇
M
嘷䢇
K
N
S
嘷䢇
H
HARVI ULTRA 8X •INSERTS • IC10 • LEAD ROW ONLY
L = легкие режимы — острая или
легкое хонингование и/или
защитная фаска
G = общая обработка — среднее
хонингование и/или защитная
фаска
H = тяжелые режимы — широкая
хонингованная и/или защитная
фаска
HNGJ0604ANENLD
толщина пластины
радиус
при
вершине
MO круглая пластина
Если буква заменена цифрой
(цифрами), обратитесь к таблице
для радиуса «r».
задний угол на
зачистной фаске P
01 0,1 мм
02 0,2 мм
04 0,4 мм A 3°
05 0,5 мм B 5°
08 0,8 мм C 7°
10 1,0 мм D 15°
12 1,2 мм угол в плане K E 20°
15 1,5 мм A 45° F 25°
16 1,6 мм D 60° G 30°
24 2,4 мм E 75° N 0°
32 3,2 мм P 90° P 11°
04 AN E N L D
Толщина Конфигурация
вершины
Форма режущей
кромки
Исполнение
пластины
Подготовка
кромки
Передний
угол
Дополнительная
информация
F
E
T
S
T
2,38 02
3,18 03
3,97 T3
4,76 04
5,56 05
6,35 06
7,94 07
Защитная фаска
Хонингованная
Острая
Хонингованная
с защитной
фаской
направление
вращения фрезы
направление
вращения фрезы
направление
вращения фрезы
сечение A-A
Номинальный или средний передний угол главной режущей кромки перед
подготовкой кромки и установкой пластины.
главная
режущая кромка
фаска или
зачистная
кромка
Wiper
предположи-
тельное
направление
подачи
NABCPDEFG
0˚ или
отрица-
тельный 3° 5° 7° 11° 15° 20° 25° 30°
Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • СИСТЕМА ОБОЗНАЧЕНИЯ • PЕЖУЩИЕ ПЛАСТИНЫ
(продолжение)
J = полированная
передняя
поверхность
P = защитная фаска
W = зачистная/
закругленная
кромка
H = с винтовым
расположением
зубьев
kennametal.com kennametal.com
80

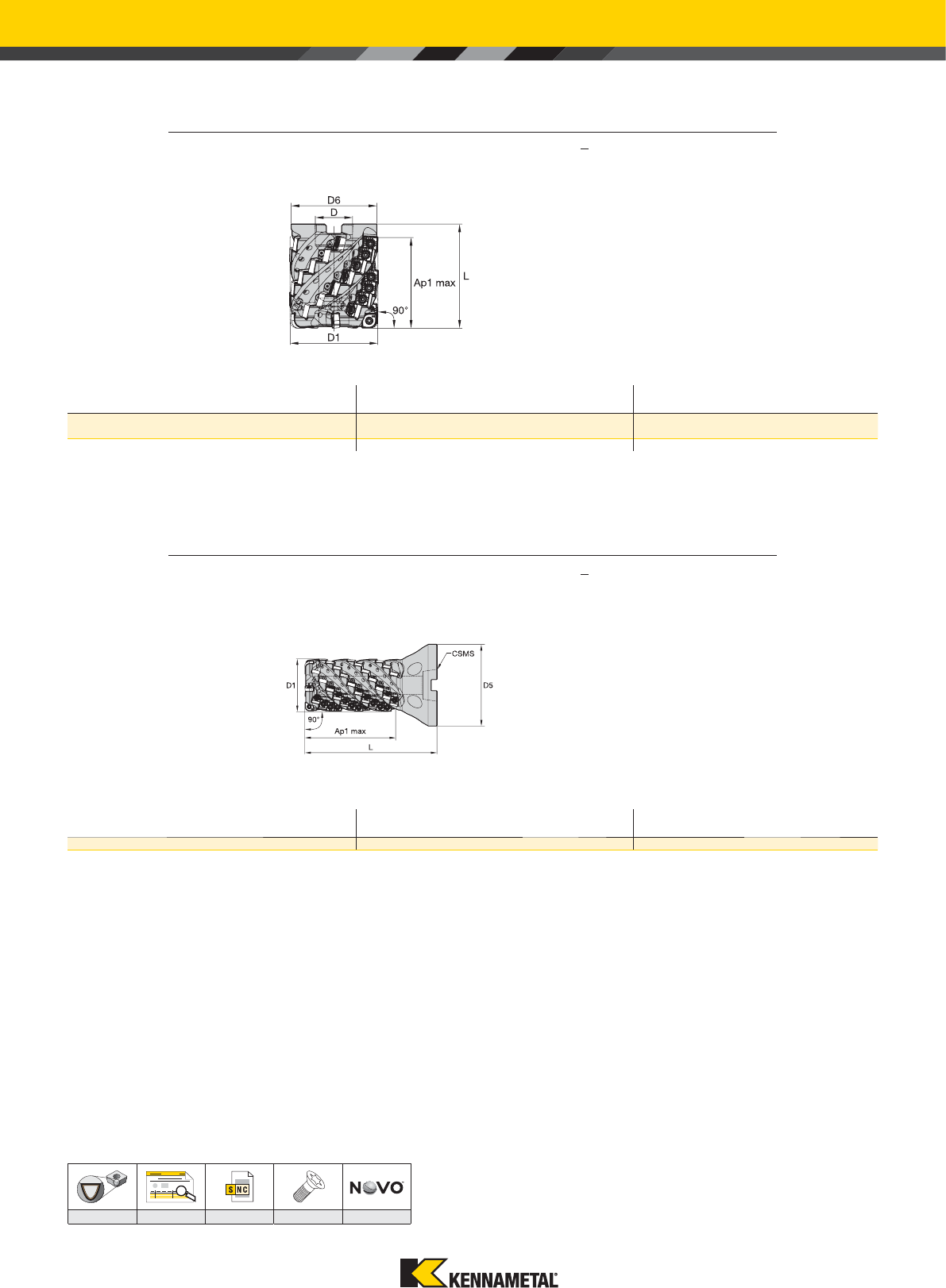

Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • ФРЕЗА С ВИНТОВЫМ РАСПОЛОЖЕНИЕМ ЗУБЬЕВ •
IC10 • НАСАДНАЯ КОНСТРУКЦИЯ
номер заказа номер по каталогу D1 D D6 L Ap1 max Z Z U kg max RPM
6523849 HU8X050S10S22ZU4AP54Z28 50 22 47 68 54,8 28 4 0,49 16100
6523850 HU8X050S10S22ZU4AP84Z44 50 22 47 98 85,0 44 4 0,70 16100
6524711 HU8X063S10S27ZU5AP86Z55 63 27 60 103 86,1 55 5 1,35 14290
• У фрез HU8X… с радиусом скругления вершины от
0,8–3,2 мм пластины расположены в переднем ряду.
• У фрез HU8X…..R с радиусом скругления вершины
6,4 мм пластины расположены в переднем ряду.
номер заказа номер по каталогу D1 D5 CSMS L Ap1 max Z Z U kg max RPM
6523956 HU8X050S10F462ZU4AP100Z52 50 117 BTF46 178 100,0 52 4 3,70 16100
HARVI ULTRA 8X • ФРЕЗА С ВИНТОВЫМ РАСПОЛОЖЕНИЕМ ЗУБЬЕВ •
IC10 • КОНИЧЕСКОЕ ФЛАНЦЕВОЕ КРЕПЛЕНИЕ
• У фрез HU8X… с радиусом скругления вершины от
0,8–3,2 мм пластины расположены в переднем ряду.
• У фрез HU8X…..R с радиусом скругления вершины
6,4 мм пластины расположены в переднем ряду.
AB
121 122 77 4 124
kennametal.com kennametal.com
81
AB
121 122 78 4 124

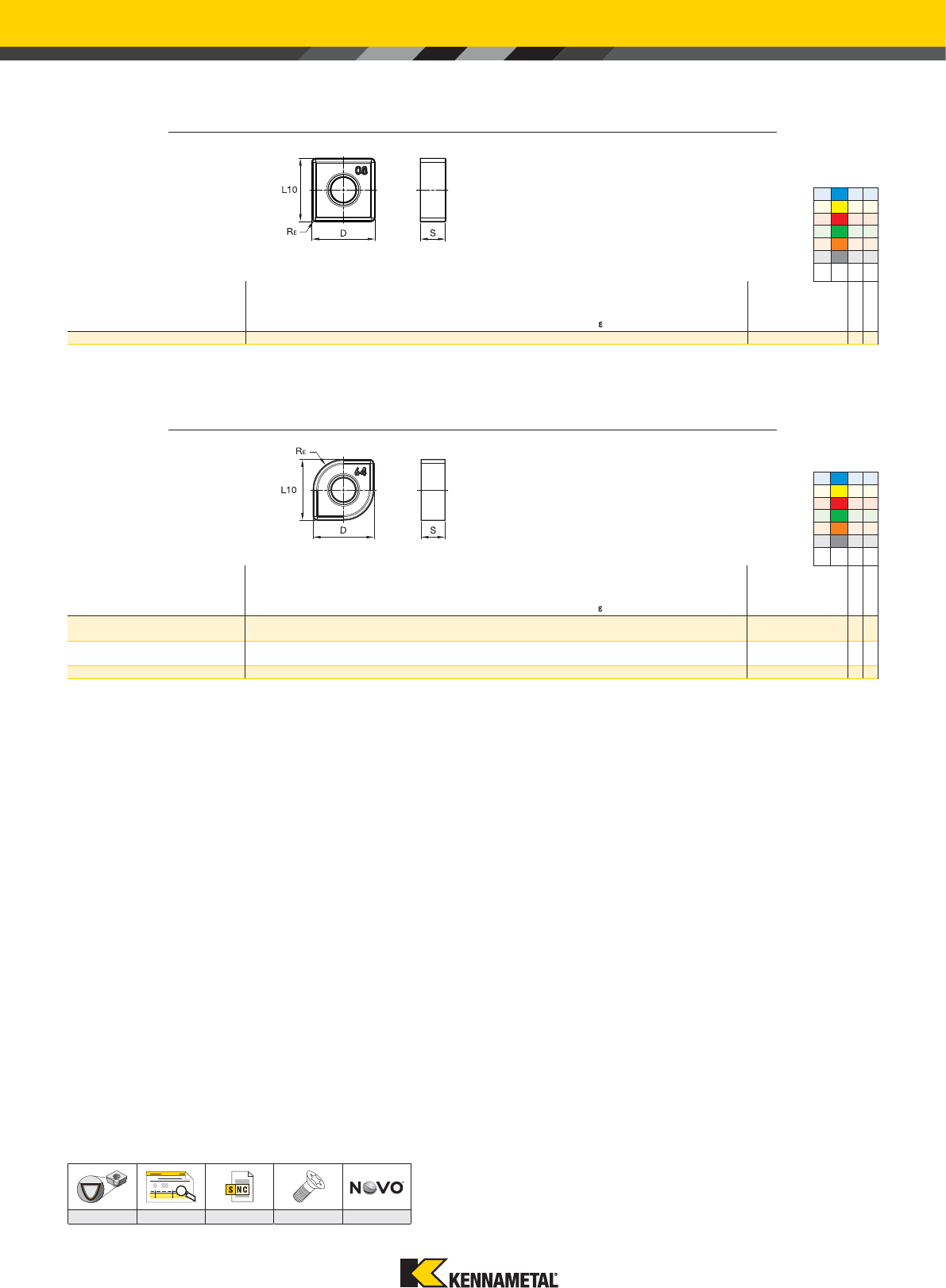

Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • РЕЖУЩИЕ ПЛАСТИНЫ • IC10
номер по
каталогу ISO D S L10 R¡hm CE
KC725M
KCSM40
SNHJ100408SNGDH 10,00 4,52 10,00 0,8 0,08 8 䢇䢇
䢇 лучший выбор
嘷 альтернативный выбор
P嘷䢇
M嘷䢇
K
N
S嘷䢇
H
HARVI ULTRA 8X • РЕЖУЩИЕ ПЛАСТИНЫ •
IC10 • ТОЛЬКО ПЕРЕДНИЙ РЯД
номер по
каталогу ISO D S L10 R¡hm CE
KC725M
KCSM40
SNHJ100416SNGDH 10,00 4,52 10,00 1,6 0,08 4 –䢇
SNHJ100424SNGDH 10,00 4,52 10,00 2,4 0,08 4 –䢇
SNHJ100432SNGDH 10,00 4,52 10,00 3,2 0,08 4 –䢇
SNHJ100448SNGDH 10,00 4,52 10,00 4,8 0,08 4 –䢇
SNHJ100464SNGDH 10,00 4,52 10,00 6,4 0,08 4 䢇䢇
P嘷䢇
M嘷䢇
K
N
S嘷䢇
H
kennametal.com kennametal.com
82
HARVI™ ULTRA 8X • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
РЕЖУЩИХ ПЛАСТИН • IC10
Фрезерование уступов Фрезерование уступов
Группа
материала
Легкие режимы
обработки Общего
назначения
Тяжелая
обработка
(Чистовая геометрия) (Черновая геометрия)
износостойкость прочность
Геометрия Сплав Геометрия Сплав Геометрия Сплав
P1–P2 ——————
P3–P4 ——————
P5–P6 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
M1–M2 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
M3 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
K1–K2 ——————
K3 ——————
N1–N2 ——————
N3 ——————
S1–S2 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
S3 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
S4 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
H1 ——————
HARVI ULTRA 8X • РЕКОМЕНДУЕМЫЕ НАЧАЛЬНЫЕ
ПОДАЧИ [ММ/ЗУБ] • IC10
Материал
Геометрия
пластины
Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия
пластины
5% 10% 20% 30% 40–100%
P5 .S..GDH — —— 0,18 0,26 0,40 0,16 0,23 0,36 0,13 0,19 0,29 0,07 0,10 0,16 .S..GDH
P6 .S..GDH — —— 0,18 0,21 0,33 0,16 0,19 0,29 0,13 0,15 0,24 0,07 0,08 0,13 .S..GDH
M1 .S..GDH — —— 0,18 0,24 0,38 0,16 0,22 0,34 0,13 0,18 0,27 0,07 0,10 0,15 .S..GDH
M2 .S..GDH — —— 0,18 0,24 0,38 0,16 0,22 0,34 0,13 0,18 0,27 0,07 0,10 0,15 .S..GDH
M3 .S..GDH — —— 0,18 0,21 0,33 0,16 0,19 0,29 0,13 0,15 0,24 0,07 0,08 0,13 .S..GDH
S1 .S..GDH — —— 0,18 0,16 0,25 0,16 0,15 0,22 0,13 0,12 0,18 0,07 0,07 0,10 .S..GDH
S2 .S..GDH — —— 0,18 0,16 0,25 0,16 0,15 0,22 0,13 0,12 0,18 0,07 0,07 0,10 .S..GDH
S3 .S..GDH — —— 0,18 0,21 0,33 0,16 0,19 0,29 0,13 0,15 0,24 0,07 0,08 0,13 .S..GDH
S4 .S..GDH — —— 0,18 0,24 0,38 0,16 0,22 0,34 0,13 0,18 0,27 0,07 0,10 0,15 .S..GDH
ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие фрезам
«Общего назначения» (ae = радиальная глубина резания, Dc = диаметр фрезы).
Легкие режимы
обработки
Общего
назначения
Тяжелая
обработка
HARVI ULTRA 8X • РЕКОМЕНДУЕМЫЕ НАЧАЛЬНЫЕ
СКОРОСТИ РЕЗАНИЯ [М/МИН] • IC10
Группа
материала KC725M KCSM40
P
1——————
2——————
3——————
4——————
5120 110 95 250 138 125
6105 80 65 225 127 115
M
1135 120 110 270 127 115
2125 105 90 270 127 115
390 80 65 200 88 80
K
1——————
2——————
3——————
N
1——————
2——————
3——————
S
130 25 20 60 27 23
230 25 20 50 27 21
335 30 20 55 32 24
445 35 25 80 45 35
H
1——————
2——————
3——————
ПРИМЕЧАНИЕ: РЕКОМЕНДУЕМЫЕ начальные скорости указаны жирным шрифтом.
Не допускайте превышения максимальной частоты вращения. При необходимости уменьшите скорость.
kennametal.com kennametal.com
83

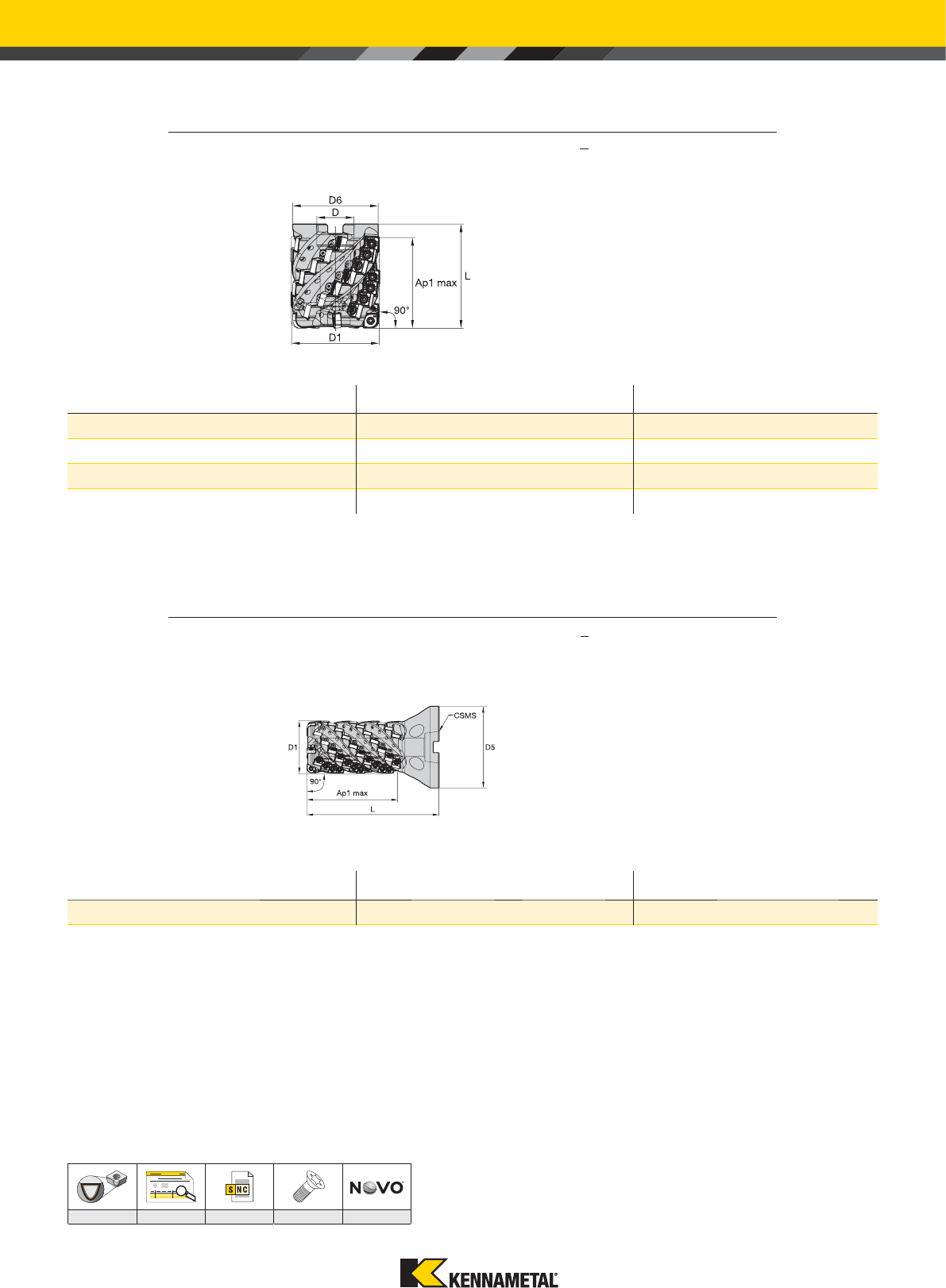

Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • ФРЕЗА С ВИНТОВЫМ РАСПОЛОЖЕНИЕМ ЗУБЬЕВ •
IC12 • НАСАДНАЯ КОНСТРУКЦИЯ
номер заказа номер по каталогу D1 D D6 L Ap1 max Z Z U kg max RPM
6524712 HU8X050S12S22ZU3AP50Z15 50 22 49 75 50,9 15 3 0,57 16400
6524713 HU8X050S12S22ZU3AP70Z21 50 22 49 95 71,0 21 3 0,69 16400
6524714 HU8X063A12S27ZU4AP60Z24 63 27 60 75 60,8 24 4 0,88 14600
6423303 HU8X063S12S27ZU4AP81Z32R 63 27 60 95 81,2 32 4 1,11 14600
6423302 HU8X063S12S27ZU4AP81Z32 63 27 60 95 81,2 32 4 1,11 14600
6524715 HU8X080S12S32ZU5AP72Z35 80 32 78 90 72,0 35 5 2,02 12900
6423305 HU8X080S12S32ZU5AP102Z50R 80 32 77 115 102,2 50 5 2,46 12900
6423304 HU8X080S12S32ZU5AP102Z50 80 32 77 115 102,2 50 5 2,46 12900
• У фрез HU8X… с радиусом скругления вершины
0,8–3,2 мм пластины расположены в переднем ряду.
• У фрез HU8X…..R с радиусом скругления вершины
4,8–6,4 мм пластины расположены в переднем ряду.
HARVI ULTRA 8X • ФРЕЗА С ВИНТОВЫМ РАСПОЛОЖЕНИЕМ ЗУБЬЕВ •
IC12 • КОНИЧЕСКОЕ ФЛАНЦЕВОЕ КРЕПЛЕНИЕ
номер заказа номер по каталогу D1 D5 CSMS L Ap1 max Z Z U kg max RPM
6524716 HU8X063S12F462ZU4AP100Z40R 63 117 BTF46 175 101,5 40 4 3,91 14600
6524717 HU8X080S12F462ZU5AP133Z65R 80 117 BTF46 204 132,9 65 5 2,46 12900
• У фрез HU8X… с радиусом скругления вершины от
0,8–3,2 мм пластины расположены в переднем ряду.
• У фрез HU8X…..R с радиусом скругления вершины от
4,8–6,4 мм пластины расположены в переднем ряду.
AB
121 122 77 4 124
kennametal.com kennametal.com
84
AB
121 122 78 4 124
Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • РЕЖУЩИЕ ПЛАСТИНЫ • IC12
номер по
каталогу ISO D S L10 R¡hm CE
KC725M
KCSM40
SNHJ120608SNGDH 12,70 4,52 12,70 0,8 0,08 8 䢇䢇
䢇 лучший выбор
嘷 альтернативный выбор
P嘷䢇
M嘷䢇
K
N
S嘷䢇
H
HARVI ULTRA 8X • РЕЖУЩИЕ ПЛАСТИНЫ • IC12 •
ТОЛЬКО ПЕРЕДНИЙ РЯД
номер по
каталогу ISO D S L10 R¡hm CE
KC725M
KCSM40
SNHJ120616SNGDH 12,70 4,52 12,70 1,6 0,08 8 –䢇
SNHJ120624SNGDH 12,70 4,52 12,70 2,4 0,08 8 –䢇
SNHJ120632SNGDH 12,70 4,52 12,70 3,2 0,08 4 –䢇
SNHJ120640SNGDH 12,70 4,52 12,70 4,0 0,08 4 –䢇
SNHJ120648SNGDH 12,70 4,52 12,70 4,8 0,08 4 –䢇
SNHJ120660SNGDH 12,70 4,52 12,70 6,0 0,08 4 –䢇
SNHJ120664SNGDH 12,70 4,52 12,70 6,4 0,08 4 䢇䢇
P嘷䢇
M嘷䢇
K
N
S嘷䢇
H
*SNHJ120640SNGDH требует модификации корпуса фрезы.
*
kennametal.com kennametal.com
85
HARVI™ ULTRA 8X • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
РЕЖУЩИХ ПЛАСТИН • IC12
Фрезерование уступов Фрезерование уступов
Группа
материала
Легкие режимы
обработки Общего
назначения
Тяжелая
обработка
(Чистовая геометрия) (Черновая геометрия)
износостойкость прочность
Геометрия Сплав Геометрия Сплав Геометрия Сплав
P1–P2 ——————
P3–P4 ——————
P5–P6 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
M1–M2 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
M3 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
K1–K2 ——————
K3 ——————
N1–N2 ——————
N3 ——————
S1–S2 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
S3 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
S4 .S..GDH KCSM40 .S..GDH KCSM40 .S..GDH KCSM40
H1 ——————
HARVI ULTRA 8X • РЕКОМЕНДУЕМЫЕ НАЧАЛЬНЫЕ
ПОДАЧИ [ММ/ЗУБ] • IC12
Материал
Геометрия
пластины
Значения подачи на зуб (fz) в зависимости
от ширины фрезерования (ae) Геометрия
пластины
5% 10% 20% 30% 40–100%
P5 .S..GDH — —— 0,18 0,29 0,45 0,16 0,26 0,40 0,13 0,21 0,33 0,07 0,12 0,18 .S..GDH
P6 .S..GDH — —— 0,18 0,24 0,38 0,16 0,22 0,34 0,13 0,18 0,27 0,07 0,10 0,15 .S..GDH
M1 .S..GDH — —— 0,18 0,28 0,43 0,16 0,25 0,38 0,13 0,20 0,31 0,07 0,11 0,17 .S..GDH
M2 .S..GDH — —— 0,18 0,28 0,43 0,16 0,25 0,38 0,13 0,20 0,31 0,07 0,11 0,17 .S..GDH
M3 .S..GDH — —— 0,18 0,24 0,38 0,16 0,22 0,34 0,13 0,18 0,27 0,07 0,10 0,15 .S..GDH
S1 .S..GDH — —— 0,18 0,20 0,30 0,16 0,17 0,27 0,13 0,14 0,22 0,07 0,08 0,12 .S..GDH
S2 .S..GDH — —— 0,18 0,20 0,30 0,16 0,17 0,27 0,13 0,14 0,22 0,07 0,08 0,12 .S..GDH
S3 .S..GDH — —— 0,18 0,23 0,35 0,16 0,20 0,31 0,13 0,17 0,26 0,07 0,09 0,14 .S..GDH
S4 .S..GDH — —— 0,18 0,28 0,43 0,16 0,25 0,38 0,13 0,20 0,31 0,07 0,11 0,17 .S..GDH
ПРИМЕЧАНИЕ: В качестве начальной подачи используйте значения, соответствующие фрезам
«Общего назначения» (ae = радиальная глубина резания, Dc = диаметр фрезы).
Легкие режимы
обработки
Общего
назначения
Тяжелая
обработка
HARVI ULTRA 8X • РЕКОМЕНДУЕМЫЕ НАЧАЛЬНЫЕ
СКОРОСТИ РЕЗАНИЯ [М/МИН] • IC12
Группа
материала KC725M KCSM40
P
1——————
2——————
3——————
4——————
5120 110 95 250 138 125
6105 80 65 225 127 115
M
1135 120 110 270 127 115
2125 105 90 270 127 115
390 80 65 200 88 80
K
1——————
2——————
3——————
N
1——————
2——————
3——————
S
130 25 20 60 27 23
230 25 20 50 27 21
335 30 20 55 32 24
445 35 25 80 45 35
H
1——————
2——————
3——————
ПРИМЕЧАНИЕ: РЕКОМЕНДУЕМЫЕ начальные скорости указаны жирным шрифтом.
Не допускайте превышения максимальной частоты вращения. При необходимости уменьшите скорость.
kennametal.com kennametal.com
86

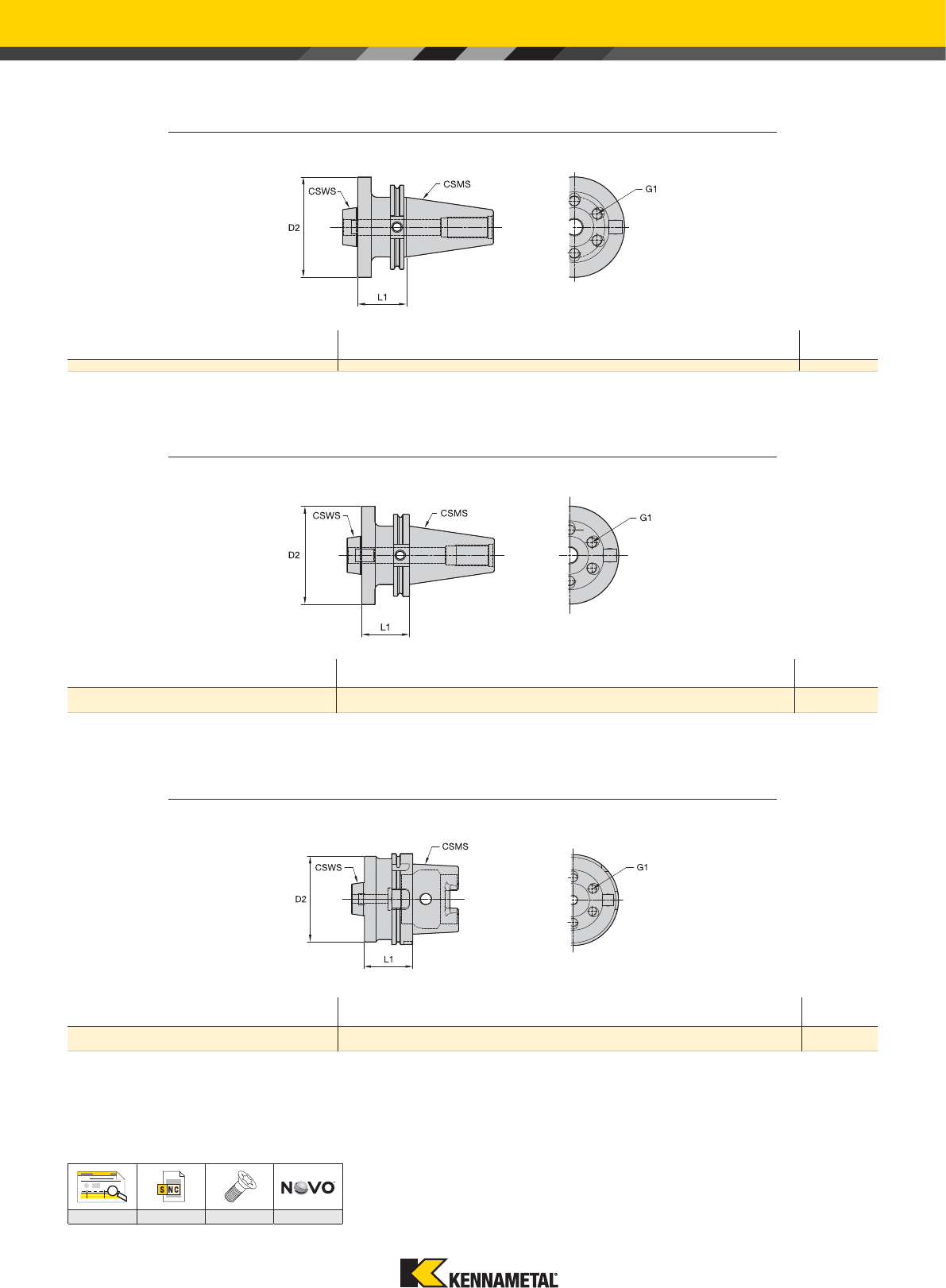

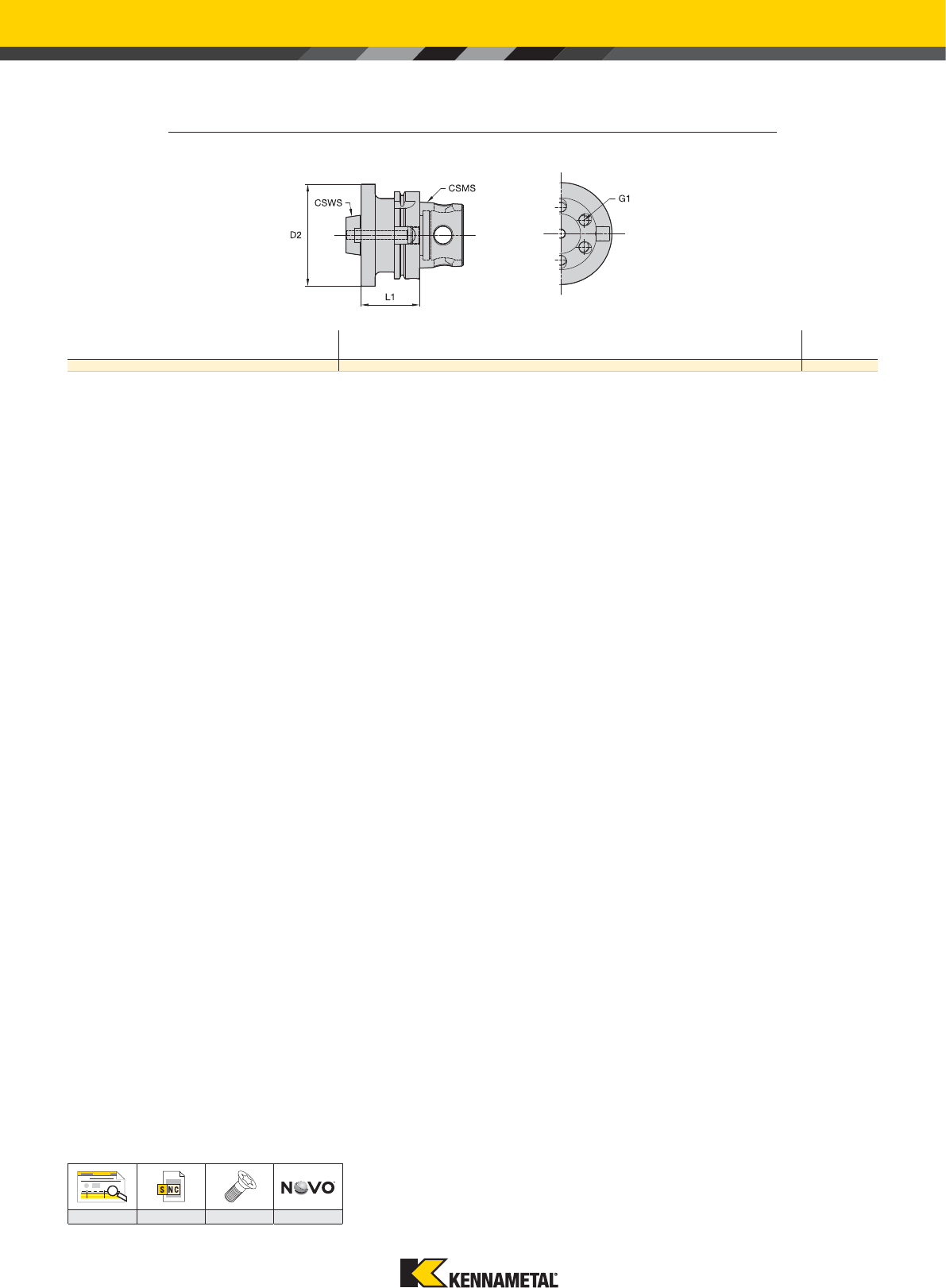

Фрезерование уступов Фрезерование уступов
HARVI™ ULTRA 8X • АДАПТЕР ДЛЯ КОНИЧЕСКИХ
ФЛАНЦЕВЫХ КРЕПЛЕНИЙ • CV
номер заказа номер по каталогу D2 G1 L1 CSMS CSWS kg
6113577 CV50BTF46226 117,48 1/2-20 UNF 57,28 CV50 BTF46 4,87
HARVI ULTRA 8X • АДАПТЕР ДЛЯ КОНИЧЕСКИХ
ФЛАНЦЕВЫХ КРЕПЛЕНИЙ • CVF
номер заказа номер по каталогу D2 G1 L1 CSMS CSWS kg
6113578 CV50FBTF46226 117,48 1/2-20 UNF 57,28 CV50F BTF46 4,95
5996208 CV60FBTF46245 117,48 1/2-20 UNF 62,25 CV60F BTF46 13,56
HARVI ULTRA 8X • АДАПТЕР ДЛЯ КОНИЧЕСКИХ
ФЛАНЦЕВЫХ КРЕПЛЕНИЙ • HSK A
номер заказа номер по каталогу D2 G1 L1 CSMS CSWS kg
6113478 HSK125ABTF46262 117,48 1/2-20 UNF 66,43 HSK125A BTF46 6,65
6113477 HSK100ABTF46265 117,48 1/2-20 UNF 67,24 HSK100A BTF46 4,81
AB
122 77 4 124
kennametal.com kennametal.com
88
Оптимальная производительность при использовании инструментов
с цилиндрическим хвостовиком.
Патрон приводится в действие поворотом поршневого винта, который нагнетает гидравлическую
жидкость и воздействует на тонкостенную мембрану по длине зажимного отверстия.
Это высококонцентрическое усилие зажима не только более надежно удерживает хвостовик
инструмента, но также создает демпфирующий эффект, который снижает вибрацию и
препятствует выкрашиванию на режущих кромках.
Патрон HydroForce
Обеспечивает непревзойденное сочетание точности и усилия зажима при выполнении
большинства операций обработки.
Патрон High Performance
Универсальное решение для сверления и резьбонарезания.
Патрон Slim
Для обработки труднодоступных мест и узких пазов.
Инструментальные
системы
Гидравлические патроны
Применение
kennametal.com/Hydraulic-Chucks
Сверление
Прорезание пазов
Врезание под углом
Плунжерное
фрезерование
Развертывание
Угол подъема
винтовой линии
метчика: 45°
3D профильное
фрезерование
Торцевое
фрезерование
HydroForce™
Патрон Slim
Патрон High Performance
kennametal.com kennametal.com
89
Линейка патронов
Серия Slim с
хвостовиком
KM4X.
Серия
High Performance с
хвостовиком KM4X.
Переходные
втулки
Гидравлические
патроны с
цилиндрическим
хвостовиком
Переходные втулки
HydroForce Safe-Lock
™
с
защитой от вытягивания.
HydroForce
™
с
хвостовиком
KM4X
™
.
Комплектующие
HydroForce™
Усилие закрепления в 3
раза выше по сравнению с
патроном High-Performance.
Небольшой вылет и утолщенная на 40% наружная
стенка обеспечивают возможность работы на
высоких режимах резания и оптимальное качество
обработанной поверхности.
Три возможных диаметра крепления.
20, 32 и 50 мм.
Точность балансировки
G2.5 при 25 000 об/мин.
Диаметр 20 и 32 мм
Биение 3 мкм и ниже при работе с вылетом
до 2,5 х D [6 мкм для диаметра 50 мм].
Максимальное усилие зажима в своем классе.
kennametal.com kennametal.com
90
Гидравлические патроны Гидравлические патроны
ПАТРОНЫ HYDROFORCE С БОЛЬШИМ КРУТЯЩИМ МОМЕНТОМ
KM
™
KM4X
™
PSC HSK A BT BTKV DV
Стр.
94, 96 98 101 102 106 109 110
Размер соединения
KM63TS
KM63XMZ
KM4X63
KM4X100 PSC63
HSK63A
HSK100A
HSK125A
BT40
BT50
BTKV40
BTKV50
DV40
DV50
Жесткость
Высокая
Рекомендации
по применению
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
ШАГ 2
АССОРТИМЕНТ ГИДРАВЛИЧЕСКИХ ПАТРОНОВ
HYDROFORCE™ПАТРОНЬІ HIGH PERFORMANCE ПАТРОНЬІ SLIM
Жесткость Высокая Средняя Обработка труднодоступных мест
Диаметр крепления 20, 32, 50 мм 6–32 мм 6–20 мм
Рекомендации
по применению
ШАГ 1
ПАТР
О
НЬІ SLI
M
О
бработка труднодоступных мес
т
6
–2
0
м
м
ПАТРОНЬІ HIGH PERFORMANCE
KM KM4X PSC HSK A HSK C BT DV
Стр.
94, 96 99 101 103 105 106, 107 111
Размер соединения
KM40TS
KM50TS
KM63TS
KM63XMZ
KM4X63 PSC50
PSC63
HSK40A
HSK50A
HSK63A
HSK80A
HSK100A
HSK32C
HSK40C
HSK50C
HSK63C
BT30
BT40
BT50
DV40
DV50
Жесткость
Средняя
Рекомендации
по применению
ШАГ 2
kennametal.com kennametal.com
91
ПАТРОНЫ SLIM С ПЕРЕПАДОМ НАРУЖНЕГО ДИАМЕТРА
KM
™
KM4X
™
HSK A BT DV
Стр.
95, 97 100 104 108 112
Размер соединения
KM63TS
KM63XMZ
KM4X63
KM4X100
HSK40A
HSK63A
HSK100A
BT40
BT50
DV40
DV50
Жесткость
Обработка труднодоступных мест
Рекомендации
по применению
Гидравлические патроны Гидравлические патроны
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
АССОРТИМЕНТ ГИДРАВЛИЧЕСКИХ ПАТРОНОВ
HYDROFORCE™ПАТРОНЬІ HIGH PERFORMANCE ПАТРОНЬІ SLIM
Жесткость Высокая Средняя Обработка труднодоступных мест
Диаметр крепления 20, 32, 50 мм 6–32 мм 6–20 мм
Рекомендации
по применению
H
YDR
O
F
O
RC
E
™
ПАТР
О
НЬІ HIGH PERF
O
RMANC
E
В
ысока
я
С
редня
я
2
0
, 32, 5
0
м
м
6
–32 мм
ШАГ 1
ПАТРОНЬІ SLIM
KM KM4X HSK A BT DV
Стр.
95, 97 100 104 108 112
Размер соединения
KM63TS
KM63XMZ
KM4X63
KM4X100
HSK40A
HSK63A
HSK100A
BT40
BT50
DV40
DV50
Жесткость
Обработка труднодоступных мест
Рекомендации
по применению
ШАГ 2
ШАГ 2
Hydraulic Chucks Hydraulic Chucks
REDUCER SLEEVES
D1 L1 L9
12HC
D = 12mm
D2 = 16mm
LS = 40mm
20HC
D = 20mm
D2 = 25mm
LS = 50mm
25HC
D = 25mm
D2 = 30mm
LS = 56mm
32HC
D = 32mm
D2 = 36mm
LS = 60mm
342912MHC030M — 25MHC030M —
3428 — 20MHC030M ——
442912MHC040M — 25MHC040M —
4428 — 20MHC040M — —
542912MHC050M — 25MHC050M —
5428 — 20MHC050M — —
Hydraulic Chucks Hydraulic Chucks

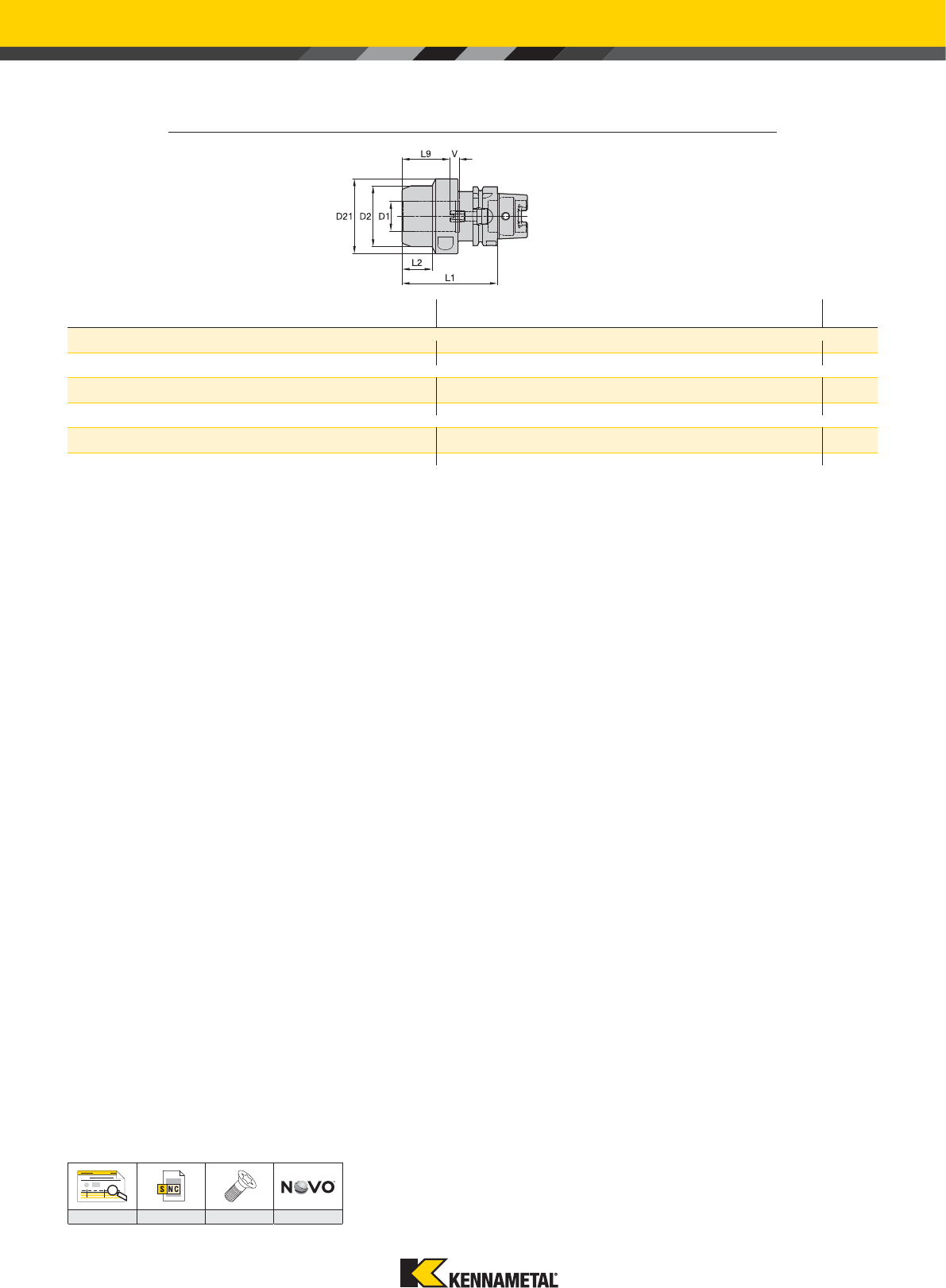

HYDROFORCE™ HIGH-TORQUE LINE • HSK A
order number catalogue number D1 D2 L1 L2 L9 V kg
HSK63A
5520975 HSK63AHCTHT20090M 20 53 90 64 41 10 1,54
6048237 HSK63AHCTHT32100M 32 65 100 32 51 10 2,25
HSK100A
5520976 HSK100AHCTHT20090M 20 65 90 61 41 10 3,38
5520977 HSK100AHCTHT32100M 32 80 100 71 51 10 4,29
*NEW* 6381929 HSK100AHCTHT50150M 50 100 150 76 71 10 6,32
HSK125A
kennametal.com kennametal.com
92
Гидравлические патроны Гидравлические патроны
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ • СИСТЕМА ОБОЗНАЧЕНИЯ
HSK100AHCTHT50150M
20MHC160M
ПЕРЕХОДНЫЕ ВТУЛКИ • СИСТЕМА ОБОЗНАЧЕНИЯ
Каждый символ в обозначении по каталогу отражает характерные особенности данного
изделия. Для легкого определения применимости атрибутов используются следующие
основные столбцы и соответствующие изображения.
HSK 100 A HCTHT 50 150 M
Размер
соединения
Форма фланца
системы
Тип гидравлического
патрона
Диаметр
крепления
Длина
инструмента
Система
измерения
KM
™
30
32
40
50
63
80
100
125
A = форма A HCTHT = HydroForce™
HCSL = Slim
HCSLT = Slim T
HC = High Performance
50 = 50 мм 150 = 150 мм M =
метрическая
KM4X
™
C = форма C
HSK B = c СОЖ
DV
CV
BT
PSC
20 M HC 160 M
Размер
соединения
Система
измерения
Тип
втулки
Размер отверстия
втулки
Система
измерения
12 = 12 мм M = метрическая HC = гидравлический
патрон 100 = 10 мм M = метрическая
20 = 20 мм HCSFC = Safe-Lock
™
160 = 16 мм
32 = 32 мм 250 = 25 мм
Тип соединения
со стороны
станка
(CSMS)
HydroForce™
kennametal.com
kennametal.com kennametal.com
94

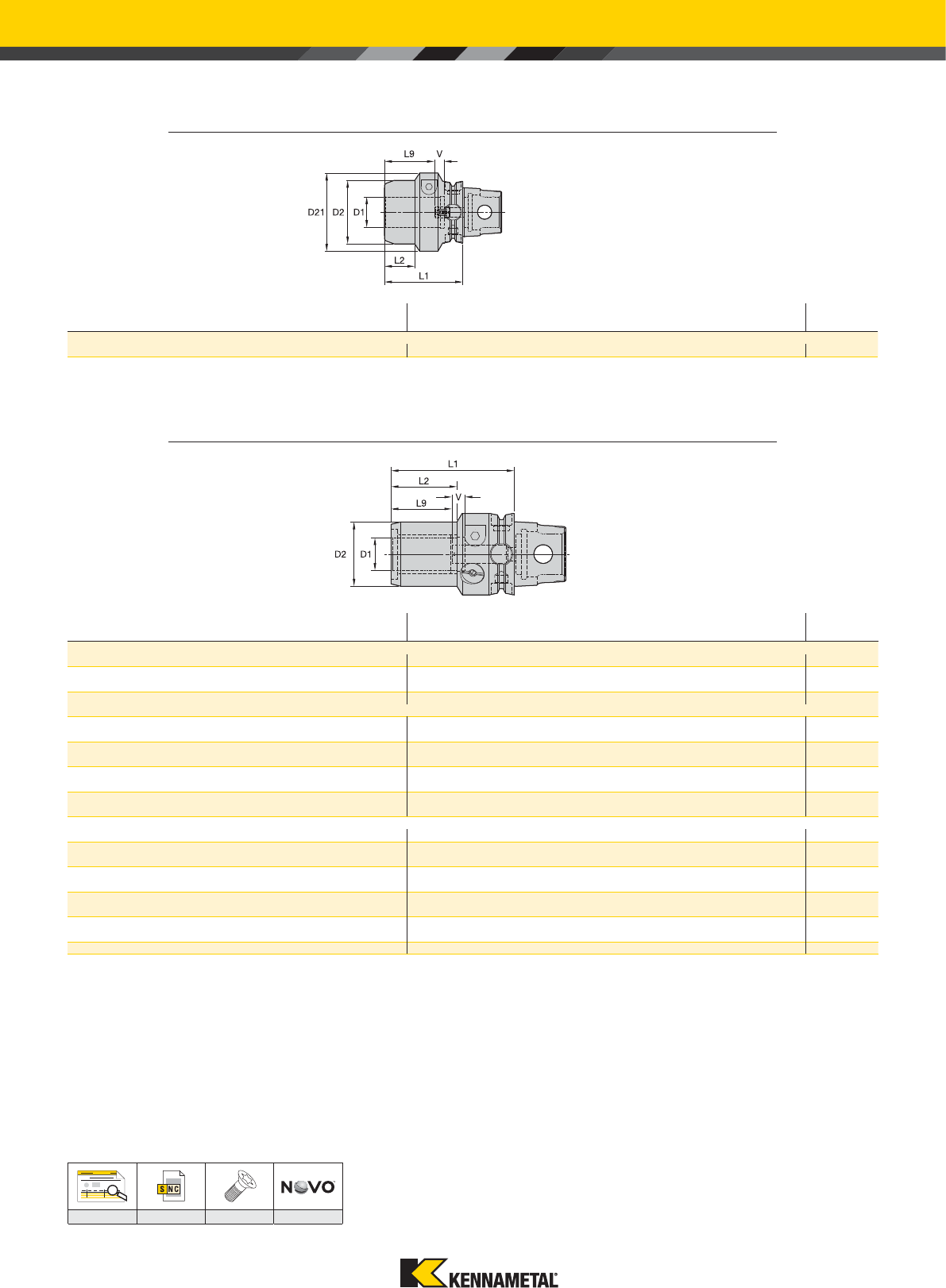

ПАТРОНЫ HIGH-PERFORMANCE • KM-TS
CSMS номер заказа номер по каталогу D1 D2 L1 L2 L9 V kg
KM40TS
3960498 KM40TSHC06065M 6 26 65 34 27 10 0,43
3960499 KM40TSHC08065M 8 28 65 34 27 10 0,44
3960500 KM40TSHC10070M 10 30 70 38 31 10 0,49
3960501 KM40TSHC12075M 12 32 75 41 36 10 0,53
KM50TS
4007723 KM50TSHC06065M 6 26 65 30 27 10 0,63
4007724 KM50TSHC08065M 8 28 65 30 27 10 0,65
4007725 KM50TSHC10070M 10 30 70 36 31 10 0,69
4007726 KM50TSHC12075M 12 32 75 40 36 10 0,73
4007727 KM50TSHC14075M 14 34 75 43 36 10 0,72
4007728 KM50TSHC16080M 16 38 80 47 39 10 0,83
4007729 KM50TSHC18080M 18 40 80 47 39 10 0,85
4007730 KM50TSHC20085M 20 42 85 48 41 10 0,94
KM63TS
2388650 KM63TSHC06070M 6 26 70 33 27 10 1,08
2388651 KM63TSHC08070M 8 28 70 33 27 10 1,10
2388652 KM63TSHC10075M 10 30 75 36 31 10 1,17
2388653 KM63TSHC12080M 12 32 80 41 36 10 1,21
2388654 KM63TSHC14080M 14 34 80 43 36 10 1,18
2388655 KM63TSHC16080M 16 38 80 48 39 10 1,17
2388656 KM63TSHC18080M 18 40 80 47 39 10 1,19
2388657 KM63TSHC20085M 20 42 85 48 41 10 1,32
2388658 KM63TSHC25095M 25 50 95 51 47 10 1,64
2388659 KM63TSHC32100M 32 60 100 59 51 10 1,92
Гидравлические патроны Гидравлические патроны
ПАТРОНЫ HYDROFORCE™ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ • KM-TS™
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
KM63TS
5520979 KM63TSHCTHT32080M 32 65 80 80 31 51 10 2,00
AB
122 92 4 124
kennametal.com kennametal.com
95
Гидравлические патроны Гидравлические патроны

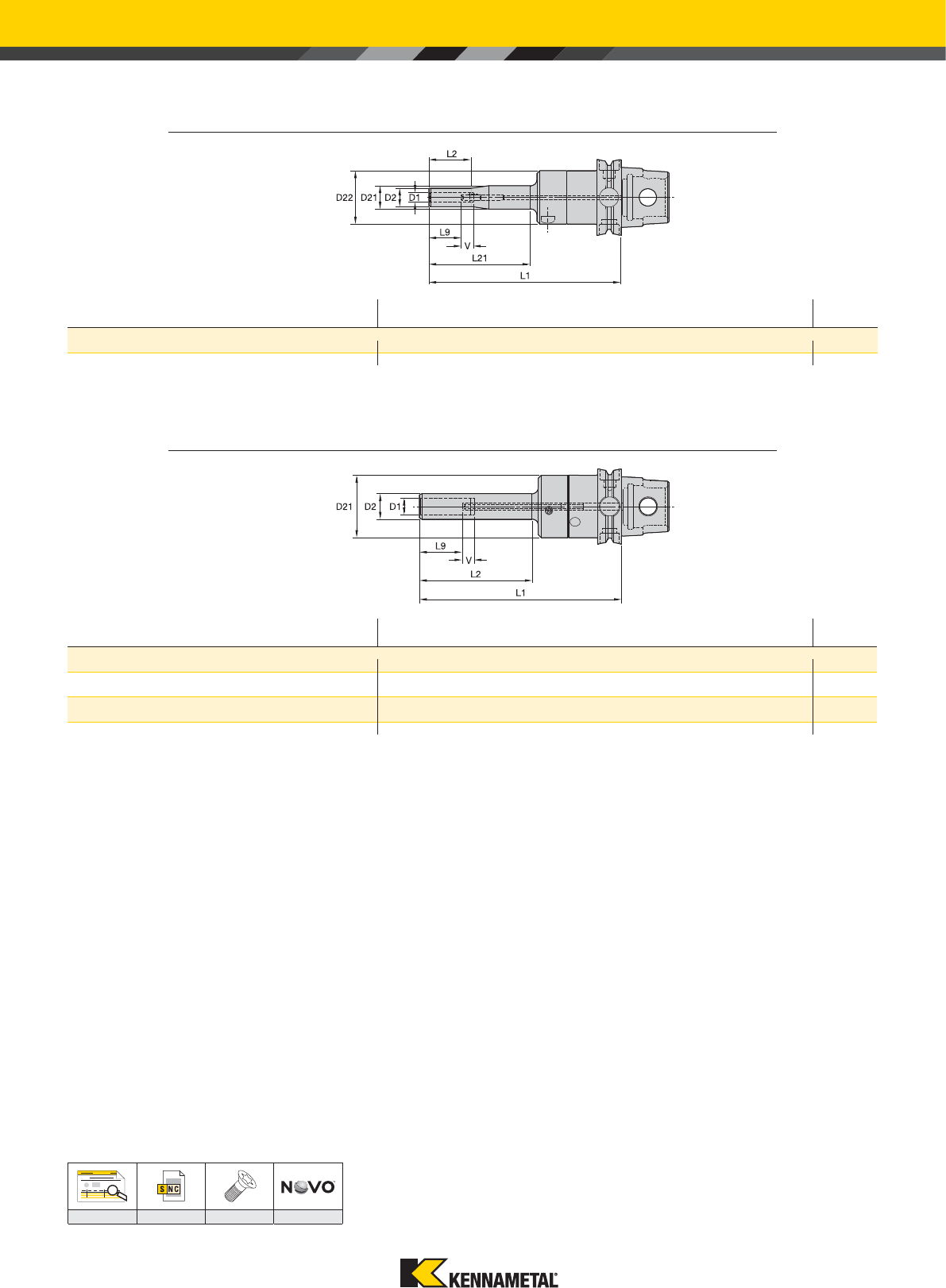

ПАТРОНЫ SLIM С ПЕРЕПАДОМ НАРУЖНЕГО ДИАМЕТРА • KM-TS™
CSMS номер заказа номер по каталогу D1 D2 D21 D22 L1 L2 L21 L9 V kg
KM63TS
3055503 KM63TSHCSLT06160M 6 14 20 44 160 35 85 27 10 1,35
3055504 KM63TSHCSLT08160M 8 16 20 44 160 35 85 27 10 1,36
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
KM63TS
3055505 KM63TSHCSLT10160M 10 18 44 160 85 31 10 1,34
3055506 KM63TSHCSL12170M 12 20 44 170 95 36 10 1,38
3055507 KM63TSHCSL14170M 14 22 52 170 95 36 10 1,64
3055508 KM63TSHCSL16170M 16 24 52 170 95 39 10 1,66
3055509 KM63TSHCSL18170M 18 26 52 170 95 39 10 1,70
3055510 KM63TSHCSL20170M 20 28 52 170 95 41 10 1,74
ПАТРОНЫ SLIM • KM-TS
AB
122 92 4 124
kennametal.com kennametal.com
96
Гидравлические патроны Гидравлические патроны

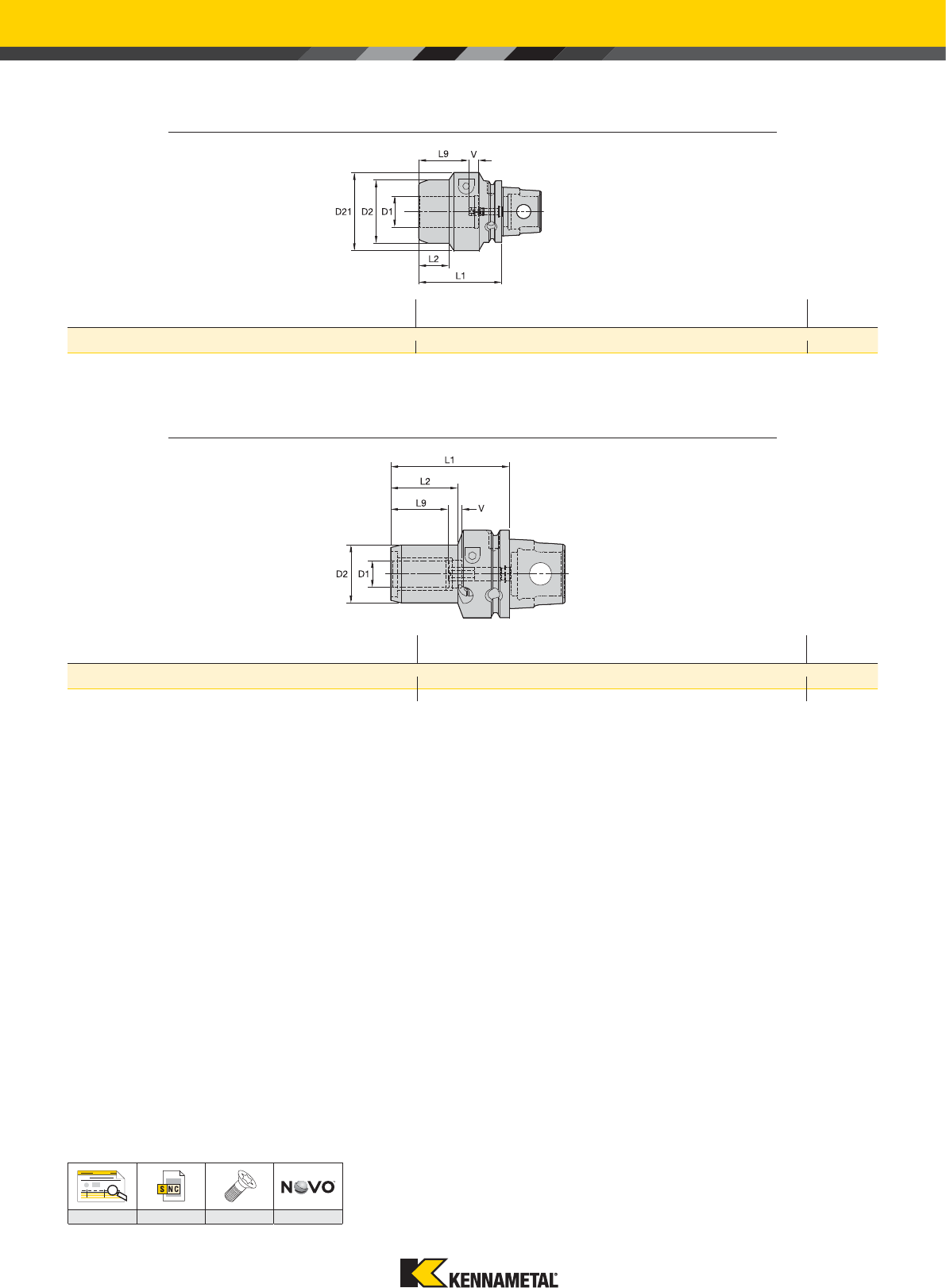

ПАТРОНЫ HYDROFORCE™ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ • KM-XMZ™
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
KM63XMZ
5520978 KM63XMZHCTHT32090M 32 65 80 90 41 51 10 2,33
ПАТРОНЫ HIGH-PERFORMANCE • KM-XMZ
CSMS номер заказа номер по каталогу D1 D2 L1 L2 L9 V kg
KM63XMZ
1514516 KM63XMZHC2085Y 20 42 85 48 41 10 1,36
1514517 KM63XMZHC32100Y 32 60 100 59 51 10 1,97
AB
122 92 4 124
kennametal.com kennametal.com
97
Гидравлические патроны Гидравлические патроны

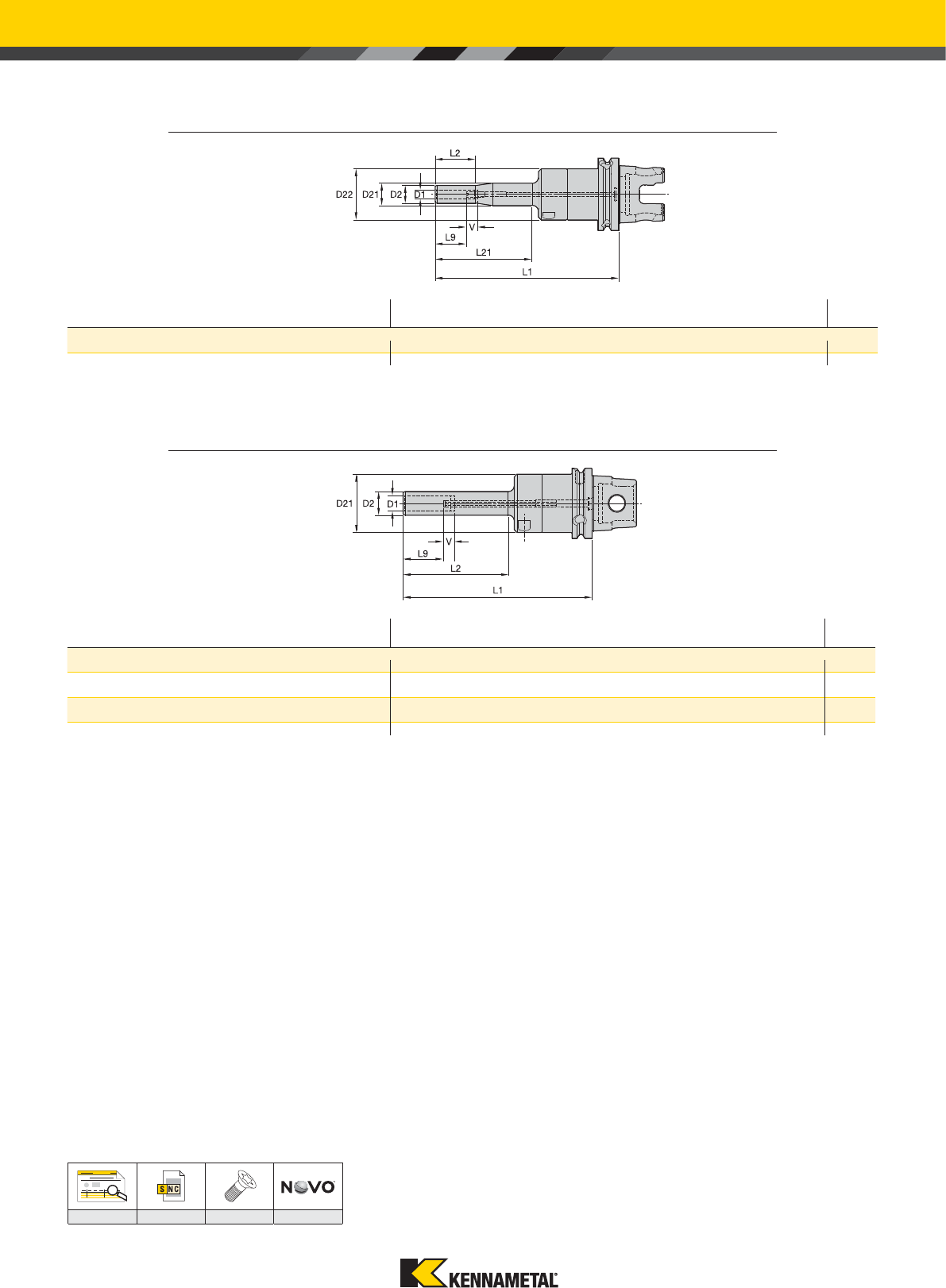

ПАТРОНЫ SLIM С ПЕРЕПАДОМ НАРУЖНЕГО ДИАМЕТРА • KM-XMZ™
CSMS номер заказа номер по каталогу D1 D2 D21 D22 L1 L2 L21 L9 V kg
KM63XMZ
3055511 KM63XMZHCSLT06160MY 6 14 20 44 160 35 85 27 10 1,37
3055512 KM63XMZHCSLT08160MY 8 16 20 44 160 35 85 27 10 1,38
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
KM63XMZ
3055513 KM63XMZHCSLT10160MY 10 18 44 160 85 31 10 1,36
3055514 KM63XMZHCSL12170MY 12 20 44 170 95 36 10 1,40
3055515 KM63XMZHCSL14170MY 14 22 52 170 95 36 10 1,68
3055516 KM63XMZHCSL16170MY 16 24 52 170 95 39 10 1,70
3055517 KM63XMZHCSL18170MY * 18 26 52 170 95 39 10 1,74
3055518 KM63XMZHCSL20170MY 20 28 52 170 95 41 10 1,77
ПАТРОНЫ SLIM • KM-XMZ
ПРИМЕЧАНИЕ: *Стандартные позиции, изготавливаемые на заказ. Стандартные цены, время выполнения заказа и минимальный объем заказа.
AB
122 92 4 124
kennametal.com kennametal.com
98
Гидравлические патроны Гидравлические патроны
ПАТРОНЫ HYDROFORCE™ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ • KM4X™
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
KM4X63
5520990 KM4X63HCTHT20090M 20 53 — 90 64 41 10 1,63
6048253 KM4X63HCTHT32090M 32 65 80 90 23 51 10 2,05
KM4X100
5520991 KM4X100HCTHT20085M 20 65 — 85 56 41 10 3,53
5520992 KM4X100HCHT32095M 32 80 — 95 66 51 10 4,37
*NEW* 6381972 KM4X100HCTHT50135M 50 100 105 135 56 71 10 6,87
AB
122 92 4 124
kennametal.com kennametal.com
99

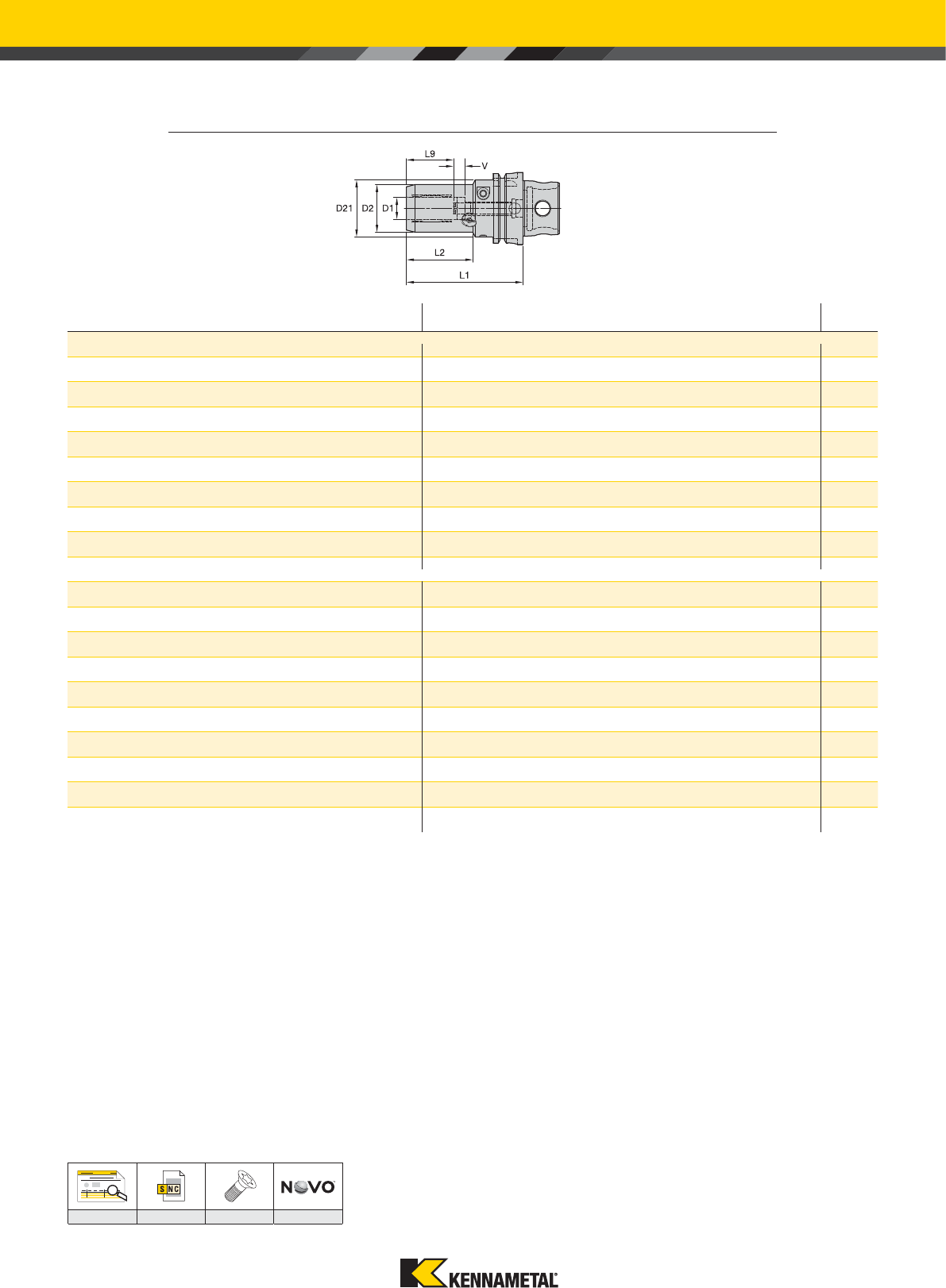

Гидравлические патроны Гидравлические патроны
ПАТРОНЫ HIGH-PERFORMANCE • KM4X™
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
KM4X63
*NEW* 6480229 KM4X63HC06080M 6 26 50 80 33 27 10 1,09
*NEW* 6480499 KM4X63HC06150M 6 26 50 150 105 27 10 1,35
*NEW* 6480230 KM4X63HC08080M 8 28 50 80 34 27 10 1,10
*NEW* 6480500 KM4X63HC08150M 8 28 50 150 105 27 10 1,42
*NEW* 6480491 KM4X63HC10085M 10 30 50 85 39 31 10 1,14
*NEW* 6480501 KM4X63HC10150M 10 30 50 150 105 31 10 1,48
*NEW* 6480492 KM4X63HC12090M 12 32 50 90 45 36 10 1,18
*NEW* 6480502 KM4X63HC12150M 12 32 50 150 105 36 10 1,54
*NEW* 6480493 KM4X63HC14090M 14 34 50 90 46 36 10 1,19
*NEW* 6480503 KM4X63HC14150M 14 34 50 150 105 36 10 1,59
*NEW* 6480494 KM4X63HC16095M 16 38 50 95 52 39 10 1,29
*NEW* 6480504 KM4X63HC16150M 16 38 50 150 105 39 10 1,76
*NEW* 6480495 KM4X63HC18095M 18 40 50 95 — 39 10 1,31
*NEW* 6480505 KM4X63HC18150M 18 40 50 150 105 39 10 1,83
*NEW* 6480496 KM4X63HC20100M 20 42 50 100 58 41 10 1,39
*NEW* 6480506 KM4X63HC20150M 20 42 50 150 105 41 10 1,91
*NEW* 6480497 KM4X63HC25120M 25 50 50 120 51 47 10 2,06
*NEW* 6480498 KM4X63HC32125M 32 60 63 125 59 51 10 2,34
KM4X100
5437081 KM4X100HC06085M 6 26 63 85 33 27 10 2,85
5437082 KM4X100HC06150M 6 26 63 150 90 27 10 3,26
5437083 KM4X100HC08085M 8 28 63 85 33 27 10 2,87
5437084 KM4X100HC08150M 8 28 63 150 90 27 10 3,32
5437085 KM4X100HC10090M 10 30 63 90 38 31 10 2,91
5437086 KM4X100HC10150M 10 30 63 150 94 31 10 3,29
5437087 KM4X100HC12095M 12 32 63 95 41 36 10 2,97
5437088 KM4X100HC12150M 12 32 63 150 100 36 10 3,24
5437089 KM4X100HC14095M 14 34 63 95 42 36 10 2,96
5437110 KM4X100HC14150M 14 34 63 150 92 36 10 3,40
5437111 KM4X100HC16100M 16 38 63 100 48 39 10 3,06
5437112 KM4X100HC16150M 16 38 63 150 96 39 10 3,50
5437113 KM4X100HC18100M 18 40 63 100 48 39 10 3,08
5437114 KM4X100HC18150M 18 40 63 150 96 39 10 3,57
5437115 KM4X100HC20105M 20 42 63 105 54 41 10 3,15
5437116 KM4X100HC20150M 20 42 63 150 100 41 10 3,60
5437117 KM4X100HC25115M 25 50 63 115 51 47 10 3,54
5437118 KM4X100HC25200M 25 50 63 200 137 47 10 4,79
5437119 KM4X100HC32120M 32 60 63 120 59 51 10 3,82
5437120 KM4X100HC32200M 32 60 63 200 139 51 10 5,55
AB
122 92 4 124
kennametal.com kennametal.com
100
Гидравлические патроны Гидравлические патроны
ПАТРОНЫ SLIM С ПЕРЕПАДОМ НАРУЖНЕГО ДИАМЕТРА • KM4X™
CSMS номер заказа номер по каталогу D1 D2 D21 D22 L1 L2 L21 L9 V kg
KM4X63
5479913 KM4X63HCSLT06160M 6 14 20 44 160 35 85 27 10 1,38
5479914 KM4X63HCSLT08160M 8 16 20 44 160 35 85 27 10 1,39

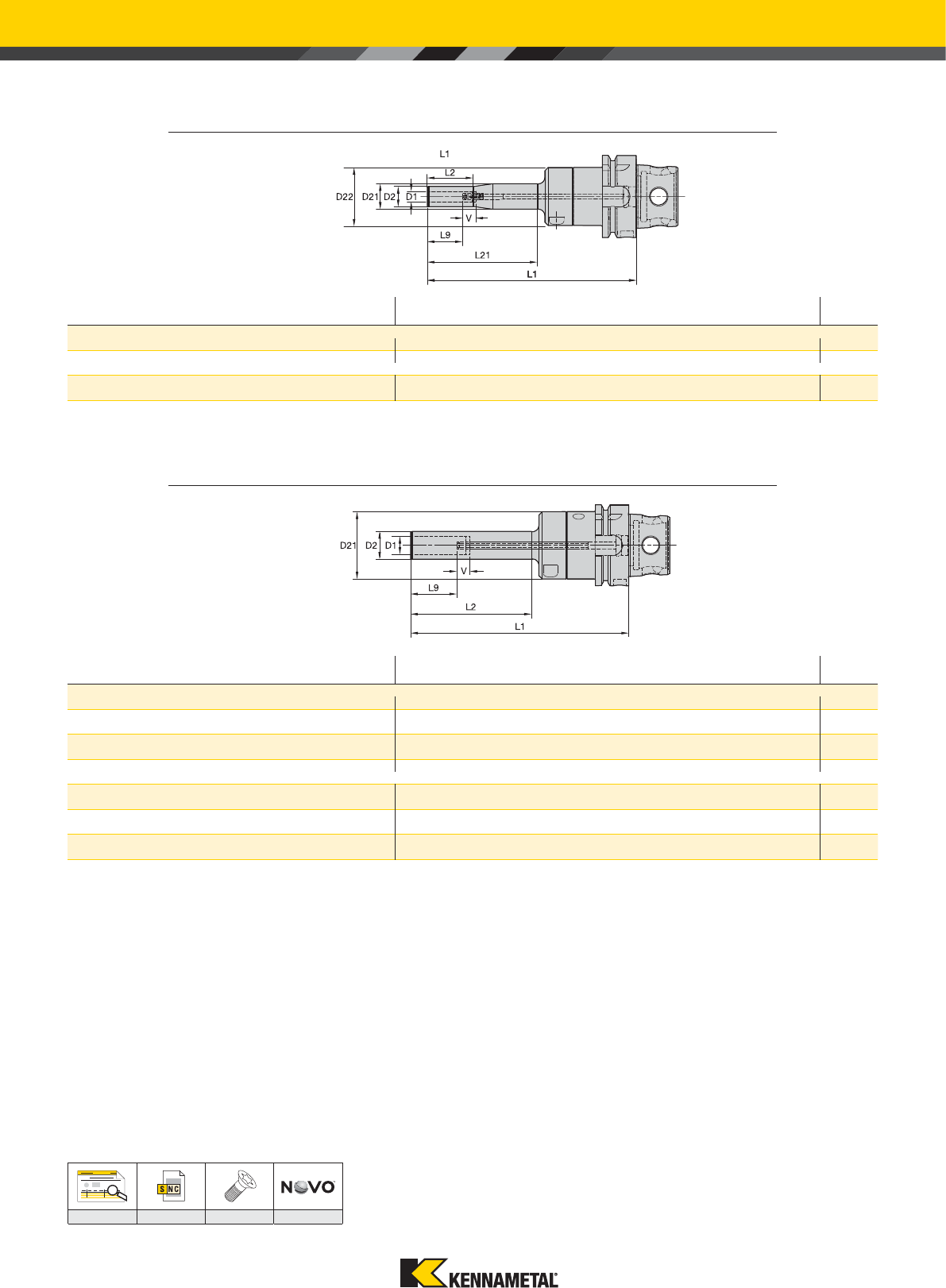

KM4X100
5437138 KM4X100HCSLT06200M 6 14 20 44 200 35 85 27 10 3,37
5437139 KM4X100HCSLT08200M 8 16 20 44 200 35 85 27 10 3,37
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
KM4X63
5479915 KM4X63HCSLT10160M 10 18 44 160 85 31 10 1,37
5479912 KM4X63HCSL12170M 12 20 44 170 95 36 10 1,41
5549202 KM4X63HCSL14170M 14 22 52 170 95 36 10 1,64
5549203 KM4X63HCSL16170M 16 24 52 170 95 39 10 1,66
5549204 KM4X63HCSL18170M 18 26 52 170 95 39 10 1,70
5549205 KM4X63HCSL20170M 20 28 52 170 95 41 10 1,74
KM4X100
5437400 KM4X100HCSLT10200M 10 18 44 200 85 31 10 3,36
5437401 KM4X100HCSL12200M 12 20 44 200 95 36 10 3,27
5437402 KM4X100HCSL14200M 14 22 52 200 95 36 10 3,64
5437403 KM4X100HCSL16200M 16 24 52 200 95 39 10 3,65
5437404 KM4X100HCSL18200M 18 26 52 200 95 39 10 3,69
5437405 KM4X100HCSL20200M 20 28 52 200 95 41 10 3,72
ПАТРОНЫ SLIM • KM4X
AB
122 92 4 124
kennametal.com kennametal.com
101
Гидравлические патроны Гидравлические патроны

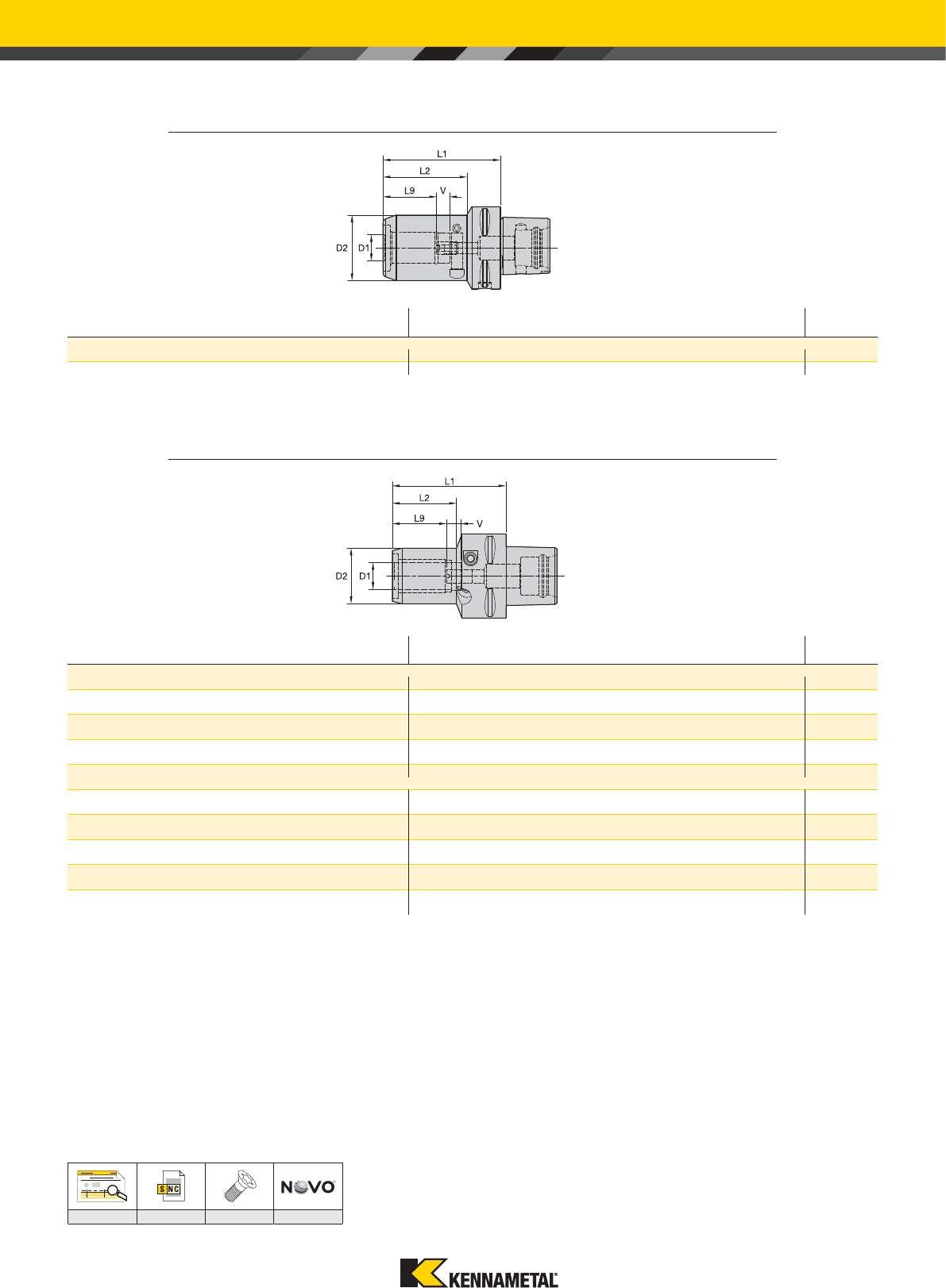

CSMS номер заказа номер по каталогу D1 D2 L1 L2 L9 V kg
PSC63
6048239 PSC63HCTHT20090M 20 50 90 64 41 10 1,64
6048251 PSC63HCTHT32095M 32 80 95 95 51 10 3,08
ПАТРОНЫ HYDROFORCE™ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ • PSC
CSMS номер заказа номер по каталогу D1 D2 L1 L2 L9 V kg
PSC50
6338251 PSC50HC06065M 6 26 65 30 27 10 0,69
6338148 PSC50HC08065M 8 28 65 30 27 10 0,71
6338147 PSC50HC10070M 10 30 70 36 31 10 0,75
6338146 PSC50HC12075M 12 32 75 40 36 10 0,80
6338149 PSC50HC14075M 14 34 75 43 36 10 0,79
6338145 PSC50HC16080M 16 38 80 47 39 10 0,90
6338150 PSC50HC18080M 18 40 80 47 39 10 0,92
6338144 PSC50HC20085M 20 42 80 47 41 10 1,01
PSC63
4092131 PSC63HC06070M 6 26 70 33 27 10 1,15
4113745 PSC63HC08070M 8 28 70 33 27 10 1,17
4113746 PSC63HC10075M 10 30 75 36 31 10 1,24
4113747 PSC63HC12080M 12 32 80 41 36 10 1,28
4113748 PSC63HC14080M 14 34 80 43 36 10 1,27
4113749 PSC63HC16080M 16 38 80 48 39 10 1,26
4113750 PSC63HC18080M 18 40 80 47 39 10 1,29
4113751 PSC63HC20085M 20 42 85 48 41 10 1,41
4113752 PSC63HC25095M 25 50 95 51 47 10 1,74
4113803 PSC63HC32100M 32 60 100 59 51 10 2,02
ПАТРОНЫ HIGH-PERFORMANCE • PSC
AB
122 92 4 124
kennametal.com kennametal.com
102
Гидравлические патроны Гидравлические патроны
ПАТРОНЫ HYDROFORCE™ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ • HSK A
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
HSK63A
5520975 HSK63AHCTHT20090M 20 53 — 90 64 41 10 1,54
6048237 HSK63AHCTHT32100M 32 65 80 100 32 51 10 2,25
HSK100A
5520976 HSK100AHCTHT20090M 20 65 — 90 61 41 10 3,38
5520977 HSK100AHCTHT32100M 32 80 — 100 71 51 10 4,29
*NEW* 6381929 HSK100AHCTHT50150M 50 100 105 150 76 71 10 6,32
HSK125A
5883440 HSK125AHCTHT20095M 20 65 — 95 66 41 10 4,77
5883511 HSK125AHCTHT32105M 32 80 — 105 76 51 10 5,76
*NEW* 6381971 HSK125AHCTHT50155M 50 100 105 155 86 71 10 9,79
AB
122 92 4 124
kennametal.com kennametal.com
103
Гидравлические патроны Гидравлические патроны

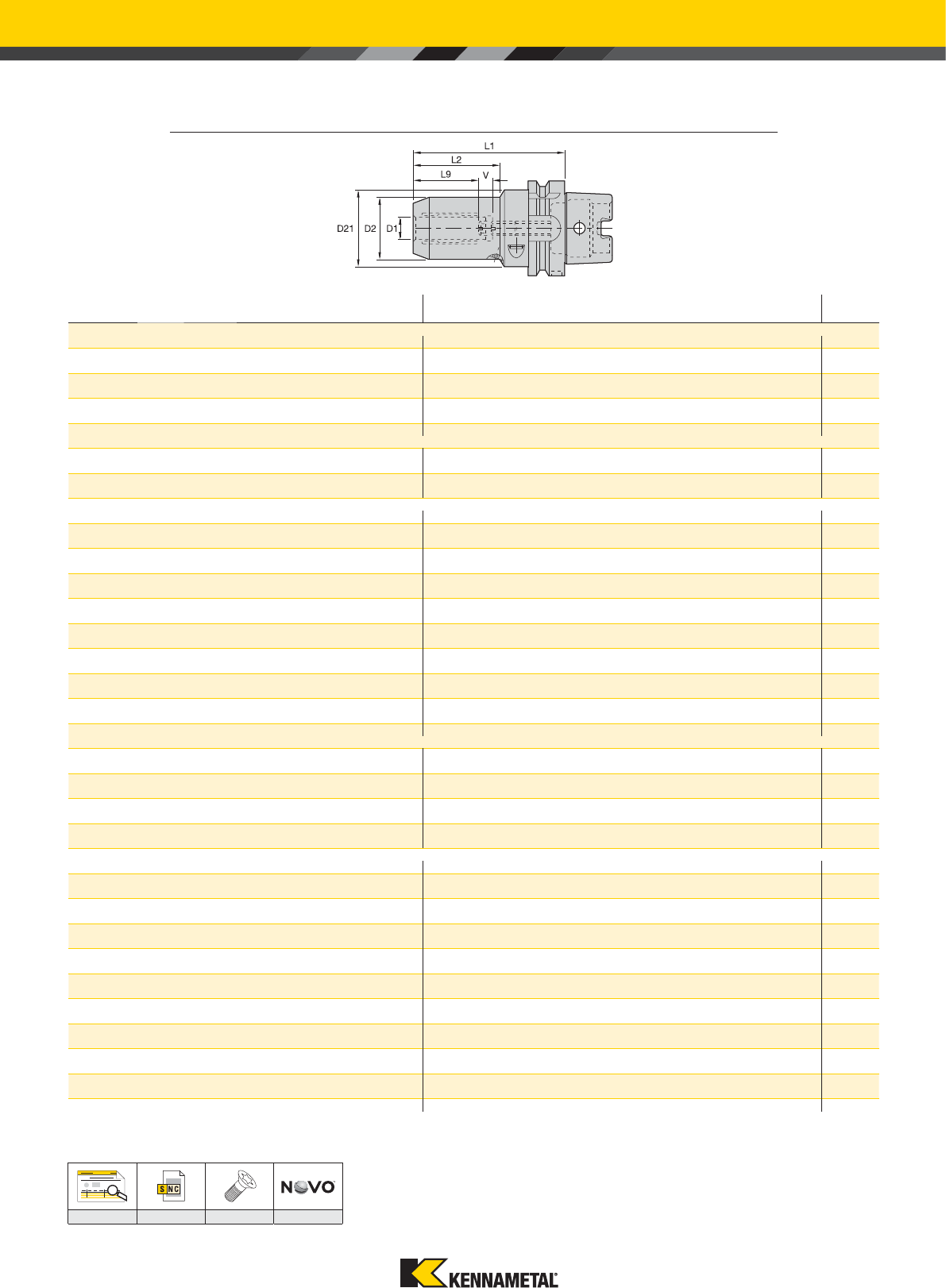

ПАТРОНЫ HIGH-PERFORMANCE • HSK A
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
HSK40A
1960118 HSK40AHC06080M 6 26 32 80 35 27 10 0,45
1960119 HSK40AHC08080M 8 28 32 80 36 27 10 0,46
1960120 HSK40AHC10085M 10 30 32 85 40 31 10 0,51
1960121 HSK40AHC12090M 12 32 32 90 43 36 10 0,54
*NEW* 6482791 HSK40AHC14100M 14 34 50 100 42 36 10 0,77
*NEW* 6482792 HSK40AHC16100M 16 38 50 100 47 39 10 0,82
*NEW* 6482793 HSK40AHC18100M 18 40 50 100 47 39 10 0,84
*NEW* 6482794 HSK40AHC20100M 20 42 50 100 48 41 10 0,86
HSK50A
1245473 HSK50AHC06080M 6 26 40 80 35 27 10 0,80
1245474 HSK50AHC08080M 8 28 40 80 36 27 10 0,90
1245475 HSK50AHC10085M 10 30 40 85 41 31 10 0,71
1245476 HSK50AHC12090M 12 32 40 90 47 36 10 1,30
HSK63A
1245440 HSK63AHC06080M 6 26 50 80 33 27 10 1,00
*NEW* 6482800 HSK63AHC06150M 6 26 50 150 105 27 10 1,27
1245441 HSK63AHC08080M 8 28 50 80 34 27 10 1,10
*NEW* 6482801 HSK63AHC08150M 8 28 50 150 105 27 10 1,33
1245477 HSK63AHC10085M 10 30 50 85 39 31 10 1,10
*NEW* 6482802 HSK63AHC10150M 10 30 50 150 105 31 10 1,39
1245478 HSK63AHC12090M 12 32 50 90 45 36 10 2,00
*NEW* 6482803 HSK63AHC12150M 12 32 50 150 105 36 10 1,45
1245479 HSK63AHC14090M 14 34 50 90 46 36 10 2,00
*NEW* 6482804 HSK63AHC14150M 14 34 50 150 105 36 10 1,51
1245480 HSK63AHC16095M 16 38 50 95 52 39 10 2,00
*NEW* 6482805 HSK63AHC16150M 16 38 50 150 105 39 10 1,67
1245481 HSK63AHC18095M 18 40 50 95 52 39 10 2,10
*NEW* 6482806 HSK63AHC18150M 18 40 50 150 105 39 10 1,75
1191019 HSK63AHC20100M 20 42 50 100 58 41 10 2,10
*NEW* 6482807 HSK63AHC20150M 20 42 50 150 105 41 10 1,83
1245482 HSK63AHC25120M 25 50 63 120 51 47 10 1,99
1192226 HSK63AHC32125M 32 60 63 125 59 51 10 2,27
HSK80A
1960133 HSK80AHC08085M 8 28 50 85 36 27 10 1,52
1960135 HSK80AHC12095M 12 32 50 95 43 36 10 1,61
1960136 HSK80AHC14095M 14 34 50 95 43 36 10 1,63
1960137 HSK80AHC16100M 16 38 50 100 46 39 10 1,74
1960138 HSK80AHC18100M 18 40 50 100 48 39 10 1,75
1960139 HSK80AHC20105M 20 42 50 105 54 41 10 1,83
1960140 HSK80AHC25115M 25 50 63 115 51 47 10 2,43
1960141 HSK80AHC32125M 32 60 63 125 59 51 10 2,83
HSK100A
1245483 HSK100AHC06085M 6 26 63 85 33 27 10 2,57
2229193 HSK100AHC06150M 6 26 63 150 90 27 10 2,96
1245484 HSK100AHC08085M 8 28 63 85 33 27 10 2,59
2215823 HSK100AHC08150M 8 28 63 150 90 27 10 3,03
1245485 HSK100AHC10090M 10 30 63 90 38 31 10 2,64
2229194 HSK100AHC10150M 10 30 63 150 94 31 10 3,00
1245486 HSK100AHC12095M 12 32 63 95 41 36 10 2,68
2229195 HSK100AHC12150M 12 32 63 150 100 36 10 2,94
1245487 HSK100AHC14095M 14 34 63 95 42 36 10 2,68
2229196 HSK100AHC14150M 14 34 63 150 92 36 10 3,11
1245488 HSK100AHC16100M 16 38 63 100 48 39 10 2,78
2229197 HSK100AHC16150M 16 38 63 150 96 39 10 3,20
1245489 HSK100AHC18100M 18 40 63 100 48 39 10 2,80
2229198 HSK100AHC18150M 18 40 63 150 96 39 10 3,28
1245490 HSK100AHC20105M 20 42 63 105 54 41 10 2,87
2229199 HSK100AHC20150M 20 42 63 150 100 41 10 3,31
1245491 HSK100AHC25115M 25 50 63 115 51 47 10 3,26
2229200 HSK100AHC25200M 25 50 63 200 137 47 10 4,50
1245492 HSK100AHC32120M 32 60 63 120 59 51 10 3,55
2229201 HSK100AHC32200M 32 60 63 200 139 51 10 5,27
AB
122 92 4 124
kennametal.com kennametal.com
104
Гидравлические патроны Гидравлические патроны

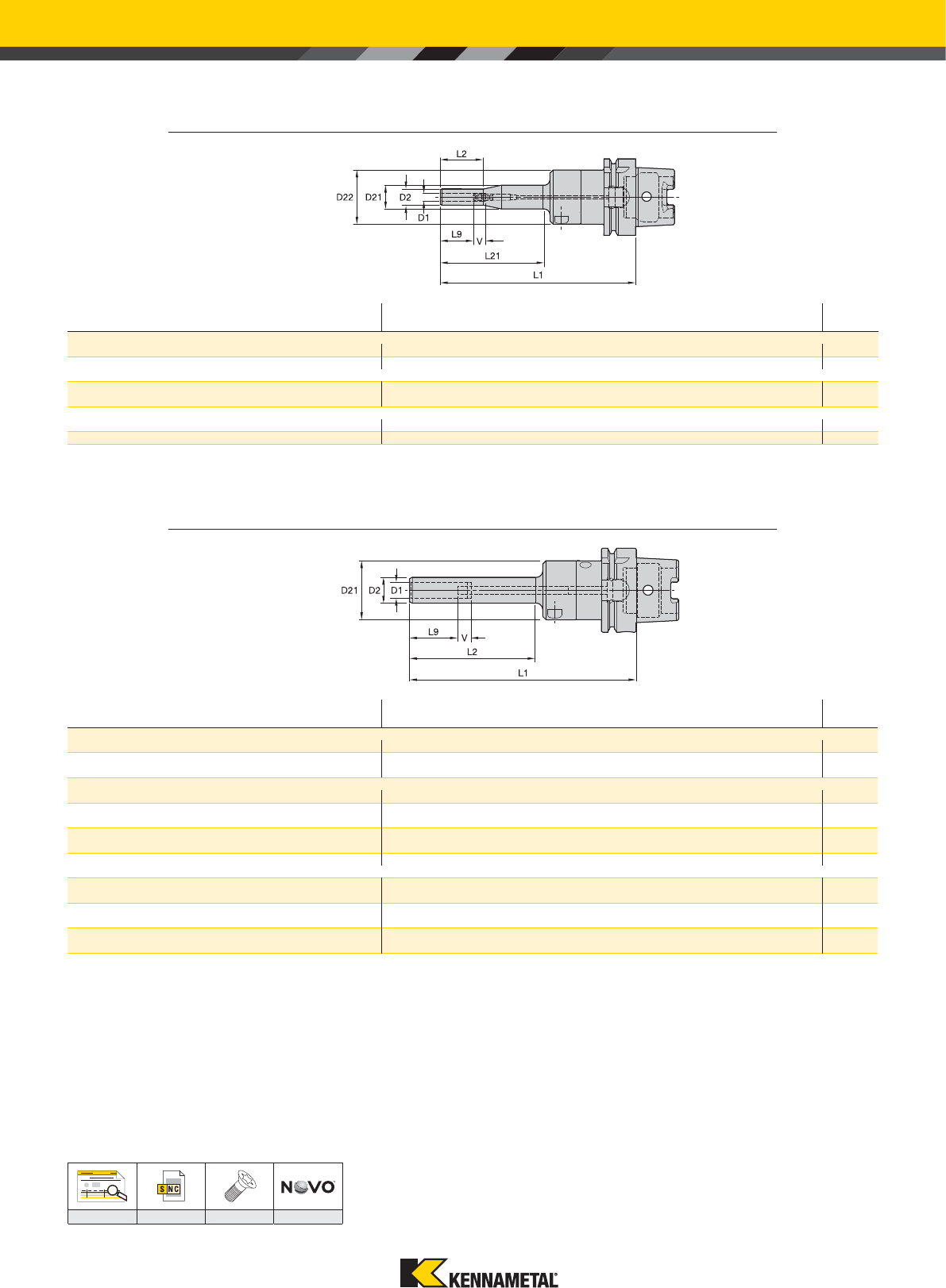

ПАТРОНЫ SLIM С ПЕРЕПАДОМ НАРУЖНЕГО ДИАМЕТРА • HSK A
CSMS номер заказа номер по каталогу D1 D2 D21 D22 L1 L2 L21 L9 V kg
HSK40A
3061264 HSK40AHCSLT06160M 6 14 20 44 160 35 85 27 10 0,81
3061265 HSK40AHCSLT08160M 8 16 20 44 160 35 85 27 10 0,82
HSK63A
2639015 HSK63AHCSLT06160M 6 14 20 44 160 35 85 27 10 1,29
2868501 HSK63AHCSLT08160M 8 16 20 44 160 35 85 27 10 1,30
HSK100A
3061086 HSK100AHCSLT06200M 6 14 20 44 200 35 85 27 10 3,08
3061087 HSK100AHCSLT08200M 8 16 20 44 200 35 85 27 10 3,09
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
HSK40A
3061266 HSK40AHCSLT10160M 10 18 44 160 85 31 10 0,80
3061267 HSK40AHCSLT12170M 12 20 44 170 95 36 10 0,86
3061268 HSK40AHCSLT14170M 14 22 52 170 95 36 10 1,02
HSK63A
2638477 HSK63AHCSLT10160M 10 18 44 160 85 31 10 1,28
2458200 HSK63AHCSL12170M 12 20 44 170 95 36 10 1,33
2541833 HSK63AHCSL14170M 14 22 52 170 95 36 10 1,56
2458202 HSK63AHCSL16170M 16 24 52 170 95 39 10 1,58
2541834 HSK63AHCSL18170M 18 26 52 170 95 39 10 1,62
2458203 HSK63AHCSL20170M 20 28 52 170 95 41 10 1,66
HSK100A
3061088 HSK100AHCSLT10200M 10 18 44 200 85 31 10 3,07
3061089 HSK100AHCSL12200M 12 20 44 200 95 36 10 2,99
3061090 HSK100AHCSL14200M 14 22 52 200 95 36 10 3,36
3061091 HSK100AHCSL16200M 16 24 52 200 95 39 10 3,37
3061092 HSK100AHCSL18200M 18 26 52 200 95 39 10 3,41
3061263 HSK100AHCSL20200M 20 28 52 200 95 41 10 3,45
ПАТРОНЫ SLIM • HSK A
AB
122 92 4 124
kennametal.com kennametal.com
105
Гидравлические патроны Гидравлические патроны

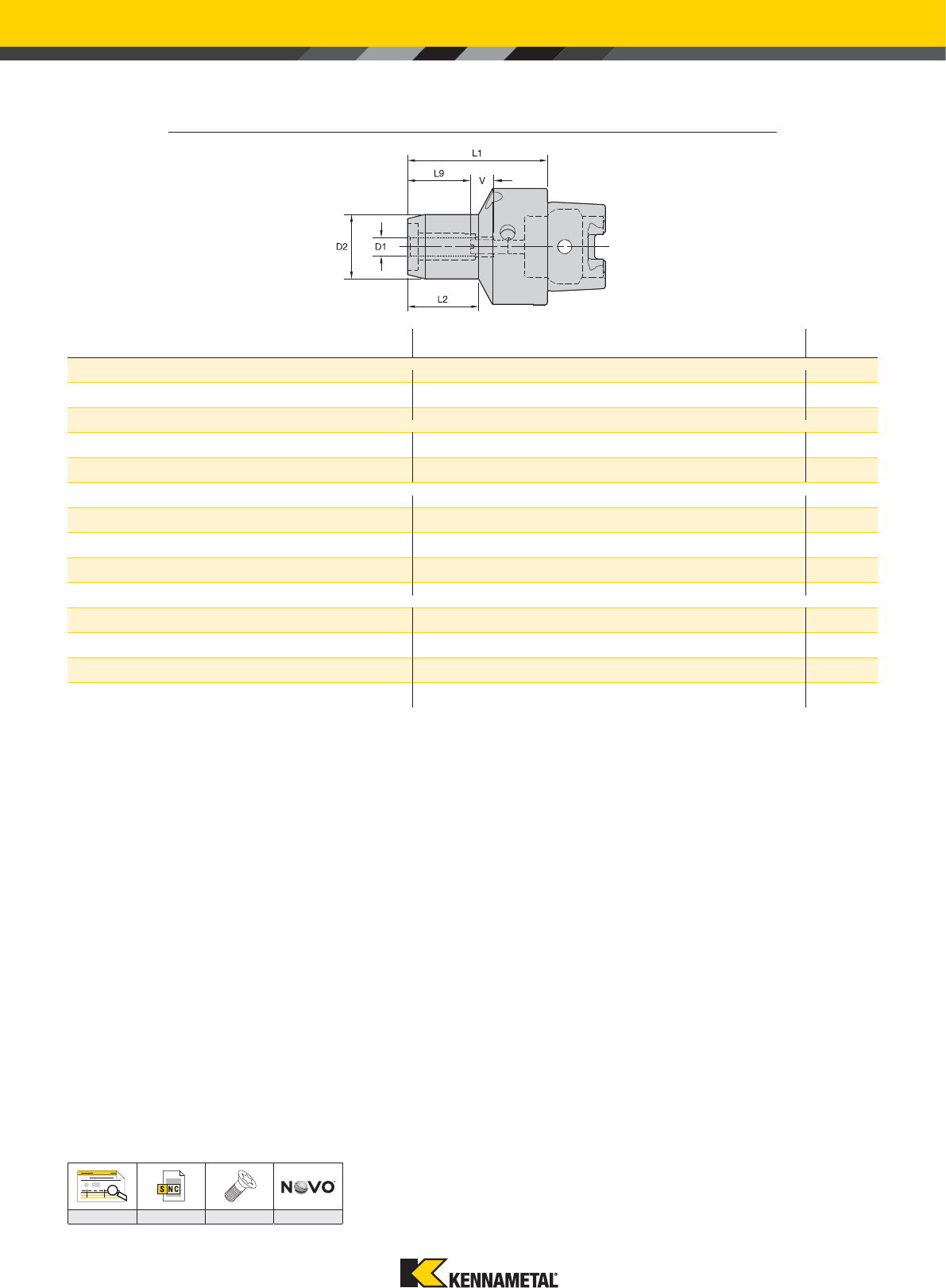

ПАТРОНЫ HIGH-PERFORMANCE • HSK C
CSMS номер заказа номер по каталогу D1 D2 L1 L2 L9 V kg
HSK32C
1245412 HSK32CHC06060M 6 26 60 33 27 10 0,27
1245413 HSK32CHC08060M 8 28 60 33 27 10 0,29
1245414 HSK32CHC10065M 10 30 65 38 31 10 0,33
1245415 HSK32CHC12070M 12 32 70 43 36 10 0,36
HSK40C
1245493 HSK40CHC06060M 6 26 60 33 27 10 0,37
1245494 HSK40CHC08060M 8 28 60 33 27 10 0,38
1245495 HSK40CHC10065M 10 30 65 39 31 10 0,42
1245496 HSK40CHC12070M 12 32 70 44 36 10 0,46
HSK50C
1245497 HSK50CHC06060M 6 26 60 31 27 10 0,53
1245498 HSK50CHC08060M 8 28 60 31 27 10 0,55
1245499 HSK50CHC10065M 10 30 65 36 31 10 0,59
1245500 HSK50CHC12075M 12 32 75 46 36 10 0,65
1245501 HSK50CHC14075M 14 34 75 47 36 10 0,90
1245502 HSK50CHC16080M 16 38 80 53 39 10 1,00
1245503 HSK50CHC18080M 18 40 80 54 39 10 1,00
1245504 HSK50CHC20080M 20 42 80 54 40 10 1,10
HSK63C
1245506 HSK63CHC08060M 8 28 60 26 27 10 0,90
1245507 HSK63CHC10065M 10 30 65 32 31 10 0,89
1245508 HSK63CHC12075M 12 32 75 43 36 10 0,96
1245509 HSK63CHC14075M 14 34 75 43 36 10 0,97
1245510 HSK63CHC16080M 16 38 80 49 39 10 1,06
1245511 HSK63CHC18080M 18 40 80 50 39 10 1,09
1245512 HSK63CHC20080M 20 42 80 51 41 10 1,10
1191022 HSK63CHC32100M 32 60 100 60 51 10 1,87
AB
122 92 4 124
kennametal.com kennametal.com
106
Гидравлические патроны Гидравлические патроны

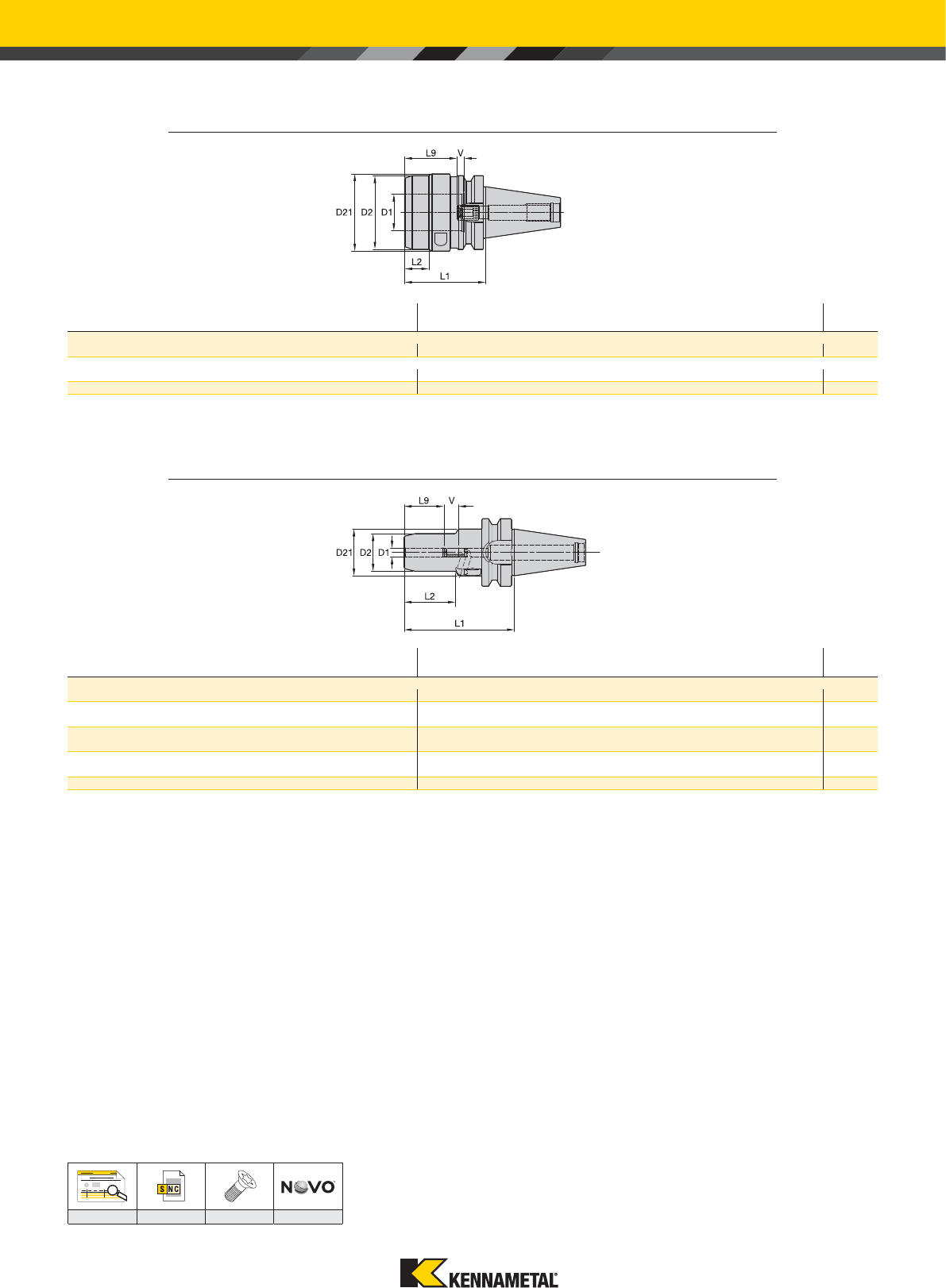

ПАТРОНЫ HYDROFORCE™ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ • BT AD
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
BT40
5520971 BT40HCTHT20070M 20 58 — 70 43 41 10 1,67
BT50
5520972 BT50HCTHT32090M 32 80 — 90 52 51 10 5,09
*NEW* 6381924 BT50HCTHT50110M 50 100 105 110 33 71 10 6,88
ПАТРОНЫ HIGH-PERFORMANCE • BT AD
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
BT30
*NEW* 6480632 BT30HC06075M 6 26 32 75 35 27 10 0,59
*NEW* 6480633 BT30HC08075M 8 28 32 75 35 27 10 0,60
*NEW* 6480634 BT30HC10080M 10 30 32 80 38 31 10 0,65
*NEW* 6480635 BT30HC12085M 12 32 32 85 40 36 10 0,69
*NEW* 6480636 BT30HC14100M 14 34 50 100 43 36 10 1,00
*NEW* 6480637 BT30HC16100M 16 38 50 100 47 39 10 1,05
*NEW* 6480638 BT30HC18100M 18 40 50 100 47 39 10 1,07
*NEW* 6480639 BT30HC20100M 20 42 50 100 48 41 10 1,09
AB
122 92 4 124
kennametal.com kennametal.com
107

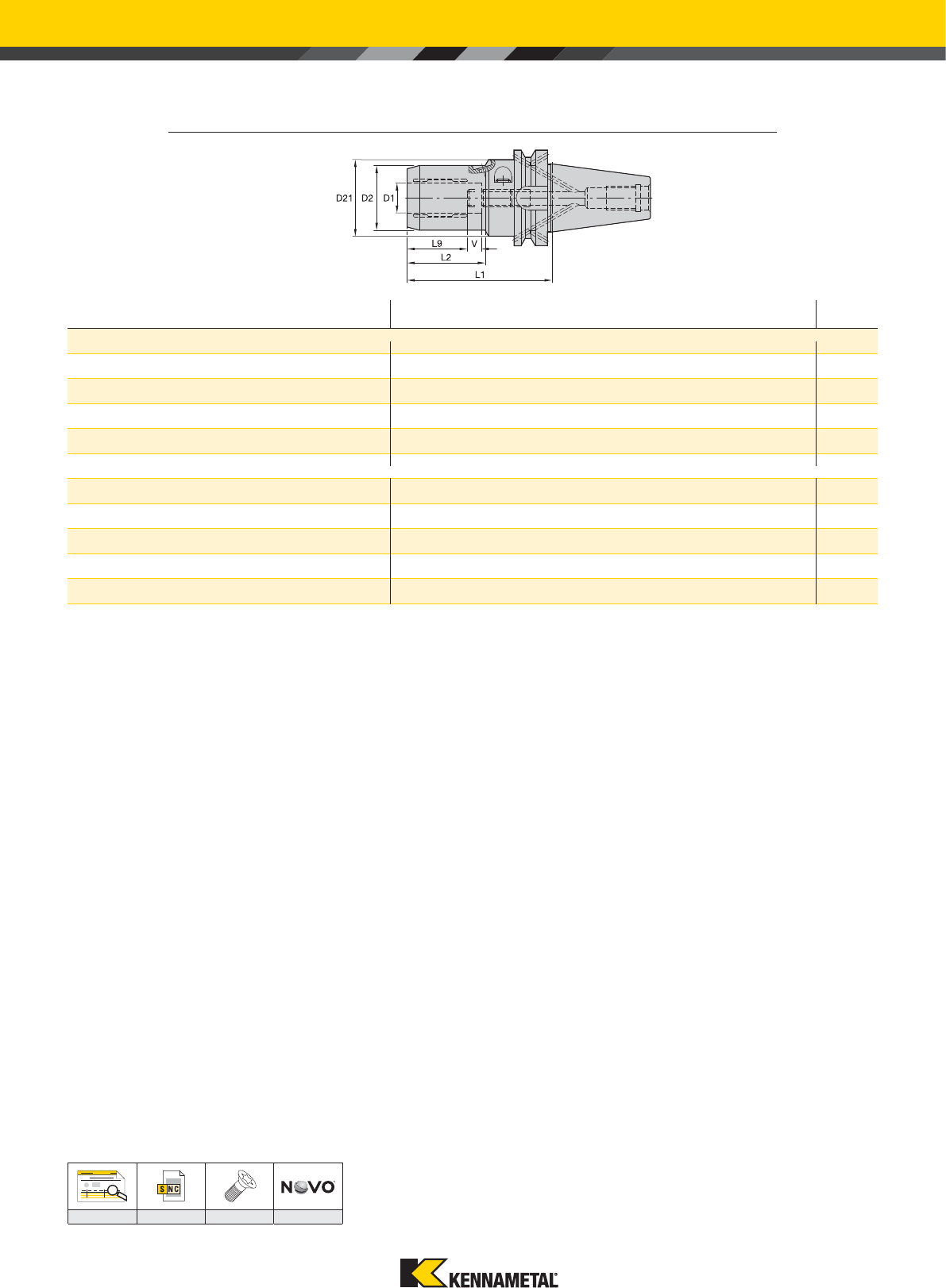

ПАТРОНЫ HIGH-PERFORMANCE • BT AD/B
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
BT40
1315341 BT40BHC06080M 6 26 50 80 33 27 10 1,28
1315342 BT40BHC08080M 8 28 50 80 34 27 10 1,30
1315343 BT40BHC10085M 10 30 50 85 35 31 10 1,35
1315344 BT40BHC12090M 12 32 50 90 41 36 10 1,39
1315345 BT40BHC14090M 14 34 50 90 42 36 10 1,40
1315347 BT40BHC16090M 16 38 50 90 47 39 10 1,44
1315348 BT40BHC18090M 18 40 50 90 47 39 10 1,47
1315349 BT40BHC20095M 20 42 50 95 48 41 10 1,54
1315350 BT40BHC25115M 25 50 63 115 51 46 10 2,16
1315351 BT40BHC32120M 32 60 63 120 59 50 10 2,45
BT50
1315352 BT50BHC06090M 6 26 50 90 33 27 10 2,50
1315353 BT50BHC08090M 8 28 50 90 34 27 10 2,50
1315354 BT50BHC10095M 10 30 50 95 39 31 10 2,50
1315355 BT50BHC12100M 12 32 50 100 45 36 10 2,50
1315356 BT50BHC14100M 14 34 50 100 42 36 10 3,00
1315357 BT50BHC16100M 16 38 50 100 47 39 10 3,00
1315358 BT50BHC18100M 18 40 50 100 47 39 10 3,00
1315359 BT50BHC20105M 20 42 50 105 48 41 10 4,06
1315360 BT50BHC25115M 25 50 63 115 51 46 10 4,00
1315778 BT50BHC32120M 32 60 63 120 59 50 10 4,00
Гидравлические патроны Гидравлические патроны
AB
122 92 4 124
kennametal.com kennametal.com
108
Гидравлические патроны Гидравлические патроны

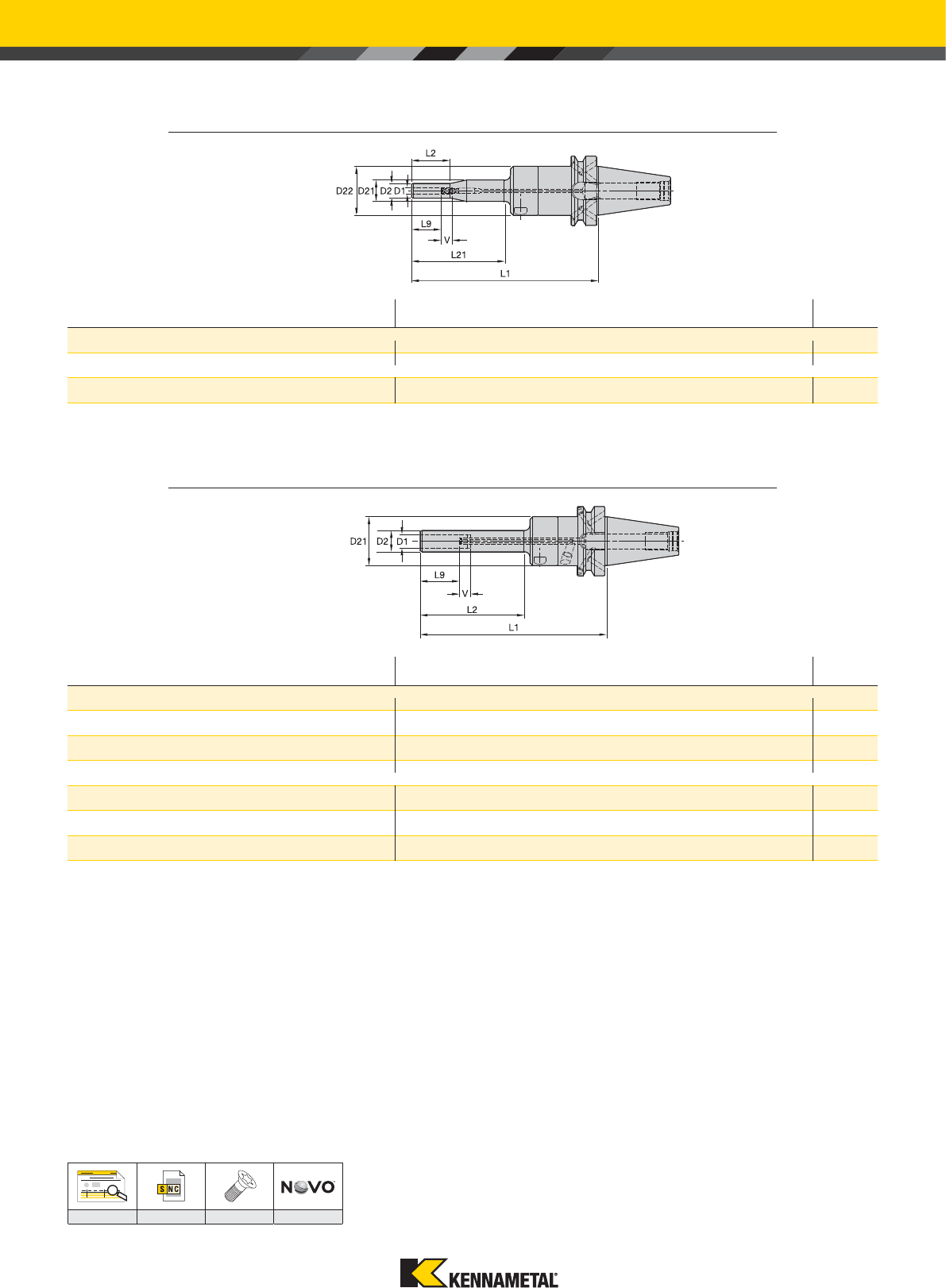

ПАТРОНЫ SLIM С ПЕРЕПАДОМ НАРУЖНЕГО ДИАМЕТРА • BT AD/B
CSMS номер заказа номер по каталогу D1 D2 D21 D22 L1 L2 L21 L9 V kg
BT40
3019236 BT40BHCSLT06170M 6 14 20 44 170 35 85 27 10 1,69
3019237 BT40BHCSLT08170M 8 16 20 44 170 35 85 27 10 1,70
BT50
3019242 BT50BHCSLT06200M 6 14 20 44 200 35 85 27 10 4,43
3019243 BT50BHCSLT08200M 8 16 20 44 200 35 85 27 10 4,44
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
BT40
3019238 BT40BHCSLT10170M 10 18 44 170 85 31 10 1,68
2634575 BT40BHCSL12170M 12 20 44 170 95 36 10 1,61
2634576 BT40BHCSL14170M 14 22 52 170 95 36 10 1,83
2634577 BT40BHCSL16170M 16 24 52 170 95 39 10 1,86
2634578 BT40BHCSL18170M 18 26 52 170 95 39 10 1,90
2634579 BT40BHCSL20170M 20 28 52 170 95 41 10 1,94
BT50
3019244 BT50BHCSLT10200M 10 18 44 200 85 31 10 4,42
2634540 BT50BHCSL12200M 12 20 44 200 95 36 10 4,34
2634541 BT50BHCSL14200M 14 22 52 200 95 36 10 4,66
2634542 BT50BHCSL16200M 16 24 52 200 95 39 10 4,68
2634573 BT50BHCSL18200M 18 26 52 200 95 39 10 4,72
2634574 BT50BHCSL20200M 20 28 52 200 95 41 10 4,76
ПАТРОНЫ SLIM • BT AD/B
AB
122 92 4 124
kennametal.com kennametal.com
109
Гидравлические патроны Гидравлические патроны

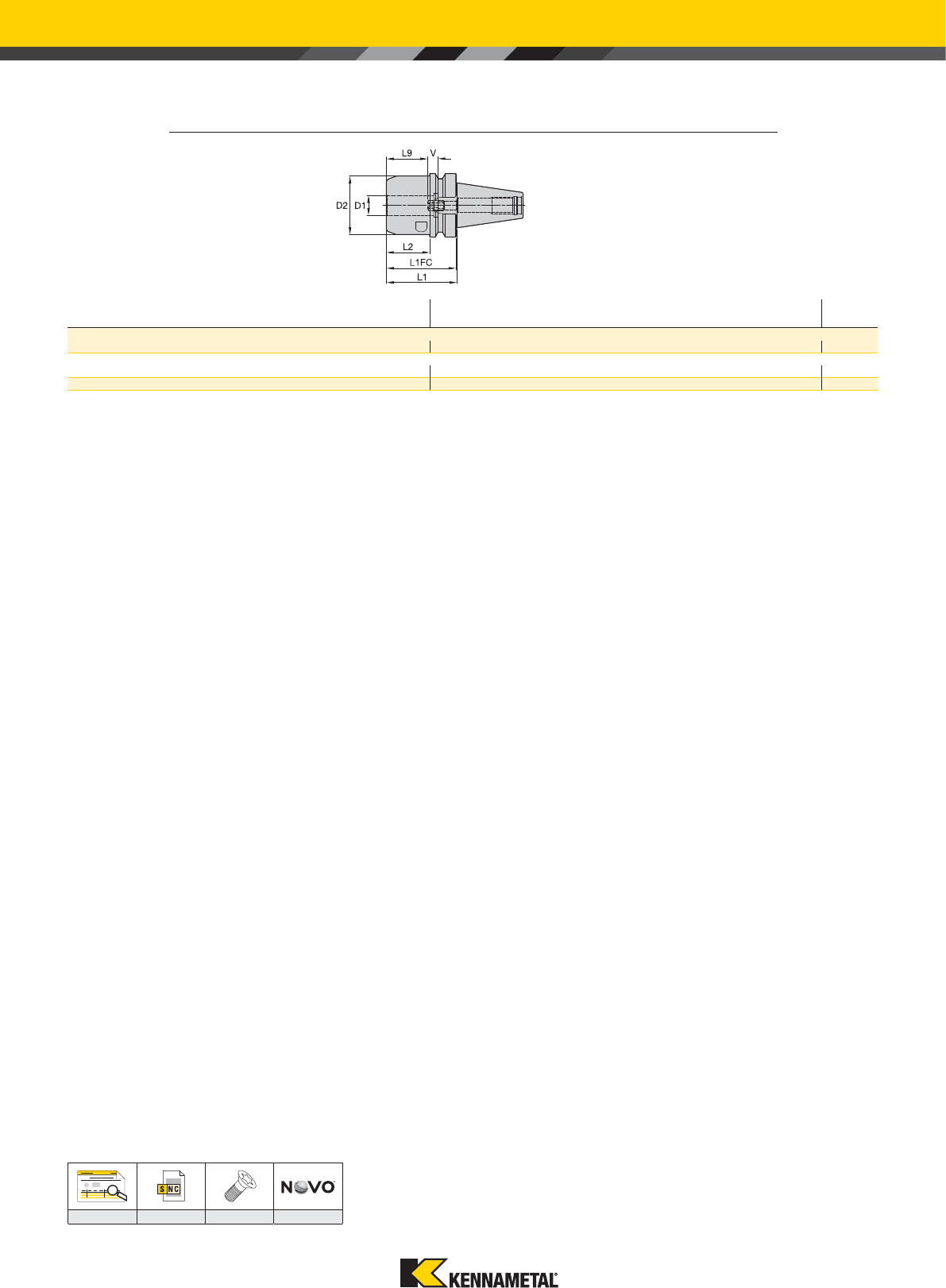

ПАТРОНЫ HYDROFORCE™ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ • BTKV AD
CSMS номер заказа номер по каталогу D1 D2 L1 L1FC L2 L9 V kg
BTKV40
5520993 BTKV40HCTHT20070M 20 58 70 69 43 41 10 1,62
BTKV50
5520994 BTKV50HCTHT32090M 32 80 90 89 52 51 10 5,13
*NEW* 6381925 BTKV50HCTHT50110M 50 100 110 109 35 71 10 6,87
AB
122 92 4 124
kennametal.com kennametal.com
110

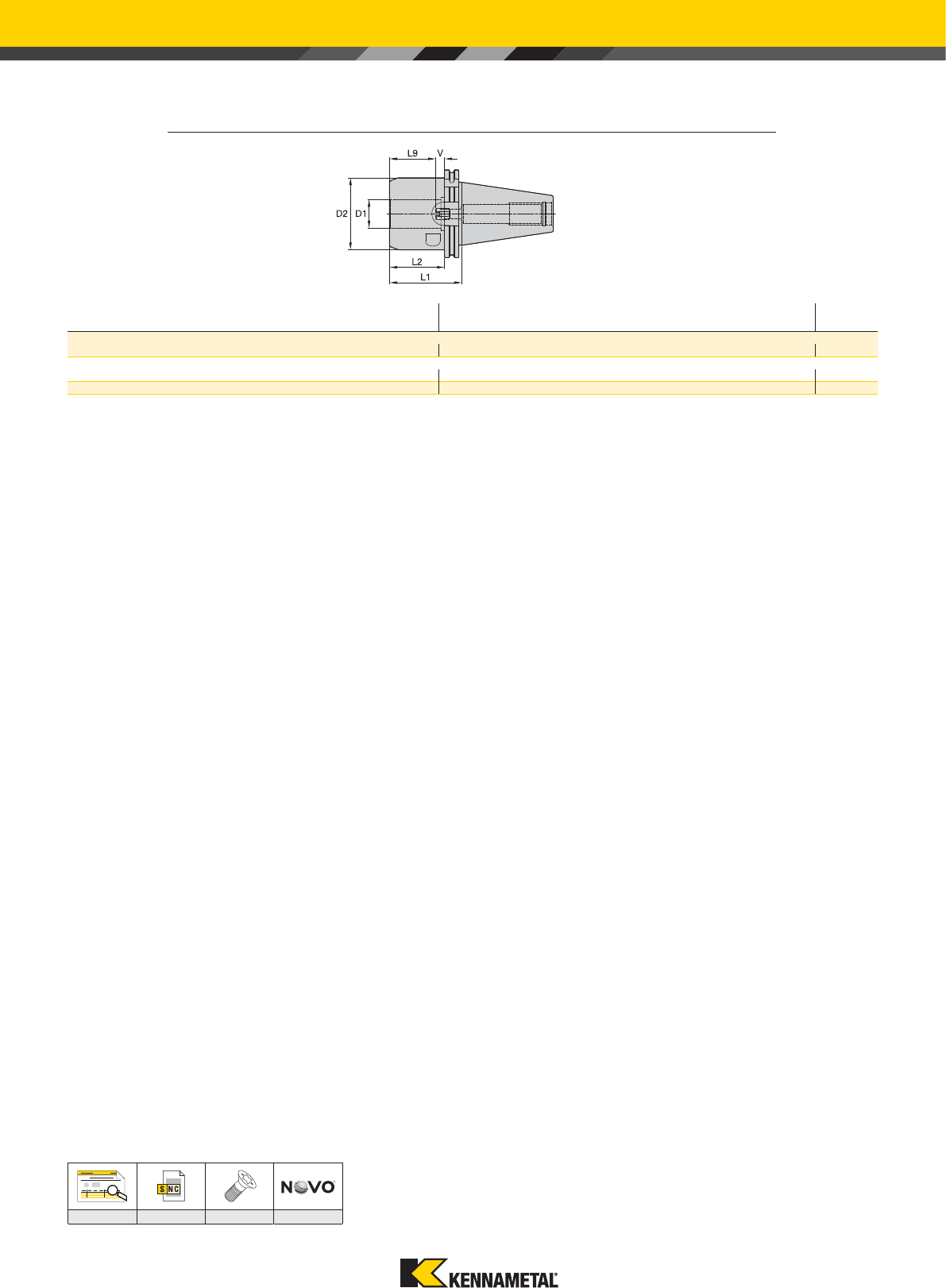

CSMS номер заказа номер по каталогу D1 D2 L1 L2 L9 V kg
DV40
5520973 DV40HCTHT20070M 20 58 70 51 41 10 1,58
DV50
5520974 DV50HCTHT32080M 32 80 80 61 51 10 4,45
*NEW* 6381928 DV50HCTHT50090M 50 100 90 26 71 10 5,34
ПАТРОНЫ HYDROFORCE™ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ • DV AD
Гидравлические патроны Гидравлические патроны
AB
122 92 4 124
kennametal.com kennametal.com
111
Гидравлические патроны Гидравлические патроны

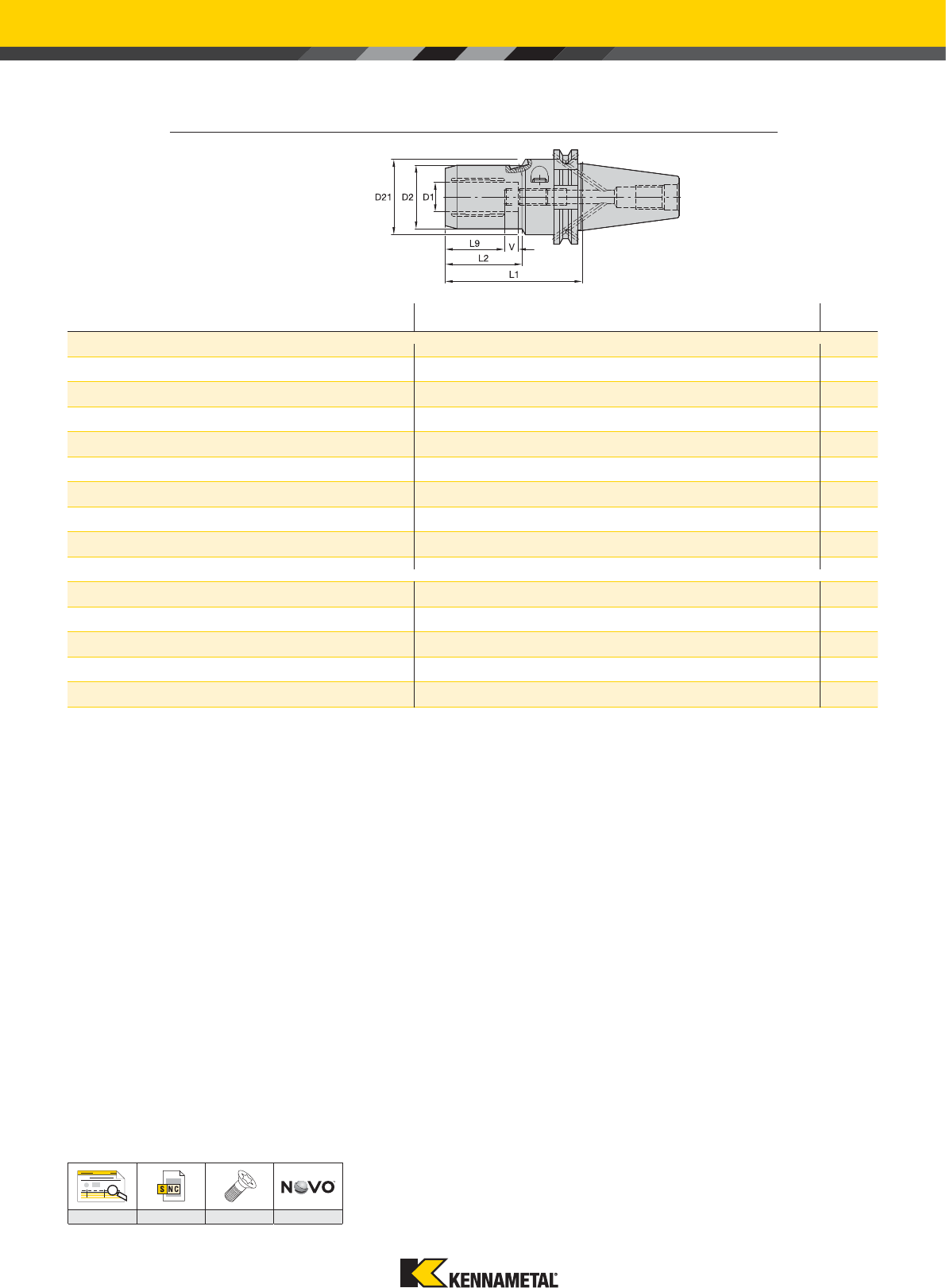

ПАТРОНЫ HIGH-PERFORMANCE • DV AD/B
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
DV40
1245443 DV40BHC06072M 6 26 50 72 33 30 10 1,12
*NEW* 6480640 DV40BHC06150M 6 26 50 150 105 30 10 1,51
1245444 DV40BHC08072M 8 28 50 72 34 30 10 1,13
*NEW* 6480641 DV40BHC08150M 8 28 50 150 105 30 10 1,57
1245445 DV40BHC10077M 10 30 50 77 39 35 10 1,17
*NEW* 6480642 DV40BHC10150M 10 30 50 150 105 35 10 1,63
1237451 DV40BHC12077M 12 32 50 77 40 35 10 1,19
*NEW* 6480643 DV40BHC12150M 12 32 50 150 105 35 10 1,63
1245446 DV40BHC14082M 14 34 50 82 46 40 10 1,23
*NEW* 6480644 DV40BHC14150M 14 34 50 150 105 40 10 1,74
1237452 DV40BHC16082M 16 38 50 82 47 40 10 1,28
*NEW* 6480645 DV40BHC16150M 16 38 50 150 105 40 10 1,91
1245447 DV40BHC18082M 18 40 50 82 47 40 10 1,31
*NEW* 6480646 DV40BHC18150M 18 40 50 150 105 40 10 1,99
1191013 DV40BHC20082M 20 42 50 82 48 40 10 1,33
*NEW* 6480647 DV40BHC20150M 20 42 50 150 105 40 10 2,07
1245448 DV40BHC25117M 25 50 63 117 51 51 10 2,16
1245449 DV40BHC32117M 32 60 63 117 59 51 10 2,34
DV50
1245450 DV50BHC06072M 6 26 50 72 33 30 10 2,87
1245451 DV50BHC08072M 8 28 50 72 34 30 10 2,88
1191014 DV50BHC10077M 10 30 50 77 39 35 10 2,92
1191015 DV50BHC12077M 12 32 50 77 40 35 10 2,93
1245452 DV50BHC14082M 14 34 50 82 46 40 10 2,96
1245453 DV50BHC16082M 16 38 50 82 47 40 10 3,02
1245454 DV50BHC18082M 18 40 50 82 47 40 10 3,04
1191016 DV50BHC20082M 20 42 50 82 48 40 10 3,06
1245455 DV50BHC25117M 25 50 63 117 51 51 10 4,03
1197514 DV50BHC32117M 32 60 63 117 59 51 10 4,21
AB
122 92 4 124
kennametal.com kennametal.com
112
Гидравлические патроны Гидравлические патроны

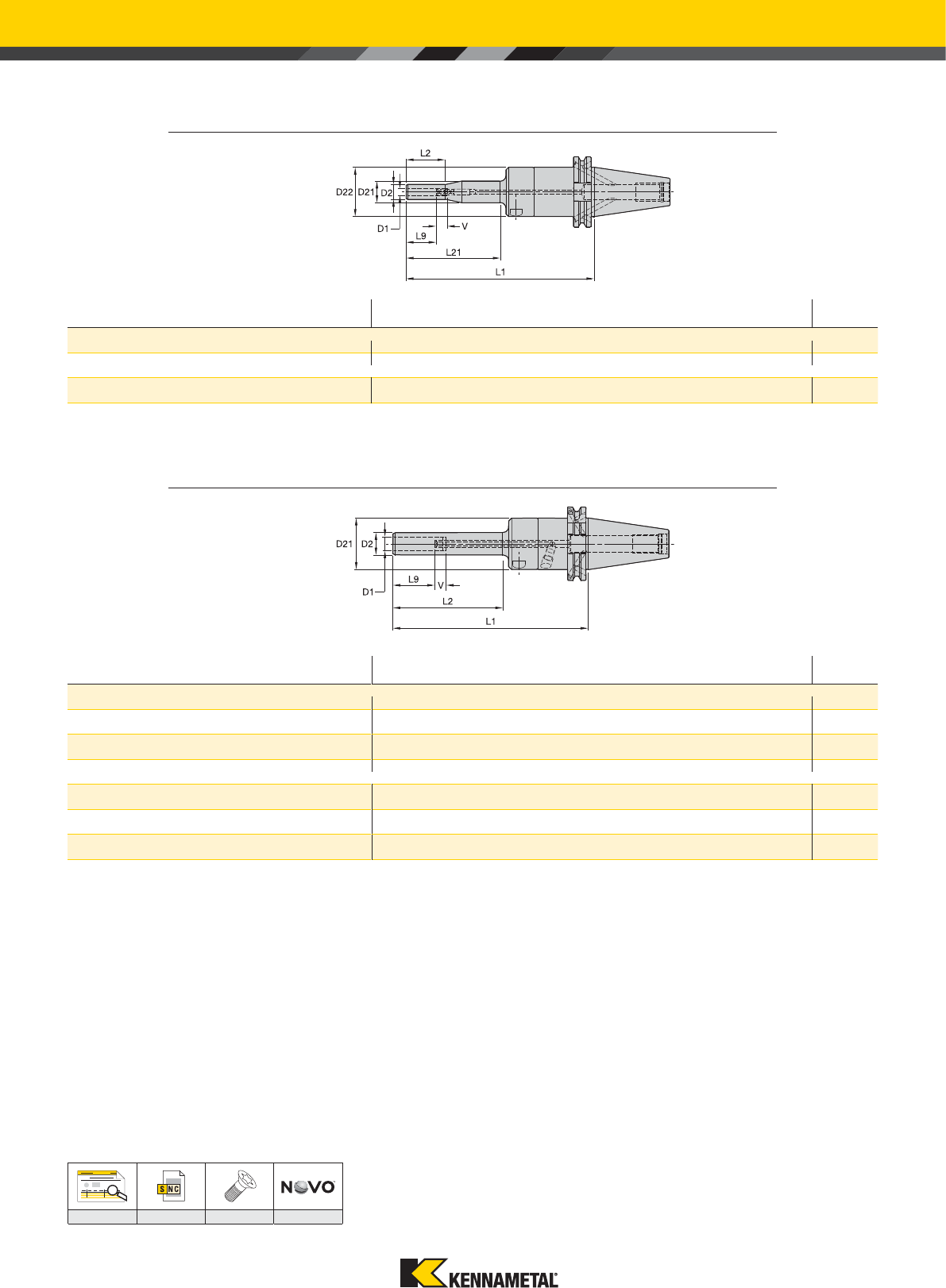

ПАТРОНЫ SLIM С ПЕРЕПАДОМ НАРУЖНЕГО ДИАМЕТРА • DV AD/B
CSMS номер заказа номер по каталогу D1 D2 D21 D22 L1 L2 L21 L9 V kg
DV40
3019233 DV40BHCSLT06170M 6 14 20 44 170 35 85 27 10 1,64
3019234 DV40BHCSLT08170M 8 16 20 44 170 35 85 27 10 1,65
DV50
3019239 DV50BHCSLT06200M 6 14 20 44 200 35 85 27 10 3,81
3019240 DV50BHCSLT08200M 8 16 20 44 200 35 85 27 10 3,81
CSMS номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V kg
DV40
3019235 DV40BHCSLT10170M 10 18 44 170 85 31 10 1,63
2634535 DV40BHCSL12170M 12 20 44 170 95 36 10 1,54
2634536 DV40BHCSL14170M 14 22 52 170 95 36 10 1,77
2634537 DV40BHCSL16170M 16 24 52 170 95 39 10 1,79
2634538 DV40BHCSL18170M 18 26 52 170 95 39 10 1,83
2634539 DV40BHCSL20170M 20 28 52 170 95 41 10 1,87
DV50
3019241 DV50BHCSLT10200M 10 18 44 200 85 31 10 3,80
2634420 DV50BHCSL12200M 12 20 44 200 95 36 10 3,57
2634421 DV50BHCSL14200M 14 22 52 200 95 36 10 3,98
2634422 DV50BHCSL16200M 16 24 52 200 95 39 10 4,00
2634533 DV50BHCSL18200M 18 26 52 200 95 39 10 4,04
2634534 DV50BHCSL20200M 20 28 52 200 95 41 10 4,08
ПАТРОНЫ SLIM • DV AD/B
AB
122 92 4 124
kennametal.com kennametal.com
113
Гидравлические патроны Гидравлические патроны

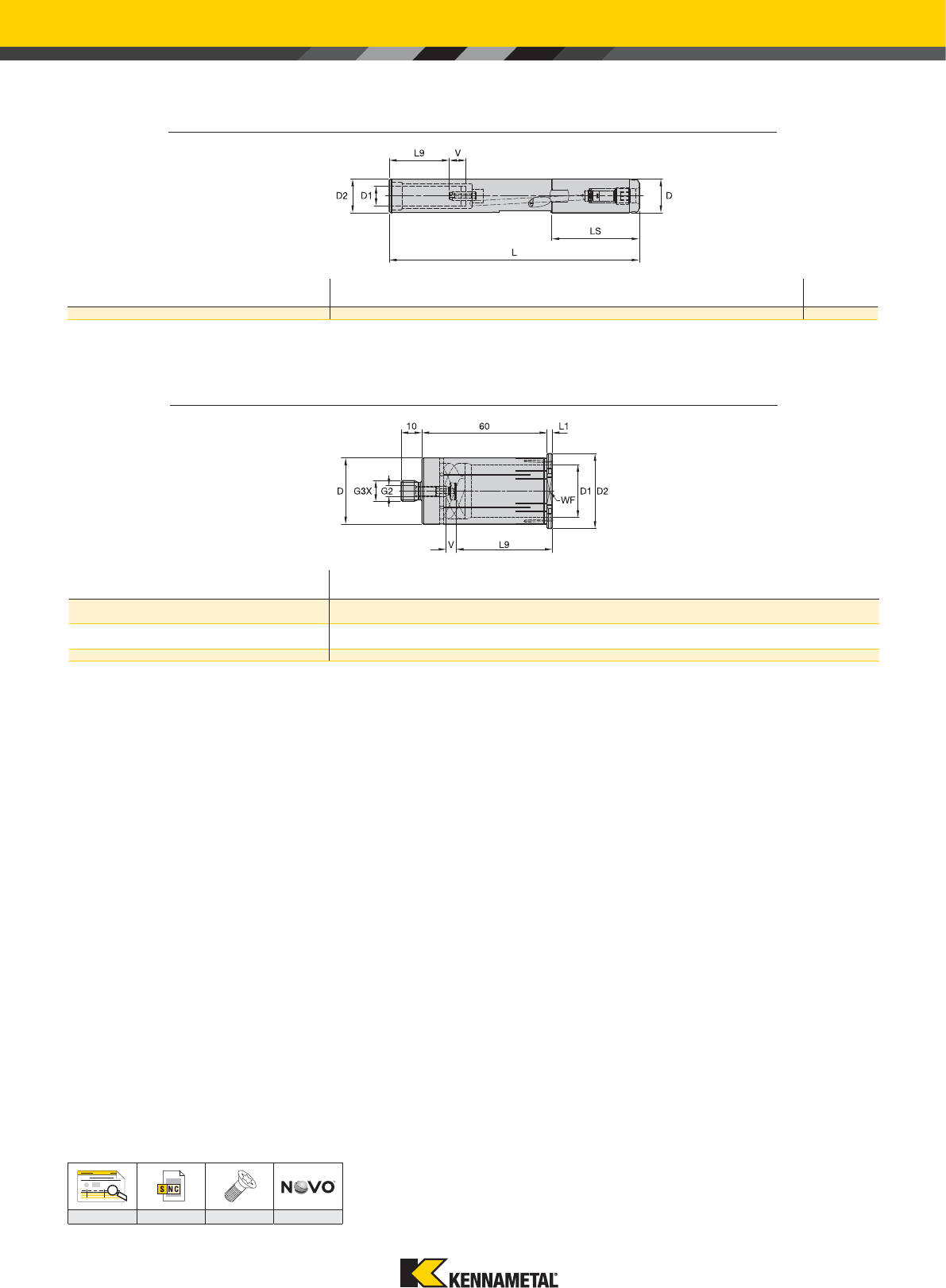

ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ
номер заказа номер по каталогу D1 D D2 L LS L9 V kg
6340072 SS200HCT12150M 12 20 20 150 53 36 10 0,30
ПЕРЕХОДНЫЕ ВТУЛКИ HYDROFORCE™ SAFE-hOCK®
номер заказа номер по каталогу D1 D D2 L1 L9 V G3X G2 WF
5998607 32MHCSFC120M 12 32 36 2,5 41 4 M12 M6 32
5998608 32MHCSFC140M 14 32 36 2,5 41 4 M12 M6 32
5998609 32MHCSFC160M 16 32 36 2,5 44 4 M12 M6 32
5998610 32MHCSFC200M 20 32 36 2,5 46 4 M12 M6 32
5998751 32MHCSFC250M 25 32 36 2,5 47 4 M12 M6 32
AB
122 92 4 124
kennametal.com kennametal.com
114
Гидравлические патроны Гидравлические патроны
ПЕРЕХОДНЫЕ ВТУЛКИ
CSMS номер заказа номер по каталогу D1 D D2 L1 L9 LS
12M
3026450 12MHC030M 3 12 16 4 29 40
3026451 12MHC040M 4 12 16 4 29 40
3026452 12MHC050M 5 12 16 4 29 40
3026643 12MHC060M 6 12 16 4 36 40
3026644 12MHC070M 7 12 16 4 37 40
3026645 12MHC080M 8 12 16 4 37 40
3026646 12MHC090M 9 12 16 4 37 40
3026647 12MHC100M 10 12 16 4 40 40
20M
3026648 20MHC030M 3 20 25 4 28 50
3026649 20MHC040M 4 20 25 4 28 50
3026650 20MHC050M 5 20 25 4 28 50
3026651 20MHC060M 6 20 25 4 36 50
3026652 20MHC070M 7 20 25 4 37 50
3026653 20MHC080M 8 20 25 4 37 50
3026654 20MHC090M 9 20 25 4 38 50
3026655 20MHC100M 10 20 25 4 40 50
3026656 20MHC110M 11 20 25 4 40 50
3026657 20MHC120M 12 20 25 4 45 50
3026658 20MHC130M 13 20 25 4 45 50
3026659 20MHC140M 14 20 25 4 45 50
3026660 20MHC150M 15 20 25 4 45 50
3026661 20MHC160M 16 20 25 4 48 50
25M
3026662 25MHC030M 3 25 30 4 29 56
3026663 25MHC040M 4 25 30 4 29 56
3026664 25MHC050M 5 25 30 4 29 56
3026665 25MHC060M 6 25 30 4 37 56
3026666 25MHC070M 7 25 30 4 37 56
3026667 25MHC080M 8 25 30 4 37 56
3026668 25MHC090M 9 25 30 4 38 56
3026669 25MHC100M 10 25 30 4 40 56
3026670 25MHC120M 12 25 30 4 46 56
3026671 25MHC140M 14 25 30 4 47 56
3026672 25MHC160M 16 25 30 4 48 56
3026673 25MHC180M 18 25 30 4 48 56
3026674 25MHC200M 20 25 30 4 49 56
32M
3026675 32MHC060M 6 32 36 4 37 60
3026676 32MHC070M 7 32 36 4 37 60
3026677 32MHC080M 8 32 36 4 37 60
3026678 32MHC090M 9 32 36 4 37 60
3026679 32MHC100M 10 32 36 4 40 60
3026680 32MHC110M 11 32 36 4 41 60
3026681 32MHC120M 12 32 36 4 45 60
3026682 32MHC130M 13 32 36 4 45 60
3026683 32MHC140M 14 32 36 4 46 60
3026684 32MHC150M 15 32 36 4 46 60
3026685 32MHC160M 16 32 36 4 48 60
3026686 32MHC170M 17 32 36 4 48 60
3026687 32MHC180M 18 32 36 4 49 60
3026691 32MHC190M 19 32 36 4 49 60
3026688 32MHC200M 20 32 36 4 50 60
3026689 32MHC220M 22 32 36 4 51 60
3026690 32MHC250M 25 32 36 4 57 60
AB
122 92 4 124
kennametal.com kennametal.com
115

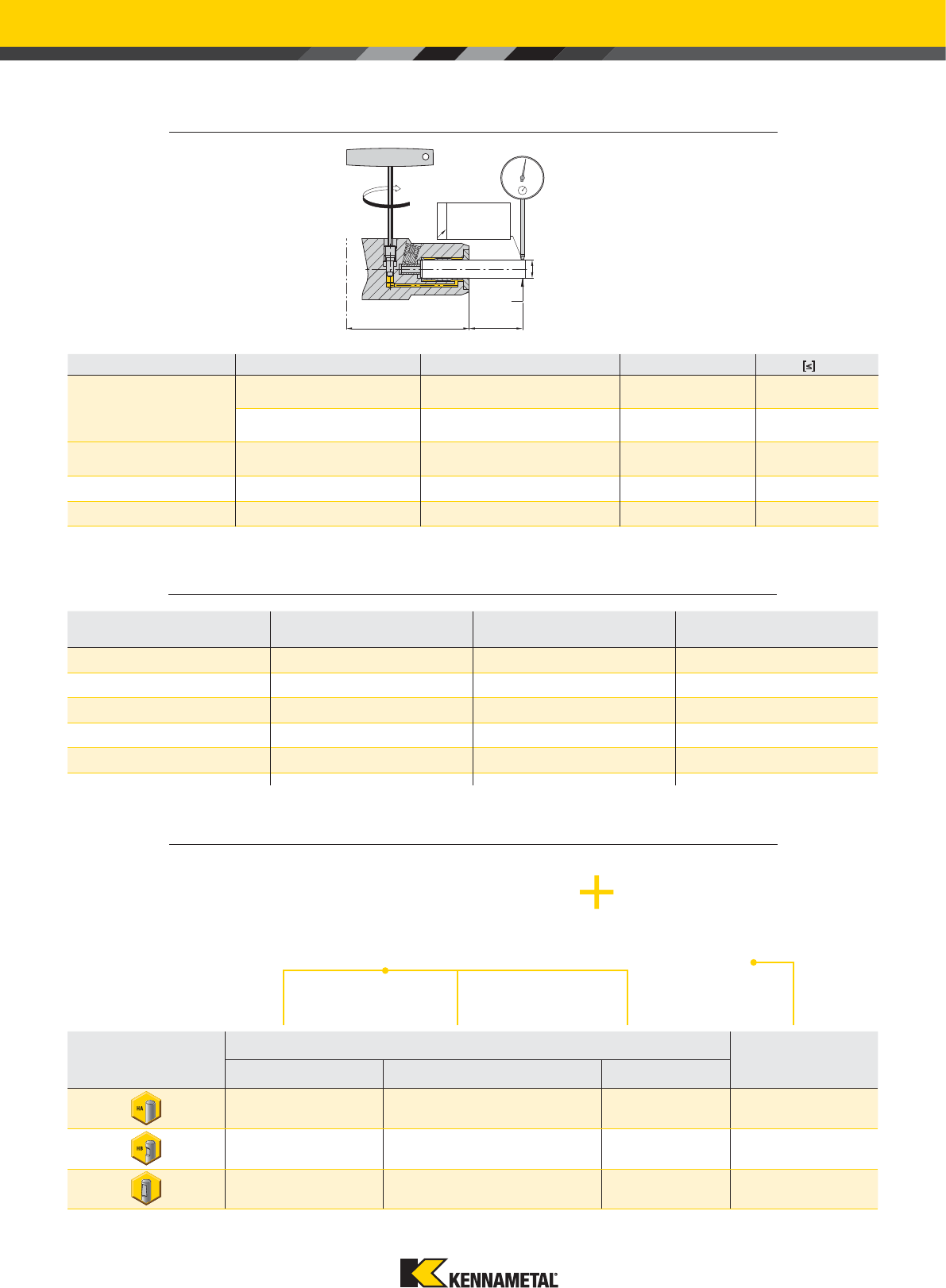

ПРИМЕЧАНИЕ. Цилиндрические хвостовики обеспечивают максимальную точность.
max 50 мм
тип диаметр закрепления, D хвостовик [GPL] ) мм )мм
HydroForce™
Ø
6–32 мм BT, DV, CV, BTKV, CVKV 110 0,003
HSK, KM™, PSC
Ø
>32 мм BT, DV, CV, BTKV, CVKV 155 0,006
HSK, KM, PSC
HP
Ø
6–32 мм BT, DV, CV, BTKV, CVKV 200 0,003
HSK, KM, PSC
Патроны Slim
Ø
6–20 мм BT, DV, CV, BTKV, CVKV
HSK, KM, PSC 200 0,006
Патроны с цилиндрическим
хвостовиком
Ø
6–20 мм SS 160 0,003
ПРИМЕЧАНИЕ. Переходная втулка HC может увеличивать биение вдвое.
Гидравлические патроны Гидравлические патроны
ТОЧНОСТЬ ОБРАБОТКИ
0,003 мм
D
2.5 x DGPL
ЗНАЧЕНИЯ ПЕРЕДАВАЕМОГО КРУТЯЩЕГО МОМЕНТА
Ø
крепления HP Патроны Slim/с
цилиндрическим хвостовиком HydroForce
мм Нм Нм Нм
61226—
83050—
10 40 80 —
12 70 115 —
14 100 160 —
16 135 200 —
18 180 220 —
20 220 230 800
25 500 — —
32 700 — 2000
50 — — 2000
РЕКОМЕНДАЦИИ ПО КРЕПЛЕНИЮ
Непосредственное
крепление
Крепление
через втулку
DIN 6535
Непосредственное крепление Крепление
через втулку
Ø
6–20 мм
Ø
25 мм
Ø
32 мм
䢇䢇䢇䢇
䢇嘷嘷䢇
嘷嘷嘷䢇
䢇 Рекомендуется
嘷 Не рекомендуется
kennametal.com kennametal.com
116
HP:
Все хвостовики
Slim:
Все хвостовики Ø
12–20 мм
РЕГУЛИРОВКА ВЫЛЕТА
Радиальное крепление
HydroForce
™
:
Все хвостовики
Slim:
Все хвостовики Ø
6–10 мм
HSK40 A и C Ø
6–20 мм
Патроны с
цилиндрическим
хвостовиком:
Все хвостовики
Осевое крепление
Гидравлические патроны Гидравлические патроны

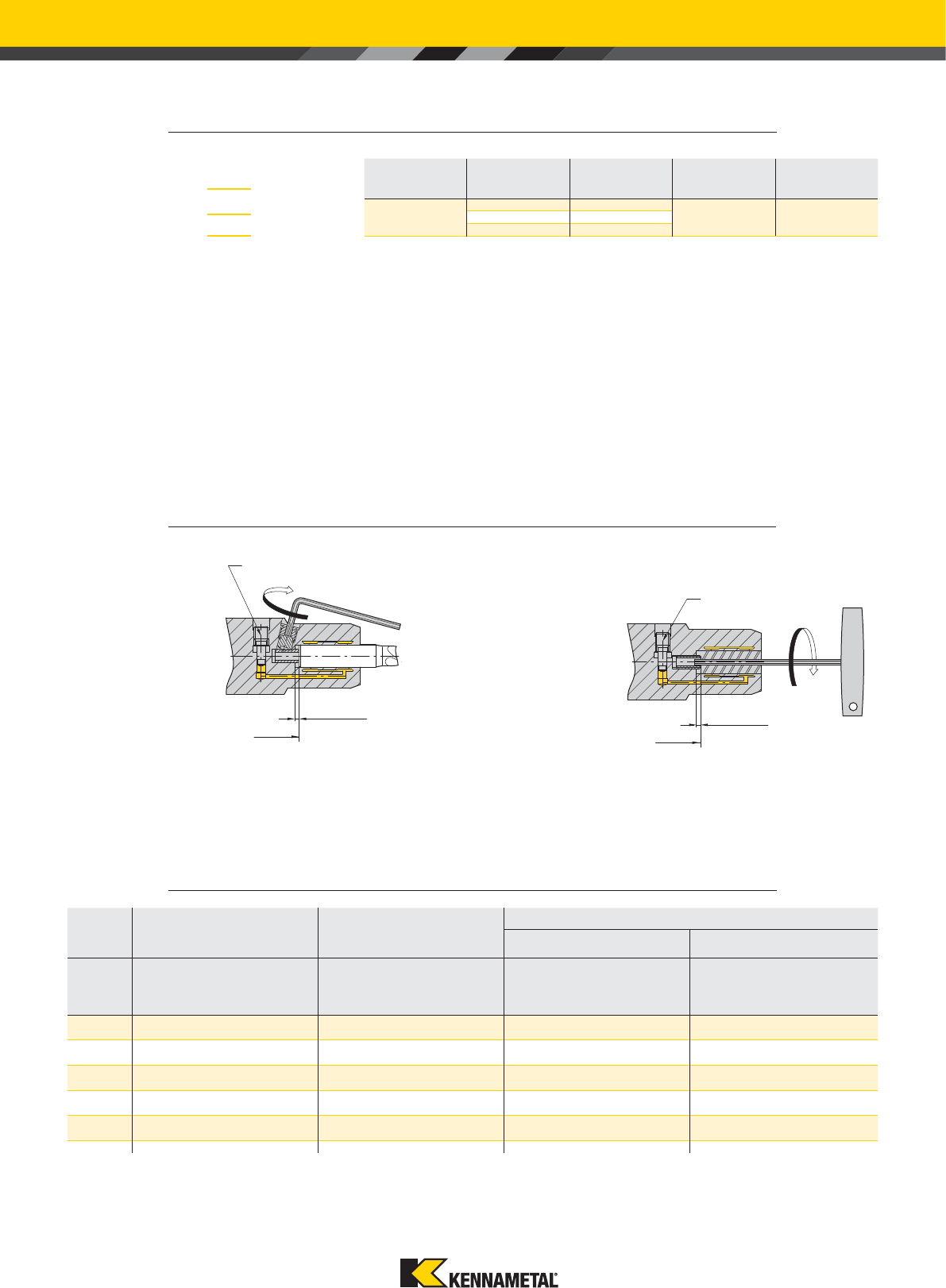

ТРЕБОВАНИЯ К ХВОСТОВИКАМ РЕЖУЩЕГО ИНСТРУМЕНТА
тип
диаметр
хвостовика
точность
хвостовика
отклонение от
круглости
шероховатость
поверхности
хвостовика
Метрическая
система
3–4 мм h4
0,003 мм Ra min 0,3 5 мм h6
6–50 мм h6
крепежный винт
ослаблен
max 10 мм
винт-упор,
регулирующий вылет
инструмента
крепежный винт
ослаблен
max 10 мм
винт-упор,
регулирующий вылет
инструмента
Качество
поверхности
хвостовика
Отклонение от
круглости
Точность
изготовления
хвостовика
КЛЮЧИ ДЛЯ КРЕПЕЖНОГО И УПОРНОГО ВИНТОВ
Ø
HP и патроны с цилиндрическим
хвостовиком HydroForce
Патроны Slim
Ø 12–20 мм
Ø 6–10 мм и
HSK40 Ø 6–20 мм
метрическая
система
ключ
крепежного
винта
размер
(мм)
ключ
винта-
упора
размер
(мм)
ключ
крепежного
винта
размер
(мм)
ключ
винта-
упора
размер
(мм)
ключ
крепежного
винта
размер
(мм)
ключ
винта-
упора
размер
(мм)
ключ
крепежного
винта
размер
(мм)
ключ
винта-
упора
размер
(мм)
6170.135 5170.002 2.5 ————170.135 5——170.135 5170.002 2.5
8170.135 5170.002 2.5 ————170.135 5——170.135 5170.002 2.5
10 170.135 5170.002 2.5 ————170.135 5——170.135 5170.003 3
12 170.135 5170.002 2.5 ————170.135 5170.002 2.5 170.135 5170.003 3
14 170.135 5170.003 3————170.135 5170.002 2.5 170.135 5170.003 3
16 170.135 5170.003 3————170.135 5170.002 2.5 170.135 5170.005 5
18 170.135 5170.003 3————170.135 5170.002 2.5 170.135 5170.005 5
20 170.135 5170.003 3170.135 5170.005 5170.135 5170.002 2.5 170.135 5170.005 5
25 170.136 6170.004 4————————————
32 170.136 6170.004 4170.136 6170.006 6————————
50 ————170.136 6170.010 10 ————————
kennametal.com kennametal.com
117
ПЕРЕХОДНЫЕ ВТУЛКИ HYDROFORCE™ И SAFE-hOCK®
Резьба.
Осевой регулировочный винт
— внутренний подвод СОЖ.
Лыски под ключ. Для установки переходной
втулки Safe-Lock™ в гидравлический патрон
используйте стандартный гаечный ключ.
Переходная втулка
с технологией
Safe-Lock™.
Канавки Safe-Lock™
на хвостовике
концевой фрезы.
Извлеките при использовании
переходной втулки Safe-Lock™.
Осевой винт для регулировки
внутреннего подвода СОЖ в
патроне HydroForce.
HydroForce
Гидравлические патроны Гидравлические патроны
Улучшенная
технология подвода
СОЖ (поток СОЖ
направлен под углом).
kennametal.com kennametal.com
118

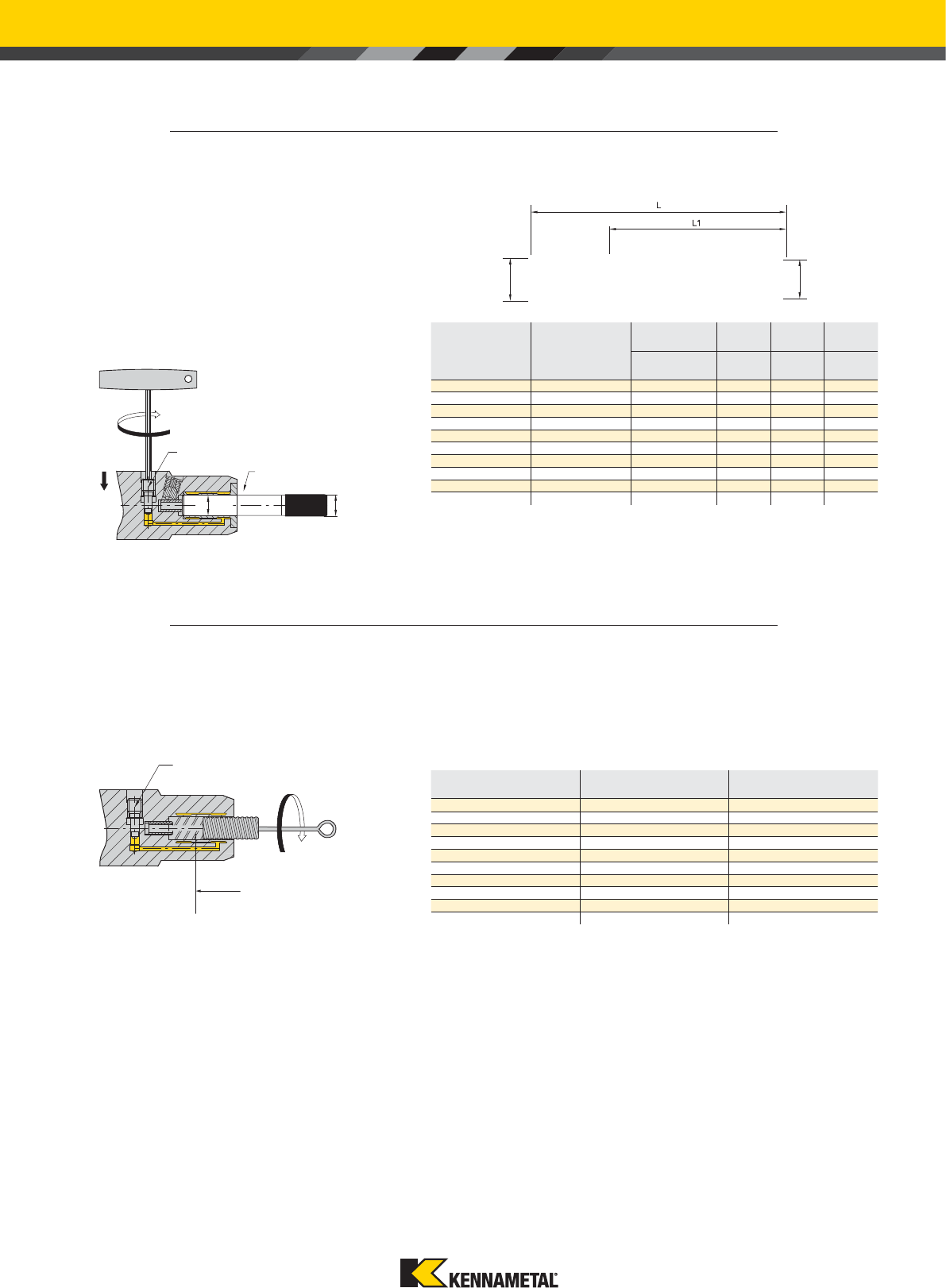

Надежность крепления следует регулярно проверять с помощью контрольного штифта:
• Удалите грязь из отверстия с помощью нейлоновой щетки.
• Вставьте контрольный штифт в зажимное отверстие до упора.
• Затяните крепежный винт гидравлического патрона вручную
до упора, чтобы обеспечить максимальное усилие зажима.
• Попытайтесь повернуть контрольный штифт вручную.
Если он вращается свободно, отправьте крепление
в ремонт.
Ø D1 Ø D
Ø D1
Ø D
повернуть винт по
часовой стрелке
до упора
образец для испытаний
• Для оптимальной передачи крутящего момента
и минимизации биения.
• Простота процедуры удаления загрязнений
позволяет поддерживать чистоту и гарантировать
отсутствие масла в отверстии.
• Рекомендуется производить очистку отверстия
после каждой смены инструмента.
зажимной
винт ослаблен
винтовая
канавка
РЕКОМЕНДАЦИИ ПО ОЧИСТКЕ
Гидравлические патроны Гидравлические патроны
РУЧНАЯ ПРОВЕРКА НАДЕЖНОСТИ КРЕПЛЕНИЯ
номер заказа номер по каталогу
диаметр
крепления, D D1 L L1
мм мм мм мм
1191037 280.200 6 6.8 61 41
1191038 280.201 8 8.8 61 41
1191039 280.202 10 10.8 65 45
1191040 280.203 12 12.8 70 50
1245409 280.204 14 14.8 70 50
1191041 280.205 16 16.8 73 53
1245410 280.206 18 18.8 73 53
1191042 280.207 20 20.8 75 55
1245411 280.208 25 25.8 81 61
1191043 280.209 32 32.8 85 65
номер заказа номер по каталогу D1
1138729 192.950 6
1138736 192.951 8
1138744 192.952 10
1138752 192.953 12
1138759 192.954 14
1138766 192.955 16
1138914 192.956 18
1138853 192.957 20
1138922 192.958 25
1138930 192.959 32
kennametal.com
Зажимные устройства,
адаптированные под
револьверную головку
kennametal.com kennametal.com
120
Описание сплавов Описание сплавов
ТОЧЕНИЕ
ОБРАБОТКА ОТВЕРСТИЙ
ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ КОНЦЕВЫЕ ФРЕЗЫ
KCU25
Состав: Усовершенствованный сплав с твердым покрытием из AlTiN, нанесенным
методом PVD на мелкозернистую беспримесную основу. Новое усовершенствованное
покрытие повышает прочность режущей кромки в широком диапазоне скоростей
и подач.
Применение: Сплав KCU25
™
идеально подходит для общей обработки большинства
конструкционных и нержавеющих сталей, жаропрочных сплавов, титана, чугуна и
цветных металлов в широком диапазоне режимов резания. Он обеспечивает повышенную
прочность режущей кромки в условиях прерывистого резания и больших подач.
P
M
K
N
S
износос-
тойкость прочность
Покрытие Описание сплава 05 10 15 20 25 30 35 40 45
KCU25
Состав: Усовершенствованное покрытие из TiCN-Al
2
O
3
, нанесенное методом CVD
на прочную твердосплавную основу.
Применение: Рекомендуется для обработки стали, нержавеющей стали и чугуна.
Данный сплав обеспечивает достаточное сопротивление деформации, высокую
прочность режущей кромки и демонстрирует высокую износостойкость,
производительность и надежность при обработке в различных условиях.
P
M
K
KCU40
Состав: Твердый мелкозернистый сплав с многослойным покрытием из TiN-TiAlN,
нанесенным методом PVD.
Применение: Рекомендуется для обеспечения высокой надежности при обработке
большинства материалов. Благодаря острым режущим кромкам данный сплав может
использоваться при работе на средних скоростях и высоких подачах. Данный сплав
разработан для обработки труднообрабатываемых материалов и хорошо работает
в условиях прерывистого резания, демонстрируя высокую износостойкость и
длительный срок службы инструмента. При определенных условиях данный сплав может
использоваться для обработки стали, нержавеющей стали, чугуна и жаропрочных сплавов.
P
M
K
S
износос-
тойкость прочность
Покрытие Описание сплава 05 10 15 20 25 30 35 40 45
KCPM15
Твердый сплав с покрытием PVD значительной толщины, оптимизированным химическим
составом и технологией изготовления, обеспечивающей повышенную износостойкость.
Превосходная стойкость к лункообразованию, образованию проточин по глубине
резания и износу по задней поверхности при фрезеровании нержавеющей стали.
Высокая производительность при обработке материалов твердостью до 52 HRC.
P
M
K
износос-
тойкость прочность
Покрытие Описание сплава 05 10 15 20 25 30 35 40 45
K600
Высококачественный мелкозернистый твердый сплав, рекомендуемый для обработки
всех групп материалов. Очень высокая прочность обеспечивает контролируемый износ.
Мелкозернистая структура обеспечивает чрезвычайно острые режущие кромки. N
KC639M
Твердый сплав с покрытием (AlTiN), нанесенным методом PVD на субмикронную
твердосплавную основу. Данное твердое покрытие обеспечивает превосходную
производительность при фрезеровании закаленных сталей (58–65 HRC)
.
P
H
kennametal.com kennametal.com
121
Описание сплавов Описание сплавов

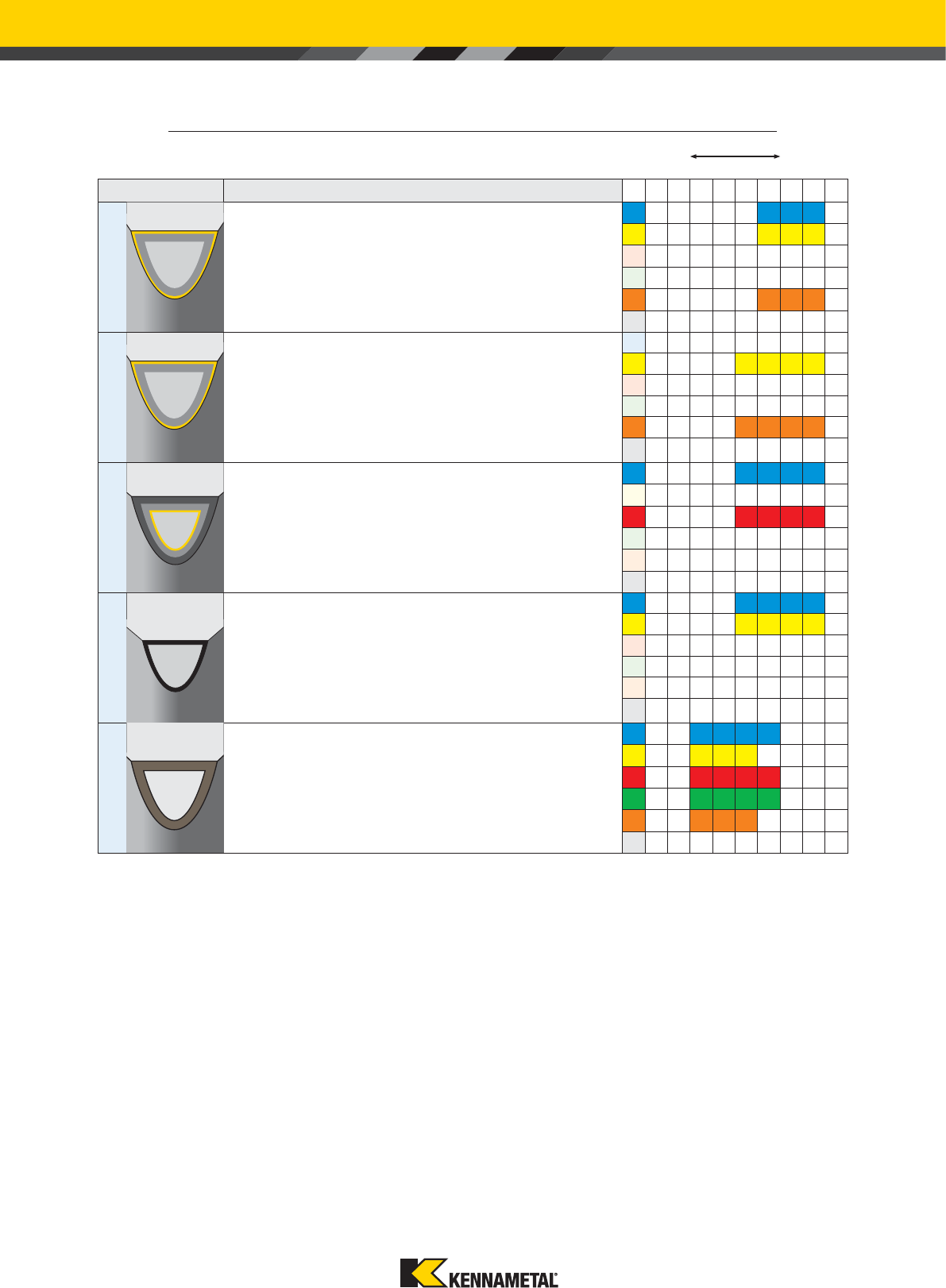

ФРЕЗЫ СО СМЕННЫМИ РЕЖУЩИМИ ПЛАСТИНАМИ
KCPK30
Твердый сплав с многослойным CVD покрытием из TiN/TiCN/Al
2
O
3
с усовершенствованной
технологией дополнительной обработки после нанесения покрытия Beyond
™
. Очень
прочная основа. Сплав KCPK30 имеет обширную область применения и рекомендуется
для общего и чернового фрезерования стали и чугуна. Сплав демонстрирует высокие
результаты при обработке без использования СОЖ, но также может использоваться
с СОЖ.
P
K
износос-
тойкость прочность
Покрытие Описание сплава 05 10 15 20 25 30 35 40 45
KCSM40
Твердый сплав с усовершенствованным PVD покрытием из TiAlN/TiN. Первоклассная основа
с новым составом связующего. KCSM40 представляет собой высокопроизводительный
сплав для обработки титана, жаропрочных сплавов и нержавеющей стали. Благодаря
высокой стойкости основы к температурным изменениям, этот сплав идеально подходит
для обработки с использованием СОЖ. Рекомендуется для черновой обработки и тяжелых
режимов
.
M
S
KCPM40
Твердый сплав с усовершенствованным PVD покрытием из TiAlN/AlCrN. Прочная основа
с высокой стойкостью к повышенным температурам. Сплав KCPM40
™
рекомендуется для
обработки стали и нержавеющей стали. Благодаря высокой стойкости к температурным
изменениям, этот сплав идеально подходит для обработки как с использованием СОЖ,
так и без. Сплав рекомендуется для выполнения операций общего назначения и обработки
в тяжелых условиях.
P
M
KCU25
Сплав с мелкозернистой основой и многослойным PVD покрытием из TiN/TiAlN.
Рекомендуется для обработки материалов, образующих стружку небольшой или средней
толщины. Данный сплав подходит для обработки большинства материалов
с использованием СОЖ или без.
P
M
K
N
S
KC725M
Высокопроизводительный твердый сплав с усовершенствованным PVD покрытием из
TiAlN для фрезерования стали, нержавеющей стали и чугуна с шаровидным графитом.
Благодаря высокой стойкости основы к температурным изменениям, этот сплав идеально
подходит для обработки как с использованием СОЖ, так и без. Сплав рекомендуется для
выполнения операций общего назначения и обработки в тяжелых условиях.
P
M
S
kennametal.com kennametal.com
122
Общие сведения Общие сведения
ПОЯСНЕНИЕ К ЗАГОЛОВКАМ СТОЛБЦОВ ТАБЛИЦ ПО ПРОДУКЦИИ
Возможно, вы заметили, что внешний вид наших таблиц с информацией о продукции и
техническими характеристиками изменился. В этом каталоге Kennametal вводит набор
коротких кодовых обозначений для повышения удобства чтения таблиц и рисунков.
Эти коды заменяют текстовые описания. Полный список кодов и их определения
можно найти ниже.
AB
КОД ОПИСАНИЕ
*NEW* Новый продукт
Ap1 max Максимальная глубина резания
CDX Максимальная глубина паза
CE Число режущих кромок
CSMS Тип крепления со стороны шпинделя
CSWS Тип крепления со стороны патрона
DПластина: размер пластины IC
DФрезерование: диаметр оправки
DПатрон: диаметр хвостовика/посадочный диаметр
D1 Фрезерование: диаметр фрезы
D1 Патрон: диаметр крепления хвостовика
D2 Диаметр 1 корпуса патрона
D21 Диаметр 2 корпуса патрона
D22 Максимальный диаметр патрона
D5 Диаметр патрона со стороны шпинделя
D6 Диаметр втулки
G1 Размер резьбы болта
G2 Размер резьбы регулировочного винта
G3X Размер наружней резьбы
GI эталонная пластина
GPL Расстояние от базовой плоскости до торца патрона
hm Средняя толщина стружки
kg Вес, кг
LОбщая длина
L1 Контрольный размер
L1 Втулка: длина фланца
L10 Длина режущей кромки пластины
L1FC Расстояние от торца патрона до плоскости фланца
L1S Второй контрольный размер
L2 Длина диаметра D2
L21 Длина диаметра D21
L9 Длина закрепления
lbs Вес, фунт
LI Длина пластины
LS Длина хвостовика
max RPM Максимальная частота вращения
RC Радиус пластины
RL Радиус слева
RR Радиус справа
R¡Радиус при вершине
SТолщина пластины
SSC Код посадочного гнезда
TМаксимальная глубина паза
THUB Толщина втулки
VДлина регулировки
WШирина режущей кромки или паза
WF Размер под ключ
ZЧисло пластин
Z U Число зубьев
kennametal.com kennametal.com
123
обрабаты-
ваемый
материал описание состав
предел
прочности
RM (МПа)*
твердость
(HB)
твердость
(HRC —
твердость
по Роквеллу,
шкала С)
обрабатываемый материал
по каталогу ANSI
P0 Низкоуглеродистые стали, сливная стружка C <0,25% <530 <125 – –
P1 Низкоуглеродистые легкообрабатываемые стали,
короткая стружка C <0,25% <530 <125 – C15, Ck22, ST37-2, S235JR, 9SMnPb28, GS38
P2 Средне- и высокоуглеродистые стали C >0,25% >530 <220 <25 ST52, S355JR, C35, GS60, Cf53
P3 Легированные и инструментальные стали C >0,25% 600–850 <330 <35 16MnCr5, Ck45, 21CrMoV5-7, 38SMn28
P4 Легированные и инструментальные стали C >0,25% 850–1400 340–450 35–48 100Cr6, 30CrNiMo8, 42CrMo4, C70W2, S6525, X120Mn12
P5 Ферритные, мартенситные и дисперсионно-твердеющие
нержавеющие стали – 600–900 <330 <35 100Cr6, 30CrNiMo8, 42CrMo4, C70W2, S6525, X120Mn12
P6 Высокопрочные ферритные, мартенситные и
дисперсионно-твердеющие нержавеющие стали – 900–1350 350–450 35–48 X102CrMo17, G-X120Cr29
M1
Аустенитная нержавеющая сталь – <600 130–200 – X5CrNi 18 10, X2CrNiMo 17 13 2, G-X25CrNiSi18 9,
X15CrNiSi 20 12
M2
Высокопрочная аустенитная и литая нержавеющая сталь – 600–800 150–230 <25 X2CrNiMo 13 4, X5NiCr 32 21, X5CrNiNb 18 10,
G-X15CrNi 25-20
M3
Дуплексная нержавеющая сталь – <800 135–275 <30 X8CrNiMo27 5, X2CrNiMoN22 5 3, X20CrNiSi25 4,
G-X40CrNiSi27 4
K1 Серый чугун – 125–500 120–290 <32 GG15, GG25, GG30, GG40, GTW40
K2 Низко- и среднепрочный пластичный чугун
(чугун с шаровидным графитом) и чугун с
вермикулярным графитом (CGI)
– <600 130–260 <28 GGG40, GTS35
K3 Высокопрочный пластичный чугун и отпущенный
пластичный чугун (ADI) – >600 180–350 <43 GGG60, GTW55, GTS65
N1 Кованые алюминиевые сплавы – – – – AIMg1, AI99.5, AICuMg1, AICuBiPb, AIMgSi1, ALMgSiPb
N2 Низкокремнистые алюминиевые сплавы и магниевые
сплавы Si <12,2% – – – GAISiCu4, GDAISi10Mg
N3 Высококремнистые алюминиевые сплавы и магниевые
сплавы Si >12,2% – – – G-ALSi12, G-AlSi17Cu4, G-AISi21CuNiMg
N4 Сплавы на основе меди, латуни, цинка с
обрабатываемостью материала в диапазоне 70–100 – – – – CuZn40, Ms60, G-CuSn5ZnPb, CuZn37, CuSi3Mn
N5 Нейлон, пластик, резина, смолы и фенольные смолы,
стекловолокно – – – – Lexan
®
, Hostalen
™
, полистирол, Makrolon
®
N6 Углеродные, графитовые композиты, полимеры,
армированные углеродным волокном (CFRP) –– –– хлорофторуглерод (ХФУ/CFK), полимер,
армированный стекловолокном (GFK)
N7 Композитные материалы, упрочненные металлом (MMC) – – – – –
S1 Жаропрочные сплавы на основе железа – 500–1200 160–260 25–48 X1NiCrMoCu32 28 7, X12NiCrSi36 16, X5NiCrAITi31 20,
X40CoCrNi20 20
S2 Жаропрочные сплавы на основе кобальта – 1000–1450 250–450 25–48 Haynes
®
188, Stellite
®
6,21,31
S3 Жаропрочные сплавы на основе никеля – 600–1700 160–450 <48 INCONEL
®
690, INCONEL 625, Hastelloy
®
, NIMONIC
®
75
S4 Титановые сплавы – 900–1600 300–400 33–48 Ti1, TiAI5Sn2, TiAI6V4, TiAI4Mo4Sn2
H1 Закаленная сталь – – – 44–48 GX260NiCr42, GX330NiCr42, GX300CrNiSi952,
GX300CrMo153, Hardox
®
400
H2 Закаленная сталь – – – 48–55 –
H3 Закаленная сталь – – – 56–60 –
H4 Закаленная сталь – – – >60 –
C1 CFRP, CFRP/CFRP – – – – –
C2 CFRP/цветные металлы – – – – –
C3 CFRP/жаропрочные сплавы – – – – –
C4 CFRP/нержавеющая сталь – – – – –
C5 CFRP/цветные металлы/жаропрочные сплавы – – – – –
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы
SЖаропрочные сплавы
HЗакаленная сталь
CКомпозиты CFRP
Перекрестные ссылки на материалы • DINПерекрестные ссылки на материалы • DIN
