ИННОВАЦИИ
Для массового производства чугуна.
Геометрия вершины сверла для обработки
конкретных материалов гарантирует
низкое осевое давление и прямолинейность
отверстия.. Запатентованный радиус
скругления вершины обеспечивает
длительный срок службы инструмента и
превосходное качество отверстия.
Хорошо отполированные канавки
обеспечивают минимальное трение,
улучшенное удаление стружки и повышенную
стойкость инструмента.
Канавки с широким поперечным сечением для
беспрепятственного удаления стружки.
СВЕРЛО HPR
kennametal.com kennametal.com
1
ИННОВАЦИИ
Техническая поддержка и сервис ..............................................................................................................................................2–5
Контактная информация .......................................................................................................................................................2–3
Информация о комплектующих и принадлежностях • Электронный каталог ....................................................................4–5
Обработка отверстий .................................................................................................................................................................6–18
Сверло HPR • Цельные твердосплавные сверла ................................................................................................................6–18
Фрезерование ...........................................................................................................................................................................20–39
HARVI I TE • Цельные твердосплавные концевые фрезы .................................................................................................20–39
Технологическая оснастка из PCD .........................................................................................................................................40–54
Сверла, концевые фрезы и развертки для обработки алюминия ...................................................................................40–54
Общие сведения ........................................................................................................................................................................56–58
Описание сплавов ...................................................................................................................................................................56
Пояснение к заголовкам столбцов .........................................................................................................................................57
Перекрестные ссылки на материалы .....................................................................................................................................58
kennametal.com kennametal.com
2
CAS — техническая поддержка клиентов
Регион Страна Язык Горячая линия отдела
технической поддержки Электронная почта
Северная Америка США Английский 800 835 3668 na.techsupport@kennametal.com
Мексика Испанский 1800 253 0758 na.techsupport@kennametal.com
Африка Южная Африка Английский 0800 981643 na.techsupport@kennametal.com
Европа Австрия Немецкий 0800 202873 eu.techsupport@kennametal.com
Бельгия
Английский/Французский
0800 80850 eu.techsupport@kennametal.com
Дания Английский 808 89298 na.techsupport@kennametal.com
Финляндия Английский 0800 919412 na.techsupport@kennametal.com
Франция Французский 080 5540 367 eu.techsupport@kennametal.com
Германия Немецкий 0800 0006651 eu.techsupport@kennametal.com
Израиль Английский 1809 449889 na.techsupport@kennametal.com
Италия Итальянский 800 916561 eu.techsupport@kennametal.com
Нидерланды Английский 0800 0201 130 eu.techsupport@kennametal.com
Норвегия Английский 800 10080 na.techsupport@kennametal.com
Польша Польский 0080 04411887 eu.techsupport@kennametal.com
Россия (стационарный телефон)
Русский 8800 5556394 eu.techsupport@kennametal.com
Россия (мобильный телефон) Русский +7 800 5556394 eu.techsupport@kennametal.com
Швеция Английский 0207 99246 na.techsupport@kennametal.com
Великобритания Английский 0800 032 8339 na.techsupport@kennametal.com
Украина Русский 800 502664 eu.techsupport@kennametal.com
Австралия Английский 1800 666 667 ap-kmt.techsupport@kennametal.com
Индия Английский 1 800 103 5227 in.techsupport@kennametal.com
Япония Английский 03 3820 2855 ap-kmt.techsupport@kennametal.com
Корея (Южная) Английский +82 2 2100 6100 ap-kmt.techsupport@kennametal.com
Малайзия Английский 1800 812 990 ap-kmt.techsupport@kennametal.com
Новая Зеландия Английский 0800 450 941 ap-kmt.techsupport@kennametal.com
Сингапур Английский 1800 6221031 ap-kmt.techsupport@kennametal.com
Тайвань Английский 0800 666 197 ap-kmt.techsupport@kennametal.com
Таиланд Английский 1800 4417820 ap-kmt.techsupport@kennametal.com
Номера действуют только в пределах указанной страны.
Получите быстрые и точные ответы на интересующие вас вопросы
Наша команда технической поддержки клиентов (CAS) занимает лидирующее положение в
металлообрабатывающей промышленности по имеющимся средствам технического
сопровождения пользователей металлорежущего инструмента.
Легкий доступ к передовому опыту в области металлообработки!
Технические специалисты компании Kennametal, имеющей представительства по всему миру,
оказывают клиентам помощь в выборе инструмента из обширного ассортимента продукции и
предоставляют все необходимые рекомендации по его применению.
Страны Азиатско-
тихоокеанского
региона
kennametal.com kennametal.com
3
Центры обслуживания и продаж в разных странах мира
*Жителям Вьетнама и Филиппин обращаться в офис в Сингапуре.
Регион Страна Горячая линия отдела
продаж Электронная почта
Северная Америка США +1 800 446 7738 FtMill.Service@kennametal.com
Канада +1 800 446 7738 toronto.service@kennametal.com
Мексика +1 888 402 4963 k-mx.service@kennametal.com
Центральная и Южная Америка Аргентина +54 11 4719 0700 buenos-aires.ventas@kennametal.com
Бразилия +55 19 3936 9200 bra.marketing@kennametal.com
Чили +56 2 2264 1177 kennametalchile@kennametalchile.cl
Африка Египет +44 1384 408060 na.techsupport@kennametal.com
Южная Африка +27 11 748 9300 na.techsupport@kennametal.com
Европа Австрия +43 2236 3798980 brunn.sales@kennametal.com
Бельгия +32 0800 81 372 belgium.sales@kennametal.com
Чешская Республика +420 800 900 840 k-prha.sales@kennametal.com
Франция +33 1 60 12 81 00 info.fr@kennametal.com
Германия +49 6003 8277 0 rosbach.sales@kennametal.com
Великобритания +44 1384 408060 kingswinford.service@kennametal.com
Венгрия +36 96 618 150 gyoer.sales@kennametal.com
Ирландия +44 1384 408060 na.techsupport@kennametal.com
Италия +39 02 895 961 milano.vendite@kennametal.com
Люксембург +32 4 248 48 48 liege.sales@kennametal.com
Нидерланды +31 0800 44 33 201 netherlands.sales@kennametal.com
Польша +48 61 6656501 poland.service@kennametal.com
Португалия +351 22 4119 400 porto.service@kennametal.com
Россия +7 495 4115386 moscow.information@kennametal.com
Словакия +421 0800 044 053 k-eu-zilina.sales@kennametal.com
Испания +34 93 586 03 50 barcelona.service@kennametal.com
Турция +90 216 574 4780 tr.information@kennametal.com
Австралия +61 800 666 667 k-au.service@kennametal.com
Китай +86 400 889 2135 k-cn.service@kennametal.com
Индия +91 800 103 5138 k-bngl.information@kennametal.com
Индонезия +65 6265 9222 k-sg.sales@kennametal.com
Япония +81 3 3820 2855 k-jp.service@kennametal.com
Корея (Южная) +82 2 2109 6100 k-kr-service@kennametal.com
Малайзия +60 3 5569 9080 k-sg.sales@kennametal.com
Новая Зеландия +64 0800 536626 k-nz.service@kennametal.com
Сингапур* +65 62659222 k-sg.sales@kennametal.com
Тайвань +886 4 2350 1920 taiwan.service@kennametal.com
Таиланд +66 2 642 3455 k-sg.sales@kennametal.com
Для поиска регионального официального дистрибьютора
Kennametal посетите наш сайт kennametal.com.
Страны Азиатско-
тихоокеанского
региона
kennametal.com kennametal.com
4
Информация о комплектующих и принадлежностях
Цифровой доступ к информации о комплектующих и
принадлежностях для обеспечения бесперебойной работы.
Посетите kennametal.com/novo и загрузите уже сегодня.
Это бесплатно!
Потеряли винт? Хотите заменить изношенные прижимные клинья?
Нужно найти и повторно заказать эти комплектующие?
Вам нужны комплектующие, динамометрический ключ или насадка для подачи СОЖ? Нет ничего проще! Перейдите на kennametal.com
и найдите то, что вам нужно за считанные секунды. Введите номер по каталогу соответствующего инструмента, он появится на экране
вместе с комплектующими и принадлежностями.
Введите номер инструмента по каталогу
Выберите комплектующие и принадлежности
ШАГ 1
ШАГ 2
1
2
kennametal.com kennametal.com
5
Электронный каталог
Ознакомьтесь с нашим новым
электронным каталогом.
Скачайте приложение в магазине
Google Play или в App Store®
Не можете найти бумажный экземпляр нашего каталога?
Не стоит беспокоиться. Перейдите на сайт catalogs.kennametal.com.
Находите то, что вам нужно, смотрите видео, обменивайтесь страницами с другими, и все это на одном сайте! Перейдите на страницу
catalogs.kennametal.com, а если вы хотите работать с каталогом на своем мобильном устройстве, просто загрузите БЕСПЛАТНОЕ
приложение для iOS или Android.
1
2
3
Найдите то, что вам нужно
Посмотрите видео
Поделитесь с другими
3
1
2
1
2
3
kennametal.com kennametal.com
6
K
kennametal.com/HPR-Drill

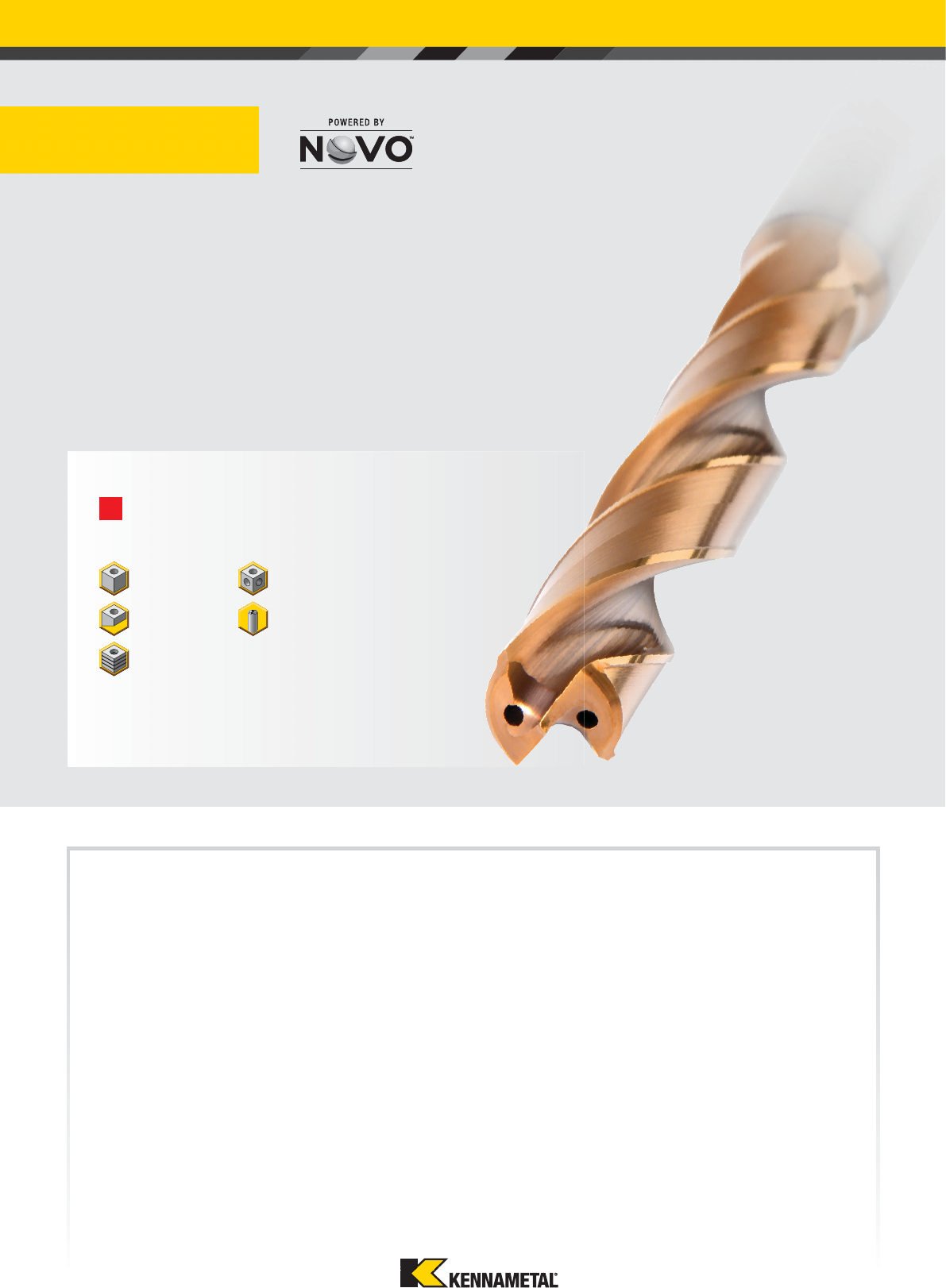

Сверло HPR
Цельное твердосплавное сверло
для обработки чугуна
Обрабатываемые материалы
Область применения
По сравнению с универсальными сверлами сверло HPR обеспечивает увеличение
параметров резания в 2 раза.
Сверла HPR обеспечивают максимальный удельный съем металла (MRR),
низкую стоимость обработки деталей (CPP) и повышение повышение уровня
производительности.
Сверло HPR представляет собой идеальное решение для массового производства
чугуна. Оно обеспечивает высокоскоростное сверление отверстий глубиной до 8 x D с
внутренним подводом СОЖ.
Сверление
Сверление
Сверление:
выход под углом к
поверхности
Сверление:
пересекающиеся
отверстия
Хвостовик для
обработки с
минимальным
использованием
СОЖ (MQL)
Сверление:
пакет деталей
kennametal.com kennametal.com
7
Запатентованный радиус
скругления вершины
обеспечивает длительный
срок службы инструмента
и превосходное качество
отверстия.
4 ленточки. Максимальная
устойчивость
при сверлении
пересекающихся
отверстий и отверстий с
выходом под углом.
Геометрия вершины сверла для
обработки конкретных материалов
гарантирует низкое осевое давление и
прямолинейность отверстия.
Запатентованное
многослойное покрытие
AlTiN/AlTiSiN выдерживает
абразивные и тепловые
нагрузки, что увеличивает
срок службы инструмента.
Все хвостовики
подходят для обработки
с минимальным
использованием СОЖ.
Канавки с широким
поперечным сечением
для беспрепятственного
удаления стружки.
Особенности конструкции сверла HPR:
Запатентованный радиус скругления вершины обеспечивает длительный срок службы
инструмента и превосходное качество отверстия, а также позволяет избежать
выкрашивания обрабатываемого материала при выходе сверла.
Запатентованная геометрия вершины сверла HPR обладает отличными возможностями
центрирования, характеризуется низким осевым давлением и гарантирует
прямолинейность полученного отверстия.
4 ленточки делают стабильной обработку пересекающихся отверстий и отверстий с
выходом под углом, обеспечивая максимальную устойчивость.
Хорошо отполированные канавки обеспечивают минимальное трение, улучшенное
удаление стружки и повышенную стойкость инструмента.
Возможность обработки с минимальным использованием СОЖ! Все хвостовики
соответствуют требованиям DIN 6535 и 69090-03.
kennametal.com kennametal.com
8

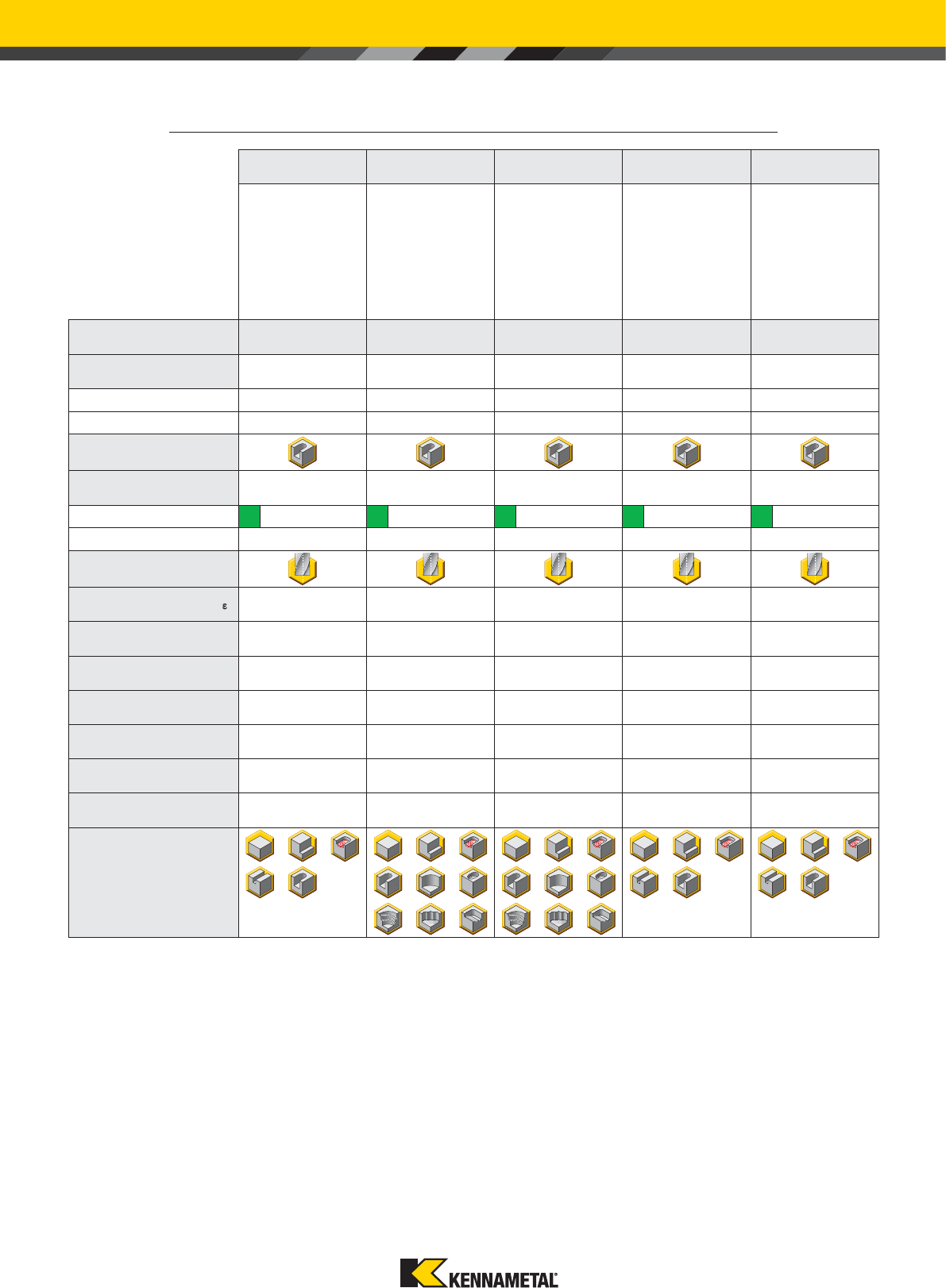

Цельные твердосплавные сверла Цельные твердосплавные сверла

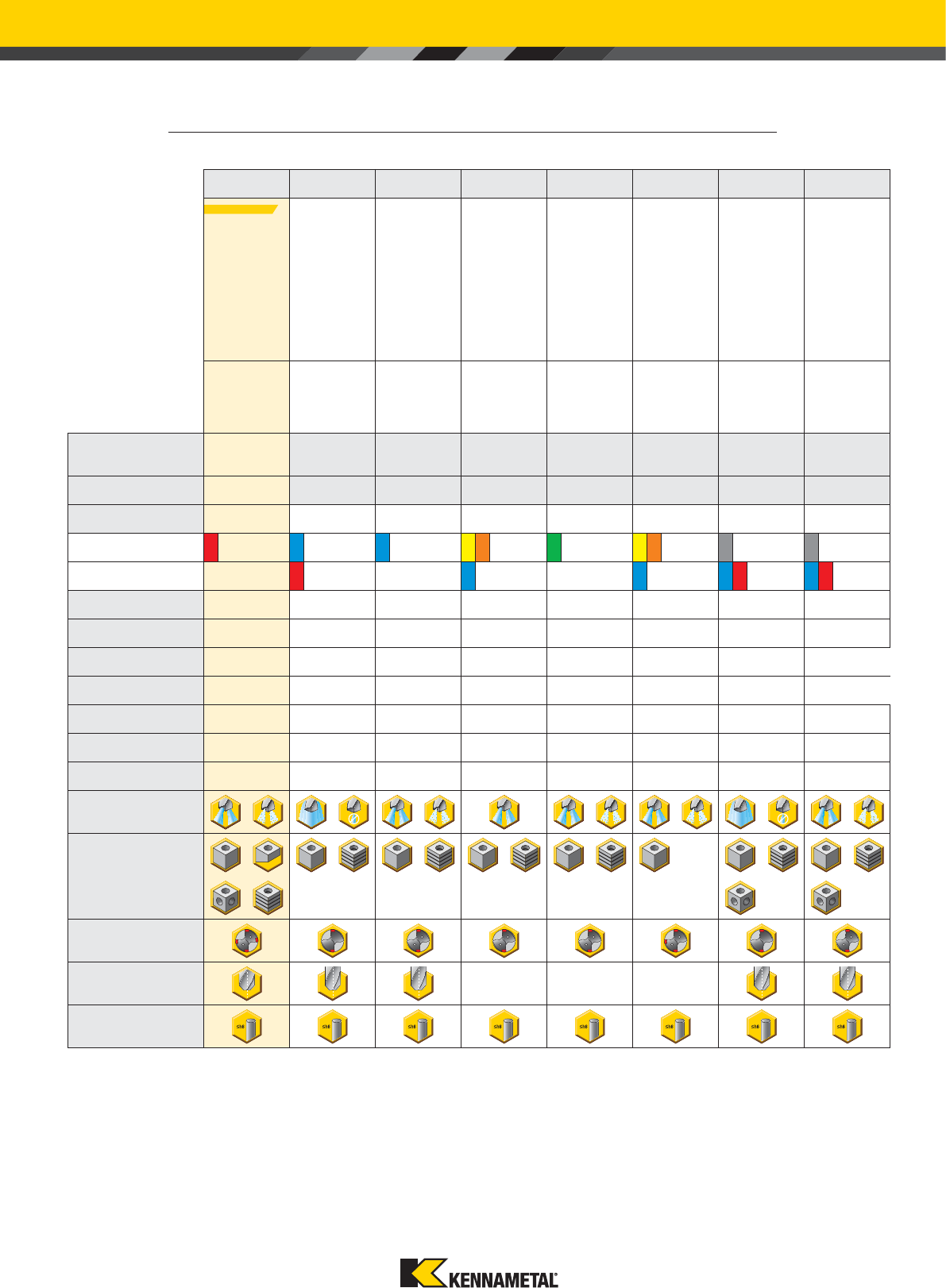

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ИНСТРУМЕНТА • СВЕРЛА ДЛЯ КОНКРЕТНЫХ МАТЕРИАЛОВ
Рекомендуемое применение
Дополнительное применение
*См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
** См. стр. каталога Kennametal Innovations 2020 • 01, A-19-05951.
Сверла HPX Сверла HPX Сверла SGL Сверла HPS Сверла Y-Tech
B221_HPX
B222_HPX
B224_HPX
B225_HPX
B226_HPX
B210_SGL
B211_SGL
B212_SGL
B284_HPS
B285_HPS
B286_HPS
B291_YPL
B292_YPL
11, 14** 16, 18, 21** G38* G88* G94*
PPMSN MS
KPP
IT9–IT10 IT9–IT10 IT9–IT10 IT9–IT10 IT9–IT10
3,0–20,0 мм 3,0–20,0 мм 2,5–20,0 мм 3,0–20,0 мм 3,0–20,0 мм
14,0–85,0 мм 14,0–160,0 мм 12,0–160,0 мм 14,0–124,0 мм 14,0–77,0 мм
3–5 x D 3–8 x D 3–8 x D 3–8 x D 3–5 x D
140° 140° 140° 135° 140°
30° 30° 30° 30° 30°

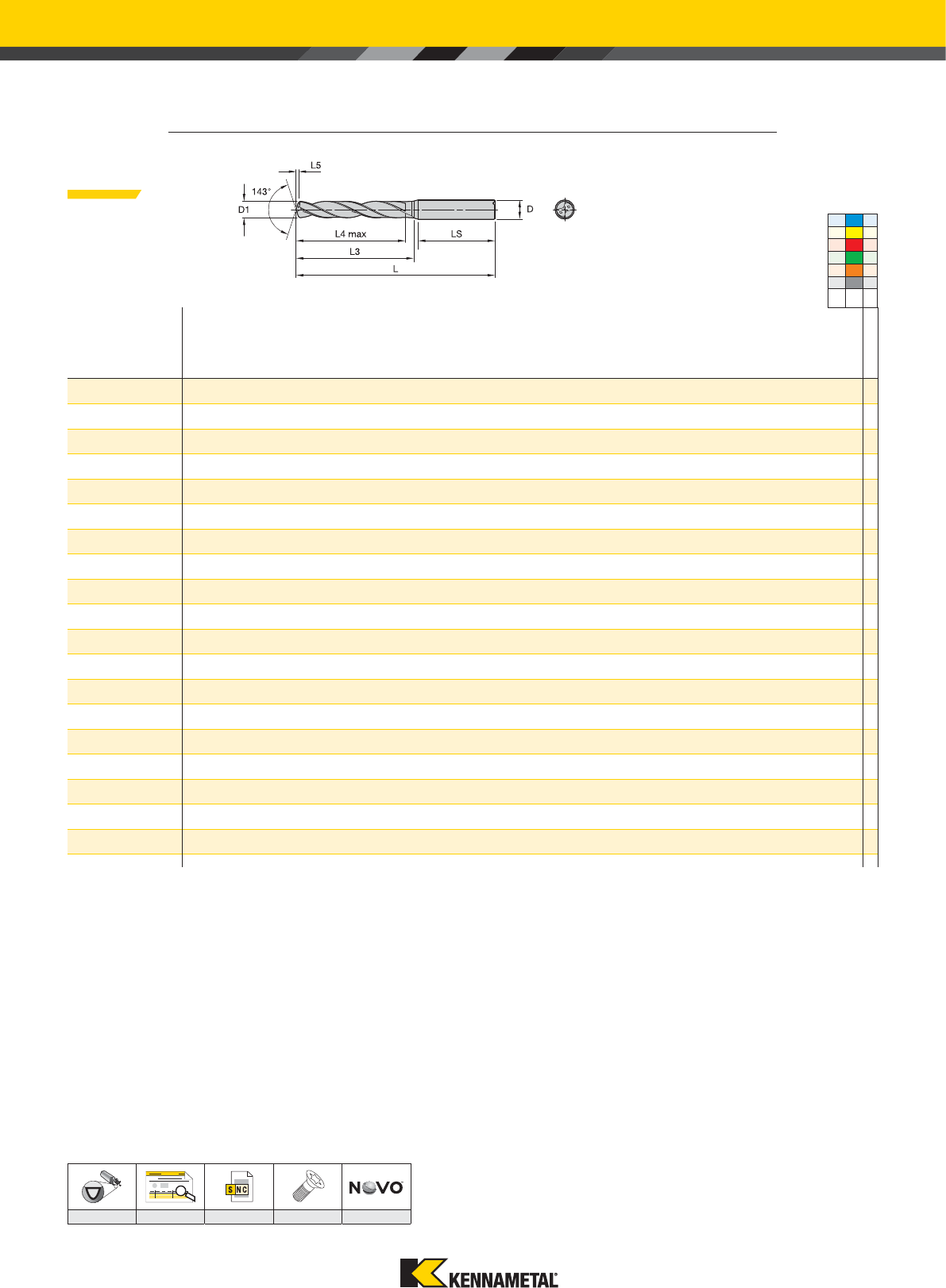

Сверла HPR
B254_HPR
B255_HPR
B256_HPR
11
K
IT9–IT10
3,0–20,0 мм
14,0–160,0 мм
3–8 x D
143°
30°
Серия
Стр.
Обрабатываемый
материал
Рекомендуемое
применение
Дополнительное
применение
Точность отверстий
Ассортимент стандартного
инструмента
Диаметр резания [D1]
Длина сверла [L4 max]
Глубина сверления L/D1
Двойной угол в плане
Угол подъема
винтовой линии
СОЖ
Операции
Канавки и ленточка
С фаской
Хвостовик
Сверла KMH Сверла KMH
B941A B951A
G126* G127*
HH
PK PK
IT9–IT10 IT9–IT10
2,5–14,0 мм 3,0–16,0 мм
14,0–43,0 мм 14,0–45,0 мм
3 x D 3 x D
142° 140°
15° 30°
НОВИНКА!
kennametal.com kennametal.com
9

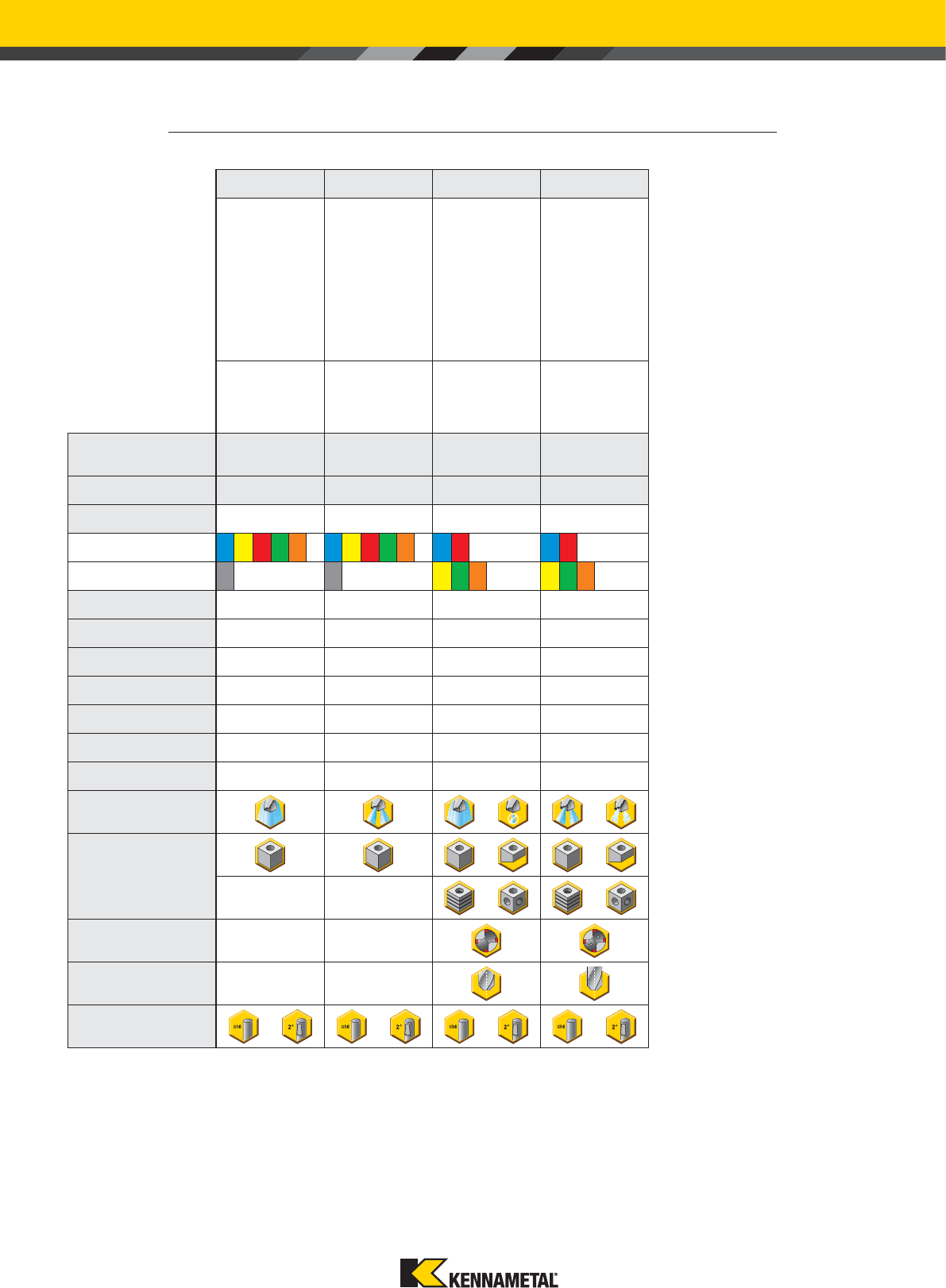

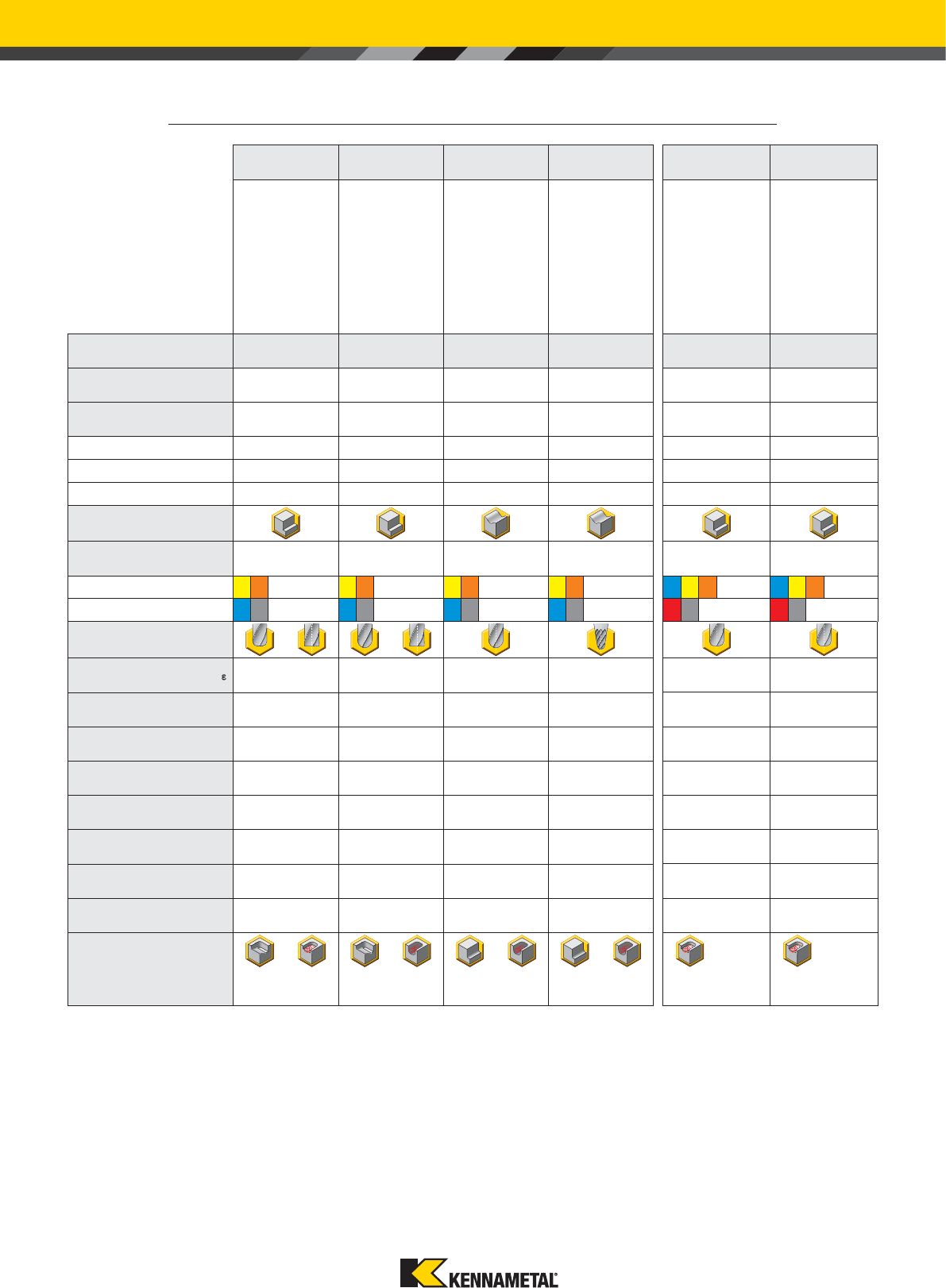

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ИНСТРУМЕНТА • УНИВЕРСАЛЬНЫЕ СВЕРЛА
Рекомендуемое применение
Дополнительное применение
Цельные твердосплавные сверла Цельные твердосплавные сверла
*См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
** См. стр. каталога Kennametal Innovations 2020 • 01, A-19-05951.
Серия
Стр.
Обрабатываемый материал
Рекомендуемое применение
Дополнительное применение
Точность отверстий
Ассортимент стандартного
инструмента
Диаметр резания [D1]
Длина сверла [L4 max]
Глубина сверления L/D1
Двойной угол в плане
Угол подъема
винтовой линии
СОЖ
Операции
Канавки и ленточка
С фаской
Хвостовик
Сверла GOdrillGOdrill Сверла Kenna
Universal
Сверла Kenna
Universal
B041A_CPG
B042A_CPG
B051A_CPG
B052A_CPG
B053A_CPG
B966A
B967A
B976A
B977A
B978A
G8* G14* G130* G134*, G139*
PMKNS PMKNS PK PK
HHMNS MNS
IT9–IT10 IT9–IT10 IT9–IT10 IT9–IT10
1,0–20,0 мм 1,0–20,0 мм 3,0–20,0 мм 2,4–20,0 мм
5,0–77,0 мм 5,0–124,0 мм 14,0–85,0 мм 12,0–124,0 мм
3–5 x D 3–8 x D 3–5 x D 3–8 x D
140° 140° 140° 140°/132°
30° 30° 30° 30°
kennametal.com kennametal.com
10
Цельные твердосплавные сверла Цельные твердосплавные сверла

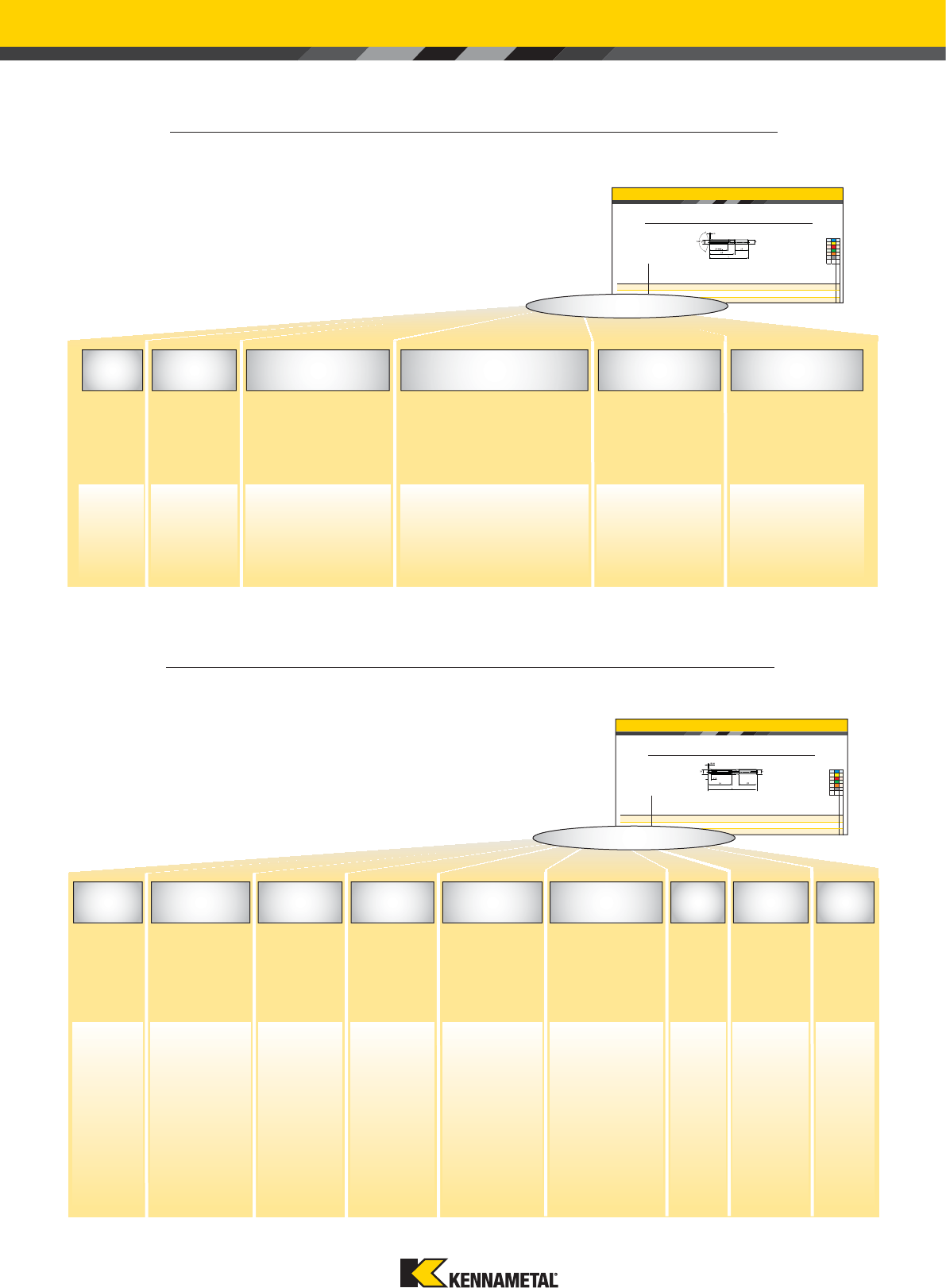

HPX • СИСТЕМА ОБОЗНАЧЕНИЯ
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
B 25 4 A 03000 HPR
Тип Серия сверла Длина/СОЖ Хвостовик Диаметр Геометрия вершины/
применение
B =
Метрический
хвостовик
K =
Дюймовый
хвостовик
25* = Сверла
для
обработки
чугуна
4 = ~ 3 x D
5 = ~ 5 x D
6 = ~ 8 x D
A = Форма HA, прямой
цилиндрический хвостовик
F = Форма FE, Whistle Notch 2º
(серия B DIN 6535–с шагом 2 мм)
03000 = 3 мм
06350 = 1/4" =
E = 6,35 мм
HPR = Вершина HP
нового поколения
для обработки
чугуна
Solid Carbide Drills Solid Carbide Drills
HPR • B254 • 3 X D • INTERNAL COOLANT
catalogue number D1 L L3 L4 max L5 LS D
KCK10A
B254A03000HPR 3,00 62 20 14 0,9 36 6
B254A03100HPR 3,10 62 20 14 0,9 36 6
B254A03175HPR 3,18 62 20 14 0,9 36 6
B254A03200HPR 320 62 20 14 09 36 6
rst choice
alternate choice
P
M
K
N
S
H
B254A03000HPR
NEW!
kennametal.com kennametal.com
11
Цельные твердосплавные сверла Цельные твердосплавные сверла

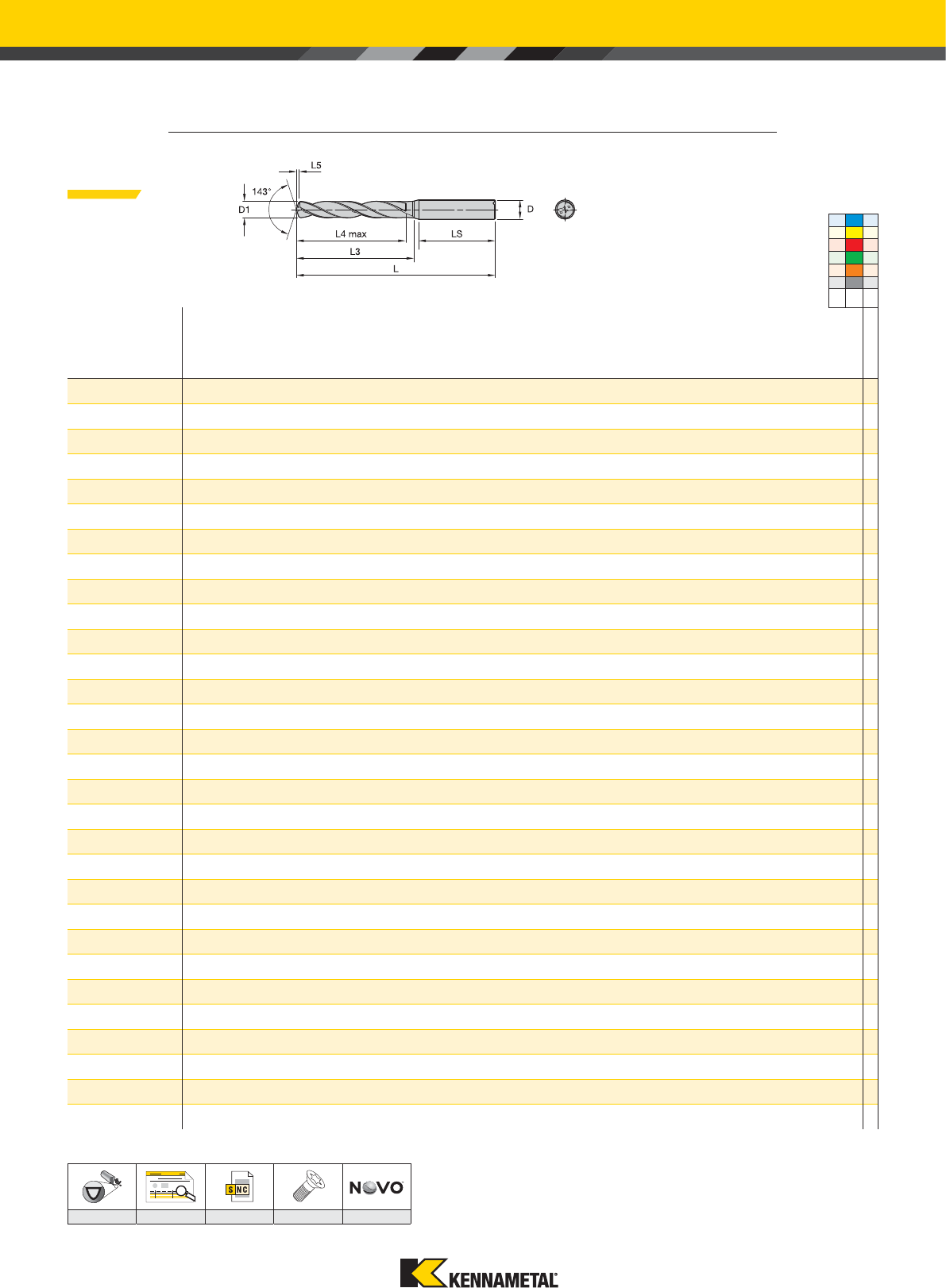

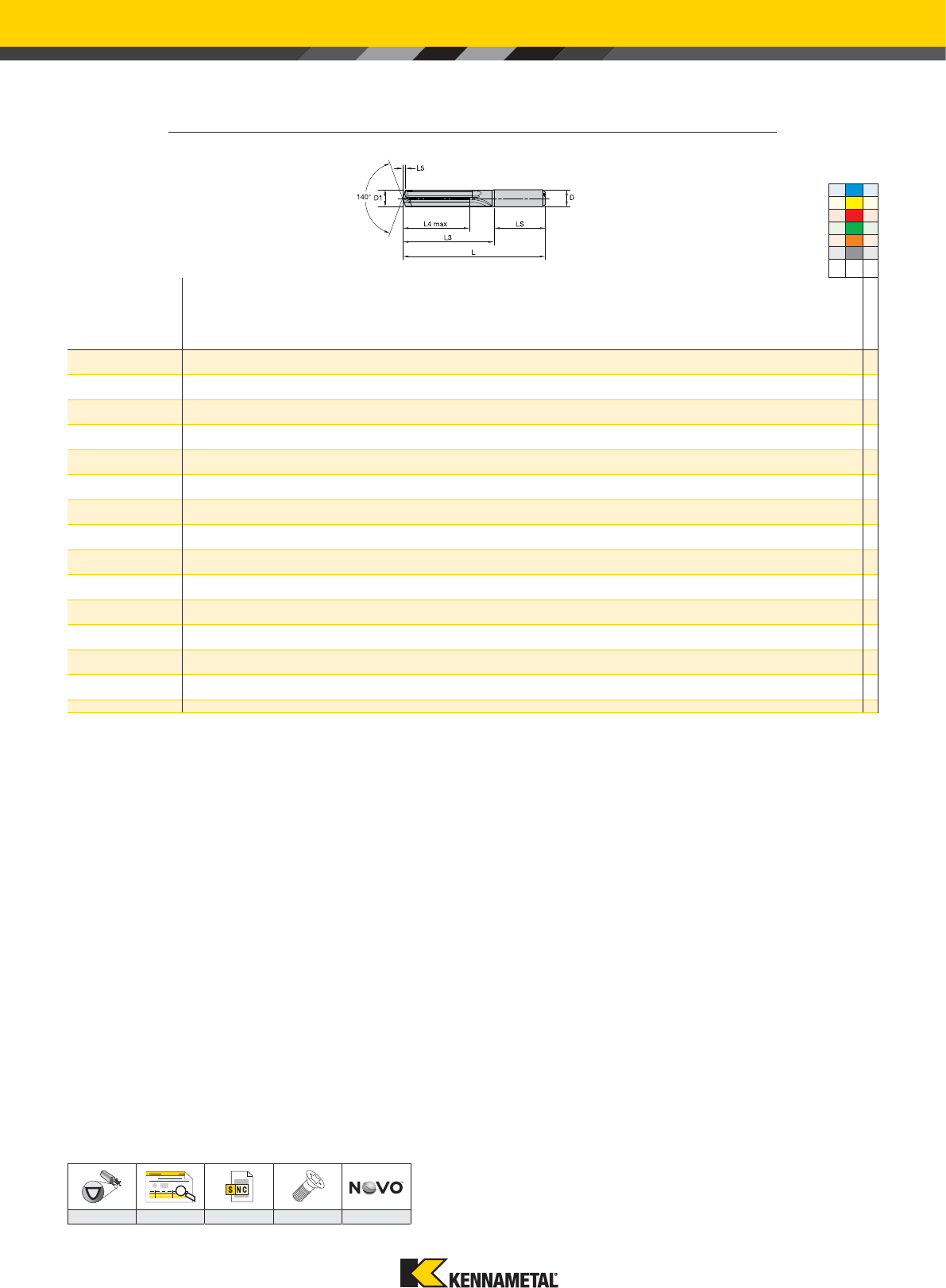

HPR • B254 • 3 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер по каталогу D1 L L3 L4 max L5 LS D
KCK10A
B254A03000HPR 3,00 62 20 14 0,9 36 6
B254A03100HPR 3,10 62 20 14 0,9 36 6
B254A03175HPR 3,18 62 20 14 0,9 36 6
B254A03200HPR 3,20 62 20 14 0,9 36 6
B254A03264HPR 3,26 62 20 14 1,0 36 6
B254A03300HPR 3,30 62 20 14 1,0 36 6
B254A03400HPR 3,40 62 20 14 1,0 36 6
B254A03455HPR 3,46 62 20 14 1,0 36 6
B254A03500HPR 3,50 62 20 14 1,0 36 6
B254A03600HPR 3,60 62 20 14 1,1 36 6
B254A03658HPR 3,66 62 20 14 1,1 36 6
B254A03700HPR 3,70 62 20 14 1,1 36 6
B254A03800HPR 3,80 66 24 17 1,1 36 6
B254A03900HPR 3,90 66 24 17 1,1 36 6
B254A03970HPR 3,97 66 24 17 1,2 36 6
B254A04000HPR 4,00 66 24 17 1,2 36 6
B254A04100HPR 4,10 66 24 17 1,2 36 6
B254A04200HPR 4,20 66 24 17 1,2 36 6
B254A04300HPR 4,30 66 24 17 1,3 36 6
B254A04400HPR 4,40 66 24 17 1,3 36 6
B254A04500HPR 4,50 66 24 17 1,3 36 6
B254A04600HPR 4,60 66 24 17 1,4 36 6
B254A04700HPR 4,70 66 24 17 1,4 36 6
B254A04763HPR 4,76 66 28 20 1,4 36 6
B254A04800HPR 4,80 66 28 20 1,4 36 6
B254A04852HPR 4,85 66 28 20 1,4 36 6
B254A04900HPR 4,90 66 28 20 1,4 36 6
B254A05000HPR 5,00 66 28 20 1,5 36 6
B254A05055HPR 5,06 66 28 20 1,5 36 6
B254A05100HPR 5,10 66 28 20 1,5 36 6
B254A05106HPR 5,11 66 28 20 1,5 36 6
B254A05200HPR 5,20 66 28 20 1,5 36 6
B254A05300HPR 5,30 66 28 20 1,6 36 6
B254A05400HPR 5,40 66 28 20 1,6 36 6
B254A05500HPR 5,50 66 28 20 1,6 36 6
B254A05558HPR 5,56 66 28 20 1,6 36 6
B254A05600HPR 5,60 66 28 20 1,6 36 6
B254A05700HPR 5,70 66 28 20 1,7 36 6
B254A05800HPR 5,80 66 28 20 1,7 36 6
B254A06000HPR 6,00 66 28 20 1,8 36 6
B254A06100HPR 6,10 79 34 24 1,8 36 8
B254A06200HPR 6,20 79 34 24 1,8 36 8
B254A06300HPR 6,30 79 34 24 1,9 36 8
B254A06350HPR 6,35 79 34 24 1,9 36 8
B254A06400HPR 6,40 79 34 24 1,9 36 8
B254A06500HPR 6,50 79 34 24 1,9 36 8
B254A06600HPR 6,60 79 34 24 1,9 36 8
B254A06700HPR 6,70 79 34 24 2,0 36 8
B254A06746HPR 6,75 79 34 24 2,0 36 8
B254A06800HPR 6,80 79 34 24 2,0 36 8
B254A07000HPR 7,00 79 34 24 2,1 36 8
B254A07100HPR 7,10 79 41 29 2,1 36 8
B254A07145HPR 7,15 79 41 29 2,1 36 8
B254A07200HPR 7,20 79 41 29 2,1 36 8
B254A07400HPR 7,40 79 41 29 2,2 36 8
B254A07500HPR 7,50 79 41 29 2,2 36 8
B254A07800HPR 7,80 79 41 29 2,3 36 8
B254A07938HPR 7,94 79 41 29 2,3 36 8
B254A08000HPR 8,00 79 41 29 2,4 36 8
B254A08100HPR 8,10 89 47 35 2,4 40 10
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 10 4 60
НОВИНКА!
kennametal.com kennametal.com
12
номер по каталогу D1 L L3 L4 max L5 LS D
KCK10A
B254A08200HPR 8,20 89 47 35 2,4 40 10
B254A08500HPR 8,50 89 47 35 2,5 40 10
B254A08700HPR 8,70 89 47 35 2,6 40 10
B254A08733HPR 8,73 89 47 35 2,6 40 10
B254A08800HPR 8,80 89 47 35 2,6 40 10
B254A09000HPR 9,00 89 47 35 2,6 40 10
B254A09100HPR 9,10 89 47 35 2,7 40 10
B254A09200HPR 9,20 89 47 35 2,7 40 10
B254A09500HPR 9,50 89 47 35 2,8 40 10
B254A09525HPR 9,53 89 47 35 2,8 40 10
B254A09800HPR 9,80 89 47 35 2,9 40 10
B254A10000HPR 10,00 89 47 35 2,9 40 10
B254A10200HPR 10,20 102 55 40 3,0 45 12
B254A10300HPR 10,30 102 55 40 3,0 45 12
B254A10320HPR 10,32 102 55 40 3,0 45 12
B254A10500HPR 10,50 102 55 40 3,1 45 12
B254A10800HPR 10,80 102 55 40 3,2 45 12
B254A11000HPR 11,00 102 55 40 3,2 45 12
B254A11113HPR 11,11 102 55 40 3,3 45 12
B254A11500HPR 11,50 102 55 40 3,4 45 12
B254A11800HPR 11,80 102 55 40 3,5 45 12
B254A12000HPR 12,00 102 55 40 3,5 45 12
B254A12500HPR 12,50 107 60 43 3,7 45 14
B254A12700HPR 12,70 107 60 43 3,7 45 14
B254A13000HPR 13,00 107 60 43 3,8 45 14
B254A13500HPR 13,50 107 60 43 4,0 45 14
B254A14000HPR 14,00 107 60 43 4,1 45 14
B254A14288HPR 14,29 115 65 45 4,2 48 16
B254A14500HPR 14,50 115 65 45 4,3 48 16
B254A15000HPR 15,00 115 65 45 4,4 48 16
B254A15500HPR 15,50 115 65 45 4,6 48 16
B254A16000HPR 16,00 115 65 45 4,7 48 16
B254A16500HPR 16,50 123 73 51 4,8 48 18
B254A17000HPR 17,00 123 73 51 5,0 48 18
B254A17500HPR 17,50 123 73 51 5,1 48 18
B254A18000HPR 18,00 123 73 51 5,3 48 18
B254A18500HPR 18,50 131 79 55 5,4 50 20
B254A19000HPR 19,00 131 79 55 5,6 50 20
B254A20000HPR 20,00 131 79 55 5,9 50 20
Цельные твердосплавные сверла Цельные твердосплавные сверла
HPR • B254 • 3 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 10 4 60
(продолжение)
НОВИНКА!
kennametal.com kennametal.com
13
Цельные твердосплавные сверла Цельные твердосплавные сверла
HPR • B255 • 5 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер по каталогу D1 L L3 L4 max L5 LS D
KCK10A
B255A03000HPR 3,00 66 28 23 0,9 36 6
B255A03048HPR 3,05 66 28 23 0,9 36 6
B255A03100HPR 3,10 66 28 23 0,9 36 6
B255A03175HPR 3,18 66 28 23 0,9 36 6
B255A03200HPR 3,20 66 28 23 0,9 36 6
B255A03264HPR 3,26 66 28 23 1,0 36 6
B255A03300HPR 3,30 66 28 23 1,0 36 6
B255A03400HPR 3,40 66 28 23 1,0 36 6
B255A03455HPR 3,46 66 28 23 1,0 36 6
B255A03500HPR 3,50 66 28 23 1,0 36 6
B255A03571HPR 3,57 66 28 23 1,1 36 6
B255A03600HPR 3,60 66 28 23 1,1 36 6
B255A03700HPR 3,70 66 28 23 1,1 36 6
B255A03800HPR 3,80 74 36 29 1,1 36 6
B255A03900HPR 3,90 74 36 29 1,1 36 6
B255A03970HPR 3,97 74 36 29 1,2 36 6
B255A04000HPR 4,00 74 36 29 1,2 36 6
B255A04039HPR 4,04 74 36 29 1,2 36 6
B255A04100HPR 4,10 74 36 29 1,2 36 6
B255A04200HPR 4,20 74 36 29 1,2 36 6
B255A04300HPR 4,30 74 36 29 1,3 36 6
B255A04400HPR 4,40 74 36 29 1,3 36 6
B255A04500HPR 4,50 74 36 29 1,3 36 6
B255A04600HPR 4,60 74 36 29 1,4 36 6
B255A04700HPR 4,70 74 36 29 1,4 36 6
B255A04763HPR 4,76 82 44 35 1,4 36 6
B255A04800HPR 4,80 82 44 35 1,4 36 6
B255A04900HPR 4,90 82 44 35 1,4 36 6
B255A05000HPR 5,00 82 44 35 1,5 36 6
B255A05055HPR 5,06 82 44 35 1,5 36 6
B255A05100HPR 5,10 82 44 35 1,5 36 6
B255A05106HPR 5,11 82 44 35 1,5 36 6
B255A05159HPR 5,16 82 44 35 1,5 36 6
B255A05200HPR 5,20 82 44 35 1,5 36 6
B255A05300HPR 5,30 82 44 35 1,6 36 6
B255A05400HPR 5,40 82 44 35 1,6 36 6
B255A05410HPR 5,41 82 44 35 1,6 36 6
B255A05500HPR 5,50 82 44 35 1,6 36 6
B255A05558HPR 5,56 82 44 35 1,6 36 6
B255A05600HPR 5,60 82 44 35 1,6 36 6
B255A05700HPR 5,70 82 44 35 1,7 36 6
B255A05800HPR 5,80 82 44 35 1,7 36 6
B255A05900HPR 5,90 82 44 35 1,7 36 6
B255A05954HPR 5,95 82 44 35 1,8 36 6
B255A06000HPR 6,00 82 44 35 1,8 36 6
B255A06100HPR 6,10 91 53 43 1,8 36 8
B255A06200HPR 6,20 91 53 43 1,8 36 8
B255A06300HPR 6,30 91 53 43 1,9 36 8
B255A06350HPR 6,35 91 53 43 1,9 36 8
B255A06400HPR 6,40 91 53 43 1,9 36 8
B255A06500HPR 6,50 91 53 43 1,9 36 8
B255A06528HPR 6,53 91 53 43 1,9 36 8
B255A06600HPR 6,60 91 53 43 1,9 36 8
B255A06700HPR 6,70 91 53 43 2,0 36 8
B255A06746HPR 6,75 91 53 43 2,0 36 8
B255A06800HPR 6,80 91 53 43 2,0 36 8
B255A06900HPR 6,90 91 53 43 2,0 36 8
B255A07000HPR 7,00 91 53 43 2,1 36 8
B255A07100HPR 7,10 91 53 43 2,1 36 8
B255A07145HPR 7,15 91 53 43 2,1 36 8
P
M
K
N
S
H
лучший выбор
альтернативный выбор
AB
56 57 10 4 60
НОВИНКА!
kennametal.com kennametal.com
14
номер по каталогу D1 L L3 L4 max L5 LS D
KCK10A
B255A07200HPR 7,20 91 53 43 2,1 36 8
B255A07300HPR 7,30 91 53 43 2,1 36 8
B255A07400HPR 7,40 91 53 43 2,2 36 8
B255A07500HPR 7,50 91 53 43 2,2 36 8
B255A07541HPR 7,54 91 53 43 2,2 36 8
B255A07600HPR 7,60 91 53 43 2,2 36 8
B255A07700HPR 7,70 91 53 43 2,3 36 8
B255A07800HPR 7,80 91 53 43 2,3 36 8
B255A07900HPR 7,90 91 53 43 2,3 36 8
B255A07938HPR 7,94 91 53 43 2,3 36 8
B255A08000HPR 8,00 91 53 43 2,4 36 8
B255A08100HPR 8,10 103 61 49 2,4 40 10
B255A08200HPR 8,20 103 61 49 2,4 40 10
B255A08300HPR 8,30 103 61 49 2,4 40 10
B255A08334HPR 8,33 103 61 49 2,5 40 10
B255A08400HPR 8,40 103 61 49 2,5 40 10
B255A08500HPR 8,50 103 61 49 2,5 40 10
B255A08600HPR 8,60 103 61 49 2,5 40 10
B255A08700HPR 8,70 103 61 49 2,6 40 10
B255A08733HPR 8,73 103 61 49 2,6 40 10
B255A08800HPR 8,80 103 61 49 2,6 40 10
B255A08900HPR 8,90 103 61 49 2,6 40 10
B255A09000HPR 9,00 103 61 49 2,6 40 10
B255A09100HPR 9,10 103 61 49 2,7 40 10
B255A09129HPR 9,13 103 61 49 2,7 40 10
B255A09200HPR 9,20 103 61 49 2,7 40 10
B255A09300HPR 9,30 103 61 49 2,7 40 10
B255A09400HPR 9,40 103 61 49 2,8 40 10
B255A09500HPR 9,50 103 61 49 2,8 40 10
B255A09525HPR 9,53 103 61 49 2,8 40 10
B255A09600HPR 9,60 103 61 49 2,8 40 10
B255A09700HPR 9,70 103 61 49 2,9 40 10
B255A09800HPR 9,80 103 61 49 2,9 40 10
B255A09900HPR 9,90 103 61 49 2,9 40 10
B255A09921HPR 9,92 103 61 49 2,9 40 10
B255A10000HPR 10,00 103 61 49 2,9 40 10
B255A10100HPR 10,10 118 71 56 3,0 45 12
B255A10200HPR 10,20 118 71 56 3,0 45 12
B255A10300HPR 10,30 118 71 56 3,0 45 12
B255A10320HPR 10,32 118 71 56 3,0 45 12
B255A10400HPR 10,40 118 71 56 3,1 45 12
B255A10500HPR 10,50 118 71 56 3,1 45 12
B255A10600HPR 10,60 118 71 56 3,1 45 12
B255A10700HPR 10,70 118 71 56 3,1 45 12
B255A10716HPR 10,72 118 71 56 3,1 45 12
B255A10800HPR 10,80 118 71 56 3,2 45 12
B255A11000HPR 11,00 118 71 56 3,2 45 12
B255A11100HPR 11,10 118 71 56 3,3 45 12
B255A11113HPR 11,11 118 71 56 3,3 45 12
B255A11200HPR 11,20 118 71 56 3,3 45 12
B255A11500HPR 11,50 118 71 56 3,4 45 12
B255A11509HPR 11,51 118 71 56 3,4 45 12
B255A11600HPR 11,60 118 71 56 3,4 45 12
B255A11700HPR 11,70 118 71 56 3,4 45 12
B255A11800HPR 11,80 118 71 56 3,5 45 12
B255A11900HPR 11,90 118 71 56 3,5 45 12
B255A11908HPR 11,91 118 71 56 3,5 45 12
B255A12000HPR 12,00 118 71 56 3,5 45 12
B255A12100HPR 12,10 124 77 60 3,6 45 14
B255A12200HPR 12,20 124 77 60 3,6 45 14
(продолжение)
Цельные твердосплавные сверла Цельные твердосплавные сверла
HPR • B255 • 5 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
P
M
K
N
S
H
лучший выбор
альтернативный выбор
AB
56 57 10 4 60
НОВИНКА!
kennametal.com kennametal.com
15
номер по каталогу D1 L L3 L4 max L5 LS D
KCK10A
B255A12300HPR 12,30 124 77 60 3,6 45 14
B255A12304HPR 12,30 124 77 60 3,6 45 14
B255A12400HPR 12,40 124 77 60 3,6 45 14
B255A12500HPR 12,50 124 77 60 3,7 45 14
B255A12600HPR 12,60 124 77 60 3,7 45 14
B255A12700HPR 12,70 124 77 60 3,7 45 14
B255A12800HPR 12,80 124 77 60 3,8 45 14
B255A12900HPR 12,90 124 77 60 3,8 45 14
B255A13000HPR 13,00 124 77 60 3,8 45 14
B255A13100HPR 13,10 124 77 60 3,8 45 14
B255A13500HPR 13,50 124 77 60 4,0 45 14
B255A13700HPR 13,70 124 77 60 4,0 45 14
B255A13800HPR 13,80 124 77 60 4,1 45 14
B255A14000HPR 14,00 124 77 60 4,1 45 14
B255A14100HPR 14,10 133 83 63 4,1 48 16
B255A14200HPR 14,20 133 83 63 4,2 48 16
B255A14288HPR 14,29 133 83 63 4,2 48 16
B255A14500HPR 14,50 133 83 63 4,3 48 16
B255A14700HPR 14,70 133 83 63 4,3 48 16
B255A15000HPR 15,00 133 83 63 4,4 48 16
B255A15300HPR 15,30 133 83 63 4,5 48 16
B255A15400HPR 15,40 133 83 63 4,5 48 16
B255A15500HPR 15,50 133 83 63 4,6 48 16
B255A15800HPR 15,80 133 83 63 4,6 48 16
B255A15875HPR 15,88 133 83 63 4,7 48 16
B255A16000HPR 16,00 133 83 63 4,7 48 16
B255A16300HPR 16,30 143 93 71 4,8 48 18
B255A16500HPR 16,50 143 93 71 4,8 48 18
B255A16670HPR 16,67 143 93 71 4,9 48 18
B255A17000HPR 17,00 143 93 71 5,0 48 18
B255A17463HPR 17,46 143 93 71 5,1 48 18
B255A17500HPR 17,50 143 93 71 5,1 48 18
B255A18000HPR 18,00 143 93 71 5,3 48 18
B255A18500HPR 18,50 153 101 77 5,4 50 20
B255A19000HPR 19,00 153 101 77 5,6 50 20
B255A19050HPR 19,05 153 101 77 5,6 50 20
B255A19500HPR 19,50 153 101 77 5,7 50 20
B255A20000HPR 20,00 153 101 77 5,9 50 20
(продолжение)
Цельные твердосплавные сверла Цельные твердосплавные сверла
HPR • B255 • 5 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
P
M
K
N
S
H
лучший выбор
альтернативный выбор
AB
56 57 10 4 60
НОВИНКА!
kennametal.com kennametal.com
16
Цельные твердосплавные сверла Цельные твердосплавные сверла
HPR • B256 • 8 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер по каталогу D1 L L3 L4 max L5 LS D
KCK10A
B256A03000HPR 3,00 78 40 33 0,9 36 6
B256A03100HPR 3,10 78 40 33 0,9 36 6
B256A03200HPR 3,20 78 40 33 0,9 36 6
B256A03264HPR 3,26 78 40 33 1,0 36 6
B256A03300HPR 3,30 78 40 33 1,0 36 6
B256A03400HPR 3,40 78 40 33 1,0 36 6
B256A03455HPR 3,46 78 40 33 1,0 36 6
B256A03500HPR 3,50 78 40 33 1,0 36 6
B256A03600HPR 3,60 78 40 33 1,1 36 6
B256A03700HPR 3,70 78 40 33 1,1 36 6
B256A03800HPR 3,80 87 49 41 1,1 36 6
B256A03900HPR 3,90 87 49 41 1,1 36 6
B256A04000HPR 4,00 87 49 41 1,2 36 6
B256A04100HPR 4,10 87 49 41 1,2 36 6
B256A04200HPR 4,20 87 49 41 1,2 36 6
B256A04300HPR 4,30 87 49 41 1,3 36 6
B256A04500HPR 4,50 87 49 41 1,3 36 6
B256A04600HPR 4,60 87 49 41 1,4 36 6
B256A04700HPR 4,70 87 49 41 1,4 36 6
B256A04763HPR 4,76 94 56 48 1,4 36 6
B256A04800HPR 4,80 94 56 48 1,4 36 6
B256A04900HPR 4,90 94 56 48 1,4 36 6
B256A05000HPR 5,00 94 56 48 1,5 36 6
B256A05100HPR 5,10 94 56 48 1,5 36 6
B256A05200HPR 5,20 94 56 48 1,5 36 6
B256A05300HPR 5,30 94 56 48 1,6 36 6
B256A05400HPR 5,40 94 56 48 1,6 36 6
B256A05500HPR 5,50 94 56 48 1,6 36 6
B256A05558HPR 5,56 94 56 48 1,6 36 6
B256A05600HPR 5,60 94 56 48 1,6 36 6
B256A05700HPR 5,70 94 56 48 1,7 36 6
B256A05800HPR 5,80 94 56 48 1,7 36 6
B256A06000HPR 6,00 94 56 48 1,8 36 6
B256A06100HPR 6,10 105 67 57 1,8 36 8
B256A06200HPR 6,20 105 67 57 1,8 36 8
B256A06300HPR 6,30 105 67 57 1,9 36 8
B256A06350HPR 6,35 105 67 57 1,9 36 8
B256A06400HPR 6,40 105 67 57 1,9 36 8
B256A06500HPR 6,50 105 67 57 1,9 36 8
B256A06600HPR 6,60 105 67 57 1,9 36 8
B256A06700HPR 6,70 105 67 57 2,0 36 8
B256A06800HPR 6,80 105 67 57 2,0 36 8
B256A07000HPR 7,00 105 67 57 2,1 36 8
B256A07400HPR 7,40 113 74 64 2,2 36 8
B256A07500HPR 7,50 113 74 64 2,2 36 8
B256A07800HPR 7,80 113 74 64 2,3 36 8
B256A08000HPR 8,00 113 74 64 2,4 36 8
B256A08100HPR 8,10 135 92 80 2,4 40 10
B256A08200HPR 8,20 135 92 80 2,4 40 10
B256A08500HPR 8,50 135 92 80 2,5 40 10
B256A08800HPR 8,80 135 92 80 2,6 40 10
B256A09000HPR 9,00 135 92 80 2,6 40 10
B256A09100HPR 9,10 135 92 80 2,7 40 10
B256A09300HPR 9,30 135 92 80 2,7 40 10
B256A09500HPR 9,50 135 92 80 2,8 40 10
B256A09700HPR 9,70 135 92 80 2,9 40 10
B256A09800HPR 9,80 135 92 80 2,9 40 10
B256A10000HPR 10,00 135 92 80 2,9 40 10
B256A10200HPR 10,20 158 110 96 3,0 45 12
B256A10300HPR 10,30 158 110 96 3,0 45 12
P
M
K
N
S
H
лучший выбор
альтернативный выбор
AB
56 57 10 4 60
НОВИНКА!
kennametal.com kennametal.com
17
номер по каталогу D1 L L3 L4 max L5 LS D
KCK10A
B256A10400HPR 10,40 158 110 96 3,1 45 12
B256A10500HPR 10,50 158 110 96 3,1 45 12
B256A10700HPR 10,70 158 110 96 3,1 45 12
B256A10800HPR 10,80 158 110 96 3,2 45 12
B256A11000HPR 11,00 158 110 96 3,2 45 12
B256A11500HPR 11,50 158 110 96 3,4 45 12
B256A11800HPR 11,80 158 110 96 3,5 45 12
B256A12000HPR 12,00 158 110 96 3,5 45 12
B256A12200HPR 12,20 176 128 112 3,6 45 14
B256A12500HPR 12,50 176 128 112 3,7 45 14
B256A12700HPR 12,70 176 128 112 3,7 45 14
B256A13000HPR 13,00 176 128 112 3,8 45 14
B256A13500HPR 13,50 176 128 112 4,0 45 14
B256A14000HPR 14,00 176 128 112 4,1 45 14
B256A14500HPR 14,50 197 146 128 4,3 48 16
B256A15000HPR 15,00 197 146 128 4,4 48 16
B256A15500HPR 15,50 197 146 128 4,6 48 16
B256A16000HPR 16,00 197 146 128 4,7 48 16
B256A16500HPR 16,50 214 163 144 4,8 48 18
B256A17000HPR 17,00 214 163 144 5,0 48 18
B256A17500HPR 17,50 214 163 144 5,1 48 18
B256A18000HPR 18,00 214 163 144 5,3 48 18
(продолжение)
Цельные твердосплавные сверла Цельные твердосплавные сверла
HPR • B256 • 8 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
P
M
K
N
S
H
лучший выбор
альтернативный выбор
AB
56 57 10 4 60
ДОПУСК
диаметр D1 D1 допуск m7 D допуск h6
1–3 0,002/0,012 0,000/-0,006
>3–6 0,004/0,016 0,000/-0,008
>6–10 0,006/0,021 0,000/-0,009
>10–18 0,007/0,025 0,000/-0,011
>18–25,4 0,008/0,029 0,000/-0,013
НОВИНКА!
kennametal.com kennametal.com
18
Цельные твердосплавные сверла Цельные твердосплавные сверла
СВЕРЛА HPR — B25_HPR • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Скорость резания — vc Метрическая система
Диапазон — м/мин Рекомендуемая подача (Fz)
min
Начальное
значение max 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0
K
1130 160 210 мм/об 0,12–0,22 0,14–0,25 0,16–0,32 0,22–0,44 0,30–0,46 0,34–0,50 0,38–0,62 0,42–0,74
290 130 180 мм/об 0,12–0,22 0,14–0,25 0,16–0,32 0,22–0,44 0,30–0,46 0,34–0,50 0,38–0,62 0,42–0,74
370 90 130 мм/об 0,11–0,17 0,12–0,22 0,22–0,34 0,24–0,46 0,26–0,48 0,28–0,50 0,30–0,62 0,34–0,74
Электронный каталог
ИЛИ ПОСЕТИТЕ CATALOGS.KENNAMETAL.COM ПРЯМО СЕЙЧАС.
Поиск товаров Просмотр видео
Просмотр страниц
Ознакомьтесь с нашим новым электронным каталогом.
Скачайте приложение в магазине Google Play или в App Store®
kennametal.com kennametal.com
20
Цельные
концевые фрезы
PMKSH
Винтовая
интерполяция
Плунжерное
фрезерование
Врезание под углом
Трохоидальное
фрезерование
Трохоидальное
фрезерование:
фреза со
сферическим
концом
kennametal.com/HARVI1TE
Прорезание пазов
3D профильное
фрезерование
Торцевое
фрезерование/
фрезерование
уступов
Прорезание пазов:
фреза со сферическим
концом
Запатентованная конструкция режущей части с криволинейной режущей кромкой
повышает стабильность обработки углов, обеспечивая плавное резание даже при
самых больших углах врезания.
Запатентованный затылок с технологией AVF. Прецизионно шлифованный эксцентрический
затылок снижает вибрации и трение. Превосходные условия резания при обработке
большинства материалов.
Запатентованная конструкция зубьев — стружкоделительные канавки снижают
силы резания и обеспечивают эффективное удаление стружки.
Запатентованная форма сердцевины определяет повышенную стабильность инструмента.
Инновационная геометрия режущей части — неравномерное расположение зубьев и
переменный угол подъема винтовой линии минимизируют вибрации и обеспечивают
высокие подачи.
HARVI I TE
Обрабатываемые материалы
Область применения
Высокопроизводительные
цельные концевые фрезы
kennametal.com kennametal.com
21
Доступны исполнения
с шейкой и с острой
вершиной зуба
Доступны короткое
исполнение с острой
вершиной зуба и с фаской
Доступны короткое и
длинное исполнения со
сферическим концом
Подходит для различных операций обработки, включая динамическое фрезерование и
врезание под большим углом.
Высокопроизводительная фреза с четырьмя зубьями для черновой и чистовой обработки
одним инструментом.
HARVI I TE — фреза инновационной конструкции, обеспечивающая
максимальную производительность.
Универсальный инструмент рекомендуется для обработки конструкционной и
нержавеющей стали, чугуна и жаропрочных сплавов с исключительно большой
подачей и непревзойденным удельным съемом металла.
HARVI I TE — максимальный удельный съем металла, максимальная производительность,
максимальная выгода.
Шлифованный
эксцентрический
затылок с технологией
AVF
Винтовая конструкция
режущей части
Зубья со
стружкоделительными
канавками
Неравномерное расположение
зубьев и переменный угол
подъема винтовой линии
НОВИНКА!
НОВИНКА!
НОВИНКА!
kennametal.com kennametal.com
22

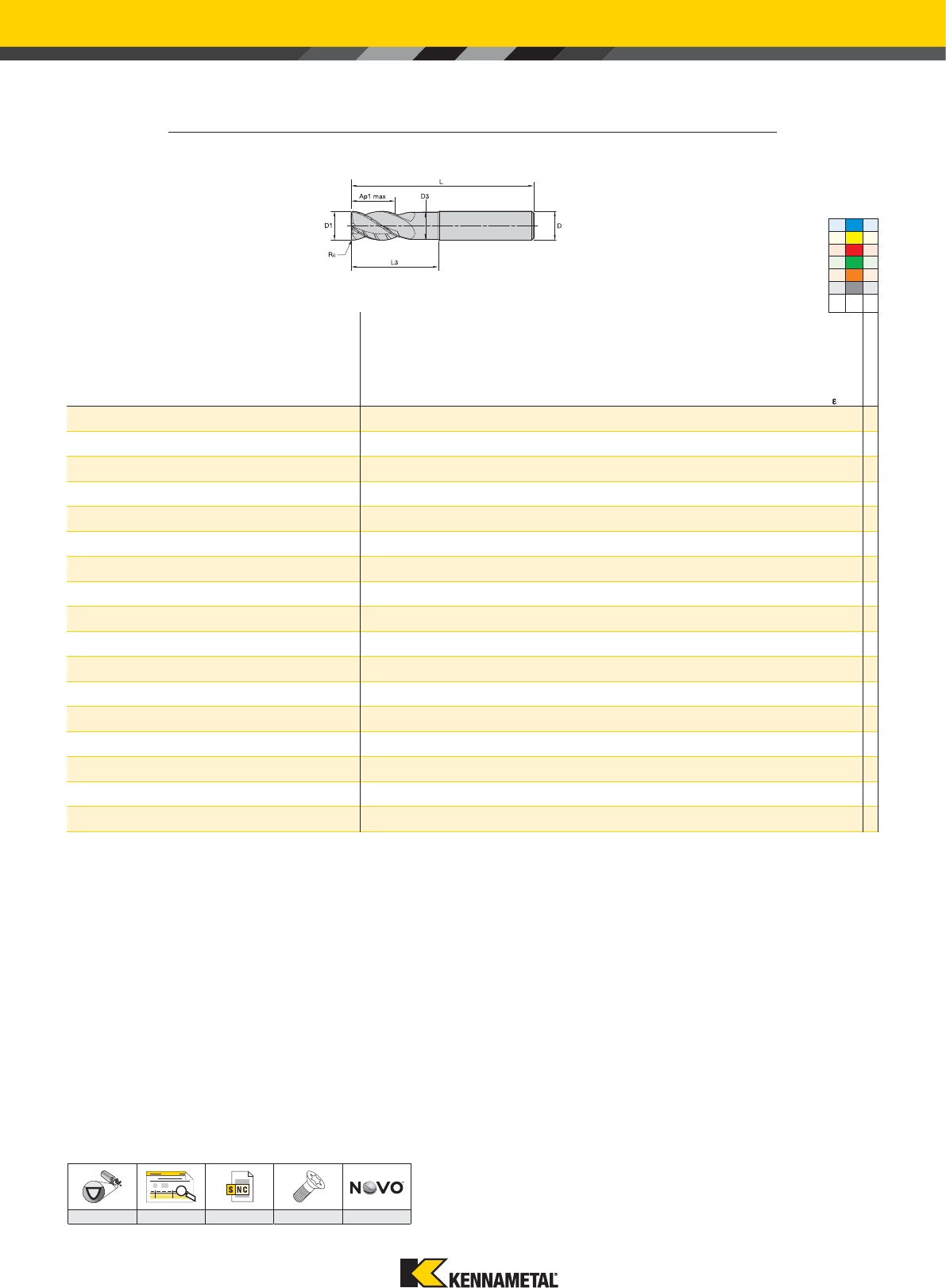

Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

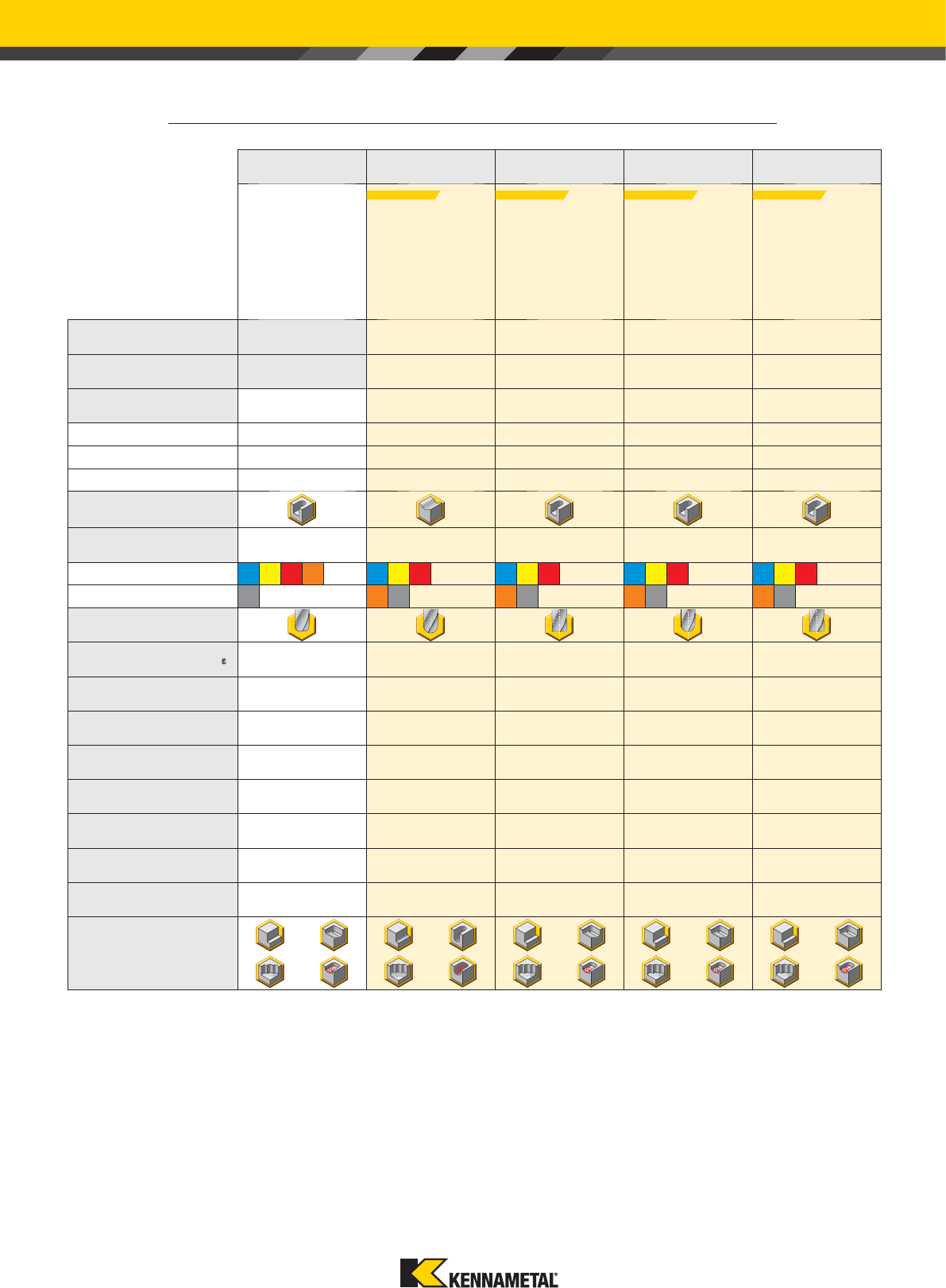

ФРЕЗЫ HARVI • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
HARVI I HARVI I HARVI I HARVI I со
стружколомом
HARVI I с
увеличенным
вылетом HARVI I TE HARVI I TE
Серия F4AS...DL UADE F4AS..
WM-WX-WL/UBDE
F4BS..
WM-WX-WL UADE H1TE4CH..R.. H1TE4CH..N..
Стр.
P16* P17* P18* P19* P20* 31 32
Тип инструмента
Фреза для черновой обработки
䢇䢇䢇 䢇 䢇䢇䢇
Фреза для чистовой обработки
嘷嘷嘷 嘷 嘷嘷嘷
Снятие фаски
Основная операция
Обрабатываемый материал
Основной
PMKPMKPMKS PMKPMKPMKPMK
Дополнительный
SH SH H H H SH SH
Форма вершины
Радиус скругления вершины [R¡] 0,50–6 мм 0,50–4 мм
Ширина фаски [BCH] 0,40–0,50 мм 0,40–0,50 мм 0,40–0,50 мм 0,40–0,50 мм 0,15–0,35 мм
Диаметр фрезы [D1] 4–25 мм 4–25 мм 6–25 мм 6–25 мм 6–20 мм 4–25 мм 4–25 мм
Длина режущей части 1,8–3 x D1 3–4 x D 2–2,5 x D1 1,5 x D1 2 x D1 1,8–3 x D1 1,8–3 x D1
Максимальная глубина резания
[Ap1 max] 12–45 мм 11–45 мм 9–37,5 мм 9–37,5 мм 12–40 мм 12–45 мм 11–45 мм
Угол подъема винтовой линии 38° 38° 38° 38° 38° 36°/39° 36°/39°
Число зубьев [ZU] 4444444
Режущая кромка у центра 
Дополнительные операции
Рекомендуемое применение
Дополнительное применение
*См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
kennametal.com kennametal.com
23
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

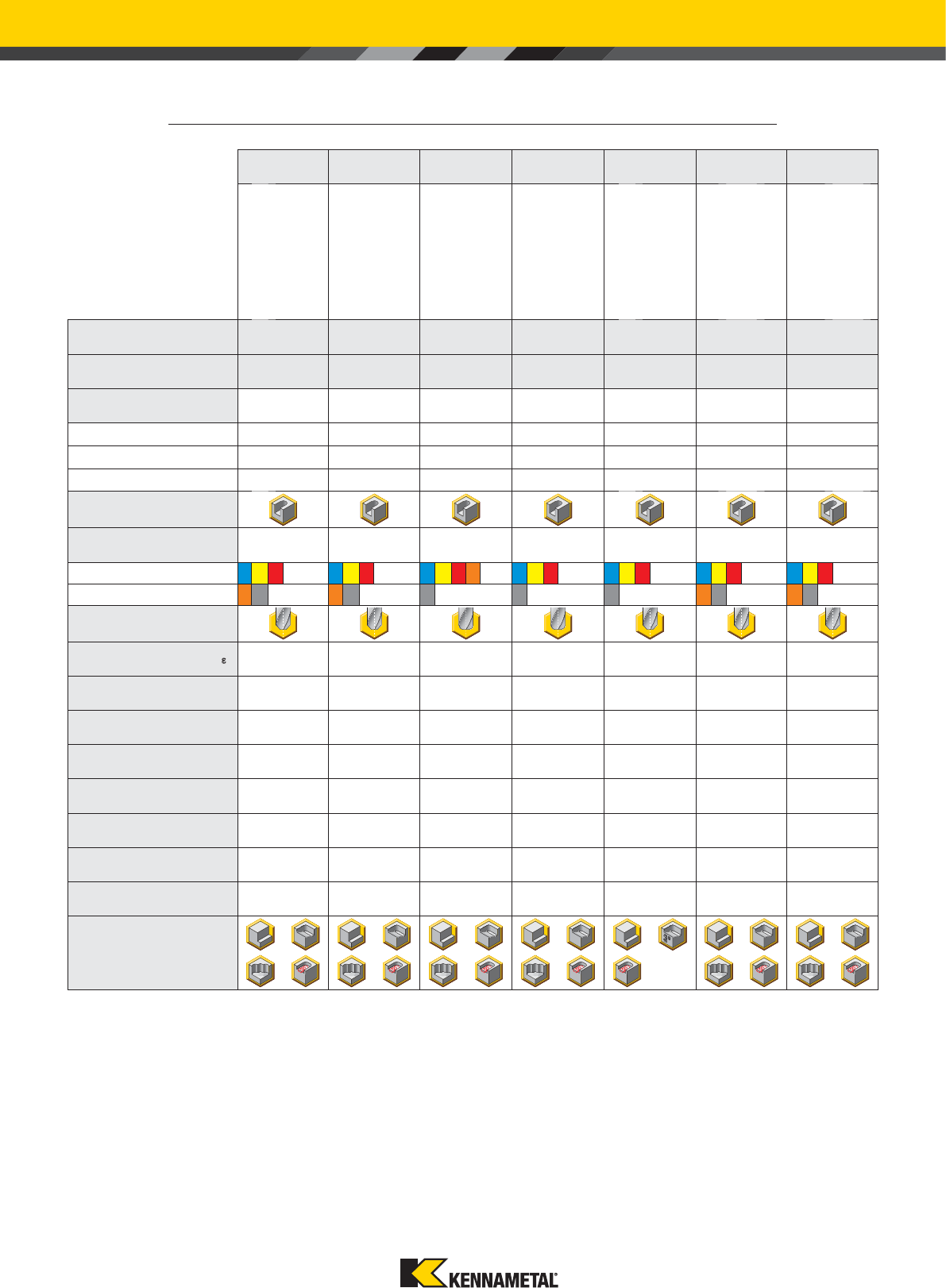

ФРЕЗЫ HARVI • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
HARVI I TE
Серия H1TE4RA..N..
Стр.
31
Тип инструмента
Фреза для черновой обработки
Фреза для чистовой обработки
Снятие фаски
Основная операция
Обрабатываемый материал
Основной
PMKS
Дополнительный
H
Форма вершины
Радиус скругления вершины [R¡]
0,50–6 мм
Ширина фаски [BCH]
Диаметр фрезы [D1]
6–25 мм
Длина режущей части
1,5–2 x D1
Максимальная глубина резания
[Ap1 max]
9–37,5 мм
Угол подъема винтовой линии
36°/39°
Число зубьев [ZU]
4
Режущая кромка у центра
Дополнительные операции
Рекомендуемое применени
Дополнительное применение
HARVI I TE HARVI I TE HARVI I TE
H1TE4SE..N.. H1TE4CH..S.. H1TE4SE..S..
28 29 30
䢇䢇䢇
嘷嘷嘷
PMKPMKPMK
SH SH SH
———
0,1–0,35 мм
2–25 мм 2–25 мм 2–25 мм
1,8–3 x D1 1,2–2 x D1 1,2–2 x D1
6–45 мм 4–30 мм 4–30 мм
36°/39° 36°/39° 36°/39°
444

*См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
HARVI I TE со
сферическим концом
H1TEBN..N-L
27
PMK
SH
2–20 мм
1–2,5 x D1
2 –50 мм
36°/39°
4
НОВИНКА! НОВИНКА! НОВИНКА! НОВИНКА!
kennametal.com kennametal.com
24
HARVI I со
сферическим концом
Коническая фреза HARVI I
со сферическим концом HARVI II HARVI II
Серия
F4AW..WL-WX F4AW..AWL38-AWX38 UCDE UDDE
Стр.
P21* P22* P30* P31–P32*
Тип инструмента
Фреза для черновой обработки
䢇䢇䢇䢇
Фреза для чистовой обработки
嘷嘷嘷嘷
Снятие фаски
Основная операция
Обрабатываемый материал
Основной
PMKPMPMKS PKS
Дополнительный
HPMSHHH
Форма вершины
Радиус скругления вершины [R¡]——
0,25–0,75 мм 0,20–6 мм
Ширина фаски [BCH] ————
Диаметр фрезы [D1]
6–16 мм 4–10 мм 4–25 мм 6–25 мм
Длина режущей части
1 x D1 5–7 x D 1,8–2,7 x D1 1,8–2,2 x D1
Максимальная глубина резания
[Ap1 max]
6–16 мм 30,5–61 мм 11–45 мм 13–45 мм
Угол подъема винтовой линии
38° 38° 38° 38°
Число зубьев [ZU]
4455
Режущая кромка у центра 
Дополнительные операции
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
ФРЕЗЫ HARVI • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
Рекомендуемое применени
Дополнительное применение
*См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
kennametal.com kennametal.com
25
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
ФРЕЗЫ HARVI • РЕКОМЕНДАЦИИ ПО ВЫБОРУ
Рекомендуемое применение
Дополнительное применение
*См. стр. основного каталога Kennametal 2018 • Том II • Вращающиеся инструменты, A-16-05217.
HARVI III HARVI III HARVI III со
сферическим концом
HARVI III коническая со
сферическим концом
Серия
UJDE UJDE с шейкой UJBE UJBE
Стр.
P48* P49* P54* P62*
Тип инструмента
Фреза для черновой обработки
嘷嘷嘷嘷
Фреза для чистовой обработки
䢇䢇䢇䢇
Снятие фаски
Основная операция
Обрабатываемый материал
Основной
MSMSMSMS
Дополнительный
PH PH PH PH
Форма вершины
Радиус скругления вершины [R¡]
0,50–0,75 мм 0,50–6 мм
——
Ширина фаски [BCH] ————
Диаметр фрезы [D1]
10–25 мм 10–25 мм 10–20 мм 4–10 мм
Длина режущей части
2 x D 3 x D 1 x D1 5–7 x D
Максимальная глубина резания
[Ap1 max]
22–45 мм 22–45 мм 10–20 мм 26–39 мм
Угол подъема винтовой линии
38° 38° 38° 38°
Число зубьев [ZU]
6666
Режущая кромка у центра

Дополнительные операции
HARVI II Long HARVI II Long
UGDE 3 x D UGDE 5 x D
P36* P37*
䢇䢇
PMSPMS
KH KH
0,20–6 мм 0,20–6 мм
——
6–25 мм 6–25 мм
3 x D 5 x D
18–75 мм 30–125 мм
43° 43°
55
kennametal.com kennametal.com
26
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
HARVI I TE • СИСТЕМА ОБОЗНАЧЕНИЯ
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
H1TE4SE1200S016HAM
Радиус, метрическая
система
R020
=0,2 мм
R025
=0,25 мм
R030
=0,3 мм
R040
=0,4 мм
R050
=0,5 мм
R075
=0,75 мм
R100
=1,0 мм
R125
=1,25 мм
R150
=1,5 мм
R200
=2,0 мм
R250
=2,5 мм
R300
=3,0 мм
R400
=4,0 мм
R500
=5,0 мм
R600
=6,0 мм
H1TE 4 SE 1200 S 016 HA M
Серия Число
зубьев
Режущая
часть
Диаметр
резания D1
Особенность
конструк-
ции
Длина
режущей
части Ap1
max
Тип
хвостовика
Радиус Специаль-
ные
характе-
ристики
Стандарт
H1TE =
HARVI I TE
1 = 1 зуб
2 = 2 зуба
3 = 3 зуба
4 = 4 зуба
5 = 5 зубьев
6 = 6 зубьев
7 = 7 зубьев
8 = 8 зубьев
9 = 9 зубьев
M = Много-
зубая
фреза
SE = Острые
кромки
CH = Фаска
RA = Радиус
скругления
BN = Cо сфери-
ческим
концом
TB = Коническая
со сфери-
ческим
концом
TO = Торои-
дальная
Метрическая
система =
D1 в мм
Дюймовая
система =
D1 в дюймах
N = Шейка
E = Удлиненная
шейка
S = Короткая
без шейки
R = Стандартная
без шейки
L = Длинная
без шейки
X = Сверхдлинная
без шейки
Метрическая
система =
Ap1 max в мм
Дюймовая
система =
Ap1 max в
дюймах
HA = Цилинд-
рический
HB = Weldon®
SL = Safe-Lock™
DL = Duo-Lock™
C = Стружколом
I = Внутренний
подвод СОЖ
O = Хвостовик с
канавками
для подвода
СОЖ
P = Поли-
рованные
стружечные
канавки
M = Метри-
ческая
система
Пусто =
Дюймовая
система
kennametal.com kennametal.com
27
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

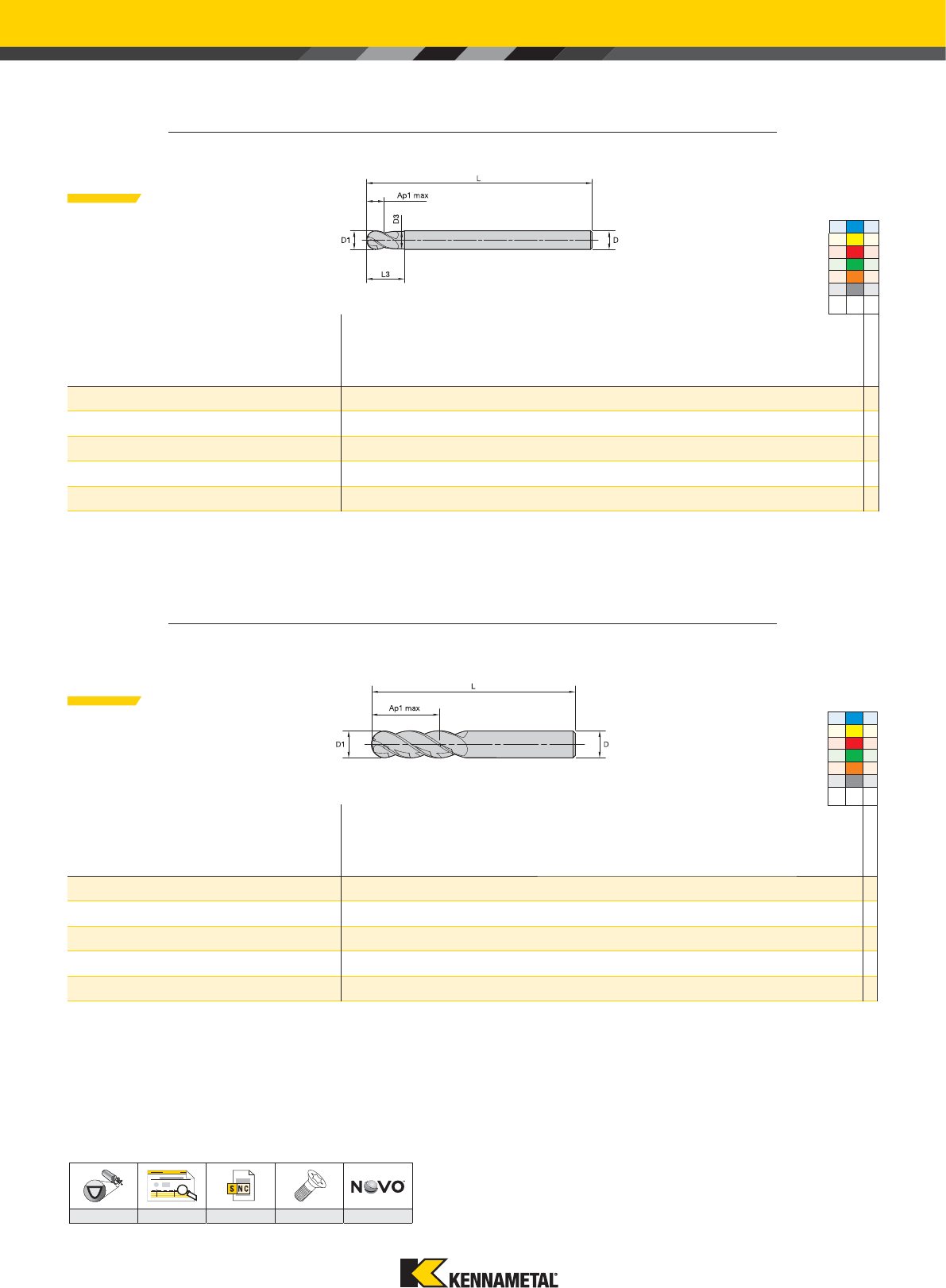

HARVI I TE • СФЕРИЧЕСКИЙ КОНЕЦ • 4 ЗУБА • СТАНДАРТНОЕ ИСПОЛНЕНИЕ •
ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК
лучший выбор
альтернативный выбор
HARVI I TE • СФЕРИЧЕСКИЙ КОНЕЦ • 4 ЗУБА • УДЛИНЕННОЕ ИСПОЛНЕНИЕ •
ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК
лучший выбор
альтернативный выбор
AB
56 57 26 4 60
номер заказа номер по каталогу D1 D D3 Ap1 max L3 L
KCPM15
6768005 H1TE4BN0200N002HAM 2,00 4,00 2,00 50,00
6768007 H1TE4BN0300N003HAM 3,00 4,00 2,82 3,00 6,00 50,00
6768008 H1TE4BN0400N004HAM 4,00 4,00 3,76 4,00 8,00 50,00
6768009 H1TE4BN0500N005HAM 5,00 6,00 4,70 5,00 10,00 63,00
6768010 H1TE4BN0600N006HAM 6,00 6,00 5,64 6,00 12,00 76,00
6768031 H1TE4BN0800N008HAM 8,00 8,00 7,52 8,00 16,00 100,00
6768032 H1TE4BN1000N010HAM 10,00 10,00 9,40 10,00 20,00 121,00
6768033 H1TE4BN1200N012HAM 12,00 12,00 11,28 12,00 24,00 125,00
6768034 H1TE4BN1600N016HAM 16,00 16,00 15,04 16,00 32,00 150,00
6768035 H1TE4BN2000N020HAM 20,00 20,00 18,80 20,00 40,00 166,00
P
M
K
N
S
H
номер заказа номер по каталогу D1 D Ap1 max L
KCPM15
6767984 H1TE4BN0200L005HAM 2,00 4,00 5,00 50,00
6767985 H1TE4BN0300L008HAM 3,00 4,00 8,00 50,00
6767986 H1TE4BN0400L010HAM 4,00 4,00 10,00 50,00
6767987 H1TE4BN0500L013HAM 5,00 6,00 13,00 55,00
6767988 H1TE4BN0600L015HAM 6,00 6,00 15,00 55,00
6767989 H1TE4BN0800L020HAM 8,00 8,00 20,00 63,00
6767990 H1TE4BN1000L025HAM 10,00 10,00 25,00 76,00
6768001 H1TE4BN1200L030HAM 12,00 12,00 30,00 83,00
6768003 H1TE4BN1600L040HAM 16,00 16,00 40,00 110,00
6768004 H1TE4BN2000L050HAM 20,00 20,00 50,00 150,00
P
M
K
N
S
H
НОВИНКА!
НОВИНКА!
kennametal.com kennametal.com
28
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

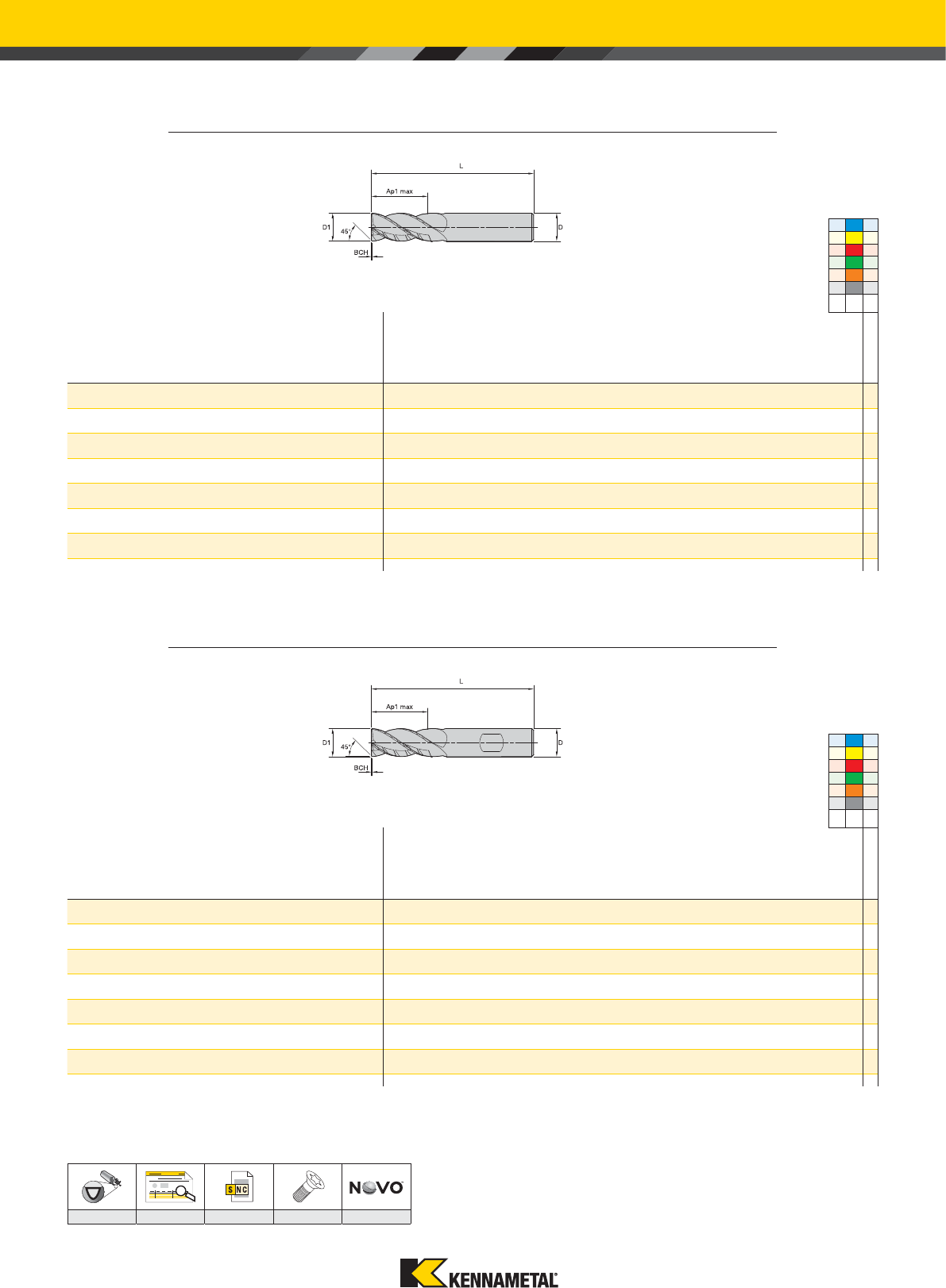

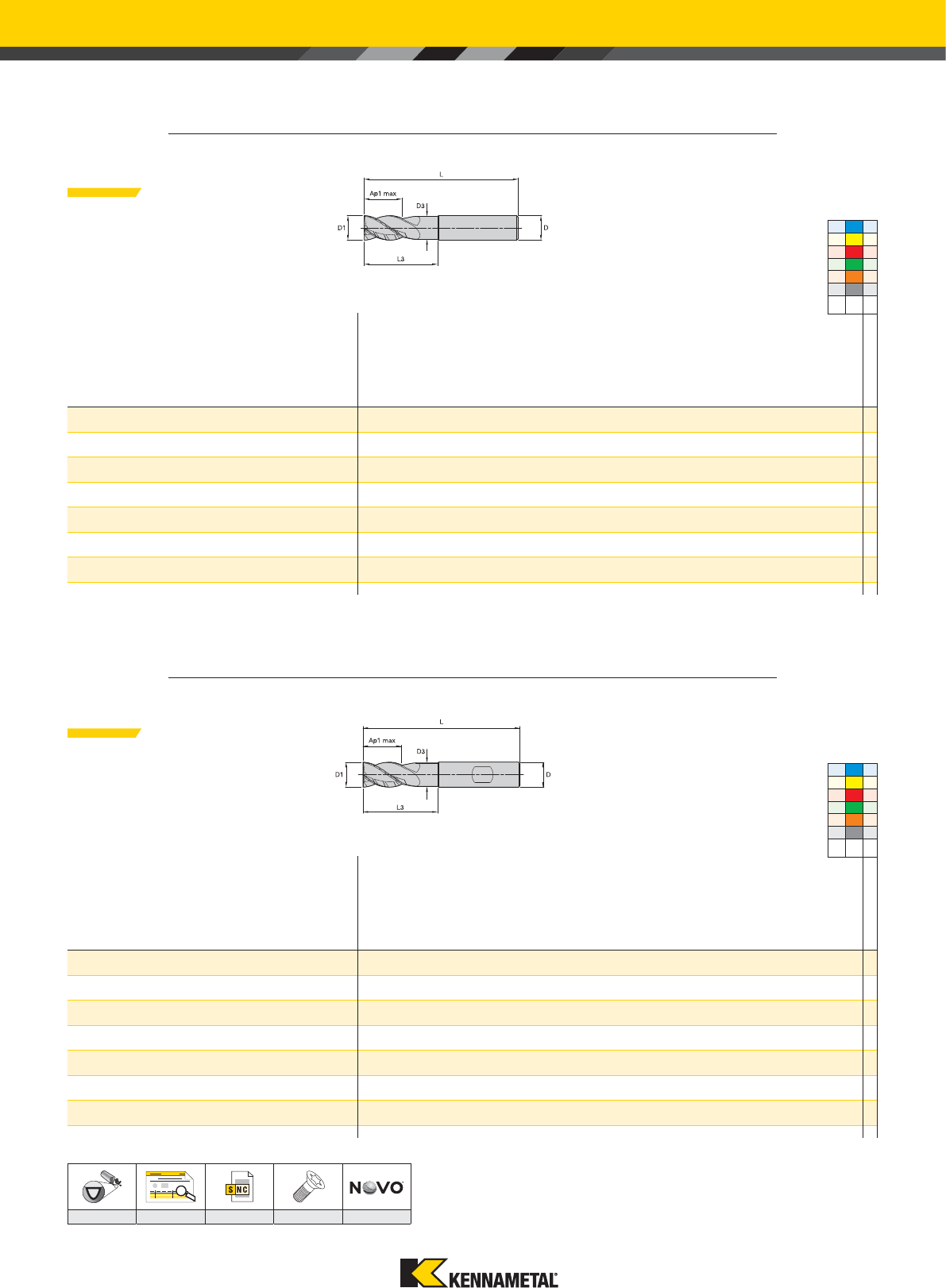

HARVI I TE • С ПЛОСКИМ ДНОМ • 4 ЗУБА • С ШЕЙКОЙ •
ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК
номер заказа номер по каталогу D1 D D3 Ap1 max L3 L
KCPM15
6769543 H1TE4SE0200N006HAM 2,00 6,00 6,00 57,00
6769544 H1TE4SE0250N006HAM 2,50 6,00 6,00 57,00
6769545 H1TE4SE0300N008HAM 3,00 6,00 2,82 8,00 16,00 57,00
6769546 H1TE4SE0350N010HAM 3,50 6,00 3,29 10,00 16,00 57,00
6769547 H1TE4SE0400N011HAM 4,00 6,00 3,76 11,00 16,00 57,00
6769548 H1TE4SE0500N013HAM 5,00 6,00 4,70 13,00 18,00 57,00
6769549 H1TE4SE0600N013HAM 6,00 6,00 5,64 13,00 18,00 57,00
6769563 H1TE4SE0800N016HAM 8,00 8,00 7,52 16,00 24,00 63,00
6769564 H1TE4SE1000N022HAM 10,00 10,00 9,40 22,00 30,00 72,00
6769565 H1TE4SE1200N026HAM 12,00 12,00 11,28 26,00 36,00 83,00
6769566 H1TE4SE1400N026HAM 14,00 14,00 13,16 26,00 42,00 83,00
6769567 H1TE4SE1600N032HAM 16,00 16,00 15,04 32,00 48,00 92,00
6769568 H1TE4SE1800N035HAM 18,00 18,00 16,92 35,00 54,00 92,00
6769569 H1TE4SE2000N038HAM 20,00 20,00 18,80 38,00 60,00 104,00
6769581 H1TE4SE2500N045HAM 25,00 25,00 24,00 45,00 75,00 121,00
лучший выбор
альтернативный выбор
P
M
K
N
S
H
HARVI I TE • С ПЛОСКИМ ДНОМ • 4 ЗУБА • С ШЕЙКОЙ • ХВОСТОВИК WELDON®
номер заказа номер по каталогу D1 D D3 Ap1 max L3 L
KCPM15
6769582 H1TE4SE0200N006HBM 2,00 6,00 6,00 57,00
6769583 H1TE4SE0250N006HBM 2,50 6,00 6,00 57,00
6769584 H1TE4SE0300N008HBM 3,00 6,00 2,82 8,00 16,00 57,00
6769585 H1TE4SE0350N010HBM 3,50 6,00 3,29 10,00 16,00 57,00
6769586 H1TE4SE0400N011HBM 4,00 6,00 3,76 11,00 16,00 57,00
6769587 H1TE4SE0500N013HBM 5,00 6,00 4,70 13,00 18,00 57,00
6769588 H1TE4SE0600N013HBM 6,00 6,00 5,64 13,00 18,00 57,00
6769589 H1TE4SE0800N016HBM 8,00 8,00 7,52 16,00 24,00 63,00
6769590 H1TE4SE1000N022HBM 10,00 10,00 9,40 22,00 30,00 72,00
6769591 H1TE4SE1200N026HBM 12,00 12,00 11,28 26,00 36,00 83,00
6769592 H1TE4SE1400N026HBM 14,00 14,00 13,16 26,00 42,00 83,00
6769593 H1TE4SE1600N032HBM 16,00 16,00 15,04 32,00 48,00 92,00
6769594 H1TE4SE1800N035HBM 18,00 18,00 16,92 35,00 54,00 92,00
6769595 H1TE4SE2000N038HBM 20,00 20,00 18,80 38,00 60,00 104,00
6769596 H1TE4SE2500N045HBM 25,00 25,00 24,00 45,00 75,00 121,00
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 26 4 60
НОВИНКА!
НОВИНКА!
kennametal.com kennametal.com
29
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

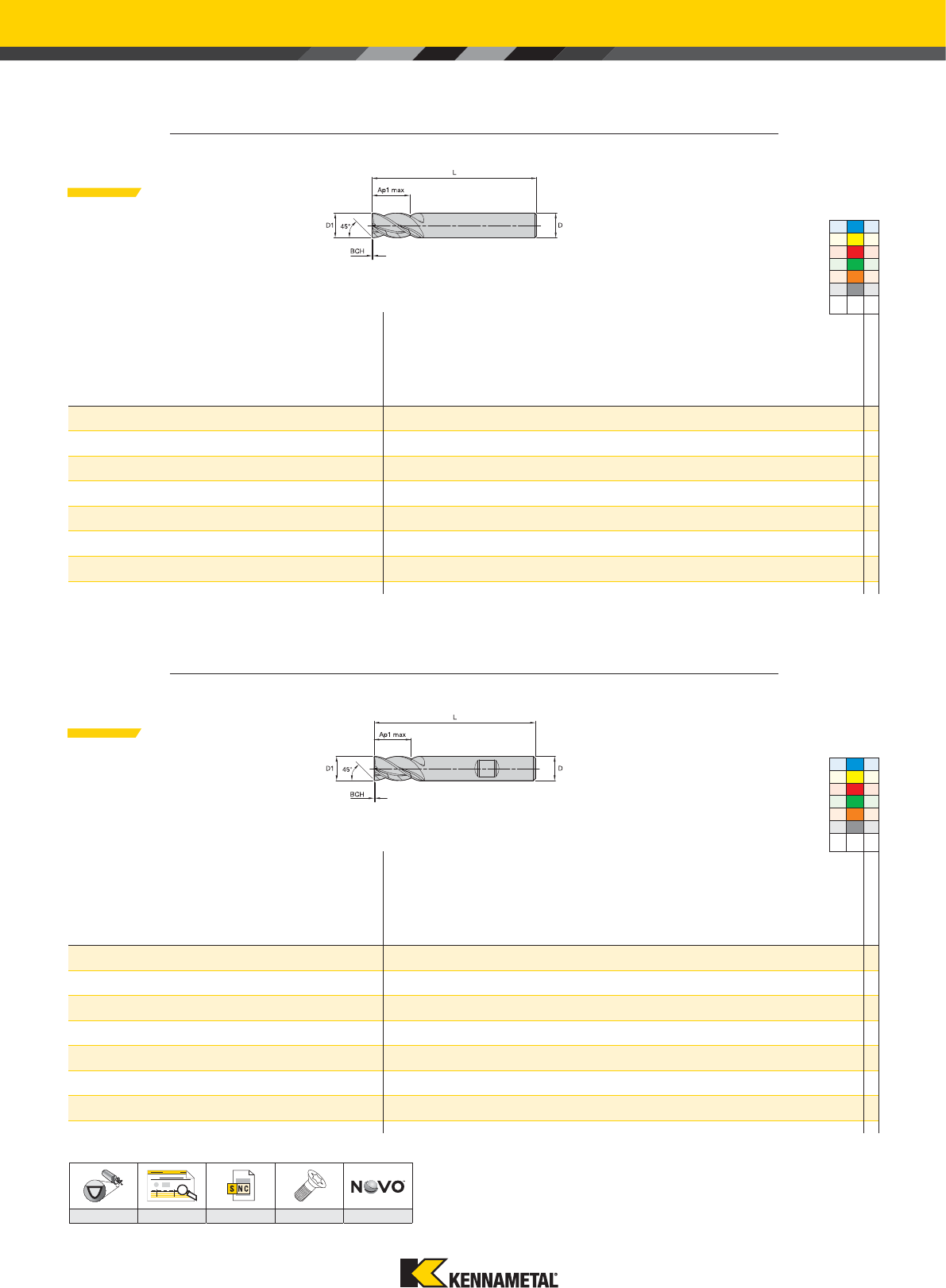

HARVI I TE • С ФАСКОЙ • 4 ЗУБА • УКОРОЧЕННОЕ ИСПОЛНЕНИЕ •
ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК
номер заказа номер по каталогу D1 D Ap1 max L BCH
KCPM15
6769607 H1TE4CH0200S004HAM 2,00 6,00 4,00 54,00 0,10
6769608 H1TE4CH0250S005HAM 2,50 6,00 5,00 54,00 0,10
6769609 H1TE4CH0300S006HAM 3,00 6,00 6,00 54,00 0,10
6769610 H1TE4CH0350S007HAM 3,50 6,00 7,00 54,00 0,10
6769611 H1TE4CH0400S008HAM 4,00 6,00 8,00 54,00 0,15
6769613 H1TE4CH0500S009HAM 5,00 6,00 9,00 54,00 0,15
6769614 H1TE4CH0600S010HAM 6,00 6,00 10,00 54,00 0,15
6769615 H1TE4CH0800S012HAM 8,00 8,00 12,00 58,00 0,20
6769616 H1TE4CH1000S014HAM 10,00 10,00 14,00 66,00 0,25
6769617 H1TE4CH1200S016HAM 12,00 12,00 16,00 73,00 0,25
6769619 H1TE4CH1400S018HAM 14,00 14,00 18,00 75,00 0,25
6769620 H1TE4CH1600S022HAM 16,00 16,00 22,00 82,00 0,35
6769621 H1TE4CH1800S024HAM 18,00 18,00 24,00 92,00 0,35
6769622 H1TE4CH2000S026HAM 20,00 20,00 26,00 92,00 0,35
6769623 H1TE4CH2500S030HAM 25,00 25,00 30,00 121,00 0,35
лучший выбор
альтернативный выбор
P
M
K
N
S
H
HARVI I TE • С ФАСКОЙ • 4 ЗУБА • УКОРОЧЕННОЕ ИСПОЛНЕНИЕ •
ХВОСТОВИК WELDON®
номер заказа номер по каталогу D1 D Ap1 max L BCH
KCPM15
6769625 H1TE4CH0200S004HBM 2,00 6,00 4,00 54,00 0,10
6769626 H1TE4CH0250S005HBM 2,50 6,00 5,00 54,00 0,10
6769627 H1TE4CH0300S006HBM 3,00 6,00 6,00 54,00 0,10
6769628 H1TE4CH0350S007HBM 3,50 6,00 7,00 54,00 0,10
6769629 H1TE4CH0400S008HBM 4,00 6,00 8,00 54,00 0,15
6769630 H1TE4CH0500S009HBM 5,00 6,00 9,00 54,00 0,15
6769631 H1TE4CH0600S010HBM 6,00 6,00 10,00 54,00 0,15
6769632 H1TE4CH0800S012HBM 8,00 8,00 12,00 58,00 0,20
6769633 H1TE4CH1000S014HBM 10,00 10,00 14,00 66,00 0,25
6769634 H1TE4CH1200S016HBM 12,00 12,00 16,00 73,00 0,25
6769635 H1TE4CH1400S018HBM 14,00 14,00 18,00 75,00 0,25
6769636 H1TE4CH1600S022HBM 16,00 16,00 22,00 82,00 0,35
6769637 H1TE4CH1800S024HBM 18,00 18,00 24,00 92,00 0,35
6769638 H1TE4CH2000S026HBM 20,00 20,00 26,00 92,00 0,35
6769639 H1TE4CH2500S030HBM 25,00 25,00 30,00 121,00 0,35
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 26 4 60
НОВИНКА!
НОВИНКА!
kennametal.com kennametal.com
30
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

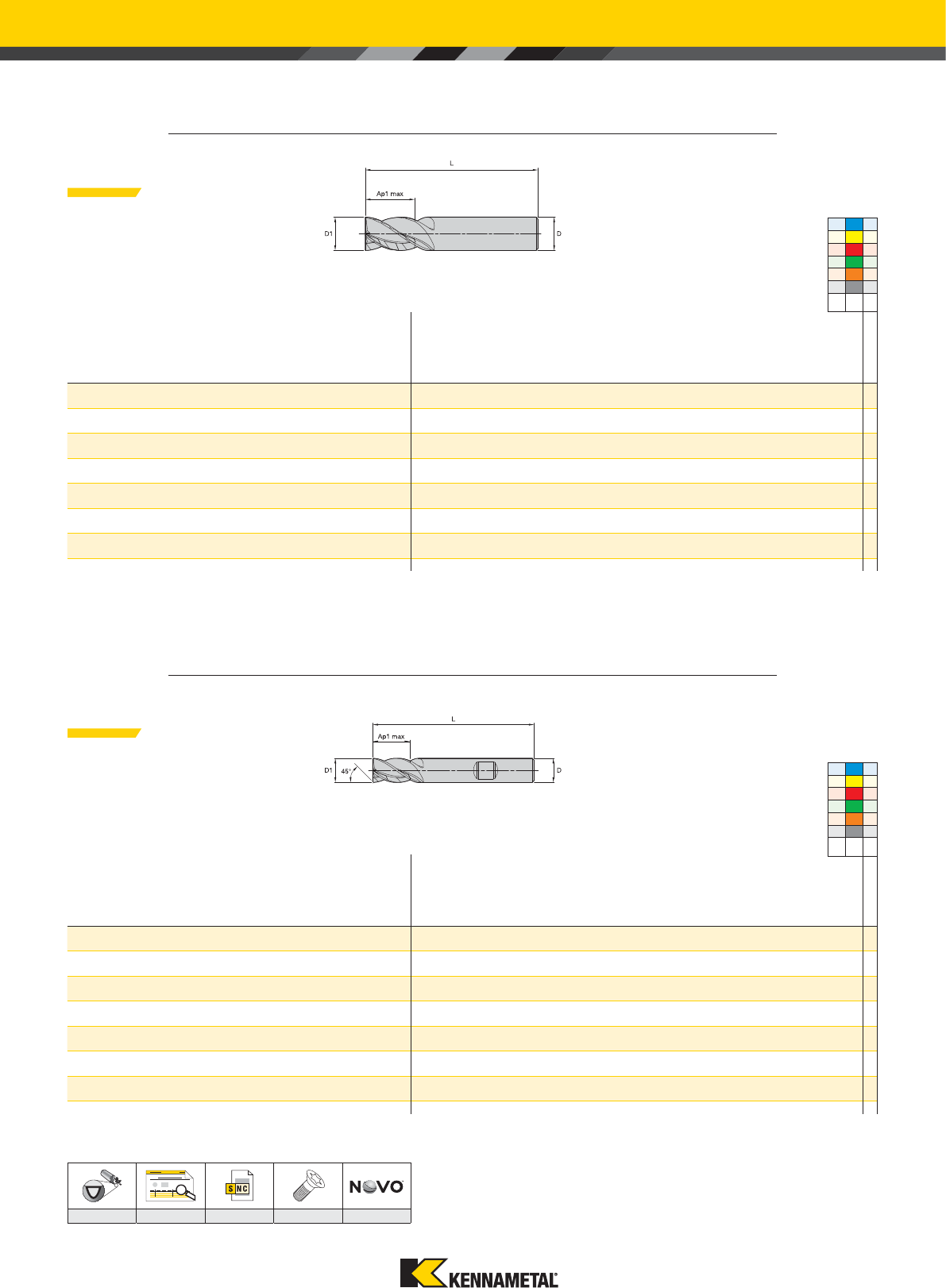

HARVI I TE • С ПЛОСКИМ ДНОМ • 4 ЗУБА •
УКОРОЧЕННОЕ ИСПОЛНЕНИЕ • ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК
номер заказа номер по каталогу D1 D Ap1 max L
KCPM15
6769558 H1TE4SE0200S004HAM 2,00 6,00 4,00 54,00
6769559 H1TE4SE0250S005HAM 2,50 6,00 5,00 54,00
6769560 H1TE4SE0300S006HAM 3,00 6,00 6,00 54,00
6769681 H1TE4SE0350S007HAM 3,50 6,00 7,00 54,00
6769682 H1TE4SE0400S008HAM 4,00 6,00 8,00 54,00
6769683 H1TE4SE0500S009HAM 5,00 6,00 9,00 54,00
6769684 H1TE4SE0600S010HAM 6,00 6,00 10,00 54,00
6769685 H1TE4SE0800S012HAM 8,00 8,00 12,00 58,00
6769686 H1TE4SE1000S014HAM 10,00 10,00 14,00 66,00
6769687 H1TE4SE1200S016HAM 12,00 12,00 16,00 73,00
6769688 H1TE4SE1400S018HAM 14,00 14,00 18,00 75,00
6769689 H1TE4SE1600S022HAM 16,00 16,00 22,00 82,00
6769690 H1TE4SE1800S024HAM 18,00 18,00 24,00 92,00
6769701 H1TE4SE2000S026HAM 20,00 20,00 26,00 92,00
6769702 H1TE4SE2500S030HAM 25,00 25,00 30,00 121,00
лучший выбор
альтернативный выбор
P
M
K
N
S
H
HARVI I TE • С ПЛОСКИМ ДНОМ • 4 ЗУБА •
УКОРОЧЕННОЕ ИСПОЛНЕНИЕ • ХВОСТОВИК WELDON®
номер заказа номер по каталогу D1 D Ap1 max L
KCPM15
6769705 H1TE4SE0200S004HBM 2,00 6,00 4,00 54,00
6769706 H1TE4SE0250S005HBM 2,50 6,00 5,00 54,00
6769707 H1TE4SE0300S006HBM 3,00 6,00 6,00 54,00
6769708 H1TE4SE0350S007HBM 3,50 6,00 7,00 54,00
6769709 H1TE4SE0400S008HBM 4,00 6,00 8,00 54,00
6769710 H1TE4SE0500S009HBM 5,00 6,00 9,00 54,00
6769711 H1TE4SE0600S010HBM 6,00 6,00 10,00 54,00
6769712 H1TE4SE0800S012HBM 8,00 8,00 12,00 58,00
6769713 H1TE4SE1000S014HBM 10,00 10,00 14,00 66,00
6769714 H1TE4SE1200S016HBM 12,00 12,00 16,00 73,00
6769715 H1TE4SE1400S018HBM 14,00 14,00 18,00 75,00
6769716 H1TE4SE1600S022HBM 16,00 16,00 22,00 82,00
6769717 H1TE4SE1800S024HBM 18,00 18,00 24,00 92,00
6769718 H1TE4SE2000S026HBM 20,00 20,00 26,00 92,00
6769719 H1TE4SE2500S030HBM 25,00 25,00 30,00 121,00
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 26 4 60
НОВИНКА!
НОВИНКА!
kennametal.com kennametal.com
31
AB
56 57 26 4 60
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
HARVI I TE • С ФАСКОЙ • 4 ЗУБА • ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК
номер заказа номер по каталогу D1 D Ap1 max L BCH
KCPM15
6767929 H1TE4CH0200R005HAM 2,00 6,00 5,00 50,00 0,20
6767930 H1TE4CH0250R006HAM 2,50 6,00 6,00 50,00 0,20
6767951 H1TE4CH0300R007HAM 3,00 6,00 7,00 54,00 0,30
6767952 H1TE4CH0350R008HAM 3,50 6,00 8,00 54,00 0,30
6675697 H1TE4CH0400R012HAM 4,00 6,00 12,00 55,00 0,40
6675698 H1TE4CH0500R013HAM 5,00 6,00 13,00 57,00 0,40
6675699 H1TE4CH0600R013HAM 6,00 6,00 13,00 57,00 0,40
6675700 H1TE4CH0800R016HAM 8,00 8,00 16,00 63,00 0,40
6675742 H1TE4CH1000R022HAM 10,00 10,00 22,00 72,00 0,50
6675743 H1TE4CH1200R026HAM 12,00 12,00 26,00 83,00 0,50
6675744 H1TE4CH1400R026HAM 14,00 14,00 26,00 83,00 0,50
6675745 H1TE4CH1600R032HAM 16,00 16,00 32,00 92,00 0,50
6675746 H1TE4CH1800R032HAM 18,00 18,00 32,00 92,00 0,50
6675747 H1TE4CH2000R038HAM 20,00 20,00 38,00 104,00 0,50
6675748 H1TE4CH2500R045HAM 25,00 25,00 45,00 121,00 0,50
лучший выбор
альтернативный выбор
P
M
K
N
S
H
HARVI I TE • С ФАСКОЙ • 4 ЗУБА • ХВОСТОВИК WELDON®
номер заказа номер по каталогу D1 D Ap1 max L BCH
KCPM15
6767953 H1TE4CH0200R005HBM 2,00 6,00 5,00 50,00 0,20
6767954 H1TE4CH0250R006HBM 2,50 6,00 6,00 50,00 0,20
6767955 H1TE4CH0300R007HBM 3,00 6,00 7,00 54,00 0,30
6767956 H1TE4CH0350R008HBM 3,50 6,00 8,00 54,00 0,30
6675749 H1TE4CH0400R012HBM 4,00 6,00 12,00 55,00 0,40
6675750 H1TE4CH0500R013HBM 5,00 6,00 13,00 57,00 0,40
6675751 H1TE4CH0600R013HBM 6,00 6,00 13,00 57,00 0,40
6675752 H1TE4CH0800R016HBM 8,00 8,00 16,00 63,00 0,40
6675753 H1TE4CH1000R022HBM 10,00 10,00 22,00 72,00 0,50
6675754 H1TE4CH1200R026HBM 12,00 12,00 26,00 83,00 0,50
6675755 H1TE4CH1400R026HBM 14,00 14,00 26,00 83,00 0,50
6675756 H1TE4CH1600R032HBM 16,00 16,00 32,00 92,00 0,50
6675757 H1TE4CH1800R032HBM 18,00 18,00 32,00 92,00 0,50
6675758 H1TE4CH2000R038HBM 20,00 20,00 38,00 104,00 0,50
6687137 H1TE4CH2500R045HBM 25,00 25,00 45,00 121,00 0,50
лучший выбор
альтернативный выбор
P
M
K
N
S
H
kennametal.com kennametal.com
32
AB
56 57 26 4 60
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
HARVI I TE • С ФАСКОЙ • 4 ЗУБА • С ШЕЙКОЙ • ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК
номер заказа номер по каталогу D1 D D3 Ap1 max L3 L BCH
KCPM15
6767959 H1TE4CH0200N006HAM 2,00 6,00 — 6,00 — 57,00 0,10
6767960 H1TE4CH0250N006HAM 2,50 6,00 — 6,00 — 57,00 0,10
6767961 H1TE4CH0300N008HAM 3,00 6,00 2,82 8,00 16,50 57,00 0,10
6767962 H1TE4CH0350N010HAM 3,50 6,00 3,29 10,00 16,50 57,00 0,10
6676308 H1TE4CH0400N011HAM 4,00 6,00 3,76 11,00 16,00 57,00 0,15
6676310 H1TE4CH0500N013HAM 5,00 6,00 4,70 13,00 18,00 57,00 0,15
6676332 H1TE4CH0600N013HAM 6,00 6,00 5,64 13,00 18,00 57,00 0,15
6676334 H1TE4CH0800N016HAM 8,00 8,00 7,52 16,00 24,00 63,00 0,20
6676336 H1TE4CH1000N022HAM 10,00 10,00 9,40 22,00 30,00 72,00 0,20
6676338 H1TE4CH1200N026HAM 12,00 12,00 11,28 26,00 36,00 83,00 0,20
6676340 H1TE4CH1400N026HAM 14,00 14,00 13,16 26,00 42,00 83,00 0,25
6676342 H1TE4CH1600N032HAM 16,00 16,00 15,04 32,00 48,00 92,00 0,35
6676344 H1TE4CH2000N038HAM 20,00 20,00 18,80 38,00 60,00 104,00 0,35
6676346 H1TE4CH2500N045HAM 25,00 25,00 24,00 45,00 75,00 121,00 0,35
лучший выбор
альтернативный выбор
P
M
K
N
S
H
HARVI I TE • С ФАСКОЙ • 4 ЗУБА • С ШЕЙКОЙ • ХВОСТОВИК WELDON®
номер заказа номер по каталогу D1 D D3 Ap1 max L3 L BCH
KCPM15
6767963 H1TE4CH0200N006HBM 2,00 6,00 — 6,00 — 57,00 0,10
6767964 H1TE4CH0250N006HBM 2,50 6,00 — 6,00 — 57,00 0,10
6767965 H1TE4CH0300N008HBM 3,00 6,00 2,82 8,00 16,50 57,00 0,10
6767966 H1TE4CH0350N010HBM 3,50 6,00 3,29 10,00 16,50 57,00 0,10
6676309 H1TE4CH0400N011HBM 4,00 6,00 3,76 11,00 16,00 57,00 0,15
6676331 H1TE4CH0500N013HBM 5,00 6,00 4,70 13,00 18,00 57,00 0,15
6676333 H1TE4CH0600N013HBM 6,00 6,00 5,64 13,00 18,00 57,00 0,15
6676335 H1TE4CH0800N016HBM 8,00 8,00 7,52 16,00 24,00 63,00 0,20
6676337 H1TE4CH1000N022HBM 10,00 10,00 9,40 22,00 30,00 72,00 0,20
6676339 H1TE4CH1200N026HBM 12,00 12,00 11,28 26,00 36,00 83,00 0,20
6676341 H1TE4CH1400N026HBM 14,00 14,00 13,16 26,00 42,00 83,00 0,25
6676343 H1TE4CH1600N032HBM 16,00 16,00 15,04 32,00 48,00 92,00 0,35
6676345 H1TE4CH2000N038HBM 20,00 20,00 18,80 38,00 60,00 104,00 0,35
6676347 H1TE4CH2500N045HBM 25,00 25,00 24,00 45,00 75,00 121,00 0,35
лучший выбор
альтернативный выбор
P
M
K
N
S
H
kennametal.com kennametal.com
33
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
HARVI I TE • РАДИУС СКРУГЛЕНИЯ • 4 ЗУБА • С ШЕЙКОЙ •
ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК
номер заказа номер по каталогу D1 D D3 Ap1 max L3 L R¡
KCSM15
6767968 H1TE4RA0400N006HAR025M 4,00 6,00 3,76 6,00 57,00 0,25
6767969 H1TE4RA0400N006HAR050M 4,00 6,00 3,76 6,00 57,00 0,50
6676190 H1TE4RA0600N009HAR050M 6,00 6,00 5,64 9,00 18,00 63,00 0,50
6676231 H1TE4RA0600N009HAR100M 6,00 6,00 5,64 9,00 18,00 63,00 1,00
6676234 H1TE4RA0800N012HAR050M 8,00 8,00 7,52 12,00 24,00 68,00 0,50
6676235 H1TE4RA0800N012HAR100M 8,00 8,00 7,52 12,00 24,00 68,00 1,00
6676238 H1TE4RA1000N015HAR050M 10,00 10,00 9,40 15,00 30,00 76,00 0,50
6676239 H1TE4RA1000N015HAR100M 10,00 10,00 9,40 15,00 30,00 76,00 1,00
6676240 H1TE4RA1000N015HAR200M 10,00 10,00 9,40 15,00 30,00 76,00 2,00
6676251 H1TE4RA1000N015HAR300M 10,00 10,00 9,40 15,00 30,00 76,00 3,00
6676252 H1TE4RA1000N015HAR400M 10,00 10,00 9,40 15,00 30,00 76,00 4,00
6676257 H1TE4RA1200N018HAR050M 12,00 12,00 11,28 18,00 36,00 83,00 0,50
6676258 H1TE4RA1200N018HAR100M 12,00 12,00 11,28 18,00 36,00 83,00 1,00
6676259 H1TE4RA1200N018HAR200M 12,00 12,00 11,28 18,00 36,00 83,00 2,00
6676260 H1TE4RA1200N018HAR300M 12,00 12,00 11,28 18,00 36,00 83,00 3,00
6676271 H1TE4RA1200N018HAR400M 12,00 12,00 11,28 18,00 36,00 83,00 4,00
6676277 H1TE4RA1600N024HAR050M 16,00 16,00 15,04 24,00 48,00 100,00 0,50
6676278 H1TE4RA1600N024HAR100M 16,00 16,00 15,04 24,00 48,00 100,00 1,00
6676279 H1TE4RA1600N024HAR200M 16,00 16,00 15,04 24,00 48,00 100,00 2,00
6676280 H1TE4RA1600N024HAR300M 16,00 16,00 15,04 24,00 48,00 100,00 3,00
6676281 H1TE4RA1600N024HAR400M 16,00 16,00 15,04 24,00 48,00 100,00 4,00
6676282 H1TE4RA1600N024HAR600M 16,00 16,00 15,04 24,00 48,00 100,00 6,00
6676289 H1TE4RA2000N030HAR050M 20,00 20,00 18,80 30,00 60,00 115,00 0,50
6676290 H1TE4RA2000N030HAR100M 20,00 20,00 18,80 30,00 60,00 115,00 1,00
6676291 H1TE4RA2000N030HAR200M 20,00 20,00 18,80 30,00 60,00 115,00 2,00
6676292 H1TE4RA2000N030HAR300M 20,00 20,00 18,80 30,00 60,00 115,00 3,00
6676293 H1TE4RA2000N030HAR400M 20,00 20,00 18,80 30,00 60,00 115,00 4,00
6676294 H1TE4RA2000N030HAR600M 20,00 20,00 18,80 30,00 60,00 115,00 6,00
6676299 H1TE4RA2500N038HAR050M 25,00 25,00 24,00 37,50 75,00 135,00 0,50
6676300 H1TE4RA2500N038HAR100M 25,00 25,00 24,00 37,50 75,00 135,00 1,00
6676301 H1TE4RA2500N038HAR200M 25,00 25,00 24,00 37,50 75,00 135,00 2,00
6676302 H1TE4RA2500N038HAR300M 25,00 25,00 24,00 37,50 75,00 135,00 3,00
6676303 H1TE4RA2500N038HAR400M 25,00 25,00 24,00 37,50 75,00 135,00 4,00
6676304 H1TE4RA2500N038HAR600M 25,00 25,00 24,00 37,50 75,00 135,00 6,00
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 26 4 60
kennametal.com kennametal.com
34
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
HARVI I TE • РАДИУС СКРУГЛЕНИЯ • 4 ЗУБА • С ШЕЙКОЙ • ХВОСТОВИК WELDON®
номер заказа номер по каталогу D1 D D3 Ap1 max L3 L R¡
KCSM15
6767970 H1TE4RA0400N006HBR025M 4,00 6,00 3,76 6,00 57,00 0,25
6767981 H1TE4RA0400N006HBR050M 4,00 6,00 3,76 6,00 57,00 0,50
6676232 H1TE4RA0600N009HBR050M 6,00 6,00 5,64 9,00 18,00 63,00 0,50
6676233 H1TE4RA0600N009HBR100M 6,00 6,00 5,64 9,00 18,00 63,00 1,00
6676236 H1TE4RA0800N012HBR050M 8,00 8,00 7,52 12,00 24,00 68,00 0,50
6676237 H1TE4RA0800N012HBR100M 8,00 8,00 7,52 12,00 24,00 68,00 1,00
6676253 H1TE4RA1000N015HBR050M 10,00 10,00 9,40 15,00 30,00 76,00 0,50
6676254 H1TE4RA1000N015HBR100M 10,00 10,00 9,40 15,00 30,00 76,00 1,00
6676255 H1TE4RA1000N015HBR200M 10,00 10,00 9,40 15,00 30,00 76,00 2,00
6676256 H1TE4RA1000N015HBR300M 10,00 10,00 9,40 15,00 30,00 76,00 3,00
6687139 H1TE4RA1000N015HBR400M 10,00 10,00 9,40 15,00 30,00 76,00 4,00
6676272 H1TE4RA1200N018HBR050M 12,00 12,00 11,28 18,00 36,00 83,00 0,50
6676273 H1TE4RA1200N018HBR100M 12,00 12,00 11,28 18,00 36,00 83,00 1,00
6676274 H1TE4RA1200N018HBR200M 12,00 12,00 11,28 18,00 36,00 83,00 2,00
6676275 H1TE4RA1200N018HBR300M 12,00 12,00 11,28 18,00 36,00 83,00 3,00
6676276 H1TE4RA1200N018HBR400M 12,00 12,00 11,28 18,00 36,00 83,00 4,00
6676283 H1TE4RA1600N024HBR050M 16,00 16,00 15,04 24,00 48,00 100,00 0,50
6676284 H1TE4RA1600N024HBR100M 16,00 16,00 15,04 24,00 48,00 100,00 1,00
6676285 H1TE4RA1600N024HBR200M 16,00 16,00 15,04 24,00 48,00 100,00 2,00
6676286 H1TE4RA1600N024HBR300M 16,00 16,00 15,04 24,00 48,00 100,00 3,00
6676287 H1TE4RA1600N024HBR400M 16,00 16,00 15,04 24,00 48,00 100,00 4,00
6676288 H1TE4RA1600N024HBR600M 16,00 16,00 15,04 24,00 48,00 100,00 6,00
6676295 H1TE4RA2000N030HBR050M 20,00 20,00 18,80 30,00 60,00 115,00 0,50
6676296 H1TE4RA2000N030HBR100M 20,00 20,00 18,80 30,00 60,00 115,00 1,00
6676297 H1TE4RA2000N030HBR200M 20,00 20,00 18,80 30,00 60,00 115,00 2,00
6676298 H1TE4RA2000N030HBR300M 20,00 20,00 18,80 30,00 60,00 115,00 3,00
6687140 H1TE4RA2000N030HBR400M 20,00 20,00 18,80 30,00 60,00 115,00 4,00
6687151 H1TE4RA2000N030HBR600M 20,00 20,00 18,80 30,00 60,00 115,00 6,00
6676305 H1TE4RA2500N038HBR050M 25,00 25,00 24,00 37,50 75,00 135,00 0,50
6687152 H1TE4RA2500N038HBR100M 25,00 25,00 24,00 37,50 75,00 135,00 1,00
6687153 H1TE4RA2500N038HBR200M 25,00 25,00 24,00 37,50 75,00 135,00 2,00
6687154 H1TE4RA2500N038HBR300M 25,00 25,00 24,00 37,50 75,00 135,00 3,00
6676306 H1TE4RA2500N038HBR400M 25,00 25,00 24,00 37,50 75,00 135,00 4,00
6676307 H1TE4RA2500N038HBR600M 25,00 25,00 24,00 37,50 75,00 135,00 6,00
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 26 4 60
kennametal.com kennametal.com
35
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
HARVI I TE • 4 ЗУБА • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Обработка уступов (A) и
обработка пазов (B)
Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A).
Для прорезания пазов (B) подачу fz уменьшите на 20%.
AB
KCPM15
Диаметр D1
Скорость резания
vc, м/мин
ap ae ap min max мм 2,0 2,5 3,0 3,5 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0
P
01,5 x D1 0,5 x D1 1,25 x D1 150 200 fz 0,011 0,013 0,016 0,027 0,031 0,040 0,048 0,066 0,079 0,091 0,102 0,111 0,119 0,125 0,136
11,5 x D1 0,5 x D1 1,25 x D1 150 200 fz 0,011 0,013 0,016 0,027 0,031 0,040 0,048 0,066 0,079 0,091 0,102 0,111 0,119 0,125 0,136
21,5 x D1 0,5 x D1 1,25 x D1 140 190 fz 0,011 0,013 0,016 0,027 0,031 0,040 0,048 0,066 0,079 0,091 0,102 0,111 0,119 0,125 0,136
31,5 x D1 0,5 x D1 1,25 x D1 120 160 fz 0,009 0,011 0,013 0,022 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125
41,5 x D1 0,5 x D1 1,25 x D1 90 150 fz 0,008 0,010 0,012 0,021 0,024 0,030 0,036 0,049 0,059 0,069 0,077 0,084 0,091 0,097 0,107
51,5 x D1 0,5 x D1 1,25 x D1 60 100 fz 0,007 0,009 0,011 0,018 0,021 0,027 0,032 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100
61,5 x D1 0,5 x D1 1,25 x D1 50 75 fz 0,006 0,008 0,009 0,016 0,018 0,022 0,027 0,037 0,044 0,051 0,057 0,063 0,067 0,071 0,078
M
11,5 x D1 0,5 x D1 1,25 x D1 90 115 fz 0,009 0,011 0,013 0,022 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125
21,5 x D1 0,5 x D1 1,25 x D1 60 80 fz 0,007 0,009 0,011 0,018 0,021 0,027 0,032 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100
31,5 x D1 0,5 x D1 1,00 x D1 60 70 fz 0,006 0,008 0,009 0,016 0,018 0,022 0,027 0,037 0,044 0,051 0,057 0,063 0,067 0,071 0,078
K
11,5 x D1 0,5 x D1 1,00 x D1 120 150 fz 0,011 0,013 0,016 0,027 0,031 0,040 0,048 0,066 0,079 0,091 0,102 0,111 0,119 0,125 0,136
21,5 x D1 0,5 x D1 1,00 x D1 110 140 fz 0,009 0,011 0,013 0,022 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125
31,5 x D1 0,5 x D1 1,00 x D1 110 130 fz 0,007 0,009 0,011 0,018 0,021 0,027 0,032 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100
S
11,5 x D1 0,3 x D1 0,75 x D1 50 90 fz 0,009 0,011 0,013 0,022 0,026 0,033 0,040 0,055 0,067 0,077 0,087 0,096 0,104 0,111 0,125
21,5 x D1 0,3 x D1 0,75 x D1 50 80 fz 0,007 0,009 0,011 0,018 0,021 0,027 0,032 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100
31,5 x D1 0,5 x D1 0,50 x D1 25 40 fz 0,005 0,006 0,007 0,012 0,014 0,018 0,021 0,029 0,035 0,041 0,046 0,051 0,055 0,059 0,067
41,5 x D1 0,5 x D1 1,25 x D1 50 60 fz 0,006 0,007 0,009 0,015 0,017 0,023 0,028 0,040 0,049 0,057 0,064 0,071 0,076 0,082 0,092
H11,5 x D1 0,5 x D1 1,00 x D1 80 140 fz 0,008 0,010 0,012 0,021 0,024 0,030 0,036 0,049 0,059 0,069 0,077 0,084 0,091 0,097 0,107
21,5 x D1 0,2 x D1 1,00 x D1 70 120 fz 0,006 0,008 0,009 0,016 0,018 0,022 0,027 0,037 0,044 0,051 0,057 0,063 0,067 0,071 0,078
HARVI I TE • 4 ЗУБА • ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ
ДЛЯ РАСЧЕТА ПОДАЧИ И СКОРОСТИ
Ae/D 0,50 % 1,00 % 1,60 % 2,00 % 4,00 % 5,00 % 8,00 % 10,00 % 20,00 % 30,00 % 40,00 % 50,00 %
Коэффициент
скорости резания Kv 2,9 2,85 2,8 2 1,5 1,45 1,4 1,35 1,25 1,2 1 1
Коэффициент
подачи KFz 2,8 2,6 2,5 2,4 2,3 2,2 2 1,7 1,25 1,02 1 1
ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы.
Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы.
Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром 12 мм на обрабатывающих центрах невысокой мощности требуется
>корректировка режимов резания.
Для инструментов с вылетом >5 x D, уменьшите подачу fz на 30 %.
Торцевое фрезерование — для инструментов с максимальным вылетом (L3) уменьшите глубину резания Ae на 30 %.
Для расчета режимов резания применительно
к конкретной операции обработки используйте
коэффициент KV из таблицы справа для корректировки
скорости резания и KFz для подачи соответственно.
Vc новая = Vc * Kv
Fz новая = Fz * KFz
Пример расчета:
Применение: D = 20 мм; группа материала M2; Ae = 2 мм
Рекомендуемые режимы резания: Vc = 80 м/мин;
fz = 0,089 мм/зуб
Поправочные коэффициенты: Ae = 2 мм; отношение
Ae/D равно 10,0 %;
Kv = 1,35; KFz = 1,7
Окончательные значения режимов резания:
Vc новая = 80 * 1,35 = 108 м/мин
Fz новая = 0,089 * 1,7 = 0,15 мм/мин
kennametal.com kennametal.com
36
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

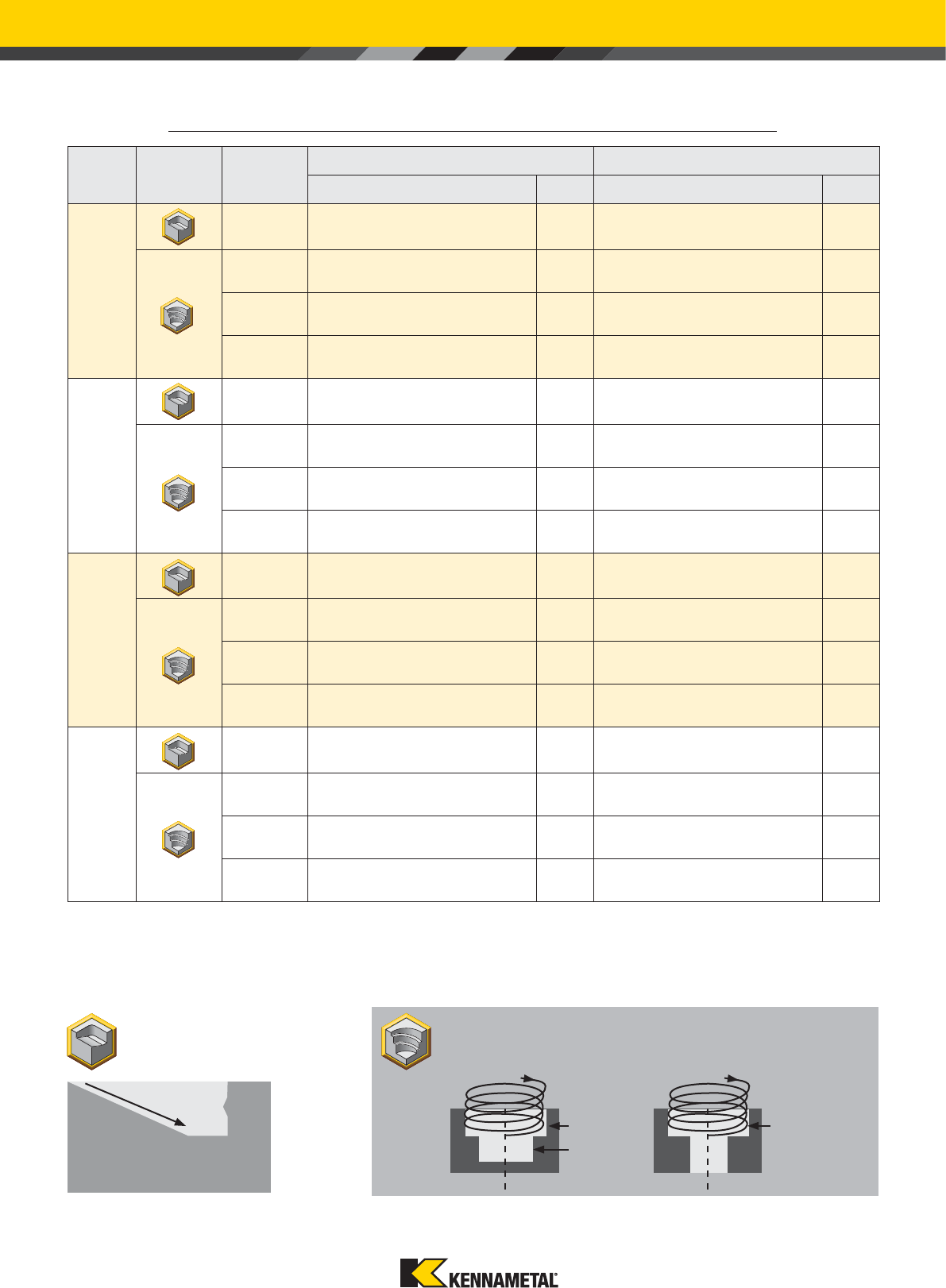

HARVI I TE • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ • ВРЕЗАНИЕ
Врезание под углом
Угол Тип врезания
Диаметр
отверстия /
диаметр фрезы
Vc fz
Рекомендации Стр. Рекомендации Стр.
0°–15º
См. рекомендации по применению 35 См. рекомендации по применению и
уменьшите fz на 20 % 35
1,15–1,35* См. Vc min в рекомендациях по применению 35 См. рекомендации по применению и
уменьшите fz на 20 % 35
>1,35–1,6* См. рекомендации по применению 35 См. рекомендации по применению и
уменьшите fz на 10 % 35
>1,6–1,9* См. рекомендации по применению 35 См. рекомендации по применению 35
>15º–30°
См. Vc min в рекомендациях по применению 35 См. рекомендации по применению и
уменьшите fz на 30 % 35
1,15–1,35* См. Vc min в рекомендациях по применению 35 См. рекомендации по применению и
уменьшите fz на 30 % 35
>1,35–1,6* См. Vc (среднее значение) в рекомендациях
по применению 35 См. рекомендации по применению и
уменьшите fz на 25 % 35
>1,6–1,9* См. рекомендации по применению 35 См. рекомендации по применению и
уменьшите fz на 20 % 35
30°–45º
См. Vc для плунжерного фрезерования 37 См. рекомендации по применению и
уменьшите fz на 40 % 35
1,15–1,35* См. Vc для плунжерного фрезерования 37 См. рекомендации по применению и
уменьшите fz на 40 % 35
>1,35–1,6* См. Vc min в рекомендациях по применению 35 См. рекомендации по применению и
уменьшите fz на 35 % 35
>1,6–1,9* См. Vc (среднее значение) в рекомендациях
по применению 35 См. рекомендации по применению и
уменьшите fz на 30 % 35
>45º
См. Vc для плунжерного фрезерования 37 См. fz для плунжерного фрезерования 37
1,15–1,35* См. Vc для плунжерного фрезерования 37 См. fz для плунжерного фрезерования 37
>1,35–1,6* См. Vc для плунжерного фрезерования 37 См. fz для плунжерного фрезерования 37
>1,6–1,9* См. Vc min в рекомендациях по применению 35 См. fz для плунжерного фрезерования 37
ПРИМЕЧАНИЕ. Число рабочих пластин Z = 2 — для всех расчетов.
*Расчеты основаны на траектории перемещения инструмента по оси инструмента.
Для материалов ISO P и K подача СОЖ в зону резания предпочтительна.
Для материалов ISO M, S и H подача СОЖ в зону резания обязательна.
Мин. диам. = диаметр фрезы x 1,1 + 2 x размер фаски (Re/CHF). Диам. отверстия/мин. диаметр фрезы – 1:1,15
Макс. диам. = диаметр фрезы x 2 - 2 x размер фаски (Re/CHF). Диам. отверстия/макс. диаметр фрезы – 1:1,9
макс. диам.макс. диам.
мин. диам.
Фрезерование методом винтовой интерполяции
kennametal.com kennametal.com
37
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

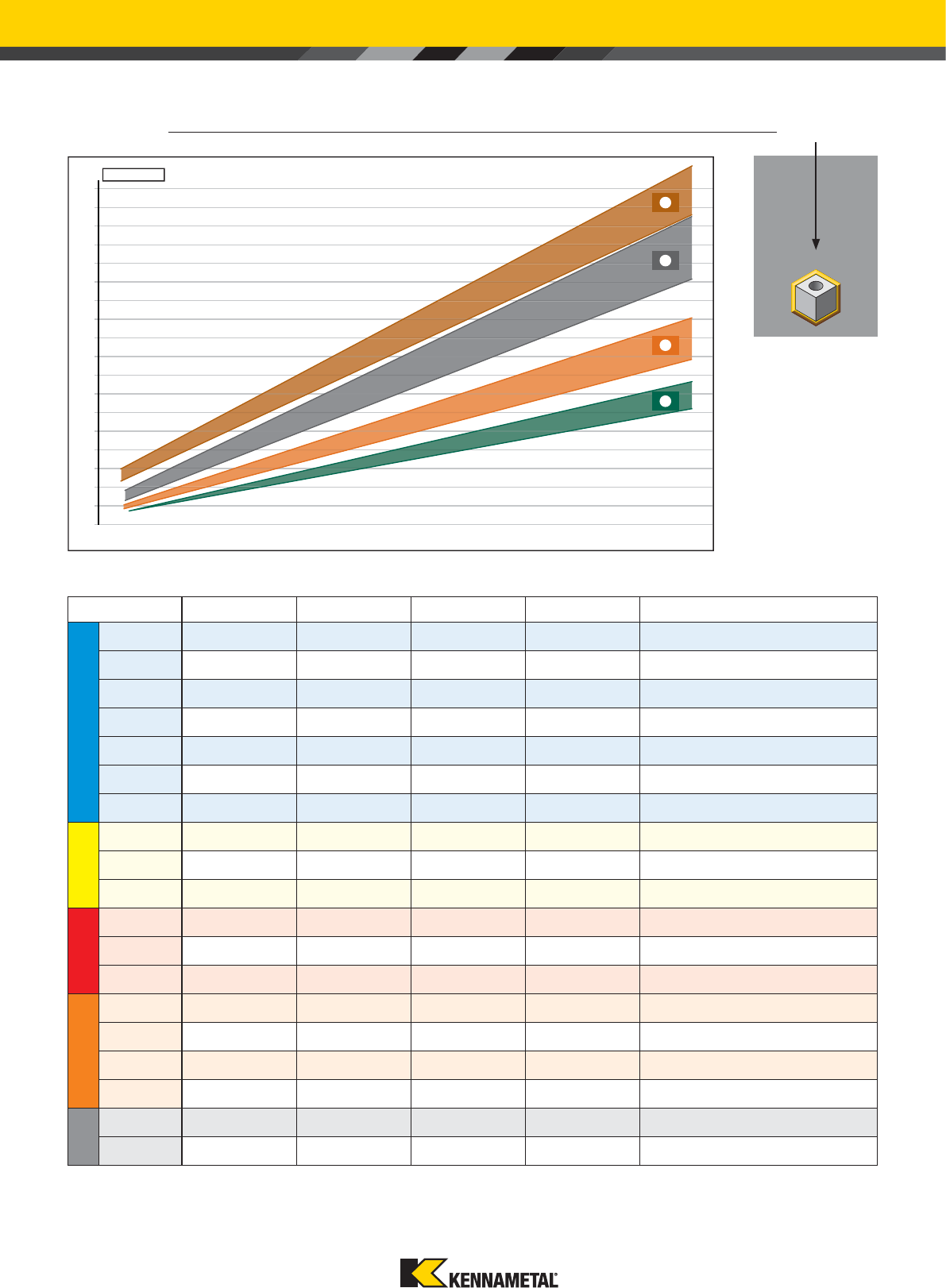

HARVI I TE • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ • ВРЕЗАНИЕ ПОД УГЛОМ 90º
Материал ISO Применение Номер графика
Макс. Vc
м/мин Макс. глубина Использование СОЖ
P
01 150 1,5 x ØПредпочтительно
11 150 1,5 x ØРекомендовано
21 150 1,5 x ØРекомендовано
32 115 1 x ØРекомендовано
42 100 1 x ØРекомендовано
53750,5 x ØОбязательно
63500,5 x ØОбязательно
M
12850,75 x ØОбязательно
23550,5 x ØОбязательно
33500,5 x ØОбязательно
K
11 120 1,5 x ØРекомендовано
22 110 1 x ØОбязательно
32 100 1 x ØОбязательно
S
12850,3 x ØОбязательно
23600,1 x ØОбязательно
34250,1 x ØОбязательно
43400,2 x ØОбязательно
H
12800,3 x ØОбязательно
23700,2 x ØОбязательно
Основное
Дополнительное
0
0,01
0,02
0,03
0,04
0,05
0,06
0,07
0,08
0,09
0,10
0,11
0,12
0,13
0,14
0,15
0,16
0,17
0,18
2,0 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0
1
2
3
4
Подача, мм/об (дюйм/об)
Ø в мм
kennametal.com kennametal.com
38
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
HARVI I TE • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Обрабатываемые
материалы
Сталь (P0-P5).
Нержавеющая сталь (M1-M3).
Чугун (K1-K3).
Жаропрочные сплавы (S1-S4).
Закаленная сталь (H1-H2).
Скорость резания Следуйте рекомендациям по применению.
Подача
Следуйте рекомендациям по применению.
Работают в том же диапазоне подач, что и стандартные универсальные фрезы с четырьмя зубьями; для повышения производительности
следуйте рекомендациям по применению.
Глубина резания Следуйте рекомендациям по применению.
Подвод СОЖ
Наружный подвод СОЖ рекомендуется для обработки стали, нержавеющей стали, жаропрочных сплавов и закаленной стали.
Для обработки углеродистой стали рекомендуется использовать струю воздуха под давлением.
Для углеродистой стали рекомендуется обработка без СОЖ или с минимальным использованием СОЖ.
Крепление инструмента
Предпочтительно использовать гидравлические патроны с втулкой или без нее.
Патроны Weldon® предпочтительнее использовать для обработки с большими Ap/Ae, но не рекомендуется применять для чистовой
обработки.
Допускается использование высокопроизводительных цанговых (HPMC) или механизированных фрезерных патронов.
Допускается использование патронов с термозажимом.
Черновая обработка Да
Чистовая обработка Да
Стратегия фрезерования
Традиционное фрезерование (обработка полных пазов, торцевое фрезерование с большой радиальной глубиной резания и
фрезерование уступов).
Высокоскоростное фрезерование (динамическое и трохоидальное фрезерование).
Диапазон применения
Обработка полных пазов.
Фрезерование уступов.
Обдирка и методы высокопроизводительной обработки (HPC).
Режущая кромка у центра.
Линейное врезание под любым углом и плунжерное фрезерование под углом 90°.
Врезание в нержавеющую сталь и жаропрочные сплавы ограничено способом подвода СОЖ.
Винтовая интерполяция.
Специальные
инструменты Доступны по запросу.
Услуги по
восстановлению
инструмента
Процедуры полного восстановления инструмента Kennametal.
Подробная информация об услугах по восстановлению инструмента представлена на веб-сайте Kennametal.
kennametal.com kennametal.com
39
ПРОБЛЕМА ПРИЧИНА СПОСОБЫ УСТРАНЕНИЯ ПРОБЛЕМ
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы
HARVI I TE • ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ ПРОБЛЕМ ПРИ ФРЕЗЕРОВАНИИ
Вытягивание инструмента.
Неравномерно окрашенная стружка при
обработке глубоких пазов (>1,25 x D).
Недостаточный подвод СОЖ в зону резания. Для улучшения подвода СОЖ в зону
резания измените способ охлаждения.
Образование нароста на режущей кромке. Налипание материала на режущую кромку. Увеличьте подвод СОЖ в зону резания.
Уменьшите скорость резания.
Сильный износ по задней поверхности. Неподходящие режимы резания.
Высокое биение инструмента.
Уменьшите подачу.
Проверьте биение инструмента.
Выкрашивание на режущей кромке инструмента.
Внезапная поломка инструмента,
закрепленного в термопатрон
или гидравлический патрон, при
фрезеровании без СОЖ.
• Высокие осевые силы.
• Неподходящий патрон.
• Неподходящие режимы резания.
Перегрев инструмента и потеря жесткости в
соединении с патроном.
• Неподходящие режимы резания.
• Недостаточный подвод СОЖ.
• Высокое биение.
• Недостаточная жесткость патрона.
• Закрепление инструмента в зоне с покрытием.
Используйте патрон Weldon® или другой патрон с
увеличенным усилием закрепления.
• Уменьшить подачу на зуб.
• Контролировать температуру патрона/шпинделя.
Увеличить подвод СОЖ или снизить скорость
резания; по возможности использовать патрон
Weldon или силовой фрезерный патрон.
• Отрегулировать скорость и подачу.
• Оптимизируйте подвод СОЖ в зону резания.
Проверьте биение и выберите более
жесткий патрон.
Перезакрепите инструмент без захвата
зоны с покрытием.
• Минимизируйте общую длину наладки.
kennametal.com kennametal.com
40
Инструменты
из PCD
Инструменты из PCD
Обрабатываемые материалы
N
Фрезерование
уступов/пазов
Область применения
kennametal.com/PCD
Фрезерование
уступов
Снятие фаски
Профильное
фрезерование
Для обработки алюминия
Решения для черновой и чистовой обработки. Все инструменты позволяют использовать
минимальное количество СОЖ (MQL).
Острые режущие кромки и антифрикционная передняя поверхность гарантируют
высокое качество обработанной поверхности.
Длительный срок службы инструментов из PCD обеспечивает повышение
производительности в 10 раз по сравнению с твердосплавными решениями.
Обработка
карманов
Развертывание:
глухое отверстие
Сверление
Сверление: глухое
отверстие
Развертывание:
сквозное отверстие
Инструменты из PCD для высокоскоростной обработки алюминия.
Концевые фрезы из PCD различной формы, сверла и развертки из PCD, охватывающие
несколько областей применения, а также стратегии обработки алюминия для значительного
сокращения времени цикла обработки и повышения производительности.
kennametal.com kennametal.com
41
Повышенная
износостойкость и
длительный срок
службы инструмента.
Острые режущие
кромки.
Короткие сроки
выполнения
заказа благодаря
стандартному
предложению
инструмента из PCD.
Антифрикционная
передняя поверхность
позволяет уменьшить
нарост на режущих
кромках.
Возможность
обработки с
минимальным
использованием СОЖ.
ТИПЫ ИНСТРУМЕНТА
Сверла/развертки Концевые фрезы
kennametal.com kennametal.com
42
Инструмент с режущими вставками из PCD Инструмент с режущими вставками из PCD
РЕКОМЕНДАЦИИ ПО ВЫБОРУ ИНСТРУМЕНТА • РАЗВЕРТКИ
Рекомендуемое применение
Дополнительное применение
B467 R215 R225 R420
Стр. 46 47 47 48
Обрабатываемый
материал
Рекомендуемое применение NNNN
Дополнительное применение
Диапазон 6–20 мм
(0,236–0,787")
6–18 мм
(0,236–0,709")
6–20 мм
(0,236–0,787")
20–42 мм
(0,787–1,654")
Точность IT7 IT6
Цилиндричность 10 мкм
(0,0004")
5 мкм
(0,0002")
Позиционный
допуск
10 мкм
(0,0004")
7 мкм
(0,0003")
Шероховатость
поверхности (Ra)
0,6–1,2 мкм
(20–47 мкдюйм)
0,1–0,8 мкм
(4–32 мкдюйм)
Затраты на единицу
продукции очень низкие
Время цикла обработки очень низкие
Основные операции
Цилиндричность
Позиционный допуск
Шероховатость поверхностиRa
ПРИМЕЧАНИЕ. Зависит от технологического процесса и области применения.
В большой степени зависит от точности предварительно обработанного отверстия.
Для достижения требуемой точности необходимо использовать высокопроизводительные
инструменты для сверления/предварительной обработки.
ПРИМЕЧАНИЕ. Зависит от технологического процесса и области применения.
В большой степени зависит от точности предварительно обработанного отверстия.
Для достижения требуемой точности необходимо использовать высокопроизводительные
инструменты для сверления/предварительной обработки.
ПРИМЕЧАНИЕ. Значения шероховатости поверхности являются
ориентировочными и зависят от области применения,
использования СОЖ, станка и режимов резания.
kennametal.com kennametal.com
43
Инструмент с режущими вставками из PCD Инструмент с режущими вставками из PCD
РЕКОМЕНДАЦИИ ПО ВЫБОРУ ИНСТРУМЕНТА • КОНЦЕВЫЕ ФРЕЗЫ
Рекомендуемое применение
Дополнительное применение
ALCB ALCC ALCR ALSB ALSR
Стр.
51 51 51 52 52
Тип инструмента
Фреза для черновой обработки 䢇䢇䢇䢇䢇
Фреза для чистовой обработки 䢇䢇䢇䢇䢇
Основные операции
Обрабатываемый материал
Рекомендуемое применение NNNNN
Дополнительное применение
Форма вершины
Радиус скругления вершины [R¡]
0,2–0,3 мм 0,2–0,3 мм 0,3 мм 0,4 мм 0,4 мм
Ширина фаски [BCH]
—————
Диаметр резания [D1]
12–20 мм 6–20 мм 12–20 мм 25–50 мм 25–40 мм
Максимальная глубина резания
[Ap1 max]
6–20 мм 10–28 мм 24–40 мм 15 мм 32–50 мм
Осевой передний угол
3° 9°–12° 6°
Эффективные режущие кромки
[ZU]
22242
Режущая кромка у центра 
Дополнительные операции
kennametal.com kennametal.com
44
Инструмент с режущими вставками из PCD Инструмент с режущими вставками из PCD
РАЗВЕРТКИ PCD • СИСТЕМА ОБОЗНАЧЕНИЯ
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
Hole Finishing Hole Finishing
PCD REAMER • R215 • 5 X D • INTERNAL COOLANT
catalogue number D1 D L L4 L10 LS Z
KD1415
R215A06000H6SFM 6,000 6,000 79,000 27,000 7,013 36,000 2
R215A08000H6SFM 8,000 8,000 92,000 40,000 6,895 36,000 4
R215A10000H6SFM 10,000 10,000 106,000 50,000 7,023 40,000 4
R215A12000H6SFM 12,000 12,000 124,000 60,000 7,108 45,000 4
R215A14000H6SFM 14,000 14,000 135,000 70,000 7,248 45,000 4
R215A16000H6SFM 16,000 16,000 150,000 80,000 7,248 48,000 4
rst choice
alternate choice
P
M
K
N
S
H
R225A08500H7HFM
R 2 2 5 A 08500 H7 HF M
Тип Серия развертки СОЖ Длина Хвостовик Диаметр Точность
отверстий
Канавка Метрическая/
дюймовая
система
R =
развертка
1 = цельная
твердосплавная
2 = с напаянными
вставками
3 = модульная
4 = регулируемая
с напаянными
вставками
5 = модульная
регулируемая
0 = без СОЖ
1 = с
центральным
подводом СОЖ
2 = с
радиальным
подводом СОЖ
4 = 3 x D
5 = 5 x D
6 = 8 x D
A = форма
HA, прямой
цилиндрический
хвостовик
08500 = 8,5 мм
06350 = 1/4" =
E = 6,35 мм
H7 =
точность
отверстий
HF = винтовые
канавки
SF = прямые
канавки
M =
метрическая
система
Solid Carbide Drills Solid Carbide Drills
PCD DRILL • B467 • 5 X D • INTERNAL COOLANT
catalogue number D1 L L3 L4 max L5 LS D
KD1415
B467A06000SP 6,00 82 44 35 1,0 36 6
B467A06500SP 6,50 91 53 43 1,1 36 8
B467A07000SP 7,00 91 53 43 1,2 36 8
B467A07500SP 7,50 91 53 43 1,3 36 8
B467A08000SP 8,00 91 53 43 1,4 36 8
B467A08500SP 8 50 103 61 49 1 4 40 10
rst choice
alternate choice
P
M
K
N
S
H
B468A08500SP
СВЕРЛА PCD • СИСТЕМА ОБОЗНАЧЕНИЯ
B 46 8 A 08500 SP
Тип Серия сверла Длина/СОЖ Хвостовик Диаметр Геометрия вершины/
применение
B =
метрическая
система
K =
дюймовая
система
46* = Сверла
PCD
7 = 3 x D
8 = 5 x D
9 = 8 x D
A = Форма HA, прямой
цилиндрический хвостовик
08500 = 8,5 мм
06350 = 1/4" =
E = 6,35 мм
SP = Oстрая вершина
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
kennametal.com kennametal.com
45
Solid Carbide End Mills Solid Carbide End Mills
PCD END MILL • ALCB • 2 FLUTES • 1 X D • INTERNAL COOLANT
order number catalogue number D1 D Ap1 max L LS R¡Z U
KD1410
6752771 ALCB2RA0600N006HAR020IM 6,00 6,00 6,00 57,00 36,00 0,20 2
6752772 ALCB2RA0800N008HAR020IM 8,00 8,00 8,00 63,00 36,00 0,20 2
6752773 ALCB2RA1000N010HAR020IM 10,00 10,00 10,00 76,00 40,00 0,20 2
6752774 ALCB2RA1200N012HAR030IM 12,00 12,00 12,00 83,00 45,00 0,30 2
6752775 ALCB2RA1600N016HAR030IM 16,00 16,00 16,00 95,00 48,00 0,30 2
6752776 ALCB2RA20600N020HAR030IM 20
,
00 20
,
00 20
,
00 108
,
00 50
,
00 0
,
30 2
rst choice
alternate choice
P
M
K
N
S
H
Инструмент с режущими вставками из PCD Инструмент с режущими вставками из PCD
Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия.
Ниже приведена расшифровка обозначений.
ALCB2RA0600N006HAR020IM
КОНЦЕВЫЕ ФРЕЗЫ PCD • СИСТЕМА ОБОЗНАЧЕНИЯ
ALCB 2 RA 0600 N 006 HA R020 I M
Серия Число
канавок
Режущая часть Диаметр
резания D1
Особенность
конструкции
Длина
режущей
части
Ap1 max
Тип хвостовика Радиус Специальные
характеристики Стандарт
ALCB =
базовая
концевая
фреза PCD с
твердосплавным
корпусом
ALCC =
концевая
фреза PCD с
твердосплавным
корпусом для
деталей
сложной формы
ALCR =
концевая
фреза PCD
для черновой
обработки с
твердосплавным
корпусом
ALSB =
базовая
концевая
фреза PCD
со стальным
корпусом
ALSR =
концевая
фреза PCD
для черновой
обработки
со стальным
корпусом
1 = 1 зуб
2 = 2 зуба
3 = 3 зуба
4 = 4 зуба
5 = 5 зубьев
6 = 6 зубьев
7 = 7 зубьев
8 = 8 зубьев
9 = 9 зубьев
M =
Многозубая
фреза
SE = Острые
кромки
CH = Фаска
RA = Радиус
скругления
BN = Cо
сферическим
концом
TB =
Коническая со
сферическим
концом
TO =
Тороидальная
Метрическая
система =
D1 в мм
Дюймовая
система =
D1 в дюймах
N = Шейка
E = Удлиненная
шейка
S = Короткая без
шейки
R = Стандартная
без шейки
L = Длинная без
шейки
X = Сверхдлинная
без шейки
Метрическая
система =
Ap1 max в мм
Дюймовая
система =
Ap1 max в
дюймах
HA =
Цилиндрический
HB = Weldon®
SL = Safe-Lock™
DL = Duo-Lock™
C = Стружколом
I = Внутренний
подвод СОЖ
O = Хвостовик с
канавками
для подвода
СОЖ
P =
Полированные
стружечные
канавки
M =
Метрическая
система
Пустое
место =
Дюймовая
система
Радиус, метрическая система
R020
=0,2mm
R025
=0,25mm
R030
=0,3mm
R040
=0,4mm
R050
=0,5mm
R075
=0,75mm
R100
=1,0mm
R125
=1,25mm
R150
=1,5mm
R200
=2,0mm
R250
=2,5mm
R300
=3,0mm
R400
=4,0mm
R500
=5,0mm
R600
=6,0mm
kennametal.com kennametal.com
46
Цельные твердосплавные сверла Цельные твердосплавные сверла
СВЕРЛА PCD • B467 • 5 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер по каталогу D1 L L3 L4 max L5 LS D
KD1415
B467A06000SP 6,00 82 44 35 1,0 36 6
B467A06500SP 6,50 91 53 43 1,1 36 8
B467A07000SP 7,00 91 53 43 1,2 36 8
B467A07500SP 7,50 91 53 43 1,3 36 8
B467A08000SP 8,00 91 53 43 1,4 36 8
B467A08500SP 8,50 103 61 49 1,4 40 10
B467A09000SP 9,00 103 61 49 1,5 40 10
B467A09500SP 9,50 103 61 49 1,6 40 10
B467A10000SP 10,00 103 61 49 1,7 40 10
B467A10500SP 10,50 118 71 56 1,8 45 12
B467A11000SP 11,00 118 41 56 1,9 45 12
B467A11500SP 11,50 118 41 56 2,0 45 12
B467A12000SP 12,00 118 41 56 2,1 45 12
B467A12500SP 12,50 124 77 60 2,1 45 14
B467A13000SP 13,00 124 77 60 2,2 45 14
B467A13500SP 13,50 124 77 60 2,3 45 14
B467A14000SP 14,00 124 44 60 2,4 45 14
B467A14500SP 14,50 133 83 63 2,5 48 16
B467A15000SP 15,00 133 83 63 2,6 48 16
B467A15500SP 15,50 133 83 63 2,6 48 16
B467A16000SP 16,00 133 83 63 2,7 48 16
B467A16500SP 16,50 143 93 71 2,8 48 18
B467A17000SP 17,00 143 93 71 2,9 48 20
B467A17500SP 17,50 143 93 71 3,0 48 20
B467A18000SP 18,00 143 93 71 3,0 48 20
B467A18500SP 18,50 153 101 77 3,1 50 20
B467A19000SP 19,00 153 101 77 3,2 50 20
B467A19500SP 19,50 153 101 77 3,3 50 20
B467A20000SP 20,00 153 101 77 3,4 50 20
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 44 4 60
kennametal.com kennametal.com
47
Чистовая обработка отверстий Чистовая обработка отверстий

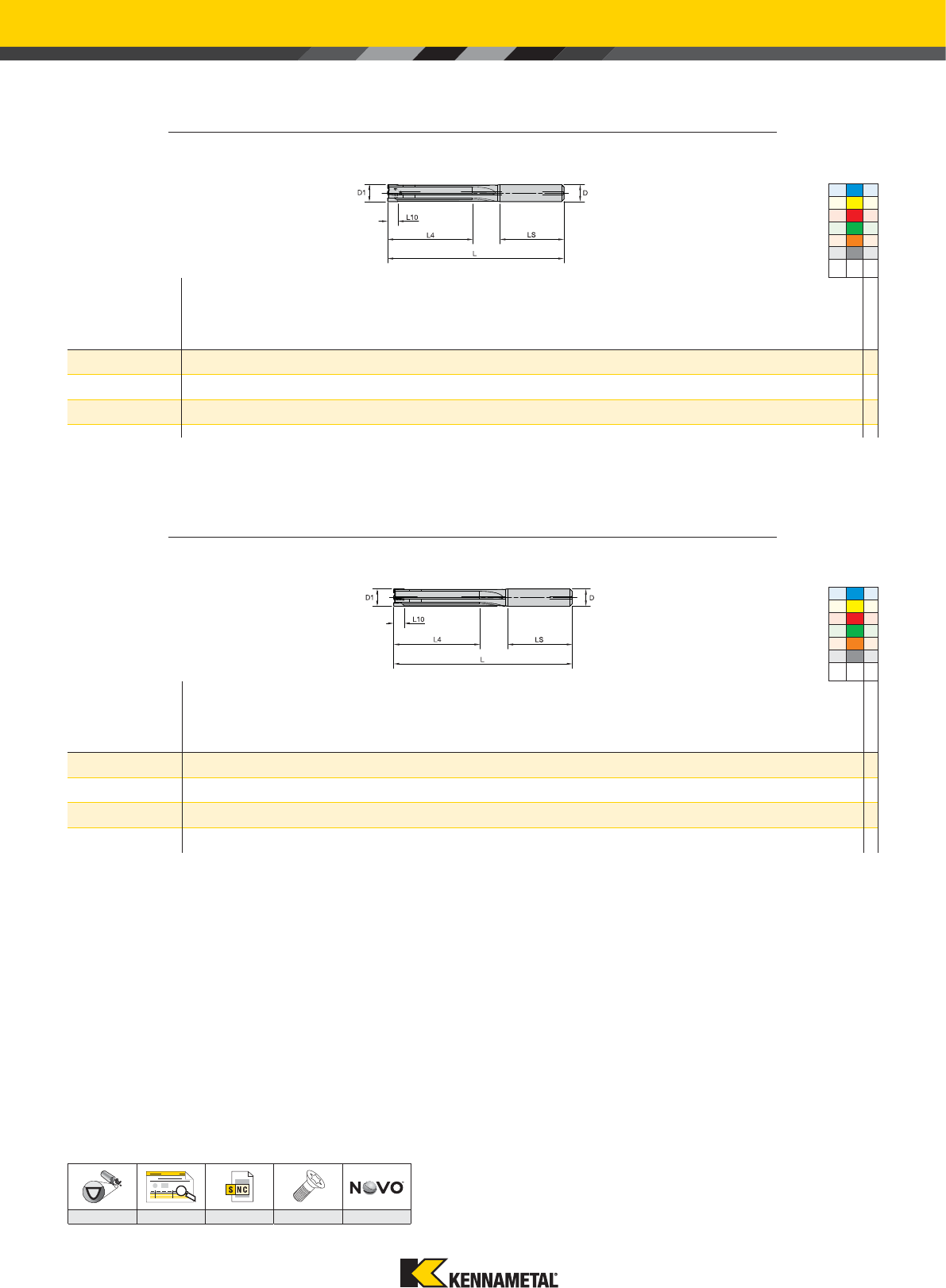

РАЗВЕРТКИ PCD • R225 • 5 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер по каталогу D1 D L L4 L10 LS Z
KD1415
R225A06000H6SFM 6,000 6,000 79,000 27,000 6,888 36,000 2
R225A08000H6SFM 8,000 8,000 92,000 40,000 3,553 36,000 4
R225A10000H6SFM 10,000 10,000 106,000 50,000 7,023 40,000 4
R225A12000H6SFM 12,000 12,000 124,000 60,000 7,108 45,000 4
R225A14000H6SFM 14,000 14,000 135,000 70,000 7,248 45,000 4
R225A16000H6SFM 16,000 16,000 105,000 80,000 7,248 48,000 4
R225A18000H6SFM 18,000 18,000 160,000 90,000 7,249 48,000 4
R225A20000H6SFM 20,000 20,000 163,000 90,000 7,249 50,000 4
лучший выбор
альтернативный выбор
P
M
K
N
S
H
РАЗВЕРТКИ PCD • R215 • 5 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер по каталогу D1 D L L4 L10 LS Z
KD1415
R215A06000H6SFM 6,000 6,000 79,000 27,000 7,013 36,000 2
R215A08000H6SFM 8,000 8,000 92,000 40,000 6,895 36,000 4
R215A10000H6SFM 10,000 10,000 106,000 50,000 7,023 40,000 4
R215A12000H6SFM 12,000 12,000 124,000 60,000 7,108 45,000 4
R215A14000H6SFM 14,000 14,000 135,000 70,000 7,248 45,000 4
R215A16000H6SFM 16,000 16,000 150,000 80,000 7,248 48,000 4
R215A18000H6SFM 18,000 18,000 160,000 90,000 7,249 48,000 4
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 44 4 60
kennametal.com kennametal.com
48
Чистовая обработка отверстий • Развертки Чистовая обработка отверстий • Развертки

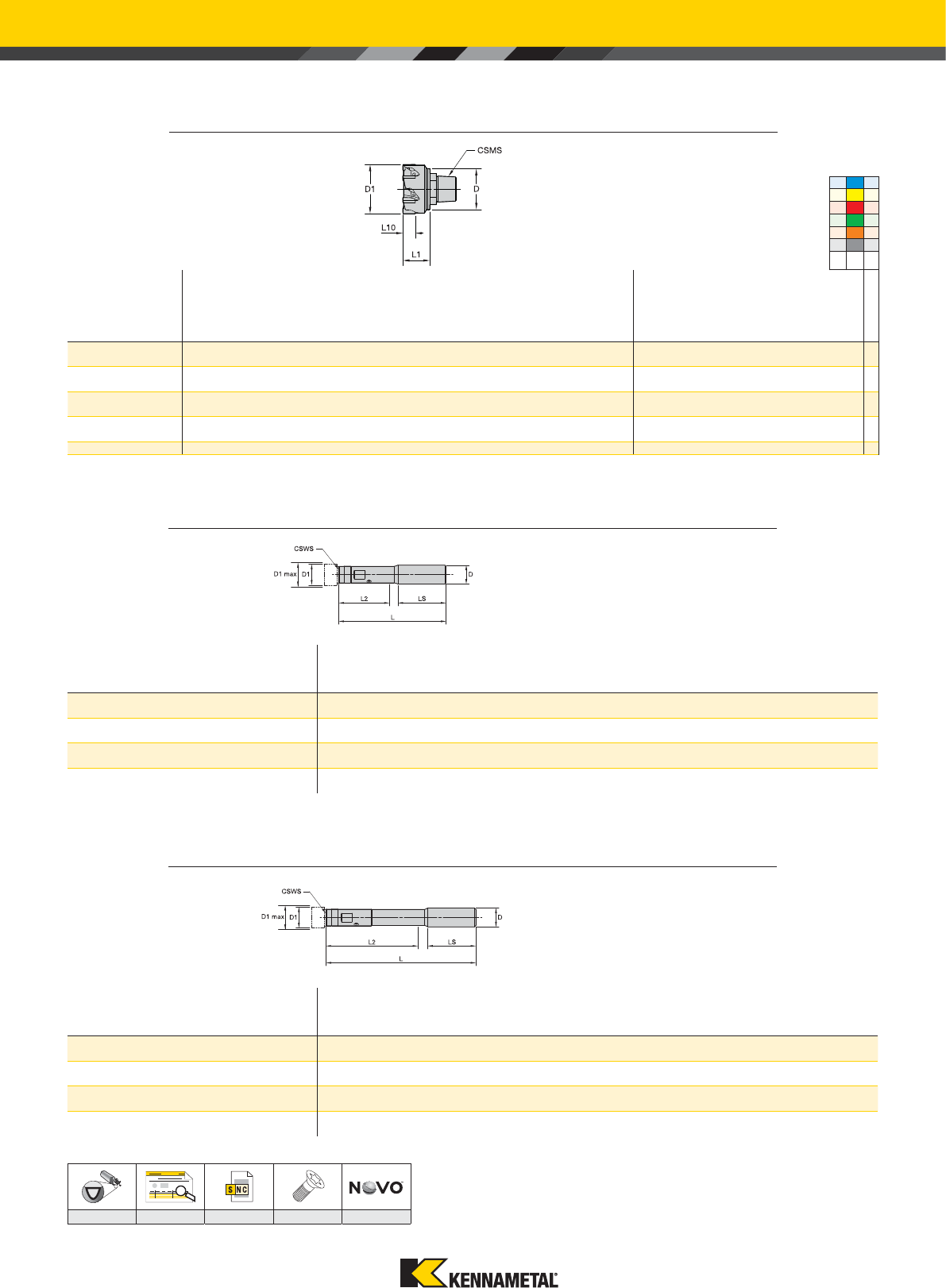

МОДУЛЬНЫЕ РАЗВЕРТКИ PCD • R420 • ВНУТРЕННИЙ ПОДВОД СОЖ
номер по каталогу D1 D L1 L10
размер системы
CSMS Z
KD1415
R420M20000H6SFM 20,000 17,500 15,500 7,463 KST175 4
R420M22000H6SFM 22,000 20,000 15,500 7,500 KST200 4
R420M25000H6SFM 25,000 20,000 16,500 7,463 KST200 4
R420M28000H6SFM 28,000 20,000 16,500 7,463 KST200 6
R420M30000H6SFM 30,000 20,000 16,500 7,463 KST200 6
R420M32000H6SFM 32,000 20,000 16,500 7,500 KST200 6
R420M36000H6SFM 36,000 20,000 18,000 7,500 KST200 6
R420M40000H6SFM 40,000 20,000 18,000 7,463 KST200 6
R420M42000H6SFM 42,000 20,000 18,000 7,500 KST200 6
лучший выбор
альтернативный выбор
P
M
K
N
S
H
КОРПУСА МОДУЛЬНЫХ РАЗВЕРТОК 3 X D • ОСЕВОЕ КРЕПЛЕНИЕ
КОРПУСА МОДУЛЬНЫХ РАЗВЕРТОК 5 X D • ОСЕВОЕ КРЕПЛЕНИЕ
номер заказа номер по каталогу
размер системы
CSWS D1 D1 max D L L2 LS
4056174 SS16KST115AR3M KST115 14,00 15,999 16,00 91,00 35,00 48,00
4056175 SS20KST135AR3M KST135 16,00 17,999 20,00 99,00 39,00 51,00
4056176 SS20KST155AR3M KST155 18,00 19,999 20,00 106,00 45,00 51,00
3861185 SS20KST175AR3M KST175 20,00 22,499 20,00 113,50 51,50 51,00
3861186 SS20KST200AR3M KST200 22,50 27,499 20,00 130,50 65,50 51,00
3861187 SS25KST250AR3M KST250 27,50 32,499 25,00 152,50 80,50 56,00
3861188 SS32KST300AR3M KST300 32,50 37,499 32,00 174,00 94,00 61,00
3861189 SS32KST350AR3M KST350 37,50 42,000 32,00 190,00 108,00 61,00
номер заказа номер по каталогу
размер системы
CSWS D1 D1 max D L L2 LS
4056177 SS16KST115AR5M KST115 14,00 15,999 16,00 123,00 67,00 48,00
4056178 SS20KST135AR5M KST135 16,00 17,999 20,00 135,00 75,00 51,00
4056179 SS20KST155AR5M KST155 18,00 19,999 20,00 146,00 85,00 51,00
3861190 SS20KST175AR5M KST175 20,00 22,499 20,00 158,50 96,50 51,00
3861191 SS20KST200AR5M KST200 22,50 27,499 20,00 185,50 120,50 51,00
3861192 SS25KST250AR5M KST250 27,50 32,499 25,00 217,50 145,50 56,00
3861193 SS32KST300AR5M KST300 32,50 37,499 32,00 249,00 169,00 61,00
3861194 SS32KST350AR5M KST350 37,50 42,000 32,00 274,00 192,00 61,00
AB
56 57 44 4 60
kennametal.com kennametal.com
49
Чистовая обработка отверстий • Развертки Чистовая обработка отверстий • Развертки

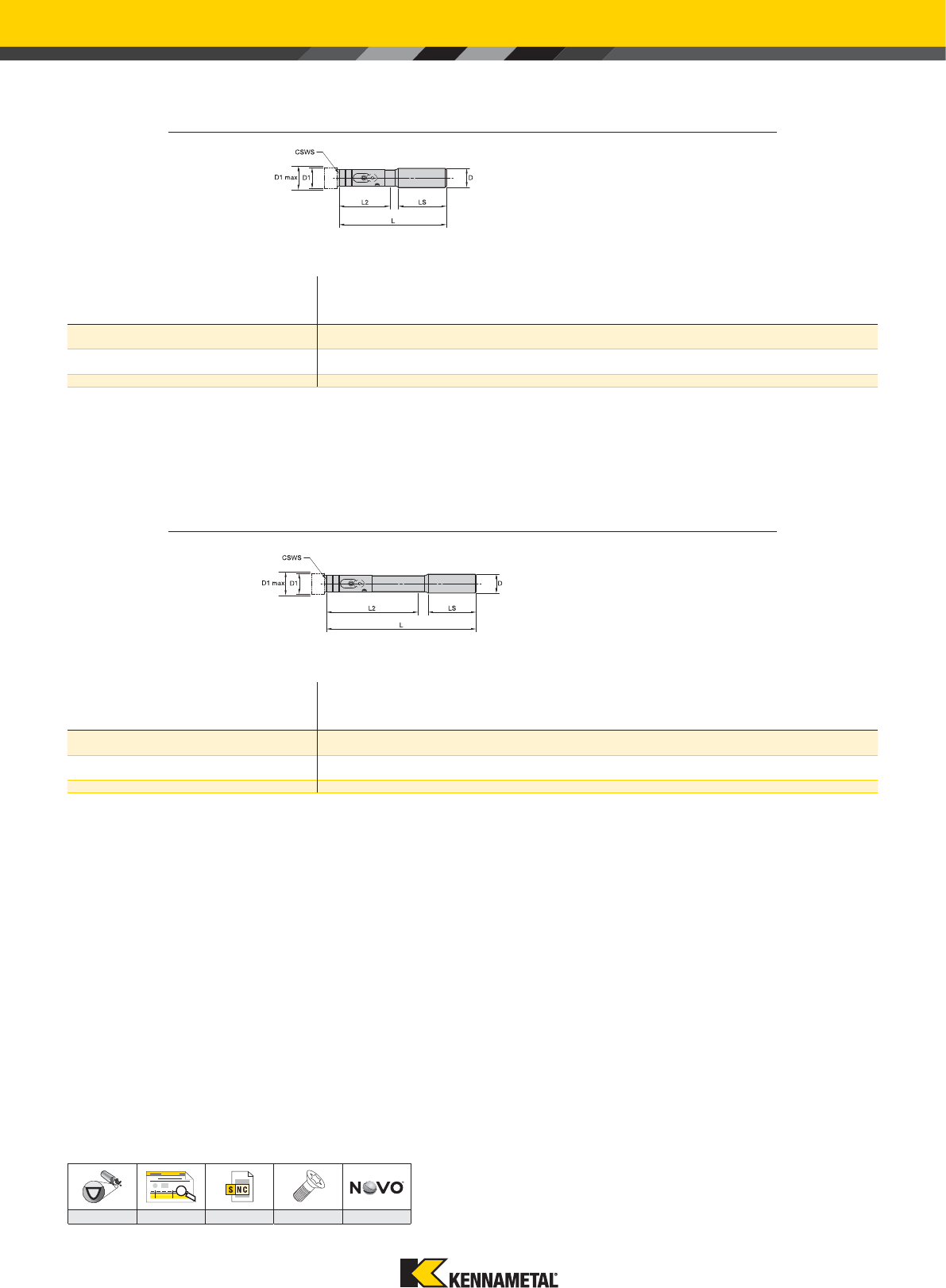

КОРПУСА МОДУЛЬНЫХ РАЗВЕРТОК 3 X D • РАДИАЛЬНОЕ КРЕПЛЕНИЕ
КОРПУСА МОДУЛЬНЫХ РАЗВЕРТОК 5 X D • РАДИАЛЬНОЕ КРЕПЛЕНИЕ
номер заказа номер по каталогу
размер системы
CSWS D1 D1 max D L L2 LS
3861195 SS20KST175RR3M KST175 20,00 22,499 20,00 113,50 51,50 51,00
3861196 SS20KST200RR3M KST200 22,50 27,499 20,00 130,50 65,50 51,00
3861197 SS25KST250RR3M KST250 27,50 32,499 25,00 152,50 80,50 56,00
3861198 SS32KST300RR3M KST300 32,50 37,499 32,00 174,00 94,00 61,00
3861199 SS32KST350RR3M KST350 37,50 42,000 32,00 190,00 108,00 61,00
номер заказа номер по каталогу
размер системы
CSWS D1 D1 max D L L2 LS
3861200 SS20KST175RR5M KST175 20,00 22,499 20,00 158,50 96,50 51,00
3861201 SS20KST200RR5M KST200 22,50 27,499 20,00 185,50 120,50 51,00
3861202 SS25KST250RR5M KST250 27,50 32,499 25,00 217,50 145,50 56,00
3861203 SS32KST300RR5M KST300 32,50 37,499 32,00 249,00 169,00 61,00
3861204 SS32KST350RR5M KST350 37,50 42,000 32,00 274,00 192,00 61,00
AB
56 57 44 4 60
kennametal.com kennametal.com
50
Обработка отверстий Обработка отверстий
СВЕРЛА PCD • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Скорость резания — vc Метрическая система
Диапазон — м/мин Рекомендуемая подача (f) в зависимости от диаметра
min
Начальное
значение max 6,0 8,0 10,0 12,0 16,0 20,0
N
1150 300 600 мм/об 0,10–0,18 0,12–0,20 0,14–0,22 0,16–0,24 0,18–0,26 0,20–0,28
2150 250 500 мм/об 0,12–0,20 0,14–0,22 0,16–0,24 0,18–0,26 0,20–0,28 0,22–0,30
3150 150 400 мм/об 0,10–0,18 0,12–0,20 0,14–0,22 0,16–0,24 0,18–0,26 0,20–0,28
4100 170 250 мм/об 0,10–0,18 0,12–0,20 0,14–0,22 0,16–0,24 0,18–0,26 0,20–0,28
РАЗВЕРТКИ PCD • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Скорость резания — vc Метрическая система
Диапазон — м/мин Рекомендуемая подача на зуб (fz = мм/зуб)
min
Начальное
значение max > = 5,0 > = 10,0 > = 16,0 > = 25,0 > = 32,0 > = 50,0 > = 70,0 макс. 100,0
N
1150 350 650 мм/об 0,06–0,16 0,08–0,20 0,10–0,25 0,12 –0,28 0,12–0,30 0,12–0,30 0,12–0,30 0,12–0,30
2150 450 600 мм/об 0,06–0,16 0,06–0,20 0,08–0,25 0,08–0,28 0,08–0,30 0,10–0,30 0,10–0,30 0,10–0,30
3150 400 550 мм/об 0,05–0,16 0,05–0,20 0,05–0,25 0,06–0,28 0,06–0,30 0,08–0,30 0,08–0,30 0,08–0,30
4100 250 350 мм/об 0,05–0,16 0,05–0,20 0,05–0,25 0,06–0,28 0,06–0,30 0,08–0,30 0,08–0,30 0,08–0,30
kennametal.com kennametal.com
51
Цельные твердосплавные концевые фрезы Цельные твердосплавные концевые фрезы

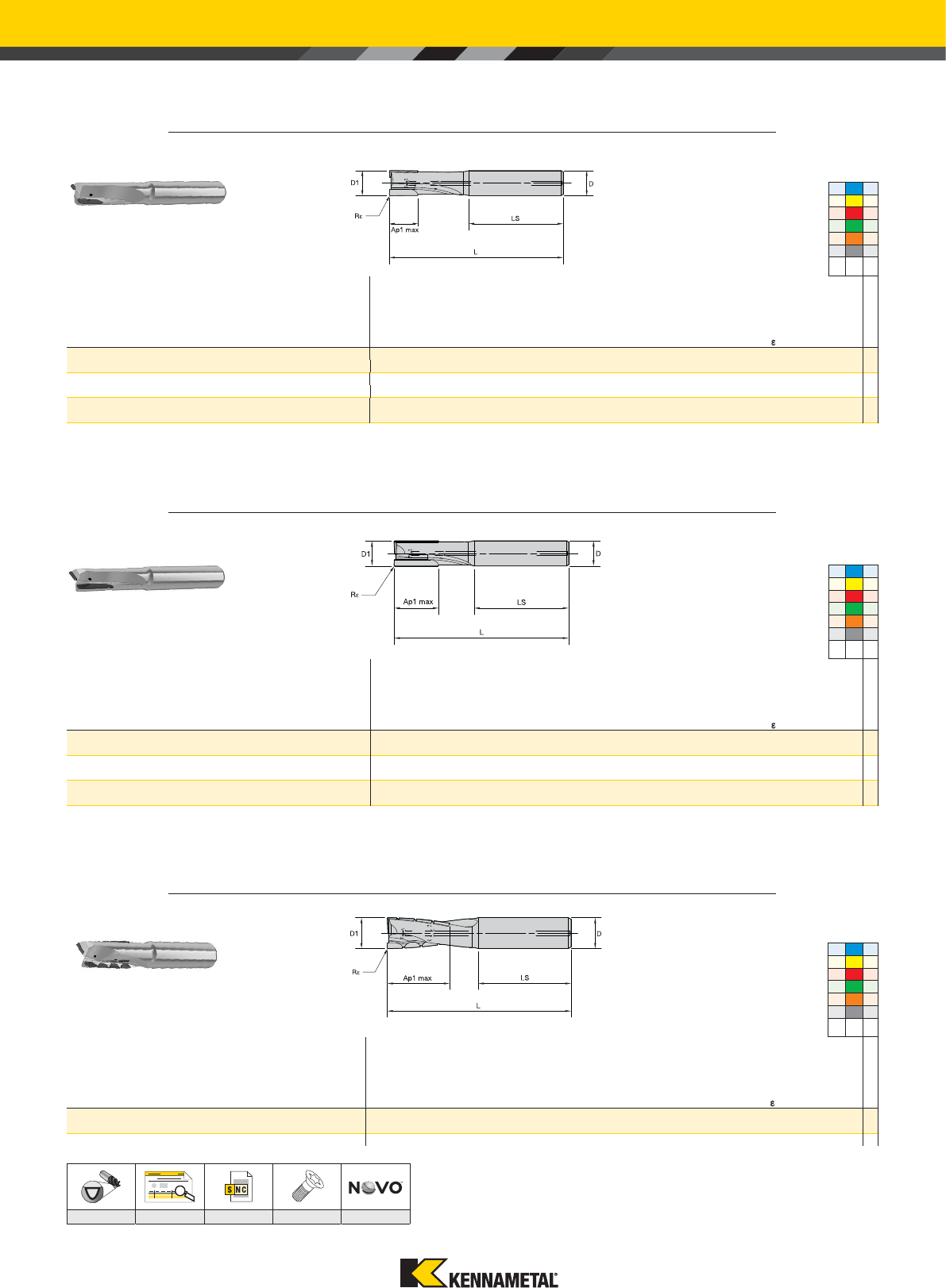

КОНЦЕВЫЕ ФРЕЗЫ PCD • ALCB • 2 ЗУБА • 1 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер заказа номер по каталогу D1 D Ap1 max L LS R¡Z U
KD1410
6752771 ALCB2RA0600N006HAR020IM 6,00 6,00 6,00 57,00 36,00 0,20 2
6752772 ALCB2RA0800N008HAR020IM 8,00 8,00 8,00 63,00 36,00 0,20 2
6752773 ALCB2RA1000N010HAR020IM 10,00 10,00 10,00 76,00 40,00 0,20 2
6752774 ALCB2RA1200N012HAR030IM 12,00 12,00 12,00 83,00 45,00 0,30 2
6752775 ALCB2RA1600N016HAR030IM 16,00 16,00 16,00 95,00 48,00 0,30 2
6752776 ALCB2RA20600N020HAR030IM 20,00 20,00 20,00 108,00 50,00 0,30 2
лучший выбор
альтернативный выбор
P
M
K
N
S
H
КОНЦЕВЫЕ ФРЕЗЫ PCD • ALCC • 2 ЗУБА • 1,5 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер заказа номер по каталогу D1 D Ap1 max L LS R¡Z U
KD1410
6752777 ALCC2RA0600N010HAR020IM 6,00 6,00 10,00 57,00 36,00 0,20 2
6752778 ALCC2RA0800N015HAR020IM 8,00 8,00 15,00 63,00 36,00 0,20 2
6752779 ALCC2RA1000N015HAR020IM 10,00 10,00 15,00 76,00 40,00 0,20 2
6752780 ALCC2RA1200N020HAR030IM 12,00 12,00 20,00 83,00 45,00 0,30 2
6752791 ALCC2RA1600N025HAR030IM 16,00 16,00 25,00 95,00 48,00 0,30 2
6752792 ALCC2RA20600N028HAR030IM 20,00 20,00 28,00 108,00 50,00 0,30 2
лучший выбор
альтернативный выбор
P
M
K
N
S
H
КОНЦЕВЫЕ ФРЕЗЫ С ВИНТОВЫМ РАСПОЛОЖЕНИЕМ ЗУБЬЕВ • 2 ЗУБА •
2 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер заказа номер по каталогу D1 D Ap1 max L LS R¡Z U
KD1410
6752793 ALCR2RA1200N024HAR030IM 12,00 12,00 24,00 83,00 45,00 0,30 2
6752794 ALCR2RA1600N032HAR030IM 16,00 16,00 32,00 95,00 48,00 0,30 2
6752795 ALCR2RA2000N040HAR030IM 20,00 20,00 40,00 108,00 50,00 0,30 2
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 45 4 60
kennametal.com kennametal.com
52
Фрезы для обработки уступов Фрезы для обработки уступов

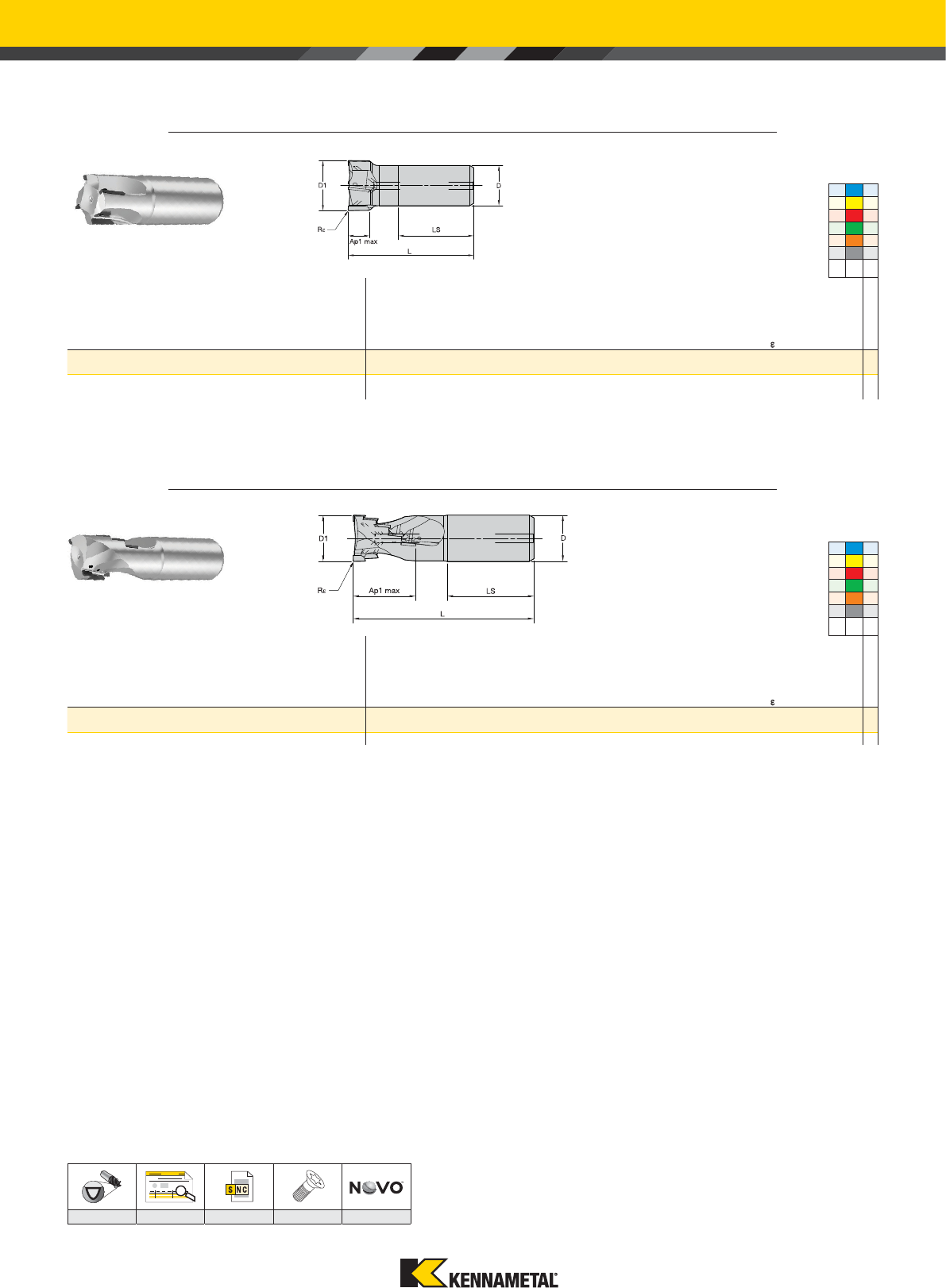

КОНЦЕВЫЕ ФРЕЗЫ PCD • 4–5 ЗУБЬЕВ • 1,25 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер заказа номер по каталогу D1 D Ap1 max L LS R¡Z U
KD1410
6752796 ALSB4RA2500N015HAR040IM 25,00 25,00 15,00 100,00 56,00 0,40 4
6752797 ALSB4RA3200N015HAR040IM 32,00 32,00 15,00 100,00 60,00 0,40 4
6752798 ALSB4RA4000N015HAR040IM 40,00 32,00 15,00 100,00 60,00 0,40 4
6752799 ALSB5RA5000N015HAR040IM 50,00 32,00 15,00 100,00 60,00 0,40 5
лучший выбор
альтернативный выбор
P
M
K
N
S
H
КОНЦЕВЫЕ ФРЕЗЫ PCD С ВИНТОВЫМ РАСПОЛОЖЕНИЕМ ЗУБЬЕВ •
2–3 ЗУБА • 1,25 X D • ВНУТРЕННИЙ ПОДВОД СОЖ
номер заказа номер по каталогу D1 D Ap1 max L LS R¡Z U
KD1410
6752800 ALSR2RA2500N032HAR040IM 25,00 25,00 32,00 115,00 56,00 0,40 2
6752811 ALSR2RA3200N040HAR040IM 32,00 32,00 40,00 125,00 60,00 0,40 2
6752812 ALSR2RA4000N050HAR040IM 40,00 32,00 40,00 125,00 60,00 0,40 3
лучший выбор
альтернативный выбор
P
M
K
N
S
H
AB
56 57 45 4 60
kennametal.com kennametal.com
53
КОНЦЕВЫЕ ФРЕЗЫ PCD • ALCB • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Обработка уступов (A) и
обработка пазов (B) KD1410 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A).
Для прорезания пазов (B) подачу fz уменьшите на 20%.
AB
Скорость резания
vc, м/мин
Диаметр D1
6 8 10 12 16 20
ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0
N
11 x D 0,25 x D 0.5 x D 200 3000 Fz 0,070 0,080 0,090 0,140 0,160 0,160
21 x D 0,25 x D 0.5 x D 200 3000 Fz 0,070 0,080 0,090 0,140 0,160 0,160
31 x D 0,25 x D 0.5 x D 180 1400 Fz 0,060 0,070 0,080 0,120 0,140 0,140
41 x D 0,25 x D 0.5 x D 200 800 Fz 0,060 0,070 0,080 0,100 0,120 0,120
51 x D 0,25 x D 0.5 x D 200 1000 Fz 0,050 0,060 0,070 0,090 0,100 0,100
61 x D 0,25 x D 0.5 x D 150 800 Fz 0,040 0,050 0,060 0,060 0,080 0,080
71 x D 0,25 x D 0.5 x D 250 500 Fz 0,040 0,050 0,060 0,060 0,080 0,080
Обработка отверстий Обработка отверстий
КОНЦЕВЫЕ ФРЕЗЫ PCD • ALCC • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Обработка уступов (A) и
обработка пазов (B) KD1410 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A).
Для прорезания пазов (B) подачу fz уменьшите на 20%.
AB
Скорость резания
vc, м/мин
Диаметр D1
6 8 10 12 16
ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0
N
11,5 x D 0,15 x D 0,5 x D 200 3000 Fz 0,070 0,080 0,090 0,140 0,160
21,5 x D 0,15 x D 0,5 x D 200 3000 Fz 0,070 0,080 0,090 0,140 0,160
31,5 x D 0,15 x D 0,5 x D 180 1400 Fz 0,060 0,070 0,080 0,120 0,140
41,5 x D 0,15 x D 0,5 x D 200 800 Fz 0,060 0,070 0,080 0,100 0,120
51,5 x D 0,15 x D 0,5 x D 200 1000 Fz 0,050 0,060 0,070 0,090 0,100
61,5 x D 0,15 x D 0,5 x D 150 800 Fz 0,040 0,050 0,060 0,060 0,080
71,5 x D 0,15 x D 0,5 x D 250 500 Fz 0,040 0,050 0,060 0,060 0,080
КОНЦЕВЫЕ ФРЕЗЫ PCD С ВИНТОВЫМ РАСПОЛОЖЕНИЕМ ЗУБЬЕВ •
ALCR • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Обработка уступов (A) и
обработка пазов (B) KD1410 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A).
Для прорезания пазов (B) подачу fz уменьшите на 20%.
AB
Скорость резания
vc, м/мин
Диаметр D1
12 16 20
ap ae ap min max мм 12,0 16,0 20,0
N
12 x D 0,2 x D 0,5 x D 200 3000 Fz 0,140 0,160 0,160
22 x D 0,2 x D 0,5 x D 200 3000 Fz 0,140 0,160 0,160
32 x D 0,2 x D 0,5 x D 180 1400 Fz 0,120 0,140 0,140
42 x D 0,2 x D 0,5 x D 200 800 Fz 0,100 0,120 0,120
52 x D 0,2 x D 0,5 x D 200 1000 Fz 0,090 0,100 0,100
62 x D 0,2 x D 0,5 x D 150 800 Fz 0,060 0,080 0,080
72 x D 0,2 x D 0,5 x D 250 500 Fz 0,060 0,080 0,080
kennametal.com kennametal.com
54
Обработка отверстий Обработка отверстий
КОНЦЕВЫЕ ФРЕЗЫ PCD • ALSB • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Обработка уступов (A) и
обработка пазов (B) KD1410 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A).
Для прорезания пазов (B) подачу fz уменьшите на 20%.
AB
Скорость резания
vc, м/мин
Диаметр D1
25 32 32 50
ap ae ap min max мм 25,0 32,0 40,0 50,0
N
1L10 0,25 x D 0,5*L10 200 3000 Fz 0,180 0,200 0,200 0,220
2L10 0,25 x D 0,5*L10 200 3000 Fz 0,180 0,200 0,200 0,220
3L10 0,25 x D 0,5*L10 180 1400 Fz 0,160 0,180 0,180 0,200
4L10 0,25 x D 0,5*L10 200 800 Fz 0,140 0,160 0,160 0,180
5L10 0,25 x D 0,5*L10 200 1000 Fz 0,120 0,120 0,120 0,140
6L10 0,25 x D 0,5*L10 150 800 Fz 0,100 0,100 0,100 0,120
7L10 0,25 x D 0,5*L10 250 500 Fz 0,100 0,100 0,100 0,120
КОНЦЕВЫЕ ФРЕЗЫ PCD С ВИНТОВЫМ РАСПОЛОЖЕНИЕМ ЗУБЬЕВ •
ALSR • РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ
Группа
мате-
риала
Обработка уступов (A) и
обработка пазов (B) KD1410 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A).
Для прорезания пазов (B) подачу fz уменьшите на 20%.
AB
Скорость резания
vc, м/мин
Диаметр D1
25 32 32
ap ae ap min max мм 25,0 32,0 40,0
N
11,25 x D 0,2 x D 0,25 x D 200 3000 Fz 0,180 0,200 0,200
21,25 x D 0,2 x D 0,25 x D 200 3000 Fz 0,180 0,200 0,200
31,25 x D 0,2 x D 0,25 x D 180 1400 Fz 0,160 0,180 0,180
41,25 x D 0,2 x D 0,25 x D 200 800 Fz 0,140 0,160 0,160
51,25 x D 0,2 x D 0,25 x D 200 1000 Fz 0,120 0,120 0,120
61,25 x D 0,2 x D 0,25 x D 150 800 Fz 0,100 0,100 0,100
71,25 x D 0,2 x D 0,25 x D 250 500 Fz 0,100 0,100 0,100
kennametal.com kennametal.com
55
Электронный каталог
1
2
3
Найдите то, что вам нужно
Посмотрите видео
Поделитесь с другими
3
1
2
1
2
3
Ознакомьтесь с нашим новым
электронным каталогом.
Скачайте приложение в магазине
Google Play или в App Store®
Не можете найти бумажный экземпляр нашего каталога?
Не стоит беспокоиться. Перейдите на сайт catalogs.kennametal.com.
Находите то, что вам нужно, смотрите видео, обменивайтесь страницами с другими, и все это на одном сайте! Перейдите на страницу
catalogs.kennametal.com, а если вы хотите работать с каталогом на своем мобильном устройстве, просто загрузите БЕСПЛАТНОЕ
приложение для iOS или Android.
kennametal.com kennametal.com
56

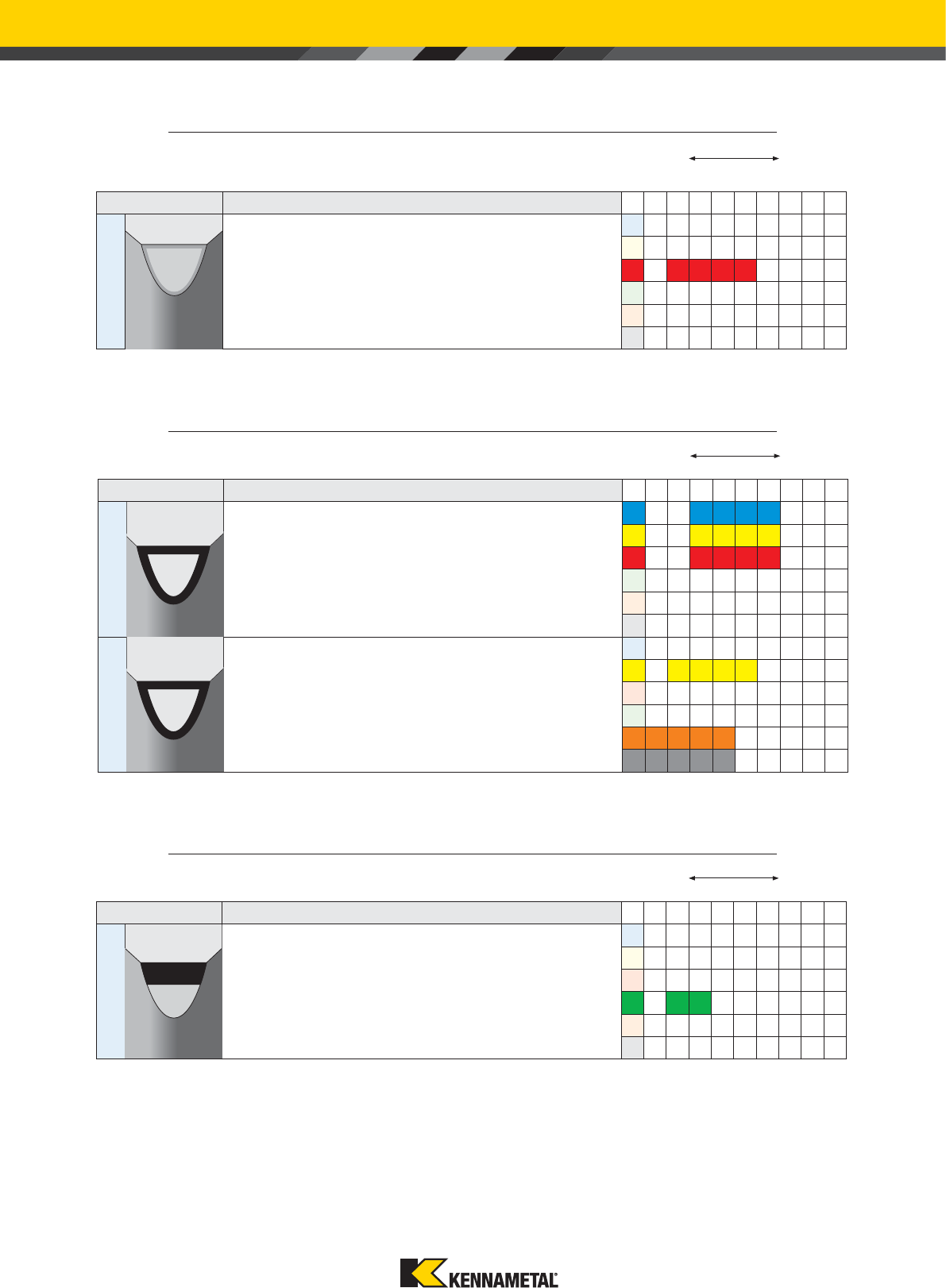

ЦЕЛЬНЫЕ КОНЦЕВЫЕ ФРЕЗЫ
износостойкость прочность
Покрытие Описание сплава 05 10 15 20 25 30 35 40 45
KCPM15
Твердый сплав с покрытием PVD значительной толщины, оптимизированным
химическим составом и технологией изготовления, обеспечивающей повышенную
износостойкость. Превосходная стойкость к лункообразованию, образованию
проточин по глубине резания и износу по задней поверхности при фрезеровании
нержавеющей стали. Высокая производительность при обработке материалов
твердостью до 52 HRC.
P
M
K
KCSM15
Твердый сплав с покрытием увеличенной толщины, нанесенным методом PVD,
оптимизированным химическим составом и технологией, обеспечивающей
повышенную износостойкость. Превосходная стойкость к лункообразованию,
образованию проточин по глубине резания и износу по задней поверхности при
фрезеровании нержавеющей стали. Высокая производительность при обработке
материалов твердостью до 52 HRC.
M
S
H
Описание сплавов Описание сплавов
СВЕРЛЕНИЕ
ИНСТРУМЕНТ С РЕЖУЩИМИ ВСТАВКАМИ ИЗ PCD
износостойкость прочность
Покрытие Описание сплава 05 10 15 20 25 30 35 40 45
KD1410
Твердый сплав с вставками из поликристаллического алмаза (PCD) предназначен
для обработки алюминиевых сплавов с очень высоким содержанием кремния,
абразивных неметаллов и композитов. Сплав KD1410 может использоваться на
очень высоких скоростях резания, даже при высоких требованиях к качеству
обработанной поверхности. Этот сплав может использоваться как с СОЖ,
так и без, но для достижения высокого качества обработанной поверхности
рекомендуется обработка с СОЖ.
N
KCK10A
Multilayered PVD AlTiN-based coated submicron grain carbide with
superior surface finish.
First choice for cast iron. This grade utilizes a newly developed coating combined with
a state-of-the-art surface condition to offer extraordinary wear resistance in abrasive
materials at elevated cutting conditions with improved performance consistency.
K
износостойкость
прочность
Покрытие Описание сплава 05 10 15 20 25 30 35 40 45
kennametal.com kennametal.com
57
AB
Возможно, вы заметили, что внешний вид наших таблиц с
информацией о продукции и техническими характеристиками
изменился. В этом каталоге Kennametal вводит набор коротких
кодовых обозначений для повышения удобства чтения таблиц и
рисунков.
Эти коды заменяют полнотекстовые описания. Полный список кодов
и их определения приводятся ниже.
Общие сведения Общие сведения
ПОЯСНЕНИЕ К ЗАГОЛОВКАМ СТОЛБЦОВ ТАБЛИЦ ПО ПРОДУКЦИИ
Код Описание
Ap1 max
Максимальная глубина резания
BCH
Ширина фаски
BS
Длина фаски
CE
Число режущих кромок
CSMS
Тип крепления со стороны шпинделя
CSWS
Тип крепления со стороны патрона
D
Пластина: размер пластины IC
D
Патрон: диаметр хвостовика/посадочный диаметр
D1
Обработка отверстий: диаметр сверла
D1
Обработка Отверстий: Диаметр Развертки
D1
Пластина: Размер Отверстия Пластины
D1
Фрезерование: диаметр фрезы
D1
Патрон: диаметр крепления хвостовика
D1 max
Державка: Максимальный Диаметр Хвостовика/Отверстия
D1 max
Максимальный диаметр сверла
D2
Диаметр 1 корпуса патрона
D3
Диаметр шейки
hm
Средняя толщина стружки
kg
Вес, кг
L
Общая длина
L1
Обработка Отверстий: Длина Эталонной Части Развертки
L1
Держатель: длина инструмента
L1
Контрольный размер
L10
Длина режущей кромки пластины
L10
Обработка Отверстий: Длина Режущей Кромки Развертки
L2
Длина диаметра D2
L3
Длина канавки
L3
Максимальная глубина
L4
Обработка Отверстий: Максимальная Глубина Обработки Разверткой
L4 max
Максимальная глубина сверления
L5
Высота конической части
lbs
Вес, фунт
LI
Длина пластины
LS
Длина хвостовика
R
Радиус Профиля или Скругления Вершины
R¡
Радиус при вершине
Torque (ft. lbs.)
Момент, футо-фунт
Нм
Момент, Нм
Z
Число зубьев
Z U
Число зубьев
kennametal.com kennametal.com
58
группа
мате-
риала описание состав
предел
прочности
RM (МПа)*
твердость
(HB)
твердость
(HRC —
твердость
по Роквеллу,
шкала С)
обрабатываемый материал
по каталогу ANSI
P0 Низкоуглеродистые стали, сливная стружка C <0,25% <530 <125
P1 Низкоуглеродистые легкообрабатываемые стали, короткая
стружка C <0,25% <530 <125 C15, Ck22, ST37-2, S235JR, 9SMnPb28, GS38
P2 Средне- и высокоуглеродистые стали C >0,25% >530 <220 <25 ST52, S355JR, C35, GS60, Cf53
P3 Легированные и инструментальные стали C >0,25% 600–850 <330 <35 16MnCr5, Ck45, 21CrMoV5-7, 38SMn28
P4 Легированные и инструментальные стали C >0,25% 850–1400 340–450 35–48 100Cr6, 30CrNiMo8, 42CrMo4, C70W2, S6525, X120Mn12
P5 Ферритные, мартенситные и дисперсионно-твердеющие
нержавеющие стали 600–900 <330 <35 100Cr6, 30CrNiMo8, 42CrMo4, C70W2, S6525, X120Mn12
P6 Высокопрочные ферритные, мартенситные и дисперсионно-
твердеющие нержавеющие стали 900–1350 350–450 35–48 X102CrMo17, G-X120Cr29
M1
Аустенитная нержавеющая сталь <600 130–200 X5CrNi 18 10, X2CrNiMo 17 13 2, G-X25CrNiSi18 9,
X15CrNiSi 20 12
M2
Высокопрочная аустенитная и литая нержавеющая сталь 600–800 150–230 <25 X2CrNiMo 13 4, X5NiCr 32 21, X5CrNiNb 18 10,
G-X15CrNi 25-20
M3
Дуплексная нержавеющая сталь <800 135–275 <30 X8CrNiMo27 5, X2CrNiMoN22 5 3, X20CrNiSi25 4,
G-X40CrNiSi27 4
K1 Серый чугун 125–500 120–290 <32 GG15, GG25, GG30, GG40, GTW40
K2 Низко- и среднепрочный пластичный чугун (чугун с
шаровидным графитом) и чугун с вермикулярным
графитом (CGI)
<600 130–260 <28 GGG40, GTS35
K3 Высокопрочный пластичный чугун и отпущенный
пластичный чугун (ADI) >600 180–350 <43 GGG60, GTW55, GTS65
N1 Кованые алюминиевые сплавы AIMg1, AI99.5, AICuMg1, AICuBiPb, AIMgSi1, ALMgSiPb
N2 Низкокремнистые алюминиевые сплавы и магниевые
сплавы Si <12,2% GAISiCu4, GDAISi10Mg
N3 Высококремнистые алюминиевые сплавы и магниевые
сплавы Si >12,2% G-ALSi12, G-AlSi17Cu4, G-AISi21CuNiMg
N4 Сплавы на основе меди, латуни, цинка с
обрабатываемостью материала в диапазоне 70–100 CuZn40, Ms60, G-CuSn5ZnPb, CuZn37, CuSi3Mn
N5 Нейлон, пластик, резина, смолы и фенольные смолы,
стекловолокно – – Lexan
®
, Hostalen
, полистирол, Makrolon
N6 Углеродные, графитовые композиты, полимеры,
армированные углеродным волокном (CFRP) –– –
хлорофторуглерод (ХФУ/CFK), полимер, армированный
стекловолокном (GFK)
N7 Композитные материалы, упрочненные металлом (MMC)
S1 Жаропрочные сплавы на основе железа 500–1200 160–260 25–48 X1NiCrMoCu32 28 7, X12NiCrSi36 16, X5NiCrAITi31 20,
X40CoCrNi20 20
S2 Жаропрочные сплавы на основе кобальта 1000–1450 250–450 25–48 Haynes
®
188, Stellite
®
6,21,31
S3 Жаропрочные сплавы на основе никеля 600–1700 160–450 <48 INCONEL
®
690, INCONEL 625, Hastelloy
®
, NIMONIC
®
75
S4 Титановые сплавы 900–1600 300–400 33–48 Ti1, TiAI5Sn2, TiAI6V4, TiAI4Mo4Sn2
H1 Закаленная сталь 44–48 GX260NiCr42, GX330NiCr42, GX300CrNiSi952,
GX300CrMo153, Hardox
®
400
H2 Закаленная сталь 48–55
H3 Закаленная сталь 56–60
H4 Закаленная сталь >60
C1 CFRP, CFRP/CFRP
C2 CFRP/цветные металлы
C3 CFRP/жаропрочные сплавы
C4 CFRP/нержавеющая сталь
C5 CFRP/цветные металлы/жаропрочные сплавы
PСталь
MНержавеющая сталь
KЧугун
NЦветные металлы
SЖаропрочные сплавы
HЗакаленная сталь
CКомпозиты CFRP
Перекрестные ссылки на материалы • DINПерекрестные ссылки на материалы • DIN
