Инструментальные системы.
Новинки

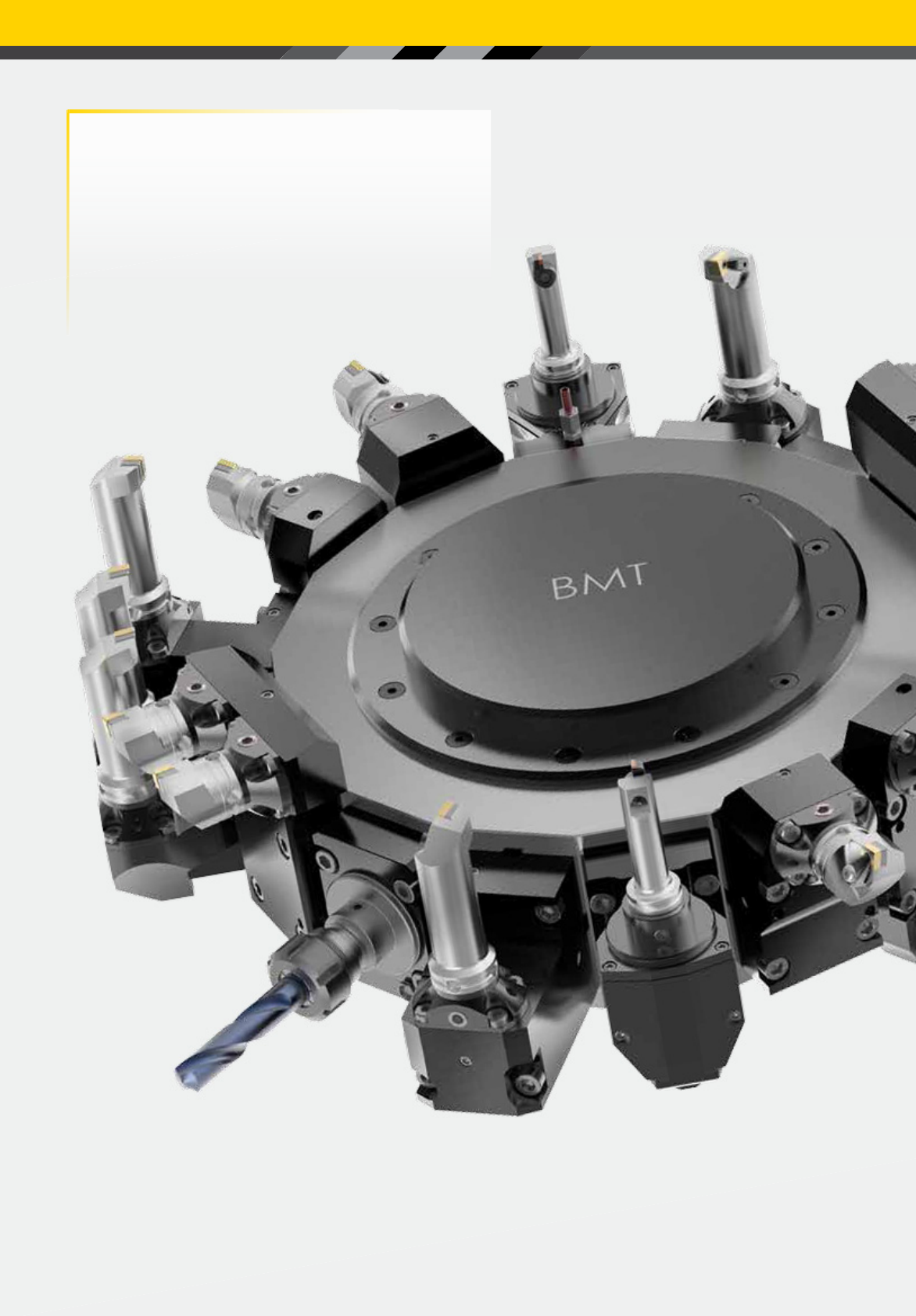

Зажимные устройства, адаптированные
под револьверную головку
Зажимные устройства, адаптированные под револьверную головку,
обеспечивают непревзойденную эффективность и гарантированное
повышение производительности.
kennametal.comkennametal.com
1
Инструменты с цилиндрическим хвостовиком ..............................................................................................................2–4
Гидравлические патроны с цилиндрическим хвостовиком .....................................................................................2–4
Адаптированные под револьверную головку зажимные устройства ......................................................................6–40
DOOSAN ......................................................................................................................................................................8–10
HAAS ..........................................................................................................................................................................10–12
HWACHEON ..............................................................................................................................................................13–15
HYUNDAI WIA ............................................................................................................................................................16–18
Mazak .........................................................................................................................................................................19–26
Mori Seiki ...................................................................................................................................................................27–31
OKUMA ......................................................................................................................................................................32–33
Техническая информация ........................................................................................................................................34–40

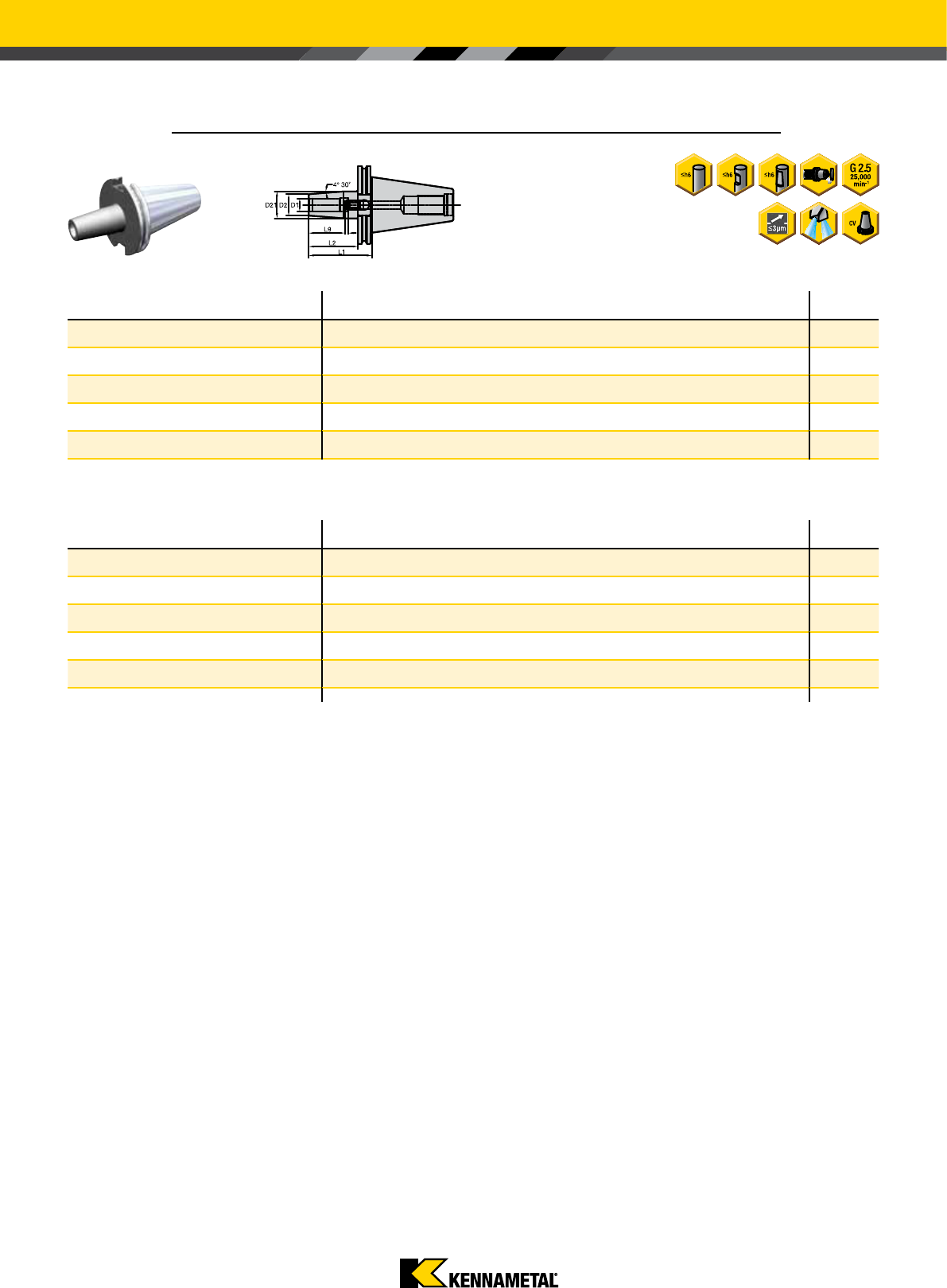

Патроны с термозажимом .............................................................................................................................................42–48
Сборочная станция .........................................................................................................................................................50–52
Представительства компании в разных странах мира .............................................................................................54–55
Общие сведения ....................................................................................................................................................................56
Пояснение к заголовкам столбцов таблиц по продукции ..........................................................................................56
Указатель по информационным изображениям • Инструментальные системы,
информационные изображения ....................................................................................................................................56
Инструментальные системы
2
kennametal.comkennametal.com

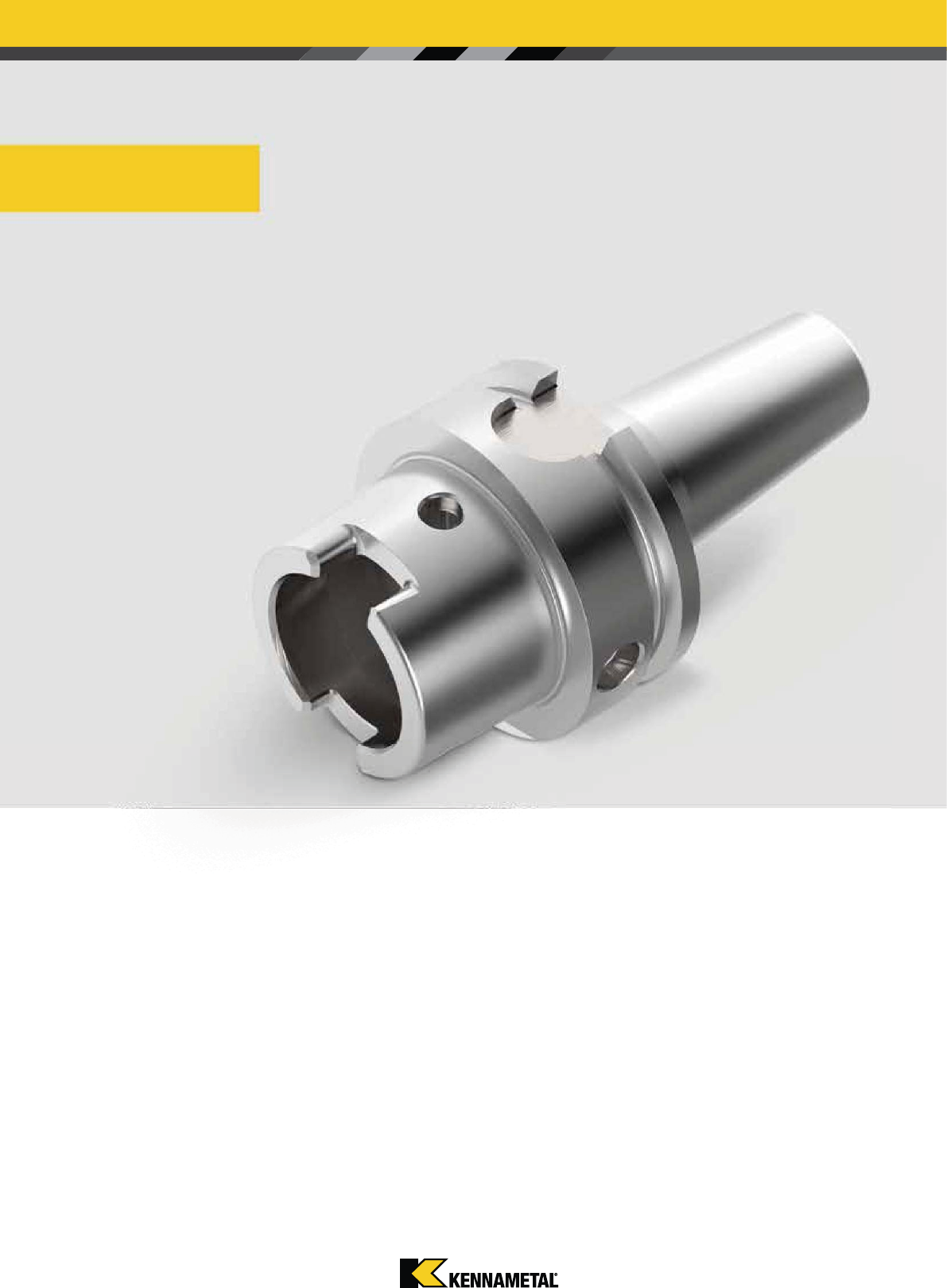

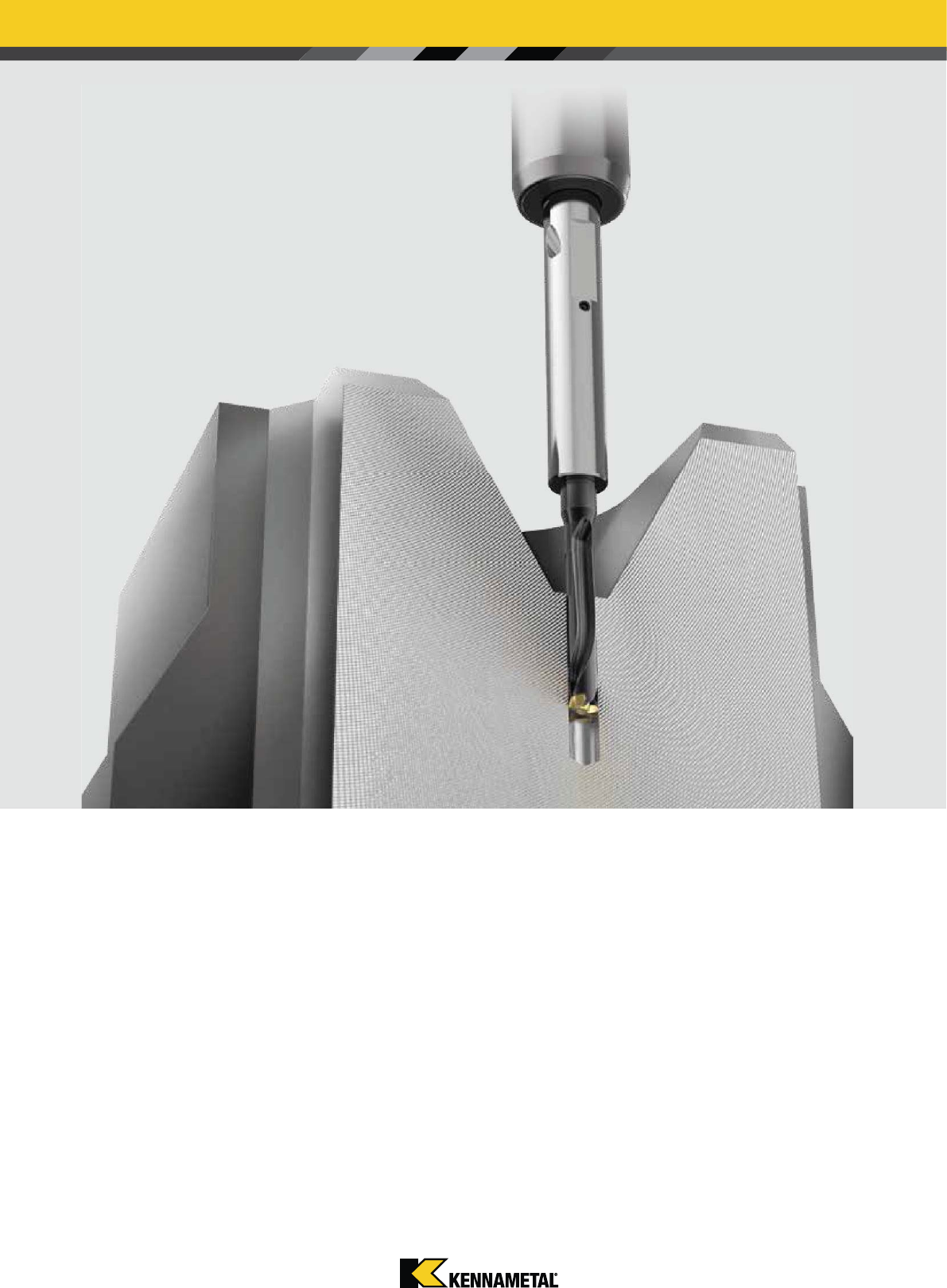

Гидравлические патроны с цилиндрическим хвостовиком – идеальное
решение для обработки труднодоступных мест. Подходят для всех
операций сверления и развертывания. Обеспечивают гибкость
обработки на токарных и многоцелевых станках.
Инструментальные
системы
Гидравлические патроны
с цилиндрическим
хвостовиком
Заходная фаска
облегчает сборку
Подача СОЖ
Хвостовик
Øh6
Диаметр
крепления для
инструментов Øh6
ндрическим хвостовиком – идеальное
мест. Подходят для всех
ают гибкость
Заходная фаска
облегчает сборку
Подача СОЖ
Хвостовик
Ø
h6
Диаметр
крепления для
инструментов
Ø
h6
3
kennametal.comkennametal.com
• Подходит для установки во все гидравлические патроны.
• Минимальное биение ≤ 3 мкм.
• Возможность внутреннего подвода СОЖ.
• Один зажимной винт обеспечивает удобство использования.
• Использование в сочетании с переходными втулками
обеспечивает высокую гибкость.
• Демпфирующий эффект увеличивает стойкость инструмента.
• Осевая регулировка длины инструмента 10 мм.
• Точность балансировки G2.5 при 25 000 об/мин.
4
kennametal.comkennametal.com

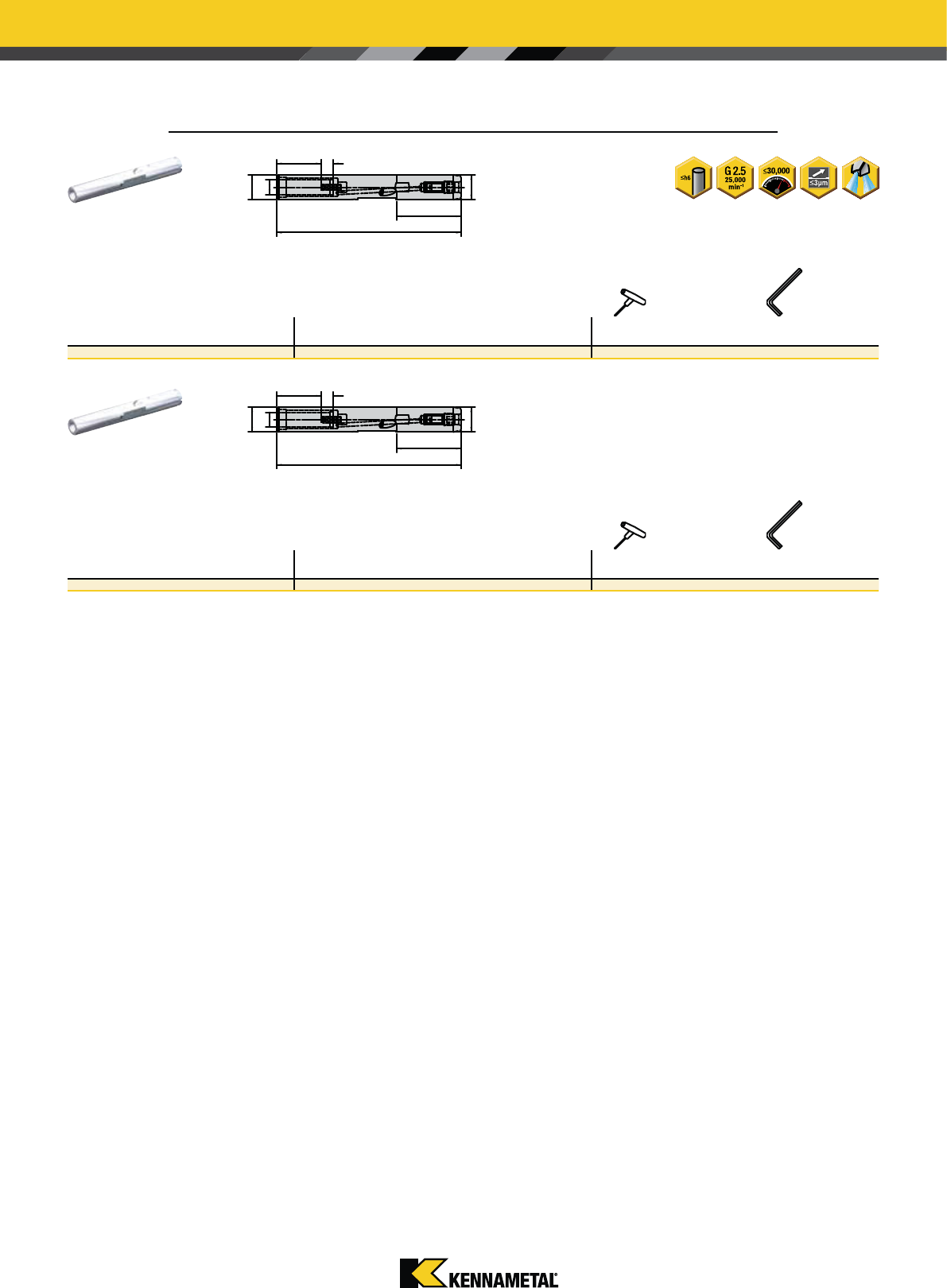

Оснастка с цилиндрическим хвостовиком Оснастка с цилиндрическим хвостовиком

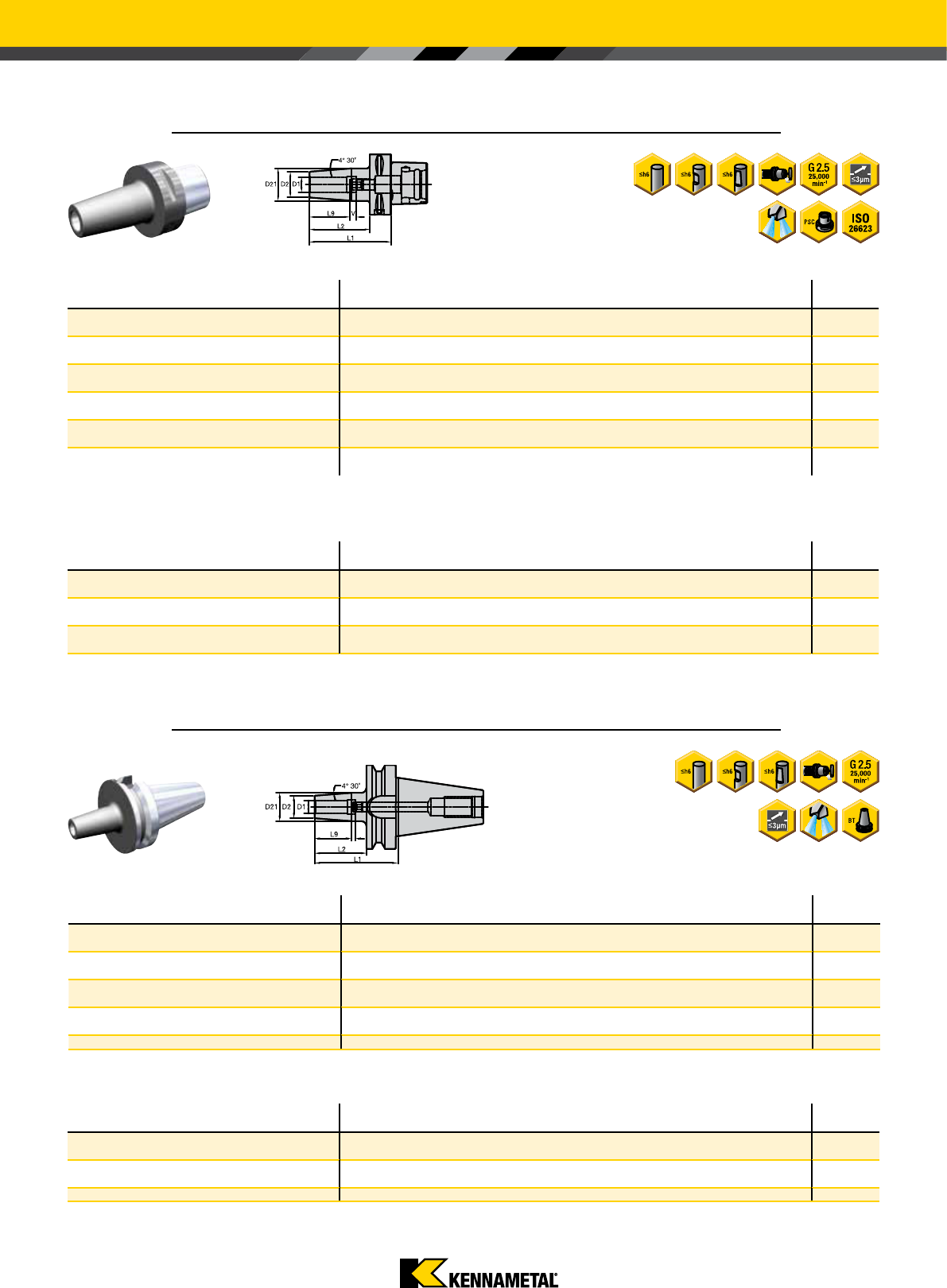

ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
Гидравлические патроны с цилиндрическим хвостовиком • Метрическая система
номер
заказа
номер
по каталогу D D1 D2 L LS L9 aw wsas law kg
6340072 SS200HCT12150M 20 12 20 150 52 36 170.135 5 MM 170.002 0,30
L9
L
D
LS
D2 D1
Гидравлические патроны с цилиндрическим хвостовиком • Дюймовая система
номер
заказа
номер
по каталогу D D1 D2 L LS L9 aw wsas law фунт
6340073 SS075HCT050590 .75 .50 .79 5.91 2.07 1.42 170.135 5 MM 170.002 .63
L9
L
D
LS
D2 D1
6
kennametal.comkennametal.com

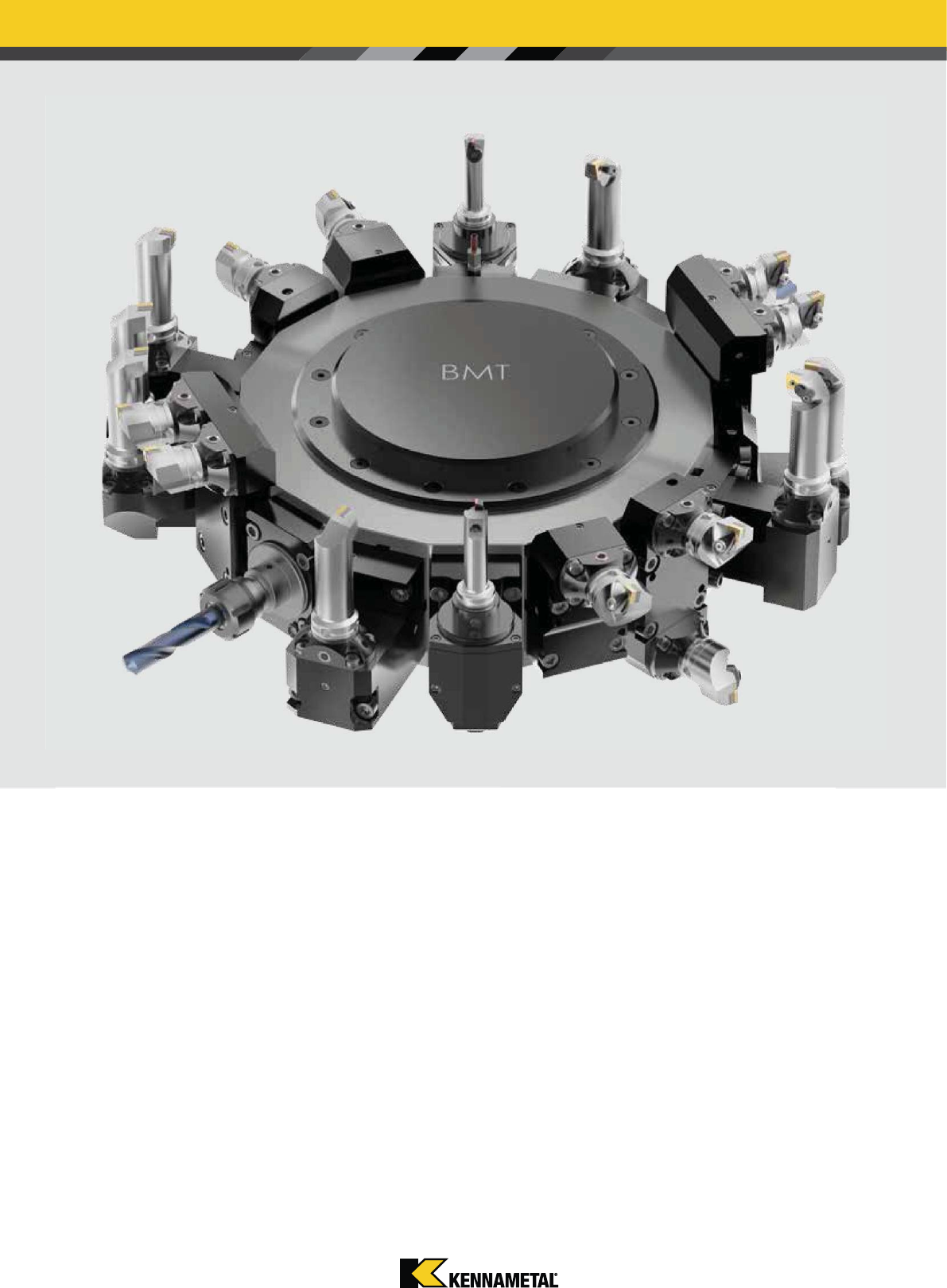

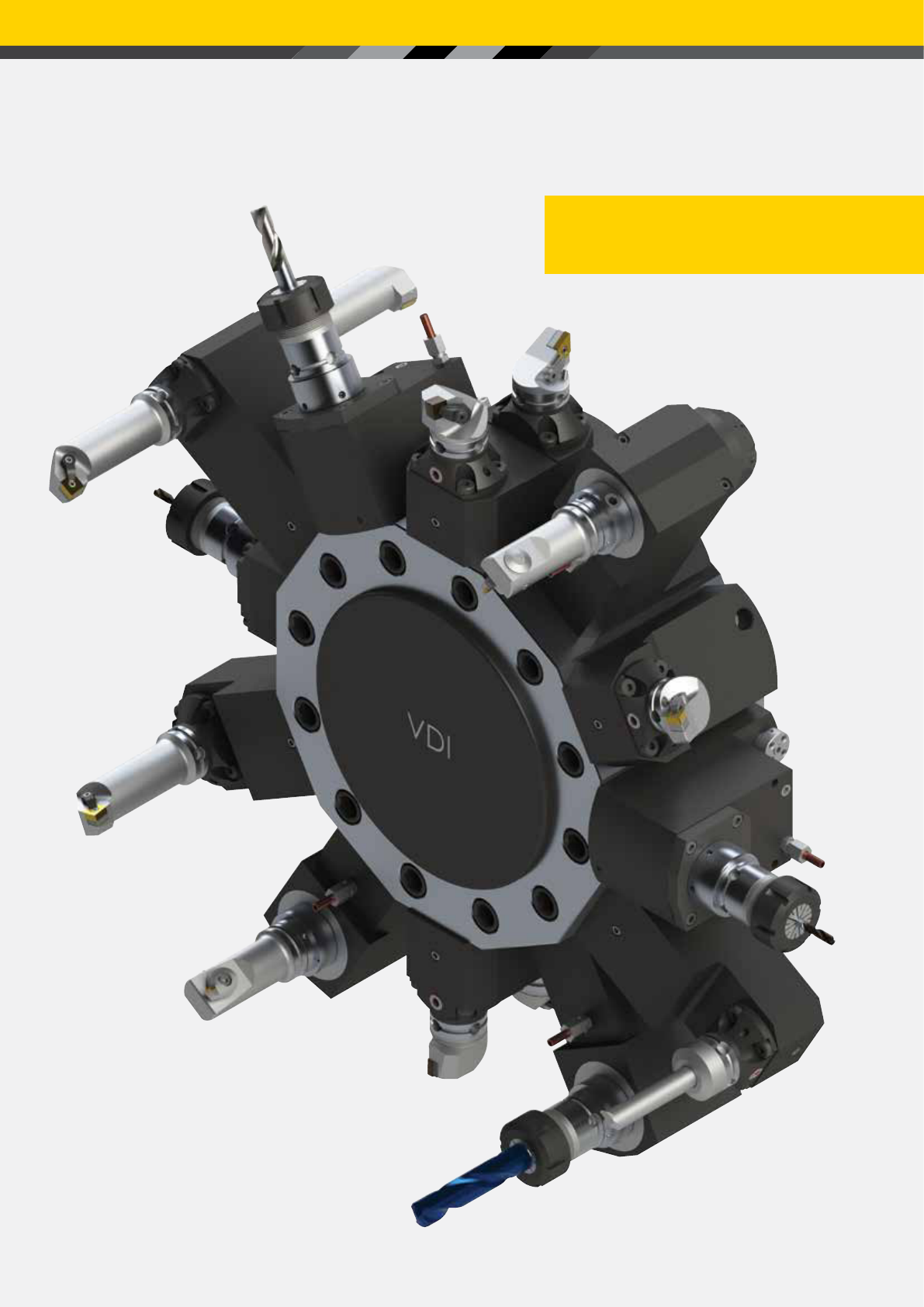

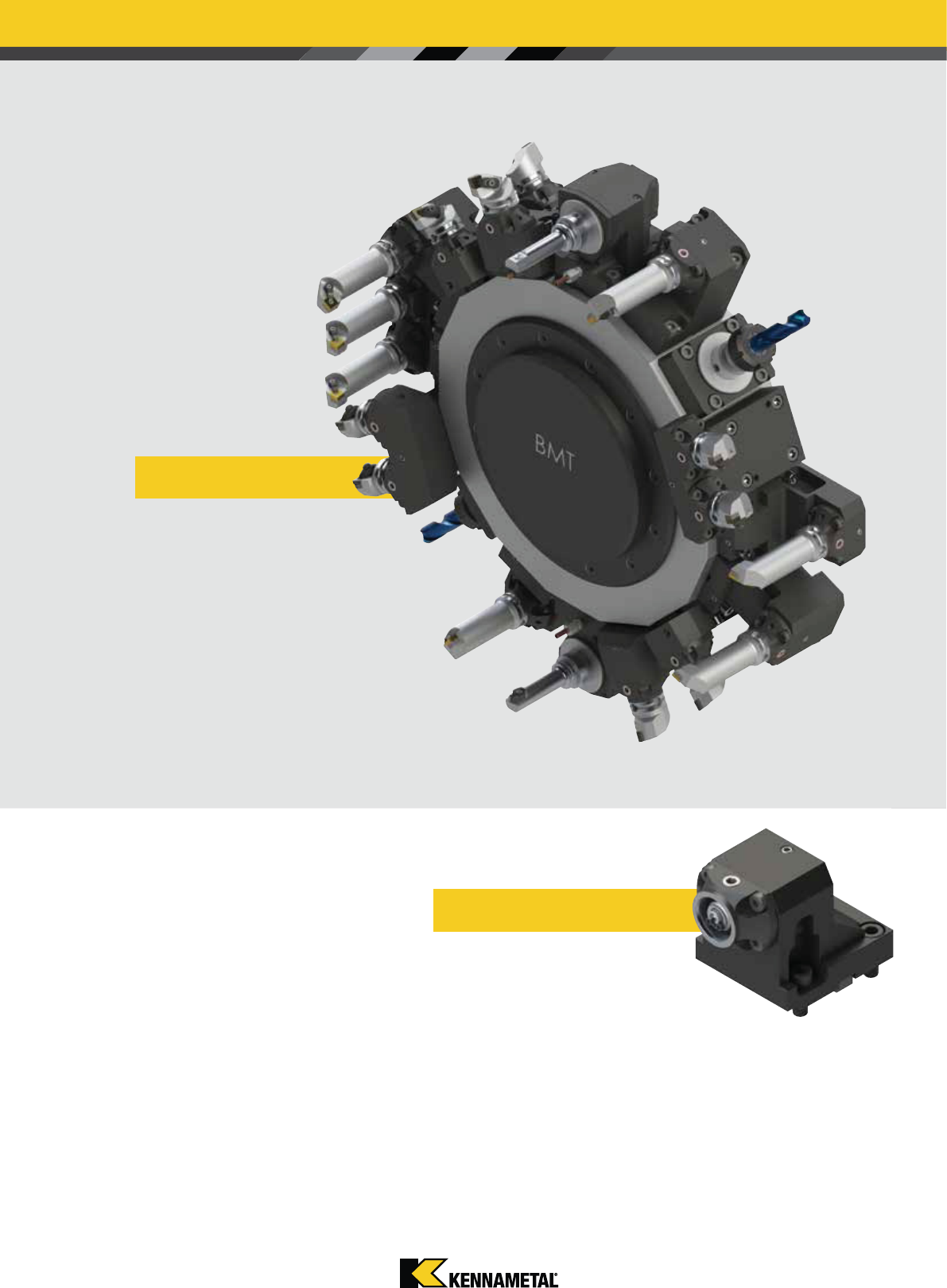

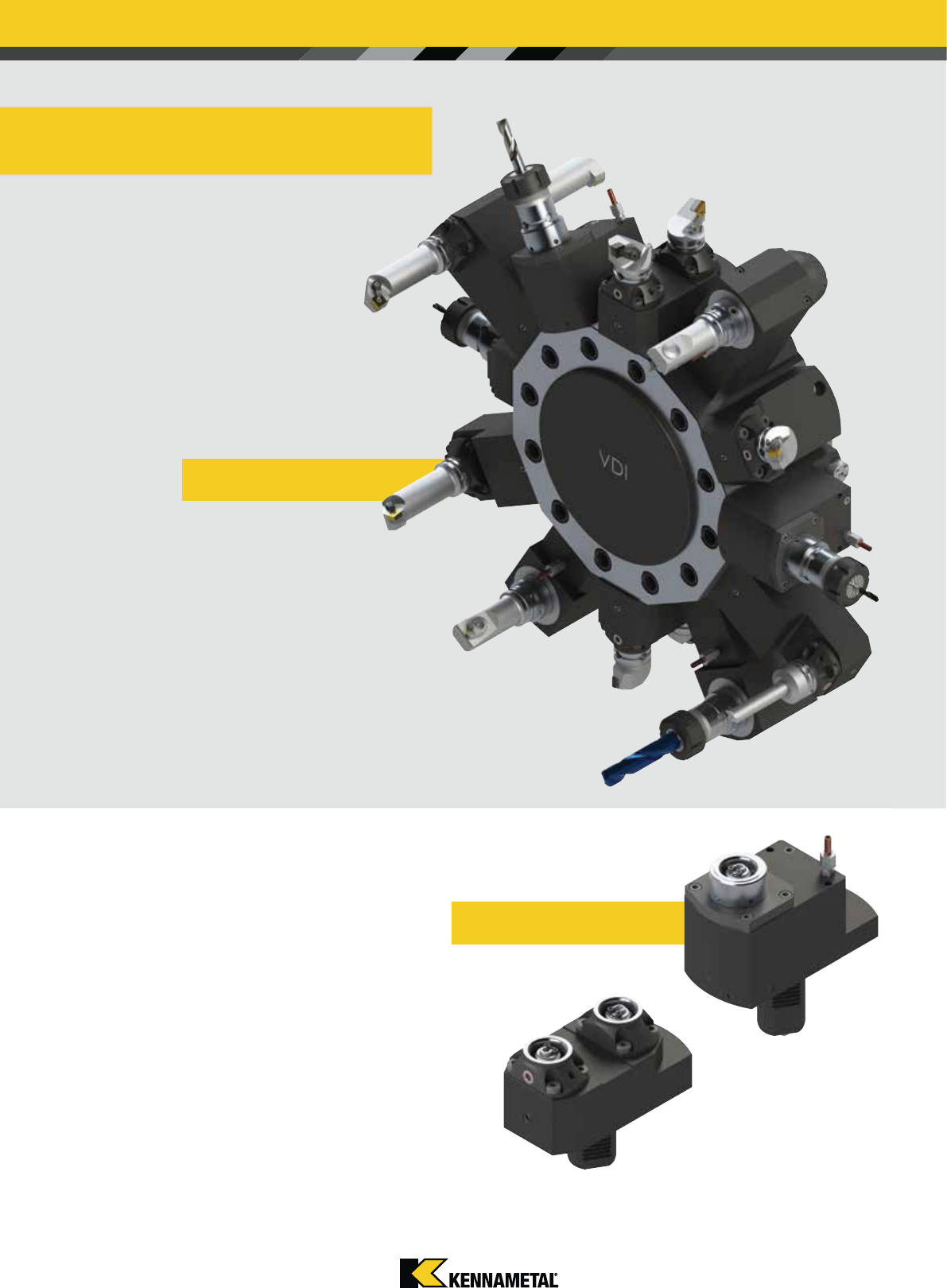

Зажимные устройства, адаптированные под револьверную головку, обеспечивают
непревзойденную эффективность и гарантированное повышение производительности.
Повышение повторяемости и сокращение времени установки обеспечивают оптимальное
использование станка.
Зажимные устройства, адаптированные под револьверную головку, подходят для
специальных креплений револьверных головок.
В ассортименте представлены устройства для различных моделей станков от ведущих
машиностроителей, таких как DOOSAN™, HAAS™, HWACHEON™, HYUNDIA WIA, Mazak™,
Mori Seiki™ и OKUMA™.
Инструментальные
системы

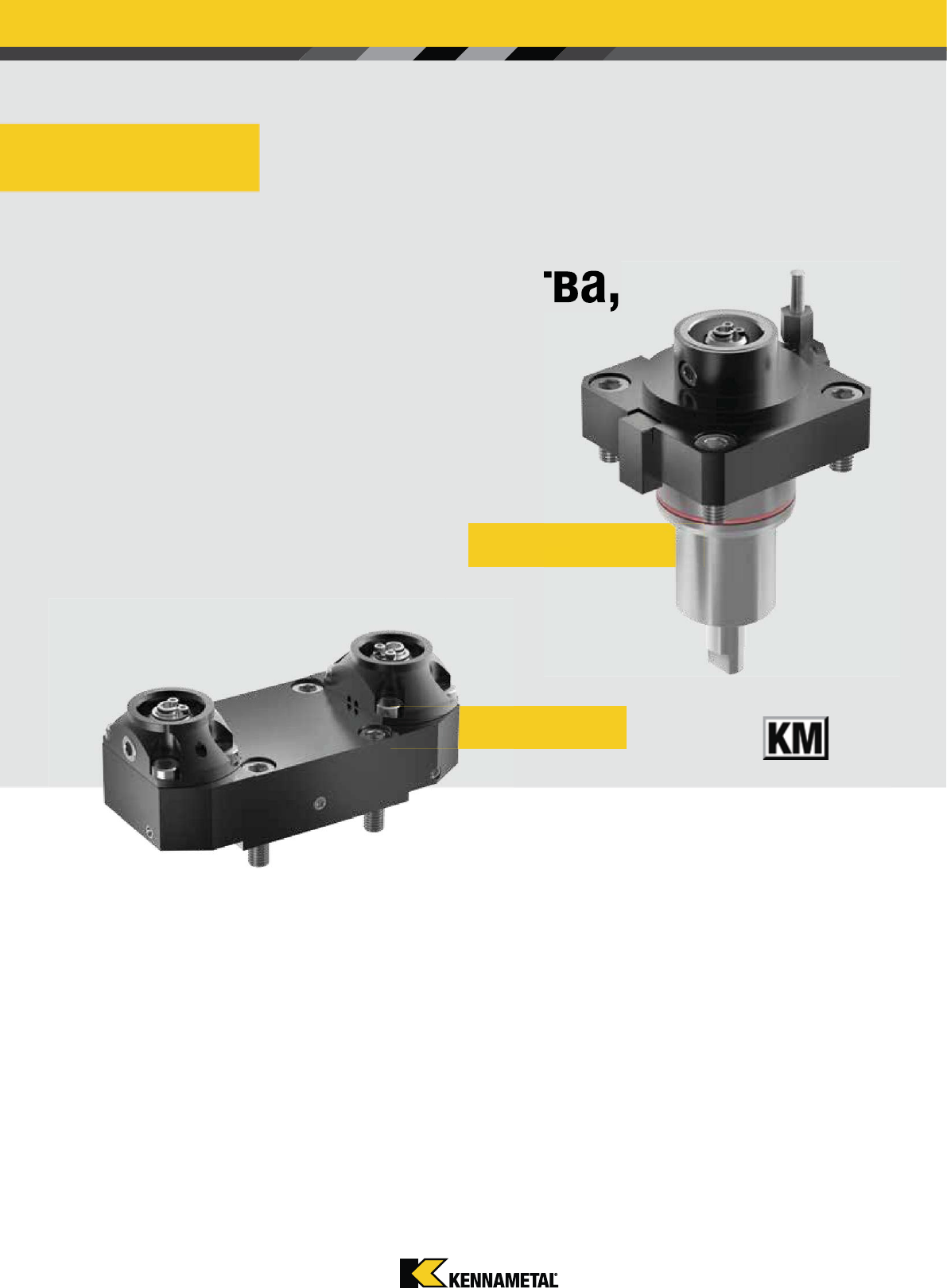

Зажимные устройства,
адаптированные
под револьверную
головку
Приводной
блок
Невращающееся
устройство
Нев
р
н
о
й
™
7
kennametal.comkennametal.com

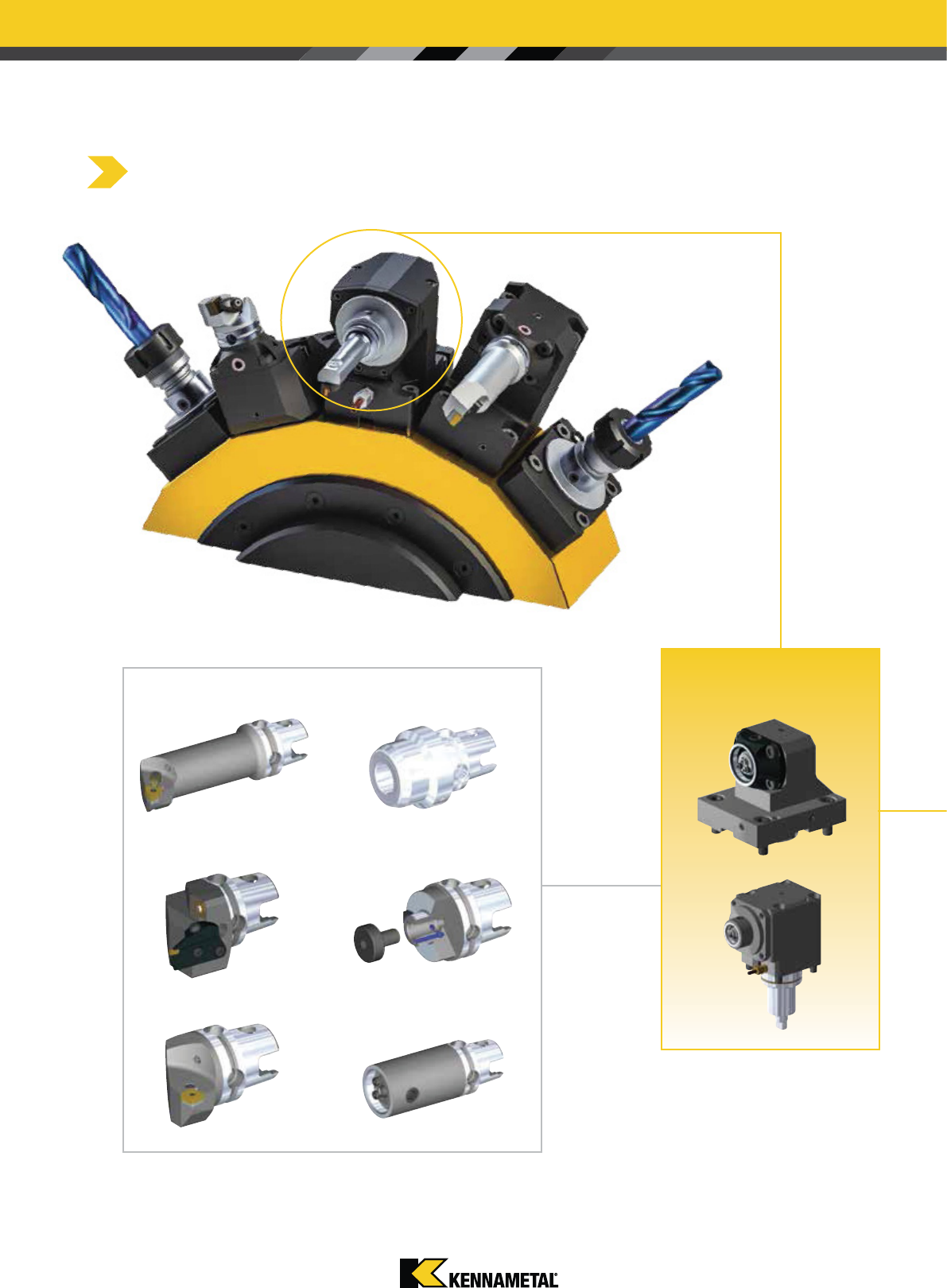

• Стандартный ассортимент включает невращающиеся
устройства и приводные инструменты с соединением
KM™ размером 32, 40, 50 и 63.
• Приводные инструменты с частотой вращения до
12 000 об/мин. Передаточное число 1:1.
• Подходят для конкретных креплений револьверных
головок металлорежущих станков.
• Устройства с креплением VDI обеспечивают удобство
использования.
• Устройства с болтовым креплением (BMT)
обеспечивают высокую жесткость.

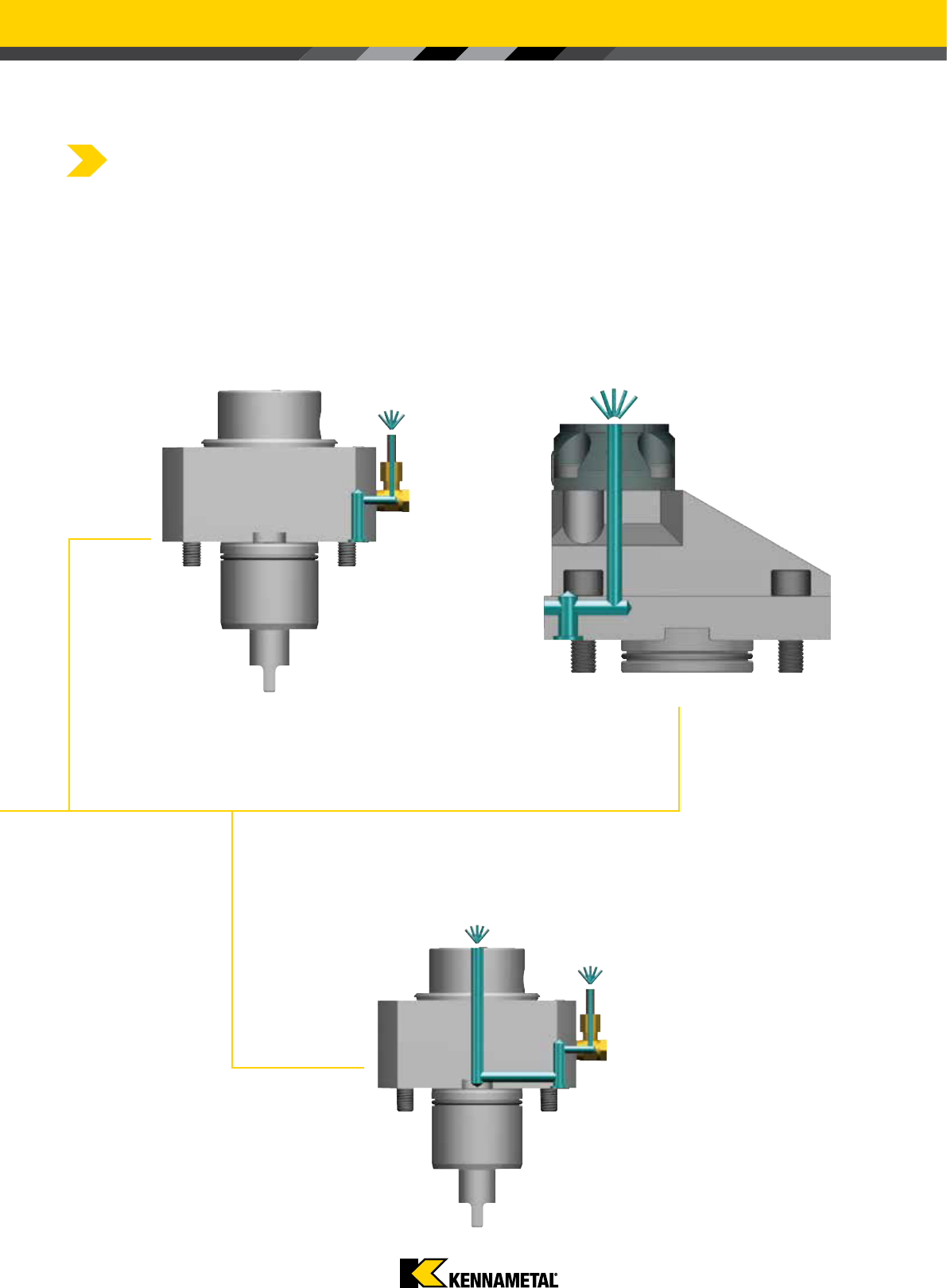

• Внутренний и наружный подвод СОЖ.
8
kennametal.comkennametal.com

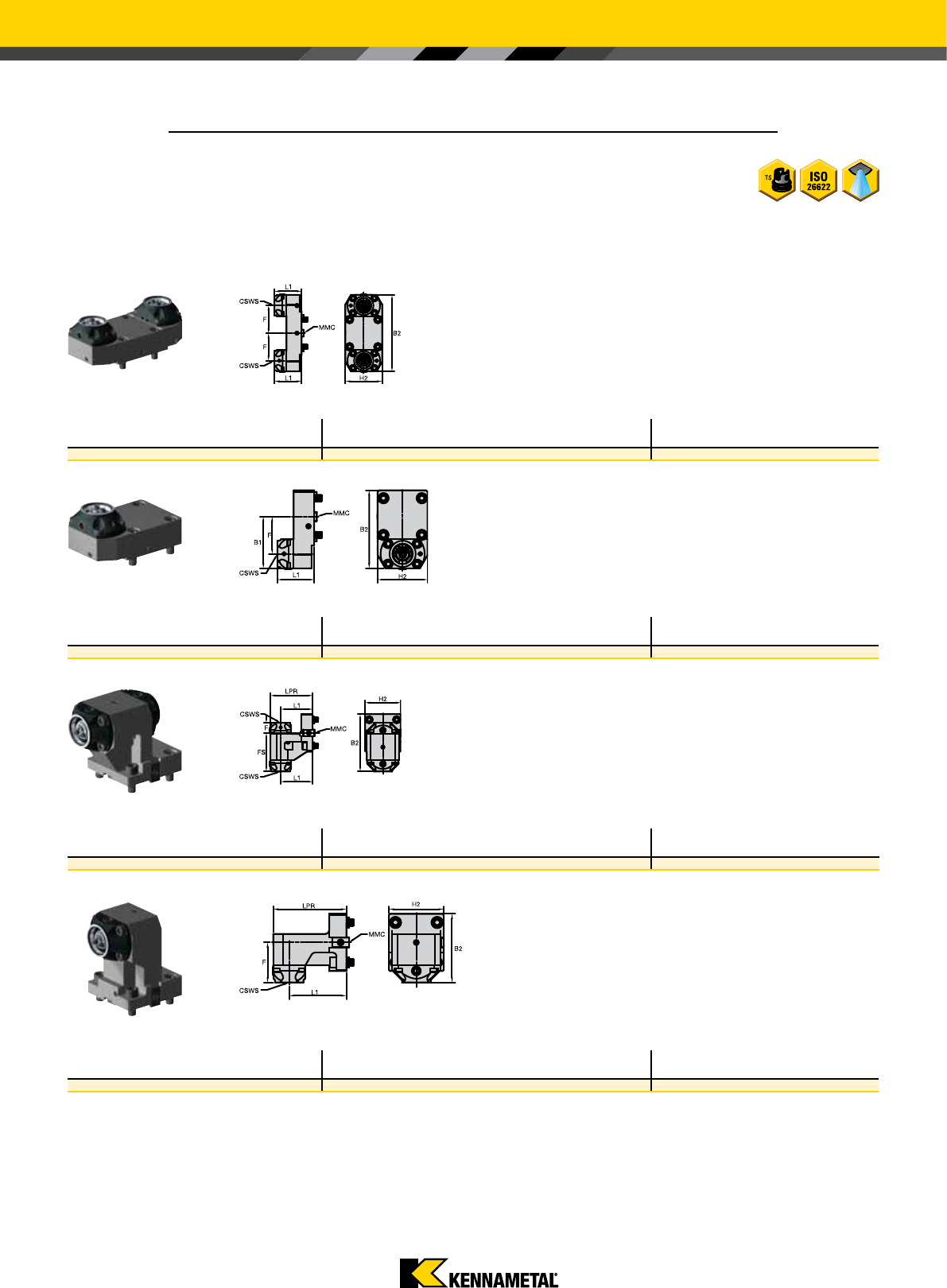

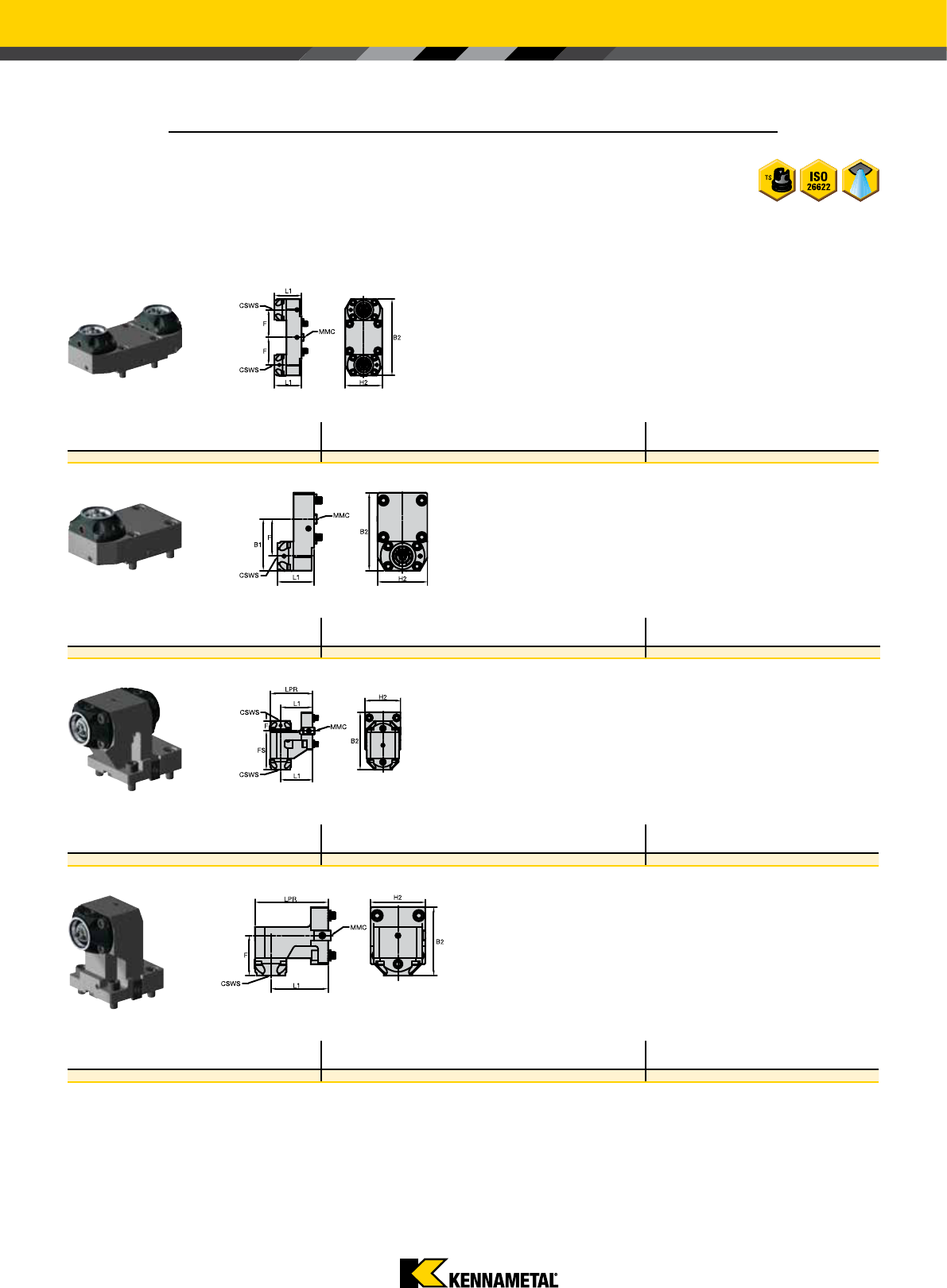

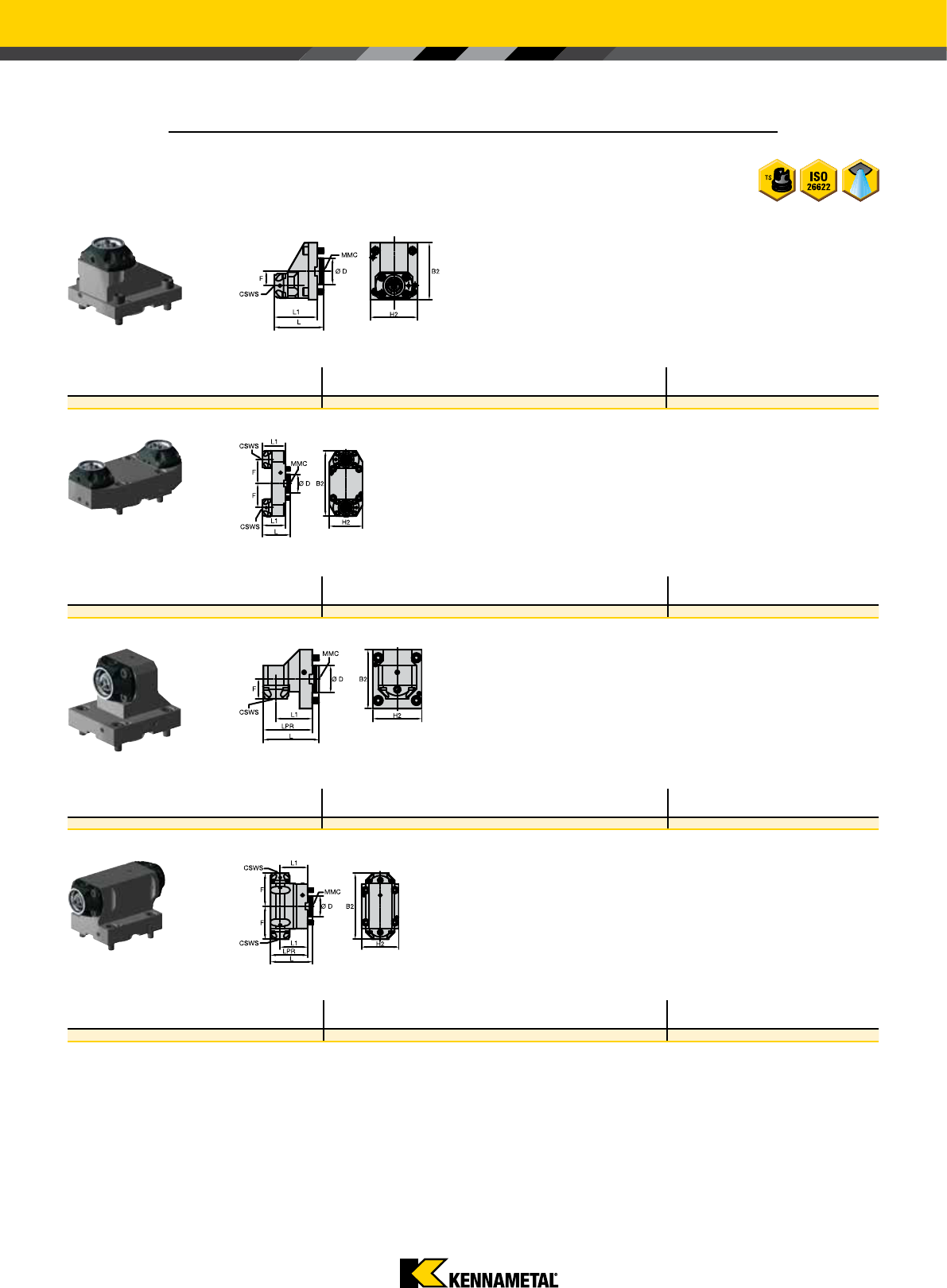

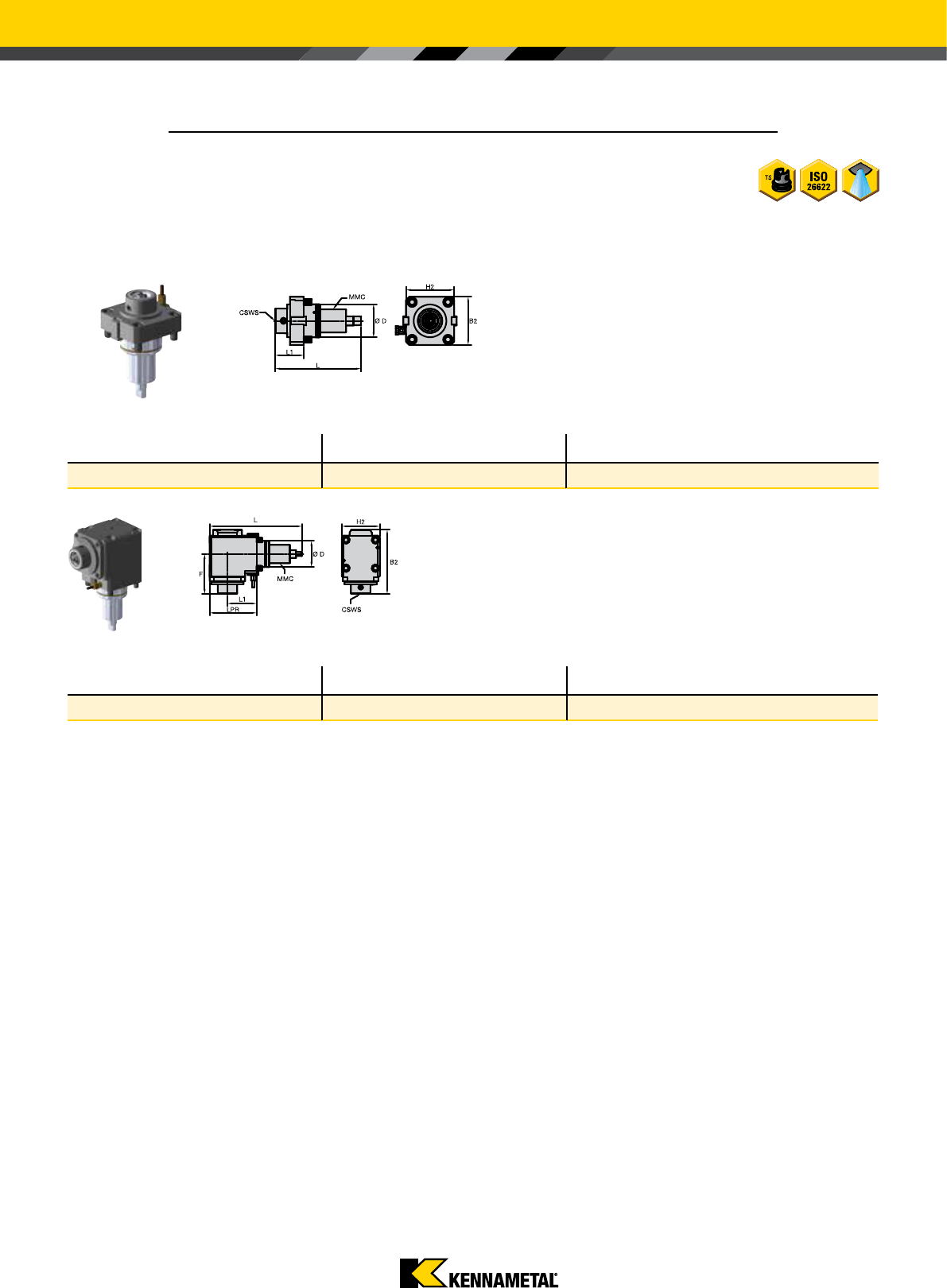

Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства

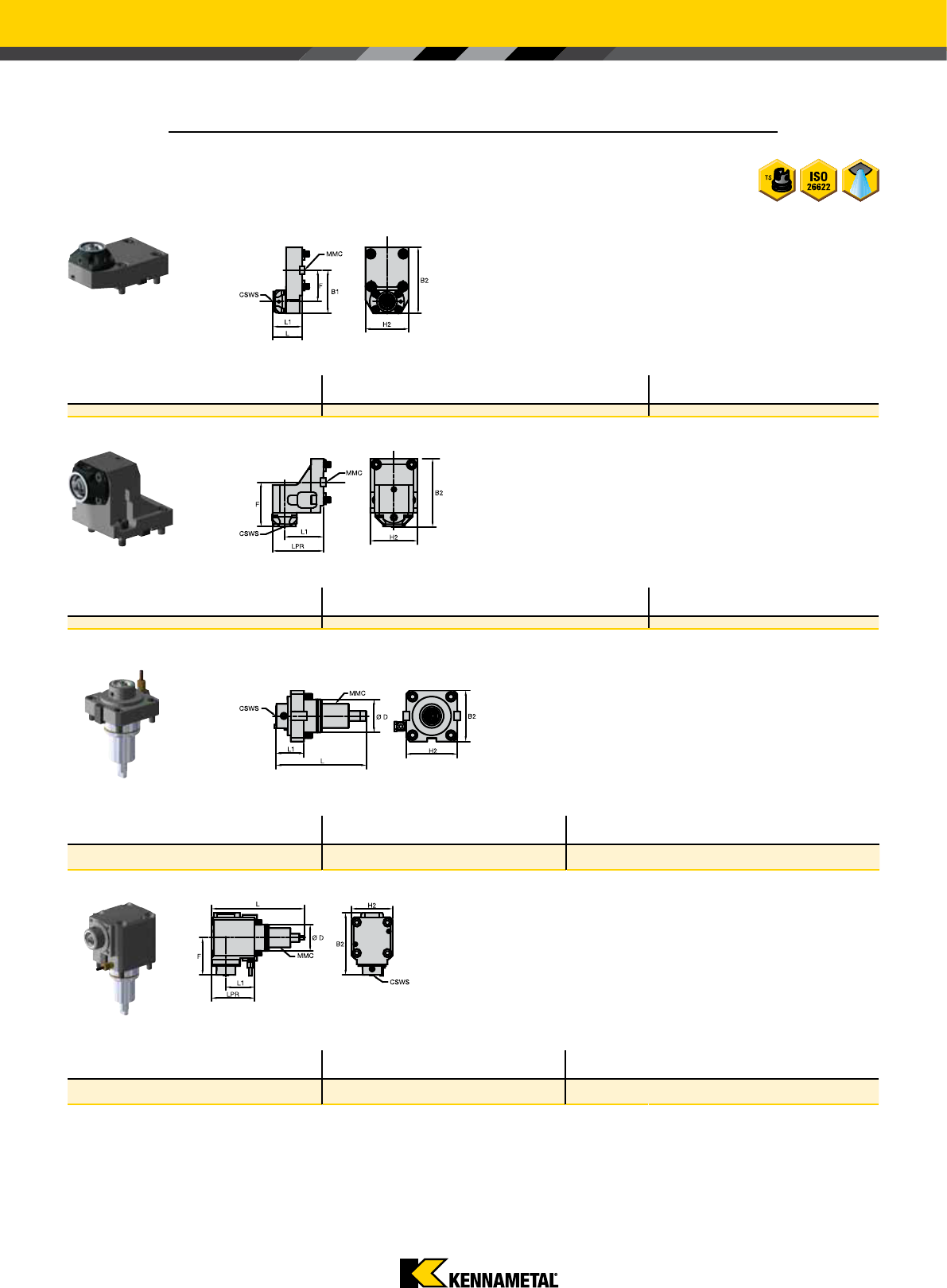

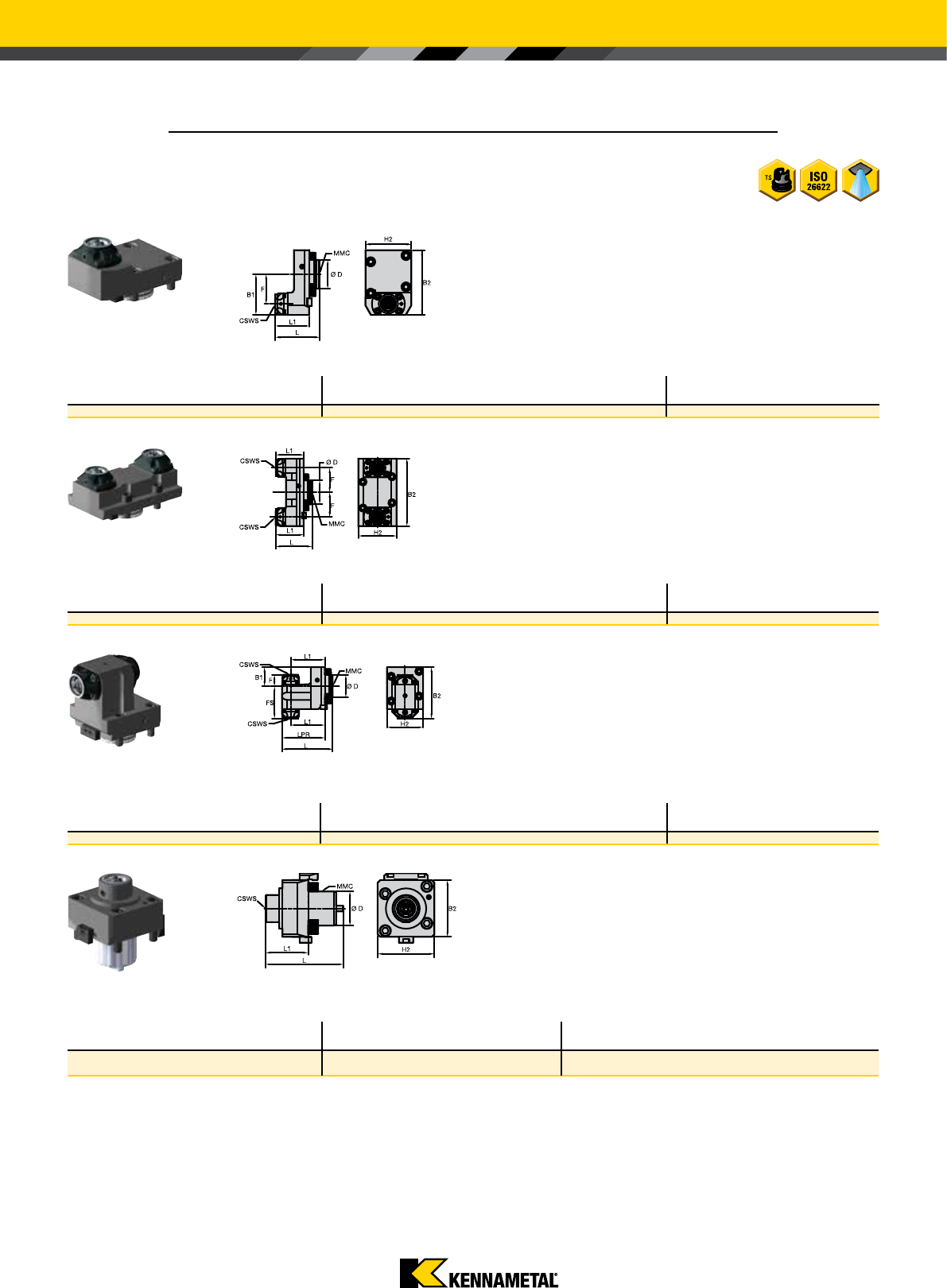

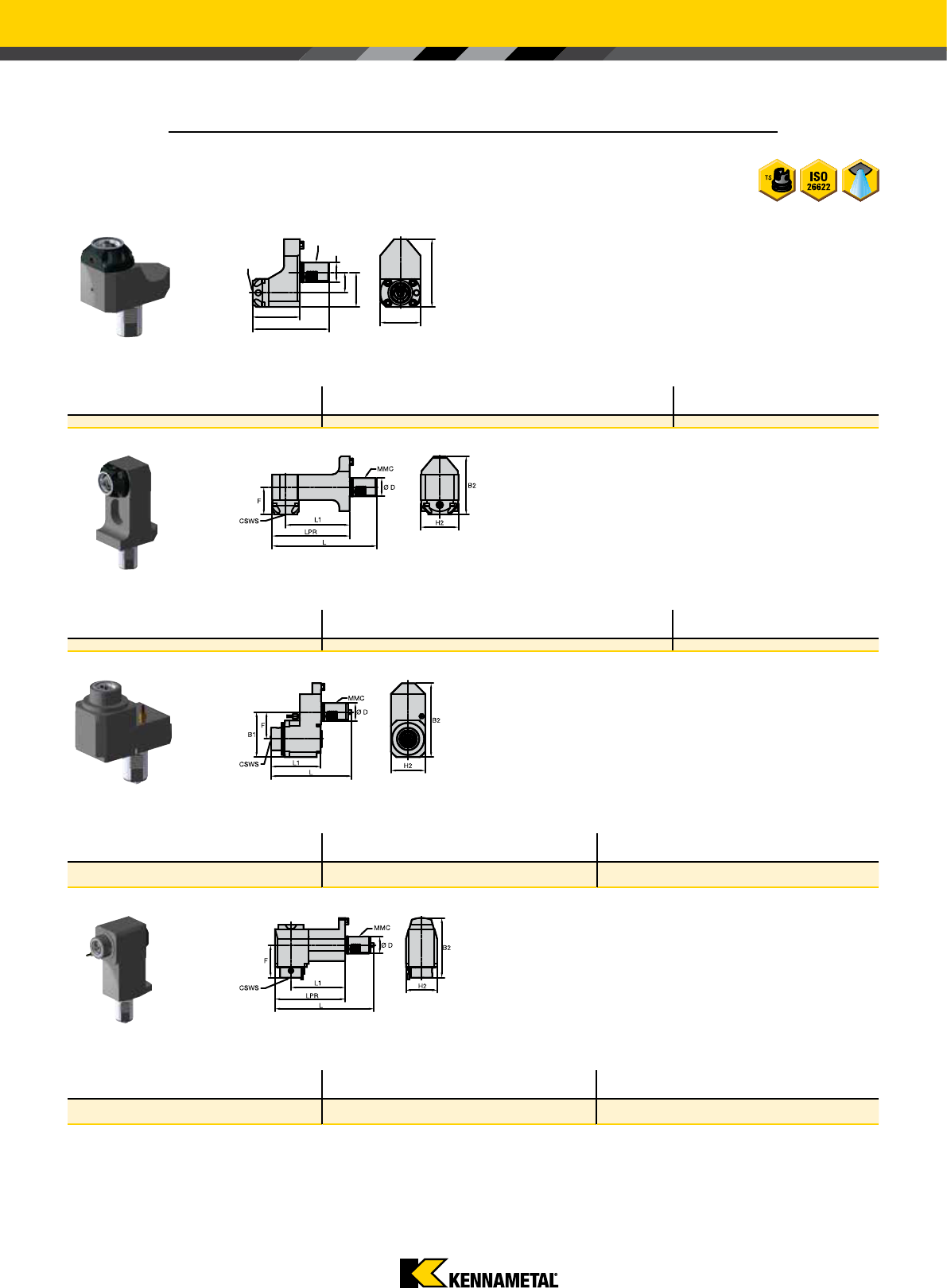

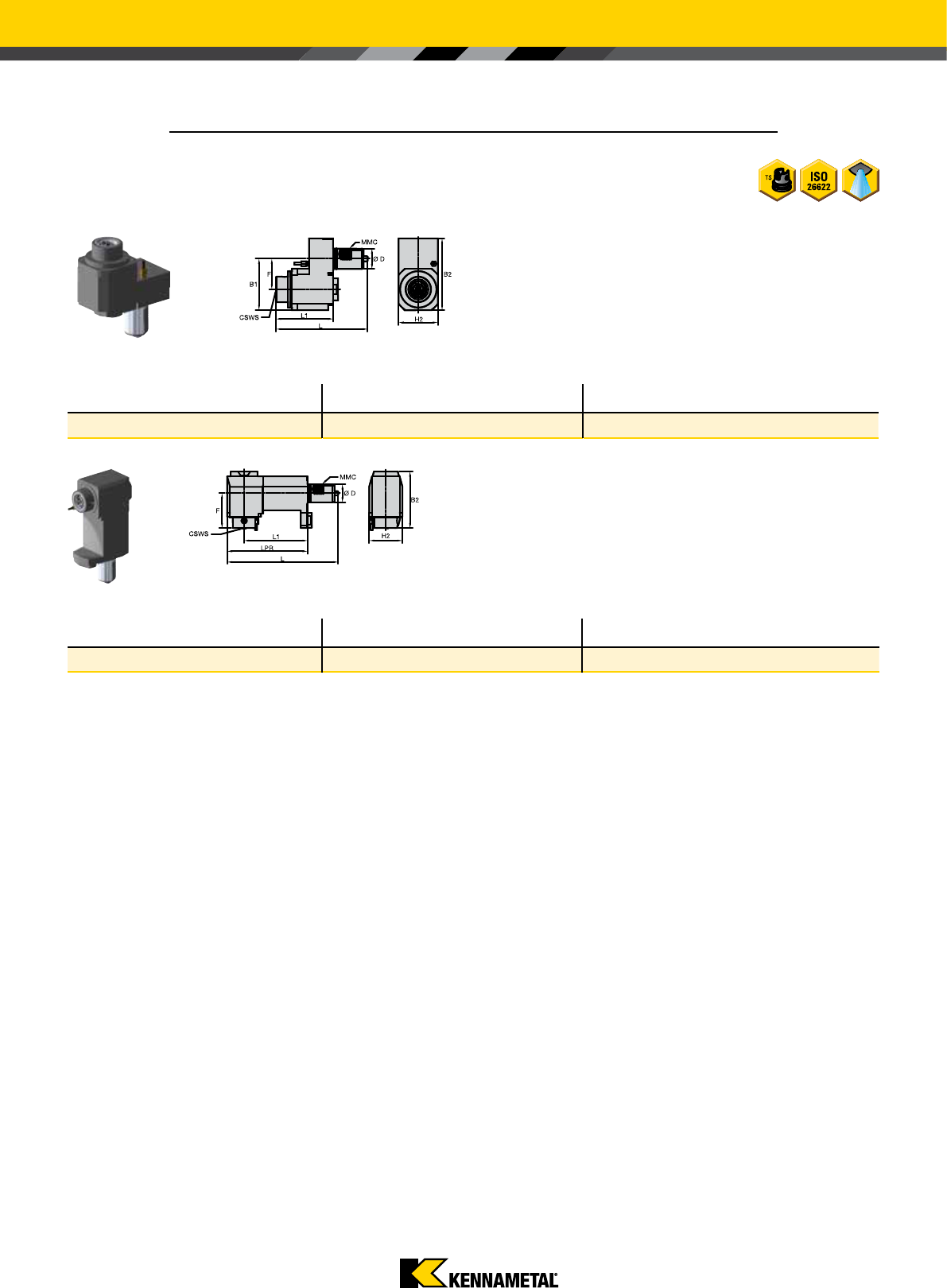

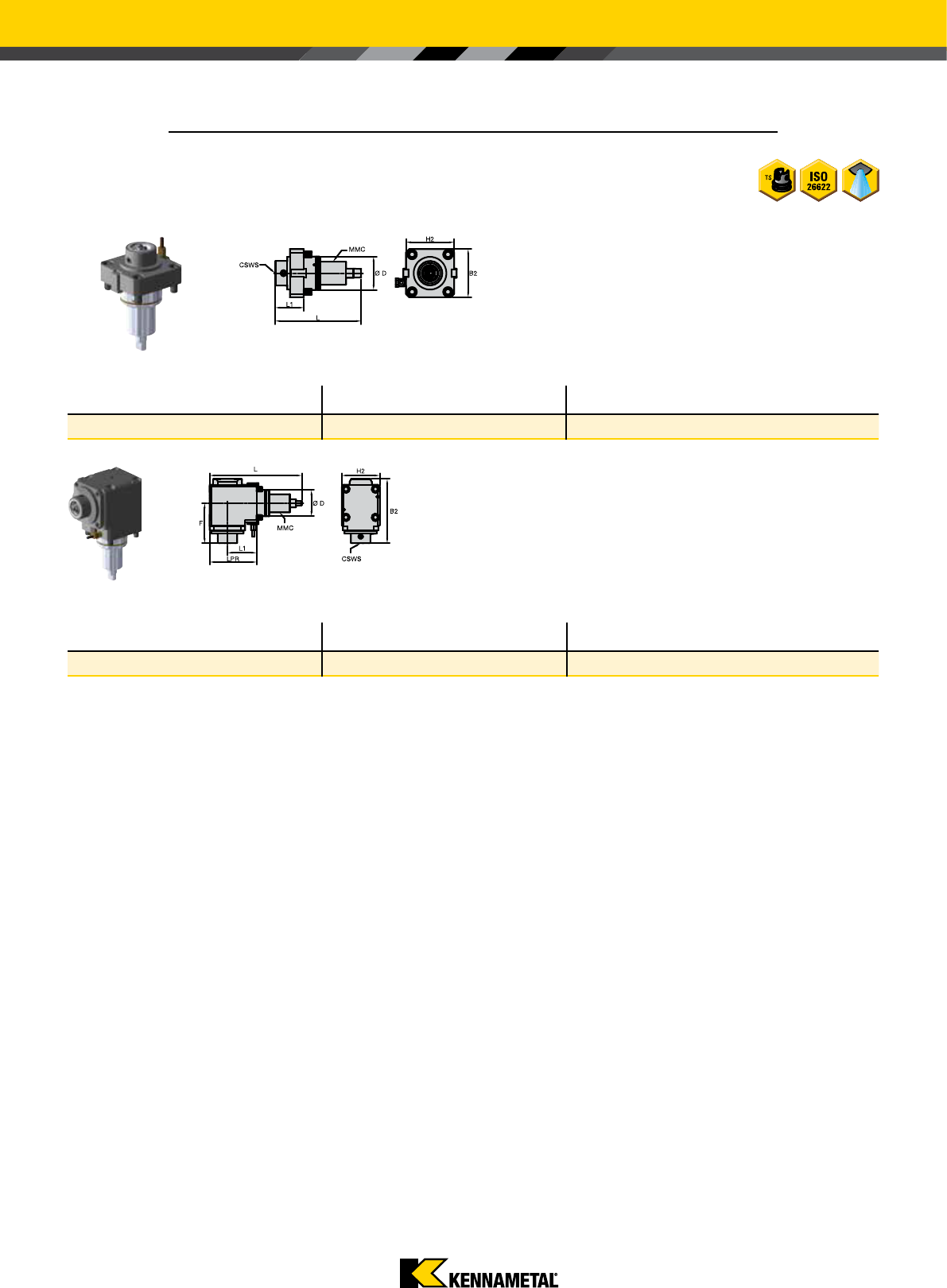

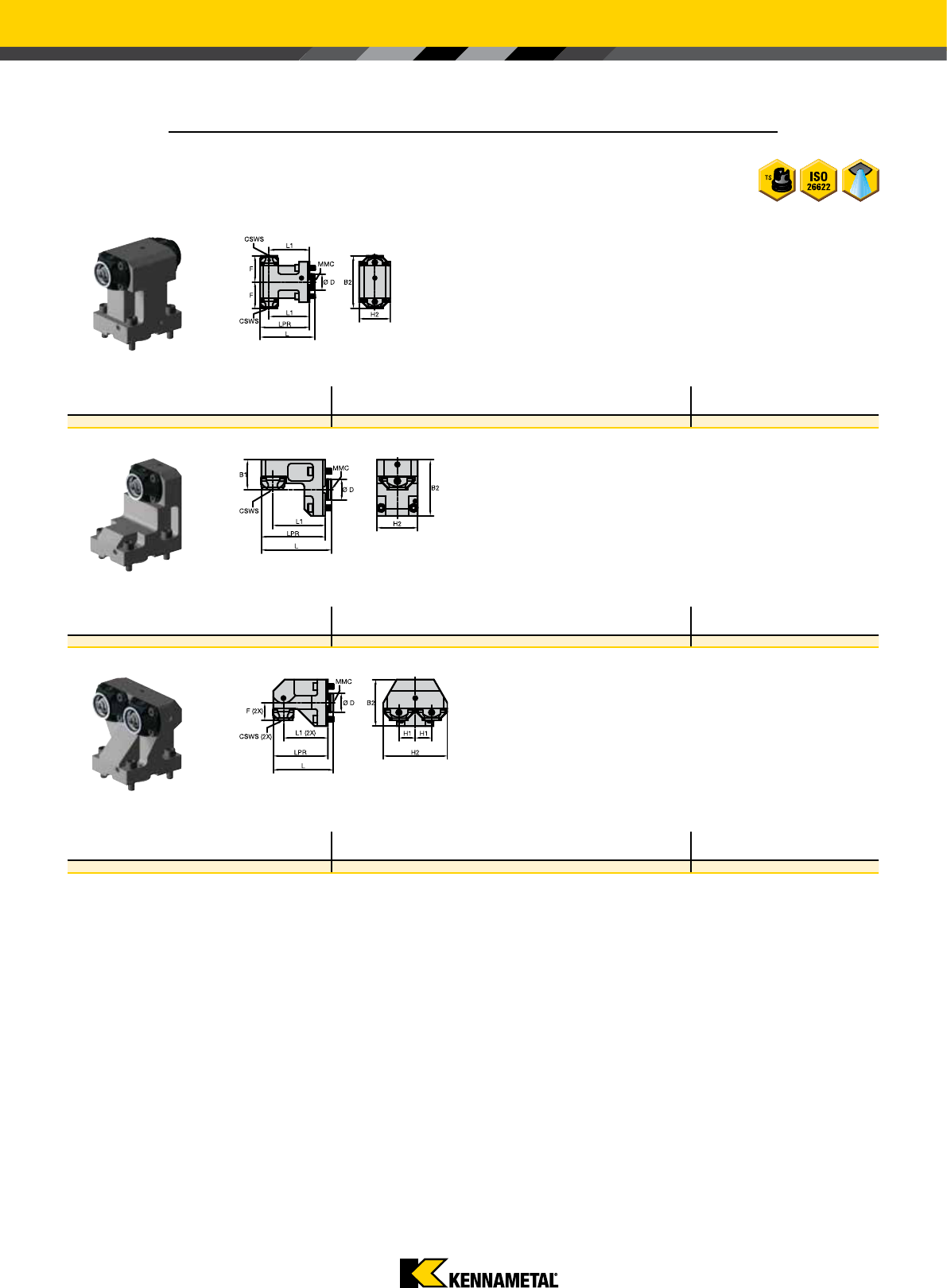

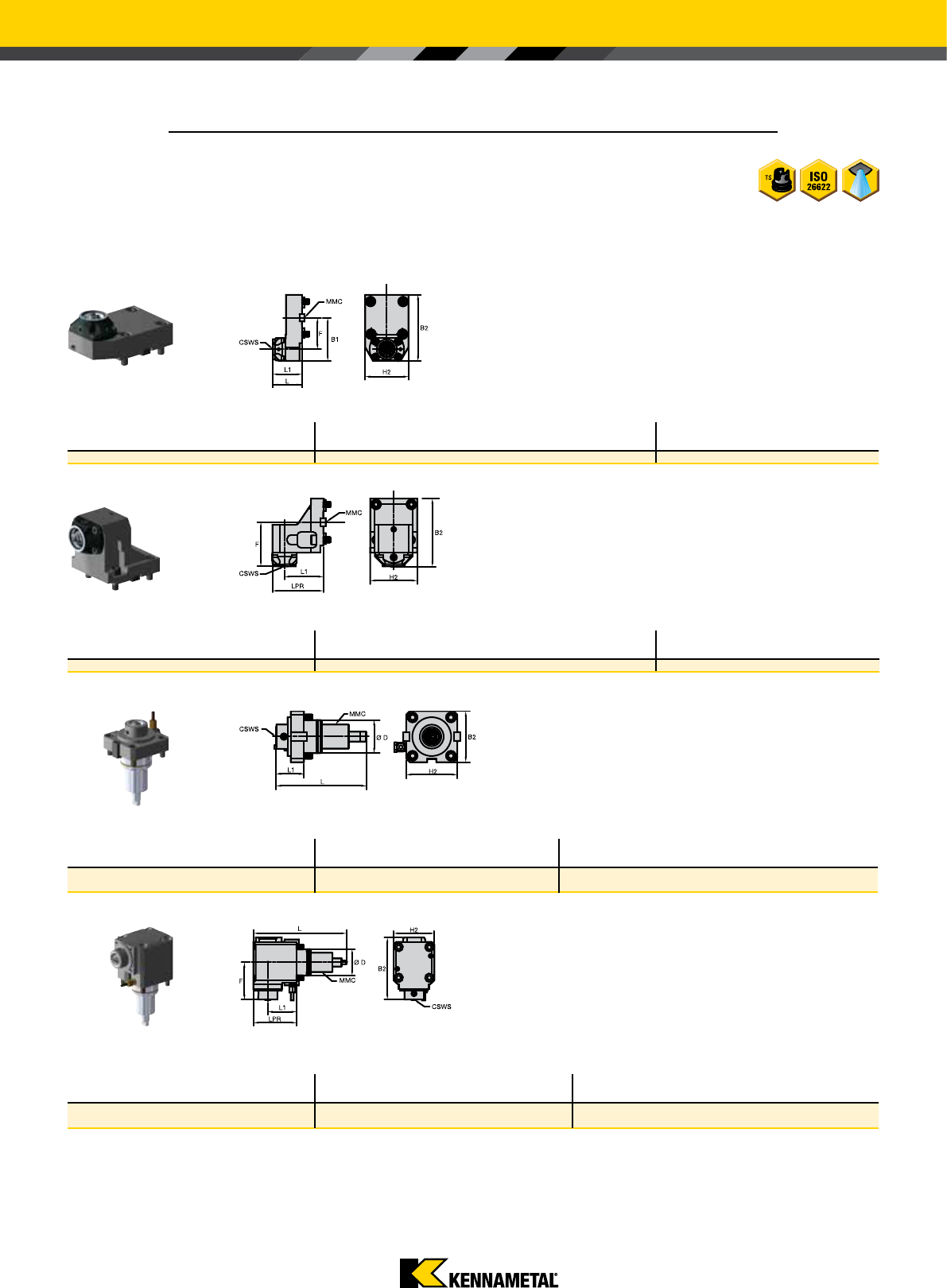

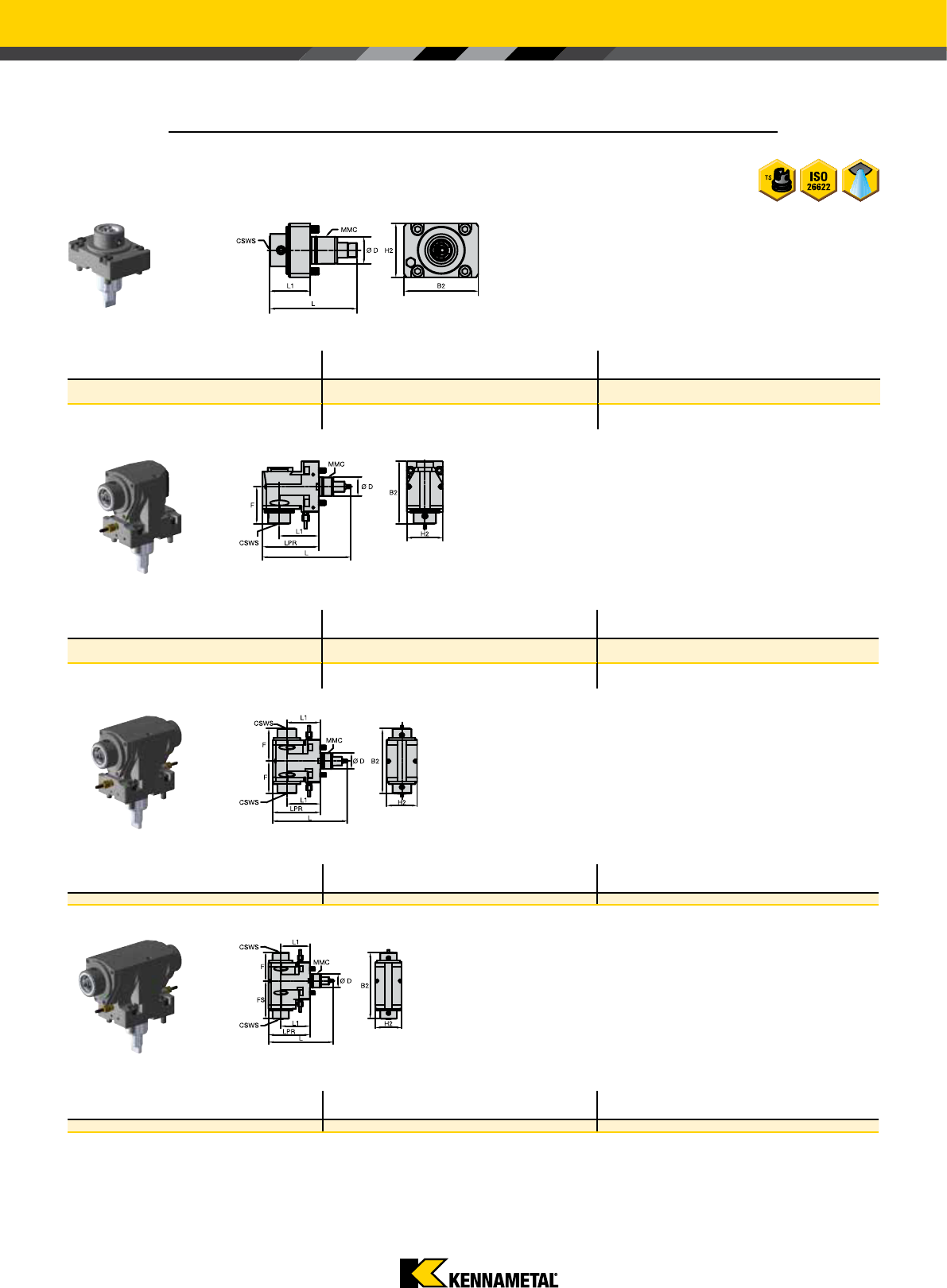

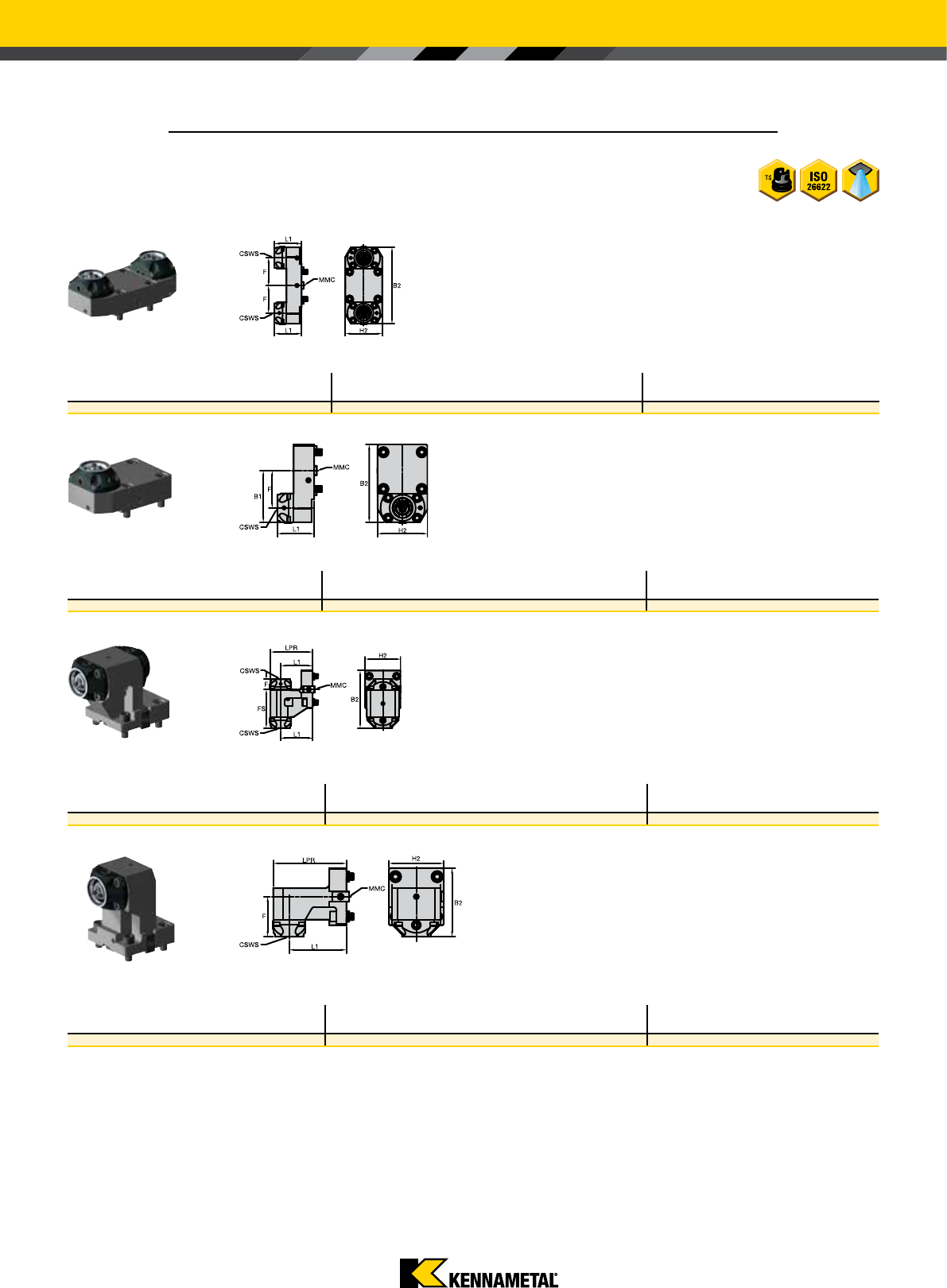

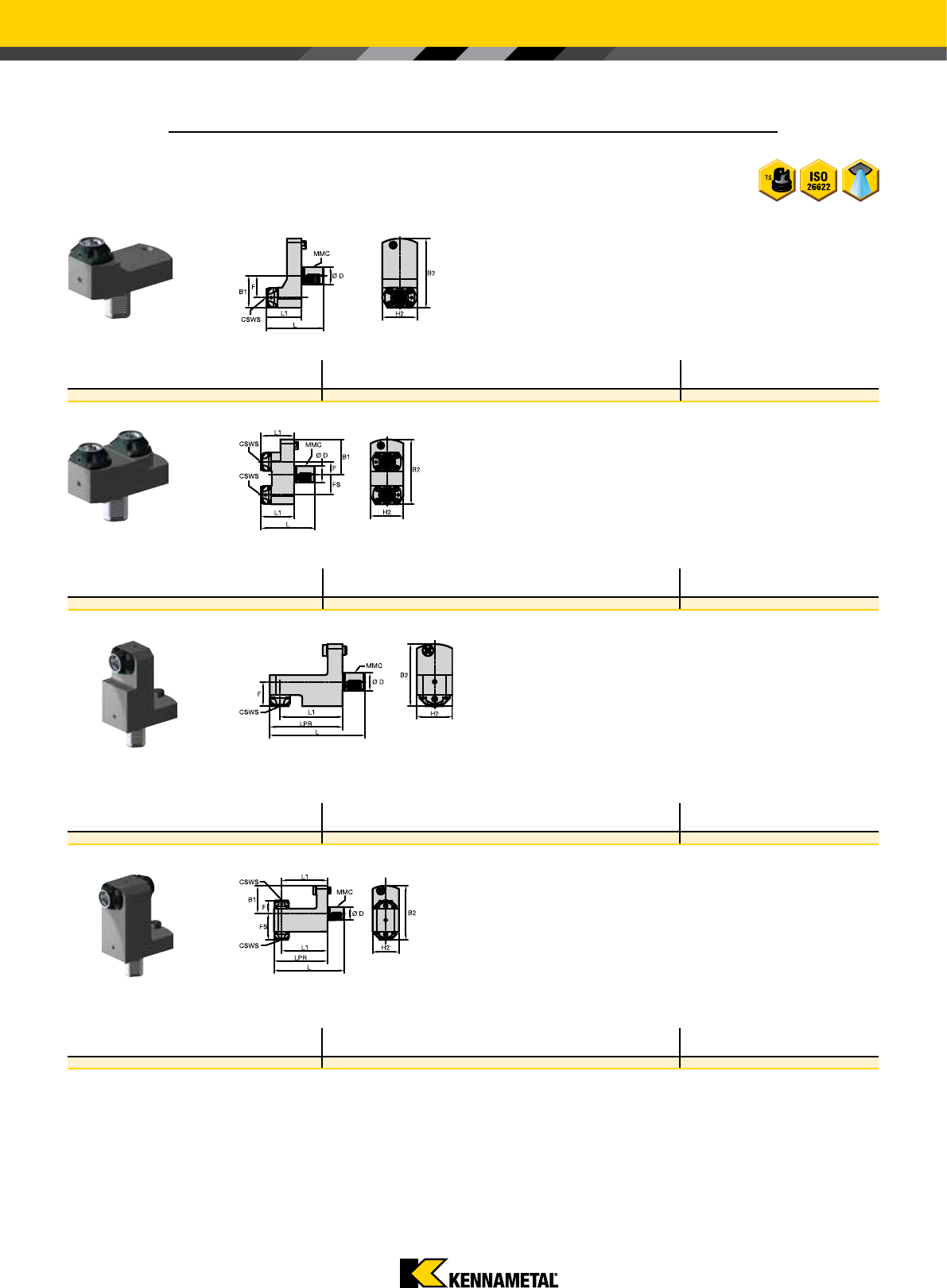

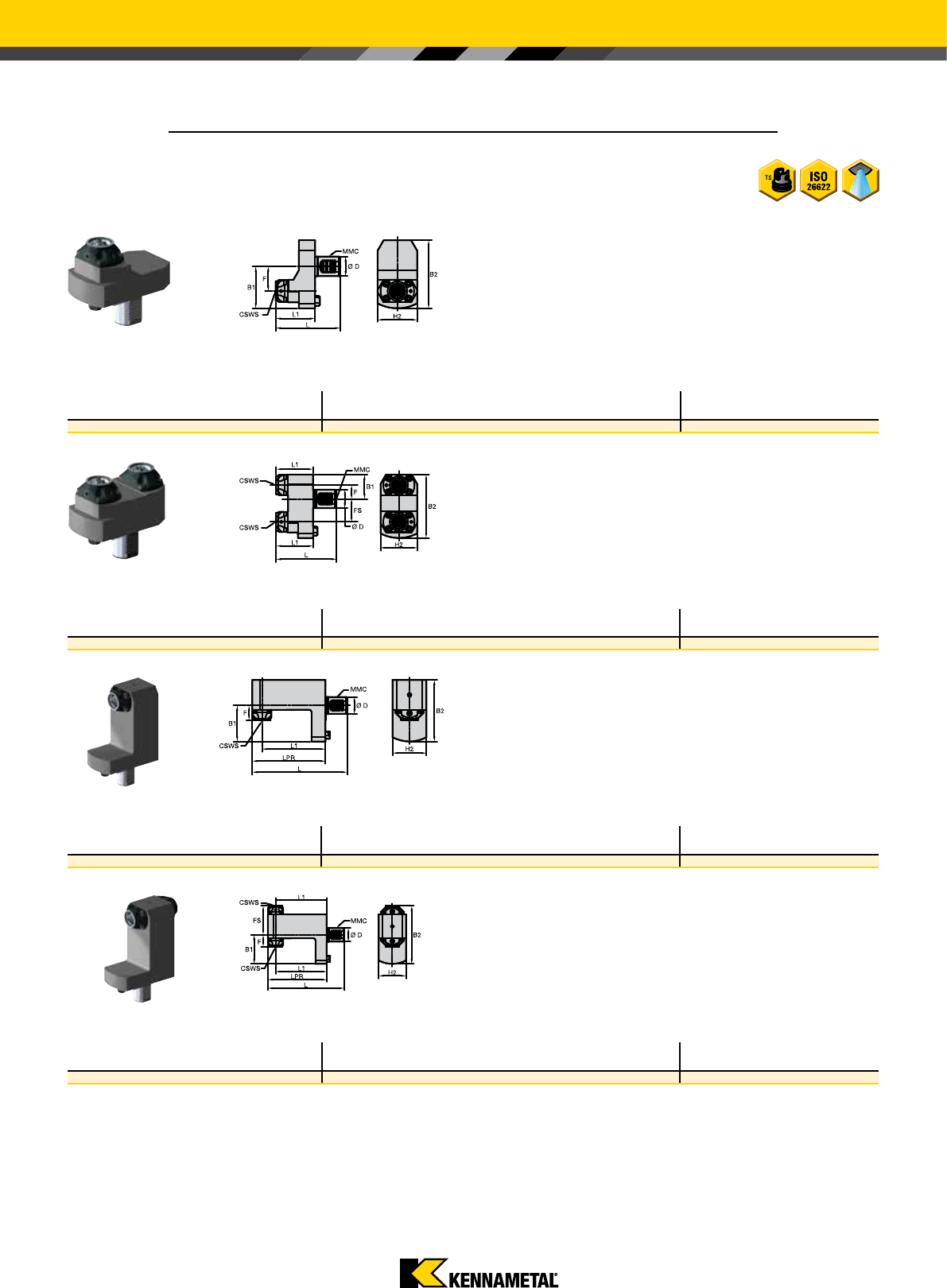

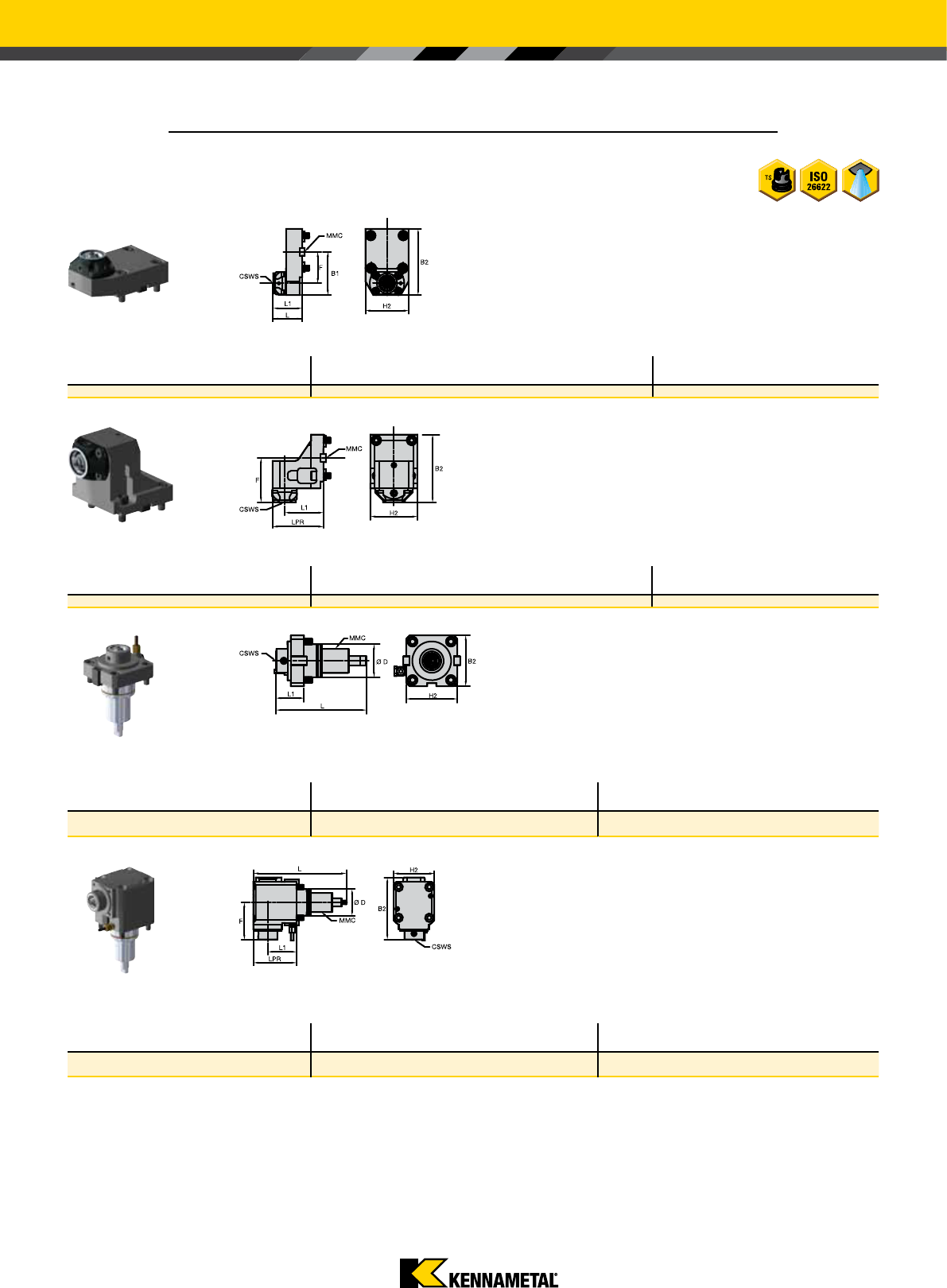

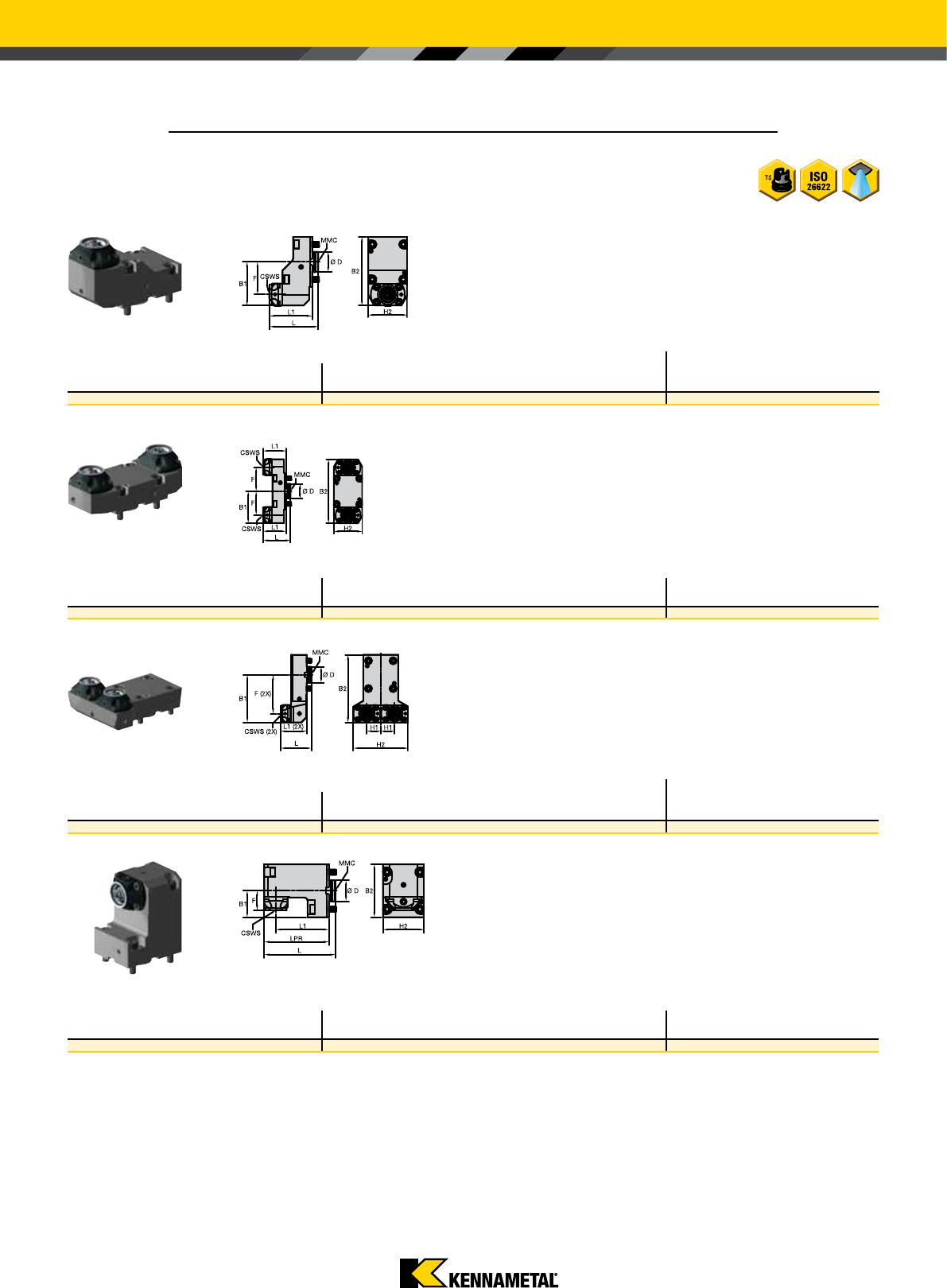

Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 F H2 L L1 bar PSI kg SPP
6391657 TACU035KM40SA60945565 KM40 035 85 130 62 85 57 57 100 1500 2,74 KM40PKG3L

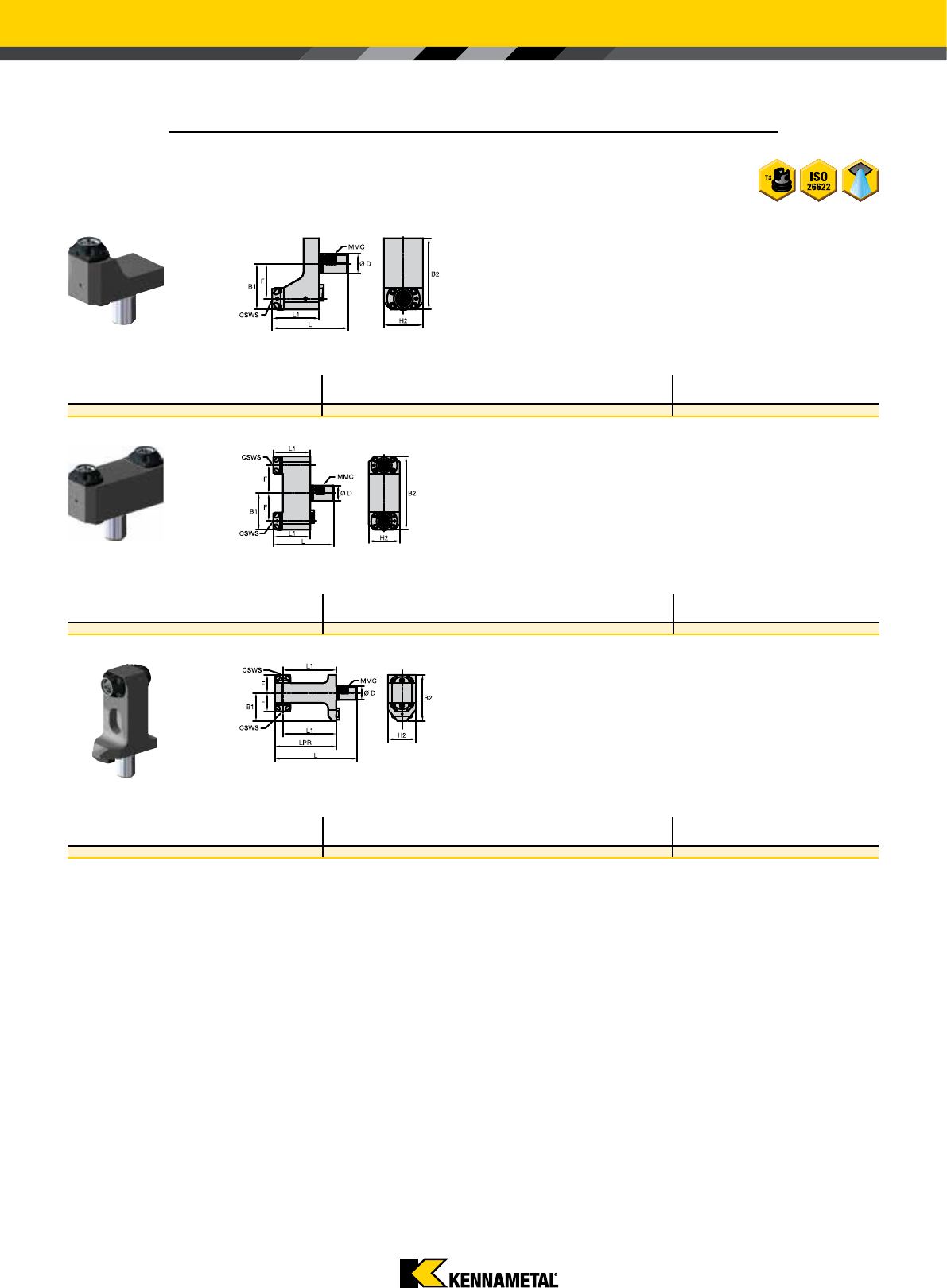

Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391658 TACU035KM40SR60945566 KM40 035 123 80 85 70 92 100 1500 3,49 KM40PKG3L
DOOSAN™
Приводной инструмент, осевое крепление • KM
Модель станка:
• Lynx 300M
• Puma 1500, 2000, 2500 M/Y
(12 позиций, BMT55)
• Puma 1500-2500 MS/SY
(12 позиций, BMT55)
• Puma 2100 M/MS/Y/SY
(24 позиции, BMT55)
• Puma 2100 M/Y
(12 позиций, BMT55)
• Puma 230, 240, 280 M/MS/LM
• Puma MX1600, 2100 ST (BMT55)
• Puma TL2000, 2500 M
• Puma TT1500, 1800 MS/SY
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391653 TACU035KM32DA60945561 KM32 035 85 55 85 151 47 6000 25 25 360 R1/8 2,65 KM32PKG3L
6391654 TACU035KM32DA60945562 KM32 035 85 55 85 151 47 6000 25 — — R1/8 2,76 KM32PKG3L

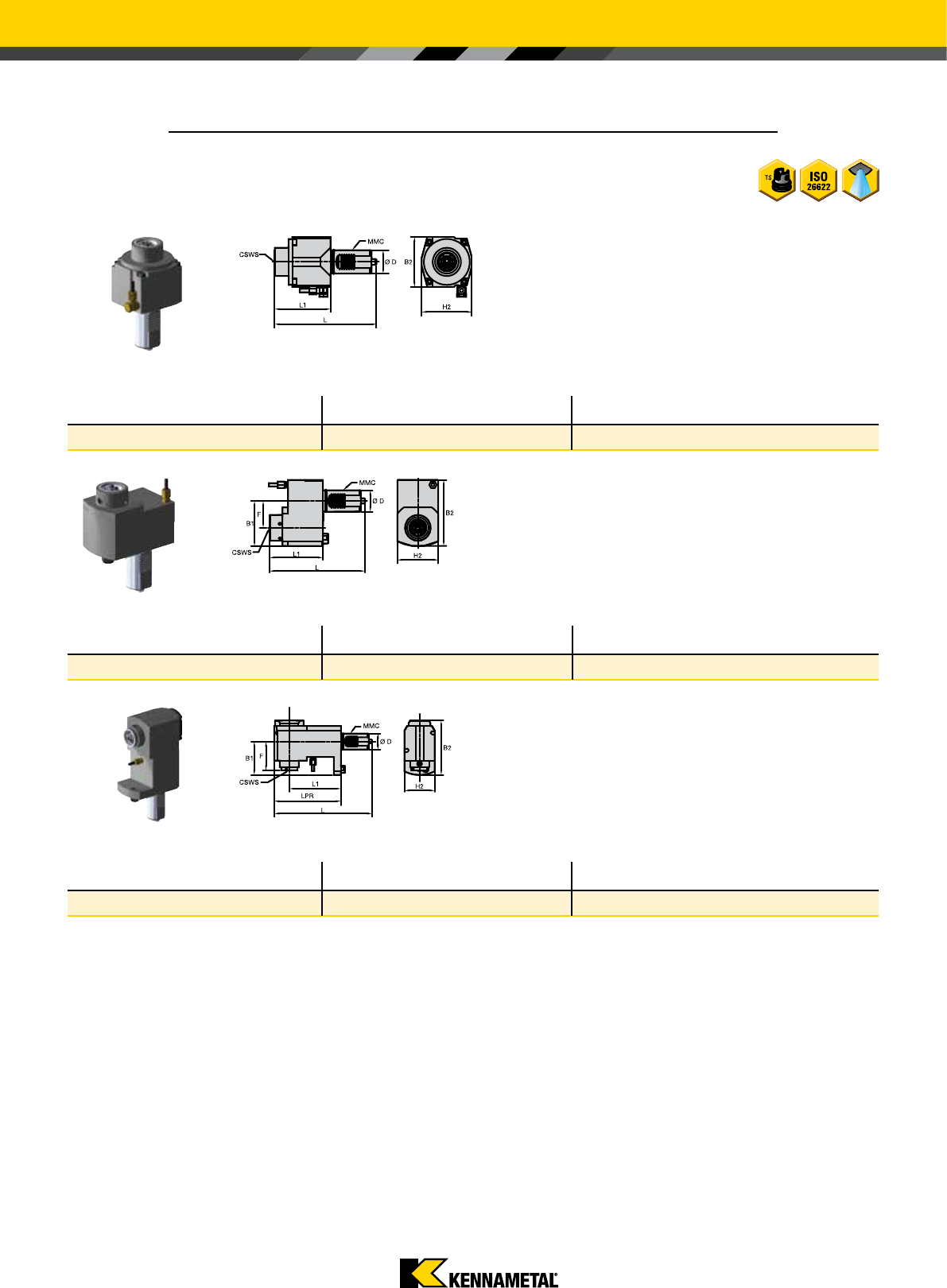

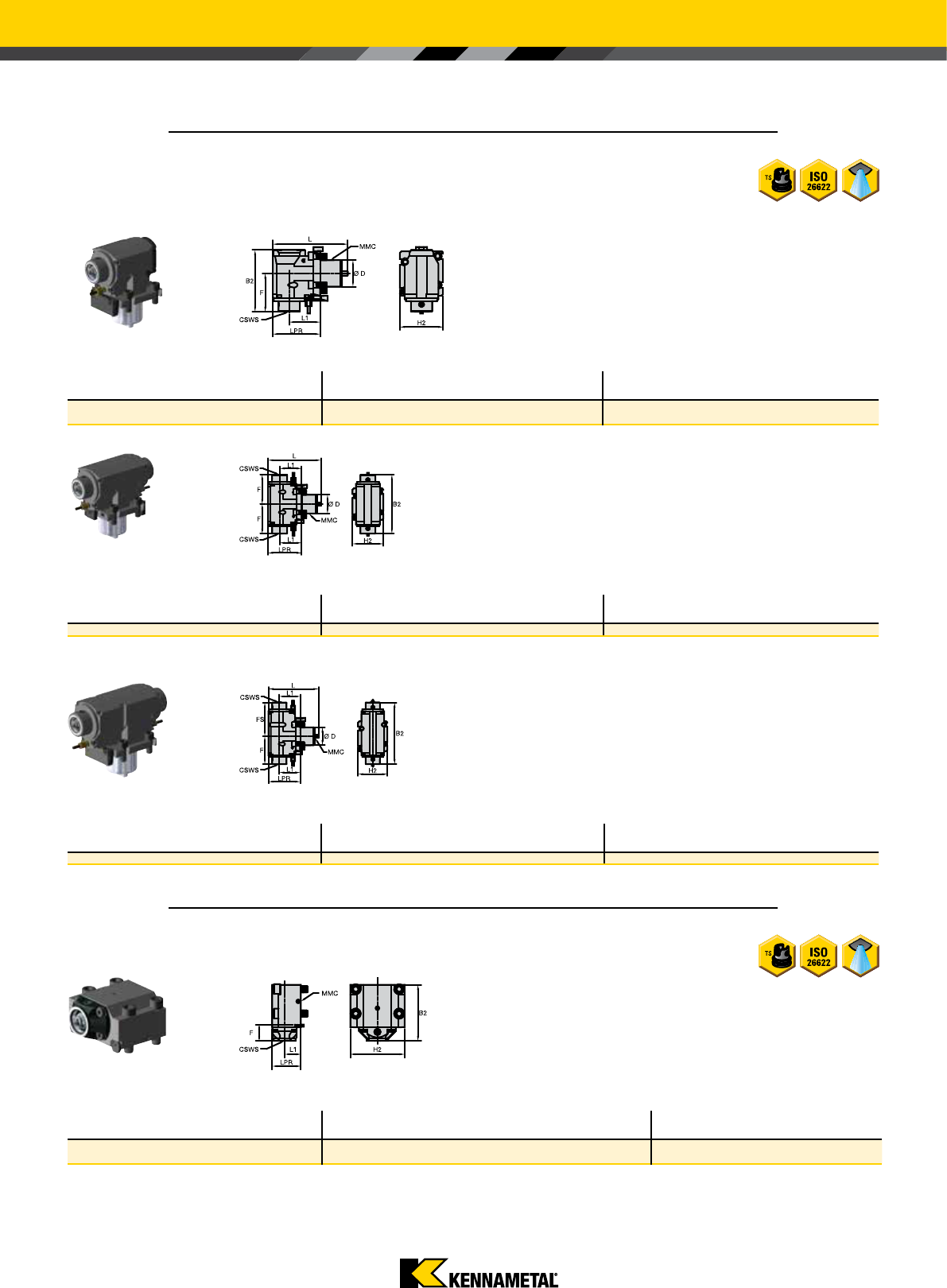

Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391655 TACU035KM32DR60945563 KM32 035 130 55 78 85 194 60 90 6000 25 — — R1/8 6,80 KM32PKG3L
6391656 TACU035KM32DR60945564 KM32 035 149 55 78 85 194 60 90 6000 25 70 1000 R1/8 6,94 KM32PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
9
kennametal.comkennametal.com
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
DOOSAN™

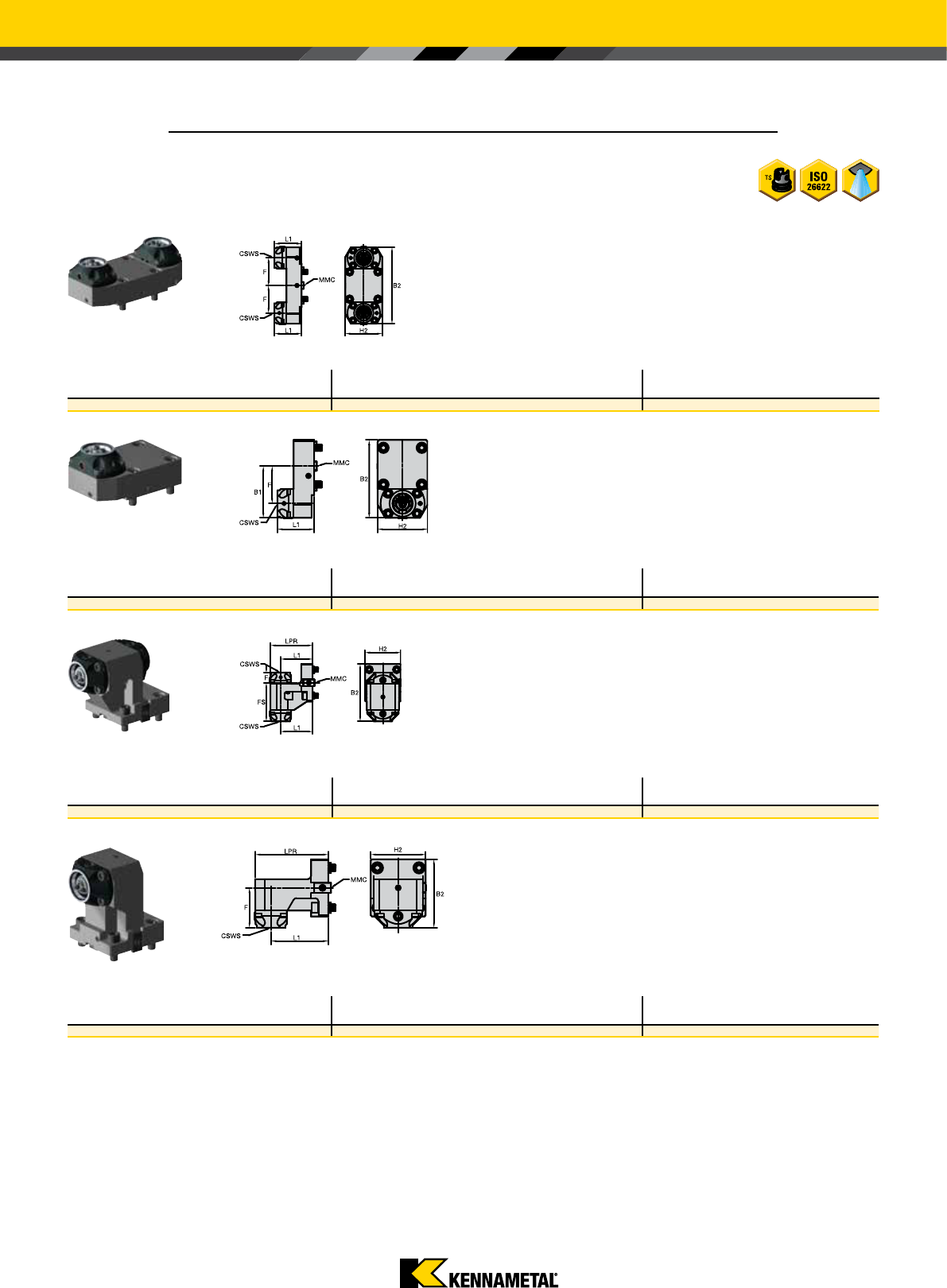

Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 bar PSI kg SPP
6391609 TACU036KM50SA60945571 * KM50 036 197 71 95 70 100 1500 6,09 KM50PKG3L
Модель станка:
• Puma 2100, 2600 M/MS/Y/SY
(24 позиции, BMT65)
• Puma 2100, 2600 M/Y
(12 позиций, BMT65)
• Puma 3100 M/CM/Y/MY
(12 позиций, BMT65)
• Puma MX2000, 2500, 2600 T/ST/SY
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 F H2 L1 bar PSI kg SPP
6391651 TACU036KM50SA60945573 KM50 036 99 149 71 95 70 100 1500 4,44 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F FS H2 L1 LPR bar PSI kg SPP
6391610 TACU036KM50SR60945572 * KM50 036 153 27 103 95 85 113 100 1500 6,24 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391652 TACU036KM50SR60945574 KM50 036 120 70 96 100 128 100 1500 5,84 KM50PKG3L
10
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
DOOSAN™

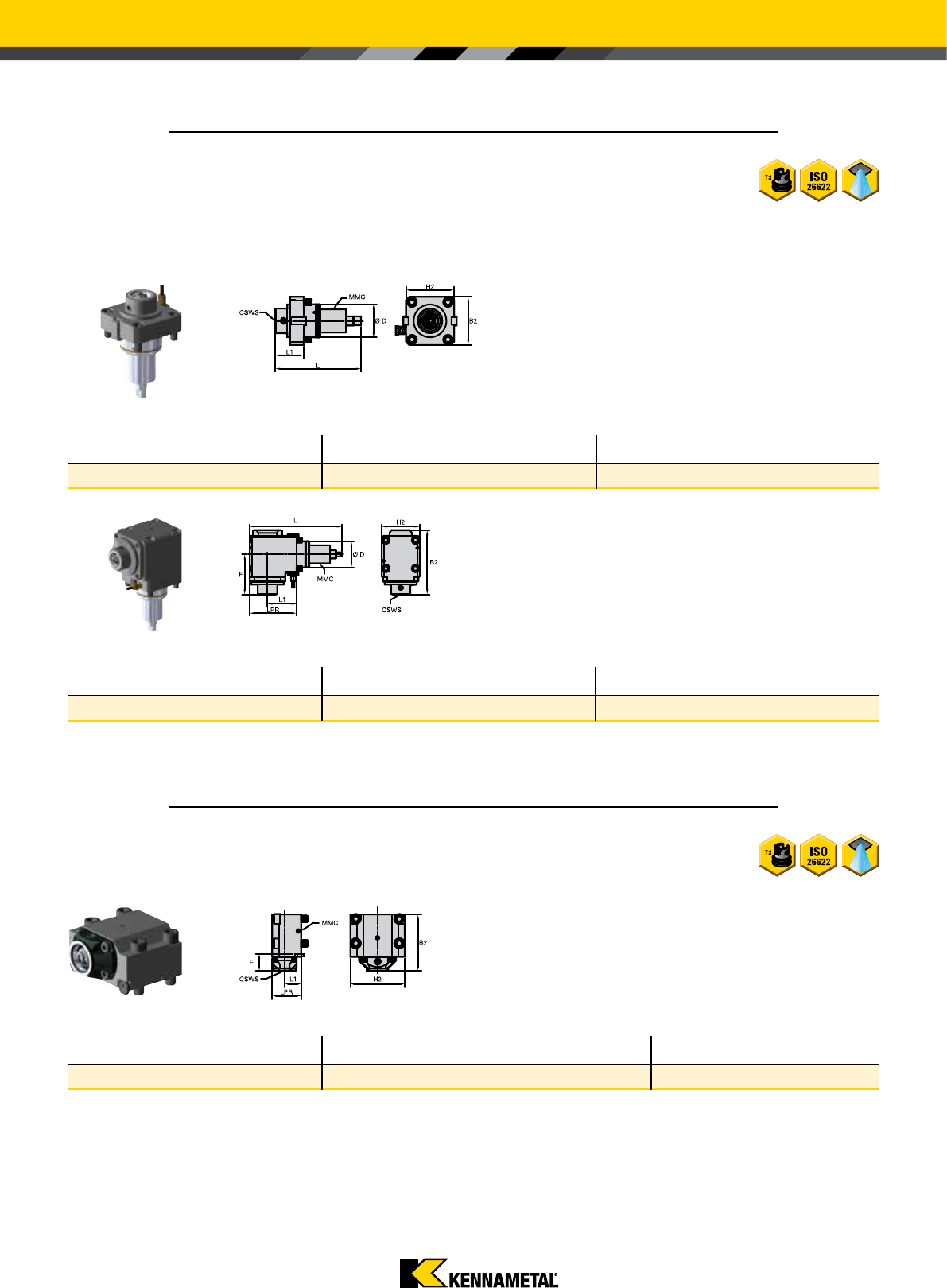

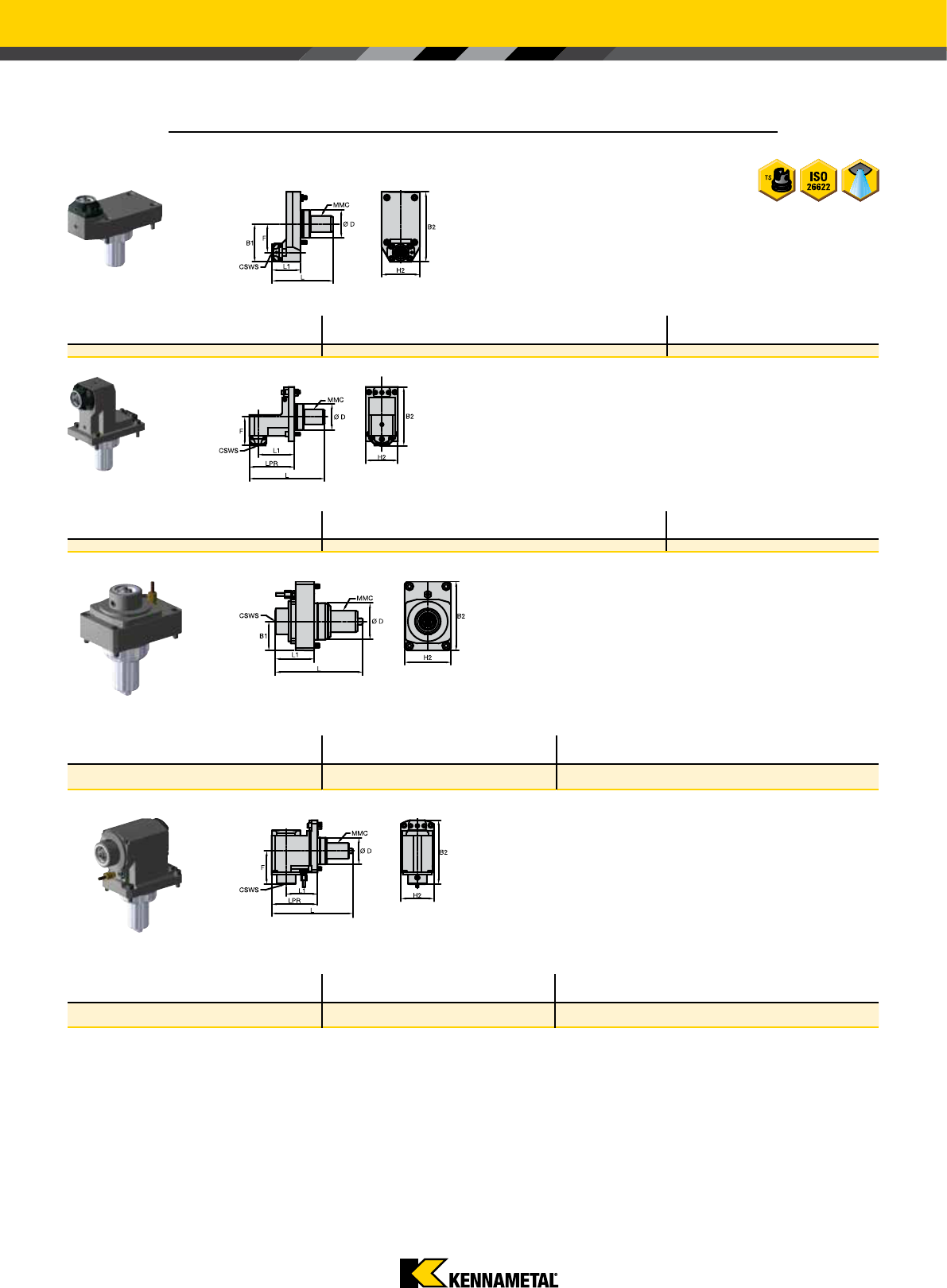

Приводной инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391605 TACU036KM40DA60945567 KM40 036 94 65 94 168 56 6000 50 — — R1/8 3,88 KM40PKG3L
6391606 TACU036KM40DA60945568 KM40 036 94 65 94 168 56 6000 50 25 360 R1/8 4,06 KM40PKG3L
Модель станка:
• Puma 2100, 2600 M/MS/Y/SY
(24 позиции, BMT65)
• Puma 2100, 2600 M/Y
(12 позиций, BMT65)
• Puma 3100 M/CM/Y/MY
(12 позиций, BMT65)
• Puma MX2000, 2500, 2600 T/ST/SY
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391607 TACU036KM40DR60945569 KM40 036 159 65 99 94 228 72 116 6000 50 — — R1/8 11,52 KM40PKG3L
6391608 TACU036KM40DR60945570 KM40 036 178 65 99 94 228 72 116 6000 50 70 1000 R1/8 11,87 KM40PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
HAAS™
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391732 TACU013KM40SR60907381 KM40 013 103 30 100 30 53 100 1500 3,21 KM40PKG3L
6391733 TACU013KM50SR60907382 KM50 013 108 35 100 40 69 100 1500 4,35 KM50PKG3L
Модель станка:
• ST-20/30, SL-20/30
(револьверная головка BOT)
11
kennametal.comkennametal.com
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
HAAS™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 bar PSI kg SPP
6391609 TACU036KM50SA60945571 * KM50 036 197 71 95 70 100 1500 6,09 KM50PKG3L
Модель станка:
• ST-20 (BMT65)
• ST-20Y (BMT65)
• ST-25 (BMT65)
• ST-25Y (BMT65)
• ST-30 (BMT65)
• ST-30Y (BMT65)
• ST-35 (BMT65)
• ST-35Y (BMT65)
• DS-30 (BMT65)
• DS-30Y (BMT65)
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 F H2 L1 bar PSI kg SPP
6391651 TACU036KM50SA60945573 KM50 036 99 149 71 95 70 100 1500 4,44 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F FS H2 L1 LPR bar PSI kg SPP
6391610 TACU036KM50SR60945572 * KM50 036 153 27 103 95 85 113 100 1500 6,24 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391652 TACU036KM50SR60945574 KM50 036 120 70 96 100 128 100 1500 5,84 KM50PKG3L
12
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
HAAS™
Модель станка:
• ST-20 (BMT65)
• ST-20Y (BMT65)
• ST-25 (BMT65)
• ST-25Y (BMT65)
• ST-30 (BMT65)
• ST-30Y (BMT65)
• ST-35 (BMT65)
• ST-35Y (BMT65)
• DS-30 (BMT65)
• DS-30Y (BMT65)
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391605 TACU036KM40DA60945567 KM40 036 94 65 94 168 56 6000 50 — — R1/8 3,88 KM40PKG3L
6391606 TACU036KM40DA60945568 KM40 036 94 65 94 168 56 6000 50 25 360 R1/8 4,06 KM40PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391607 TACU036KM40DR60945569 KM40 036 159 65 99 94 228 72 116 6000 50 — — R1/8 11,52 KM40PKG3L
6391608 TACU036KM40DR60945570 KM40 036 178 65 99 94 228 72 116 6000 50 70 1000 R1/8 11,87 KM40PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Приводной инструмент, осевое крепление • KM
™
13
kennametal.comkennametal.com
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
HWACHEON™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 F H2 L L1 bar PSI kg SPP
6391657 TACU035KM40SA60945565 KM40 035 85 130 62 85 57 57 100 1500 2,74 KM40PKG3L
Модель станка:
• Cutex 160 MC/SMC (BMT 55)
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391658 TACU035KM40SR60945566 KM40 035 123 80 85 70 92 100 1500 3,49 KM40PKG3L
Приводной инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391653 TACU035KM32DA60945561 KM32 035 85 55 85 151 47 6000 25 25 360 R1/8 2,65 KM32PKG3L
6391654 TACU035KM32DA60945562 KM32 035 85 55 85 151 47 6000 25 — — R1/8 2,76 KM32PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391655 TACU035KM32DR60945563 KM32 035 130 55 78 85 194 60 90 6000 25 — — R1/8 6,80 KM32PKG3L
6391656 TACU035KM32DR60945564 KM32 035 149 55 78 85 194 60 90 6000 25 70 1000 R1/8 6,94 KM32PKG3L
14
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
HWACHEON™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 bar PSI kg SPP
6391609 TACU036KM50SA60945571 * KM50 036 197 71 95 70 100 1500 6,09 KM50PKG3L
Модель станка:
• Cutex 240 MC/SMC
• Hi-Tech 200-450 MC/SMC/YMC/YSMC
(BMT 65)
• T2 MC/SMC/YMC/YSMC
• VT450 MC (BMT65)
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 F H2 L1 bar PSI kg SPP
6391651 TACU036KM50SA60945573 KM50 036 99 149 71 95 70 100 1500 4,44 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F FS H2 L1 LPR bar PSI kg SPP
6391610 TACU036KM50SR60945572 * KM50 036 153 27 103 95 85 113 100 1500 6,24 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391652 TACU036KM50SR60945574 KM50 036 120 70 96 100 128 100 1500 5,84 KM50PKG3L
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
15
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
HWACHEON™
Приводной инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391605 TACU036KM40DA60945567 KM40 036 94 65 94 168 56 6000 50 — — R1/8 3,88 KM40PKG3L
6391606 TACU036KM40DA60945568 KM40 036 94 65 94 168 56 6000 50 25 360 R1/8 4,06 KM40PKG3L
Модель станка:
• Cutex 240 MC/SMC
• Hi-Tech 200-450 MC/SMC/YMC/YSMC
(BMT 65)
• T2 MC/SMC/YMC/YSMC
• VT450 MC (BMT65)
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391607 TACU036KM40DR60945569 KM40 036 159 65 99 94 228 72 116 6000 50 — — R1/8 11,52 KM40PKG3L
6391608 TACU036KM40DR60945570 KM40 036 178 65 99 94 228 72 116 6000 50 70 1000 R1/8 11,87 KM40PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
16
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
HYUNDAI WIA
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 F H2 L L1 bar PSI kg SPP
6391657 TACU035KM40SA60945565 KM40 035 85 130 62 85 57 57 100 1500 2,74 KM40PKG3L
Модель станка:
• L230LMSA
• LM1600, 1800TTSY
• SKT160, 180TTMS/TTSY (BMT55)
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391658 TACU035KM40SR60945566 KM40 035 123 80 85 70 92 100 1500 3,49 KM40PKG3L
Приводной инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391653 TACU035KM32DA60945561 KM32 035 85 55 85 151 47 6000 25 25 360 R1/8 2,65 KM32PKG3L
6391654 TACU035KM32DA60945562 KM32 035 85 55 85 151 47 6000 25 — — R1/8 2,76 KM32PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391655 TACU035KM32DR60945563 KM32 035 130 55 78 85 194 60 90 6000 25 — — R1/8 6,80 KM32PKG3L
6391656 TACU035KM32DR60945564 KM32 035 149 55 78 85 194 60 90 6000 25 70 1000 R1/8 6,94 KM32PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
17
kennametal.comkennametal.com
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
HYUNDAI WIA
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 bar PSI kg SPP
6391609 TACU036KM50SA60945571 * KM50 036 197 71 95 70 100 1500 6,09 KM50PKG3L
Модель станка:
• L2100SY
• L300M/MS
• LM2000, 2500TTM/TTMS/TTSY
• SKT200, 250TTM/MS/SY
• SKT250, 300M/MS
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 F H2 L1 bar PSI kg SPP
6391651 TACU036KM50SA60945573 KM50 036 99 149 71 95 70 100 1500 4,44 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F FS H2 L1 LPR bar PSI kg SPP
6391610 TACU036KM50SR60945572 * KM50 036 153 27 103 95 85 113 100 1500 6,24 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391652 TACU036KM50SR60945574 KM50 036 120 70 96 100 128 100 1500 5,84 KM50PKG3L
18
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
HYUNDAI WIA
Приводной инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391605 TACU036KM40DA60945567 KM40 036 94 65 94 168 56 6000 50 — — R1/8 3,88 KM40PKG3L
6391606 TACU036KM40DA60945568 KM40 036 94 65 94 168 56 6000 50 25 360 R1/8 4,06 KM40PKG3L
Модель станка:
• L2100SY
• L300M/MS
• LM2000, 2500TTM/TTMS/TTSY
• SKT200, 250TTM/MS/SY
• SKT250, 300M/MS
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391607 TACU036KM40DR60945569 KM40 036 159 65 99 94 228 72 116 6000 50 — — R1/8 11,52 KM40PKG3L
6391608 TACU036KM40DR60945570 KM40 036 178 65 99 94 228 72 116 6000 50 70 1000 R1/8 11,87 KM40PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
19
kennametal.comkennametal.com
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MAZAK™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6401906 TACU016KM40SA60908132 KM40 016 73 158 40 50 80 131 80 100 1500 4,43 KM40PKG3L
Модель станка:
• Quick Turn Nexus 200, 250 M, MY
(револьверная головка на 12 позиций)
• Quick Turn Nexus 200, 250 MS, MSY
(револьверная головка на 12 позиций)
• Super Quadrex 200, 250 M
(револьверная головка на 12 позиций)
• Super Quick Turn 200, 250, M, MY
(револьверная головка на 12 позиций)
• Super Quick Turn 200, 250, MS, MSY
(револьверная головка на 12 позиций)
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F FS H2 L L1 bar PSI kg SPP
6401907 TACU016KM40SA60908134 * KM40 016 85 158 40 30 50 80 131 80 100 1500 5,68 KM40PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR bar PSI kg SPP
6401908 TACU016KM40SR60908135 KM40 016 140 40 55 80 214 140 163 100 1500 7,81 KM40PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F FS H2 L L1 LPR bar PSI kg SPP
6401909 TACU016KM40SR60908136 * KM40 016 85 165 40 40 80 80 214 140 163 100 1500 9,14 KM40PKG3L
20
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MAZAK™
Приводной инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6401890 TACU016KM40DA60908100 KM40 016 85 40 85 173 95 6000 50 — — R1/8 4,43 KM40PKG3L
6401901 TACU016KM40DA60908102 KM40 016 85 40 85 173 95 6000 50 25 360 R1/8 4,32 KM40PKG3L
Модель станка:
• Quick Turn Nexus 200, 250 M, MY
(револьверная головка на 12 позиций)
• Quick Turn Nexus 200, 250 MS, MSY
(револьверная головка на 12 позиций)
• Super Quadrex 200, 250 M
(револьверная головка на 12 позиций)
• Super Quick Turn 200, 250, M, MY
(револьверная головка на 12 позиций)
• Super Quick Turn 200, 250, MS, MSY
(револьверная головка на 12 позиций)
Приводной инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6401902 TACU016KM40DA60908120 KM40 016 84 168 40 50 76 166 88 6000 50 — — R1/8 5,17 KM40PKG3L
6401903 TACU016KM40DA60908125 KM40 016 84 168 40 50 78 191 113 6000 50 70 1000 R1/8 6,94 KM40PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6401904 TACU016KM40DR60908103 KM40 016 157 40 73 76 246 130 168 6000 50 — — R1/8 9,63 KM40PKG3L
6401905 TACU016KM40DR60908107 KM40 016 157 40 73 76 246 130 168 6000 50 70 1000 R1/8 8,80 KM40PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
21
kennametal.comkennametal.com
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MAZAK™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6391714 TACU017KM40SA60908159 KM40 017 85 138 40 50 80 131 80 100 1500 4,04 KM40PKG3L
Модель станка:
• Hyper Quadrex 200, 250 MSY
(револьверная головка на 12 позиций)
• Multiplex 6200, 6200Y, 6250
(револьверная головка на 12 позиций)
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F FS H2 L L1 bar PSI kg SPP
6391715 TACU017KM40SA60908160 * KM40 017 53 138 40 30 50 80 131 80 100 1500 5,29 KM40PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 LPR bar PSI kg SPP
6391716 TACU017KM40SR60908161 KM40 017 85 145 40 35 80 224 150 173 100 1500 9,61 KM40PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F FS H2 L L1 LPR bar PSI kg SPP
6391717 TACU017KM40SR60908162 * KM40 017 85 170 40 35 85 80 224 150 173 100 1500 9,88 KM40PKG3L
22
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MAZAK™
Приводной инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391698 TACU017KM40DA60908150 KM40 017 85 40 85 173 95 6000 50 — — R1/8 4,43 KM40PKG3L
6391699 TACU017KM40DA60908151 KM40 017 85 40 85 173 95 6000 50 25 360 R1/8 4,43 KM40PKG3L
Модель станка:
• Hyper Quadrex 200, 250 MSY
(револьверная головка на 12 позиций)
• Multiplex 6200, 6200Y, 6250
(револьверная головка на 12 позиций)
Приводной инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391700 TACU017KM40DA60908155 KM40 017 84 123 40 50 76 178 100 6000 50 — — R1/8 5,89 KM40PKG3L
6391711 TACU017KM40DA60908156 KM40 017 84 123 40 50 78 191 113 6000 50 70 1000 R1/8 7,07 KM40PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391712 TACU017KM40DR60908157 KM40 017 84 137 40 73 76 246 130 168 6000 50 — — R1/8 9,74 KM40PKG3L
6391713 TACU017KM40DR60908158 KM40 017 84 156 40 73 76 246 130 168 6000 50 70 1000 R1/8 10,12 KM40PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
23
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MAZAK™

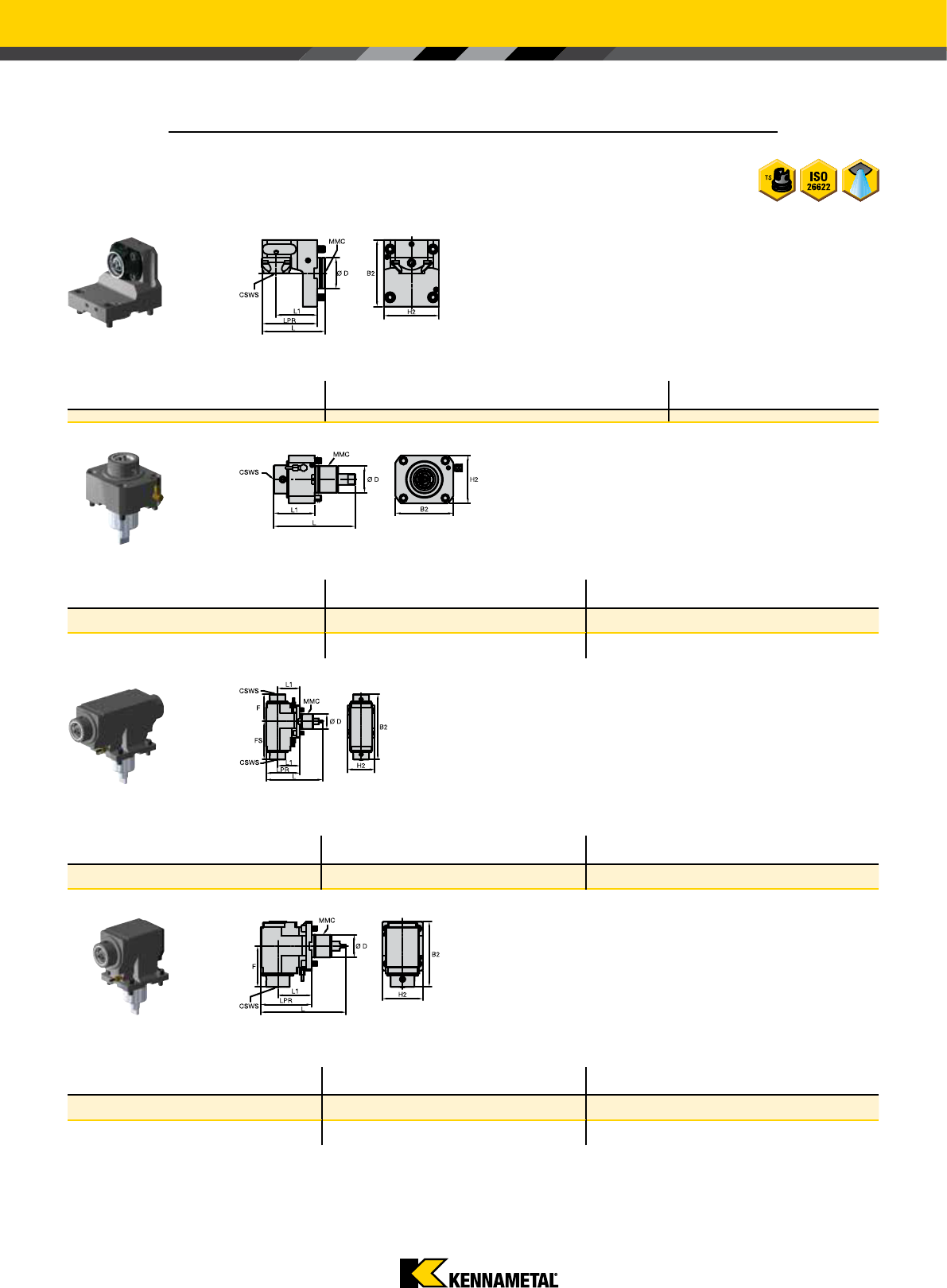

Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6391696 TACU018KM63SA60908174 KM63 018 88 173 50 52 103 195 120 100 1500 9,72 KM63PKG3L
Модель станка:
• Hyper Quadrex 450 M
• Megaturn Nexus 900 M
• Quick Turn Nexus 300-450 M, MY
• Slant Turn Nexus 500, 550 M
CSWS
MMC
F
B1
L1
H2
B2
L
Ø D
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR bar PSI kg SPP
6391697 TACU018KM63SR60908176 KM63 018 160 50 75 103 287 175 212 100 1500 12,03 KM63PKG3L
Приводной инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391692 TACU018KM50DA60908166 KM50 018 126 206 50 75 96 225 140 6000 100 — — R1/8 12,95 KM50PKG3L
6391693 TACU018KM50DA60908171 KM50 018 126 206 50 75 96 225 140 6000 100 70 1000 R1/8 12,95 KM50PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391694 TACU018KM50DR60908172 KM50 018 177 50 97 92 292 160 207 6000 100 — — R1/8 16,61 KM50PKG3L
6391695 TACU018KM50DR60908173 KM50 018 177 50 97 92 292 160 207 6000 100 70 1000 R1/8 16,62 KM50PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
24
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства

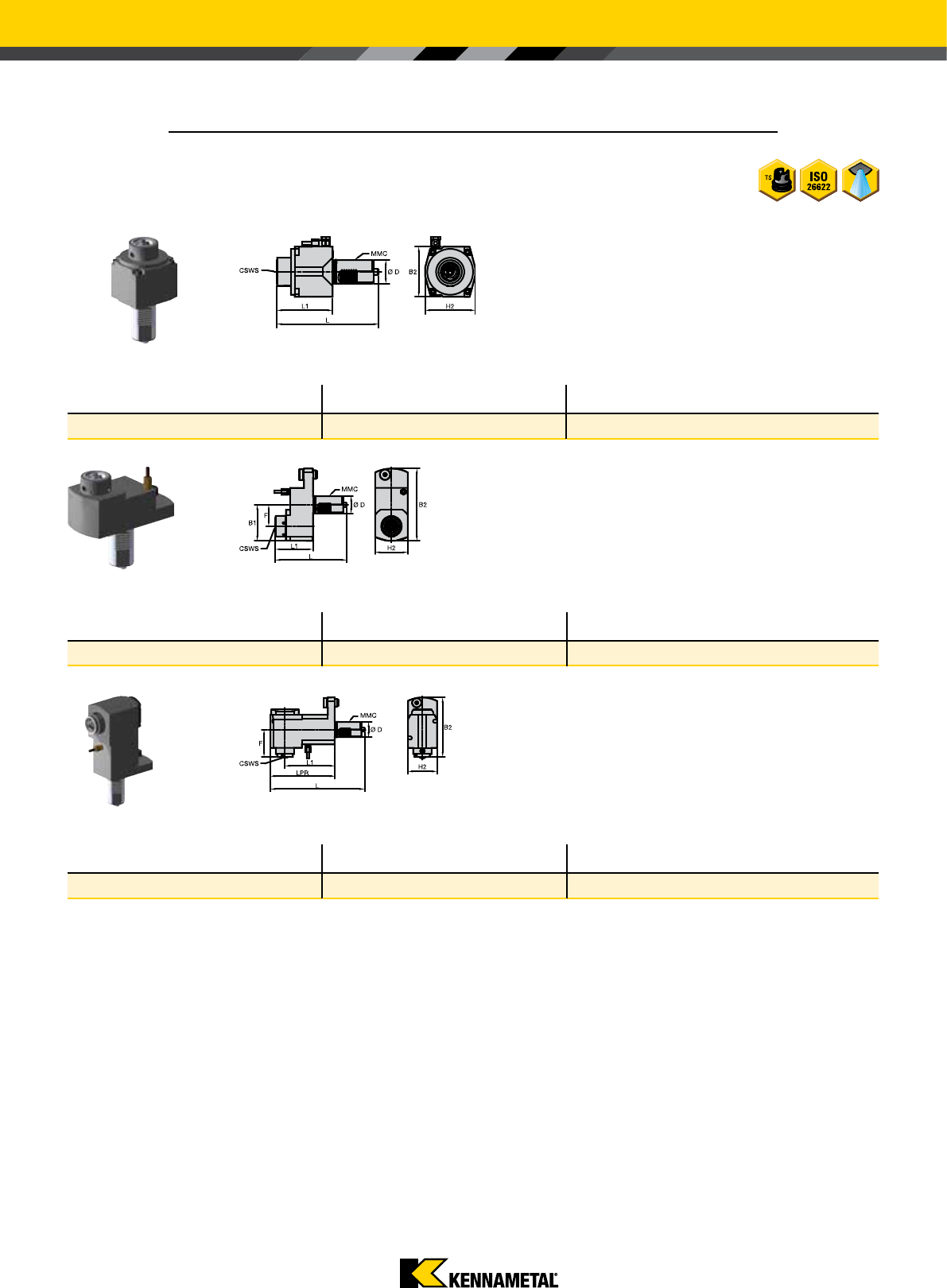

MAZAK™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6391679 TACU019KM50SA60945552 KM50 019 118 183 50 90 100 195 120 100 1500 19,73 KM50PKG3L
Модель станка:
• MP430 -12D
• MP630 -12D
• MP6300 -12D
• MP6300Y -12D
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6391680 TACU019KM50SA60945553 * KM50 019 118 236 50 90 100 195 120 100 1500 18,13 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 LPR bar PSI kg SPP
6391691 TACU019KM50SR60945554 * KM50 019 100 165 50 65 100 294 190 219 100 1500 14,58 KM50PKG3L
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
25
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MAZAK™
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391677 TACU019KM50DR60945550 KM50 019 157 50 97 92 307 175 222 4000 100 — — R1/8 15,59 KM50PKG3L
6391678 TACU019KM50DR60945551 KM50 019 162 50 97 92 307 175 222 4000 100 70 1000 R1/8 15,58 KM50PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Модель станка:
• MP430 -12D
• MP630 -12D
• MP6300 -12D
• MP6300Y -12D
• MP650 -10D
Приводной инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391675 TACU019KM50DA60945548 KM50 019 126 176 50 75 96 225 140 4000 100 — — R1/8 12,58 KM50PKG3L
6391676 TACU019KM50DA60945549 KM50 019 126 176 50 75 96 225 140 4000 100 70 1000 R1/8 15,99 KM50PKG3L
26
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
Приводной инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6391659 TACU020KM40DA60945555 KM40 020 54 128 68 86 162 72 6000 50 — — R1/8 5,16 KM40PKG3L
6391660 TACU020KM40DA60945556 KM40 020 54 128 68 86 162 72 6000 50 25 360 R1/8 5,64 KM40PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6391671 TACU020KM40DR60945557 KM40 020 163 68 85 84 207 80 117 6000 50 — — R1/8 8,87 KM40PKG3L
6391672 TACU020KM40DR60945558 KM40 020 163 68 85 84 198 80 117 6000 50 70 1000 R1/8 8,85 KM40PKG3L
ПРИМЕЧАНИЕ. Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
MAZAK™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6391673 TACU020KM40SA60945559 KM40 020 93 172 68 70 94 150 70 100 1500 5,76 KM40PKG3L
Модель станка:
• Quick Turn Smart 100, 150 M S • Quick Turn Smart 200, 250 M
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR bar PSI kg SPP
6391674 TACU020KM40SR60945560 KM40 020 154 68 75 84 198 95 118 100 1500 6,21 KM40PKG3L
27
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MORI SEIKI™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6405025 TACU001KM40SA60649623 KM40 001 87 137 40 65 78 99 85 100 1500 4,12 KM40PKG3L
Модель станка:
• DuraTurn 2050, 2550 MC
• NL/NLX 1500–2500 (револьверная
головка на 20 позиций)
• NT 3100, 3150, 3200
• NT/NTX 1000, 2000
• NZ/NZX 1500–2000 (револьверная
головка на 16 позиций)
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6405026 TACU001KM40SA60649626 * KM40 001 87 174 40 65 78 75 63 100 1500 4,04 KM40PKG3L
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H1 H2 L L1 bar PSI kg SPP
6405384 TACU001KM40SA60649631 ** KM40 001 120 170 40 98 35 138 77 65 100 1500 5,32 KM40PKG3L
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
** = Используются только на станках с осью «Y».
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 LPR bar PSI kg SPP
6405027 TACU001KM40SR60649632 KM40 001 50 100 40 37 78 134 100 122 100 1500 5,59 KM40PKG3L
28
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MORI SEIKI™
Невращающийся инструмент, радиальное крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR bar PSI kg SPP
6405028 TACU001KM40SR60649633 * KM40 001 130 40 65 78 134 100 122 100 1500 6,13 KM40PKG3L
Модель станка:
• DuraTurn 2050, 2550 MC
• NL/NLX 1500–2500 (револьверная
головка на 20 позиций)
• NT 3100, 3150, 3200
• NT/NTX 1000, 2000
• NZ/NZX 1500–2000 (револьверная
головка на 16 позиций)
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D H2 L L1 LPR bar PSI kg SPP
6405385 TACU001KM40SR60649634 KM40 001 50 107 40 78 134 100 122 100 1500 4,13 KM40PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H1 H2 L L1 LPR bar PSI kg SPP
6405386 TACU001KM40SR60649635 ** KM40 001 100 40 37 35 138 129 95 117 100 1500 6,08 KM40PKG3L
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
** = Используются только на станках с осью «Y».
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
29
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MORI SEIKI™
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6201263 TACU001KM32DR60648443 KM32 001 128 40 73 78 190 85 121 12000 32 — — R1/8 6,79 KM32PKG3L
6201264 TACU001KM32DR60648444 KM32 001 132 40 73 78 190 85 121 12000 32 70 1000 R1/8 6,79 KM32PKG3L
6201239 TACU001KM40DR60648439 KM40 001 135 40 80 78 190 85 121 6000 32 — — R 1/8 6,69 KM40PKG3L
6201240 TACU001KM40DR60648440 KM40 001 140 40 80 78 190 85 121 6000 32 70 1000 R 1/8 6,88 KM40PKG3L
Модель станка:
• DuraTurn 2050, 2550 MC
• NL/NLX 1500–2500 (револьверная
головка на 20 позиций)
• NT 3100, 3150, 3200
• NT/NTX 1000, 2000
• NZ/NZX 1500–2000 (револьверная
головка на 16 позиций)
Приводной инструмент, радиальное крепление • KM
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) CS1 kg SPP
6201261 TACU001KM40DR60648441 * KM40 001 166 40 83 78 190 85 121 6000 32 R 1/8 8,12 KM40PKG3L
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F FS H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6201262 TACU001KM40DR60648442 * KM40 001 194 40 83 111 78 190 85 121 6000 32 25 360 R 1/8 9,21 KM40PKG3L
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Приводной инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6201237 TACU001KM32DA60648431 KM32 001 110 40 80 124 55 12000 32 70 1000 M12 X 1 2,80 KM32PKG3L
6201238 TACU001KM32DA60648437 KM32 001 110 40 80 124 55 12000 32 — — M12 X 1 2,80 KM32PKG3L
6201235 TACU001KM40DA60647158 KM40 001 110 40 80 129 60 6000 32 70 1000 M12 X 1 2,90 KM40PKG3L
6201236 TACU001KM40DA60648393 KM40 001 110 40 80 129 60 6000 32 — — M12 X 1 2,90 KM40PKG3L
Приводной инструмент, радиальное крепление • KM
30
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MORI SEIKI™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 bar PSI kg SPP
6405029 TACU002KM50SA60649637 KM50 002 130 60 33 108 113 98 100 1500 5,34 KM50PKG3L
Модель станка:
• NL/NLX 1500-4000 MC/Y/SMC/SY
• NLX 4000 (фрезерование с большим
крутящим моментом)
• NT 4200-5400
• NZX 2500 (револьверная головка
на 12 позиций)
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 bar PSI kg SPP
6405030 TACU002KM50SA60649638 * KM50 002 211 60 78 108 90 75 100 1500 8,01 KM50PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR bar PSI kg SPP
6405381 TACU002KM50SR60649639 KM50 002 130 60 43 108 123 80 108 100 1500 6,07 KM50PKG3L
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR bar PSI kg SPP
6405382 TACU002KM50SR60649641 * KM50 002 192 60 96 108 123 80 108 100 1500 10,00 KM50PKG3L
31
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
MORI SEIKI™
Модель станка:
• NL/NLX 1500-4000 MC/Y/SMC/SY
• NLX 4000 (фрезерование с большим
крутящим моментом)
• NT 4200-5400
• NZX 2500 (револьверная головка
на 12 позиций)
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
Невращающийся инструмент, радиальное крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 LPR bar PSI kg SPP
6405388 TACU002KM50SR60649643 KM50 002 130 60 108 123 80 108 100 1500 5,70 KM50PKG3L
Приводной инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6201268 TACU002KM40DA60648448 KM40 002 130 60 108 178 87 10000 100 — — M12 X 1 7,90 KM40PKG3L
6201269 TACU002KM40DA60648449 KM40 002 130 60 108 178 87 10000 100 70 1000 M12 X 1 7,91 KM40PKG3L
6201265 TACU002KM50DA60648445 KM50 002 130 60 108 183 92 6000 100 — — M12 X 1 8,39 KM50PKG3L
6201266 TACU002KM50DA60648447 KM50 002 130 60 108 184 92 6000 100 70 1000 M12 X 1 8,12 KM50PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6201272 TACU002KM40DR60648457 KM40 002 169 60 104 108 227 90 136 10000 100 — — R1/8 13,44 KM40PKG3L
6201273 TACU002KM40DR60648458 KM40 002 169 60 104 108 227 90 136 10000 100 70 1000 R1/8 13,63 KM40PKG3L
6201270 TACU002KM50DR60648452 KM50 002 174 60 109 108 227 90 136 6000 100 — — R1/8 13,69 KM50PKG3L
6201271 TACU002KM50DR60648453 KM50 002 175 60 109 108 227 90 136 6000 100 70 1000 R1/8 13,70 KM50PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F FS H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6201274 TACU002KM50DR60648459 * KM50 002 224 60 109 115 108 227 90 136 6000 100 — — R1/8 15,49 KM50PKG3L
6201275 TACU002KM50DR60648460 * KM50 002 262 60 109 153 108 227 90 136 6000 100 25 360 R1/8 17,67 KM50PKG3L
32
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
OKUMA™
Невращающийся инструмент, осевое крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F H2 L L1 bar PSI kg SPP
6411222 TACU009KM40SA60907362 KM40 009 84 134 60 61 95 91 70 100 1500 3,91 KM40PKG3L
Модель станка:
• Genos L300 MW/MYW
• LB/LU 2000-3000 EX M/MY/MW/MYW
• MULTUS U3000, 4000 2S
Невращающийся инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 bar PSI kg SPP
6411223 TACU009KM40SA60907363 * KM40 009 168 60 61 95 91 70 100 1500 5,37 KM40PKG3L
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B1 B2 D F FS H2 L L1 LPR bar PSI kg SPP
6411226 TACU009KM40SR60907371 * KM40 009 50 135 60 30 85 95 134 90 113 100 1500 6,13 KM40PKG3L
Приводной инструмент, осевое крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D H2 L L1 RPM
mST
(Nm) bar PSI CS1 kg SPP
6411158 TACU009KM40DA60907348 KM40 009 100 60 100 137 75 6000 50 — — M12 X 1 5,22 KM40PKG3L
6411159 TACU009KM40DA60907349 KM40 009 100 60 100 137 75 6000 50 70 1000 M12 X 1 5,25 KM40PKG3L
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
33
kennametal.comkennametal.com
Адаптированные под револьверную головку
зажимные устройства Адаптированные под револьверную головку
зажимные устройства
OKUMA™
Приводной инструмент, радиальное крепление • KM
™
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6411160 TACU009KM40DR60907352 KM40 009 140 60 86,5 98 169 70 107 6000 50 — — R1/8 7,64 KM40PKG3L
6411221 TACU009KM40DR60907354 KM40 009 144 60 86,5 98 169 70 107 6000 50 70 1000 R1/8 7,63 KM40PKG3L
Модель станка:
• Genos L300 MW/MYW
• LB/LU 2000-3000 EX M/MY/MW/MYW
• MULTUS U3000, 4000 2S
Приводной инструмент, радиальное крепление • KM
номер
заказа
номер
по каталогу CSWS MMC B2 D F H2 L L1 LPR RPM
mST
(Nm) CS1 kg SPP
6411224 TACU009KM40DR60907355 * KM40 009 188 60 94 98 169 70 107 6000 50 R1/8 9,26 KM40PKG3L
Приводной инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 D F FS H2 L L1 LPR RPM
mST
(Nm) bar PSI CS1 kg SPP
6411225 TACU009KM40DR60907357 * KM40 009 208 60 94 114 98 169 70 107 6000 50 25 360 R1/8 10,08 KM40PKG3L
ПРИМЕЧАНИЕ. * = Используются только на станках, оснащенных контршпинделем.
Приводные инструменты с внутренним подводом СОЖ не могут работать без СОЖ.
При этом степень фильтрации СОЖ должна быть не менее 50 микрон.
Передаточное отношение 1:1, если не указано иное.
Для загрузки рабочих чертежей и моделей посетите kennametal.com.
OKUMA
Модель станка:
• ES L10
• Genos L400
• LB 4000 EX
• LB/LU 2500-3000 EX
• LB300, LU300
Невращающийся инструмент, радиальное крепление • KM
ic
номер
заказа
номер
по каталогу CSWS MMC B2 F H2 L1 LPR bar PSI kg SPP
6391732 TACU013KM40SR60907381 KM40 013 103 30 100 30 53 100 1500 3,21 KM40PKG3L
6391733 TACU013KM50SR60907382 KM50 013 108 35 100 40 69 100 1500 4,35 KM50PKG3L
34
kennametal.comkennametal.com
Техническая
информация
Блоки для револьверных
головок VDI
VDI
• Один зажимной клин обеспечивает быструю
смену инструмента.
• Точная настройка инструмента.
• Позиционирование револьверной головки
VDI в соответствии с техническими
характеристиками станка.
Револьверная
головка VDI
36
kennametal.comkennametal.com
Техническая информация Техническая информация

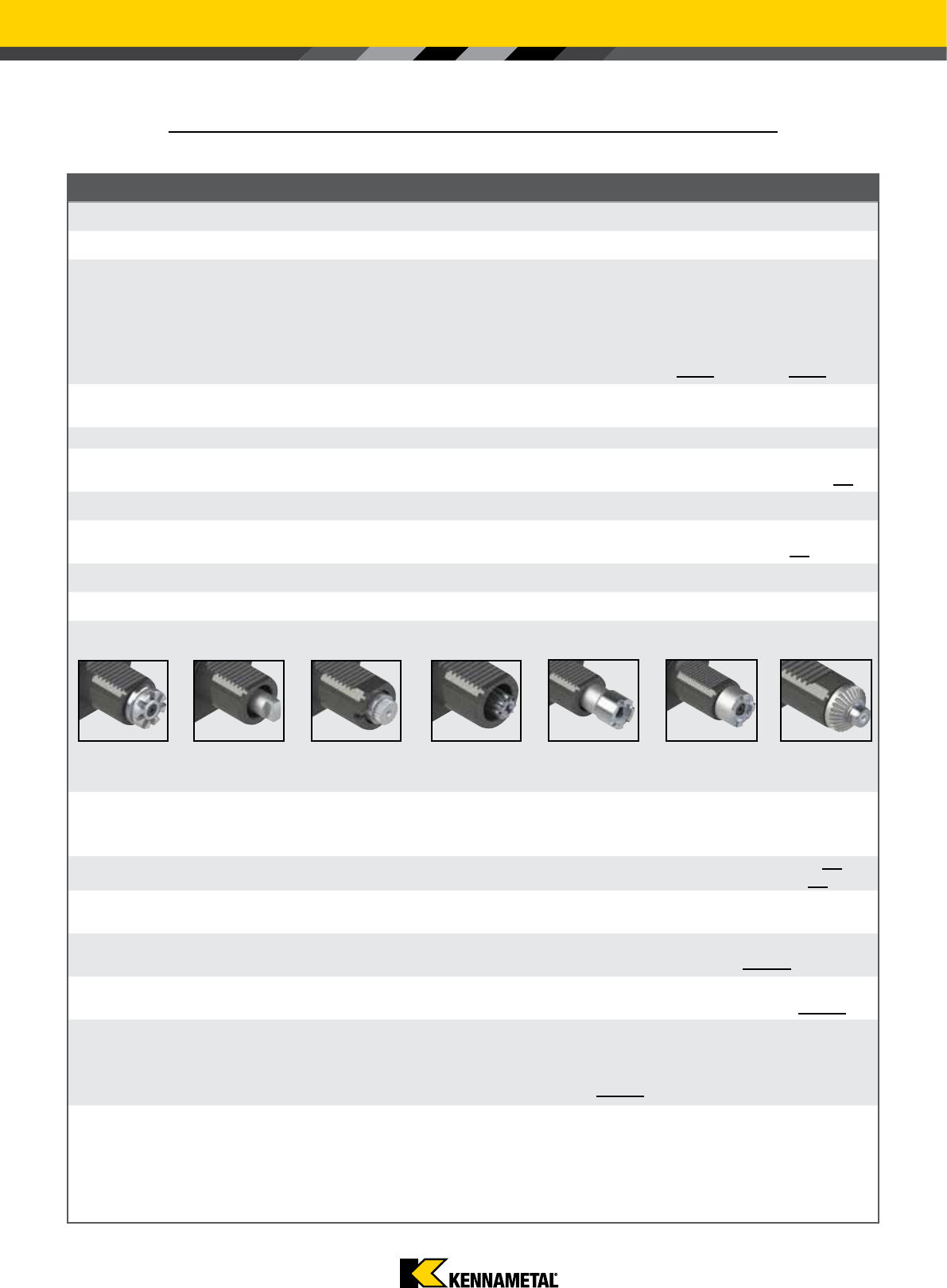

Ассортимент инструмента и оснастки с соединением KM™
для точения и сверления представлен на kennametal.com.
Револьверная головка
Удлинители KM™
Адаптеры для
насадных фрез
Гидравлические
патроны HydroForce™
Приводные и невращающиеся
инструменты с соединениями
KM32, KM40, KM50 и KM63.
Режущие головки для
наружной обработки
Режущие головки для
внутренней обработки
Инструменты Beyond™ Evolution™
для обработки канавок и отрезки
38
kennametal.comkennametal.com
Техническая информация Техническая информация
СИСТЕМА ОБОЗНАЧЕНИЯ KM™ — TACU ПО КАТАЛОГУ
ТАБЛИЦА КОДОВ КРЕПЛЕНИЯ СТАНКА
Каждый символ в номере по каталогу отражает характерные особенности
данного изделия. Ниже приведена расшифровка обозначений.
TACU001KM40DA60648393
TACU 001 KM 40 D A 60648393
Адаптированное
под револьверную
головку зажимное
устройство
Код крепления станка
(MMC)
Тип системы Размер
системы
(CSWS)
Тип
инструмента
Исполнение 8-значный
номер чертежа
KM = KM 32, 40, 50, 63 S = Невращающийся
инструмент A = Осевое
D = Приводной
инструмент R = Радиальное
MORI SEIKI
™
OKUMA
™
HAAS
™
MAZAK
™
DOOSAN
™
(DAEWOO
™
) HYUNDAI WIA HWACHEON
™
Код крепления станка
(MMC) 001
Код крепления станка
(MMC) 009
Код крепления станка
(MMC) 013
Код крепления станка
(MMC) 016
Код крепления станка
(MMC) 035
Код крепления станка
(MMC) 035
Код крепления станка
(MMC) 035
• DuraTurn 2050,
2550 MC
• NL/NLX 1500–2500
(револьверная головка
на 20 позиций)
• NT 3100, 3150, 3200
• NT/NTX 1000, 2000
• NZ/NZX 1500–2000
(револьверная головка
на 16 позиций)
• DIM 1500
• Genos L300 MW/MYW
• LB/LU 2000–3000
EX M/MY/MW/MYW
• MULTUS U3000,
4000 2S
• ST–20/30, SL–20/30
(револьверная
головка BOT)
• Quick Turn Nexus 200,
250 M, MY (револьверная
головка на 12 позиций)
• Quick Turn Nexus 200,
250 MS, MSY (револьверная
головка на 12 позиций)
• Super Quadrex 200,
250 M (револьверная
головка на 12 позиций)
• Super Quick Turn 200,
250, M, MY (револьверная
головка на 12 позиций)
• Super Quick Turn 200,
250, MS, MSY (револьверная
головка на 12 позиций)
• Lynx 300M
• Puma 1500, 2000,
2500 M/Y
(12 позиций, BMT55)
• Puma 1500-2500 MS/SY
(12 позиций, BMT55)
• Puma 2100 M/MS/Y/SY
(24 позиции, BMT55)
• Puma 2100 M/Y (12
позиций, BMT55)
• Puma 230, 240, 280
M/MS/LM
• Puma MX1600, 2100 ST
(BMT55)
• Puma TL2000, 2500 M
• Puma TT1500, 1800
MS/SY
• L230LMSA
• LM1600, 1800TTSY
• SKT160, 180TTMS/TTSY
(BMT55)
• Cutex 160 MC/SMC
(BMT 55)
Код крепления станка
(MMC) 036
• Cutex 240 MC/SMC
• Hi-Tech 200-450
MC/SMC/YMC/YSMC
(BMT 65)
• T2 MC/SMC/YMC/YSMC
• VT450 MC (BMT65)
Код крепления станка
(MMC) 036
Код крепления станка
(MMC) 036
Код крепления станка
(MMC) 013
• ST–20 (BMT65)
• ST–20Y (BMT65)
• ST–25 (BMT65)
• ST–25Y (BMT65)
• ST–30 (BMT65)
• ST–30Y (BMT65)
• ST–35(BMT65)
• ST–35Y (BMT65)
• DS–30 (BMT65)
• DS–30Y (BMT65)
• SKT200, 250TTM/MS/SY
• SKT250, 300M/MS
• L2100SY
• LM2000, 2500TTM/
TTMS/TTSY
• L300M/MS
• ES L10
• Genos L400
• LB/LU 2500–3000 EX
• LB300, LU300
Код крепления станка
(MMC) 017
Код крепления станка
(MMC) 002 • Hyper Quadrex 200,
250 MSY (револьверная
головка на 12 позиций)
• Multiplex 6200, 6200Y,
6250 (револьверная
головка на 12 позиций)
• NL/NLX 1500–4000
MC/Y/SMC/SY
• NLX 4000
(фрезерование с
большим крутящим
моментом)
• NZX 2500
(револьверная головка
на 12 позиций)
Код крепления станка
(MMC) 018
Код крепления станка
(MMC) 036
• Hyper Quadrex 450 M
• Megaturn Nexus 900 M
• Quick Turn Nexus
300–450 M, MY
• Slant Turn Nexus
500, 550 M
• Puma 2100, 2600
M/MS/Y/SY (24
позиции, BMT65)
• Puma 2100, 2600
M/MS/Y/SY (12
позиций, BMT65)
• Puma 3100 M/Y/MY
(12 позиций, BMT65)
• Puma MX2000, 2500,
2600 T/ST/SY
• Puma VT450 M,
VT450 M-2SP
• Puma Inverturn 3000 M
• Puma 300 M/MS
• Puma TT2000,
2500 MS/SY
• Puma V400M
Код крепления станка
(MMC) 019
• MP430, 630 (револьверная
головка на 12 позиций)
• MP6300, 6300 Y
(револьверная
головка на 12 позиций)
Код крепления станка
(MMC) 020
• Quick Turn Smart
100, 150 M S
• Quick Turn Smart
200, 250 M
39
kennametal.comkennametal.com
Техническая информация Техническая информация

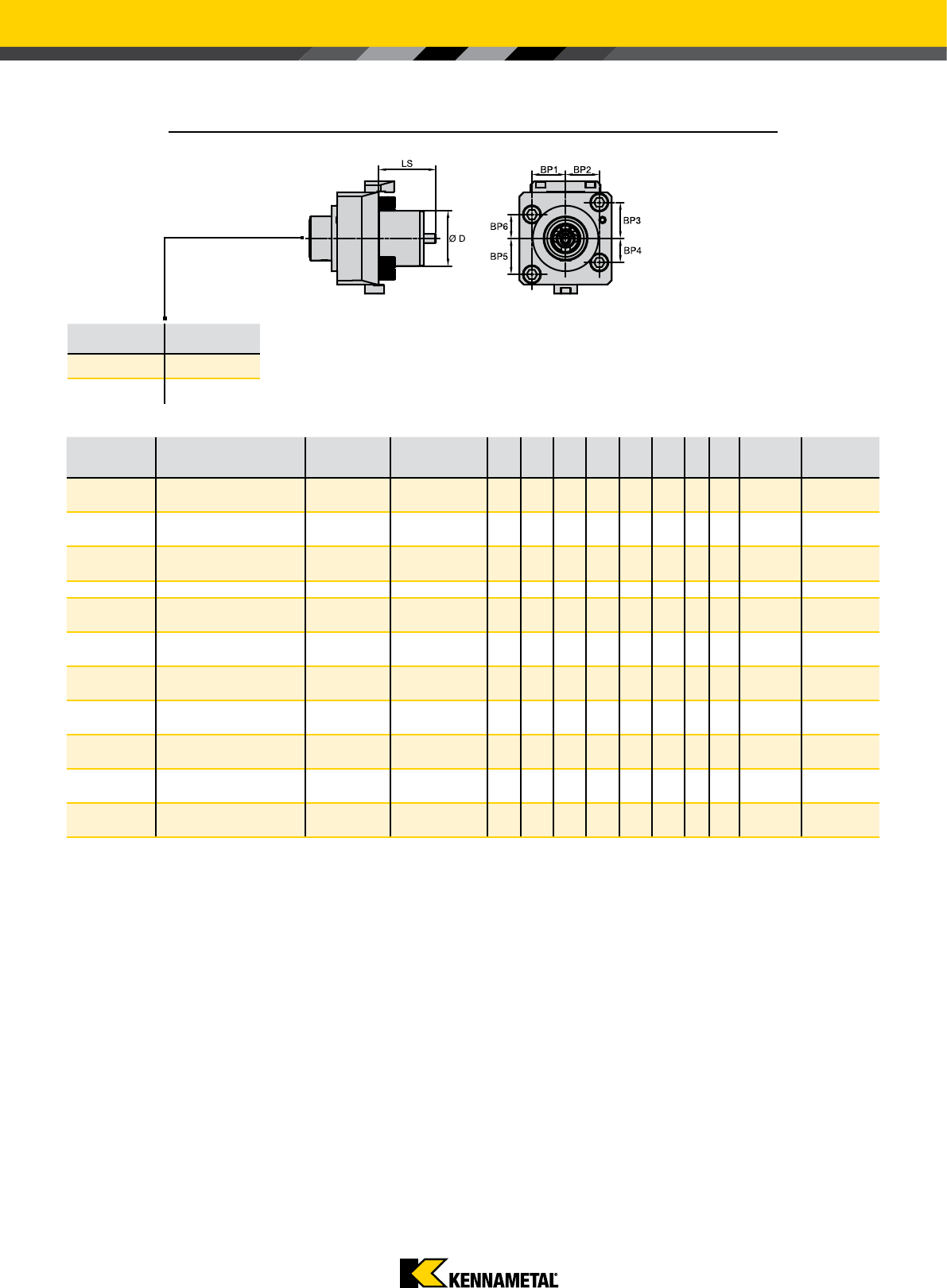

ХАРАКТЕРИСТИКИ КРЕПЛЕНИЯ KM™ — TACU
Код крепления
станка
Изготовитель
станка
Тип
крепления
Тип
инструмента BP1 BP2 BP3 BP4 BP5 BP6 D LS
Крутящий
момент
Нм/фут-фунт
Крепежный
болт
001 Mori Seiki
™
BMT40 Приводной 31 31 35 35 35 35 40 69 50/37 M10 x 1,5
Невращающийся 31 31 35 35 35 35 40 12
002 Mori Seiki BMT60 Приводной 42 42 47 47 47 47 60 91 90/66 M12 x 1,75
Невращающийся 42 42 47 47 47 47 60 15
009 OKUMA
™
BMT60 Приводной 36,5 36,5 39 26 39 26 60 62 90/66 M12 x 1,75
Невращающийся 36,5 36,5 39 26 39 26 60 20
013 HAAS
™
, OKUMA Шпоночное соединение Невращающийся 40 40 22,5 22,5 22,5 22,5 – – 90/66 M12 x 1,75
016 Mazak
™
VDI40-Mazak Приводной ––––––4078 ––
Невращающийся ––––––4051
017 Mazak VDI40 Приводной – –––––4078 ––
Невращающийся ––––––4051
018 Mazak VDI50-Mazak Приводной ––––––5085 ––
Невращающийся ––––––5075
019 Mazak VDI50-Mazak Приводной – –––––5085 ––
Невращающийся ––––––5075
020 Mazak BMT68 Приводной 34 34 65 45 65 45 68 90 25/18 M8 x 1,25
Невращающийся 34 34 65 45 65 45 68 90
035 DOOSAN
™
, HWACHEON
™
,
HYUNDAI WIA BMT55 Приводной 32 32 32 32 32 32 55 104 50/37 M10 x 1,5
Невращающийся 32 32 32 32 32 32 – –
036 DOOSAN, HWACHEON,
HYUNDAI WIA BMT65 Приводной 36,5 36,5 35 35 35 35 65 112 90/66 M12 x 1,75
Невращающийся 36,5 36,5 35 35 35 35 – –
Размер KM
[Крутящий момент]
Нм/фут-фунт)
32 8–11 / 6–8
40 12–16 / 9–12
50 27–34 / 20–25
63 47–54 / 35–40
40
kennametal.comkennametal.com
Техническая информация Техническая информация
ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА ДЛЯ ТОКАРНОГО СТАНКА С ЧПУ
С ПРИВОДНЫМИ И НЕВРАЩАЮЩИМИСЯ ИНСТРУМЕНТАМИ
Инструментальная оснастка для токарного станка с ЧПУ c приводными и невращающимися инструментами
Тип станка (например: Mori Seiki™, Mazak™, Okuma™...):
Модель/тип (например: NL2000, MP6200Y, LT300...): Дата изготовления:
Ø хвостовика VDI: BMT:
(DIN 69880 или соответствующий стандарт)
嘷16 мм 嘷55 мм
嘷20 мм 嘷65 мм
嘷30 мм 嘷75 мм
嘷40 мм 嘷85 мм
嘷嘷
Тип револьверной головки 嘷Звезда 嘷Диск
嘷Венец
Это оригинальная револьверная головка? 嘷Да 嘷Нет
Если нет, укажите тип револьверной головки. 嘷Sauter 嘷Baruffaldi
嘷Duplomatic 嘷Другое:
Номер типа револьверной головки (например, Sauter 05.473.516):
Число позиций револьверной головки? 嘷12 嘷20
嘷16 嘷
Количество приводных положений? Количество:
При использовании нескольких револьверных головок укажите номер: Номер револьверной головки:
Тип привода (муфта, шпиндель)? (например, DIN 1809, 5480, 5482) DIN:
Требуемое исполнение? 嘷(R) правое исполнение
嘷(L) левое исполнение
嘷(RL) двойное рифление
Переда-
точное
отношение
(увеличение скорости) 嘷 i = 1:1 嘷 i = 1:2 嘷 i = 1:3 嘷 i = 1:4 嘷 i = 1:5 嘷i = 1 :
(увеличение крутящего момента) 嘷 i = 2:1 嘷 i = 3:1 嘷i = : 1
Направление вращения 嘷по часовой стрелке (вход) – по часовой
стрелке (выход)
嘷по часовой стрелке (вход) – против
часовой стрелки (выход)
Исполнение осевых инструментов 嘷стандарт
ПРИМЕЧАНИЕ. Для станков с револьверной головкой типа «звезда» для осевой обработки требуются РАДИАЛЬНЫЕ ИНСТРУМЕНТЫ и наоборот
嘷смещение в мм
Исполнение радиальных инструментов 嘷стандарт
ПРИМЕЧАНИЕ. Для станков с револьверной головкой типа «звезда» для радиальной обработки требуются ОСЕВЫЕ ИНСТРУМЕНТЫ и наоборот
嘷обратное смещение в мм
Укажите предпочтительный тип державки 嘷ER (ESX) 嘷Насадная фреза
嘷МЕТЧИК 嘷Weldon®/WN
嘷ABS 嘷KM™
Размер цанги, Ø насадной фрезы, Ø хвостовика Weldon®/Whistle Notch (например, 16, 25, 40....) Размер: 嘷PSC 嘷HSK
Примечания: (например, внутренний подвод СОЖ и т. д.)
Нужна дополнительная помощь? Заполните приведенную ниже форму, и мы предоставим ответы на ваши вопросы.
嘷 Baruffaldi TOEM 嘷 DIN 1809 嘷 DIN 5480 嘷 DIN 5482 嘷 1-ступенчатое
зацепление
嘷 2-ступенчатое
зацепление
嘷 Коническое
зубчатое
колесо
42
kennametal.comkennametal.com
Патроны с термозажимом
ERICKSON™ позволяют выполнять
высокопроизводительную прецизионную
обработку в сложных условиях.
Они гарантируют высокую стабильность
закрепления и низкое биение
инструмента, что повышает качество
обработанной поверхности, размерную
точность и оптимизирует цикл обработки.
Инструментальные
системы
Патроны с
термозажимом
43
kennametal.comkennametal.com
• Подходит для стальных и твердосплавных хвостовиков.
• Биение <3 мкм при 3 x D обеспечивает повышенную стойкость
инструмента и превосходное качество обработанной поверхности.
• Возможность внутреннего подвода СОЖ.
• Широкий выбор типов соединения
(CV40, CV50, HSK63A, HSK100A,
BT40, BT50, и PSC63).
• Точная балансировка до G2.5 при 25 000 об/мин.
44
kennametal.comkennametal.com

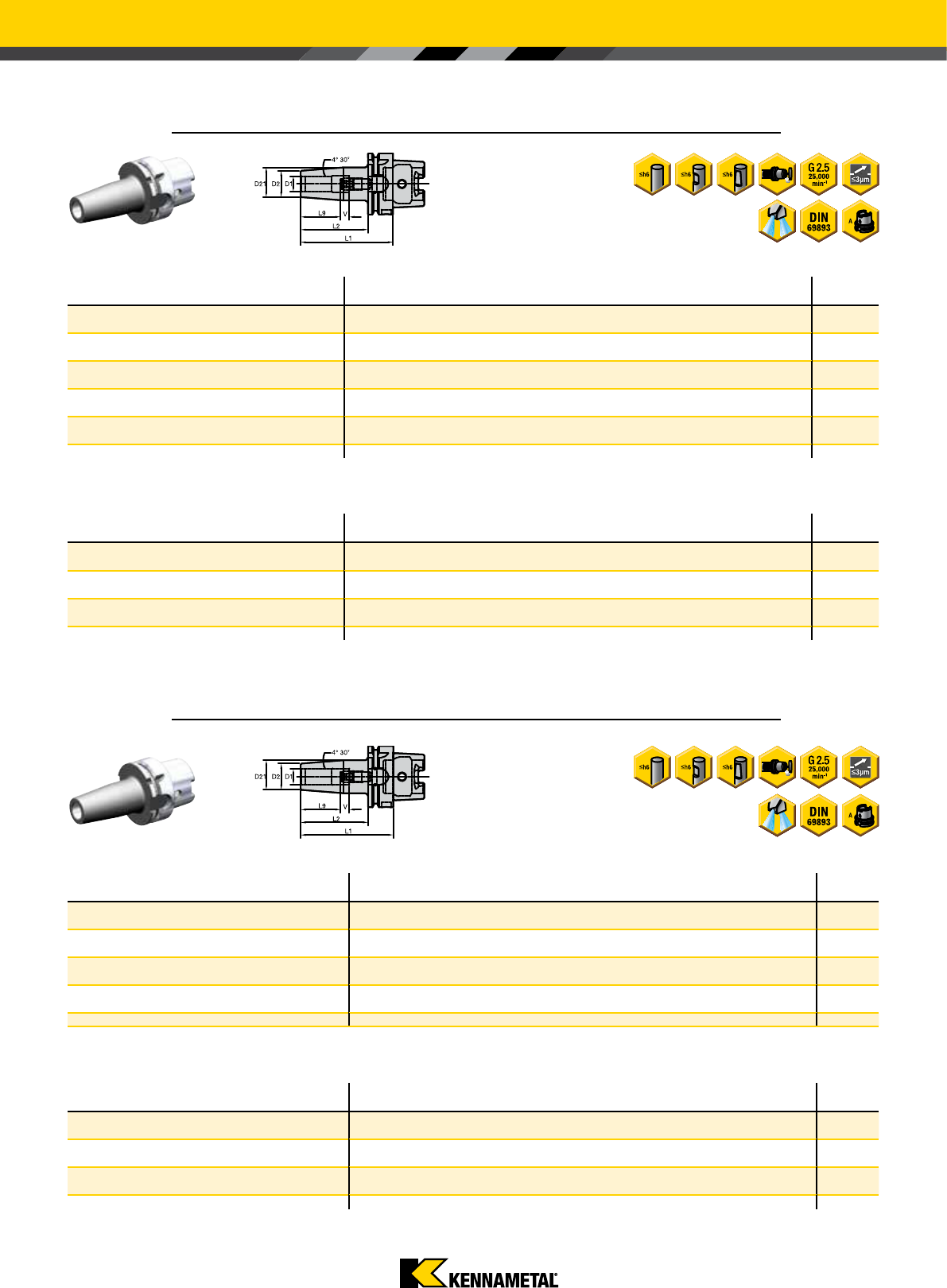

ПАТРОНЫ С ХВОСТОВИКОМ HSK63A
Патроны с термозажимом Патроны с термозажимом
TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6199621 HSK63ATTGL03080M 3 10 — 80 54 — — 0,71
6199622 HSK63ATTGL04080M 4 10 — 80 54 — — 0,71
6199623 HSK63ATTGL06080M 6 21 27 80 54 26 10 0,84
6199624 HSK63ATTGL08080M 8 21 27 80 54 26 10 0,83
6199625 HSK63ATTGL10085M 10 24 32 85 59 32 10 0,91
6199626 HSK63ATTGL12090M 12 24 32 90 64 37 10 0,93
6199627 HSK63ATTGL14090M 14 27 34 90 64 37 10 0,98
6199628 HSK63ATTGL16095M 16 27 34 95 69 40 10 1,00
6199629 HSK63ATTGL18095M 18 33 42 95 69 40 10 1,17
6199630 HSK63ATTGL20100M 20 33 42 100 74 42 10 1,20
6199631 HSK63ATTGL25115M 25 44 53 115 89 48 10 1,78
TTGL • Дюймовая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V фунт
6199581 HSK63ATTGL025315 1/4 .83 1.06 3.15 2.13 1.02 .39 1.85
6199582 HSK63ATTGL031315 5/16 .83 1.06 3.15 2.13 1.02 .39 1.84
6199583 HSK63ATTGL038335 3/8 .94 1.26 3.35 2.32 1.26 .39 2.02
6199584 HSK63ATTGL050354 1/2 .94 1.26 3.54 2.52 1.46 .39 2.04
6199585 HSK63ATTGL062374 5/8 1.06 1.34 3.74 2.72 1.57 .39 2.20
6199586 HSK63ATTGL075394 3/4 1.30 1.65 3.94 2.91 1.65 .39 2.67
6199587 HSK63ATTGL100453 1 1.73 2.09 4.53 3.50 1.89 .39 3.91
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6201850 HSK100ATTGL06085M 6 21 27 85 56 26 10 2,20
6201871 HSK100ATTGL08085M 8 21 27 85 56 26 10 2,20
6201872 HSK100ATTGL10090M 10 24 32 90 61 32 10 2,28
6201873 HSK100ATTGL12095M 12 24 32 95 66 37 10 2,30
6201874 HSK100ATTGL14095M 14 27 34 95 66 37 10 2,35
6201875 HSK100ATTGL16100M 16 27 34 100 71 40 10 2,37
6201876 HSK100ATTGL18100M 18 33 42 100 71 40 10 2,55
6201877 HSK100ATTGL20105M 20 33 42 105 76 42 10 2,58
6201878 HSK100ATTGL25115M 25 44 53 115 86 48 10 3,11
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
TTGL • Дюймовая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V фунт
6199574 HSK100ATTGL025335 1/4 .83 1.06 3.35 2.20 1.02 .39 4.85
6199575 HSK100ATTGL031335 5/16 .83 1.06 3.35 2.20 1.02 .39 4.84
6199576 HSK100ATTGL038354 3/8 .94 1.26 3.54 2.40 1.26 .39 5.04
6199577 HSK100ATTGL050374 1/2 .94 1.26 3.74 2.60 1.46 .39 5.06
6199578 HSK100ATTGL062394 5/8 1.06 1.34 3.94 2.80 1.57 .39 5.22
6199579 HSK100ATTGL075413 3/4 1.30 1.65 4.13 2.99 1.65 .39 5.70
6199580 HSK100ATTGL100453 1 1.73 2.09 4.53 3.39 1.89 .39 6.84
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
ПАТРОНЫ С ХВОСТОВИКОМ HSK100A
45
kennametal.comkennametal.com
Патроны с термозажимом Патроны с термозажимом
ПАТРОНЫ С ХВОСТОВИКОМ PSC63
TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6303110 PSC63TTGL03080M 3 10 — 80 58 — — 0,84
6303111 PSC63TTGL04080M 4 10 — 80 58 — — 0,84
6303112 PSC63TTGL05080M 5 10 — 80 58 — — 0,84
6303113 PSC63TTGL06080M 6 21 27 80 58 26 10 0,97
6303114 PSC63TTGL08080M 8 21 27 80 58 26 10 0,97
6303117 PSC63TTGL10080M 10 24 32 80 58 32 10 1,02
6303118 PSC63TTGL12080M 12 24 32 80 58 37 10 1,01
6303119 PSC63TTGL14085M 14 27 34 85 63 37 10 1,09
6303120 PSC63TTGL16085M 16 27 34 85 63 40 10 1,07
6303121 PSC63TTGL18085M 18 33 42 85 63 40 10 1,22
6303123 PSC63TTGL20085M 20 33 42 85 63 42 10 1,19
6303124 PSC63TTGL25090M 25 44 53 90 68 48 10 1,55
TTGL • Дюймовая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V фунт
6303127 PSC63TTGL025315 1/4 .83 1.06 3.15 2.28 1.02 .39 2.15
6303128 PSC63TTGL038315 3/8 .94 1.26 3.15 2.28 1.26 .39 2.26
6303129 PSC63TTGL050315 1/2 .94 1.26 3.15 2.28 1.46 .39 2.21
6303130 PSC63TTGL062335 5/8 1.06 1.34 3.35 2.48 1.57 .39 2.36
6303141 PSC63TTGL075335 3/4 1.30 1.65 3.35 2.48 1.65 .39 2.66
6303142 PSC63TTGL100354 1 1.73 2.09 3.54 2.68 1.89 .39 3.41
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
ПАТРОНЫ С ХВОСТОВИКОМ BT40
TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6201779 BT40TTGL06090M 6 21 27 90 63 26 10 1,23
6201780 BT40TTGL08090M 8 21 27 90 63 26 10 1,23
6201831 BT40TTGL10090M 10 24 32 90 63 32 10 1,29
6201832 BT40TTGL12090M 12 24 32 90 63 37 10 1,28
6201834 BT40TTGL14090M 14 27 34 90 63 37 10 1,33
6201835 BT40TTGL16090M 16 27 34 90 63 40 10 1,30
6201836 BT40TTGL18090M 18 33 42 90 63 40 10 1,46
6201837 BT40TTGL20090M 20 33 42 90 63 42 10 1,43
6201838 BT40TTGL25100M 25 44 53 100 73 48 10 1,88
V
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
TTGL • Дюймовая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V фунт
6199595 BT40TTGL025354 1/4 .83 1.06 3.54 2.48 1.02 .39 2.71
6199596 BT40TTGL031354 5/16 .83 1.06 3.54 2.48 1.02 .39 2.70
6199598 BT40TTGL038354 3/8 .94 1.26 3.54 2.48 1.26 .39 2.85
6199599 BT40TTGL050354 1/2 .94 1.26 3.54 2.48 1.46 .39 2.80
6199600 BT40TTGL062354 5/8 1.06 1.34 3.54 2.48 1.57 .39 2.88
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
46
kennametal.comkennametal.com
Патроны с термозажимом Патроны с термозажимом

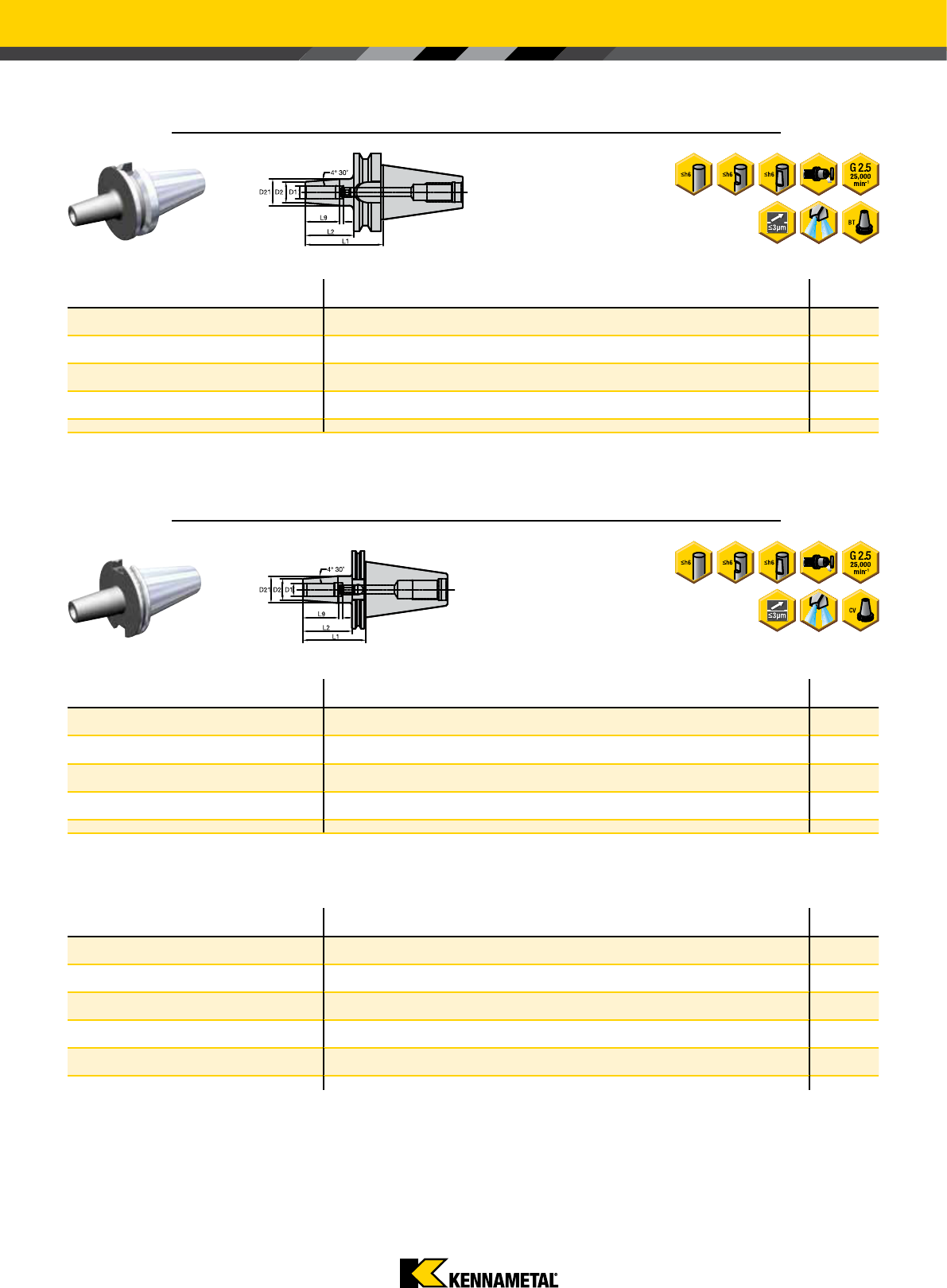

ПАТРОНЫ С ХВОСТОВИКОМ BT50
V
TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6201430 BT50TTGL06100M 6 21 27 100 62 26 10 3,91
6201441 BT50TTGL08100M 8 21 27 100 62 26 10 3,91
6201442 BT50TTGL10100M 10 24 32 100 62 32 10 3,97
6201443 BT50TTGL12100M 12 24 32 100 62 37 10 3,95
6201444 BT50TTGL14100M 14 27 34 100 62 37 10 4,00
6201445 BT50TTGL16100M 16 27 34 100 62 40 10 3,98
6201446 BT50TTGL18100M 18 33 42 100 62 40 10 4,13
6201447 BT50TTGL20100M 20 33 42 100 62 42 10 4,10
6201448 BT50TTGL25100M 25 44 53 100 62 48 10 4,37
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
V
ПАТРОНЫ С ХВОСТОВИКОМ CV40
TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6199502 CV40TTGL06M315 6 21 27 80 61 26 10 1,07
6199503 CV40TTGL08M315 8 21 27 80 61 26 10 1,06
6199504 CV40TTGL10M315 10 24 32 80 61 32 10 1,12
6199505 CV40TTGL12M315 12 24 32 80 61 37 10 1,11
6199506 CV40TTGL14M315 14 27 34 80 61 37 10 1,16
6199507 CV40TTGL16M315 16 27 34 80 61 40 10 1,14
6199508 CV40TTGL18M315 18 33 41 80 61 40 10 1,25
6199509 CV40TTGL20M315 20 33 42 80 61 42 10 1,25
6199510 CV40TTGL25M394 25 44 53 100 81 48 10 1,77
TTGL • Дюймовая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V фунт
6199542 CV40TTGL025315 1/4 .83 1.06 3.15 2.40 1.02 .39 2.35
6199543 CV40TTGL031315 5/16 .83 1.06 3.15 2.40 1.02 .39 2.34
6199544 CV40TTGL038315 3/8 .94 1.26 3.15 2.40 1.26 .39 2.48
6199545 CV40TTGL044315 7/16 .94 1.26 3.15 2.40 1.26 .39 2.47
6199546 CV40TTGL050315 1/2 .94 1.26 3.15 2.40 1.46 .39 2.43
6199547 CV40TTGL056315 9/16 1.06 1.34 3.15 2.40 1.46 .39 2.46
6199548 CV40TTGL062315 5/8 1.06 1.34 3.15 2.40 1.57 .39 2.51
6199549 CV40TTGL068315 11/16 1.30 1.59 3.15 2.40 1.57 .39 2.74
6199550 CV40TTGL075315 3/4 1.30 1.65 3.15 2.40 1.65 .39 2.79
6199561 CV40TTGL088315 7/8 1.30 1.65 3.15 2.40 1.65 .39 2.69
6199562 CV40TTGL100394 1 1.73 2.09 3.94 3.19 1.89 .39 3.88
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
47
kennametal.comkennametal.com
Патроны с термозажимом Патроны с термозажимом
ПАТРОНЫ С ХВОСТОВИКОМ CV50
TTGL • Дюймовая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V фунт
6199563 CV50TTGL025315 1/4 .83 1.06 3.15 2.53 1.02 .39 6.38
6199564 CV50TTGL031315 5/16 .83 1.06 3.15 2.53 1.02 .39 6.37
6199565 CV50TTGL038315 3/8 .94 1.26 3.15 2.53 1.26 .39 6.51
6199566 CV50TTGL044315 7/16 .94 1.26 3.15 2.52 1.26 .39 6.50
6199567 CV50TTGL050315 1/2 .94 1.26 3.15 3.15 1.46 .39 6.47
6199568 CV50TTGL056315 9/16 1.06 1.33 3.15 2.52 1.40 .39 6.47
6199569 CV50TTGL062315 5/8 1.06 1.33 3.15 2.52 1.57 .39 6.54
6199570 CV50TTGL075315 3/4 1.30 1.65 3.15 2.52 1.65 .39 6.82
6199571 CV50TTGL088315 7/8 1.30 1.65 3.15 2.52 1.65 .39 6.73
6199572 CV50TTGL100394 1 1.73 2.09 3.94 3.94 1.89 .39 8.11
6199573 CV50TTGL125394 1 1/4 1.73 2.09 3.94 3.94 1.89 .39 7.76
TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6199551 CV50TTGL06M315 6 21 27 80 61 26 10 2,90
6199552 CV50TTGL08M315 8 21 27 80 61 26 10 2,89
6199553 CV50TTGL10M315 10 24 32 80 61 32 10 2,95
6199554 CV50TTGL12M315 12 24 32 80 61 37 10 2,94
6199555 CV50TTGL14M315 14 27 34 80 61 37 10 2,99
6199556 CV50TTGL16M315 16 27 34 80 61 40 10 2,97
6199557 CV50TTGL18M315 18 33 42 80 61 40 10 3,11
6199558 CV50TTGL20M315 20 33 42 80 61 42 10 3,08
6199559 CV50TTGL25M394 25 44 53 100 81 48 10 3,69
6199560 CV50TTGL32M394 32 44 53 100 81 48 10 3,51
V
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
48
kennametal.comkennametal.com
Патроны с термозажимом Патроны с термозажимом

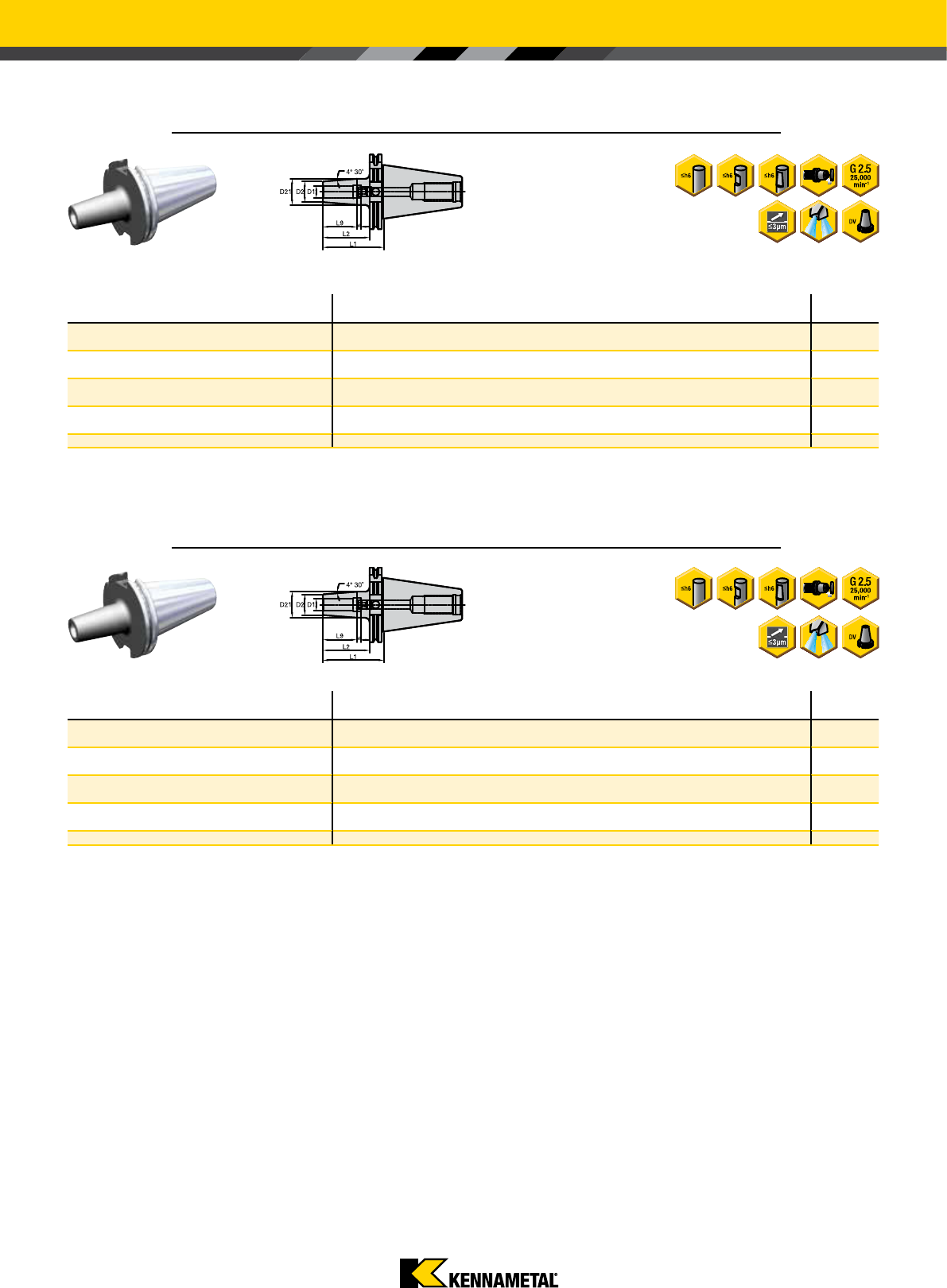

TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6201839 DV50TTGL06080M 6 21 27 80 61 26 10 2,89
6201840 DV50TTGL08080M 8 21 27 80 61 26 10 2,89
6201841 DV50TTGL10080M 10 24 32 80 61 32 10 2,95
6201842 DV50TTGL12080M 12 24 32 80 61 37 10 2,93
6201843 DV50TTGL14080M 14 27 34 80 61 37 10 2,98
6201844 DV50TTGL16080M 16 27 34 80 61 40 10 2,96
6201845 DV50TTGL18080M 18 33 42 80 61 40 10 3,10
6201846 DV50TTGL20080M 20 33 42 80 61 42 10 3,08
6201847 DV50TTGL25100M 25 44 53 100 81 48 10 3,68
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
ПАТРОНЫ С ХВОСТОВИКОМ DV50
TTGL • Метрическая система
номер
заказа
номер
по каталогу D1 D2 D21 L1 L2 L9 V кг
6201356 DV40TTGL06080M 6 21 27 80 61 26 10 1,06
6201357 DV40TTGL08080M 8 21 27 80 61 26 10 1,05
6201358 DV40TTGL10080M 10 24 32 80 61 32 10 1,07
6201359 DV40TTGL12080M 12 24 32 80 61 37 10 1,10
6201360 DV40TTGL14080M 14 27 34 80 61 37 10 1,15
6201421 DV40TTGL16080M 16 27 34 80 61 40 10 1,13
6201424 DV40TTGL18080M 18 33 42 80 61 40 10 1,27
6201425 DV40TTGL20080M 20 33 42 80 61 42 10 1,24
6201426 DV40TTGL25100M 25 44 53 100 81 48 10 1,80
ПАТРОНЫ С ХВОСТОВИКОМ DV40
ПРИМЕЧАНИЕ. Техническая информация и сведения о комплектующих представлены на сайте kennametal.com.
50
kennametal.comkennametal.com
Высокоточное и надежное приспособление
для сборки обеспечивает простую и быструю
наладку инструмента и индексацию пластин.
Использование приспособления повышает
безопасность процесса сборки за счет
высокой жесткости и возможности
закрепления инструмента в максимально
удобной для наладки позиции. Данное
приспособление должно быть в каждом
механообрабатывающем цеху.
Инструментальные
системы
Приспособление
для сборки
51
kennametal.comkennametal.com
Доступные адаптеры
KM™
• KM32
• KM40
• KM50
• KM63
• KM80
KM4X™
• KM4X63
• KM4X100
HSK
• HSK63A
• HSK100A
PSC
• PSC50
• PSC63
• PSC80
• BT30, CV30
• BT40, CV40, DV40
• BTKV40, CVKV40
• BT50, CV50, DV50
• BTKV50, CVKV50
Базовый конус
Адаптер
Корпус
Стальные
направляющие
штифты
обеспечивают
устойчивость.
Быстросъемный
фиксатор для надежного
позиционирования ваших
инструментов.
8 позиций с шагом 45°.
Удобная ориентация и
максимальная надежность в
процессе сборки инструмента.
Предотвращает повреждение
инструмента и шпинделя, обеспечивая
правильную установку.
Небольшие размеры
монтажной поверхности
140 x 100 мм (5,5 x 4").
Сквозные отверстия
обеспечивают
возможность
закрепления на
любой поверхности.
Корпус изготовлен из
высококачественного алюминия.
Анодированное покрытие
обеспечивает долговечность.
52
kennametal.comkennametal.com

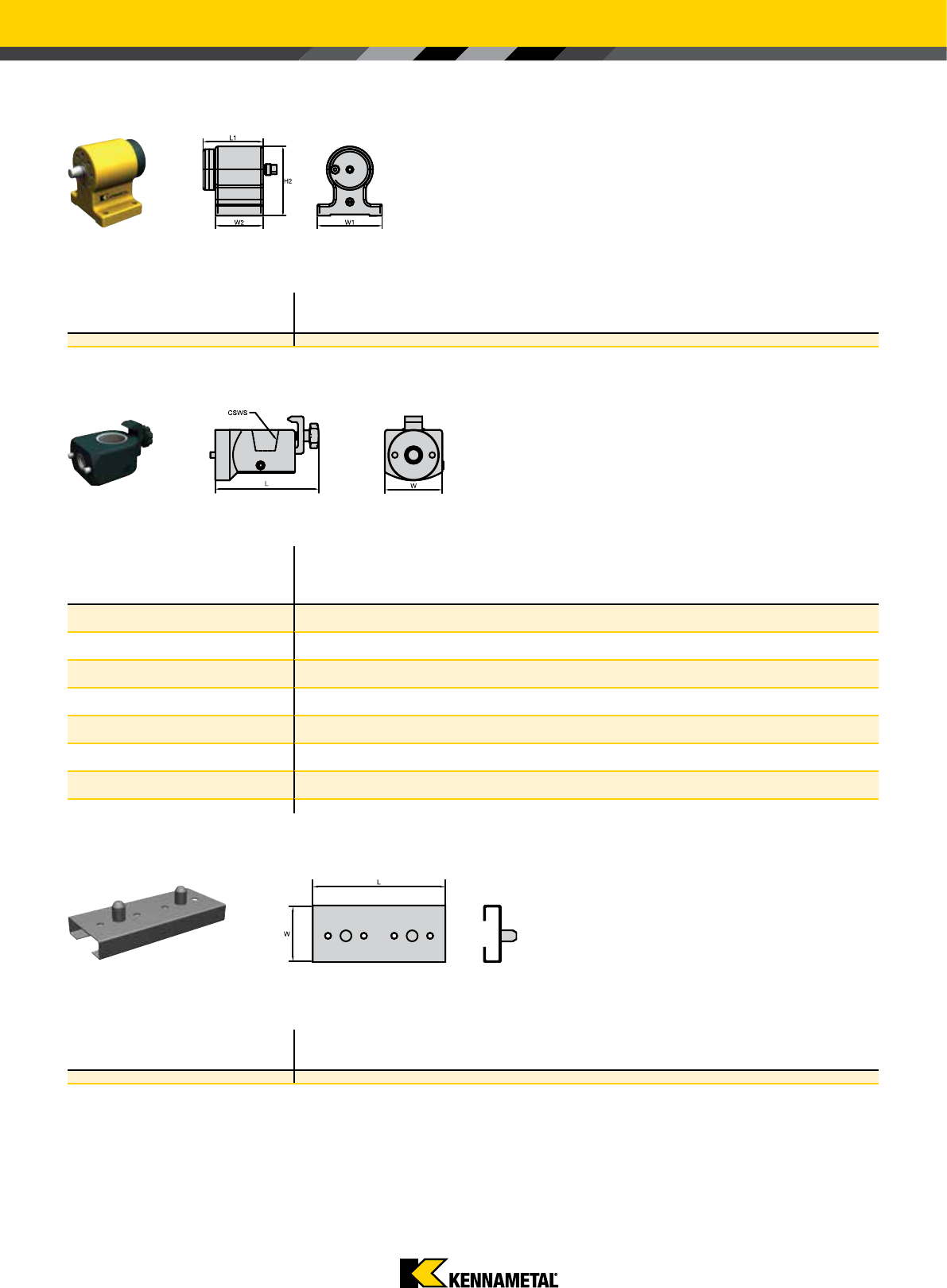

Адаптеры приспособления
LW
номер
заказа
номер
по каталогу CSWS мм дюйм мм дюйм
6302929 SK30ASA BT30/CV30/DV30 152 6.000 90 3.543
6302930 SK40ASA BT(KV)40/CV(KV)40/DV40 164 6.460 90 3.543
6303091 SK50ASA BT(KV)50/CV(KV)50/DV50 188 7.384 100 3.937
6303092 HSK63AASA HSK63A 149 5.852 90 3.543
6303093 HSK100AASA HSK100A 180 7.087 100 3.937
6303094 KM32ASA KM32 152 5.965 90 3.543
6303095 KM40ASA KM40 146 5.748 90 3.543
6303096 KM50ASA KM50 158 6.226 90 3.543
6303097 KM63ASA KM63 149 5.852 90 3.543
6303098 KM80ASA KM80 174 6.868 100 3.937
6303099 PSC50ASA PSC50 105 4.134 143 5.630
6303100 PSC63ASA PSC63 105 4.134 145 5.693
6303101 PSC80ASA PSC80 130 5.118 155 6.087
6303104 KM4X63ASA KM4X63 146 5.476 90 3.543
6303105 KM4X100ASA KM4X100 180 7.086 100 3.937
Корпус приспособления
Стойка для хранения адаптеров
LW
номер
заказа
номер
по каталогу мм дюйм мм дюйм
6303103 ASSR 240 9.449 103 4.055
ПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИПРИСПОСОБЛЕНИЕ ДЛЯ СБОРКИ
L1 H2 W2 W1
номер
заказа
номер
по каталогу мм дюйм мм дюйм мм дюйм мм дюйм
6303102 ASTMB 130 5.122 150 5.906 103 4.055 140 5.512
53
ПОДБОР ПО ПАРАМЕТРАМ
Рекомендации по выбору инструмента формируются в следующей
последовательности:
• Определение вида обработки (торцевое фрезерование,
прорезание пазов, обработка глухих отверстий и т. д.).
• Совокупность требований (геометрия, материал, точность и т. д.).
• Последовательность обработки (выполнение операций за один
или несколько проходов, черновая обработка с последующей
чистовой обработкой и т. д.).
• Вывод упорядоченных результатов.
БЫСТРЫЙ ПОИСК
Выбор режущего инструмента из древовидной структуры с
помощью иерархического/параметрического поиска:
• Если вы знаете, какое изделие вам нужно, вы можете выполнить
быстрый поиск с использованием номера по каталогу или
описания изделия.
• Интеллектуальные фильтры существенно уменьшают
количество потенциальных решений.
• После выбора инструмента NOVO также предлагает режимы
резания и варианты адаптации изделия в соответствии с вашим
решением.
С помощью NOVO вы сможете использовать на своем оборудовании
правильные инструменты в правильной последовательности.
Это обеспечивает безупречное выполнение любой операции и
максимально повышает производительность каждой смены.
kennametal.com/novo
Подбор инструмента не по каталогу, а
посредством функций программы NOVO™
экономит время и деньги.
ПОИСК РЕШЕНИЙ С NOVO
