Компания предлагает широкий
спектр метрологических решений, соответствующих
самым жестким требованиям производителей к
контролю качества продукции. Оборудование
активно используется производителями
мирового класса автомобильной, авиационной,
электронной, ракетно-космической и медицинской
промышленностей, в судостроении, электро-
энергетике и других областях.
Наиболее известной продукцией
являются основанные на превосходной оптике
для проведения быстрых и
высокоточных измерений геометрии деталей, такие
как микроскопы, профильные проекторы, автокол-
лиматоры и видеоизмерительные системы.
Ассортимент
(КИМ) включает в себя
различные модели стационарных КИМ портального,
стоечного и мостового типа, от малых до
крупногабаритных, с диапазоном измерений до
10х7х4 м, а также высокоточные КИМ с точностью
измерений до 0,7 мкм + L/600, подходящие для
использования в метрологической лаборатории.
КИМ изготавливаются с использованием передовых
технологических решений только из высоко-
качественных материалов, что позволяет обеспечить
превосходную точность и надежность измерений.
На КИМ можно проводить
контактные измерения, аналоговое и лазерное
сканирование. Они совместимы с контактно-
измерительными системами Renishaw и лазерными
Nikon Metrology
Nikon
Metrology
Nikon Metrology
Nikon Metrology
Nikon Metrology
измерительные системы
координатно-измерительных
машин
сканирующими системами Nikon, и тем самым
обеспечивают настоящие мультисенсорные
возможности. Магазин автоматической смены
датчиков позволяет осуществлять быструю замену
датчиков в одной измерительной программе.
Кроме стационарных КИМ,
выпускает портативные . Эти
надежные, удобные и маневренные измерительные
устройства подходят для использования как в
метрологической лаборатории, так и в цеху, с
Nikon Metrology
измерительные руки

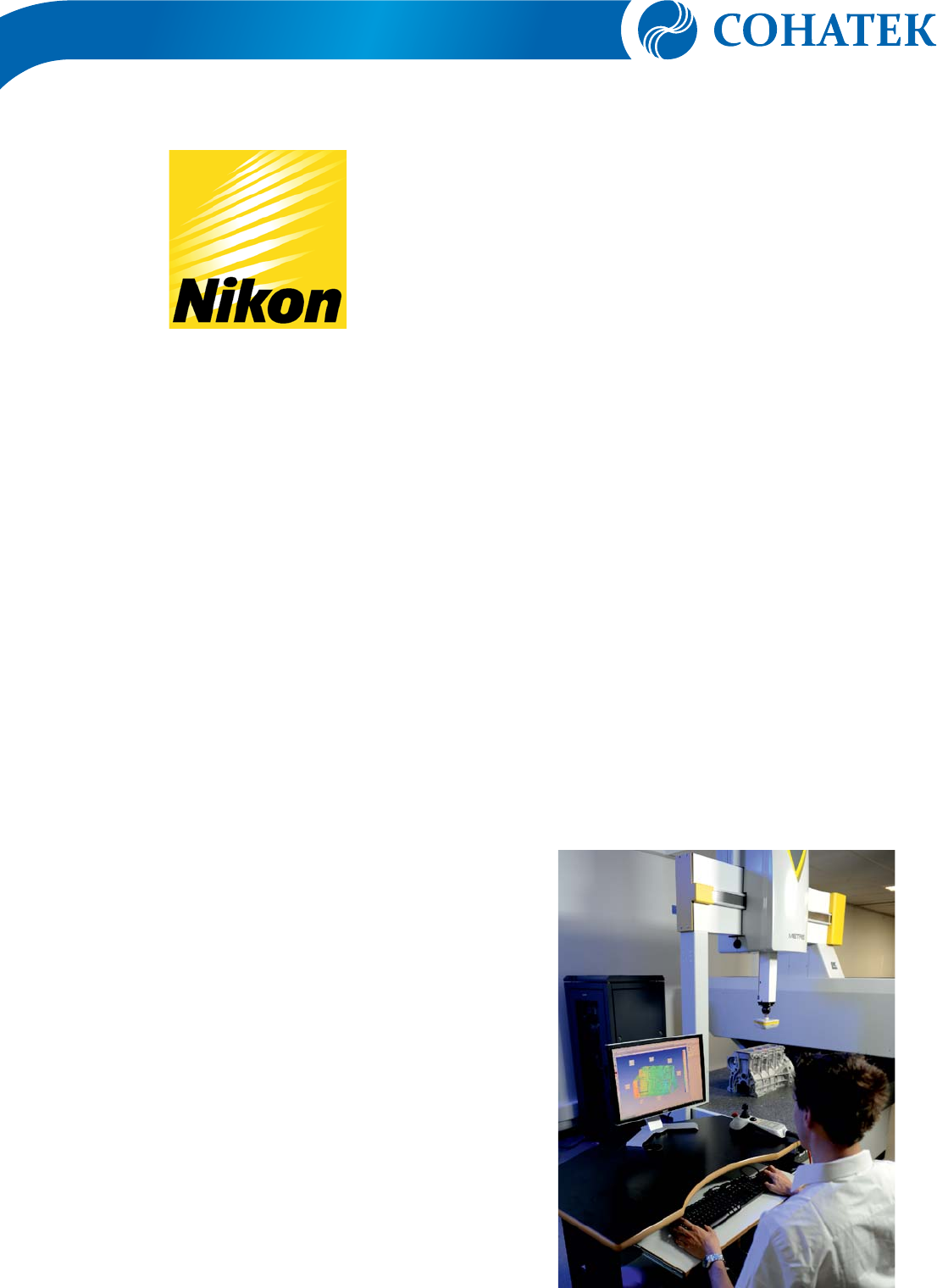

О КОМПАНИИ NIKON METROLOGY
О компании Nikon Metrology
возможностью перемещения благодаря беспро-
водной передаче данных и способности работать от
батареи. Измерительные руки могут быть оснащены
измерительными системами для контактных
измерений и бесконтактного лазерного скани-
рования.
Мировые лидеры бесконтактного сканирования –
, созданные по
уникальной запатентованной технологии, подходят
для контроля сложных деталей, поверхностей любой
формы и отражающей способности, обратного
инжиниринга, обладают высокой точностью и
непревзойденной производительностью.
от
является ключевым компонентом, обеспечивающим
комплексный подход к процессу контроля качества.
Проектирование и производство, основанное на
программном обеспечении от ,
полностью обеспечивается информацией, необ-
ходимой для поддержания контроля над произ-
водственными процессами и принятия обосно-
ванных решений. Программное обеспечение
поддерживает широкий спектр дополнительных
модулей и обладает потрясающей производи-
тельностью и удобным пользовательским интер-
фейсом.
Для получения дополнительной информации и по
вопросам приобретения продукции, представленной
в данном каталоге, обращайтесь к компании
.
Nikon Metrology
Nikon Metrology
Nikon Metrology
лазерные датчики
Программное обеспечение
Сонатек
3
Высокая точность и надежность измерений
Nikon Metrology LK
Nikon Metrology
D
Renishaw
предлагает ассортимент координатно-измерительных машин серии , созданных с
использованием передовых технологий. Они разработаны на основе накопленных за 45 лет знаний и опыта,
изготовлены с использованием только высококачественных материалов и позволяют производить измерения
размеров, положений и поверхностей с помощью одной измерительной системы. В сочетании с полным
ассортиментом контактных и бесконтактных датчиков, КИМ обеспечивают настоящие
мультисенсорные возможности. Датчики могут быть быстро заменены для измерения как базовых
геометрических элементов, так и сложных поверхностей в одной программе контроля.
Керамический портал и пиноль обеспечивают высокую температурную стабильность и высокую жесткость
конструкции для постоянной точности измерения.
Уникальные воздушные подшипники обеспечивают меньший зазор с большей плотностью, чем стандартные
воздушные подшипники для повышения устойчивости конструкции.
Гранитный стол со встроенной направляющей «ласточкин хвост» (для моделей 10.10.8 и больше)
обеспечивает плавность движения с высокой скоростью и ускорением.
Стальные опоры рассчитаны методом конечных элементов с применением 3 -моделирования, для надежной
установки керамической направляющей и каретки.
Перемещение по осям осуществляется с помощью ременной передачи и шестеренок, что обеспечивает
безгистерезисное, плавное и точное движение.
Принадлежности не требуют увеличения масштаба и механической температурной компенсации,
что обеспечивает надежность, повторяемость и точность.
Конструктивные особенности:
4
КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ МАШИНЫ СЕРИИ LK
Координатно-измерительные машины серии LK
LK V LK V-SL LK V-R
LK V-GP LK V-HA LK V-H
Преимущества:
Особенности:
Высокая производительность
Высокая скорость и ускорение
Высокая точность и повторяемость
Комплексное решение для контактных
измерений, бесконтактного сканирования и
цифрового контроля
Универсальная мультисенсорная платформа:
контактные датчики, аналоговое и лазерное
сканирование
Большая максимальная нагрузка стола
Применение:
Обработанные и штампованные детали
Пластиковые литые детали
Литье и ковка
Контактный датчик и бесконтактные измерения
Оцифровка, сканирование и обратный
инжиниринг
Характеристики:
Объемная точность
- От 1,8 мкм + /350 ( )
- От 1,5 мкм + /375 ( - )
Повторяемость:
- От 1,8 мкм ( )
- От 1,5 мкм ( - )
Скорость:
- До 42 м/мин ( )
- До 50 м/мин ( - )
Ускорение:
- До 7840 м/мин ( )
- До 5400 м/мин ( - )
L LK V
L LK V HA
LK V
LK V HA
LK V
LK V HA
LK V
LK V HA
2
2
5
Высокопроизводительные КИМ с керамическим порталом
Высокопроизводительные КИМ с керамическим порталом и пинолью, а также высокоэффективной системой
воздушных подшипников обеспечивают максимальную жесткость и стабильность конструкции, что в целом
значительно улучшает повторяемость результатов.
КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ МАШИНЫ СЕРИИ LK
Координатно-измерительные машины
и повышенной точности
LK V
LK V-HA
портального типа

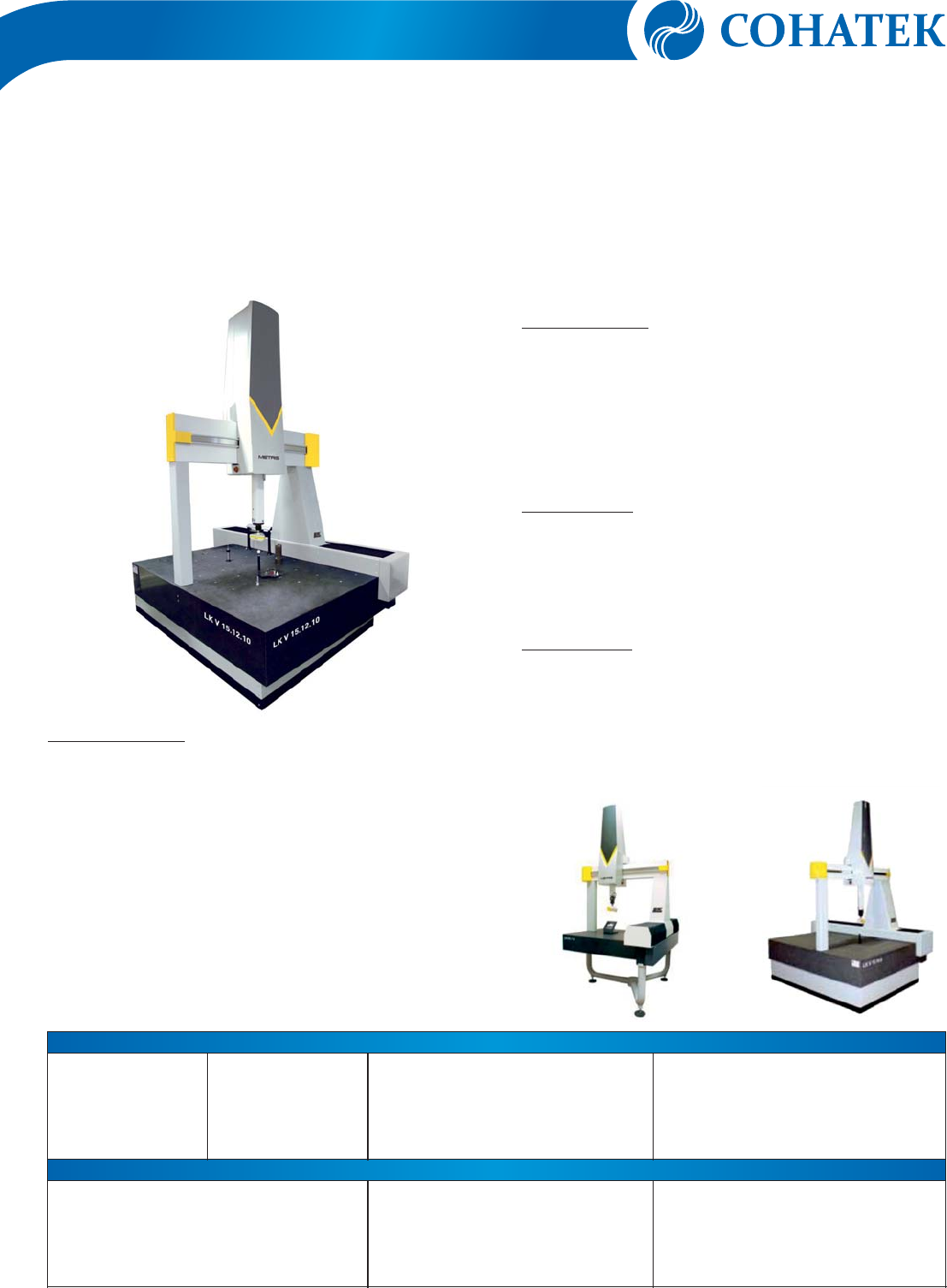

LK V (малые) – Стандартные КИМ портального типа (доступны версии с повышенной точностью)
Размеры1
Размеры1
Датчики
(треножный стенд)
10.10.8
T20Р
6.5.4
15.10.8
TР200
8.7.6
20.10.8
SP25M
10.7.6
25.10.8
L 15, LC50Cx, LC60Dx, XC65D (-LS)С
LK V (средние и крупные) – Стандартные КИМ портального типа
Стандартные размеры1
Датчики
15.12.10
20.15.12
25.15.15
20.20.15
TР20
20.12.10
25.15.12
30.15.15
30.20.15
ТP200
25.12.12
30.15.12
35.15.15
35.20.15
SР25М
30.12.10
35.15.12
40.15.15
40.20.15
L 15, LC50Cx, LC60Dx, XC65D (-LS)С
(1) Другие размеры доступны по запросу
LK V 15.15.10
LK V 8.7.6
( LK V 15.10.8треножный стенд)

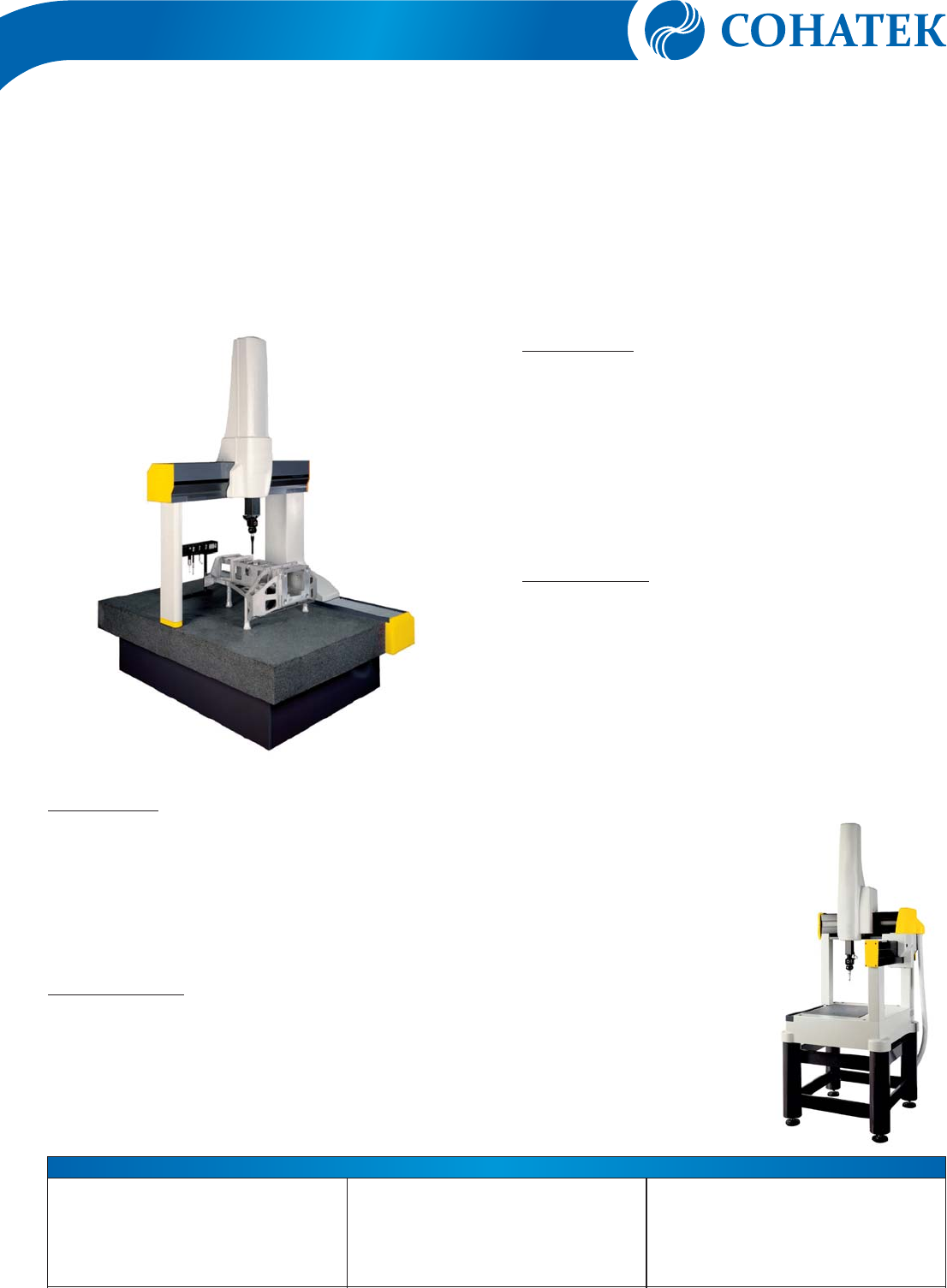

Координатно-измерительные машины портального типа
для высокоточного сканирования и высокой производительности

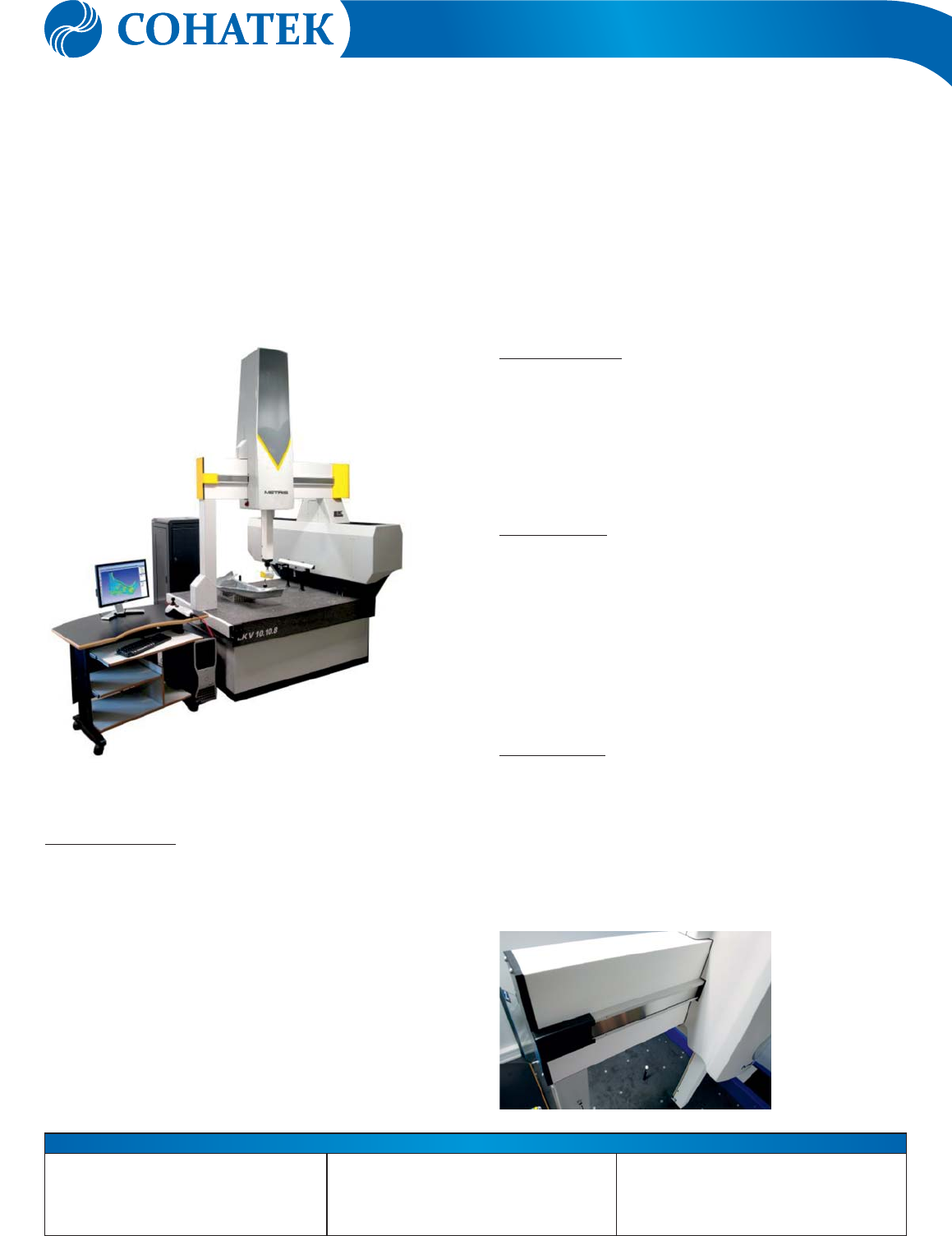

LK V-SL
LK V SL LK V SL HA- и - предлагают максимальную производительность сканирования и контроля
LK V SL
LK V SL
HA
- имеет революционный дизайн, который обеспечивает лучшие результаты сканирования и контроля,
доступные в настоящее время на рынке. Особенно подходя для потребностей автомобильной и
аэрокосмической промышлености, - является уникальной и отличается от других мультисенсорных КИМ. С
опцией повышенной точности ( ) такая машина становится оптимальной для метрологической лаборатории.
Благодаря особой точности она подходит для областей применения, требующих высочайшей точности.
Характеристики:
Объемная точность
- От 1,1 мкм + /400 ( - )
- От 0,7 мкм + /600 ( - )
Повторяемость:
- От 0,7 мкм ( - )
- От 0,5 мкм ( - )
Скорость:
- До 51 м/мин ( - )
- м мин
Ускорение:
- До 5065 м/мин ( - )
м мин
L LK V SL
L LK V SL HA
LK V SL
LK V SL HA
LK V SL
20 / (LK V-SL HA)
LK V SL
- 722 / (LK V-SL HA)
2
2
КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ МАШИНЫ СЕРИИ LK
Преимущества:
Особенности:
Увеличение производительности за счет высокой
скорости сканирования и точности
Повышенная жесткость и стабильность
конструкции
Подходит для цеха и метрологической
лаборатории
Гранитный стол с керамическими
направляющими осей и
Высокая направляющая оси Х обеспечивает
сверхбыструю динамику
Разрешение считывающих линеек 0,1 мкм
Мультисенсорные возможности
Пневматические антивибрационные крепления
Температурная компенсация
YZ
Применение:
Аналоговое, цифровое или лазерное
сканирование
Детали автомобилей, двигателей и трансмиссий
Аэрокосмические компоненты, лопатки,
двигатели летательных аппаратов
Точные разработки
Медицинские инструменты
LK V SL LK V-SL HA
Стандартные размеры1
Измерительная головка
Датчики
8.7.6
10.10.8
20.12.10
PMQН10
TР200
10.7.6
15.10.8
SР25М
15.7.6
L 15, LC50Cx, LC60Dx, XC65D (-LS)С
(1) Другие размеры доступны по запросу
LK V 10.10.8 SL c LC60Dxлазерным сканером
Керамические
направляющие
6
Новое поколение крупногабаритных КИМ
Nikon Metrology
Nikon Metrology
предлагает крупногабаритные КИМ портального типа и мостового типа, предназначенные
для измерения и контроля крупных объектов. В дополнение к высокой точности и большому диапазону
измерений, эти крупногабаритные КИМ поддерживают различные измерительные системы, в том числе
цифровые контактные , аналоговые и лазерные датчики. также может изготовить КИМ
портального типа в соответствии с потребностями пользователя, которые соответствуют самым высоким
требованиям. Крупногабаритные КИМ строятся с использованием материалов с высокой температурной
стабильностью, что гарантирует оптимальную точность измерений.
Характеристики:
Объемная точность
- От 4,5 мкм + /200 ( - )
- От 3,5 мкм + /250 ( - ( ))
Повторяемость:
- От 4,5 мкм (LK V-R)
- От 3,5 мкм (LK V-G(P))
Скорость:
- До 32 м/мин (LK V-R)
- До 27 м/мин (LK V-G(P))
Ускорение:
- До 2270 м/мин (LK V-R)
- До 2070 м/мин (LK V-G(P))
L LKV R
L LKV G P
2
2
КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ МАШИНЫ СЕРИИ LK

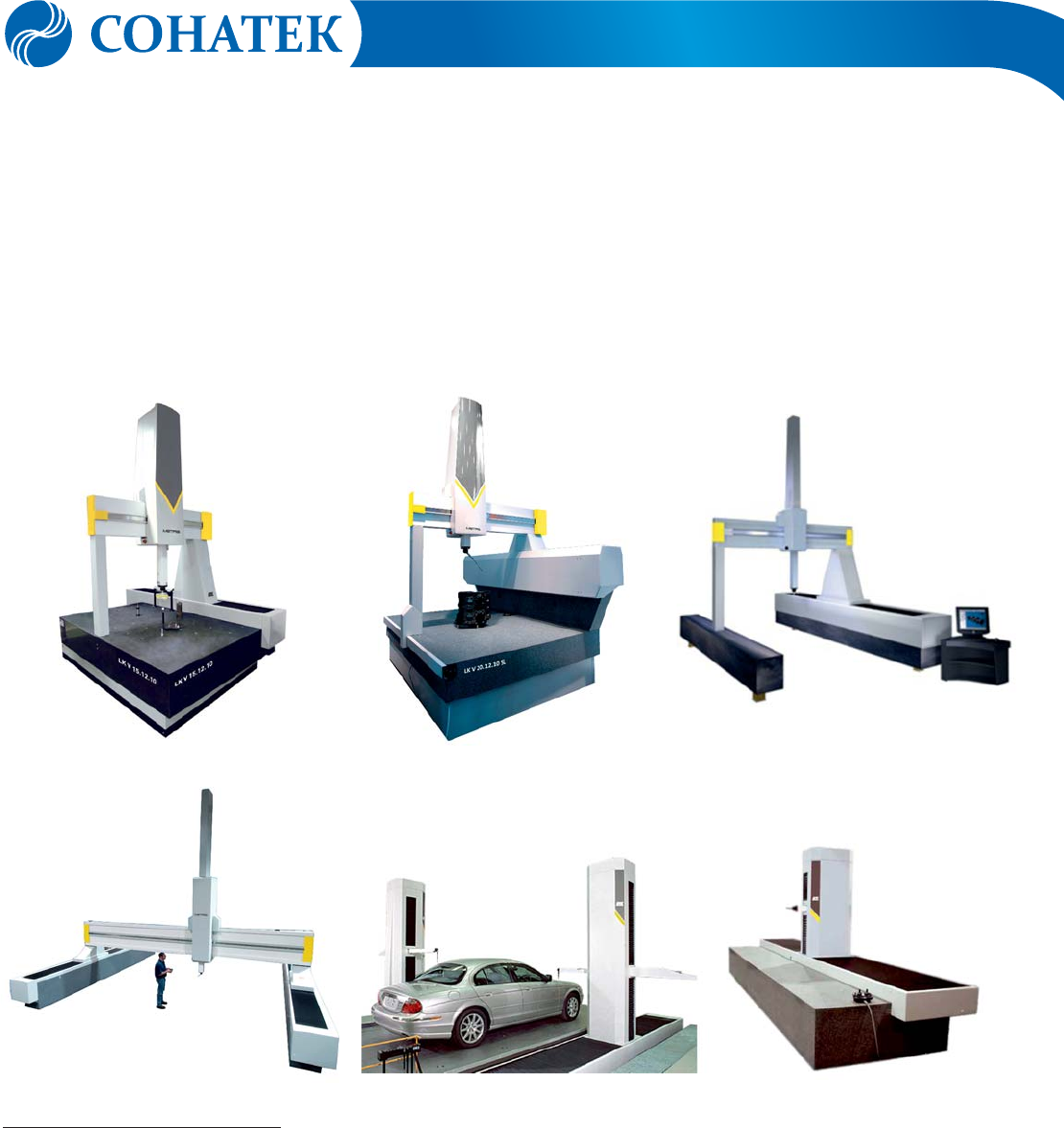

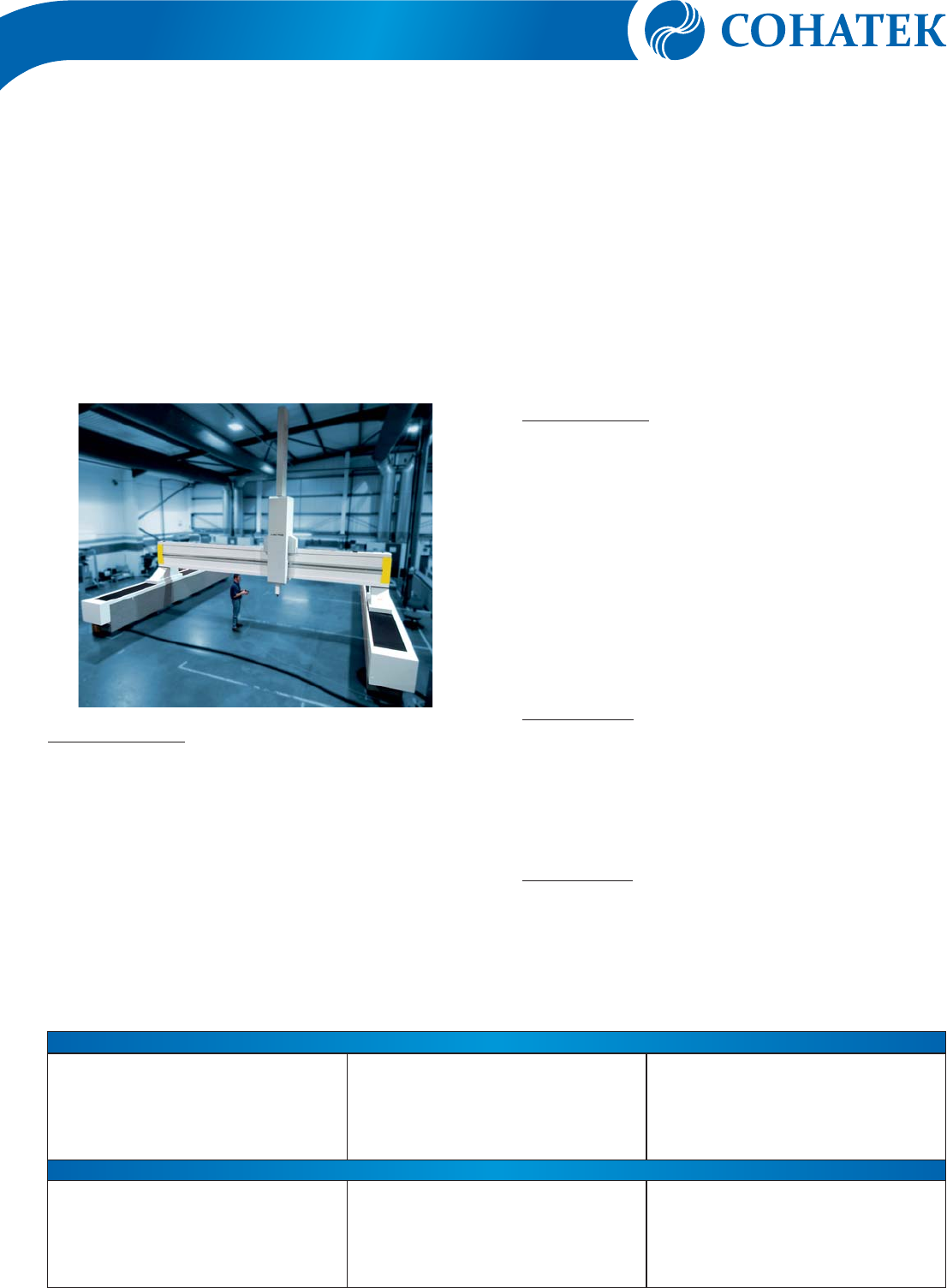

Крупногабаритные рельсовые КИМ портального типа
и КИМ мостового типа
LK V-R
LK V-G(P)
Преимущества:
Особенности:
Применение:
Керамический материал обеспечивает большую
жесткость, чем алюминий на 300%, что позволяет
создавать крупногабаритные КИМ высочайшего
класса точности
Напольные или приподнятые версии подходят
для любых условий эксплуатации и положений
загрузки-разгрузки деталей
Двухприводная система перемещения
обеспечивает плавность движения
Измерительные плиты при необходимости могут
поставляться отдельно
Высококачественные воздушные подшипники
Особые гранитные рельсы с керамическими и
направляющими
Поддерживают контактные щупы, аналоговое
сканирование и лазерные сканеры
Легковые и коммерческие автомобили
Аэрокосмические изделия и конструкции
Компоненты двигателей для морских судов и
поездов
Телекоммуникации и спутниковое оборудование
YZ
LK V R LK V R SL- и - – рельсовые КИМ портального типа (доступны модели с короткими опорами)
Размеры1
Измерительная головка
Датчики
Длина рельсов от 3 до 10 м и более
PH10MQ
T20Р
Размер портала от 2 до 4 м
TР200
Длина пиноли от 1,2 до 3 м
SP25M
L 15, LC50Cx, LC60Dx, XC65D (-LS)С
LK V G P- ( ) – Высокоточные и сверхточные КИМ мостового типа
Размеры1
Измерительная головка
Датчики
Длина рельсов от 2 до 10 м и более
PH10MQ
TР20
Размер портала от 4 до 7 м
ТP200
Длина пиноли от 3 до 4 м
SР25М
L 15, LC50Cx, LC60Dx, XC65D (-LS)С
(1) Другие размеры и варианты исполнения доступны по запросу
LK V 60.60.35 GP
7

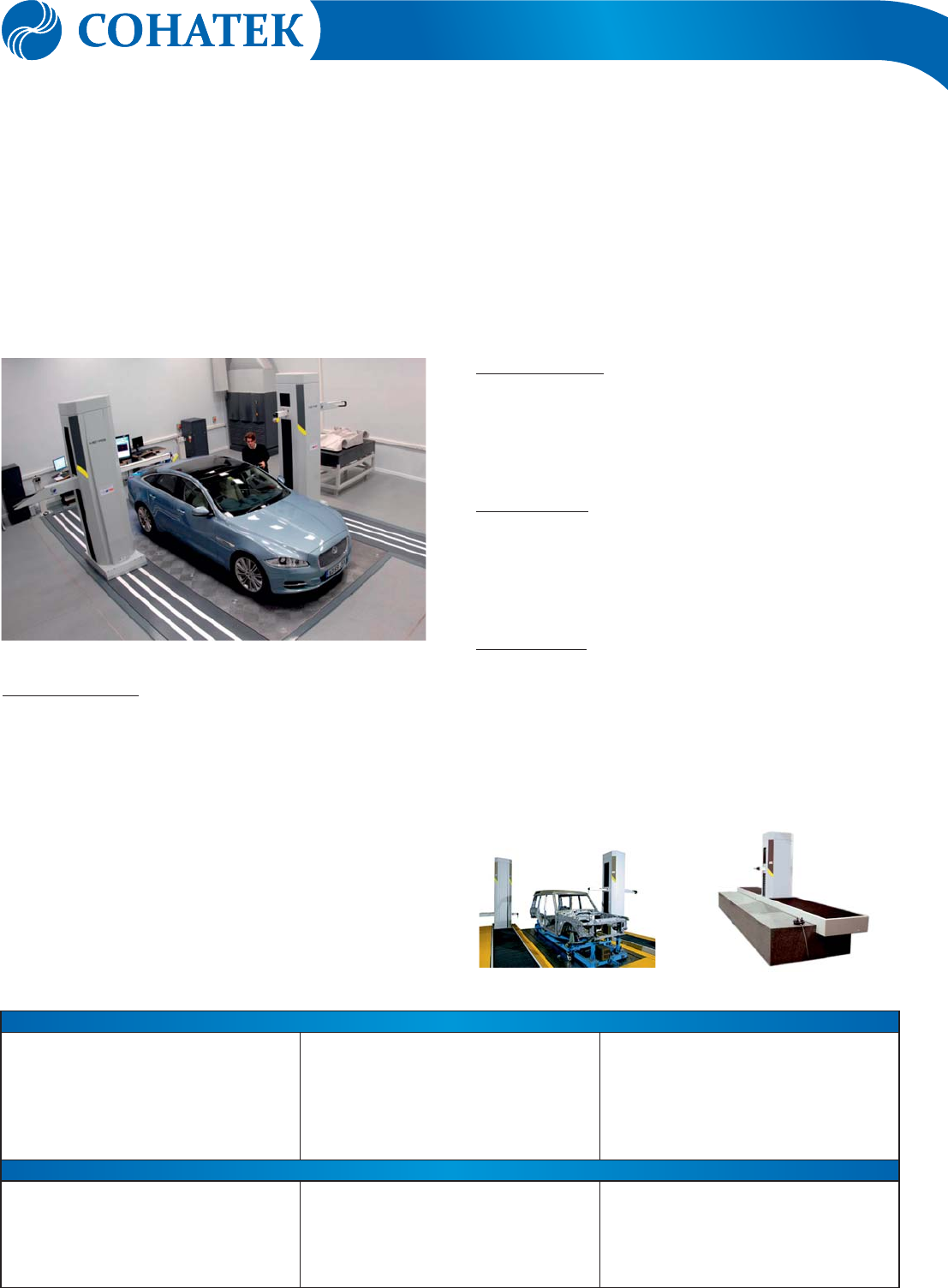

Координатно-измерительные машины стоечного типа
с горизонтальной пинолью
LK H
Самые быстрые высокоточные КИМ стоечного типа с горизонтальной пинолью на рынке
КИМ стоечного типа с горизонтальной пинолью обеспечивают непревзойденную
производительность, точность и повторяемость. Керамические направляющие и воздушные подшипники,
используемые в конструкции КИМ , обеспечивают стабильность результатов измерений при высокой
скорости и ускорении. КИМ стоечного типа дает особый доступ к измеряемой области и могут поставляться с
напольным настилом или столом с регулируемым уровнем, либо автоматизированным поворотным столом.
Nikon Metrology
LK H
LK
Характеристики:
Объемная точность
- От 1,9 мкм + /250 ( - )
- От 10 мкм + /200 ( - )
Повторяемость:
- От 1,9 мкм ( )
- От 6,0 мкм ( )
Скорость:
- До 51 м/мин ( )
- До 40 м мин
Ускорение:
- До 10830 м/мин ( )
До 7580 м мин
L LK H T
L LK H R
/( )
-/()
LK H T
LK H R
LK H T
LK H R
LK H T
LK H R
-
-
-
-
-
-
2
2
КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ МАШИНЫ СЕРИИ LK
Преимущества:
Особенности:
Высокая скорость и ускорение
Высокая точность и повторяемость
Поддерживают контактные датчики, аналоговое
и лазерное сканирование
Доступны различные конфигурации КИМ: со
столом, с рельсами, двухколонные и т.д.
Может поставляться с чугунной измерительной
плитой при необходимости
Контроль автомобильных корпусов и панелей
Контроль крупных штампованных и литых
деталей и корпусов
Интеграция для серийного (поточного,
конвейерного) контроля
Контактные и бесконтактные измерения
Оцифровка, сканирование и обратный
инжиниринг
Применение:
LK RН- – Высокоточные рельсовые КИМ стоечного типа с горизонтальной пинолью (одно- и двухстоечные)
Размеры1
Измерительная головка
Датчики
Длина рельсов от 4 до 10 м и более
PMQН10
TP7M
Размер портала от 0,4 до 1,6 м
T20Р
Длина пиноли от 2 до 3 м
TР В200
(Доступны бесшумные рельсы)
SP25M
L 15, LC50Cx, LC60Dx, XC65D (-LS)С
LK TН- – Высокоточные КИМ стоечного типа с измерительным столом
Размеры1
Измерительная головка
Датчики
Длина рельсов от 1 до 5 м
PMQН10
TР20
Размер портала от 4 до 1,6 м
ТВP200
Длина пиноли от 0,6 до 2 м
SР25М
L 15, LC50Cx, LC60Dx, XC65D (-LS)С
(1) Другие размеры доступны по запросу
LK H-R (двухстоечная), установленная на уровне пола
LK H-R двухстоечная LK H-Т со столом
8
Применение:
Характеристики:
Обработанные и штампованные детали
Литые пластиковые детали
Литье и ковка
Контактные и бесконтактные методы контроля
Оцифровка, сканирование и обратный
инжиниринг
Объемная точность
- От 2,0 + /333 мкм
Скорость:
- От 52 м/мин
Ускорение
- От 9360 м/мин
L
2
Особенности:
Преимущества:
Полностью с ЧПУ управлением и ручным
джойстиком
Разрешение считывающих линеек 0,5 мкм
Защита направляющих на всех осях
Пассивные антивибрационные крепления
Алюминиевые и направляющие
Гранитный стол и направляющая Х
Воздушные подшипники на всех осях
Высокое ускорение, малое время цикла
Высокая точность и повторяемость
Мультисенсорные возможности
Контактные щупы, аналоговое сканирование,
цифровое сканирование
Компактность
Высокая максимальная нагрузка стола
Подходит для использования в условиях цеха
Напольные или стендовые версии для различных
условий окружающей среды и различных
способов установки
Двухприводная система
для плавности движения
Измерительные плиты
доступны отдельно
при необходимости
YZ
9
Универсальная КИМ с алюминиевым порталом
КИМ с супер легким алюминиевым порталом и воздушными подшипниками на всех осях является
высокопроизводительным и экономически выгодным метрологическим решением. Благодаря своим размерам,
высокой максимальной нагрузке стола и широкому выбору опций, семейство КИМ 3 подходит для контроля
широкого круга малых и средних деталей.
C3 V
CV
КООРДИНАТНО-ИЗМЕРИТЕЛЬНЫЕ МАШИНЫ СЕРИИ С3 V
Координатно-измерительние машины портального типа
серии малых и средних размеровC3 V
КИМ портального типаС3 V
Размеры1
Измерительная головка
Датчики
X: от 500 до 2000 мм
Зависит от
размера КИМ
TР20
Y: от 400 до 1000 мм
ТP200
Z: от 400 до 1000 мм
SР25М
L 15, LC50Cx, LC60Dx, XC65D (-LS)С
(1) Другие размеры доступны по запросу
C3 V 5.4.4
КИМ С3 в максимальной комплектацииV
Эффективность измерений и мультисенсорные возможности
MCA II
MCA II
Heidenhain wide track
Wi Fi
Li Ion
– это высокоточная портативная координатно-измерительная машина для различных сфер
применения, обеспечивающая надежные результаты измерений независимо от навыка оператора, с
максимальной производительностью и маневренностью. Эта точная, надежная и удобная портативная
измерительная система выпускается в 6- и 7-осевых вариантах исполнения, с диапазоном измерений от 1,8 до 3,6
метров. Благодаря беспроводной передаче данных и возможности работы от батареи, в удалении от сети
электропитания, она идеально подходит для работы как в метрологической лаборатории, так и в цеху, с
возможностью ее перемещения.
Измерительная рука может быть оснащена различными измерительными системами для лазерного
сканирования, контактных измерений и непрерывного сканирования. Ее маневренность делает эту
измерительную руку отличным инструментом для выполнения широкого спектра метрологических задач.
Термостойкий, легкий углепластиковый корпус руки обеспечивает высокую точность и длительный срок ее
эксплуатации.
Запатентованное бесконечное вращение компонентов руки относительно основных осей позволяет
проводить контроль труднодоступных элементов деталей.
Датчики измерения линейных и угловых перемещений , оснащенные подшипниками « - »,
улучшают работу системы.
Вращающийся держатель увеличивает удобство работы с системой.
Встроенная система противовеса облегчает работу с манипулятором в любых положениях.
Беспроводное соединение - предоставляет оператору возможность устанавливать компьютер в наиболее
удобном месте, а встроенный перезаряжаемый - аккумулятор позволяет проводить измерения в
удалении от сети электропитания.
Быстрая и удобная смена контактного датчика в процессе работы без повторной калибровки позволяет
существенно экономить время работы.
Эргономичное запястье, включающее рукоятку на 7-й оси руки с возможностью контактного выбора кнопок и
встроенную камеру со светодиодной подсветкой на 6-й оси руки.
Универсальная система крепления с 8 резьбовыми соединениями 3,5" позволяет устанавливать руку на
различные штативы и основания, включая стандартное магнитное основание.
Калибровка системы может быть осуществлена на месте работы с использованием переносного
сертифицированного эталона длины NIST.
Конструктивные особенности:
ИЗМЕРИТЕЛЬНЫЕ РУКИ MCA II
Измерительные руки АMC II

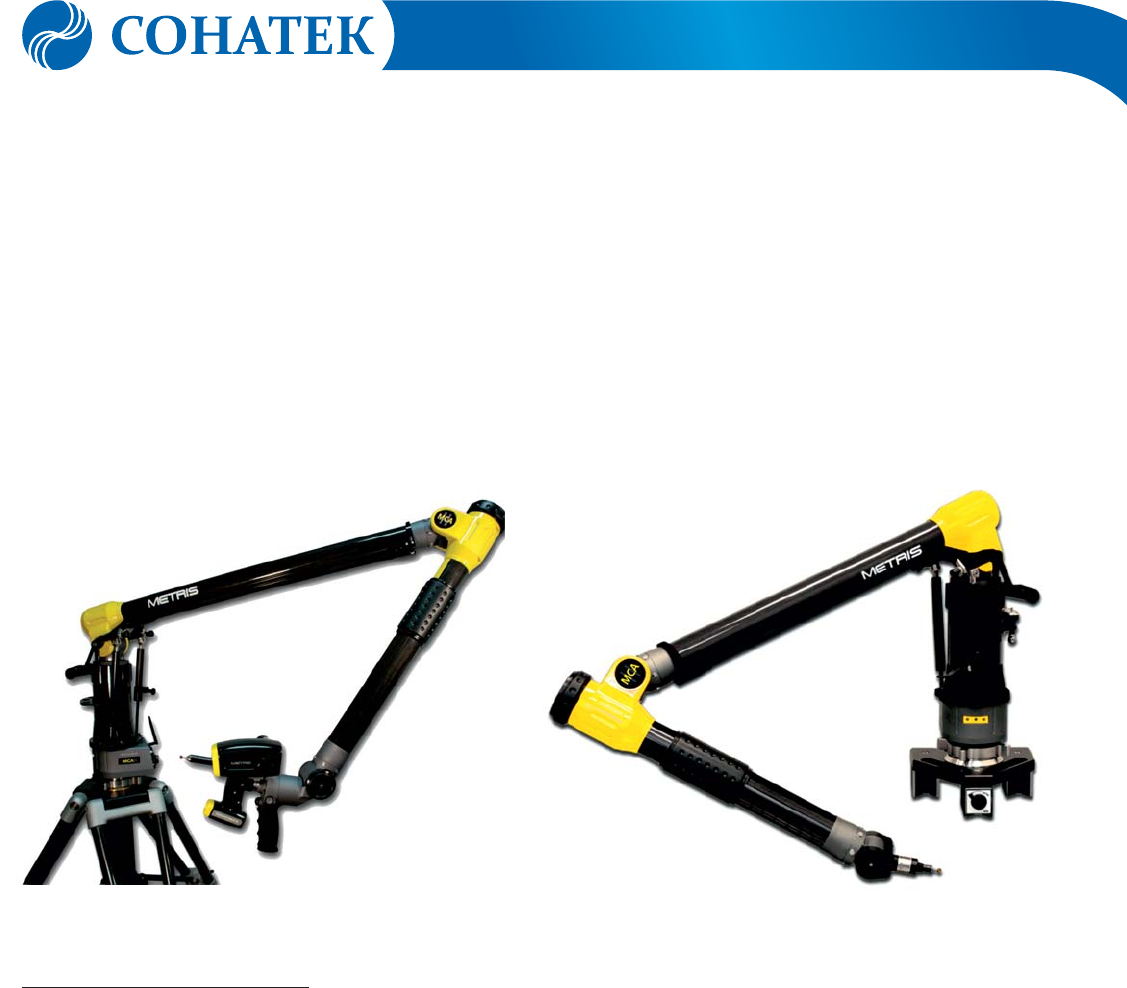

7-осевая измерительная рука
(изображена со сканером MMDx)
MCA II 6-осевая измерительная рука MCA II
10
Высокая точность, гибкость и портативность использования
Измерительная рука выпускается в 6- и 7-осевых вариантах с диапазоном измерений от 1,8 до 3,6
метров, с возможностью перестановки в единой системе координат. 6-осевая может быть выполнена в
двух вариантах точностных характеристик – для задач общего назначения и для задач,
требующих повышенной точности.
Рабочая температура: от 0° до 46°
Влажность: от 5% до 95% без конденсата
Вибрация (55-2000 Гц): менее чем 100 м/с ( 60 068-2-6)
Удар (6 мс): менее чем 1000 м/с ( 60 068-2-27)
Допустимое угловое ускорение: 105 рад/с
Требование к электропитанию: напряжение 220 В, - аккумулятор 7,2 В
Подсоединение
Сертификация
MCA II
MCA II
Metrology MetrologyPlus
C
EN
EN
Li Ion
: USB / Wireless Ethernet Communication (IEEE802.11b/g 54Mbps)
: CE compliant
(1) Тест Повторяемости Точки (также известный, как , . . . ). Щуп помещается в трехгранное
или коническое гнездо, и отдельные точки измеряются под разными углами при максимальных положениях всех главных
сочленений. Результаты измерения каждой отдельной точки анализируются, как диапазон отклонений от среднего
значения положений точки. Тест Повторяемости Точки предназначен для оценки способности «руки» обеспечить
схожие значения координаты точки при измерении ее под разными углами при максимальных положениях всех главных
сочленений.
(2) Объемный Тест Точности Измерения Длины ( ). Объемная точность измерения длины
определяется с помощью использования сертифицированных стандартов длин (прилагаемых ко всем «рукам»),
которые измеряются при различных положениях и ориентациях по всей доступной зоне измерений «руки». Этот тест
наиболее точно предсказывает качество выполнения машиной практических измерений. Тест на Объемную Точность
Измерения Длины – наиболее подходящий тест для определения точности и повторяемости работы машины, так как
он использует метод многократного измерения сертифицированного стандарта длины в различных положениях и
ориентациях и сравнивает результаты измерений с его настоящей длиной.
SinglePointArticulationTest S P A T
VolumetricPerformanceTest
Условия эксплуатации:
6-осевая измерительная рука классаMCA II Metrology
Модель
Размер
Повторяемость1
Объемная точность2
Вес
MCA II 1800 M6
1,8 м
0, мм016
0,023 мм
9,1 кг
MCA II 2400 M6
2,4 м
0,020 мм
0,029 мм
9,5 кг
MCA II 2800 M6
2,8 м
0,029 мм
0,041 мм
9,8 кг
MCA II 3000 M6
3,0 м
0,034 мм
0,050 мм
9,9 кг
MCA II 3600 M6
3,6 м
0,050 мм
0,068 мм
10,3 кг
Технические характеристики
ИЗМЕРИТЕЛЬНЫЕ РУКИ МСА II
7-осевая измерительная рука классаMCA II Metrology
Модель
Размер
Повторяемость1
Объемная точность2
Вес
MCA II 1800 M7
1,8 м
0,024 мм
0,035 мм
9,7 кг
MCA II 2400 M7
2,4 м
0,028 мм
0,040 мм
10,1 кг
MCA II 2800 M7
2,8 м
0,045 мм
0,064 мм
10,4 кг
MCA II 3000 M7
3,0 м
0,050 мм
0,071 мм
10,5 кг
MCA II 3600 M7
3,6 м
0,070 мм
0,100 мм
10,9 кг
11
6-осевая измерительная рука классаMCA II MetrologyPlus
Модель
Размер
Повторяемость1
Объемная точность2
Вес
MCA II 2400 MP6
2,4 м
0,017 мм
0,025 мм
9,5 кг
MCA II 3600 MP6
3,6 м
0,043 мм
0,058 мм
10,3 кг
Преимущества:
Благодаря новейшей технологии лазерного
сканирования, 15 сокращает разрыв в
точности между лазерным сканером и
контактным датчиком. По тестам сопоставимым
с ИСО 10360-2 и ИСО 10360-5 , лазерный сканер
15 достигает точности КИМ с контактным
датчиком. Однако, в отличие от контактного
датчика, 15 использует бесконтактную
трехмерную лазерную триангуляцию для
прямого сканирования поверхности
Неполадки и задержки, вызванные
использованием лазера до достижения им
рабочей температуры, устранены благодаря
тепловому стабилизатору, установленному
внутри сканера
Уникальная технология настройки интенсивности
лазера в режиме реального времени для каждой
точки линии сканирования ( 3) позволяет
измерять различные детали, сочетающие
разные материалы или цвета более эффективно,
без ручной настройки
Погрешности изображения нейтрализуются
дополнительным фильтром программного
обеспечения, в то время как изменение
освещенности поглощается
высокочувствительным фильтром дневного
света.
LC Dx
LC Dx
LC Dx
ESP
Сокращение разрыва в точности между лазерным сканером и контактным датчиком
Лазерный сканер 15 является хорошей альтернативой контактному датчику для увеличения
возможностей КИМ. Обеспечивает лучшую оценку размеров и качества без ущерба для времени цикла.
Большинство разнообразных деталей различной геометрии и материалов могут быть измерены более
эффективно, в том числе мелкие и хрупкие для контактного датчика детали.
LC Dx
ЛАЗЕРНЫЕ СКАНЕРЫ ДЛЯ КИМ
Лазерный сканер 15LC Dx
LC Dx15 предоставляет существенные преимущества
для измерений большого разнообразия деталей
различной геометрии, включая мелкие и хрупкие
детали, а также материалы, к которым предъяв-
ляются повышенные требования.
Технические характеристики
Погрешность измерения (MPE )
p
1
2,5 мкм
Погрешность измерения (MPE )
AL
2
6 мкм
Разрешение
22 мкм
Скорость сканирования
70,000 точек в секунду
Максимальное число точек на линии
900
Оптимальная температура для
18-22°C
Рабочая температура
10-40°C
Время нагрева
0 (ноль) секунд
Вес
370 г
Степень защиты
IP30
Питание
110/240 В, 50/60 Гц, 5A
Совместим с измерительными
PH10M, PH10MQ, CW43, PHS
Класс лазера
2 (670 мкм)
(1) тест по ( ) тест по 10360-5ISO 10360-2 2 ISO
12
Эффективное и высокопроизводительное сканирование
LC Dx
LC Dx LC
c
LC Dx
ESP

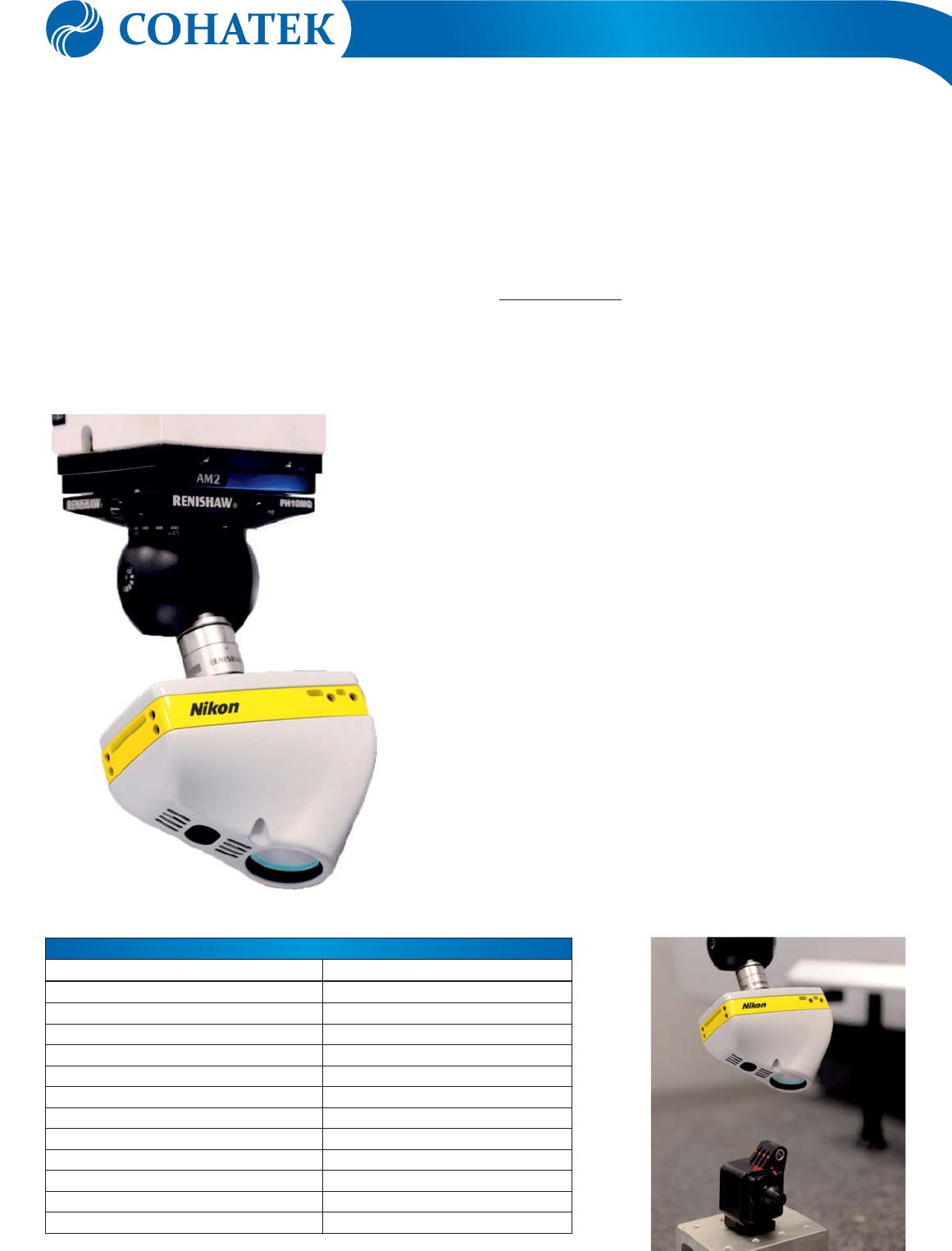

60 – это универсальный сканер, который может использоваться как на стационарных КИМ, так и на порта-
тивных измерительных руках. 60 является премиум моделью в линейке лазерных сканеров , и устанав-
ливает новые стандарты точности и производительности, позволяя утроить современные темпы сканирования.
Он сканирует поверхности практически любых материалов со скоростью, которой раньше не достигал никто,
не требуя ручной настройки. Для эффективного сканирования разноцветной поверхности или поверхности
высокой отражающей способностью сканер 60 обладает автоматической настройкой интенсивности лазера
в режиме реального времени ( 3), для получения каждой отдельной точки лазерной полосы.
Лазерный сканер 60LC Dx
Особенности:
Применение:
Преимущества использования КИМ с лазерным
сканером:
Полностью совместим с измерительной головкой
Renishaw PH10М(Q) и магазином для смены
щупов ( )
Поддерживается большинством КИМ различных
производителей и моделей, в том числе
измерительными руками
Обладает минимальным временем разогрева и
предназначен для максимальной стабильности и
надежности работы
Контроль и обратный инжиниринг мобильных
телефонов, лопаток турбин, литых и
штампованных деталей, деталей из листового
металла и пластмассы и т.д.
Упрощение измерений и процесса установки
Задание траектории или области сканирования
на -модели
Импорт информации о геометрических размерах
и допусках непосредственно из
Макрофункции для полностью
автоматизированного сканирования и контроля
Сокращение времени измерений
Уменьшение движений датчика
ACR
CAD
CAD
Технические характеристики
Погрешность измерения (MPE )
p
1
7 мкм
Погрешность измерения (MPE )
AL
2
9 мкм
Разрешение
60 мкм
Скорость сканирования
75000 точек в секунду
Ширина полосы
60 мм
Расстояние сканирования
95 мм
Поле обзора ширина и высота
60х60 мм
Вес
390 г
Интерфейс КИМ
Renishaw P 10 (Q)НМ
Класс лазера
2
(1) тест по ( ) тест по 10360-5ISO 10360-2 2 ISO
ЛАЗЕРНЫЕ СКАНЕРЫ ДЛЯ КИМ
13
Эффективное сканирование с адекватной производительнстью
LC Cx
LC Dx
c
LC x
ESP

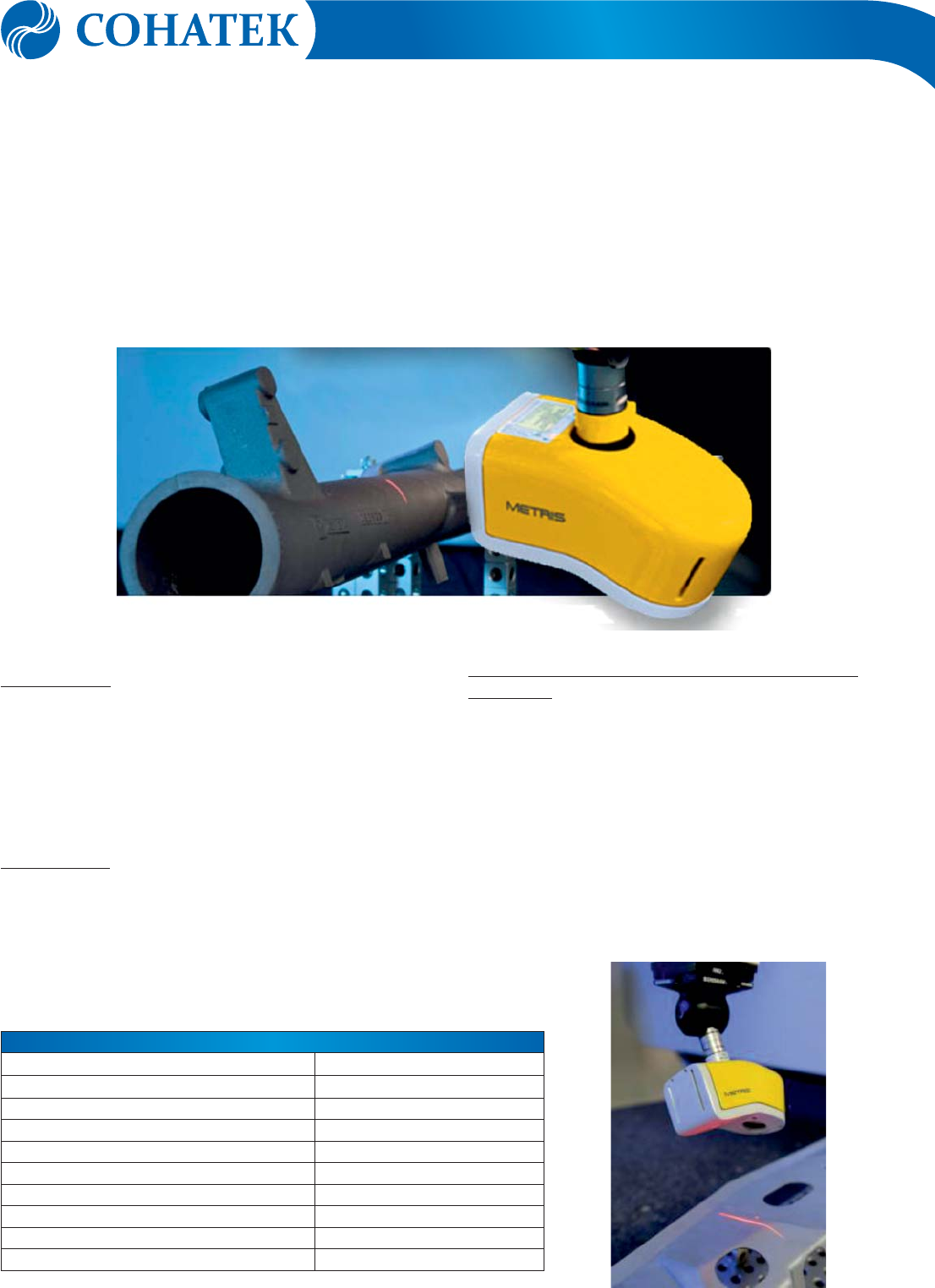

50 подходит для оцифровки объектов любой формы, включая детали с труднодоступной поверхностью.
Лазерный сканер 50 предлагает адекватную производительность с линией шириной 50 мм и скоростью
сканирования до 45 линий в секунду.
Для эффективного сканирования разноцветной поверхности или поверхности высокой отражающей
способностью сканер 50С обладает автоматической настройкой интенсивности лазера в режиме реального
времени ( 3), для получения каждой отдельной точки лазерной полосы.
Лазерный сканер 50СLC x
Особенности:
Применение:
Полностью совместим с измерительной головкой
Renishaw PH10М(Q) и магазином для смены
щупов ( )
Поддерживается большинством
мультиконтактных КИМ различных
производителей и моделей
Контроль и обратный инжиниринг мобильных
телефонов, лопаток турбин, литых и
штампованных деталей, деталей из листового
металла и пластмассы и т.д.
ACR
Преимущества использования КИМ с лазерным
сканером:
Упрощение измерений и процесса установки
Задание траектории или области сканирования
на -модели
Импорт информации о геометрических размерах
и допусках непосредственно из
Макро функции для полностью
автоматизированного сканирования и контроля
Сокращение времени измерений
Уменьшение движений датчика
CAD
CAD
Технические характеристики
Погрешность измерений (MPE )
p
1
15 мкм
Погрешность измерений (MPE )
AL
2
19 мкм
Разрешение
60 мкм
Скорость сканирования
37500 точек в секунду
Ширина полосы
50 мм
Расстояние сканирования
95 мм
Поле обзора ширина и высота
50х60 мм
Вес
380 г
Интерфейс КИМ
Renishaw P 10 (Q)НМ
Класс лазера
2
(1) тест по ( ) тест по 10360-5ISO 10360-2 2 ISO
ЛАЗЕРНЫЕ СКАНЕРЫ ДЛЯ КИМ
14
Преимущества:
Ключевые особенности:
Применение:
Полный трехмерный охват сложных
поверхностей и элементов за одно сканирование
Сканирование любых материалов без напыления
Быстрая готовность к работе из-за малого
времени разогрева
Простые макрокоманды, ускоряющие подготовку
к измерениям
Совместимость с большинством известных КИМ
Запатентованная многополосная лазерная
технология, измерения детали по 3-м
направлениям
Высокоскоростная цифровая технология
увеличивает темп сканирования
Настройка интенсивности лазера в режиме
реального времени
Бесконтактное лазерное сканирование идеально
подходит для измерения гибких или хрупких
деталей

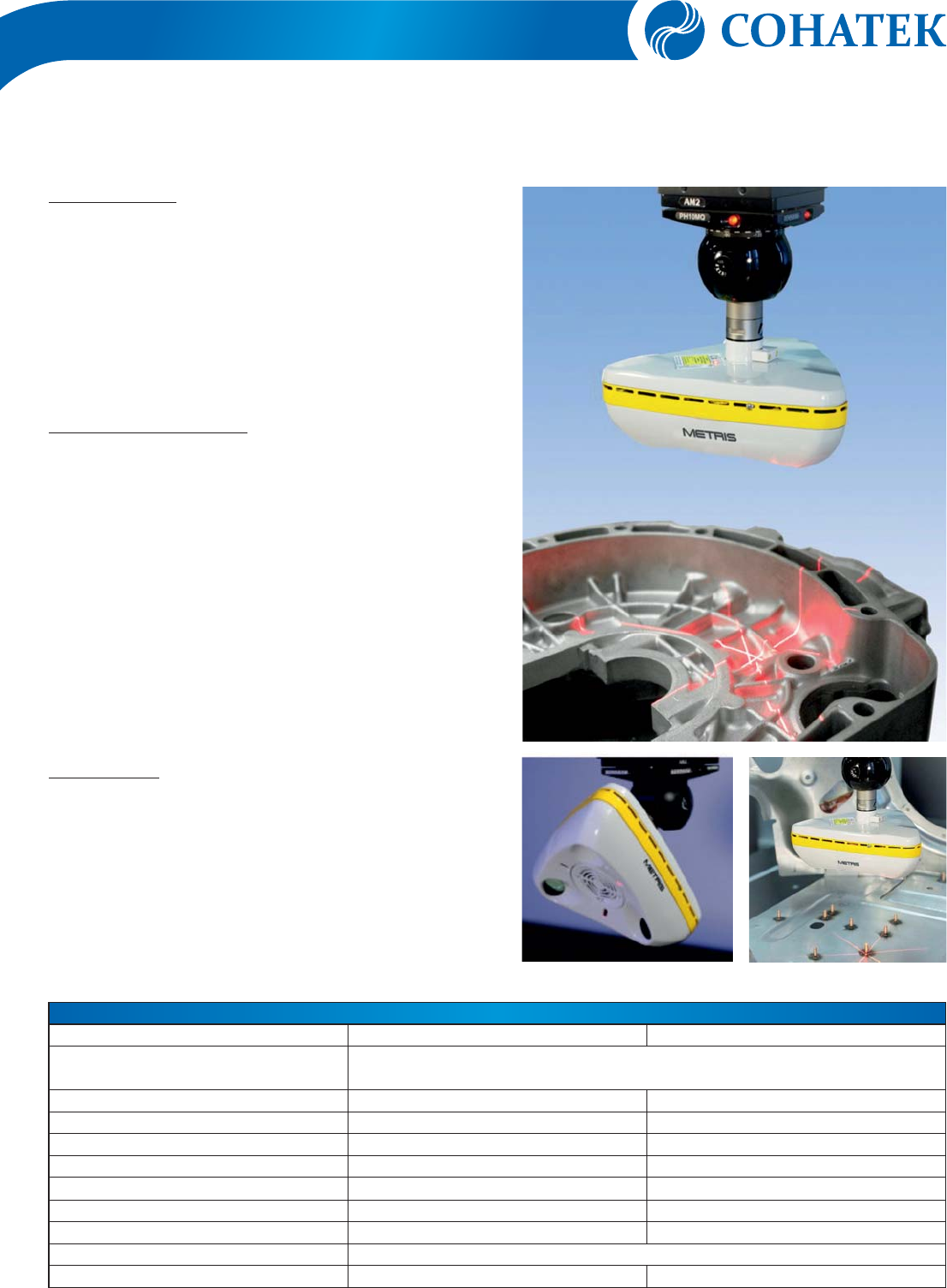

65 - – перекрестный лазер дальнего
действия, подходящий для глубоких желобов и
канавок, а также труднодоступных мест
Металлические детали кузова
Литые детали двигателей и т.д.
Литые и прессованные пластиковые детали
(топливные баки из композитных материалов,
пластиковые детали корпусов и т.д.)
Двухмерный контроль и комплексные
трехмерные возможности
Зазоры и посадки дверей, крыльев, шестеренок
XC Dx LS
Лазерный сканер XC65Dx(-LS)
Технические характеристики
XC65Dx
XC65Dx-LS
Скорость сканирования
Режим перекрестного сканера: 3х25000 точек в секунду
Режим линейного сканера: 1х75000 точек в секунду
Ширина поля обзора
3х65 мм
3х65 мм
Глубина поля обзора
3х65 мм
3х65 мм
Рабочее расстояние
75 мм
170 мм
Погрешность измерений
12 мкм
15 мкм
Погрешность измерений (MPE )
AL
1
9 мкм
9 мкм
Размеры
155х86х142 мм
155х86х142 мм
Вес
440 г
480 г
Интерфейс КИМ
Renishaw PH M Q10 ( ) моторизованная шаговая головка
Класс лазера
(1) тест по 10360-5ISO
Полное трехмерное сканирование сложных форм и поверхностей
ЛАЗЕРНЫЕ СКАНЕРЫ ДЛЯ КИМ
15
Применение:
Преимущества:
Проверка по -модели
Проверка геометрических характеристик
Проверка зазоров и посадок
Обратный инжиниринг – от рабочей модели до
поверхностей класса А
Вход для быстрого создания прототипа
Эргономичность, благодаря легкому корпусу
сканера и управлению с помощью пальцев руки
Высокая точность сканирования и контроля
любых поверхностей
Высокая производительность за счет быстрого
сбора оцифрованных данных
Прочная конструкция для использования в
условиях цеха
CAD
Интуитивное сканирование и анализ одним кликом

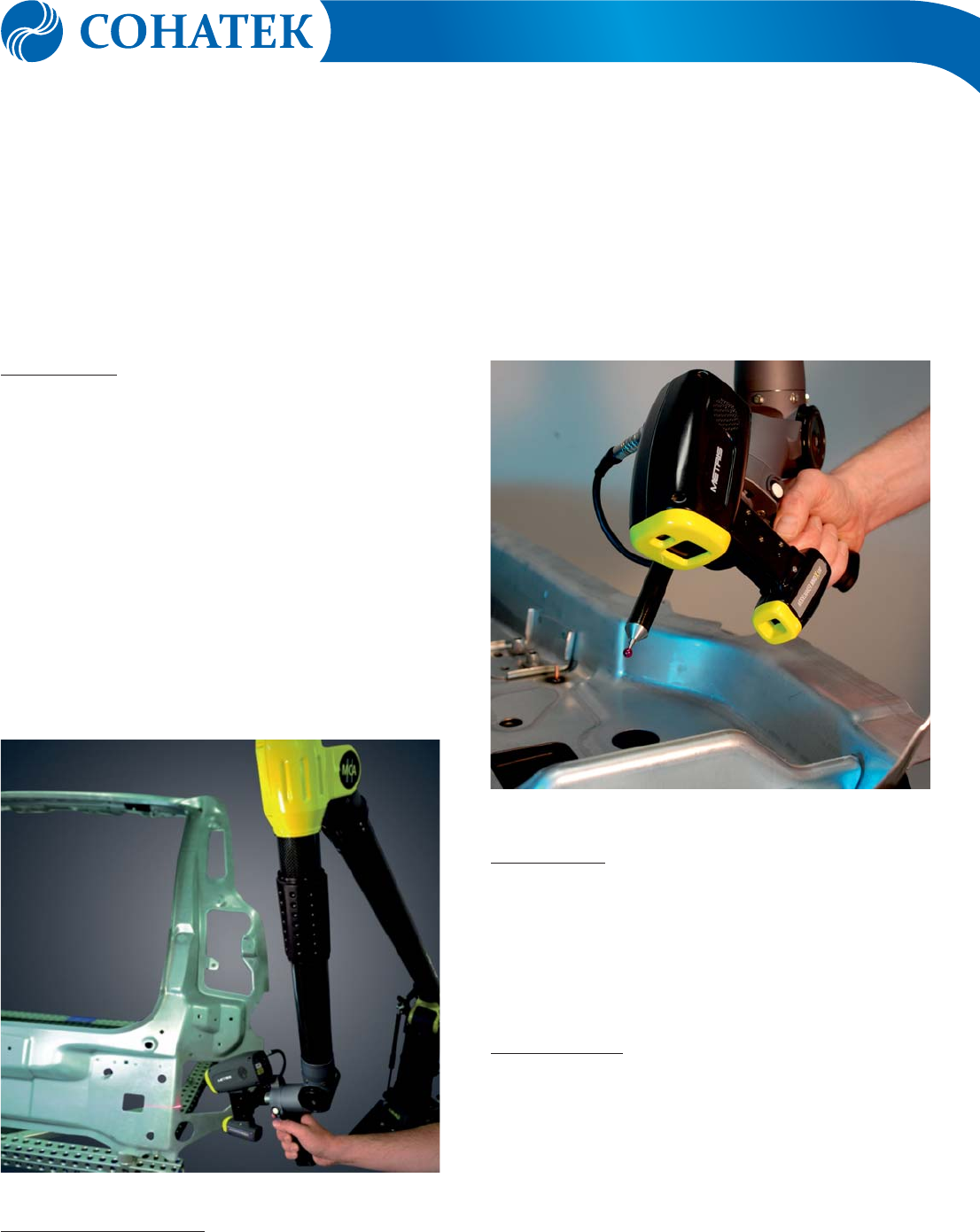

Ручные лазерные сканеры идеально подходят для портативного трехмерного контроля и обратного
инжиниринга. Технология камеры – это большой шаг вперед в трехмерном лазерном сканировании, так
как она представляет высокую частоту кадров и большую полосу, шириной до 200 мм для
высокопроизводительного сканирования. / обладает функцией настройки интенсивности лазера в
режиме реального времени ( 3) для сканирования любых материалов и обработанных поверхностей за один
проход. совместим с измерительными руками серии .
MMDx
MMDx MMCx
ESP
ModelMaker MCAII
РУЧНЫЕ ЛАЗЕРНЫЕ СКАНЕРЫ
Ручные лазерные сканеры /MMDx MMCx
Особенности:
Совместимые решения:
Несколько вариантов ширины полосы от 50 до
200 мм
Точность до 7 мкм (1 )
Улучшенная производительность датчиков для
сканирования материалов с различной
поверхностью и отражающей способностью
Подключение сканера напрямую к ПК
Программное обеспечение для
портативных лазерных сканеров
Отображение процесса сканирования в
реальном времени
Локализованное управление меню сканирования

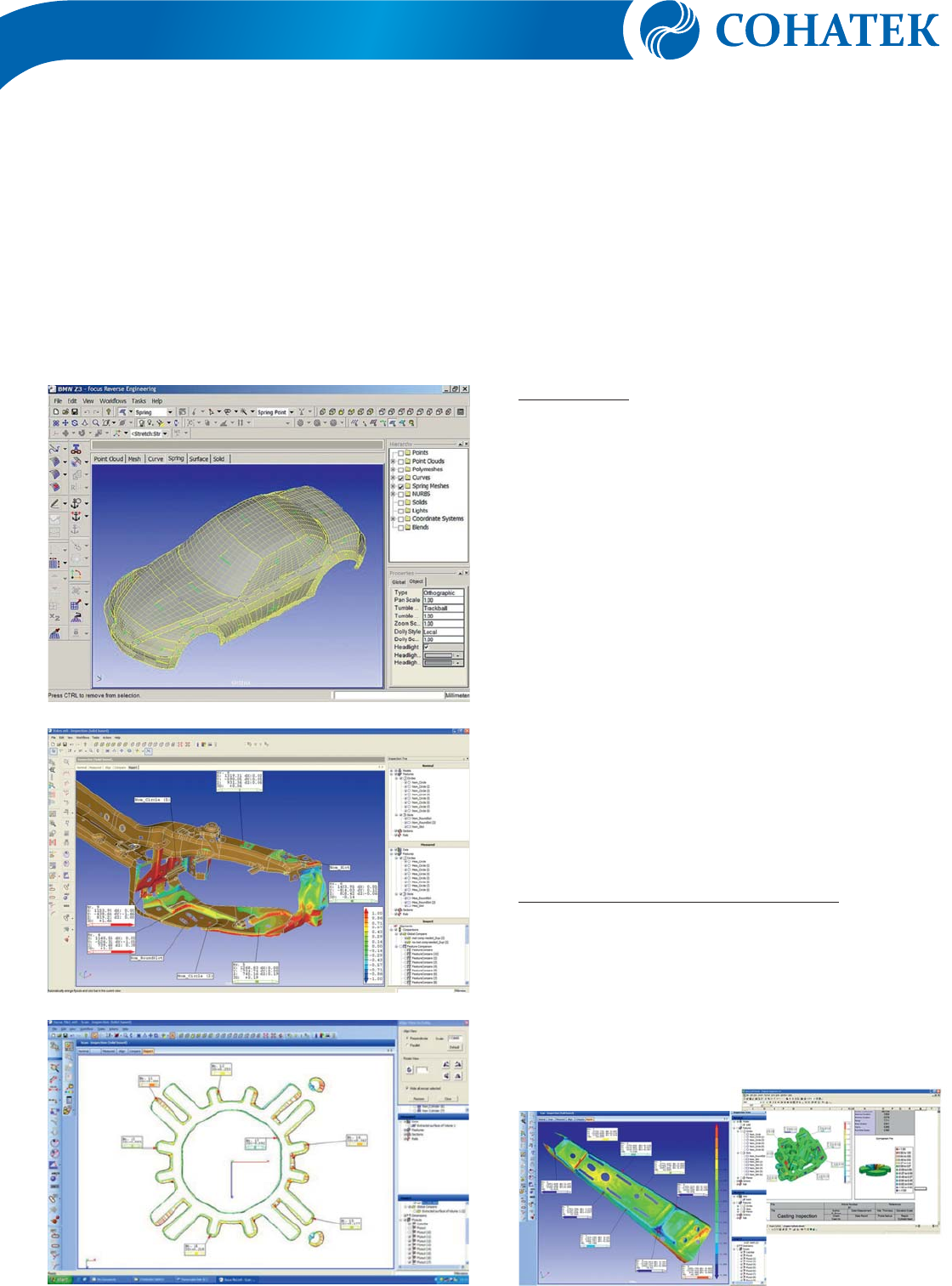

Создание сетки и обработка данных
Сравнение деталей с -моделью
Измерительные руки
Программное обеспечение для обработки
облака точек
σ
Focus
CAD
MCA II
Focus
MMDx c полосой сканирования шириной 100 мм
Лазерный сканер измерительной рукойMMDx c MCA II
16
Особенности:
Встроенная измерительная система
- Рабочая среда с интуитивным графическим
интерфейсом, простым в освоении и в
использовании
- Быстрое получение геометрических размеров.
Мощные инструменты для совмещения
- Совмещение -модели с поверхностями
сложной формы
- Совмещение 3-2-1 для призматических базовых
элементов
- Совмещение по базовым точкам
- Совмещение облака точек с -моделью
- Наилучшее соответствие
Поддержка обратного инжиниринга
- Полученные данные измерений,
экспортированные в , могут быть
использованы для обратного инжиниринга
- Экспорт полученных данных измерений в
формате или в файлы формата
CAD
CAD
CAD
IGES DXF
CMM-Manager
Функциональные возможности:
Формирование отчетов:
Графическое программирование
- Контроль деталей по модели
- Оптимизация, моделирование, контроль по
программе
- Удобное программирование и возможность
редактирования
Настройка датчика
- Автоматическая калибровка щупа
- Графическое отображение процесса измерения
- Возможность сохранения и загрузки настроек
датчика и щупа
Измерение деталей партиями
- Измерение однотипных деталей несколькими
кликами мыши
CMM-Manager позволяет формировать отчеты для
протоколирования результатов измерений
Различные форматы отчета: графический отчет,
текстовый отчет, комбинированный отчет
Интуитивный пользовательский интерфейс для
формирования отчета
Вывод отчета в формате HTML, готового к
применению в , для обмена информацией
между подразделениями
Инструменты формирования отчетов с
использованием графических изображений для
обозначения геометрических размеров и
допусков
Формирование графического отчета при помощи
операции перетаскивания мышью
CAD
Web

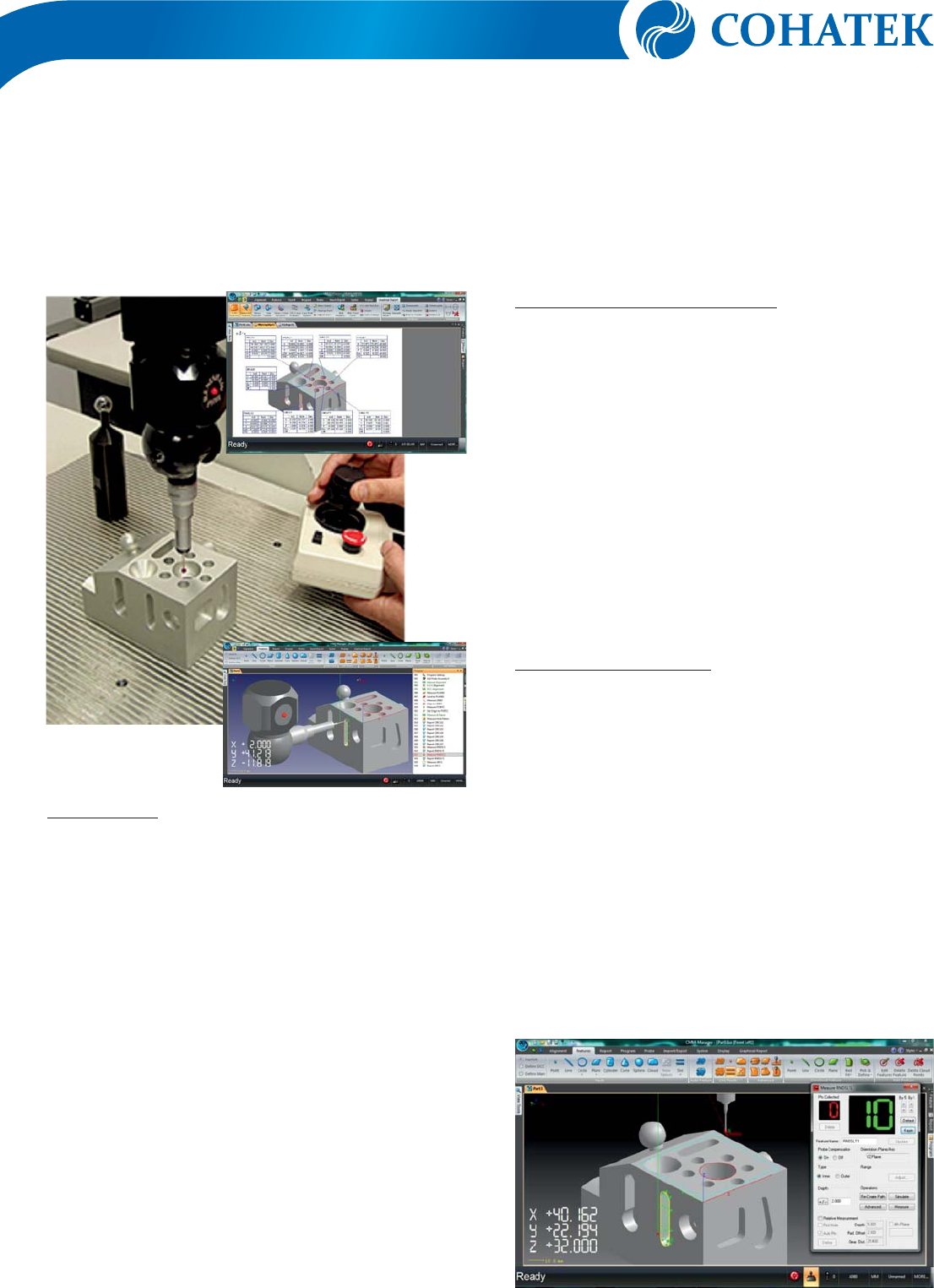

ИЗМЕРИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Програмнное обеспечения для КИМ
CMM Manager
CAD
- – это простое в использовании измерительное программное обеспечение для КИМ с ручным и
числовым программным управлением. Оно обеспечивает проведение быстрых измерений, позволяет выявить
отклонения параметров детали от шаблона, имеет возможность работы с моделями и содержит много
полезных функций.
17
Преимущества:
Возможность автономного программирования:
Возможность использования различных типов
датчиков в рамках одной измерительной
программы для достижения наилучшего
результата контроля деталей
Простота в использовании программных
функций для пользователей любого уровня
Сокращение времени программирования
Создание новых и открытие существующих
програм контроля из файлов
Полная симуляция машины и предотвращение
столкновений
Создание отчетов по программе КИМ, без
переноса данных
CAD-
DMIS
Особенности:

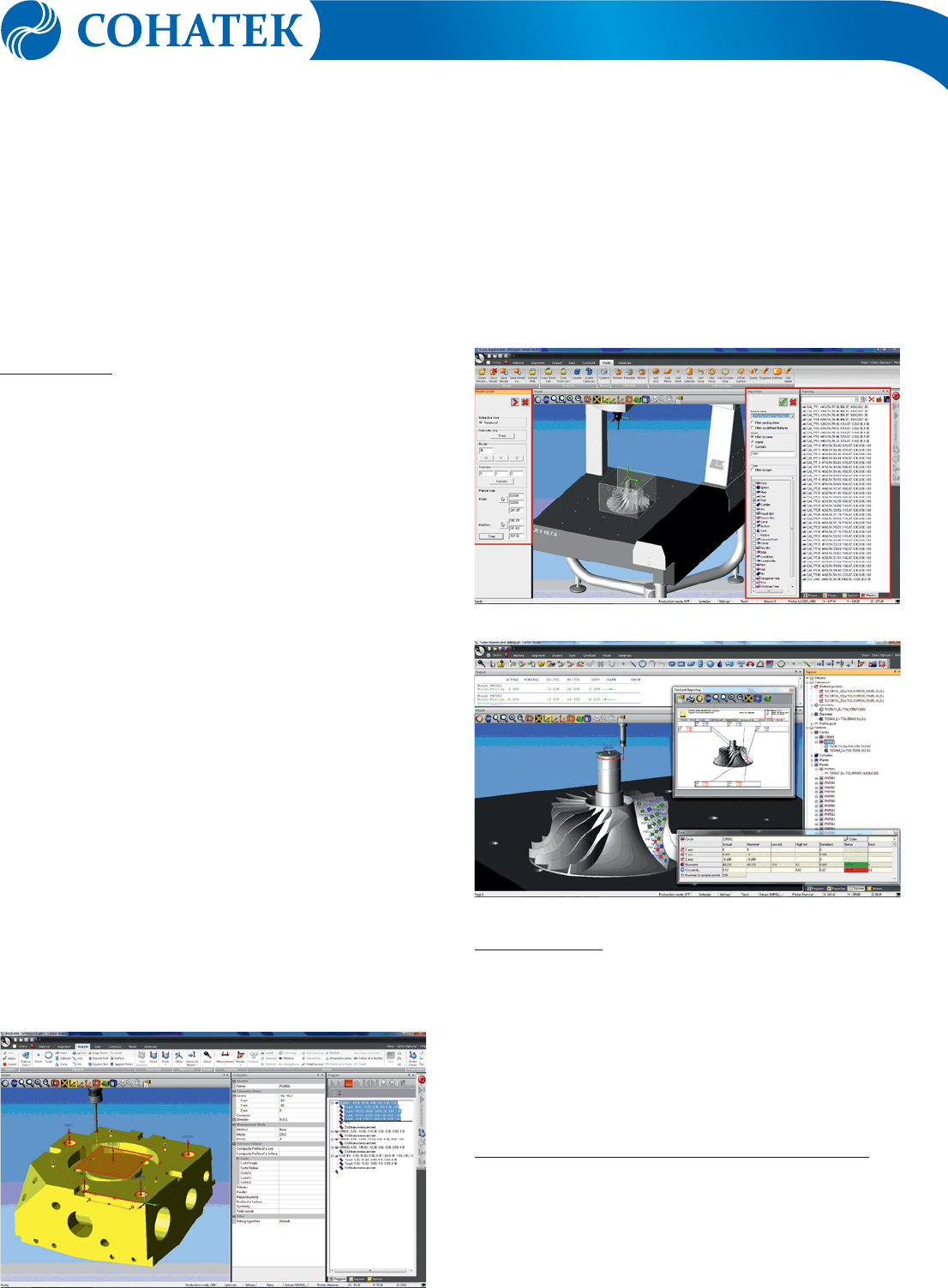

Новый интерфейс Camio7 повторяет стиль
панели инструментов Microsoft Windows 7 и
обеспечивает мгновенный доступ ко всем
функциям программы
Всего несколько щелчков мыши достаточно для
мгновенного доступа ко всем функциям
программы из одной панели инструментов
Camio7 позволяет пользователям
программировать элементы различного типа
(точки, окружности и т.д.) в рамках одной
операции
Структурированное и понятное управление
датчиком
Функция проверки траектории движения датчика
перед выполнением программы или операции с
КИМ
Сamio7 позволяет создавать множество
различных форм отчетов. Результаты доступны
для вывода в черно-белом или цветном
формате, формате Excel или в -формате
Поддержка последних версий данных в
форматах и
и
Полностью совместимо с I++
Совместимо с КИМ портального типа, а также с
портативными измерительными руками
web
CAD-
IGES, VDA-FS, STEP, ACIS®, CATIA® v4
v5, Pro/ENGINEER®, Unigraphics®, Solidworks®
Parasolids®
CAMIO7
Программное обеспечение для мультисенсорных КИМ
CAMIO
Renishaw
Nikon
7 – современное программное обеспечение для мультисенсорных КИМ, которое предлагает
комплексный подход к процессу контроля качества с помощью КИМ. Camio7 поддерживает традиционные
контактные датчики, и датчики для непрерывного контактного сканирования , а также лазерные
датчики . Независимо от метода обработки контролируемых деталей Camio7 обеспечивает точный и
эффективный программный контроль геометрических характеристик и полный анализ поверхности, сравнивая
деталь с CAD-моделью.
ИЗМЕРИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
18
Focus
Особенности:
Превосходная обработка облака точек:
Интегрированные процессы сканирования и
контроля для КИМ и измерительных рук с
лазерным сканером, позволяют использовать
программное обеспечение как операторам, так и
инженерам
Новая панель инструментов облегчает контроль
рабочих процессов;
Интеллектуальное определение свойств и анализ
алгоритмов, позволяют достичь высокой
производительности и повторяемости
результатов
Наиболее полный набор инструментов для
оцифровки поверхности и контроля
Простота интерпретации и интерактивность
отчетов для облегчения принятия решений;
ЧПУ контроль не требует навыков
программирования
3D-результаты могут быть доступны для
просмотра коллегам и пользователям с
помощью приложения FocusViewer
Анализ практически неограниченного количества
точек (до 100 млн. точек)
Полный набор средств обработки облака точек
(фильтрация, сетки, цветовая окраска и т.д.)
Интеллектуальное управление и автоматизация
процесса сканирования с высокой точностью и
высоким разрешением сканирования для
создания облака точек
ИЗМЕРИТЕЛЬНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Оптимальное решение для КИМ и ручных лазерных сканеров
Focus – программное обеспечение для цифрового контроля процессов по облаку точек. В основе данного
программного обеспечения для трехмерного технологического контроля лежит простой для интерпретации и
сравнения CAD-конструктор, и современные функции контроля. Focus обеспечивает сбор данных лазерным
сканером, установленным на КИМ или на измерительном манипуляторе, и позволяет автономно подготовить
КИМ для автоматического сканирования. Focus Inspection на сегодняшний день является ведущим программным
обеспечением для контроля по облаку точек. Focus охватывает широкий спектр приложений для контроля и
обладает потрясающей производительностью, удобным пользовательским интерфейсом, а также стандартными
макрокомандами для автоматизации всего процесса контроля.
19
