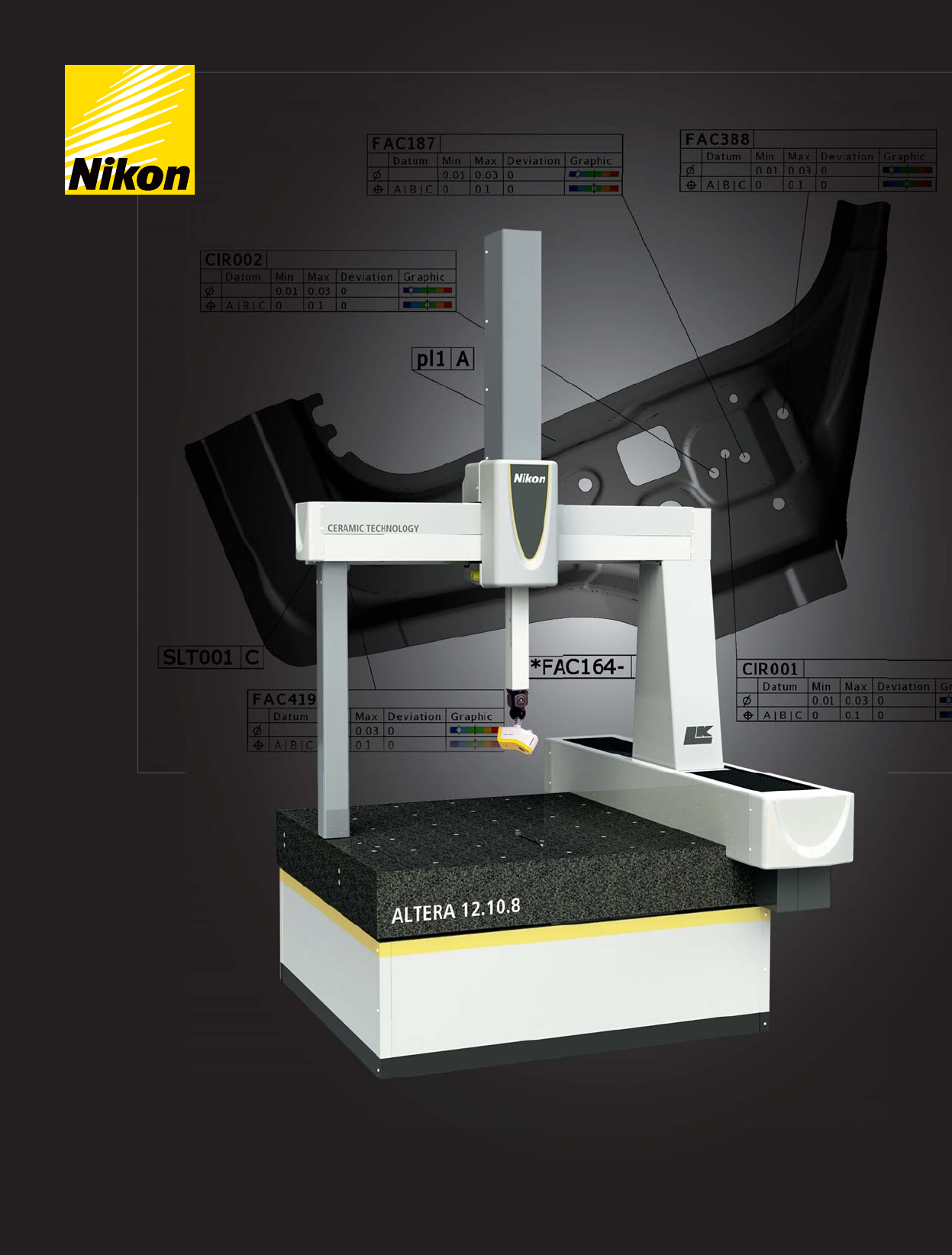

NIKON METROLOGY IVISION BEYOND PRECISION
ALTERA
Координатно-измерительные машины
Уникальная гарантия
точности
Nikon Metrology является единственным производителем,
который гарантирует точность своих КИМ в течение 10
лет.
В случае, если Ваша КИМ ALTERA компании Nikon
Metrology не достигает своей первоначальной точности,
указанной в спецификации, то в любое время, в течении
10 лет с даты приобретения, из-за конструктивных
недостатков, Nikon Metrology бесплатно отремонтирует
или заменит систему.
Согласно условиям, смотрите сайт Nikon Metrology для получения
более подробной информации
Сверхустойчивые керами-
ческие траверса и пиноль
с замкнутой ременной
фрикционной передачей
из нержавеющей стали и
оптические считывающие
линейки с высоким разре-
шением 0,05 мкм для
стабильности точности.
Высокоточная направляю-
щая стола типа “ласточкин
хвост” и уникальная
односопловая многопазо-
вая конструкция круглых
воздушных подшипников для
плавного и управляемого
перемещения на высокой
скорости.
2
ALTERA
Координатно-измерительные
машины
Превосходство в
3
в настоящем и в будущем...
Серия КИМ премиум-класса ALTERA компании Nikon
Metrology была доработана для удовлетворения
различных потребностей производителей в настоящем и
в будущем.
Высококачественая керамическая конструкция с
почти идеальным соотношением жесткости и массы
и превосходной устойчивостью к температурным
колебаниям обеспечивает нормальную работу во всех
производственных средах. Передовые мультисенсорные
технологии оптимизируют производительность и
позволяют расширить сферу применения КИМ для новых
материалов и деталей по мере изменения потребностей.
Инновационные рабочие процессы и интуитивно понятные
функции программного обеспечения упрощают сложные
задачи контроля и повышают производительность.
Производители получают ясное представление о
качестве продукции для быстрого принятия решения о
ее годности с большей уверенностью.

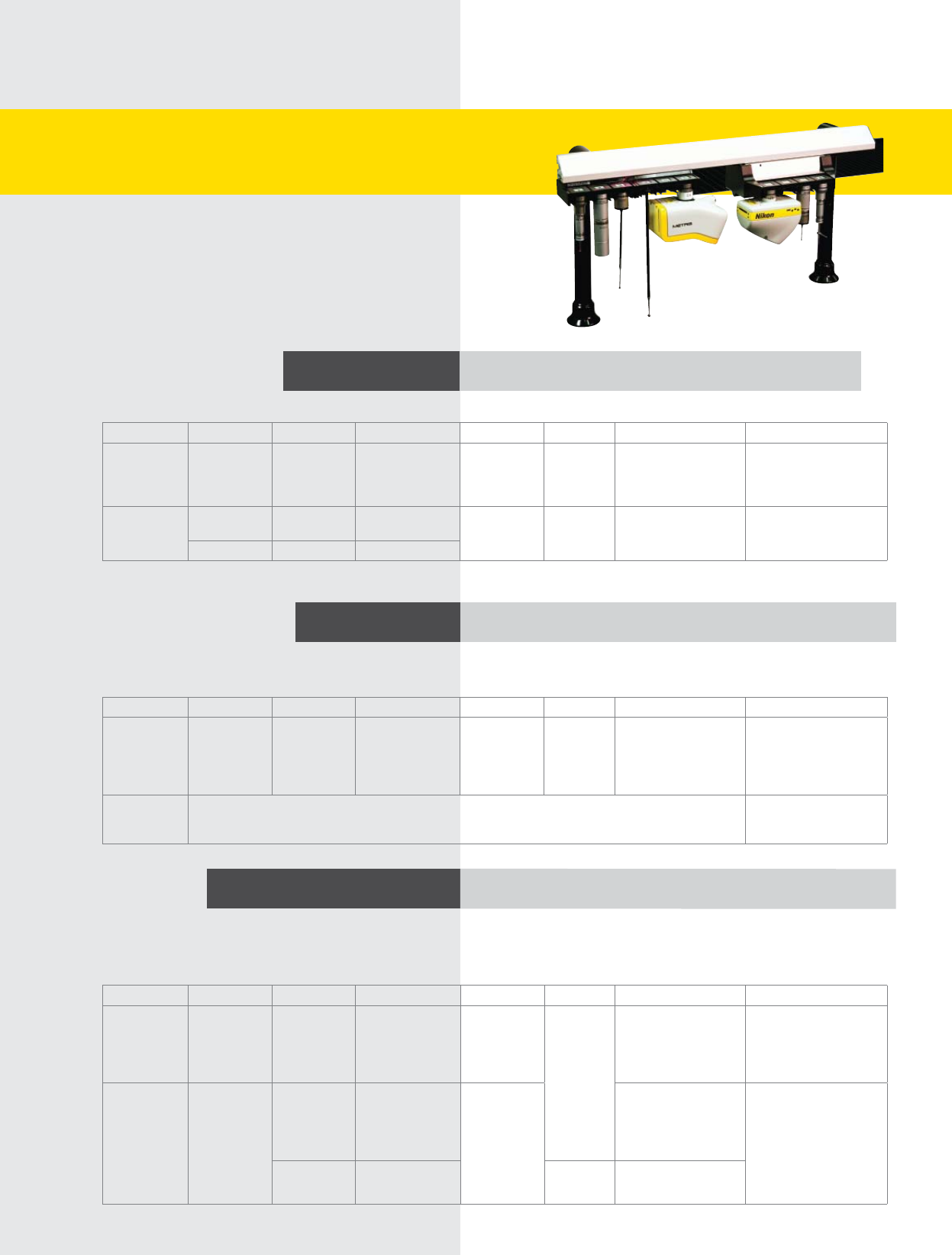

Датчики
Стандартные пакеты серий ESSENTIAL, OPTIMUM или
ULTIMATE, предлагают три уровня функциональности
для решения широкого спектра метрологических задач с
дополнительными опциями для адаптации КИМ ALTERA
под Ваши индивидуальные потребности.
ГОЛОВКА ДАТЧИК МАГАЗИН ПО УСЛОВИЯ ДЕЙСТВИЯ ПРИНАДЛЕЖНОСТИ
СТАНДАРТ PH10T PLUS TP20 MCR20 CMM-Manager 18-22 OCСнятие точек
Режим Fly
Компьютерная система
Цветной принтер
Пульт управления NCH10
Конроллер NMC100
ОПЦИИ MH20i integrated
TP20
CAMIO 16-26 OCСканирование по точкам
Оптимизация траектории
движения головки
Компьютерный стол
Пневматические
антивибрационые опоры
PH10M PLUS TP200 SCR200
ГОЛОВКА ДАТЧИК МАГАЗИН ПО УСЛОВИЯ ДЕЙСТВИЯ ПРИНАДЛЕЖНОСТИ
СТАНДАРТ PH20 встроенный
TP20
MCR20 CMM-Manager 18-22 OCСнятие точек
“Касание головкой”
Режим Fly
Перемещение по 5 осям
Компьютерная система
Цветной принтер
Пульт MCU1
Контроллер UCC2
Шкаф контроллера
ОПЦИИ Компьютерный стол
Пневматические
антивибрационые опоры
ГОЛОВКА ДАТЧИК МАГАЗИН ПО УСЛОВИЯ ДЕЙСТВИЯ ПРИНАДЛЕЖНОСТИ
СТАНДАРТ PH10M PLUS TP200 SCR200 CAMIO 18-22 OCСнятие точек
Peck scanning
Режим Fly
Оптимизация траектории
движения головки
Компьютерная система
Цветной принтер
Пульт управления SOLO
Контроллер NMC300
Шкаф контроллера
ОПЦИИ LC15Dx
LC50Cx
LC60Dx
XC65Dx
XC65Dx-LS
ACR3+MRS Непрерывное лазерное
сканирование
Компьютерный стол
Пневматические
антивирабрационные
опоры
Поворотный
индексируемый стол
Автоматизация ввода-
вывода
SP25 FCR25[+MRS] 16-26 OCНепрерывное контактное
сканирование
Датчик касания
5-осевые КИМ
Мультисенсорные КИМ
АLTERA серии ESSENTIAL с датчиком касания является эффективным решением для широкого спектра основных задач измерения и контроля.
ALTERA серии OPTIMUM – 5-осевые КИМ оптимизированные с учетом четырех ключевых требований для измерения сложной внутренней геометрии:
производительность, доступ датчика, точность и наилучшее использования объема КИМ.
Передовые мультисенсорные КИМ ALTERA серии ULTIMATE представляют собой наилучшее сочетание производительности и гибкости. Стандартная
комплектация КИМ этой серии с датчиком касания или сканирования может быть оснащена опцией бесконтактного лазерного сканирования в любое
время без дополнительных кабелей и контроллеров.
для основных областей применения
для комплексной внутренней геометрии
для максимальной производительности
4
ULTIMATE
series
OPTIMUM
series
ESSENTIAL
series
5

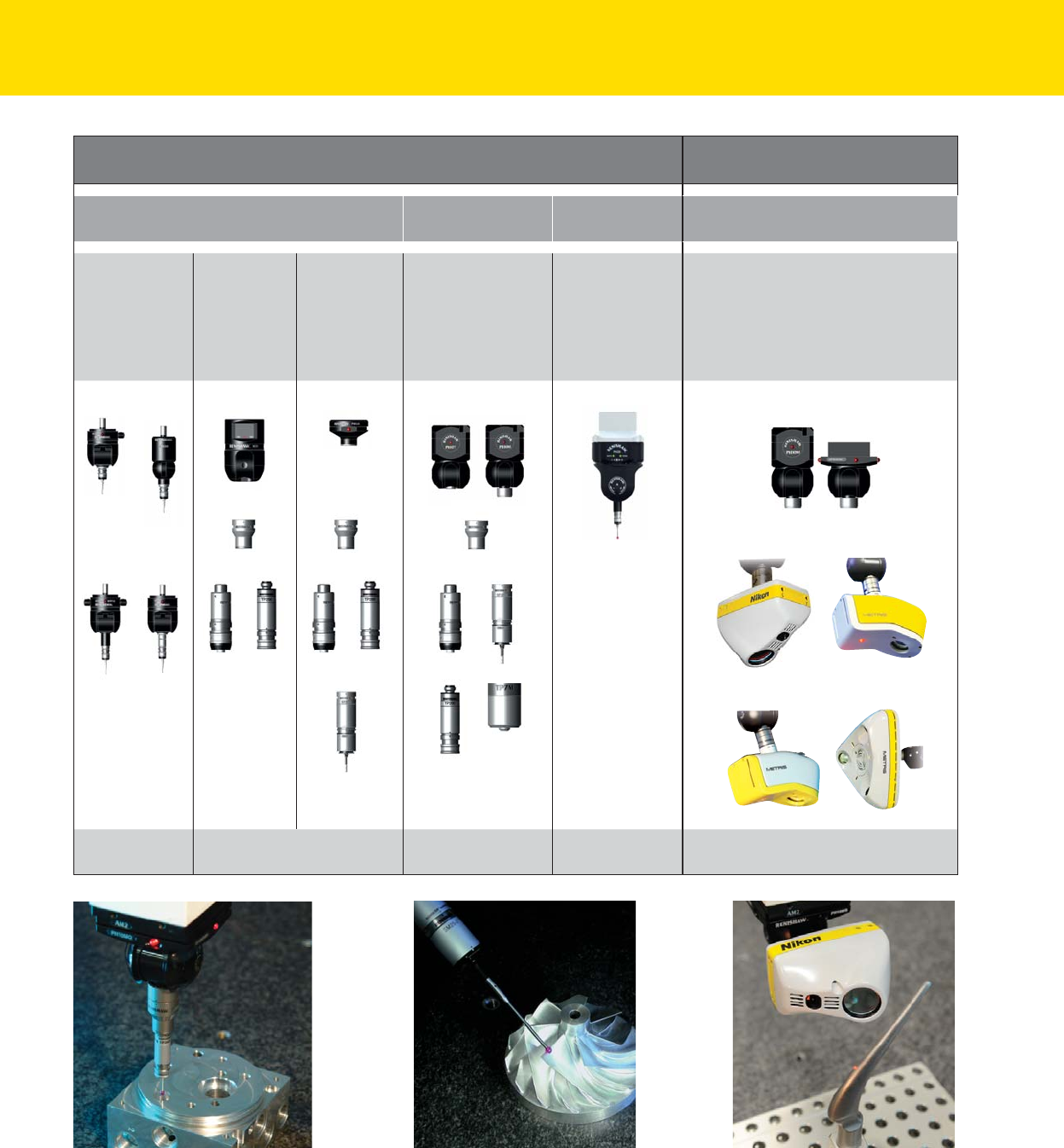

Контактные измерительные системы
Ручные Моторизованные 5-осевые
Ручная
измерительная
головка со
встроенным
датчиком TP20
Ручная
измерительная
головка с авто-
стыковочным
соединением
Фиксированная
измерительная
головка с авто-
стыковочным
соединением
Моторизованные
измерительные
головки с 720
доступными
положениями
Позиционируемая
в любом положе-
нии измеритель-
ная головка со
встроенным
датчиком TP20
MCR20 MCR20/SCR200/FCR25 MCR20/SCR200/
FCR25/MRS-ACR3 MCR20
Бесконтактные
измерительные системы
Линейные и перекрестные
лазеры
Моторизованные головки в сочетании с
технологией лазерных сканеров
MRS-ACR3
PH20PH6M
PH6M
LC15Dx
PH6M
LC50Cx
TP20
LC60Dx
TP20TP200
XC65Dx / XC65Dx-LS
TP200
SP25M
MIHMH20i PH10M
PLUS
MH20
Высокоточный датчик касания TP200 Высокоскоростной лазерный сканер LC15Dx Высокоскоростной датчик сканирования SP25
PH10T
PLUS
TP20
TP200
SP25M
TP7M
PH10M
PLUS
PH10MQ
PLUS
Программное обеспеч
Выбор ПО CMM-MANAGER или CAMIO позволяет
подобрать программный пакет, который наилучшим
образом соответствует Вашим потребностям.
CMM-MANAGER является простым в использовании
программным пакетом ориентированным на
производительность, CAMIO – мощным мультисенсорным
программным пакетом с передовыми возможностями.
CAMIO – всеобъемлющий программный пакет для
КИМ с передовыми мультисенсорными возможностями
интегрированными с датчиками касания, датчиками
сканирования и лазерными сканерами. Программы контроля
и отчеты могут быть созданы для широкого круга общих или
специфических задач, как онлайн, так и оффлайн, используя
любой популярный формат CAD-данных.
ПО CMM-MANAGER было разработано для оптимизации
каждого шага измерений на КИМ и создания отчетности.
Передовое мультисенс
Простое высокопроизво
• Промышленный стандарт программ контроля DMIS
• Контроль геометрических элементов и поверхностей свободной формы
• Поддержка популярных КИМ и измерительных систем через протокол I++
• Интуитивно понятный рабочий процесс и функциональный интерфейс
ленточного меню
• Поддержка датчиков касания, датчиков сканирования и лазерных сканеров
• Графическая отчетность со статистическим анализом SPC и Q-DAS
• Применение ПО для контроля зубчатых колес и турбинных лопаток
• Автоматизация производственной линии
• Измерения и быстрое создание отчетов с информацией о размерах
• Оптимизация измерений и выбор датчика одним щелчком мыши
• Логичные графические отчеты в простых для понимания форматах
• Работа с деталью в реальном времени и симуляция датчика с
интелектуальной системой избегания столкновений
• Web-отчетность для удобного распространения отчетов среди широкой
аудитории
6
7
чение
нсорное ПО
водительное ПО
Подтвердить
2
Измерить
1
3
Выбрать

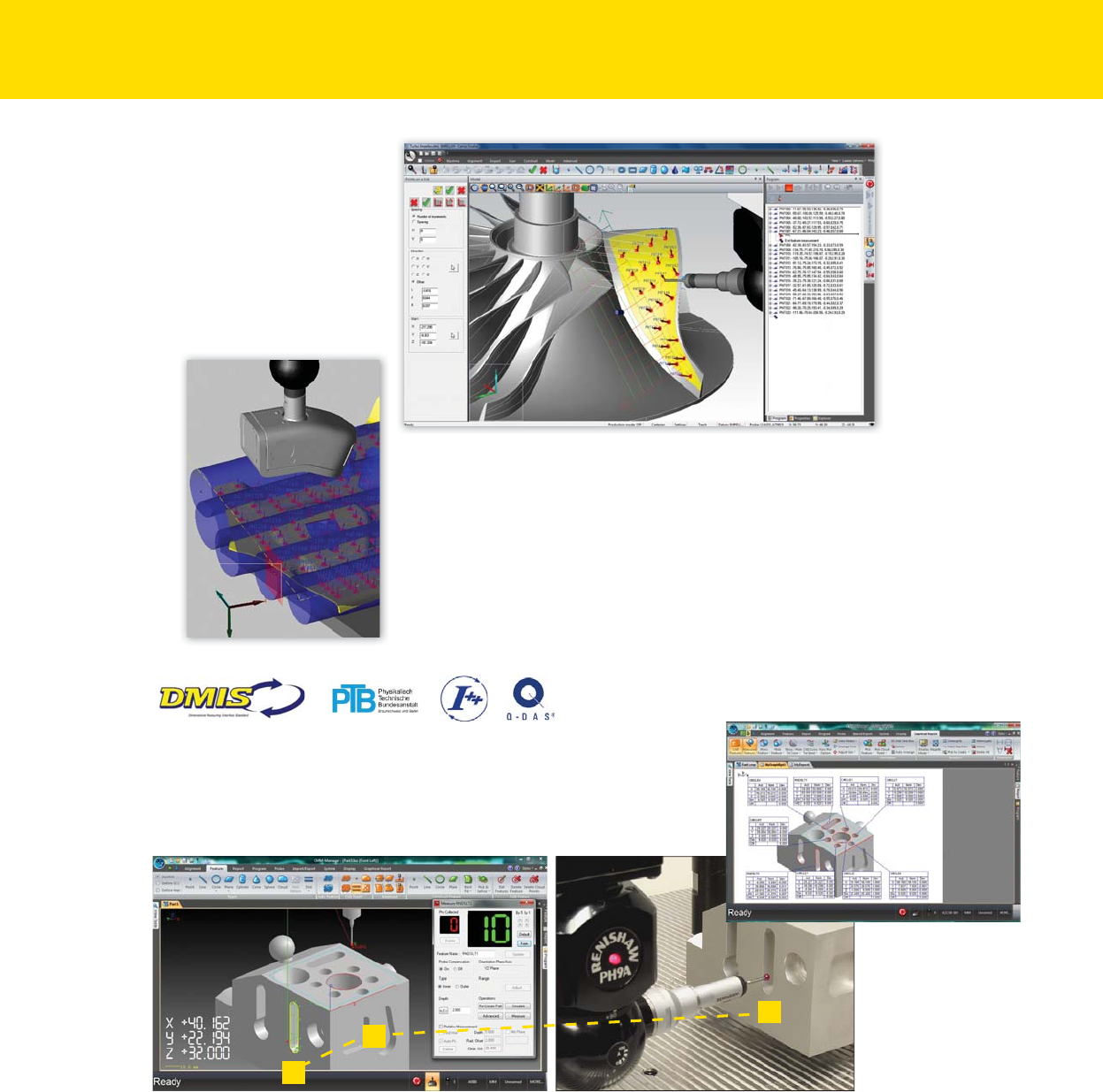

Виртуальная симуляция
Мощная среда пограммирования CAMIO обеспечивает
полную симуляцию КИМ, детали и датчика. Программы КИМ
могут быть оптимизированы и проверены для максимальной
эффективности до получения образца детали. Отчеты могут
быть подготовлены и настроены в соответствии с задачами
пользователя в определенном формате за время подготвки
КИМ к очередной задаче.
Измерение одним щелчком мыши
Использование возможности CMM-Manager “нажать и измерить” позволяет
оператору измерить любой выбранный элемент на экране. Программное
обеспечение автоматически подбирает необходимые углы головки и
создает траекторию, исключающую столкновения. После подтверждения
выбора оператором КИМ автоматически измеряет элемент.
ALTERA_EN_0913 – Copyright Nikon Metrology NV 2013. Все права защищены. Материалы, представленные здесь могут быть изменены и содержат только общую информацию.

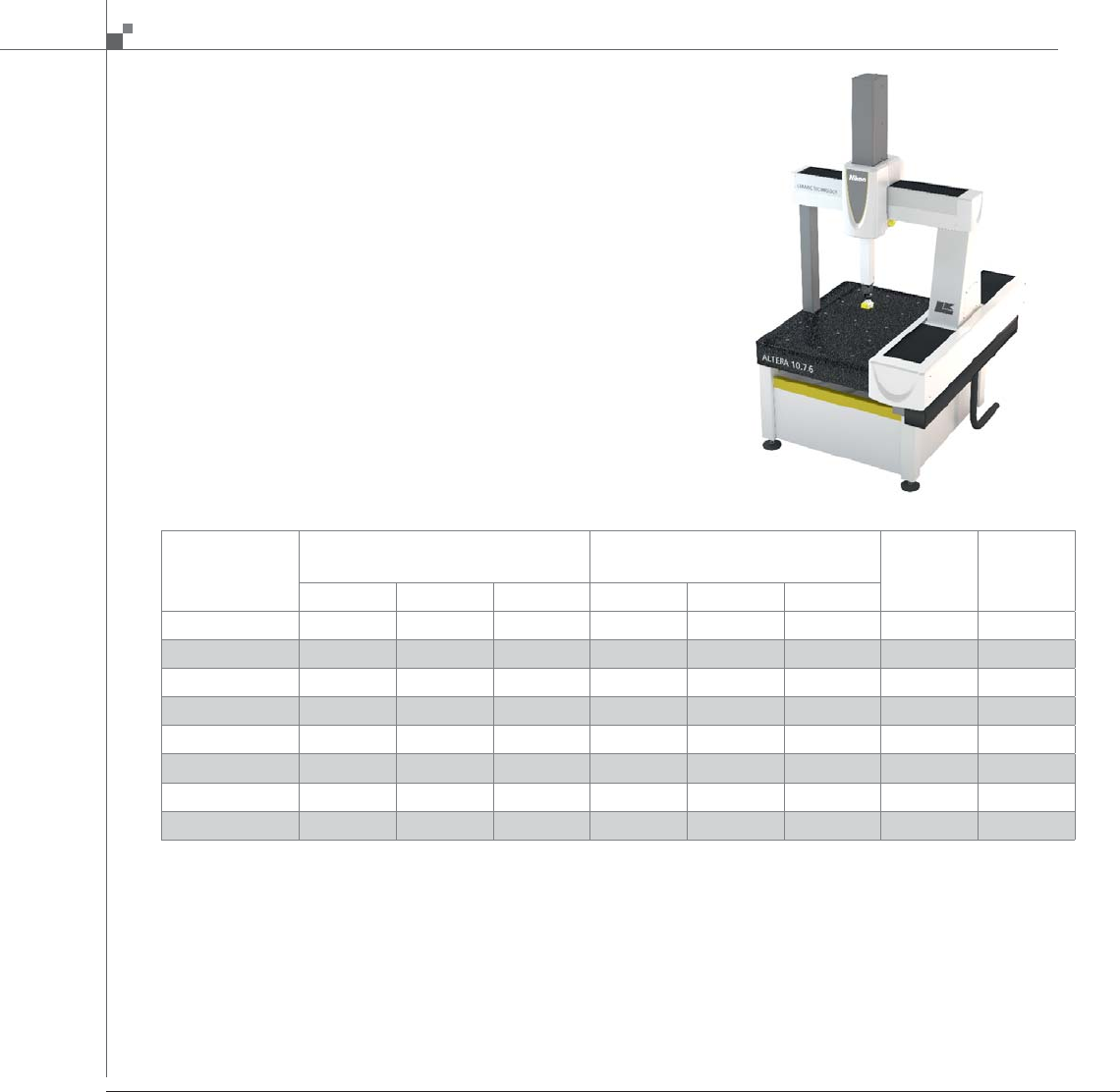

Технические характеристики
Гарантия качества
Модель Ход по осям (мм)Габаритные размеры (мм)Макс. вес
детали (кг)
Вес КИМ*
(кг)
XYZLWH
ALTERA 7.5.5 711 508 508 1573 1257 2505 256 636
ALTERA 8.7.6 813 711 610 1673 1460 2705 378 892
ALTERA 10.7.6 1016 711 600 1876 1460 2705 514 1029
ALTERA 15.7.6 1524 711 600 2384 1460 2575 1027 1858
ALTERA 10.10.8 1016 1016 813 1876 1765 2985 819 1546
ALTERA 12.10.8 1220 1016 813 2080 1765 2985 1040 1764
ALTERA 15.10.8 1524 1016 813 2384 1765 2985 1380 2289
ALTERA 20.10.8 2032 1016 813 2892 1765 2985 1681 3426
* Вес без детали, компьютерного стола, компьютерной системы и контроллера КИМ.
