www.kovosvit.cz

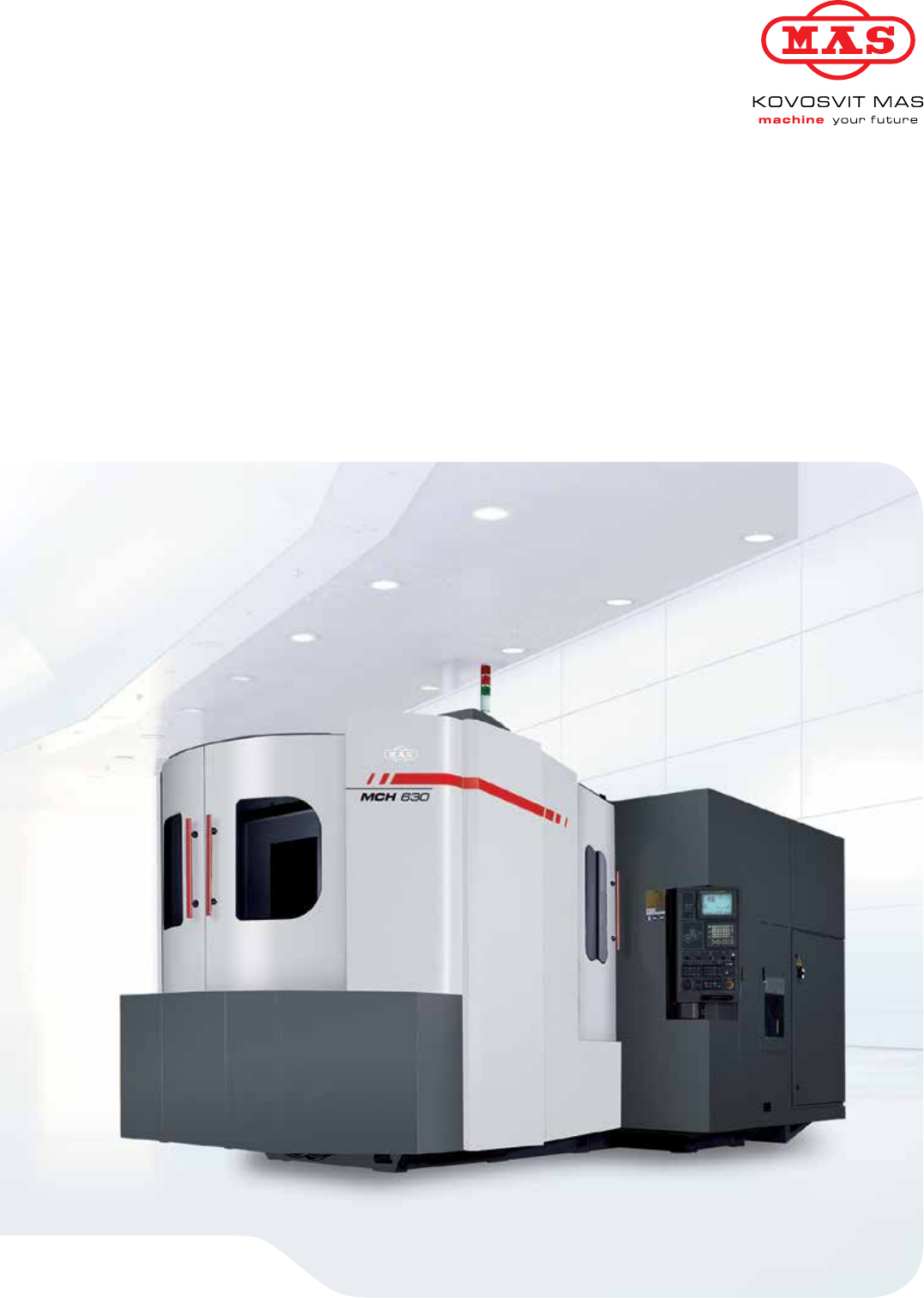

MCH Line
Horizontální obráběcí centra
  
Hlavní rysy stroje //
Главные преимущества станков
Jsou určena pro přesné a rychlé obrábění skříňových i plochých
součástí z oceli, šedé litiny, a různých slitin. Dále jsou tyto stroje
vhodné pro obrábění forem zápustek a pro sériovou výrobu
dílců díky paletovému systému. Automatická výměna nástrojů
ze zásobníku umožňuje práci v automatickém cyklu. S použitím
zvláštního příslušenství stroje umožňují nasazení produktivních
nástrojů se středovým přívodem chladicí kapaliny. Otočný NC stůl
(osa B) umožňuje obrábění dílců na stroji z více stran či rozšiřuje
produktivitu možností upnutí vícenásobných upínacích přípravků.
Pohyblivé části stroje jsou uloženy na valivých lineárních
vedeních
Odlitky stroje jsou ze šedé litiny
eteno s integrovaným motorem s vysokým krouticím
momentem
Digitální, střídavé, regulační pohony
Pohon lineárních os kuličkovými šrouby s vnitřním chlazením
Přímé odměřování Heidenhain ve všech lineárních osách
Středové upínání nástrojů – výměna nástroje tříska-tříska
8 sec!
Řídicí systém FANUC, HEIDENHAIN iTNC 530 HSCi,
SIEMENS 840D sl
Otočný stůl – NC řízená osa
Automatická výměna palet – 2 palety, čas výměny – MCH 500
– 13 sec, MCH 630 – 17 sec, MCH 800 - 30 sec
Zásobník nástrojů na 40 pozic
Rychloposuvy stroje ve všech lineárních osách 48m/min
     
      , 
   .     
 ,     ,
   .   
     
  .   
    
   . 
,    ( «B»),  
      
   
   .
     
 
    
      

, ,  
       

  Heidenhain    
   –  
„-“ 8 !
  FANUC, HEIDENHAIN iTNC 530 HSCi,
SIEMENS 840D sl
  – NC- 
   - 2 ;  :
HMC 500 – 13 ., HMC 630 – 17 , MCH 800 - 30 .
  – 40 
      48 /
HIGH PRODUCTIVITY HIGH PRECISION HIGH POWER
MCH 500 MCH 630 MCH 800
2 — 3 | MCH Line

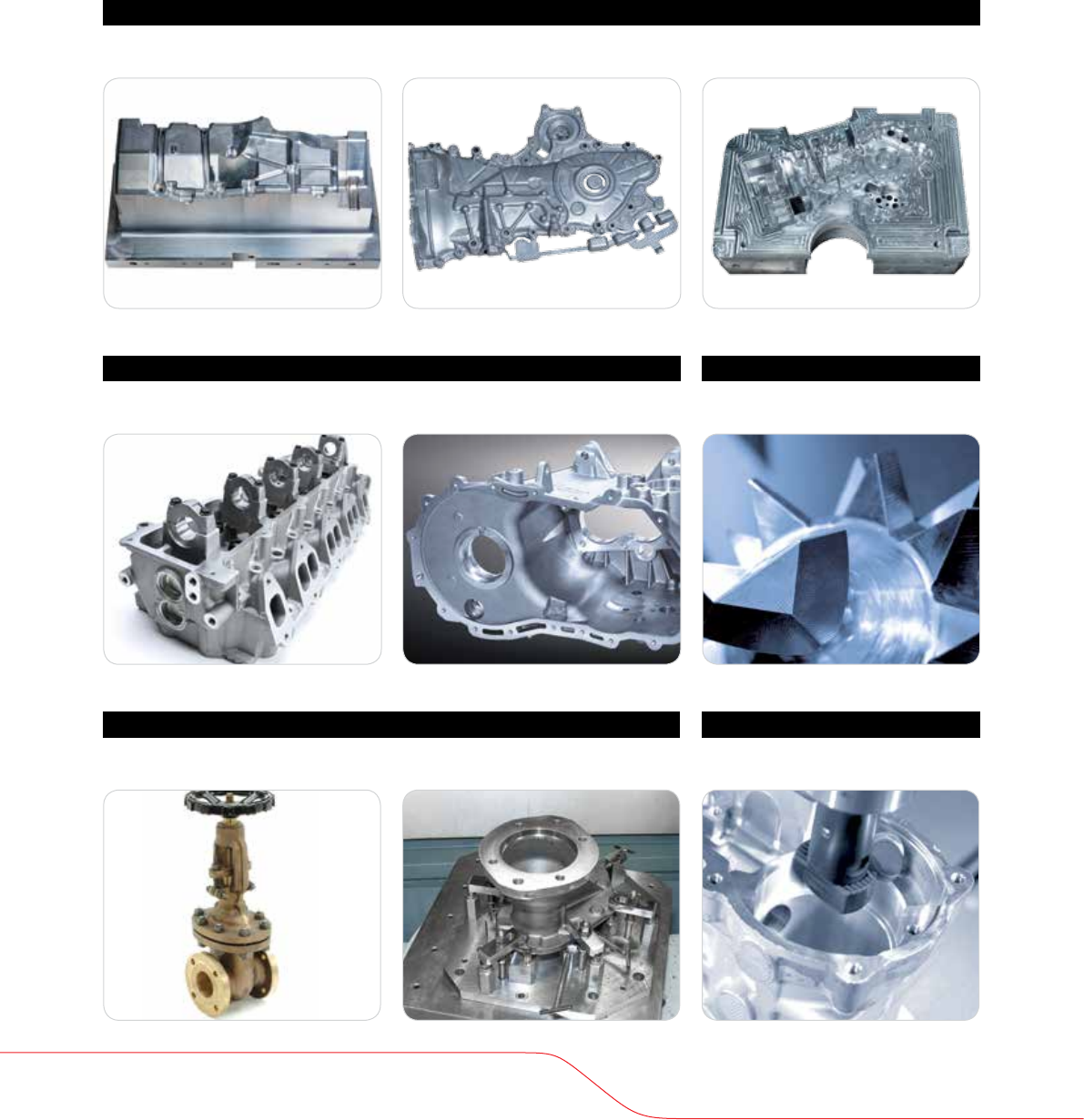

Průmysl a aplikace //
Промышленность и применение
Formy a nástroje //   
Strojírenský // 
Automobilový a dopravní //    
Těžební //  
Hydraulika a armatury //   
• vrtací hlavice
•  
• řídící a spojovací prvky, ventily a průmyslové armatury
,    ,    
• skříně, uložení
• , 
• ramena, součásti motorů, převodovky
• ,  , ,  
• vstřikování plastů, střižné nástroje
•     , -  ,  
4 — 5 | MCH Line

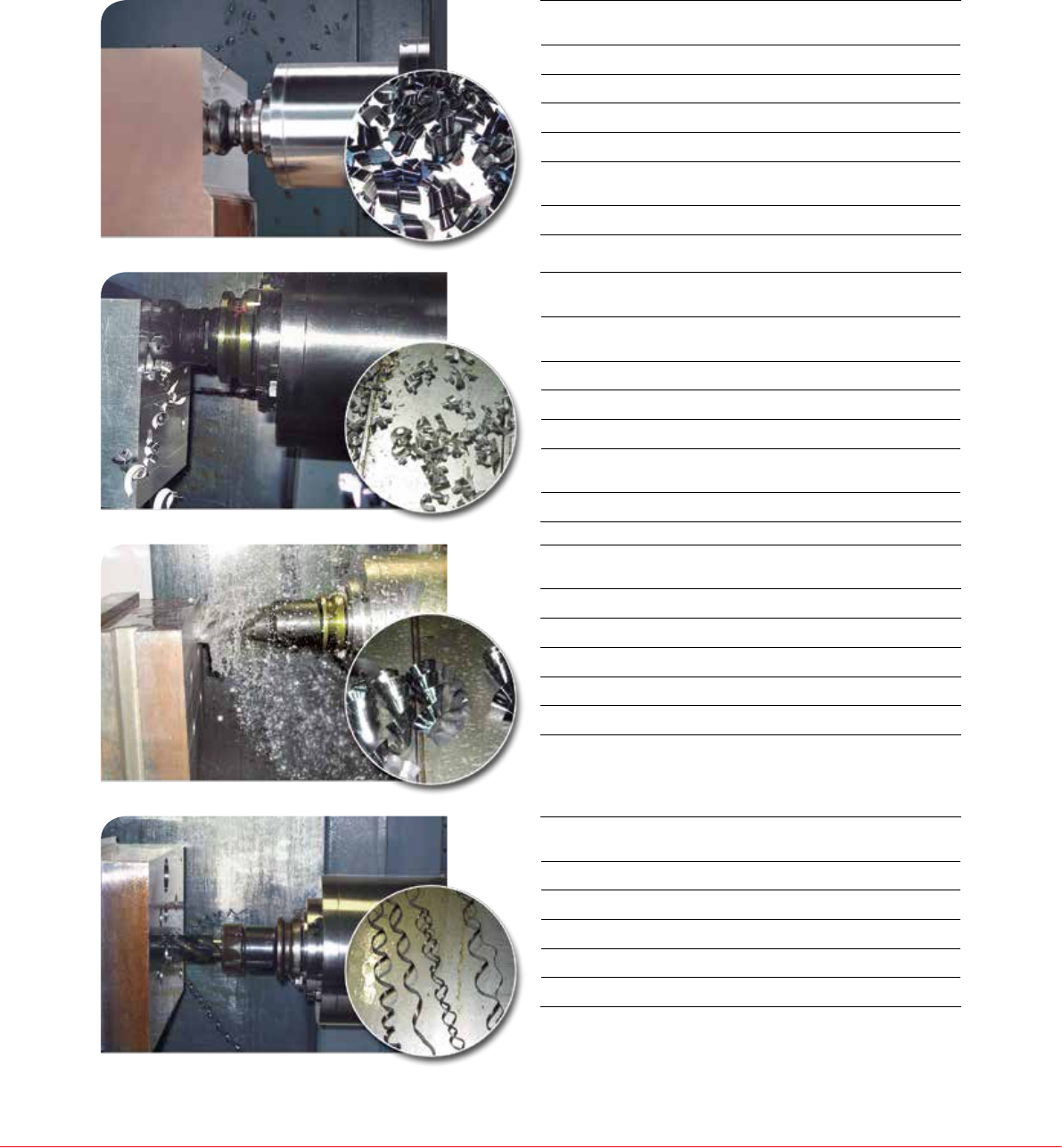

Technologické možnosti //
Технологическое возможности
ČELNÍ FRÉZOVÁNÍ //
ФРЕЗЕРОВАНИЕ ТОРЦА
VŘETENO //
ШПИНДЕЛЬ
10 000
min
-1
// мин
-1
Materiál // Материал Ocel // Сталь 12050 (DIN 1.0503, C45)
Použitý nástroj // Использ. инструмент Čelní fréza // Торц.фреза Ø 80 mm
Otáčky vřetena // Обороты шпинделя 700 min
-1
// мин
-1
Posuv // Подача 2 000 mm/min // мм/мин
Záběr nástroje (š × h) //
Проход инструмента (ш × глуб.) 70 × 4 mm // мм
Odebíraný materiál // Нагрузка на шпиндель 560 cm
3
/min // см
3
/мин
ČELNÍ FRÉZOVÁNÍ //
ФРЕЗЕРОВАНИЕ ТОРЦА
VŘETENO //
ШПИНДЕЛЬ
10 000
min
-1
// мин
-1
Materiál // Материал Hliník // Алюминий GD-AlSi12 (DIN
3.2581)
Použitý nástroj // Использ. инструмент Čelní fréza // Торц.фреза Ø 80 mm
Otáčky vřetena // Обороты шпинделя 4 000 min
-1
// мин
-1
Posuv // Подача 10 000 mm/min // мм/мин
Záběr nástroje (š × h) //
Проход инструмента (ш × глуб.) 70 × 3,5 mm // мм
Odebíraný materiál // Нагрузка на шпиндель 2 450 cm
3
/min // см
3
/мин
VRTÁNÍ // СВЕРЛЕНИЕ VŘETENO //
ШПИНДЕЛЬ
10 000
min
-1
// мин
-1
Materiál // Материал Ocel // Сталь 12050 (DIN 1.0503, C45)
Použitý nástroj // Использ. инструмент Vrták // Сверло Ø 50 mm
Otáčky vřetena // Обороты шпинделя 1 500 min
-1
// мин
-1
Posuv // Подача 180 mm/min // мм/мин
Odebíraný materiál // Нагрузка на шпиндель 353 cm
3
/min // см
3
/мин
ŘEZÁNÍ ZÁVITŮ // НАРЕЗКА РЕЗЬБЫ VŘETENO //
ШПИНДЕЛЬ
10 000
min
-1
// мин
-1
Material // Материал Ocel // Сталь 12050 (DIN 1.0503, C45)
Použitý nástroj // Использ. инструмент Závitník // Метчик M42 × 4,5
Otáčky vřetena // Обороты шпинделя 200 min
-1
// мин
-1
Posuv // Подача 900 mm/min // мм/мин
Zatížení vřetena // Нагрузка на шпиндель 50 %

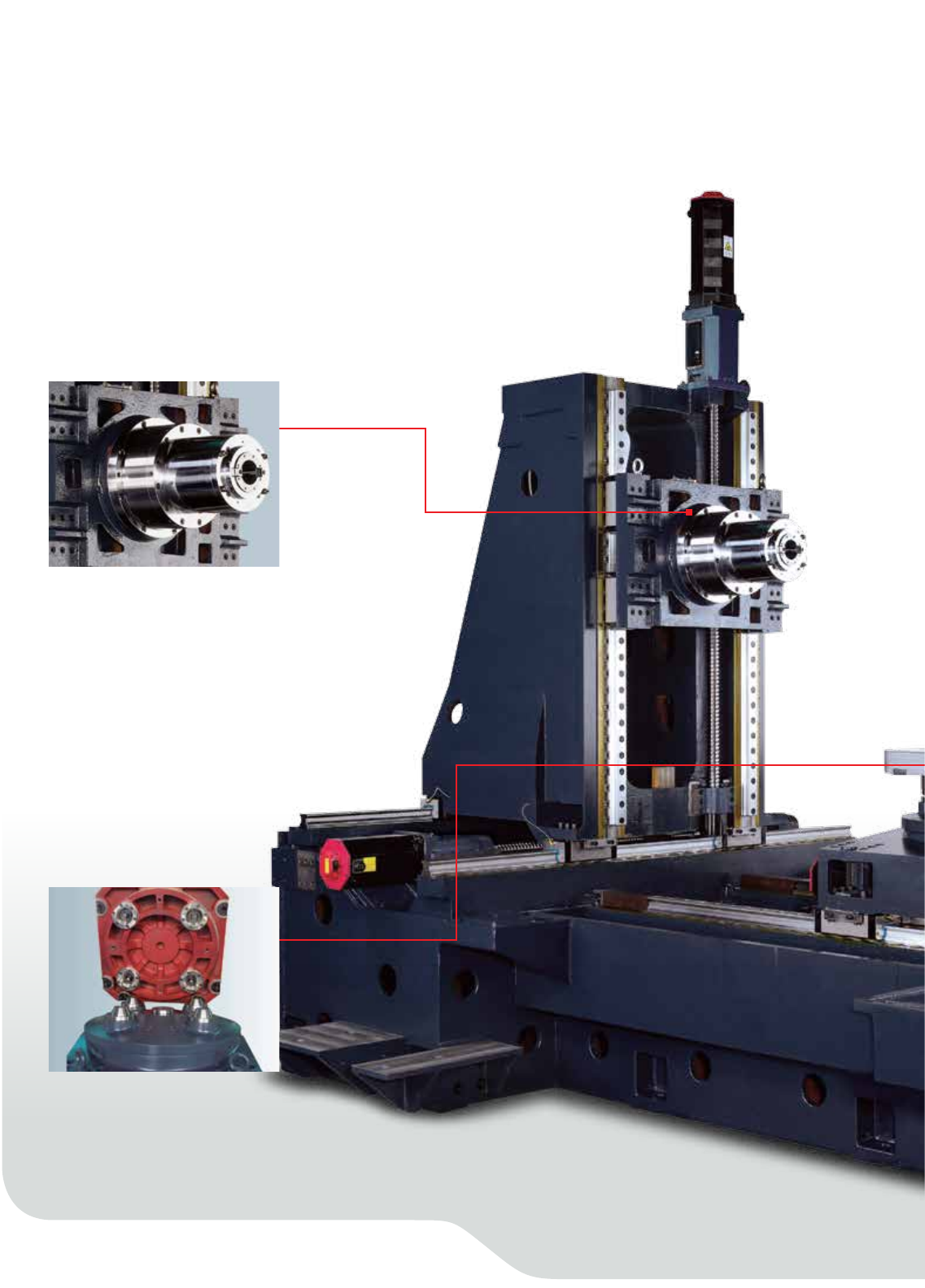

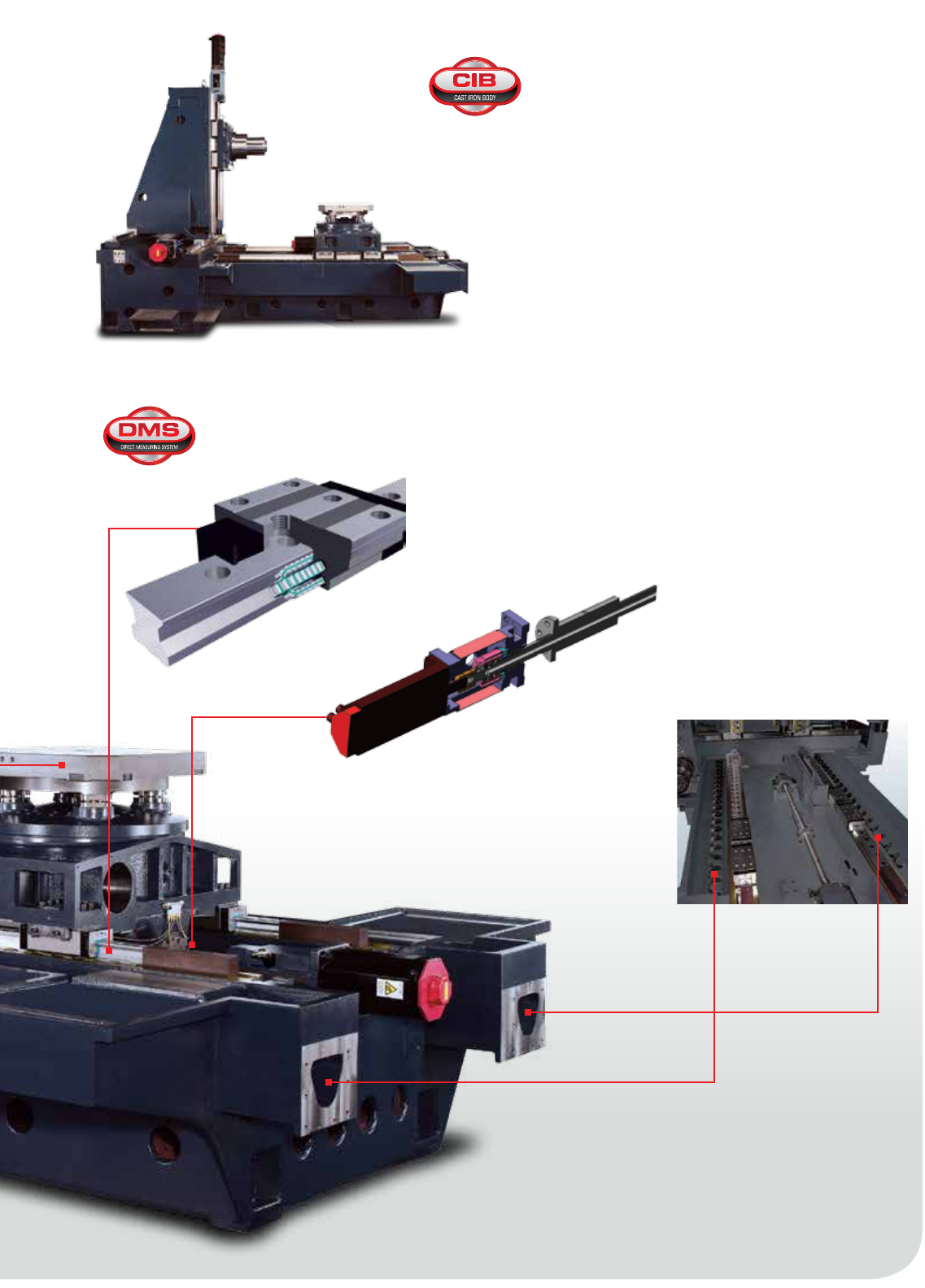

Základní koncepce stroje //
Конструкция станка
eteno o vysokém výkonu 25 / 30 kW //
   25 / 30 
Upnutí palety pomocí 4 kuželů v rozích
zajišťuje dokonalou upínací sílu 35,5 kN //
   
4    
   35,5 
  MCH  
   
- .  
,   
  Z.  
   
   
    .
Řada strojů MCH je postavena na
robustním a tuhém nosném základu ve
tvaru T. Stroje MCH vychází z moderní
konstrukce, kde stůl koná pohyb v ose
Z. Aplikace lineárního valivého vedení
ve všech lineárních osách garantuje
požadovanou přesnost a dynamiku při
obrábění.
6 — 7 | MCH Line
Lineární vedení je dimenzováno na velmi vysoké zatížení //
      
Pohon všech lineárních os zajišťují vnitřně chlazené kuličkové
šrouby s průměrem 50mm //
      
  50    
Speciálně konstruovaný základ a sloup představuje provedení dokonale
vyztužené, stabilní a odolné proti ohybu //
     
   ,   

Dvojitý šnekový dopravník třísek //
   
Vřeteno // Шпиндель
Výkon: 25 / 30 kW
Maximální otáčky: 10 000 min-1
Krouticí moment: 238 / 350 Nm
Kuželová dutina vřetena: ISO 50 ( BT50)
Motor s dvojím vinutím – LOW a HIGH, pro hrubování do
3 000 min-1 a rychlostní obrábění 10 000 min-1
 25 / 30 
  10 000 ./
  238 / 350 
 : ISO 50
    – LOW  HIGH,  -
    3000 ./  
 10 000 ./

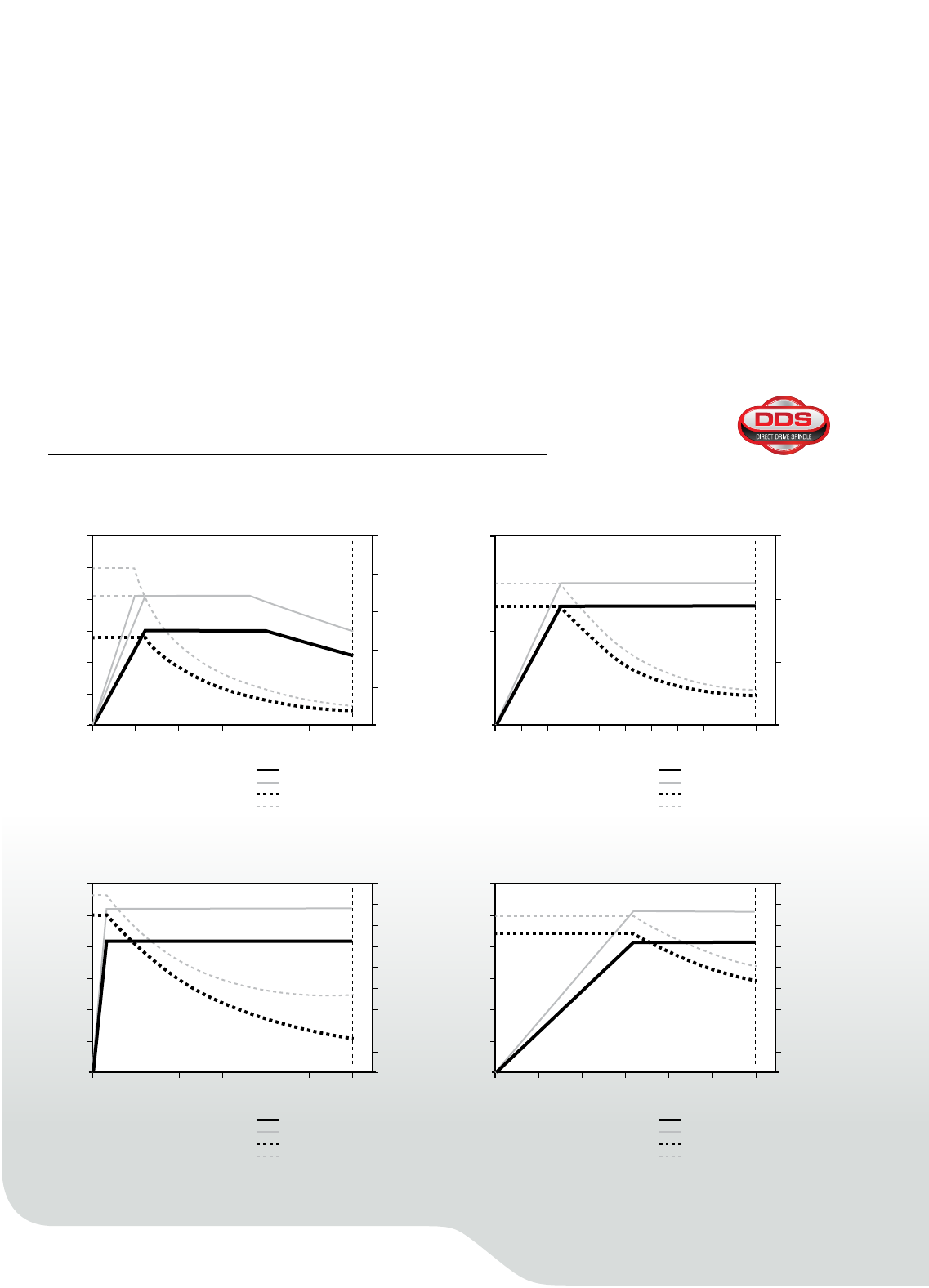

Výkonová a momentová charakteristika motorů vřeten //
Характеристика мощности и момента двигателей шпинделей
MCH 500 | MCH 630 | MCH 800 - high speed
Výkon /  [kW / ]
Moment /  [Nm / ]]
0
10
20
30
40
115Nm /  30min /  30kW /  30min / 
25kW /  Cont.
10000
9000
8000
7000
6000
5000
4000
3000
2000
1000
0
50
100
150
Otáčky /  [min-1 / -1]Výkon / 
Výkon / 
Moment / Moment
Moment / Moment
MCH 800 - low speed
Výkon / Moc [kW / ]
Moment /  [Nm] / ]
Otáčky /  [min-1 / -1]
0
5
10
15
20
25
30
6000
5000
4000
3000
2000
1000
0
100
200
300
400
500
600
700
800
900
Výkon / 
Výkon / 
Moment / 
Moment / 
MCH 500 | MCH 630 | MCH 800 - low speed
Výkon /  [kW / ]
Moment /  [Nm] / ]
0
5
10
15
20
25
30
3000
2500
2000
1500
1000
500
0
100
200
300
400
500
Otáčky /  [min-1 / -1]
420Nm / 
350Nm / 
10min /  22kW /  10min / 
15kW /  Cont.
238Nm / 
Cont.
Výkon / 
Výkon / 
Moment / Moment
Moment / Moment
Výkon / 
Výkon / 
Moment / 
Moment / 
MCH 800 - high speed
Výkon / Moc [kW / ]
Moment /  [Nm / ]]
Otáčky /  [min-1 / -1]
0
5
10
15
20
25
30
6000
5000
4000
3000
2000
1000
0
10
20
30
40
50
60
70
80
90
95Nm /  Cont.
8 — 9 | MCH Line
Počet nástrojů: 40 [60, 90, 120]
Max. délka nástroje: 450 mm
Max. průměr nástroje: 125 mm
Max. hmotnost nástroje: 20 Kg
Čas výměny (tříska-tříska): 8 sec
-    : 40 [60, 90, 120]
.  : 450 
.  : 125 
.  : 20 
   (-: 8 

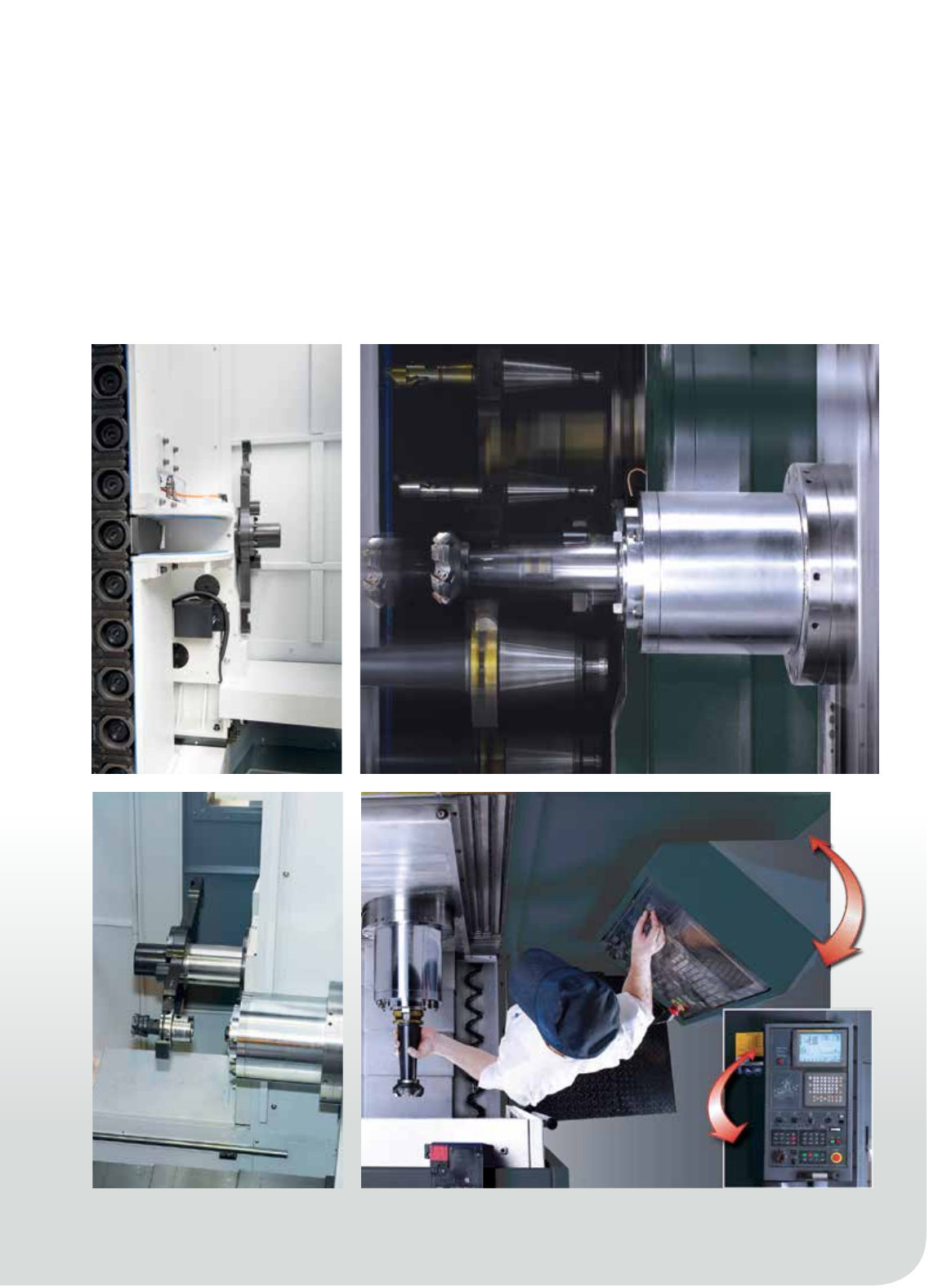

Zásobník nástrojů //
Магазин инструментов
Otočný panel // Поворотная панель
Snadný přístup a obsluha //    

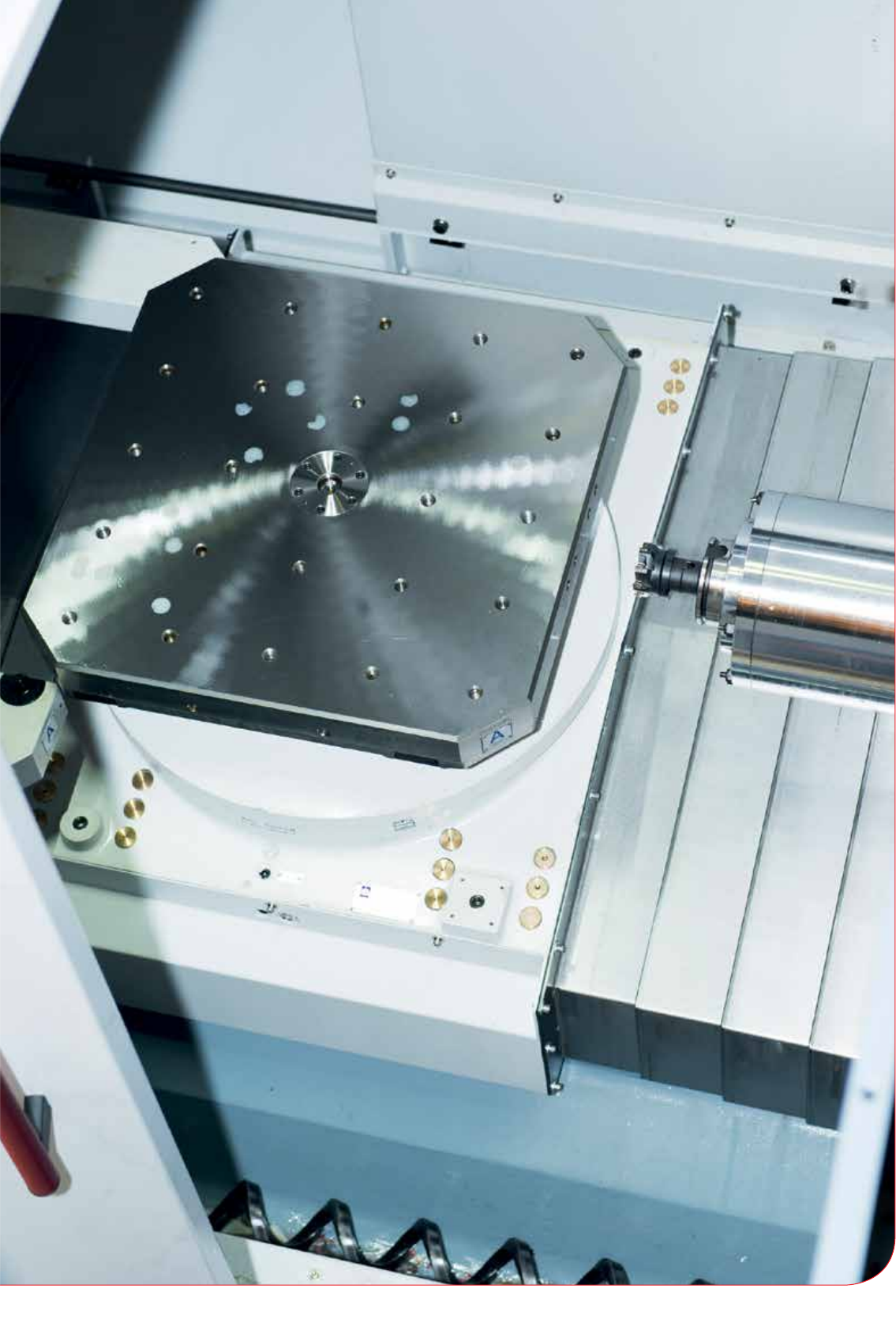

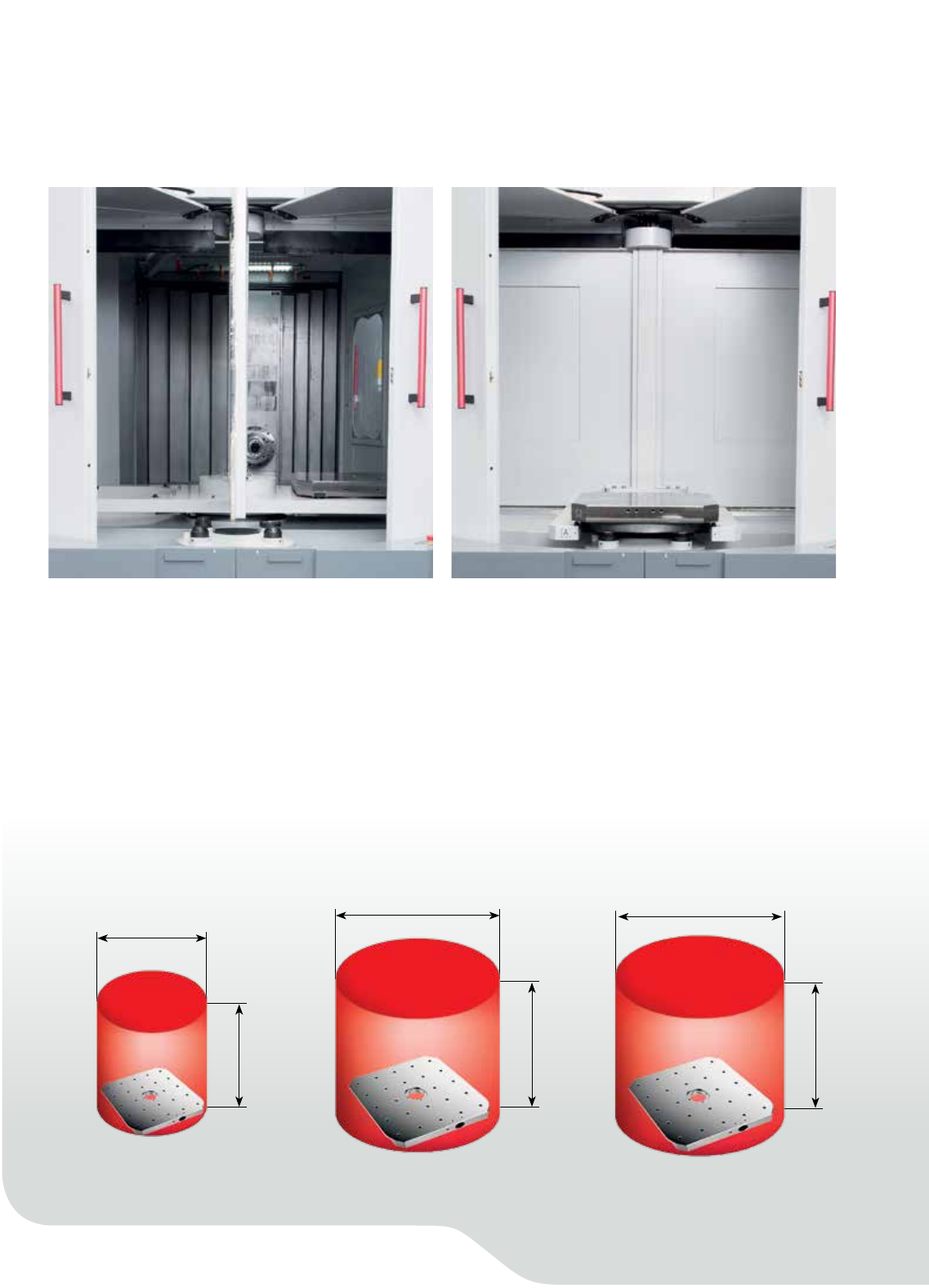

Pracovní prostor // Рабочая зона
MCH 500
Pojezdy os (X, Y, Z) – 720 × 650 × 650
//   (X, Y, Z) – 720 × 650 × 650
Maximální zatížení palety – 800 kg //
   – 800 
Ku
želová dutina vřetene – ISO 50 [BT 50] //
  – ISO 50 [BT 50]
MCH 630
Pojezdy os (X, Y, Z) – 1 050 × 800 × 880
//   (X, Y, Z) – 1 050 × 800 × 880
Maximální zatížení palety – 1 200 kg //
    – 1 200 kg
Kuželová dutina vřetene – ISO 50 [BT 50]
//
  – ISO 50 [BT 50]
MCH 800
Pojezdy os (X, Y, Z) – 1 400 × 1 200 × 1 325 mm //
  (X, Y, Z)
– 1 400 × 1 200 × 1 325 mm
Maximální zatížení palety
– 2 000 kg //
   
– 2 000 kg
Kuželová dutina vřetene
– ISO 50 [BT 50] //
 
– ISO 50 [BT 50]
Ø 1 050
1 000
Ø 1 300
1 300
Ø 700
800
10 — 11 | MCH Line
Paletizace // Палетизация
Automatický výměník palet:
Upínací síla 35,5kN
Vysoká přesnost upnutí díky systému 4 kuželů
Robustní a stabilní systém
Výborný čas výměny palet – MCH 500 – 13 sec., MCH 630 – 17sec.,
MCH 800 - 30 sec
Velká únosnost – MCH 500 – 800 Kg, MCH 630 – 1 200 Kg,
MCH 800 - 2 000 Kg
  :
  35.5. 
     4 
   
    - MCH 500 – 13 ., MCH 630 –
17 , MCH 800 – 30 
  - MCH 500 – 800 , MCH 630 –
1200 , MCH 800 – 2000 

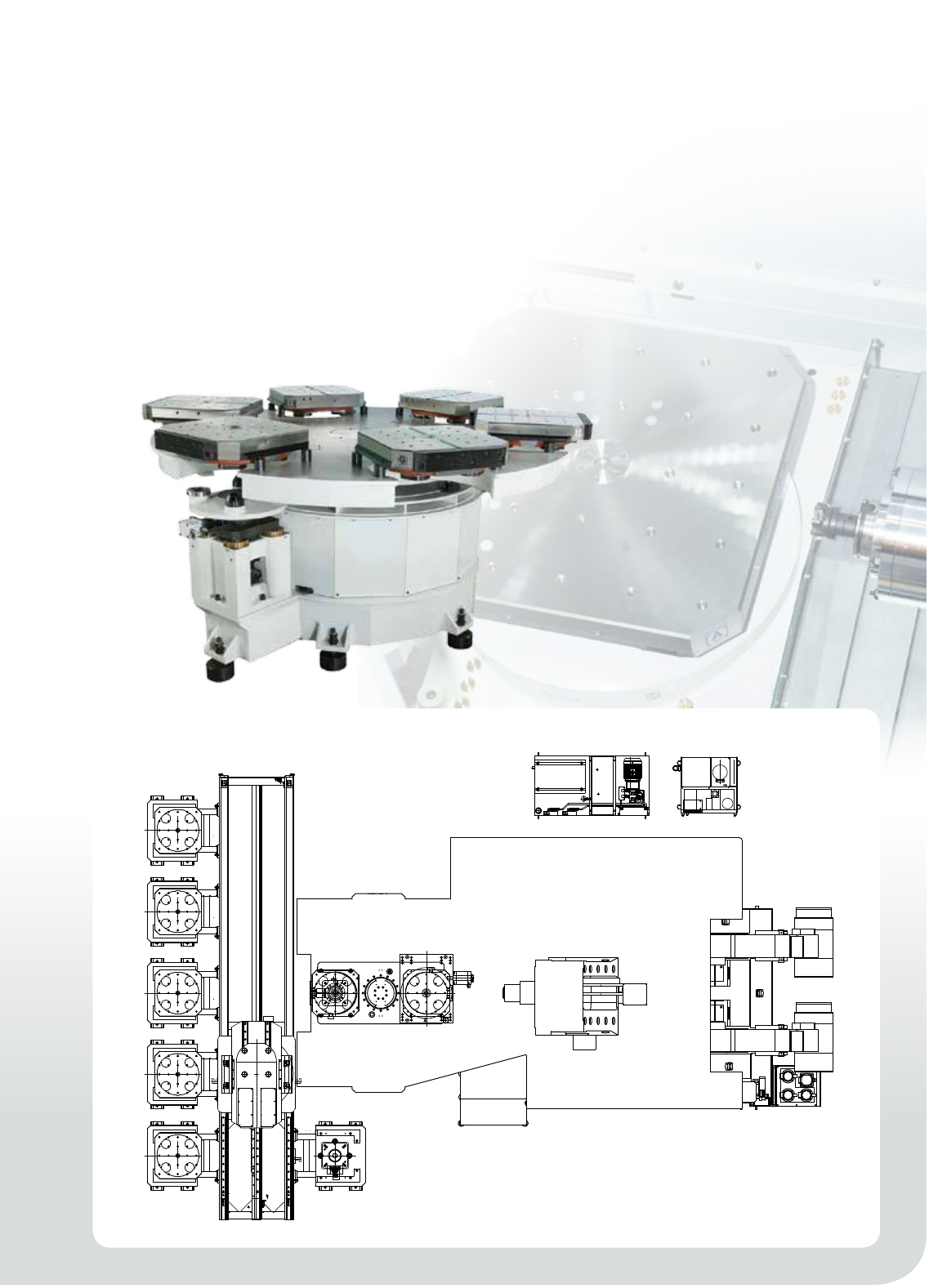

Multipaletové automatizované pracoviště – 6 palet //
Многопаллетное автоматизированное рабочее место – 6 паллет
MCH 500
MCH 630 | MCH 800

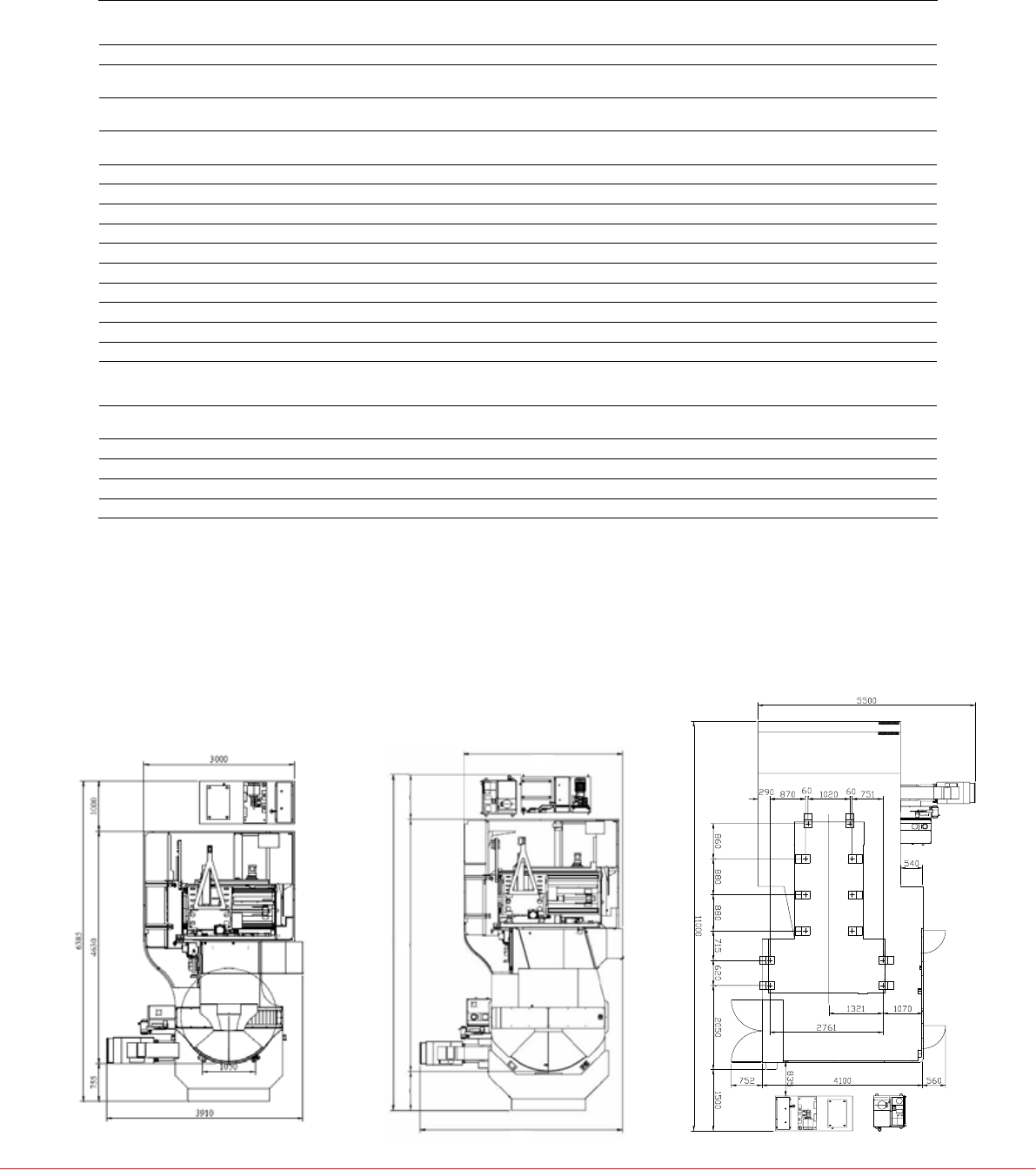

Technical data //
Технические данные
TECHNICKÁ DATA // ТЕХНИЧЕСКИЕ ДАННЫЕ MCH 500 MCH 630 MCH 800
Pracovni rozsah //
Рабочий диапазон
Vzdálenost osy vřetena k paletě //
Расстояние оси шпинделя от паллеты mm // мм 100 – 750 100 – 900 100 – 1 300
Vzdálenost čela vřetena ke středu palety //
Расстояние торца шпинделя от центра паллеты mm // мм 150 – 800 150 – 1 030 150 – 1 475
Pojezd X // Ход X mm // мм 720 1 050 1 400
Pojezd Y // Ход Y mm // мм 650 800 1 200
Pojezd Z // Ход Z mm // мм 650 880 1 325
Posuv // Подача
Rychloposuv X / Y / Z // Ускоренная подача X / Y / Z m/min // m/min 48 / 48 / 48 48 / 48 / 48 48 / 40 / 48
Zrychlení // Ускорение m.s
-2
// m.s
-2
555
Pracovní posuv // Рабочая подача m/min // m/min 1 - 48 1 - 48 1 - 48
Vřeteno // Шпиндель
Výkon motoru vřetena (kont / 30min.) //
Мощность двигателя шпинделя (непрерывно / 30 мин) kW // кВт 25 / 30 25 / 30 22 / 26 [25 / 30]
Maximální krouticí moment (kont / 10min.) //
Максимальный крутящий момент (непрерывно / 10 мин) Nm // Нм 238 / 350 238 / 350 620 / 770 [238 / 350]
Max. otáčky vřetena // Макс. обороты шпинделя min
-1
// мин
-1
10 000 10 000 6 000 [10 000]
Kuželová dutina vřetena // Конус шпинделя - ISO 50 (BT 50) ISO 50 (BT 50) ISO 50 (BT 50)
Zásobník nástrojů //
Магазин инструментов
Počet míst v zásobníku nástrojů //
Кол-во ячеек в магазине инструментов počet // кол-во 40 [60, 90, 120] 40 [60, 90, 120] 40 [60, 90, 120]
Maximální délka nástroje // Макс. длина инструмента mm // мм 400 400 450
Maximální průměr nástroje // Макс. диаметр инструмента mm // мм 125 125 125
Maximální průměr nástroje s vynecháním sousedního nástroje //
Макс. диаметр инструмента со свободными соседними яче mm // мм 240 240 240
Maximální hmotnost nástroje // Макс. вес инструмента kg // кг 20 20 20
Čas výměny nástroje (tříska – tříska) //
Время смены инструмента (стружка-стружка) s // с 8 8 9
Paleta // Паллета
Počet palet // Кол-во паллет počet // кол-во 2 [6] 2 [6] 2 [6]
Paleta // Паллета mm // мм 500 × 500 630 × 630 800 × 800
Maximální hmotnost obrobku // Макс. вес заготовки kg // кг 800 1 200 2 000
Doba výměny palety // Время смены паллеты s // с 13 17 30
Upínací elementy na paletě // Зажимные элементы на паллете -
24 × M16
rozteč // podziałka
125 mm
24 × M16
rozteč // podziałka
125 mm
24 × M16
rozteč // podziałka
125 mm
Celkový příkon stroje // Общая подводимая мощность станка kVA // кВА 55 55 65
Řídicí systém // Система управления -
FANUC, HEIDENHAIN
iTNC 530 HSCi,
SIEMENS 840D sl
FANUC, HEIDENHAIN
iTNC 530 HSCi,
SIEMENS 840D sl
FANUC, HEIDENHAIN
iTNC 530 HSCi,
SIEMENS 840D sl
Rozměry stroje //
Габариты станка
Rozměry stroje d × š × v // Габариты станка д × ш × в mm // мм 6 630 × 4 150 × 3 105 7 560 × 4 700 × 3 480 10 000 × 5 500 × 4 000
Hmotnost stroje // Масса станка kg // кг 13 000 19 000 28 000
[ ] Zvláštní (volitelné) příslušenství stroje, opce // Специальные (дополнительные) параметры машины аксессуары |
Stroj je konformní
//
Станок конформный с
Vzhledem k neustálému vývoji a inovaci strojů jsou údaje v tomto propagačním materiálu nezávazné.
//
В связи с непрерывным процессом усовершенствования и инновации станков данные в этом рекламном материале не являются обязательными
.
12 — 13 | MCH Line
NORMÁLNÍ PŘÍSLUŠENSTVÍ // СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ MCH 500 MCH 630 MCH 800
Elektro výzbroj 3 × 400V/50Hz // Электрооборудование 3 × 400V/50Гц 
CNC systém FANUC, HEIDENHAIN iTNC 530 HSCi, SIEMENS 840D sl //
CNC Система FANUC, HEIDENHAIN iTNC 530 HSCi, SIEMENS 840D sl 
Digitální střídavé regulační pohony vřetene a os X, Y, Z, B - FANUC, HEIDENHAIN, SIEMENS //
Цифровые переменные управляемые приводы шпинделя и осей X, Y, Z, B - FANUC, HEIDENHAIN, SIEMENS 
Pohon lineárních os kuličkovými šrouby s vnitřním chlazením //
Привод линейных осей с помощью ШВП с внутренним охлаждением 
Přímé odměřování ve všech lineárních osách // Прямое отмеривание по всем линейным осям 
Hydraulický agregát-zpevňování osy stolu // Гидравлический агрегат – упрочнение оси стола 
Chladící agregát pro vnější chlazení // Охлаждающий агрегат для внешнего охлаждения 
Chlazení středem vřetena 20 bar // Центровое охлаждения шпинделя 20 бар 
Středové upínání nástrojů // Центральный зажим инструмента 
Automatické mazání pohyblivých součástí // Автоматическая смазка подвижных частей 
Sada nářadí k obsluze // Комплект инструментов для технического обслуживания 
Oběhové chlazení vřetene // Циркуляционное охлаждение шпинделя 
Dopravník třísek // Транспортер стружки 
Zásobník nástrojů 40 poloh // Магазин инструментов – 40 ячеек 
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ // СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Rozšíření zásobníku nástrojů z 60 poloh na 90 nebo 120 poloh //
Расширение магазина инструментов из 60 ячеек до 90 или 120 ячеек 
Nástrojová sonda Renishaw NC4 // Инструментальный зонд Renishaw NC4 
3D sonda OMP 60 - Renishaw // 3D зонд OMP 60 - Renishaw 
Chlazení středem vřetena 50 bar, 80 bar // Центровое охлаждение шпинделя 50 бар, 80 бар 
Multipaletové automatizované pracoviště – 6 palet // Многопаллетное автоматизированное рабочее место – 6 паллет 
Příslušenství // Принадлежности
Rozměry stroje / Габариты станка
MCH 500 MCH 800MCH 630
3560
1000
7995
6125870,5
4550

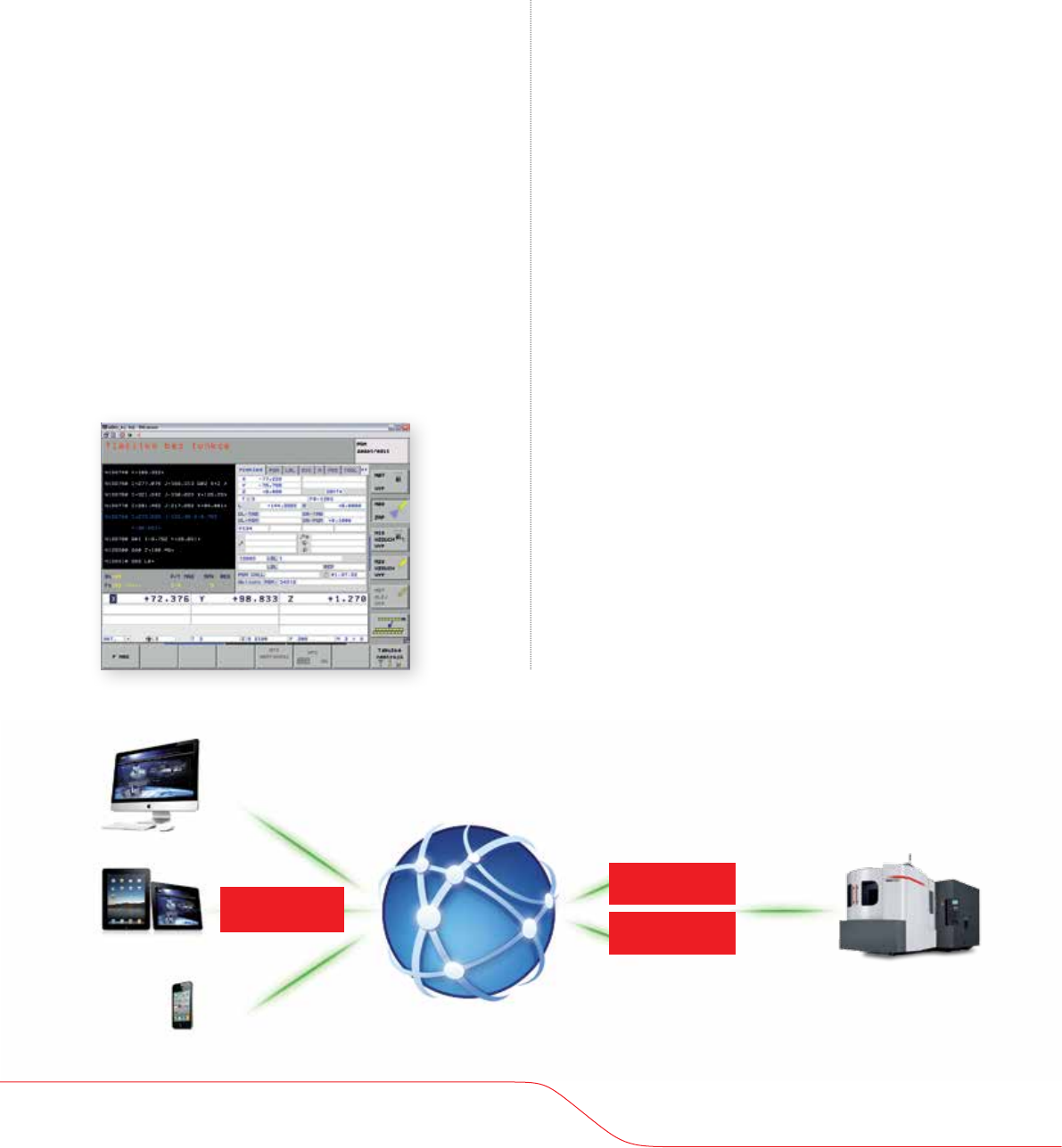

LAN Network
KOVOSVIT MAS
Customer's
LAN Network
VPN TUNEL
PPTP Type
Nejrychlejší technická a technologická služba zákazníkovi
Bezprostřední kontakt se strojem zákazníka “on-Line”
Levné a spolehlivé technické řešení
Zkušený tým diagnostiků a aplikačních inženýrů - technologů
Dálková diagnostika je analýza stavu stroje prostřednictvím
komunikačního software diagnostikem. Pomocí komunikačního
software se na dálku prostřednictvím Internetu zpřístupňuje
obrazovka a dialogové menu řídícího systému. Samotný
komunikační software v sobě nezahrnuje žádné nástroje
diagnostiky. Technik servisu pouze na dálku využívá interních
diagnostických možností řídícího systému. Do počítače technika
servisu se zpřístupňuje obrazovka a dialogové menu CNC na
libovolnou vzdálenost. Technik nejen monitoruje aktuální stav
stroje přes jeho obrazovku, ale pomocí klávesnice svého počítače
ovládá menu CNC, přenáší oboustranně prakticky veškerá data
a pomocí funkce CHAT vede s obsluhou dialog. Při analýze závady
stroje využívá technik všech v CNC integrovaných diagnostických
funkcí.
Cílem Dálkové diagnostiky je zkrátit odstávku stroje tím, že
následná servisní činnost je již přesně cílená. To s sebou přináší
především redukci ztrát zákazníka, které vznikají odstávkou stroje.
     
 
      
“on-Line"
    
  - 
   
  -    
    
 .   
    
       
.       
 .   
    
.      
      .
      
   ,     
   ,   
      
 CHAT    . 
     
    .
    
     
 .    ,
 -  .
Dálková
diagnostika
doplňková služba, která šetří peníze
Дистанционная
диагностика
дополнительная услуга, экономящая средства
14 — 15 | MCH Line

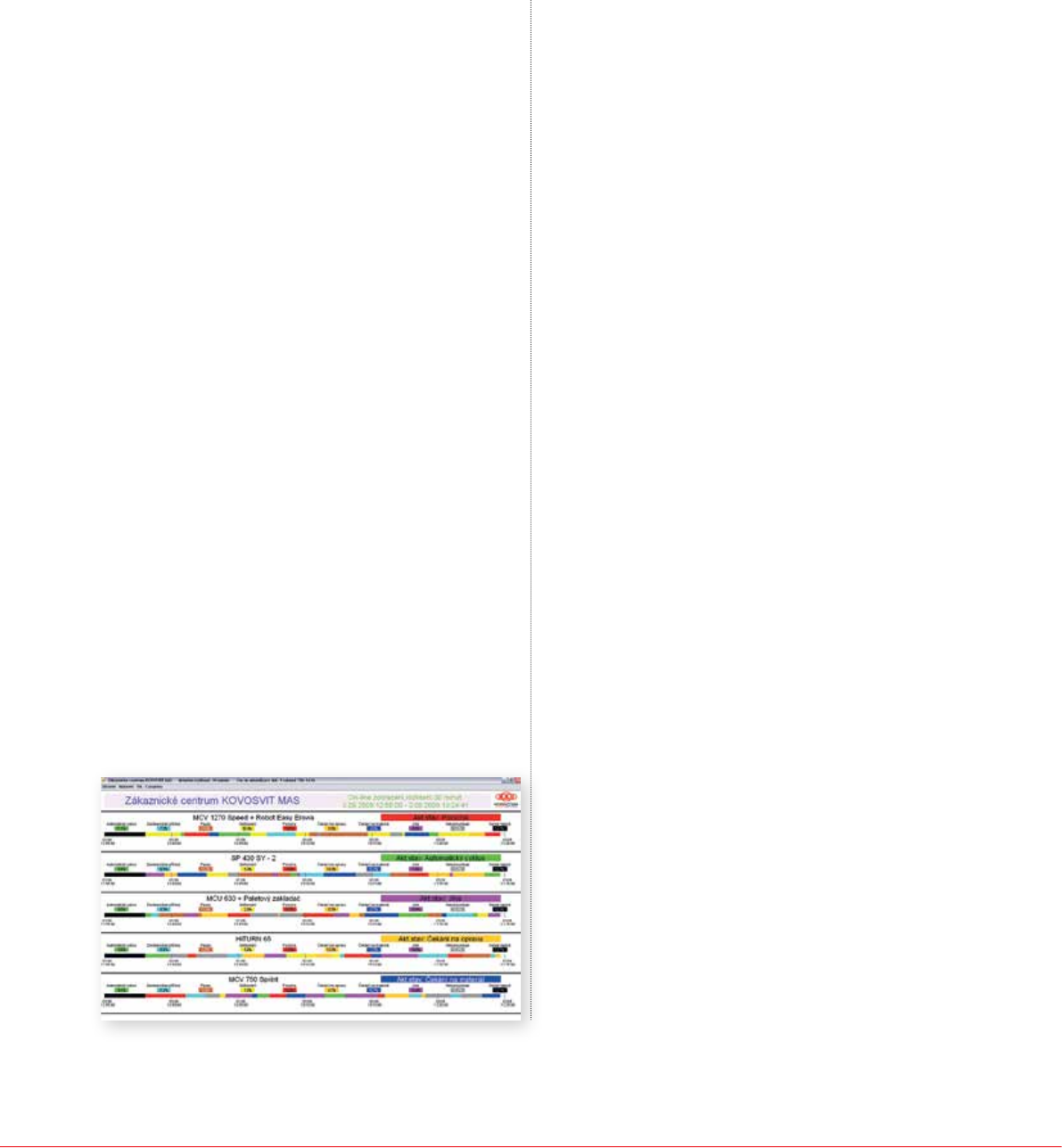

MAS MACHINE MONITOR je softwarový produkt, který
zákazníkovi umožňuje sledovat časové využití stroje během
směny online, nebo umožňuje nahlédnout do historie provozních
stavů a tak následně dělat opatření ve výrobě a logistice. To vše
je možné ve vizualizačním programu, který je nainstalován v PC
zákazníka.
MAS MACHINE MONITOR znamená prokazatelné skoko
zvýšení produktivity vašeho provozu = VAŠE CESTA KE ZVÝŠENÍ
KONKURENCESCHOPNOSTI DÍKY MAS!
Základní funkce MAS MACHINE MONITORU:
Sledování využití libovolného počtu strojů, možnost zařazování
strojů do skupin (pracovišť)
Zobrazení stavu strojů online nebo procházení využití v historii
Počet vyrobených kusů, zobrazení intervalu zapnutí silových
obvodů – opatření k úspoře elektrické energie
Souhrnné statistiky pro jednotlivé stroje
Důležité informace pro management firmy a řízení výroby
Opcí MAS MACHINE MONITORU je MAS GSM MONITOR
monitorování zvolených stavů stroje prostřednictvím sítě
mobilního operátora na vybraná telefonní čísla formou SMS
zprávy. Pracovník tak může ihned reagovat na událost, i když není
zrovna přítomen u stroje.
Buďte nezávisle a reálně informováni o průběhu vašich zakázek
přímo ze stroje i během vaší fyzické nepřítomnosti ve firmě!
GSM MONITORING - funkce GSM MODULU:
Prostřednictvím dotykového panelu lze definovat až 5 tel. čísel,
která lze využívat pro sledování a řízení stroje.
Na zadaná telefonní čísla jsou pak zasílány SMS zprávy o
změnách stavu stroje
Na aktuální stav stroje se lze také dotázat zasláním SMS zprávy
ve tvaru „STAV“
SMS je možné zaslat volitelně i při splnění určité podmínky (např.
vyrobení určitého počtu ks apod.)
Prostřednictvím SMS z některého předdefinovaného čísla
mohou být ovládány až 2 uživatelské signály. Takto lze ovládat
chování stroje na dálku (například zastavení stroje po dokončení
aktuálního dílce, změna výroby na jiný typ dílce apod.)
MAS MACHINE MONITOR -  ,  
   “on-Line"  
       
      
     .   
  ,    
.
MAS MACHINE MONITOR означает проверенный на практике
скачковый рост производительности вашего производства
= ВАШ ПУТЬ К ПОВЫШЕНИЮ КОНКУРЕНТОСПОСОБНОСТИ
БЛАГОДАРЯ MAS!
Основные функции MAS MACHINE MONITOR:
    ,
     ( )
   “on-Line"  
 
  , 
    -  

    
      

Дополнительная функция MAS MACHINE MONITOR - MAS
GSM MONITOR –   
     
 
      
(SMS).       
       .
Вы будете независимы и получите реальную информацию
об исполнении ваших заказов даже в случае физического
отсутствия на фирме!
GSM MONITORING - функция GSM MODUL:
       5
 ,    
   .
     
SMS    .
       
 SMS  «STAV».
    SMS  
  (.  
   ..).
 SMS    
      2
 .    
  (,    
 ,     
  ..).
MAS MACHINE MONITOR
nástroj ke zvýšení produktivity vašeho provozu!
инструмент для повышения производительности Вашего производства!
