MCV Line
Vertikální obráběcí centra
Вертикальные обрабатывающие центры
Hlavní rysy stroje // Основные черты
— Lineární a valivá vedení os X, Y, Z zajišťují dlouhodobě vysokou
pracovní přesnost
— Přímé odměřování - rychlé a přesné polohování
— Použití výkonných nástrojů s vysokotlakým středovým
chlazením
— Rychlá výměna nástrojů - zásobník nástrojů s mechanickou
rukou - 24 poloh
— Velký pracovní rozsah při minimálním zástavbovém prostoru
stroje
— Účinné odstraňování třísek
— Vodotěsné kabinové zakrytování pracovního prostoru s levými
bočními prosklenými dveřmi
— Široký výběr zvláštního příslušenství
— Možnost 4 a 5-ti osého obrábění s využitím přídavného
otočného a sklopného stolu
— Výkon vřetena až 45 kW
— Otáčky vřetena až 24 000min-1
— LЛинейные направляющие качения осей X, Y, Z
обеспечивают длительную высокую точность работы
— Прямое отмеривание - быстрое и точное
позиционирование
— Применение высокоэффективных инструментов с
центровым охлаждением под высоким давлением
— Быстрая смена инструментов - магазин для инструментов
с механической рукой - 24 ячейки
— Большой рабочий диапазон при минимальном
пространстве, занимаемом станком
— Эффективное удаление стружки
— Герметичное кабинное закрытие рабочего пространства с
левой боковой застекленной дверью
— Широкий ассортимент специальных принадлежностей
— Возможность 4- и 5-осной обработки с использованием
дополнительного поворотного и откидного стола
— Мощность шпинделя до 45 кВт
— Обороты шпинделя 24 000 мин-1

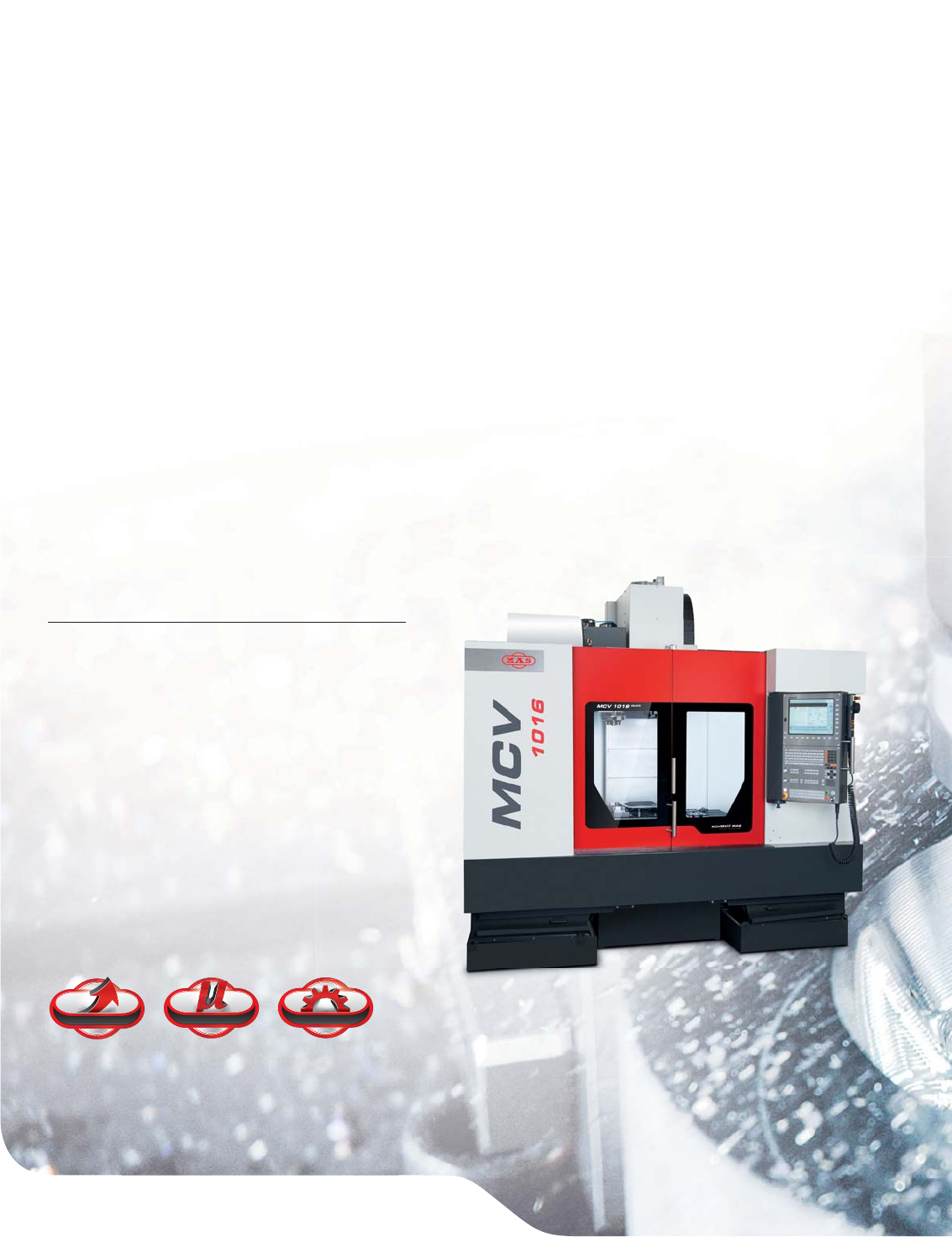

MCV 1016 QUICK
HIGH PRODUCTIVITY HIGH PRECISION HIGH POWER
MCV Line:
MCV 754 QUICK
MCV 1016 QUICK
MCV 750 SPEED, SPRINT, RAPID
MCV 1000 POWER, SPEED, SPRINT, RAPID
MCV 1270 POWER, SPEED, SPRINT, RAPID
MCV 1000 5AX POWER, SPEED, SPRINT, RAPID
02 — 03 | MCV Line

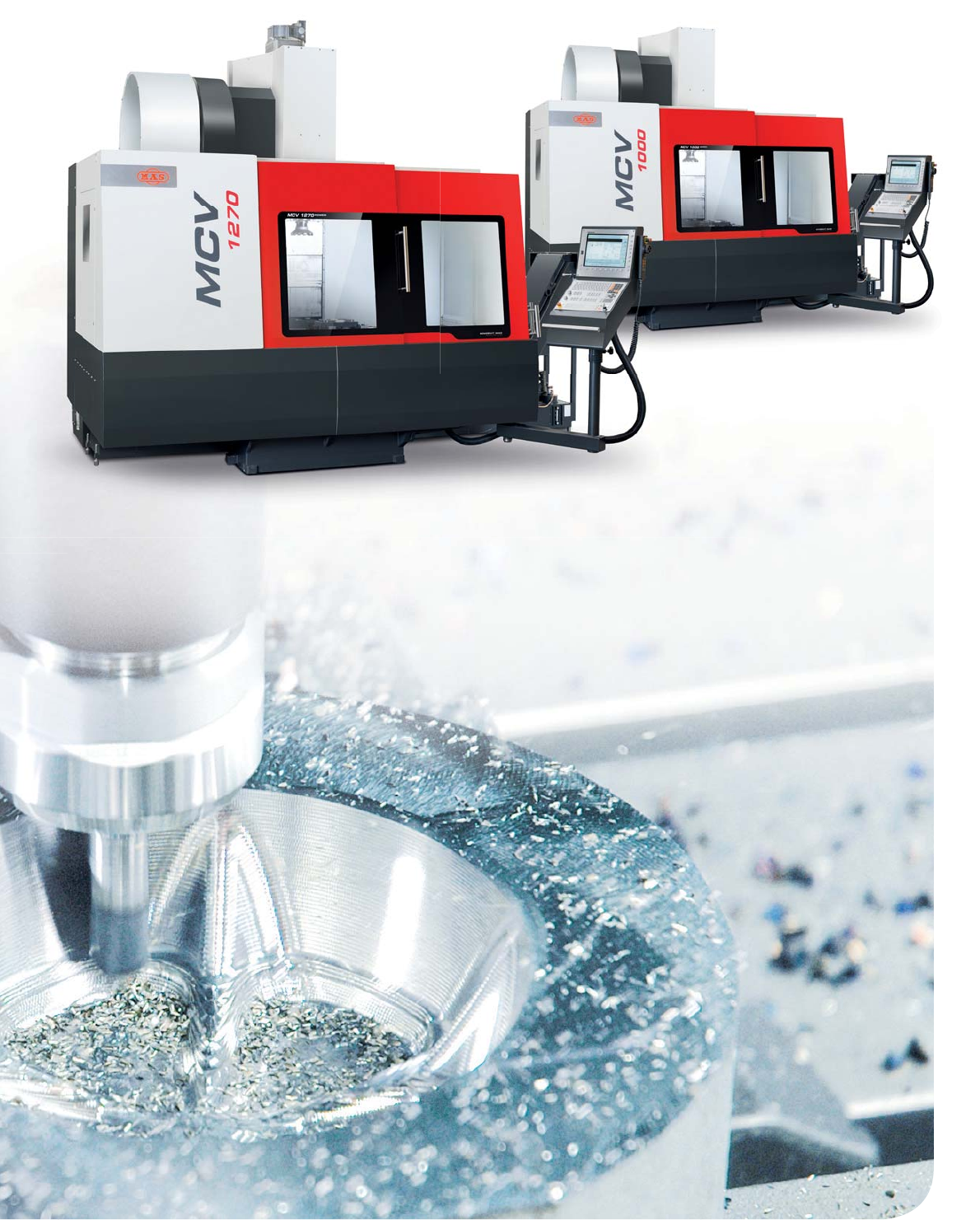

MCV 1270 POWER MCV 1000 SPEED

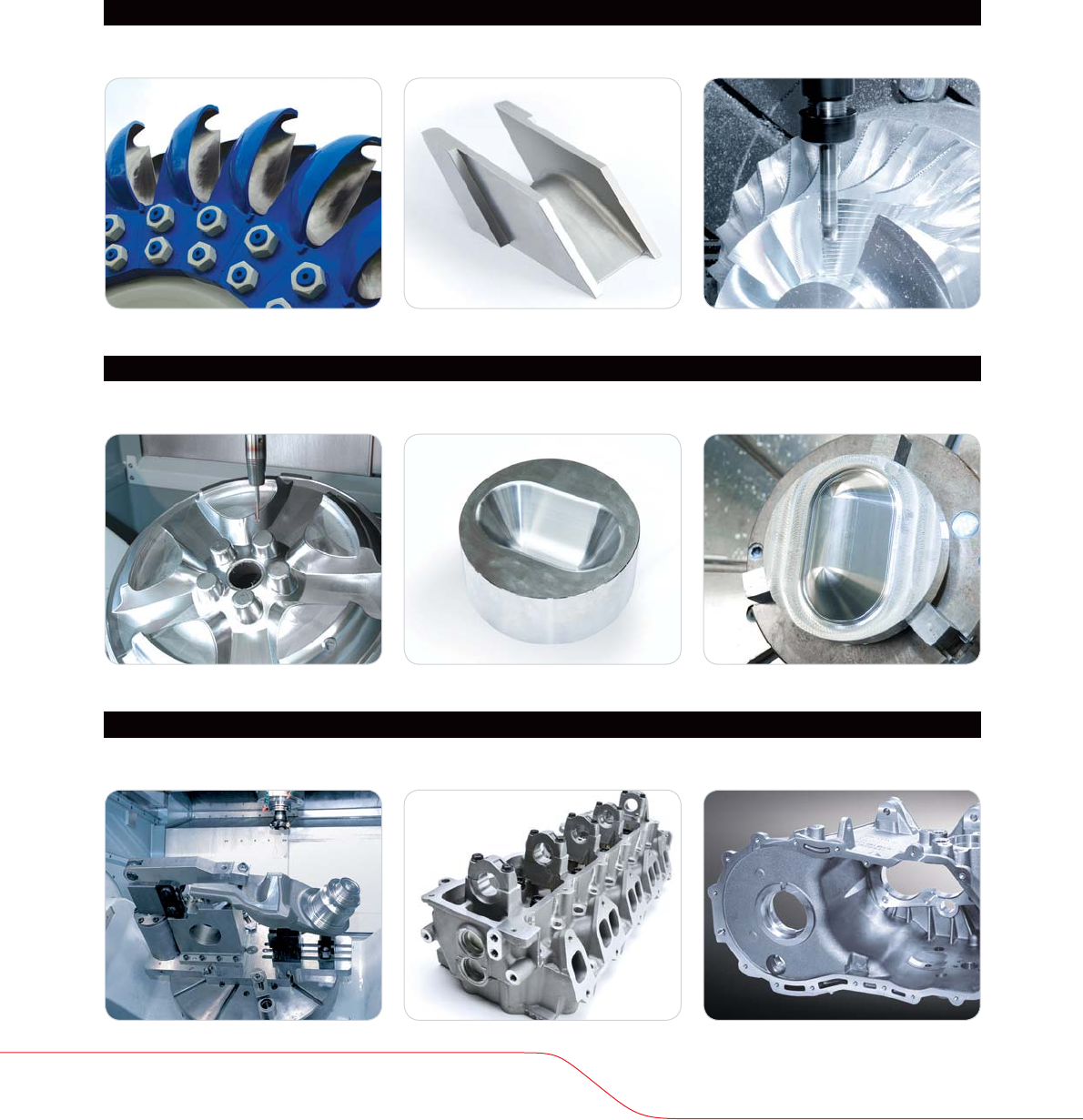

Průmysl a aplikace //
Промышленность и применение
Energetický // Энергетика
Formy a nástroje // Формы и инструменты
Automobilový a dopravní // Автомобильная промышленность и транспорт
• lopatky vodních turbín, lopatky parních turbín, statorová i rotorová kola, impellery, pumpy a kompresory
• лопасти водных турбин, лопасти паровых турбин, колёса статоров и роторов, импеллеры, насосы и компрессоры
• ramena, součásti motorů, převodovky
• рычаги, детали двигателей, редукторы, коробки передач
• pro tlakové lití kol, vstřikování plastů, střižné nástroje
• для литья колёс под давлением, пресс-формы для пластмассы, режущие инструменты
04 — 05 | MCV Line
Aerospace // Аэрокосмическая отрасль Strojírenský // Машиностроение
Těžební // Добывающая промышленность
Hydraulika a armatury // Гидравлика и арматура
Medical // Медицина Optika // ОптикаPrototypy // Прототипы
• vrtací hlavice
• бурильные головки
• alu kola
• алюминиевые колёса
• optické prvky
• оптические элементы
• kostky, řídící a spojovací prvky, ventily a průmyslové armatury
• блоки, управляющие и соединительные элементы, краны и промышленные арматуры
• skříně, uložení
• корпуса, установки
• kloubní náhrady, protetika
• эндопротезирование, протезирование
• turbínová kola, součásti motorů ...
• колёса турбин, детали двигателей ...
Moře možností...
Неограниченные возможности...
88
7 7
6
6
22
5 5
4 4
3
3
1
1
3
3
Základní koncepce stroje //
Базовая концепция станка
Řada strojů MCV je postavena na nosném rámu ve tvaru C.
Uspořádání a tvar odlitků nosného rámu strojů je optimalizováno
s ohledem na požadavek na vysokou tuhost a stabilitu.
Aplikace lineárního vedení ve všech lineárních osách garantuje
požadovanou přesnost a dynamiku při obrábění.
Станки модели MCV устанавливаются на «С“ - образной
несущей раме. Расположение и форма отливок несущей
рамы станков оптимизированы с учетом требований
высокой жесткости и стабильности. Применение линейных
направляющих по всем линейным осям гарантирует
требуемую точность и динамичность в течение обработки.

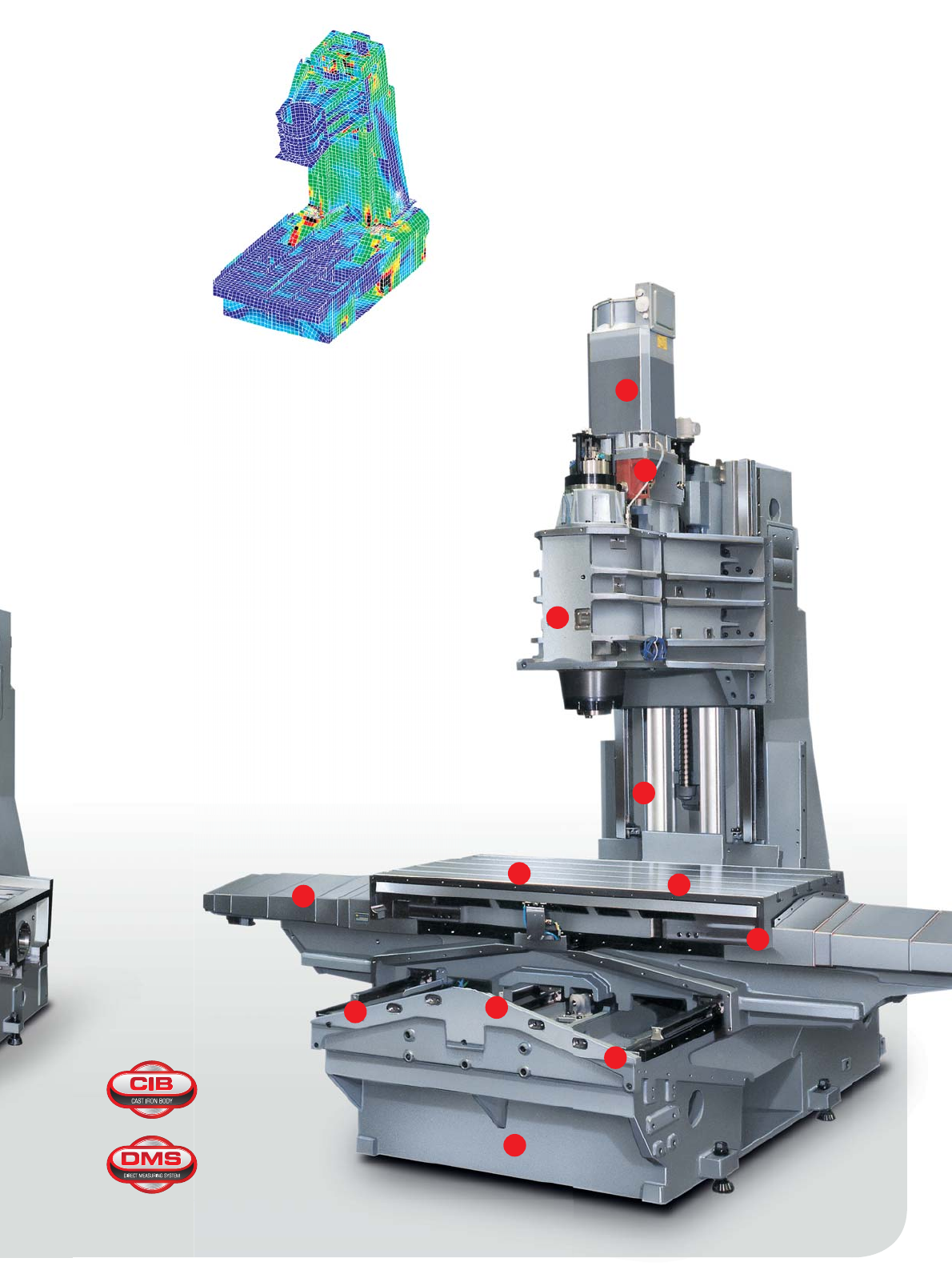

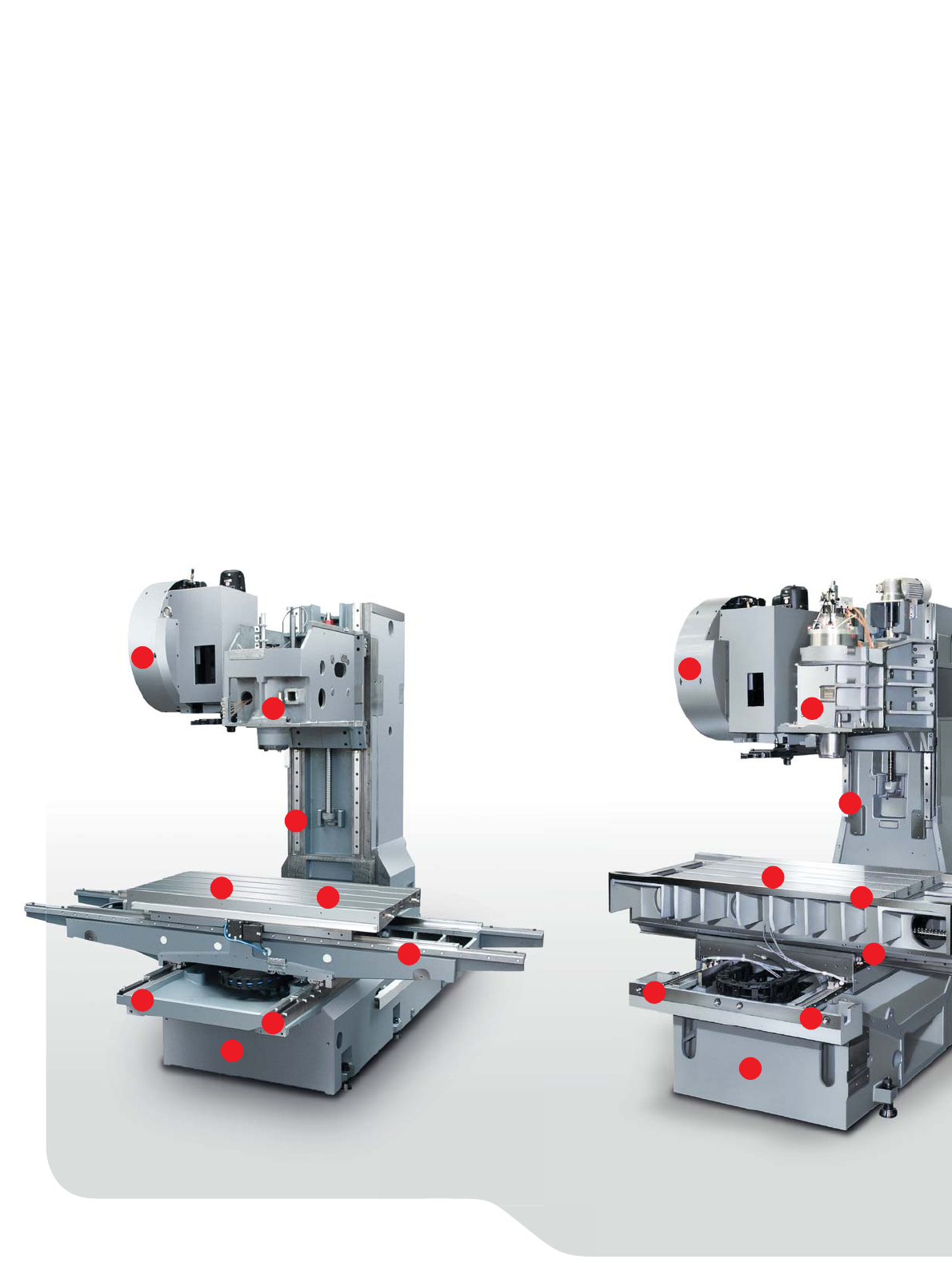

1 | Lože stroje // Cтанина
2 | Upínací plocha stolu 1 000x500 / 1 000x640 / 1 500×670 mm // Зажимная поверхность стола 1 000x500 / 1 000x640 / 1 500×670 мм
3 | Lineární valivé vedení - osa Y - zdvih 500 / 610 mm // Линейная направляющая качения - ось Y - ход 500 / 610 мм
4 | Lineární valivé vedení - osa X - zdvih 750 / 1016 / 1 270 mm // Линейная направляющая качения - ось X - ход 750 / 1016 / 1 270 мм
5 | Max. zatížení stolu - 400 / 650 / 700 / 1200 kg // Макс. нагрузка на стол - 400 / 650 / 700 / 1200 кг
6 | Lineární valivé vedení - osa Z - zdvih 500 / 720 mm // Линейная направляющая качения - ось Z - ход 500 / 720 мм
7 | Vřeteník // Передняя бабка
8 | Zásobník nástrojů s mechanickou rukou - 24/30 poloh // Магазин инструментов с механической рукой - 24/30 ячеек
9 | Motor vřetena - varianta POWER // Двигатель шпинделя – вариант POWER
10 | Dvoustupňová převodovka - POWER // Двухступенчатая коробка передач – вариант POWER
11 | Teleskopické kryty // Телескопические кожухи
↙ MCV 754 QUICK ↙ MCV 750 SPRINT
06 — 07 | MCV Line
7
10
9
11
6
25
4
1
3
3
3
↖ MCV 1270 POWER
FEM model // EM - модель
• Nosná konstrukce stroje je z hlediska statické tuhosti
a dynamických vlastností optimalizována metodou konečných
prvků.
• Несущая конструкция станка оптимизирована методом
конечных элементов с учетом статической жесткости и
динамических характеристик станка.
Příklad optimalizace
Výsledkem je nejpřesnější stroj
daných rozměrů ve své kategorii
Пример оптимизации
Результатом стал самый
точный станок данных
размеров в своей категории

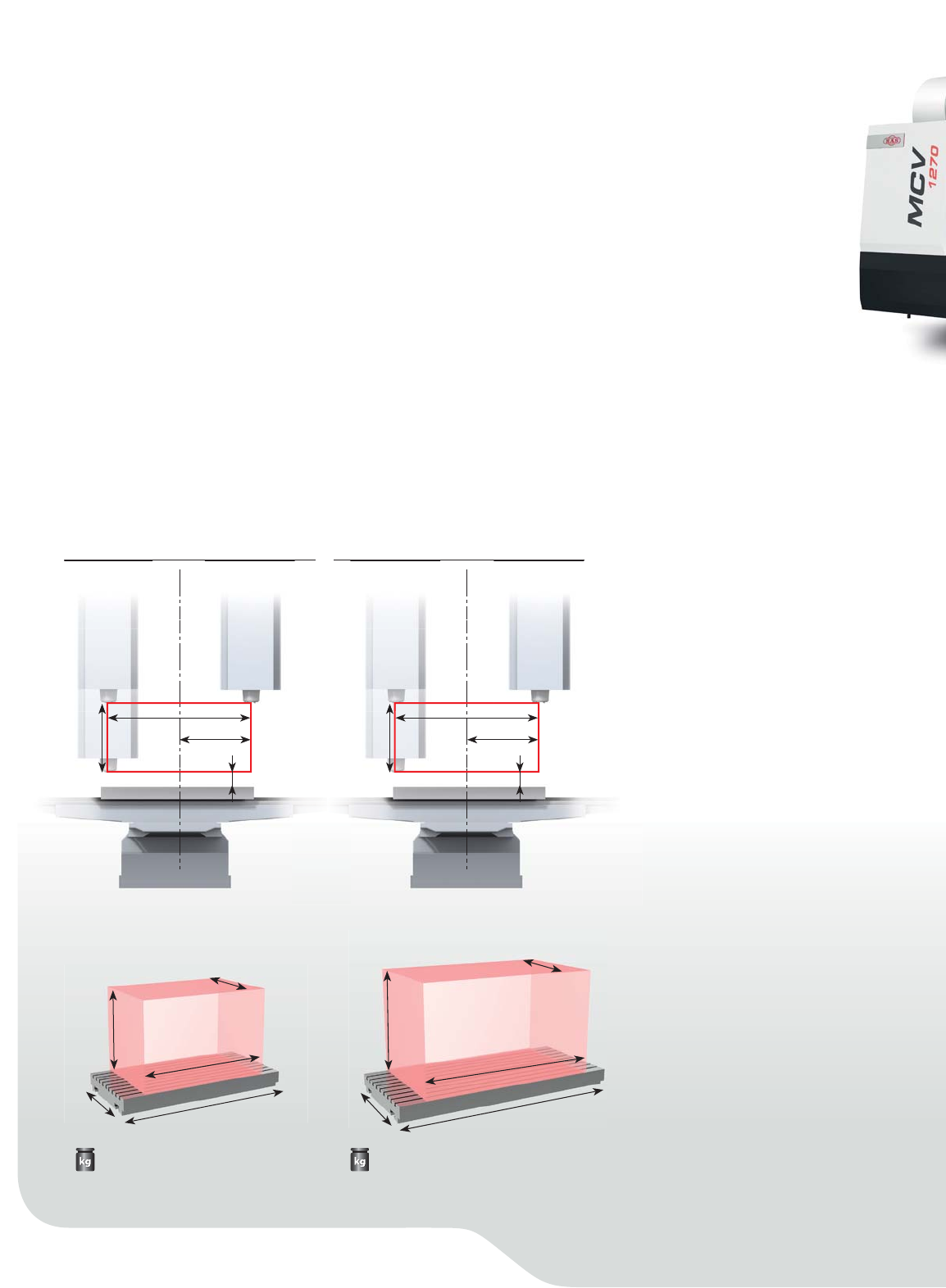

Pracovní prostor //
Рабочее пространство
MCV 754 QUICK
— Vodotěsná kabina pracovního prostoru
— Osvětlení pracovního prostoru
— Ruční oplach pracovního prostoru
Přístup do pracovního prostoru je zajištěn posuvnými kryty, které
dovolují otevřít celý roh stroje a jednoduše založit rozměrný
obrobek.
Uspořádání krytů však umožňuje i otevření pouze části krytování
při zakládání malých dílců, což velmi zvyšuje uživatelský komfort
obsluhy.
Доступ в рабочее пространство обеспечен передвижными
кожухами, которые позволяют открыть весь угол станка и
легко вставить крупногабаритную заготовку.
Расположение кожухов предоставляет возможность
открыть лишь часть кожухов для вставки малогабаритных
деталей, что очень повышает комфорт обслуживания.
MCV 1016 QUICK
— Герметичное закрытие рабочего пространства
— Освещение рабочего пространства
— Ручная промывка рабочего пространства
400 700
377
550
100
754
508
710
100
1016
1000
754
500
500
500 1300
1016
600
600
610
08 — 09 | MCV Line

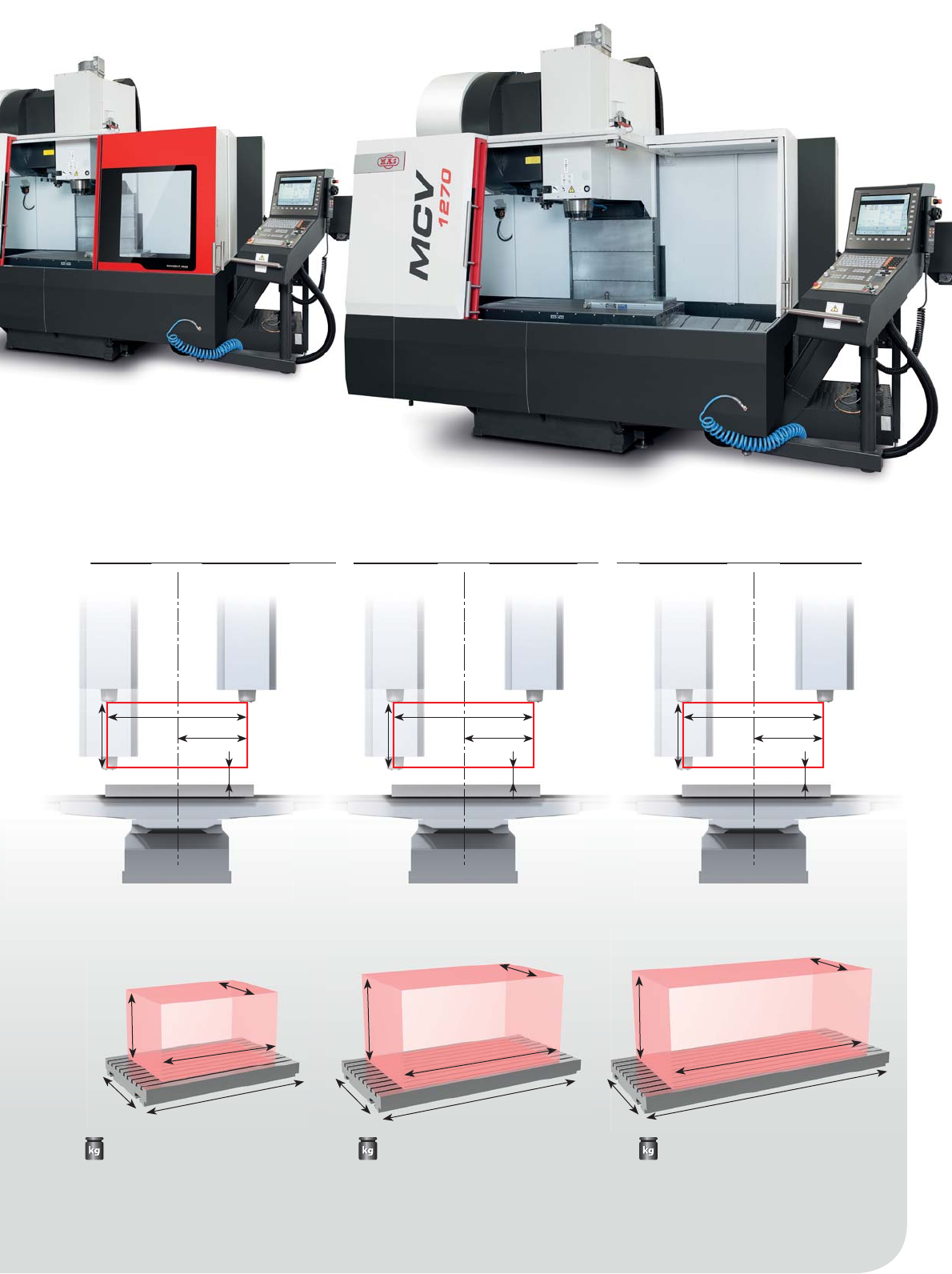

MCV 1270MCV 1000MCV 750
650 1 200 1 200
1300
670
1016
520
610
1500
670
1270
520
610
375
500
750
155
750
500
720
150
1000
1000
635
720
150
1270
270
1000
750
500
420
640
Technologické možnosti strojů MCV
// Технологические возможности
станков MCV
Materiál // Материал Odběr materiálu //
Съем материала Nástroj // Инструмент Otáčky vřetena //
Обороты шпинделя
Řezná rychlost //
Скорость резания
Záběr nástroje //
Проход инструмента Posuv // Подача
cm
3
/ min // см
3
/ мин
mm // мм min
-1
// мин
-1
m / min // мм / мин (š×h) // (ш×гл) мм
mm / min // мм / мин
MCV 1000, 1270 POWER
frézování //
фрезерование uhlíková ocel //
углеродистая сталь
60 - 70 kg /mm
2
//
кг / мм
2
1 440 čelní fréza Ø 63-6 zubů-45° //
торцевая фреза Ø 63-6 зуб.-45° 900 178 60×20 1 200
vrtání // сверление - vrták HM destičky Ø 45 //
сверло HM пластинки Ø 45 1 061 150 - 160
řezání závitů //
нарезка резбы - závitník // метчик HM do M 24 330 22 - 990
MCV 1000, 1270 SPEED
frézování //
фрезерование uhlíková ocel //
углеродистая сталь
60 - 70 kg / mm
2
//
кг / мм
2
975 čelní fréza Ø 52-6 zubů-45° //
торцевая фреза Ø 52-6 зуб.-45° 1 800 293 50×5 3 900
vrtání // сверление - vrták HM destičky Ø 45 //
сверло HM пластинки Ø 45 1 061 150 - 160
řezání závitů //
нарезка резбы - závitník // метчик HM do M 24 330 22 - 990
MCV 1000, 1270 SPRINT
frézování //
фрезерование uhlíková ocel //
углеродистая сталь
60 - 70 kg /mm
2
//
кг / мм
2
975 čelní fréza Ø 50-5 zubů-45° //
торцевая фреза Ø 50-5 зуб.-45° 1 500 157 48×5 4 063
vrtání // сверление - vrták HM destičky Ø 45 //
сверло HM пластинки Ø 45 1 061 150 - 160
řezání závitů //
нарезка резбы - závitník // метчик HM do M 24 330 22 - 990
MCV 750 SPEED
frézování //
фрезерование uhlíková ocel //
углеродистая сталь
60 - 70 kg /mm
2
//
кг / мм
2
808 čelní fréza Ø 63-6zubů-45° //
торцевая фреза Ø 63-6 зуб.-45° 1 500 297 60×3,5 3 850
vrtání // сверление - vrták HM destičky Ø 45 //
сверло HM пластинки Ø 45 1 061 150 - 160
řezání závitů //
нарезка резбы - závitník // метчик HM do M 24 330 22 - 990
MCV 750 SPRINT
frézování //
фрезерование uhlíková ocel //
углеродистая сталь
60 - 70 kg /mm
2
//
кг / мм
2
745 čelní fréza Ø 50-5 zubů-45° //
торцевая фреза Ø 50-5 зуб.-45° 1 800 157 48×4 3 880
vrtání // сверление - vrták HM destičky Ø 45 //
сверло HM пластинки Ø 45 1 061 150 - 990
řezání závitů //
нарезка резбы - závitník // метчик HM do M 24 330 22 - 990
MCV 750 RAPID
frézování //
фрезерование uhlíková ocel //
углеродистая сталь
60 - 70 kg /mm
2
//
кг / мм
2
504 čelní fréza Ø 50-5zubů-45° //
торцевая фреза Ø 50-5 зуб.-45° 1 800 157 48×3 3 500
vrtání // сверление - vrták HM destičky Ø 45 //
сверло HM пластинки Ø 45 1 061 150 - 990
řezání závitů //
нарезка резбы - závitník // метчик HM do M 24 330 22 - 990
10 — 11 | MCV Line
530
540
20
880
Ø520
400 kg

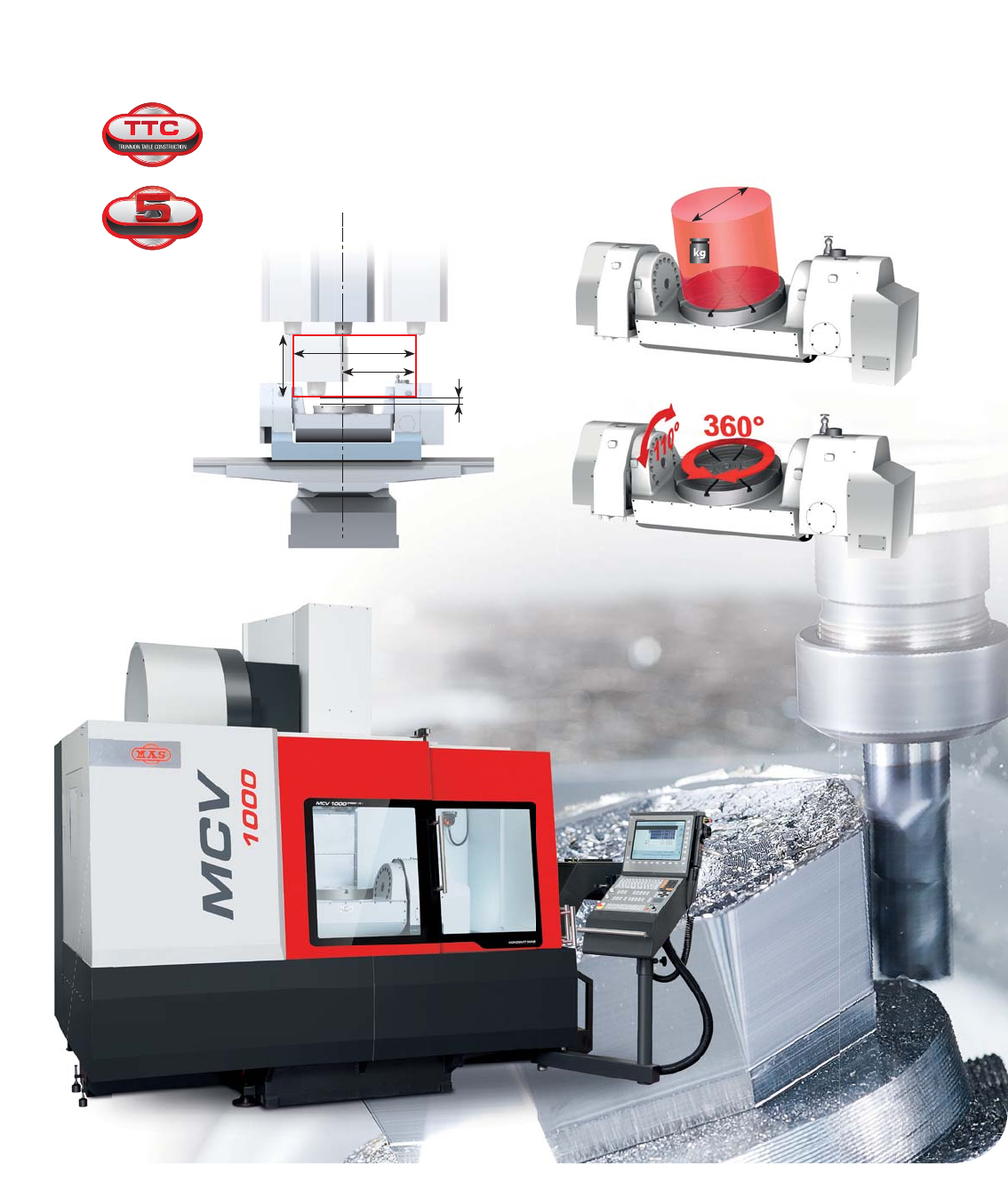

MCV 1000 SPRINT 5AX
Je určeno pro přesné a rychlé obrábění tvarově složitých povrchů
a tvarů v pěti osách a umožňuje vrtání, vyvrtávání, vystružování,
řezání závitů a frézování obrobků z pěti stran. Automatická
výměna nástrojů ze zásobníku umožňuje práci v automatickém
cyklu. S použitím zvláštního příslušenství stroj umožňuje nasazení
produktivních nástrojů se středovým přívodem chladící kapaliny.
Центр предназначен для точной и быстрой пятиосной
обработки сложных деталей и фасонных поверхностей и
позволяет выполнять сверление, расточку, развертывание,
нарезание резьбы и фрезерование с пяти сторон. Работа в
автоматическом цикле обеспечена за счет автоматической
подачи инструмента из магазина. Дополнительная оснастка
станка позволяет применение продуктивных инструментов с
центровой подачей охлаждающей жидкости.
FIVE AXIS CONTROL
Typ vřetena // Тип шпинделя Maximální otáčky //
Максимальные обороты
Kužel // Конус
[min-1 / мин-1]
POWER 8 000 ISO 50
SPEED 12 000 ISO 40, HSK-A63
SPRINT 18 000 HSK-A63
RAPID 24 000 HSK-A63
QUICK 10 000 ISO 40
— Široká škála vřeten od silových až po vysokootáčková
— Nejmodernější vřetena s integrovaným pohonem („built-in“)
— Průtokové chlazení vřeten vodou vlastním chladícím
agregátem s vysokým chladícím výkonem
— Plynulá regulace otáček
— Широкий ассортимент шпинделей - от силовых до
высокоскоростных
— Самые современные шпиндели со встроенным приводом
(«built-in»)
— Циркуляционное охлаждение шпинделей водой с
собственным охлаждающим агрегатом высокой мощности
— Бесступенчатое регулирование скоротости

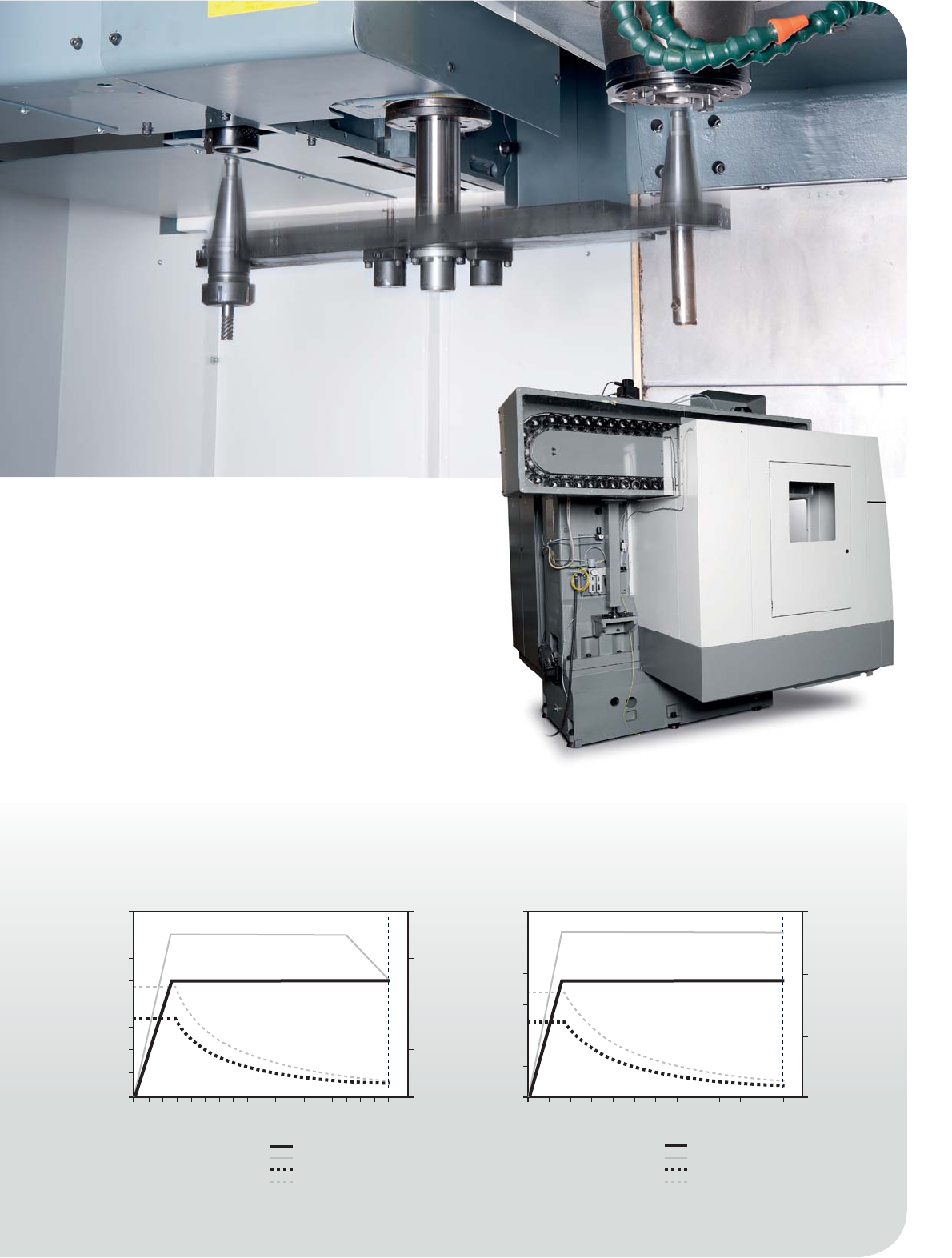

Vřeteno, srdce stroje //
Шпиндель, сердце станка

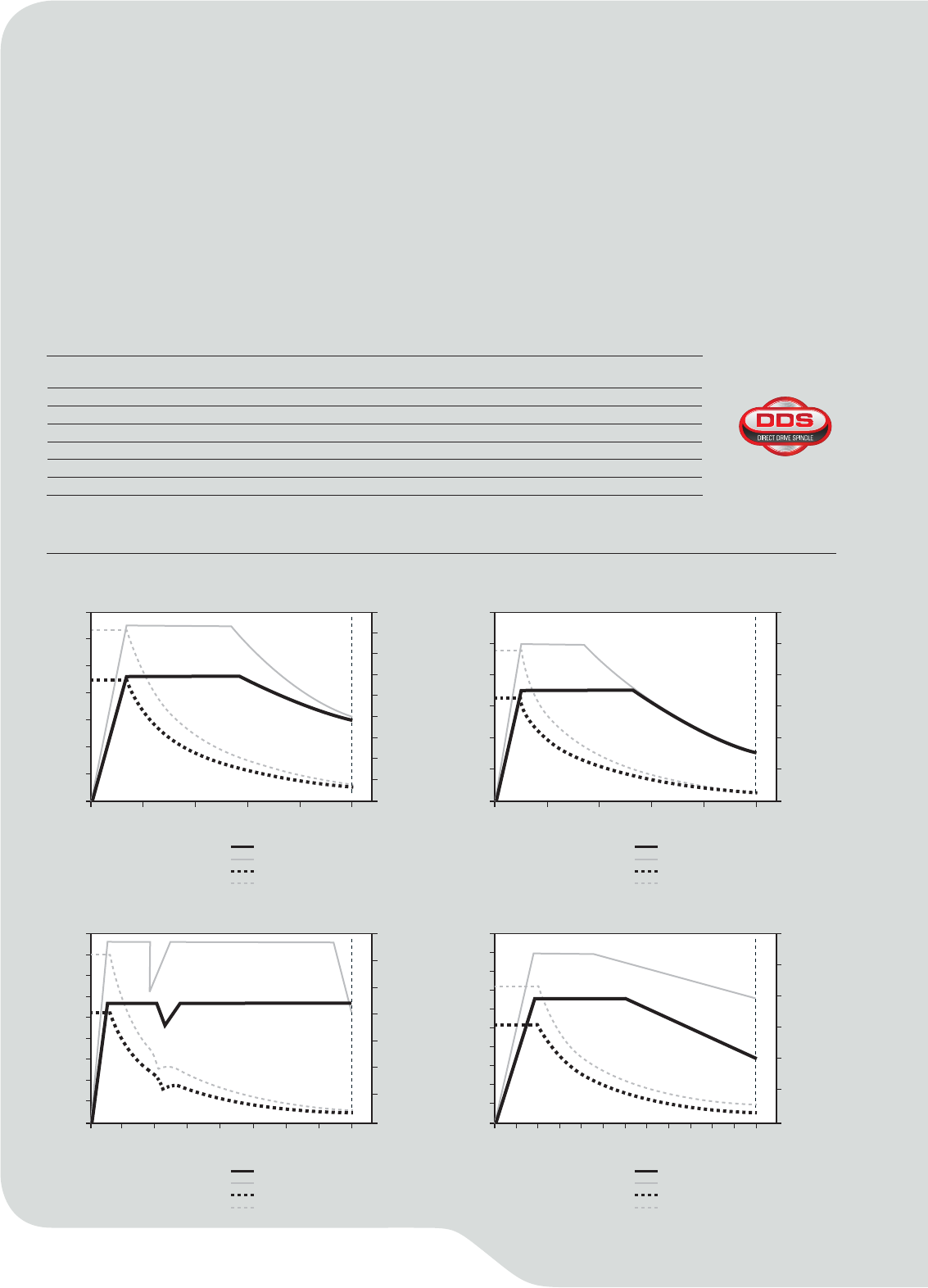

Výkonová a momentová charakteristika motorů vřeten // Характеристика мощности и момента двигателей шпинделей
POWER
Výkon / Мощность [kW / кВт]
Moment / Момент [Nm / Нм]
Otáčky / Обороты
[min-1 / мин-1]
0
45
40
35
30
25
20
15
10
5
S6–40%
8000
7000
6000
5000
4000
3000
2000
1000
0
700
600
500
400
300
200
100
Výkon / Мощность S1
Výkon / Мощность S6 - 40%
Moment / Момент S1
Moment / Момент 40%
SPEED
Výkon / Мощность [kW / кВт]
Moment / Момент [Nm / Нм]
0
50
45
40
35
30
25
20
15
10
5
S6–40%
12000
11000
10000
9000
8000
7000
6000
5000
4000
3000
2000
1000
0
300
250
200
150
100
50
Otáčky / Обороты
[min-1 / мин-1]
Výkon / Мощность S1
Výkon / Мощность S6 - 40%
Moment / Момент S1
Moment / Момент 40%
MCV 754 QUICK
Výkon / Мощность [kW / кВт]
Moment / Момент [Nm / Нм]
0
14
12
10
8
6
4
2
S6–40%
10000
8000
6000
4000
2000
0
90
80
70
60
50
40
30
20
10
Otáčky / Обороты
[min-1 / мин-1]
Výkon / Мощность S1
Výkon / Мощность S6 - 40%
Moment / Момент S1
Moment / Момент 40%
MCV 1016 QUICK
Výkon / Мощность [kW / кВт]
Moment / Момент [Nm / Нм]
0
30
25
20
15
10
5
S6–40%
10000
8000
6000
4000
2000
0
300
250
200
150
100
50
Otáčky / Обороты
[min-1 / мин-1]
Výkon / Мощность S1
Výkon / Мощность S6 - 40%
Moment / Момент S1
Moment / Момент 40%
12 — 13 | MCV Line
RAPID
Výkon / Мощность [kW / кВт]
Moment / Момент [Nm / Нм]
0
30
25
20
15
10
5
S6–40%
24000
22000
20000
18000
16000
14000
12000
10000
8000
6000
4000
2000
150
100
50
0
Otáčky / Обороты
[min-1 / мин-1]
Výkon / Мощность S1
Výkon / Мощность S6 - 40%
Moment / Момент S1
Moment / Момент 40%
SPRINT
Výkon / Мощность [kW / кВт]
Moment / Момент [Nm / Нм]
0
40
35
30
25
20
15
10
5
S6–40%
18000
17000
16000
15000
14000
13000
12000
11000
10000
9000
8000
7000
6000
5000
4000
3000
2000
1000
200
150
100
50
0
Otáčky / Обороты
[min-1 / мин-1]
Výkon / Мощность S1
Výkon / Мощность S6 - 40%
Moment / Момент S1
Moment / Момент 40%
Zásobník nástrojů
//Магазин
инструментов
— Konfigurovatelný zásobník nástrojů, standardně 24/30 opce
40/60 pozic dle kužele vřetena.
— Конфигурируемый магазин инструментов, в стандартном
исполнении с 24/30 до 40/60 позиций в зависимости от
конуса шпинделя.
Technická data // Технические данные
MCV 754 / 1016 / 750 / 1000 / 1270
TECHNICKÁ DATA //
ТЕХНИЧЕСКИЕ ДАННЫЕ
MCV 754 QUICK MCV 1016 QUICK
Stůl // Стол
Upínací plocha stolu // Зажимная поверхность стола mm // мм 1 000×500 1 300×600
T-drážky (početךířka×rozteč) //
T-шлицы (число×ширина×шаг) mm // мм 3×18×125 5×18×125
Maximální zatížení stolu // Maкс. нагрузка на стол kg // кг 400 700
Pracovní rozsah //
Рабочий диапазон
X-osa // Ось X mm // мм 754 1016
Y-osa // Ось Y mm // мм 500 610
Z-osa // Ось Z mm // мм 550 710
Vzdálenost čela vřetena od upínací plochy stolu //
торца шпинделя от зажимной поверхности стола mm // мм 100 - 650 100 - 810
Vřeteno // Шпиндель
Kuželová dutina vřetena // Коническая полость шпинделя - ISO 40 ISO 40
Max. otáčky // Макс. обороты min-1 // мин-1 10 000 10 000
Změna otáček // Изменение числа оборотов - plynule měnitelné //
бесступенчатое регулирование
Posuv // Подача Pracovní posuv X, Y, Z // Рабочая подача X, Y, Z mm.min-1 // м м.мин-1 1 - 30 000 1 - 30 000
Rychloposuv X, Y, Z // Ускоренная подача X, Y, Z m.min-1 // м.мин-1 30 30
Zásobník nástrojů //
Магазин инструментов
Počet míst v zásobníku // Число ячеек - 24 24 [50]
Max. délka nástroje // Макс. длина инструмента mm // мм 250 300 [350]
Max. průměr nástroje // Макс. диаметр инструмента mm // мм 75 75 [75]
Max. průměr nástroje s vynecháním sousedních nástrojů // Макс.
диаметр инструмента со свободными соседними ячейками mm // мм 120 120 [130]
Čas výměny sousedního nástroje //
Время смены соседнего инструмента s // с3 3
Max. hmotnost nástroje // Макс. вес инструмента kg // кг 6,5 6,5
Motor // Двигатель
Výkon motoru vřetena SIEMENS (S1/S6 - 40%) //
Мощность двигателя шпинделя SIEMENS (S1/S6 40%) kW // кВт 9 / 13 17 / 25
Jmenovitý kroutící moment (S1/S6 - 40%) //
Номинальный крутящий момент SIEMENS (S1/S6 - 40%) Nm // Нм 57 / 83 162 / 239
Max. celkový příkon stroje //
Макс. общая подводимая мощность станка kVA // кВА 20 40
Přesnost
ČSN ISO 230 - 2 //
Точность
ČSN ISO 230 - 2
Odměřování X, Y, Z // Отмеривание X, Y, Z - přímé // прямое
Přesnost nastavení polohy // Точность установки позиции mm // мм 0,012 0,012
Opakovatelnost nastavení polohy //
Повторяемость установки позиции mm // мм 0,005 0,005
Pracovní tlak vzduchu // Рабочее давление воздуха MPa // МПа 0,55 - 0,6 0,55 - 0,6
Rozměry stroje //
Габариты станка
Rozměry stroje (dך×v) // Габариты станка (д×ш×в) mm // 2 320 × 2590 ×2560 2 700 × 3080 × 2940
Hmotnost stroje // Масса станка kg // 4 000 5 500
[ ] Speciální (volitelné) strojní příslušenství, možnosti // Специальные (дополнительные) параметры машины аксессуары,
Stroj je konformní s
//
Станок конформный с
Vzhledem k neustálému vývoji a inovaci strojů jsou údaje v tomto propagačním materiálu nezávazné.
//
В связи с непрерывным процессом усовершенствования и инновации станков данные в этом рекламном материале не являются обязательными.
14 — 15 | MCV Line
MCV 750
SPEED
MCV 750
SPRINT
MCV 750
RAPID
MCV 1000
POWER
MCV 1000
SPEED
MCV 1000
SPRINT
MCV 1000
RAPID
MCV 1270
POWER
MCV 1270
SPEED
MCV 1270
SPRINT
MCV 1270
RAPID
1 000 × 640 1 300 × 670 1 500 × 670
4 × 18 × 125 5 × 18 × 125 5 × 18 × 125
650 1 200 1 200
750 1 016 1 270
500 610 610
500 720 720
145 - 645 120 - 840 150 - 870 120 - 840 150 - 870
HSK A63 /
ISO 40 HSK A63 ISO 50 HSK A63 /
ISO 40 HSK A63 ISO 50 HSK A63 /
ISO 40 HSK A63
12 000 18 000 24 000 8 000 12 000 18 000 24 000 8 000 12 000 18 000 24 000
plynule měnitelné //
бесступенчатое регулирование
2 stupně //
двухступенчатая
коробка передач
plynule měnitelné //
бесступенчатое регулирование
2 stupně //
двухступенчатая
коробка передач
plynule měnitelné //
бесступенчатое регулирование
1 - 15 000 1 - 15 000 1 - 15 000
40 40 40
24 24 [40] 30 [60] 24 [40] 30 [60]
350 400 350 400 350
77 125 80 [70] 125 80 [70]
150 175 [160] 125 [130] 175 [160] 125 [130]
45353
6,5 15 6,5 15 6,5
32 / 48 25 / 35 19 / 26,7 28 / 43 32 / 48 25 / 35 19 / 26,7 28 / 43 32 / 48 25 / 35 19 / 26,7
130 / 200 86 / 120 60 / 86 406 / 623 130 / 200 86 / 120 60 / 86 406 / 623 130 / 200 86 / 120 60 / 86
32 55 55
přímé // прямое přímé // прямое přímé // прямое
0,01 0,01 0,01 0,01 0,01
0,004 0,004 0,004
0,55 - 0,6 0,55 - 0,6 0,55 - 0,6
3 700 × 2 220 × 2 735 4 600 × 3 600 × 3 330 5 000 × 3 600 × 3 330
5 250 11 500 11 800
TECHNICKÁ DATA //
ТЕХНИЧЕСКИЕ ДАННЫЕ
MCV 1000
POWER 5AX
MCV 1000
SPEED 5AX
MCV 1000
SPRINT 5AX
MCV 1000
RAPID 5AX
Otočný
a sklopný stůl //
Поворотный
и откидной стол
Průměr desky otočného stolu // Диаметр поворотного стола mm // мм
520
Sklopná osa A // Наклонная ось А °
± 110°
Otočná osa C // Ротационная ось С °
360°
T-drážky (početךířka) // T-шлицы (число×ширина×шаг) -
5×14
Max. zatížení stolu // Maкс. нагрузка на стол kg // кг
400
Výška stolu nad podlahou // Высота стола над полом mm // мм
1250
Pracovní rozsah //
Рабочий диапазон
X-osa // Ось X mm // мм
880
Y-osa // Ось Y mm // мм
590
Z-osa // Ось Z mm // мм
480 520 520 520
Vzdálenost čela vřetena od upínací plochy stolu //
Расстояние торца шпинделя от зажимной поверхности стола mm / мм/
20 - 500 20 - 540 20 - 540 20 - 540
Vřeteno //
Шпиндель
Kuželová dutina vřetena // Коническая полость шпинделя -
ISO 50
HSK A63 /
ISO 40
HSK A63 HSK A63
Max. otáčky // Макс. обороты min
-1
// мин
-1
8 000 12 000 18 000 24 000
Změna otáček // Изменение числа оборотов -
2 stupně //
двухступенчатая
коробка передач
plynule měnitelné //
бесступенчатое регулирование
Posuv // Подача
Pracovní posuv X, Y, Z // Рабочая подача X, Y, Z mm.min
-1
//
мм.мин
-1
1 - 40 000
Rychloposuv X, Y, Z // Ускоренная подача X, Y, Z m.min
-1
// м.мин
-1
40
Max. otáčky osa A // Макс. обороты - ось A min
-1
// мин
-1
12
Max. otáčky osa C // Макс. обороты - ось С min
-1
// мин
-1
20
Zásobník nástrojů //
Магазин
инструментов
Počet míst v zásobníku // Число ячеек в магазине -
24 [40] 30 [60] 30 [60] 30 [60]
Max. délka nástroje // Макс. длина инструмента mm // мм
400 350 350 350
Max. průměr nástroje // Макс. диаметр инструмента mm // мм
125 80 [70] 80 [70] 80 [70]
Max. průměr nástroje s vynecháním sousedních nástrojů //
Макс. диаметр инструмента со свободными соседними ячейками mm // мм
175 [160] 125 [130] 125 [130] 125 [130]
Čas výměny sousedního nástroje // Время смены соседнего инструмента s // с
5444
Max. hmotnost nástroje // Макс. вес инструмента kg // кг
15 6,5 6,5
Motor // Двигатель
Výkon motoru vřetena SIEMENS (S1/S6 - 40%) //
Мощность двигателя шпинделя SIEMENS (S1/S6 40%) kW // кВт
28 / 43 32 / 48 25 / 35 19 / 26,7
Jmenovitý kroutící moment SIEMENS (S1/S6 - 40%) //
Номинальный крутящий момент SIEMENS (S1/S6 - 40%) Nm // Нм
406 / 623 130 / 200 86 / 120 60 / 86
Max. celkový příkon stroje // Макс. общая подводимая мощность станка kVA // кВА
50
Přesnost
ČSN ISO 230 - 2 //
Точность
ČSN ISO 230 - 2
Odměřování X, Y, Z // Отмеривание X, Y, Z -
přímé // прямое
Přesnost nastavení polohy // Точность установки позиции mm // мм
0,01
Opakovatelnost nastavení polohy // Повторяемость установки позиции mm // мм
0,004
Pracovní tlak vzduchu // Рабочее давление воздуха MPa // МПа
0,55 - 0,6
Rozměry stroje //
Габариты станка
Rozměry stroje (dך×v) // Габариты станка (д×ш×в) mm // мм
4 600 × 3 600 ×3 300
Hmotnost stroje // Масса станка kg // кг
13 000
Technická data // Технические данные
MCV 1000 5AX
[ ] Speciální (volitelné) strojní příslušenství, možnosti // Специальные (дополнительные) параметры машины аксессуары,
Stroj je konformní s
//
Станок конформный с
Vzhledem k neustálému vývoji a inovaci strojů jsou údaje v tomto propagačním materiálu nezávazné.
//
В связи с непрерывным процессом усовершенствования и инновации станков данные в этом рекламном материале не являются обязательными.
16 — 17 | MCV Line
NORMÁLNÍ PŘÍSLUŠENSTVÍ // СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
MCV 754
QUICK
MCV 1016
QUICK
MCV 750
POWER,SPRINT,
SPEED, RAPID
MCV 1000
POWER,SPRINT,
SPEED, RAPID
MCV 1270
POWER,SPRINT,
SPEED, RAPID
MCV 1000 5AX
POWER,SPRINT,
SPEED
Elektro výzbroj 3x400V/50Hz // Электрооборудование 3х400В/50Гц
999999
Řídící systémy HEIDENHAIN iTNC530 HSCI a SIEMENS SINUMERIK 840D sl //
Системы управления HEIDENHAIN iTNC530 HSCI и SIEMENS SINUMERIK 840D sl
999999
Digitální střídavé regulační pohony vřetene a os X,Y,Z,A,C - HEIDENHAIN //
Цифровые, переменные, регуляционные приводы шпинделя и осей Х, У, Z - HEIDENHAIN
999999
Přímé odměřování polohy lineárních a kruhových os //
Прямое отмеривание позиции осей X, Y, Z с помощью линейных датчиков
999999
Otočný a sklopný stůl MAS // Поворотный и откидной стол-MAS
888889
Pneumatické zpevňování os stolu // Пневматическая фиксация осей стола
888889
Chladící agregát pro vnější chlazení // Агрегат системы охлаждения для внешнего охлаждения
999999
Středové upínání nástrojů // Центровой зажим инструментов
999999
Automatické mazání pohyblivých součástí // Автоматическая смазка подвижных узлов
88 9999
Ruční kolečko // Маховичок
999999
Karta ETHERNET // Карта ETHERNET
999999
Sada nářadí k obsluze // Комплект инструментов для технического обслуживания
999999
Průvodní dokumentace česká // Сопроводительная документация – языковые версии
999999
Oběhové chlazení vřetene // Циркулирующее охлаждение шпинделя
88 9999
Dopravník třísek // Транспортер стружки
88 9999
Dvoustupňová převodovka (verze POWER) // Двухступенчатая коробка передач (вариант POWER)
88 8 999
Zásobník nástrojů s mechanickou rukou // Магазин инструментов с механической рукой
999999
Teplotní kompenzace // Температурная компенсация
88 9999
Dialog systemu // Диалог системы
999999
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ // СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Středové chlazení 2 Mpa- Typ AD // Центральное охлаждение 2 МПа – тип AD
999999
Dopravník třísek // Транспортер стружки
99 8888
3D sonda - infra – HEIDENHAIN // 3D зонд - инфракрасный - HEIDENHAIN
999999
3D sonda –infra- RENISHAW // 3D зонд - инфракрасный - RENISHAW
999999
3D sonda - infra - M & H HEXAGON METROLOGY // 3D зонд - инфракрасный M & H HEXAGON METROLOGY
999999
3D sonda OMP 40-2 + nástr. sonda OTS-Renishaw //
3D зонд OMP 40-2 + инструментальный зонд OTS-Renishaw
999999
Nástrojová sonda - Renishaw // Инструментальный зонд - Renishaw
999999
Nástrojová sonda - HEIDENHAIN // Инструментальный зонд - HEIDENHAIN
999999
Signalizace stavu stroje(maják) // Сигнализация состояния станка (маяк)
999999
Pásový filtr chladící kapaliny LOSMA // Ленточный фильтр СОЖ LOSMA
999999
Ruční oplach pracovního prostoru // Ручная промывка рабочего пространства
999999
Otočný stůl Hofmann-RW/NC160+4.řízená osa //
Поворотный стол Hofmann-RW/NC160+ 4 управляемая ось
999998
Otočný stůl Hofmann-RW/NC 220+4.řízená osa // Поворотный стол Hofmann-RW/NC220+ 4 управляемая ось
999998
Otočný stůl KITAGAWA MR 250, 320 // Поворотный стол KITAGAWA MR 250, 320
999998
Otočný a sklopný stůl Hofmann RS/NC 160/160 // Поворотный и откидной столь Hofmann RS/NC 160/160
999998
Vnější ofuk nástroje // Внешняя обдувка инструмента
999999
Odsavač aerosolu-Filtermist FX // Отсос аэрозоля - Filtermist FX
999999
Dálková diagnostika // Дистанционная диагностика
999999
MAS machine monitor // MAS Machine Monitor - ПО для мониторинга состояния станков в режиме он-лайн
999999
MAS GSM monitor // MAS GSM Monitor - Информация о станке и управление по мобильному телефону
999999
Klimatizace rozvaděče // Кондиционирование распредшкафа
999999
DXF import // DXF импорт
99 9 9 9 9
AFC adaptivní řízení posuvu // Адаптивное управление подачей AFC
999999
Příslušenství // Принадлежности
LAN Network
KOVOSVIT MAS
Customer's
LAN Network
VPN TUNEL
PPTP Type
• Nejrychlejší technická a technologická služba zákazníkovi
• Bezprostřední kontakt se strojem zákazníka “on-Line”
• Levné a spolehlivé technické řešení
• Zkušený tým diagnostiků a aplikačních inženýrů - technologů

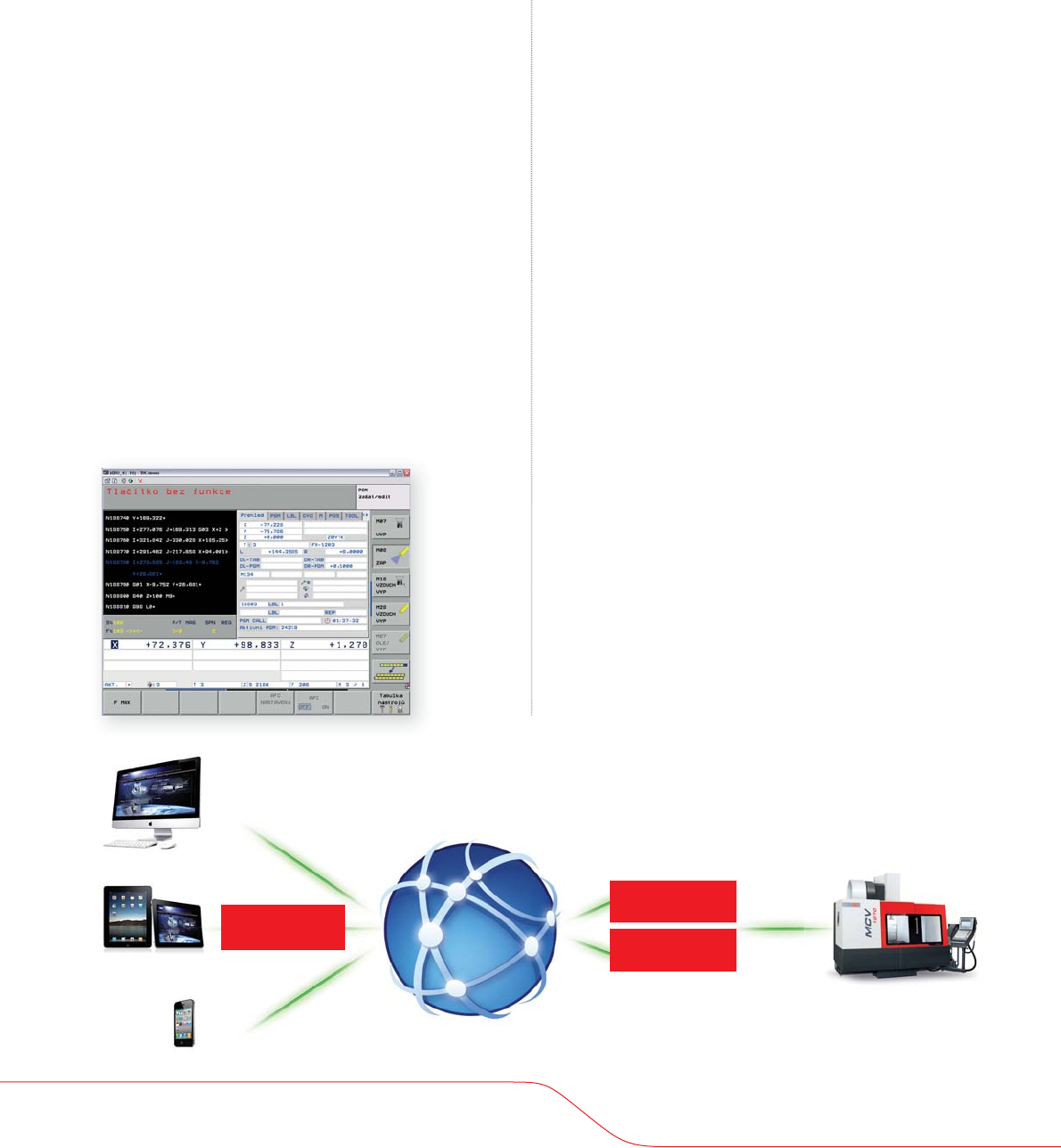

Dálková diagnostika je analýza stavu stroje prostřednictvím
komunikačního software diagnostikem. Pomocí komunikačního
software se na dálku prostřednictvím Internetu zpřístupňuje
obrazovka a dialogové menu řídícího systému. Samotný
komunikační software v sobě nezahrnuje žádné nástroje
diagnostiky. Technik servisu pouze na dálku využívá interních
diagnostických možností řídícího systému. Do počítače technika
servisu se zpřístupňuje obrazovka a dialogové menu CNC na
libovolnou vzdálenost. Technik nejen monitoruje aktuální stav
stroje přes jeho obrazovku, ale pomocí klávesnice svého počítače
ovládá menu CNC, přenáší oboustranně prakticky veškerá data
a pomocí funkce CHAT vede s obsluhou dialog. Při analýze závady
stroje využívá technik všech v CNC integrovaných diagnostických
funkcí.
Cílem Dálkové diagnostiky je zkrátit odstávku stroje tím, že
následná servisní činnost je již přesně cílená. To s sebou přináší
především redukci ztrát zákazníka, které vznikají odstávkou stroje.
• Самый быстрый способ технической и технологической
помощи заказчикам
• Непосредственный контакт со станком заказчика в режиме
“on-Line"
• Недорогое и надёжное техническое решение
• Квалифицированный коллектив инженеров-технологов для
диагностики и практической эксплуатации
Дистанционная диагностика - это анализ состояния станка
техником по диагностике посредством коммуникационного
программного обеспечения. При помощи коммуникационного
ПО посредством сети Интернет обеспечивается
дистанционный доступ к экрану и диалоговому меню системы
управления. Само по себе коммуникационное ПО не включает
инструменты диагностики. Сервисный техник дистанционно
использует встроенные возможности диагностики системы
управления. На компьютере сервисного техника на любом
расстоянии отображается экран и диалоговое меню ЧПУ.
Техник не только проверяет актуальное состояние станка
с помощью этого экрана, но с помощью клавиатуры своего
компьютера управляет меню ЧПУ, в двухстороннем режиме
передает практически любые данные а с применением
функции CHAT поддерживает диалог с оператором. При
анализе неисправности станка техник использует все
встроенные в ЧПУ диагностические функции.
Целью Дистанционной диагностики является сокращение
простоев станка путём точного определения необходимых
сервисных операций. Это уменьшает потери заказчика,
возникающие из-за простоев станка.
Dálková
diagnostika
< doplňková služba, která šetří peníze
Дистанционная
диагностика
< дополнительная услуга, экономящая средства
18 — 19 | MCV Line

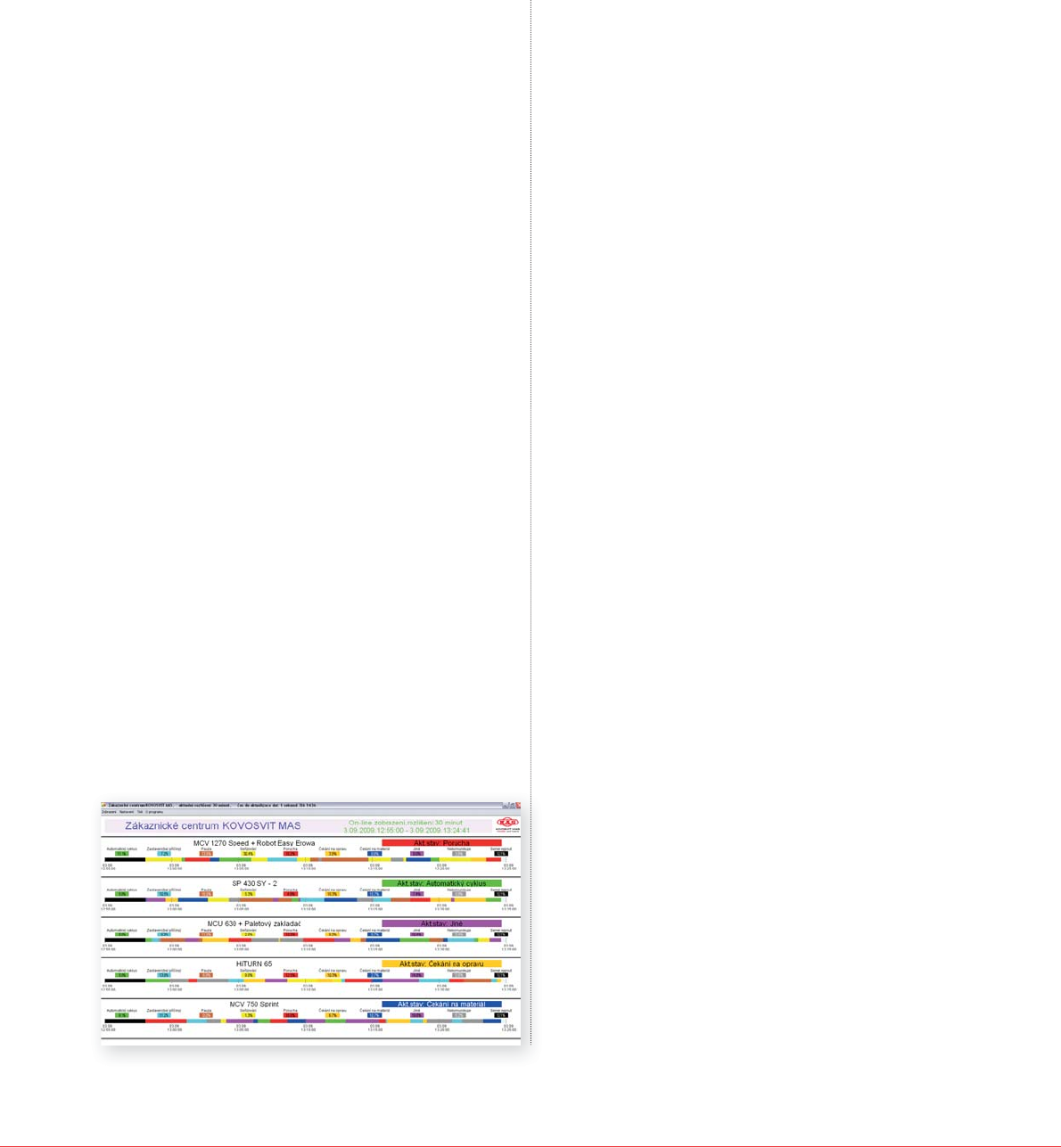

MAS MACHINE MONITOR je softwarový produkt, který
zákazníkovi umožňuje sledovat časové využití stroje během
směny online, nebo umožňuje nahlédnout do historie provozních
stavů a tak následně dělat opatření ve výrobě a logistice. To vše
je možné ve vizualizačním programu, který je nainstalován v PC
zákazníka.
MAS MACHINE MONITOR znamená prokazatelné skokové
zvýšení produktivity vašeho provozu = VAŠE CESTA KE ZVÝŠENÍ
KONKURENCESCHOPNOSTI DÍKY MAS!
Základní funkce MAS MACHINE MONITORU:
• Sledování využití libovolného počtu strojů, možnost zařazování
strojů do skupin (pracovišť)
• Zobrazení stavu strojů online nebo procházení využití v historii
• Počet vyrobených kusů, zobrazení intervalu zapnutí silových
obvodů – opatření k úspoře elektrické energie
• Souhrnné statistiky pro jednotlivé stroje
• Důležité informace pro management firmy a řízení výroby
Opcí MAS MACHINE MONITORU je MAS GSM MONITOR –
monitorování zvolených stavů stroje prostřednictvím sítě
mobilního operátora na vybraná telefonní čísla formou SMS
zprávy. Pracovník tak může ihned reagovat na událost, i když není
zrovna přítomen u stroje.
Buďte nezávisle a reálně informováni o průběhu vašich zakázek
přímo ze stroje i během vaší fyzické nepřítomnosti ve firmě!
GSM MONITORING - funkce GSM MODULU:
Prostřednictvím dotykového panelu lze definovat až 5 tel. čísel,
která lze využívat pro sledování a řízení stroje.
Na zadaná telefonní čísla jsou pak zasílány SMS zprávy o
změnách stavu stroje
Na aktuální stav stroje se lze také dotázat zasláním SMS zprávy
ve tvaru „STAV“
SMS je možné zaslat volitelně i při splnění určité podmínky (např.
vyrobení určitého počtu ks apod.)
Prostřednictvím SMS z některého předdefinovaného čísla
mohou být ovládány až 2 uživatelské signály. Takto lze ovládat
chování stroje na dálku (například zastavení stroje po dokončení
aktuálního dílce, změna výroby na jiný typ dílce apod.)
MAS MACHINE MONITOR - это ПО, которое позволяет
заказчику в режиме “on-Line" контролировать использование
станка во время рабочей смены или просмотреть историю
рабочего состояния и в будущем предпринять необходимые
меры на производстве и в логистике. Всё это возможно
в программе визуализации, которая установлена в ПК
заказчика.
MAS MACHINE MONITOR означает проверенный на практике
скачковый рост производительности вашего производства
= ВАШ ПУТЬ К ПОВЫШЕНИЮ КОНКУРЕНТОСПОСОБНОСТИ
БЛАГОДАРЯ MAS!
Основные функции MAS MACHINE MONITOR:
• Мониторинг использования любого количества станков,
возможность включения станков в группы (рабочие места)
• Отображение состояния станков “on-Line" или просмотр
истории работы
• Количество произведенных единиц, отображение
интервала включения силовых цепей - помогает экономить
электроэнергию
• Обобщенная статистика по отдельным станкам
• Важная информация для менеджмента фирмы и управления
производством
Дополнительная функция MAS MACHINE MONITOR - MAS
GSM MONITOR – позволяет осуществлять мониторинг
выбранных состояний станка посредством сети мобильного
оператора на
заданные телефонные номера в форме короткого сообщения
(SMS). Тем самым работник может реагировать на событие
даже когда он не находится рядом со станком.
Вы будете независимы и получите реальную информацию
об исполнении ваших заказов даже в случае физического
отсутствия на фирме!
GSM MONITORING - функция GSM MODUL:
С помощью контактной панели можно установить до 5
телефонных номеров, которые могут использоваться для
мониторинга и управления станком.
На заданные телефонные номера отправляются сообщения
SMS об изменении состояния станка.
Запрос об актуальном состоянии станка можно отправить в
виде SMS сообщения «STAV».
Система позволяет также отправку SMS при выполнении
определенного условия (напр. производство определенного
количества единиц и т.п.).
Посредством SMS с некоторого из предварительно
установленных телефонных номеров можно управлять до 2
сигналов пользователя. Таким путём можно дистанционно
управлять станком (например, остановка станка по окончании
актуальной детали, изменение производства на другой тип
детали и т.п.).
MAS MACHINE MONITOR
< nástroj ke zvýšení produktivity vašeho provozu!
< инструмент для повышения производительности Вашего производства!
