Фреза MFK для обработки чугуна
Высокоэффективная фреза с10-кромочными пластинами
2
MFK – высокоэффективная фреза
смногокромочными пластинами
дляобработки чугуна
• Фреза смногокромочными пластинами обеспечивает
высокоэффективную обработку чугуна.
• Десятикромочные пятиугольные пластины обеспечивают
стабильную и экономичную обработку.

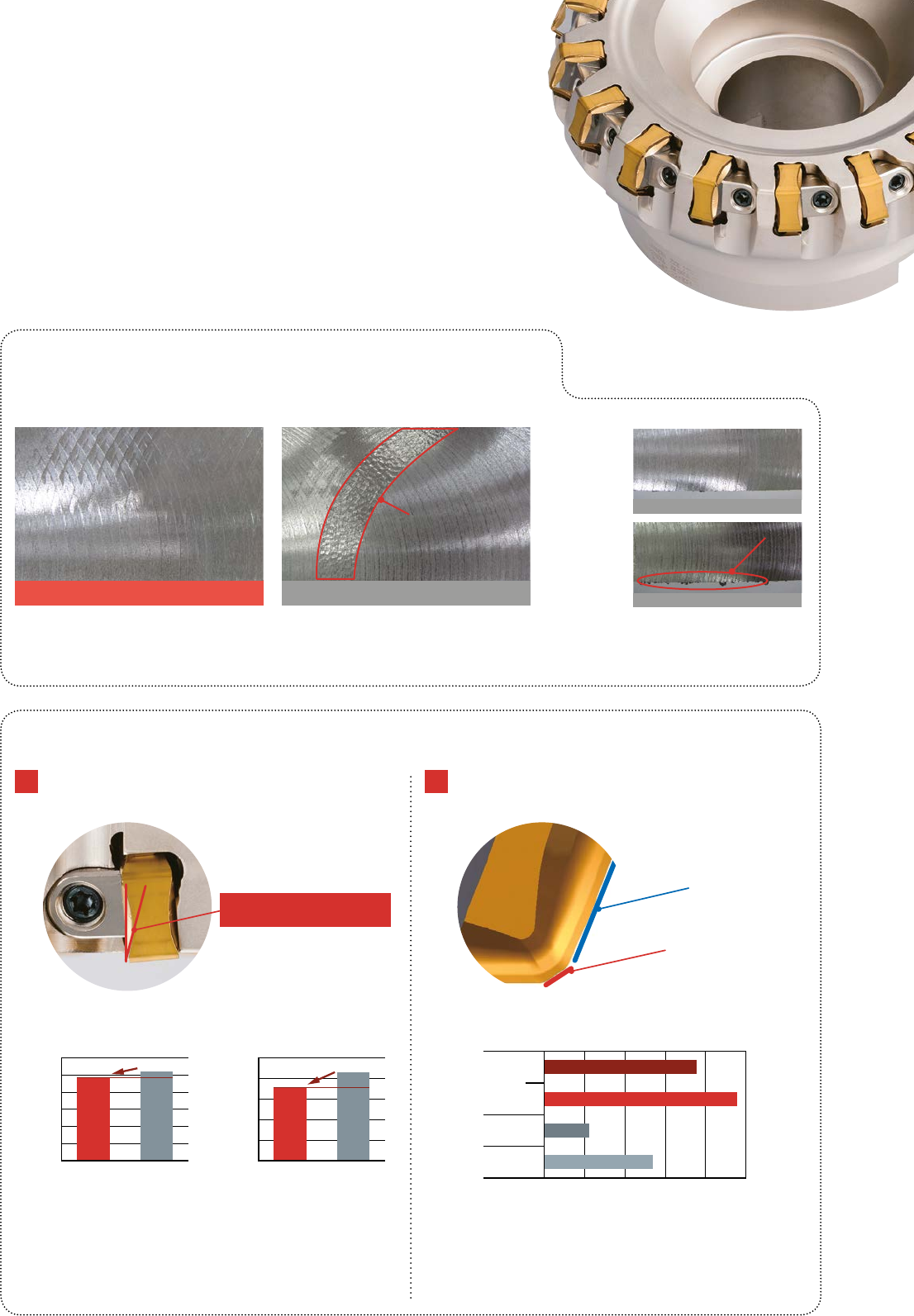

Хорошо сбалансированная конструкция MFK позволяет снизить
силу резания, а пониженная вибрация обеспечивает высокое
качество обработанной поверхности
MFK Конкурент А
Большая шероховатость
поверхности от вибрации
Сравнение качества обработанной поверхности Сравнение заусенцев
Направление резания
Режимы резания
Заготовка: GGG60, без СОЖ, Vрез. = 180м/мин, fz = 0,3мм/зуб, ap × ae = 3 × 78мм
Предотвращает
образование заусенцев
благодаря острой
режущей кромке
Режимы резания
Заготовка: GGG60, без СОЖ, Ø 125 мм
Vрез. = 180м/мин, fz = 0,3мм/зуб, ap × ae = 3,0 × 62мм
Режимы резания
Заготовка: чугун сшаровидным графитом (с4 отверстиями),
сСОЖ
Vрез. = 300м/мин, fz = 0,5мм/зуб, ap = 2,0мм
Пониженная сила резания и повышенная прочность режущей кромки
1 Низкая сила резания благодаря увеличенному
переднему углу
2 Двойной режущий угол снижает
выкрашивания
Сравнение силы резания
Осев. макс. + 15°
3000
2500
2000
1500
1000
500
0MFK Конкурент C
[N]
Сила резания
НА 7 % НИЖЕ
1000
800
600
400
200
0MFK Конкурент D
[N]
Сила резания
НА 16 % НИЖЕ
PR1510
Твердый
сплав
Твердый
сплав CA420M
MFK
Конкурент Е
Конкурент F
0 5 10 15 20 25
Время обработки (мин)
Снижение ударной нагрузки при входе в заготовку
Первая
режущая
кромка
Вторая
режущая
кромка
Сравнение стойкости к выкрашиванию
Заусенцы
3

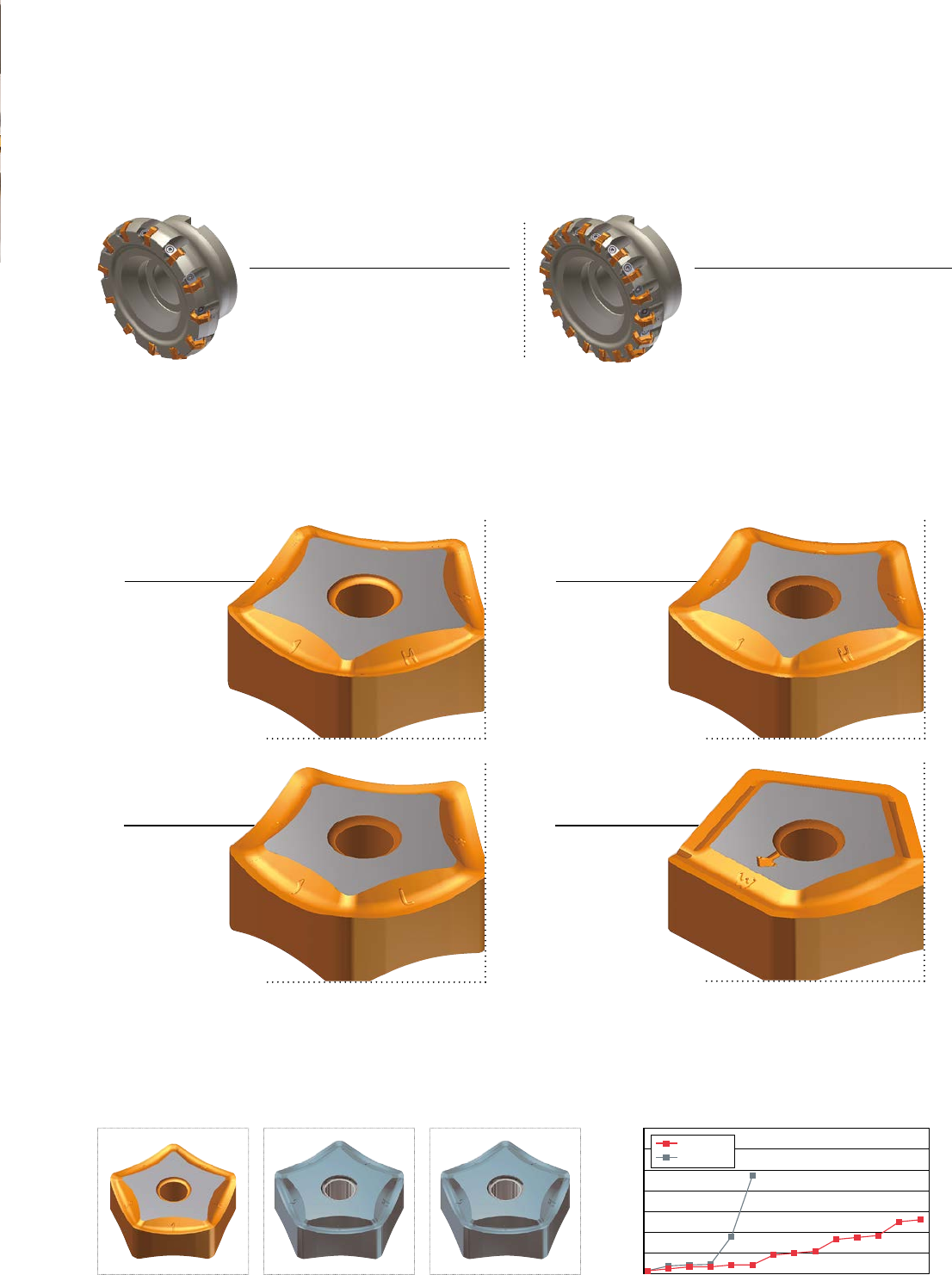

Ассортимент корпусов для различного применения
Доступны фрезы следующих типов: смелким шагом и сособо мелким шагом зубьев.
Мелкий шаг
(Пример: Ø 125, 12 пластин)
• Рекомендуется для заготовок низкой
жесткости
• Широкая область применения
Особо мелкий шаг
(Пример: Ø 125, 18 пластин)
• Рекомендуется для заготовок
высокой жесткости
• Для высокоэффективной обработки
Подходит для различных областей применения за счет широкой линейки
стружколомов
Новый сплав для фрезерования CA420M спокрытием CVD обеспечивает
длительную стойкость и стабильность обработки
Линейка сплавов Сравнение износостойкости
CA420M
Большая стойкость
инструмента
(рекомендация
в 1-ю очередь)
PR1510
Обработка
встабильных условиях
PR1525
Сопротивление
выкрашиванию
0,10 10 20 30 40 50
0,2
0,3
0,4
0,5
0,6
0,7
0,8
Время обработки (мин)
Режимы резания
Заготовка: чугун сшаровидным графитом, без СОЖ
Vрез. = 200м/мин, fz = 0,3мм/зуб,
ap × ae = 2,0 × 80мм
CA420M
Конкурент G
Износ (мм)
Поломка
Основное применение:
Стружколом GM
Чистовая обработка:
Стружколом GL
Сострой кромкой:
Стружколом GH
Зачистная кромка:
Стружколом W
4

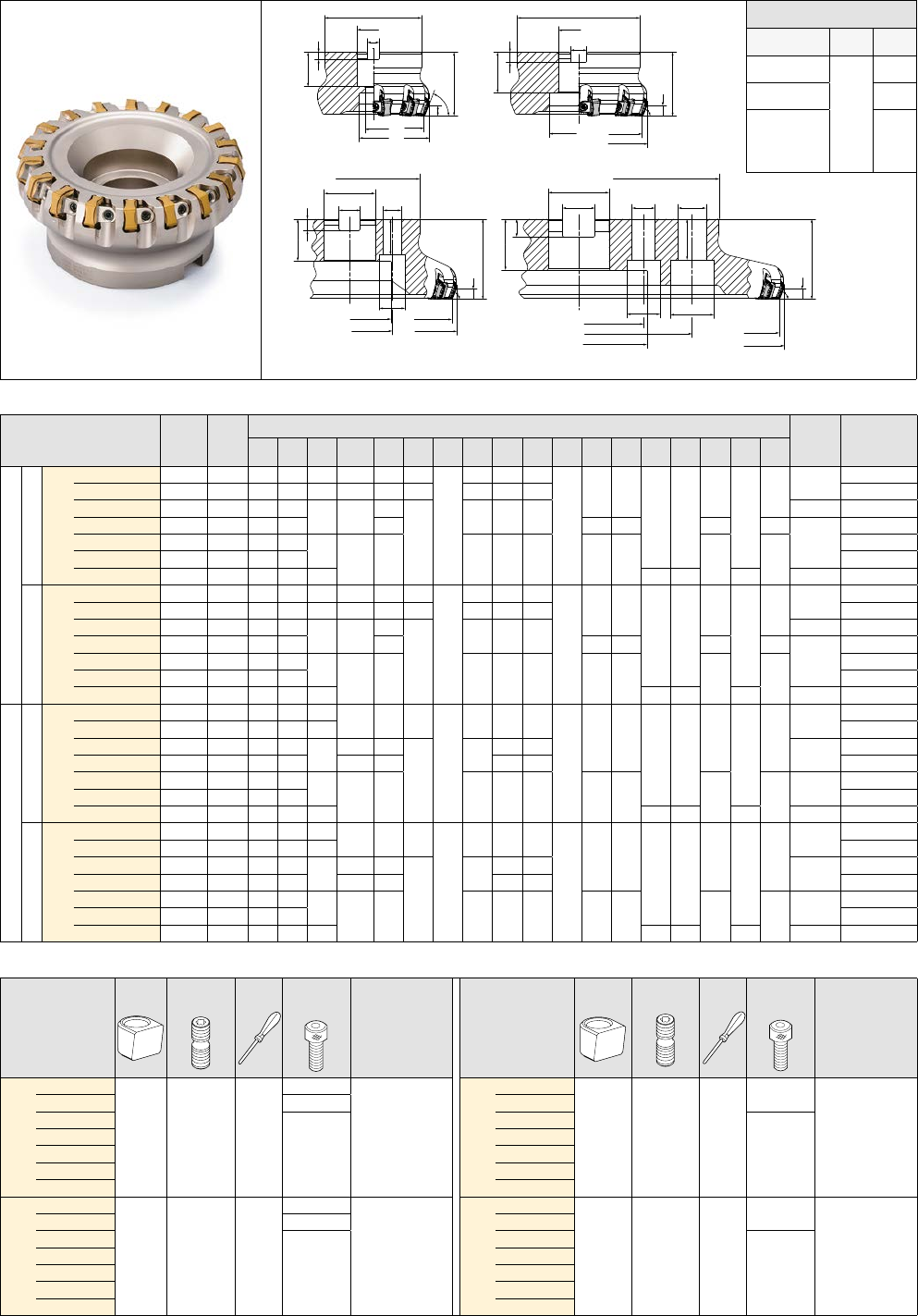

Торцевая фреза MFK
#1 #2
#3 #4
øC øD1
øD
S
G
ød4
ød3
b
a
E
ød
H
øD1
øD
S
ød1
ød
b
a
E
H
VD1
øD
ød2
ød1
ød
øD2 øD2
b
a
E
S
H
øD1
øD
C1
C
S
ød6
ød5
ød4
ød3
G
b
a
E
ød
H
ød1
ød1
70°
70°
70°
70°
øD2 øD2
Передний угол (°)
Обозначение Осев. Радиал.
MFK080R-OO
(МАX.)
+15°
-7°
MFK100R-OO -6°
MFK125R-OO
…
MFK315R-OO
-5°
Размеры фрезы
Обозначение Стандарт Число
пластин
Размеры (мм)
Чертеж Вес (кг)
øD øD1 øD2 ød ød1 ød2 H E a b s ød3 ød4 ød5 ød6 øC øC1 G
Метрическое исполнение
Мелкий шаг
MFK 080R-11-8T-M N8 80 89 76 27 20 13
63
24 7 12,4
6,0
– –
– –
–
–
–#1 1,87
100R-11-10T-M N10 100 109 96 32 26 17 28 8 14,4 2,99
125R-11-12T-M N12 125 134 100 40 55
–
33 9 16,4 #2 3,56
160R-11-16T-M N16 160 169 70 14 20 66,7 28
#3
4,51
200R-11-20T-M N20 200 209 142 60 110 40 14 25,7 18 26 101,6 32
7,35
250R-11-24T-M N24 250 259 10,43
315R-11-28T-M MTO 28 315 324 220 22 32 177,8 #4 19,41
Особо мелкий шаг
MFK 080R-11-10T-M N10 80 89 76 27 20 13
63
24 7 12,4
6,0
– –
– –
–
–
–#1 1,81
100R-11-14T-M N14 100 109 96 32 26 17 28 8 14,4 2,86
125R-11-18T-M N18 125 134 100 40 55
–
33 9 16,4 #2 3,38
160R-11-22T-M N22 160 169 70 14 20 66,7 28
#3
4,32
200R-11-28T-M N28 200 209 142 60 110 40 14 25,7 18 26 101,6 32
7,10
250R-11-36T-M N36 250 259 10,07
315R-11-44T-M MTO 44 315 324 220 22 32 177,8 #4 18,92
Дюймовое исполнение
Мелкий шаг
MFK 080R-11-8T O8 80 89 76 31,75 26 17
63
32 8 12,7
6,0
– –
– –
–
–
–
#1 1,76
100R-11-10T O10 100 109 96 2,98
125R-11-12T O12 125 134 100 38,1 55
–
38 10 15,9 #2 3,65
160R-11-16T O16 160 169 50,8 70 11 19,1 4,62
200R-11-20T O20 200 209 142 47,625 110 40 14 25,4 18 26 101,6 32 #3 7,65
250R-11-24T O24 250 259 10,73
315R-11-28T MTO 28 315 324 220 22 32 177,8 #4 19,71
Особо мелкий шаг
MFK 080R-11-10T O10 80 89 76 31,75 26 17
63
32 8 12,7
6,0
– –
– –
–
–
–
#1 1,70
100R-11-14T O14 100 109 96 2,85
125R-11-18T O18 125 134 100 38,1 55
–
38 10 15,9 #2 3,44
160R-11-22T O22 160 169 50,8 70 11 19,1 4,44
200R-11-28T O28 200 209 142 47,625 110 40 14 25,4 18 26 101,6 32 #3 7,40
250R-11-36T O36 250 259 10,36
315R-11-44T MTO 44 315 324 220 22 32 177,8 #4 19,21
Запасные детали и применяемые пластины
Обозначение
(метрическая)
Клин Винт клина Ключ Монтажный
болт Применяемые
пластины
Обозначение
(Дюймы)
Клин Винт клина Ключ Монтажный
болт Применяемые
пластины
MFK 080R-11-8T-M
C09N W6X18N TT-15
HH12X35
PNMG1106XNEN-GM
PNMG1106XNEN-GH
PNEG1106XNEN-GL
PNEG1106XNER-W
MFK 080R-11-8T
C09N W6X18N TT-15
HH16X40 PNMG1106XNEN-GM
PNMG1106XNEN-GH
PNEG1106XNEN-GL
PNEG1106XNER-W
100R-11-10T-M HH16X40 100R-11-10T
125R-11-12T-M
–
125R-11-12T
–
160R-11-16T-M 160R-11-16T
200R-11-20T-M 200R-11-20T
250R-11-24T-M 250R-11-24T
315R-11-28T-M 315R-11-28T
MFK 080R-11-10T-M
C09N W6X18N TT-15
HH12X35
PNMG1106XNEN-GM
PNMG1106XNEN-GH
PNEG1106XNEN-GL
PNEG1106XNER-W
MFK 080R-11-10T
C09N W6X18N TT-15
HH16X40 PNMG1106XNEN-GM
PNMG1106XNEN-GH
PNEG1106XNEN-GL
PNEG1106XNER-W
100R-11-14T-M HH16X40 100R-11-14T
125R-11-18T-M
–
125R-11-18T
–
160R-11-22T-M 160R-11-22T
200R-11-28T-M 200R-11-28T
250R-11-36T-M 250R-11-36T
315R-11-44T-M 315R-11-44T
● : Станд. элемент ○ : Проверьте наличие MTO: По заказу
5

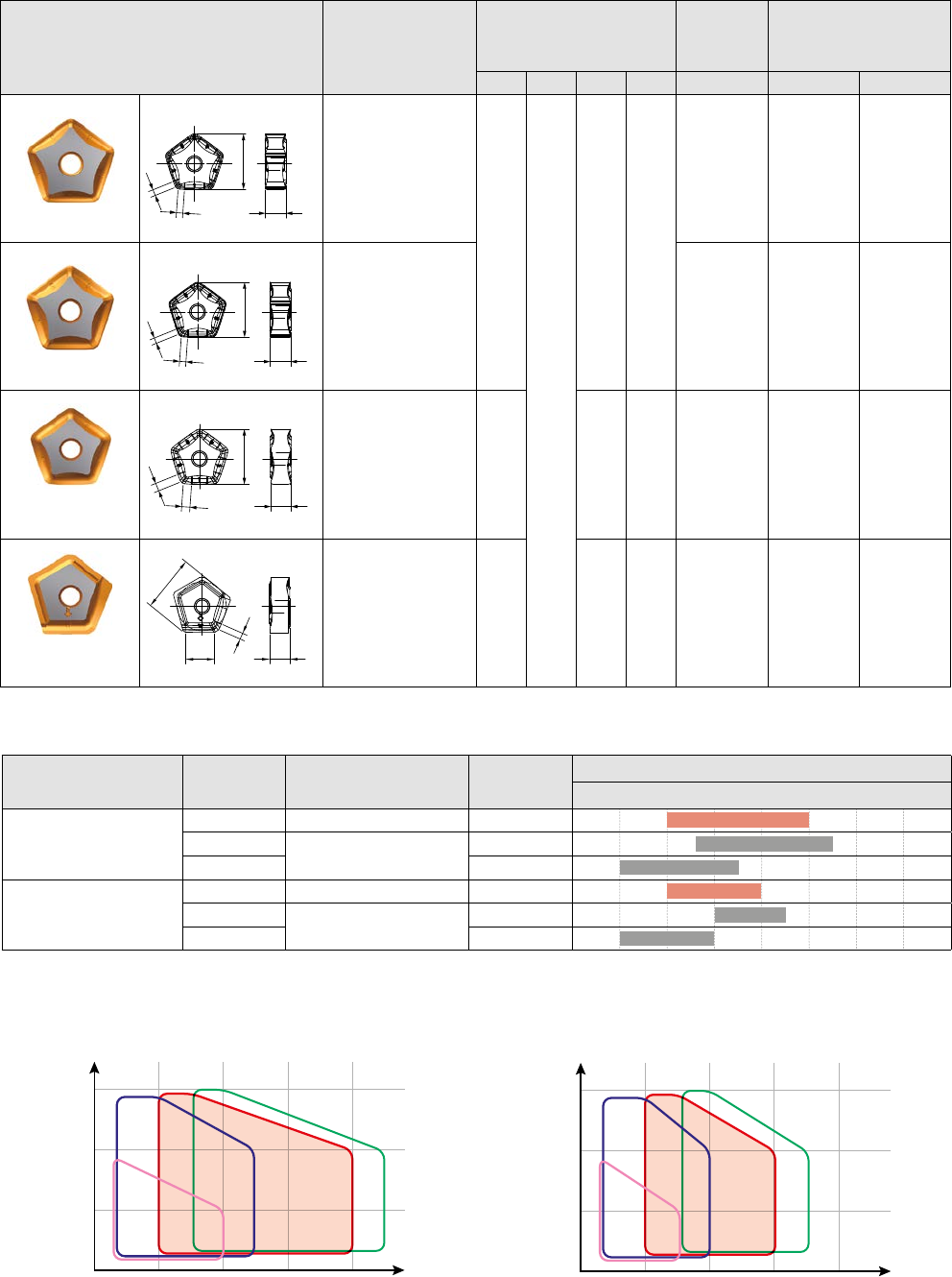

Пластина Обозначение Размеры (мм)
Твердый сплав
спокрытием
CVD
Покрытие Megacoat Nano
A T X Z CA420M PR1510 PR1525
Общего назначения
A
X
Z
T
PNMG1106XNEN-GM
17,23
6,35
2,0 2,0
NNN
Прочная кромка
A
X
Z
T
PNMG1106XNEN-GH NNN
Для чистовой
обработки поверхности
T
A
X
Z
PNEG1106XNEN-GL 17,18 2,6 2,6 NNN
Зачистная пластина
(2 кромки)
X
Z
A
T
PNEG1106XNER-W 18,02 2,0 10,0 NNN
Применяемые пластины
Рекомендуемые режимы резания
Рекомендуемая область применения
Материал заготовки Сплав пластины Скорость резания (м/мин) Стружколомы Подача на зуб fz (мм/зуб)
0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7
Серый чугун
CA420M 170 ~ 230 ~ 300 GM★
PR1510 120 ~ 180 ~ 250 GH✩
PR1525 GL
Чугун сшаровидным графитом
CA420M 150 ~ 200 ~ 250 GM★
PR1510 100 ~ 150 ~ 200 GH✩
PR1525 GL
GL GM
W
GH
fz (мм/зуб)
ap (мм)
6,0
4,0
2,0
0,1 0,2 0,3 0,4
fz (мм/зуб)
ap (мм)
GL
GM
W
GH
6,0
4,0
2,0
0,1 0,2 0,3 0,4
Заготовка: серый чугун Заготовка: чугун сшаровидным графитом
Примечания
Пожалуйста, используйте пластины геометрии W совместно сGM или GH. При назначении подачи на зуб fz более 0,2 мм, есть
риск сломать вершину режущей кромки. Основная режущая кромка пластины W отступает от GM или GH. Поэтому для пластины,
следующей за W значение подачи будет двойным.
● : Станд. элемент ○ : Проверьте наличие MTO: По заказу
● 0,25
● 0,3
● 0,12
● 0,2
● 0,25
● 0,1
6

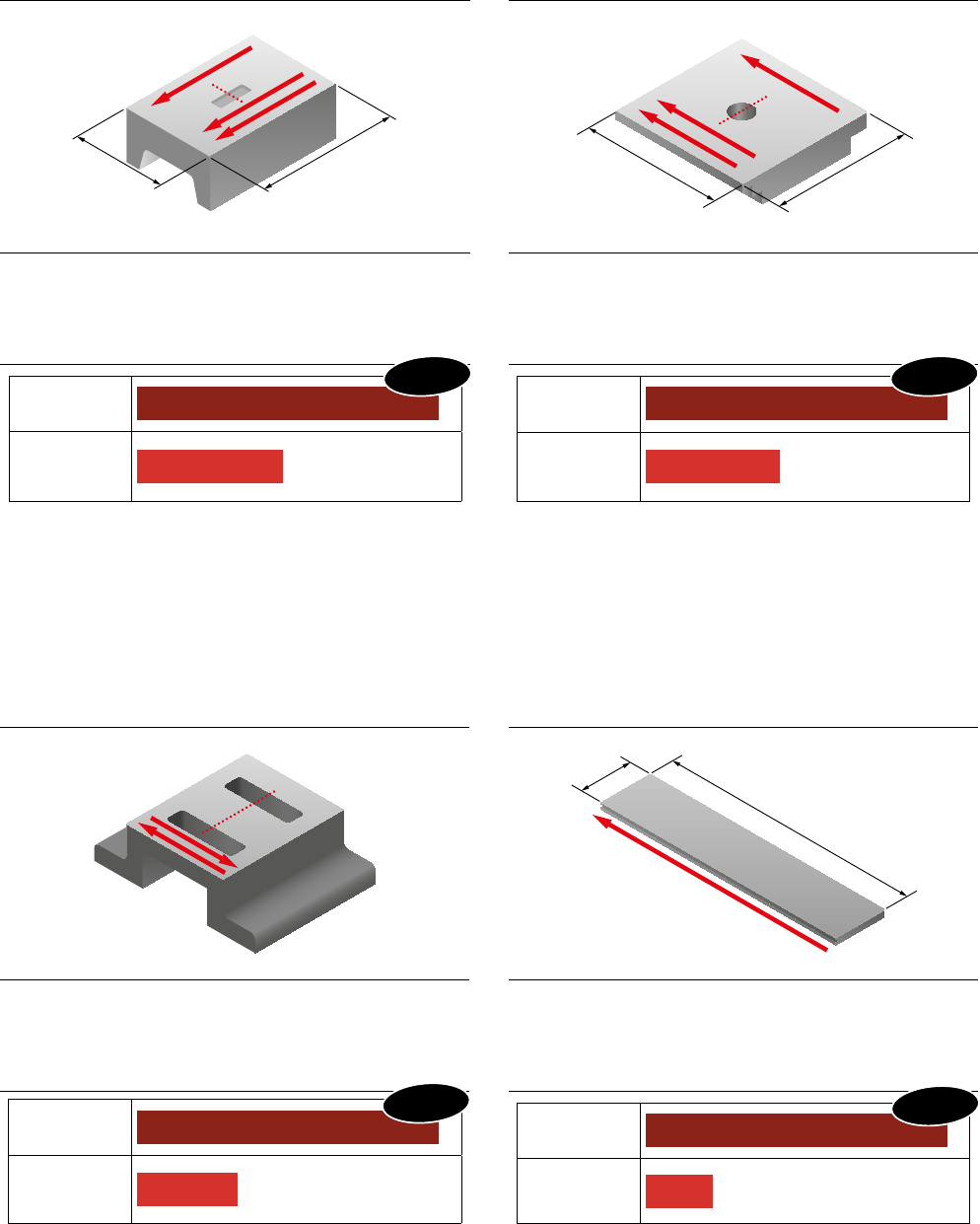

Практические примеры
GG25 (Серый чугун)
720 1 000
• Станина
• Vрез. = 160 м/мин
• fz = 0,16 мм/зуб
(Vf = 782мм/мин)
• ap × ae = 3 × 100мм
• Без подвода СОЖ
• MFK125R-11-12T (12 пластин)
• PNMG1106XNEN-GM (PR1510)
PR1510 Скорость удаления стружки = 235 куб.см/мин
Образец
конкурента H
(12 пластин)
Скорость удаления стружки =
125 куб.см/мин
Низкий уровень шума и вибрации даже при повышении
скорости резания и скорости подачи.
GG25 (Серый чугун)
800 800
• Основание
• Vрез. = 160 м/мин
• fz = 0,18 мм/зуб
(Vf = 917 мм/мин)
• ap × ae = 3 × 140мм
• Без подвода СОЖ
• MFK200R-11-20T (20 пластин)
• PNMG1106XNEN-GM (CA420M)
CA420M Скорость удаления стружки = 385 куб.см/мин
Образец
конкурента
I(12 пластин)
Скорость удаления стружки =
167куб.см/мин
CA420M обеспечивает повышенние эффективности
обработки в 2,3 раза. Низкий уровень шума и стабильная
обработка.
GG30 (Серый чугун)
2,2 m
10m
• Плита
• Vрез. = 150 м/мин
• fz = 0,26 мм/зуб
(Vf = 1 242 мм/мин)
• ap × ae = 3 × 100мм
• Без подвода СОЖ
• MFK160R-11-16T (16 пластин)
• PNMG1106XNEN-GM (CA420M)
CA420M Скорость удаления стружки = 372 куб.см/мин
Стандартная K
(8 пластин) Скорость удаления стружки = 93куб.см/мин
CA420M обеспечивает производительность в 4 раза выше
по сравнению со стандартной фрезой K.
GGG60 (Чугун сшаровидным графитом)
• Деталь прессформы
• Vрез. = 90 м/мин
• fz = 0,34 мм/зуб
(Vf = 974 мм/мин)
• ap × ae = 2 × 60мм
• Без подвода СОЖ
• MFK080R-11-8T (8 пластин)
• PNMG1106XNEN-GM(PR1525)
PR1525 Эффективность обработки: 3 шт./кромка
Образец
конкурента J
(8 пластин)
Эффективность обработки: 1 шт./кромка
Фреза-конкурент J: выкрашивание после обработки
1 заготовки. После обработки 3 заготовок состояние
режущей кромки пластины сплава PR1525
удовлетворительное, резание стабильное.
Эффективнее
в 2 раза
